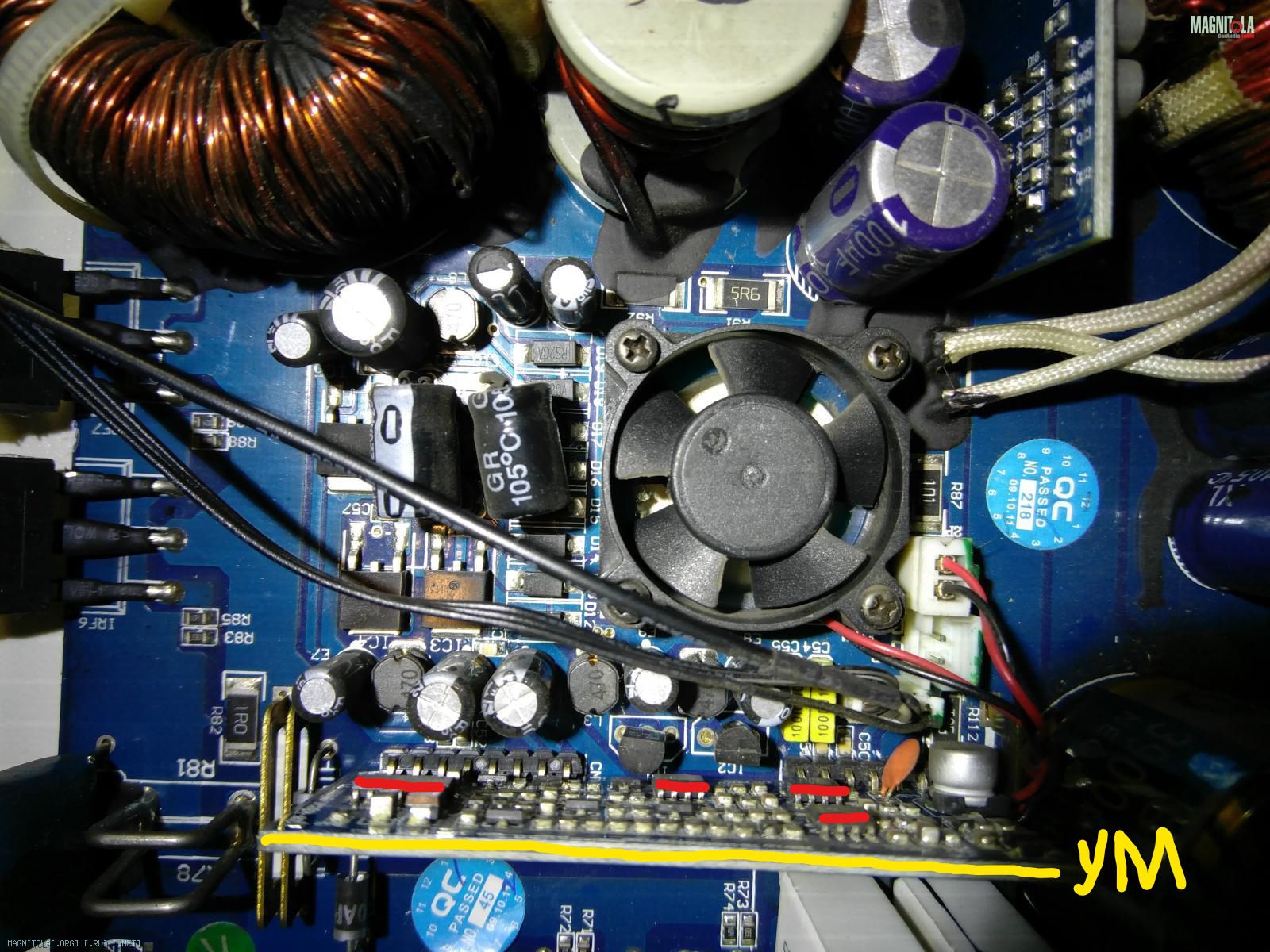

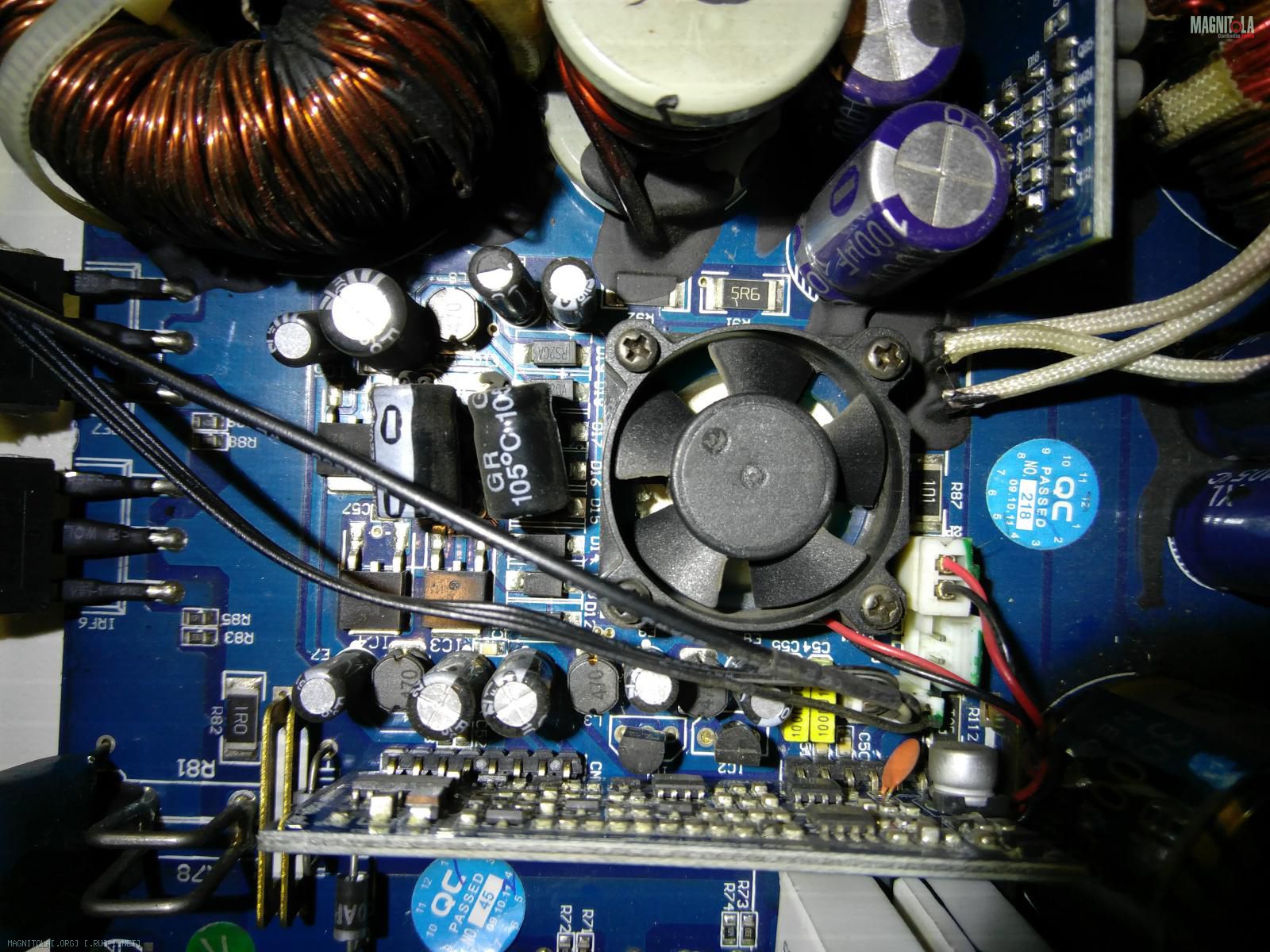

есть два рядом стоящих преобразователя DC-DCСообщение от Lexx69
Один l78l05 - на нём 4.9В
на втором маркировки не видно, на нём 9.75В на выходе
корпуса у обоих TO-92
Вложение 1290637
Форум автозвука и установки музыки в автомобиль
Репутация: 788
есть два рядом стоящих преобразователя DC-DC
Один l78l05 - на нём 4.9В
на втором маркировки не видно, на нём 9.75В на выходе
корпуса у обоих TO-92
Вложение 1290637
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 5191
Фото по подробней можно сделать?
Репутация: 788
Фото по подробней можно сделать?

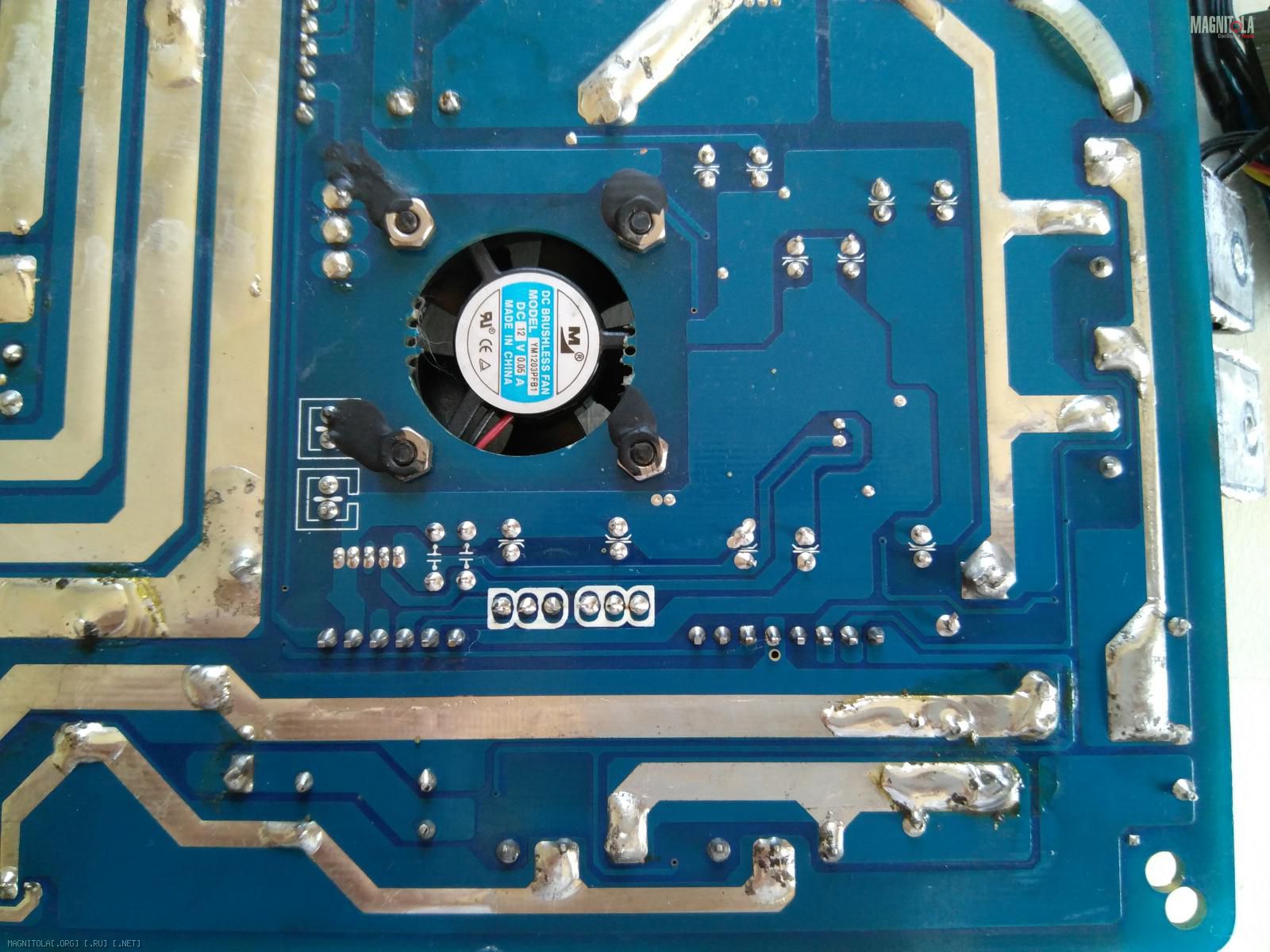

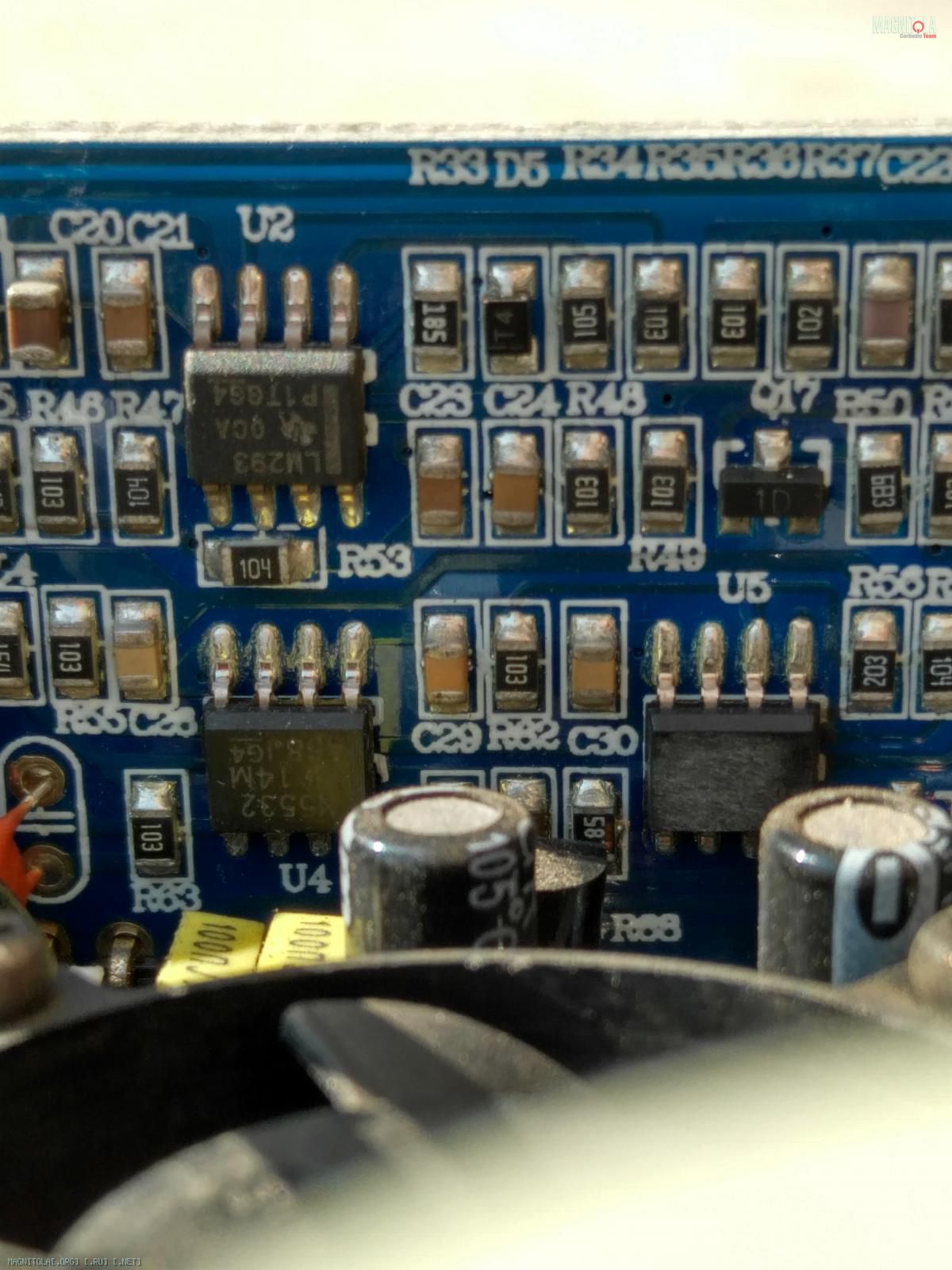

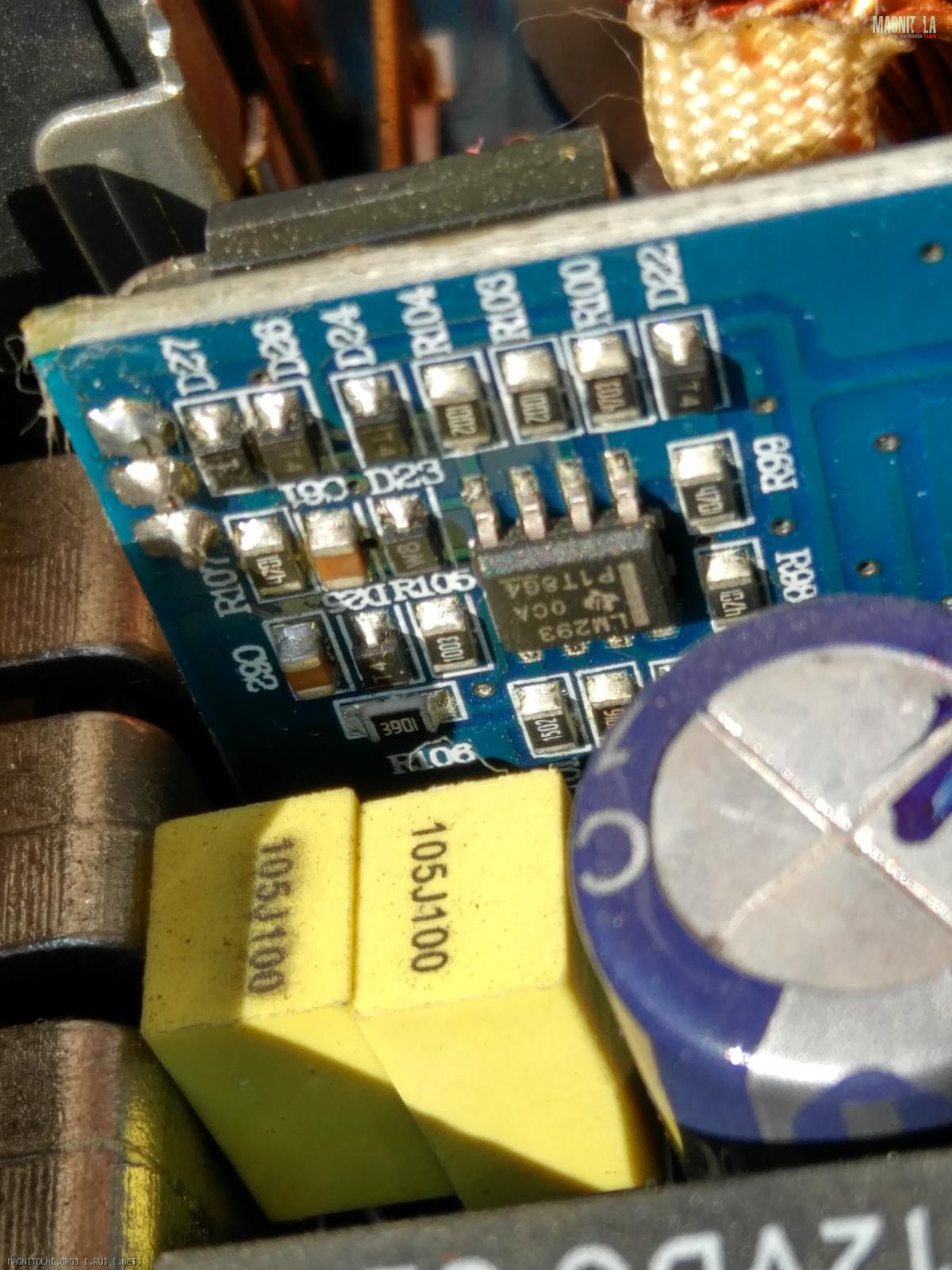

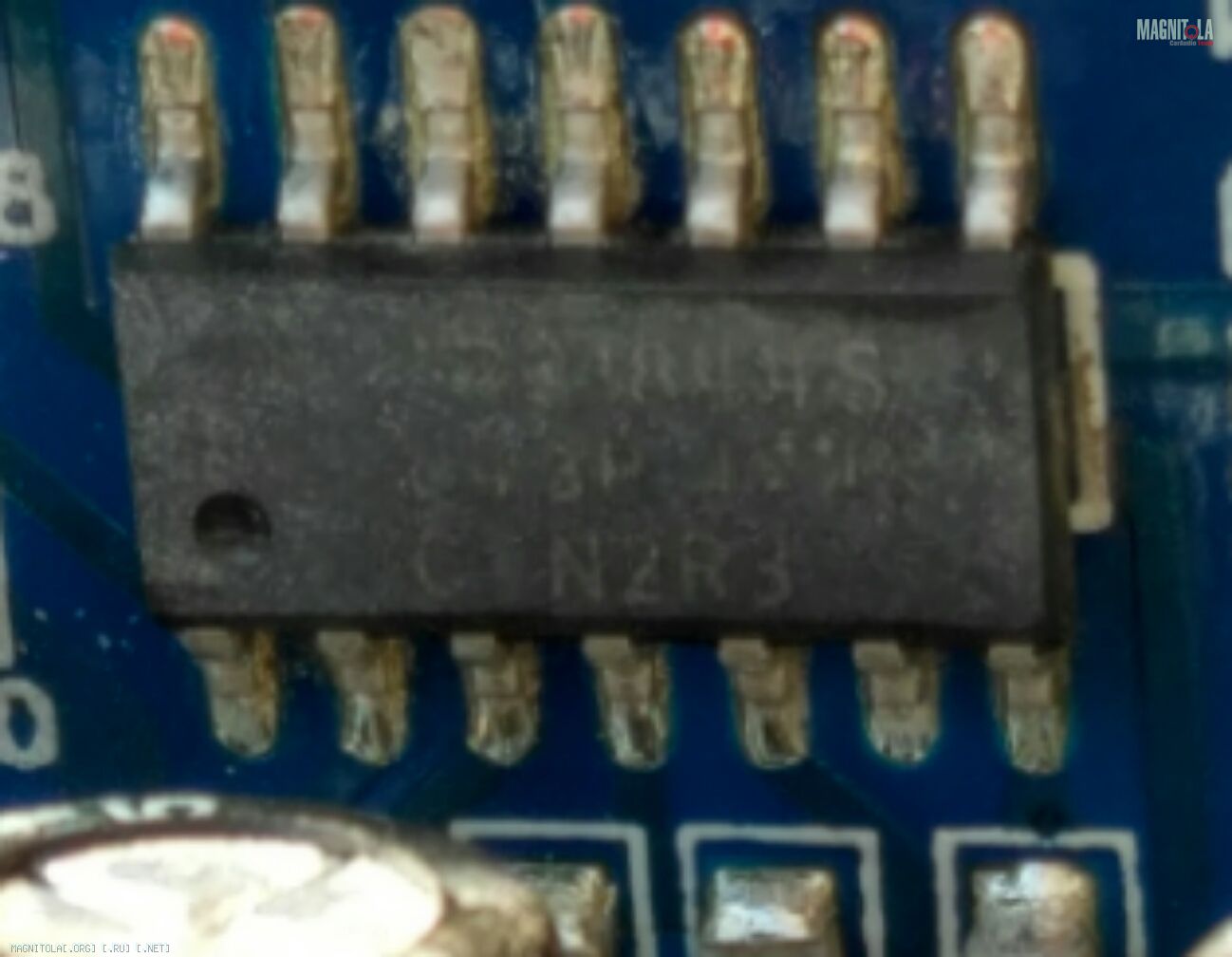

На двух микросхемах затёртая маркировка
Lm293
N5532

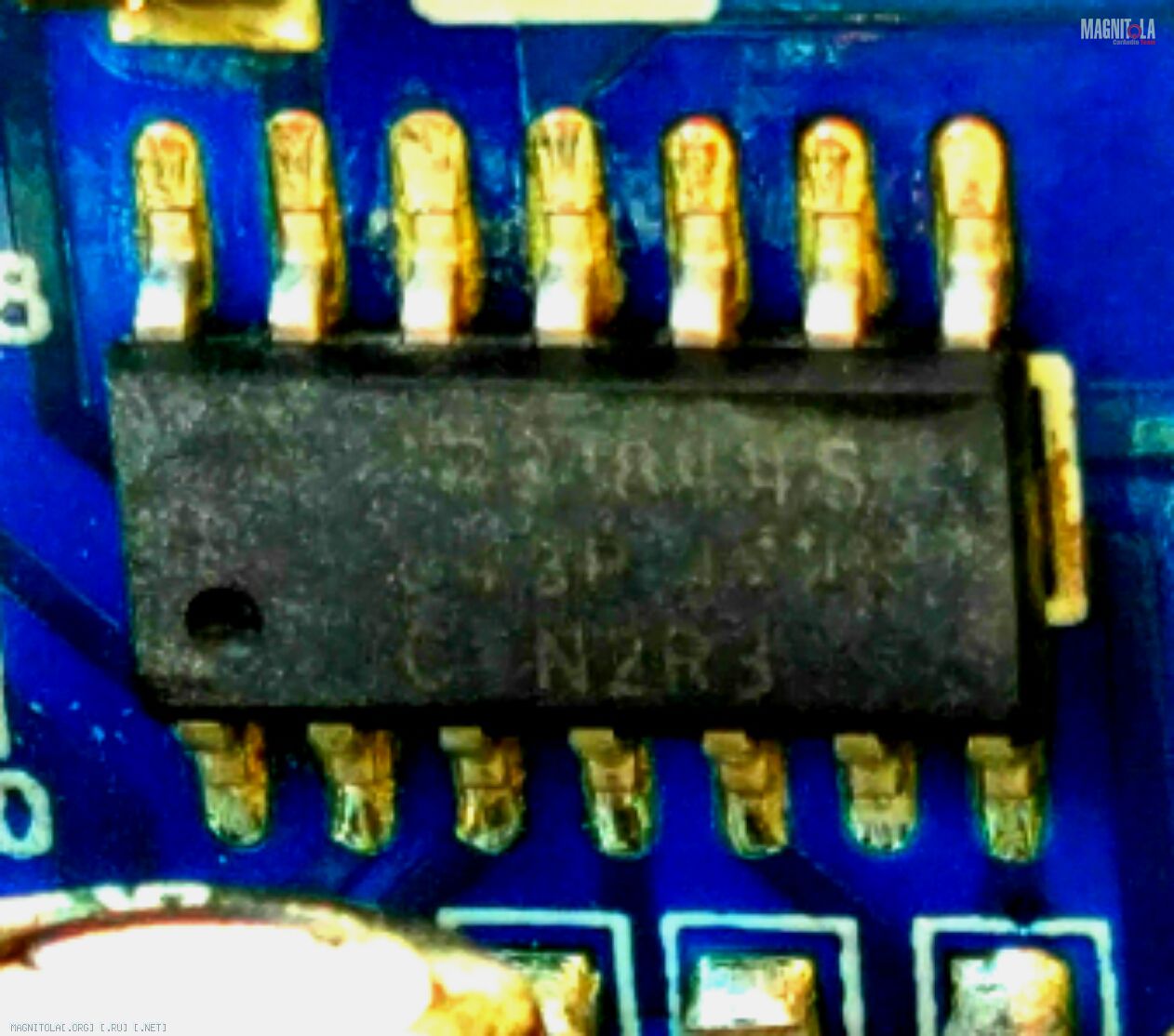

Затёртая большая
???844s или ??1844s (или 5 на конце)
Нижний ряд надписи N2R3

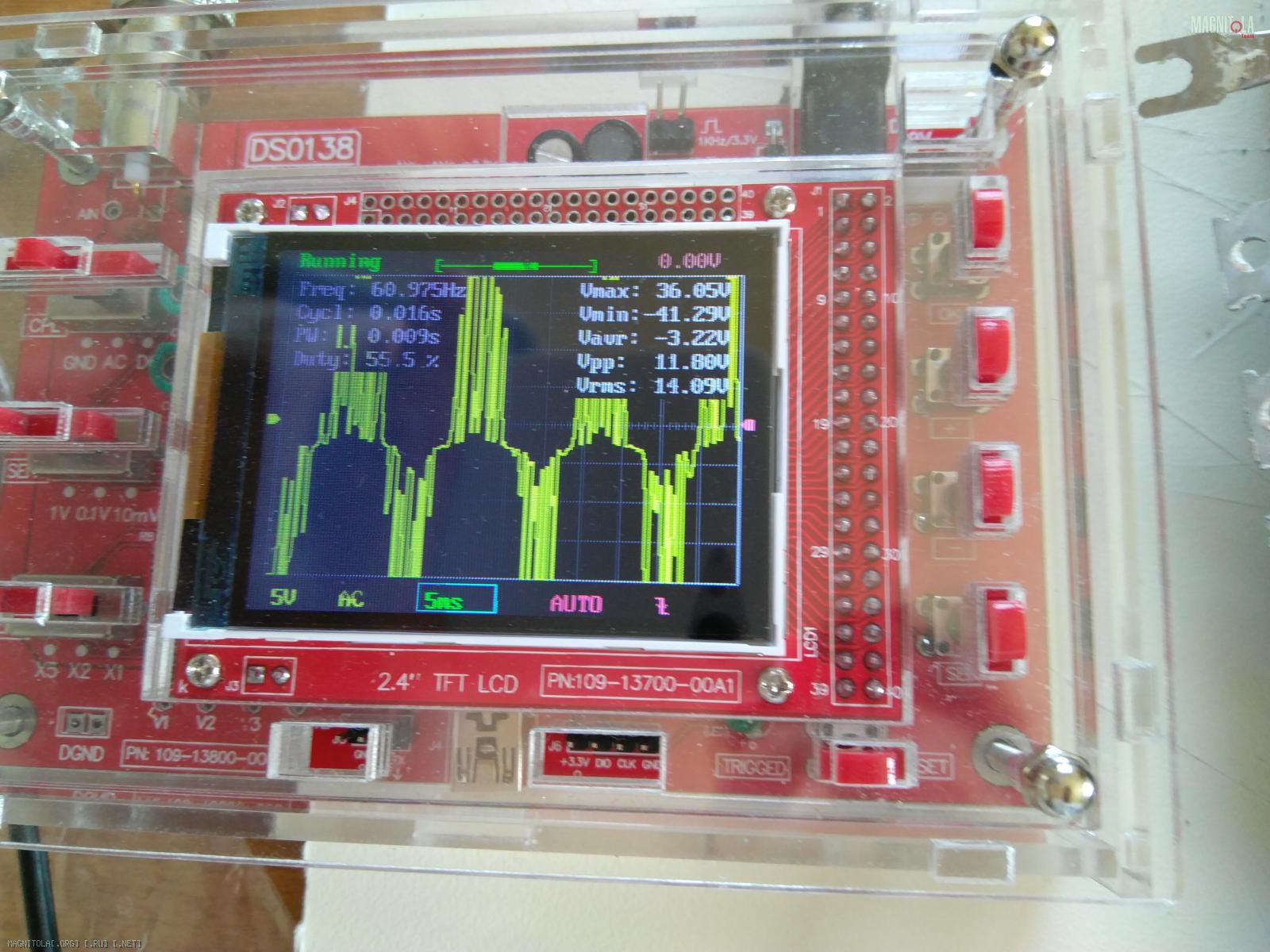

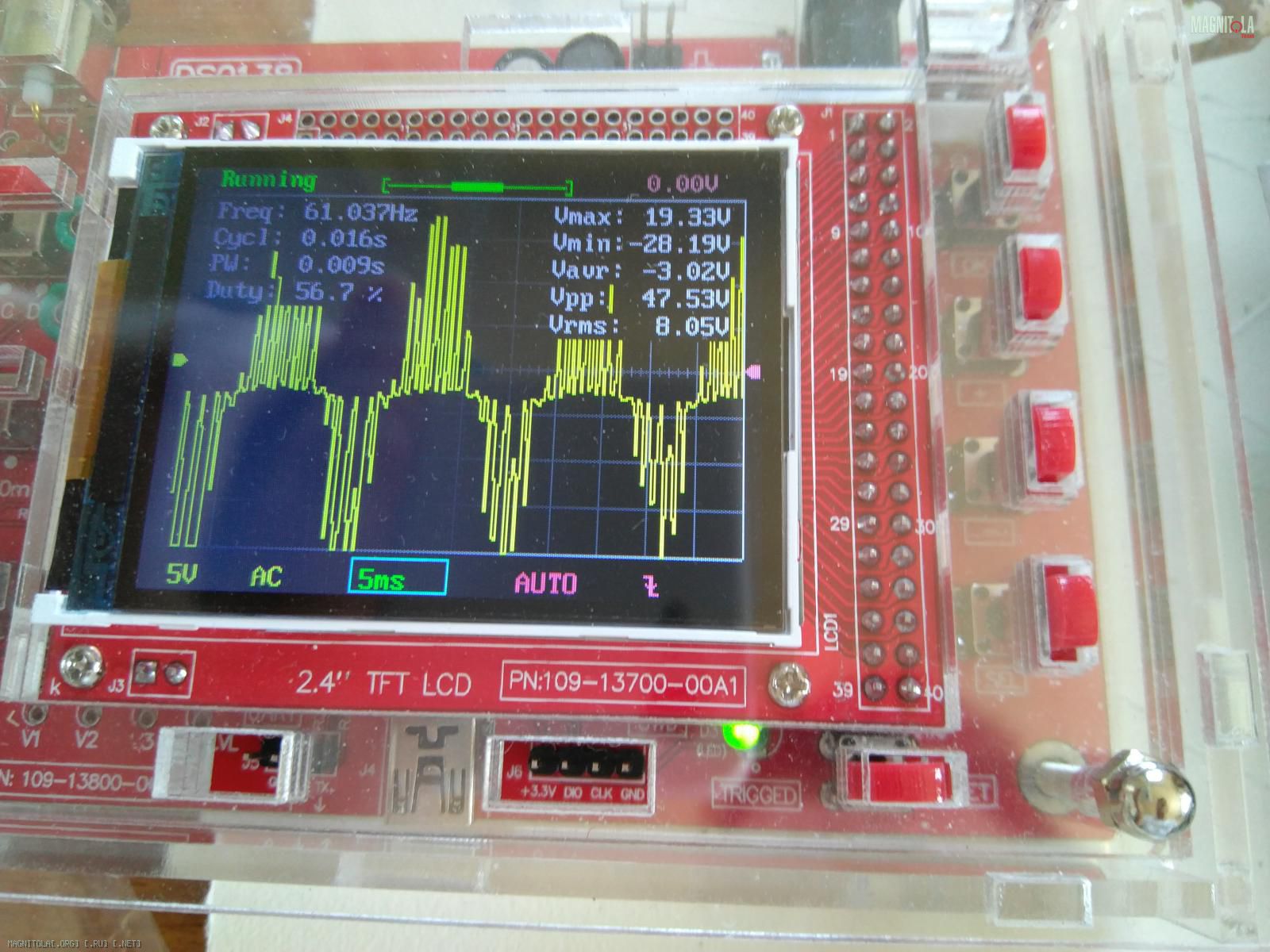

попробовал снять звуковой сигнал с этой платы (на двух ногах 1 и 3 справа):
правда осциллограф не позволяет чего то большего.
я как то не понял по форме - испорчен тут сигнал или нет...

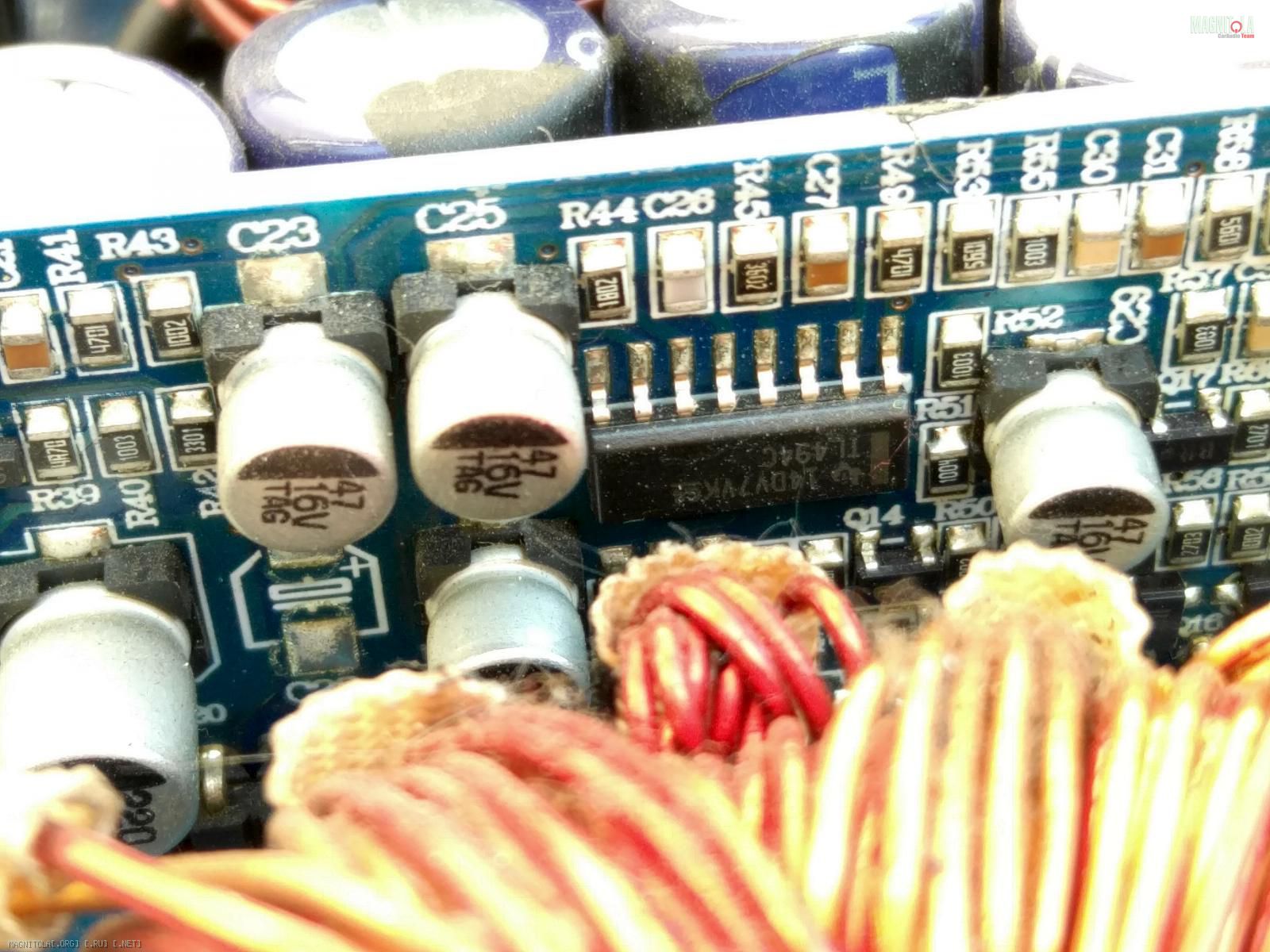

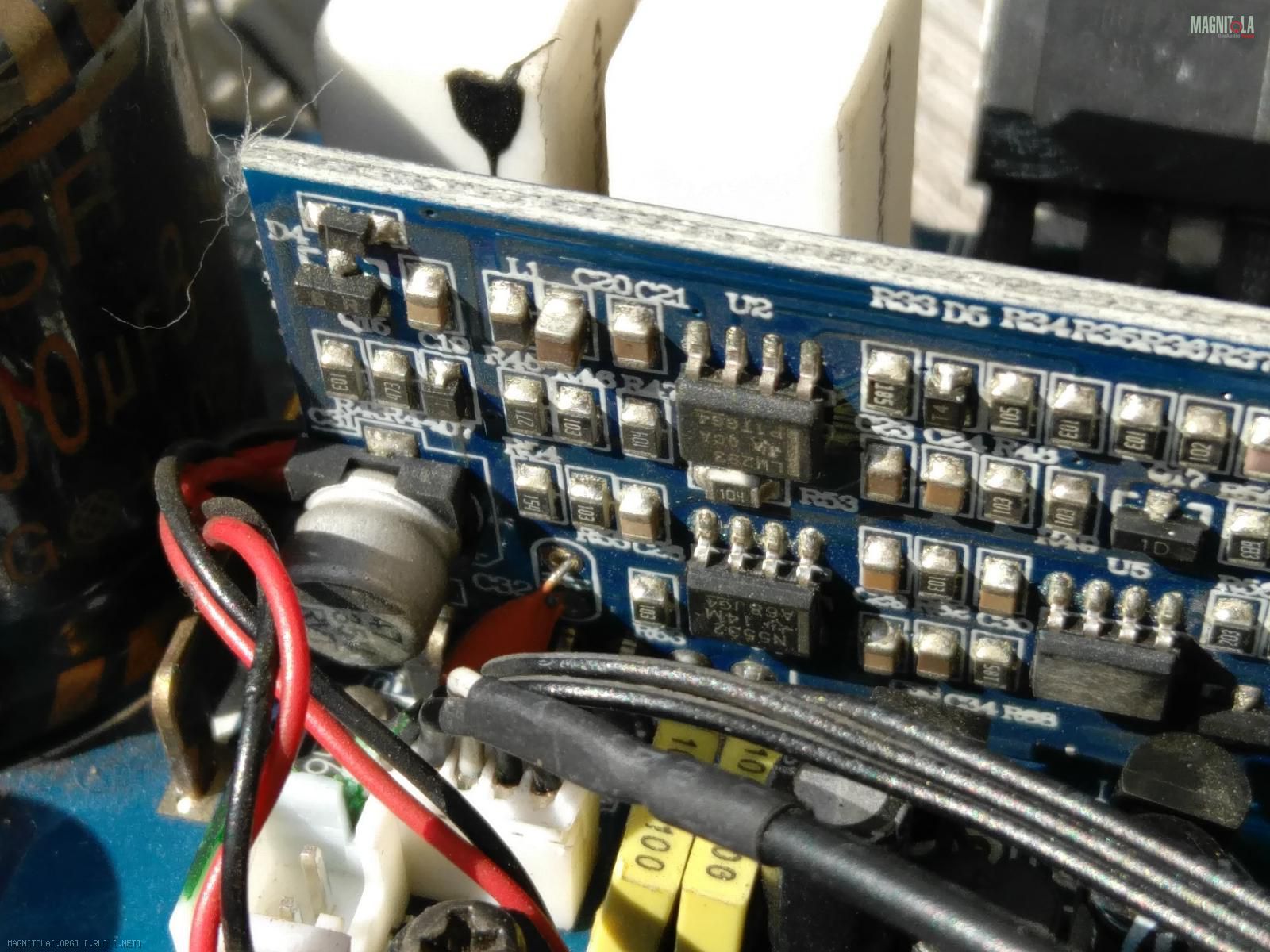

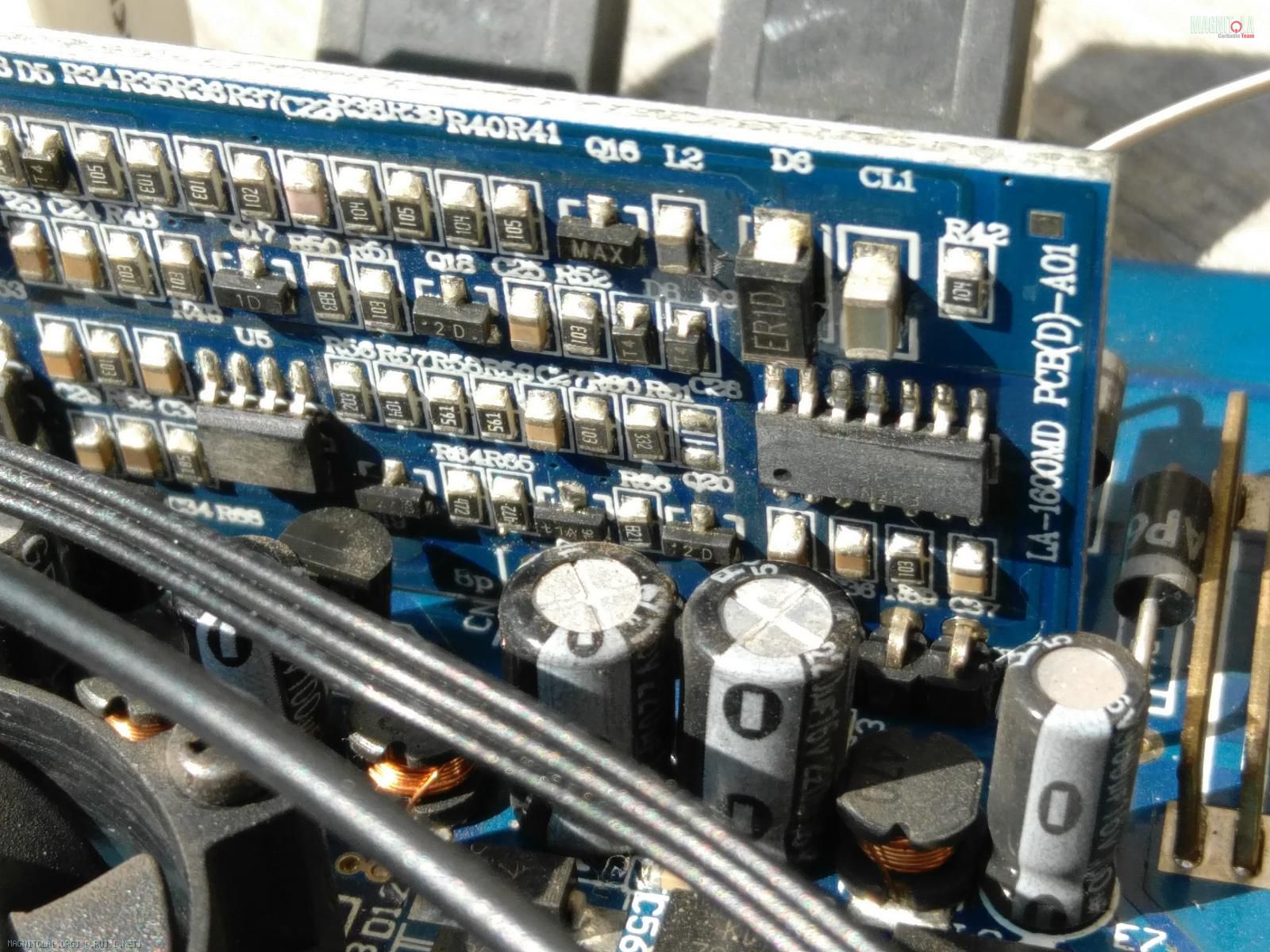

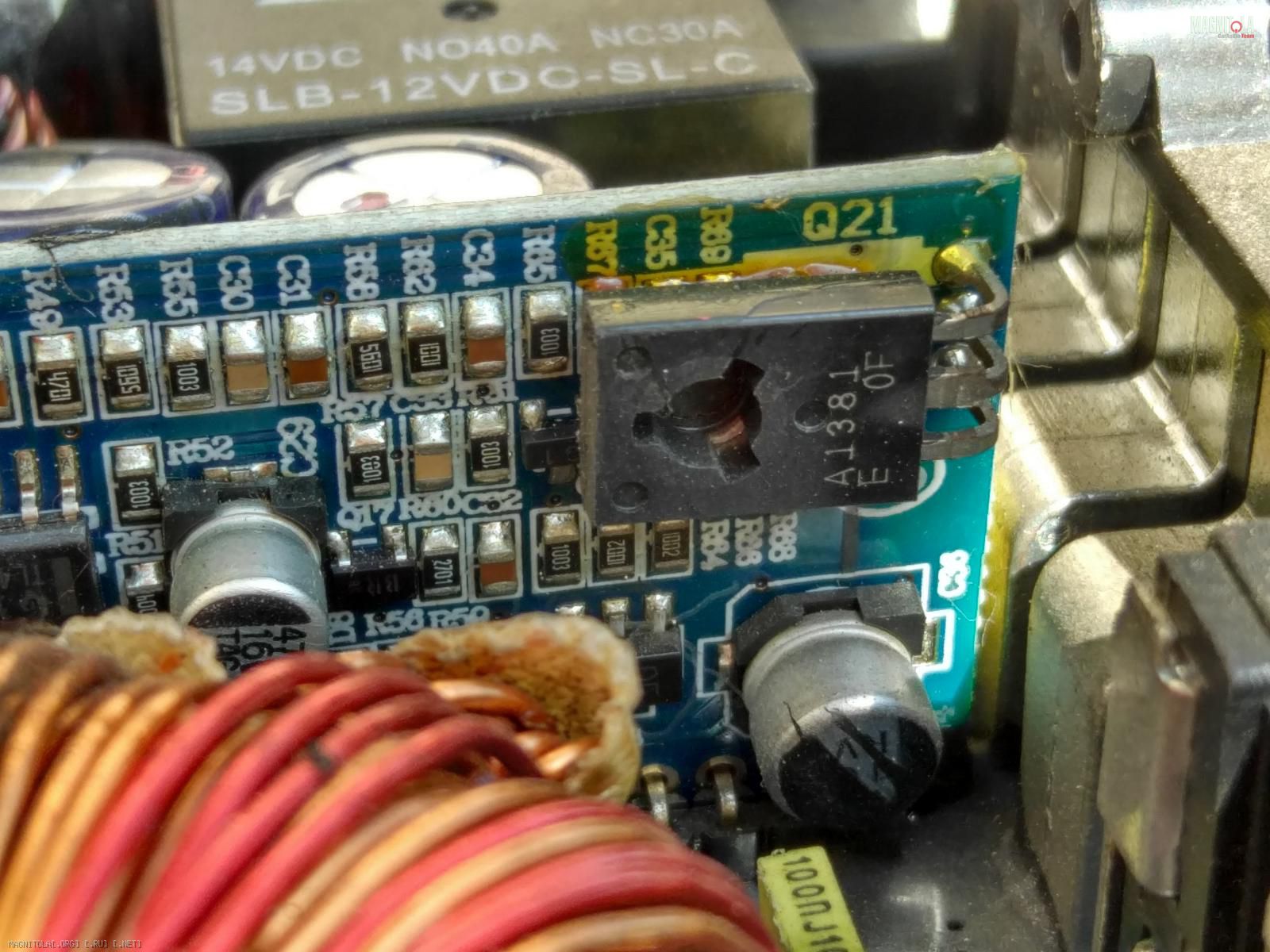

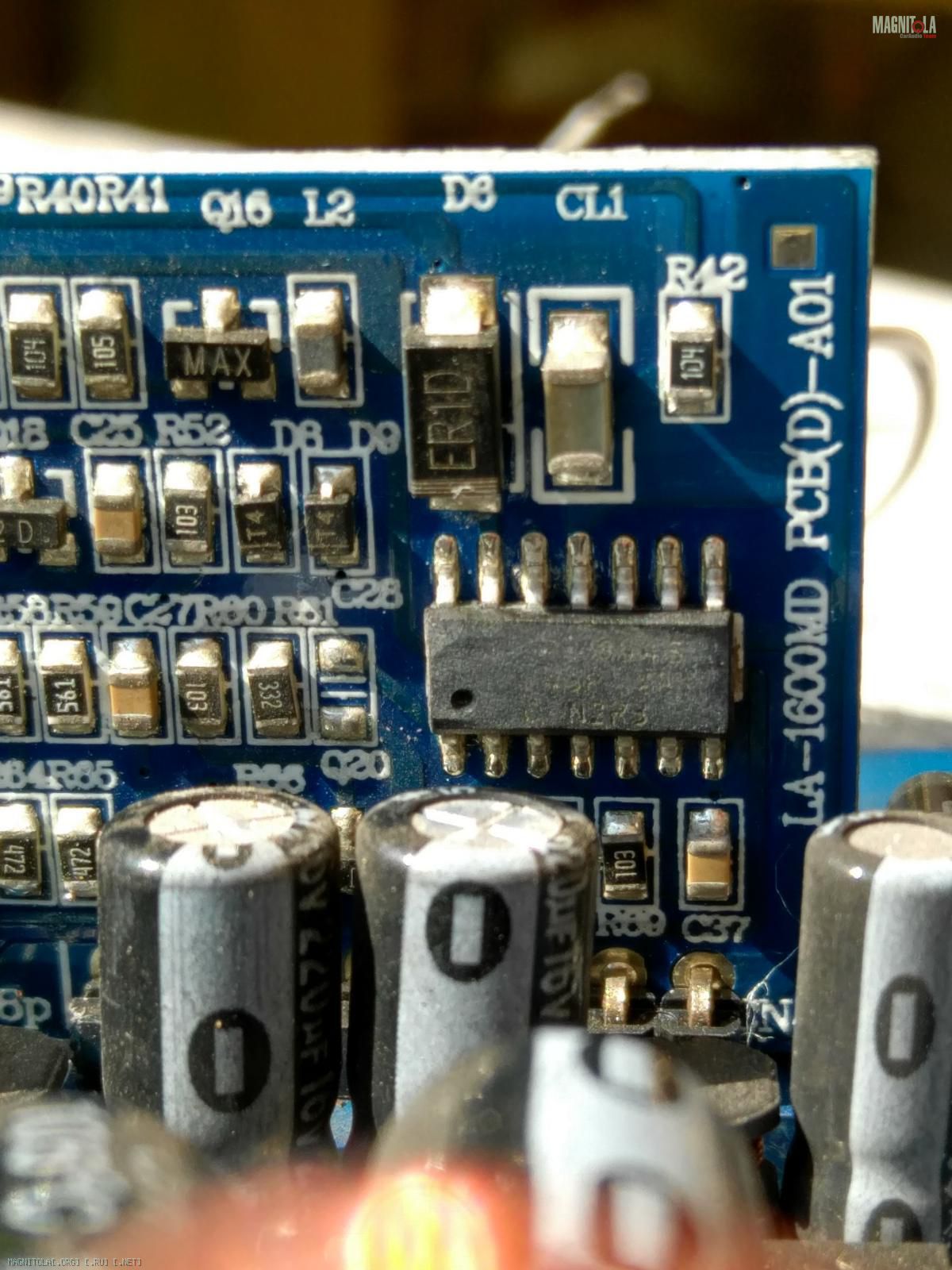

Еще несколько фото второй миниплаты:
Репутация: 5191 Вторая мини плата это управление блоком питания.

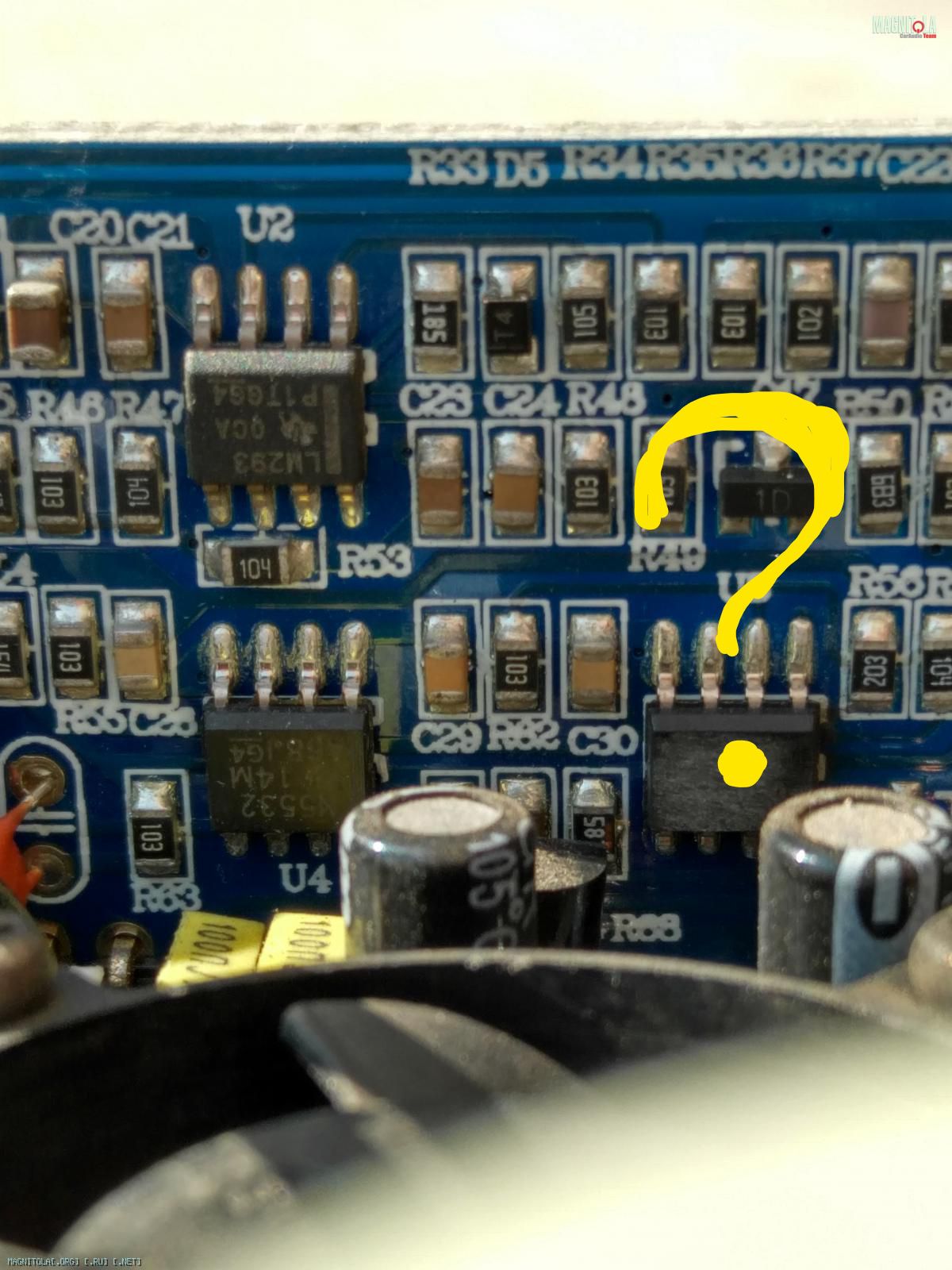

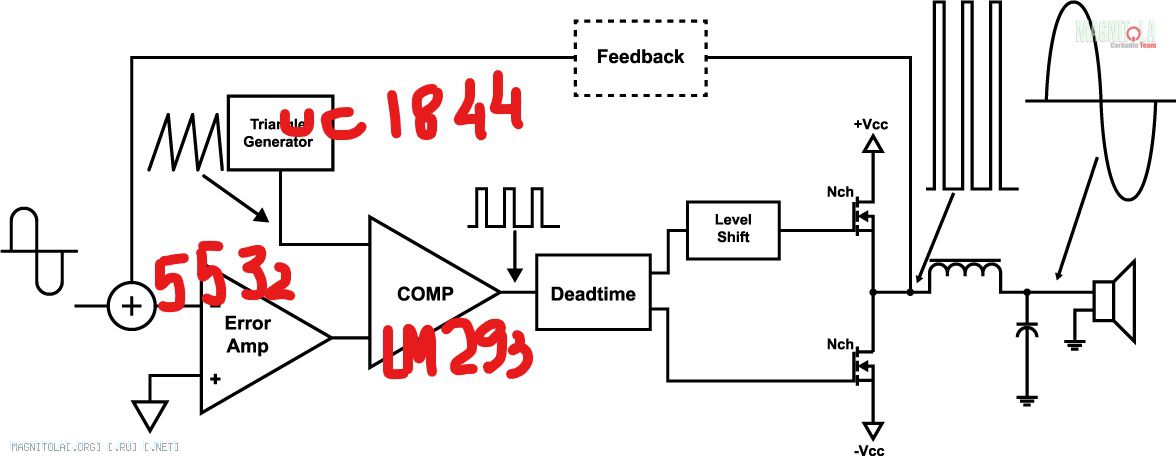

UC1844 осциллятор.5532 усилитель сигнала. Lm 293 компаратор и еще одна темная лошадка...прочитать то можно?
Репутация: 788 Крутил фонарик под разными углами - и и понял, что это не 1, а М
а что то типа AM844s
ну и нагуглил, что есть PAM8402 - усилитель класса D
Репутация: 880469
Сверь с даташитом... по ногам совпадает?
Да, и проверь, нормальный ли аналоговый сигнал приходит на модулятор.
Да, еще встречал такое, что усилитель "криво" работает без нагрузки...
Репутация: 5191

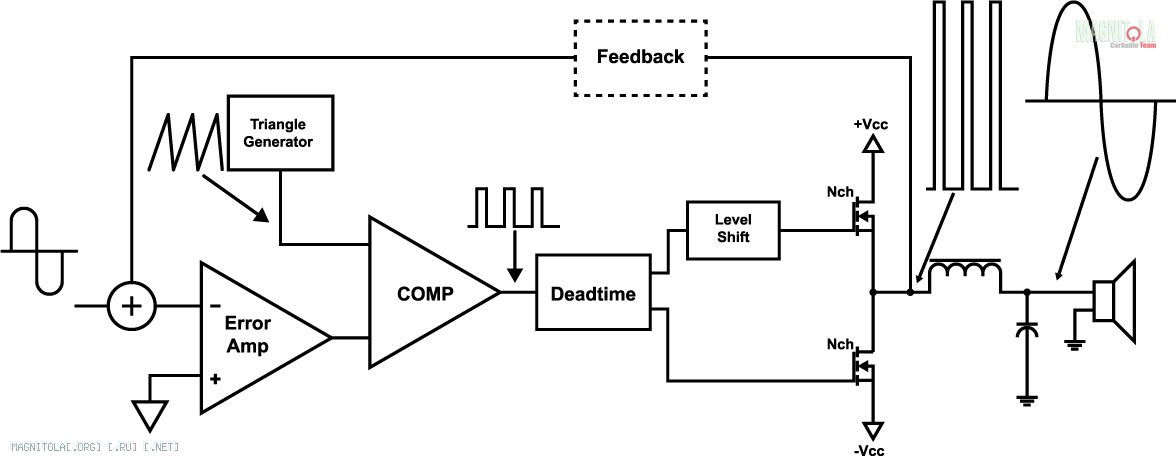

Вот как выглядит усилитель класса Д.
Скорее там установлено что то типа IR2104....
Примерно будет так....
РАМ8402 точно тут не может быть.....
Репутация: 4051719
+100500, нагрузка в импульсном усилителе это как ни крути часть выходного LC
Репутация: 788 согласен - уже сам сто раз пересматривал - глаз замылился.
но стёрто, и фиг подлезешь с объективом(через который привык мелочёвку смотреть)
нет не совпадает =(
в первоначальных тестах роль нагрузки выполнял сабвуфер.
когда усилитель разобрал - без радиатора уже без нагрузки.
Репутация: 880469 Да, и ООС проверь, частенько разваливается... проще подменой деталей.
