Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)

Цитата:

---

Сообщение от Lexx69

+9 или +5 в. там нет?

---

есть два рядом стоящих преобразователя DC-DC
Один l78l05 - на нём 4.9В
на втором маркировки не видно, на нём 9.75В на выходе
корпуса у обоих TO-92
Вложение 1290637

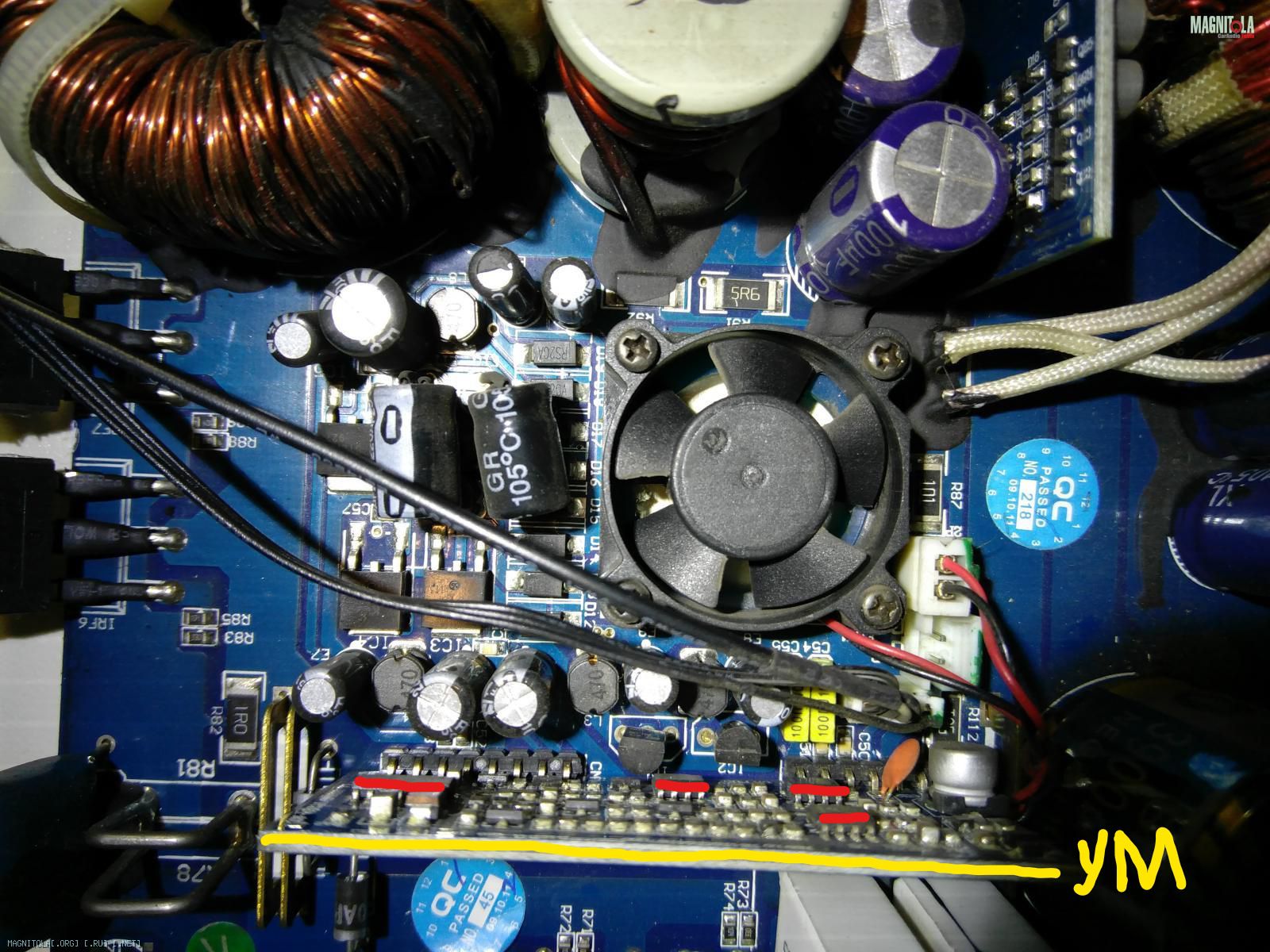

Вложение 1290657
Фото по подробней можно сделать?

Цитата:

---

Сообщение от Rejekt

Вложение 1290657
Фото по подробней можно сделать?

---

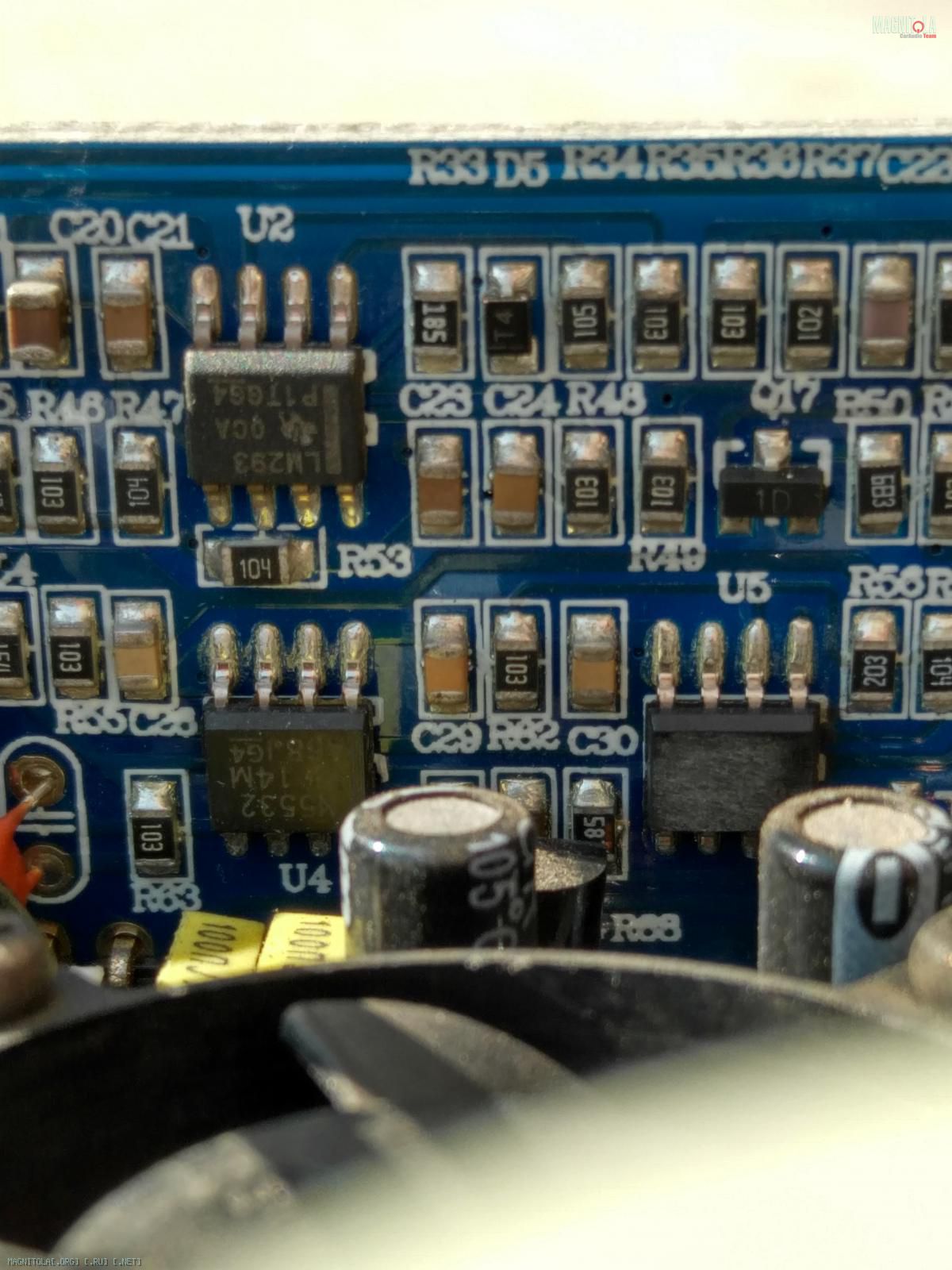

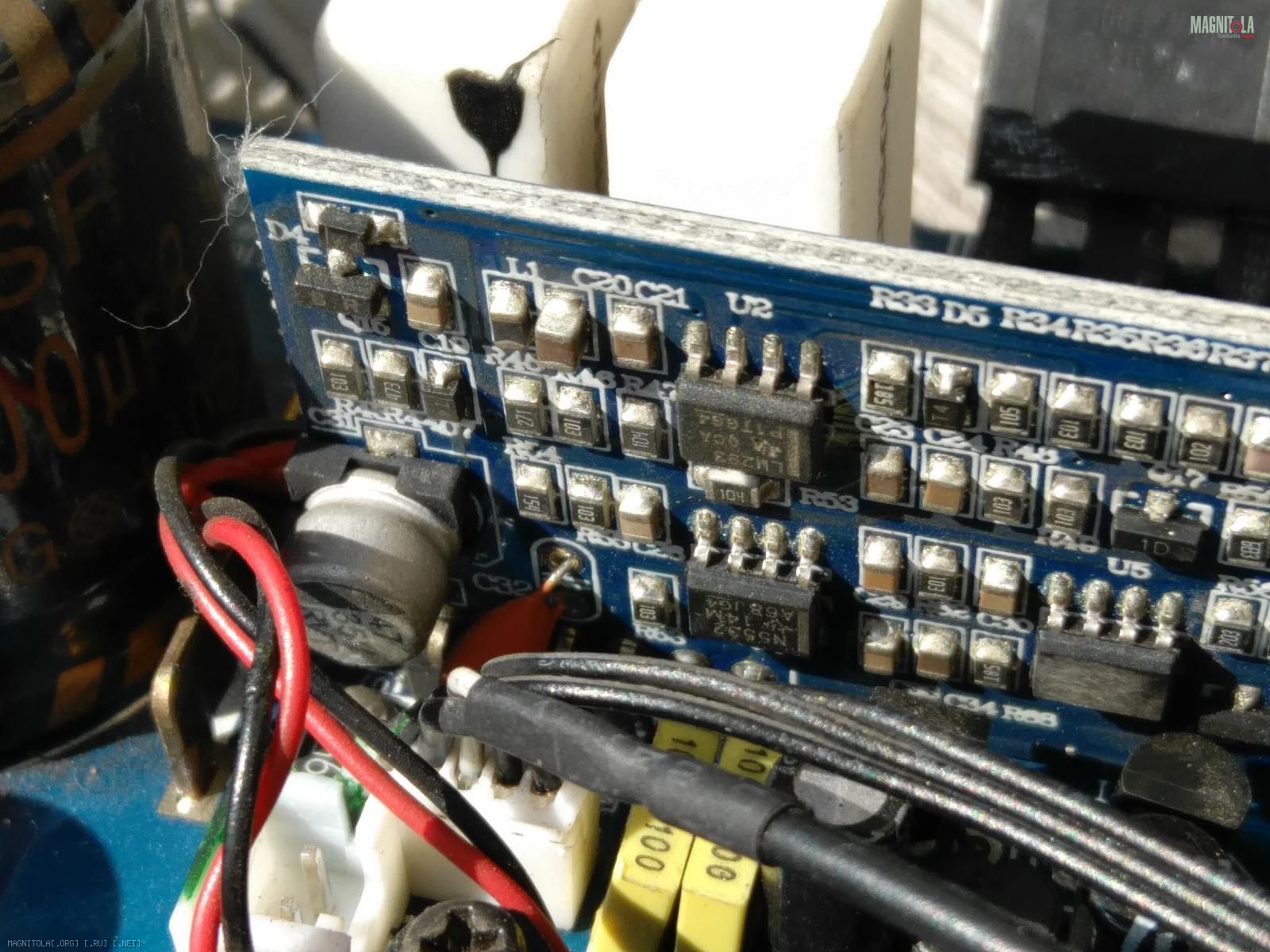

Вложение 1290673Вложение 1290675Вложение 1290679Вложение 1290681


На двух микросхемах затёртая маркировка
Lm293
N5532

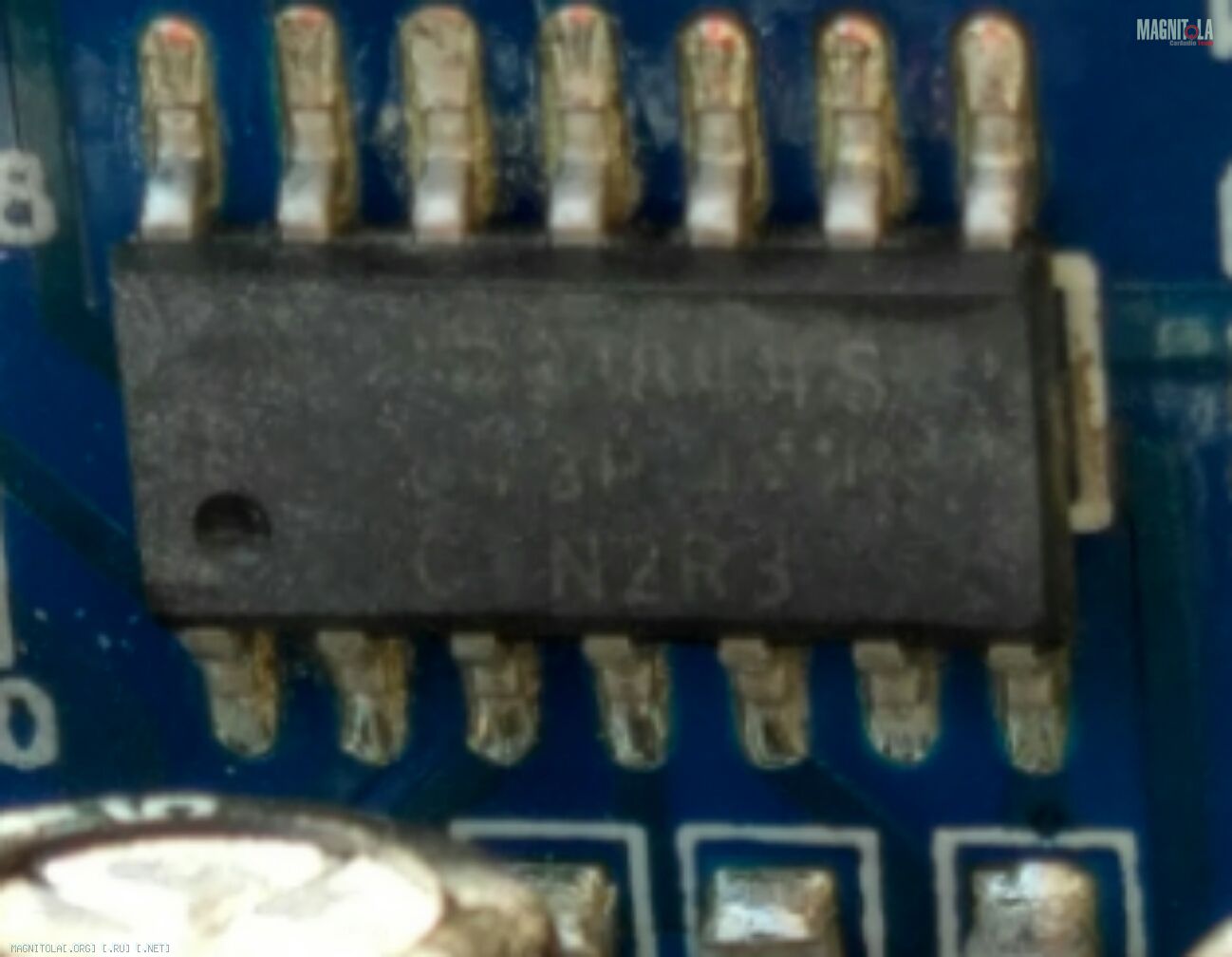

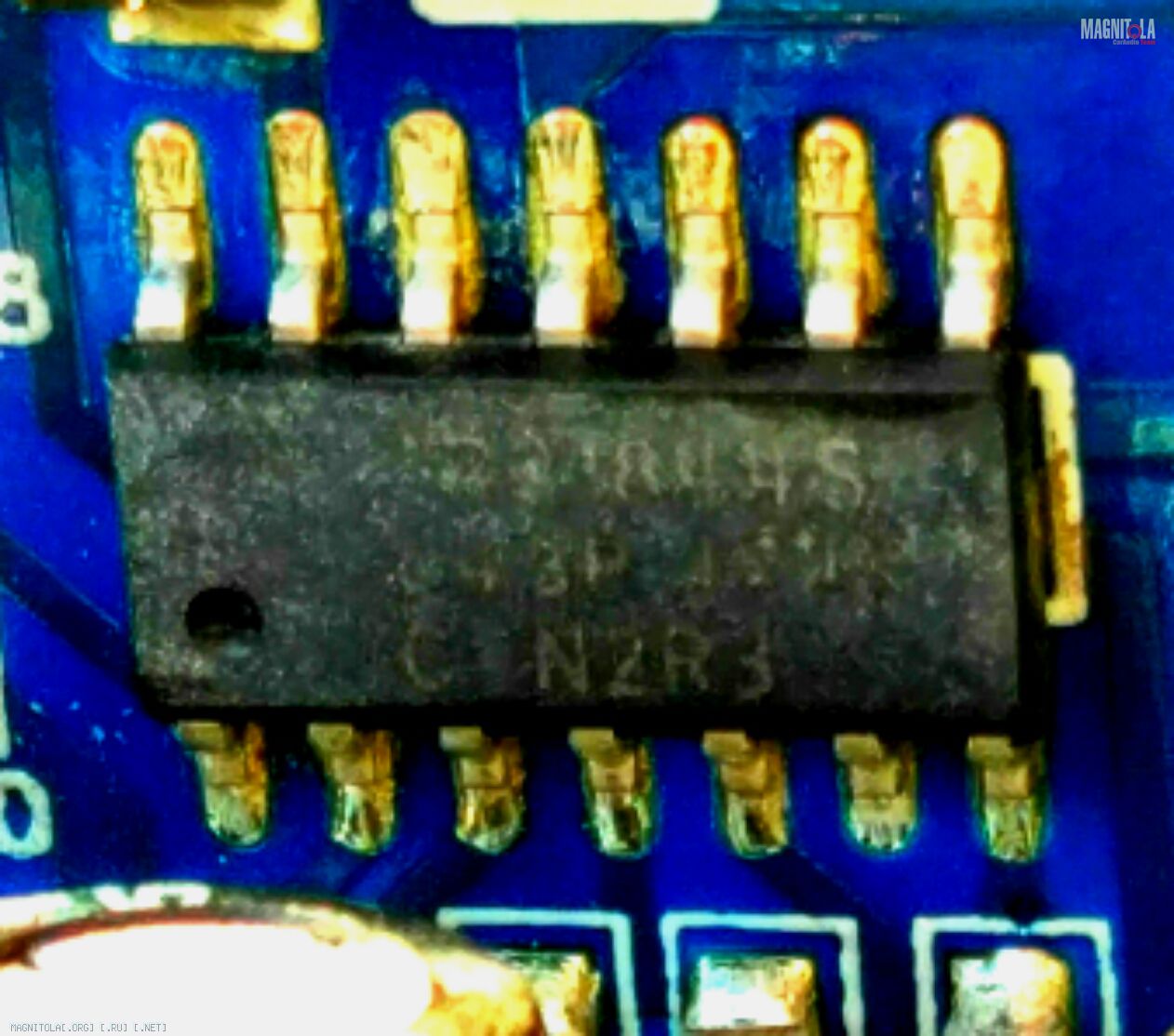

Затёртая большая
???844s или ??1844s (или 5 на конце)
Нижний ряд надписи N2R3
Вложение 1290661Вложение 1290663

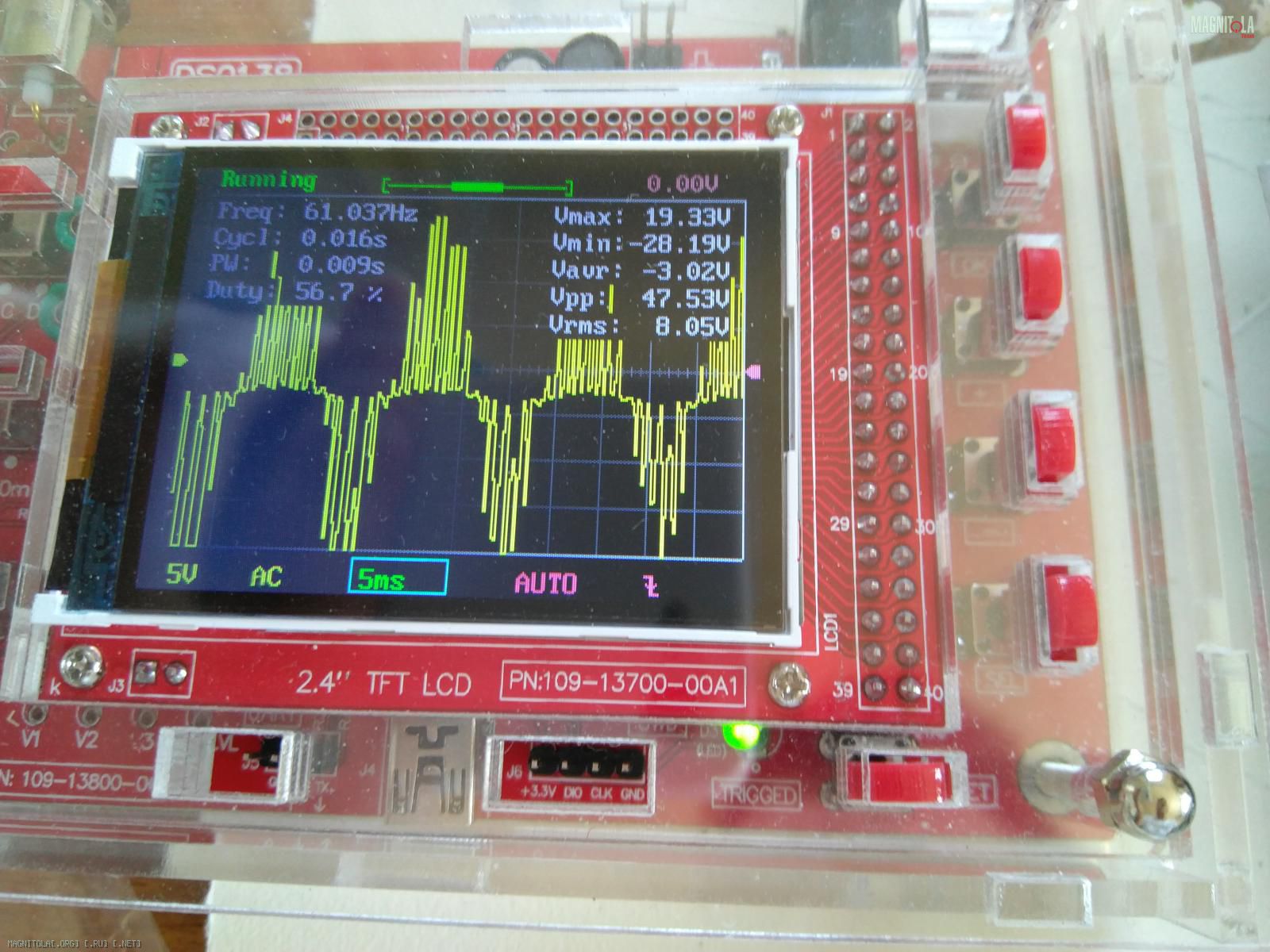

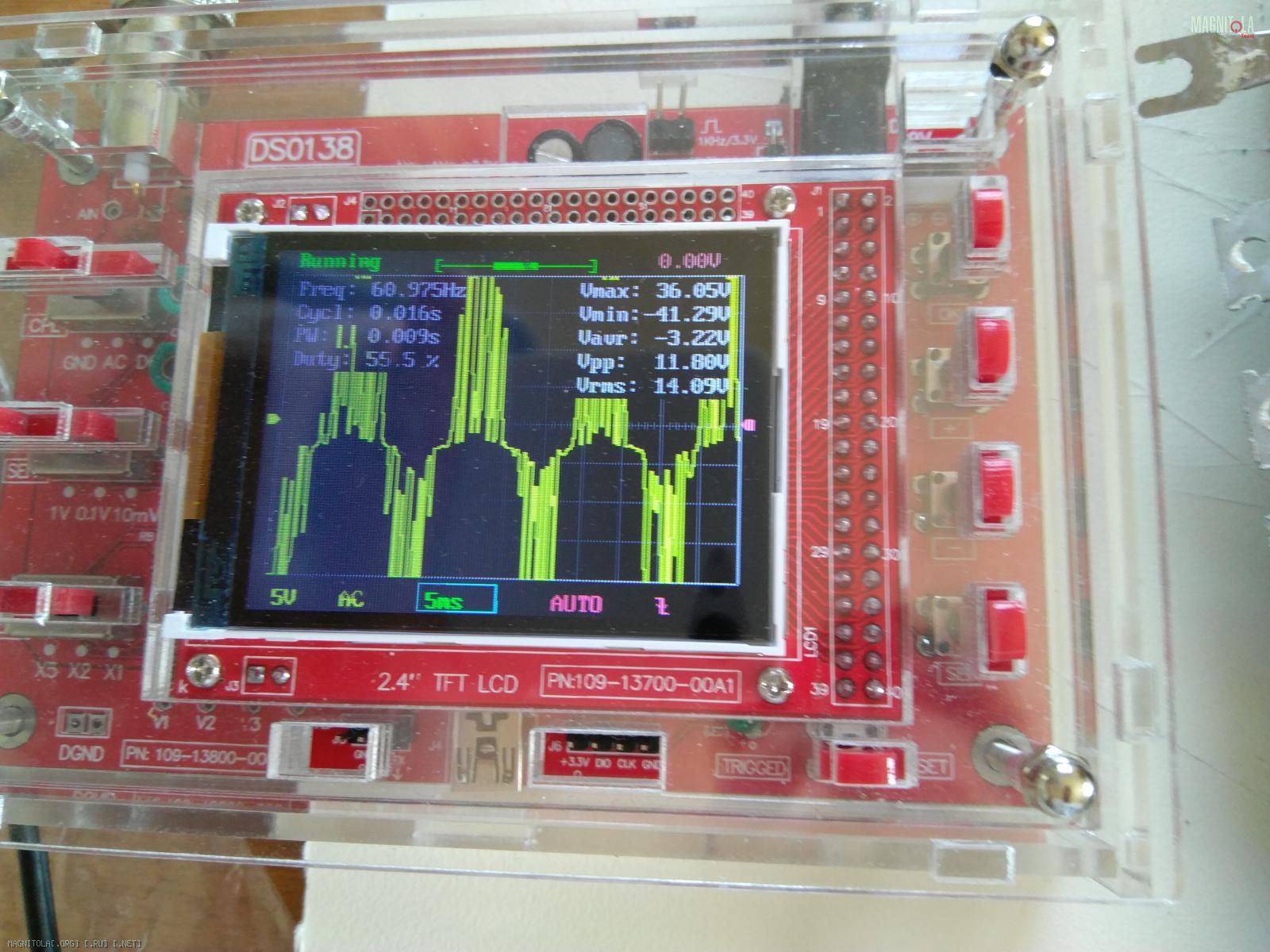

попробовал снять звуковой сигнал с этой платы (на двух ногах 1 и 3 справа):
Вложение 1290683Вложение 1290685
правда осциллограф не позволяет чего то большего.
я как то не понял по форме - испорчен тут сигнал или нет...

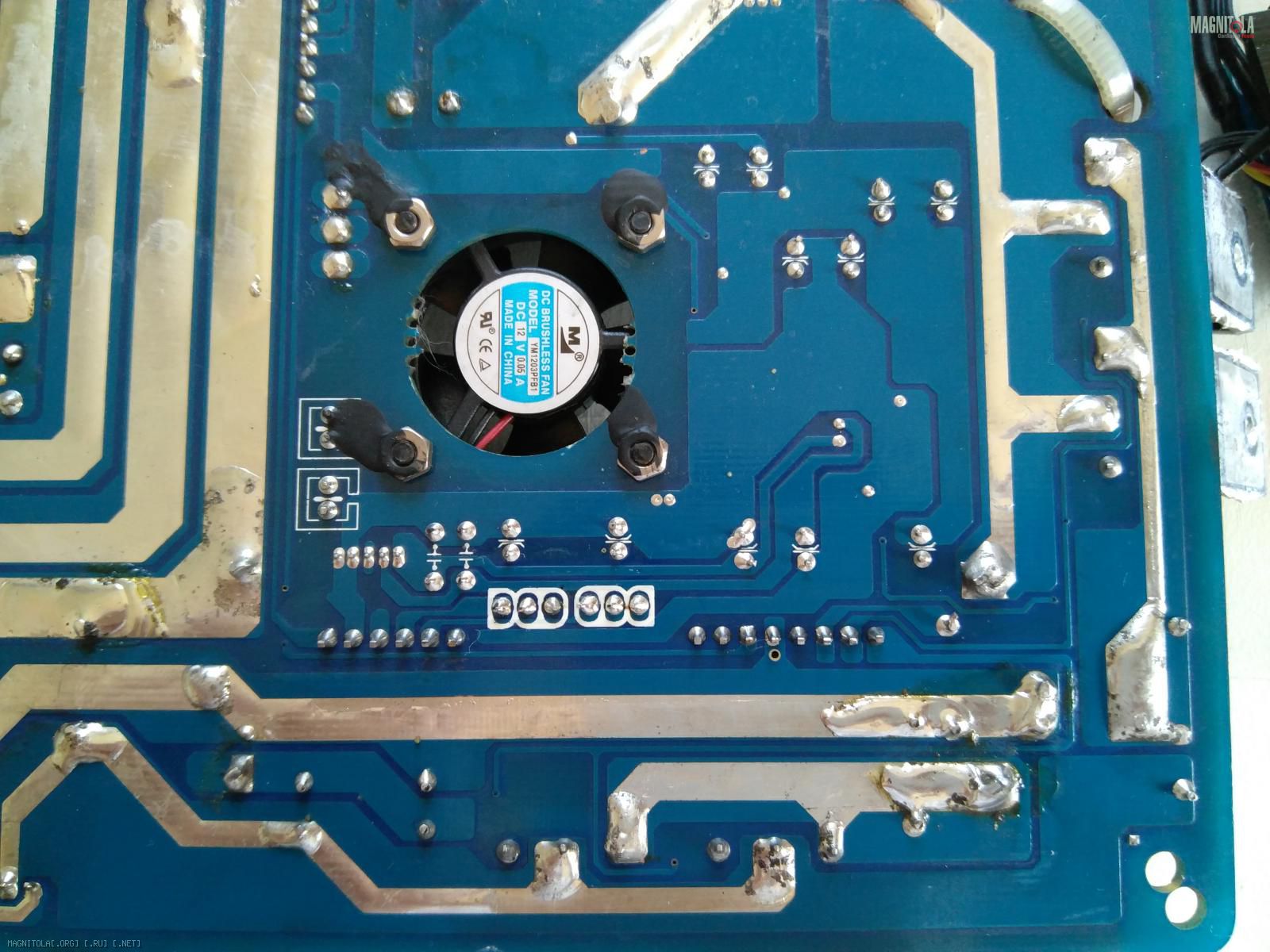

Вложение 1290677

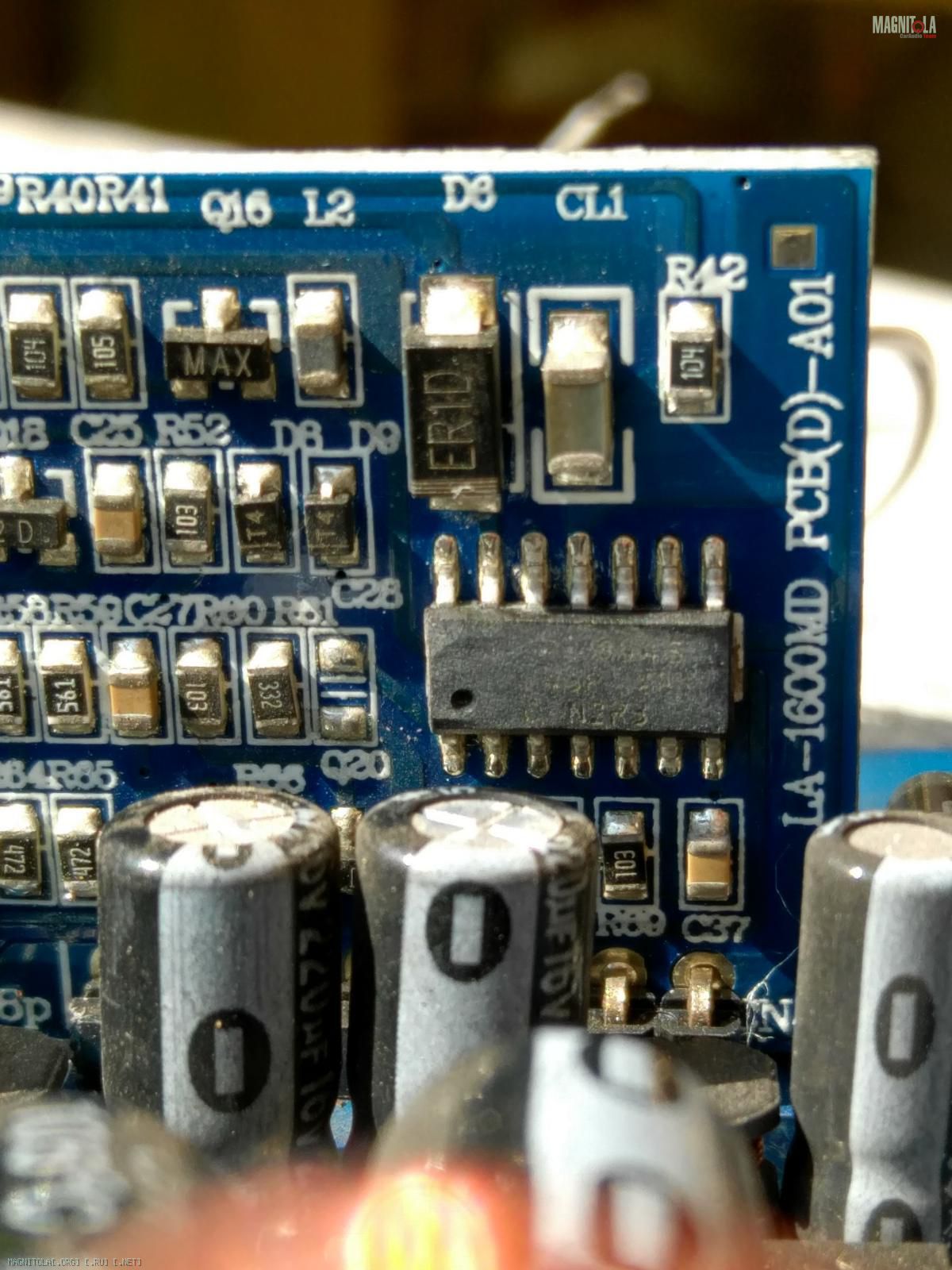

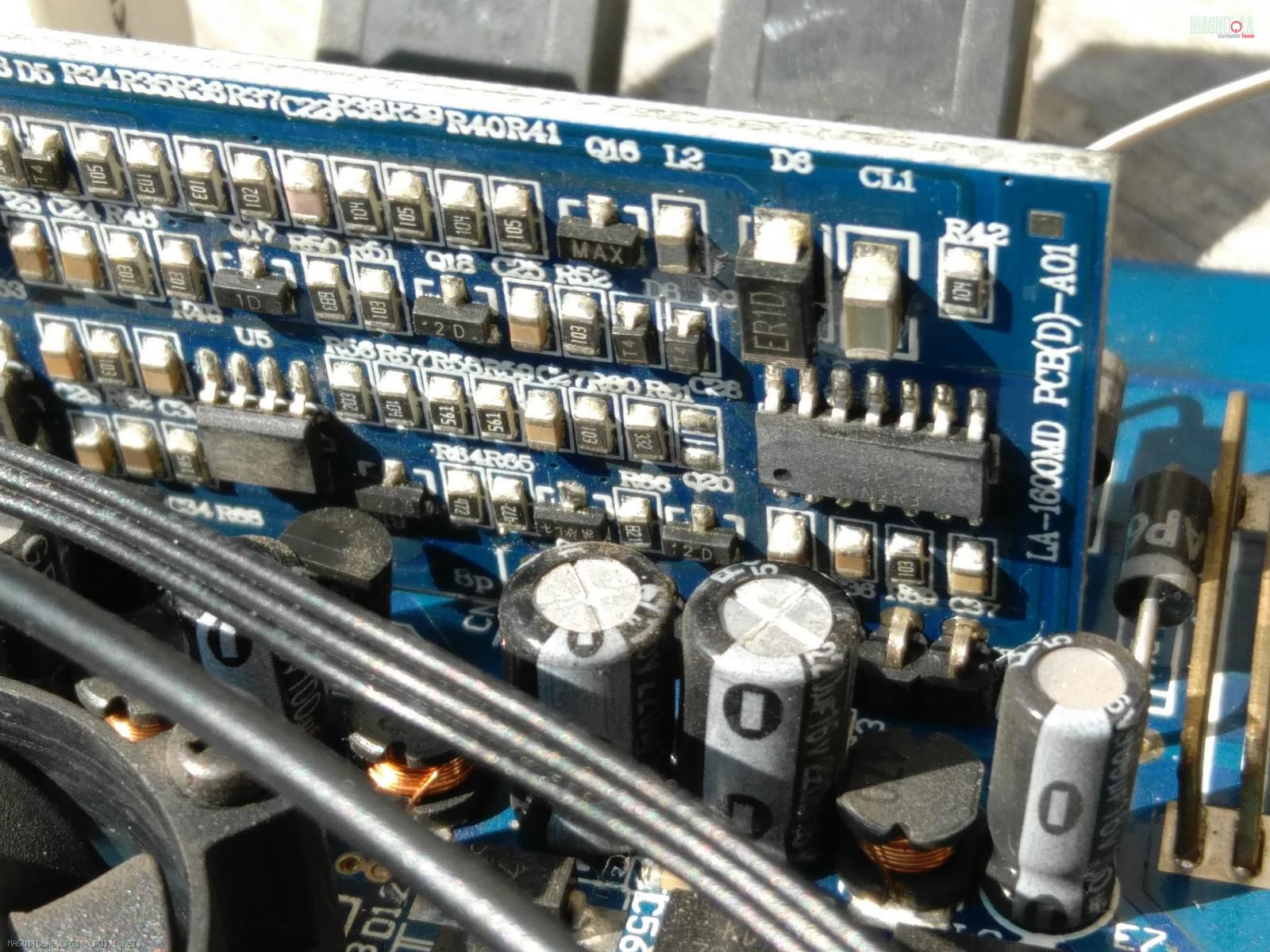

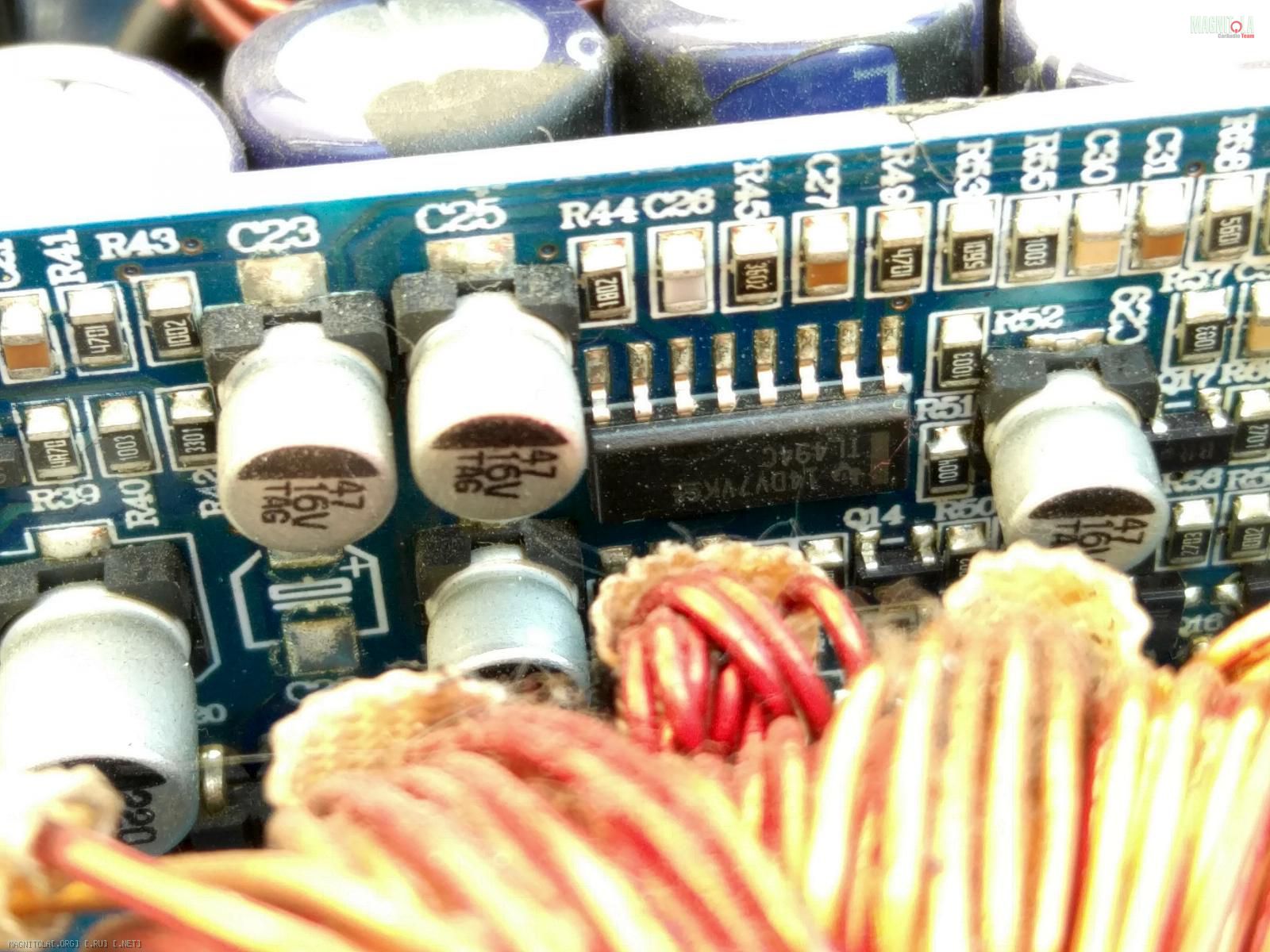

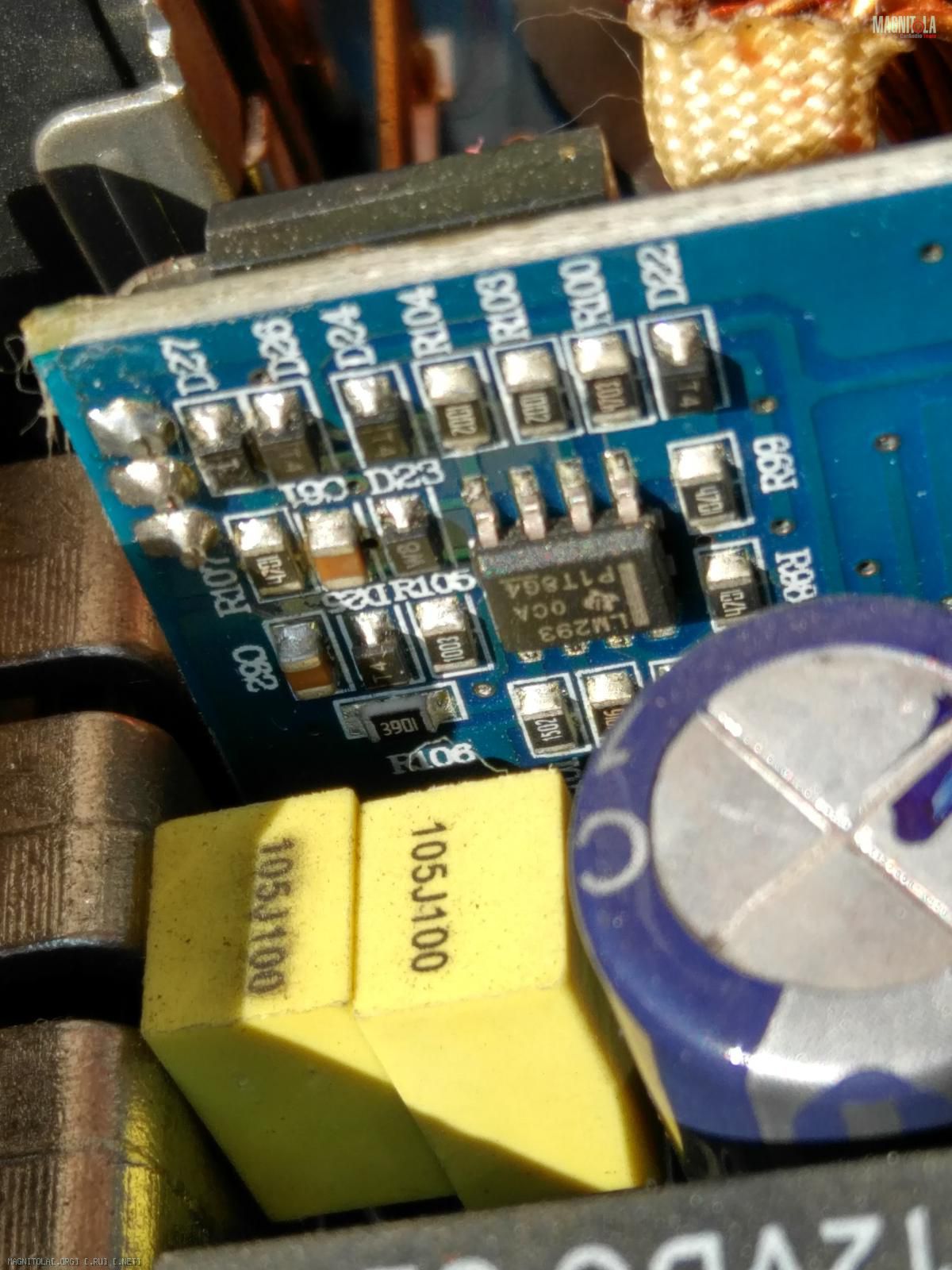

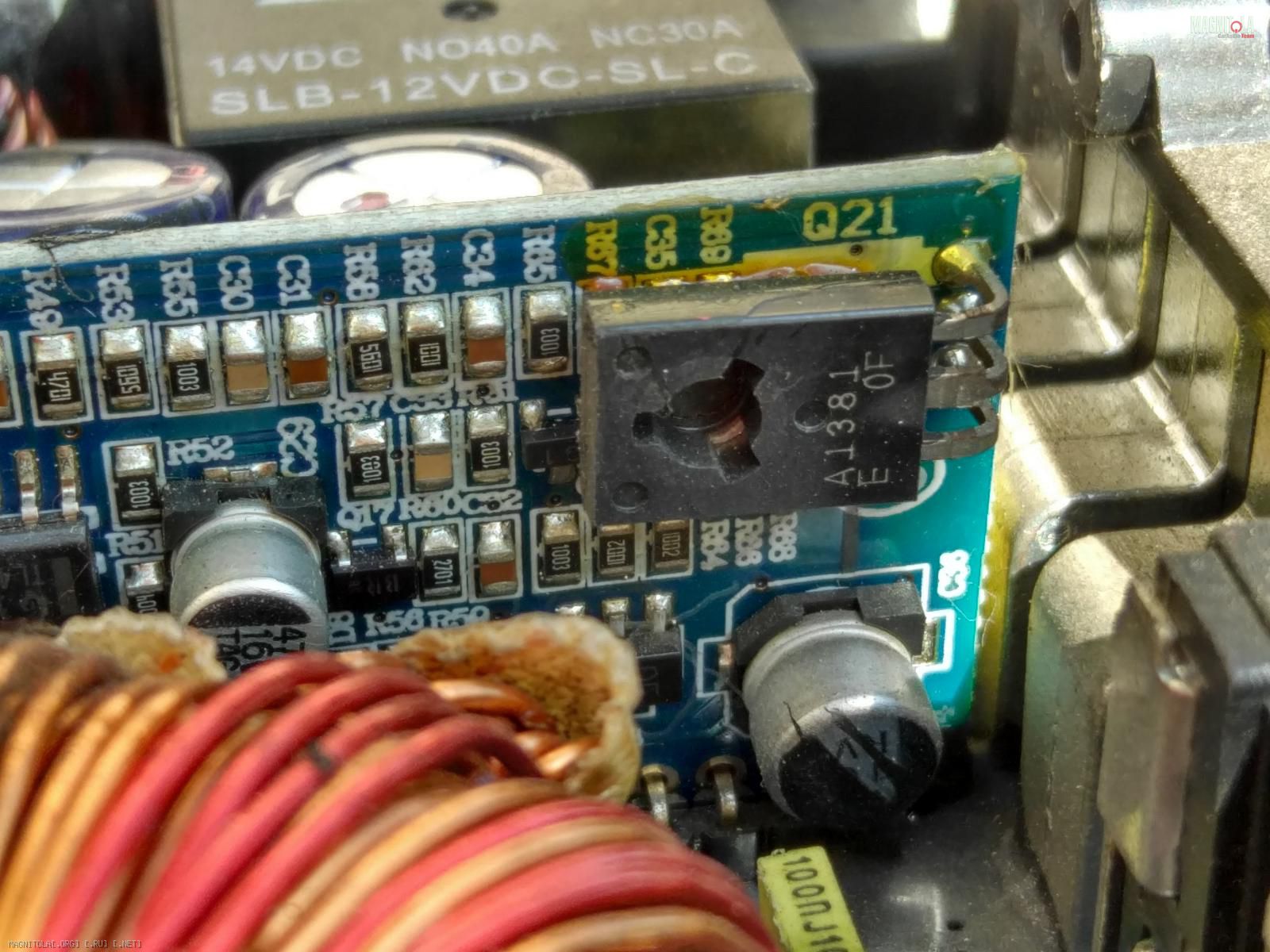

Еще несколько фото второй миниплаты:
Вложение 1290687Вложение 1290689Вложение 1290691

Вторая мини плата это управление блоком питания.
UC1844 осциллятор.5532 усилитель сигнала. Lm 293 компаратор и еще одна темная лошадка...прочитать то можно?

Цитата:

---

Сообщение от Rejekt

UC1844 осциллятор

---

Крутил фонарик под разными углами - и и понял, что это не 1, а М
а что то типа AM844s
ну и нагуглил, что есть PAM8402 - усилитель класса D

Цитата:

---

Сообщение от Mаксимус

а что то типа AM844s

---

Сверь с даташитом... по ногам совпадает?
Да, и проверь, нормальный ли аналоговый сигнал приходит на модулятор.
Да, еще встречал такое, что усилитель "криво" работает без нагрузки...

Вложение 1290695
Вот как выглядит усилитель класса Д.

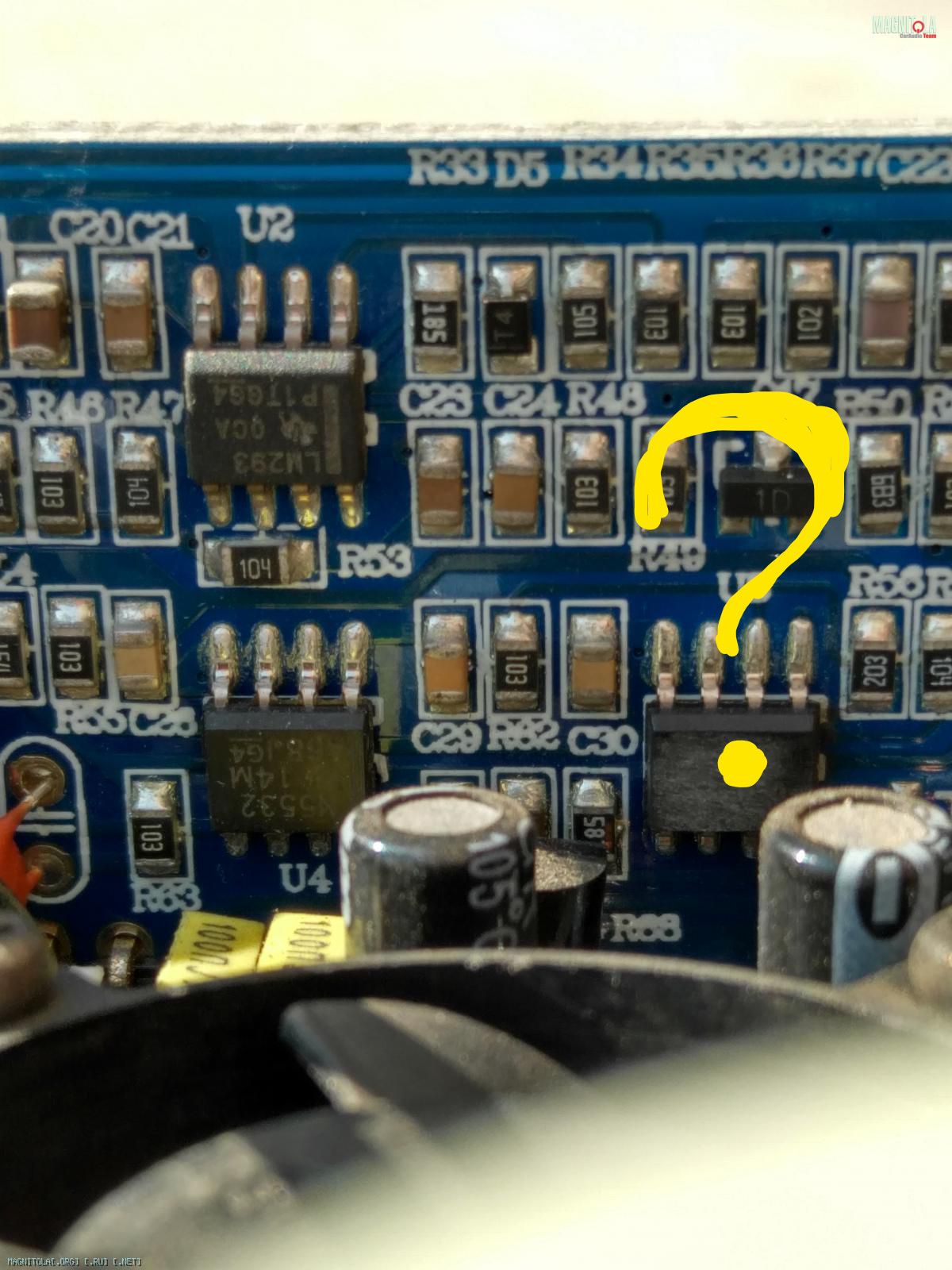

Скорее там установлено что то типа IR2104....Вложение 1290697

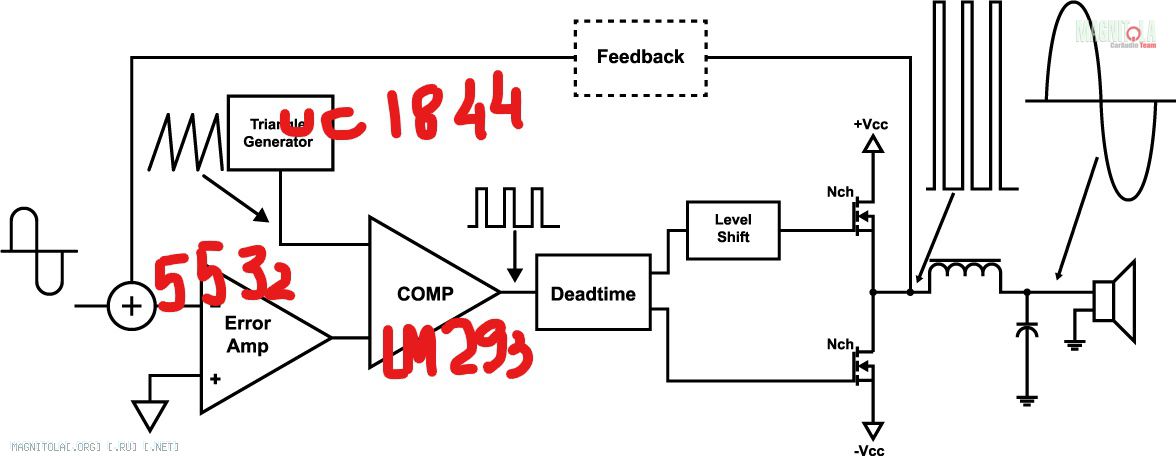

Вложение 1290699
Примерно будет так....
РАМ8402 точно тут не может быть.....

Цитата:

---

Сообщение от Lexx69

Сверь с даташитом... по ногам совпадает?
Да, и проверь, нормальный ли аналоговый сигнал приходит на модулятор.
Да, еще встречал такое, что усилитель "криво" работает без нагрузки...

---

+100500, нагрузка в импульсном усилителе это как ни крути часть выходного LC

Цитата:

---

Сообщение от Rejekt

РАМ8402 точно тут не может быть.....

---

согласен - уже сам сто раз пересматривал - глаз замылился.
но стёрто, и фиг подлезешь с объективом(через который привык мелочёвку смотреть)

Цитата:

---

Сообщение от Lexx69

Сверь с даташитом... по ногам совпадает?

---

нет не совпадает =(

Цитата:

---

Сообщение от Lexx69

Да, еще встречал такое, что усилитель "криво" работает без нагрузки...

---

в первоначальных тестах роль нагрузки выполнял сабвуфер.
когда усилитель разобрал - без радиатора уже без нагрузки.

Да, и ООС проверь, частенько разваливается... проще подменой деталей.
