Инвертор 12-220В и неавтомобильное усиление.

Цитата:

---

Сообщение от Flatout

Так выжигаются предохранители линеек на ГУ.

---

Вроде все работает. Или все равно проверить пред на 10а который сзади нее стоит?

После перепрокладки минуса, количество фона в 18" резко увеличилось.
Обороты тоже стали слышно гораздо громче.

Бубен не в ту сторону сплясал)

Причем все начинается только когда подключаешь сигнальник к усилку. Без подключенного сигнальника - тишь да гладь, ничо лишнего, кроме легкого-легкого пренебрежимого зуда. Т.е. по питанию и усилитель работает корректно, вся фишка именно в взаимодействии с ГУ через сигнальные провода.

Сегодня затестил еще один усилитель, не подключенный к ГУ, тоже все корректно работало. Только басгитара, подключенная к нему, слегка билась током, если прикоснуться к какой нибудь земле случайно телом.

Чочопроисходит?)[COLOR="Silver"]

Цитата:

---

Сообщение от Трэш

Чочопроисходит?

---

У первопроходцев всегда так. А еще умные люди на своих шишках опыт нарабатывают.
Внешний контакт линейных выходов RCA надо прозвонить на корпус магнитолы, должно показывать КЗ.
А предохранитель линейных выходов впаян на плате ГУ. Пионеры - нежные создания.

Цитата:

---

Сообщение от Flatout

А еще умные люди на своих шишках опыт нарабатывают.

---

Точно на своих? Может на чужих?))

Цитата:

---

Сообщение от Flatout

А предохранитель линейных выходов впаян на плате ГУ. Пионеры - нежные создания.

---

Да, глубоко закопали. Еще и впаян Т_Т.

Как он выглядит то, и где именно находится? Вестимо в ГУ не одна плата.

Ну вообще, я не думаю что его спалил.

Я в первую очередь, как впалил что и без земли она стартует, сигнальники подергал из ГУ нафиг. На тот момент она землилась через радиоантенну и продолжала невозмутимо запускаться. Только потом, через полчасика до меня дошло, что чудес не бывает, и дернул до кучи еще и радеваантенну, сразу вся незапланированная земля закончилась:)




--------------------------------------------------------------------------

Снял видосик по этому поводу.
Основная информация - в течении первых двух минут.

https://www.youtube.com/watch?v=Hzrb...ature=youtu.be

Так, вероятно, гораздо понятнее будет, о чем я говорю.

Цитата:

---

Сообщение от Трэш

Точно на своих? Может на чужих?

---

На чужих ошибках учатся мудрые, если такие встречаются.

В процессе перепрокладки минуса, отвалился плюс от одного из сабовых сигнальников.
Неполадка устранена, пока лишних фонов не наблюдается, обороты тоже пропали.

Завтра попробую запустить все без bg200, и вернуть дополнительню релюшку вентилятора на ремоуте в цепь.

Исчезновение звука оборотов - безусловно, хорошая победа.
Возвращение реле вентилятора ничего не изменило. А вот без бассгенератора в цепи наблюдается та же самая порнуха.

Причем, обращаю внимание, что все усилки от моих багажничьих 220В работают корректно - никаких подозрительных симптомов даже и близко не наблюдается, воспроизводят чо надо с телефона например. Однако, если соединить их сигнальные провода именно с ГУ (даже через микшер попробовал от безысходности, о.О), сразу же начинается зуд во фронте. То есть дело именно в совокупности.

Добрые люди выдали мне Supra Ground Loop Isolater - но к огромному сожалению эта штука тоже не помогла, при ее включении между ГУ и усилком саба, 18" начинает неистово орать, почти так же, как было когда я полностью физически разорвал землю в сигнальном кабеле.

Интересно, что же происходит такого в BG200, что он успешно развязывает земли...

А можно выложить схему подключения аппаратов поподробнее, с указаниям конкретных точек "минусов"?
Дело необычное, посмотреть интересно.

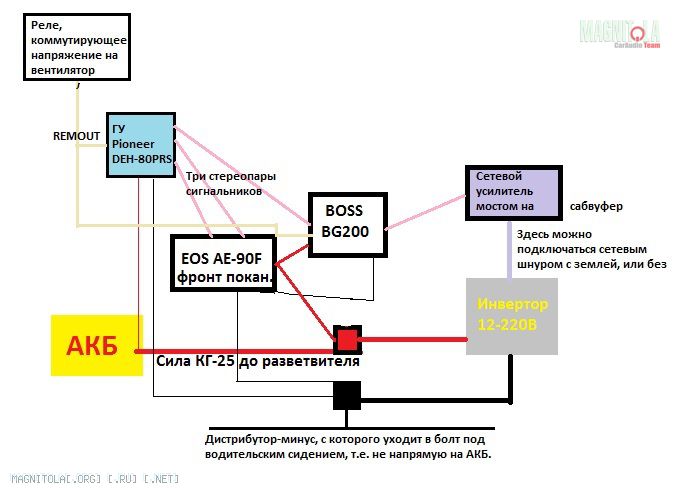

Вложение 1041494
В поинте нарисовал... Ну, вроде понятно.

Единственный комментарий - плюс минус и ремоут басбустера взяты непосредственно с клемм EOS.
Да и вообще, на схеме отобразил все точки соединений максимально подробно и соответствующе реальности.

Проблемы начинаются когда убираешь BG200 (физически из цепи) и соединяешь ГУ и усиль напрямую.
Напрямую - это когда два тюльпана выхода ГУ заканчиваются трехконтактным XLR-разъемом, где две экрана каждого сигнальника объеденены в один, который и входит в сабовый усилок.
Переворачиваешь фазу одного из каналов в ГУ, и получается вроде как балансное подключение.

Я тут видюшку еще выкладывал чуть выше, там впринципе тоже информация...

Цитата:

---

Сообщение от Трэш

где две экрана каждого сигнальника объеденены в один, который и входит в сабовый усилок.

---

Как вариант, один экран не подключать к штекеру со стороны ГУ, а на усилителе пусть оба будут, или оба экрана от ГУ откинуть, только сигнальные оставить.

Цитата:

---

Сообщение от Трэш

Единственный комментарий - плюс минус и ремоут басбустера взяты непосредственно с клемм EOS.

---

Попробуй с общих точек питания.
