Варианты развязки для дополнительного АКБ

  1. #61
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 18629
    Регистрация
    06.06.2009
    Город/село
    Москва, Йасенево
    Сообщений
    146
    Спасибо (Раздал)
    38
    Спасибо (Получил)
    136

    Re: Варианты развязки для дополнительного АКБ

    Цитата Сообщение от dadec Посмотреть сообщение
    Для компенсации падения напряжения на диодах.Необходимо поднять напряжение и на выходе после диодов получим желаемое напряжение 14.4в.
    Совершенно верно и абсолютно точно. Ура 120 это 2 Диода шоттки, которые не дают перетекать токам от АКБ к АКБ, но на них падает напруга, кстати мультиметр говорит что должно упасть около 0.5 вольта


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #62
    К нирване пока не пришел Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 397352 Аватар для dadec
    Регистрация
    01.01.2008
    Город/село
    Москва
    Сообщений
    3,264
    Спасибо (Раздал)
    8157
    Спасибо (Получил)
    2792
    Автор

    Re: Варианты развязки для дополнительного АКБ

    Это я написал для тех кто в танке))
    Серег, а ты его уже кудато подключал?


  4. #63
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 18629
    Регистрация
    06.06.2009
    Город/село
    Москва, Йасенево
    Сообщений
    146
    Спасибо (Раздал)
    38
    Спасибо (Получил)
    136

    Re: Варианты развязки для дополнительного АКБ

    Кого его???? Ура уже заинсталеный, и провода все подключены, прокинул от гены до акб КГ50(35) , по ощющению 35 а по памяти 50 кв. мм
    Все провода развел, клеммы обжал, но времени небыло, поэтому пока все по штатной схеме, как тебе 16кв.мм и 175 А предохранитель???
    он и на предохранитель непохож, просто жирная перемычка. А ELSA настаевает что это предохранитель.
    А трехуровневый регулятор в коробке лежит, муха не сидела. Короче пора свою темку заводить, чтоб не флудить где не поподи.


  5. #64
    К нирване пока не пришел Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 397352 Аватар для dadec
    Регистрация
    01.01.2008
    Город/село
    Москва
    Сообщений
    3,264
    Спасибо (Раздал)
    8157
    Спасибо (Получил)
    2792
    Автор

    Re: Варианты развязки для дополнительного АКБ

    И про это ты умолчал? Я должен это увидет.


  6. #65
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 18629
    Регистрация
    06.06.2009
    Город/село
    Москва, Йасенево
    Сообщений
    146
    Спасибо (Раздал)
    38
    Спасибо (Получил)
    136

    Re: Варианты развязки для дополнительного АКБ

    вот чего нарыл, ну во первыхhttp://www.pajero.us/repair/28.shtml

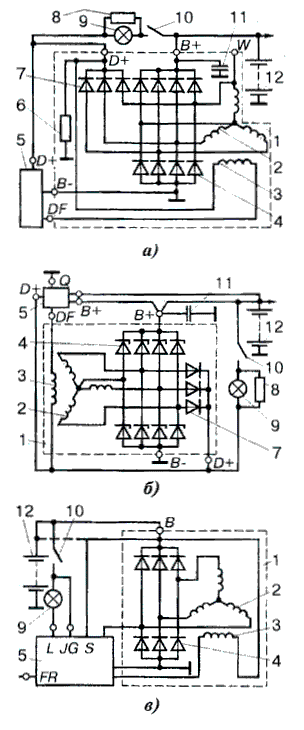

    и посмотрев там на: Нажмите на изображение для увеличения
Название: 2.GIF
Просмотров: 2888
Размер:	26.8 Кб
ID:	312504
    а потом загуглив и найдя вот это:
    Нажмите на изображение для увеличения
Название: generator.gif
Просмотров: 11819
Размер:	6.8 Кб
ID:	312506
    ну ну очень похожи схемы б) из первой картинки и вторая картинка

    и аот я думаю, надо разорвать соединение с обоими шетками???? тоесть подключить разем + к разему D+ так чтоб к нему приходила напруга с доп тройки диодов, или всетаки оставить провод обмотки возбуждения и просто к нему приатачиться. а второй провод на вторую щетку


  7. #66
    Ушел в монастырь Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 582008
    Регистрация
    15.01.2010
    Город/село
    Alma-Ata
    Сообщений
    2,825
    Спасибо (Раздал)
    22578
    Спасибо (Получил)
    19546

    Re: Варианты развязки для дополнительного АКБ

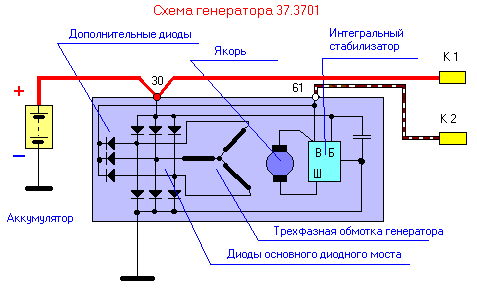

    В разрыв провода, идущего от дополнительных диодов (плюс к диодам, минус к клемме 61) Нажмите на изображение для увеличения
Название: generator.gif
Просмотров: 34716
Размер:	6.8 Кб
ID:	312560
    Цитата Сообщение от Doctorbit Посмотреть сообщение
    Ура 120 это 2 Диода шоттки,

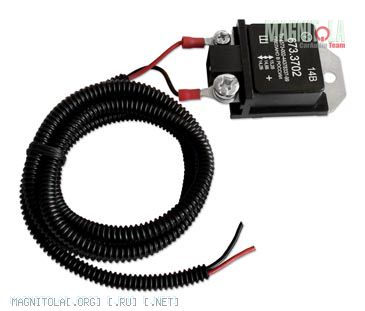

    Да. А регулятор - два последовательно соединённых диода с переключателями-перемычками. Диоды создают падение напряжения, доходящего до РН, он это воспринимает как недостаточное напряжение, вырабатываемое генератором, и увеличивает напряжение в сети на величину падения напряжения на этом регуляторе Нажмите на изображение для увеличения
Название: regulator.jpg
Просмотров: 0
Размер:	47.9 Кб
ID:	312562


  8. #67
    Авторитет Технический директор
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2245861 Аватар для ДЕД
    Регистрация
    09.04.2009
    Город/село
    Москва СВАО
    Сообщений
    13,000
    Спасибо (Раздал)
    27634
    Спасибо (Получил)
    46461
    Более 5 лет на форуме

    Re: Варианты развязки для дополнительного АКБ

    dadec,

    У меня на хх 14.1 всегда.....
    Гена 180 а


  9. #68
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Ветеран форума

    Re: Варианты развязки для дополнительного АКБ

    Цитата Сообщение от dadec Посмотреть сообщение
    Когда заряжал АКБ дома я специально подавал на заряженную батарею разное напряжение вплоть до 15.5 вольт.Заряд принимала в течение 30-50 секунд,после чего шел резкий спад и батарея дальнейший заряд не принимала.В идеале перезарядки быть не должно.
    А с чего ты подвал разные напряжения?


  10. #69
    Ушел в монастырь Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 582008
    Регистрация
    15.01.2010
    Город/село
    Alma-Ata
    Сообщений
    2,825
    Спасибо (Раздал)
    22578
    Спасибо (Получил)
    19546

    Re: Варианты развязки для дополнительного АКБ

    Цитата Сообщение от ДЕД Посмотреть сообщение
    У меня на хх 14.1 всегда.....
    Сочувствую

    Цитата Сообщение от ALEXx3 Посмотреть сообщение
    Все свинцово-кислотные акб, в том числе и гелевые, имеют определённую зависимость напряжения заряда от температуры. Это так называемый коэффициент пропорциональности, равный -40,5мВ/градус Цельсия. К сожалению, это слабо освещено в литературе, хотя известно ещё со времён Сотворения Мира (Дед, не придирайся). Попробую объяснить.
    При температуре акб 15С оптимальное зарядное напряжение = 13,8В. Теперь посмотрим, что же получается? При +40С генератор должен нам выдать 12,8 вольт, а при -20 - 15,2 вольта.
    При -30С батарея вообще не принимает заряда.



  11. #70
    Авторитет Технический директор
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2245861 Аватар для ДЕД
    Регистрация
    09.04.2009
    Город/село
    Москва СВАО
    Сообщений
    13,000
    Спасибо (Раздал)
    27634
    Спасибо (Получил)
    46461
    Более 5 лет на форуме

    Re: Варианты развязки для дополнительного АКБ

    Вариантов заряда много
    Основные-
    Заряд ток константа
    Напряжение -константа

    АМG допускает 15.5 вольт и в ускоренном заряде более 50 ампер
    Кислота только до 14.4 и 10%по току от емкости.
    Чем меньше ток и больше время заряда, тем дольше проживет.
    Перенапруга кислоте смерть

    Азбука вроде....

    ---------- Сообщение добавлено 06.12.2012 в 14:32 ----------

    Цитата Сообщение от ALEXx3 Посмотреть сообщение
    Сочувствую
    Обоснуй.
    Я про кислоту 7 лет назад забыл.
    И не разу не было проблем с двумя Оптима 75 через реле
    Правда ,при любой возможности тренинг с автомата зарядного.

    Нажмите на изображение для увеличения
Название: 28874-albums1915-picture91379.jpg
Просмотров: 274
Размер:	4.4 Кб
ID:	312698

    А ,вообще то, вопрос про доп напругу возник из за подключения 120 УРА ,который просаживает напругу
    Решение УРА 200
