Распределитель питания.

**TwinTwin** · 15.10.2011 23:08

Mini Anl или Midi Anl,
а где купить не знаю, я брал в своем городе у форумчанина.

**MAGNITOLA** · 15.10.2011 23:08

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**TwinTwin** · 06.04.2012 18:44

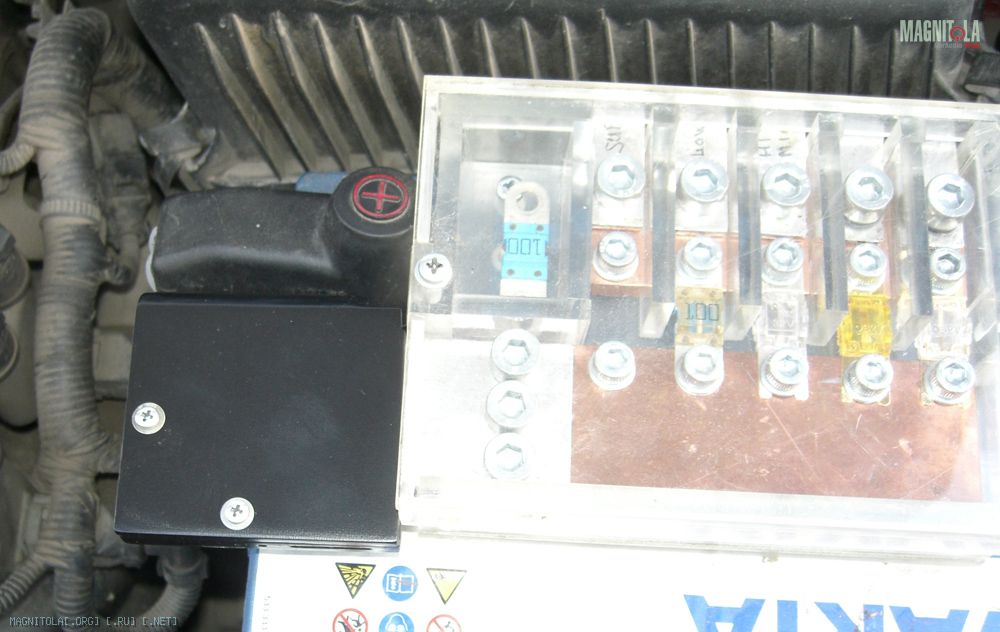

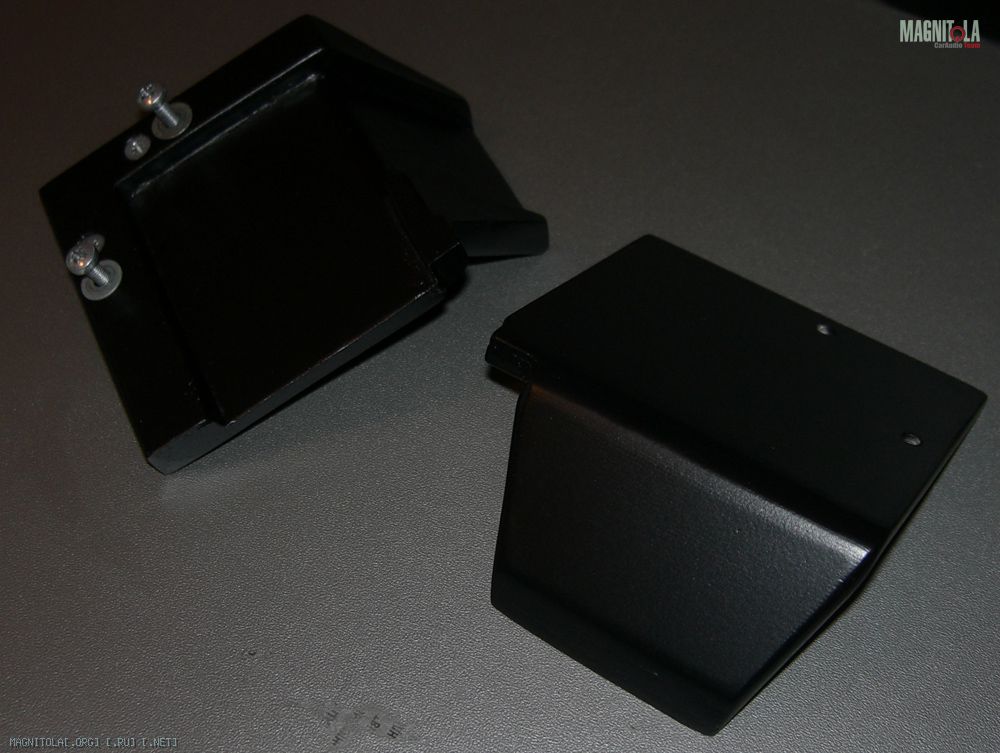

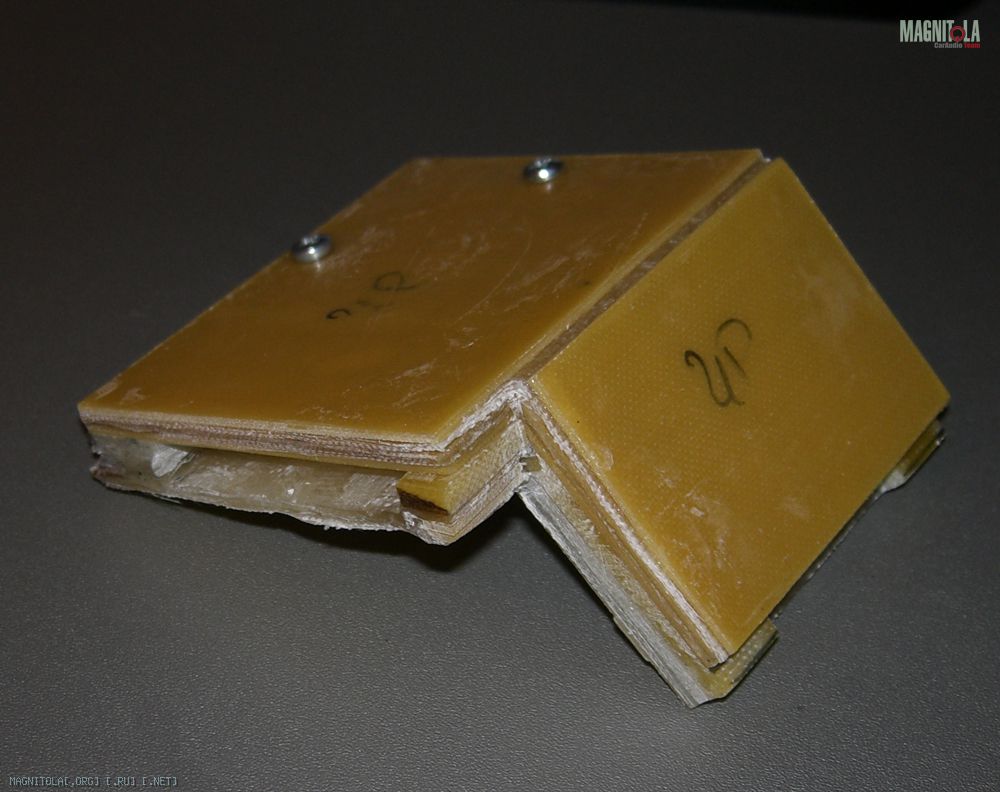

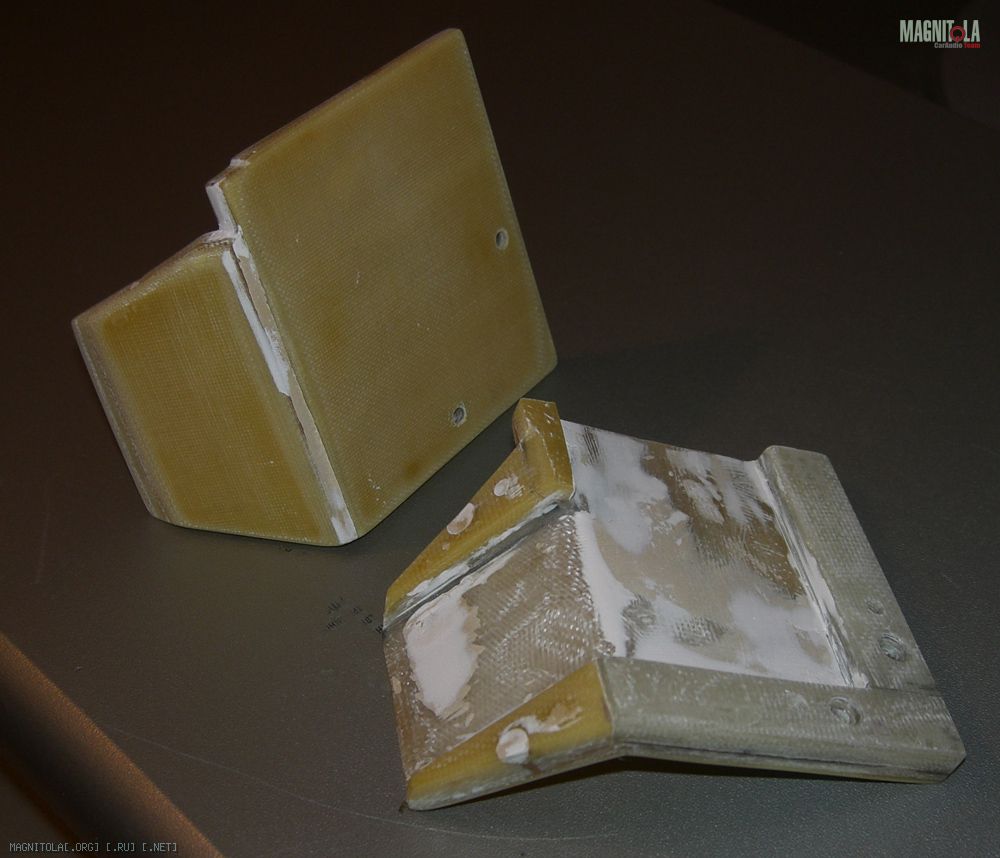

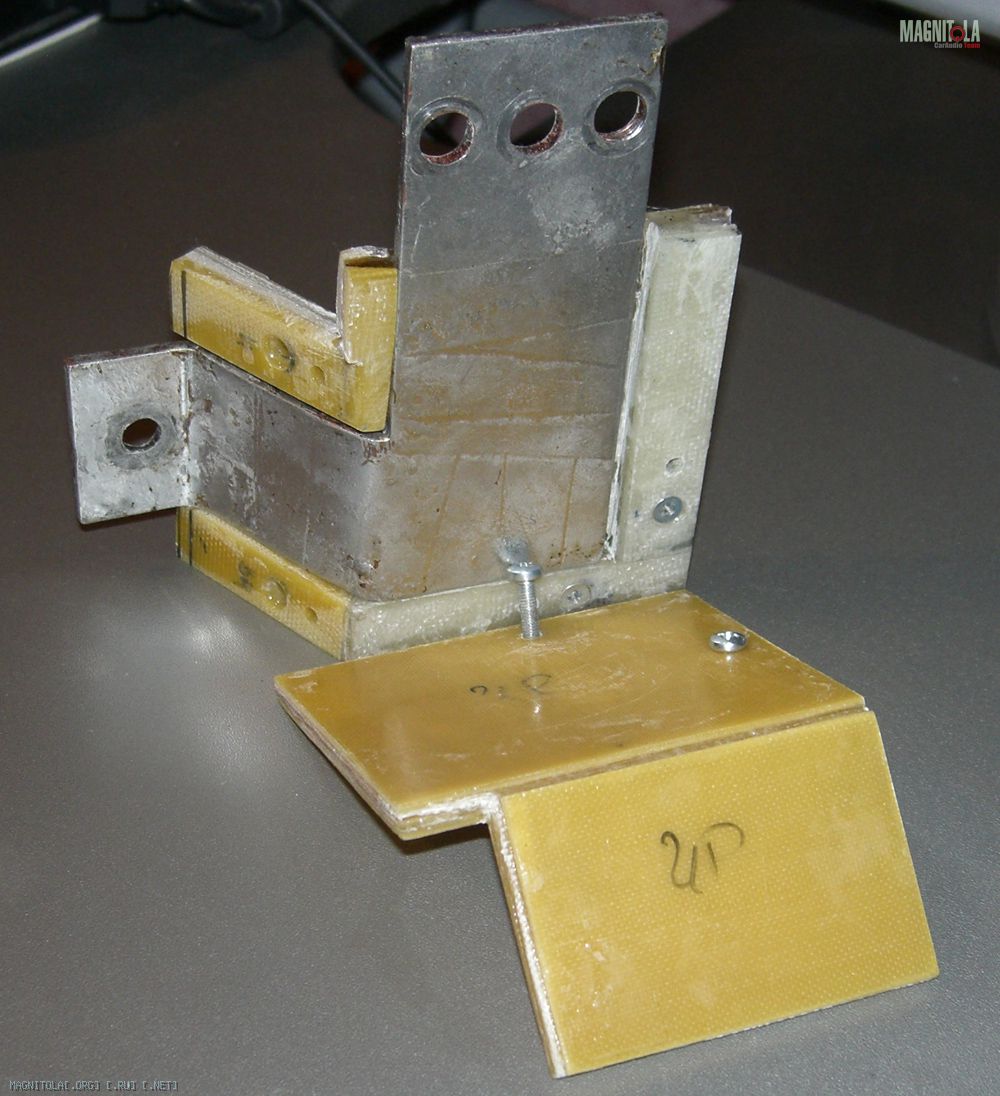

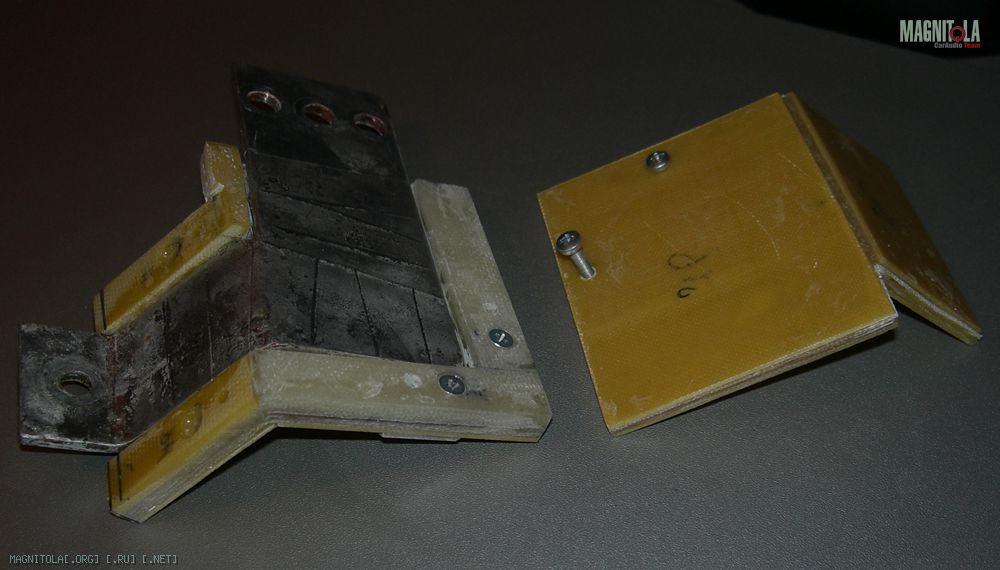

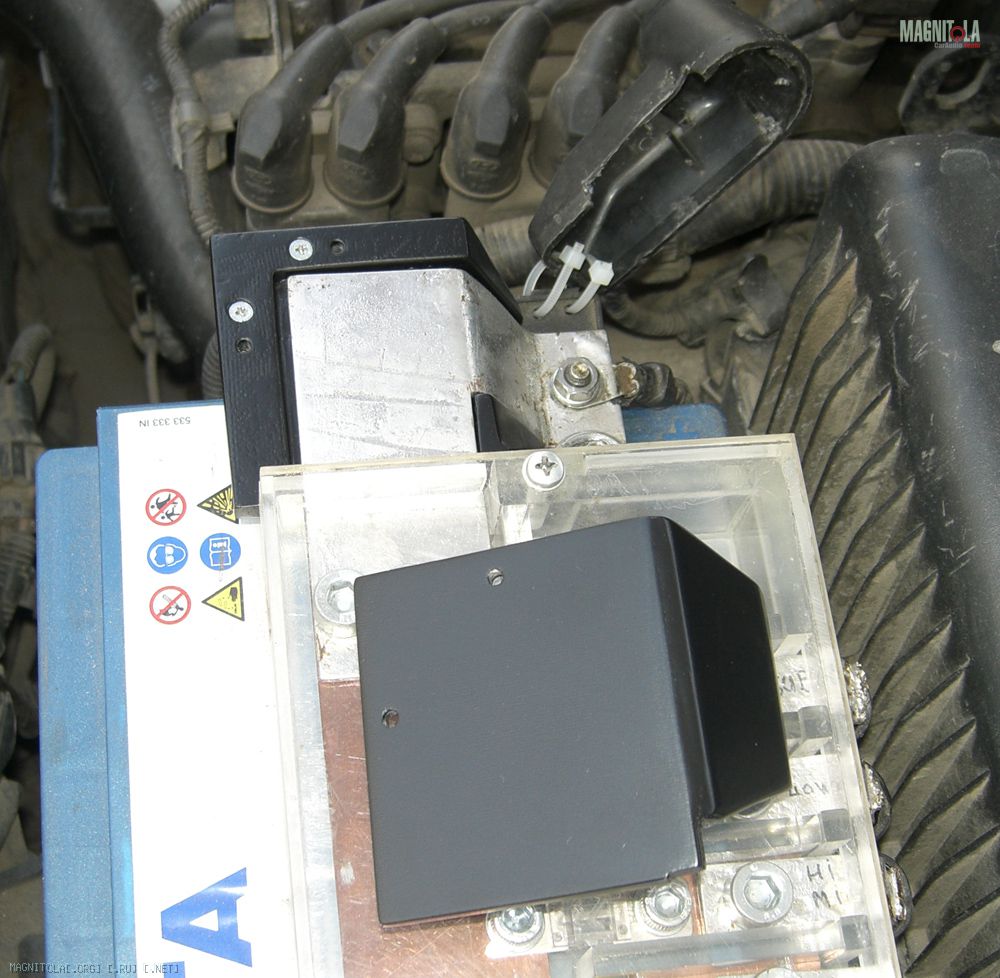

Изолента на шине не айс, поэтому леплю очерендную конструкцию.
Стеклоткань, эпоксидный клей, стеклотекстолит толщиной 1 мм.
Прошпаклевал покрасил и установил защиту медной шины.

Фоты прилагаются.

Нажмите на изображение для увеличения
Название: 0149.jpg
Просмотров: 0
Размер: 512.9 Кб
ID: 209959

Нажмите на изображение для увеличения
Название: 0151.jpg
Просмотров: 0
Размер: 404.4 Кб
ID: 209961

Нажмите на изображение для увеличения
Название: 0152.jpg
Просмотров: 0
Размер: 534.3 Кб
ID: 209963

Нажмите на изображение для увеличения
Название: 0153.jpg
Просмотров: 0
Размер: 363.1 Кб
ID: 209965

Нажмите на изображение для увеличения
Название: 0154.jpg
Просмотров: 0
Размер: 329.3 Кб
ID: 209967

Нажмите на изображение для увеличения
Название: 0155.jpg
Просмотров: 0
Размер: 490.5 Кб
ID: 209971

Нажмите на изображение для увеличения
Название: 0156.jpg
Просмотров: 0
Размер: 299.6 Кб
ID: 209969

**Алексей_R93** · 07.04.2012 23:30

**Василий 013** · 24.05.2012 21:36

Круть. Скоро буду себе ваять.

**Inox** · 07.09.2012 11:54

TwinTwin, ты МЕГАМОНСТР!

Распределитель ЗАЧЕТ! Очень грамотный подход. А системы охлаждения - слов нет! Круто. Основательно подходишь к вопросам.

**TwinTwin** · 29.09.2012 16:39

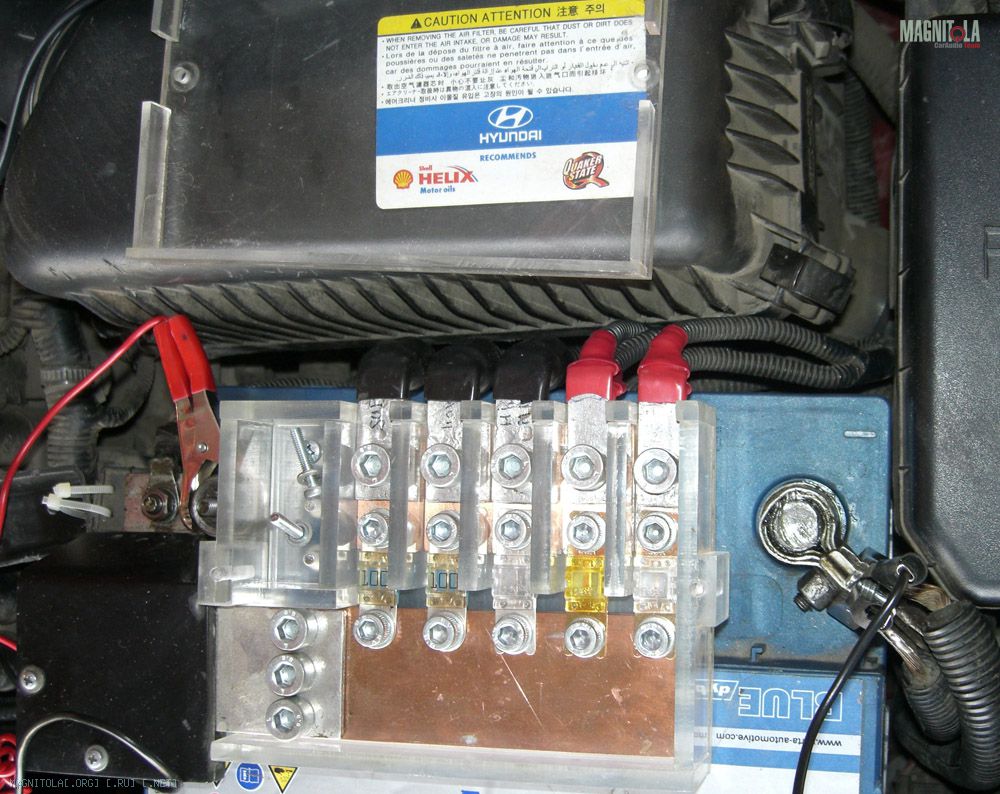

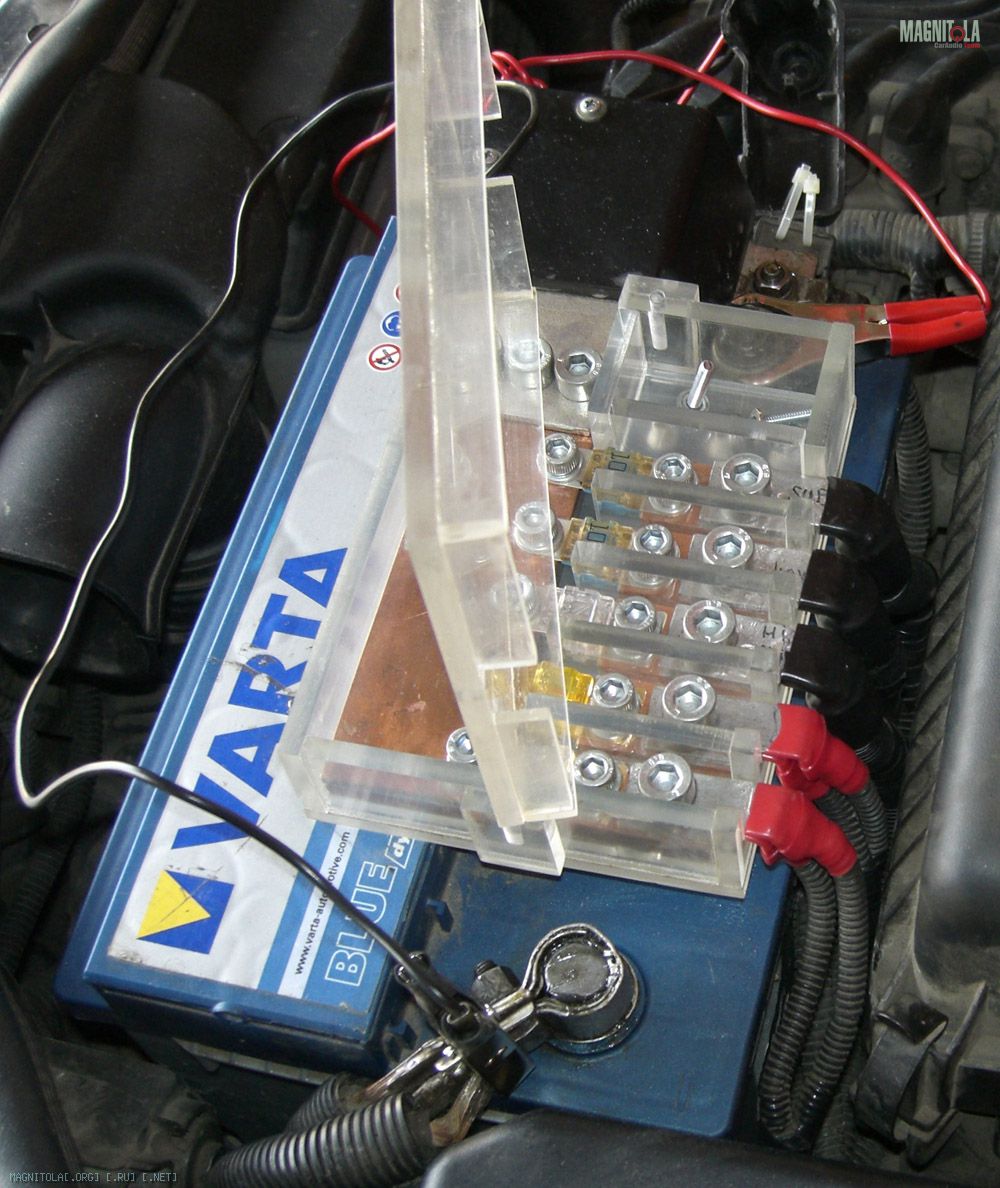

UPD.
Доработал крышку дистра, наклеил боковые защитные пластинки из оргстекла,
теперь до оголенной шины не добраться.

Нажмите на изображение для увеличения
Название: CIMG7250.jpg
Просмотров: 0
Размер: 277.5 Кб
ID: 279758

Нажмите на изображение для увеличения
Название: CIMG7252.jpg
Просмотров: 0
Размер: 324.0 Кб
ID: 279760

**Djonydi** · 28.10.2012 13:20

подскажите пожалуйста оптимальную толщину медной шины для изготовления распределителя или как подобрать толщину исходя от предполагаемой нагрузки?

**TwinTwin** · 28.10.2012 15:15

Сообщение от TwinTwin

Толщина должна выбираться по сечению кабеля и по резьбе.
То есть чтобы было минимум 3-4 нитки резьбы.
У М8 например шаг 1,25, умножаем на 4 получаем минимальный минимум - 5 мм.

Как то так, и примерно 4 ампера на 1 мм2, вполне достаточно.

**Serg_C** · 29.10.2012 22:55

Я сделал наоборот - винты в шину не вкручиваются, а торчат вверх, и предохранители одеваются на них. Вернее, там резьба нарезана и они вкручены, но нагрузки на резьбу нет, так что достаточно пары ниток.
Мне показалось так удобнее - можно шину потоньше а предохранители легче надевать на штыри, чем винтики в отверстия совать :-).
У меня так в машине родной дистрибютор сделан.
http://magnitola.org/attachments/pit...i_2012_029.jpg
