Volvo 850 2в1

  1. #111
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 58168 Аватар для Капитан Улитка
    Регистрация
    16.03.2009
    Город/село
    Калининград
    Сообщений
    1,115
    Спасибо (Раздал)
    804
    Спасибо (Получил)
    667
    Автор

    Re: Volvo850 2в1

    Так.. долго ничего не писал... но и сделано было неочень много...была полностью перебнана консоль подлокотника, проклеена М1 и лентой антискрипом, так-же были океены стойки все, сначала м1 а потом бимаст супер(только передние) остальные просто супером, а затем оклеены хреновиной которая принимает форму поверхности, такая пористая.... так-же почищен весь платик, отмыт и оттёрт, перебраны кнопки стеклоподъёмников, поменяны лампочки и пр....
    щас в ожидании проводки не кладу пол, так-же обдумываю концепцию подиумов.. только пока не придумал более-менее изящный вариант.....


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #112
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 58168 Аватар для Капитан Улитка
    Регистрация
    16.03.2009
    Город/село
    Калининград
    Сообщений
    1,115
    Спасибо (Раздал)
    804
    Спасибо (Получил)
    667
    Автор

    Re: Volvo850 2в1

    Соединяя воедино тему

    После прочтения съесть!

    http://magnitola.org/car-audio-sovety-po-installyacii/100269-podiumy-v-volvo850-uvaga-mnogo-foto.html

    и эту действующую, продолжаю....

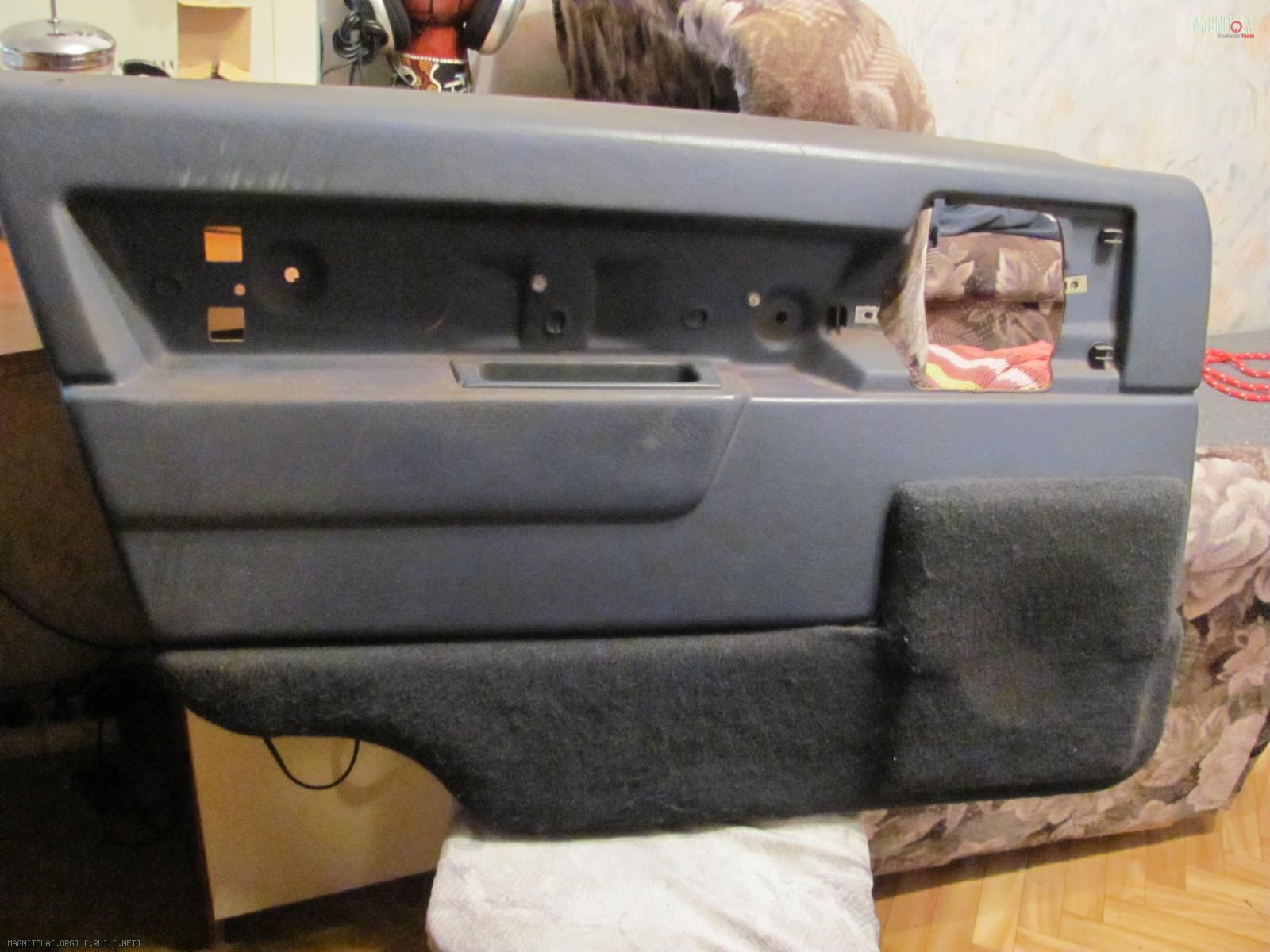

    Удалось мне тут добыть левую преднюю обшивку двери, сделаную убого и квадратно, но всёже хоть как-то в рамках того, что я заумал, и давая мне хоть какое-то малейшее понятие о том, что делать дальше....
    Нажмите на изображение для увеличения
Название: IMG_1578.jpg
Просмотров: 33
Размер:	191.0 Кб
ID:	118255Нажмите на изображение для увеличения

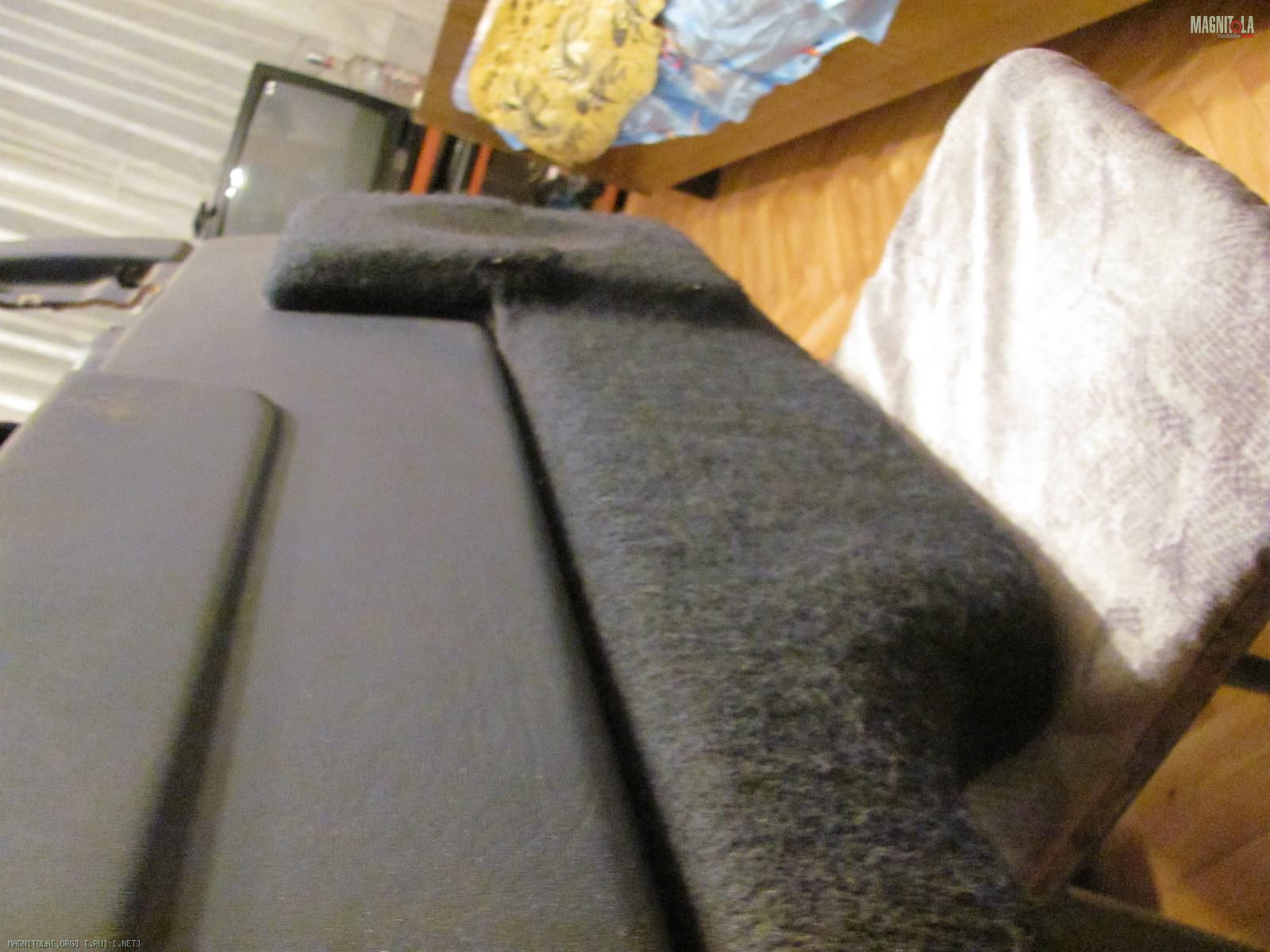

Название: IMG_1579.jpg
Просмотров: 27
Размер:	193.0 Кб
ID:	118256

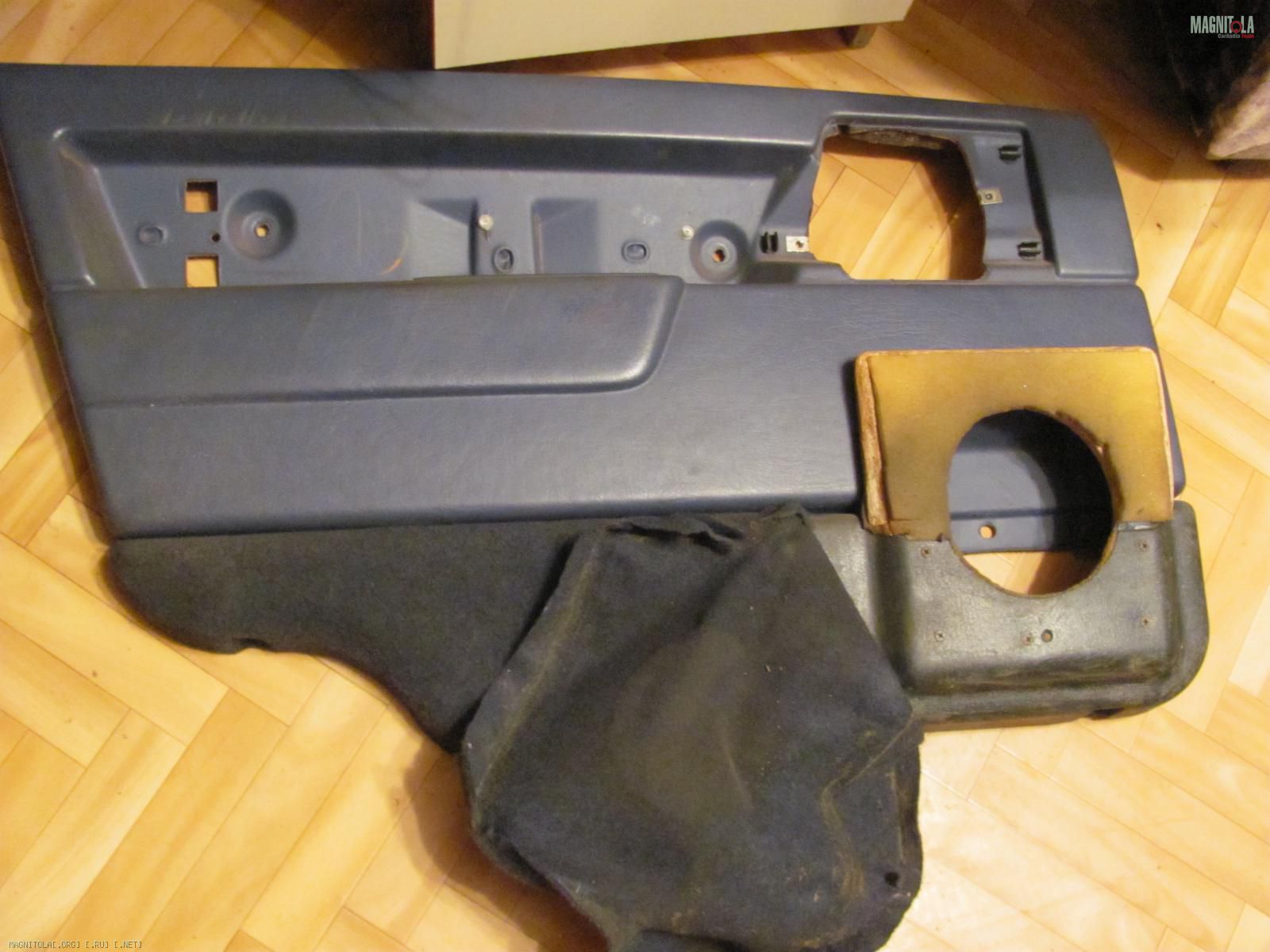

    На первый взгляд выглядит срёмно... На второй тоже.... в целом выглядит очень стрёмно эта поделка)) но ничего... у меня цель посмотреть на подводные камни.... изначально кажется, что нижний карман выпилен, но при дальнейшем разборе оказывается совсем иначе..
    Нажмите на изображение для увеличения
Название: IMG_1587.jpg
Просмотров: 32
Размер:	162.4 Кб
ID:	118263

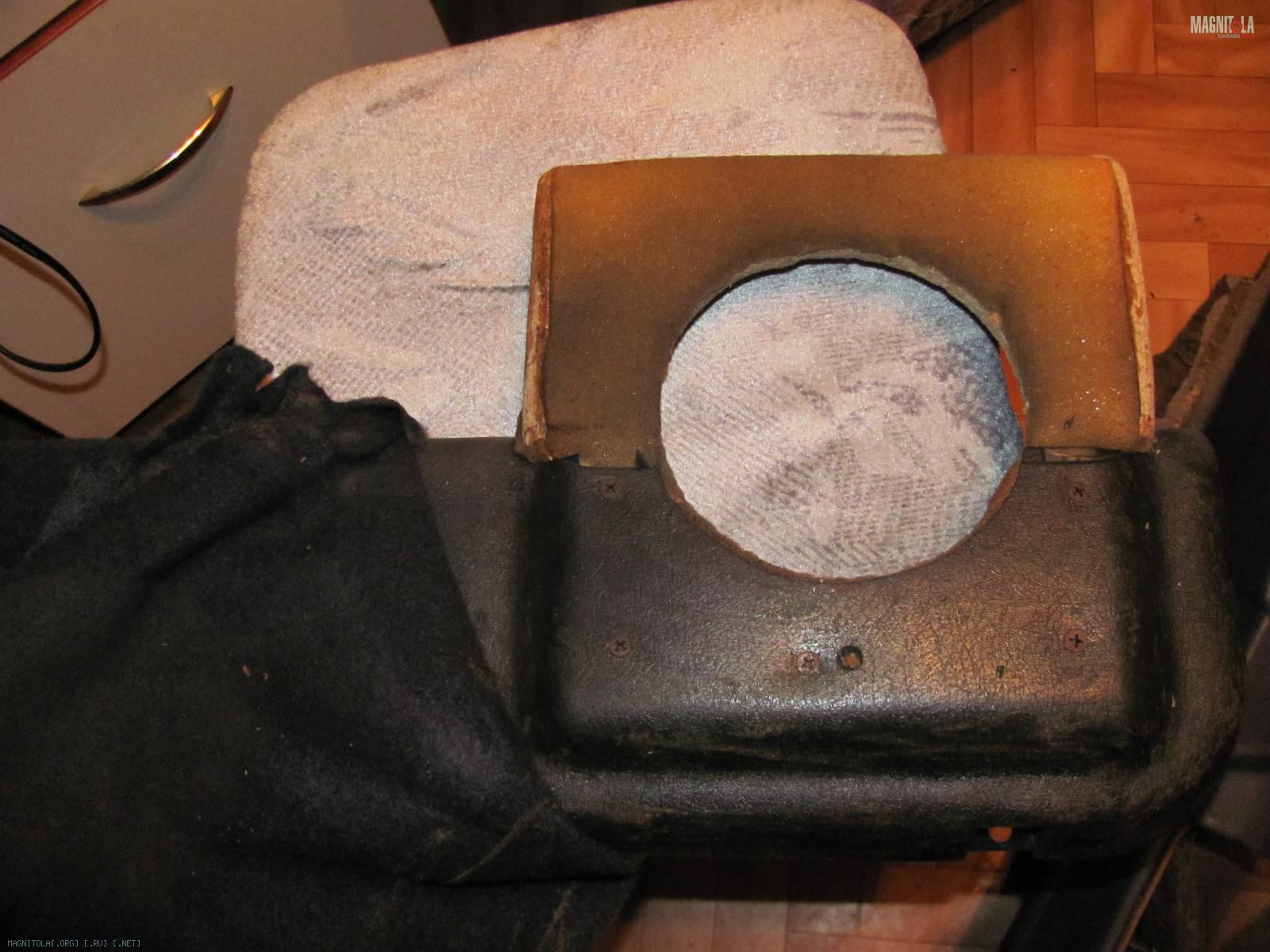

    Выпелен он частично, причём панель является 2х уровневой(т.е. внутри кармана она на несколько миллиметров уточена, что-бы быть заподлицо, но снаружи она становится в ровень...
    Незнаю зачем, но спереди и это видно на фотке наклеен паралон...
    Нажмите на изображение для увеличения
Название: IMG_1586.jpg
Просмотров: 27
Размер:	213.0 Кб
ID:	118262
    Который придаёт конструкции мягкости.. Только на кой это надо даже мне не понятно, потому как все панели просто жесткие...
    И так перейдём к непосредственно к крепежу...

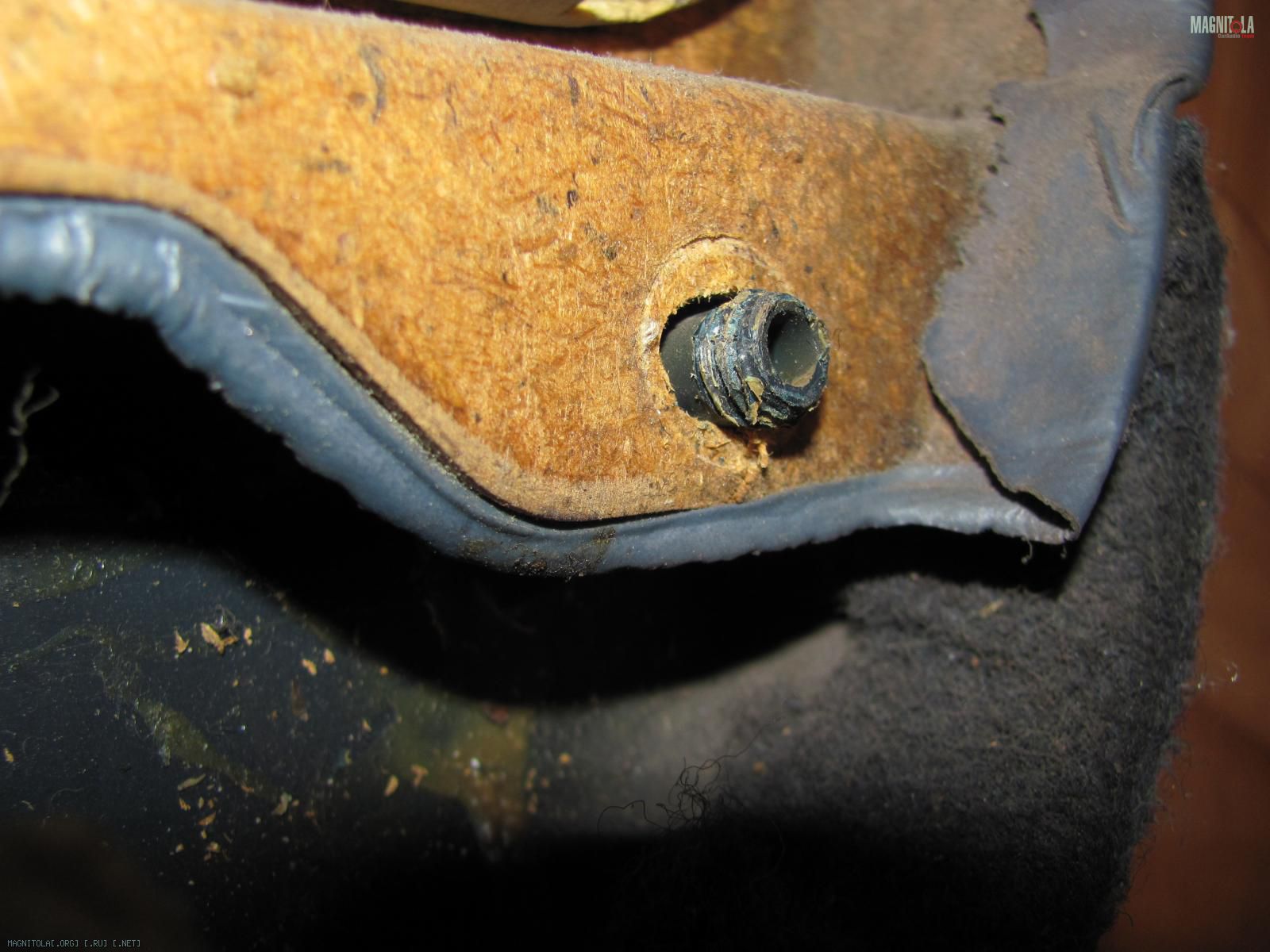

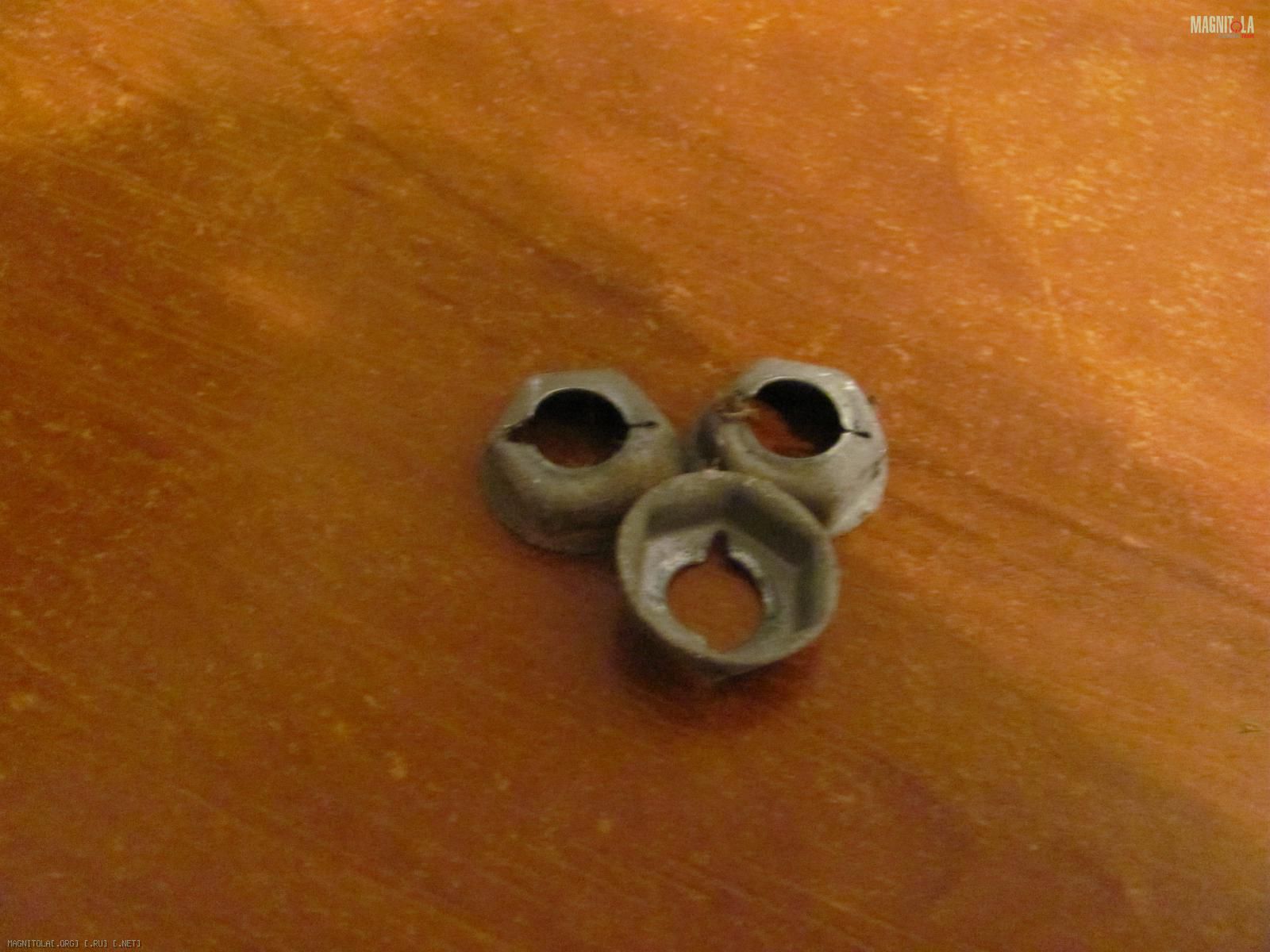

    Панели скрепляются между собой только 4мя "полыми" винтами которые накручиваются на пластмассу....
    Нажмите на изображение для увеличения
Название: IMG_1599.jpg
Просмотров: 17
Размер:	171.9 Кб
ID:	118269Нажмите на изображение для увеличения
Название: IMG_1590.jpg
Просмотров: 16
Размер:	175.0 Кб
ID:	118264
    Для скрепления панелей в штатной эксплуатации этого достаточно, но для навешивания подиумов, этого просто недостаточно..

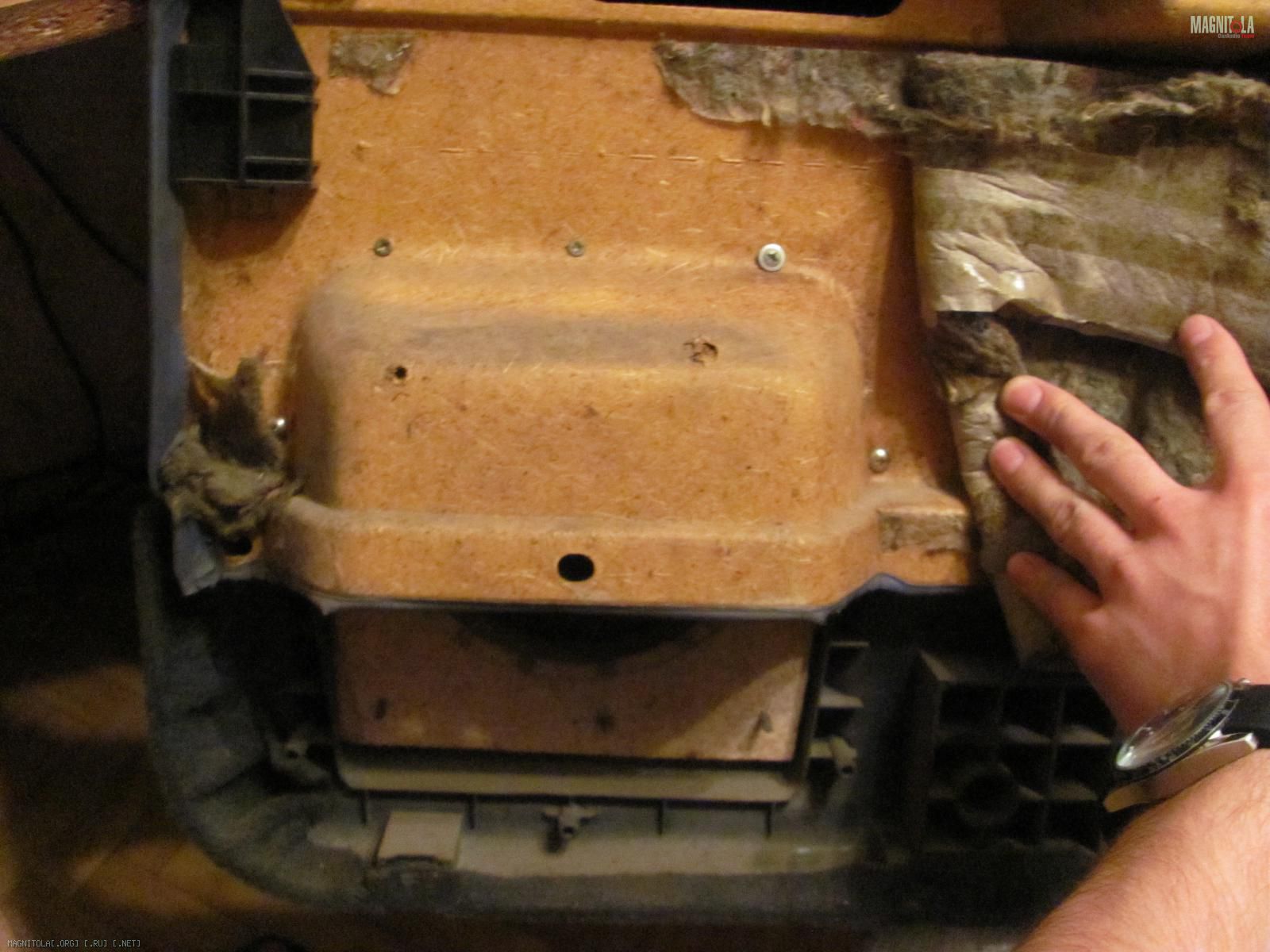

    Здесь проблемма решена тем, что прикручена деревяшка изнутри саморезами...
    Нажмите на изображение для увеличения
Название: IMG_1583.jpg
Просмотров: 18
Размер:	190.1 Кб
ID:	118260
    Жесткости прибовляется, но немного и ненадолго, и это не то.. посему придётся придумывать крепления иного качества есля буду следовать данной конструкции..

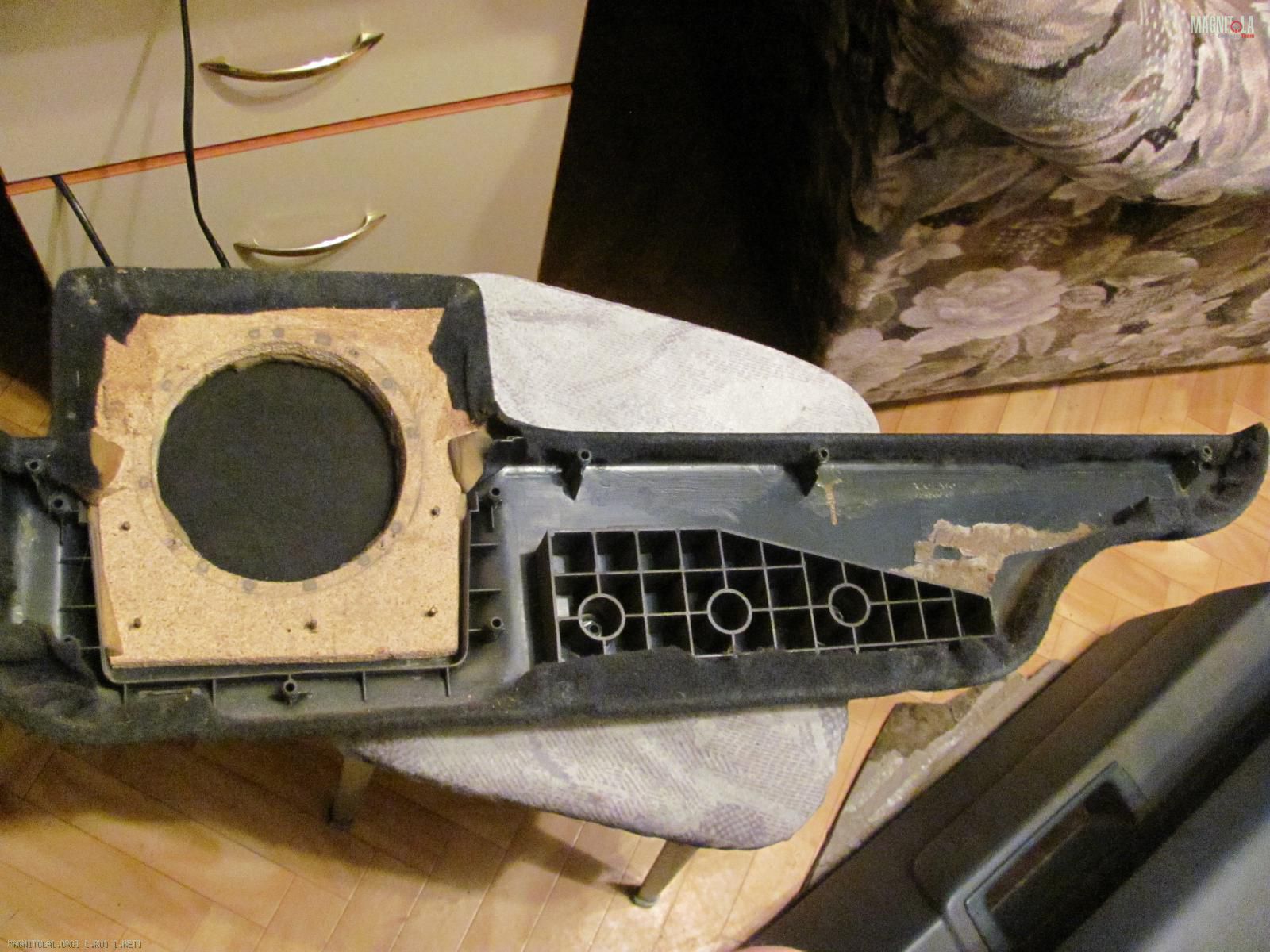

    Нижняя часть тоже прикручена к пластику, но уже снаружи и покрыта карпетом.. Посему шляпки болтов под ним невидно..
    Нажмите на изображение для увеличения
Название: IMG_1584.jpg
Просмотров: 19
Размер:	244.3 Кб

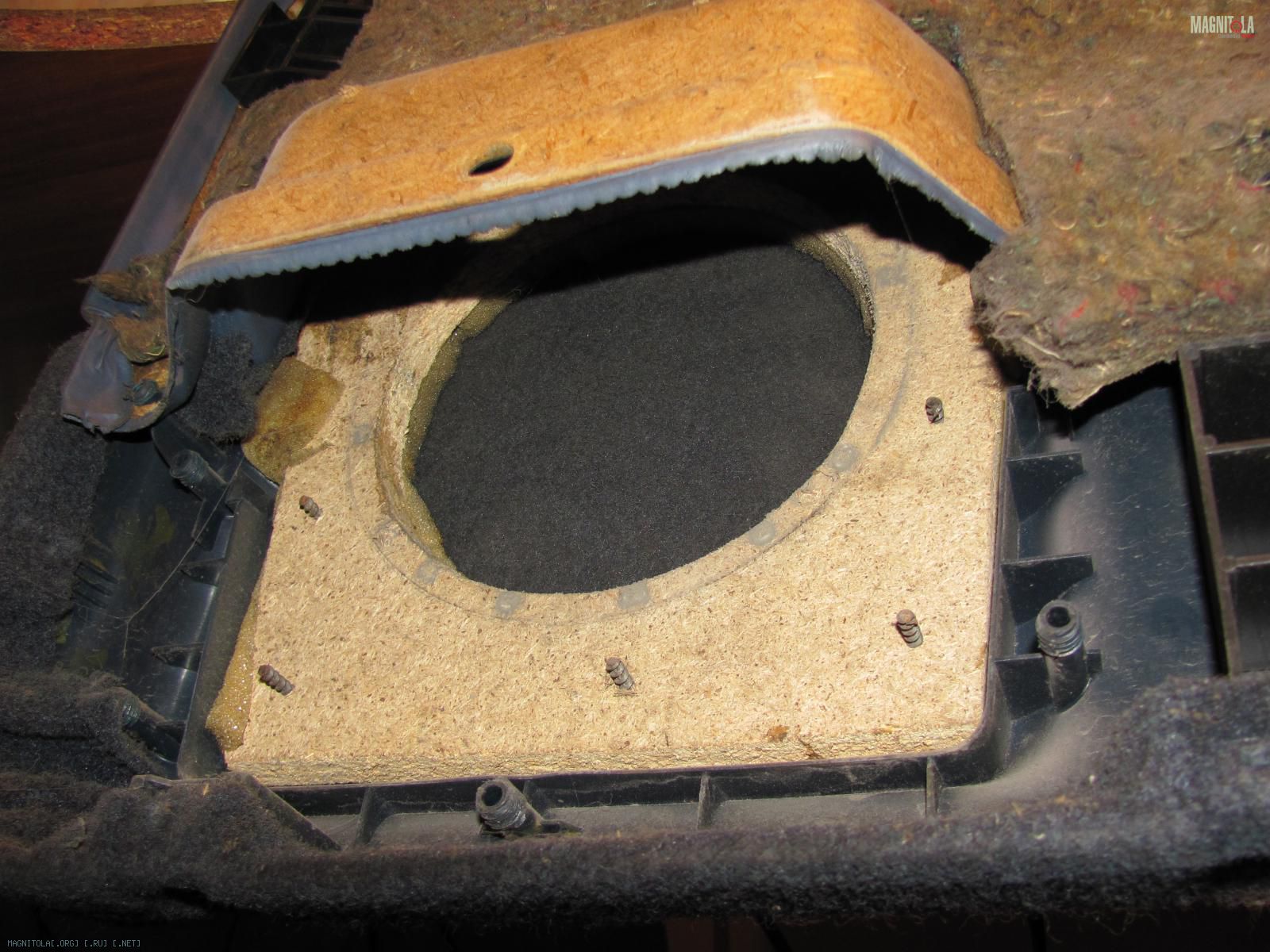

ID:	118261Нажмите на изображение для увеличения
Название: IMG_1581.jpg
Просмотров: 25
Размер:	256.4 Кб
ID:	118258

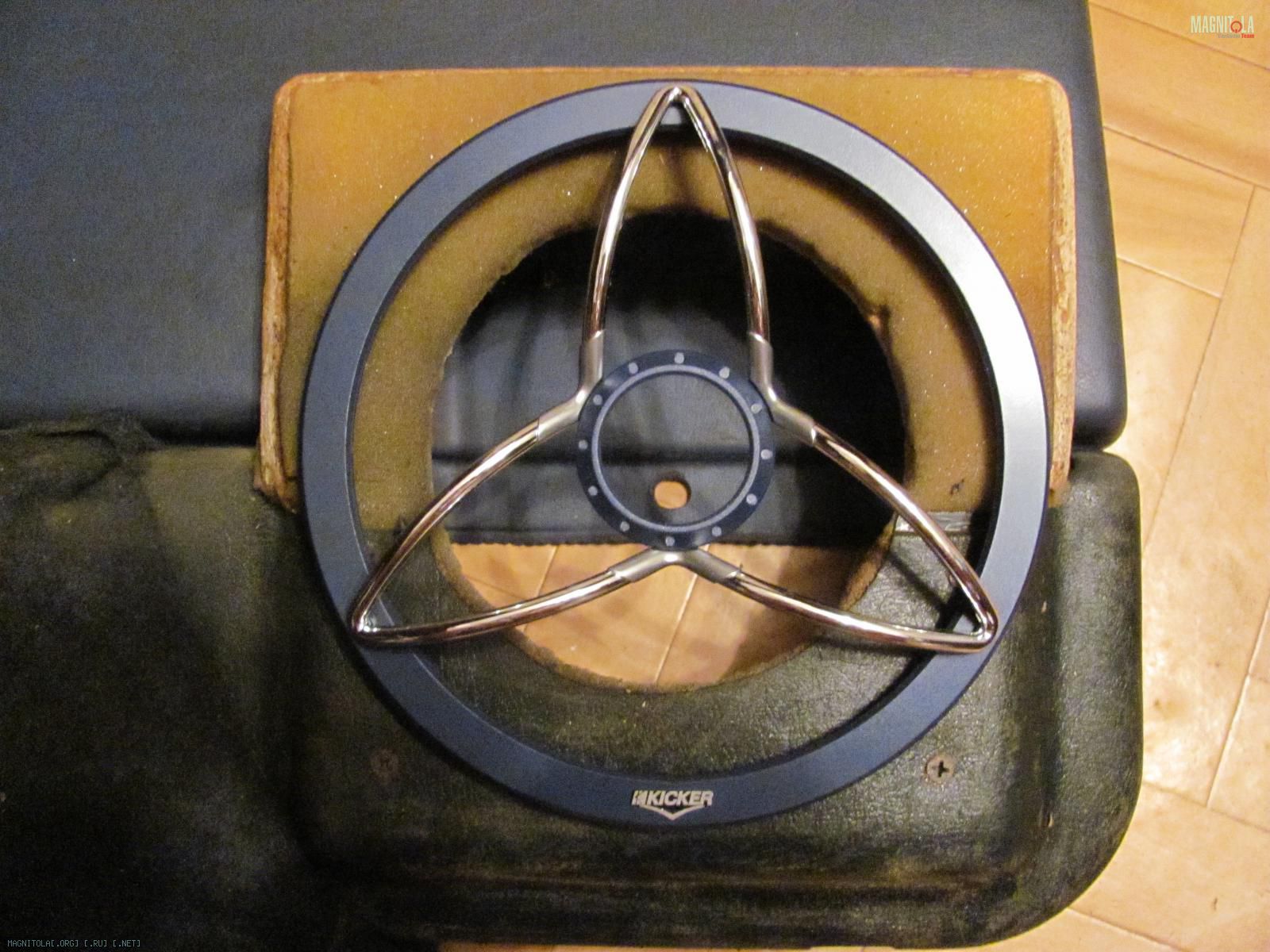

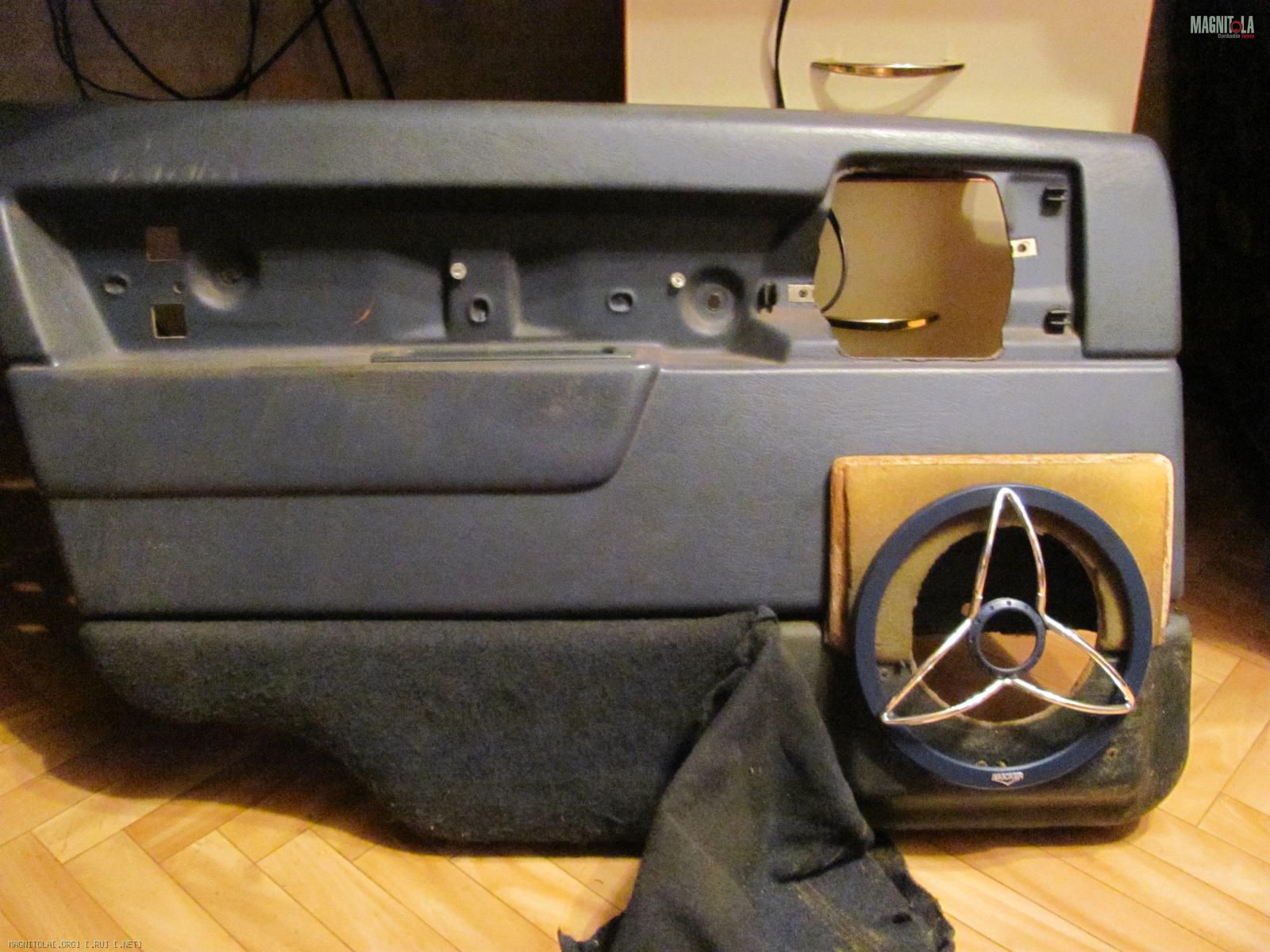

    Дальше я примерил, и покрутил под разными наклонами гриль, вроде встаёт впритык, место немного на запас.. Порядка сантиметра с каждой стороны...
    Нажмите на изображение для увеличения
Название: IMG_1592.jpg
Просмотров: 28
Размер:	227.0 Кб
ID:	118266Нажмите на изображение для увеличения
Название: IMG_1591.jpg
Просмотров: 21
Размер:	248.0 Кб
ID:	118265

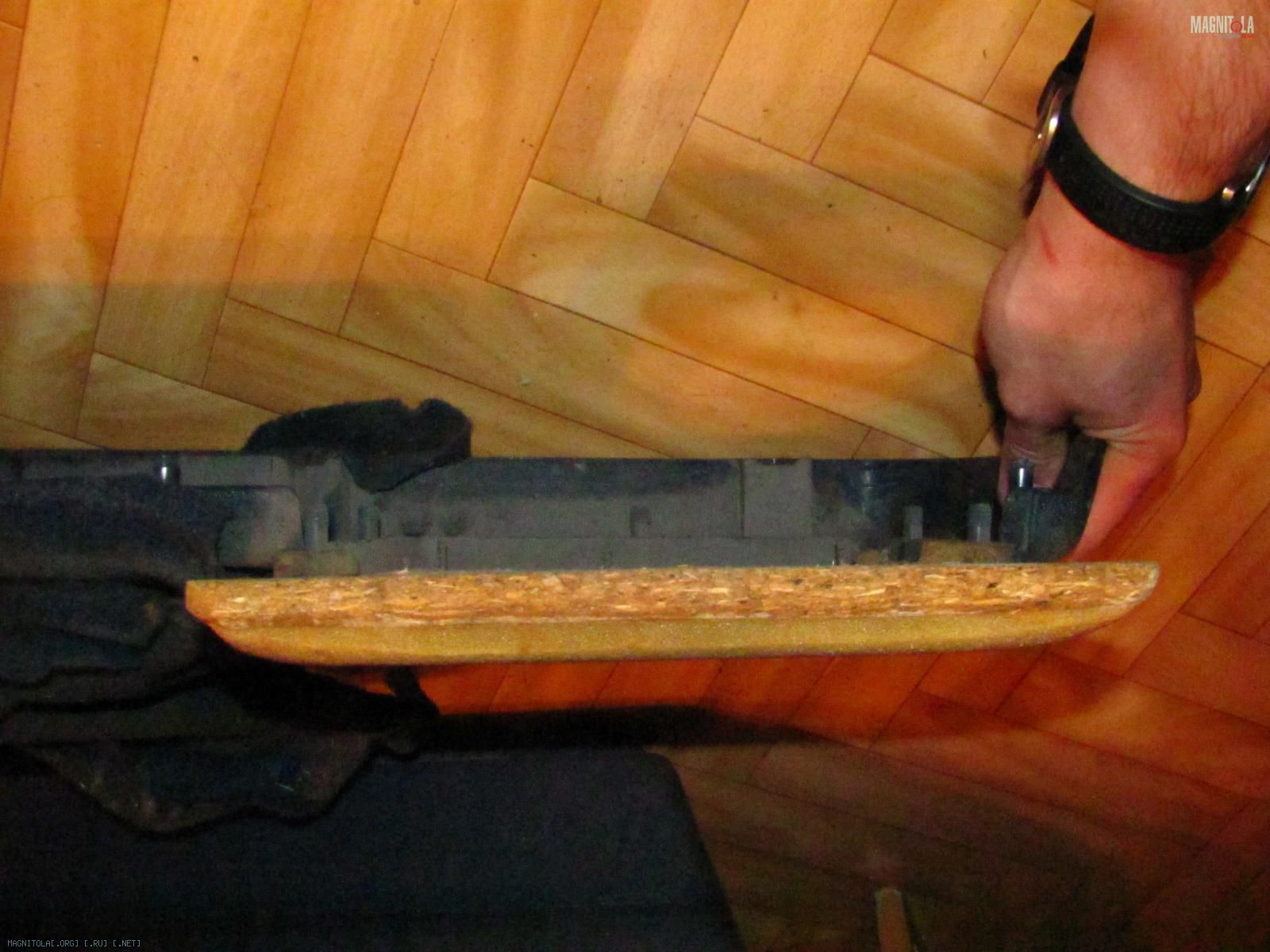

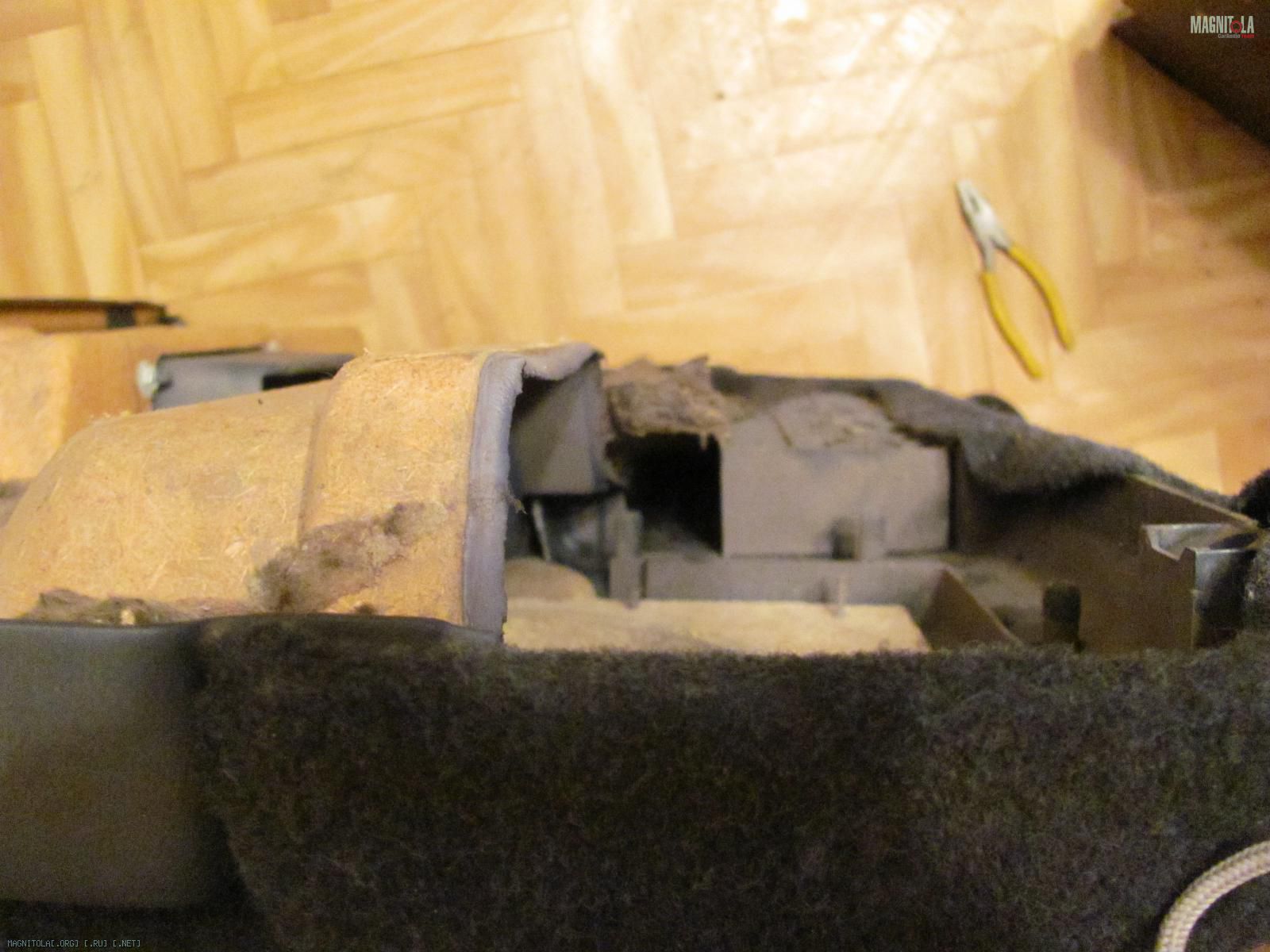

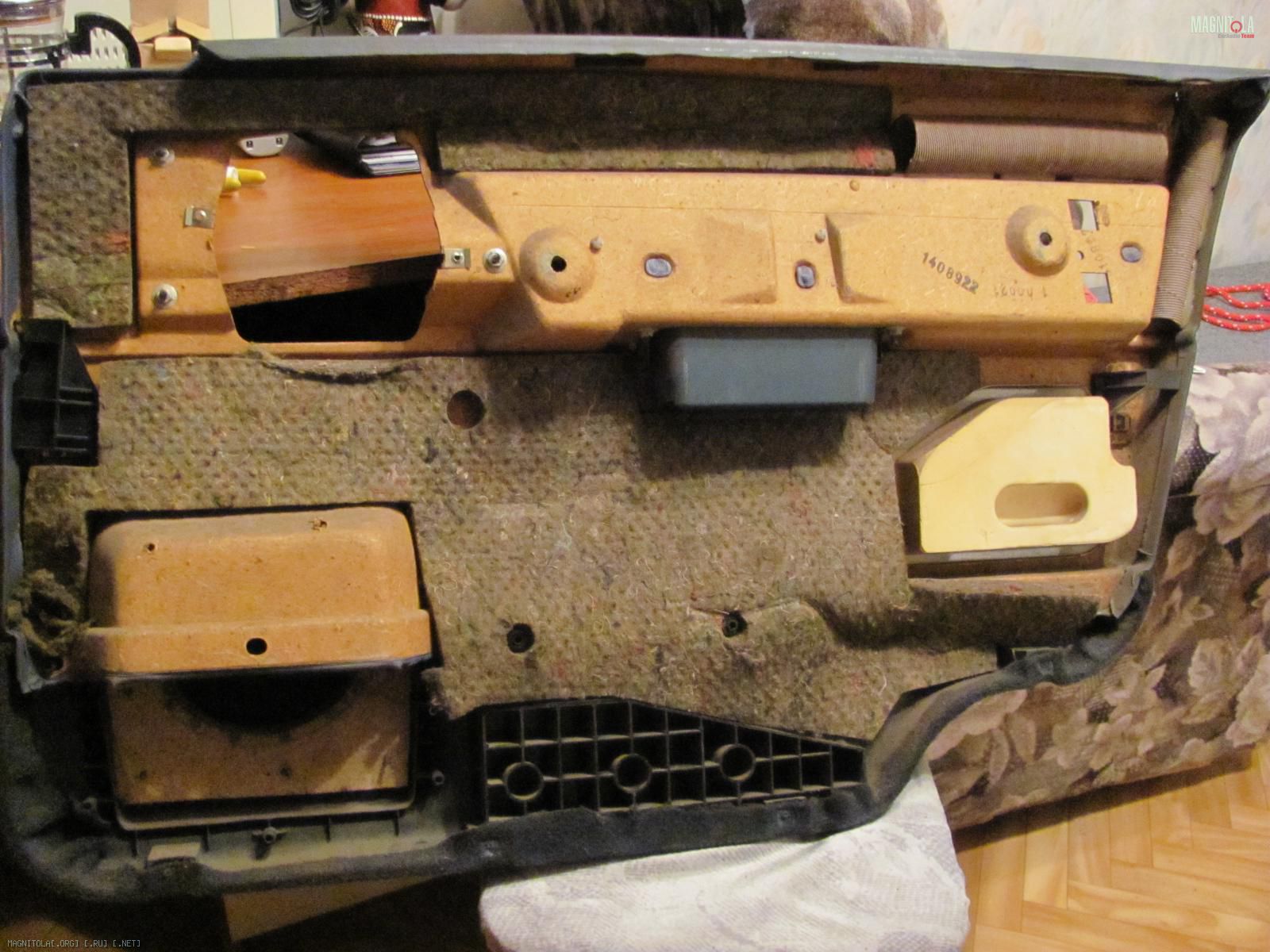

    Собрал обратно "воедино" и сфоткал насколько выпирает панели и сколько ещё приблизительно до металла, дабы понять сколько придётся навешивать фанеры на дверь дабы достать до обшивки...
    Нажмите на изображение для увеличения
Название: IMG_1598.jpg
Просмотров: 20
Размер:	184.0 Кб
ID:	118268Нажмите на изображение для увеличения
Название: IMG_1580.jpg
Просмотров: 18
Размер:	235.3 Кб
ID:	118257
    Нажмите на изображение для увеличения
Название: IMG_1600.jpg
Просмотров: 16
Размер:	180.4 Кб
ID:	118270
    Как видно из снимков в некоторых местах больше 5ти см, это с учётом того, что придётся вырезать ещё и верхнюю часть кармана которая здесь почему-то не тронута....
    Нажмите на изображение для увеличения
Название: IMG_1581.jpg
Просмотров: 25
Размер:	256.4 Кб
ID:	118258

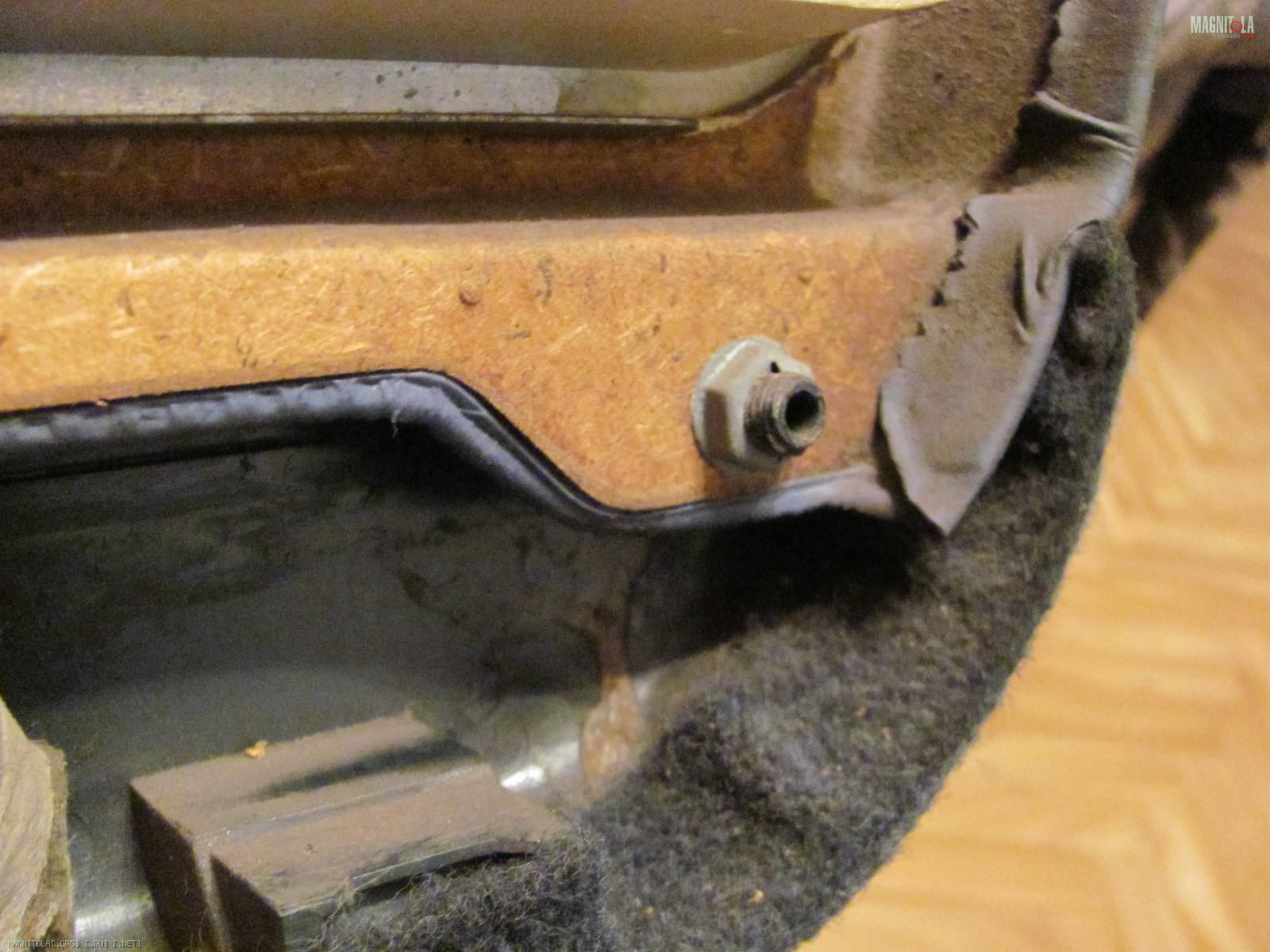

    Вообще конструкция (я повторюсь) странная.. само исполнение в частности... крипление динамика было сзади панели... причём играло всё это через толщу карпета.... изуродовали обшивку и это при том. что немного подрезав 16е можно запихнуть в панель чуть выше кармана, и ничего вообще будет невидно..
    Вообщем пока мне в голову пришла мысль только вырезать полностью карман, хорошенько пройтись дреммелем, дабы убрать все загибы, а подиум сделать финишный вариант на самой двери( жто когда карту двери снимаеш, а подиум на месте остается.... )
    Если у вас есть своё видение делитель мыслями, благодарность и низки поклон гарантирую!

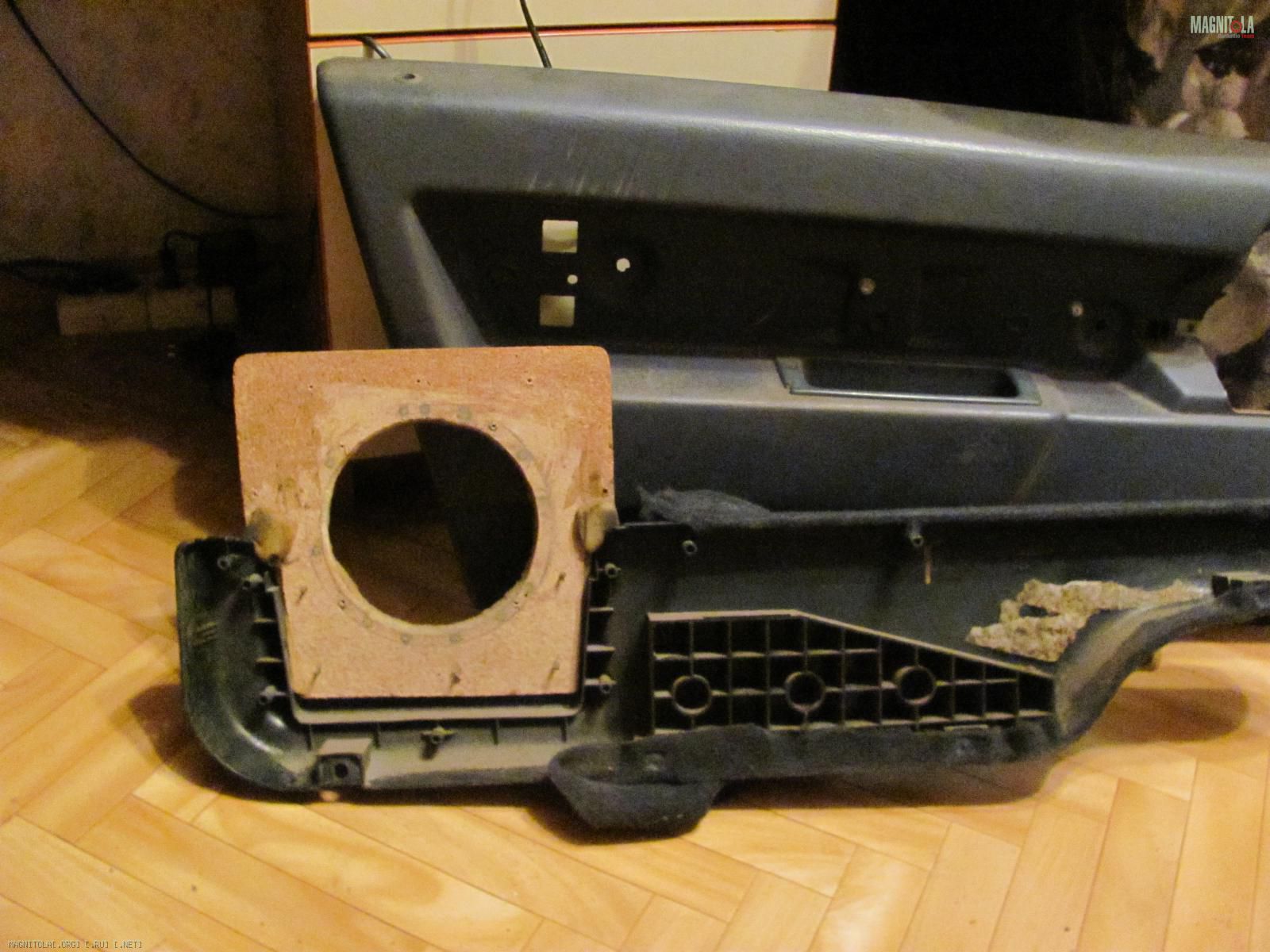

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: IMG_1582.jpg
Просмотров: 18
Размер:	223.5 Кб
ID:	118259   Нажмите на изображение для увеличения
Название: IMG_1596.jpg
Просмотров: 21
Размер:	213.6 Кб
ID:	118267

  4. #113
    К нирване пока не пришел Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 397352 Аватар для dadec
    Регистрация
    01.01.2008
    Город/село
    Москва
    Сообщений
    3,264
    Спасибо (Раздал)
    8157
    Спасибо (Получил)
    2792

    Re: Volvo850 2в1

    По мне так очень удобно,все угловатое,без хитрых форм.Проще заново изготовить нижнюю часть,с ответной частью крепления на двери.Можешь сразу сделать верхнюю часть округлой,чтобы с грилем как-то сочеталось.Жаль нет фотографий самой двери.


  5. #114
    Газмяс-чемпион!! Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 431237 Аватар для mmm1976
    Регистрация
    19.08.2008
    Город/село
    Омск
    Сообщений
    3,956
    Спасибо (Раздал)
    1325
    Спасибо (Получил)
    2501

    Re: Volvo850 2в1

    Там даже ящики можно сделать...


  6. #115
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 58168 Аватар для Капитан Улитка
    Регистрация
    16.03.2009
    Город/село
    Калининград
    Сообщений
    1,115
    Спасибо (Раздал)
    804
    Спасибо (Получил)
    667
    Автор

    Re: Volvo850 2в1

    Цитата Сообщение от dadec Посмотреть сообщение
    По мне так очень удобно,все угловатое,без хитрых форм.Проще заново изготовить нижнюю часть,с ответной частью крепления на двери.Можешь сразу сделать верхнюю часть округлой,чтобы с грилем как-то сочеталось.Жаль нет фотографий самой двери.
    На самом деле не совсем понял как "сделать нижнюю часть... из стекловолокна что-ли? тоесть сначала обрезать всё выступающее, а потом наростить до ровной поверхности?
    ЗЫ фотографии есть чуть выше по ссылке...


  7. #116
    К нирване пока не пришел Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 397352 Аватар для dadec
    Регистрация
    01.01.2008
    Город/село
    Москва
    Сообщений
    3,264
    Спасибо (Раздал)
    8157
    Спасибо (Получил)
    2792

    Re: Volvo850 2в1

    Цитата Сообщение от Капитан Улитка Посмотреть сообщение
    На самом деле не совсем понял как "сделать нижнюю часть... из стекловолокна что-ли? тоесть сначала обрезать всё выступающее, а потом наростить до ровной поверхности?
    ЗЫ фотографии есть чуть выше по ссылке...
    Честно просмотрел все страницы,фотографий самой двери не нашел.
    Зачем лишний раз нюхать гадость,можно повторить этот карман и сделать "под стоковый" просто из нескольких деталей фанеры.Выступ вообще не делать,зачем лишний раз динамик поднимать увеличивая длину туннеля,гриль немного углубить или сделать кольцо немного его приподнять и шпаклевкой сделать плавный подъем.Если есть шлефмашинка будет быстрей и легче с углами разобраться.Будешь делать с доворотом?


  8. #117
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 58168 Аватар для Капитан Улитка
    Регистрация
    16.03.2009
    Город/село
    Калининград
    Сообщений
    1,115
    Спасибо (Раздал)
    804
    Спасибо (Получил)
    667
    Автор

    Re: Volvo850 2в1

    нет... целую деталь выточить будет геморойно.. внизу крепления к самой двери идут хитрым углом, да и в самой панели элементы пассивной безопасности, возможно и звучит как отмазка но тем-не менее так кардинально перерабатывать элемент не хочу... утяжеление плюс то-т-же вид при куче гемороя, да ещё и прикрутить как-то надо к двери эти несколько кило...
    доворот делать скорее всего не буду ибо минисабу это ненужно)

    ---------- Сообщение добавлено 16.06.2011 в 00:10 ----------

    может есть какая-то альтернатива? я про форму подиума...


  9. #118
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 58168 Аватар для Капитан Улитка
    Регистрация
    16.03.2009
    Город/село
    Калининград
    Сообщений
    1,115
    Спасибо (Раздал)
    804
    Спасибо (Получил)
    667
    Автор

    Re: Volvo850 2в1

    Продолжаем.....
    Последние 2 дня не прошли даром...
    Во первых я начал делать подиумы для Элэйтов, а во вторых я придумал концепцию подиумов для SSMB....
    Но обовсём по порядку.....
    Позавчерашний день)точнее 2я половина дня началась с прикидок, глазных набросков, и мыслей, с небольшими действиями и так....

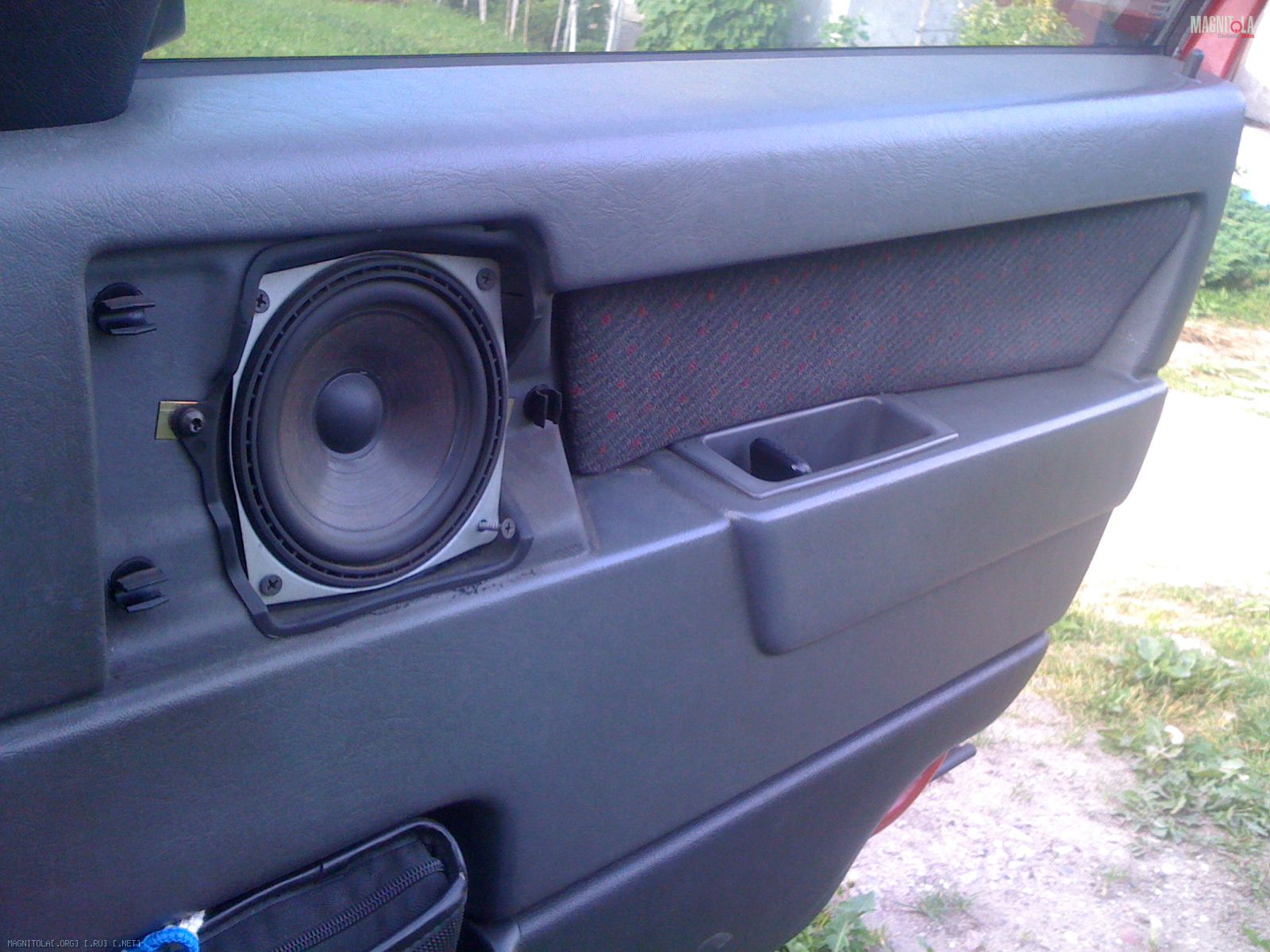

    Для начала отсчёлкиваем гриль двери за которой планируется поставить элэйты...
    Нажмите на изображение для увеличения
Название: IMG_0918.JPG
Просмотров: 20
Размер:	651.0 Кб
ID:	118627
    Там видим дмнамик с виду ничего такой.. напоминает старые аудиофильские головки с целюлозным диффузором и какими-то включениями в них... (такие ещё Jamo делали вроде)... Но на деле всё оказывается гораздо банальнее...
    Нажмите на изображение для увеличения
Название: IMG_0919.JPG
Просмотров: 29
Размер:	597.1 Кб
ID:	118628

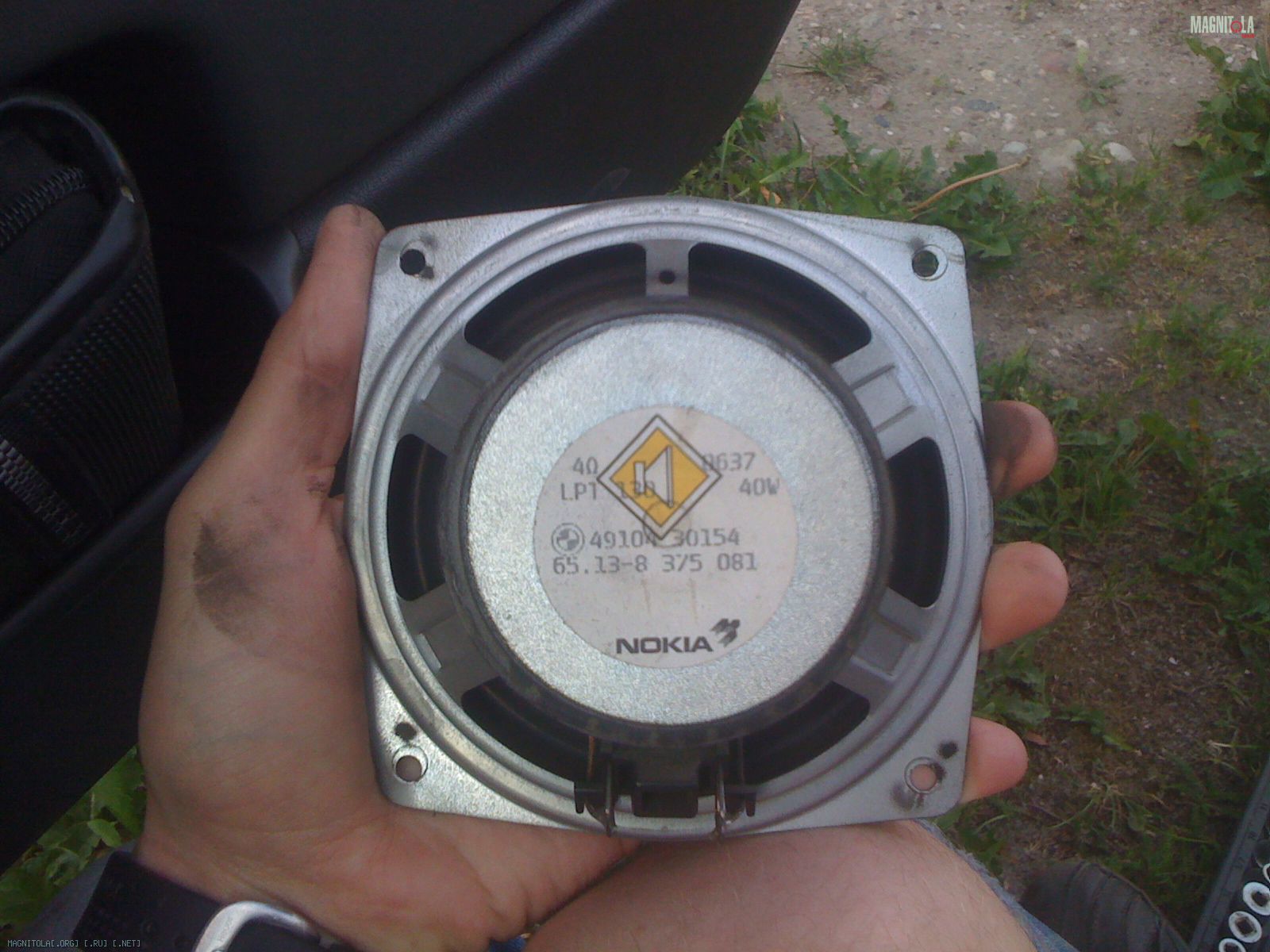

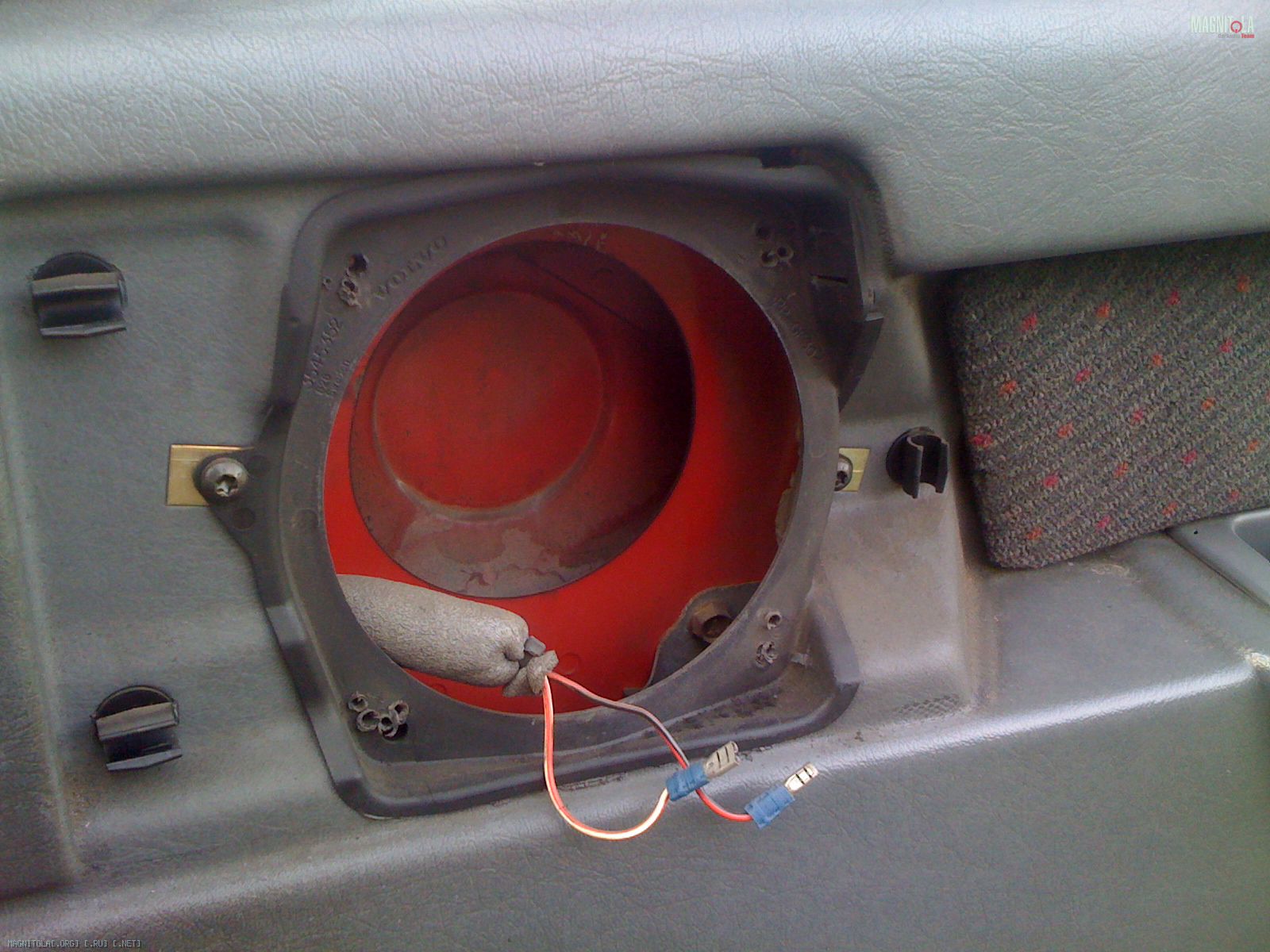

    Да это Nokia.... откладываем её в сторону, не нужна нам нокиа... я 2й год айфоном пользуюсь))
    Нажмите на изображение для увеличения
Название: IMG_0920.JPG
Просмотров: 21
Размер:	666.8 Кб
ID:	118629
    За ней видим МЕТАЛЛЛЛ!

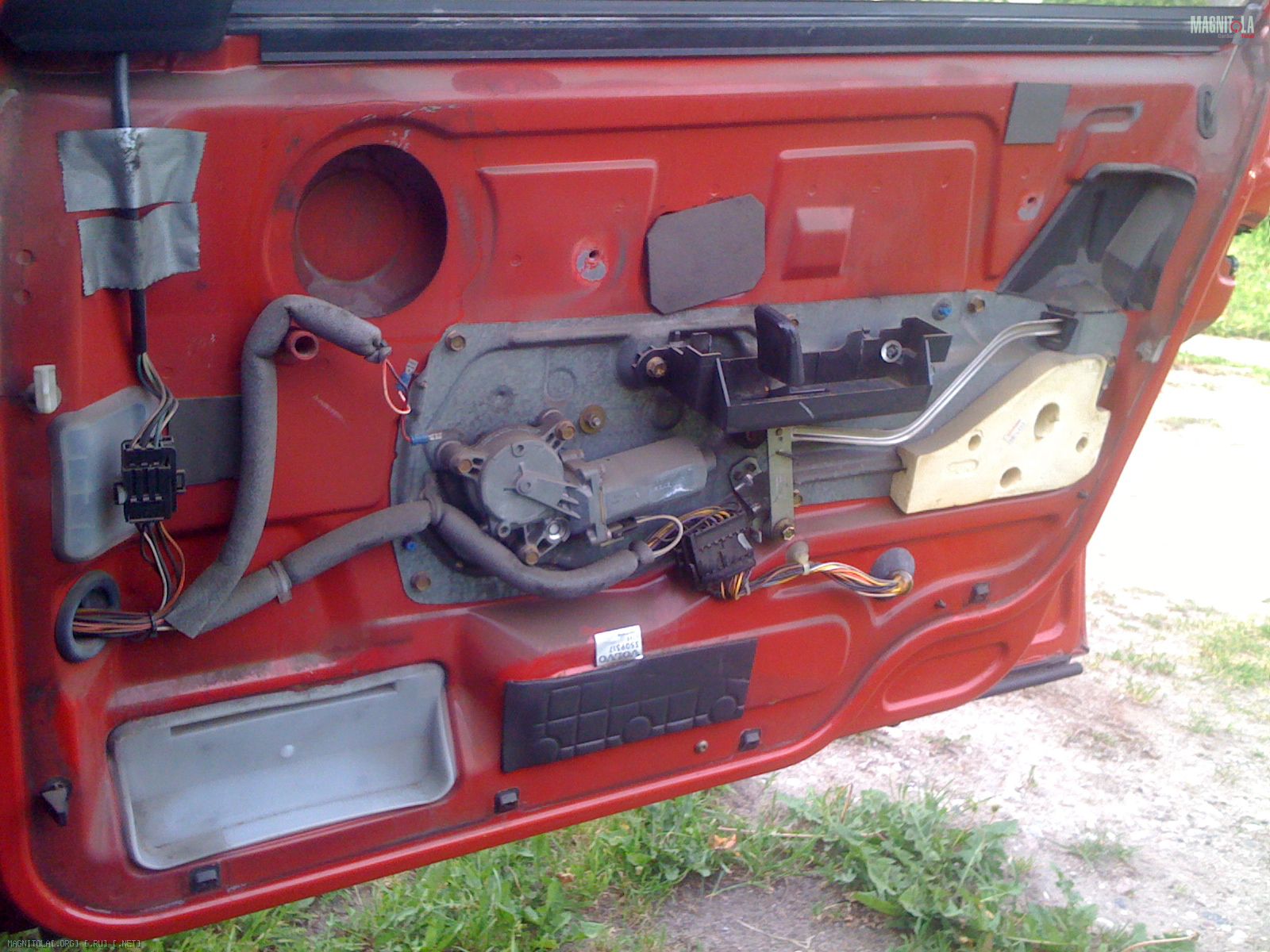

    Размечаем маркером видимое окно со стороны подиума....
    заодно снимаем и всю обшивку целиком....

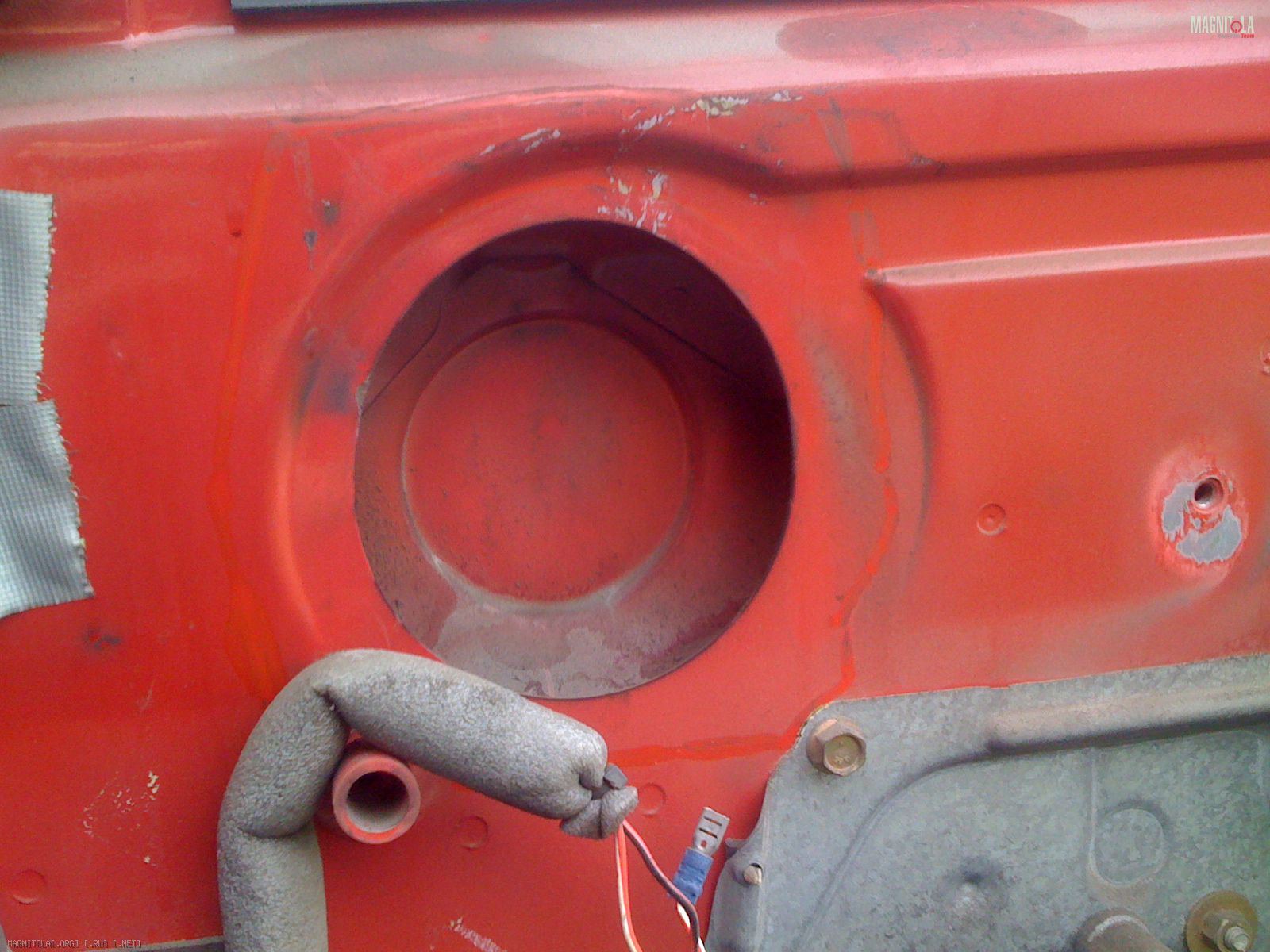

    Нажмите на изображение для увеличения
Название: IMG_0921.JPG
Просмотров: 22
Размер:	718.5 Кб
ID:	118630Нажмите на изображение для увеличения
Название: IMG_0922.JPG
Просмотров: 19
Размер:	624.6 Кб
ID:	118631

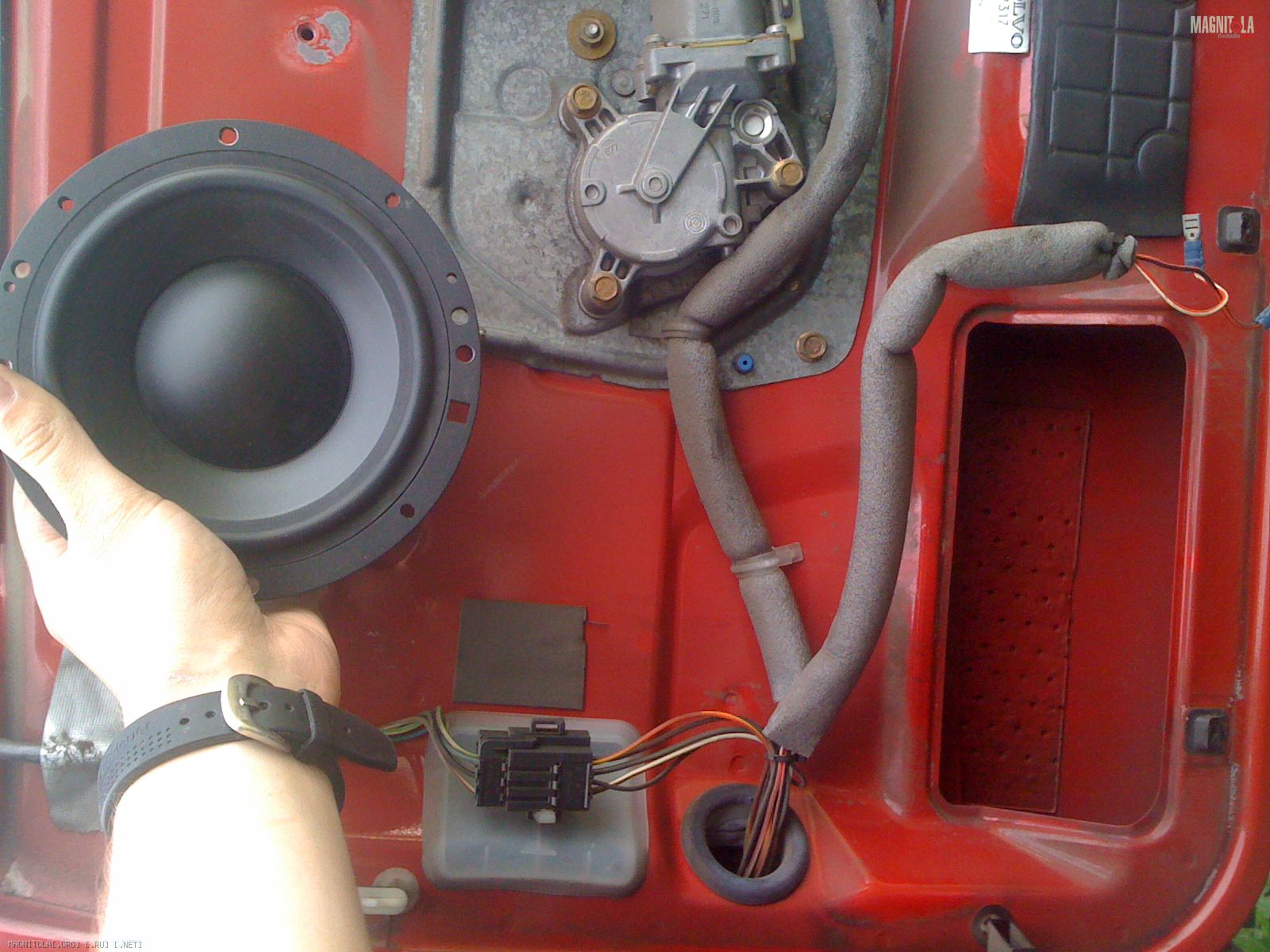

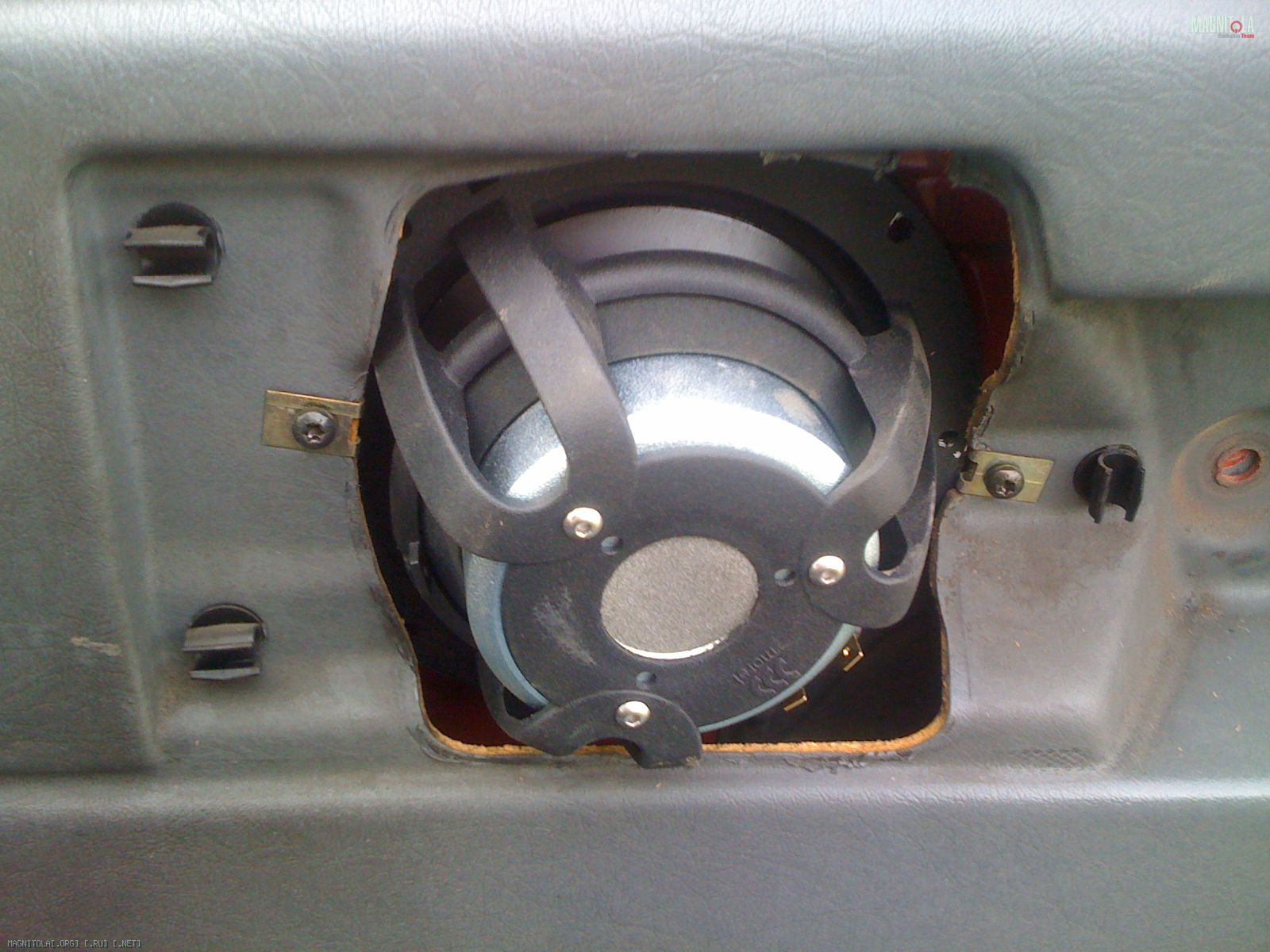

    Понимая, что родная обшивка предназначена для 13х динамиков в голову приходит сама-сабой мысль, что просто так 16е воткнуть не получится...
    это видно банально прикинув дин к карте двери.
    Нажмите на изображение для увеличения
Название: IMG_0928.JPG
Просмотров: 15
Размер:	771.4 Кб
ID:	118635Нажмите на изображение для увеличения
Название: IMG_0927.JPG
Просмотров: 19
Размер:	606.8 Кб

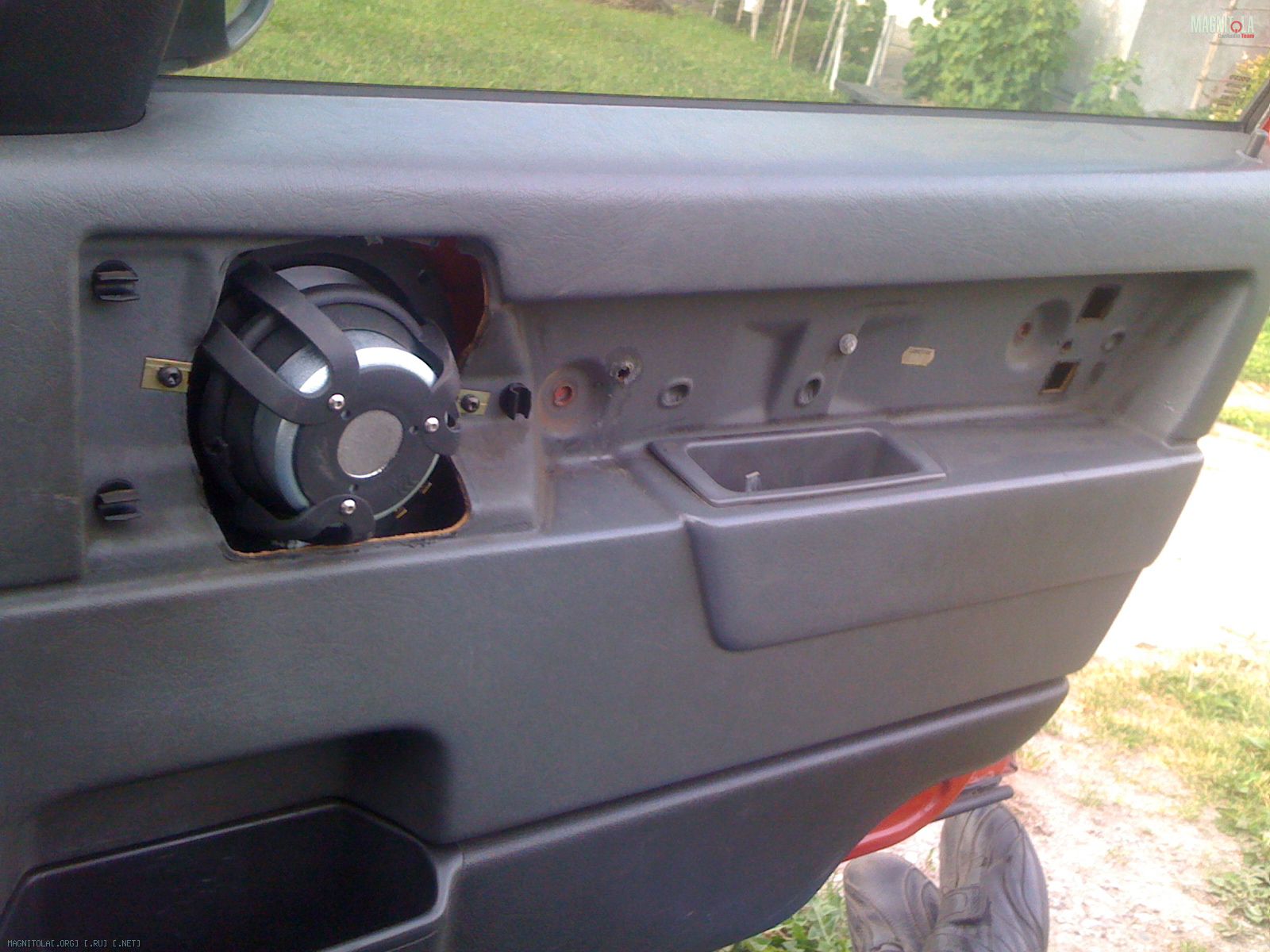

ID:	118634Нажмите на изображение для увеличения
Название: IMG_0926.JPG
Просмотров: 16
Размер:	603.6 Кб
ID:	118633

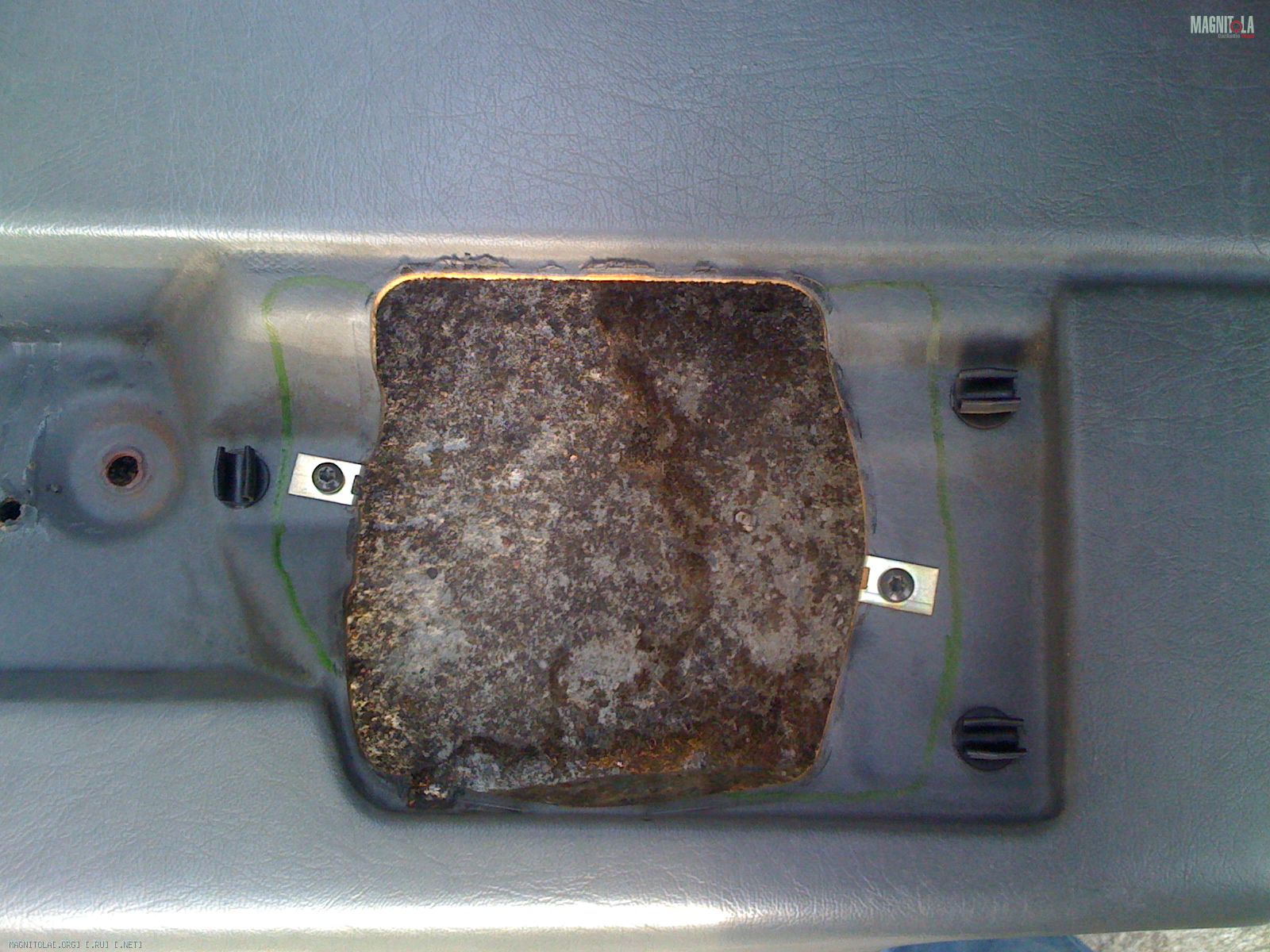

    Далее на обшивке я сделал разметку по которой я смогу максимально расширить отверстие, не изменив внешний вид и функциональность....
    Нажмите на изображение для увеличения
Название: IMG_0928.JPG
Просмотров: 15
Размер:	771.4 Кб
ID:	118635

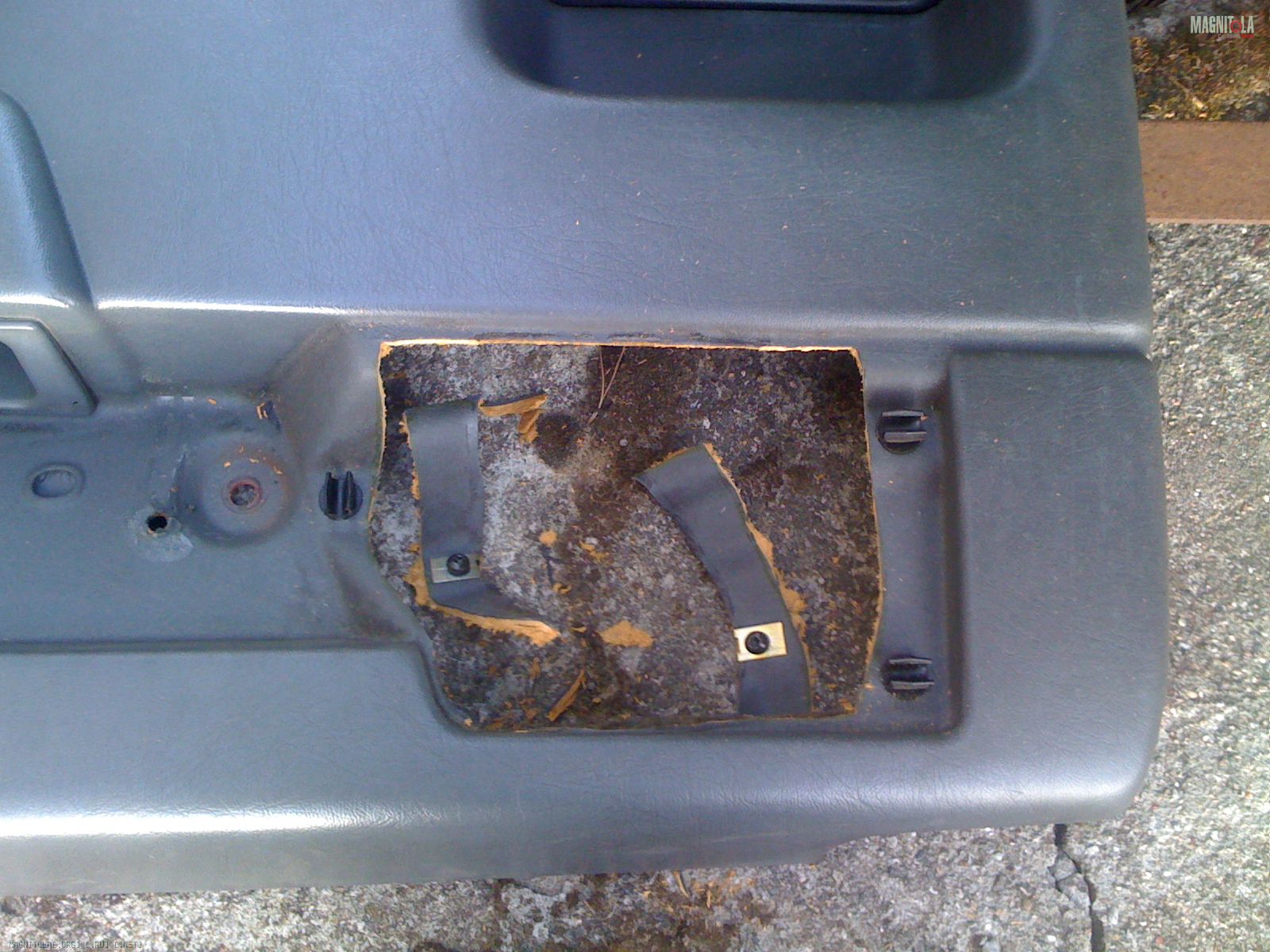

    Поэтому обшивку пришлось по максимуму расширить простым нажом по бумаге, но Оооочень бережно и аккуратно....
    Разметил, и при помощи ножа для бумаги воплотил задуманное!(тут должен быть смех слого гения)
    Нажмите на изображение для увеличения
Название: IMG_0929.JPG
Просмотров: 16
Размер:	741.4 Кб
ID:	118636

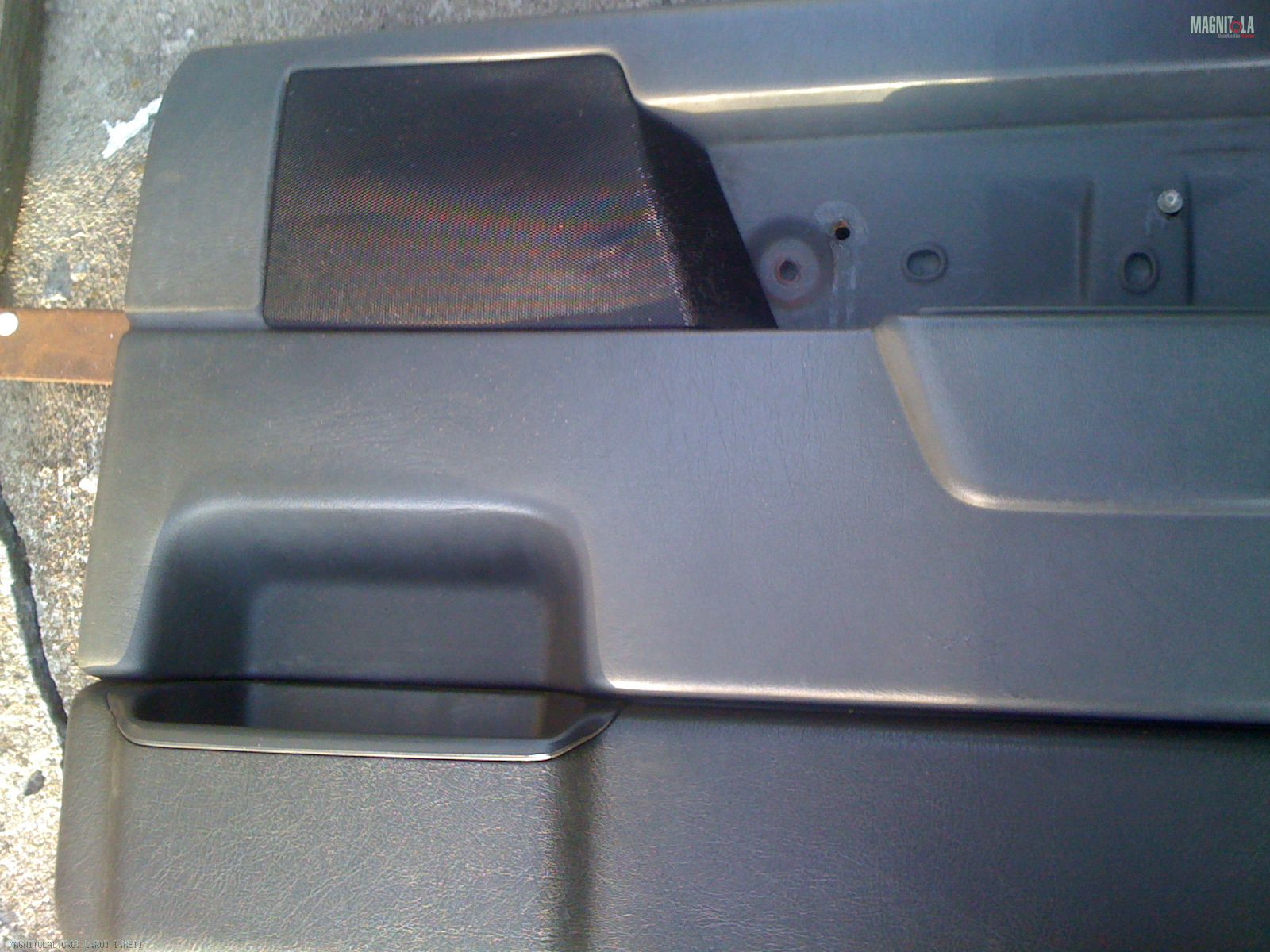

    Потом я накинул гриль, и понял, что всё прошло успешно..)
    На этом день подошел к концу...
    Наступил следующий день...
    Озаглавим его Геморой!

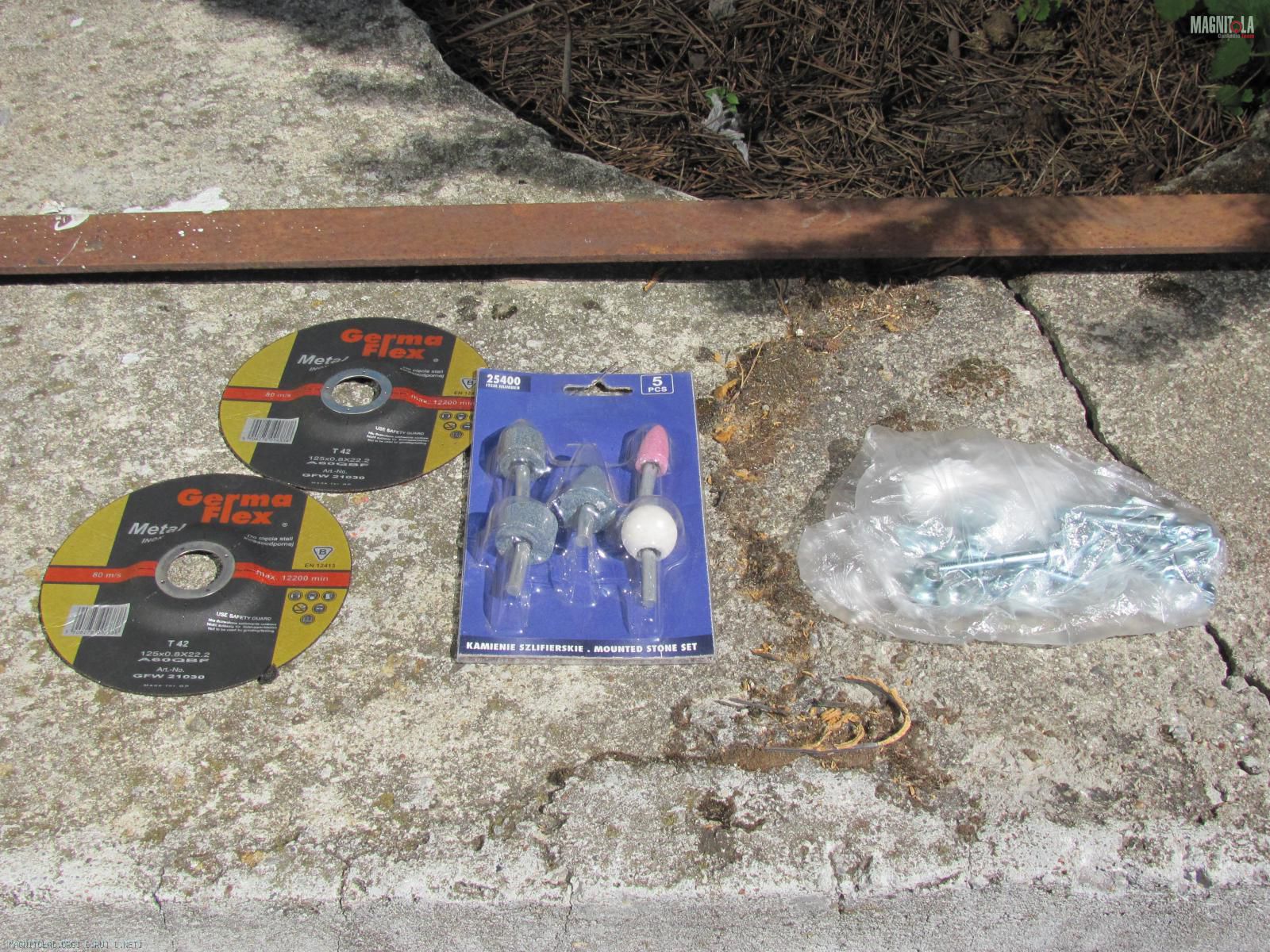

    Началось всё с приобретения набора для дреммеля, 2х обрезных кругов 0.8мм для турбинки и 12 болтов с усатыми гайками 6х40.
    Нажмите на изображение для увеличения
Название: IMG_1606.jpg
Просмотров: 19
Размер:	432.2 Кб
ID:	118640

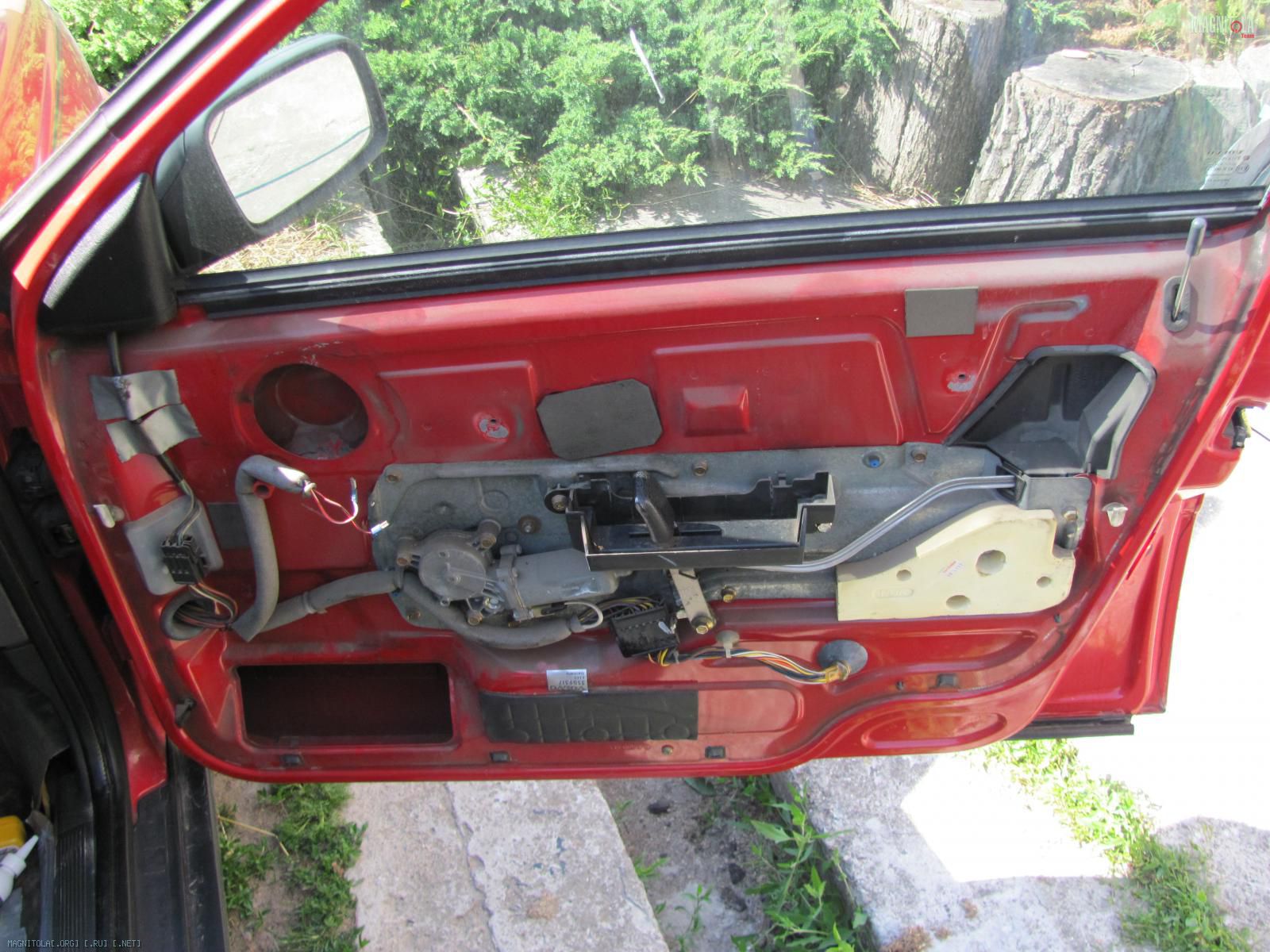

    Перед началом слесарных работ потребовалось снять дверную карту.
    Нажмите на изображение для увеличения
Название: IMG_1604.jpg
Просмотров: 21
Размер:	260.7 Кб
ID:	118638

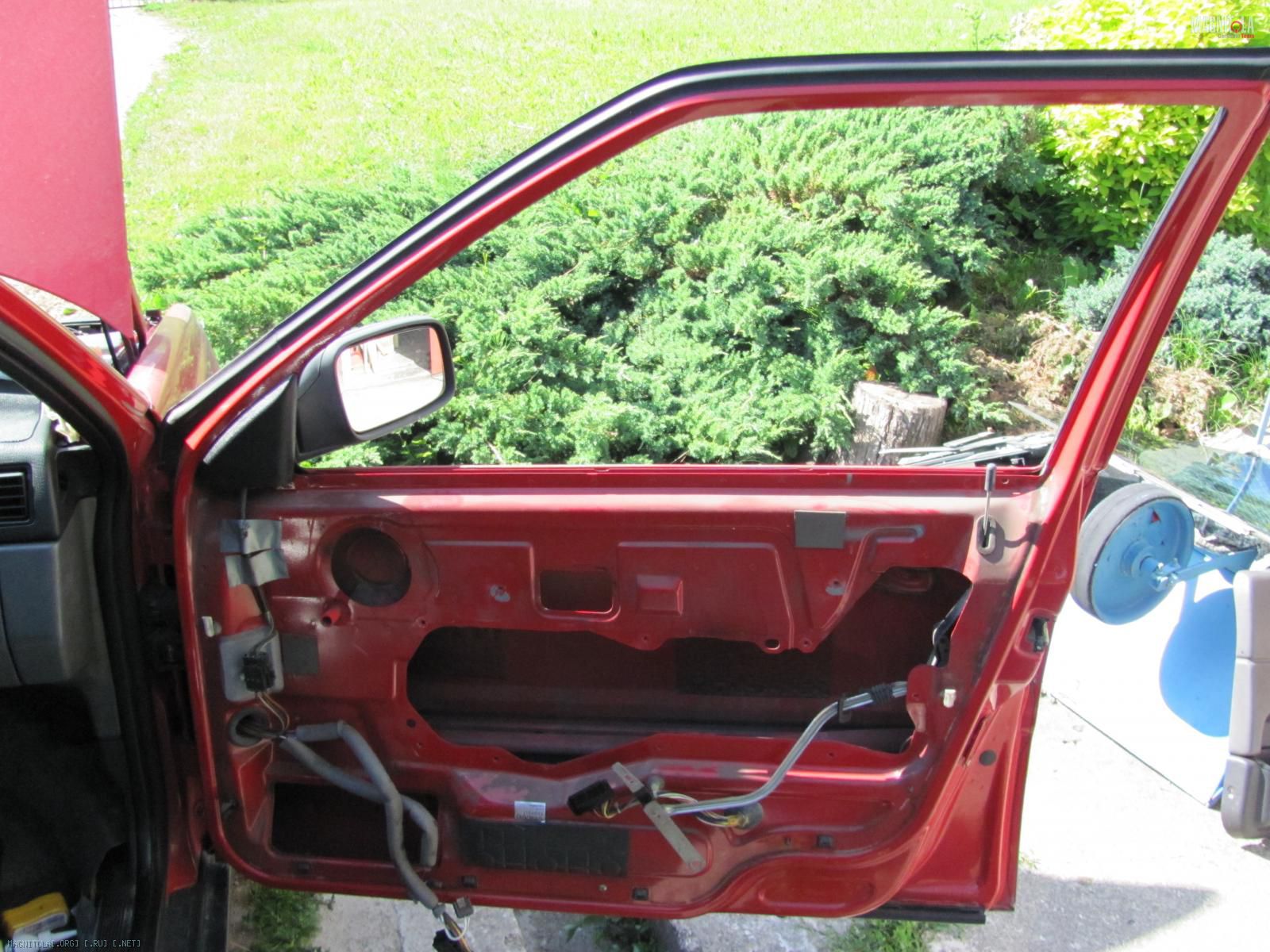

    А потом и весь механизм стеклоподъёмника вместе со стеклом, дабы при слесарных работах не убить его летящими искрами.....
    Нажмите на изображение для увеличения
Название: IMG_1605.jpg
Просмотров: 20
Размер:	276.9 Кб
ID:	118639
    Правда без происшествий не обошлось, пока снимал направляющие со стекла оно нагнулось внутрь двери и заранулась тонировка... не беда всёравно перетонировать буду...
    Вооружившись стильными очками я принялся кромсать безжалостно шведский металл по размеченному вчера шаблону.
    Нажмите на изображение для увеличения
Название: IMG_1607.jpg
Просмотров: 21
Размер:	159.9 Кб
ID:	118641

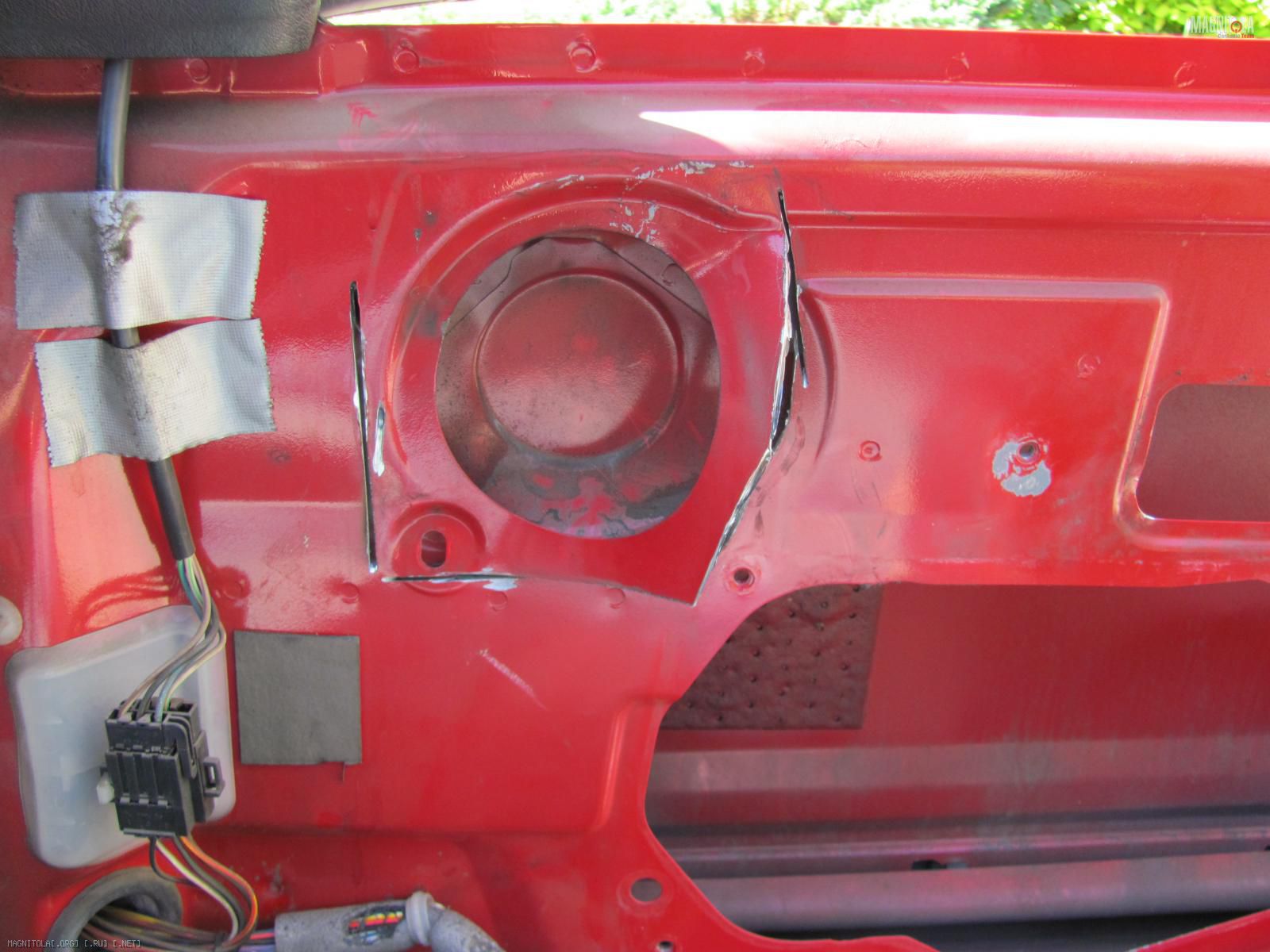

    Только тронув металл турбинкой, я понял, что легко это сделать не получися...
    Шведы посторались на славу... В чём спросите вы?
    А вот в этом!
    Нажмите на изображение для увеличения
Название: IMG_1608.jpg
Просмотров: 34
Размер:	167.8 Кб
ID:	118642

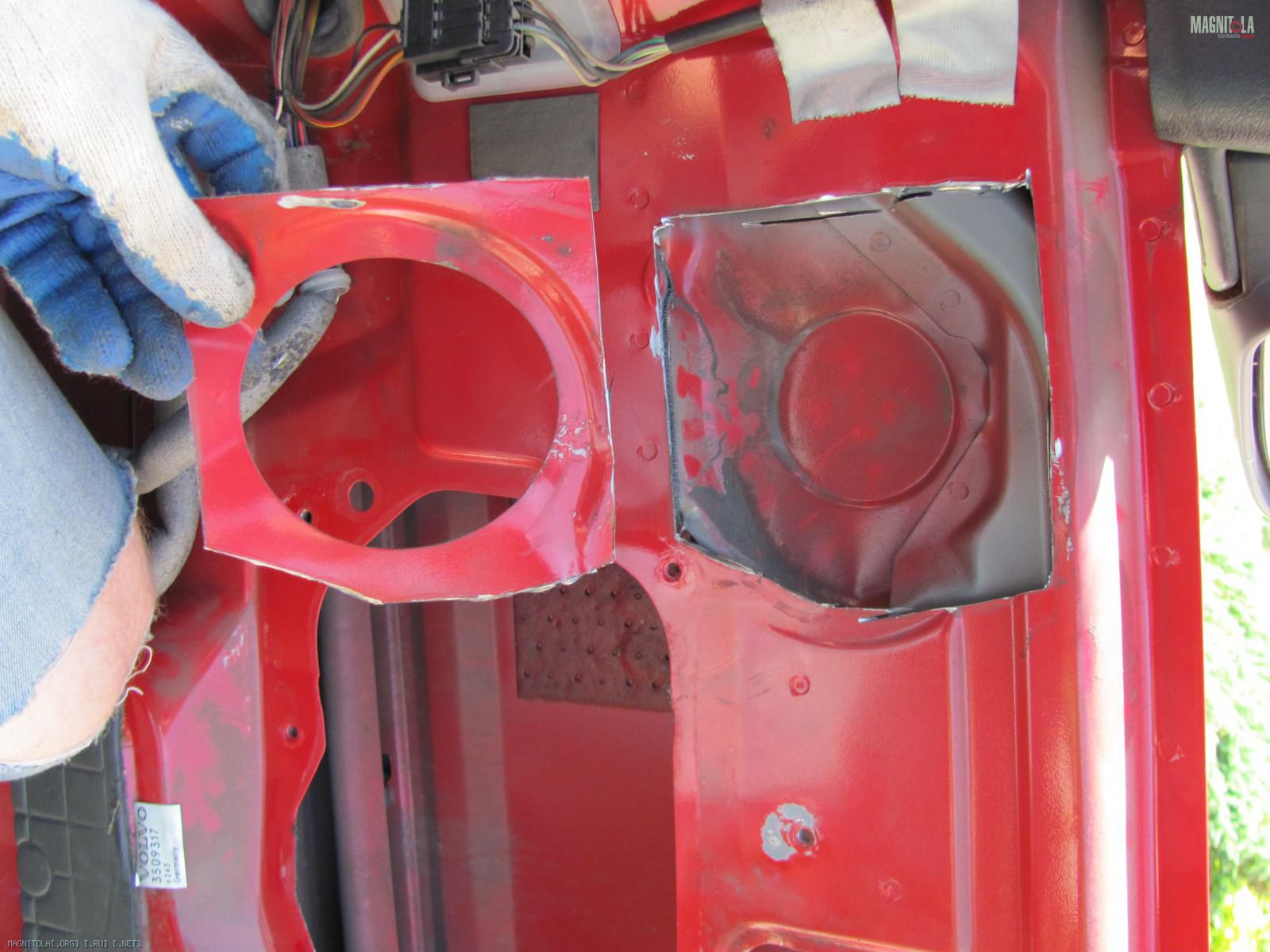

    Сняв первый слой металла, под ним оказалось ещё 2!!!
    Нажмите на изображение для увеличения
Название: IMG_1609.jpg
Просмотров: 31
Размер:	182.6 Кб
ID:	118643

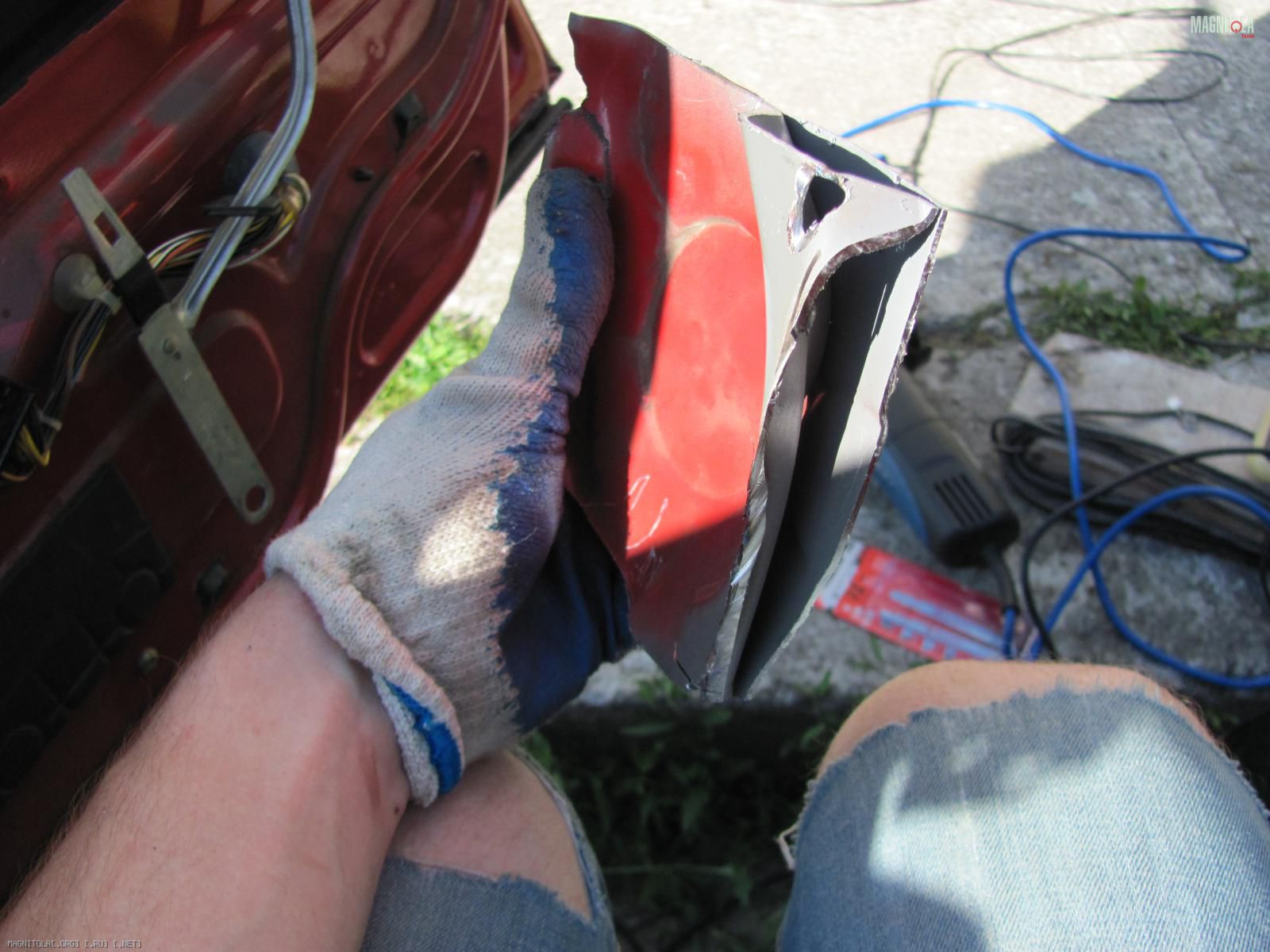

    Причём на разной глубине и с разной толщиной до 2 мм....
    Нажмите на изображение для увеличения
Название: IMG_1611.jpg
Просмотров: 27
Размер:	174.3 Кб
ID:	118645

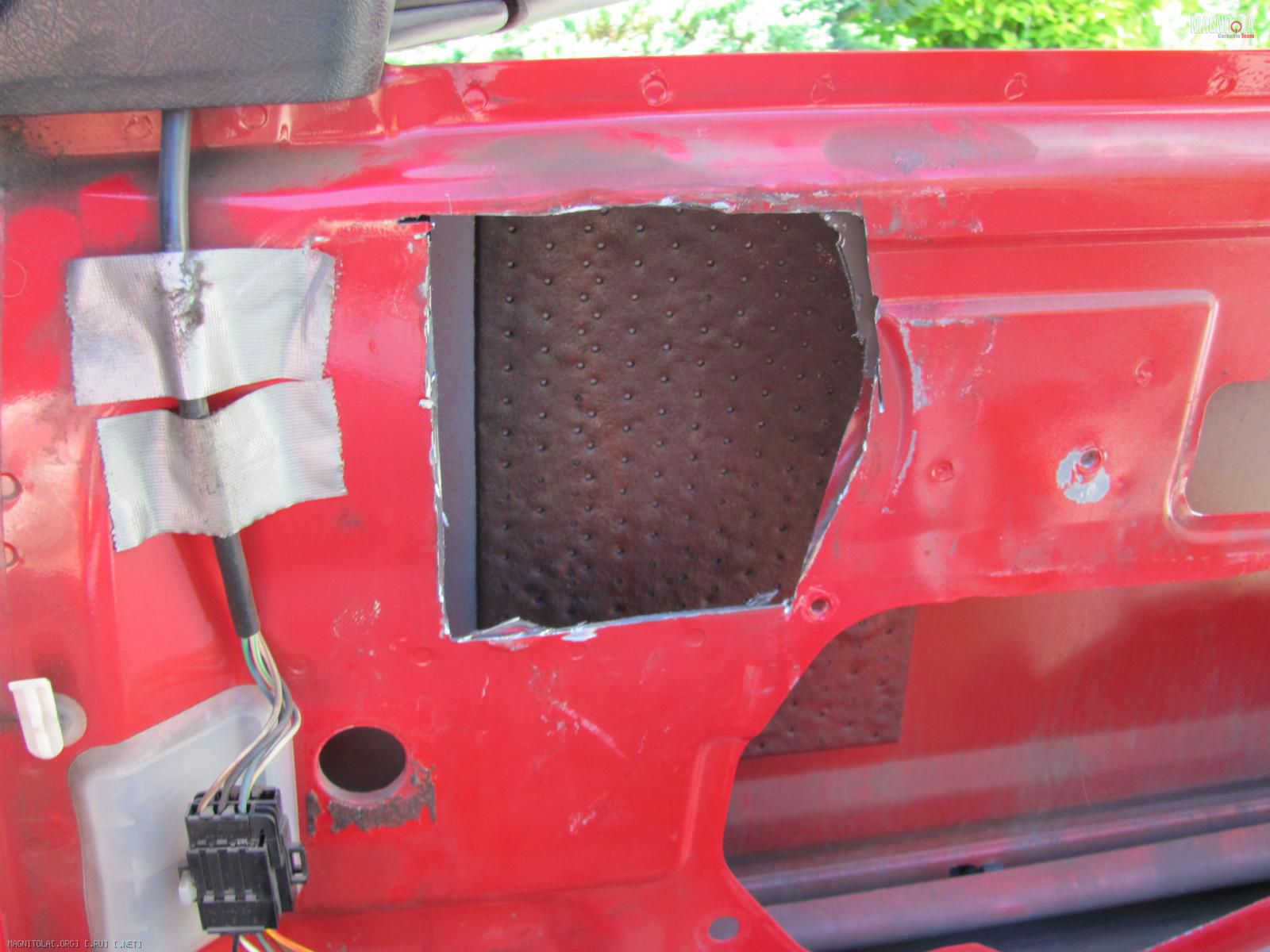

    Убив один диск, изрядно вспотев и оглохнув, сломав 2 полотна лобзика и 3 сточив в 0, я-таки отпилил нужный мне кусок металла....
    Нажмите на изображение для увеличения
Название: IMG_1610.jpg
Просмотров: 22
Размер:	163.7 Кб

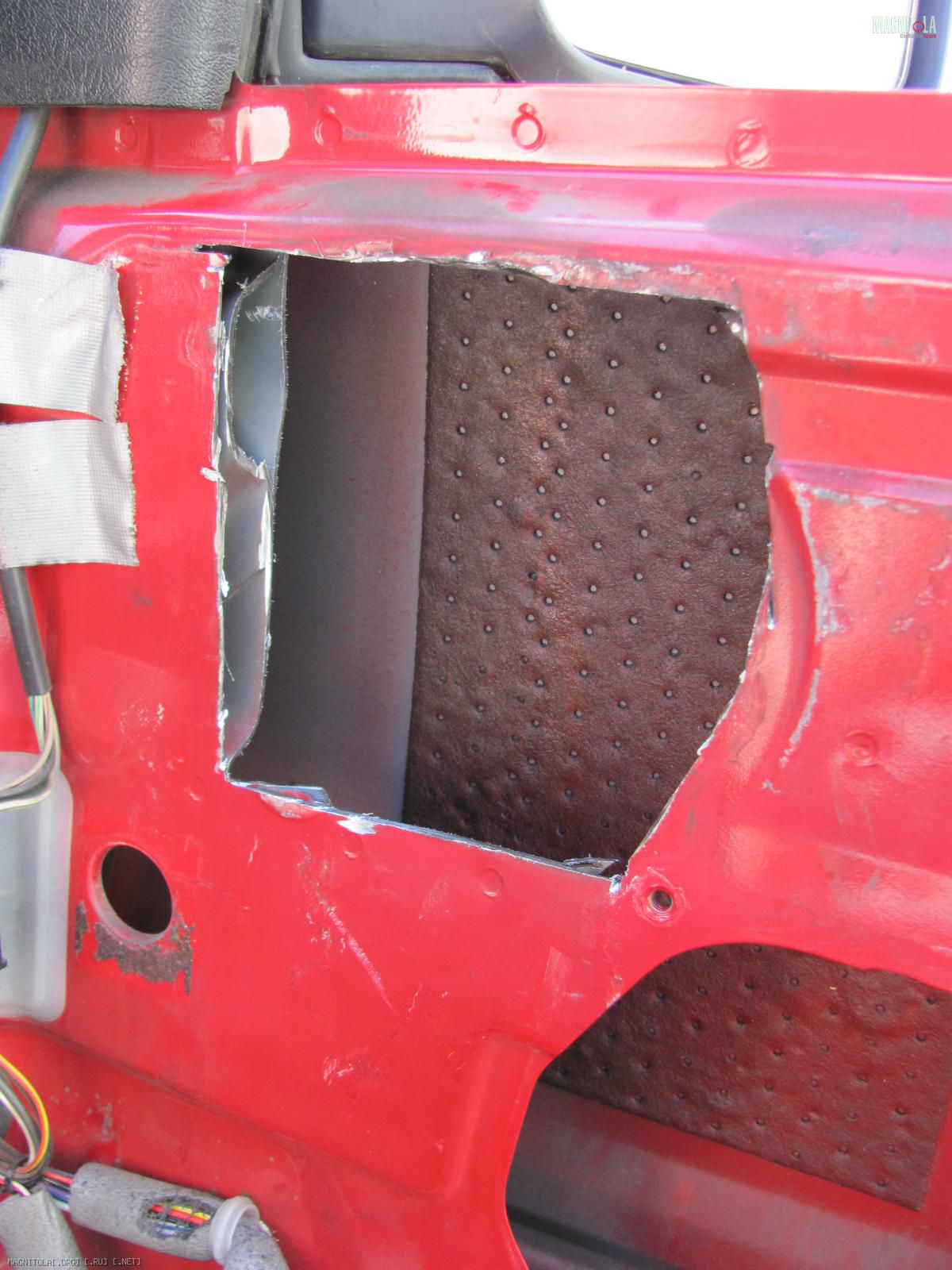

ID:	118644Нажмите на изображение для увеличения
Название: IMG_1613.jpg
Просмотров: 21
Размер:	194.1 Кб
ID:	118646
    Честно сказать, я не ожидал такого металла.... дверь стала немного играть, но мне думается, что это всё уйдёт с прикруткой куска дерева....

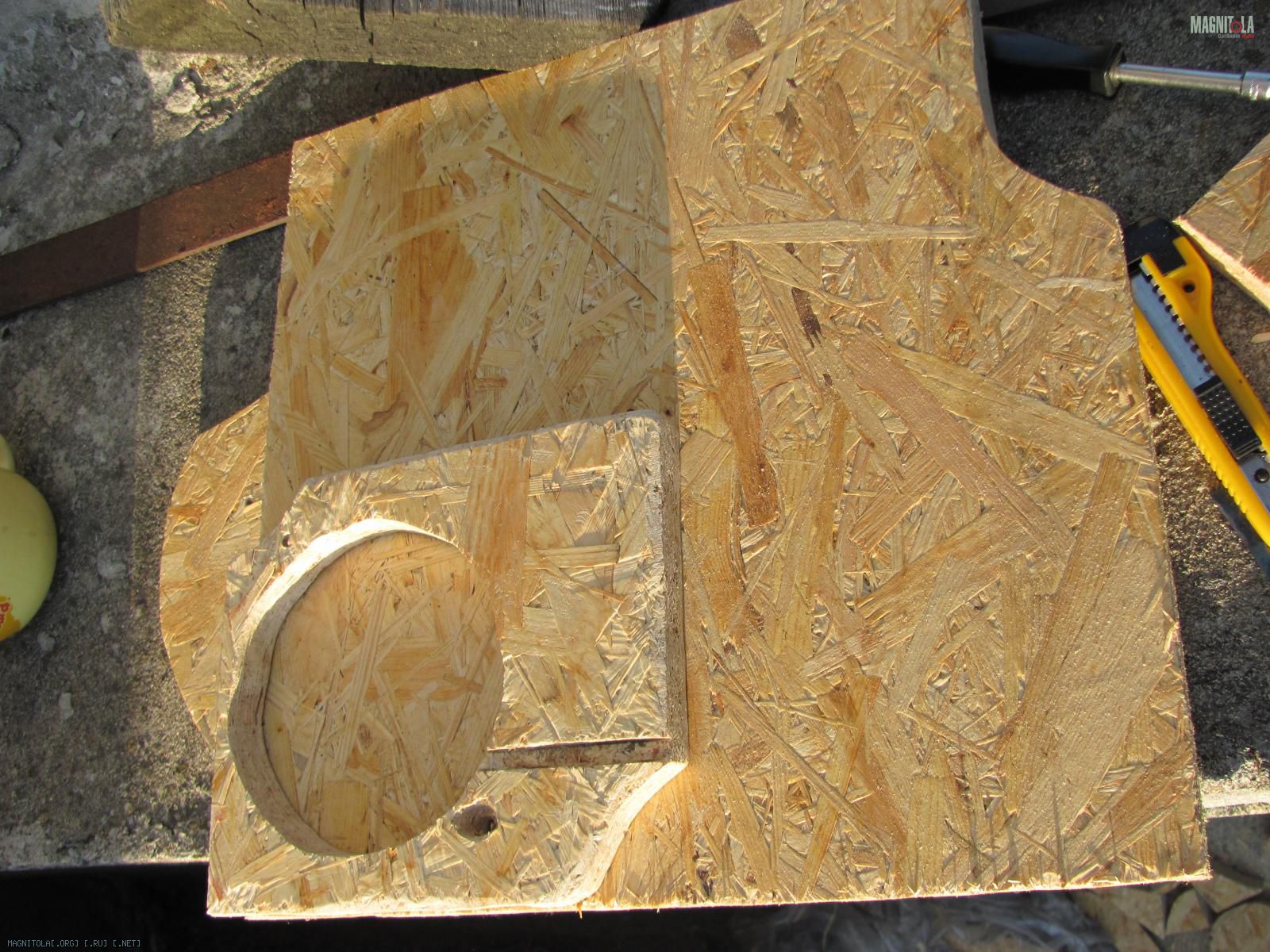

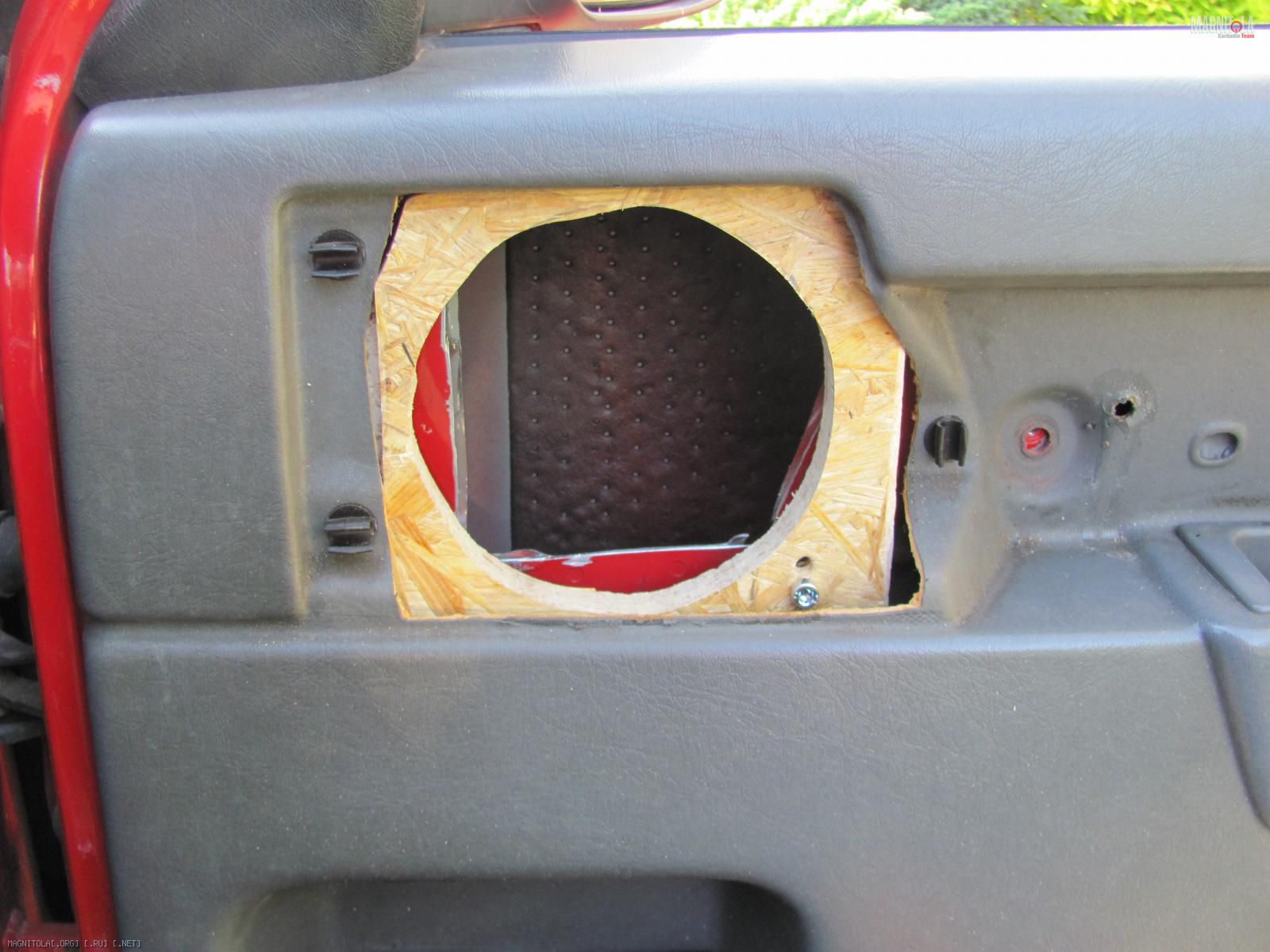

    Дальше было замерено отверстие, тех выподы и выемки, и запилена деревяха для крепления динамика к двери....
    Нажмите на изображение для увеличения
Название: IMG_1618.jpg
Просмотров: 23
Размер:	338.7 Кб
ID:	118651

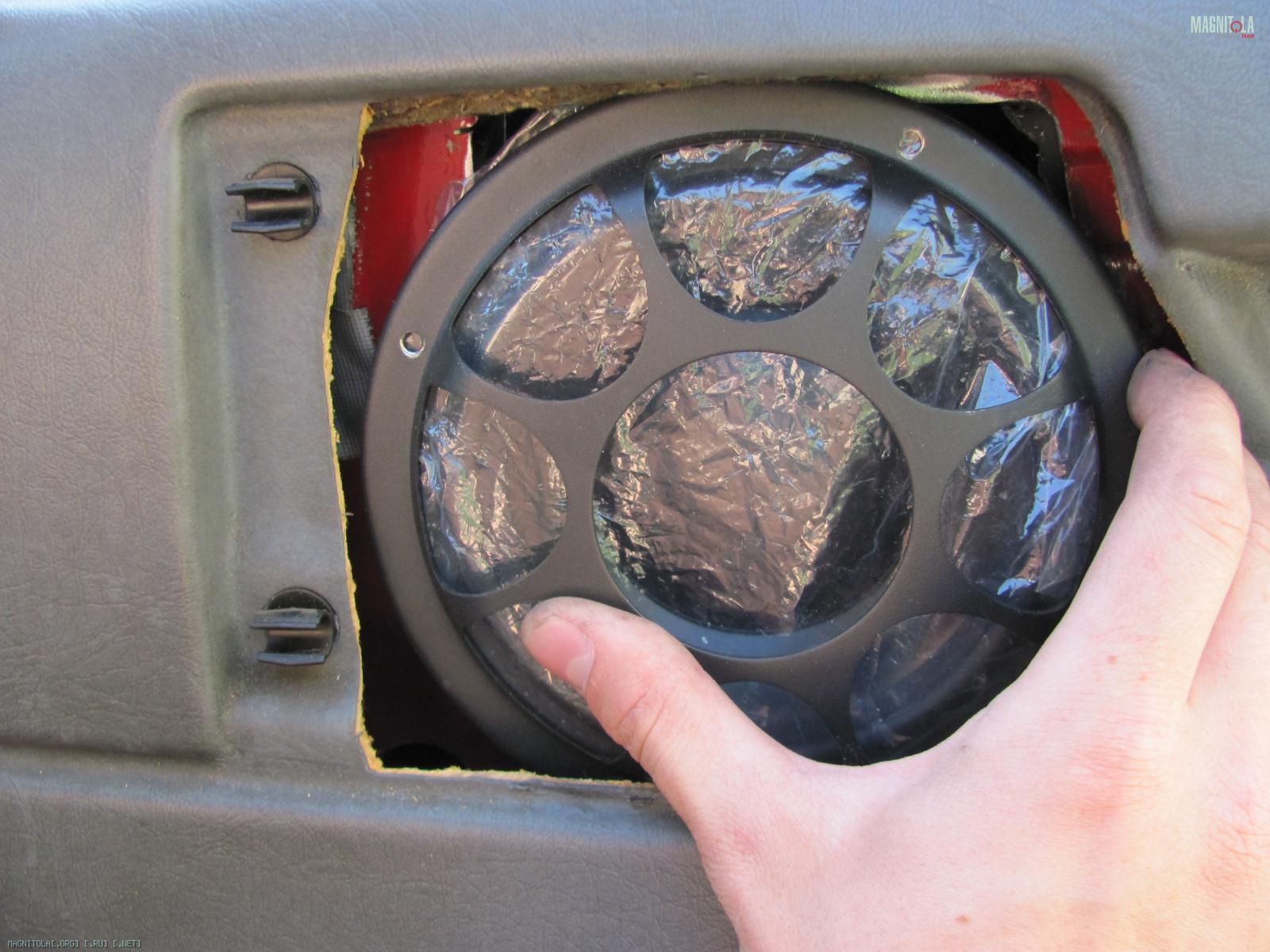

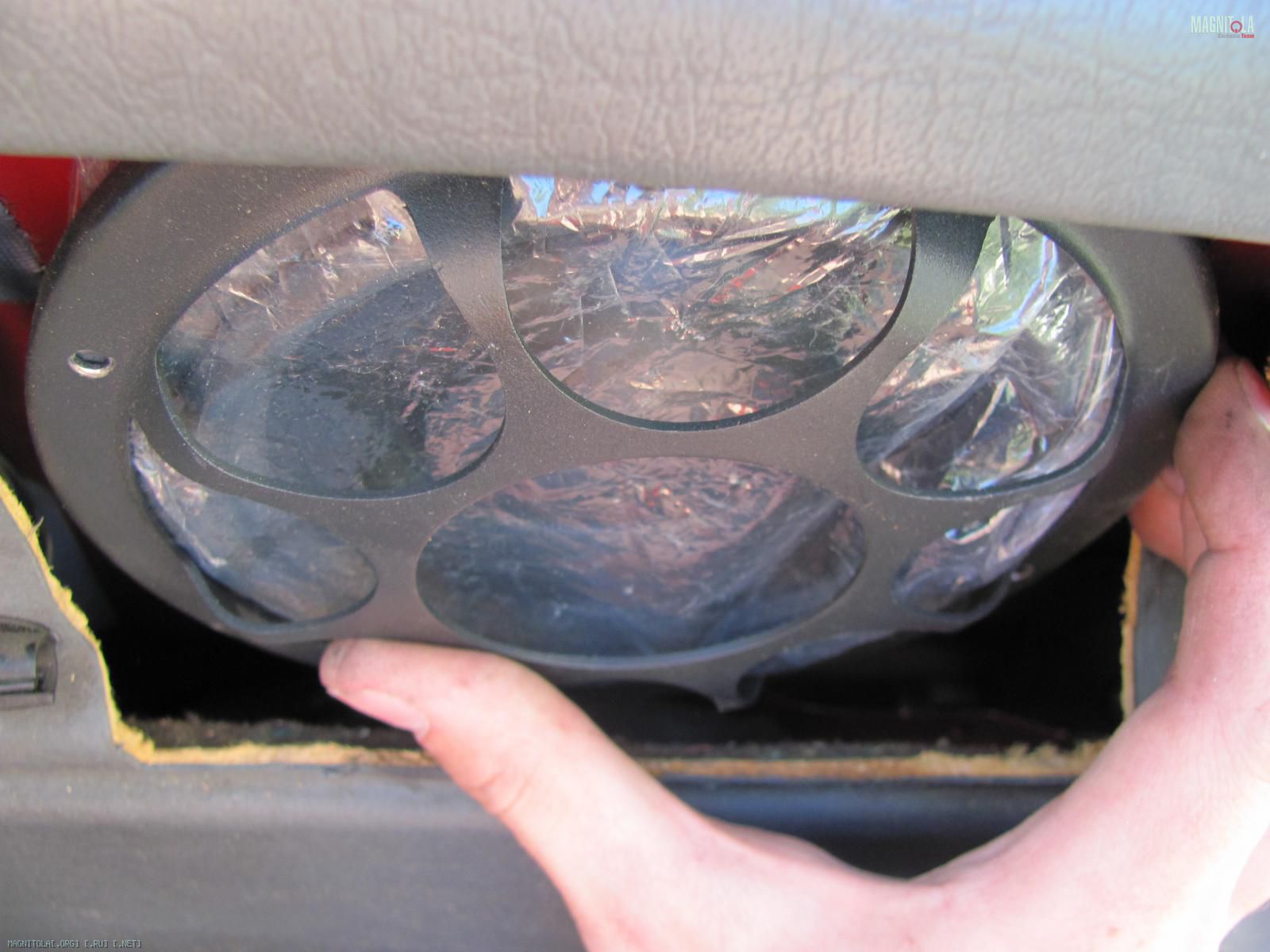

    Вставлен дин, померено расстояние до стекла.. оказалось, что Элэйты настолько пузательнькие, что почти упираются в стекло.. я когда его вставлял даже перекрестился. что-бы вё получилось.....
    Нажмите на изображение для увеличения
Название: IMG_1614.jpg
Просмотров: 19
Размер:	152.2 Кб
ID:	118647Нажмите на изображение для увеличения
Название: IMG_1615.jpg
Просмотров: 20
Размер:	198.1 Кб
ID:	118648
    в итоге в притык, но всё подошло... после несколькох подгонок даже гриль закрылся....

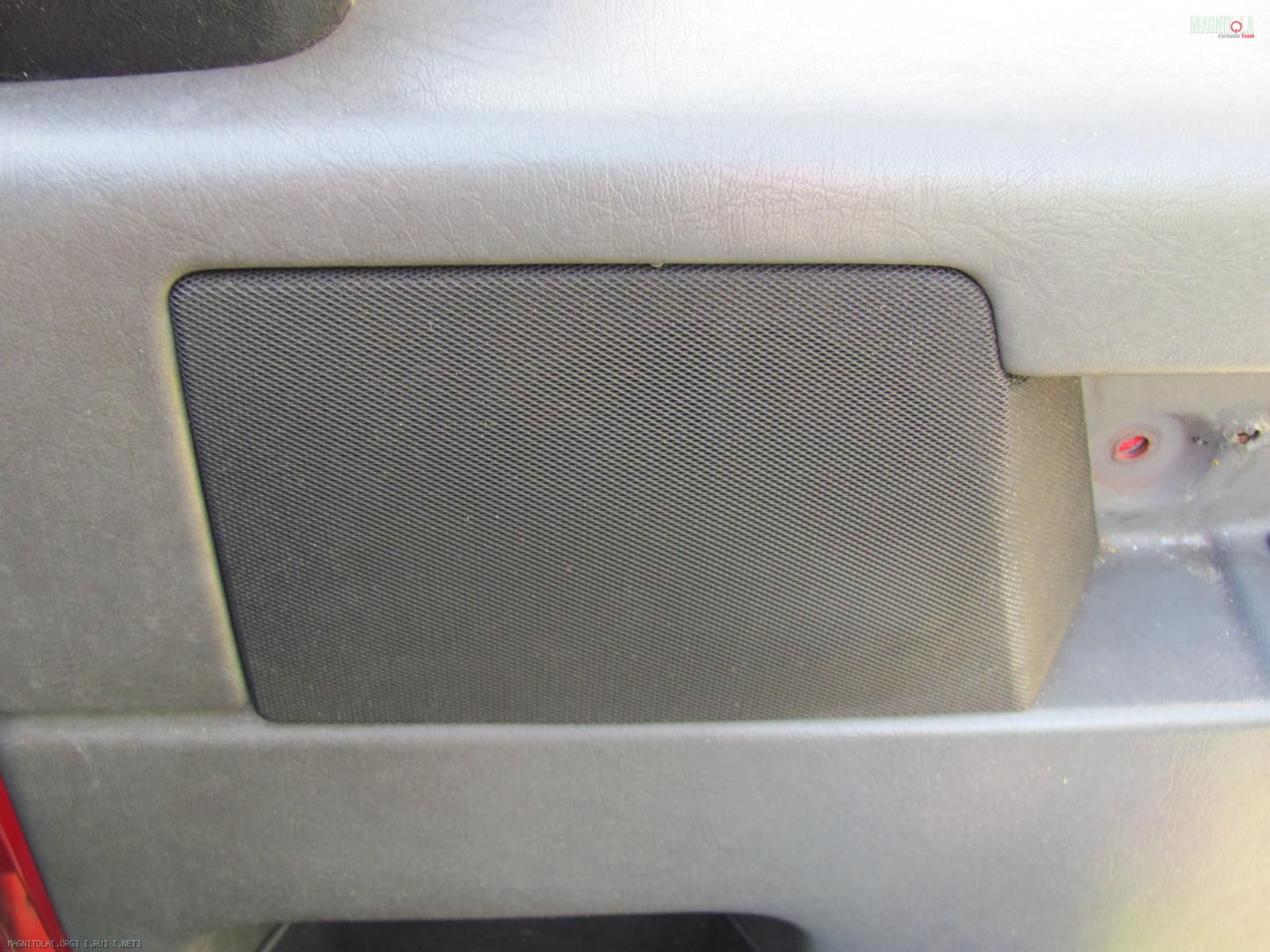

    Нажмите на изображение для увеличения
Название: IMG_1617.jpg
Просмотров: 17
Размер:	215.8 Кб
ID:	118650
    ещё была делема следующего характера.... у меня дома лежат большой площади доски из фанеры, которая сделана из корельской берёзы которая в своё время была искользована в фотепиано...
    Но незадача вот в чём....толщина передней доски под наклоном состовляет в верхней части 22м, в нижней из-зи наколона 44-45.....
    толщина ОСБ 22мм, а фанерных листов 16.... и-зи чего геморой утраивается, при изготовлении из них проставок...... жалко конечно....
    А теперь самое интересное!
    выше я говорил, что нашел концепцию подиумов для SSMB.... Порозмыслив и прикинув все за и против решил отказаться от идеи выложенной выше где подиум шел накладкой на верхнюю часть карты двери......
    Я долго думал, на что-же карман похож.. мне как-то попадалась на форуме статья, где было что-то похожее.... Крутил я в голове крутил... и меня озарило....

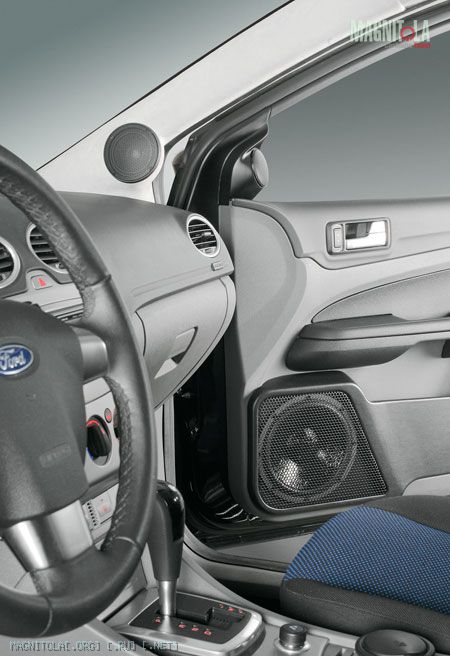

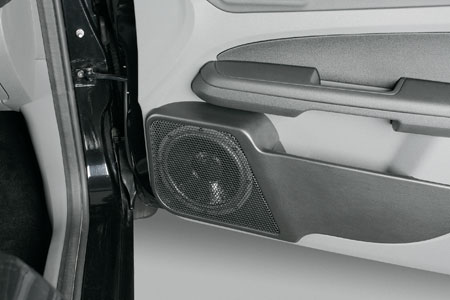

    впомнив статью лысенко про его фоку универсал решил, что буду делать примерно вот так.....
    Нажмите на изображение для увеличения
Название: F_Focus_fs-04.jpg
Просмотров: 20
Размер:	59.0 Кб
ID:	118652Нажмите на изображение для увеличения
Название: F_Focus_fs-09.jpg
Просмотров: 408
Размер:	22.7 Кб
ID:	118653
    глубины мне должно хватить.. Будет локонично, практически не выделятся из родного дизайна и функционально....

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: IMG_0925.JPG
Просмотров: 13
Размер:	677.7 Кб
ID:	118632   Нажмите на изображение для увеличения
Название: IMG_0930.JPG
Просмотров: 10
Размер:	657.6 Кб
ID:	118637   Нажмите на изображение для увеличения
Название: IMG_1616.jpg
Просмотров: 13
Размер:	173.7 Кб
ID:	118649

  10. #119
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1236 Аватар для Foxy
    Регистрация
    28.05.2011
    Город/село
    г. Краснодар
    Сообщений
    21
    Спасибо (Раздал)
    30
    Спасибо (Получил)
    9

    Re: Volvo850 2в1

    Капитан Улитка, Будь другом, если тебя не затруднит - дай мне размеры динамиков в передней панели. Все форумы облазил и не нашел такой инфы.


  11. #120
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 58168 Аватар для Капитан Улитка
    Регистрация
    16.03.2009
    Город/село
    Калининград
    Сообщений
    1,115
    Спасибо (Раздал)
    804
    Спасибо (Получил)
    667
    Автор

    Re: Volvo850 2в1

    в торпедо или в дверях? в дверях 13см, в торпедо 10 или 8см... во всяком случае туда влезит например ivolga cs2.5 mid.....


Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
  cc by-nc-sa
