    Hyundai Accent. Первый инсталл.

    Система задумывалась как получение максимума качества звука в ограниченном бюджете. По советам в этом форуме были куплены следующие компоненты:
    Alpine CDA 105 - заказан на Амазоне. Состояние Used - Like New, что должно означать вскрытая коробка, но не использованный аппарат. Цена вопроса с переслыкой в Россию - 4100 рублей. Пришел почти полный комплект, никаких царапин и не видно, действительно состояние нового.
    Усилитель E.O.S. AE 35T LE V2 - 6600 с доставкой в мой город.
    Акустика TAS-6 - 5000.
    Шумо-виброизоляция дверей - 1900рублей. (2 листа бомба, 3 листа голда, 1 лист акцента, 1 лист битоплатса, 2 листа силвера(этот я пущу на багажник и капот, просто чтобы звонко не закрывались) )
    Аккустический кабель - ПВС 2х2,5 14 метров по 33 рубля за метр. (В автомагазине кабель Пролоджи такого же сечения почему-то стоит 30 рублей за метр )
    Силовой КГ-25. Позже в уже после установки вкрались подозрения что он сечением не 25 квадратов. Как позже оказалось верить продавцам даже в крупных магазинах нельзя. Весной придется его перекладывать на более толстый.
    Межблоки спаял сам. Взял разъемы Neutrik NYS373-2 (250 рублей за 4 штуки). Кабель витая пара Signamax cat6 - 25 рублей метр.
    Колбу под предохранитель - ArtSound - 320 рублей. Предохранитель в нашей деревни Noname 60 рублей за 40 Ватт.

    Итого получилось:18820 рублей без стоимости силового кабеля.

    Усилитель поставил под пассажирское сиденье. Кроссы в панели приборов. Твиттеры хотел поставить в уголки дверей.

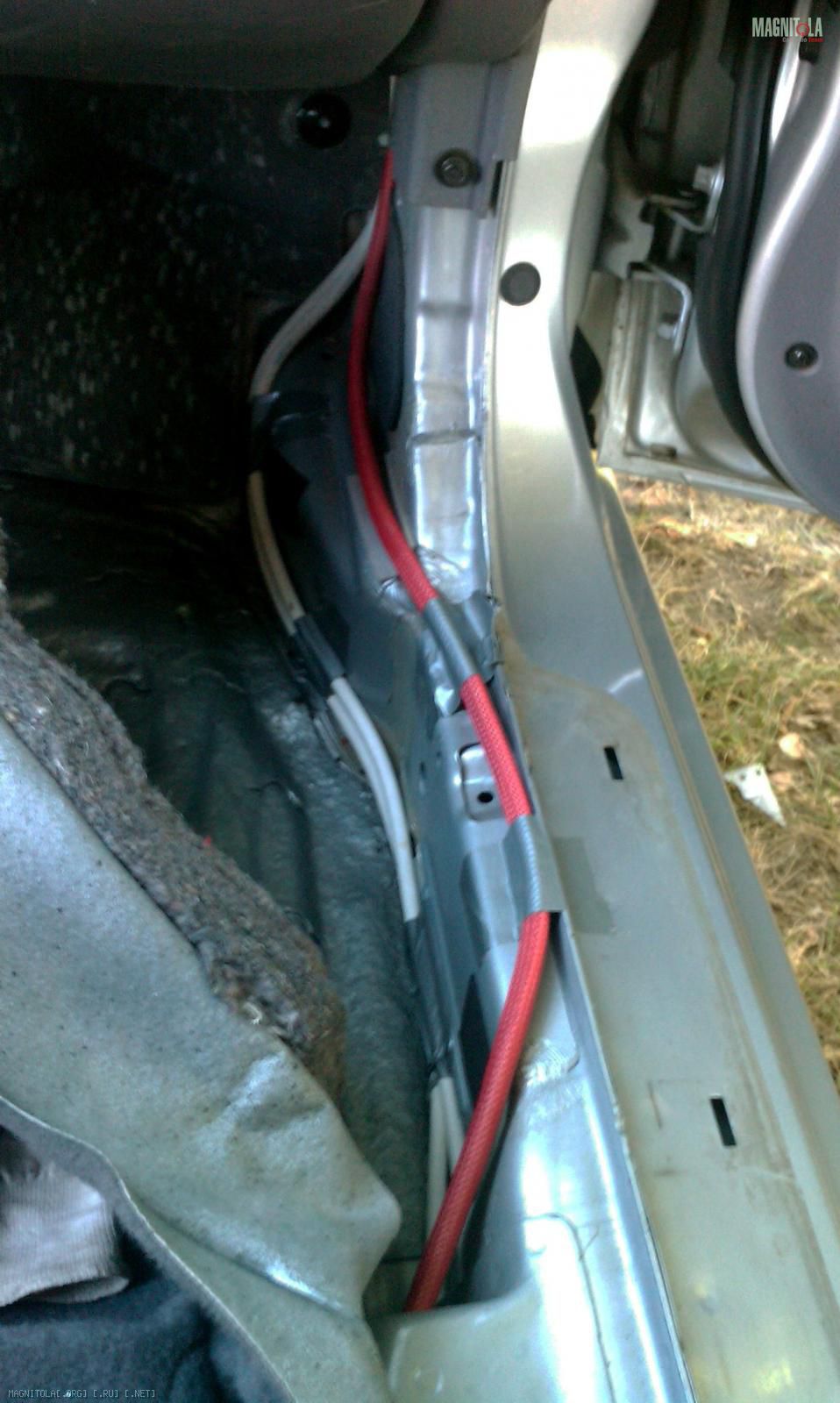

    Силовой кабель я протащил в строительной гофре черного цвета, так как автомобильной в городе найти не удалось. Укладку плюсового кабеля начал от водительского сиденья. Сначала просунул пустую гофру под ковром от водительского порога до вентиляции пассажира. Затем в гофру запихнул кабель. Так оказалось проще и пришлось снять только водительские сидения и часть пластикового тонеля. Соответственно ковер только приподнял но не снимал весь. Уложил гофру вдоль порога и далее через резинку тросика спидометра в моторный отсек. Минус взял с болта крепления ручника, так как ближе я никаких болтов не нашел.
    Сделал доп минус с аккумулятора на массу параллельно существующему. Клеммы не менял так как в нашем городе только Мистери, а под заказ для меня дороговато.

    Заменил магнитолу на Alpine.

    Межблочник из UTP6, спаял таким образом.
    Pазъём от источника -
    оранжевый с бело-оранжевым - сигнал, коричневый с бело-коричневым - корпус,
    остальные провода откусываются.
    Разъём к усилителю -
    оранжевый с бело-оранжевым - сигнал, коричневый с бело-коричневым - корпус,
    остальные провода тоже паяются на корпус.

    Межблочник пустил по трубе безопасности, которая под торпедой, потом через правый порог под пассажирское сиденье. Межблочник получился длинной около 3 метров. Поставить на новую магнитолу труда не составило, единственное заметил что тюльпаны межблочника проходятся в самый низ трубы безопасности. А так как на моем Альпе 105 сабовые линейные выходя находятся выше остальных, то лучше использовать Г-образные разъемы иначе магнитола может на место не встать.

    Акустический кабель от усилителя идет по правому борту. Кроссы установил под приборной панелью. От кросов в двери проложил 2 кабля ПВС2х2.5. С того что пошел на пищи снял белую оплетку. Протащит оказалось достаточно просто. Технология следующая:
    1. Отсоединил от кузова и от двери резиновую гофру. Делается это достаточно просто никаких проблем у меня не возникло.
    2. Полил в гофру WD-40
    3. Протащил через гофру сначала медную проволоку сечением 2.5 квадрата (такое сечение оказалось оптимальным - провод в меру гнулся, что позволяло с одной стороны его подогнуть внутри гофры, а с другой его можно было сильно пихать внутрь и при этом он изгибался) начиная от двери.
    4. Примотал изолентой к нему акустические кабеля, побрызгал на них ВД-шкой и протащил через гофру.
    5. Далее опять с помощью медной проволоки протащил эти кабеля внутрь машины.
    С водительской стороны этим методом мне удалось протащить через гофру один кабель ПВС 2х2.5 в оплетке и 4 провода сечение 2.5 квадрата (2 провода пошли на ЦЗ для сигналки).

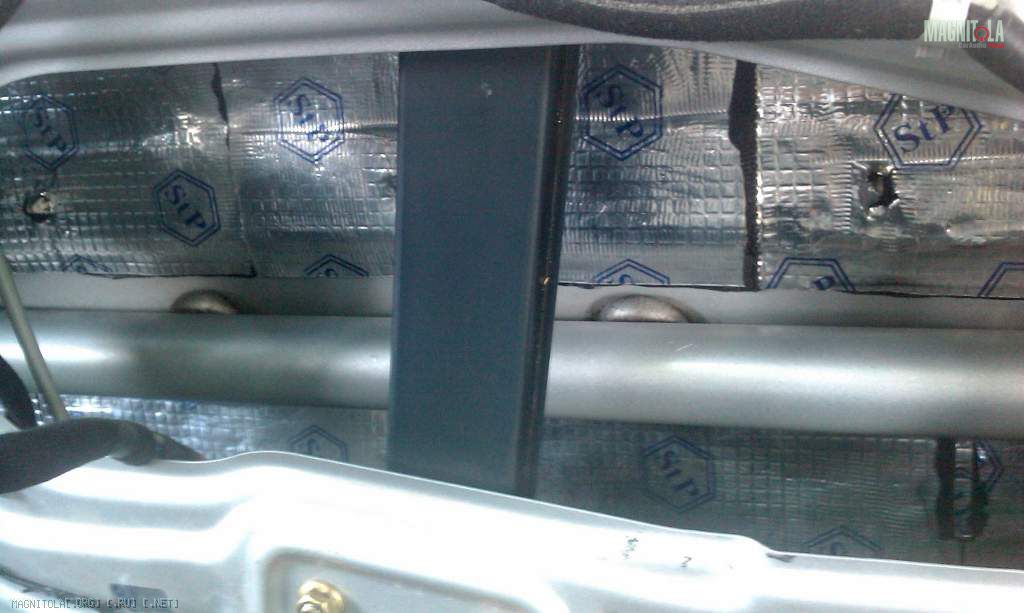

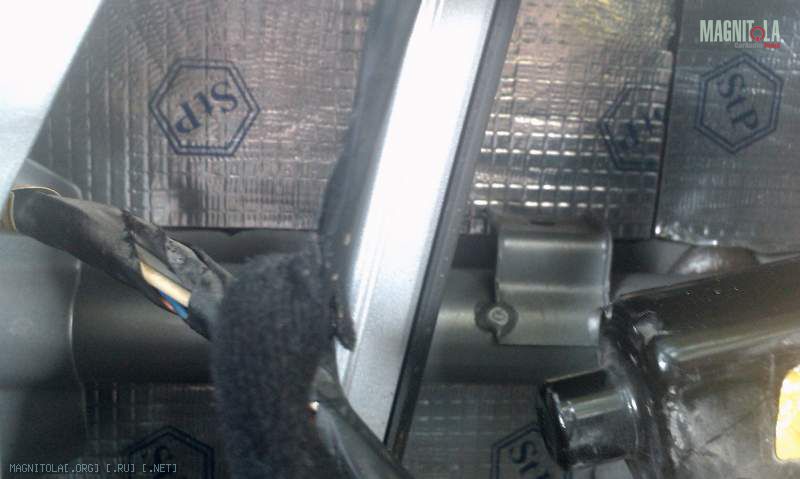

    Далее были зашумлены двери. На сторону ту что к улице был наклеен Бомб, на него Акцент. Бомба на обе двери ушло 1.5 листа. Бомб резал кусками шириной 20см и высотой так чтобы поместился между трубами. Бумагу с него сдирал до запихивания в дверь, так как пробовал сдирать ее внутри двери, но это оказалось проблематично. Она могла оторвать кусками. Бомб грел как до запихивания в дверь так и перед укаткой валиком. Заметил если его слишком сильно разогреть, то потом в дверь плохо его просовывать и укладывать на место - он становится гибкий как бумага и начинает прилипать ко всему.
    Акцент нарезал чуть меньше бомба по высоте для вентиляции пространства. Ширина куска 60 см. Такие полоски достаточно легко запихиваются в дверь, главное не сдирать с клея защитную пленку до этого.

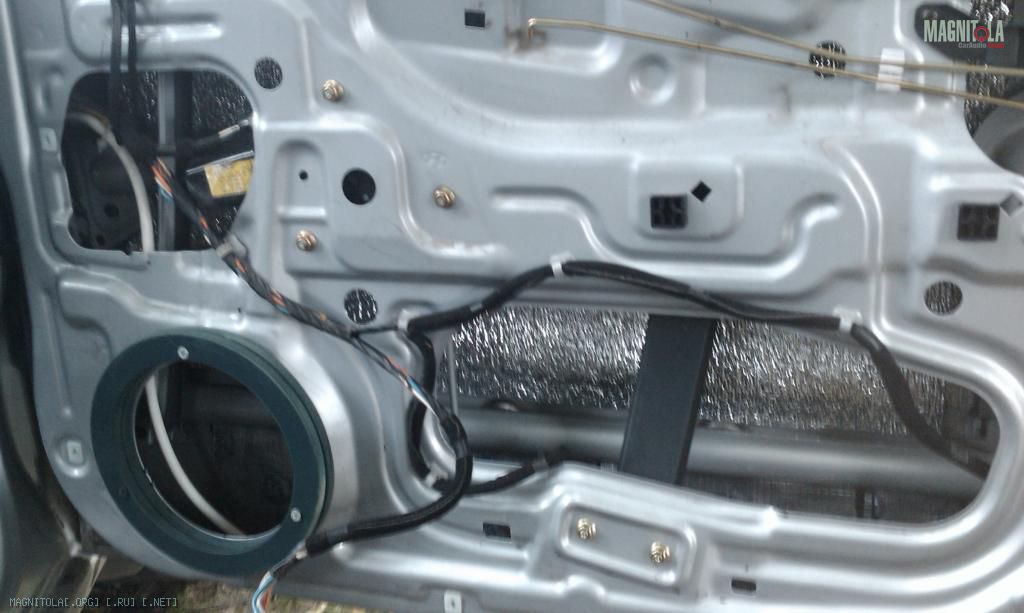

    Проводку перепроложил внутрь двери чтобы не мешалась. Смазал тяги замков.

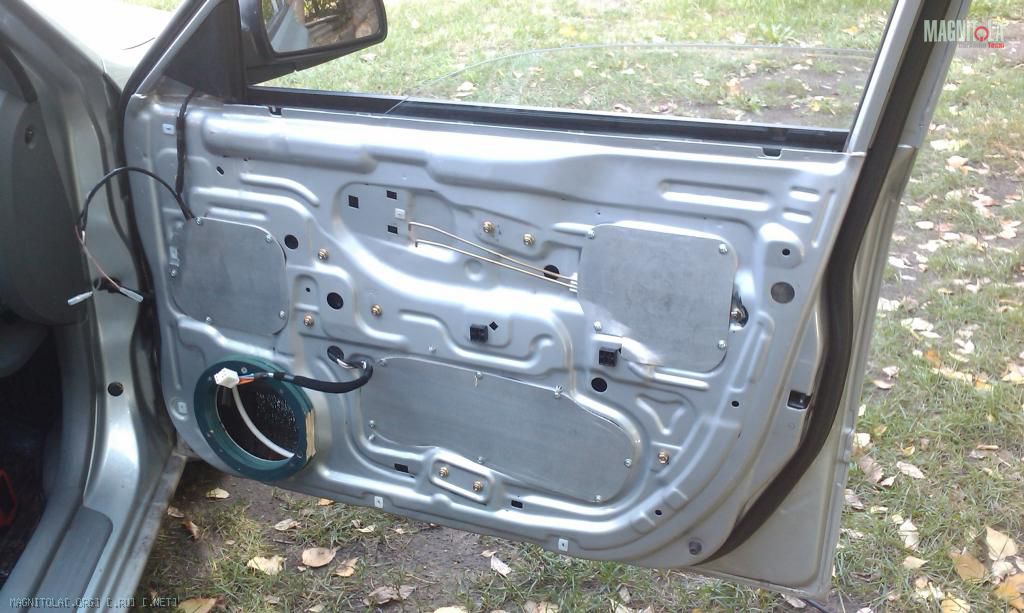

    Технологические отверстия заделал 2мм алюминием.

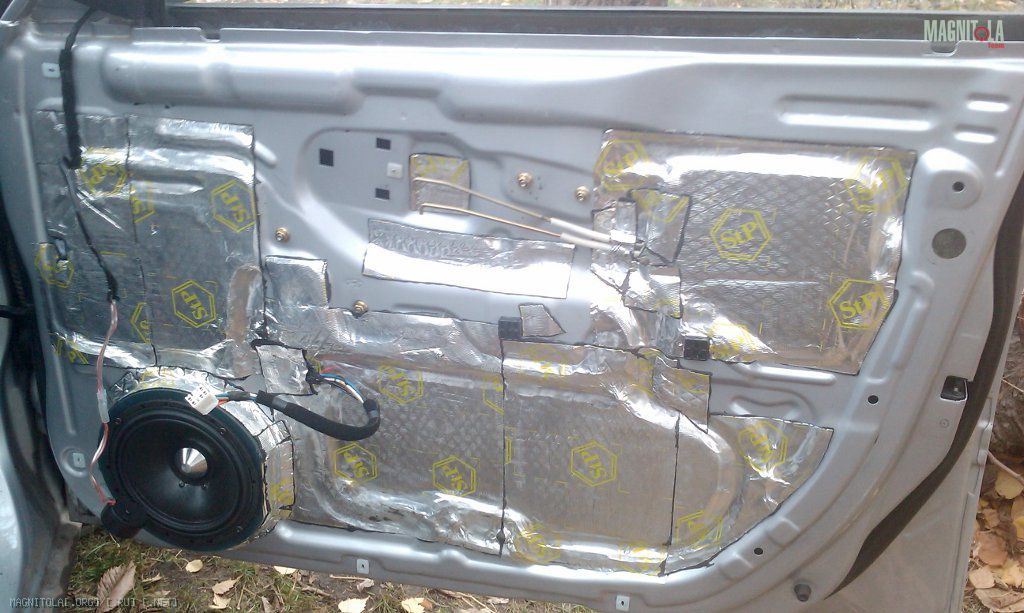

    Сверху закатал голдом. Голда тоже ушло где 1.5 листа на 2 двери
    Немножко не рассчитал диаметр проставочных колец. Я из сделал где-то на сантимтр больше чем диаметр динамиков. В результате обшивка двери не хотела садиться на место. Пришлось их с одной стороны подпиливать. Толщина проставок - 20мм. С динамиками ТАС6 стекло до конца не опускается, чуть-чуть не хватает места. Над динамика сделал из голда небольшые козырьки от воды.

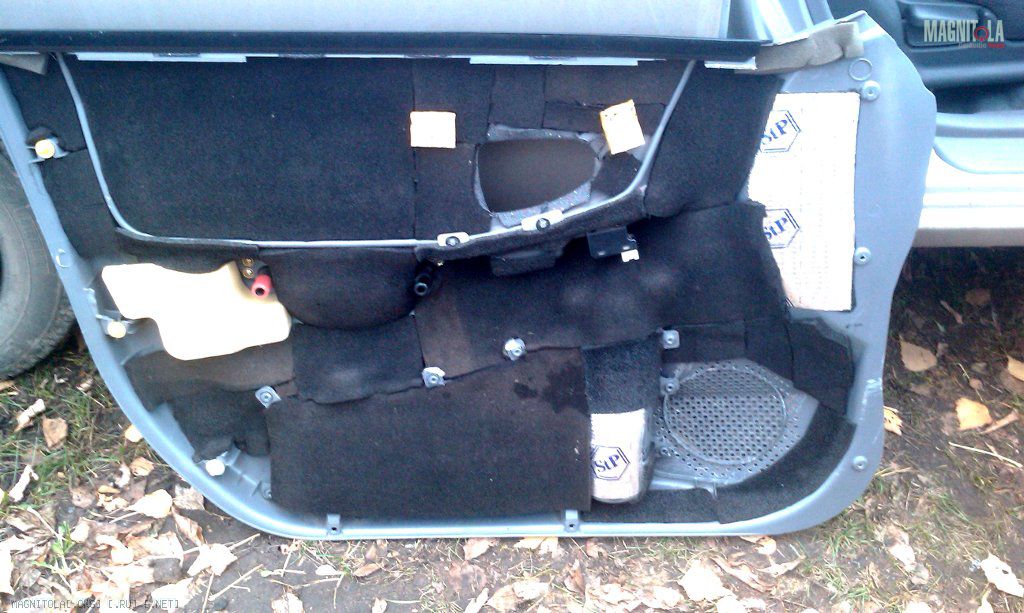

    С обшивки двери были срезаны пластиковые выступы от старого динамика, просверлены доп отверстия в решетке. Затем обклеил ее сильвером и 10мм вибропластом. Обшивка с небольшими усилиями села на место. Обклеивать вибропластом ее надо. Так как ездил сначала какое-то время с обшивками только оклеенными сильвером. В результате на определенных частотах начинался резонанс этих обшивок, они начинали “подпевать”, а баз становился не выразительным. После обклейки вибропластом стало лучше, но все равно на них чувствуется вибрация от баса. Как с этим бороться не знаю.



    Все собрал и подключил.
    Сначала была радость потом небольшое разочарование.
    Про плюсы писать не буду, так как основной плюс это теперь есть возможность послушать не только радио)).
    Минусы пока следующие
    1. Слишком резкие пищалки. С начала очень сильно резали, потом может быть привык. Но все равно слишком резко и громко. На магнитоле пришлось выставить “-1” в treble, а они все равно выделяются на фоне всего.
    2. Как будто провал в средних частотах, их как бы не хватает, они играют, но как-то тихо.
