Инсталляция Ваз 2110 дорога на SQ

**Алексей р591мн** · 31.01.2012 23:38

На момент создания темы автомобиль проклеивался вибро шумоизоляцией.На этот шаг потталкнуло не раскрытый потенциал своей аккустической системы. Хотелось услышать чистый звук без всяких посторонних звуков.
Аккустическая ситема состояла из:
ГУ ALPINE 9855R
Фронт Hertz HV 165L+Hertz HT25
Саб Alpine SWR 1042D в ЗЯ
Усилитель на фронт поконально Мagnat RX 44 и Magnat RX MONO на саб
Межблоки Stinger, Аккустические Чернов аудио

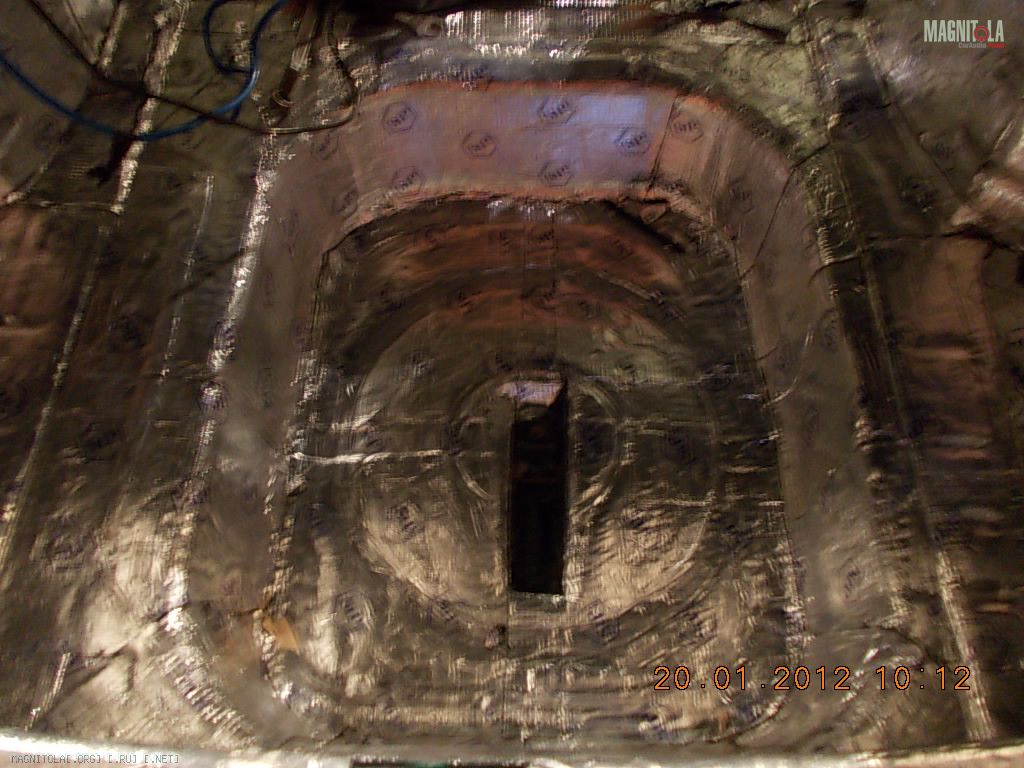

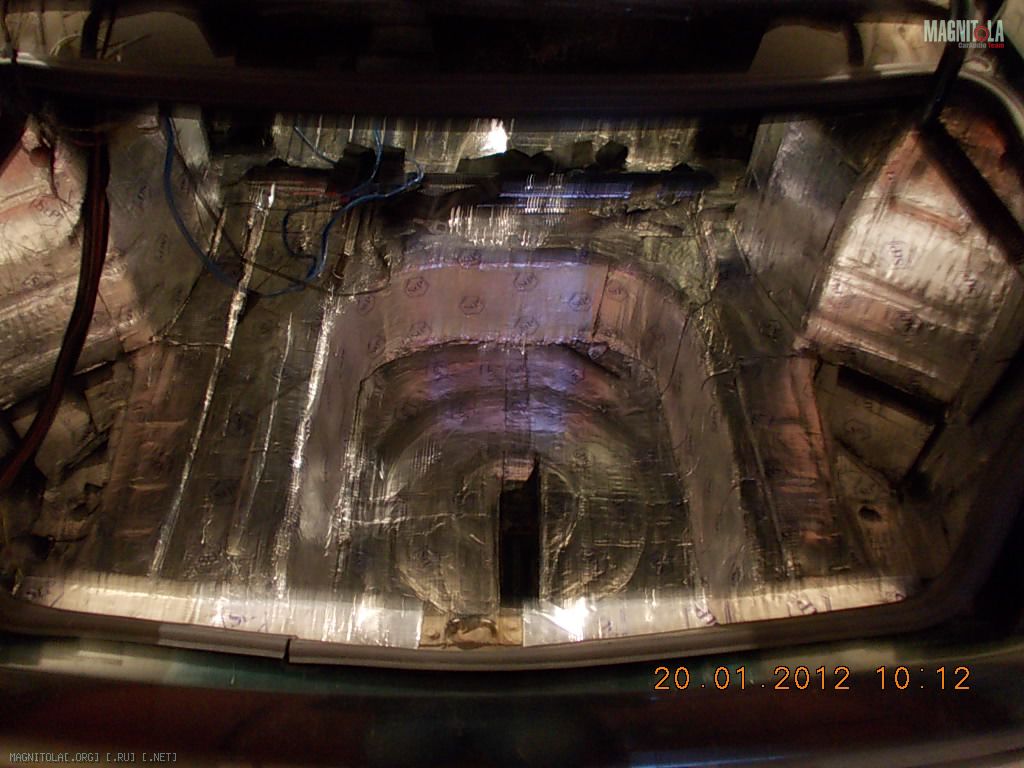

Процесс начался с багажника

Нажмите на изображение для увеличения
Название: DSCN0054.jpg
Просмотров: 0
Размер: 260.0 Кб
ID: 179269

Нажмите на изображение для увеличения
Название: DSCN0055.jpg
Просмотров: 0
Размер: 245.8 Кб
ID: 179271

Нажмите на изображение для увеличения
Название: DSCN0057.jpg
Просмотров: 0
Размер: 247.6 Кб
ID: 179273

Нажмите на изображение для увеличения

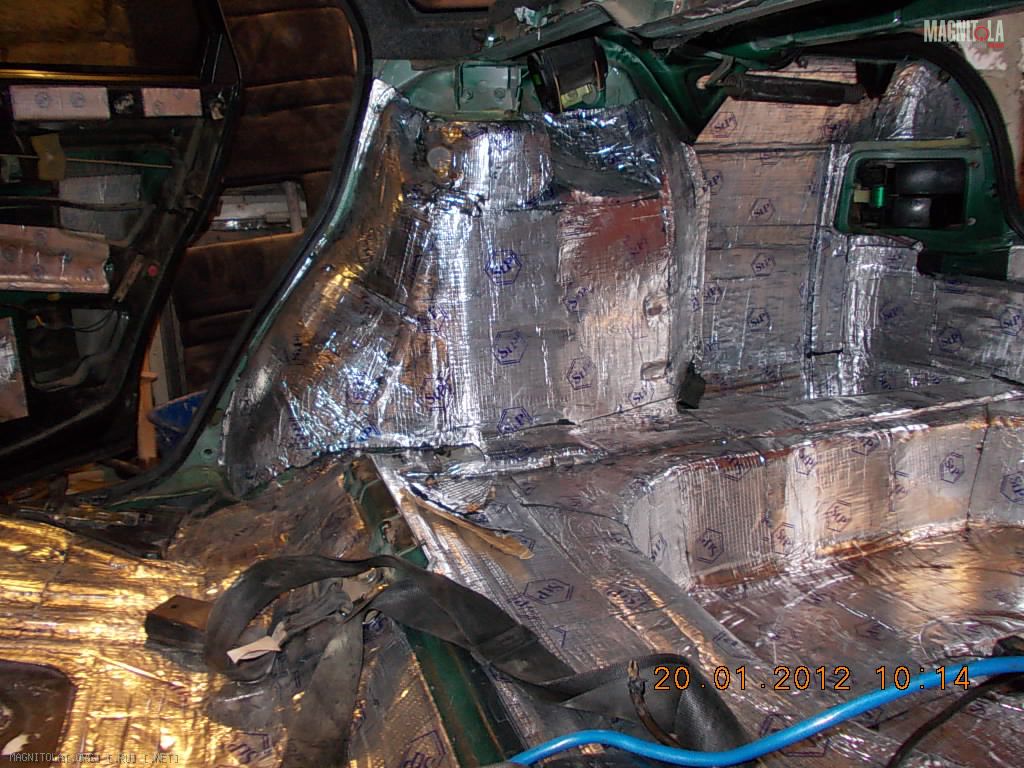

Название: DSCN0062.jpg
Просмотров: 0
Размер: 239.7 Кб
ID: 179275

Нажмите на изображение для увеличения
Название: DSCN0064.jpg
Просмотров: 0
Размер: 227.2 Кб
ID: 179277

Нажмите на изображение для увеличения
Название: DSCN0065.jpg
Просмотров: 0
Размер: 248.2 Кб
ID: 179309

использовался материал STP M1 клеилось практически везде в 2 слоя в нахлест.

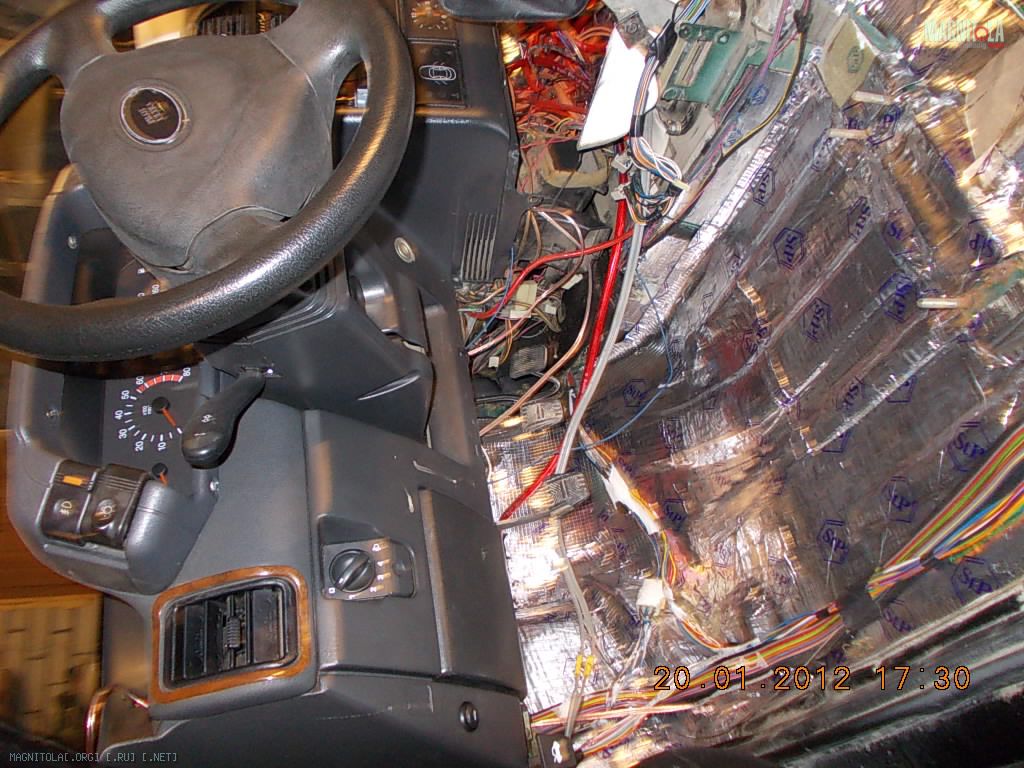

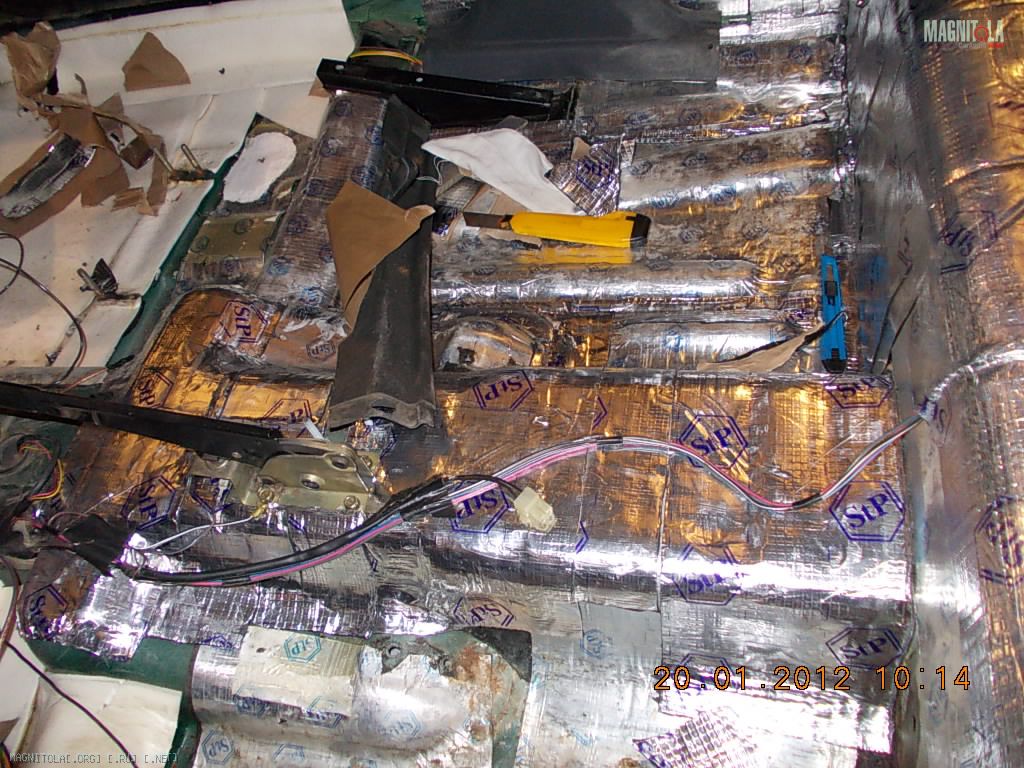

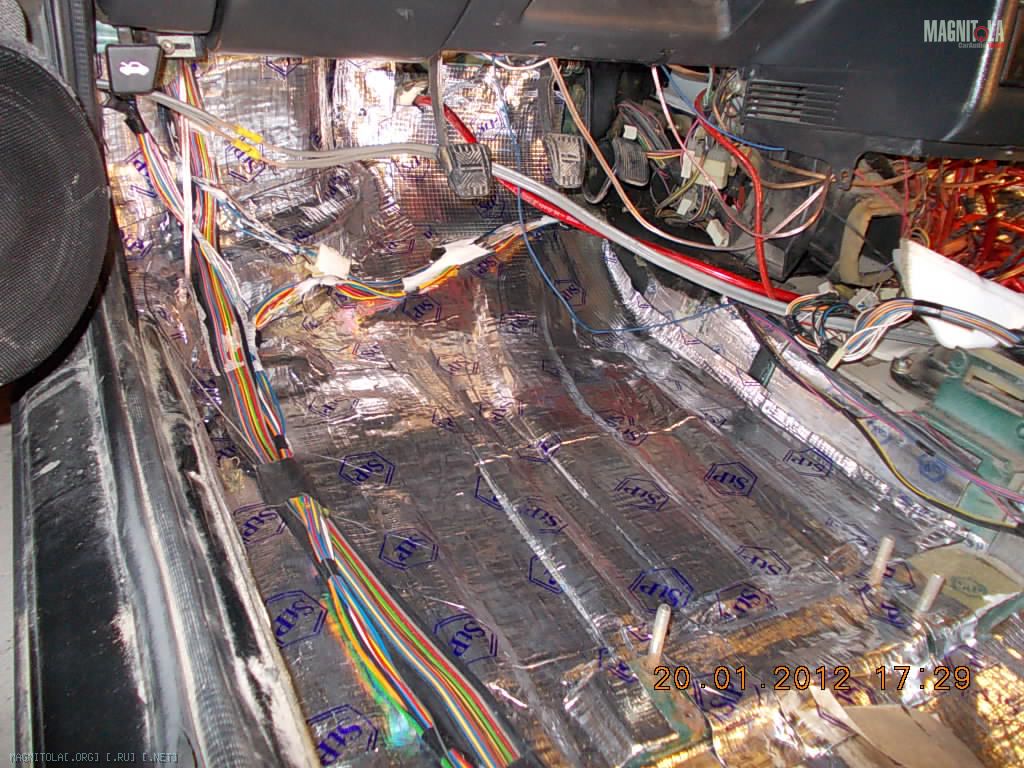

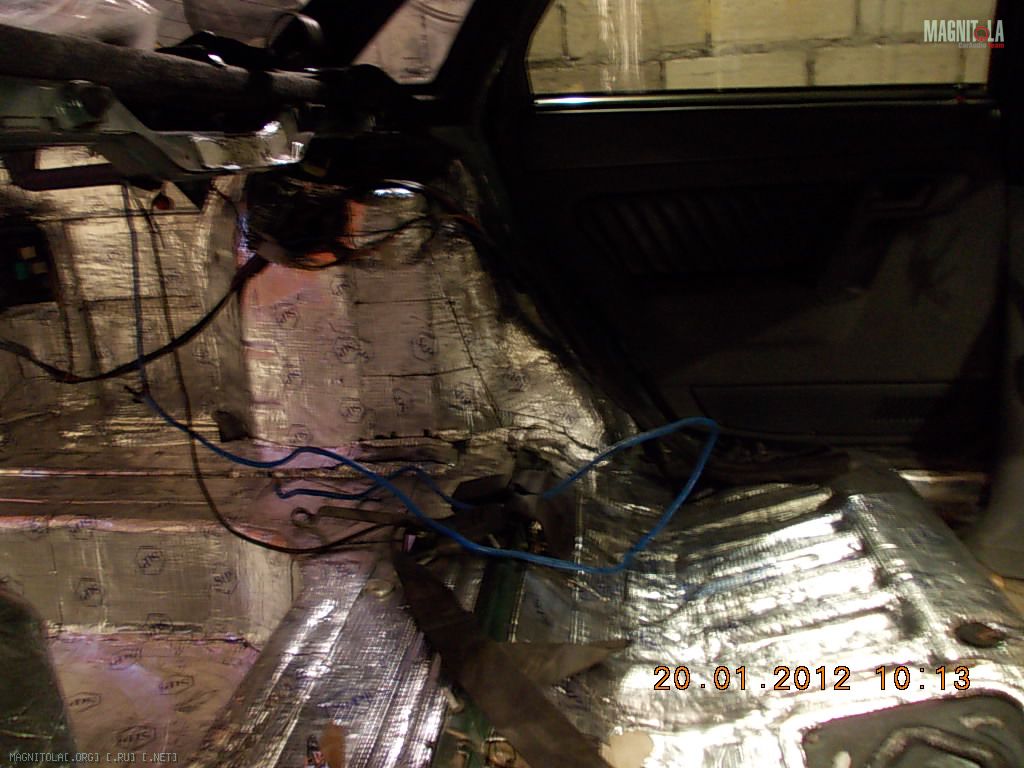

Затем проклеивался пол, таким же материалом так же в 2 слоя.

Нажмите на изображение для увеличения
Название: DSCN0059.jpg
Просмотров: 0
Размер: 253.9 Кб
ID: 179291

Нажмите на изображение для увеличения

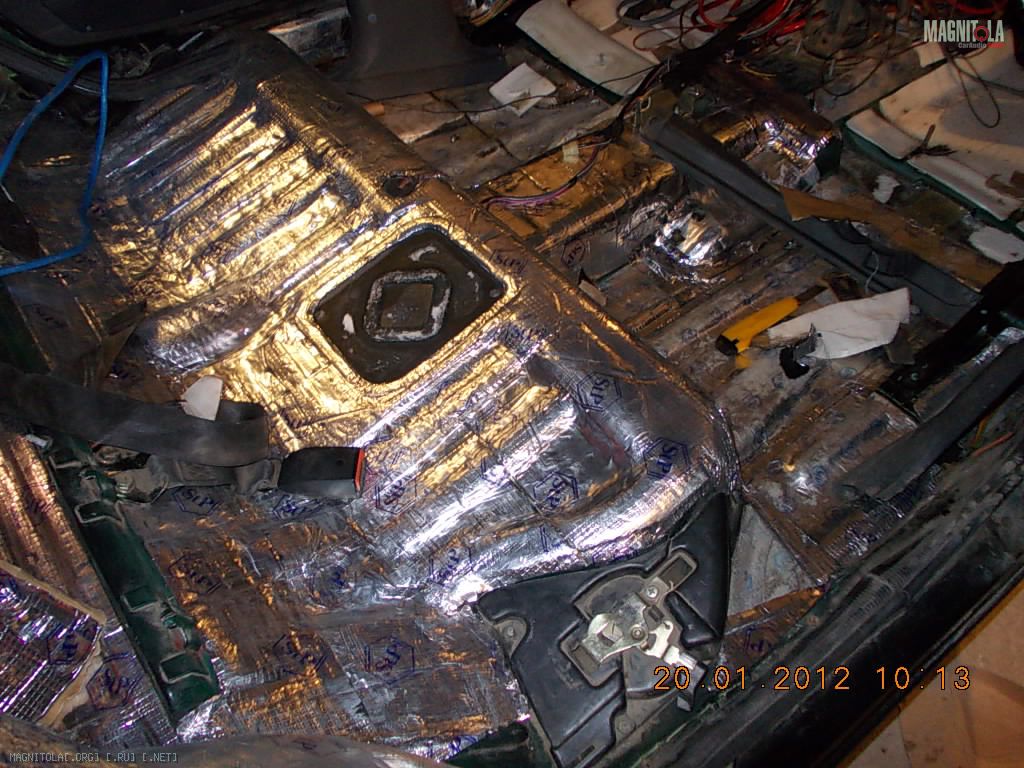

Название: DSCN0060.jpg
Просмотров: 0
Размер: 242.1 Кб
ID: 179293

Нажмите на изображение для увеличения

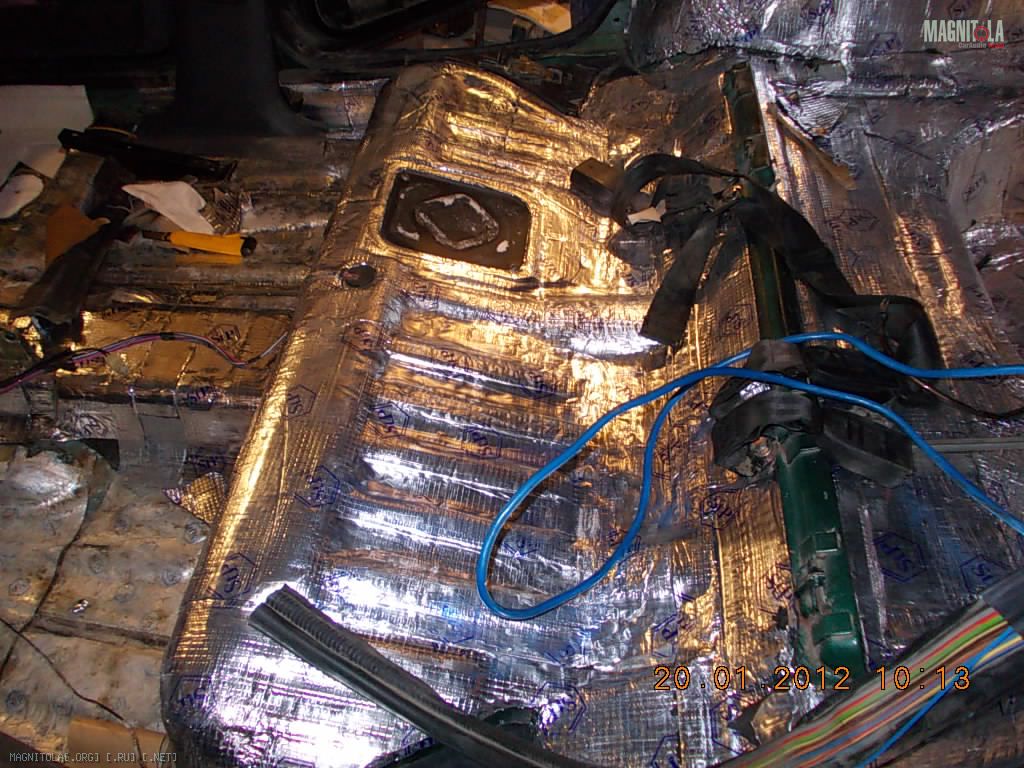

Название: DSCN0061.jpg
Просмотров: 0
Размер: 240.1 Кб
ID: 179295

Нажмите на изображение для увеличения
Название: DSCN0063.jpg
Просмотров: 0
Размер: 264.1 Кб
ID: 179299

Нажмите на изображение для увеличения
Название: DSCN0073.jpg
Просмотров: 0
Размер: 237.4 Кб
ID: 179301

Нажмите на изображение для увеличения

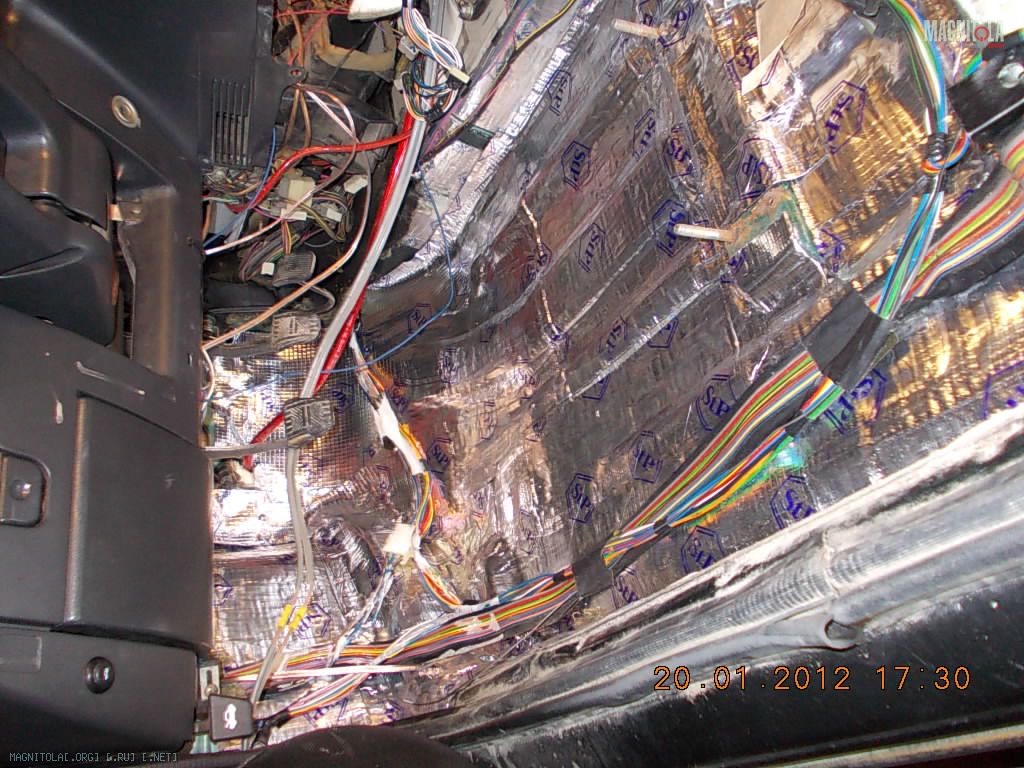

Название: DSCN0074.jpg
Просмотров: 0
Размер: 238.7 Кб
ID: 179303

Нажмите на изображение для увеличения
Название: DSCN0075.jpg
Просмотров: 0
Размер: 238.1 Кб
ID: 179305

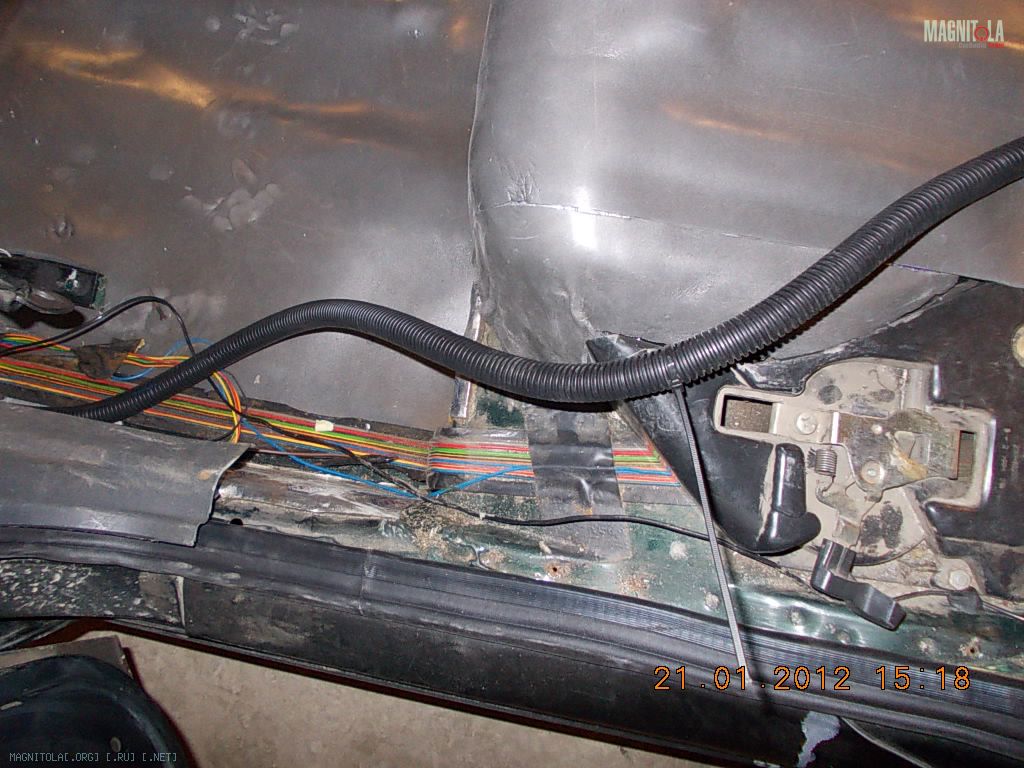

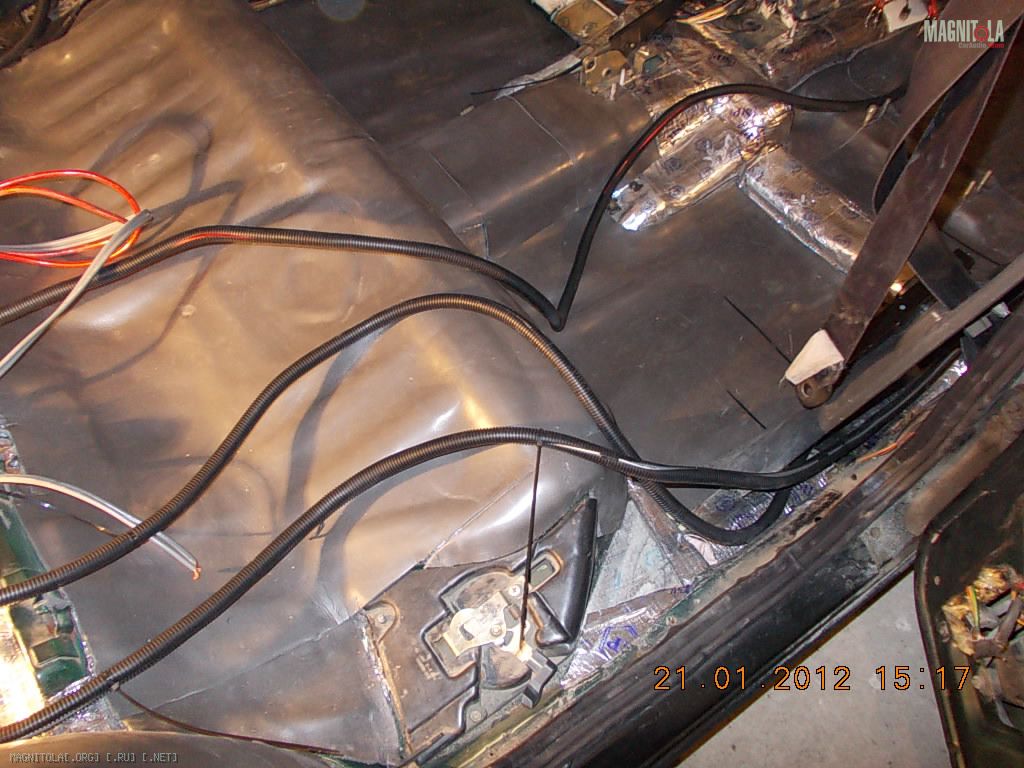

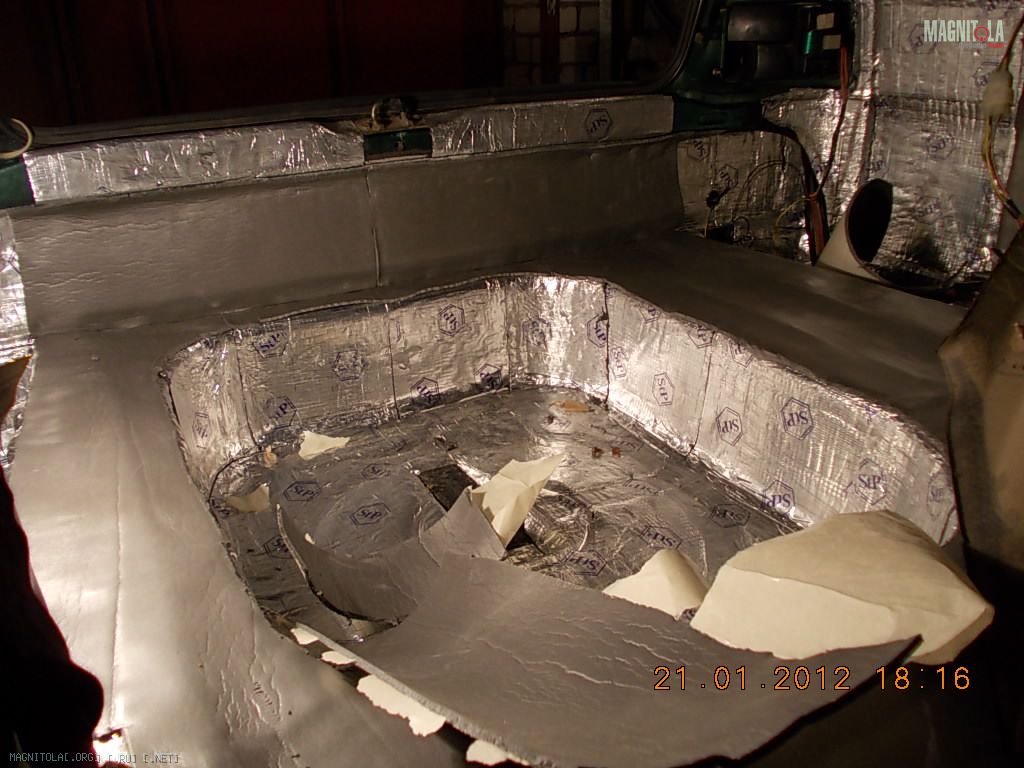

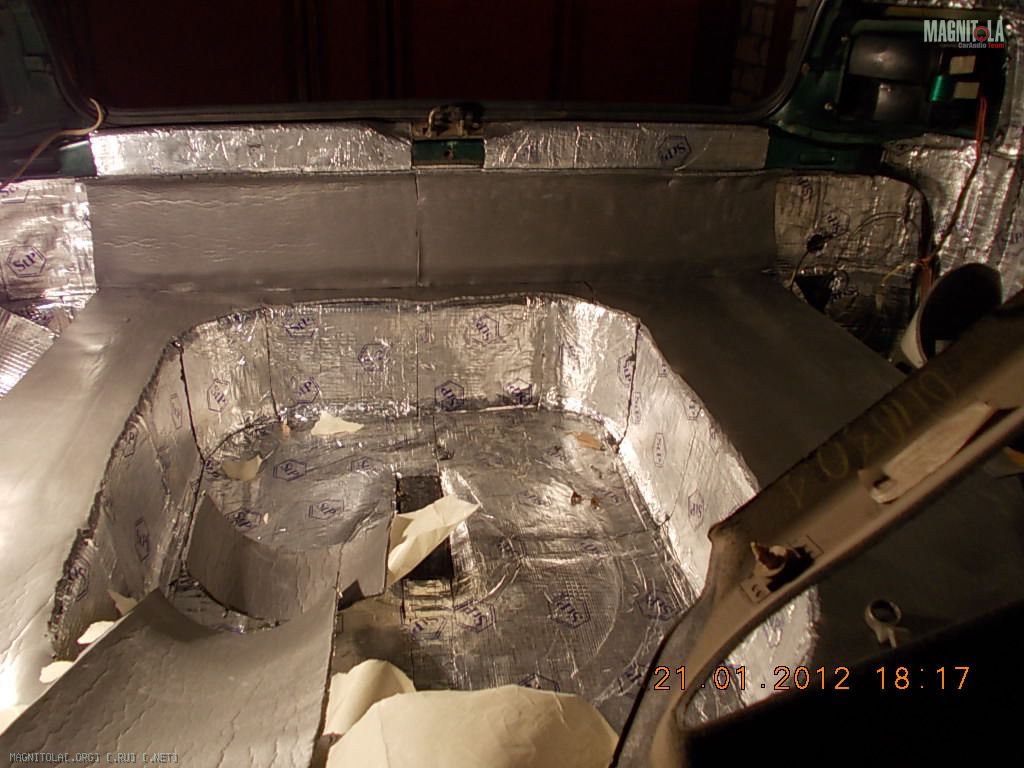

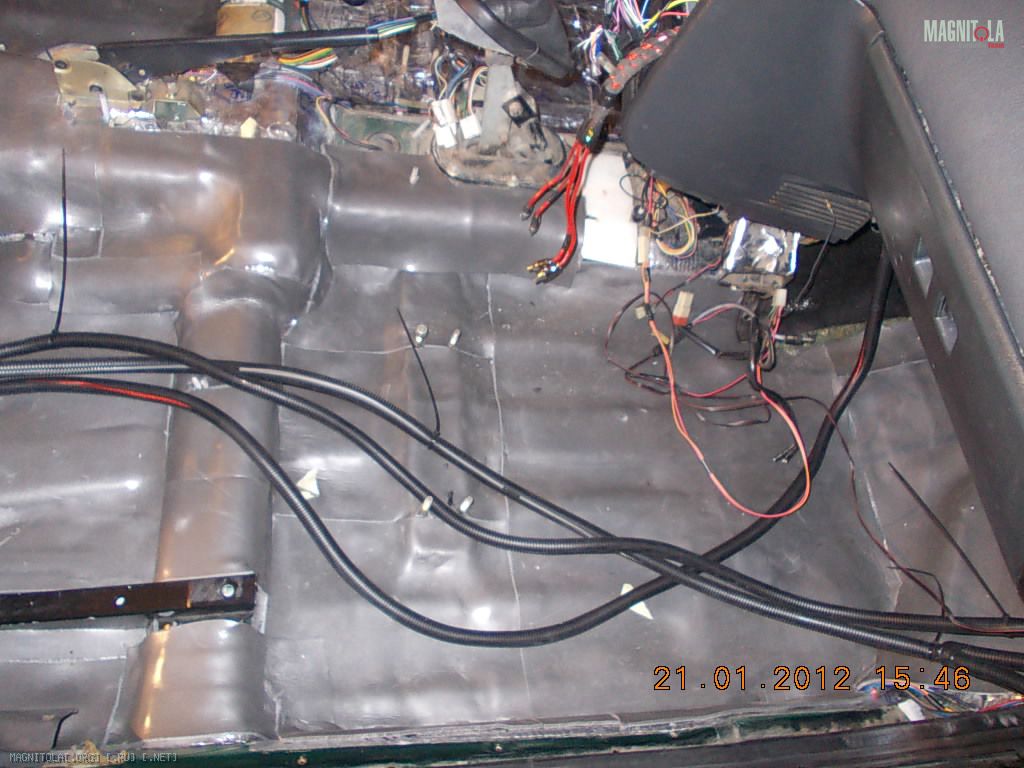

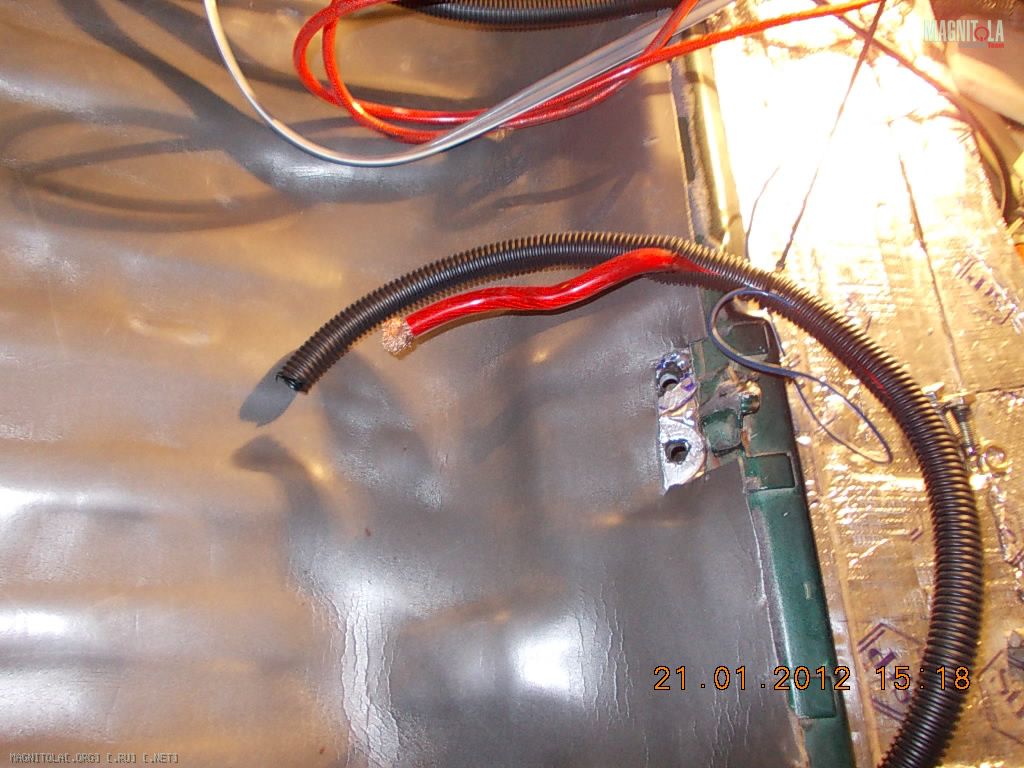

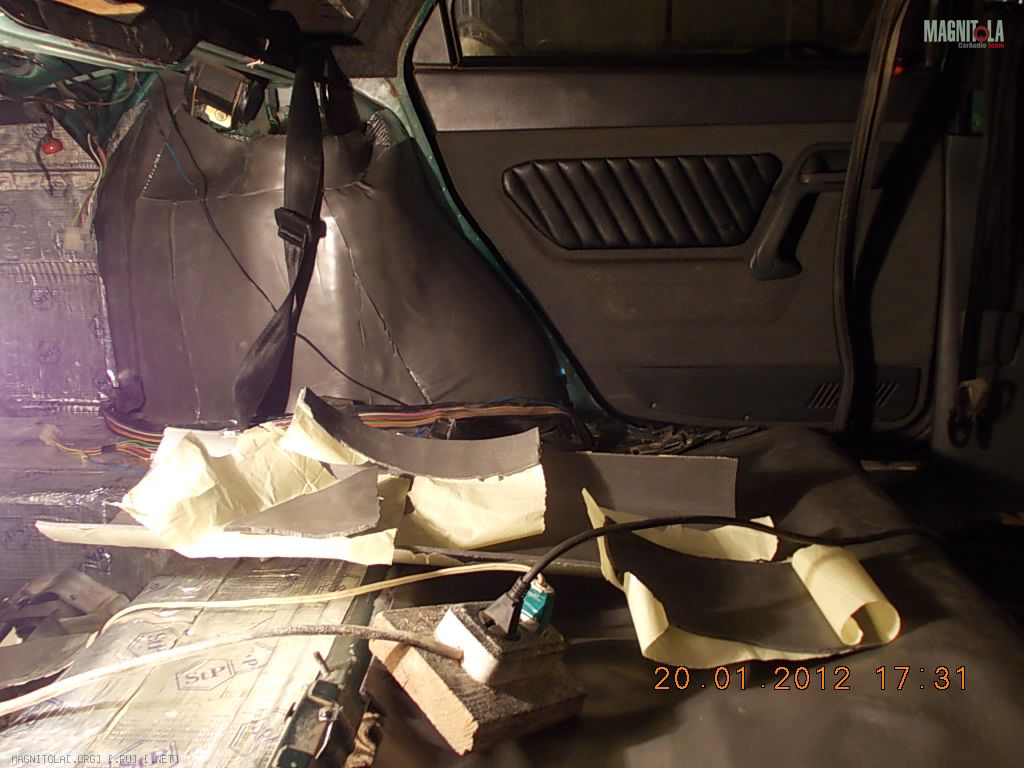

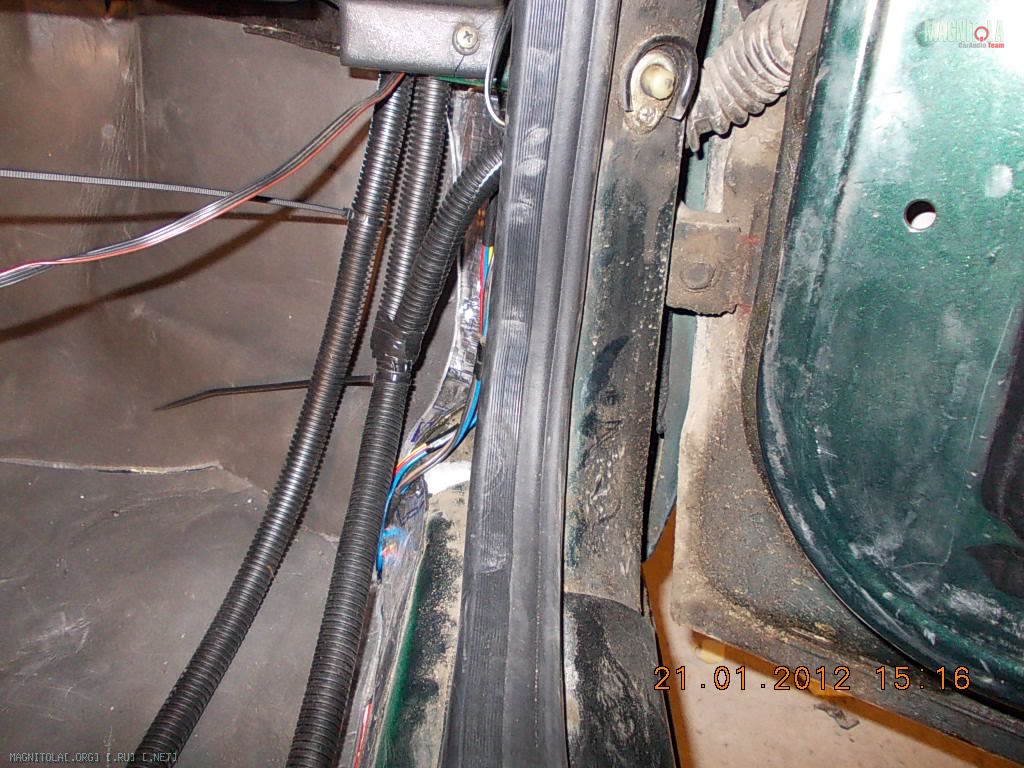

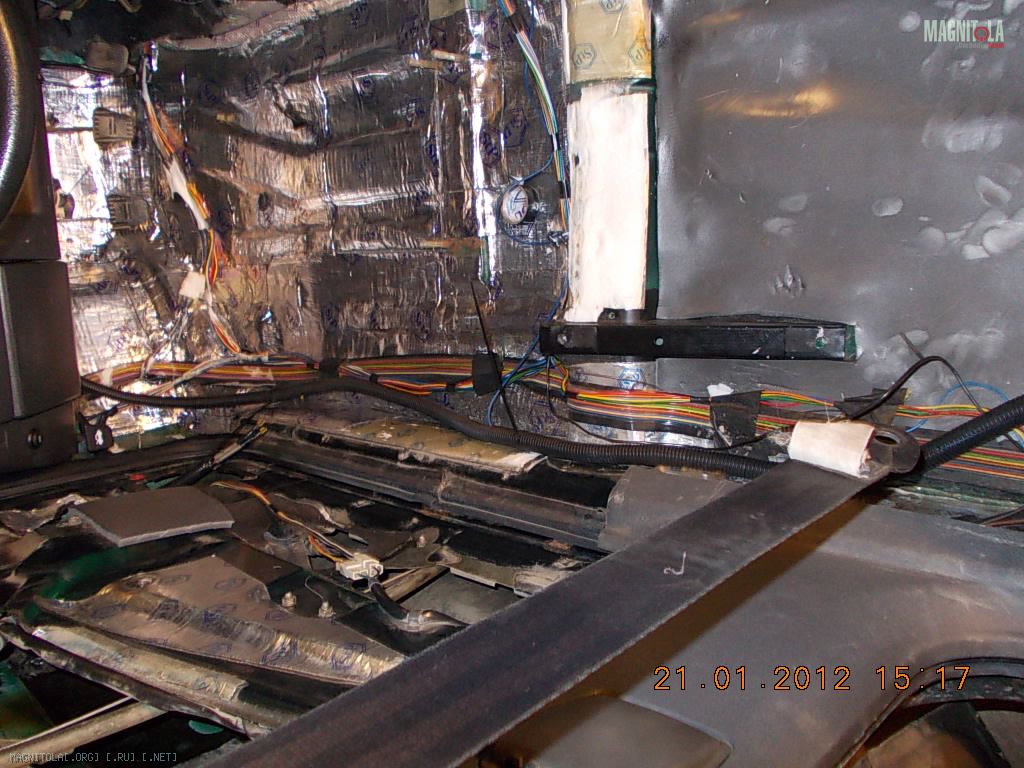

После вибро изоляции, пришло время клеить шумоизоляцию. Материал Сплен 4 самоклеющийся

Нажмите на изображение для увеличения

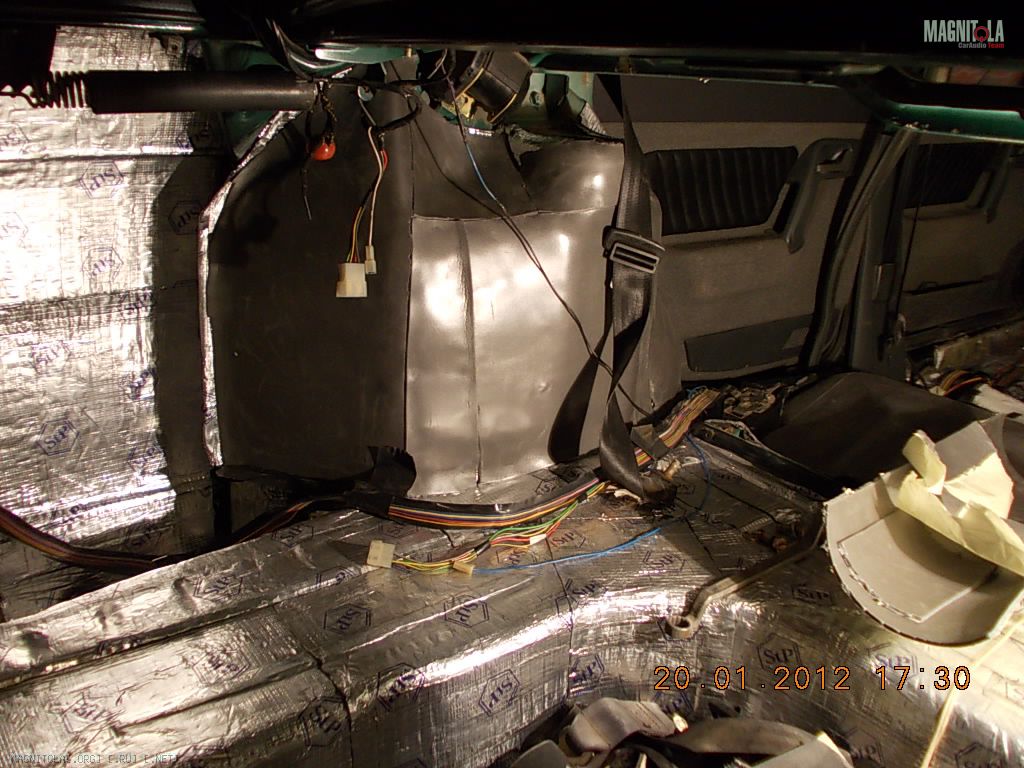

Название: DSCN0076.jpg
Просмотров: 0
Размер: 249.2 Кб
ID: 179321

Нажмите на изображение для увеличения
Название: DSCN0077.jpg
Просмотров: 0
Размер: 254.7 Кб
ID: 179323

Нажмите на изображение для увеличения
Название: DSCN0078.jpg
Просмотров: 0
Размер: 264.2 Кб
ID: 179325

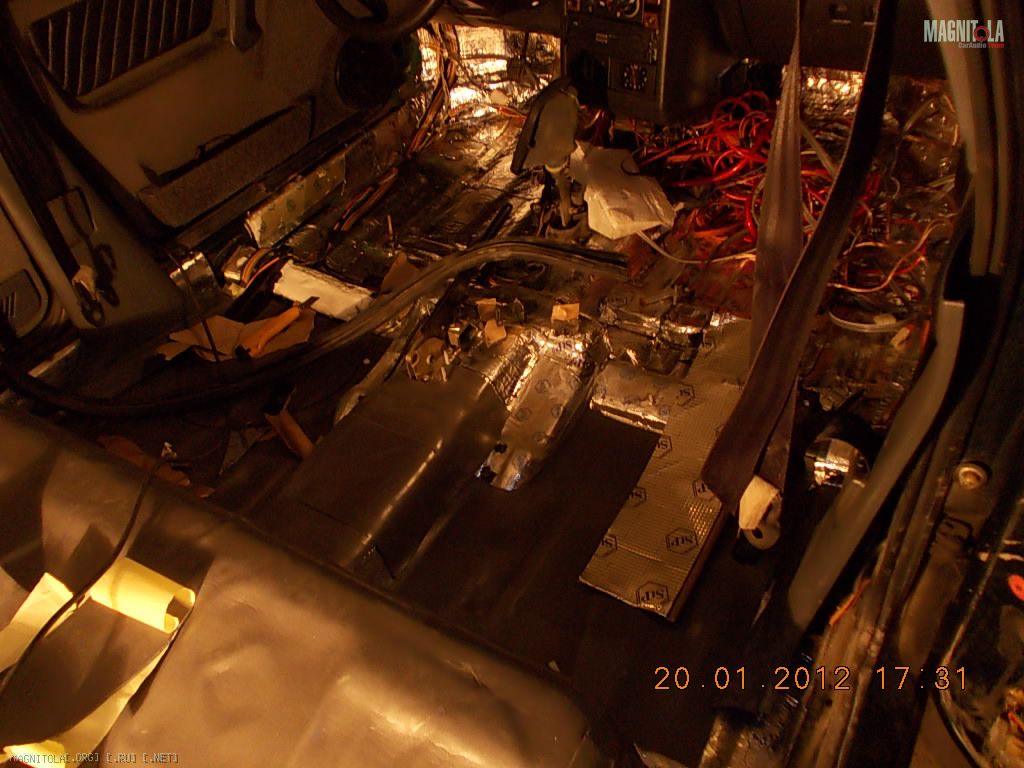

Нажмите на изображение для увеличения
Название: DSCN0079.jpg
Просмотров: 0
Размер: 239.8 Кб
ID: 179327

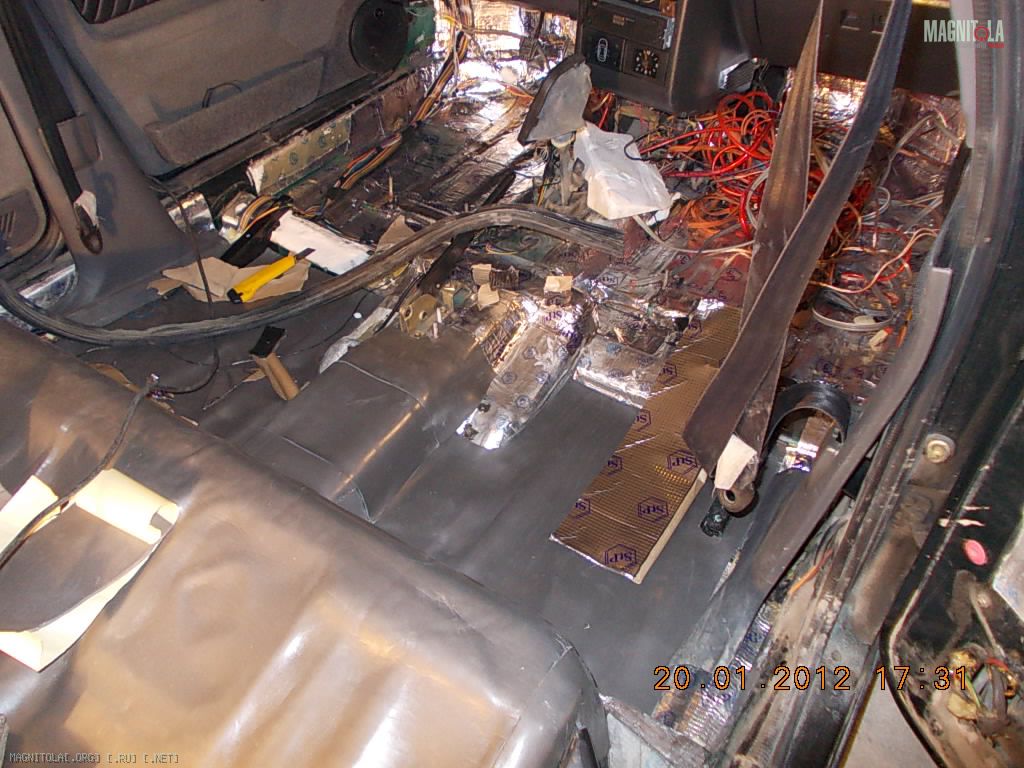

Нажмите на изображение для увеличения
Название: DSCN0080.jpg
Просмотров: 0
Размер: 233.2 Кб
ID: 179329

Нажмите на изображение для увеличения
Название: DSCN0083.jpg
Просмотров: 0
Размер: 243.5 Кб
ID: 179331

Нажмите на изображение для увеличения

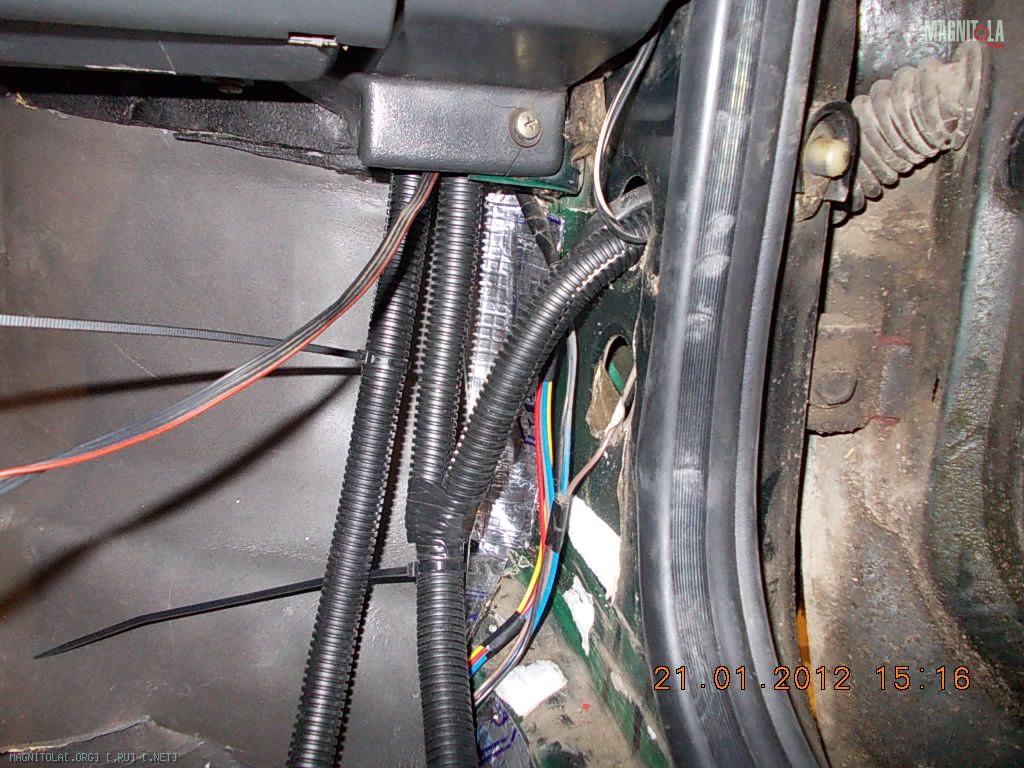

Название: DSCN0084.jpg
Просмотров: 0
Размер: 231.5 Кб
ID: 179333

Нажмите на изображение для увеличения
Название: DSCN0085.jpg
Просмотров: 0
Размер: 248.9 Кб
ID: 179335

Нажмите на изображение для увеличения
Название: DSCN0086.jpg
Просмотров: 0
Размер: 263.6 Кб
ID: 179337

Нажмите на изображение для увеличения
Название: DSCN0087.jpg
Просмотров: 0
Размер: 239.0 Кб
ID: 179339

Нажмите на изображение для увеличения
Название: DSCN0088.jpg
Просмотров: 0
Размер: 245.2 Кб
ID: 179341

Нажмите на изображение для увеличения
Название: DSCN0089.jpg
Просмотров: 0
Размер: 231.5 Кб
ID: 179347

Нажмите на изображение для увеличения

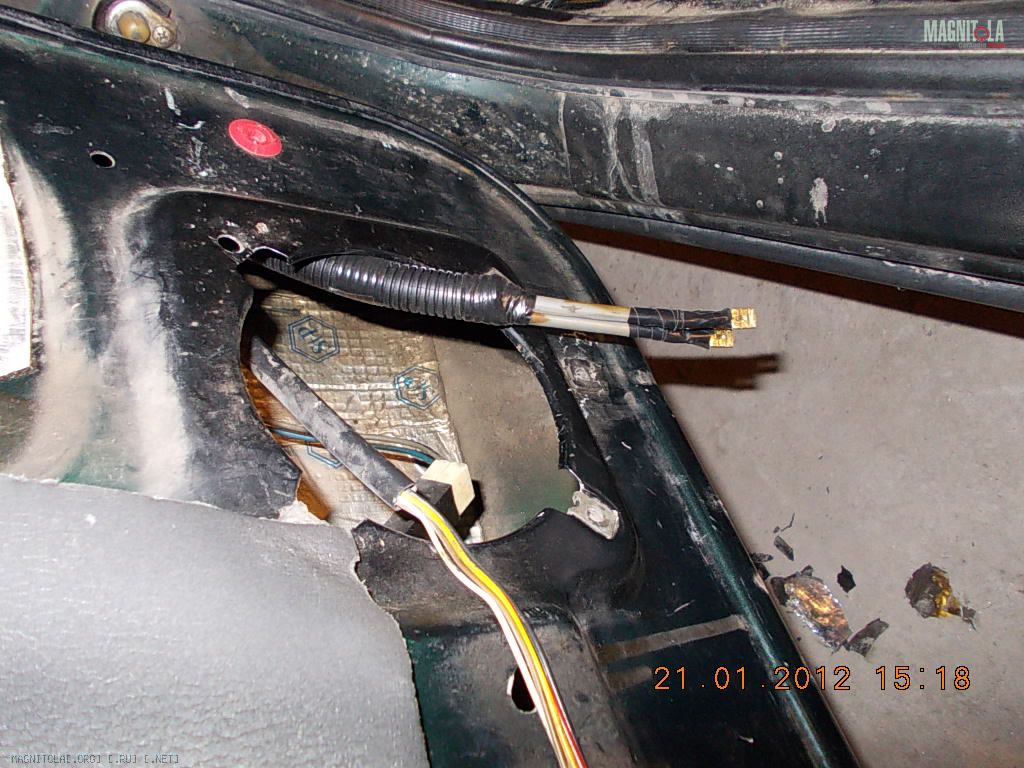

Название: DSCN0090.jpg
Просмотров: 0
Размер: 239.2 Кб
ID: 179351

Нажмите на изображение для увеличения
Название: DSCN0091.jpg
Просмотров: 0
Размер: 244.7 Кб
ID: 179353

Нажмите на изображение для увеличения
Название: DSCN0092.jpg
Просмотров: 0
Размер: 247.7 Кб
ID: 179355

Нажмите на изображение для увеличения

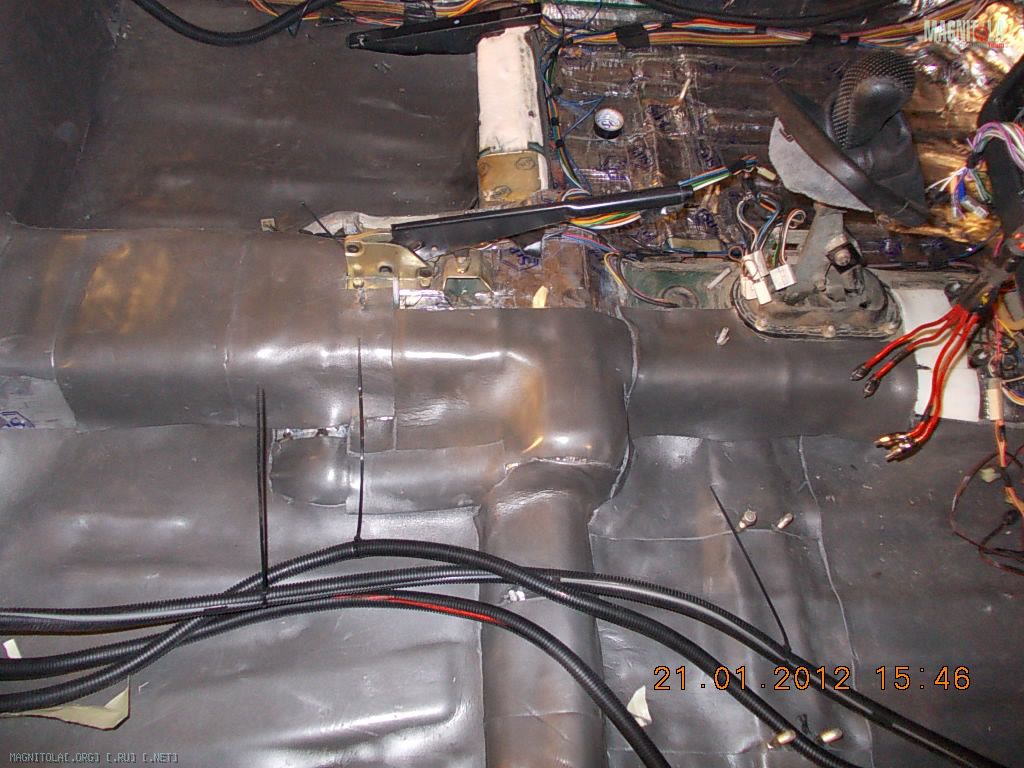

Название: DSCN0093.jpg
Просмотров: 0
Размер: 232.3 Кб
ID: 179357

Нажмите на изображение для увеличения

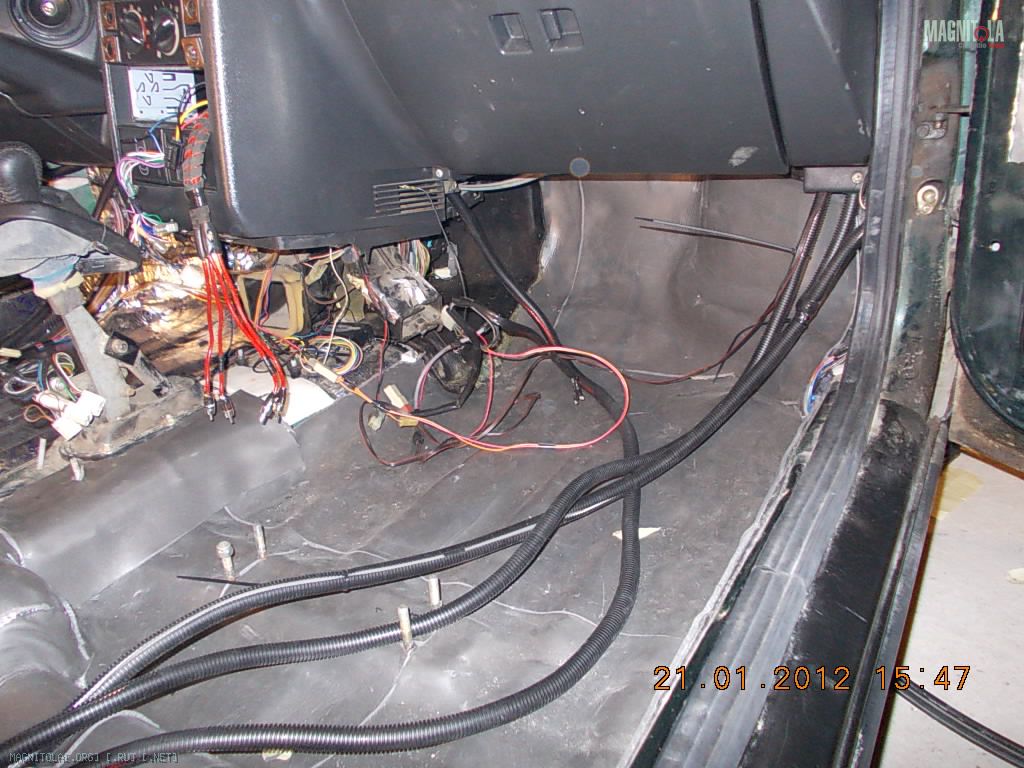

Название: DSCN0094.jpg
Просмотров: 0
Размер: 229.2 Кб
ID: 179359

Нажмите на изображение для увеличения

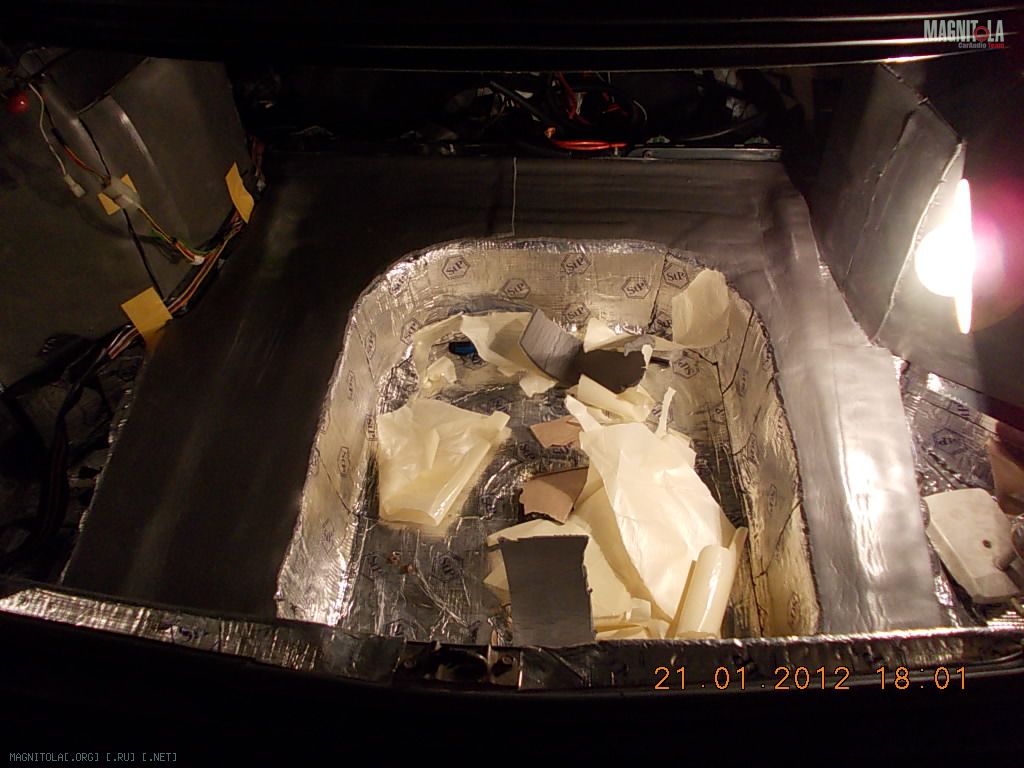

Название: DSCN0095.jpg
Просмотров: 0
Размер: 239.6 Кб
ID: 179361

Нажмите на изображение для увеличения

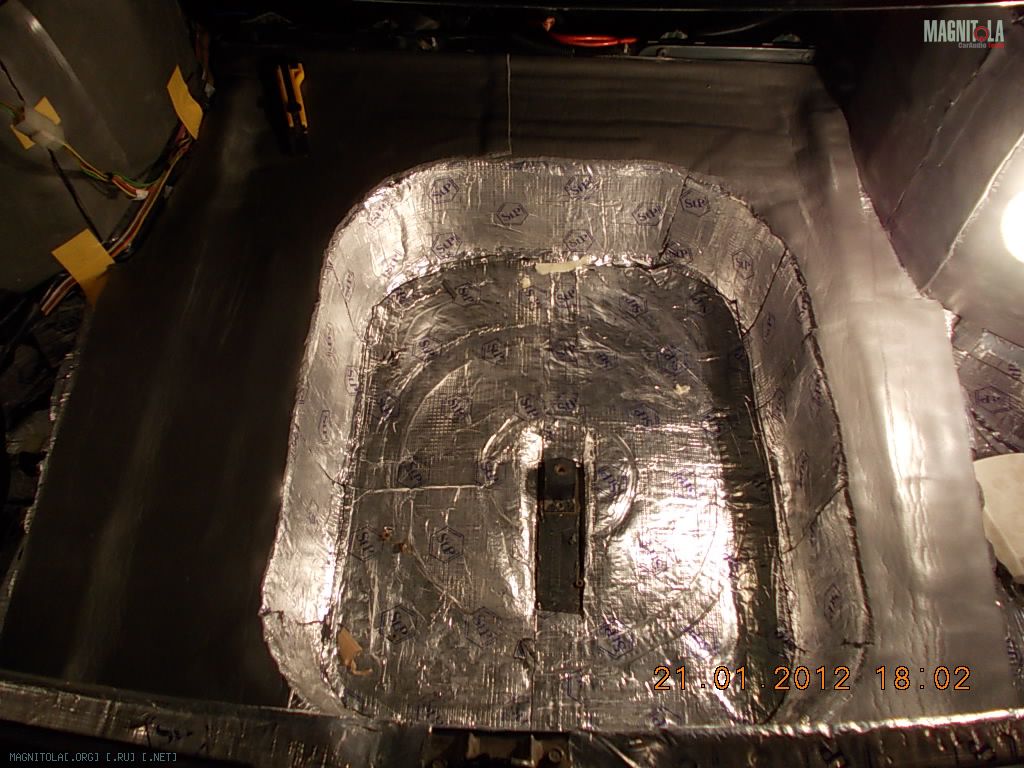

Название: DSCN0096.jpg
Просмотров: 0
Размер: 230.6 Кб
ID: 179363

Нажмите на изображение для увеличения

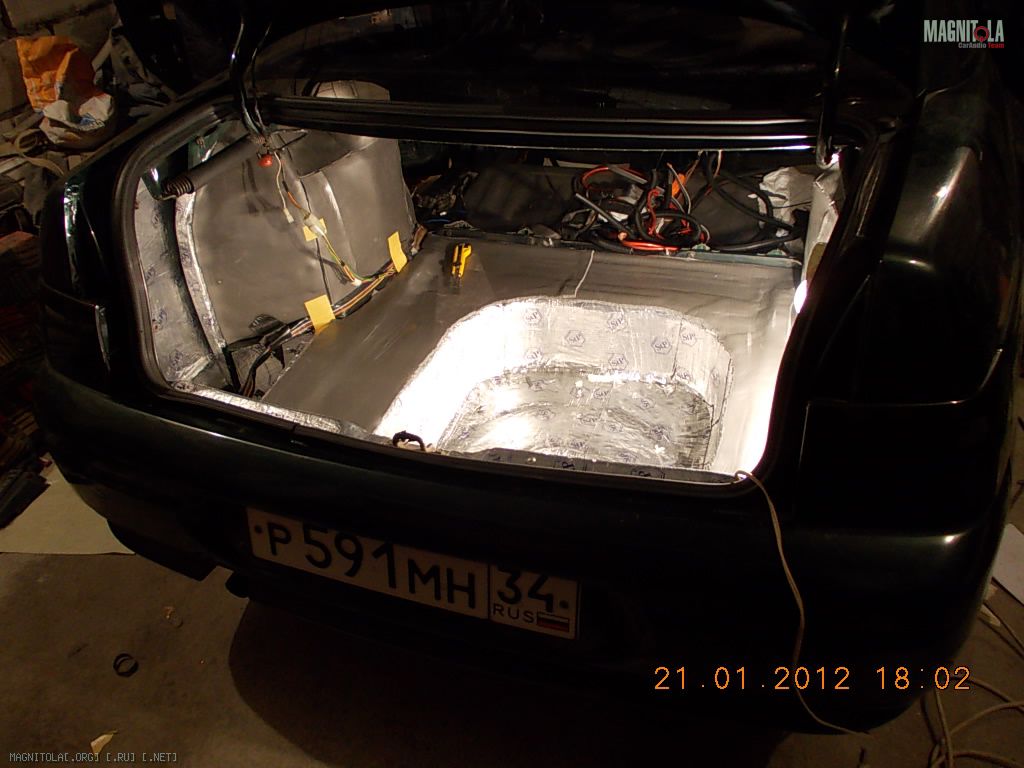

Название: DSCN0097.jpg
Просмотров: 0
Размер: 244.9 Кб
ID: 179365

Нажмите на изображение для увеличения
Название: DSCN0098.jpg
Просмотров: 0
Размер: 236.1 Кб
ID: 179367

Нажмите на изображение для увеличения
Название: DSCN0099.jpg
Просмотров: 0
Размер: 239.2 Кб
ID: 179369

Нажмите на изображение для увеличения

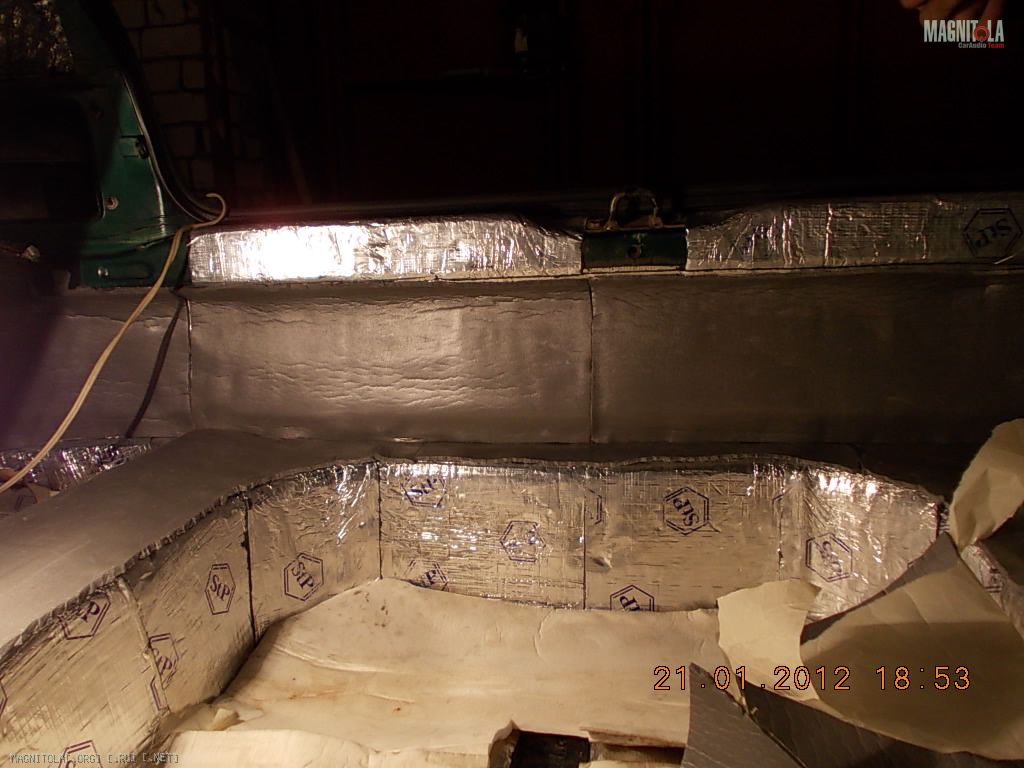

Название: DSCN0100.jpg
Просмотров: 0
Размер: 242.9 Кб
ID: 179371

Нажмите на изображение для увеличения

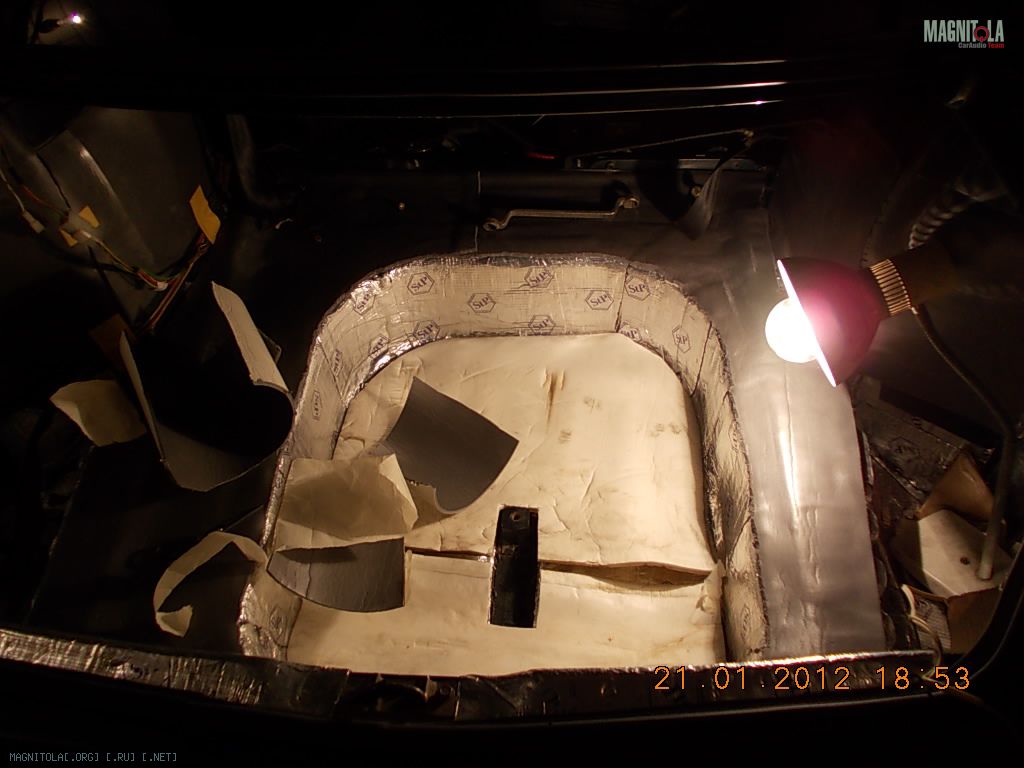

Название: DSCN0102.jpg
Просмотров: 0
Размер: 257.8 Кб
ID: 179373

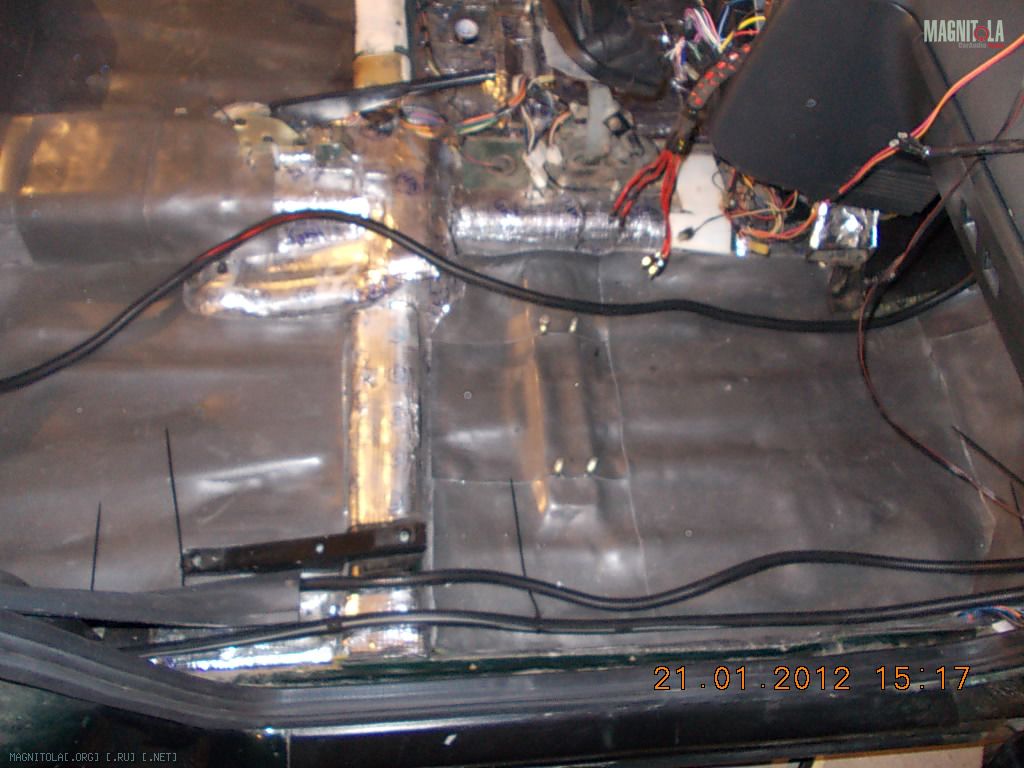

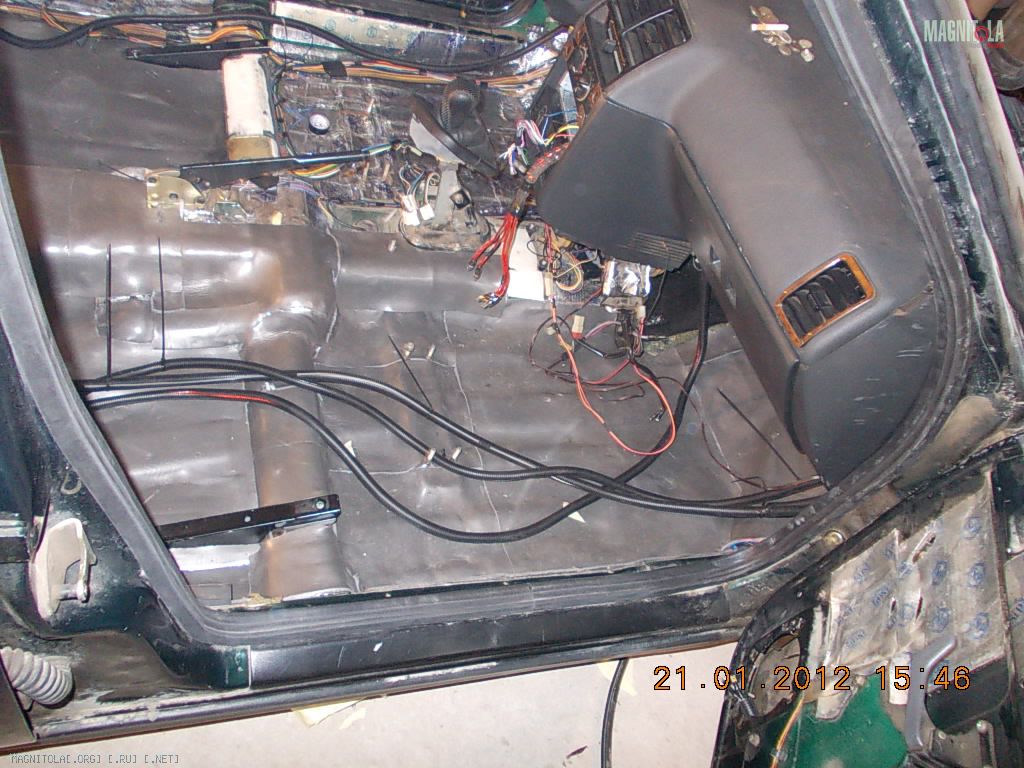

передние полы наклеены в 2 слоя сплена.

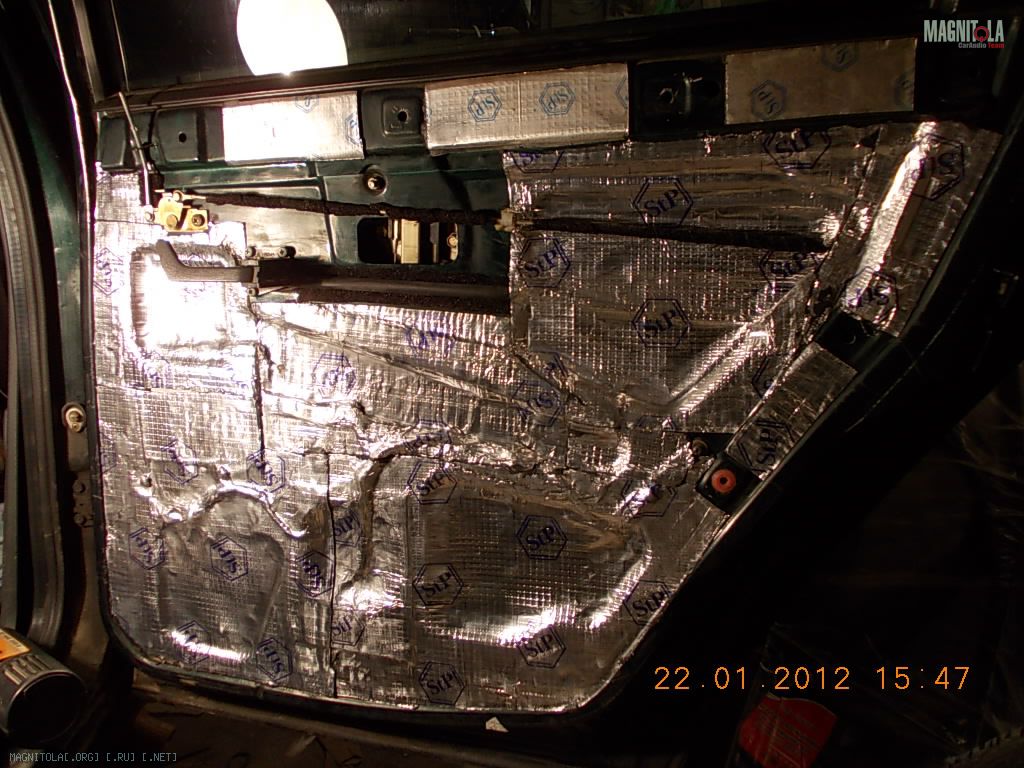

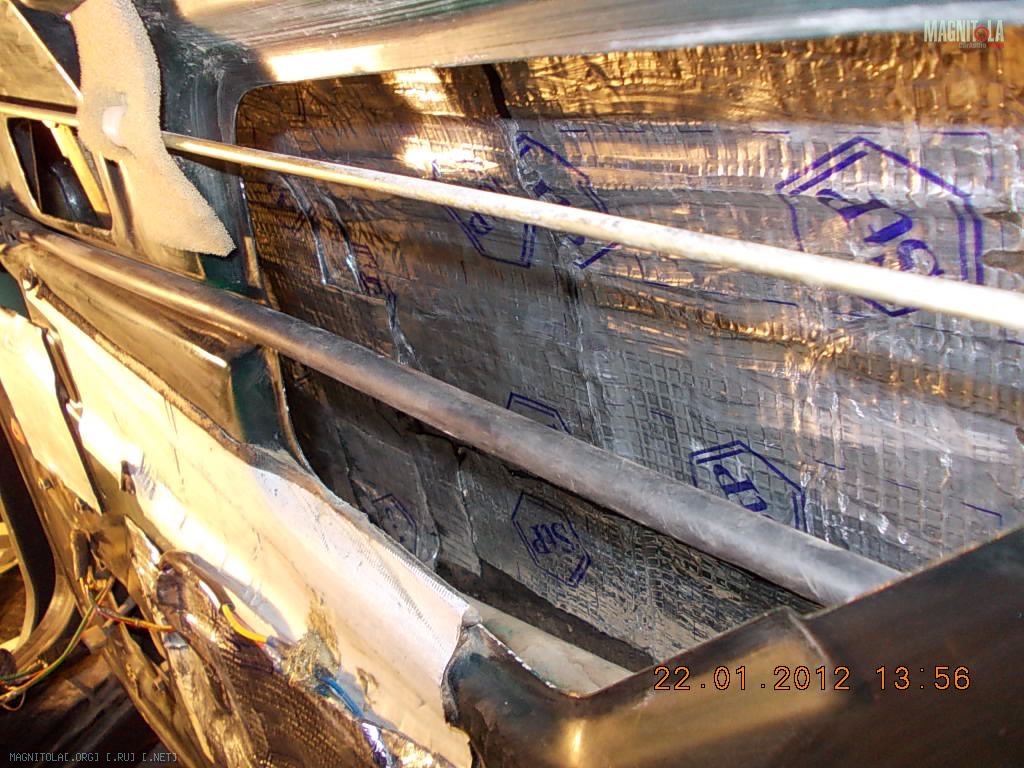

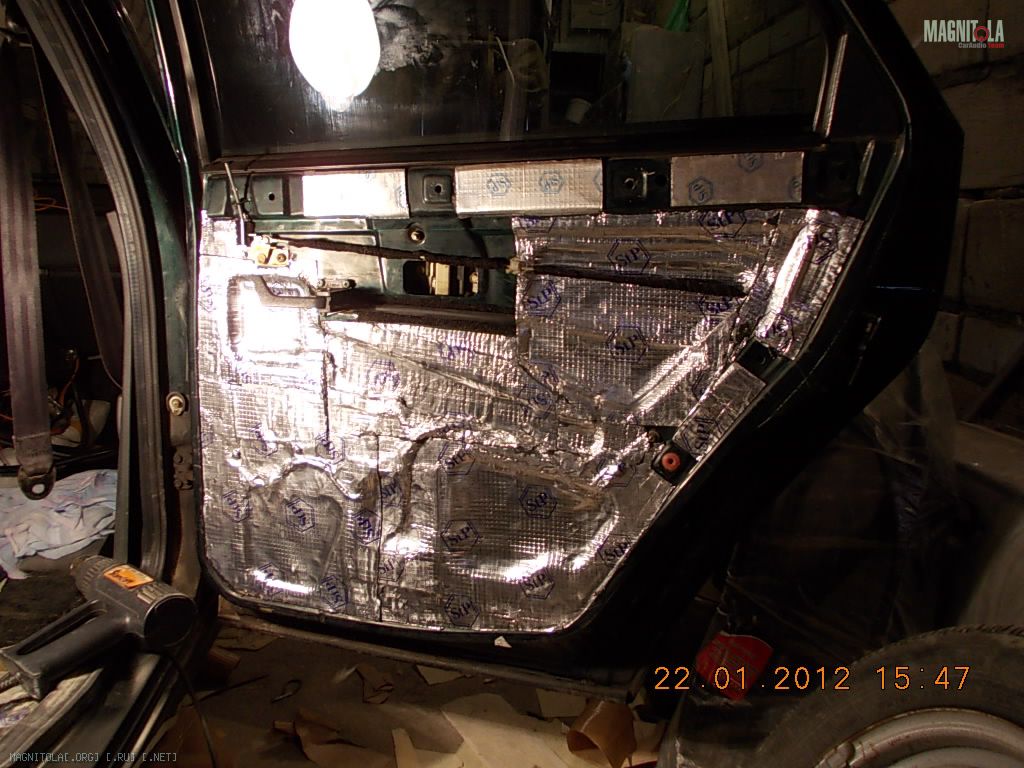

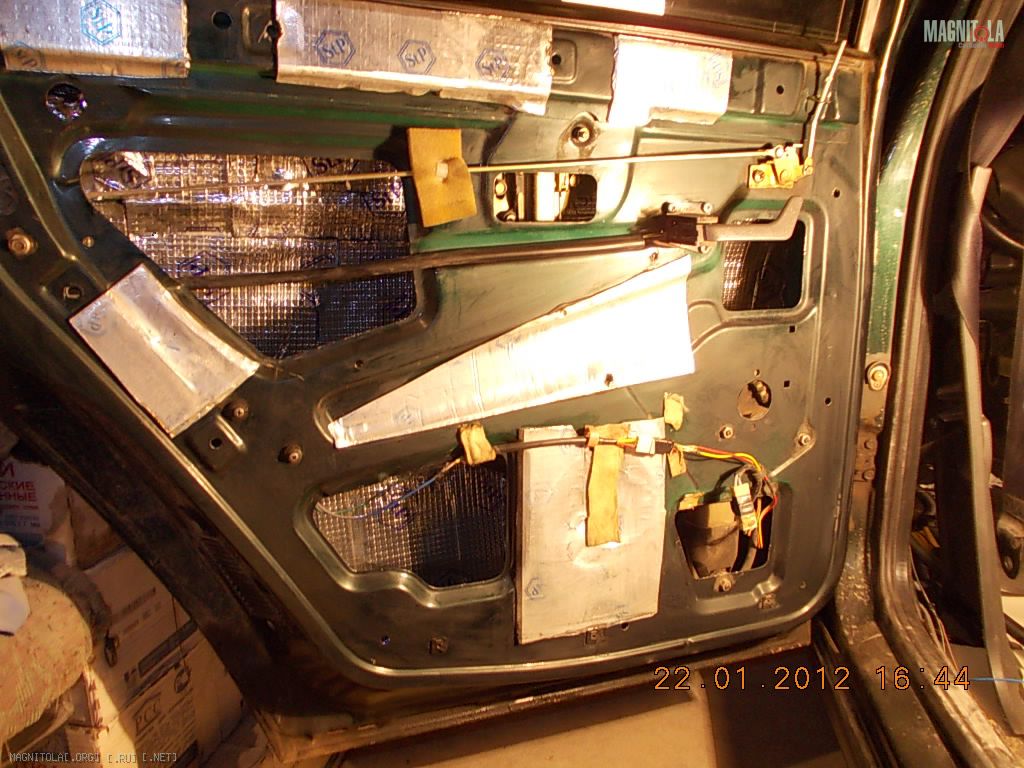

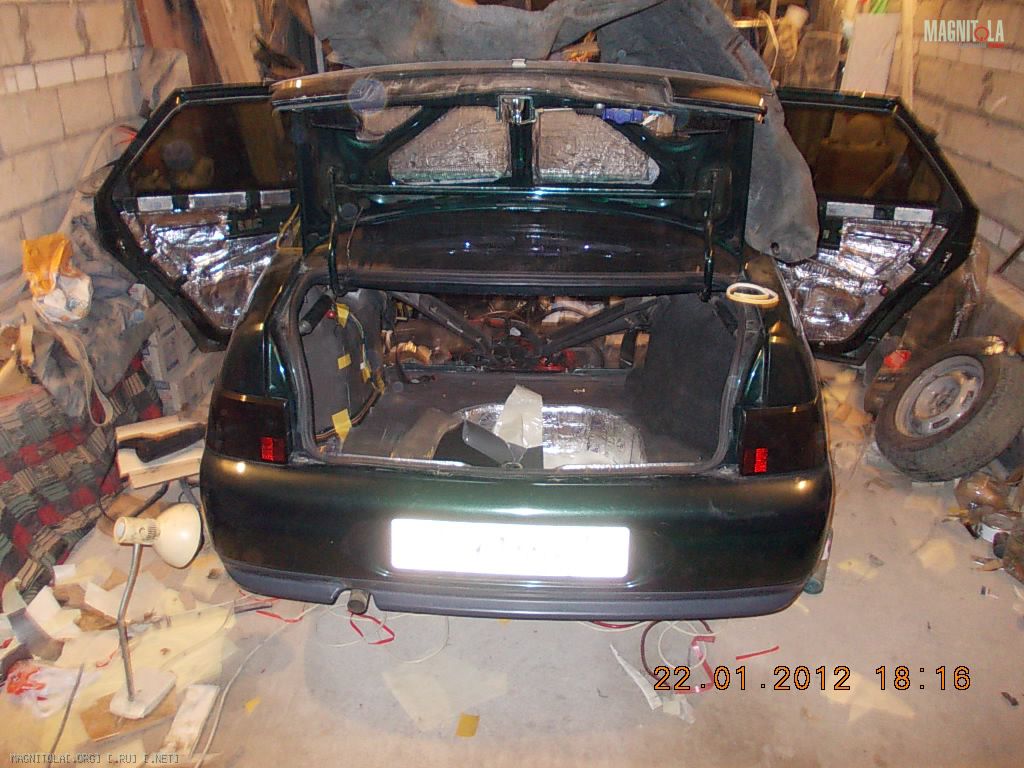

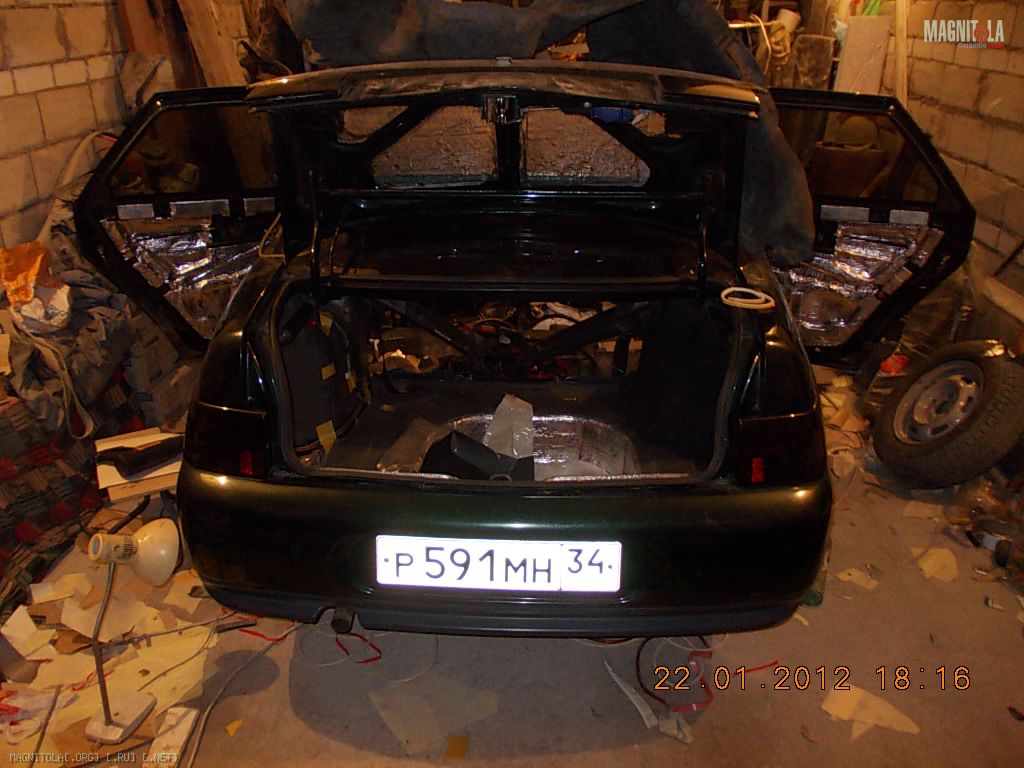

Теперь задние двери, до чего же они не удобные на десятки в плане проклейки((

Нажмите на изображение для увеличения
Название: DSCN0105.jpg
Просмотров: 0
Размер: 242.6 Кб
ID: 179375

Нажмите на изображение для увеличения
Название: DSCN0106.jpg
Просмотров: 0
Размер: 241.0 Кб
ID: 179377

Нажмите на изображение для увеличения
Название: DSCN0107.jpg
Просмотров: 0
Размер: 245.2 Кб
ID: 179379

Нажмите на изображение для увеличения
Название: DSCN0108.jpg
Просмотров: 0
Размер: 255.6 Кб
ID: 179381

Нажмите на изображение для увеличения
Название: DSCN0112.jpg
Просмотров: 0
Размер: 249.6 Кб
ID: 179383

Нажмите на изображение для увеличения
Название: DSCN0113.jpg
Просмотров: 0
Размер: 245.3 Кб
ID: 179385

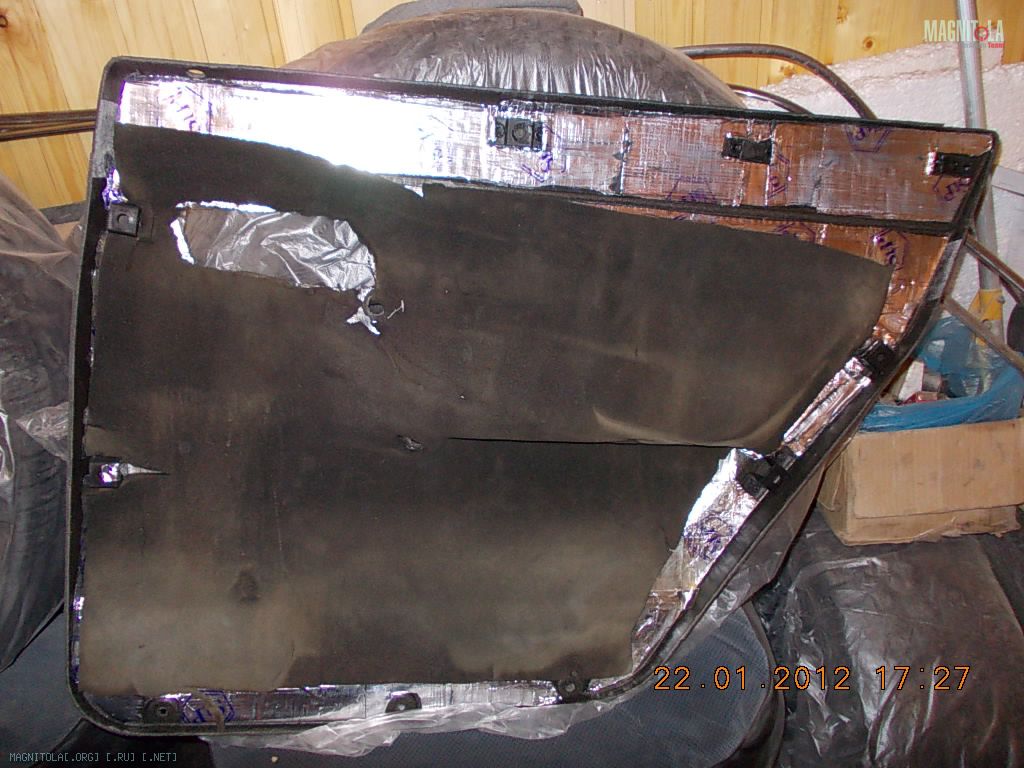

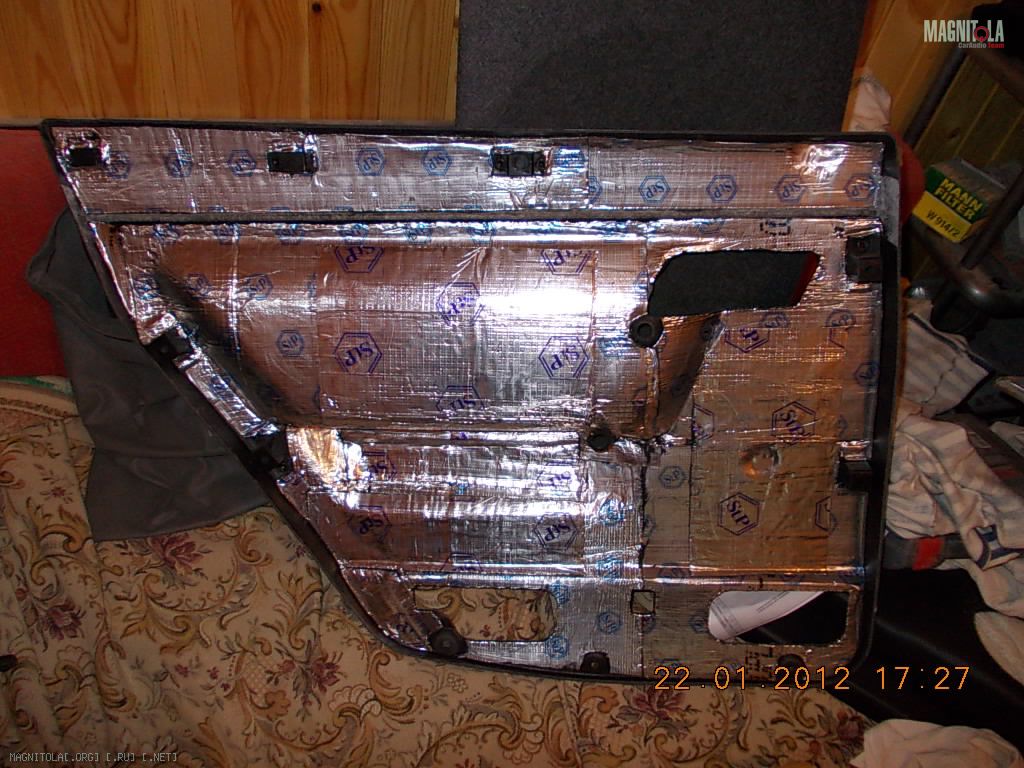

Дверные обшивки остались тоже не без внимания

Нажмите на изображение для увеличения
Название: DSCN0109.jpg
Просмотров: 0
Размер: 242.0 Кб
ID: 179387

Нажмите на изображение для увеличения
Название: DSCN0110.jpg
Просмотров: 0
Размер: 224.1 Кб
ID: 179389

Передние двери пока в процессе. Продолжение следует

.

Полезные темы:

**MAGNITOLA** · 31.01.2012 23:38

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Алексей р591мн** · 31.01.2012 23:47

Ваши коментарии

**Starshina** · 31.01.2012 23:51

На передних дверях советую продумать вариант аля МДФ (или как там оно называется). Сделать на верхнем технологическом отверстии "крышку", проклеить ее, и на винты к металлу.
Была ситуация - примерно также как у тя проклеивал (полностью) и сломался привод замка (тросс, который от внутренней ручки к самому замку идет), так вот, со слезами на глазах все пришлось вскрывать и лепить заново!!! (Также актуально при поломке ЭСП движка... и т.п.)

А так все грамотно!!!
Как на хорошей ино в салоне будет (по шуму).

**Алексей р591мн** · 31.01.2012 23:56

Спасибо за совет учту

**Xandr** · 02.02.2012 00:35

Хорошо стартанул, хорошо работаешь.

И еще, совет на будующее, не по инсталу, переворачивай фотографии которые должны быть вертикально, а то неудобно смотреть, руки устают монитор крутить

**Алексей р591мн** · 02.02.2012 08:02

**softsys** · 02.02.2012 16:58

хорошая шумка! ИМХО я бы сплэн не клеил...

**Алексей р591мн** · 02.02.2012 17:02

А почему не клеил?

**Cтаc** · 02.02.2012 20:02

Сколько раз видел, ни когда не мог понять, зачем задние фары заклеивают или красят?

**Black Angel** · 02.02.2012 20:31

Алексей р591мн, что то я про крышу ничего не услышал...мож пропустил...
Или в процессе?

---------- Сообщение добавлено 02.02.2012 в 20:23 ----------

Если хотите услышать эфект от шумки сразу,начните с крыши!
Человеческий слух более восприимчив к шумам и вибрациям высоких частот,а именно они и исходят от крыши. Проклеивая же пол,багажник мы боремся с низкочастотными шумами и резонансами.

Сообщение от Алексей р591мн

использовался материал STP M1 клеилось практически везде в 2 слоя в нахлест.

Сообщение от Алексей р591мн

Затем проклеивался пол, таким же материалом так же в 2 слоя

Можно и 5 слоёв бомба наложить,а эфекта должного не получить...
ИМХО 2 слоя никчему...

Сообщение от Алексей р591мн

в 2 слоя в нахлест.

Виброизоляция клеится ВСТЫК(СТП М1)
В нахлёст клеется шумоизолятор(сплен).
Ну вообще КОЛОСАЛЬНАЯ работа проделана! Респект!

---------- Сообщение добавлено 02.02.2012 в 20:31 ----------

Сообщение от softsys

я бы сплэн не клеил...

+1 Сплен на пол-лишнее ИМХО

---------- Сообщение добавлено 02.02.2012 в 20:41 ----------

Сообщение от Starshina

советую продумать вариант аля МДФ (или как там оно называется). Сделать на верхнем технологическом отверстии "крышку", проклеить ее, и на винты к металлу.

МДФ ненадо,лучше люминь
