vw touareg Серьезный подход.

Цитата:

---

Сообщение от opium

Усматривается высокое качество работы и надежность в креплении узлов.:good2:
Как будут охлаждаться усилители? Торец рамы со стороны багажника будет открытым или будет закрыт в дальнейшем?

---

Спасибо. Стараемся держать марку. Если автор пожелает, то сам выскажется. =)

Каждый усилитель имеет собственные вентиляторы охлаждения. Горячий воздух будет отходить через торец рамы.
Торец заделаем декоративной панелью. Дизайн еще не придумал.

---------- Сообщение добавлено 05.03.2012 в 22:21 ----------

Вварены закладные гайки. Скручено болтом с двух сторон, через шайбы.

---------- Сообщение добавлено 05.03.2012 в 22:22 ----------

Цитата:

---

Сообщение от K&K

Скажите, а как у вас закреплена поднимающаяся часть рамы? На фото похоже на болт...
ЗЫ. Интересный 12ПРС - Премьер... американец?

---

Сабики из америки. Поэтому премьеры. Покупал там по 150б за сабик. + шипинг. примерно 500 вышли +-. Не помню уже, давно это было.

---------- Сообщение добавлено 05.03.2012 в 22:24 ----------

Цитата:

---

Сообщение от Tim635

С таким серьезным подходом к изготовлению и креплению подиумов, странно, что сами подиумы просто покрашены, а не перетянуты в кожу, алькантару и т.п.

---

Пока все подиумы не готовы, решили просто покрасить. Что-бы не вибивался из общего вида. Как только все доделаем, перетянем. Хотя покраска очень органично смотрится. Кожа может не покатить. Алькантара точно не в тему.

И так. Продолжение банкета.

Проводка силовая. Заделка проводов, укладка, размещение и крепление дистрибьютеров.

Прошу особо отметить высокую нажежность крепления каждого узла и общий уровень мастерства установки, начиная от проэктирования до изготовления кронштейнов из стали.

Вложение 195557Вложение 195559Вложение 195561Вложение 195563Вложение 195565

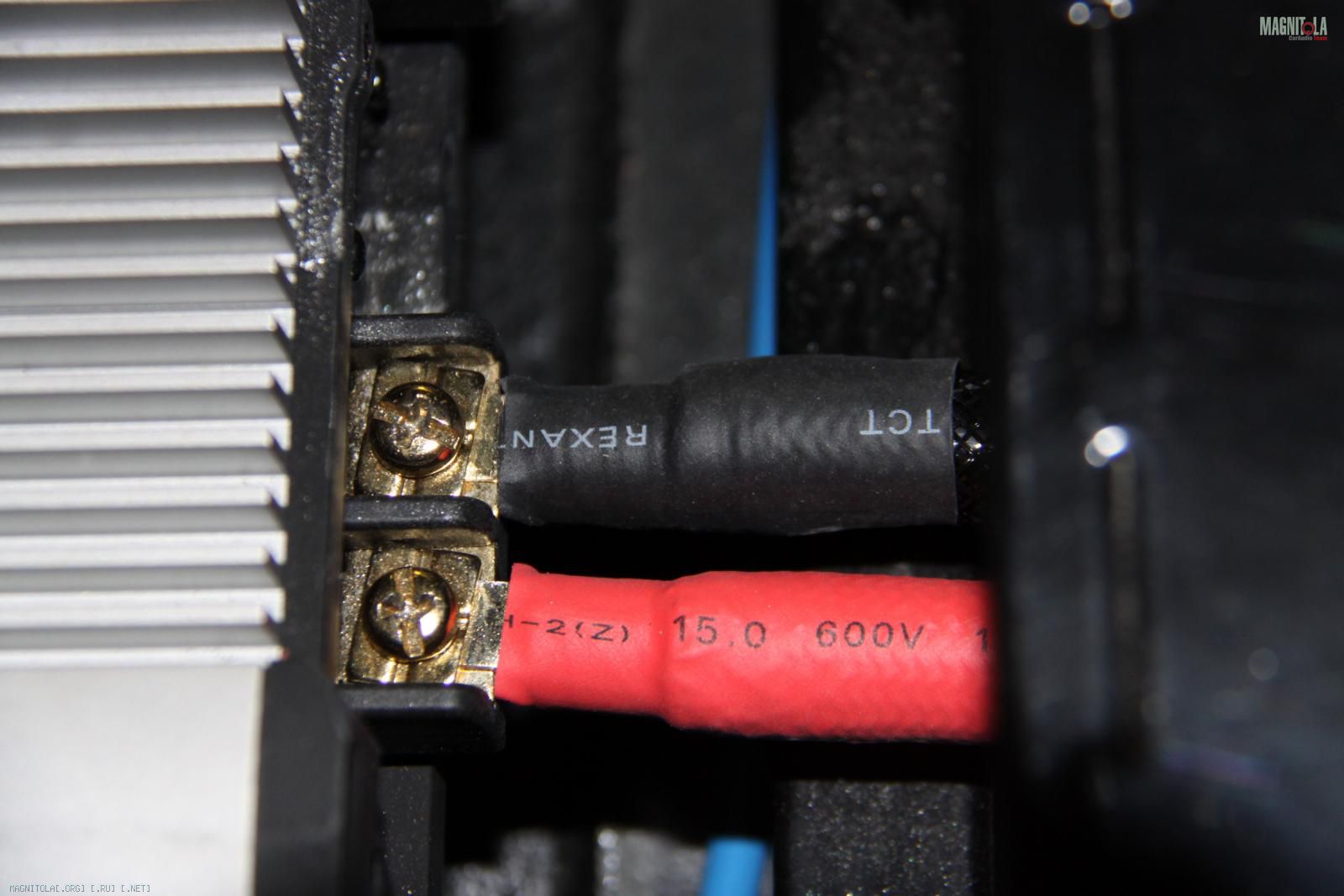

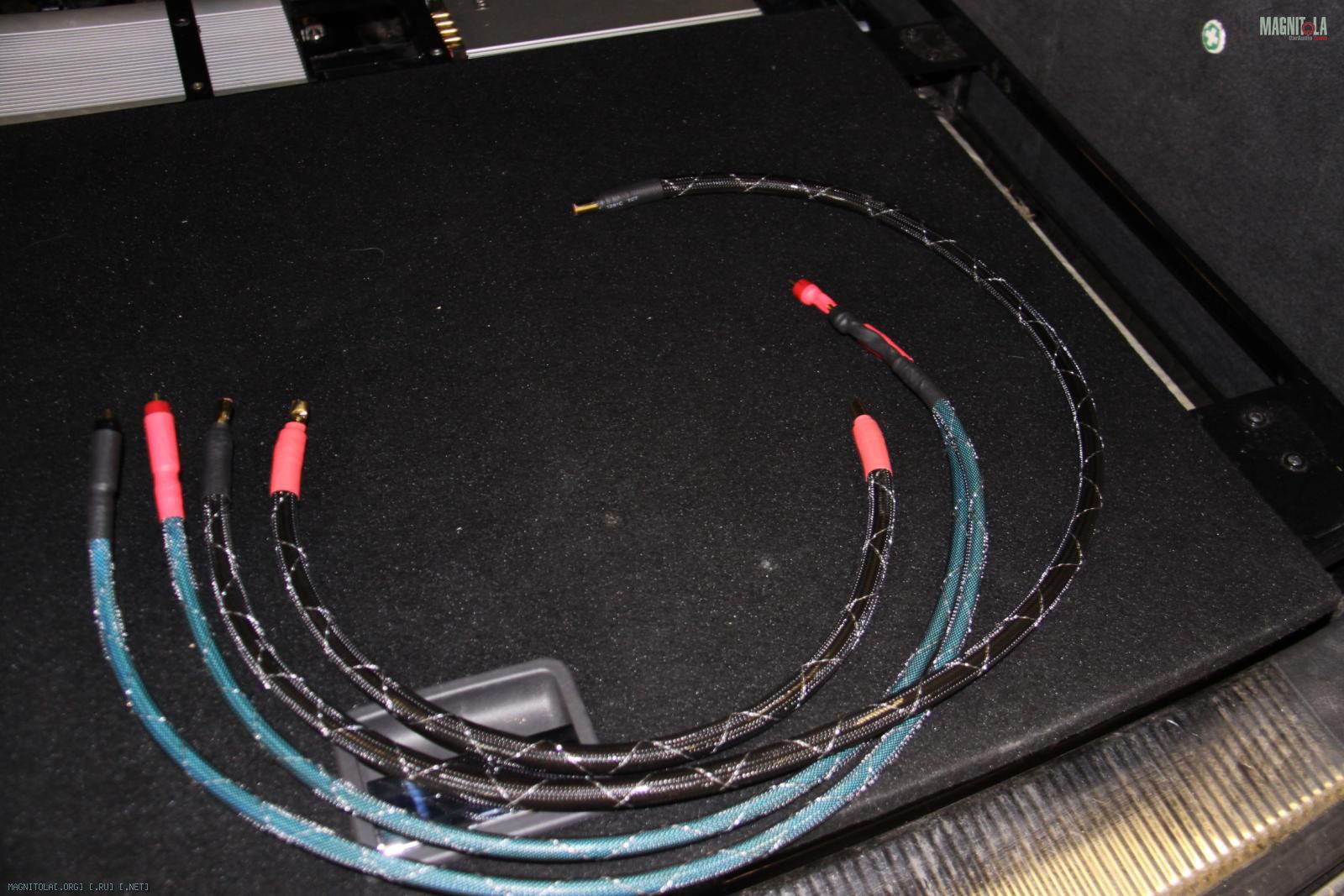

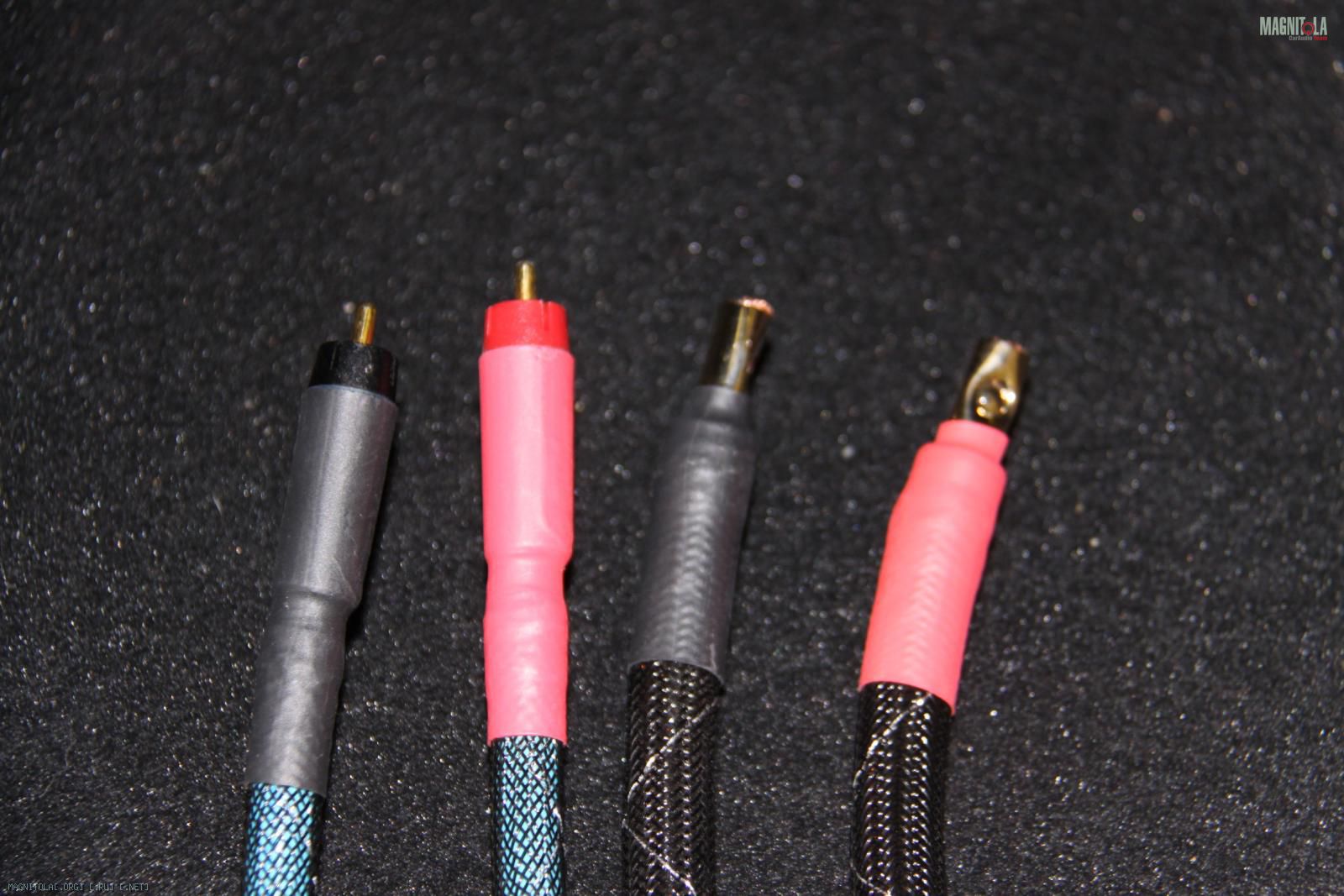

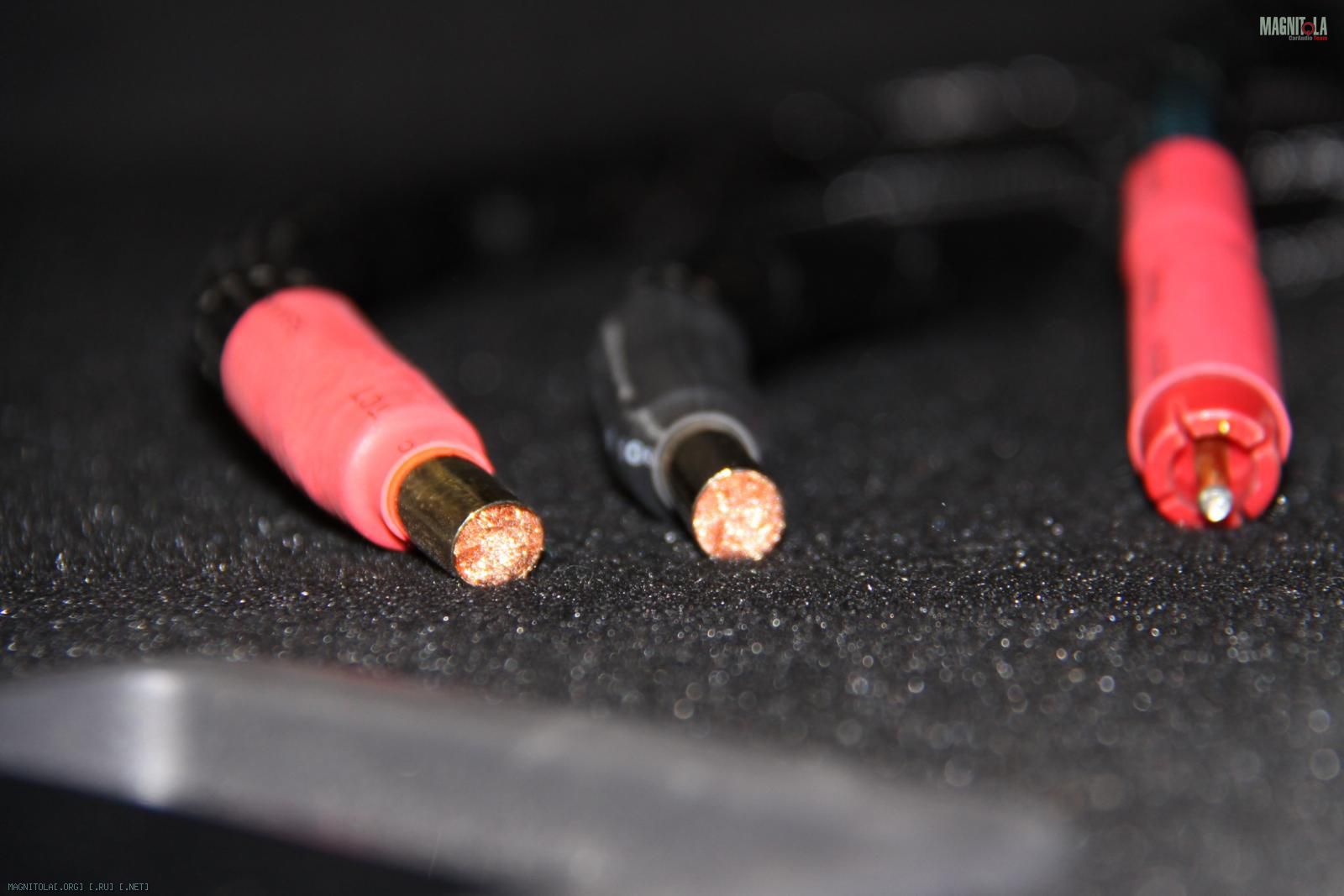

На первом фото, пример силовых и линейных проводов. Все провода убраны змейку, концы заделаны термоусадкой. Силовые провода зажаты специальной гильзой из меди с позолотой. На последнем фото пример подключения силовых проводов к усилителю кольцевыми клеммами.


ПС. Если у кого будут дополнения, замечания по недостоющим фоткам неполному описанию, говорите, не стесняйтесь. Мне еще презентацию составлять.

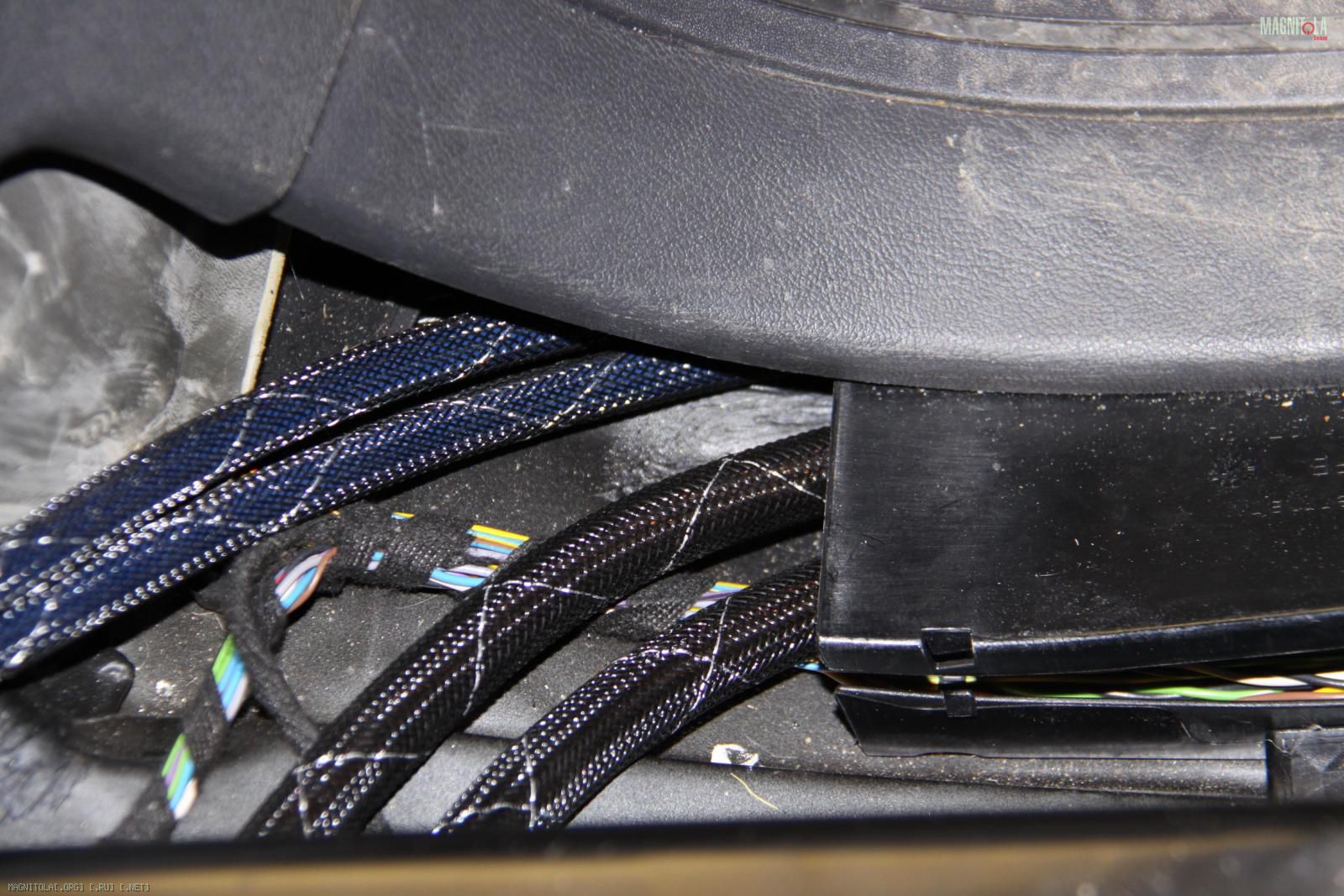

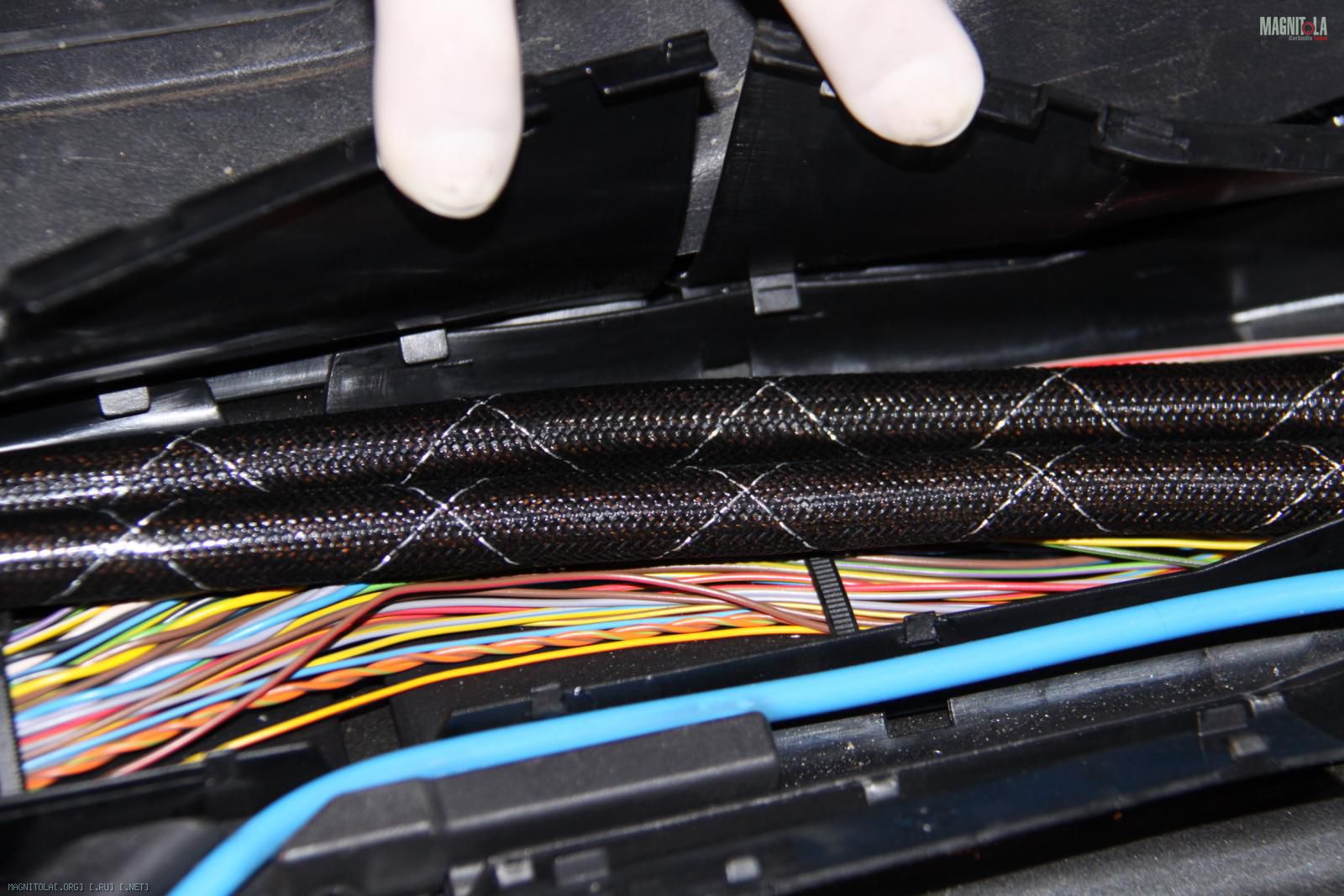

Два минусовых провода по 2GA каждый идут в штатном коробе.

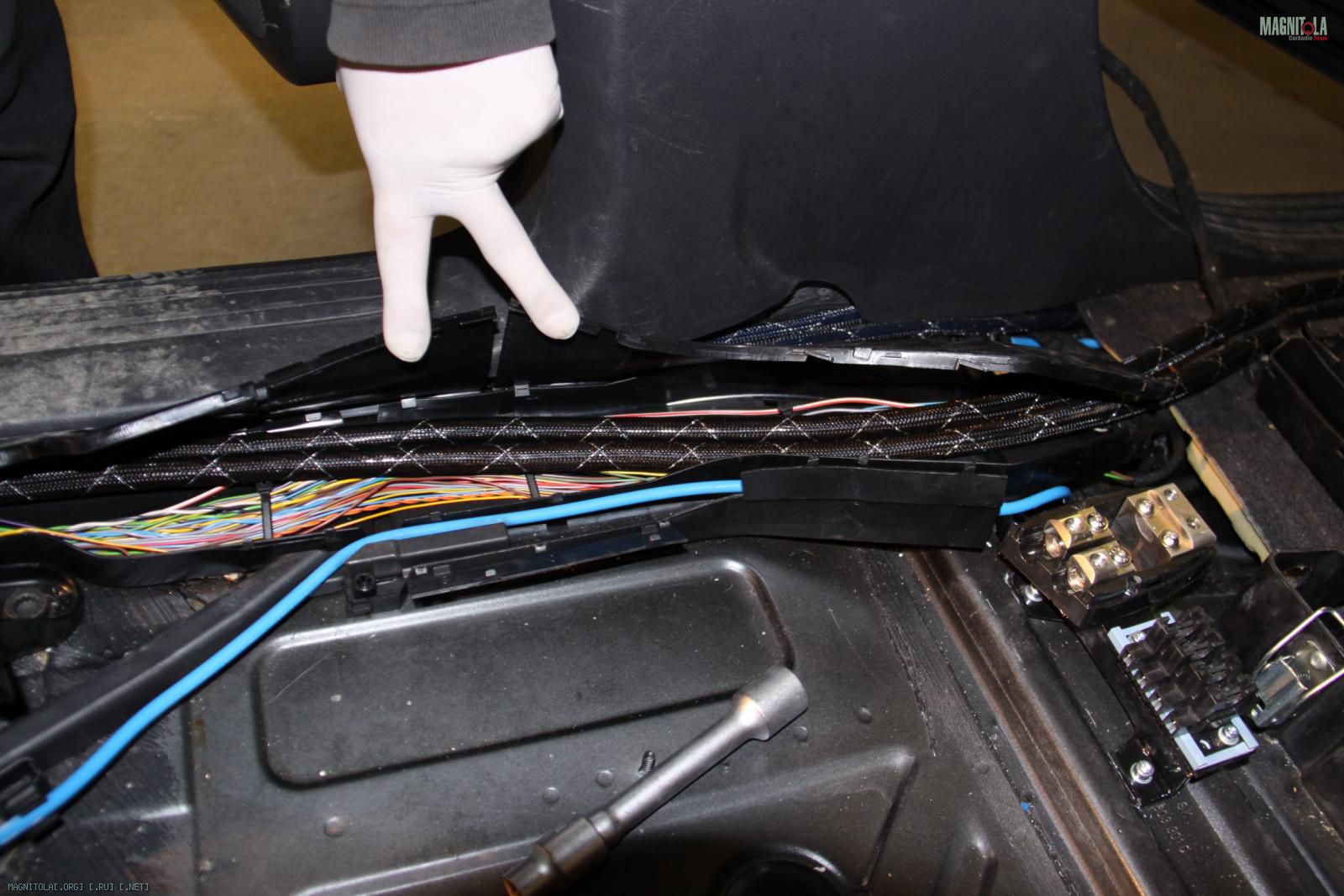

Вложение 195567Вложение 195569Вложение 195571Вложение 195573

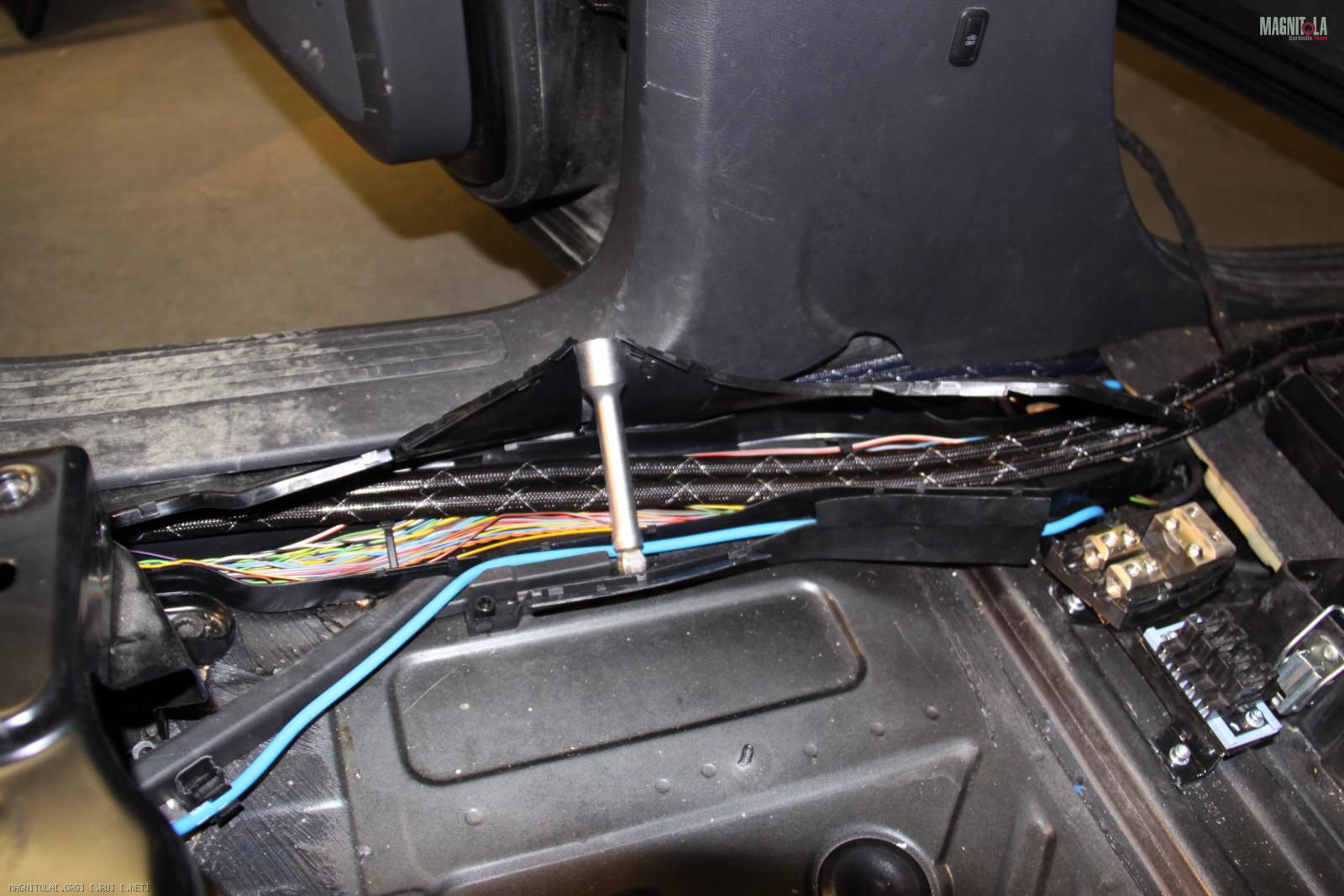

На последней фотке видны акустические провода.
Плюсовую проводку будем кидать рядом, но не в коробе, что-бы отодвинуть подальше от акустических и штатной косы. Т.к. возможны глюки в электрике.

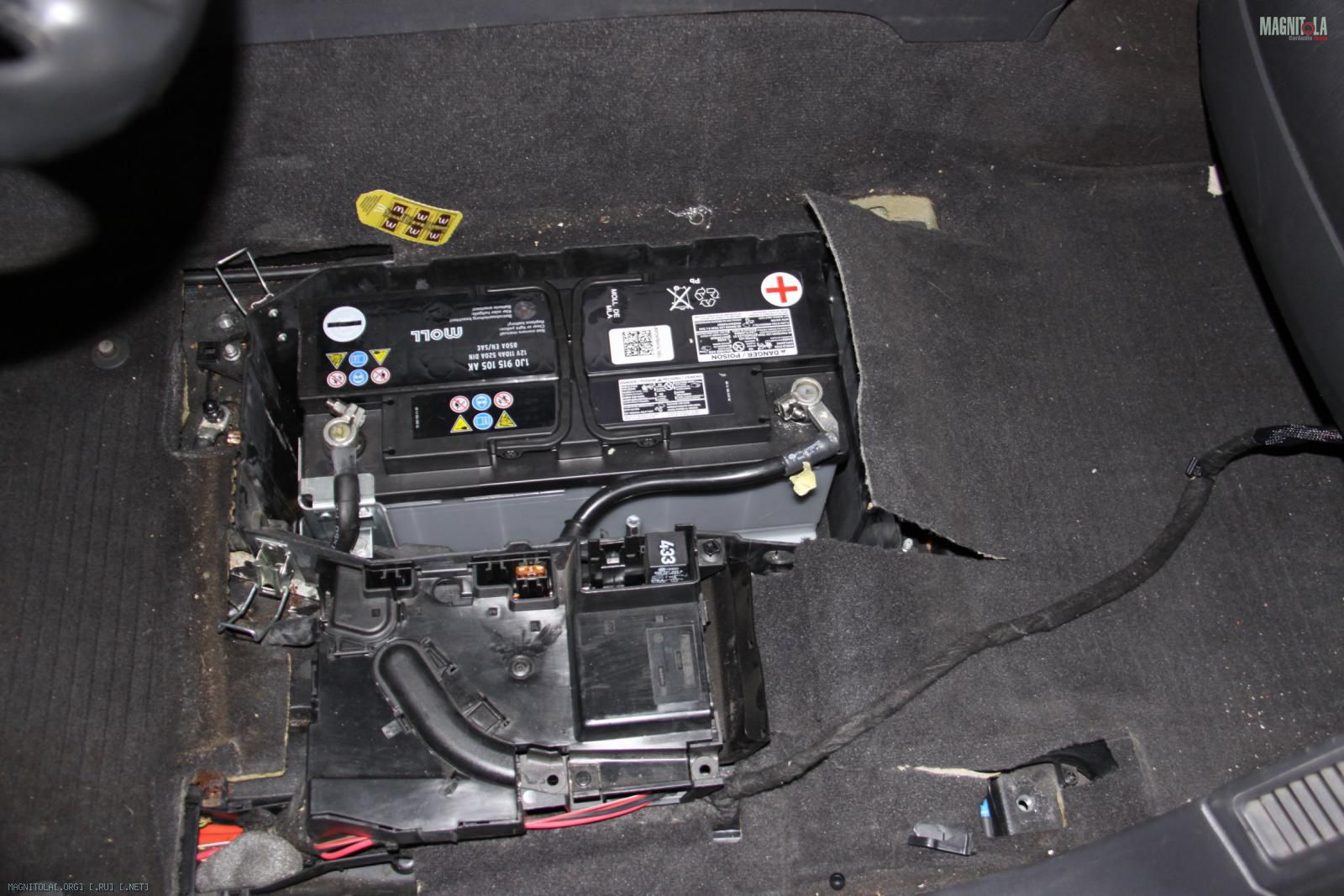

АКБ в машине распологается под водительским сиденьем.

Вложение 195577

Сегодня купил бош AGM 95 ампер.

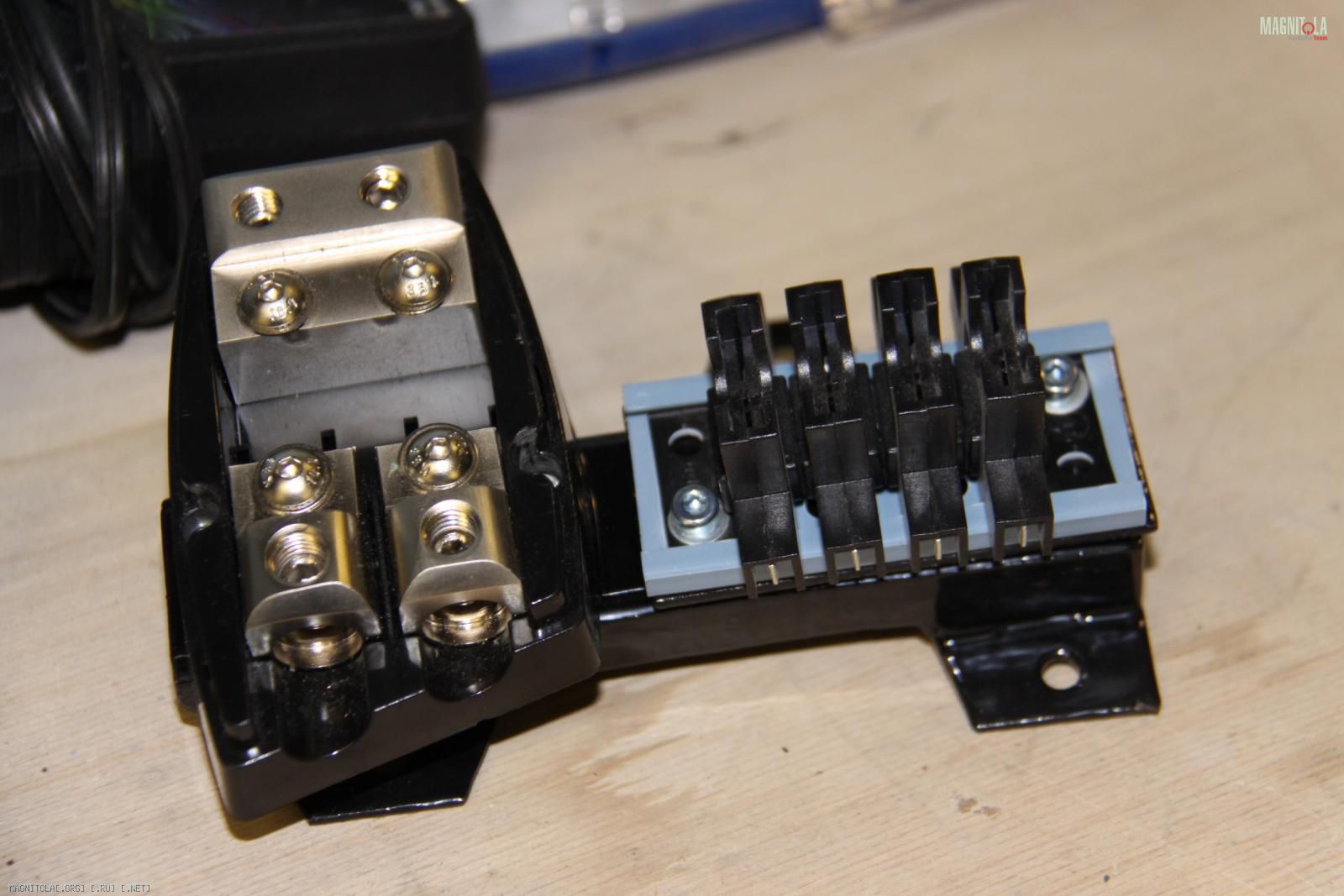

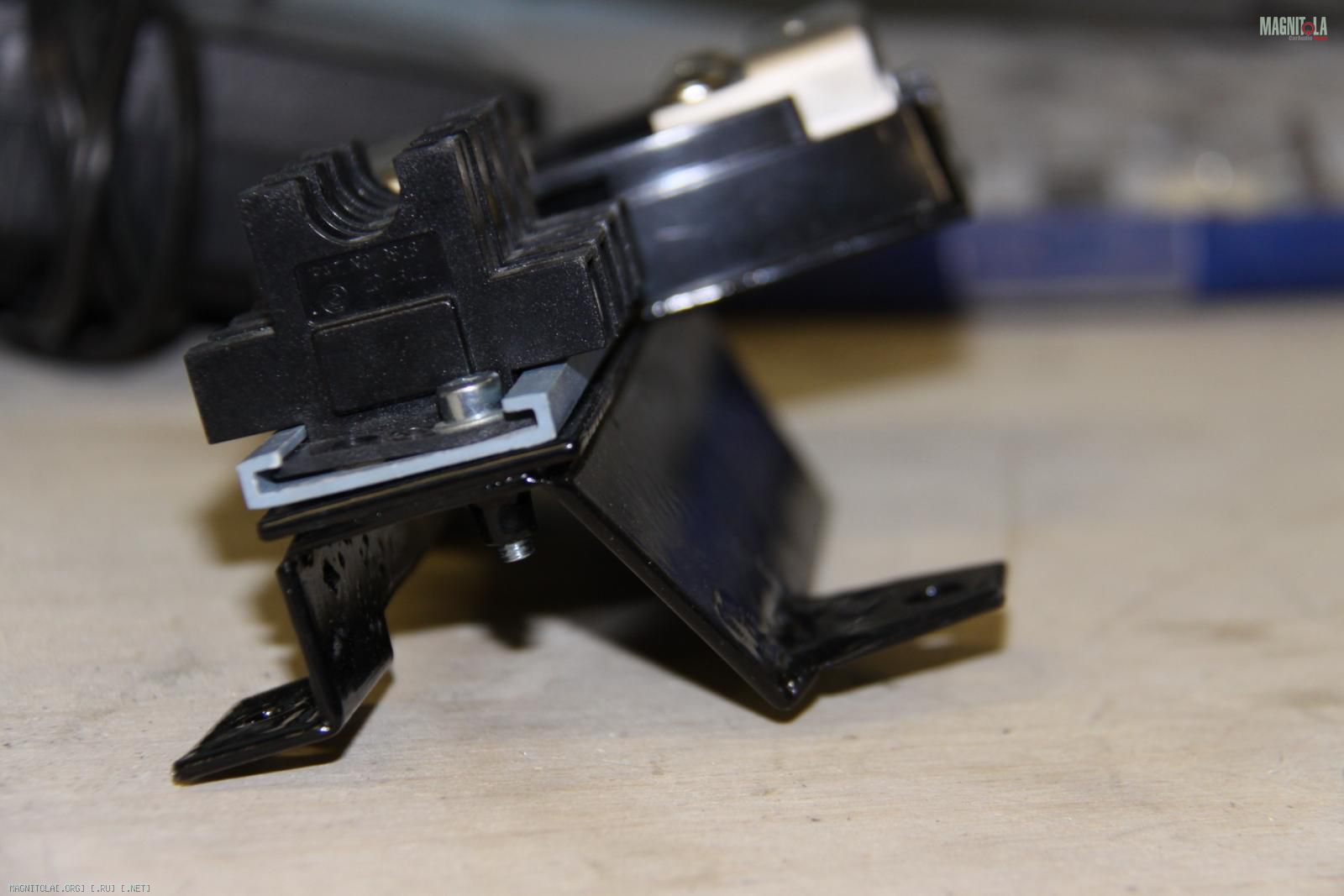

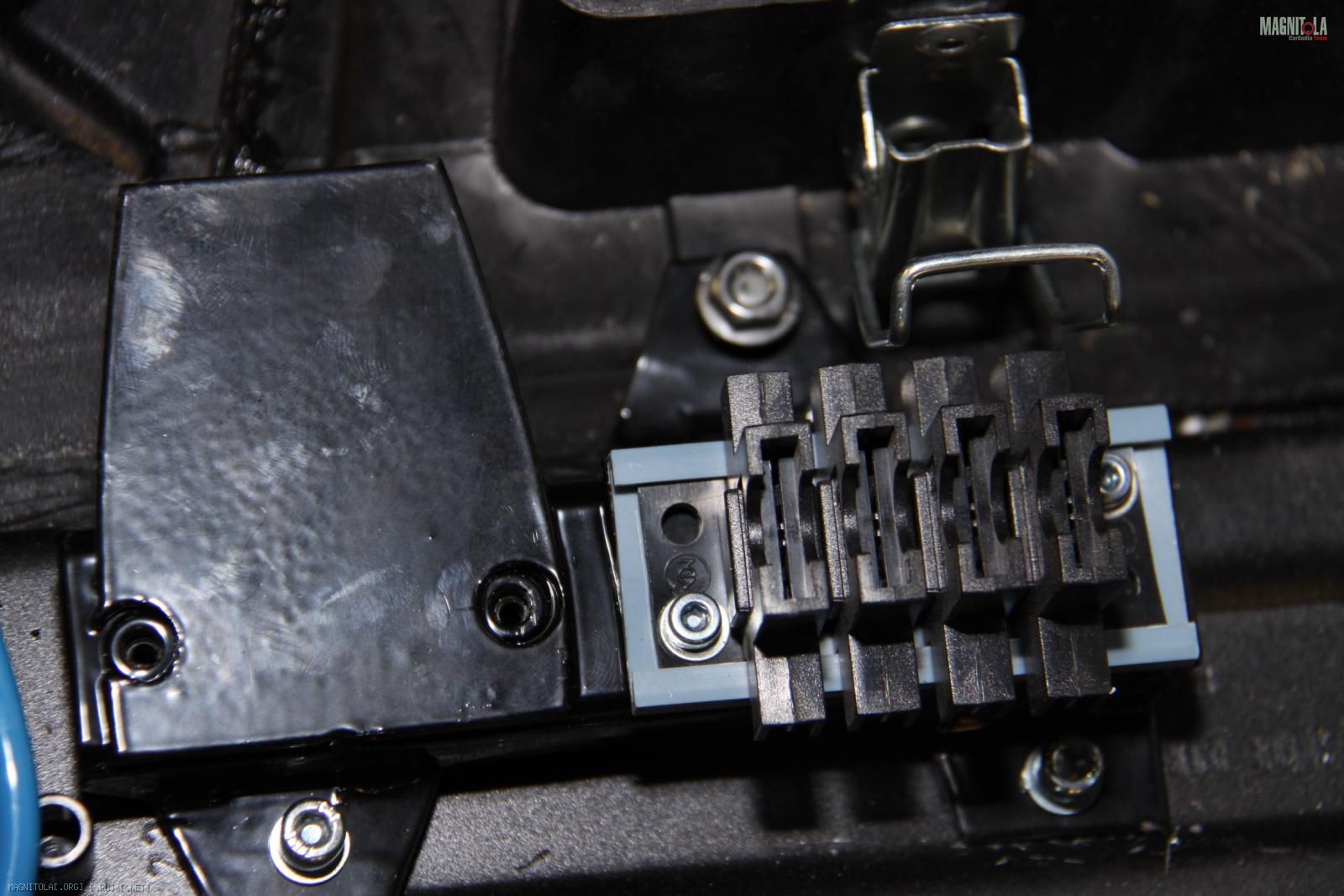

Первый дистрибьюте будет распологаться рядом.

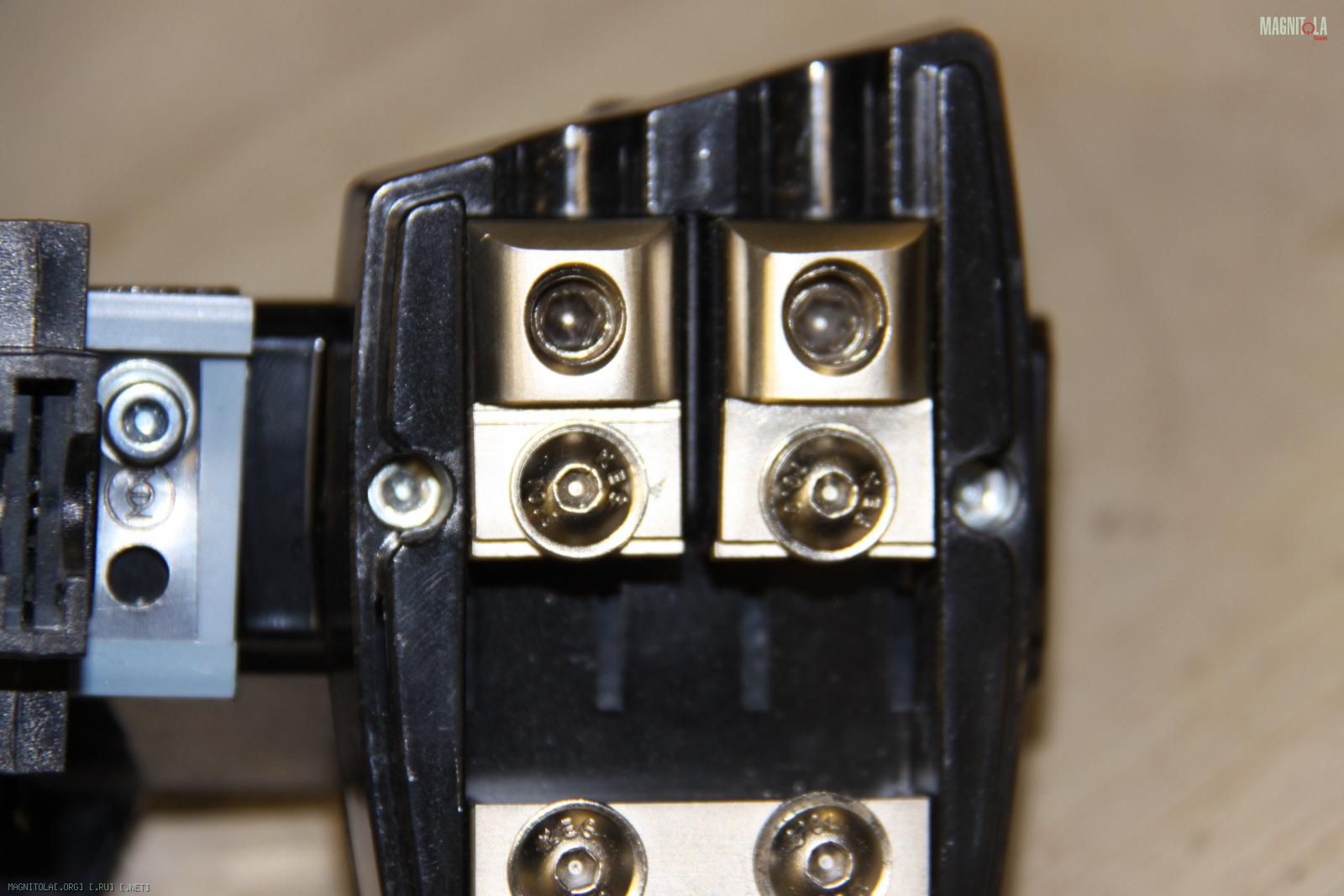

Вложение 195587Вложение 195589Вложение 195591Вложение 195593

Он обьединит в себе силовую проводку для усилителей и питение 2хГУ, ремоут.

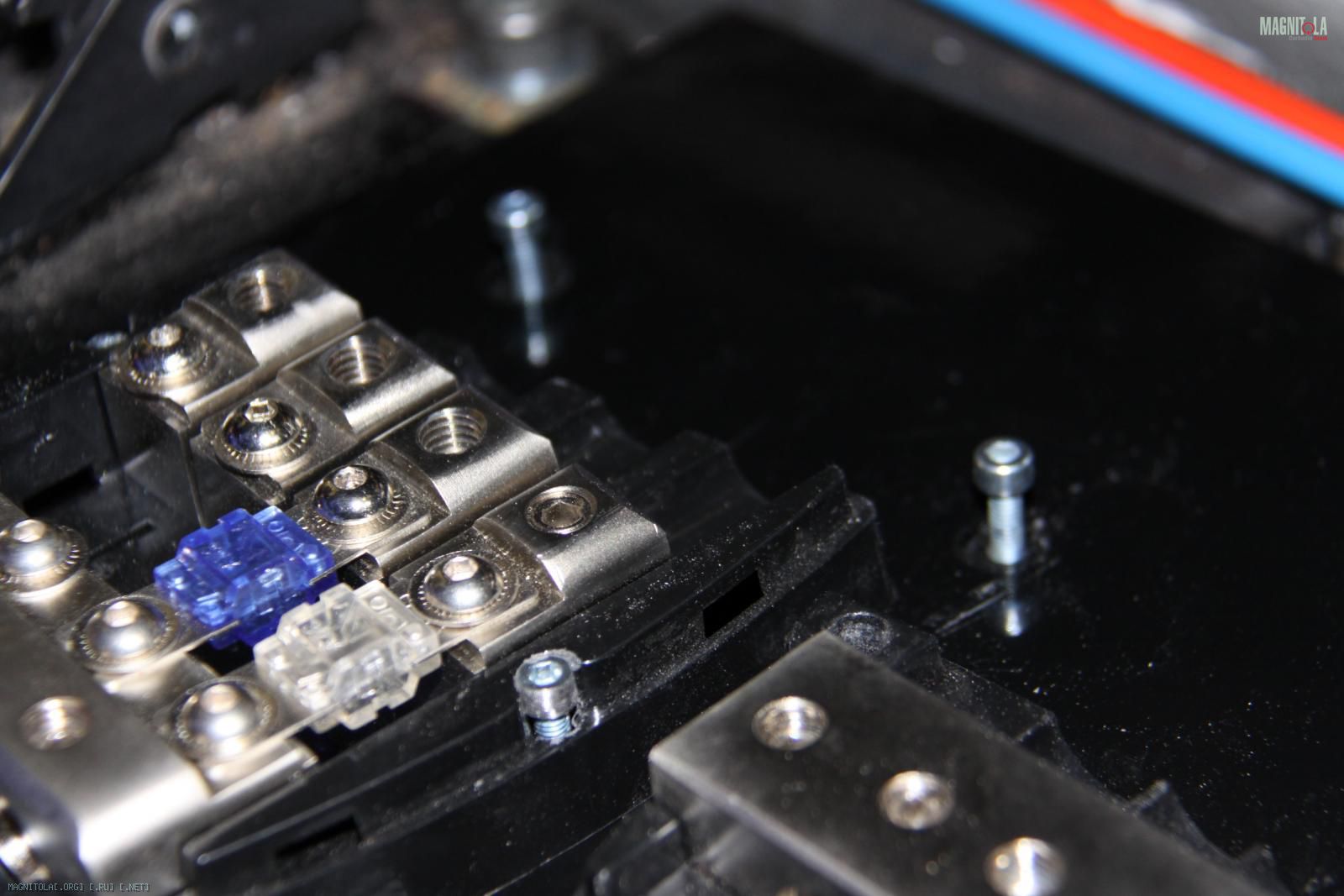

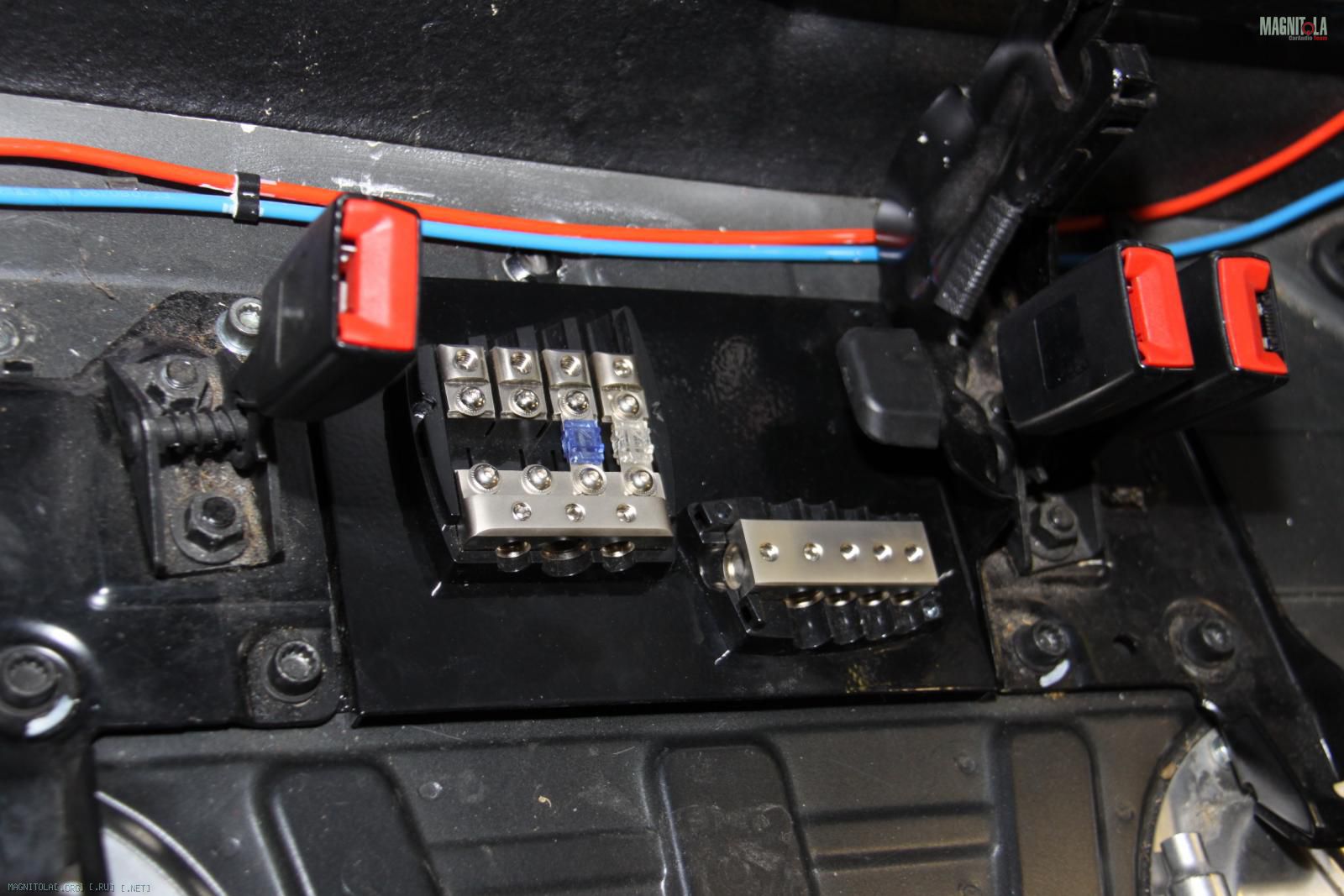

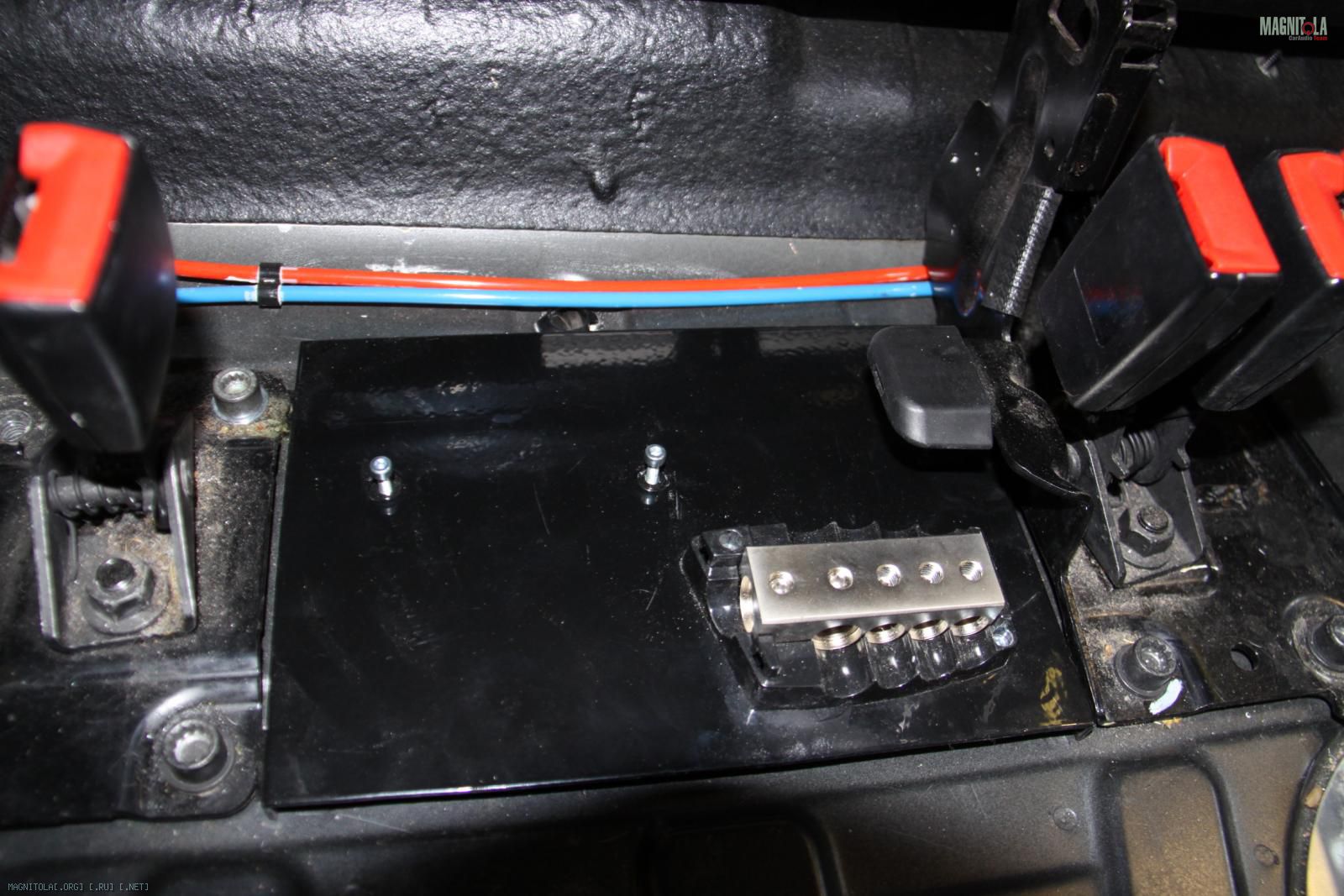

Второй блок дистрибьютеров расположен под задним сиденьем. С обязательным изготовлением крепежной площадки.

Вложение 195597Вложение 195595Вложение 195599

Еще немного фоток по креплению оборудования.

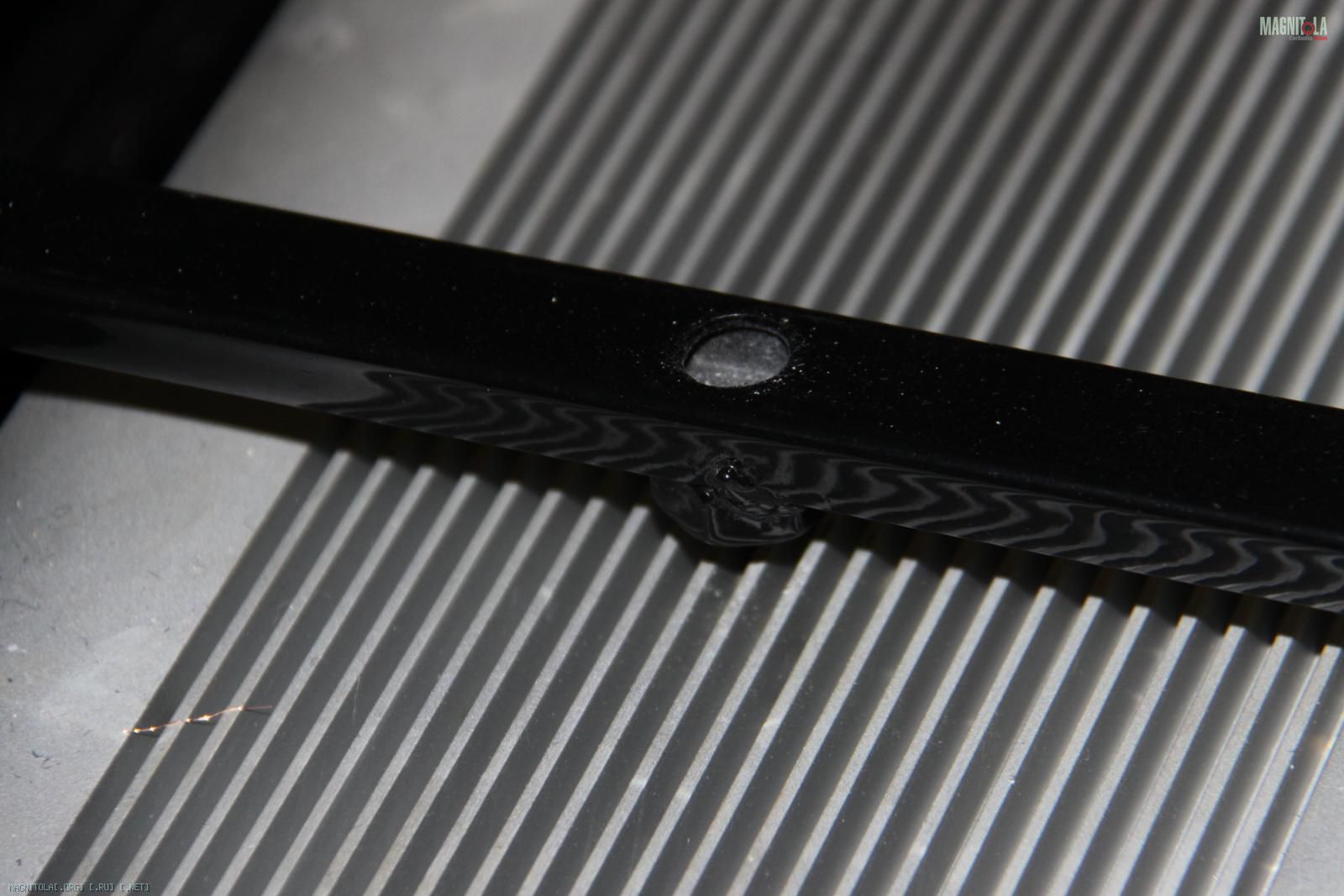

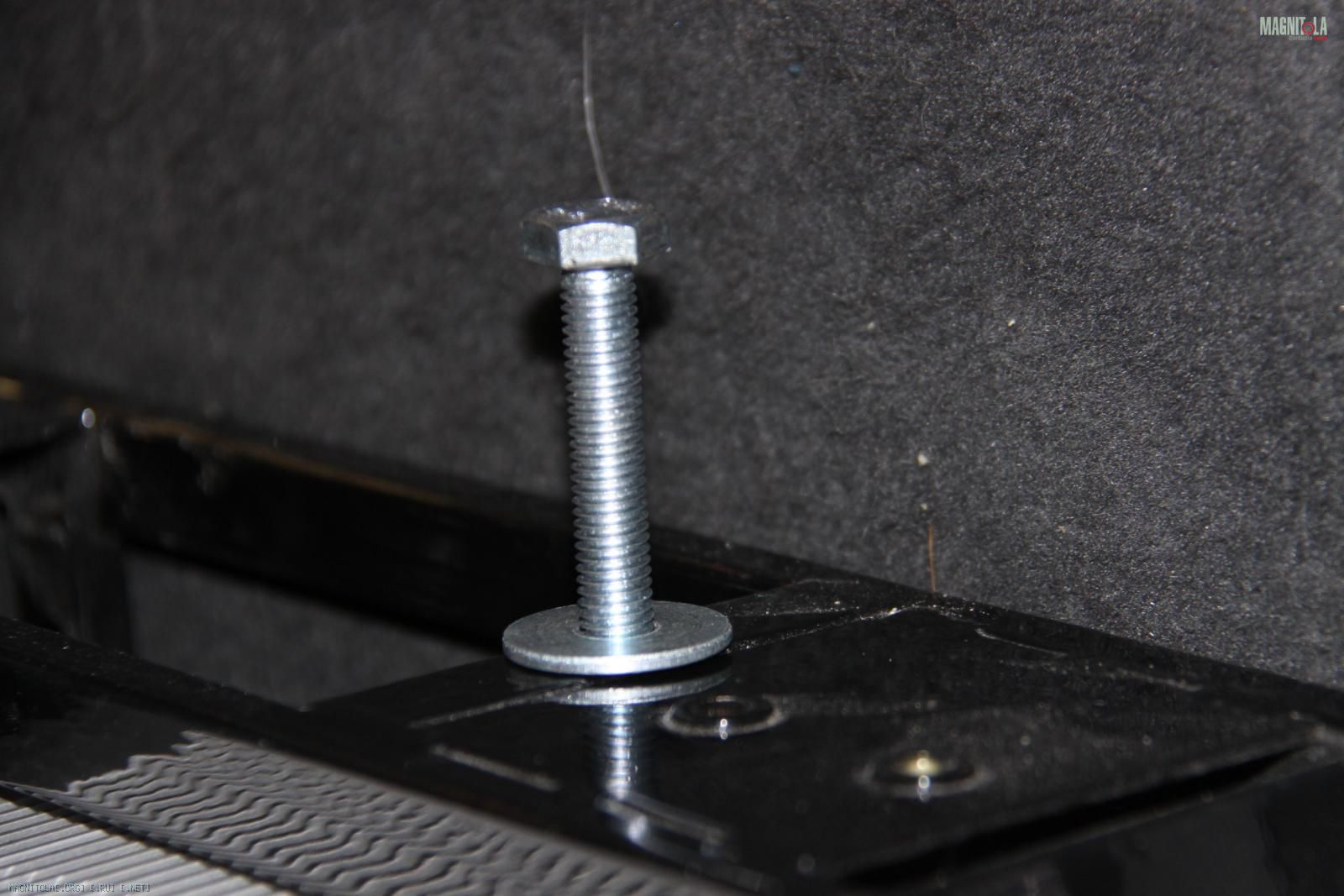

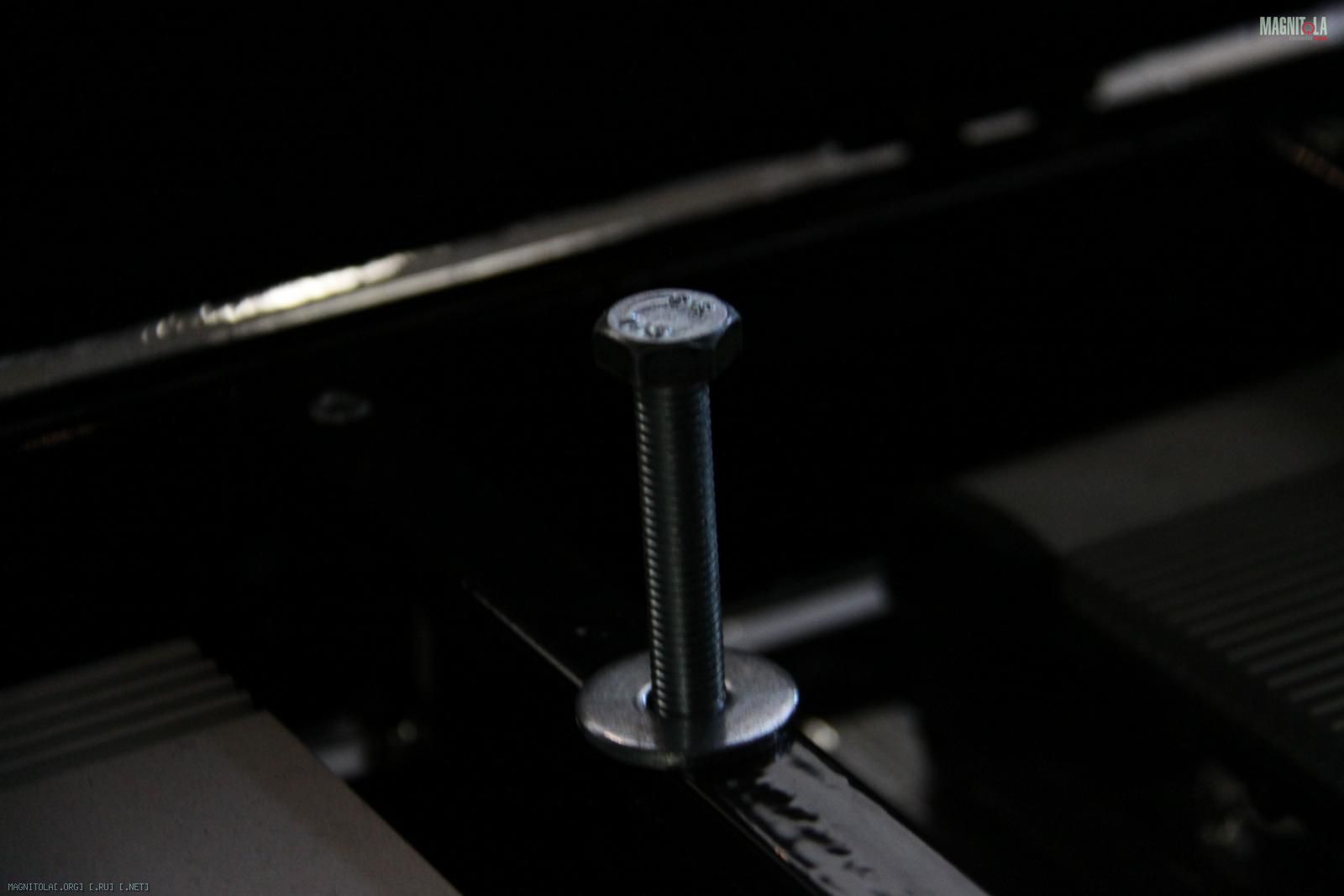

Крепления копуса сабика.

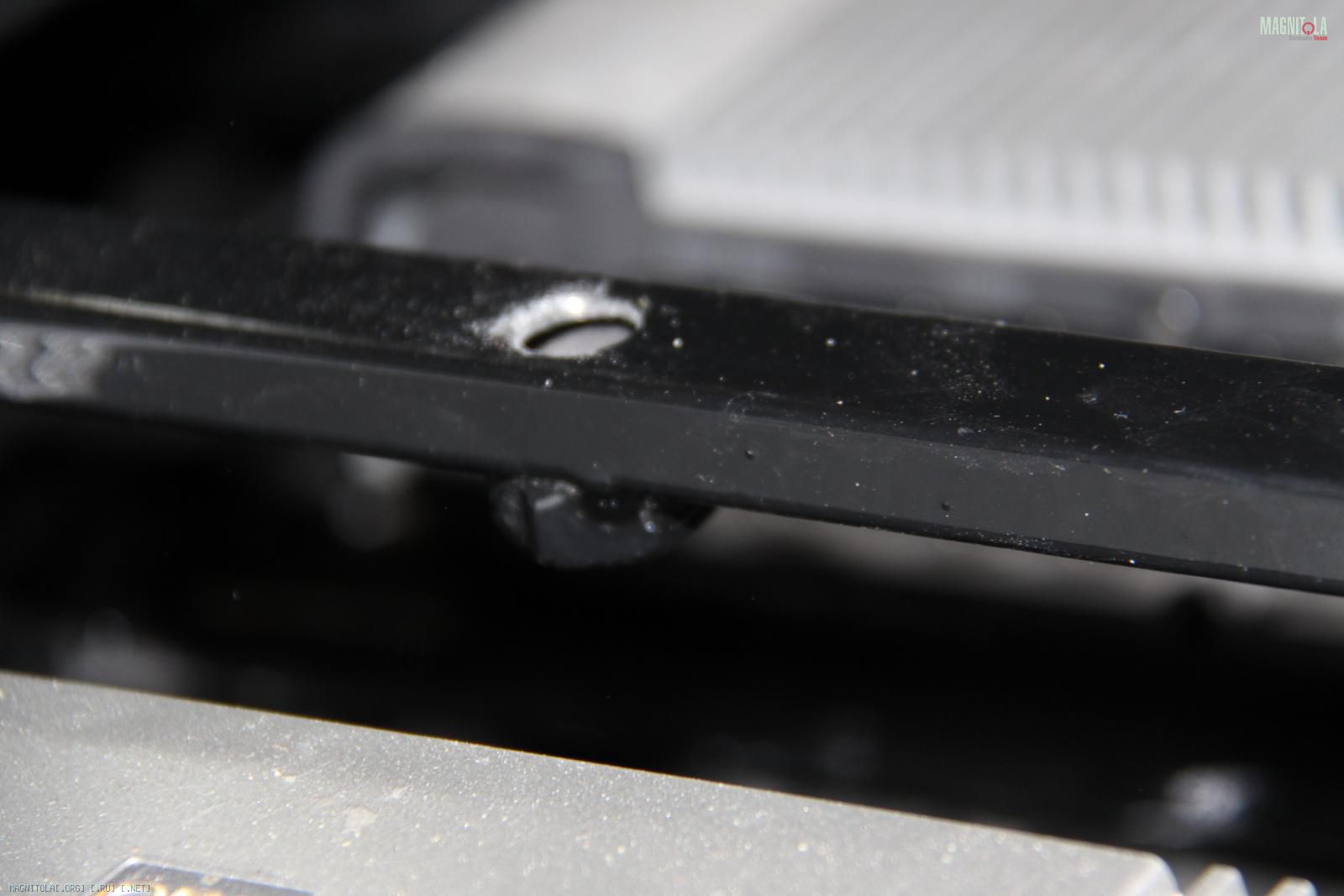

В раму были вварены закладные гайки.
Вложение 195601Вложение 195603Вложение 195605Вложение 195607Вложение 195609

Ящик прикручивается на 4-ре болта. Два по краям ящика, два внутри.

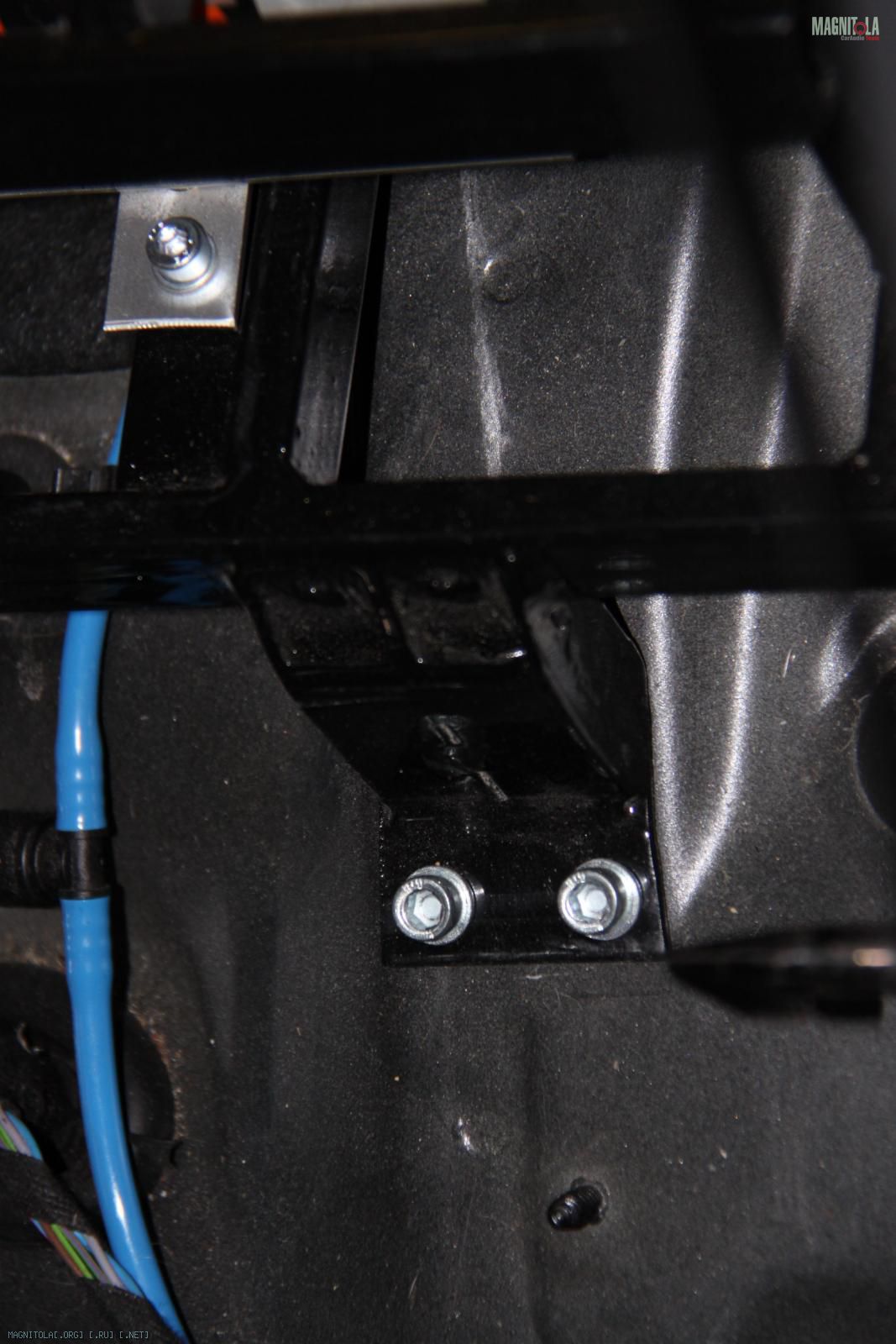

Крепления рамы к кузову. Ближнее к салону крепление, левое и правое.

Вложение 195611Вложение 195613

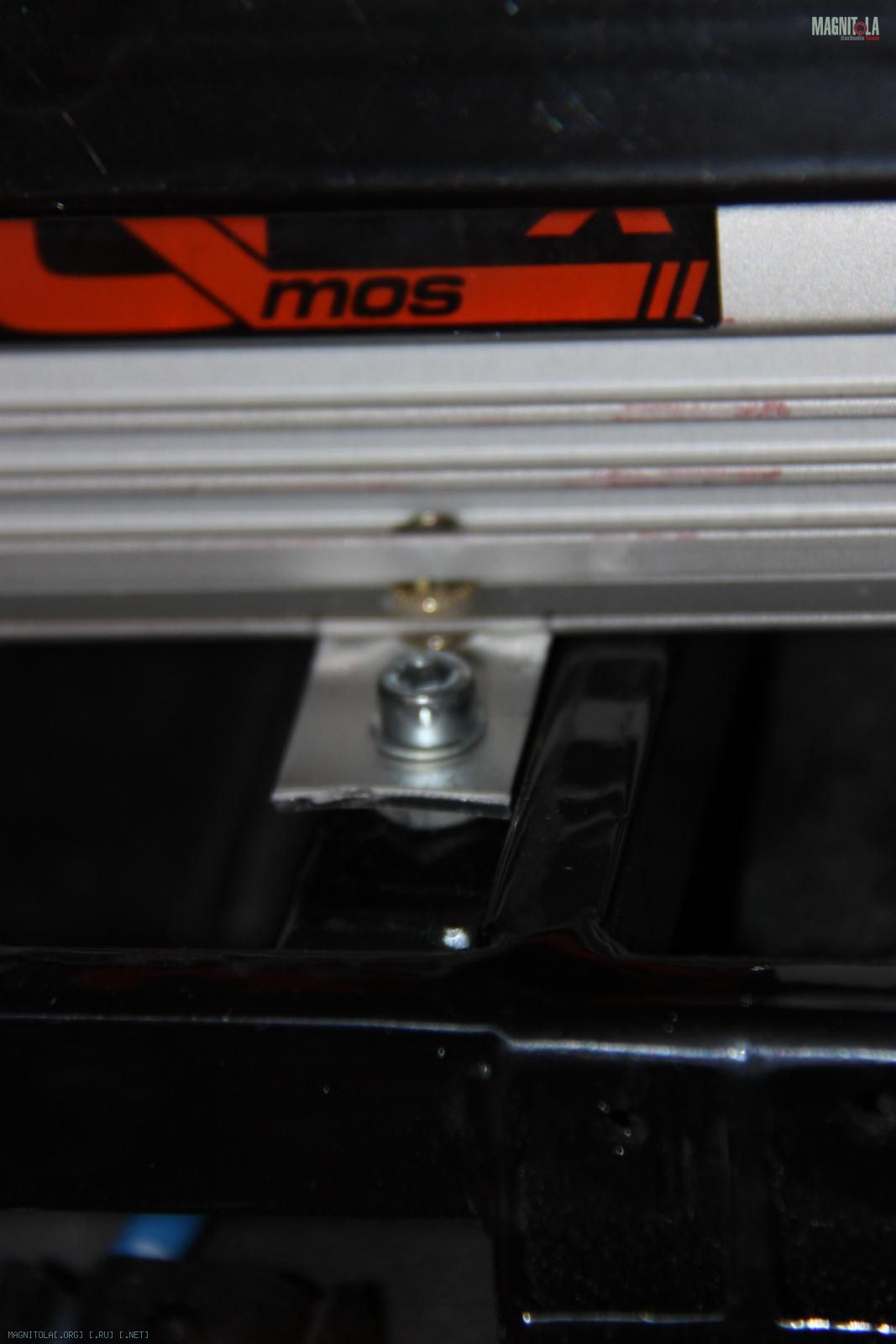

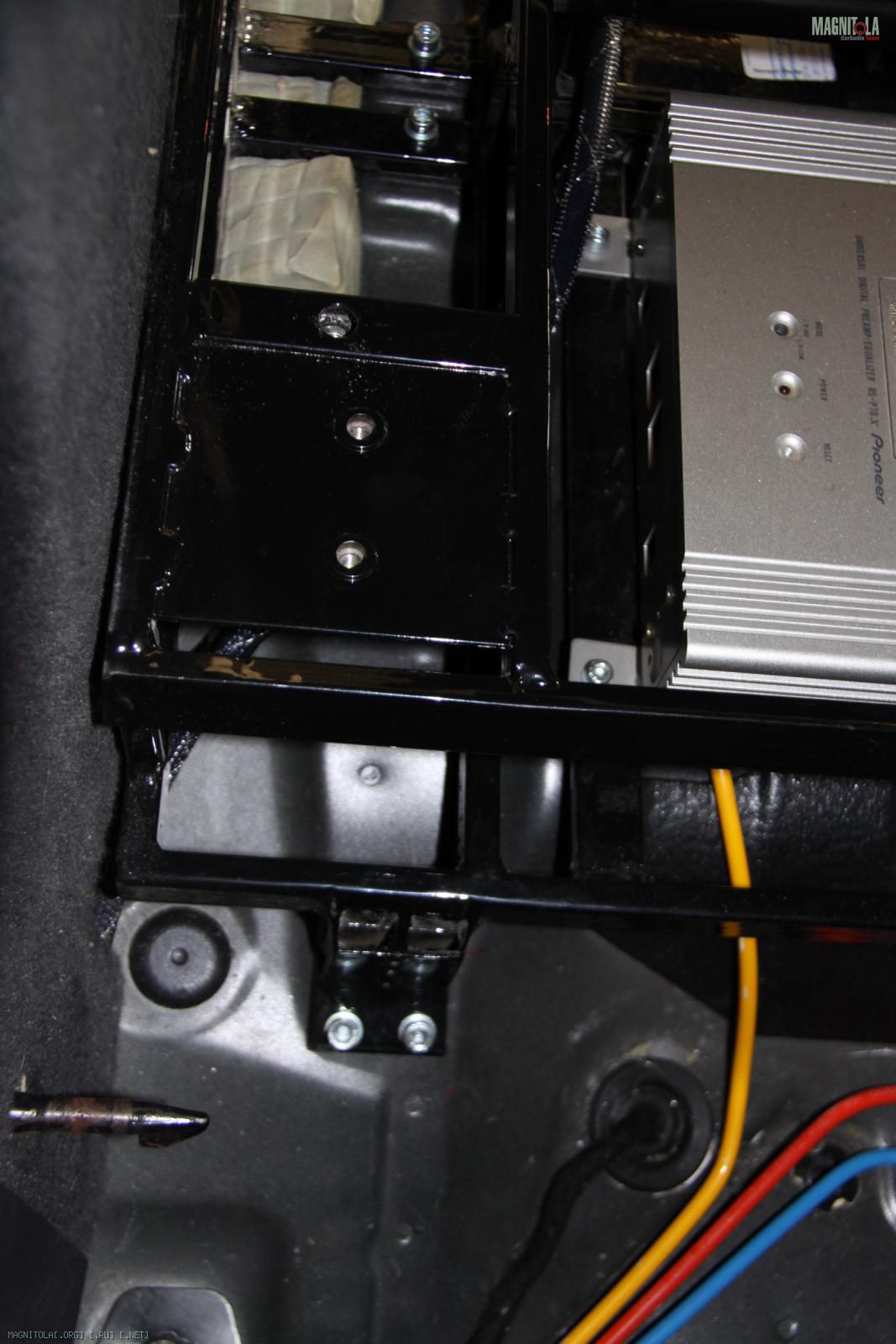

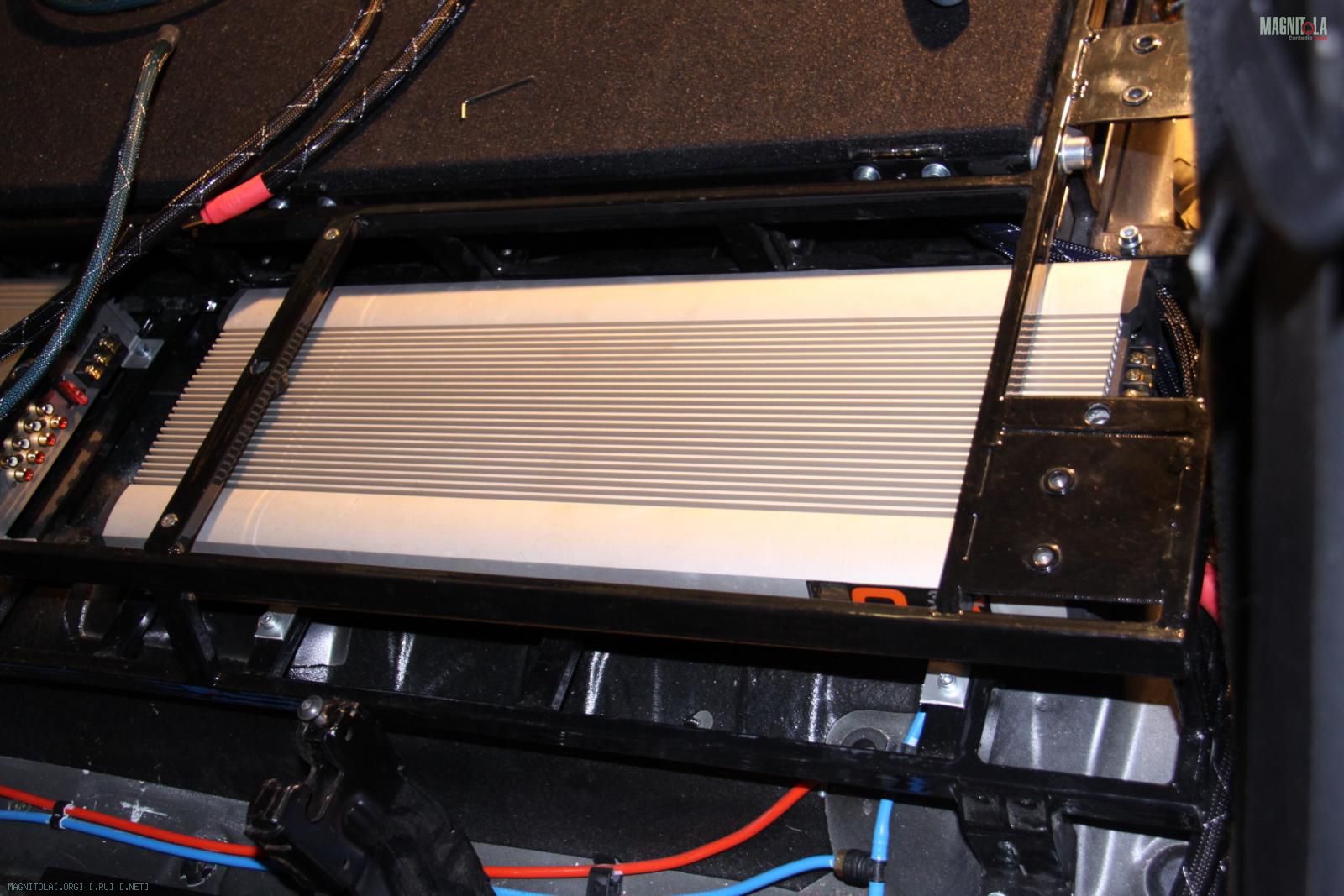

Крепление процессора и сабового усилителя
Вложение 195619Вложение 195617Вложение 195615Вложение 195621


Крепление динамиков.

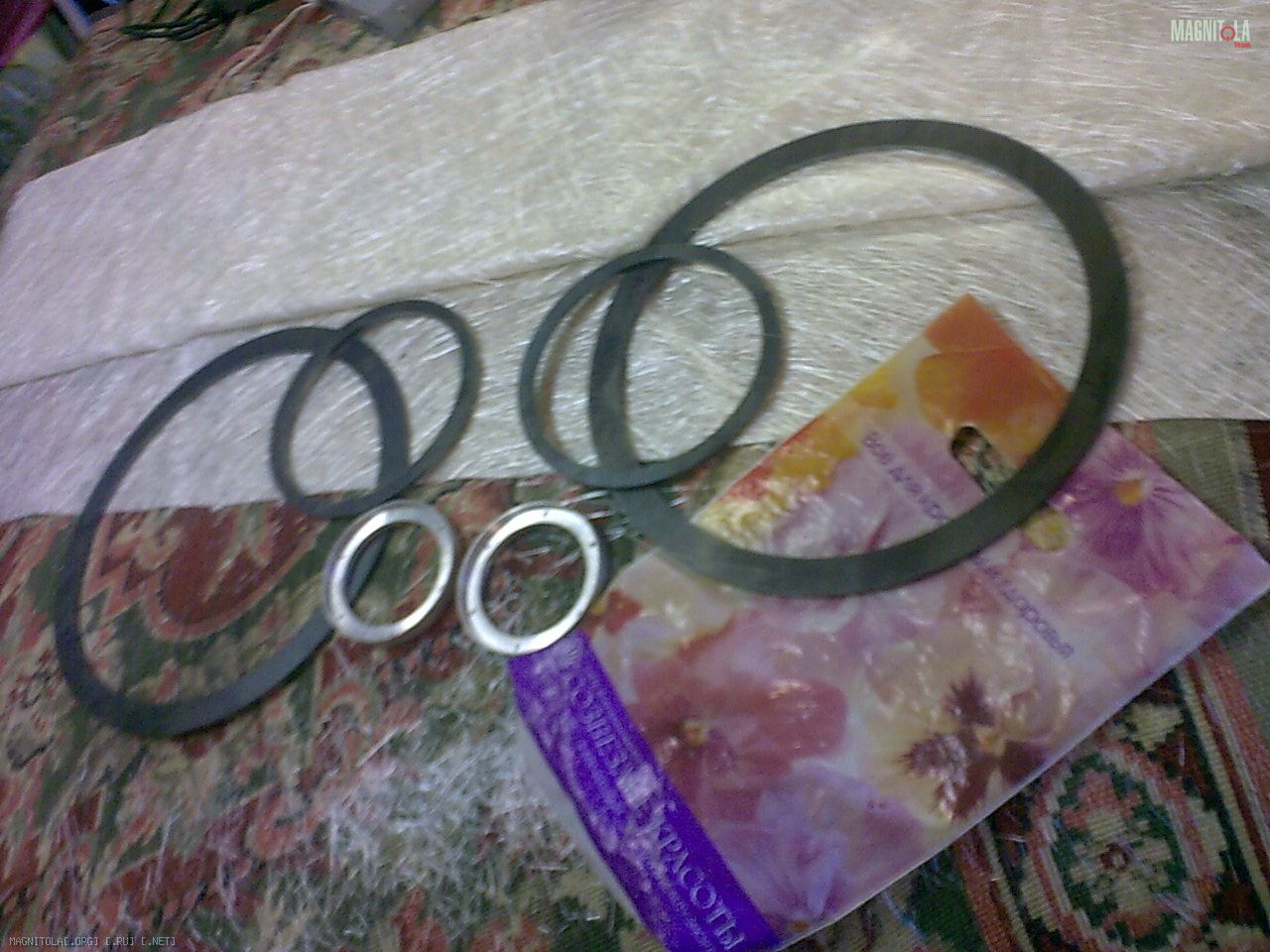

Все динамики закреплены резьюовыми соединениями. Болтами с потайной шестигранной головкой. Основой для саба и мид баса служат стальные кольца из 5мм стали, изготовленные на заказ на лазерном станке. С последующей нарезкой резьбы по месту.
Вложение 195623Вложение 195623
ВЧ и СЧ головки монтируются на фрезерованных алюминиевых кольцах. Так же на резьбовом соединении.

На фотографии проводки, где подключение к усилителю - термоусадка разной длинны...могут баллы снять :)

Немного крутяка=)

http://www.youtube.com/watch?v=8KbQ2EbwRhc

Haba, надо чтобы второй актуатор выталкивал запаску из ниши ;) Тогда совсем уж рулез будет =)
А что за привод используется?

Цитата:

---

Сообщение от restrict

Haba, надо чтобы второй актуатор выталкивал запаску из ниши

;) Тогда совсем уж рулез будет =)
А что за привод используется?

---

Ага и сам енял его, а третий выкатывал бар с девками и блекджеком :dirol:


Привод на е-бее куплен.

Цитата:

---

Сообщение от Haba

Ага и сам енял его, а третий выкатывал бар с девками и блекджеком

---

жжошь!))))

а так весьма зачетно

С актуатором здорово получилось! Чем-то звездные войны напоминает =)))))))
