80. Звук как в "бочке" [?]
Приветствую всех!
Решил на свой страх и риск создать тему о своей машине. История постройки музыки достаточно долгая, но все облегчается тем, что буквально недавно я все разобрал и начал строить заново :)
Ничем экстраординарным я уважаемую публику не удивлю, скорее тему создаю, чтобы в ней возникающие вопросы задавать. Ну и просто напомнить, что существует такая машина, Audi 80, в народе "бочка"
:good3:
Начало было положено лет 10 назад и с тех пор много воды утекло, многое поменялось. Прежде чем перейти ко дню сегодняшнему пару слов о том, что было...
ГУ эволюционировало по пути Pioneer 6600 > 7600 > Alpine 7893R.
Первый усилитель был Crunch, а динамики Hertz HT19 и Hertz HV100, с некоторыми изощрениями установленные в штатные места торпедо.
Потом добавились мидбасы Hertz HV165. Под них в дверях были сделаны подиумы. Выглядели не шибко круто, но и не совсем ужасно.
Общая схема представляла собой примерно следующее:
http://magnitola.org/attachment/7/6/7/8/0/206208.thumb
Система была 3х полоска, ВЧ и СЧ делились между собой самодельным кроссовером. Кстати, ВЧ динамик был самым слабым звеном... звук у HT19 так себе оказался.
ШВИ была сделана, но фото тех времен не сохранилось. Материалы STP, ничего из ряда вон. Результат конечно был на лицо (если так можно выразиться про звук).
Долгое время ездил себе и горя не знал, но с появлением второй машины бочка превратилась в машину для удовольствия и могу себе позволить разобрать все до основания... В коем состоянии машина сейчас и находится :laugh3:
Собственно краткое описание прошлого есть, дальше пойдут дела насущные и взгляды в будущее. Ну и конечно куча вопросов к знатокам, куда ж без этого :)

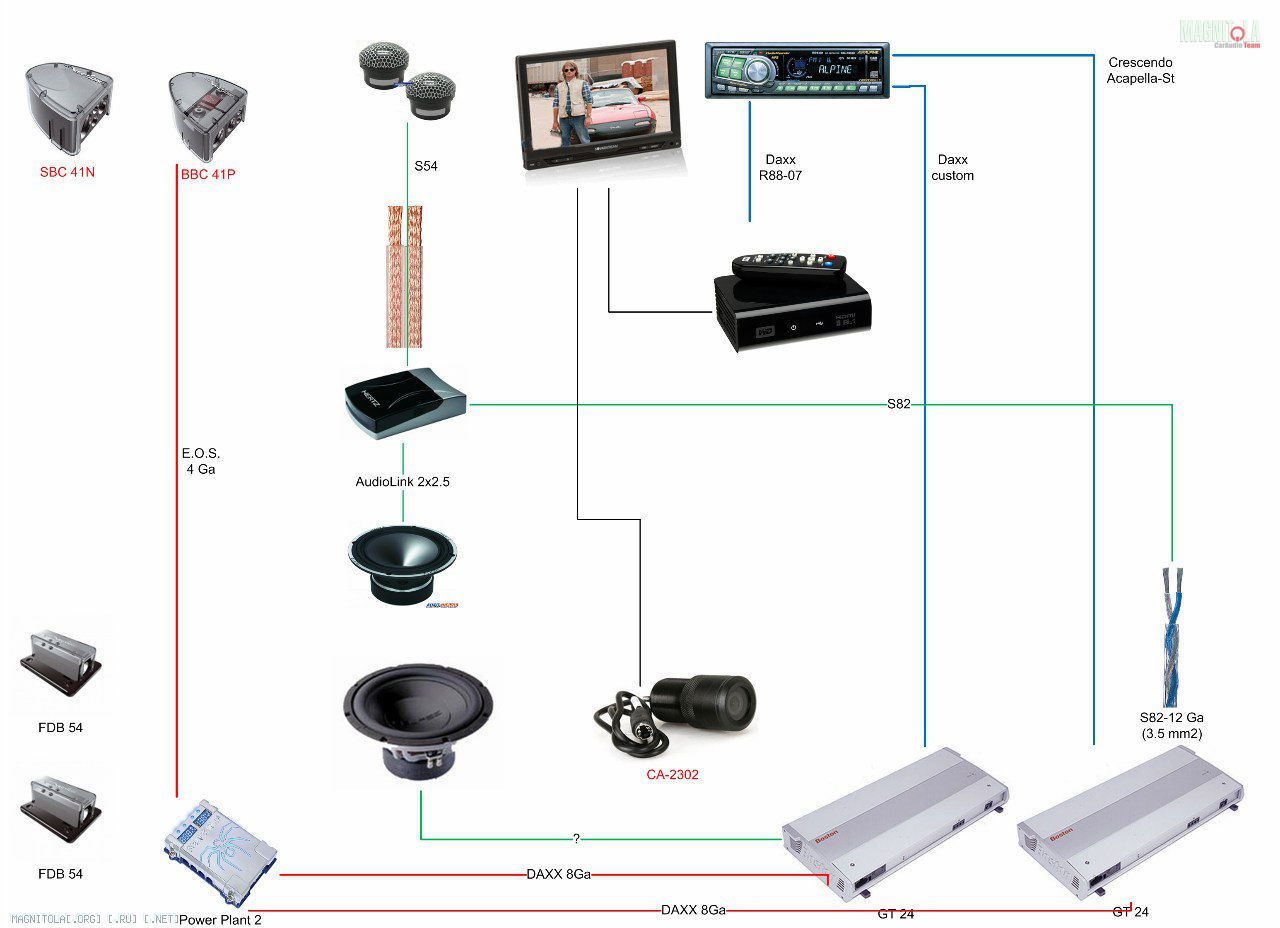

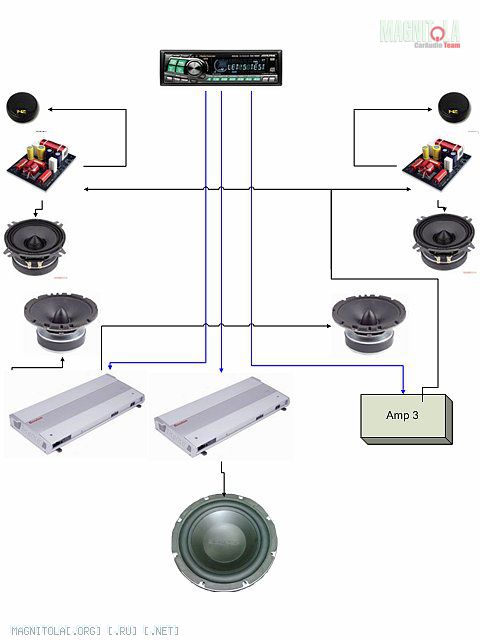

На сегодняшний день в голове мне рисуется такая схема:
http://magnitola.org/attachment/7/6/7/8/0/206206.thumb
Но она еще на 99% в голове... ну или разбросана по гаражу отдельными компонентами :)
-
Re: 80. Звук как в "бочке" [?]
Когда машина дя удовольствия--можно.....Саб наверное на весь багажник...прозрачные окошки для усей и море подсветки...ММММ.....моя мечта:laugh3:
-
Re: 80. Звук как в "бочке" [?]
Багажник у бочки такой, что любой саб в корпусе тут же превращается в "на весь" :) В нем вообще определенная напряженка с размещением усилителей и прочего... вот, как раз сейчас над этим голову и ломаю.
-
Re: 80. Звук как в "бочке" [?]
Тогда фальшпол....и как я уже говорила окошки с подсветкой:laugh3:
-
Re: 80. Звук как в "бочке" [?]
Фальшпол приобрел оригинальный, дабы упрятать под него докатку вместо полноразмерной запаски, которая по умолчанию в бочке стоит в левом крыле. Ну и пол ровный получается, в бочке он... ну как в бочке :) А на освободившееся место в крыле как раз планирую поставить усилители. Хотя места все равно мало...
С окошечком и подсветкой я понял, теперь обязательно сделаю дабы доставить Вам удовольствие :thank_you:
-
Re: 80. Звук как в "бочке" [?]
Спасибо, тогда подпишусь...а саб в каком оформлении?
-
Re: 80. Звук как в "бочке" [?]
Саб пока белое пятно, нахожусь в поиске. Изначально был реализован free air в полке, сейчас подумываю сделать корпусной. Проблема в том, что в восьмидесятке бензобак за задним сиденьем, что несколько усложняет размещение коробки для саба. Так что планирую найти что-то максимально компактное/плоское, собрать коробочку и подвесить к полке. Я бы может и фришкой ограничился, но найти ее приличной мощности и качества наверное проблематично. Хотя, может кто что и подскажет...
-
Re: 80. Звук как в "бочке" [?]
Ясненько.....тогда начинайте уж....народ не подтянется пока нечего комментировать:laugh3:!
УДАЧИ и УСПЕХОВ!
-
Вложений: 6
Re: 80. Звук как в "бочке" [?]
вот фото как я делал на своей ауди 80 )))
-
Re: 80. Звук как в "бочке" [?]
Энергия, Спасибо! Что-то я уже сделал, потихоньку буду выкладывать. К сожалению гаражный фотик скоропостижно скончался, пока фотографирую на ГоПрошку... а с нее фотки так себе получаются. Придется здоровый фотик в гараж волочь :)
veny399, Ух, я надеюсь на чуть меньшую коробочку для саба :laugh3:
-
Re: 80. Звук как в "бочке" [?]
Точно дагажник маленький!.....в сравнении с моим бардачек:laugh3:
Но это и плюс....будет такая музыкальная шкатулочка!
---------- Сообщение добавлено 28.06.2012 в 13:39 ----------
Тогда Вам Револьт10 --ему всего 15 литров необходимо....зя имеется ввиду
-
Re: 80. Звук как в "бочке" [?]
у меня во второй восмедесятке два саба 10х в задней полке стоят во фри, щас если фотки найду, то выложу
-
Вложений: 1
Re: 80. Звук как в "бочке" [?]
-
Re: 80. Звук как в "бочке" [?]
Цитата:
Сообщение от
veny399
примерно так...
Вы тоже молодец...но у Вас страшненько:laugh3:
Я надеюсь у автора все покрасивше будет....
Раз он уже подсветку обещал:laugh3:
-
Re: 80. Звук как в "бочке" [?]
Цитата:
Сообщение от
Энергия Вы тоже молодец...но у Вас страшненько:laugh3:
это делалось на три месяца, щас всё переделано т.к. эту машину отдал отцу, а ему сабы не нужны )))
-
Re: 80. Звук как в "бочке" [?]
Тогда сорри.....
Лано автору,наверное мешаем...
Он там, видимо, фотки вставляет...говорил же --кое что уже сделано
Сейчас покажет....поглядим:party:
-
Re: 80. Звук как в "бочке" [?]
Не, как можно, какие помехи...

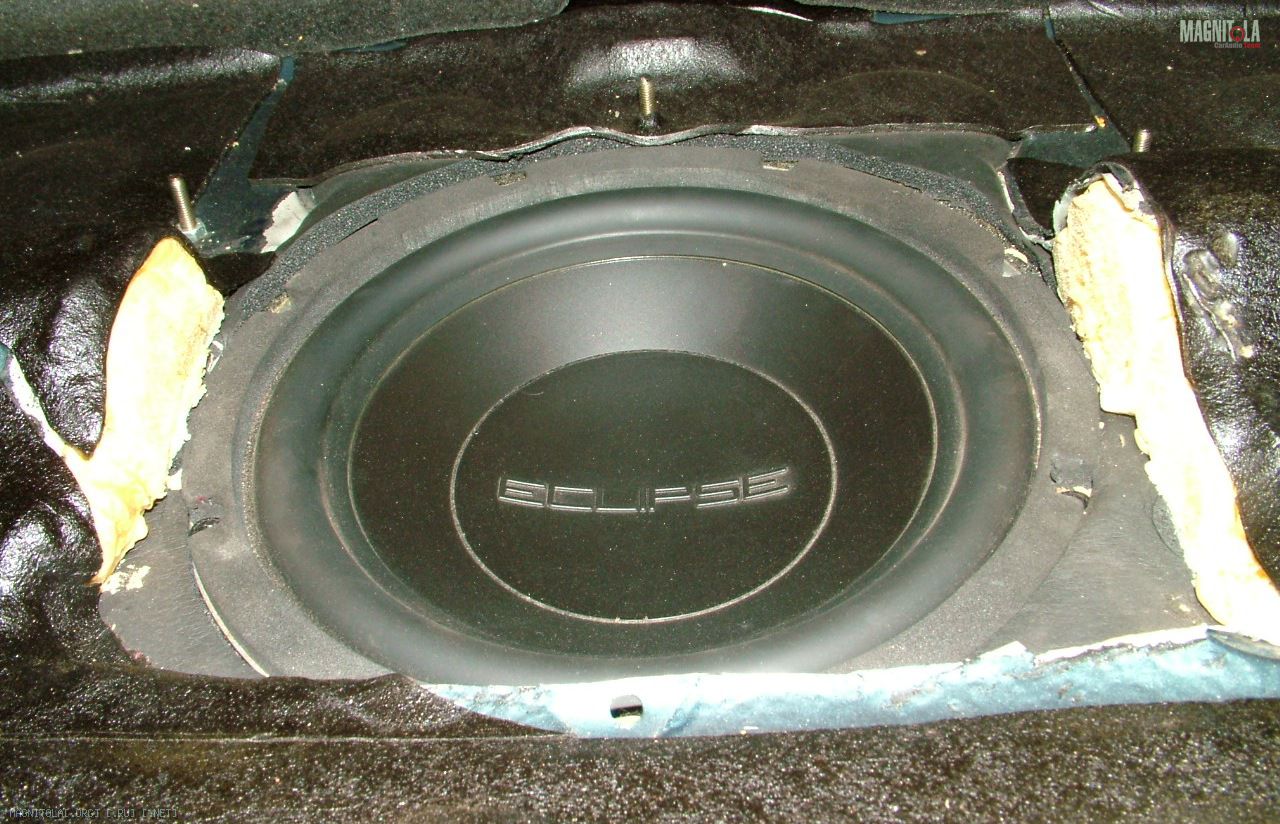

У меня саб в полке был оформлен скрыто.
На крышку полки после установки в нее сетки была наклеена черная ткань. Со стороны ничего не говорило о присутствии саба.
http://magnitola.org/attachment/7/6/7/8/0/208924.thumb http://magnitola.org/attachment/7/6/7/8/0/208922.thumb http://magnitola.org/attachment/7/6/7/8/0/208920.thumb
А сам саб прикручивался со стороны салона. Это на всякий пожарный, чтобы можно было как-то попасть в багажник, если с замком что случится.
http://magnitola.org/attachment/7/6/7/8/0/208918.thumb http://magnitola.org/attachment/7/6/7/8/0/208914.thumb http://magnitola.org/attachment/7/6/7/8/0/208916.thumb
-
Re: 80. Звук как в "бочке" [?]
Слушай, твой вариант ящика - сабик требующий 15-18 литров. Например пирлесс или рейнбоу
-
Re: 80. Звук как в "бочке" [?]
Ну, в любом случае я буду выбирать сабик способный играть в наименьшем объеме, хоть багажник мне и не нужен, но здоровая коробка мне не нравится. 15-18 литров это вроде компактная коробочка.
-
Re: 80. Звук как в "бочке" [?]
Ну да....
Особенно если представить 20 литровую канистру.....в гараже валяется:laugh3:
-
Re: 80. Звук как в "бочке" [?]
У меня только пластиковая на 10 литров :) Есть такие сабвуферы?
---------- Сообщение добавлено 29.06.2012 в 01:08 ----------
В качестве подготовки по проводам:
Купил линейный вход для подключения медиаплеера WD TV к Алпайну
http://magnitola.org/attachment/7/6/7/8/0/206194.thumb

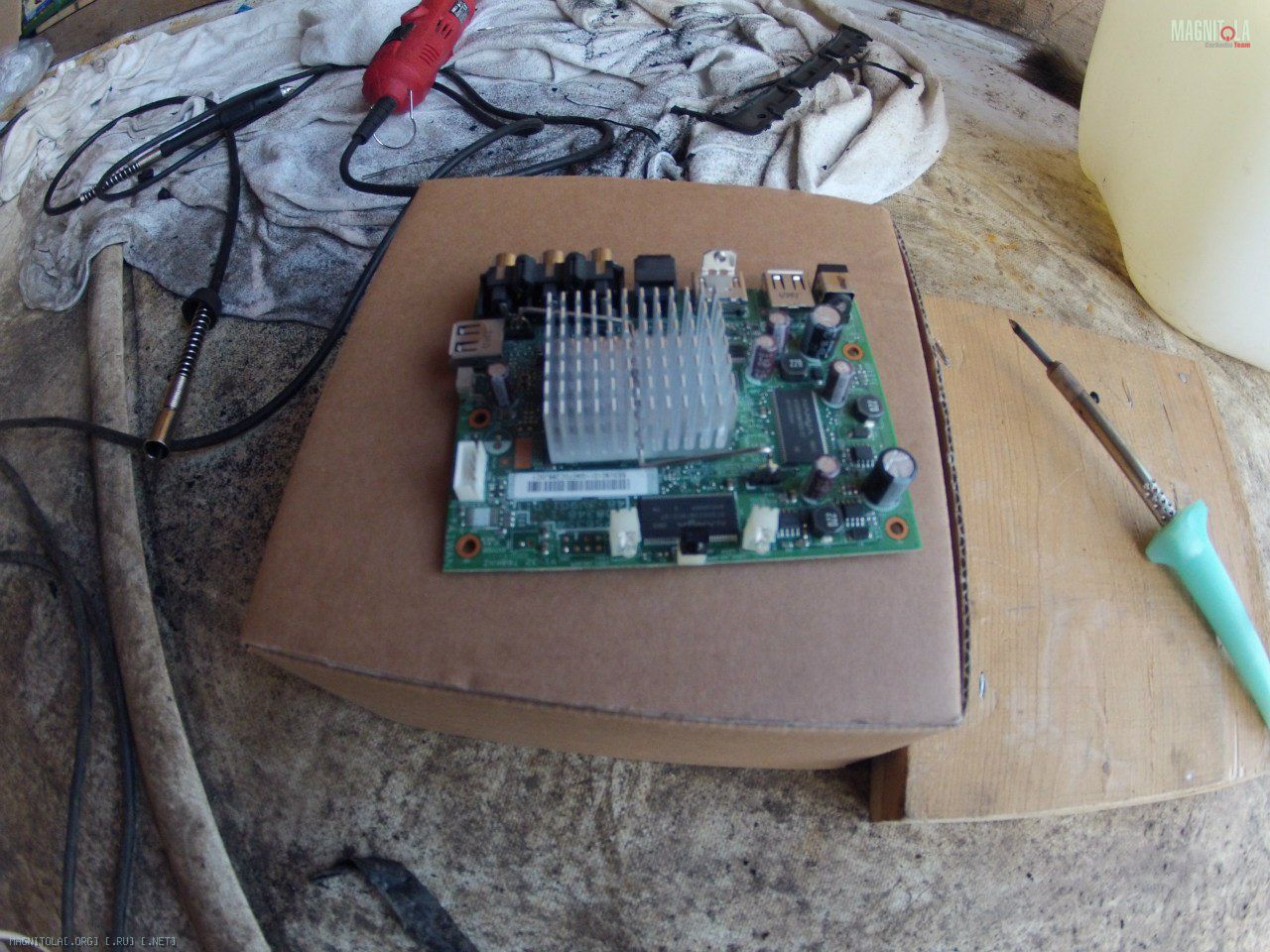

Разобрал сам плеер, вынес на проводе приемник.
http://magnitola.org/attachment/7/6/7/8/0/208908.thumb

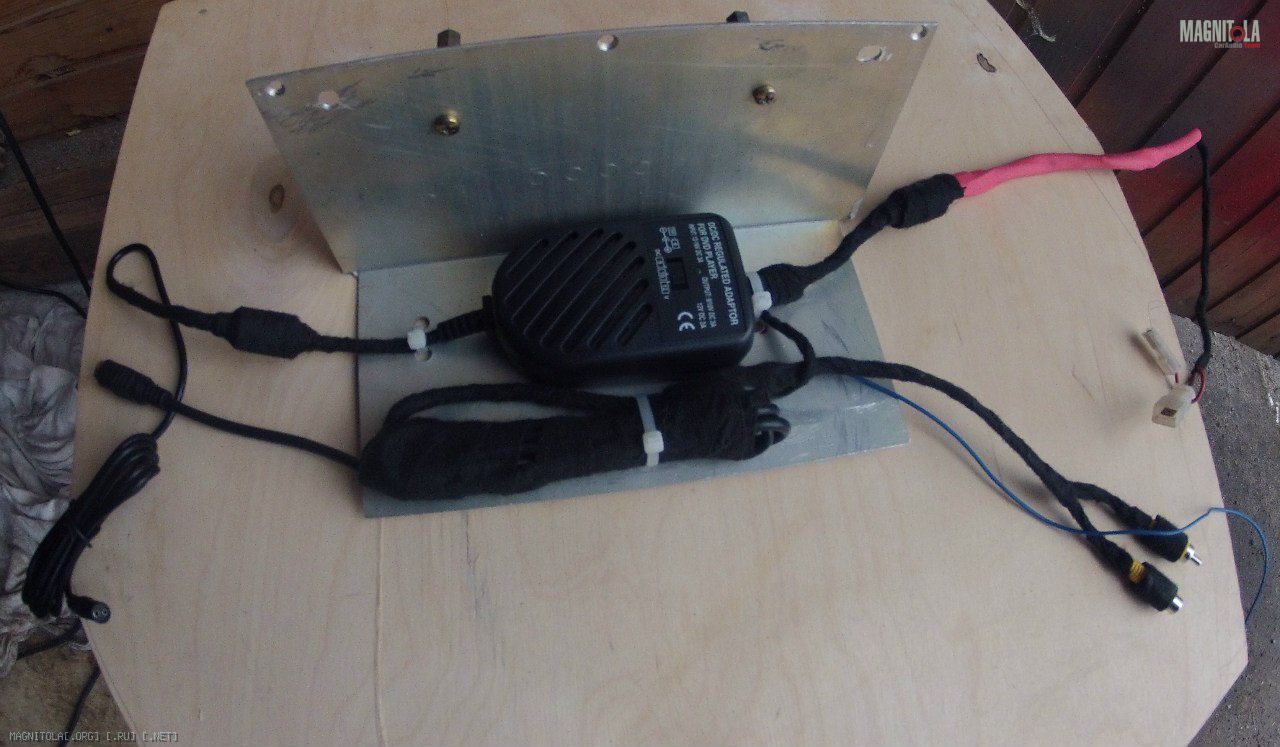

Подготовил проводку для питания плеера и монитора. Слышал, что плеер любит стабильные 12 Вольт, поставил на всякий случай стабилизатор.
http://magnitola.org/attachment/7/6/7/8/0/208906.thumb

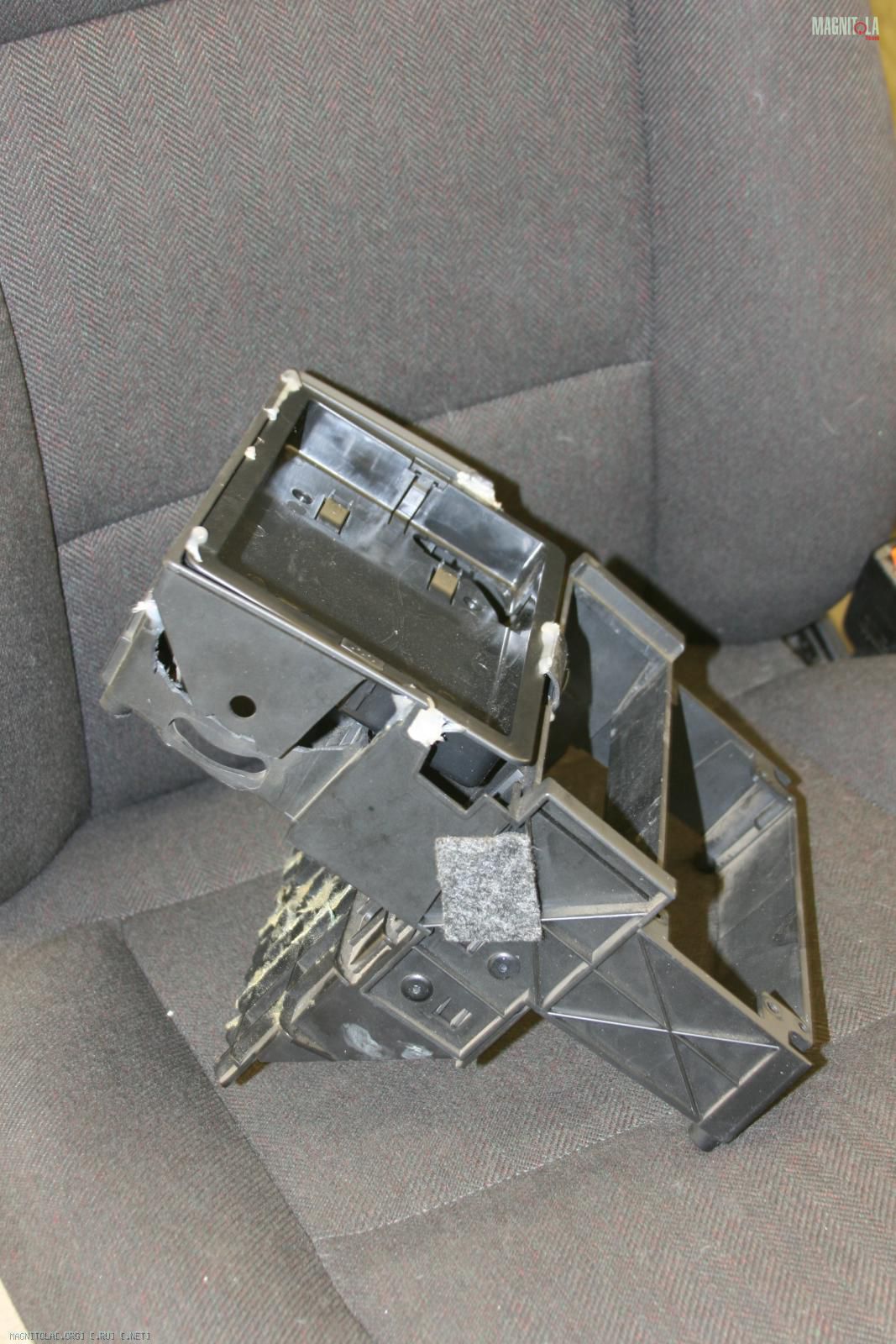

Монитор планирую поставить вместо центральных воздуховодов.

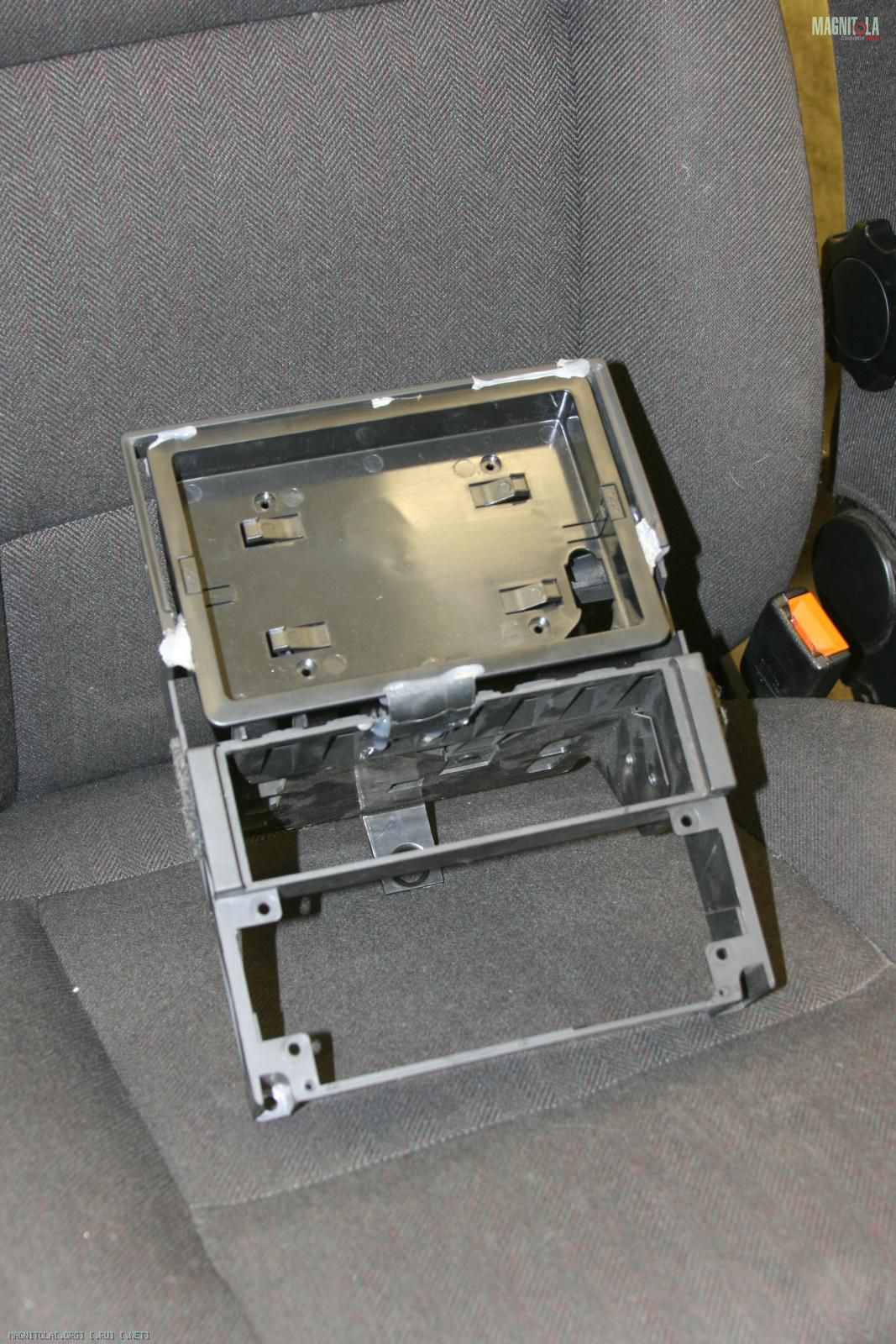

Заготовка -
http://magnitola.org/attachment/7/6/7/8/0/208974.thumb http://magnitola.org/attachment/7/6/7/8/0/208968.thumb
-
Re: 80. Звук как в "бочке" [?]
-
Re: 80. Звук как в "бочке" [?]

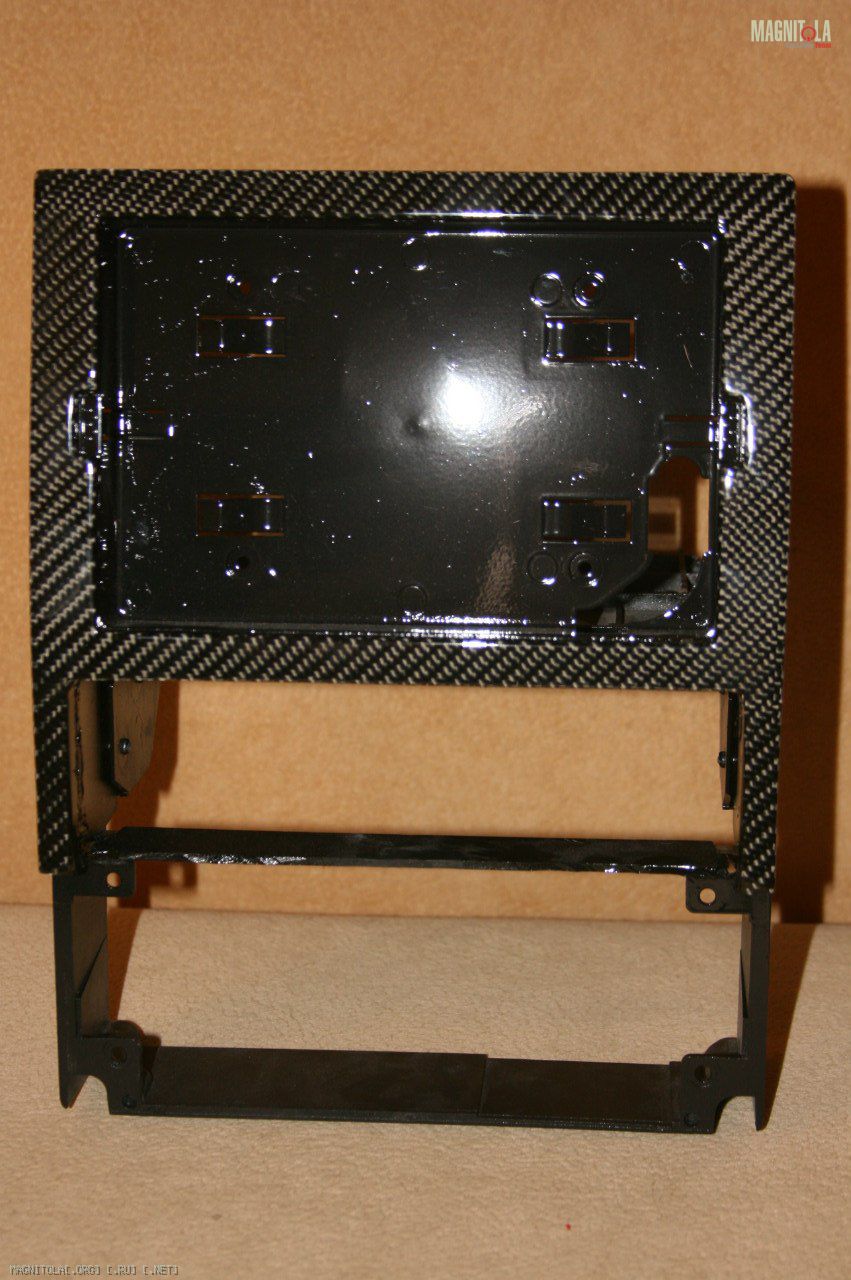

Рамка под монитор в более или менее конечном виде.
http://magnitola.org/attachment/7/6/7/8/0/209632.thumb

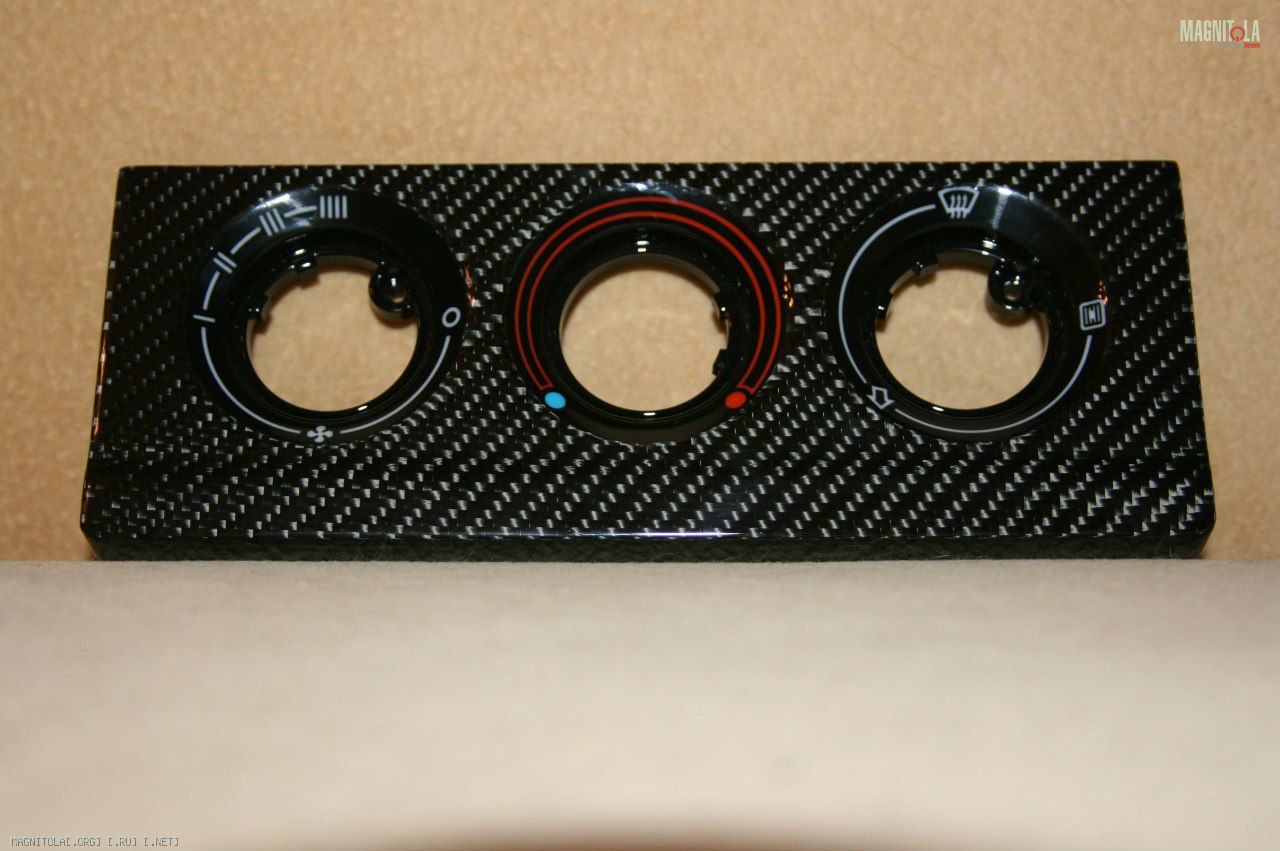

Рамка печки туда же
http://magnitola.org/attachment/7/6/7/8/0/209634.thumb
С карбоном работать возможности нет, отдавал на аутсорсинг :help:...
Примерка по месту
http://magnitola.org/attachment/7/6/7/8/0/209636.thumb
---------- Сообщение добавлено 01.07.2012 в 16:11 ----------
Возник вопрос. А именно о целесообразности установки конденсатора. Пока нахожусь на этапе распределения компонентов по багажнику неплохо бы предусмотреть все возможные нюансы. Я сейчас пойду конечно поиск помучаю, если что не ругайтесь...
---------- Сообщение добавлено 02.07.2012 в 00:15 ----------
Сегодня хоть что-то успел сделать... до багажника провода довел таки.

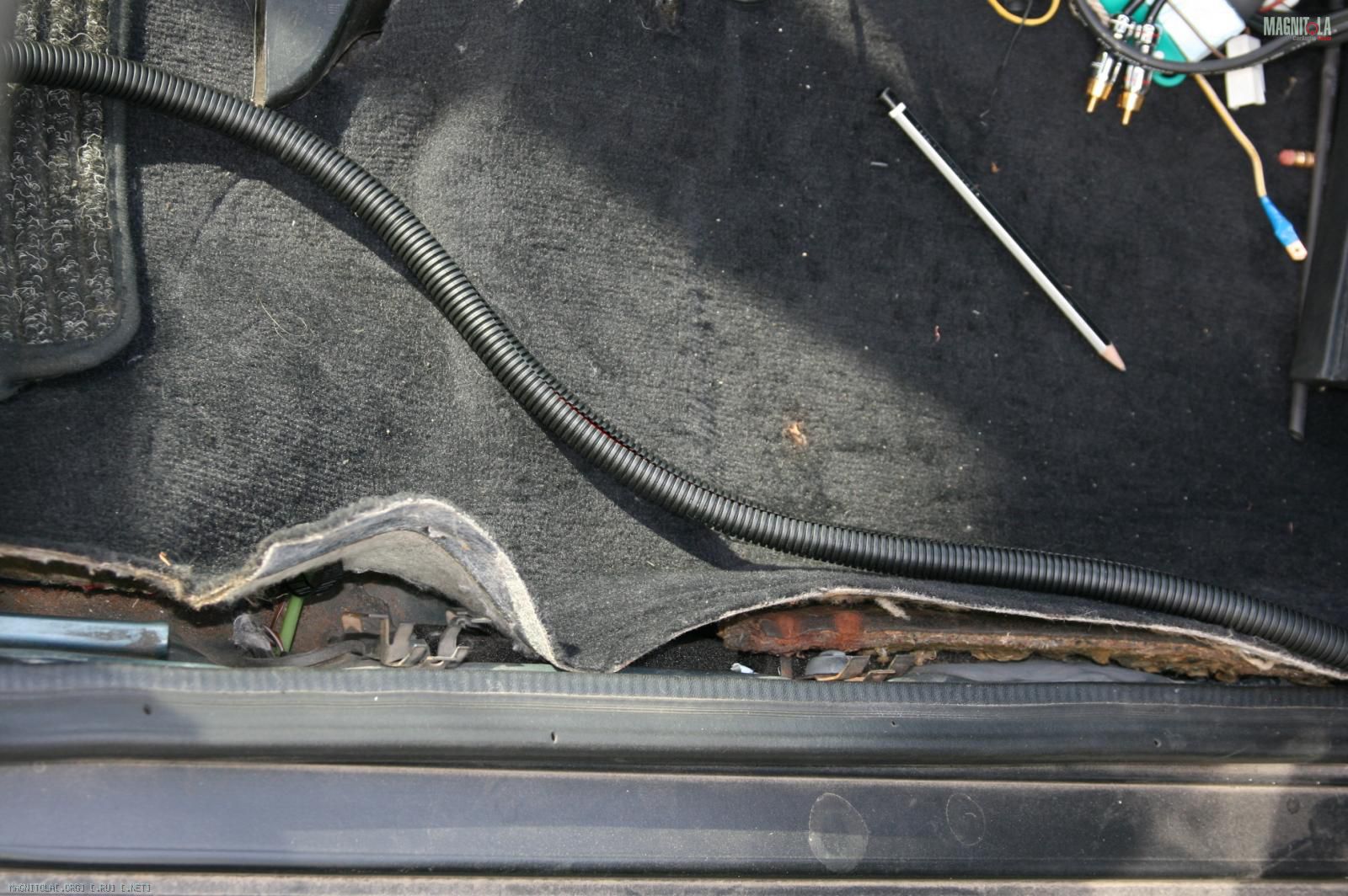

Силу тянул по правому порогу до заднего сиденья, там переходил на другой борт и заходил в багажник.
http://magnitola.org/attachment/7/6/7/8/0/209744.thumb

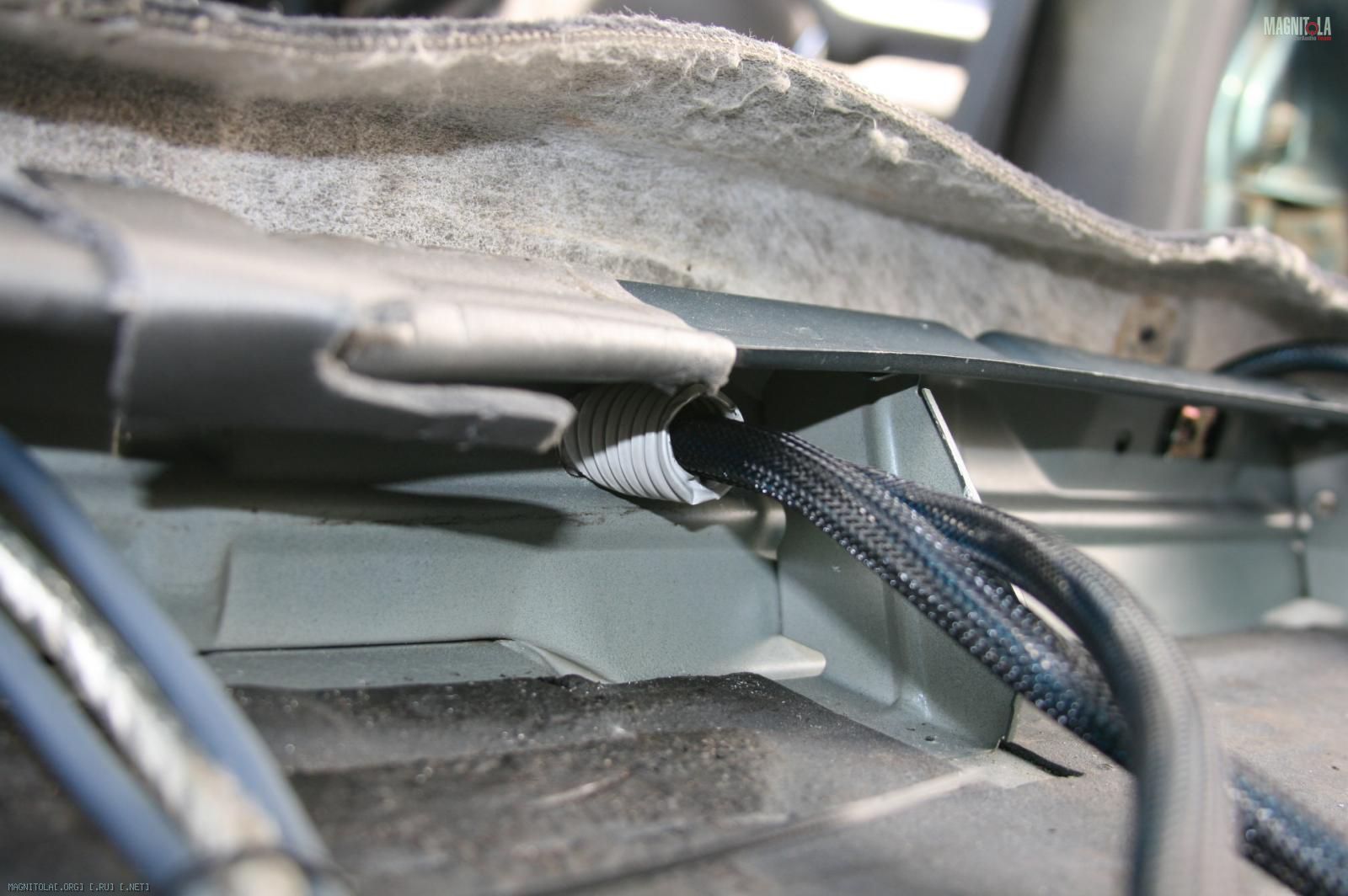

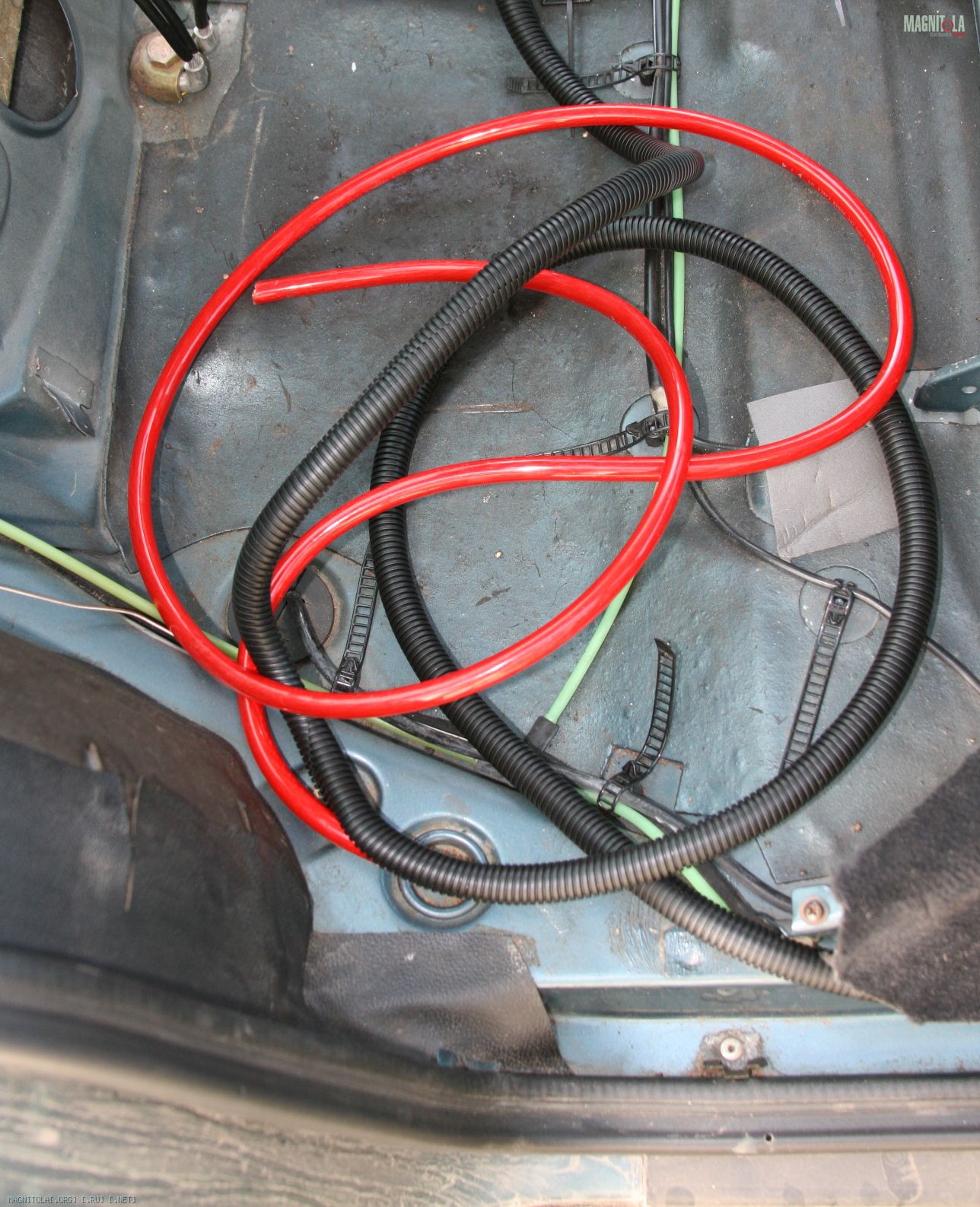

Провод засовывал в гофру.
http://magnitola.org/attachment/7/6/7/8/0/209742.thumb http://magnitola.org/attachment/7/6/7/8/0/209740.thumb

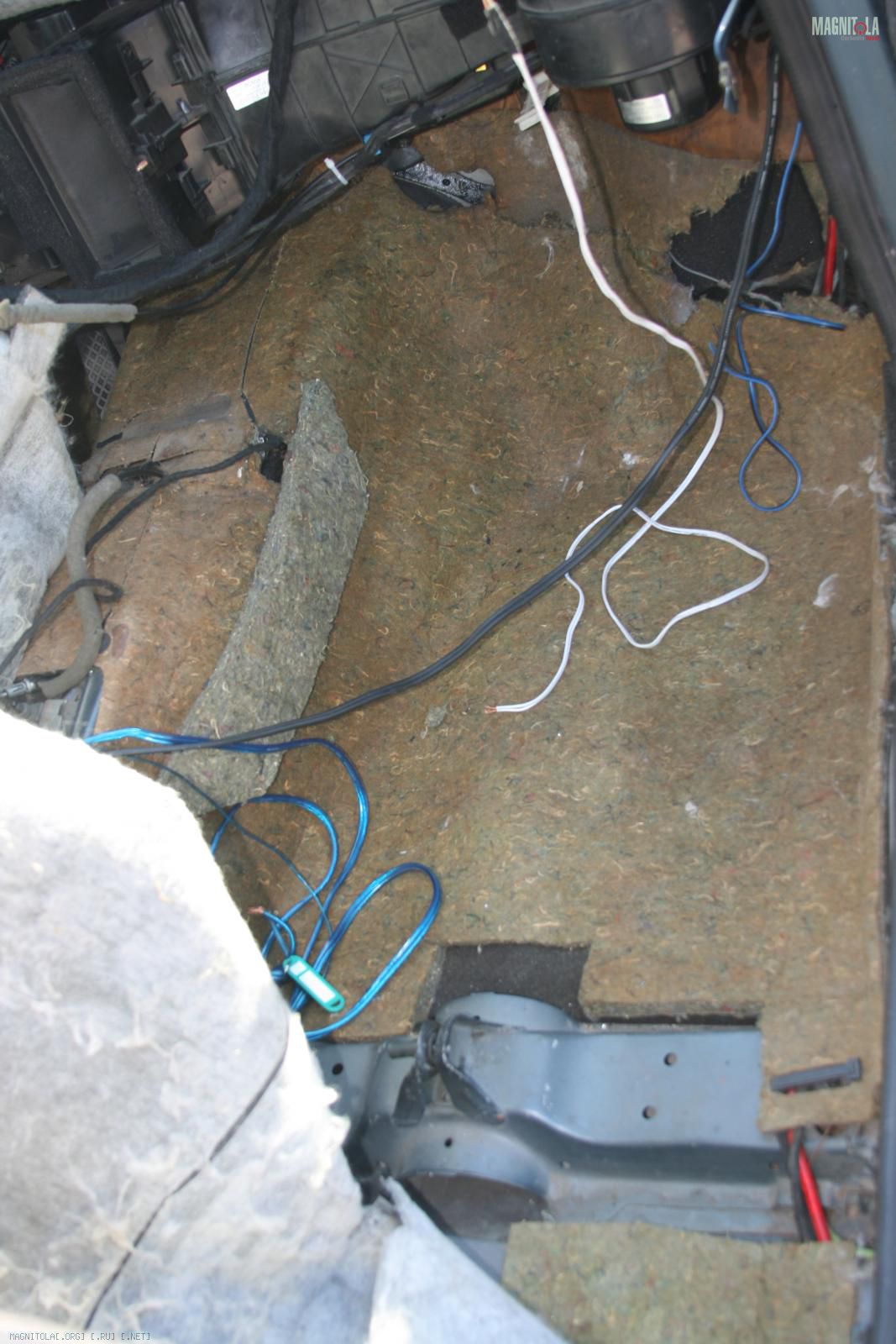

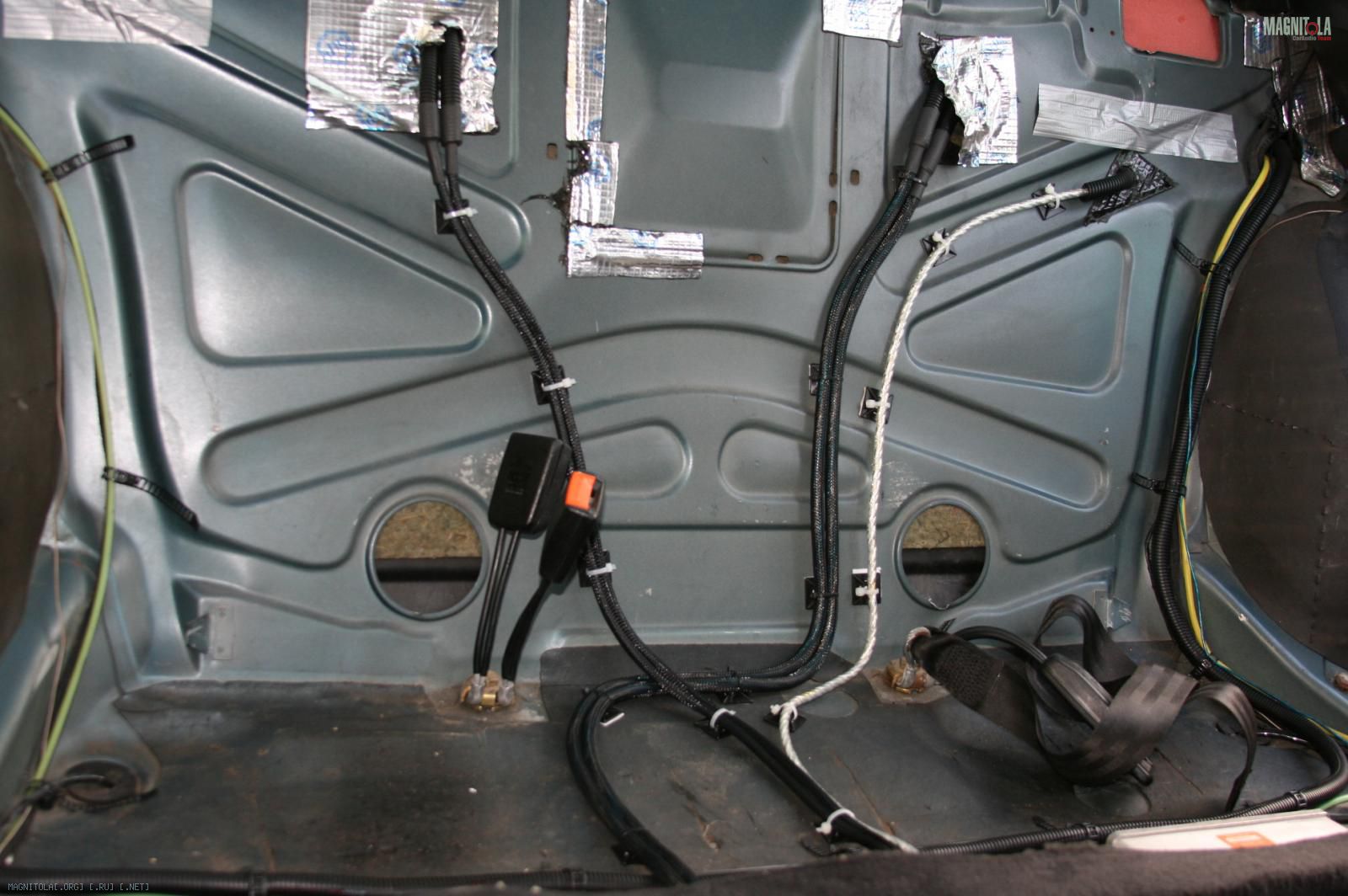

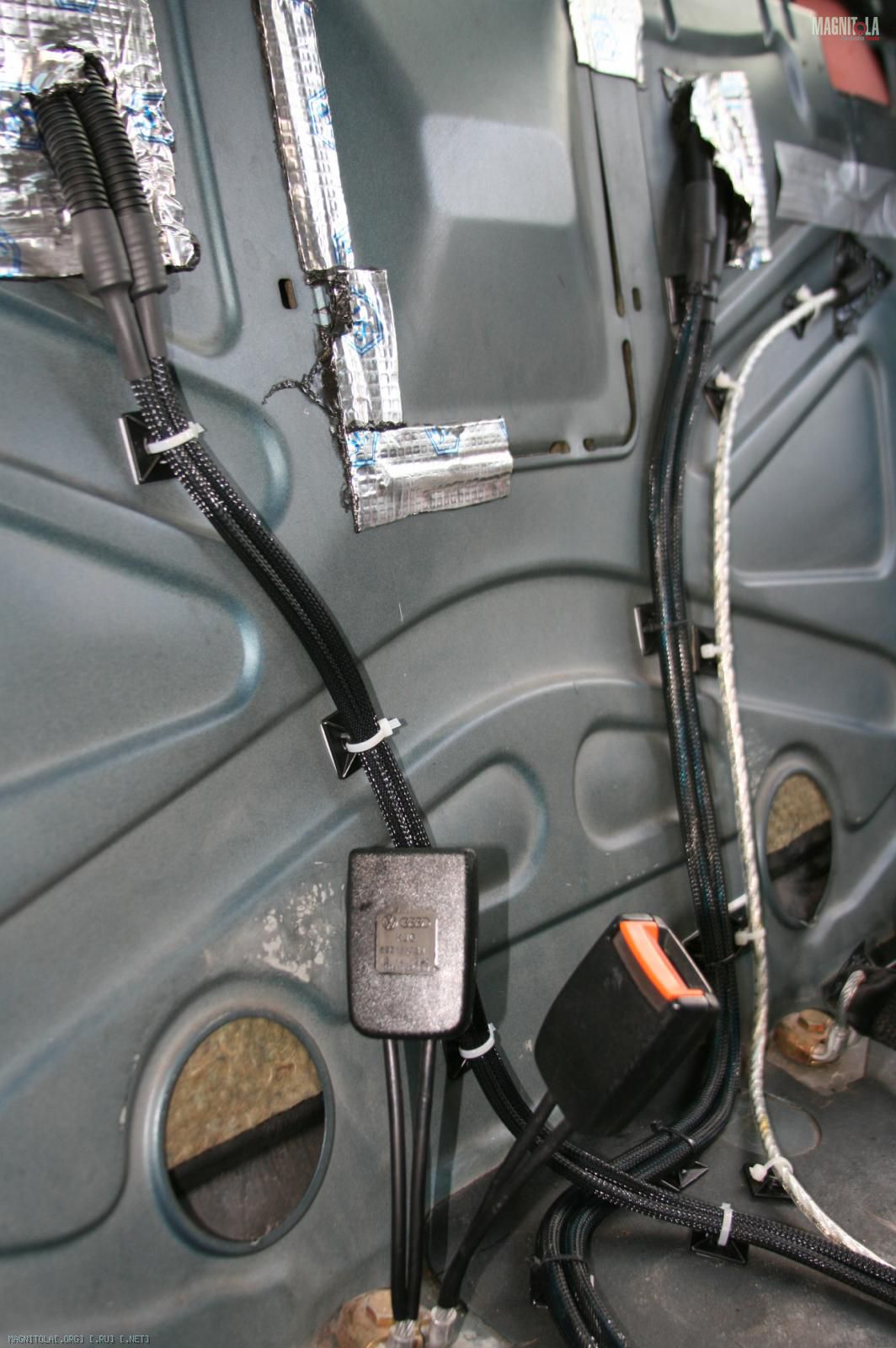

Основное черти что получилось под задним сиденьем.
http://magnitola.org/attachment/7/6/7/8/0/209760.thumb

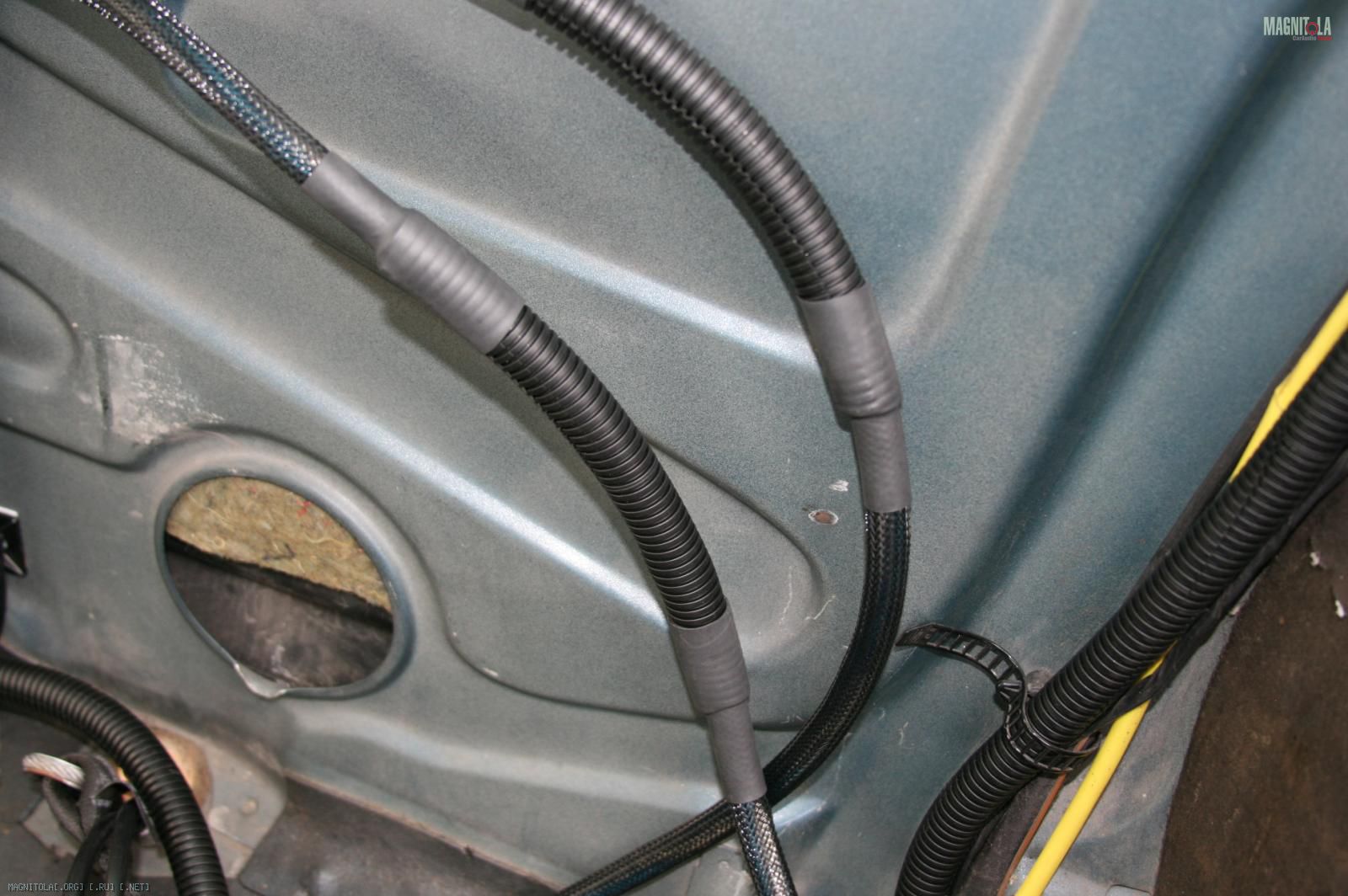

Акустические провода и межблоки засунул в змеиную кожу. Скорее всего для красоты и самоуспокоения, ну что им сделается...
http://magnitola.org/attachment/7/6/7/8/0/209748.thumb http://magnitola.org/attachment/7/6/7/8/0/209752.thumb http://magnitola.org/attachment/7/6/7/8/0/209750.thumb http://magnitola.org/attachment/7/6/7/8/0/209762.thumb http://magnitola.org/attachment/7/6/7/8/0/209758.thumb
На этом некий этап закончен, дальше по плану организация проводки в багажнике.
http://magnitola.org/attachment/7/6/7/8/0/209756.thumb

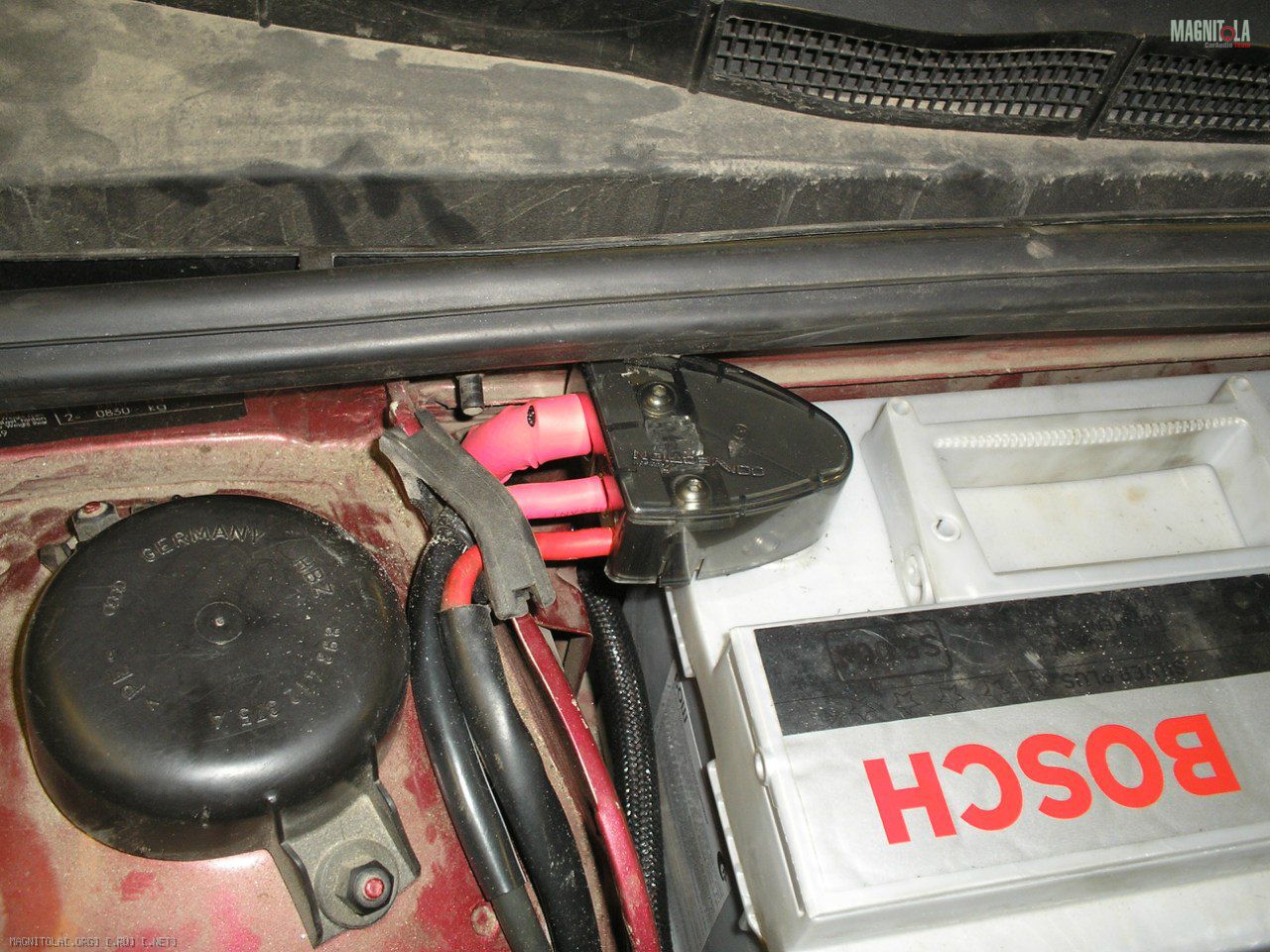

Под капотом пока провод подвел к батарейке, нигде не могу найти клемму с предохранителем, вот такую
http://magnitola.org/attachment/7/6/7/8/0/209778.thumb
Пока все, на неделе планирую раскидать все по багажнику.
-
Re: 80. Звук как в "бочке" [?]

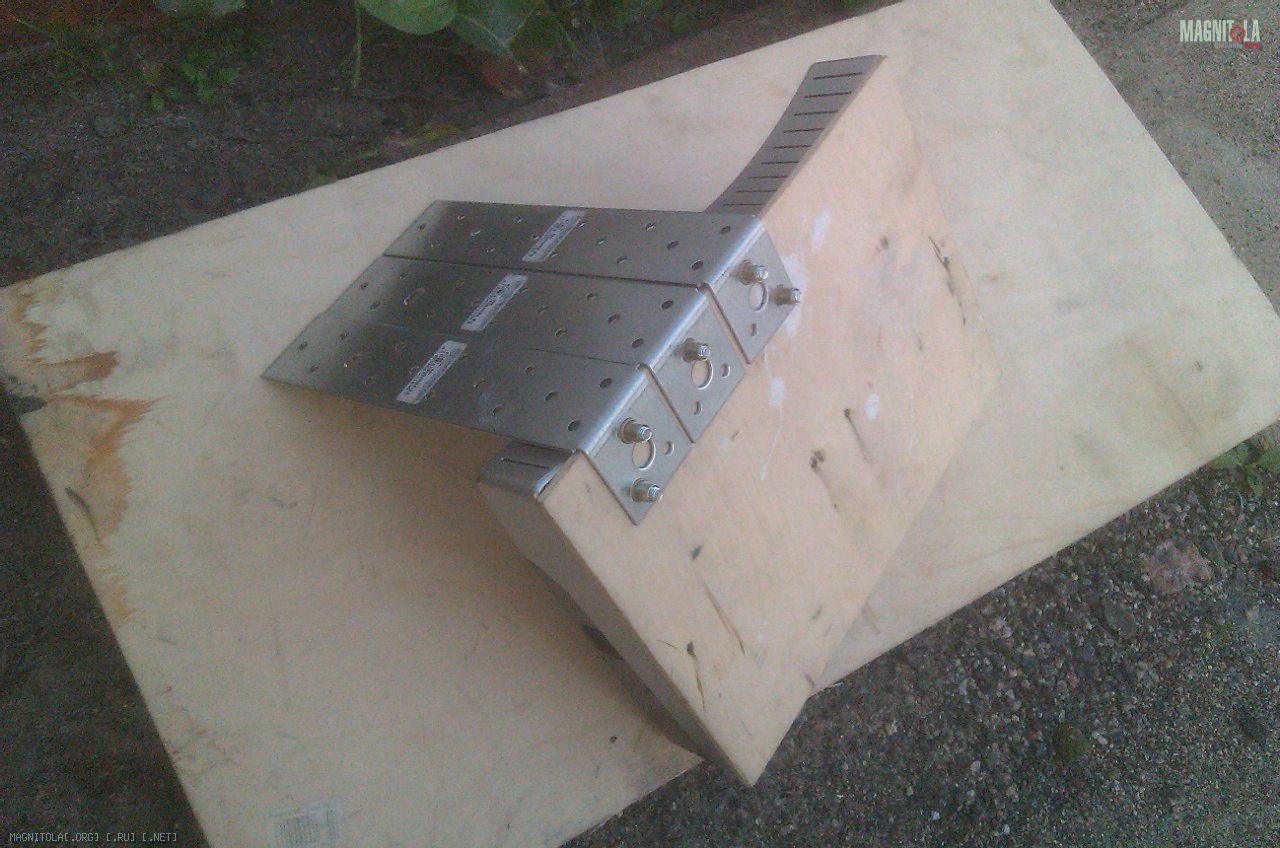

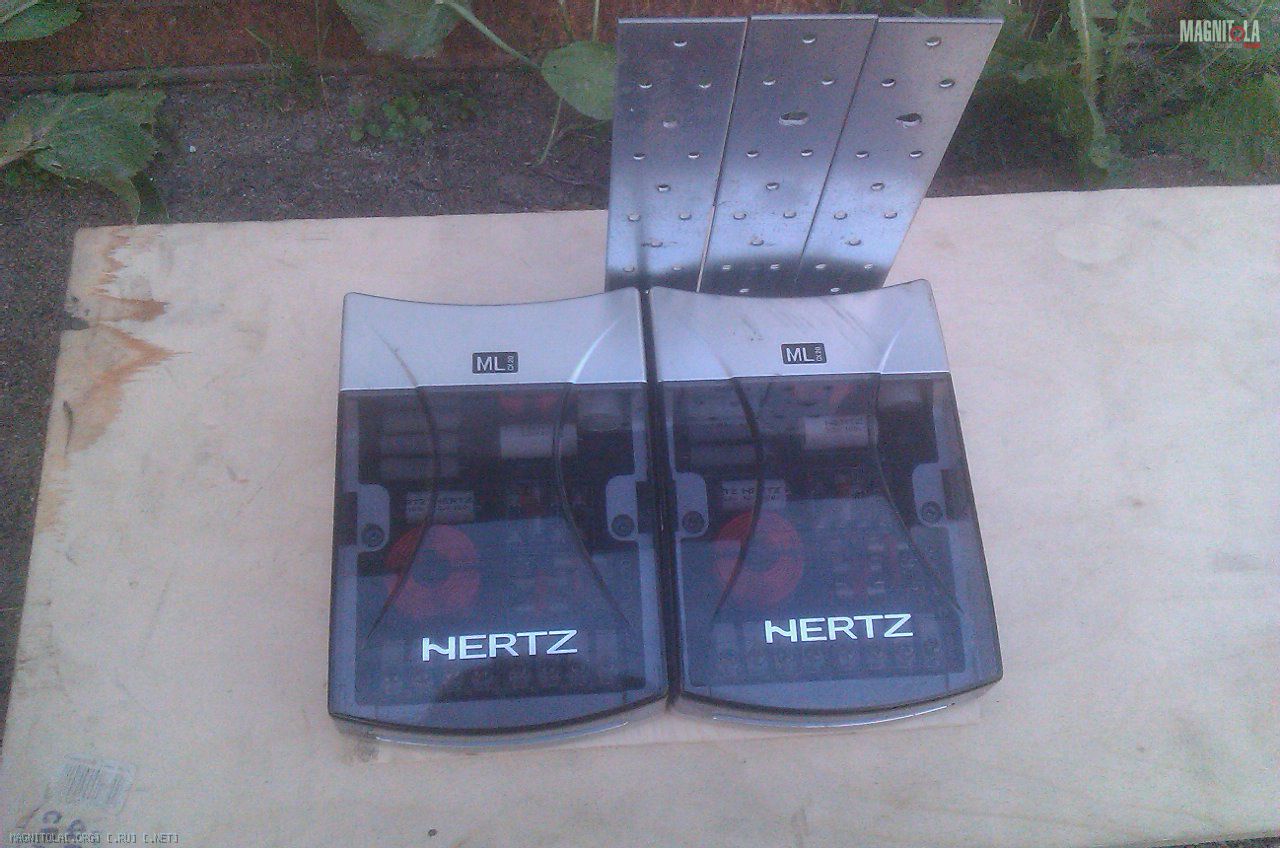

Перескакивая с пятого на десятое... пытался вчера разместить в торпедо кроссы, еле уместил, здоровые, паскуды. Пришлось соорудить эдакий кронштейн.
http://magnitola.org/attachment/7/6/7/8/0/210436.thumb http://magnitola.org/attachment/7/6/7/8/0/210438.thumb http://magnitola.org/attachment/7/6/7/8/0/210434.thumb
В дальнейшем возможно сделаю его целиковым.

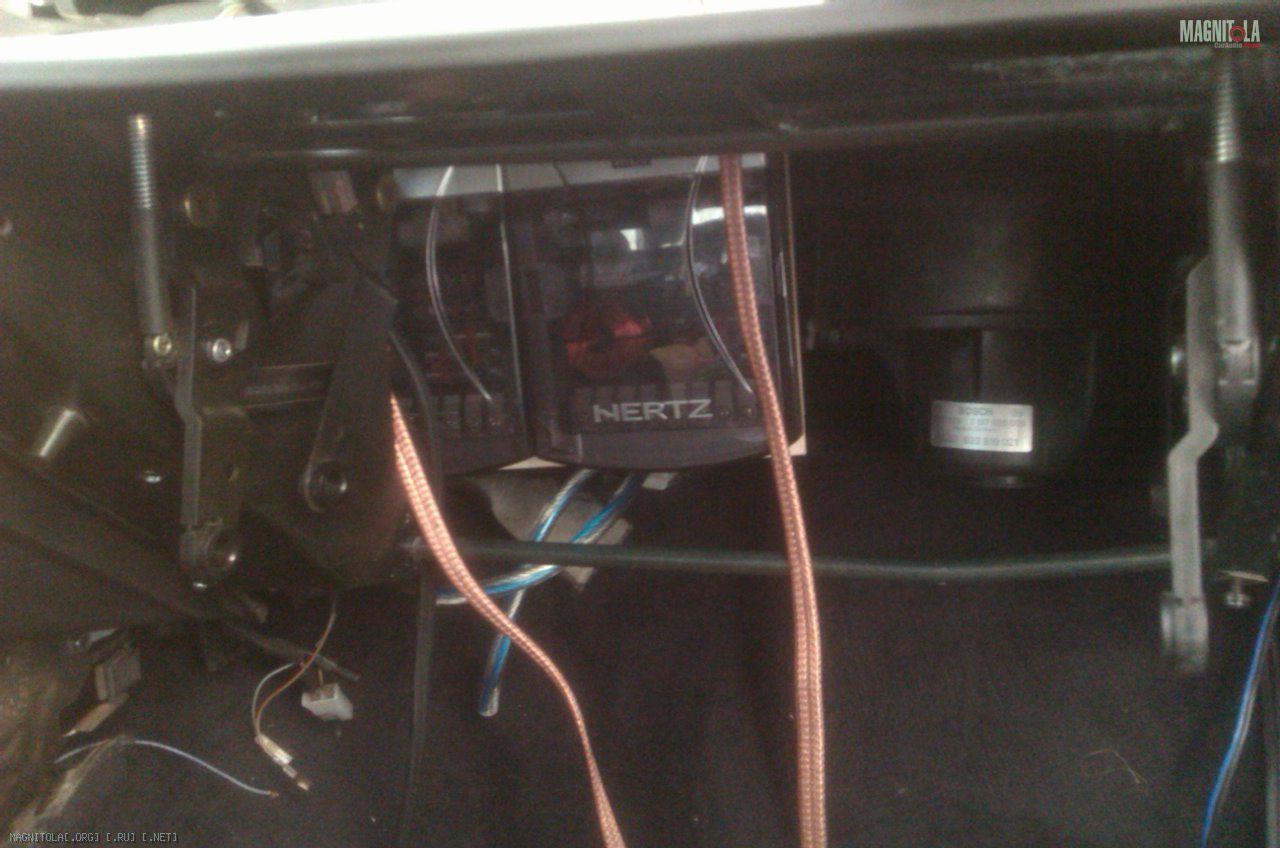

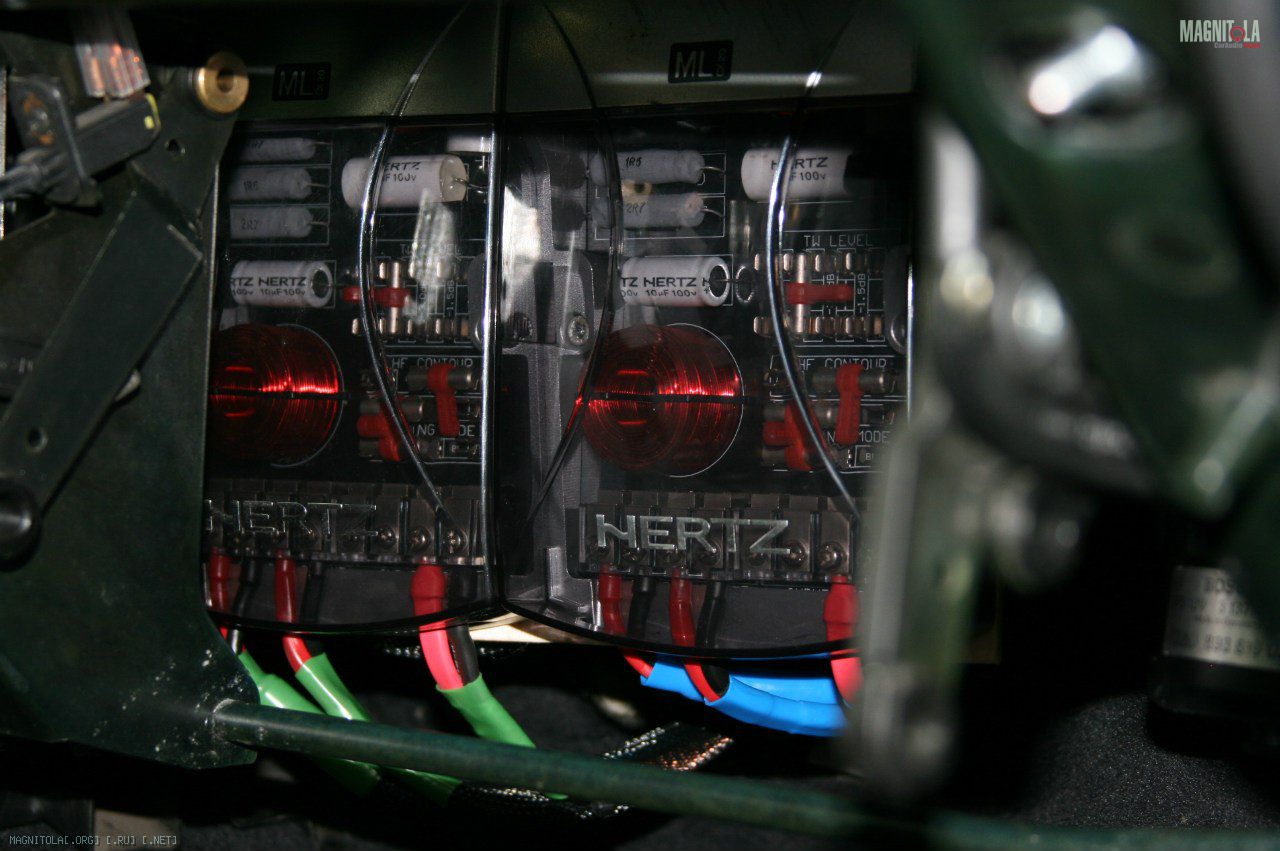

В итоге кроссы уместились таки в "забардачном" пространстве...
http://magnitola.org/attachment/7/6/7/8/0/210452.thumb
Фото паршивое, опять я поленился тащить в гараж фотик. На выходных зафиксирую в приличном виде.
-
Re: 80. Звук как в "бочке" [?]
а там где у тебя проводка уходит через щит за спинкой заднего сиденья - есть какие-то резинки или проходные гофры?
-
Re: 80. Звук как в "бочке" [?]
-
Re: 80. Звук как в "бочке" [?]
так сделай фото красивое ;)
-
Re: 80. Звук как в "бочке" [?]
-
Re: 80. Звук как в "бочке" [?]
Чуть забегая вперед, вопрос №2: Нужен ли доворот мидбаса? В конкретно моем случае (применимо к автомобилю). В центре довольно высокий тоннель, консоль опять же... сами динамики друг друга не "видят". В целом есть мнение, и мое и не только, что не нужен, но готов выслушать комментарии, опровержения.
-
Re: 80. Звук как в "бочке" [?]
В воскресенье обошел весь базар на Юноне, пусто, как шаром покати... клеммы на батарейку нет, наконечников на толстый провод нет, клеммы заземления нет. Единственное, красную змейку купил, а то все в черной... мрачненько :resent:

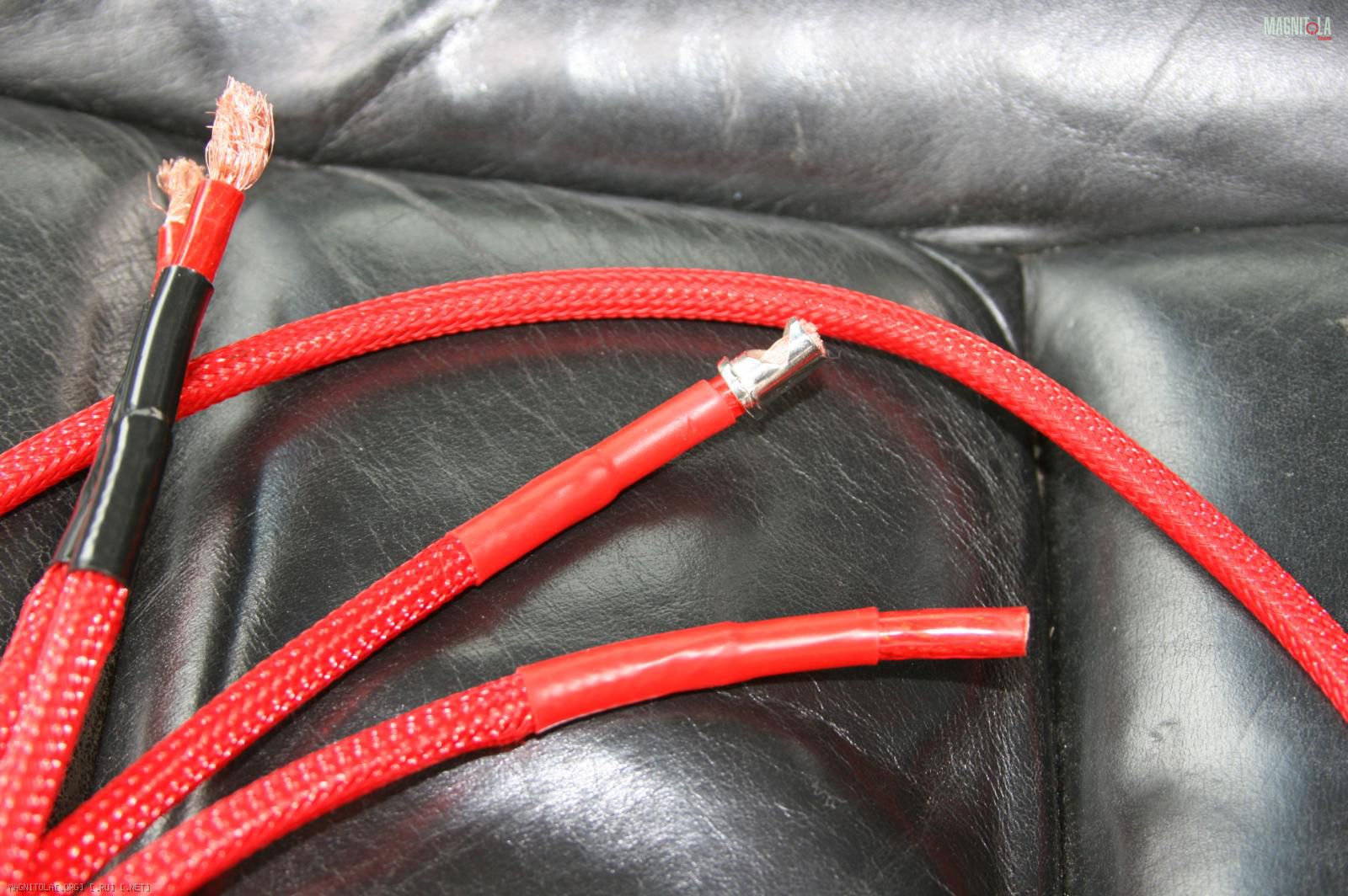

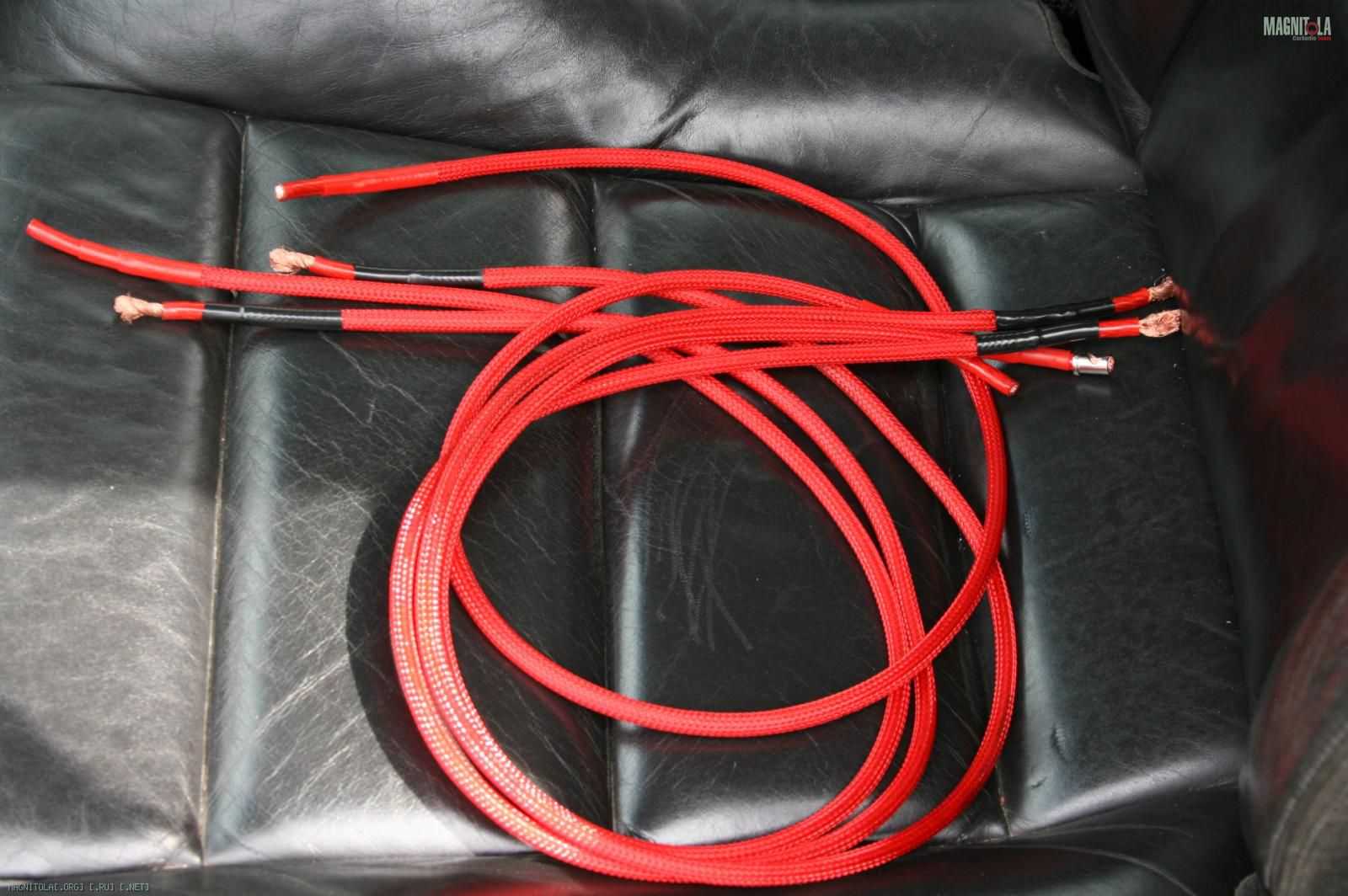

Заготовил провода питания для усилителей. Ну, с оговоркой на отсутствующие наконечники.
http://magnitola.org/attachment/7/6/7/8/0/212772.thumb http://magnitola.org/attachment/7/6/7/8/0/212762.thumb
Вот думаю, как быть. По идее дистр и усилки принимают голый провод... но хотелось сделать красиво. Что скажете, по этому вопросу? Критично?

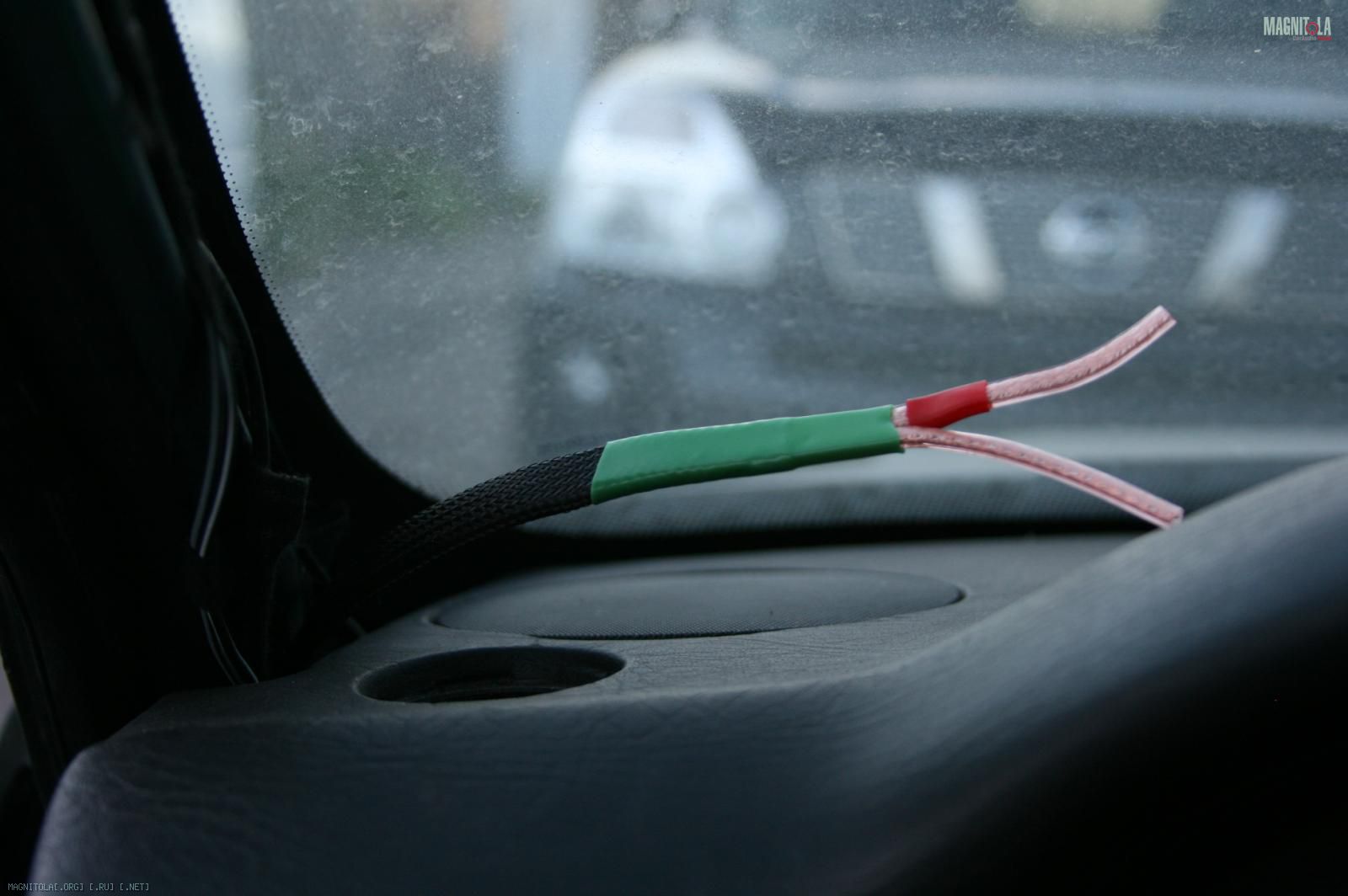

Протащил провода на ВЧ
http://magnitola.org/attachment/7/6/7/8/0/212776.thumb http://magnitola.org/attachment/7/6/7/8/0/212760.thumb
В целом ситуация со всякими мелочами типа клемм, наконечников меня начинает напрягать, вроде и делать уже надо, а где взять хрен знает...
-
Re: 80. Звук как в "бочке" [?]

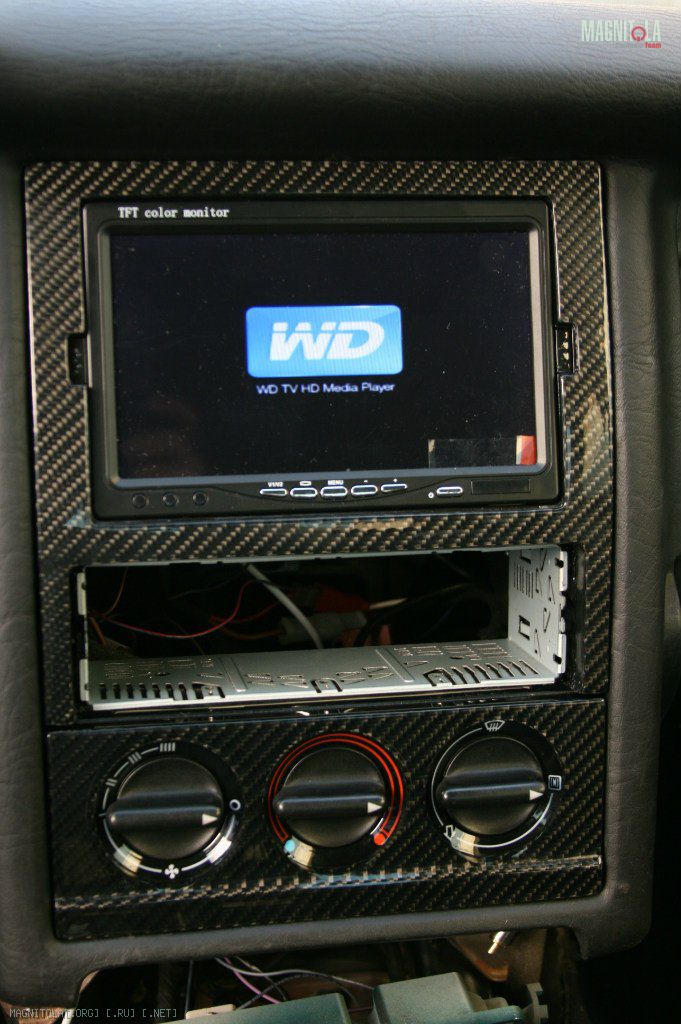

После серии различных проблем на ровном месте, наконец-то заработал WD TV.
http://magnitola.org/attachment/7/6/7/8/0/219220.thumb
-
Re: 80. Звук как в "бочке" [?]
Цитата:
Сообщение от
ironman80 Нужен ли доворот мидбаса?
Конекретно к автомобилю хз кто скажет, но я сделал доворот и пожалел, т.к. появился стояк справа, а сил и времени было потрачено ппц. Так что если делать, то подбирать направление не на глаз, а слушать. Еще минусом ко всему будет ухудшение мидбаса. Так что я бы не стал в следующий раз доворачивать)
-
Re: 80. Звук как в "бочке" [?]
Спасибо, весьма нужная мне информация.
А с учетом того, что я встречал информацию о довольно широком угле направленности Герцовых мидбасов... пока на версии без доворота и остановлюсь.
-
Re: 80. Звук как в "бочке" [?]
После очередных совершенно дурацких сложностей (на плоский даксовский кабель не налезают наконечники с круглой юбкой, пришлось пилить в магазин за другими, с широкой юбкой) закончил с оконцовкой акустических проводов со стороны кроссоверов.
http://magnitola.org/attachment/7/6/7/8/0/220268.thumb http://magnitola.org/attachment/7/6/7/8/0/220270.thumb
Теперь еще предстоит морока с поиском клемм на другой конец этих проводов (плоских), что идет к ВЧ. На базаре смог найти только две даксовские клеммы, якобы последние... где-то надо нарыть еще пару. Честно говоря эта ситуация с отсутствием всего начала меня доставать... не пойму, как же все делают, если ни черта нет в продаже...
Питерцы, хелп, сдайте явки... где можно найти всякую шелупонь для красивой и правильной установки.
-
Вложений: 1
Re: 80. Звук как в "бочке" [?]
Как автор вот этого
Вложение 258906
На самом деле идея была более интересной, владелец отказался от переноса бензобака. Короче в более свежих версиях Ауди, бак ставился на пол, а не за спинку, мы даже снимали баки для примерки, он отлично ложится на пол, надо только переварить горловину, а точнее удлинить ее. И решить вопрос с показометром. Далее саб элементарно ставится в спинку с просветом. Ну, а фальш панель на заднюю спинку саба во всю ширину багажника сделать никаких проблем, багажник остается полностью функциональным.
-
Re: 80. Звук как в "бочке" [?]
Цитата:
Сообщение от
Железный Шихман Как автор вот этого
безобразия я бы сказал, без обид.
Цитата:
владелец отказался от переноса бензобака
Прекрасно его понимаю
Цитата:
Короче в более свежих версиях Ауди, бак ставился на пол, а не за спинку, мы даже снимали баки для примерки, он отлично ложится на пол, надо только переварить горловину, а точнее удлинить ее. И решить вопрос с показометром.
Если речь, про кузов В4, то не на пол, а под него. Снаружи машины. Но раз речь идет про показометр, значит речь не про В4, у них показометр так же работает. А вот как вы хотели решить вопрос с погружным насосом такого бака? У бака В3 насос подвесной и топливоводы бака снизу. Плюс насосы на разное давление, просто использовать родной В4й вместо В3го не получится... варить еще и топливоводы?
Цитата:
Далее саб элементарно ставится в спинку с просветом. Ну, а фальш панель на заднюю спинку саба во всю ширину багажника сделать никаких проблем, багажник остается полностью функциональным.
Если ставить саб в заднюю спинку и на него крепить фальш панель, то по оставшемуся объему багажник будет равен как если бы вместо саба был бак... нет? В решении выше, как я вижу, багажника не осталось совсем, ну или удобства его использования.
Больше всего мне непонятно, почему на коробе саба висит усилок? Получается, чтобы снять короб надо открутить ВСЕ провода от усилителя... не самое удобное решение на мой взгляд.
-
Re: 80. Звук как в "бочке" [?]
Не все провода, только питание. А почему так висит - потому что бюджет был вообще никакой, и пришлось делать на сколько денег у заказчика было.
-
Re: 80. Звук как в "бочке" [?]
Ну, с бюджетом с одной стороны понятно, а с другой... ведь 4 самореза-то вкрутить без разницы куда, стоимость от этого не изменится... Просто два усилка вижу на плоскости, а третий нет. Быть может конечно ему там места не хватило... С местом в багажнике у бочки напряженка. Но я бы все же в таком варианте сделал их друг за другом, как сендвич... а сквозь них для охлаждения вентилятором бы воздух прогнал... но тут явно получится сложнее реализация, след-но дороже.
-
Re: 80. Звук как в "бочке" [?]
Цитата:
Сообщение от
ironman80 Ну, с бюджетом с одной стороны понятно, а с другой... ведь 4 самореза-то вкрутить без разницы куда, стоимость от этого не изменится... Просто два усилка вижу на плоскости, а третий нет. Быть может конечно ему там места не хватило... С местом в багажнике у бочки напряженка. Но я бы все же в таком варианте сделал их друг за другом, как сендвич... а сквозь них для охлаждения вентилятором бы воздух прогнал... но тут явно получится сложнее реализация, след-но дороже.
сайчас я немного переделал, сменил усилитель на саб и прикрутил его снизу ящика
-
Re: 80. Звук как в "бочке" [?]
Я смотрю ты в своей теме это еще не выкладывал?
