Grand Vitara 2006 и попытка сделать приличный звук

Комбинированный просмотр

  1. #1
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Добавлю.
    Осматривая один из басовиков видел на магните едва-заметную продольную полоску.

    Раз подвижка снята, дай думаю надавлю.

    Надавил:




    А это внутренние части.
    Нажмите на изображение для увеличения
Название: 56530-albums7424-Magnitola-Avtozvuk-picture1190824.jpg
Просмотров: 0
Размер:	139.7 Кб
ID:	1190826

    Зачем внутри стояло алюминиевое колечко - КТОБ ПОДСКАЗАЛ ???


  2. #2
    Авторитет Мастер-приемщик
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 613059
    Регистрация
    15.09.2012
    Город/село
    Руза
    Сообщений
    7,613
    Спасибо (Раздал)
    18567
    Спасибо (Получил)
    14649

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Цитата Сообщение от DядяВова Посмотреть сообщение
    Зачем внутри стояло алюминиевое колечко
    Для уменьшения рассеивания магнитного поля ,т.е. для снижения добротности.


  3. #3
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Всем хой.

    Разобрал второй басовик
    Нажмите на изображение для увеличения
Название: 56530-albums7424-Magnitola-Avtozvuk-picture1191450.jpg
Просмотров: 0
Размер:	180.9 Кб
ID:	1191452

    Пара легких стуков по ножичку и МС отделилась от корзины
    Ещё две пары - и отошли и фланец и керн.
    У этого экземпляра магнит оказался вполне целым...


    Освоил аудиотестер и типа снял параметры TS с завалявшегося дина от соньковского муз.центра.
    Все мерится и параметры стабильно одинаковы (в 5-6 циклах измерений).

    Перемерил все размеры в магнитной системе и катушке.
    Если зазор между катушкой и фланцем в пределах разумного (0,4 мм на сторону)
    То с внутренним зазором прям БядА - больше миллиметра на сторону.

    Придется ехать к токорю на поклон - точить втулки и оправки для сборки.



    Граждане, кто в теме

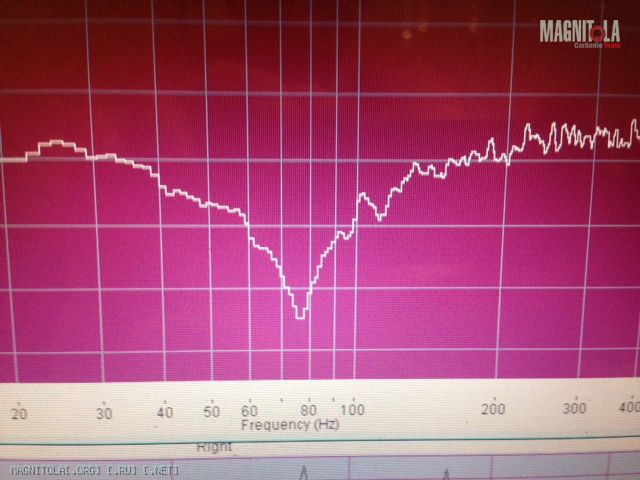

    Натыкайте носом по этим графикам плизз:
    Нажмите на изображение для увеличения
Название: 56530-albums7424-Magnitola-Avtozvuk-picture1191666.jpg
Просмотров: 0
Размер:	64.0 Кб
ID:	1191668
    Это мой неразогретый перед замером басовик.
    Верхний график - с неодимовым противо-магнитом на попе.
    Изменение "добротности" с 0,17 до 0,14 верить этим цифирям нельзя, они кривущие...
    но изменения от противомагнита есть.

    Пыс. грузики не лепил, в объем не ставил. а потому значений Vas Cms нет.


  4. #4
    маХЕРовый Начальник смены Array Репутация: лучше не знать Аватар для Rover
    Регистрация
    05.06.2006
    Город/село
    г. Жуковский
    Сообщений
    1,851
    Спасибо (Раздал)
    848
    Спасибо (Получил)
    4412

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Цитата Сообщение от DядяВова Посмотреть сообщение
    Натыкайте носом по этим графикам плизз
    Сори, но этим графикам верить нельзя. Совсем. Левая часть колокола должна по своему Z приближаться к Rdc. Усилитель для измерений должен быть близок к УПТ. То, чем измерялось для измерений не годиЦЦа


  5. #5
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Цитата Сообщение от Rover Посмотреть сообщение
    Сори, но этим графикам верить нельзя. Совсем. Левая часть колокола должна по своему Z приближаться к Rdc. Усилитель для измерений должен быть близок к УПТ. То, чем измерялось для измерений не годиЦЦа
    Нууууу

    Не нужно быть таким категоричным...

    Нельзя верить данным с левой стороны от резонанса


  6. #6
    Авторитет Мастер-приемщик
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 613059
    Регистрация
    15.09.2012
    Город/село
    Руза
    Сообщений
    7,613
    Спасибо (Раздал)
    18567
    Спасибо (Получил)
    14649

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Цитата Сообщение от DядяВова Посмотреть сообщение
    Нельзя верить данным с левой стороны от резонанса
    Да и справа от резонанса тоже.График идёт вниз,а должен идти вверх с ростом частоты.


  7. #7
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Цитата Сообщение от Matvey498 Посмотреть сообщение
    Да и справа от резонанса тоже.График идёт вниз,а должен идти вверх с ростом частоты.
    Дык он идет вверх но начиная со 160 гц.
    А график просто обрезан раньше - типа для определения параметров TS 100 гц достаточно.


    Пыс. Опять же общий вид импедансного пика (даже несмотря на кривость слева)
    говорит о добротности динамика и механических качествах подвесов.


  8. #8
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    А мне - магнитики приехали...
    Нажмите на изображение для увеличения
Название: 56530-albums7424-Magnitola-Avtozvuk-picture1191948.jpg
Просмотров: 0
Размер:	115.8 Кб
ID:	1191952Нажмите на изображение для увеличения
Название: 56530-albums7424-Magnitola-Avtozvuk-picture1191950.jpg
Просмотров: 0
Размер:	101.0 Кб
ID:	1191954


  9. #9
    маХЕРовый Начальник смены Array Репутация: лучше не знать Аватар для Rover
    Регистрация
    05.06.2006
    Город/село
    г. Жуковский
    Сообщений
    1,851
    Спасибо (Раздал)
    848
    Спасибо (Получил)
    4412

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    ДядяВова, не поддавайся - начался троллинг, бессмысленный и беспощадный

    Будут просить справку от венеролога - шли в сад


  10. #10
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Всем - с хвостиком

    Неспешно, так как делаю это первый раз собираю магнитную систему для своих басовиков (портить - так портить!)

    Штатный магнит имел высоту 20 мм. Неодимовые колечки - 5 мм и на МС я планировал поставить два (жаба она - "такая" ставить по 4штуки на один динамик посчитала что слишком жирно будет).


    Заказал "переходные колечки" из Ст.3 по 5 мм высотой. Кучу оправок для сборки, центровки.

    Подумал что и как правильнее собирать и приступил:

    1. Склеивание переходного колечка с магнитом (4 штуки)
    Нажмите на изображение для увеличения
Название: 56530-albums7424-Magnitola-Avtozvuk-picture1194770.jpg
Просмотров: 0
Размер:	133.5 Кб
ID:	1194772

    готовая парочка с центрующей оправкой. Оправка нужна так как переходное колечко норовит съехать вбок и кроме того диаметры (внутренний/внешний) отличаются от диаметра неодима, а ещё - они сделаны "конусными" и снаружи и внутри.
    Нажмите на изображение для увеличения
Название: 56530-albums7424-Magnitola-Avtozvuk-picture1194768.jpg
Просмотров: 0
Размер:	137.6 Кб
ID:	1194774

    2 этап - склеивание бутербродов между собой (с использованием другой проставки) и центровкой половинок по внутреннему диаметру переходных колечек.

    3 этап - доработка керна - так как штатный вариант, после снятия медного колпака был замерен - 37 мм и сравнен с внутренним диаметром катушки - 39 мм стало понятно, что с таким зазором ничего хорошего не получится...
    Вариантов на самом деле мне осталось немного - выточить новый керн и вживить его в задний магнитопровод но не нашел магнитомягкой стали.
    Посовещался со знающими товарисЧами и решил - ломать так ломать - будем превращать тощий штатный керн в Т-образный, путем проточки керна и надевания на него
    сначала алюминиевого колечка - КЗ виток а сверху колечко нужного диаметра из Ст.3
    После сборки пришлось осваивать гальванопластику - колечко было снаружи оцинковано.

    4 этап - приклейка магнитного бутерброда к грибку заднего магнитопровода (тут опять пригодилась центрующая оправка из п.2)

    5 этап - самый противный - приклейка верхней шайбы с одновременной её центровкой относительно керна.
    Нажмите на изображение для увеличения
Название: 56530-albums7424-Magnitola-Avtozvuk-picture1194764.jpg
Просмотров: 0
Размер:	200.9 Кб
ID:	1194776 Нажмите на изображение для увеличения
Название: 56530-albums7424-Magnitola-Avtozvuk-picture1194766.jpg
Просмотров: 0
Размер:	200.3 Кб
ID:	1194778

    И вот тут меня ждала "засада" или "первый блин" - не удалось четко отцентровать шайбу. Пришлось разбирать пока эпоксидка не схватилась намертво.
    Картон, хоть и плотный - смялся, а из одной МС его ещё и весь выковырять не удалось
    Буду искать более подходящий и удобный материал для оправки.
    Кстати, по итогу зазоры вышли на более приличные величины - Керн диам. 38,1 мм, дырка в шайбе - 41,4 мм ширина зазора 1,6 мм (при толщине катушки 0,9мм)
    А так надеялся до НГ получить собранную пару басовиков... В печали.
