JD CEE'D моя вторая система с претензией на SQ

**Dinamo** · 05.01.2014 11:31

Сообщение от fox proteus

Если говёненький аккум

То организацию питания надо начать с его замены.

---------- Сообщение добавлено 05.01.2014 в 16:33 ----------

Сообщение от fox proteus

А если мощный генератор

То можно допустить большее значение падения напряжения.

---------- Сообщение добавлено 05.01.2014 в 16:38 ----------

Сообщение от fox proteus

Обычный мультиметр покажет приемлемое падение и при 25кв.мм, при условии наличия хороших контактов

Приемлемое падение это сколько? Я ориентируюсь на 0,1 В и ниже.

---------- Сообщение добавлено 05.01.2014 в 16:40 ----------

Только падение напряжения придётся замерять осциллографом

.
Поясните как!?

**MAGNITOLA** · 05.01.2014 11:31

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**mohov_a** · 05.01.2014 12:05

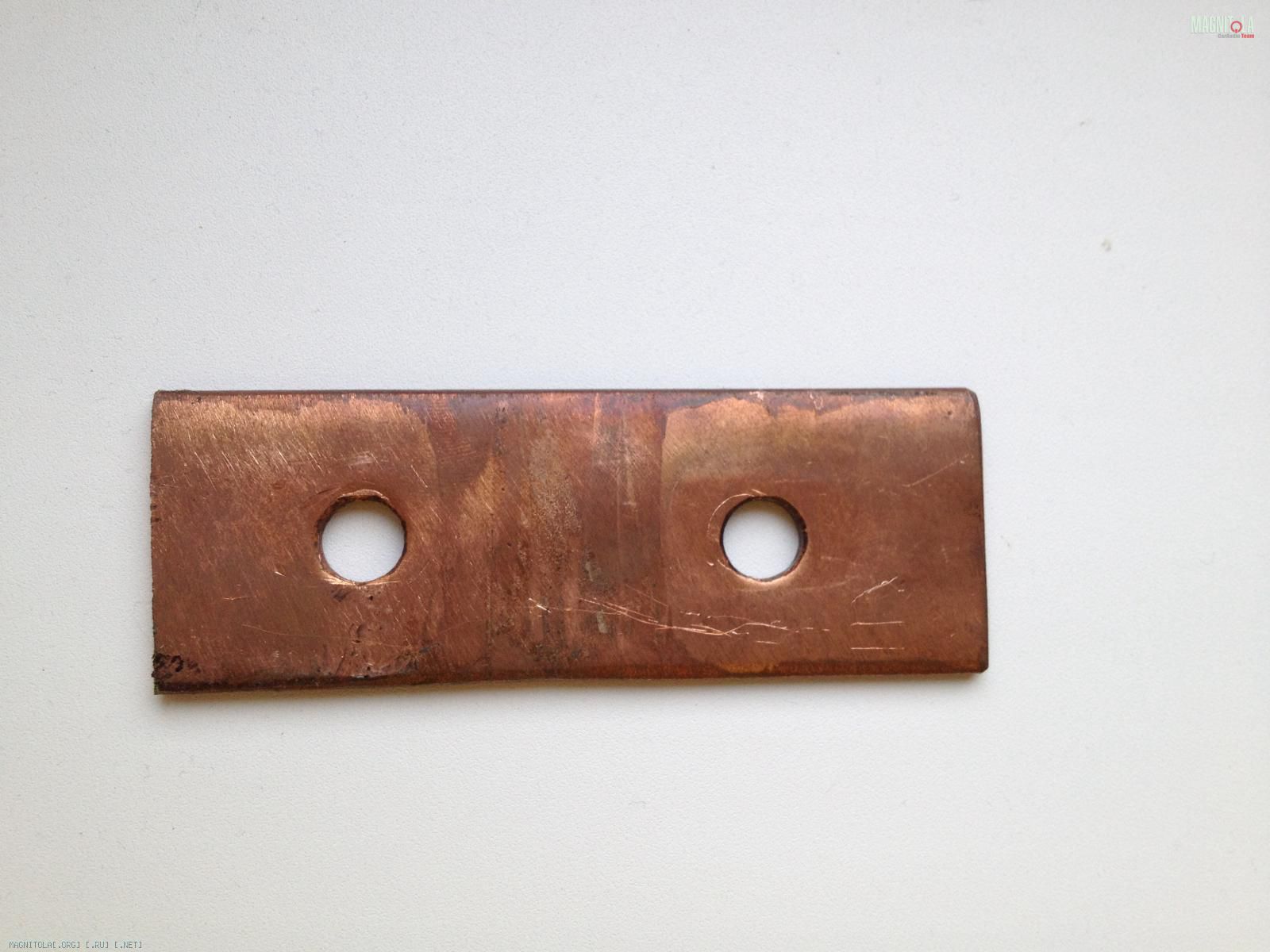

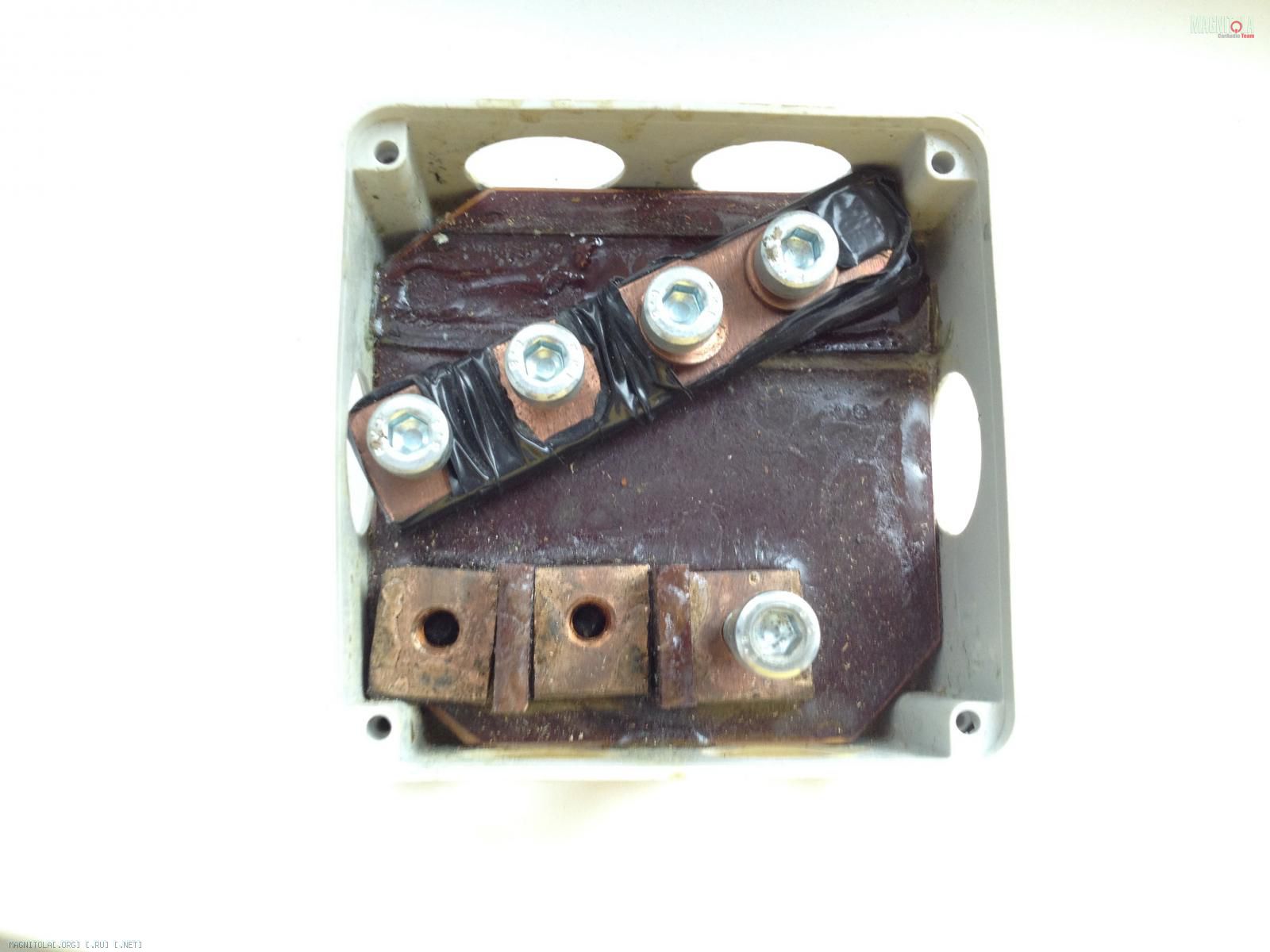

Я тут вспомнил, у меня есть не доделанный дистр, есть шины кусок, есть преды, в фальш полу особой красоты не надо, сделаю сам фанерную коробочку а в ней распределитель соберу! На массу так же есть кусок шины! Мы же магнитола Тим будем делать своими руками!!!

**fox proteus** · 05.01.2014 12:13

Сообщение от Dinamo

То организацию питания надо начать с его замены.

---------- Сообщение добавлено 05.01.2014 в 16:33 ----------

То можно допустить большее значение падения напряжения.

---------- Сообщение добавлено 05.01.2014 в 16:38 ----------

Приемлемое падение это сколько? Я ориентируюсь на 0,1 В и ниже.

---------- Сообщение добавлено 05.01.2014 в 16:40 ----------

Только падение напряжения придётся замерять осциллографом

.
Поясните как!?

Так вопрос же был про проводку, а не про аккум и гену

Но если есть желание вывалить багаж знаний - не могу это запрещать

Сорри за колкость, но не забывайте про бюджет и про то, что машина новая. А это значит, что игры с геной и чебурашкой аккумом можно отложить. Обратите внимание, что здесь не идёт речь о бескомпромиссной системе.

Кстати, если генератор мощный, то один фик нельзя допускать большее значение падения напряжения. Патамушта от его мощности оно не зависит. Физика, мать её за ляжку!

Дальше. Падение напряжения в 0,1 вольта без нагрузки, вернее, с нагрузкой в виде мультиметра, повторюсь, возможно и на качественно обжатом и хорошо прикрученном тоненьком проводке. Вопрос в том, что будет таориться с ним при большем токе. Постоянный ток в большинстве случаев при прослушивании МУЗЫКИ не будет превышать 5-10 А на мидовый и сабовый уси, а на ВЧ (если это не чистый А-класс) - и того меньше. И только в моментах, когда мидовому и сабовому усю нужно отыграть фронт мощного сигнала - тогда будет реальная просадка. Но обычный мультиметр её сгладит и Вы не увидите реальной картины. Вот осциллографом можно увидеть насколько прогнётся напряжение в момент пиковой нагрузки. Как? Массу - на массу, щуп - на плюс. Запускаем запись с контрабасом и смотрим на то, как будет изгибаться прямая на экране

Насмартфонил

---------- Сообщение добавлено 05.01.2014 в 12:27 ----------

Сообщение от mohov_a

Мы же магнитола Тим будем делать своими руками!!!

Ура!

Администрация интернет магазина magnitola.ru тихонечко плачет в уголочке...

Насмартфонил

**Dinamo** · 05.01.2014 13:29

Сообщение от fox proteus

Падение напряжения в 0,1 вольта без нагрузки, вернее, с нагрузкой в виде мультиметра, повторюсь, возможно и на качественно обжатом и хорошо прикрученном тоненьком проводке. Вопрос в том, что будет таориться с ним при большем токе. Постоянный ток в большинстве случаев при прослушивании МУЗЫКИ не будет превышать 5-10 А на мидовый и сабовый уси, а на ВЧ (если это не чистый А-класс) - и того меньше. И только в моментах, когда мидовому и сабовому усю нужно отыграть фронт мощного сигнала - тогда будет реальная просадка. Но обычный мультиметр её сгладит и Вы не увидите реальной картины. Вот осциллографом можно увидеть насколько прогнётся напряжение в момент пиковой нагрузки. Как? Массу - на массу, щуп - на плюс. Запускаем запись с контрабасом и смотрим на то, как будет изгибаться прямая на экране

Если те же замеры делать под нагрузкой (допустим синус на 20 Гц), такое измерение будет актуальным?
