Судя по выпилу в тыловой части, не я один сообщения К.В. читал )))
Кинь пожалуйста ссылочку, не понимаю о чём речь.Цитата:
Сообщение от slavka1010
Блин, боюсь не найду, где-то на форуме были сообщения, где Дядя Веталя рекомедовал резать такой причудливой формой проставочные кольца под мид-ы, объяснять физику процесса отказался - секрет фирмы.Цитата:
Сообщение от м_роман
---------- Сообщение добавлено 01.01.2015 в 21:54 ----------
Нашёл только фотку без описания http://magnitola.org/members/24166-a...ure267854.htmlЦитата:
Сообщение от slavka1010
slavka1010, форма чуть может напоминает, НО тут автор заужает за динамиком- ИМХО это не по феншую. У К.В. отверстие круглое а ФАСКА причудливой формы - как мне кажется для большего рассеивания ...
Много раз писали - за динамиком должно быть свободно а тут автор заужает
Может скажу глупость, но мне думается, что такие формы играют роль некого волновода. Чтобы рассеить волны тыловой стороны динамика и уменьшить колодец за динамиком.Цитата:
Сообщение от Ditop
Цитата:
Сообщение от slavka1010
Нет, такого ранее не встречал.
Форма такая получилась только по необходимости крепления туннеля к плите. Т.е эти выступы являются проушинами, в которые будут закручиваться винты, стягивая две плоскости. Было бы лучше обеспечить крепление туннеля по внешней окружности, тогда бы площадь поперечного сечения увеличилась. НО как эту конструкцию собирать, на тот момент я не придумал. Если делать как обычно все поступают, то нужно было бы перетягивать обшивки дверей. Я хотел избежать перетяжку. Туннель одновременно прижмёт обшивку к плите. Огрехи резки пластика будут спрятаны под кантом большего диаметра.
---------- Сообщение добавлено 02.01.2015 в 13:30 ----------
Согласен, не совсем по феншую. Однако приведу такой довод. В корзине динамика есть окна, через которые диффузором "прокачивается" определённый объём воздуха. Суммарная площадь всех окон в несколько раз меньше площади образованной крепёжным кольцом туннеля, с учётом площади съеденной магнитом. Соответственно дополнительных помех объёму воздушной массы, возникнуть не должно.Цитата:
Сообщение от Ditop
Субъективно фото искажает реальное соотношение размеров.
Замечание важное, его нельзя не учесть. Поэтому когда будут установлены оба мидбаса (передний и задний), можно легко проверить возможную разницу в звучании. Задний будет установлен по феншую в том же объёме, что обеспечит чистоту эксперимента. Если опасения подтвердятся, сначало снижу до минимума размер крепёжных выступов изначально сделанных с запасом. Не поможет, изменю конструкцию на крепление по внешней части окружности.

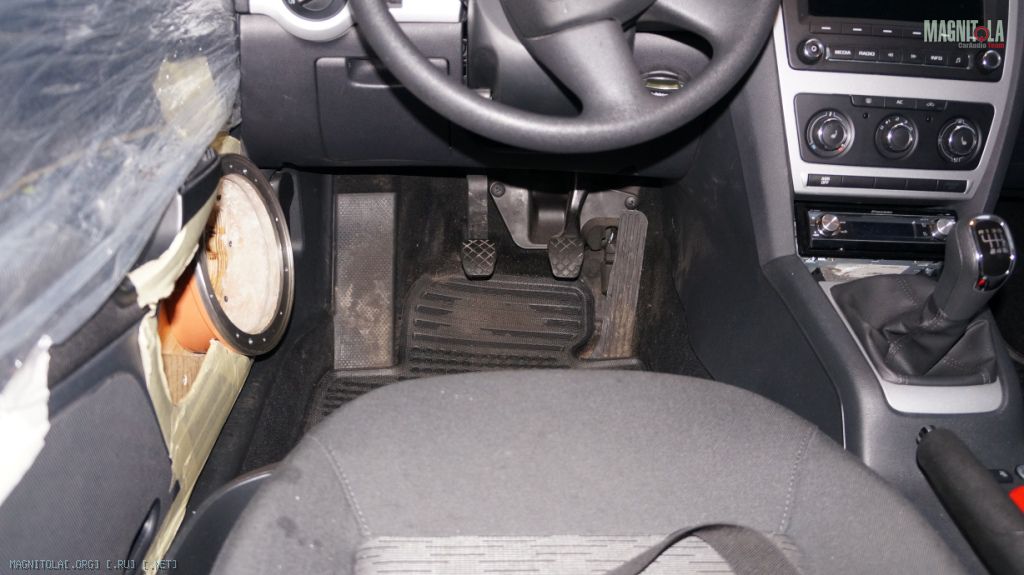

Очередная примерка показала почти идеальное совпадение туннеля и плиты.
На снимках уже видна направленность переднего мидбаса. Задумывался изначально больший доворот в сторону уха, но не сложилось.
Конфигурация обшивки внесла коррективы.
Вложение 692394Вложение 692396

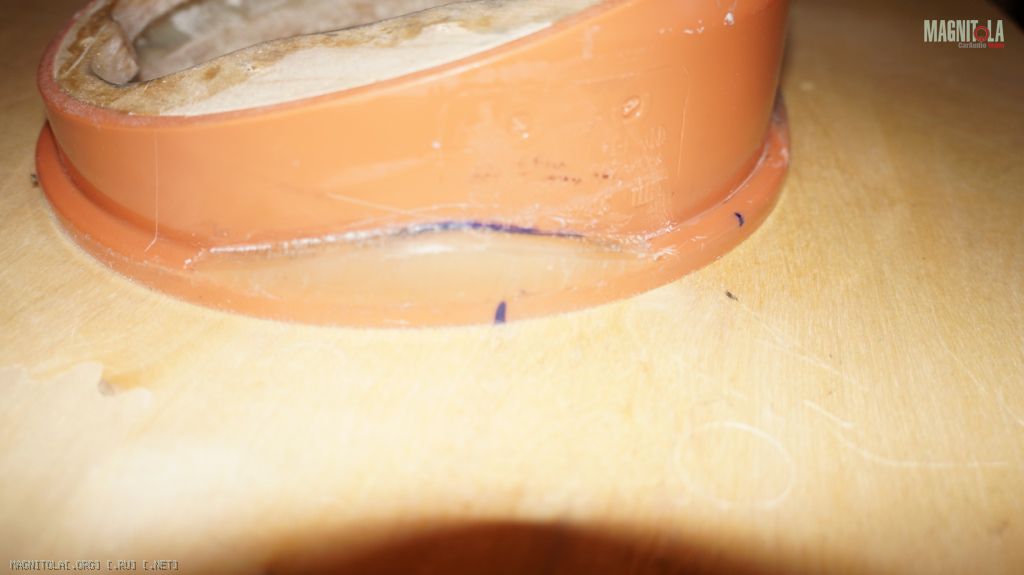

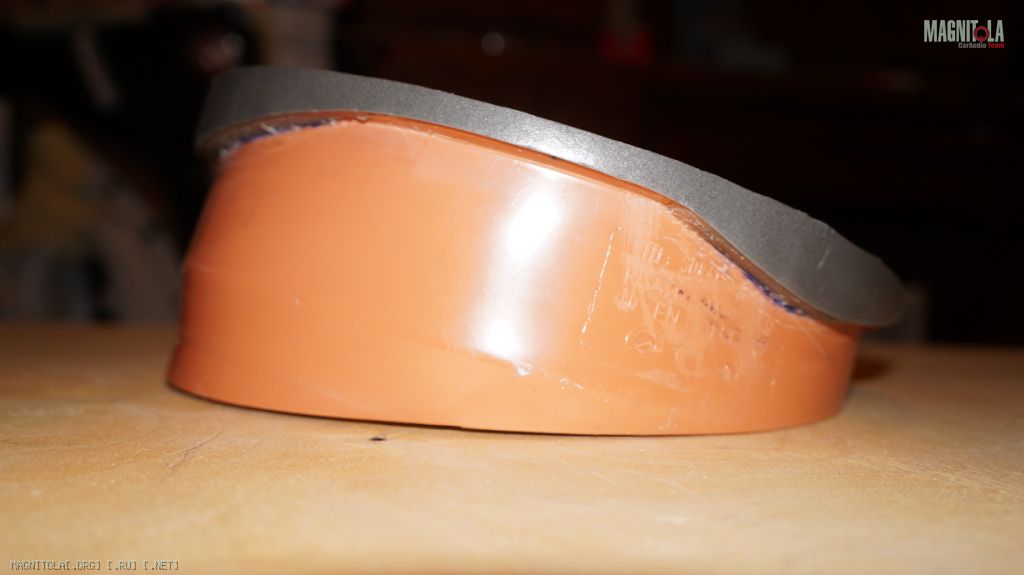

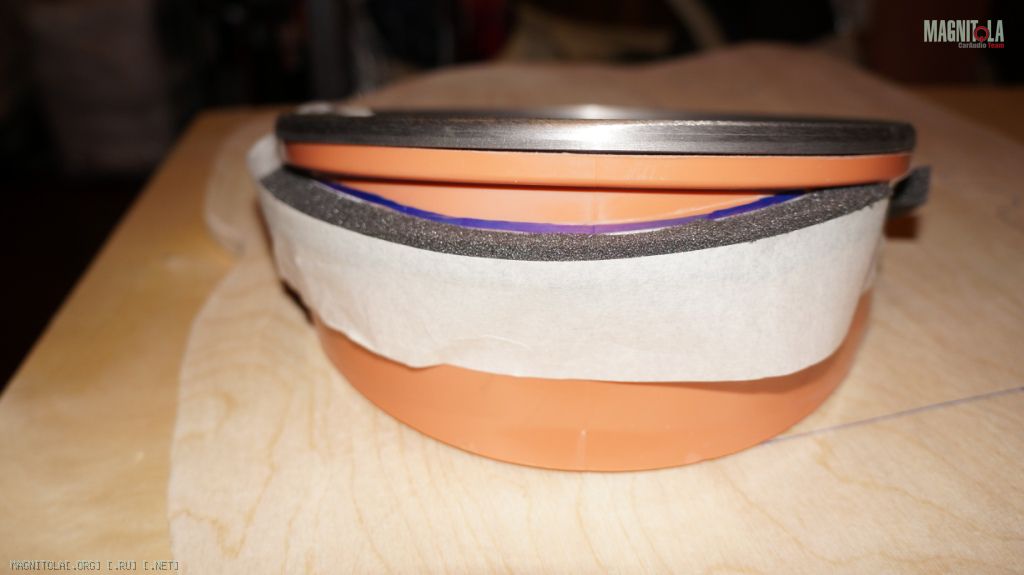

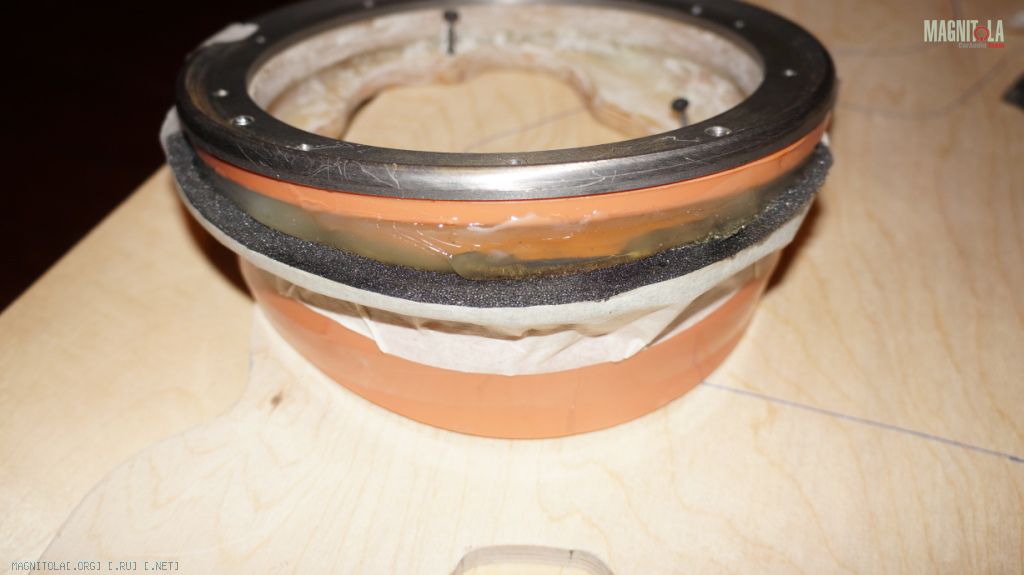

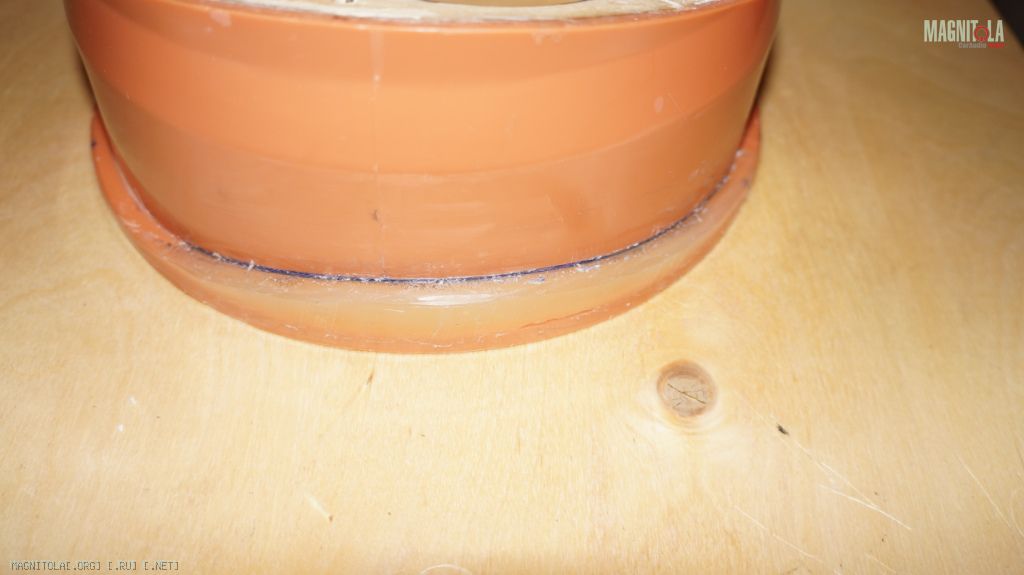

Изготовление туннеля оказалось так же более трудоёмкое нежели казалось на старте. Что бы обеспечить
плотную посадку на пластик обшивки с её мудрёными формами, сделаны фасонные отливы.
Вложение 692398Вложение 692400Вложение 692402Вложение 692404Вложение 692408

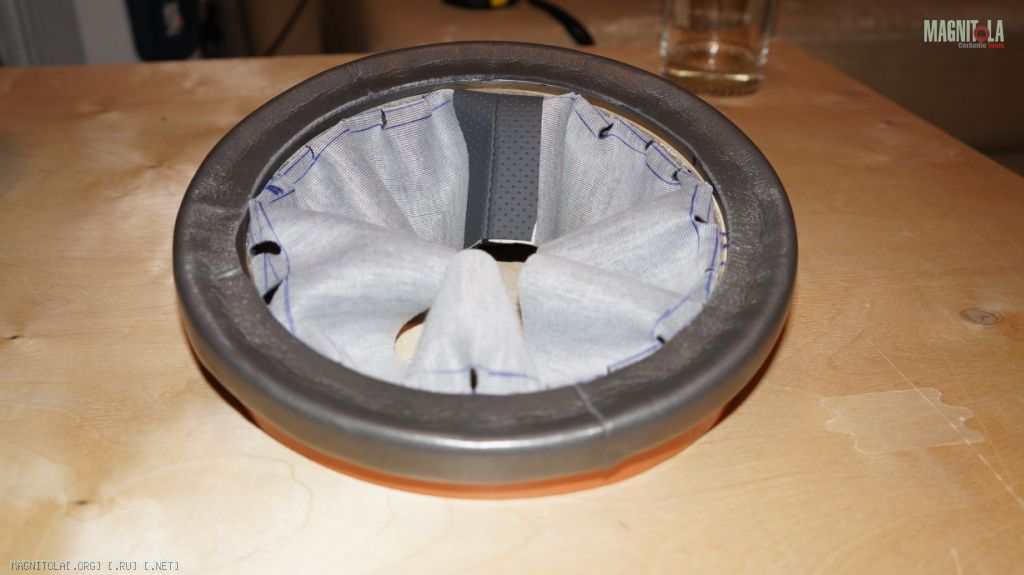

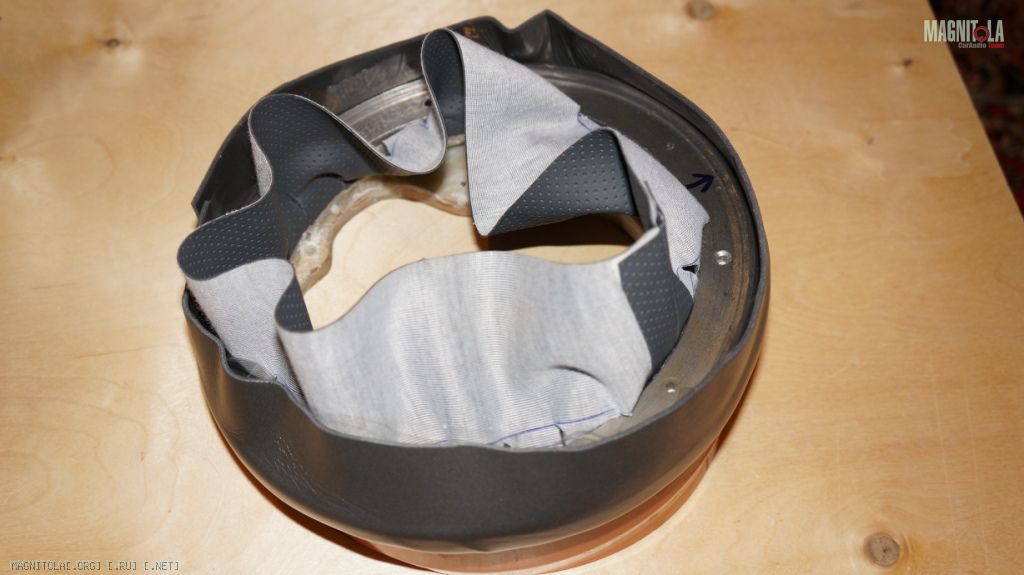

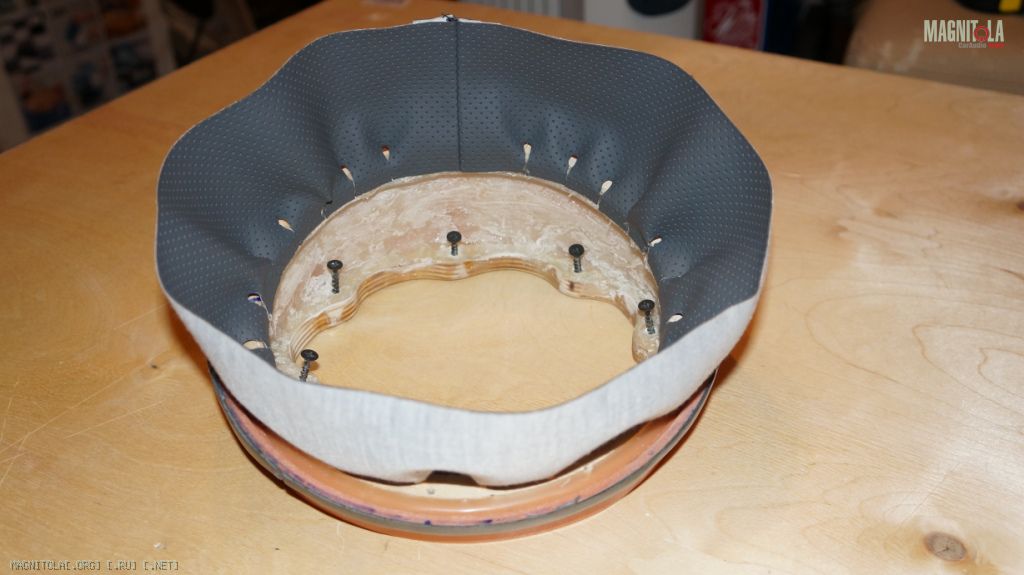

Из двух основных вариантов отделочного материала, в итоге быбрали кожзам тёмносерого цвета. Чёрная кожа
сама по себе наряднее, но на фоне штатного пластика, смотрится через чур вычюрно, не скромно. Это вариант
для будущего, если буду перетягивать всю обшивку. А пока гармония с остатным салоном важнее.

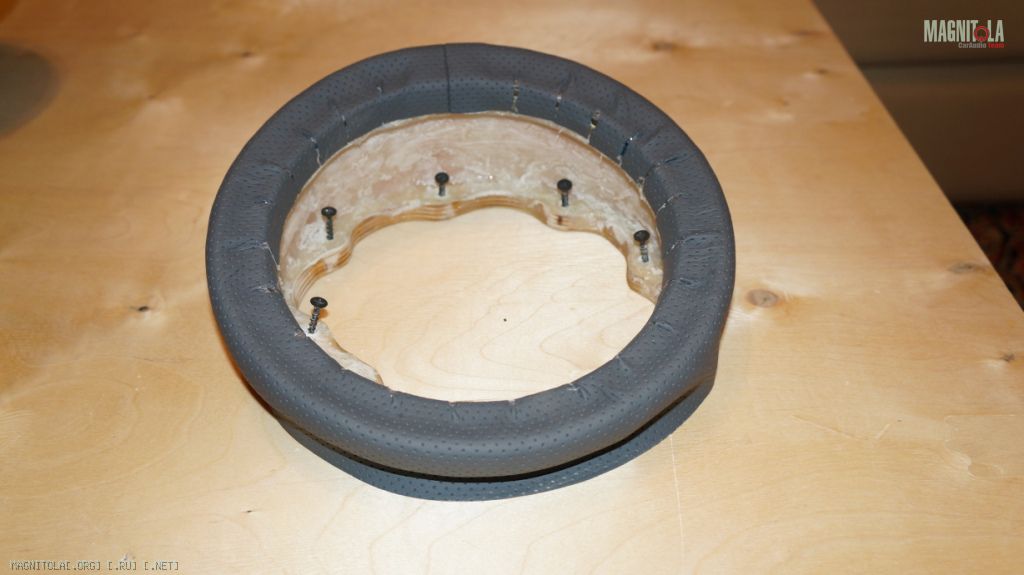

Вложение 692406Вложение 692410Вложение 692412Вложение 692414Вложение 692416

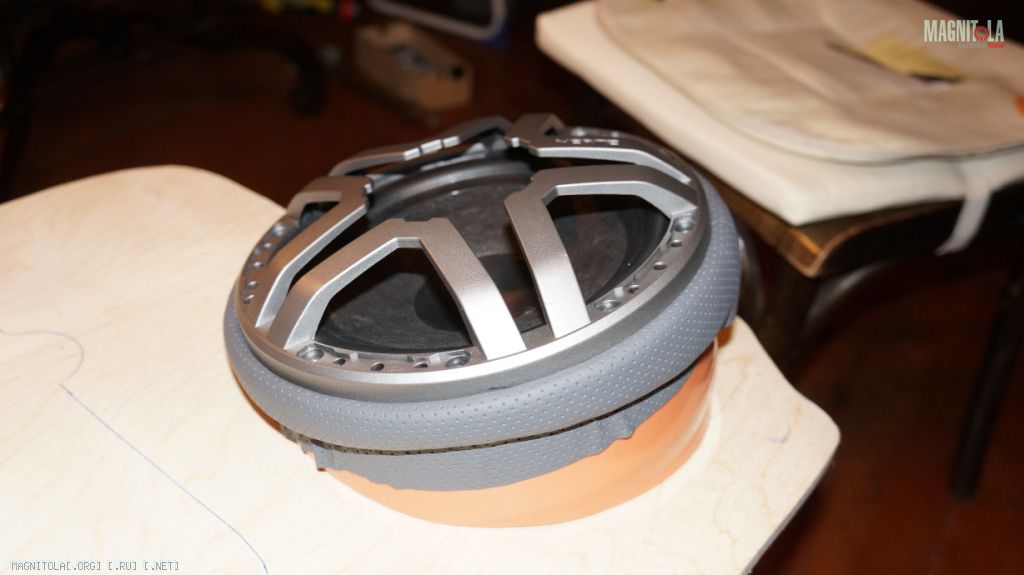

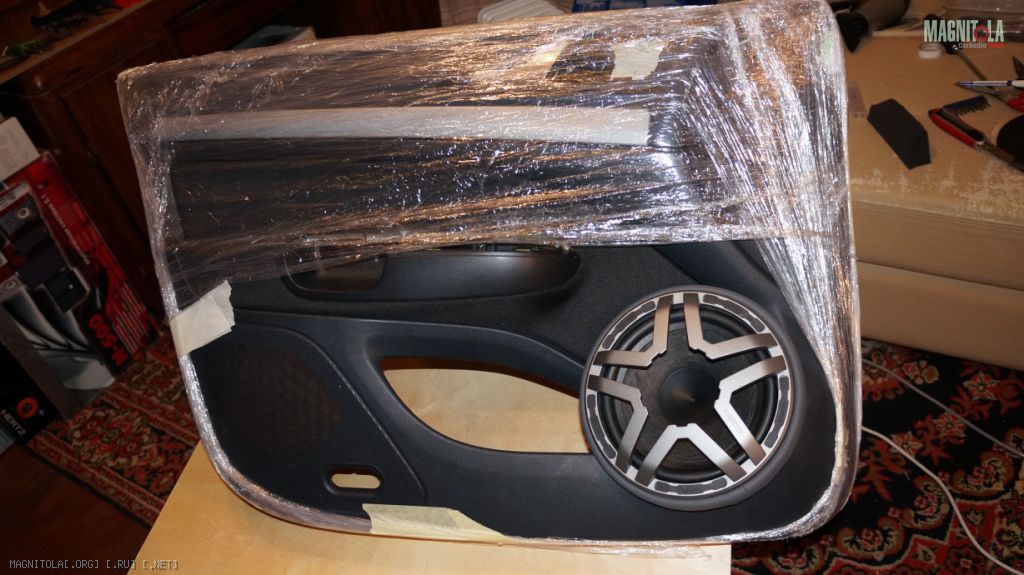

Вот и промежуточный результат.
Вложение 692418Вложение 692392
Эта дверь, как горизонт. Чем ближе финиш, тем он дальше.
На днях завершу.
Очень не дурно на последней фото получается. Конечно воткнуть 20см мид в дверь - не простая задача.
Это точно. Еще проблемнее избавиться от вибраций ))). ИМХО доворот ни к чему, выше 500 Гц ему все равно не играть.Цитата:
Сообщение от slavka1010
Только вот сеточку на динамик для реальной жизни надо по-гуще. Зимой снежная кака с ног запросто может попасть на диффузор. А если он бумажный, хорошего от попадания реагентов будет мало.
За эти 8-ки не скажу, но у Сереги dadec 8-ки, которые, как говорят залезают высоко.Цитата:
Сообщение от ansuser
