Решил я начать инсталл практически с нуля.
Тут я что-то начинал, но в итоге поменялась полностью концепция, и начинаю все с нуля.
Устанавливал саб в полку.
Думаем над установкой мидов в двери.
Выбираю форму ЗЯ и из чего его делать.

Что мы имеем теперь.
Ford Mustang GT '05
ГУ - Pioneer AVH-X8500BT - процессор ...?
Alpine MRV-1505 --> Миды Hertz HV165.4L
Alpine MRV-F409 --> ВЧ SEAS H1318-08 (29TFF/W) 'Prestige', СЧ Scan-Speak 10F/4424G00 'Discovery'
Alpine MRV-1505 --> Sub ???

Сейчас в поисках недостающего Alpine MRV-1505 или 1507, и нахожусь на стадии выбора процессора, так как тот что я купил Pioneer DEQ-P9, с моей головой работать не будет.

То что уже более менее известно, это проводка, межблоки, ремоуты, дистрибьюторы, компоненты (большинство), как и куда это все будет уложено.
Формой для ЗЯ будет служить полусфера, точнее четвертьсфера, если ее можно так назвать. Лепить буду из полиэфирки и стекломата.

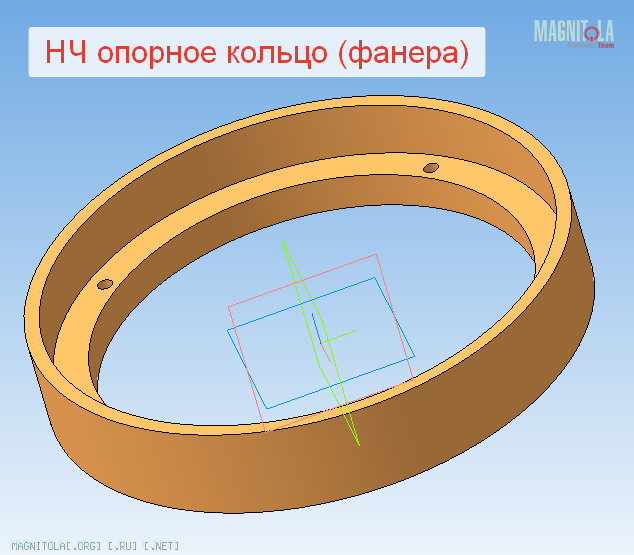

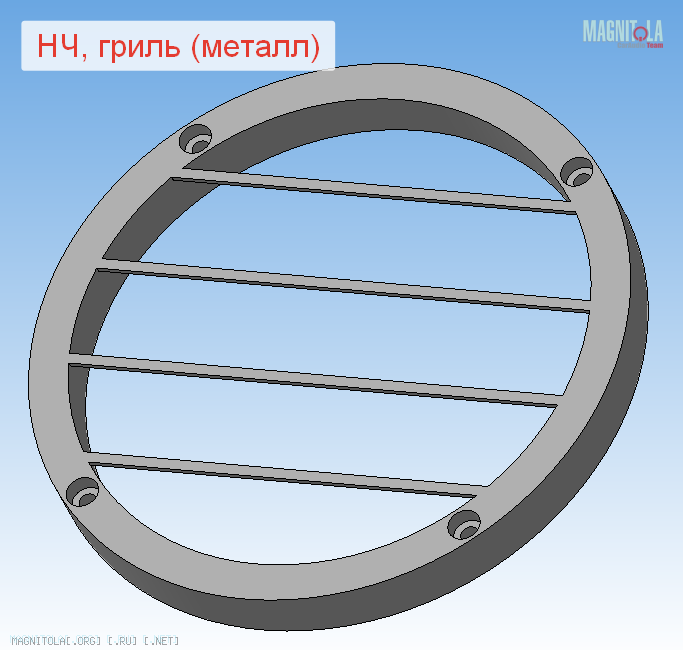

Миды будут установлены в низ дверей "как в большинстве автомобилей".

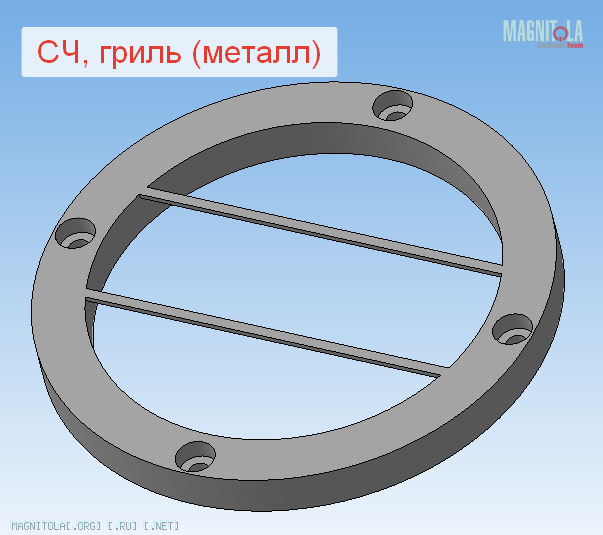

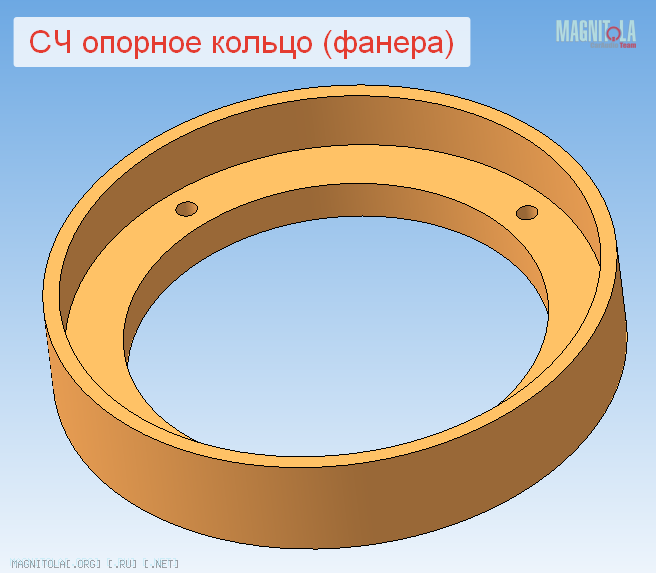

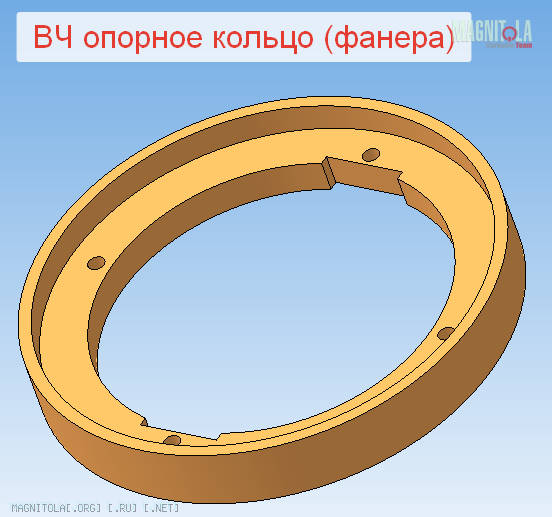

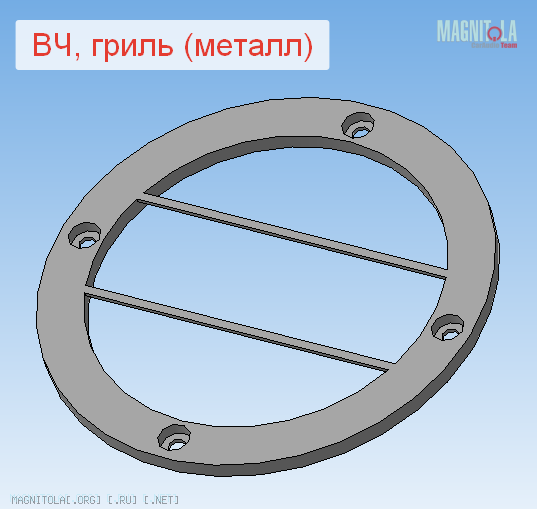

Под СЧ и ВЧ буду лепить подиумы в стойках. Так же скорее всего придется задействовать уголки стекол, потому что ВЧ ни разу не маленькие.

Так же более менее определился с расположением усилителей и всего прочего. Это будет фальшпол. Процессор и дистрибьюторы за фальшпанелью, за сиденьями.

Схемы будущей системы.
Нажмите на изображение для увеличения
Название: СХЕМА СИЛА.jpg
Просмотров: 0
Размер:	197.3 Кб
ID:	566660Нажмите на изображение для увеличения
Название: СХЕМА Межблоки.jpg
Просмотров: 0
Размер:	117.6 Кб
ID:	566658Нажмите на изображение для увеличения
Название: СХЕМА Акустические провода.jpg
Просмотров: 0
Размер:	229.3 Кб
ID:	566656

Проект фальшпола.
Нажмите на изображение для увеличения
Название: 2014-03-31 00-34-13 PRO100 - E  YandexDisk фальш пол.sto.jpg
Просмотров: 0
Размер:	77.1 Кб
ID:	566664Нажмите на изображение для увеличения
Название: 2014-03-31 00-37-08 PRO100 - E  YandexDisk фальш пол.sto.jpg
Просмотров: 0
Размер:	52.6 Кб
ID:	566666Нажмите на изображение для увеличения
Название: 2014-03-31 00-39-44 PRO100 - E  YandexDisk фальш пол.sto.jpg
Просмотров: 0
Размер:	60.0 Кб
ID:	566668Нажмите на изображение для увеличения
Название: 2014-03-31 00-40-28 PRO100 - E  YandexDisk фальш пол.sto.jpg
Просмотров: 349
Размер:	51.9 Кб
ID:	566670Нажмите на изображение для увеличения
Название: 2014-03-31 00-42-11 PRO100 - E  YandexDisk фальш пол.sto.jpg
Просмотров: 0
Размер:	66.5 Кб
ID:	566672Нажмите на изображение для увеличения
Название: 2014-03-31 00-44-08 PRO100 - E  YandexDisk фальш пол.sto.jpg
Просмотров: 0
Размер:	134.4 Кб
ID:	566674Нажмите на изображение для увеличения
Название: Сила разводка.jpg
Просмотров: 0
Размер:	113.7 Кб
ID:	566676

Подготовил проводку.

Силу заказывал у Artline.
Нажмите на изображение для увеличения
Название: DSC07771.jpg
Просмотров: 0
Размер:	294.4 Кб
ID:	566684Нажмите на изображение для увеличения
Название: 2014-04-21 19-55-59.jpg
Просмотров: 0
Размер:	216.2 Кб
ID:	566692Нажмите на изображение для увеличения
Название: DSC07772.jpg
Просмотров: 0
Размер:	226.2 Кб
ID:	566682Нажмите на изображение для увеличения
Название: DSC07773.jpg
Просмотров: 0
Размер:	194.9 Кб
ID:	566680

Одел всю силу в змейку.
Нажмите на изображение для увеличения
Название: 2014-04-23 22-11-54.jpg
Просмотров: 0
Размер:	145.7 Кб
ID:	566690Нажмите на изображение для увеличения
Название: 2014-04-23 22-12-05.jpg
Просмотров: 0
Размер:	280.6 Кб
ID:	566688Нажмите на изображение для увеличения
Название: 2014-04-23 22-13-03.jpg
Просмотров: 0
Размер:	213.3 Кб
ID:	566686Нажмите на изображение для увеличения
Название: 2014-04-24 20-32-35.jpg
Просмотров: 0
Размер:	246.6 Кб
ID:	566678

Дистрибьюторы Artline. Панель ремоутов, расчитана на 3 усилителя, процессор и вентиляторы охлаждения (если будут).
Нажмите на изображение для увеличения
Название: 2014-04-21 19-49-11.jpg
Просмотров: 0
Размер:	228.2 Кб
ID:	566694Нажмите на изображение для увеличения
Название: 2014-04-21 19-45-42.jpg
Просмотров: 0
Размер:	242.2 Кб
ID:	566696Нажмите на изображение для увеличения
Название: 2014-04-21 19-42-03.jpg
Просмотров: 0
Размер:	201.3 Кб
ID:	566698

Межблоки Artline Pro нужной длины.
Нажмите на изображение для увеличения
Название: 2014-04-21 19-38-54.jpg
Просмотров: 0
Размер:	218.1 Кб
ID:	566700

Акустические провода. Синие - Миды. Черные - СЧ. Зеленые - ВЧ.
Нажмите на изображение для увеличения
Название: 2014-04-13 16-24-36.jpg
Просмотров: 0
Размер:	229.3 Кб
ID:	566702

Провода промаркеровал самоламинирующими стикерами.
Нажмите на изображение для увеличения
Название: 2014-04-13 17-00-16.jpg
Просмотров: 0
Размер:	153.5 Кб
ID:	566704Нажмите на изображение для увеличения
Название: 2014-04-13 22-51-35.jpg
Просмотров: 0
Размер:	261.1 Кб
ID:	566712Нажмите на изображение для увеличения
Название: 2014-04-13 22-50-54.jpg
Просмотров: 0
Размер:	194.0 Кб
ID:	566710Нажмите на изображение для увеличения
Название: 2014-04-13 22-50-00.jpg
Просмотров: 0
Размер:	202.1 Кб
ID:	566708Нажмите на изображение для увеличения
Название: 2014-04-13 17-12-19.jpg
Просмотров: 0
Размер:	220.6 Кб
ID:	566706Нажмите на изображение для увеличения
Название: 2014-04-13 22-52-36.jpg
Просмотров: 0
Размер:	168.3 Кб
ID:	566714

Выслушаю советы, комментарии, обоснованную критику.
