Ford focus 3 - инсталляция мультимедийной системы

IV. "Установка фронта и проводка"
Фронт как и писал Урал АК74С.
Большое спасибо Федору FFZ за его одноименную тему.
Миды действительно играют дороже своей цены и очень "правильно" как по мне.

Вот такие динамики Форд поставил с завода в базе:



Им на смену пришел АК74С
Штатные пластиковые "проставки" демонтированы и заменены на кольца.

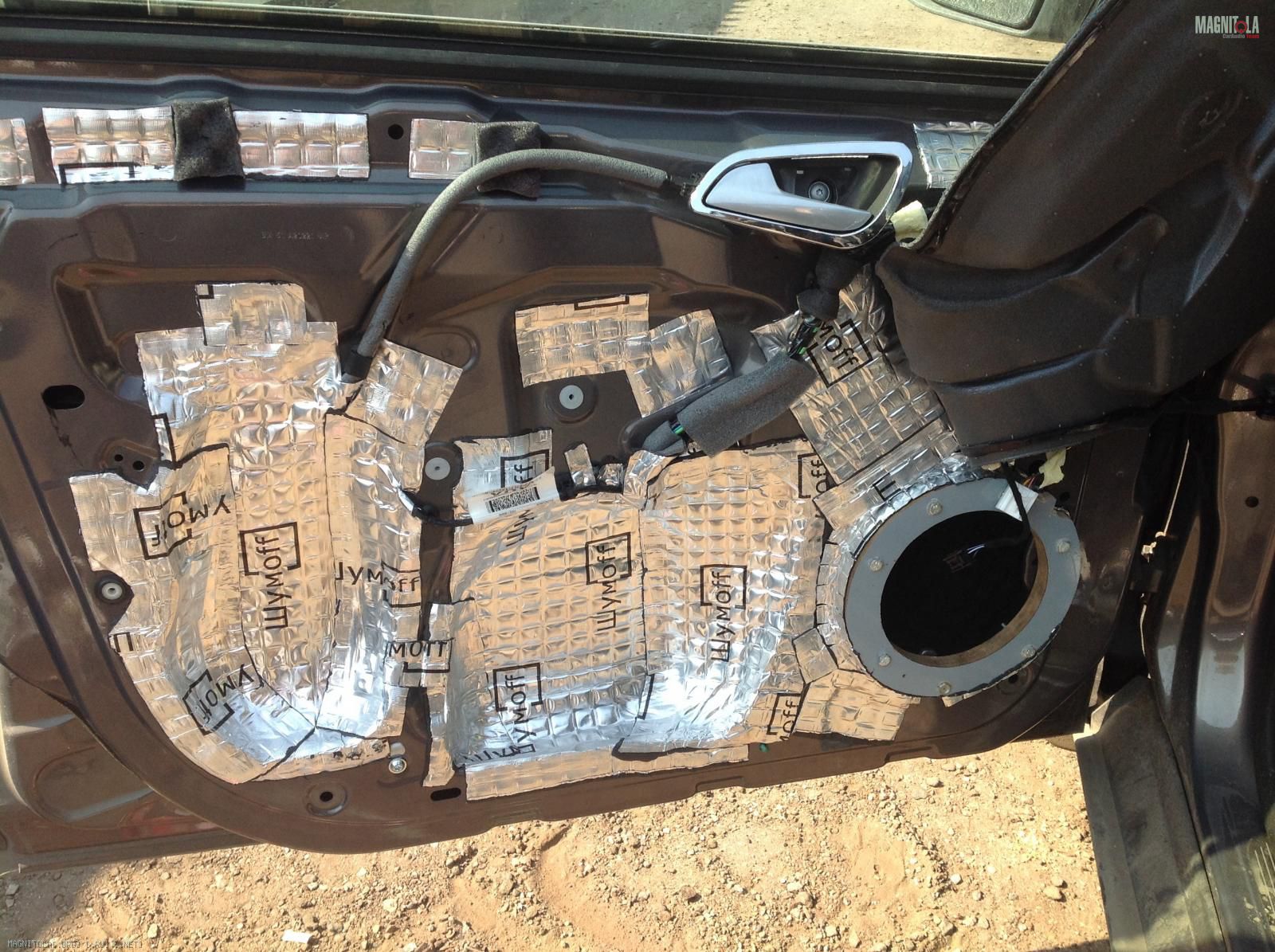

Кольца подогнаны и стянуты болтами. Между дверью и кольцом, как уже упомянул, вибра м3. По боковине также м3. В двери под кольцом самодельные акустические линзы из герметона А15.
Между проставкой и динамиком так же уплотнение.

Провода ПВХ 2*2,5 и на миды и на твитерры.
Штатный конденсатор был перепаян) ибо комплектные провода, те что шли с ак74с годны лишь для проверки работоспособности. Твитеры из комплекта почти без доработок встали в штатные места. Не стал переделывать тк штатная посадка повернута. Покрутив решил оставить все на своих местах.

Фотки не отображаются

Сейчас ОК, все фотки видно.
Миды нужно было крепить на винты и забивные гайки, тем более такая возможность есть. Может переделать пока не поздно? Ну или хотя бы на саморезы с маленькой шляпкой, чтобы они утопились в корзину, а саморезы с прессшайбой давят на наружную кромку корзины и судя по фото уплотнительное кольцо отошло в некоторых местах.

Сообщение от se1987

Сейчас ОК, все фотки видно.
Миды нужно было крепить на винты и забивные гайки, тем более такая возможность есть. Может переделать пока не поздно? Ну или хотя бы на саморезы с маленькой шляпкой, чтобы они утопились в корзину, а саморезы с прессшайбой давят на наружную кромку корзины и судя по фото уплотнительное кольцо отошло в некоторых местах.

Нет. Не отошло. Я вырезал большего диаметра уплотнительные кольца, а потом ножом излишки срезал. На фото видны те места где неровно вначале вышло.
Насчет болтов не понимаю как я шайбы закуривать буду?
По поводу шляпок. Шляпки края динамика разогули от силы затяжки так что плотно и крепко вдавили дин в проставку)

---------- Сообщение добавлено 04.05.2014 в 23:50 ----------

Сообщение от orbita21

Пугает отсутствие отвертки на последней фотографии...
Уж не дрелью закручивали саморезы... Сколько наших полегло от подобного способа монтажа динамика...

Не. Дрелью не крутил)
Отвертка в кармане была
А "полегло" от чего?

---------- Сообщение добавлено 04.05.2014 в 23:51 ----------

Сообщение от Pit

как заделаны техотверстия? что-то не увидел...

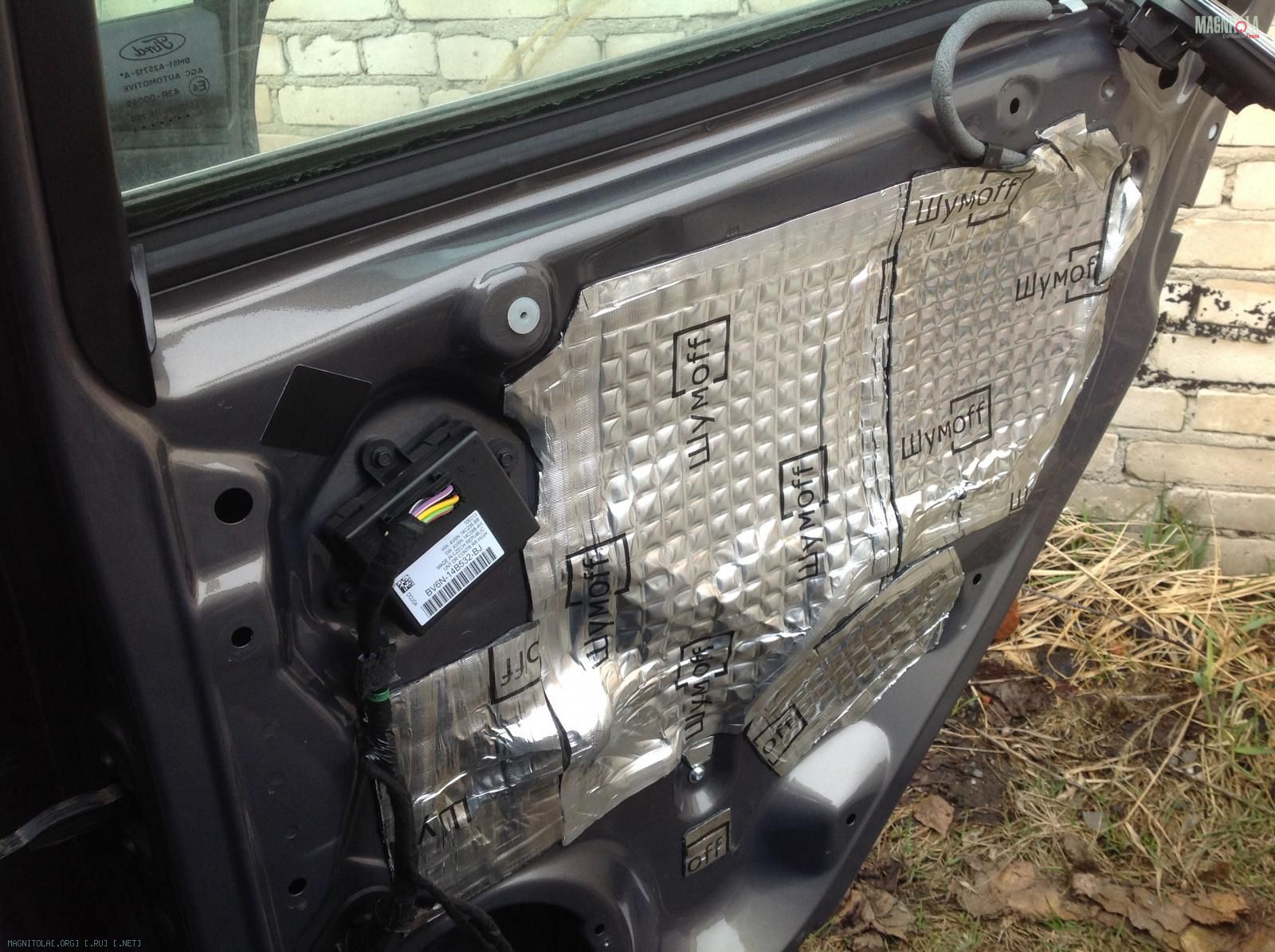

М3 все заделаны.
Остались только отверстия под пистоны. На пистоны вырезался герметон для более плотного прилегания.


---------- Сообщение добавлено 04.05.2014 в 23:52 ----------

Сообщение от gena60

Вот это по нашему,посмотрел итог,хорошие выводы из прошлой темы.Главное есть огромное начало,тоже подписываюсь и буду следить за результатами в дальнейшем продолжении темы.,

Спасибо. Самое интересное впереди
А именно сабовое звено) оно тоже готово

Сообщение от JADEX

Нет. Не отошло. Я вырезал большего диаметра уплотнительные кольца, а потом ножом излишки срезал. На фото видны те места где неровно вначале вышло.

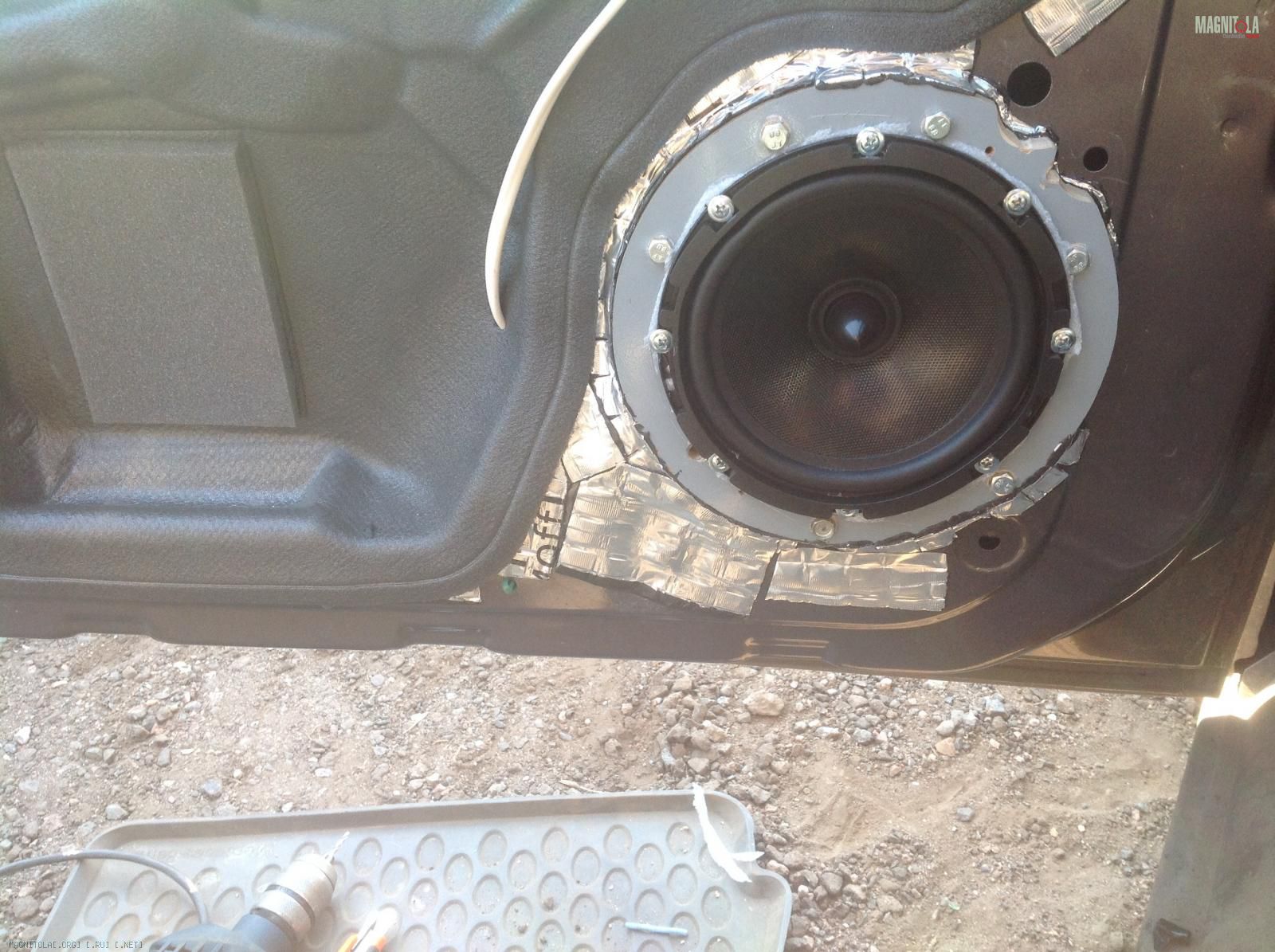

Я имел ввиду пластиковое кольцо на миде, вот на этом фото внизу мида http://magnitola.org/attachments/nashi-installyacii/569706d1399224652-Magnitola-Avtozvuk-image.jpg

Сообщение от JADEX

Насчет болтов не понимаю как я шайбы закуривать буду?

насчет шайб не понял, но если вы имели ввиду гайки, то они забиваются с внутренней стороны проставочного кольца и мид прикручивается (снаружи проставочного кольца) винтами "под шестигранник".

Сообщение от JADEX

Шляпки края динамика разогули от силы затяжки

мне кажется это не есть хорошо.
Может все-таки лучше переделать?

Сообщение от se1987

Я имел ввиду пластиковое кольцо на миде, вот на этом фото внизу мида http://magnitola.org/attachments/nashi-installyacii/569706d1399224652-Magnitola-Avtozvuk-image.jpg
насчет шайб не понял, но если вы имели ввиду гайки, то они забиваются с внутренней стороны проставочного кольца и мид прикручивается (снаружи проставочного кольца) винтами "под шестигранник".
мне кажется это не есть хорошо.
Может все-таки лучше переделать?

Пластиковое кольцо да. Его вообще снял...
Насчет болтов я не понимаю зачем ? Если проставка стоит намертво, и саморезы тянут так что бортики выгибают, то что дадут болты ? Лучшую стяжку?
А чем плохо то что края мида расправило? Если поставить к примеру комплектные саморезы то площадь их шляпок минимальна. В данном случае наоборот, шляпки большей площадью прижали с запасом при этом чем площадь больше тем меньше давление на местах стяжки. Ну как побочное действие это распрямление края в местах стяжки. Но чем это плохо? На что это может повлиять? По логике, как мне кажется, здесь важным является именно плотность прилигания динамика к проставке и используемые саморезы с этой задачей справились лучше комплектных. А что даст переделка и замена на болты?

Я готов переделать тк в скором времени куплю еще АК 74 на тыл.
И полезу в двери.

Сообщение от JADEX

и саморезы тянут так что бортики выгибают,

Дак вот в этом-то и анус.
Корзину перекосит (перекосило уже)...
От широкой шляпки возникают силы не только прижимающие по привалочной поверхности динамика, но и направленные наружу...

Сообщение от JADEX

А где критика ?

Сообщение от JADEX

М3 все заделаны.

считай, что не заделаны фанера/люминь/стеклопластик ждут Вас

Пугает отсутствие отвертки на последней фотографии...
Уж не дрелью закручивали саморезы... Сколько наших полегло от подобного способа монтажа динамика...
