Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба

Цитата:

---

Сообщение от fox proteus

Одень перчатки тряпошные пупырками кверху, чтобы не остались на виниле, грей феном переход адово и пальцами утрамбовыаай его, пока не остынет и не приклееься.

---

Ок, понял, в выходные попробую, спасибо!

К сожаленью, lepai у меня начал ловить наводки при подключении его к ШГУ, при работе с портативным мп3 плеером таких наводок нет. Почитав статьи по твику этих малышей пришел к выводу, что доработать малой кровью его не получится и от идеи разместить все оборудование под водительским сиденьем пришлось отказаться. Поэтому переносим усилитель pioneer GM-8604 под пассажирское сиденье, он будет работать на Мид-ы и Саб.
Для каждого усилителя решил вывести свой плюс от аккумулятора.
Вложение 806392
Не пинайте за преды мистери, на усь MacAudio – 20A, Pioneer – 40A.

Обжал плюсовой наконечник на аккумулятор и предохранитель.
Вложение 806394

Вазелиновой смазкой обработал контакты на аккумуляторе и массе.
Вложение 806396Вложение 806398Вложение 806400Вложение 806402
Как видно из рисунком минус до массы я тоже продублировал :).
Минус от усилителя подвел к штатной массе.
Вложение 806408
Плюс и масса вылезли под пассажирским сидением.
Вложение 806412
В этот раз мне повезло, и гофры хватило тютелька в тютельку. Далее мне уже так не везло, у меня заканчивалась термоусадка, грунт, краска, не хватило пары см. чтобы отбянуть винилом полку с двух сторон, но об этом позже :(.
Не нашел провода сечением 2х5, или хотя бы 2х4, поэтому купил провод 4х2,5, соединял попарно. Провод в двойной изоляции, поэтому разные гофры считаю излишними.
Вложение 806416
Акустические провода мид басов тоже удалось перенести без проблем, провод от правого мида укоротил.
Бригада в сборе, но кого-то не хватает.
Вложение 806428
Межблоки сделал из Ethernet кабеля, он экранированный в противопожарной изоляции. 4 витые пары как раз то что нужно, чтобы развести миды и саб. Подкину немного овна на вентилятор шнурковщины.
Вложение 806430Вложение 806432
Выпилил из фанеры площадку для крепления усилка, была первая проба руки с фрезером. Получилось неплохо))).
Вложение 806436
Сорри. Почему-то нашел только это фото, площадка покрашена черной матовой краской и смотрится неплохо, хотя ее и не видно при нормально установленном сиденье.
Под пассажирским сиденьем пока стоит такой древний усь и работает на ширики, он был у меня в загажнике. Хоть это древний и бюджетный усь, но подача шириков с MacAudio мне нравится больше. Потом его место займет замодельный усь с ИТУН.
На этом все, дальше будем пилить )))

Везде важна аккуратность))))))))))) Чтоб не было так: http://7tricks.ru/wp-content/uploads...atsii-ruki.jpg ))))))))))))))))))))))))))

Цитата:

---

Сообщение от Eu-Jinn

Везде важна аккуратность))))))))))) Чтоб не было так: http://7tricks.ru/wp-content/uploads...atsii-ruki.jpg ))))))))))))))))))))))))))

---

Так это же рука заядлого рукоблуда :facepalm:

А ты что делаешь?))))))))))))))))))))))))))))))))

Цитата:

---

Сообщение от Eu-Jinn

А ты что делаешь?))))))))))))))))))))))))))))))))

---

А-ха-ха-ха, 1-0 Дядь Женя ведет ))))))))))))))))))))))))))))))))

Опять очко пишешь... Слава, я начинаю за тебя бояться))) дай телефончик жены, я ей позвоню, скажу, что с тобой сделать надо))))))))))))))))))))))

Слав,а можно тебе заказик подкинуть? вопщем нужны межблоки длиной 1,4м гдето, две стереопары,сможешь сделать?

Цитата:

---

Сообщение от PINSYAO

Слав,а можно тебе заказик подкинуть? вопщем нужны межблоки длиной 1,4м гдето, две стереопары,сможешь сделать?

---

Ты думаешь, я специалист по пайке ))). Можно в личке обсудить )))

Известный по Интернету человек с ником Каток рассказал о своем способе изготовление полки. Основное его отличие от других способов – это композитная конструкция. Я немного ушел от оригинала, заменив металлическую раму на деревянную из брусков 2х3см (все же с деревом мне приятнее работать).
Кому интересна оригинальная конструкция, поищите в интернете по запросу «Каток FreeAir саб».
Полку начал пилить с подиума «стульчак для унитаза».
Сделал отверстие под динамик, скажу что с фрезой и циркулярной насадкой это делать одно удовольствие.
Вложение 806610
Но на прямоугольном стульчаке сидеть неудобно, поэтому облагородил грани.
Вложение 806612
Дальше начал вырезать верхнюю стенку полки.Для верхней и нижней стороны использовалась ДСП 8мм. Думал, если сделаю шаблон по размерам оригинальной полки будет мне счастье, сделал, вырезал полку положил в багажник и увидел большие зазоры. Не уследил хитрый отбойник на крышке багажника, пришлось подгонять по месту.
Вложение 806614
Во, уже деревенский туалет напоминает , 3 стенки, крыша и дверца с щеколдой – получается отличная комната для уединения ))).
Дополнительно прикупил набор фрез.
Вложение 806616
Что позволило сделать плавные грани.
Вложение 806618Вложение 806620
Готовлюсь делать отверстие в крышке полки.
Вложение 806622
Когда крышка готова, нарезаем бруски для каркаса и присоединяем к крышке.
Вложение 806624
Полка крепится в штатные места, роль направляющих взяли на себя болты М8.
Вложение 806626
Присоединяем низ полки с заранее заготовленным отверстием. Диаметр отверстия снизу на 2см шире верхнего, т.к. сказать, работаем на расширение.
Вложение 806628
Вся конструкция скрепляется клеем ПВА и саморезами, ход саморезов 6см.
Примеряем динамик, встает хорошо! Размечаем отверстие для крепления динамика.
Вложение 806630Вложение 806632
Для крепления динамика используем усовые гайки.
Вложение 806634
Обрезаем лишнее с нижний крышки, все готово к запениванию. Перед этим просверливаем по углам отверстия сверлом на 10, чтобы потом можно было заполнить углы пеной. Берем пистолет и фигачим через отверстие для сабвуфера пока пена не полезет из всех щелей, потом так же заполняем и углы через отверстие. Довольные уходим отдыхать пока пена сохнет, потом сильно матюгаясь бежим обратно и просовываем провод для динамика.
Вложение 806636
Когда пена высохнет, я дал ей отлежаться всю ночь, срезаем излишки, шпатлюем головки саморезов.
Вложение 806650
С выведением поверхностей «в ноль» я не заморачивался, т.к. в планах было обтянуть полку винилом со всех сторон. Начал примерять винил и понял что для обтяжки нижней мне не хватает 2-3 см материала, WTF. Ладно, хрен с этим винилом, потом куплю карпет и обтяну низ им в стиле сток, а пока покрашу.
Хотел грунтануть, но грунт закончился практически сразу. Покрыл одним слоем краски, дал высохнуть. Рис.27, 28
Вложение 806652Вложение 806654
Хотел покрыть и вторым, но и краска закончилась. #### с ним пусть пока так будет.
Процесс обтяжки описывать не буду, т.к. все равно накосячил и не умею я это делать.
Результат был в тизере, но повторю разок.
Вложение 806656

Как его уже не обозвали. Для меня это просто защитная решетка и скажу, что мне она нравится :)
Еще раз выложу фото фрез, чтобы было проще понять о чем говорю.
Вложение 806736
С помощью копировальной фрезы(третья на фото) сделал крышку по обводам подиума для саба. С помощью фигурной фрезы (4-я слева) скруглил верхнюю кромку.
Далее пошло дело пропиливанию решетки, для этого использовал пазовую фрезу (2-я слева) и параллельный упор.
Вложение 806738
Сорри, не делал фото процесса запила, уж больно много пыли летает в это время.
Запиливаем щелевые отверстия по всей площади динамика и подбираем кусок винила для него.
Вложение 806740
Приклеиваем, разогревая винил феном, после охлаждения переворачиваем и отрезаем излишки
Вложение 806742
Снова переворачиваем и видим очертания отверстий.
Вложение 806744
Берем Г-образную линейку и острый канелярский нож. Прорезаем винил вдоль середины отверстий.
Вложение 806746
Прорезаны все отверстия.
Вложение 806748
Далее я взял клей Момент-Кристалл и фен, грань за гранью приклеиваем винил. Сверху все выглядит отлично.
Вложение 806750
Вот как это выглядит на месте.
Вложение 806752
Видно фанеру внизу щелей, т.к. фанера шире половины отверстия. Планирую подкрасить снизу.

В целом полка готова, но что еще нужно сделать:
1. Попробовать выровнять грани перехода подиума в полку;
2. Подкрасить низ решетки;
3. Обтянуть низ полки карпетом;
P.S. Если кто знает, где на Юге, Юго-Западе Москвы можно подобрать и купить карпет буду очень признателен.

"Русь-трейд" в помощь! И Кэмп туда же

Цитата:

---

Сообщение от Eu-Jinn

"Русь-трейд" в помощь! И Кэмп туда же

---

Да, я уже о них думал, нужно заехать, заценить ассортимент :)

Есть там. точно

Всем привет,
ранее уже писал про свой проц, но т.к. сейчас потребовалось еще 2 канала, прикупил себе вот такой ЦАП
Я решил, что для саба такого более чем достаточно (да и не спроста на сайте minidsp ЦАП именно на этом чипе делают).
Посылка пришла, хотел разместить его в один корпус с процом, вместо БП. Начал примеряться и глаз упал на разветвитель на 2 розетки для Ethetnet кабеля. Тадам!!!
Вложение 808360Вложение 808362Вложение 808364
Встало идеально!
Шина I2S подразумевает использование коротких сигнальных линий(не более 35 см), поэтому коробулю с ЦАП решил приклеить сбоку корпуса проца.
Вложение 808366
С размещением ЦАПа разобрались, осталось подключить его процу. В мануале по minidsp есть такая картинка
Вложение 808368
Почитав мануал по подключению ЦАП Curryman и Datasheet на ES9023 понял, что давать ему MCLK(Master Clock) не нужно.
Что халява, подулмал я, I2S_OUT_LRCLK – пин 20, I2S_OUT_BCLK – пин 21, GND – любой пин, я использовал самый ближний – пин 23. А какой из L2S_DATA_OUT выбрать?
Толкового описания в datasheet нет, что-то взял из мануала по minidigi, что-то с форума minidsp. Получается следующая картина:
L2S_DATA_OUT1&2(pin 16) – обработанный процессором I2S поток, он же подается на ЦАП для выхода проца OUT1&2
L2S_DATA_OUT3&4(pin 17) – обработанный процессором I2S поток, он же подается на ЦАП для выхода проца OUT3&4
L2S_DATA_OUT5&6(pin 18) – НЕ обработанный процессором I2S поток, который получаем после обработки аналоговых сигналов с входов IN1&2 процессора, после обработки АЦП
L2S_DATA_OUT7&8(pin 19) – НЕ обработанный процессором I2S поток, который приходит с цифровых источников S\Pdif & Toslink модуля I/O MiniDSP MiniDigi.
У меня пока что сигнал приходит по аналогу от ШГУ, поэтому я использовал пин 18 для передачи данных на ЦАП(Каюсь, сначала не разобрался, подключил в пин 19, послушал тишину, еще раз покурил мануалы и перепаял).
Вложение 808370
Неправильная распайка(белый кабель Sdata подпаян в 19 пин).
Перепаянный вариант, для фиксации проводов использовал термоклей.
Вложение 808372
Ну и собранный вариант :) Такой мострик получился.
Вложение 808374Вложение 808376
P.S. Послушал дома на компьютерных колонках, звучит очень неплохо, мне кажется интереснее родных ЦАП-ов MiniDSP. Если получу источник сигналов по цифре, то возможно попробую прикупить еще пару таких ЦАП-ов и подключить вместо штатных на проце, как мне кажется с источником в виде ШГУ RCD-510 – это не актуально.

У тебя задача получить 6 каналов от 1 минидсп? Не выйдет :(

Цитата:

---

Сообщение от Rover

У тебя задача получить 6 каналов от 1 минидсп? Не выйдет :(

---

Чойто не выйдет, если уже вышло? Пятый и шестой каналы просто без задержек и без фильтров.

Цитата:

---

Сообщение от fox proteus

Чойто не выйдет, если уже вышло? Пятый и шестой каналы просто без задержек и без фильтров.

---

И без регулировки громкости.

Цитата:

---

Сообщение от Rover

И без регулировки громкости.

---

Тссс! Он пока аналог на вход подаёт и не знает!)))

Однако 6-канальный дистанционный РГ с потенцмометрами Альпс не так уж и дорого стоит)))

Цитата:

---

Сообщение от fox proteus

Тссс! Он пока аналог на вход подаёт и не знает!)))

Однако 6-канальный дистанционный РГ с потенцмометрами Альпс не так уж и дорого стоит)))

---

Молчать неполезно. Подаст сигнал по цифре - опять будет слушать тишину, дата аут (необработанная) переместиЦЦа на 19 пин.

Цитата:

---

Сообщение от Rover

Молчать неполезно. Подаст сигнал по цифре - опять будет слушать тишину, дата аут (необработанная) переместиЦЦа на 19 пин.

---

Ну это он знает

Цитата:

---

Сообщение от Rover

У тебя задача получить 6 каналов от 1 минидсп? Не выйдет :(

---

Все вышло )))

---------- Сообщение добавлено 06.07.2015 в 09:41 ----------

Цитата:

---

Сообщение от Rover

Молчать неполезно. Подаст сигнал по цифре - опять будет слушать тишину, дата аут (необработанная) переместиЦЦа на 19 пин.

---

Дядь Максим, про пины я уже понял на своём опыте, поэтому и написал здесь, если кто повторить захочет. Про регулировку громкости по цифре не подумал, спасибо что сказал. Бум думать )))

---------- Сообщение добавлено 06.07.2015 в 11:55 ----------

Цитата:

---

Сообщение от fox proteus

6-канальный

---

По идеи, и 3-х канального хватит )))

Поехал на дачу в надежде понастраивать систему, но запрягли меня по-полной, в итоге, только свел саб с вуферами и снял графики АЧХ всех компонентов.
АЧХ саба уже с ФНЧ 12дб/октава на 40Гц от усилка.
Вложение 809984

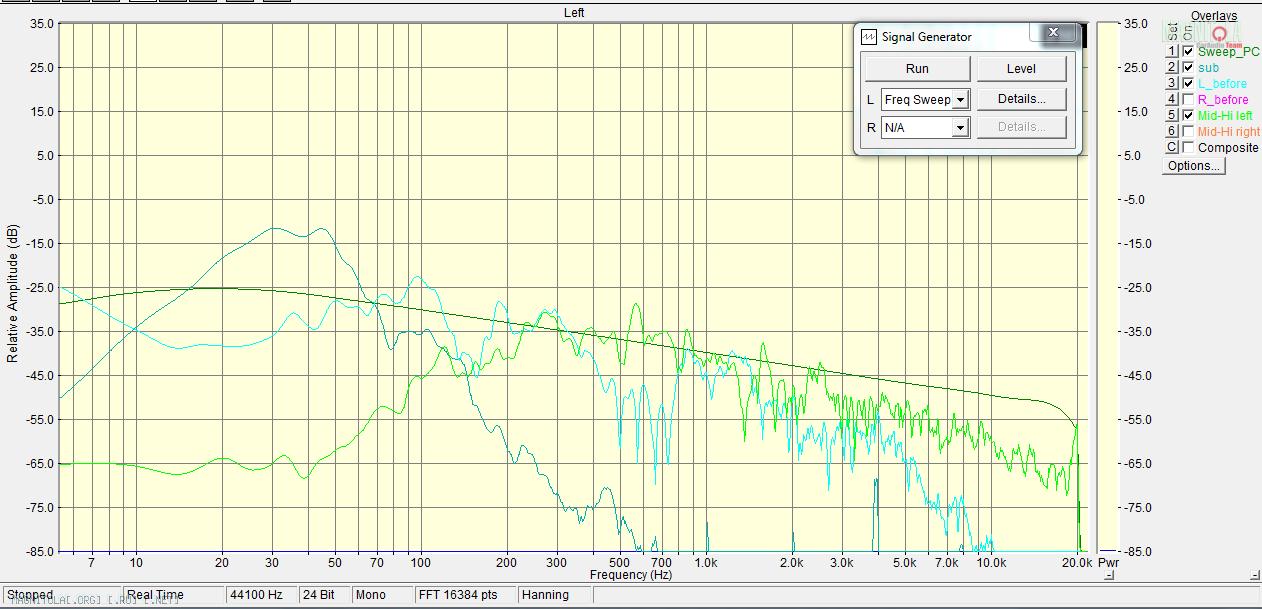

Вся левая сторона без каких-либо фильтров и эквализации. Свести здесь НЧ динамики с шириками, вроде бы не сложно.
Вложение 809986

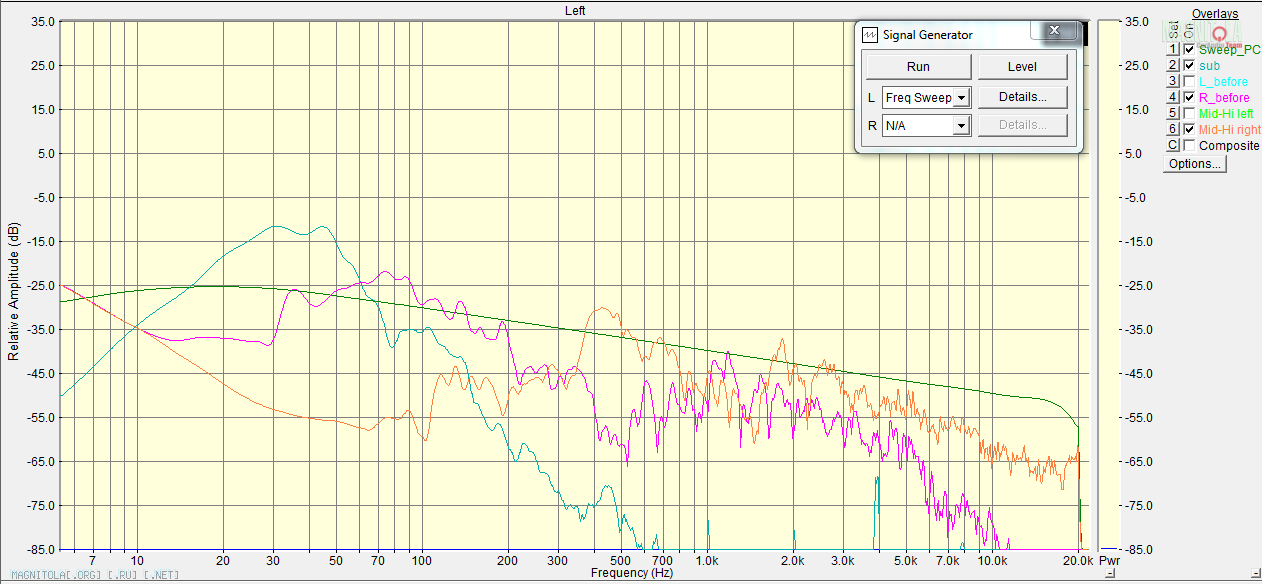

Вся правая сторона, здесь уже все печальнее, провал в частотах 200-380Гц удручает.
Вложение 809988

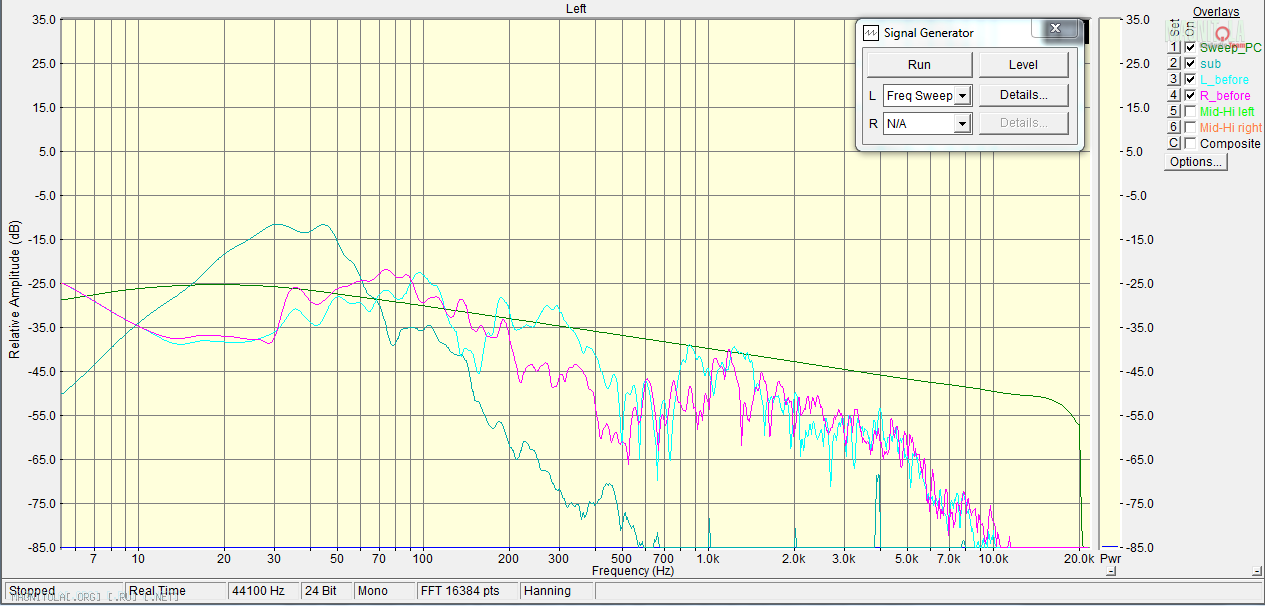

Сравнение АЧХ правого и левого НЧ
Вложение 809990

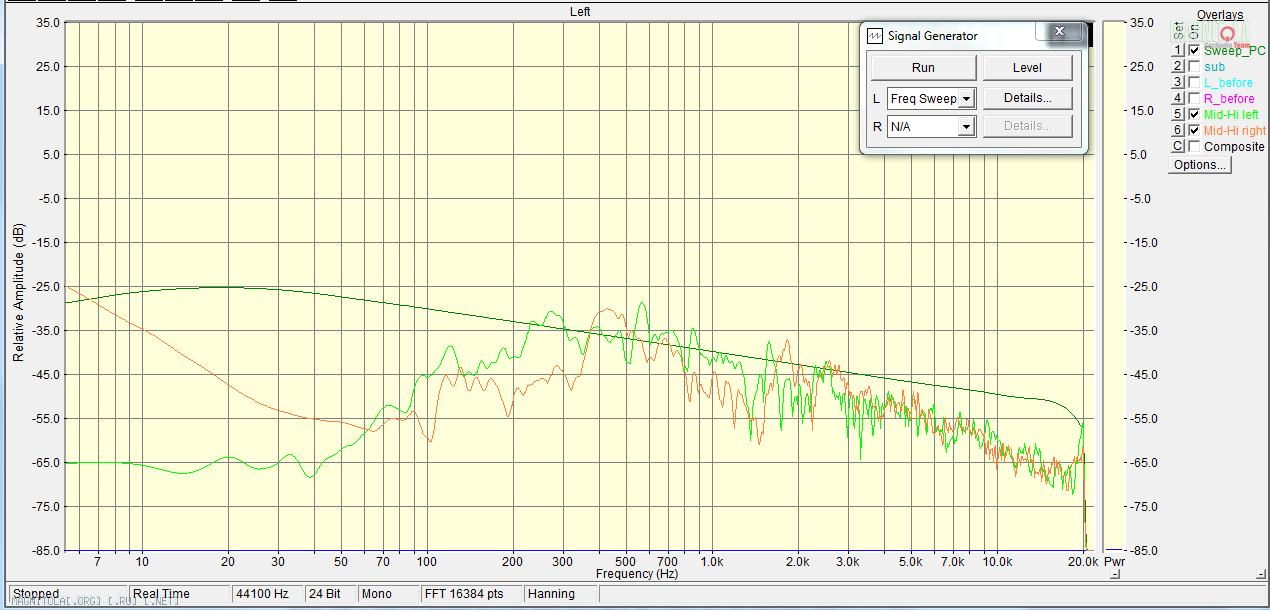

Сравнение правого и левого ширика, правый это который менял, горб у него 450Гц, да и вообще АЧХ более пилообразная. Правда, если мне не изменяет память внутри меньше синтепона. Сегодня доложу одинаковое количество сего волшебного материала.

P.S. Во всех графиках присутствует АЧХ sweep тона, чтобы было легче ориентироваться в пиках и провалах.
Буду рад любым комментариям.:yes3:

всё типично и стандартно:) Приезжай как-нить:)

Цитата:

---

Сообщение от fox proteus

всё типично и стандартно:) Приезжай как-нить:)

---

Обязательно, если на следующей неделе, в понедельник или среду после 19.00 на академическую нормально?

Цитата:

---

Сообщение от slavka1010

Обязательно, если на следующей неделе, в понедельник или среду после 19.00 на академическую нормально?

---

Пока нормально, желательно до ближайшей среды чтобы определился!

Поглядел на aliexpress 6 каналов alps, есть 2 основных варианта:
1. http://ru.aliexpress.com/item/1pc-ne...357637437.html Все хорошо, только получается регулировать удобно только с пульта.
2. http://ru.aliexpress.com/item/MV-06-...266233571.html здесь уже есть регулятор на обычном потенциометре, который можно разместить в удобном месте, но цена уже не интересная, лучше еще 1 minidsp взять.
Дилемма )))

Цитата:

---

Сообщение от slavka1010

Поглядел на aliexpress 6 каналов alps, есть 2 основных варианта:
1. http://ru.aliexpress.com/item/1pc-ne...357637437.html Все хорошо, только получается регулировать удобно только с пульта.
2. http://ru.aliexpress.com/item/MV-06-...266233571.html здесь уже есть регулятор на обычном потенциометре, который можно разместить в удобном месте, но цена уже не интересная, лучше еще 1 minidsp взять.
Дилемма )))

---

1 x miniDSP с доставкой = 7500 р. Лучше ли?)))

Цитата:

---

Сообщение от fox proteus

1 x miniDSP с доставкой = 7500 р. Лучше ли?)))

---

Они 2500 за доставку берут? 80 бакинских проц, это очень грубо 5000рэ.

slavka1010, через неделю буду заказывать комплект minidsp+minidigi+minidc. 50 бакинских просят за доставку в рф, а сейчас это уже 3000. можно както скооперироваться :)

Цитата:

---

Сообщение от AiratNCH

slavka1010, через неделю буду заказывать комплект minidsp+minidigi+minidc. 50 бакинских просят за доставку в рф, а сейчас это уже 3000. можно както скооперироваться :)

---

Блин, с такой стоимостью доставки лучше с кем-то кооперировать ;) У меня просто сейчас другие планы, пока брать не хотье минидсп. Первый раз мы тоже на 3-х соображали. Tigeross вроде бы тоже ищет minidsp, я ещё подумаю о необходимости скорой покупки проца. Когда хочешь заказывать, чтобы я сказал буду ли доле?

15-16 июля как зп перечислят :)

да, надо tigeross предложить тоже.
согласен быть не рулевым, если авторитета не хватает на форуме :)

если брать на троих (3000+400+400)/3=~1300. на человека. по божески в общем :)

Цитата:

---

Сообщение от slavka1010

Поглядел на aliexpress 6 каналов alps, есть 2 основных варианта:
1. http://ru.aliexpress.com/item/1pc-ne...357637437.html Все хорошо, только получается регулировать удобно только с пульта.
2. http://ru.aliexpress.com/item/MV-06-...266233571.html здесь уже есть регулятор на обычном потенциометре, который можно разместить в удобном месте, но цена уже не интересная, лучше еще 1 minidsp взять.
Дилемма )))

---

Можно было бы промолчать, но по первой ссылке - это стереорегулятор громкости.
"неверьтомучтоназаборенаписано")))

Воттакоеягoвно)))

Други, спасибо за приглашение, но я пока в глубоком денежном минусе. Даже продать нечего))).

Цитата:

---

Сообщение от Rover

Можно было бы промолчать, но по первой ссылке - это стереорегулятор громкости.
"неверьтомучтоназаборенаписано")))

Воттакоеягoвно)))

---

Максим, оба разве стерео?

---------- Сообщение добавлено 08.07.2015 в 23:03 ----------

Цитата:

---

Сообщение от tigeross

Други, спасибо за приглашение, но я пока в глубоком денежном минусе. Даже продать нечего))).

---

Да, ничего, бывает!

---------- Сообщение добавлено 08.07.2015 в 23:07 ----------

Цитата:

---

Сообщение от AiratNCH

15-16 июля как зп перечислят :)

да, надо tigeross предложить тоже.
согласен быть не рулевым, если авторитета не хватает на форуме :)

если брать на троих (3000+400+400)/3=~1300. на человека. по божески в общем :)

---

Мы 15 с Аркадием встречаемся, бум слушать что получилось, если потребуется более серьёзные регулировки саба, то тогда решу. Можно попробовать тему о совместной закупке сделать!

Цитата:

---

Сообщение от slavka1010

Они 2500 за доставку берут? 80 бакинских проц, это очень грубо 5000рэ.

---

Когда мы заказывали процы в складчину, доставка стоила $40 на троих-четверых, и по старому курсу. Теперь - $50 и с новым курсом. Вот и считай:)

Цитата:

---

Сообщение от fox proteus

Когда мы заказывали процы в складчину, доставка стоила $40 на троих-четверых, и по старому курсу. Теперь - $50 и с новым курсом. Вот и считай:)

---

Да, они обурели, 50$ за доставку 100гр. Блин, у меня сейчас трат запланированных куча, боюсь туда minidsp в этом месяце не впишется. Айрата одного оставлять тоже не хорошо, хотя бы на двоих доставку попилить, но у меня семейные траты сейчас в приоритете, да и цифры все равно ещё нет.

Ништяк пришёл уже довольно давно, ждёт своего часаВложение 812062
Сделано все очень аккуратно, но думаю дорожки все же пропаять Вложение 812064
Кошка в акуе от всего этогоВложение 812066

шЫкарная кошка!
А платы ваши фигня какая-то непонятная)))

slavka1010, котэ дворянской породы? Красавец (-ца), а то понаберут всяких вислоухобрюхих, а потом удивляются, что у них то лапы отваливаются, то сердце шалит. У меня друг искупал вислоушку, та коня двинула, инфаркт. И смех и грех...

:offtopic:
