Всем хой!
Если кто помнит, в апреле, сразу после запуска системы, у меня сдох усилитель фронта. Вернее как сдох... Затрещал одним каналом. Ну я его снял, взял у Димы Dima1982 такой же, но чёрненький, и стал чинить. Вернее как чинить... Я, конечно, имею некоторый опыт даже в сборке усей с нуля, но не занимаюсь ремонтом подобной техники постоянно, соответственно, каждая неисправность своего или чужого усилителя для меня как приключение))) А к приключениям я стараюсь готовиться хотя бы морально))) Вот и пролежал мой усь месяц дома, пока Дима свой обратно не затребовал)))

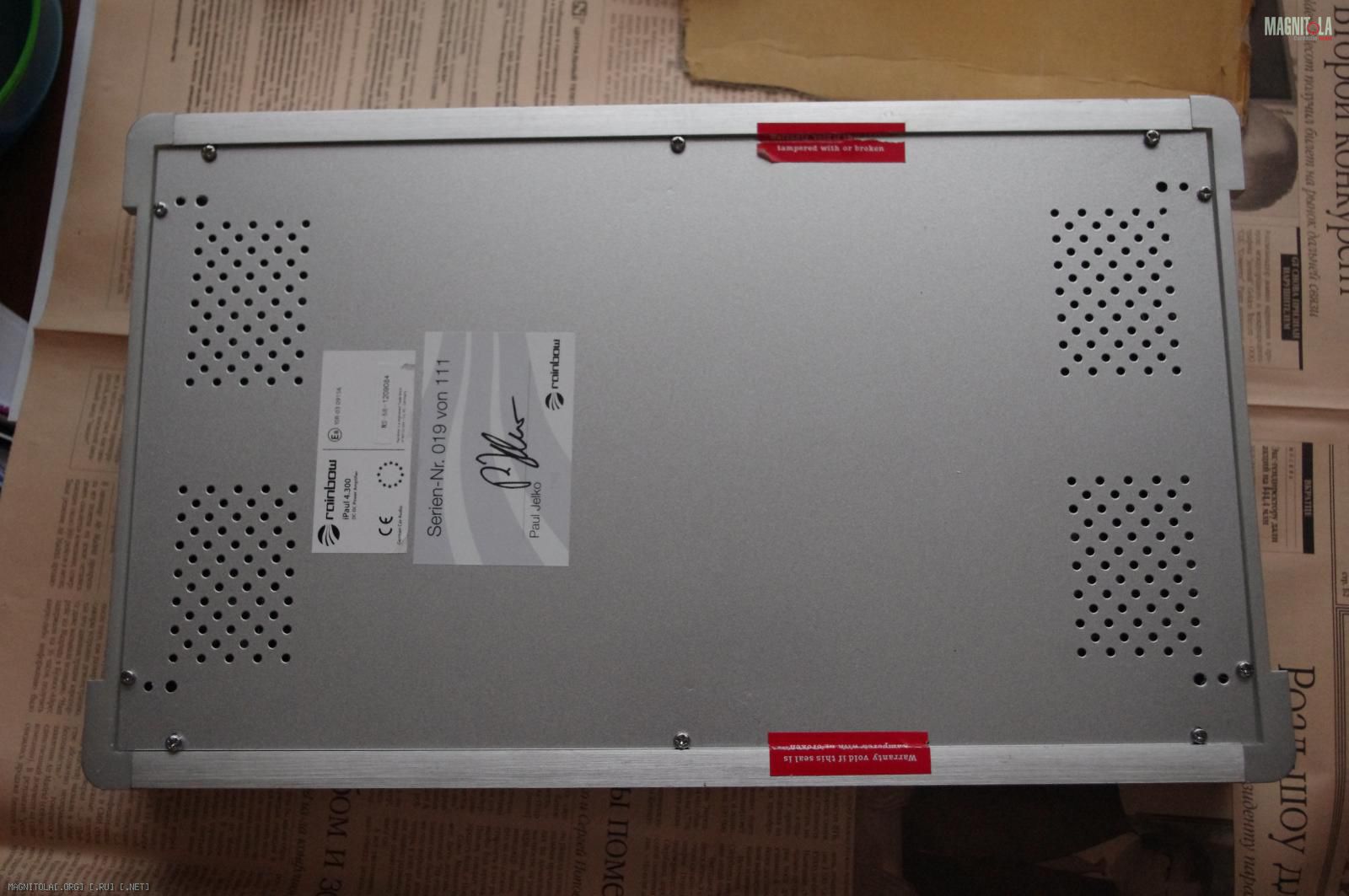

Ну я и решил, что всё-таки надо починить. Итак, переворачиваем брюшком кверху и вскрываем.
Вложение 797092
Обратите внимание на порядковый номера уся и автограф самого Пауля Йелко (или Желко? нерусь, короче)))). Маркером расписался - не хухры мухры))) В общем, это LE версия, Limited Edition то бишь. Помните, какие красивые черепки на нём?)))

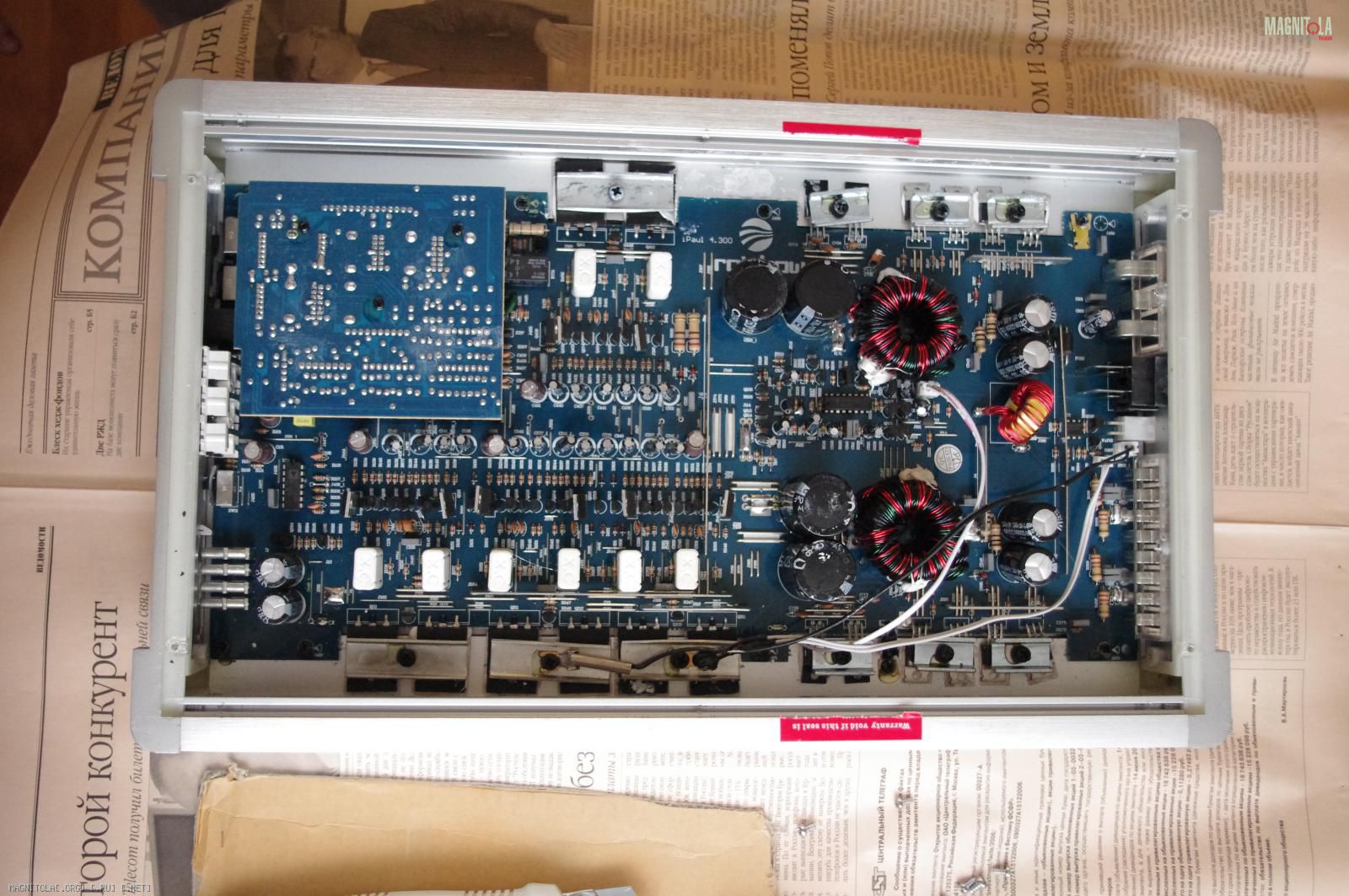

Смотрим внутрь

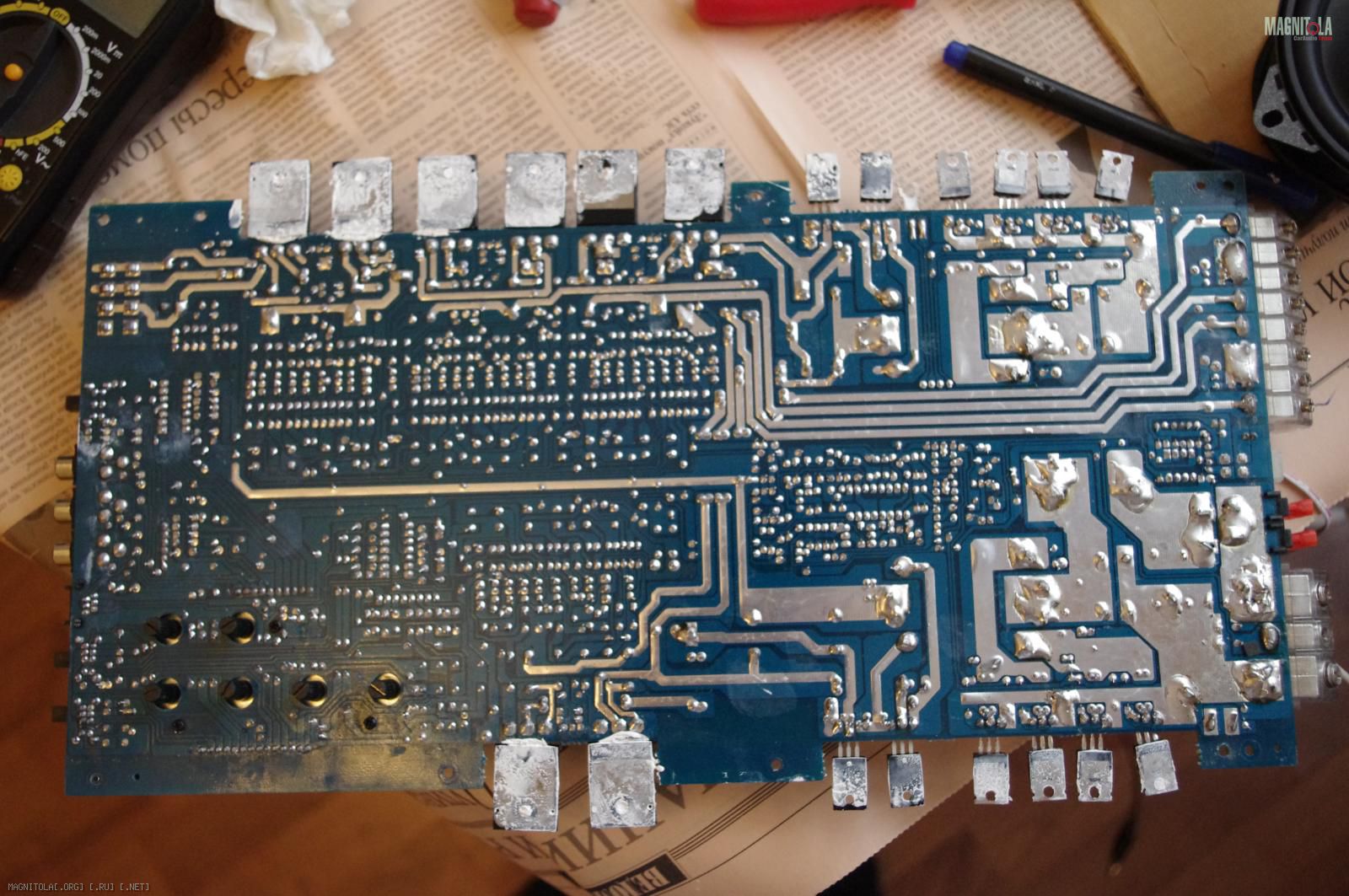

Вложение 797094 Вложение 797096
по традиции, хорошие вещи оказываються собранными достаточно небрежно. Те же усилки Мистери собраны зваметно аккуратнее, хоть и не играют толком без твика)))

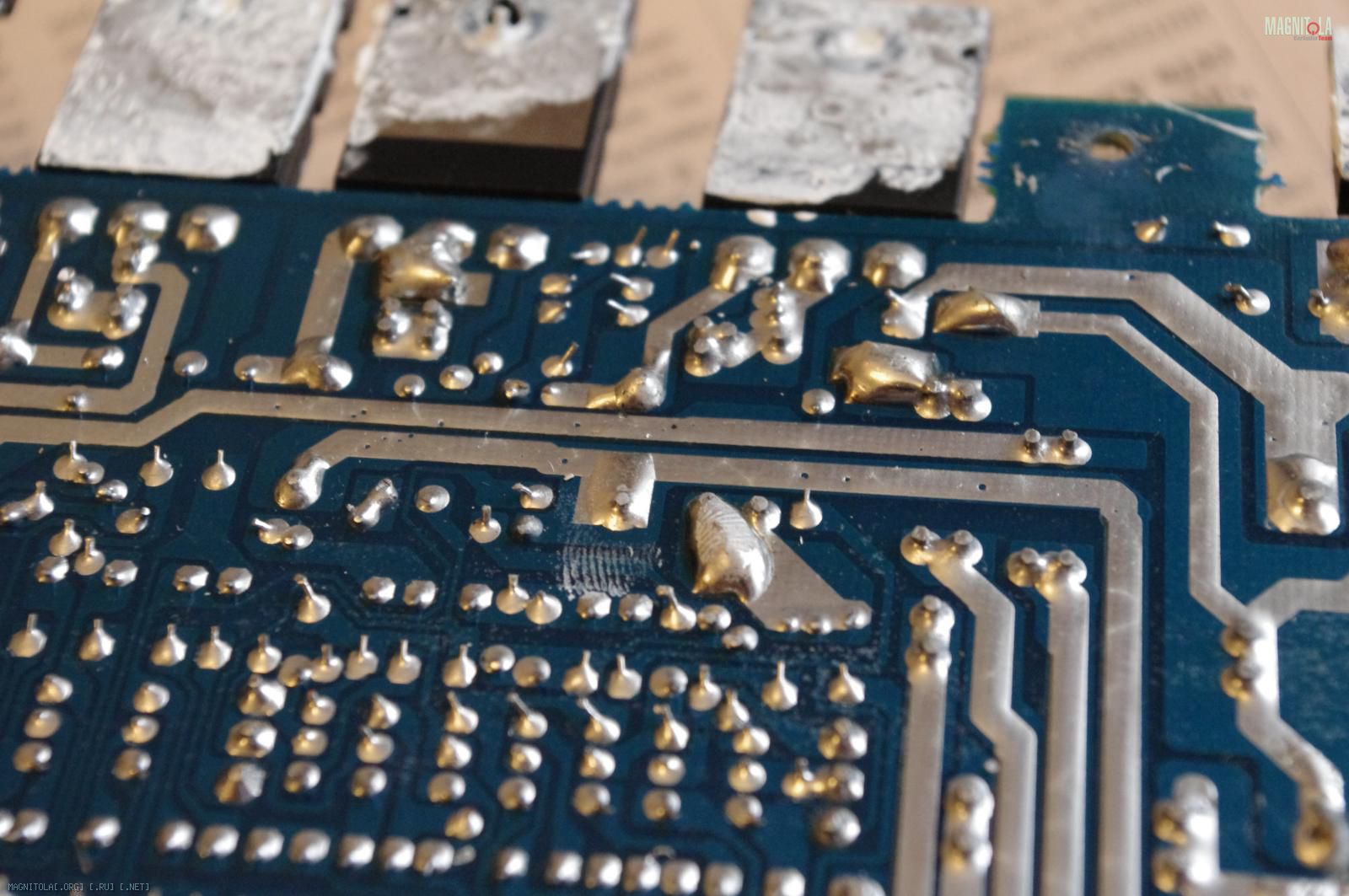

Например, вот
Вложение 797098
как дорожки классно пропаяны)))
Пробежимся по плате.

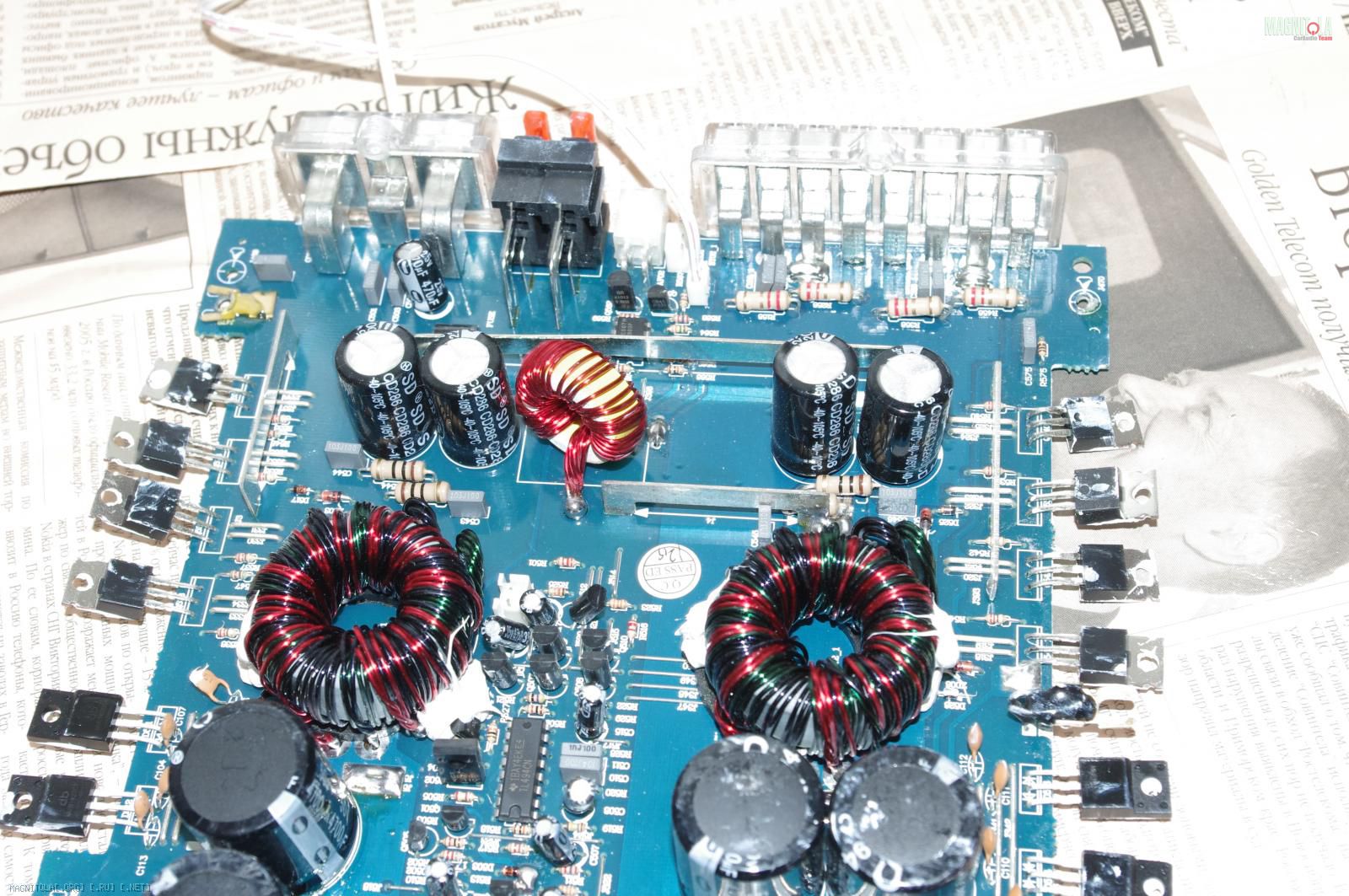

ПН на двух трансформаторах.
Вложение 797100

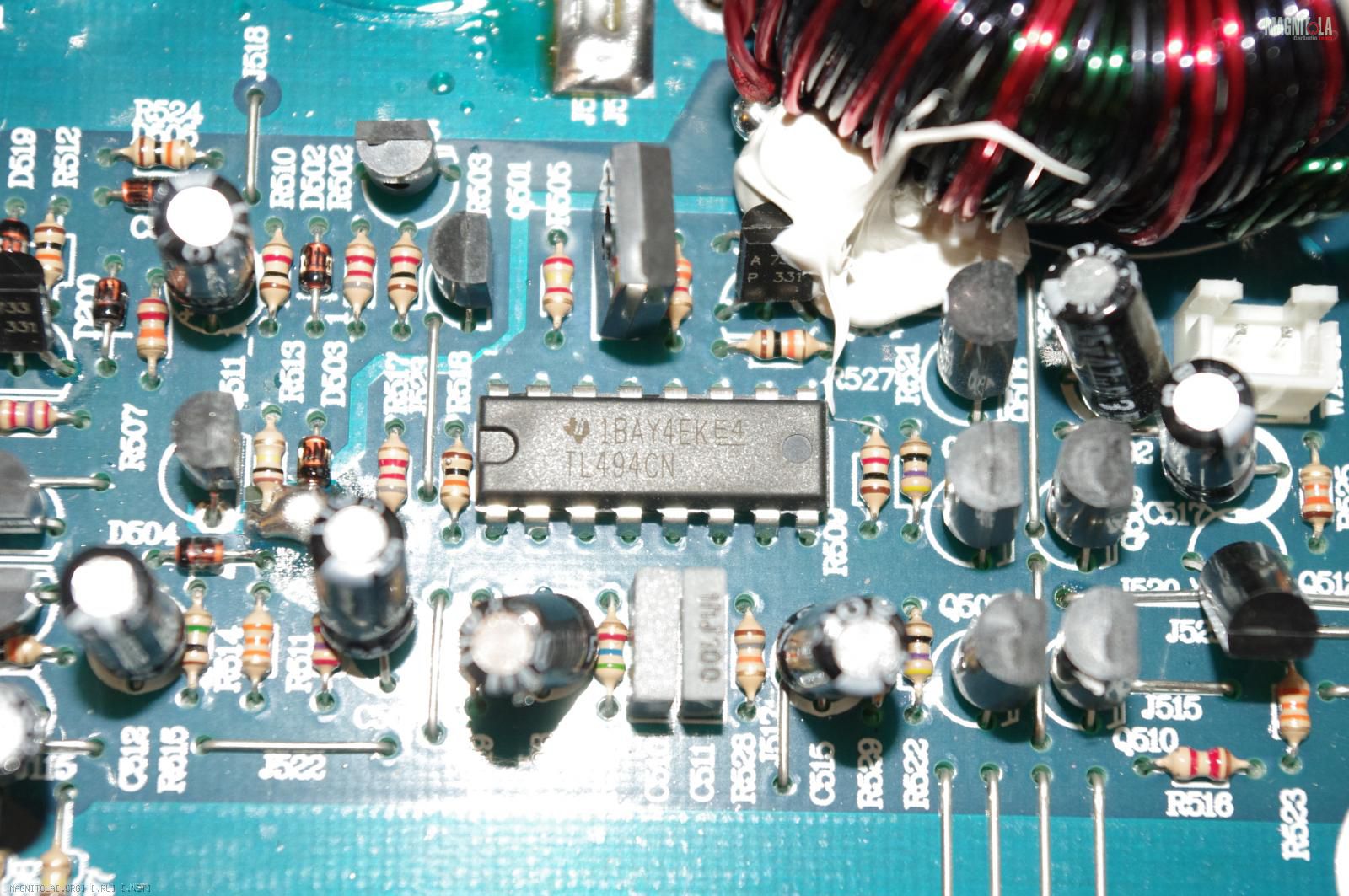

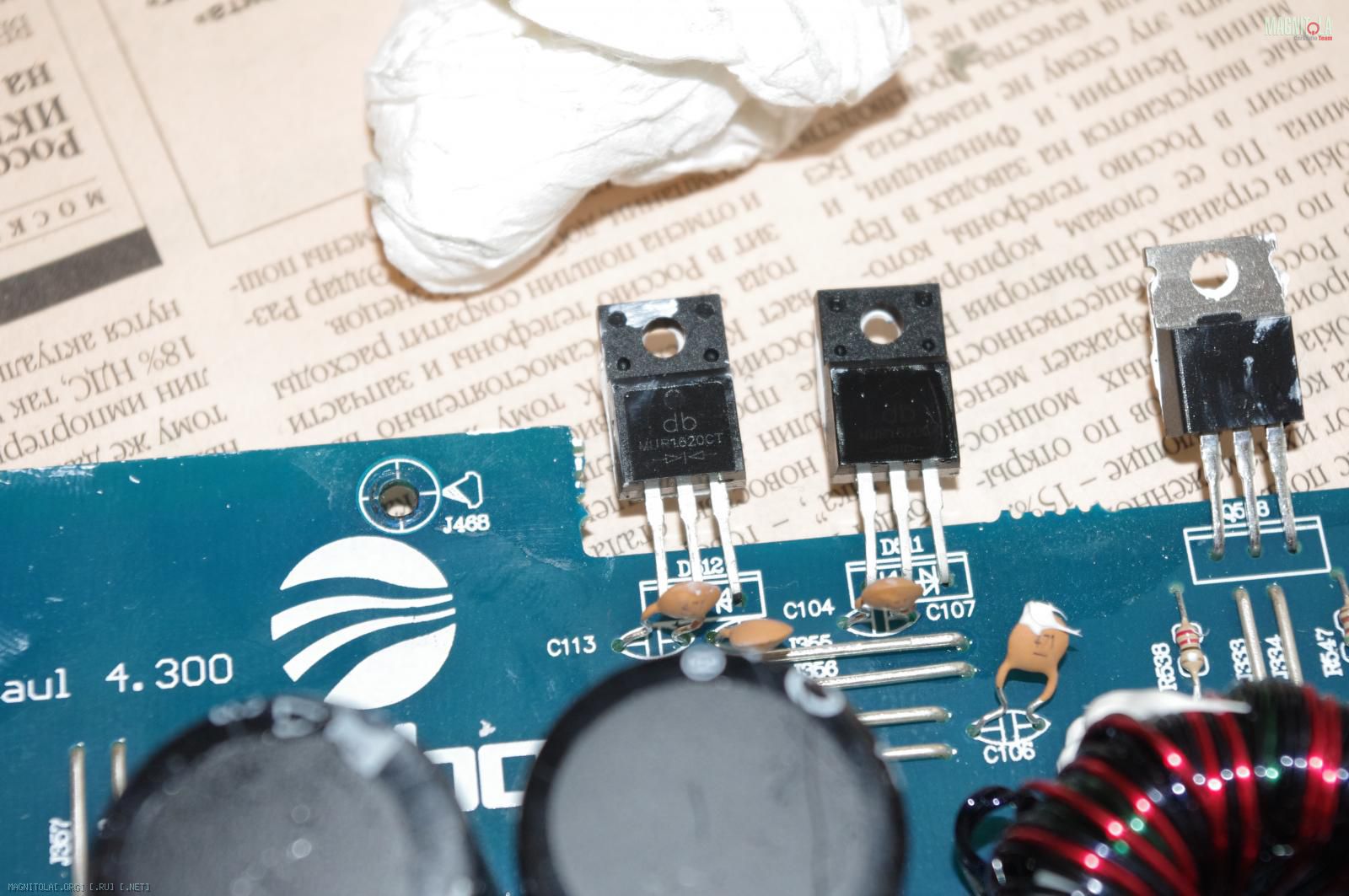

каждый со своим набором раскаичвающих транзюков и выпрямляющих диодов. Управляется весь ПН одной tl494.

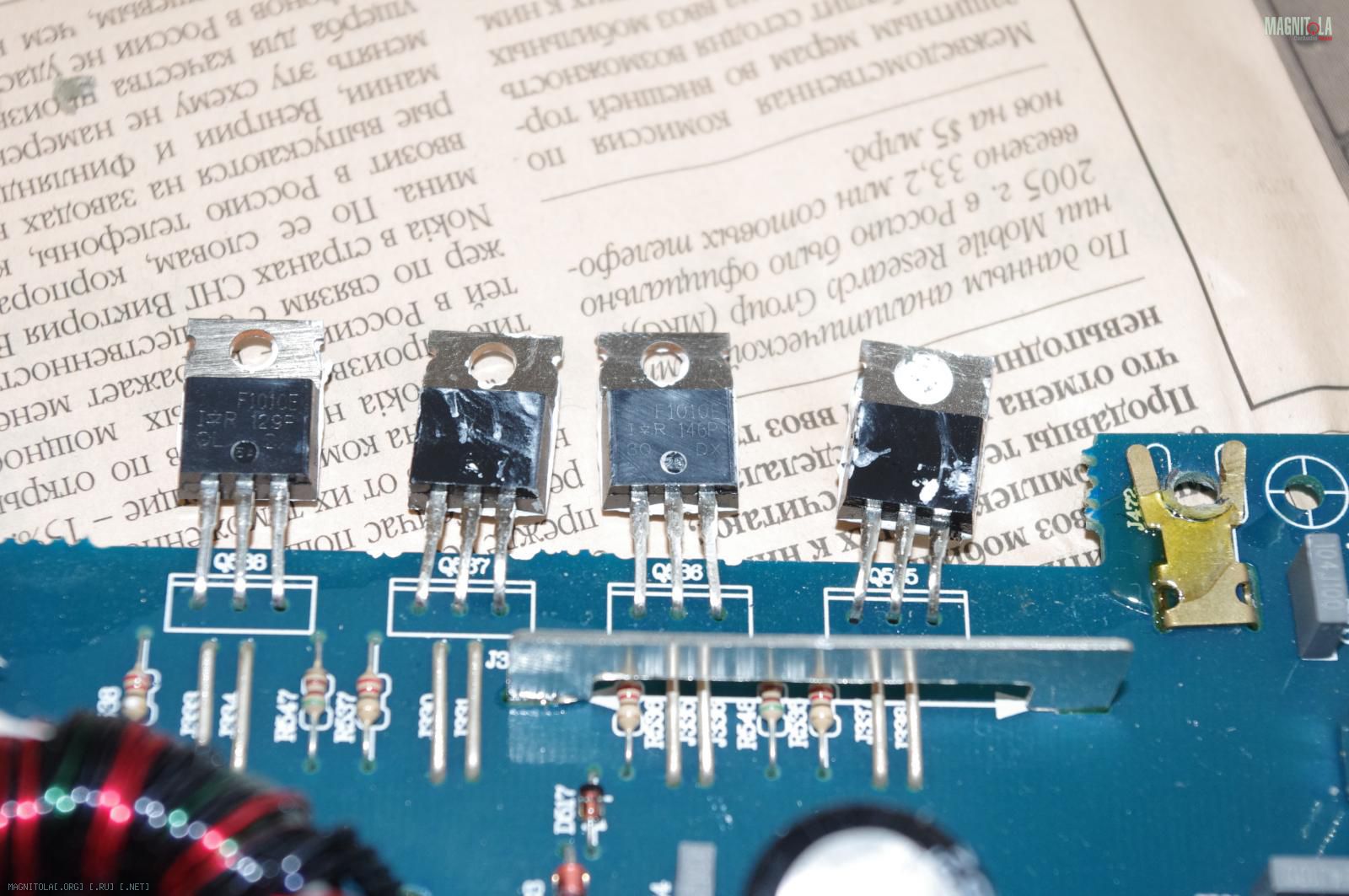

Вложение 797102 Вложение 797104 Вложение 797106
Выходы диодных мостов идут на фильтр-буфер в виде кондёров (по 2*4700 на каждый транс, итого 4*4700).
Интересно, что топология платы устроена таким образом, что один ПН фактически работает больше на один канал, а второй - преимущественно на остальные три))) А также, самое близкое расположение выходных транзисторов именно у каналов тыла, что, вкупе с особенностями набора фильтров данного уся делает использвоание тыловых каналов более предполчтительным для мидбасов, чем каналов фронта, по этому признаку.
Немного о блоке предусилителя. Половина его находится на основной плате, другая - на дополнительной
Вложение 797108

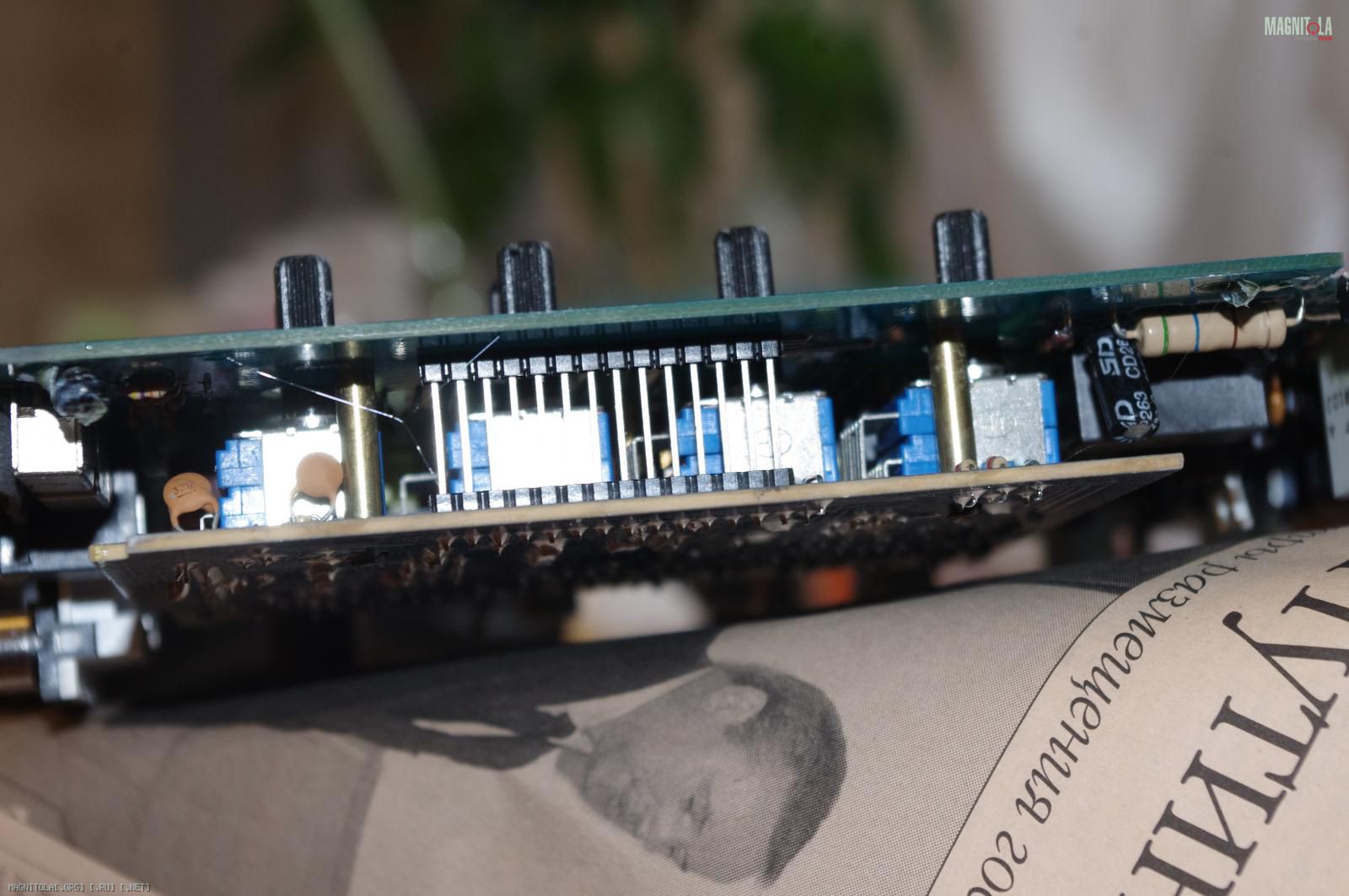

Хотел было снять, посмотреть, что там между ними, возможно изучить на предмет замены ОУшек, часть которых спрятана там. Но, блин, платы, кроме того, что скреплены стойками на винты, ещё и спаяны вот такими перемычками
Вложение 797110
В общем, пока забил.

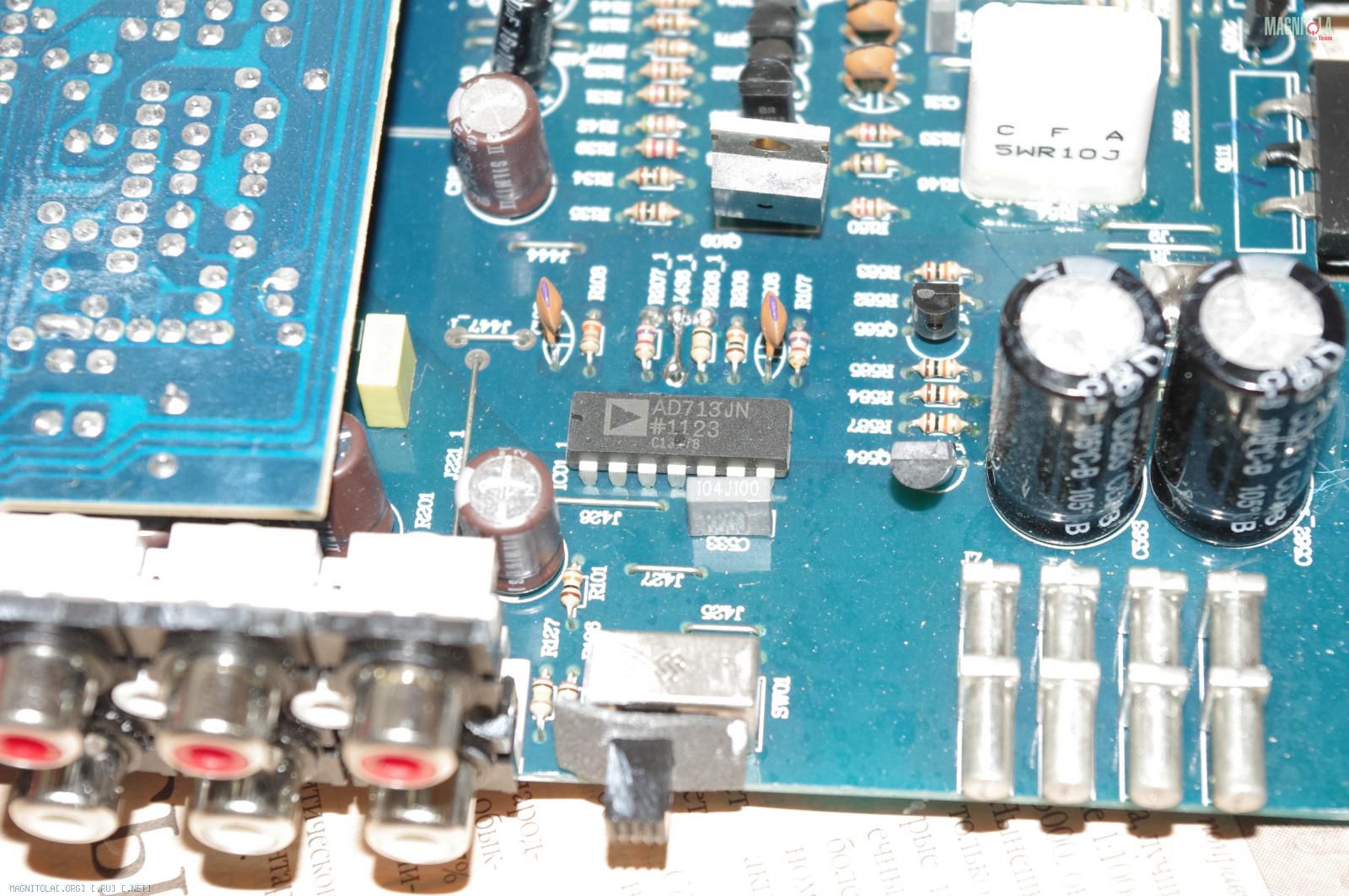

Кстати, ОУшки там утакие:
Вложение 797112
Отзывов особо не нашёл, по характеристикам вроде не особо мусорные:)
Из плюшек версии LE - проходные кондёры Elna Silmic II
Вложение 797114
Самы выходники - вот они
Вложение 797116

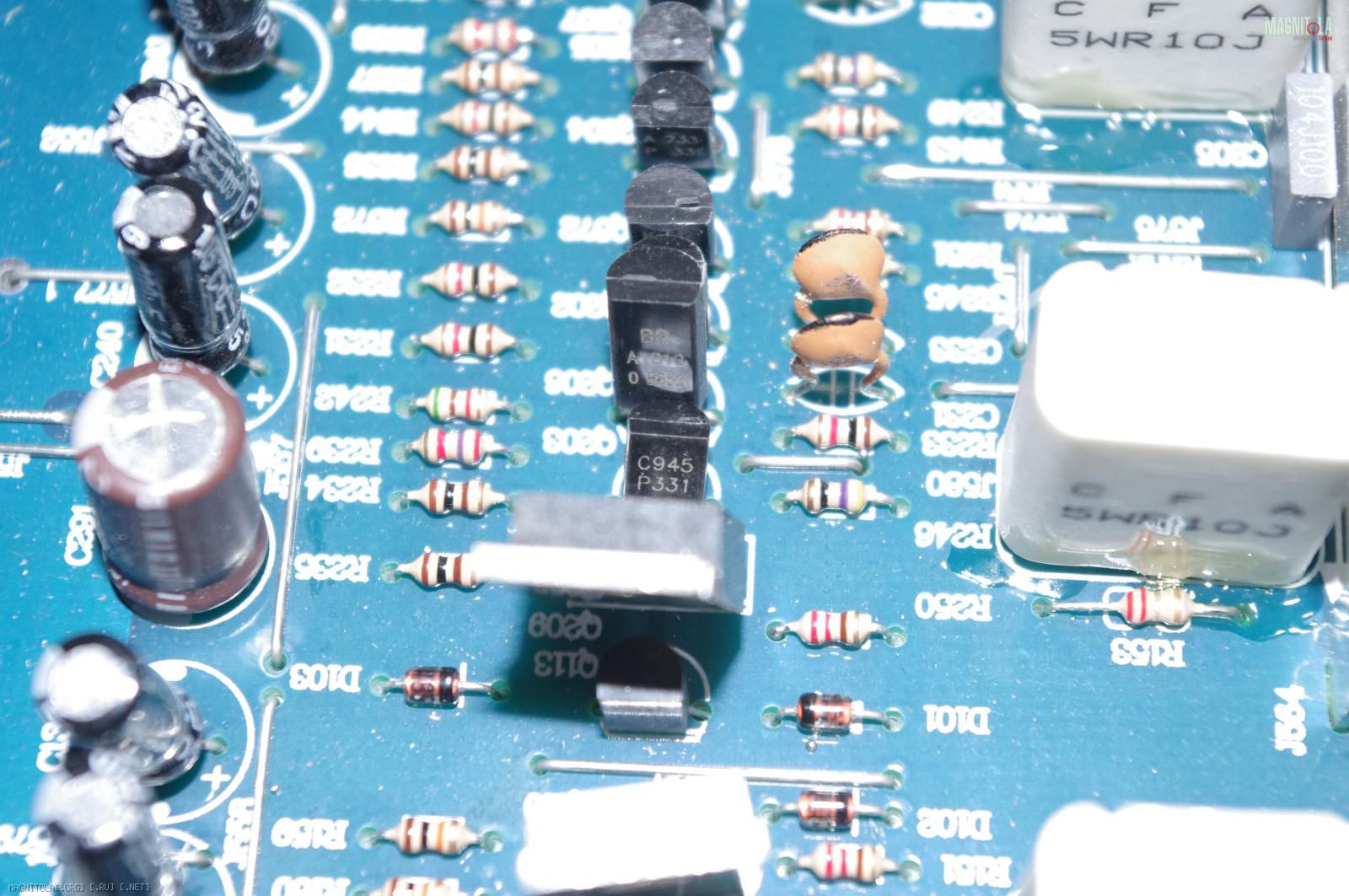

ну а вот - причина треска в одном канале:
Вложение 797118
2sc945. Ради эксперимента перекинул местами этот с945 с таким же, но в другом канале - треск переместился в другой канал, зато в канале, который трещал изначально, начали греться выходники даже на холостом ходу))) В итоге решил от греха подальше поменять все 945е в усилке. Мало ли, вдруг там партия бракованная?)))
Ну и о легком твике.

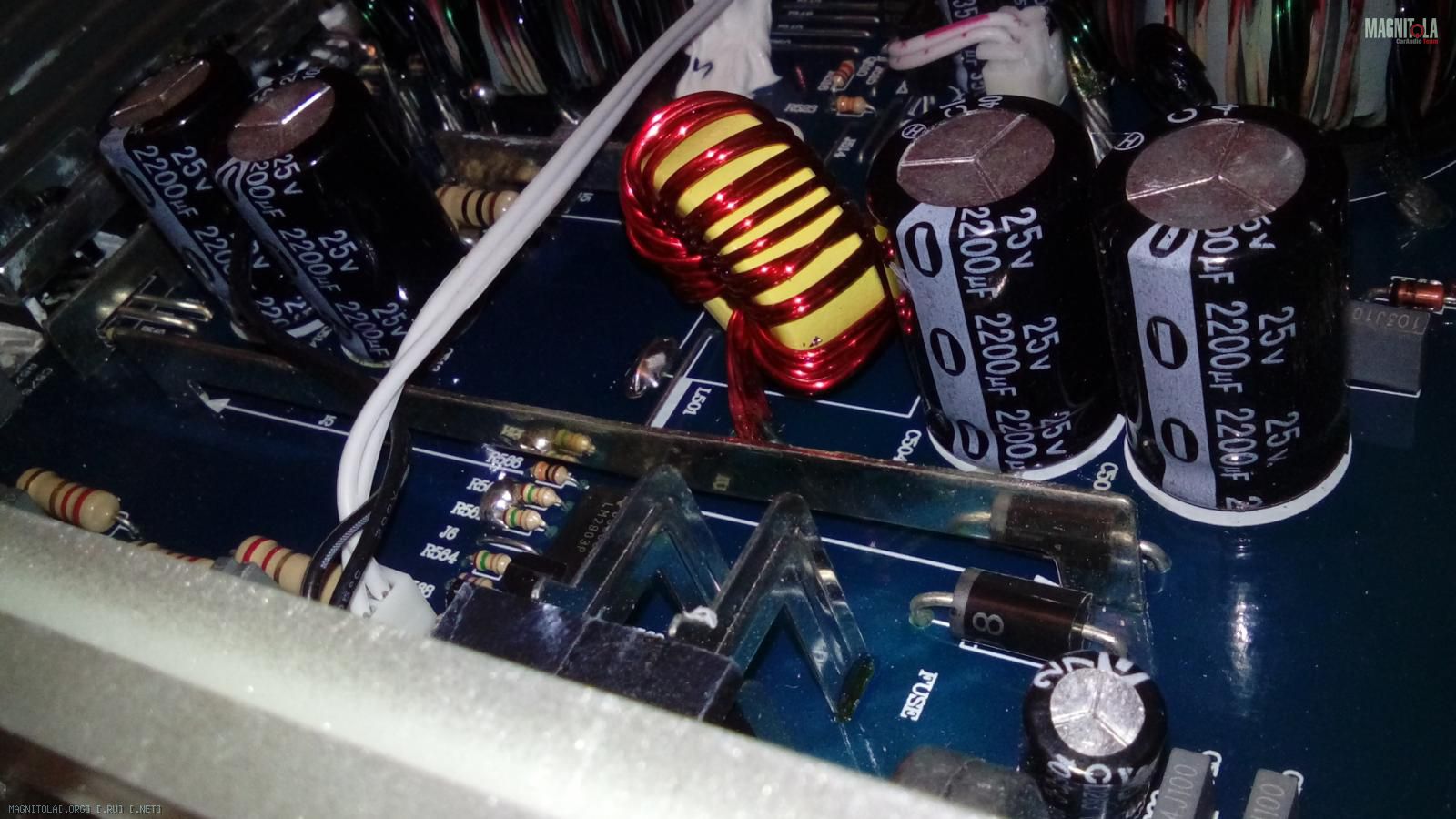

вот так выглядит входной фильтр питания:
Вложение 797120
4*2200мкф (по паре на каждый транс) и общая катушка. было бы неплохо слегка нарастить (не больше, чем вдвое), но плотность застройки такая, что добавить некуда, а для простой замены на более ёмкие придётся плату сверлить. Место для этого, в принципе, есть, но сверлить было не охота. Возможно, в следующий раз доберусь, когда созрею на вырезание инверсии, замену ОУ и прочий жесткач)))

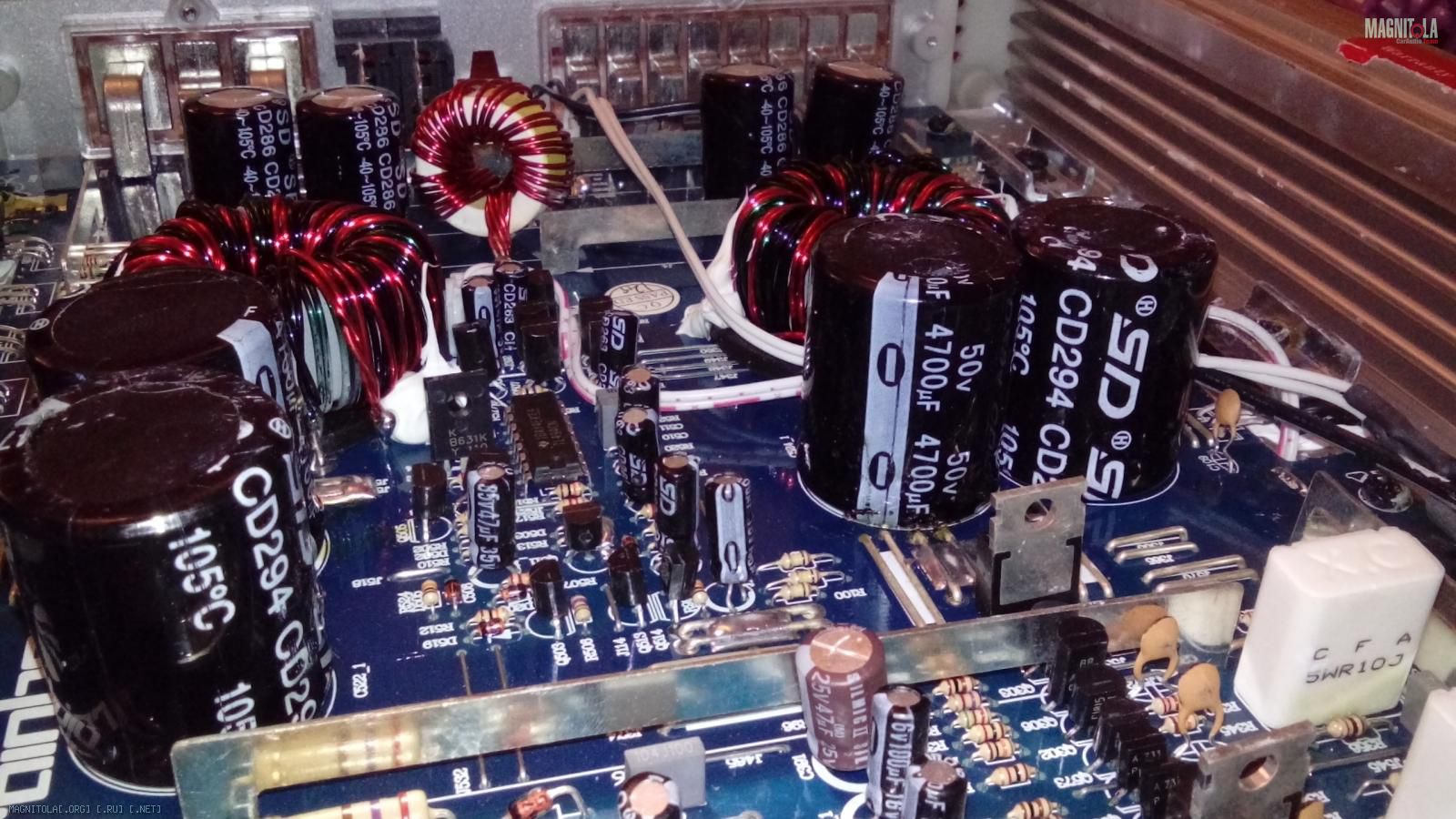

Вот так выглядит выходной фильтр:
Вложение 797122
возле каждого транса по паре ёмкостей на 4700мкф.
Если вернуться ко второй фотке этого поста
Вложение 797094
то в левом нижнем углу можно разглядеть четыре горзизонтиальных серебристых палочки - это коннектор для подключения Rainbow iPaul Power Module BPM 245.000 - внешнего блока размером примерно с половину усилителя, который под завязку набит кондёрами общей ёмкостью 245 тыс. мкф., по 122,5 тыс мкф в плечо. Штука эта подключается на проводах и разъёмах, т.е. кондёры оказываются крайне далеко от основных потребителей и эффктивность их снижается. Именно поэтому Г-н Пауль придумал наращивать их ёмкость до таких безумных значений. Зато удобно обывателю (твик при помощи отвёртки без слёта с гарантии)))) и приятно производителю (копейка рубль бережёт, особенно такая, хорошая копейка)))).
Я тоже решил нарастить ёмкость во вторичке, но более другим путём))) а именно:
- кондёры использовать низкоимпедансные
- паять конлдёры прямо на ноги транзисторов
таким образом, необходимая ёмкость снижается, а эффективность выходит как минимум не хуже.
Итого, я добавил по 2*1000мкф на каждый выходной транзистор (всего их, напомниаю, восемь). Итого - 16 тыс мкф.

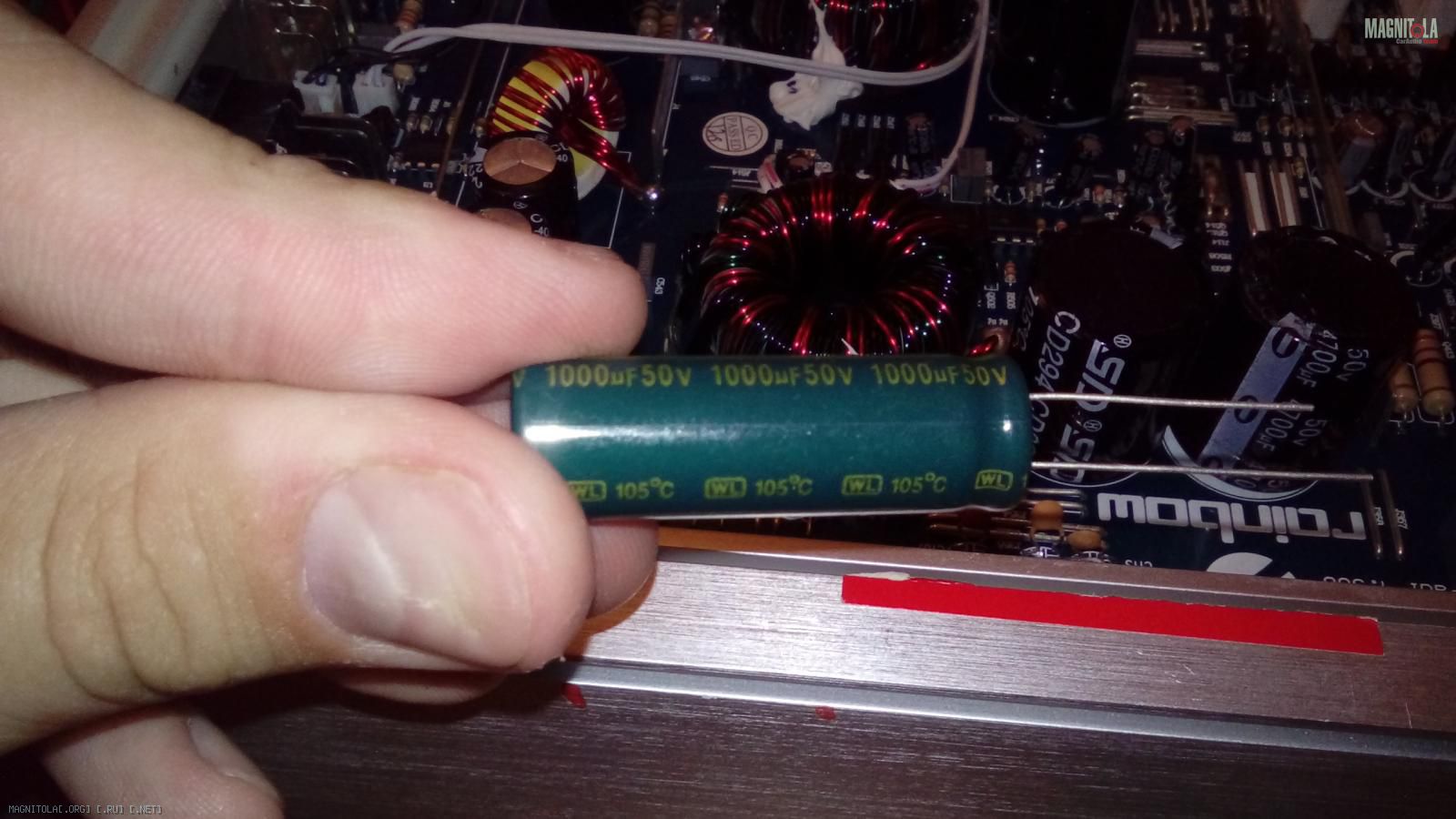

берём вот таких малышей
Вложение 797124
Jamicon 1000мкф 50v серии WL

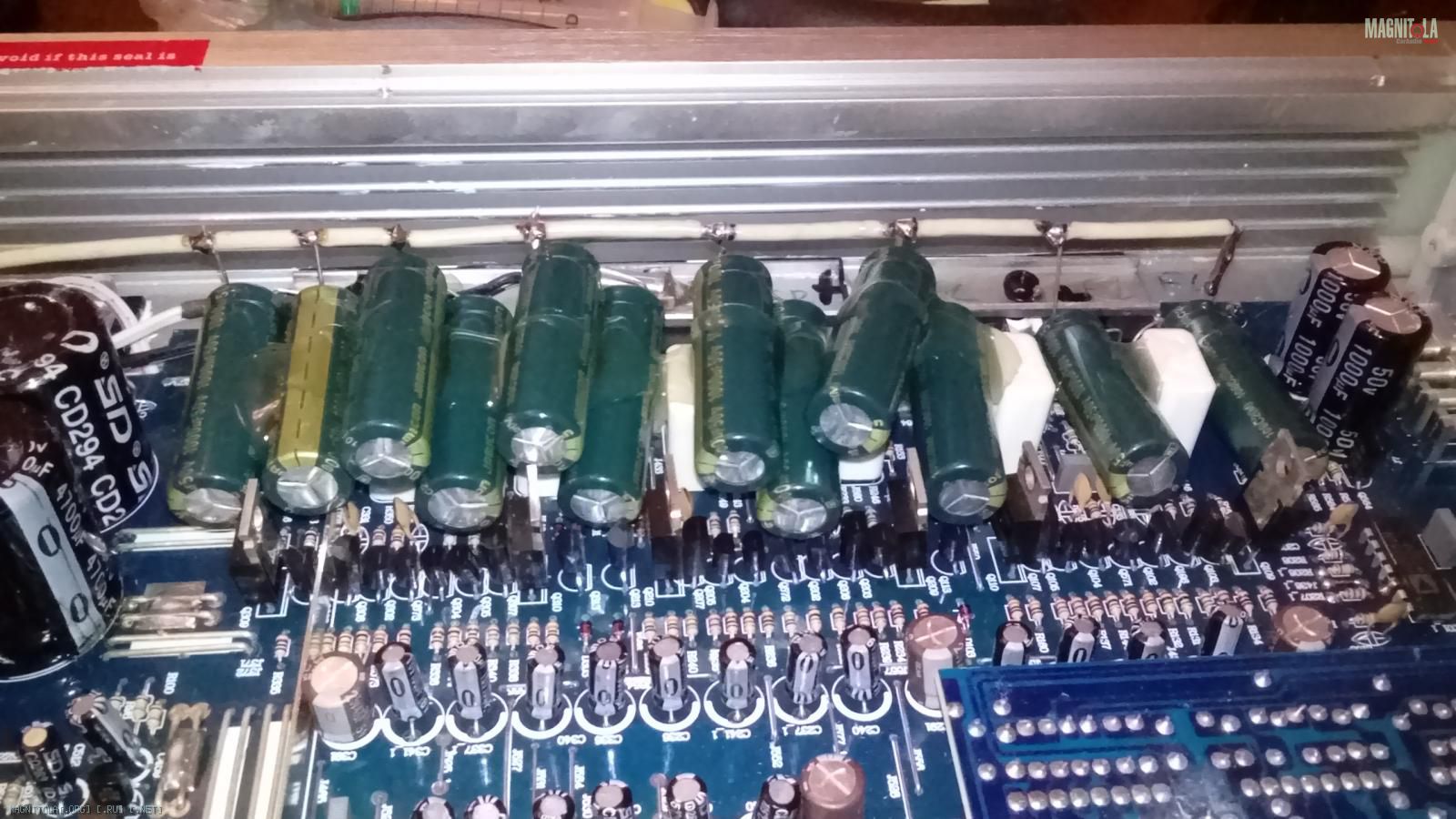

паяем одни ноги к транзюкам, другие - через моножилу выводим к ближайшей к трансам точке массы
Вложение 797126
и не забываем закрепить клеем-герметиком
Вложение 797128
Всё, усь готов. Как я уже писал, пробелма с 100Гц ушла, звук стал приятней и вкуснее)))
Андреичъ, вроде Cплин уже не так бахает)))
Кстати, заодно перевернул фазу на ВЧ - давно собирался это сделать. Со сценой стало ещё лучше:)
Всем рис!
ну наконец то Сплин не бахает :D
---------- Сообщение добавлено 15.06.2015 в 17:22 ----------
кстати, я тут вспомнил про свой случай....ведь мне изначально мои миды отвратительно не понравились, потому что они по сути пластмассово лупили, а вот с БПМ - уже ИГРАЛИ
Твои отпечатки пальцев или монтажника?)))Цитата:
Сообщение от fox proteus
Эта ситуация мне напоминаетс случай с "официальным" чип тюнингом от Вольво))) Короче, люди зарабатывают как могут)))Цитата:
Сообщение от Андреичъ
---------- Сообщение добавлено 15.06.2015 в 17:26 ----------
Это уже мои:)Цитата:
Сообщение от Tim635
---------- Сообщение добавлено 15.06.2015 в 17:40 ----------
Да, совсем забыл написать! Естественно, я весь усь пропаял, ибо в нём припоя было - меньше чем в Киксах))) кстати, в этот раз прочуствовал удобство пропайки уся хорошим конусным жалом паяльной станции: тыкаешь кончиком жала в середину капли припоя, которую надо дополнительно пропаять, и в жало в 4мм выше конца тыкаешь кусочком тонкого (я использовал 1мм) припоя, который просто стекает по жалу точнёхонько в место пайки, не задевая случайно ножки соседних компонентов. При этом скорость такой пропайки существенно выше, чем ковыряться обычным паяльником с обугленным скошенным толстым жалом))) Ну и качество, естественно, выше.
ты знаешь, на самом деле похвально, что такую возможность вообще предоставляют! Почему то никто больше в мире об этом не додумался, даже если сделать блок менее емким, но более компактным и дешевым. Желающих было бы выше крыше! Не многие умеют\готовы лезть с паяльником в дорогостоящий усилитель, а вот подключить, как ты говоришь на километровых проводах - это легко, а главное выхлоп от вмешательств РЕАЛЬНО СЛЫШНО!Цитата:
Сообщение от fox proteus
Так ч и говорю - и людям удобно и производитель в наваре. Но я бы сделал слегка по-другому, продавал бы кондёры наборами из четырёх картриджей, которые бы просто вставлялись в пузо усилка под специальные крышечки возле выходных транзюков. Было бы прикольно: винтик открутил, картридж вставил, винтик закрутил. Тогда и ёмкость такая чудовищная не нужна, и провода не нужны и не надо париться, где бы внешний блок разместить, а навариться при правильном ценообразовании даже больше можно)))Цитата:
Сообщение от Андреичъ
И сразу ассоциации с оперативкой в ноуте))).
