Всё, заливаю фоточки:)

Всем хой!:)


Сегодня будет аж семь постов с картинками. В отличие от описания предыдущей машины тут я стараюсь не валить в кучу фотки в хронологии, а разбивать их по тематике. Наверное это скучнее, чем валить всё подряд, но для последующих поколений аудиофилов полезнее:) Итак, погнали!


Сначала о дверках.Если кто не помнит, закончили мы в прошлый раз на том, что окончательно подогнали стеклопластиковый щит, который закрывает все дыры в двери и сам является крепкой основой для динамика. Теперь пора непосредственно готовить для динамика ложе.

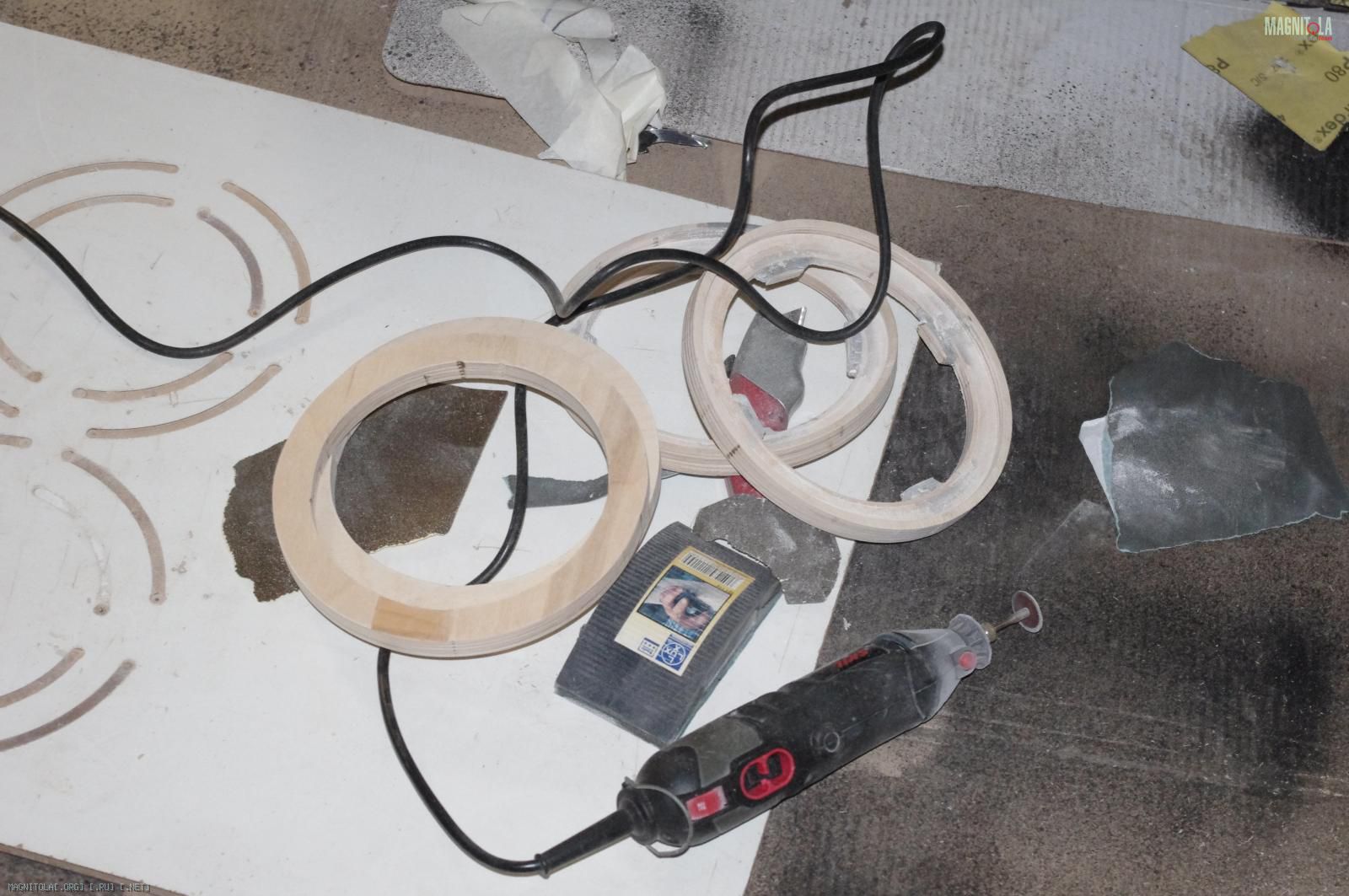

Для этого берм заранее напиленные кольца, доводим их до ума и устанвливаем закладные гайки

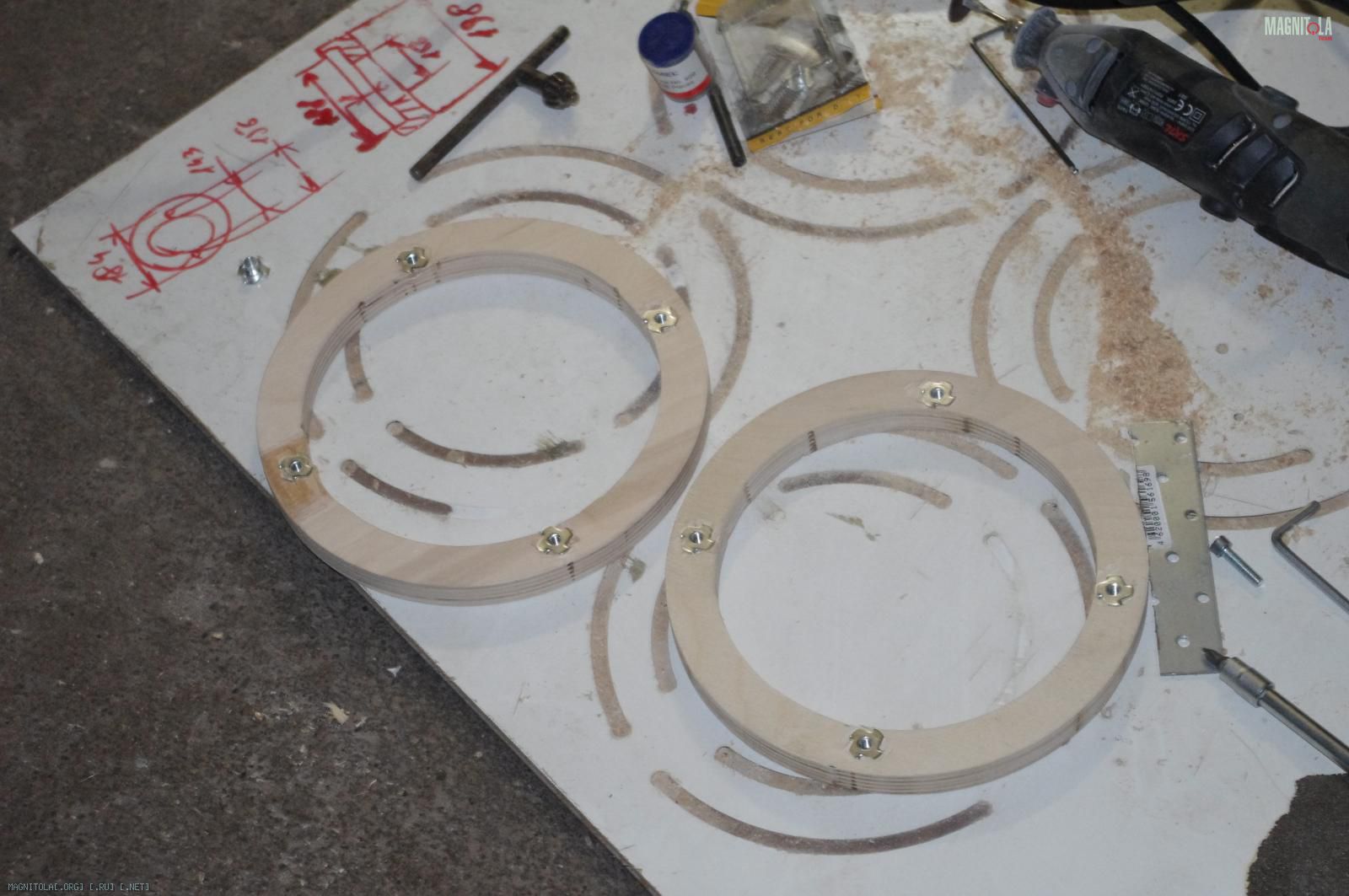

Вложение 757638 Вложение 757640 Вложение 757642


После берём термоклей с термопистолетом, разогреваем его, нарезаем полоски монтажной ленты и фиксируем кольца на двери в заранее прорезанной обшивке (об этом - в отдельном посте).

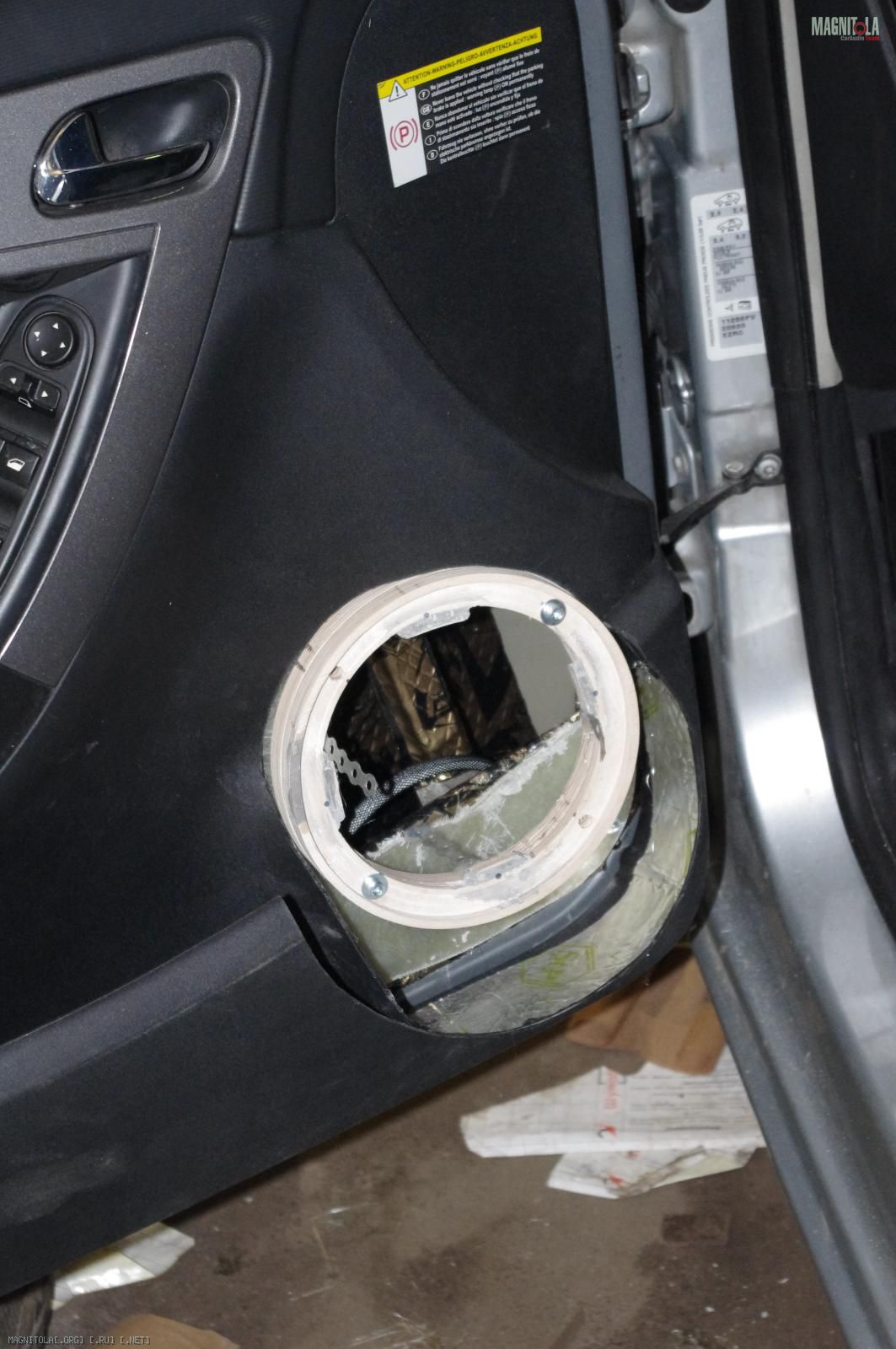

Вложение 757644 Вложение 757646 Вложение 757648
Колец - два на каждую дверь. Одно - часть щита двери, второе - часть декоративного подиума. Сейчас они скручены вместе, чтобы понимать габариты подиумов


Теперь поговорим об усилении внешнего металла двери. После проклейки виброй стали видны слабые места металла двери.
Впрочем, сильные тоже места тоже есть. Так, например, верхняя треть внешнего листа двери - и без дополнительных профилей - каменная, ибо производитель предусмотрел в середине двери дополнительные усилиельные элементы, срощенные с внешним листом двери. А вот нижняя треть двери - сильно колышется. Причём, визуально это выглядит как будто металл прогибается у самого края листа. Я решил, что алюминиевых профилей, наклеенных на середину листа будет мало, и поэтому прикупил стальные оцинкованные уголки (были в предыдущих постах).

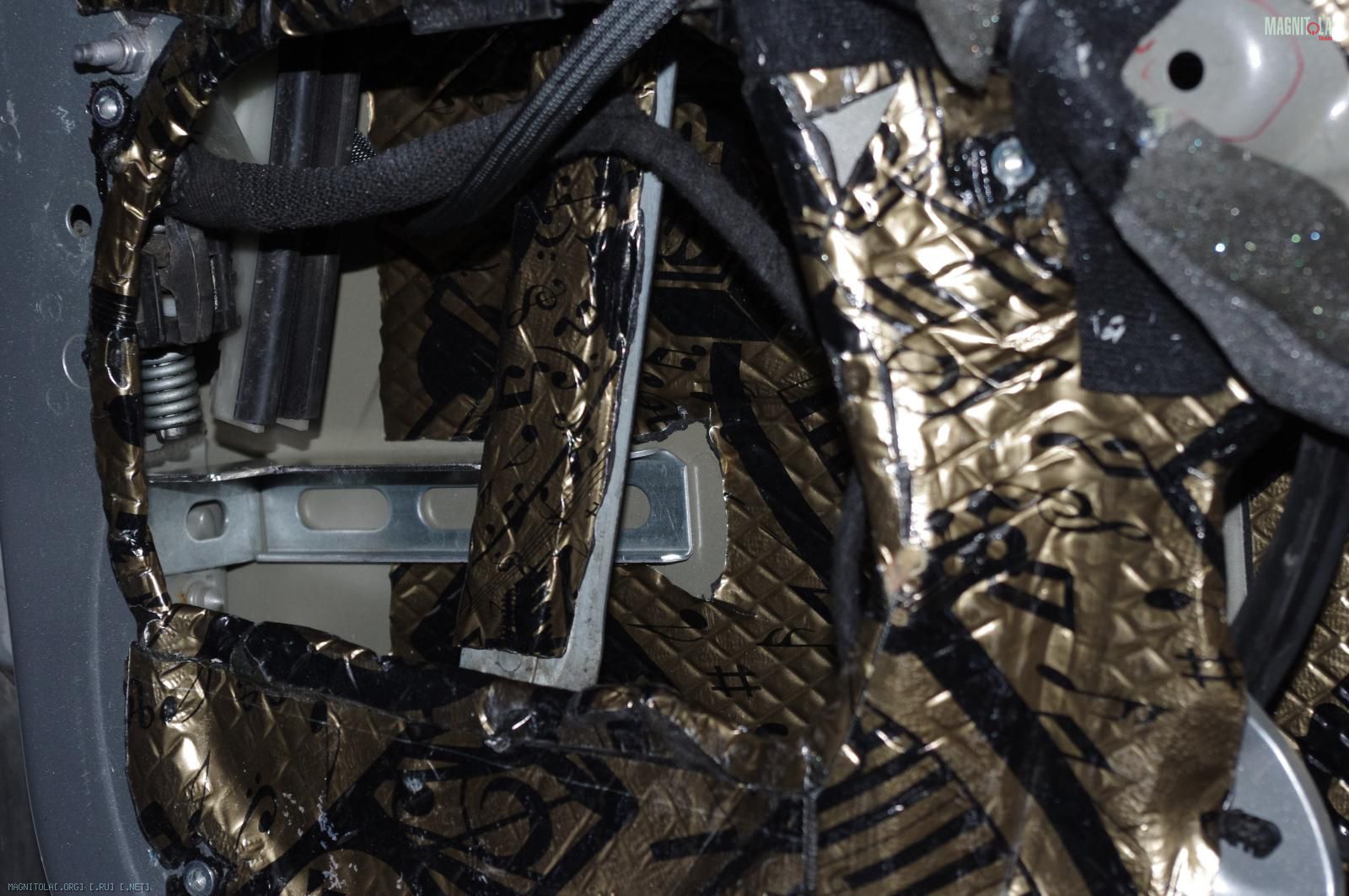

С помощью некто Sergio92 :) мы эти уголки подпилили, а внутри двери посрезали вибру в местах приклейки: два свяжут внешний металл двери с нижним её торцом, один - с передним в районе динамика. Позже я обработал места приклейки уголков праймером и приклеил их на стекольный герметик. Также праймером я обработал места среза, не защищенные оцинковкой.

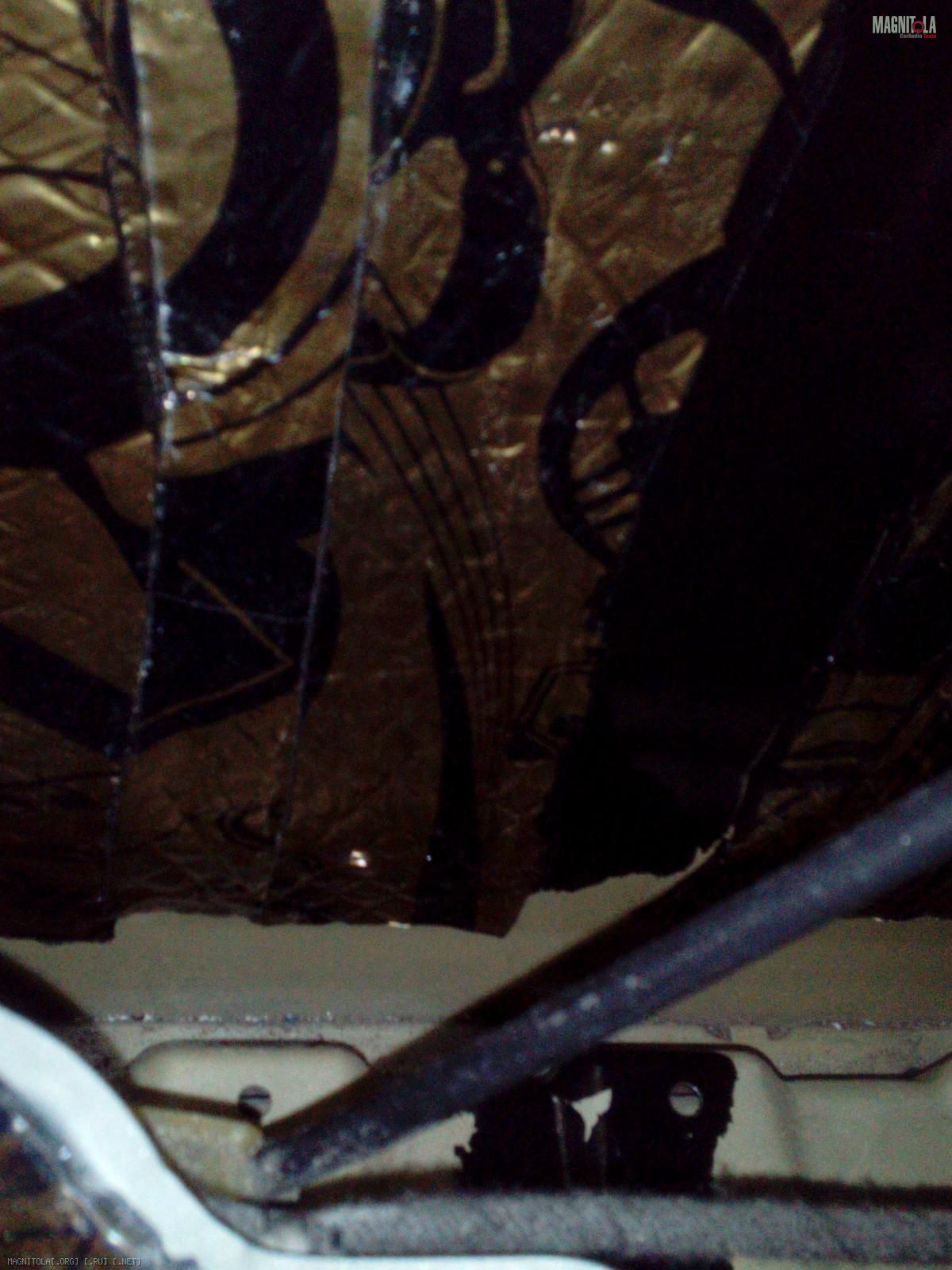

Вложение 757676 Вложение 757650 Вложение 757652 Вложение 757654
Фотки уже наклеенных уголков пока ещё в фотике, а фотик - в гараже:(

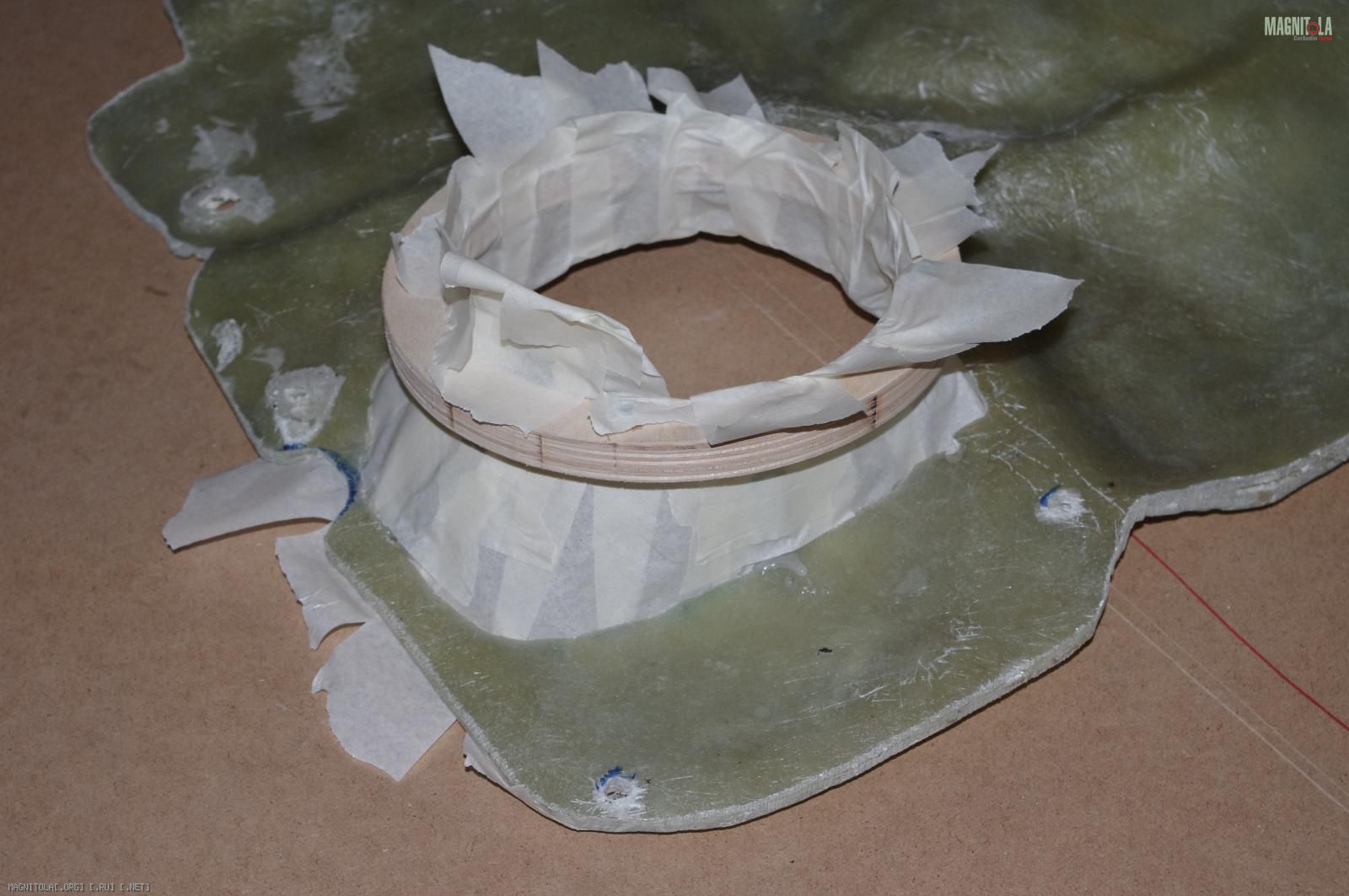

Вернёмся к sheet'ам:) после выставления колечек на щитах, я открутил верхние кольцп, которые будут частью подиумов, и с помощью скотча сформировал форму стенок под кольцом. Заодно подготовил обшивки к первым шагам лепки дверных подиумов и приготовился смолить
Вложение 757656 Вложение 757658


тяжело мало спать:(
Вложение 757660

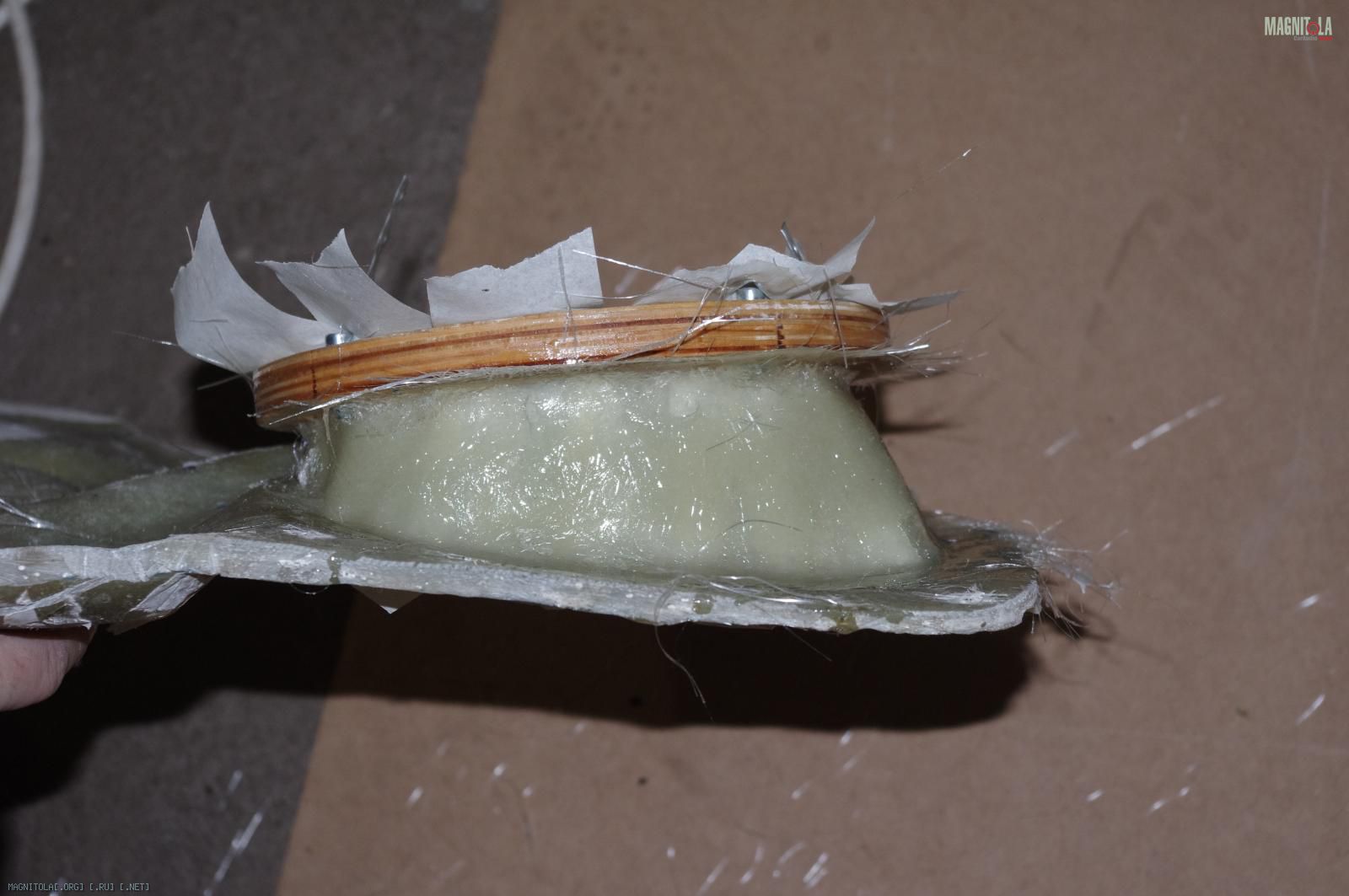

Но первый же замес смолы придаёт силы и энергию)))

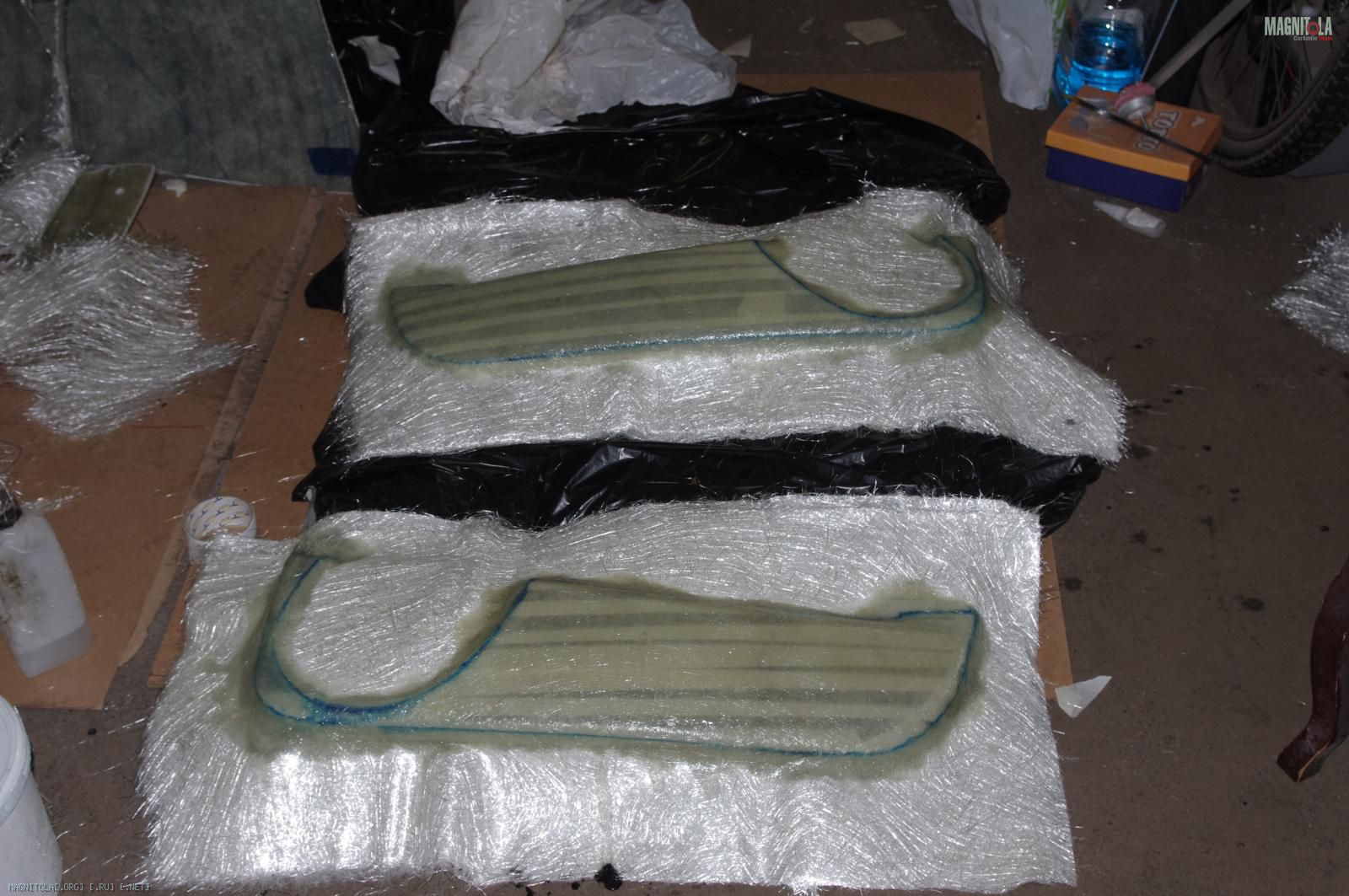

Вложение 757662 Вложение 757664
Вложение 757666 Вложение 757668


Обратите внимание, что то, что получилось за динамиком, назвать тоннелем нельзя:

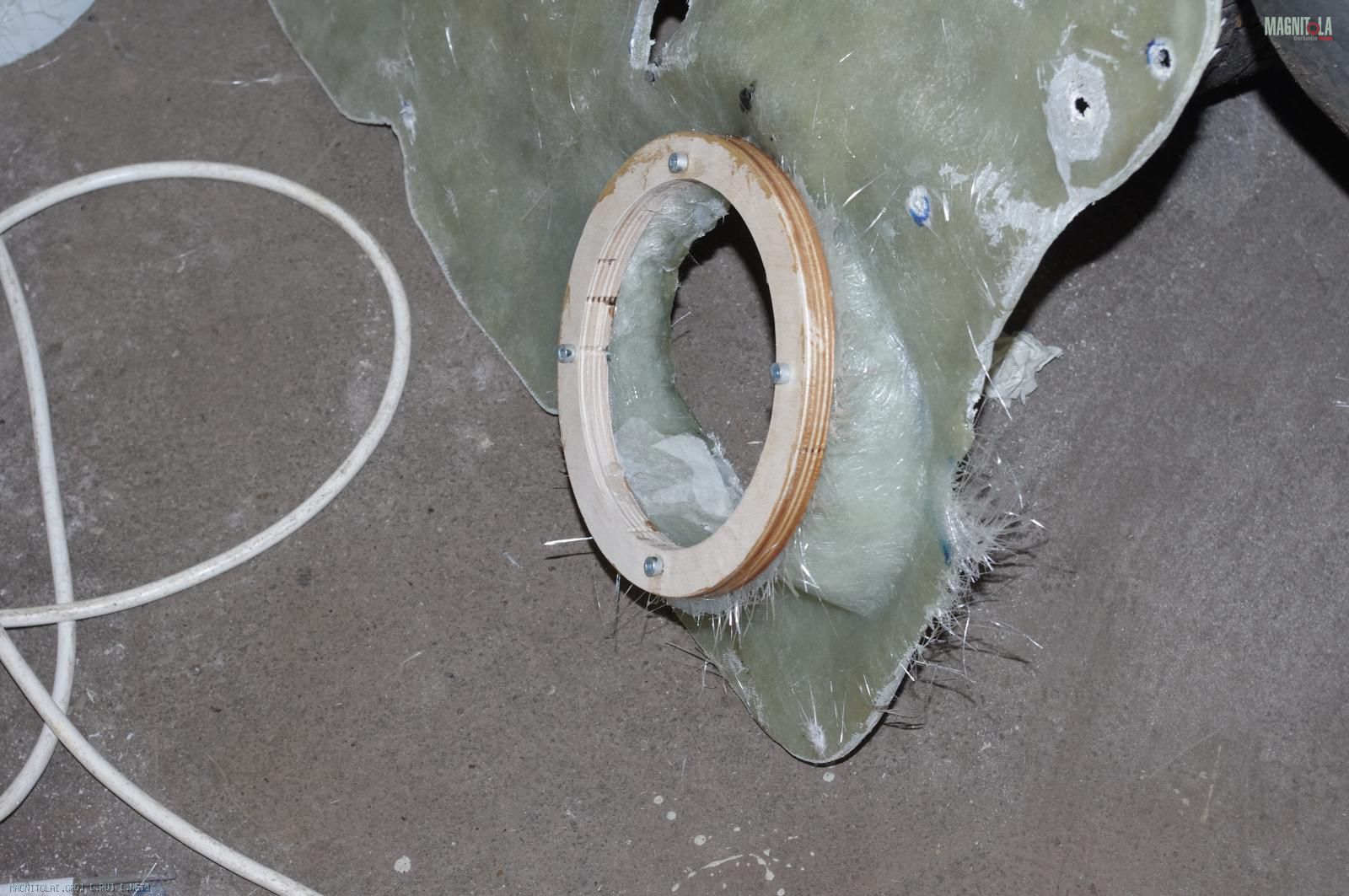

Вложение 757670 Вложение 757672 Вложение 757674

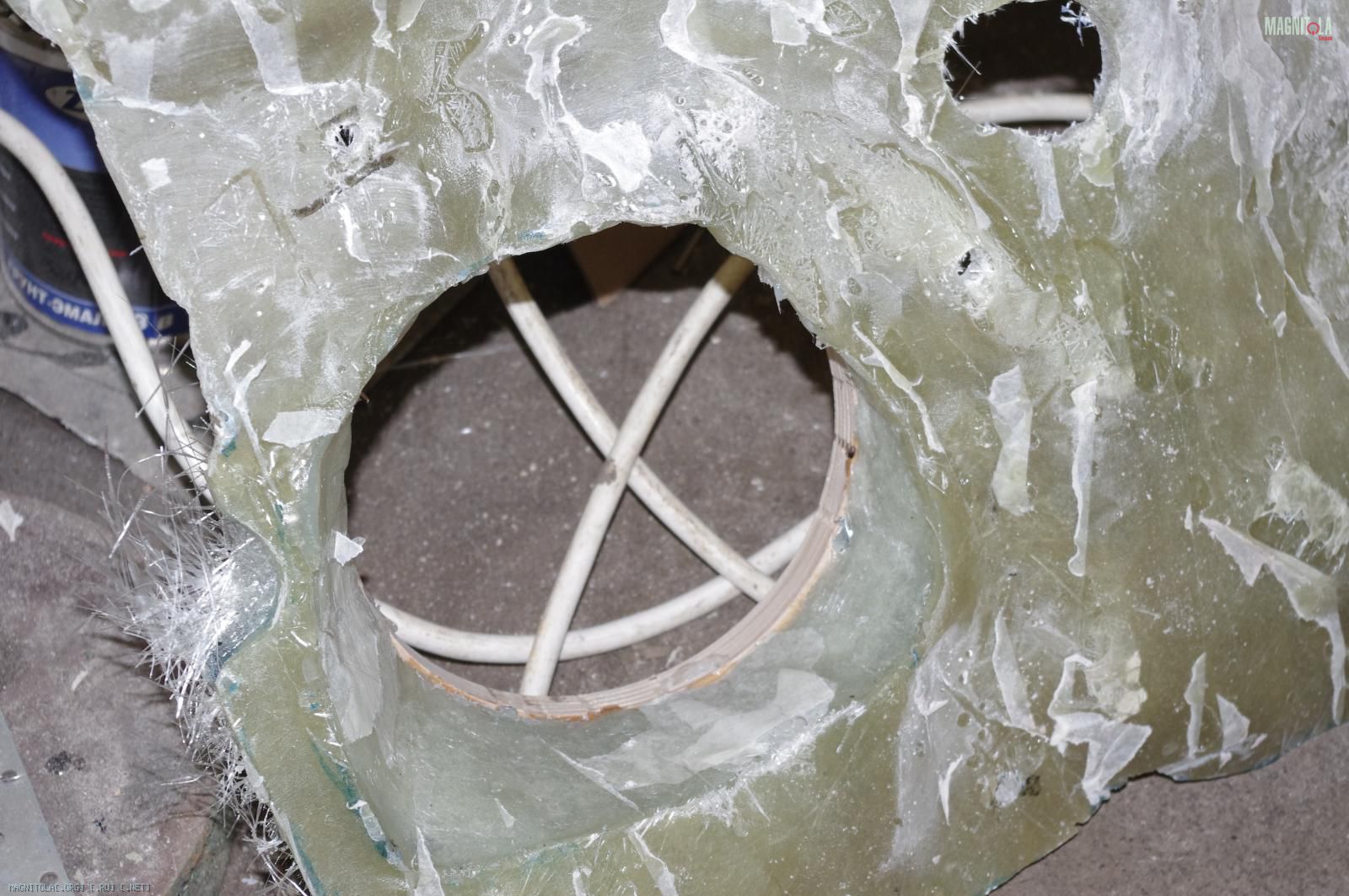

"Волновод" получился неглубокий и очень заметно расширяющийся, особенно по горизонали.


На этом фотки подготовки двери пока закончились. Остальные на фотике, а фотик - в гараже. Но не переключайтесь! На подходе следующая партия фотографики)))

Седан оказывается с базой длиннее на 100мм (в отличии от хеча), в салоне заметно просторнее. Сам за собой (190см) свободно располагаюсь.

Продолжим сегодняшнюю серию постов. На этот раз потрындим за средние частоты. Кто помнит, я уже показывал, куда будут вставлены СЧ, но не показывал как. Смотрим

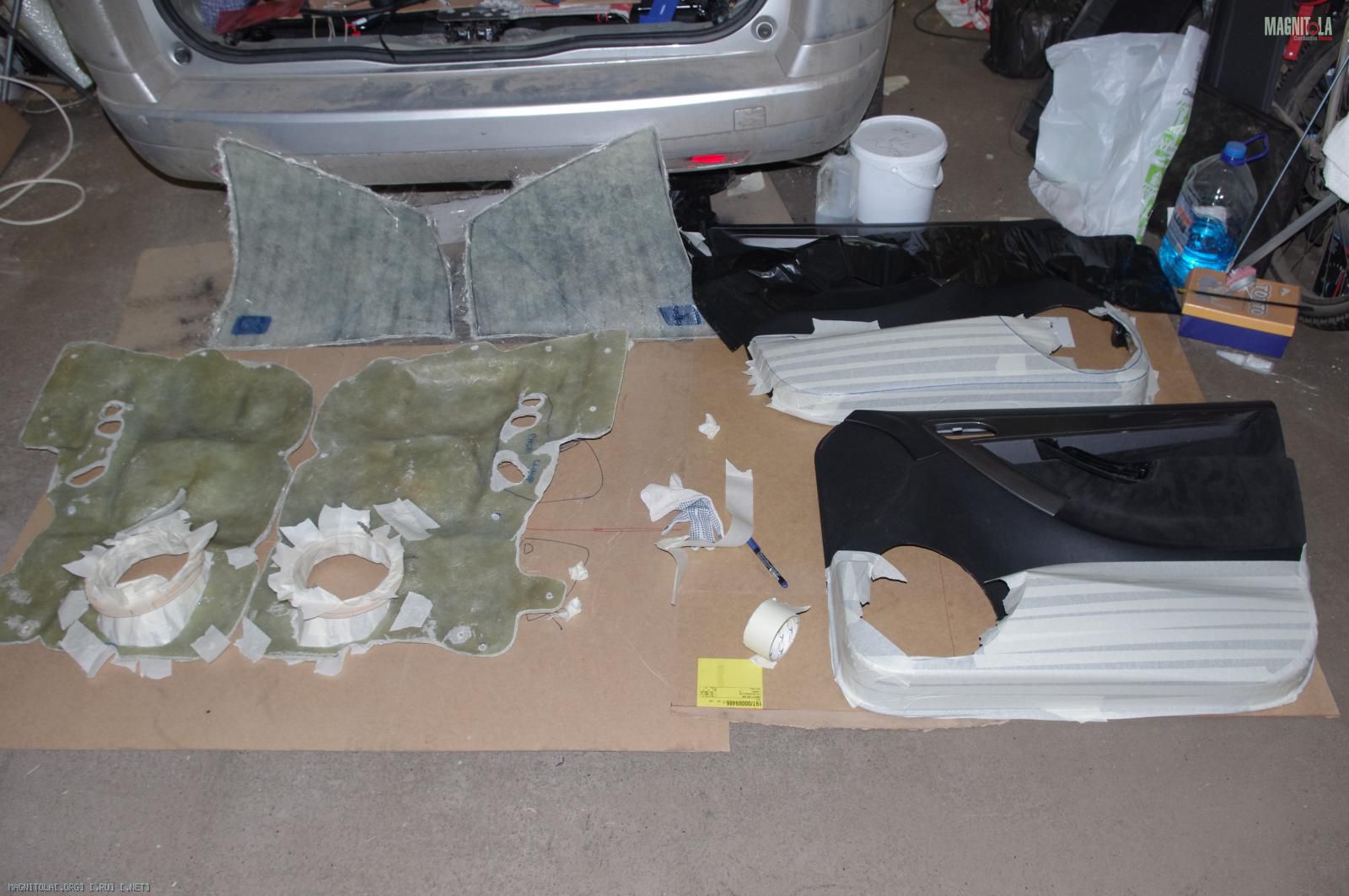

Сначала надо засмолить то, что оклеивали скотчем в прошлый раз:
Вложение 757678 Вложение 757680 Вложение 757682
Потом снять и опилить
Вложение 757684
Как всегда, помогает в этом деле Дима, думаю, многие узнали уже его смоляную одежду:)


параллельно готовим колечки под СЧ и размечаем будущие подиумы
Вложение 757686 Вложение 757688


Пилим сначала стеклопластивкоые накладки, а потом и крышки бардачков на торпедо
Вложение 757690 Вложение 757692
Вложение 757694 Вложение 757696
Крышки продолжают открываться. Снизу они будут провибрены, а отверстие будет закрыто ПАС - металлической сеткой, оклеенной битопластом.


Однако, тут нас ждёт розовая птица "обломинго"
Вложение 757698 Вложение 757700 Вложение 757702
Если правый СЧ расположен отлично: ближе к слушателю, но на одной вертикальной оси с ВЧ (позже поймёте, что я имею в виду), то левый - слишком близко к оси руля.


Но не беда - скотч + дремель + термоклей всё исправят)))
Переносим отверстие в левой накладке и левом бардачке левее, оклеиваем колечки "козырьками", которые помогут нам немного утопить гриль среднечастотников, достаём с полки старый аудиофильский выпуск журнала АЗ и с помощью плотной глянцевой обложки журнала задаём нужную форму.
Вложение 757704 Вложение 757706 Вложение 757708

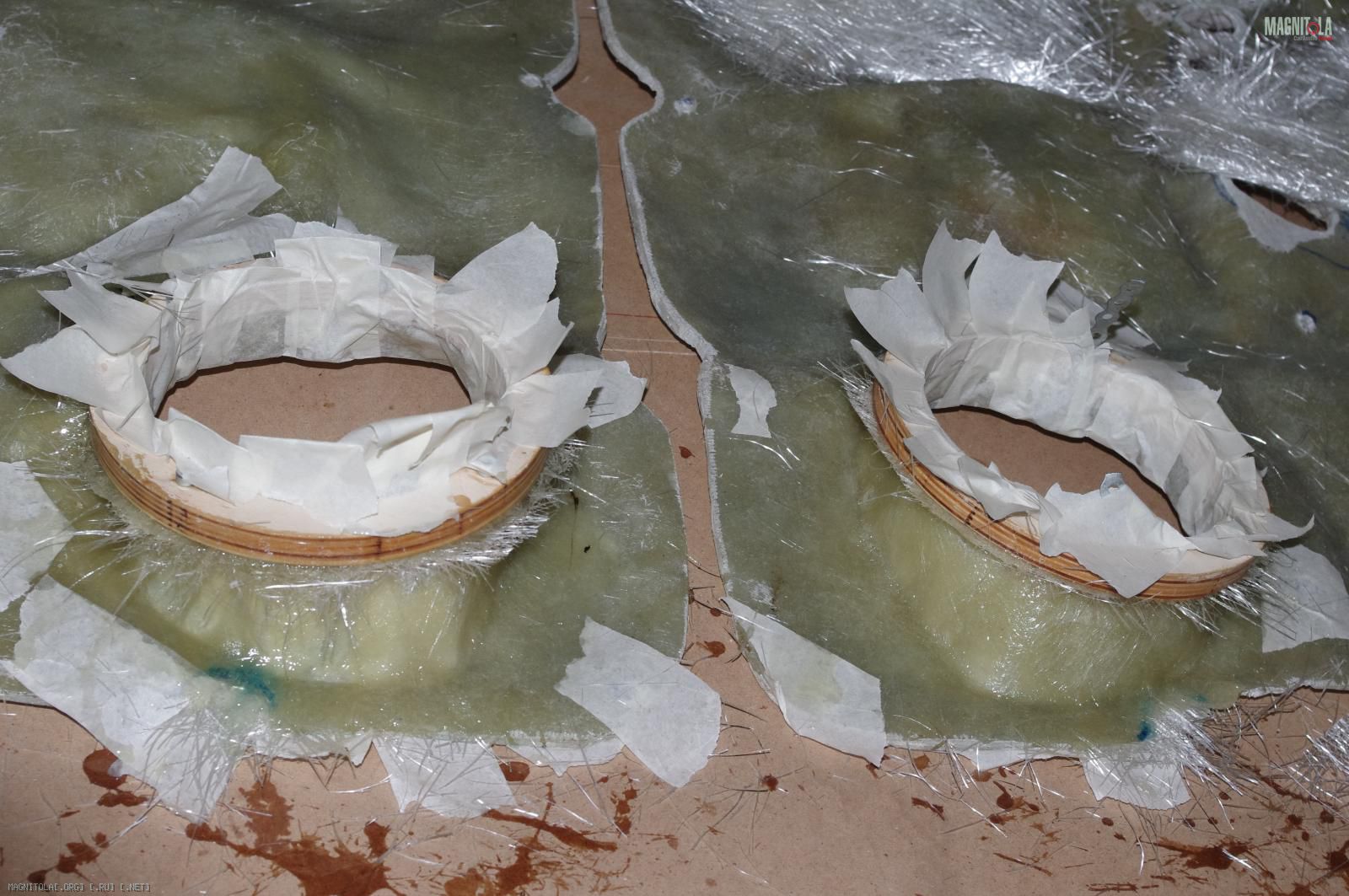

Ну и смолим первый слой:) Заодно помогаем Роману Андреичу восстановить целостность его накладки на торпедо
Вложение 757710 Вложение 757712 Вложение 757714


По СЧ уже проделан следующий этап работ, но он - на фотике, а фотик - в гараже:(


Не переключайтесь!

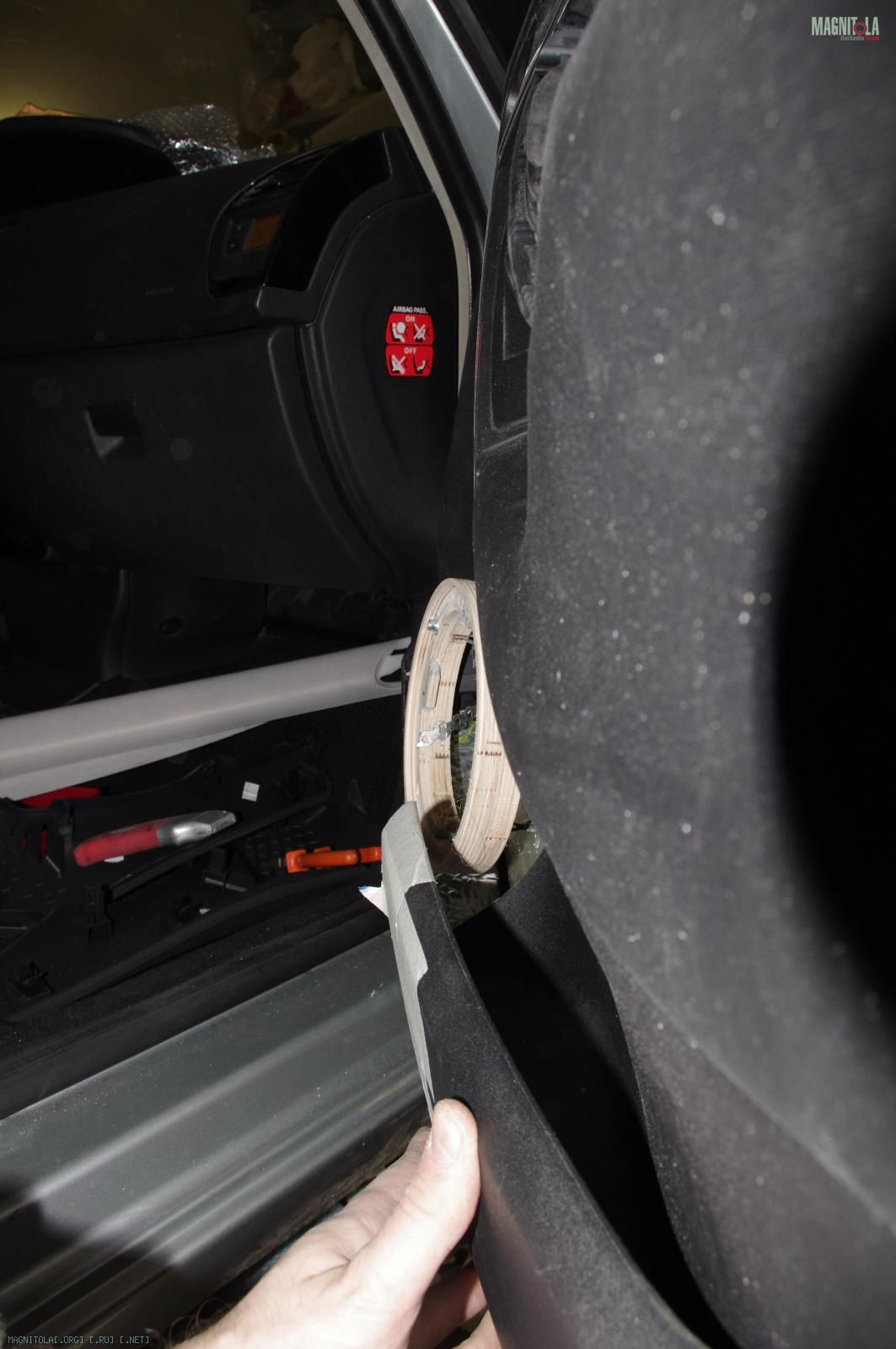

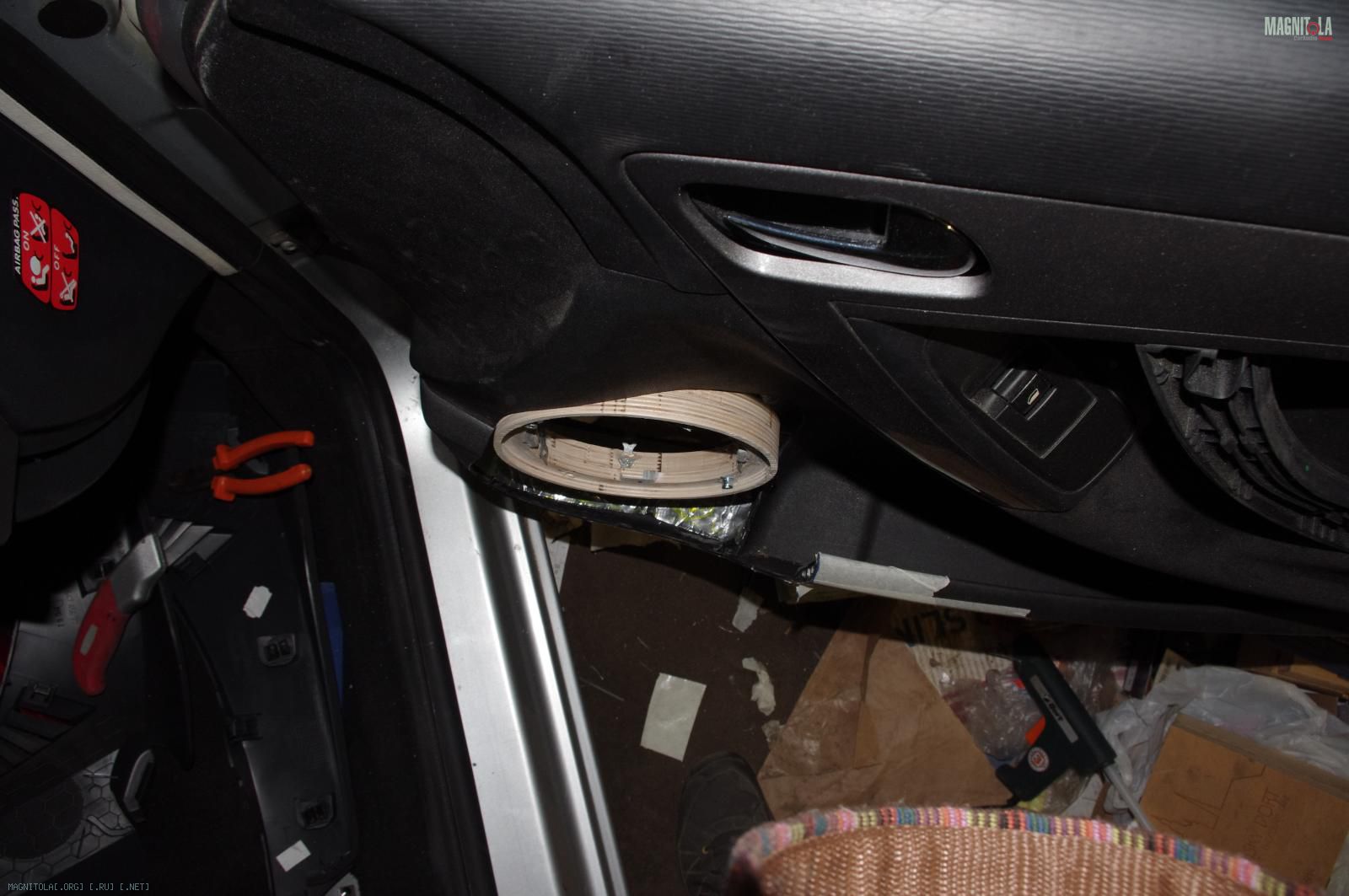

Итак, о обшивках. Штатное отверстие под мидбас в двери находится высоко и имеет скромные размеры. При этом штатное отверстие в обшивке находится низко. Без переноса точки крепления салазок стеклоподъёмника отверстие вниз перенести не получится... Да и не хочется:) Поэтому переносить будем отверстие под мидбас в самой двери. При этом штатно дверь имеет не просто гриль над местом установи динамика, но и выштамповку под этот гриль. Чтобы выштамповка не портила вид будущего подиума, её пришлось срезать целиком, а не просто вырезать отверстие под новое место крепления динамика. Получилось вот так:
Вложение 757718 Вложение 757720
Вложение 757722 Вложение 757724


декоративный подиум не хочу сращивать с родным карманом. Из-за кочества современного пластика это ненадёжно, да и муторно. Поэтому мы снимаем аккуратные скорлупки с карманов двери, которые будут впоследствии срощены с декоративной частью подиума и перетянуты винилом.
Вложение 757726 Вложение 757728 Вложение 757730
кстати, при отделении скотча от двери, клей остался на пластике. Это легко исправляется обезжиривателем и двумя тряпками: сначала сильно мочим одну тряпки и растираем клей по детали))), пока деталь не станет прям мокрая от обезжиривателя, а потом второй, сухой тряпокй снимаем раствор клея в обезжириватееле с детали и вуаля - всё чисто:) Думаю, что это актуально только в первые сутки после смоления. Дальше - будет хуже:(


По этому вопросу пока всё. Давайте разговаривать дальше)))

Как то скучно - смола кругом смола:)
А про горшок было уже? Или я пропустил?

Пищалки. С ними всё просто и всё сложно одновременно. Просто - потому что технология изготовления подиумов проста как дважды два. А сложно - потому что конструкция салона даст много лишней ненужной отраженки. На этот случай готовимся заранее и заказываем у Ильи Bkmz 3д печать вот таких аккуратных рупорков-волноводов.
Вложение 757738 Вложение 757740
Они тоже будут перетянуты в алькантару, как и все стойки.
Ну а дальше - дело техники! сборной коронкой по дереву вырезаем из куска фанеры нужного размера кольца и делаем в стойках коронкой меньшего диаметра отверстия напротив мест установки пищалок

Вложение 757742


Выставляем колечки, направляя их на себя любимого
Вложение 757744 Вложение 757746


натягиваем тряпку, закрепляя её на стойке цианакрилатом (прямо насквозь: Приложили ткань, канули клей сверху, подождали минуту-две, можно отпускать)
Вложение 757748


и пропитываем смолой. Поверх смолы сразу кладём полтора слоя стекломата, чтобы два раза не смолить:)
Вложение 757750 Вложение 757752


Сейчас стойки опилены, грубо отшкурены, ждут подружку-шпаклюшку:) Остальные фото - в гараже, но там ничего интересного нет))) Не переключайтесь! Скоро будет очередная порция приключений 3д-принтера в Россиянии)))

Цитата:

---

Сообщение от vshurupov

Как то скучно - смола кругом смола:)
А про горшок было уже? Или я пропустил?

---

А как ты хотел? Весь инсталл - это провода, смола и кпаклёвка. Ну ещё фанера и куча разного инструмента)))

В прошлом посте обещал приключения 3д принтера, но решил затянуть интригу и выдать немного нудятины)))


Для начала - Роман Андреичъ
Вложение 757754
Честь ему и хвала! Ударными темпами осваивает вязание проводки, пусть его это уже и порядком подзадолбало. Спасибо ему!


Например, он умеет очень красиво оформлять концы кабелей.
Вложение 757756
Красиво, а главное - надёжно и безопасно!


К распреду пришла сила от аккума
Вложение 757758
Ураа!!!


Вот таким коротким проводочком будет подключен к дистрибьютору сабвуферный усилитель.
Вложение 757760
Сечение провода - те же 35кв.мм, что и сечение основного кабеля от аккума, а стало быть, и предохранитель в этом месте не нужен. Таким образом, в двойном дистрибьюторе остаются задействованными два защищенных предами выхода:
один под 25кв.мм напрямую на усилитель фронта
второй - под 6 кв.мм под дополнительный распределитель слаботочного питания (процессор, компьютер, коробочка ремоутов)

Ремоут сабового усилка:)
Вложение 757762


Оформленный силовой узел левого борта выглядит так:
Вложение 757764


масса сабового усилителья - напрямую с кузова. С этой же точки масса вместе с другими проводами пойдёт на дополнительный минусовой дистрибьютор правого борта
Вложение 757766 Вложение 757768
Вложение 757770 Вложение 757772


А ещё протянут сабвуферный межблок:)
Вложение 757774 Вложение 757776


Ещё Рома сделал кучу другой работы по проводке, но фотки - сами знаете где)))


Скоро будет про 3д принтер:) Оставайтесь с нами!

Цитата:

---

Сообщение от fox proteus

А как ты хотел? Весь инсталл - это провода, смола и кпаклёвка. Ну ещё фанера и куча разного инструмента)))

---

Да понятно, сам давно подумываю (если определюсь окончательно с СЧ) шарообразные подики из МДФ склеить, но лень внутри говорит - возьми шпатлевку:)

Вернёмся к неоконченному:) В багажнике остались незакреплёнными:
- коробочка управления ремоутами
- процессор
- карпутер


На последнее пока забьём. С первым разобраться проще, поэтому с него и начнём. Для этого надо выбрать место, расклепать гайки
Вложение 757778
и прикрутить девайс
Вложение 757780 Вложение 757782


Данный девайс остался ещё с Вольвы. Суть его в том, что он имеет несколько развязанных диодами входов, позволяющих включать систему от разных источников (например, если я задумаю всё-таки подключить штатку:)), вход mute, позволяющий при подаче на него массы отключать половину rem выходов, и две гурппы выходов - muted и unmuted. На вторую я подключаю комп и проц на первую - усилители. И получается, что при входящем звонке bluetooth гарнитура (такая у меня тоже будет стоять) отключает звук выключением усилителей и через свой динамик озвучивает разговор. Но самое интересное пойдёт дальше. Осталось что-то придумать с процессорорм.


Место его установки удобное для коммуникаций, но неудобное для крепления там процессора. Долго думал, как же подойти к этому вопросу. И тут внезапно возник Илья Bkmz, осваивающий 3д-печать:) Я набросал быстренько ему 3д модельки с помощью tinkercad.com
Вложение 757784


Он их обработал под печать
Вложение 757786
и напечатал:)
Вложение 757788 Вложение 757790 Вложение 757792
Вложение 757794 Вложение 757796 Вложение 757798


Я их подшлифовал, чтобы процессор в них легко входил
Вложение 757800 Вложение 757802
и получил вот что:
Вложение 757804
Это будут жестко закрепленные на кузове салазки, в которые процессор будет просто вставляться и с переднего края фиксироваться винтами, вкрученными в тело сазалок. Причём на винты будет нагрузка боковая, а значит можно не париться на тему надёжности резьбы, которая, впрочем, довольно надёжная.


Остаётся только намазать сазазки стекольником и прямо с процессором прифигачить к кузову:)
Вложение 757806 Вложение 757808

Ну и последняя запись с фоточками на сегодня. Тоже посвящённая 3д-печати.
кроме того что уже было озвучено выше, Илья мне напечатал ещё вот такие деталюшки:
Вложение 757810 Вложение 757812


Первая - крепление CD-ROM привода в подлокотнике
Вложение 757814


Вторая - замена сломавшемуся корпусу кнопок bluteooth гарнитуры, которая позволит разместить кнопки в небольшой нише центральной консоли так, чтобы они выглядели заводским девйсом:)
Вложение 757816 Вложение 757818 Вложение 757820


Немного накосячил при рисовании 3д модели, ножку для нажатия одной из кнопок зачем-то сместил не туда
Вложение 757822


Но нож и цианакрилат спасли дело)))
Вложение 757824 Вложение 757826


Теперь надо шпакленуть разок кнопульки и покрасить.


На сегодня всё, ребята! Спасибо всем, кто нас смотрит, подписывайтесь, ставьте лайк, пока!)))))))))

вот так из смолы и фанеры мы стали высокотехнологичными :D Крепление проца - отпад! А вот огромная куча проводов - это ужаc... Смотрю себе в багажник и плачу от счастья :D

Цитата:

---

Сообщение от Андреичъ

вот так из смолы и фанеры мы стали высокотехнологичными :D Крепление проца - отпад! А вот огромная куча проводов - это ужаc... Смотрю себе в багажник и плачу от счастья :D

---

Надеюсь, скоро тоже всплакну)))

Цитата:

---

Сообщение от fox proteus

Вернёмся к неоконченному:) В багажнике остались незакреплёнными:
- коробочка управления ремоутами
- процессор
- карпутер


На последнее пока забьём. С первым разобраться проще, поэтому с него и начнём. Для этого надо выбрать место, расклепать гайки
Вложение 757778
и прикрутить девайс
Вложение 757780 Вложение 757782


Данный девайс остался ещё с Вольвы. Суть его в том, что он имеет несколько развязанных диодами входов, позволяющих включать систему от разных источников (например, если я задумаю всё-таки подключить штатку:)), вход mute, позволяющий при подаче на него массы отключать половину rem выходов, и две гурппы выходов - muted и unmuted. На вторую я подключаю комп и проц на первую - усилители. И получается, что при входящем звонке bluetooth гарнитура (такая у меня тоже будет стоять) отключает звук выключением усилителей и через свой динамик озвучивает разговор. Но самое интересное пойдёт дальше. Осталось что-то придумать с процессорорм.


Место его установки удобное для коммуникаций, но неудобное для крепления там процессора. Долго думал, как же подойти к этому вопросу. И тут внезапно возник Илья Bkmz, осваивающий 3д-печать:) Я набросал быстренько ему 3д модельки с помощью tinkercad.com
Вложение 757784


Он их обработал под печать
Вложение 757786
и напечатал:)
Вложение 757788 Вложение 757790 Вложение 757792
Вложение 757794 Вложение 757796 Вложение 757798


Я их подшлифовал, чтобы процессор в них легко входил
Вложение 757800 Вложение 757802
и получил вот что:
Вложение 757804
Это будут жестко закрепленные на кузове салазки, в которые процессор будет просто вставляться и с переднего края фиксироваться винтами, вкрученными в тело сазалок. Причём на винты будет нагрузка боковая, а значит можно не париться на тему надёжности резьбы, которая, впрочем, довольно надёжная.


Остаётся только намазать сазазки стекольником и прямо с процессором прифигачить к кузову:)
Вложение 757806 Вложение 757808

---

А где проц ханд майд на нано диги?)

Ох уж эта 3д печать.)))
Если что обращайся, всегда готов помочь.
Ах да, ты еще не видел мою новую детальку для твиттеров.... Надеюсь она поможет мне для определения местоположения и направления твиттов.

Цитата:

---

Сообщение от Bkmz

Ох уж эта 3д печать.)))
Если что обращайся, всегда готов помочь.

---

А в услугах мы увидим такие же добрые слова?!:)

Цитата:

---

Сообщение от subaru339

А где проц ханд майд на нано диги?)

---

Я этот ещё не сносил)))

---------- Сообщение добавлено 17.04.2015 в 16:46 ----------

Цитата:

---

Сообщение от Bkmz

Ох уж эта 3д печать.)))
Если что обращайся, всегда готов помочь.
Ах да, ты еще не видел мою новую детальку для твиттеров.... Надеюсь она поможет мне для определения местоположения и направления твиттов.

---

Что-то никак не найду её у себя в вотсаппе)))

---------- Сообщение добавлено 17.04.2015 в 16:50 ----------

Цитата:

---

Сообщение от kruizo

А в услугах мы увидим такие же добрые слова?!:)

---

Ща, он на мне технологию отработает)))

Цитата:

---

Сообщение от kruizo

А в услугах мы увидим такие же добрые слова?!:)

---

Думаю, что да! Но и уже сейчас ко мне можно обратиться)

---------- Сообщение добавлено 17.04.2015 в 18:01 ----------

Цитата:

---

Сообщение от fox proteus

Я этот ещё не сносил)))

---------- Сообщение добавлено 17.04.2015 в 16:46 ----------



Что-то никак не найду её у себя в вотсаппе)))

---------- Сообщение добавлено 17.04.2015 в 16:50 ----------



Ща, он на мне технологию отработает)))

---

Обязательно пришлю))
Ага, ты у нас подопытный))

Семь часов назад Дима сказал "фигня, за час вышкурим!" в 0:00 ему пришлось уехать. Другой Дима помогал собирать салон где-то до 3 ночи. В пол-пятого я закончил шкурить и стал наводить порядок))) Пойду посплю и в Тверь на бегемоте поеду. А то давно нн выгуливал)))

ЗЫ надо замки смазать, а то двери потяжелели)))

ты машину сдай а сам спать у водяного падай!

Цитата:

---

Сообщение от Андреичъ

ты машину сдай а сам спать у водяного падай!

---

Только боюсь водяной его без рюмашки своей чудо-воды не отпустит )))

Гыыы лол)))
Вложение 758940Вложение 758942
Буду завтра пилить:)
Вложение 758944

интересно это для чего??? ))) Вложение 758946

Цитата:

---

Сообщение от Lexx69

интересно это для чего??? ))) Вложение 758946

---

Может саб?

Цитата:

---

Сообщение от slavka1010

Может саб?

---

Вопрос был про обведенную красным (или каким там я не вижу) фигулину)))

Цитата:

---

Сообщение от fox proteus

Гыыы лол)))
Вложение 758940Вложение 758942
Буду завтра пилить:)
Вложение 758944

---

Аркадий поясни!

Это просто накладки? ЗЯ? как прикручены к торпедо? Оч классно!

Цитата:

---

Сообщение от Pit

Вопрос был про обведенную красным фигулину)))

---

Да, я уже потом увидел :( обведенная часть, это на место крепления похоже.
Хотя может только обведенное - саб )))

Цитата:

---

Сообщение от Lexx69

интересно это для чего???

---

не для чего, а для кого! Ясно ж - для конкурентов :D

Цитата:

---

Сообщение от fox proteus

Буду завтра пилить:)
Вложение 758944

---

Аркадий, а как же деталька от вольво?. Я так понимаю это ЗЯ, по совмещению тоннель между сидений. Саб будет играть с нагрузкой в пол. Хотя не знаю размеров приблуды от вольво, Возможно она оденется сверху... Еще смущает маленький кружок рядом с местом крепления дина, неужели ФИ?

Цитата:

---

Сообщение от fox proteus

Буду завтра пилить

---

Вложение 758974

Неведомая штучкадрючка для сэксшопа? ;)

Цитата:

---

Сообщение от fox proteus

Гыыы лол)))
Вложение 758940Вложение 758942
Буду завтра пилить:)
Вложение 758944

---

вы че кожника, били что ли)))????
