ОтЧАИватьсяЦитата:
Сообщение от waterman
ОтКОФЕваться
ОтКЕФИРиваться
отводкиваться)))
Туплю на сене))))
Все компоненты собраны, проводка проложена, рама изготовлена, осталось собрать.

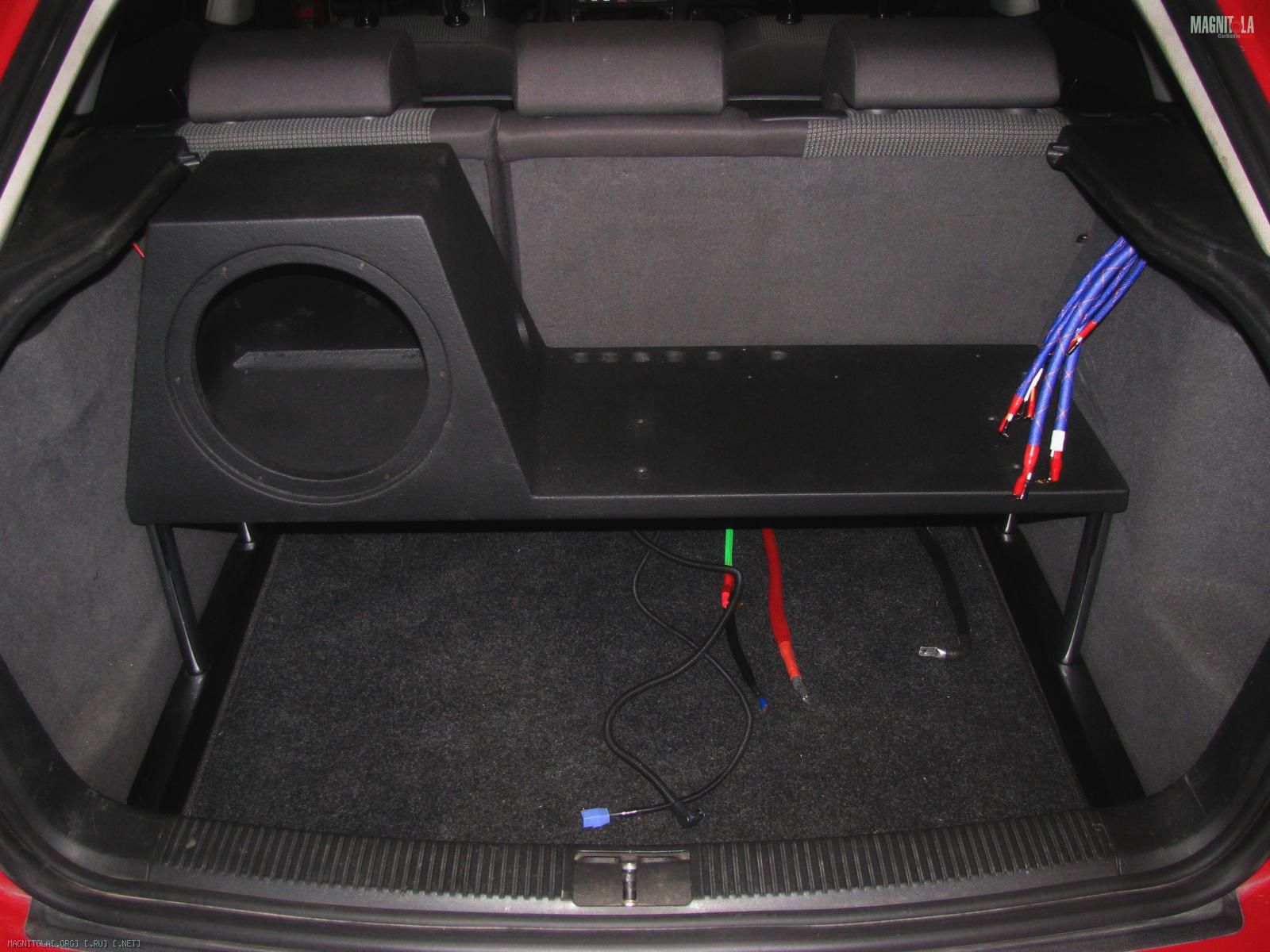

Первым делом освежил основу, заклеил лишние отверстия, перекрасил, Установил в багажнике.
Вложение 992632

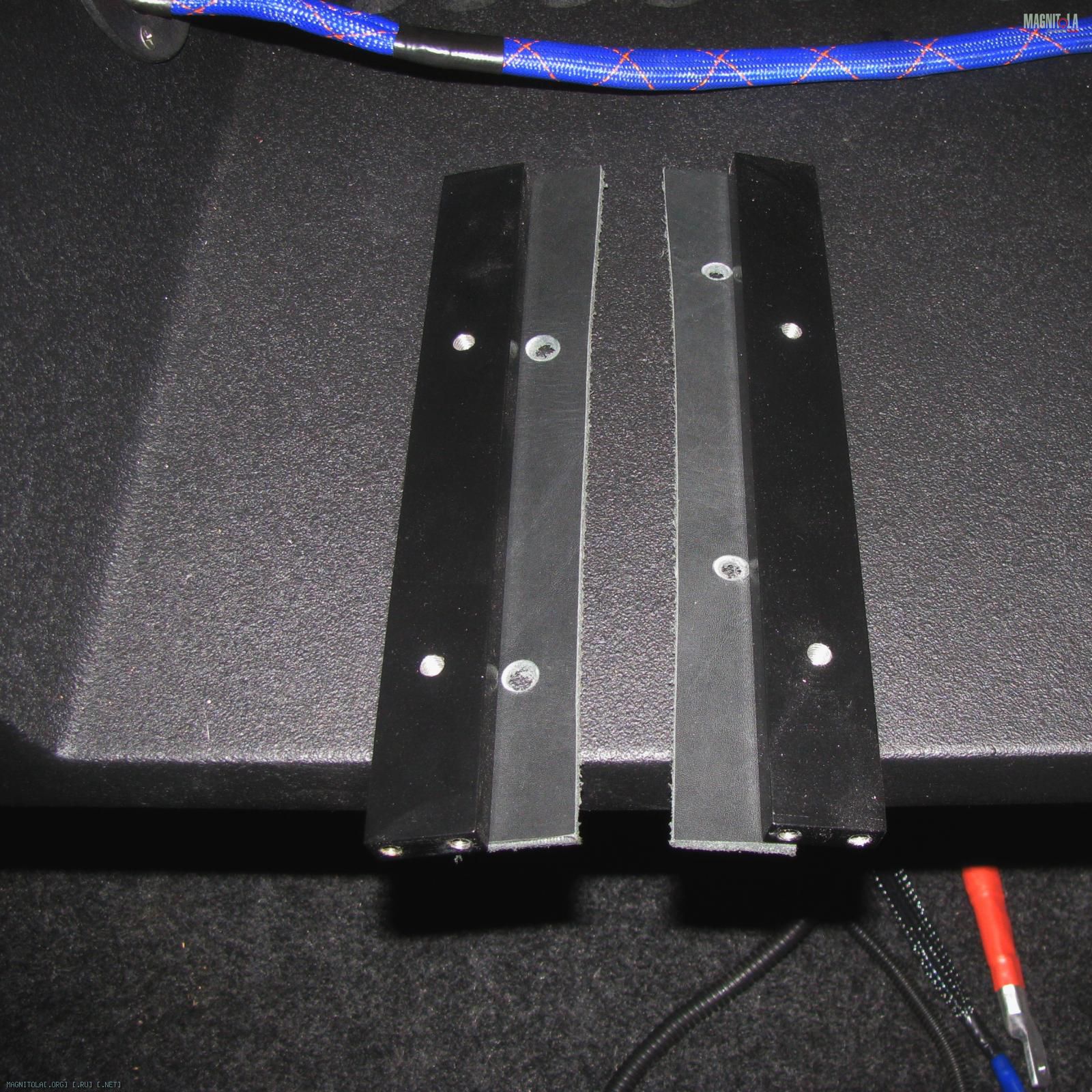

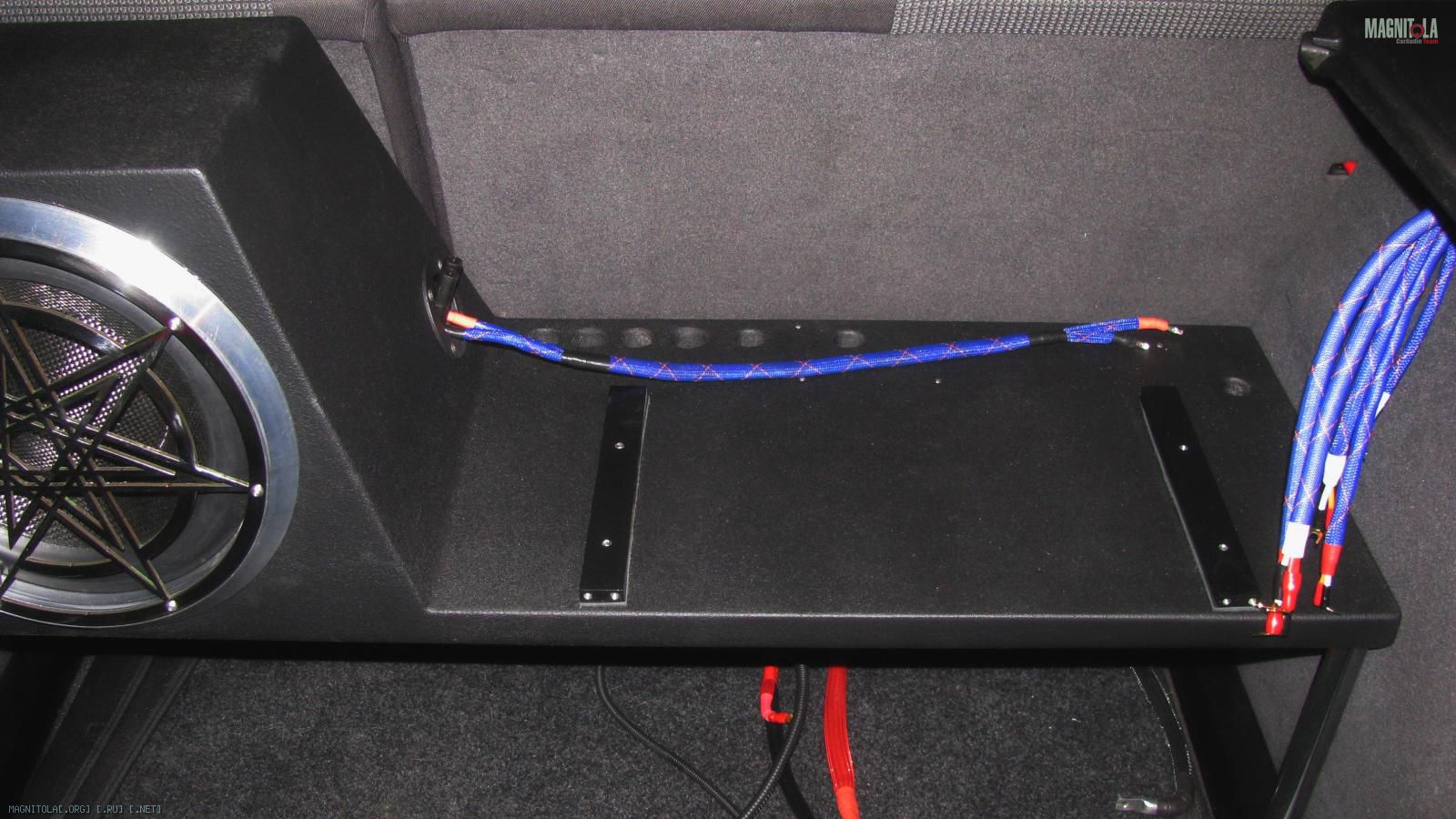

Основание рамы решил крепить через кожаные прокладки для пущего демпфирования оборудования. Впрочем вибраций на коробе совершенно не ощущается.
Вложение 992634
Вложение 992636
Дальнейшая сборка шла послойно, от нижнего к верхнему.

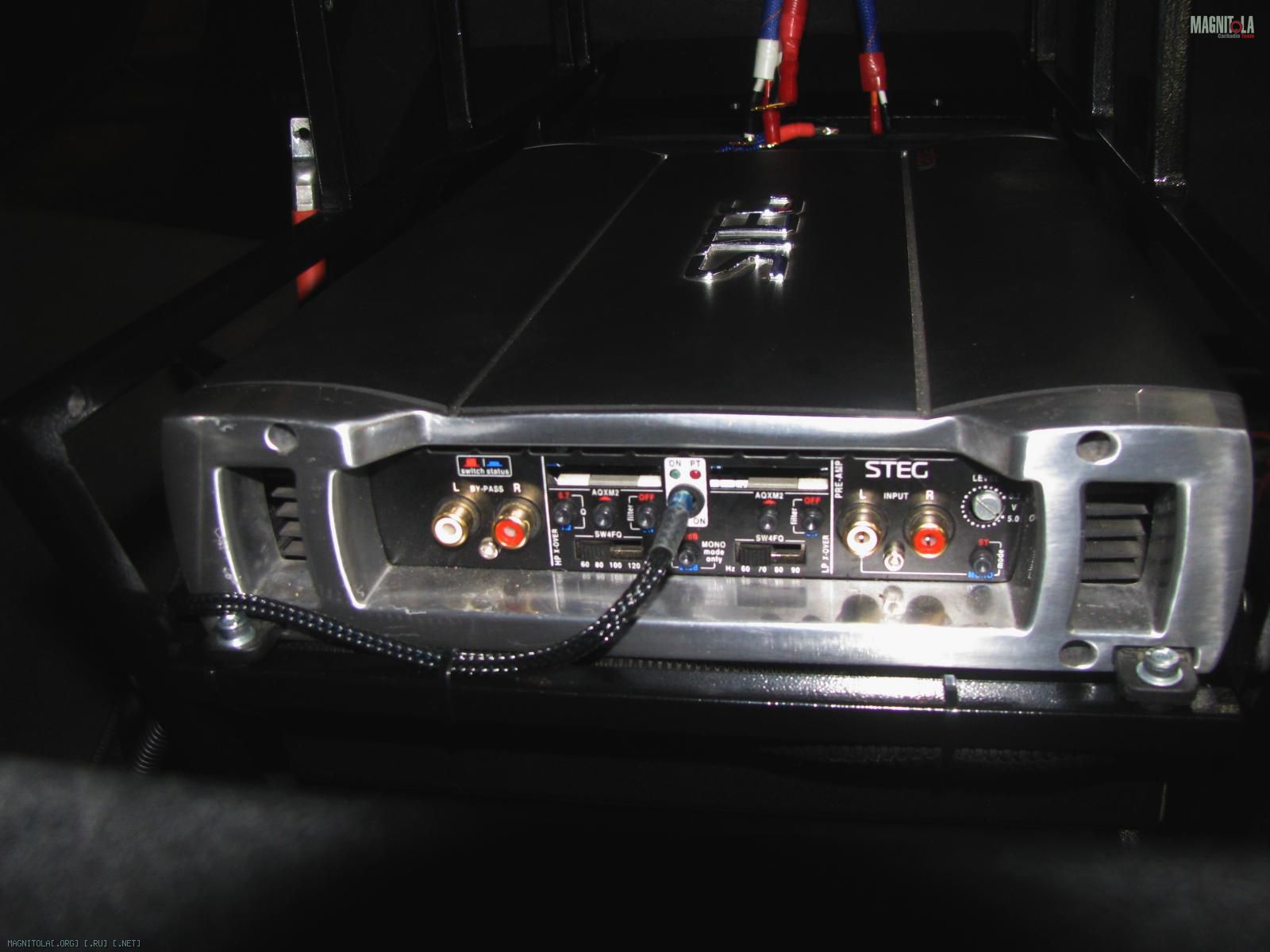

Вот, например, второй слой — усилитель Steg K2|02, вид на органы управления и подключенный ремоут.
Вложение 992638

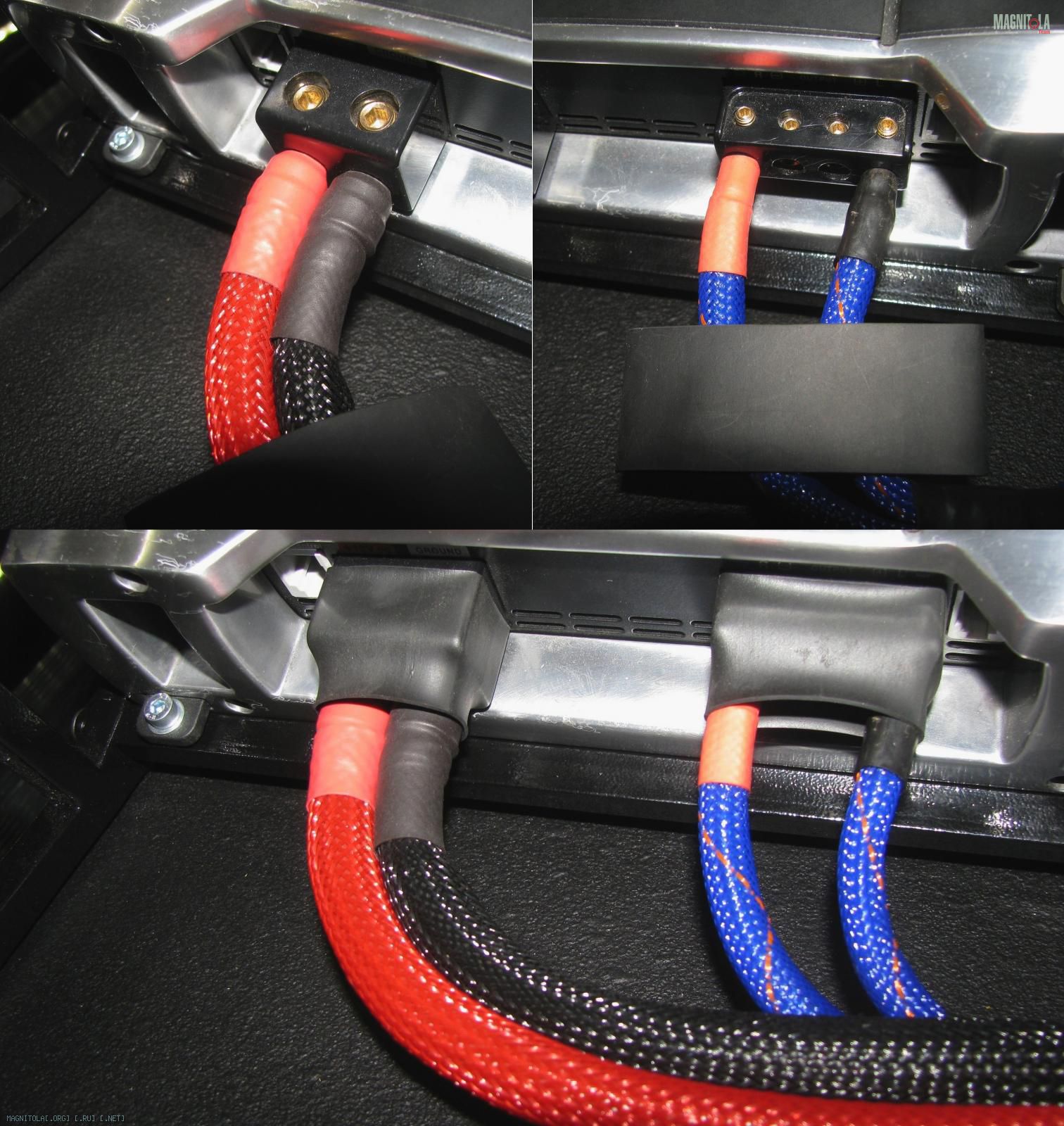

А вот он же с другой стороны. Клеммники прикрыты термоусадкой поверх. Реально туда будет не залезть, но формально защита нужна.
Вложение 992640

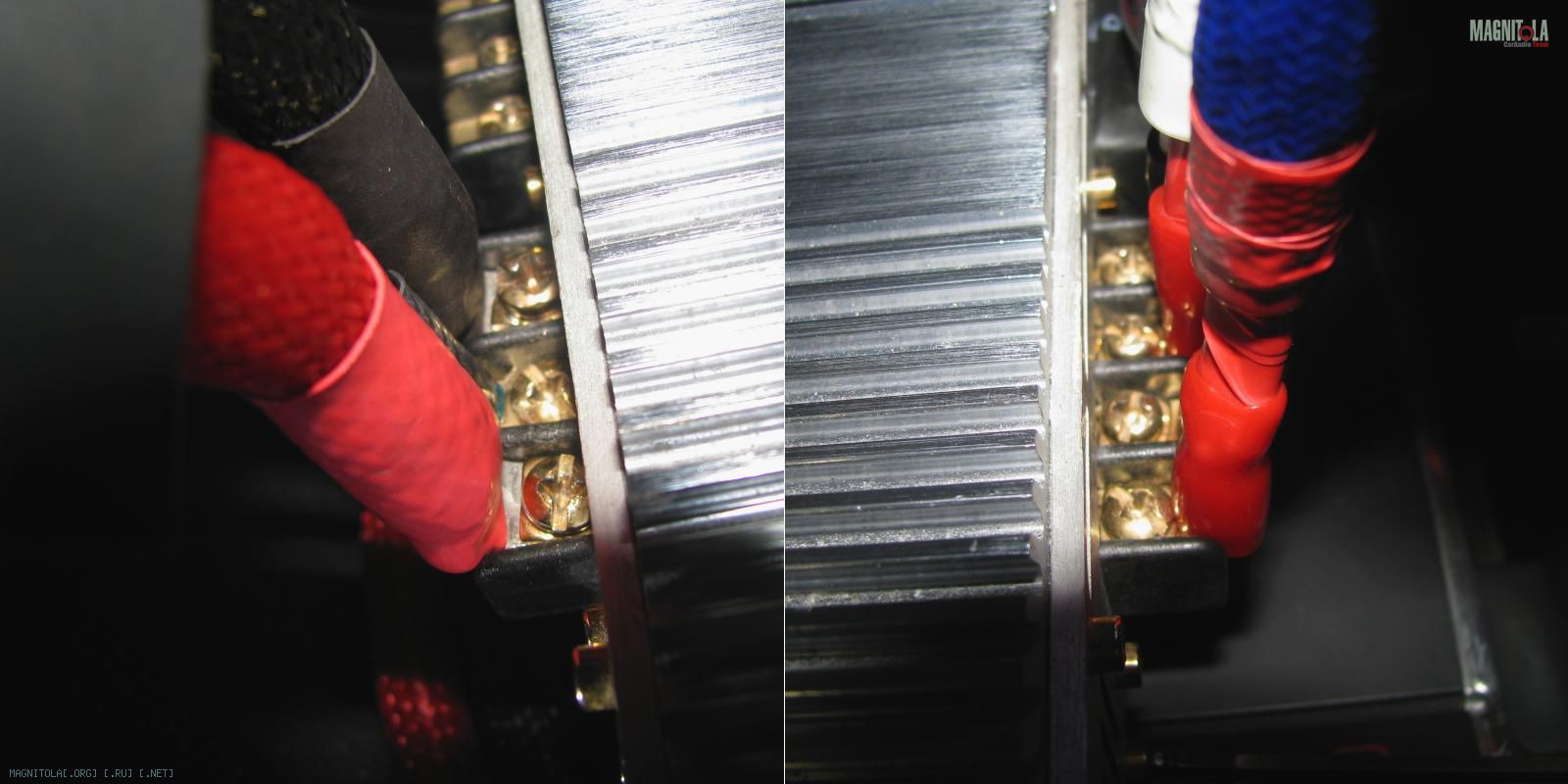

А вот третий слой Audio System HTL 402
Вложение 992642

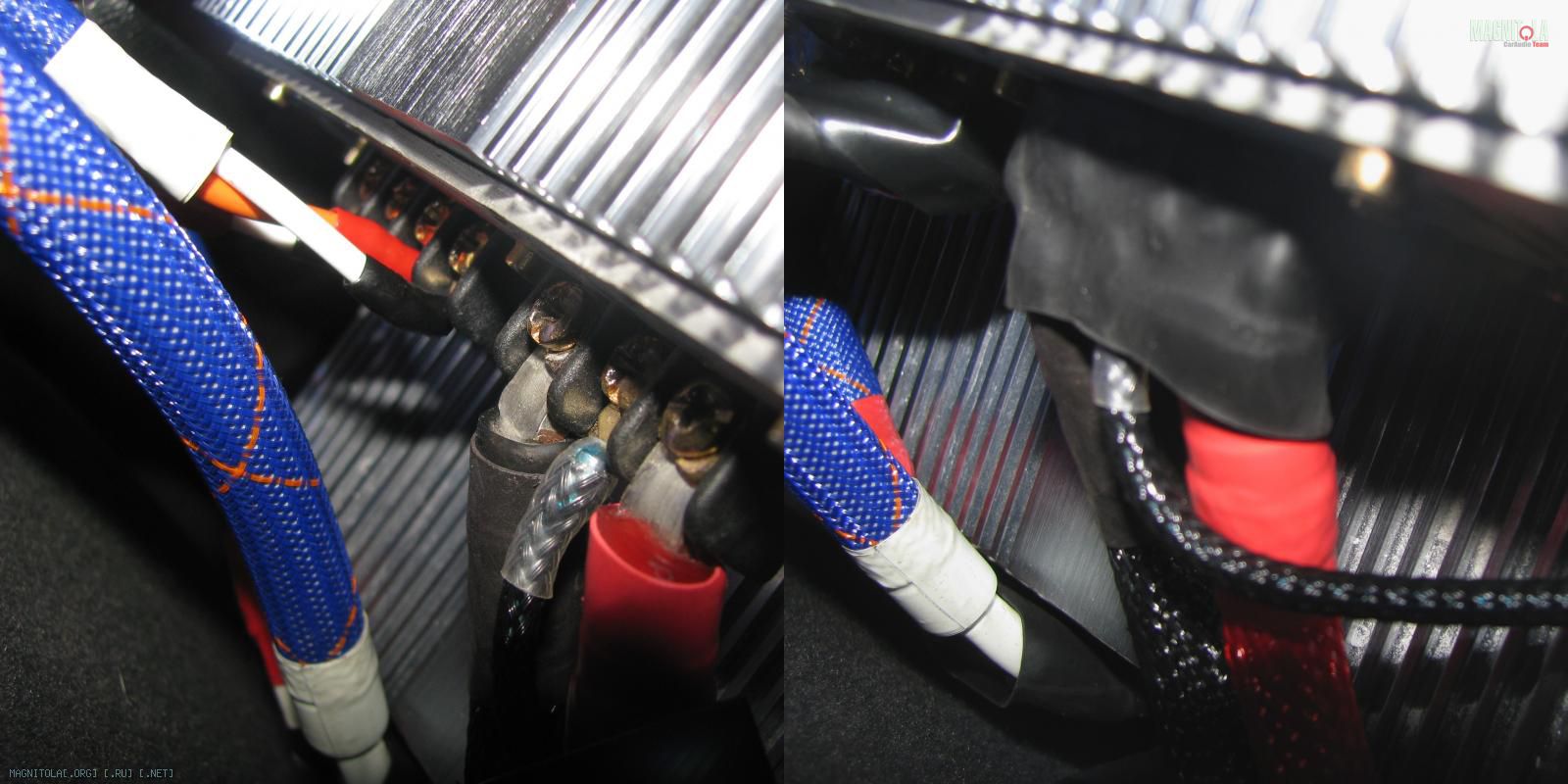

И Audio System HTL 202
Вложение 992644

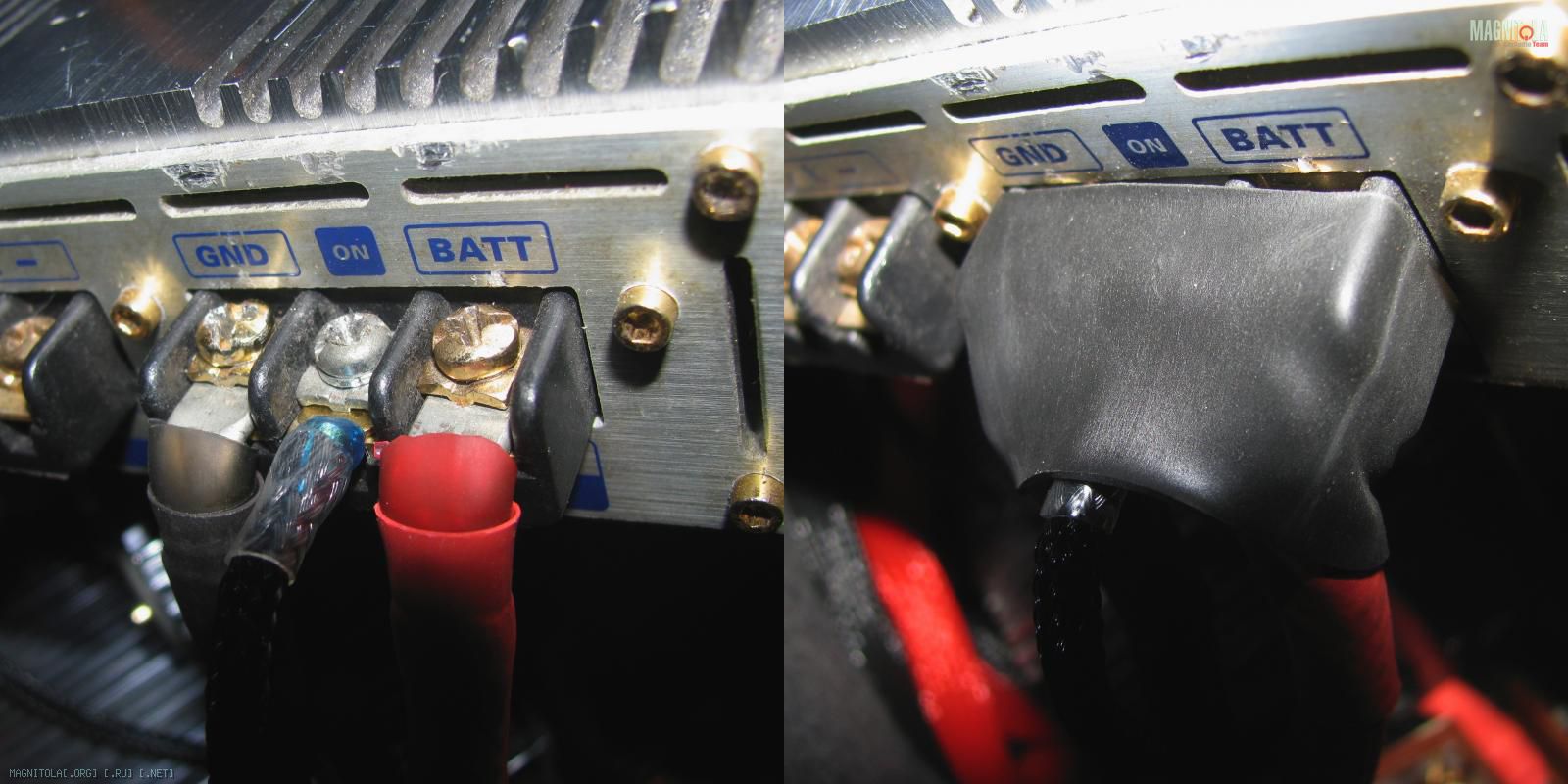

Завершает всё Audio System HTL 102
Вложение 992646

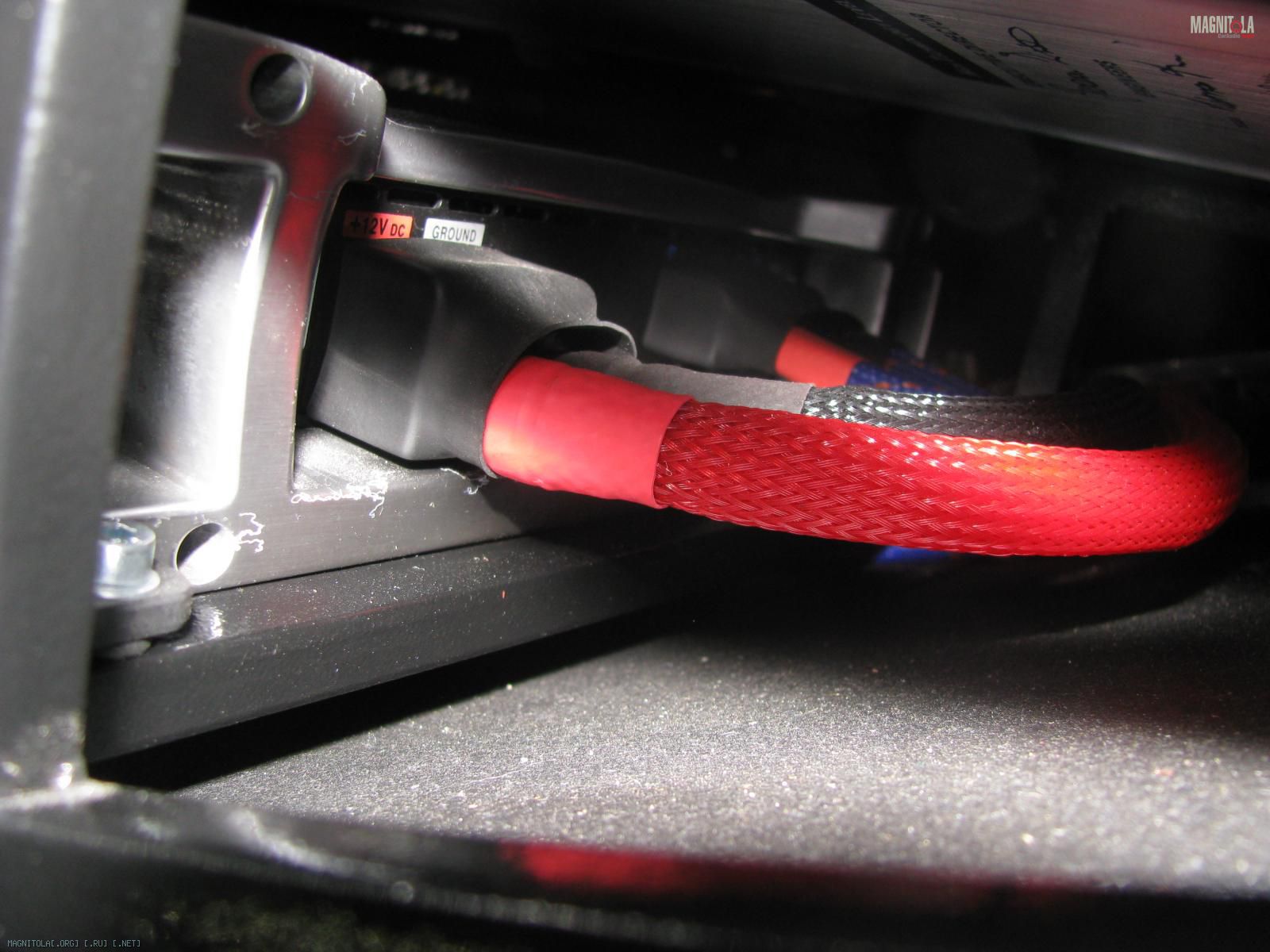

Все клеммники всех усилителей и процессора в термоусадке. В конечном виде это увидеть сложно, я попытался сфотографировать.

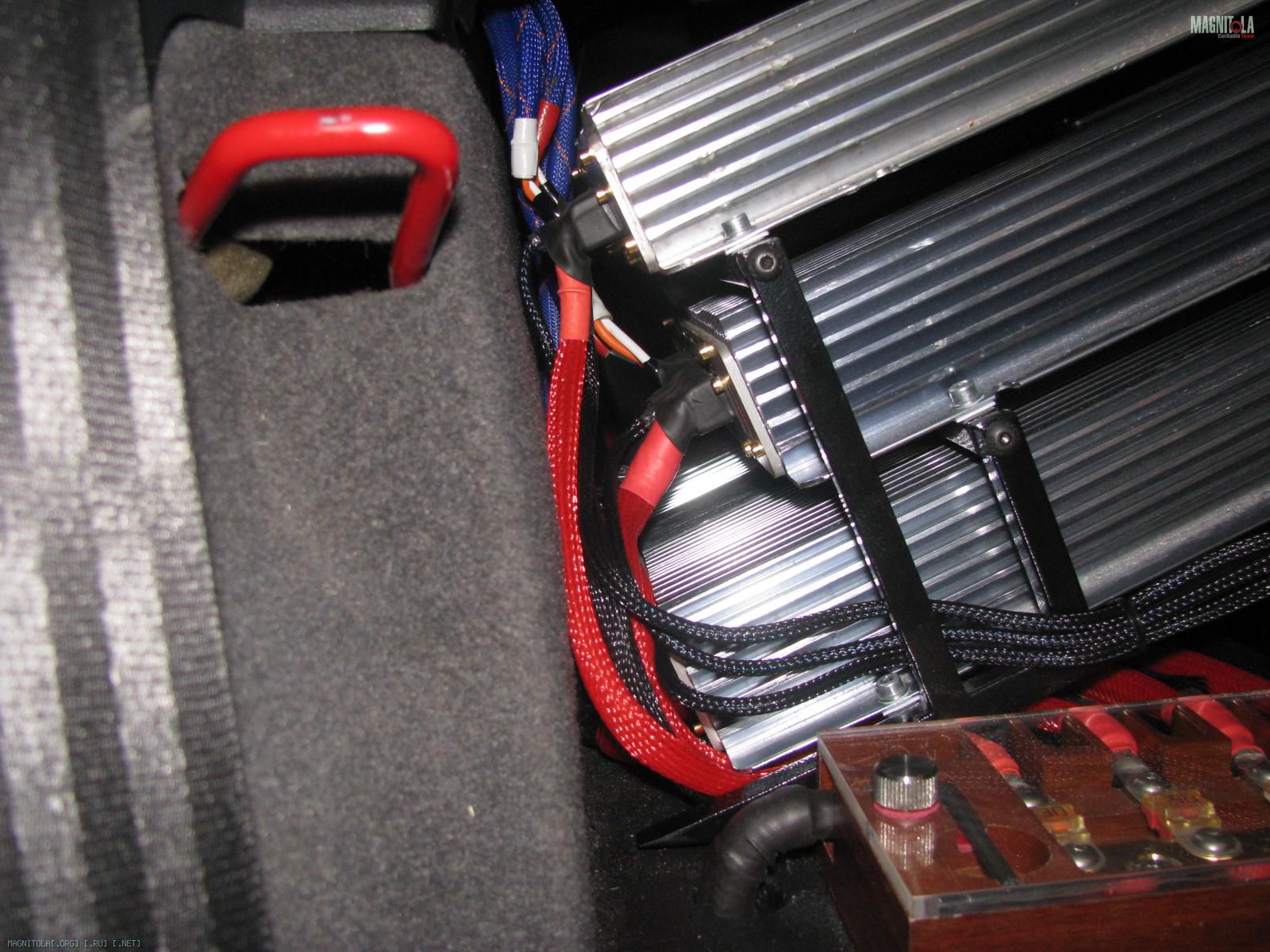

Вид спереди (со стороны салона)
Вложение 992648

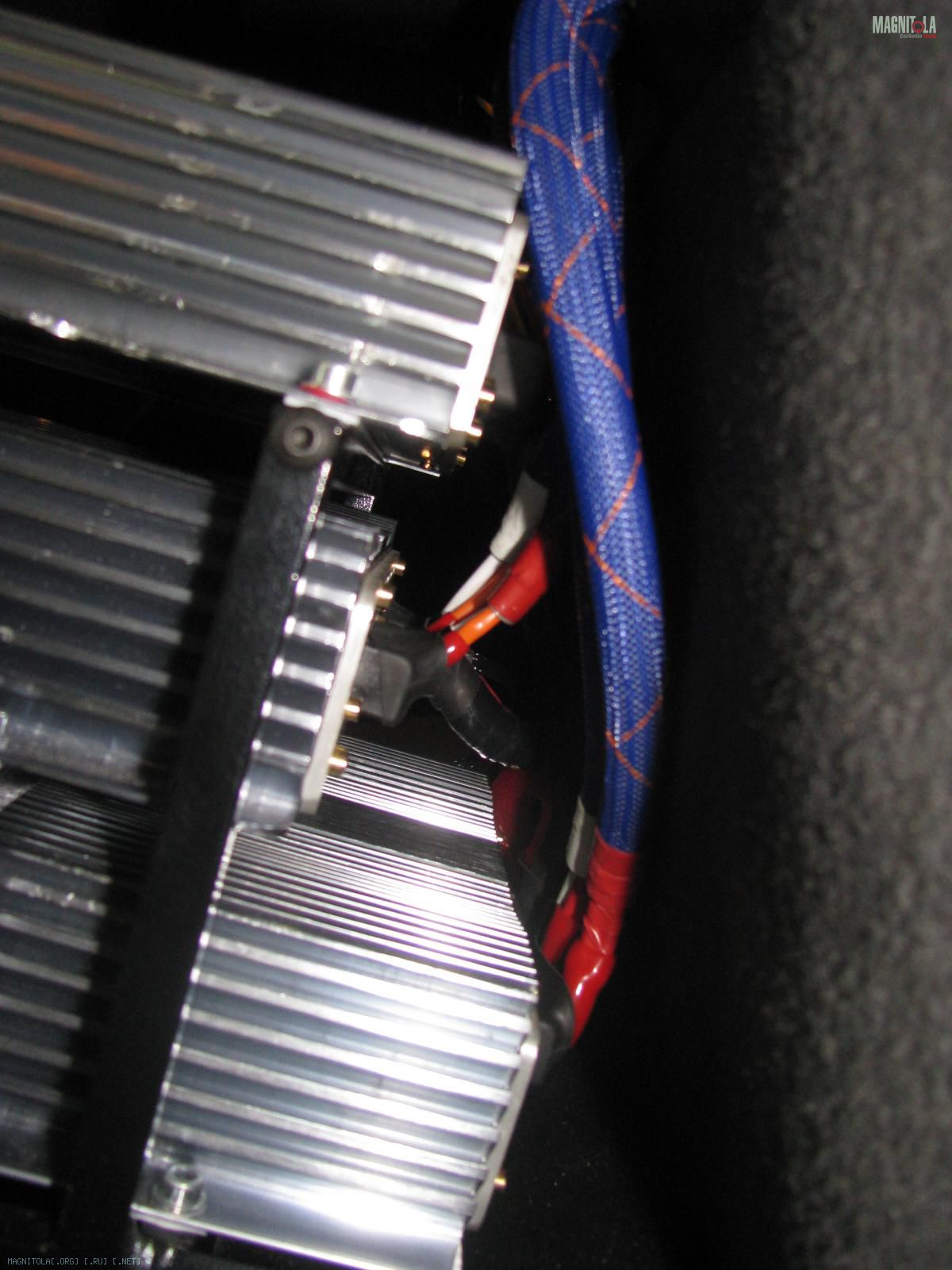

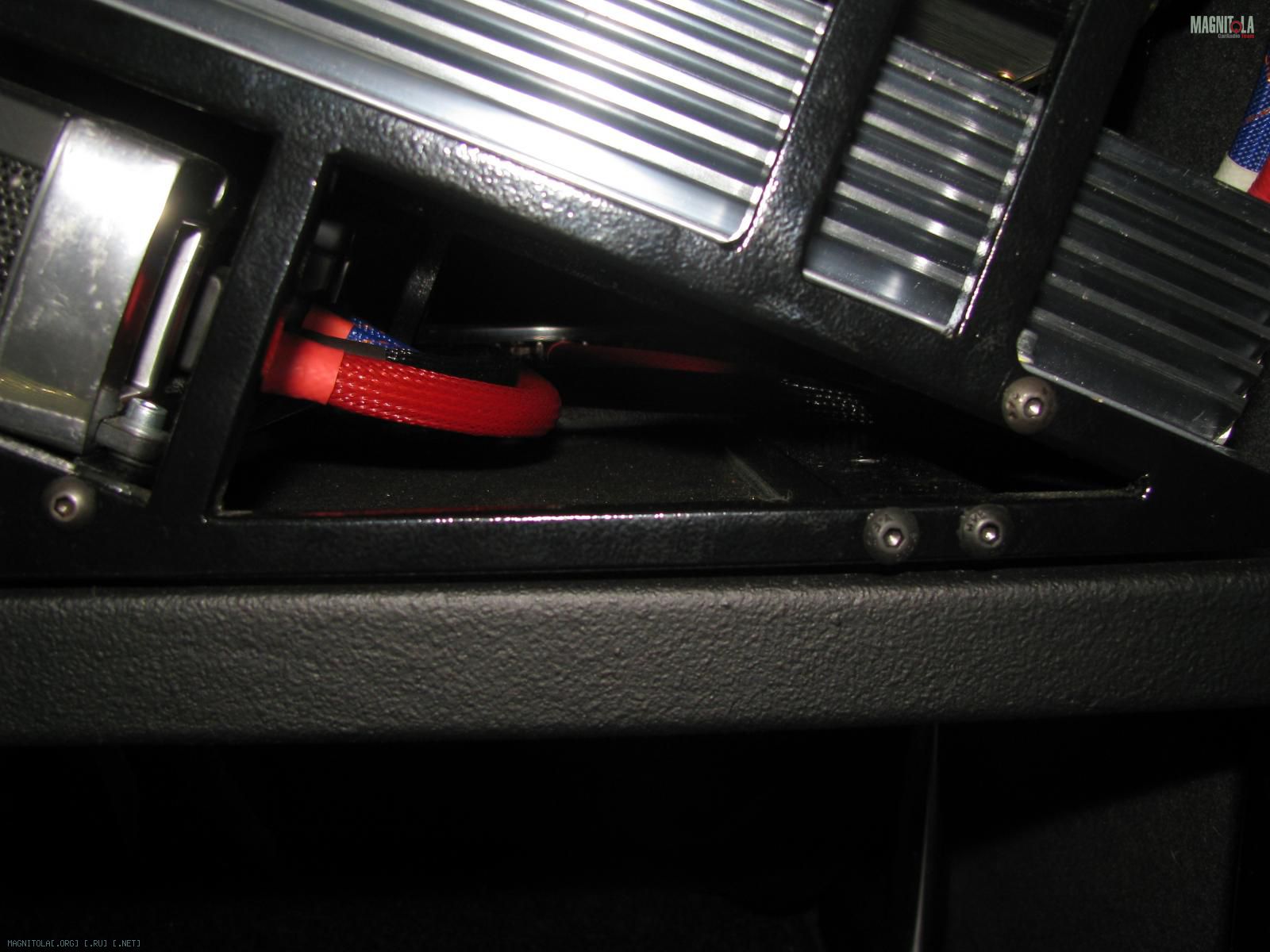

Вид сзади (со стороны багажника)
Вложение 992650
Вложение 992652
Вложение 992654

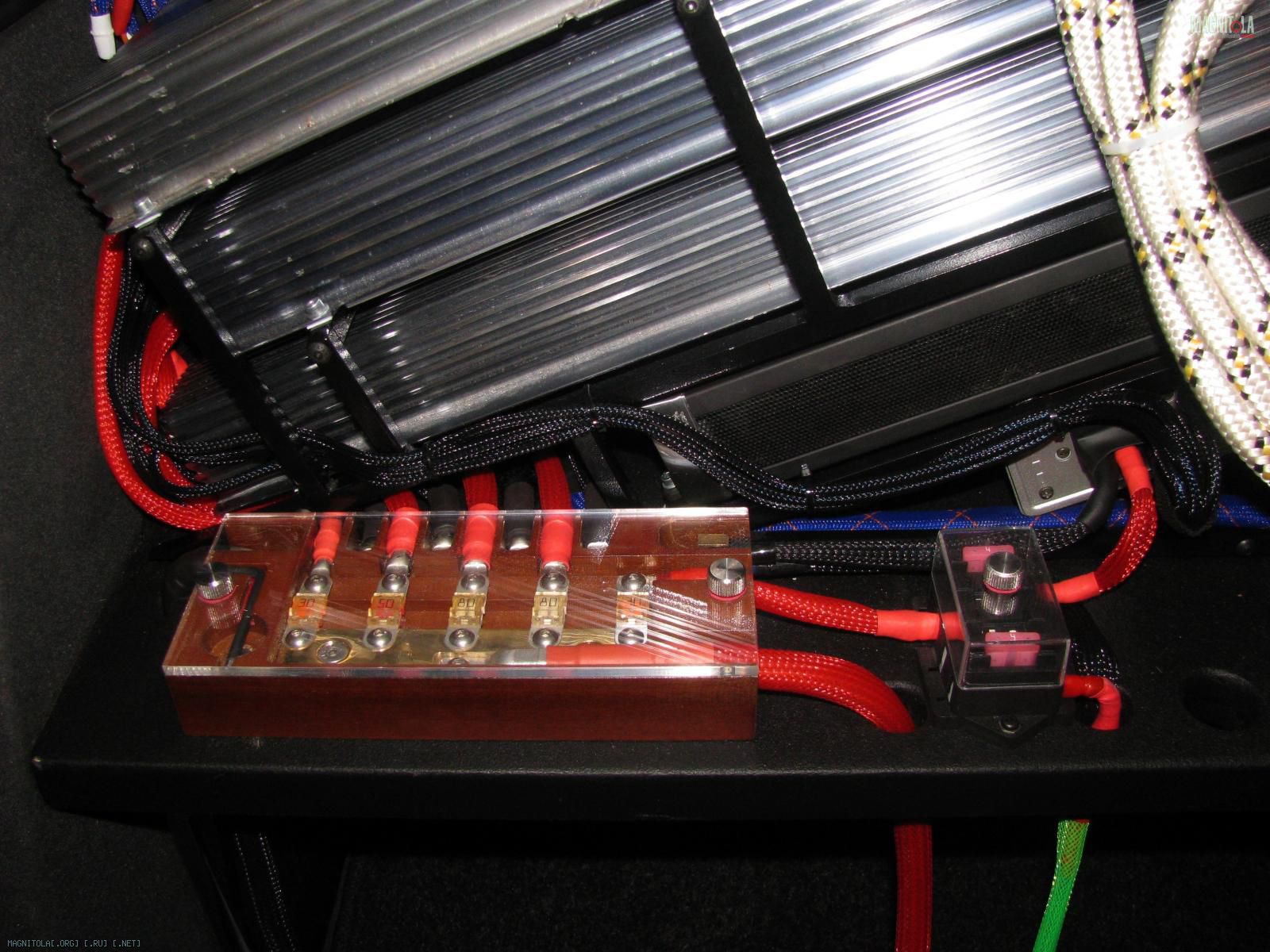

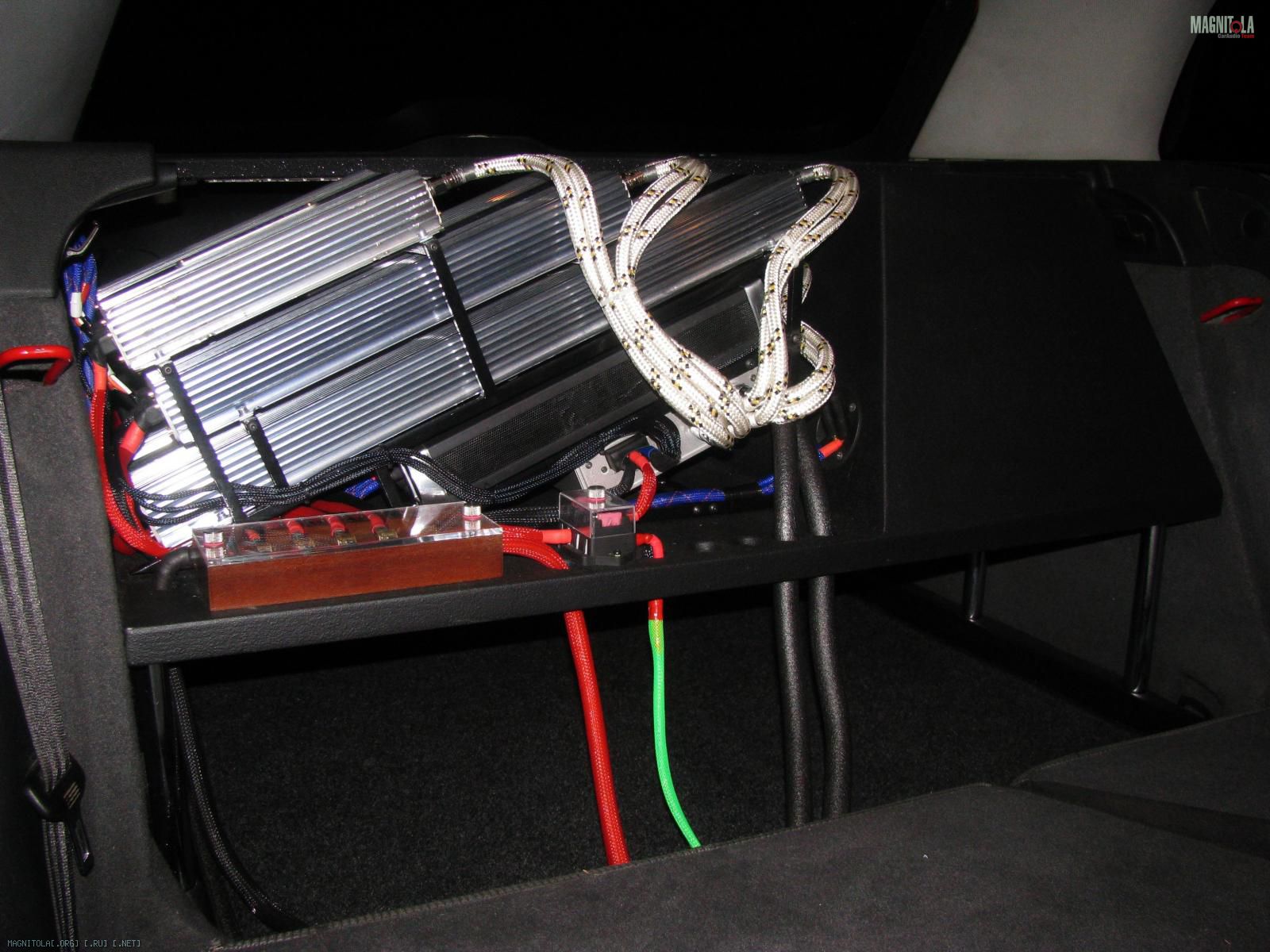

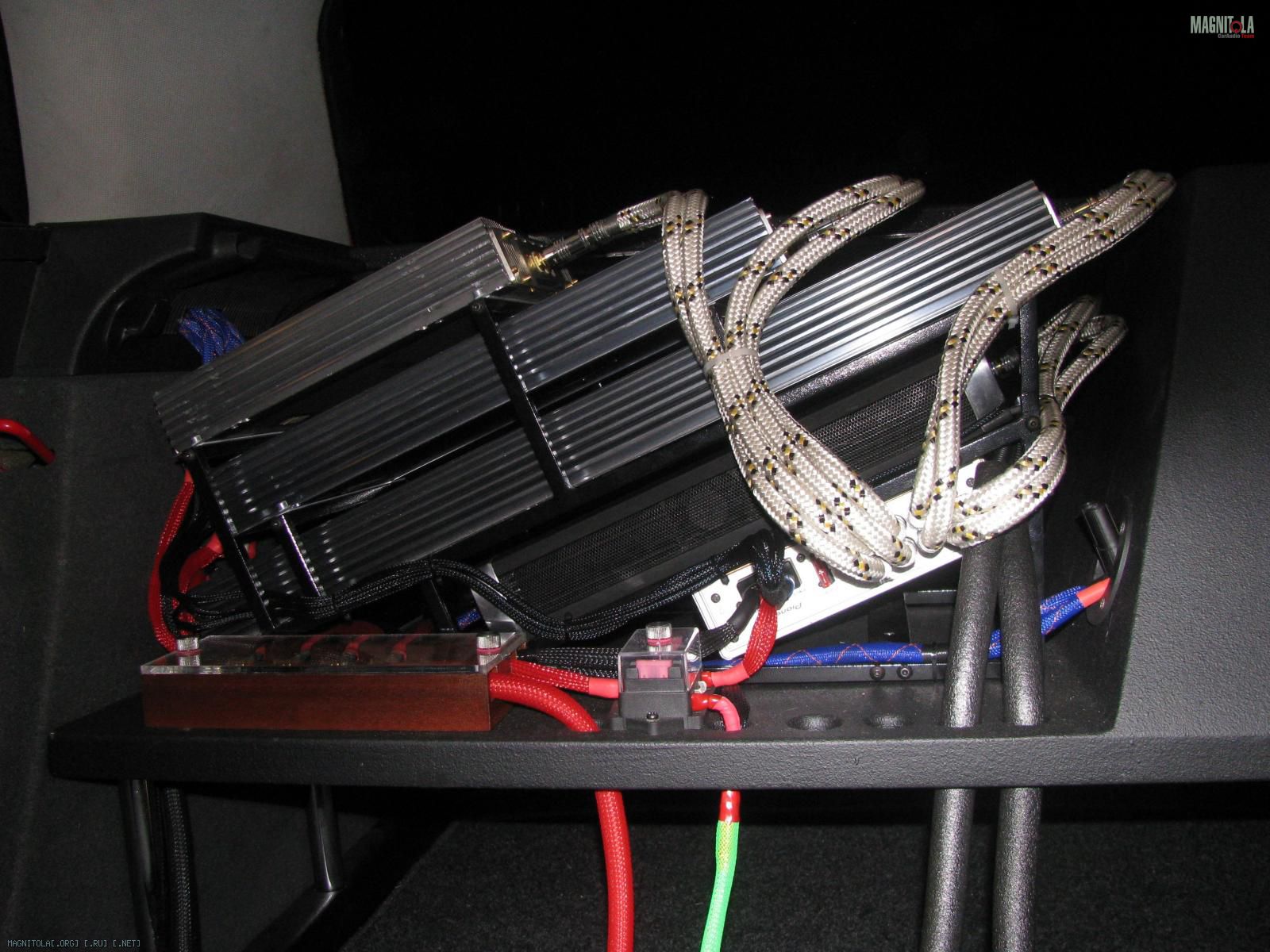

Ну и общий вид спереди.
Вложение 992656
Вложение 992658
Вложение 992660

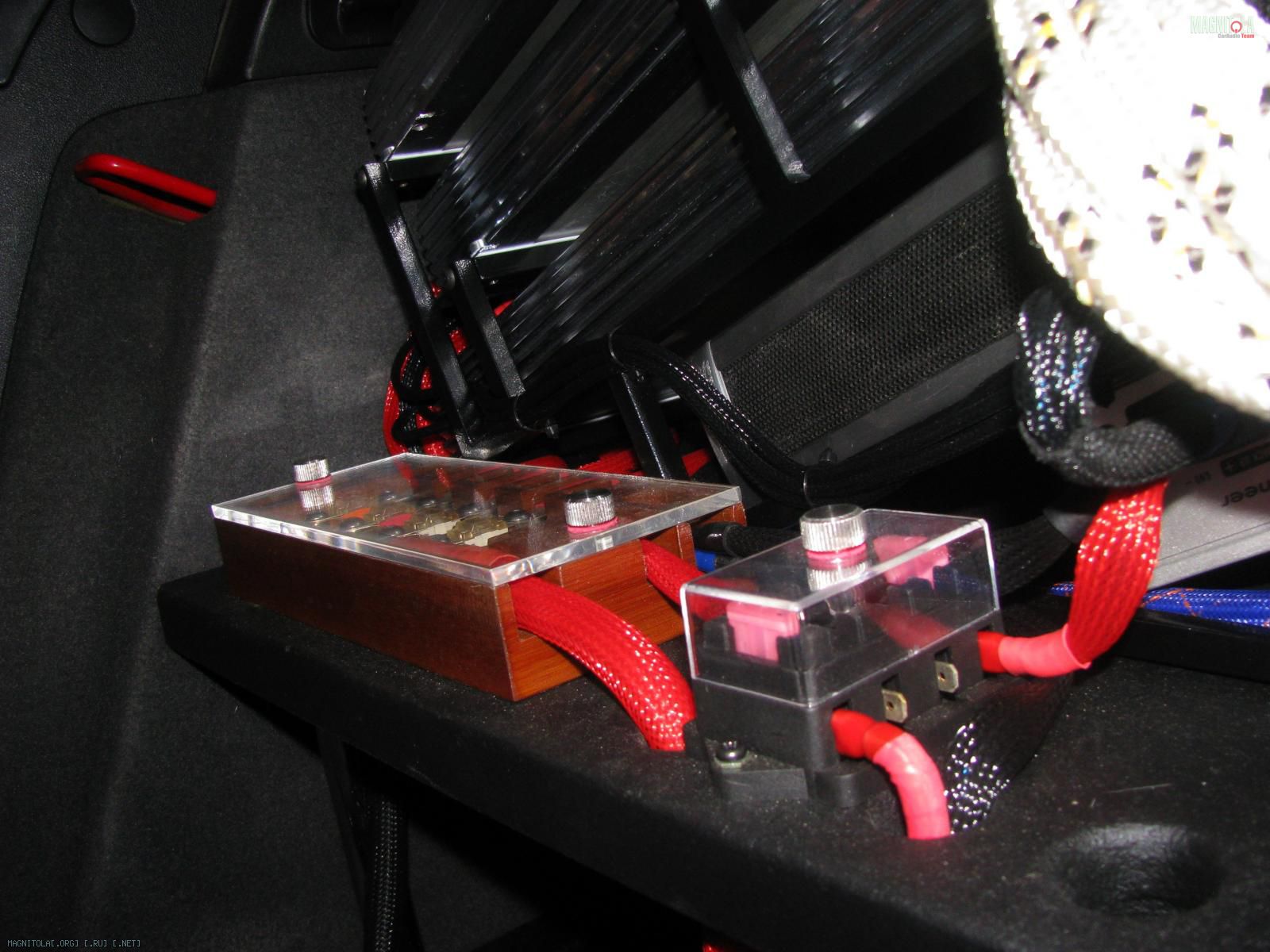

Кстати, для малого дистрибьютора для слаботочки поставил винтик крышки с такой же головкой, как у основного дистрибьютора. Не уверен, что это кого-то парит, но мне приятно)
Вложение 992662

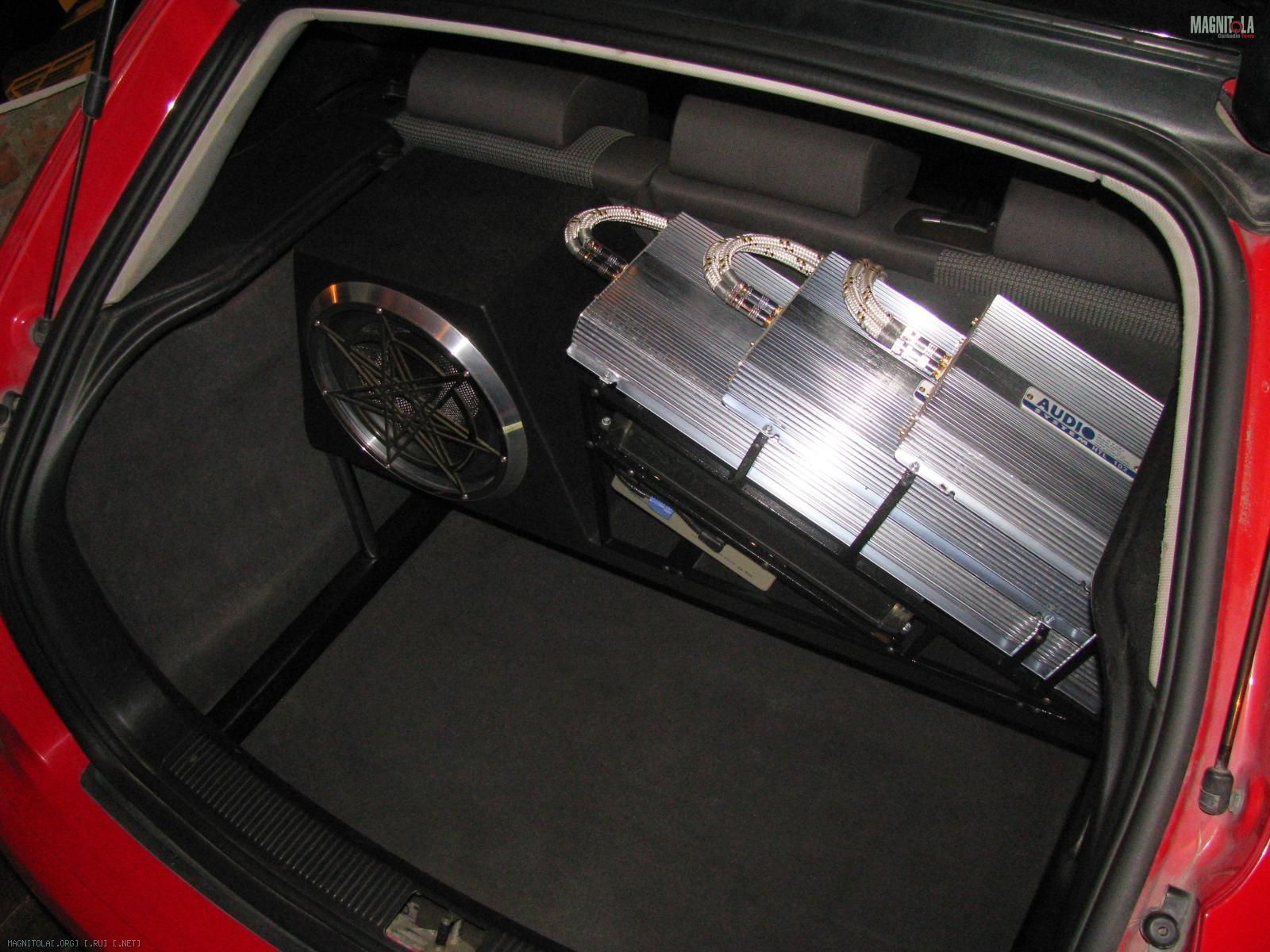

Ну и конечный вид сзади
Вложение 992664

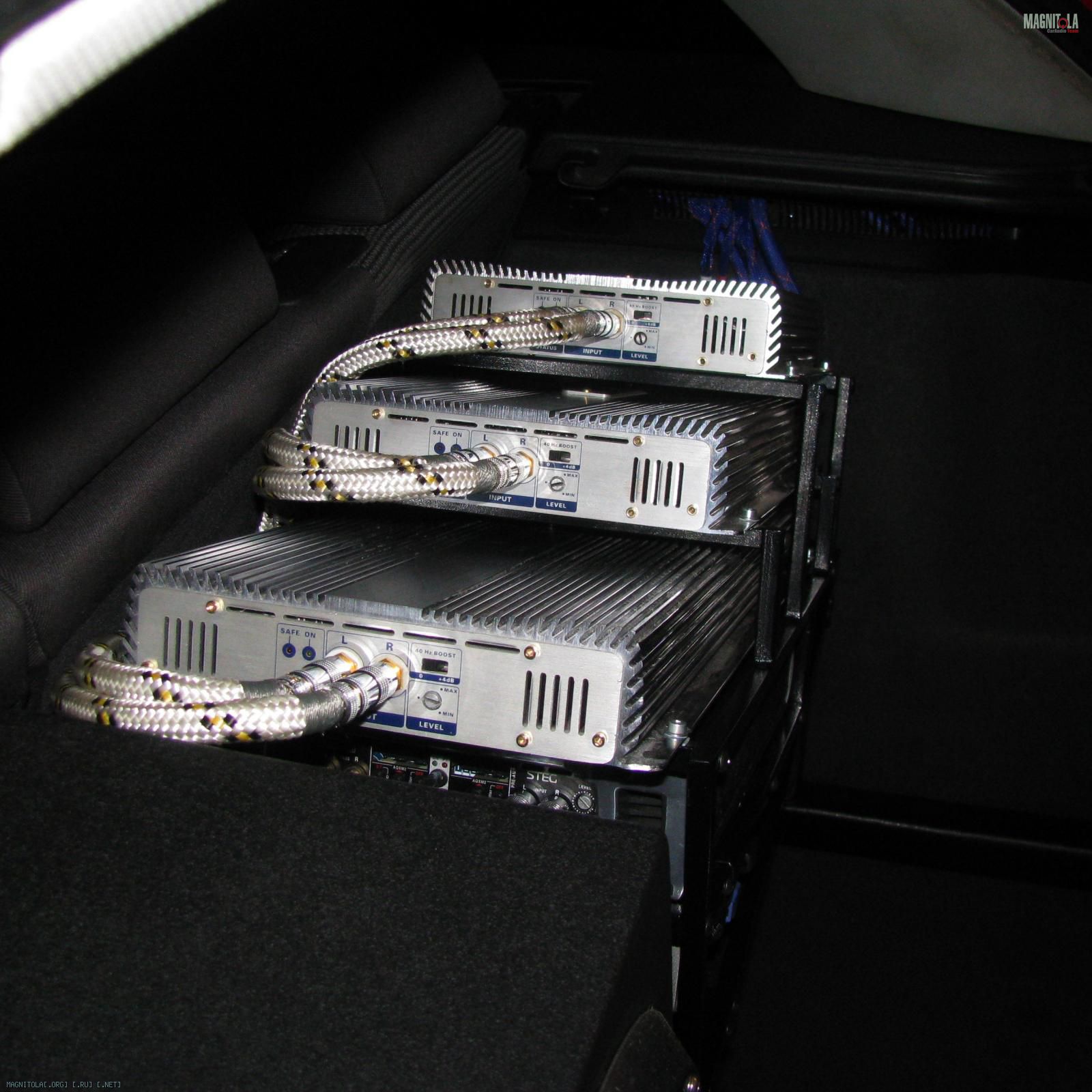

Вид слева на органы регулировок. Тут не ошибёшься. Напомню, что порядок усилителей соответствует диапазону каждого. Вверху на ВЧ, ниже на СЧ, ниже на НЧ и ещё ниже на саб. Очень удобно при настройке.
Вложение 992666

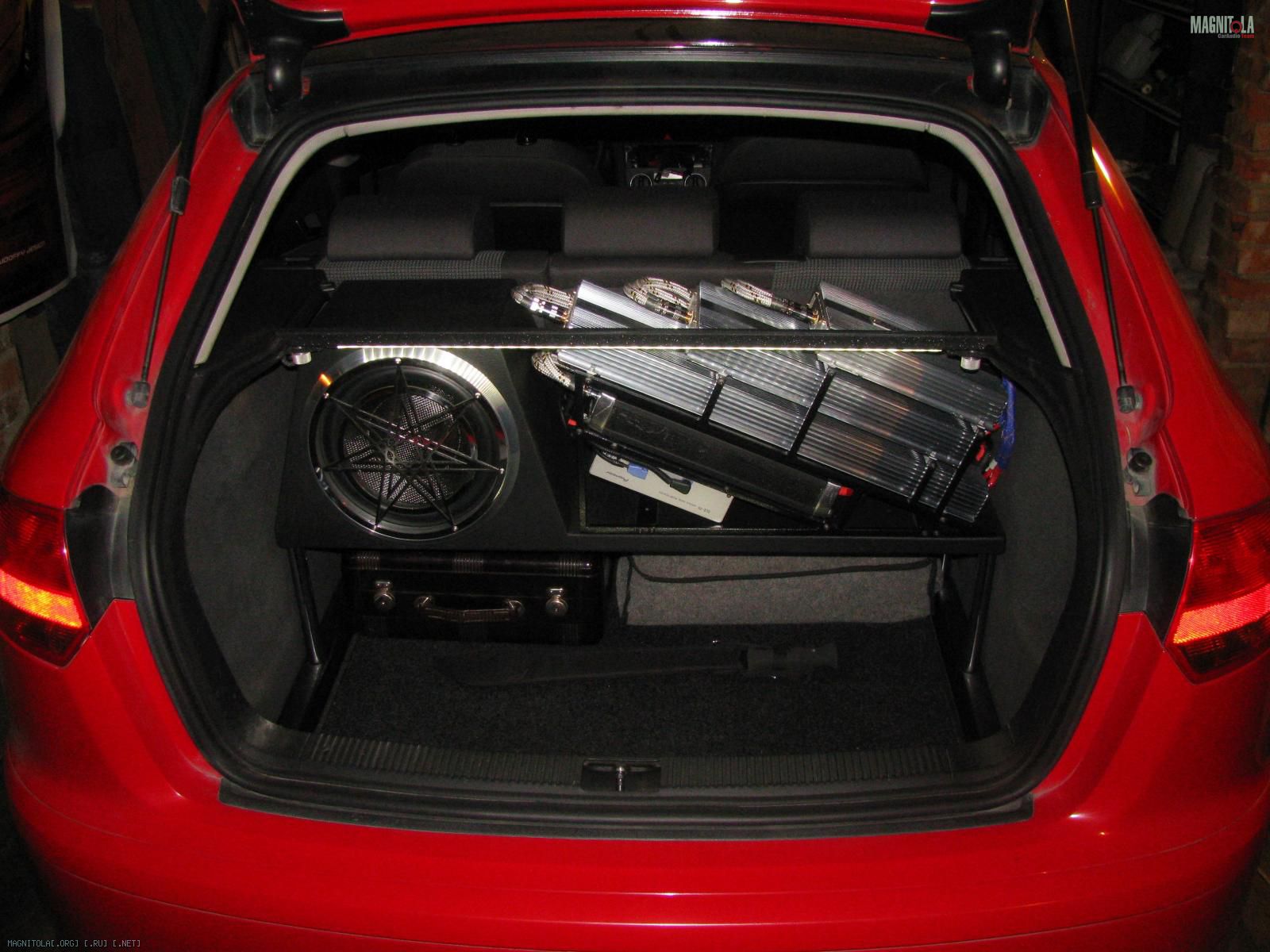

Ну и реальный вид с планкой подсветки и неизменным скарбом в виде чемодана инструмента и сумки с тросом, лопаткой и прочим.
Вложение 992668
Ну и уставший и довольный я
Вложение 992630
Вот ведь "чертов гений". Все очень продумано. Слежу дальше за темой. Кстати, ютуб забыл совсем :) видео отчет бы залил ;) или тему наболевшую какую разобрал....
С телефона - поэтому возможно без знаков и с очепятками.
А где мачете?)))
Да, этот парень умеет змеиные свадьбы разводить )))
Красота! Все по феншую!
А что за наконечники использованы на фото?
Цитата:
А вот третий слой Audio System HTL 402
На переднем плане провода(чёрный , красный , зелёный)Цитата:
Сообщение от AlhimiK
так и будут "висеть"?
Как-то не по фэн-шую......
Дизайн багажника сильно на любителя, понравится явно не всем.
Автор критику дизайна багажника не принимает. Исполнение конечно внушает.Цитата:
Сообщение от engine 43
+1 выглядит как-то незаконченно. О! Кстати! А где красивые резные боковушки-то?
Топискар, для самых вумных критиканов-высипь пару мешков кортошки у багажник))))) шоп поняли геде законченный вид ;) )))))))))) и отстали
slavka1010, кто-то сомневался, что разведу?)
---------- Сообщение добавлено 26.04.2016 в 02:42 ----------
fox proteus, на предпоследней фотографии слева можно заметить)
---------- Сообщение добавлено 26.04.2016 в 02:43 ----------
DM Rocker, почему не по феншую? закреплены не реже чем раз в 30 см и хватит на этом)
---------- Сообщение добавлено 26.04.2016 в 02:44 ----------
fox proteus, ты про решётку? не сделал никто. как сговорились, в нескольких местах отказали.
В.В.Г., Вложение 992892
картошка как по мне, несексуально как-то. вот так законченней?
Я имел ввиду силовые кабели, которые поднимаются с пола к дистрибу.Цитата:
Сообщение от AlhimiK
Народ был обеспокоен :)Цитата:
Сообщение от AlhimiK
вот уже лучшее ;) туда ешо картошки ужо мешок высыпь,аль воооон тех дров подкидай ;)Цитата:
Сообщение от AlhimiK
Придираются тут все к мелочам.
Я так и не понял, а что за наконечники использованы на фото?
Неужели ТМЛ в термоусадке???
Не, Женя их сам куёт из медных трубок. Прямо таки куячит)))Цитата:
Сообщение от nimdasys
А может не ТМЛ?Цитата:
Сообщение от fox proteus
Поделитесь технологией как куячить наконечники из медных трубок?
Яж не пошутил ни разу)))Цитата:
Сообщение от nimdasys
Да, конструктивно!Цитата:
Сообщение от fox proteus
Матрицы бы такие еще сделать....
Я только не понял как там обжали наконечник, а потом еще и изоляцию с провода натянули на наконечник?

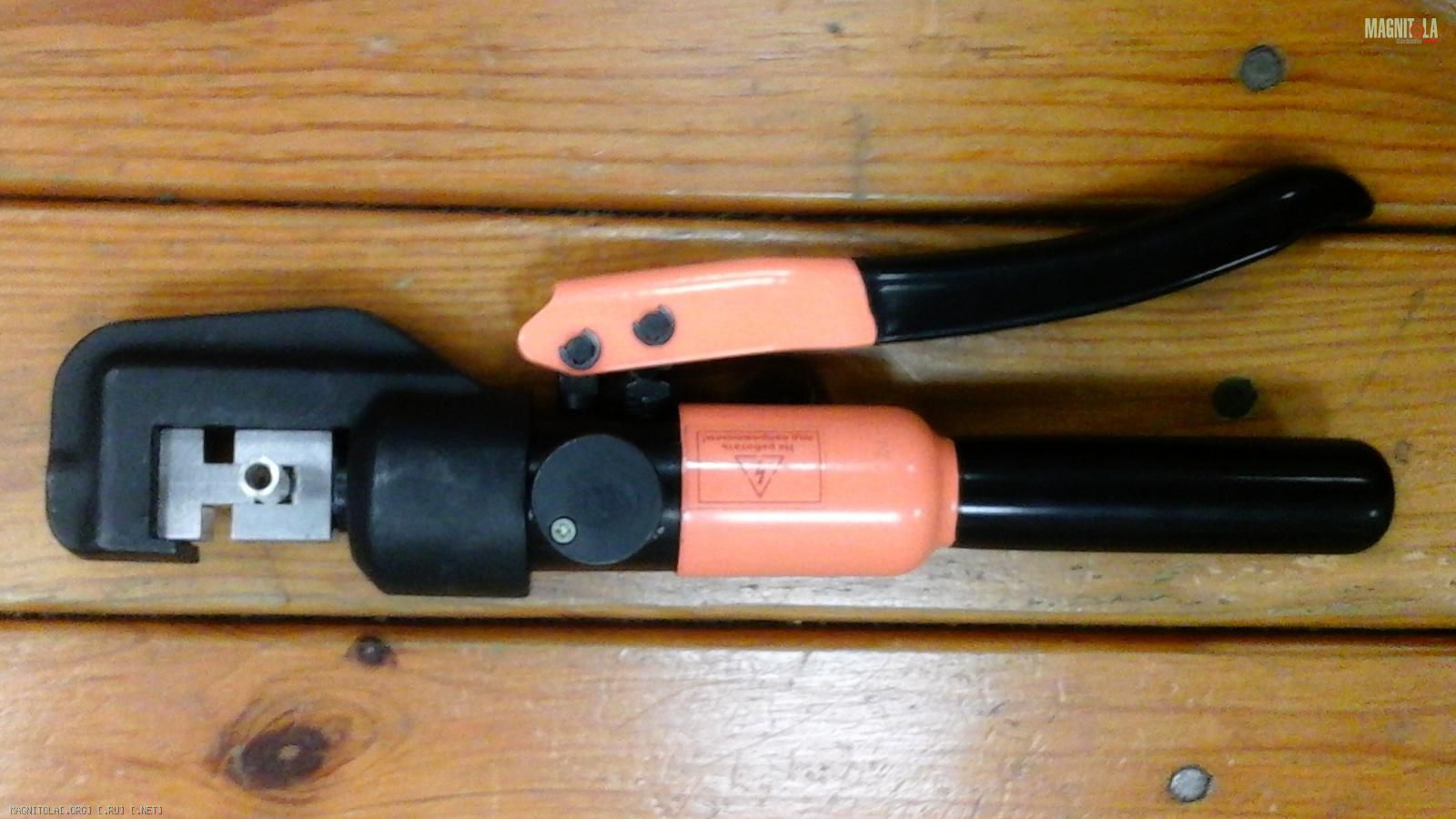

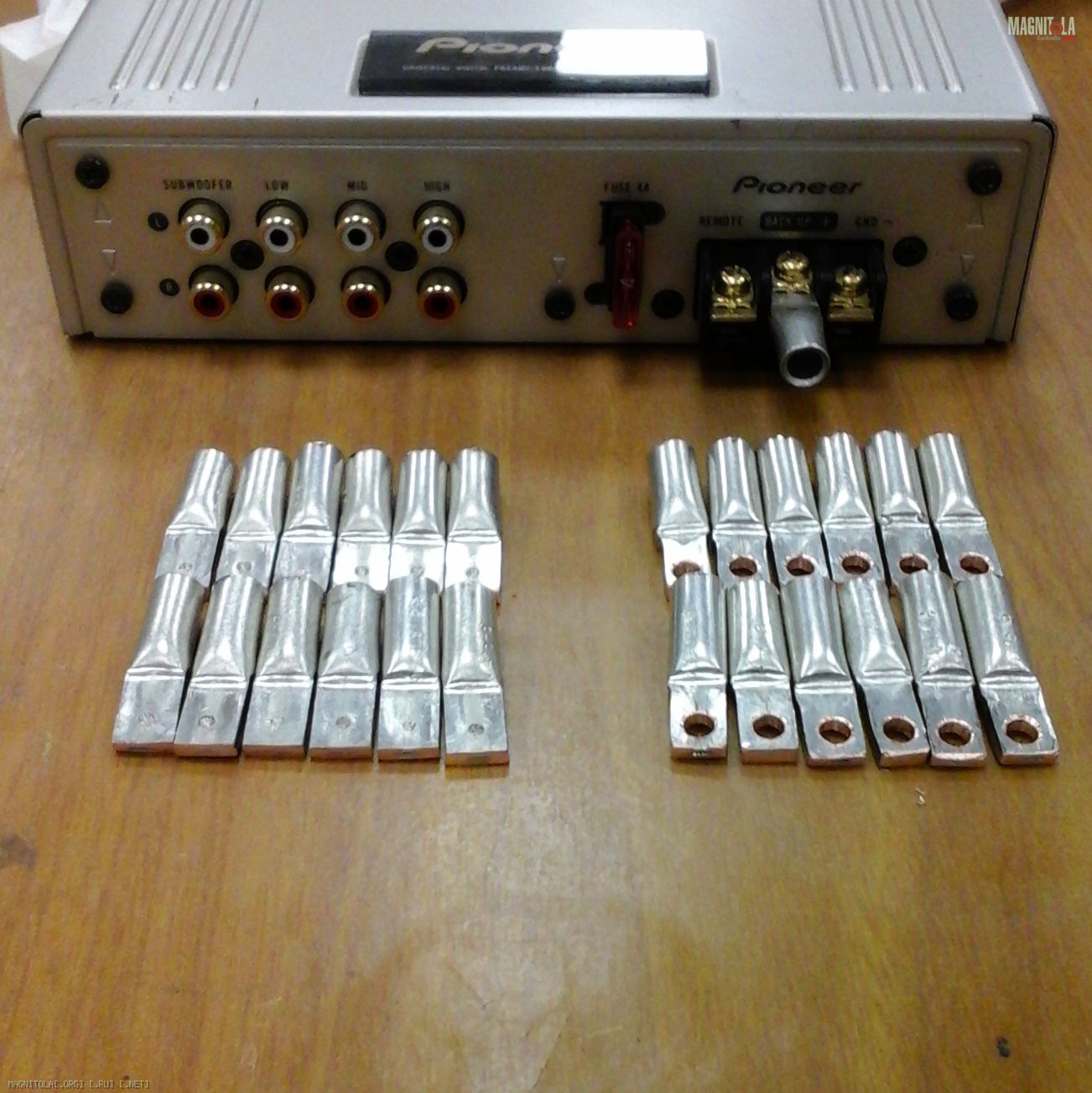

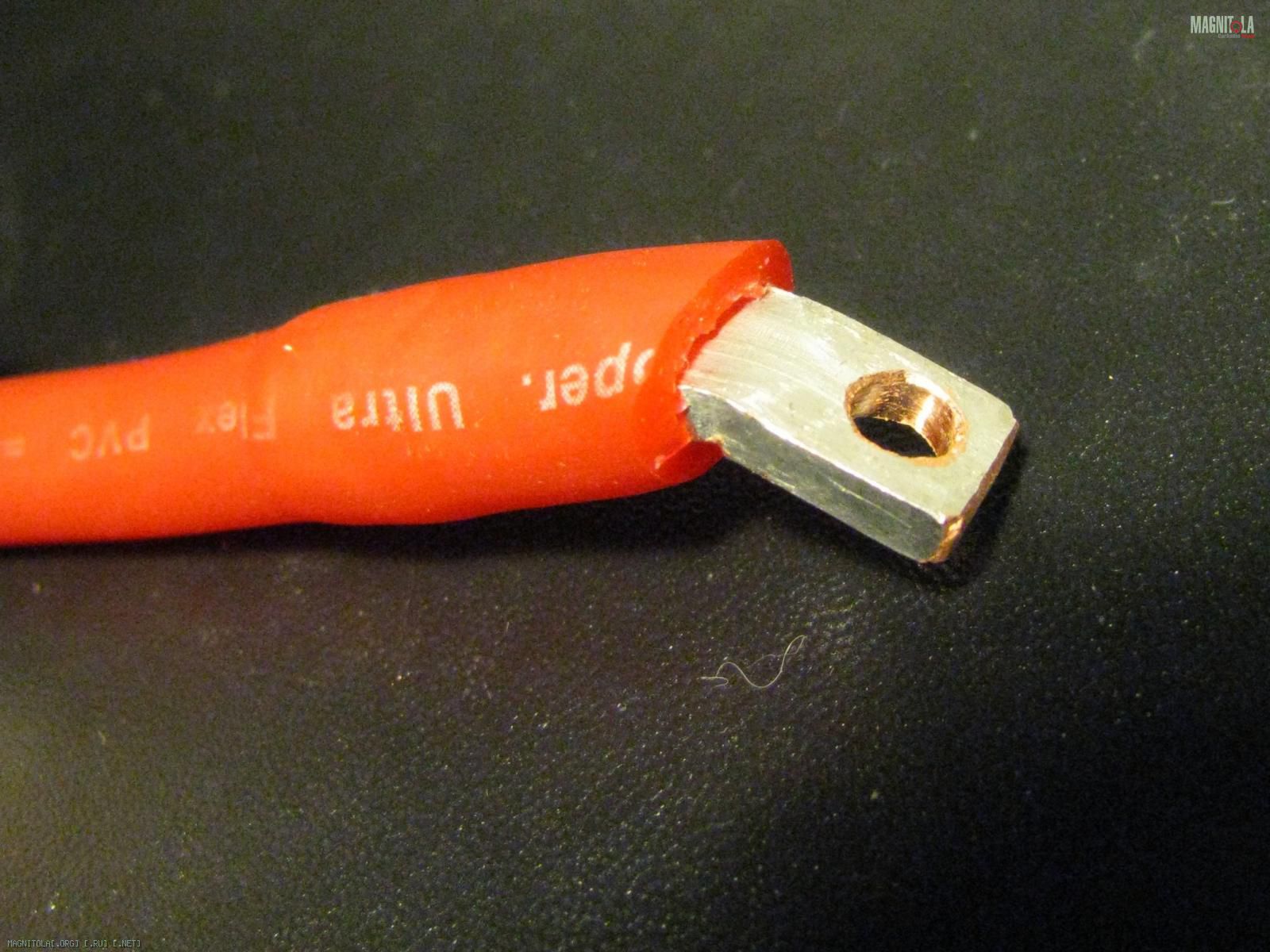

Наконечники самодельные из медных соединителных гильз
nimdasys, Вложение 993620Вложение 993622Вложение 993624Вложение 993626Вложение 993628Вложение 993630Вложение 993632Вложение 993634Вложение 993636

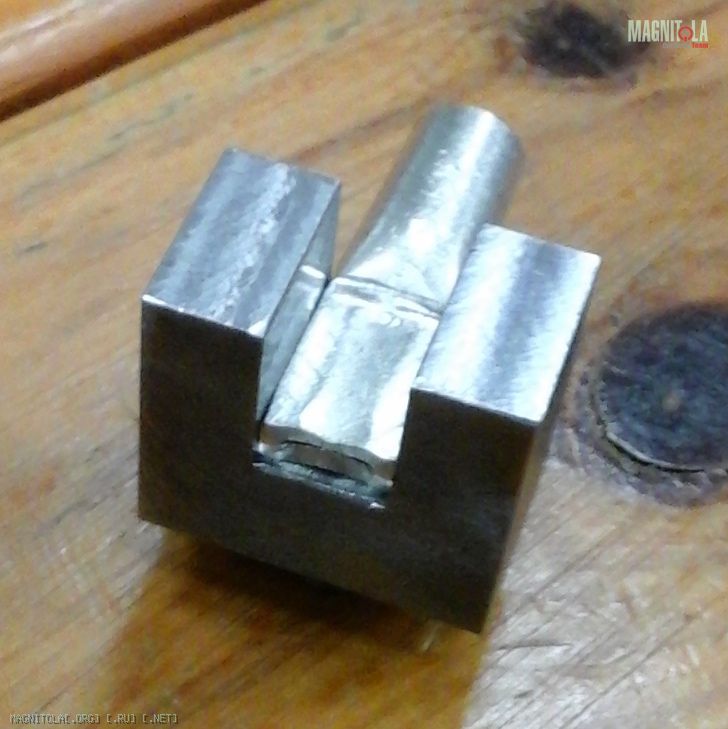

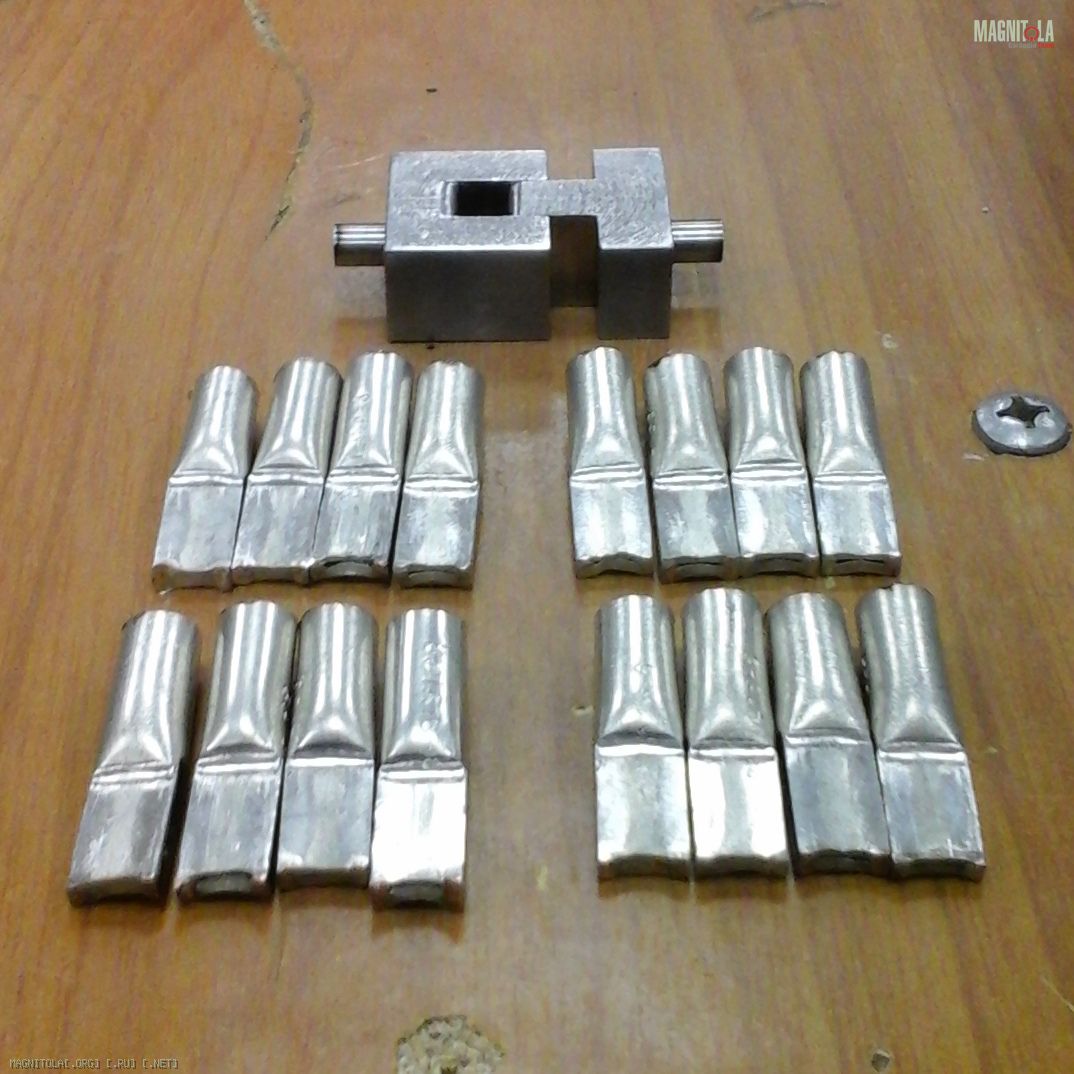

nimdasys, да, матрица для их изготовления и была заблаговременно изготовлена
А изоляцию я всегда натягиваю. Нравится мне натягивать)

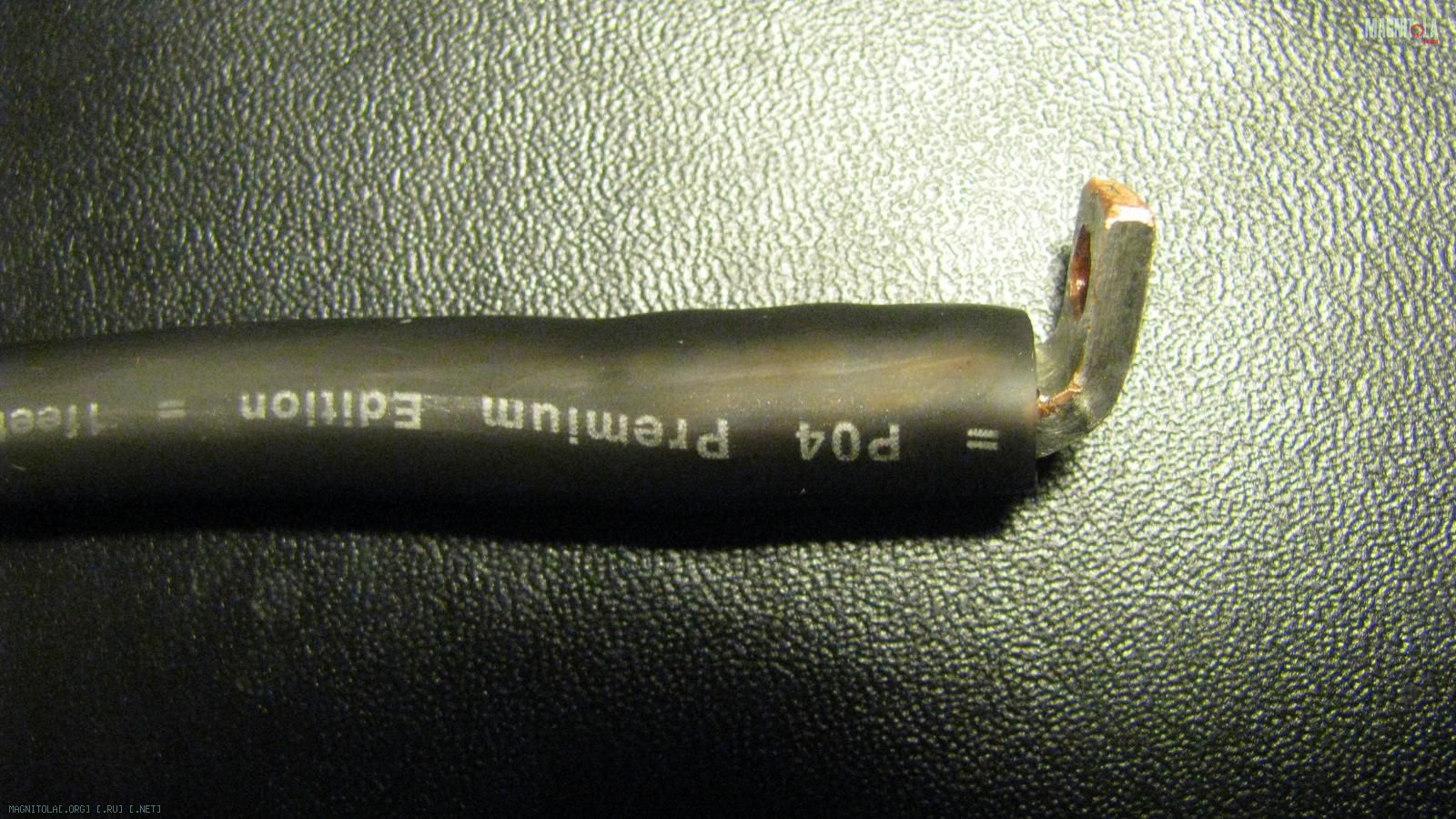

Вот 4Ga натянул Вложение 993640 Вложение 993638

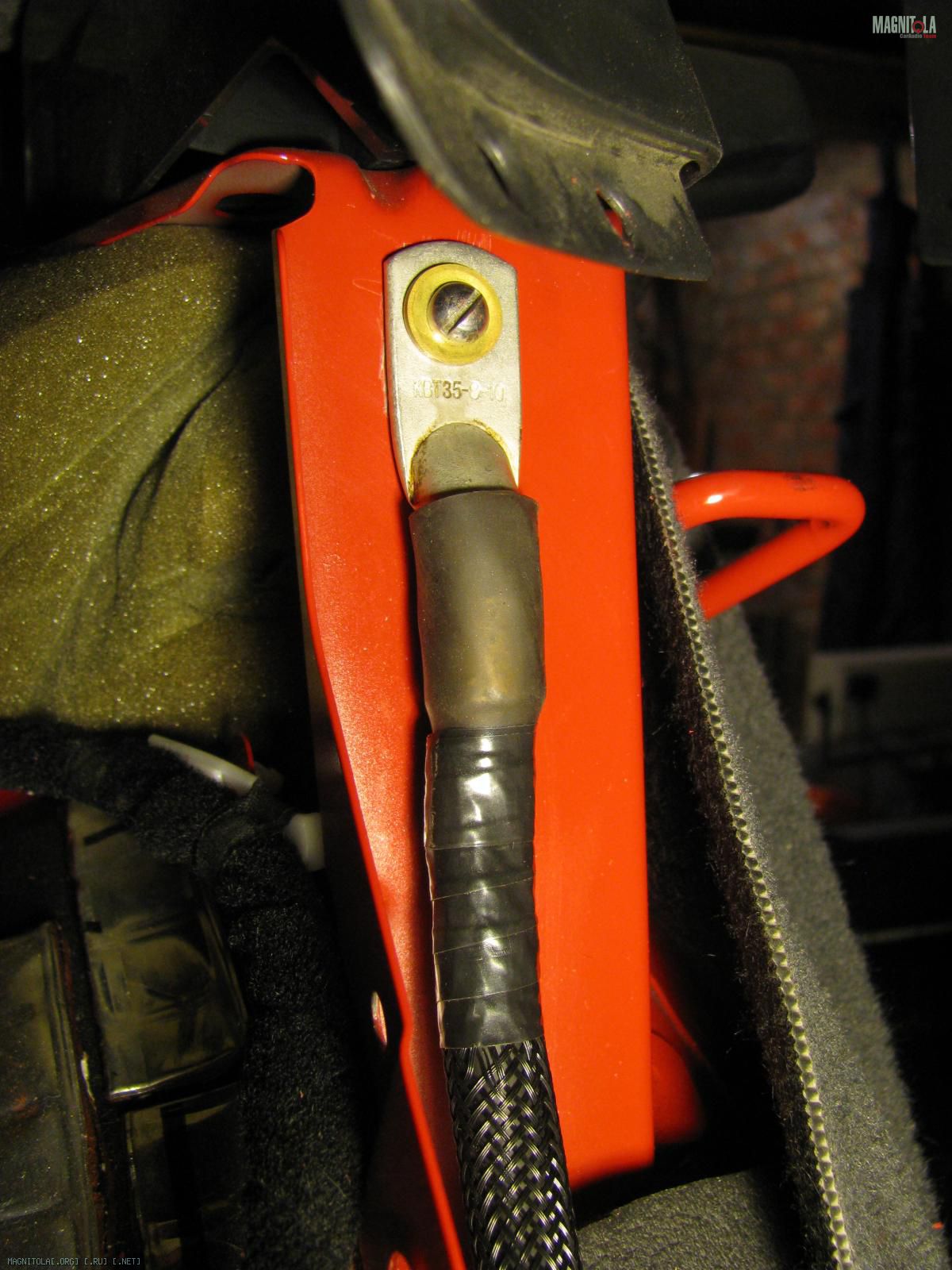

Вот 2Ga Вложение 993648

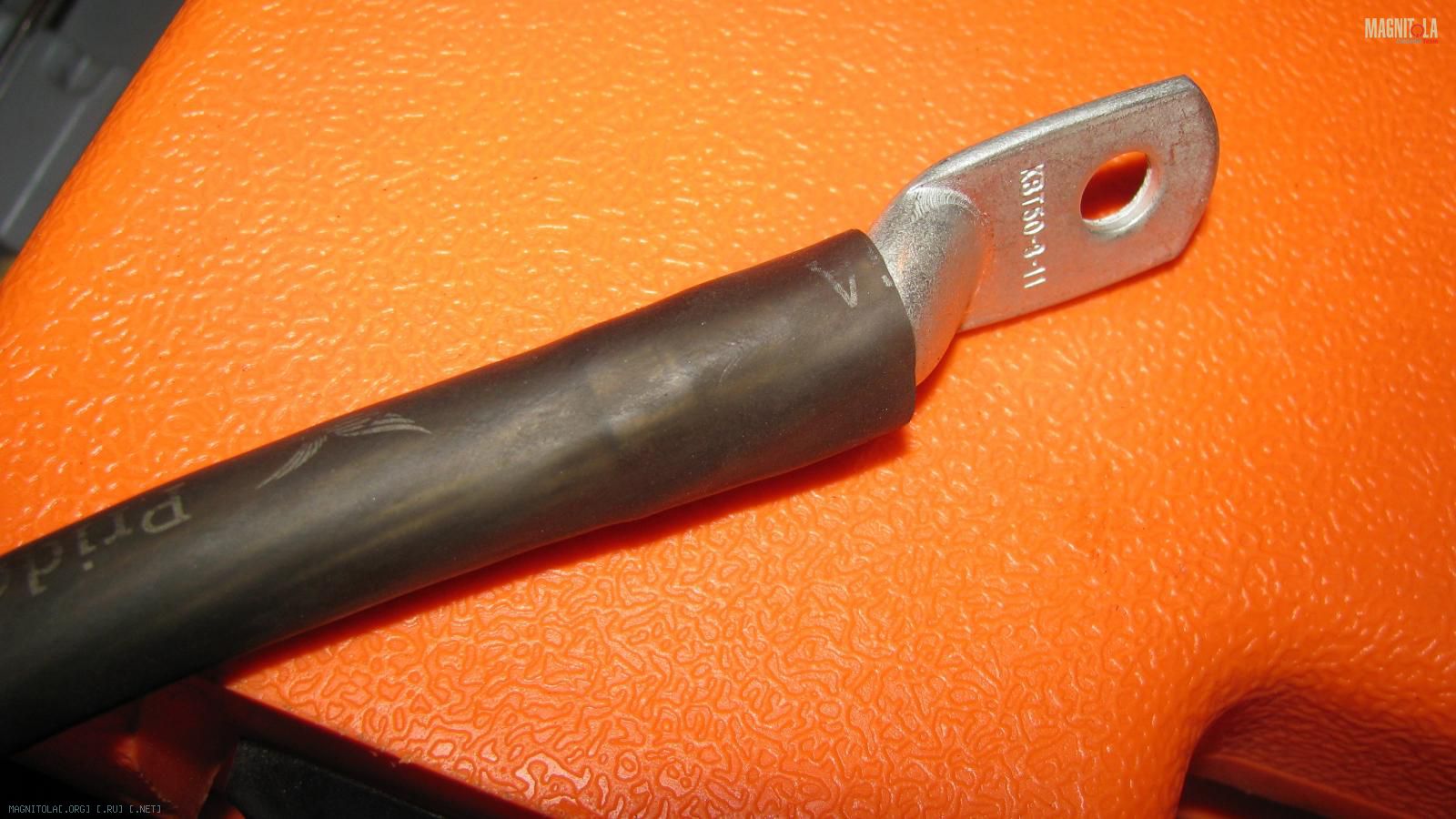

Вот нулёвку
Вложение 993644Вложение 993646Вложение 993642

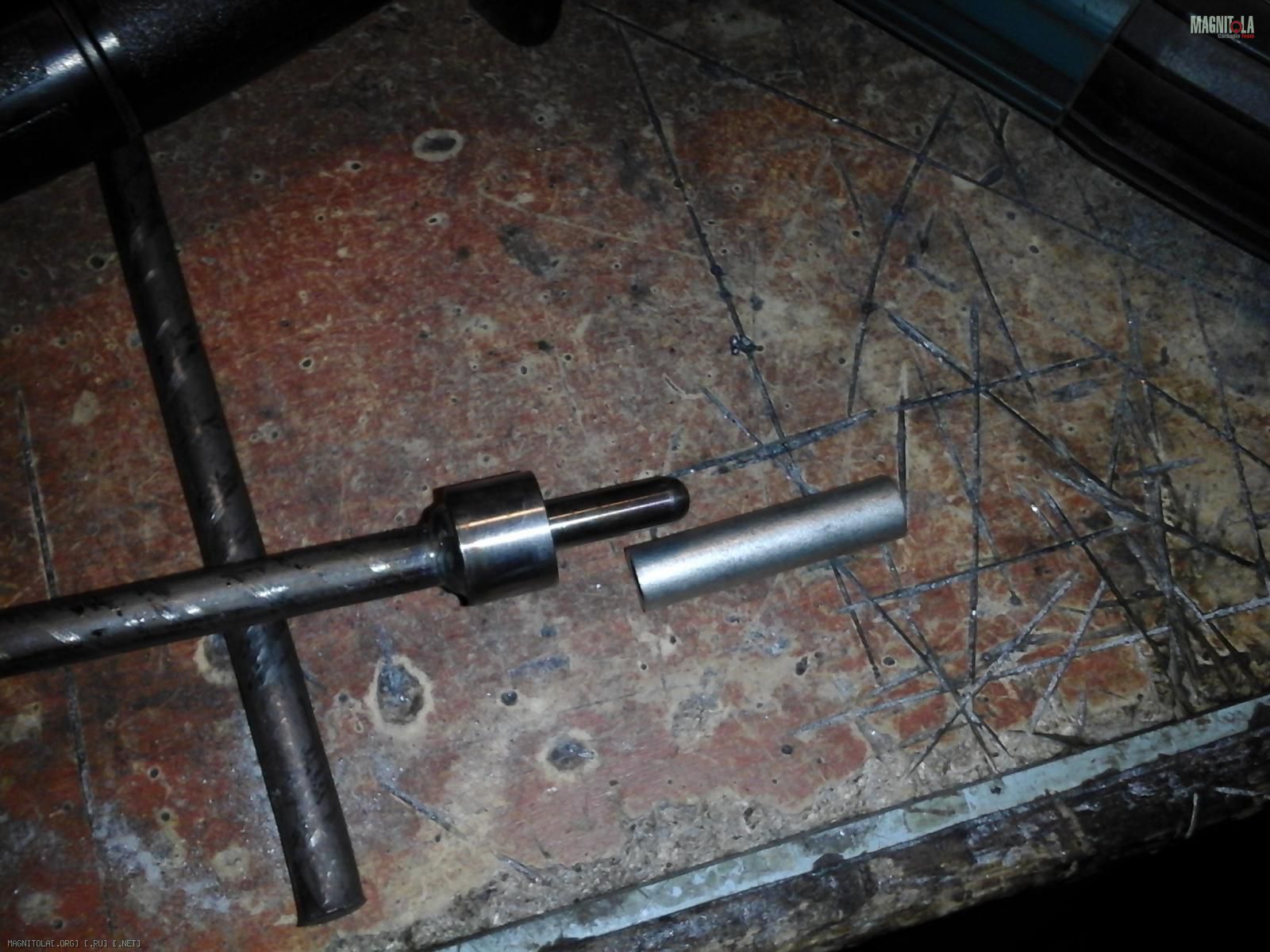

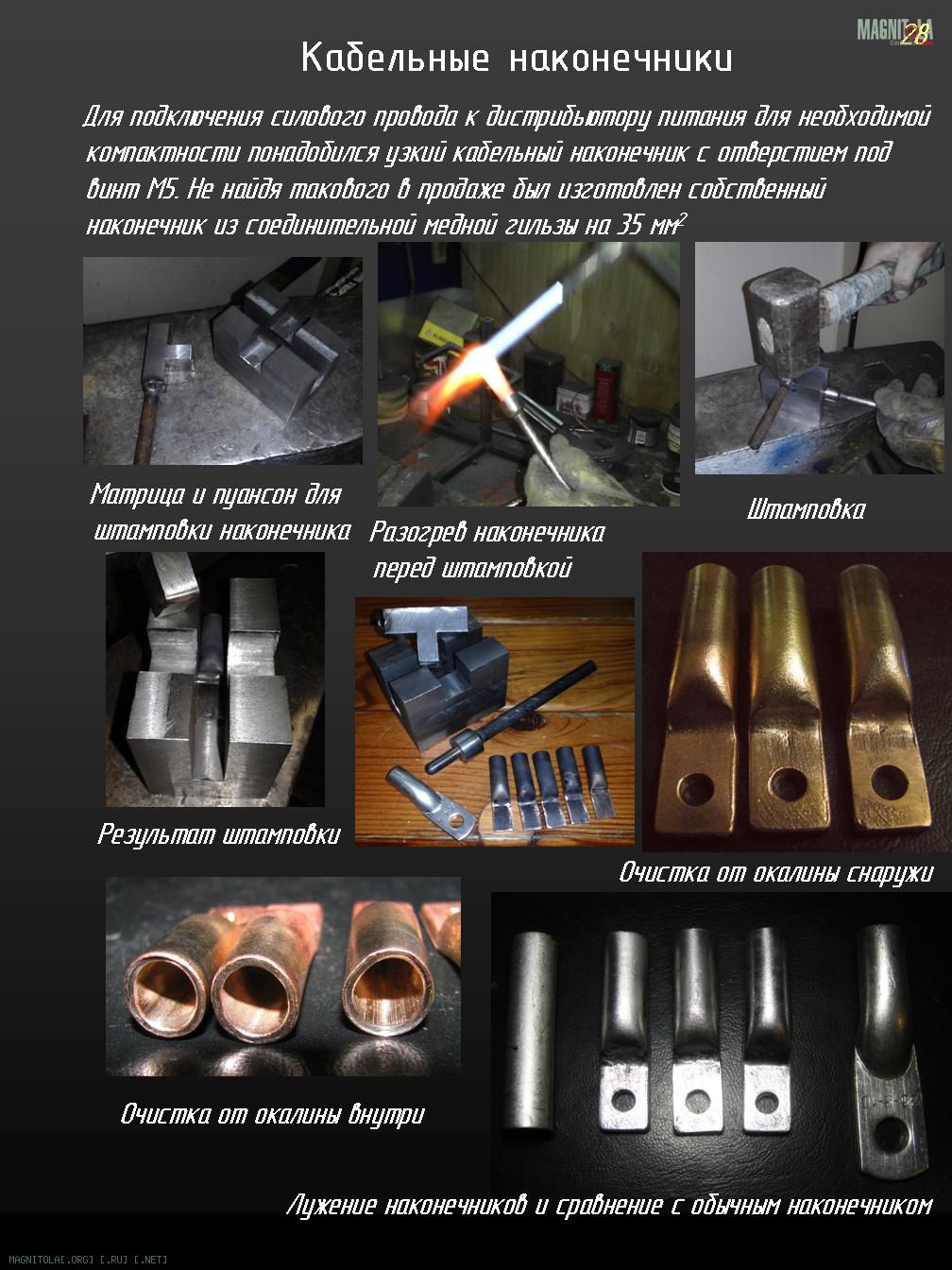

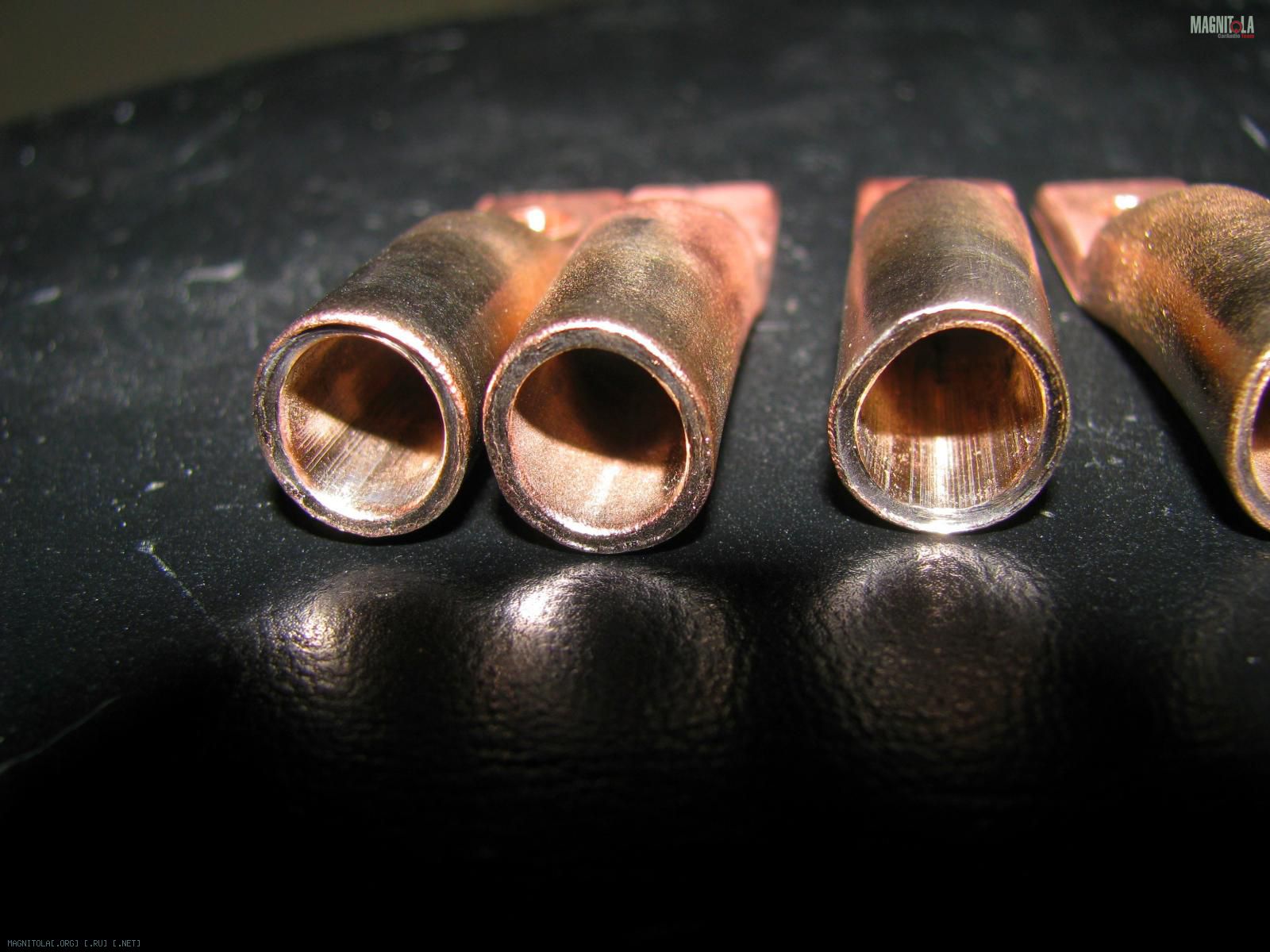

nimdasys, то была матрица для изготовления узких наконечников под 4Ga.

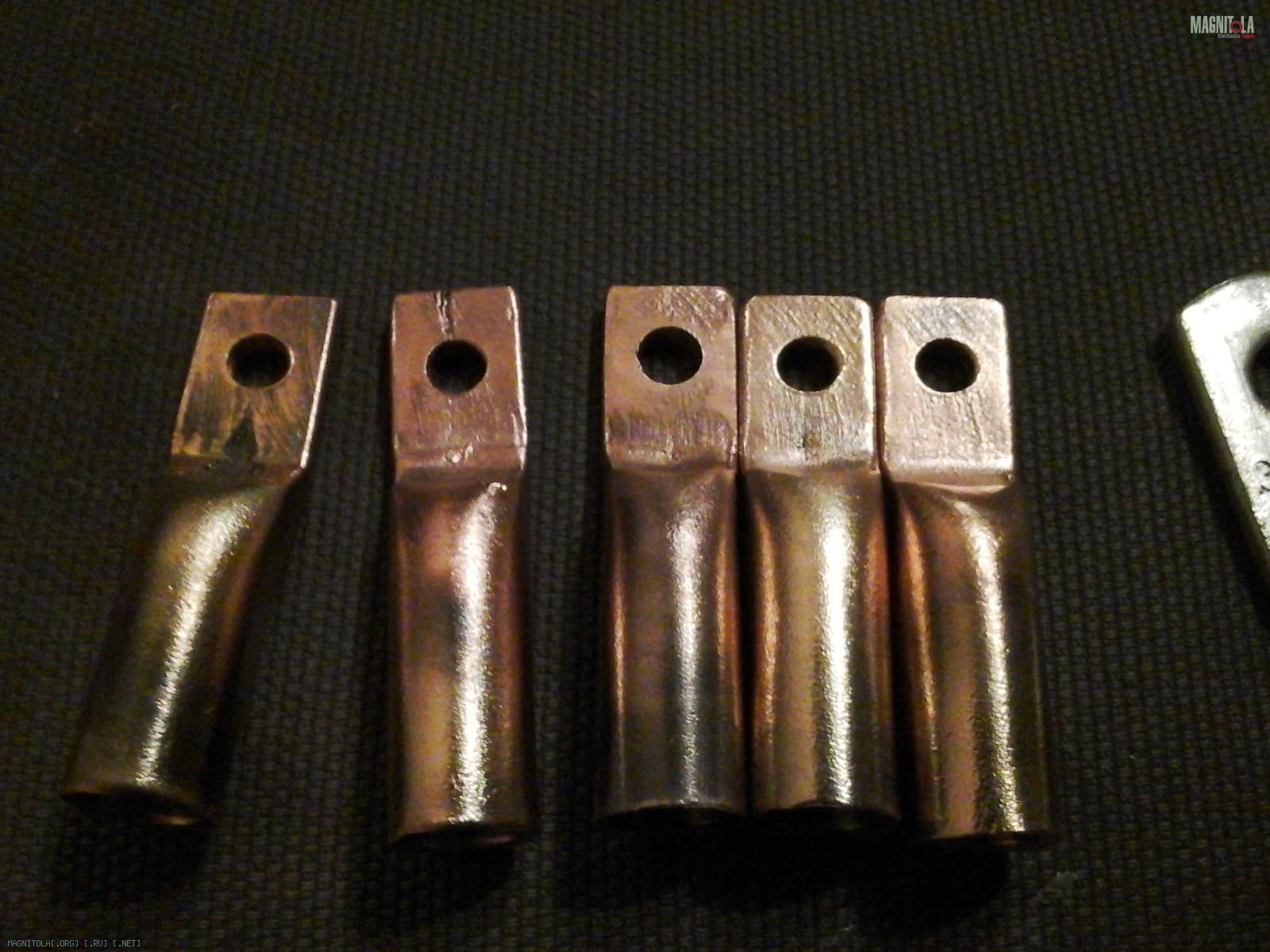

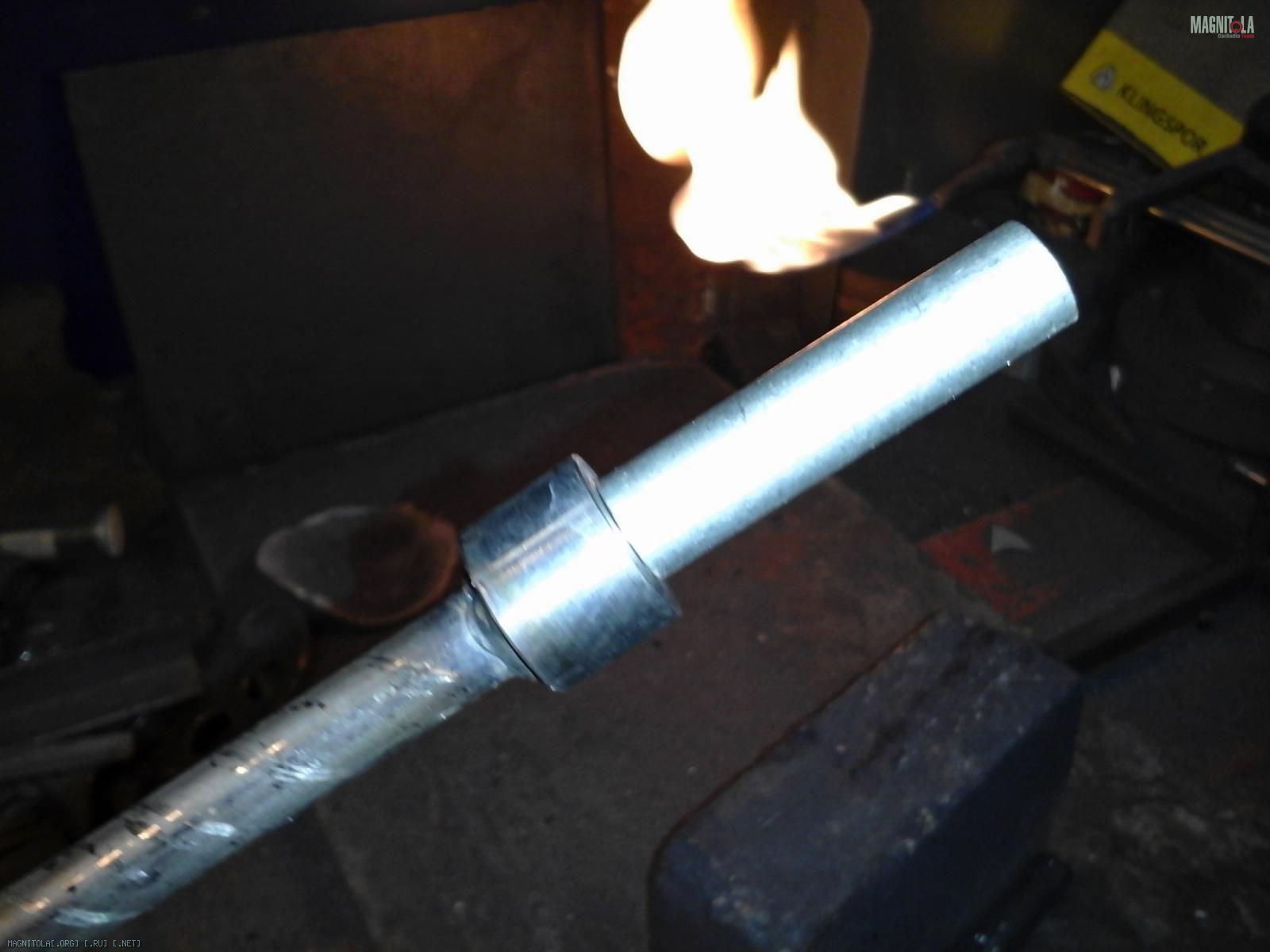

А вот под 2Ga уже вгорячую кую, потом зачищаю и лужу
Вложение 993652Вложение 993654Вложение 993656Вложение 993658Вложение 993660Вложение 993662Вложение 993664Вложение 993666Вложение 993668Вложение 993670Вложение 993672Вложение 993674
Вот заготовка-гильза, мои узкие наконечники после лужения и обычный широкий. Вложение 993650
DM Rocker, так закреплены не реже чем раз в 30 см. Что ещё нужно? Ну идут вверх, такое бывает с проводами.
Я делал из гильз наконечники при помощи тисков и напильника. Конечно получалось не так красивоЦитата:
Сообщение от AlhimiK
---------- Сообщение добавлено 27.04.2016 в 16:35 ----------
Вопрос, как натягивать? Что за кабель?Цитата:
Сообщение от AlhimiK
---------- Сообщение добавлено 27.04.2016 в 16:40 ----------
А чистить как? Железной щеткой на наждаке?Цитата:
Сообщение от AlhimiK
Лудить подозреваю что только в горячей ванне с оловом?
nimdasys, напильник уменьшает сечение сильно. в худшем случае даже вдвое. я хотел сохранить сечение.
Провод на данном фото Daxx. Прайд, стингер тоже натягивал. Если при комнатной температуре то просто посильнее тянуть. Но можно и погреть и тогда легче пойдёт.
Чистил снаружи корщёткой на болгарке мягкой. Внутри дремелем с вулканитовой насадкой.
Лудил просто мощным паяльником (700 или 800 Вт). Олово чистое не рекомендую. Лучше припоем оловянно-свинцовым.

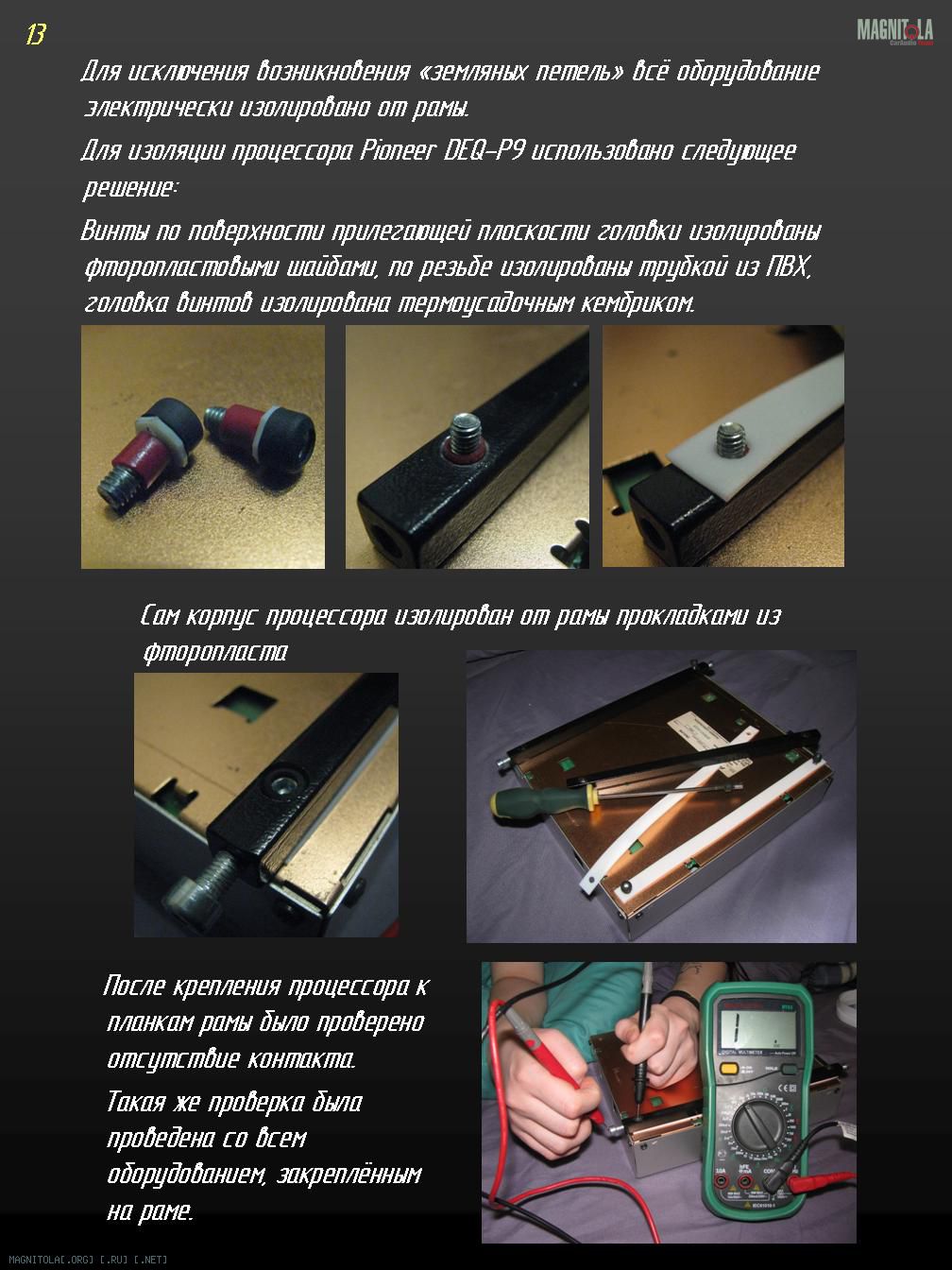

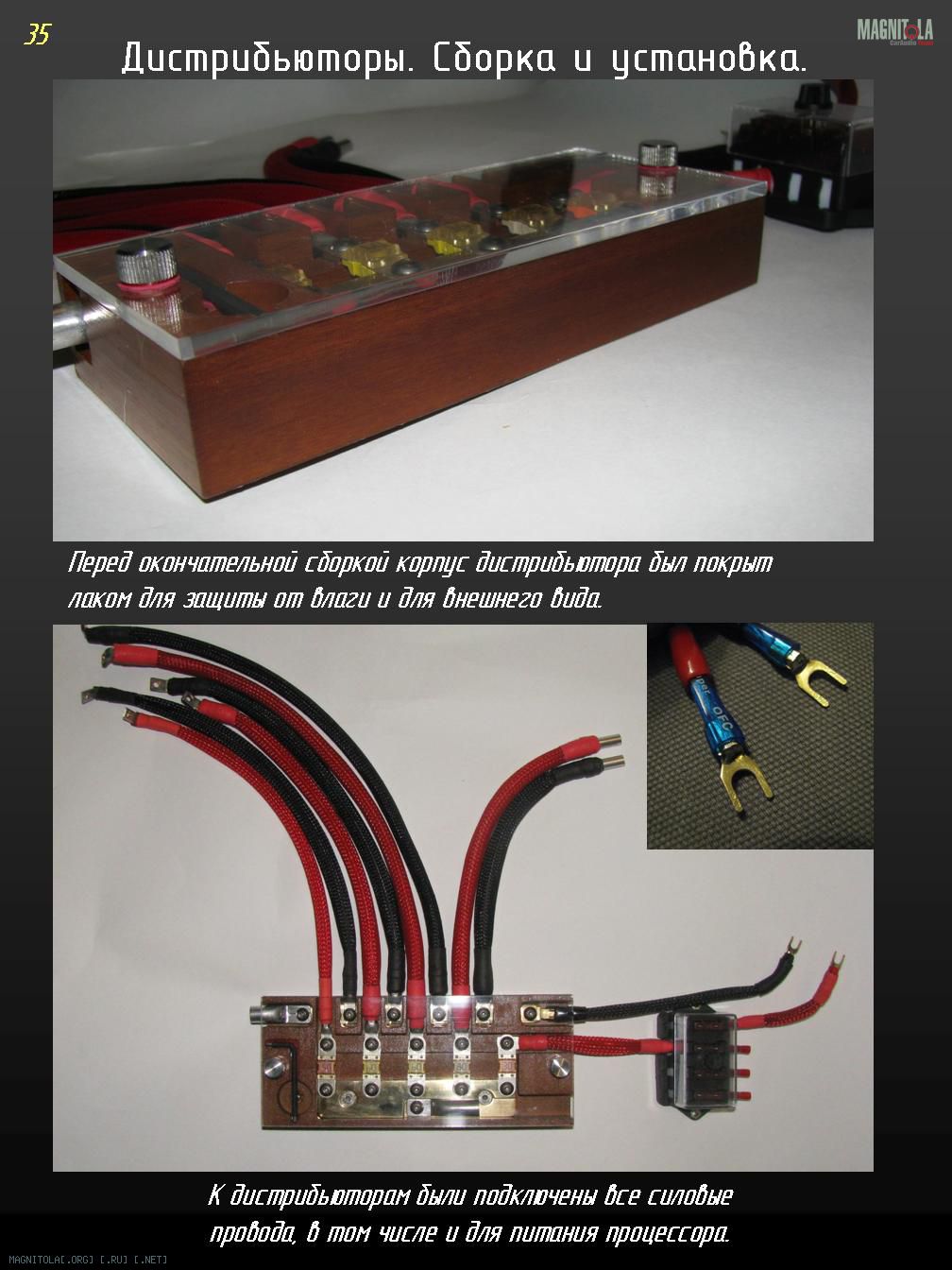

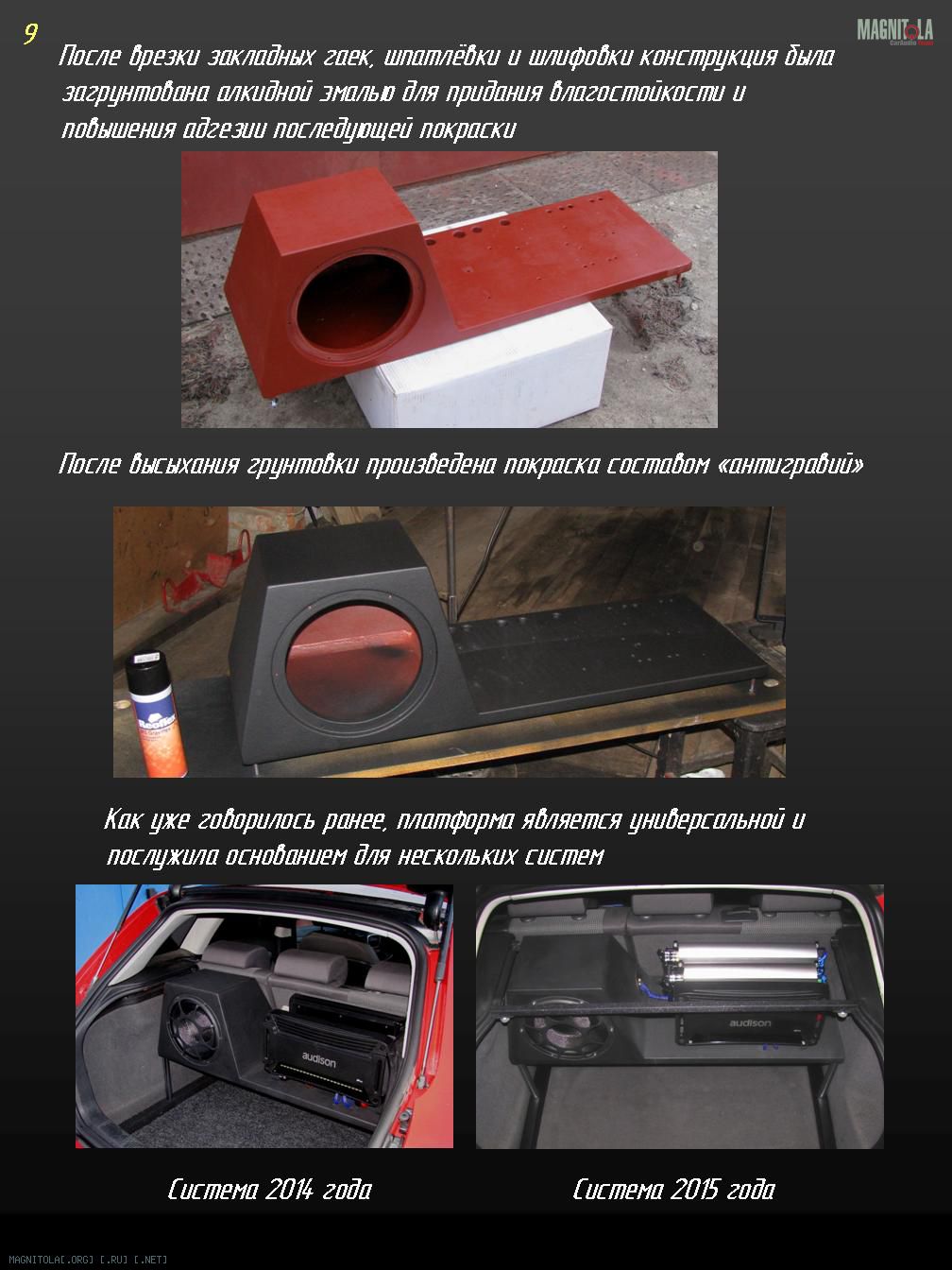

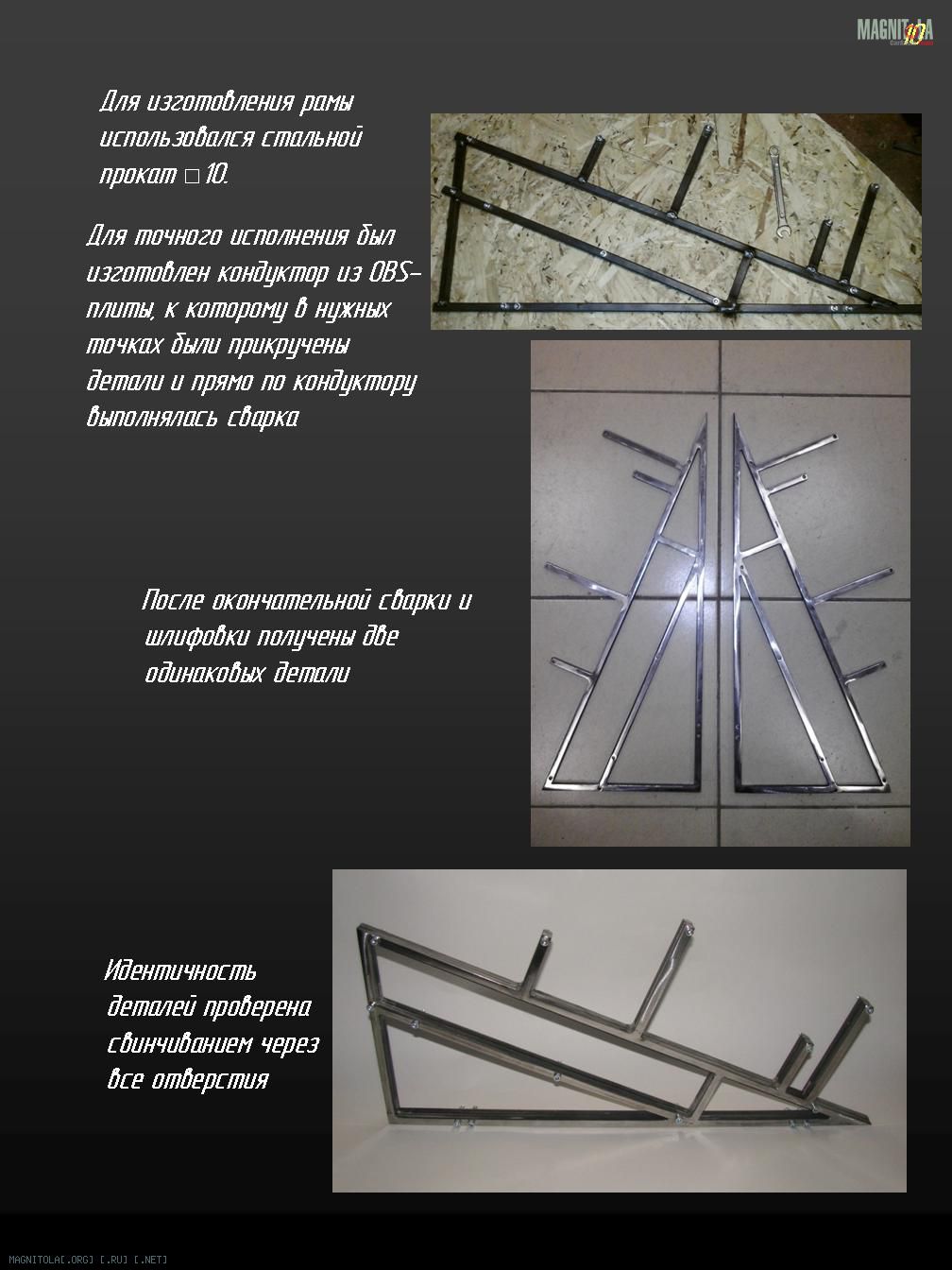

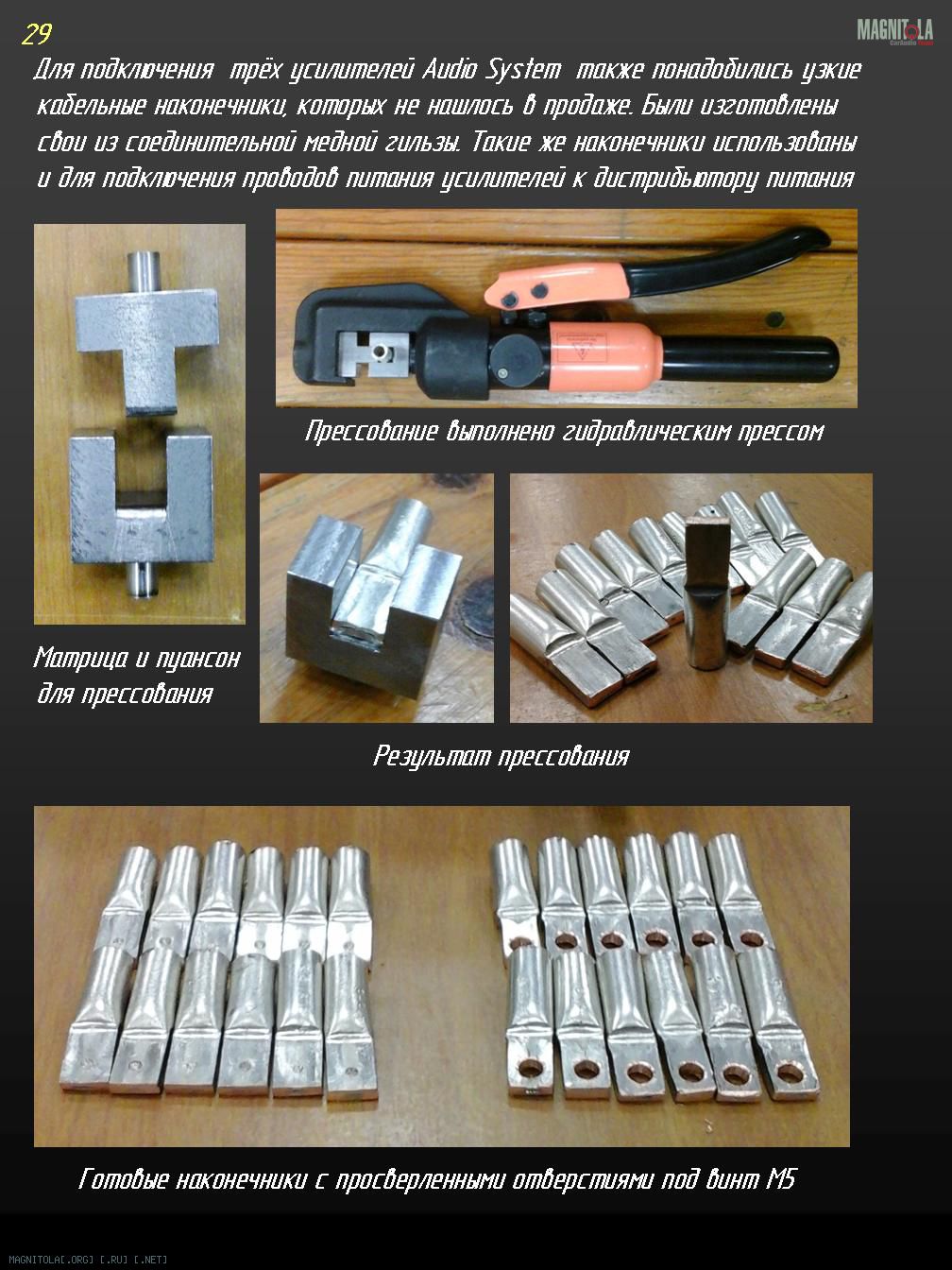

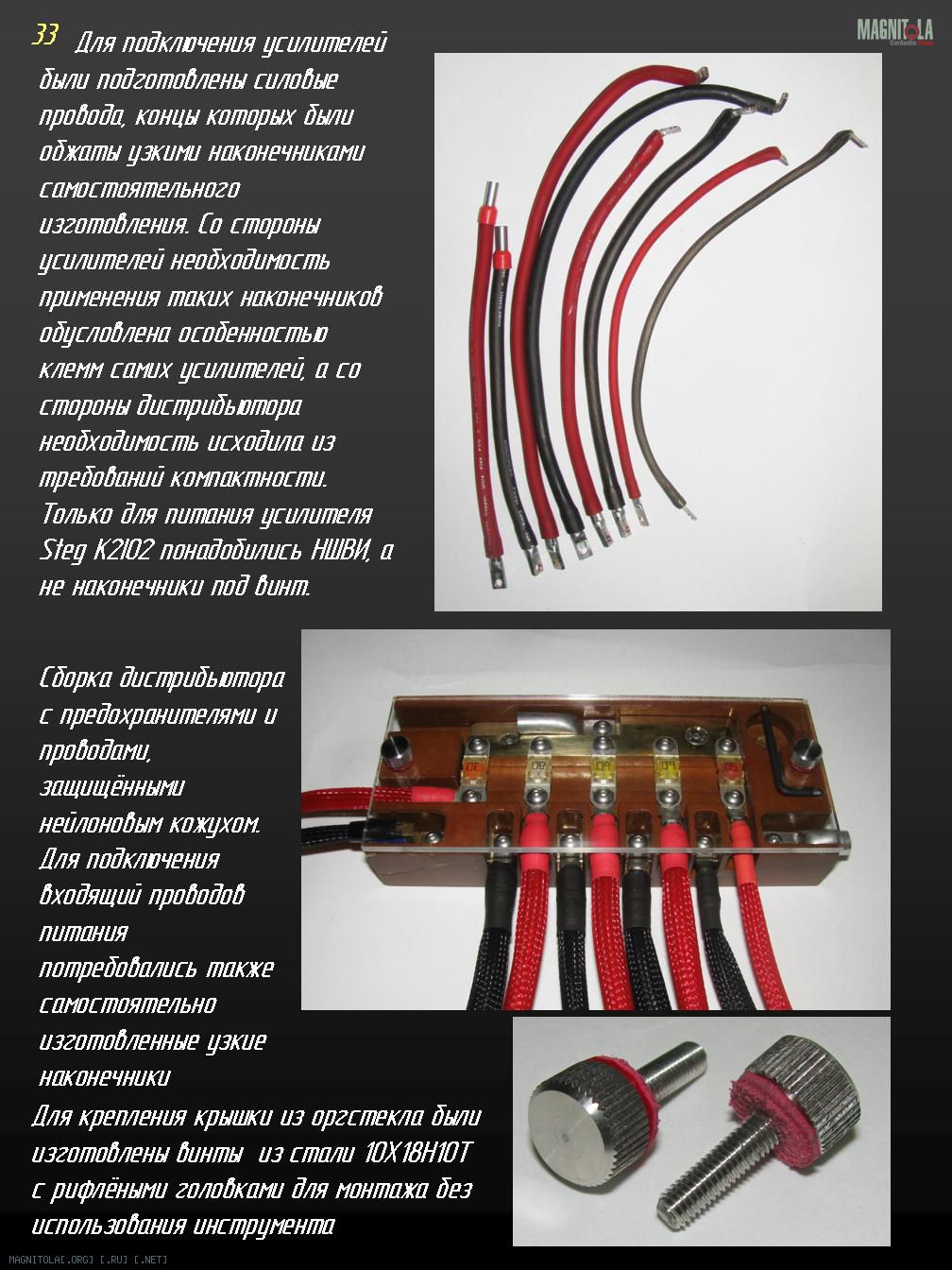

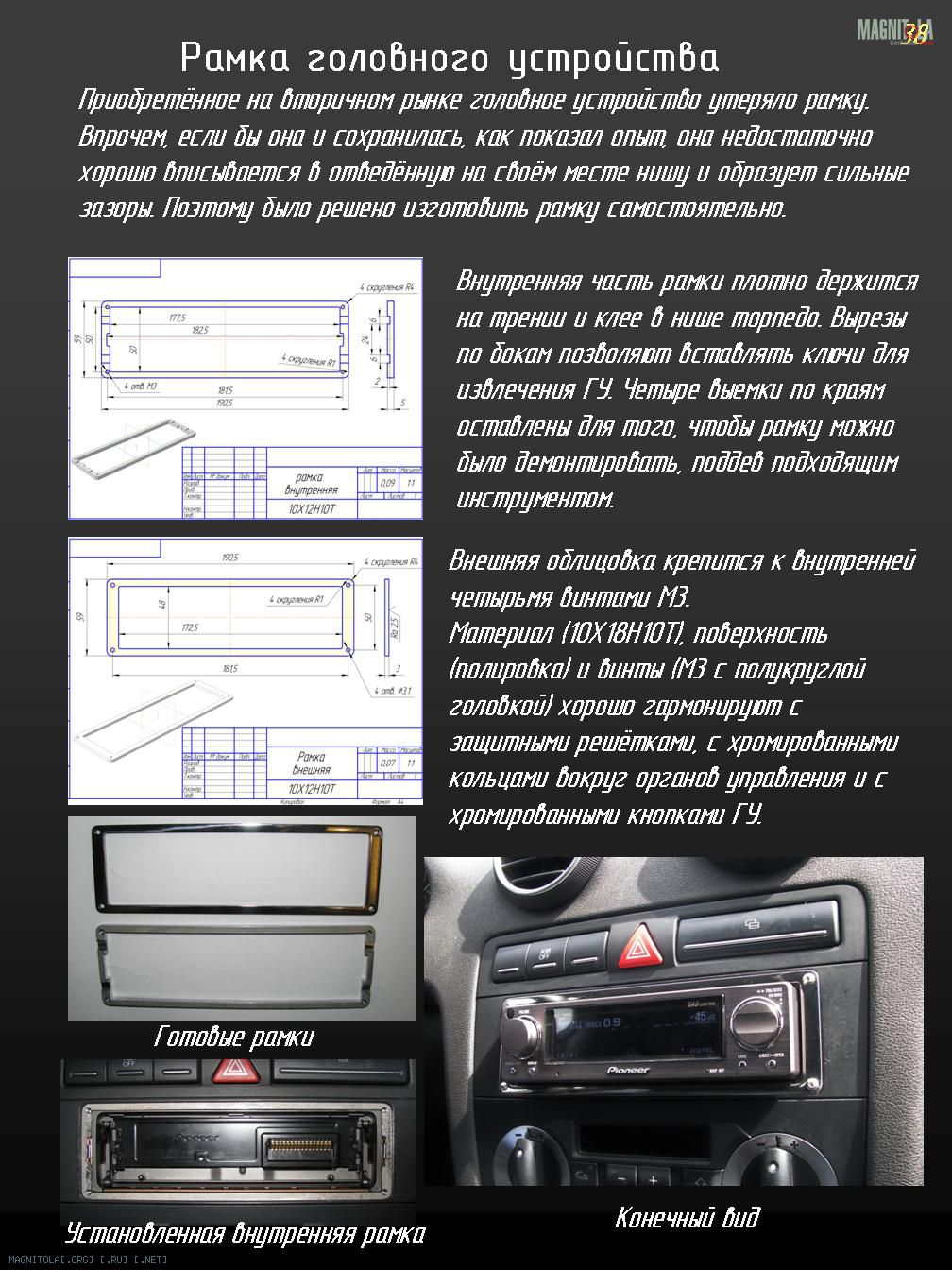

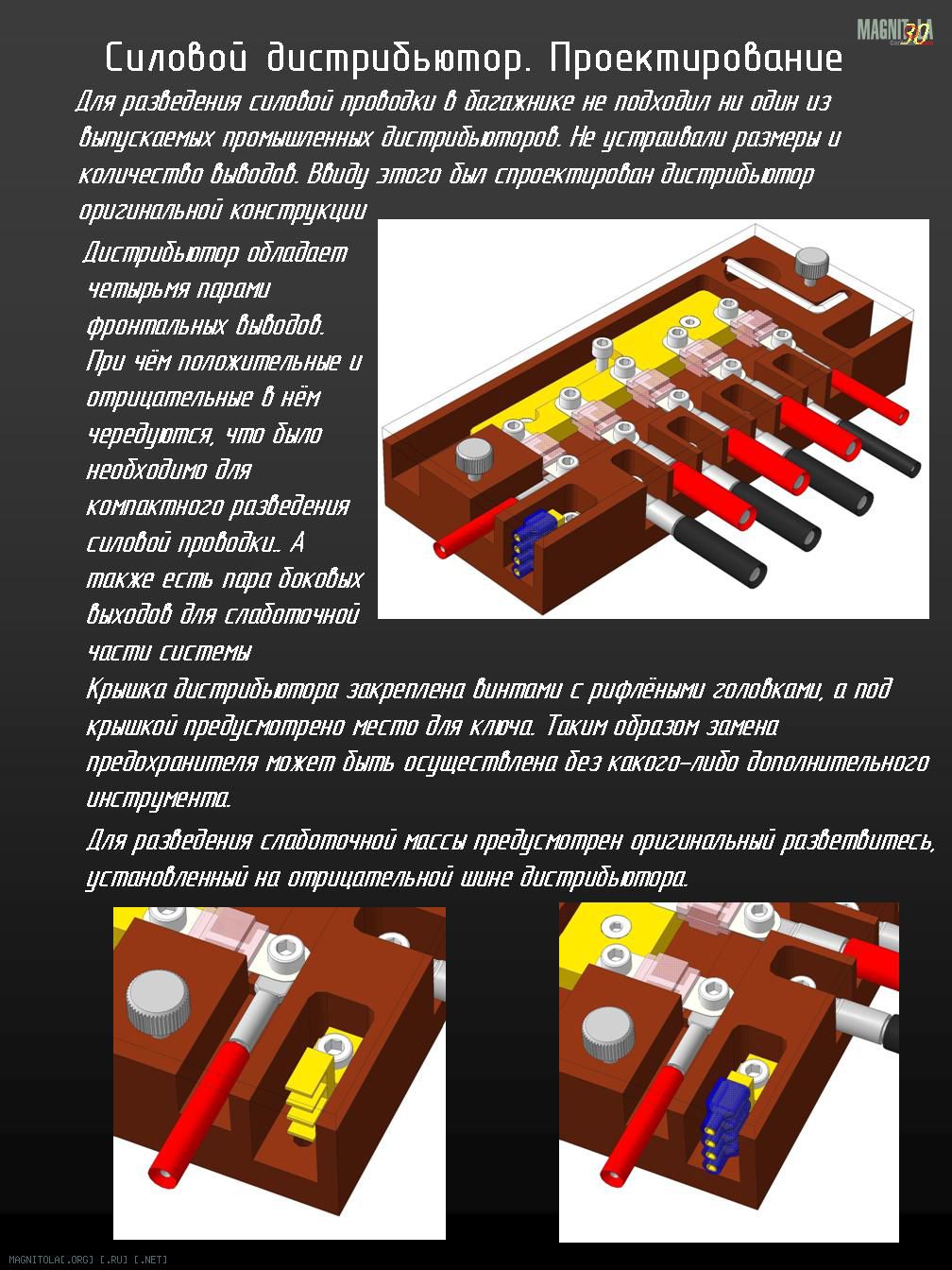

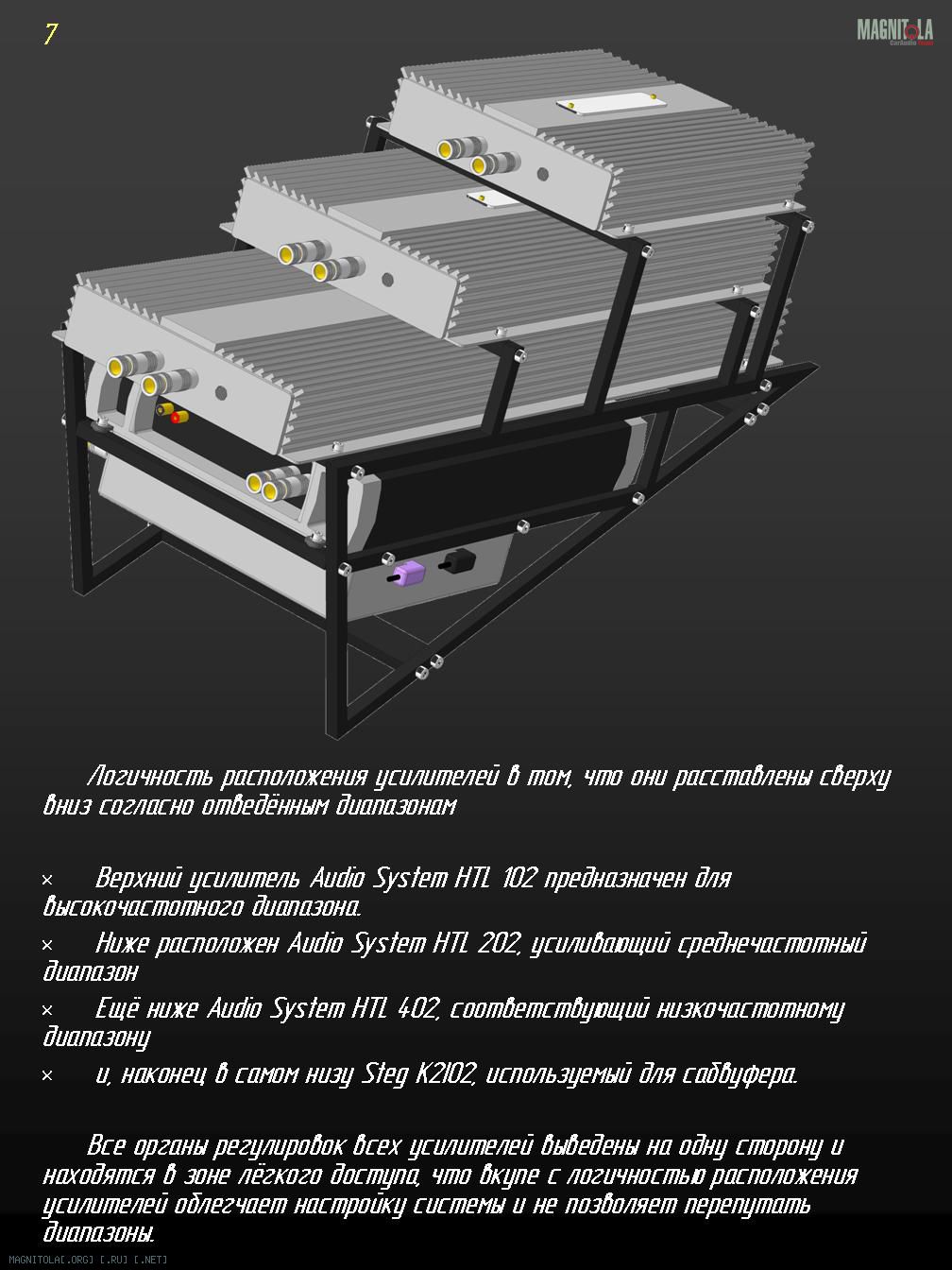

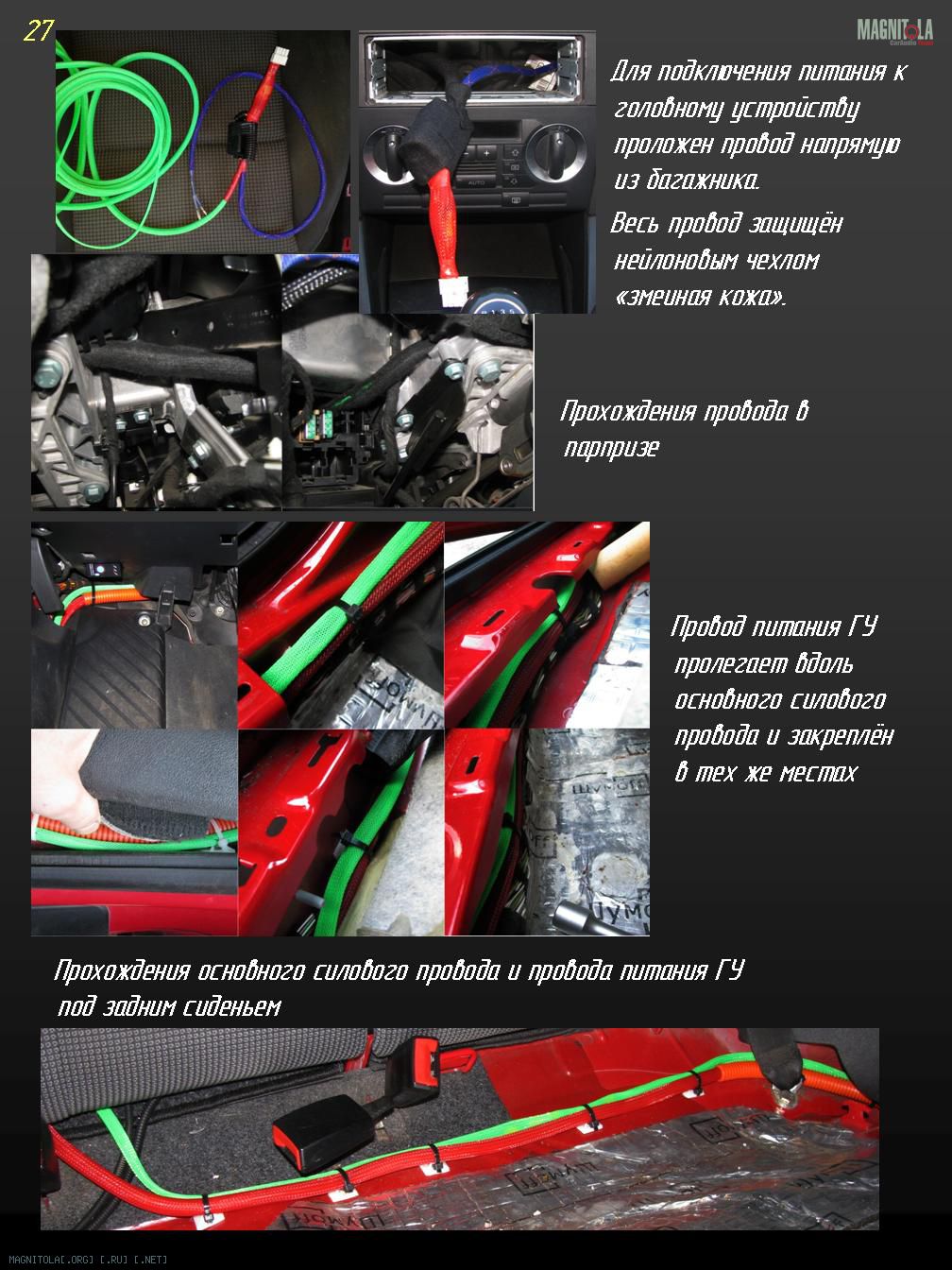

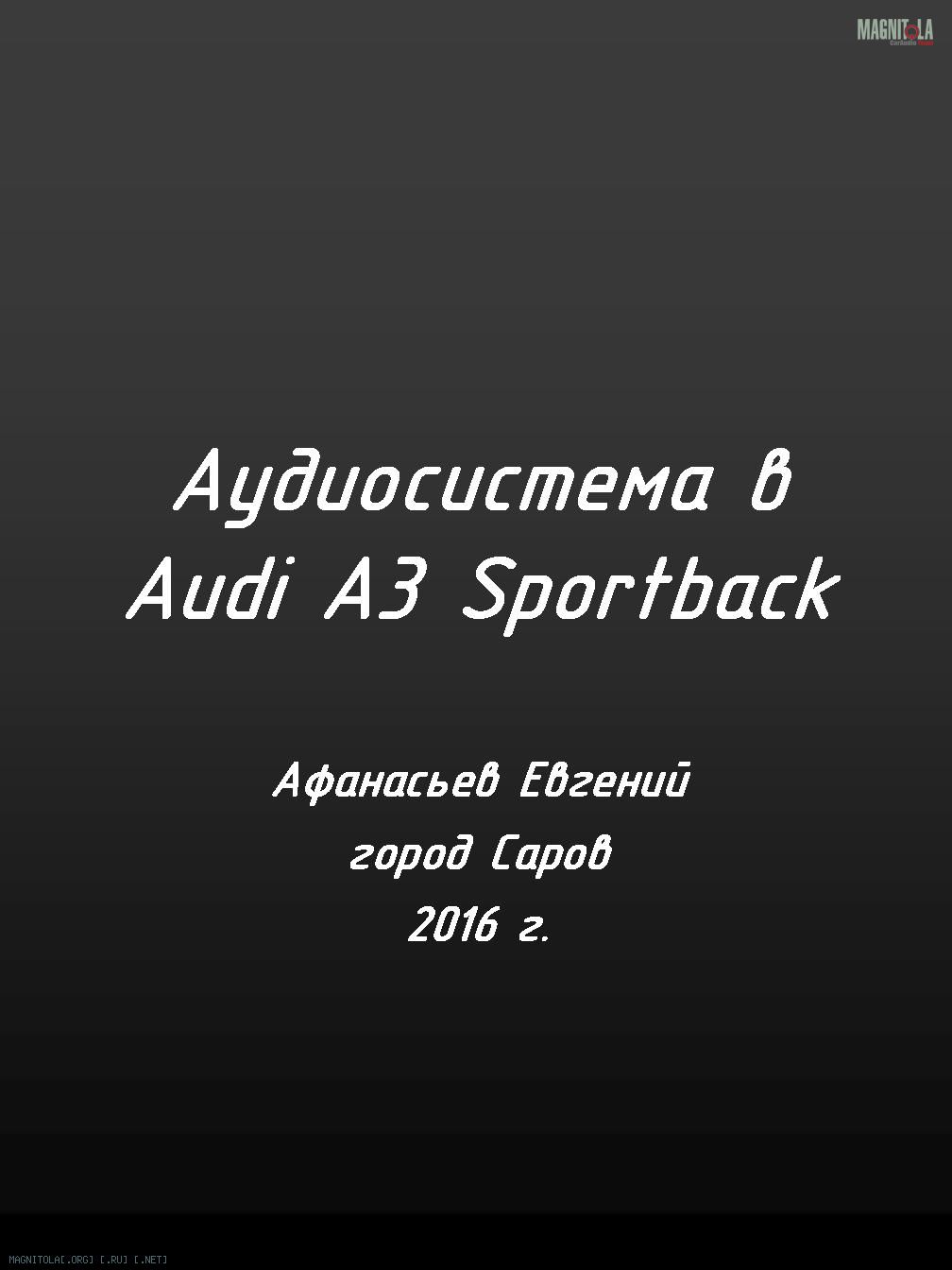

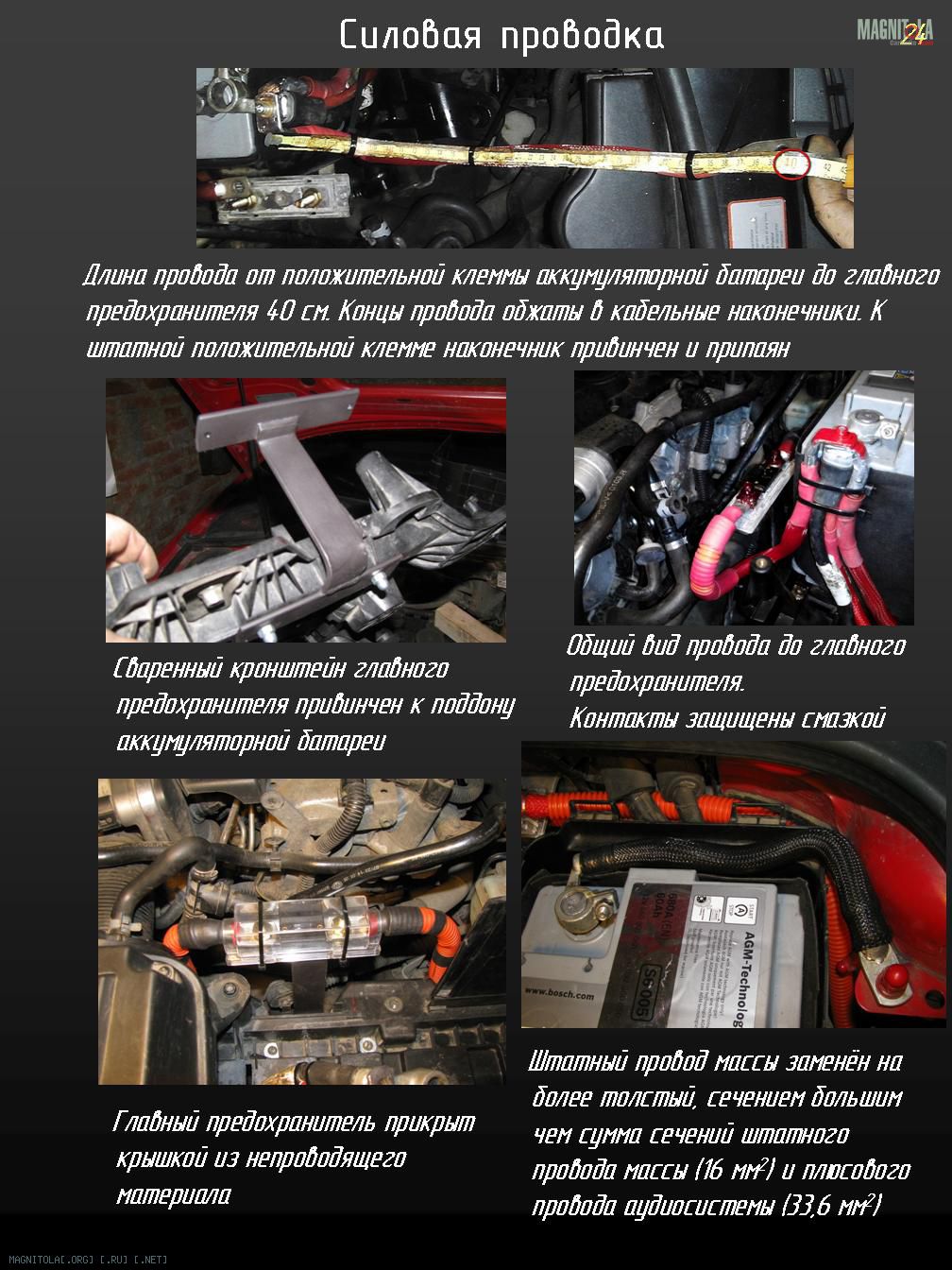

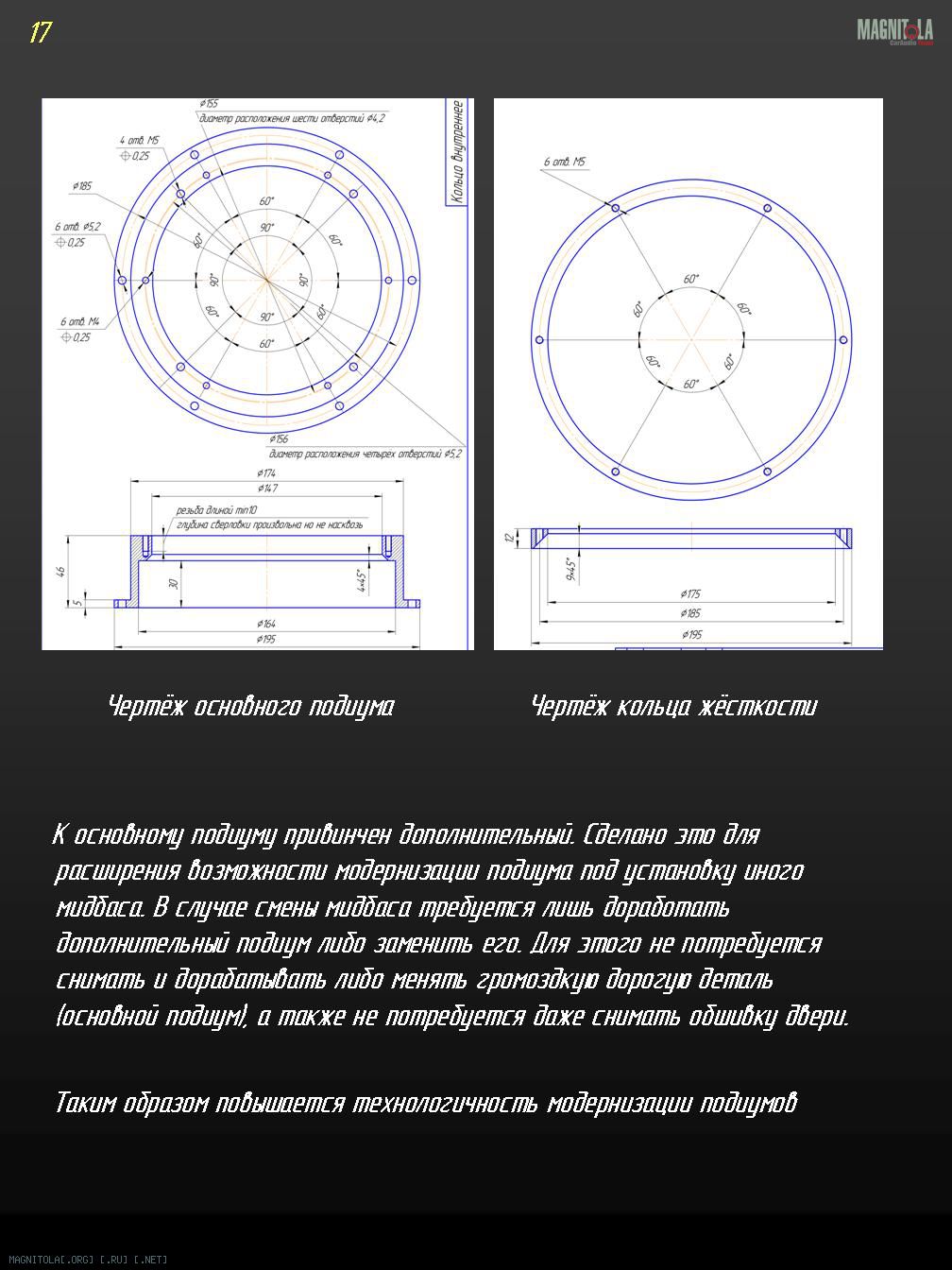

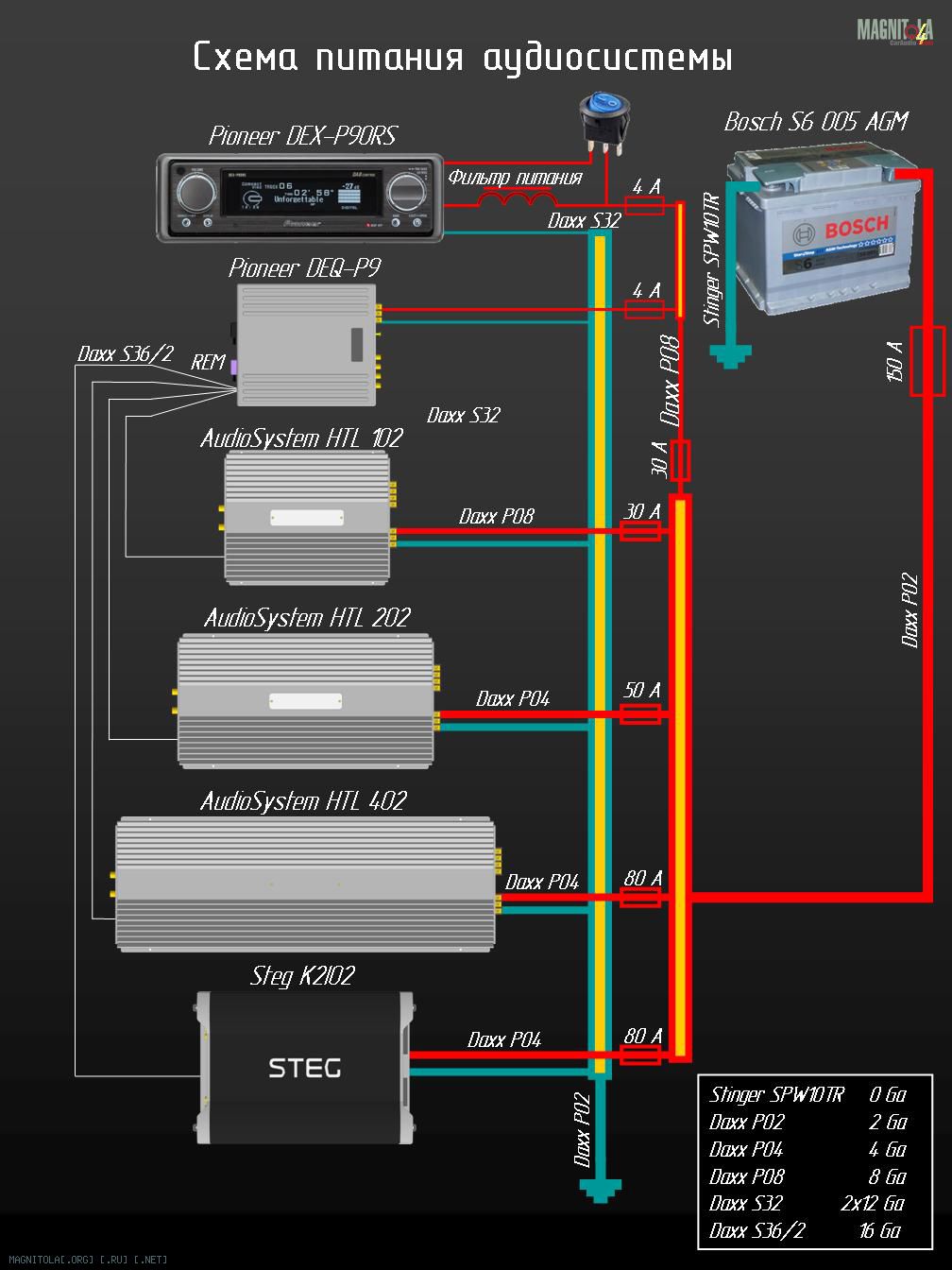

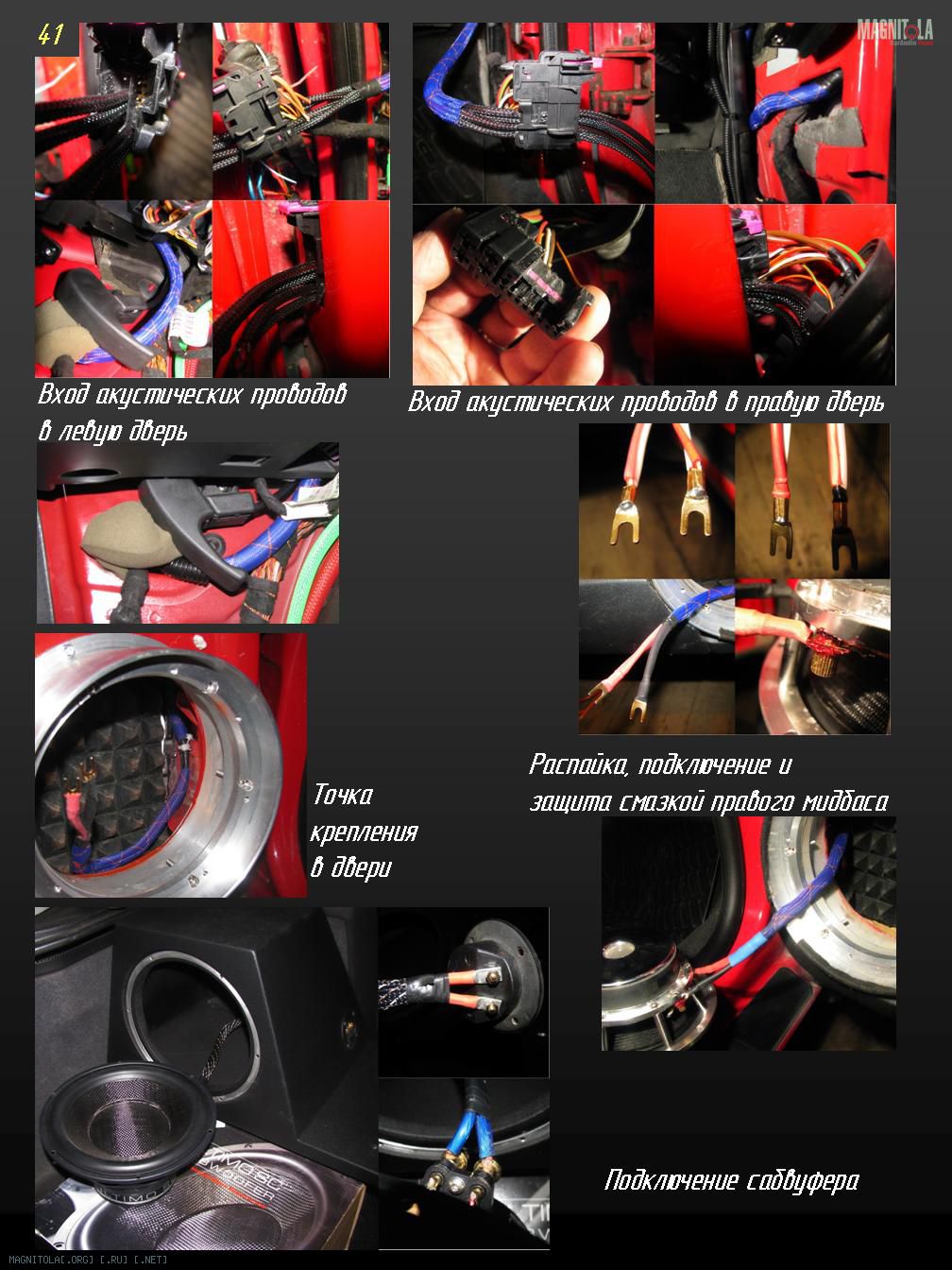

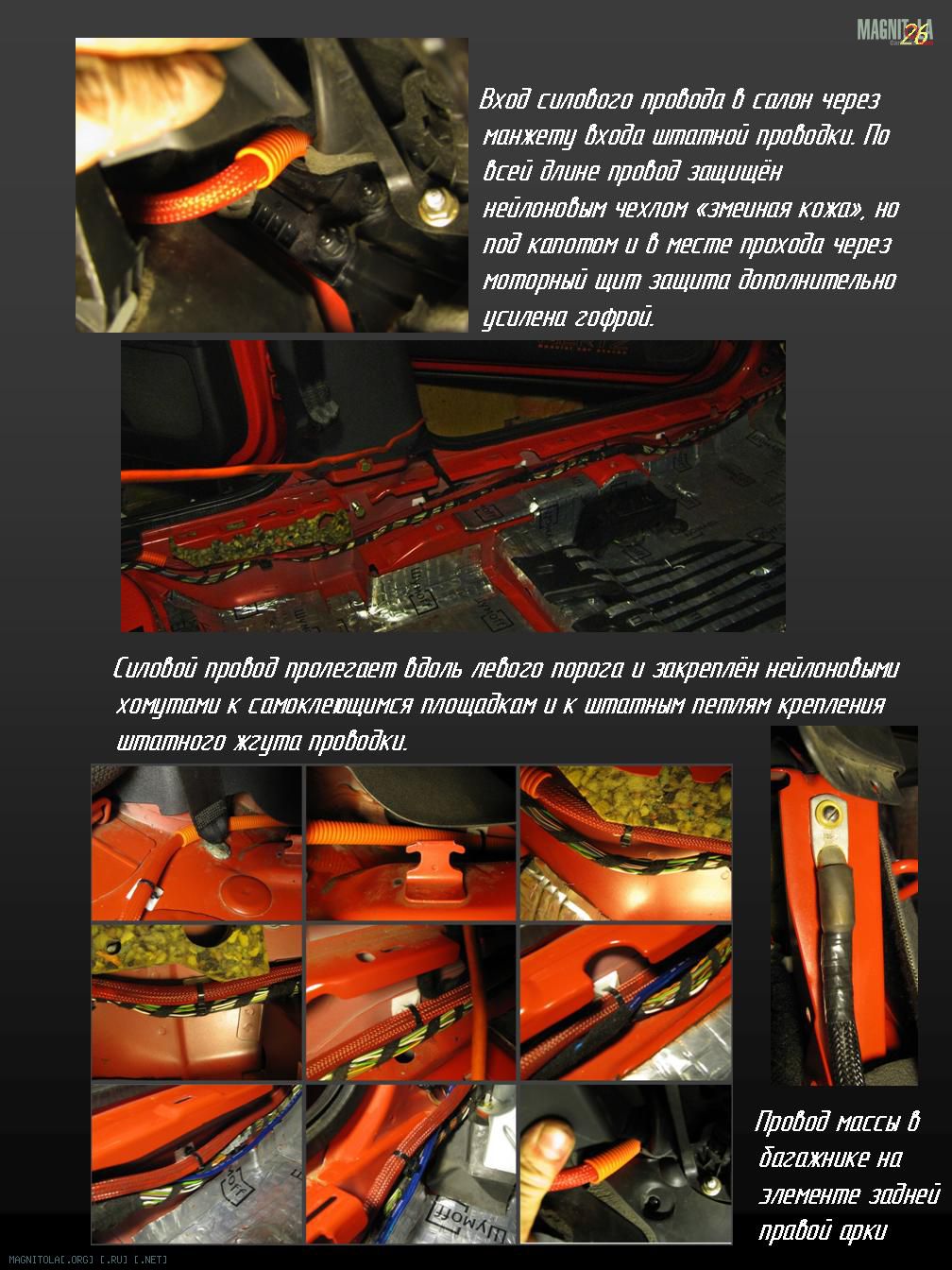

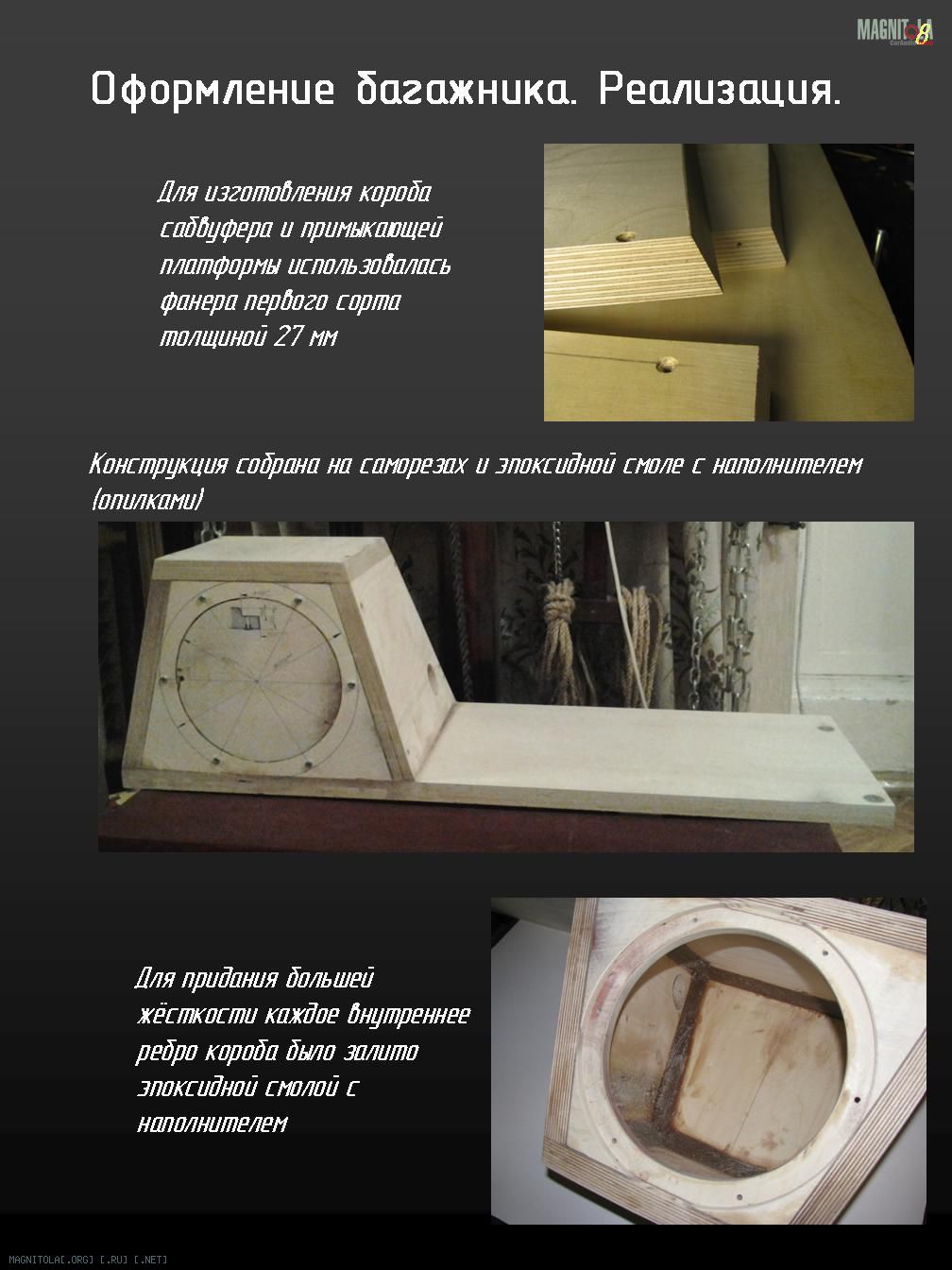

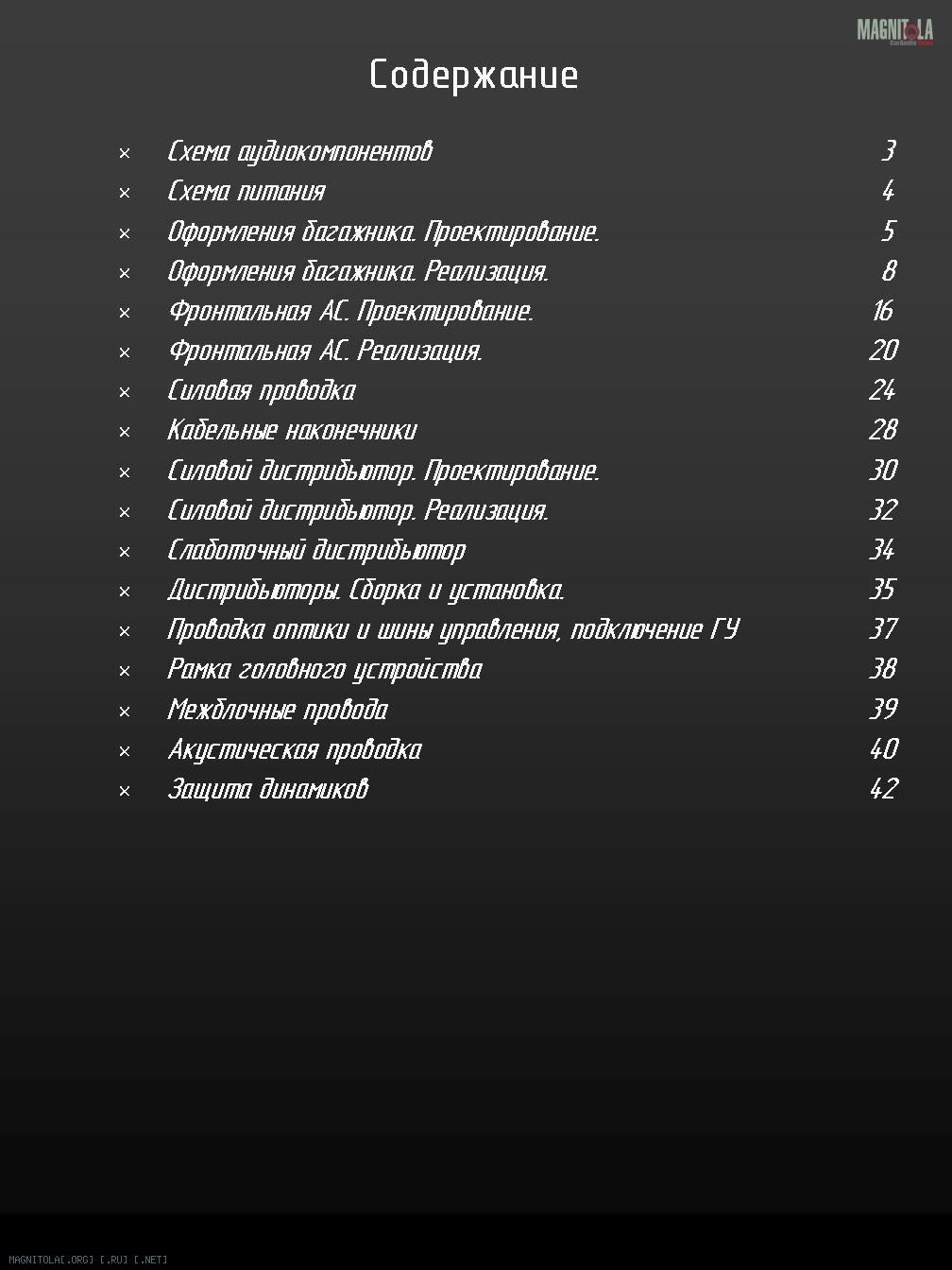

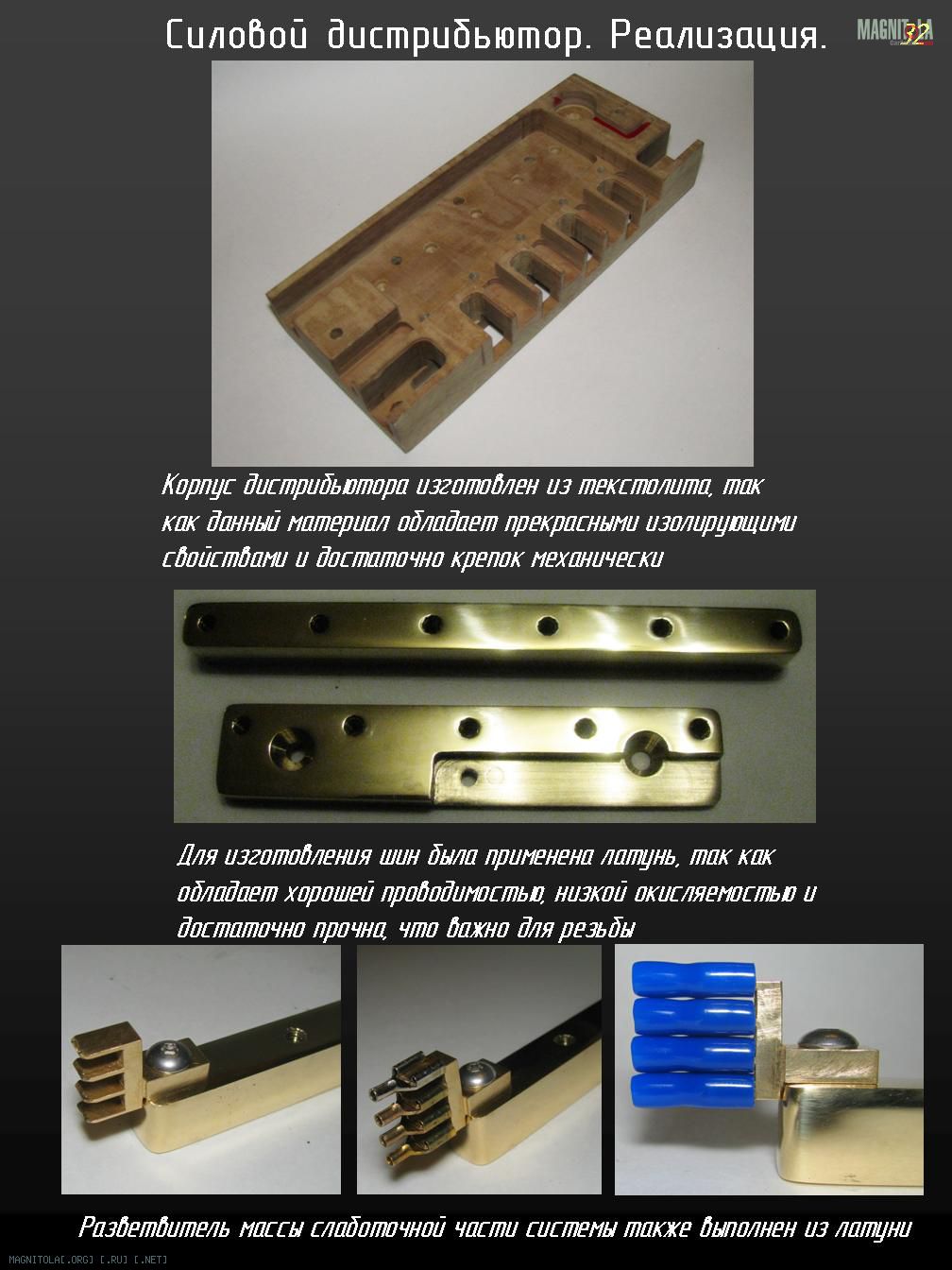

Полная презентация мой аудиосистемы. В хорошем разрешении и одним файлом по ссылке
Вложение 997234Вложение 997236Вложение 997238Вложение 997240Вложение 997242Вложение 997244Вложение 997246Вложение 997248Вложение 997250Вложение 997252Вложение 997254Вложение 997256Вложение 997258Вложение 997260Вложение 997262Вложение 997264Вложение 997266Вложение 997268Вложение 997270Вложение 997272Вложение 997274Вложение 997276Вложение 997278Вложение 997280Вложение 997282Вложение 997284Вложение 997286Вложение 997288Вложение 997290Вложение 997292Вложение 997294Вложение 997296Вложение 997298Вложение 997300Вложение 997302Вложение 997304Вложение 997306Вложение 997308Вложение 997310Вложение 997312Вложение 997314Вложение 997316Вложение 997232
Список улучшений где? Ты не помнишь чтоль, нет списка-нет улучшений?:laugh1:
engine 43, где прямо сказано что должен быть непременно список? Все улучшения приведены во всей презентации.
Я те говорю надо..:laugh3:Вытягивать баллы из каждого участника судья не обязан и на это просто нет времени. Если потом проипёшь на улучшениях, будет очень обидно. И считай по минимуму, ну и запас чтоб был процентов 30. Примеры улучшений и процедура подсчёта баллов есть в правилах.Цитата:
Сообщение от AlhimiK
если собираешься в класс, где это ценится - даж не спорь, делай список, чтобы на судействе голову не ломатьЦитата:
Сообщение от AlhimiK
да просто делай,,,, ужо пора что нить спи*дить))),,,
engine 43, не на всех соревнованиях есть такая тема. Так что в общую презентацию вставлять не буду.
Я даже когда правил не знал и приехал первый раз на раску набрал почти максимум бонусов без такой презентации.
Возможно листик добавлю но отдельно, чтобы на emma не мешался. А может и не добавлю и по презентации всё покажу)
вот я был там один раз и было такое же почти. и был 2й. набрал бы "не почти" - был бы первыйЦитата:
Сообщение от AlhimiK
Из 30 возможных баллов на финале ты набрал 20(если мне память не изменяет), которые пришлось из тя вытягивать. Не делай, будешь опять в проёпе.Цитата:
Сообщение от AlhimiK
У Дубинина кстати, если он для тя пример, отдельный альбом с бонусами, не то что листок.
engine 43, все возможные я бы не набрал, самих бонусов этих не было. например дополнительного устройства.
но намёк я понял, спасибо)
---------- Сообщение добавлено 04.05.2016 в 18:55 ----------
Андреичъ, я тогда первым стал, когда первый раз на раску приехал.
---------- Сообщение добавлено 04.05.2016 в 18:55 ----------
engine 43, а мой альбом разве не альбом бонусов? ну может не все страницы, но значительная часть
В твоём классе 30 баллов легко, у тя инстал шикарный, никаких проблем не вижу. Списка конечно может не быть, но тогда ты должен будешь назвать все улучшения по памяти и соответственно должен примерно помнить сколько за них можно получить баллов.))) Оно тебе надо, написать на бумажке сложно?Цитата:
Сообщение от AlhimiK
---------- Сообщение добавлено 04.05.2016 в 22:21 ----------
Посмотрел правила всех форматов, бонусы есть во всех серьёзных классах, за исключением "звука" в амт, но тебе туда рановато, порвут как грелку зубры АЗ.)))
