В прошлом году, на финале в Ижевске не послушал, но судя по результату звук был так себе. Так что надо учиться крутить крутилку.)))Цитата:
Сообщение от slavka1010
Еще накрутит, я в него верю:)Цитата:
Сообщение от engine 43
Кста, ады линолеум были у меня в зя, как они на дверь??,,, я ж правильно понял, на дверь стоят??
Пс.
колпаки на них тяжеленные, со временем просятся отвалиться...
waterman, что за линолеум?
колпаки тяжёлые по задумке и не отваливаются. на дверь они хороши.
Сборка усилителей на раме
Собирать будем снизу вверх, согласно проекту.
Все компоненты надо гальванически изолировать друг от друга для исключения наводок из-за всяких там петель и прочего.
Начнём с процессора Poneer DEQ-P9. В его корпусе предусмотрены резьбовые отверстия. Соответственно винт, крепящий процессор, будет иметь с ним контакт и его также надо изолировать.

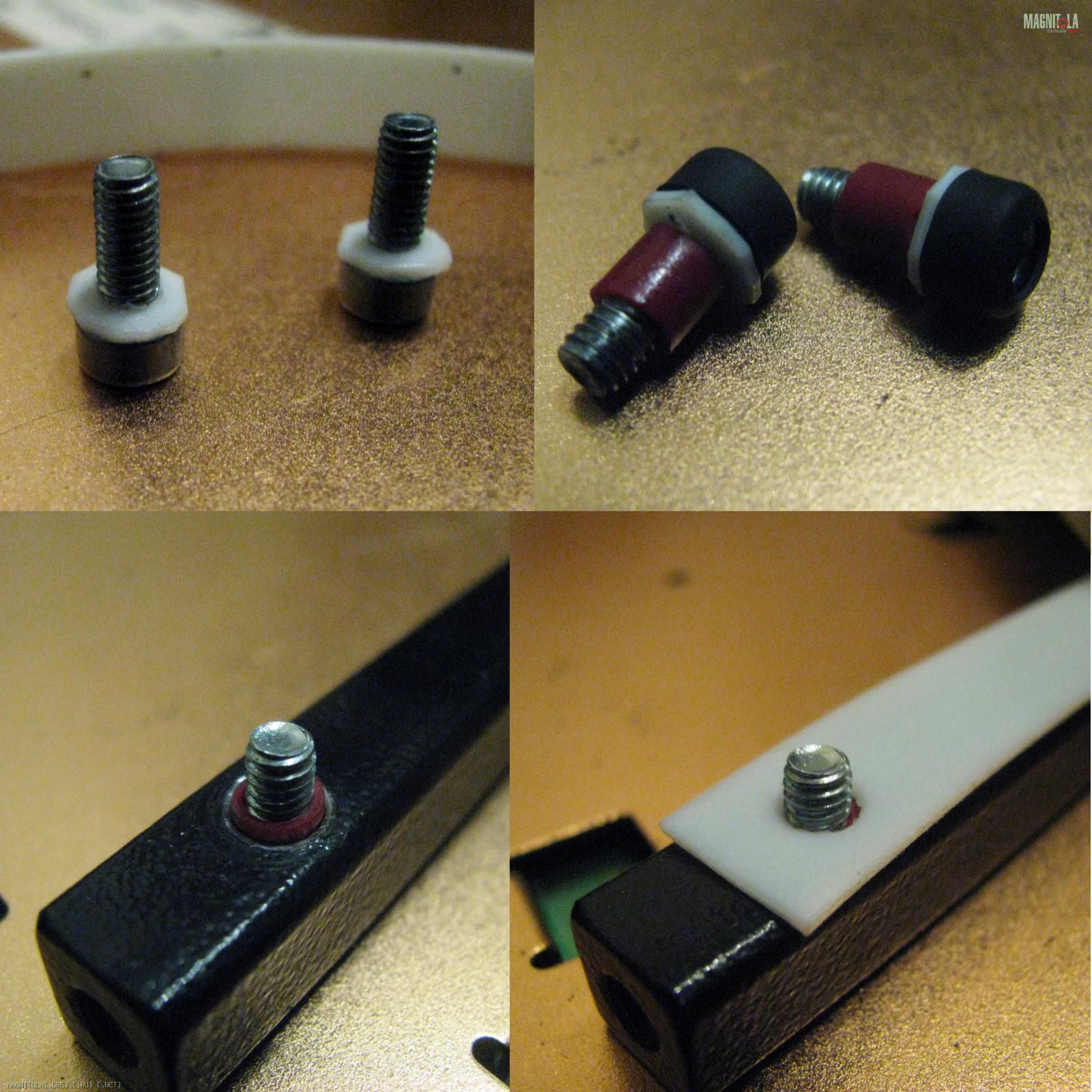

У винта есть прилегающая плоскость, её изолируем шайбой, которую вырезал ножницами из листового фторопласта. Есть поверхность резьбы, которая также может коснуться стенок отверстия в раме, её изолируем кембриком из ПВХ. Ещё есть цилиндрическая поверхность шляпки, которая в общем-то не должна касаться ничего, но на всякий случай добавил термоусадку.
Вложение 973574

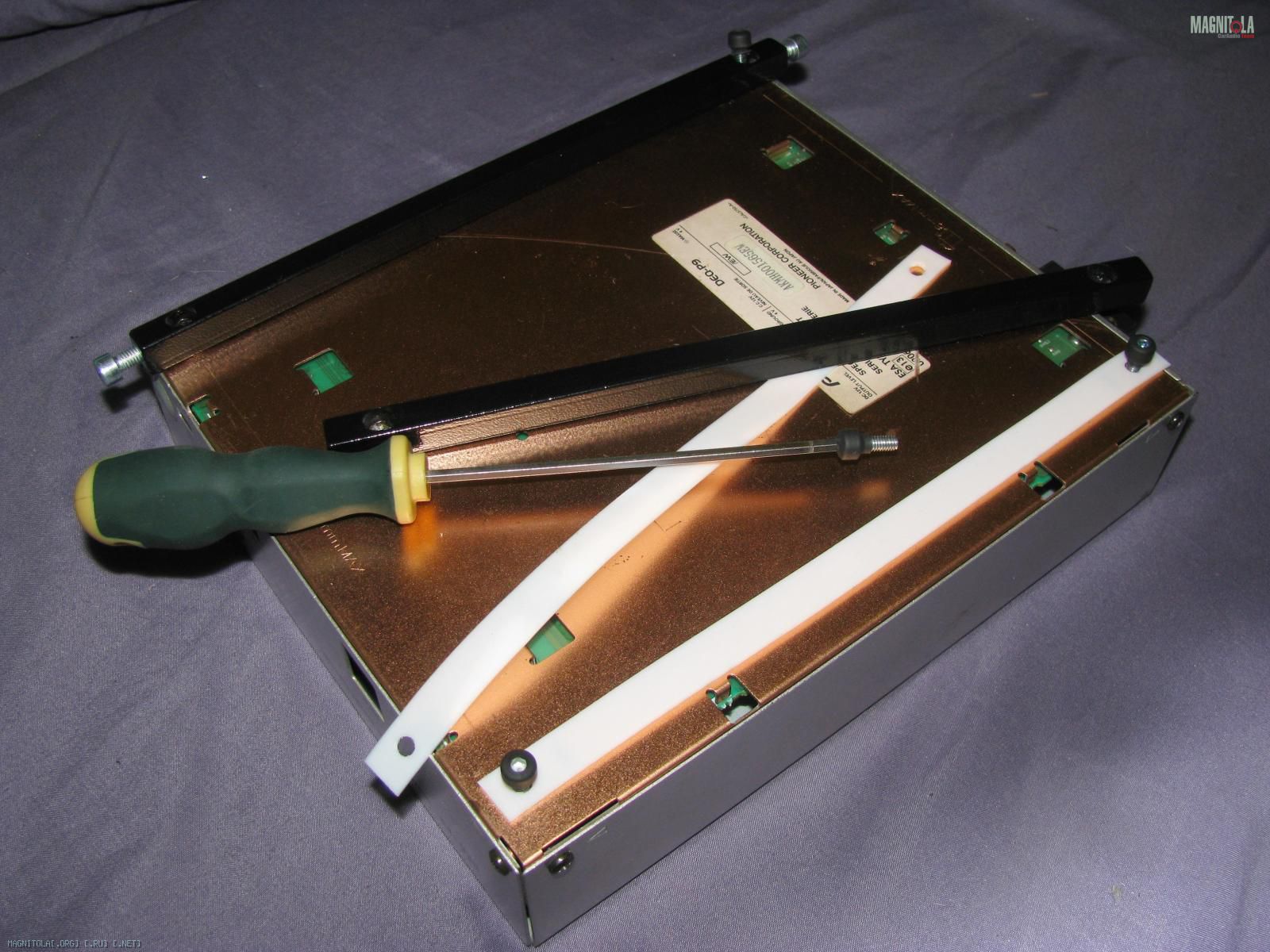

Саму планку рамы от корпуса процессора изолируем лентой из того же фторопласта.
Вложение 973572

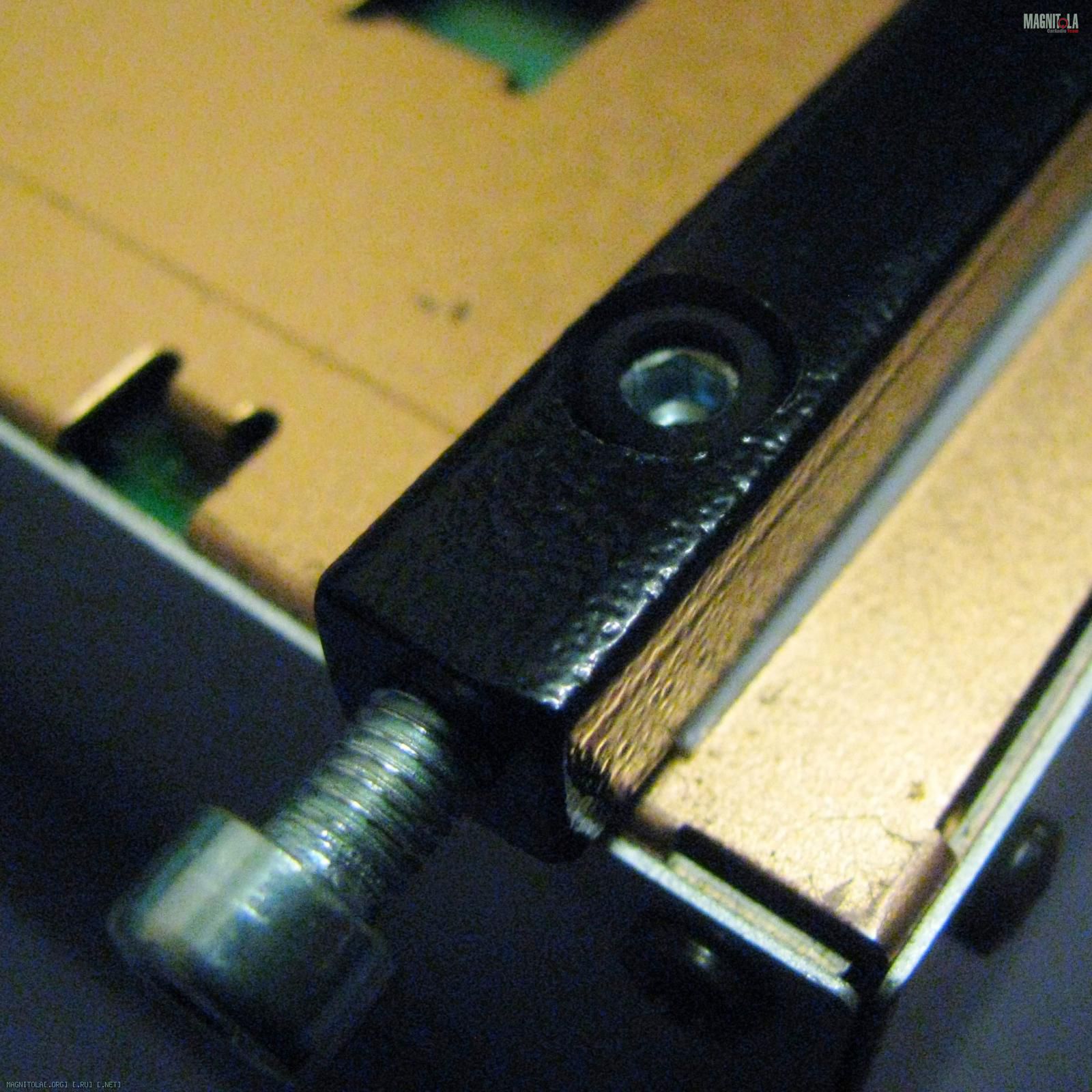

Прикручиваем планки
Вложение 973576
проверяем, контакта нет! Также потом будут проверены все контакты. вернее их отсутствие.
Вложение 973578
Устанавливаем процессор в раму
Вложение 973580

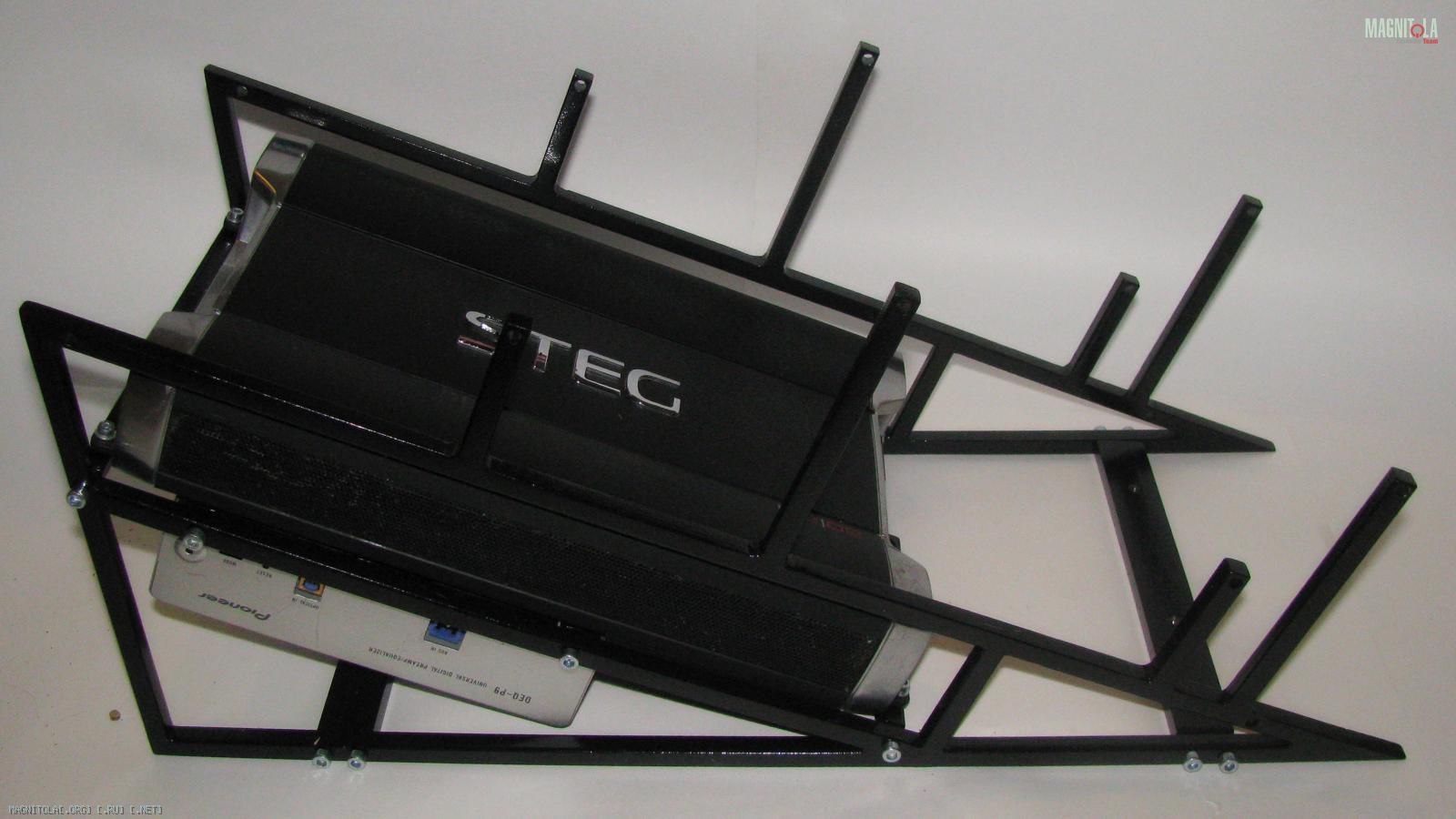

Со Steg K2|02 всё проще, он крепится через штатные пластиковые ушки, которые сами по себе изоляторы, так что устанавливаем этот усилитель безо всяких заморочек
Вложение 973582

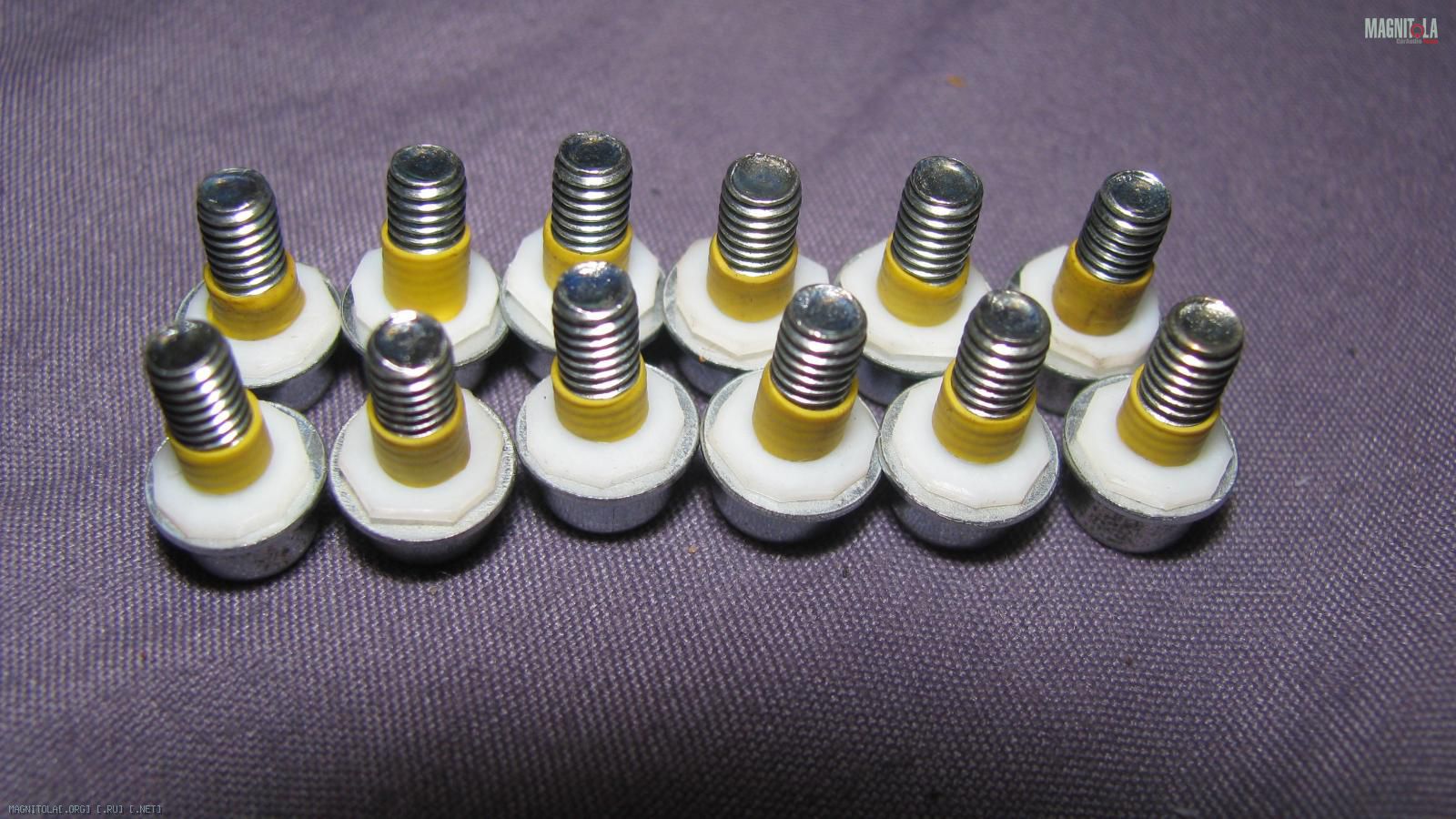

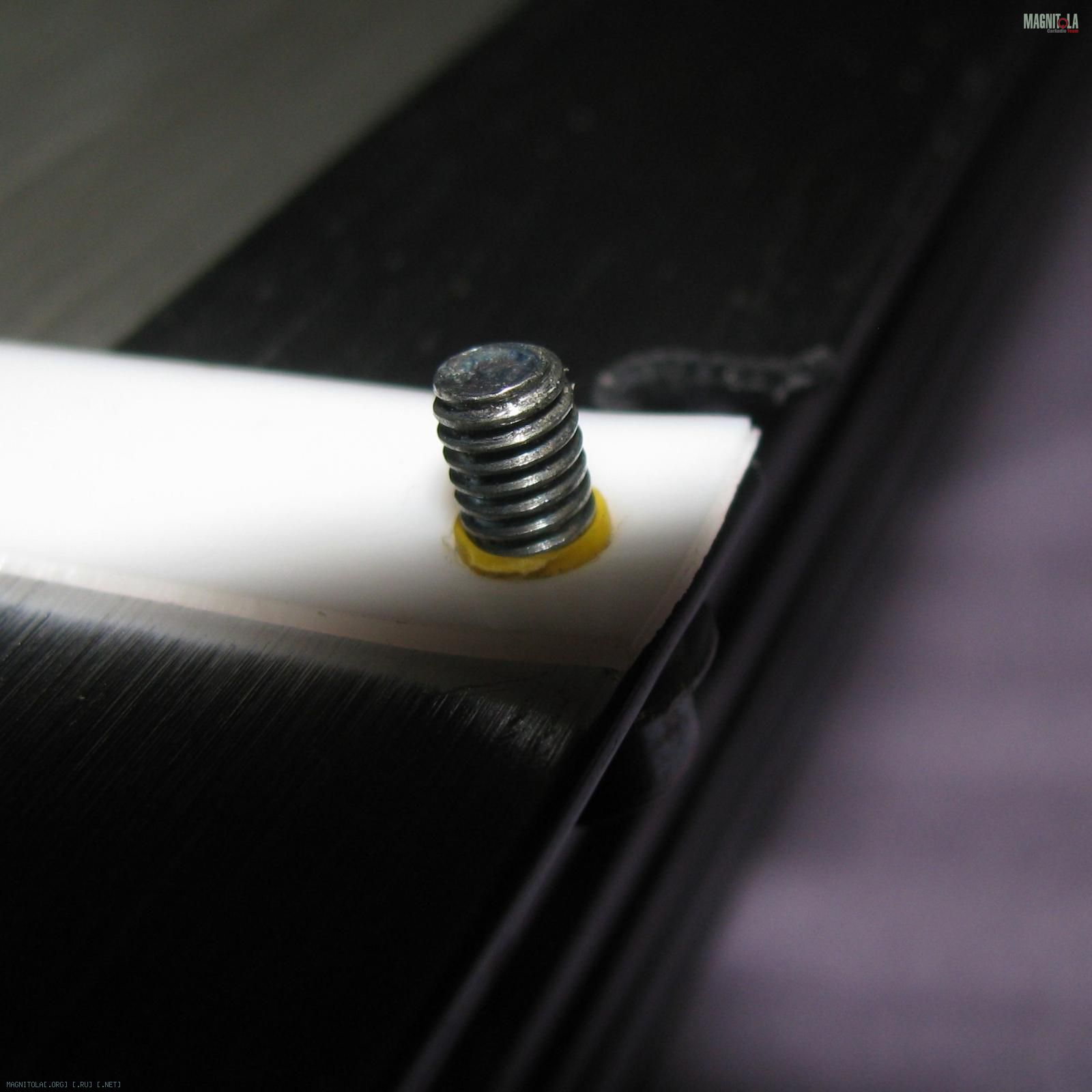

Далее нас ждут три AudioSystem. В отличие от процессора, в них уже не резьбовые отверстия, а просто отверстия. То есть винт будет вкручен в раму и будет иметь с ним общий контакт, поэтому надо заизолировать сам корпус каждого из усилителей от винта. Снова используем фторопластовые шайбы и кембрик.
Вложение 973584
И ленточка из фторопласта между корпусом и рамой
Вложение 973586

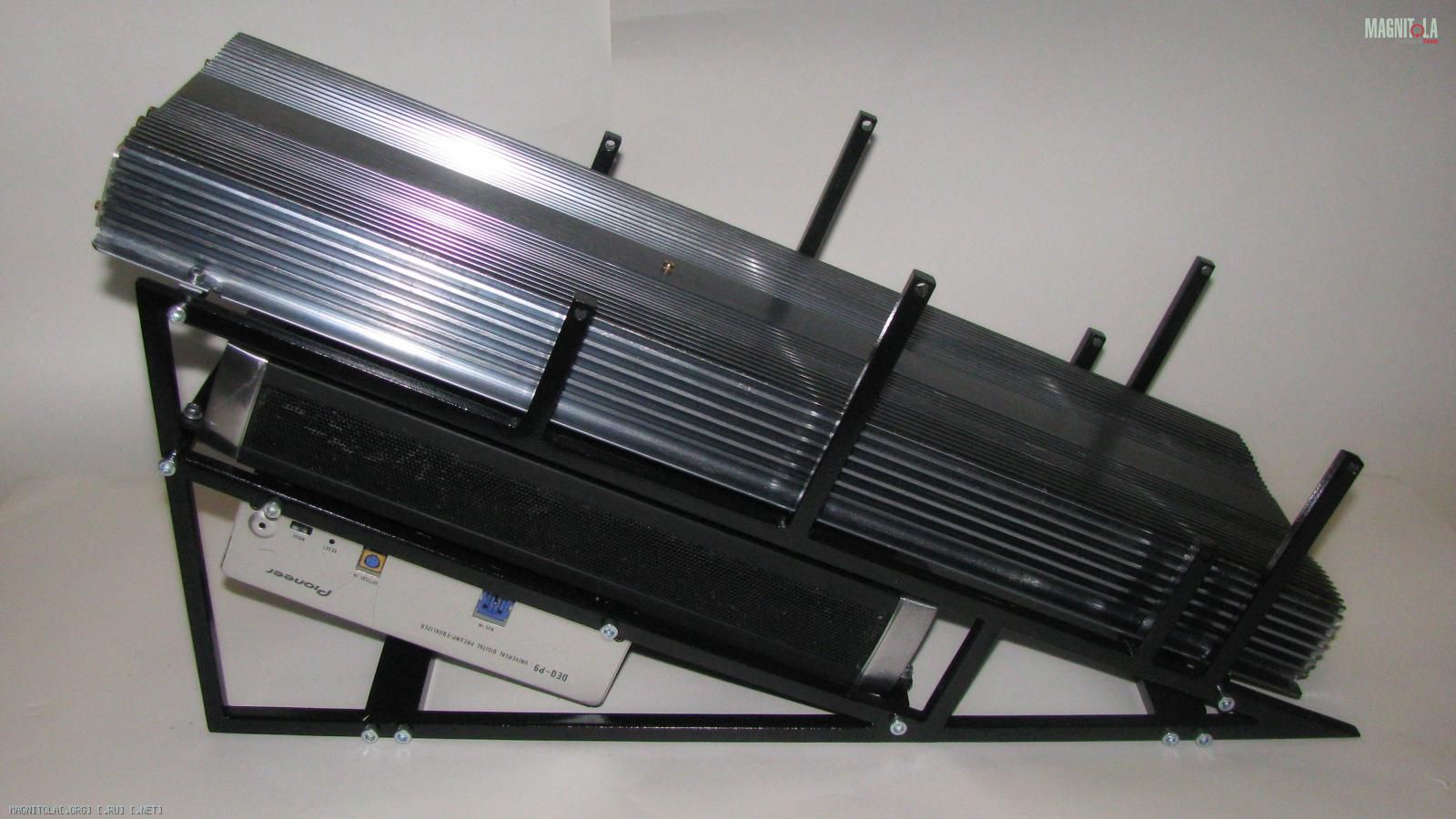

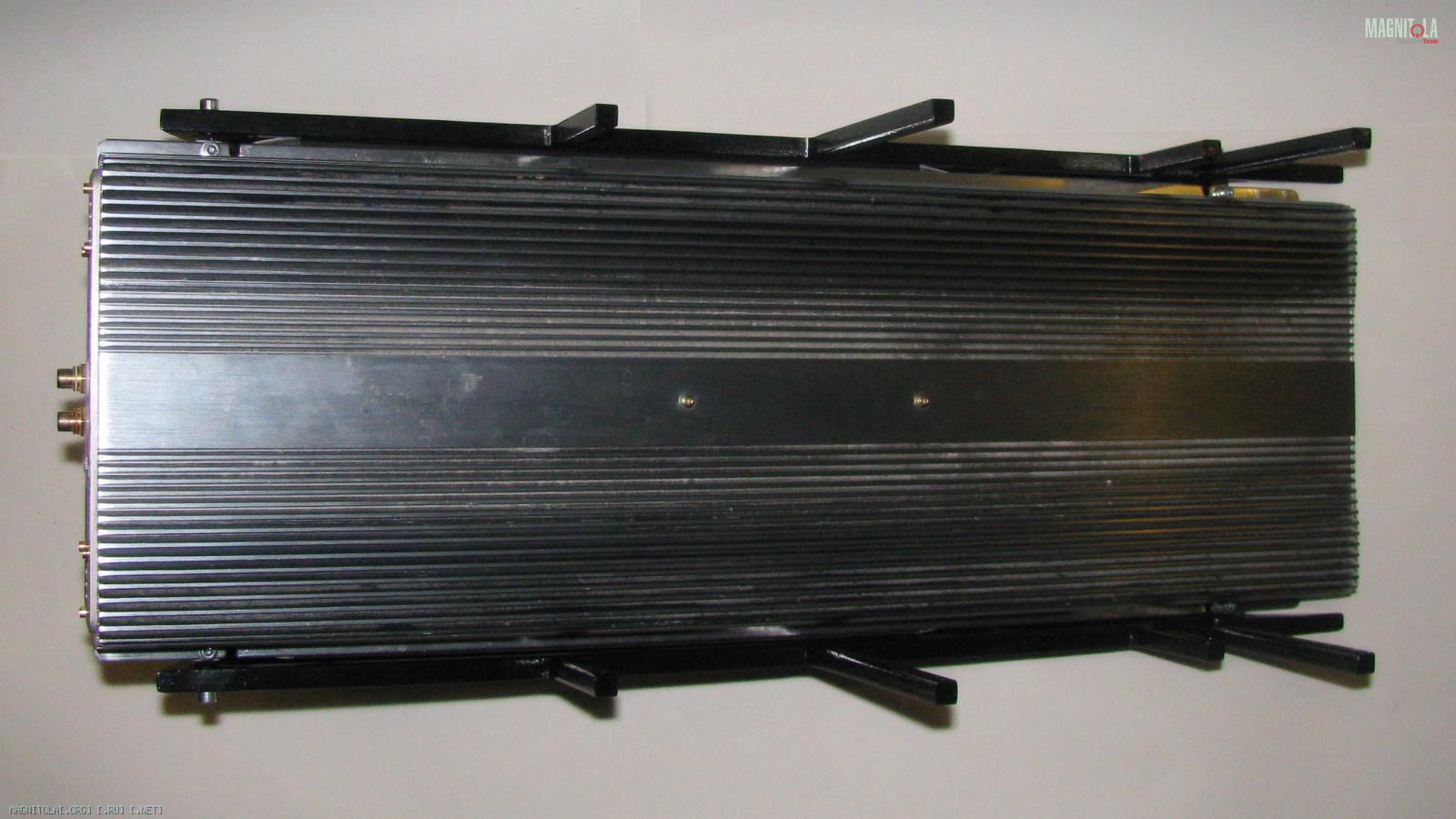

Устанавливаем AudioSystem HTL 402
Вложение 973588
Вложение 973590

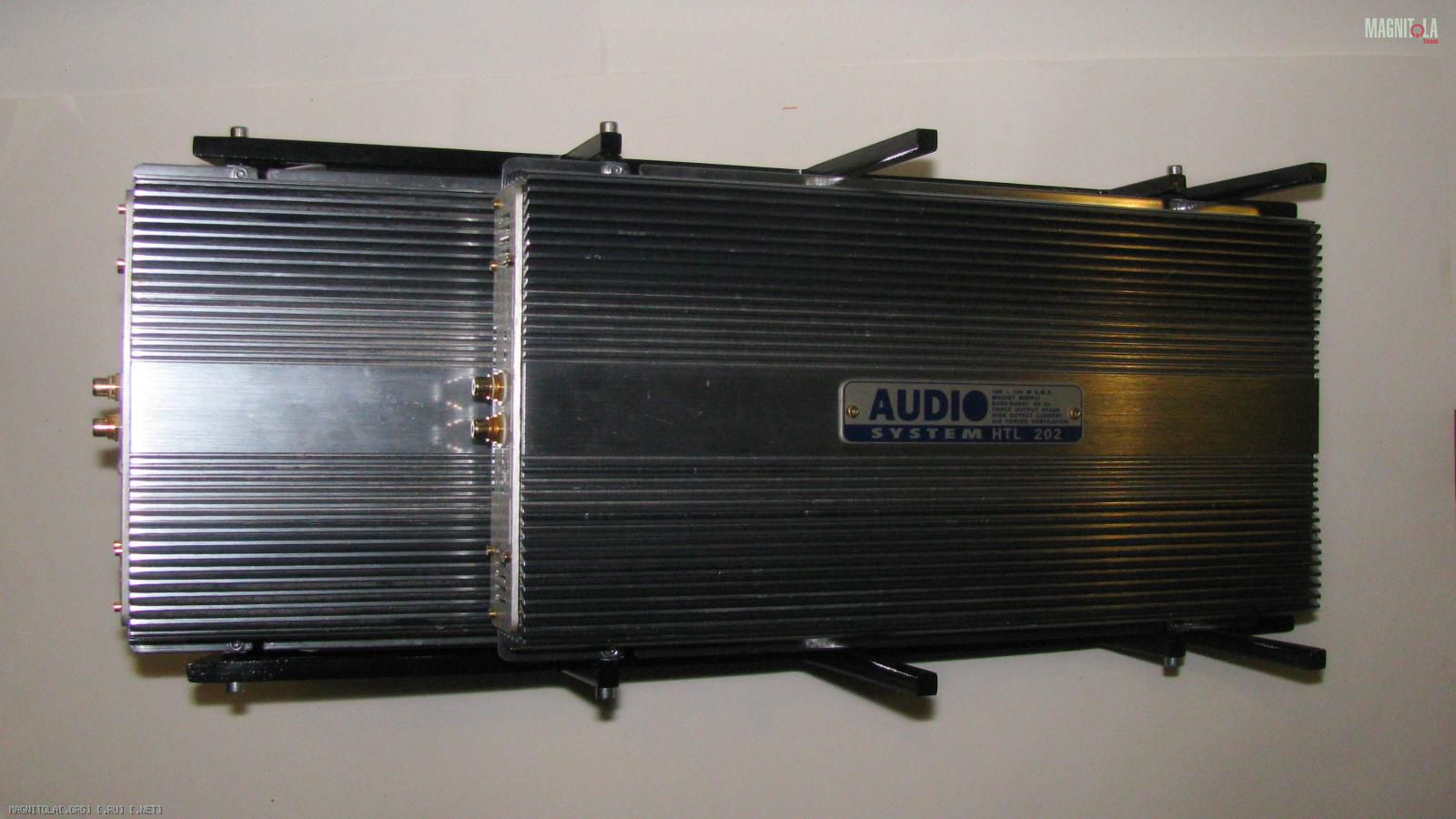

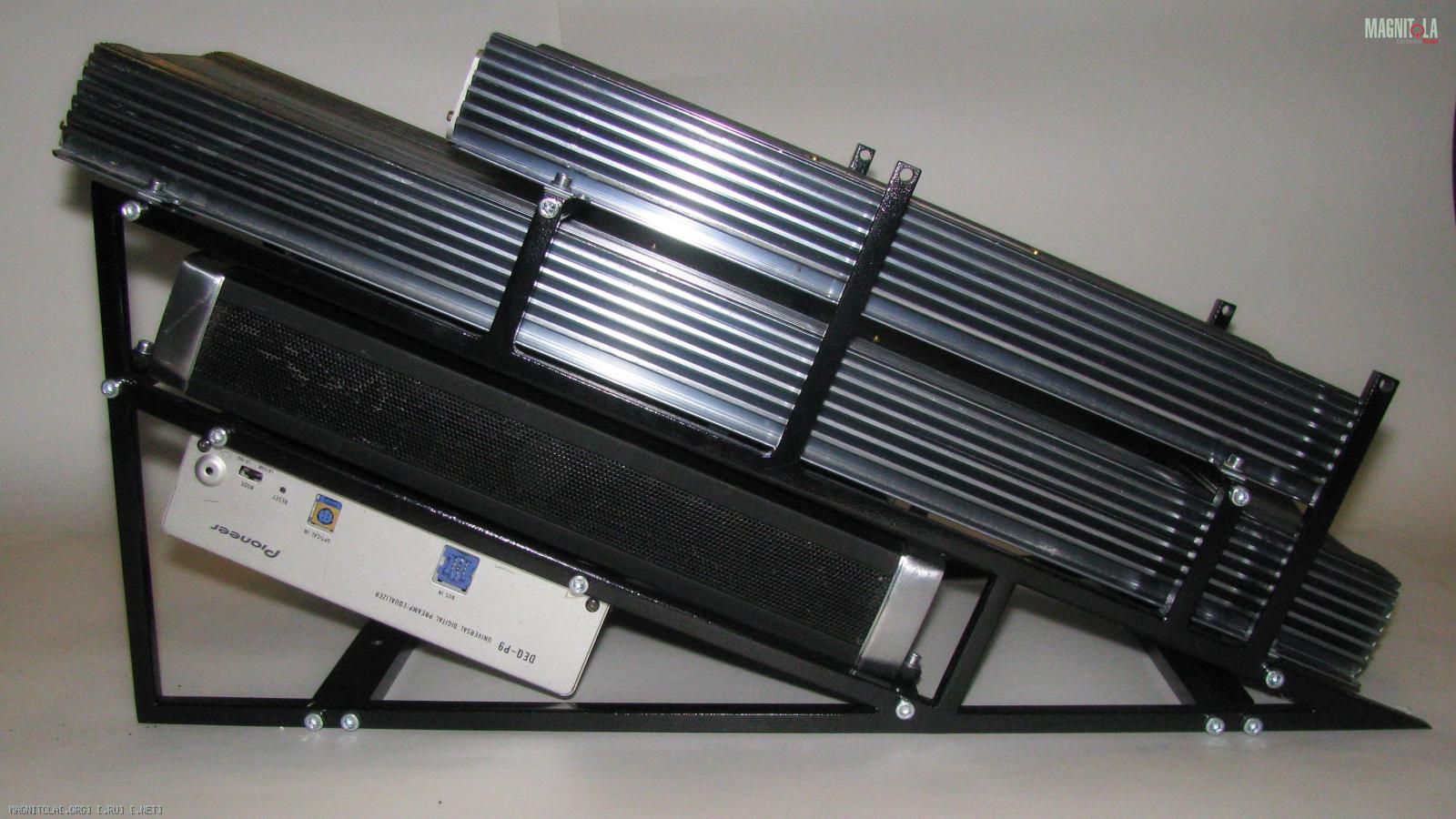

Следом AudioSystem HTL 202
Вложение 973592
Вложение 973594

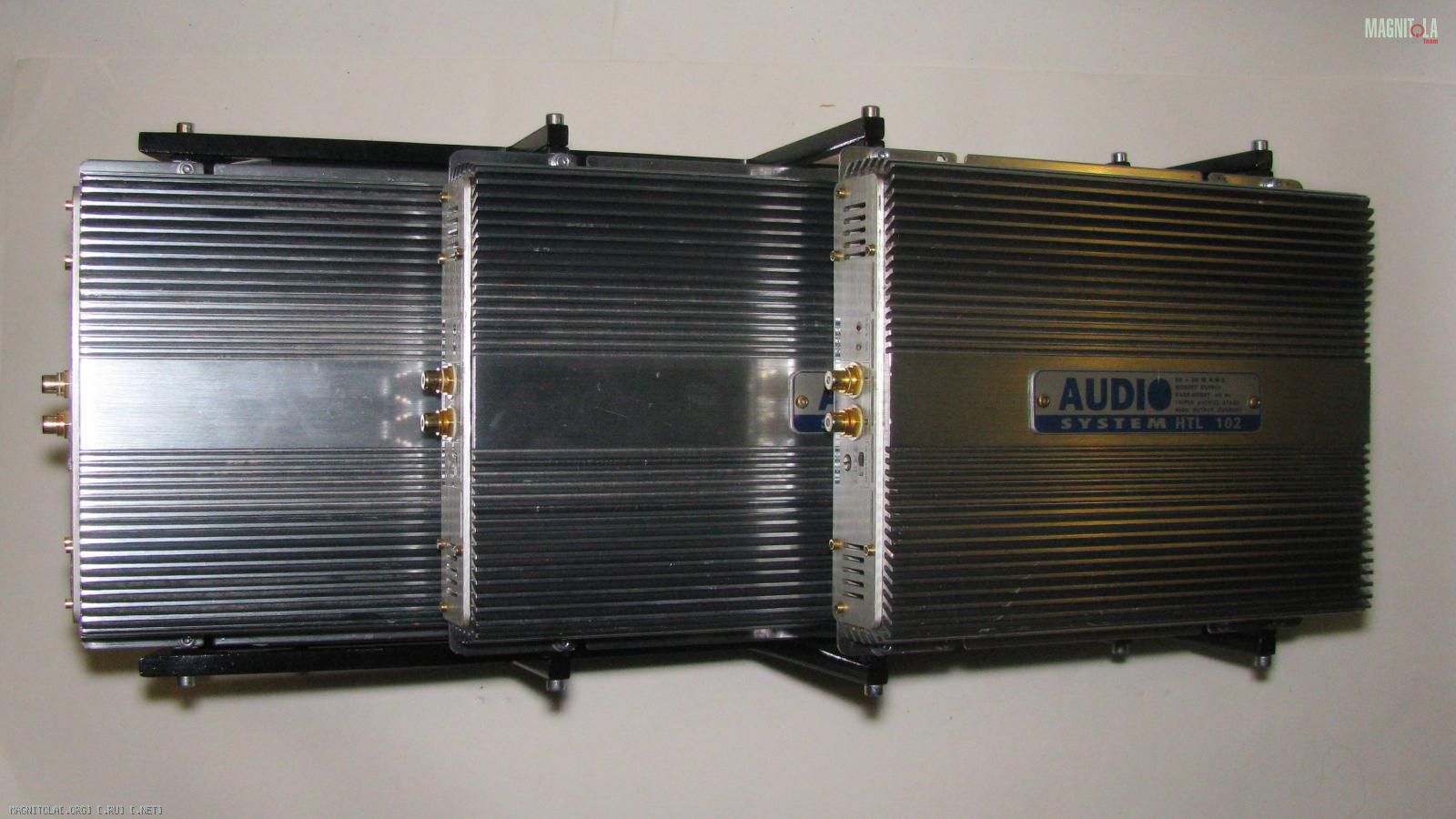

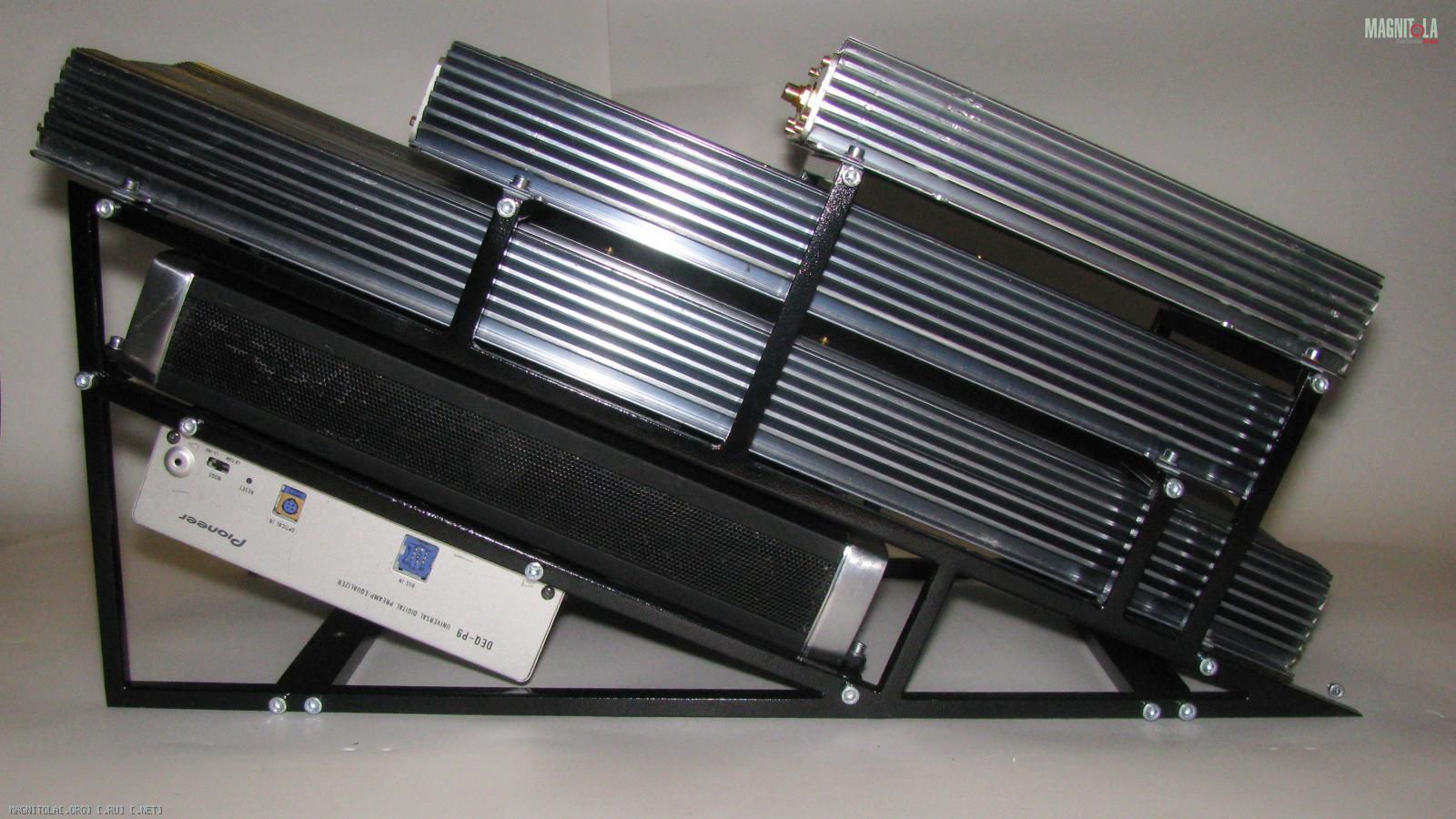

И наконец AudioSystem HTL 102
Вложение 973596
Вложение 973598

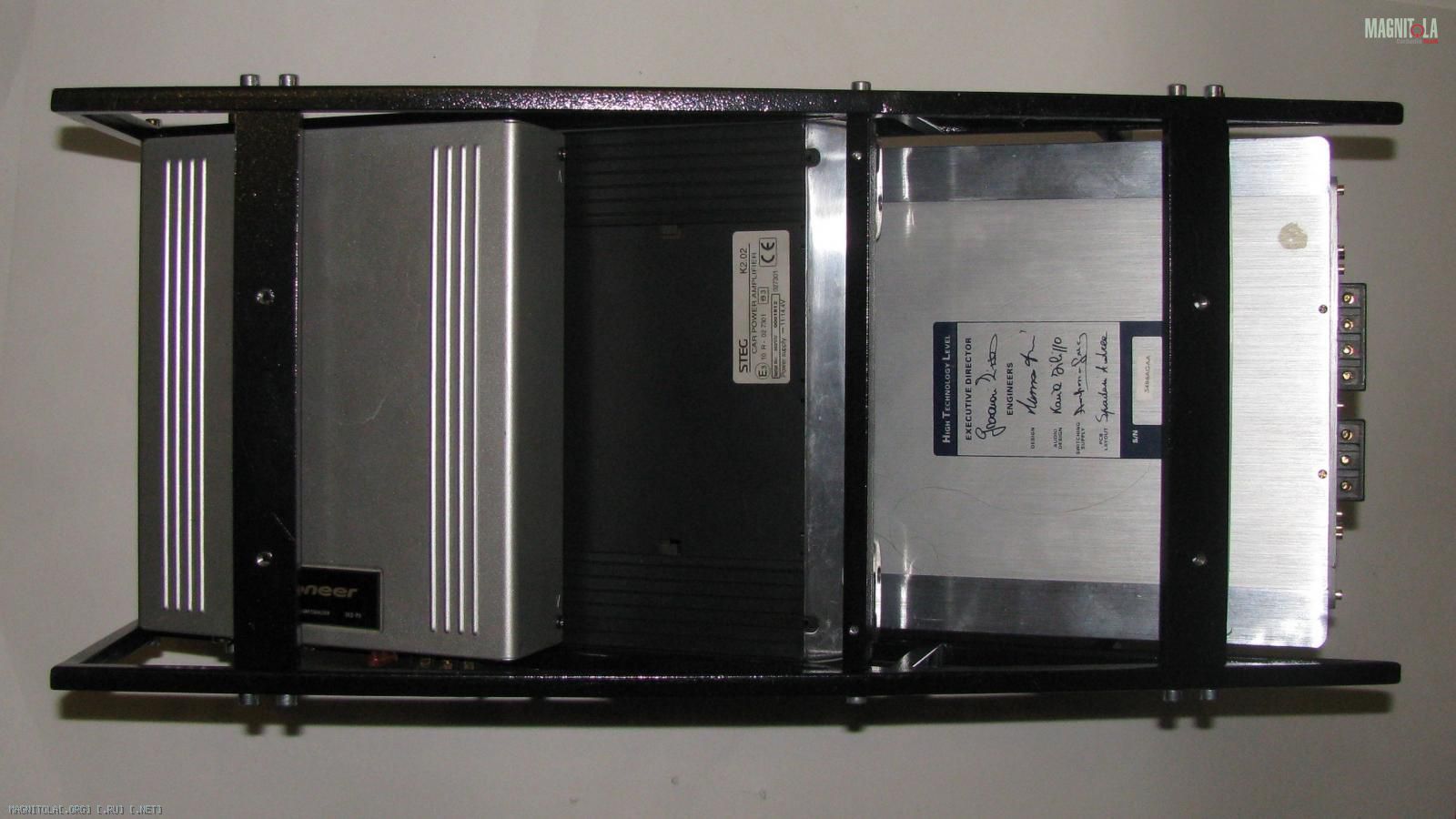

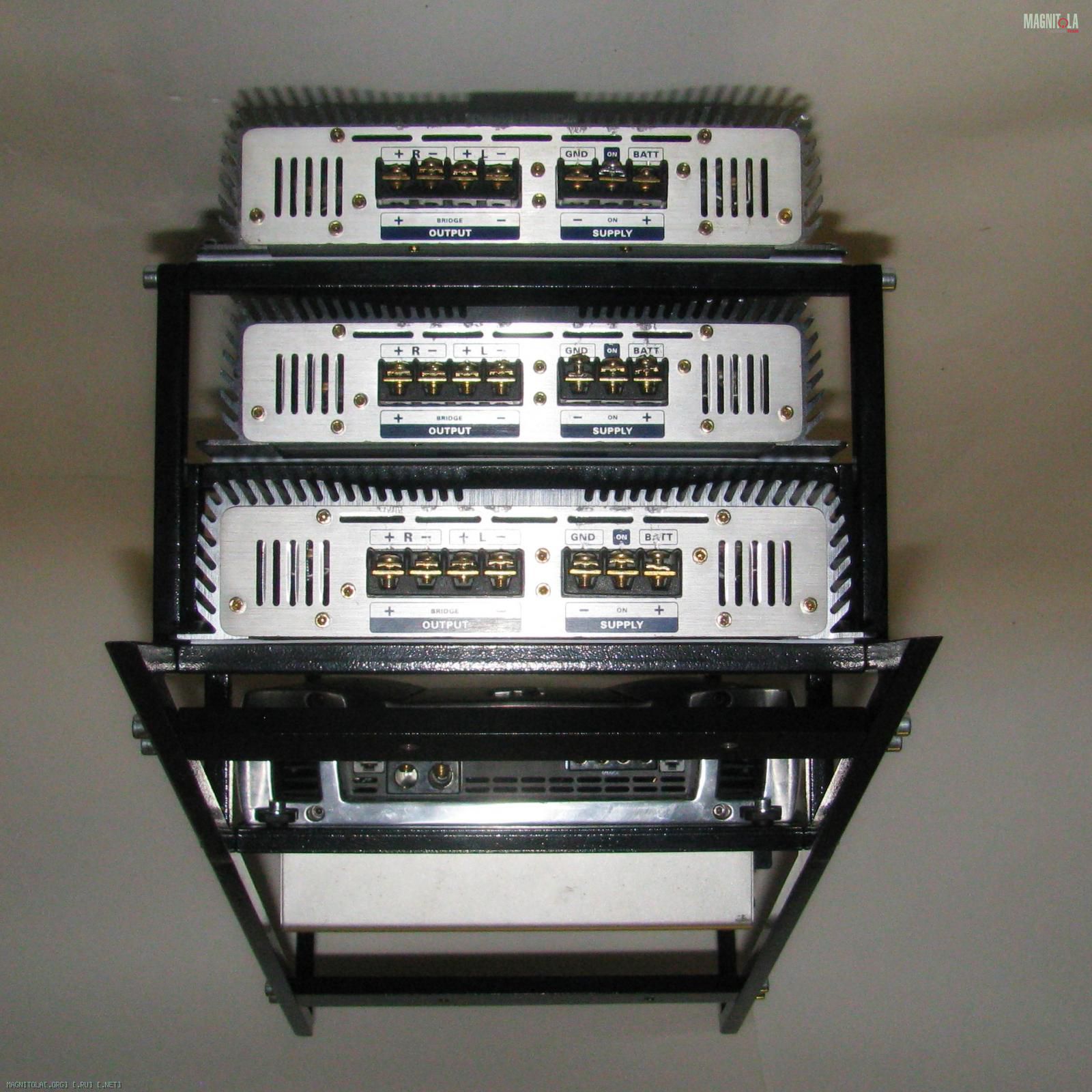

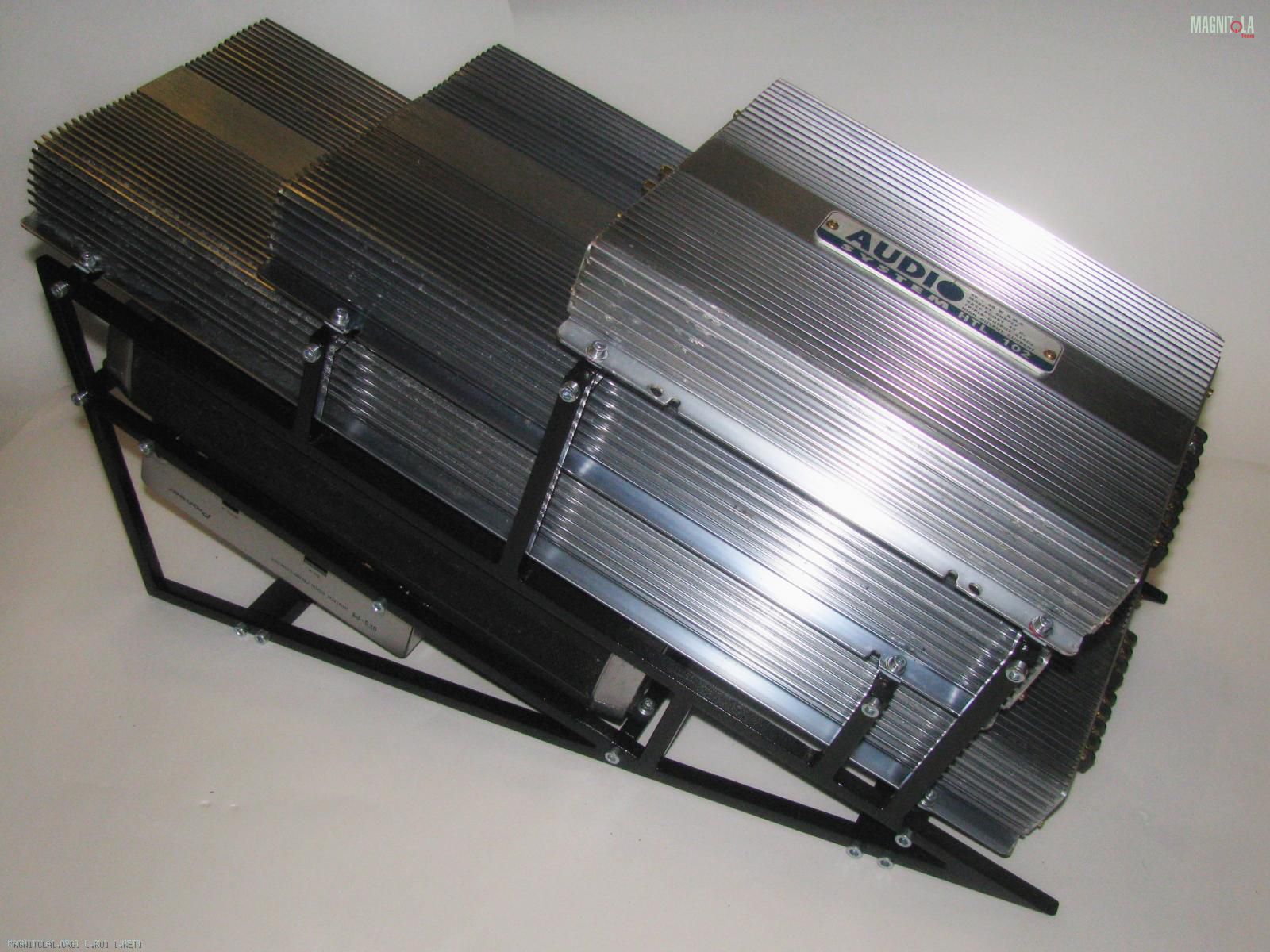

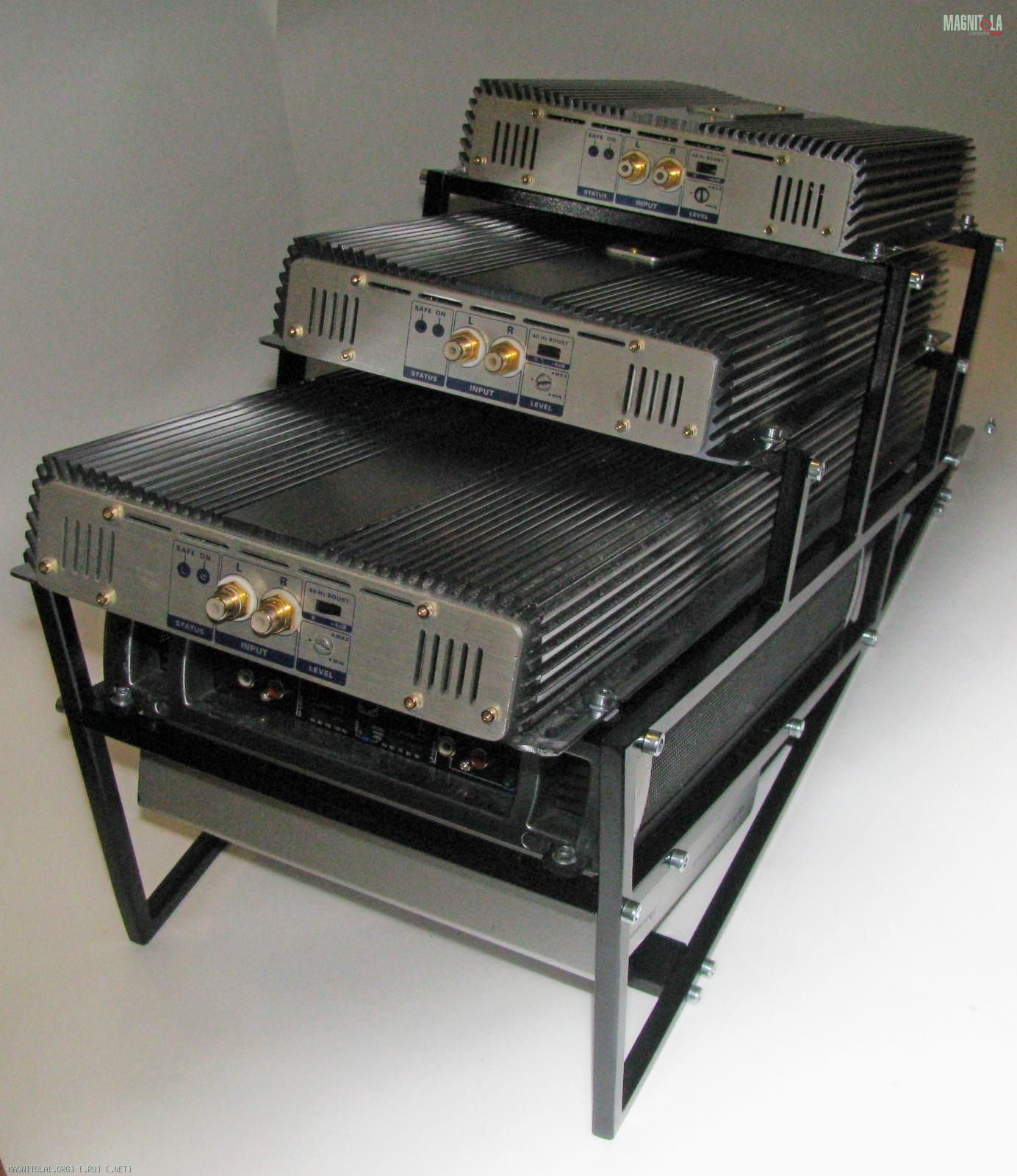

Сборка готова!
Вложение 973602
Вложение 973604
Вложение 973606
Вложение 973608

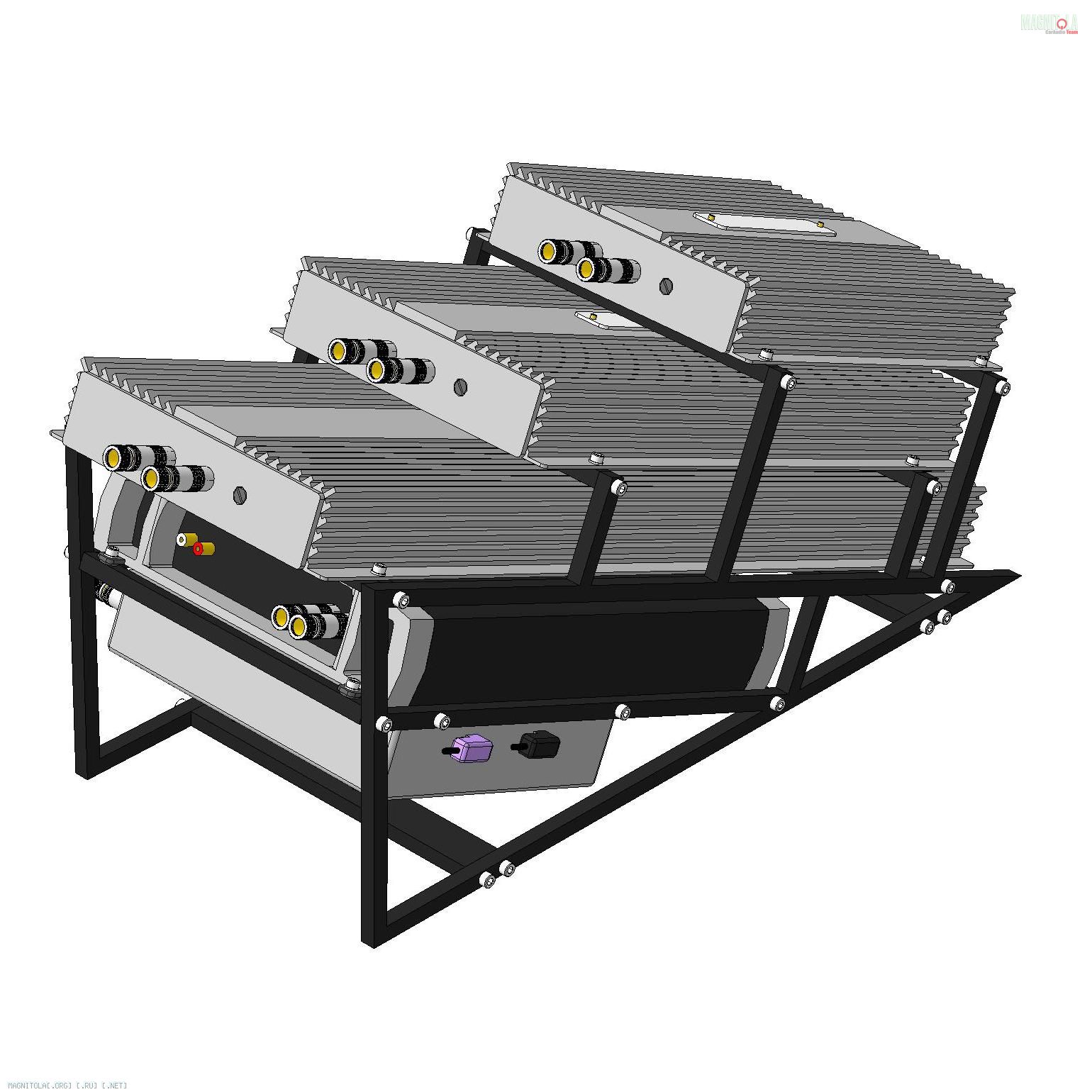

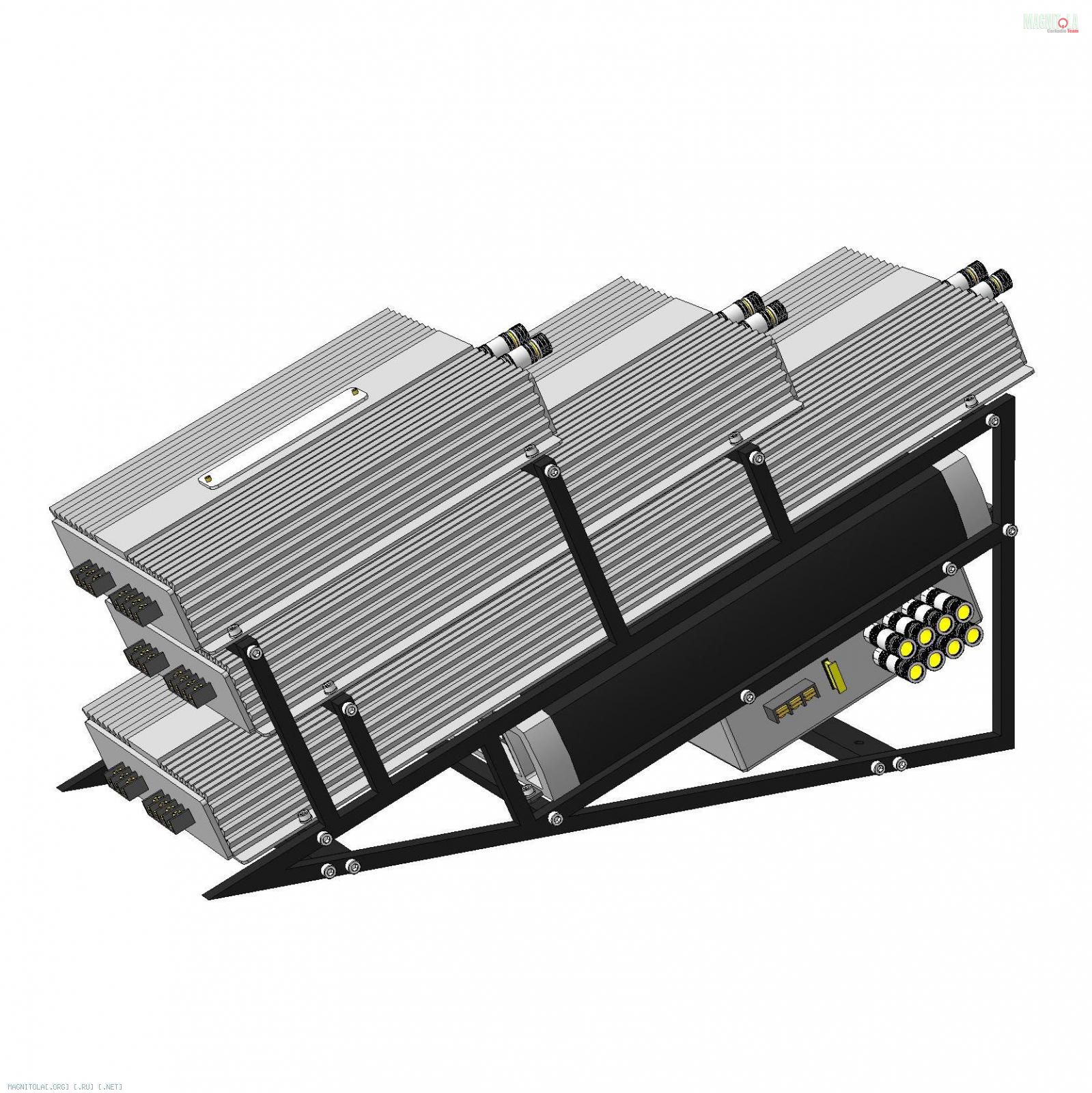

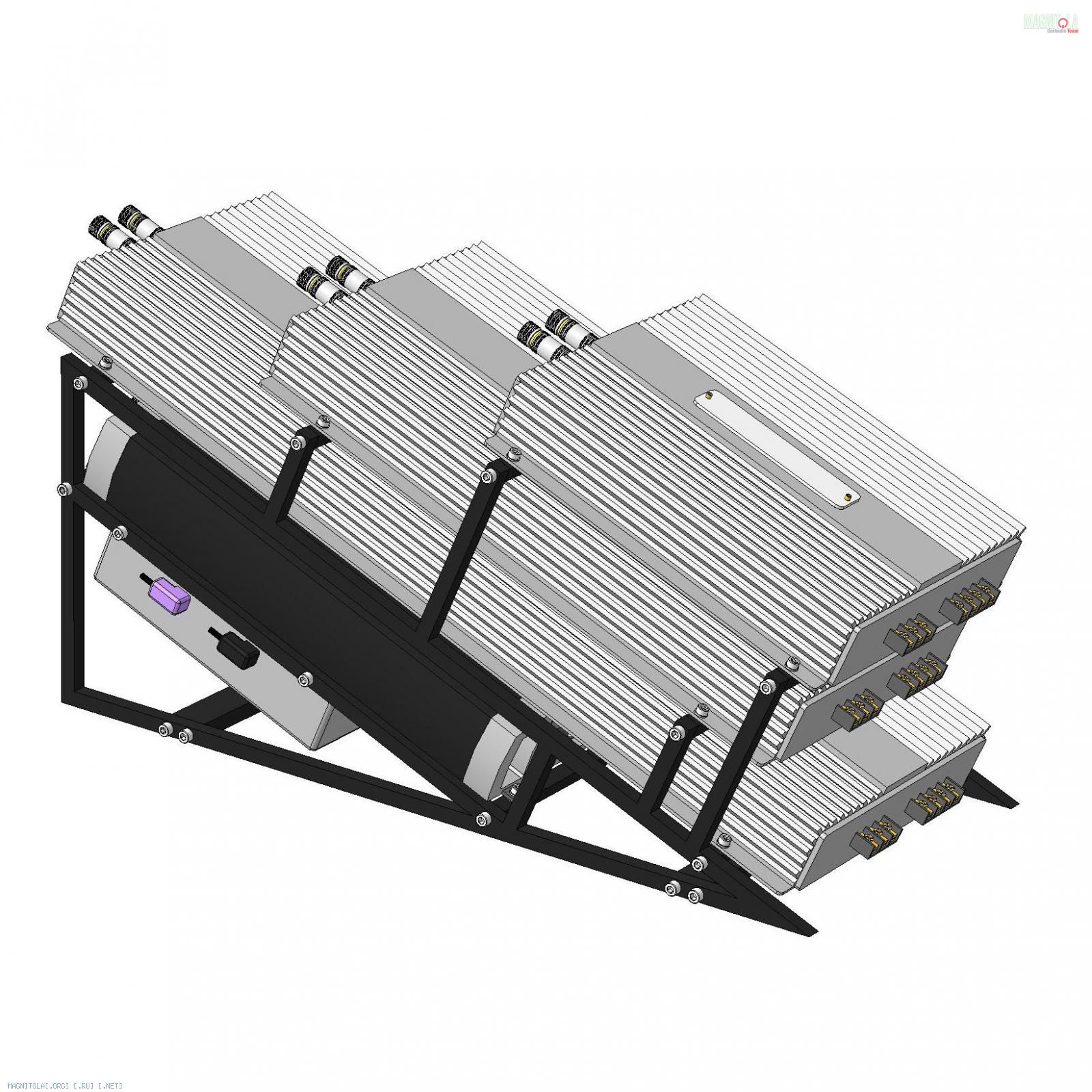

Всё согласно задумке, напомню эскизик для сравнения
Вложение 973610Вложение 973612Вложение 973614
Сленг,,, мм серииЦитата:
Сообщение от AlhimiK
AlhimiK, Сделано все очень аккуратно, но есть вопрос. Имея возможность 3d проектирования было бы интересно посмотреть распределения тепловых потоков от усилителей. Такое ощущение, что из-за балок, к которым крепятся усилители все это будет здорово греться, и вентилятору, через эти балки не продуть. Как вариант укрепить вертикальные стойки и сделать крепление усилителей на уголках. Хотя 3d модель теплообмена покажет, может в норму и вписываешься.
tsv847, не переегревается, не переживай) то, что балки что-то загораживают, это только кажется. Кроме того средняя мощность требуемая от системы не более четверти от того что могут усилители. Максимум - половина и то в пиках. Пр сути усилители работают вообще не напрягаясь)

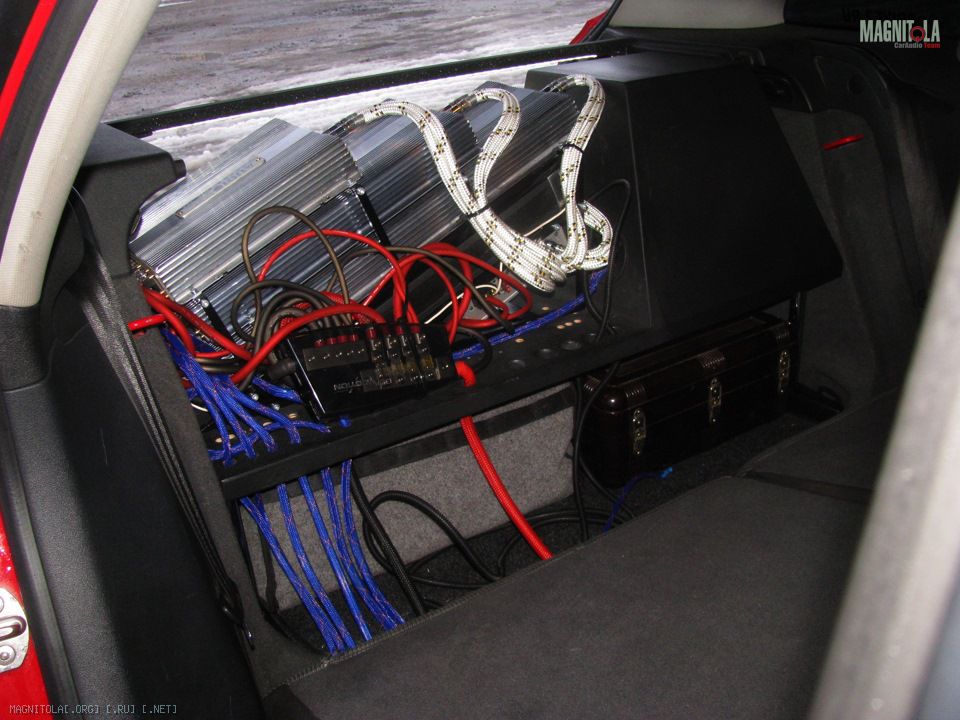

оч охота укладку кишок и крепление дистров посмотреть....места в раме как то не оч предусмотрено для всего этого, а там их много...или будет доп огород из профилей и планок???
Вложение 975960Цитата:
Сообщение от waterman
главное не отчаиваться :D
Думаешь, для укладки кишок, тачку на Смоленщину отогнали???:eek::eek::eek::eek::eek::eek::eek::eek::eek::eek::eek::eek::eek::eek::eek::eek::eek::eek::eek:
ПодпишусьЦитата:
Сообщение от AlhimiK
AlhimiK, на фото гильзы на проводах не обжаты, так и остались?
Если Ты про наконечник НШВИ, то он обжимается винтом клеммы.Цитата:
Сообщение от AutoBoomsas
Так скажем в простонародье - понятно, но интрумент для чего создан к этим же гильзам? Болт так не обжимает провод как гильза + инструмент. Разве не так?Цитата:
Сообщение от tigeross
Сам собрал много щитов автоматики для вент установок. Использовал от 0.75 до 10кв. Мое мнение, инструмент для удобства монтажа. Зажимая в клемник и вынимая, следов от этого инструмента не остается. Стенки данного наконечника предостерегают от перерезания жил проводника винтом клеммника.Цитата:
Сообщение от AutoBoomsas
waterman, как будет готов дистрибьютор, так и покажу) пока там бардак
---------- Сообщение добавлено 01.04.2016 в 02:08 ----------
tigeross, согласен на 1000%
спасибо, что ответили за меня)
---------- Сообщение добавлено 01.04.2016 в 02:09 ----------
AutoBoomsas, за меня уже ответили)
но в новой системе практически не будет НШВИ. Всё будет под винт

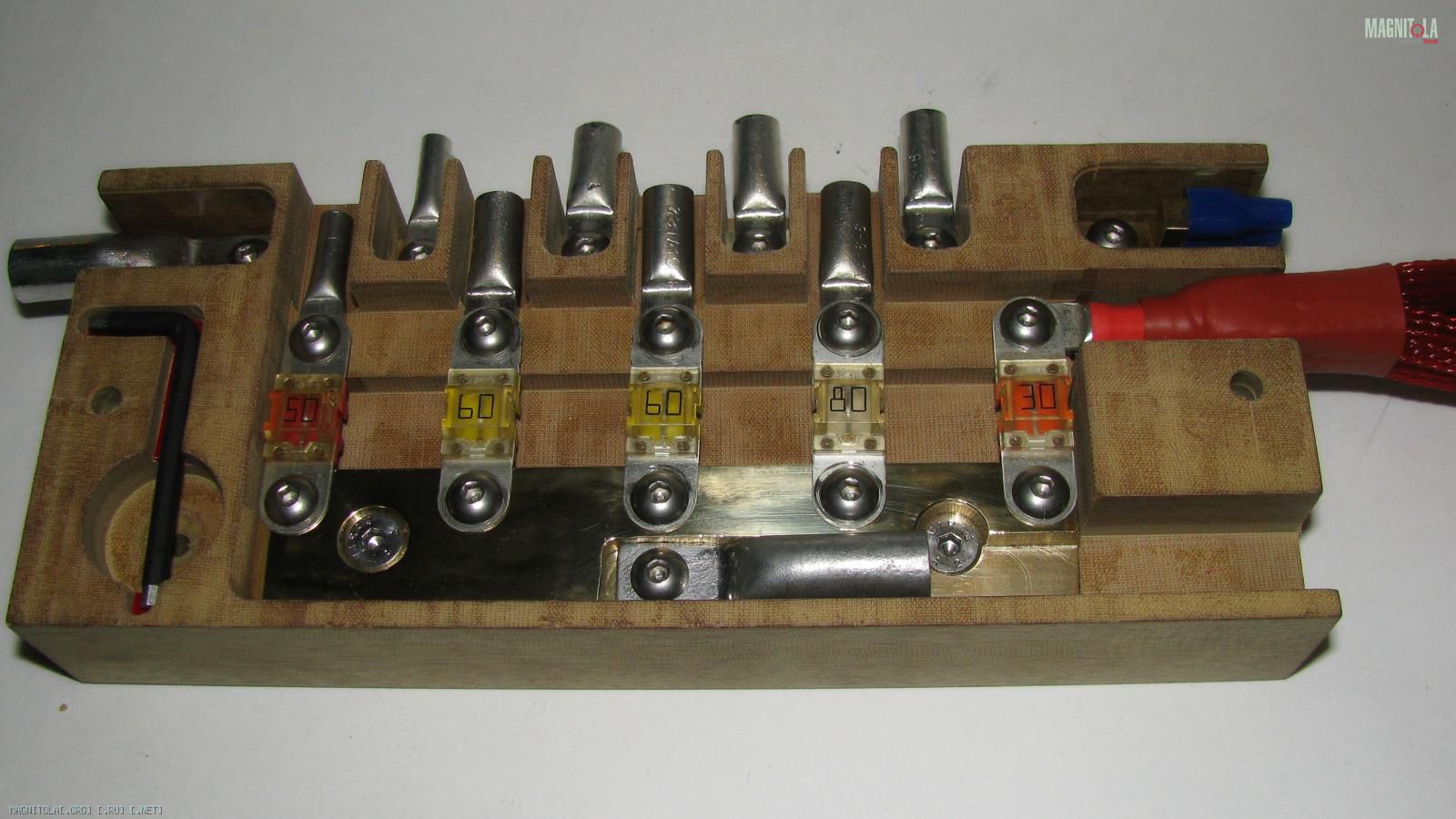

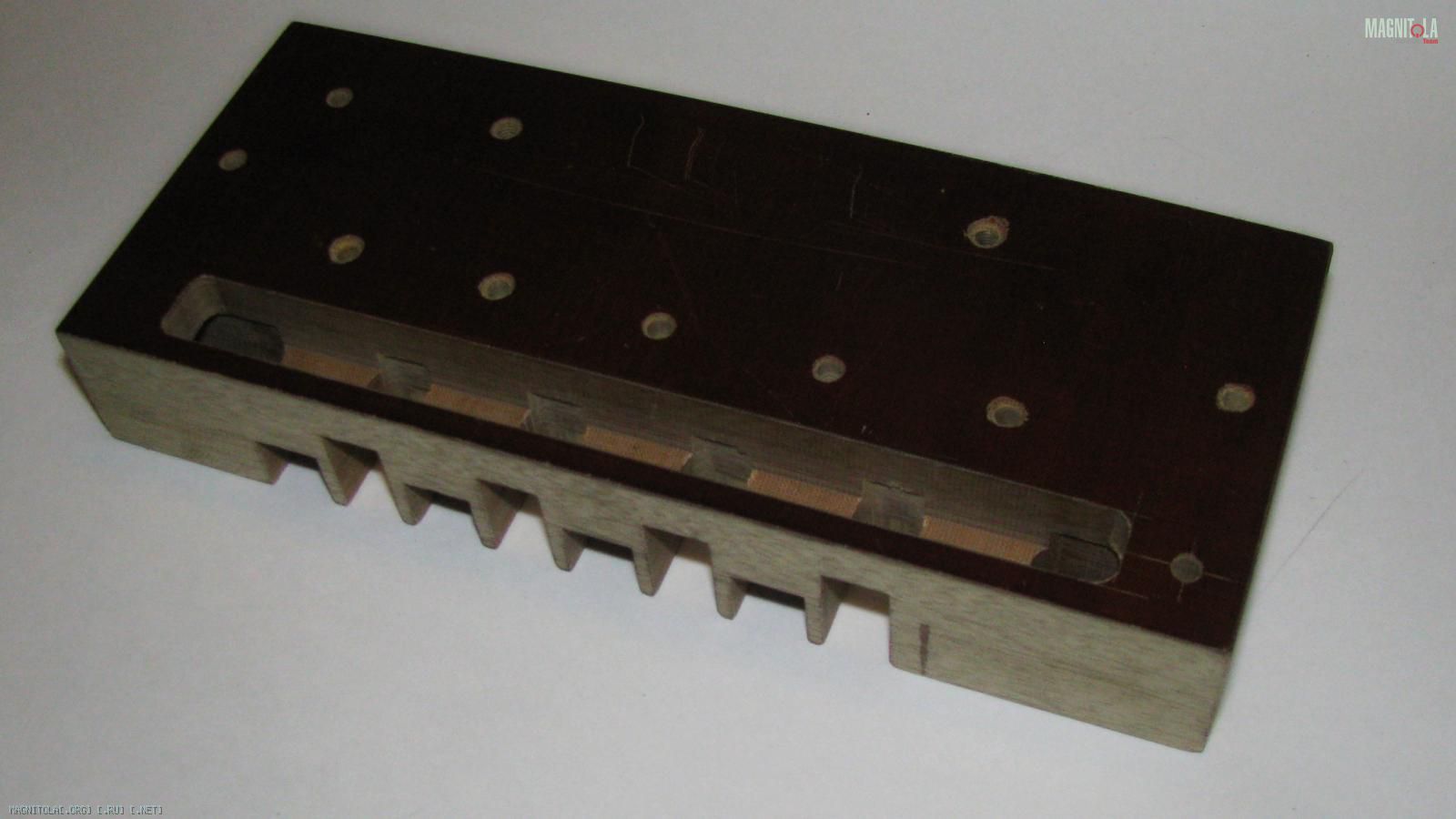

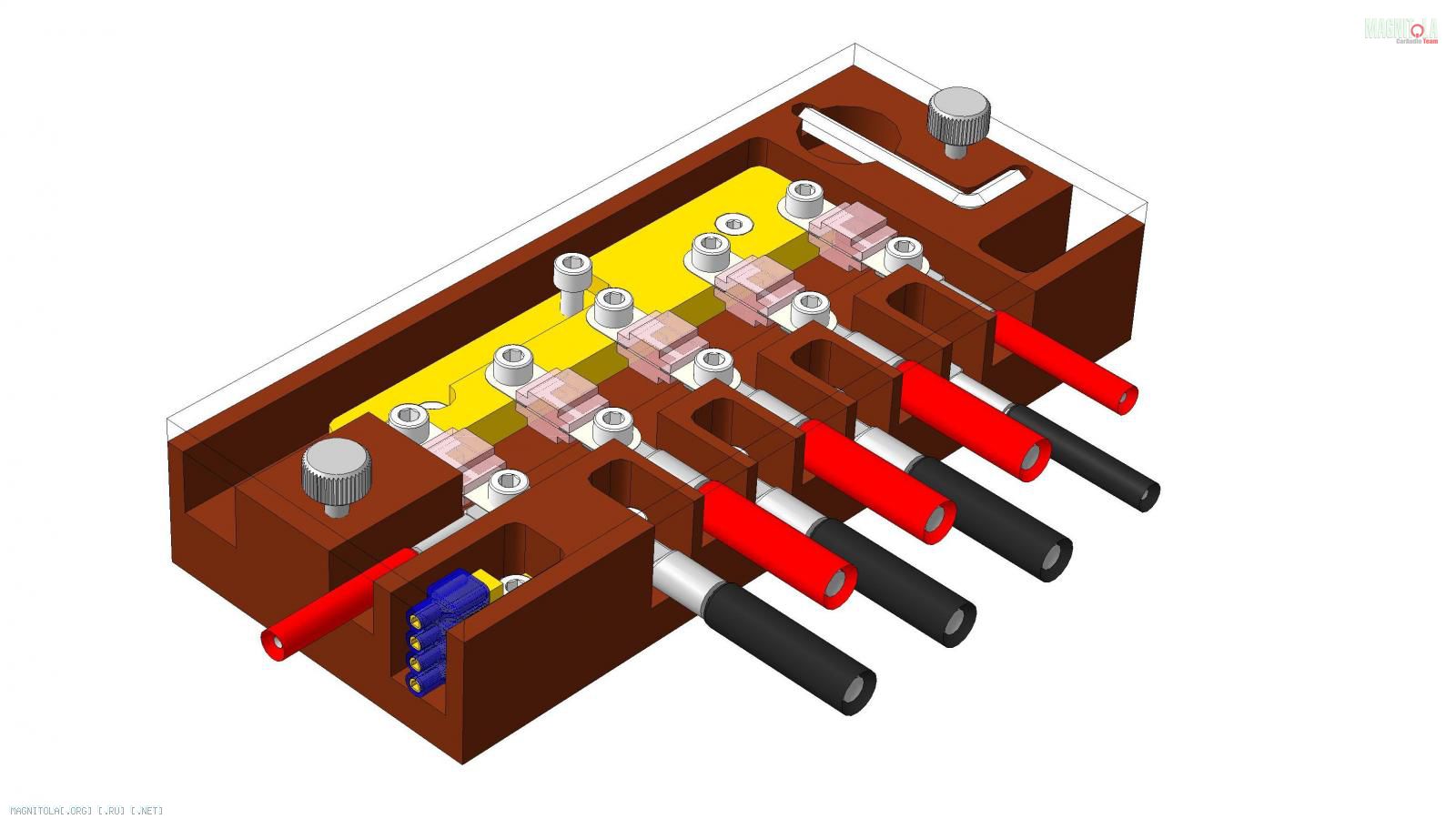

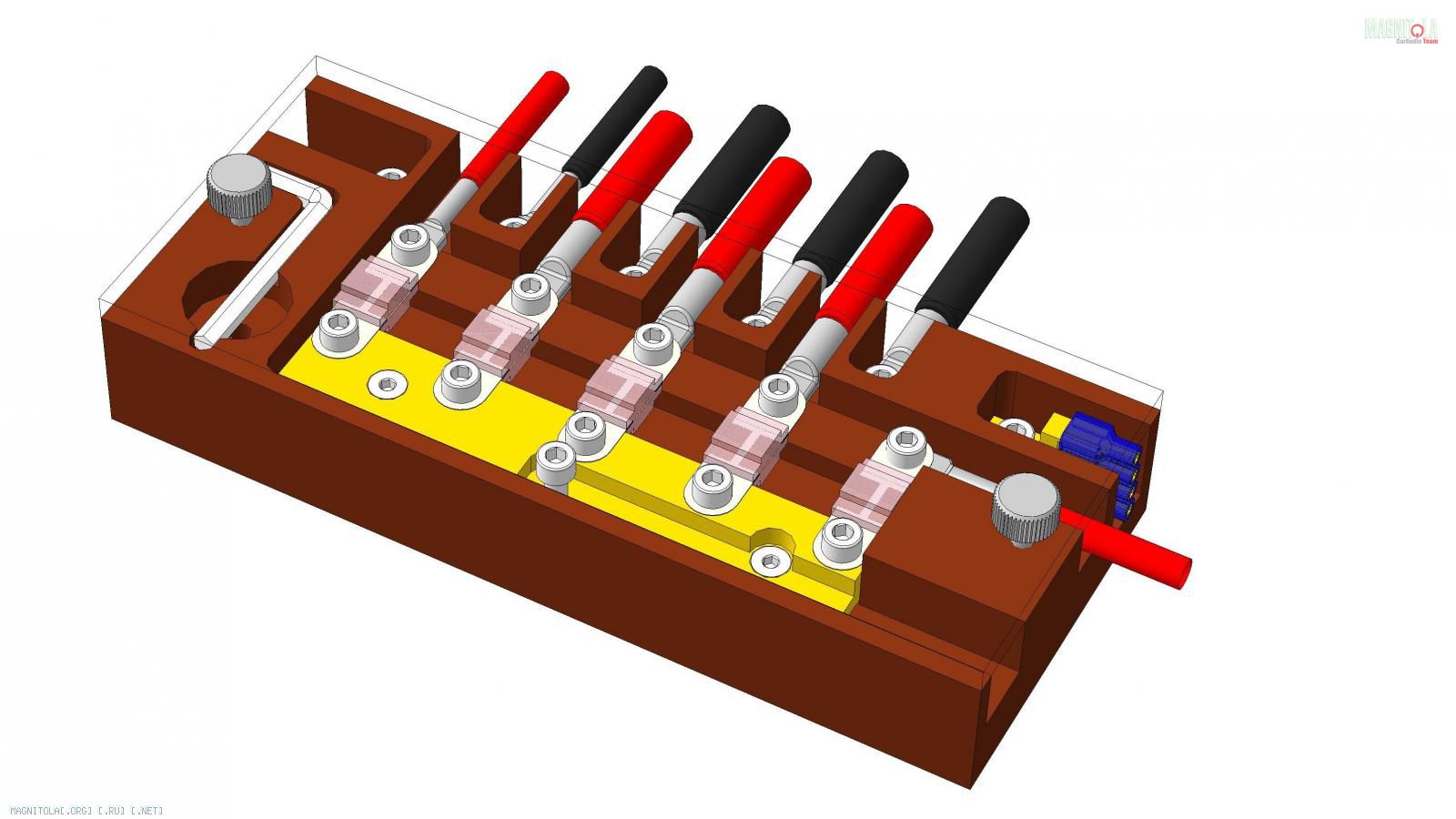

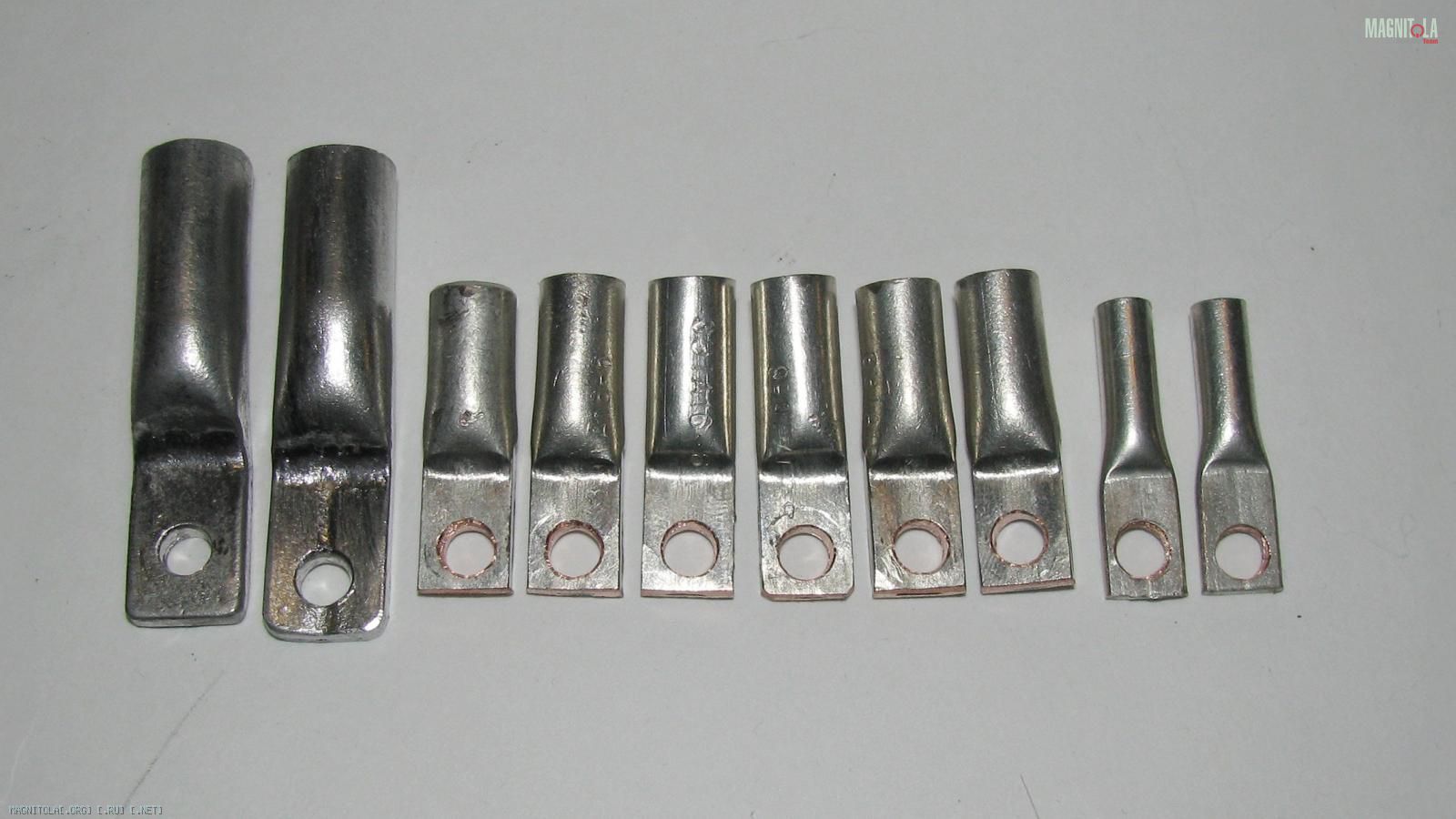

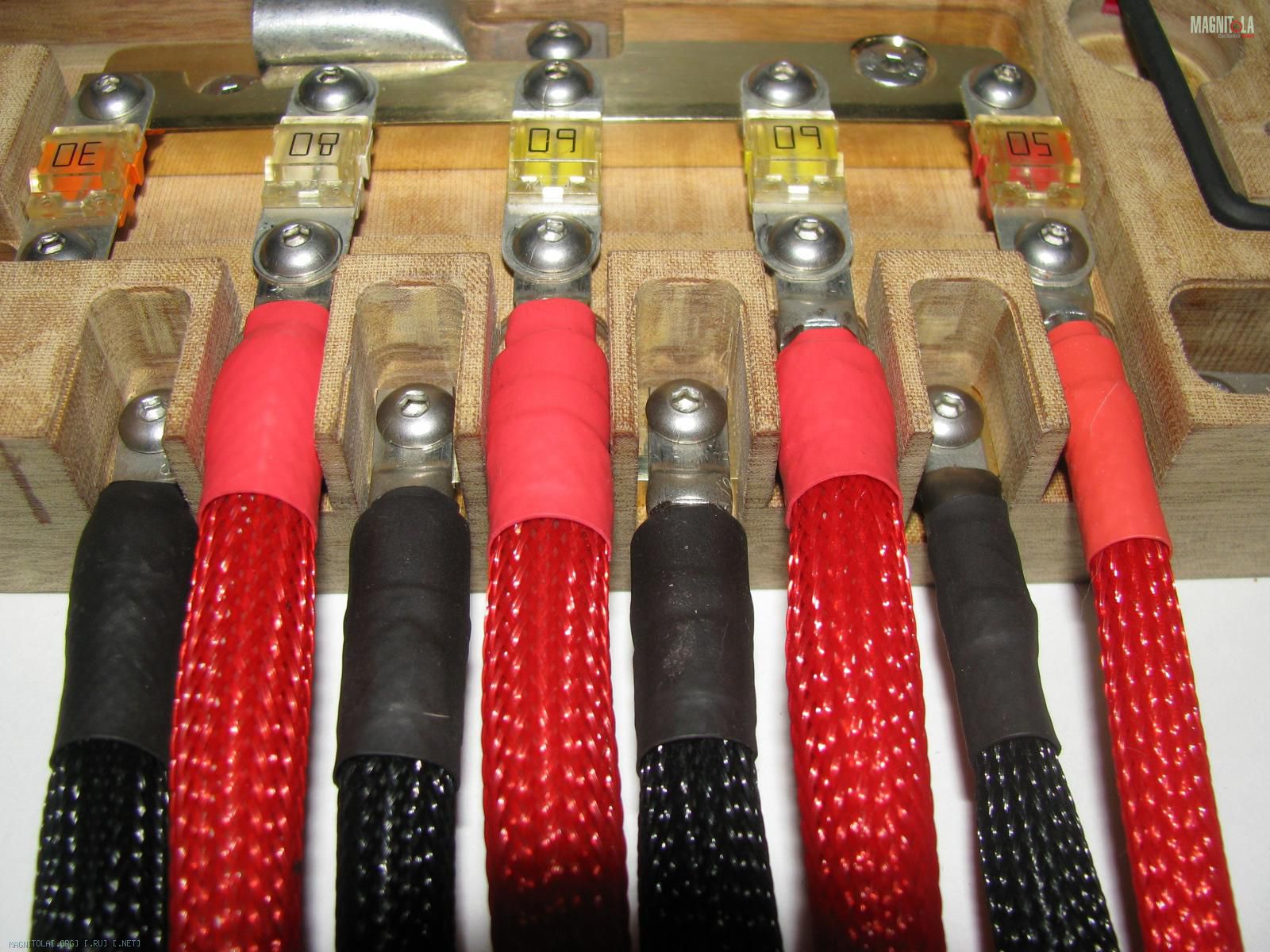

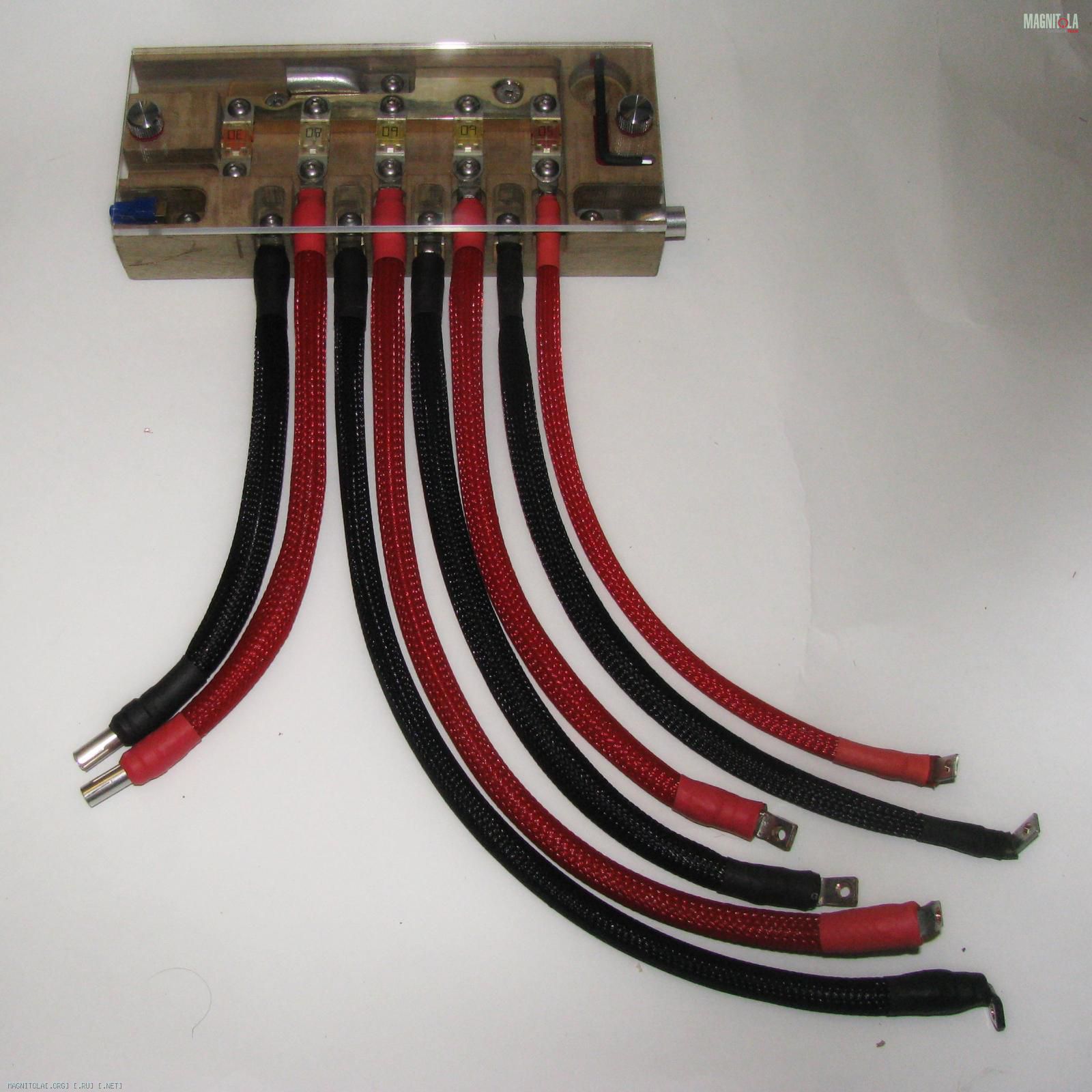

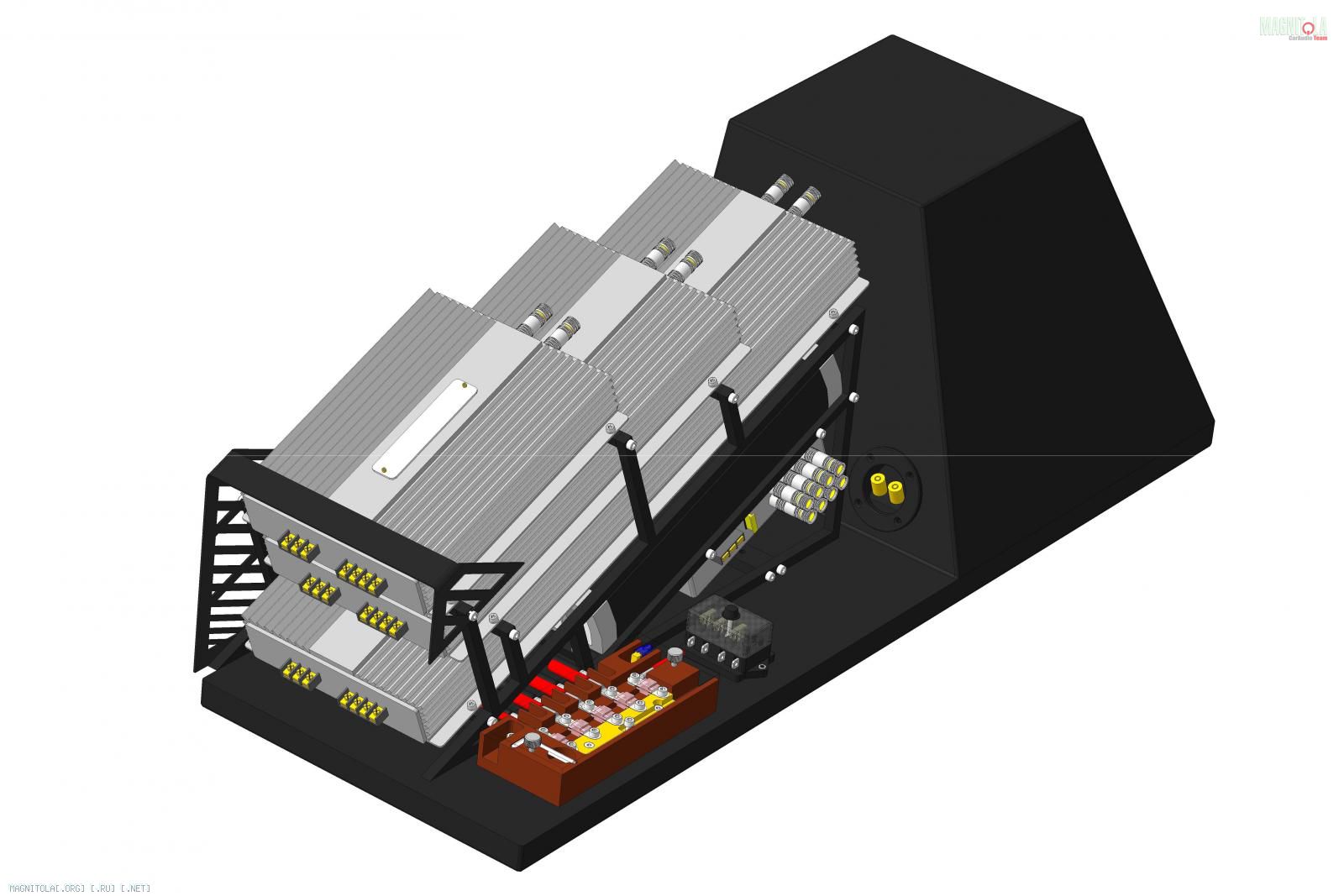

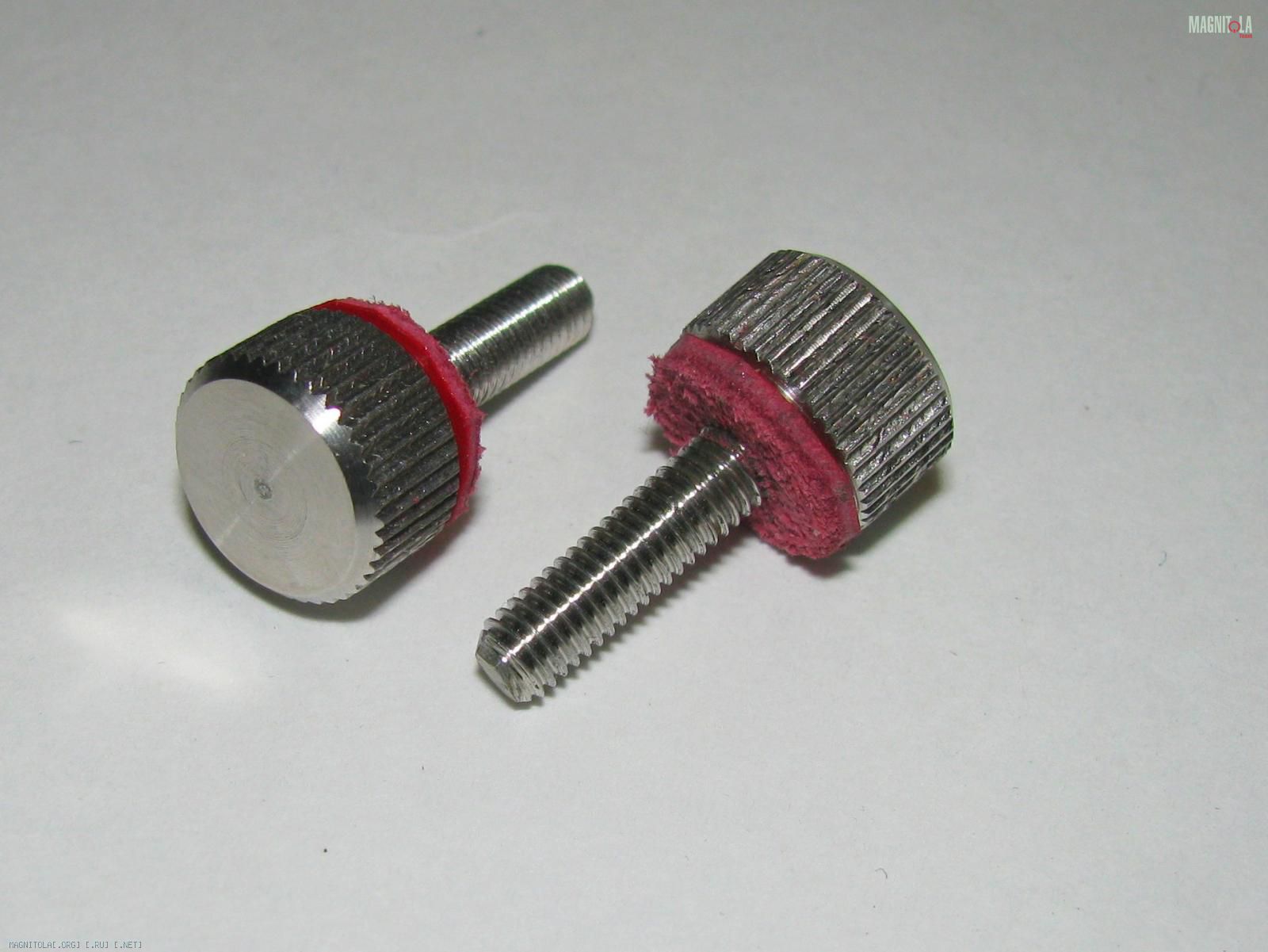

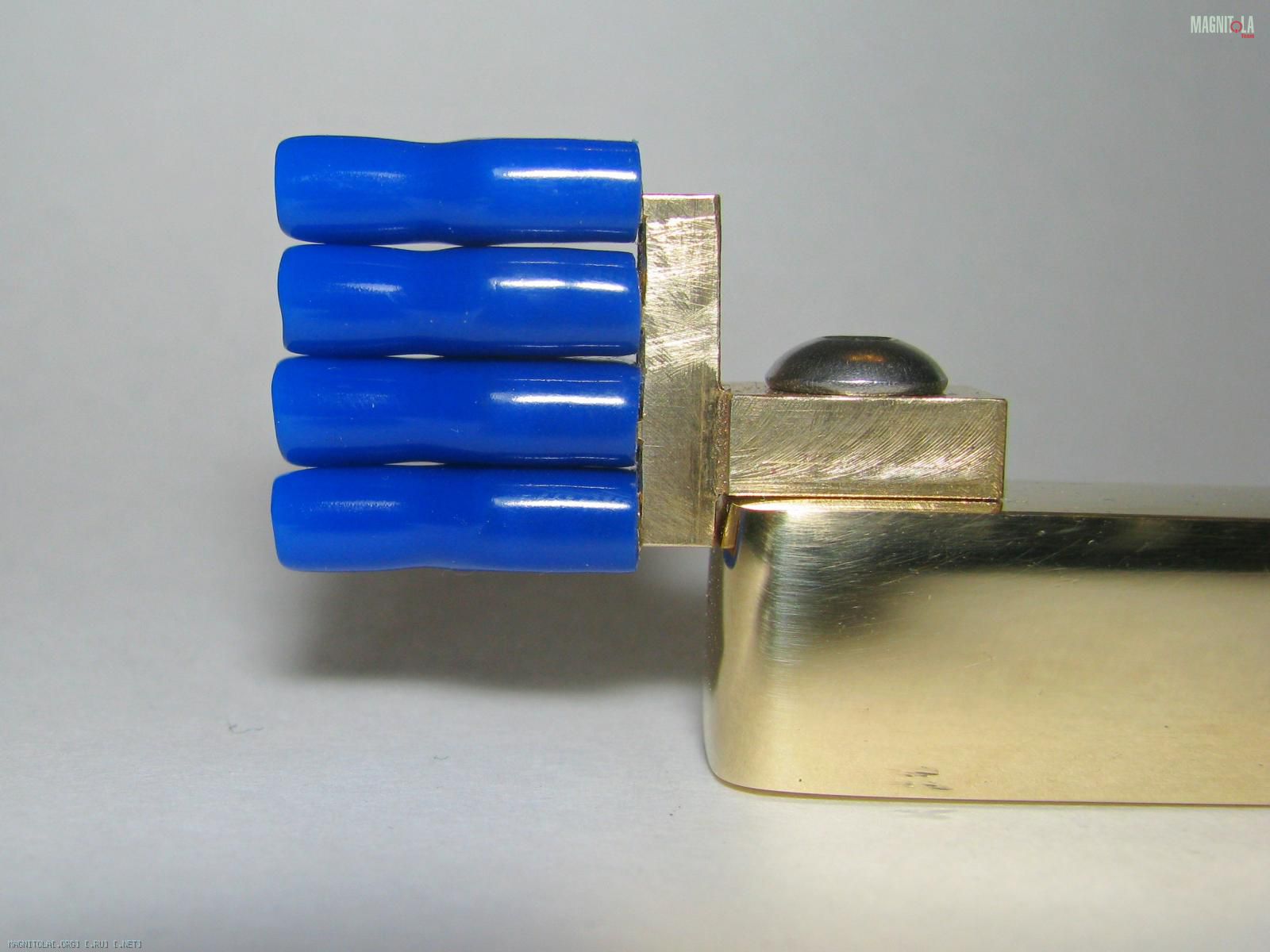

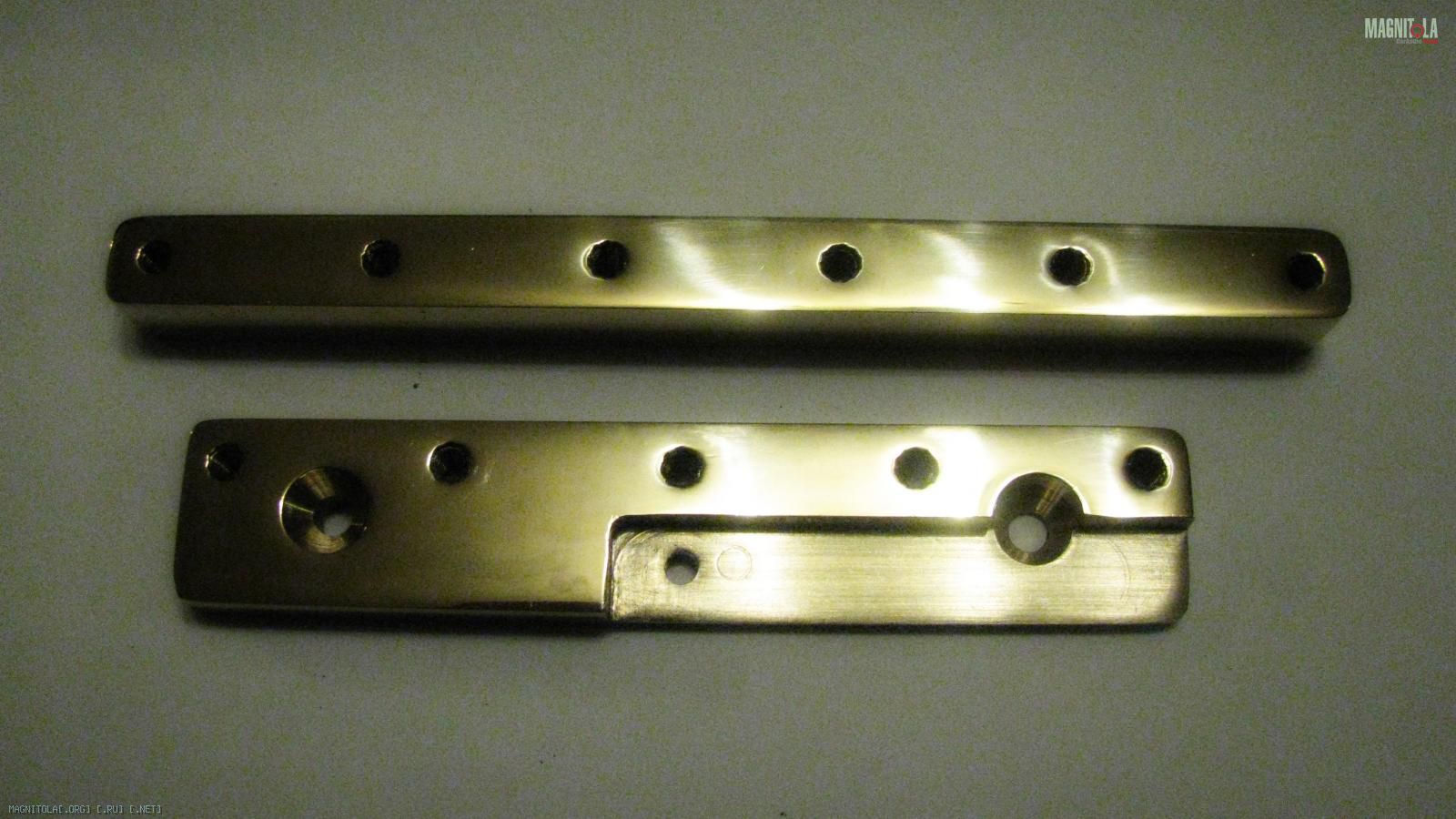

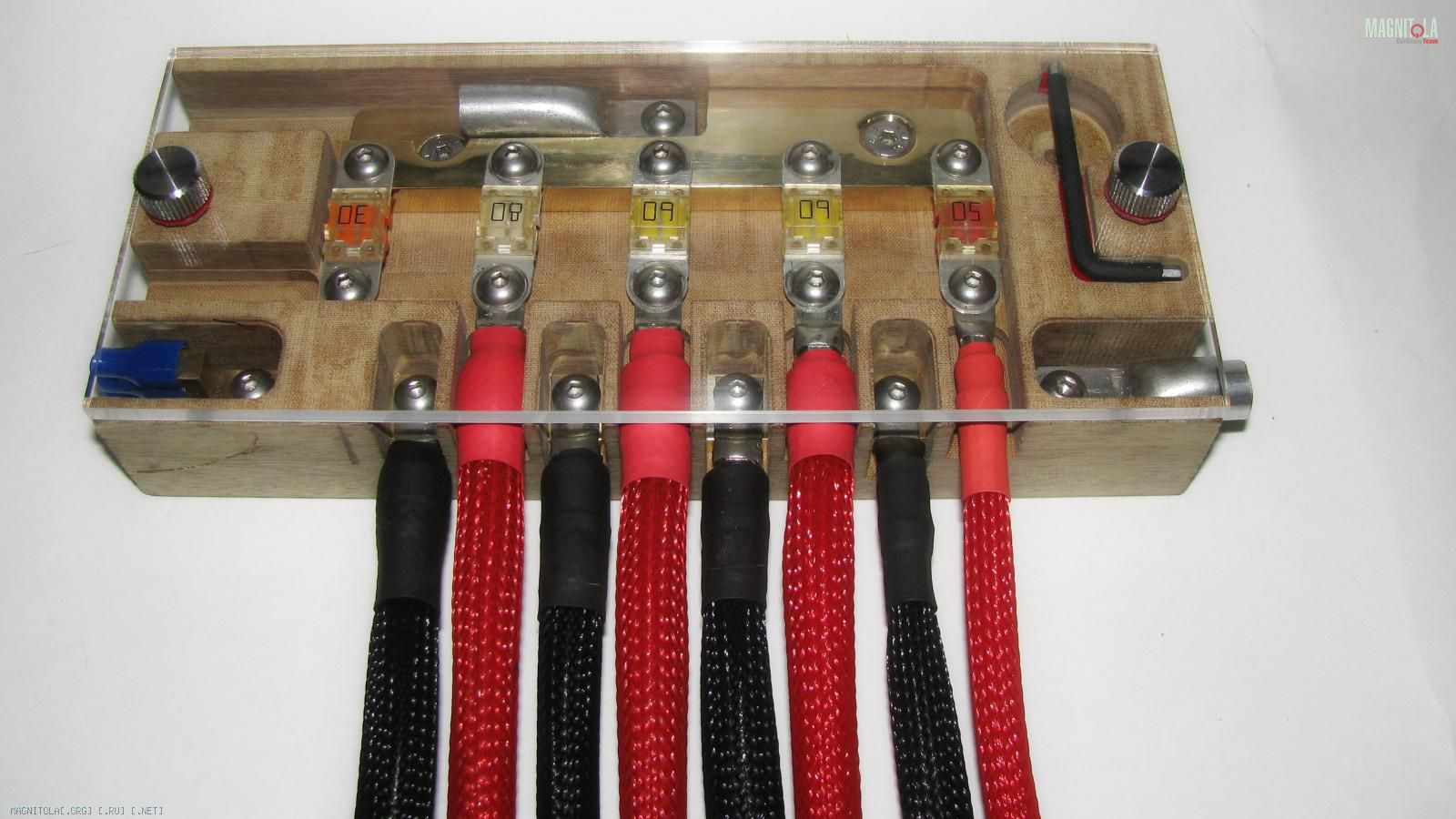

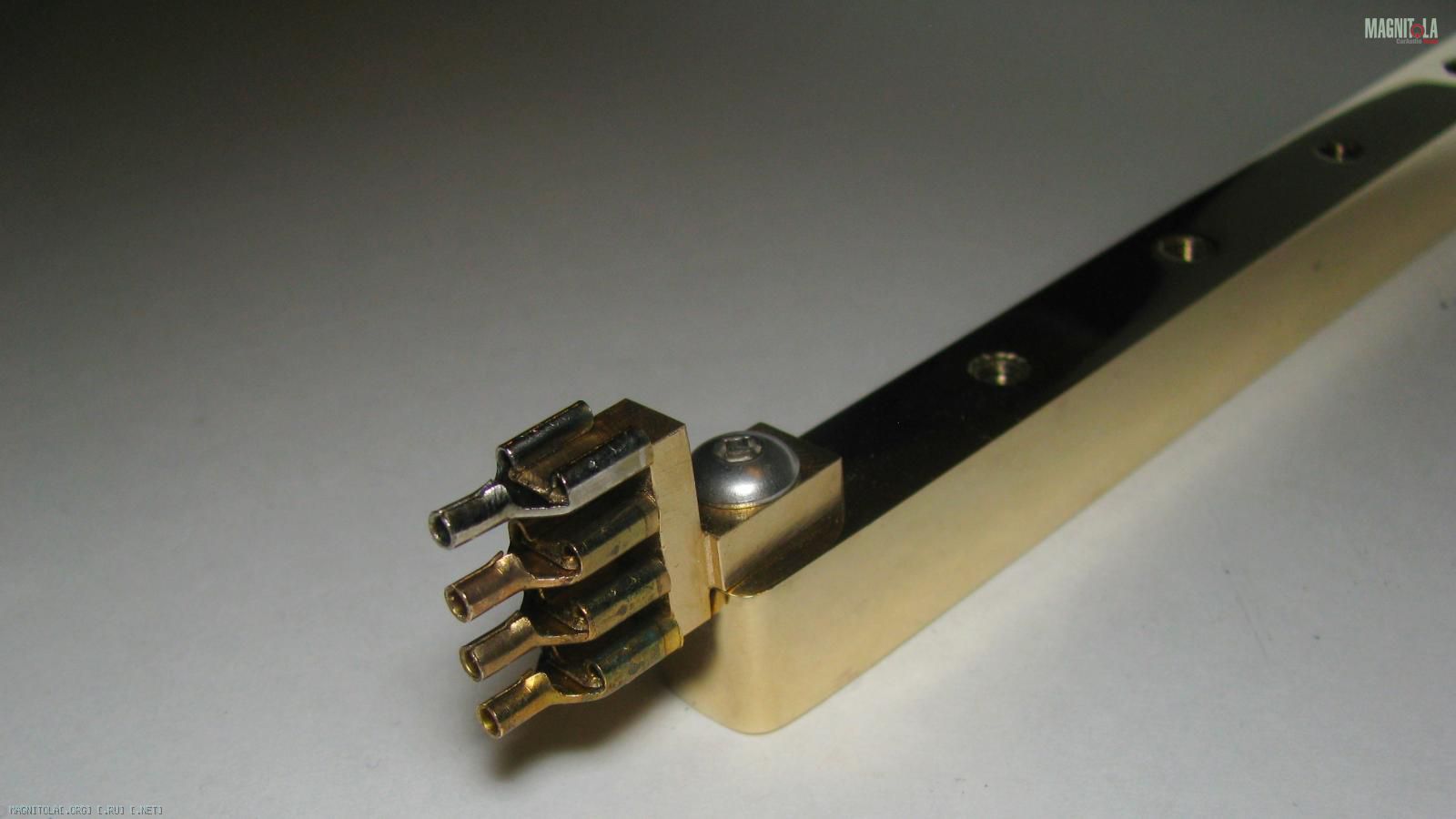

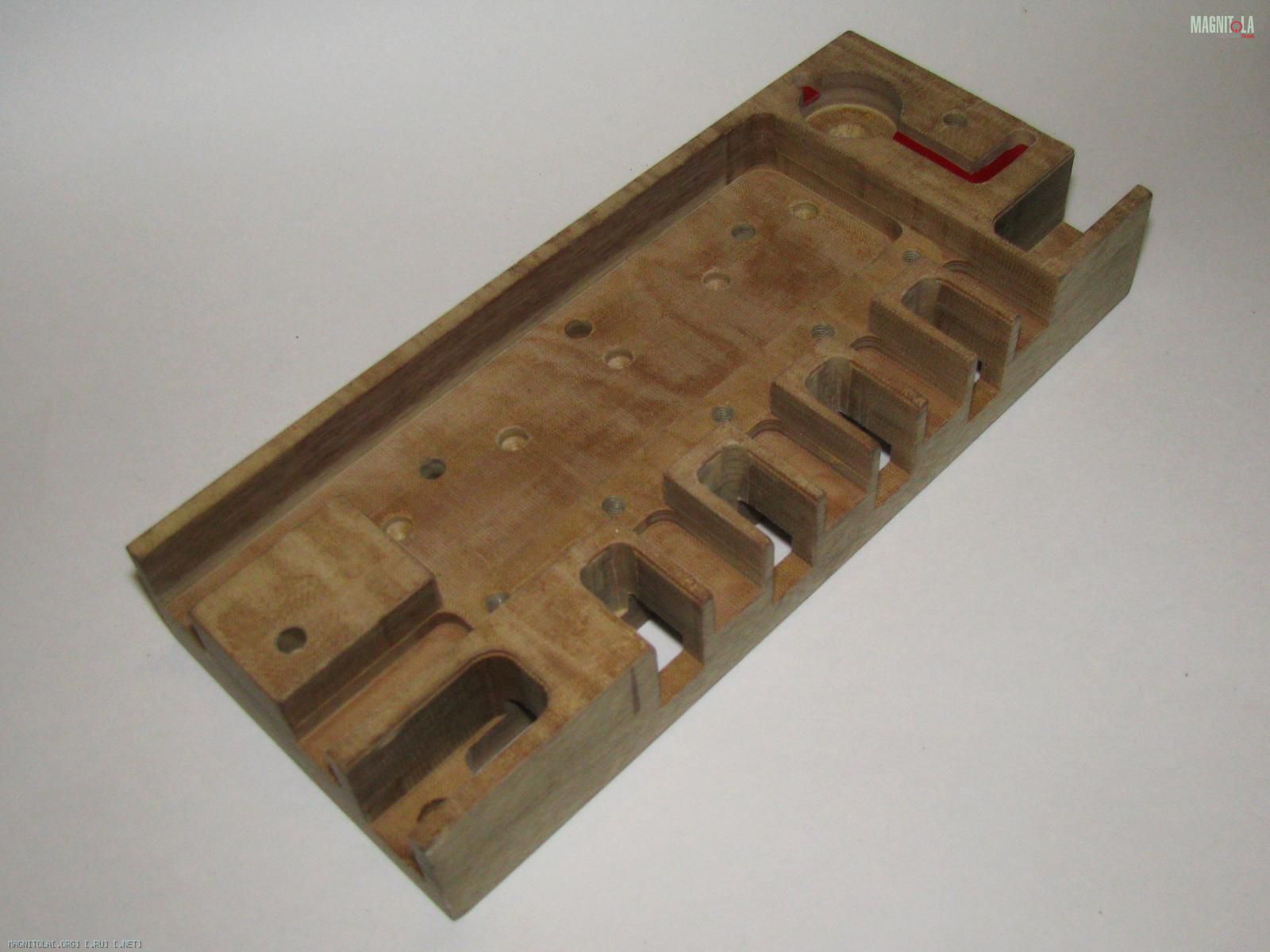

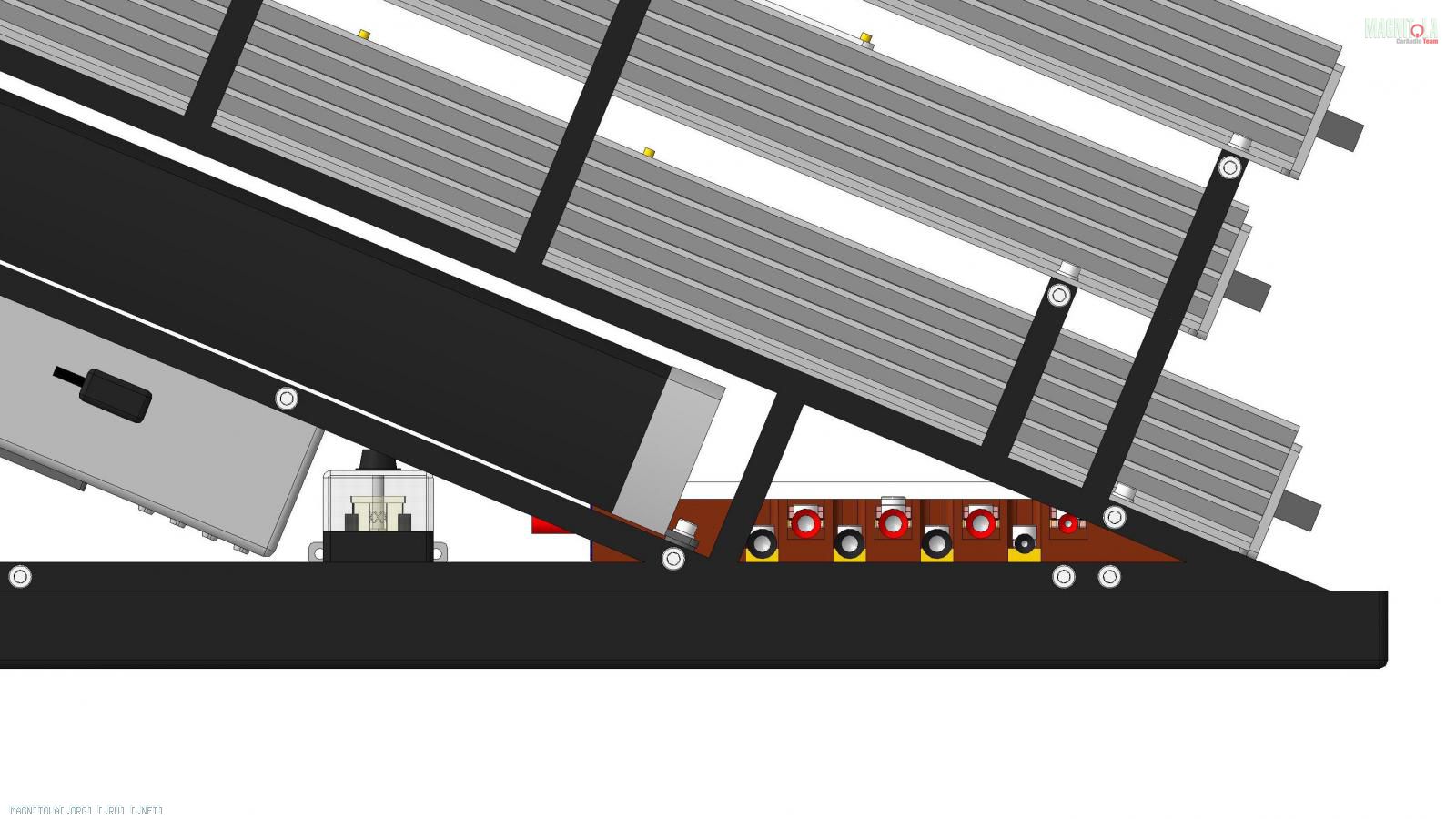

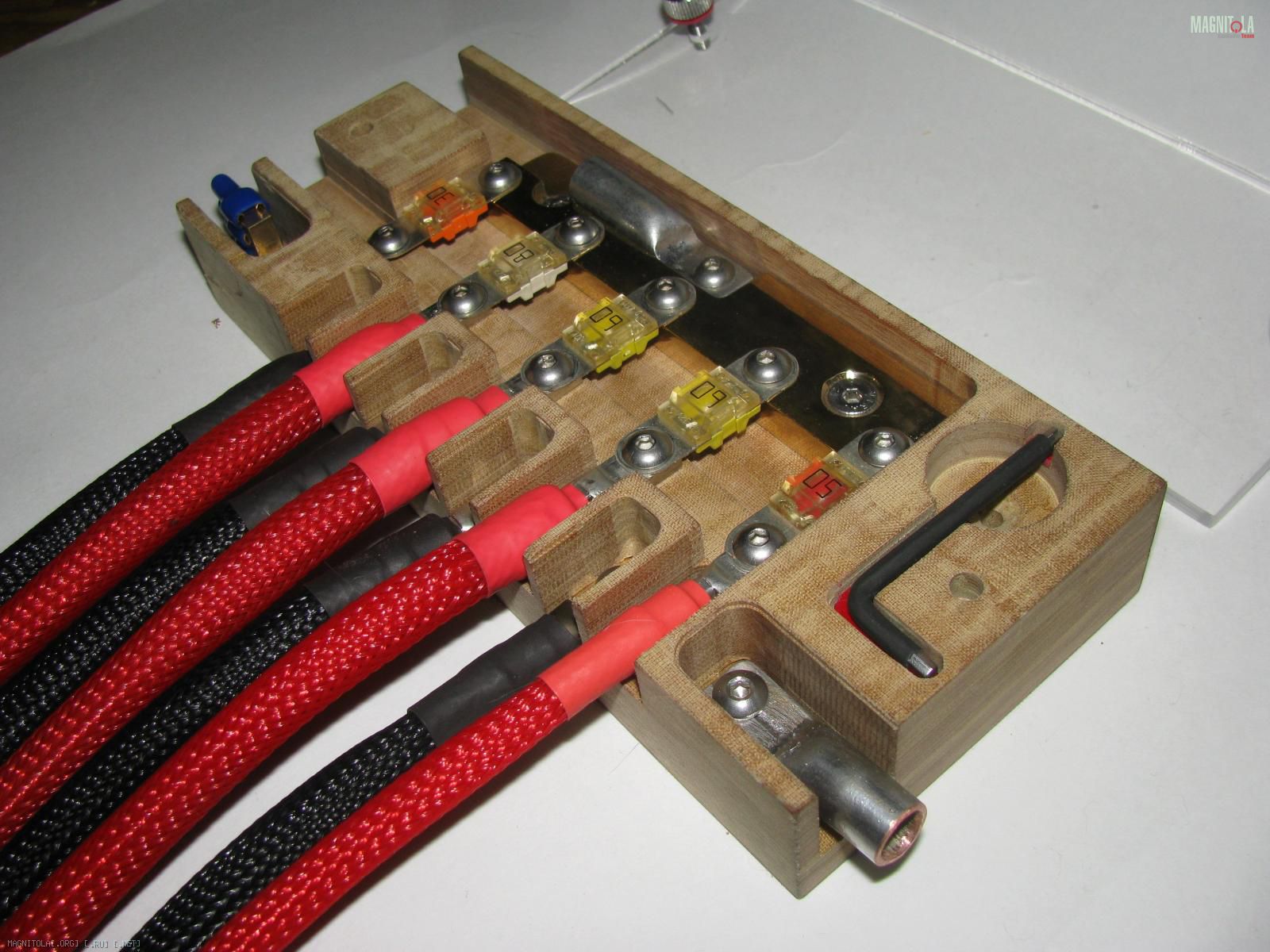

Андреичъ, не отчаиваюсь) уже запилил толковый дистрибьютор, все провода пройдут под сборкой. Вложение 978368Вложение 978370Вложение 978372Вложение 978374Вложение 978376Вложение 978378Вложение 978380Вложение 978382Вложение 978384Вложение 978386Вложение 978388Вложение 978390Вложение 978392Вложение 978394Вложение 978396Вложение 978398Вложение 978400Вложение 978402Вложение 978404Вложение 978406
а шина из какого металла?
таксист 330, латунь, конечно)
силовых немного, у усей бп ж по одному?? межблоки , рем, акустика, релюхи…..проводов еще вагон,пока не понятно,,,,
пс.
дистр прикольный!!!
пс.
и главное, не отчаиваться..))
waterman, да с чего ж ты взял, что отчаиваться я собрался? не надо обо мне так плохо думать)
силовых уж сколько есть. 4 уся, ГУ и проц. 6 пар. ещё две про запас, для адаптера айпода например и ещё чего-нибудь, что когда-нибудь может захотеться вроде чейнджера.

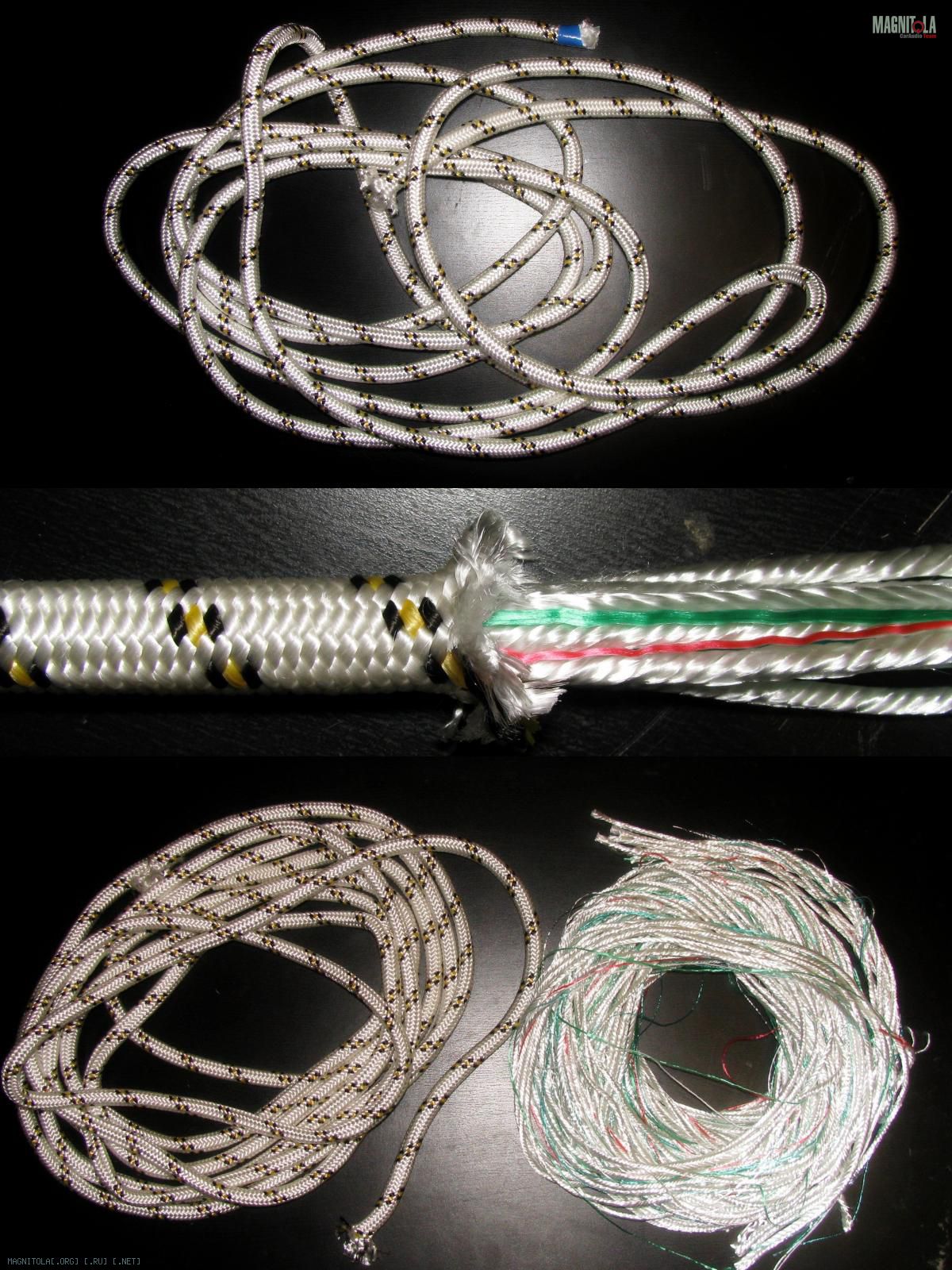

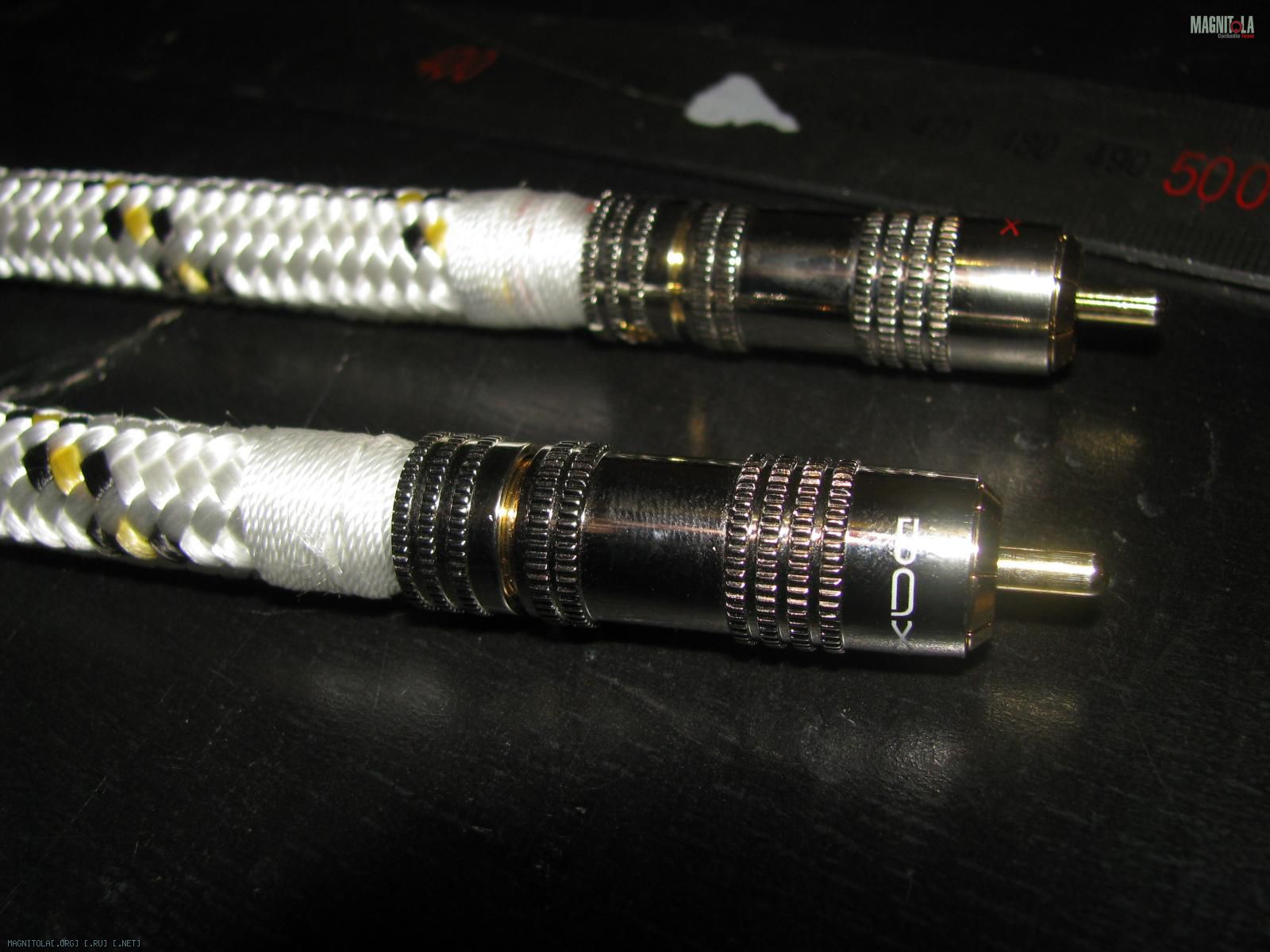

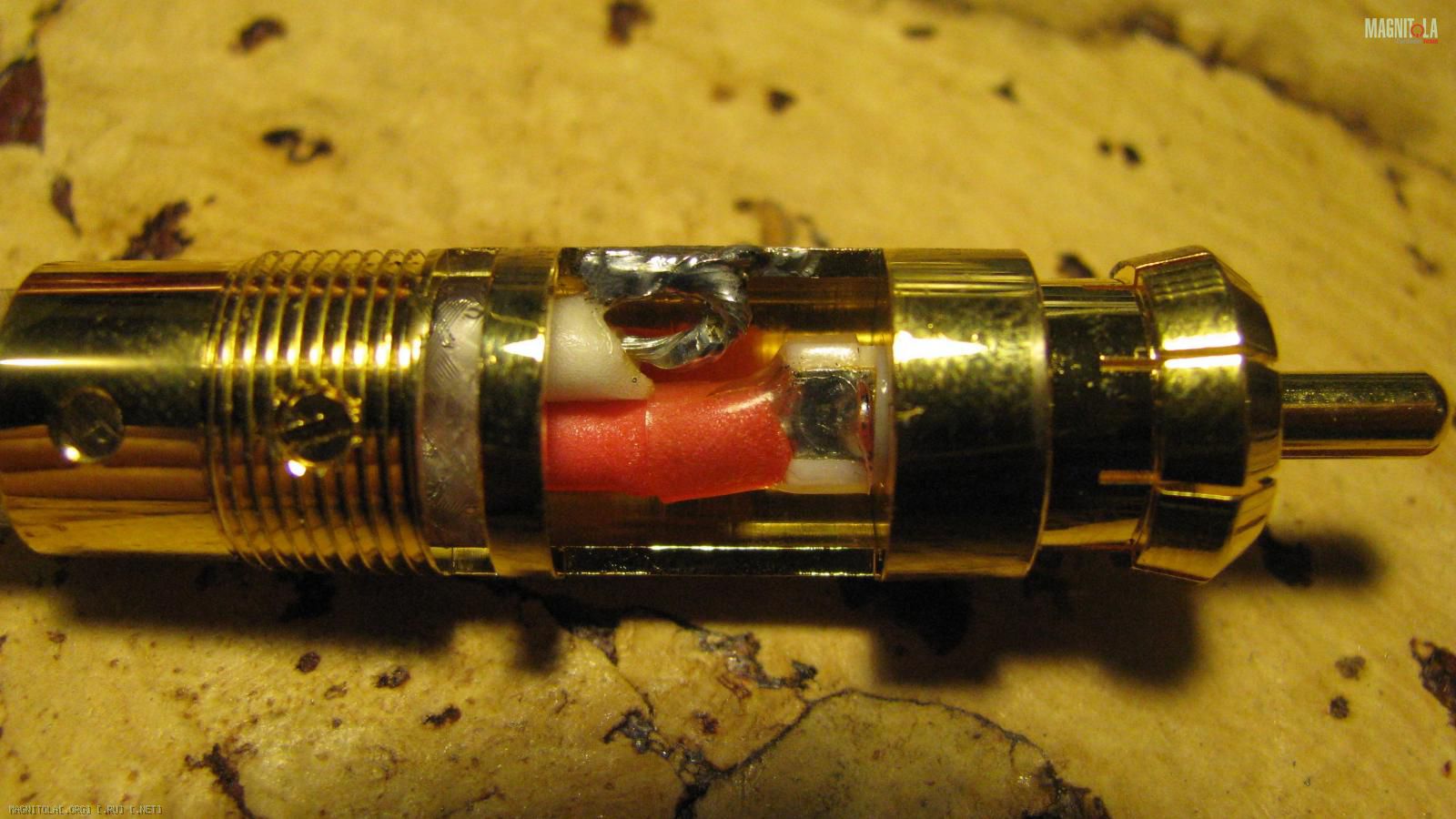

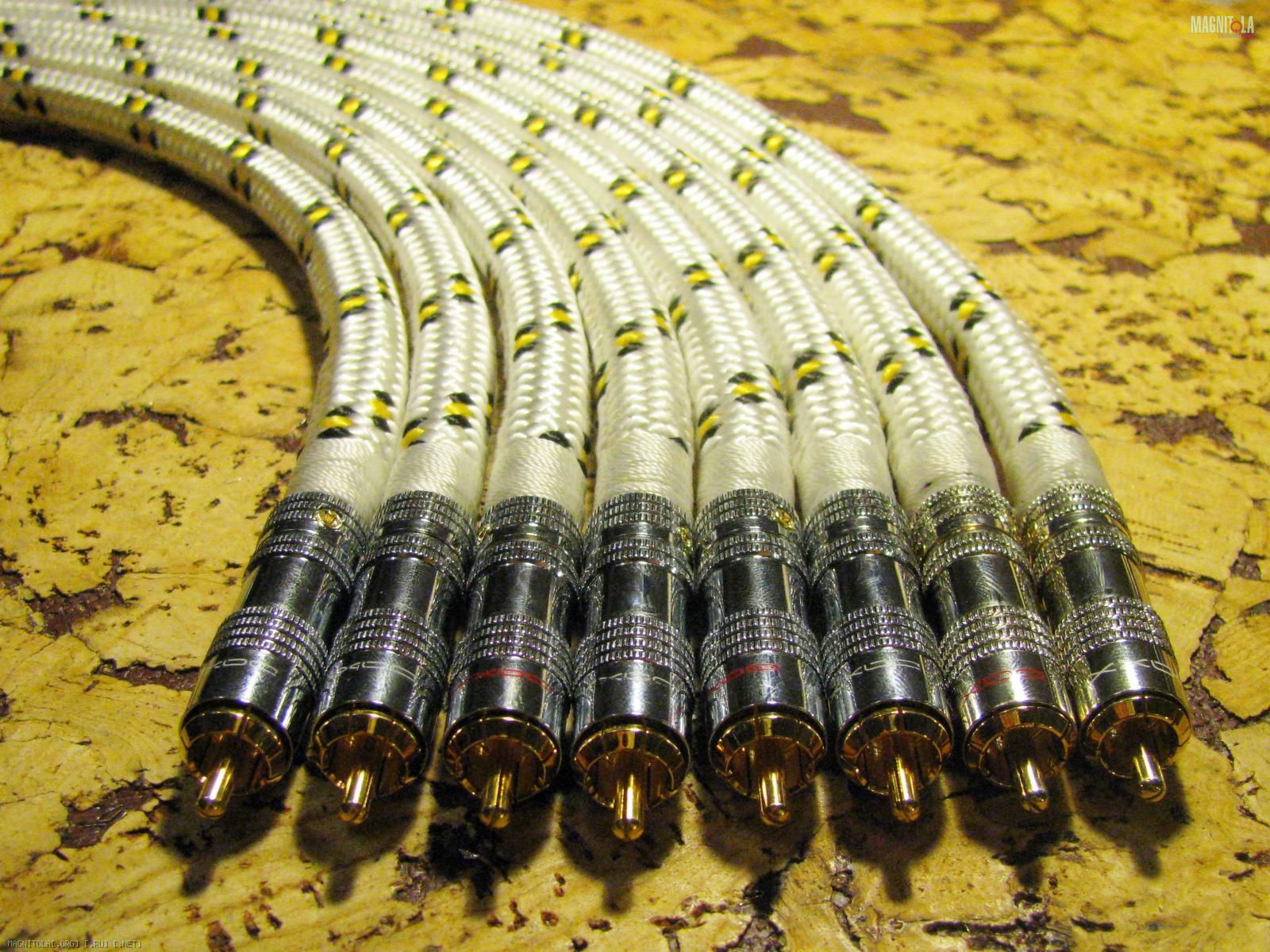

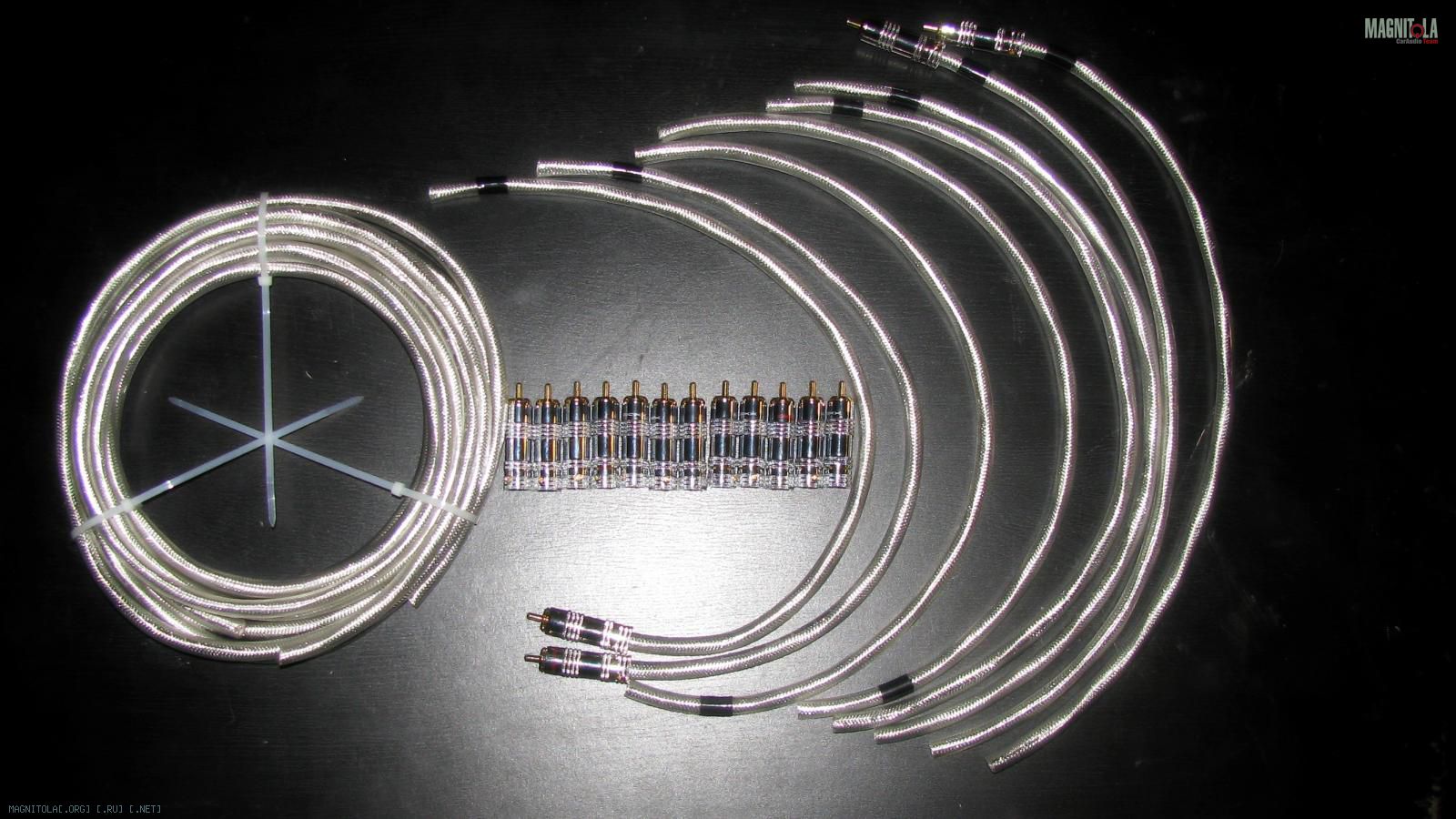

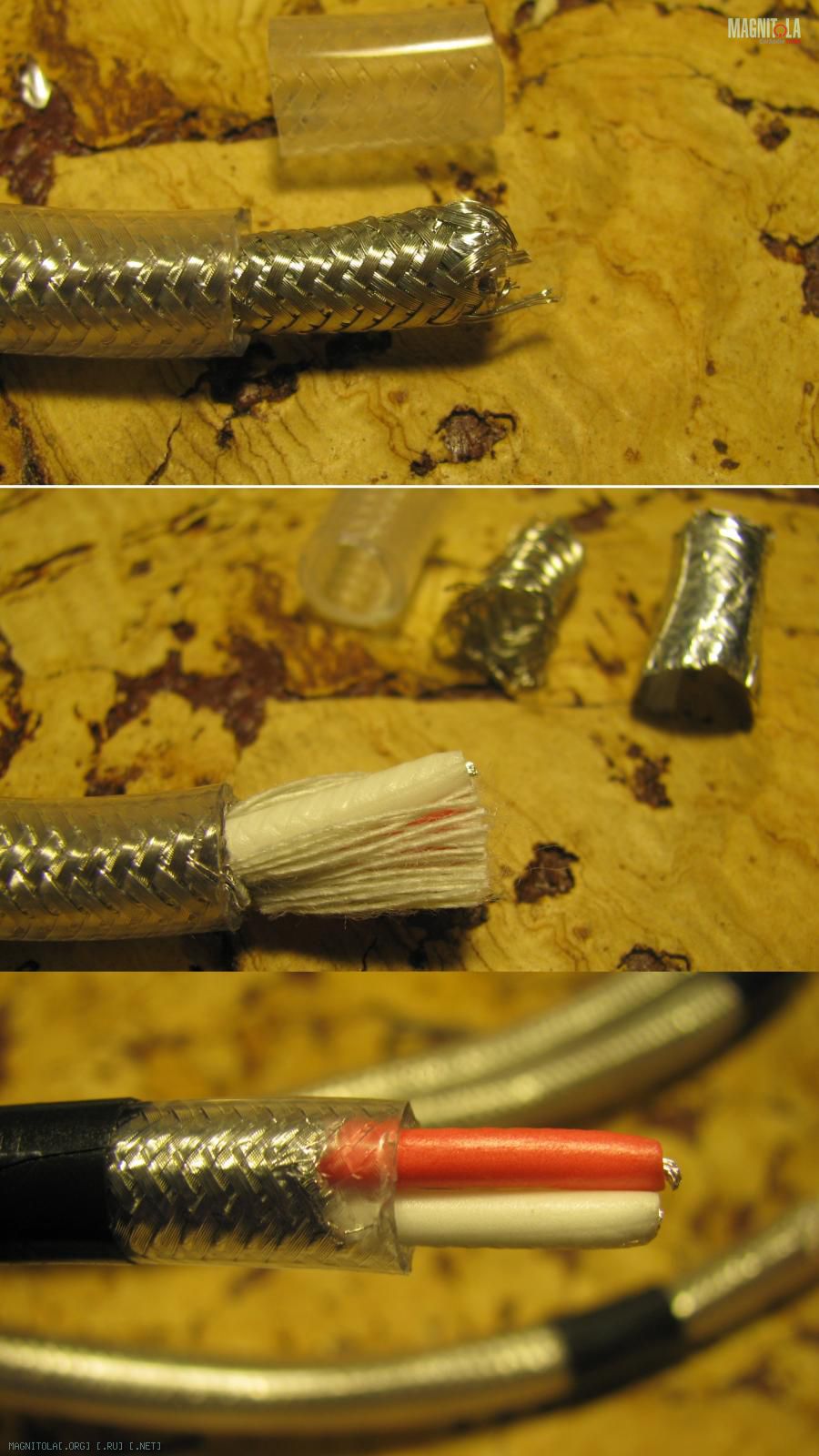

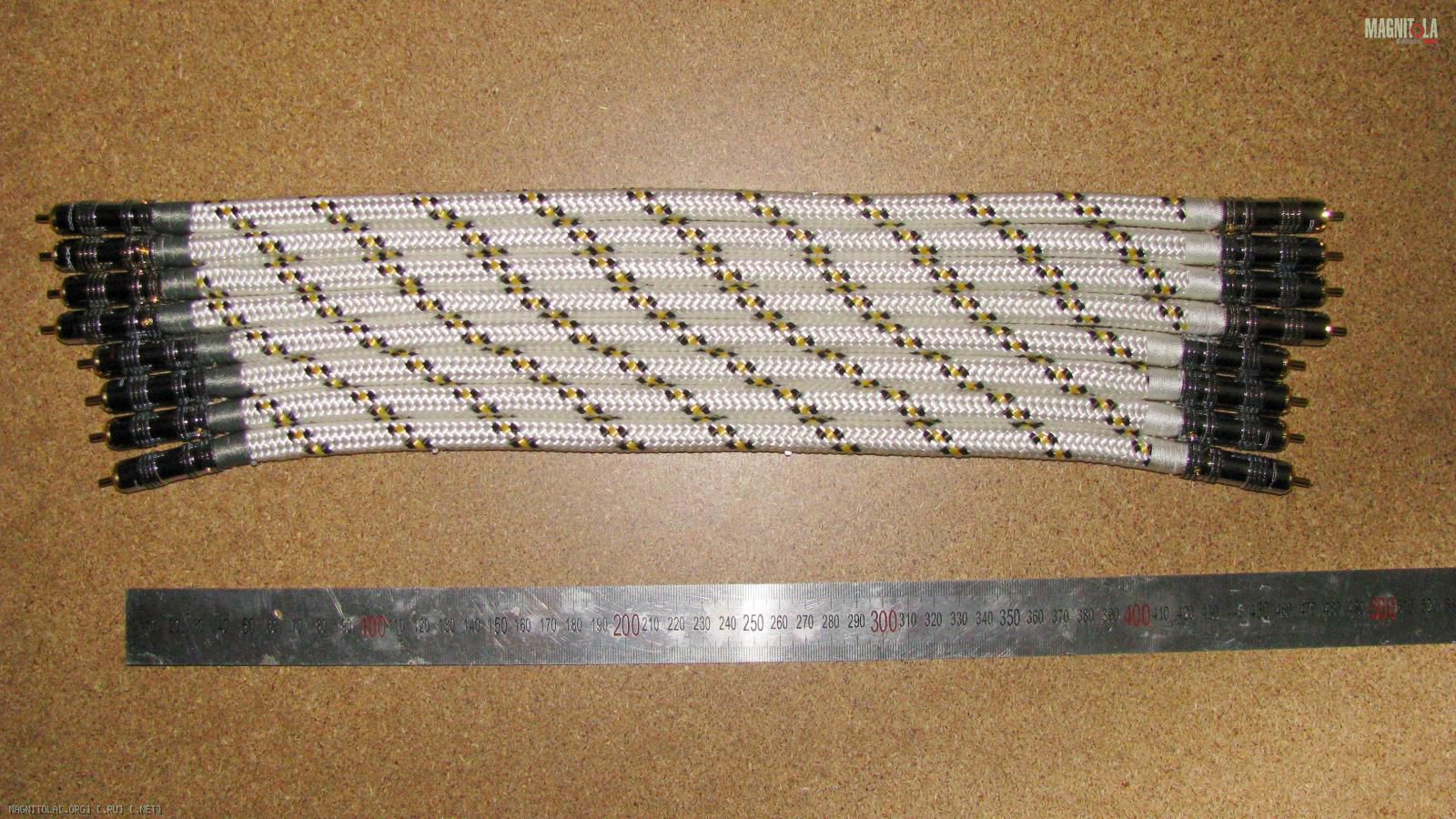

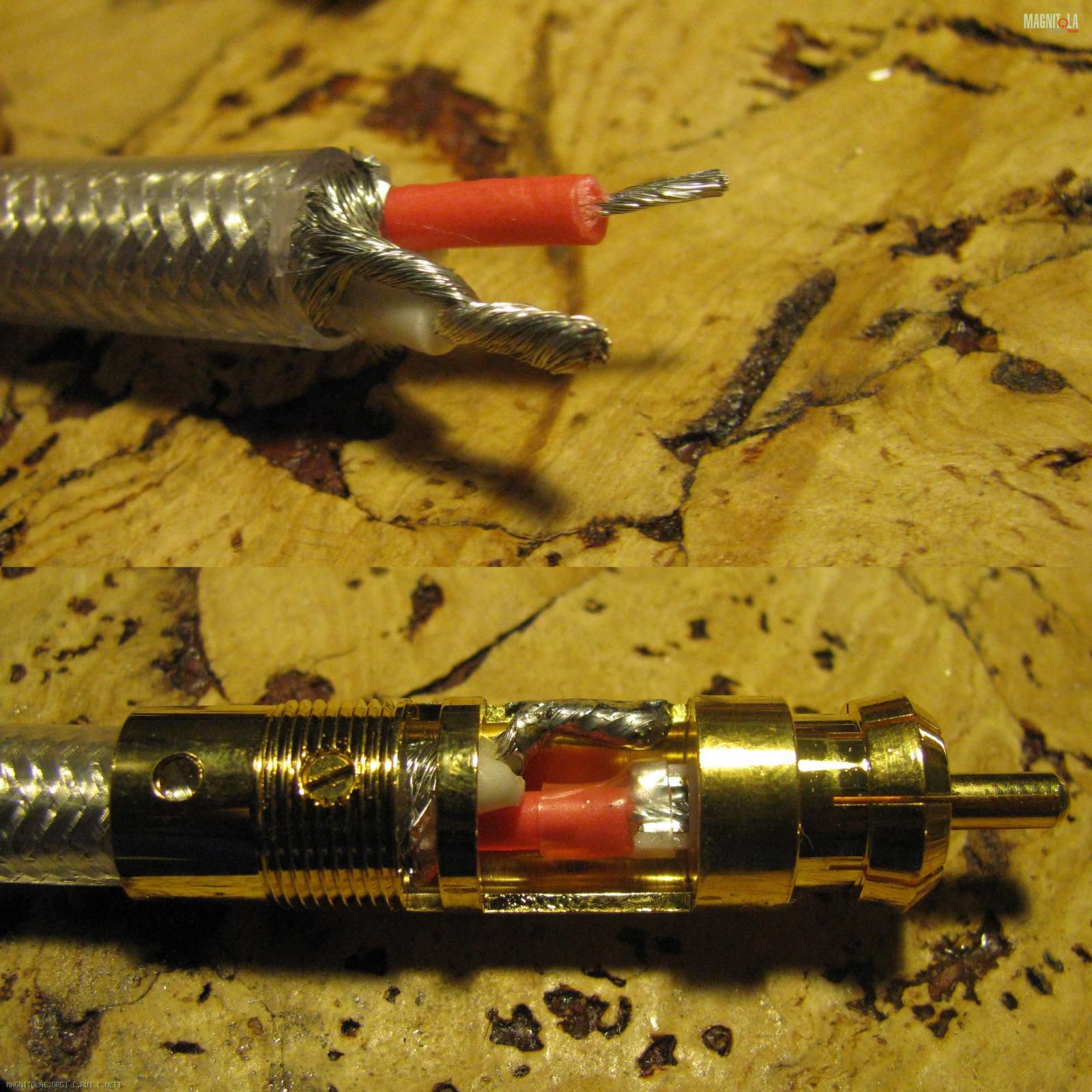

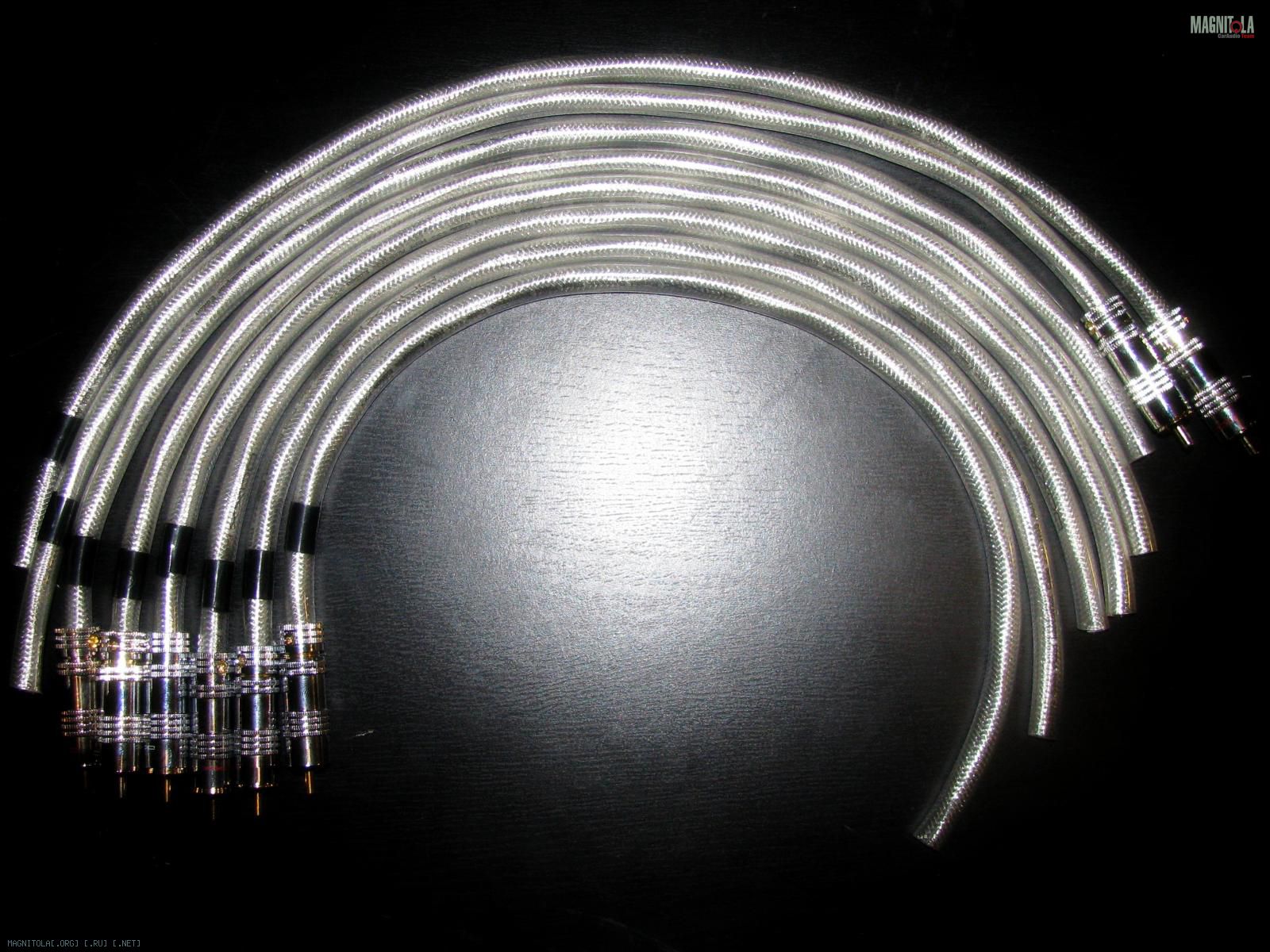

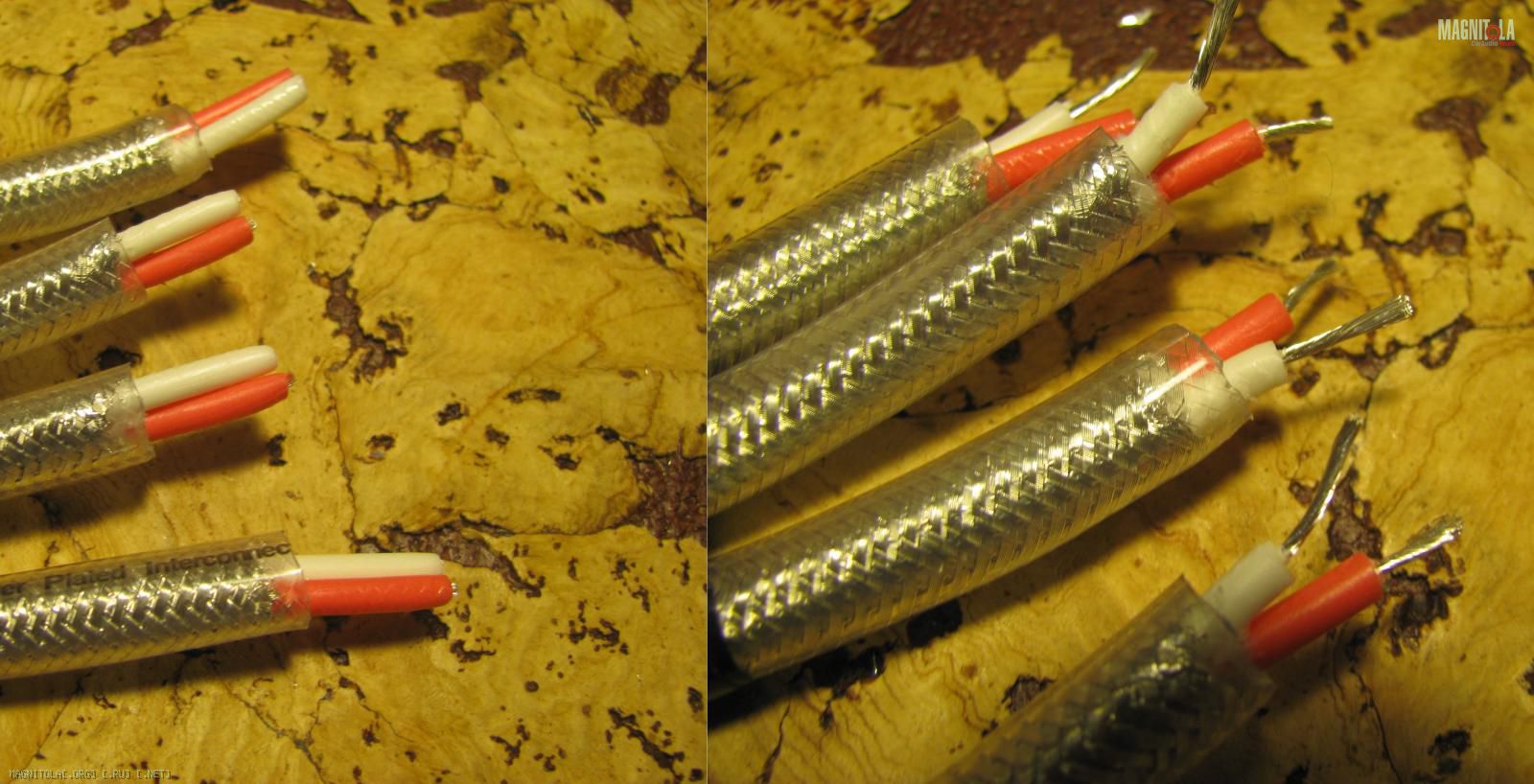

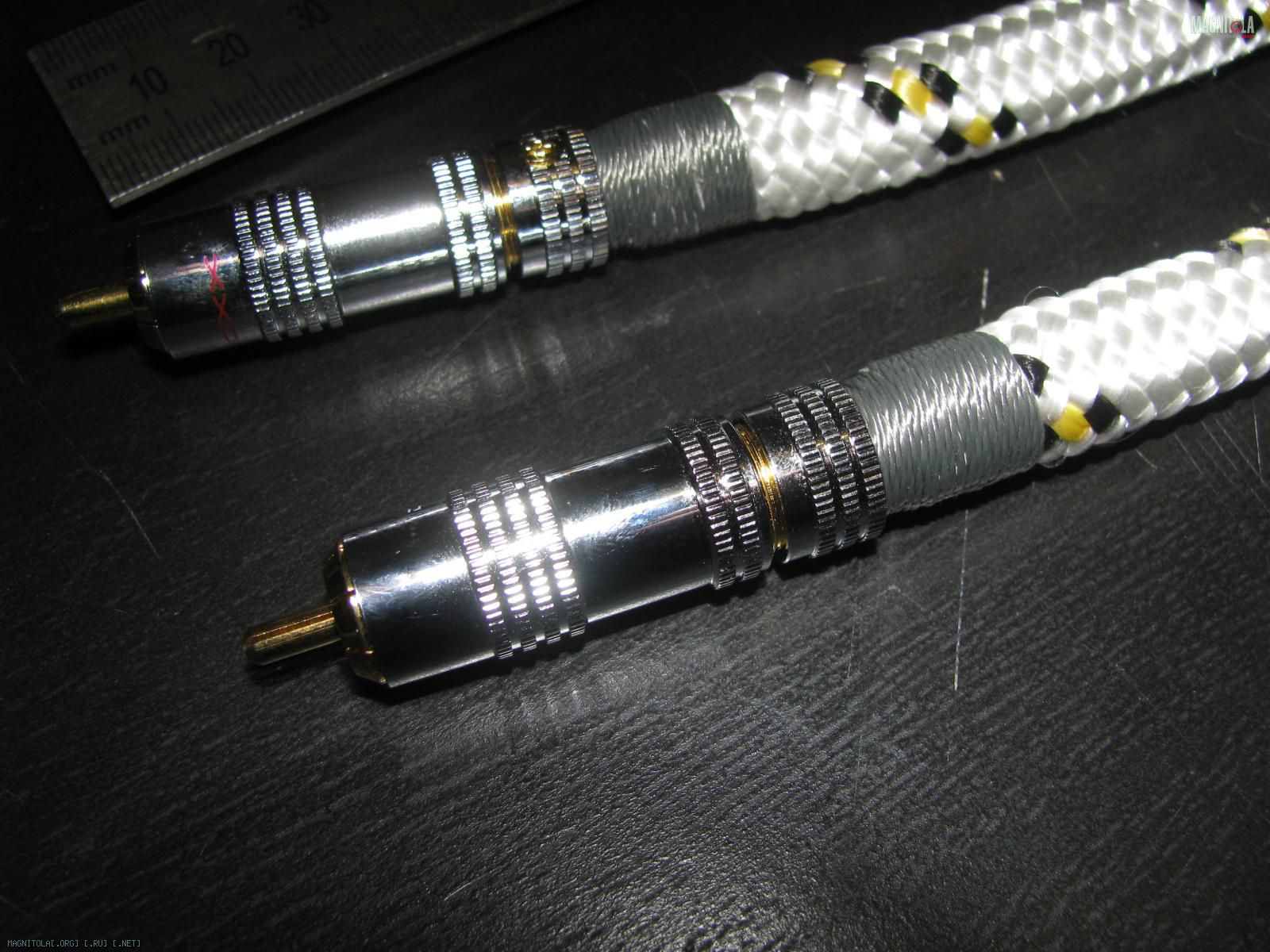

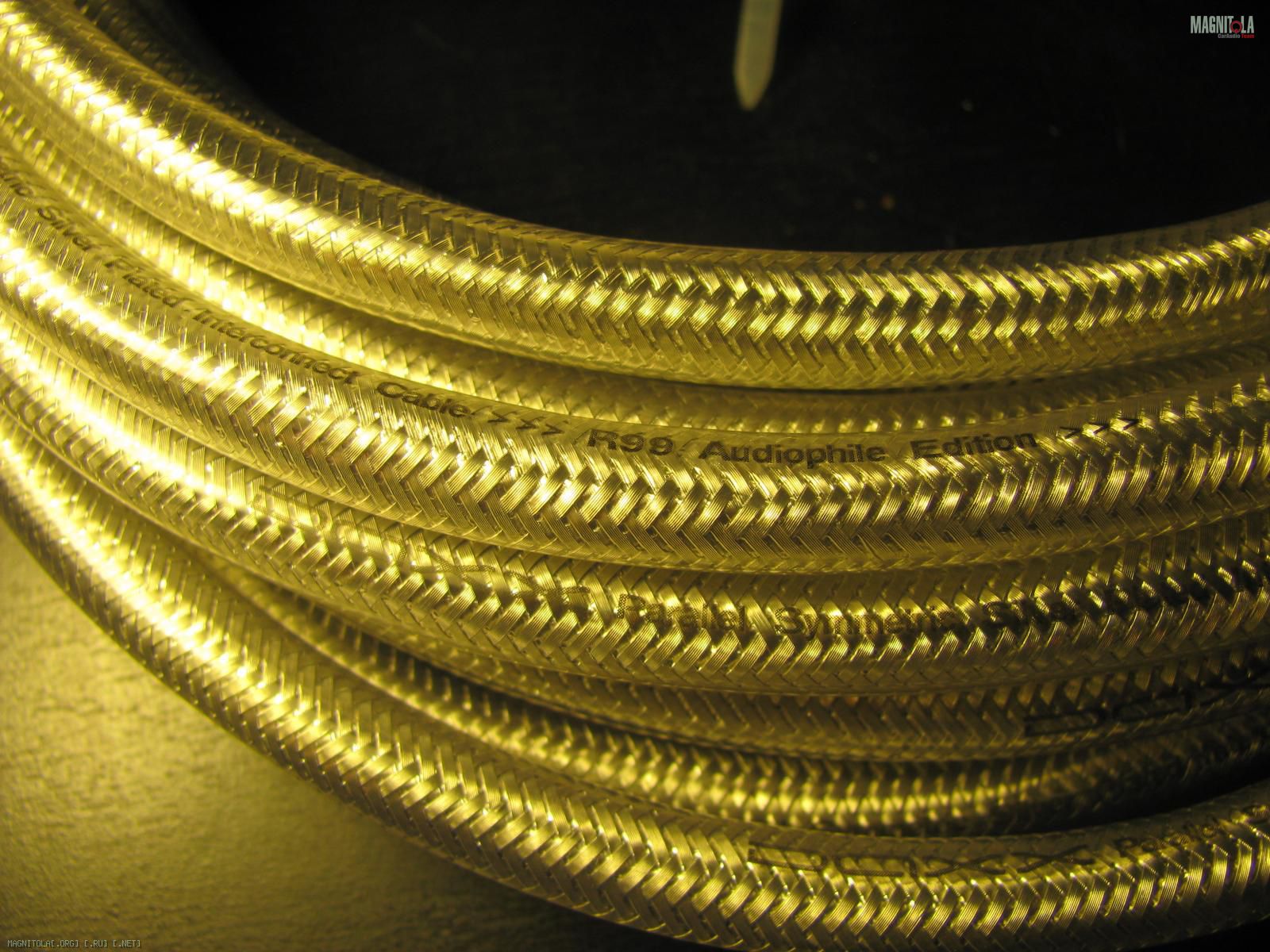

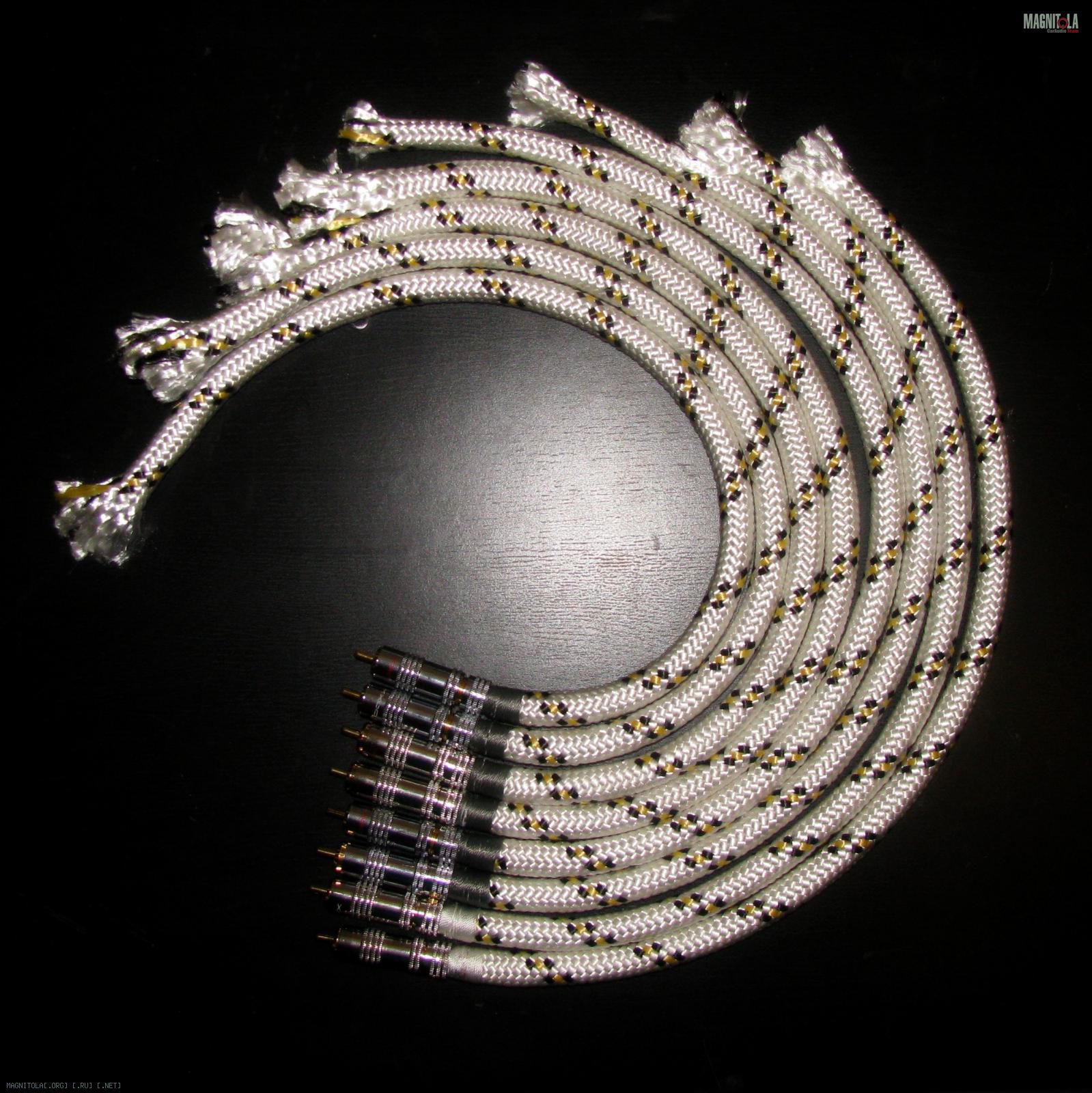

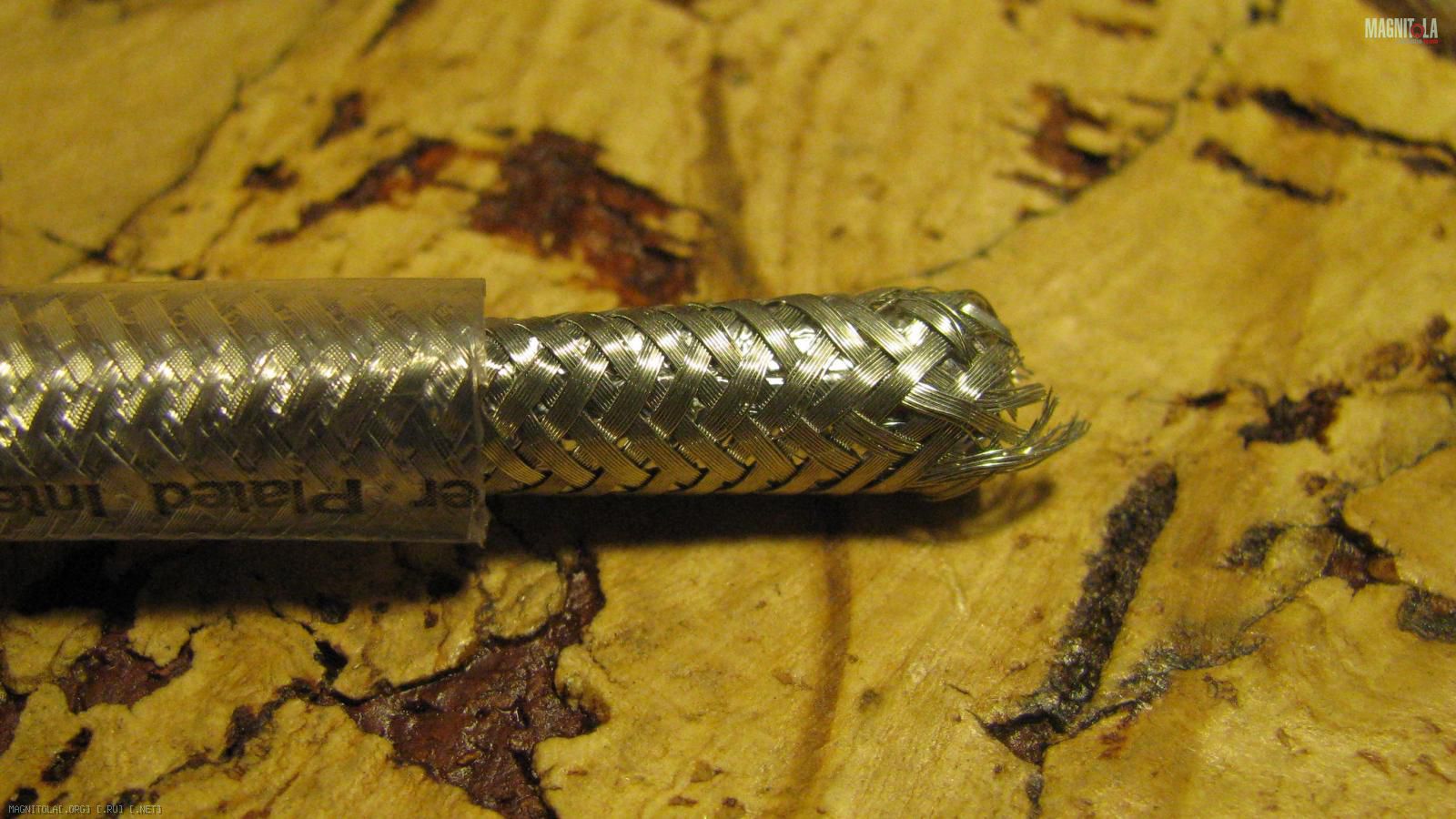

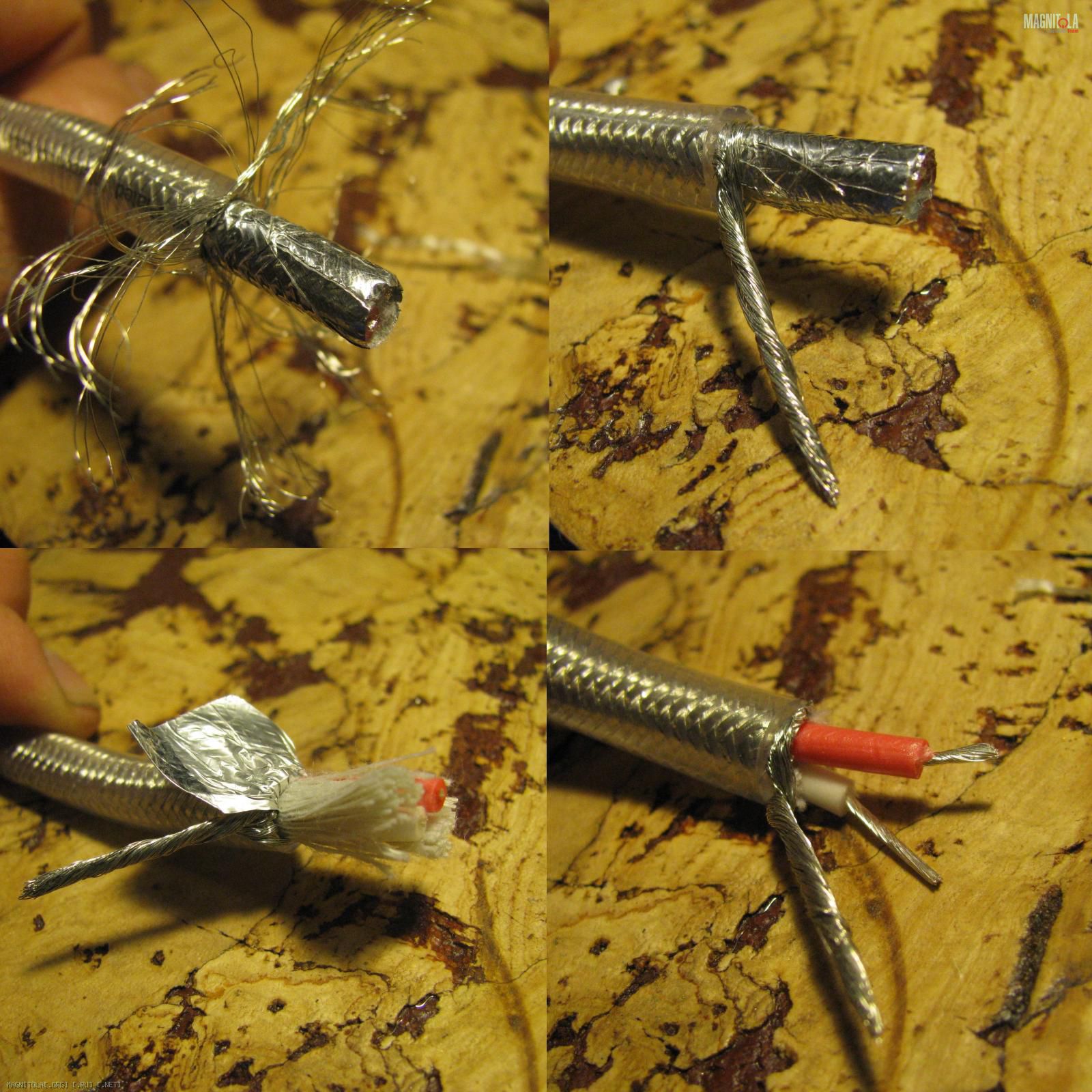

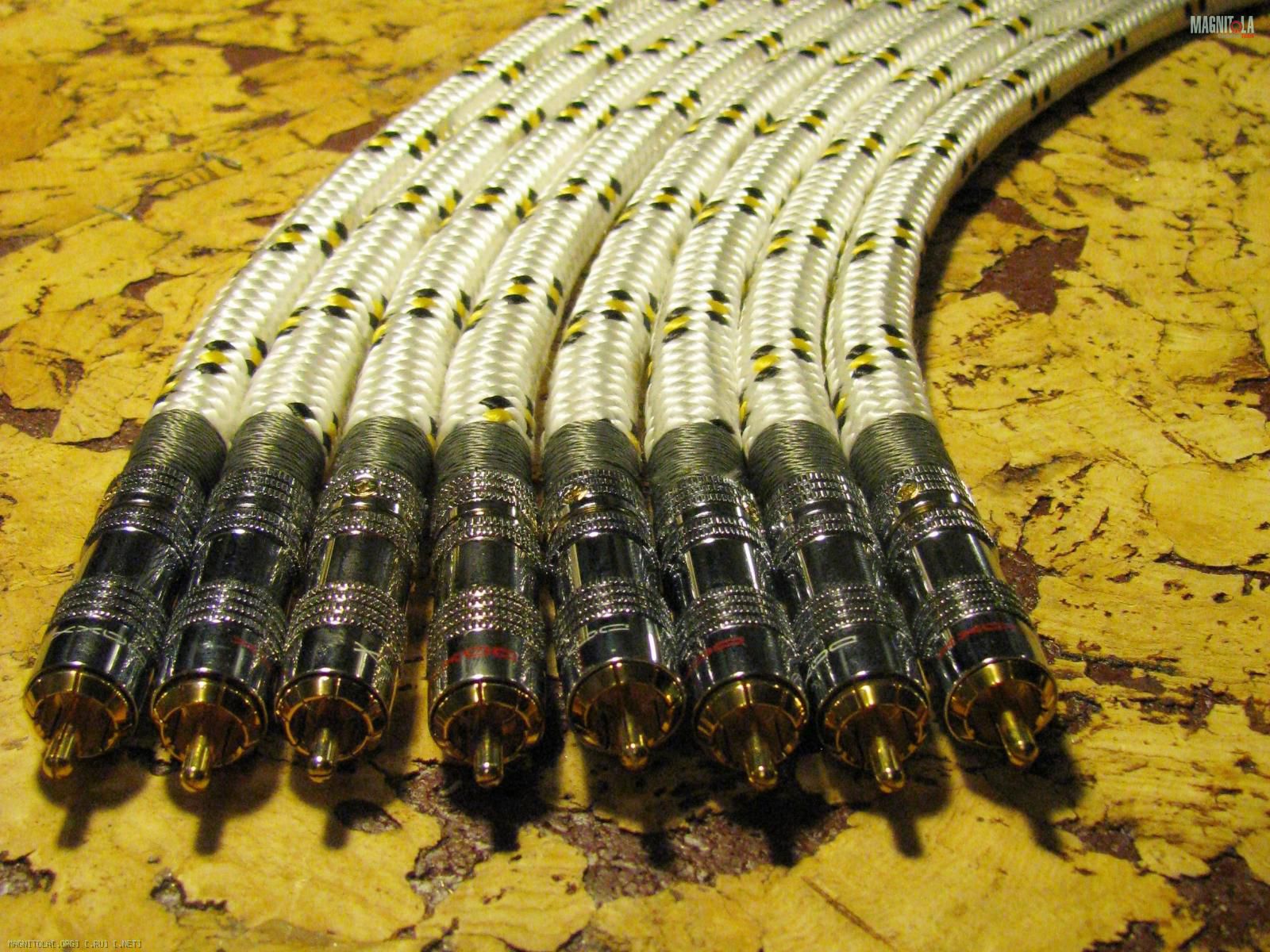

Акустические провода ещё даже не куплены, вот выбираю сейчас. Межблоки вот, уже сделал, думаю, всё ясно по фото.
Вложение 979312Вложение 979314Вложение 979316Вложение 979318Вложение 979320Вложение 979322Вложение 979324Вложение 979326Вложение 979328Вложение 979330Вложение 979332Вложение 979334Вложение 979336Вложение 979338Вложение 979340Вложение 979342Вложение 979344Вложение 979310
Релюх никаких не будет и не надо. Что там ещё. Рем? Ну рем и рем, что с ним может быть.

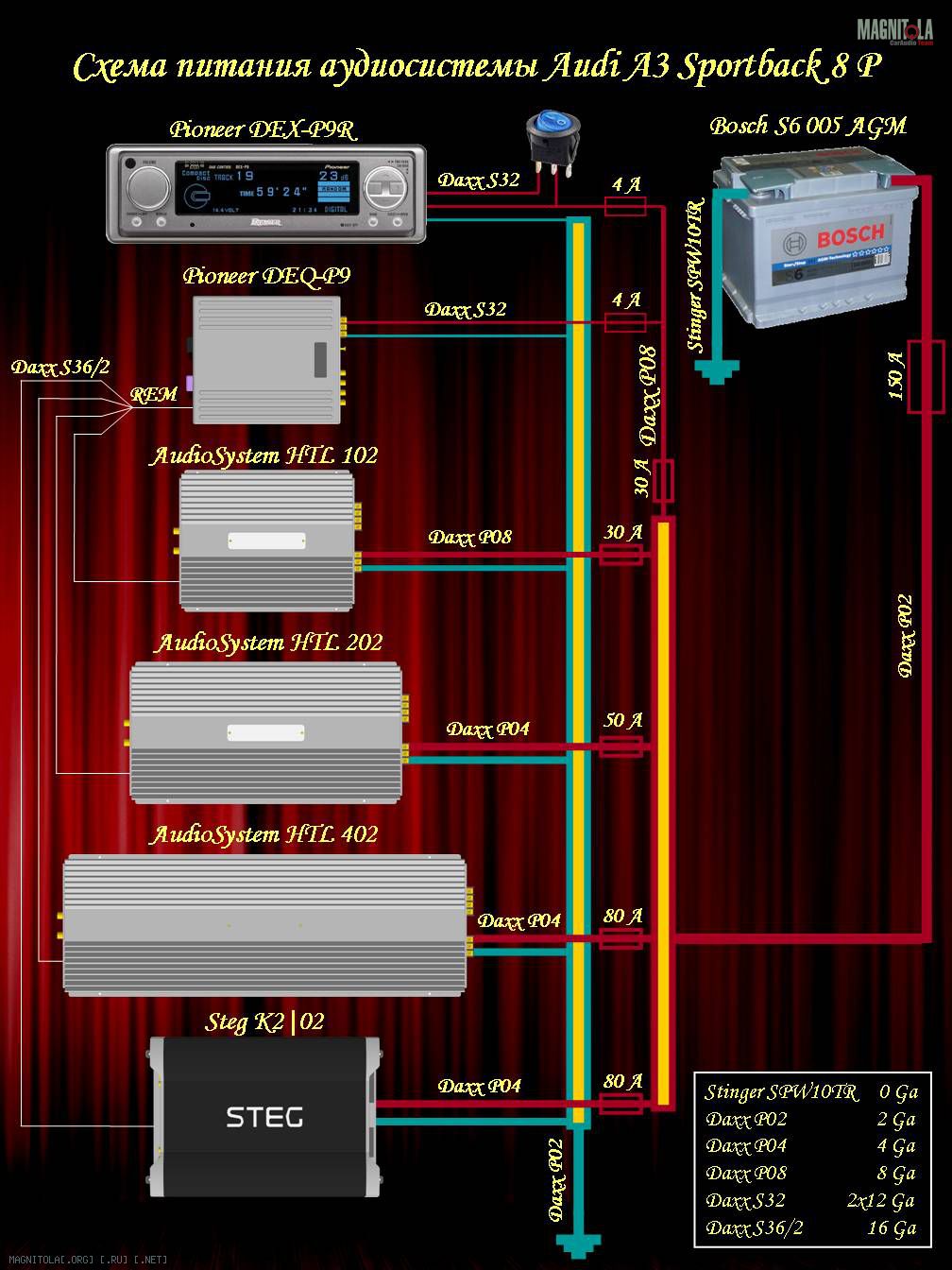

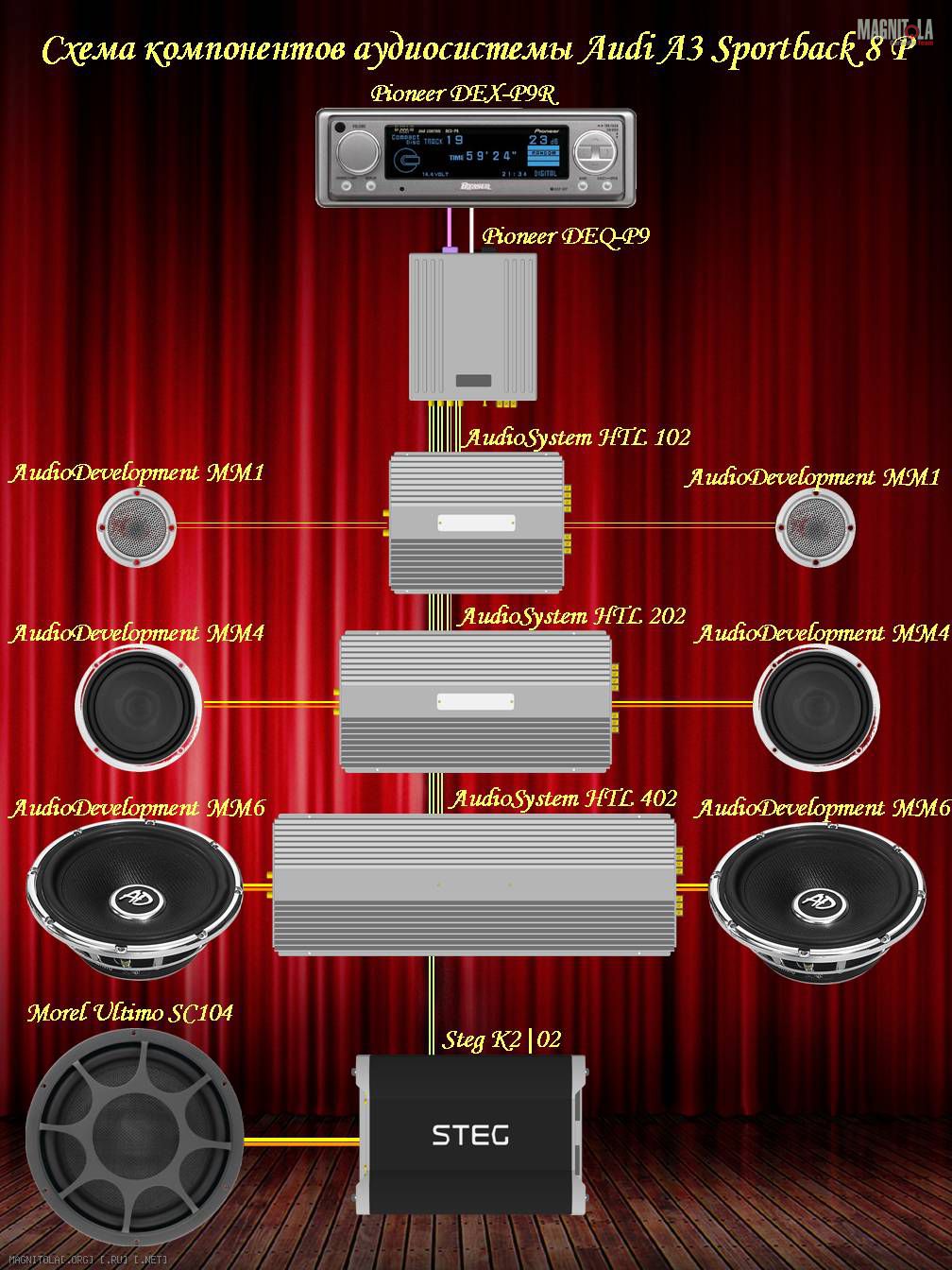

Вот сразу схему выложу, чтобы всё было понятно.
Вложение 979346Вложение 979348
AlhimiK, это нормально и не стоит отчаиваться=)
http://magnitola.org/kurilka-svobodn...ml#post3351296
ЗЫ Жень, с твоим набором фетиша в машине нужно в класс Эксперт на ЕММА идти. Бонусов легко целый мешок наберешь. Я серьезно! А если оно ещё и запоетъ, так ваще агонь будет!
да провода я знаю как выглядят, схему видал,,,,, как они будут лежать в рукастом инсталле(это ж не сопли какие то будут...), вот что интересно,,, как они крепиться будут....как говориться, ждем, может что спи*дить получиться, себе)))
---------- Сообщение добавлено 04.04.2016 в 08:43 ----------
тоже сомневаешься, что запоет??Цитата:
Сообщение от fox proteus
я полностью поддерживаю! Тем более по нынешним правилам, реально класс "Эксперт" - самый нормальный в плане судейства инсталла, в остальных столько снисхождений, что не интересно даже... А с таким подходом к инсталлу просто должно быть обидно, если эти старания останутся недооцененными в младших классахЦитата:
Сообщение от fox proteus
соперничкофф себе подбираешь???))...не думаешь, что шпингалет может понадобиться??))
у меня есть еще ответная его часть, заглушки на СЧ и зимняя резина :DЦитата:
Сообщение от waterman
Я эту машинку слушал в Серпухове. Понятно, что по компонентам машина совсем другая стала, но Ад на фронте и главный настройщик (Женя) не поменялись))) пел машин очень зачётно, но не совсем по ЕММАвски;)Цитата:
Сообщение от waterman
Жирка многовато)))?Цитата:
Сообщение от fox proteus
слушай, а это тема, привези с собой на финал теперь покрышку на веревочке, тока , будь другом, задари ее Лехе)))....Цитата:
Сообщение от Андреичъ
ага, пусть на шее носит :D :DЦитата:
Сообщение от waterman
ага, тема...а на палке, подлиннее, можно и все четыре на горбу таскать,,,,,
fox proteus, спасибо, но фронт немного все же сменился, вместо W600 теперь MM6, Да и все остальное сменилось. А настройки я ещё к финалу пересмотрел и все же бронзу но взял)
Интересно, какая музыка будет на новой эмме. Хочется надеяться что повеселее как на АМТ например.
Ага, надейся...)))Цитата:
Сообщение от AlhimiK
Поддерживаю, слушал машину в Серпухове, играла кашерно, но не так пискляво, как любят в эмма:)Цитата:
Сообщение от fox proteus
slavka1010, ну да, если по-эммовски настроить, то старый добрый хэви-металл и не только его не послушаешь. в новой системе вроде лучше удалось соблюсти баланс между достаточной для эммы верхней серединой но и так, что комфортно и в кайф для души послушать было)
Жень, это хорошо, только не понятно когда машину услышим твою теперь:)Цитата:
Сообщение от AlhimiK
главное не отчаиваться...
slavka1010, осталось акустические провода приобрести и положить. Ну и по мелочи. Думаю, к маю закончу
---------- Сообщение добавлено 06.04.2016 в 11:31 ----------
waterman, откофеваться, блин!
