О задумке рассказал, продолжу о реализации. В этом посте расскажу о раме.
От слов к делу. Вся рама за исключением двух деталей изготовлена из стального проката □10. Сплошной прокат, а не труба для удобства, так как резьбы понадобятся и в продольных гранях и в торцах. Масса всей рамы 6 кг, что при общей массе инстала малосущественно, в том числе поэтому и не переживал, что не стал заморачиваться с трубой.
Поперечные планки все длиной 225 мм, из них по паре на каждый усилитель и на процессор (10 шт) и две широких для крепления к платформе.
Вложение 973236

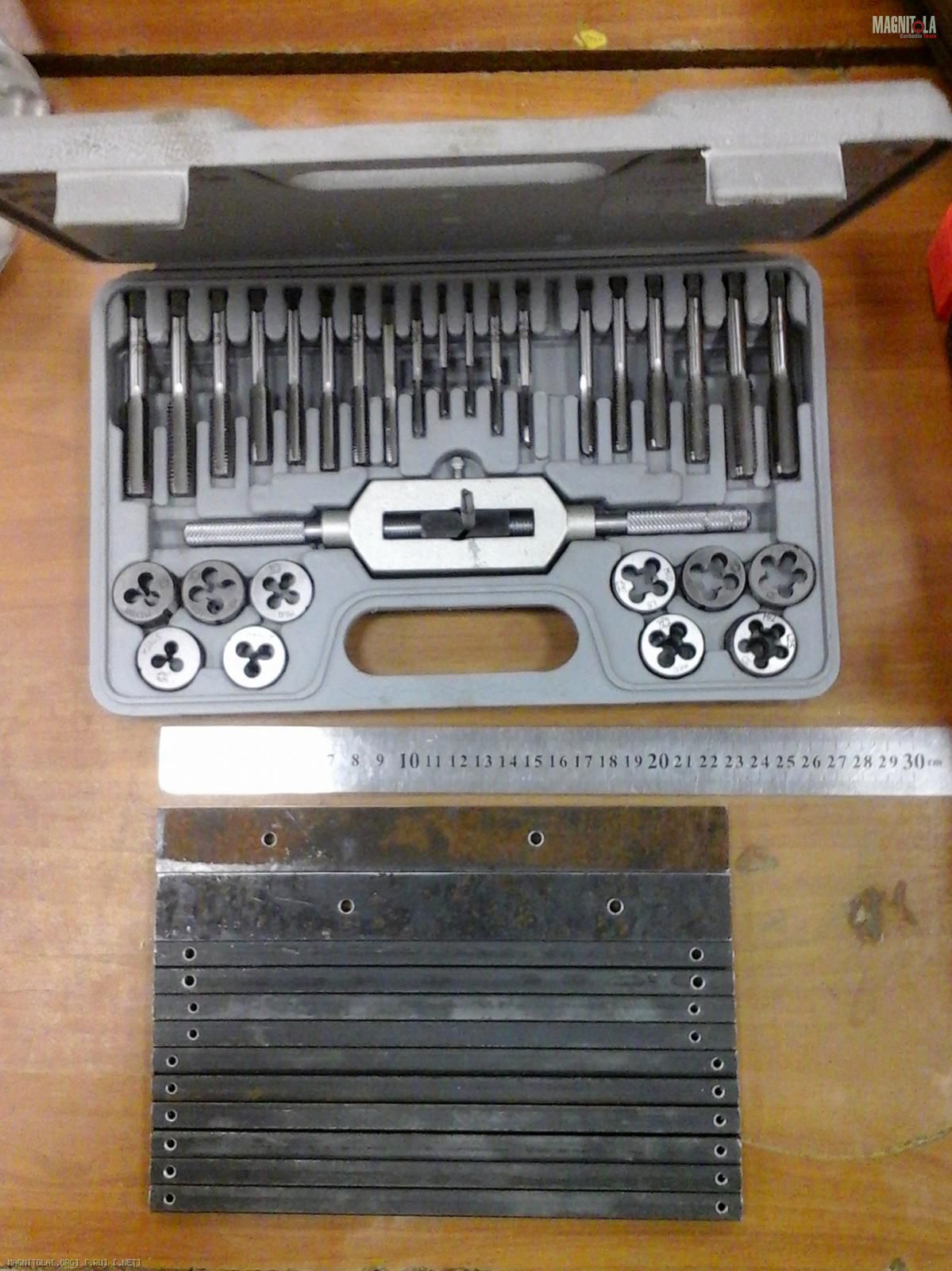

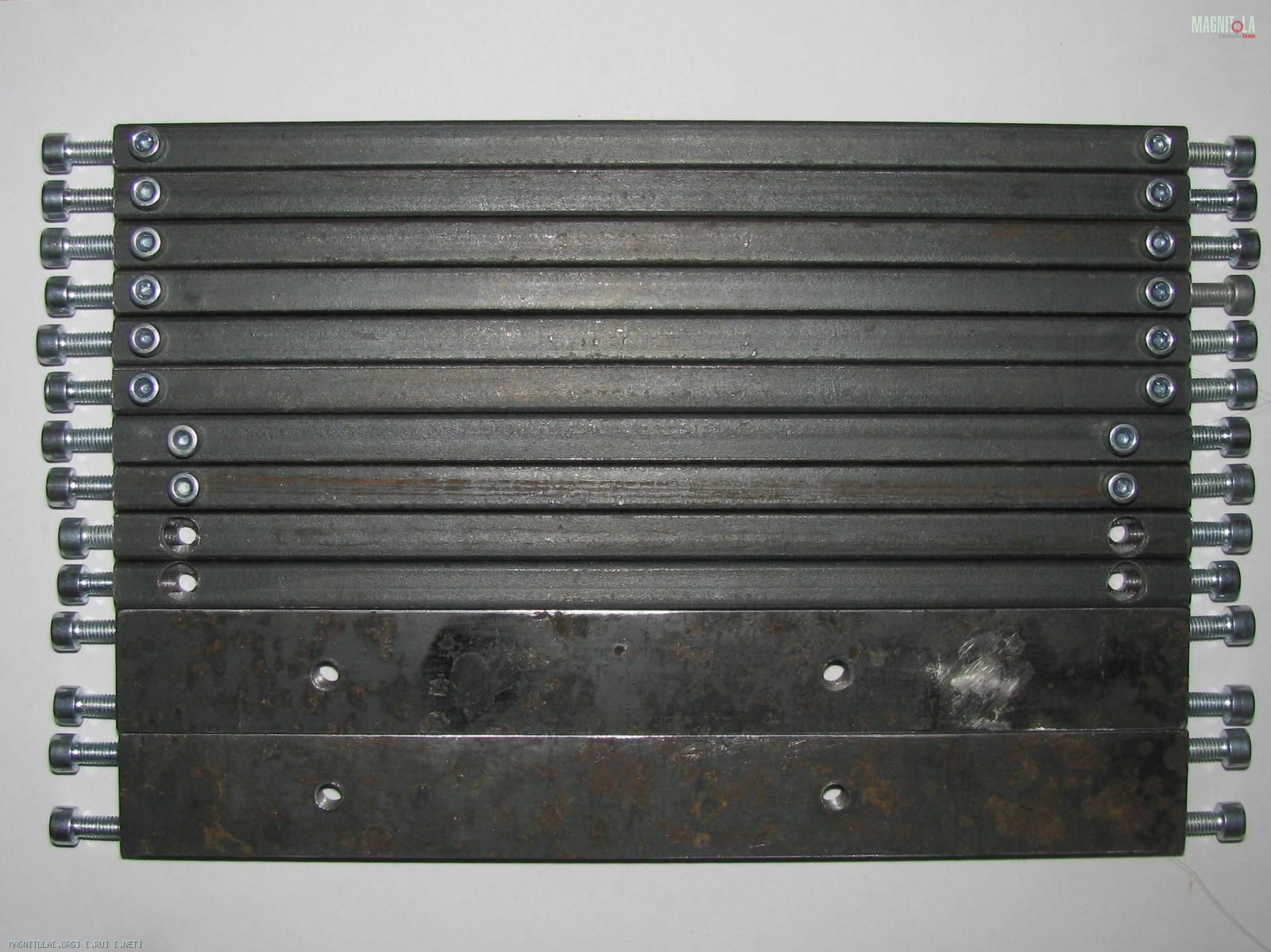

Нарезаем резьбы…Вложение 973238
На том с поперечными планками пока всё.

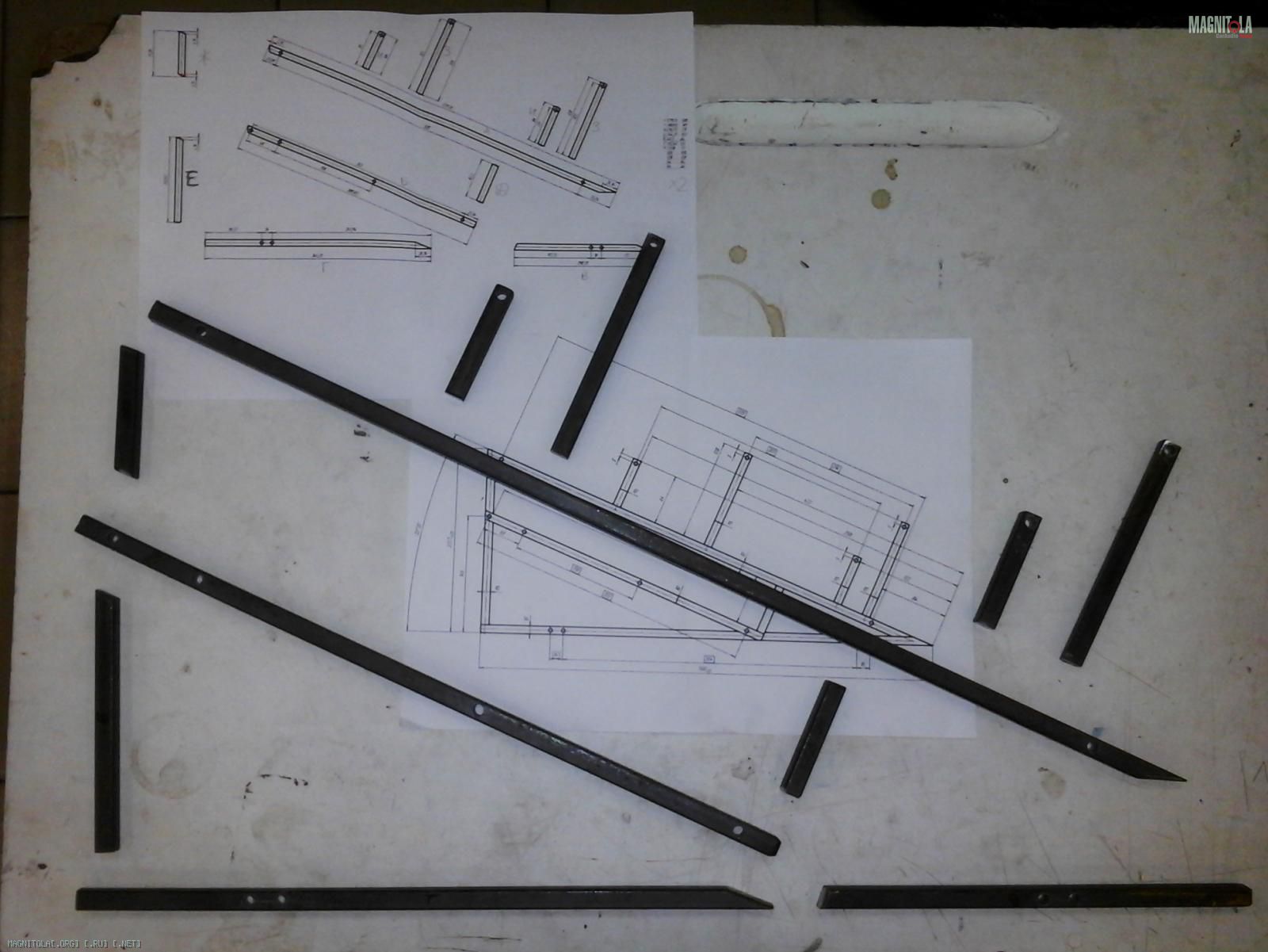

А вот вертикальные основы, с которыми всё будет соединено, сделать оказалось чуть сложнее. Первым делом нарезал нужные заготовки и насверлил нужные отверстия.
Вложение 973216
Для получения высокой точности, а мне это необходимо, иначе сборка не соберётся, был изготовлен кондуктор из обрезка OSB-плиты. В кондукторе просверлены нужные отверстия, для точного соблюдения межосевых расстояний, чтобы они не ушли при сварочно-сборочных работах.

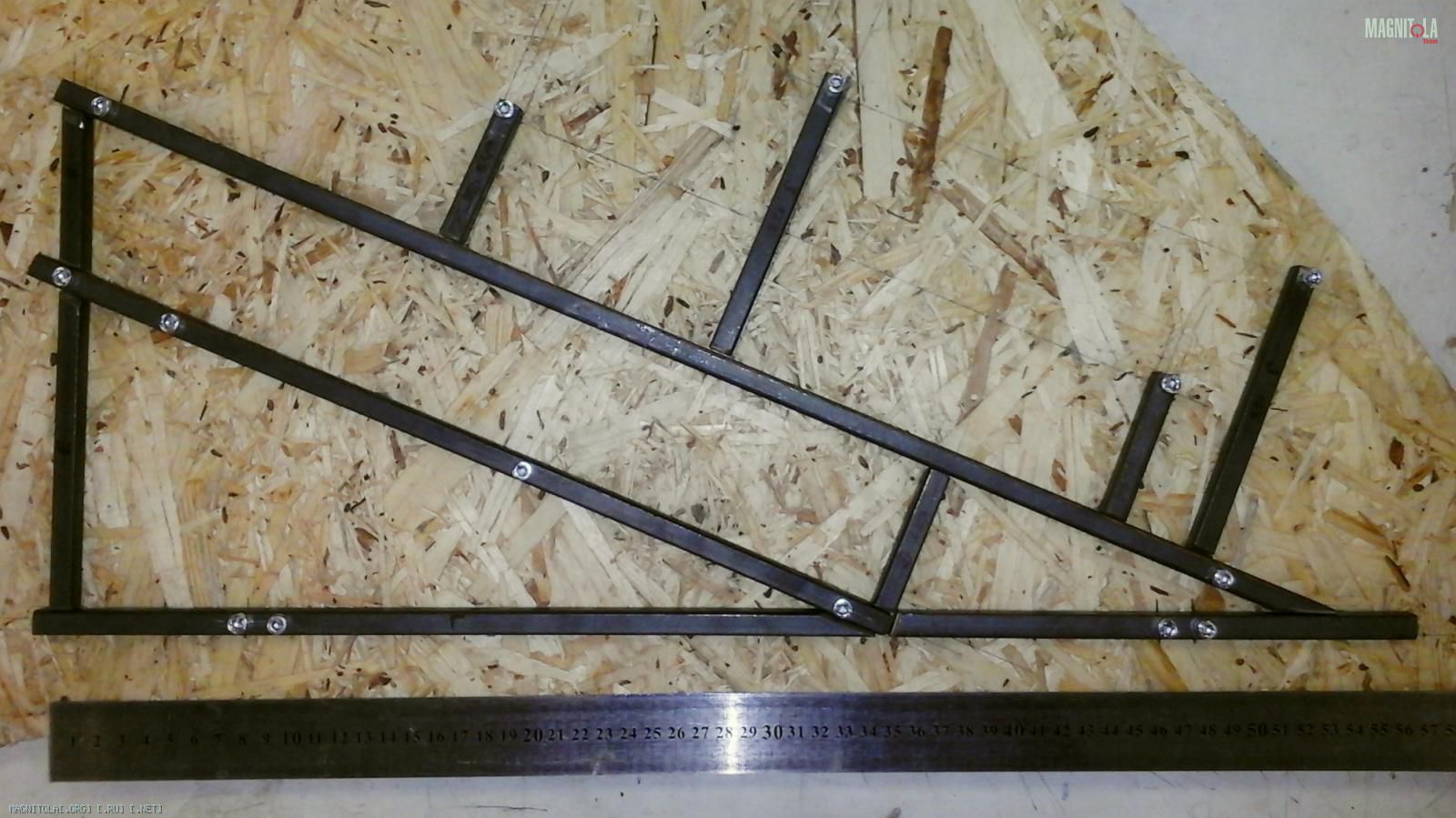

Затем к кондуктору были крепко прикручены все заготовки
Вложение 973218

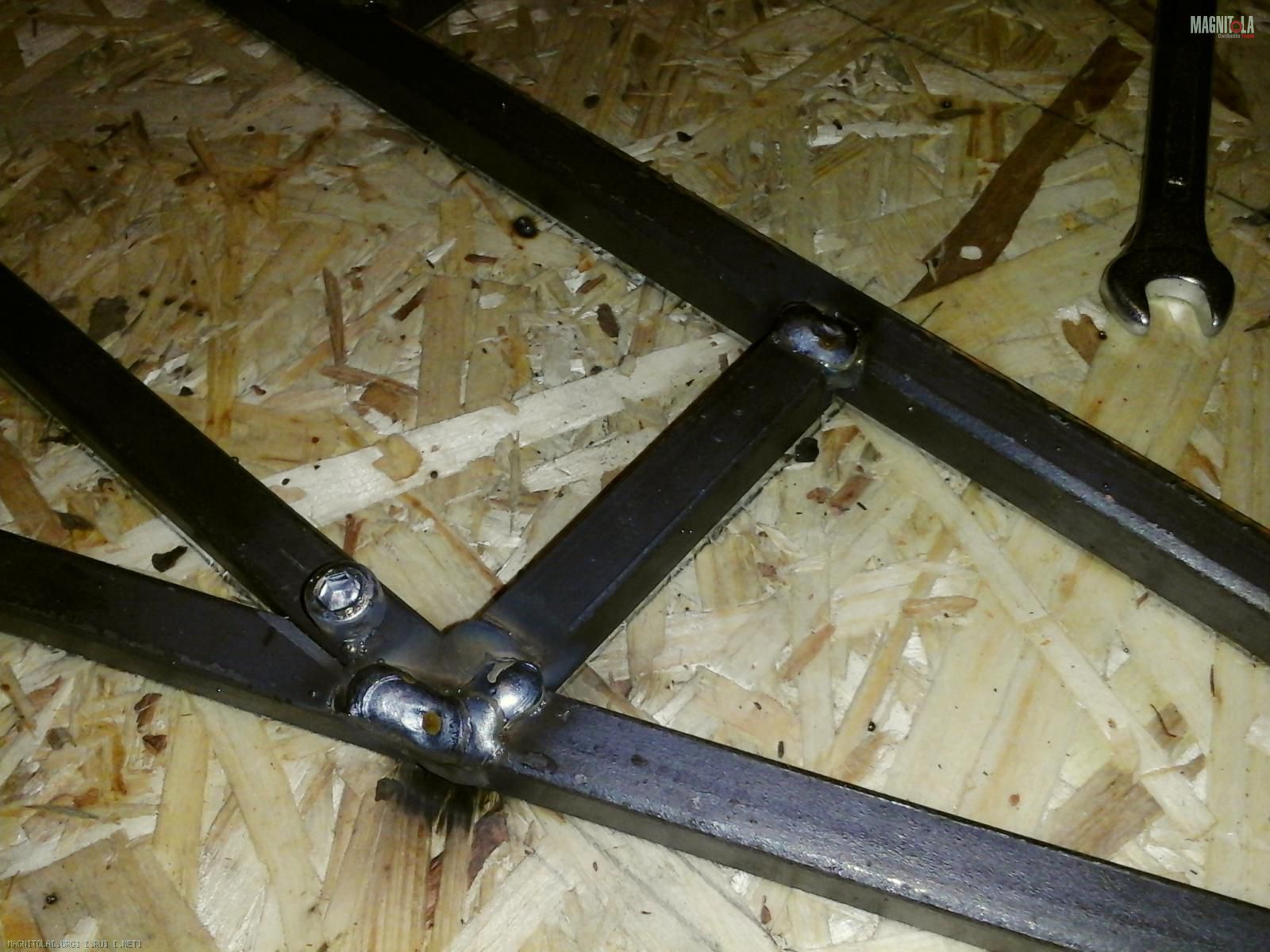

Прихватываем прямо на кондукторе.
Вложение 973220
Вложение 973220

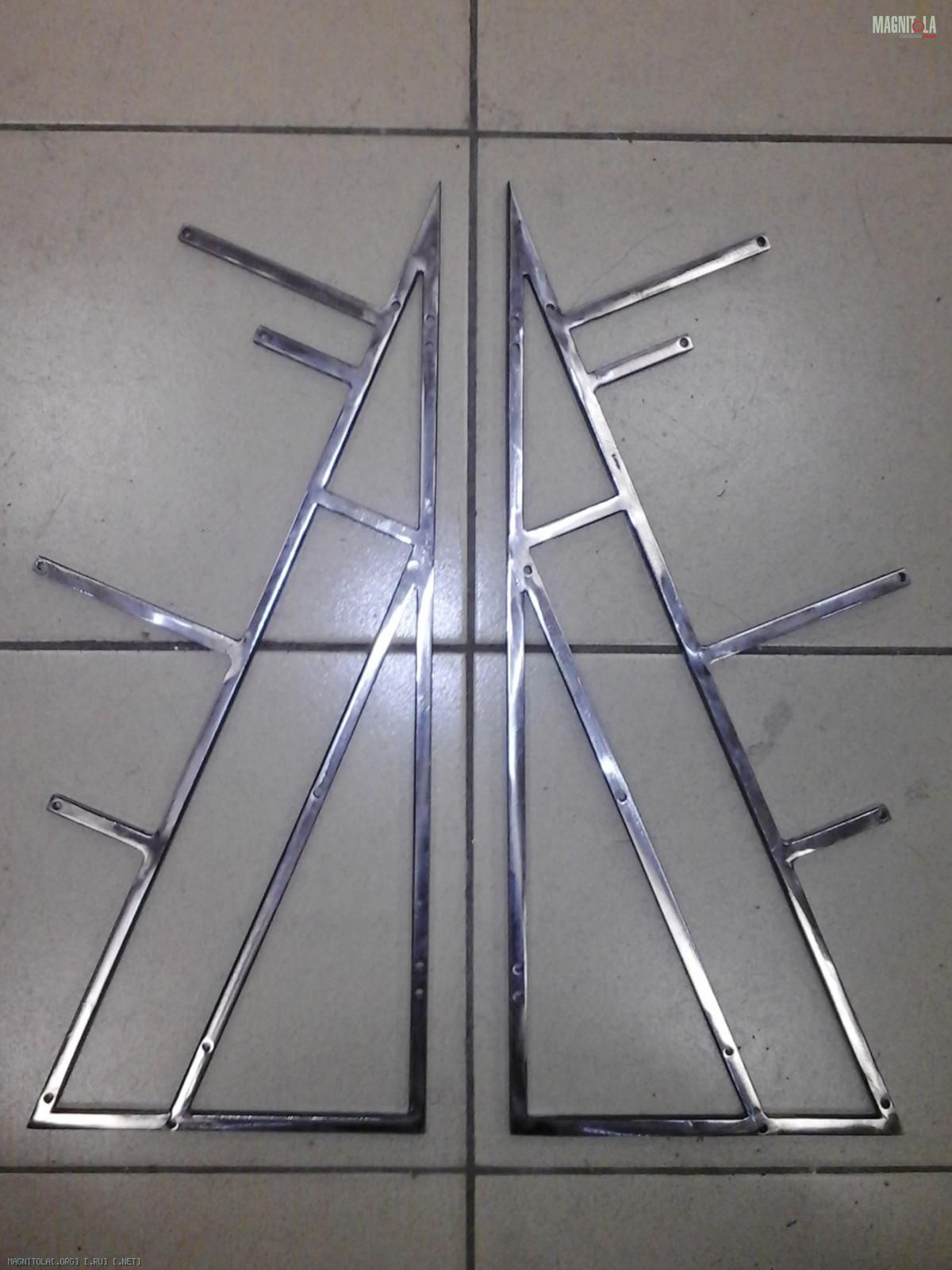

Затем отвинчиваем и обвариваем уже со всех сторон как положено. Повторяем тоже самое для второй детали Зачищаем и в результате получились такие вот рамки.
Вложение 973224

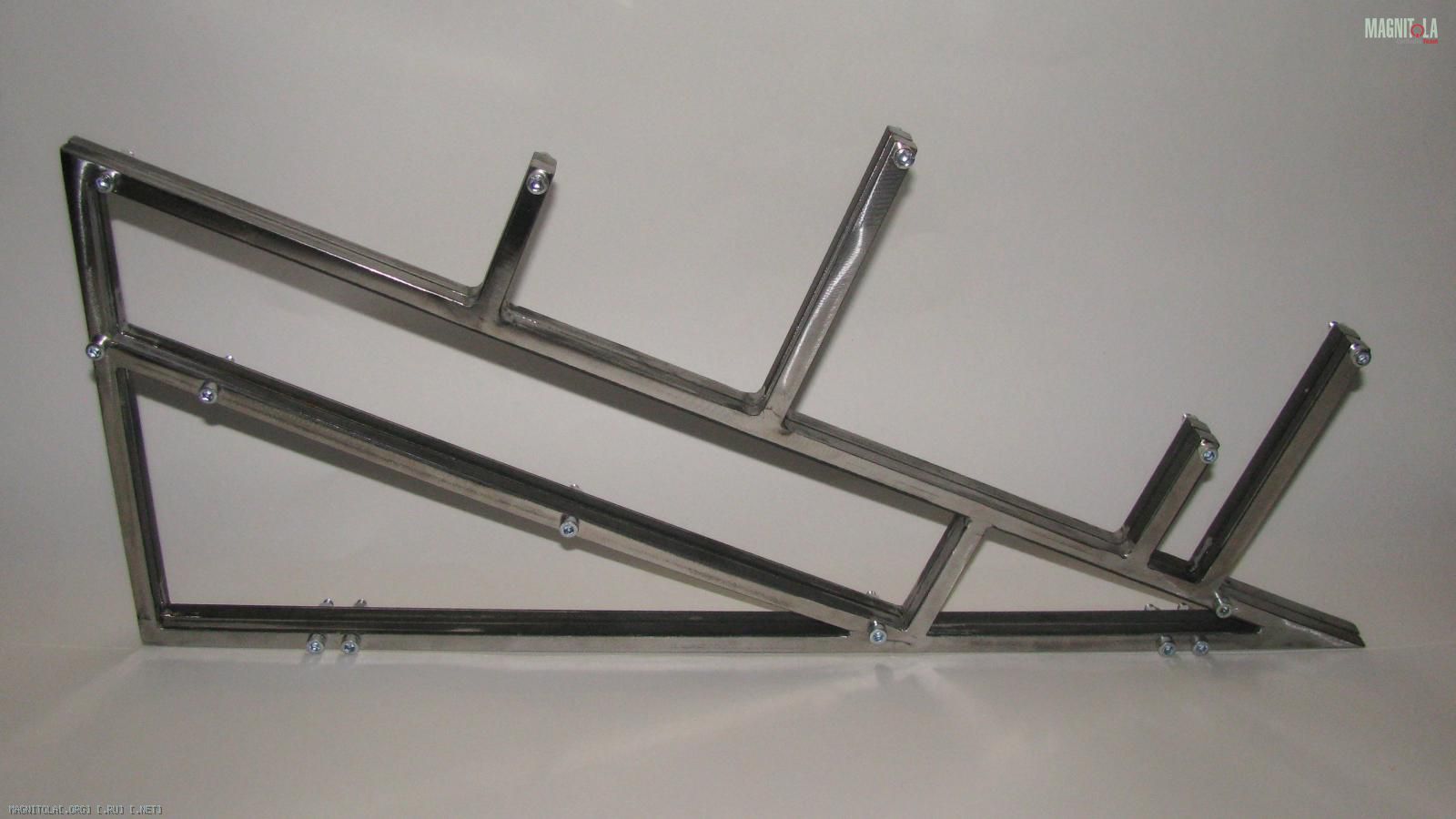

Полная идентичность деталей проверяем свинчиваемостью через все отверстия. Вроде получилось ровно и одинаково)
Вложение 973226

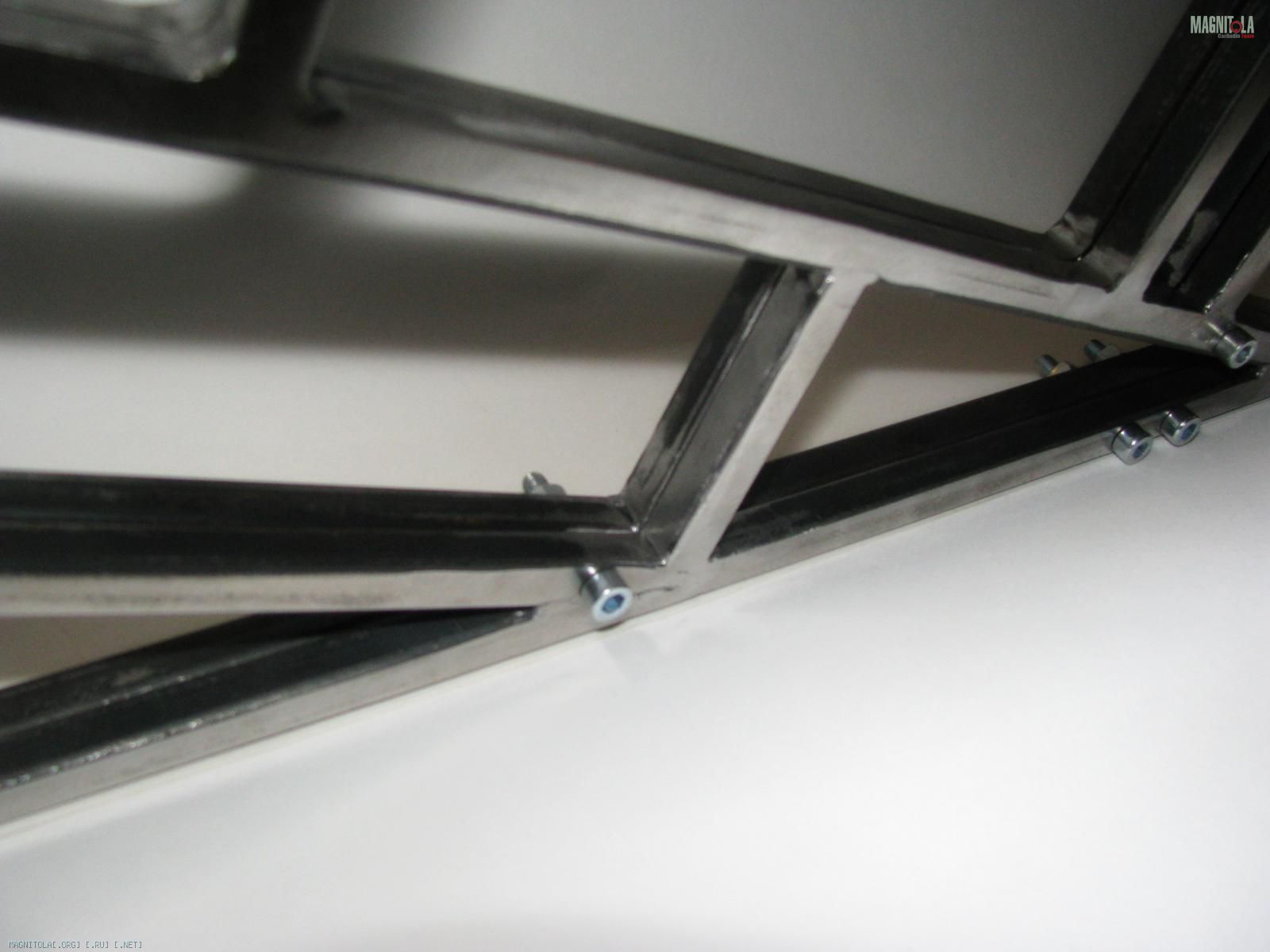

тут на самом деле две детали, просто они одинаковые

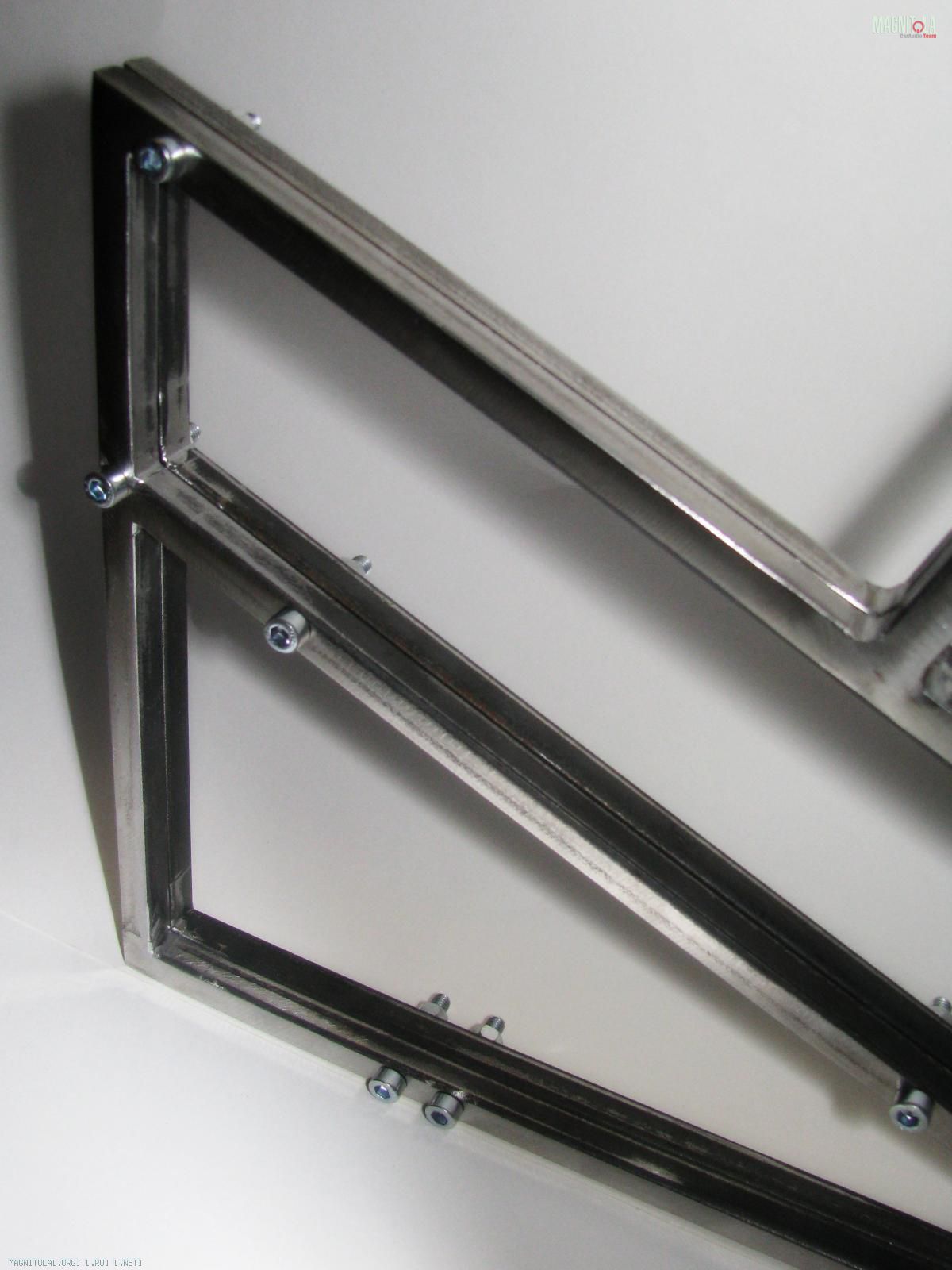

Вложение 973228
Вложение 973230

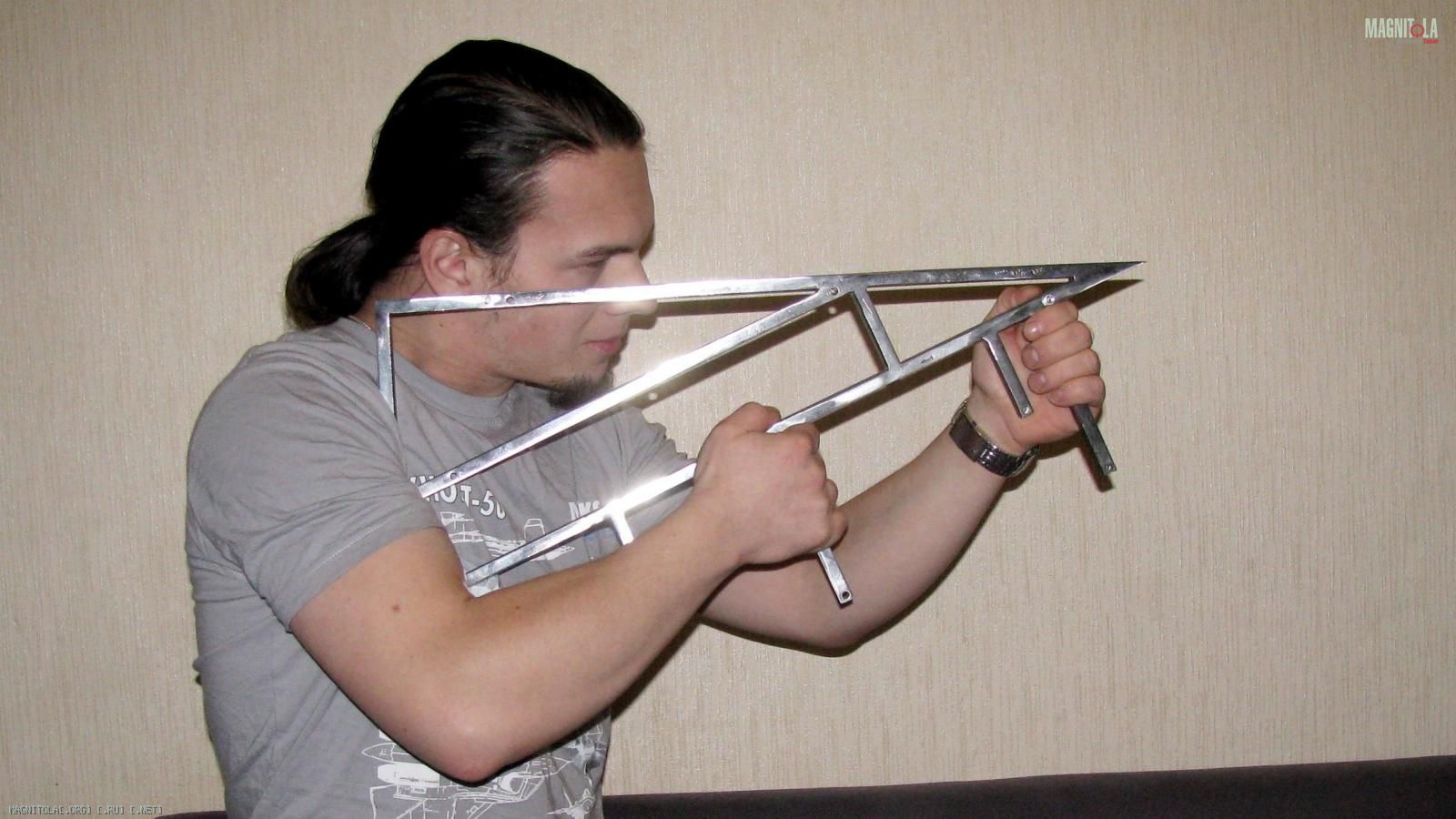

Пока крутил-вертел в руках полученные рамки, представил на минуту, будто это автомат)
Вложение 973234

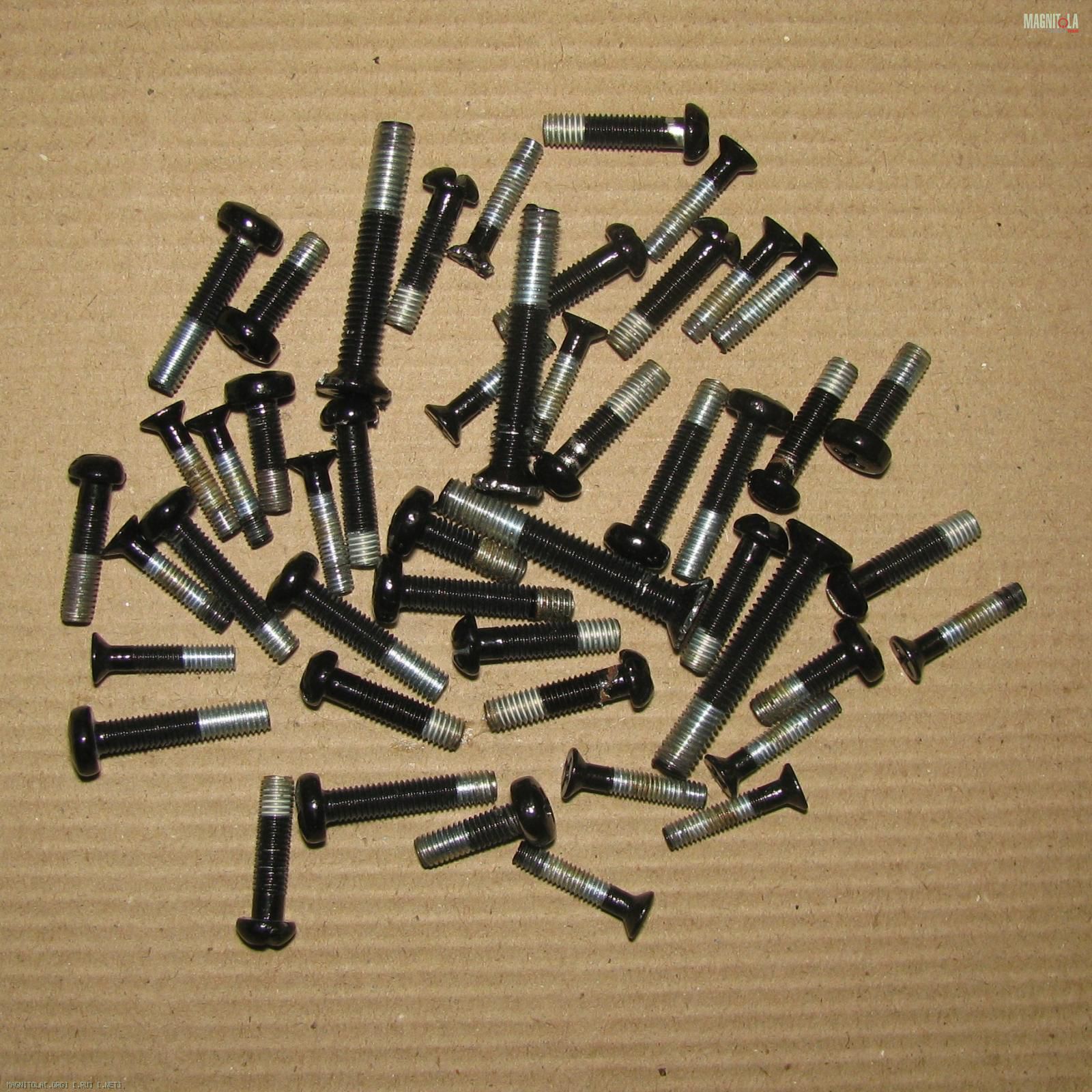

Осталось покрасить. Решено было воспользоваться порошковым окрашиванием как наиболее износостойким Перед покраской защищаем все резьбовые отверстия винтиками. На фото они уже после покраски.
Вложение 973248

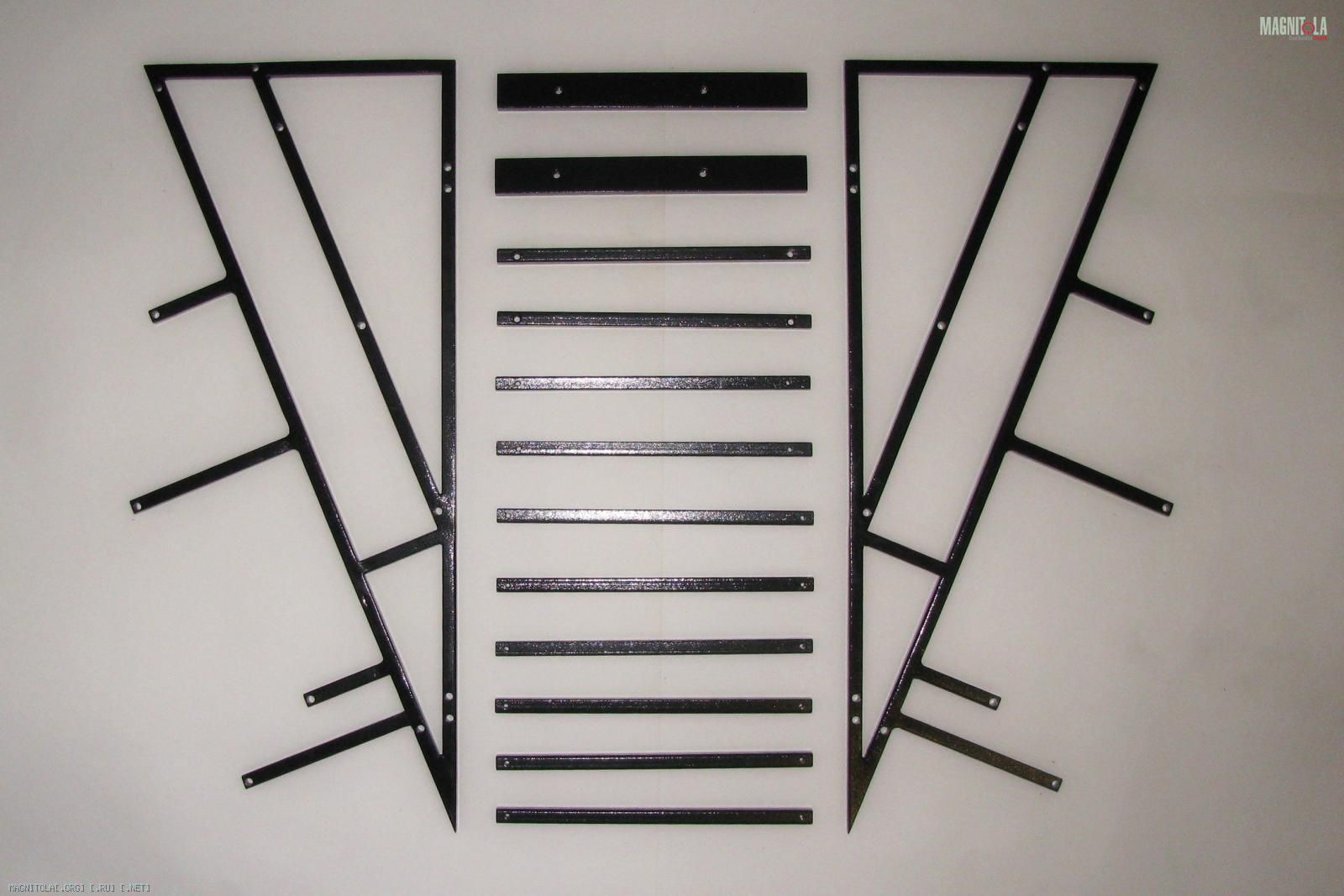

Результат после покраски
Вложение 973240

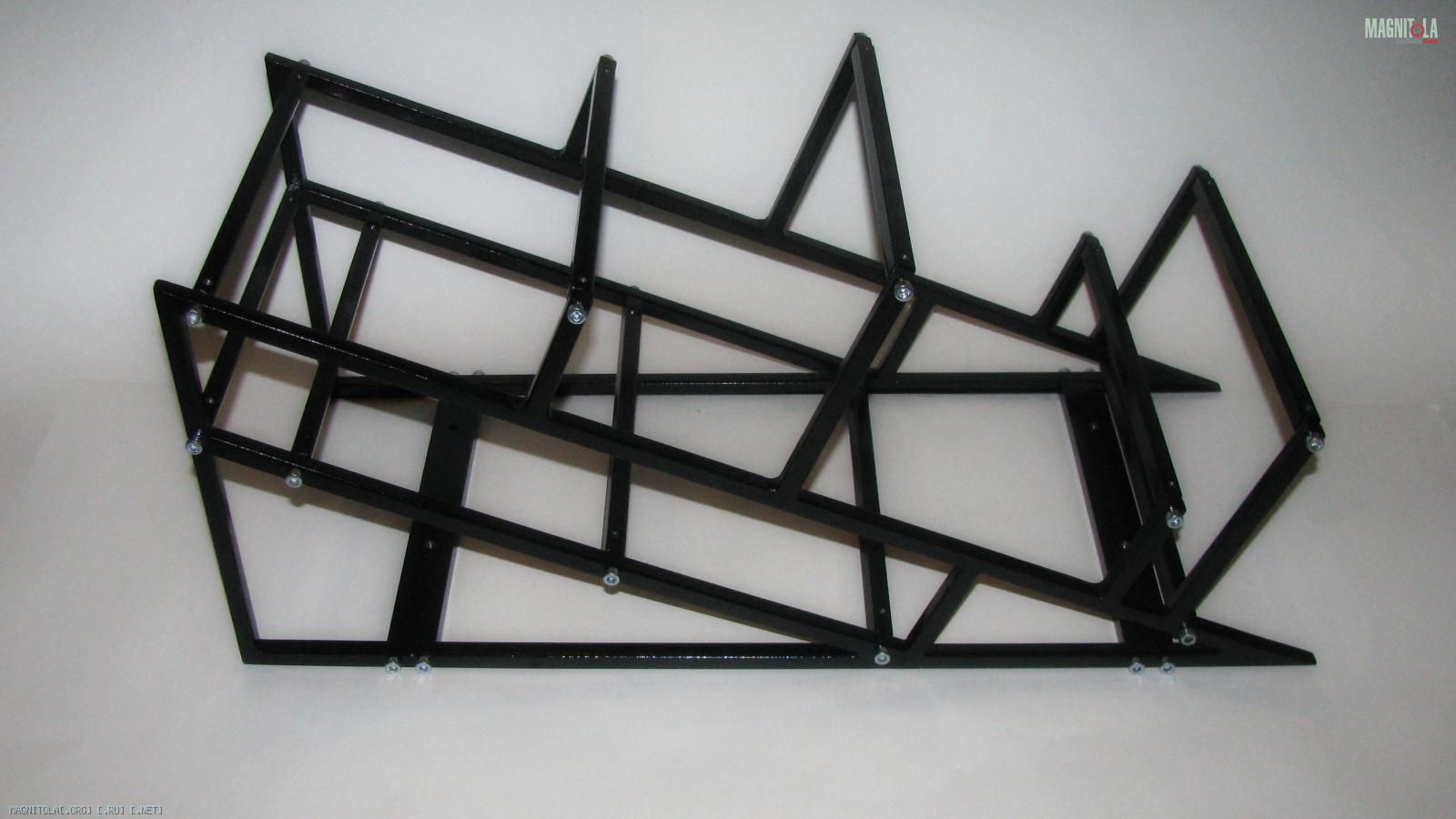

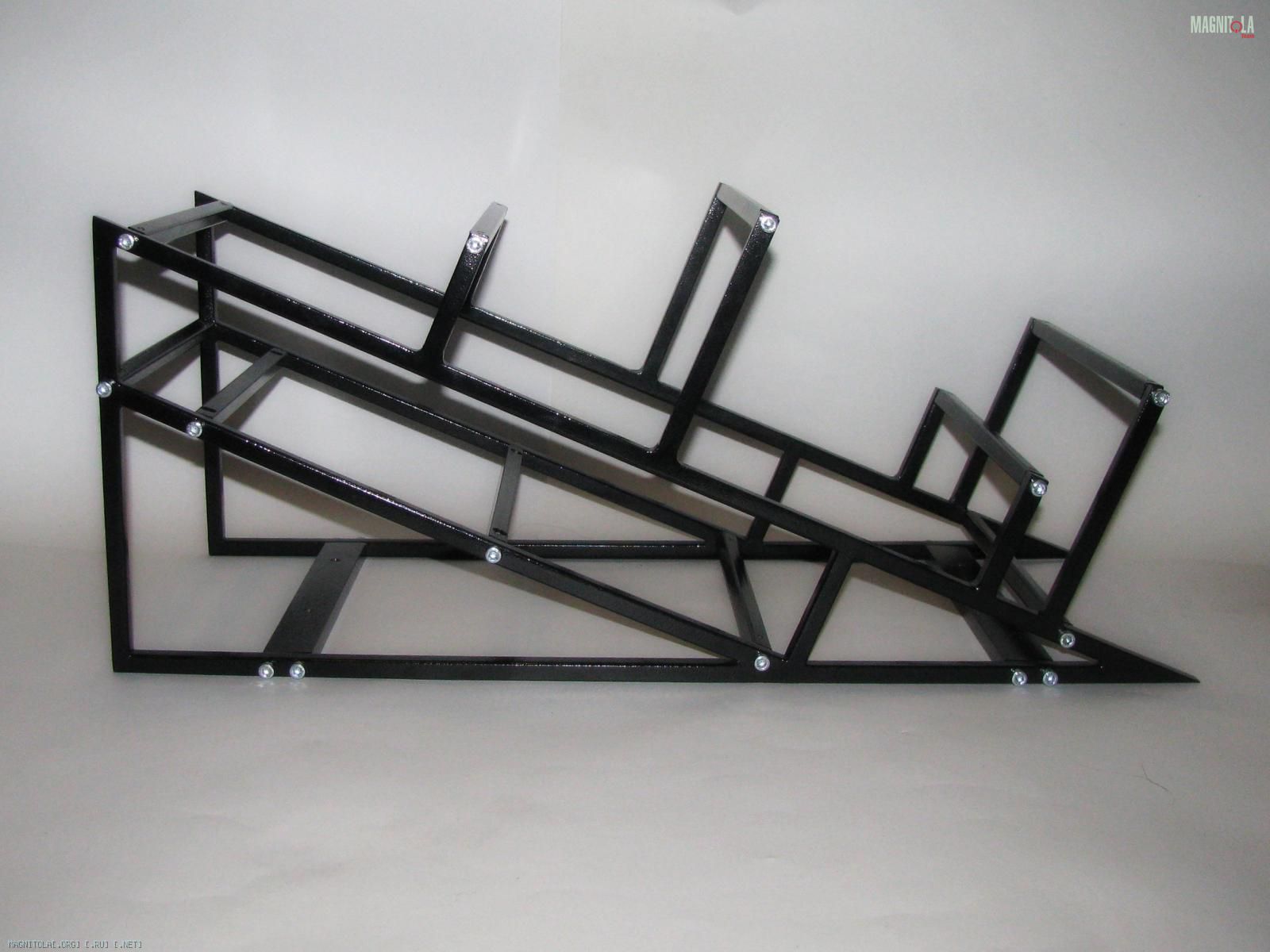

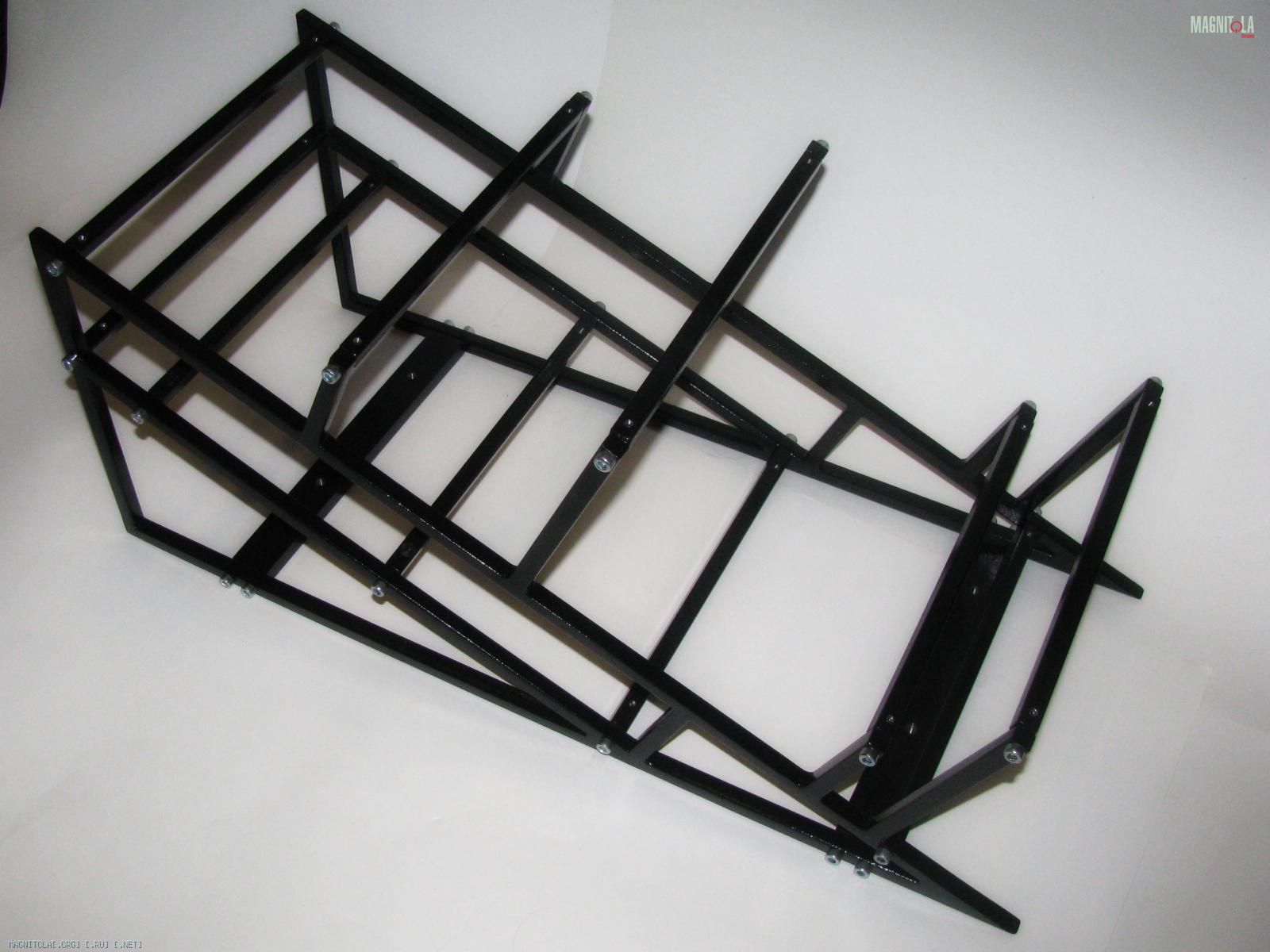

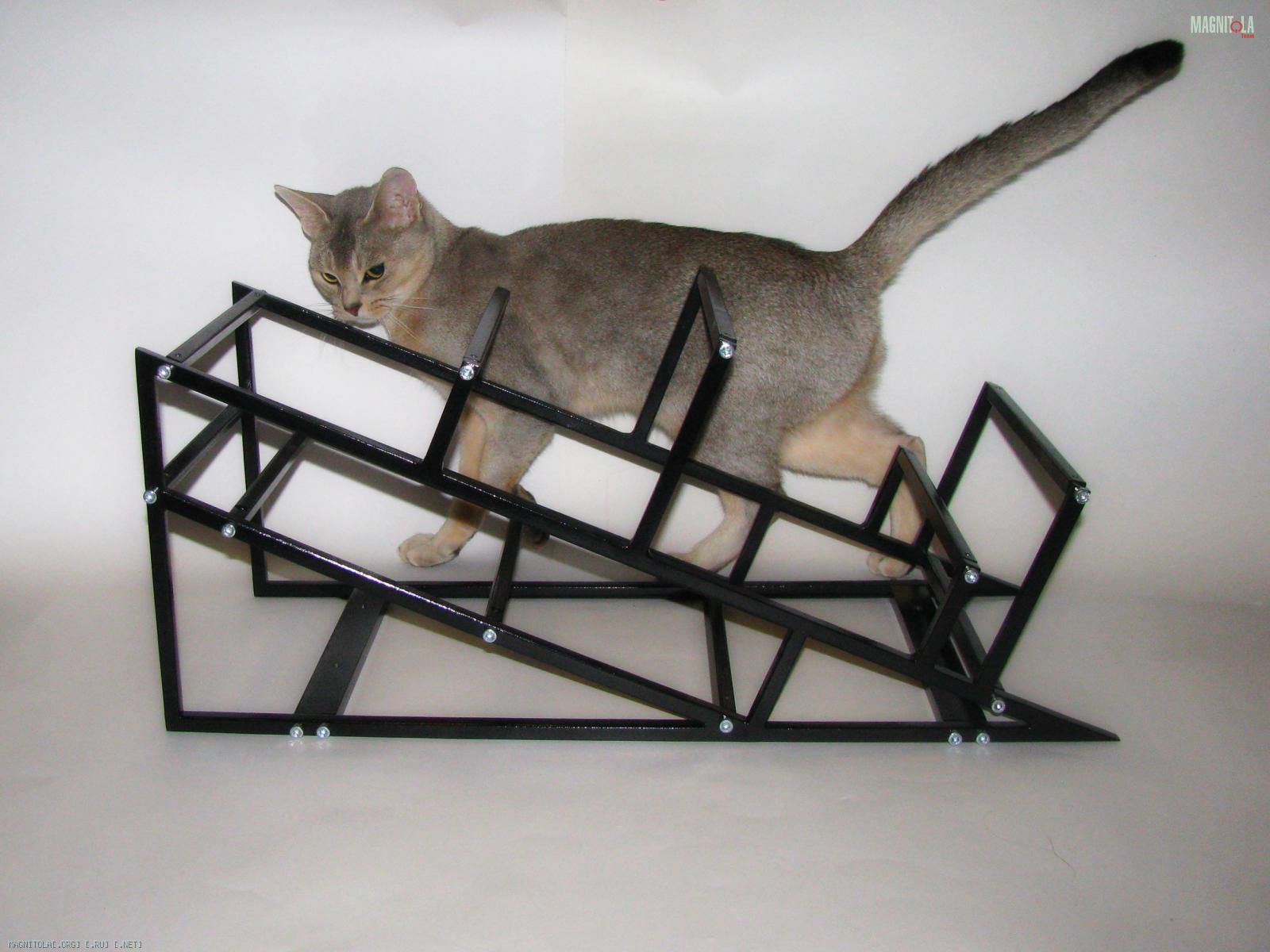

Попробуем собрать раму
Вложение 973242
Вложение 973244
Вложение 973250
Вложение 973252

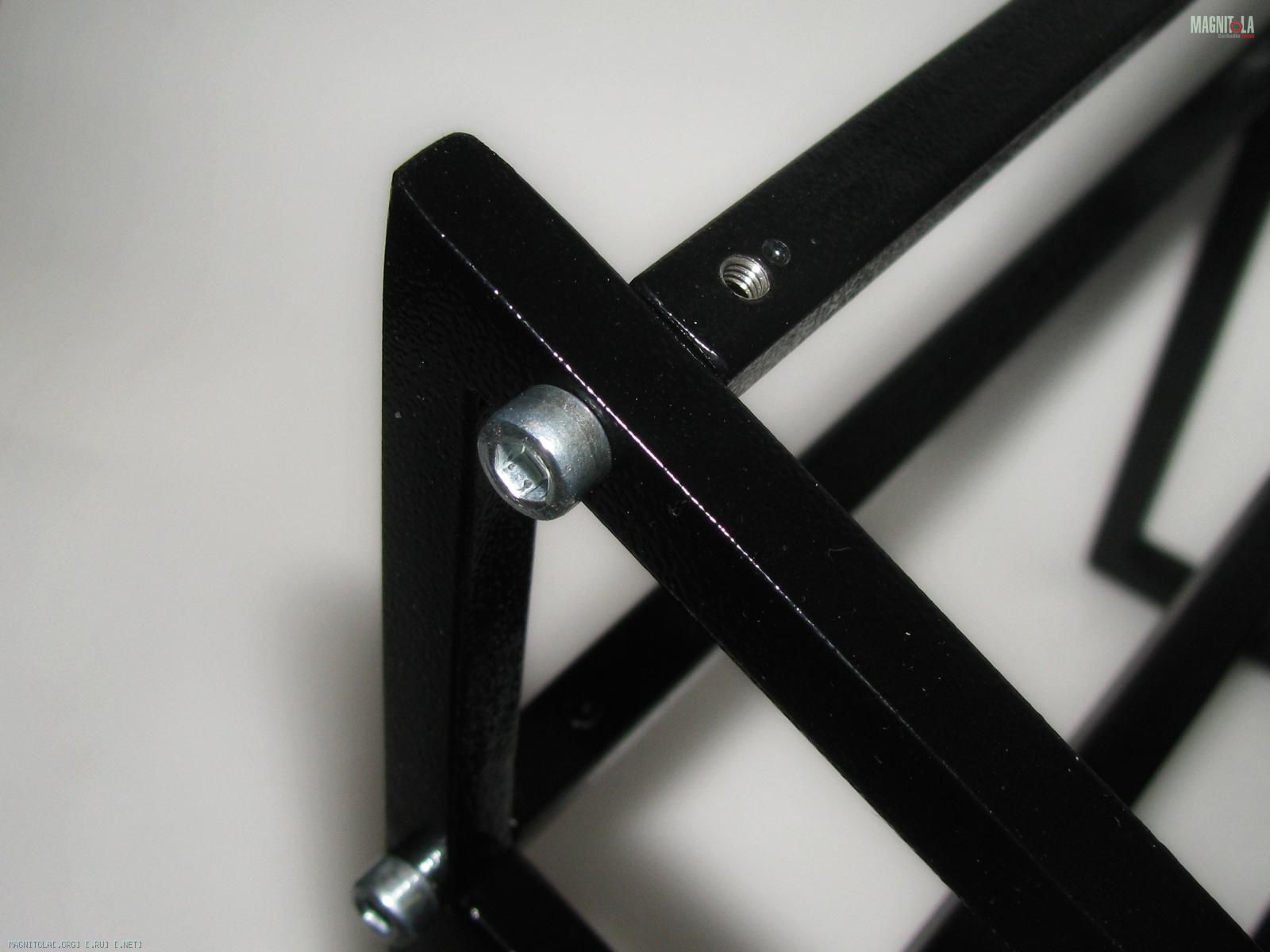

Вложение 973254
Вложение 973214
