Да, уж, делать как все - не наш метод)))Цитата:
Сообщение от waterman
Всем хорошего дня.
Как многие помнят, первые подиумы вышли не совсем удачно по расположению, да и не покидала мысль реализации сч большего размера.

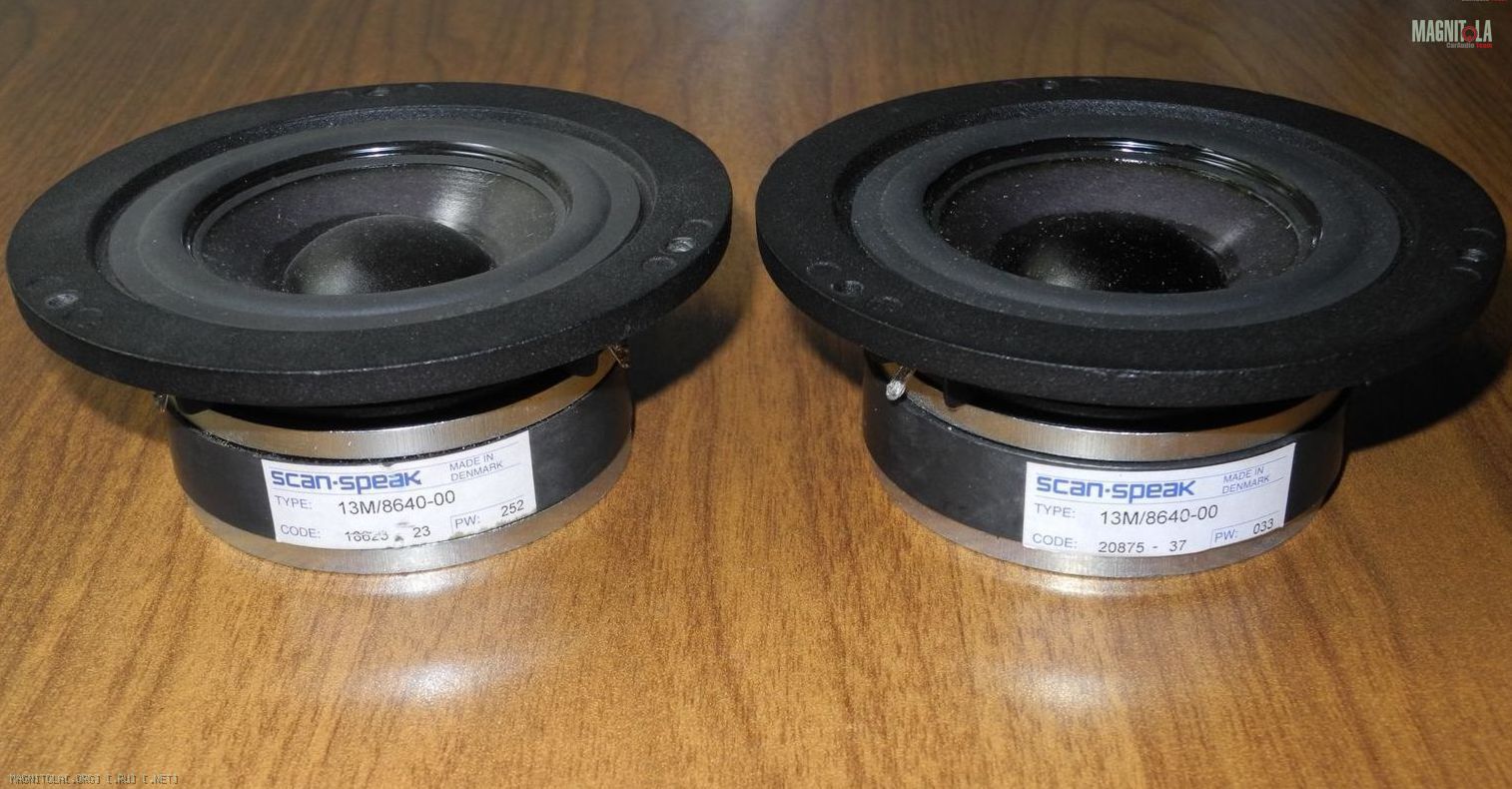

Задачей стояло размещение сч и вч на разных стойках и в роли среднечастотника страрый, уже подзабытый динамик для домашних систем Scan-Speak 13M/8640-00 в совершенно новом состоянии. Диаметр данного "монстрика" 130 мм и вес 1.2 кг. :)
В роли вч Scan-Speak D3004/6640 Beryllium, так мной любимый. :)) С изготовленным уменьшенным фланцем.
Вложение 1037638
Приступили к делу.
СЧ в уголках зеркал, с винтовым креплением к металлу.
Требуемый объём от 2л до free air. Поэтому подиум имеет продолжение в обшивку дверей. Динамик "дышит" замечательно.

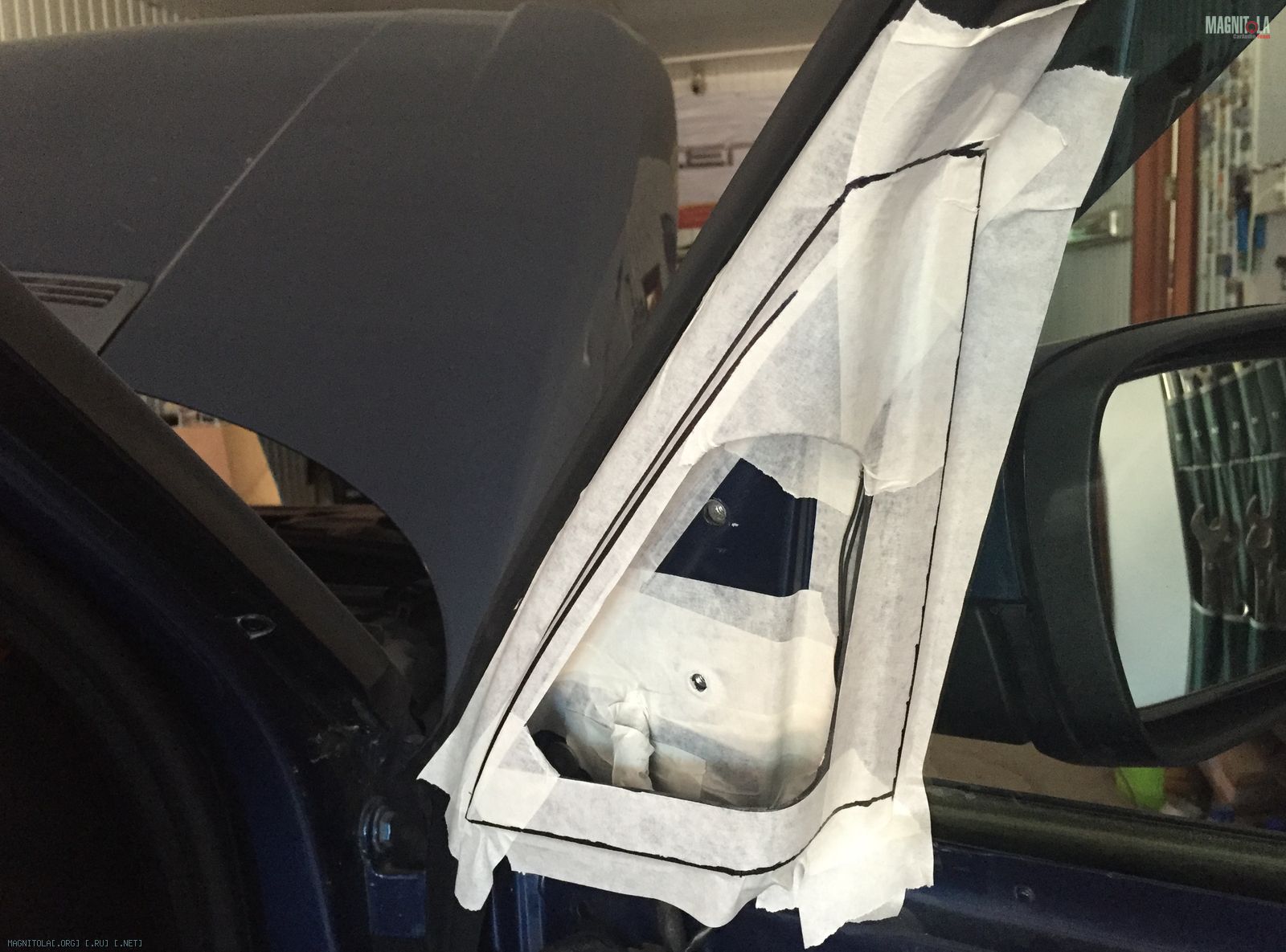

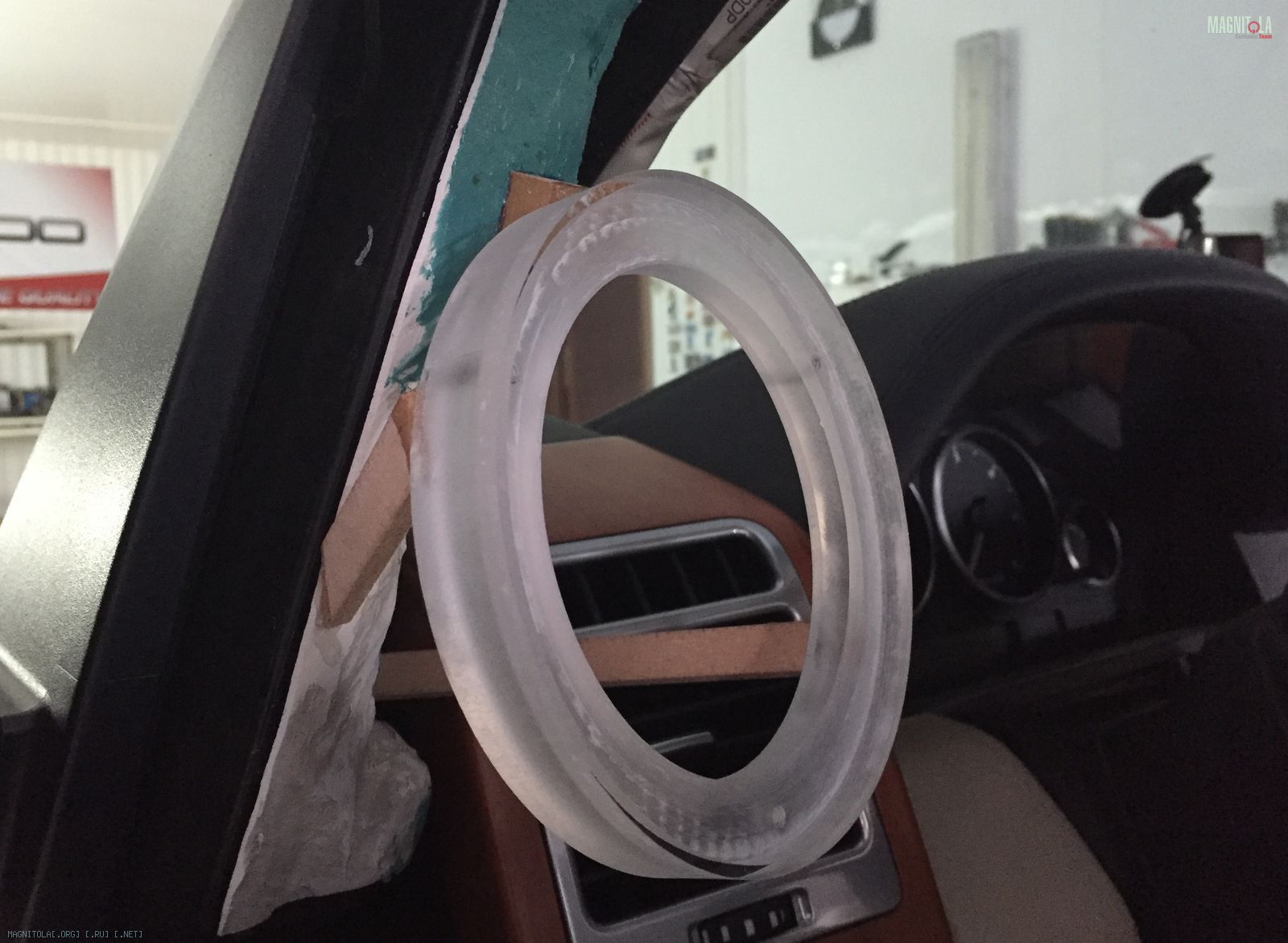

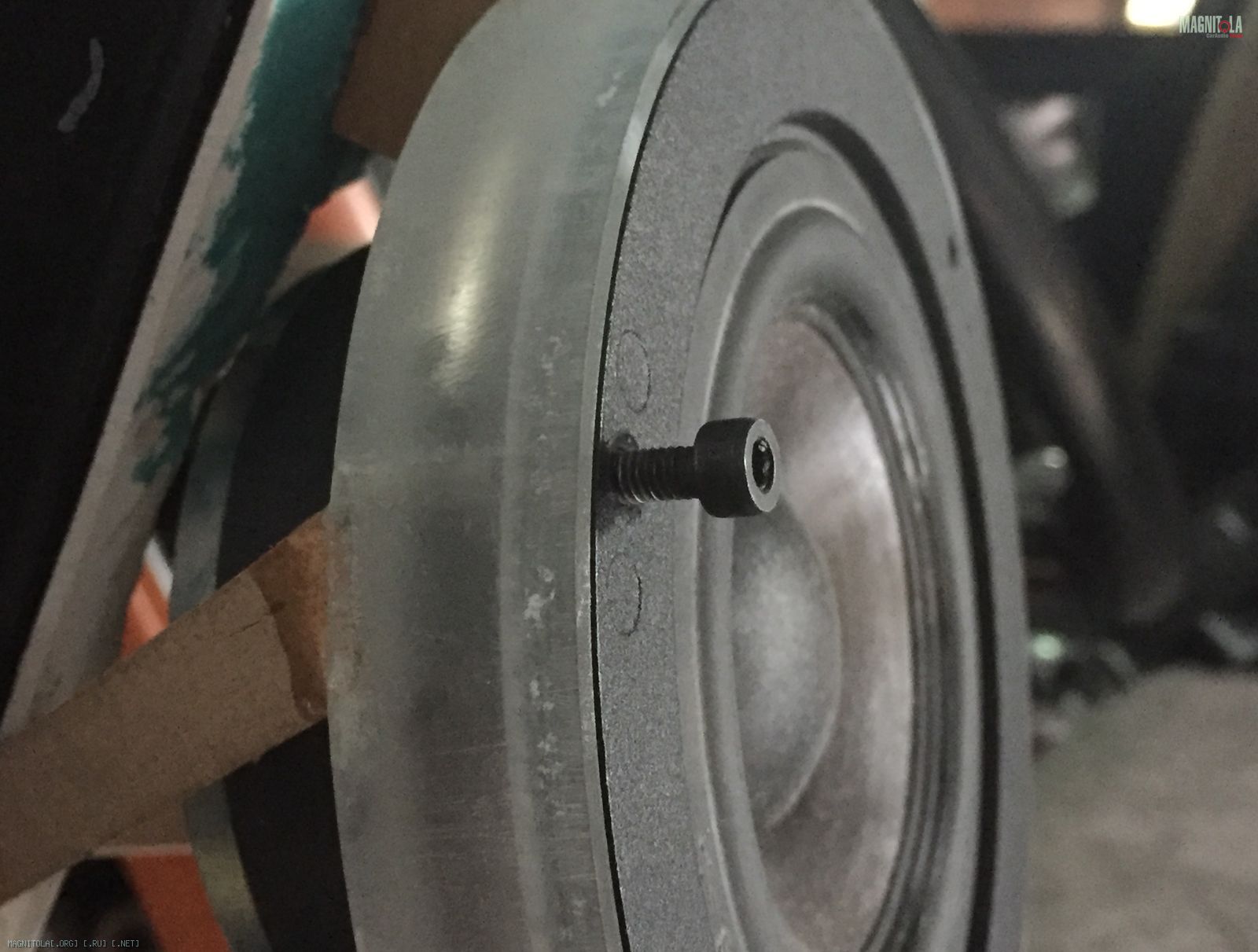

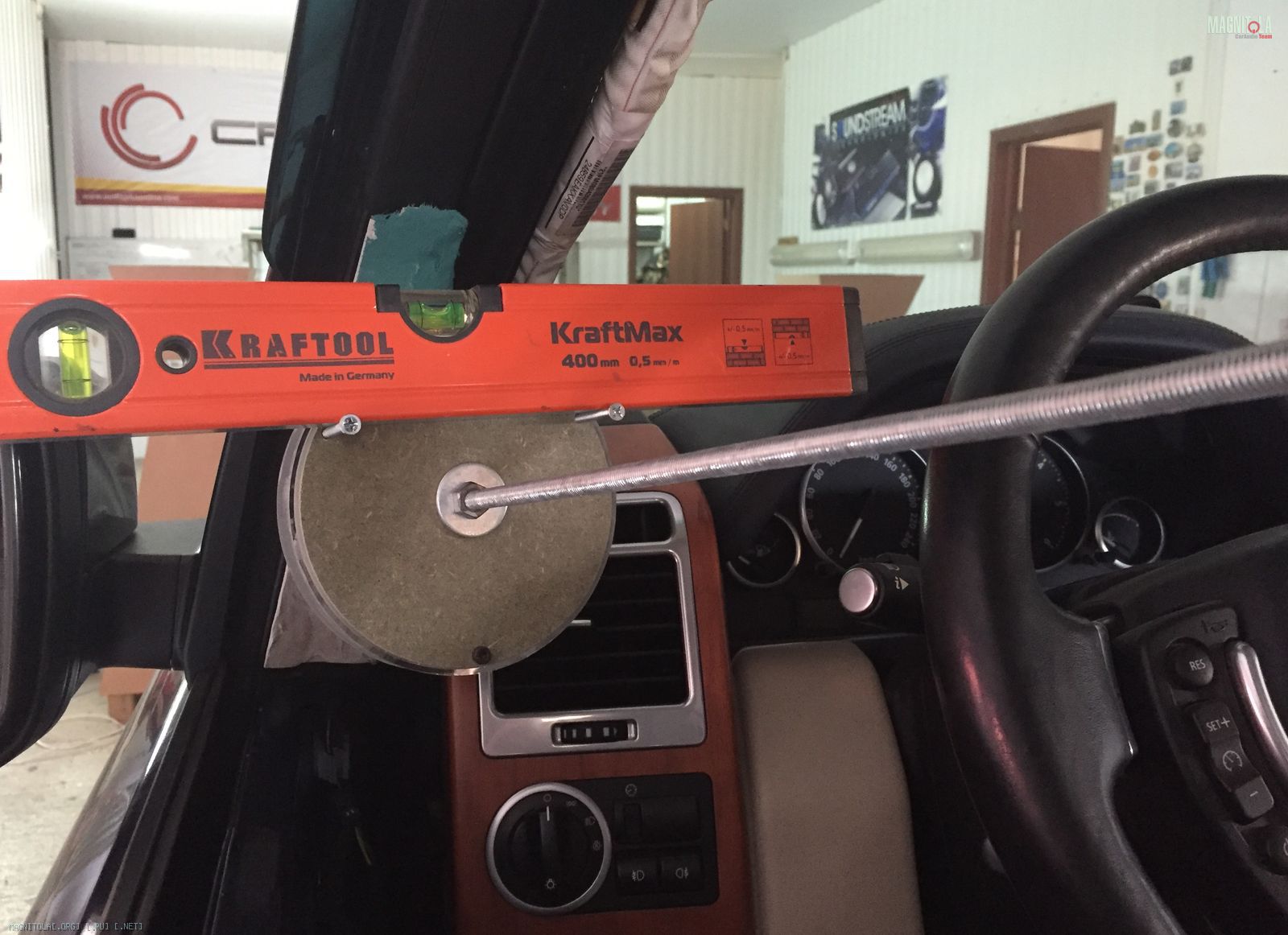

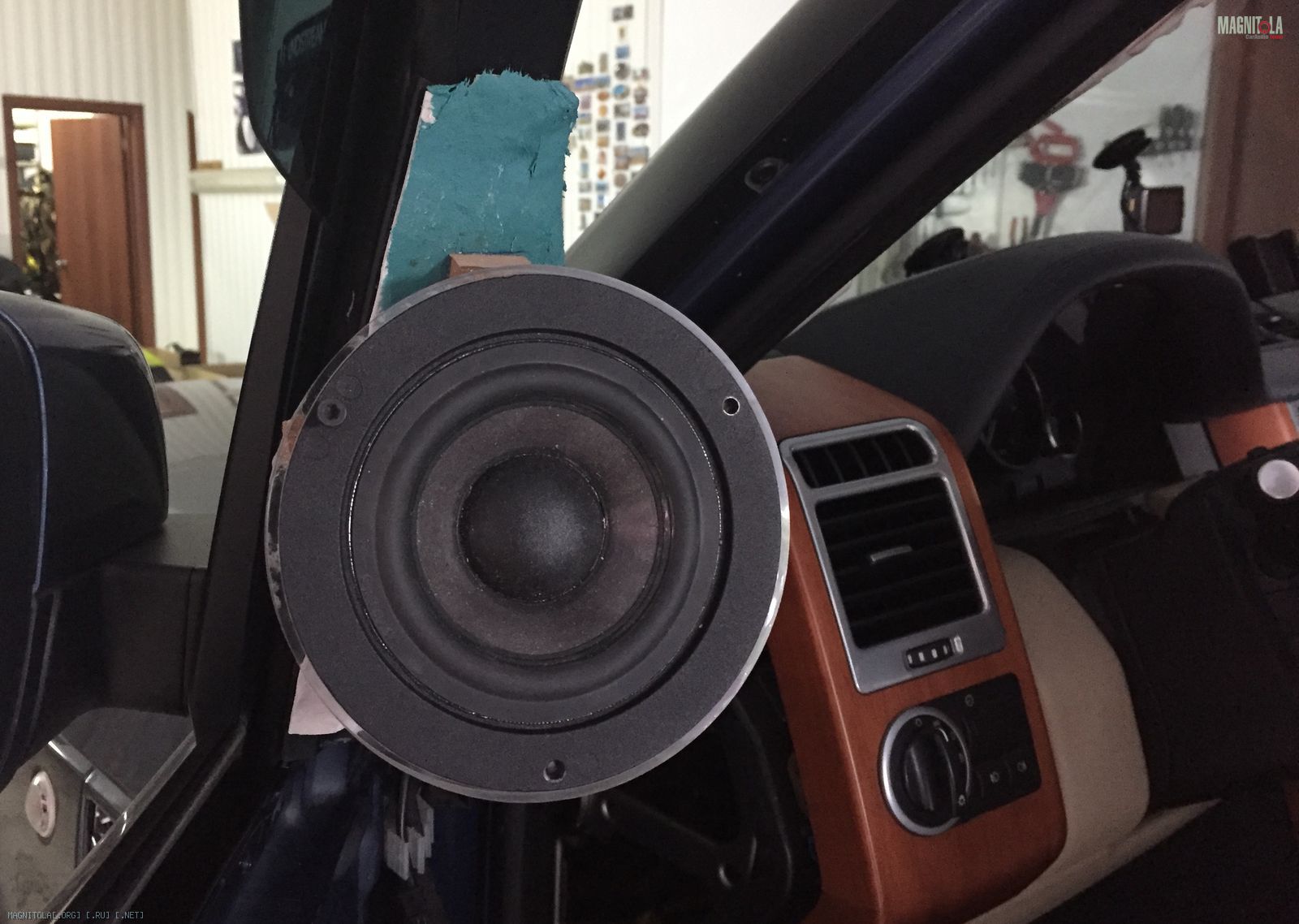

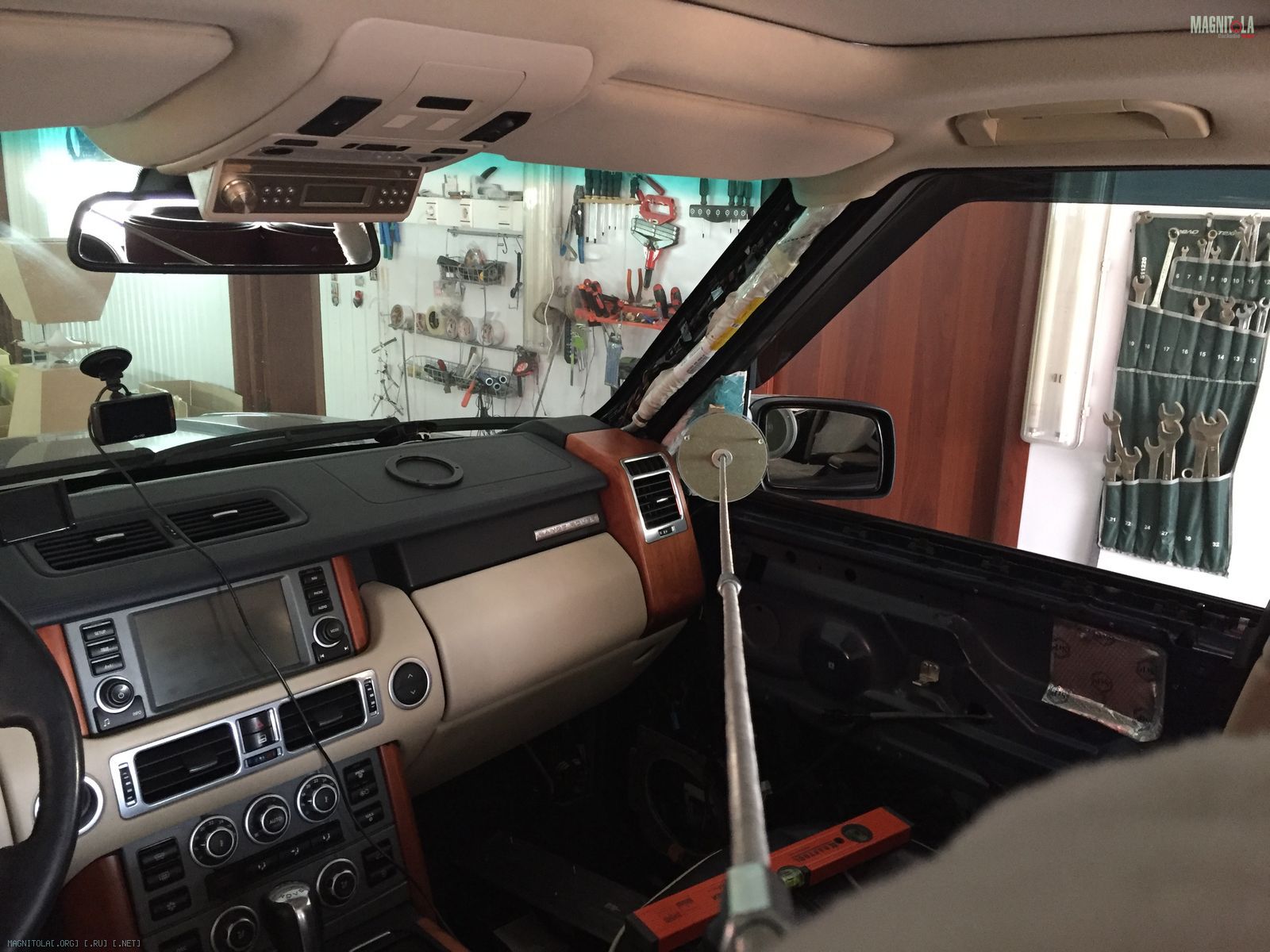

Установка, крепление и направление.
Вложение 1037640Вложение 1037642Вложение 1037644Вложение 1037646Вложение 1037648Вложение 1037650

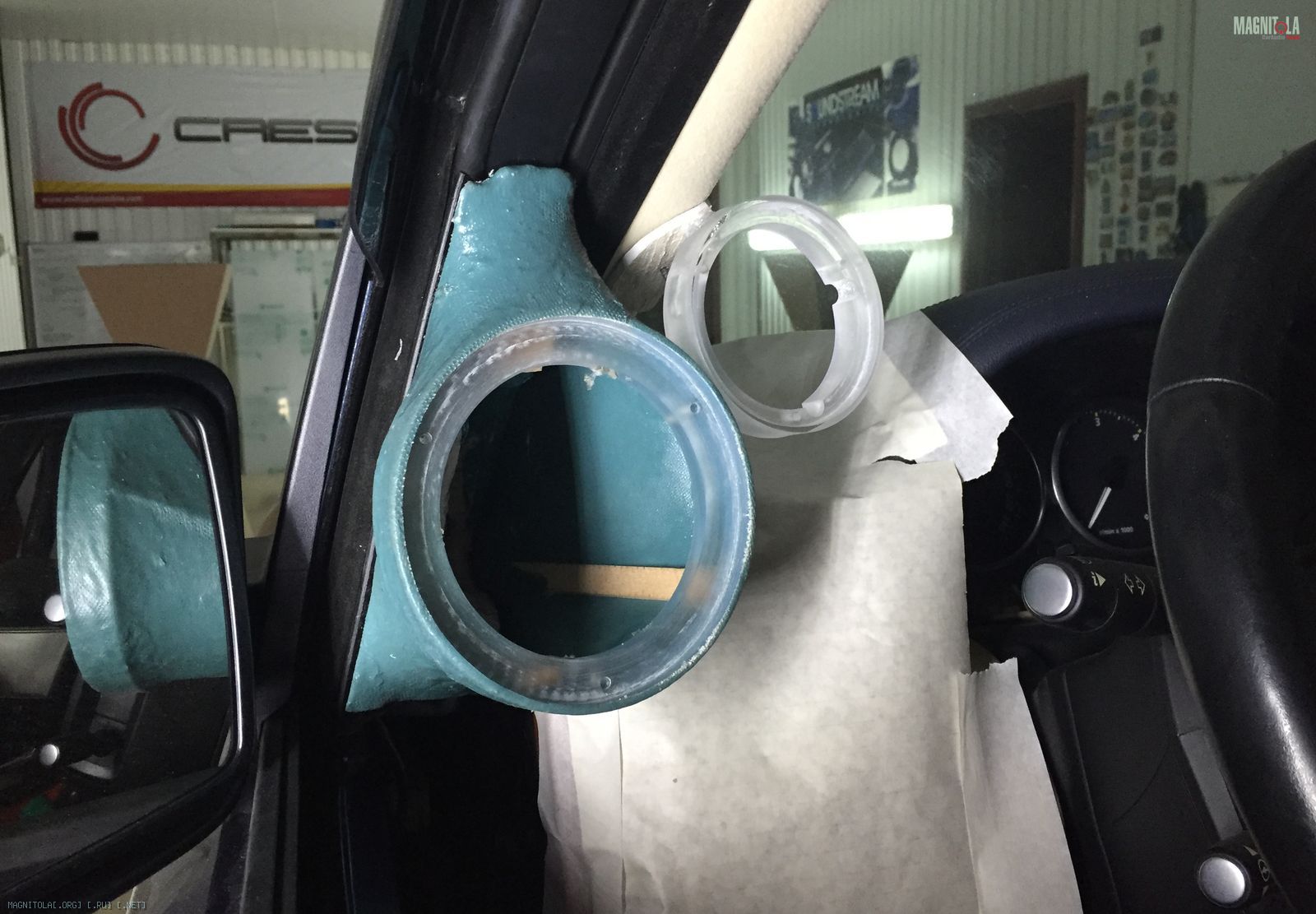

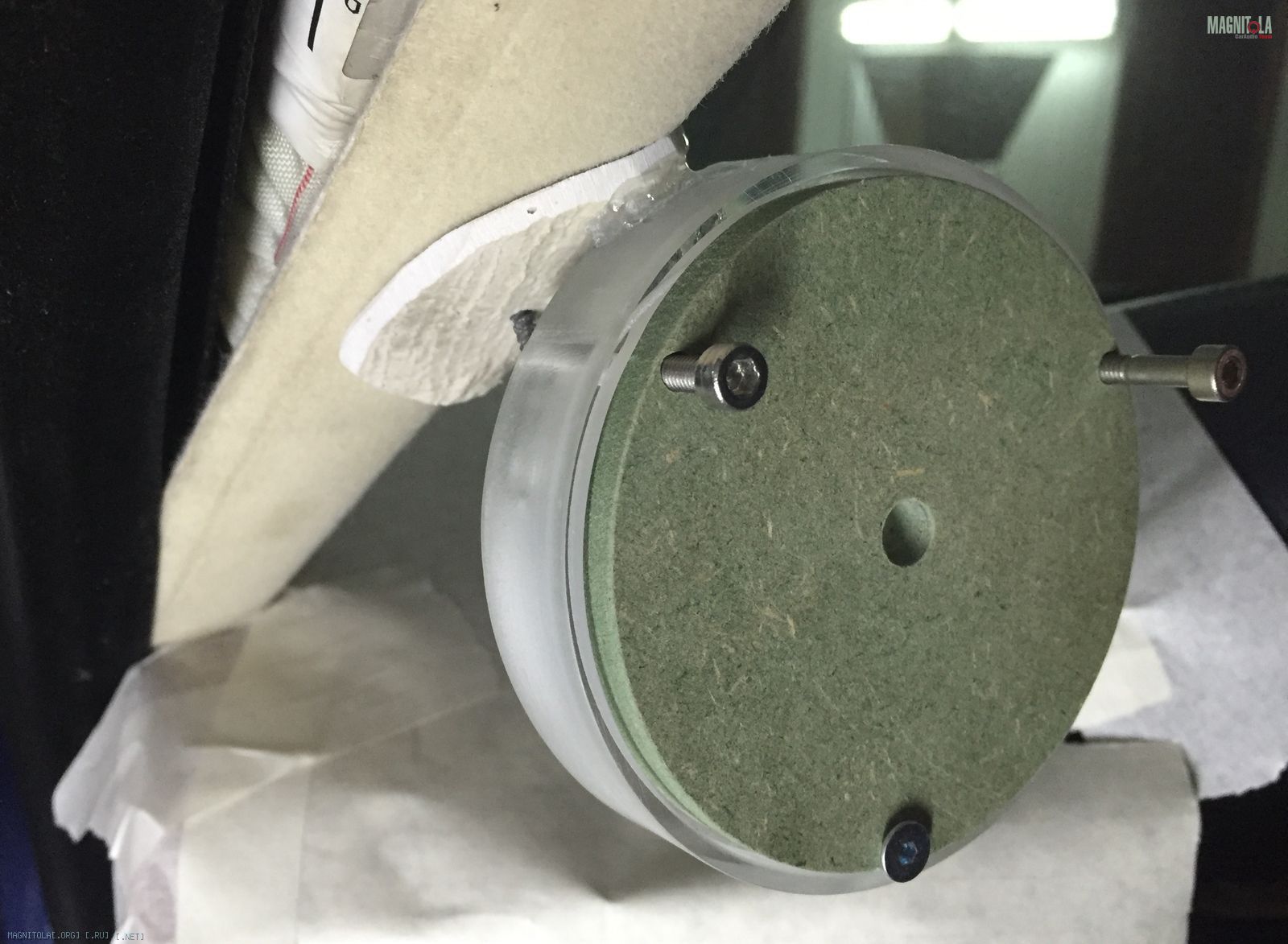

ВЧ на стойках.
Чуть утоплены относительно сч.
Вложение 1037652Вложение 1037654Вложение 1037656

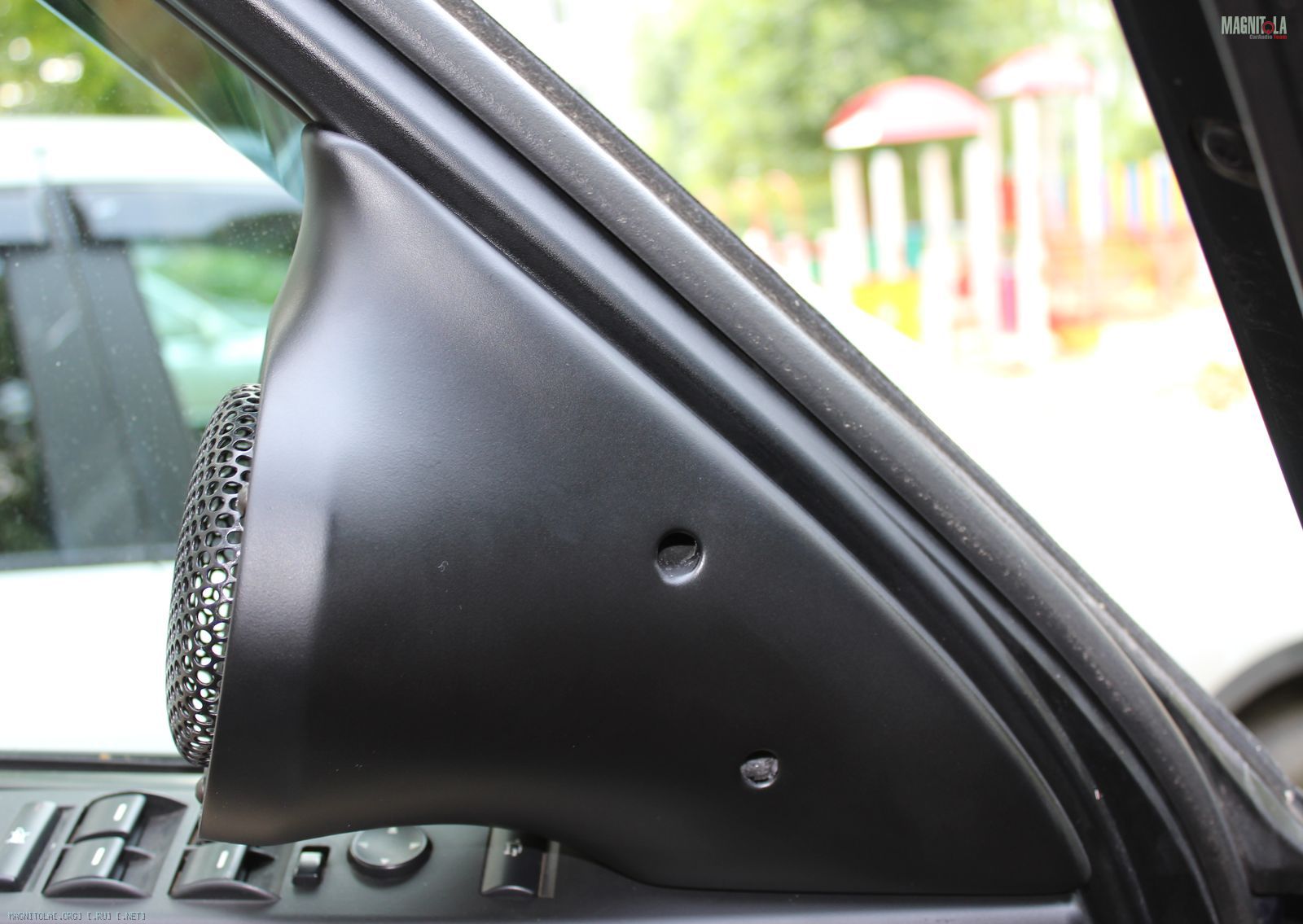

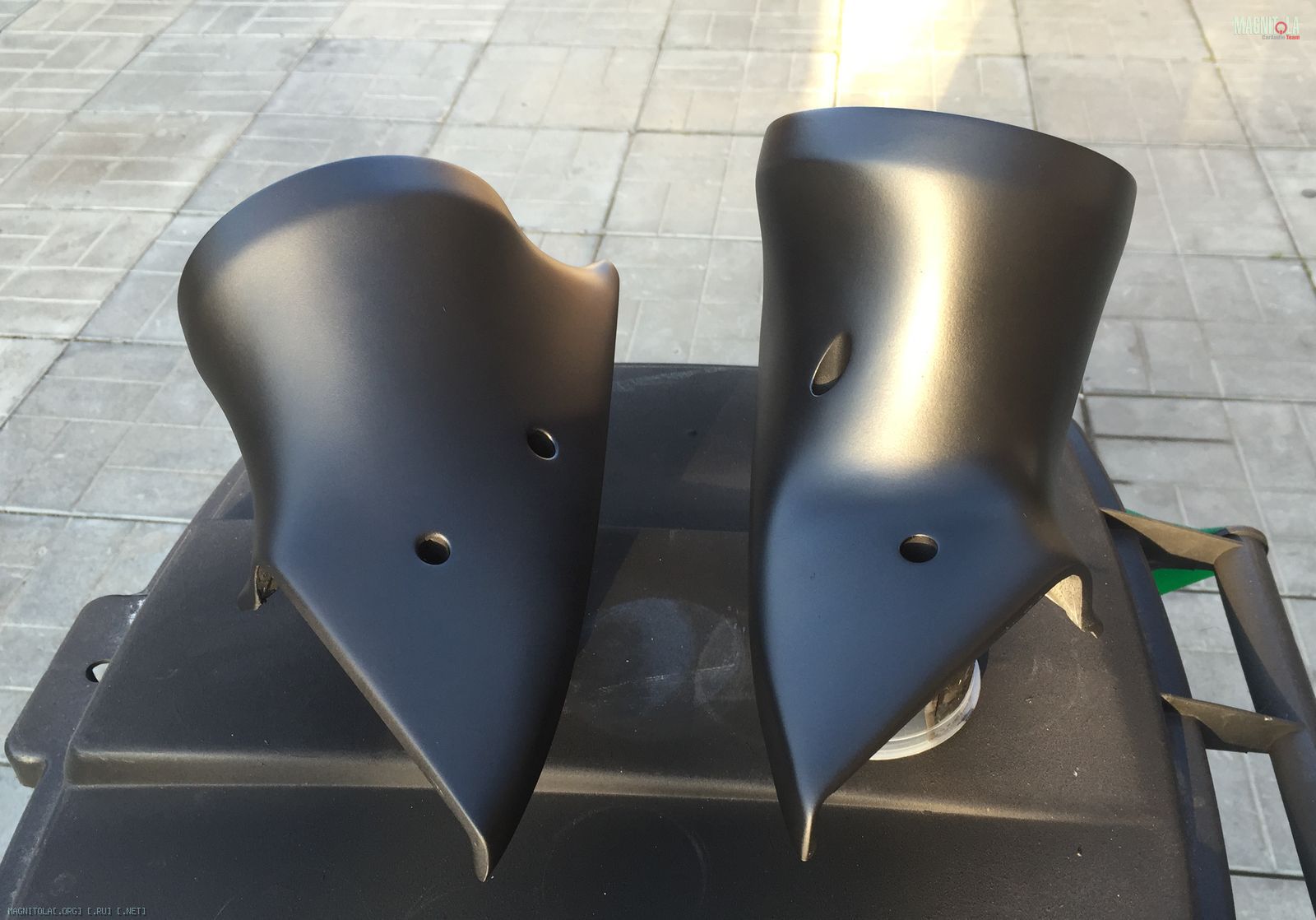

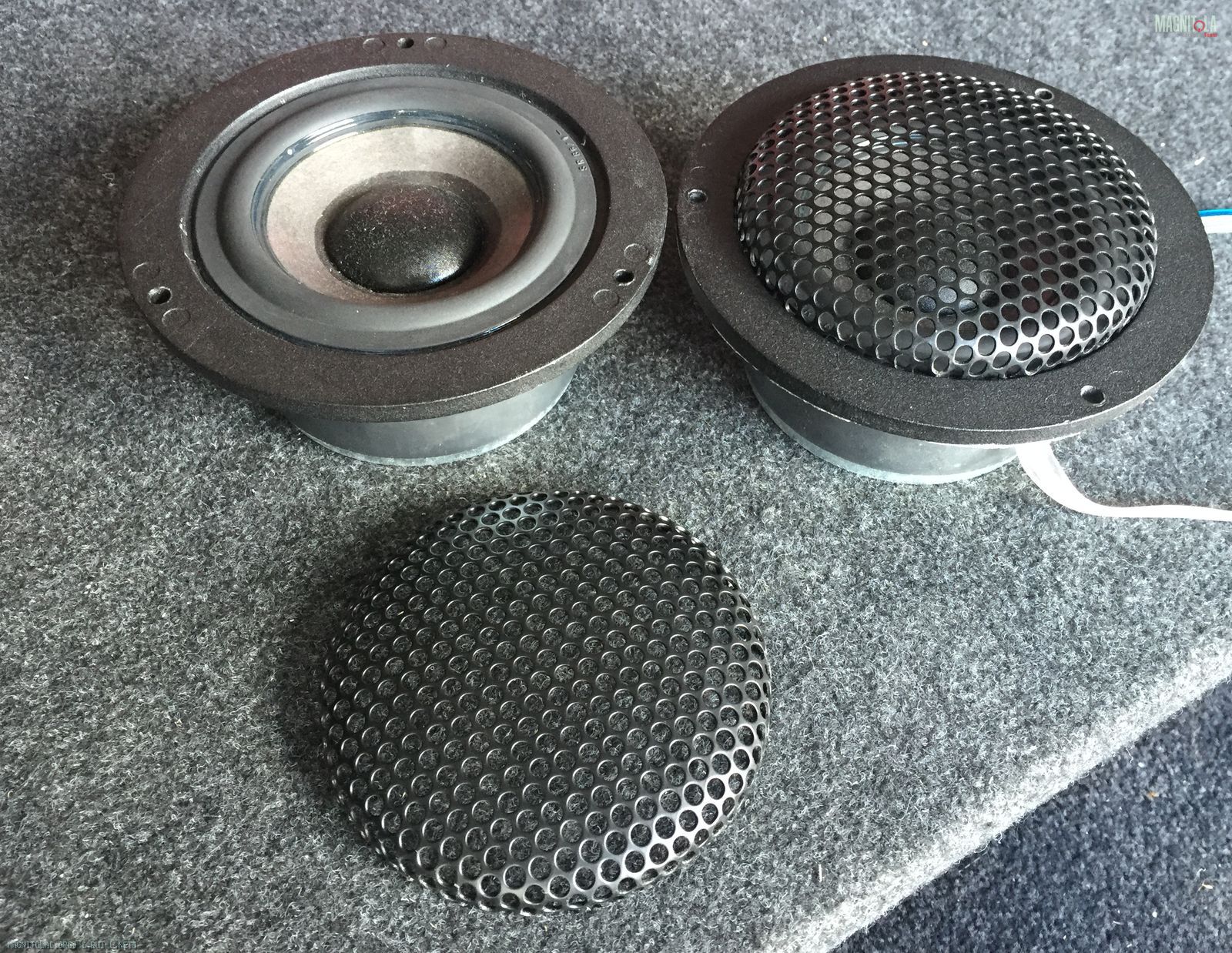

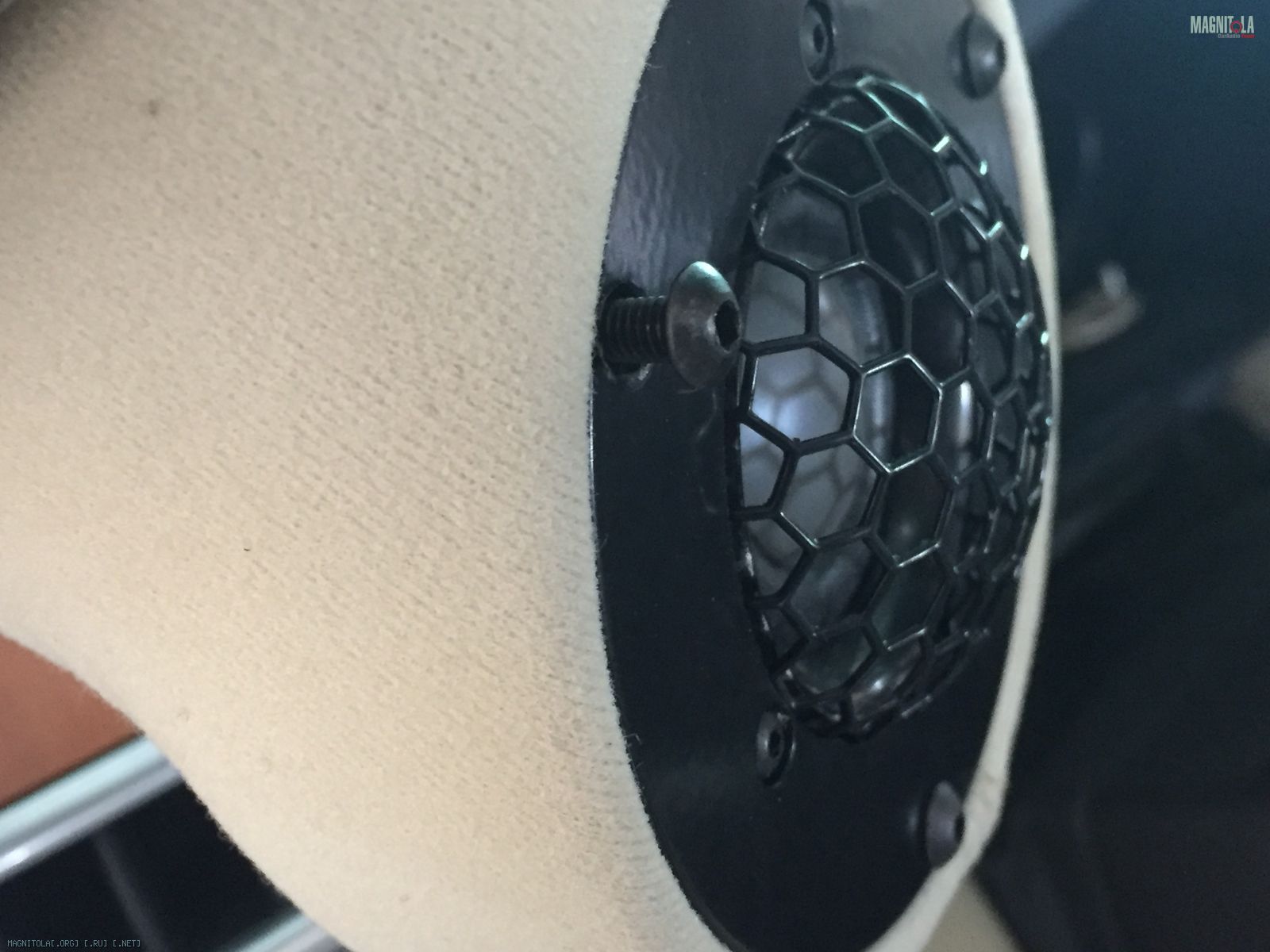

Далее доведение до окончательного вида и покраска/обтяжка.
Сетки на СЧ временные, до момента изготовления варианта как на вч.
Вложение 1037658Вложение 1037660Вложение 1037662Вложение 1037664

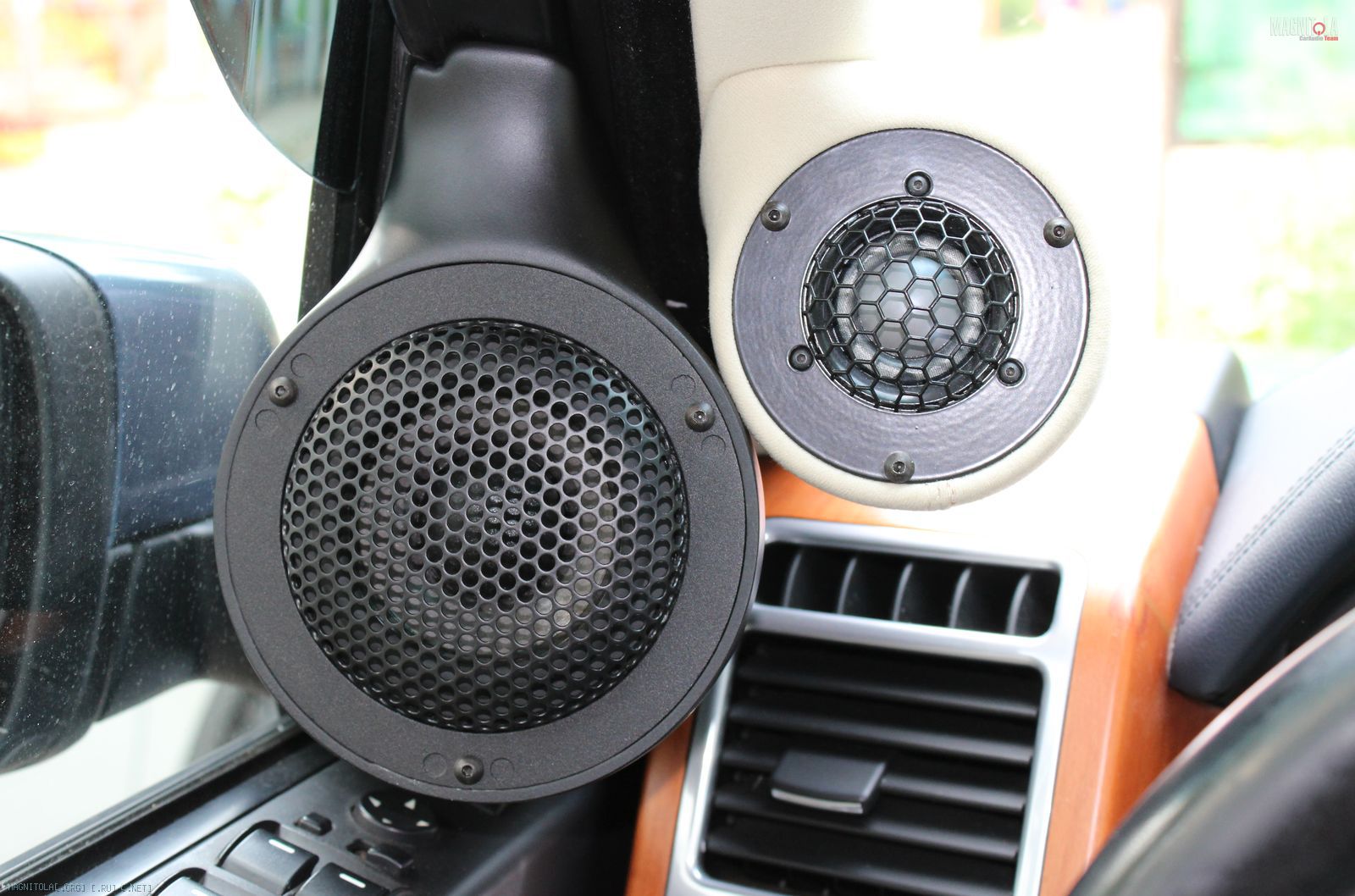

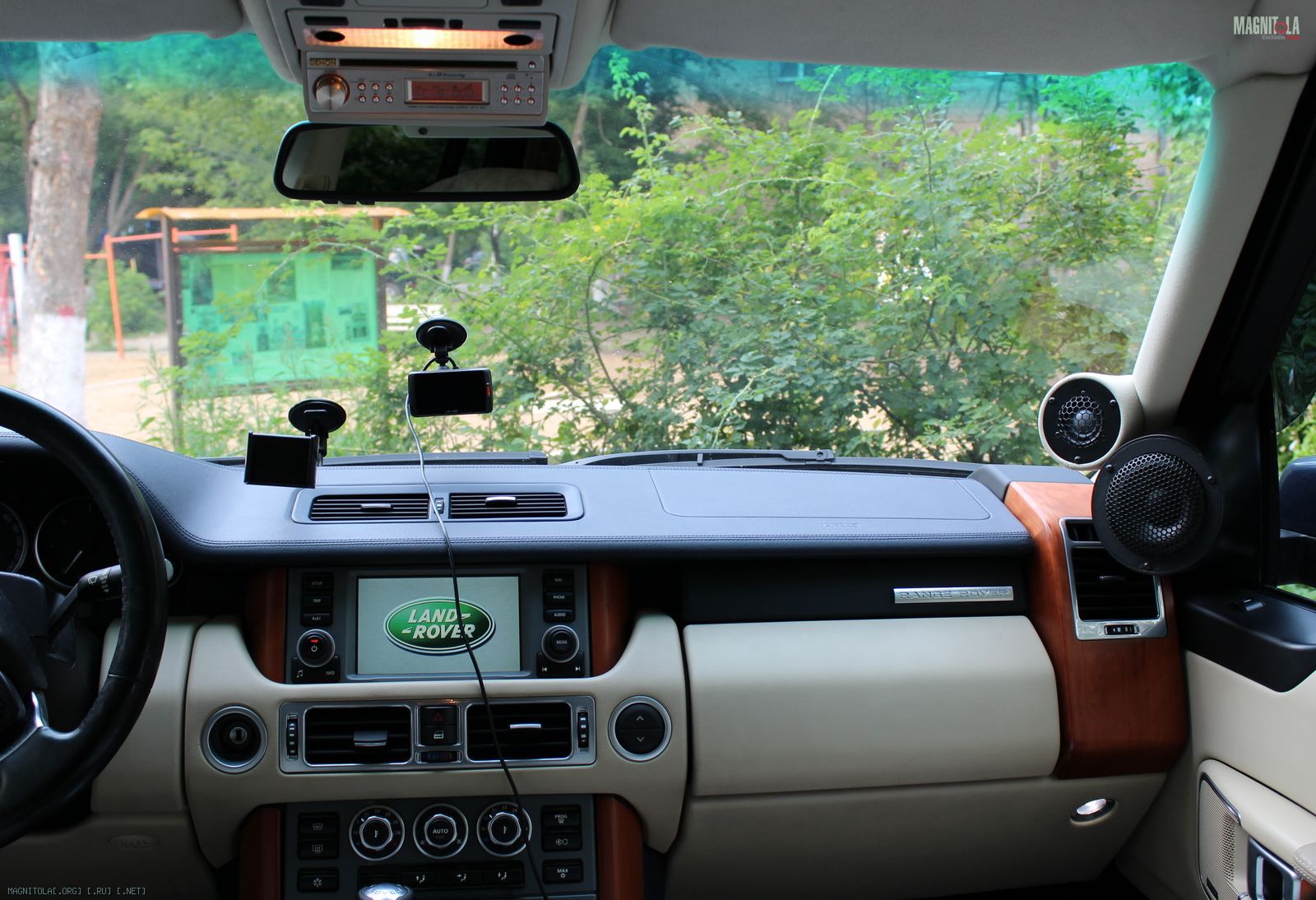

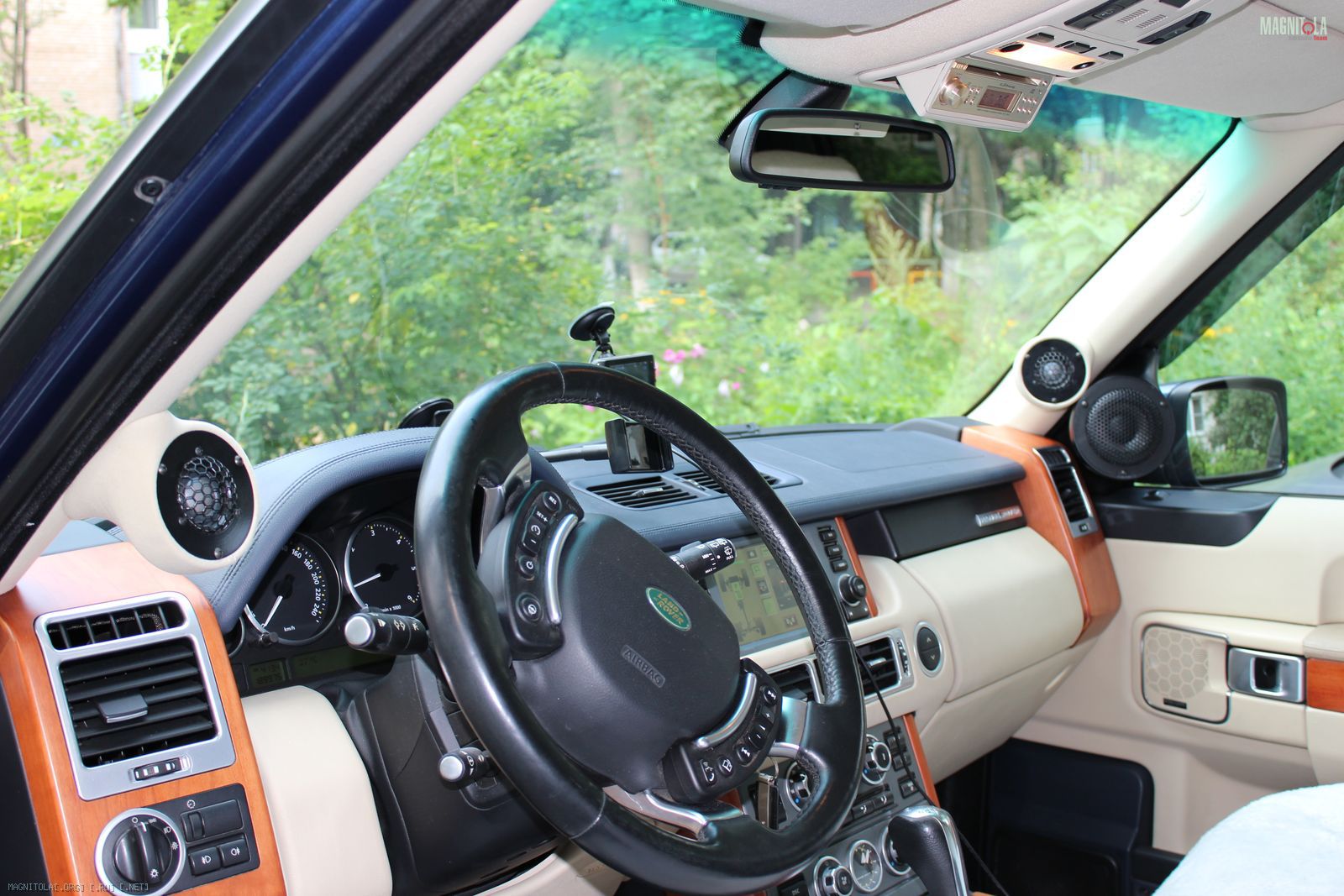

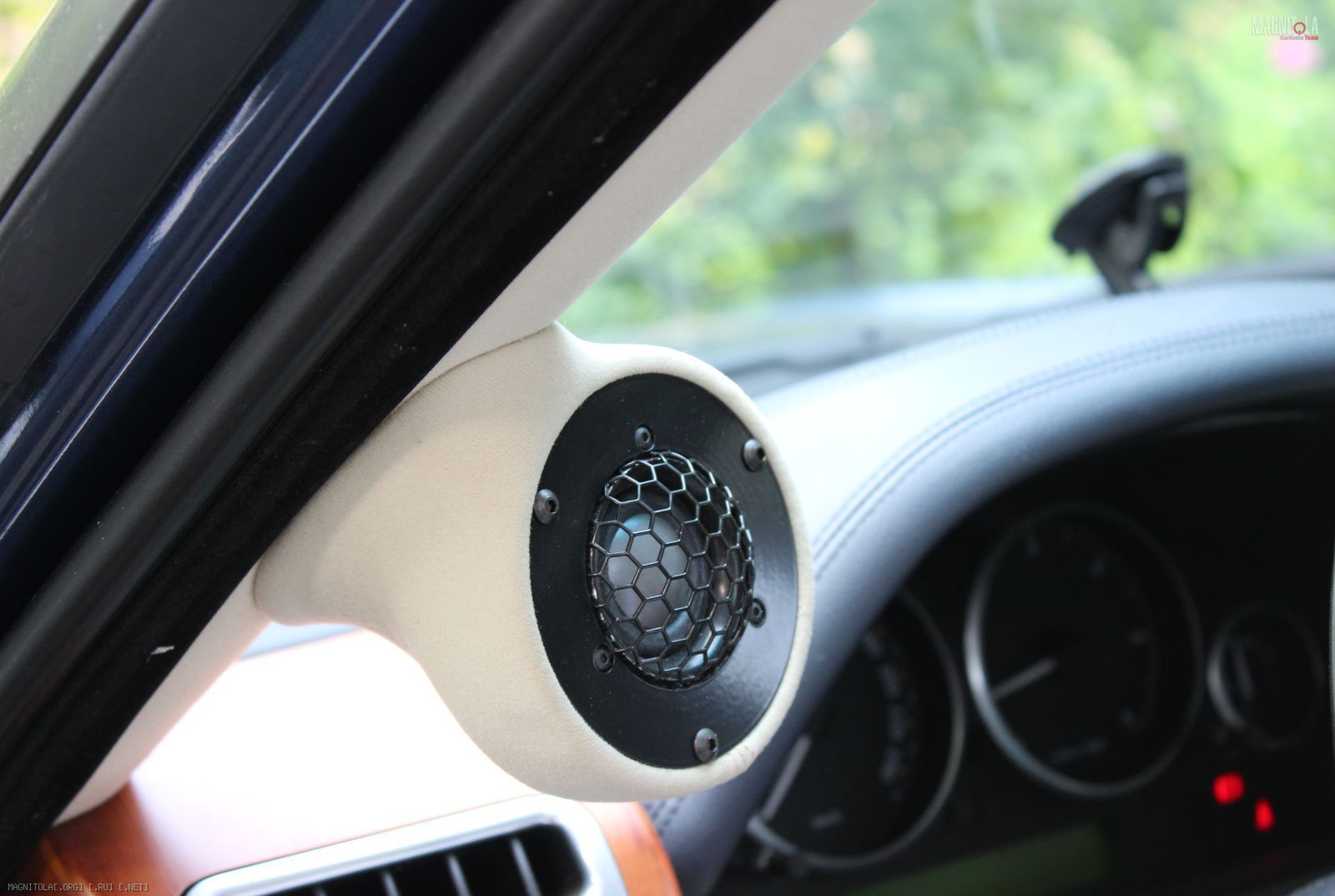

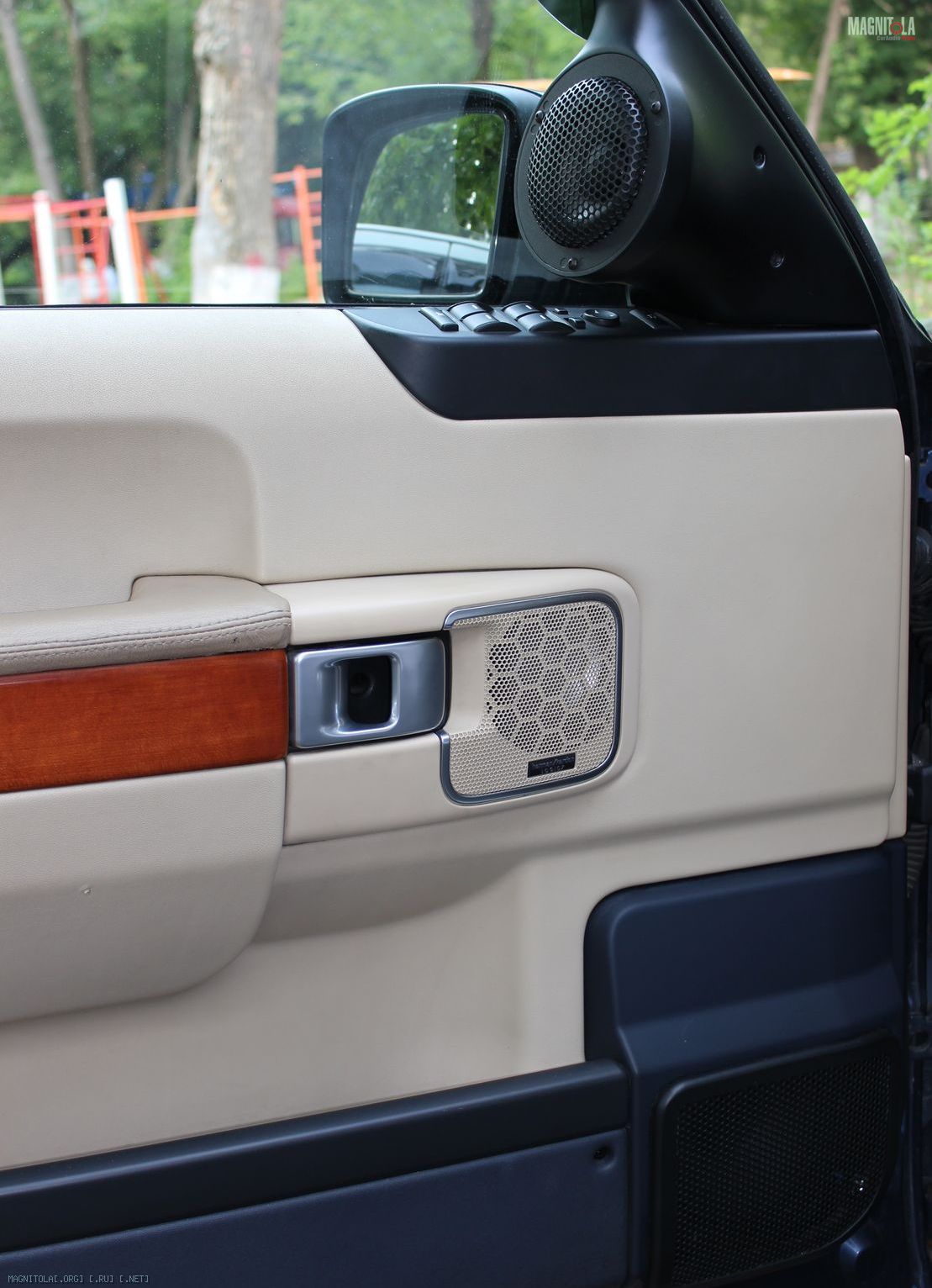

И окончательный вариант салона:
Вложение 1037666Вложение 1037668Вложение 1037670Вложение 1037672Вложение 1037674Вложение 1037676
Подводя итоги, скажу, что я очень доволен результатом. :)
Как по интерьеру, так и по звуку.
Это было не зря!
Всем бобра :)
Здорово получилось!Фланец у бериллия каким диаметром вышел?
Саш, очень хорошо, СЧ получается вообще очень глубоко вниз забираются¿
Где шумка дверей?:beee:Цитата:
Сообщение от SENAT0R
---------- Сообщение добавлено 24.07.2016 в 21:17 ----------
И что там нашли?Цитата:
Сообщение от SENAT0R
84 мм.Цитата:
Сообщение от 1xxx
От 200 легко :)Цитата:
Сообщение от slavka1010
---------- Сообщение добавлено 24.07.2016 в 21:39 ----------
Её больше нет Кость..Цитата:
Сообщение от st220
Двери по новой с 0...
Всем привет еще раз :)
Качественно "заиграть" мидбас еще та задача. Не всегда она оказывается лёгкой.
А если знаешь, на что способен динамик, но в очередной системе он не показывает и половины возможностей, значит что-то не так..
В моём случае, это подготовка дверей.
Оказалась, к сожалению, недостаточной во всём..
В качестве мидбаса в 3-х полоску (50-200) выступает Peerless HDS Nomex 831735.
Задача:
Максимальная жёсткость снаружи, со стороны карты и места крепления подиумов, с полным их изготовлением заново. Новые сетки под НЧ с наружними накладками.

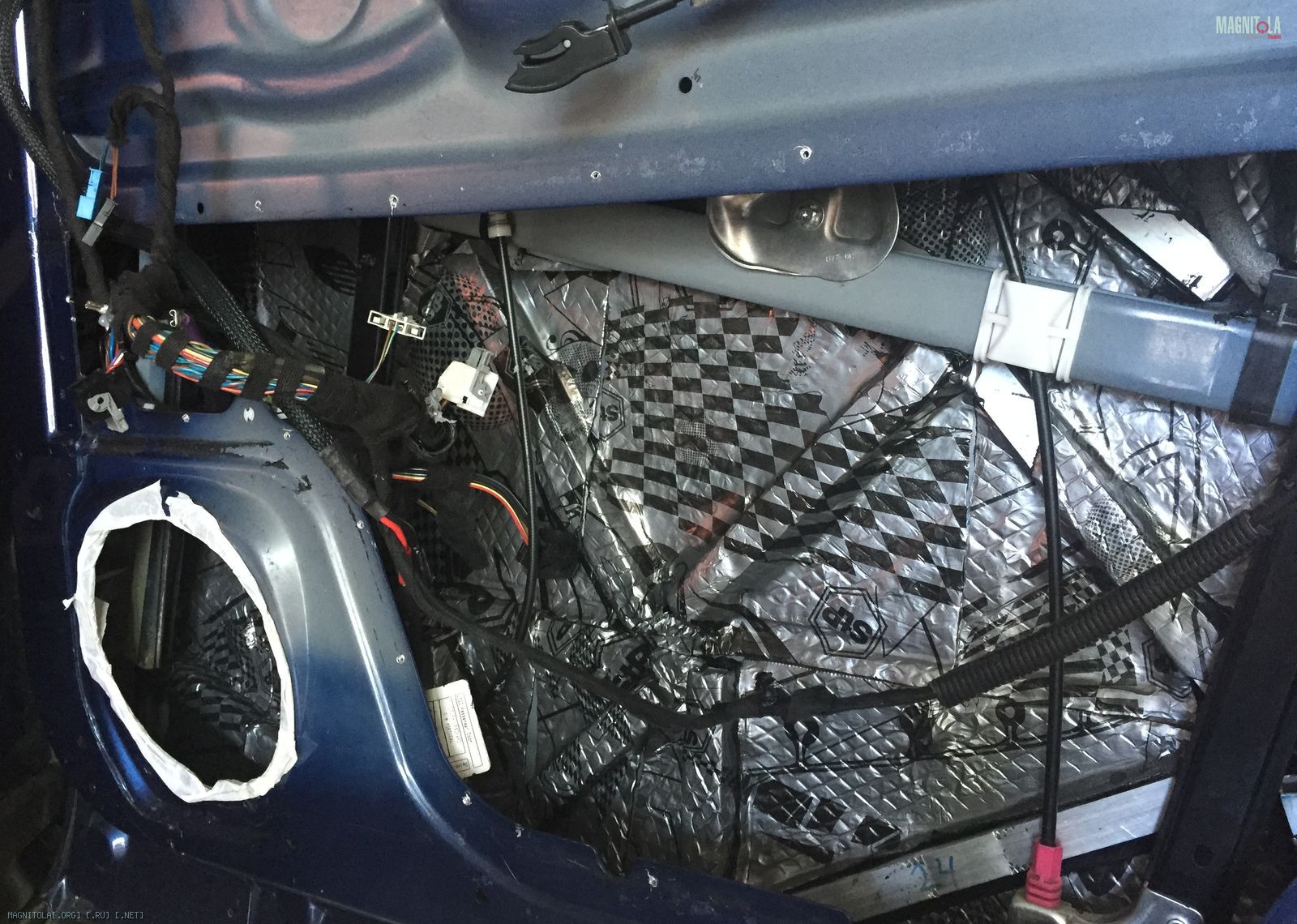

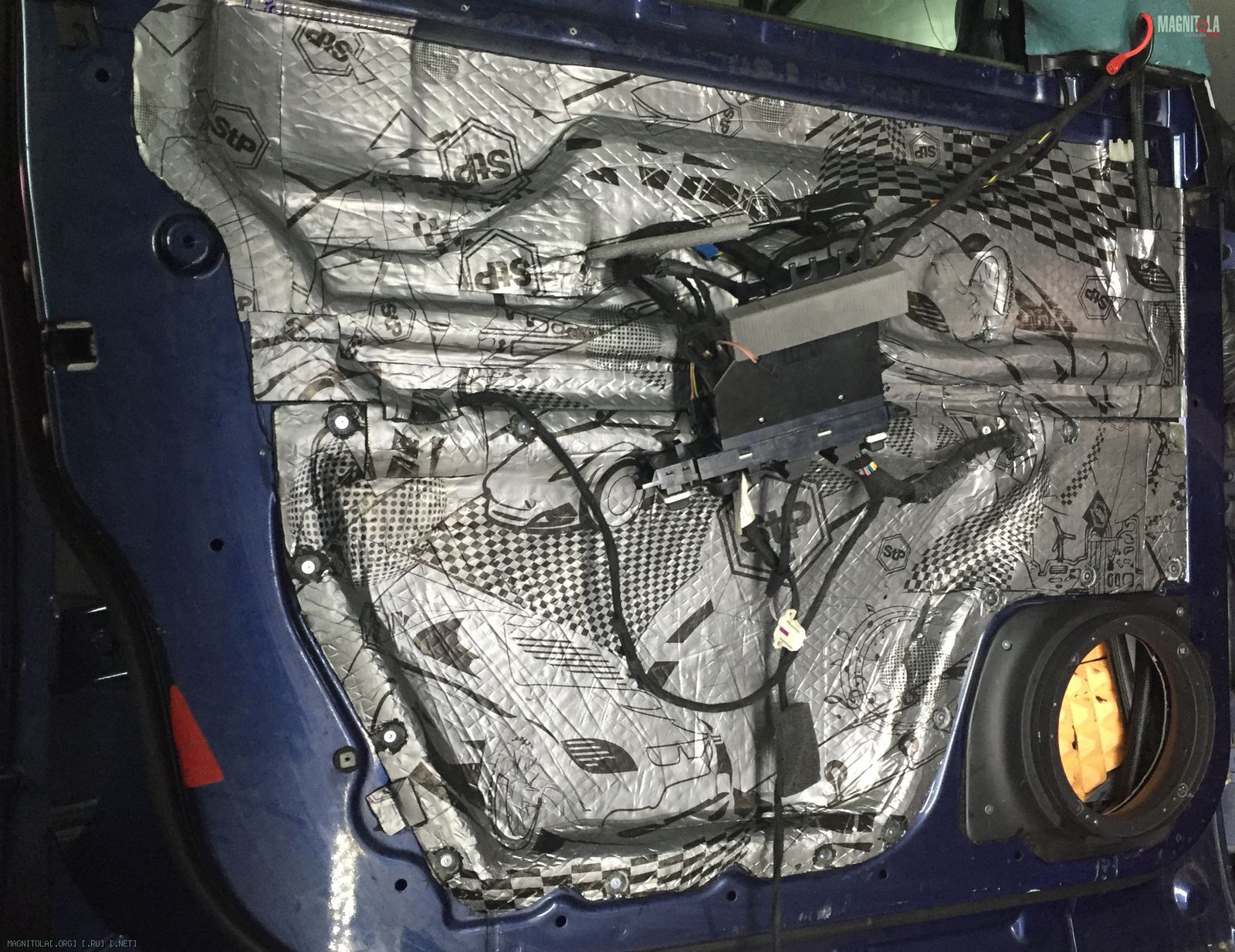

Сняли полностью всю ШВИ, зачистили и промыли.

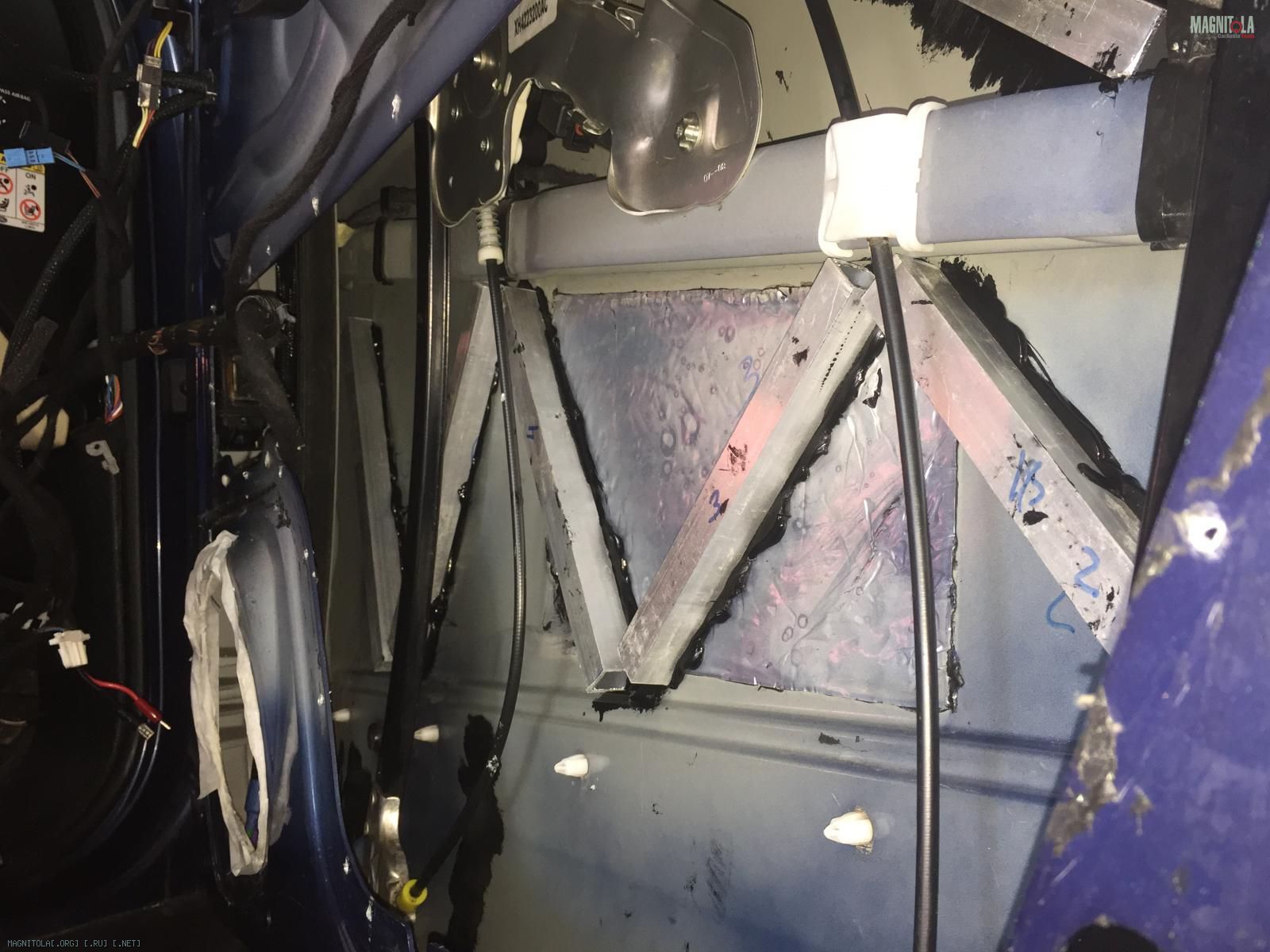

Напилили алюминевых профилей. Клеим. Шумим.
Вложение 1037860Вложение 1037862Вложение 1037864

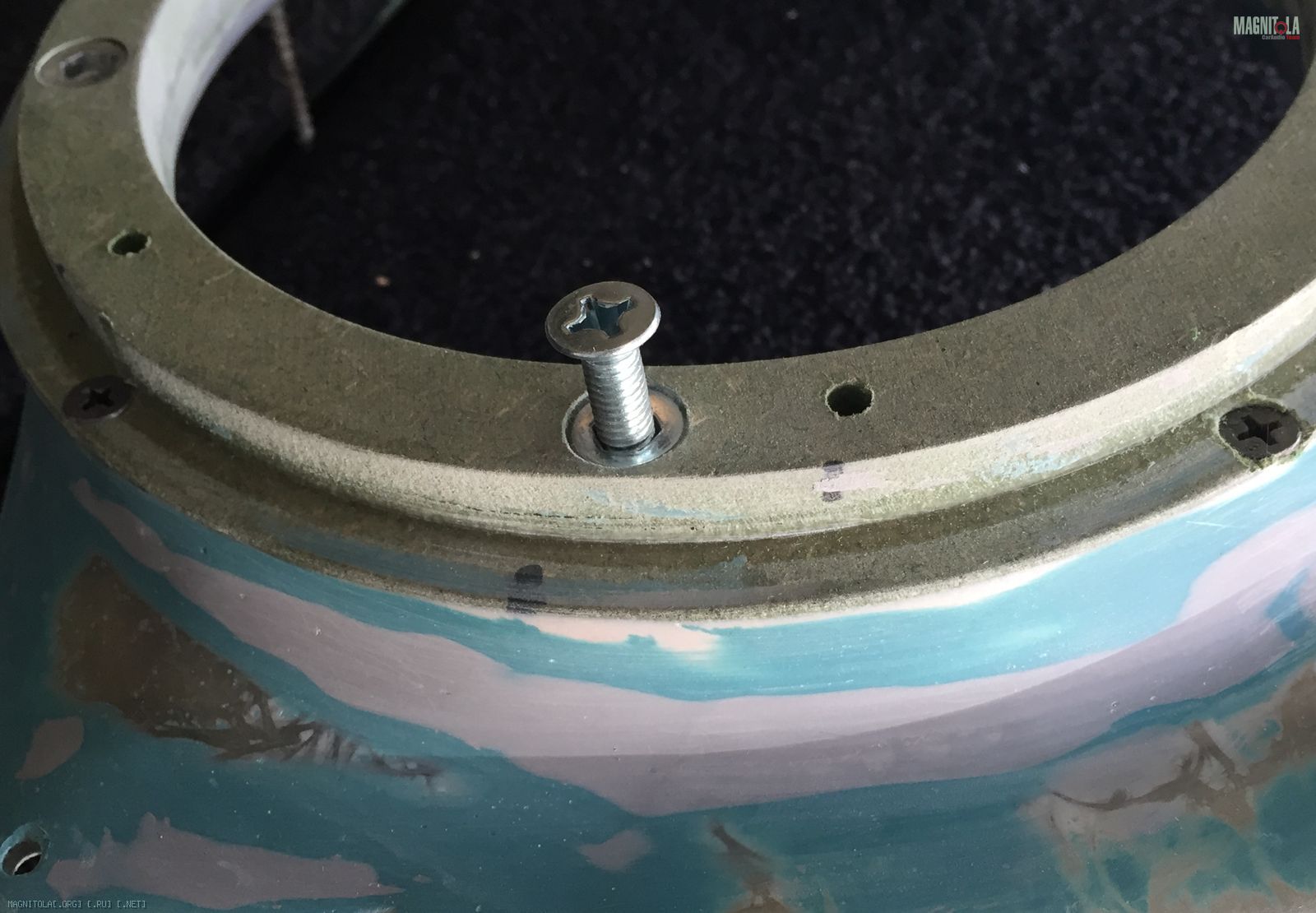

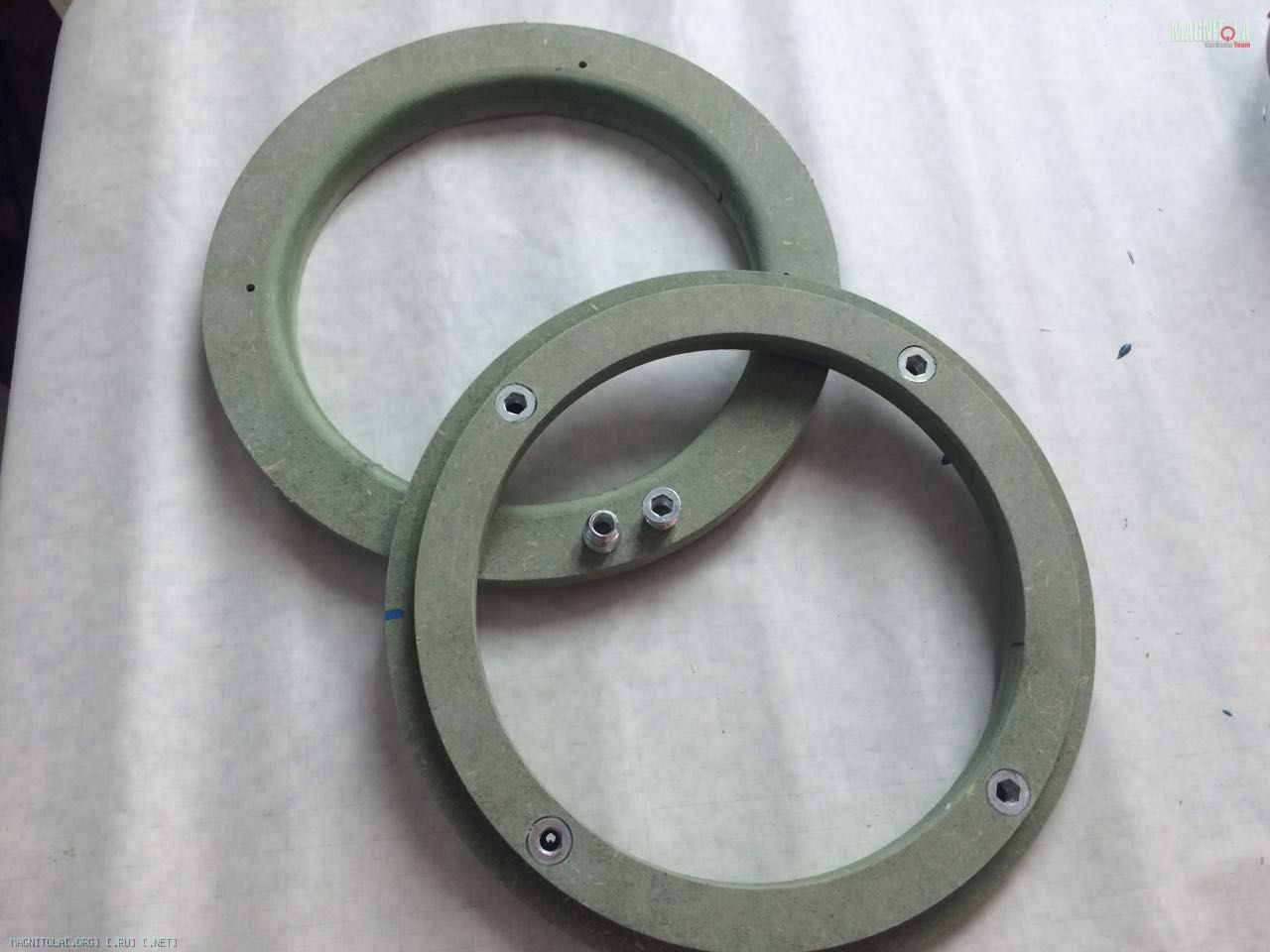

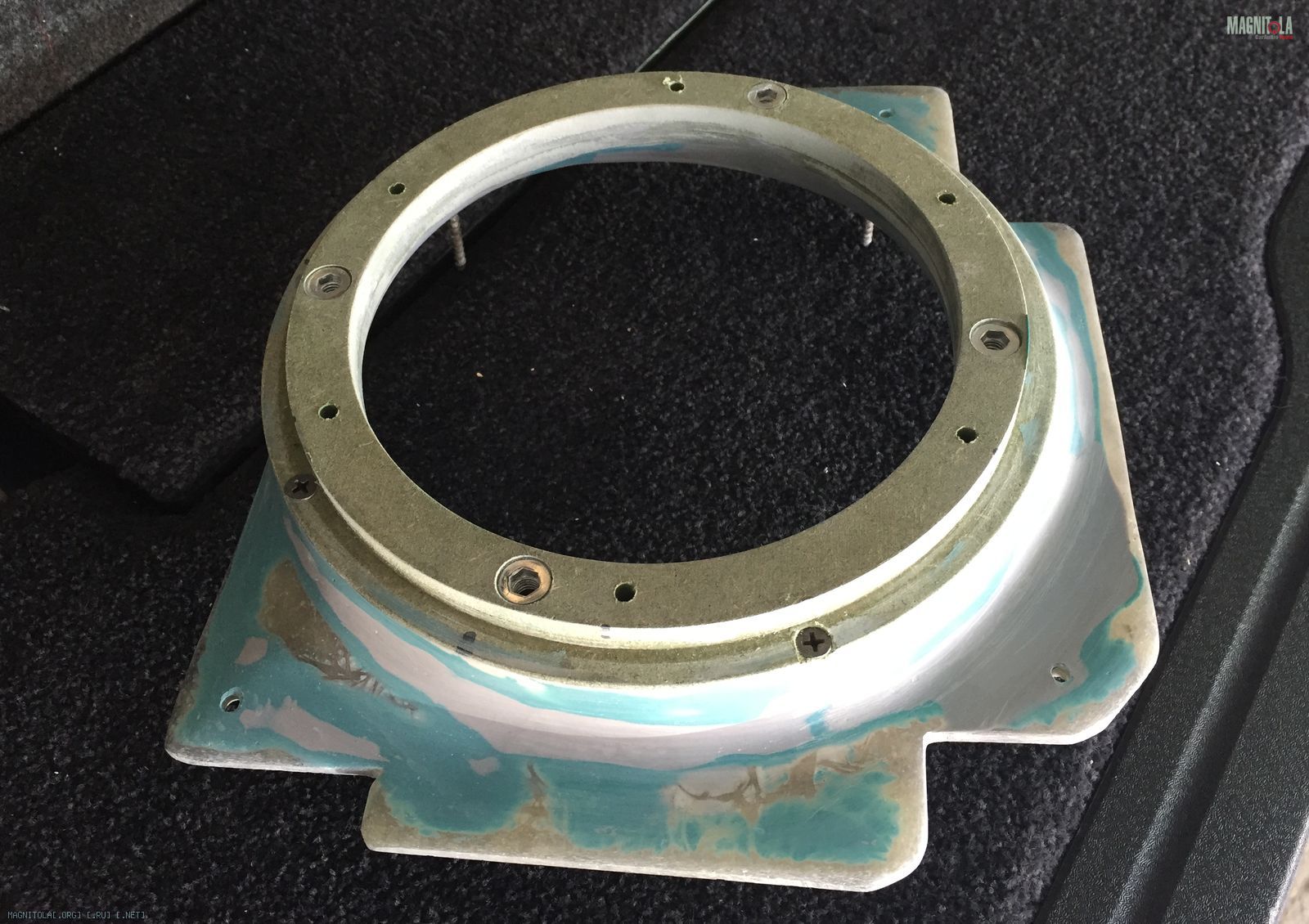

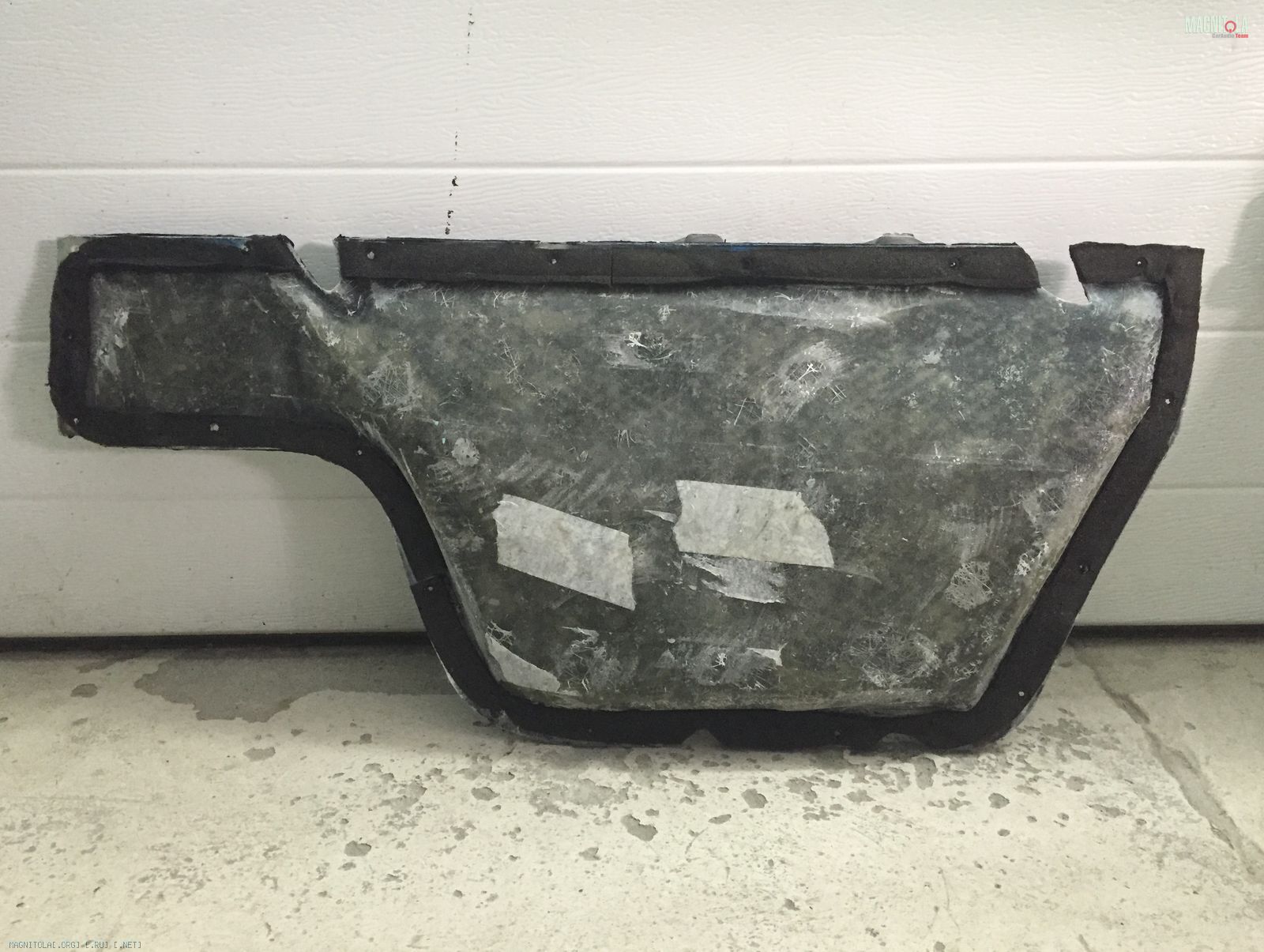

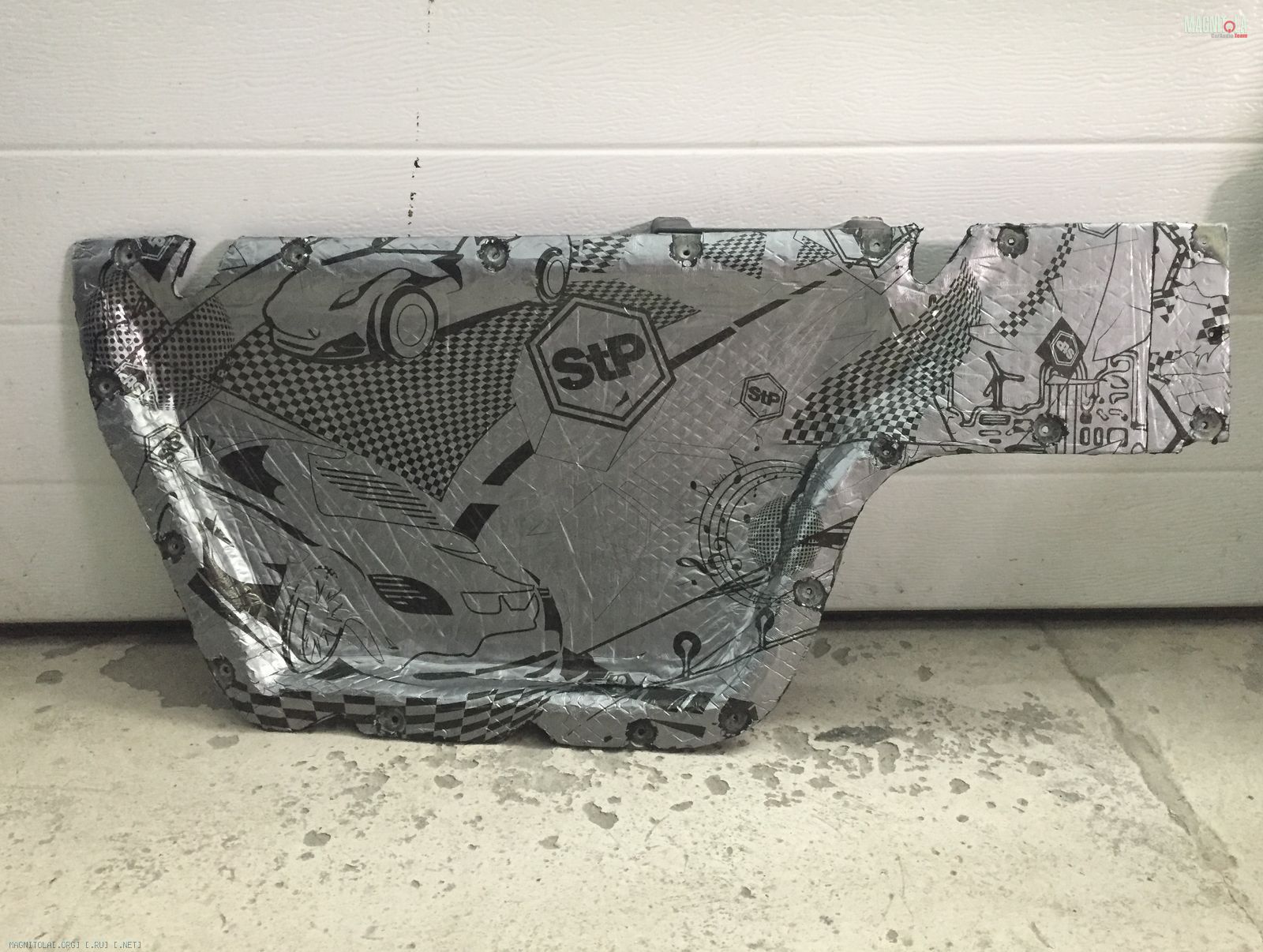

Изготавливаем подиум и накладки на двери. Красим.
На этот раз накладки гораздо более жёсткие.
Вложение 1037866Вложение 1037868Вложение 1037870Вложение 1037872Вложение 1037874Вложение 1037876Вложение 1037878Вложение 1037880Вложение 1037882

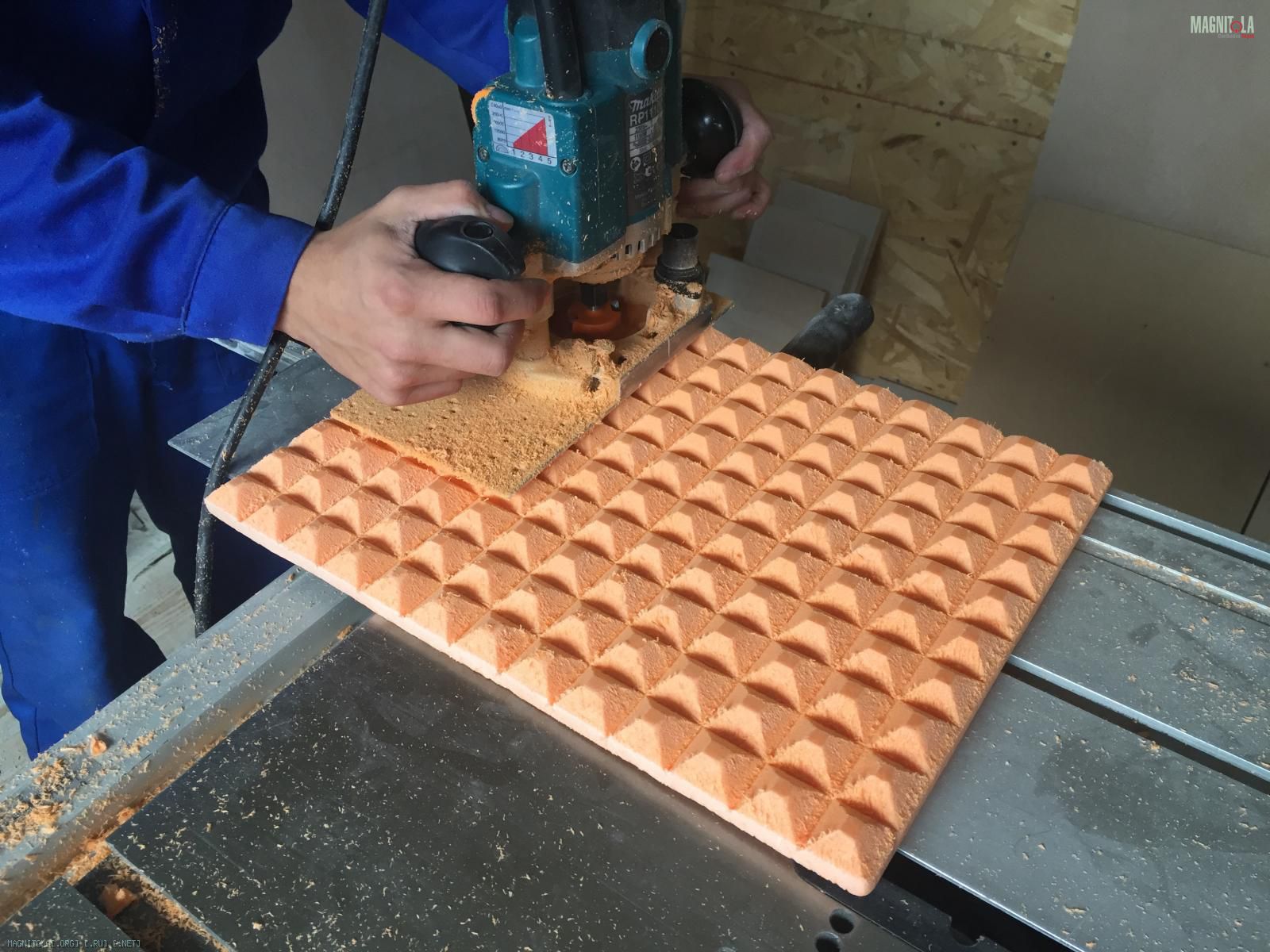

Линза
Вложение 1037884

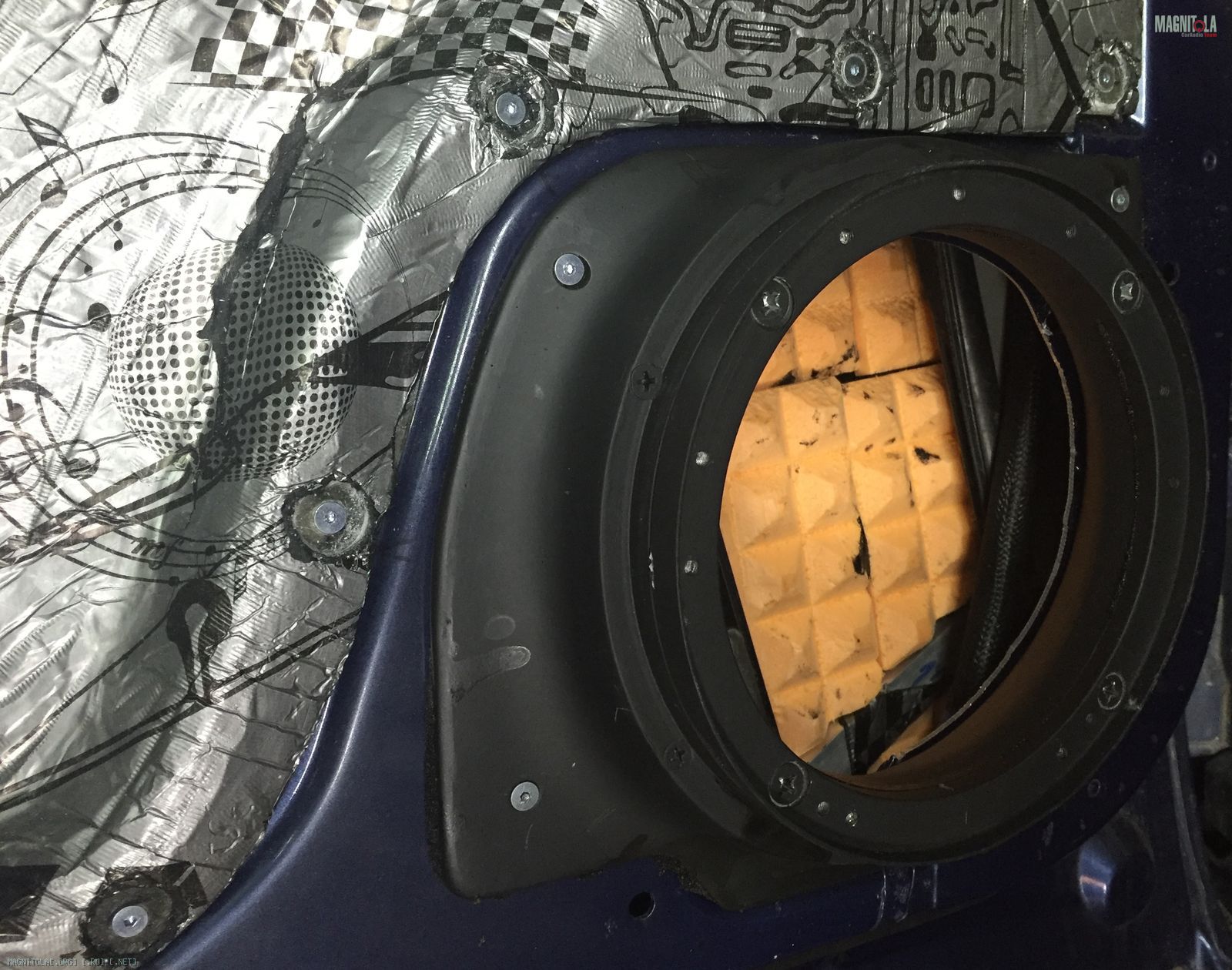

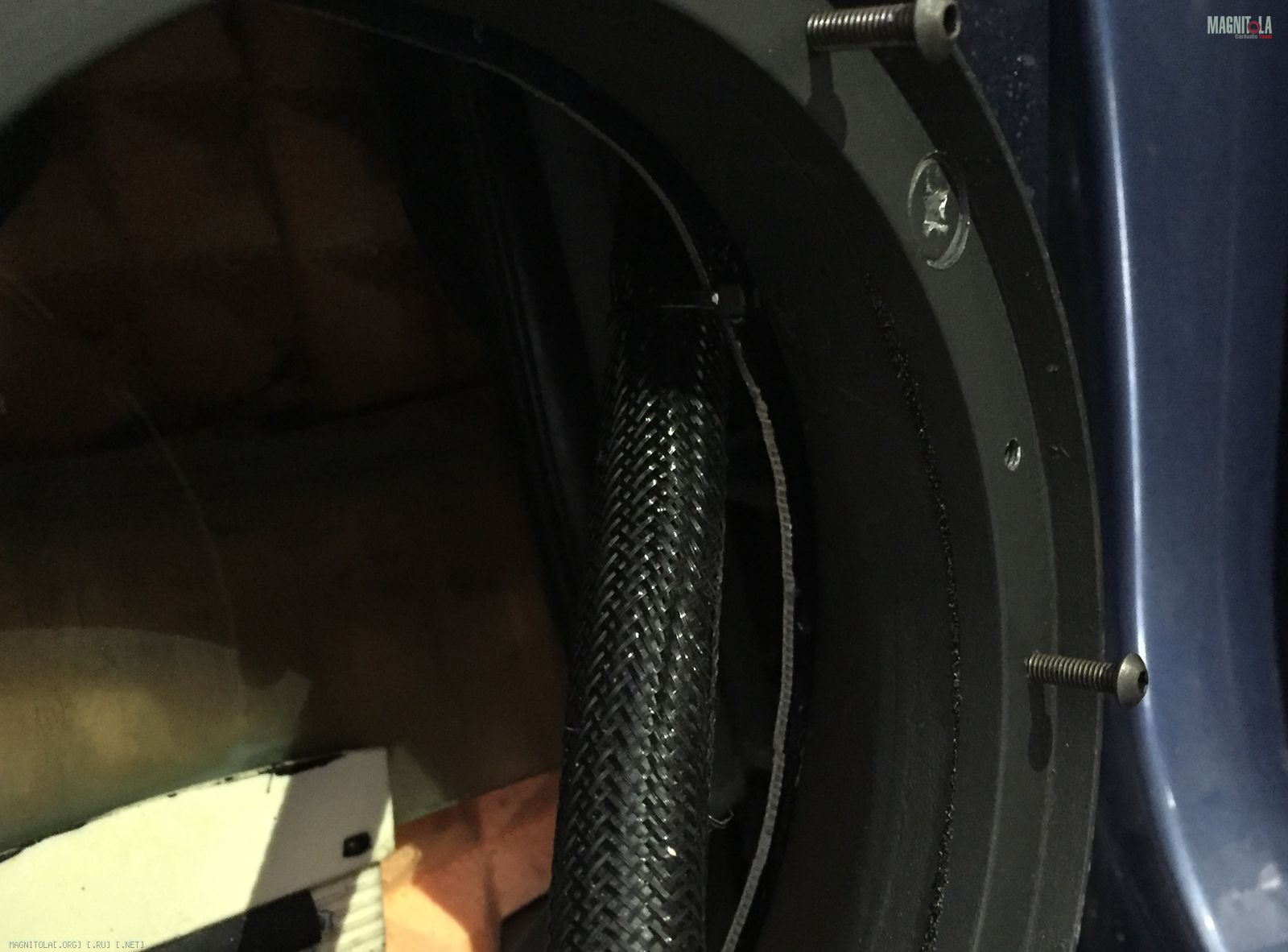

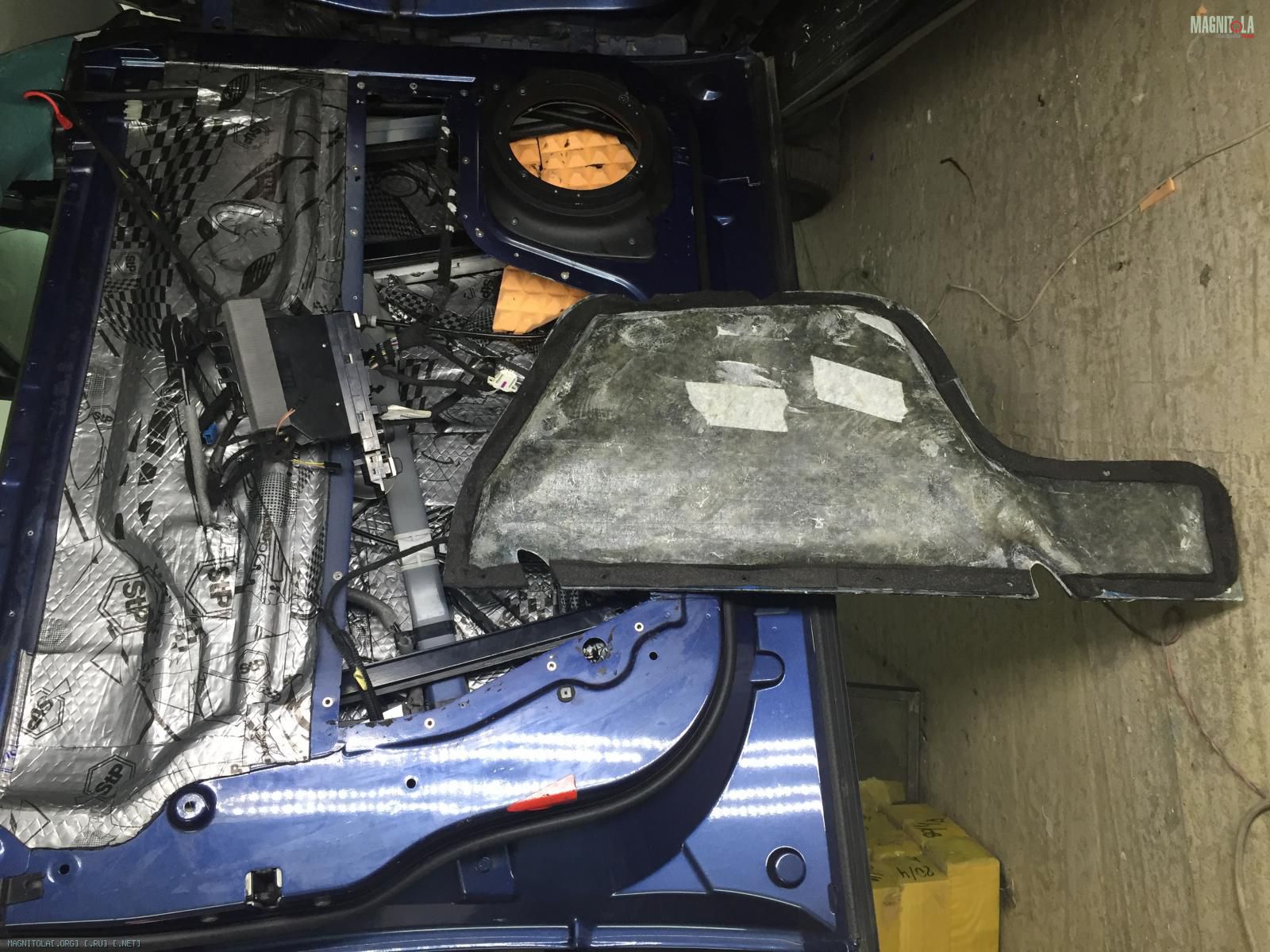

Размещаем всё на своих местах.

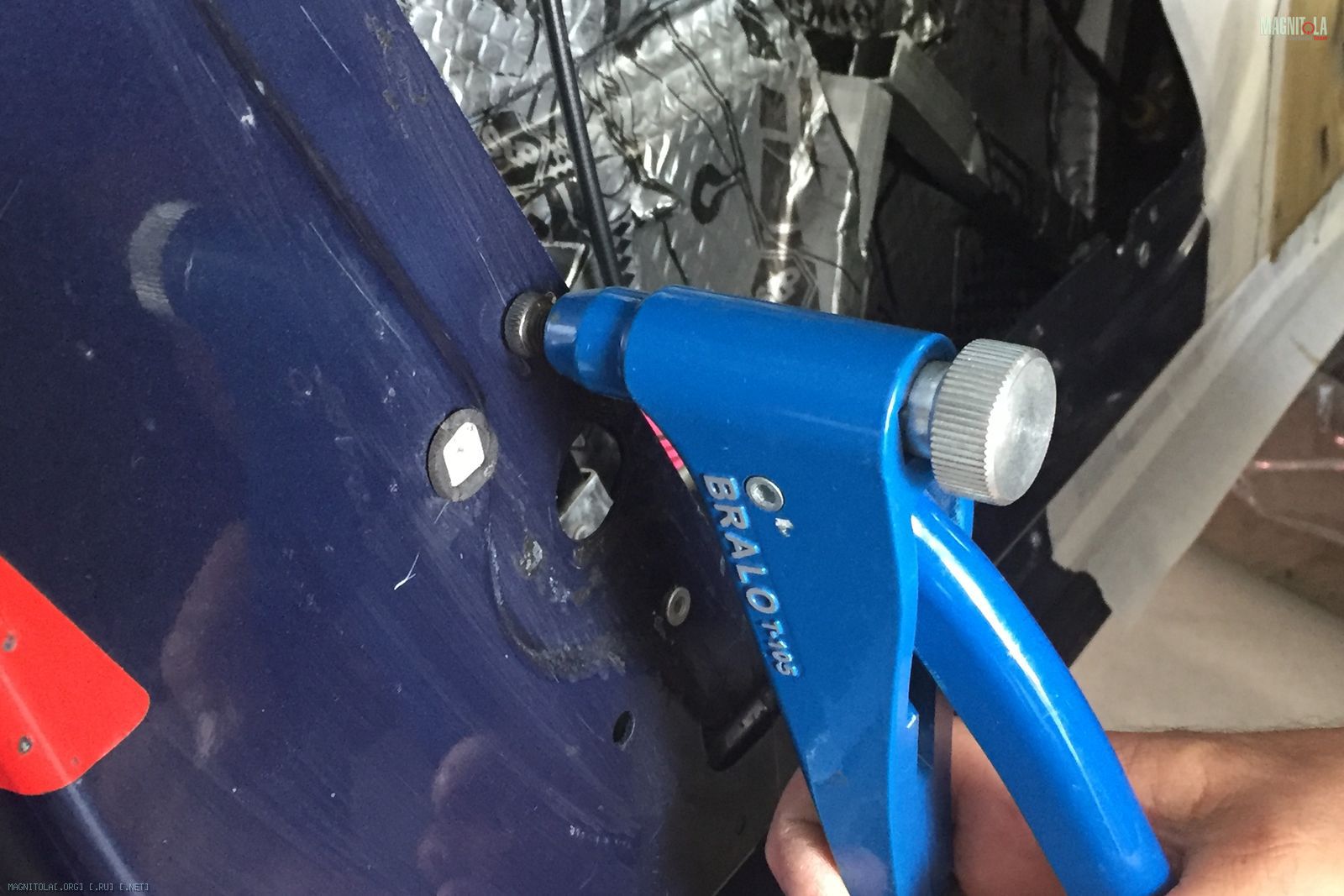

Крепление пластиковых накладок в этот раз на винтах. Это позволит иметь доступ в дверь без снятие ШВИ.
Вложение 1037886Вложение 1037888Вложение 1037890Вложение 1037896

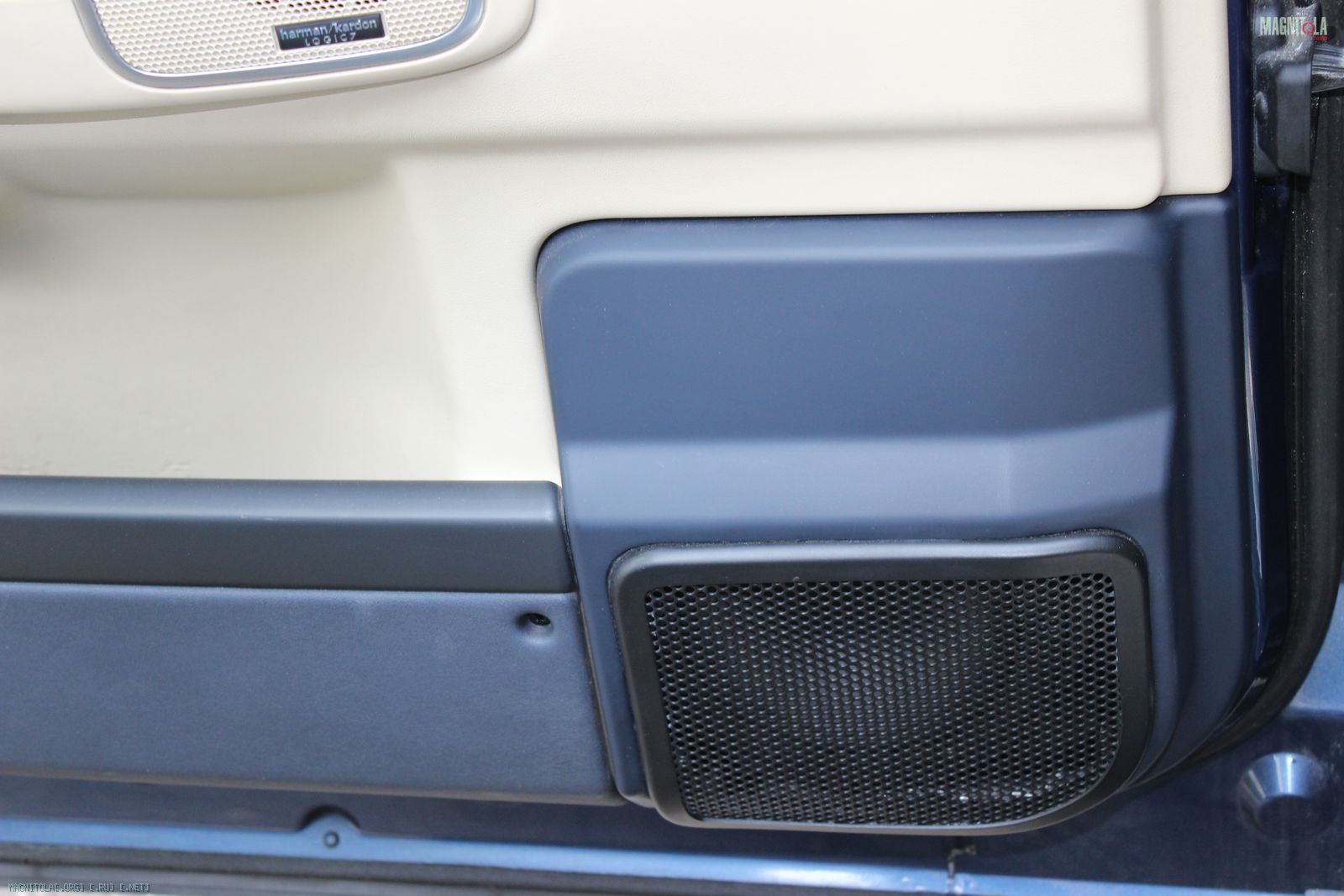

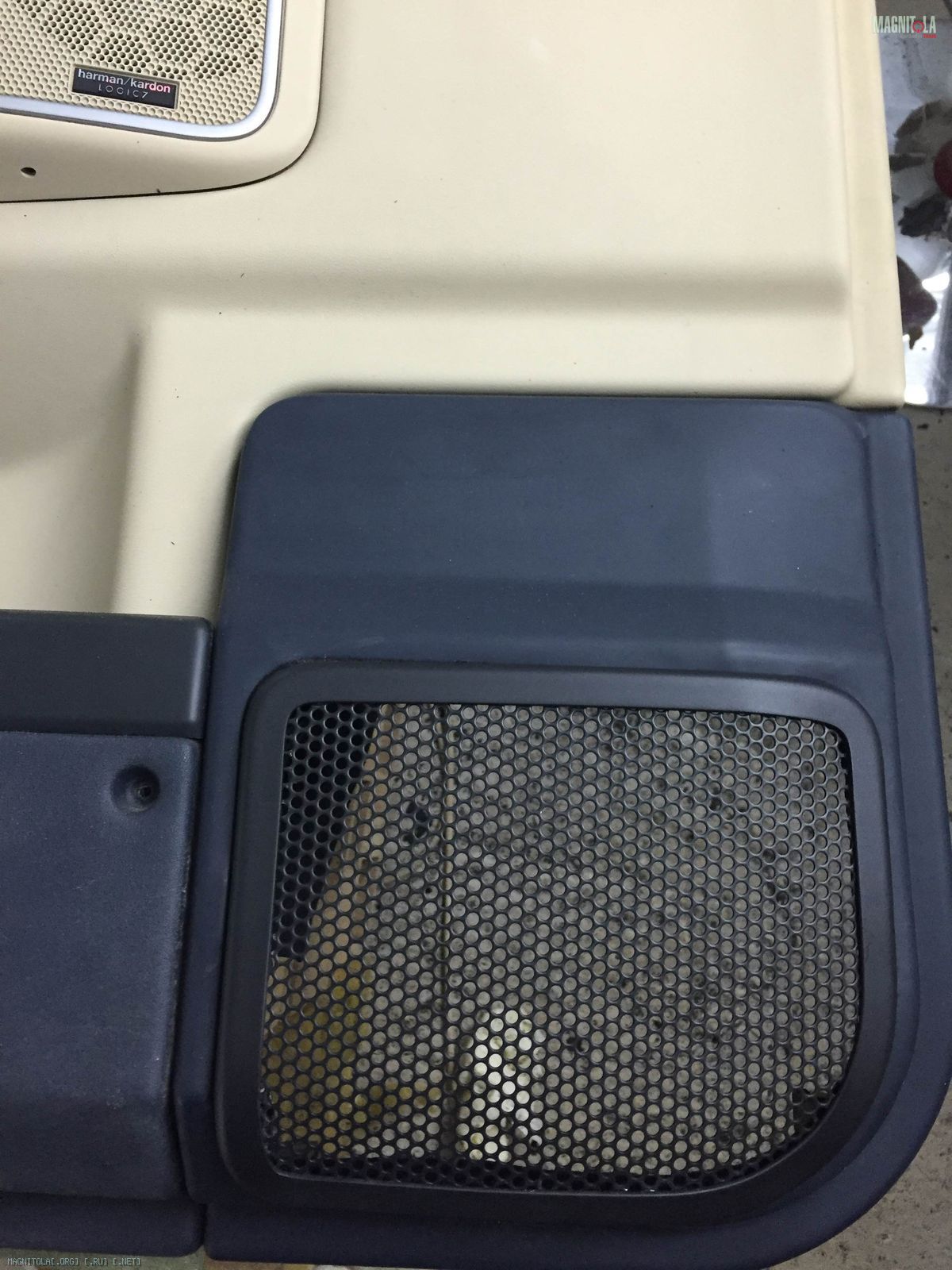

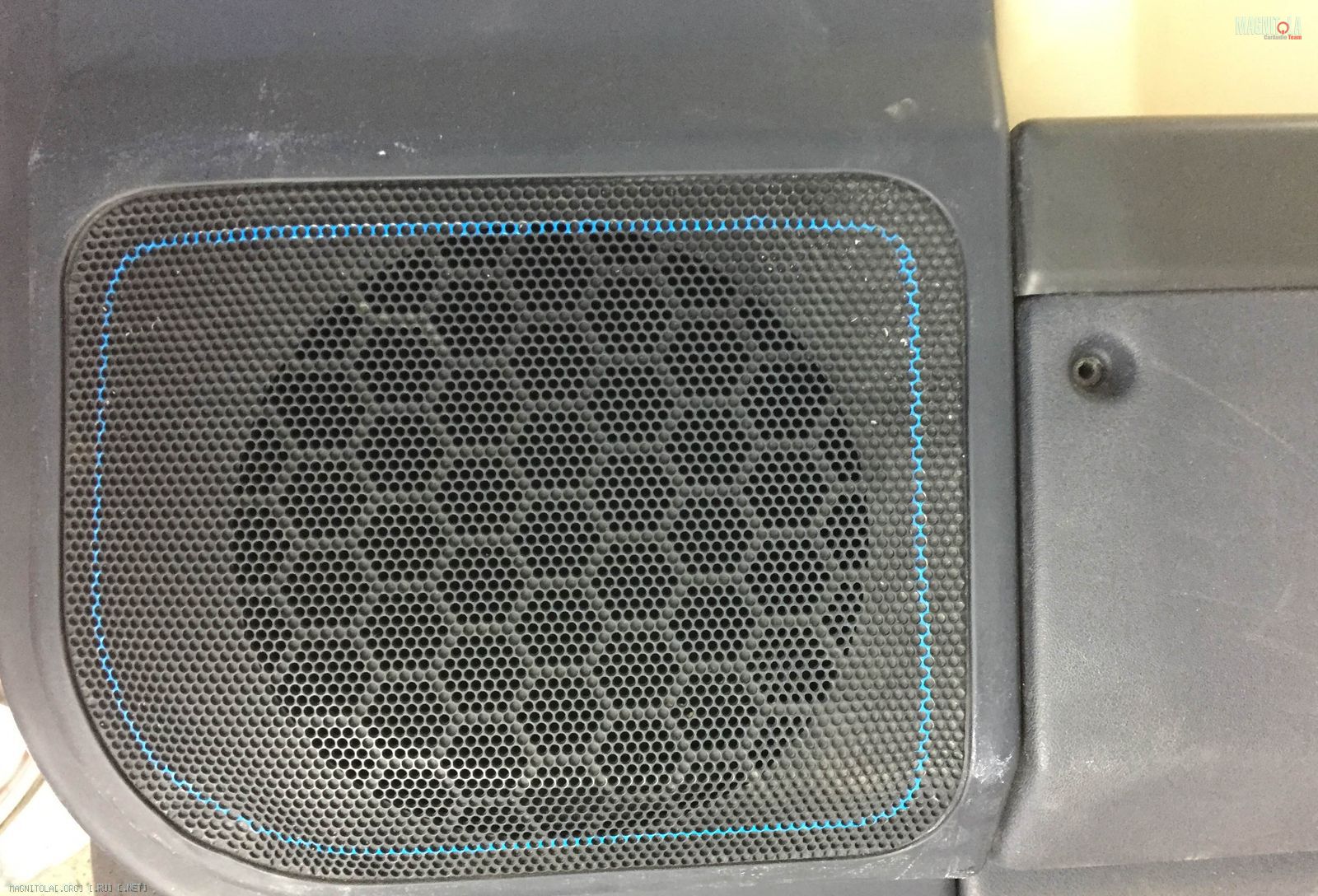

Новые сетки с накладками на карты двери.
Вложение 1037898Вложение 1037900Вложение 1037914
Включение показало, что результат достигнут:
Вложение 1037904
Всем бобра. :)
Продолжение следует... )
Очень недурно. Правда с чисто эстетической стороны обратная сторона щита могла бы быть лучше - но это видимо издержки лепки на неснятой двери.
Мне даже нечего ответить на Это...
Ну уж извините... )))
