Swift 2000 Бюджетная система с замашкой на приличный звук

Цитата:

---

Сообщение от DядяВова

Предлагаю закруглиться и перейти в личку, или на татами или ... - смотря до какой стадии дойдёт ваша пикировка

---

Предлагаю Вам обратиться к администрации форума по поводу фейкового аккаунта, который используется для явного троллинга, у одного из участников темы.
Общаться в личке с этим нечтом считаю ниже своего достоинства. Какие то обрывки пьяных мыслей.

Цитата:

---

Сообщение от DядяВова

А сурдоперевод можно ?

---

Зачем Вам второй посетитель магазина "Красное & Белое"?

Цитата:

---

Сообщение от DядяВова

умничать - прерогатива ТС

---

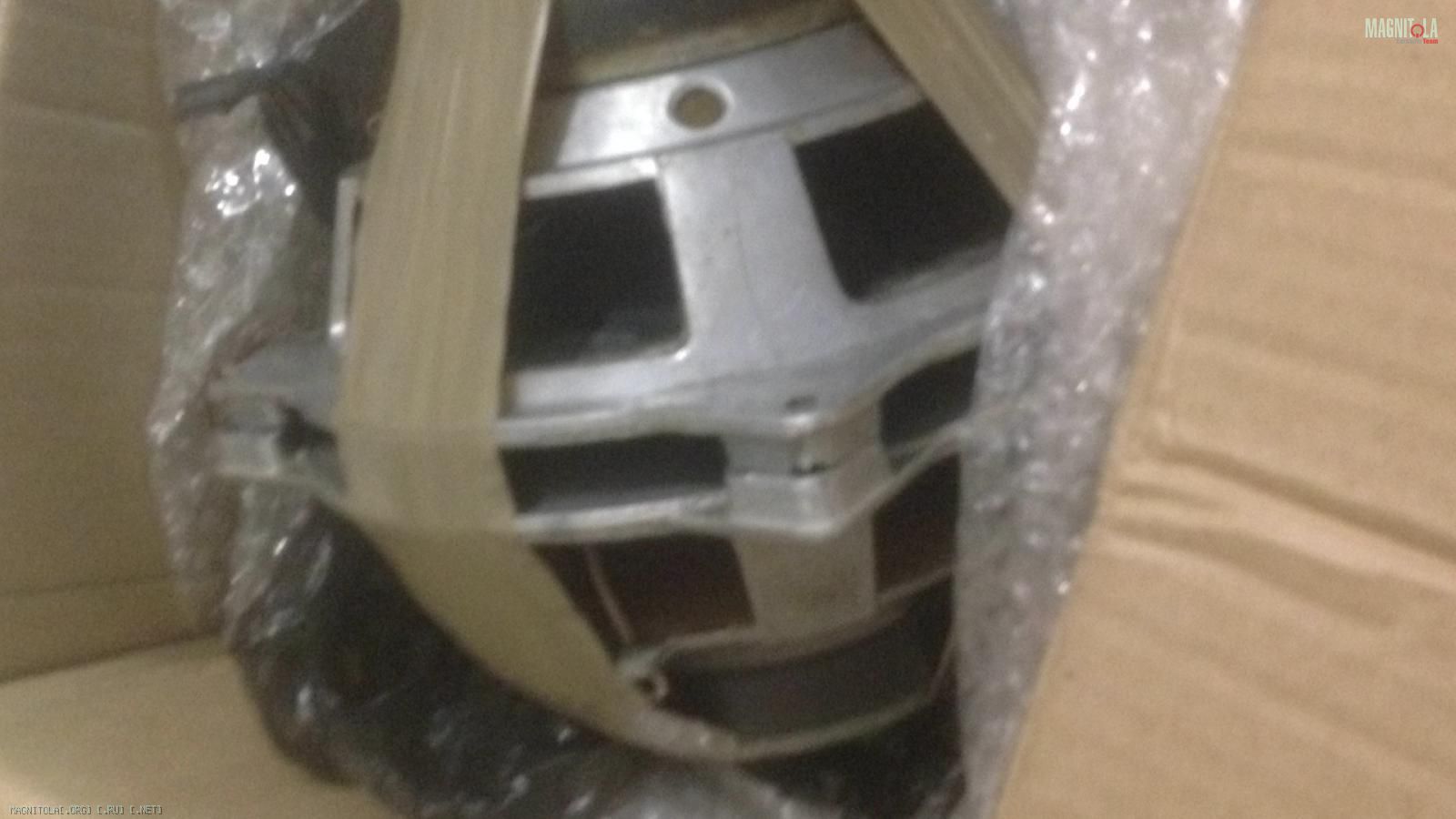

Тогда всего один вопрос. Чем Ваше

Вложение 1285339

лучше заводского?


25ГД-26-30
Экземпляр N1
Fs = 28.50 Hz
Re = 3.20 ohms[dc]
Le = 256.77 uH
L2 = 680.61 uH
R2 = 11.58 ohms
Qt = 0.44
Qes = 0.48
Qms = 5.21
Mms = 20.41 grams
Rms = 0.701537 kg/s
Cms = 0.001527 m/N
Vas = 66.98 liters
Sd= 176.71 cm^2
Bl = 4.926710 Tm
ETA = 0.31 %
Lp(2.83V/1m) = 90.99 dB

Экземпляр N2
Fs = 32.63 Hz
Re = 3.20 ohms[dc]
Le = 239.66 uH
L2 = 639.47 uH
R2 = 10.99 ohms
Qt = 0.41
Qes = 0.43
Qms = 7.38
Mms = 26.53 grams
Rms = 0.737222 kg/s
Cms = 0.000897 m/N
Vas = 39.32 liters
Sd= 176.71 cm^2
Bl = 6.368823 Tm
ETA = 0.31 %
Lp(2.83V/1m) = 90.94 dB

Цитата:

---

Сообщение от Dmitryi

Нет в электроакустике "горбов" на графиках,а есть на графиках МАКСИМУМЫ и МИНИМУМЫ.,"

---

Максимумы и минимумы, уважаемый, в функциональном анализе! Электроакустика такими вопросами не занимается. :pleasantry:

Цитата:

---

Сообщение от Dmitryi

Вы твёрдо уверены,что это был именно специалист по электроакустике?
Может Ветеринар или Хирург?

---

В таком случае Вы уверены, что в журнале Автозвук работают не ветеринары или хирурги???

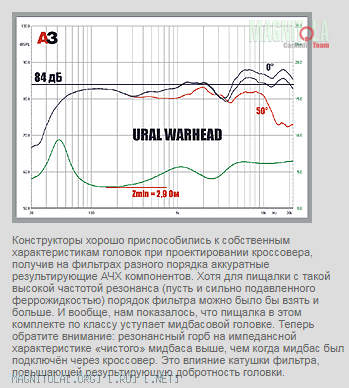

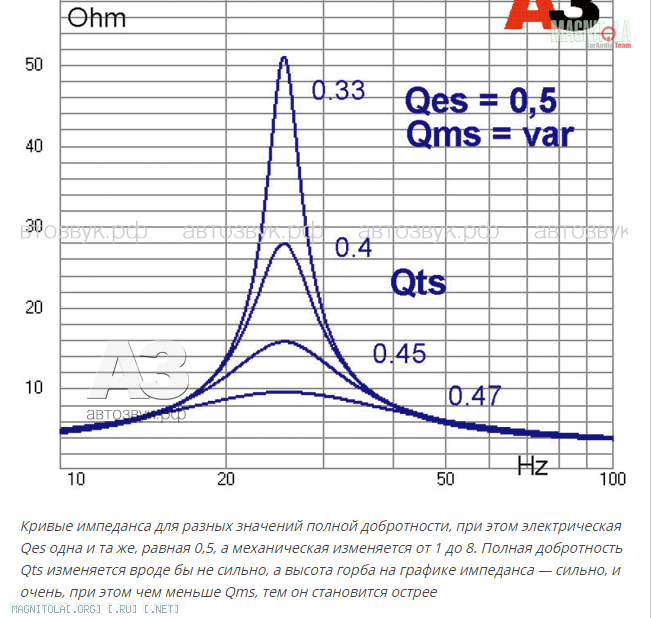

Даю копипасты из статей прошлых лет. Упоминаний словосочетания "горб на импедансной кривой" свыше двух десятков :yes4:
Выбрал места более доказательные для Вашего посталкогольного "умничанья". Кликните по любой картинке и читайте в подписи свое нелюбимое место у верблюда или что у Вас там барахлит. :snowball:
Вложение 1285341Вложение 1285343

Цитата:

---

Сообщение от ROCKETS

Тогда всего один вопрос. Чем Ваше

Вложение 1285339

лучше заводского?

---

И ответ один.
Если проанализировать параметры динамиков "от Дяди Вовы",то отклонения по Fs cоставят "плюс 0,08%";отклонение по Vas составляет "плюс 6%" и "минус 6%";отклонение по Qts составляет "плюс 1%" и "минус 1,1%".По параметру Fs\Qts динамики "от Дяди Вовы" тоже очень близки: 98 и 95,1.

В заводских динамиках разброс по Fs "-7%" и "+10,1 %".
В заводских динамиках разброс по Qts "+1%" и "-3,5%".
В заводских динамиках разброс по Vas "+13%" и "-7,4%"
Соотношение Fs\Qts у динамика№1 составляет 65,у динамика №2 составляет 79.
Иными словами заводская продукция совершенно не приспособлена для симметричной работы в предполагаемом объёме под 30 литров.
И разброс по Vas--66,98 л и 39,2л....
Вывод.
ПРАВИЛЬНО, что с заводскими изделиями Дядя Вова отказался работать ,так как у заводской продукции явная огромная нестабильность параметров и к работе в предполагаемом объёме 30 литров заводские динамики не подходят совершенно.Да ещё и в ФИ.
Твик динамиков оправдан.

Цитата:

---

Сообщение от Dmitryi

разброс

---

В данном случае этот вопрос несущественен в виду того, что подобранную пару среди серийных изделий найти так же просто, как и склеить два более менее одинаковых динамика.

Цитата:

---

Сообщение от Dmitryi

Твик динамиков оправдан.

---

Спорное утверждение. То что 25ГД26 вуфер известно, и это так. А вот что собрал дядя Вова пока не известно ему самому.

Цитата:

---

Сообщение от Dmitryi

Соотношение Fs\Qts у динамика№1 составляет 65,у динамика №2 составляет 79.

---

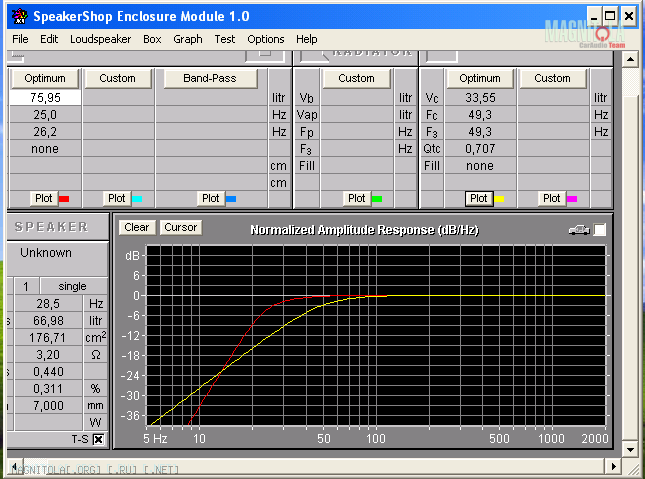

И тем не менее данные динамики прекрасно себя чувствуют как в ЗЯ, так и ФИ. То есть не стоит так сильно уделять внимание непонятному отношению Fs/Qts так как никакого физического смысла в нем нет.

Вложение 1285345

Привет заглянувшим и жильцов этой. Темы

Вкратце о новостях
Надели на меня гипс. Месяц делать ничего
(кроме как по клавишам стукать) не смогу


О переделке. И почему я её затеял

Во первых у 25х катушка коротковата
Кроме тога магниты (у тех что есть по доступным ценам явно подуставшие)
во вторых захотел получить динамики из одной линейки
(чтоб звук призвуки от диффузоров были схожими по спектру у Нч и Сч)
Да и нравится мне звук диффузоров примененного конструктива

в третьих
вес подвижки - хотел "легкий" вариант динамиков
но при более высокой и тяжелой катушке

посмотрите на ммс у 1 и 2 вариантов - разбег в 50%...

Ну и меня в заводских динах не устраивает маленький колпак
который продляет диапазон ваерх и плохо гасит резонансный выброс на АЧХ ваерху диапазона

Пыс. У меня был экперимент (да ещё и за чужой счёт ) с переделкой 20 уралов

Вполне удачный

Почему бы и не сделать Басовик по имеющимся наработкам?
Вот и сделали



пыспыс
а теперь про параметры оригиналов
номер 1
Fs 29 Qts 0,44 Vas 67 mms 21
требуют 35 - 40 литров ЗЯ (повыш. Коэфф 1,8)
Fc 51, Qtc 0,8
Фазик (Qtc = 0,6) потребует 70 литров об"ема
как то не радуют габариты оформления
подвижка легкая, базару нет но очень мягкий подвес


номер 2
Fs 33 Qts 0,41 Vas 39 (mms 26,5 грамм)
ЗЯ - теже 40 литров (коэфф 1,4)
Fc 47 Qtc 0,57
ФИ все как и для ЗЯ -
вполне удачный вариант по параметрам
Правда вес подвижки великоват уже (на мой вкус)


И у ОБОИХ катуха высотой 13,5 мм
Ну и куда этот "короткоход" ставить?
применительно к басовикам и в авто
где громкость наворачиват ...

Без комментариев...
Вложение 1285811Вложение 1285813

Всем привет

Продвинулся на небольшой шажок к нормальному звуку.

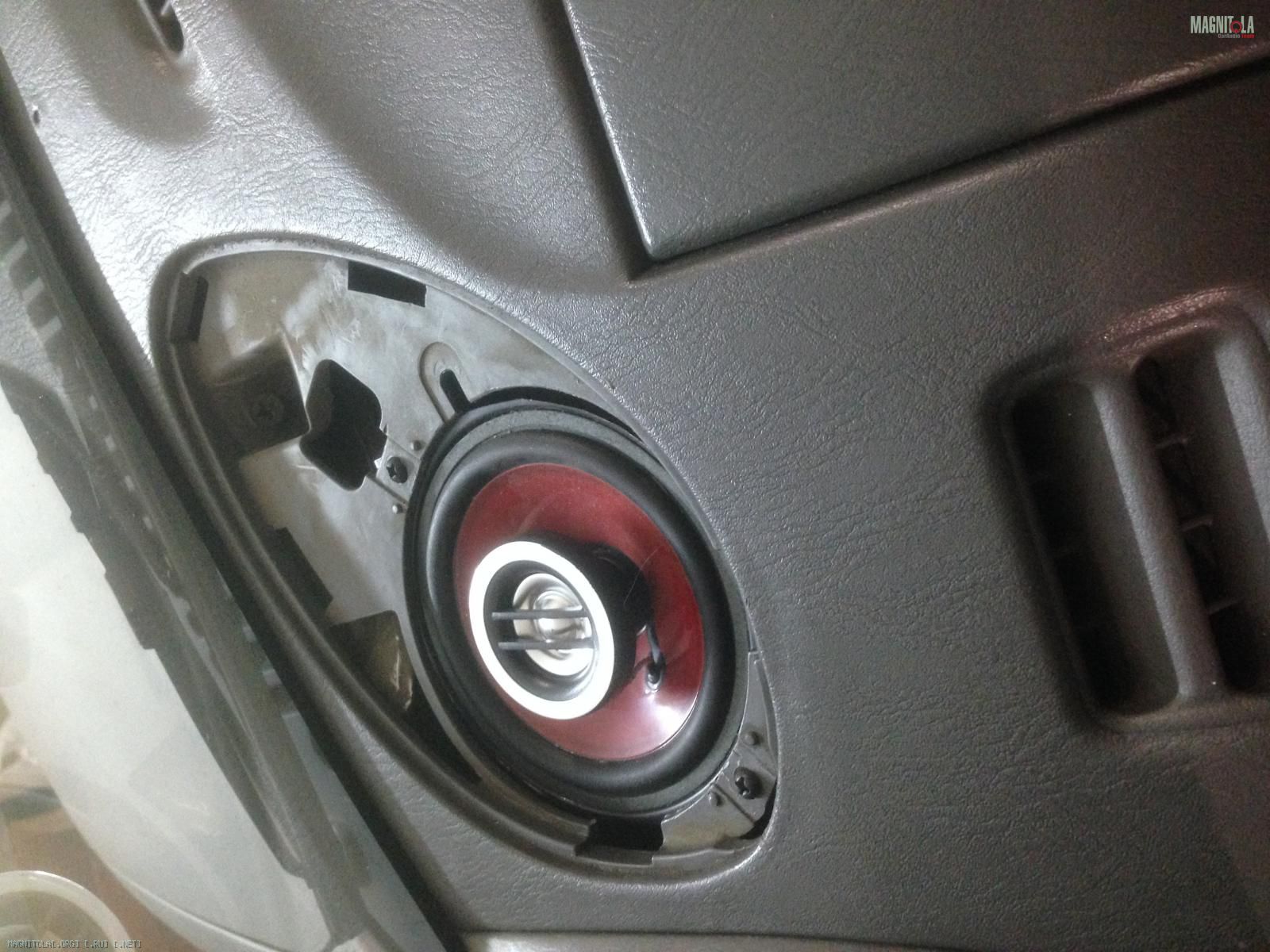

Вложение 1286427 Штатное место

Вложение 1286429

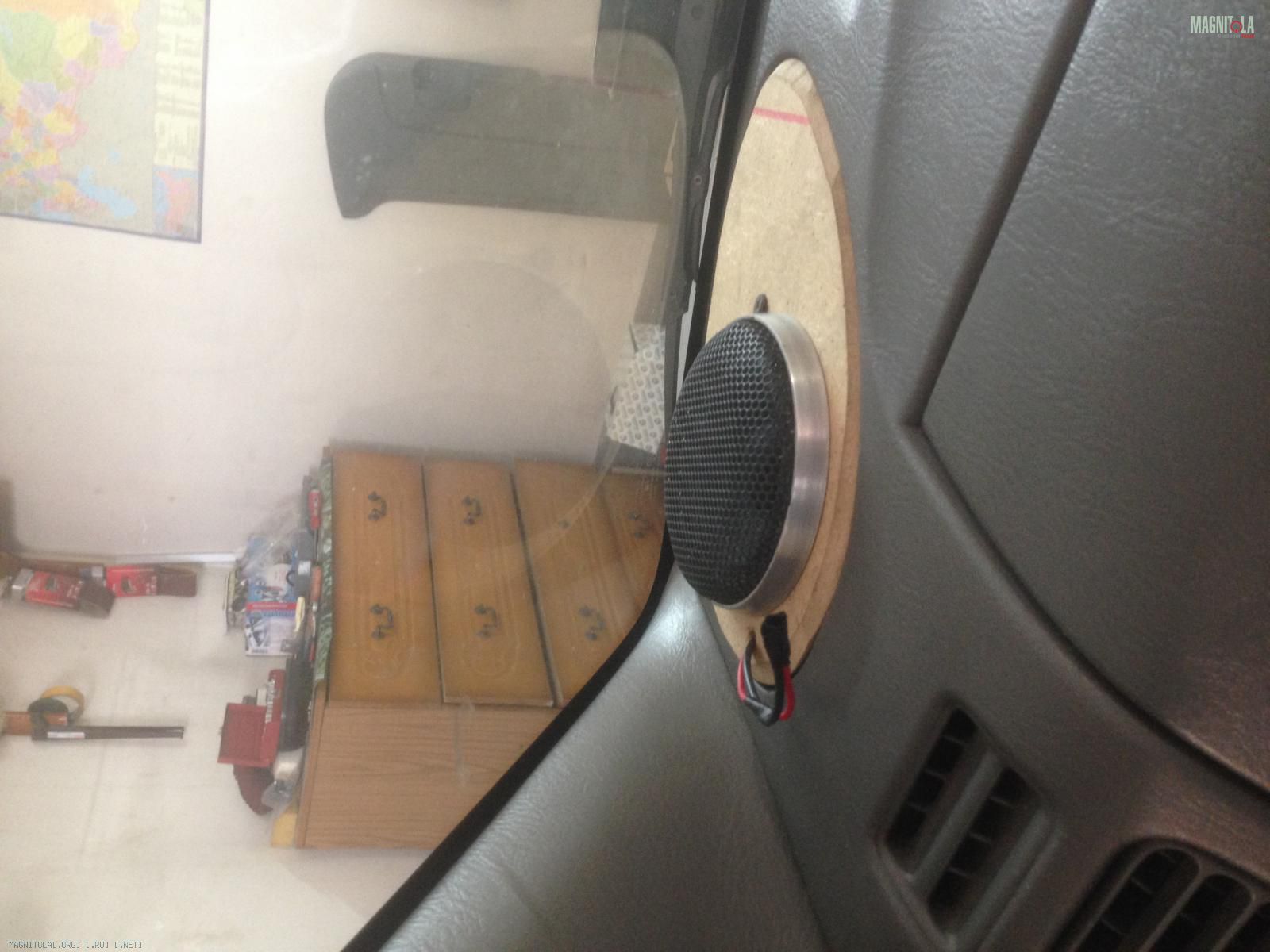

В общем поставил на попробовать в штатные места.
Пока только серединки. Распущенные вверх (снизу от 1 кГц/6дб)

Следующим этапом будут пищики (выбор места размещения и углов, подбор фильтров)

Про подпопники
всесто сссровских поставил "призовые" ####лабы калибром 13 см.
Выкинул пищь приделал колпак преврати их в мидбасики
Щ

"МуdiLabы" ессно не дотягивают до 25гд (ни по ходу ни по магниту с катушкой ни по чуйке) зато исправные оба и встали как родные...

чтоб хоть как то басили воткнул трубу подлиньше в фазик (замров не делал - нубук в ремонте) да опустил фильтр пониже...

Пока всё

Приветствую заглянувших

сегодня опробовал подключение пищиков к серединкам

Подключал Вч через пассивный фильтр, настроенный в районе 7 кГц
(4 советских микрофарада + индуктивность 0,12 мН)
По итогам прослушки, наиболее цельная картинка сложилась при размещении Вч
перед серединками (глубже в салон) и включении Вч в противофазе.
Серединка при этом распущена в полную полосу.

КИЗ к счастью получился достаточно кучно в центре сцены (только после 10 кГц есть оттяжка вправо)

Следующим этапом - изготовление подиумов под пищи и финишный (филигранный ;) ) подбор углов.

Пыс. Чота я проникся возможностями подпопников в ФИ офомлении :)
Звук конечно затянутый но зато бас имеется.

Приветствую заглянувших.

Мастер 3D печати наконец то смог немного порадовать - выдав тестовые образцы подиумов под Вч и Сч.

Вч
получились как-то так
http://magnitola.org/members/56530-a...ure1287639.jpg http://magnitola.org/members/56530-a...ure1287637.jpg

Прикинув что к чему, решено снизить высоту на 1 см и запустить в печать.

Сч
Из-за хитрой формы получил на руки вот такое http://magnitola.org/members/56530-a...ure1287635.jpg

После выковыривания облоя грили превратились в "это" http://magnitola.org/members/56530-a...ure1287627.jpg

Ну и то, ради чего (наклонность размещения динамика) всё затевалось:
http://magnitola.org/members/56530-a...ure1287629.jpg http://magnitola.org/members/56530-a...ure1287631.jpg

Примерка динамика
http://magnitola.org/members/56530-a...ure1287633.jpg

Следующий этап сделать переходную пластину между Вч и Сч (после примерки в авто.

Продолжение - будет.

Производители канализационных труб Вам этого не простят!:)

Прошел почти год с последнего сообщения.

Громадьё планов рухнуло. осталась суровая действительность:

Все игрища с печатаньем 3Д подиумов закончились особо ничем не начавшись.

Вч размещены в обычном варианте. На стойках с направлением в лоб (ну или почти) правда с использованием кусочков напечатанных подиумов.

Сч прикручены в штатные места на "фанерку" без всяких доворотов.
Я предварительно отслушал стыковку сч-вч на предмет явных косяков.
Их не выявил, В итоге сч распушены сверху до талого и работают на отражение
Вч порезаны от 6 кГц 12\дб-октаву.
КИЗ сч вч вполне слитен, не прыгает по панели и не горбит по уровню.

Смастерил новое место под динамики в дверях свифта (в штате там акустики не предусмотрено)
Сваял подиум, а к нему приделал порт фазоинвертора
http://magnitola.org/members/56530-a...ure1319179.jpg
http://magnitola.org/members/56530-a...ure1319181.jpg
http://magnitola.org/members/56530-a...ure1319183.jpg
http://magnitola.org/members/56530-a...ure1319185.jpg

Ну и финишный вариант - как это выглядит в двери
http://magnitola.org/members/56530-a...ure1319187.jpg

А это замер импеданса в боевом положении
http://magnitola.org/members/56530-a...ure1319037.jpg

Пыс. я когда послушал, как эта конструкция играет - мощно, драйвово, энергично - и при этом от одного канала ГУ, без всякого усилителя да ещё и только ОДИН КАНАЛ (второй динамик не сделан ещё) то в паре будет зачотная молодежная машинка, которая многое сможет даже без саба...
