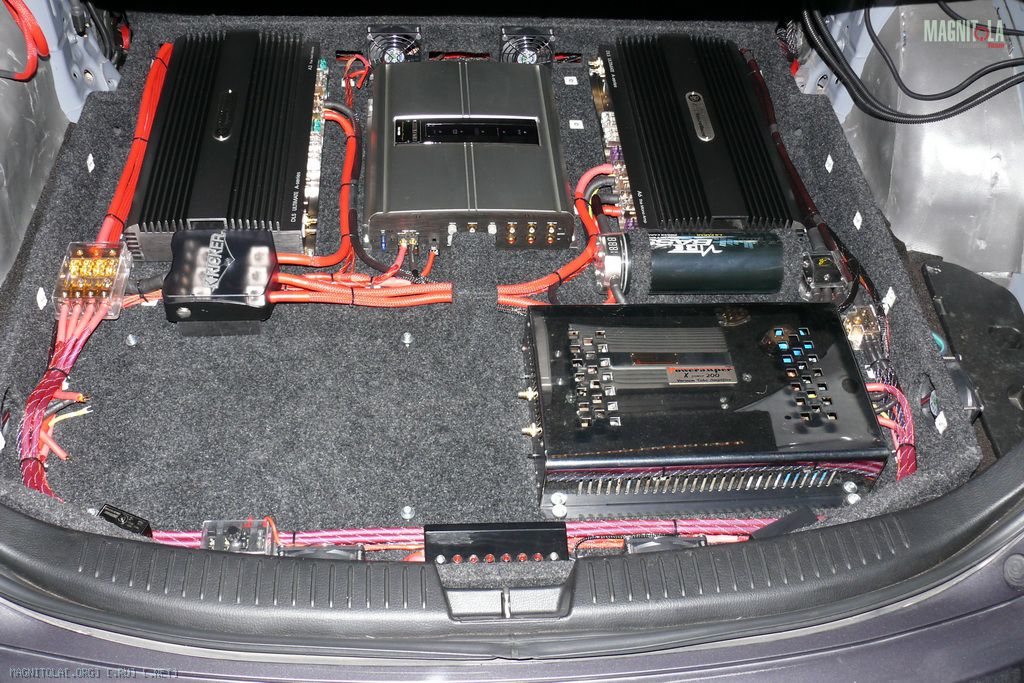

Ставим усилители в короб-фальшпол

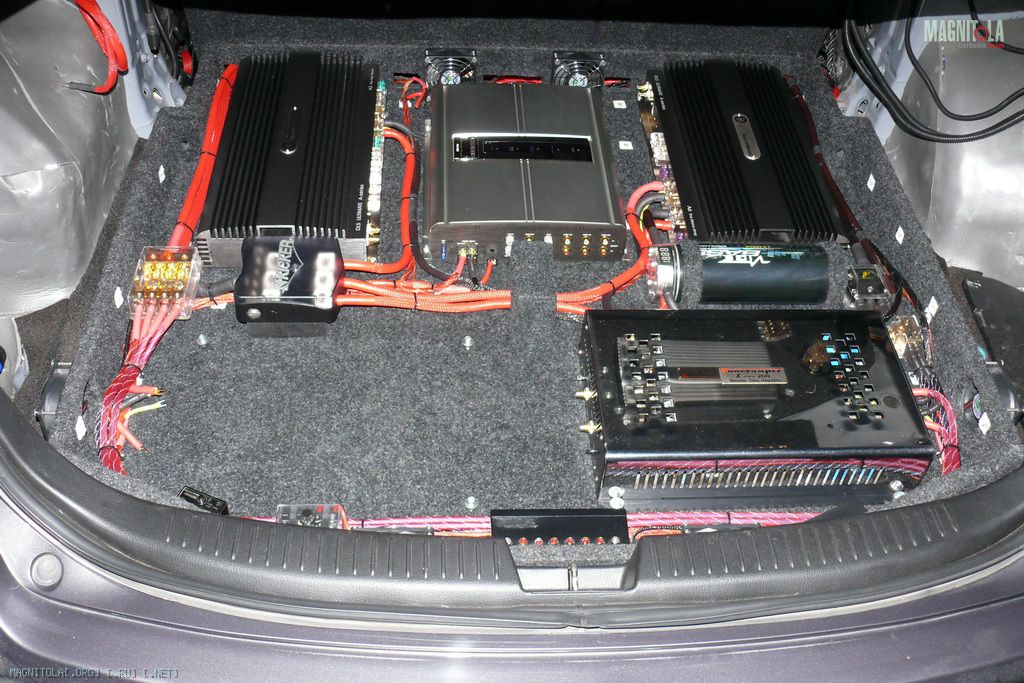

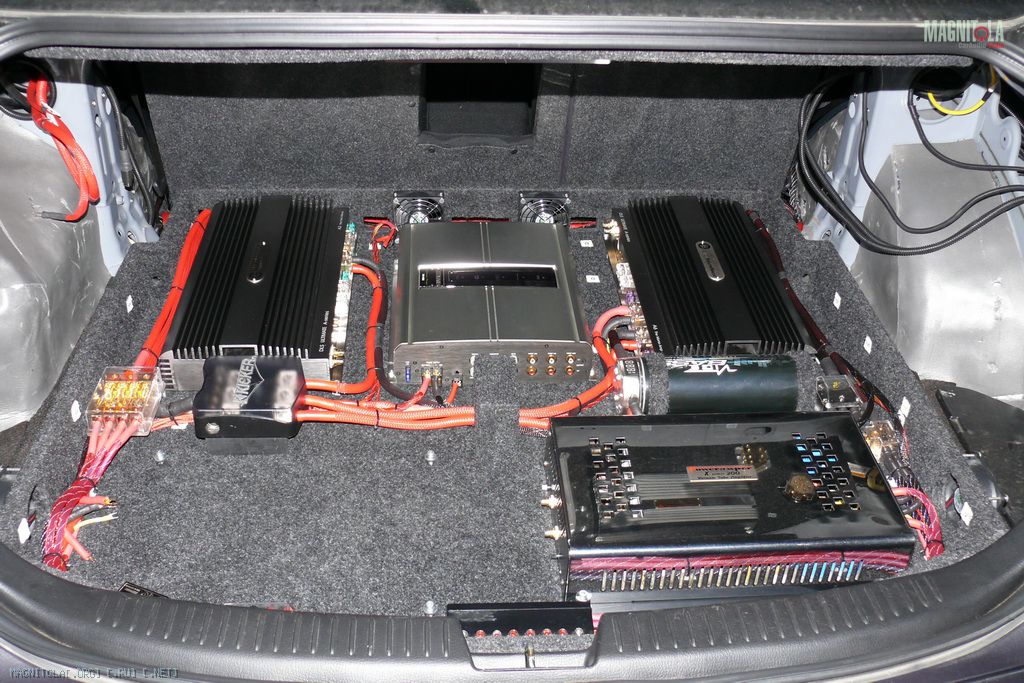

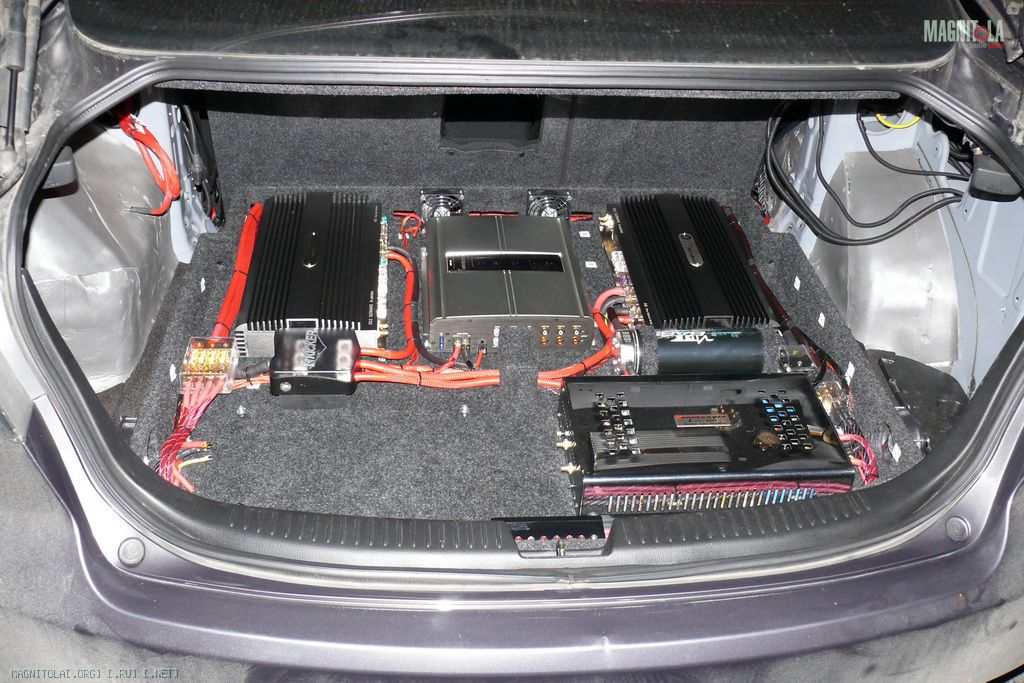

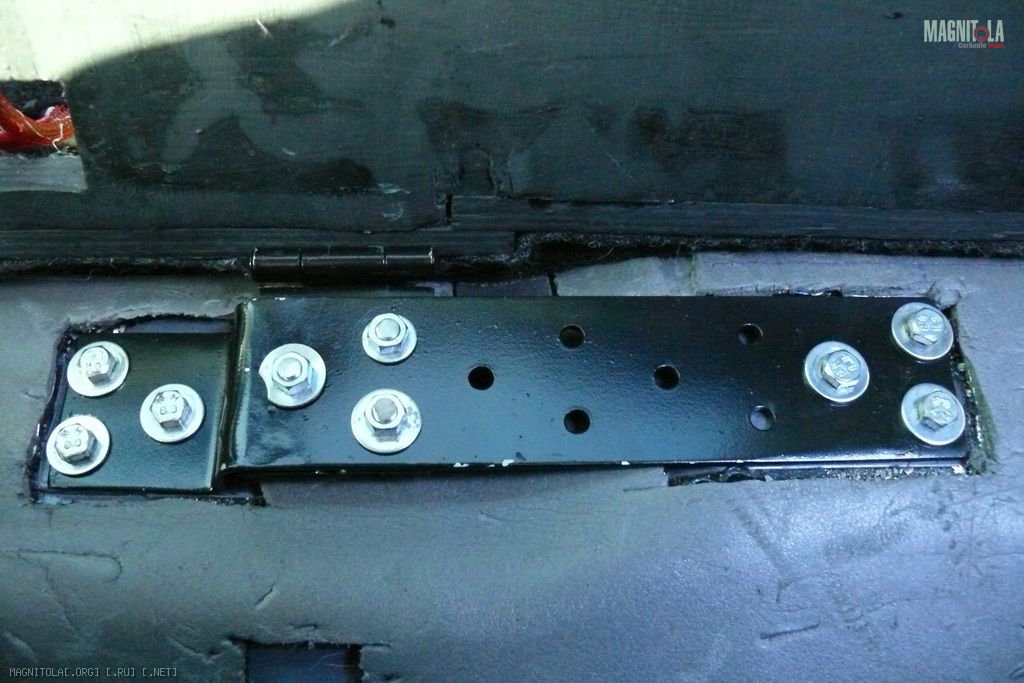

После крепления навесов начал начинять короб компонентами.
Первым ставил самого главного в системе - ПРОЦЕССОР Alpine PHA-H900.
Затем два усилителя DLS:
DLS A3 - на мидбас Scan Speak 18W/4531G00 которые играют у меня в внедрённых в двери закрытые ящики из стеклопластика объёмом 15 литров.
DLS A6 - на саб AIE L1275A который будет играть в оформлении free air, в отверстие подлокотника. Сабик заказан, думаю через недельки 1,5 получу его. К этому времени успею доделать плиту-перегородку за задним сидением.
Последним ставился усилитель
Poweramper XP200T на СЧ - Scan Speak 12M/4631G00 которые будут установлены в уголки зеркал и внедрены в дверные обшивки. С оформлением СЧ буду экспериментировать, впрочем как и с направлением.
Второй усилитель Poweramper XP200T на ВЧ - Scan Speak R2904/7000-09 в стойках поставлю завтра. Сегодня не успел, стемнело.
Вложение 220044Вложение 220048Вложение 220052Вложение 220056

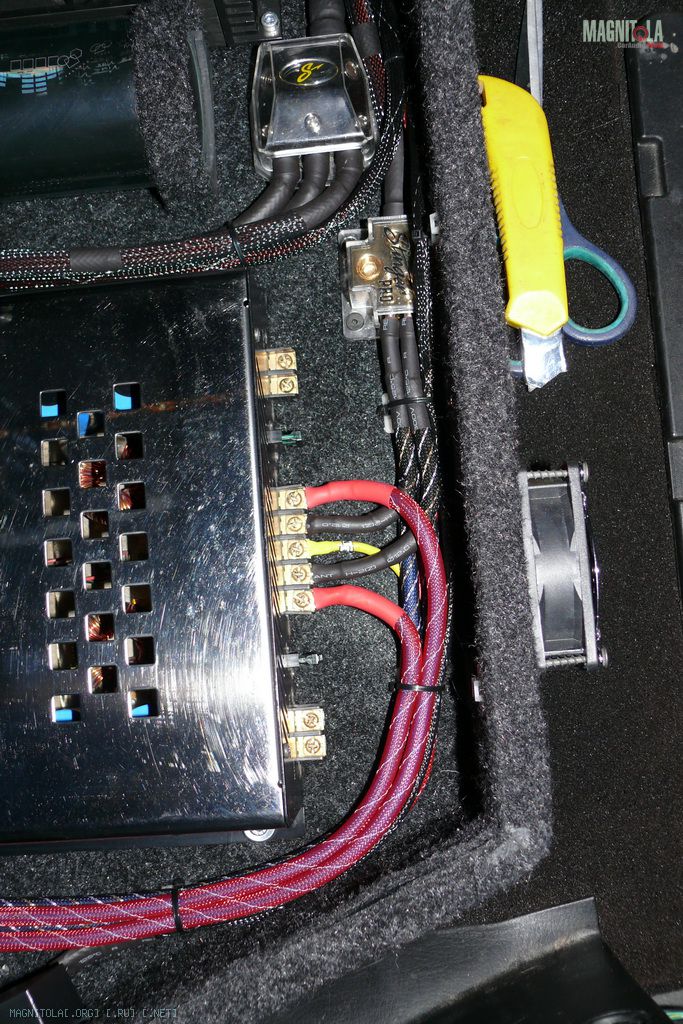

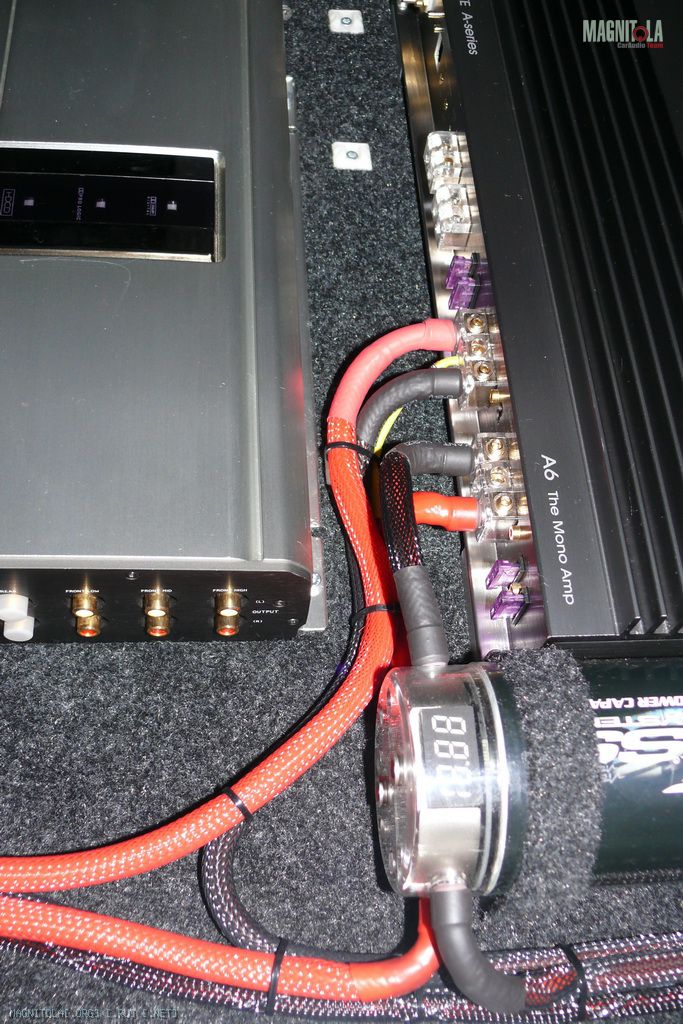

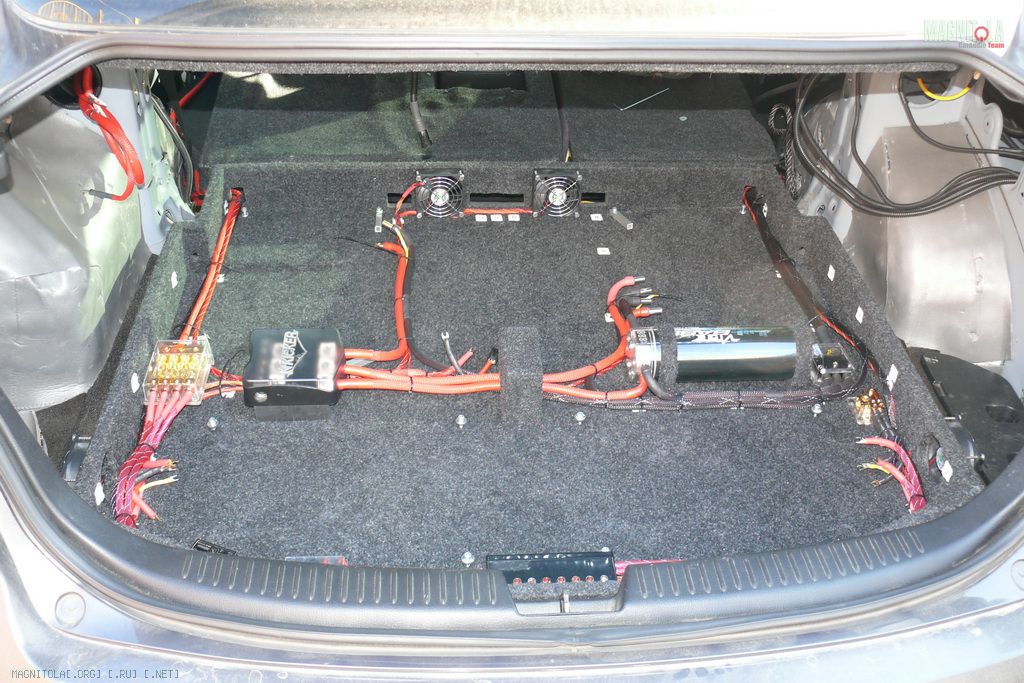

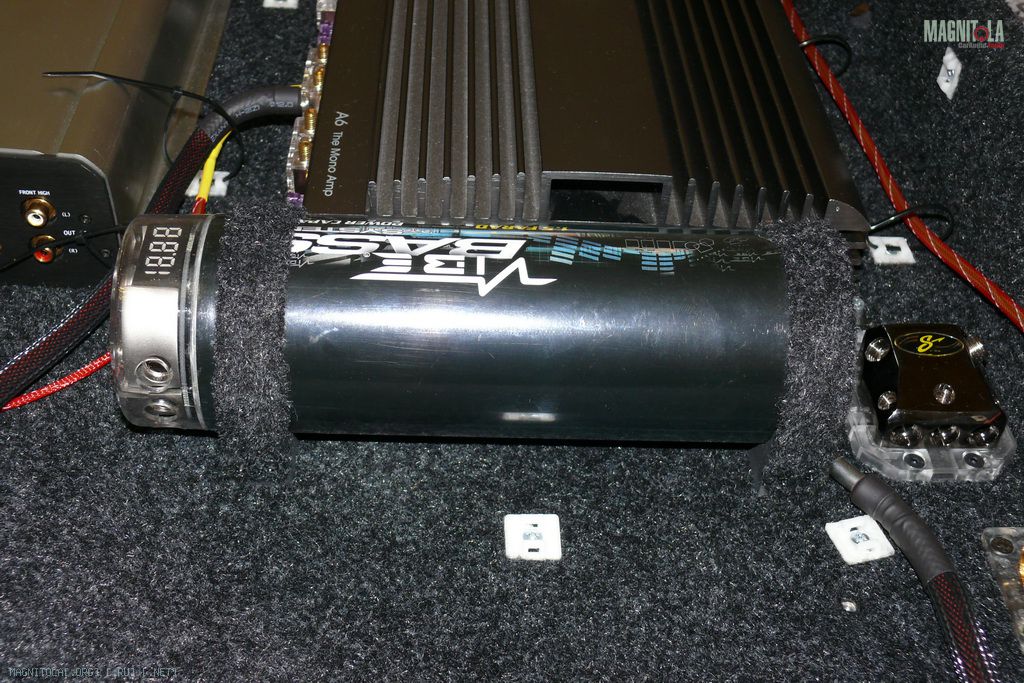

Более подробные фото проводки и компонентов:
Вложение 220060Вложение 220064

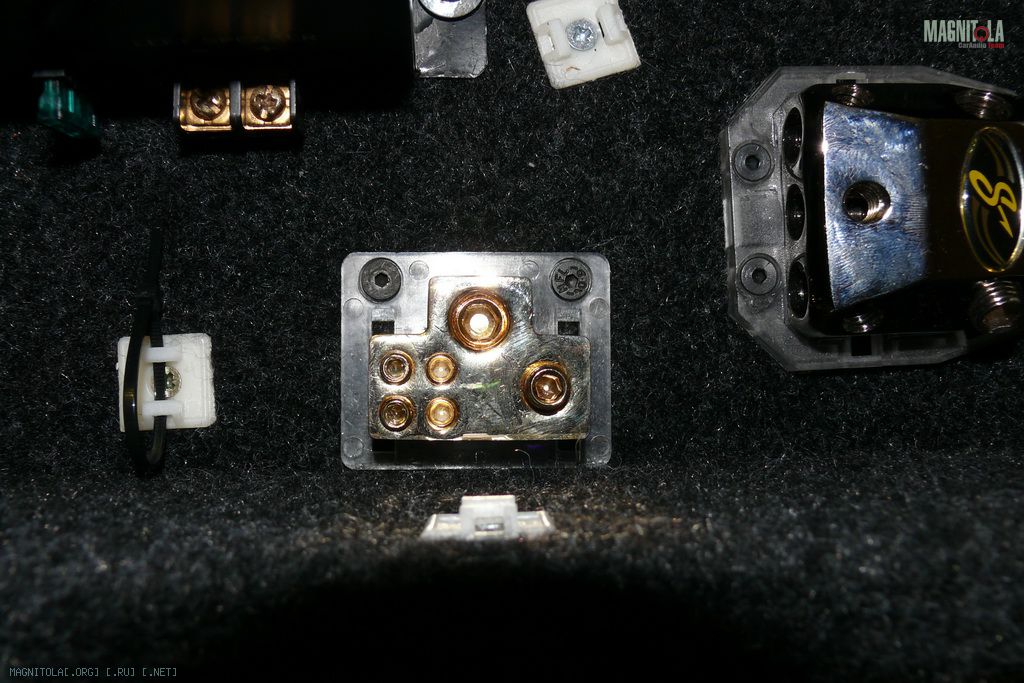

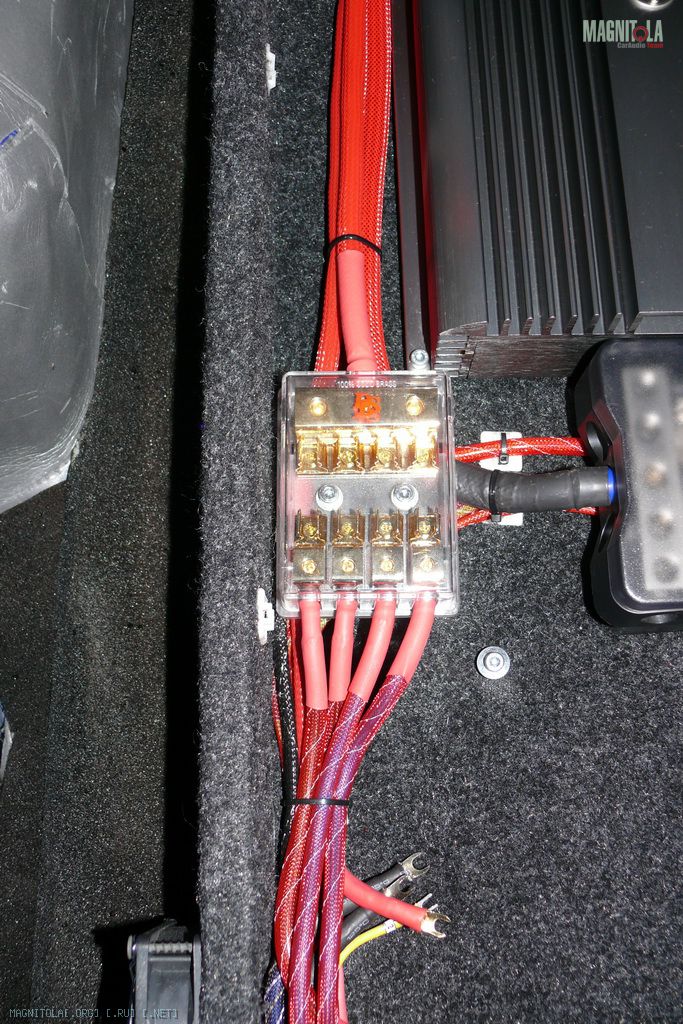

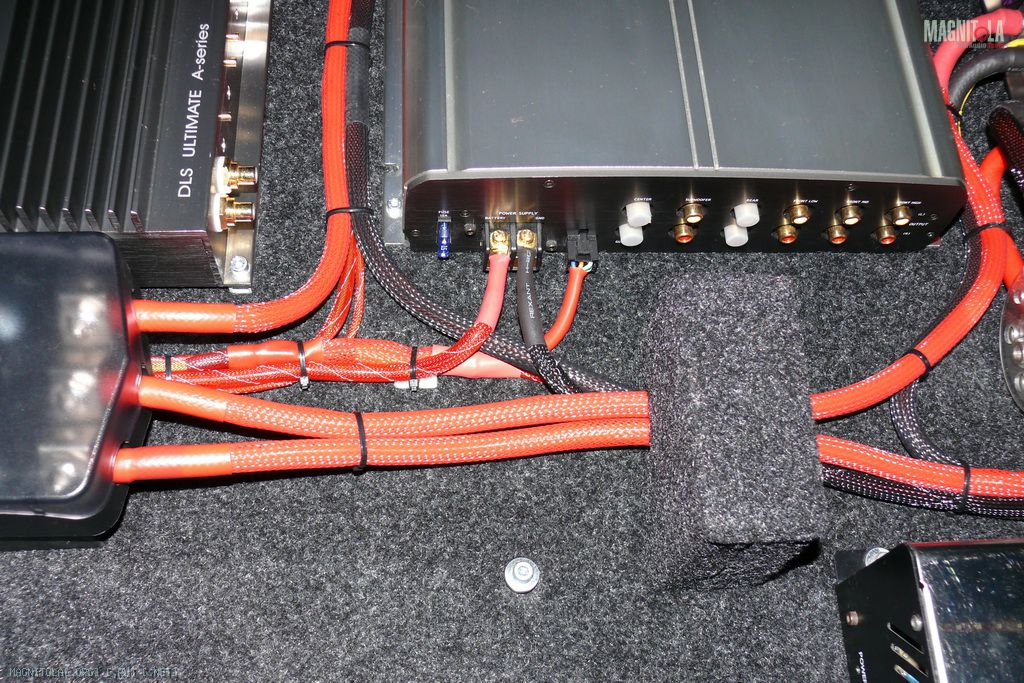

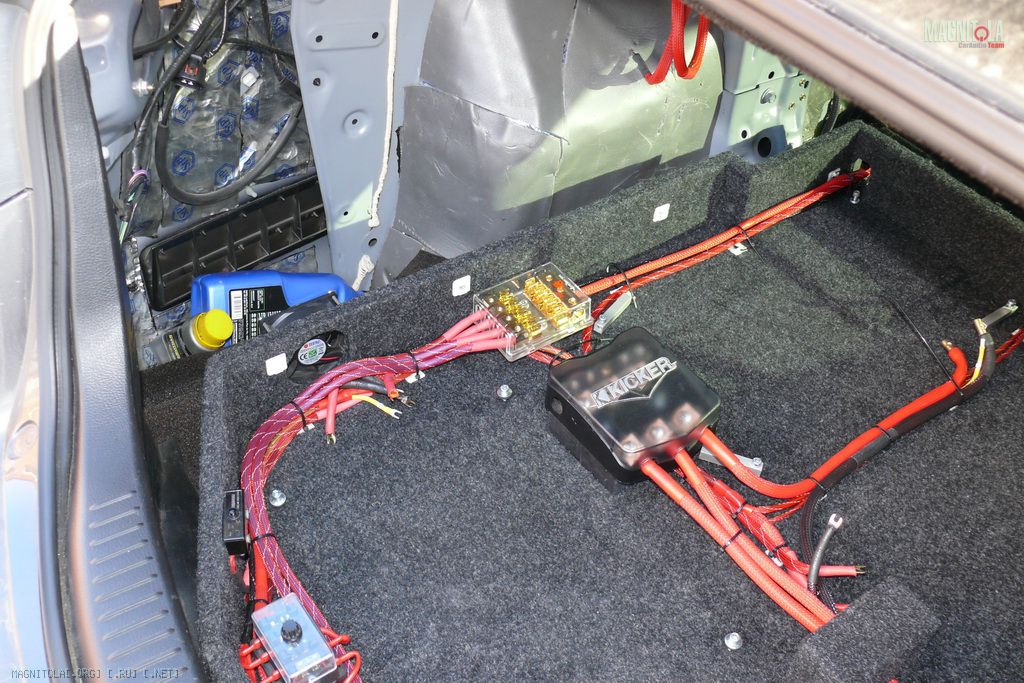

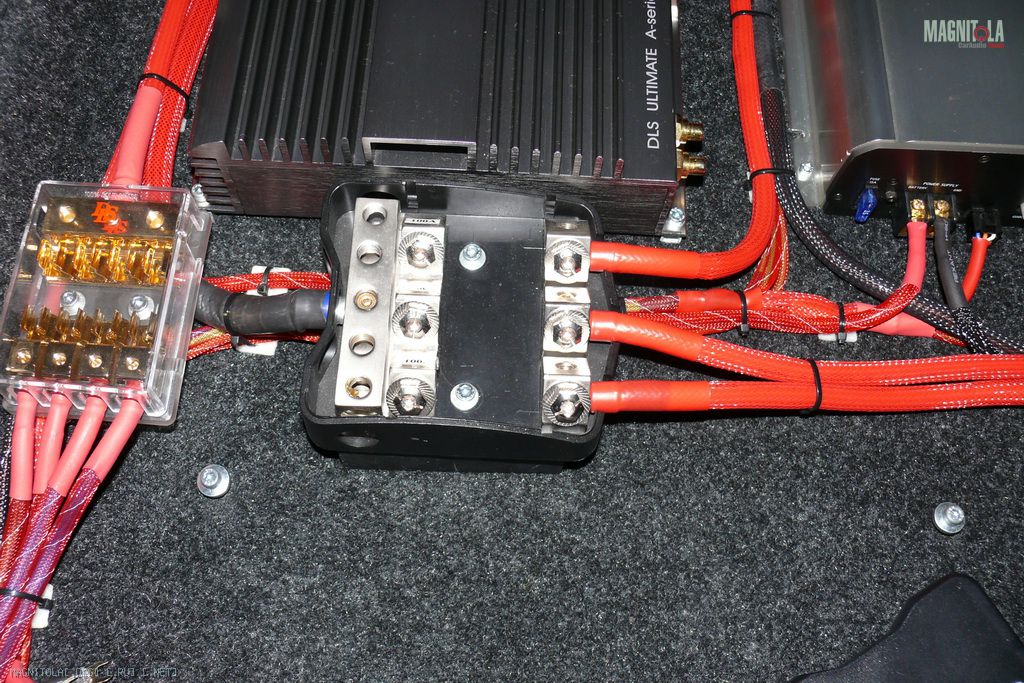

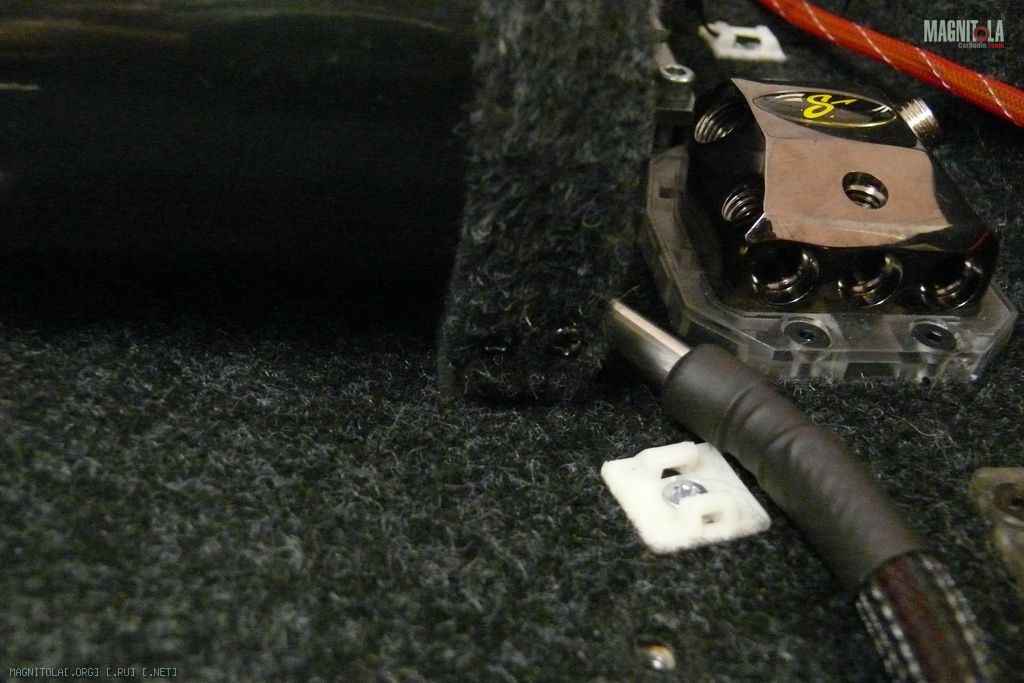

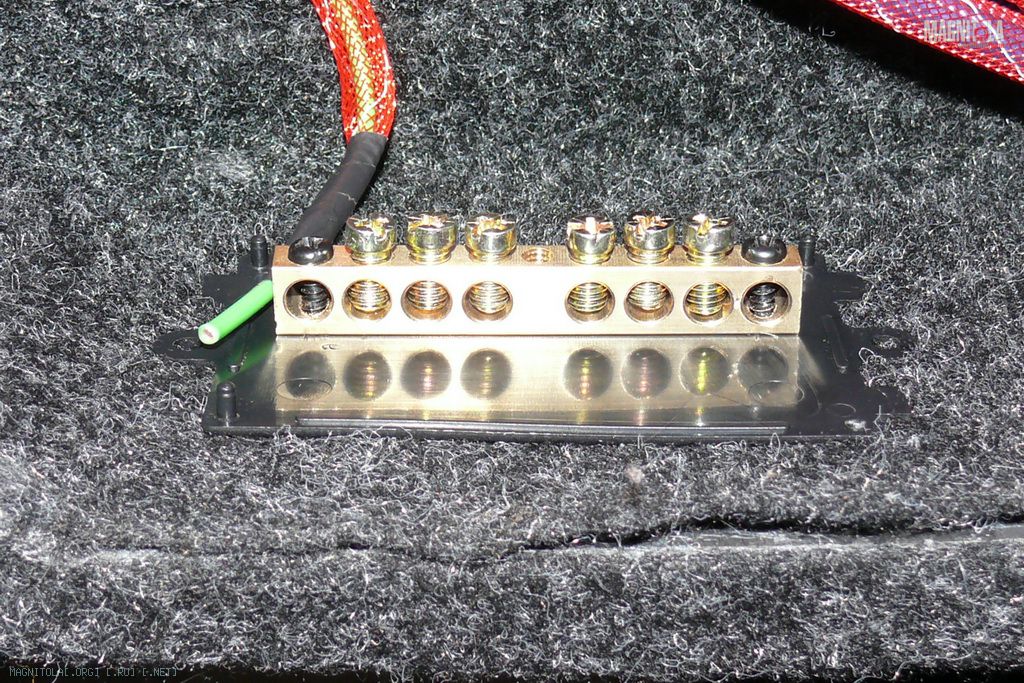

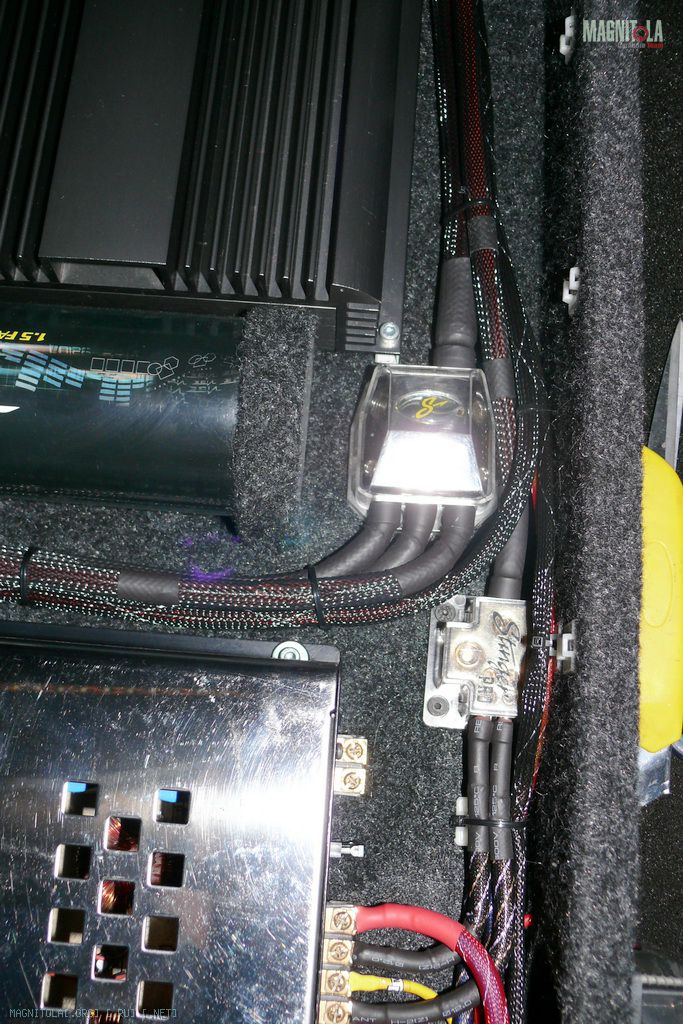

Дистрибьютеры плюсовые:
DLS с 4-ми предохранителями для двух Poweramper XP200T
Kicker с 3-мя ANL 100Ампер на два уся DLS A3 и DLS A6.
Вложение 220068Вложение 220072Вложение 220076Вложение 220080Вложение 220084Вложение 220088Вложение 220092

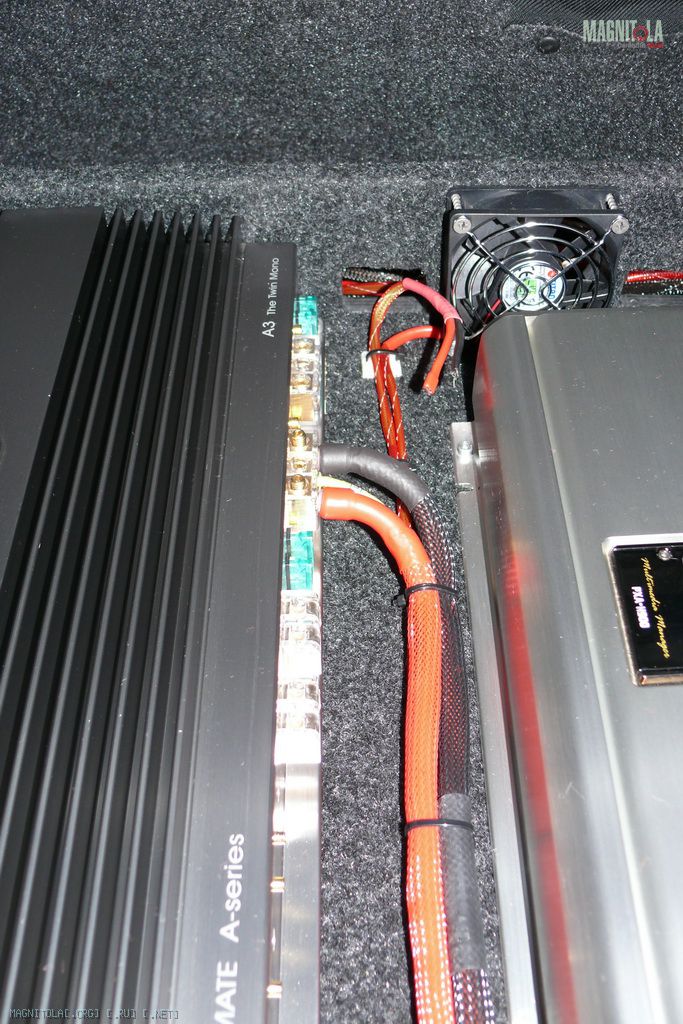

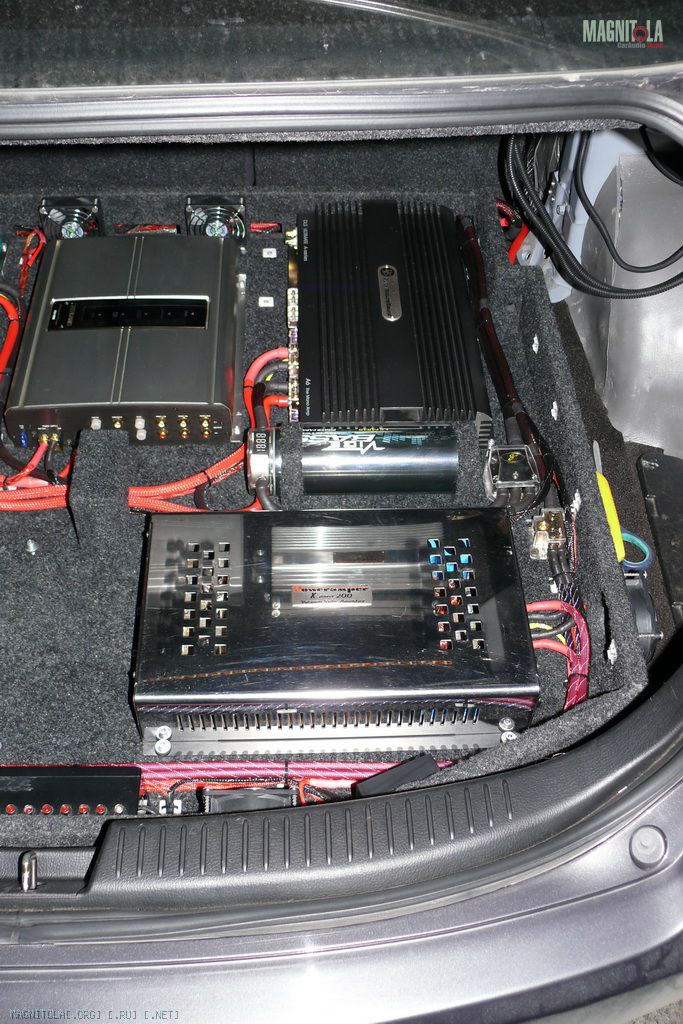

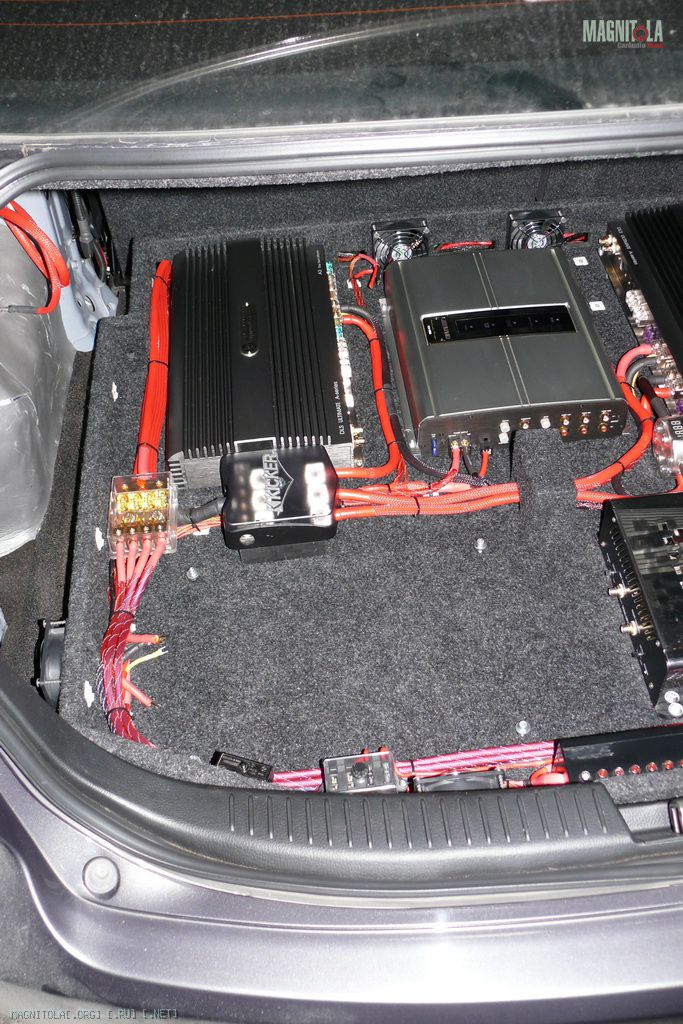

Что-бы крышка короба не прогиналась от багажа сделал подпорку практически в центре короба. К этой подпорке буду крепить межблоки. Будет подальше от силы (выше её).
Вложение 220096Вложение 220100Вложение 220104Вложение 220108Вложение 220112Вложение 220116Вложение 220120

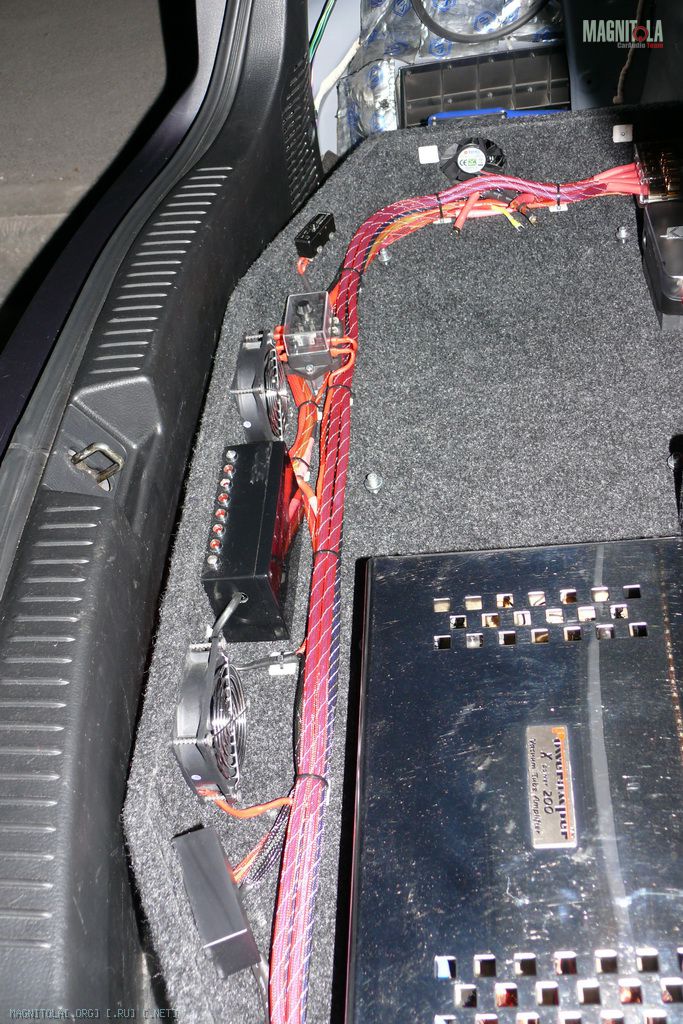

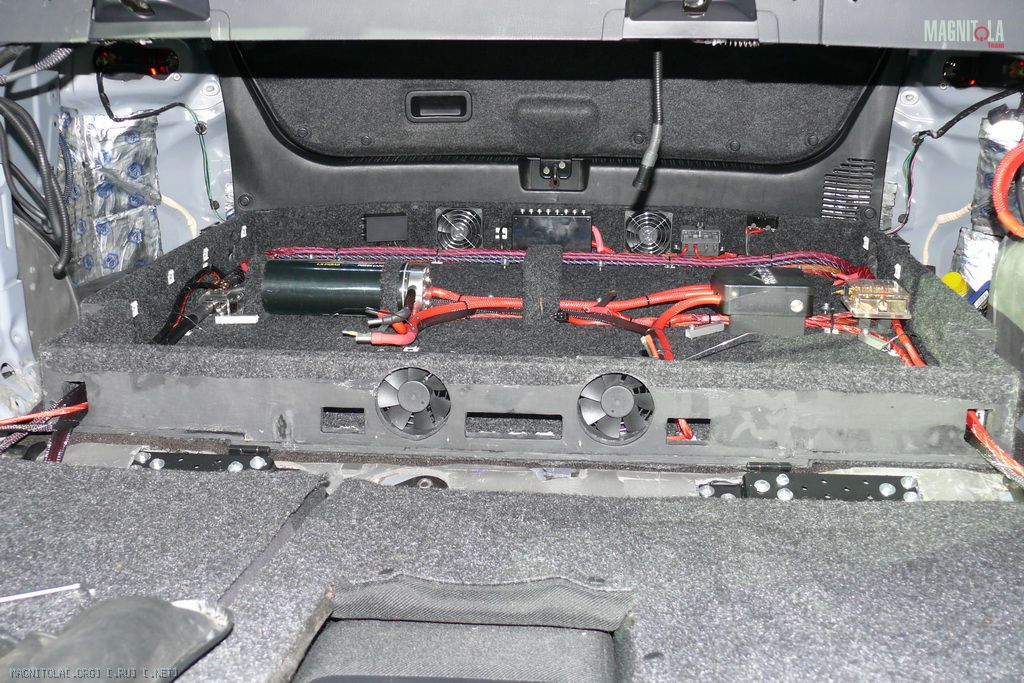

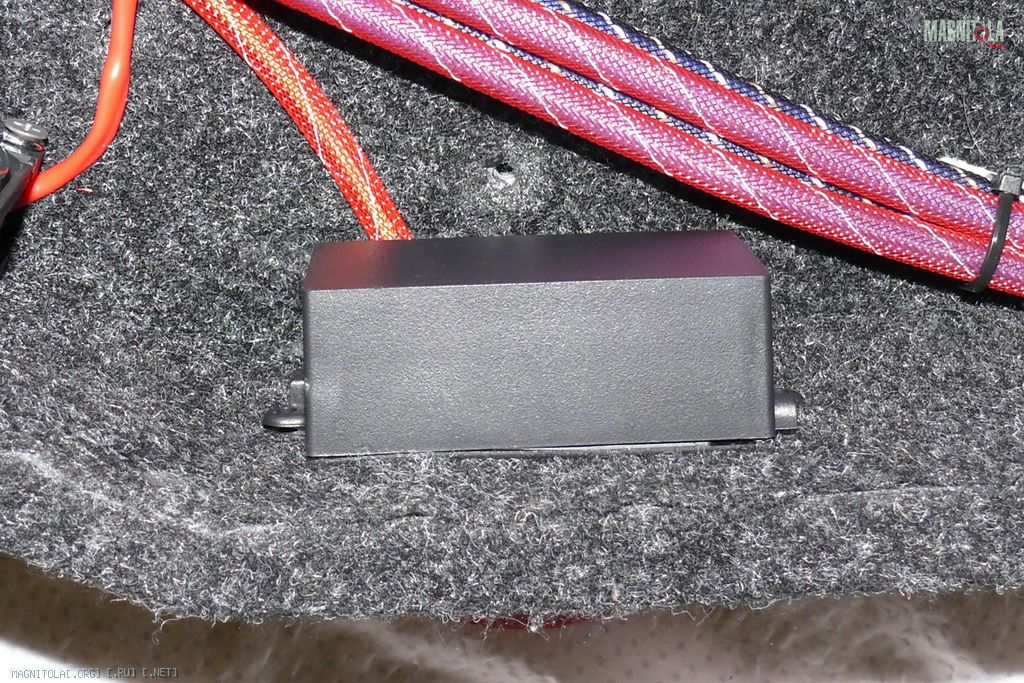

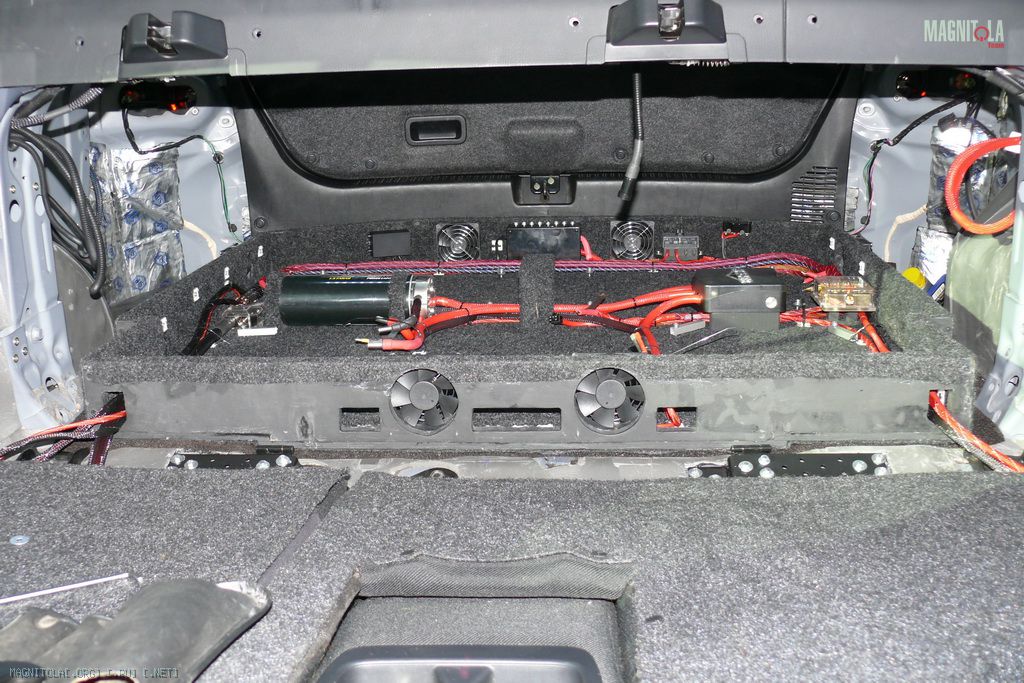

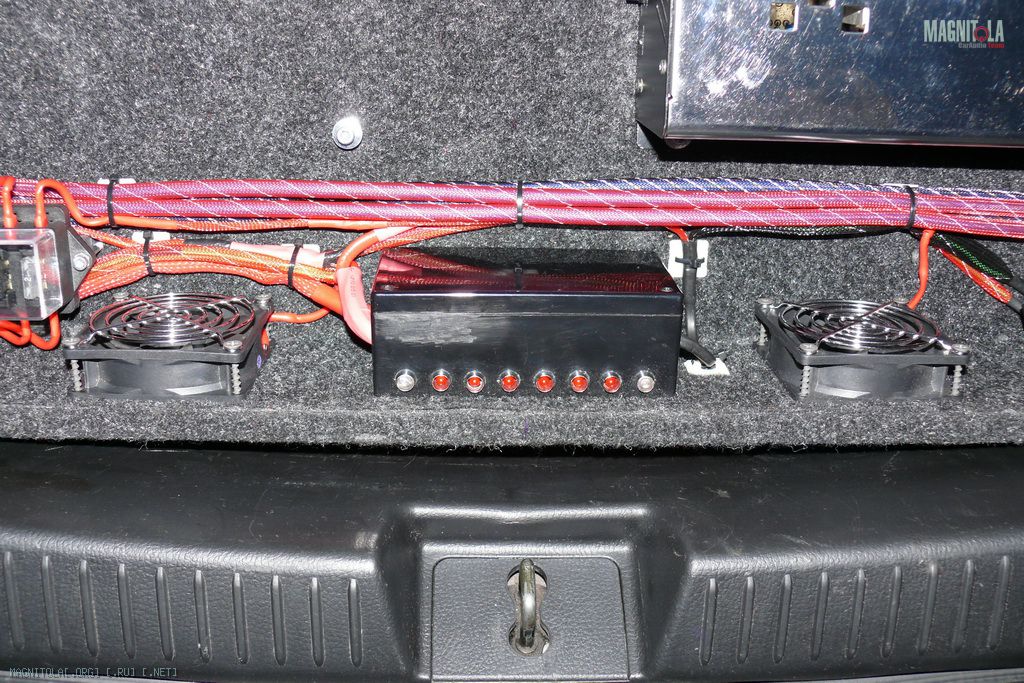

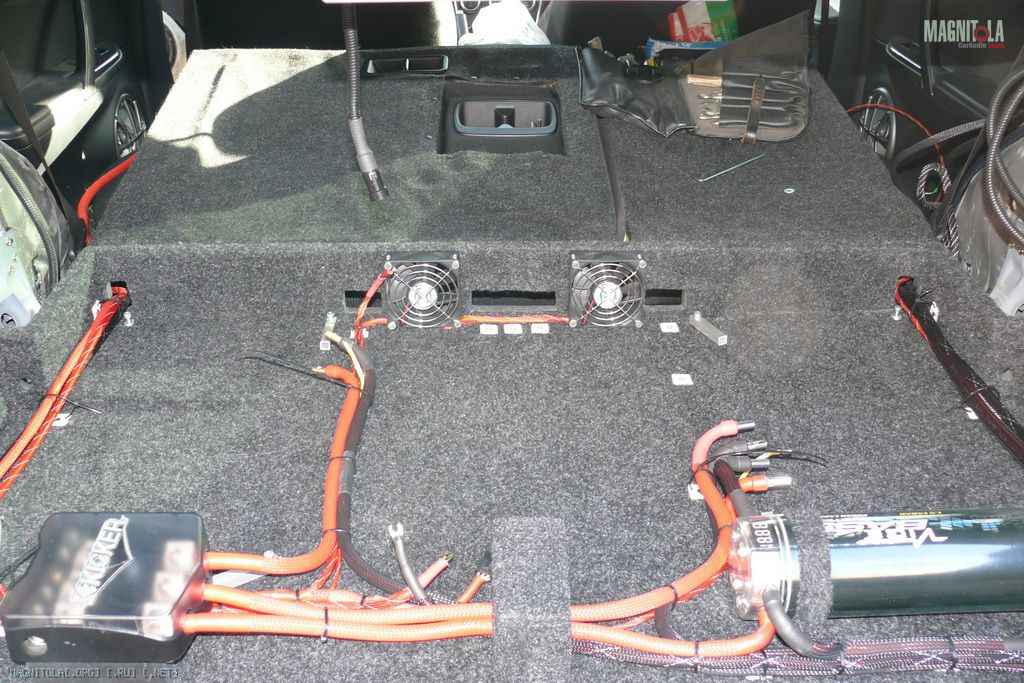

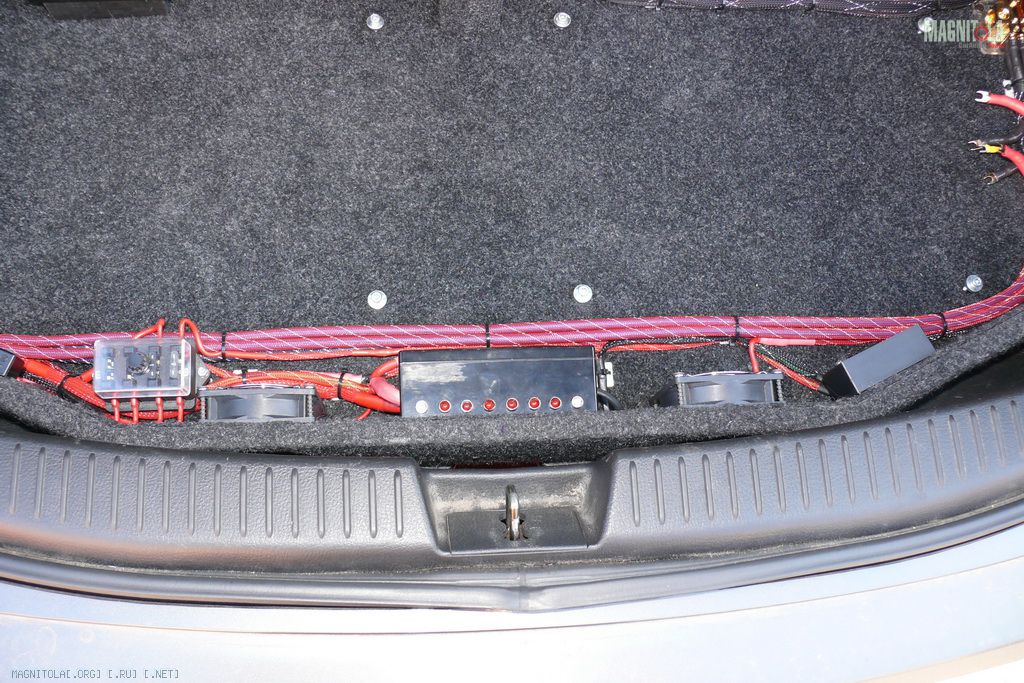

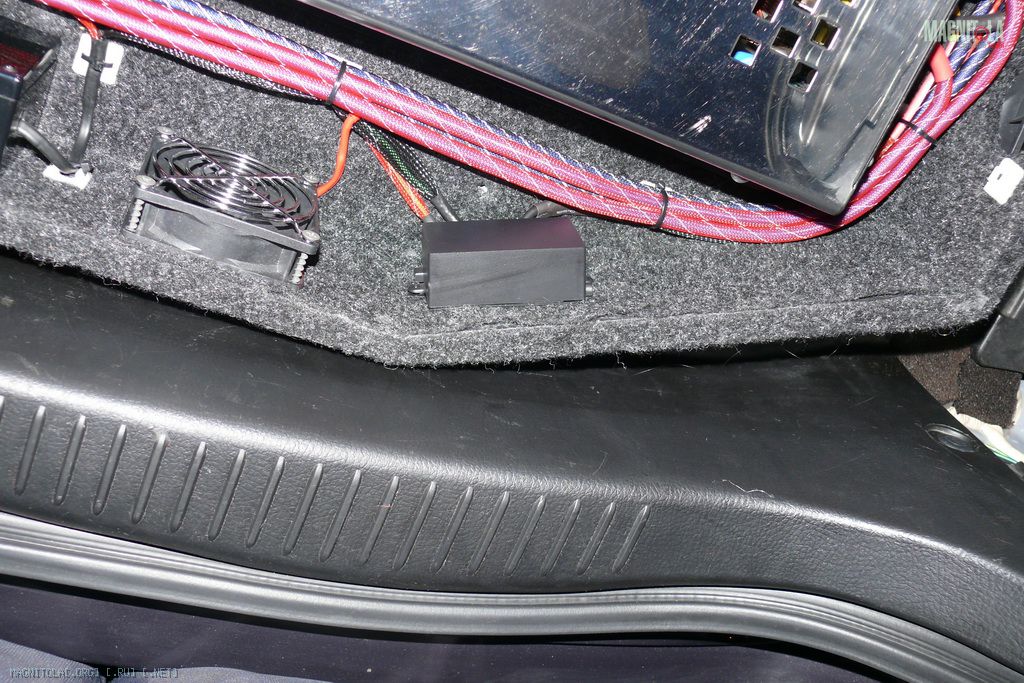

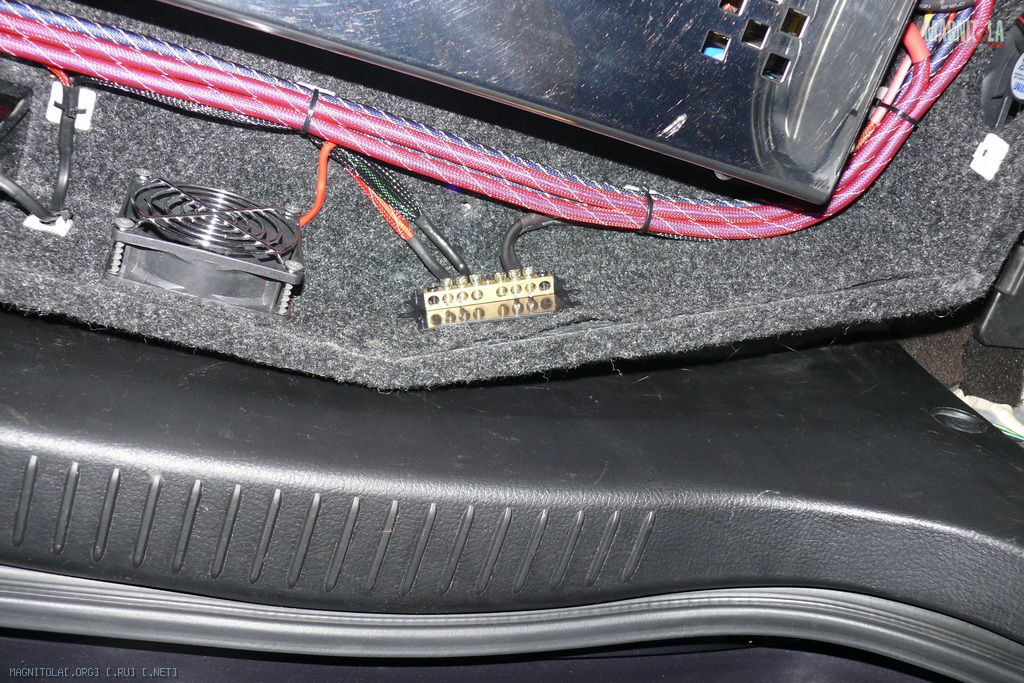

Немного скажу про разводку слаботочки. Предусмотрены вентиляторы для принудительного охлаждения гибридников XP200. Вентиляторы включены по два штуки последовательно для уменьшения шума. Направление движения воздуха предусмотрено так, что-бы максимальное движение потоков воздуха создавалось в районе XP200. Также предусмотрена проводка под освещение короба. На внутренней стороне крышки приклею полоски светодиодов повышенной яркости. При поднятии крышки выключатель установленный слева будет включать подсветку. Ремоуты на 6 (шесть) усилителей идут с чёрной коробочки в которой собрана схема ремоута на транзисторах. В цепи выходов ремоутов предусмотрены предохранители на 1Ампер. В цепи вентиляторов также предусмотрен предохранитель на 1 Ампер. Вся проводка слаботочки выполнена проводом МГШВ 1х0,75 мм2.
Re: Моя Mazda6 & DLS (реконструируем...)
Александр, а вентиляторы запитаны от Rem. напрямую или через датчик температуры? У меня есть задумка сделать вентиляторы через датчик температуры, но изначально они работают в пол-напряжения - 6В, а при достижении температуры "Х", включаются на 12В....
Re: Моя Mazda6 & DLS (реконструируем...)
Цитата:
Сообщение от
Васян Александр, а вентиляторы запитаны от Rem. напрямую или через датчик температуры? У меня есть задумка сделать вентиляторы через датчик температуры, но изначально они работают в пол-напряжения - 6В, а при достижении температуры "Х", включаются на 12В....
Нет, ни на что они не завязаны. Могут работать когда включена система (есть +12В на ремоуте) и их можно вручную включить или выключить. Что касается переключения их на 12В с 6-и, то они и на 6 В так дуют в коробе что таким сквозняком меня может продуть!:laugh2: Делать для них термореле считаю излишне. В основном они нужны для гибридников, а они славятся горячим нравом, так что вентиляция в моем случае должна работать постоянно, на какой бы громкости я не слушал музыку.
Re: Моя Mazda6 & DLS (реконструируем...)
шикарно! а как двери? чем думаешь обтягивать?
Re: Моя Mazda6 & DLS (реконструируем...)
Цитата:
Сообщение от
nico_pol шикарно! а как двери? чем думаешь обтягивать?
Двери в принципе уже можно доделывать. Погода всё теплее и теплее. Как только доделаю багажник, переключусь на двери. Система должна играть, иначе как доделывать двери? Надо направление СЧ-ВЧ выбирать, крутить вертеть. Обтягивать думаю винилом. Кожу и алькантару не хочу, так как думаю что машинка эта на год. Менять пора. Тратиться на кожу или алькантару не хочу. Вчера и сегодня работаю, вечером выложу фото содеянного.
Re: Ставим усилители в короб-фальшпол
Цитата:
Сообщение от
Salexx@ .
DLS A6 - на саб AIE L1275A который будет играть в оформлении free air, в отверстие подлокотника. Сабик заказан, думаю через недельки 1,5 получу его. К этому времени успею доделать плиту-перегородку за задним сидением.
.
А скажи, удалось ли послушать мой МАХ-лайн переделанный?
Или сравнивать будешь уже после получения саба от Дмитрия?
Re: Ставим усилители в короб-фальшпол
Цитата:
Сообщение от
павел из дома А скажи, удалось ли послушать мой МАХ-лайн переделанный?
Или сравнивать будешь уже после получения саба от Дмитрия?
Павел, нет пока послушать к сожалению не могу. Систему не дособрал ещё. Думал за эти праздники соберу, но что-то не расчитал силы. Пока ещё плиту не доделал, сабик ставить не на что. Только на грядущие майские праздники смогу закончить. Если к этому времени Дмитрий готов будет отдать сабик, то можно будет сравнить, если нет то твой буду отслушивать.
Вложений: 7
Готовим плиту перегородку для фришного сабика

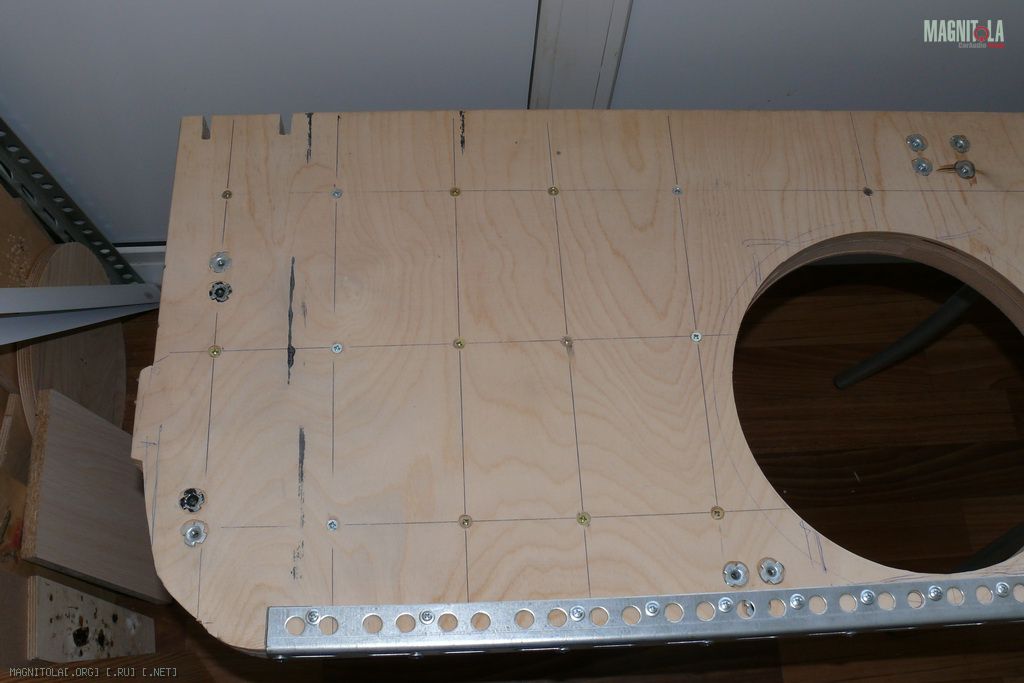

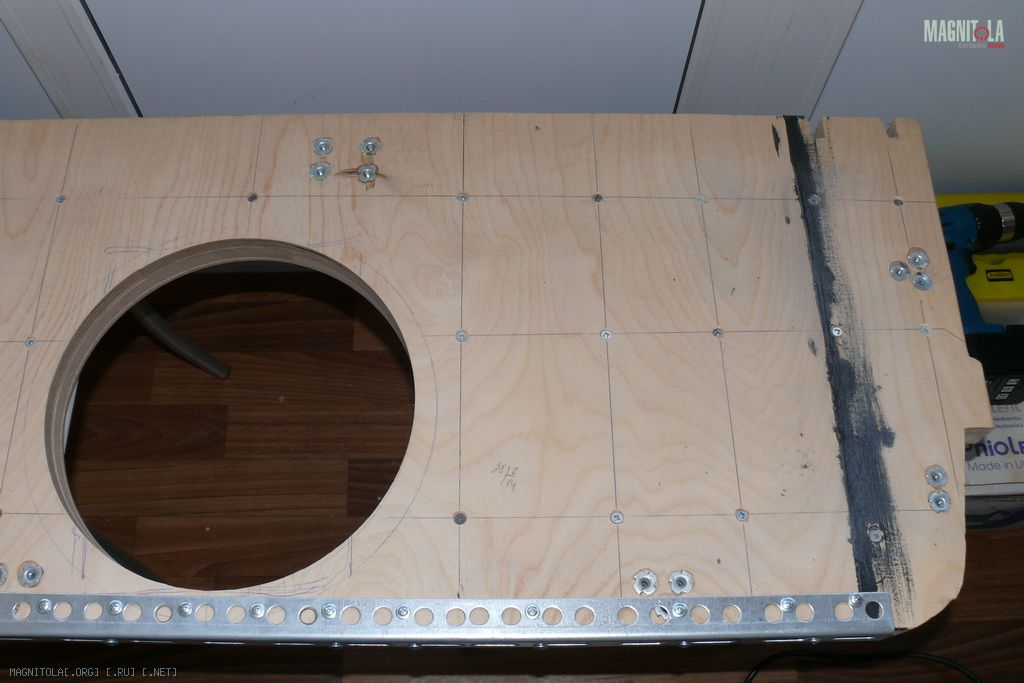

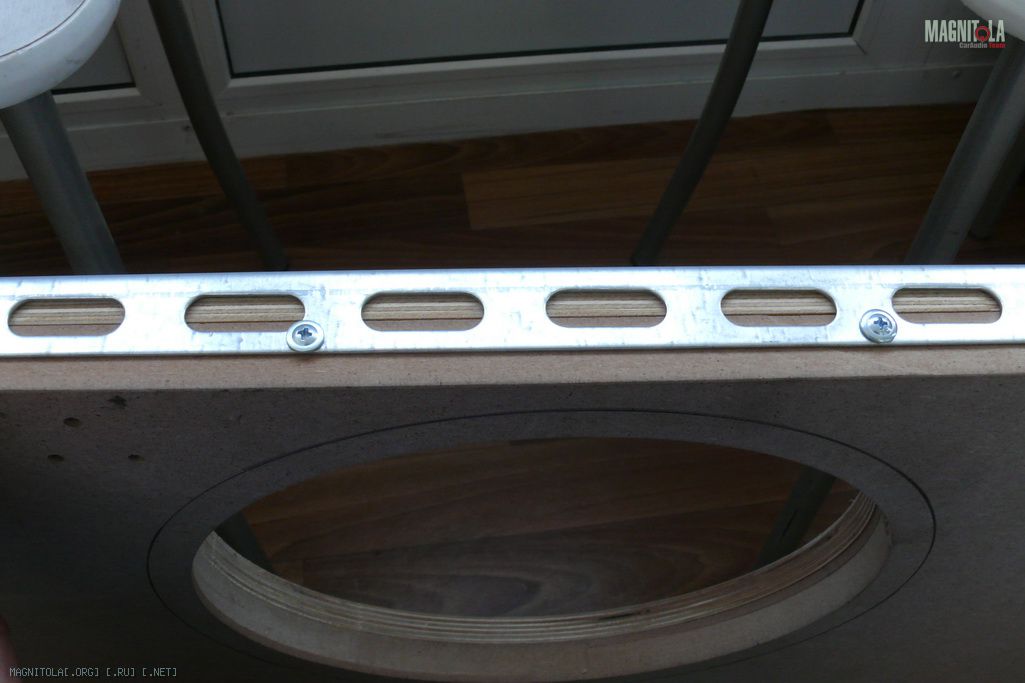

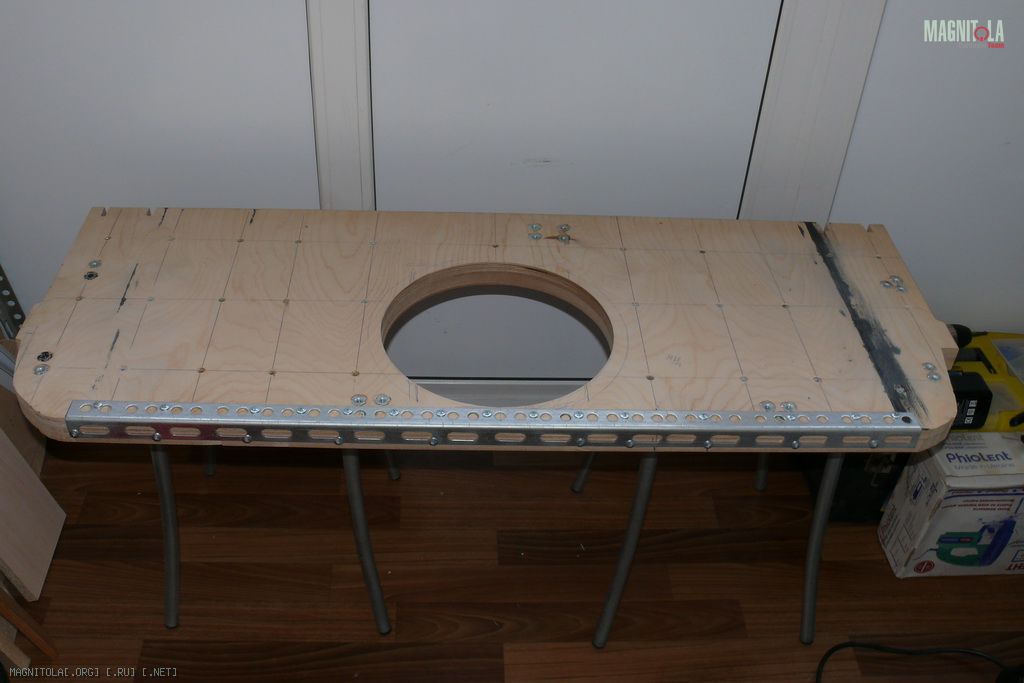

Сегодня занимался доделкой плиты перегородки для фришного саба. Плита изготовлена из двух слоёв: плиты МДФ 22 мм. и фанеры ФК 15 мм. Итого толщина - 37 мм.. Между собой слои склеены жидкими гвоздями и стянуты саморезами. Сверху плита усилена профильным металлическим оцинкованным уголком.
Вложение 223636Вложение 223632Вложение 223634Вложение 223630

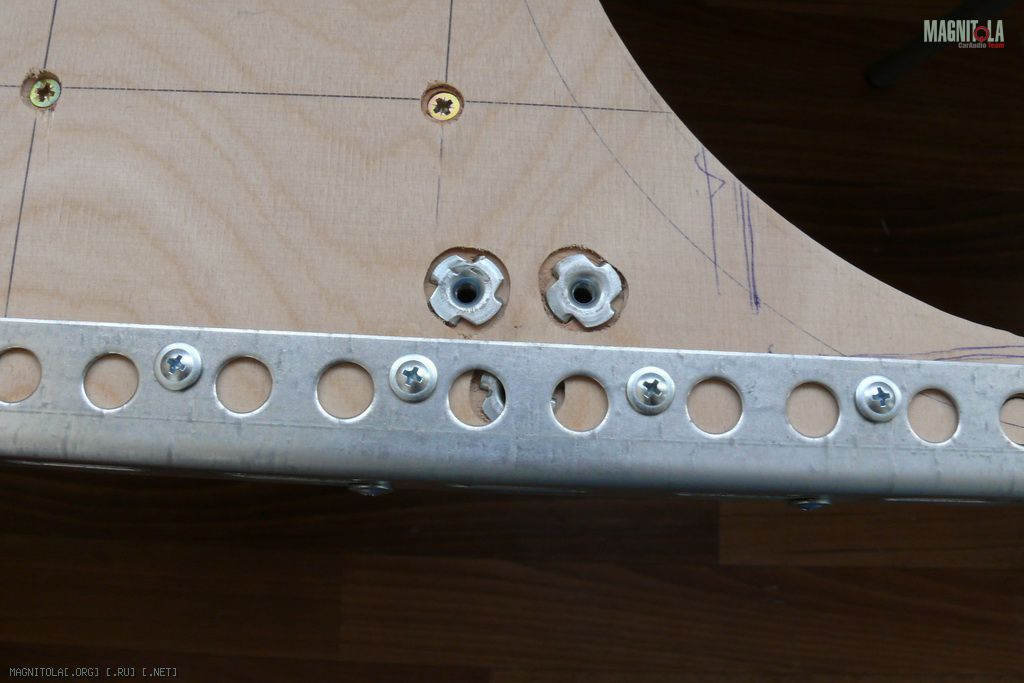

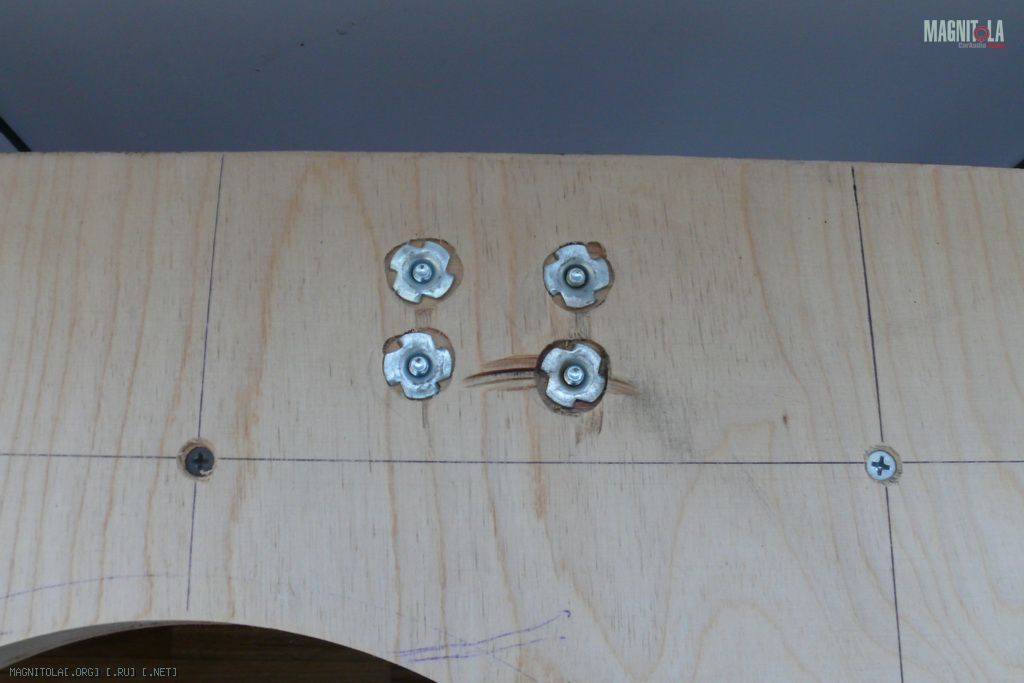

Для крепления к кузову с помощью уголков-кронштейнов в плиту внедрены усовые гайки под болты М5х40.
Вложение 223638Вложение 223640

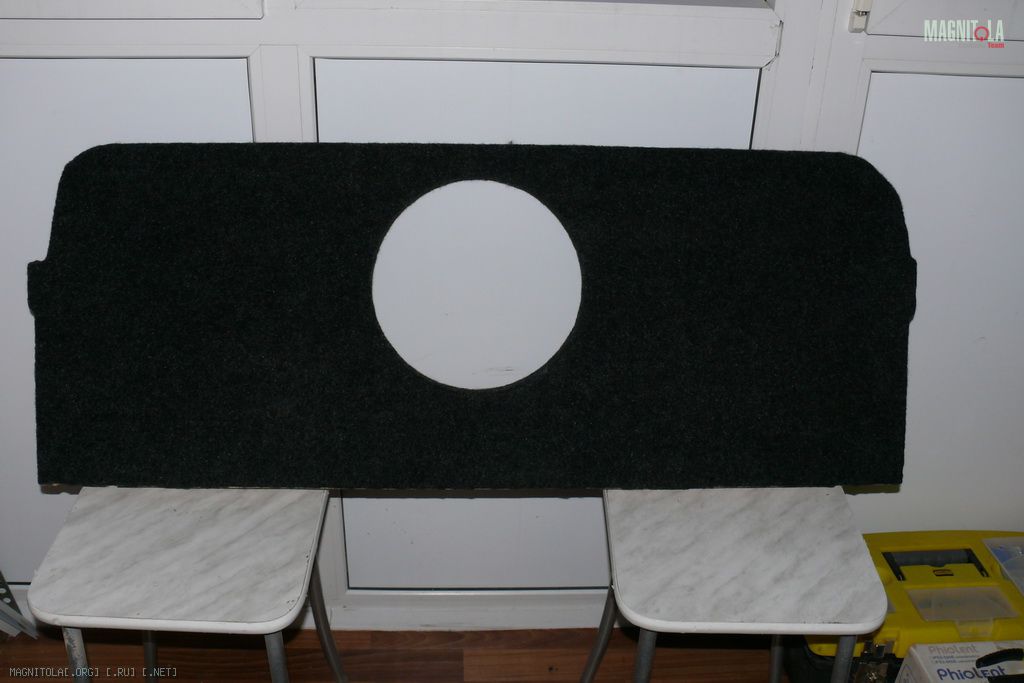

Сверху плита обтянута карпетом. Карпет клеил с помощью универсального клея "Момент" в тубах по 125 мг.
Вложение 223642
Дальше надо покрасить кронштейны крепления в чёрный цвет и можно ставить. :good2:
Re: Моя Mazda6 & DLS (реконструируем...)
Отличное решение применить сендвич из фанеры и МДФ :good:
Но вот утопить бы ДГ, или какой подиум вылепить для него.
Какова ширирна полки в самом узком месте?
