Моя Mazda6 & DLS (реконструируем...)

Цитата:

---

Сообщение от Shurman

очень интересно взглянуть на фото готовой обшивки. непростой проект.

---

Саш, я имел ввиду готова это выклеена и отшпаклёвана. Про обтяжку речь пока не идёт.

---------- Сообщение добавлено 03.07.2012 в 23:10 ----------

Цитата:

---

Сообщение от ZloiBoY

Salexx@, либо я под вечер туплю, либо одно из двух

---

Не не тупишь! :laugh3: Я действительно указал 2 варианта. Планировал сделать как описал в последнем посте, так как всё было выставлено очень точно. Однако решил подстраховаться и сделал как написал вначале. :laugh3:. Так что считай что я указал 2 варианта центровки отверстия под динамик, хотя смысл в чём то схож.

Саш, сейчас ничего выкладывать не буду. Писать и выкладывать фото стало в лом. Выложу готовый вариант.
Да и ты можешь всё увидеть по четвергам :wink3: при встречах.

увы этот четверг пропущу. либо завтра вечером либо в четверг утром рулю на Псков

Я кстати скорее всего в Тверь наведаюсь. Из Питера никто не собирается в Тверь на ЕММУ?

Salexx@, мне пока рано)

Цитата:

---

Сообщение от Salexx@

Я кстати скорее всего в Тверь наведаюсь. Из Питера никто не собирается в Тверь на ЕММУ?

---

Я поеду, тока надо палатку где-то найти :)

Вадима может удастся вытащить... его машину куча людей очень хотела послушать..

Миша на туареге может поедет?

Не, я в палатку не хочу. Ищу гостиницу.

Итак, на время отвлечёмся от соревнований и от изготовления обшивок дверей.

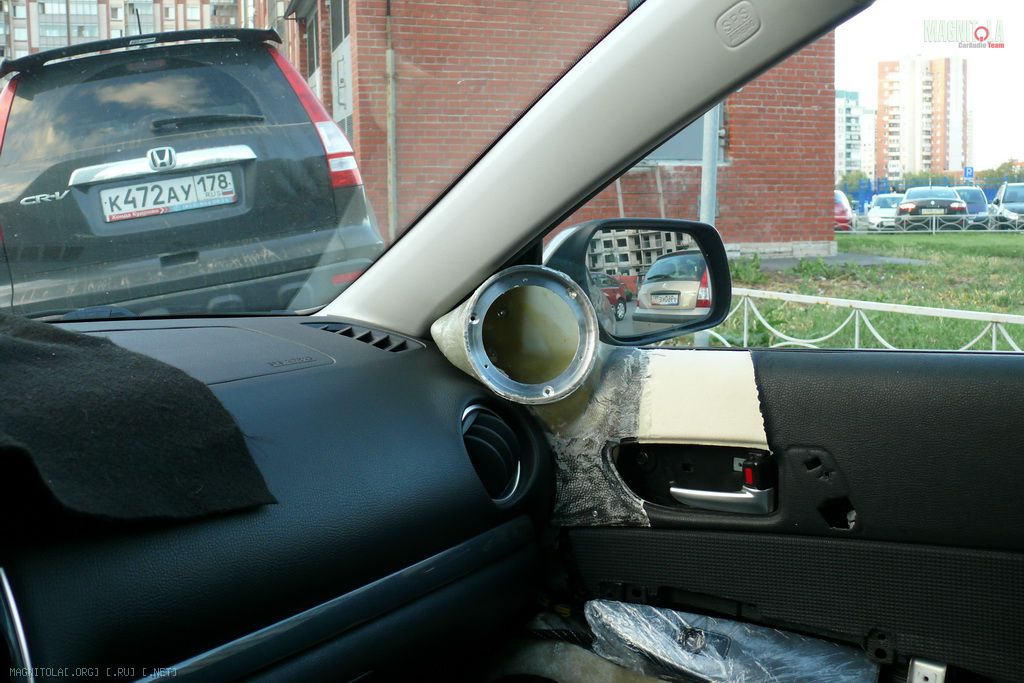

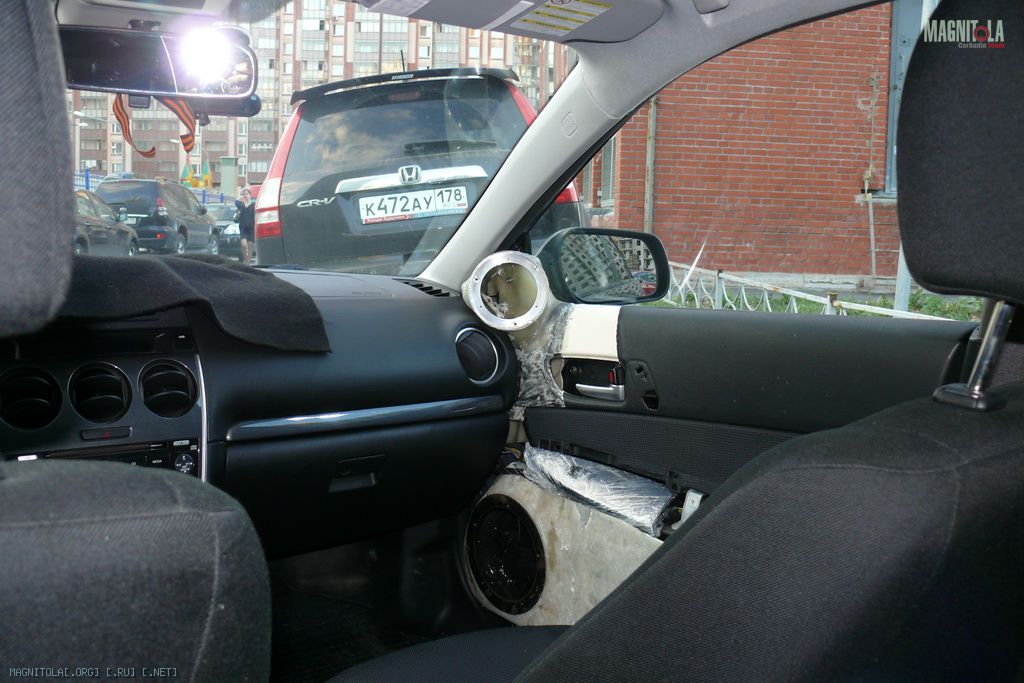

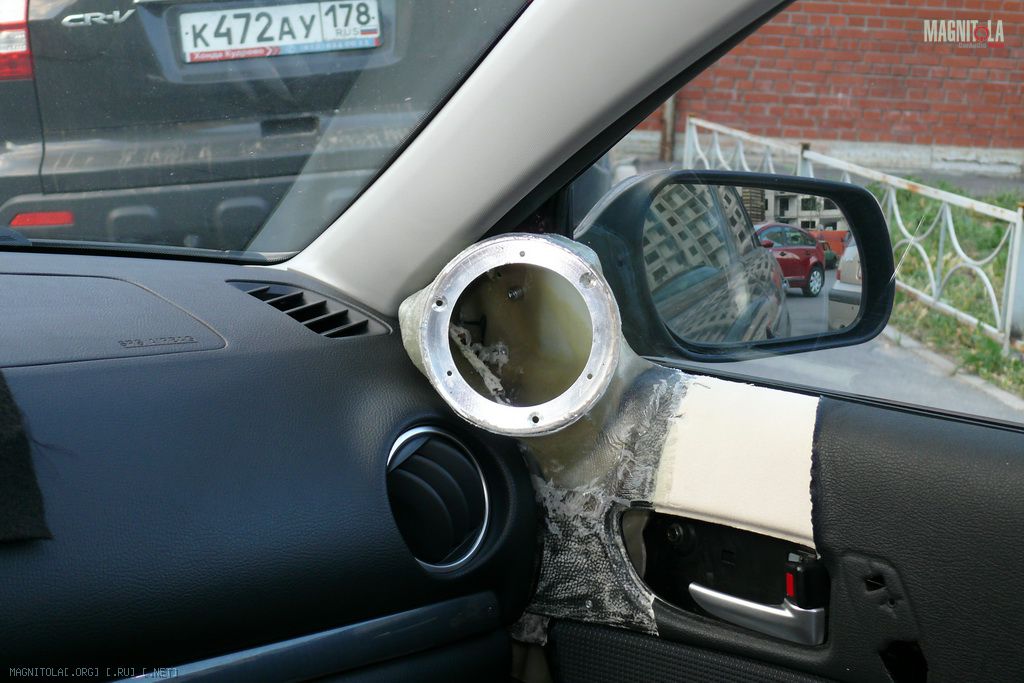

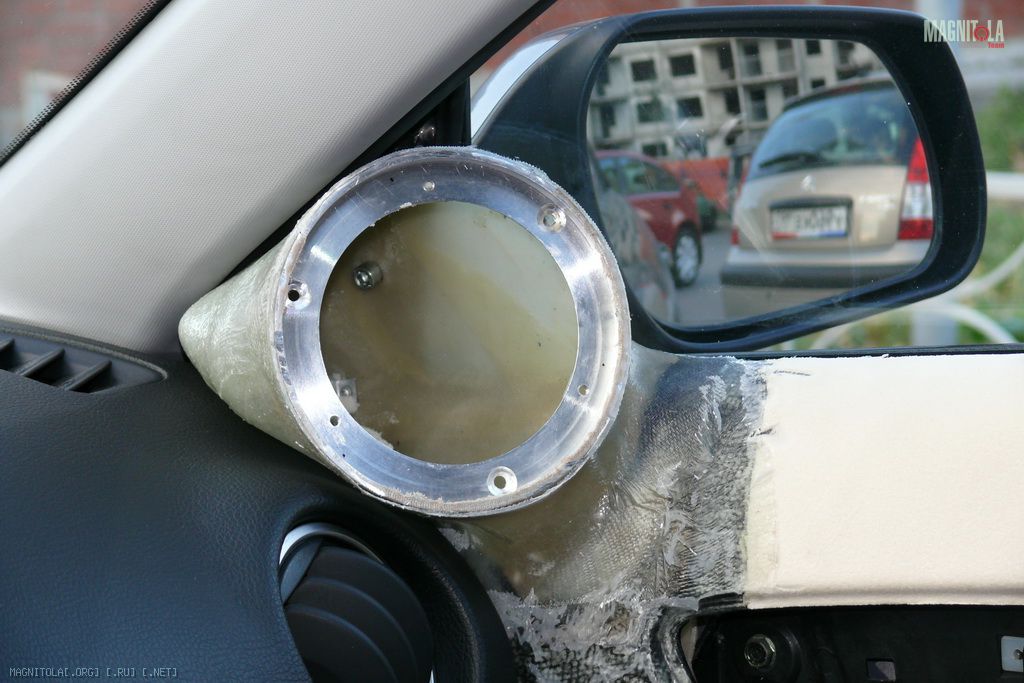

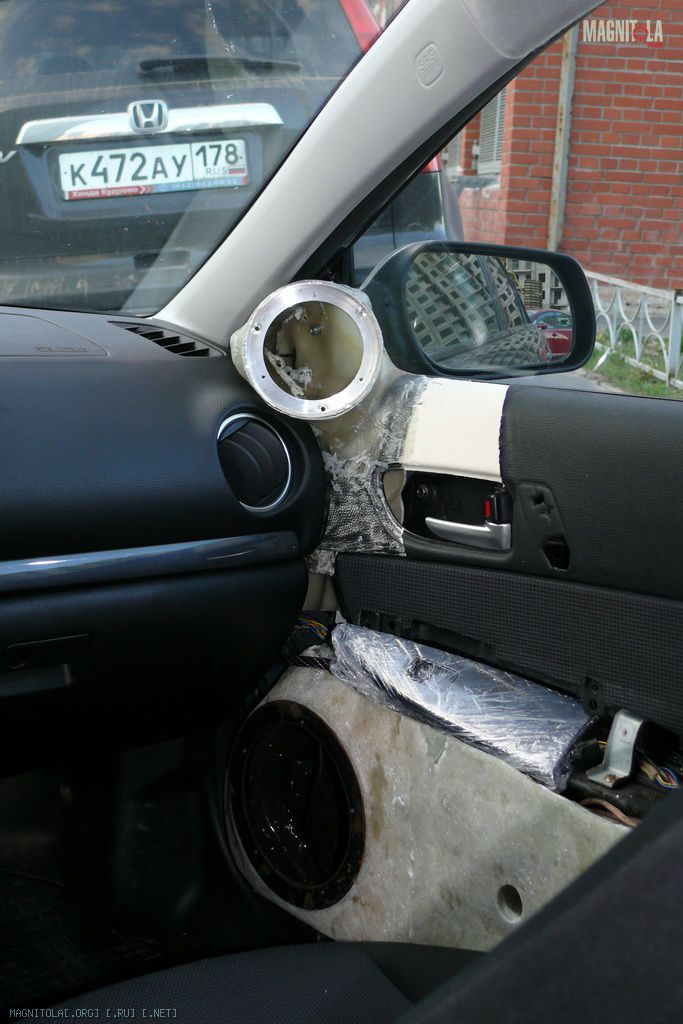

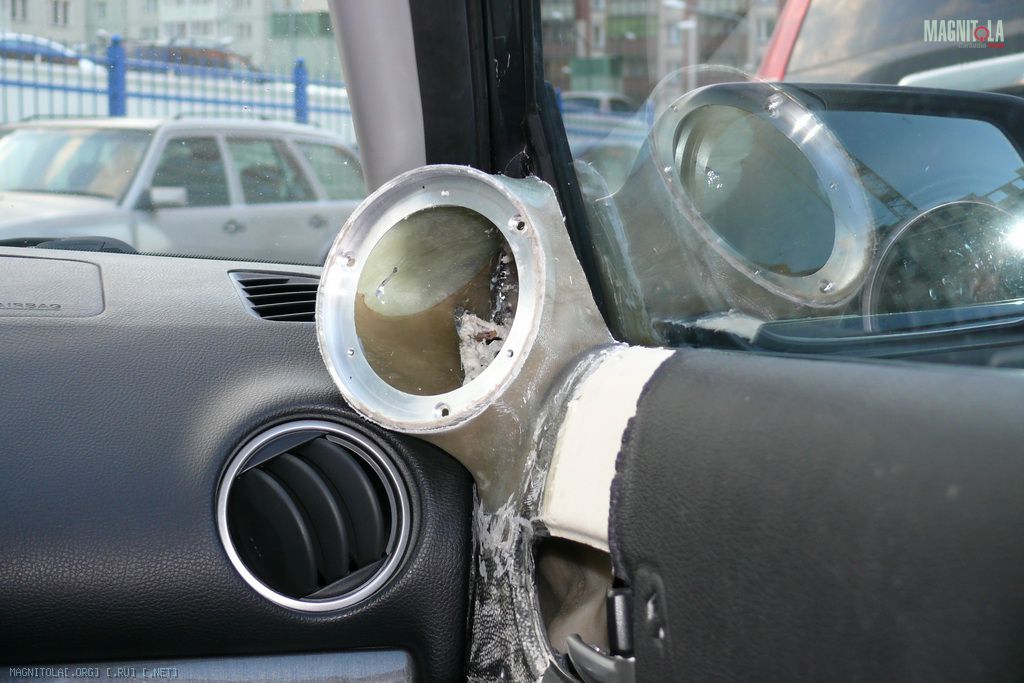

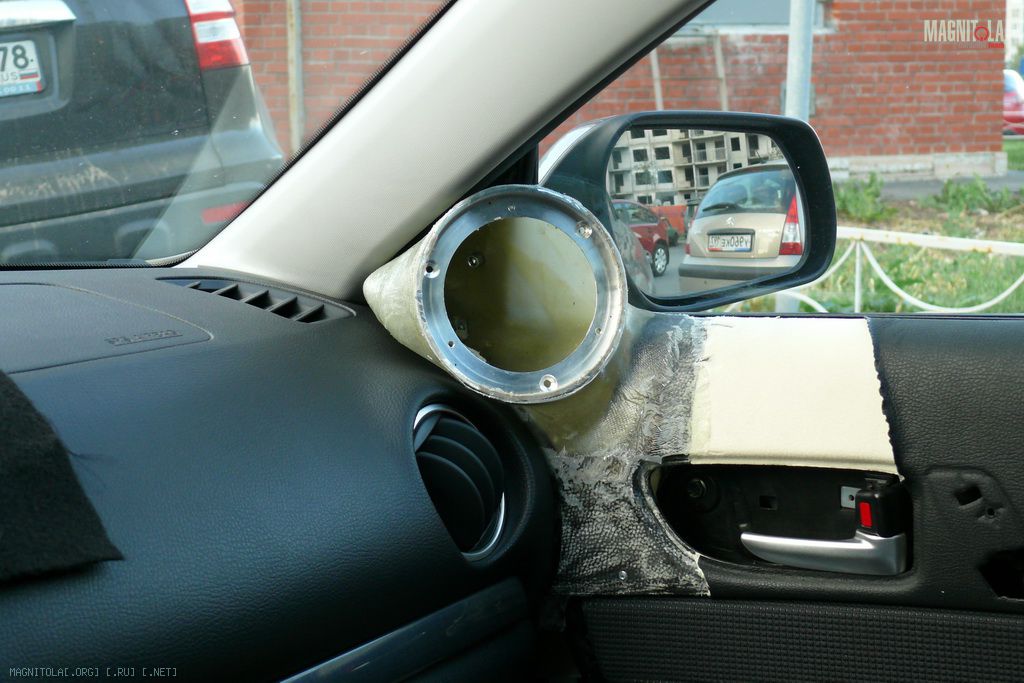

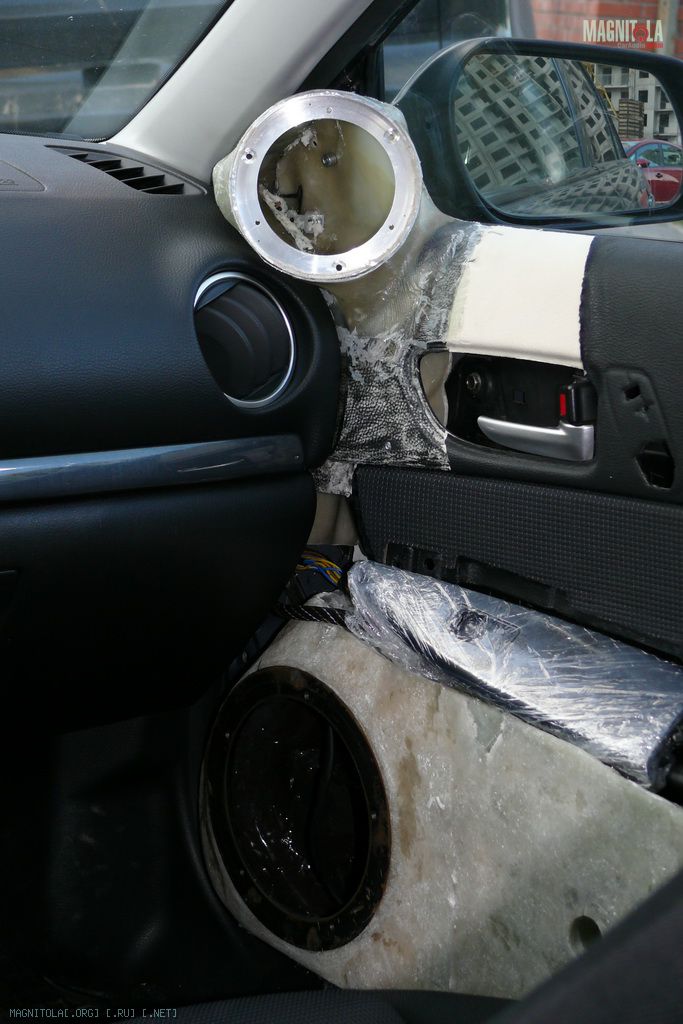

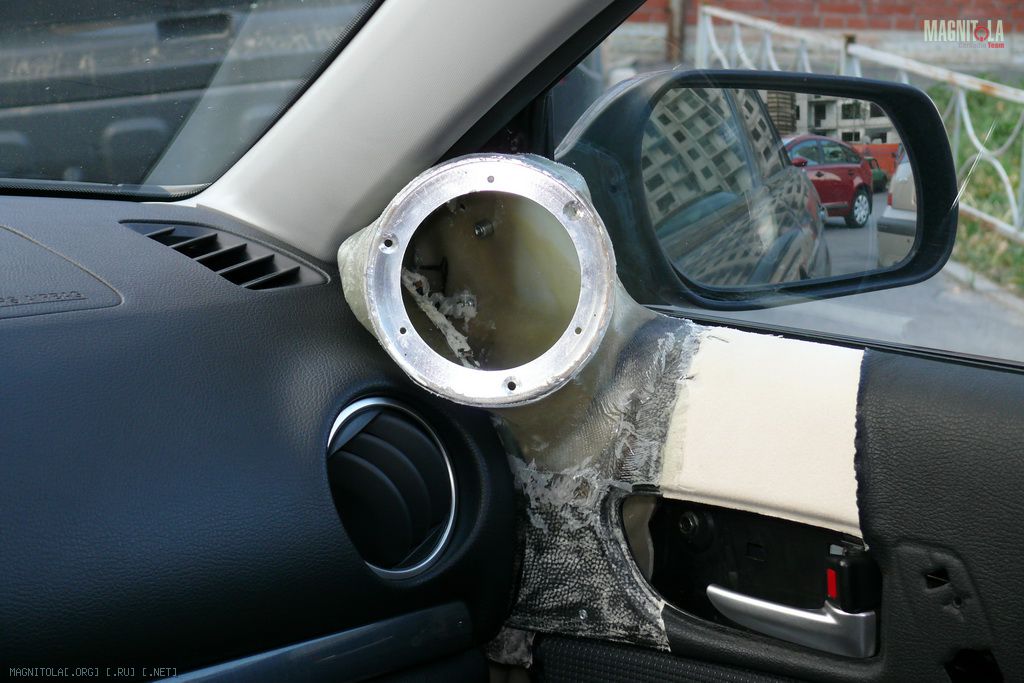

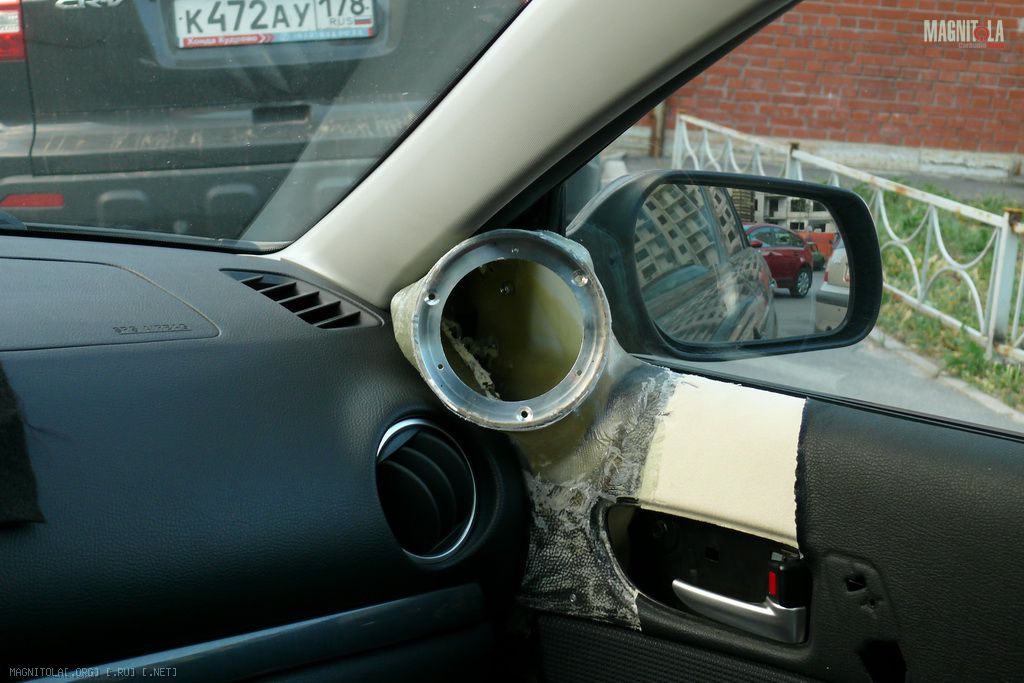

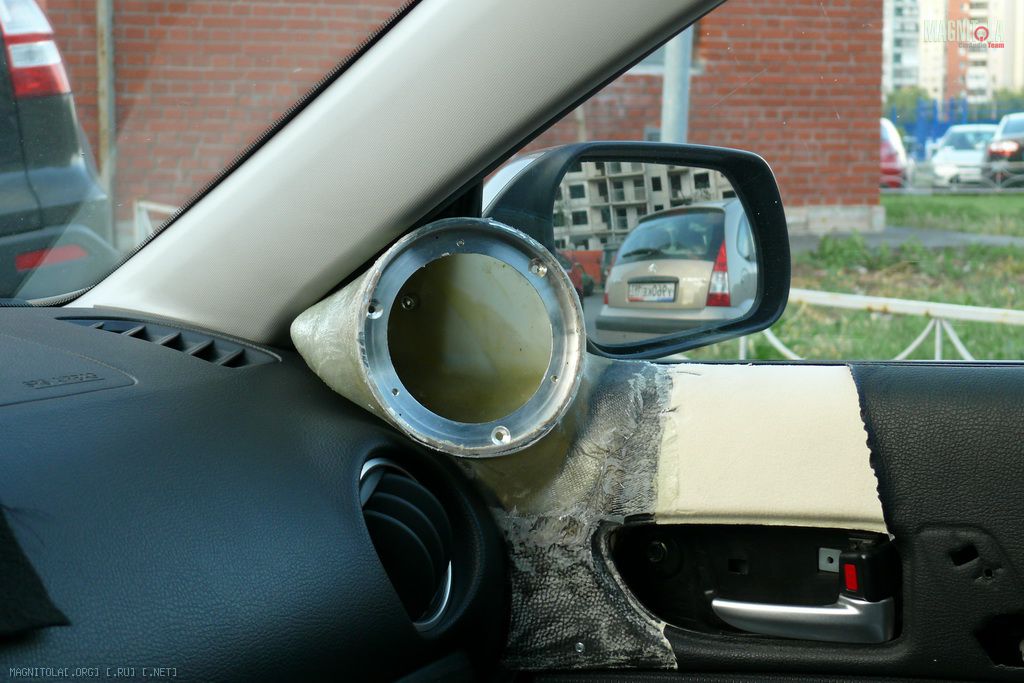

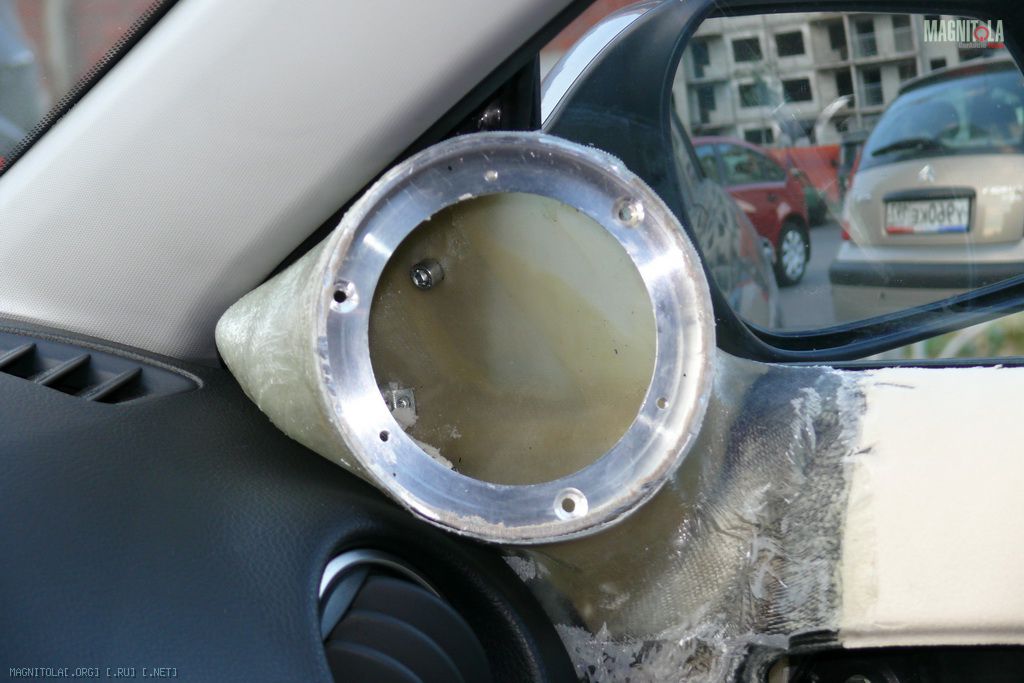

Занимаюсь изготовлением закрытых объёмов под СЧ. Как ранее говорил, СЧ будет играть в ЗЯ 2-2,5 литра (можно больше) выгороженных под обшивкой передних дверей в районе уголков боковых зеркал. На 40% готовы ЗЯ под правый динамик. Много комментировать пока не буду, смотрите фото. Там вроде всё понятно. Снаружи ещё будет равняться (точиться, шпаклеваться), изнутри в нужных местах доберу толщины стенок.

Вложение 248610Вложение 248616Вложение 248618Вложение 248620Вложение 248622
Вложение 248626Вложение 248628Вложение 248632Вложение 248630Вложение 248624
Вложение 248612Вложение 248614

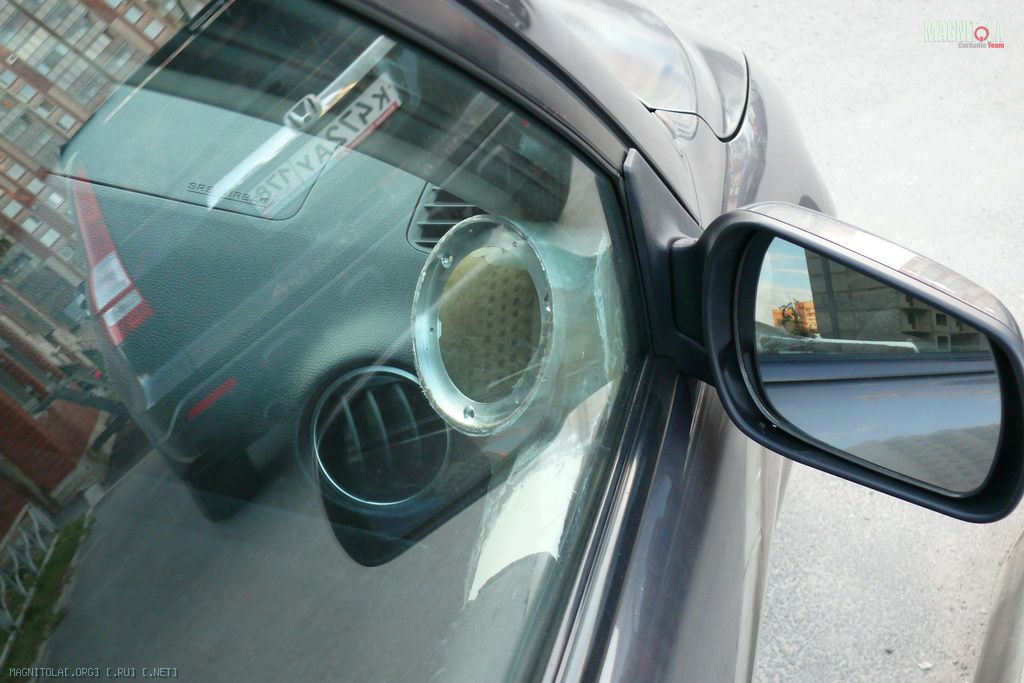

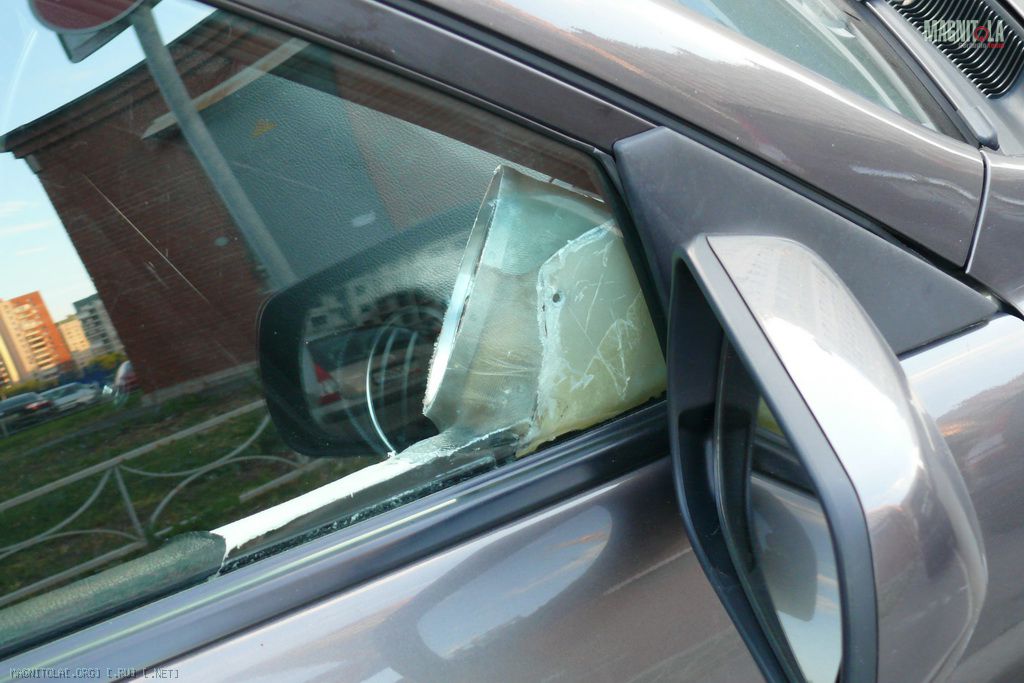

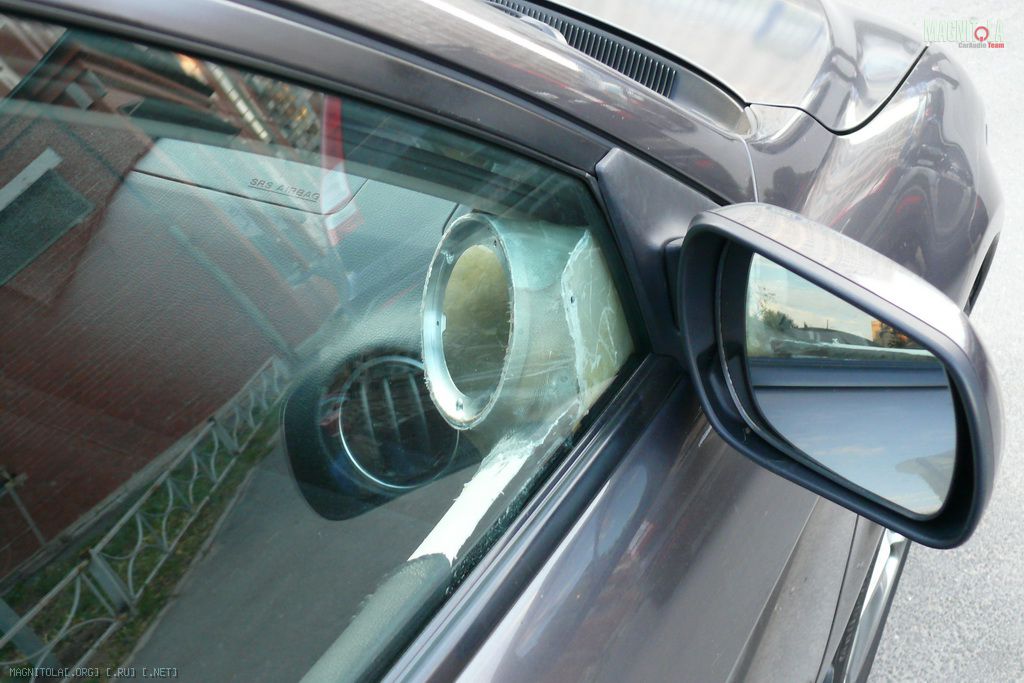

Так выглядит пока снаружи автомобиля:

Вложение 248636Вложение 248638Вложение 248640

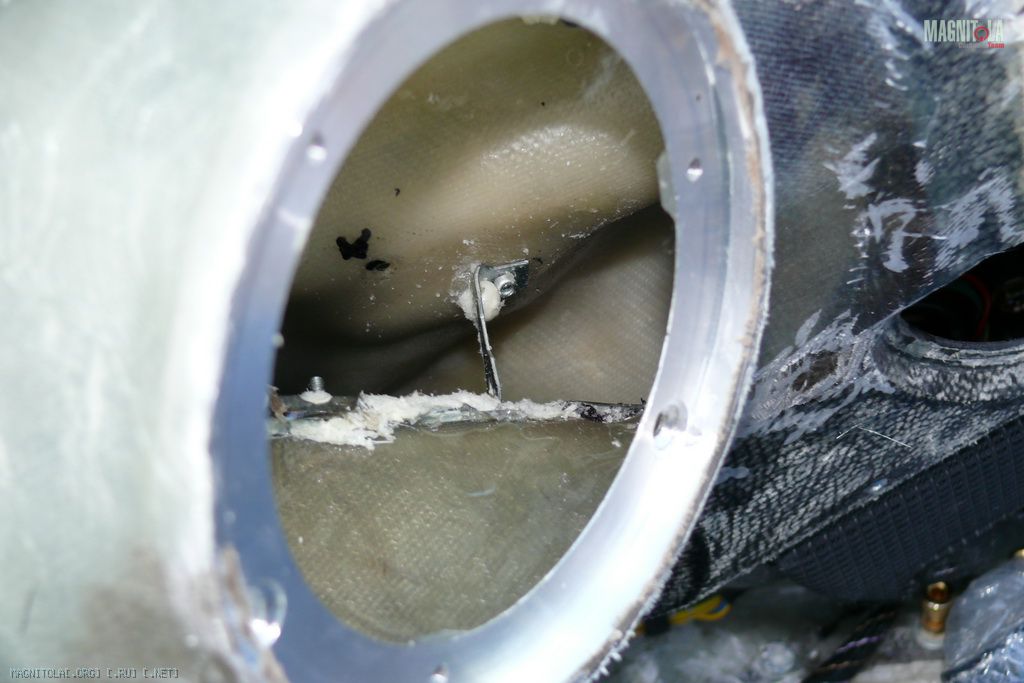

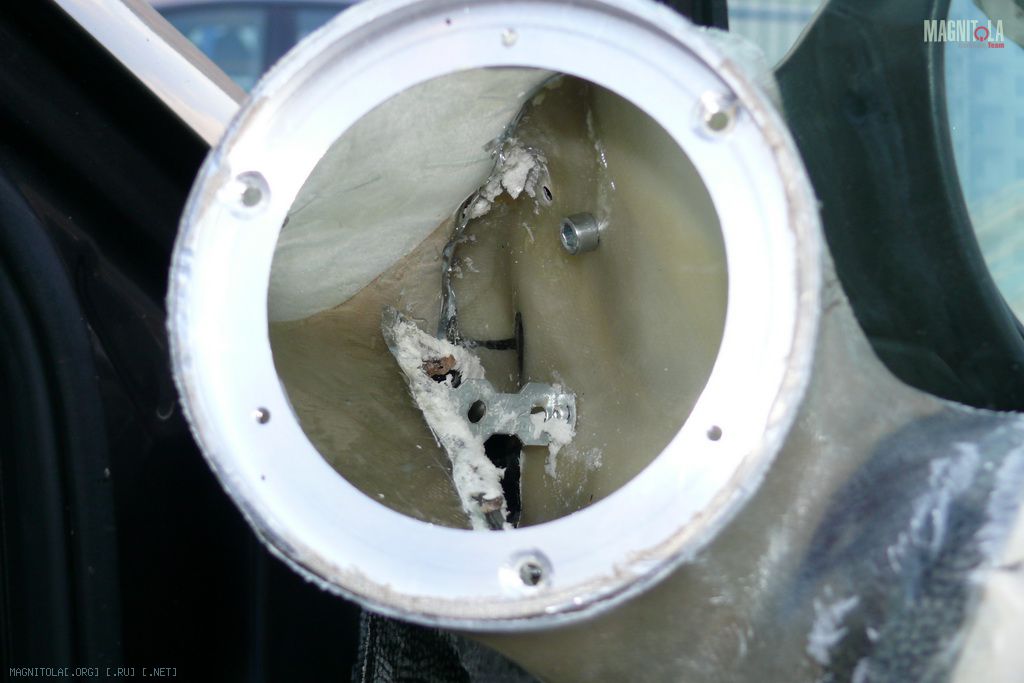

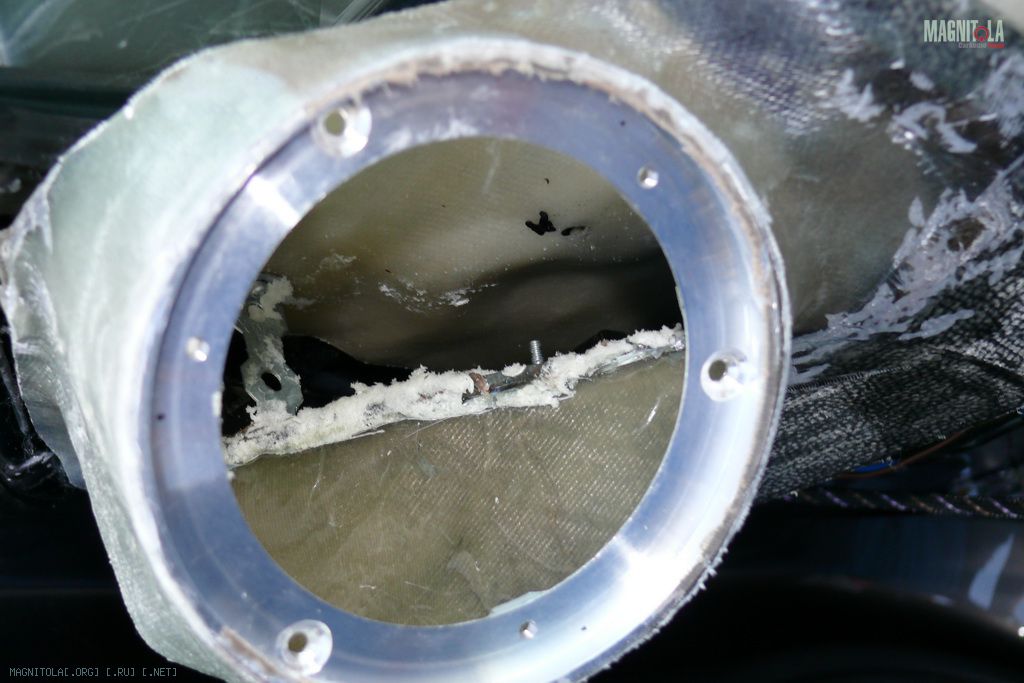

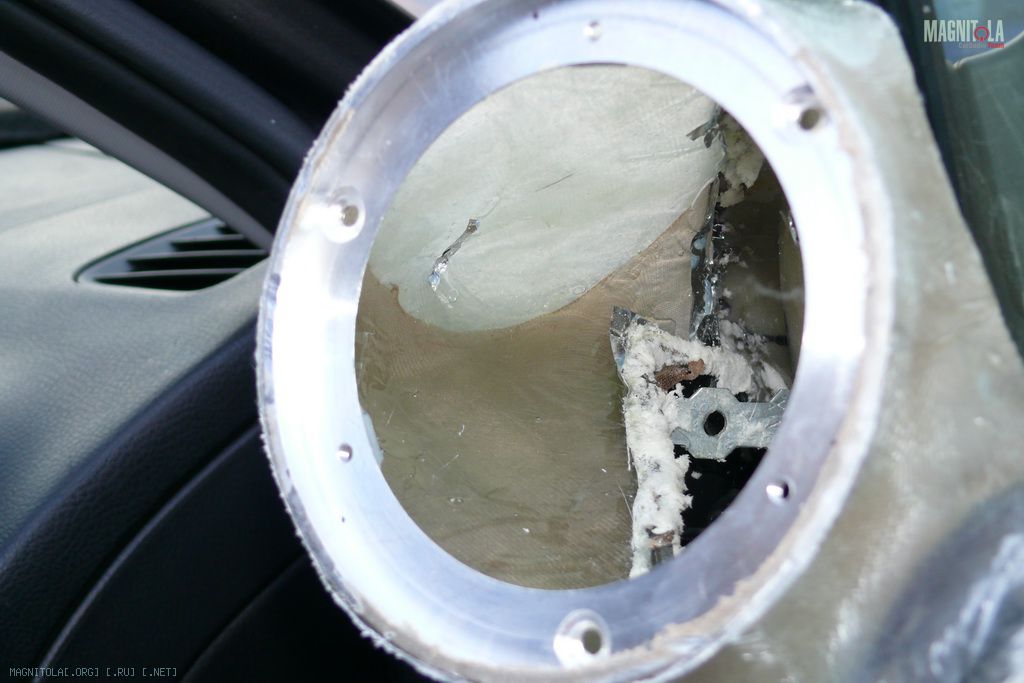

А вот фото внутренностей подиумов, что-бы оценить где набирается объём и расстояние до стенок вокруг динамика и щель вниз под обшивку:

Вложение 248642Вложение 248634Вложение 248644Вложение 248646

Процесса изготовления пока не выкладываю, но отмечаю что пока не отхожу от своих методов набора объёма. :laugh3:

Жуков под...л)))))
кажется что зеркало сильно перекрывает

Больше щель сделать не удастся? Я пока со своими сч ковырялся - понабирал мнений.. все сходятся на том, что если делать такой вывод воздуха - нужно его делать в районе 2\3 площади диффузора хотя бы.. или больше :)Иначе оно не особо работает..

Ну и - а сканам действительно нужно столько объема? Мне казалось, они поменьше хотят..

Цитата:

---

Сообщение от razzin

Больше щель сделать не удастся? Я пока со своими сч ковырялся - понабирал мнений.. все сходятся на том, что если делать такой вывод воздуха - нужно его делать в районе 2\3 площади диффузора хотя бы.. или больше Иначе оно не особо работает..

---

Стёп, на фото не видно, но щель по площади довольно большая. Не поленился, сходил на балкон и померил: длина щели 16 см (по факту чуть больше, так как не очень туда с линейкой залезть можно), ширина 3 см. Имеем площадь 48 см2.
Согласно даташита на 12M - Sd=49 см2. Тоесть площадь щели примерно равна эффективной площади диффузора, в реале думаю чуть больше.
