Toyota AURIS/Ленивый инсталл.

А теперь по делу:

Межблочные и акустические кабели.

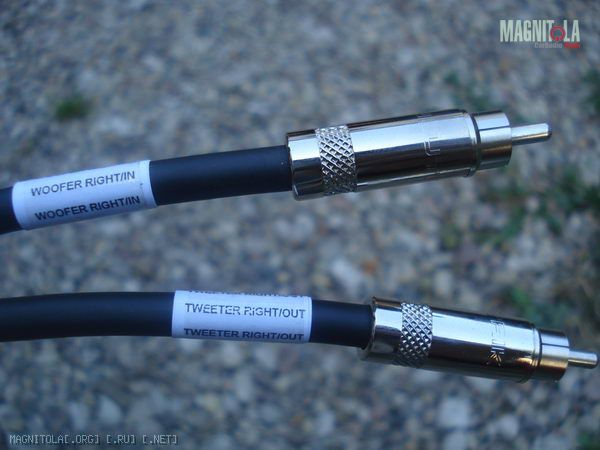

Межблочные спаяны из Klotz MC 5000 и Neutrik NYS 352.

Акустические до мида - Klotz LY225TSW. 2*2,5 кв.мм. Вот в такой адской изоляци:

Акустические до пища - Oehlbach 1019. 2*2,5 кв.мм. Посеребренная медь. Переехали из домашки:

Усилитель(и)

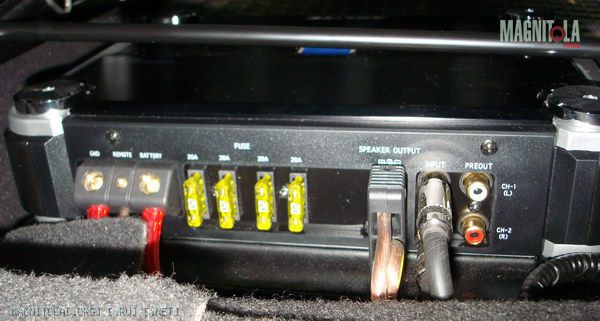

Усилитель пока один - Helix Dark Blue 4(старый). Работает на фронт поканально. Установлен под пассажирским сидением.

Прикручен к кузову. И хотя я не нашел в инструкции никаких противопоказаний, болты крепят усилитель через вот такую конструкцию.

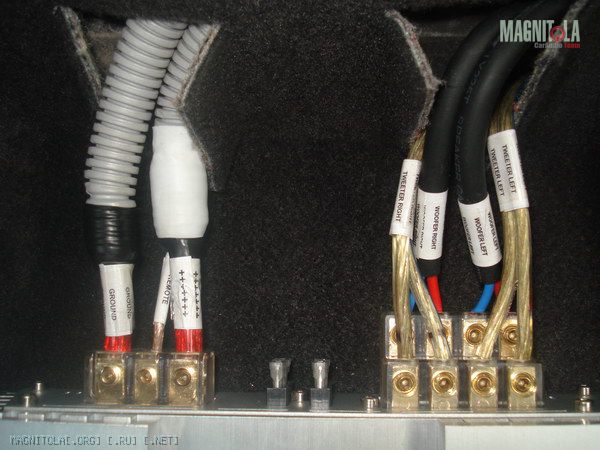

Кабели:




ГУ

Это было очень просто: открутить крепежные кронштейны от штатной магнитолы и прикрутить их к Pioneer.
Места отверстий и выпуклостей унифицированы и совпадают идеально. Была куплена переходная рамка отличного качества, которая так же совпала со всеми пазами и крепежными отверстиями. Антенна – не подключена, т.к. радио(в том виде, в котором оно есть в Минске) для меня не существует.

также делал с кронштейном родной магнитолы, думал я самый умный

Сообщение от zemlekop

также делал с кронштейном родной магнитолы, думал я самый умный

и я тоже думал что умный-

Прошло более полугода…

В традиции «ленивого инсталлятора» (дурацкое слово, но пусть…) – пора добавить пару-тройку фотографий и некоторое количество текста.

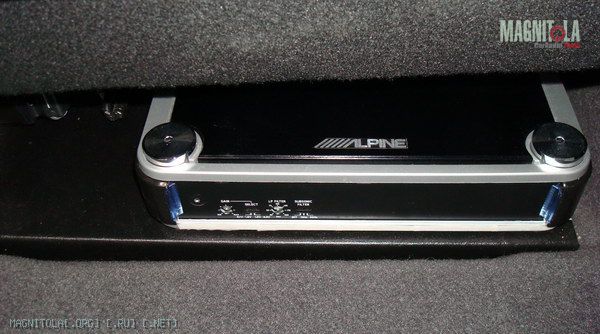

За прошедшее время был куплен(спасибо RADCHUK’у ) и установлен моно усилитель ALPINE PDX 1.600. Место расположения – под водительским сидением. Усилитель прикреплен к прямоугольному куску фанеры толщиной сантиметра 4, обтянутому кожезаменителем. Собственно тут и писать-то нечего. На фотографиях все видно.

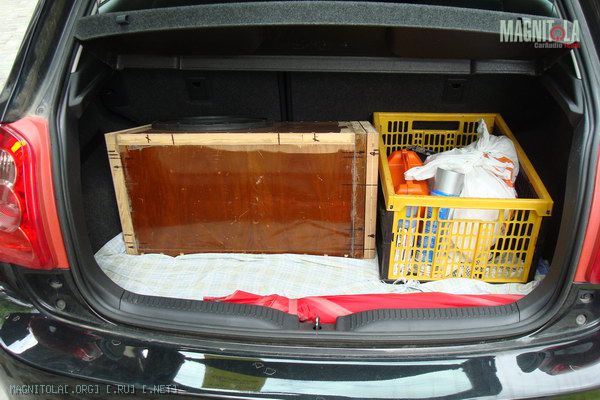

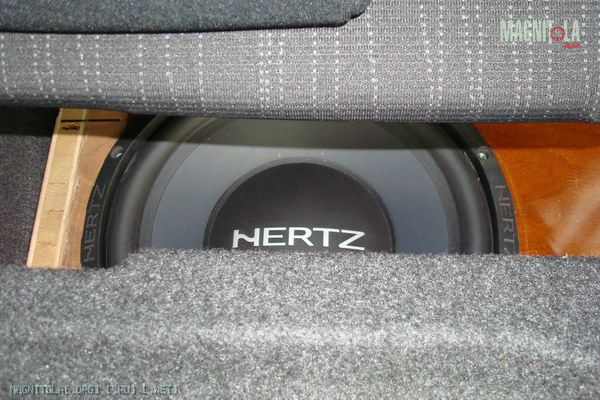

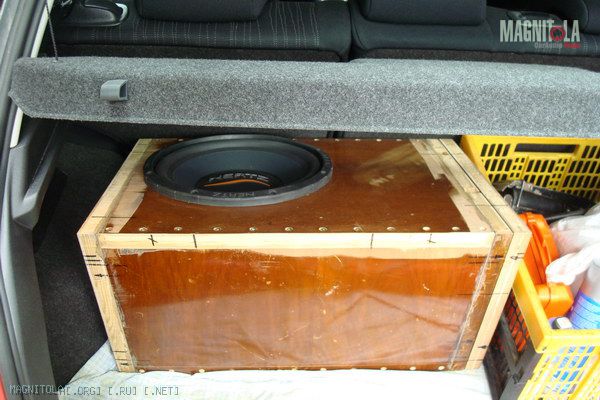

В багажнике появился саб HERTZ ES 300(старый). Короб(закрытый) изготавливался для предыдущей машины(FORD MONDEO 2), в которой саб «смотрел» в салон через «лыжный» лючёк. Вот почему передняя стенка короба имеет небольшой наклон. Внутренний объем – 40 литров. Короб изготовлен из стола 1953 года рождения. Наборные рейки + толстенный шпон(или спил). Поворочав коробень в разные стороны пришел к вот такому расположению: Саб «дует» в щель между задней полкой и спинкой сидения. Межблочный кабель KLOTZ MC 5000 и разъем - NEUTRIK NYS 352, акустический – бюджетный DIETZ 4кв.

Пищалки и подиумы для них.

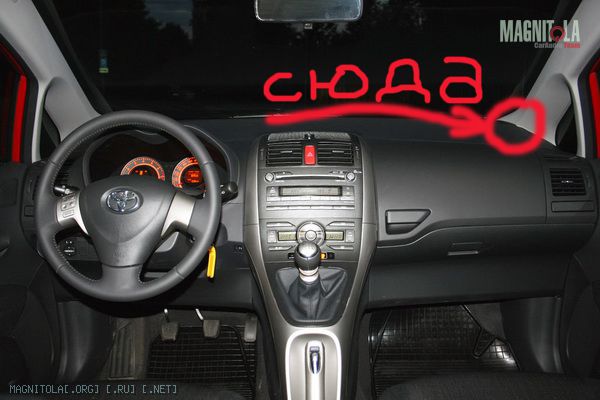

Были приобретены ETON CX 280V. Б/у. Какое-то (весьма продолжительное) время я поездил с этими пищами, приклеенными к панели пластилином, но пришла весна и пластилин начал предательски расплавляться и излучатели стали отваливаться на поворотах. Значит пора делать подиумы… Более-менее определился с направлением пищалок и продумал способ крепления подиумов без разрушения панели приборов. Пищалки будут стоять вот тут:

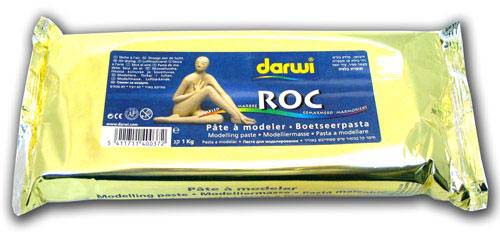

Естественно, встал вопрос о материале для изготовления подиумов. По некоторым причинам мне не хотелось покупать КОМПОПЛАСТ, и к тому же, я был практически уверен, что в природе есть другие материалы, пусть и используемые не в автозвуке. В процессе поиска отпала серая глина для художественной лепки и детские наборы для домашнего творчества с т.н. «тестом». Но направление было выбрано верное и, в конце концов, я нарыл вот такую штуку: полимерная масса DARWI ROC.

Цитата: Полимерная масса DARWI ROC предназначена для моделирования. Наиболее твердая после высыхания пластика Дарви с эффектом мраморной поверхности.
Подходит как для детского творчества, так и профессиональных скульпторов. Готов к использованию. Высыхает и затвердевает на воздухе за 24ч. Для работы необходимо смочить пальцы водой и размять небольшое количество пластика. Готовые модели декорируются красками и лаками, также легко обрабатываются резцом. Оставшийся неиспользованным материал храните герметично завернутым в пленку или пакет.
Цена ~ 8-10 USD за 1000 г.
Производство: Бельгия.

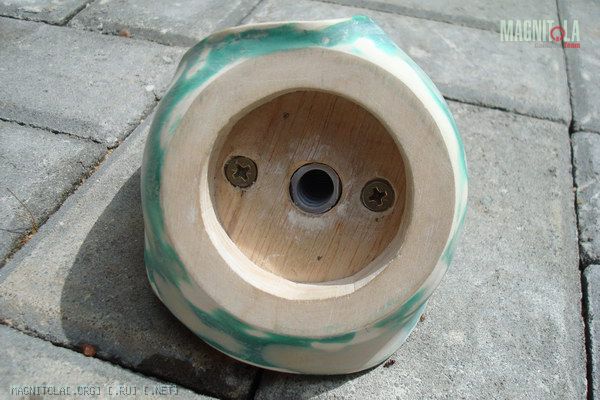

Сначала были вырезаны держатели для пищалки из фанеры. Никаких особенных приспособлений не использовалось. Главное – купить пилку для фигурной резьбы по дереву. Лобзик, твердая рука, один испорченный кружок и вот что получилось:

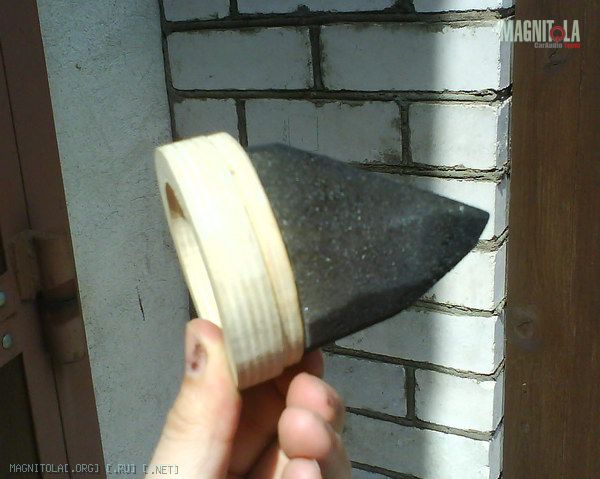

Для уменьшения количества используемого полимера DARWI, из плотного пенопласта была сформирована объемная конусообразная фигура, в последствии прикрепленная к фанерному донышку «стакана» пищалки:

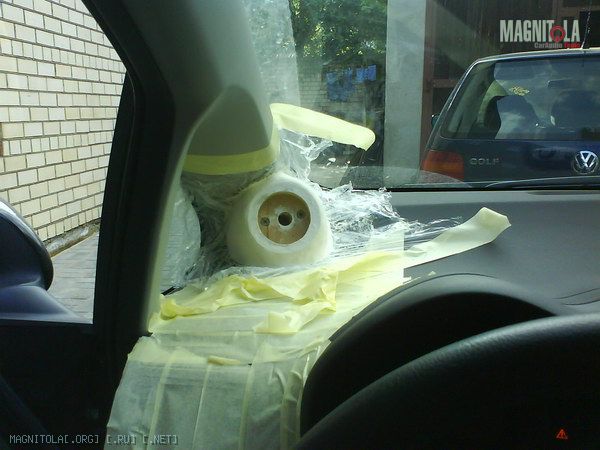

Пищевой пленкой заклеиваем часть панели и стойки, к которой будем «примазывать» наш подиум.

Открываем упаковку с DARWI ROC, отделяем небольшой кусочек и начинаем разминать. Секунд через 15 материал становится однородным и пластичным – готовым к употреблению.
Лепим.
Получаем вот такой результат:

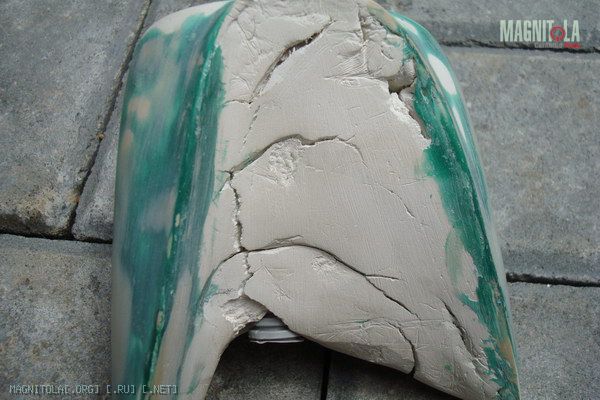

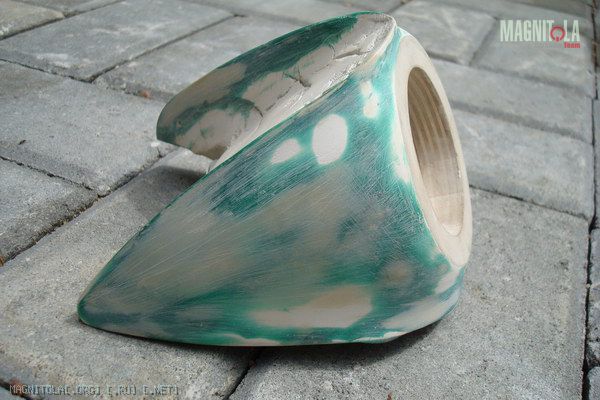

Теперь наждачка и шпаклевка. Да, материал дает усадку, но «уселось» все только изнутри.

Снаружи появилось пару незначительных трещин, которые были благополучно погребены под шпаклевкой со стекловолокном.

А я бы постарался подобрать цвет панели для краски. На мой взгляд как то аляповато смотрится. А так подиумы зачет.

Продолжим и закончим с подиумами.

Качество поверхности – под покраску. Используем финишную шпаклевку до того момента, пока желание получить идеальную поверхность не уравновесится желанием плюнуть на все и обтянуть подиум кожзамом.
Потом – грунт и собственно, краска.

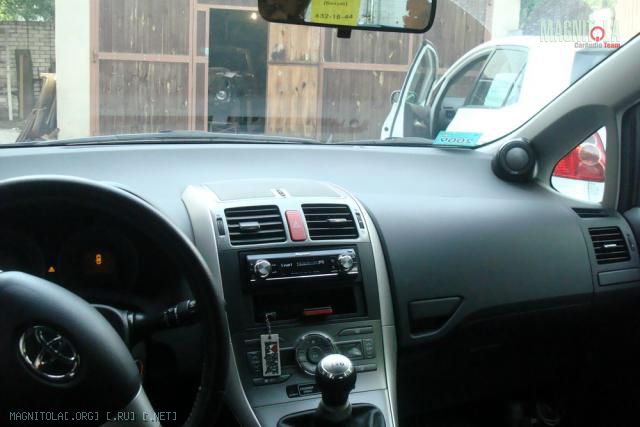

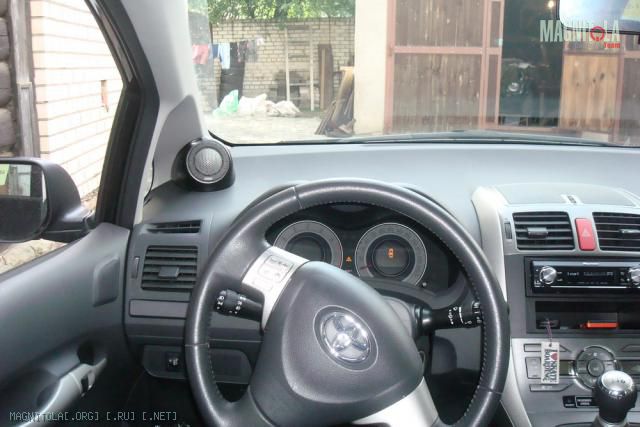

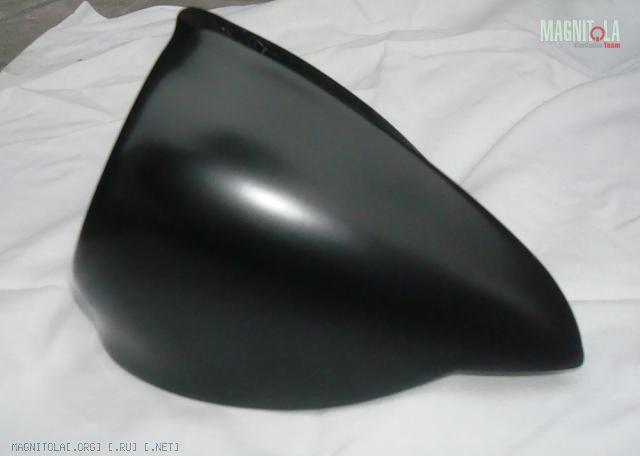

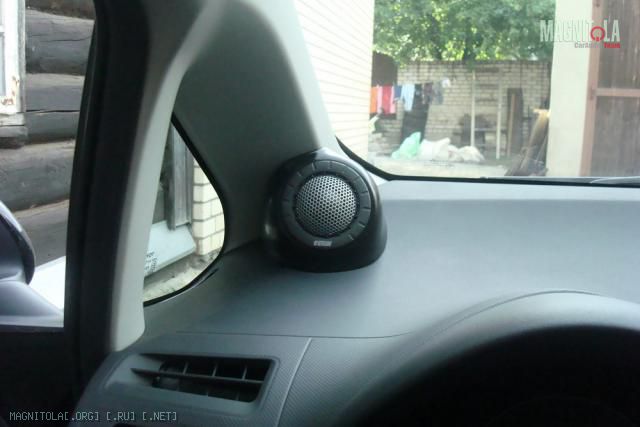

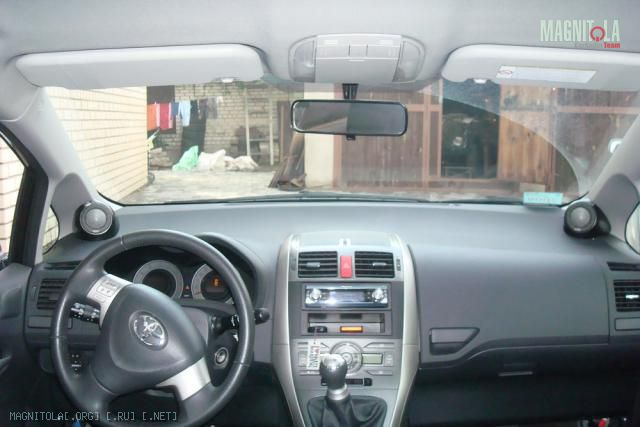

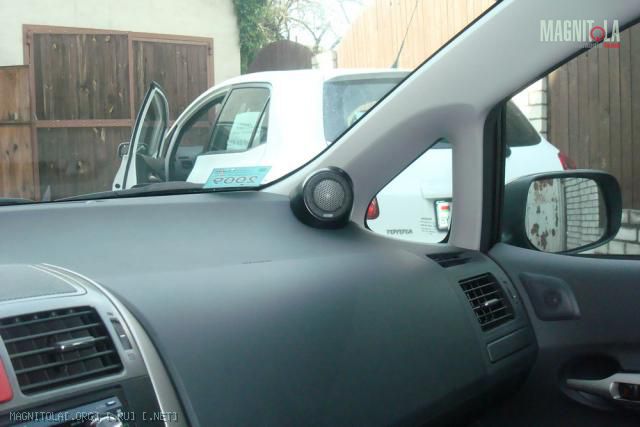

Вот конечный результат.
Я – доволен.





В ближайшее время, никакие изменения в системе не планируются. Буду крутить всякие ручки на уже имеющемся оборудовании.

Красота - понятие относительное. У меня есть кожзам, оттенок которого практически полностью совпадает с цветом панели, но я предпочел сделать так, как на фотографиях. Перетянуть - никогда не поздно.

- ой... удалил сообщение. Сейчас восстановлю.

Конечно на вкус и цвет все карандаши разные я просто свое мнение выразил.
