Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от proxor18

Пока, до анализа графиков вопрос : почему решил порезать мид с сабом на 125Гц? что за мид? во всю полосу график мида не снимал?


Для саба и мида, исходя из графиков, попробую выбрать частоту раздела ниже 125Гц - 60-80Гц и поменяй фазу саба (или просто на сабе поменяй полярность подключения), мид сверху в полную полосу, по мне так, стыковки саба и мида на 125Гц нет.
По задержкам: пока касаемся мида и саба -левая сторона чуть перезадержана, правая - чуток то-же.

---

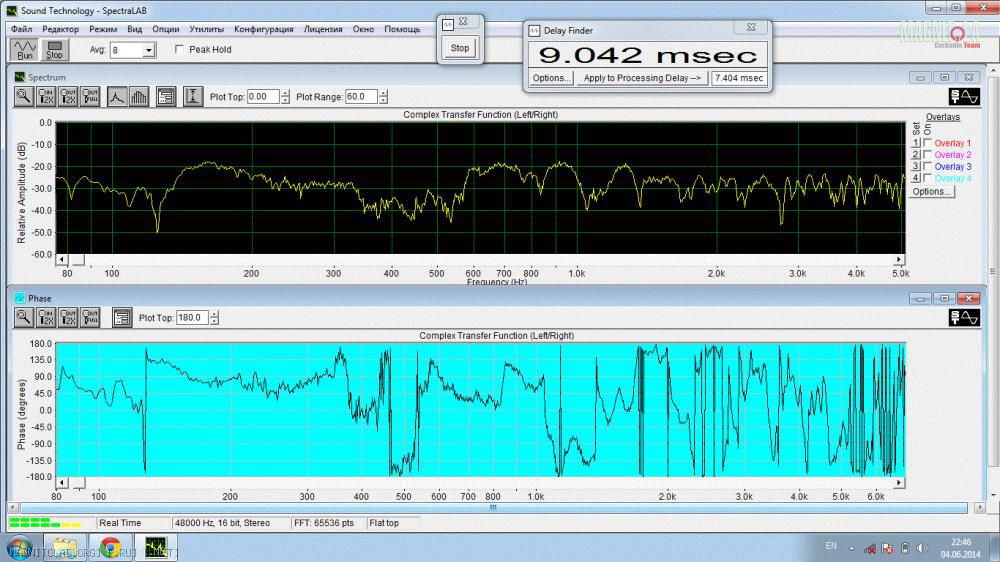

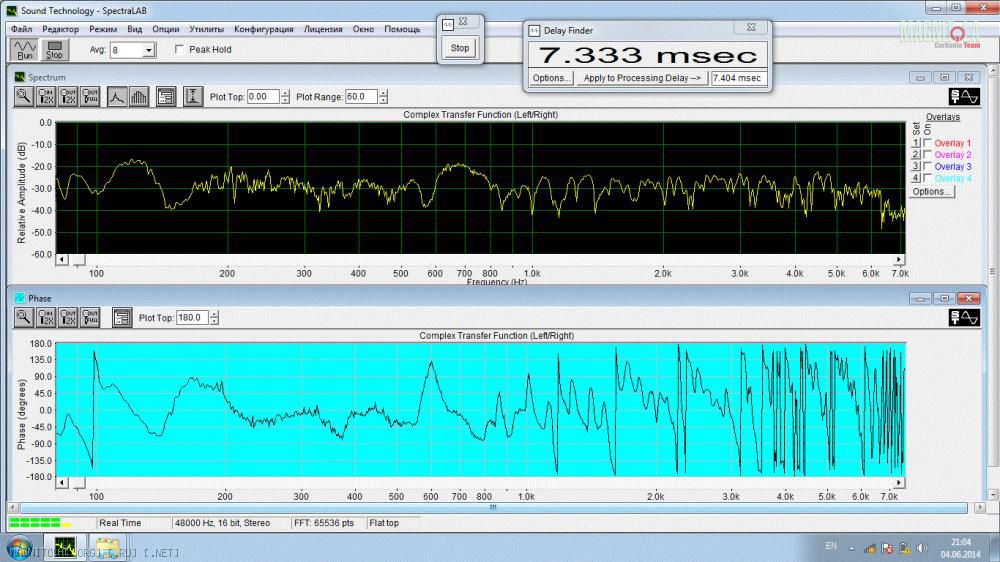

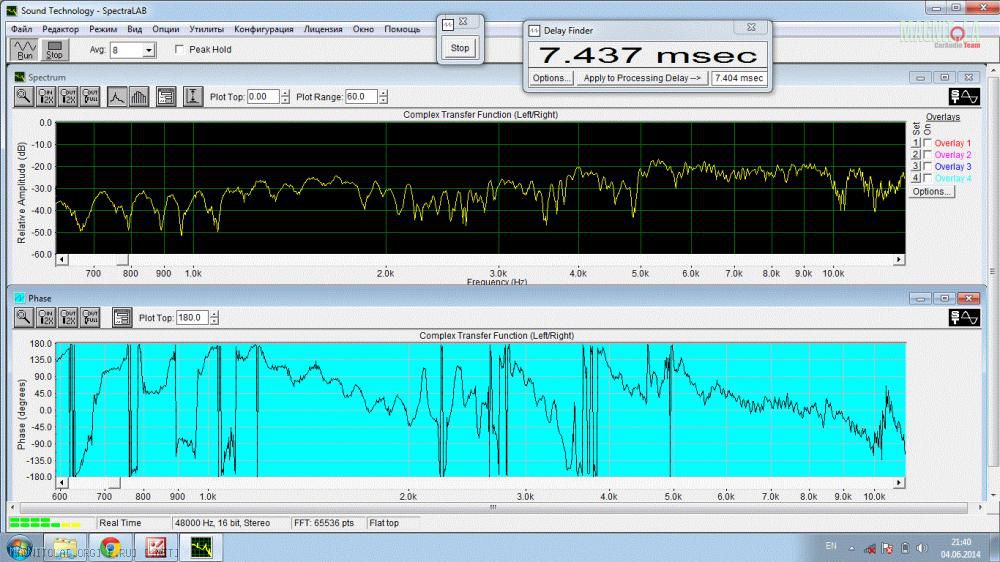

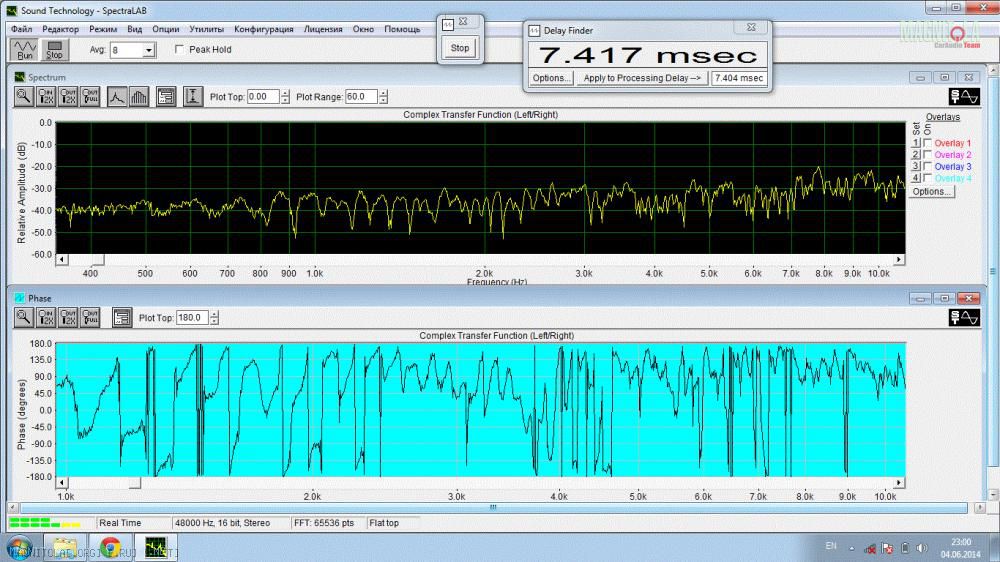

Мид от комплекта EOS Opera 2,пищь EOS AL-267,левый мид во всю полосуВложение 585936правый мид во всю полосуВложение 585938,левы пищь от 1 кГцВложение 585940,правый пищь от 1 кГцВложение 585942
да еще Твитеры в обратной полярности
порезать саб с мидом решил на 125,т.к по графикам АЧХ,доверяясь пионовскому микрофону у мидов спад ниже где то 140 Гц,из этих соображений)))

как график при стыковке должен выглядеть?в месте стыковки должна быть прямая?или наклонная?и при стыковки саба с мидом я так понял надо смотреть также и на частоты от 3 до 5 кГЦ,так что бы наклонная была слева направо?тоже самое с мид твитер только там смотрим также на частоты 5-7 и больше кГц,я так всё себе представляю!и если не сложно можете нарисовать как примерно должна идти фаза у меня в районе стыковки,может здесь ошибка

Цитата:

---

Сообщение от sosed46

Мид от комплекта EOS Opera 2,пищь EOS AL-267,левый мид во всю полосуВложение 585936правый мид во всю полосуВложение 585938,левы пищь от 1 кГцВложение 585940,правый пищь от 1 кГцВложение 585942
да еще Твитеры в обратной полярности
порезать саб с мидом решил на 125,т.к по графикам АЧХ,доверяясь пионовскому микрофону у мидов спад ниже где то 140 Гц,из этих соображений)))

---

А что мид ниже 100Гц не показываешь?, вроде нормально продолжается:to_take_umbrage:В-). Миды хорошие, с хорошой виброизоляцией двери должны легко от 60 запеть. Ну покажиапстену.
Пищи еос у меня были, отличные за свою цену.
Общие рекомендации: масштаб графиков при снятии скринов масштабируй одинаково (100 под 100 и т.д.),

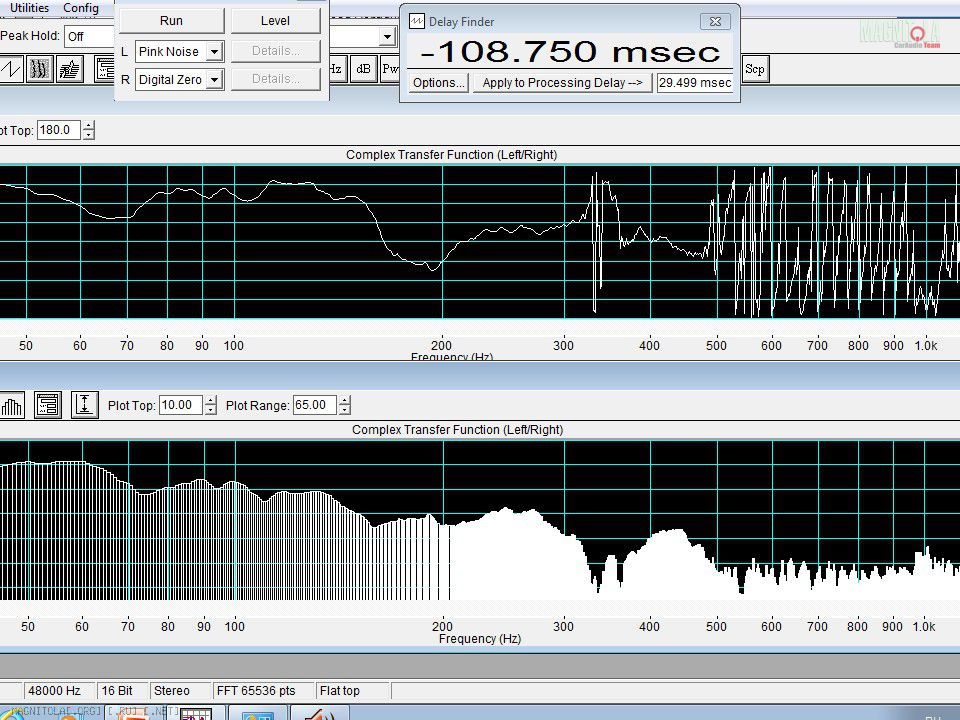

старайся добиться задержками одинакового значения времени в окошке с базовым и текущем значением (для пищ это обычно так и выходит, для мидов останавливайся на том , которое хотя бы чаще всего мигает и максимально близко совпадает с базовым) вот примеры графиков: саб базовая

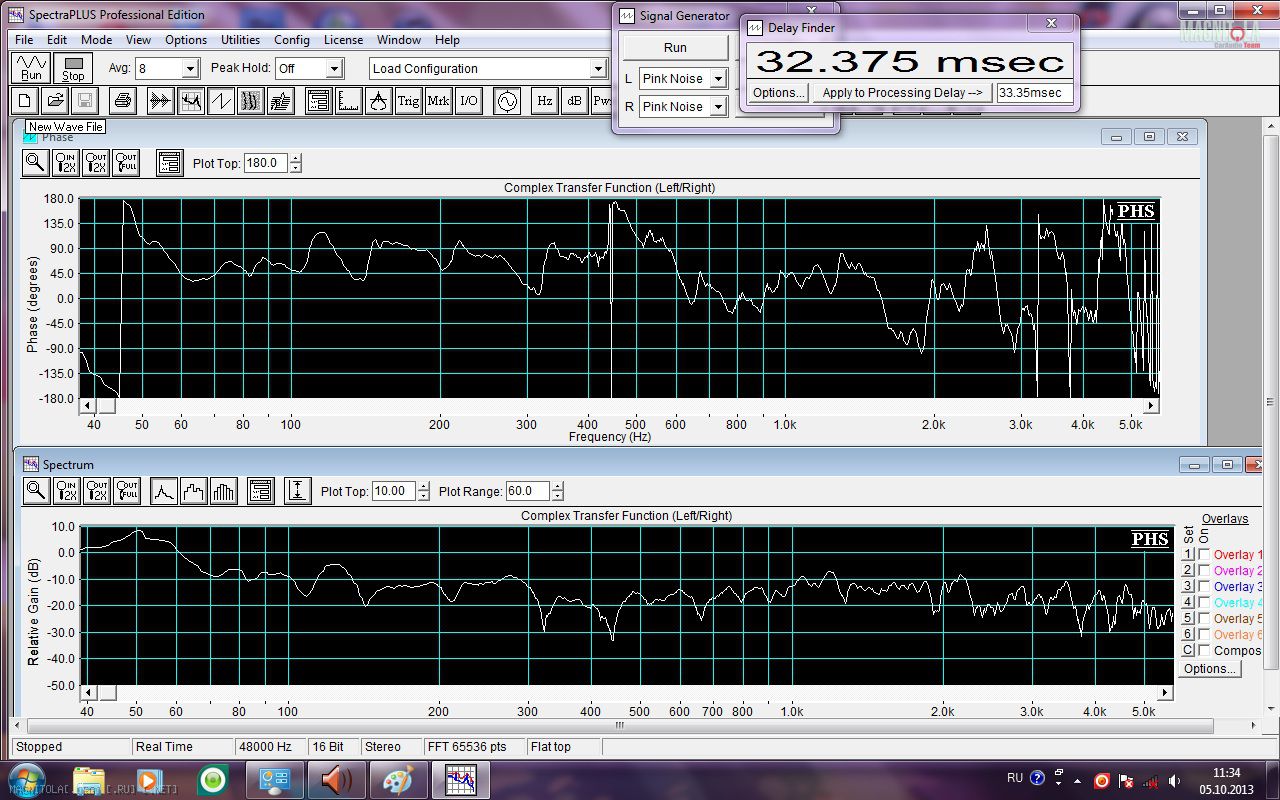

Вложение 585964 и сстыковка саба с мидом 80 -2м Вложение 585966. Все таки попробуй состыковать на 60 или 80 и попробуй с прямой полярностью на сабе и с обратной.

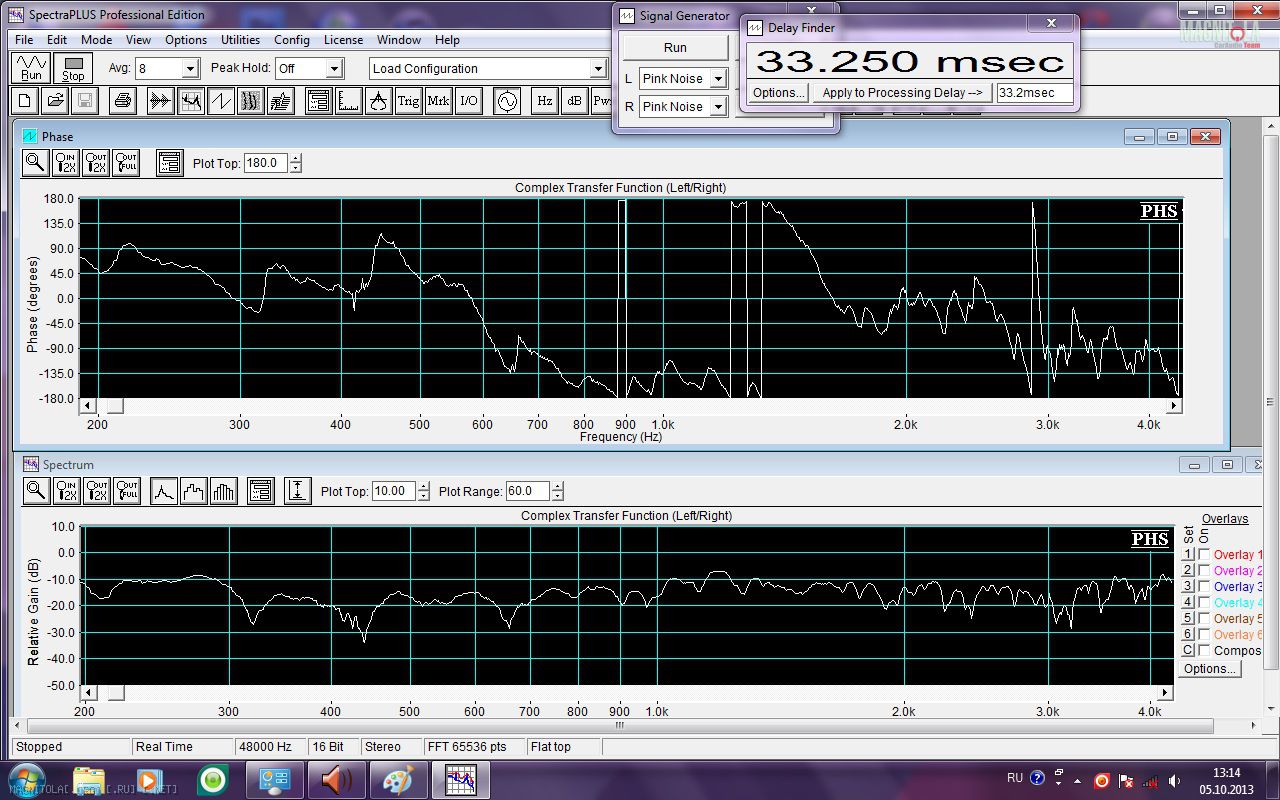

Вот нашел еще стыковку мида с вч (как раз еос 267) правда есть шероховатости 2кГц- 2-м (пищ в обратной полярности) Вложение 585982 .

все верно сказано! просто надо найти фазу равною без фильтров, а дальше уже танцевать порядками, частотами и т.д. Коросч искать-подбирать. Результат 100%
Истина— гладкий, ровньіий график

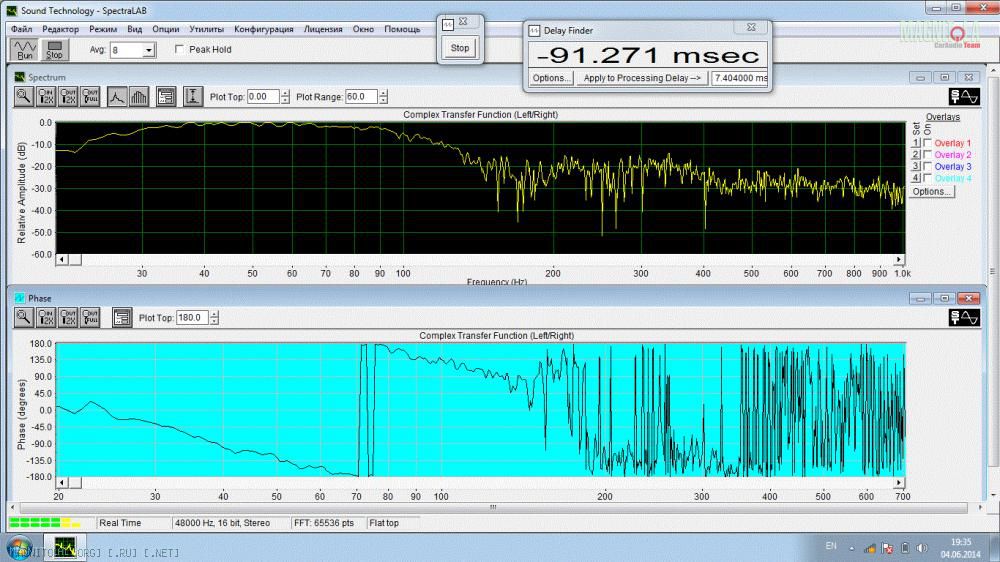

Попробывал еще подстроить,теперь саб и мид разделил 80 гц,мид твитер 3,15кГц,твитер в противофазе,саб оставил в фазе,мне так больше понравилось,везде 2 порядки,вот что получилось:база осталось прежнейВложение 586532
саб и левый мидВложение 586534

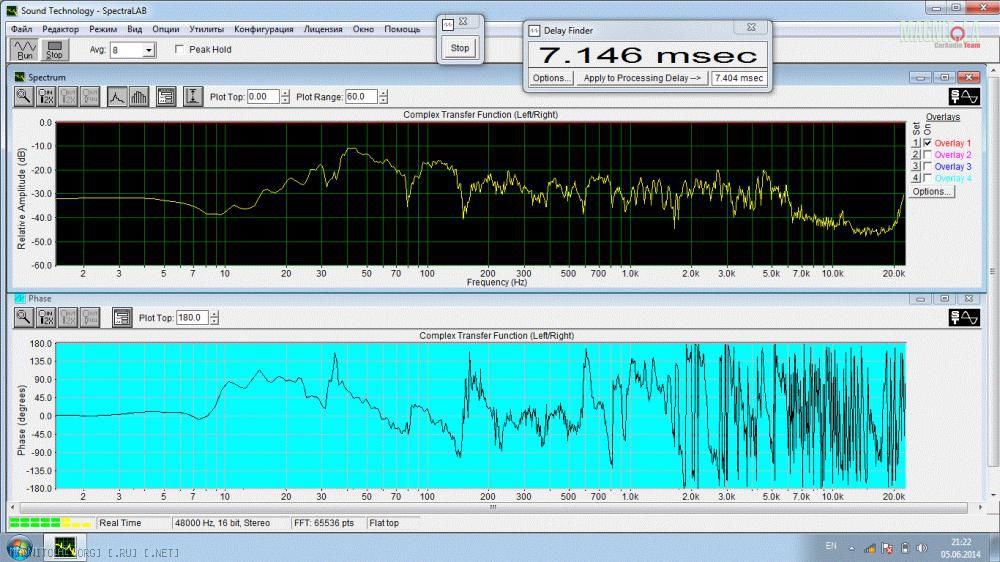

кстати левый мид в полную полосуВложение 586536
левый мид и твВложение 586538итер

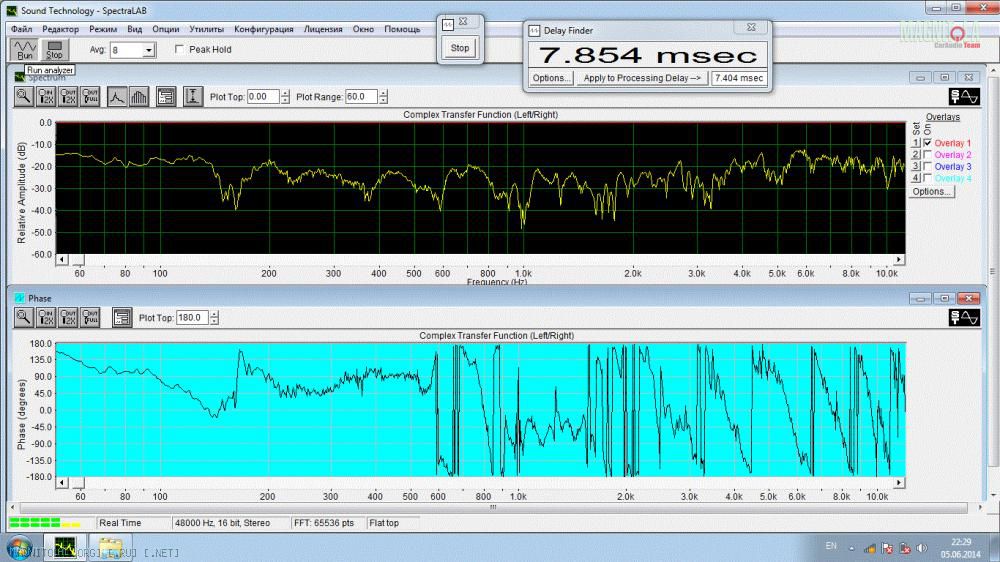

вся левая сторонаВложение 586540

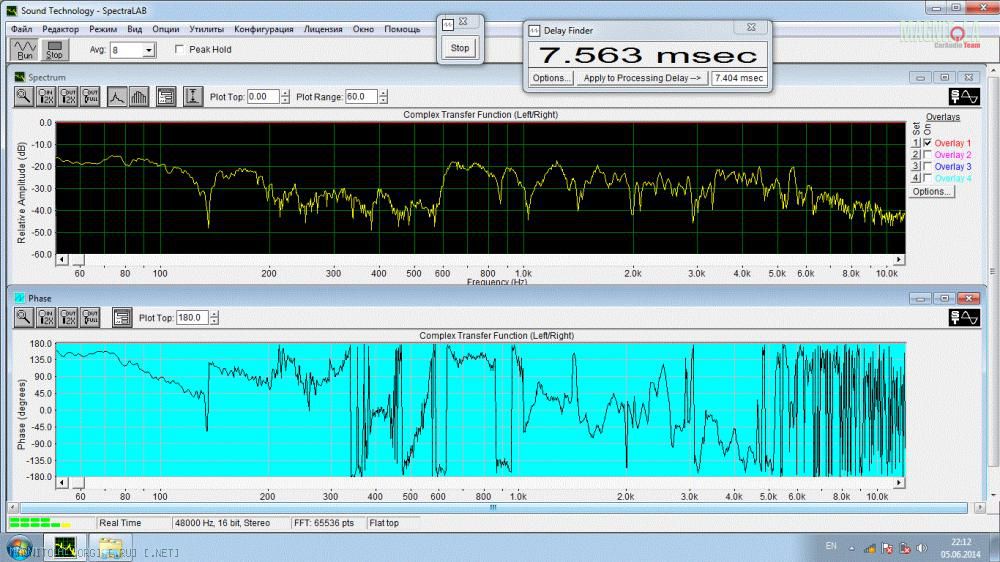

правый мид и сабВложение 586542

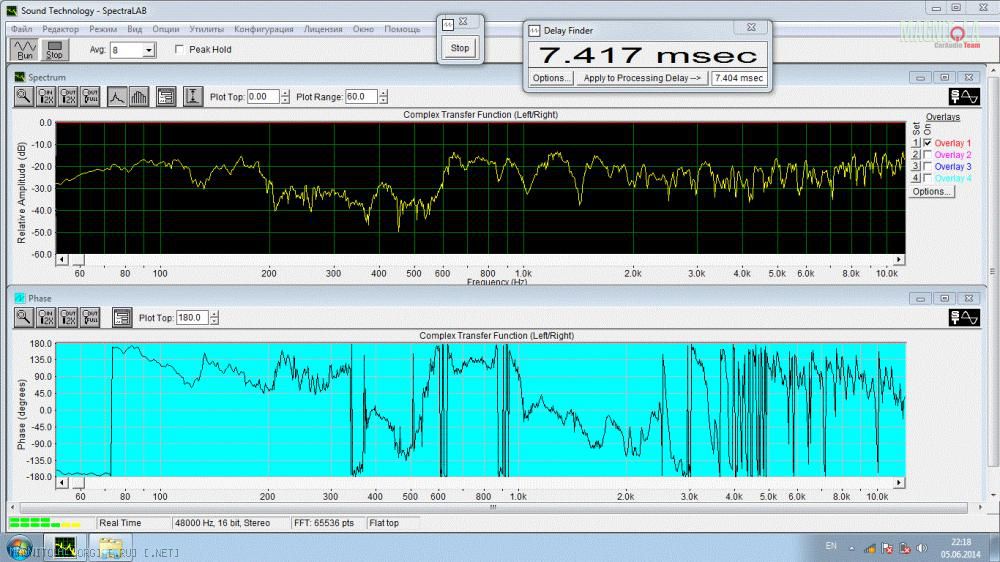

правй мид и твитерВложение 586544
вся правая сторонаВложение 586546
вся системаВложение 586548твитеры в противофазе

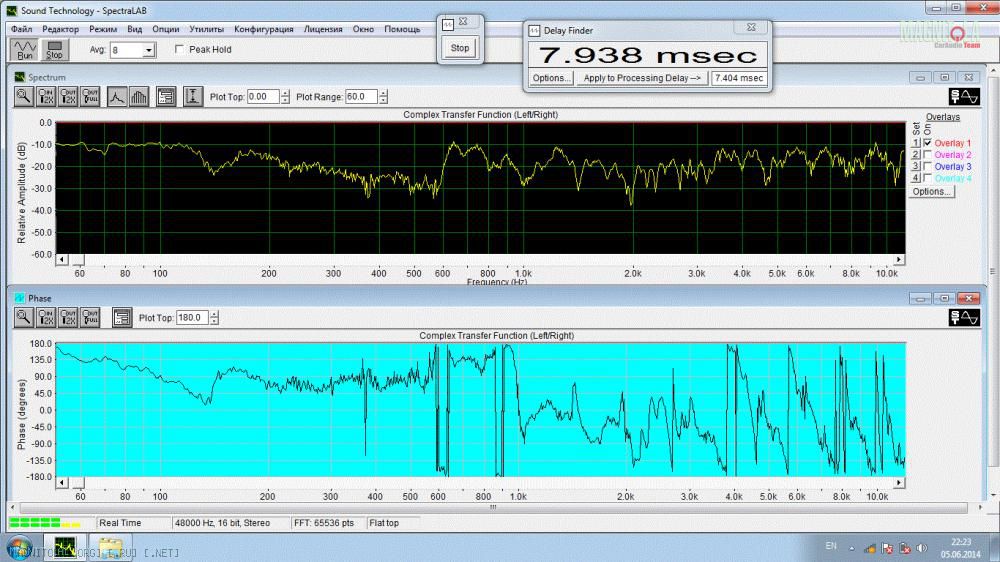

вся система твитеры в фазеВложение 586550
Вот такие измерения получились,мне нравится уже больше сцена почти норм,всеравно первые два барабана рядом,если сместить как надо уходит центральный образ,но эт возможно уже и косяки установки)))кто что скажет?

Цитата:

---

Сообщение от sosed46

Попробывал еще подстроить,теперь саб и мид разделил 80 гц,мид твитер 3,15кГц,твитер в противофазе,саб оставил в фазе,мне так больше понравилось,везде 2 порядки,вот что получилось:база осталось прежнейВложение 586532
саб и левый мидВложение 586534


Вот такие измерения получились,мне нравится уже больше сцена почти норм,всеравно первые два барабана рядом,если сместить как надо уходит центральный образ,но эт возможно уже и косяки установки)))кто что скажет?

---

Привет.
Стыковка мида и саба есть!!!! Графики мида и саба в противофазе не сохранилось?
Обрати внимание на:

Вложение 586622 красный кружок внизу "уровни" - настрой , чтоб были одинаковы. Красные полосы это неправильный наклон, добивайся общего наклона (правильного) - зеленая полоса.
Проанализируй остальные графики по этой рекомендации и сам увидишь, где нужно подправить.

вся левая сторонаВложение 586540


Вот здесь хорошо видно вот, что

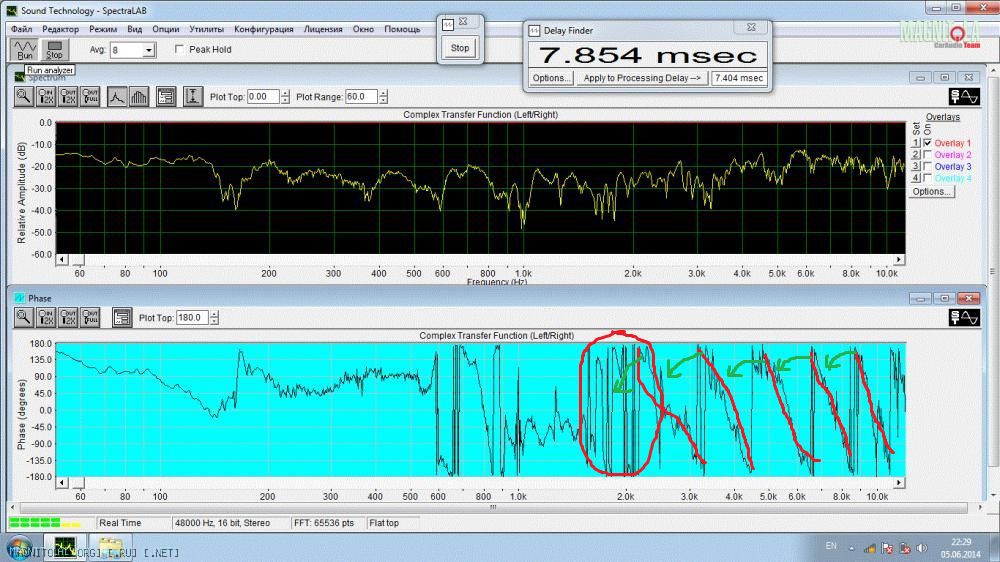

Вложение 586626 красные полосы, это так называемая пила "батенька", как на вид так и на ух! Ее нужно выравнивать (распрямлять) в направлении зеленых стрелочек уменьшая задержку вч. Так же проанализирую остальные графики.

Еще непонятно- на этом графике где все вместе - левая есть пила. А на графике где левый мид и вч отдельно нет - вопрос - при включении саба задержки в память настроек сохранил?

Сейчас пойду поковыряюсь еще,такой вопрос нашел базу,потом обрезаю саб сверху к примеру 80гц,включаю мид обрезаю его снизу на 80гц,также 2 порядком,сверху мид во всю полосу,нахожу задержку для мида,после того как задержка найдена выключаю саб,оставляю мид включенный но обрезаю его еще сверху к примеру 3,15кГц,2 порядком,далее включаю твиетр обрезаю снизу 3,15кГц,2 порядком,запускаю процесс ищу задержку для твитера))после всё тоже только для правой стороны, опираясь от саба...всё правильно я делаю??кто что делает после этого?подгоняете уровень громкости,смотря на АЧХ?и как измеряете сначала одну сторону и сравниваете ее с другой?или по каждому компоненту в отдельности,возможно в теме об этом говорилось уже,прошу не пинать!

---------- Сообщение добавлено 07.06.2014 в 18:51 ----------

Графики мида и саба в противофазе к сожалению не сохранил,почему так получилось,с "пилой" даже не знаю,сейчас пойду еще померяю

Цитата:

---

Сообщение от sosed46

Сейчас пойду поковыряюсь еще,такой вопрос нашел базу,потом обрезаю саб сверху к примеру 80гц,включаю мид обрезаю его снизу на 80гц,также 2 порядком,сверху мид во всю полосу,нахожу задержку для мида,после того как задержка найдена выключаю саб,оставляю мид включенный но обрезаю его еще сверху к примеру 3,15кГц,2 порядком,далее включаю твиетр обрезаю снизу 3,15кГц,2 порядком,запускаю процесс ищу задержку для твитера))после всё тоже опираясь от саба...всё правильно я делаю??кто что делает после этого?подгоняете уровень громкости,смотря на АЧХ?и как измеряете сначала одну сторону и сравниваете ее с другой?или по каждому компоненту в отдельности,возможно в теме об этом говорилось уже,прошу не пинать!

---

Все правильно,но я обычно саб уже не выключаю. У меня всегда, подчеркну всегда. Задержка вч совпадает с базовой, если у тебя она 7.404. то будет +,_ 1-3 тысячных, вообще это зависит от шага изменения задержки в проце. У тебя может быть +,_ десятые или сотни. Но должно быть 7.4.. На миде не всегда точно удается поймать правильную задержку. После предварительной настройки мида , а затем вч опять вернись к миду и подстрой, вч больше не трогай.
Смотри на АЧХ и регулируй уровни каналов по громкости, подбирай точку среза -допустим : мид 3.15 2-м и вч 3.15 2-м , Попробуй срез мида сдвинуть чуть вниз оставляя вч на 3.15 смотри на графики , что происходит. Если нет провала на АЧХ, а ФЧХ выравнивается значит все более чем хорошо. Стык полос может быть как и с раздвижением частот так и с перехлестом. Но срез вч оставь максимально возможно низким у еос 267 резонансная 800Гц , 3.15 нормально, а я их и от 2.5Гц запускал, у них естественный спад после 3Гц.
После того как графики по твоему мнению (теория) хороши, ставь диск и слушай. Отключи все кроме вч послушай где тетя (в центре? подрегулируй), включи отдельно миды, так же послушай, включи вместе левую сторону обрати внимание откуда идет звук от мида или вч или звучит слитно, изменяй задержку на миде (вч не трогай) +,- 1-2 деления и послушай - звук должен быть отчетливым, энергичным, напористым и самое главное быть слитным. Так же для правой. Вкючи вместе послушай тетю, и удар бочки, барабана он должен быть прямо по центру торпедо и быть ясным, четким, мясистым и бить тебя в грудь, но не в затылок. Все пальцы усталиВ-)Пробуй.

Цитата:

---

Сообщение от proxor18

вся левая сторонаВложение 586540


Вот здесь хорошо видно вот, что


Вложение 586626 красные полосы, это так называемая пила "батенька", как на вид так и на ух! Ее нужно выравнивать (распрямлять) в направлении зеленых стрелочек уменьшая задержку вч. Так же проанализирую остальные графики.

Еще непонятно- на этом графике где все вместе - левая есть пила. А на графике где левый мид и вч отдельно нет - вопрос - при включении саба задержки в память настроек сохранил?

---

подозрение на несохраненную задержку в процессоре на левом ВЧ, поэтому такая пила. там график должен выйти идеальный 100% и
До 20.000 Гц выставить в программе нужно
