Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от Romvell

Как в Спектралабе сохранить график для одного канала, чтобы по верх него рисовался график для другого канала?

---

Для фазы никак. Тока набумажке.3Ы 3Ы 3Ы

DядяВова, чоловік ж серйозно запитав В-) (украинская мова)

Цитата:

---

Сообщение от garmas

DядяВова, чоловік ж серйозно запитав В-) (украинская мова)

---

Вполне серьёзно человеку ответил...


Пыс. а может я чего не знаю? Так научите, буду рад.
Я бумажками конечно не пользуюсь... - а вот скриншотами пользуюсь:yes3:

Поиздевался над собой опять:

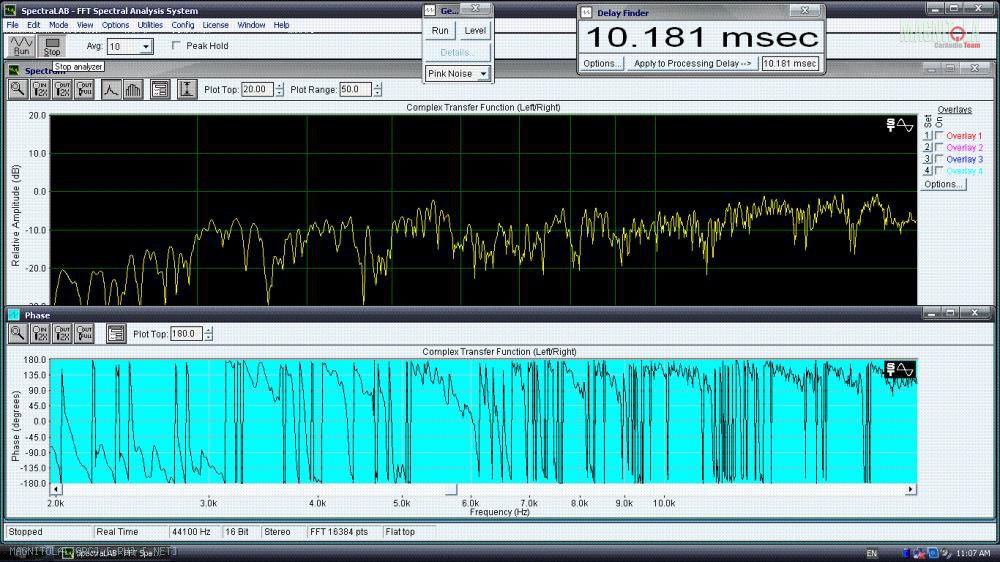

Вч левый, (типа "база") Вложение 577978 выглядит не красиво, пришлось инвертировать полярность.

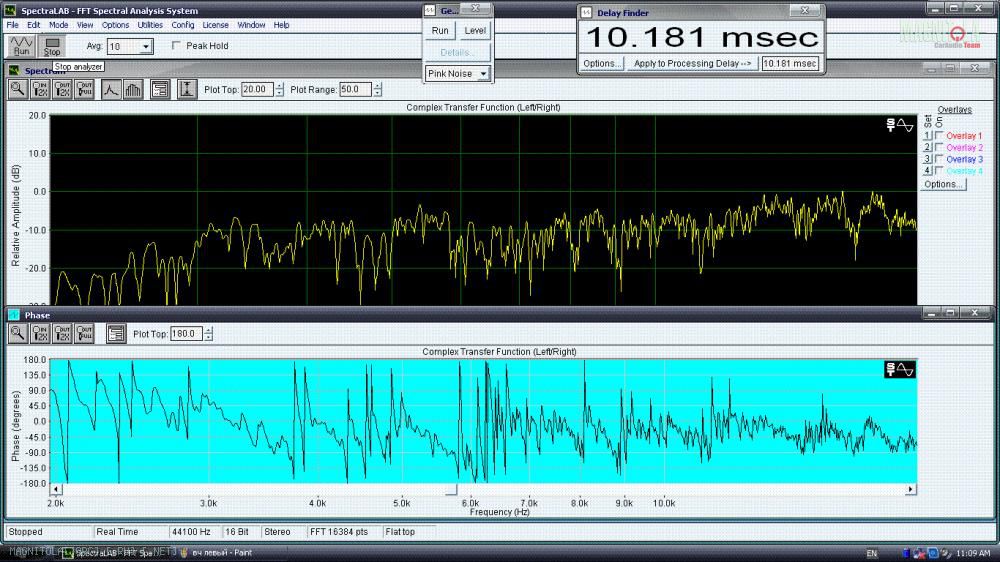

Получилось так: Вложение 577980. Графики одинаковы, хотя выглядят по разному...:laugh2:

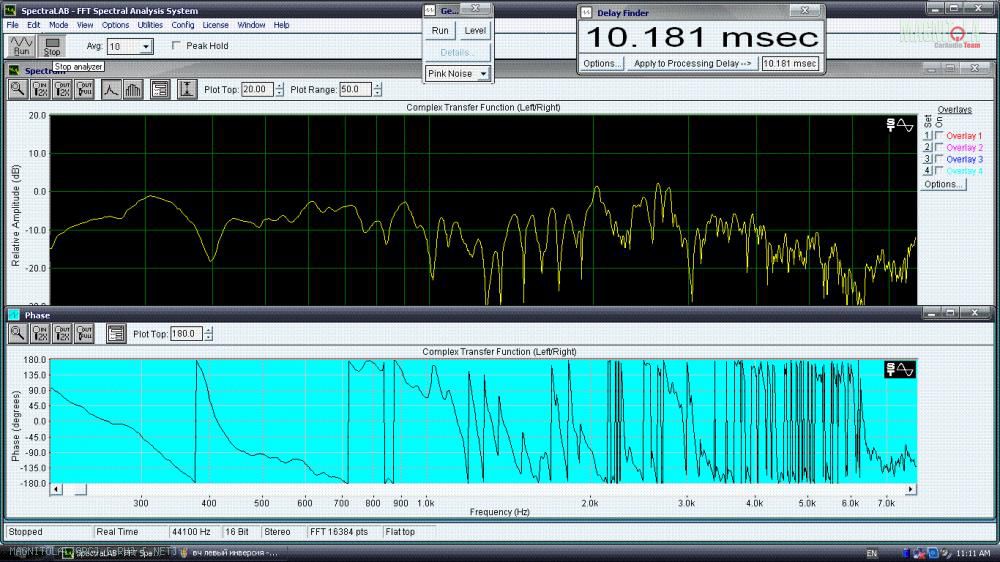

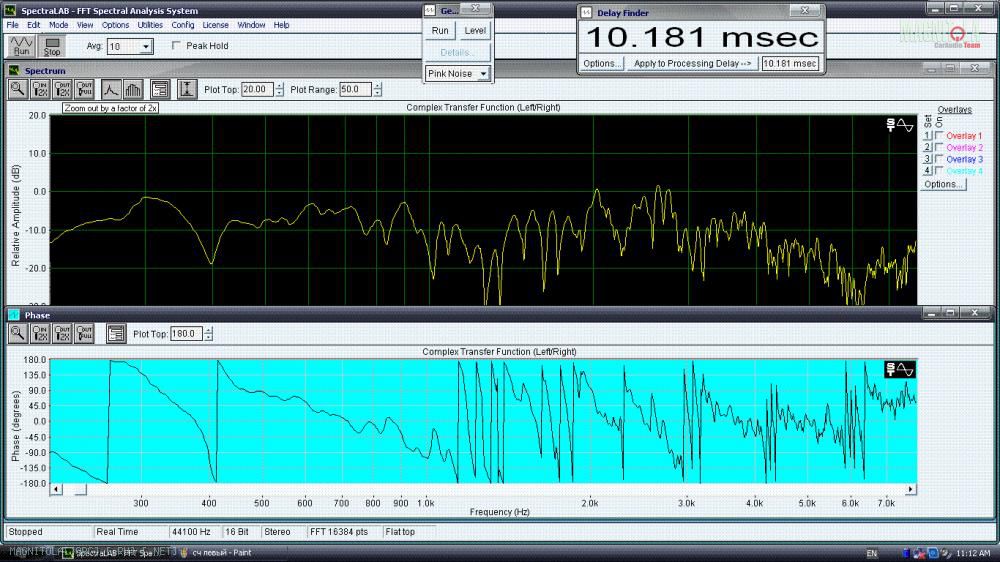

Пользуясь утилитой, нашел задержку на серединку Вложение 577982, и опять инвертировал Вложение 577984 для "красоты"

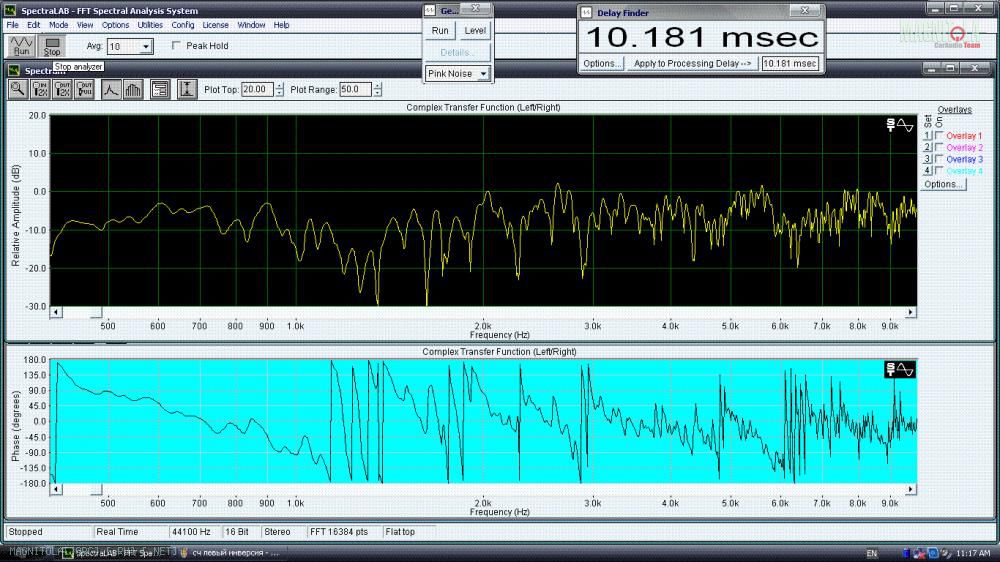

Совместное включение левых вч и сч Вложение 577986 (оба в инверсии, сч в противофазе с вч, частота раздела 4 кГц, 2йпорядок)

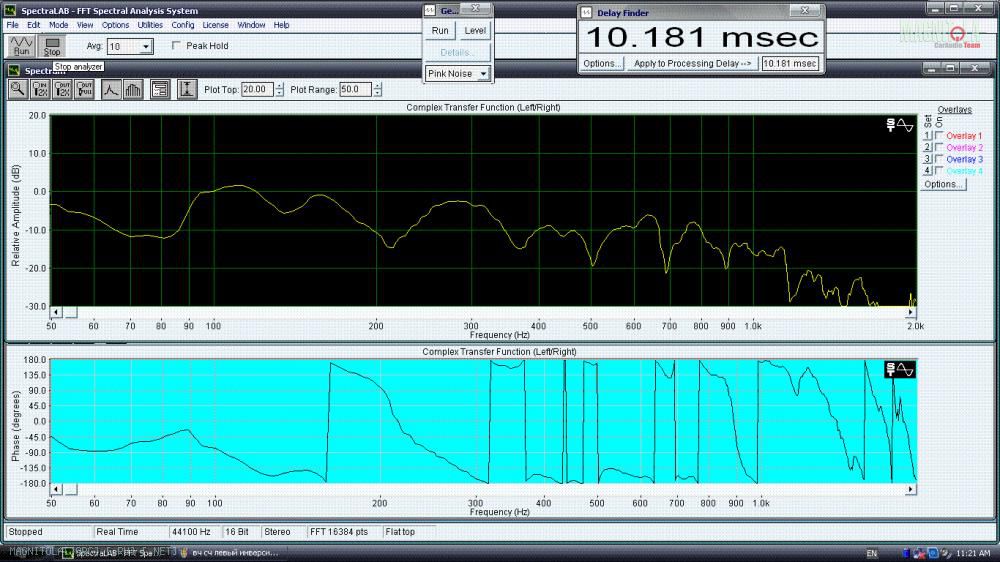

Находим задержку для Нч:Вложение 577988 стыкуем с серединой Вложение 577988 (частота срезов 500/2)

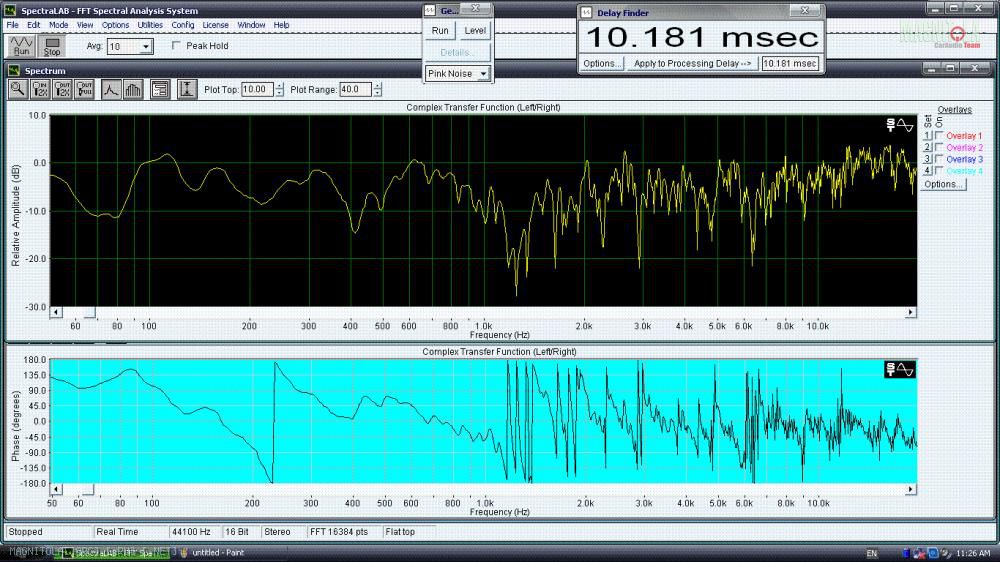

Включаем всю левую сторону с сабом Вложение 577990. Любуемся проделанной работой.

(Правда потом стало понятно, что вч+сч перезадержаны отностиельно нч. Задержки были уменьшены в двое, и провала на 1,2-1,5кГц не стало, как не стало горбика в диапазоне 500-800гц.
А вот скринов я не сделал из-за ограниченности по времени)

Саб у меня сидит на одних каналах с Нч а потому, настройка заключается только в смене полярности на нём... (правда обнаружил ещё одну хитрость - подрезка саба с низу разными порядками даёт разную стыковку с Нч. У меня стоит 4й на 26 Гц)

Правая сторона:

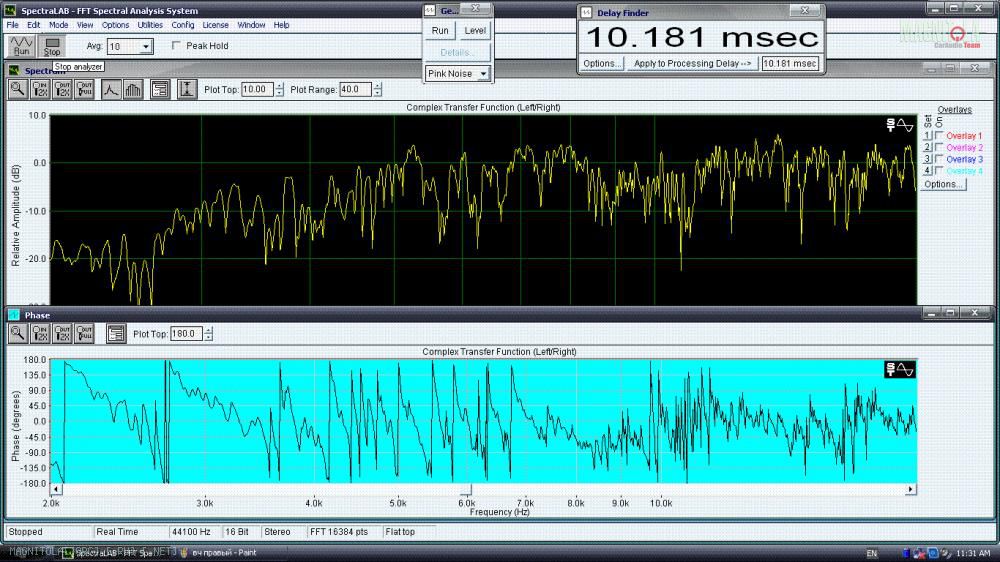

Вч Вложение 577992 (тоже в инверсии)

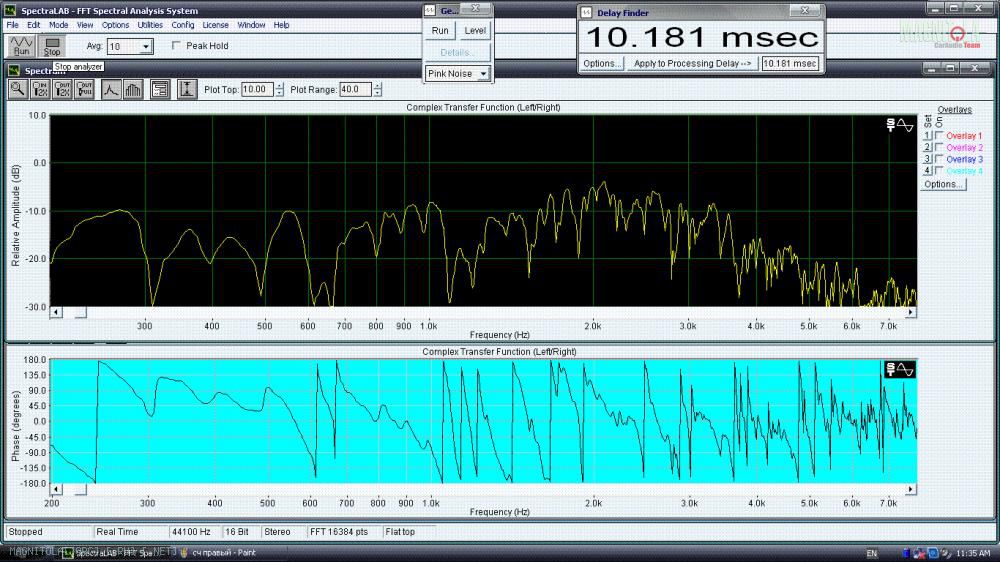

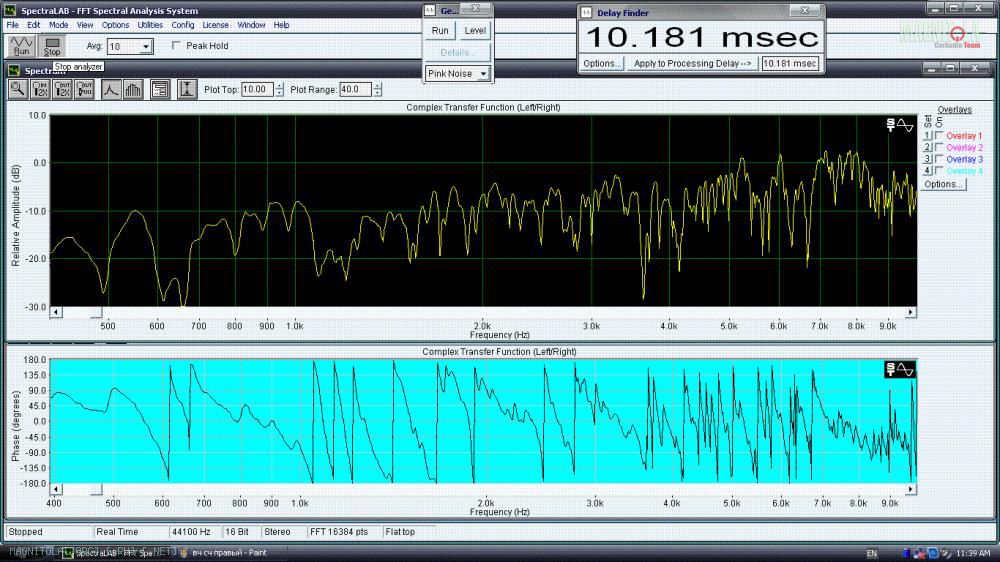

Сч Вложение 577994, стык вч/сч Вложение 577996, нет скрина для нч, да и не корректен он был-бы...

Вся сторона правая Вложение 577998

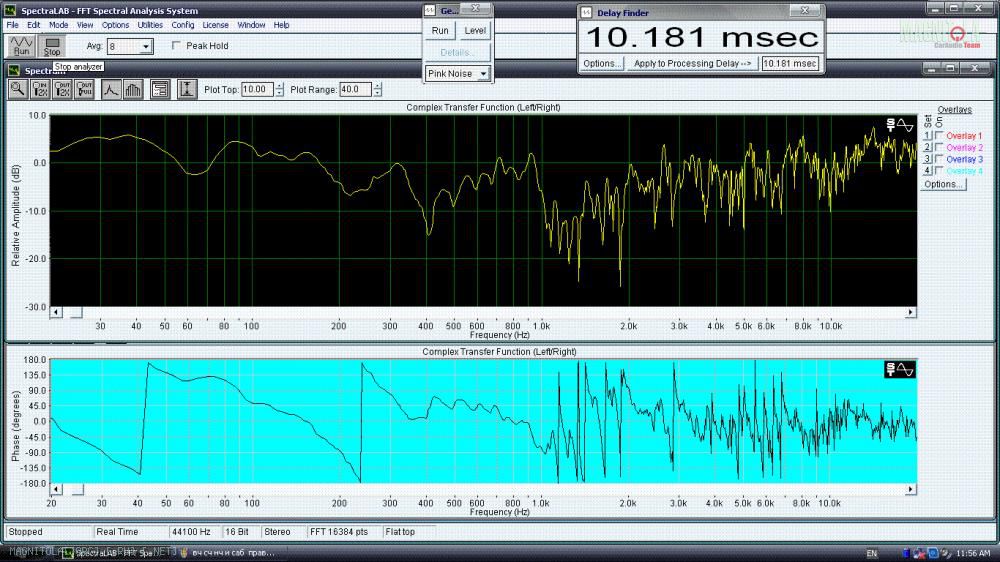

Вложение 578000 "Итоговый график".


После настройки, проверки сцены (по ЕММА) на всей правой стороне пришлось уменьшать задержку, а потому я в очередной раз убедился, что главное выстроить вертикалки побортно...

Как-то так.

Цитата:

---

Сообщение от DядяВова

После настройки, проверки сцены (по ЕММА) на всей правой стороне пришлось уменьшать задержку

---

Это из-за места расположения микрофона. Динамики расположены несимметрично, и углы направления динамиков на уши тоже несимметричны. Микрофоном это не учтёшь. Вот и приходится поправлять на слух. Уши - намного более тонкий инструмент, чем микрофон.

Цитата:

---

Сообщение от DядяВова

Как-то так.

---

Все круто, еще один плюс смаарта можно двигать по вертикале график фазы чтобы лучше читать и не надо инвертировать.
Сейчас оставили машину на итон мгс из домашки трешка, рулится с карПС и проц москони 6ту8, тоже вполне кошерный график выходит. В спектролабе приходится инвертировать чтобы красиво выглядело ))
По идее соединил все фильтрами линквица-райли 12дб\окт по теории сложения фильтров нечего инвертировать не надо, но пришлось вч фазу перевернуть, остальное в фазе

Вот тоже ещё раз покрутил задержки:

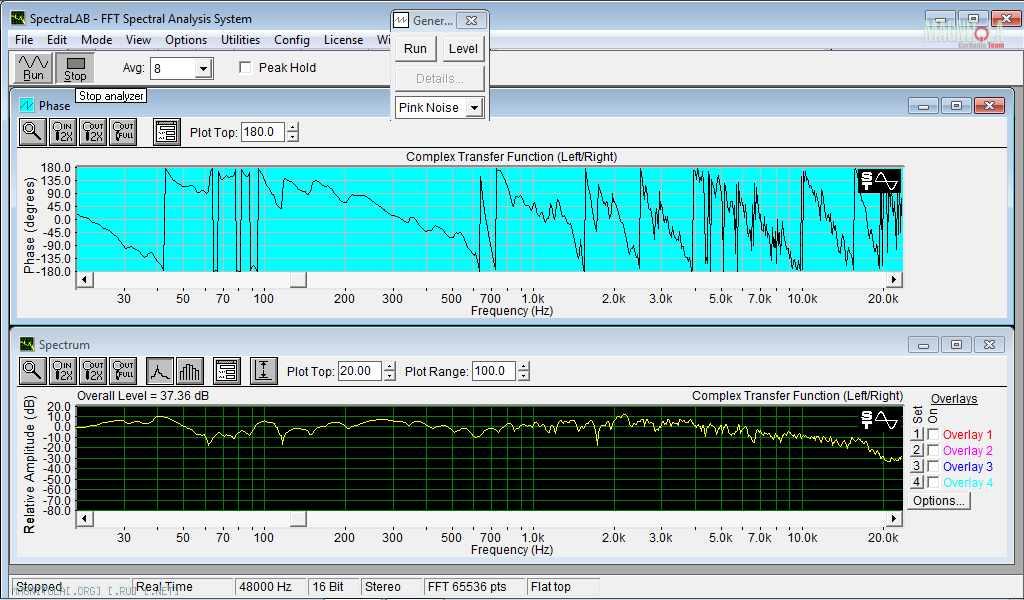

Вложение 582824
Левая сторона саб+мид+ВЧ. Задержки мид 4,8, ВЧ 5,85. Мид в проитвофазе. Раздел Мид - саб 71 Гц четвертым. Мид - ВЧ 2,8 кГц вторым.
Вложение 582830
Правая сторона саб+мид+ВЧ. Задержки мид 3,1, ВЧ 4,5. Мид в проитвофазе. Раздел Мид - саб 71 Гц четвертым. Мид - ВЧ 2,8 кГц четвёртым.

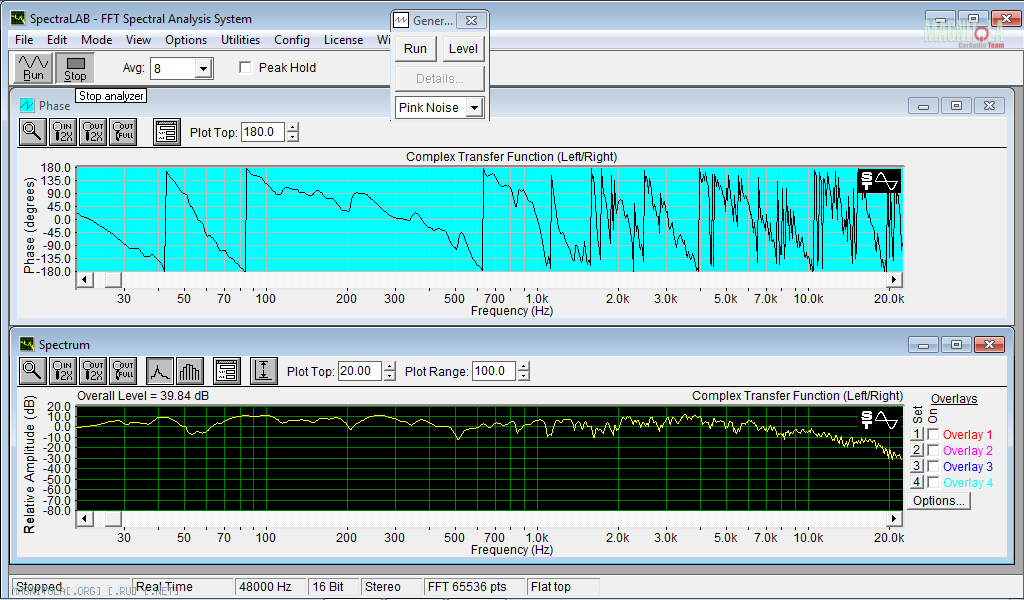

Вложение 582828
Общий вид.

Цитата:

---

Сообщение от Romvell

Вот тоже ещё раз покрутил задержки:
Вложение 582824
Левая сторона саб+мид+ВЧ. Задержки мид 4,8, ВЧ 5,85. Мид в проитвофазе. Раздел Мид - саб 71 Гц четвертым. Мид - ВЧ 2,8 кГц вторым.
Вложение 582830
Правая сторона саб+мид+ВЧ. Задержки мид 3,1, ВЧ 4,5. Мид в проитвофазе. Раздел Мид - саб 71 Гц четвертым. Мид - ВЧ 2,8 кГц четвёртым.
Вложение 582828
Общий вид.

---

все еще ВЧ отстают. Имхо

Правильно я Все подключаю; что именно, ноутбук и пион 80-й для снятия АЧХ со смарт-6 прогой. Разьем 3.5 выход с (наушников) ноутбука, в AUX входа пион 3.5, ну а микрафон в ноут (моно вход) у меня. Или у кого такие компоненты, подскажите как правильно. Боюсь Че-нить начудить! Не обессудте зашел в ступор, инстал остановился на этом.
Да знаю, будете ругать, мол читай мануал!
Читал! Но все равно чет очкую, Реально прошу совета! И схему которая мне подходит для подл-я

Если в ноуте моно вход - никак.
Нужна внешняя звуковая карта.
