Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

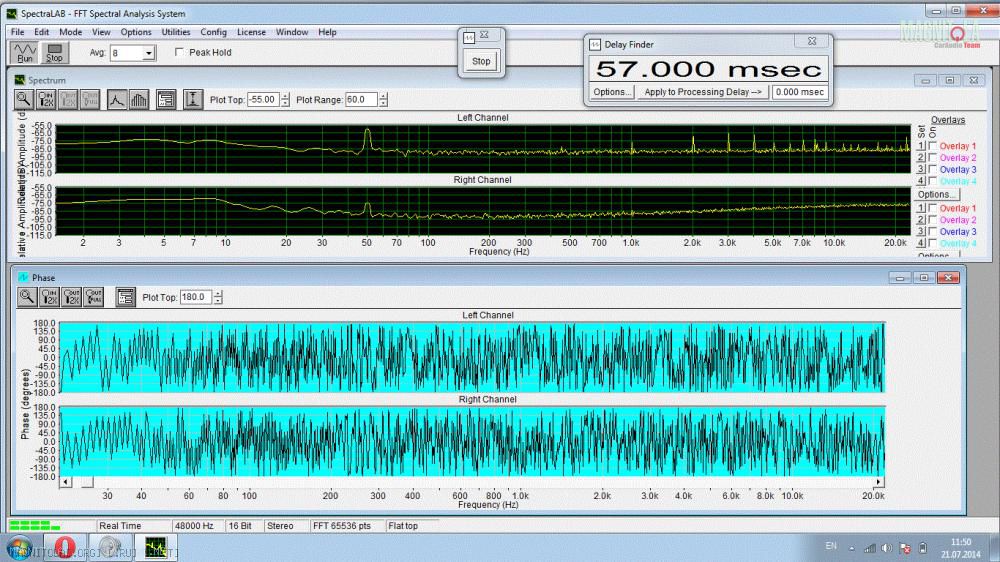

чот вообще ничего не понимаю это фото вообще с выключенным из разъема микрофоном,на левом канале куда он был включен всеравно есть какие то показания!может быть это из за того что у меня в линейный вход заходит стерео и на левый и на правый канал?Вложение 610200и утилита делей фендер казать чот стала

Я имею в виду график АЧХ

Цитата:

---

Сообщение от fox proteus

в поле plot top поставьте что ли 0, или -10 хотя бы

---

если в plotop ставлю 0 или -10 то вообще ачх никакого не видно,так как оно как я понимаю намного ниже

То, что вы видите - шумы тракта аудиокарты. Посмотрите на уровень - -80дБ! А горб на 50 Герцах - ни что иное, как наводки по питанию:)

---------- Сообщение добавлено 21.07.2014 в 12:01 ----------

В смысле, что она не слышит ни микрофона, ни даже белого шума, сгенерированного программой.

Друзья, по вашему опыту, как на графиках АЧХ и ФЧХ показывается переотраженка ВЧ от боковых стекол, и на какой частоте?

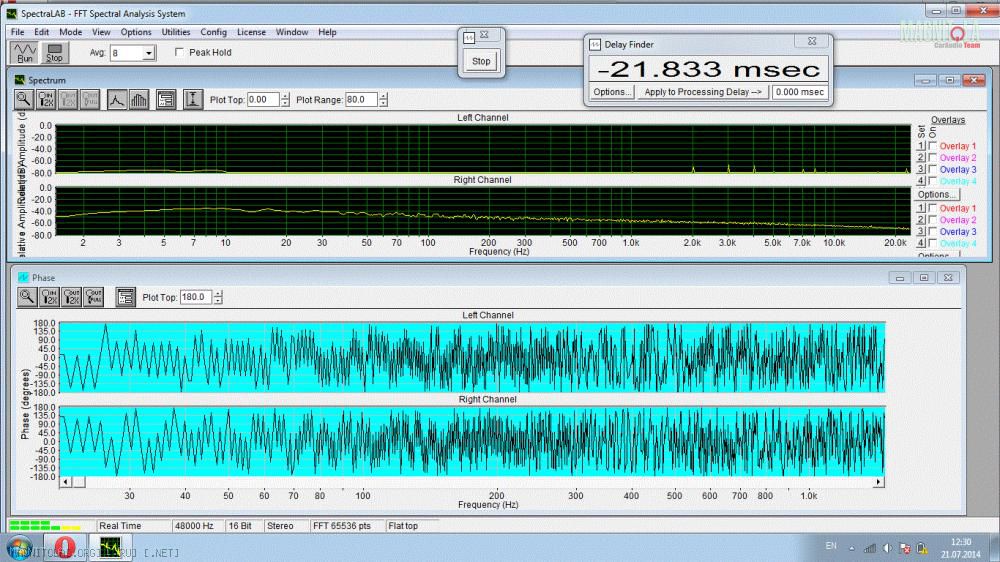

в общем вот такая картина с выключенным из разъема микрофона,выключенным из разъема выходом на гу,просто левый выход и правый линейный вход,сигнал подается на правый канал,и включенный розовый шум,так должно быть?Вложение 610226

Цитата:

---

Сообщение от EVGEN1984

Друзья, по вашему опыту, как на графиках АЧХ и ФЧХ показывается переотраженка ВЧ от боковых стекол, и на какой частоте?

---

Я всегда сравниваю графики с открытыми и закрытыми окошками, в данном инсталле лезет бяка 2-3 кГц, окошкошки приопускаю - график сглаживается, а на АЧХ провал- горб

Цитата:

---

Сообщение от sosed46

переключил райт и лефт,вот что получается,микрофон припаивал как в этой распайке указано,как динамический
вы думаете всетаки из-за микрофона??

---

Включи окно Time series!
Левый канал - сплошной фон!

Спасибо всем с подключением разобрался,скоро придет микрофон буду мерять

возможно дублирую, но поделюсь....
Недавно у себя эксперименты проводил! Мучил меня мидбас. Заметил интересную Особенность на одной из сторон вертикалки! После найденной задержки МИДа относительно саба - перешел на СЧ(задержка уже найдена была раньше). Плавно добавляем громкость на СЧ и смотрим на график фазы что рисуется. Важно чтоб в так называемой зоне стыка Мида и СЧ фаза не двигалось вообще. Кривулька может выровняться немножко что хорошо. Ну самое важно чтобы целую часть графика не двигало (обвел красным для примера).
Вложение 612656
---результатом доволен! совсем подругому мид заиграл:yes3:(левый Мид шаг проца -0.1мс, правый- -0.2 мс
---полностью перестроил баланс между МИДом и СЧ-ВЧ
---перешел на порезку 100 Гц 4 порядок
ЗЫ: СЧ посадил в глубь подиума на 1,5-2 мм относительно ВЧ! Как результат стык на 5кГц-почти идеальный (увы не сохранил скрина)
