Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

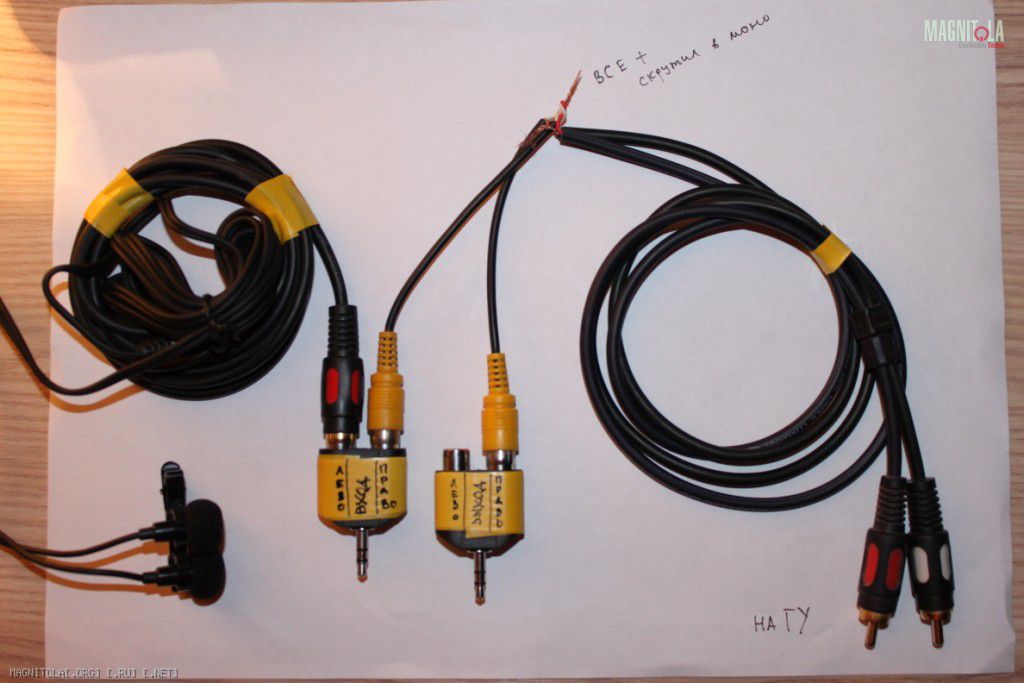

Ну и в продолжении тупняка (а страсть как хочется понять) вот что только что сделал Вложение 205949 В этот раз все правильно я понял или нет??

Цитата:

---

Сообщение от малах

Ну и в продолжении тупняка (а страсть как хочется понять) вот что только что сделал Вложение 205949 В этот раз все правильно я понял или нет??

---

Выглядит ПРАВИЛЬНО
теперь нужно постараться выставить одинаковыми уровни в настройках звуковухи от микрофона и от выхода с наушников. Регулируется громкостью на ГУ и балансом в настройках звуковухи.

---------- Сообщение добавлено 29.03.2012 в 07:42 ----------

Цитата:

---

Сообщение от kr-sk26

Сегодня появилось немного времени попробовать программку от Дяди Вовы,большое ему спасибо.
Если правильно понял, то там уже в настройках все установлено.
Вот пару графиков пробных:
1.Задержки по линейки.
Вложение 205943
2. Пробное определение времени задержки прохождения сигнала.

Вложение 205945

Также попробовал с микрофоном от USB RTA METER Pro программа его видит но на графиках реакции ни какой.
Вложение 205947
Может я что ни так делаю подскажите.

---

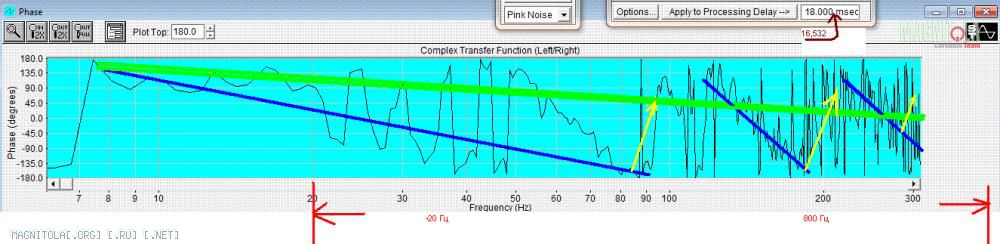

1. Первый график "Задержки по линейке" - ниочём (без найденной базовой задержки/времени задержки прохождения сигнала)

2. Для какого динамика выложен этот график?
Если для сабвуфера - измени масштаб частот на графике (от 20 до 600-800Гц)
Тестовый сигнал "перезадержан" 18,000 msec это много, Нужно уменьшать и точнее вводить задержку - 3 знака после запятой.
У тебя с 18 msec(ундами) график имеет явный наклон в низ (синии линии на картинке) этот наклон нужно уменьшить (желтые стрелочки).
Уменьши "базовую" задержку, чтобы общее направление графика пошло по "зеленой линии" (хотя она может и горизонтально идти - главное чтобы вверх не ползла).
Вот так:
Вложение 206001

Цитата:

---

Сообщение от kr-sk26

Также попробовал с микрофоном от USB RTA METER Pro программа его видит но на графиках реакции ни какой.
Вложение 205947
Может я что ни так делаю подскажите.

---

Режим анализа нужно выбрать "left channel only", ну и "устройство ввода" - "USB audio codec".
Будет показывать "что слышно", не сравнивая "это" с опорным сигналом.

Будет показывать "что слышно", не сравнивая "это" с опорным сигналом.[/QUOTE]

Это будет критично для измерений,или уже делать как все.

Цитата:

---

Сообщение от kosh

Режим анализа нужно выбрать "left channel only", ну и "устройство ввода" - "USB audio codec".
Будет показывать "что слышно", не сравнивая "это" с опорным сигналом.

---

Ключевое слово цитирую : " не сравнивая "это" с опорным сигналом "
Тоесть для этой методы (без переделки девайса) никчему...:dntknw:

Цитата:

---

Сообщение от DядяВова

Выглядит ПРАВИЛЬНО

---

Урааа. Начальный уровень пройден, вечером спаяю все. Вчера установил прогу на английском.Применил файлик с конфигурацией-что то произошло(что то изменилось в проге) я это понял -что прога настроилась. А вот калибровку микро не смог т.к. все на английском. Ну и после последующего входа что то пишет в смысле ругается про этот как раз таки файлик микрофоновский.Потом я увидел в скринах у тебя на русском.Попытался поискать ее вчера не нашел. Ну и собственно поглазел в нерусскую прогу и так как время было далеко за полночь лег спать.Подумал если провода все правильно то начну разбираться с прогой.Есть маленькая просьба-скинь прогу на русском. И вот еще как говорится "с начала на кошках потренируйся" есть у меня аккустика активная 5.1 думаю если на ней начну тренироваться-что мне нужно в первую очередь.Все характеристики динов саба и т.д. Собственно могу ее расположить примерно как в авто (провода позволяют- я имею в виду фронт и саб)

Подключай саб от 5.1 к выходу бука.
Ставь его под стол в угол (для получения переотражений а-ля в авто).
Микрофон на расстоянии примерно 1м от "жерла" сабика под углом.
Компьютерны сабики обычно играют до 200 Гц.
Смотри на график фазы от 50 (зона действия ураловского микрофона) до 400Гц
Отрегулируй на звуковухе уровень сигнала по каналам.
Скриншот - в тему...
ПыСы у меня базовая задержка получилась меньше 2 msec. Файлик отправил.

Цитата:

---

Сообщение от DядяВова

Файлик отправил.

---

А тут выложить в архиве? Получится?

Цитата:

---

Сообщение от artmouse

А тут выложить в архиве? Получится?

---

Научи.
Хотя - в связи с борьбой за интеллектуальные права - сомневаюсь...

Цитата:

---

Сообщение от DядяВова

Подключай саб от 5.1 к выходу бука.
Ставь его под стол в угол (для получения переотражений а-ля в авто).
Микрофон на расстоянии примерно 1м от "жерла" сабика под углом.
Компьютерны сабики обычно играют до 200 Гц.
Смотри на график фазы от 50 (зона действия ураловского микрофона) до 400Гц
Отрегулируй на звуковухе уровень сигнала по каналам.
Скриншот - в тему...
ПыСы у меня базовая задержка получилась меньше 2 msec. Файлик отправил.

---

Наступает этап второй. Вечером постараюсь отписаться с фото отчетом и скринами!!!
