Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от малах

Т.е у меня не получается поймать график только по тому-что я ставлю числа 2,3,4.5,6,7 и т.д. А нужно ставить 1.999, 1.788, и т.д. И тогда при галочке в правом канале можно увидеть как поменяется фаза.

---

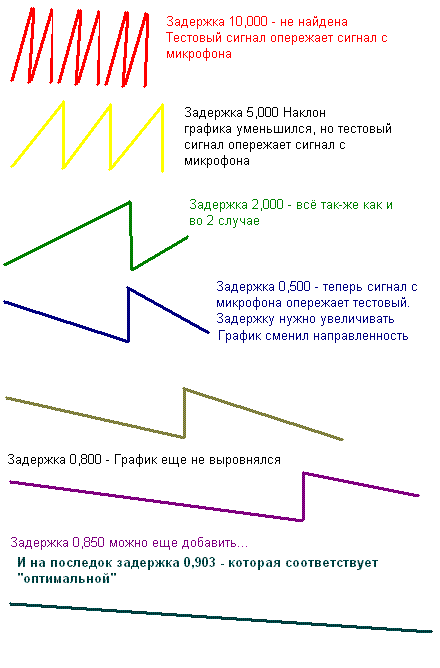

Ох какой-ты... На "пальцах" и наскальных рисунках:
Вложение 208001
Не стал выёживаться - но и так должно быть понятно.
Цифирьки задержек, также как и наклон графиков "от фонаря" - главное ПРИНЦИП понять.:laugh1:

Цитата:

---

Сообщение от малах

И все таки.Противофаза может идти в одном направлении например от 1млс-4млс и где то в 2.576 к примеру поменяться на фазу, а потом обратно уйти в противофазу.Я хочу понять график и принцип

---

Ты не путай понятия фаза/противофаза с наклоном графиков.

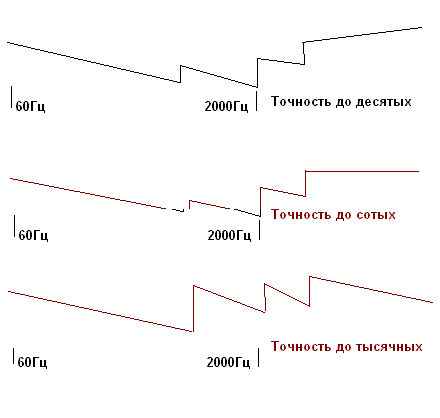

Вводом Тысчных в задержке, корректируется наклон графика, расположенный в 2-4-6 октавах от рассматриваемого диапазона.
Например смотрим мидбас.
При задержке 9,800 график фазы в диапазоне от 60 до 2000 будет идти как надо, а после 2000 начнет "задираться" вверх.
Выставив 9,860 график выровняется уже до 4000Гц а после будет ползти вверх.
Выставив 9,864 график выровняется до 6000-8000Гц - а дальше уже не важно...

Вот так:
Вложение 208011

ПыСы. Уффф.

Я дико извиняюсь.Понимаю что где то бесят такие не сразу втыкающие меломаны как Я, но у меня вариантов нет.Нужно разобраться до конца потому как если этого не сделать то меня будет грызть все что тока можно пока не отпустит. А за такие разжевывающие ответы-ПРОСТО БОЛЬЩУЩЕЕ СПАСИБО. С таким курсом я пойму быстрее.

Цитата:

---

Сообщение от DядяВова

Ты не путай понятия фаза/противофаза с наклоном графиков

---

Буду стараться. Но вопросы еще будут -это 100%. Щас домой поеду попробую выставить до сотых и до тысячных. Посля отпишусь

---------- Сообщение добавлено 03.04.2012 в 11:12 ----------

Вот реально с физикой херово.Я это понял когда увлекся звуком. Все время пытаюсь сам воткнуть т.к. в городе единомышленников мало ,а тем более чтоб разрулить такую тему вообще нет.Вот и приходится медленно но уверенно ползти к результату

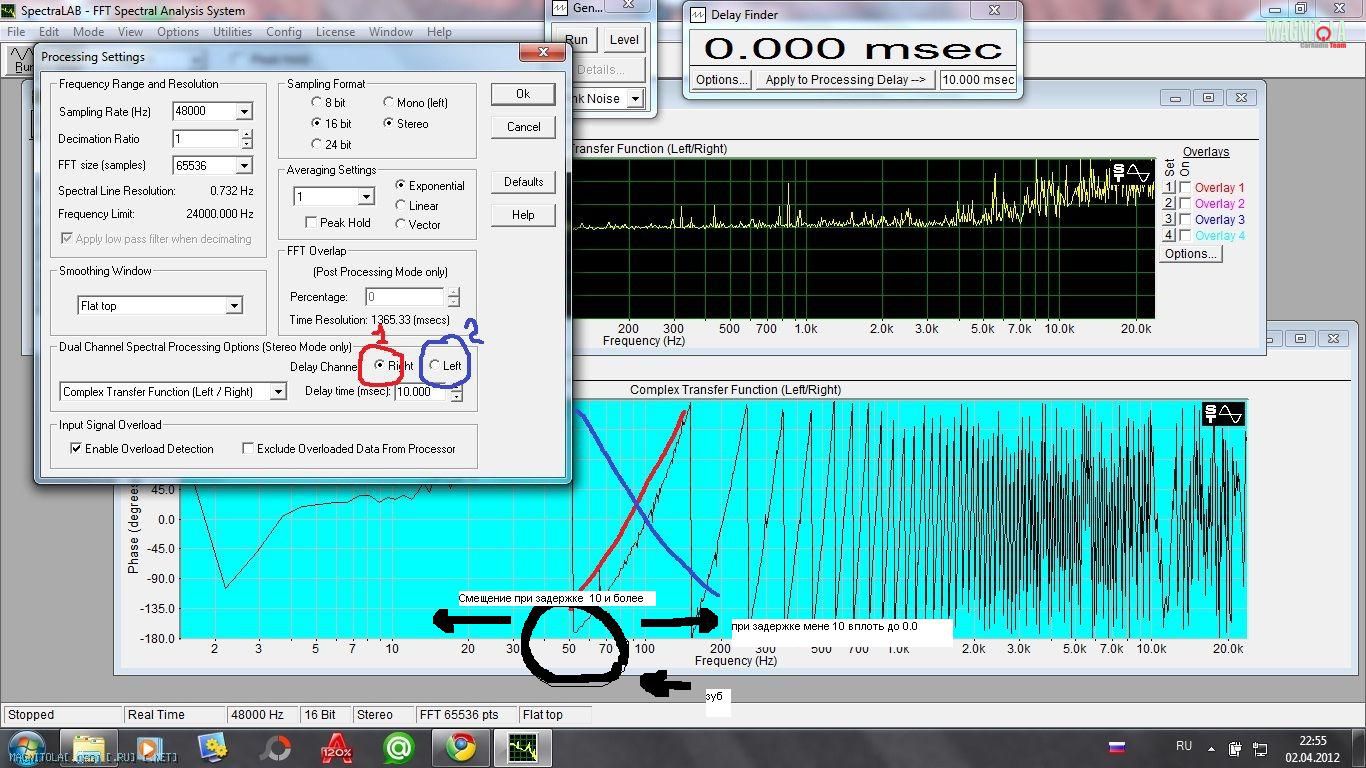

Попробовал. В итоге при уменьшении числа задержки от 2.000 дальше 1.900,1850, и в плоть до 0.01 наклон графика не меняется.Единственное со стороны похоже на гармошку.Вложение 208095 диаграмма сжимается уходя в право при значении к примеру 0.150, а при значении на увеличение 2,3,4,5 и т.д разжимается. При этом визуально напоминает гармошку: NO2:А как правильно отстроить уровни.Вот к примеру есть у меня источника регулировки. 1) Звуковуха выход на наушники,2) громкость на самой акустике,3)громкость в проге на генераторе,4)Громкость проги в звуковухе.И при чем если я наверну все громкость в ноуте а в домашке уберу уровни не шкалят и наоборот.

Цитата:

---

Сообщение от малах

Попробовал. В итоге при уменьшении числа задержки от 2.000 дальше 1.900,1850, и в плоть до 0.01 наклон графика не меняется.Единственное со стороны похоже на гармошку.Вложение 208095 диаграмма сжимается уходя в право при значении к примеру 0.150, а при значении на увеличение 2,3,4,5 и т.д разжимается. При этом визуально напоминает гармошку: NO2:А как правильно отстроить уровни.Вот к примеру есть у меня источника регулировки. 1) Звуковуха выход на наушники,2) громкость на самой акустике,3)громкость в проге на генераторе,4)Громкость проги в звуковухе.И при чем если я наверну все громкость в ноуте а в домашке уберу уровни не шкалят и наоборот.

---

Во втором случае правильный выбор опорного и задержанного каналов. Ставь галочку на левом канале и подбирай задержку.

Garmin, тоже учусь по наглядным пособиям! Еще пока ноут себе не купил... Млин, еще и карту надо взять человеческую и свою методу проверки линейности всех этих прибабахов продумать надоть:scratch_one-s_head: я про ничтяки к ноуту...

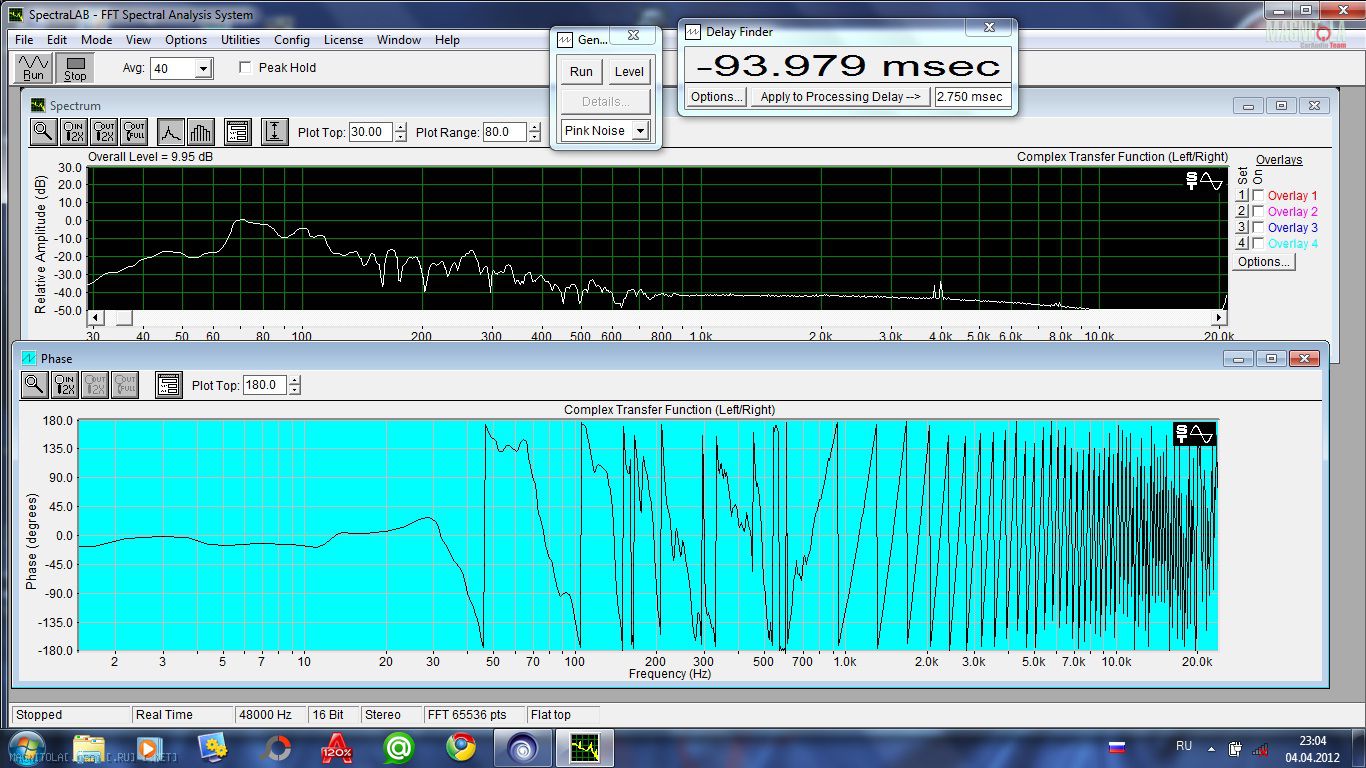

Нашлась проблема по которой все не работало. Не включен был микрофон в настройках звуковухи.Вобщем вот что получилось сейчас.Вложение 208835 и собственно график другой Вложение 208837. Все замеры пока на домашке. Я так понимаю ориентир держать на график АЧХ от 100гц до 40 где то или всетаки при 16млс график ФЧХ ведут себя ао лучше-т.е более спокойнее от 150гц.????

Переворот графика в другую сторону происходит где то от 22 млс

Цитата:

---

Сообщение от малах

Нашлась проблема по которой все не работало. Не включен был микрофон в настройках звуковухи.Вобщем вот что получилось сейчас.
Вложение 208835 и собственно график другой Вложение 208837. Все замеры пока на домашке. Я так понимаю ориентир держать на график АЧХ от 100гц до 40 где то или всетаки при 16млс график ФЧХ ведут себя ао лучше-т.е более спокойнее от 150гц.????

---

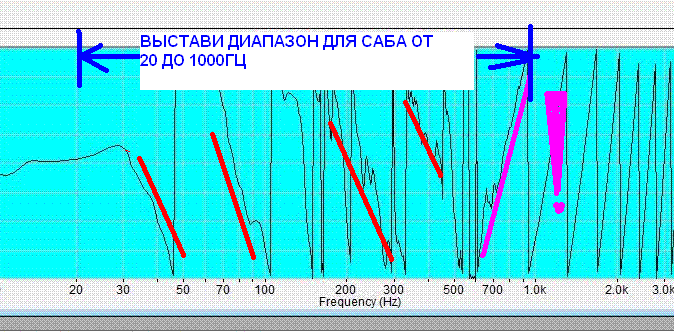

По первой картинке: Красными линиями плохой график. Розовый еще "хуже"
Вложение 208927

Хотя с такой задержкой (без циферек после запятой) так и должно быть. Твой вариант графика самый верхний на картинке в "посту" №222
Раз ты нашел косяк в настройках бука - перечитывай тему еще раз и лови задержку.гы ГЫ гы

ПыСы Косяк в настройке звуковухи нашел - в микрофон дул?:laugh3:

Цитата:

---

Сообщение от DядяВова

в микрофон дул?

---

Клацал в настройках потом дул одним словом нашел. Теперь начинается шаг третий-поиск задержки.
