Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от garmas-vitaliy

Здравствуйте всем! Процесс постоянно продолжается совершенствование звука ... Окончил "правильно" выставлять динамики в салоне ... Прошу подсказок, комментариев ИЛЬЯ, ДЯДЯ ВОВА. На графиках СЧ без объема акустического ... для каждого динамика искалась базовая задержка.

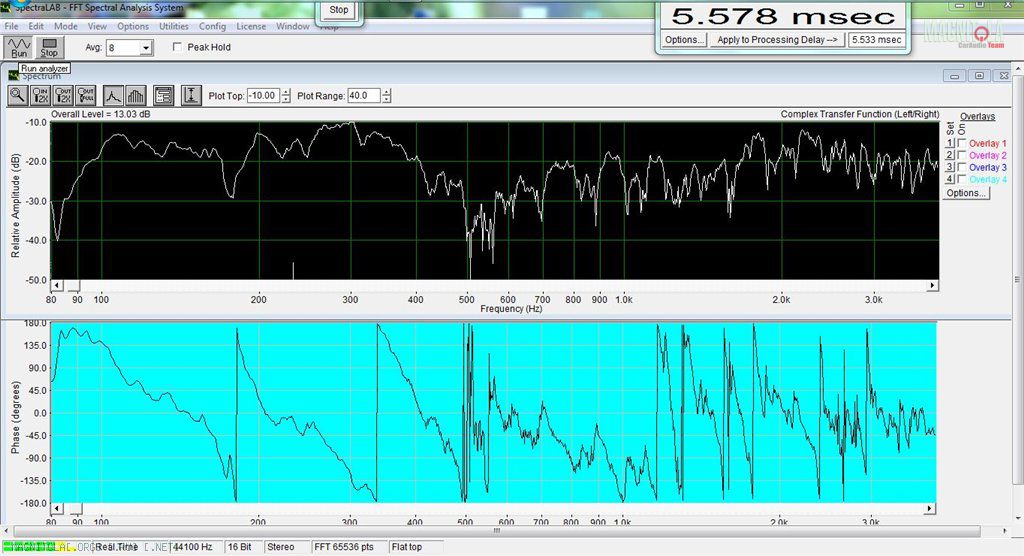

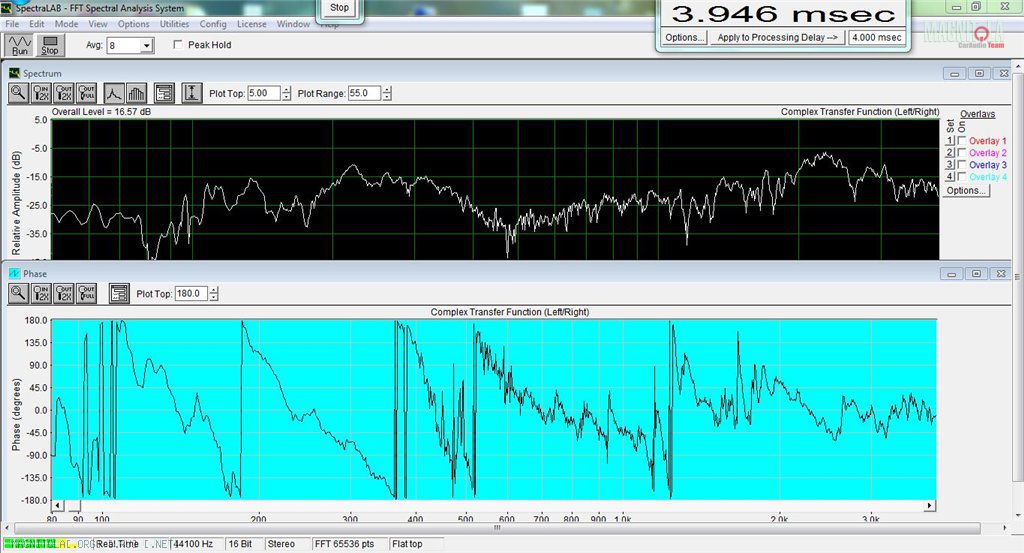

лСЧ пСЧ
Вложение 311858 Вложение 311860

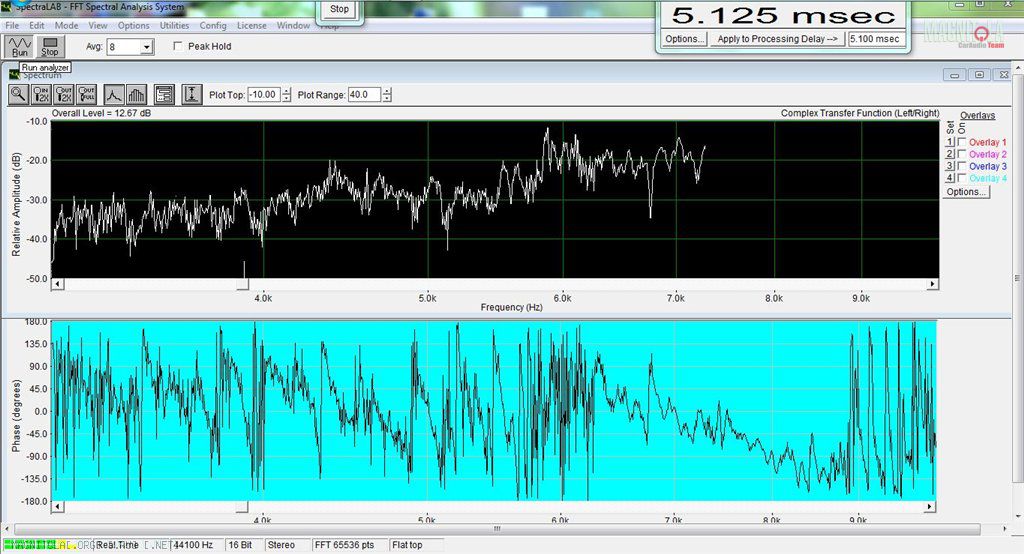

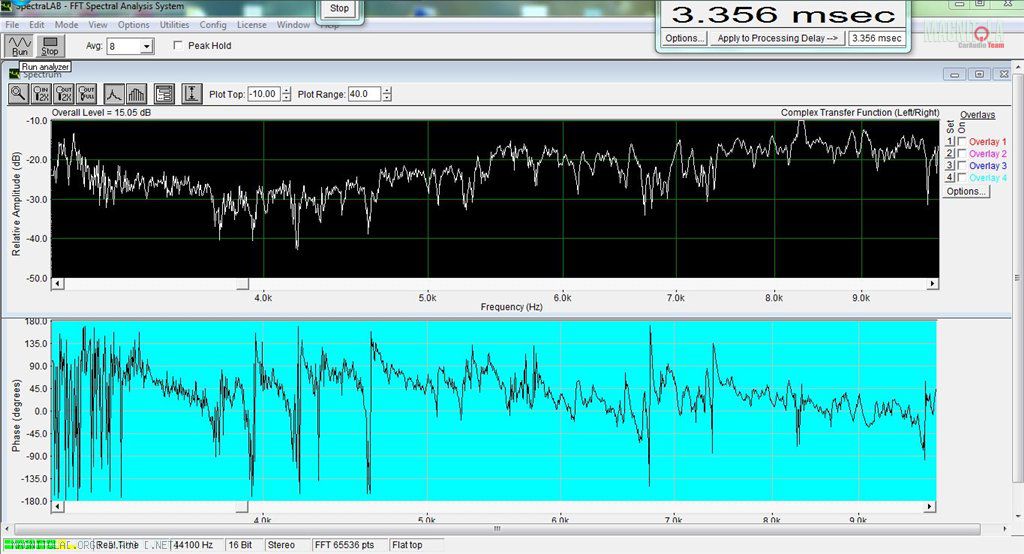

лВЧ пВЧ
Вложение 311862 Вложение 311864





Не могу понять по поиску базы для саба (находится между водительской и пассажирской сидухамы) до 250 Гц 12дБ ... но правый мидбас у меня дальний получается по "линейке" .... при таких базах саба невозможно свести все остальные динамики.
ГУ 88 РС2 ... Не надо задержки проца поставить на 400 см? Что не так?

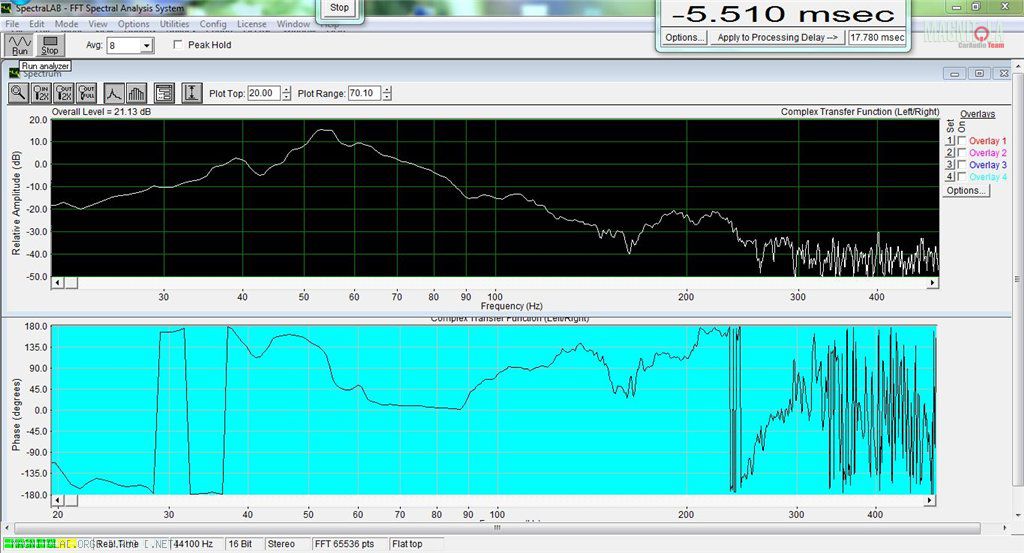

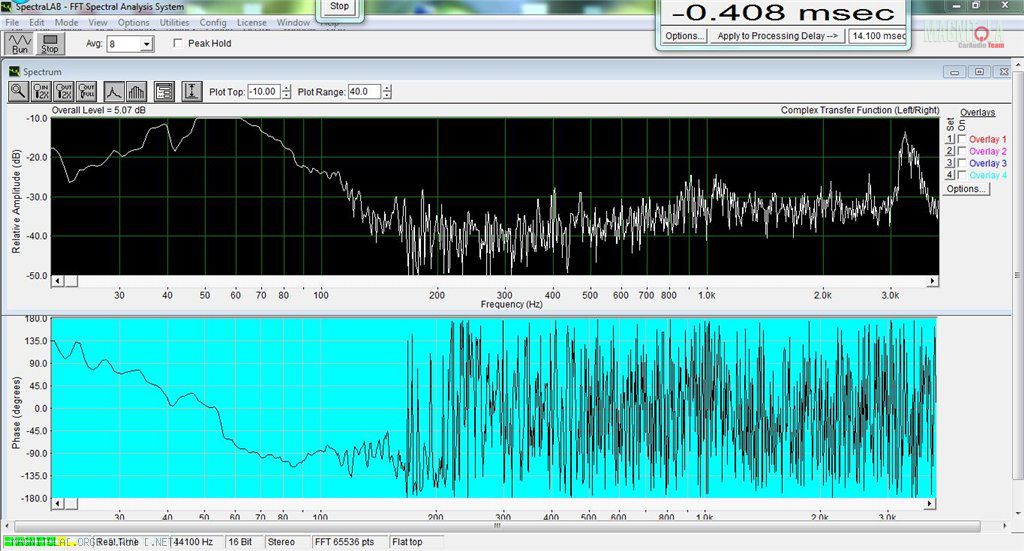

САБ 14.1 мс САБ 17.78 мс
Вложение 311870 Вложение 311872

---

Про саб - базовая задержка где-то между 14,1 и 17,78 (в районе 15 мс должна быть).

Про Вч.
Левый "хорош", с правым еще поработать. (диапазон графика хорошо-бы до 12-15кГц расширить)

Про Сч и поиск базовой задержки - диапазон графика пошире бы (до 8-10кГц) И опять левый выглядит приличнее правого.

Имхо всё.


Пыс. Возможно база для правой стороны подобрана неудачно - что и портит всё.

както с левой стороной проще было .... Права постоянно отражения дает район 1.2 кГц до 3 кГц .... То скорее всего кресло ... Ничего не могу с етим сделать .... А как насчет саба? На проце выставить ему 400 см и тогда искать базу еще раз?

Цитата:

---

Сообщение от garmas-vitaliy

както с левой стороной проще было .... Права постоянно отражения дает район 1.2 кГц до 3 кГц .... То скорее всего кресло ... Ничего не могу с етим сделать .... А как насчет саба? На проце выставить ему 400 см и тогда искать базу еще раз?

---

Саб.
Выстави на проце 360-380 см для саба (чтоб было куда двинуться) для подстройки точной стыковки с фронтом и ищи "базу".
Потом стыкуй к нему фронт.

А про 1,2-3кГц - ничё толком не скажу (пробовать мягким материалом отделывать отражающие поверхности)

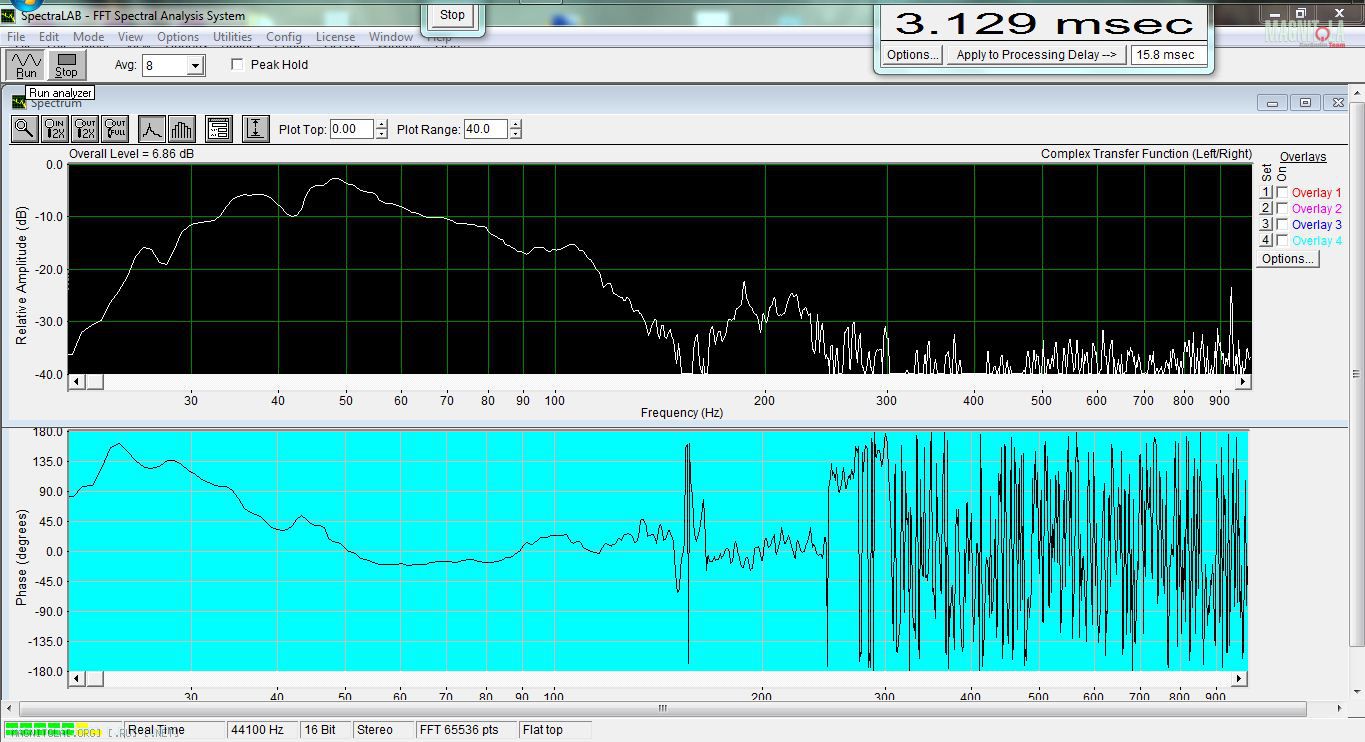

...... провел я много времени в гараже но с результатом :yes4: ... На ухо: сцена широкая и вылезла за стойки, ЦО под зеркалом, глубина присутствует, ГО Кролл звучит спокойно, вкусно .... Жду капсюль Панасоник с питанием .... Все замеры на микрофоне пион 88 ...По "базе" саба: на проце было от 360-400см и остановился на 400см, 15.7 мс в спектралаби (на фото 15.8)
Вложение 312404

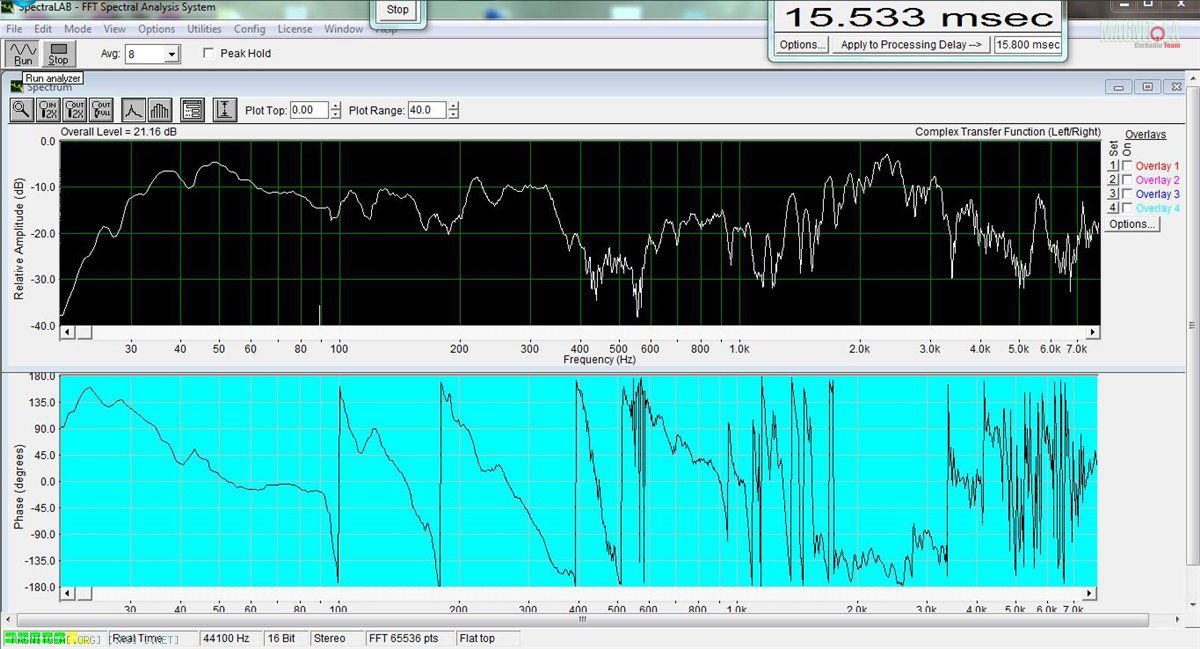

Левый НЧ и СЧ + саб
Вложение 312406

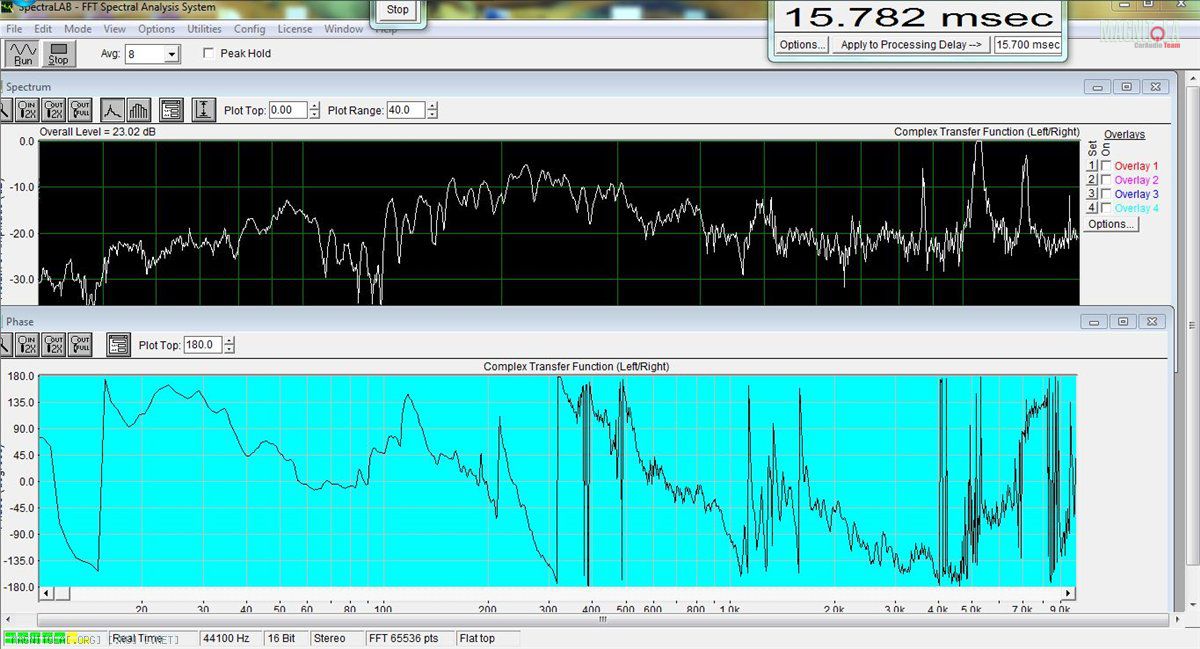

Левий НЧ,СЧ,ВЧ + саб
Вложение 312410

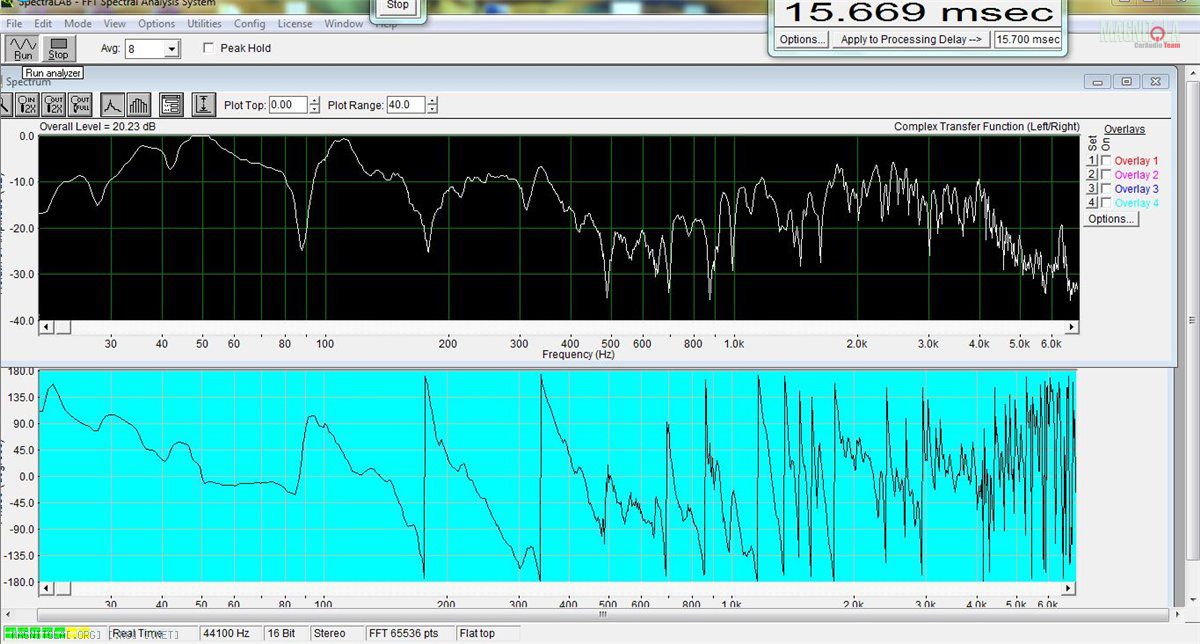

Правий НЧ,СЧ +саб
Вложение 312418

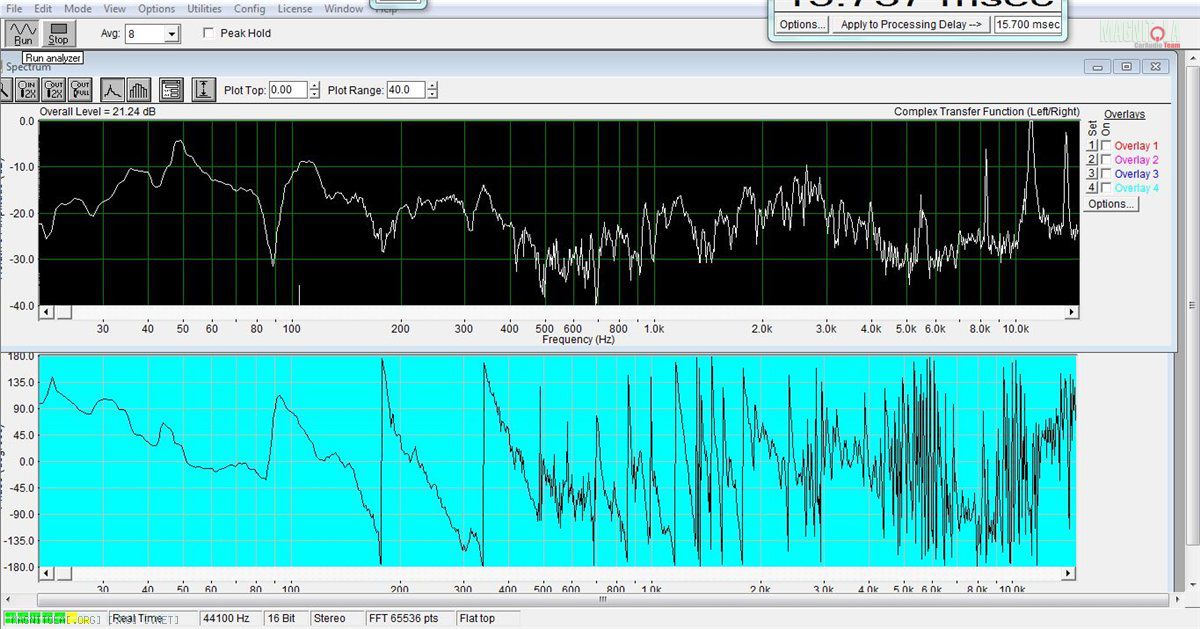

Правий НЧ,СЧ,ВЧ +саб
Вложение 312426

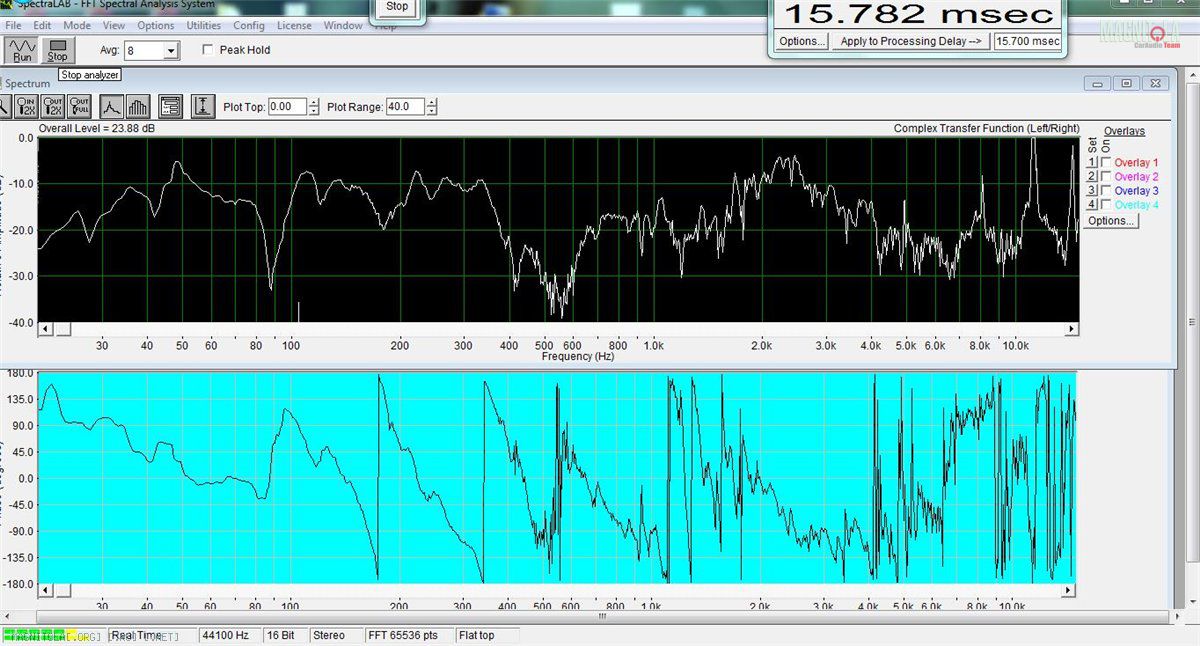

Весь график по горизонтали
Вложение 312432

Задержки на проце:
Саб 400см
ЛНЧ/ЛСЧ-8.75см ПНЧ/ПСЧ-60см
ЛВЧ- 0 см ПВЧ- 50 см

garmas-vitaliy,А нарезку кроссовера можно привести, включая порядки среза?

Цитата:

---

Сообщение от garmas-vitaliy

...... провел я много времени в гараже но с результатом
:yes4: ... На ухо: сцена широкая и вылезла за стойки, ЦО под зеркалом, глубина присутствует, ГО Кролл звучит спокойно, вкусно .... Жду капсюль Панасоник с питанием .... Все замеры на микрофоне пион 88 ...По "базе" саба: на проце было от 360-400см и остановился на 400см, 15.7 мс в спектралаби (на фото 15.8)

---

Я тут свои сегодняшние измерения и настройки выложу...
Только авто праворукая.

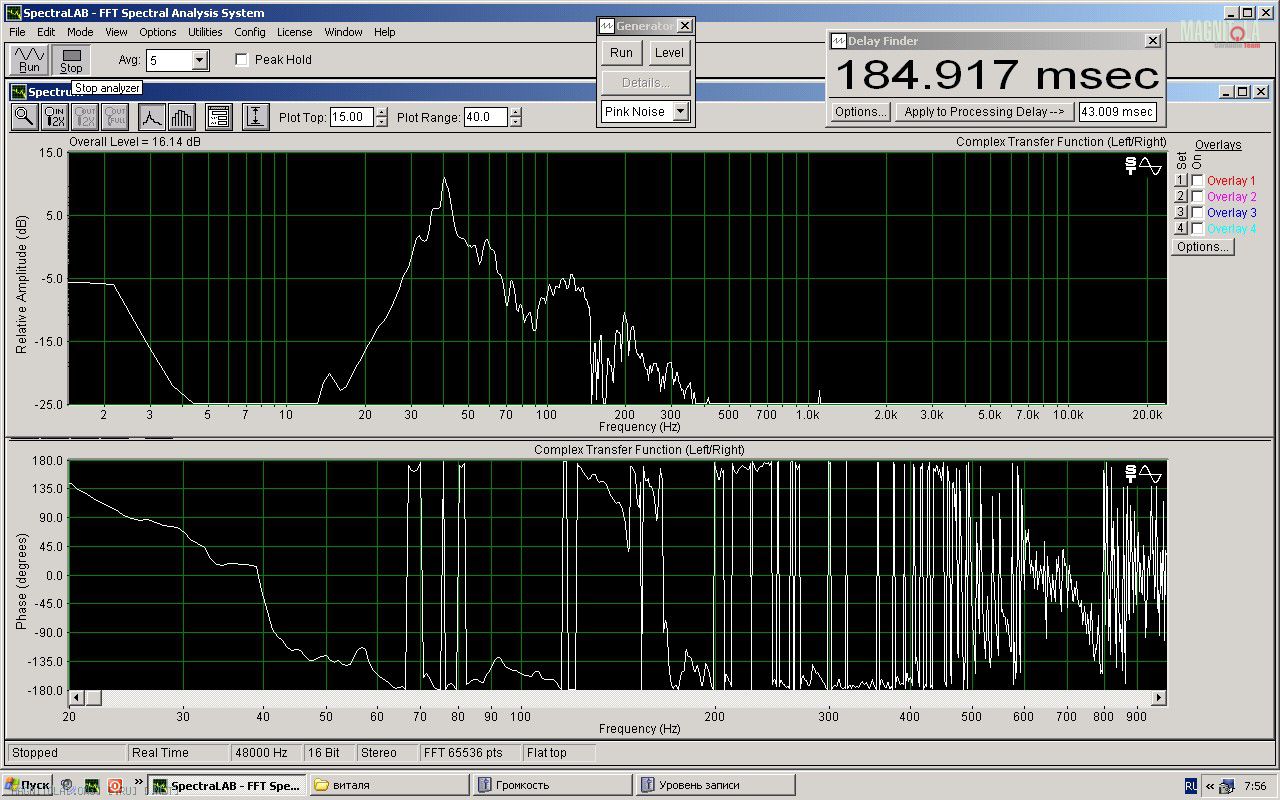

Вложение 312404 Вложение 312622

Левый НЧ и СЧ + саб
Вложение 312406 Вложение 312624

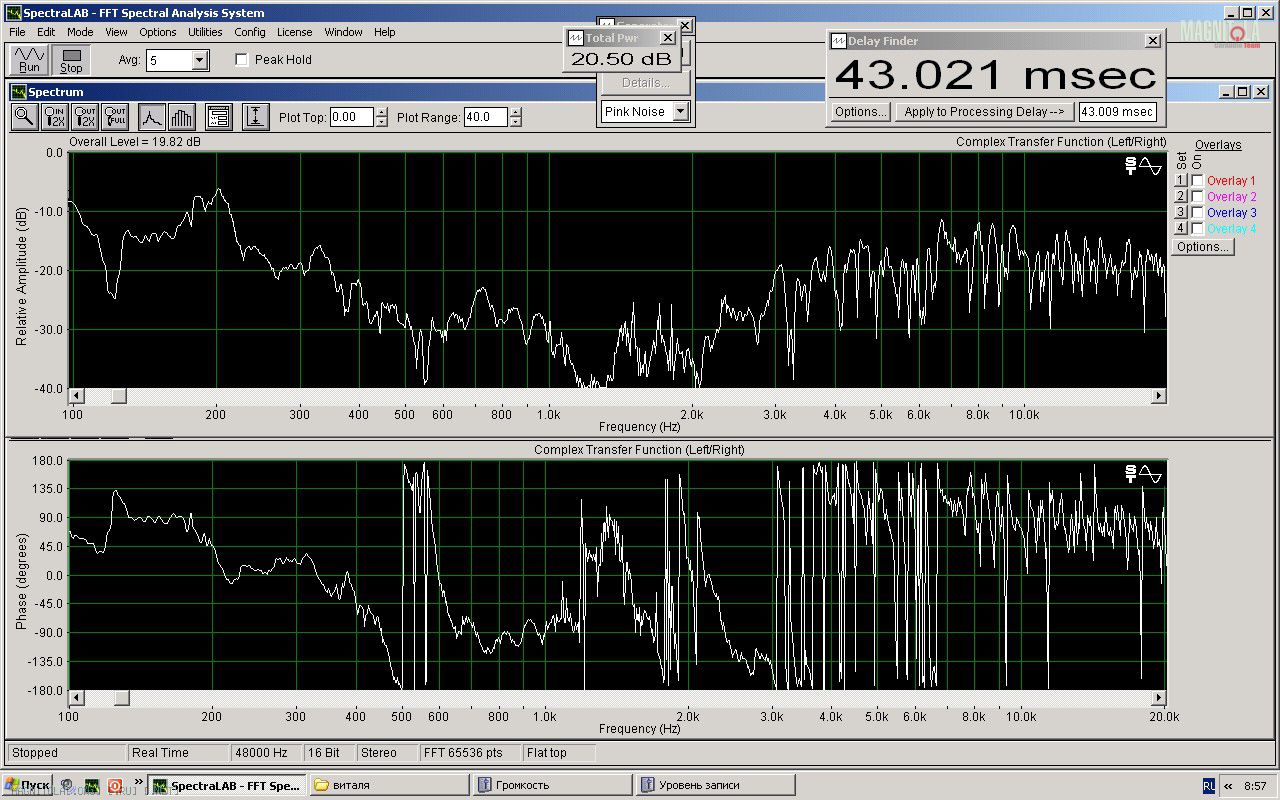

Левий НЧ,СЧ,ВЧ + саб
Вложение 312410 Вложение 312626


Правий НЧ,СЧ +саб
Вложение 312418

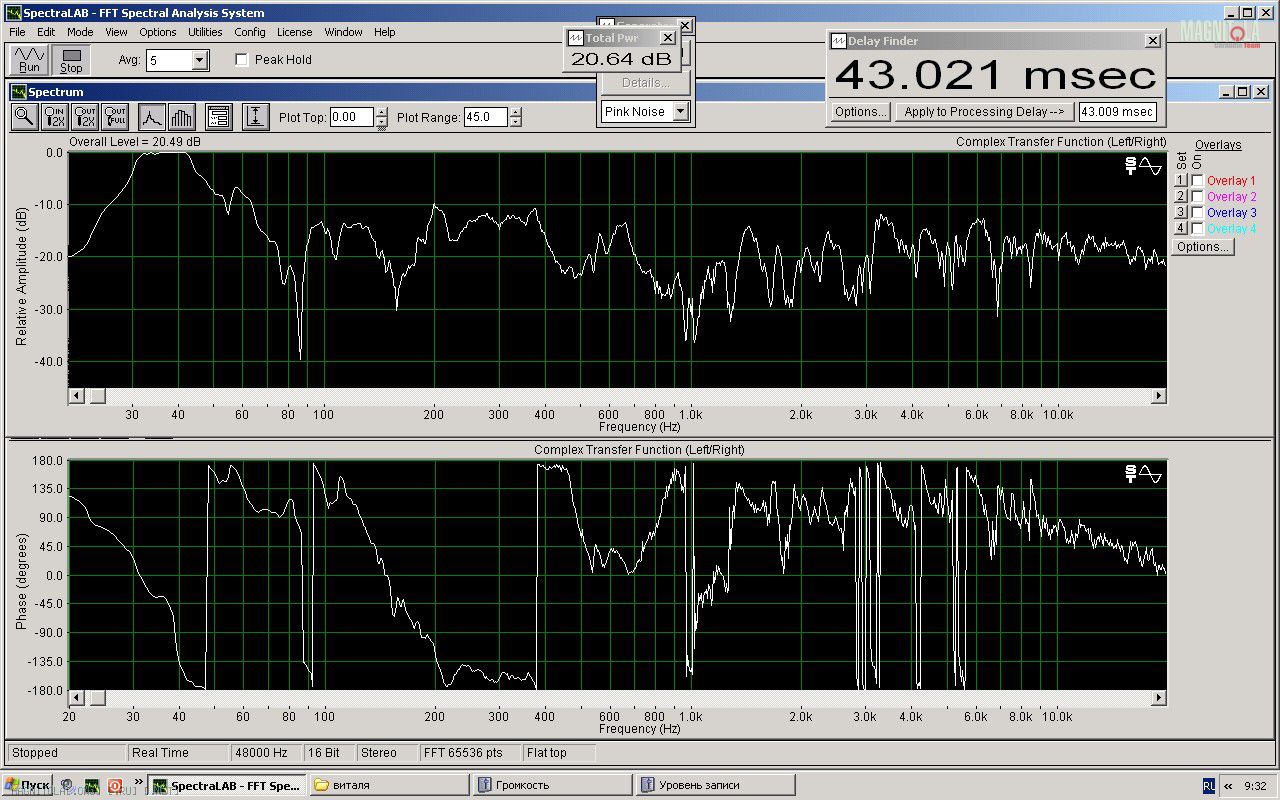

Правий НЧ,СЧ,ВЧ +саб
Вложение 312426 Вложение 312628

Весь график по горизонтали
Вложение 312432 Вложение 312630

И еще до кучи

На истину не претендую, однако графики по полосам (мид/сч/вч) должны быть схожими по направленности.
Что при совместном включении лево-право даст более ровный график, в том числе на АЧХ.

И ещё - на примере пищей.
При их отдельном включении (одни пищи) и порезке снизу скажем на 4 кГц,
до 8-10 кГц фазовый график должен иметь наклон в низ.
А после 8-10 кГц (когда фильтр уже не "кривит" фазу) - выходить в горизонталь.
Аналогична ситуация со всеми полосами, при условии что ДГ "распущены" вверх

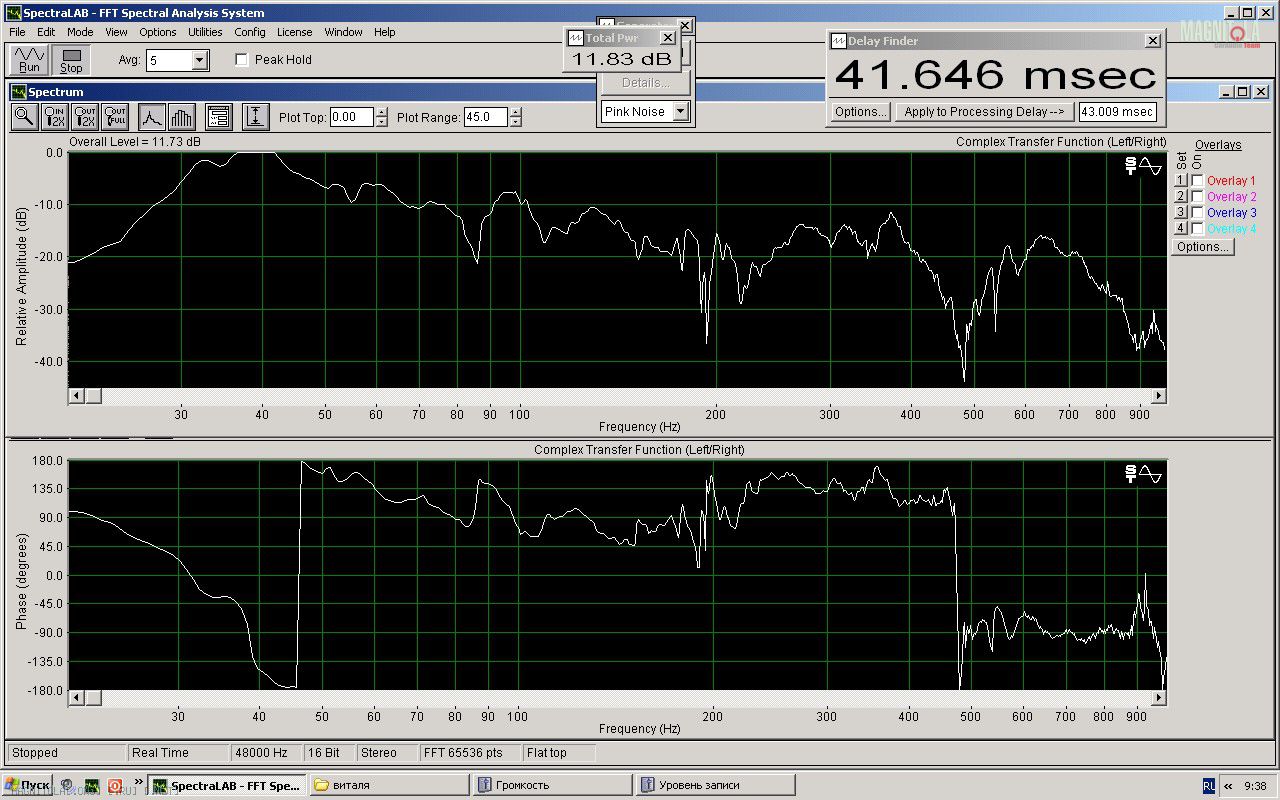

Миды и саб

Вложение 312632

Оба сч
Вложение 312634

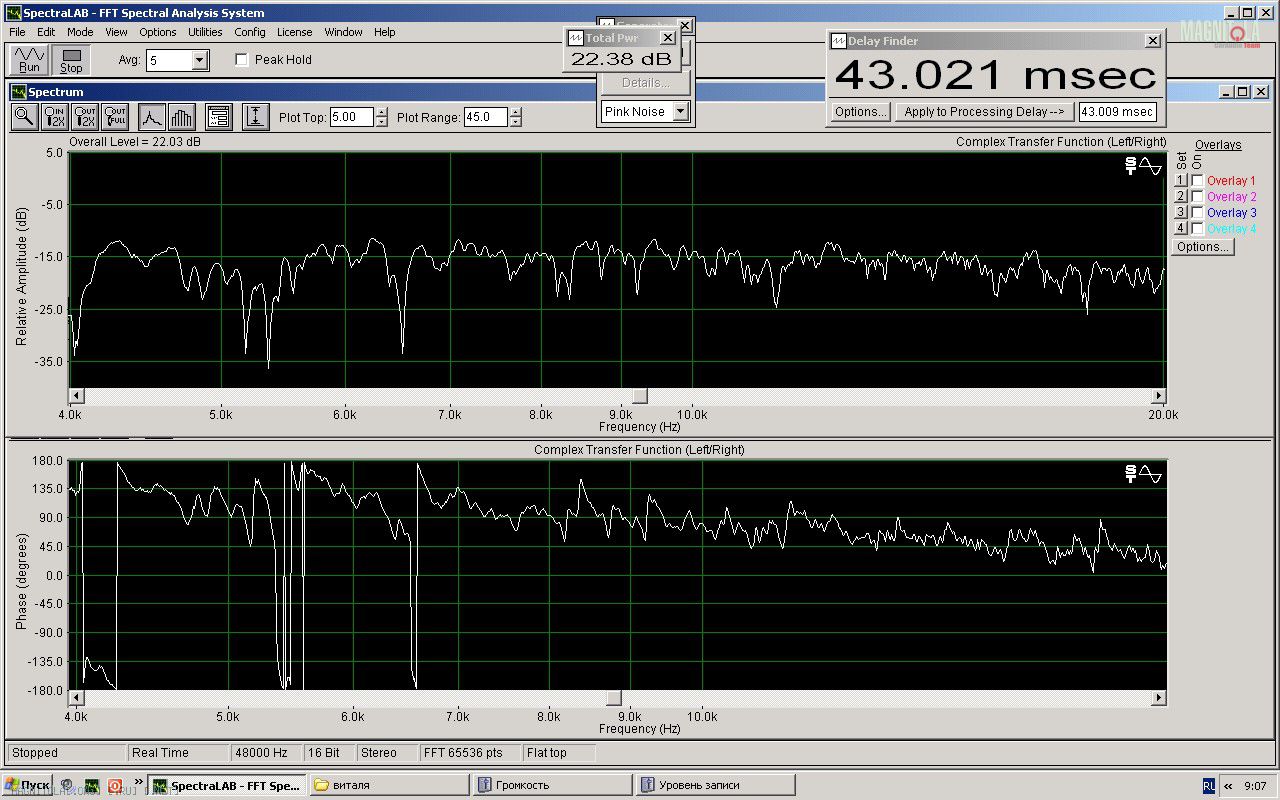

Оба Вч
Вложение 312636

понял...буду дальше искать...

---------- Сообщение добавлено 06.12.2012 в 15:50 ----------

"база" нету у меня.... иду искать....

Цитата:

---

Сообщение от garmas-vitaliy

понял...буду дальше искать...

---------- Сообщение добавлено 06.12.2012 в 15:50 ----------

"база" нету у меня.... иду искать....

---

Чё это нету?
На фото всё прилично выглядело.

так как сложно искать фазу остальних динамков...

Цитата:

---

Сообщение от garmas-vitaliy

так как сложно искать фазу остальних динамков...

---

Попробуй найти базу для саба
А потом включай по отдельности каждую полосу и ищи задержку для них (распущенных с верху)
Искать нужно прямой участок графика на частотах 1 -1,5 октавы выше от настройки частоты фильтра.
Потом запускай совместно лево/право полосы и смотри что получается.
Как на последних 3 моих графиках.
При салонных переотражениях ТАК перепроверять себя не помешает.
