Вот что на скорую получилось .... Над базой саба я скрупулезно сидел, так как дальше нет смысла что-то делать ... Не все графики успел сохранить

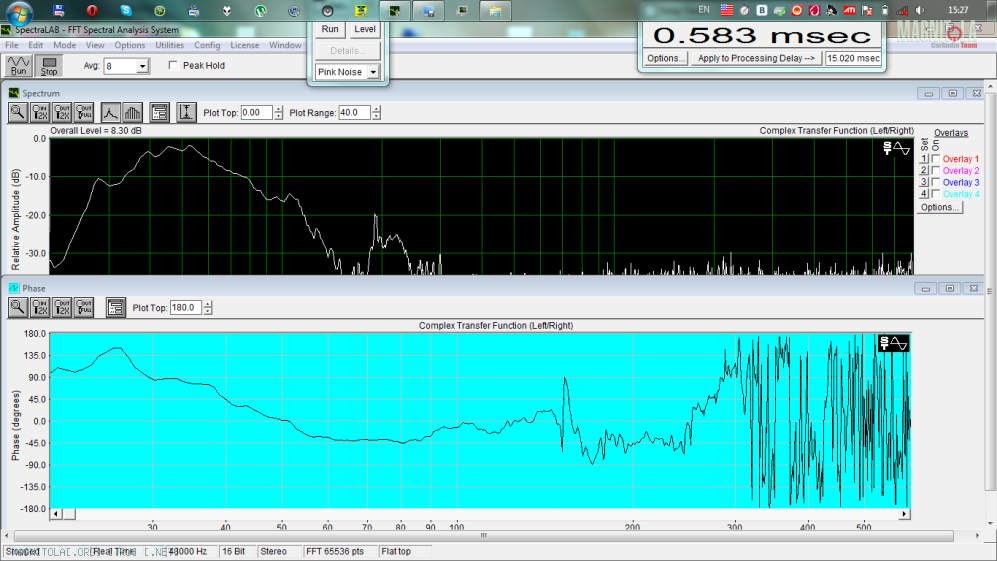

База вышла 15.020 мс самий идеал.имхо
Вложение 312828

Дальше прилеплять динамики было как-то легко.Имхо

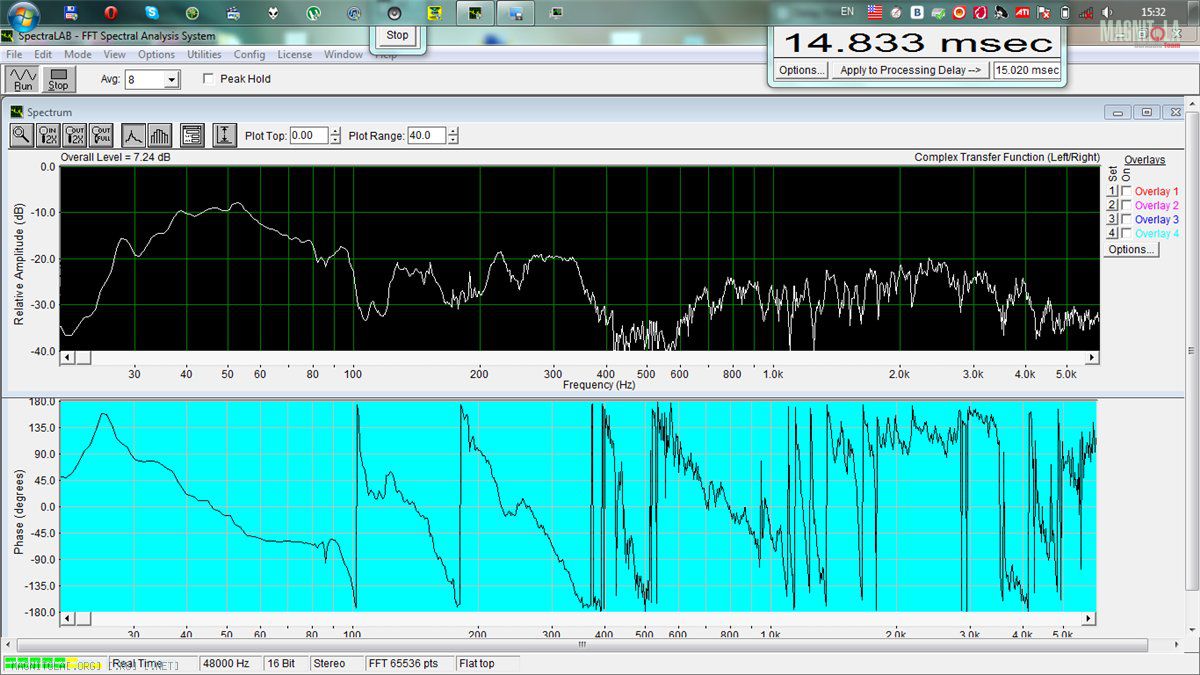

Тут только САБ (до 125 гц,12дб/окт)+ НЧ (от 80 гц,12 дб/окт) і СЧ (до 4 кгц,12 дб/окт) левой сторони:
Вложение 312830

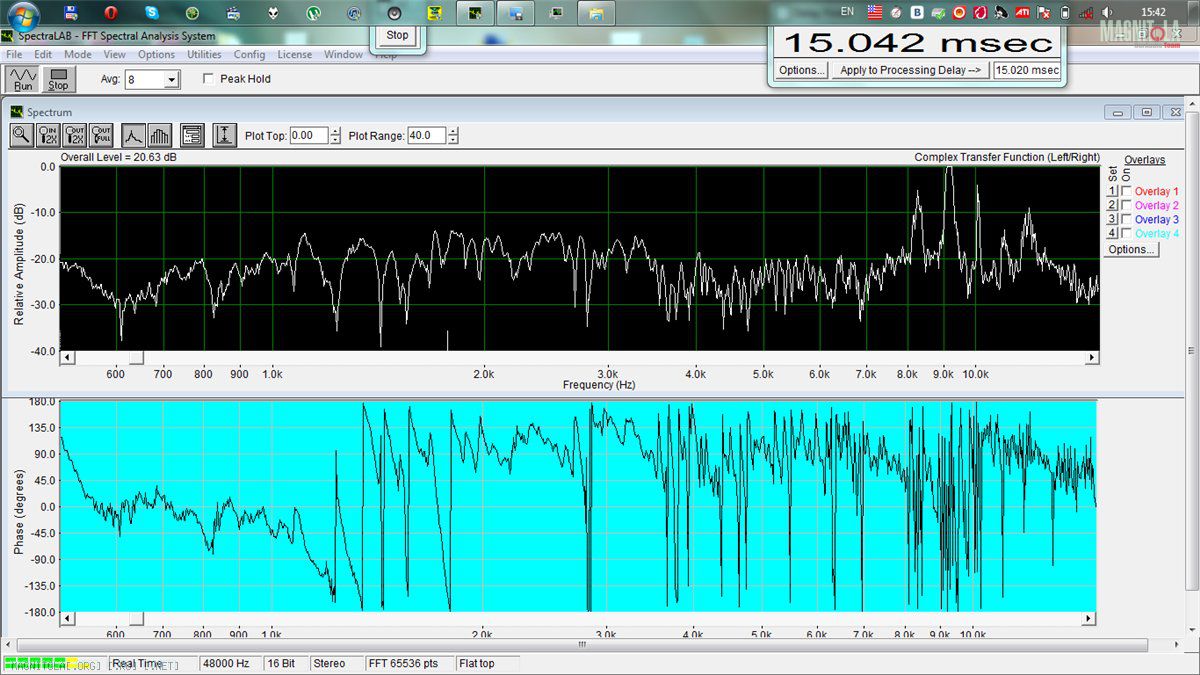

Здесь только правая сторона НЧ, СЧ +ВЧ (от 4 кгц,12 дб/окт)
Вложение 312832

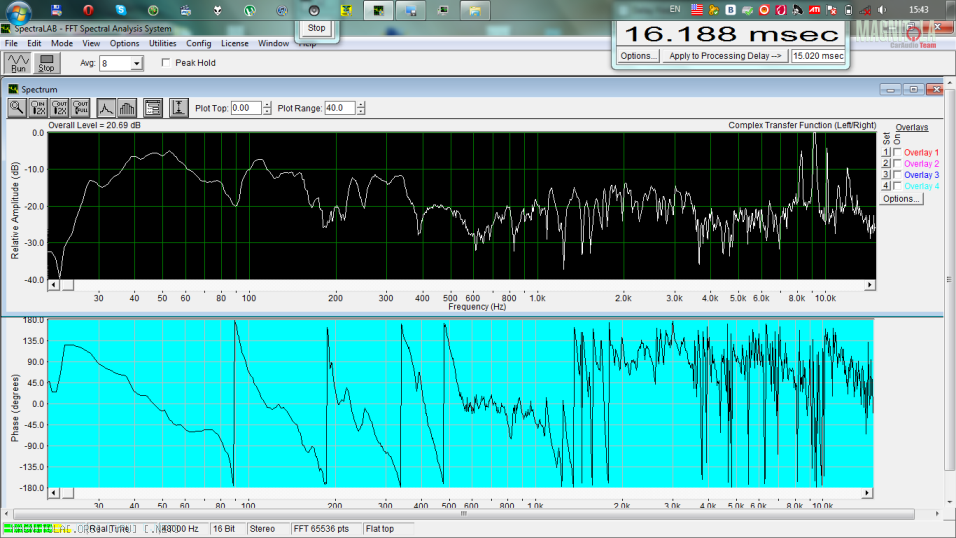

И все вместе:
Вложение 312834

ЗЫ: На все заняло времени около 30 мин ... Точности нет еще .... Вопрос правильности всего

Цитата:

---

Сообщение от garmas-vitaliy

Вот что на скорую получилось .... Над базой саба я скрупулезно сидел, так как дальше нет смысла что-то делать ... Не все графики успел сохранить
База вышла 15.020 мс самий идеал.имхо
Вложение 312828

Дальше прилеплять динамики было как-то легко.Имхо
Тут только САБ (до 125 гц,12дб/окт)+ НЧ (от 80 гц,12 дб/окт) і СЧ (до 4 кгц,12 дб/окт) левой сторони:
Вложение 312830

Здесь только правая сторона НЧ, СЧ +ВЧ (от 4 кгц,12 дб/окт)
Вложение 312832

И все вместе:
Вложение 312834

ЗЫ: На все заняло времени около 30 мин ... Точности нет еще .... Вопрос правильности всего

---

Сч и вч получились вполне терпимо (подрихтовать чуток всётаки надо).
А вот связка Саб + Нч (в части мидов) как-то не очень выглядят (очень похоже, что задержка для мидов не найдена).

Не понятна необходимость перехлёста частот между сабом (до 120 Гц) и мидами (от 80):pardon:.

Миды распусти сверху.
И попробуй выложить графики:
- саб+левый мид, саб+правый мид. Диапазон графиков от 1 до 5 кГц (этот диапазон будет показателен для мидов по правильности нахождения задержки. А то, что сабовый диапазон выпадет не страшно - потом его можно под лупой рассмотреть).

- и оба мида + саб Диапазон графика задай от 100 Гц до 2 кГц. (тут смотрим на суммарный график от работы мидов. А раз систеиа трёшка - нам важен диапазон до 1 кГца)

- саб + миды, диапазон графика от 20Гц до 500Гц-1 кГц - чтобы лучше рассмотреть стыковку саба с мидами. И частоты срезов по полосам укажи.

- попробовать поменять полярность на сабе ещё стоит, - и тоже отдельный график.

Пыс. А микрофончик у тябя "какашный" :laugh3: (то что он творит в диапазоне от 8 до 10 кГц)

Добрый день!

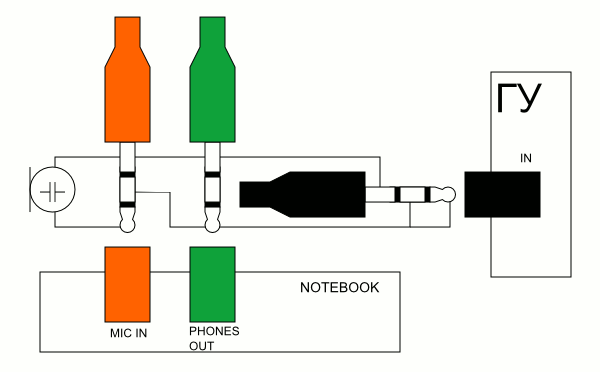

Подскажите пожалуйста, правильно ли скоммутированы детали для анализа ФЧХ в SpectraLAB:

Вложение 313104

Еще один этап настройки ... Уже была точность! Дядя Вова и Илья правильно заметили, что микрофон - лажа ....Сам знал,Имхо. Пока этот, к сожалению ...На Сабе перевернул фазу и график совсем по-другому нарисовался! Так и оставил в противофазе и лепил к нему остальные ... Как-то даже проблемные отражения на частоте 1,2-3 кГц уменьшилась, имхо

САБ до 250 гц 12дб/окт

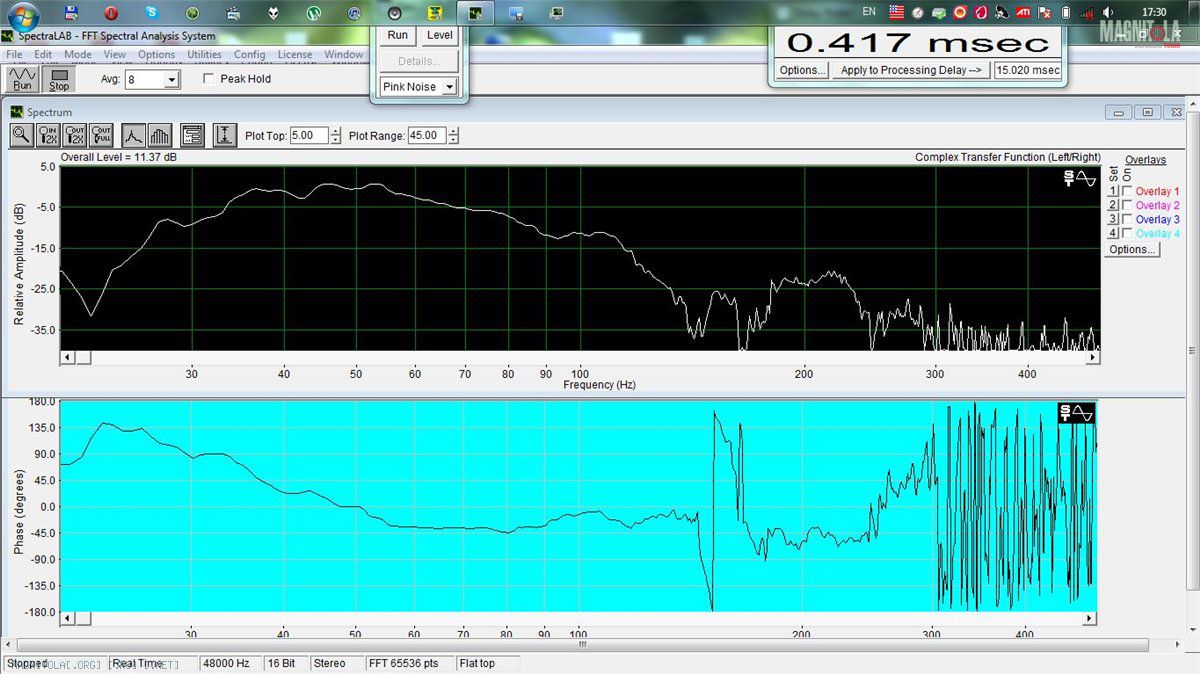

Вот фаза САБ у фазе (База)
Вложение 313120

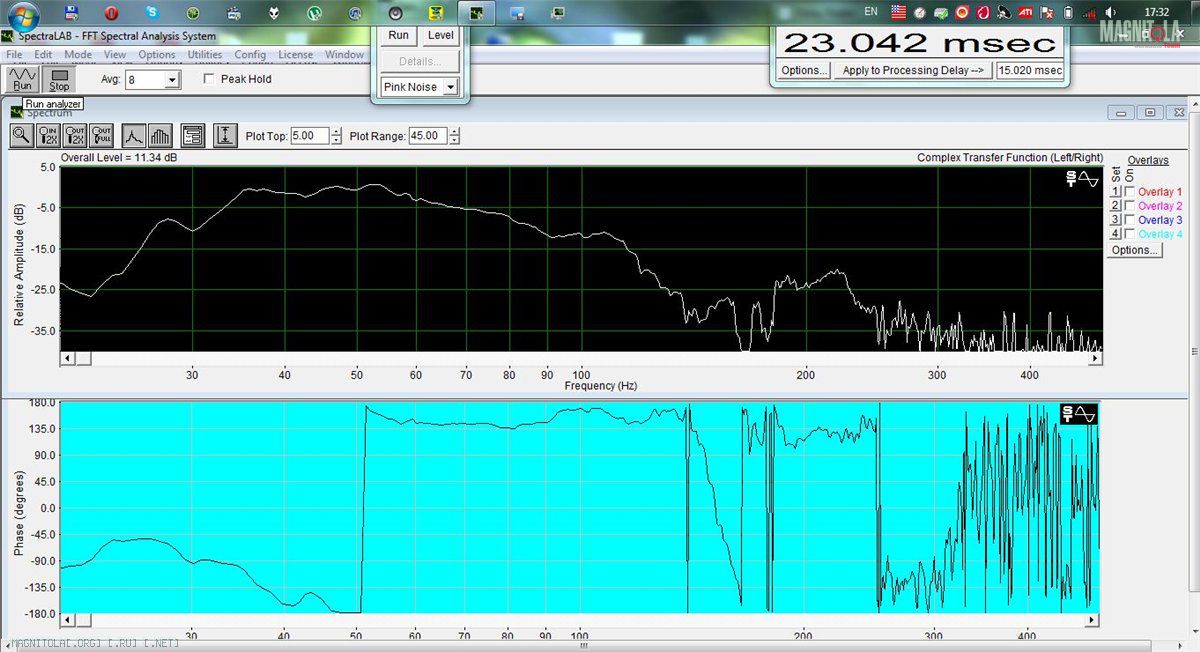

Протифаза САБа (база) так и оставил.имхо
Вложение 313122



Далее включил кросс на котором лНЧ и лСЧ

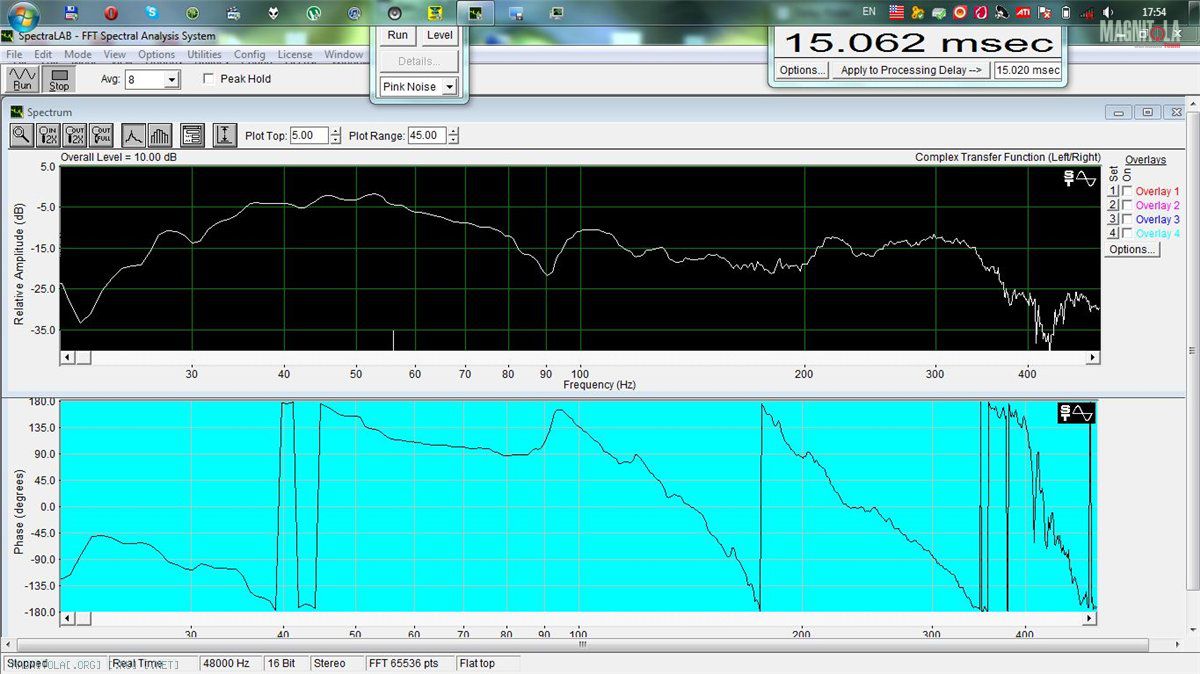

Здесь САБ+лНЧ (график от 20-500Гц)
Вложение 313124

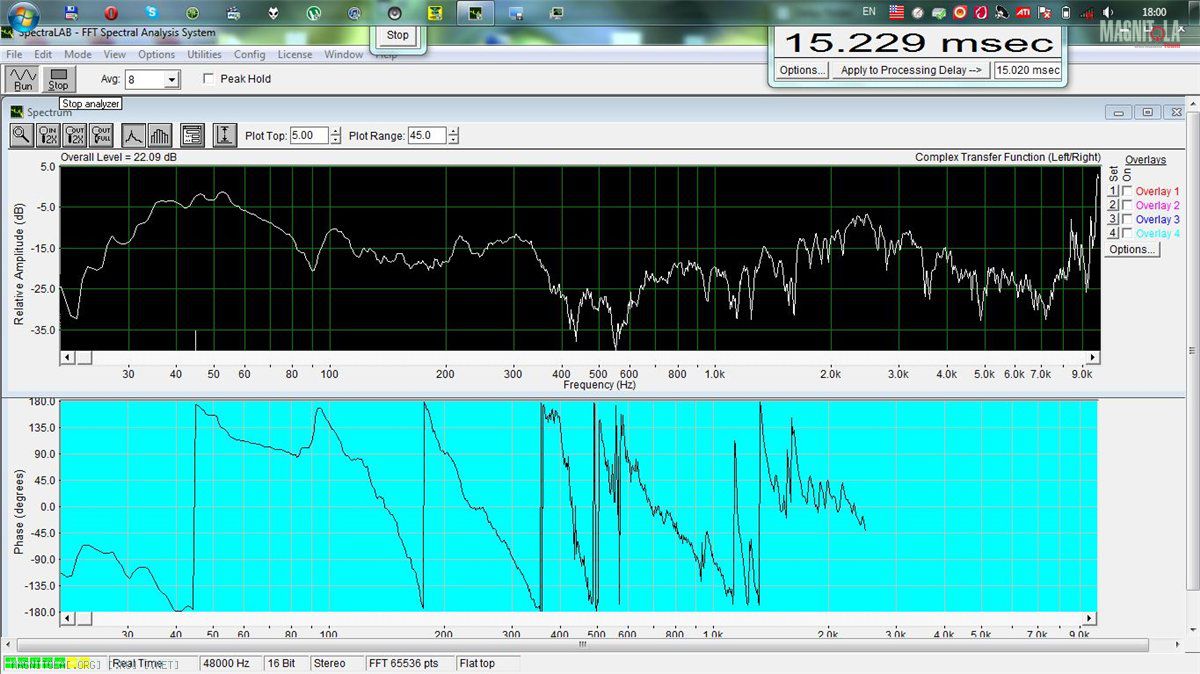

График шире, что видно САБ, лНЧ + лСЧ до 12.5 кГц (сорри, не очень видно график СЧ на фото как-то)
Вложение 313126

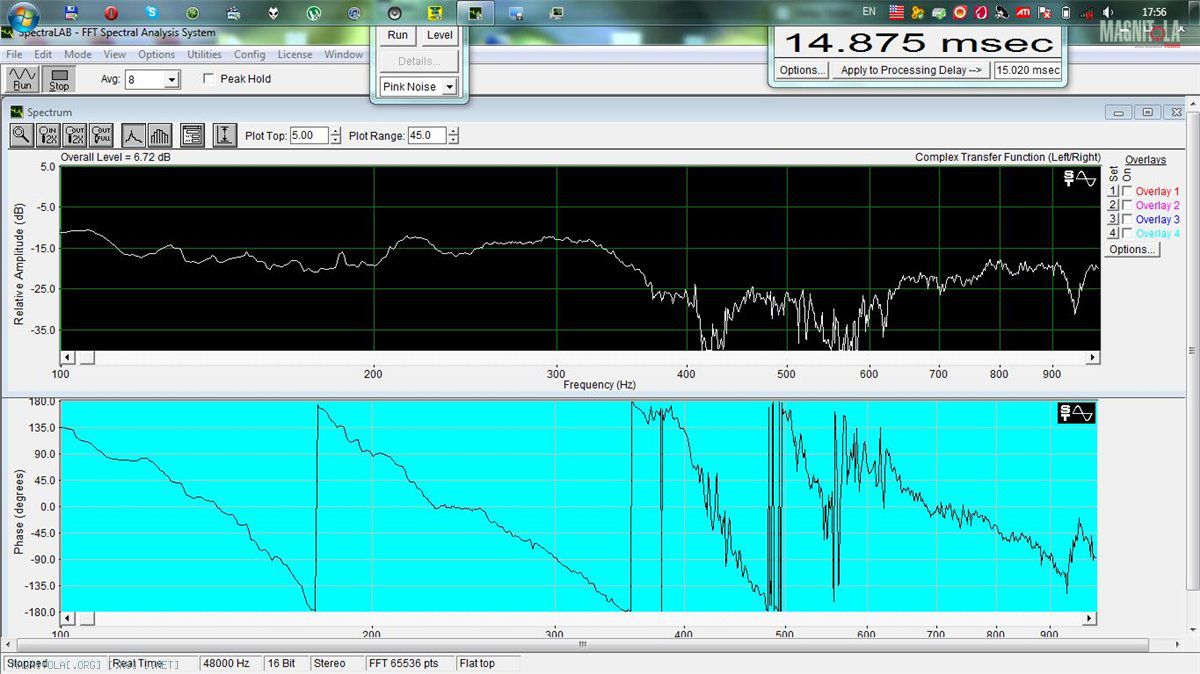

лНЧ+лСЧ 100-10000гц
Вложение 313130

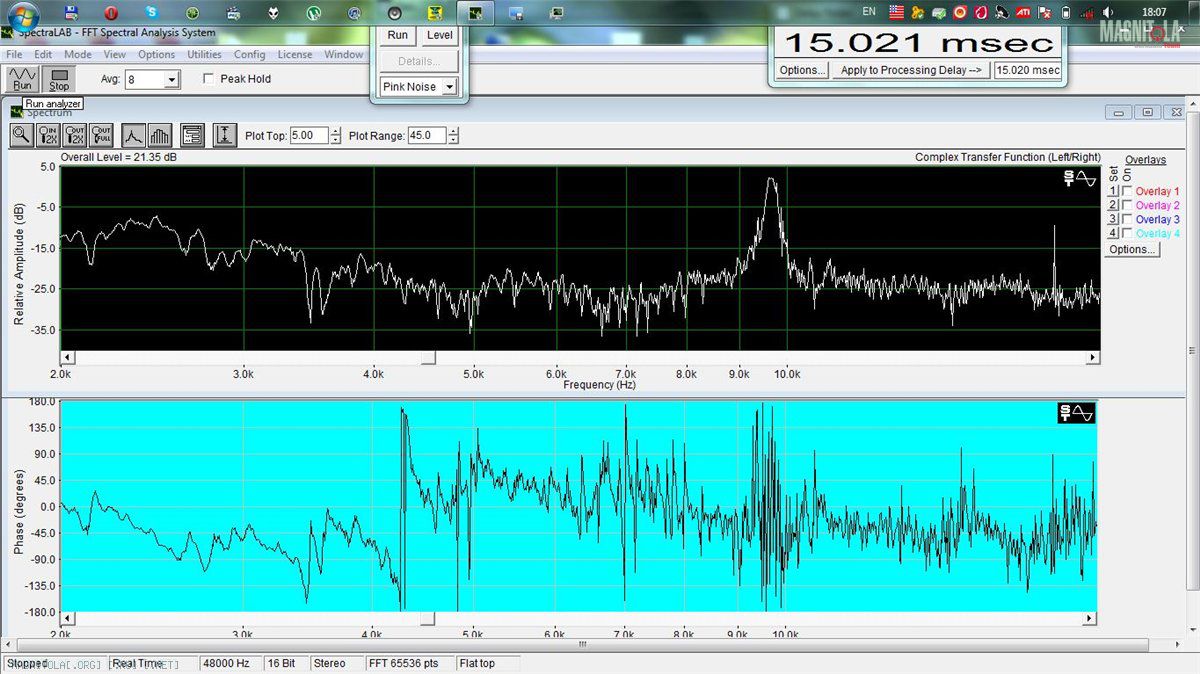

лСЧ+лВЧ 2000-20.000
Вложение 313132

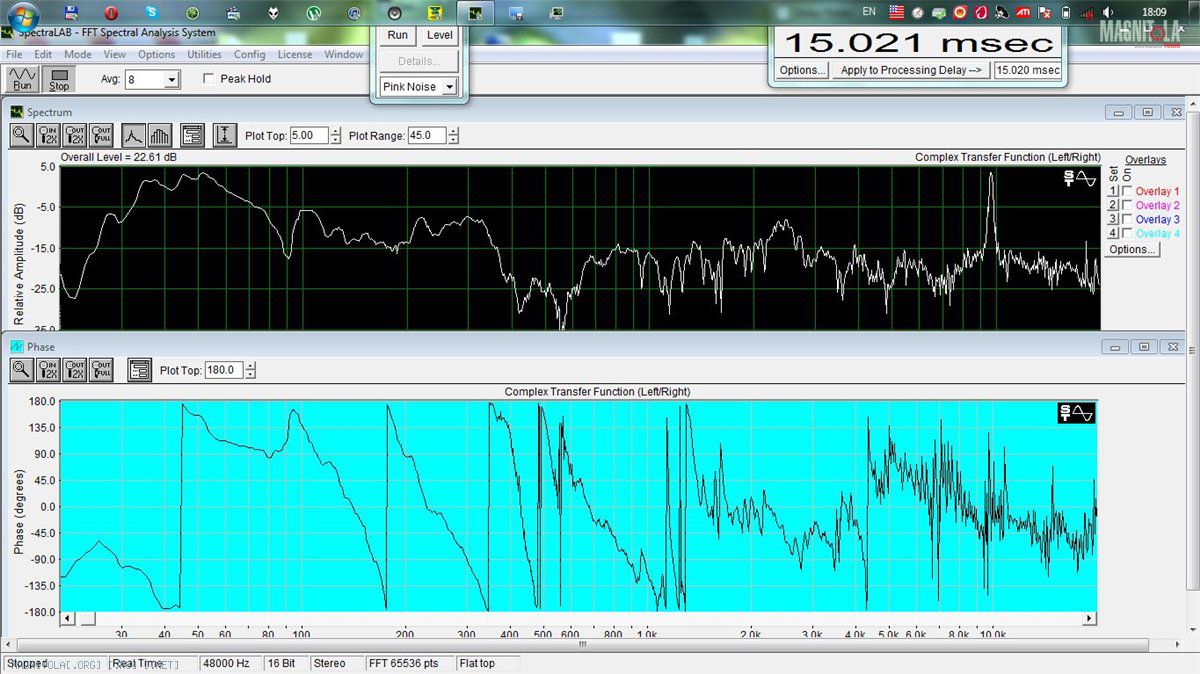

Вся левая сторона + САБ
Вложение 313136

Тепер Правая сторона......
Саб+ пНЧ 20-500
Вложение 313138

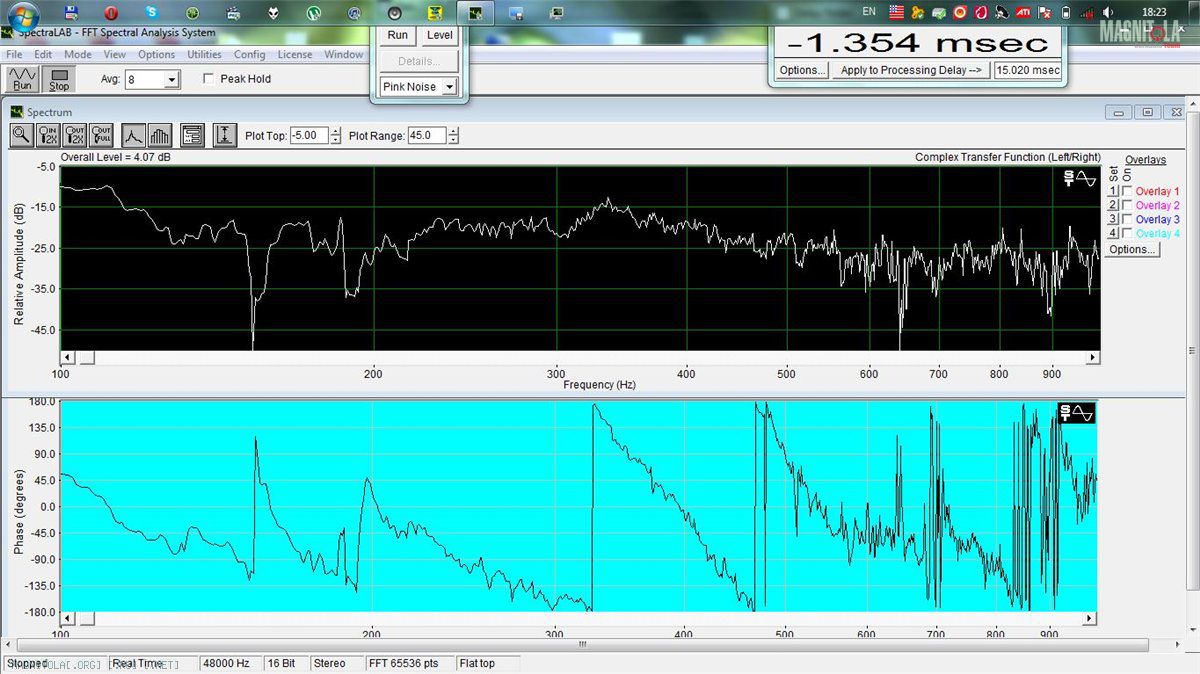

пНЧ+ пСЧ 100-1000
Вложение 313144

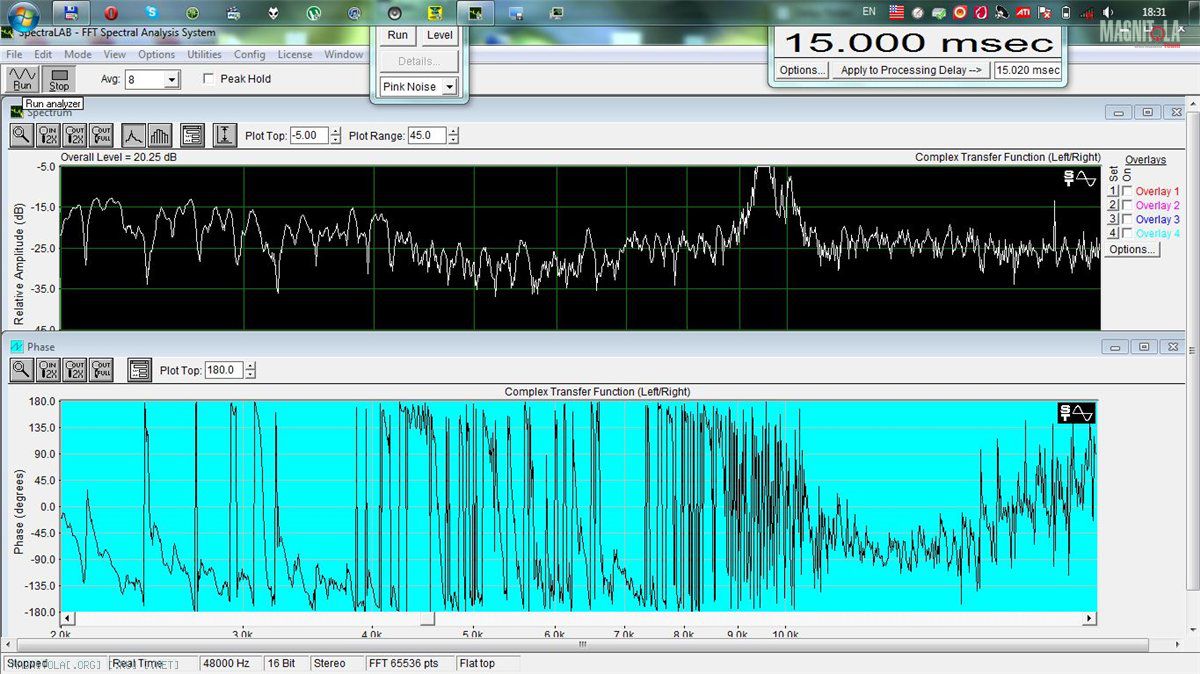

пСЧ+пВЧ 2000-20.000
Вложение 313146

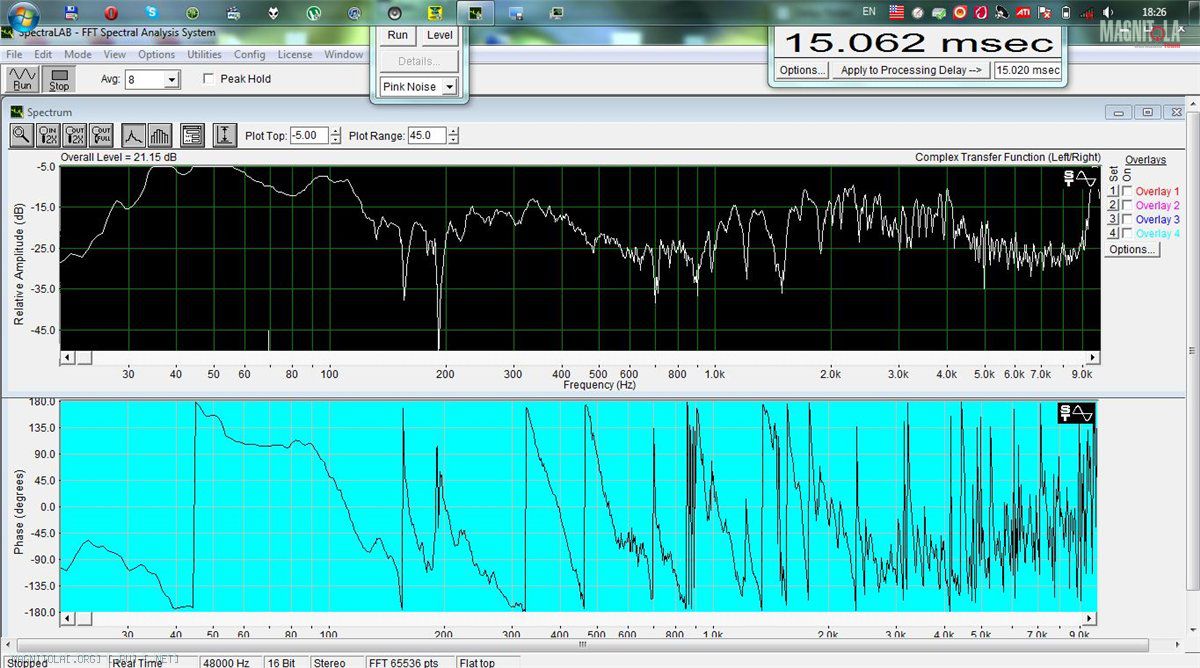

Саб+ пНЧ+пСЧ 20-10.000
Вложение 313148

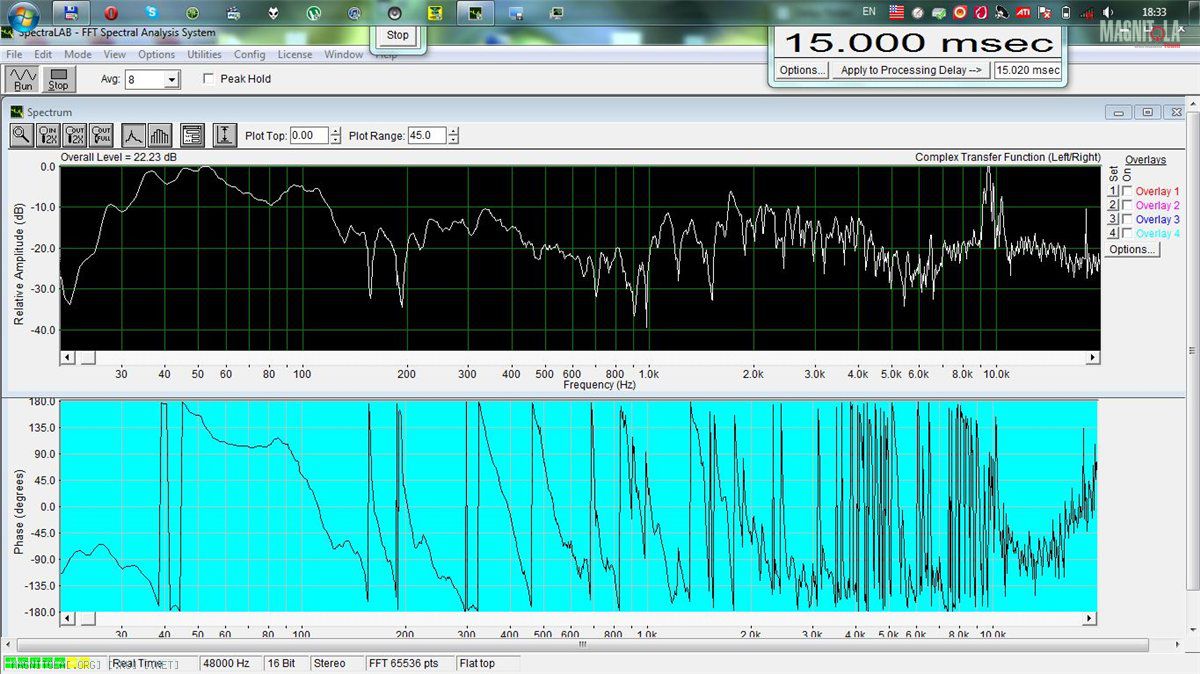

Вся правая сторона
Вложение 313150

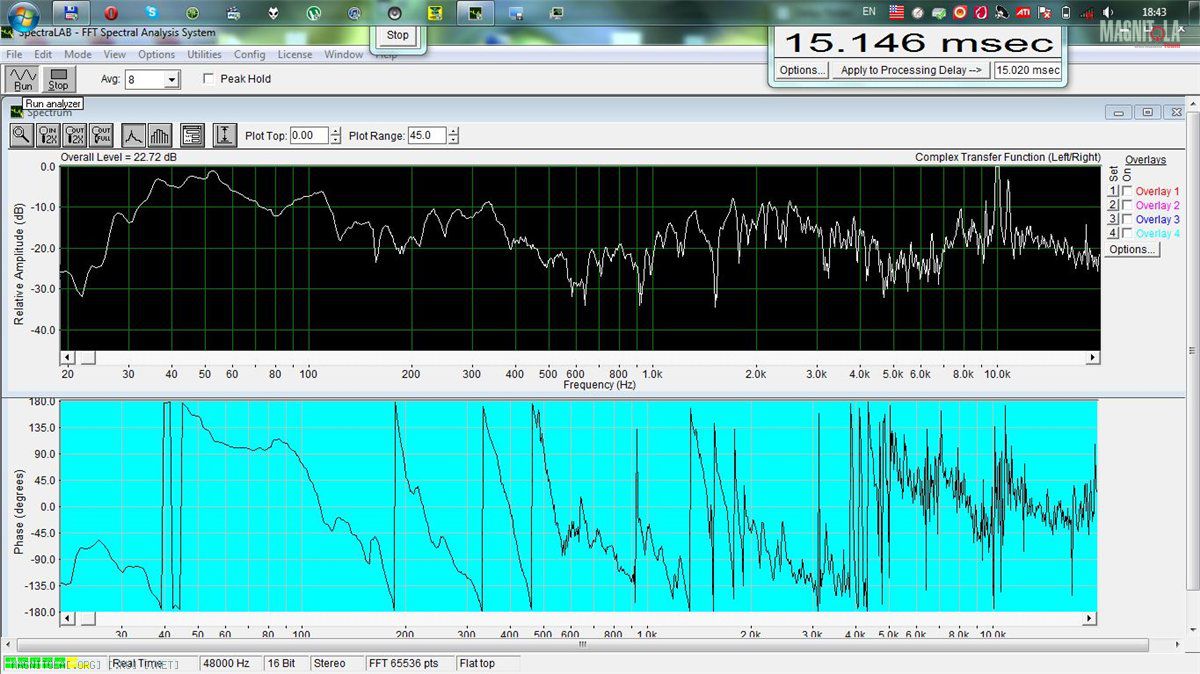

Все вместе...
Вложение 313154

забил...
Саб играет до100 гц 12дб ,а нч от 100 гц 6 дб...сейчас.имхо

Цитата:

---

Сообщение от Lat

Добрый день!

Подскажите пожалуйста, правильно ли скоммутированы детали для анализа ФЧХ в SpectraLAB:

Вложение 313104

---

Правильно

Цитата:

---

Сообщение от garmas-vitaliy

Еще один этап настройки ... Уже была точность!

САБ до 250 гц 12дб/окт
Вот фаза САБ у фазе (База)
Вложение 313120

Протифаза САБа (база) так и оставил.имхо
Вложение 313122

---

Не знаю, почему промолчал Илья...

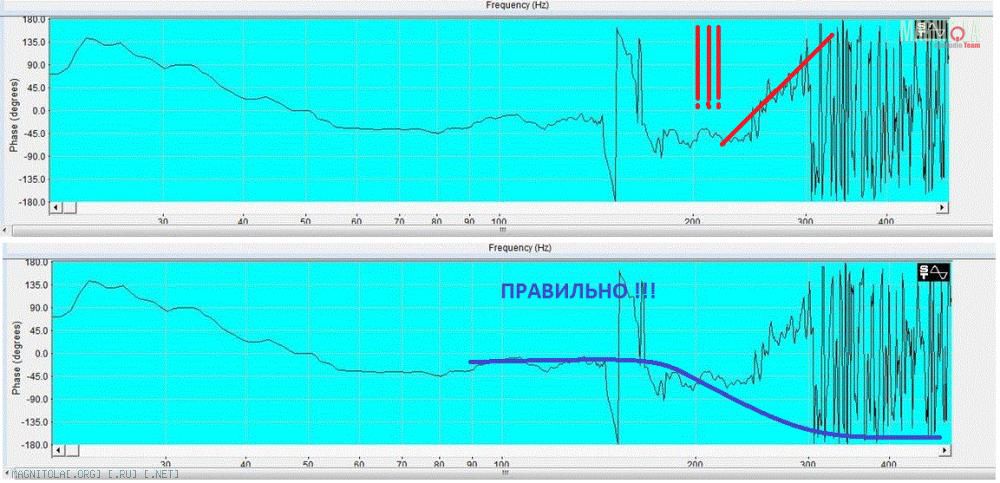

Моё имхо (с учётом порезки саба на 250/2) график для саба ДОЛЖЕН быть другим:
Вложение 313250
Как "обычно" красненьким - косяк и неправильность Синеньким - как должно быть...

Пыс. Выложи совместный график для саба и левого+правого мидов распущенных сверху...
? - на саб и миды задержки есть чем регулировать? или саб висит на одном канале с мидом,
Каким?

ПысПыс При поиске базы для саба совсем не обязательно чтобы графи ФЧХ был красиво ровным.
А если хочешь идеала, то в твоём случае идеал должен быть (для саба) хотябы до 500-700Гц.

Спасибо за помощь! Почему молчит Илья-не знаю .... Саб отдельно регулируется ... Мидбас не регулируется, так как на одном канале с Сч ....
Ехх ... Иду учиться дальше .... Что-то не дается. Вроде понимаю, а оказывается нет!
Буду искать "базу" только ...

Цитата:

---

Сообщение от garmas-vitaliy

Спасибо за помощь! Почему молчит Илья-не знаю .... Саб отдельно регулируется ... Мидбас не регулируется, так как на одном канале с Сч ....
Ехх ... Иду учиться дальше .... Что-то не дается. Вроде понимаю, а оказывается нет!
Буду искать "базу" только ...

---

По твоим скриншотам получается (для левой стороны) что сч + вч получились хорошо, а вот мидбас (НЧ который) с сабом не срастается да и с СЧ тоже - сигнал от него приходит позже чем от саба и сч+вч.
Раз ты сделал фронтальным саб - может зацепить его "нормально" - сделать на нч свои задержки (правильно сведенный фронт наверное важнее стыковки с сабом), а саб посадить на правый (дальний) нч с порезкой мида снизу, саба с верху кроссами усилителя.
Если саб фронтальный и в ЗЯ то ГВЗ у него будет меньше чем на ФИ и он вполне может автоматом состыковаться с дальним мидом (а есть ещё переплюсовка на сабе а ещё - наличие/отсутствие и разные порядки для сабсоника - которые могут помочь обеспечить правильную стыковку с мидами).
Я по "такому" пути пошел. Ещё иду:laugh3:

Извините, но не могу понять как по такой схеме подключить и сводить ... Усил. на саб нету нікаких крутілок,только Level
PS: может таки переделать всьо: 1 пара тюльпанов на саб,2 на НЧ,3 на на СЧ+ВЧ через пасс. крос..
