Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Сообщение от garmas

Romvell,
База будет более точной примерно от 18.9 до 19.4. Интересно как нарисуется график саба в противофазе?
Смотрите на частоты 700 - 1500 Гц на задержке 19.6. Надо выровнять его. Накло не в ту сторону

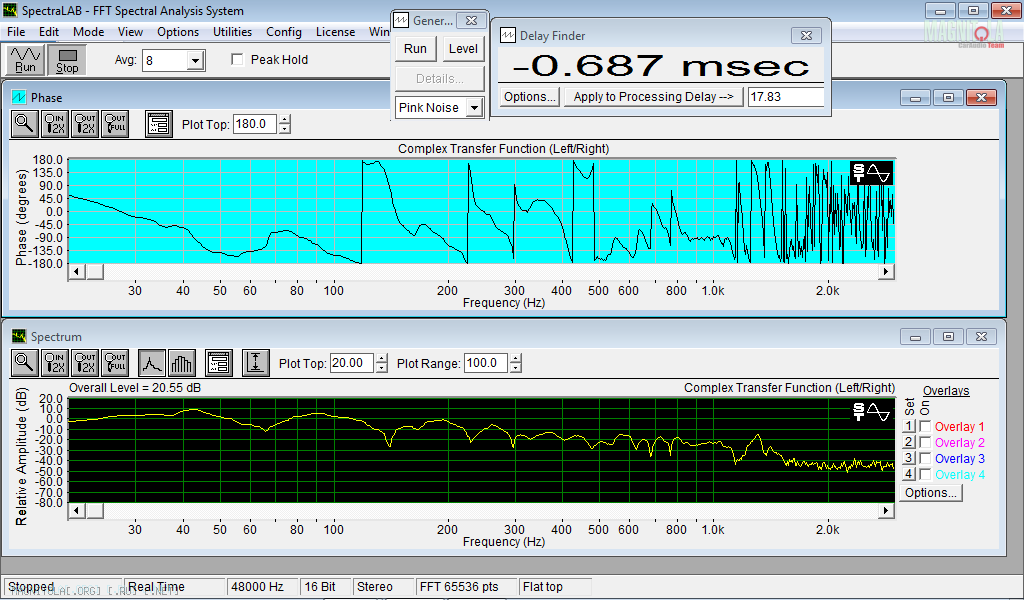

Уменьшил базовую задержку до 17,83. За одно обнаружил особенность программы: при поиске задержек в качесте разделителя разрядов можно использовать только точку. Если использовать запятую, ошибку не выдаёт, но использует только целую часть числа.
Левый Мид + Саб. Задержка мидбаса 4,7 Мидбас в противофазе относительно саба и ВЧ. Порезан вторым порядком на 63 Гц.
Вся левая сторона. Задержка мидбаса 4,7. Задержка ВЧ 6,25 ВЧ порезан вторым порядком на 3,2 кГц.
Правый Мид + Саб. Задержка мидбаса 4,0 Сильно смущают провалы на 200; 330 и 450 Гц.

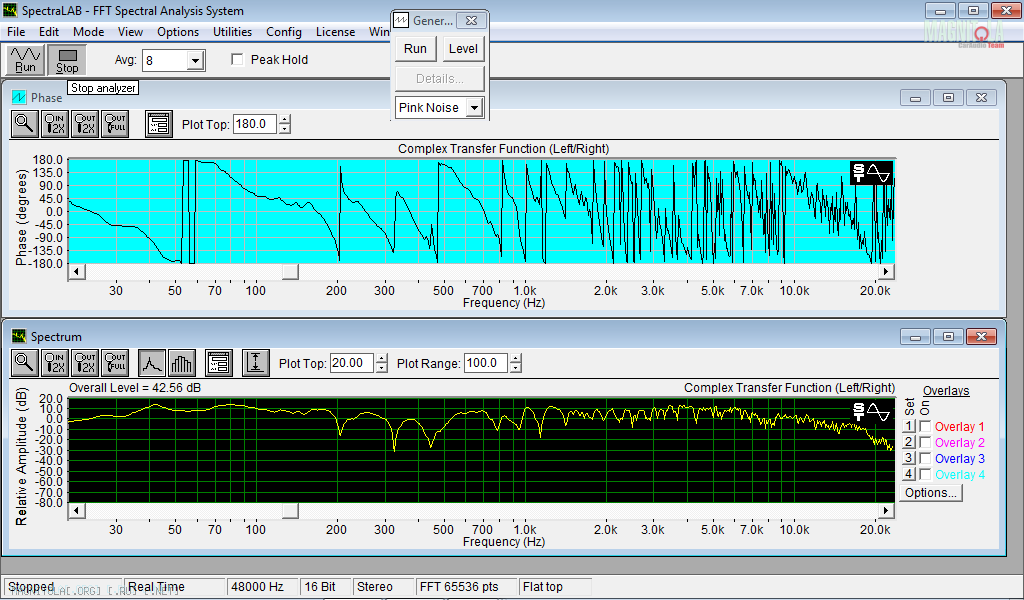

Правая сторона. Задержка мидбаса 4,0. Задержка ВЧ 4,95 .
Что скажите?

Сообщение от Romvell

Что скажите?

Про саб.
Там всё вроде нормально.

Левая сторона
Стык саб/мидбас - если на сабовом графике есть провальчик на 65 Гц, то в идеале, при совместной работе он должен выровняться (также как и на 150 Гцах). А так всё вполне прилично.
Ну а по скриншоту левой стороны, яб скорректировал задержку на пище, (на 1-2-3 шага в проце) потому как после 3 кГц есть излом графика примерно 10-15 градусов по отношению к графику до 3 кГц.
Тогда и после 14 кГц график подравняется.
Ещё смущает "расческа" от 2,6 до 3,0 кГц.
Не мешало-бы проверить - кто её дает (пищ/мидбас) и попробовать скорректировать частоту раздела полос для её устранения.

Правая сторона - а провальчики на 65/150Гц то пропали, правда прёт переотраженка + стояки.

И нужно ещё поподбирать задержки.
Желательно добиться одинакости в наклоне графиков фазы для Л-П.
А у Вас они сильно разные.

Рекомендую включить оба нч (выровняв в точке прослушивания громкость лево/право), посмотреть на их соместный график и корректировать задержку для правого нч до получения наиболее "красивого" графика , а потом ещё и сабик подключить.

Про стык мидбас-пищ - было бы неплохо рассмотреть диапазон от 1 до 8 кГц "ПОД ЛУПОЙ" (как для каждой из сторон отдельно так и при совместном включении)
Причем посмотреть отдельно на мидбас, отдельно на вч и отдельно на нч+вч. Поиграться с переворотом полярностей и посмотреть как лучше.

Пыс. И не забывайте указывать все настройки частот фильтров на стыке полос.
Пыс.пыс. естественно, всё имхо.

Сообщение от DядяВова

Желательно добиться одинакости в наклоне графиков фазы для Л-П.
А у Вас они сильно разные.

Как в Спектралабе сохранить график для одного канала, чтобы по верх него рисовался график для другого канала?

Сообщение от Romvell

Как в Спектралабе сохранить график для одного канала, чтобы по верх него рисовался график для другого канала?

Для фазы никак. Тока набумажке.

Сообщение от garmas

DядяВова, чоловік ж серйозно запитав (украинская мова)

Вполне серьёзно человеку ответил...


Пыс. а может я чего не знаю? Так научите, буду рад.

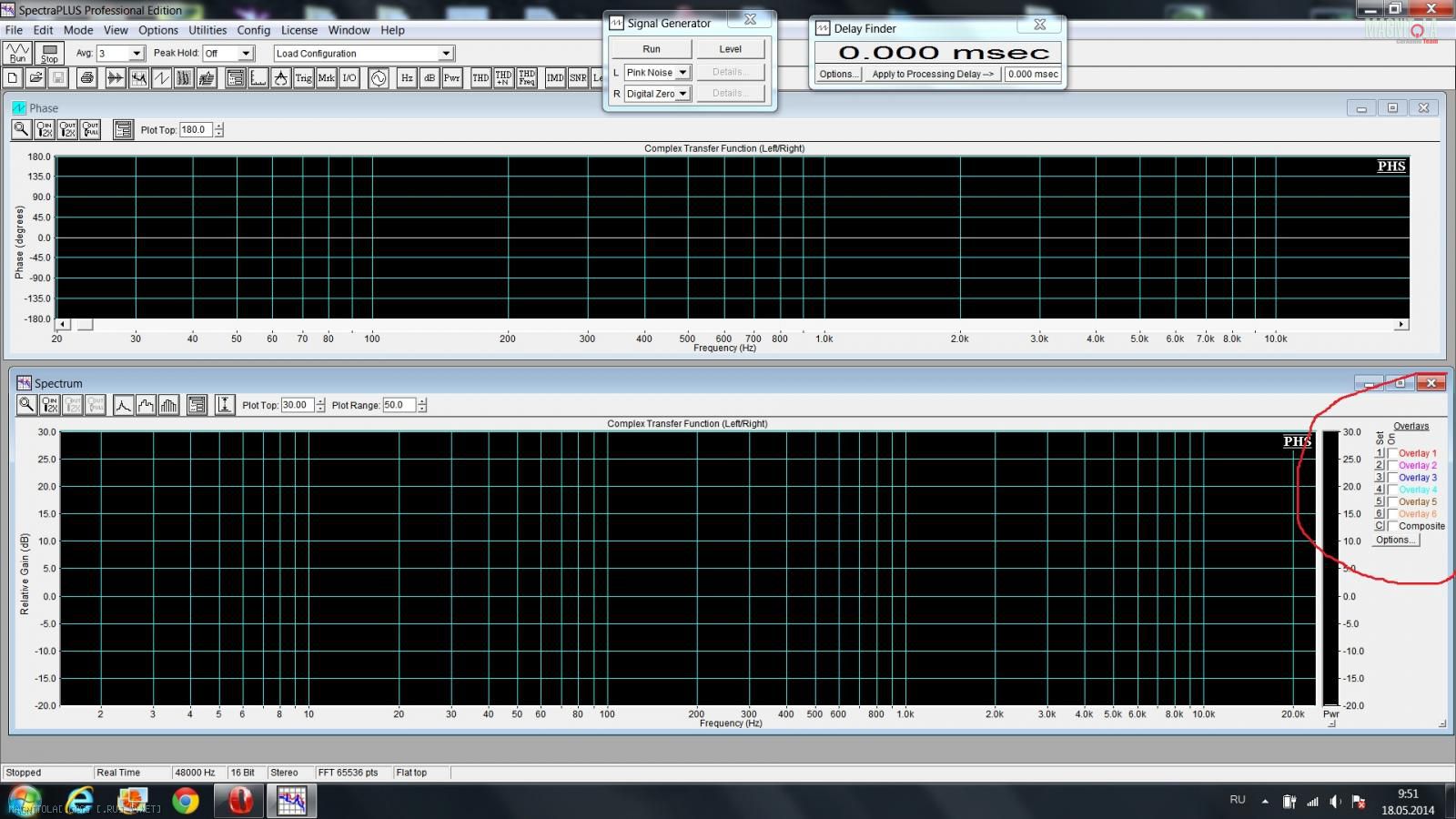

Я бумажками конечно не пользуюсь... - а вот скриншотами пользуюсь

Сообщение от Romvell

Правый Мид + Саб. Задержка мидбаса 4,0

Сильно смущают провалы на 200; 330 и 450 Гц.

Правая сторона. Задержка мидбаса 4,0. Задержка ВЧ 4,95
.
Что скажите?

Насчёт провалов. Сравните графики при небольшом изменении задержки мидбаса. Если провалы АЧХ и прыжки фазы остаются на месте - у вас такой инсталл и салон
Тогда смотрите на общее поведение фазы возле раздела частот мид - ВЧ.
