Для замера АЧХ используется свиптон 20-20000Hz.Цитата:
Сообщение от des81
Упс, не успел.
Вот именно этот ужас я и услышал при проходе частоты. Кузов по очереди подпевает разными детальками. Есть над чем поработать с наступлением тепла))).Цитата:
Сообщение от Папа Карло
В наших методах измерения есть еще одно НО. К сожалению не совсем понятно что именно отображает график... Для этого можно просто включить чистый тон какой нибудь частоты и посмотреть на анализатор спектра.... Откуда взялся частокол? Частокол синус? Косинус? Треугольник?
А ведь я даже не попробовал запустить тон определенной частоты и посмотреть, что покажет программа. А вдруг микрофон или весь тракт до вывода инфы на экран смещает результат, типа запускаешь 315Гц., а на экране показывает 400 или 500Гц.Цитата:
Сообщение от Папа Карло
А вот с этим я не понял, по форме призвуков можно понять какая деталь кузова портит звук? Анализатор спектра, это осцилограф или SpectraPLUS умеет это делать?Цитата:
Сообщение от Папа Карло
Анализатор спектра в данном случае общий термин об устройствах и программах способных анализировать и показывать именно спектр сигнала.Цитата:
Сообщение от tigeross
По форме призвуков мало что можно выяснить , но важно , что она может быть не той формы , что звук, вызвавший этот призвук. Но микрофону то все равно - он любую форму съест.
Чтобы совсем всё изгадить?))) Ты неправильно понял - большинтсво мидбасов СДТ неигражт ниже 100Гц:(Цитата:
Сообщение от DM Rocker
Добудете микрофон - я Вам всё скину, что нужно:) У меня есть правильныйЦитата:
Сообщение от des81
Цитата:
Сообщение от Папа Карло
Ну лично я обязательно наблюдаю за ходом графика во время замера - все искажения очень хорошо видно.Цитата:
Сообщение от Папа Карло
Всем привет! Продолжу тему.
Сегодня по почте получил капсюль из Выборга.
Сегодня пойду покупать шнурок и миниджек. Провод микрофонный думаю взять. Какой длины сделать шнур для оптимального размещения при разных замерах? Мера полтора или это много?Цитата:
Сообщение от fox proteus
Сам собирался 2м. делать, спасибо Аркадию посоветовал 1м. - достаточно.Цитата:
Сообщение от des81
обычный микрофонный кабель?Цитата:
Сообщение от tigeross
Блин, эта хрень такая мелкая, а паяльщик из меня тот еще)))
Да микрофонный. Главное спаять правильно, не перегрей. Аркадий давал инструкцию, как сделать.Цитата:
Сообщение от des81
Обычный микпофонный кабель - это тот, из которого межблоки паяют. Он достаточно толстый. Жало паяльника заточите поострее и паяйте смело
Всё понял. Вечером займусь. Ждите "жалистный" пост про то, как один руко### обжег руки, сломав микрофон паяльником))).
---------- Сообщение добавлено 23.03.2015 в 16:45 ----------

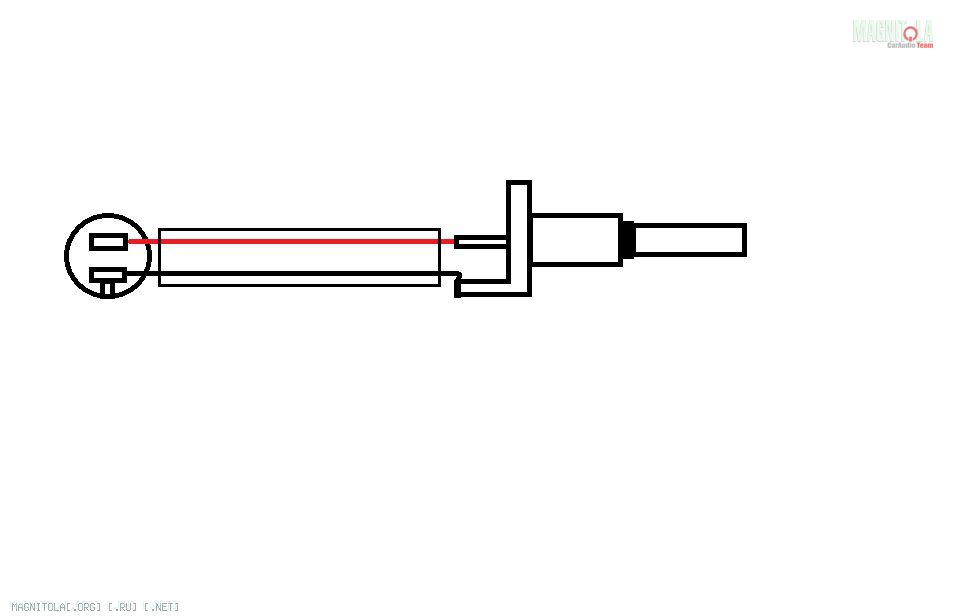

Блин, схему нарисовал контрольную, а картинки не грузятся. Че за фигня? Выбираю файл Jpeg, жму ок, а он в списке выбранных файлов не появляется.
Вложение 738824
Гемор какой-то с картинками...
Схема правильная?
Держи инструкцию
ПравильнаяЦитата:
Сообщение от des81
Тоже получил капсуль. Как соберу микрофон появятся вопросы и надеюсь уважаемый fox proteus даст рекомендации по настройке того что есть. А уважаемый папа карло скажет споются ли изотермические вч с моим мидбасом. Есть мысли махнуть твитера.
с телефона.

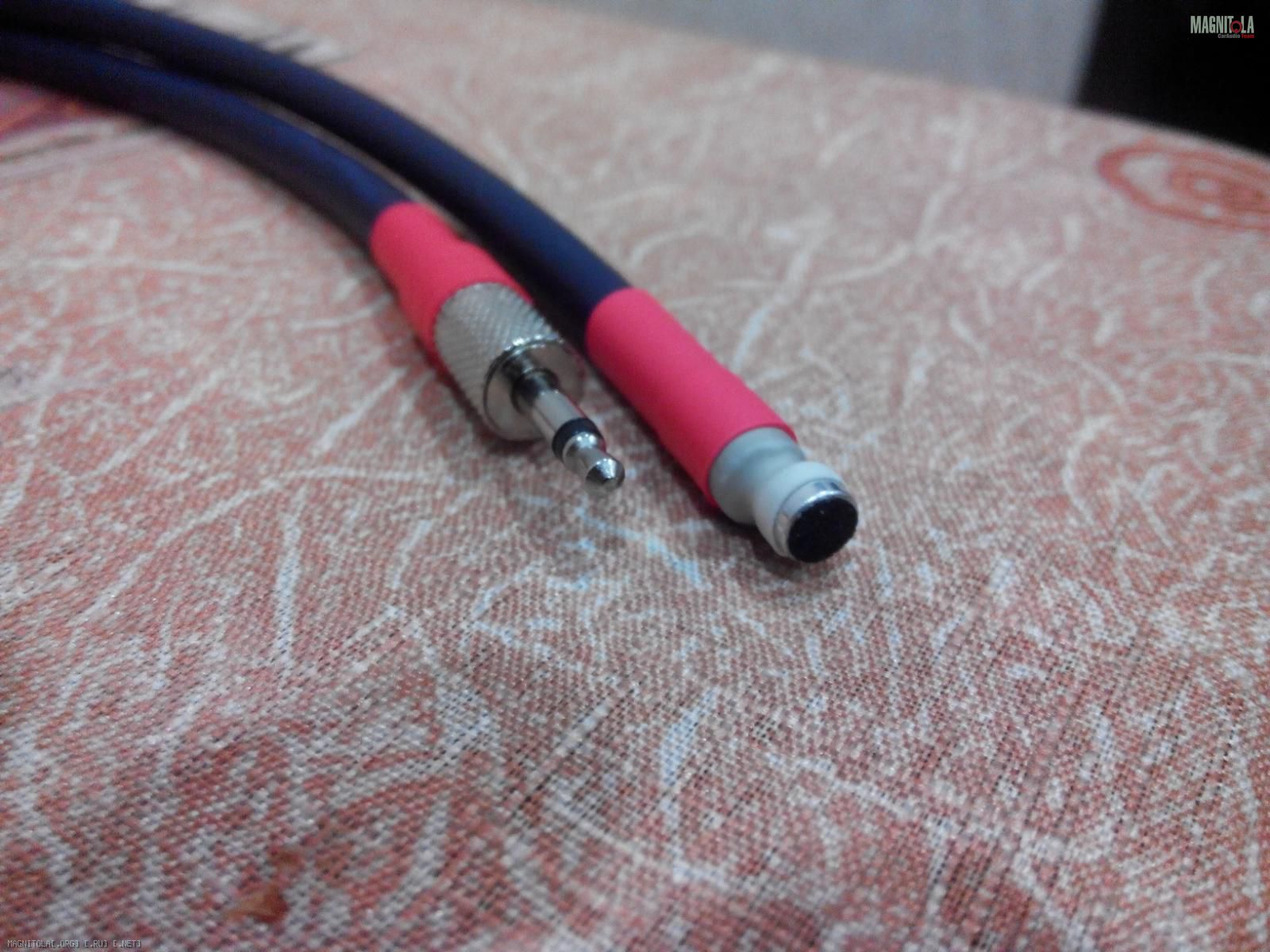

Спаял. Получилось вот такое копыто.Вложение 738882Паяльщик из меня тот еще.

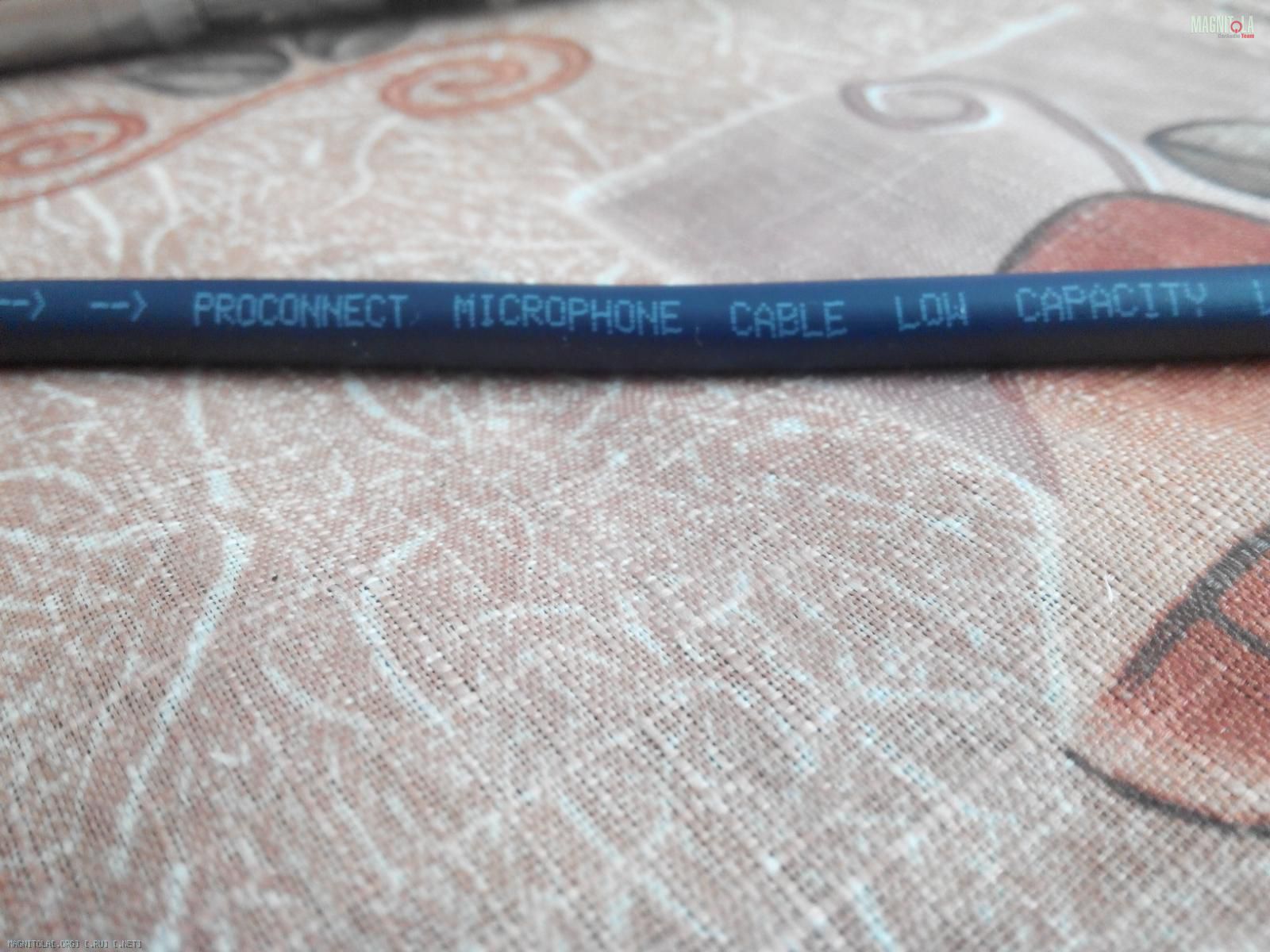

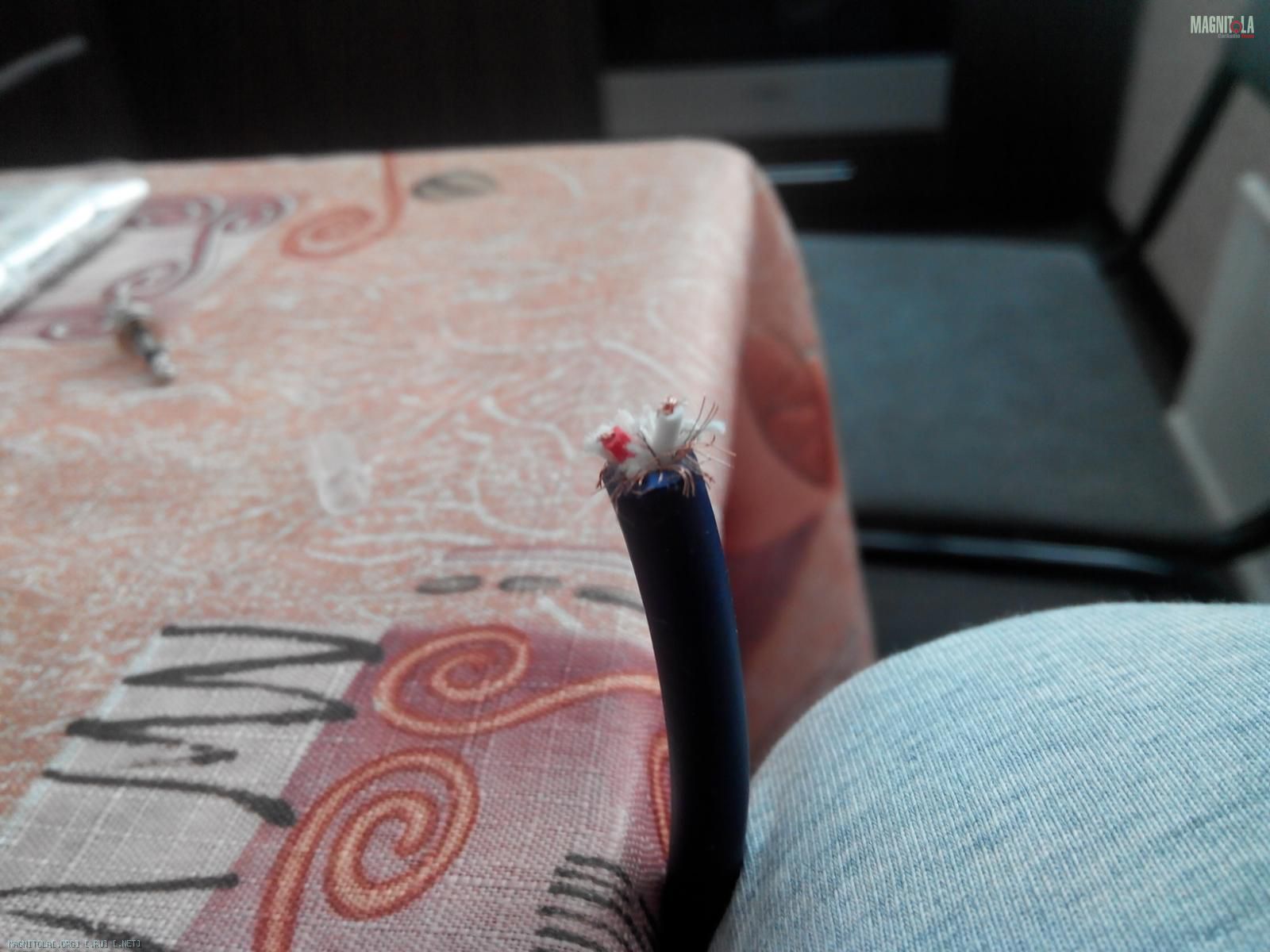

Вот такой кабель 7 мм.Вложение 738884Вложение 738886
Если из него межблоки замутить, то знатная получится колбаса.
fox proteus, сижу на диване, обложился печеньками, жду дальнейших указаний. Пока что по теории измерений в авто и принципах работы в спектралабе.
Написал в ЛСЦитата:
Сообщение от des81
Всё скачал, прогу установил. Теперь размышляю: собрался пищи в стойки переносить, настройку потом заново делать придется или какие-то этапы замеров и выявление проблем можно до переноса твитеров сделать?Цитата:
Сообщение от fox proteus
Блин, замер - это минута. Если будете внимательно думать надщ моими рекомендациями, то перенастройку после переноса твиттеров и сами осилите.Цитата:
Сообщение от des81
Да я к тому что по результатам замеров найдутся косяки инстала и переделки потребуются комплексные.Цитата:
Сообщение от fox proteus
fox proteus, сегодня затеял произвести замеры по инструкции в личке. Приехал на парковку, а там движуха началась. Люди орут, машины гудят. Поехал в лес за больничный комплекс, уселся такой, а они как повалили изо всех щелей))), доктора, пациенты, родственники. Ладно, пока прогу настраивал, вроде рассосалось. Начал пробовать. Но не задалось! Всё пропало! На этом прерву рассказ, нагоню жути и интриги. Завтра допишу.
---------- Сообщение добавлено 27.03.2015 в 12:54 ----------
fox proteus, в-общем нихрена не весело получилось. Вчера не дописал, глаза слипались уже. Замеры остановил, т.к. выяснилось что на левом твитере прыгает уровень сигнала. Осмотр показал что плюсовая клемма твитера немного шатается в колодке и при пошатывании провода сигнал то растет, то снижается. Пришлось снимать усь и дома разбирать, чтобы протянуть клемную колодку к плате усилка. Протянул, утром пошел собирать всё обратно. Усилок прикручен к мдф-панели, прикрученной к спинке заднего дивана. Решил прикурутить сместив немного усь, т.к. при откидывании спинки разъемы межблоков терлись о вторую часть дивана. Клеммы с аккума не скидывал. Когда плюсовую силу прикручивал пробежала искра - на клемме силы и в точке крепления усилка к дивану. Думаю что корпус усилка саморезом на внутренний металлический каракас дивана замкнулся. Но вроде как корпус усилка может массы спокойно касаться(я так логически рассудил).
При включении магнитолы из твитеров пошел звук зуммера, а усь стал греться и немного запахло проводкой. В итоге звук пропал и усь вырубился, т.к. фыркнул пред на 60 ампер в колбе под капотом. Вот такие дела. Схожу в тему про дым из усилка, мож там че подскажут.
fox proteus, приветствую. Усь забрал с ремонта, сегодня поставлю на место. Есть вопрос: на первом этапе замеров по твитеру заметил, что при нажатии в спектралабе кнопки RUN по графику пробегает сигнал с горбом, причем сигнал на частотах которые твитер выдать не мог, где-то от 20Гц и до 800Гц с четким скачком в определенном месте. Думал что это я сам шум создаю, тихарился как мог, но уж больно сигнал по графику каждый раз одинаковый получается, не мог я пять раз одинаково шуршать))). И еще момент: При уровне plot range=70 видно только часть графика твитера, раздвигаю plot range ниже и появляется весь график. Громкость при замерах достаточно высокая, ухам уже некомфортно, проблема видимо в настройках чуйки микрофона. Файл *olx на ноуте дома, вечером пришлю в личку.
Да,П роблемы с настройками микрофона. надо двигать не plot range, a plot top.Цитата:
Сообщение от des81
То есть, это возникает при нажатии на кнопку, ещё до запуска свип-тона?? А можно видео этого чуда?Цитата:
Сообщение от des81
Нет, я сничала свип-тон запускаю,потом RUN, как в инструкции.Цитата:
Сообщение от fox proteus
Блин, не снимал, попробую на регик снять, когда продолжу замеры.Цитата:
Сообщение от fox proteus
Глянь в свойствах микрофона есть вкладка усиление, по умолчанию там +12Дб, ставь на 0.Цитата:
Сообщение от des81
Смотрел, на нуле там было.Цитата:
Сообщение от tigeross
Я еще убавлял и во вкладке "Микрофон", чтобы график за пределы не улетал. Еще саб душил.Цитата:
Сообщение от des81
fox proteus, чего то прога заглючила у меня чтоли. Старый файл овл не могу открыть, пишет формат из инвалид, а по новой сохранить график не дает, пишет что нет таких файлов. ВЫложу пока только картинку.Вложение 744810
Идите а настройки микрофонного входа и выключайте шумодав и эходавЦитата:
Сообщение от des81
fox proteus, ссылку на файлы замеров отправил в личку. Микрофон подстроил, убрал эхо- и шумодав. Заметил, что при нажатии кнопки run в проге скачок сигнала все-таки происходит. ПРиходится останавливать и запускать спекрограмму еще раз, на втором-третьем запуске скачок уже меньше. Видимо первый запуск дает какой-то электроимпульс на микрофон, врубая аудиокарту, а повторное включение уже происходит более сглажено. Вообще занятие интересное, правда в лес пришлось уехать))).
Вот бы понаблюдать со стороны за процессом настройки с выкладкой скринов графиков и советами... Если конечно Аркадий не против))).Цитата:
Сообщение от des81

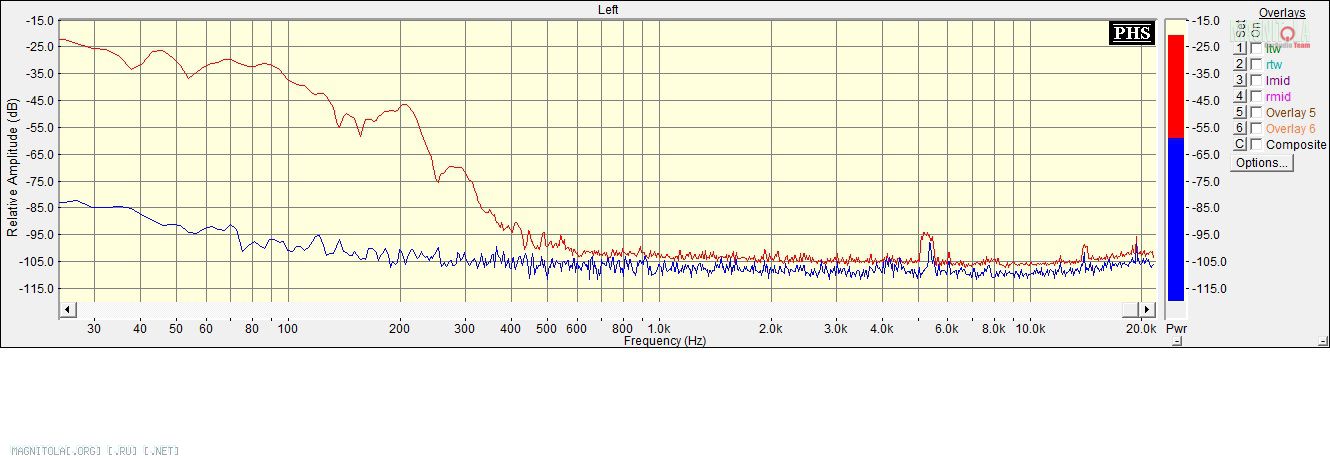

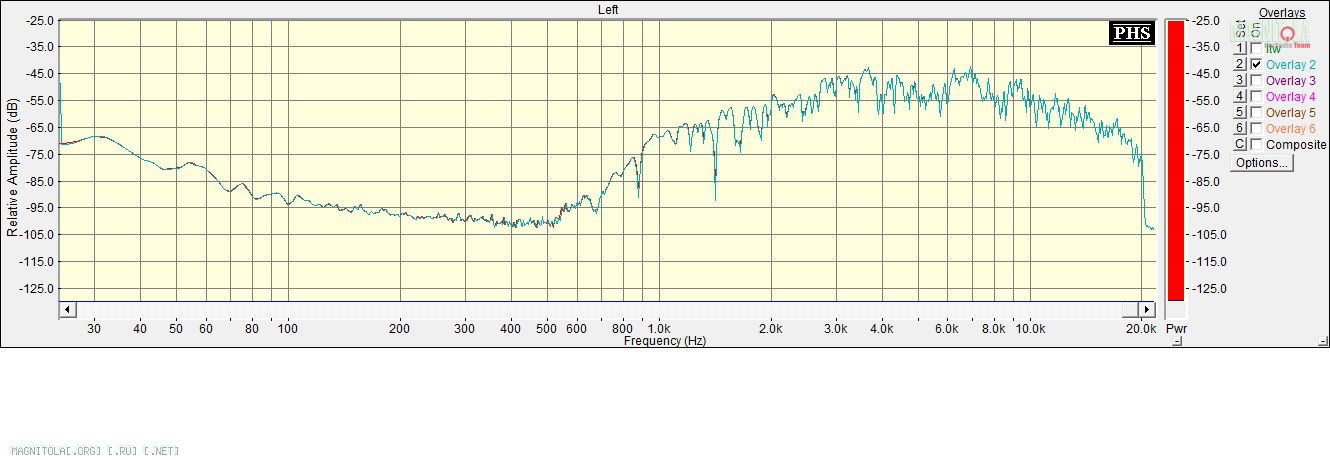

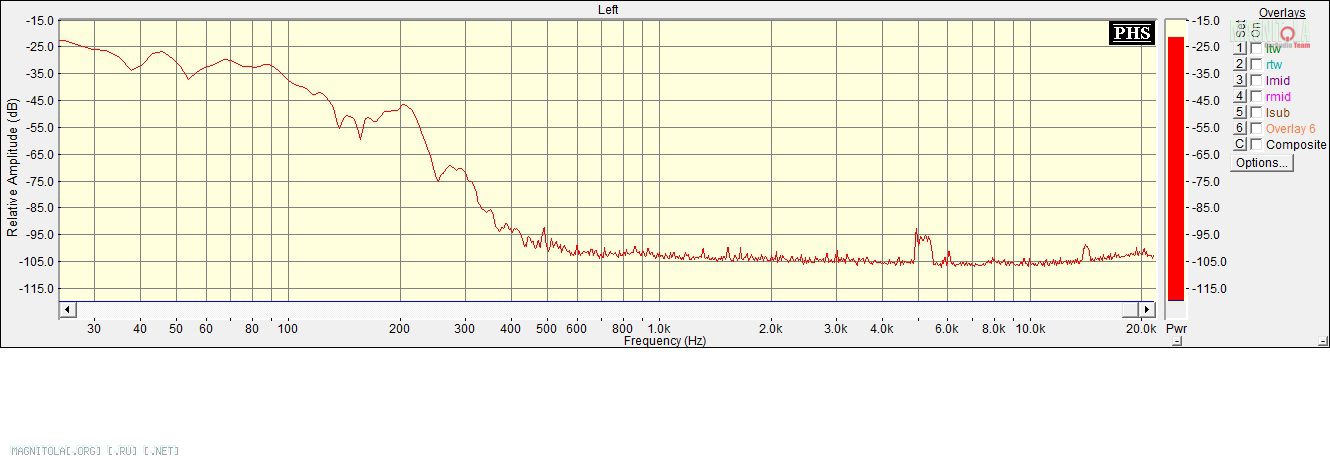

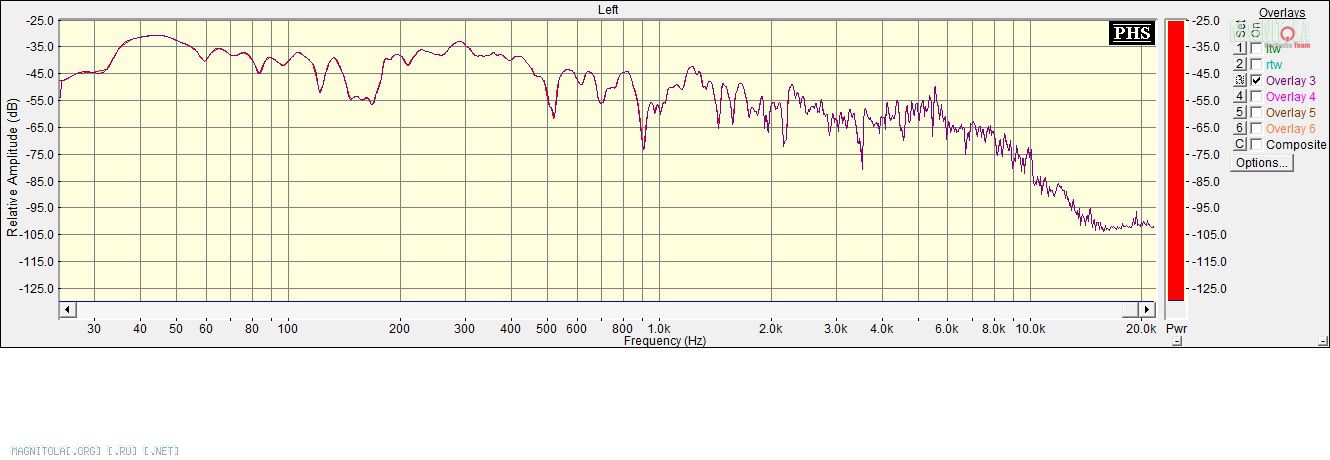

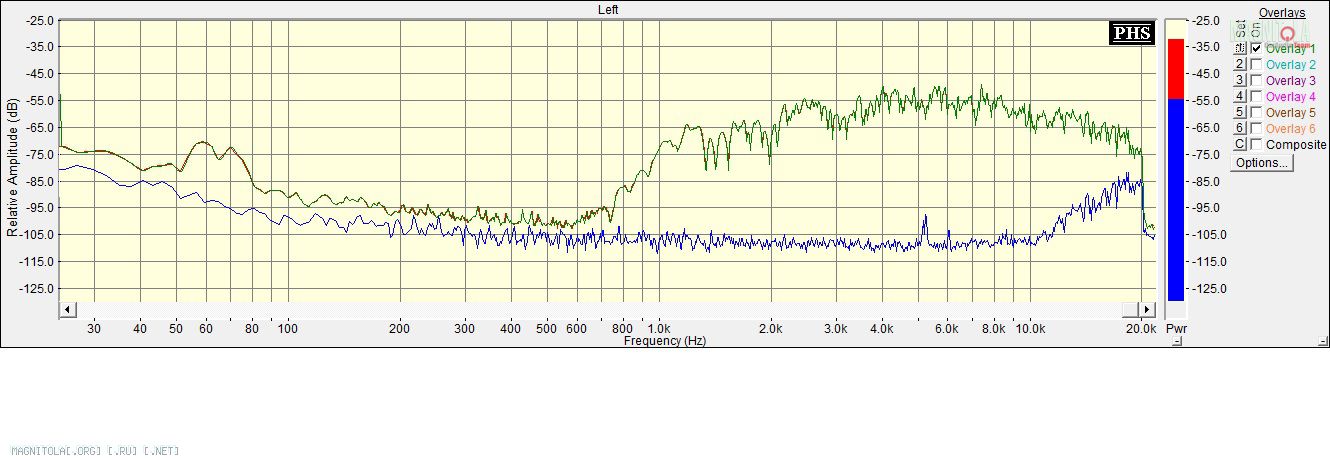

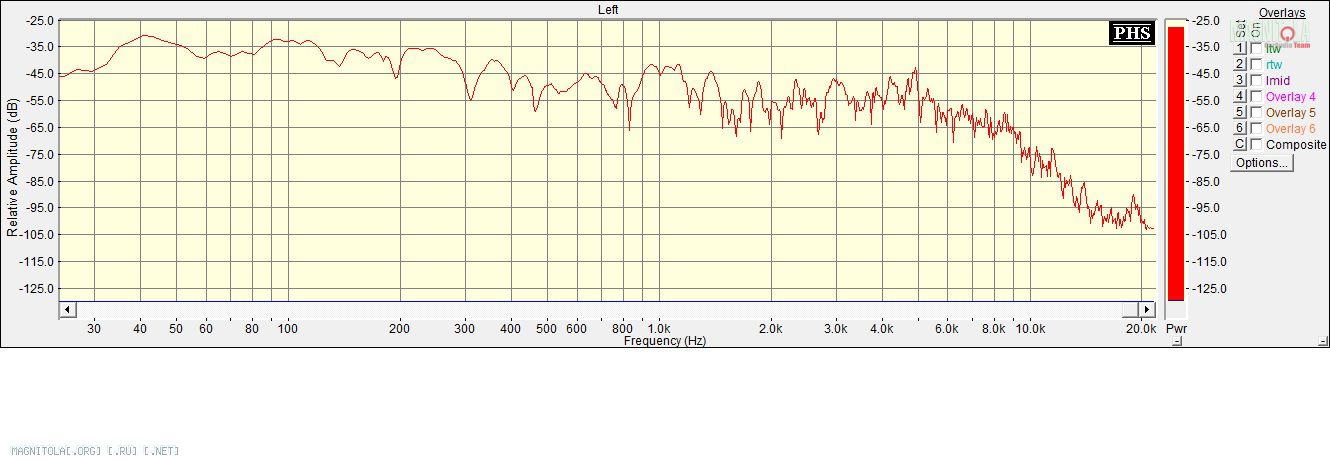

Ну ващет я и планировал выкладывать результаты каждого этапа на всеобщее обозрение. Сейчас картинки исходных АЧХ по каждому каналу закину. Только сильно не ржать))).Цитата:
Сообщение от tigeross
Вложение 746224Вложение 746226Вложение 746228Вложение 746230Вложение 746232Вложение 746234
Прошу пардону, перед сохраном забыл очистить spectrum сигнал и оставить только пиковый(на некоторых).
Гейны сейчас какие на каналах?
---------- Сообщение добавлено 03.04.2015 в 10:00 ----------
2all: обратите внимание на АЧХ мидбасов. Такую АЧХ Вы нигде не увидите больше.
---------- Сообщение добавлено 03.04.2015 в 10:01 ----------
Твиттеры - унылые:(
---------- Сообщение добавлено 03.04.2015 в 10:11 ----------
Сабвуфер в каком оформлении играет?
ЗЯ, 17 литров.Цитата:
Сообщение от fox proteus
Это похвала или ржач?)))Цитата:
Сообщение от fox proteus
Ага, начал копить на рупора))).Цитата:
Сообщение от fox proteus

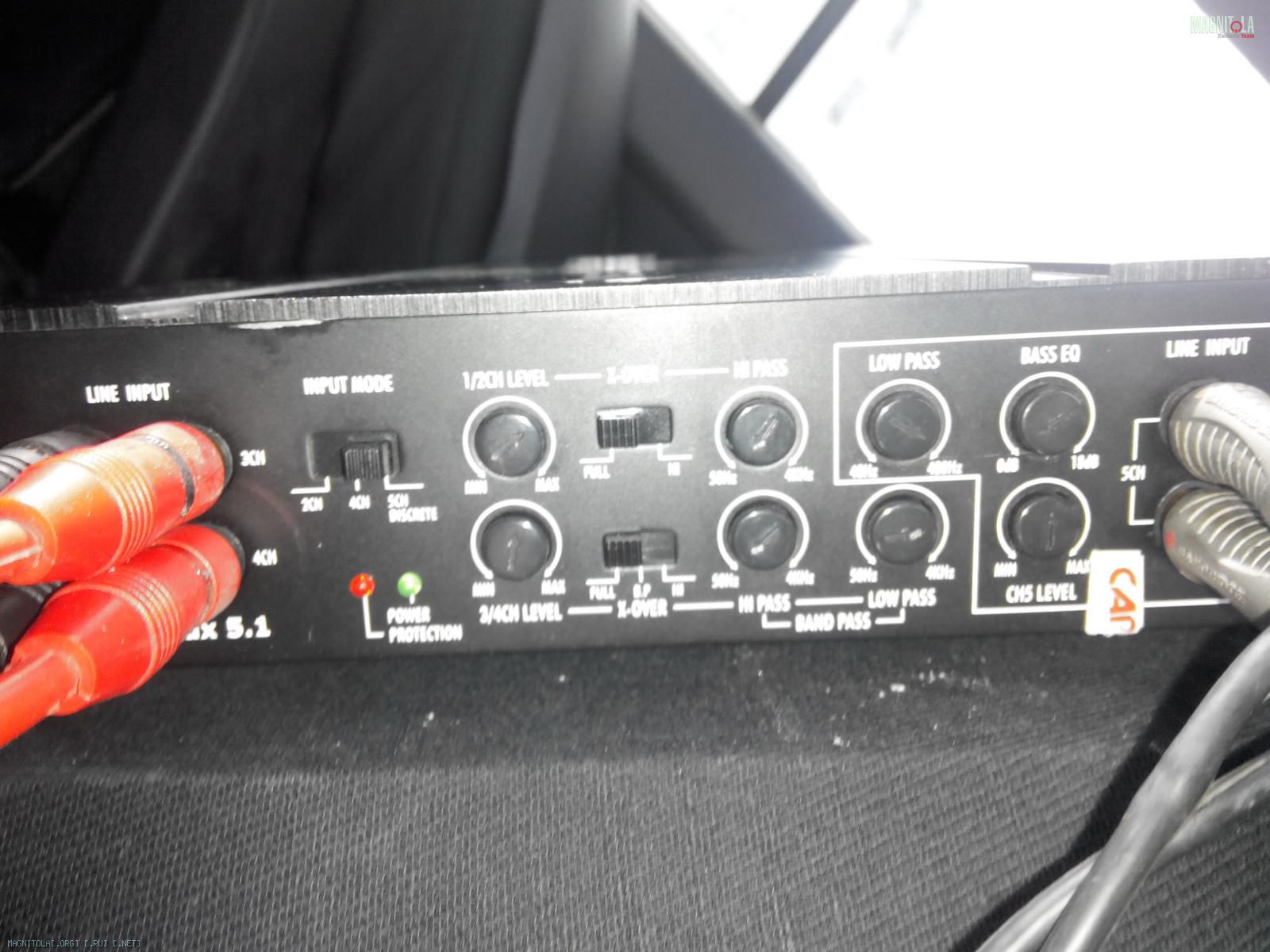

Вложение 746548Цитата:
Сообщение от fox proteus
На усилке: миды 70%, твитеры 55%, саб 50%. На голове всё в 0дб, только твитеры убавляю -2дб оба канала.
похвалаЦитата:
Сообщение от des81
Ну зачем так радикально?))) Твиттеры прибавьте до 70% на усе, а на ГУ - левый поднять до 0 правый - задушить до -7дБ.Цитата:
Сообщение от des81
Внимание всем! Это - не единственная рекомендация. Основные детали настроек - в личке у автора!
Жаль хотелось бы попробовать вникнуть в систему настройки. Что бы потом вопросов меньше было. не хочу не кого обидеть: но есть ли в вопросе коммерческая составляющая?
с телефона
В вопросе много составляющих, в том числе и отсутствие пока достаточной базы систематизированных знаний, чтобы сформировать полноценное описание системы настройки. Я автору не обхъясняю, как я пришёл к тому или иному выводу, а говорю уже результат. Естественно, я руководствуюсь вполне определенными соображениями и опытом, а не даю рекомендации от балды, но для того, чтобы сформироватьЦитата:
Сообщение от wine
имеющийся у меня опыт и соображения надо систематизировать и обосновать. А для этого у меня пока ещё не так много объективной информации скопилось.Цитата:
Сообщение от wine
А можно подетальней рассказать? И мне приятно будет, и другим полезно))).Цитата:
Сообщение от fox proteus
Боюсь за своё левое ухо. Кстати, перед замером левый твит поставил на металлический гибкий уголок, довернув его "в лицо", т.к. пел он в пассажира и сцена уплывала к правой стойке. Теперь стало лучше, по-этому боюсь 7дб мне перепонку пробьют))).Цитата:
Сообщение от fox proteus
Значит можно рассчитывать на Вашу помощь в настройке системы после подготовки всего необходимого (микрофон, проги)? Именно ценного опыта мне и не хватает. Заранее спасибо.
