Настройка звука в малобюджетной процевой системе (двушка)

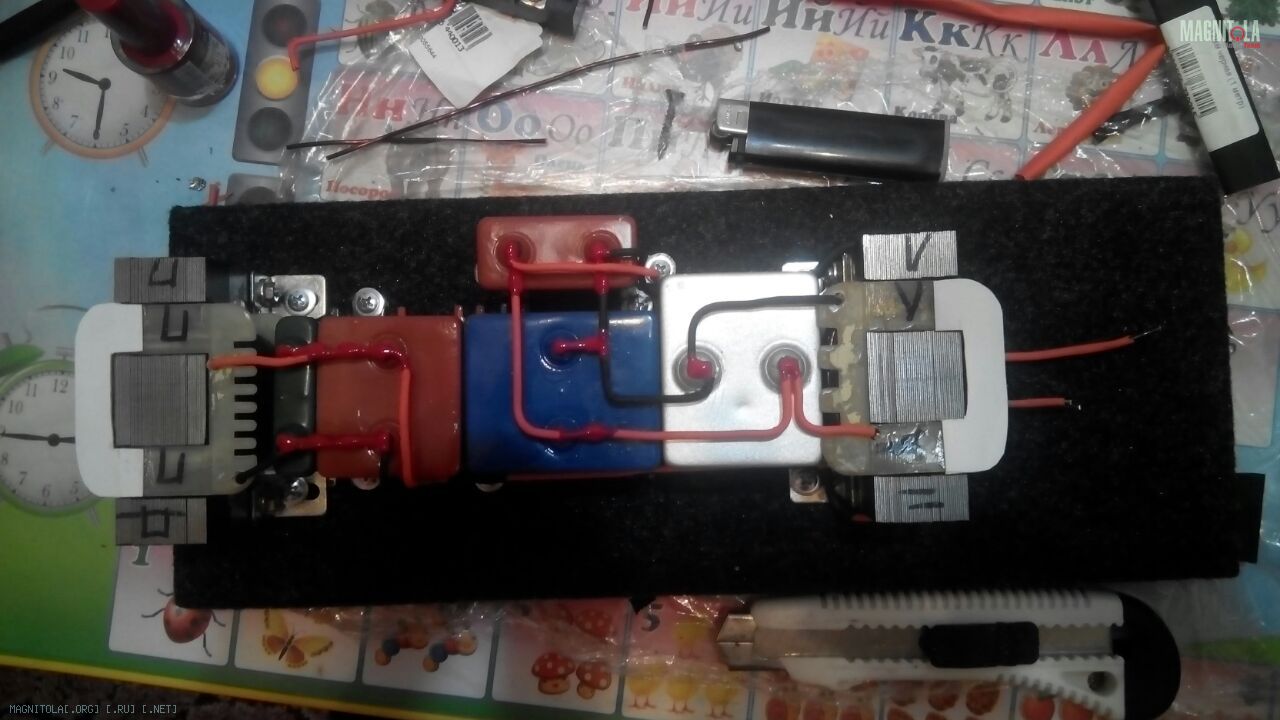

Двухполосный "эквалайзер":

Вложение 1223020

Как говорится - нелегок путь пассиФщика...

Система обрастает мясом.

Вот и сабик облагородили
Вложение 1223862


и моноблок в системе появился
Вложение 1223864

Цитата:

---

Сообщение от DядяВова

Двухполосный "эквалайзер":

Вложение 1223020

Как говорится - нелегок путь пассиФщика...

---

а теперь подай синус рабочей частоты и 0.1 rms и глянь осцилографом на входе и на выходе, будешь приятно удивлен, потом 0.3rms, 0.5 rms/

Цитата:

---

Сообщение от romanov

а теперь подай синус рабочей частоты и 0.1 rms и глянь осцилографом на входе и на выходе, будешь приятно удивлен, потом 0.3rms, 0.5 rms/

---

Синус взять негде, впрочем как и осциллограф.

Пыс. исходя из того, что в "домашке" такие цепочки ставятся очень часто (в том числе с применением катушек на сердечниках), криминала в их использовании пока не вижу (и не слышу ;) ).

Габаритная мощность трансформаторного железа с большим запасом, сердечники разомкнутые. До насыщения, как до Пекина задним ходом. В промышленных изделиях габариты сердечников в десятки раз меньше.
С точки зрения производственной экономики - расточительность. Но тут скорее философия Хайэнда - ни чего не жалко для звука!

Цитата:

---

Сообщение от Flatout

Габаритная мощность трансформаторного железа с большим запасом, сердечники разомкнутые. До насыщения, как до Пекина задним ходом. В промышленных изделиях габариты сердечников в десятки раз меньше.
С точки зрения производственной экономики - расточительность. Но тут скорее философия Хайэнда - ни чего не жалко для звука!

---

От себя добавлю
- больше "железа" - выше индуктивность (и дальше тот самый момент насыщения).

Соответственно витков можно сделать меньше - снизив сопротивление катушки (что только в плюс)

Цитата:

---

Сообщение от DядяВова

- больше "железа" - выше индуктивность

---

Точнее "больше площадь сердечника"-выше индуктивность.

Цитата:

---

Сообщение от Matvey498

Точнее "больше площадь сердечника"-выше индуктивность.

---

про потери в железе, нелинейности петли гистерезиса и пр. эффектах....

---------- Сообщение добавлено 15.05.2018 в 19:19 ----------

Цитата:

---

Сообщение от DядяВова

Система обрастает мясом.

Вот и сабик облагородили
Вложение 1223862


и моноблок в системе появился
Вложение 1223864

---

посмотре на эти баночки (МБГО, БМ и пр.),монтаж родной, сразу далекая молодость вспомнилась....

Цитата:

---

Сообщение от romanov

про потери в железе, нелинейности петли гистерезиса и пр. эффектах...

---

Простите, но в динамической головке всё то же самое, катушки, железо.
По Вашему получается, каждый динамик сразу на помойку - за гистерезис на 0,1 rms!

Цитата:

---

Сообщение от romanov

про потери в железе,

---

Это называется "потери в стали"...Не будем мелочны.

---------- Сообщение добавлено 15.05.2018 в 21:44 ----------

Цитата:

---

Сообщение от romanov

нелинейности петли гистерезиса

---

Не факт,что работа происходит именно на участках с наибольшей нелинейностью.
Т.к. токи,протекающие через катушку не достигают и ДЕСЯТИ Ампер,то работа сердечника происходит практически на линейном участке петли.

Цитата:

---

Сообщение от romanov

и пр. эффектах....

---

О "пр. эффектах" поподробнее желательно.
