Усилитель-процессор Audiotec Fischer PP52DSP
Новые компактные усилители-процессоры Audiotec Fischer серии MATCH (www.match-audio.ru) позиционируются для апгрейда штатных аудиосистем, но, кстати говоря, могут быть подключены и к любой нештатной магнитоле от Pioneer до Intro и, соответственно, улучшить качество звучания в любой аудиосистеме. В настоящий момент в серии три усилителя: четырёхканальный PP41DSP, пятиканальный PP52DSP и восьмиканальный PP82DSP. Кроме усилителей, в серию MATCH входят специально разработанные компактные пассивные сабвуферы PP7E-D и PP10E-D с двумя головками типоразмера 6,5 и 10 дюймов соответственно.
Интересно, что производитель позиционирует свои изделия не как усилители со встроенным процессором, а наоборот – как процессоры с усилителем. С точки зрения техники от перестановки мест слагаемых сумма не меняется, но философский смысл в этом есть – при разработке упор делался именно на процессор, Audiotec Fischer опыта в этом не занимать. Напротив, усилительная часть революционных решений не предлагает, все усилители работают в классе AB и выполнены на микросхемах ради компактности. Впрочем, это ничуть не сказалось на качестве звучания, в чём мы могли убедиться на опыте, установив усилитель Match PP52DSP и сабвуфер Match PP10E-D в автомобиль Skoda Yeti. Замечу – без замены штатной акустики и виброизоляции.

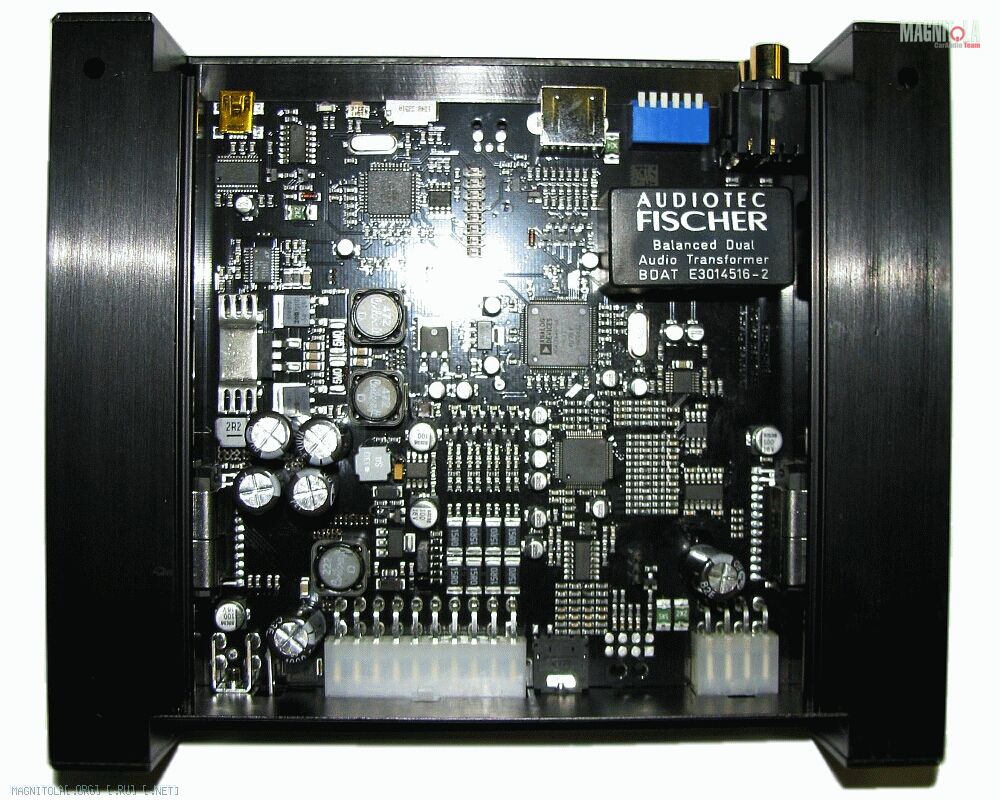

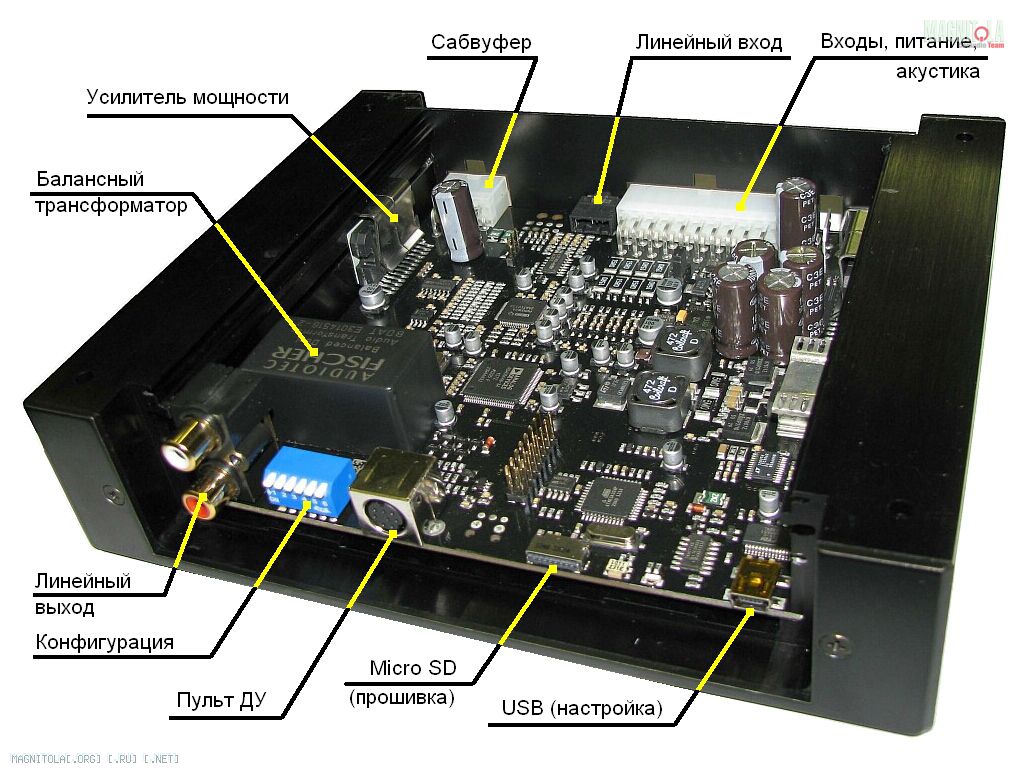

Сперва пара слов про усилитель. Вот как он выглядит со снятой крышкой:
Вложение 387052Вложение 387054
Представление о габаритах можно составить по гнёздам RCA, а вообще-то аппарат можно полностью накрыть двумя ладонями.
Усилитель подключается к источнику сигнала по высокому уровню при помощи собственного разъёма с «хвостом», снабжённым стандартными соединителями DIN. Для подключения к проводке конкретной модели автомобиля используются переходники, которые поставляются отдельно.
С процессором можно использовать внешний усилитель – для этого предназначен гальванически развязанный линейный выход (сдвоенный балансный трансформатор в правом верхнем углу левого фото) и выход сигнала Remote.
Чувствительность входов и начальный уровень сигнала сабвуфера задаются переключателями конфигурации. В усилитель есть также линейный вход (mini jack), применение которого разрешается при конфигурации. Для регулировки усиления от внешнего входа и переключения режимов необходим внешний контроллер, он же используется для регулировки уровня сабвуфера. Усилитель можно использовать и без контроллера.
Для настройки усилителя используется компьютер, подключаемый через порт USB. Кроме того, заранее подготовленные прошивки можно загружать с карточки micro SD – это удобно, например, для дилерских центров, где круг моделей автомобилей уже определён.
Ну, а теперь собственно процесс установки. У меня он занял примерно три часа с размышлениями и перекурами, причём салон Yeti я разбирал впервые в жизни. Понятно, что с отработанными моделями автомобилей времени потребуется намного меньше.

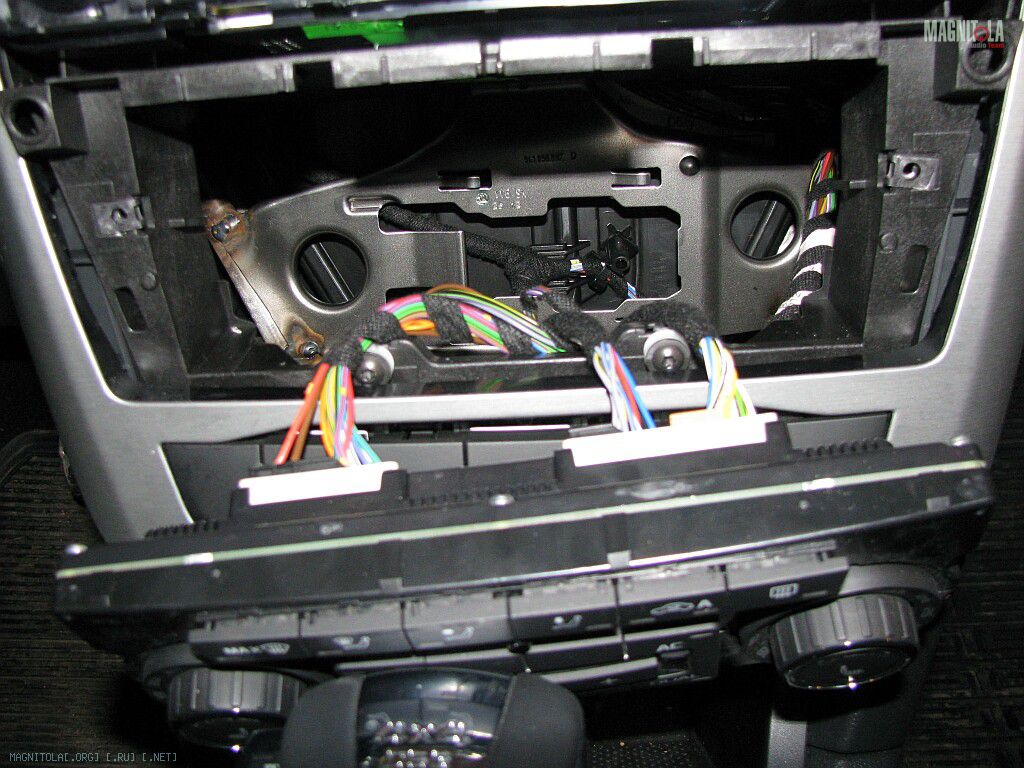

Попытка установить усилитель в «бороде» за штатной магнитолой потерпела неудачу – без полной разборки консоли не запихнуть. Места там достаточно, до окошко маловато...
Вложение 387056Вложение 387058

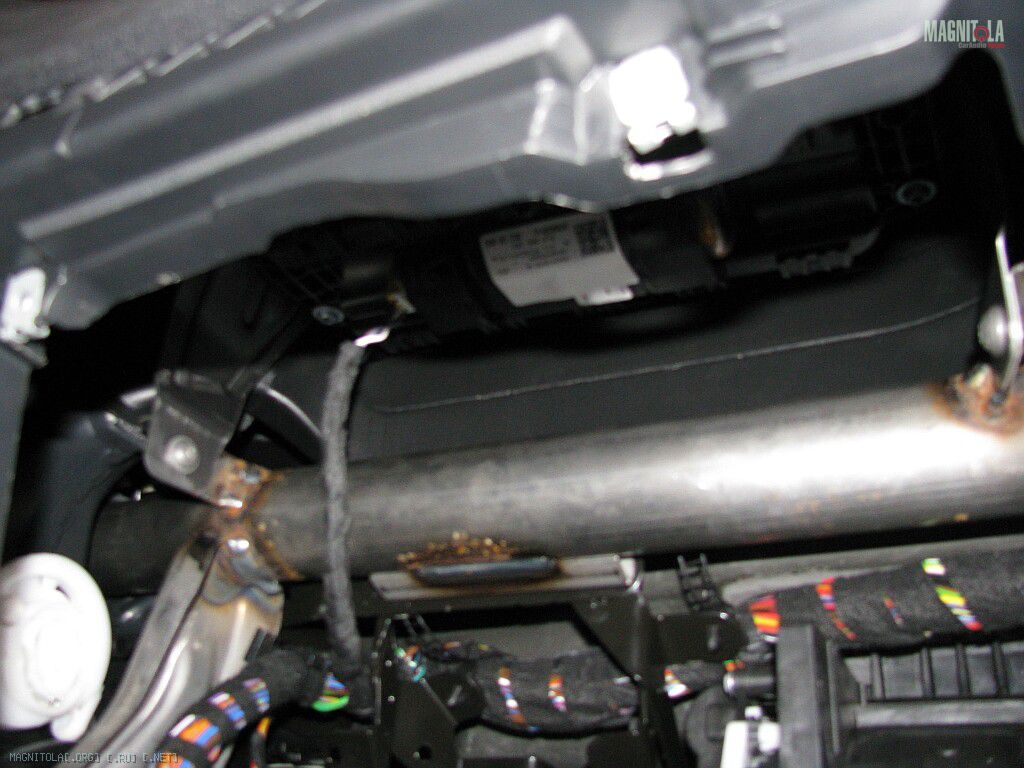

Пришлось рассмотреть другие варианты. Хотя длина жгута проводов позволяет утащить усилитель хоть под сиденье, самым удачным местом для установки оказалось пространство над бардачком (ниже подушки безопасности).

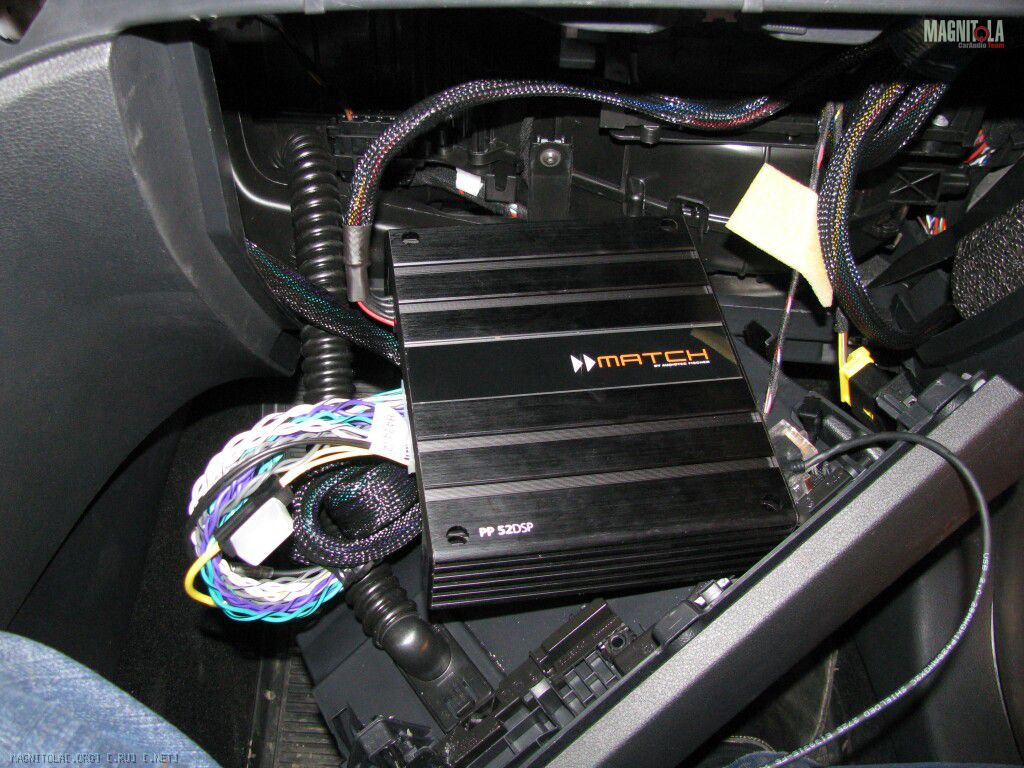

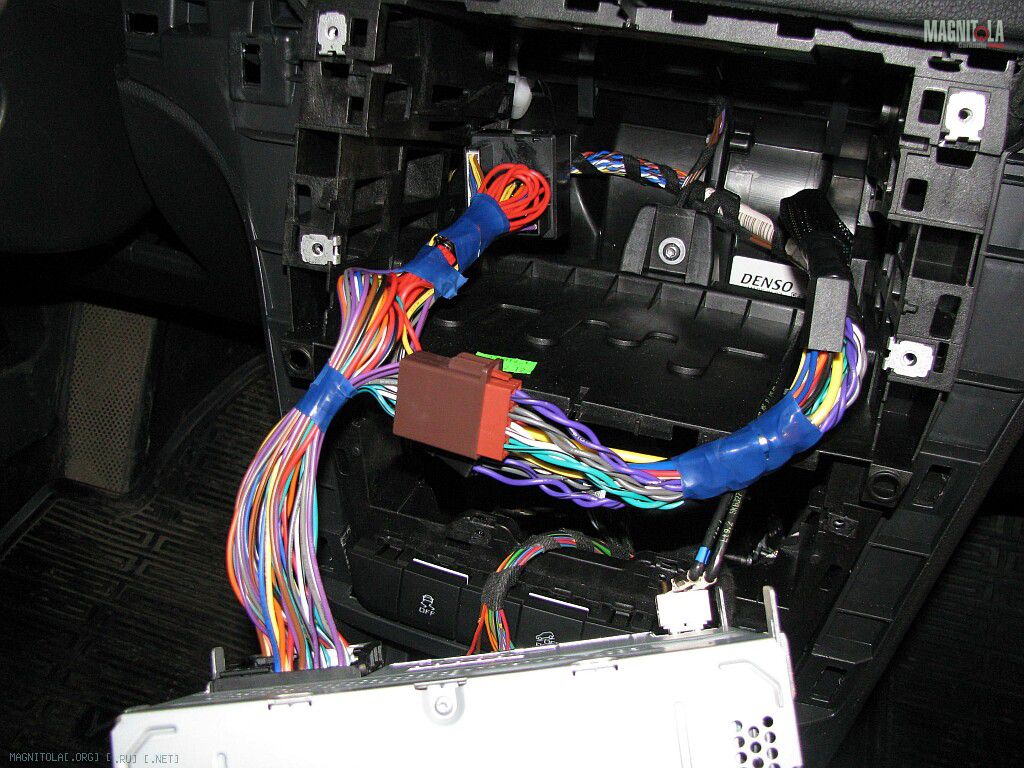

Вот так выглядит подключение переходников к штатной «голове» и к усилителю:
Вложение 387060Вложение 387062

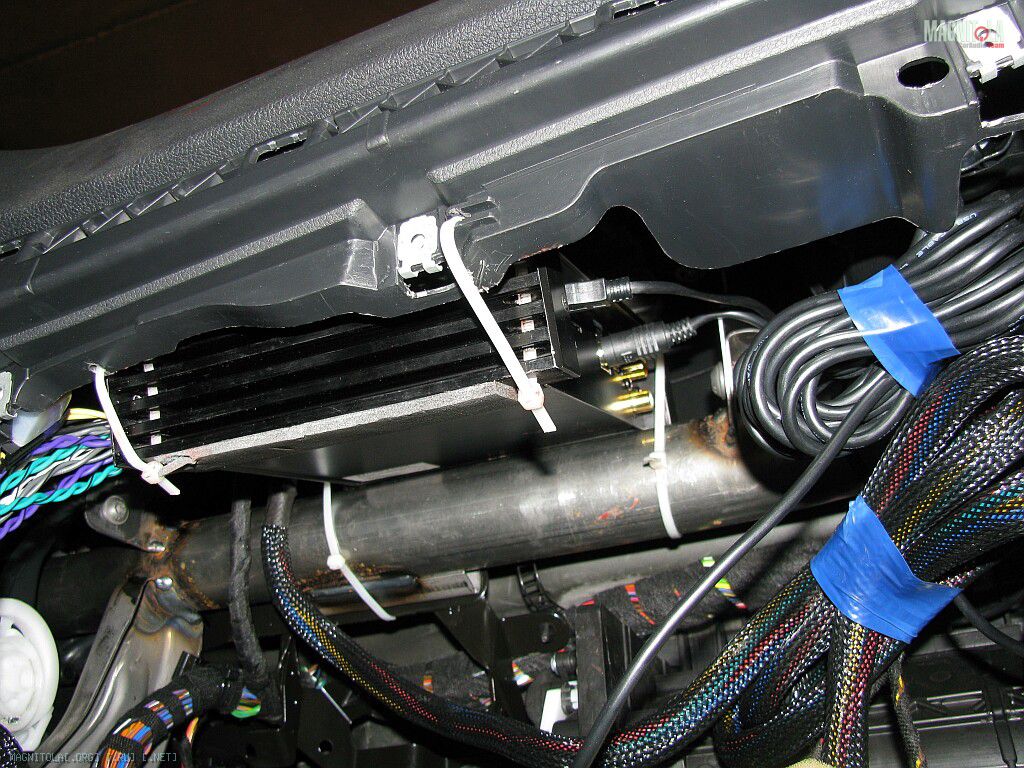

Усилитель установлен по-простому – притянут стяжками к распорке. Излишки жгутов увязаны в бухты, а бардачок без проблем встал на место.
Вложение 387064

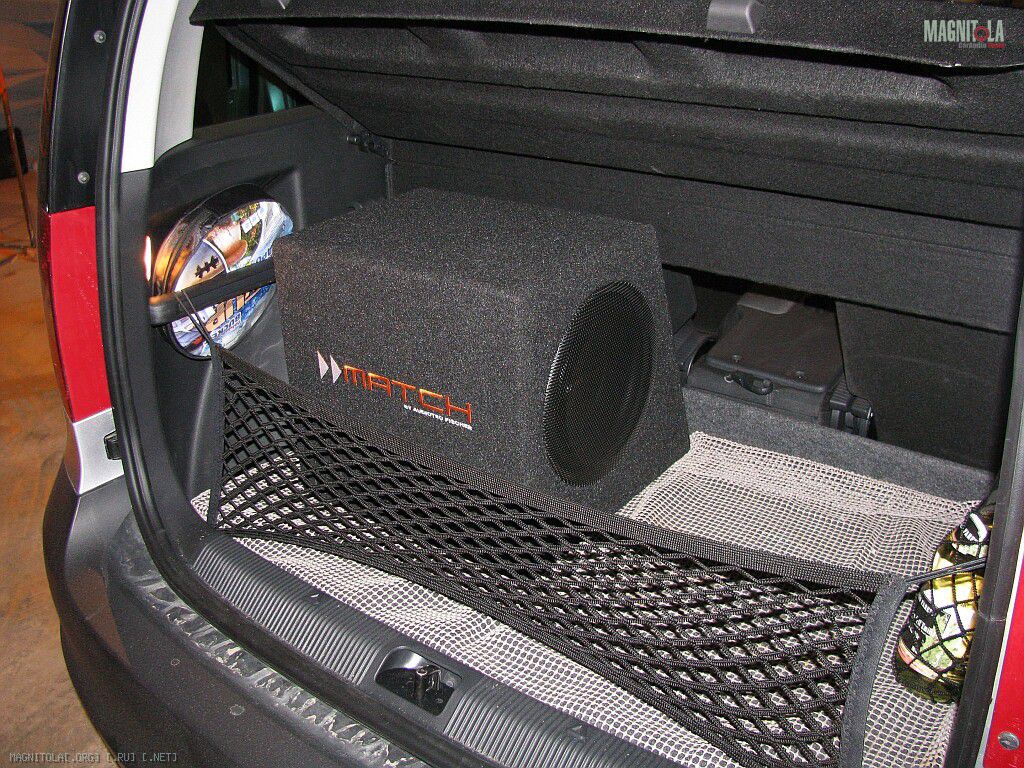

Сабвуфер установлен в багажнике без крепления. Во-первых, он достаточно устойчив и сам по себе. А во-вторых, багажник всё же иногда нужен в полном объёме. Кабель из комплекта сабвуфера проложен по правому порогу.
Вложение 387066Вложение 387068
А теперь - результаты
Ещё раз напомню, что штатные динамики не заменялись, а места для их установки крайне неудачны со всех позиций – фронтальные динамики находятся в задней части двери и фактически дубасят в подушку сиденья. Руки дизайнерам оторвать! Ни о сцене, ни о тональном балансе говорить не приходится – звук, как из… Ну, вы поняли…
Результаты превзошли ожидания. Выбранная конфигурация усилителя позволяла одним нажатием кнопки на пульте сравнить звучание системы в исходном и модернизированном варианте. Понятно, что штатное звучание не выдерживало на этом фоне никакой критики – притом, что на тот момент софта для настройки в моём распоряжении ещё не было, и пришлось воспользоваться готовой конфигурацией для «Фольксвагена».
- Во-первых, в лучшую сторону изменился тональный баланс – исчезли резкие пики, окрашивавшие звучание, тембры стали более натуральными. Прорезались отдельные инструменты, до этого замаскированные провалами на АЧХ. Ну, это ещё понять можно – коррекция АЧХ способна на многое.
- Во-вторых, появилась сцена. Она поднялась, выровнялась, и стала более-менее симметричной. Честно говоря – при таком кошмарном расположении динамиков объяснить это только коррекцией и задержками я не могу. Мистика...
- В-третьих, звучание стало более плотным, заметно увеличилась средняя громкость. Настолько заметно, что я достал прибор и замерил – средняя громкость выросла примерно на 10 дБ. А это эквивалентно десятикратному увеличению мощности. Откуда взялось, если мощность встроенного усилителя процессора всего 35 Вт на канал? Грамотная компрессия динамического диапазона сигнала (подтягивание тихих мест и ограничение громких) позволили достичь столь впечатляющего результата при скромной мощности усилителя.
- В-четвёртых, сабвуфер. Хотя он и скромный по размерам, но всё же «двухголовый» и с фазоинвертором. А поэтому и при скромной мощности усилителя (пятый канал ничем не отличается от прочих) басил весьма ощутимо. Причём именно басил, а не дубасил, как многие компактные сабы.
Система стала практически всеядной: и джаз, и рок, и даже радио теперь приятно слушать. Не то, что раньше...
Вывод: надёжно, практично, и быстро можно получить результат, который устроит очень многих автовладельцев, не готовых на тотальную переделку всей аудиосистемы, но жаждущих лучшего. Это плюс.
А минус - это цена вопроса, которая, тем не менее, всё же укладывается в рамки того минимального бюджета, с которого начинается самый скромный заезд в студию автозвука :)

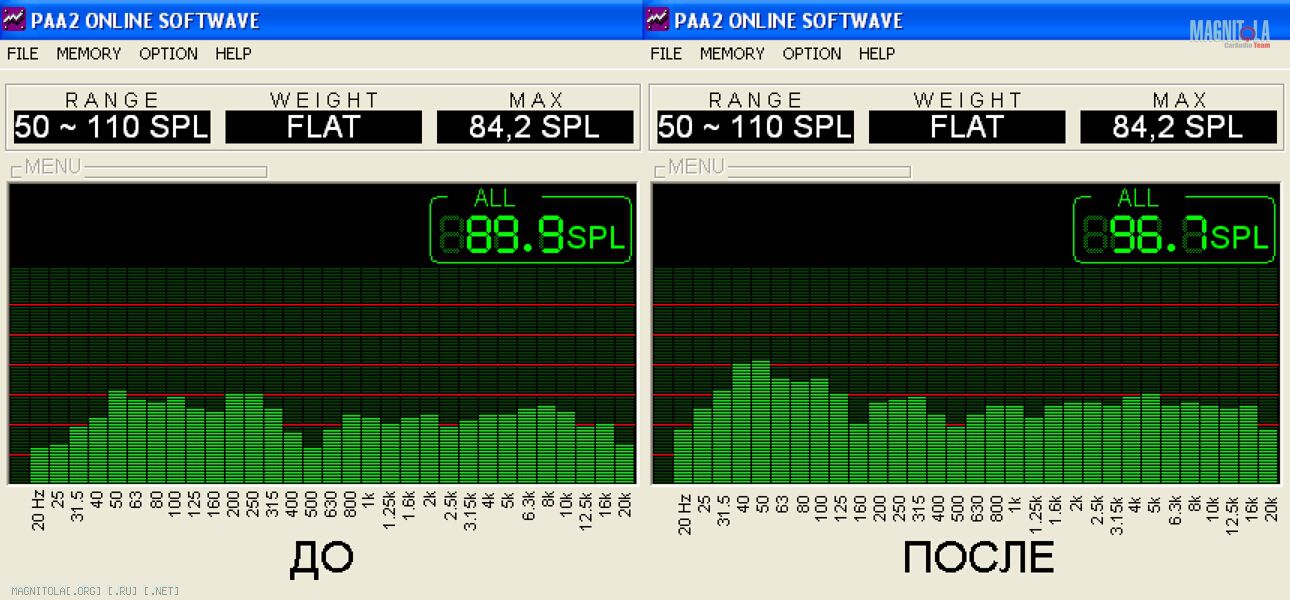

В заключение – АЧХ системы до и после. Комментарии, как говорится, излишни…
Вложение 387070
И это ещё без настройки! Но софт теперь есть, машина ещё подъедет - можно вылизать все до идеала, тогда изложу и впечатления от самого процесса настройки.
Re: Усилитель-процессор Audiotec Fischer PP52DSP
Демо-версия ПО для настройки процессоров Match:http://www.audiotec-fischer.de/files...-TOOL-2-80.exe может кому интересно будет полазить
Re: Усилитель-процессор Audiotec Fischer PP52DSP
а есть какие-то альтернативы этому девайсу от других производителей? больно уж цена кусачая
Re: Усилитель-процессор Audiotec Fischer PP52DSP
Цитата:
Сообщение от
elihio а есть какие-то альтернативы этому девайсу от других производителей?
Есть.
Mosconi Gladen One 120.4 DSP цена 30000-33000
Mosconi Gladen One 60.4 DSP цена 21000-23000
http://www.mosconi.org/one120_4_DSP.html
Re: Усилитель-процессор Audiotec Fischer PP52DSP
каналов меньше, а цена еще больше...
Re: Усилитель-процессор Audiotec Fischer PP52DSP
Альтернатив по идее нет, тк Audiotec Fischer заявляют, что это единственный процессор со встроенным усилителем, который подключается к любой штатной голове "разъем в разъем" и не требует доп. питания \ любых доработок или переделок..как то так:) Фирменные сабы Match кстати тоже "разъем в разъем" подключаются без доп. питания, тк усилок то встроенный 5ти канальный:)
Re: Усилитель-процессор Audiotec Fischer PP52DSP
получается что раз он подключается к штатной проводке,то озвучить только двухканальный фронт поканально уже не удастся ? или же если я заменил штатную широкополосную акустику на альтернативную компонентную,то будет ли возможность настроить каждую полосу в канале индивидуально?
Re: Усилитель-процессор Audiotec Fischer PP52DSP
он же на то и процессор, чтобы его настраивать индивидуально. но полноценная вроде у восьмиканального только?
Re: Усилитель-процессор Audiotec Fischer PP52DSP
Цитата:
Сообщение от
cableman получается что раз он подключается к штатной проводке,то озвучить только двухканальный фронт поканально уже не удастся ? или же если я заменил штатную широкополосную акустику на альтернативную компонентную,то будет ли возможность настроить каждую полосу в канале индивидуально?
поканально 2х или 3х компонентку можно настроить 8миканальником Match PP 82DSP
Re: Усилитель-процессор Audiotec Fischer PP52DSP
Цитата:
Сообщение от
Dencat Альтернатив по идее нет, тк Audiotec Fischer заявляют, что это единственный процессор со встроенным усилителем, который подключается к любой штатной голове "разъем в разъем" и не требует доп. питания \ любых доработок или переделок..как то так:) Фирменные сабы Match кстати тоже "разъем в разъем" подключаются без доп. питания, тк усилок то встроенный 5ти канальный:)
+1!!! именно так, альтернатив по идеологии девайса реально нет.
