Pioneer MVH-X580BT

**Green_X5** · 26.04.2017 09:50

Сообщение от FFZ

... я предлагал ставить полимерные самовосстанавливающиеся предохранители ...

Решение супер, но истинные аудиофилы поморщатся... Строго коротить монокрислической OFC, пайкой чистым серебром в вакууме!

**MAGNITOLA** · 26.04.2017 09:50

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**NoOne** · 26.04.2017 10:36

Сообщение от FFZ

Не помню когда это началось, 10-ть или более лет тому назад...................

Спасибо за пояснение!

Сообщение от FFZ

зы: Pioneer MVH-X580BT это современное ГУ, надеюсь это ни кто оспаривать не будет , а дальше сами шевелите мозгами

Это я его омметром перегружал и срабатывала защита? Значит преды "живые" и проблем в штатном режиме доставлять не должны? Если конечно нет других симптомов...

---------- Сообщение добавлено 26.04.2017 в 10:38 ----------

Сообщение от Green_X5

Решение супер, но истинные аудиофилы поморщатся..

Истинных надо лечить лекарствами, как бывший (правда на ранней стадии отпустило) говорю

)

**FFZ** · 26.04.2017 11:02

Сообщение от NoOne

Это я его омметром перегружал и срабатывала защита? Значит преды "живые" и проблем в штатном режиме доставлять не должны? Если конечно нет других симптомов...

ну во первых прозвонкой омметром эти предозранители ни при каком желании не перегрузить.
а во вторых если :

Сообщение от NoOne

омметром проверяю массу/корпус - полсекунды на экране около 190Ом потом показывает разрыв

то о какой их исправности можно говорить....
перечитываем мой тот пост ещё раз...

**NoOne** · 26.04.2017 11:14

Сообщение от FFZ

перечитываем мой тот пост ещё раз...

Читал, честно... Не понимаю... Если это важно, наверно важно

я это делал на выключеном ГУ.

Как я понимаю ситуацию:

1. Вольтметром "закоротил" массу/корпус пошел какой-то маленький ток через пред
2. Пред пошел закрываться (как Вы пишите начало возрастать сопротивление)
3. Сопротивление выросло до параметров преда и показало 1 на вольтметре (закрылся пред? отрылся вернее..)

**Green_X5** · 26.04.2017 11:23

Хотел выложить этот участок схемы, но походу бессмысленная затея...

Штатный предохранитель не умеет "закрываться" или "открываться",
- в рабочем состоянии это перемычка с нулевым сопротивлением. Т.е. исправный тестер покажет ноль или доли Ома. Сразу. И показания меняться не будут.
- сгоревший предохранитель в Пионере сперва покажет несколько Ом (начальное сопротивление разряженного конденсатора), затем будет расти до "бесконечности" (конденсатор заряжается).
Блин, нафига всё это пишу... ) Надо как-то ещё проще...

**NoOne** · 26.04.2017 11:26

Выкладывайте

Разберёмся помаленьку

Я из этого:

Сообщение от FFZ

Теперь Пионер пошёл ещё дальше , теперь в современных ГУ он стал делать то, что я предлагал в качестве доработки ещё те десять лет назад .
Суть истории в том, что раньше Пионер ставил обычные одноразовые предохранители в эту цепь защиты массы линейных выходов, а я предлагал ставить полимерные самовосстанавливающиеся предохранители, вот и вся история

и

Сообщение от FFZ

зы: Pioneer MVH-X580BT это современное ГУ, надеюсь это ни кто оспаривать не будет

Сделал вывод что сейчас стоят самовосстанавливающиеся преды?

Если что ГУ не гарантийное, буду "починять" своими силами

Сильно не пинайте, образование в наше время платное, приходится платить как деньгами так и временем, но появляется "опыт" какой никакой

---------- Сообщение добавлено 26.04.2017 в 11:32 ----------

П.С. У меня фона от самого Пиона нет (с нормальными межблоками - тихо), я не по этому написал, просто знаю что были косяки при его установки, и хочу проверить.

**FFZ** · 26.04.2017 12:44

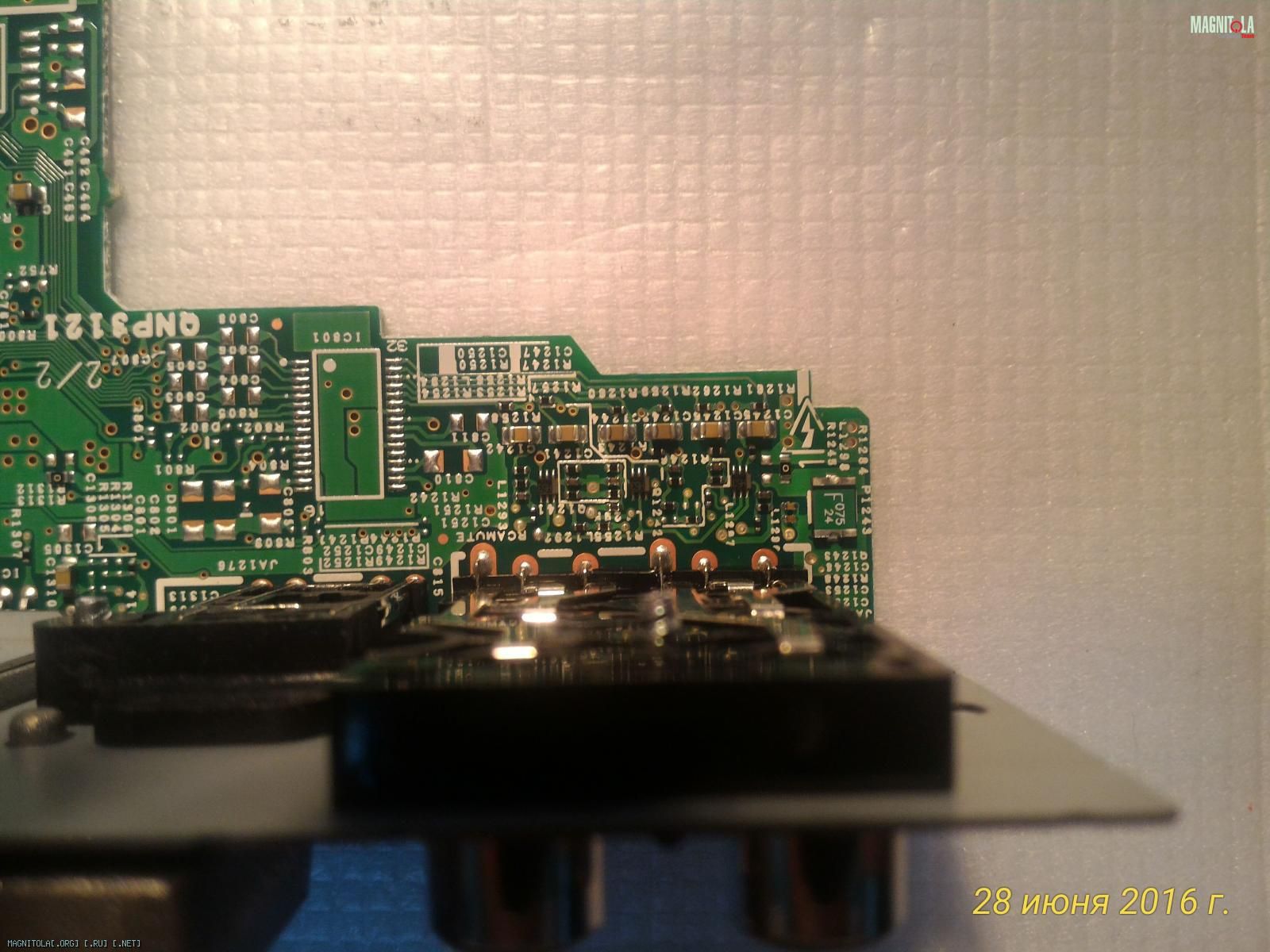

Нажмите на изображение для увеличения
Название: Magnitola-Avtozvuk_1026484_P_20160628_121335_1_p.jpg
Просмотров: 0
Размер: 216.7 Кб
ID: 1130772

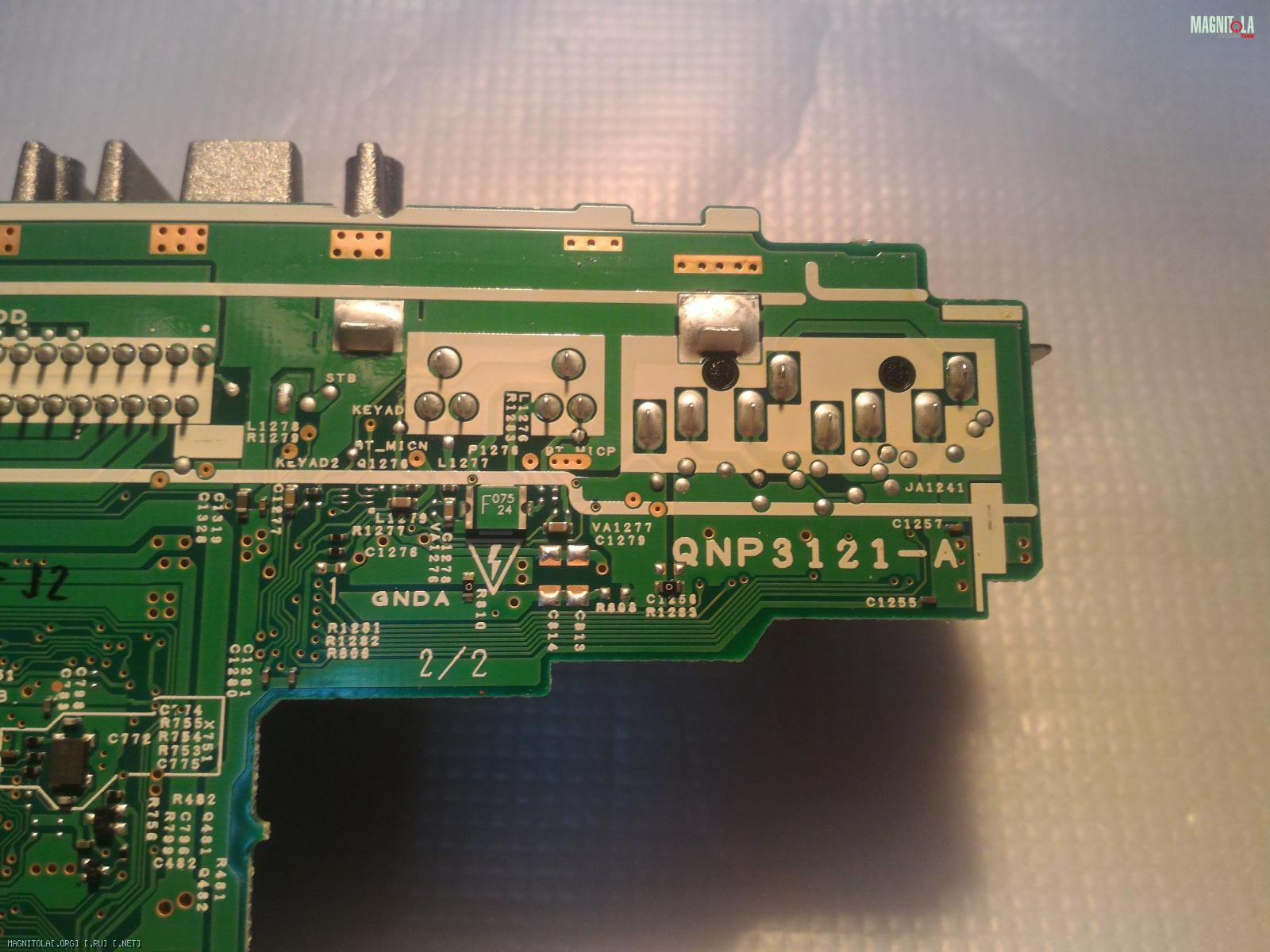

Нажмите на изображение для увеличения
Название: 1026450d1467362490-Magnitola-Avtozvuk-p_20160628_120501.jpg
Просмотров: 0
Размер: 200.5 Кб
ID: 1130774

зелёненькие штучки это предохранители...

После прочтения съесть!

https://www.chipdip.ru/catalog/resettable-fuses

**NoOne** · 26.04.2017 13:41

FFZ,

Яснопонятно

Спасибо, вскрою прозвоню еще раз конкретно преды.

Пара вопросов от дурака, буду благодарен за ответы

* Почему они не "самовосстановились"? Если память не изменяет максимум 1-2 раза вытащил межблоки на рабочем ГУ (знаю знаю, теперь уже знаю...) (Или был превышен: "Iн - максимальный ток, который не изменяет характеристик предохранителя: 0.05А - 3.75А")
* Маркировка 24 На пионовских предах что-то значит? С напряжением связано?

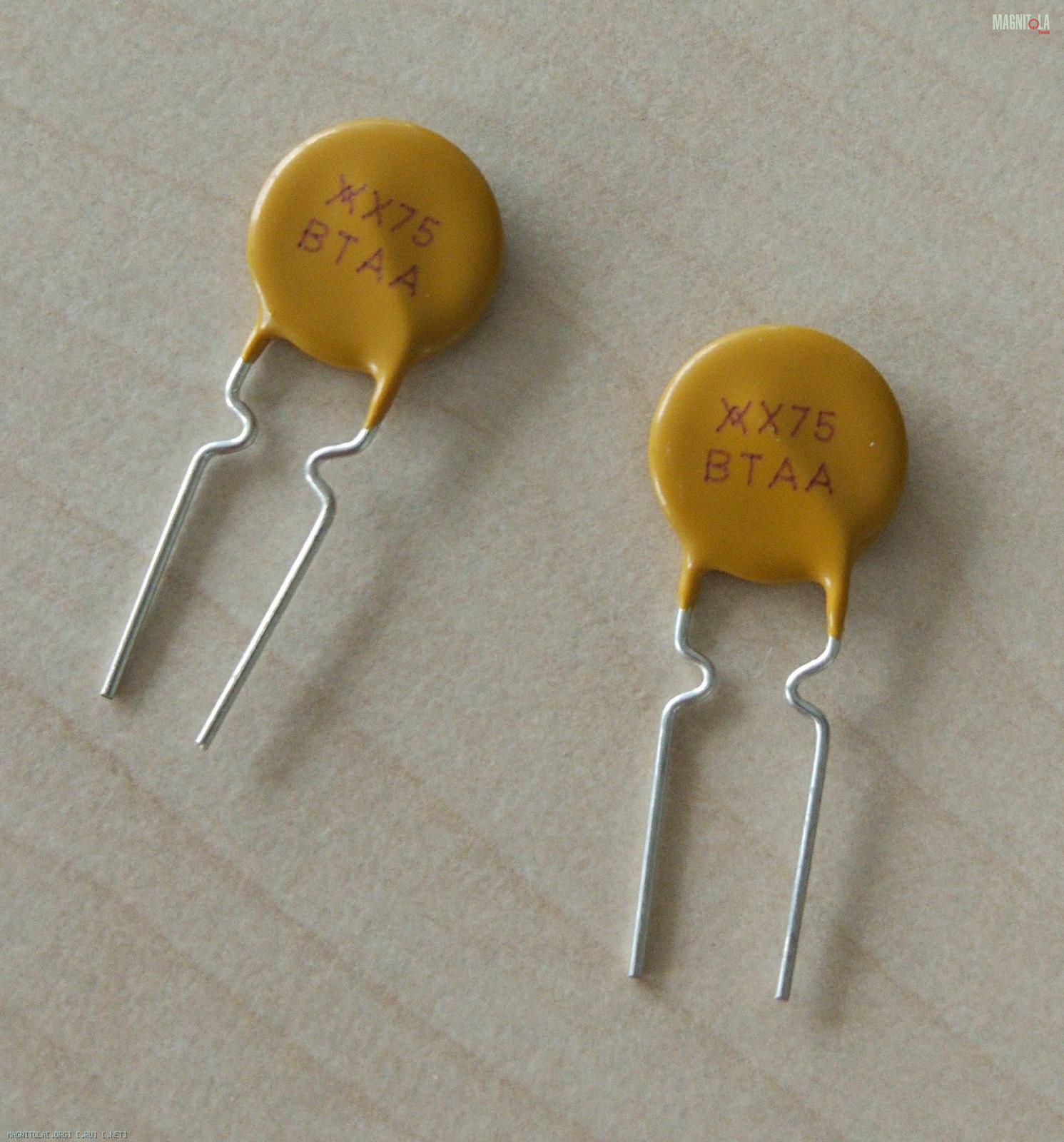

* Не обязательно ведь на SMD заменять, могу например такой повесить.
* Ток ровно 0.75 или +/- 0.2А не критично?

---------- Сообщение добавлено 26.04.2017 в 14:16 ----------

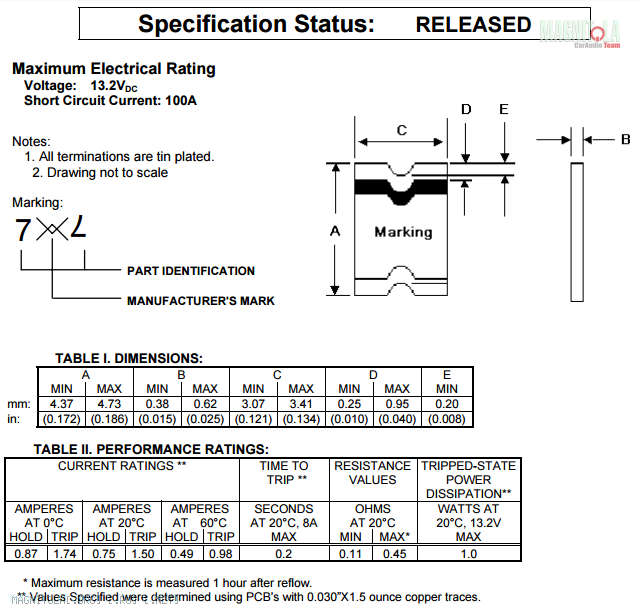

Наверно можно спросить так?
Ihold = ??
Umax = ??

**Green_X5** · 26.04.2017 14:19

Только что купил эту магнитолу, кстати 6280руб обошлась ) ,
- замыкаю щупы мультиметра, показания 0.1 Ом
- один щуп на корпус(рядом с разъемами), второй на "минусы" тюльпанов линеек, везде 0.4 Ом (+-0.1 Ом)

Все показания сразу и стабильны, как положено. Соотв. если померить + и - тюльпана, то показания будут расти, т.к. заряжается параллельный кондер - шунт ВЧ.
