Помогите с проводами пожалуйста

  1. #21
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 5911 Аватар для Dreamer
    Регистрация
    12.05.2011
    Город/село
    Уфа
    Сообщений
    201
    Спасибо (Раздал)
    102
    Спасибо (Получил)
    51
    Автор

    Re: Помогите с проводами пожалуйста

    Ребят, в общем наконец то всё купил, остались мелкие вопросы, ответов на которые не нашел.

    1) что сделать с концом силового провода КГ25, который подключается в болтовой зажим (в усилке и в держателе преда)? лудить обычным оловом, или в медную трубку (круглый наконечник) как то вмотнтировать или про фольгу медную тут писали, но я не понял как это?
    2) со стороны усилка акустические провода лудить или просто скрутить и запихать? аналогичный вопрос в соединении с кросами.
    3) как крепить акустические провода к динам? тоже вариант с наконечниками маленькими или паяют их прям к динам?


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #22
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2831
    Регистрация
    05.09.2013
    Город/село
    Минск
    Сообщений
    79
    Спасибо (Раздал)
    62
    Спасибо (Получил)
    30

    Re: Помогите с проводами пожалуйста

    Цитата Сообщение от Dreamer Посмотреть сообщение
    Ребят, в общем наконец то всё купил, остались мелкие вопросы, ответов на которые не нашел.

    1) что сделать с концом силового провода КГ25, который подключается в болтовой зажим (в усилке и в держателе преда)? лудить обычным оловом, или в медную трубку (круглый наконечник) как то вмотнтировать или про фольгу медную тут писали, но я не понял как это?
    2) со стороны усилка акустические провода лудить или просто скрутить и запихать? аналогичный вопрос в соединении с кросами.
    3) как крепить акустические провода к динам? тоже вариант с наконечниками маленькими или паяют их прям к динам?
    1.По первому вопросу сам никак не решусь: купил КГ-35, на усилке тоже болтовой зажим. Вроде бы читал, что можно просто залудить, но стремно, вдруг жилка какая нить отломается и натворит делов. Еще читал, что можно в медную трубку засунуть или гильзы еще специальные есть (второй конец закрыт), но тут наверное без опрессовки не обойтись
    2.Тут думаю не помешает залудить в обоих случаях, опять же зачем лишний риск, да и оккуратнее будет точно
    3.Продаются специальные клеммы, такие же как на проводах в комплекте акустики, только обратите внимание на то, что они бывают разного размера (например на тех же R6A плюсовая клемма широкая, а минусовая-узкая), с их помощью и используя термоусадку все можно сделать очень аккуратно и красиво.

    Да и чуть не забыл добавить: я сам в этом деле совсем еще зеленый, так что написанное мною - это так сказать мои рассуждения, которые должны подтвердить или опровергнуть более компетентные люди


  4. #23
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 5911 Аватар для Dreamer
    Регистрация
    12.05.2011
    Город/село
    Уфа
    Сообщений
    201
    Спасибо (Раздал)
    102
    Спасибо (Получил)
    51
    Автор

    Re: Помогите с проводами пожалуйста

    в любом случае спасибо. по первому вопросу похоже всё же лудить решу.
    тут на форуме есть тема про провода, там нашел много интересных фото по моим вопросам. http://magnitola.org/predlozheniya-u...blochniki.html


  5. #24
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313

    Re: Помогите с проводами пожалуйста

    Цитата Сообщение от Dreamer Посмотреть сообщение
    в любом случае спасибо. по первому вопросу похоже всё же лудить решу.
    тут на форуме есть тема про провода, там нашел много интересных фото по моим вопросам. http://magnitola.org/predlozheniya-u...blochniki.html
    Спасибо за ссылку!
    Буду рад всех видеть!

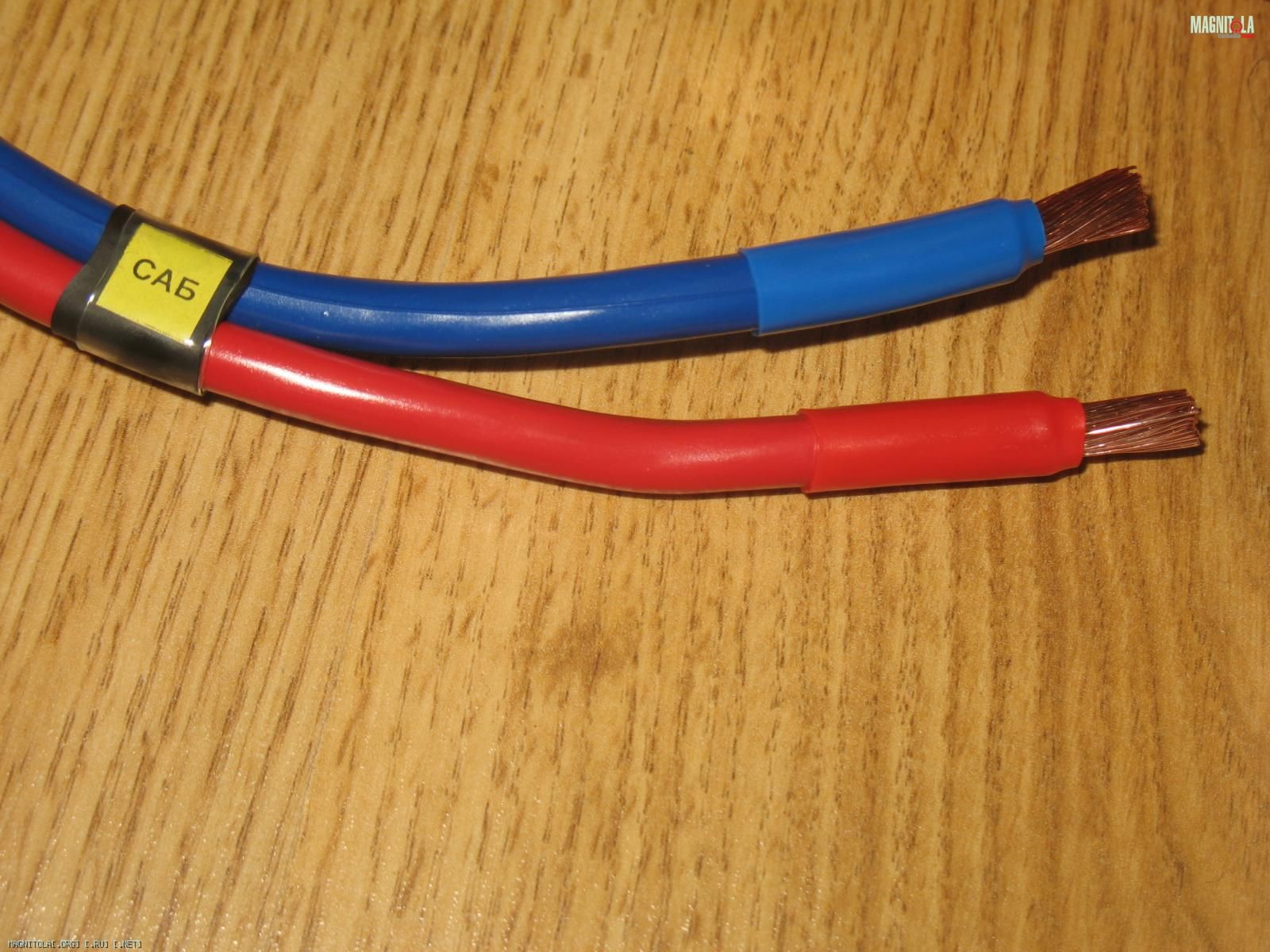

    По твоему вопросу 1: ни в коем случае не луди КГ. Как тут один товарищ про меня сказал я не один метр провода съел по этим вопроса:-) Таквот опытным путем пришел к выводу что чистая и мягкая медь только что зачищенного КГ - лучше просто обрамить красиво термоусадкой и сразу зажимать! Никаких лудений фольги и дурацких гильзовых наконечников не надо ИМХО! Все это лишь вносит лишнее переходное сопротивление - и уходшает контактную поверхность! Луяше когда чистая медь напрямую касаеться металла зажима. А при лужении вообще провод становиться дубовым - и вы никогда не добьетесь от этого дубняка нормальной контактной поверхности в зажиме. Кто то скажет что КГ окисляеться. В основном процесс этот имеет место но не критично - просто медь темнеет - однако в хорошо зажатом разъеме это не страшно и никаких ухудшений в сторону плохого контакта не наблюдаеться. У самого так сделано на обоих усилках.
    Нажмите на изображение для увеличения
Название: 9674-albums4796-Magnitola-Avtozvuk-picture380612.jpg
Просмотров: 0
Размер:	251.8 Кб
ID:	449412

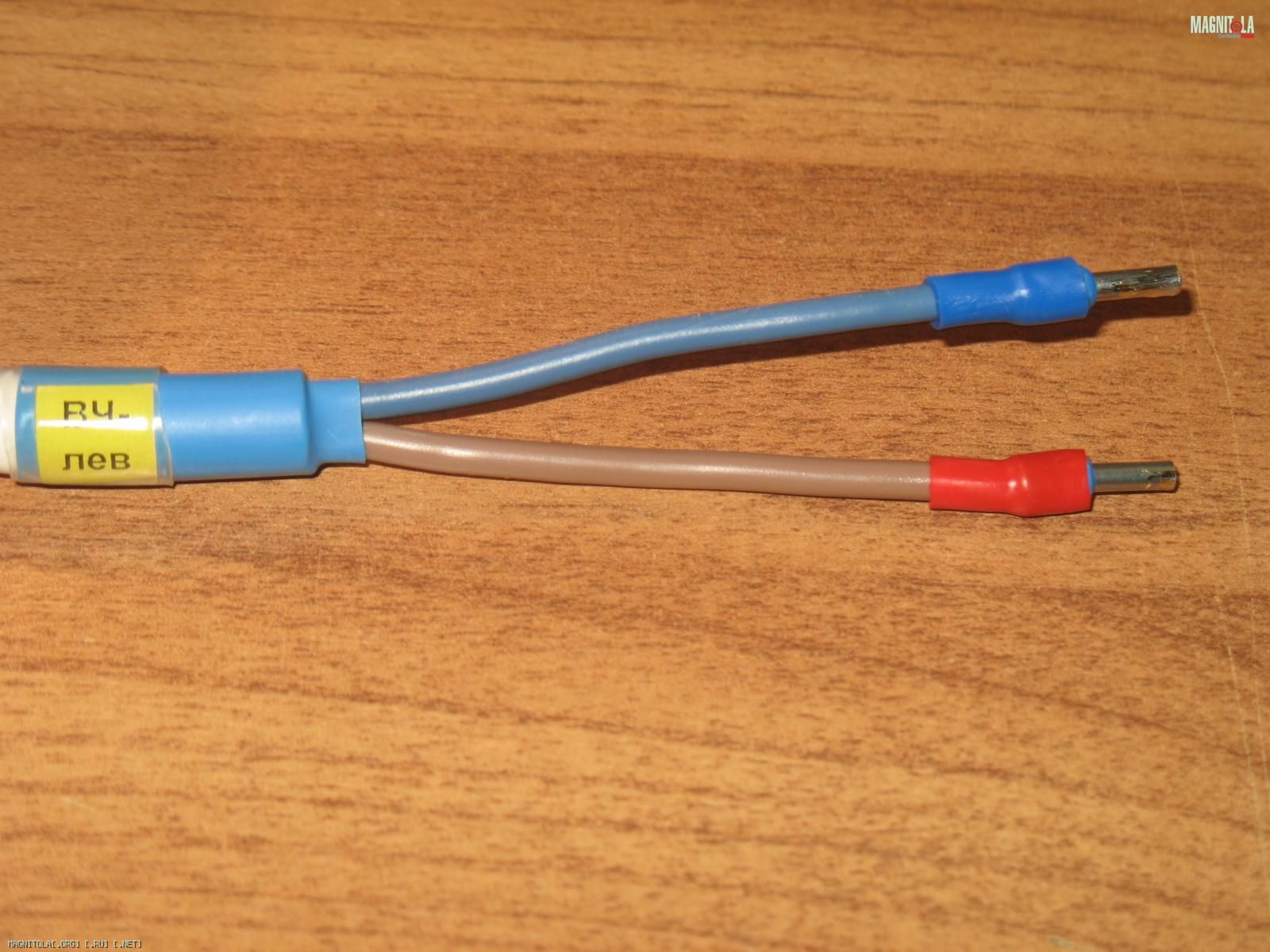

    По вопросу 2: акустические провода уже можно в гильзу засунуть но гильзу не прессовать а именно пропаять!
    Нажмите на изображение для увеличения
Название: 9674-albums4796-Magnitola-Avtozvuk-picture396516.jpg
Просмотров: 0
Размер:	204.9 Кб
ID:	449414

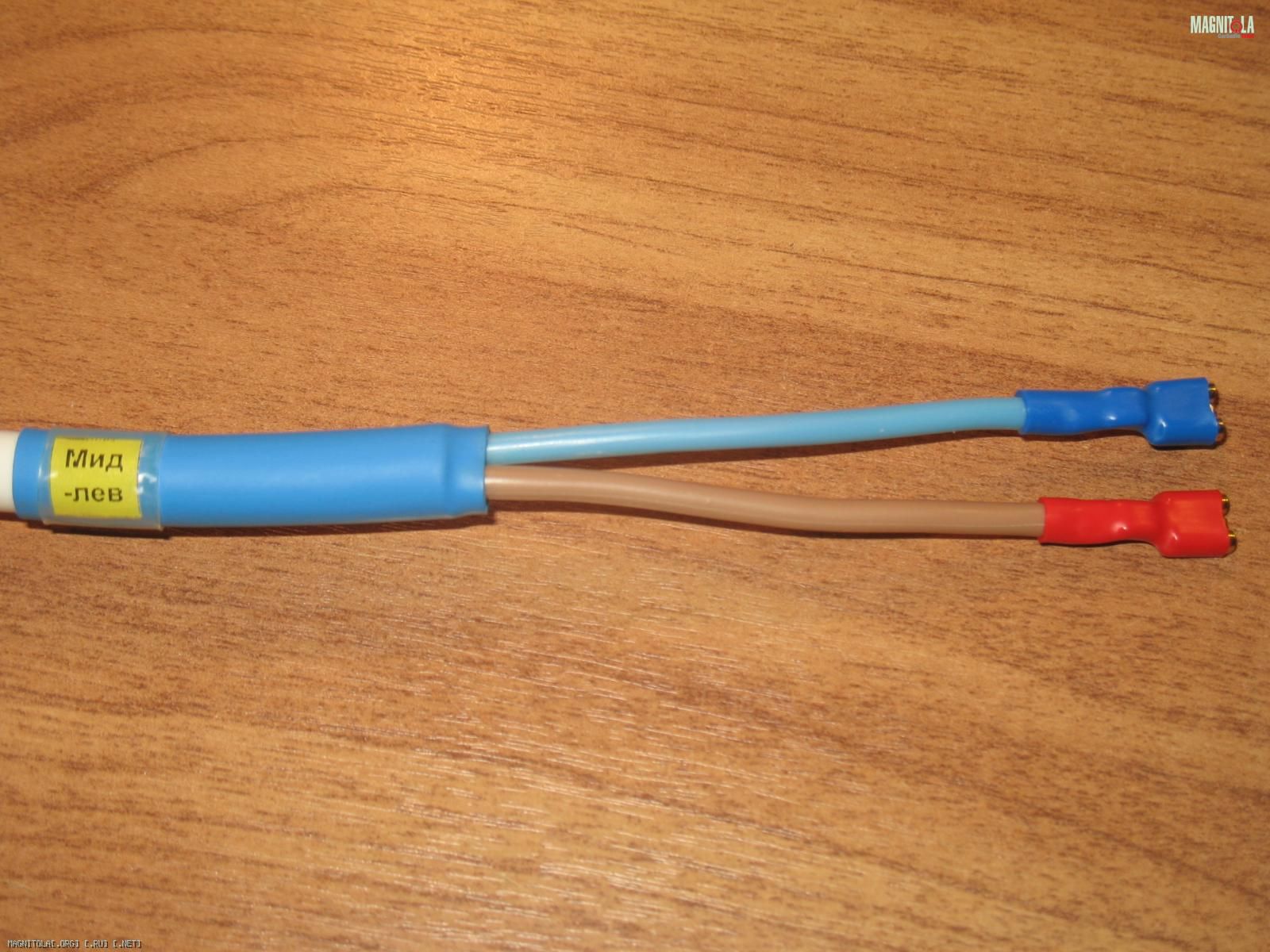

    По вопросу 3:
    Тоже пропаять обязательно - чтобы не только обжим был! Хороший припой с канифолью рулит! Прогревешь паяльником и если разъемы достаточно качественные то все схатываеться сразу без флюса!
    Нажмите на изображение для увеличения
Название: 9674-albums4796-Magnitola-Avtozvuk-picture396518.jpg
Просмотров: 0
Размер:	246.9 Кб
ID:	449416


  6. #25
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2831
    Регистрация
    05.09.2013
    Город/село
    Минск
    Сообщений
    79
    Спасибо (Раздал)
    62
    Спасибо (Получил)
    30

    Re: Помогите с проводами пожалуйста

    ArtLine, Большое спасибо! Очень полезная информация! Уже не раз видел на сайте твои ответы, всегда понятные и информативные. Хочу задать тебе и всем, кто имеет желание помоч новичку, еще несколько вопросиков: с КГ-35 со стороны усилка теперь все понятно, а вот со стороны аккума у меня возникла проблема. Использую клеммы вот такого типа:

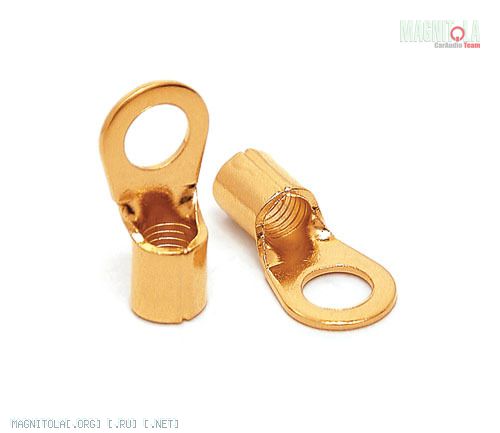

    Нажмите на изображение для увеличения
Название: T84.jpg
Просмотров: 0
Размер:	44.9 Кб
ID:	450356
    Только производитель типа PROEL, хотя на ихнем сайте я ничего подобного не нашел. Так вот, проблема в том, что у меня нету знакомых с опрессовочными клещами, а на нашем форуме я видел видео, как товарищ обмазывал провод флюсом, надевал на него клемму, грел клемму горелкой и пропаивал ее, зажав кабель вертикально в тисках. Насколько надежно такое соединение, или лучше молоточком поработать? И если лучше молотком с тупым зубилом, то как бить? Поперек клеммы 2 насечки сверху и 1 между ними снизу, чтобы в профиль обжимное кольцо приняло форму змеи? Или как то иным способом?

    Еще вопрос по акустическим проводам: многие, да и ты сам, используют на миды ПВС 2х2,5 кв.мм. У нас в строительном магазе продается ПВС 2х2,5 кв.мм за 8200 бел.руб. производства РБ в толстенной изоляции, наружний диаметр примерно 8мм, и там же акустический провод 2х2,5 кв.мм. в прозрачной изоляции производства Китай за 7200 бел.руб. Он намного тоньше и просунуть его в дверь будет намного проще, но вот то, что он даже дешевле белорусского, наводит на мысль о том, что акустического в нем кроме названия ничего и нет. Как думаешь, следует помучаться с протягиванием ПВСа, или можно брать и этот китайский?


  7. #26
    Нововятский Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 115819 Аватар для V.E.St
    Регистрация
    05.12.2011
    Город/село
    Киров . Он же , Вятка
    Сообщений
    1,991
    Спасибо (Раздал)
    2021
    Спасибо (Получил)
    2067
    Более 5 лет на форуме

    Re: Помогите с проводами пожалуйста

    Хоть , и не ко мне , но ......
    Китай очень часто бывает ( почти 100%) алюминий обмеднённый , что не есть гуд.
    Кроме ПВС есть ещё ПУГНП (по-моему так ) он потоньше будет .


  8. #27
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313

    Re: Помогите с проводами пожалуйста

    Цитата Сообщение от CHEFIRoK Посмотреть сообщение
    ArtLine, Большое спасибо! Очень полезная информация! Уже не раз видел на сайте твои ответы, всегда понятные и информативные. Хочу задать тебе и всем, кто имеет желание помоч новичку, еще несколько вопросиков: с КГ-35 со стороны усилка теперь все понятно, а вот со стороны аккума у меня возникла проблема. Использую клеммы вот такого типа:
    Нажмите на изображение для увеличения
Название: T84.jpg
Просмотров: 0
Размер:	44.9 Кб
ID:	450356
    Только производитель типа PROEL, хотя на ихнем сайте я ничего подобного не нашел. Так вот, проблема в том, что у меня нету знакомых с опрессовочными клещами, а на нашем форуме я видел видео, как товарищ обмазывал провод флюсом, надевал на него клемму, грел клемму горелкой и пропаивал ее, зажав кабель вертикально в тисках. Насколько надежно такое соединение, или лучше молоточком поработать? И если лучше молотком с тупым зубилом, то как бить? Поперек клеммы 2 насечки сверху и 1 между ними снизу, чтобы в профиль обжимное кольцо приняло форму змеи? Или как то иным способом?

    Еще вопрос по акустическим проводам: многие, да и ты сам, используют на миды ПВС 2х2,5 кв.мм. У нас в строительном магазе продается ПВС 2х2,5 кв.мм за 8200 бел.руб. производства РБ в толстенной изоляции, наружний диаметр примерно 8мм, и там же акустический провод 2х2,5 кв.мм. в прозрачной изоляции производства Китай за 7200 бел.руб. Он намного тоньше и просунуть его в дверь будет намного проще, но вот то, что он даже дешевле белорусского, наводит на мысль о том, что акустического в нем кроме названия ничего и нет. Как думаешь, следует помучаться с протягиванием ПВСа, или можно брать и этот китайский?
    Спасибо!
    По поводу вопросов - нет вариант с молотком на таких клеммах не рулит однозначно - не обожмете нормально никогда. Только гексогональный пресс - который матрицей жмет со всех сторон. Сейчас этого добра полно - если вопрос всего в нескольких наконечниках - подъедте в местную электросеть или горсеть = за бутылку пива я думаю ребята все устроят без проблем.
    По кабелю ПВС - да он толще, изоляция внешняя круглая. ПУГНП или ШВВП - плоский - гораздо компактнее. Только если будете брать 2 ввариант то обязательно попутайтесь найти ГОСТ кабель а не ТУ. Так как в ПВС даже ТУ достаточно честный по сечению. А вот в ШВВП и ПУГНП - обманывают очень сильно в ТУ кабелях.
    Хотя когда сечение будете сравнивать например с обычным кабелем акустическим - имейте ввиду что в нем класс гибкости жилы 6. А во всех общебытовых ПВС и ШВВП - 4. Это значит что для достижения сечения в ПВС - надо меньше жилок но они толще. А в акустическом больше жилок и они тоньше. Поэтому иногда ПВС выглядит в распушеном виде компактнее чем акустический. Так и должно быть.
    Удачи.


  9. #28
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2831
    Регистрация
    05.09.2013
    Город/село
    Минск
    Сообщений
    79
    Спасибо (Раздал)
    62
    Спасибо (Получил)
    30

    Re: Помогите с проводами пожалуйста

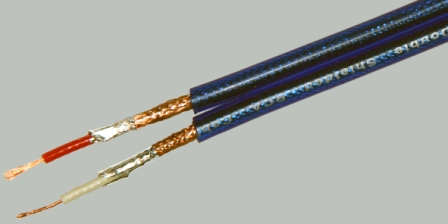

    V.E.St, ArtLine, Спасибо за оперативные ответы! С позволения ТС задам еще несколько вопросов в его теме: по неопытности и незнанию купил себе такой вот кабель для межблоков
    Нажмите на изображение для увеличения
Название: LCL-84_enl.JPG
Просмотров: 771
Размер:	33.4 Кб
ID:	450512
    Кабель линейный PREMIER (тип ШГЭС-2) 2 экрана OD6.0x12.0мм . Во-первых не могу найти расшифровку ШГЭС - ну это так, из любопытства, возможно шнур гибкий электрический сигнальный? И что сдесь обозначается OD 6.0х12мм, чего это сечения? Ну да ладно проблема в другом: покупая его я думал, что удастся сделать по два RCA с каждой стороны, но разглядев дома понял, что плюс и минус идут в разных жилах и каждый имеет по 2 экрана. Следовательно, получится сделать только по одному RCA с каждой стороны, и сделать это красиво даже не знаю как. Все, что пришло в голову, это аккуратно снять изоляцию на нужную длинну, припоять плюс в центр, минус на корпус, экраны объединить со стороны ГУ и тоже припоять на корпус. В том месте, где жилки будут входить в разъем, намотать изоленты, чтобы в разъеме сидели плотно и сверху закрыть все термоусадкой, натянув ее аж на RCA. Со стороны усилка экраны хочу соединить и оставить под термоусадкой на тот случай, если придется экспериментировать.

    Собственно по самому экрану: у этого кабеля их два - один как фольгированная бумага, второй - медная оплетка. С оплеткой все понятно, а вот что делать с этой фольгой? Обрезать ее аккуратно, или она тоже припаивается вместе с оплеткой со стороны ГУ ?


  10. #29
    Нововятский Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 115819 Аватар для V.E.St
    Регистрация
    05.12.2011
    Город/село
    Киров . Он же , Вятка
    Сообщений
    1,991
    Спасибо (Раздал)
    2021
    Спасибо (Получил)
    2067
    Более 5 лет на форуме

    Re: Помогите с проводами пожалуйста

    Обычный двойной коаксиал ...как раз на межблок ( за качество не ручаюсь).
    Центр - сигнальный , экран на корпус .По-два RCA со стороны .
    Фольгу , лично , подрезаю.
    Вот , как-то так...


  11. #30
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2831
    Регистрация
    05.09.2013
    Город/село
    Минск
    Сообщений
    79
    Спасибо (Раздал)
    62
    Спасибо (Получил)
    30

    Re: Помогите с проводами пожалуйста

    Цитата Сообщение от V.E.St Посмотреть сообщение
    Обычный двойной коаксиал ...как раз на межблок ( за качество не ручаюсь).
    Центр - сигнальный , экран на корпус .По-два RCA со стороны .
    Фольгу , лично , подрезаю.
    Вот , как-то так...
    Мдаа, читал я ФАК читал, но так похоже до конца и не въехал: мне все время казалось, что должны быть в проводе две жили, ну скажем плюс и минус, и они обе в экране... Вобщем, совсем я запутался
