Audi A4 B9 2016
Закупили недостающие компоненты и материалы....

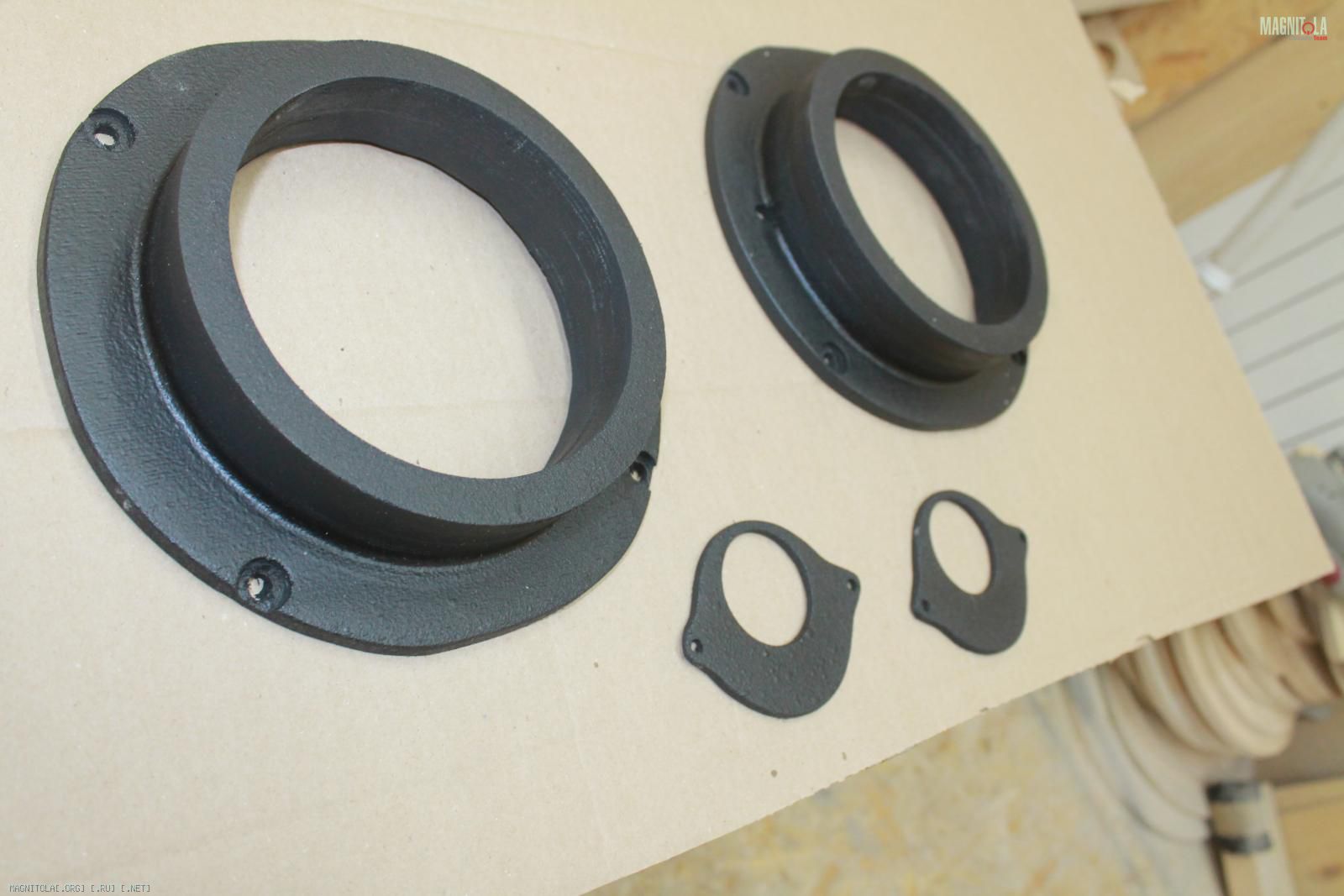

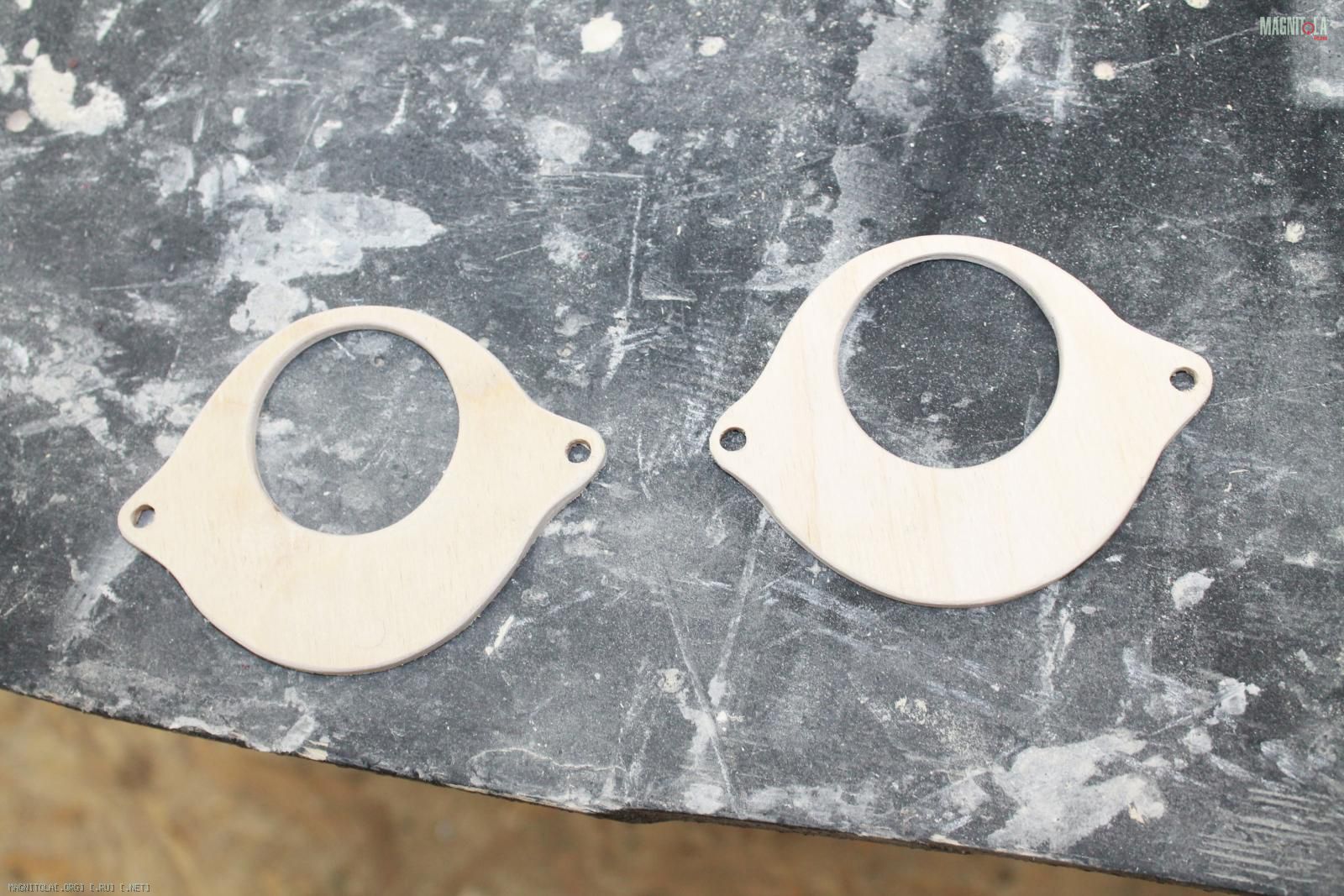

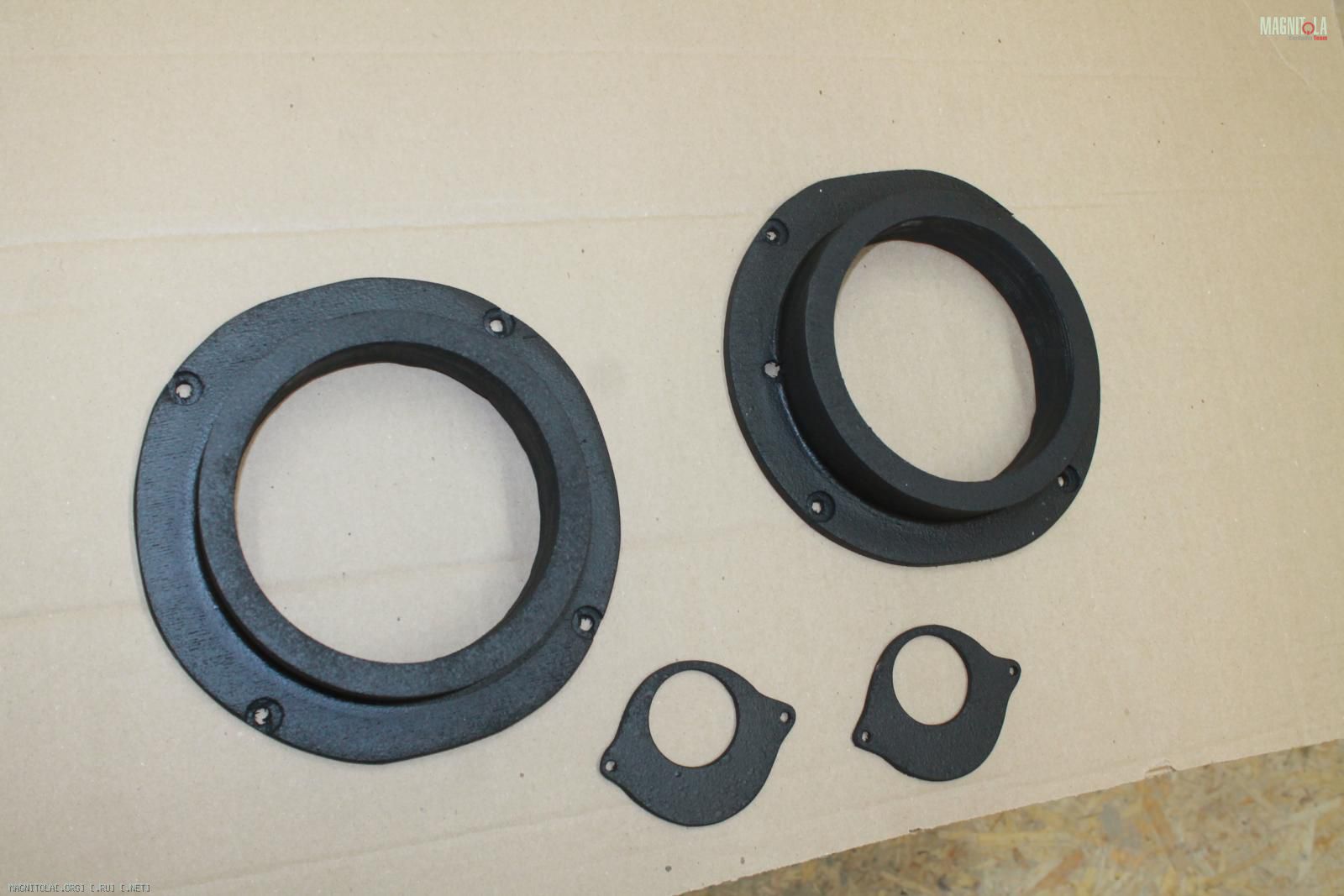

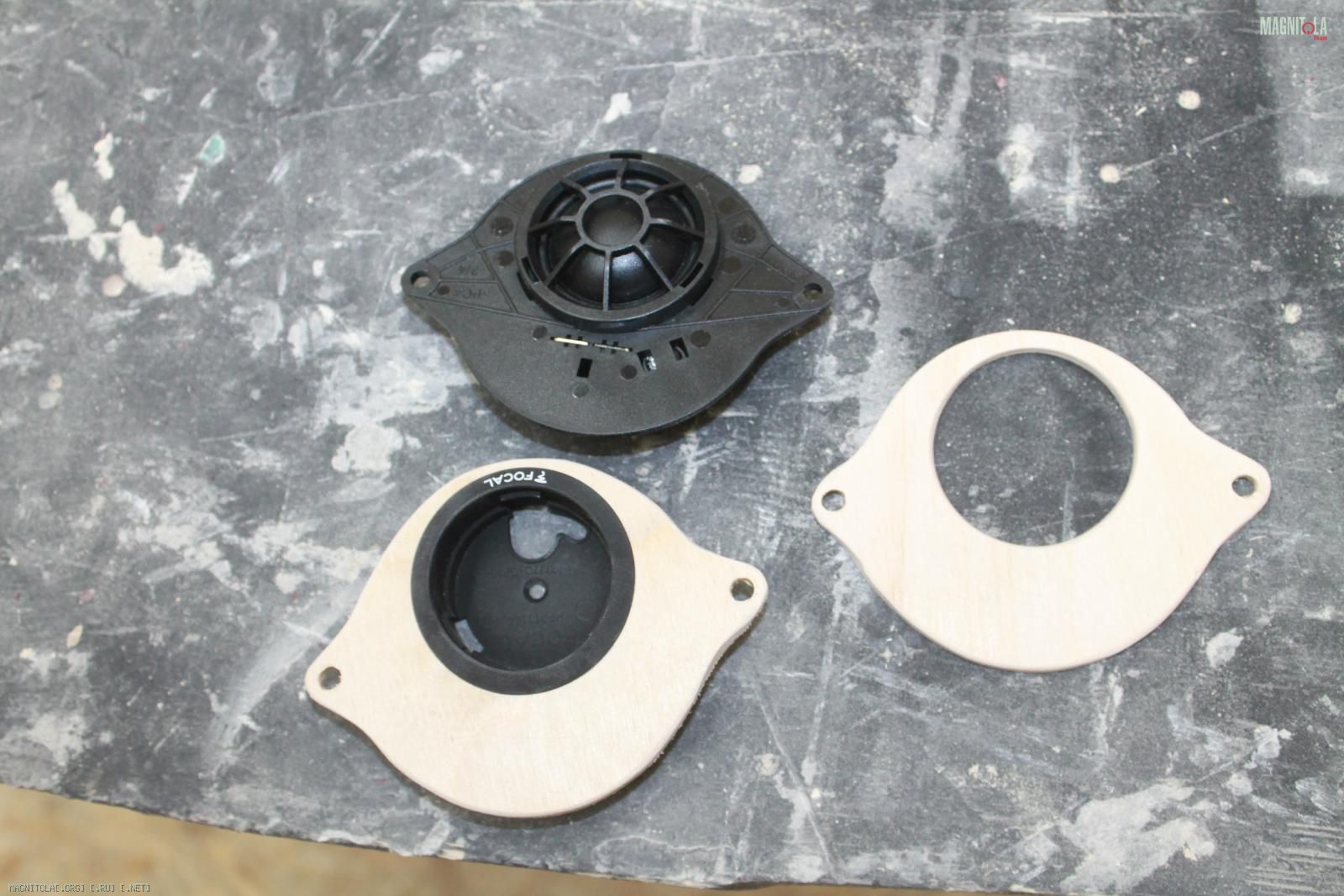

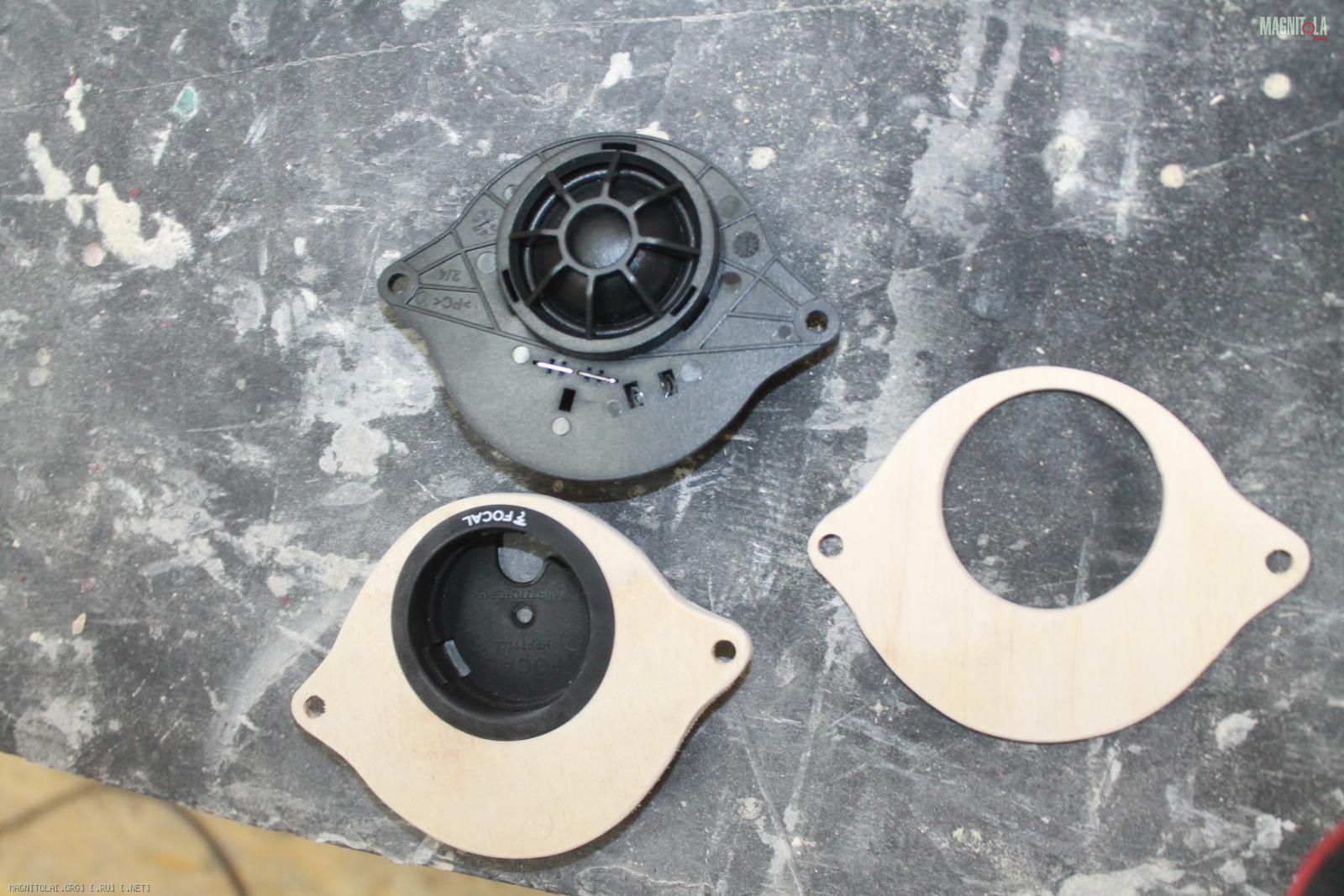

Изготовили проставочные кольца под мидбас и ВЧ
Вложение 1017734Вложение 1017736Вложение 1017738Вложение 1017740Вложение 1017742Вложение 1017744Вложение 1017746

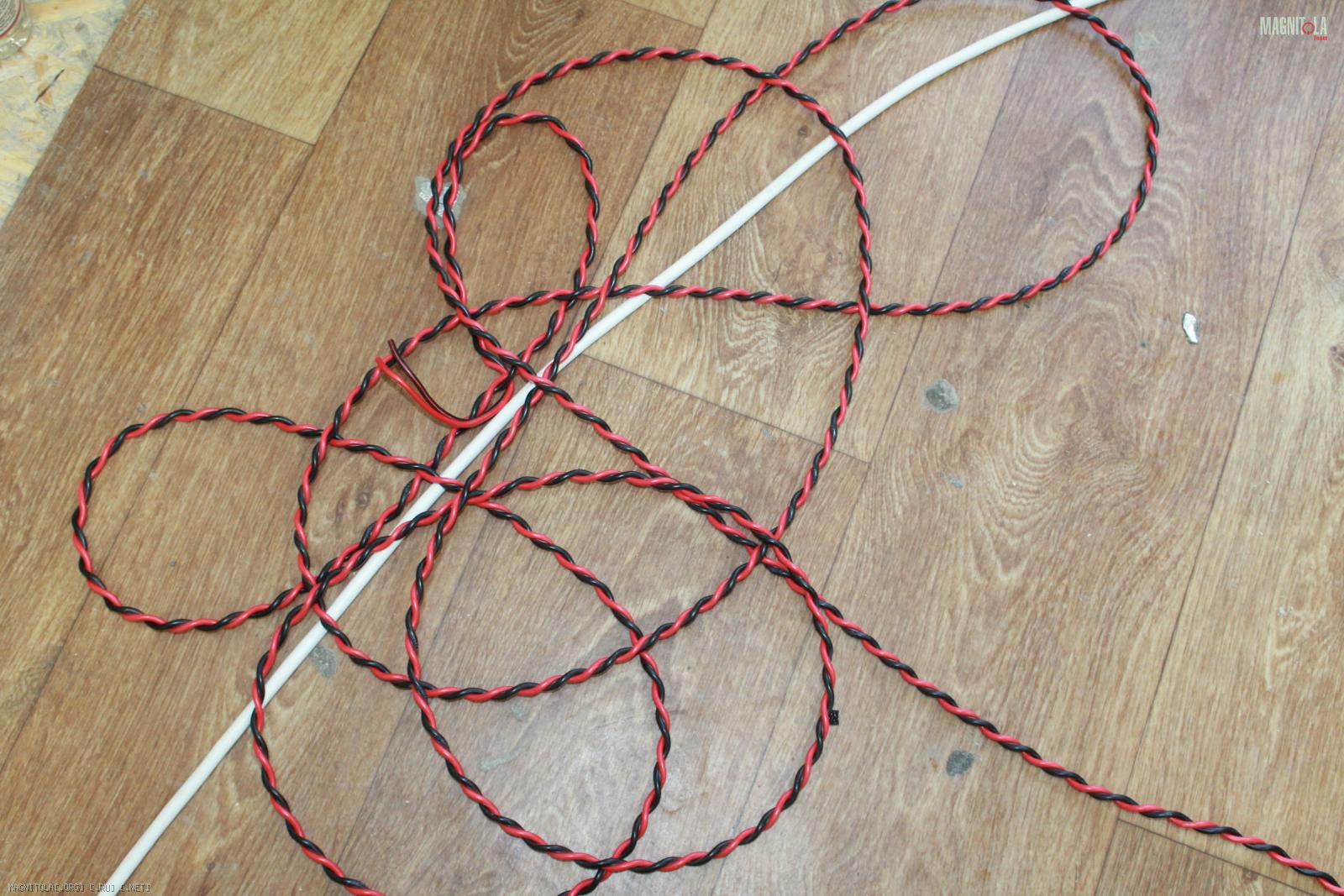

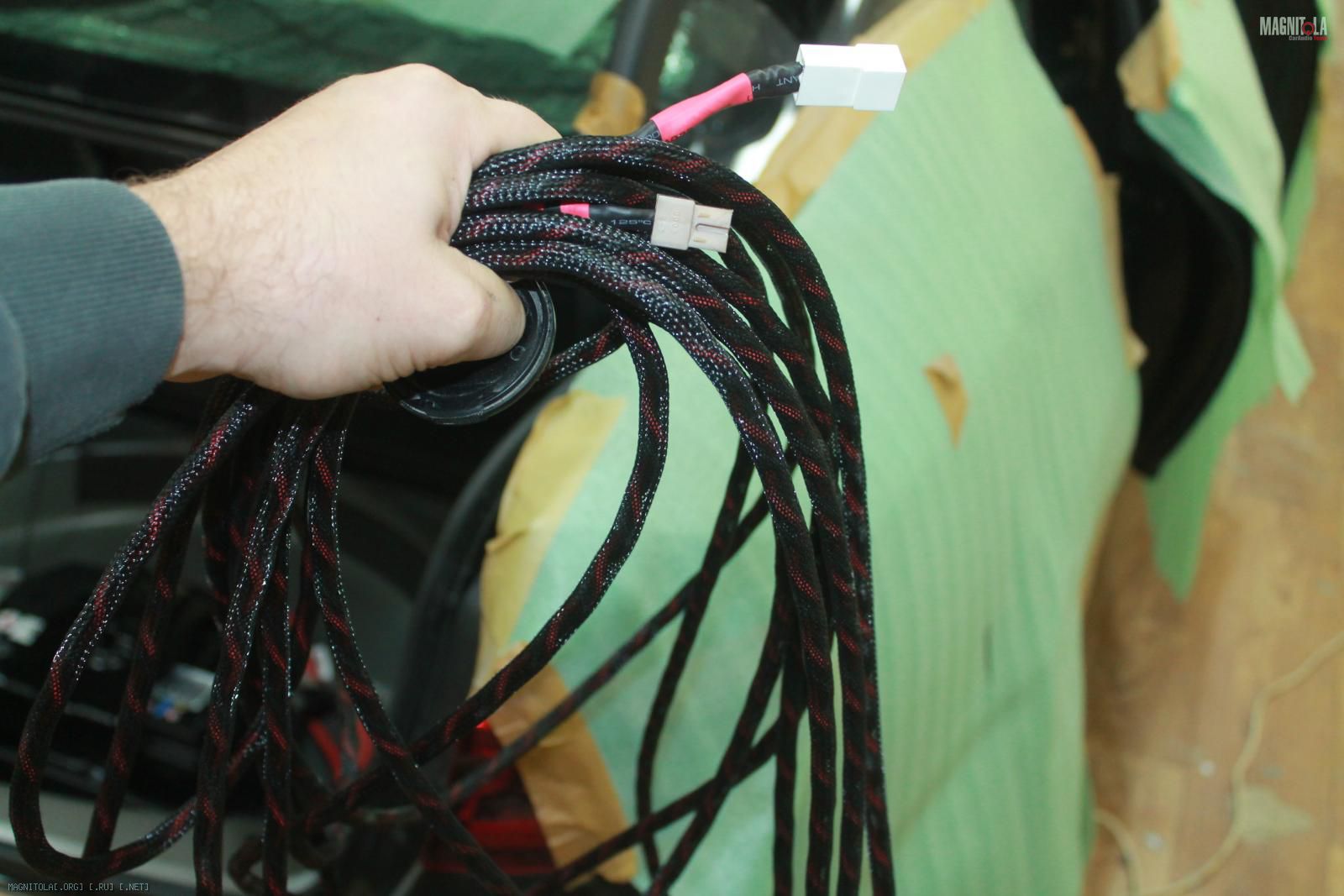

Связали косы для акустических проводов, одели в змею, сделали разъемы для быстрого снятия и возврат в штатное исполнение
Вложение 1017748Вложение 1017750Вложение 1017752
Вложение 1017754Вложение 1017756Вложение 1017758
Audi A4 B9 2016

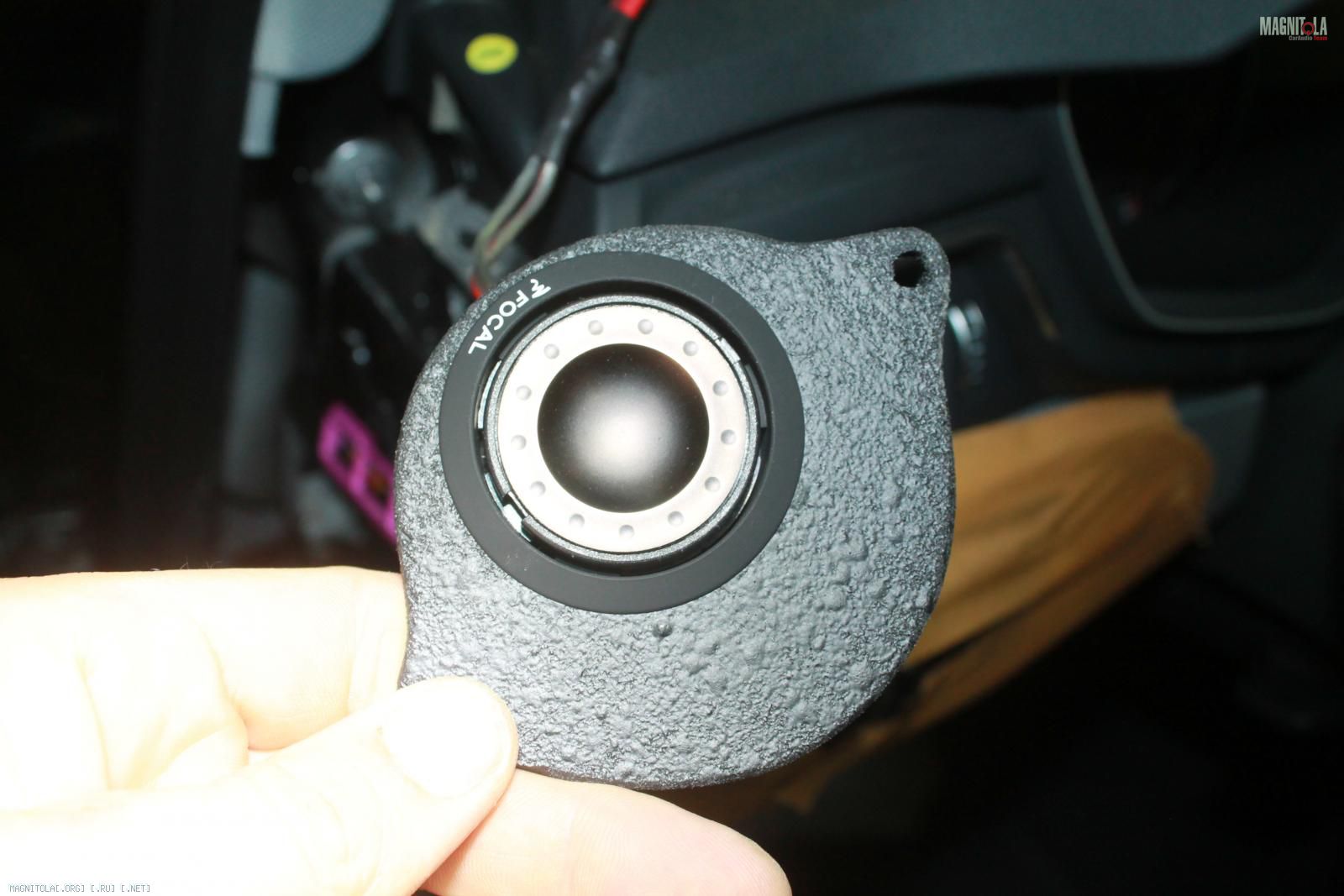

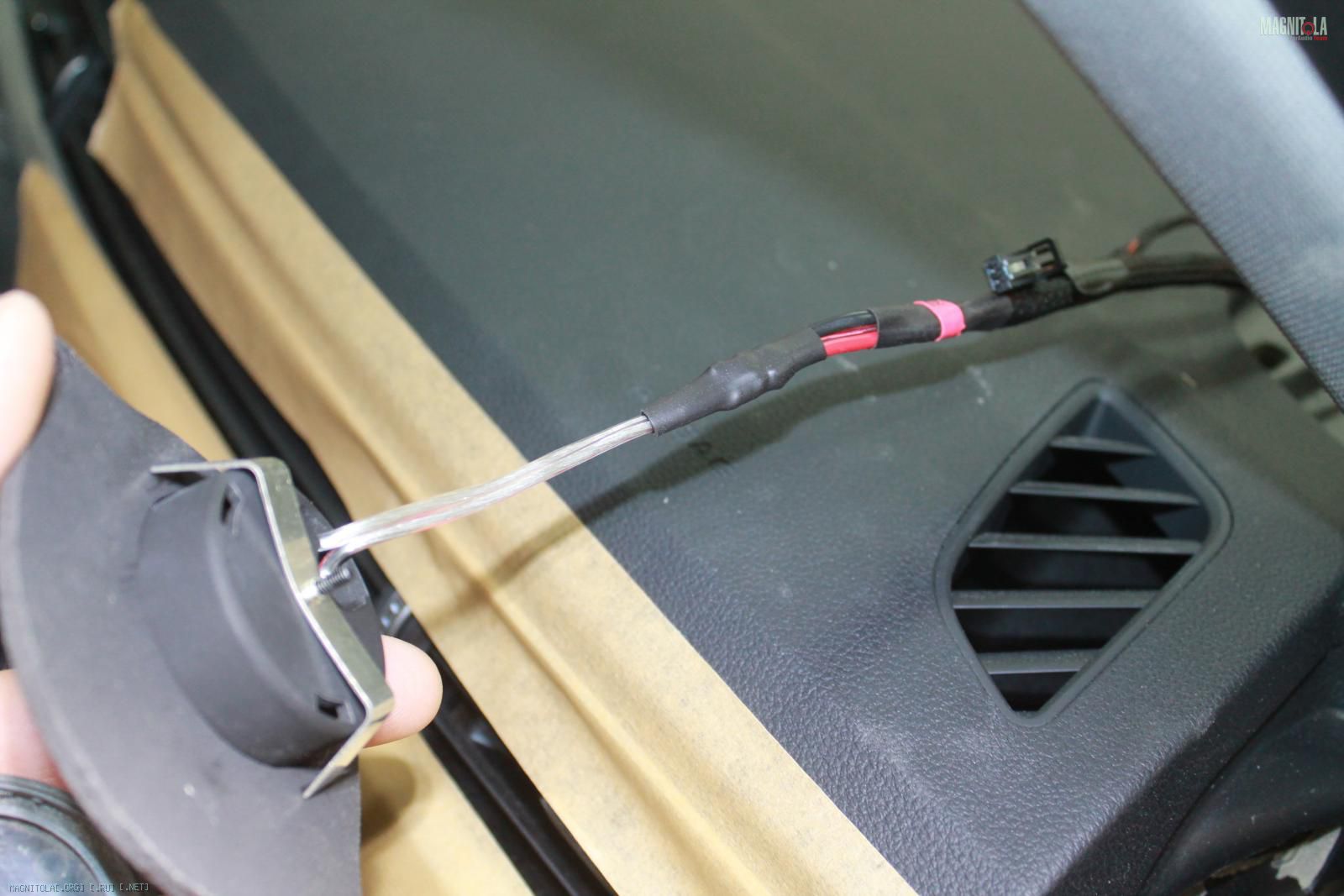

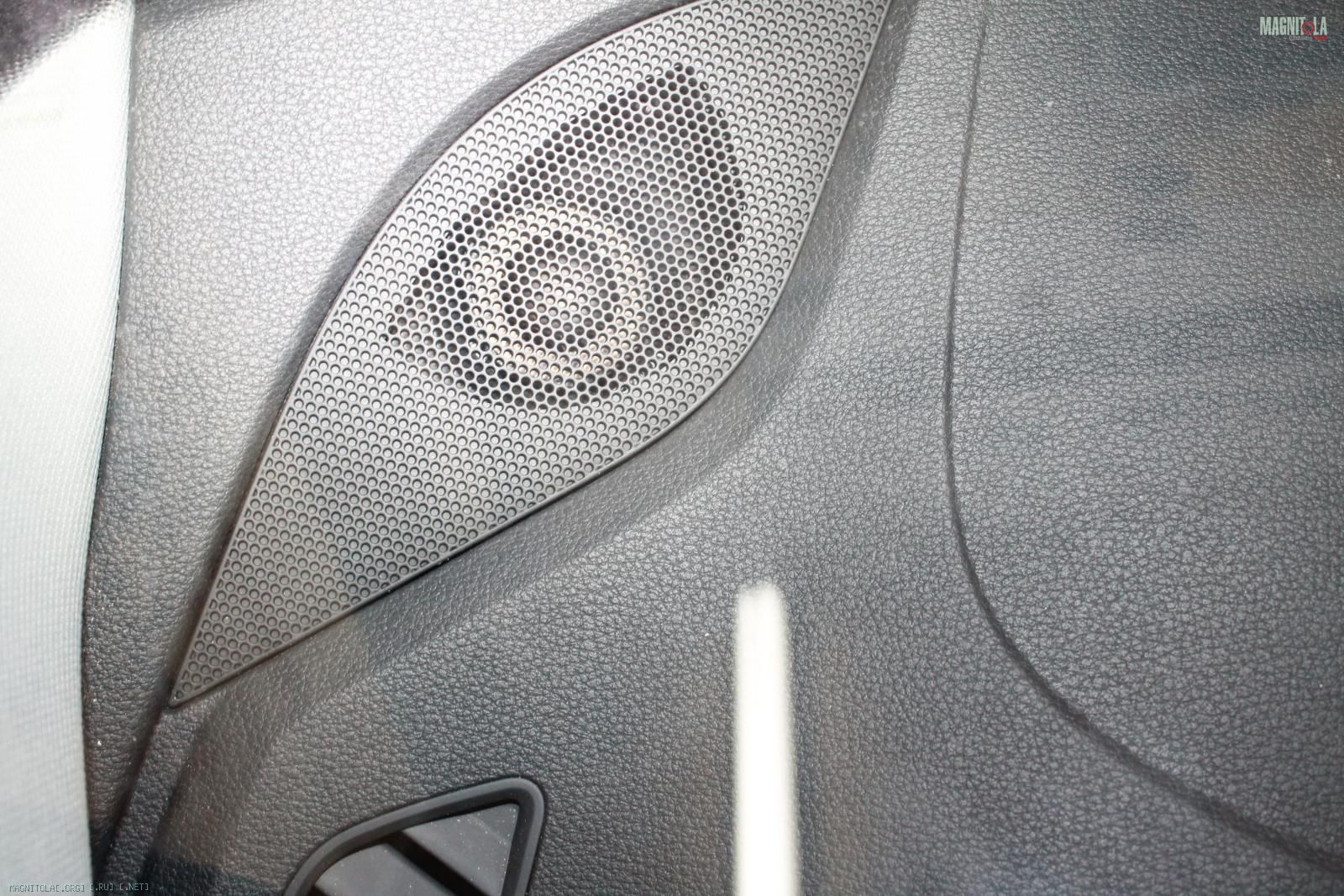

ВЧ установлены в штатные места
Вложение 1018152Вложение 1018154Вложение 1018156Вложение 1018158Вложение 1018160Вложение 1018162Вложение 1018164Вложение 1018166

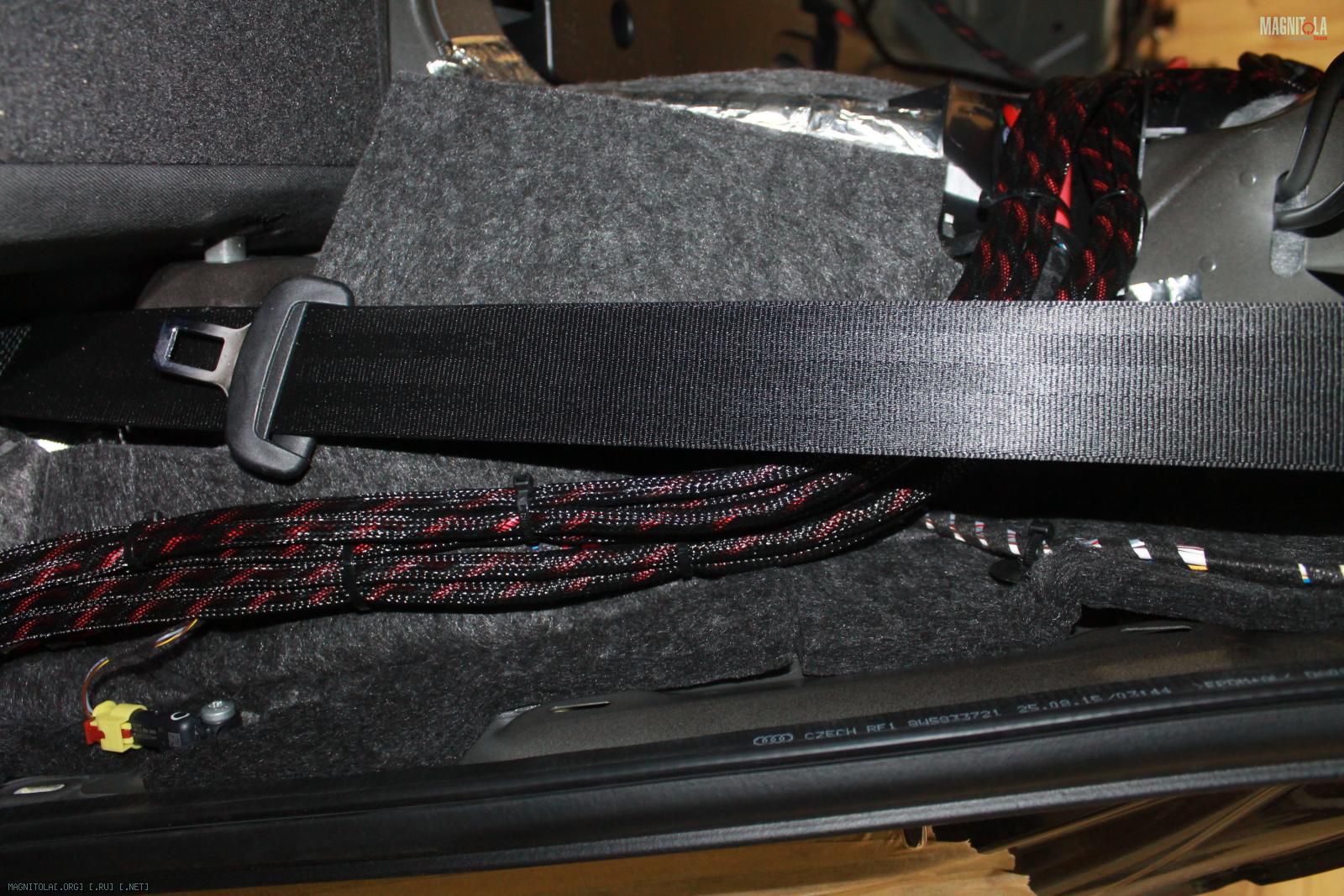

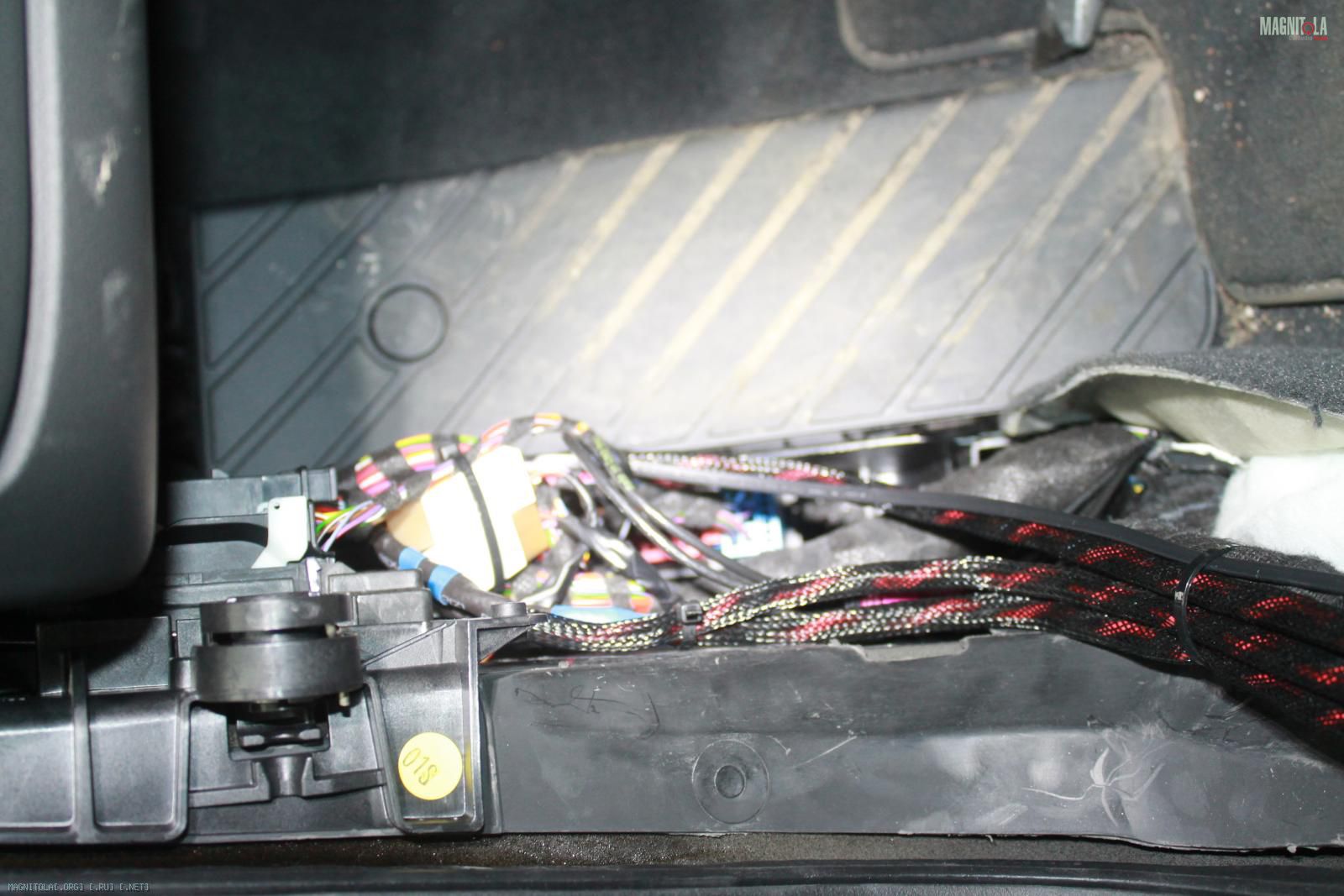

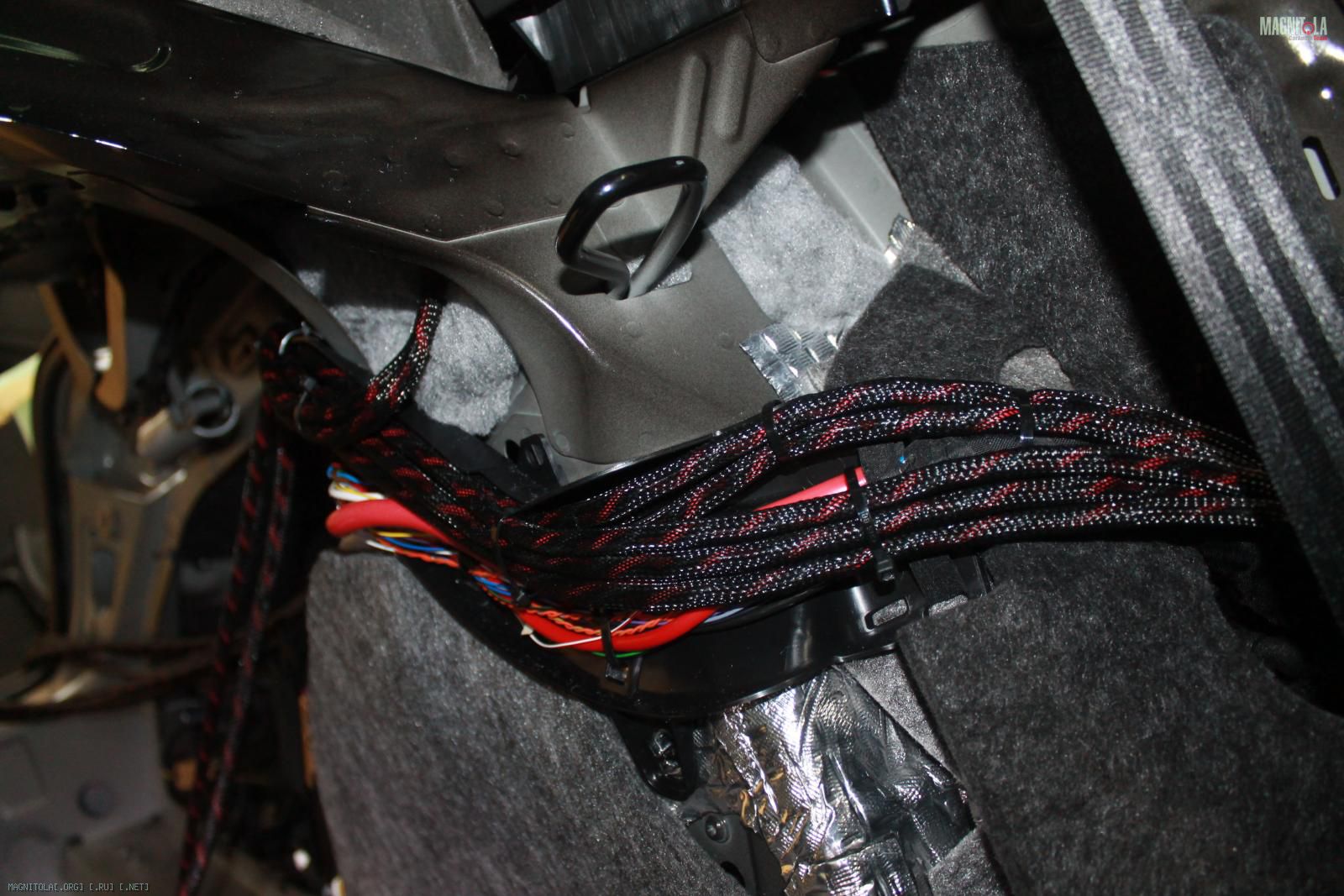

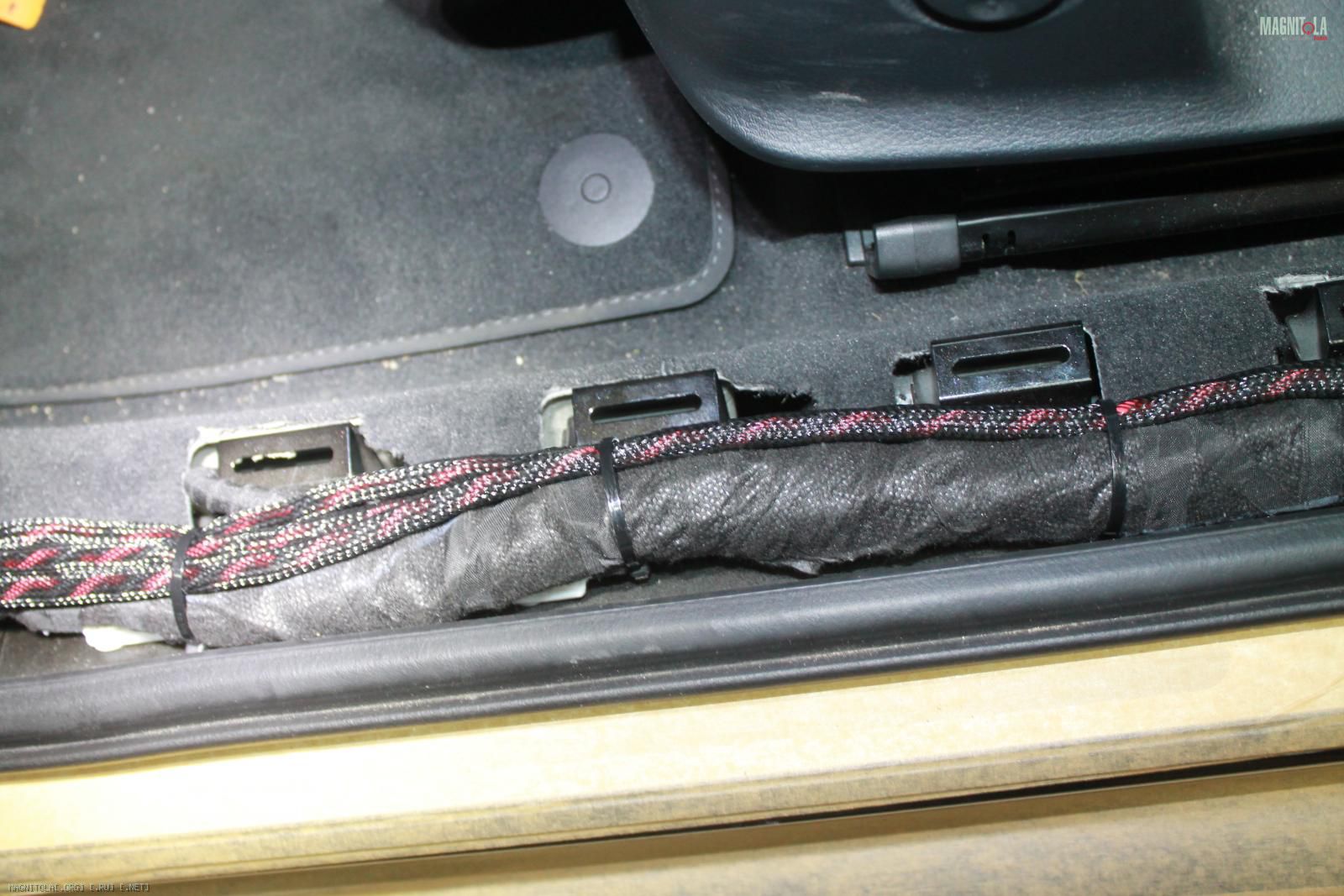

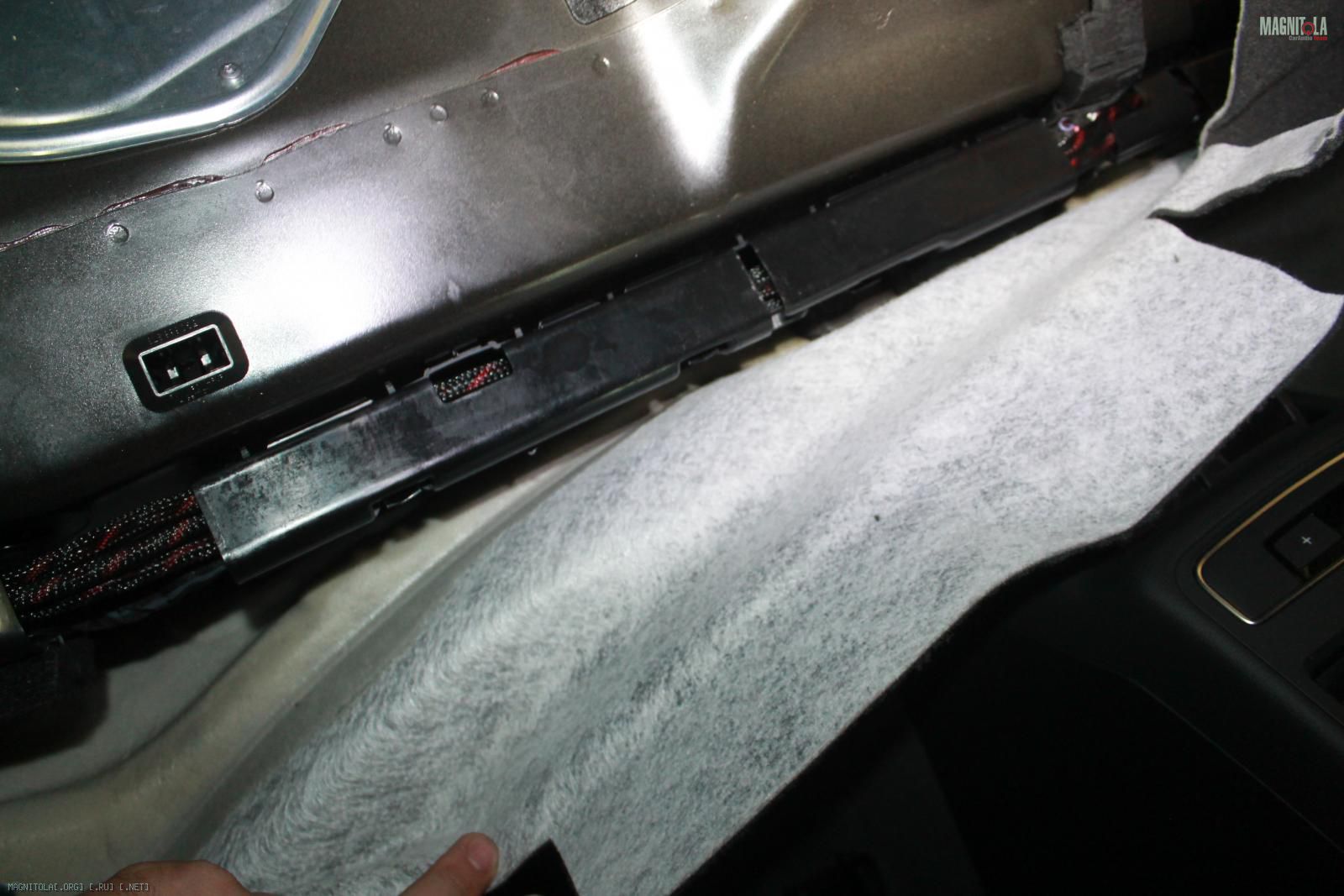

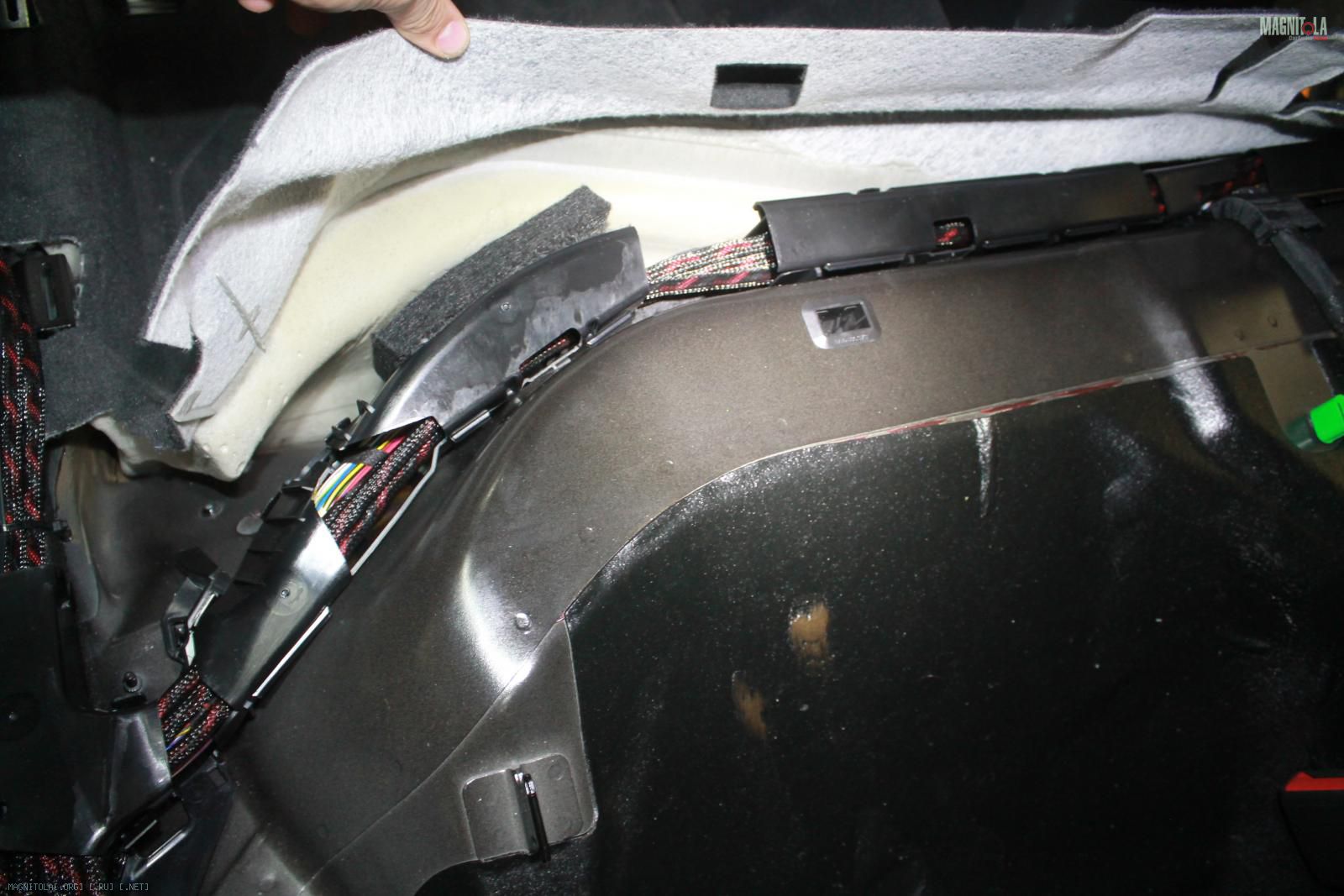

Протяжка, закрепление акустической проводки
Вложение 1018168Вложение 1018170Вложение 1018172Вложение 1018174Вложение 1018176Вложение 1018178Вложение 1018180Вложение 1018182Вложение 1018184Вложение 1018186Вложение 1018188Вложение 1018190Вложение 1018192Вложение 1018194Вложение 1018196Вложение 1018198Вложение 1018200

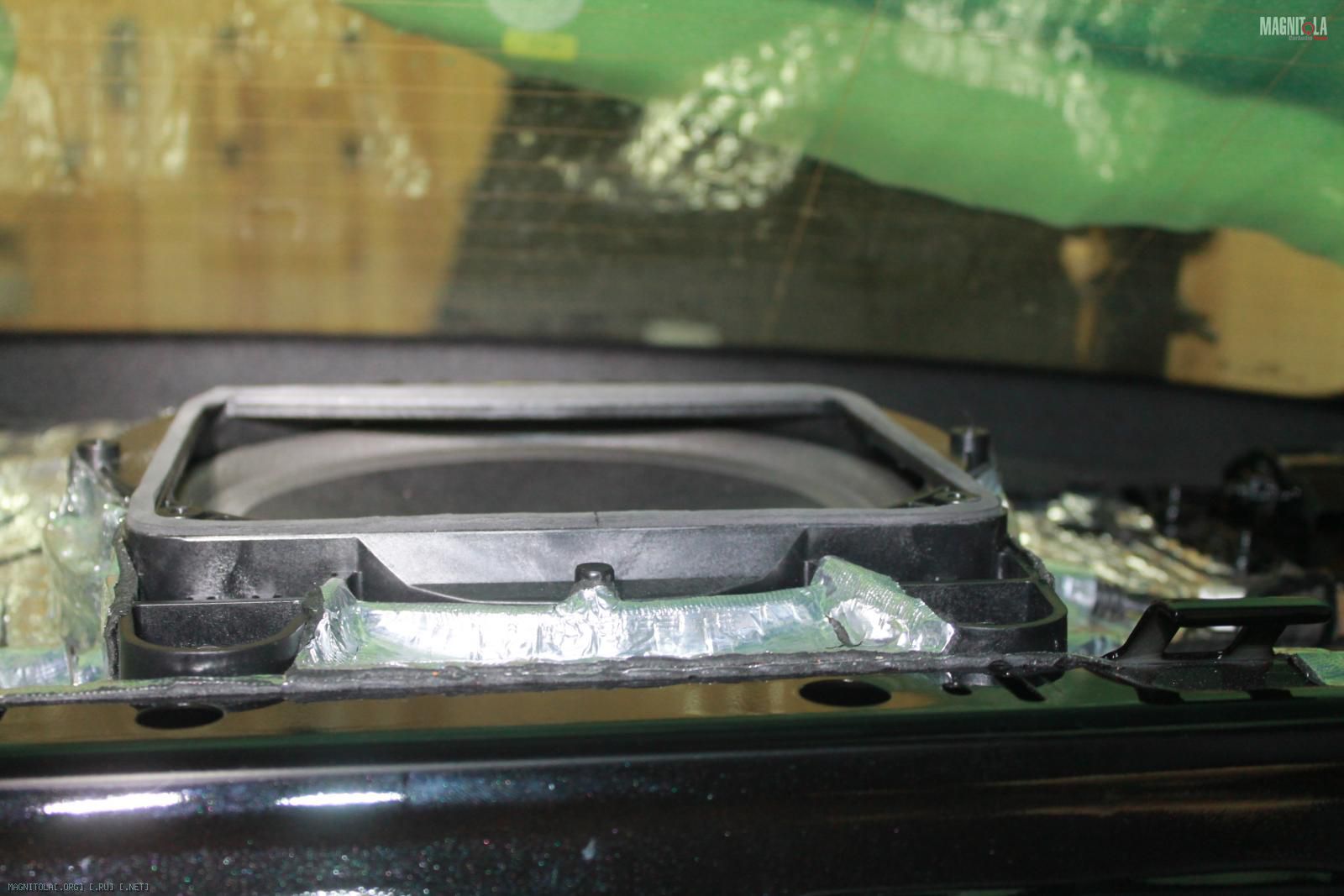

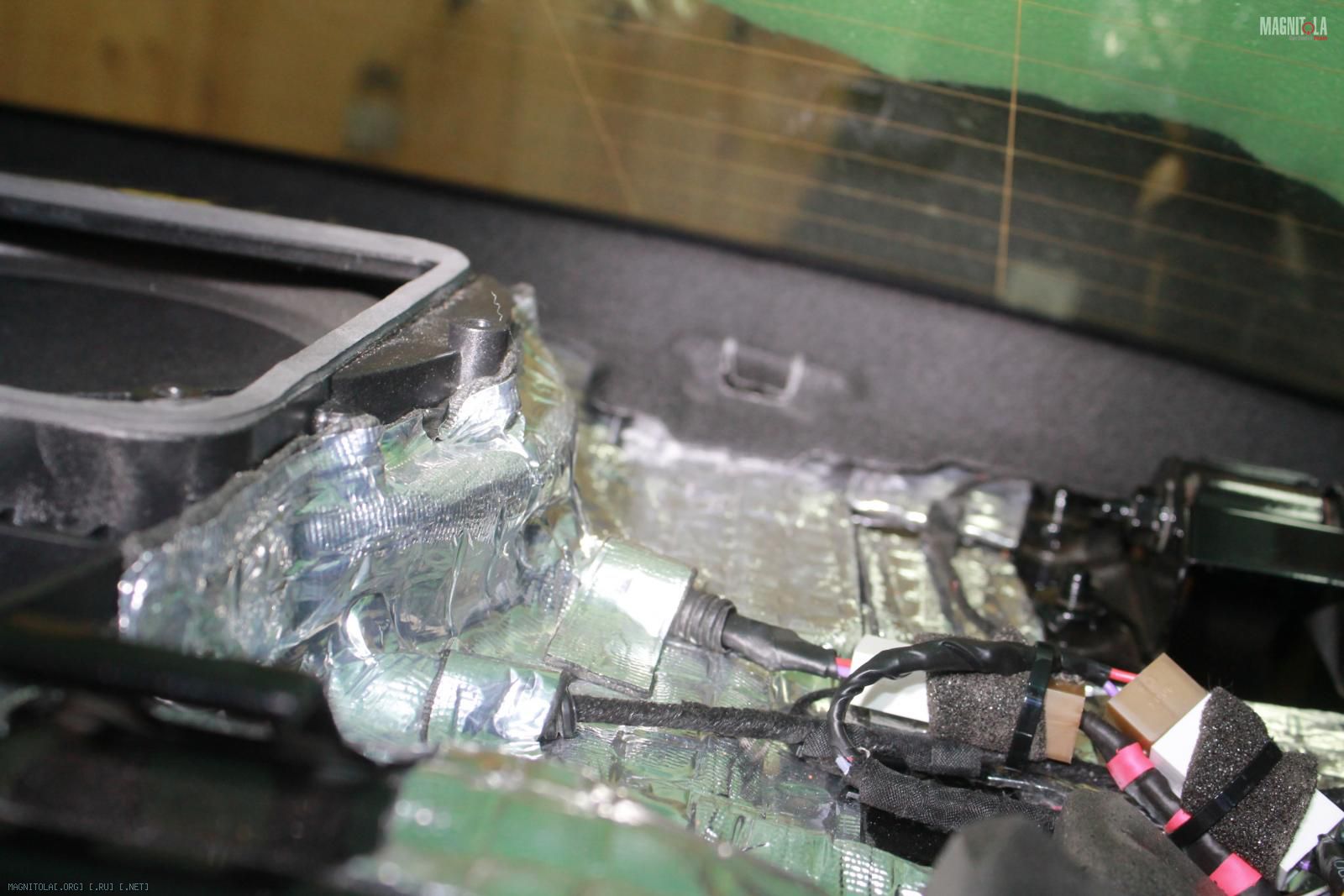

Устанавливаем на место штатный сабвуфер, который будет питаться от нового усилителя, убираем АКЗ между сабом и полкой.
Вложение 1018202Вложение 1018204Вложение 1018206Вложение 1018208Вложение 1018210Вложение 1018212

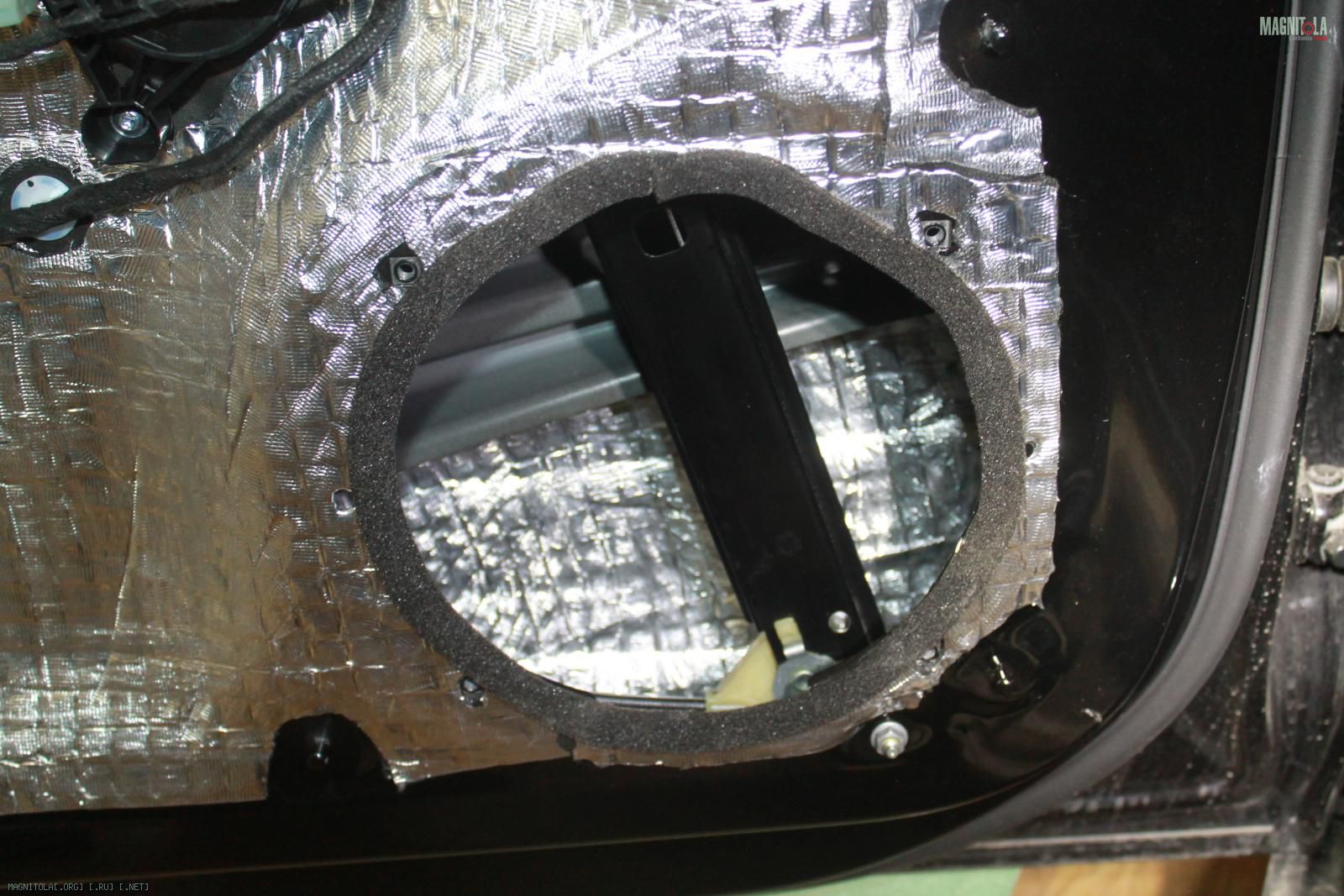

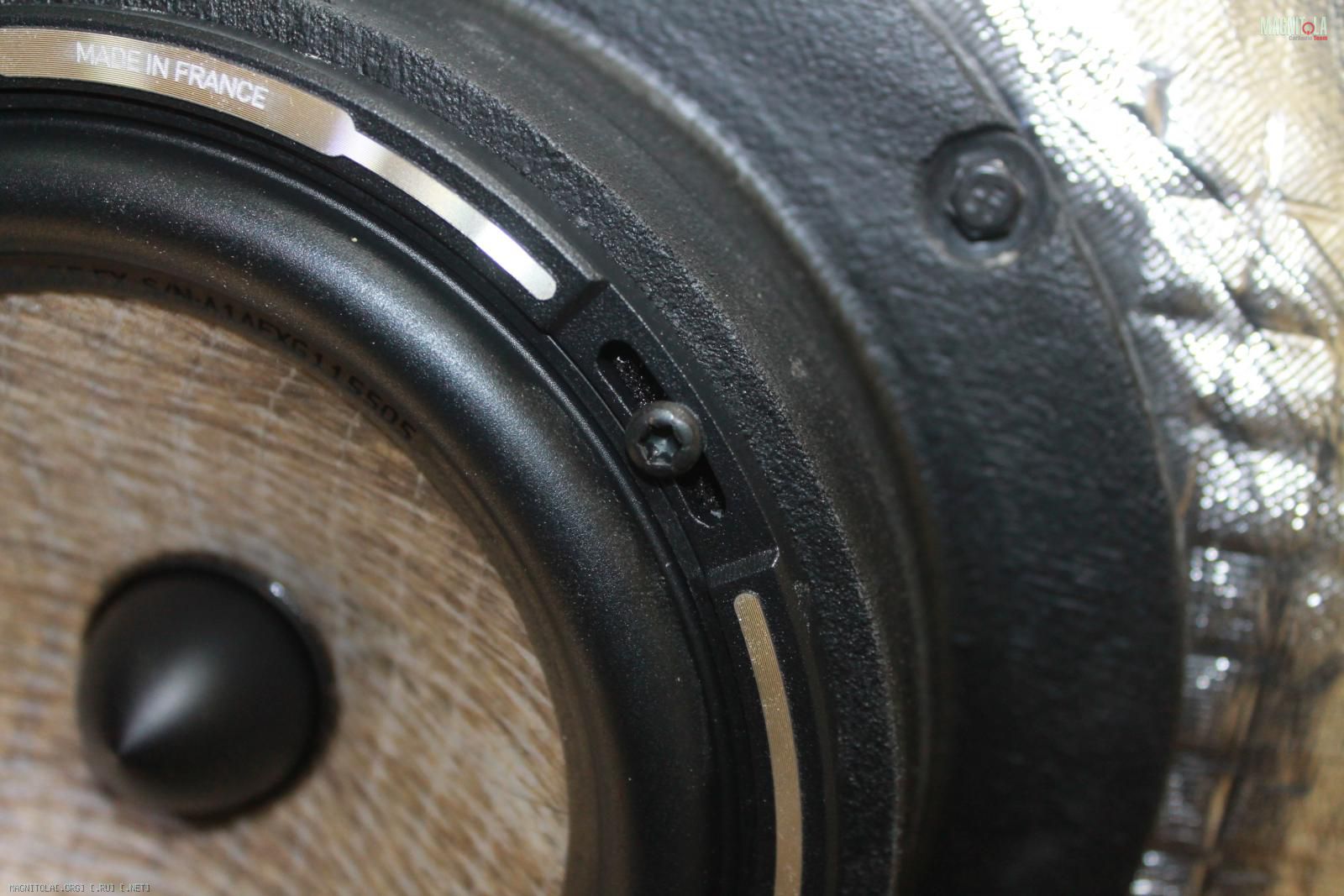

Установка мидбаса...
Уплотнительное кольцо из битопласта...
Крепление в штатные места болтами м5..
Саморезы торкс...
Волноотвод...
Вложение 1018214Вложение 1018216Вложение 1018218Вложение 1018220Вложение 1018222Вложение 1018224Вложение 1018226Вложение 1018228Вложение 1018230Вложение 1018232Вложение 1018234Вложение 1018236Вложение 1018238Вложение 1018240Вложение 1018242Вложение 1018244

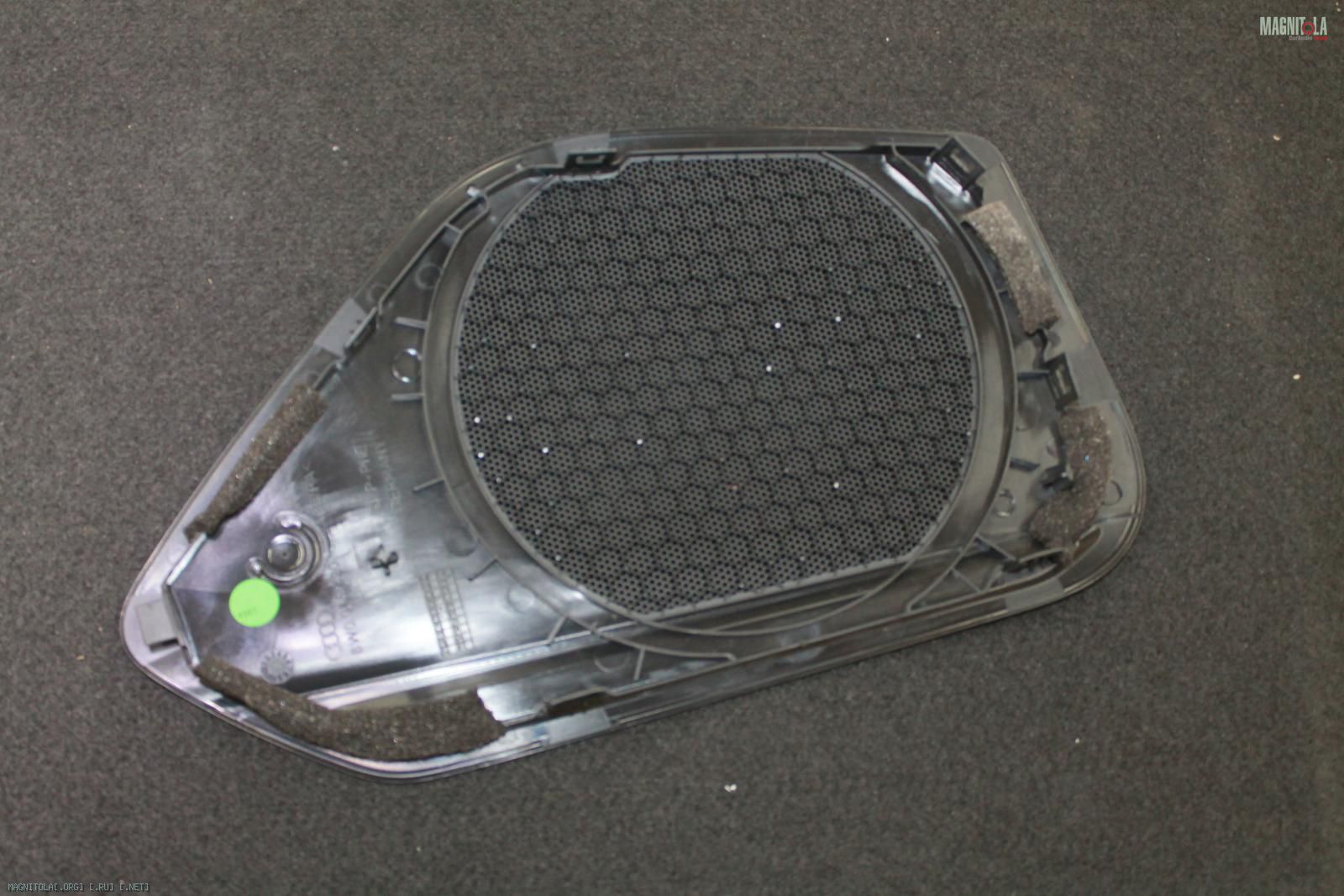

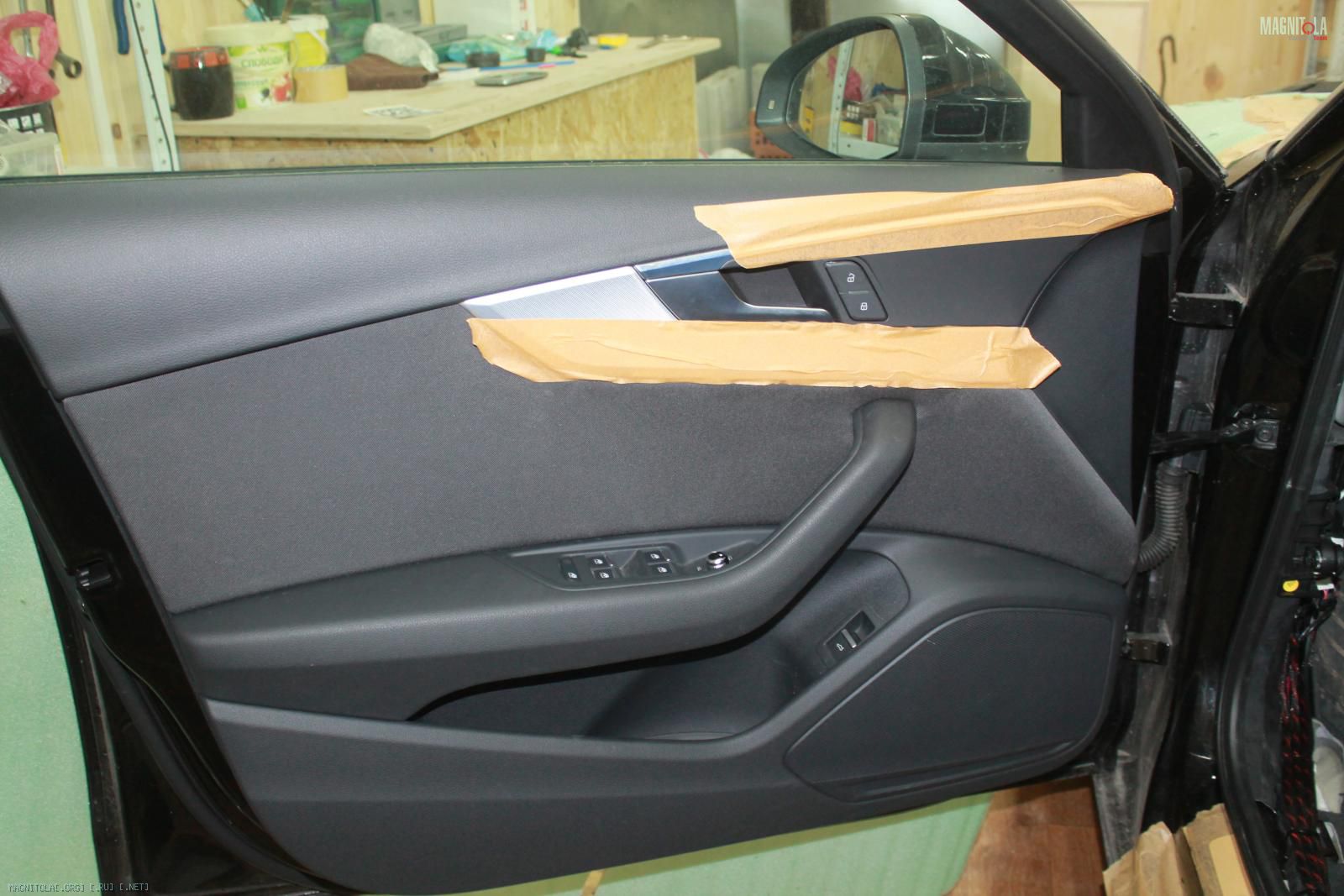

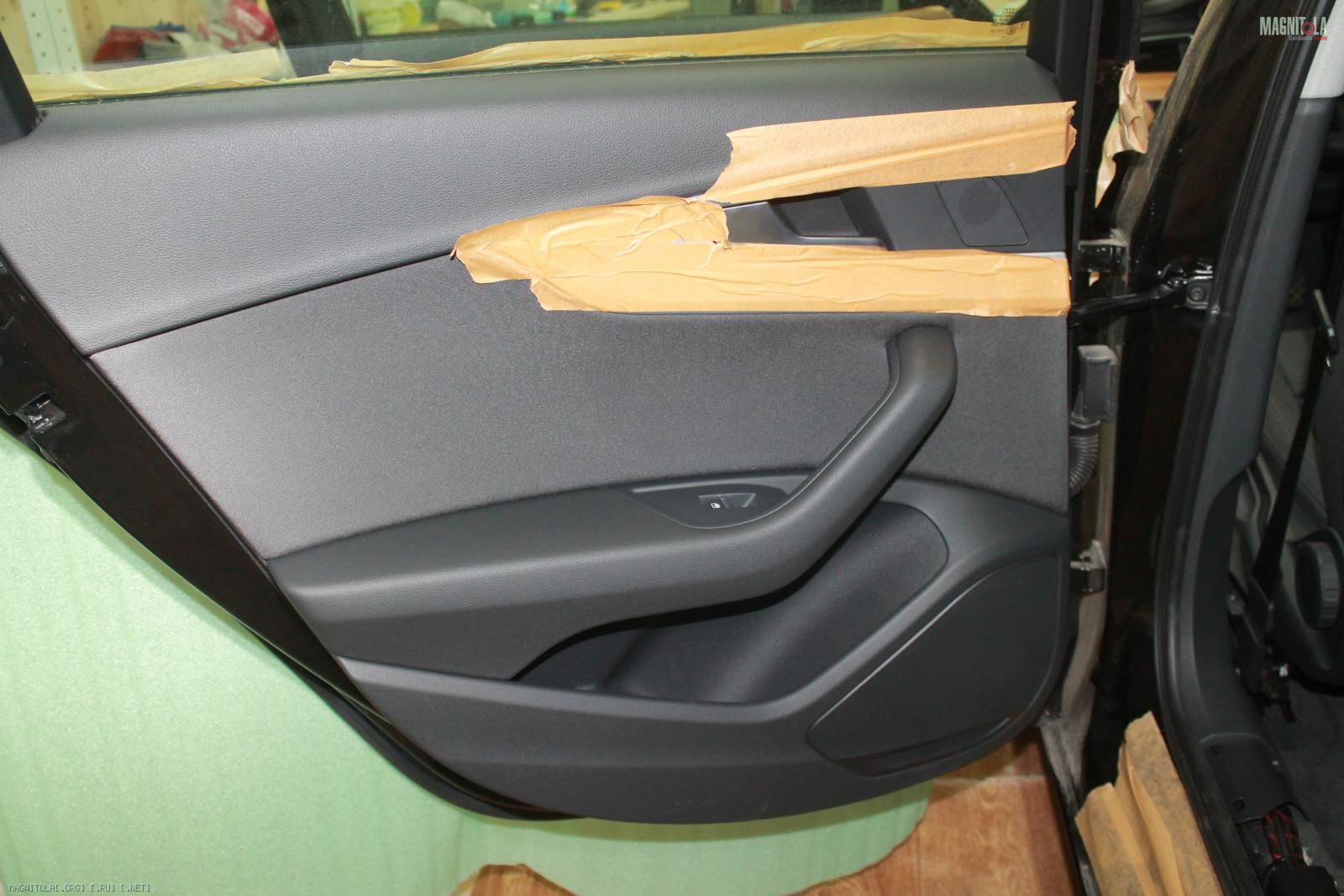

Собрали все двери... Итог... Как и просили, с виду полный сток
Вложение 1018246Вложение 1018248Вложение 1018250Вложение 1018252Вложение 1018254

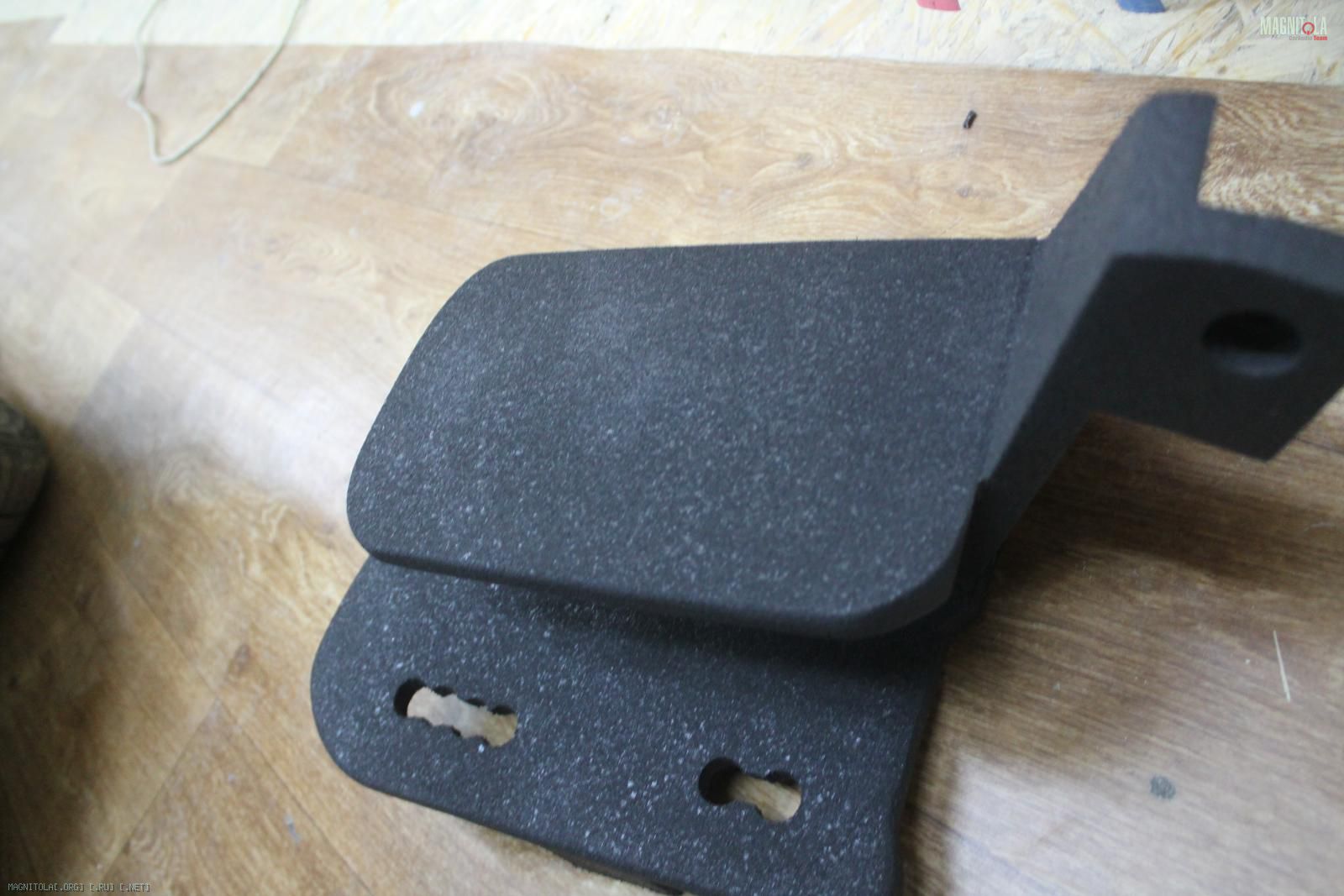

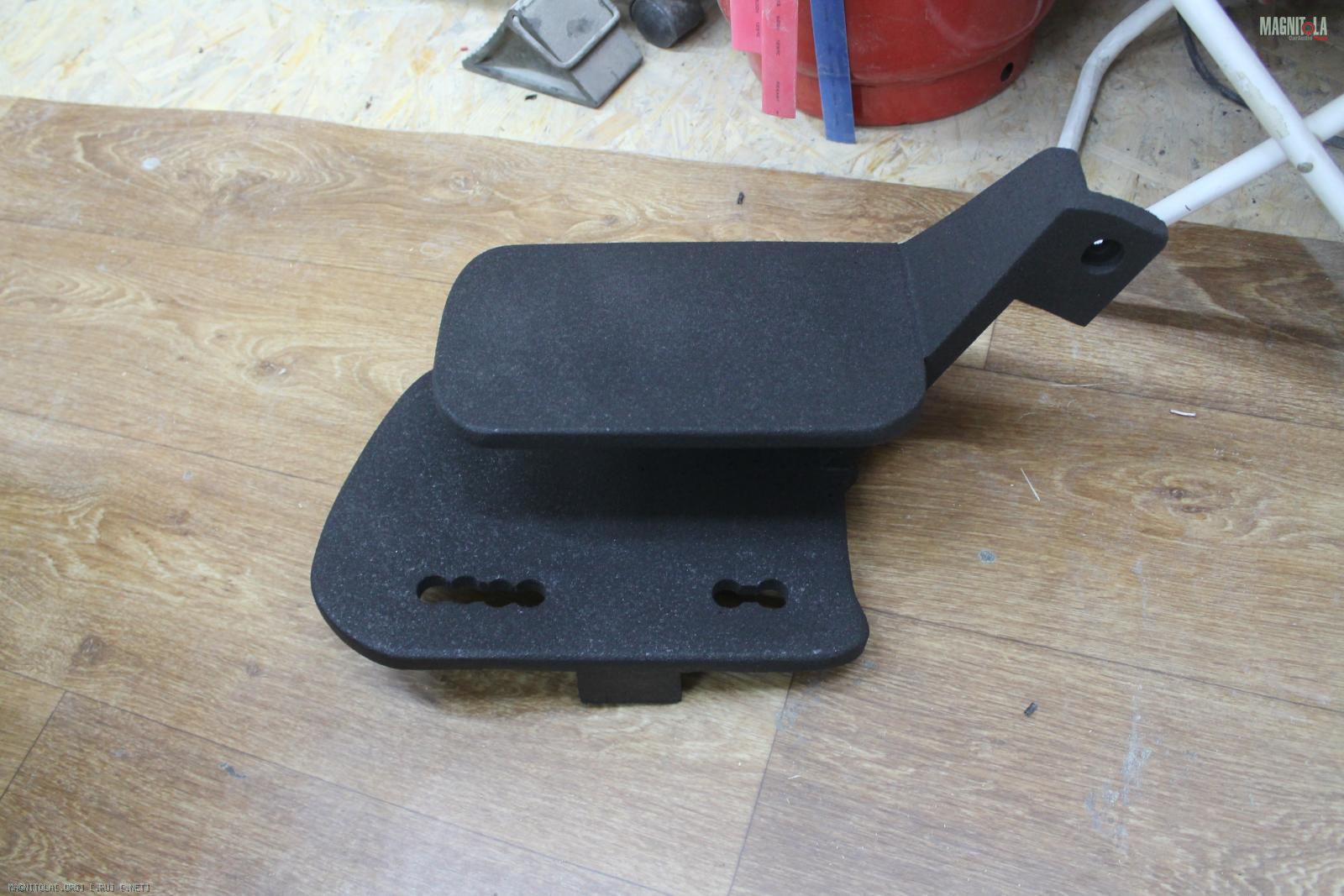

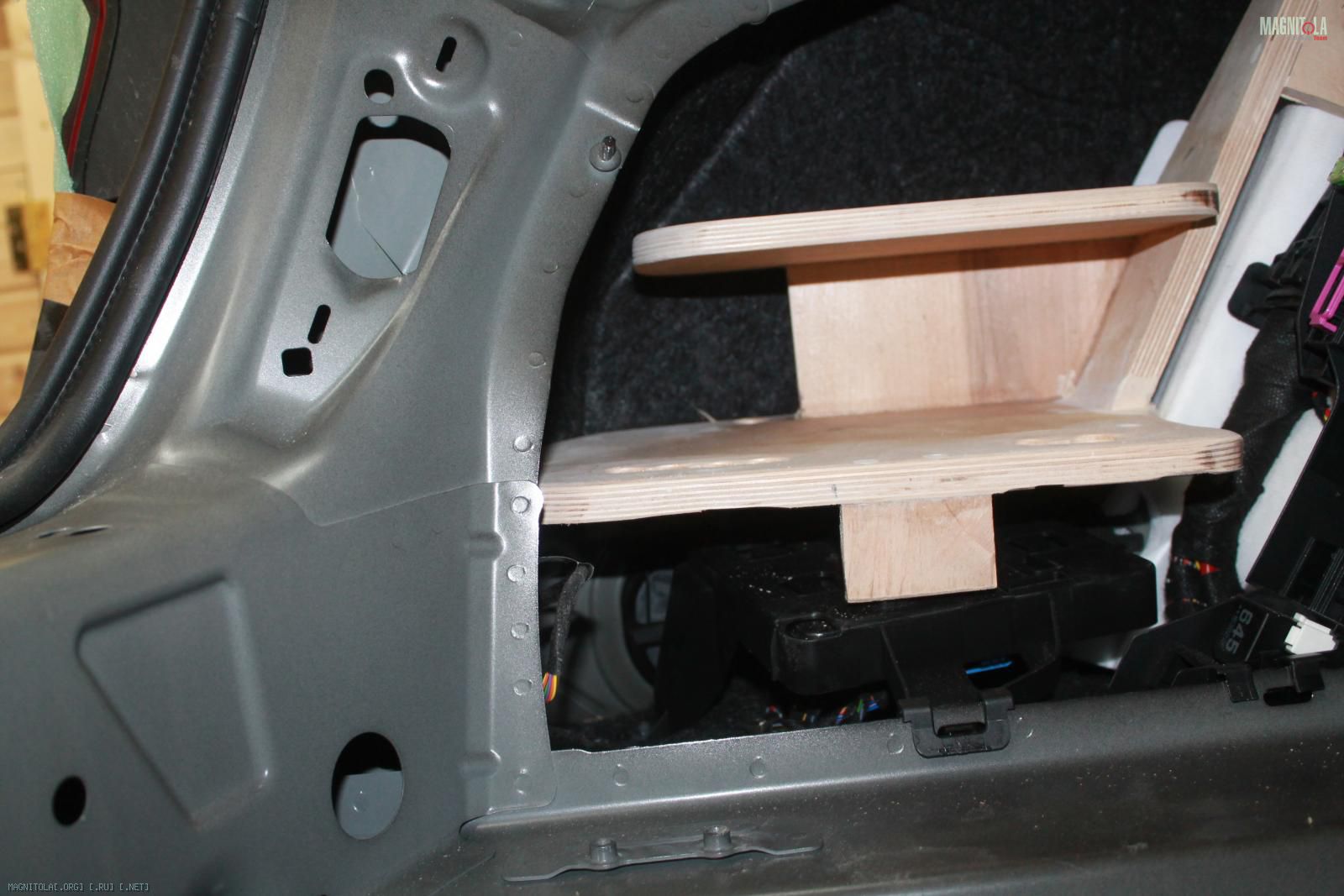

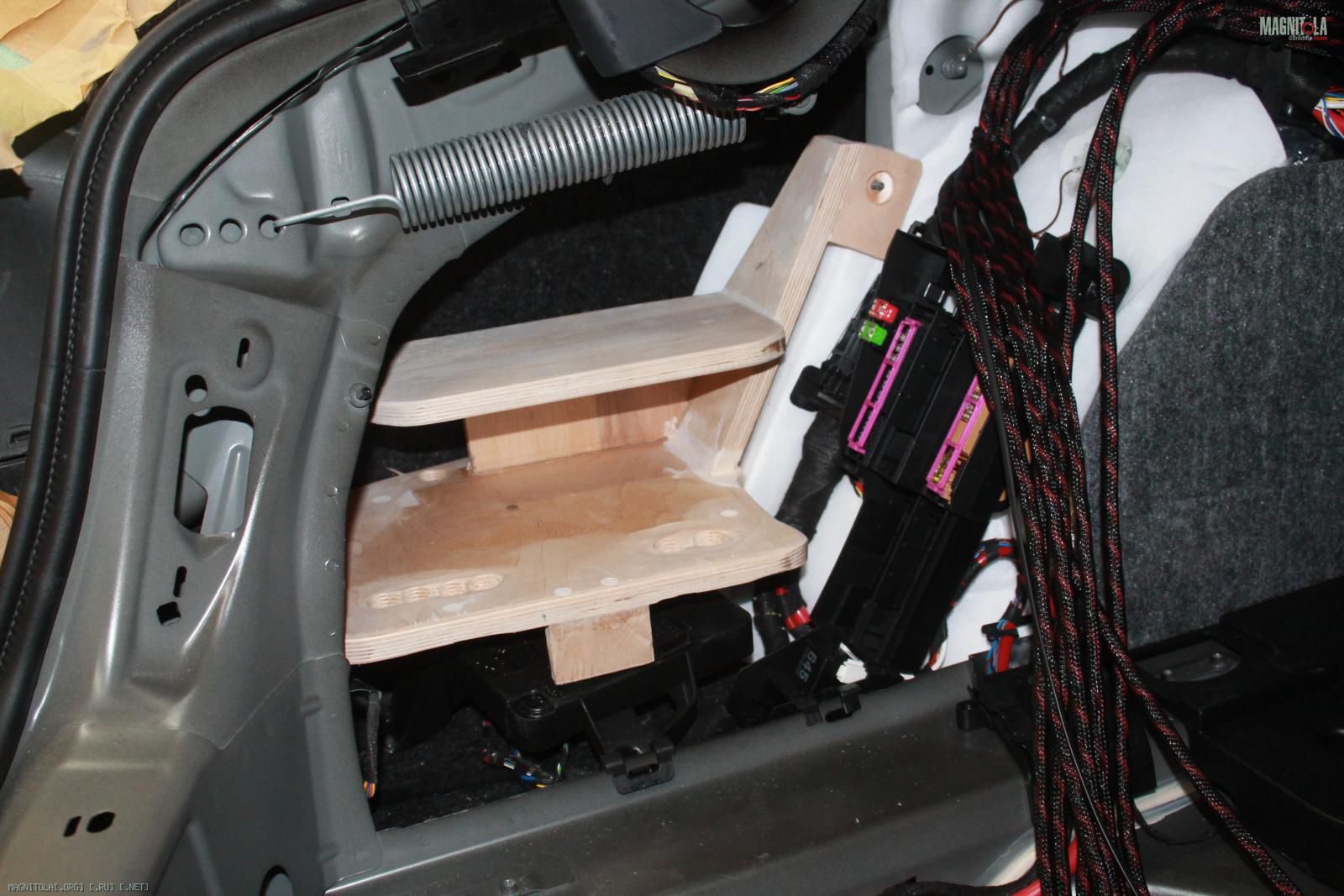

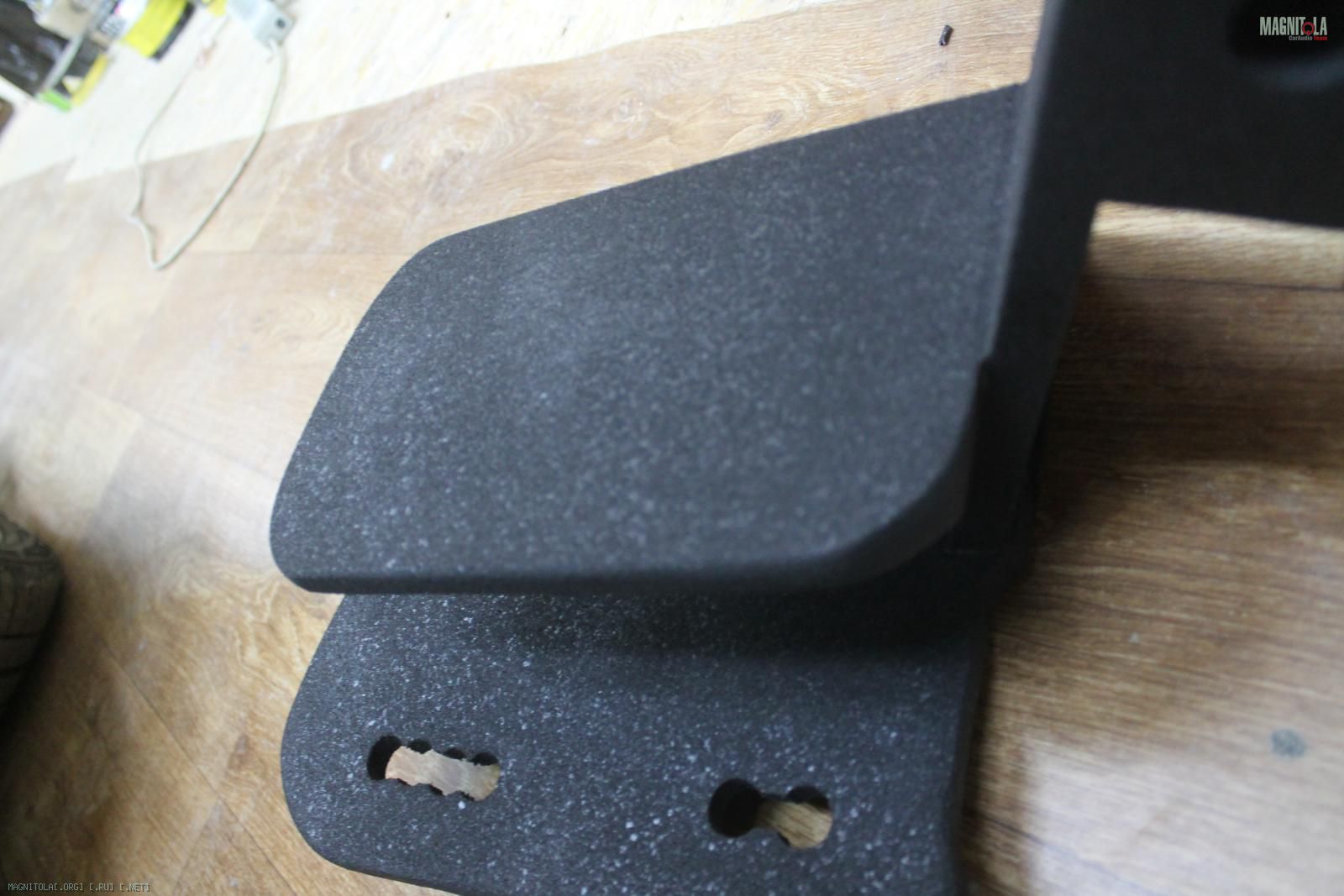

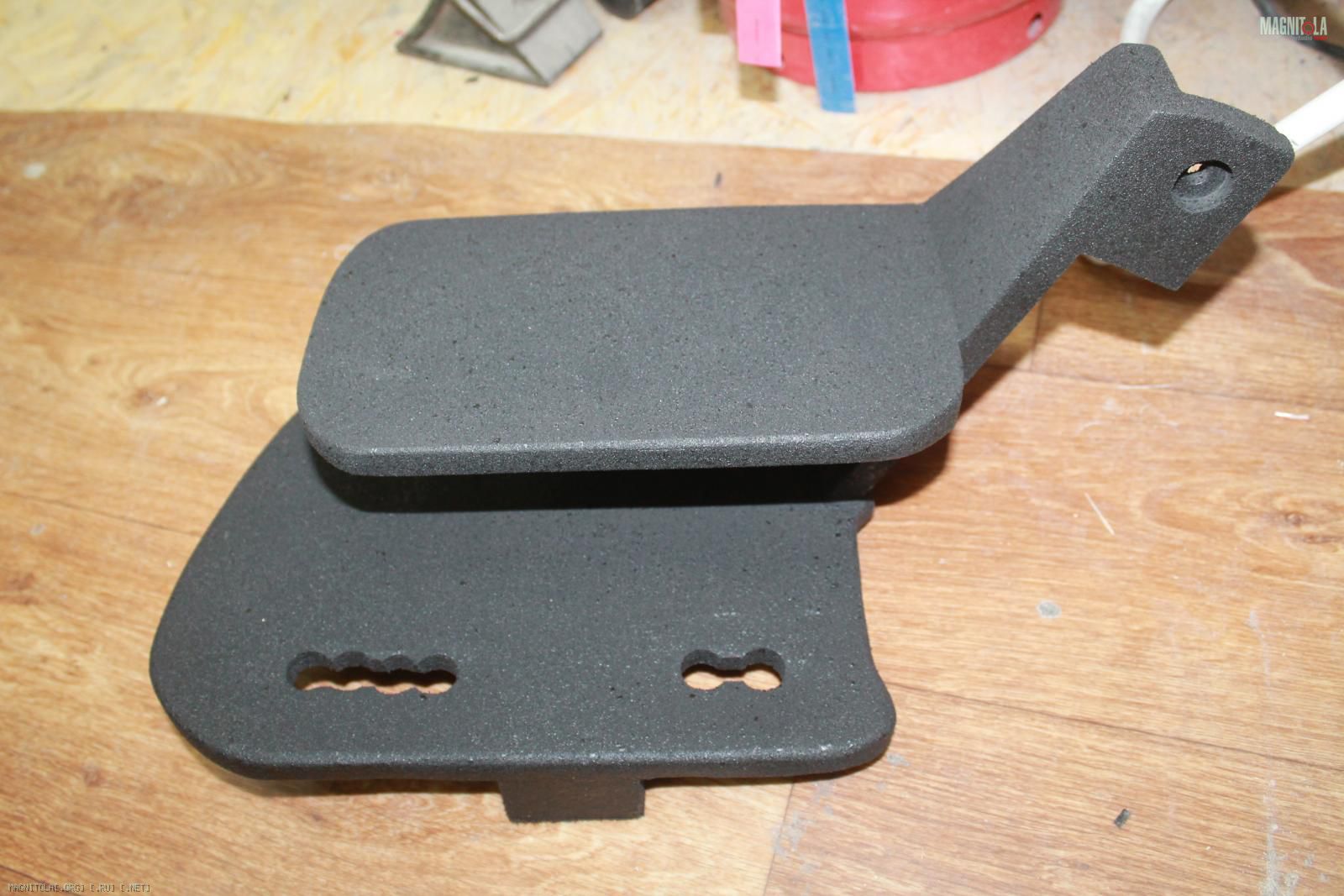

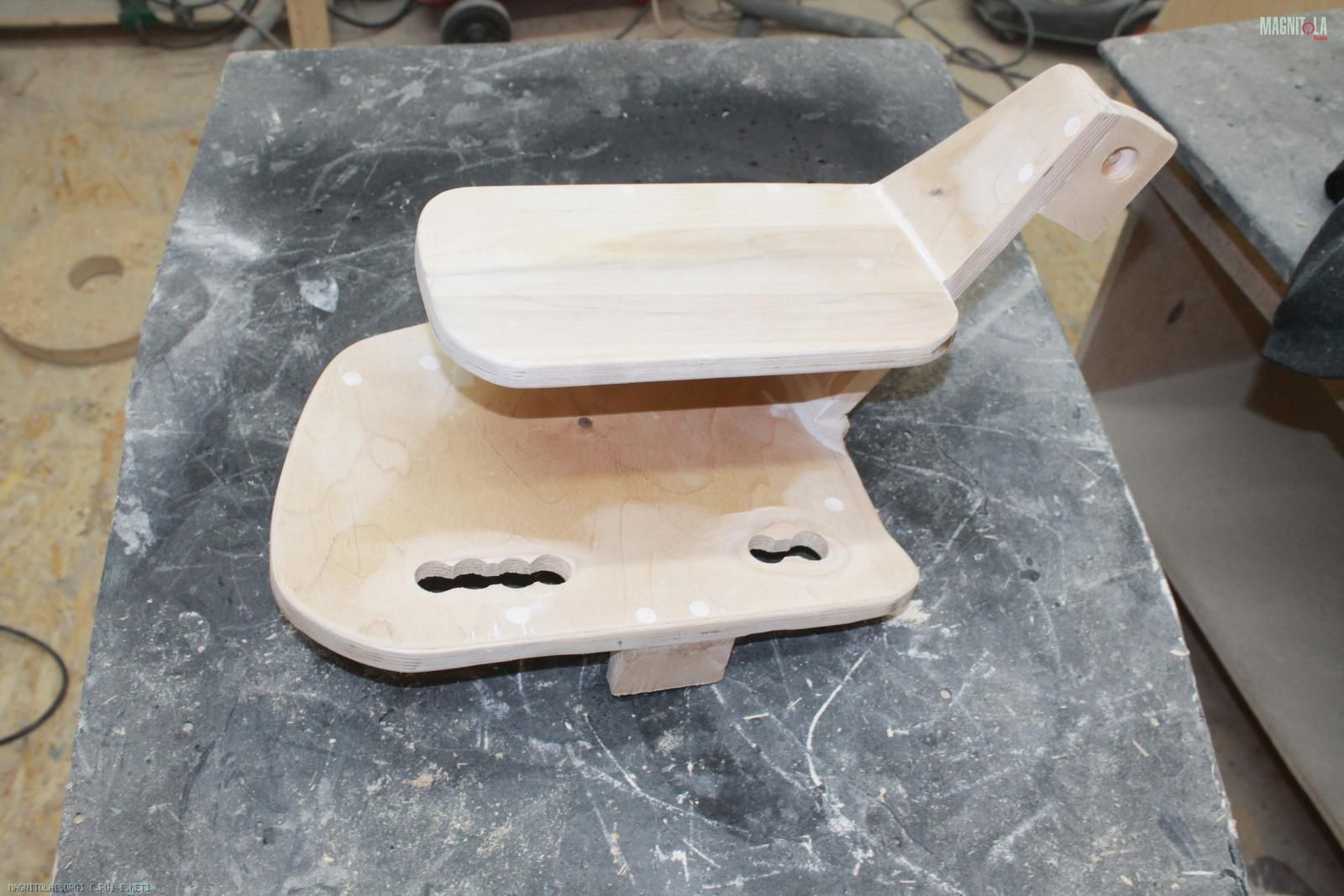

Изготовили фальшпанель/полочку под усилитель и процессор. Крепление на штатные болты...
Вложение 1018256Вложение 1018258Вложение 1018260Вложение 1018262Вложение 1018264Вложение 1018266Вложение 1018268Вложение 1018270Вложение 1018272Вложение 1018274

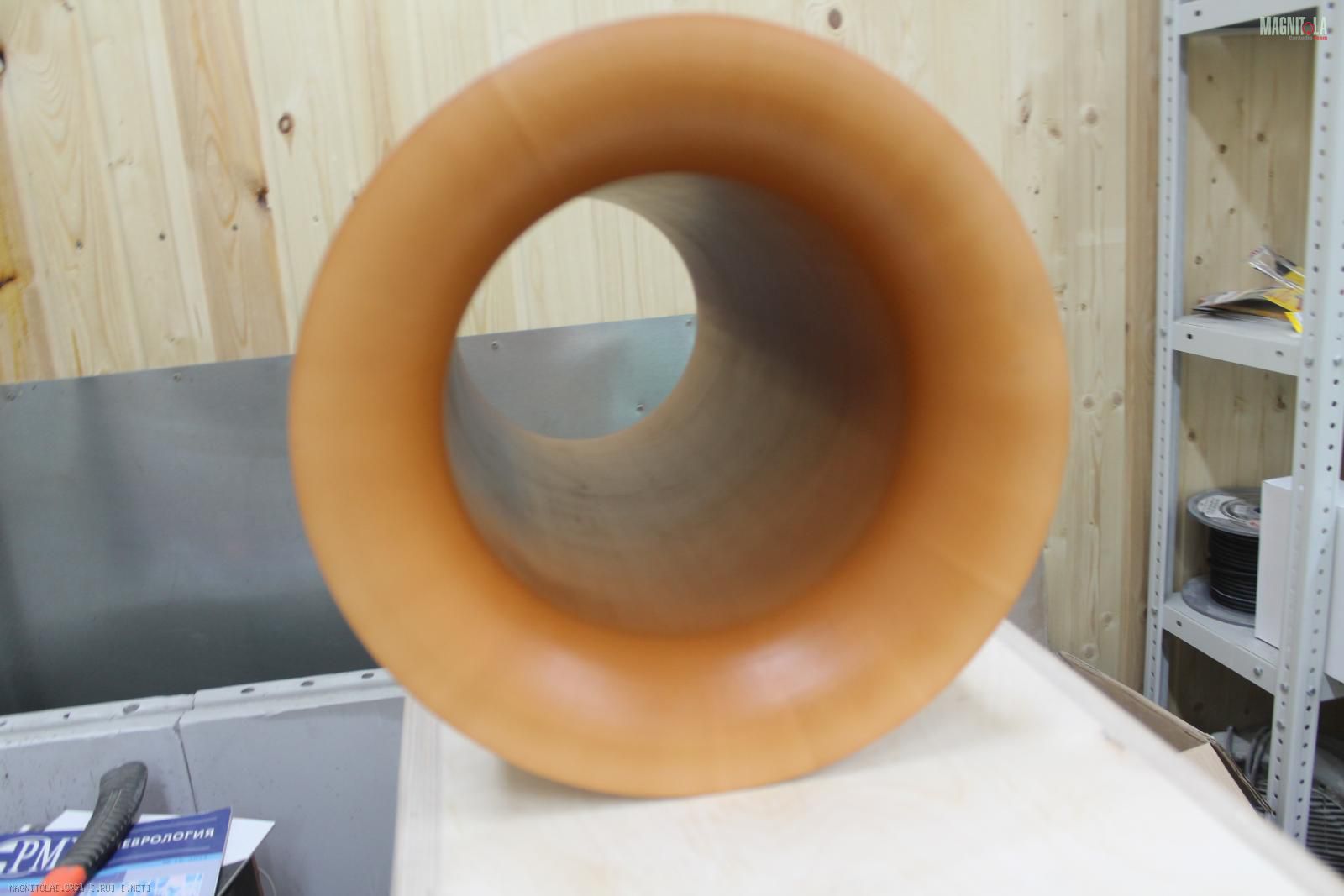

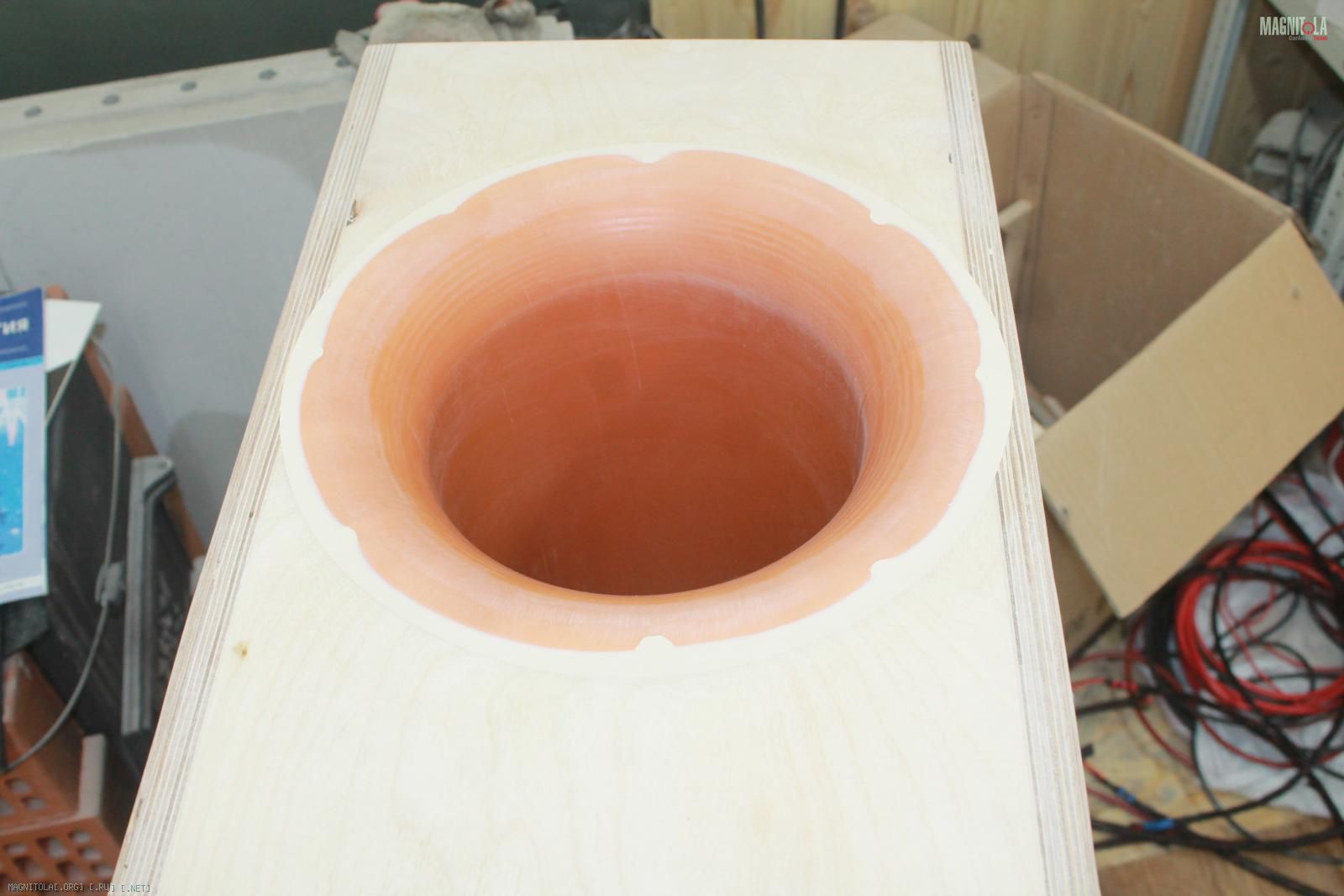

Изготовили порт с раструбами из 200трубы, для двух Пионеров 12"
Вложение 1018276Вложение 1018278Вложение 1018280Вложение 1018282
Audi A4 B9 2016Audi A4 B9 2016

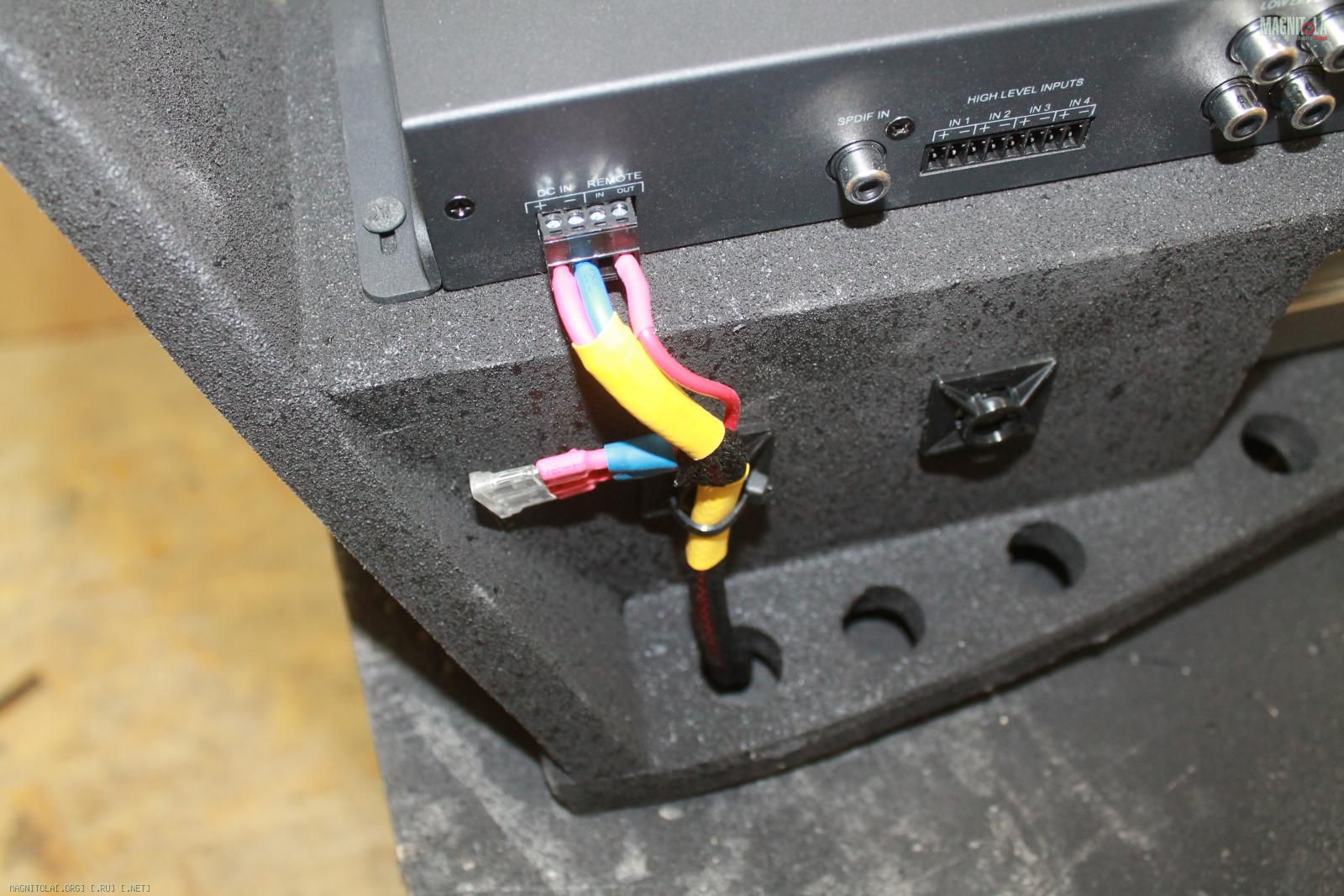

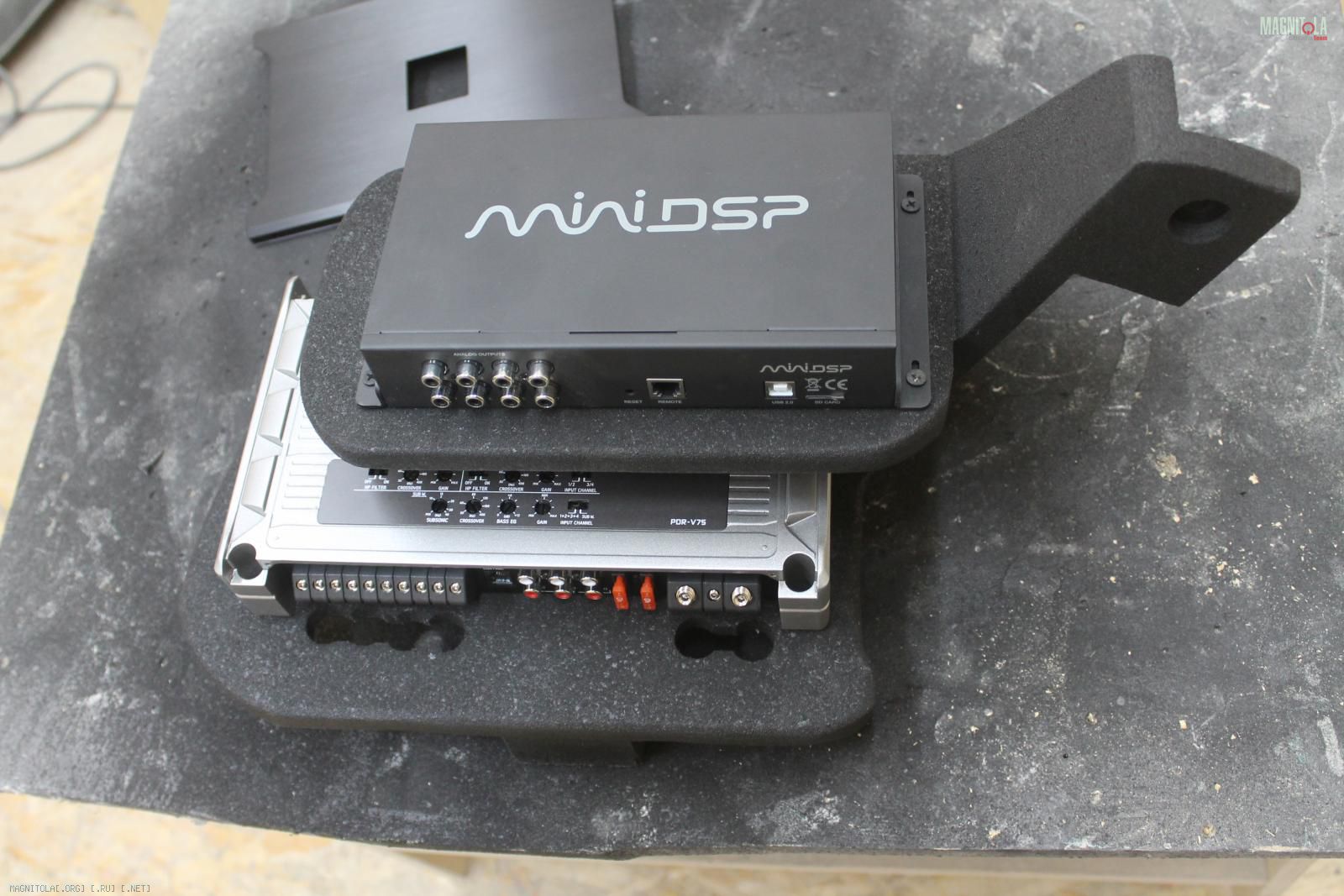

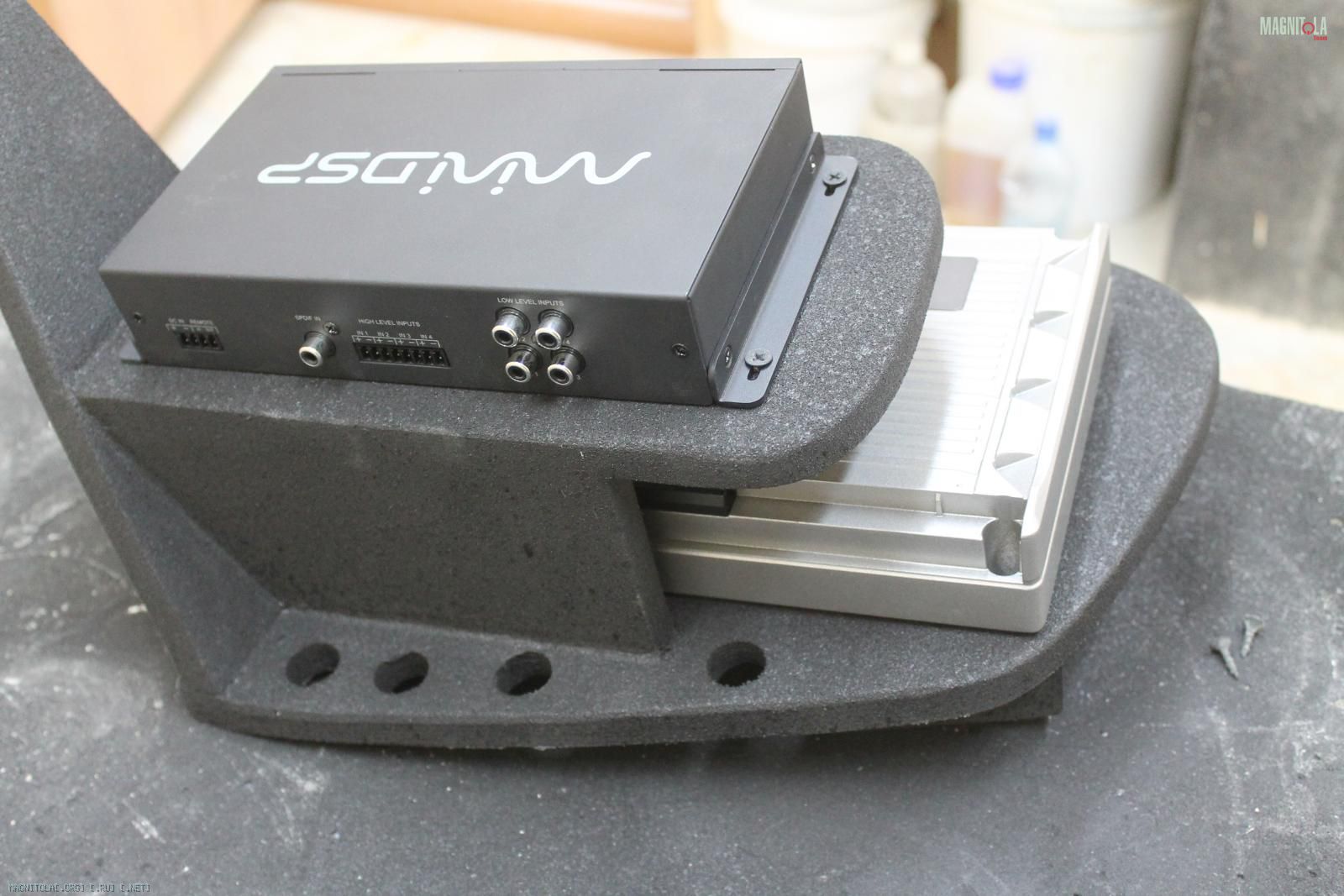

Фальшпанель/полочка под усилитель и процессор.
Вложение 1018838Вложение 1018840Вложение 1018842Вложение 1018844Вложение 1018846Вложение 1018848Вложение 1018850Вложение 1018852

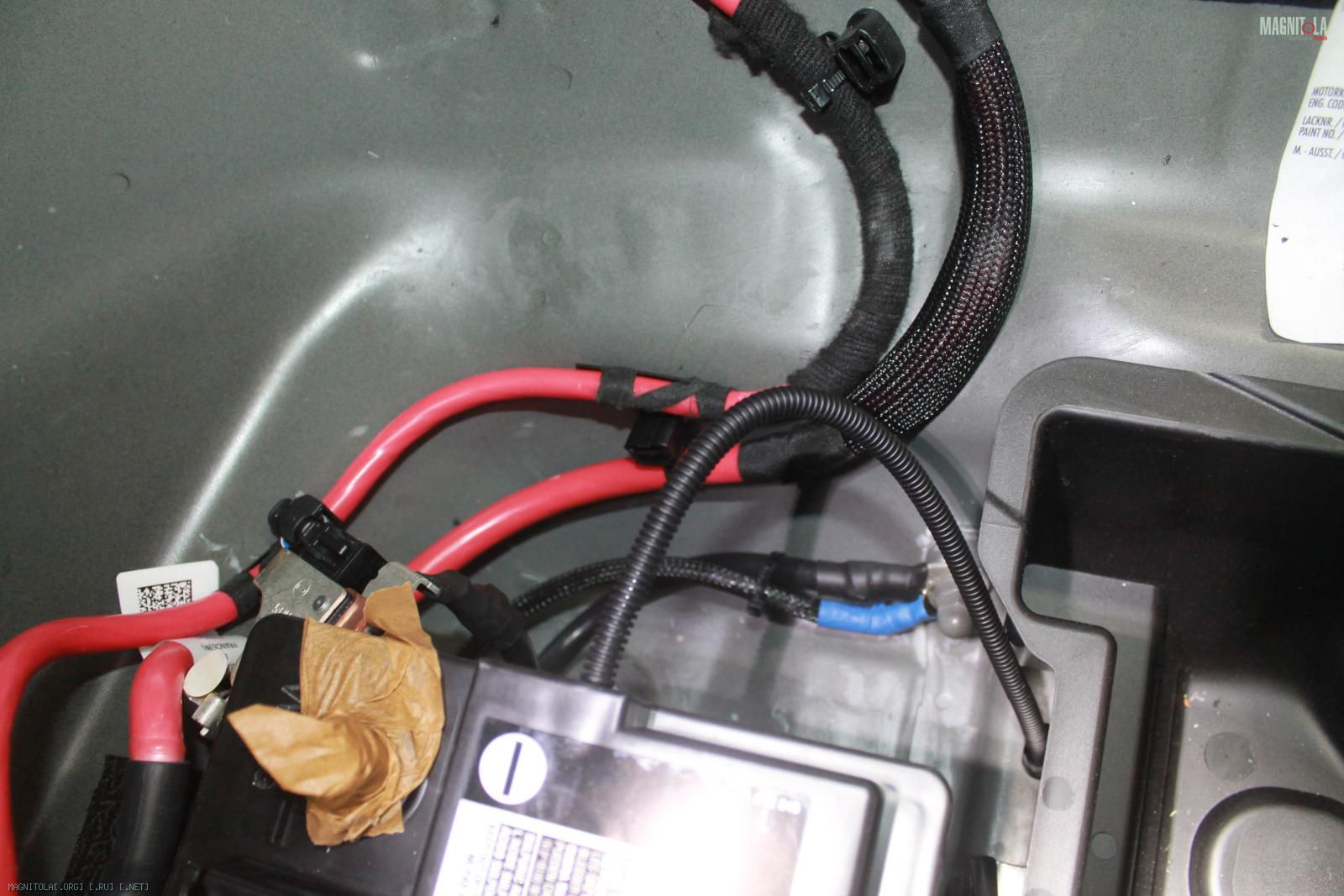

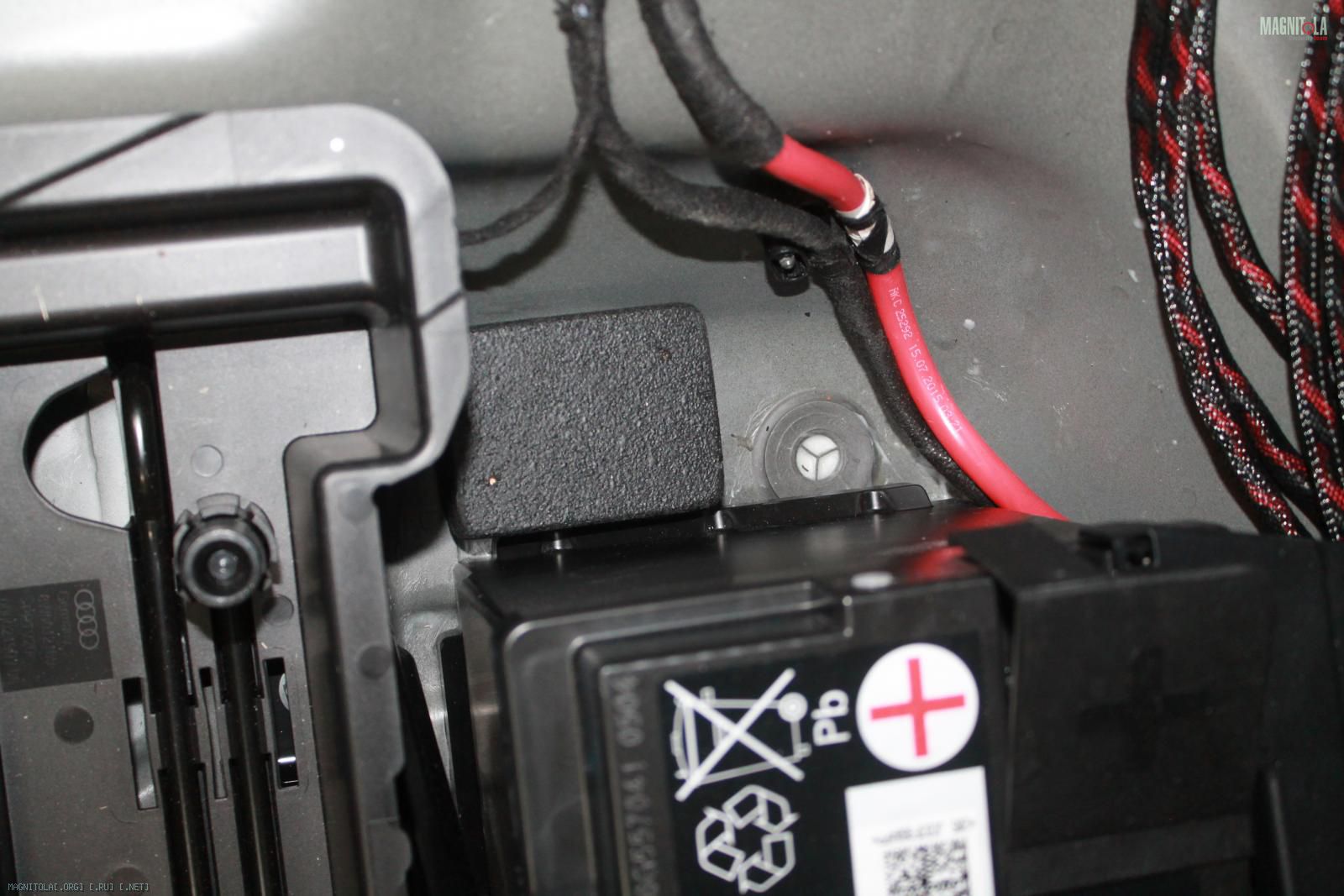

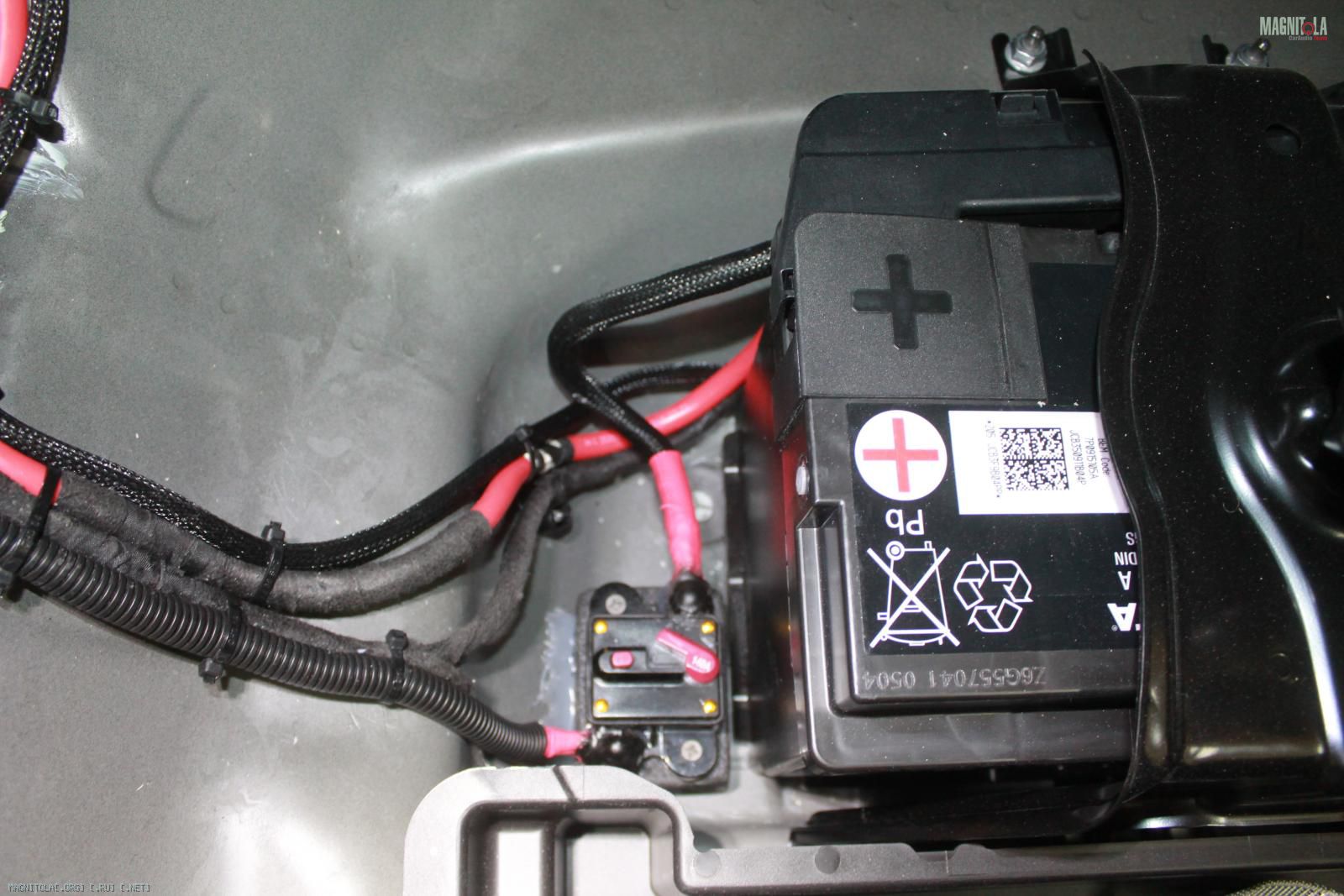

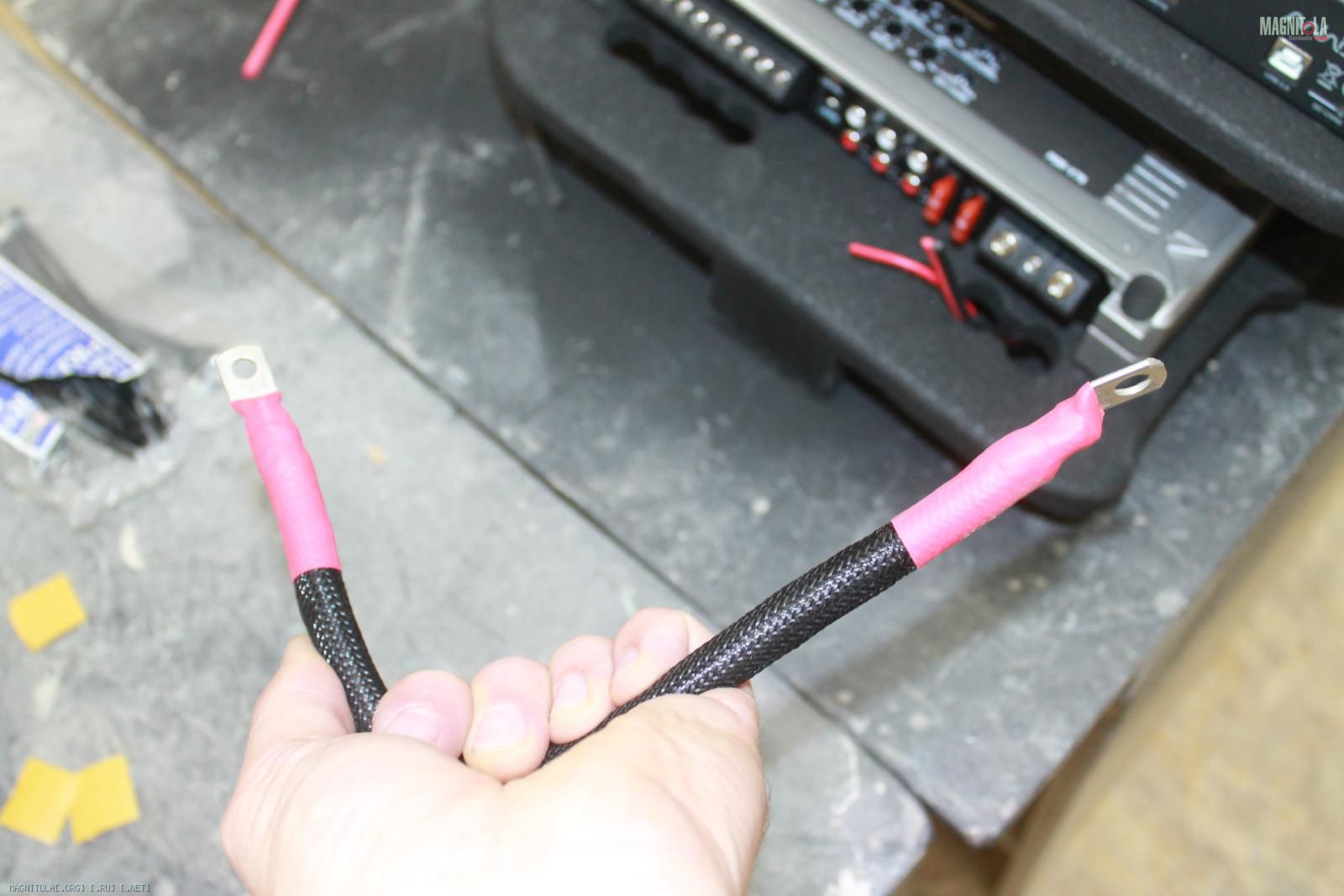

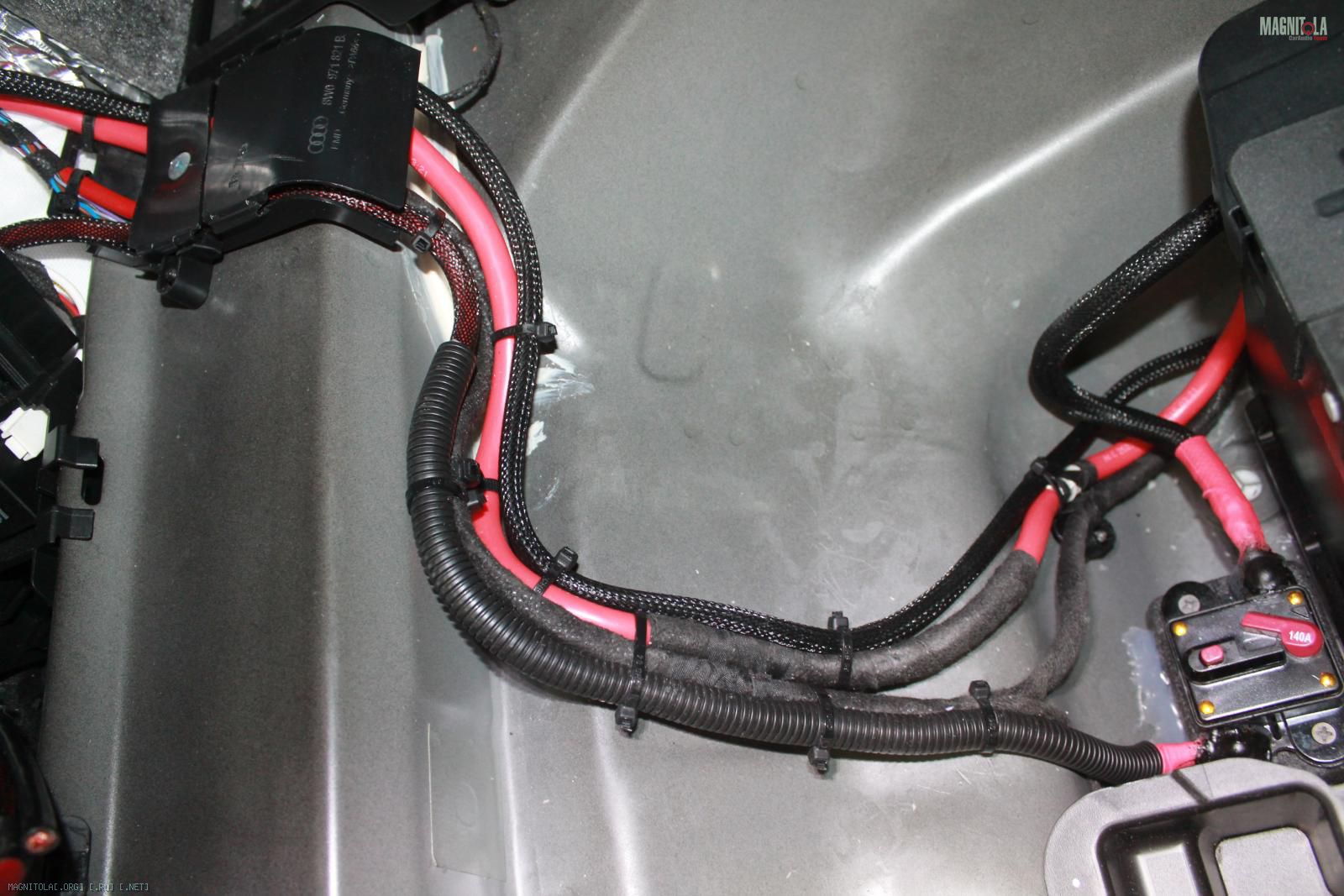

Силовая проводка, предохранитель..
Вложение 1018854Вложение 1018856Вложение 1018858Вложение 1018860Вложение 1018862Вложение 1018864Вложение 1018866Вложение 1018868Вложение 1018870

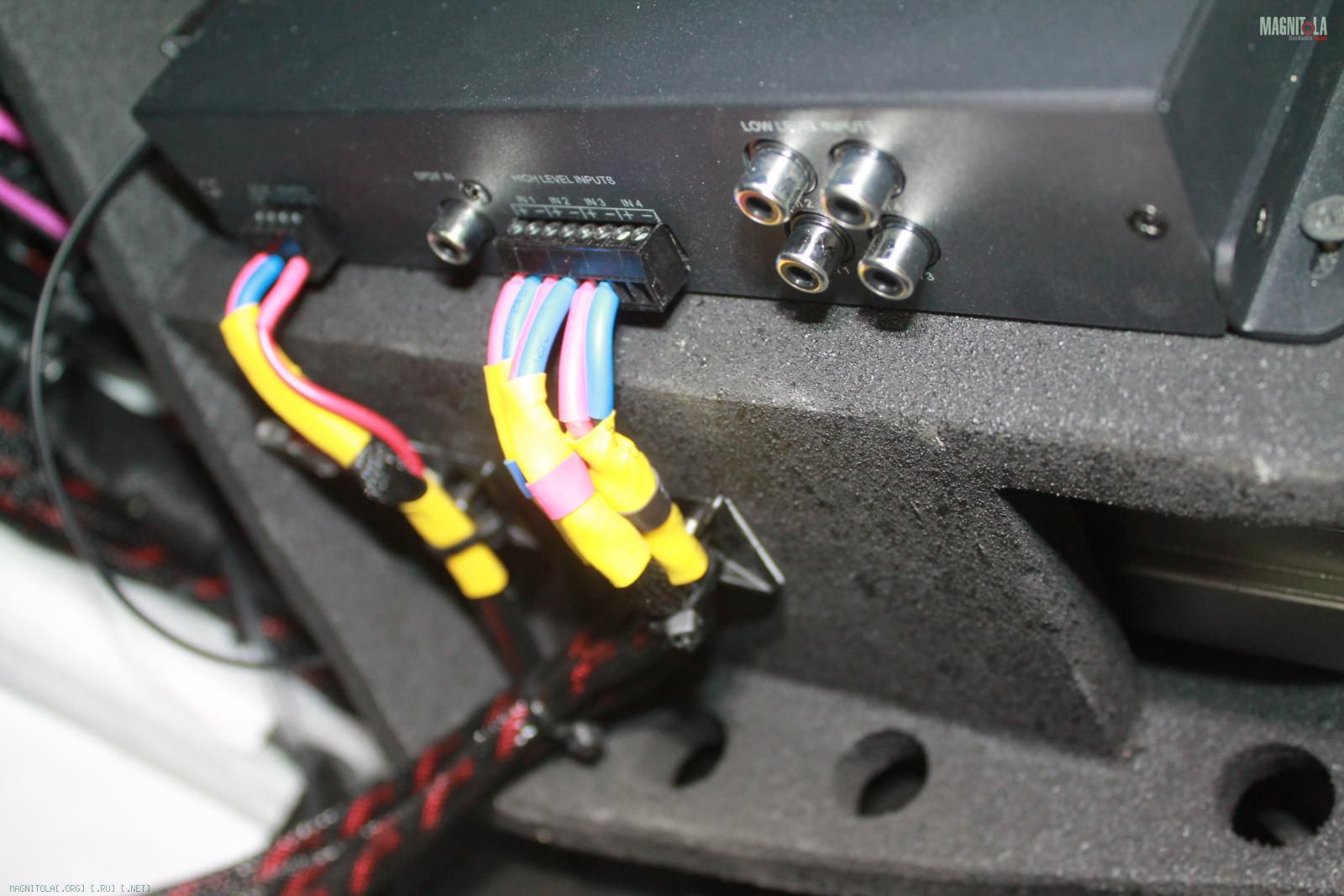

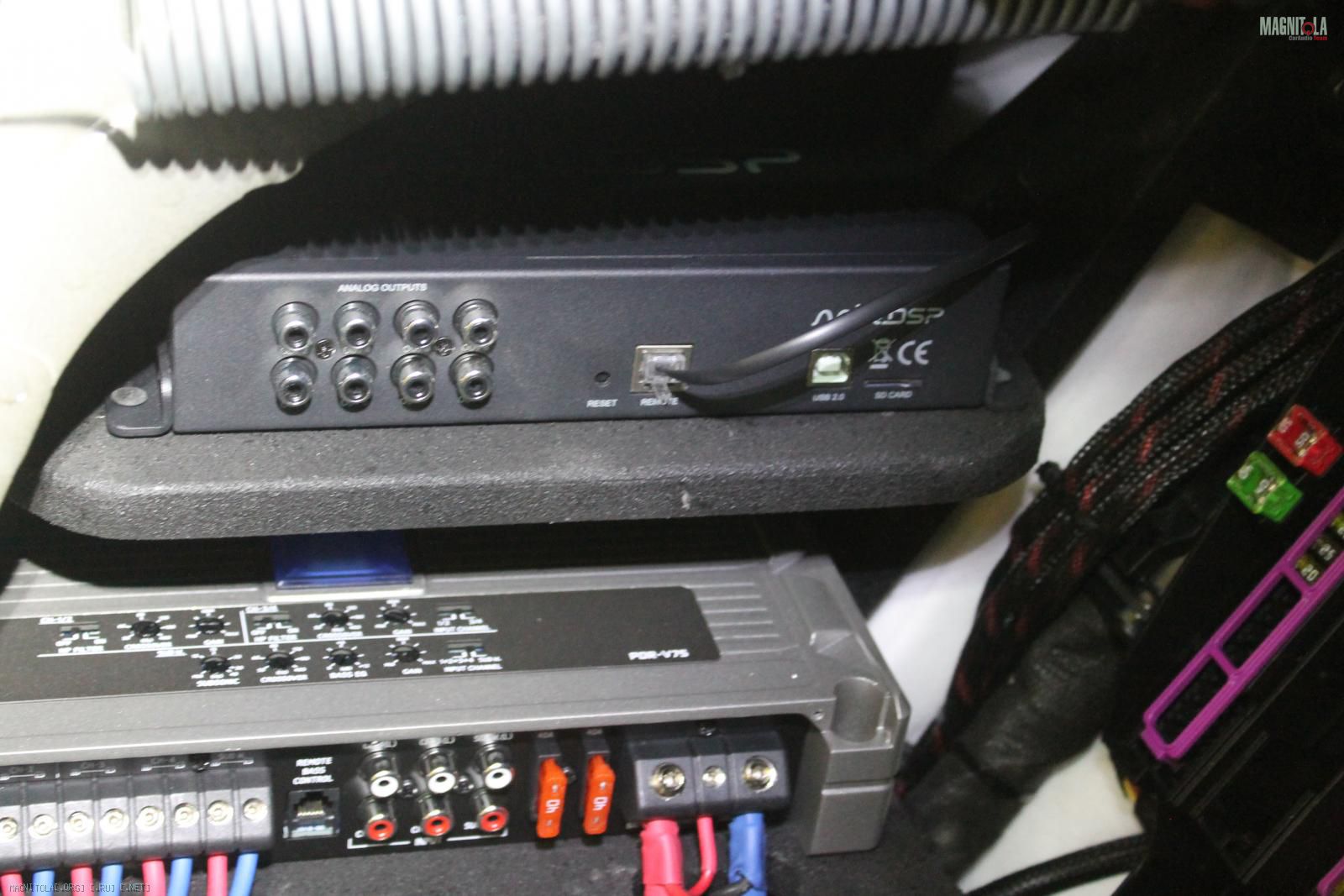

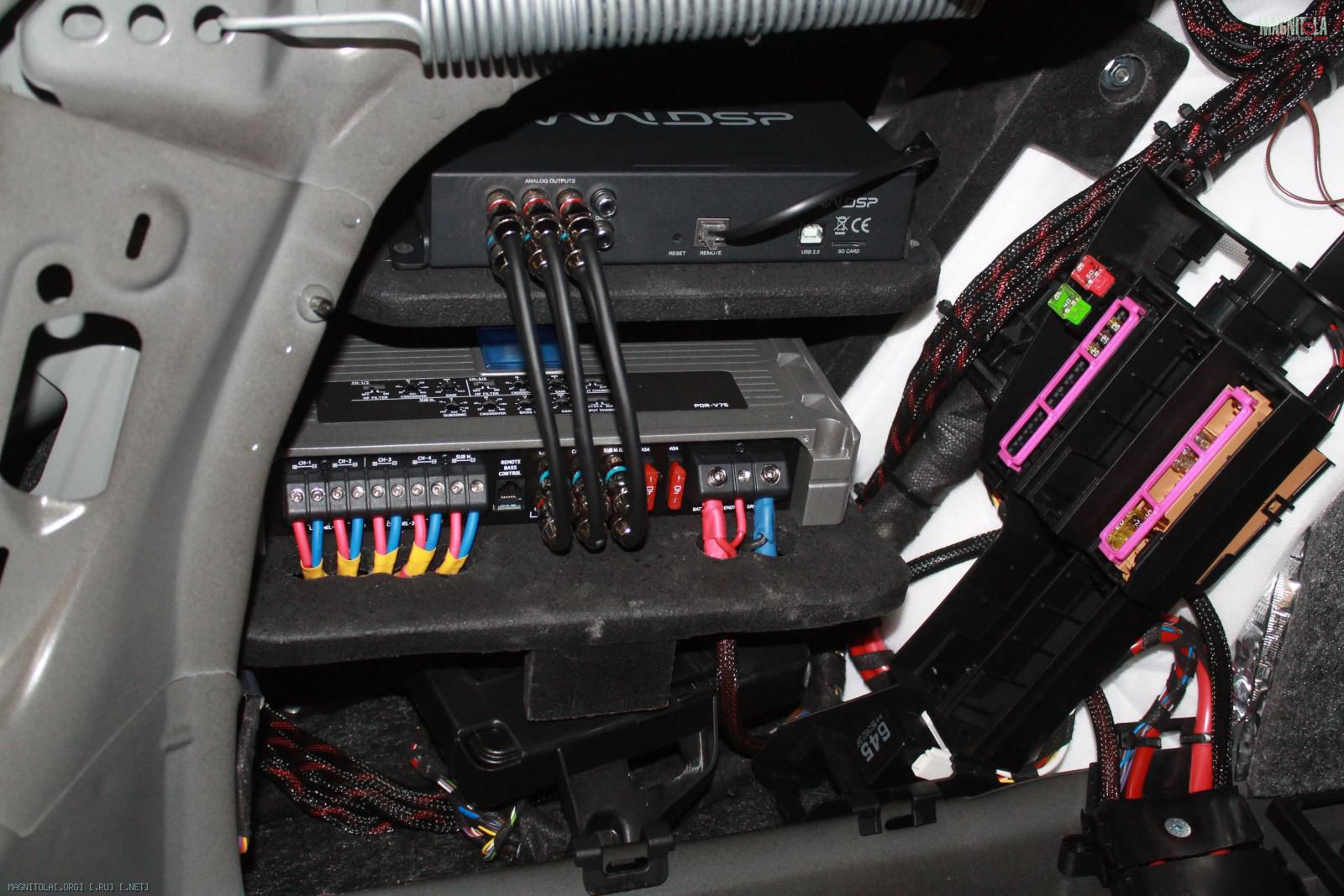

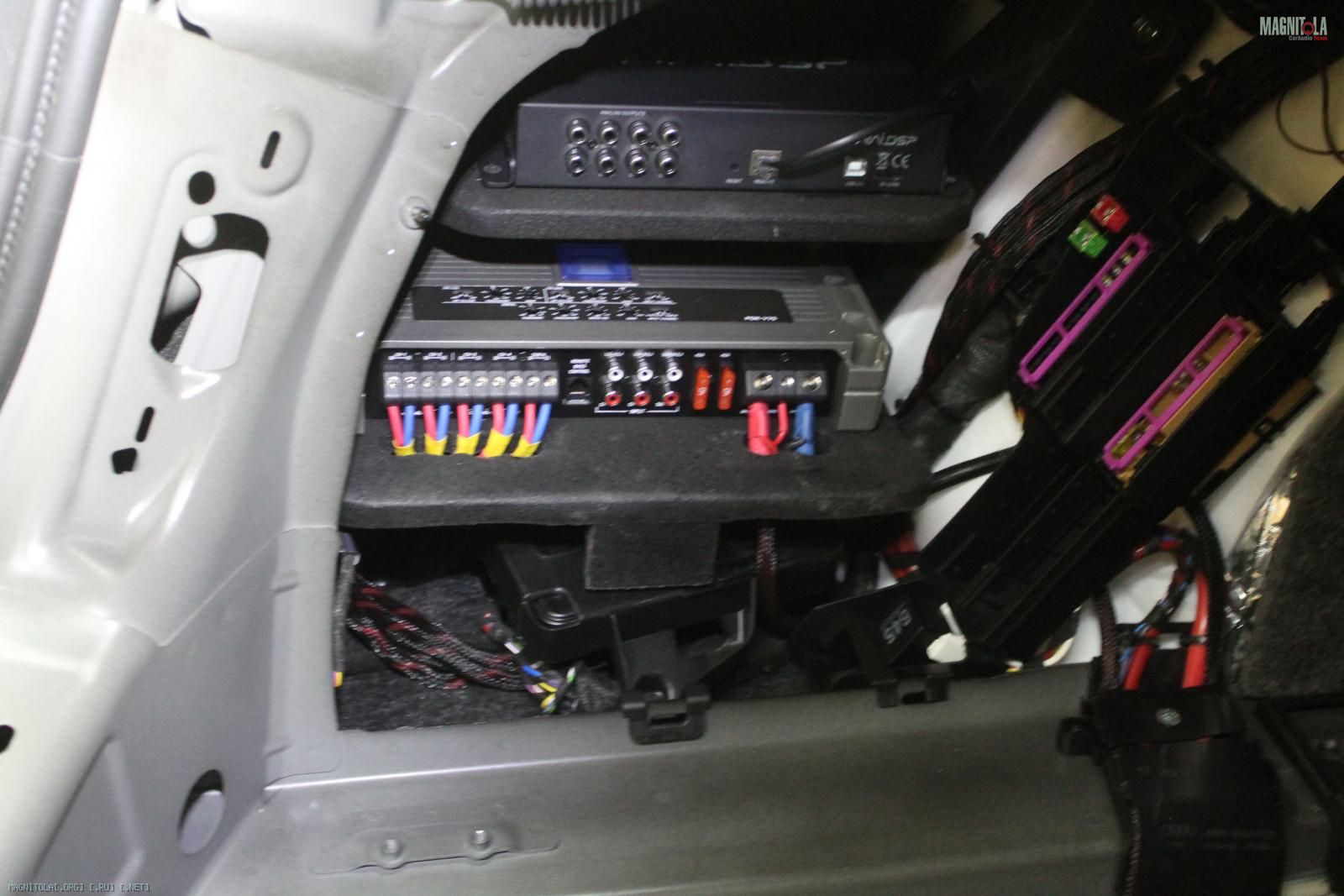

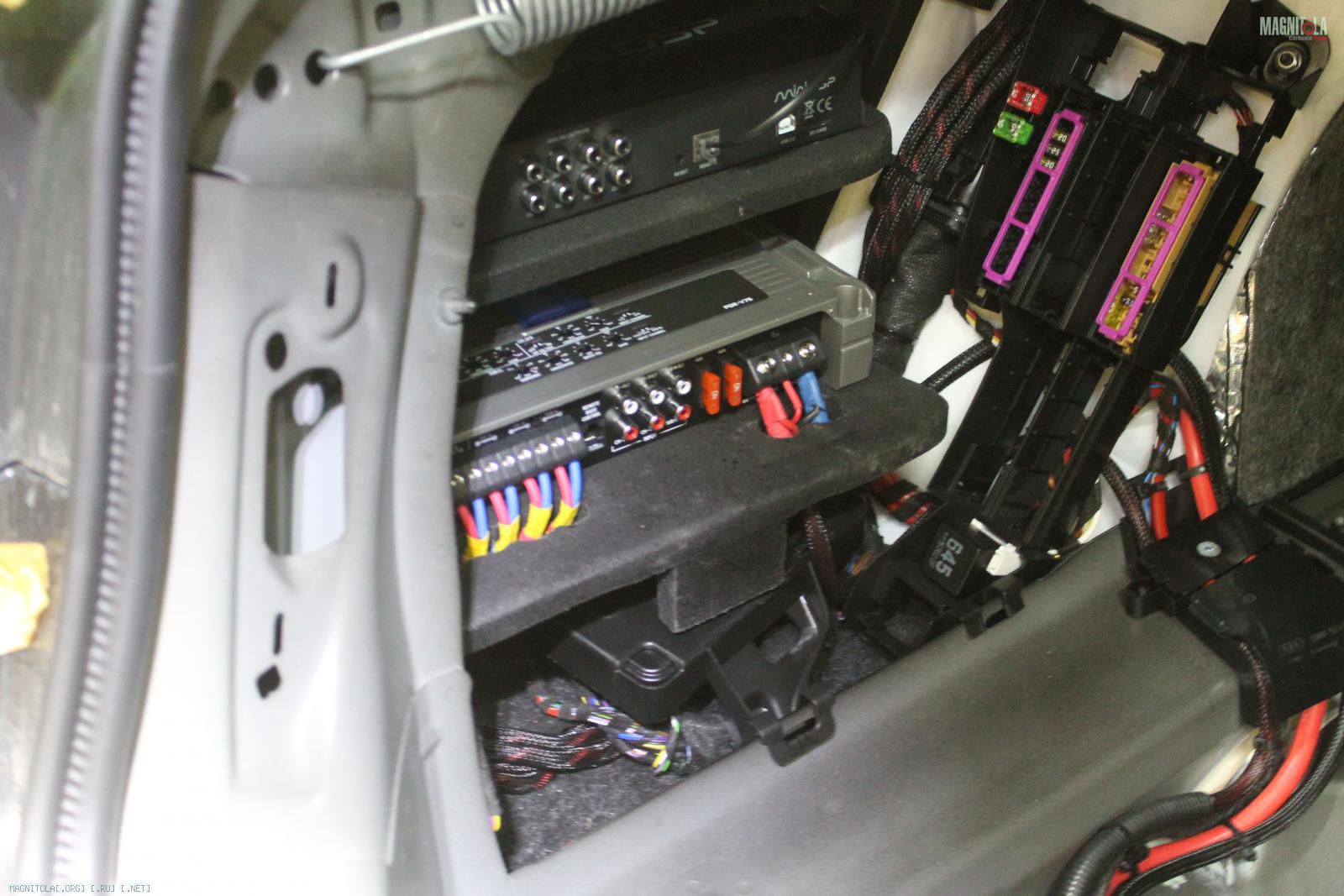

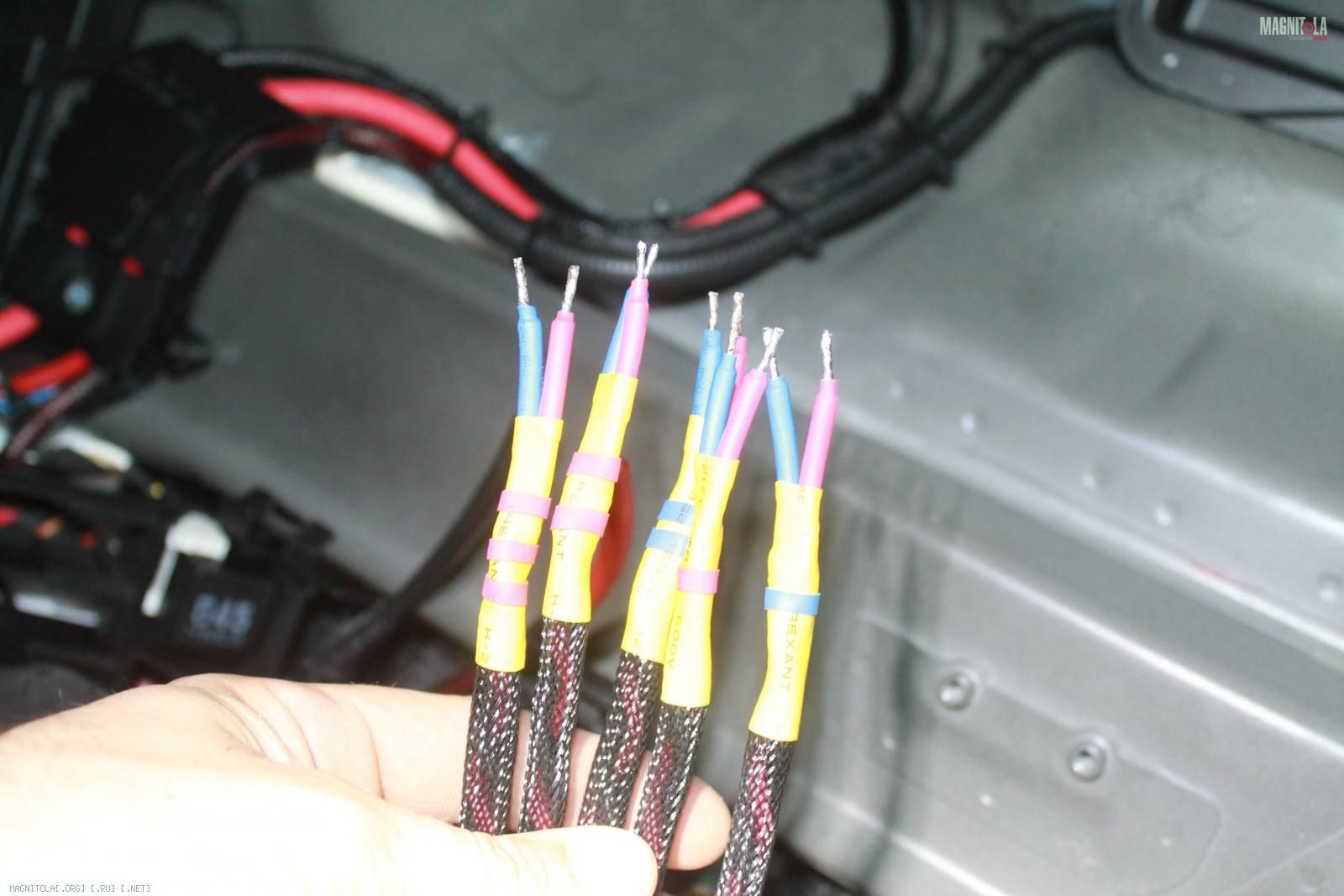

Коммутация, подключение..
Вложение 1018872Вложение 1018874Вложение 1018876Вложение 1018878Вложение 1018880Вложение 1018882Вложение 1018884Вложение 1018886Вложение 1018888Вложение 1018890

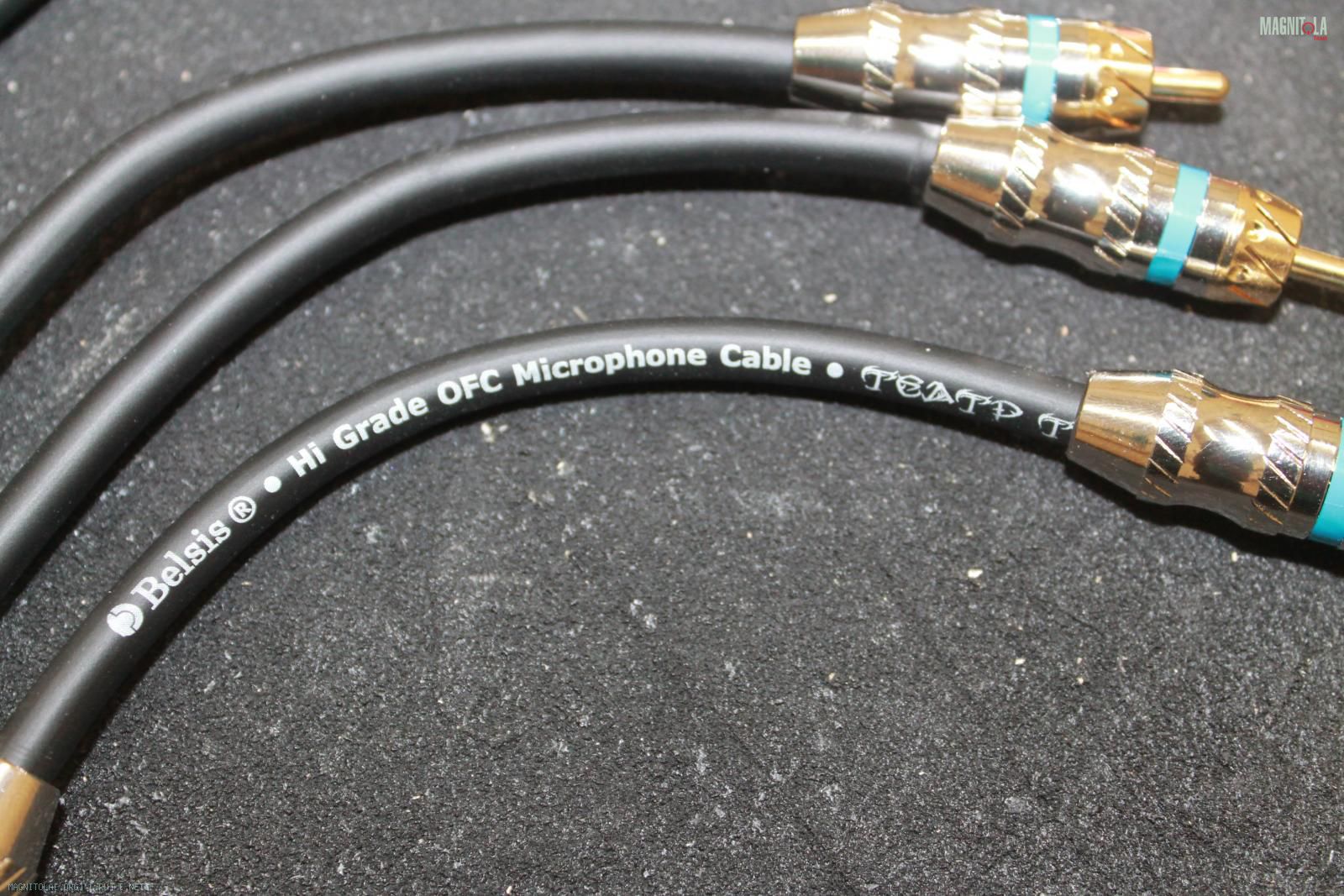

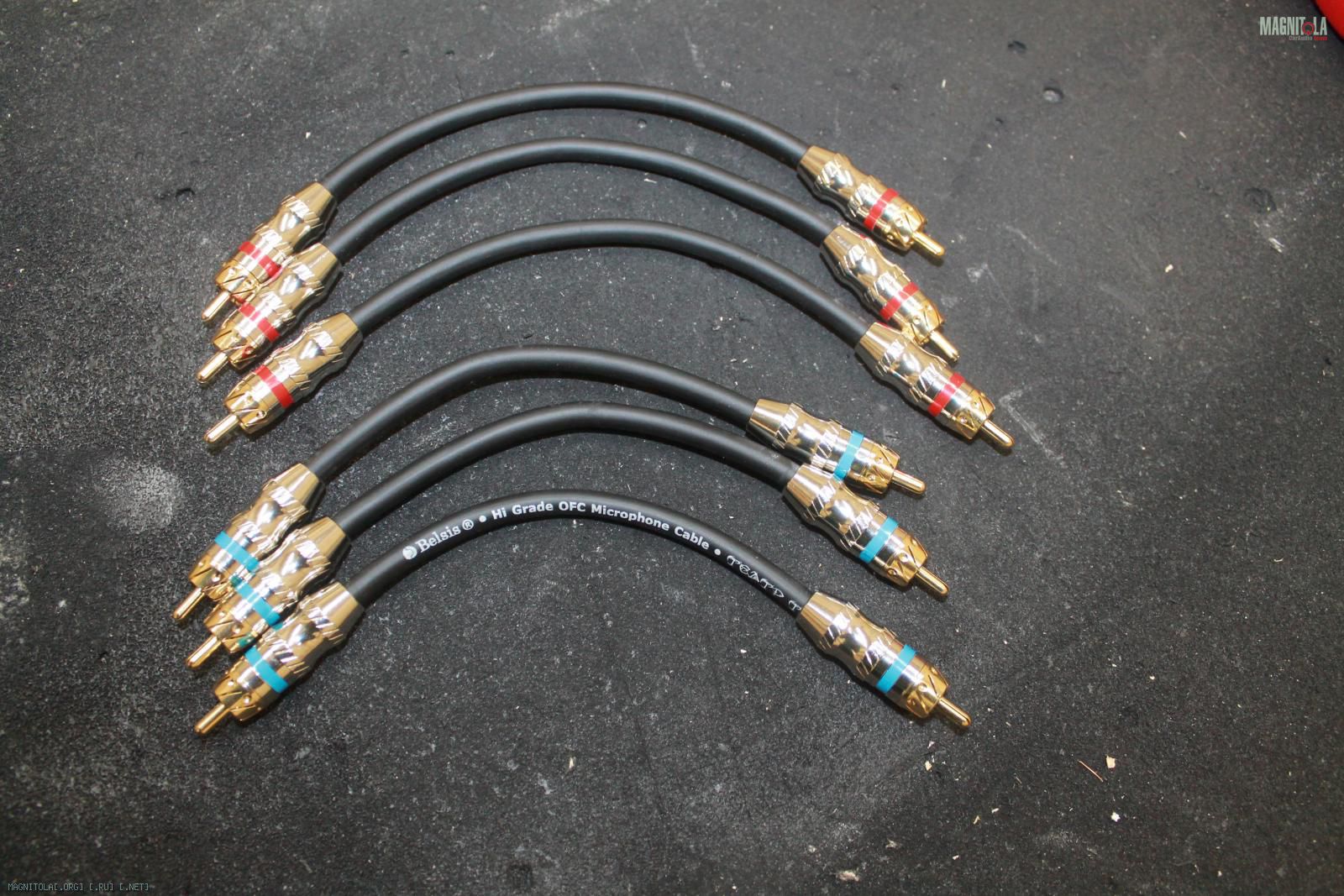

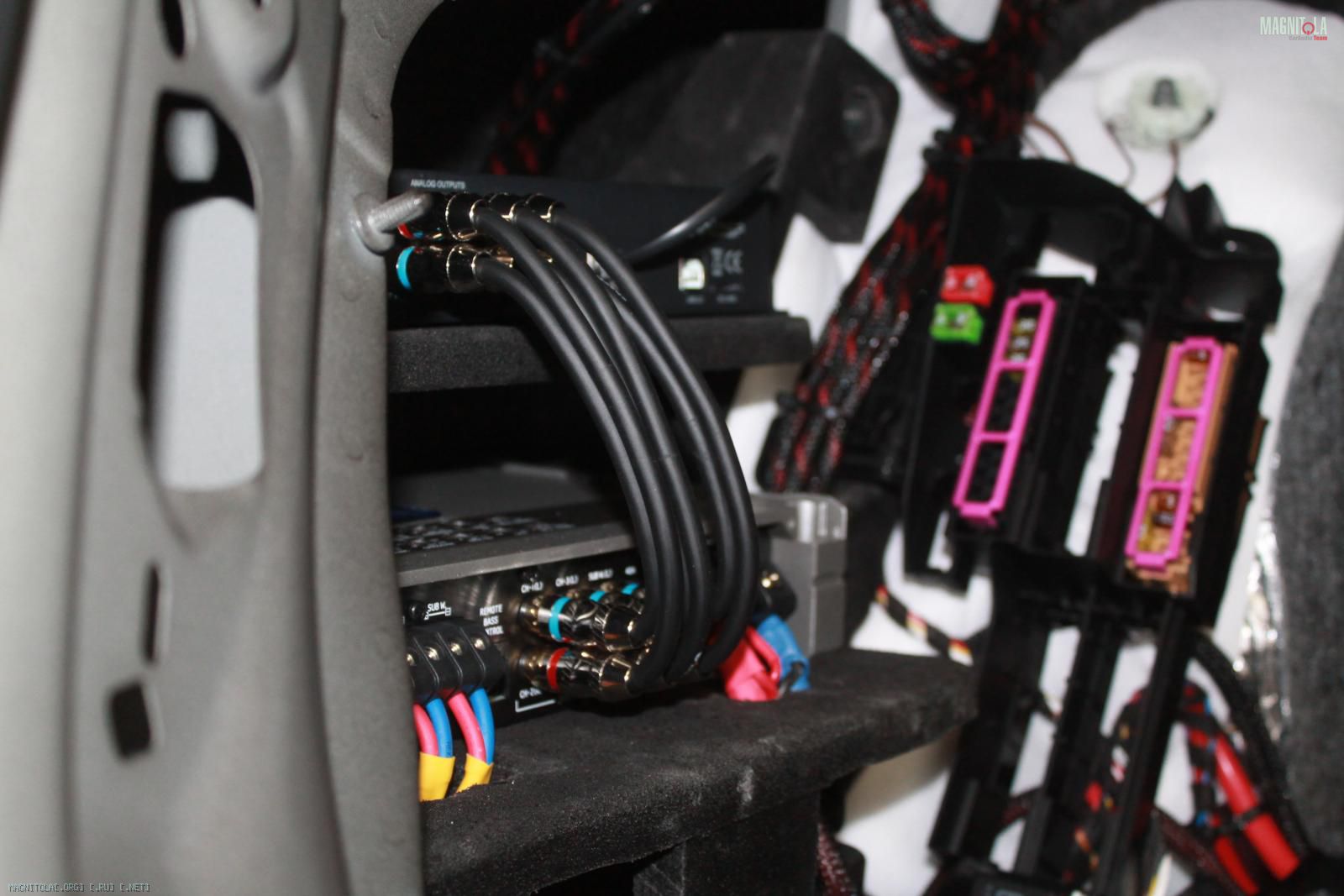

Спаяли межблочные провода...
Вложение 1018892Вложение 1018894Вложение 1018896Вложение 1018898Вложение 1018900

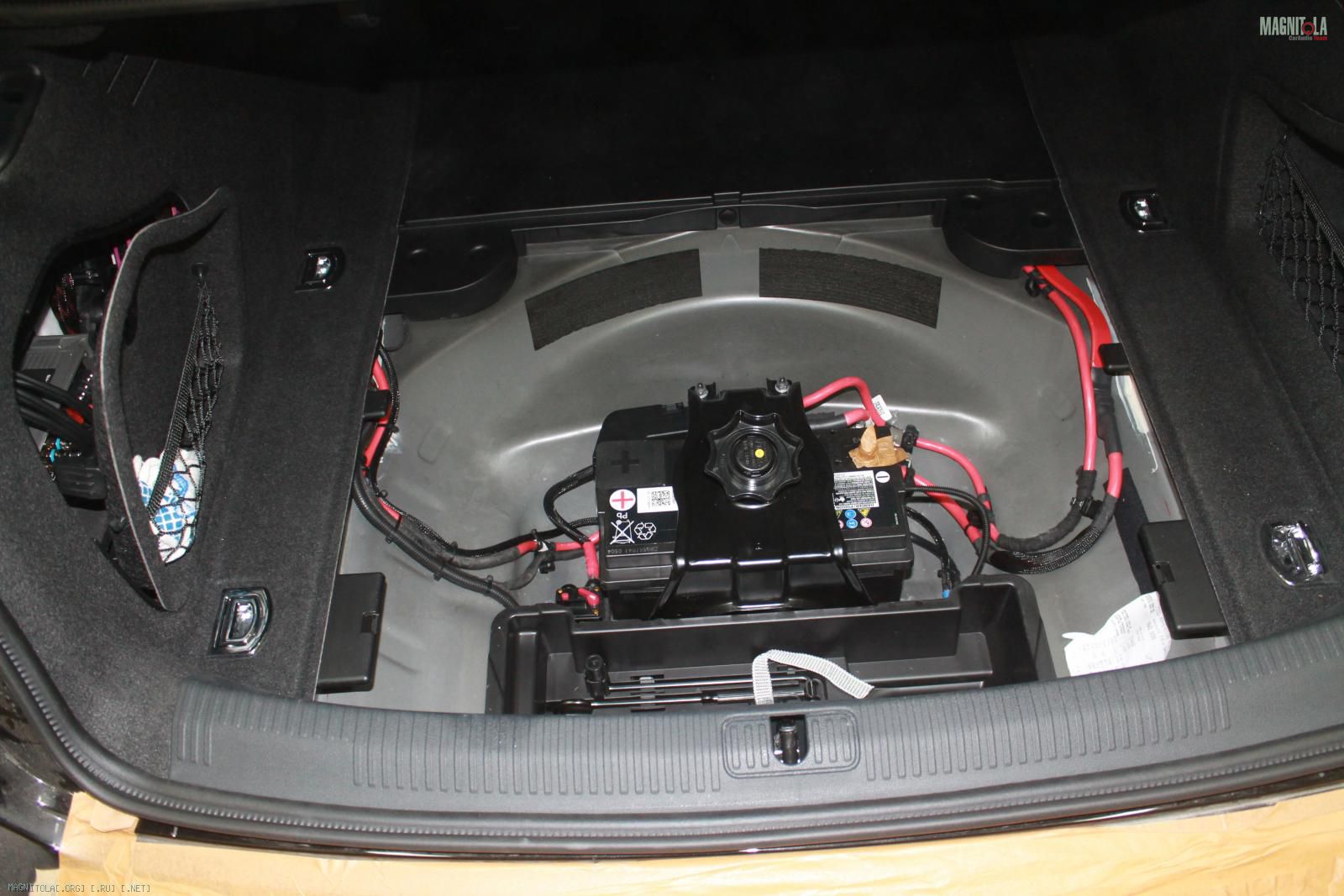

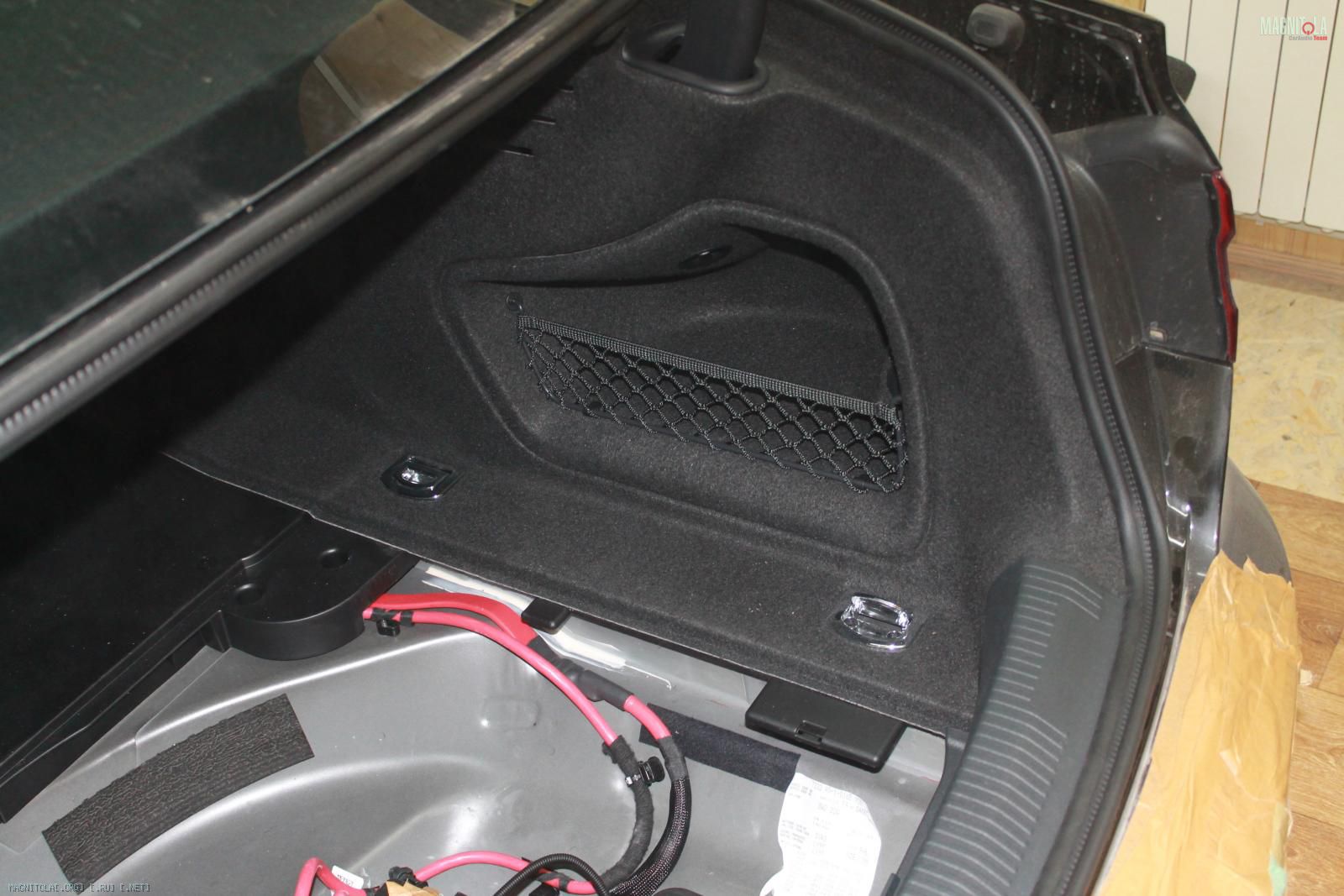

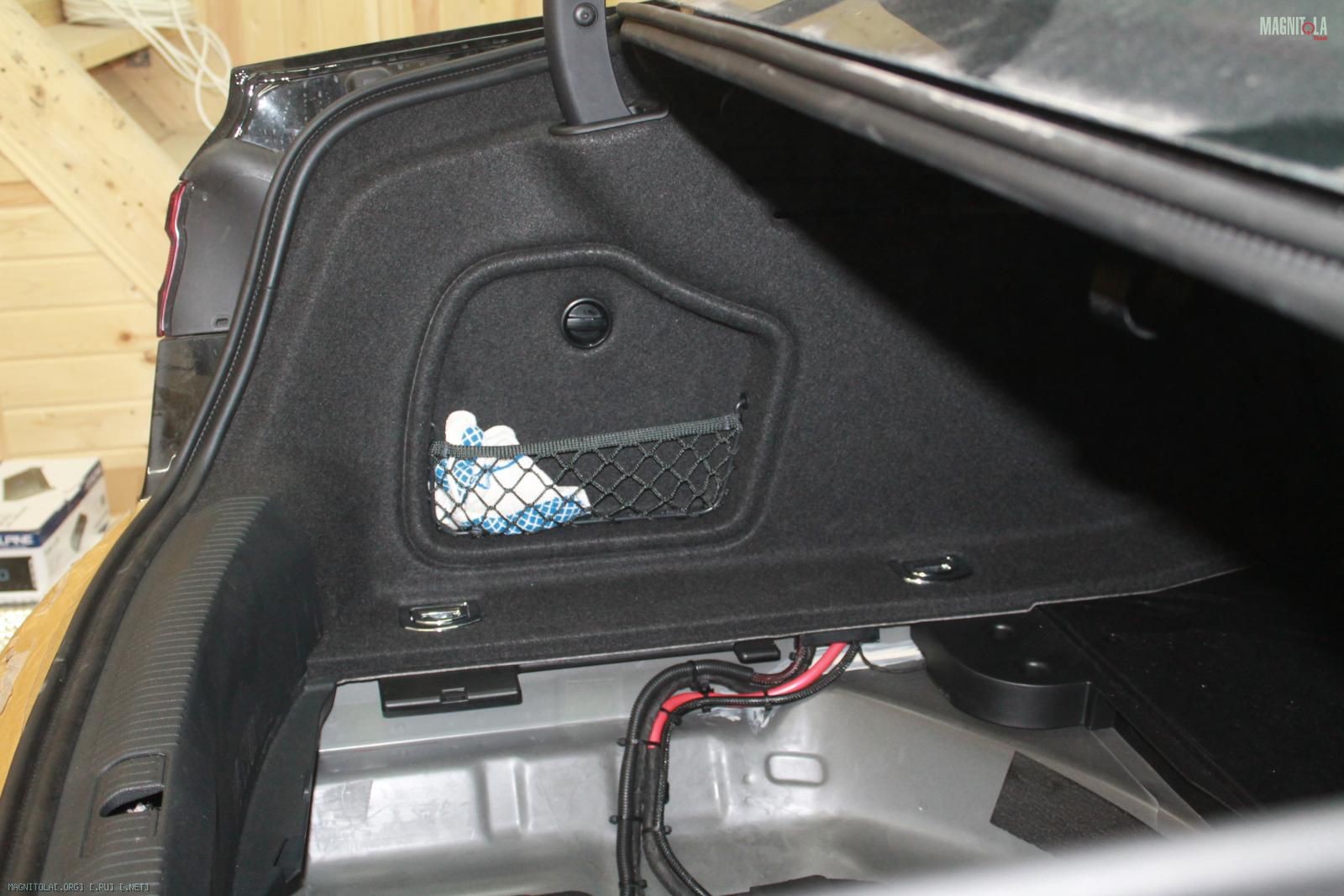

Итог... внешне все сток..
Вложение 1018902Вложение 1018904Вложение 1018908Вложение 1018912Вложение 1018914Вложение 1018916
Ну и на закуску...

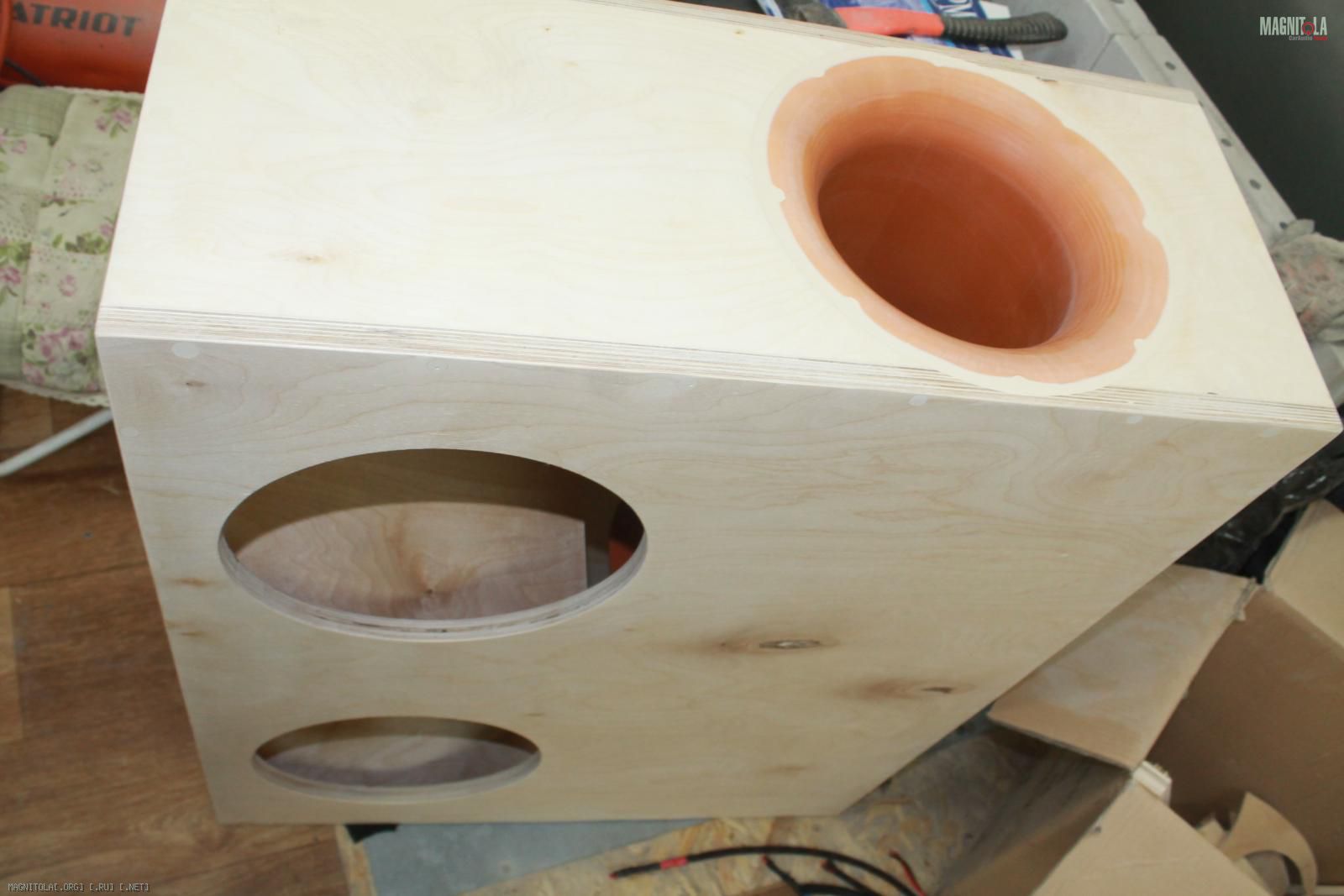

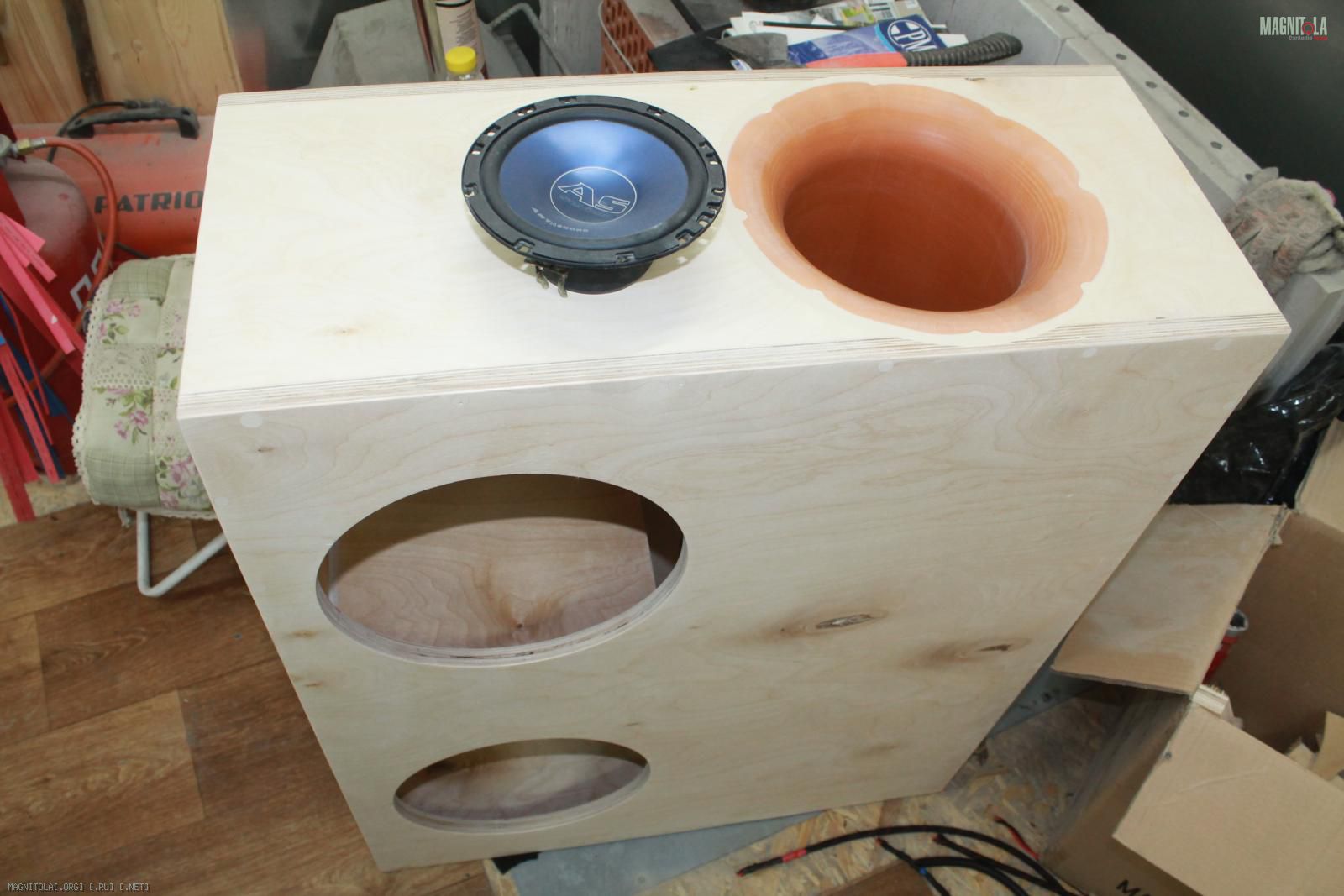

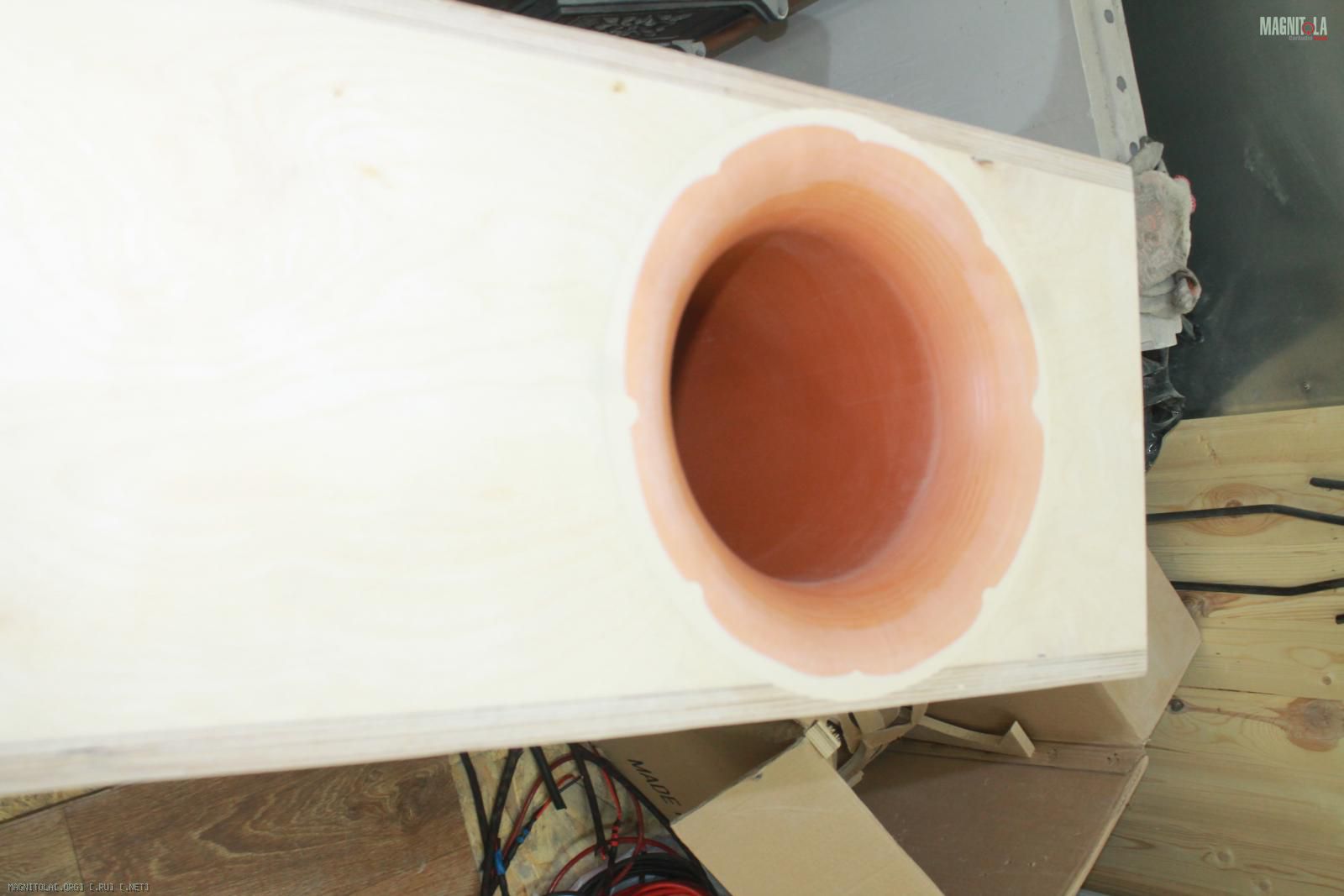

Порт 200мм на месте)...
Вложение 1018920Вложение 1018922Вложение 1018926Вложение 1018928Вложение 1018932
st220, Кость, тема ауди не до конца раскрыта, где ремоут установлен?
Самопоявляющийся)Цитата:
Сообщение от slavka1010
Audi A4 B9 2016
Виброизоляция арок снаружи

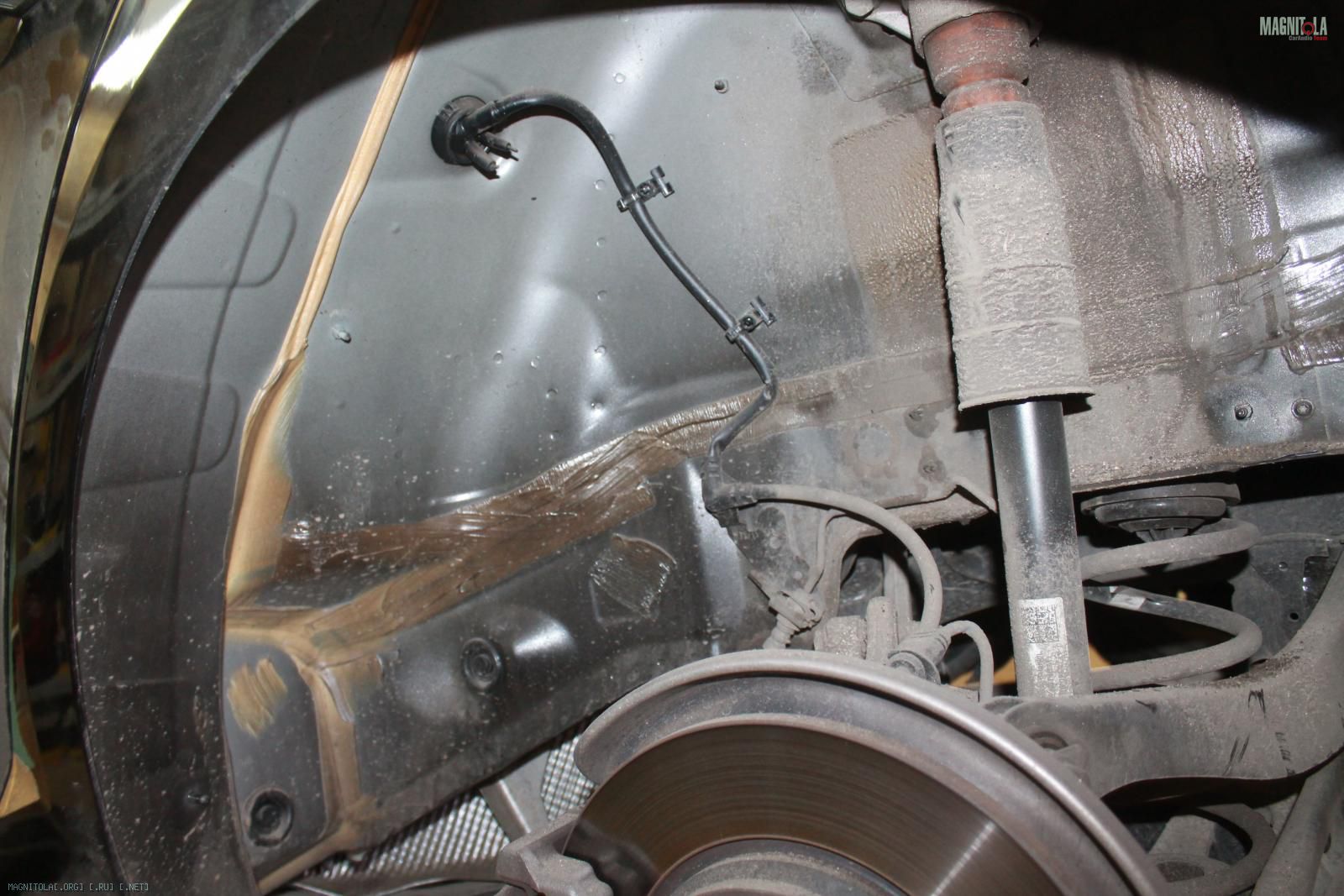

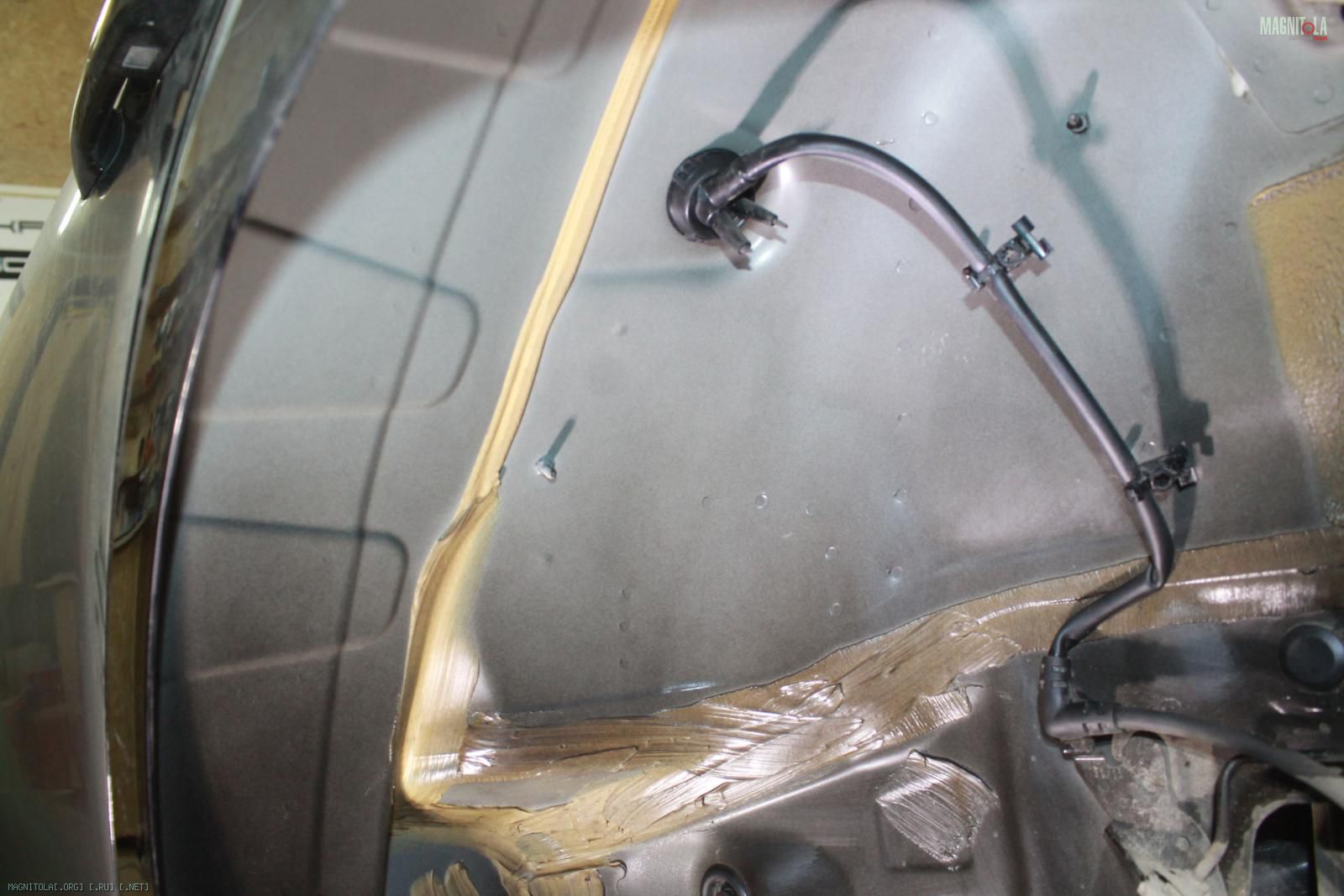

Снимаем штатные подкрылки...
Очищаем и обезжириваем поверхность...

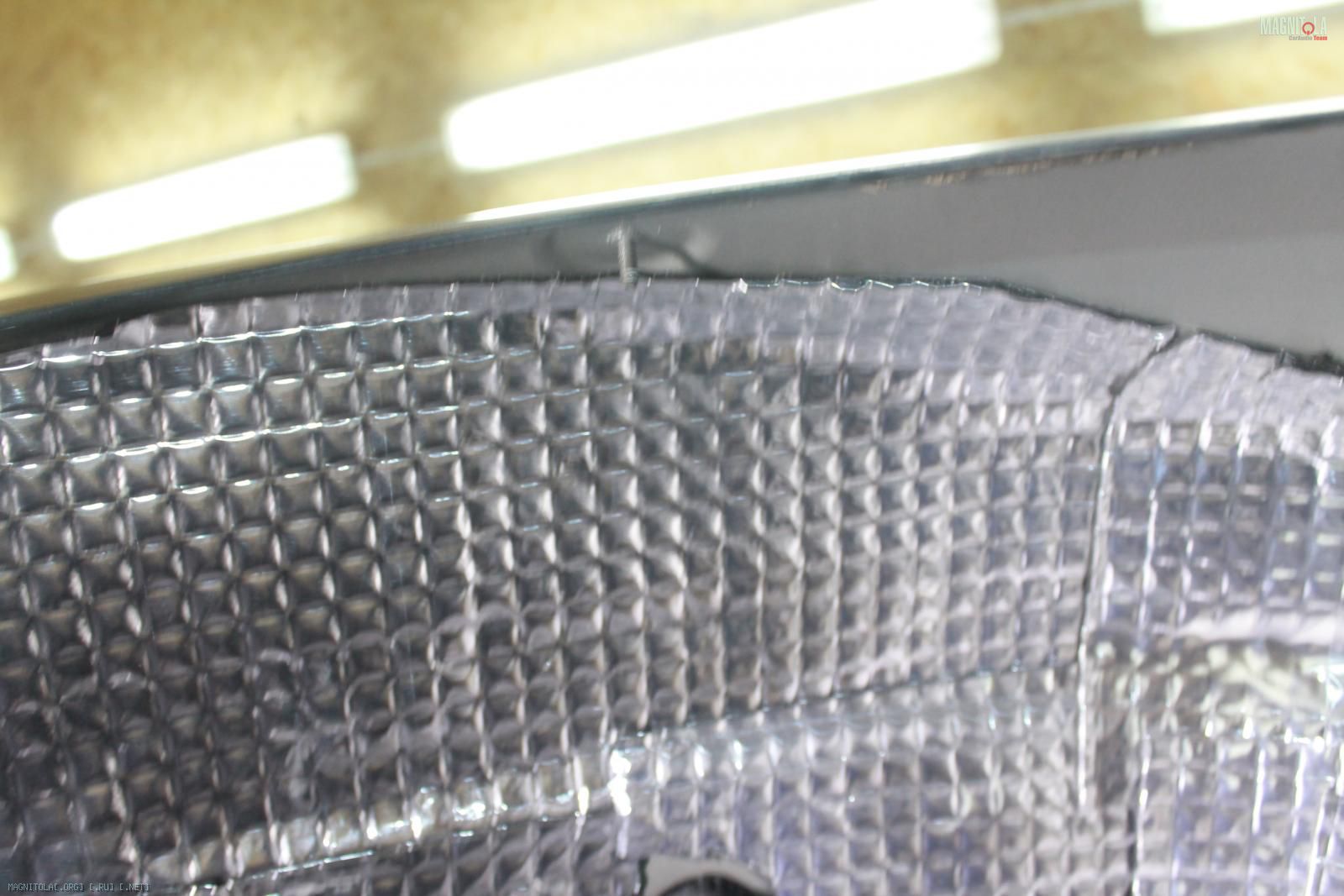

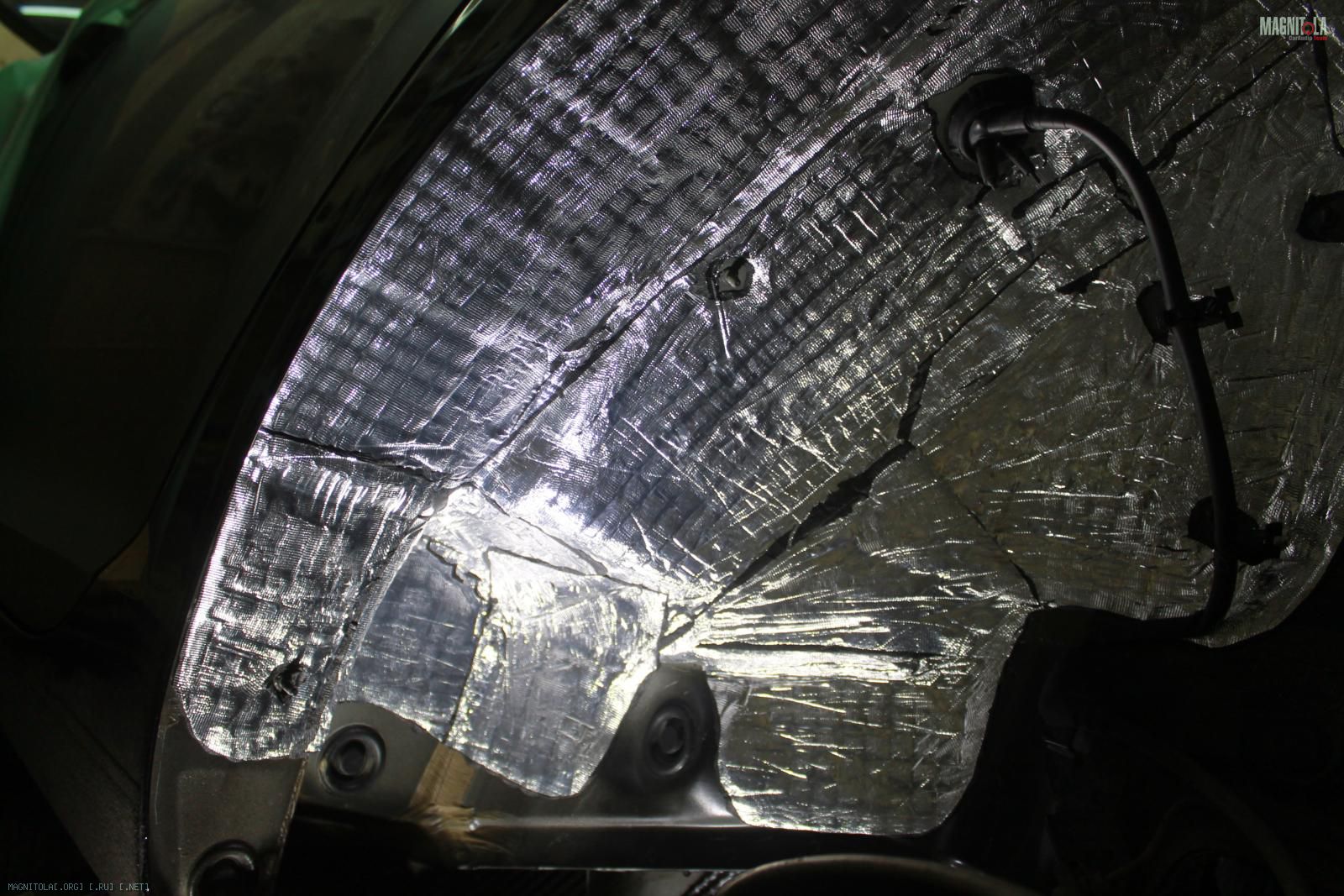

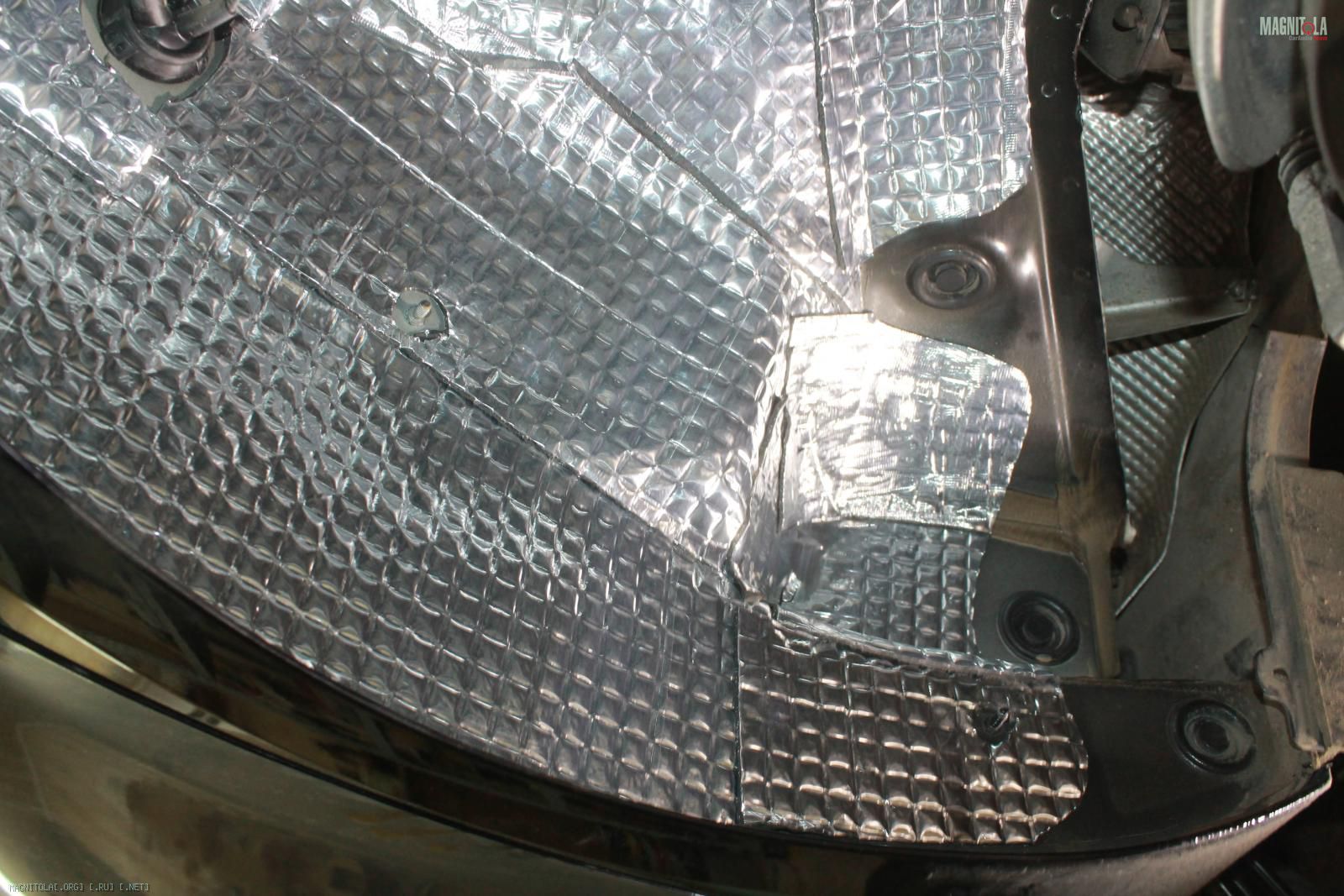

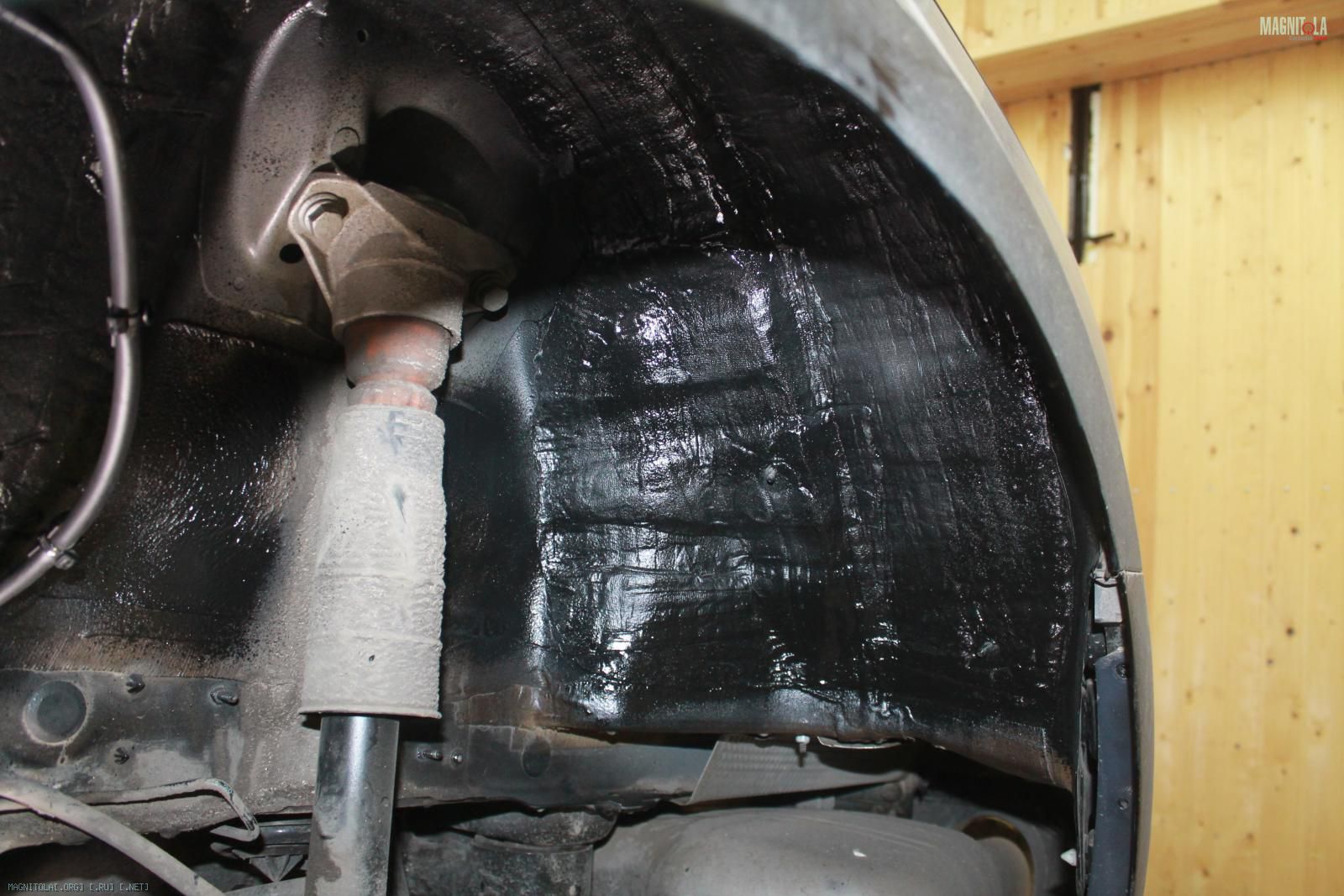

Наносим вибру 4 мм от 1 до 2 слоев...

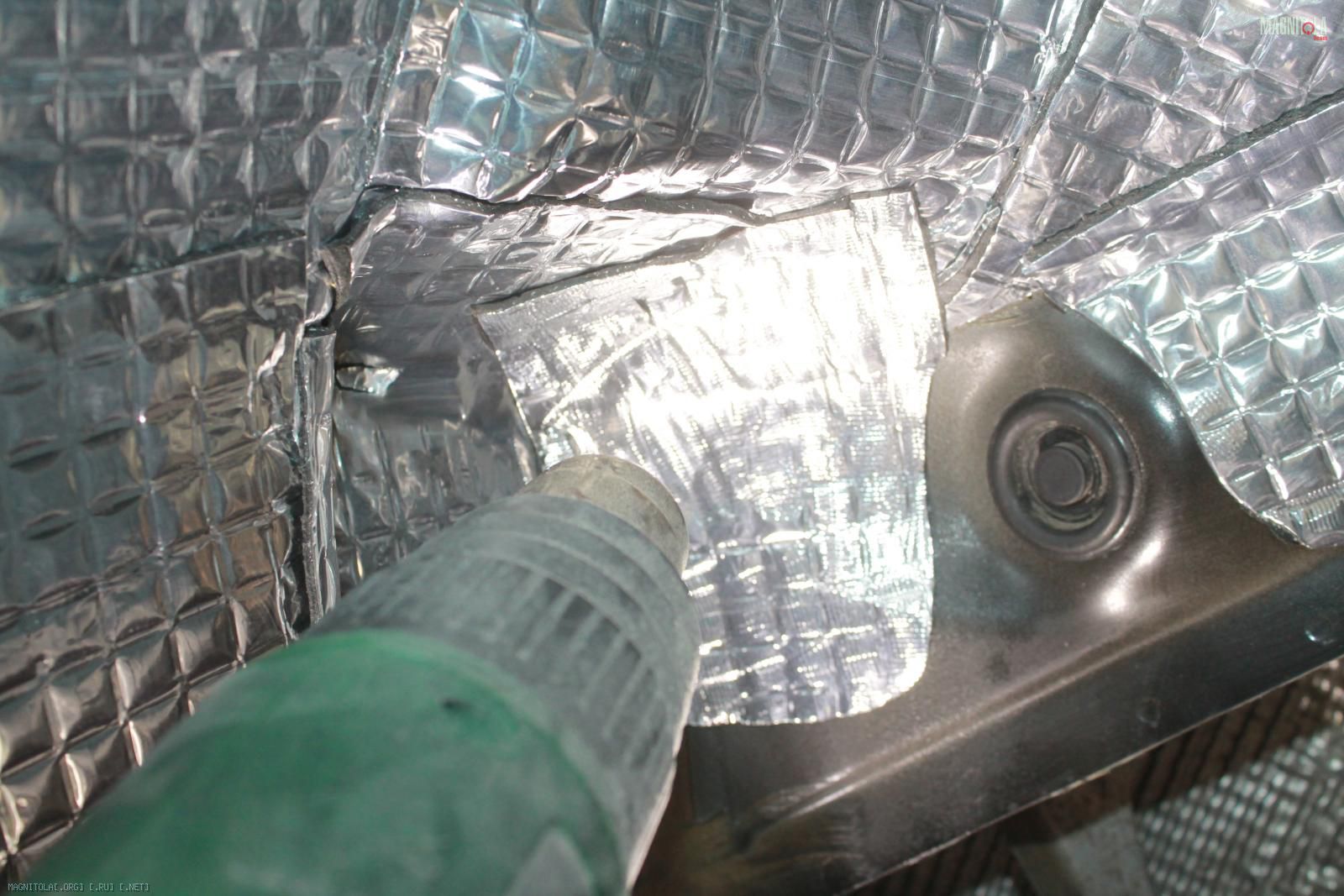

Греем, прикатываем
Вложение 1019586Вложение 1019588Вложение 1019590Вложение 1019592Вложение 1019594Вложение 1019596Вложение 1019598Вложение 1019600Вложение 1019602Вложение 1019604Вложение 1019606Вложение 1019608Вложение 1019610Вложение 1019612Вложение 1019614

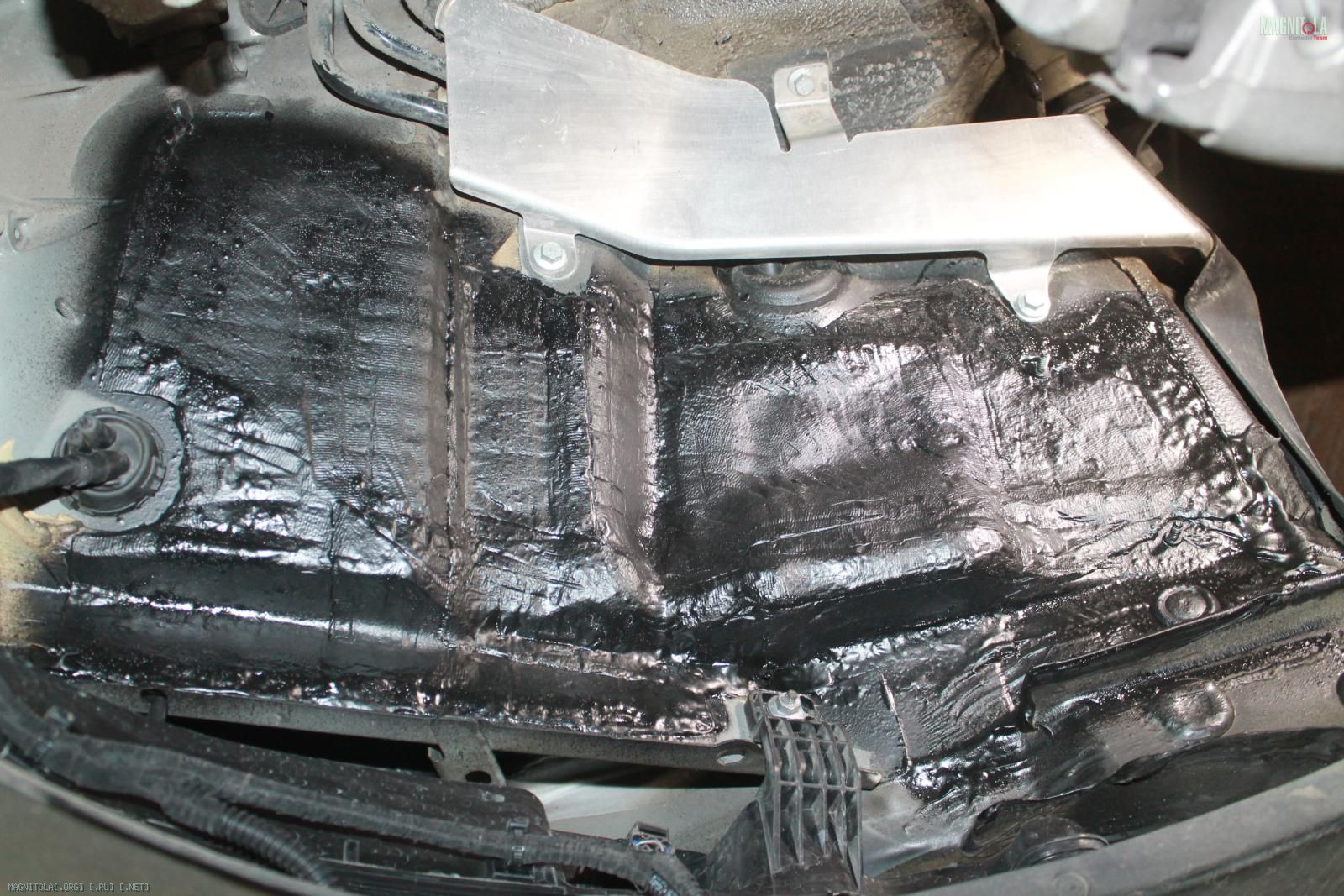

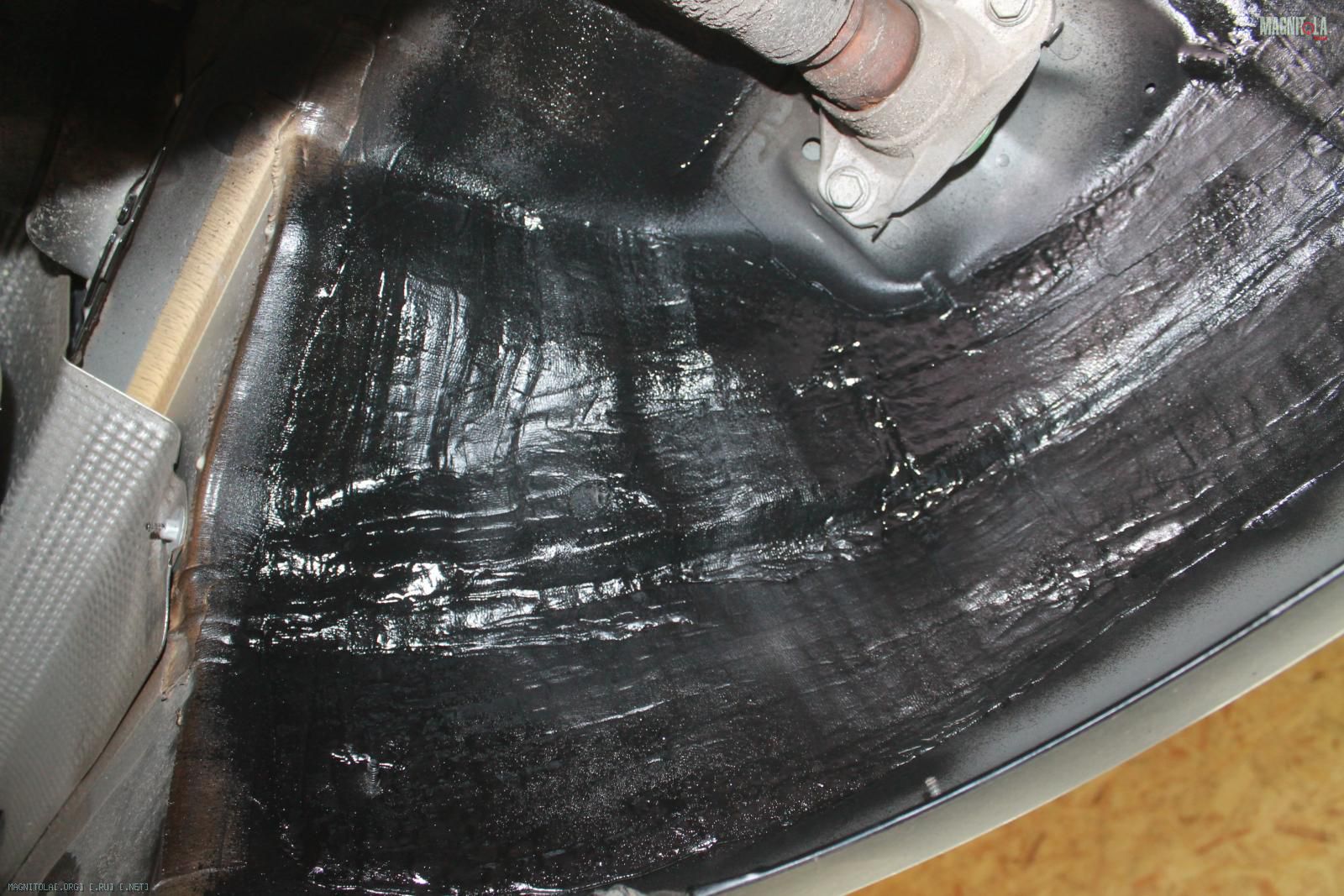

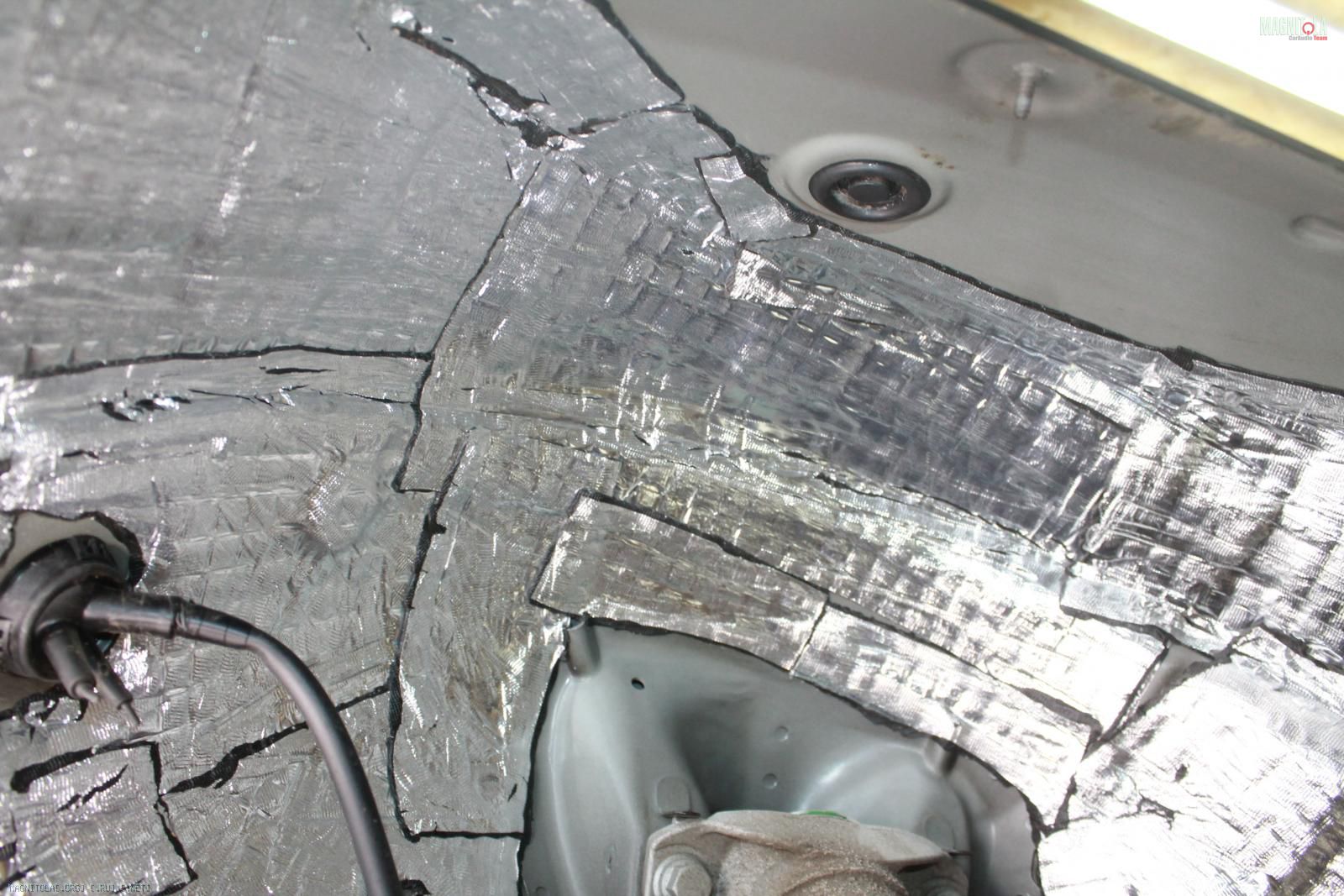

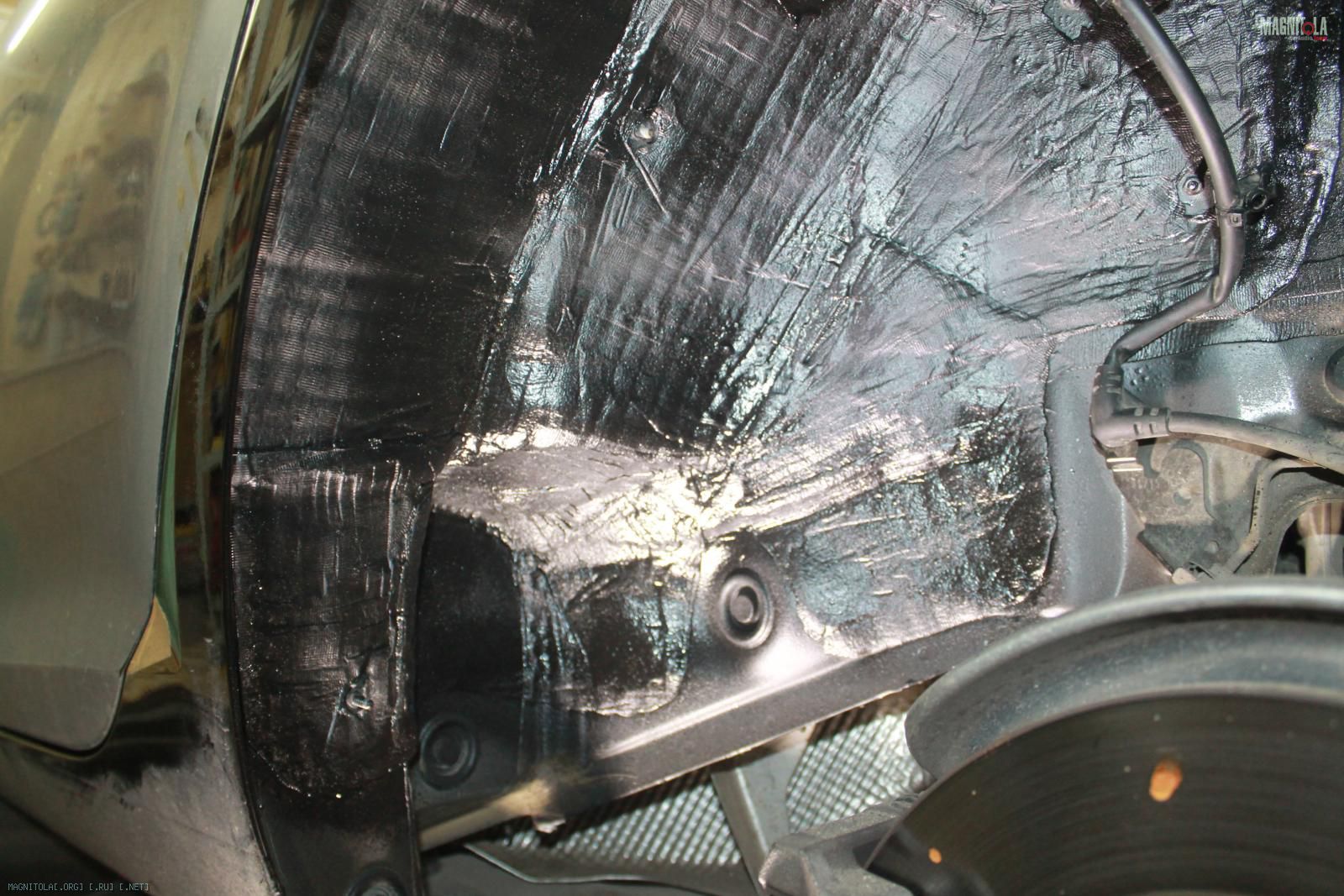

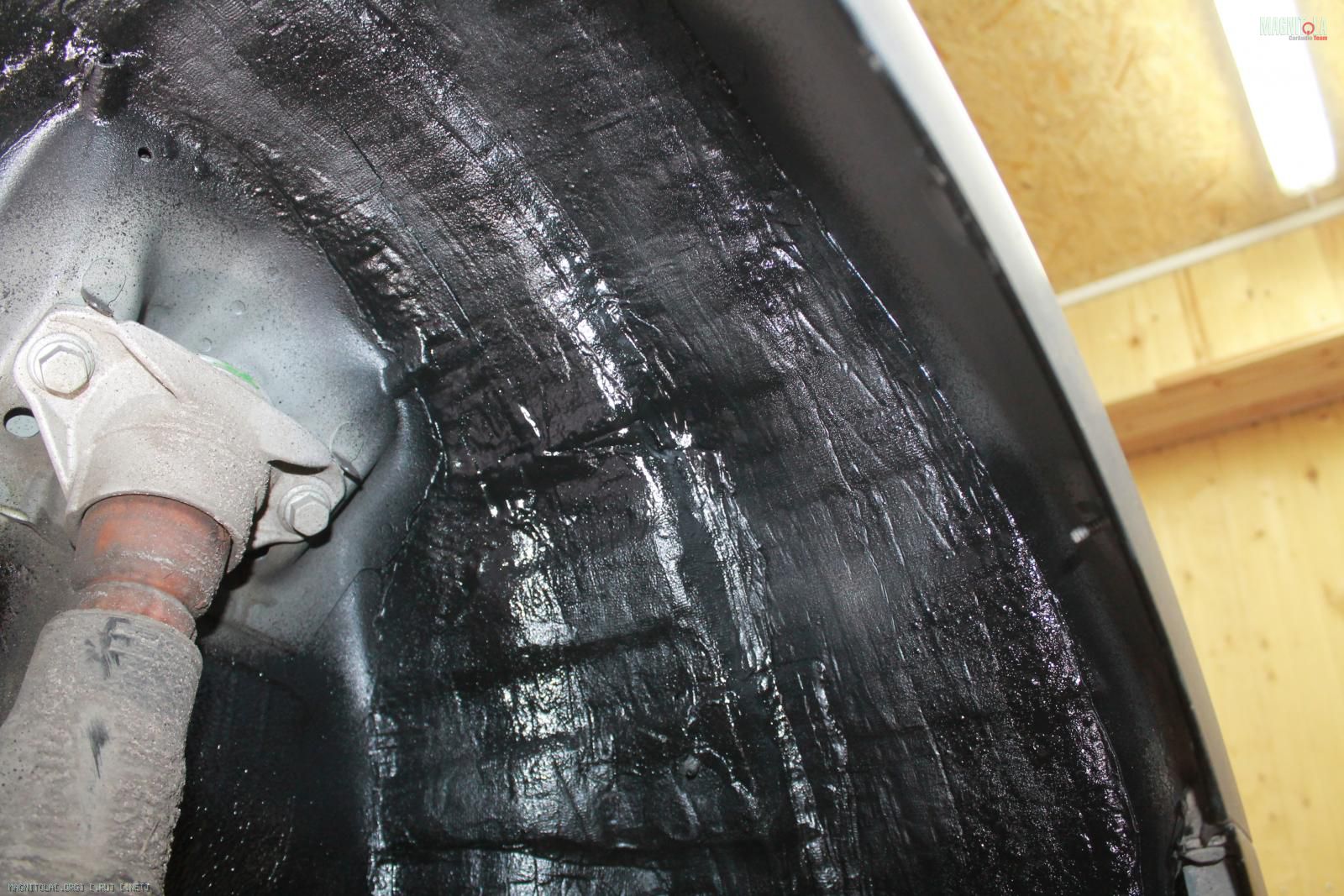

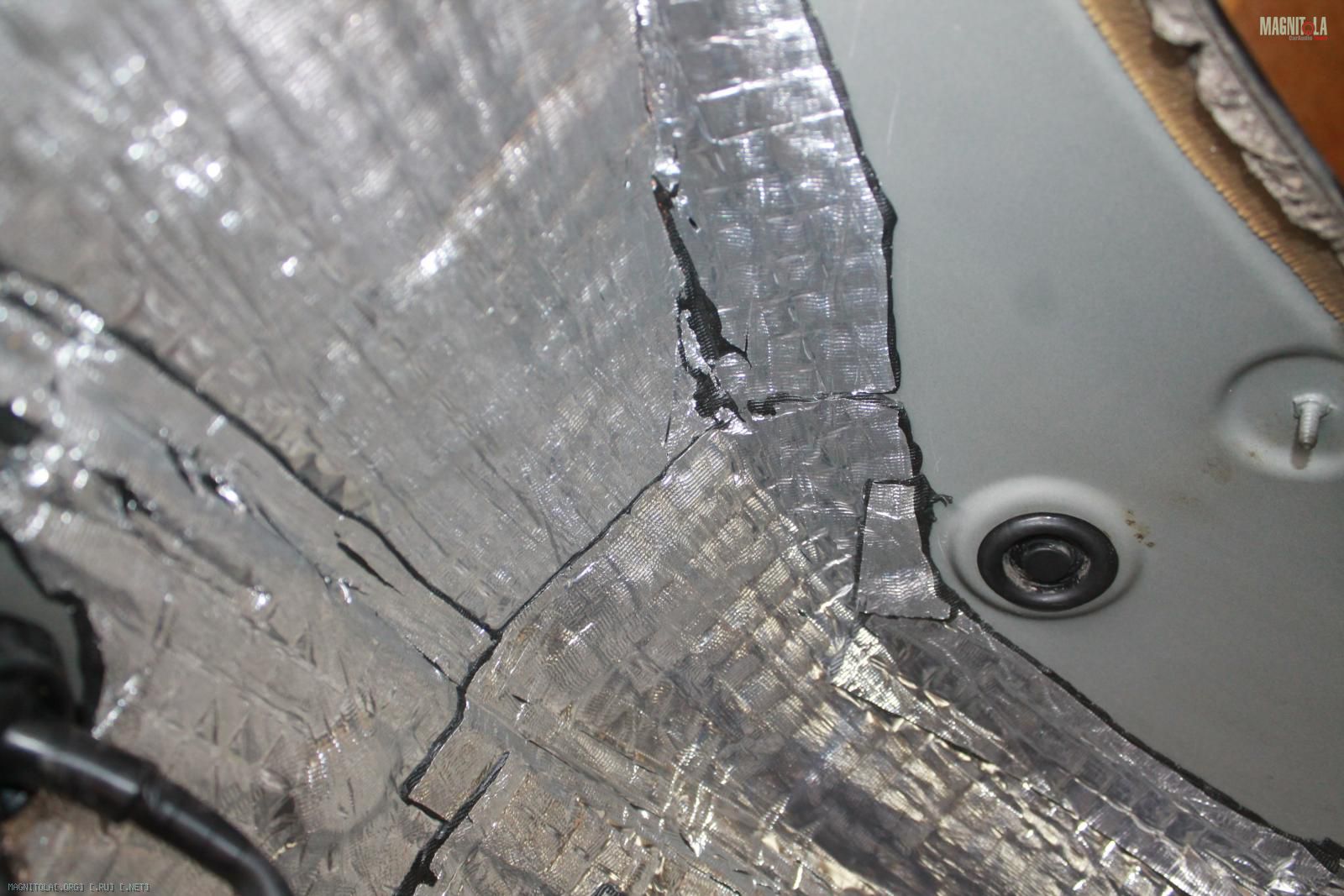

Прикатанную поверхность вибры покрываем 3 слоями антигравия
Вложение 1019616Вложение 1019618Вложение 1019620Вложение 1019622Вложение 1019624Вложение 1019626Вложение 1019628Вложение 1019630Вложение 1019632Вложение 1019634Вложение 1019636Вложение 1019638Вложение 1019640

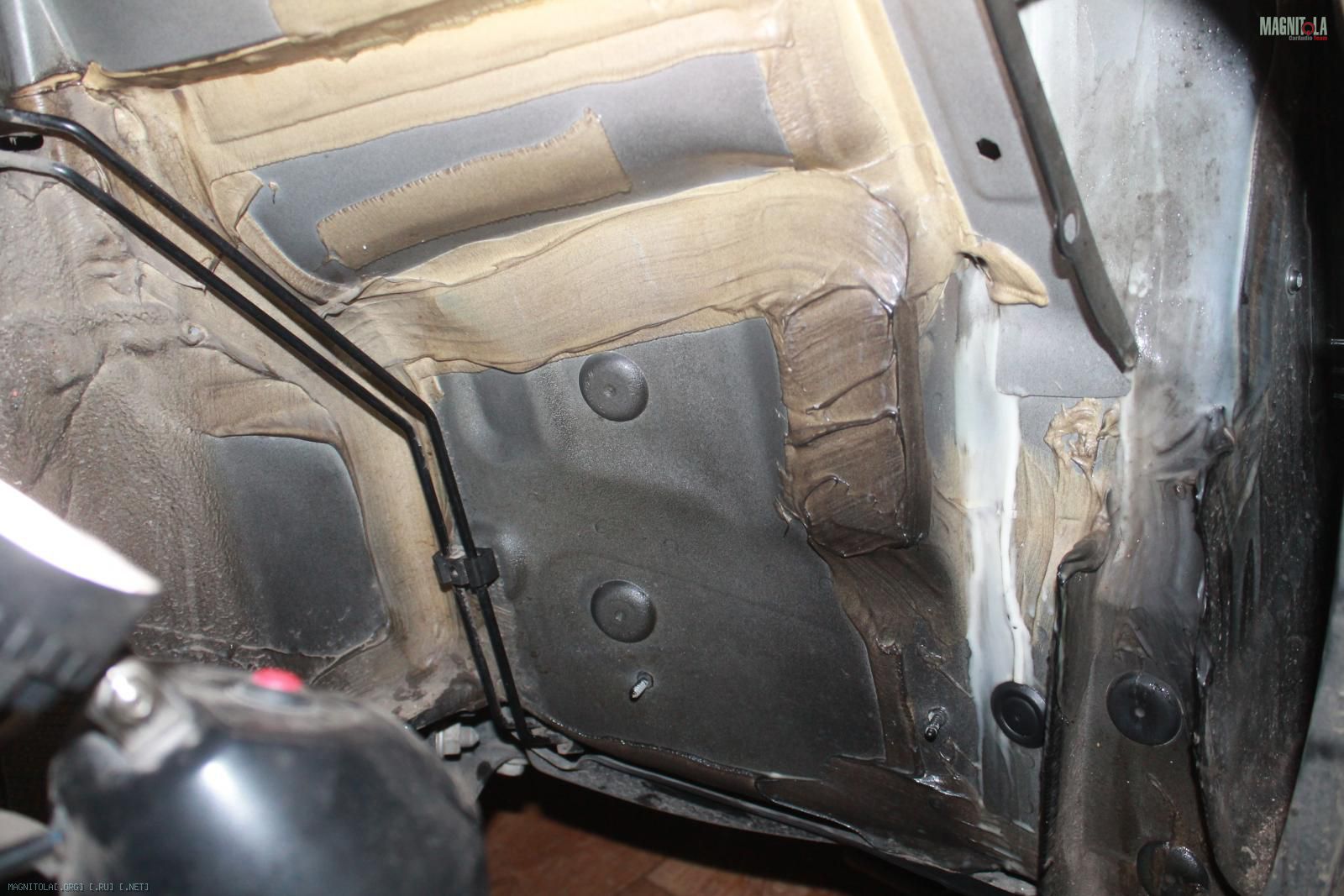

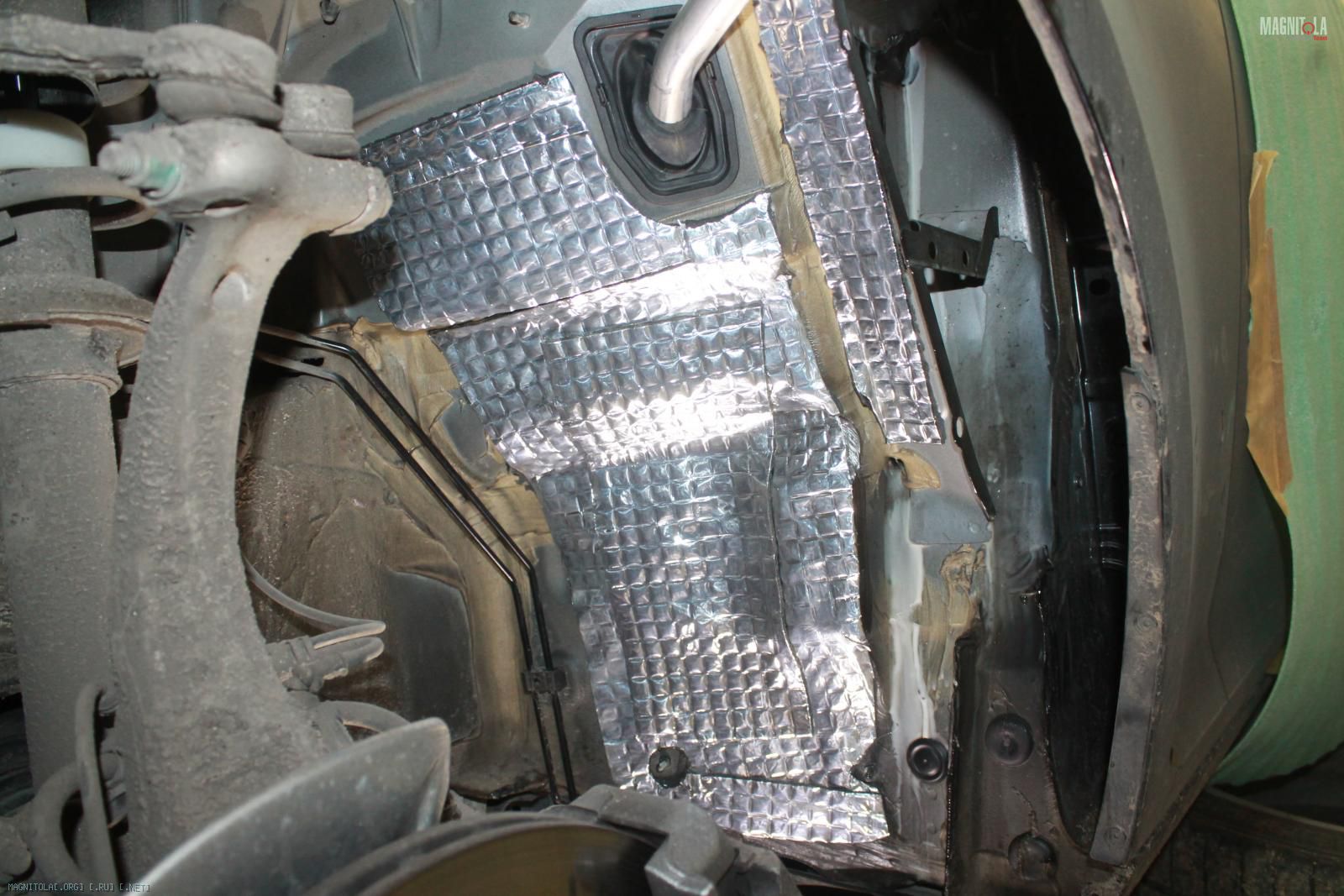

Повторяем для всех остальных арок, переднее левое..

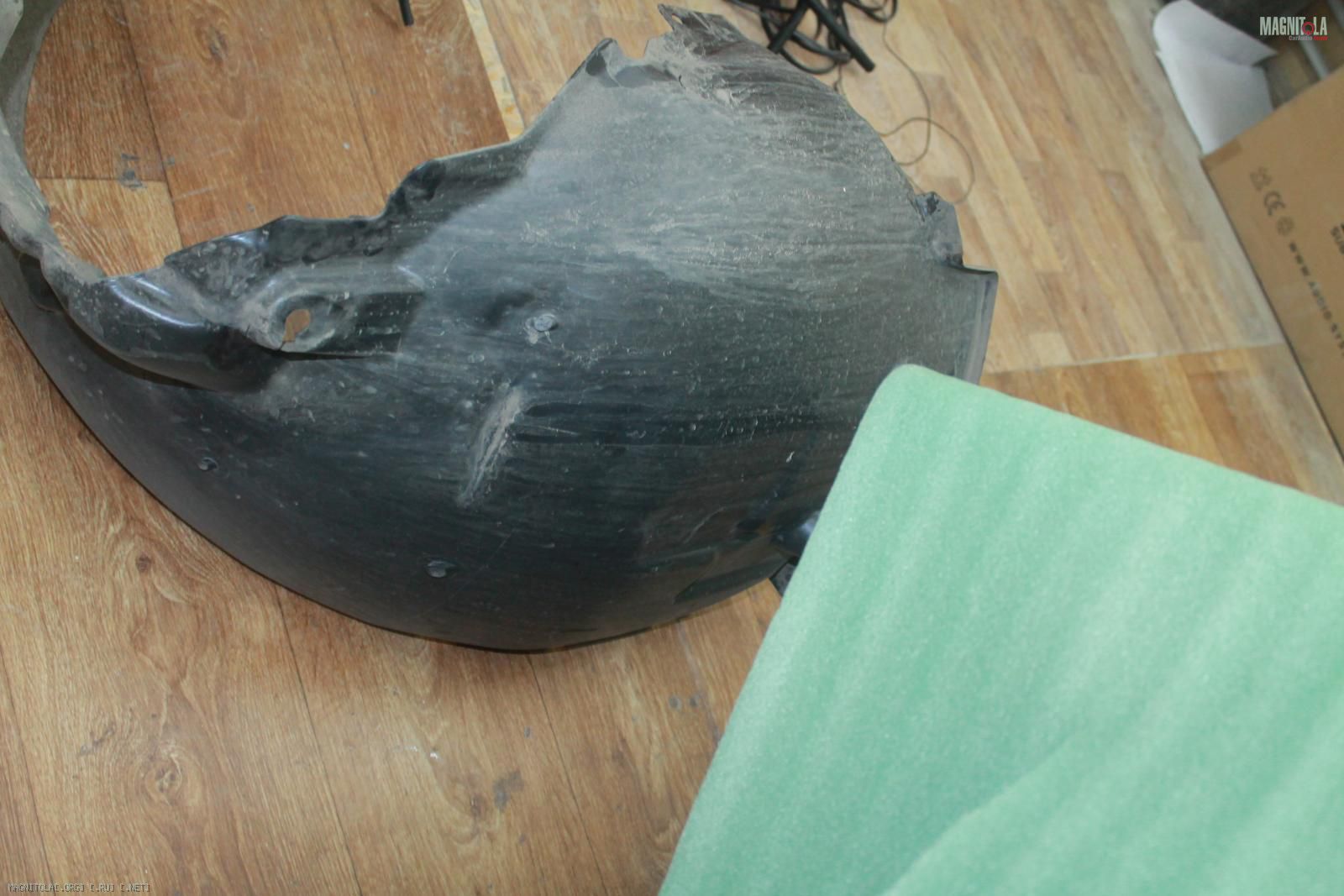

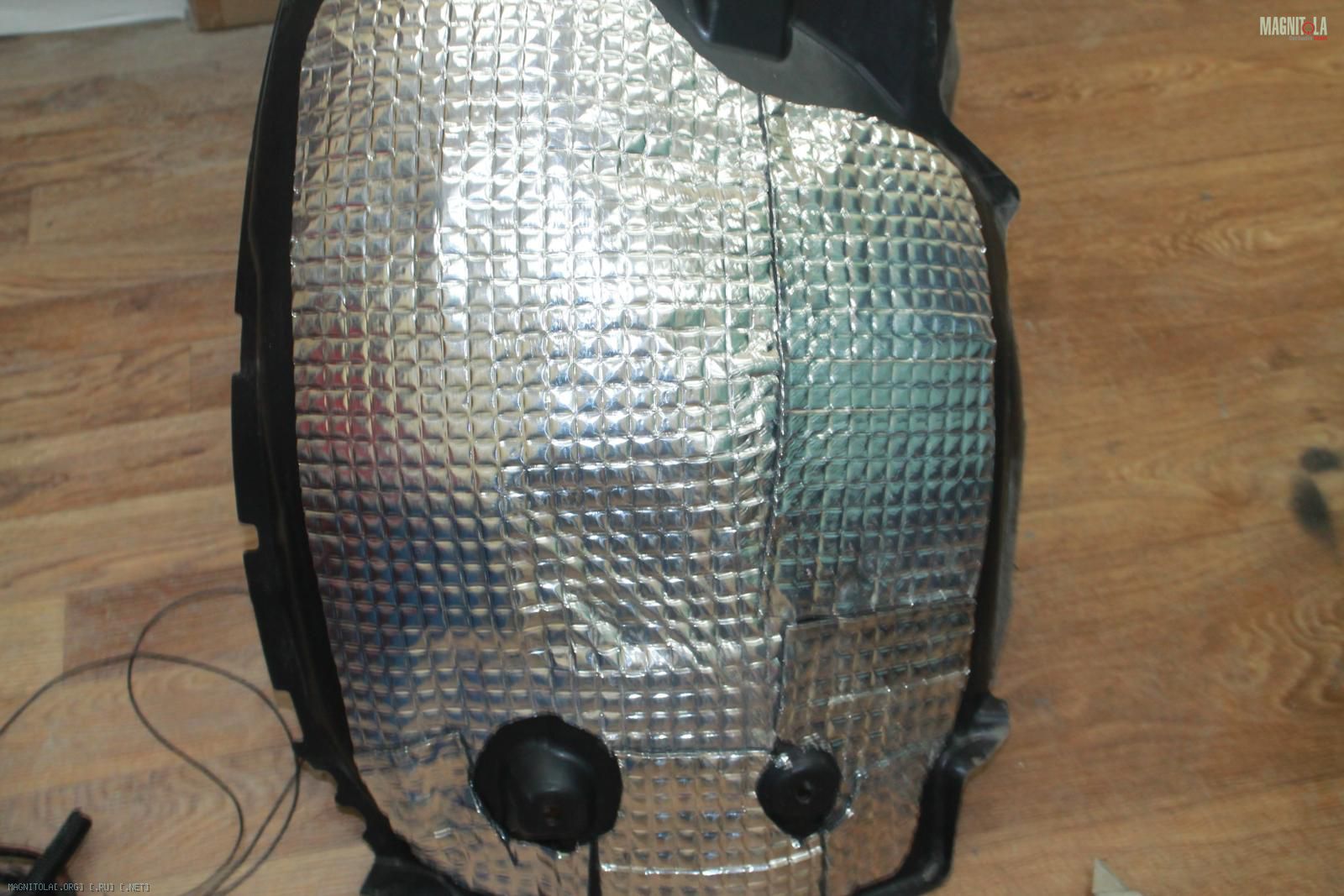

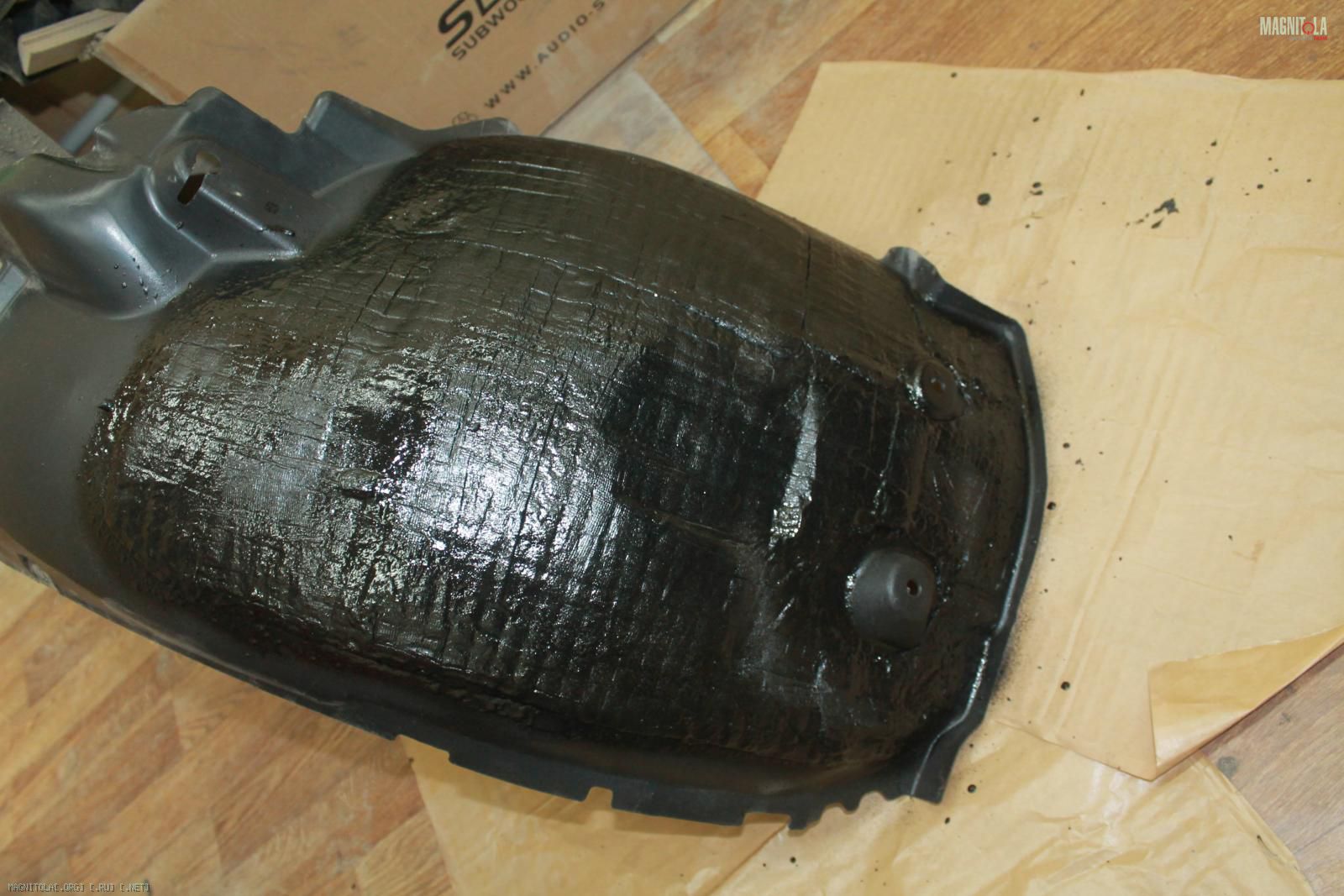

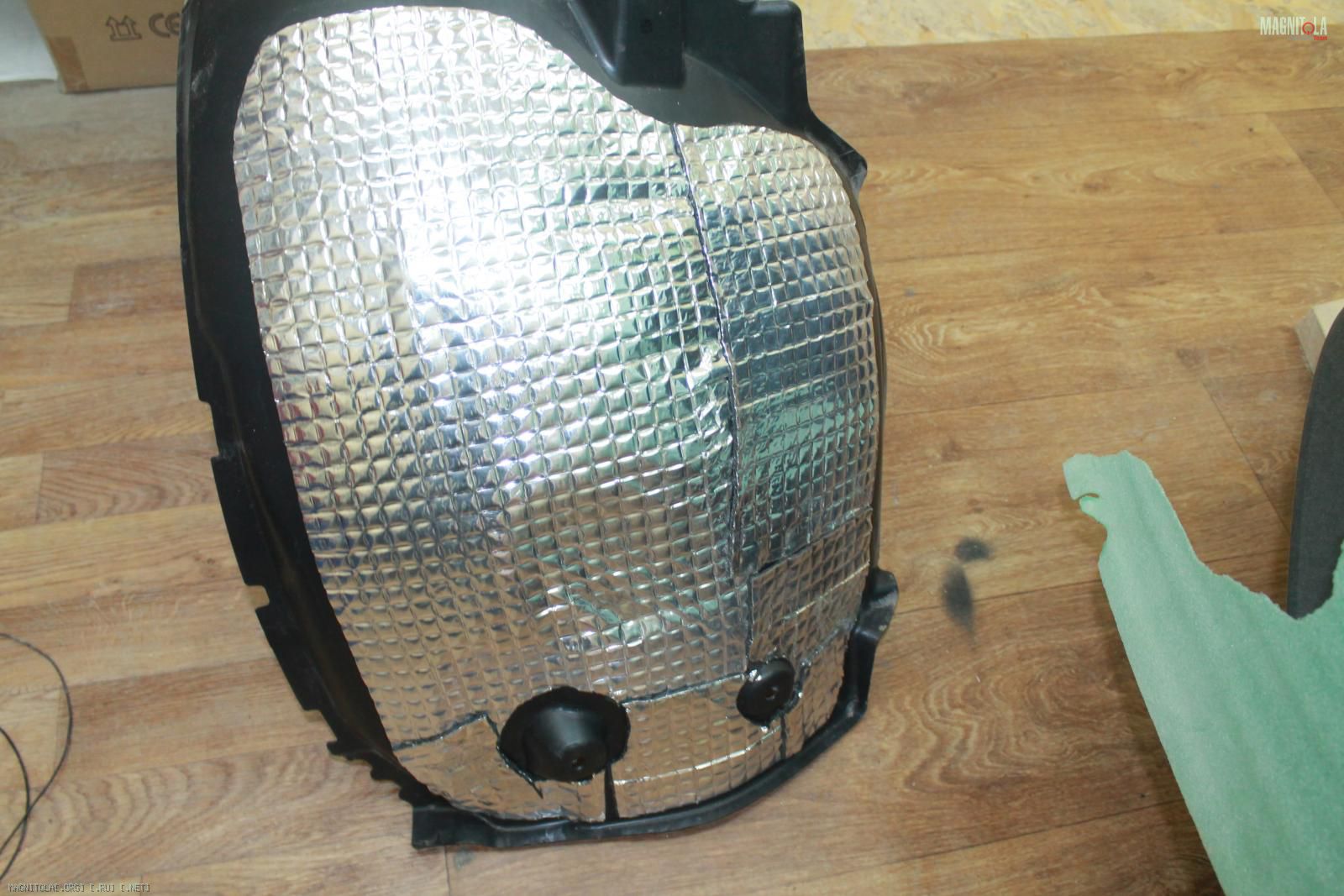

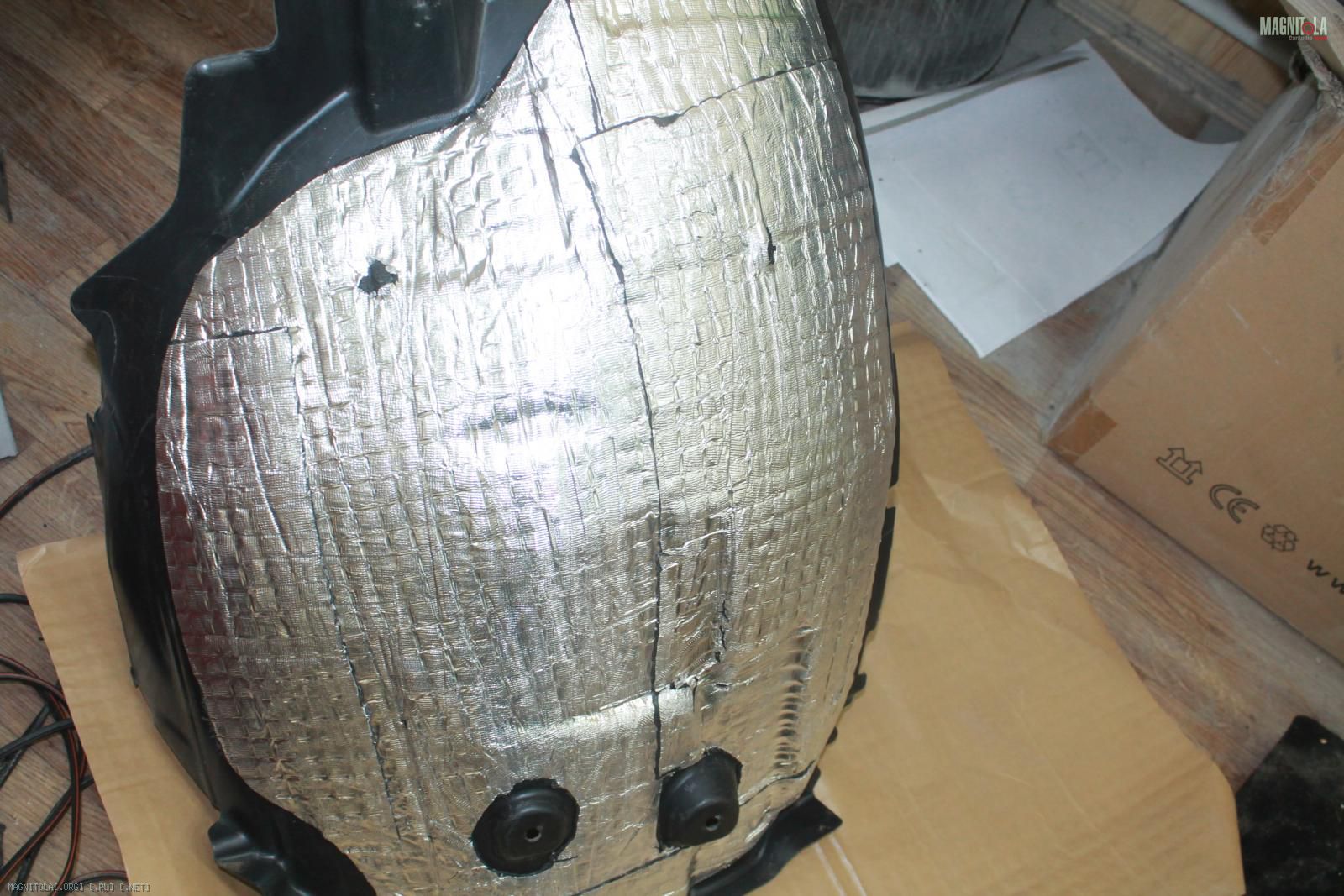

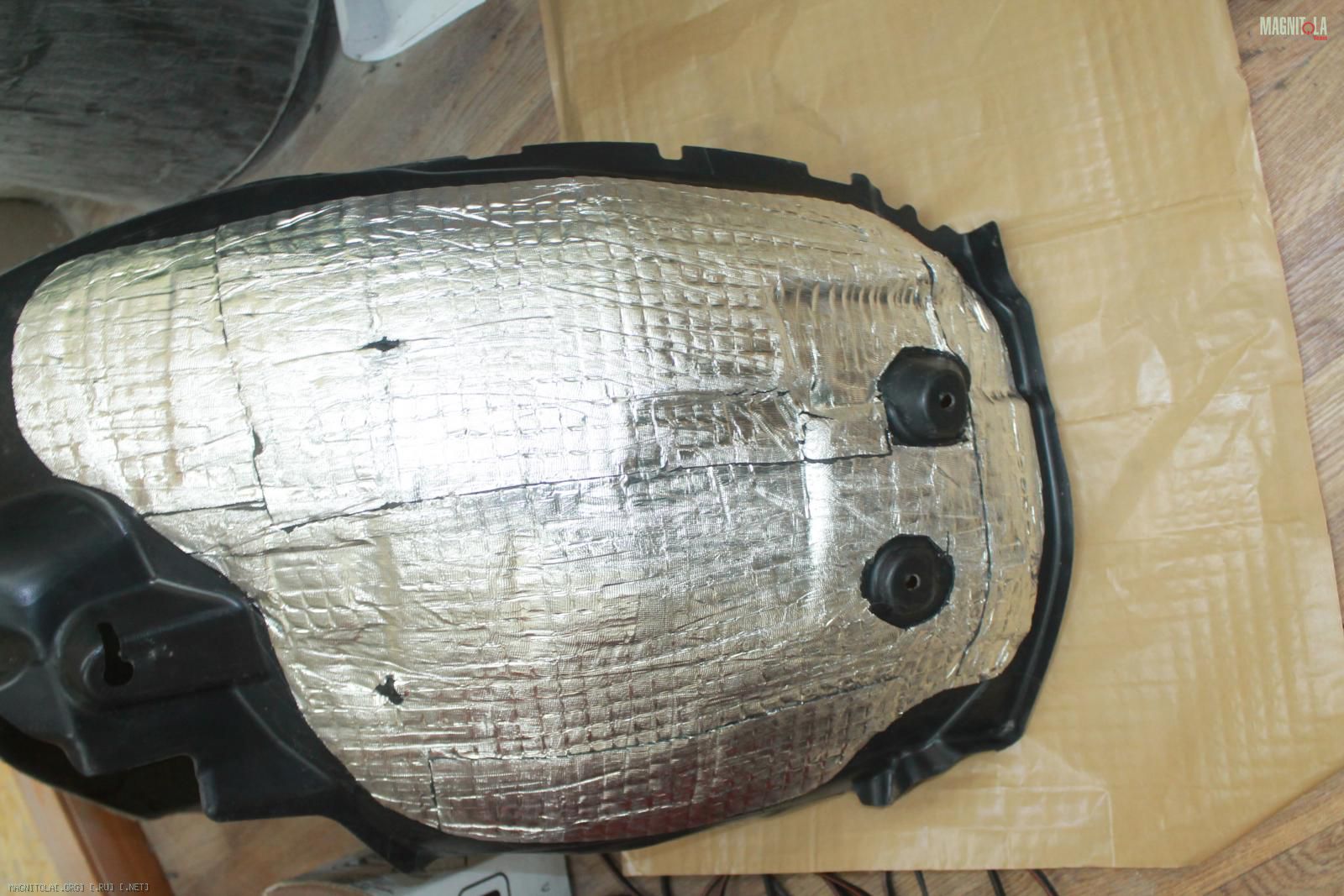

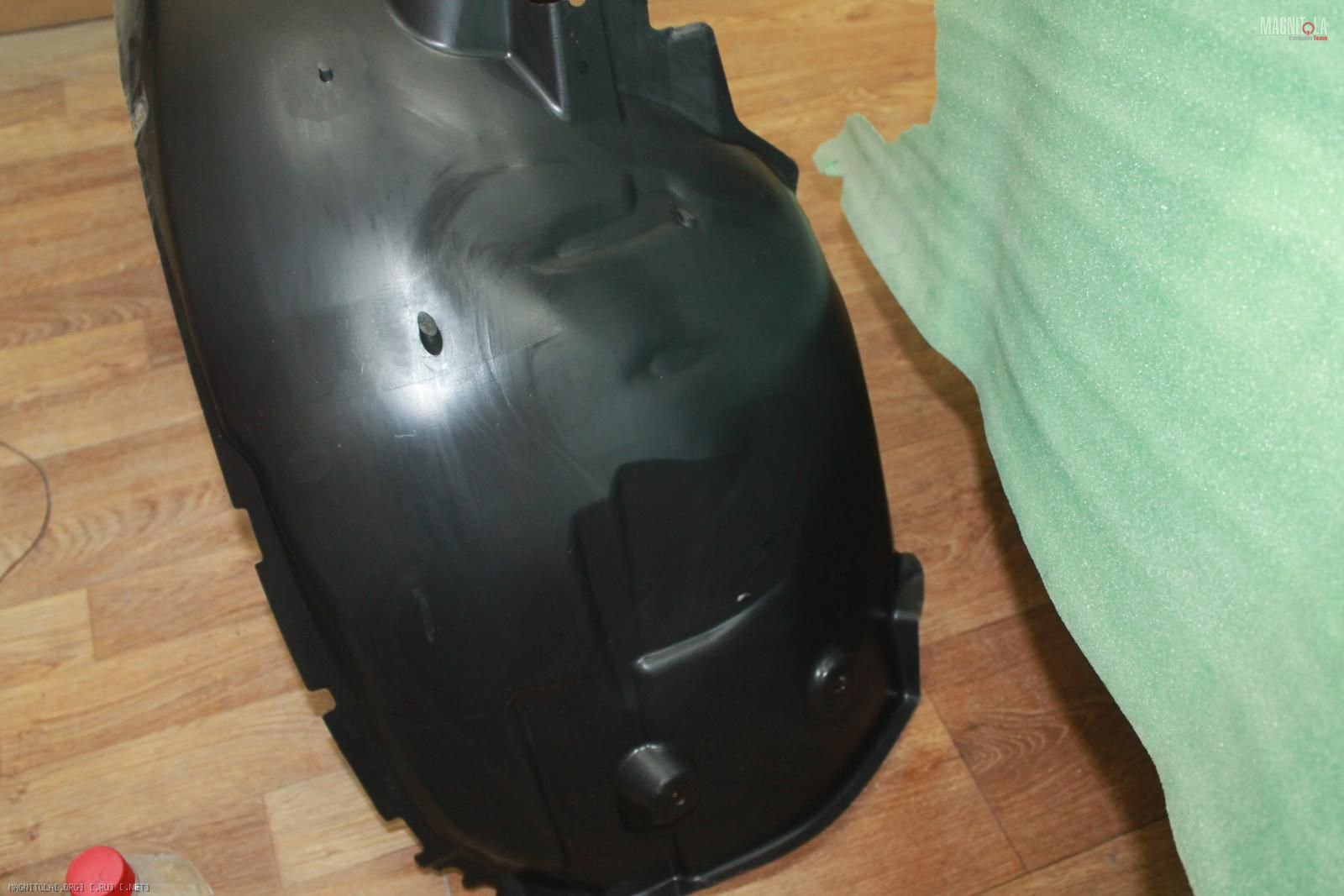

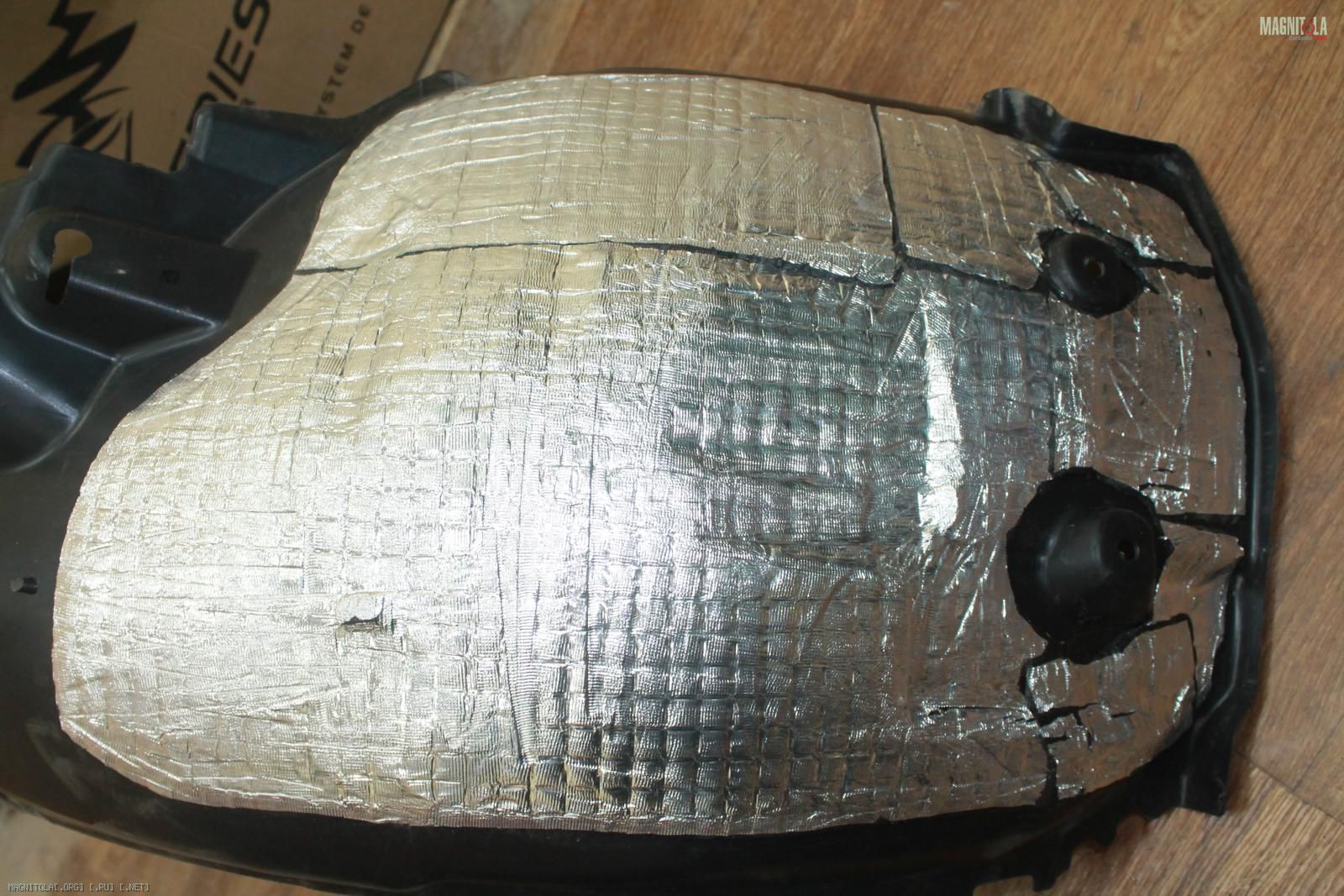

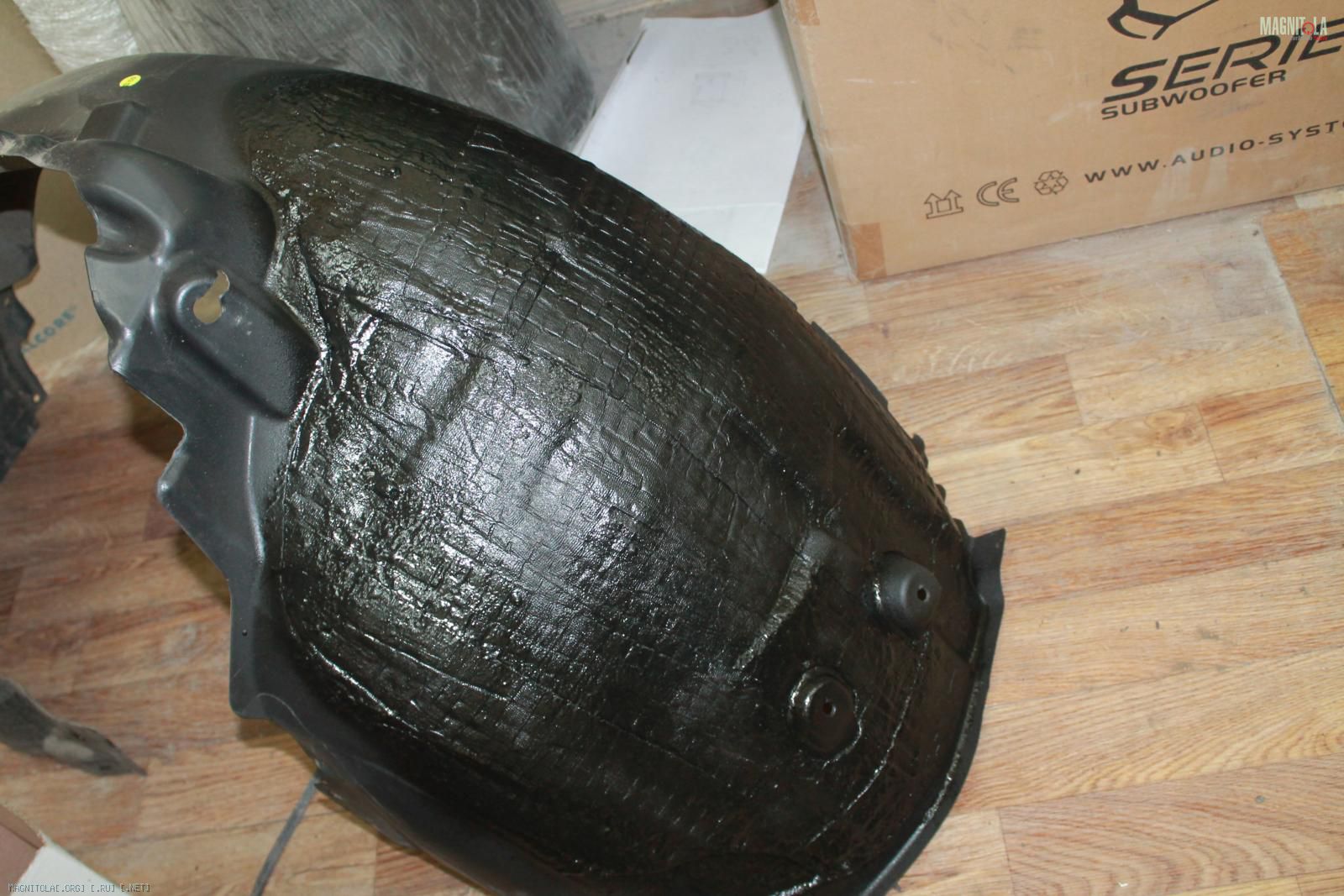

Дополнительно пластиковый подкрылок покрываем виброй и антигравием
Вложение 1019642Вложение 1019644Вложение 1019646Вложение 1019648Вложение 1019650Вложение 1019652Вложение 1019654Вложение 1019656Вложение 1019658Вложение 1019660Вложение 1019662Вложение 1019664Вложение 1019666
Правая передняя..

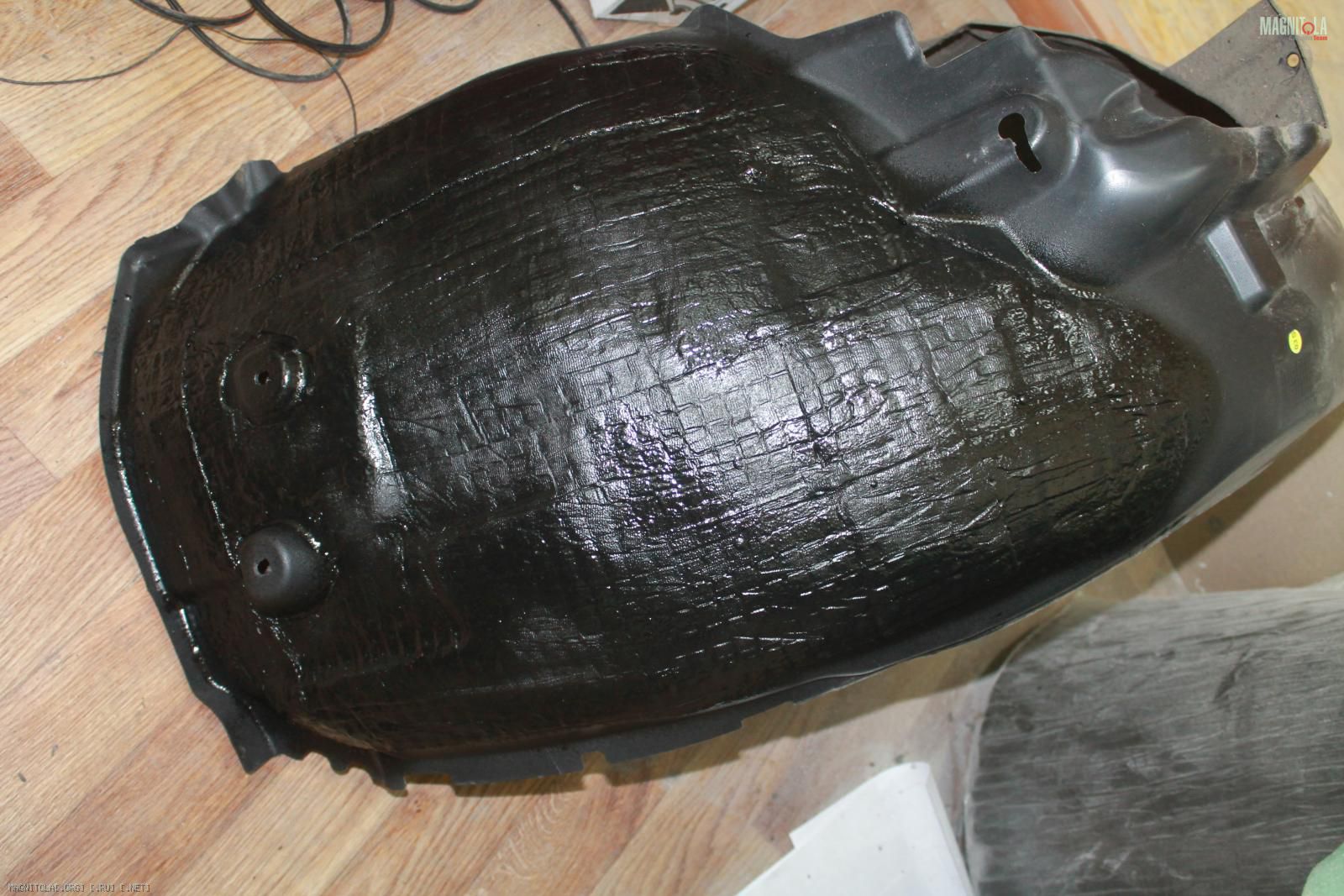

Вложение 1019668Вложение 1019670Вложение 1019672Вложение 1019674Вложение 1019676Вложение 1019678Вложение 1019680Вложение 1019682Вложение 1019684Вложение 1019686Вложение 1019688

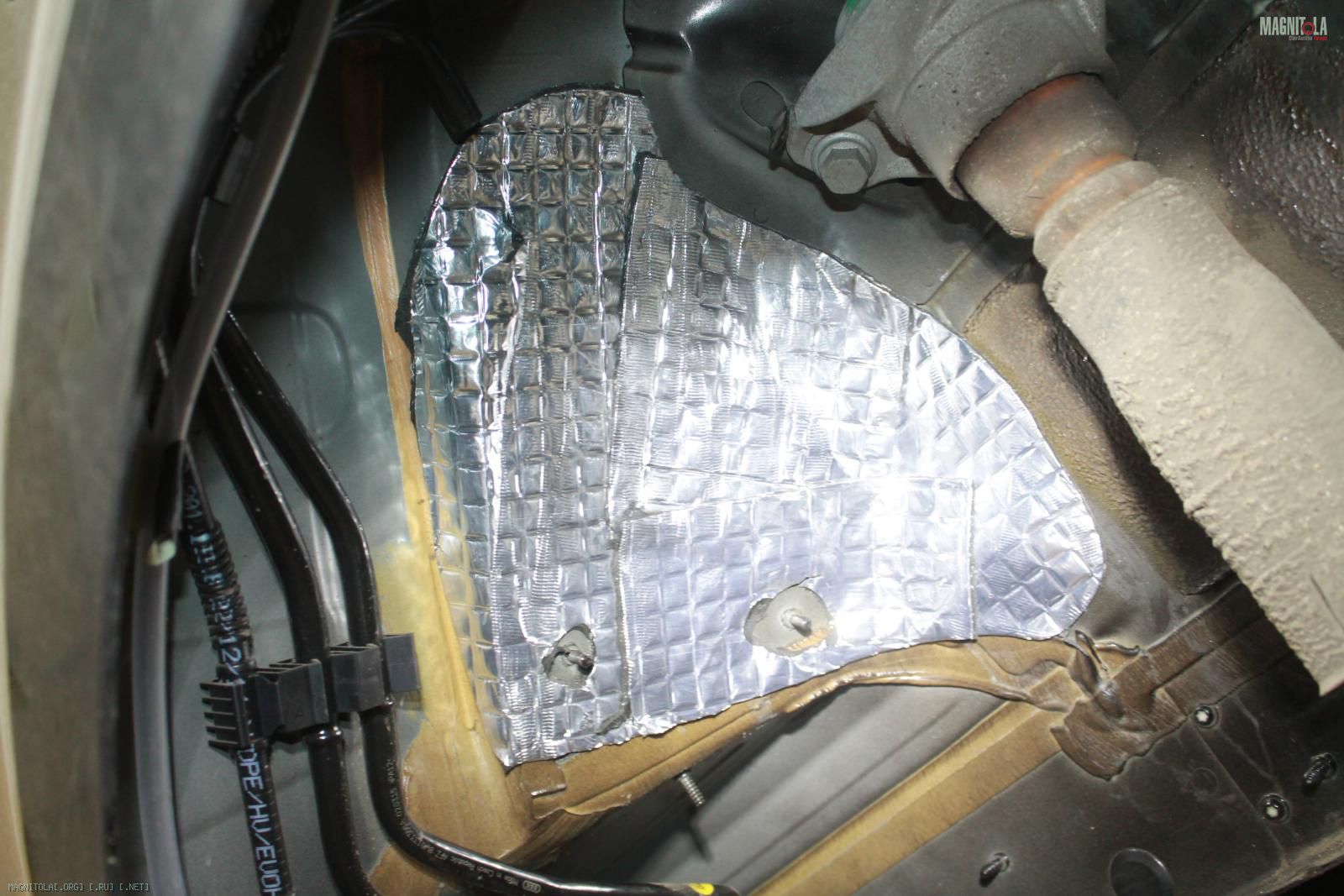

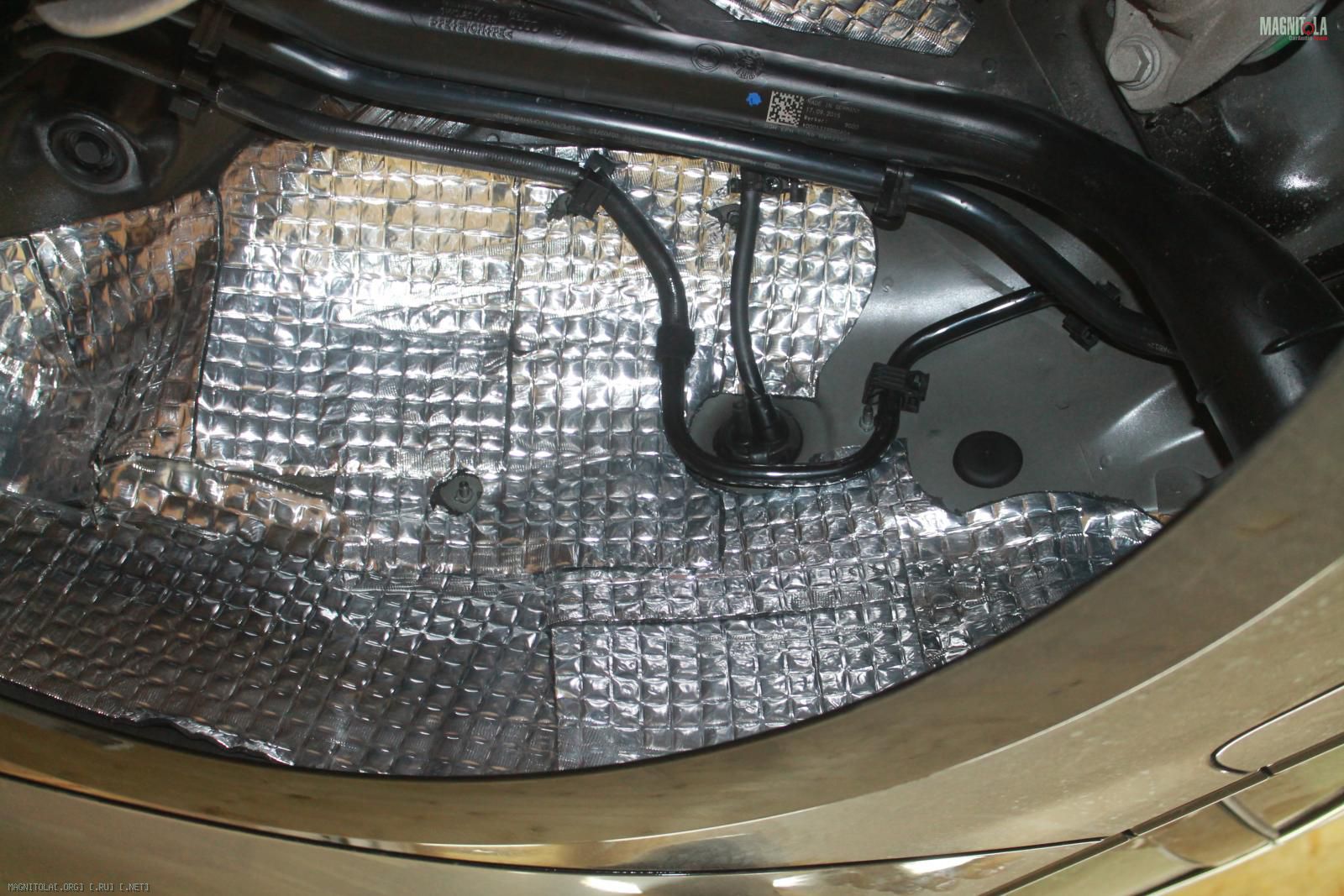

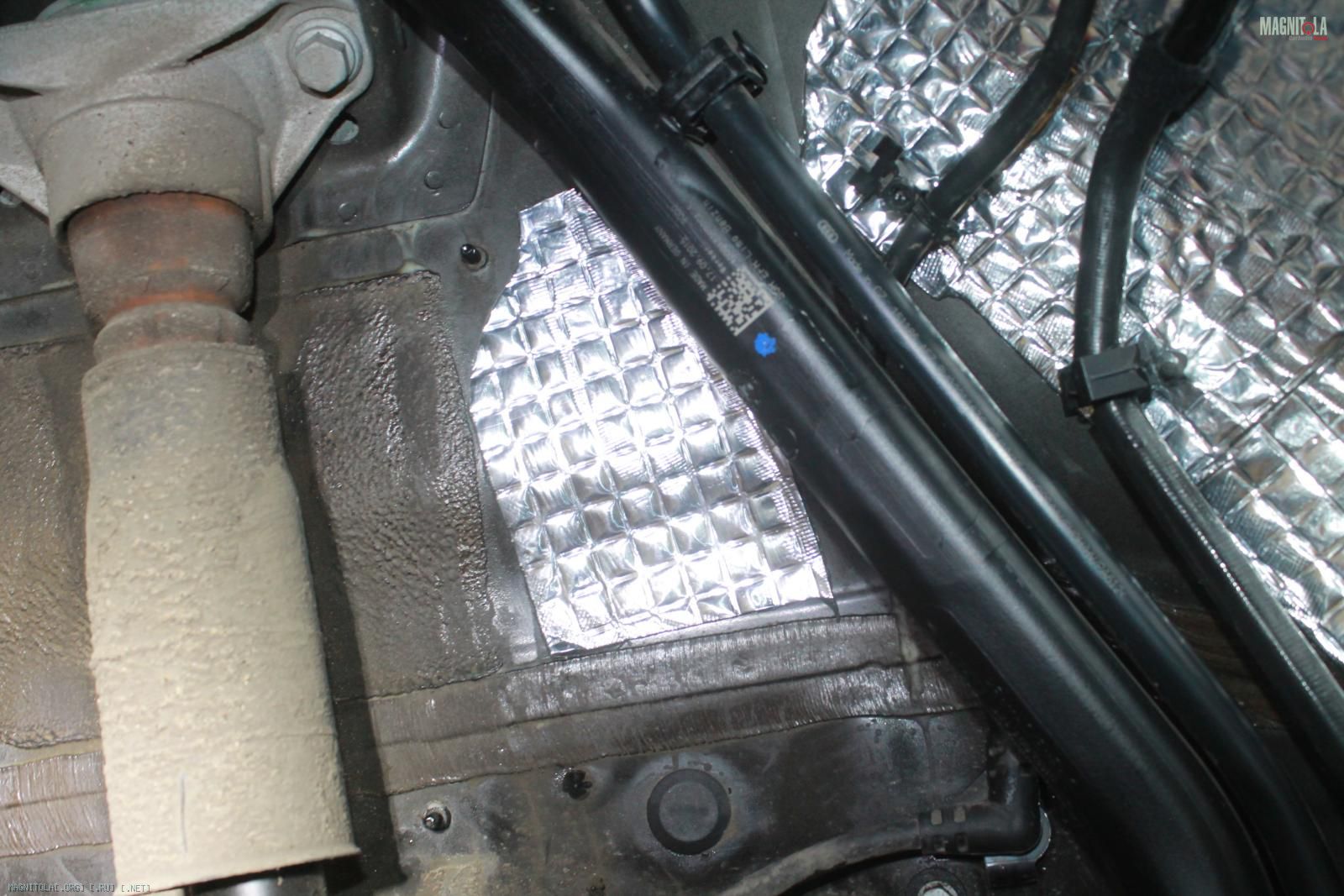

Задняя правая..
Вложение 1019690Вложение 1019692Вложение 1019694Вложение 1019696Вложение 1019698Вложение 1019700Вложение 1019702Вложение 1019704Вложение 1019706Вложение 1019708Вложение 1019710
Вложение 1019712
Аркадий настроил качественно процессорную систему и вручили авто клиенту)

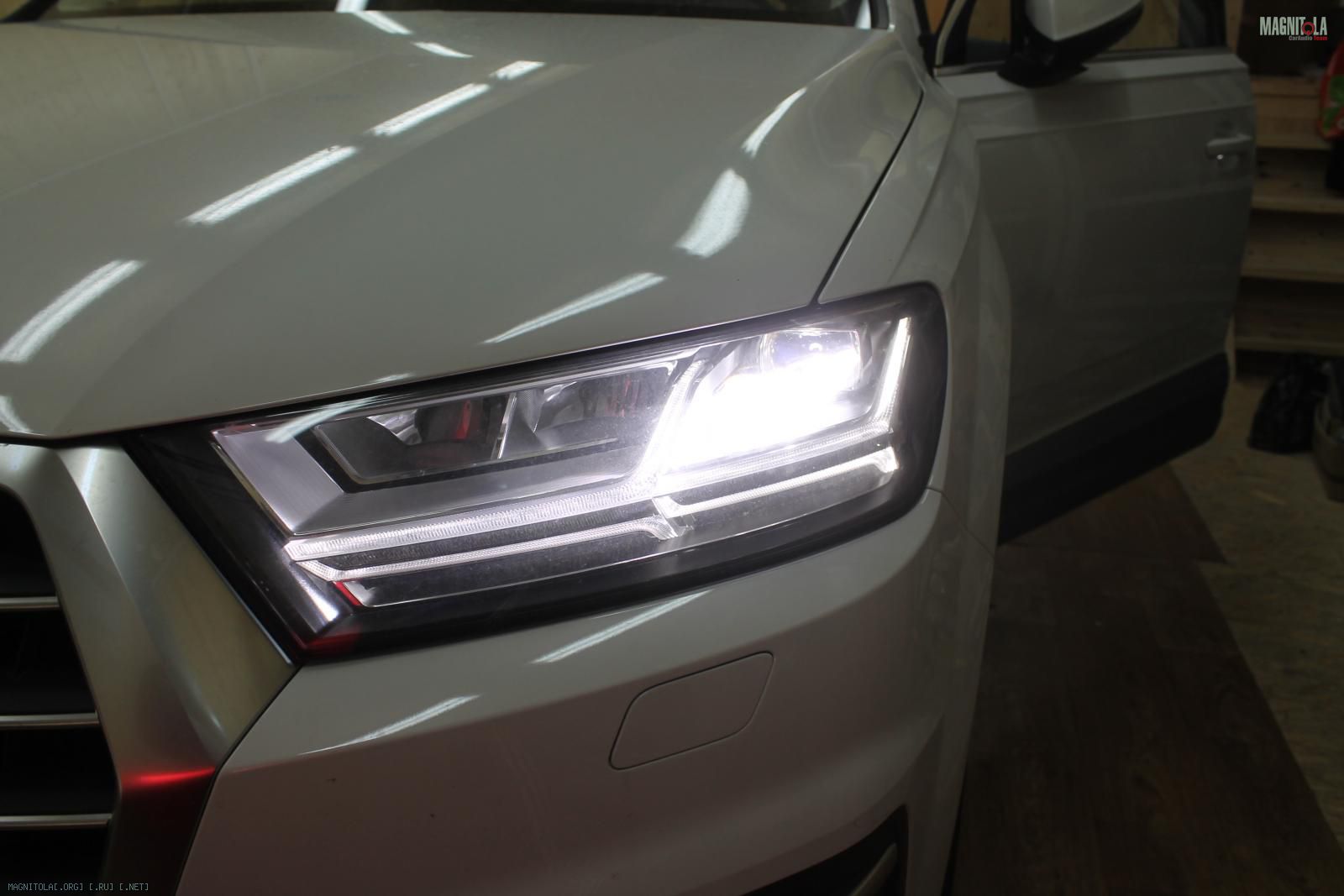

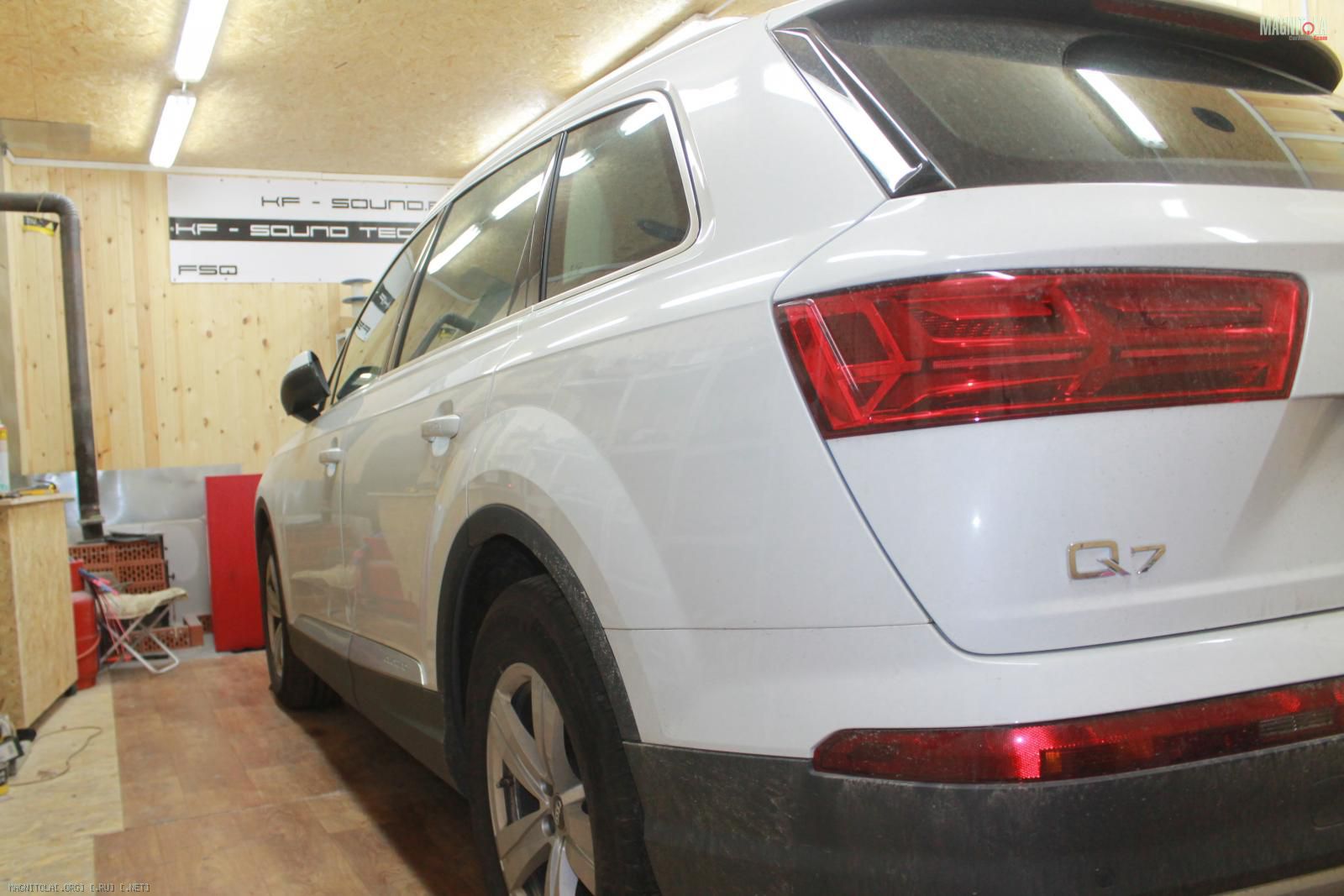

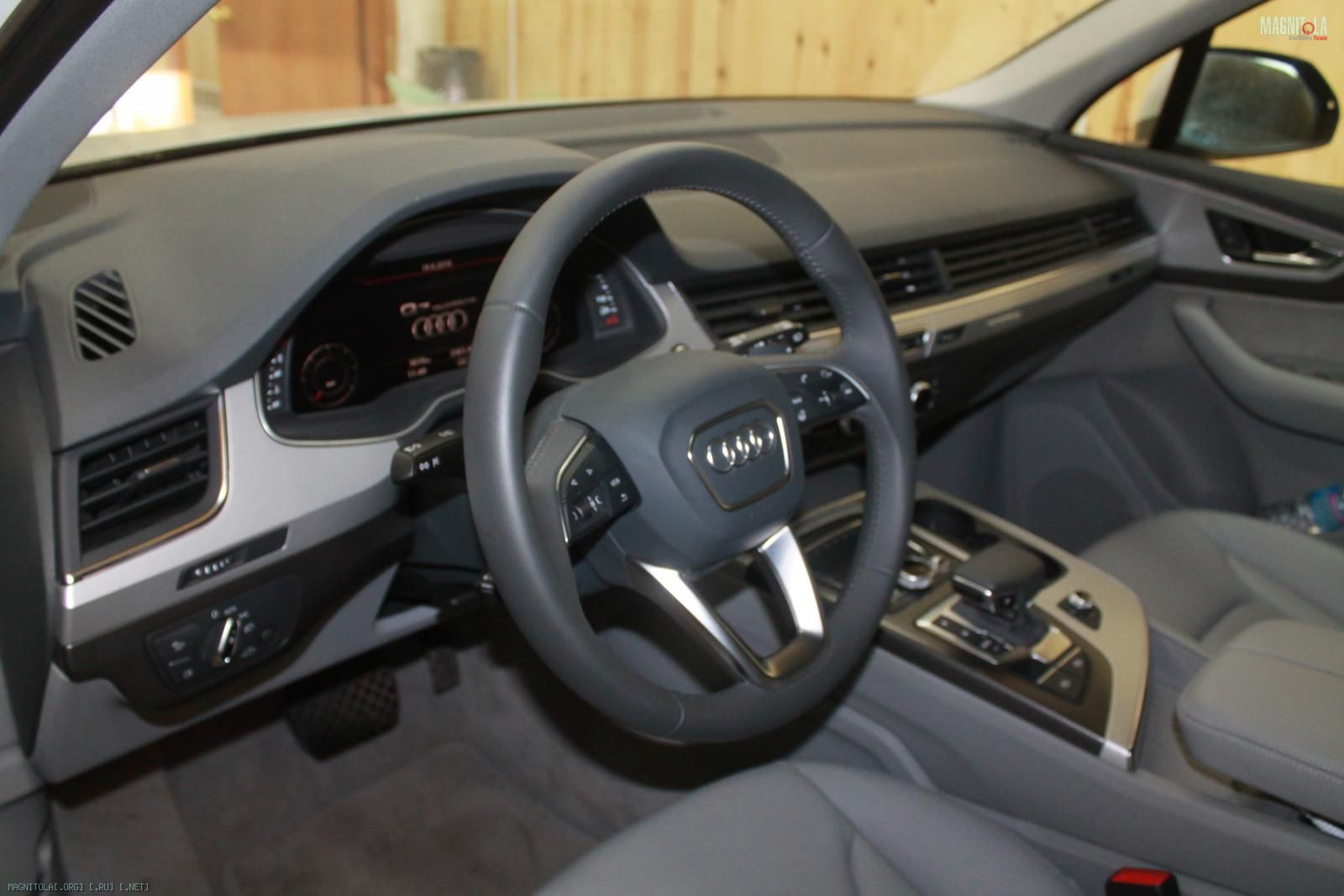

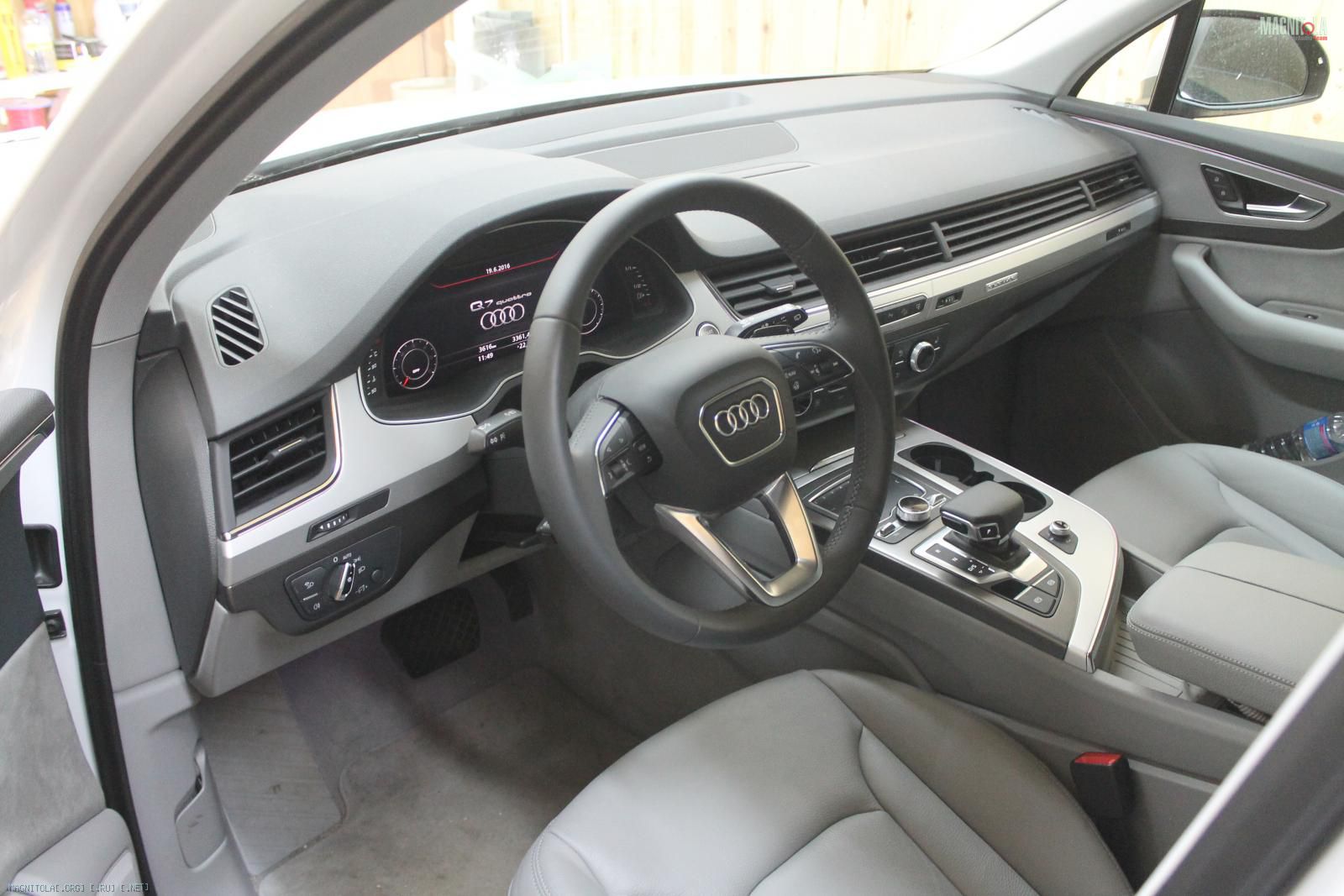

В KF-Sound Technology приехала Audi Q7 2016
Вложение 1020128Вложение 1020130Вложение 1020132Вложение 1020134Вложение 1020136Вложение 1020138Вложение 1020140Вложение 1020142

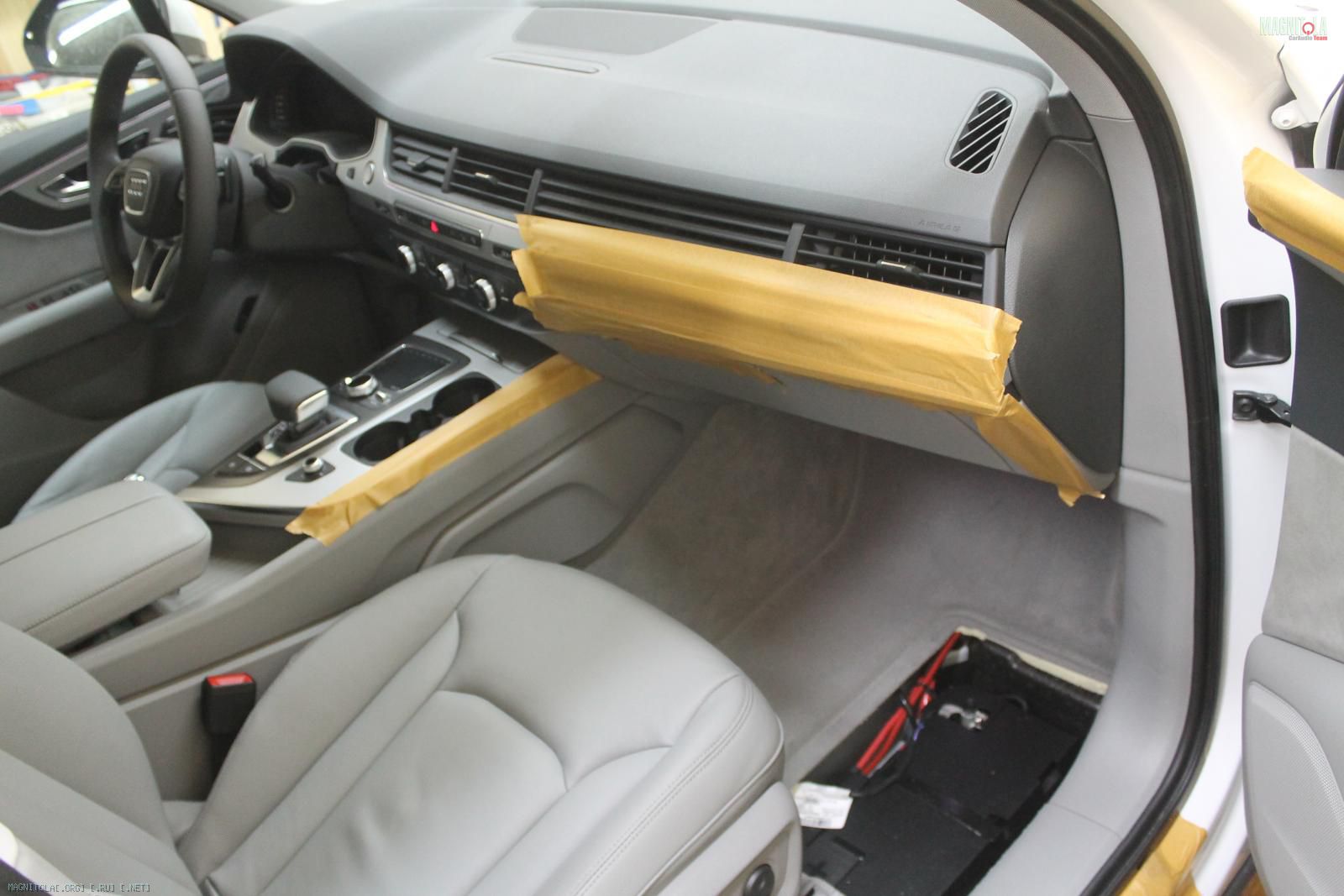

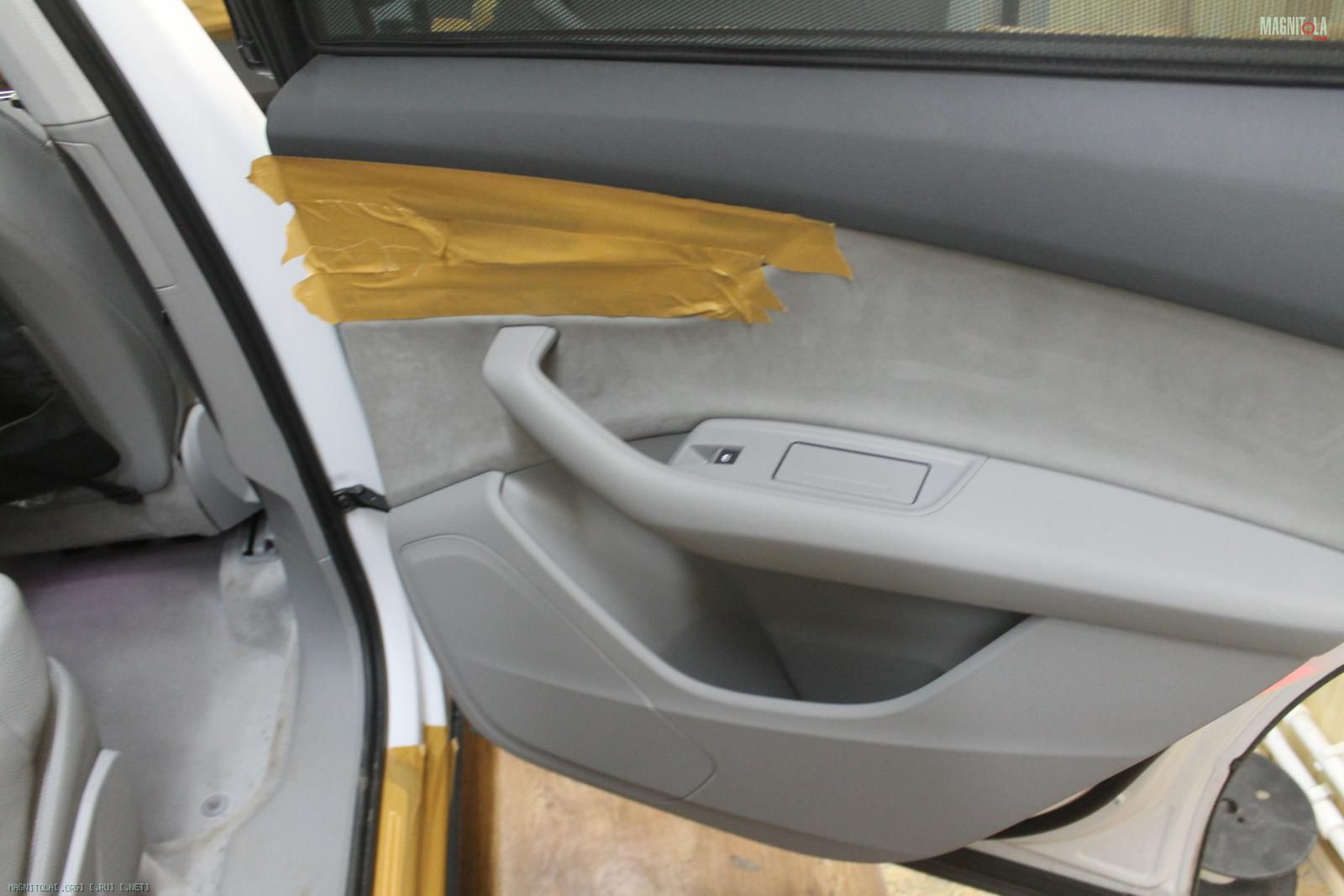

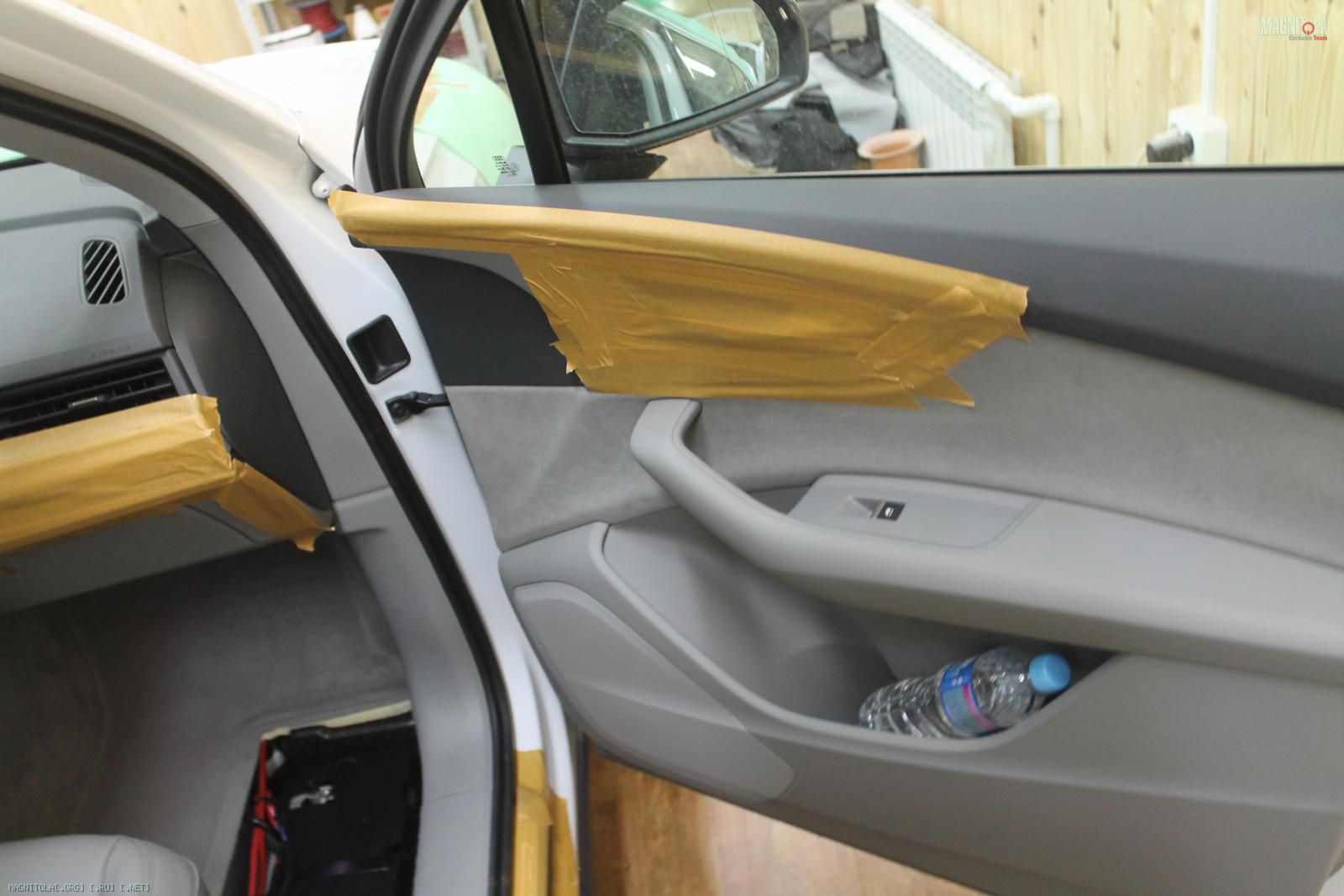

В KF-Sound Technology всегда бережное отношение к автомобилю клиента
Вложение 1020144Вложение 1020146Вложение 1020148Вложение 1020150Вложение 1020152Вложение 1020154Вложение 1020156Вложение 1020158Вложение 1020160
Audi Q7 2016
Штатный саб 16см..
Вложение 1020262

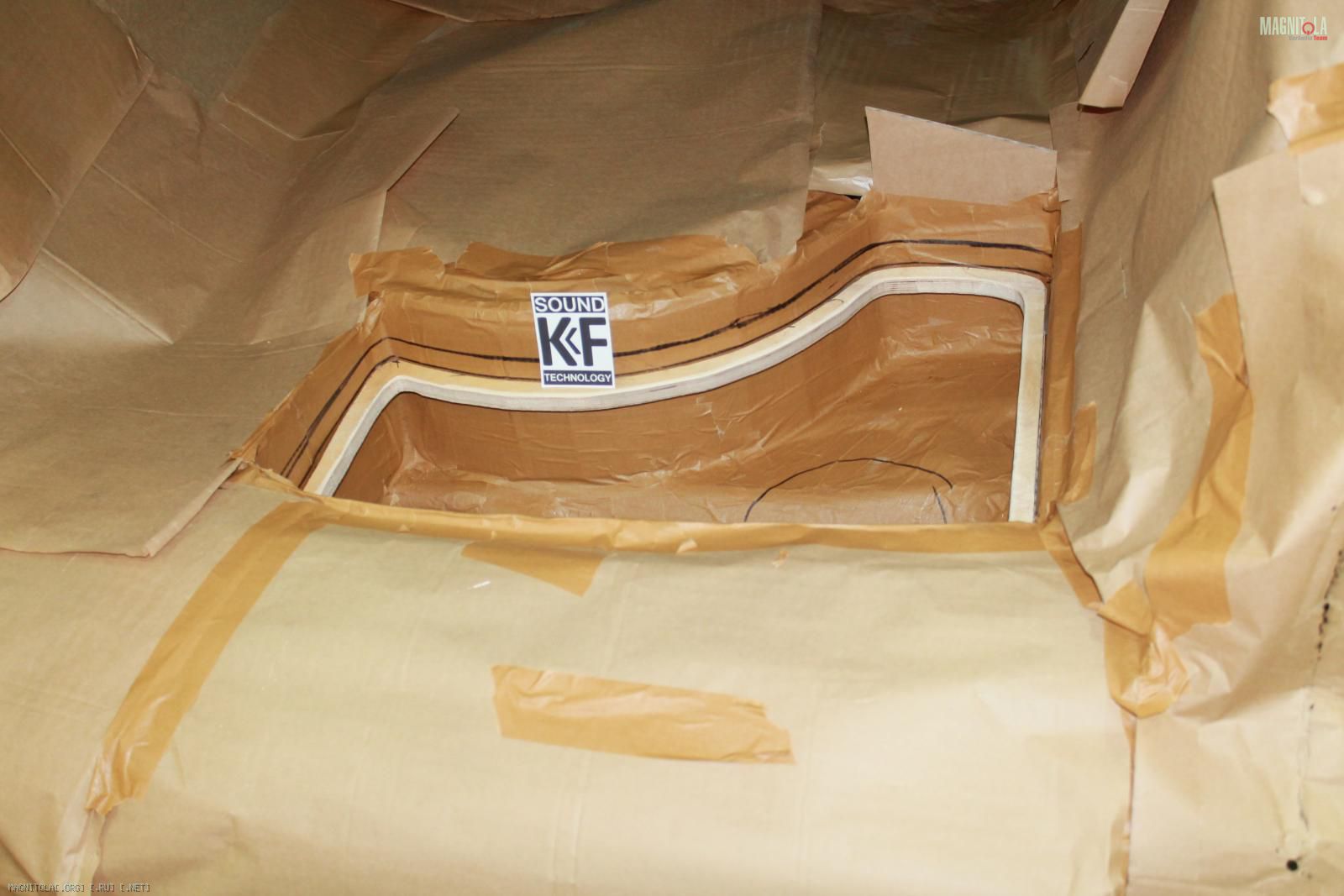

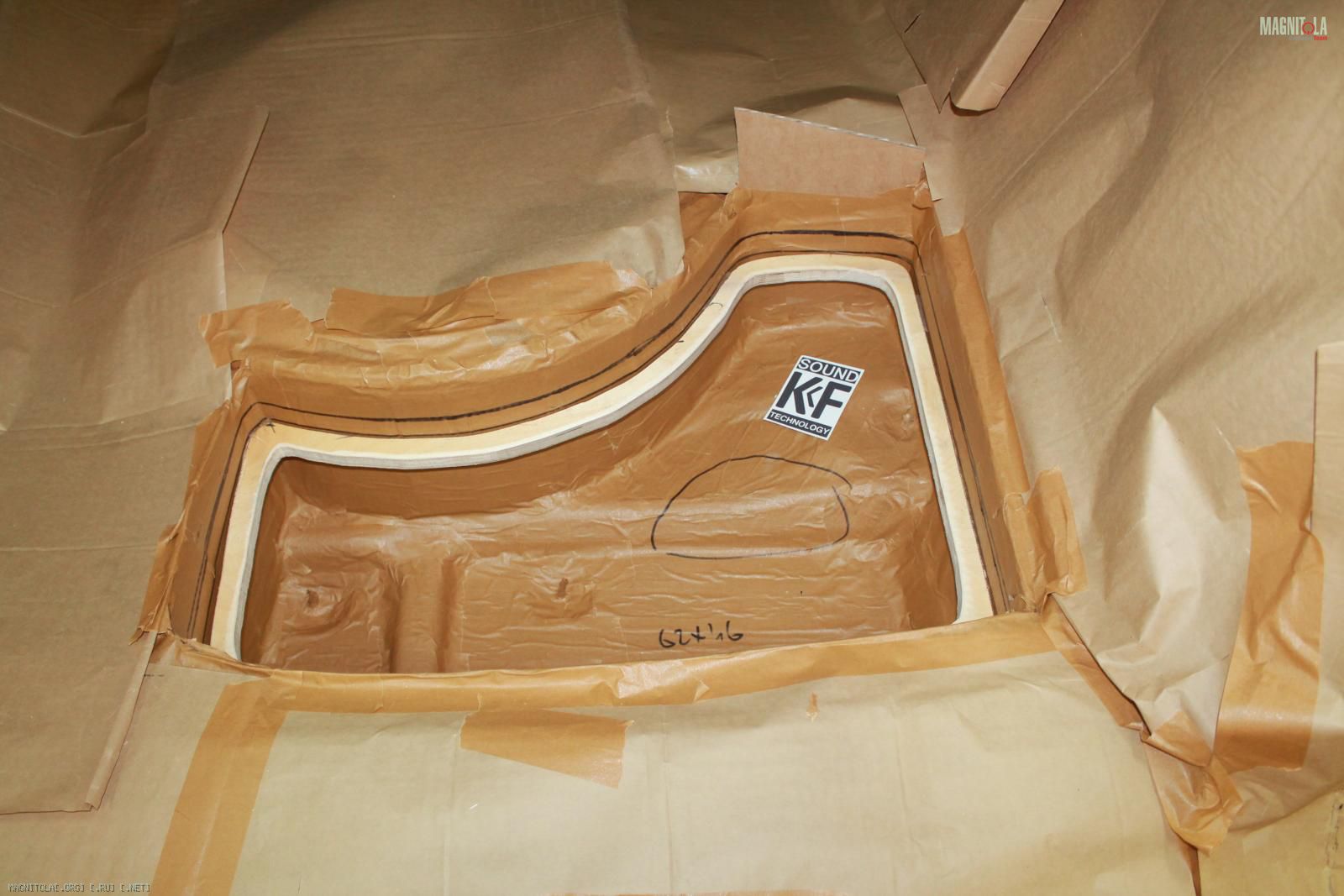

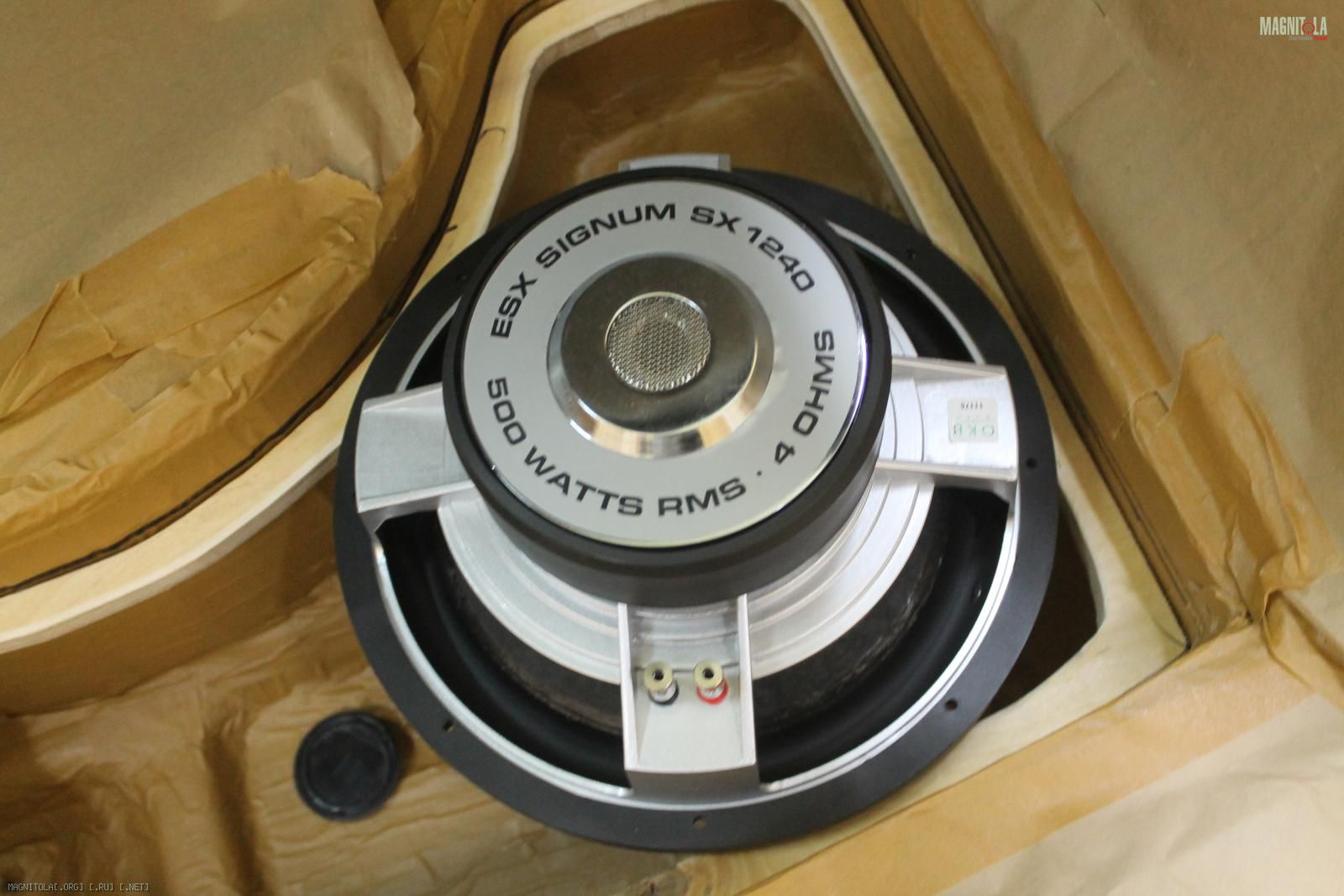

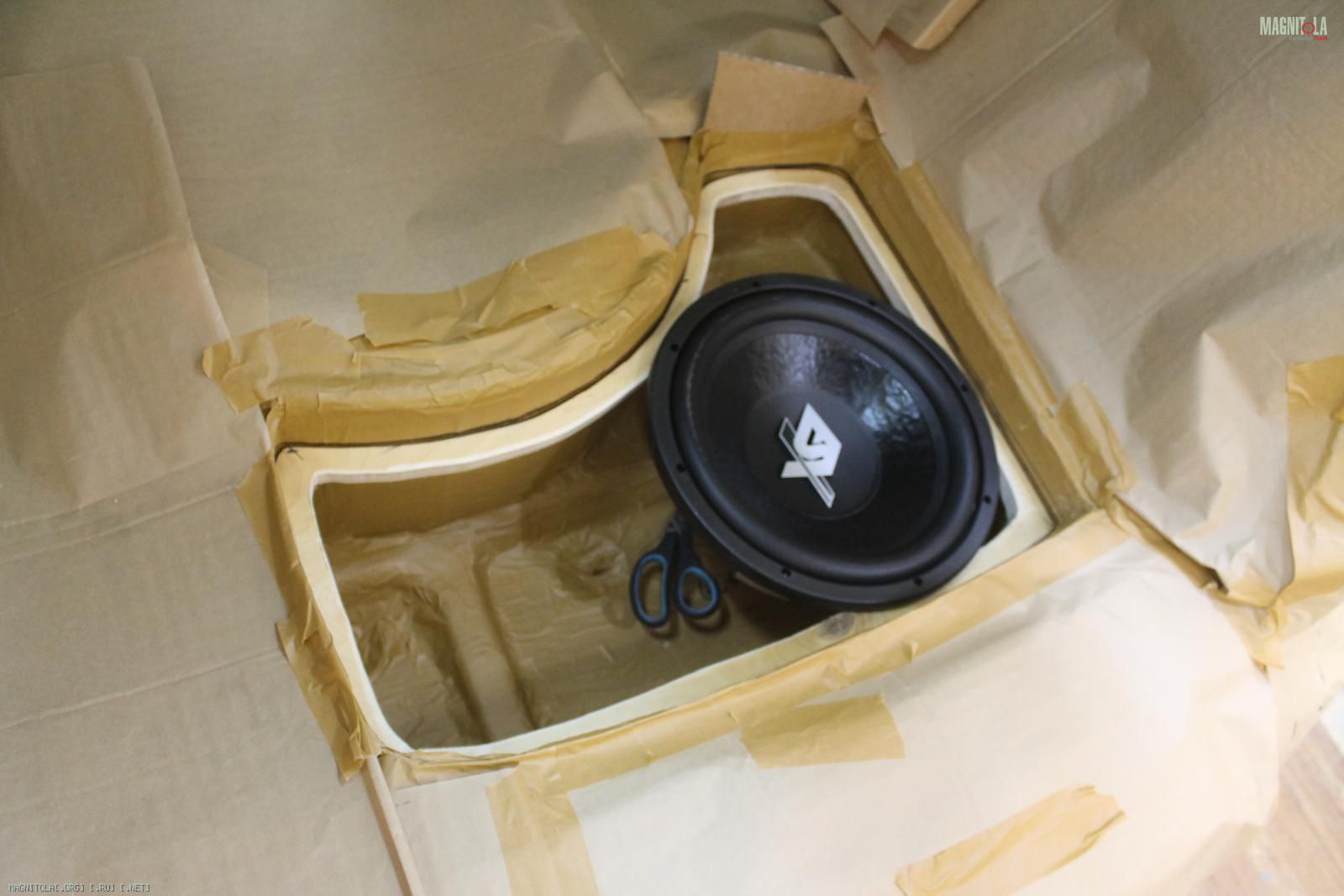

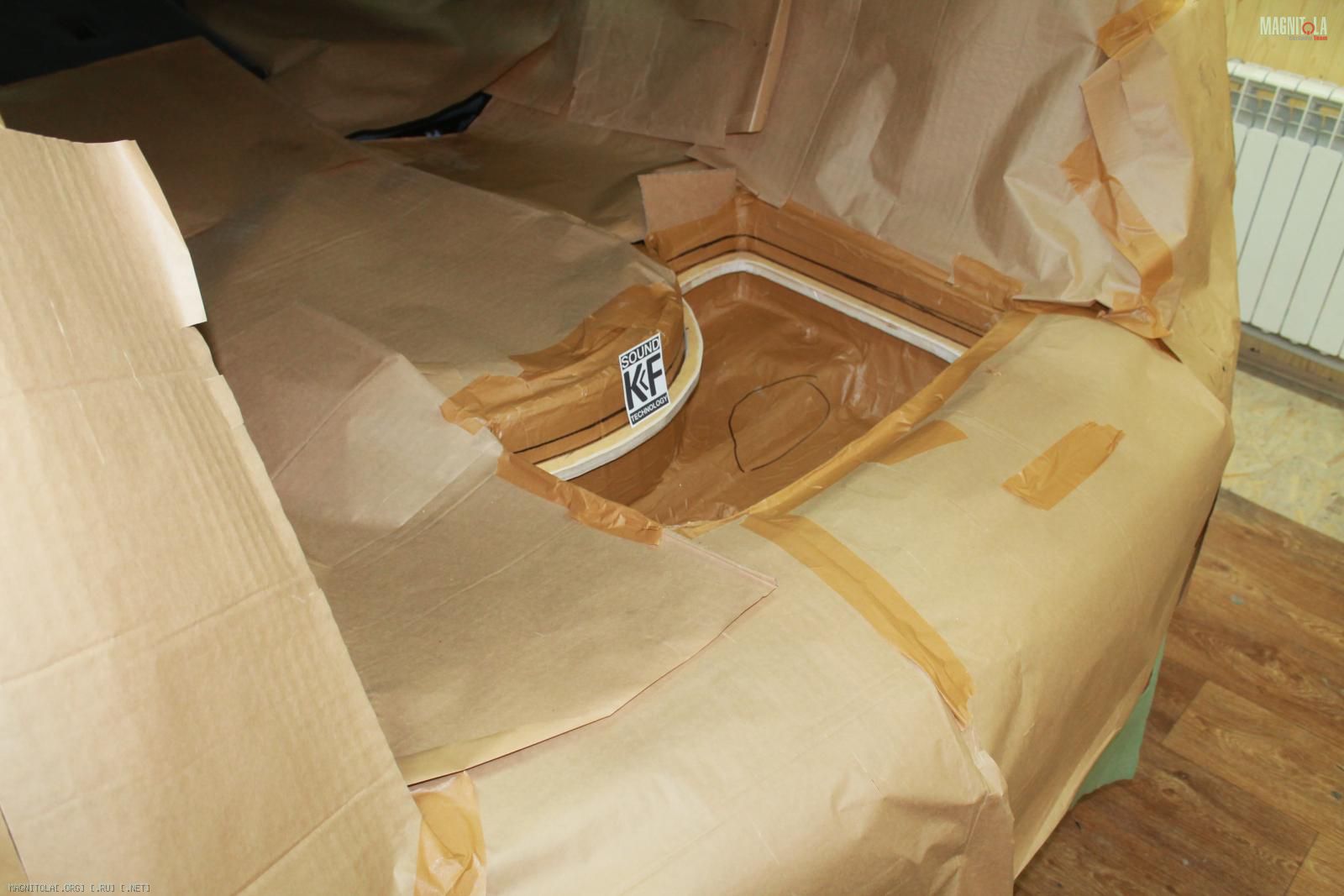

Подготовка к изготовлению композитного корпуса под 12" саб
Вложение 1020264Вложение 1020266Вложение 1020268Вложение 1020270Вложение 1020272Вложение 1020274Вложение 1020276Вложение 1020278Вложение 1020280Вложение 1020282Вложение 1020284Вложение 1020286

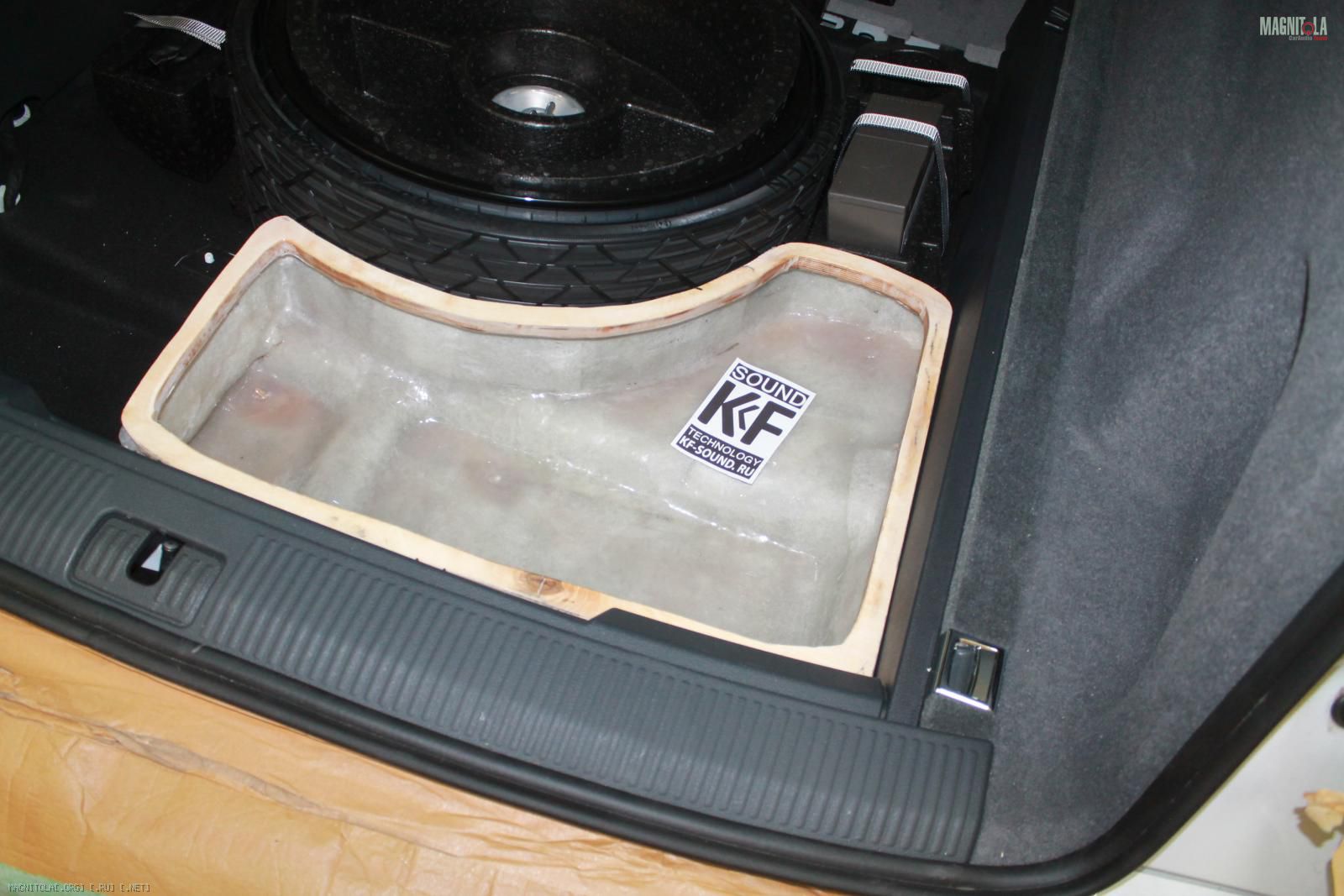

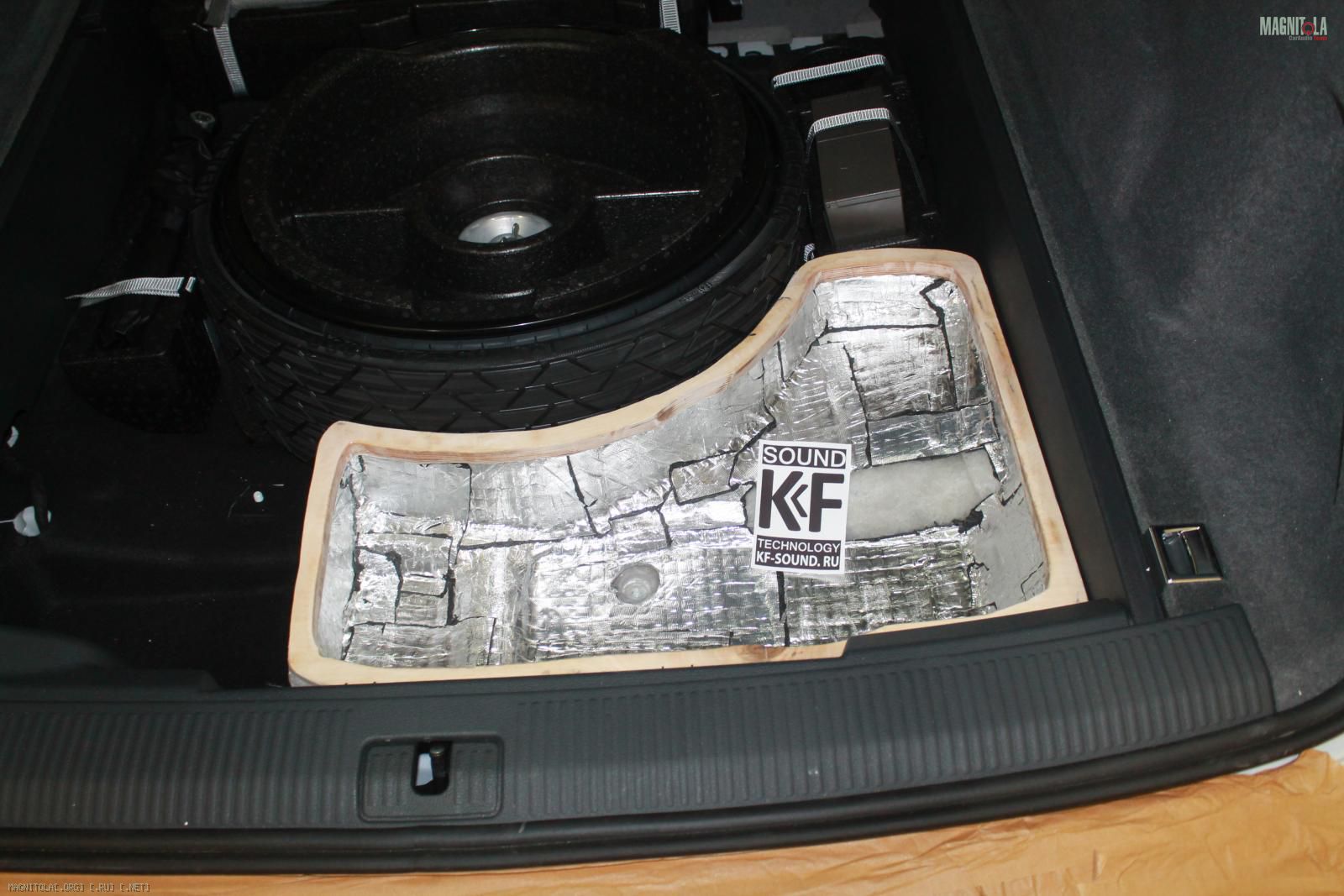

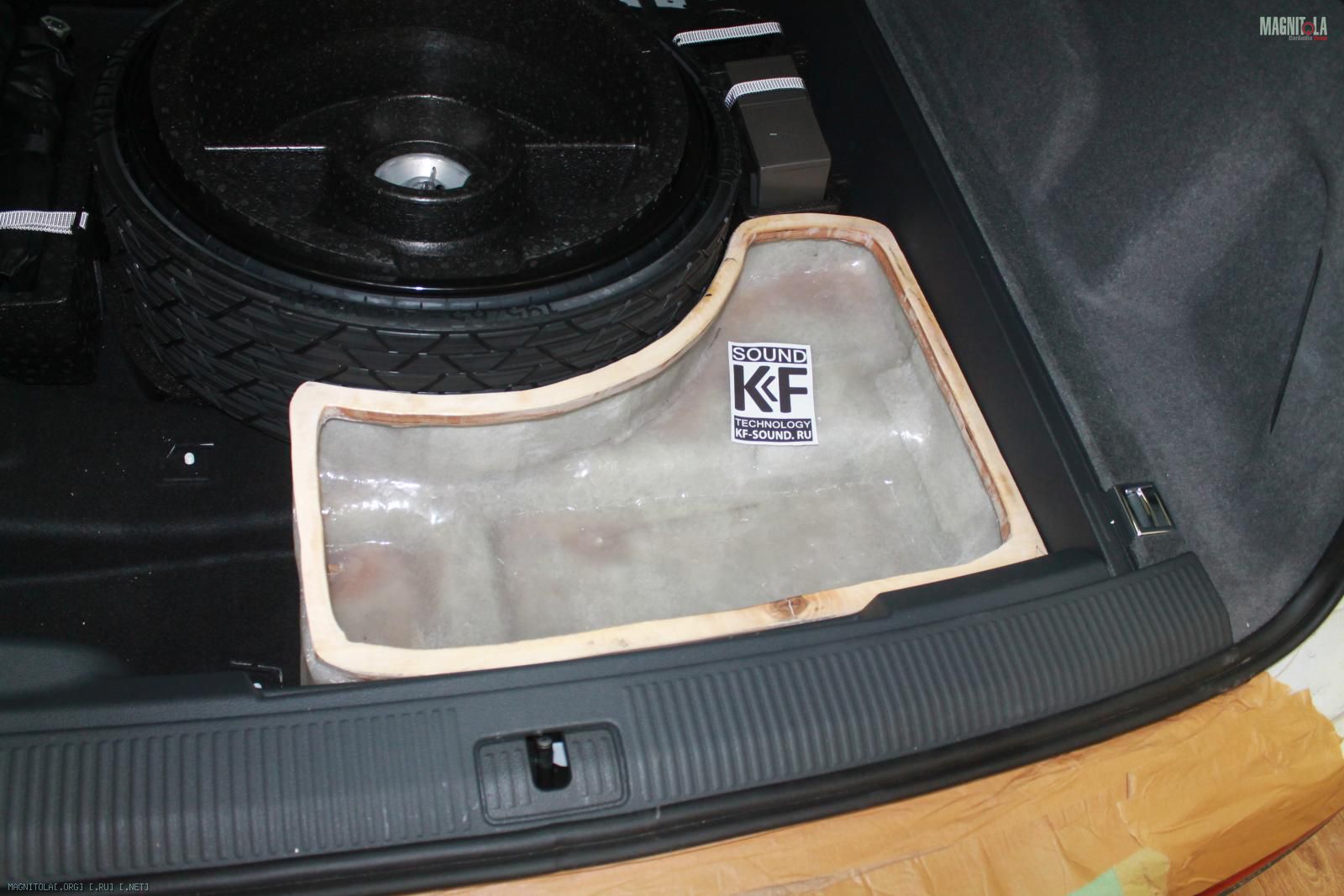

Нанесение, нагрев и прикатка вибры 3 мм на стеклопластик...
Вложение 1020288Вложение 1020290Вложение 1020292Вложение 1020294

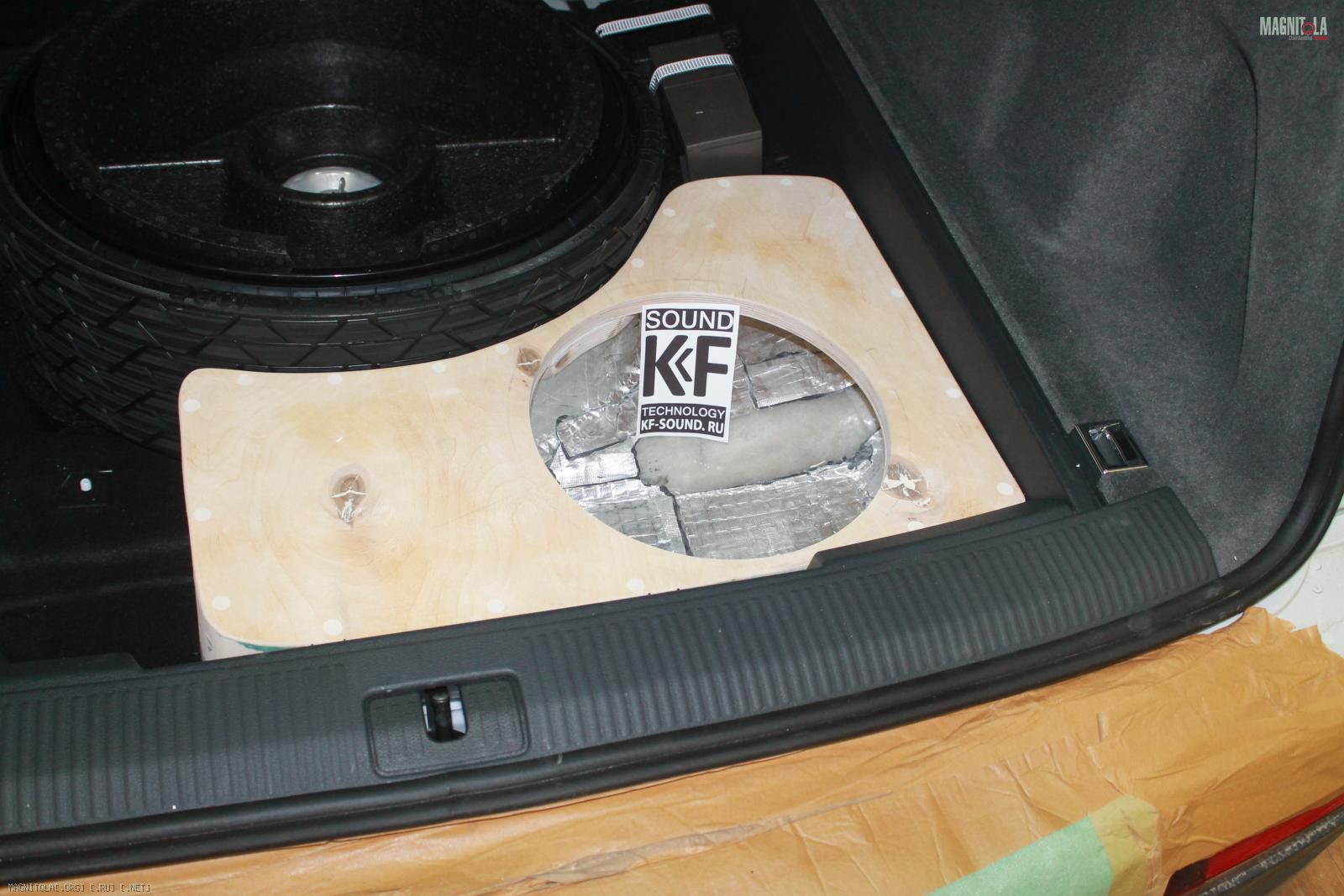

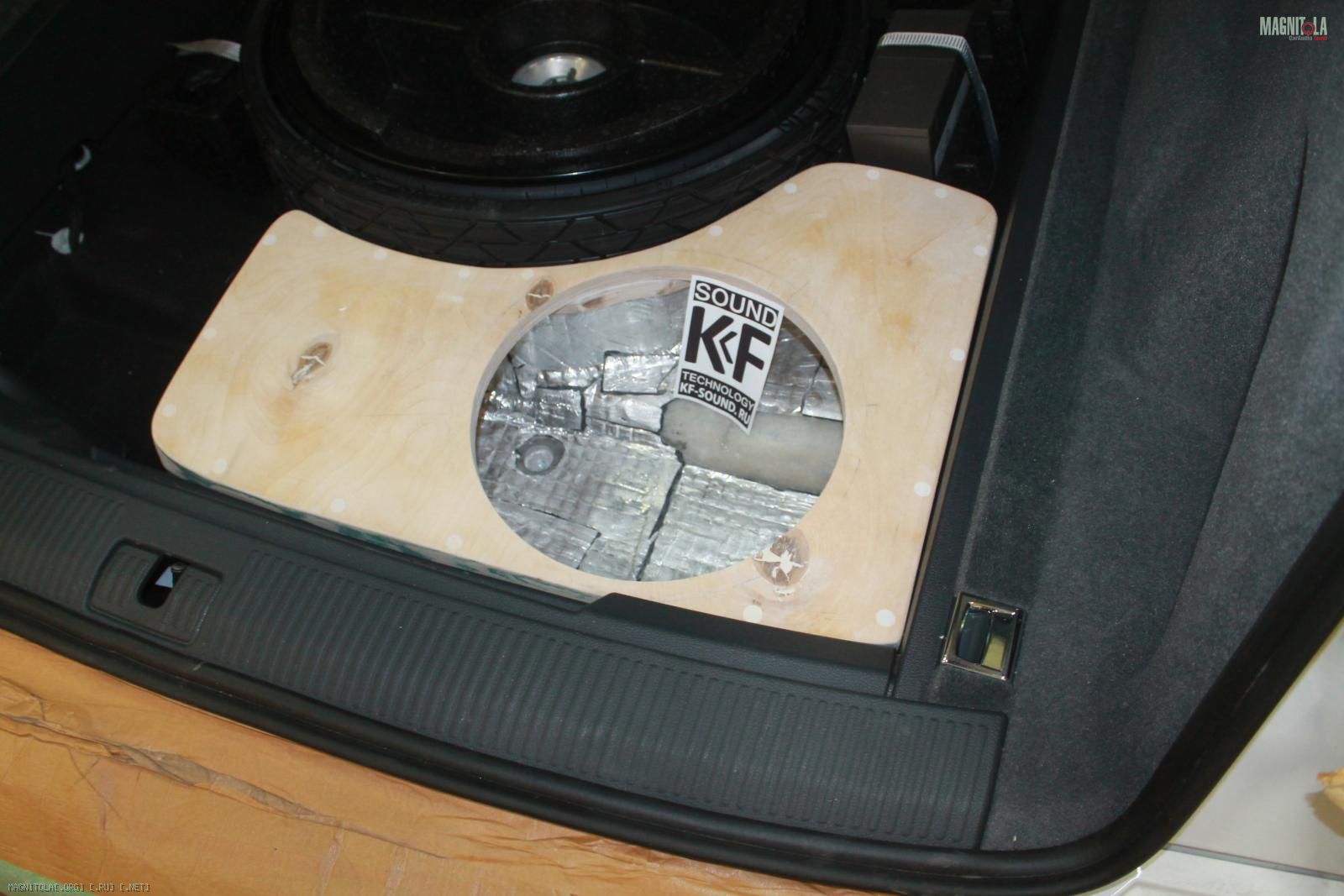

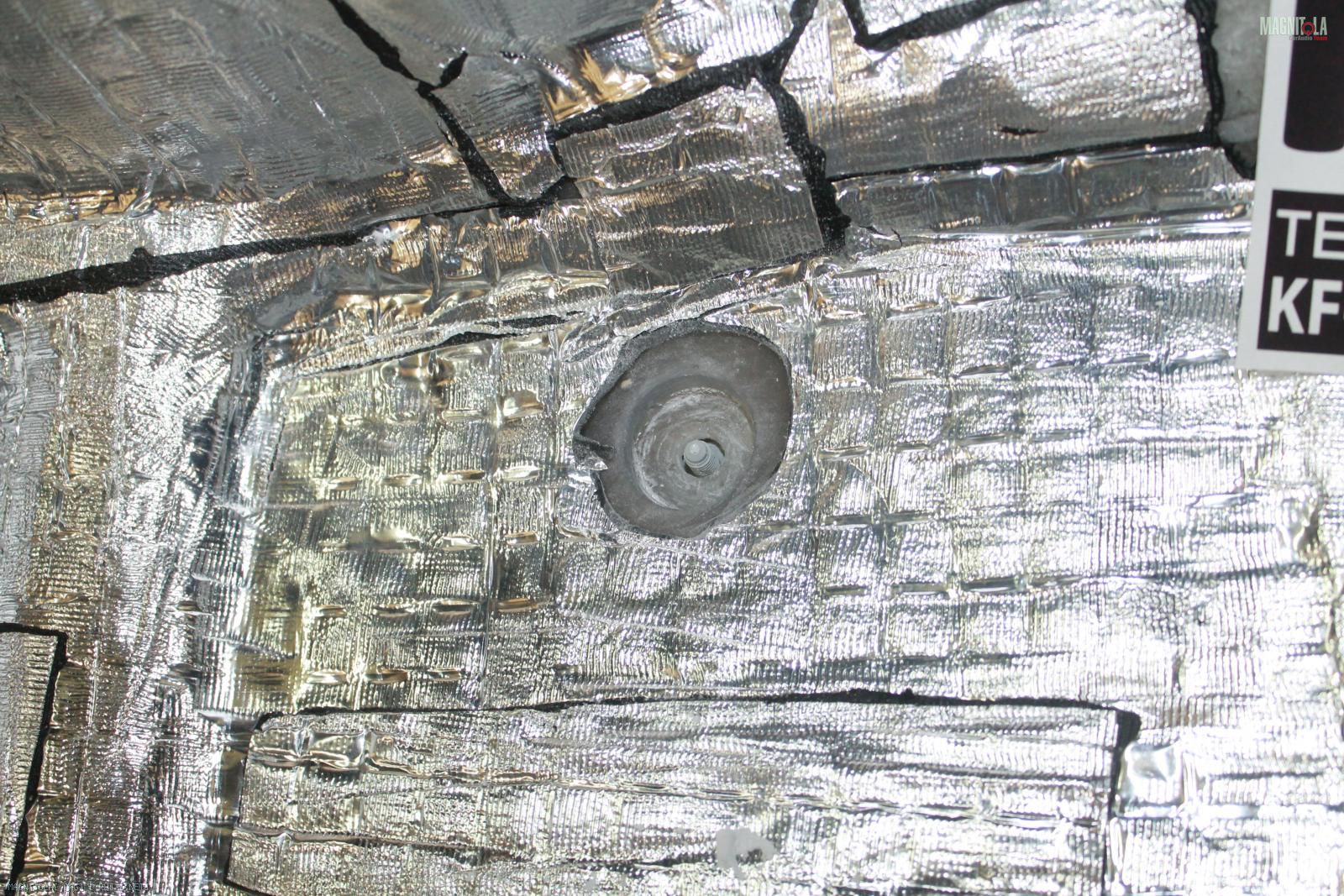

Крепление в штатные места...
Вложение 1020296
Вложение 1020298Вложение 1020300Вложение 1020302
Акустическое демпфирование войлоком....

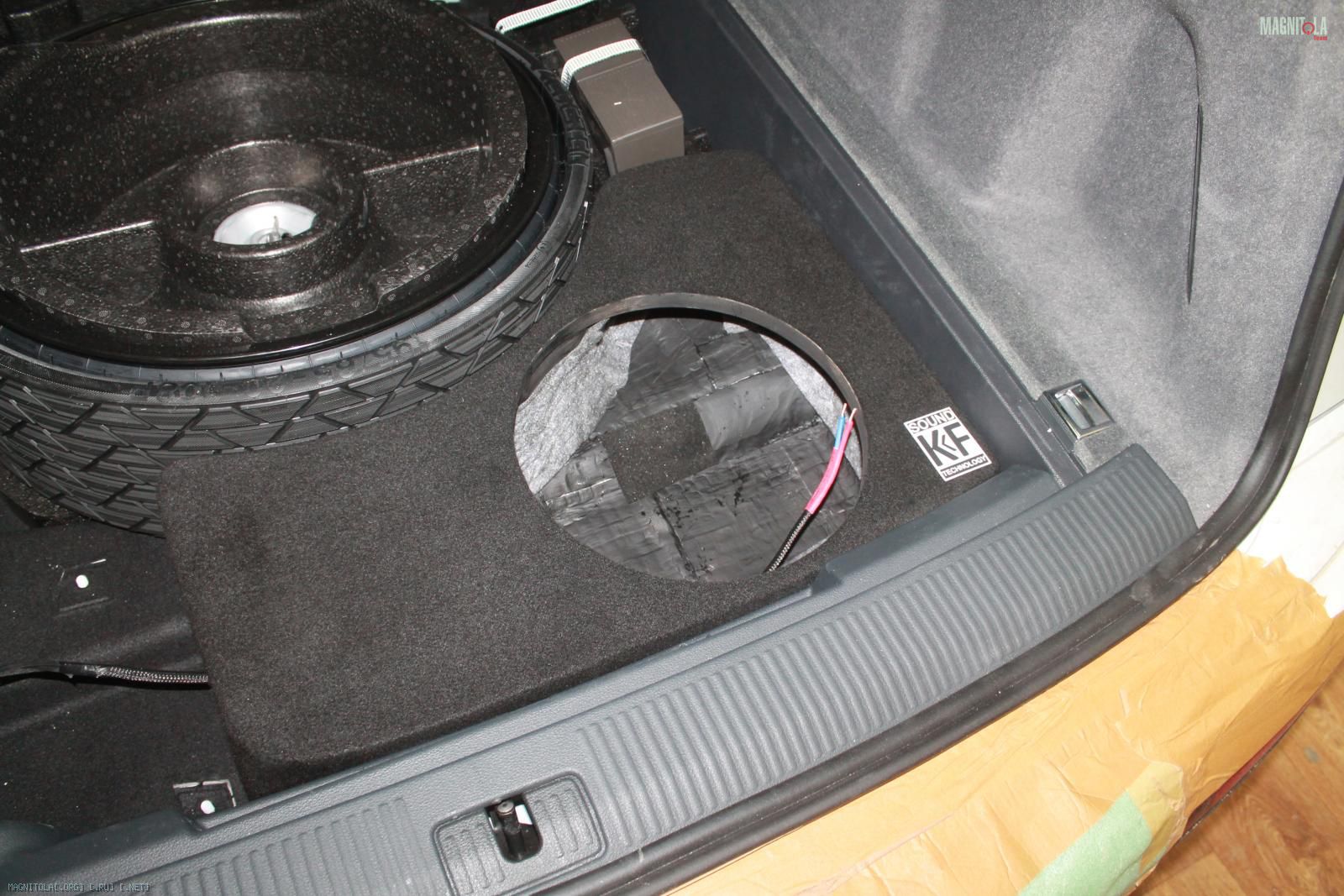

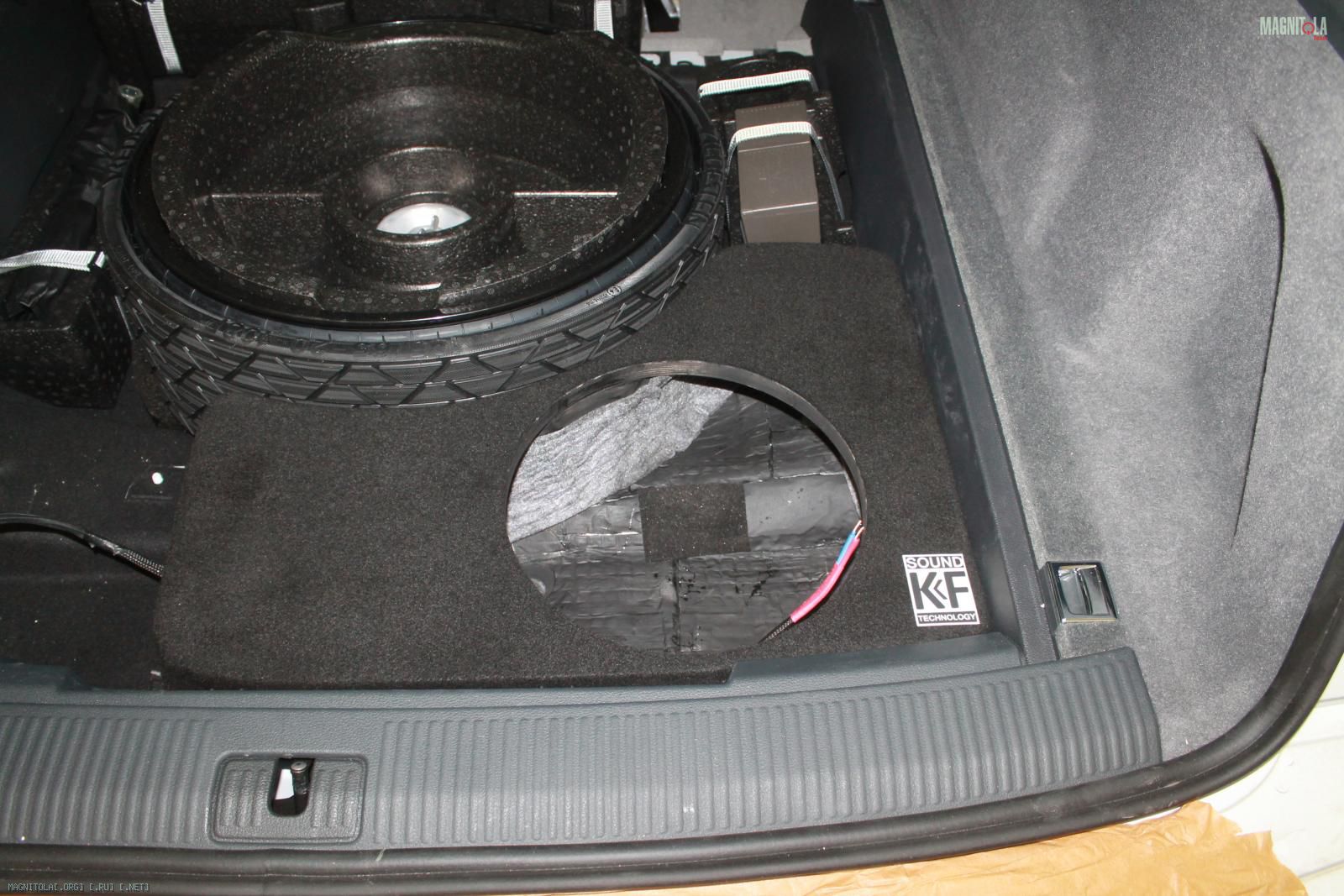

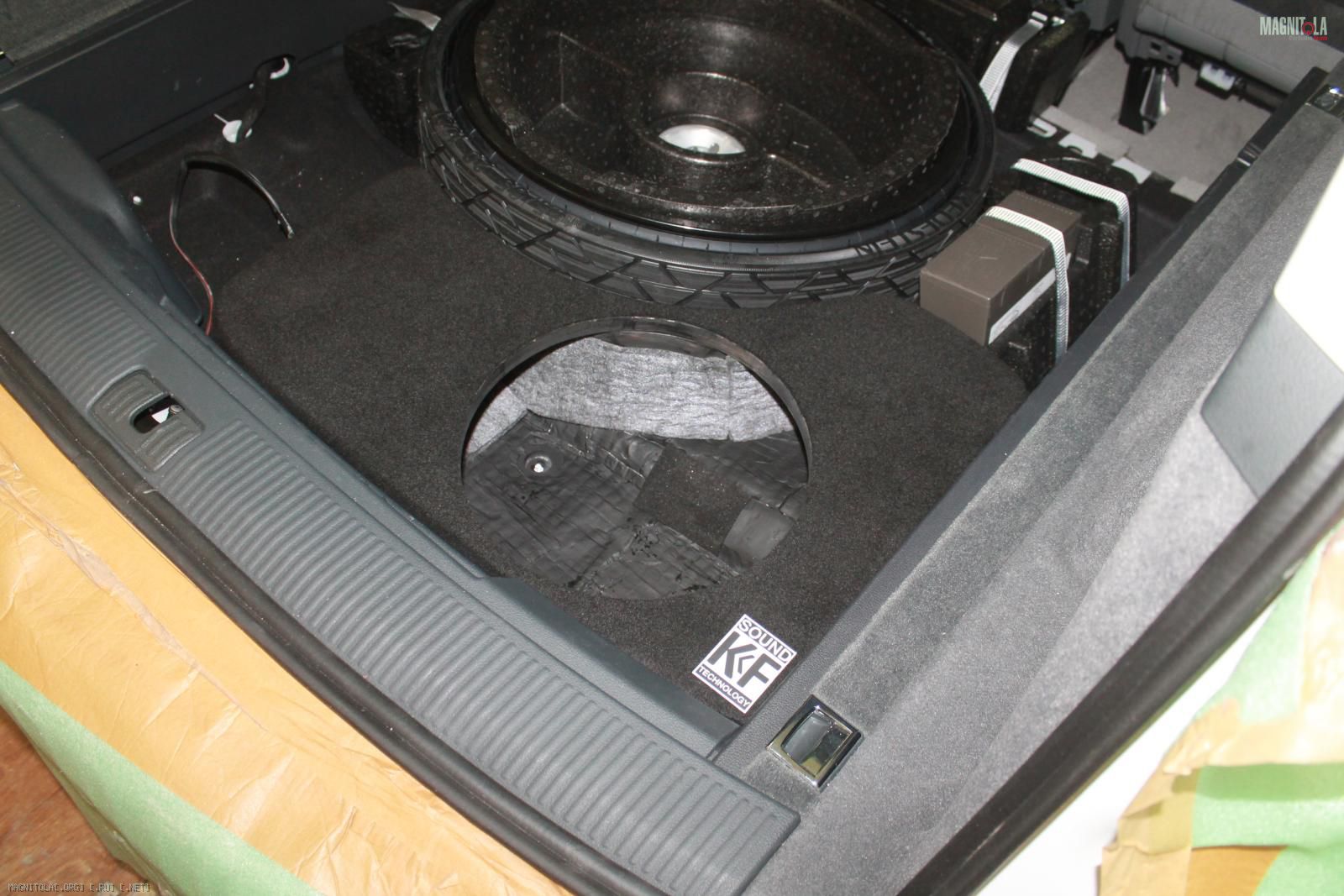

Обтяжка карпетом
Вложение 1020304Вложение 1020306Вложение 1020308Вложение 1020310Вложение 1020312

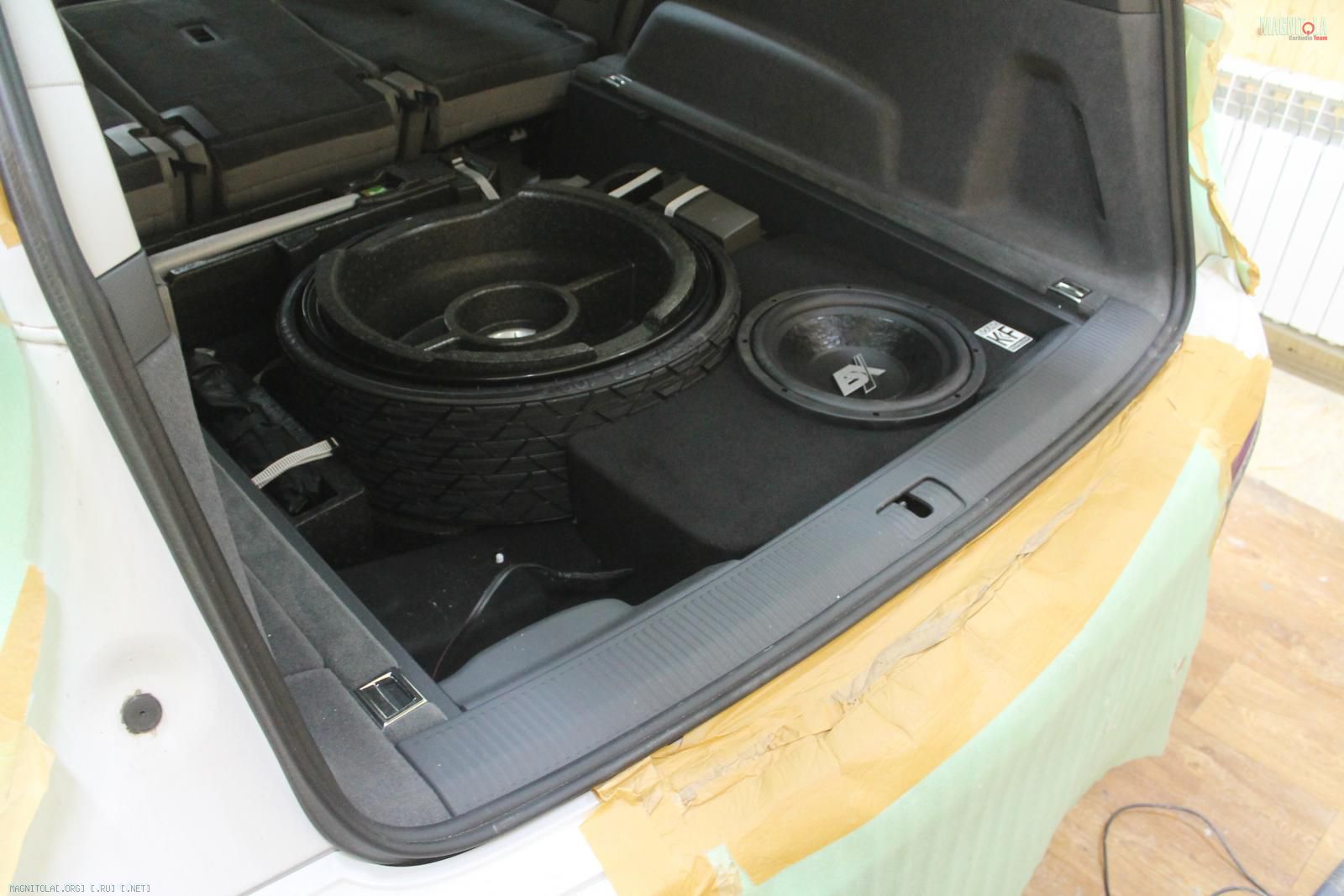

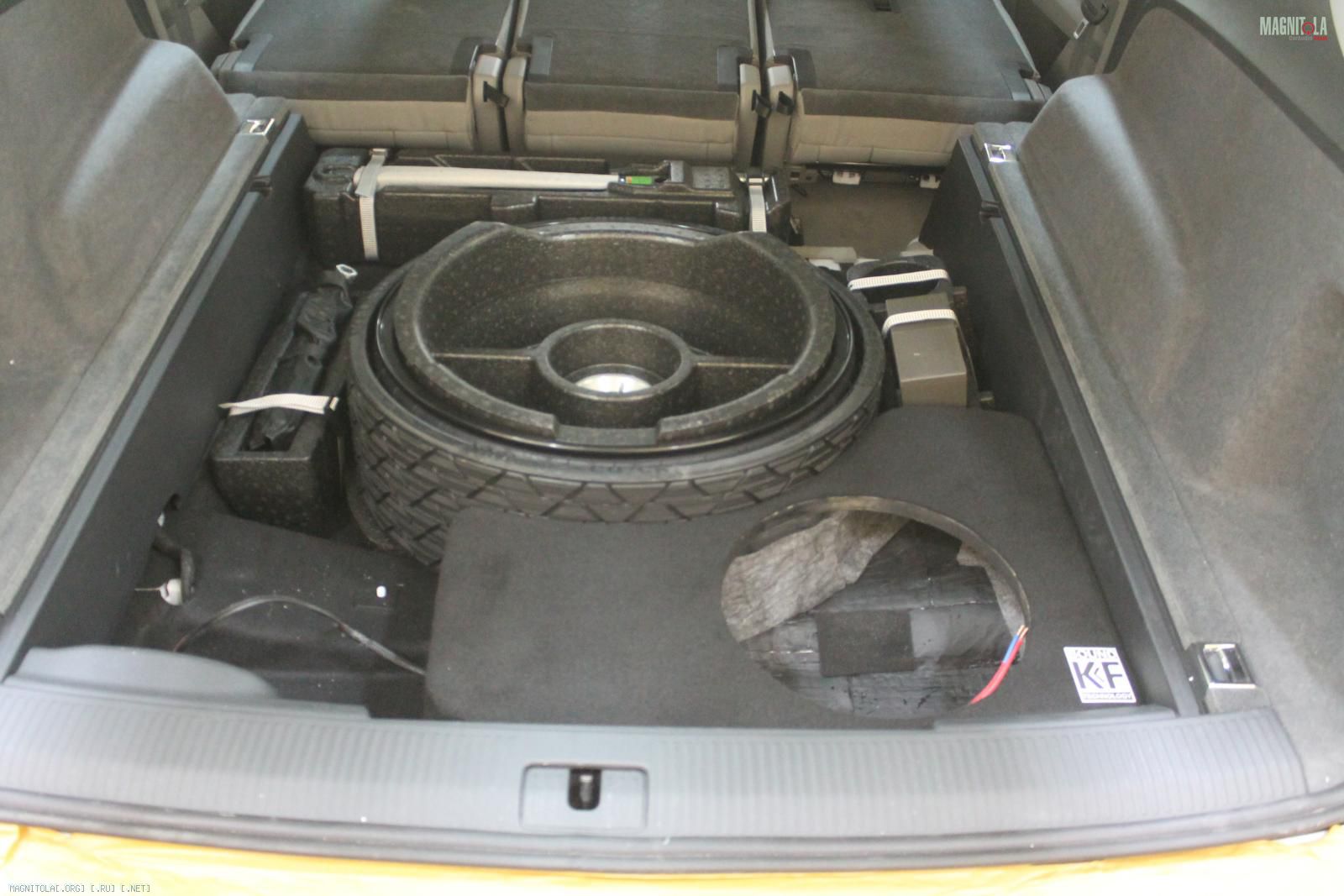

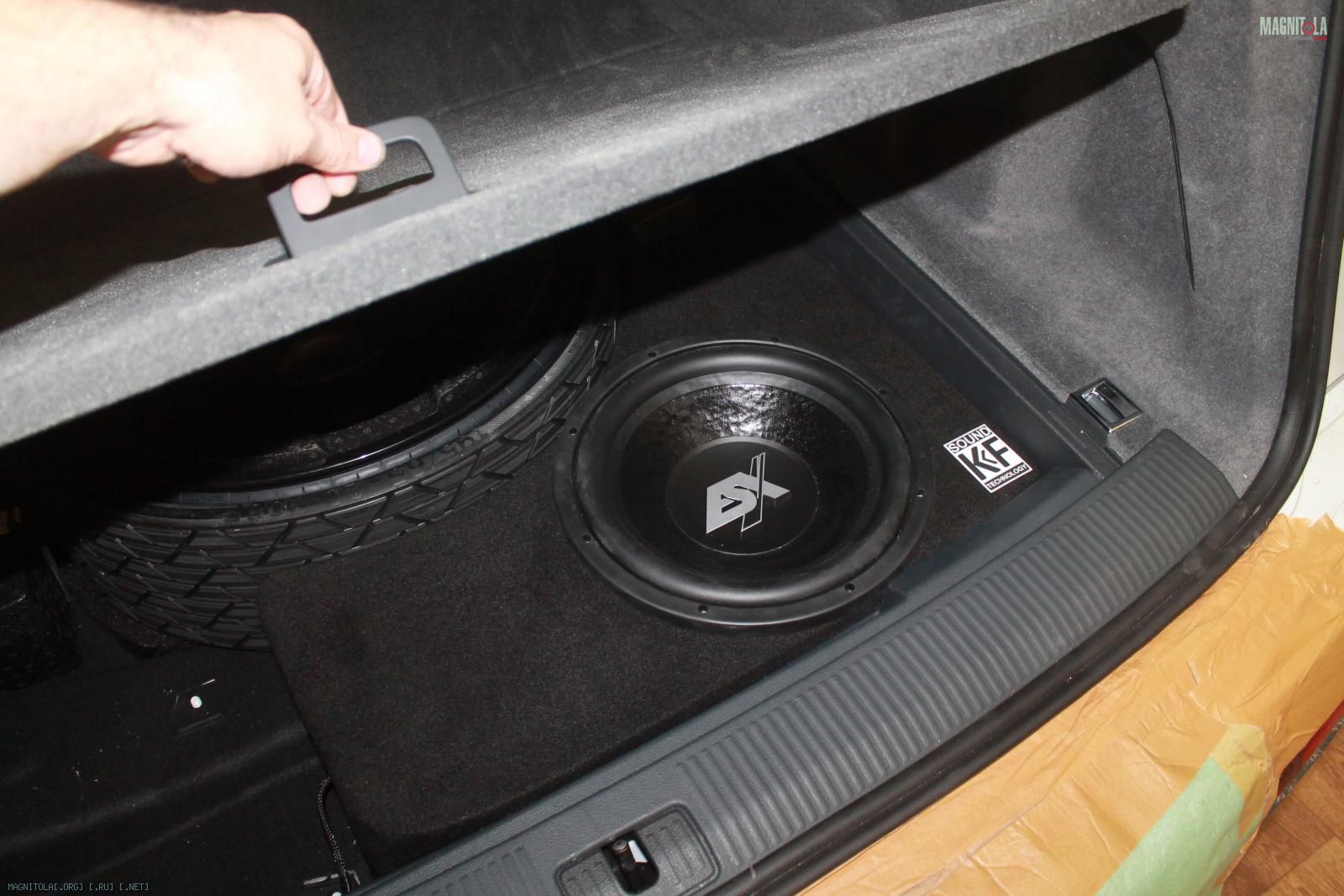

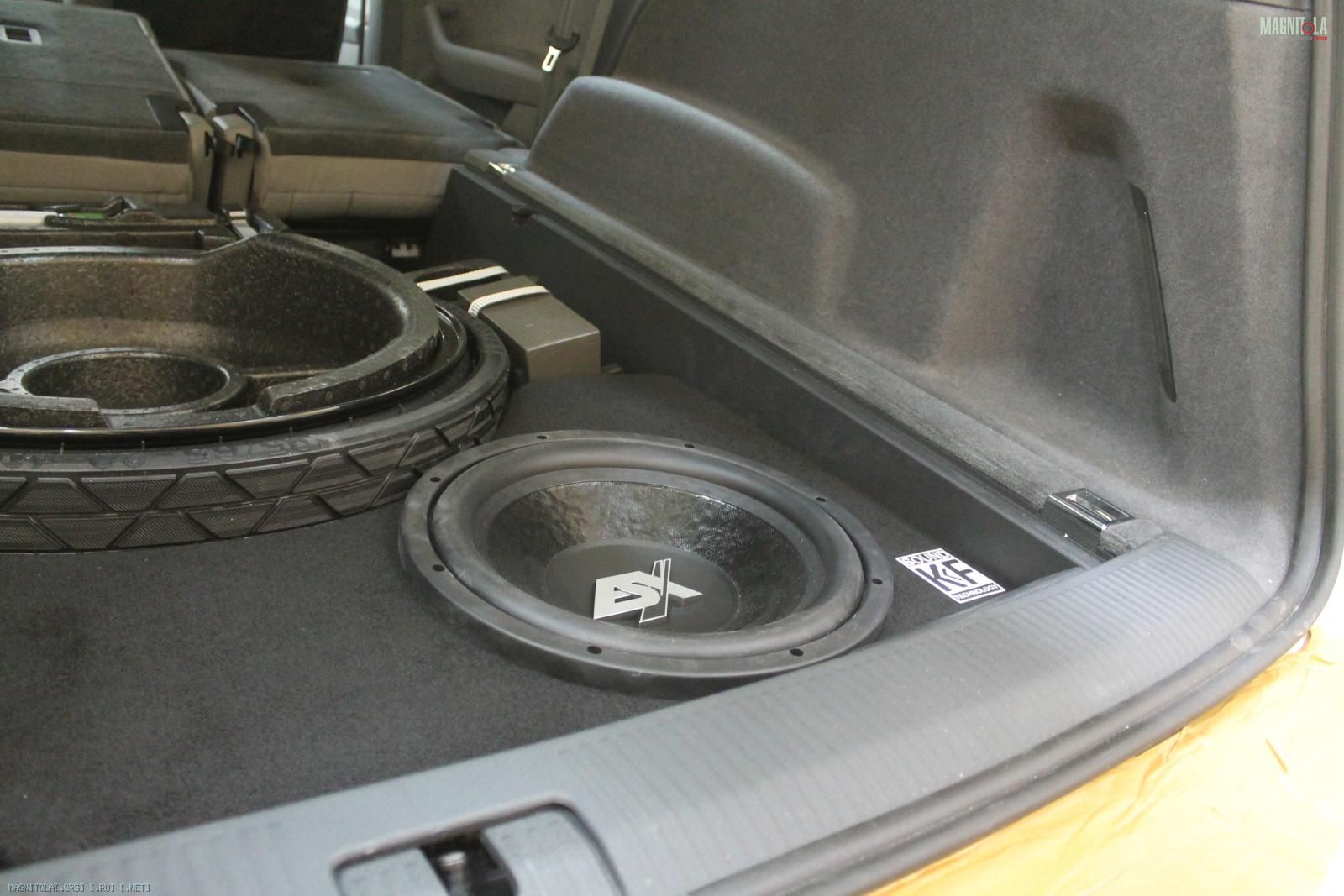

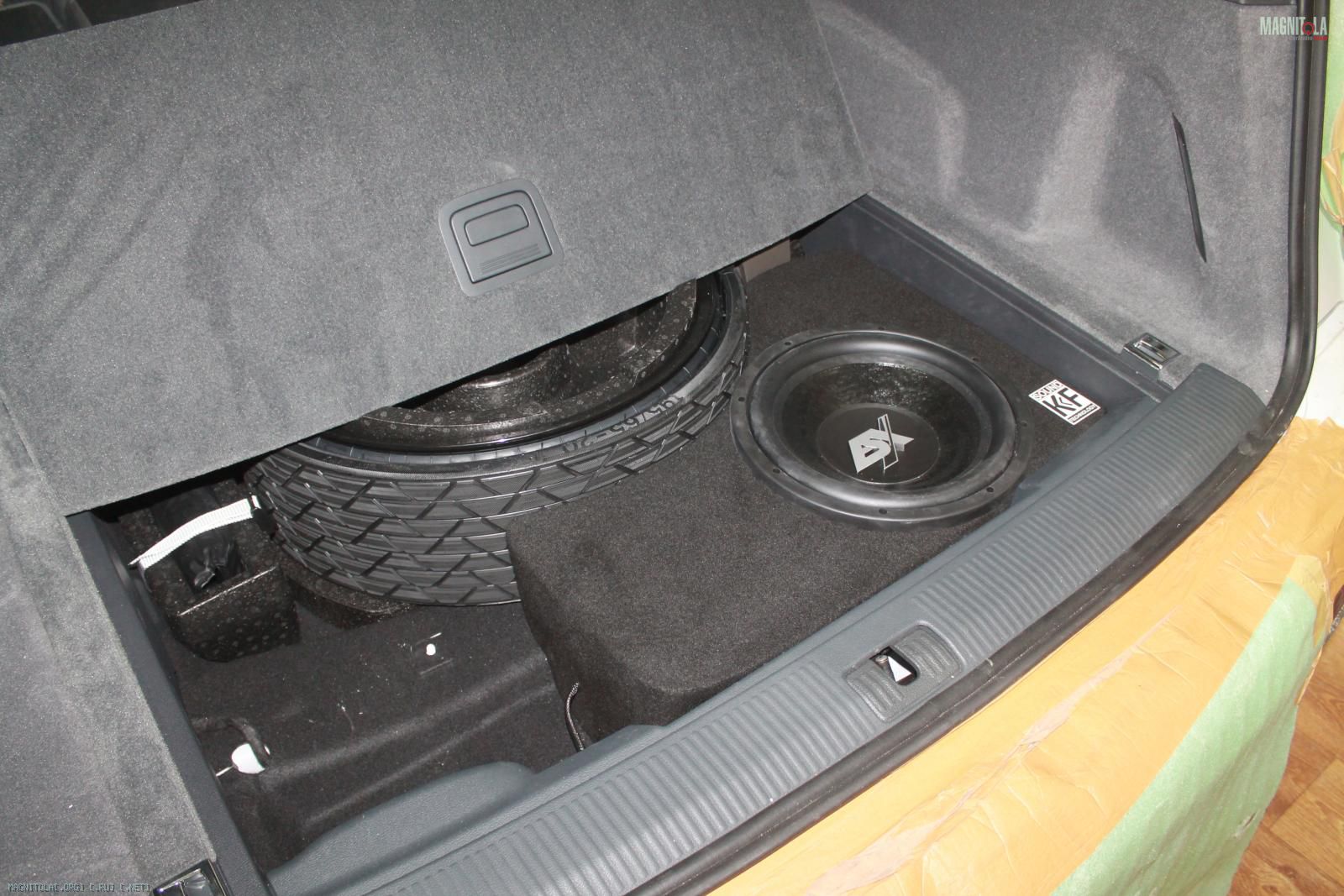

Итог...

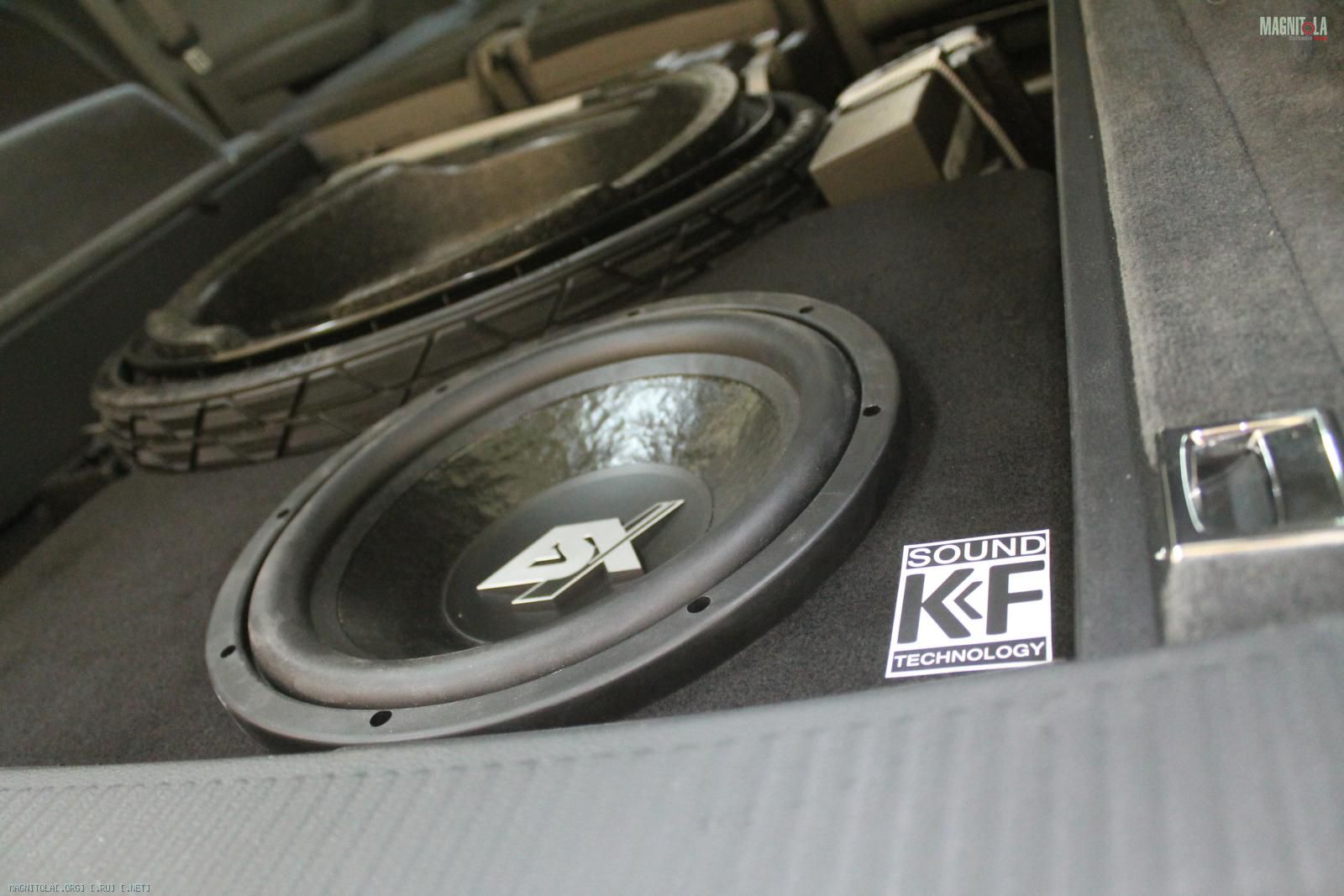

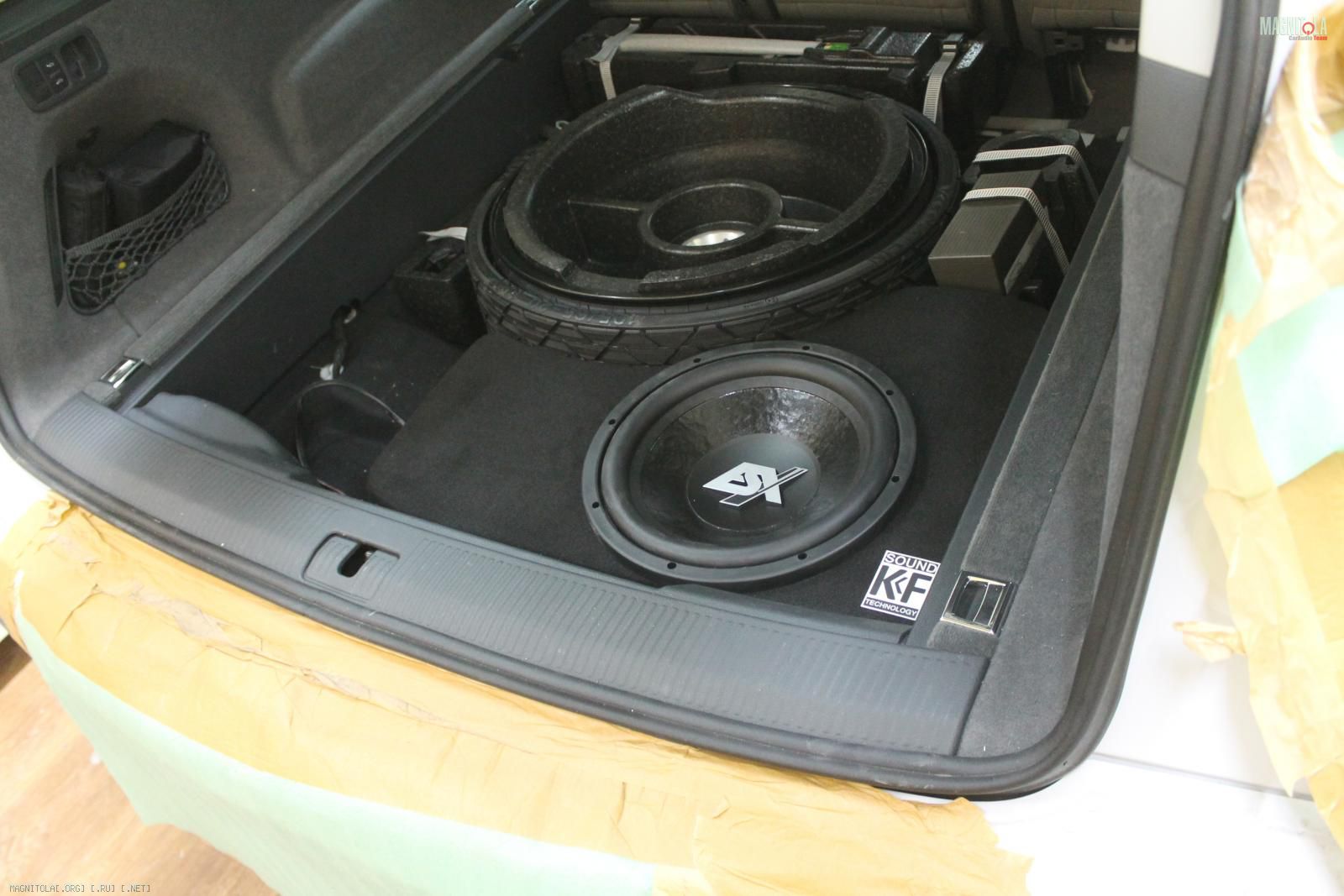

Корпус ЗЯ под ESX SX1240, 24л.
Вложение 1020314Вложение 1020316Вложение 1020318Вложение 1020320Вложение 1020322Вложение 1020324Вложение 1020326Вложение 1020328Вложение 1020330
Сравнение со штатным сабом 6,5"
Вложение 1020332Вложение 1020334
Audi Q7 2016

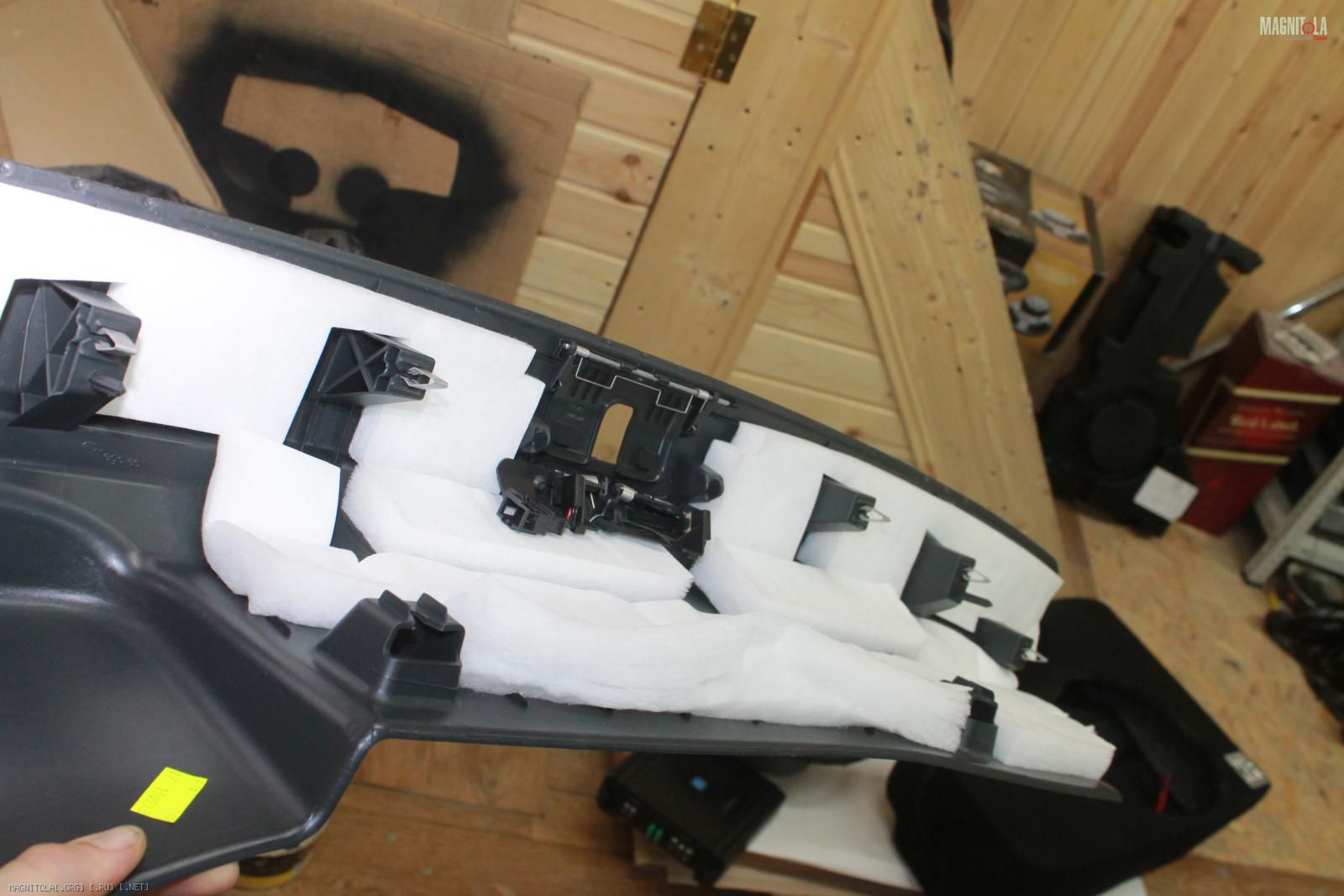

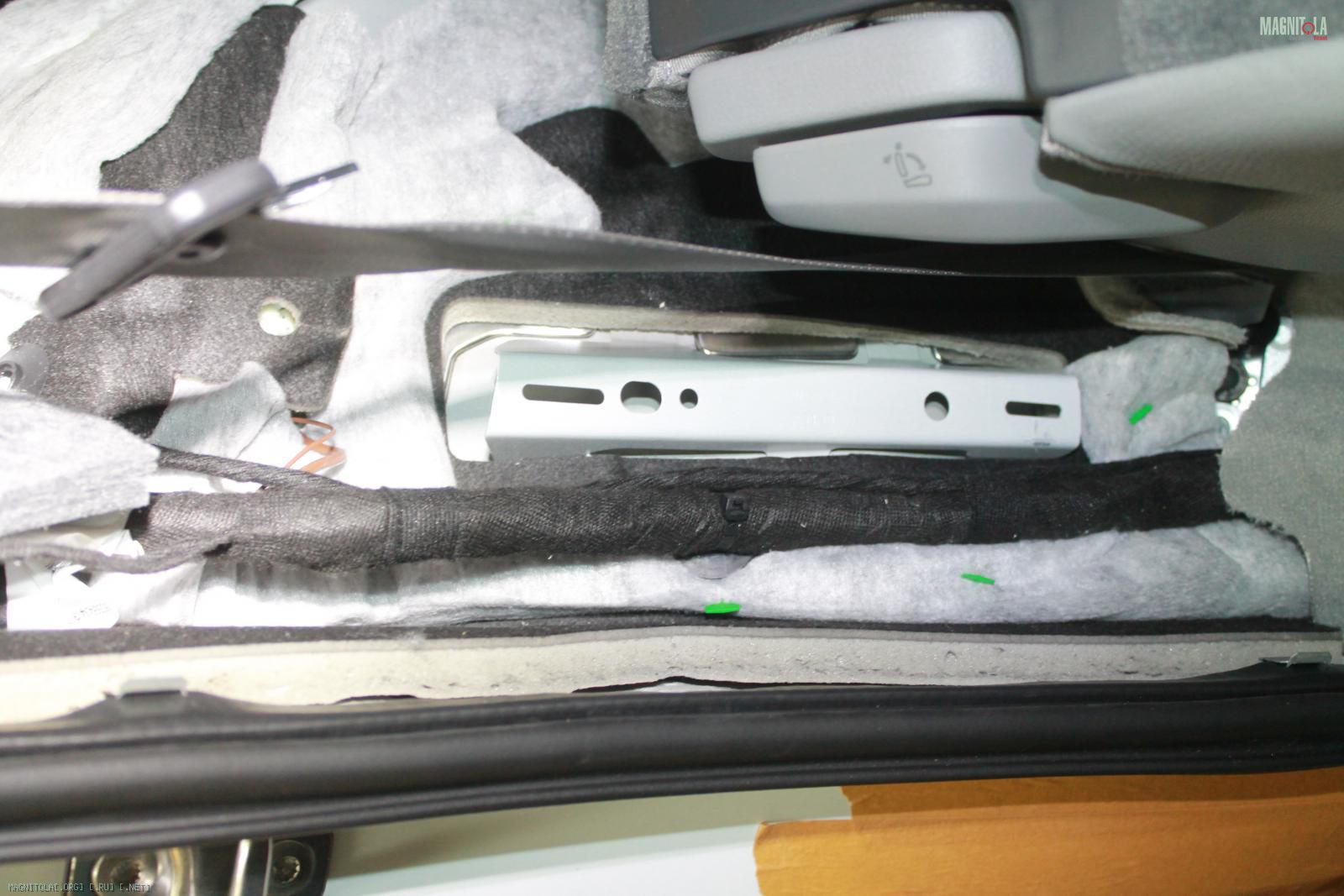

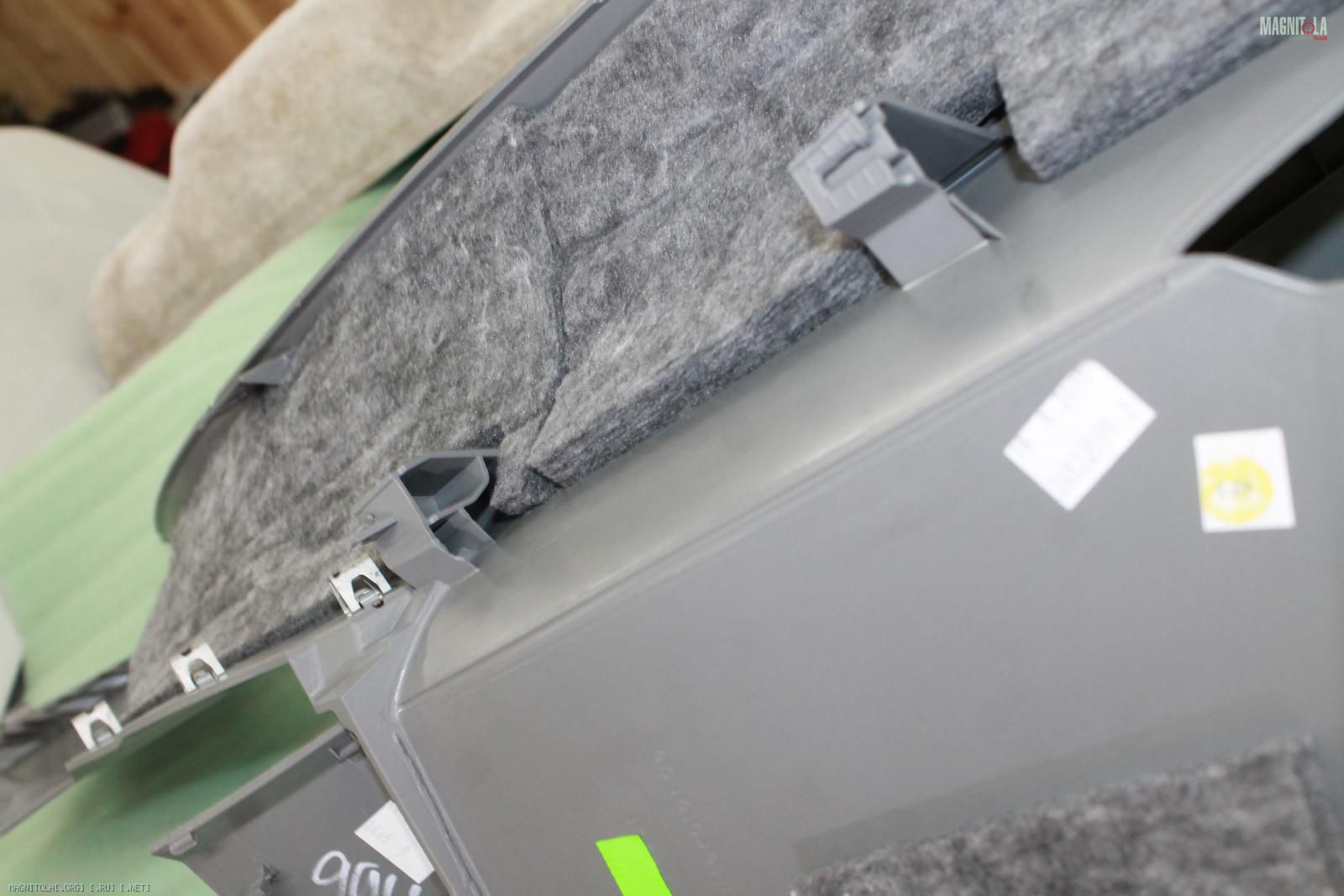

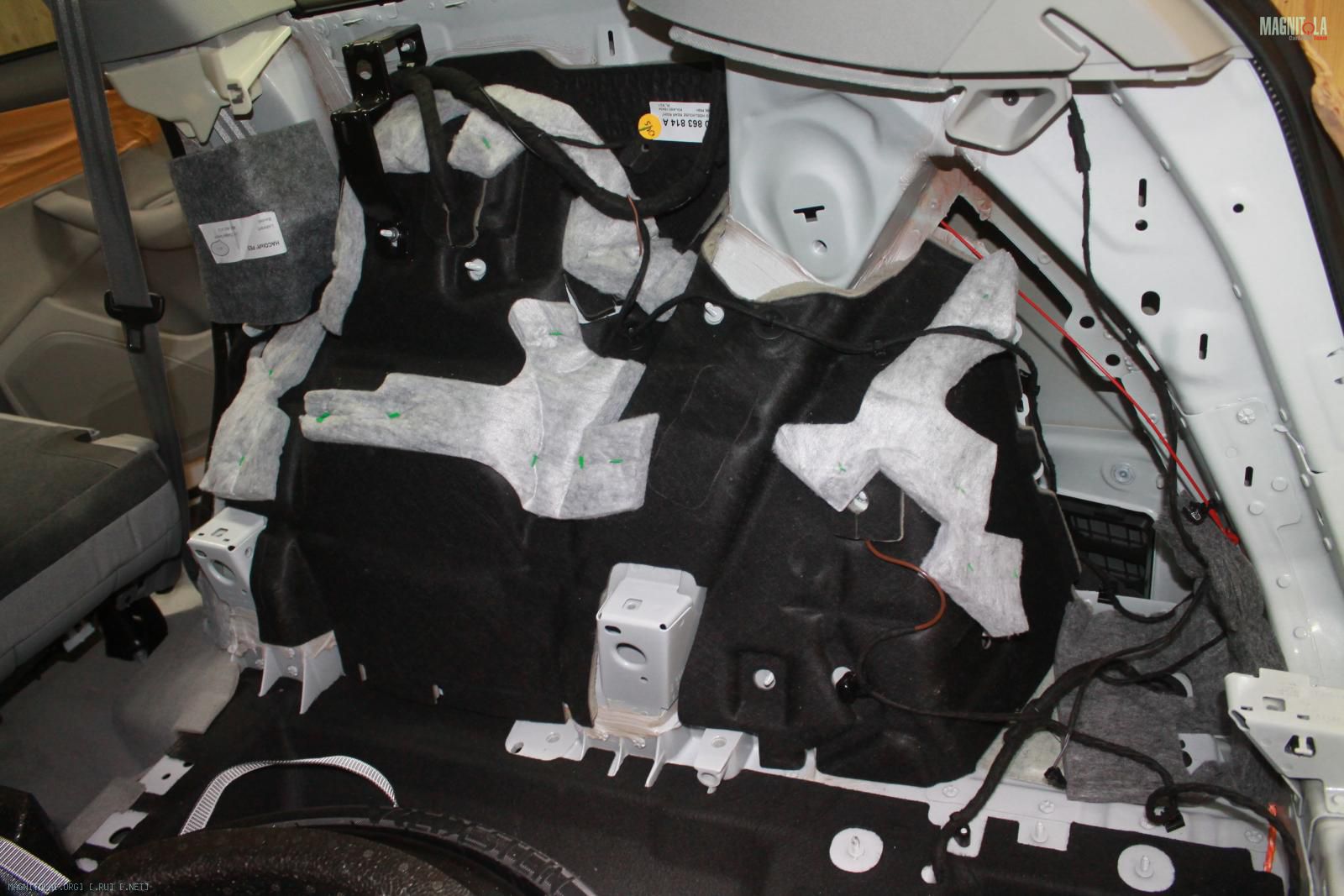

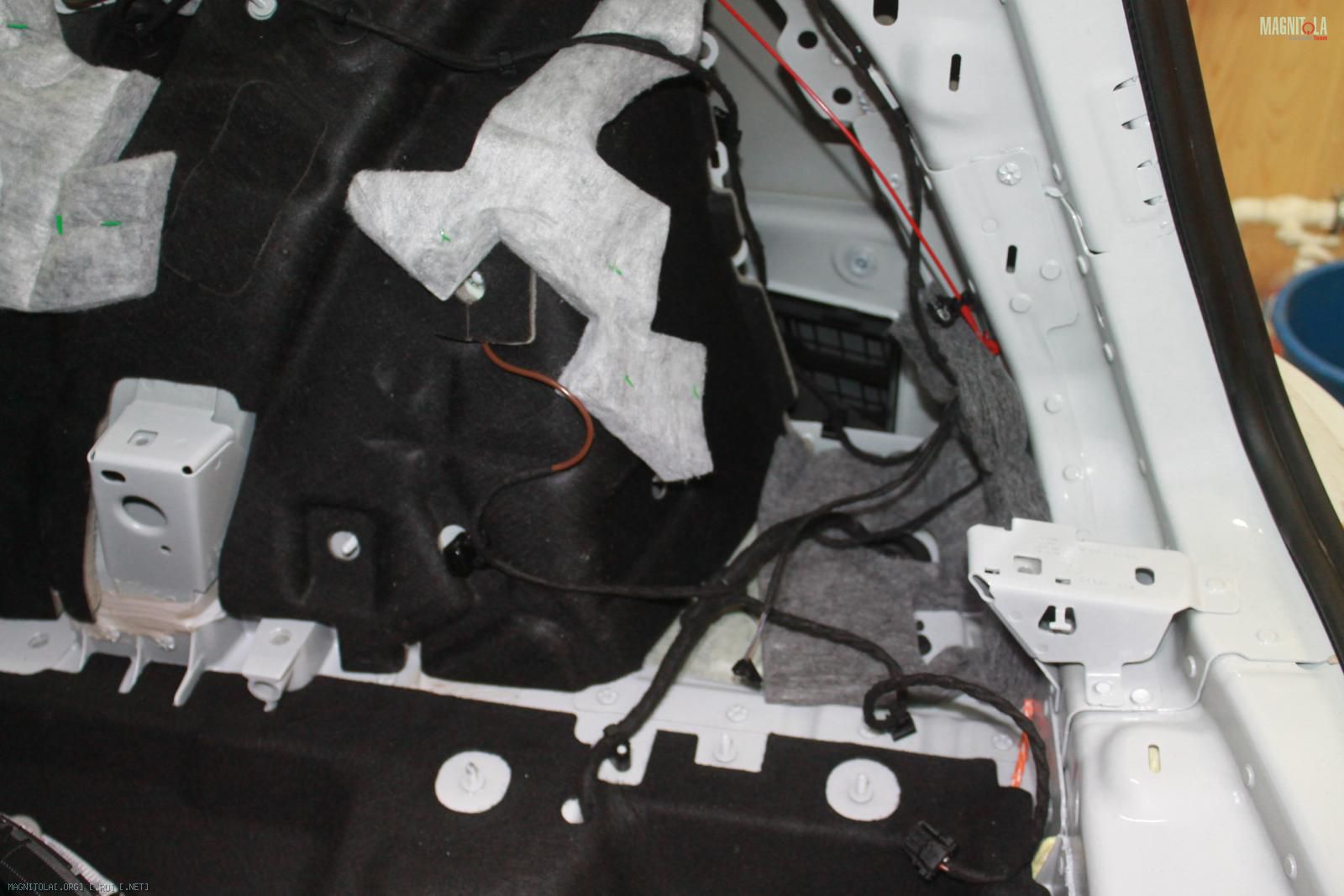

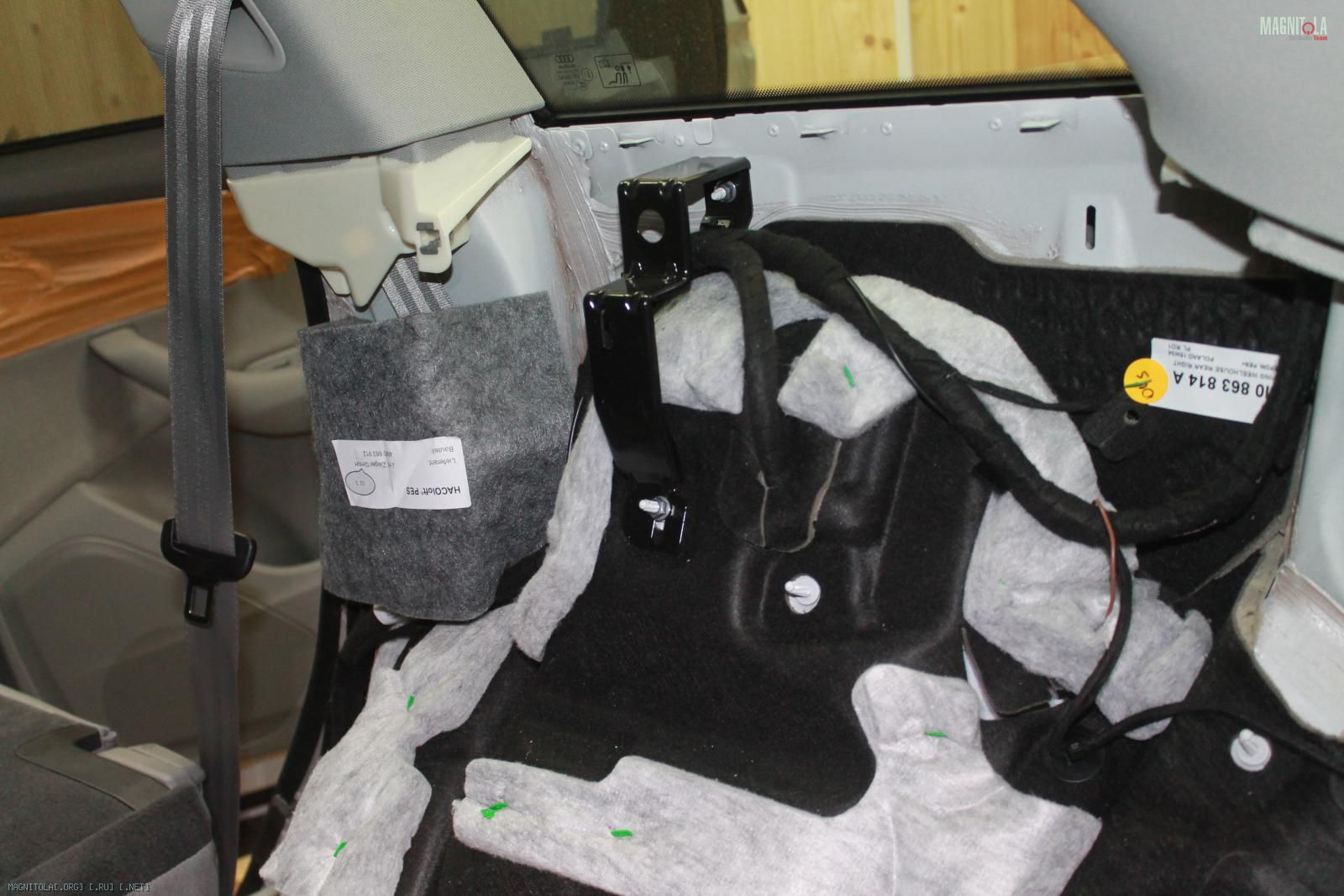

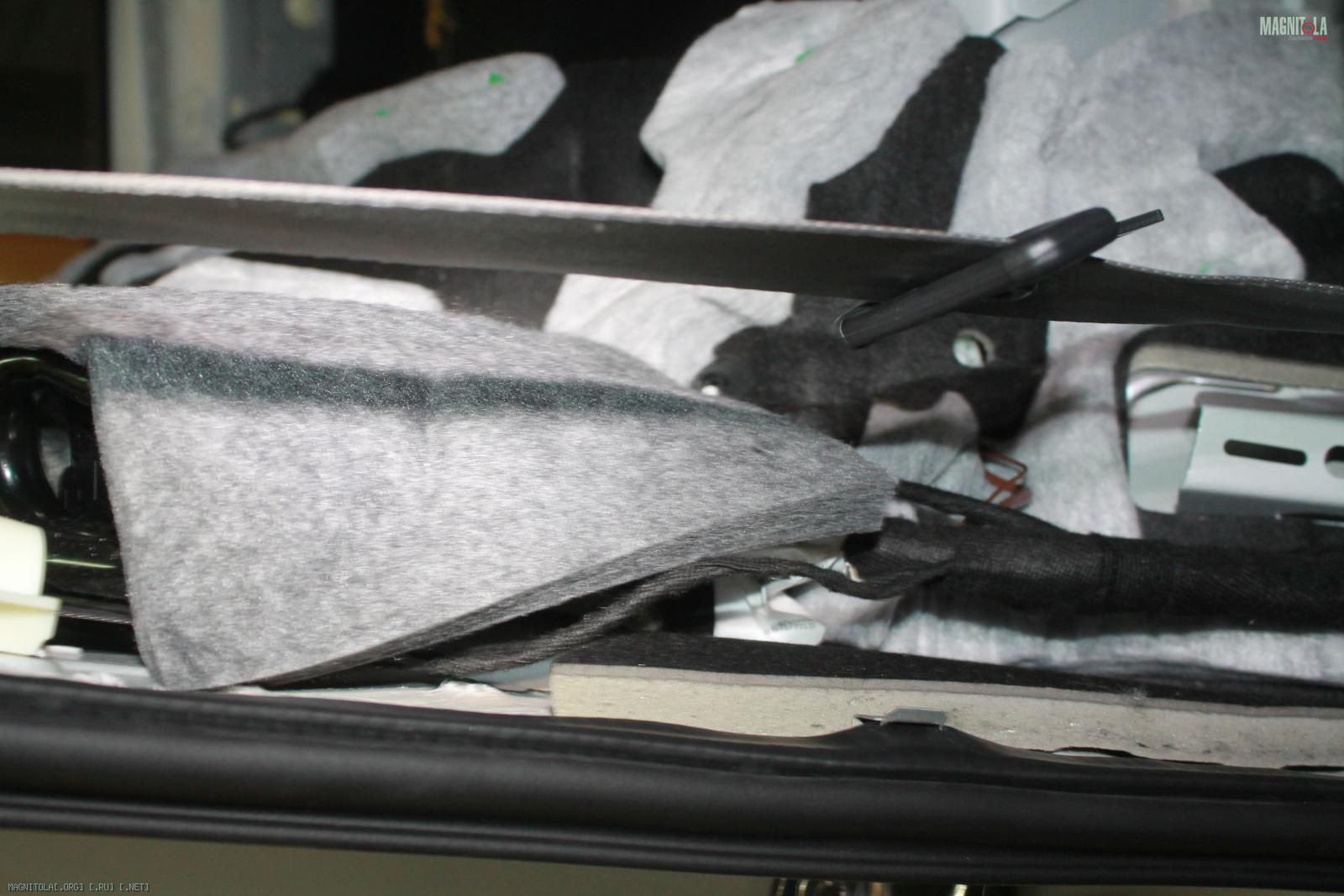

К шумоизоляции хозяин претензии не имеет, смотрим почему)
Вложение 1021268Вложение 1021270Вложение 1021272Вложение 1021274Вложение 1021276Вложение 1021278Вложение 1021280Вложение 1021282

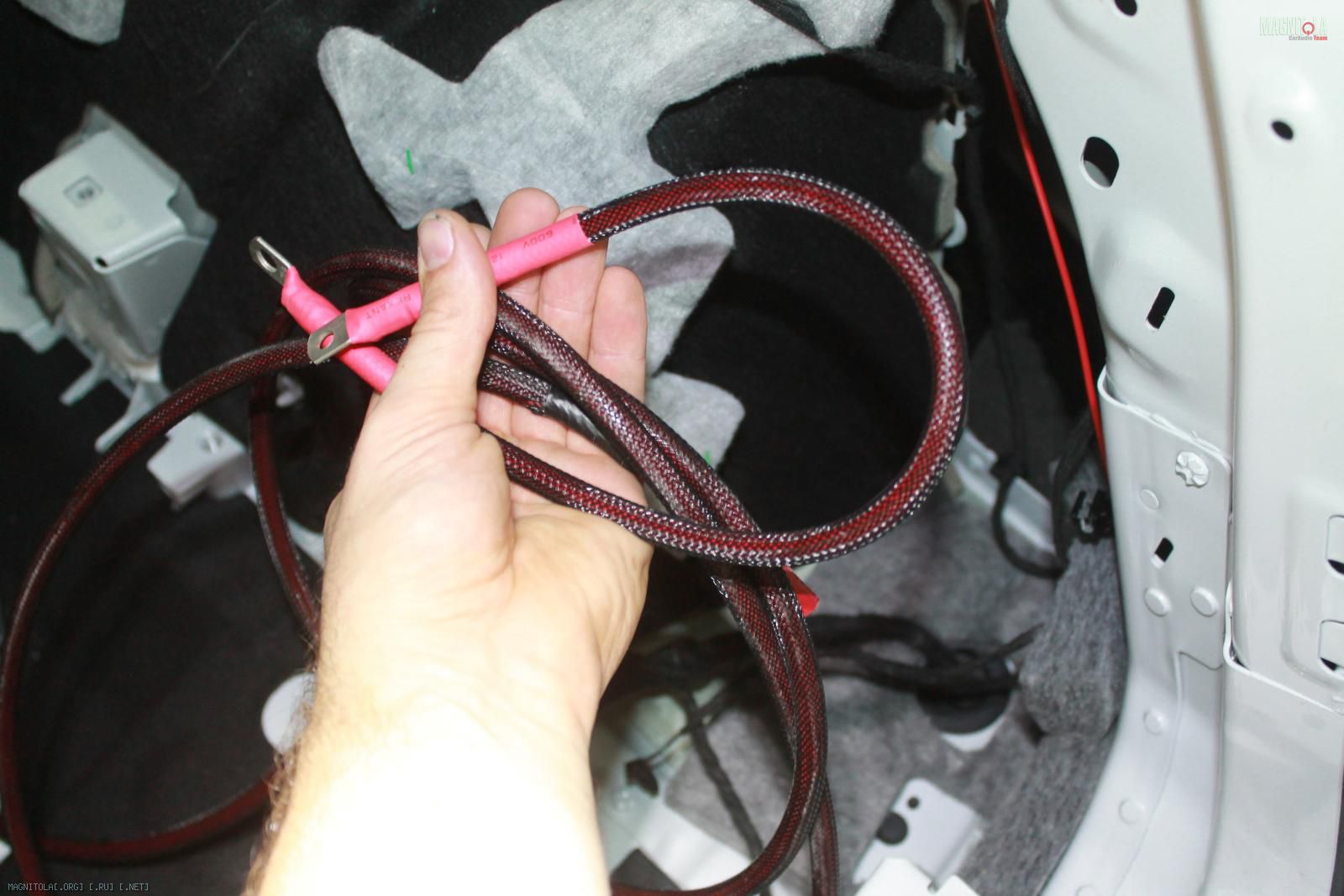

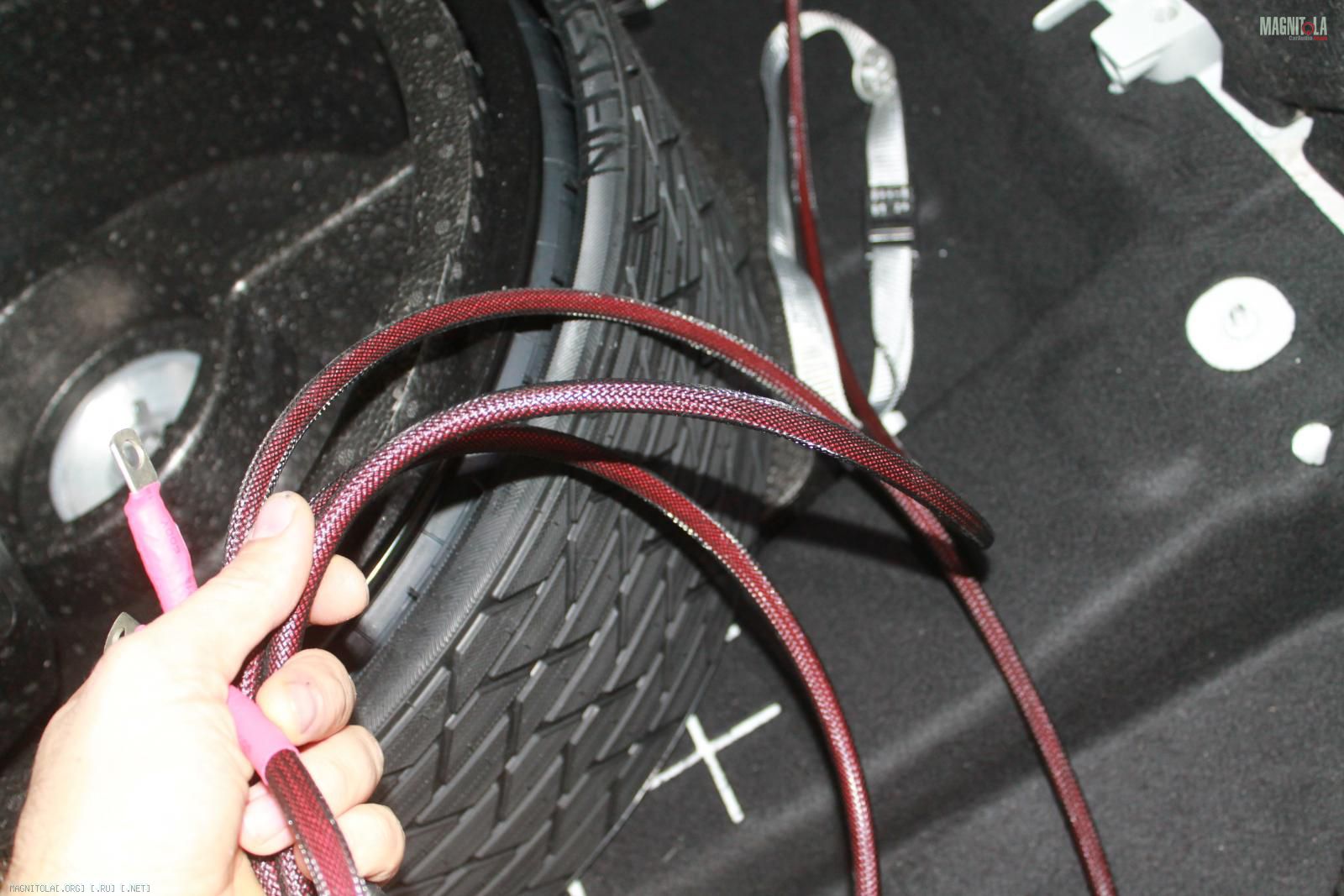

Проводка в змее, медные наконечники обжатые гидропрессом
Вложение 1021284Вложение 1021286

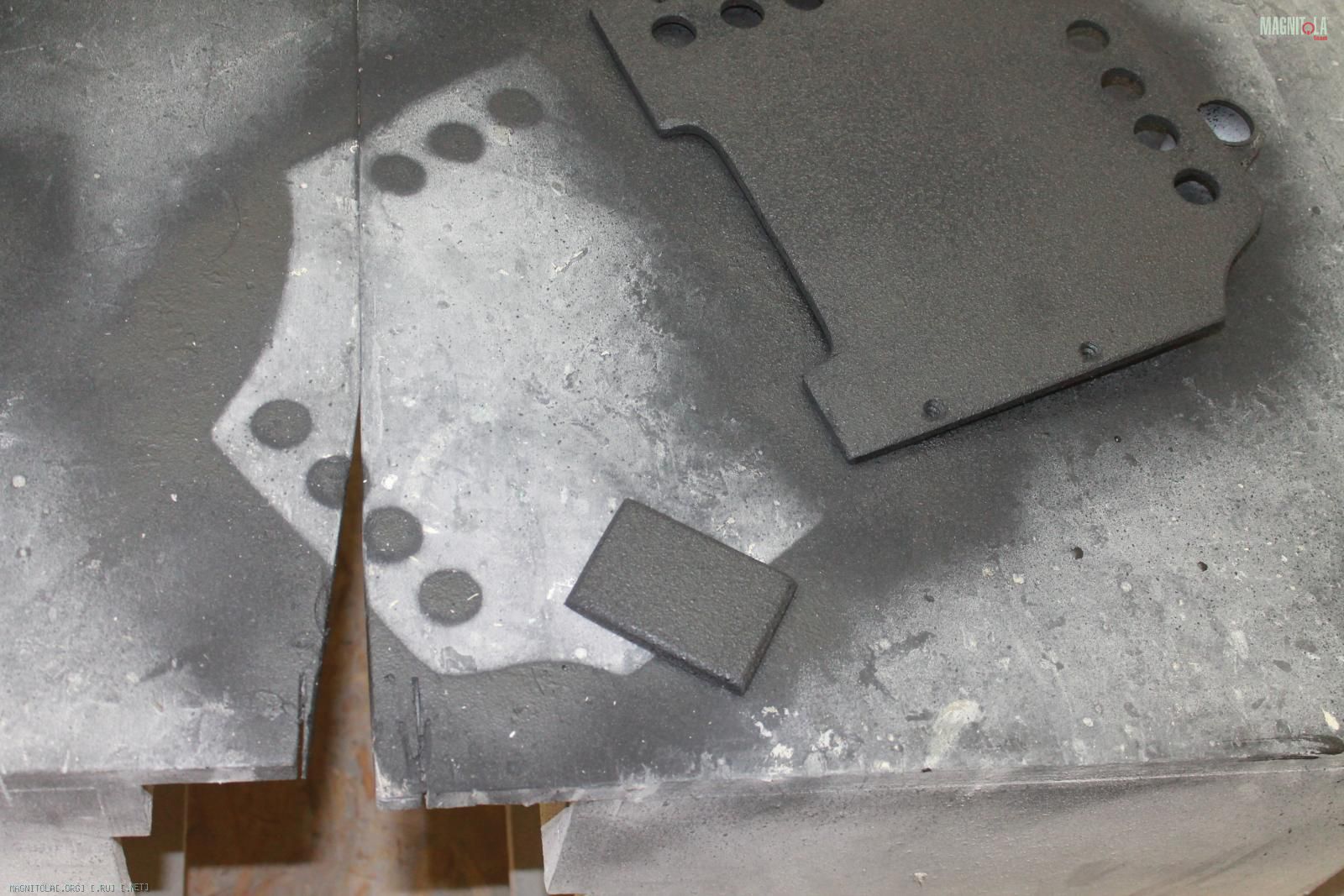

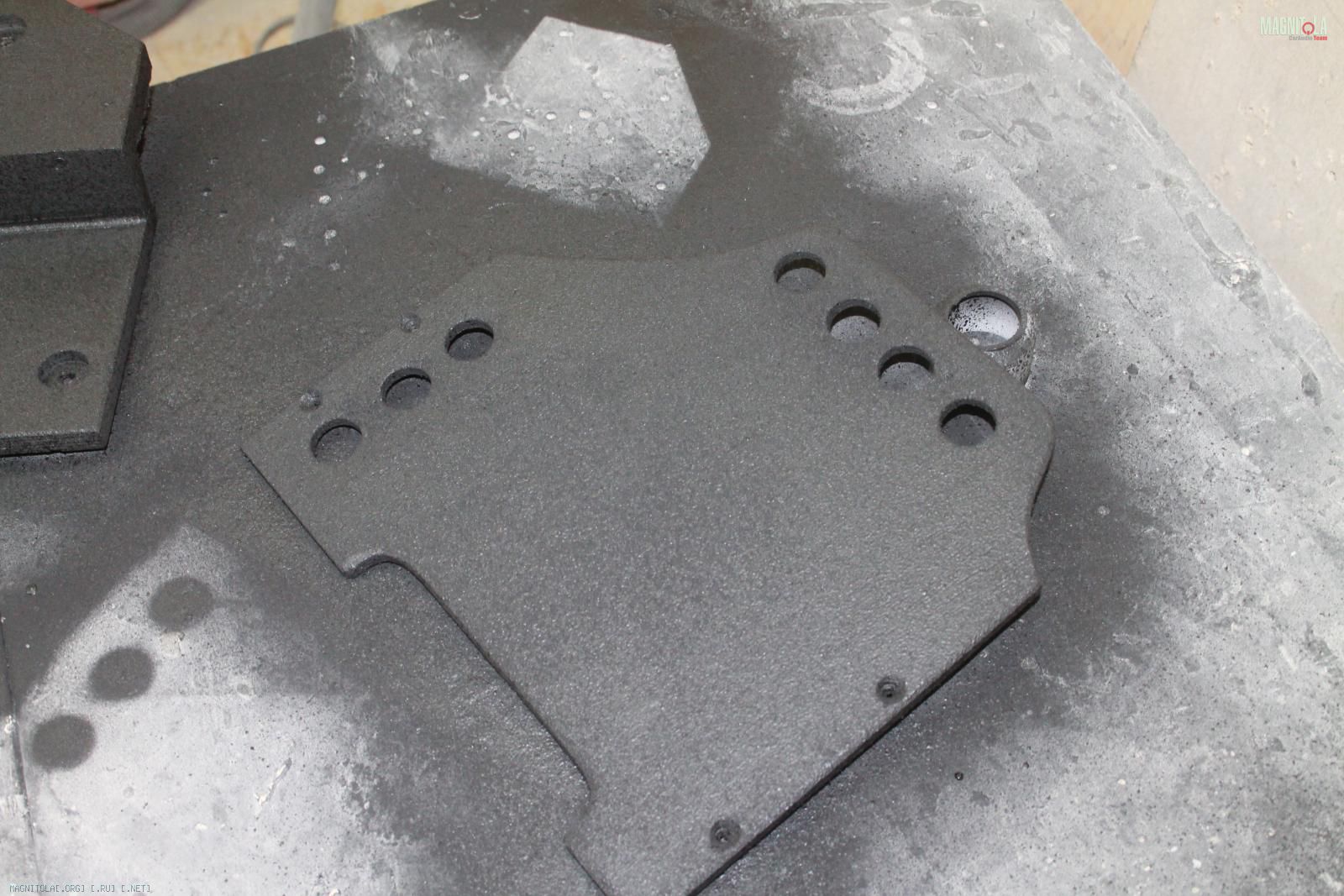

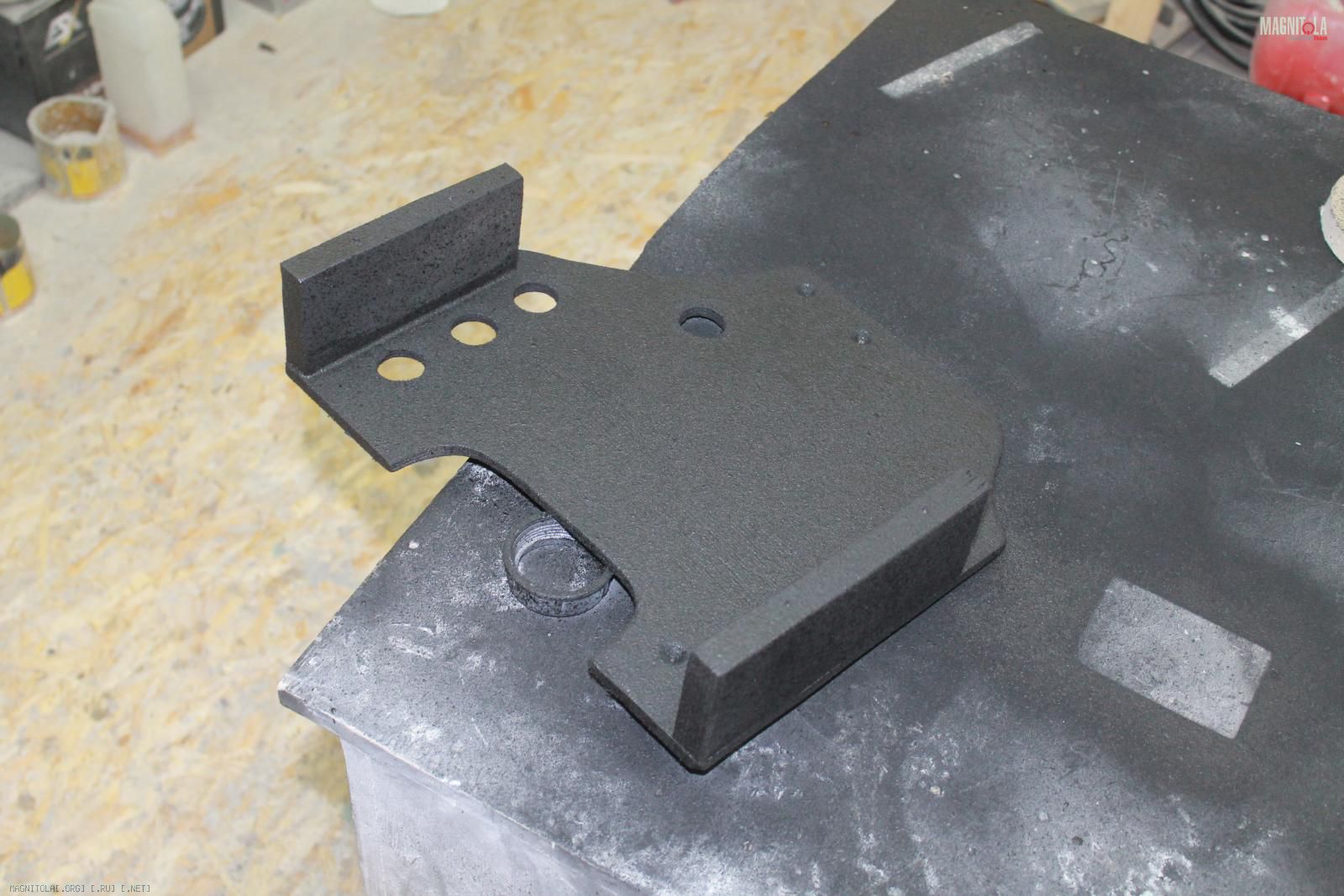

Изготовили фальшпанель под усилители и площадку под предохранитель...
Вложение 1021288Вложение 1021290Вложение 1021292Вложение 1021294

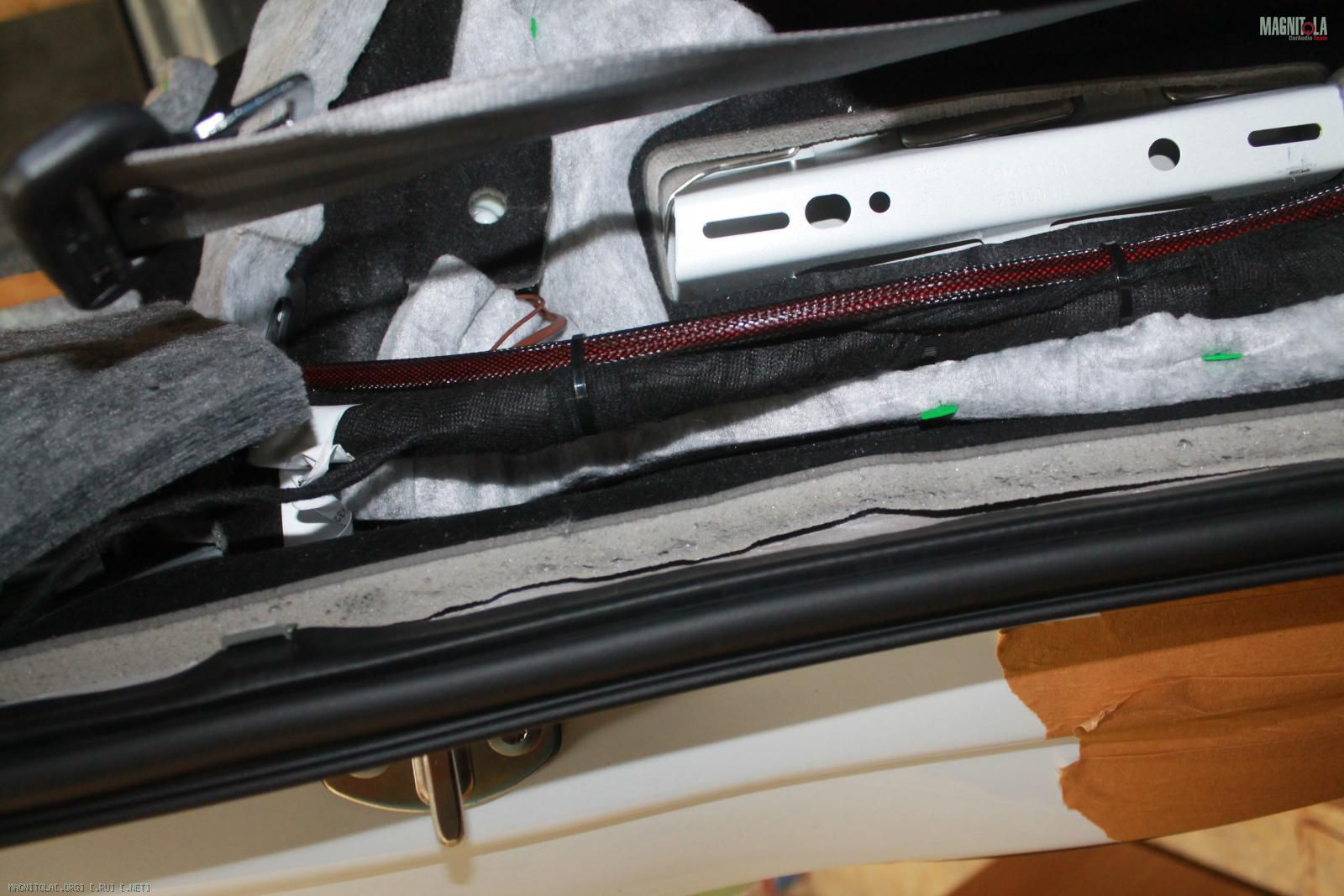

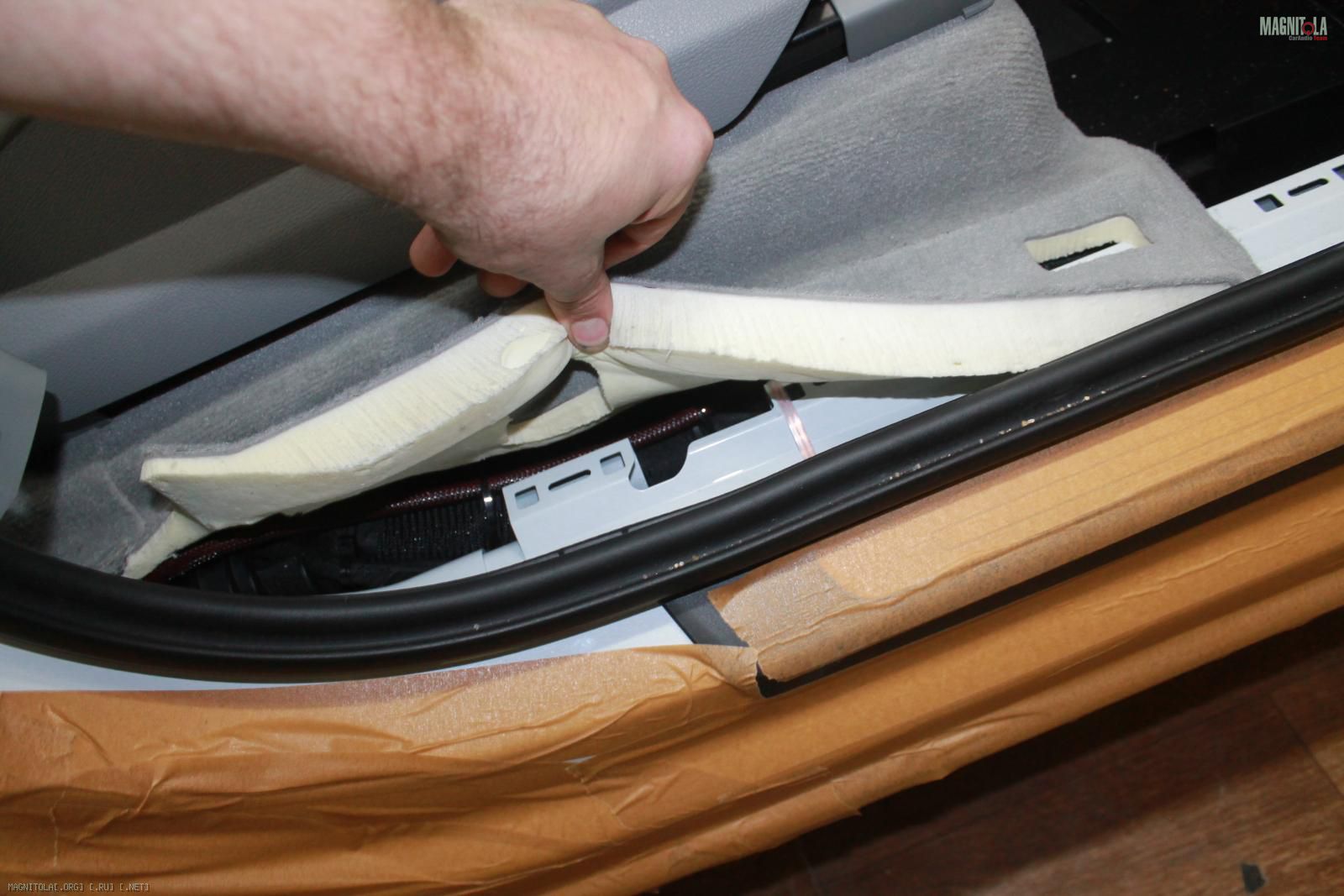

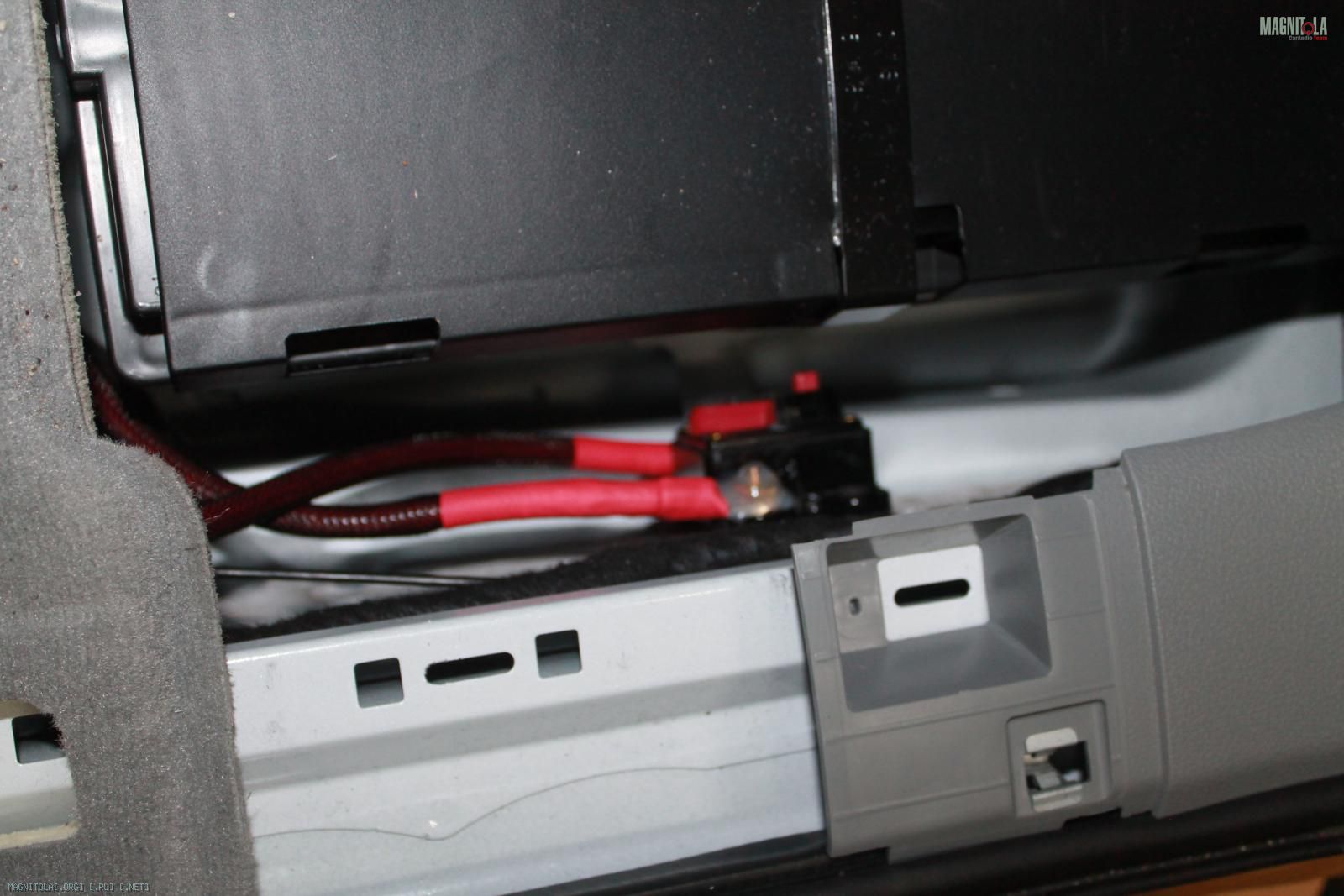

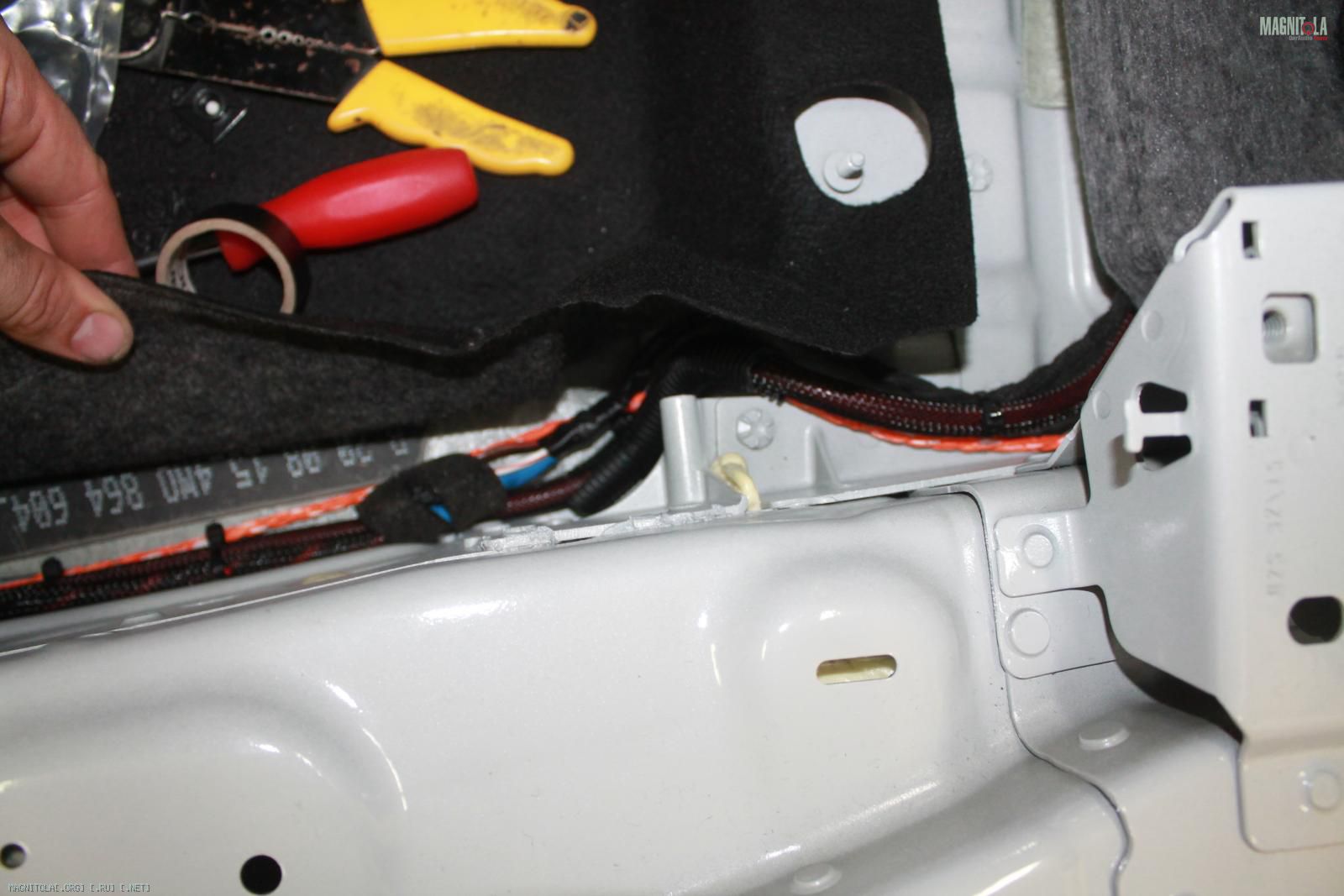

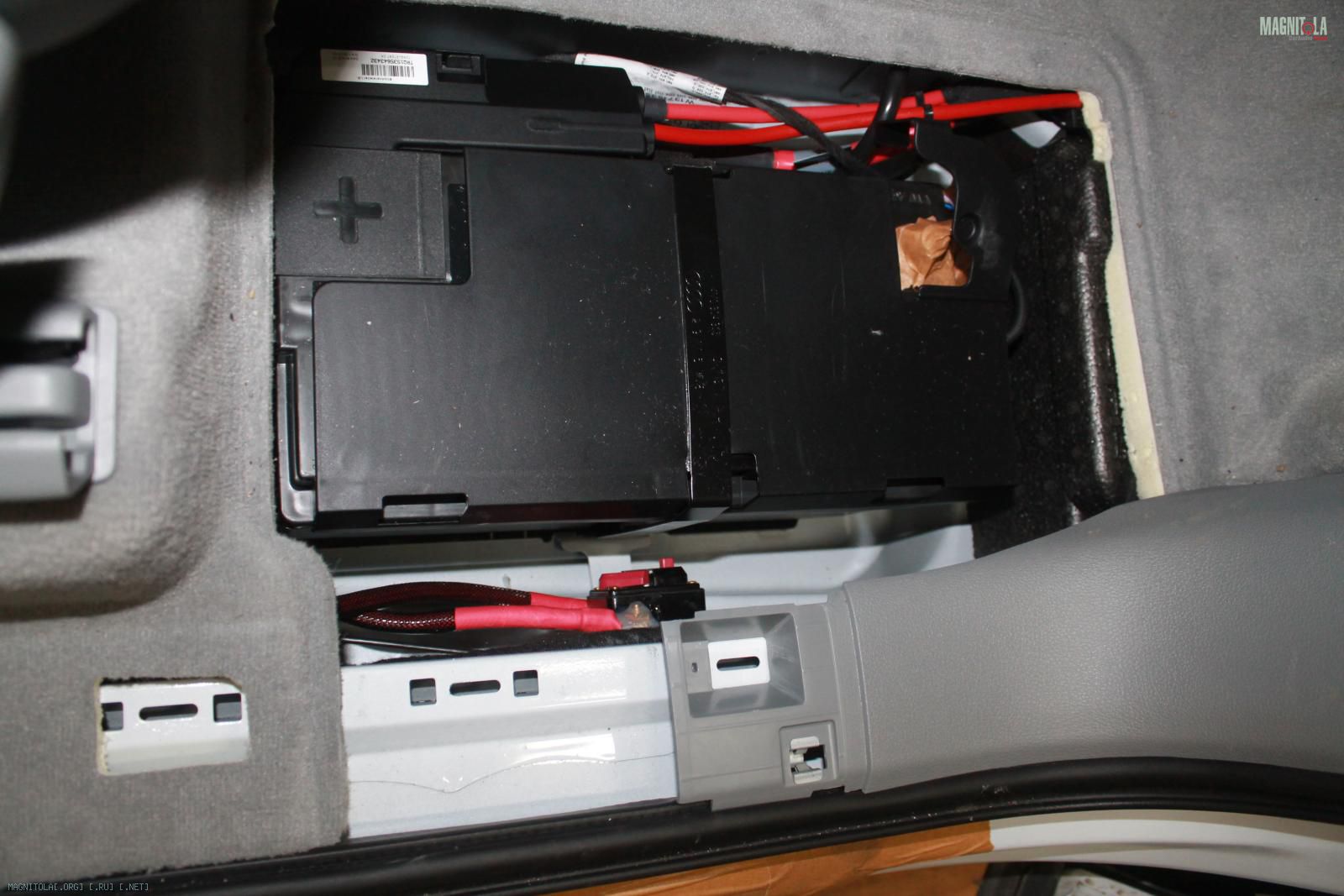

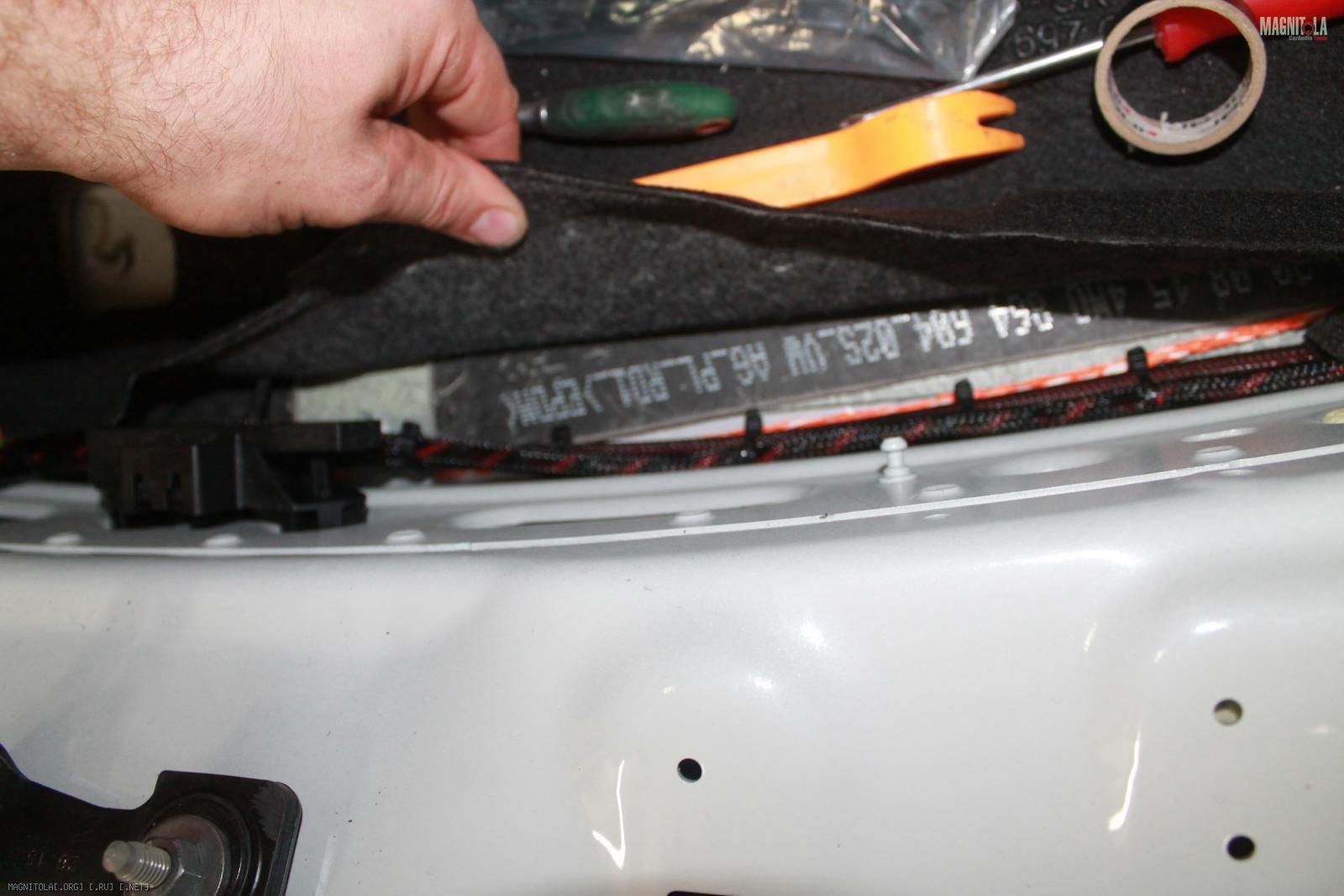

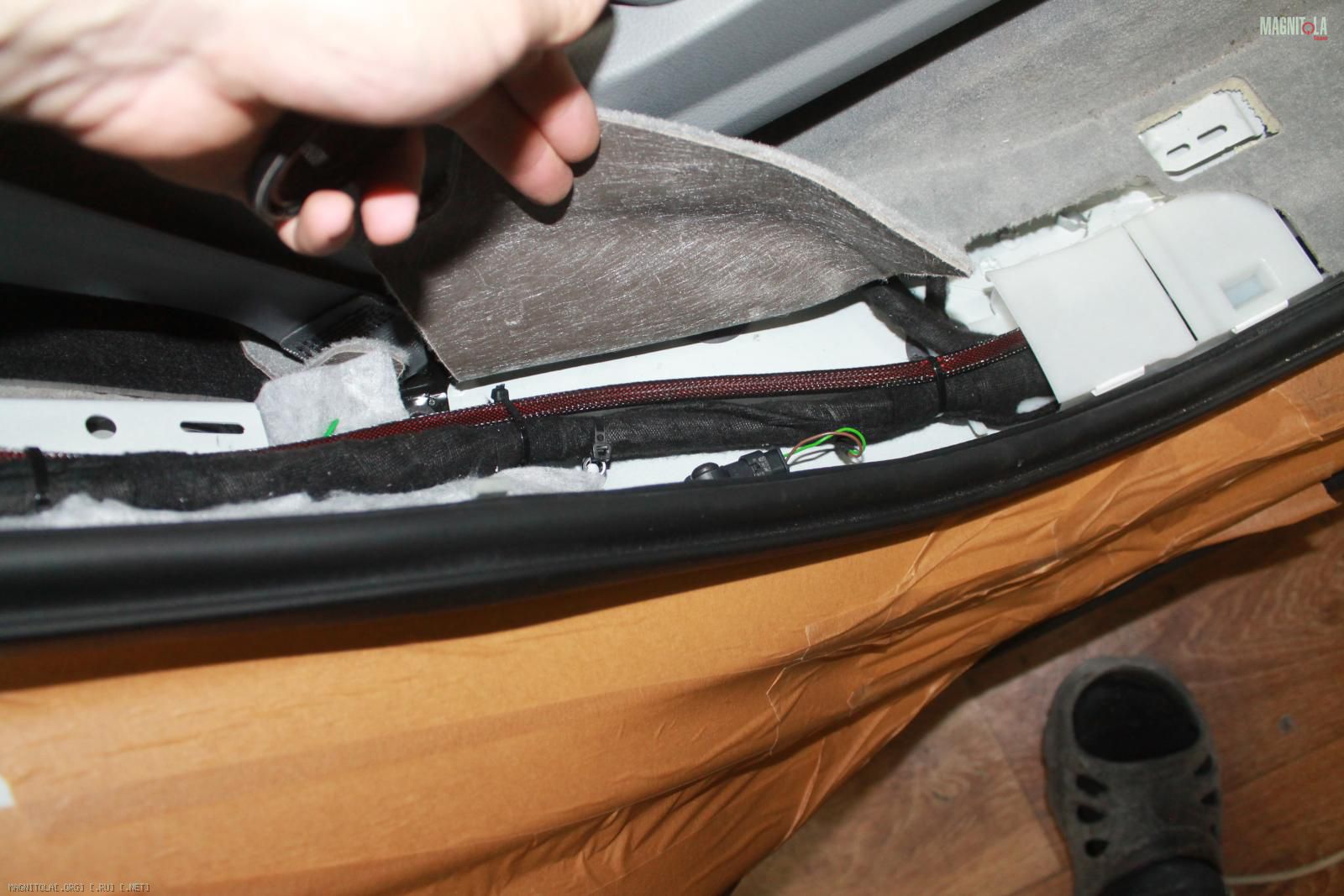

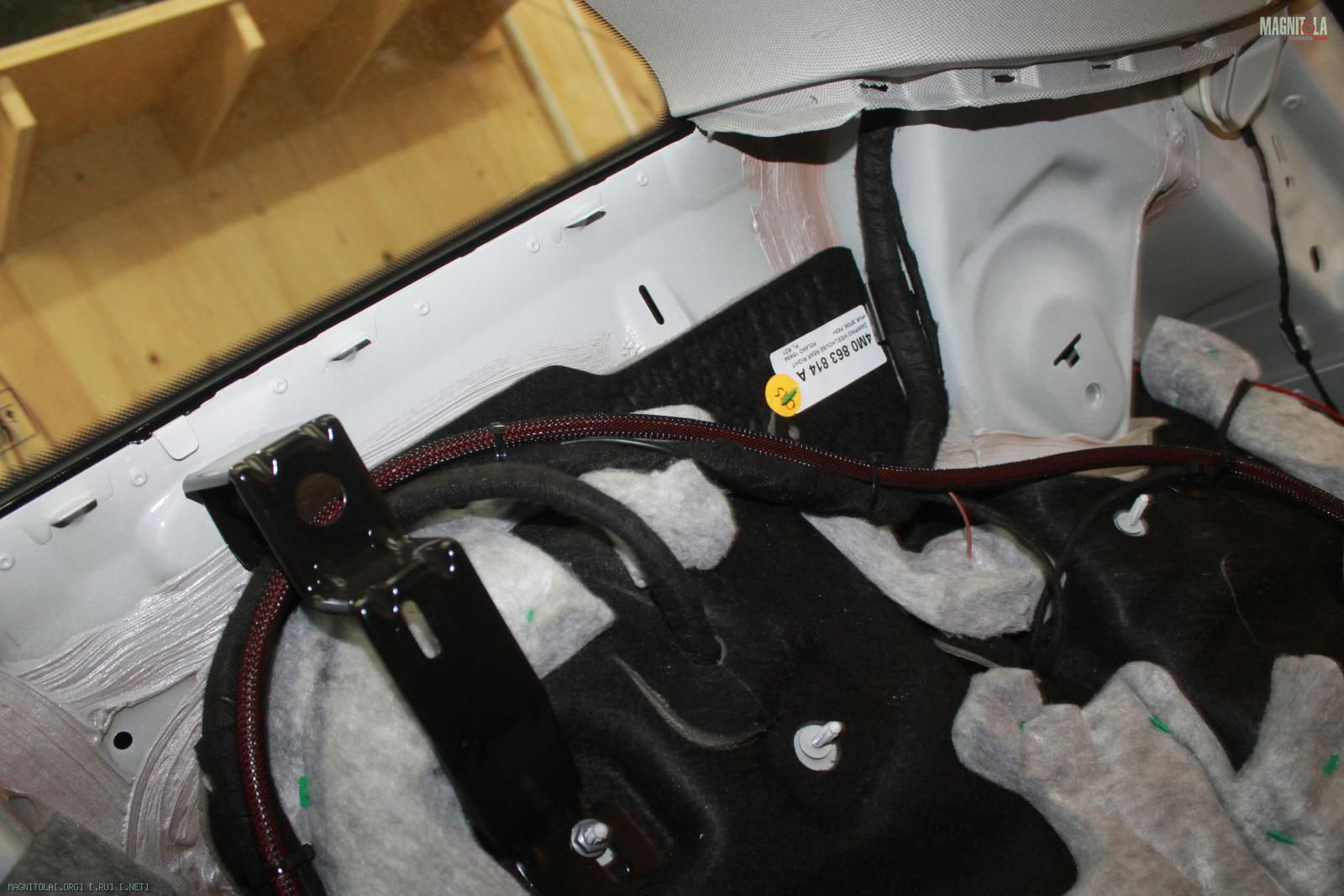

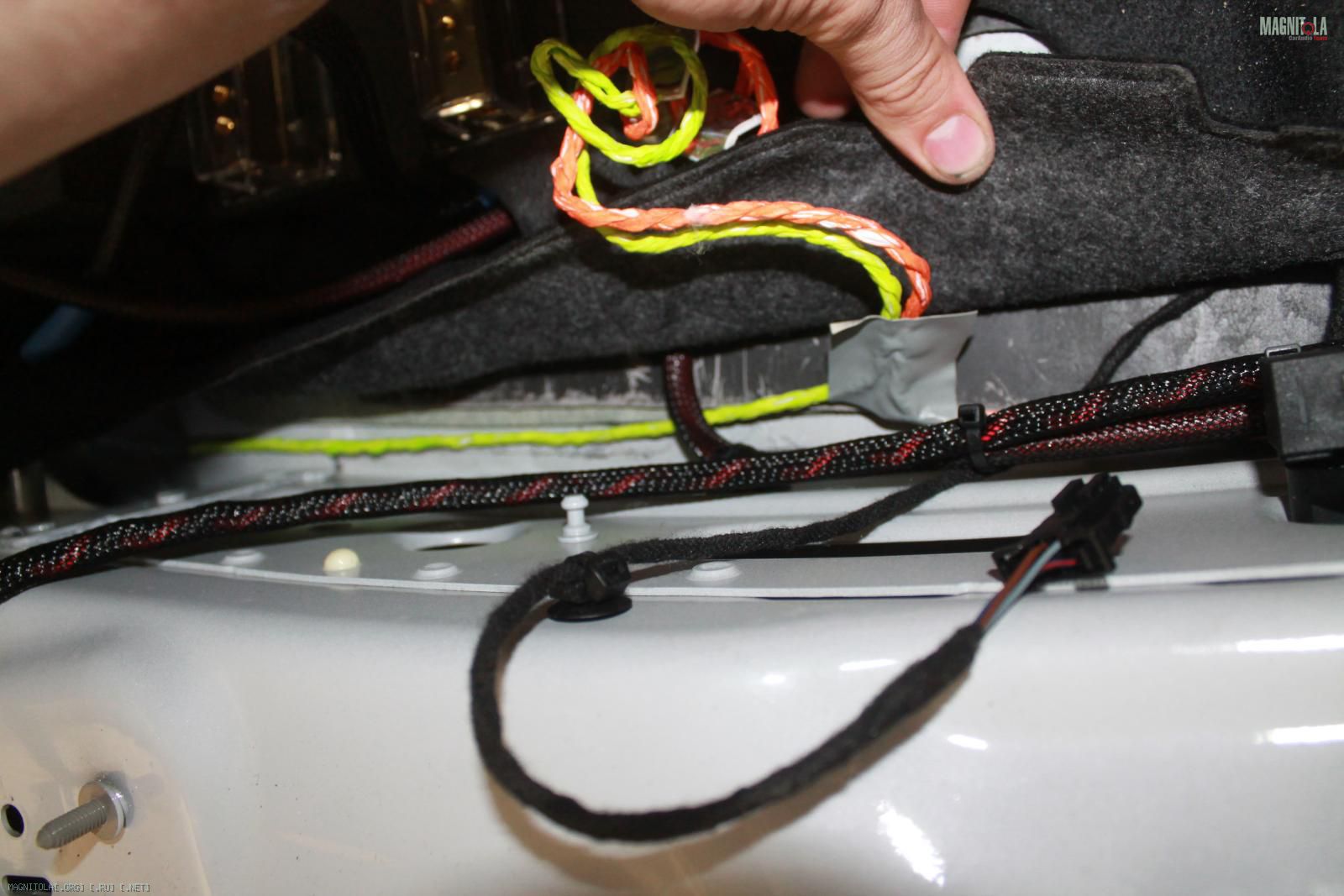

Протяжка, закрепление...
Вложение 1021296Вложение 1021298Вложение 1021300Вложение 1021302Вложение 1021304Вложение 1021306Вложение 1021308Вложение 1021310Вложение 1021312Вложение 1021314Вложение 1021316Вложение 1021318Вложение 1021320Вложение 1021322

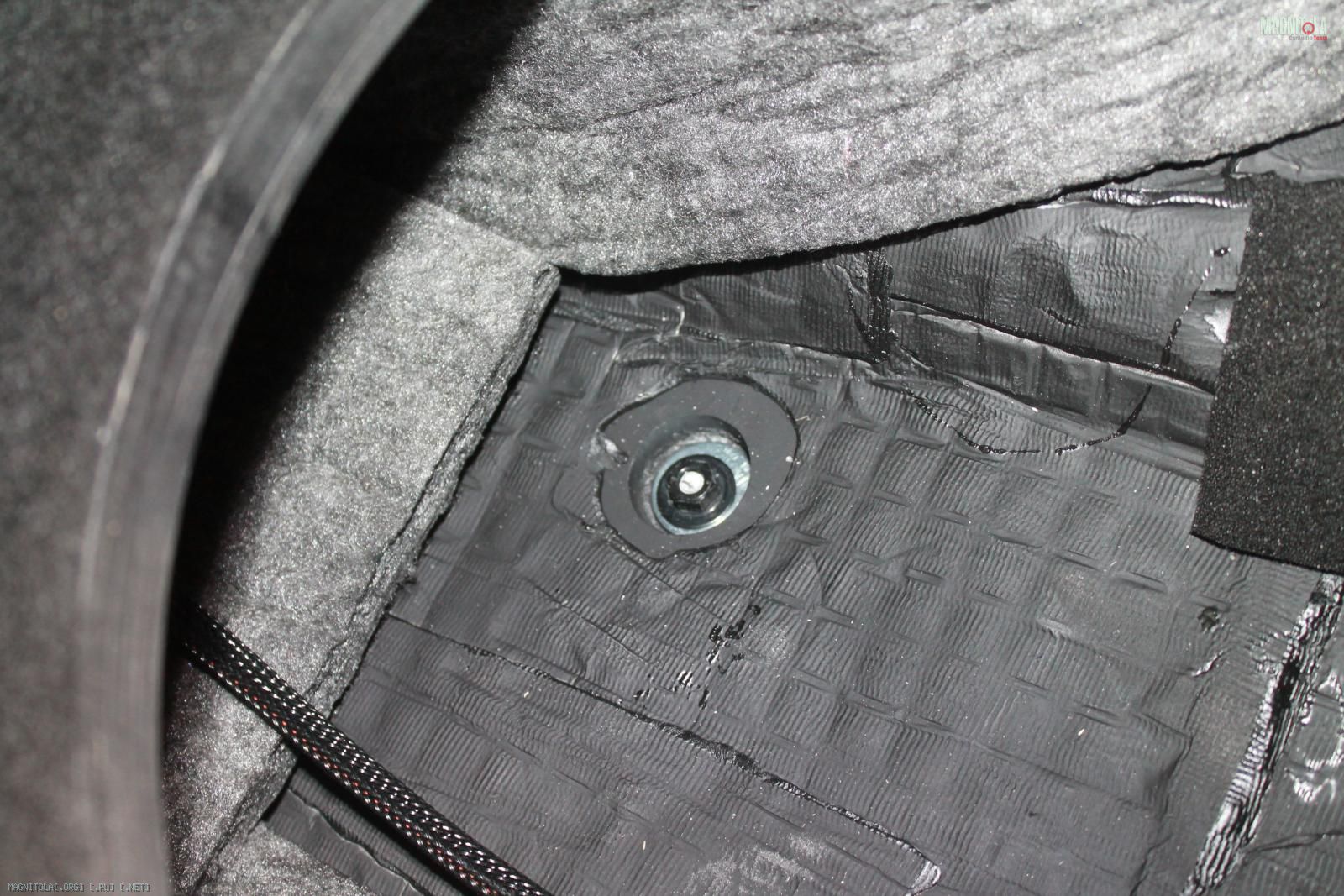

Крепление саба штатной гайком м6+ залита термоклеем..
Вложение 1021324

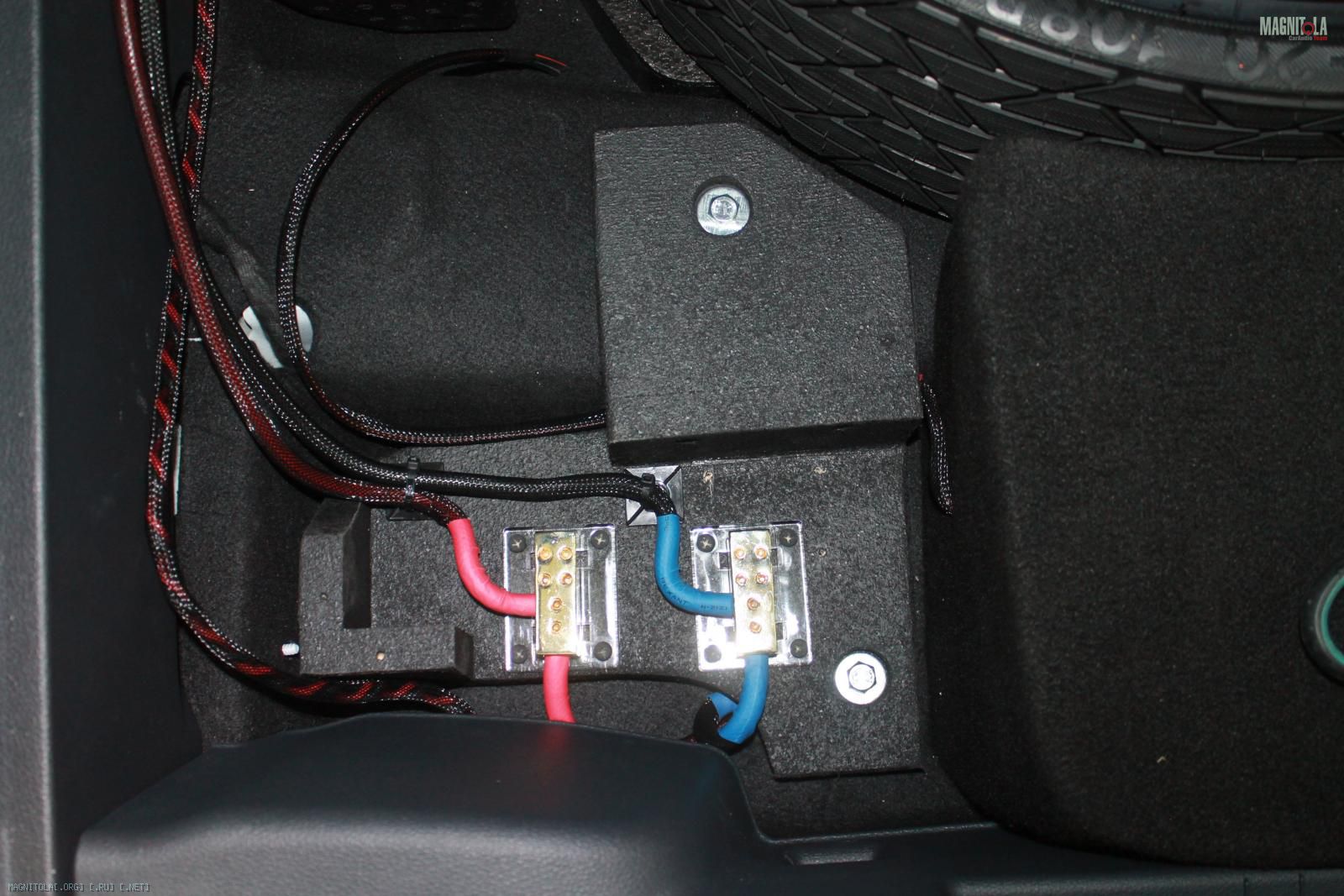

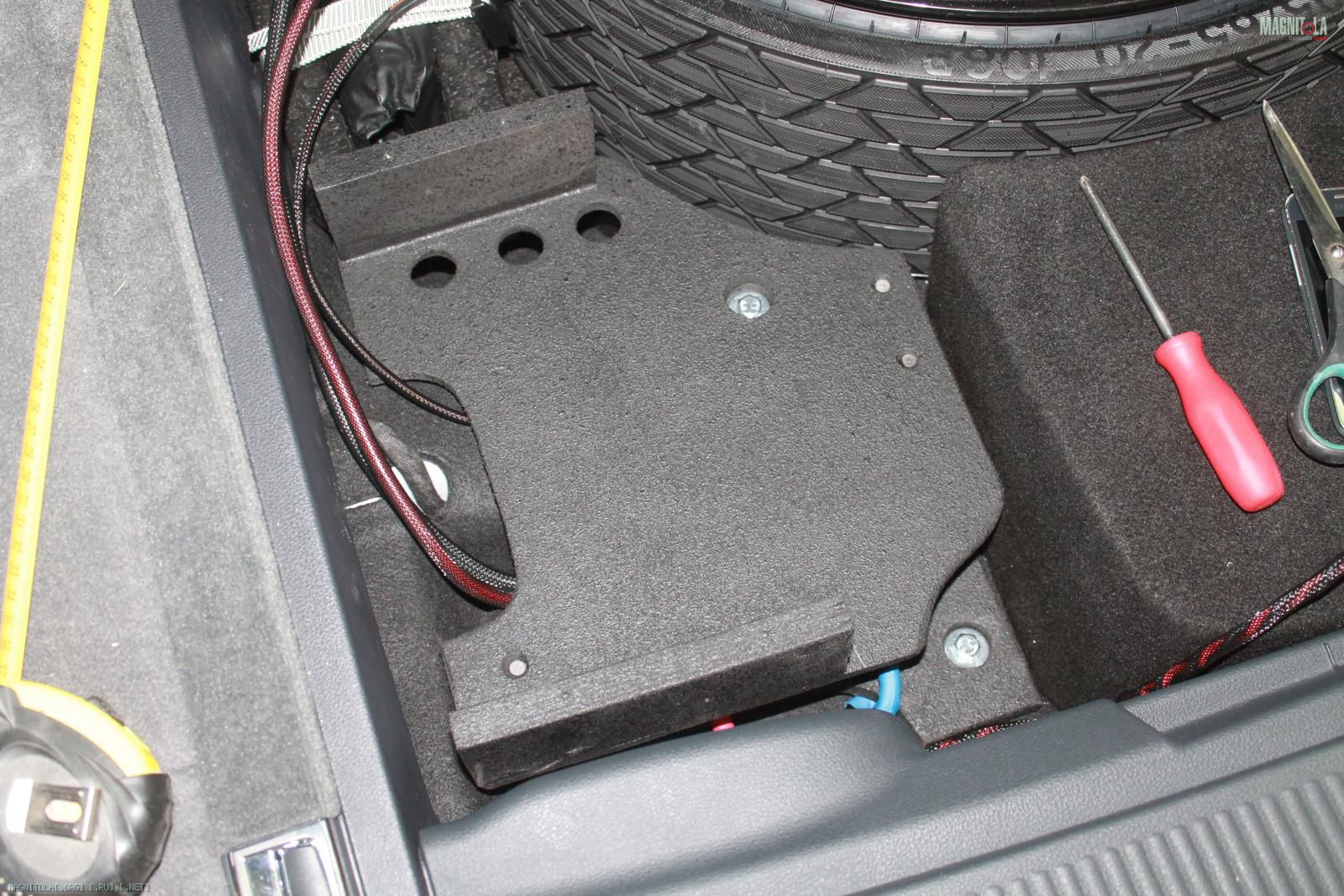

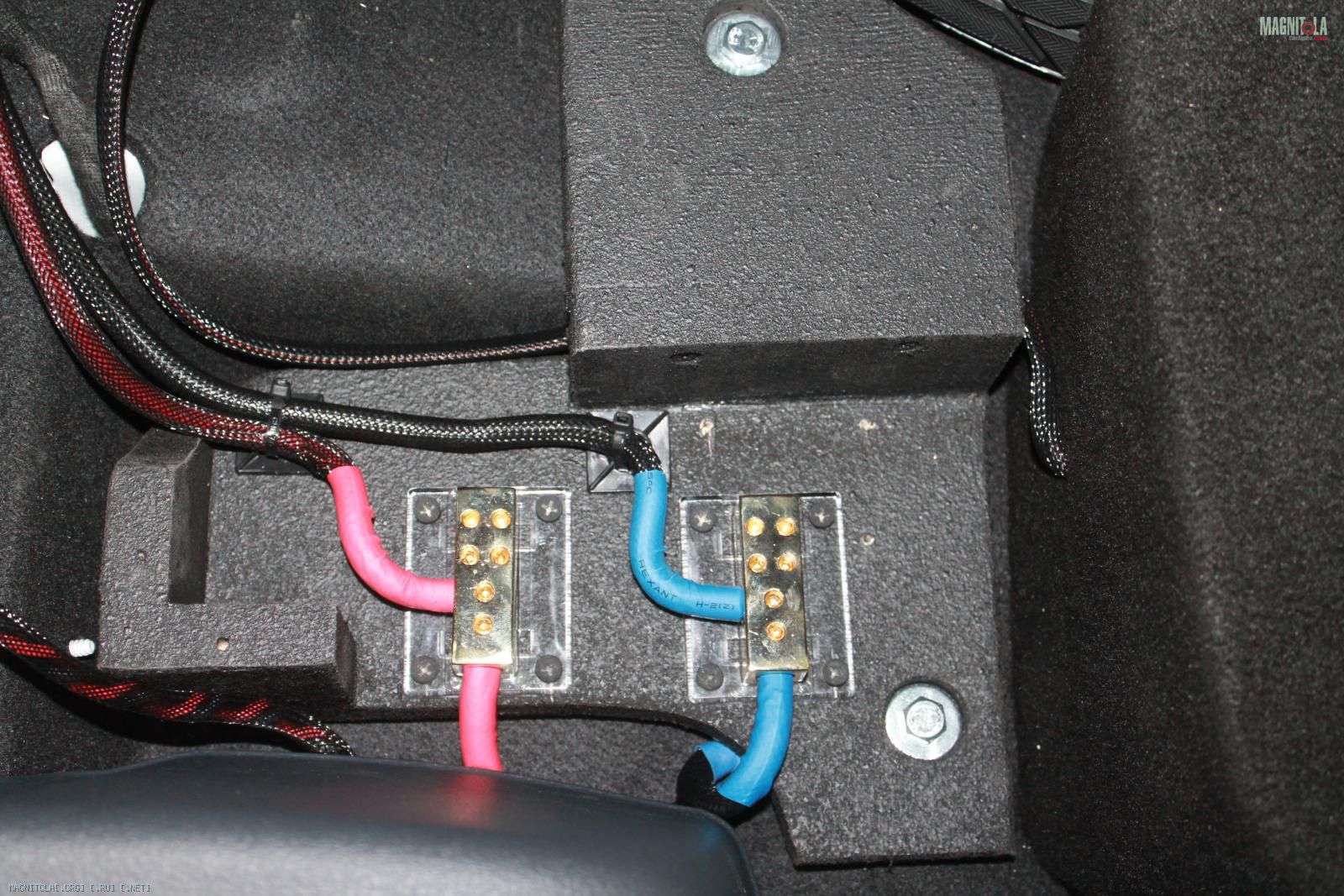

Этаж первый-крепление двумя болтами м8, размещаются тут дистрибьюторы питания
Вложение 1021326Вложение 1021328Вложение 1021330

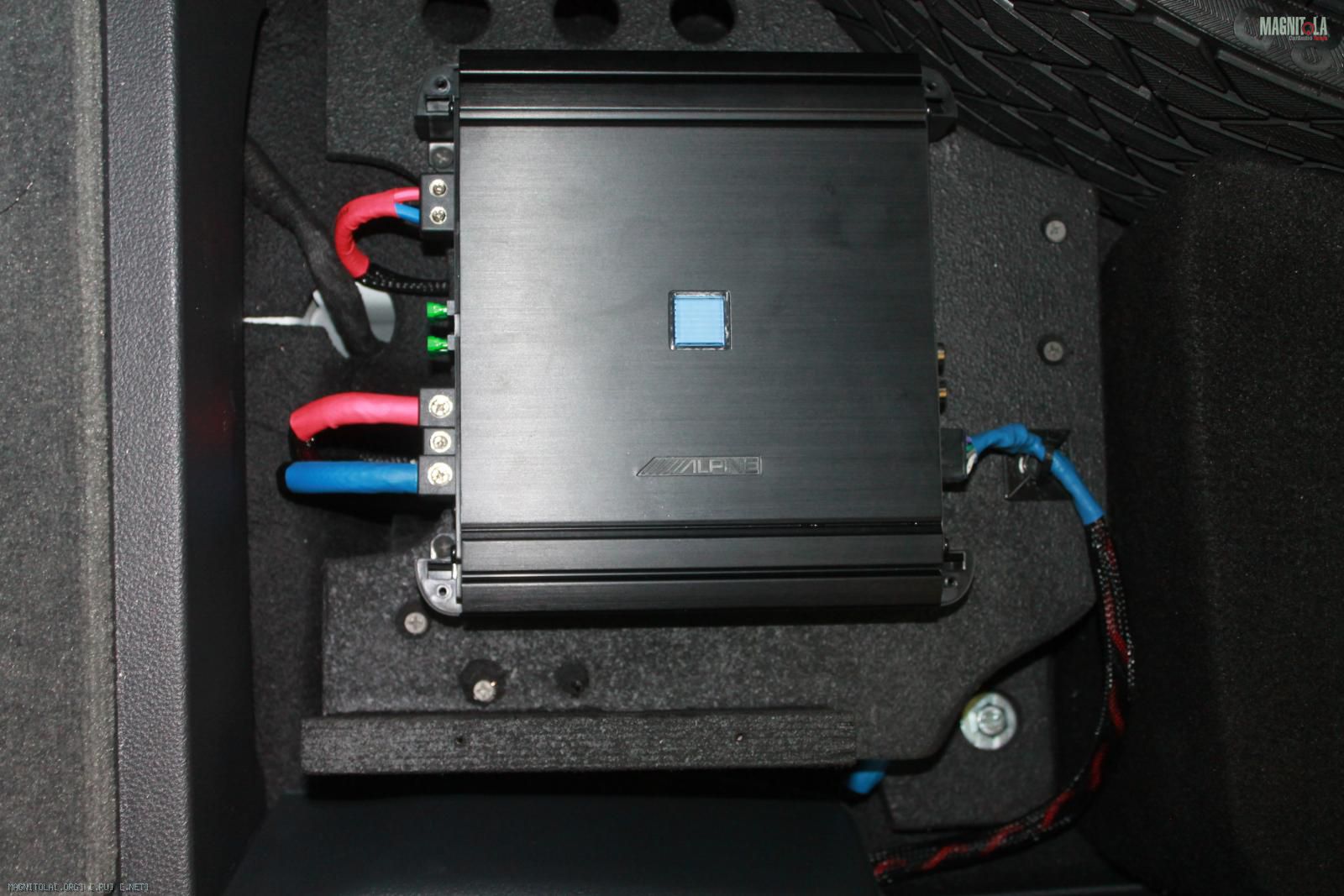

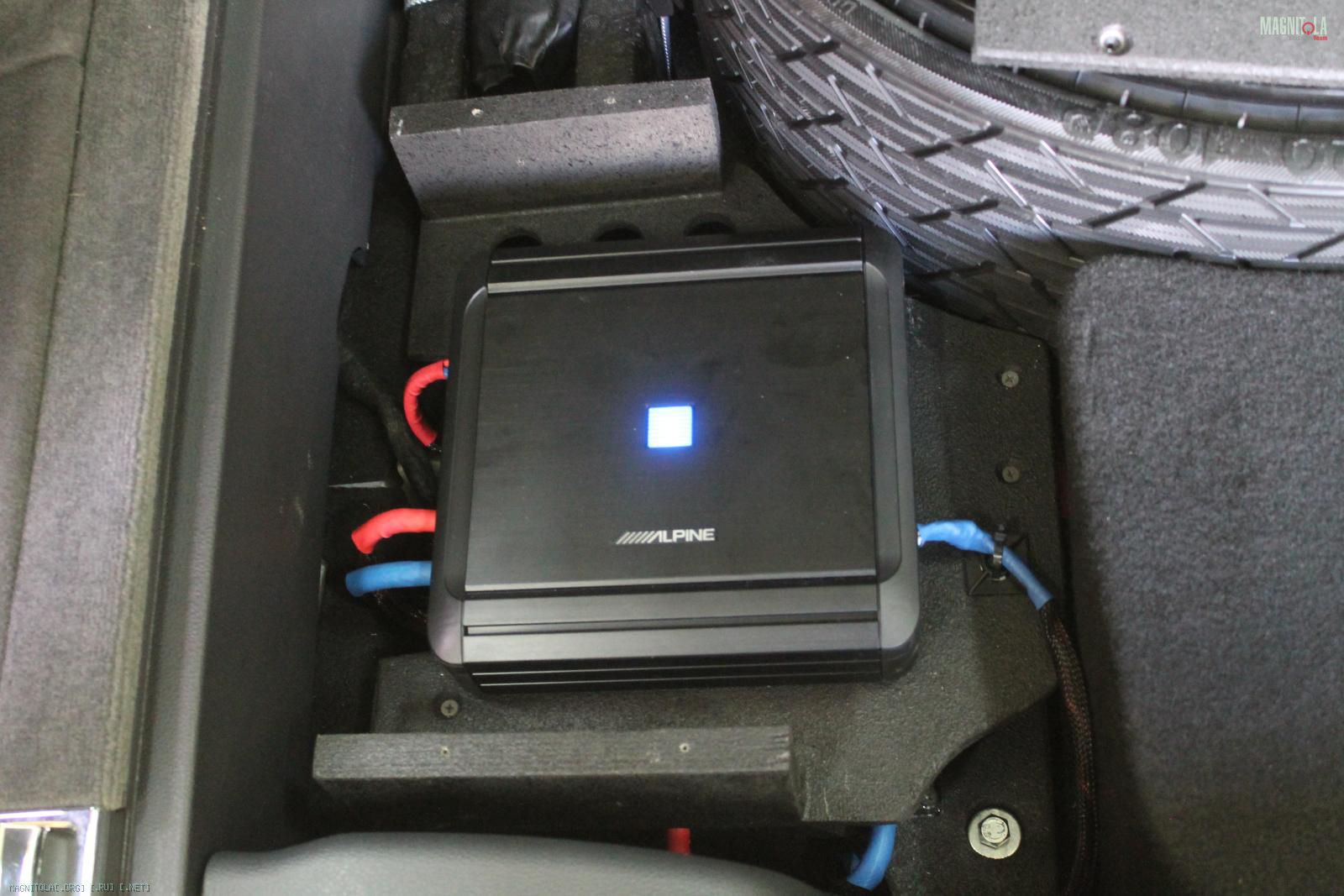

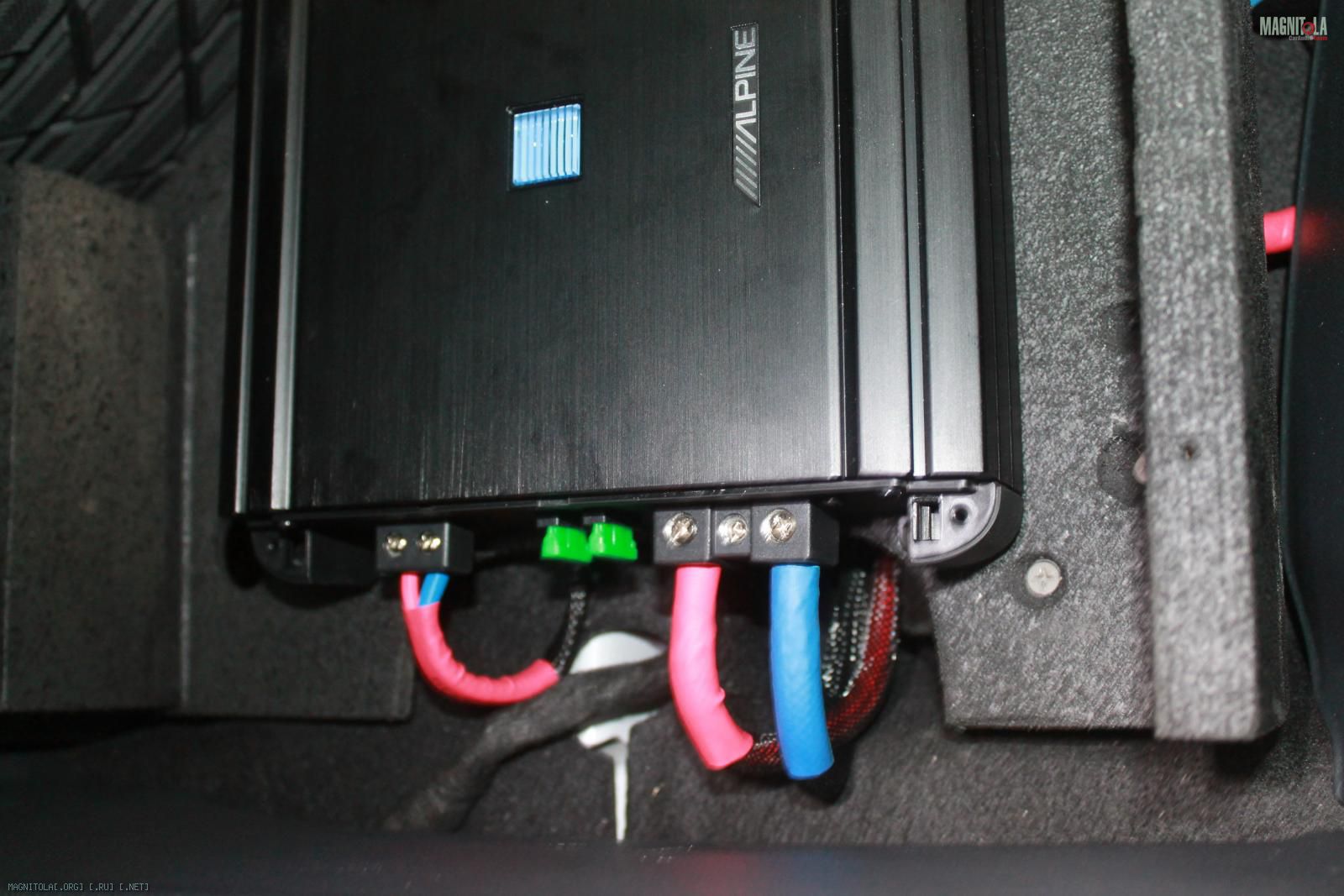

Этаж второй, здесь размещается моноблок Алпайн
Вложение 1021332Вложение 1021334Вложение 1021336Вложение 1021338Вложение 1021340Вложение 1021342Вложение 1021344Вложение 1021346

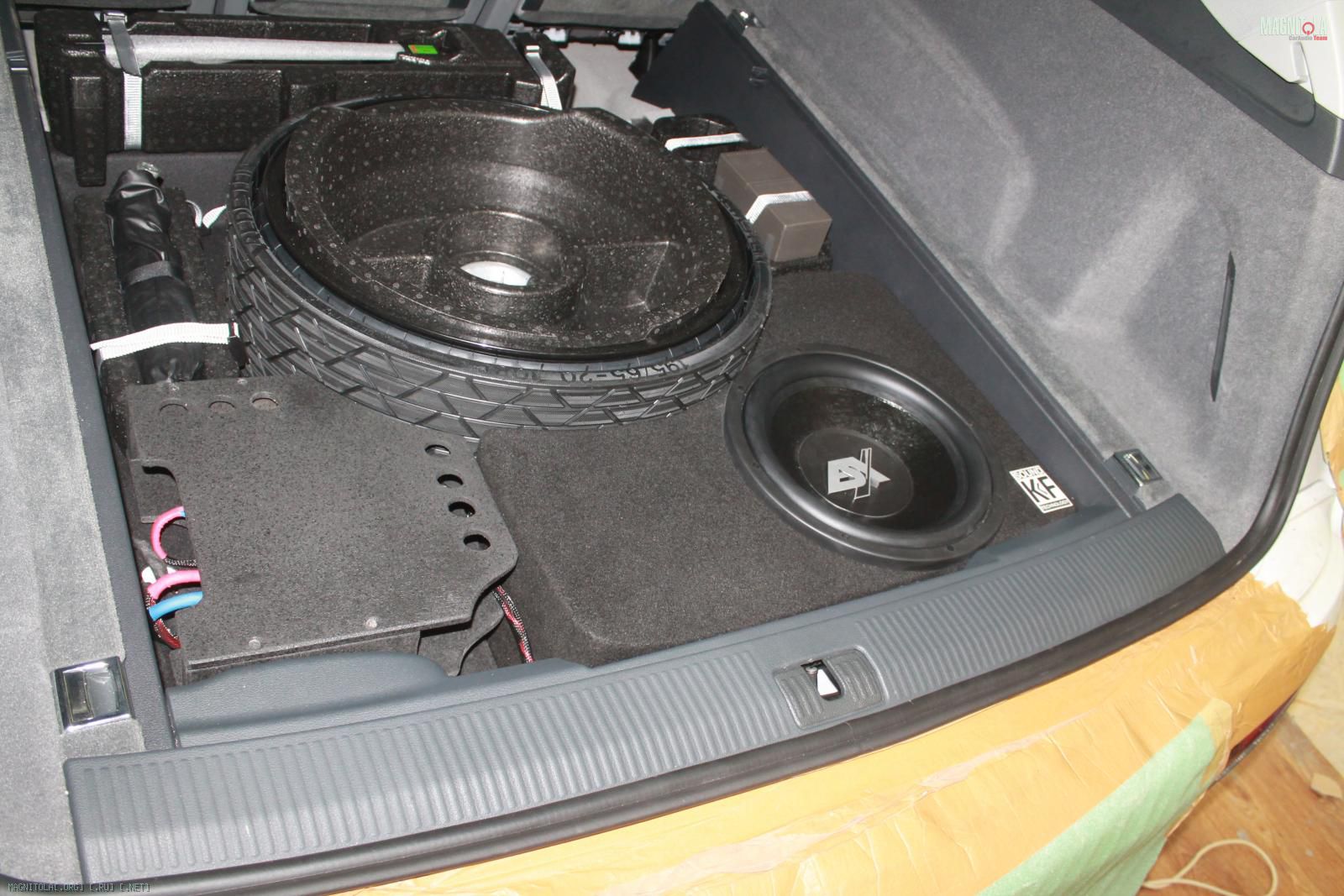

На третьем этаже в скором времени поселится Helix P SIX DSP
Вложение 1021348Вложение 1021350Вложение 1021352Вложение 1021354Вложение 1021356Вложение 1021358

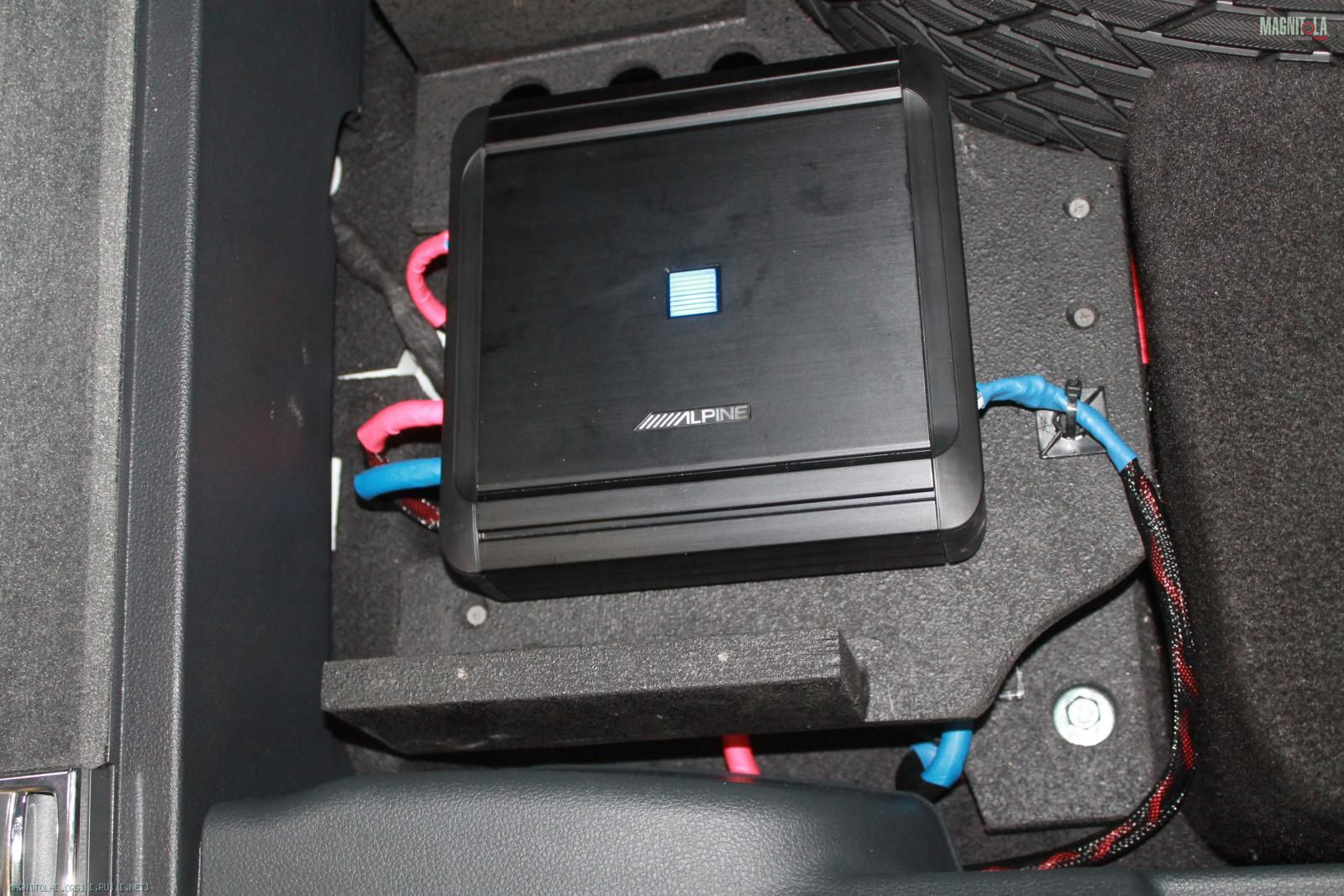

Запуск системы, пока во временной варианте новый саб дополняет штатную аудиосистему
Вложение 1021360Вложение 1021362

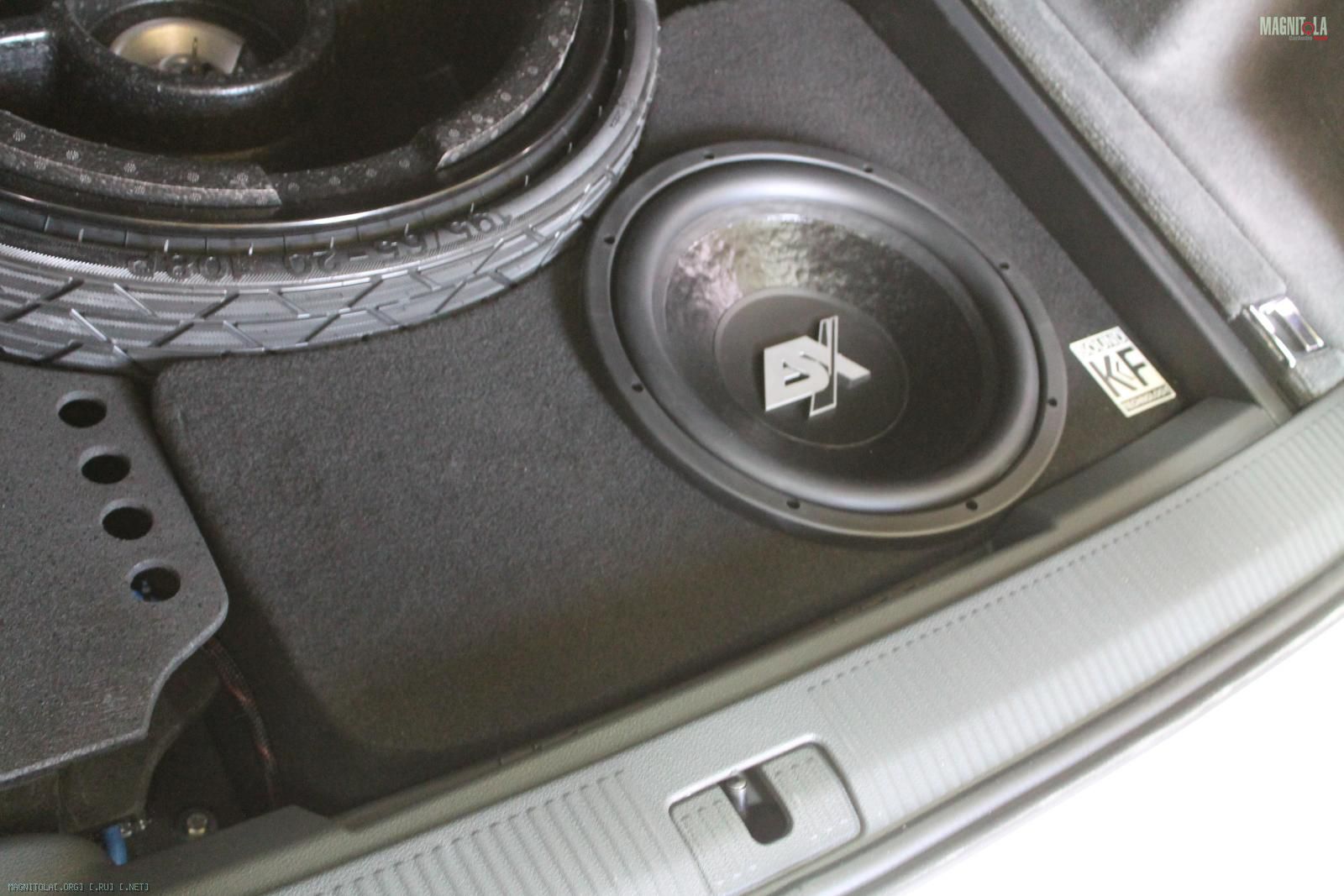

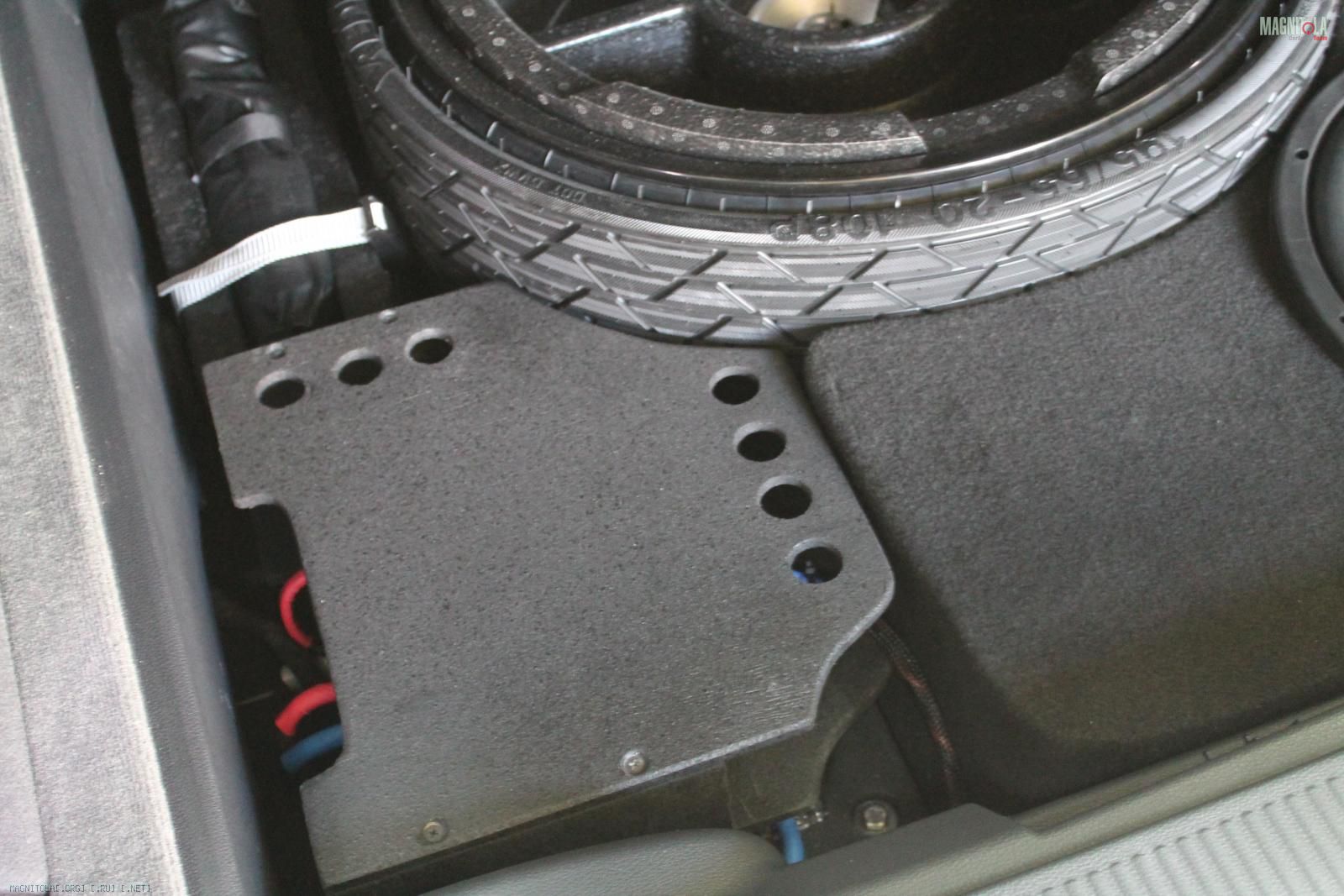

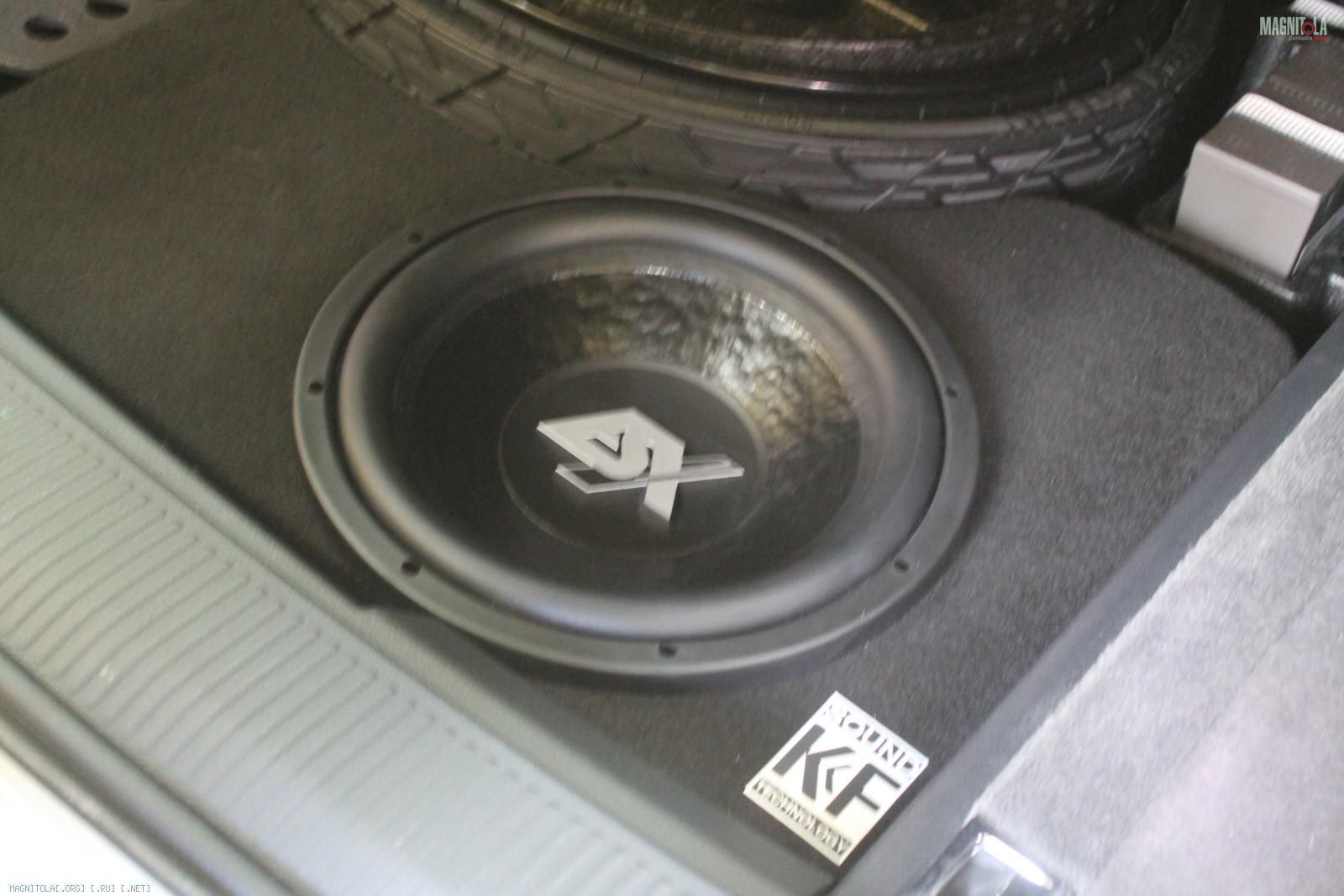

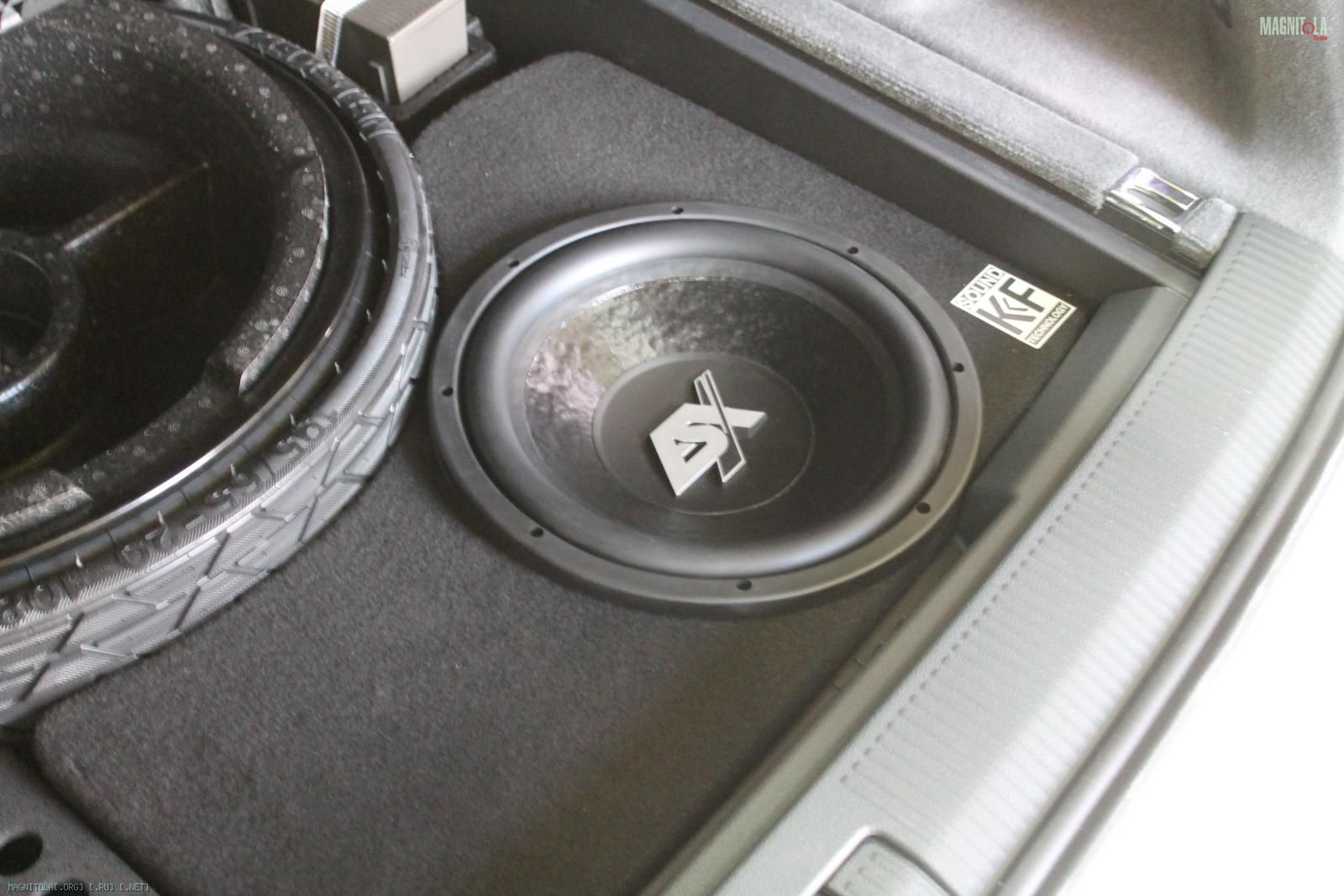

Итоговая компоновка в багажнике
Вложение 1021364Вложение 1021366Вложение 1021368Вложение 1021370Вложение 1021372

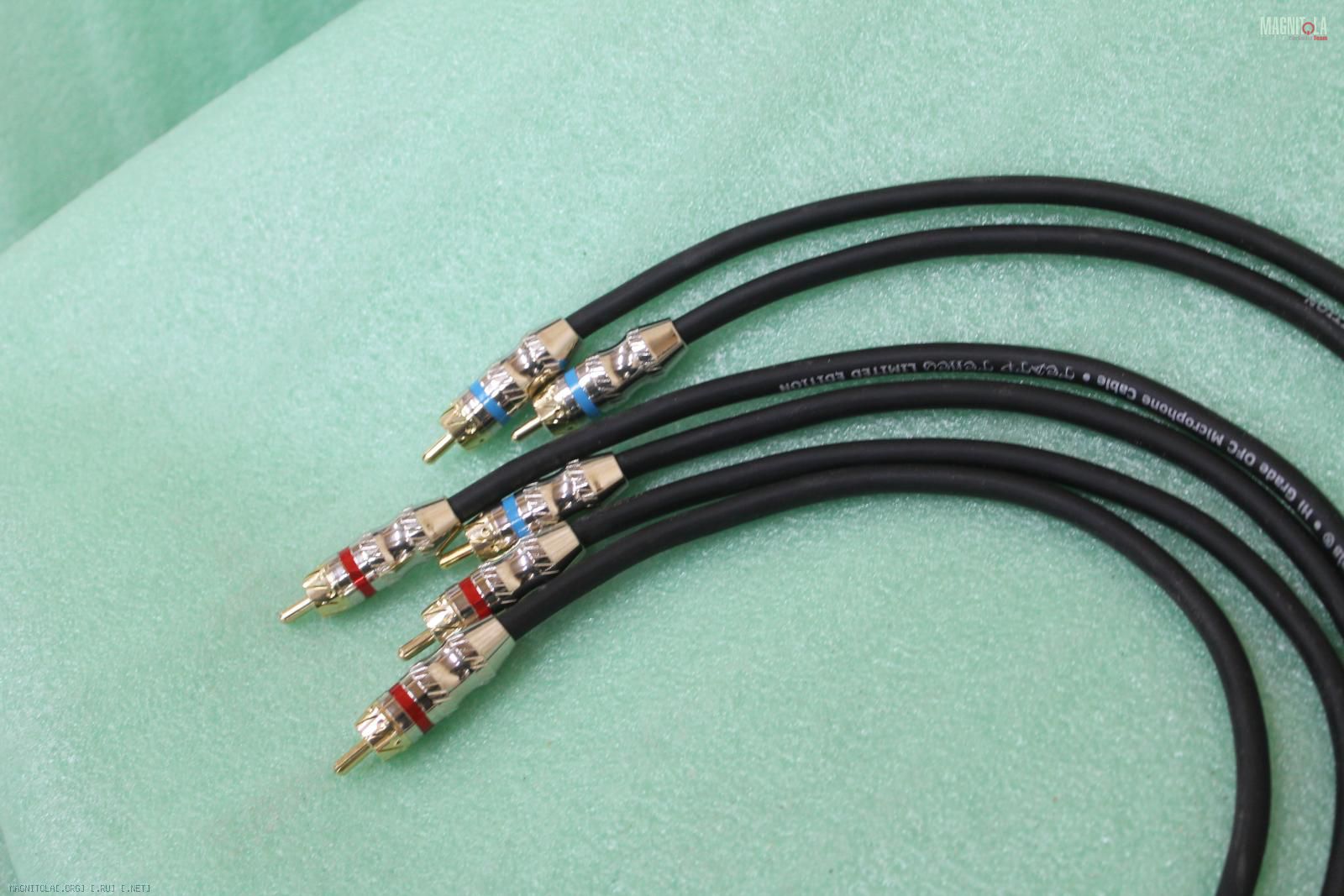

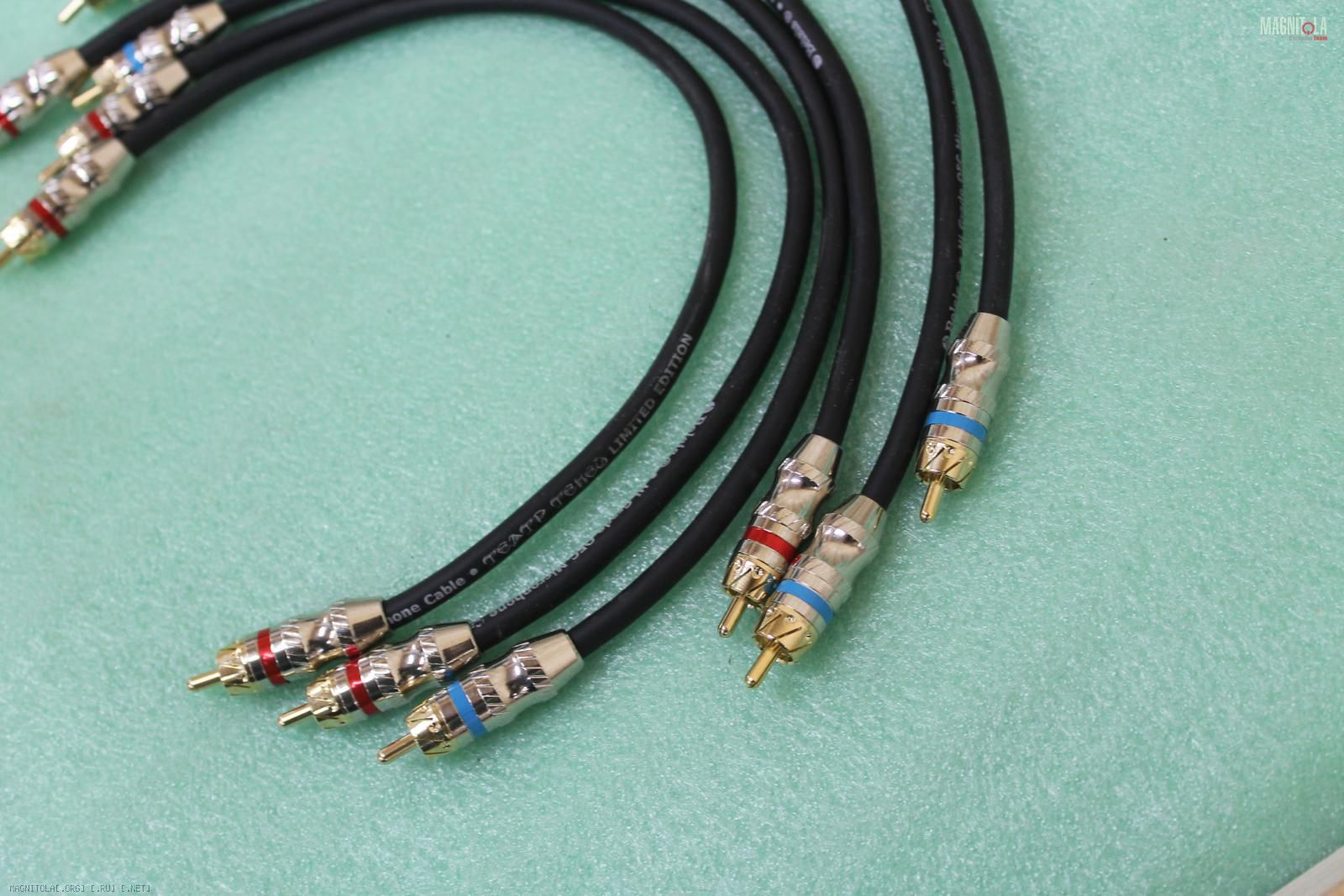

Спаяли 3-пары межблоков в Прадо 120
Вложение 1021374Вложение 1021376Вложение 1021378
Отдохнул с недельку, завтра продолжаем)
