13.07.2016, 13:47
slavka1010

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

В KF-Sound Technology приехала AUDI A4 B9 white

Человек правильно сделал, в новую машину правильный запил :)
13.07.2016, 14:43
nitron3

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

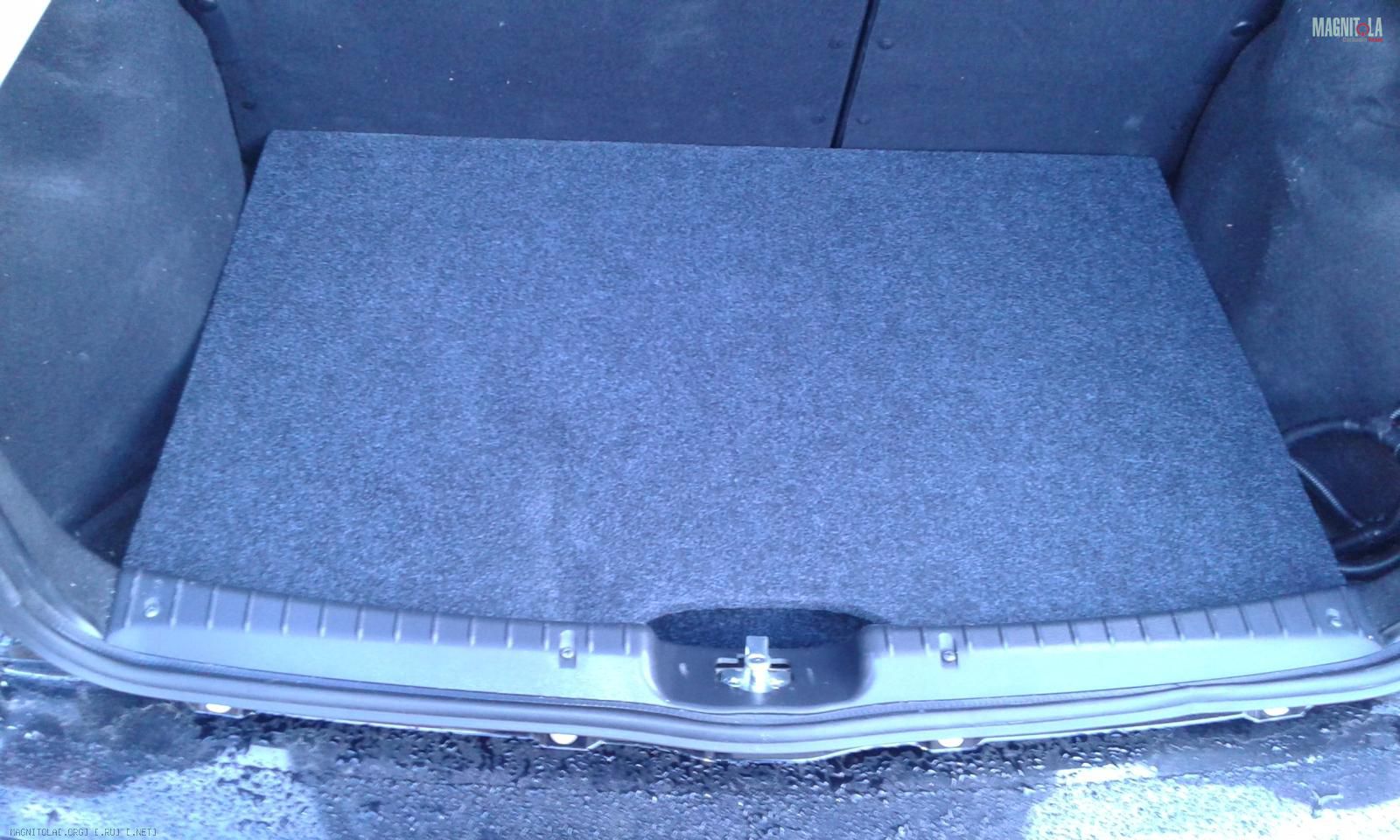

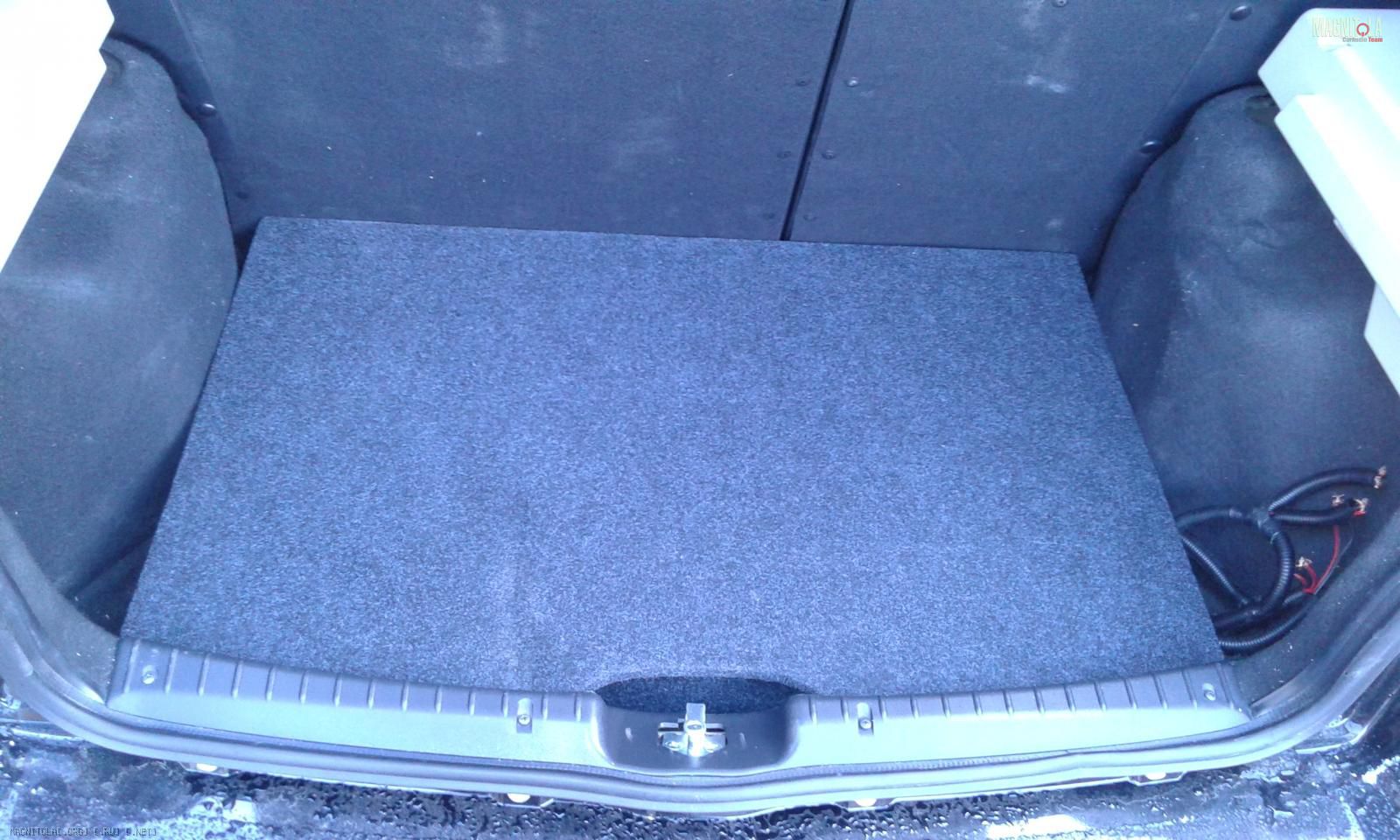

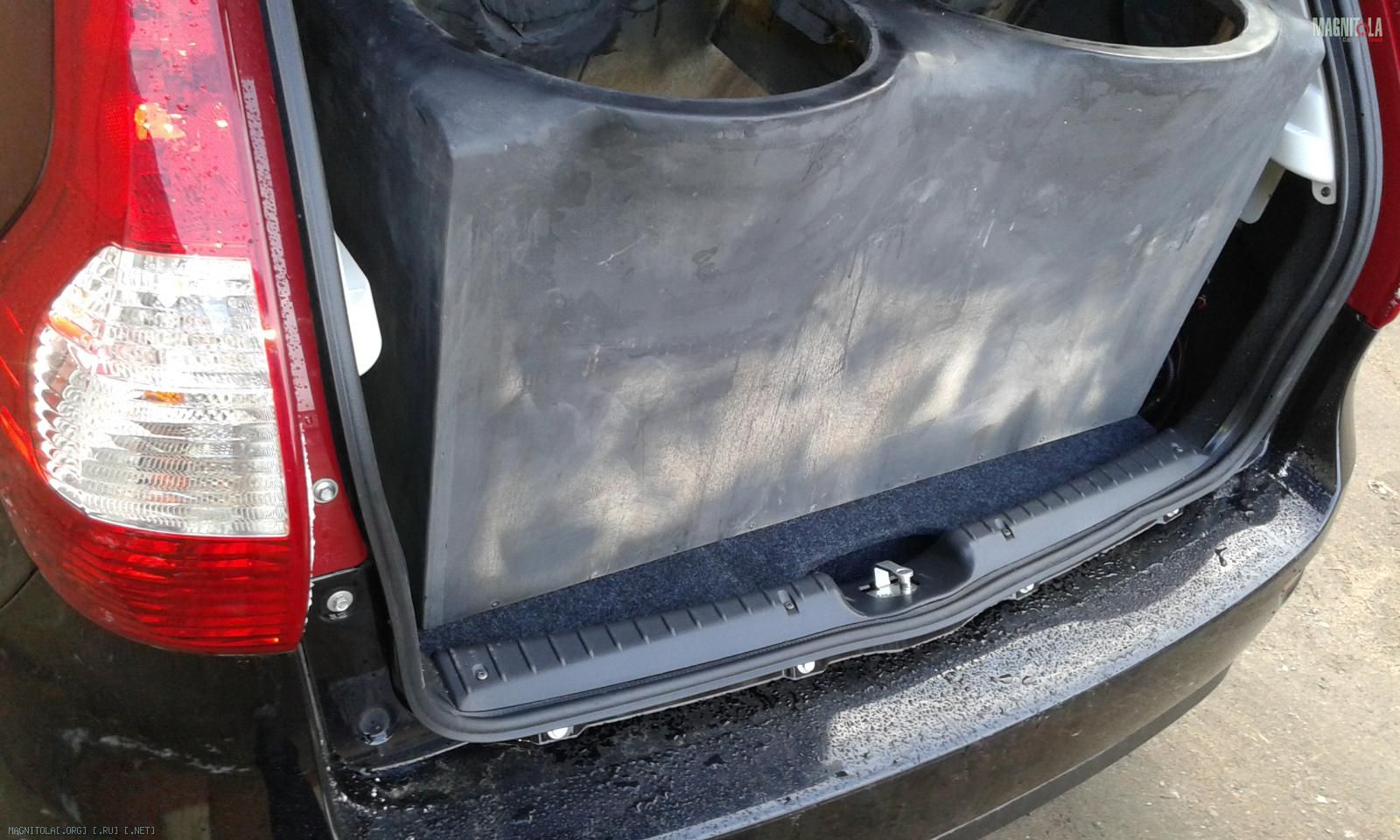

Калина 1,6турбо 2*15" Фальшпол под Alphard Hannibal HLX-4.180 и Alphard Hannibal AE-3500.1D

Вложение 759310 Вложение 759312 Вложение 759314 Вложение 759316 Вложение 759318 Вложение 759320 Вложение 759322 Вложение 759324 Вложение 759326

Цена фальшпола
13.07.2016, 19:55
sdfg

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Audi A6
Просветление штатной сетки... 60.000 отверстий.... 9 часов почти беспрерывного сверления...

Нет слов. Снимаю шляпу. :good2:
13.07.2016, 20:31
fox proteus

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Audi A6
Просветление штатной сетки... 60.000 отверстий.... 9 часов почти беспрерывного сверления...

Небось вырезать штатную сетку и воткнуть неродную и то быстрее выйдет?:eek:
13.07.2016, 21:34
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от fox proteus

Небось вырезать штатную сетку и воткнуть неродную и то быстрее выйдет?:eek:

Порядком... даже если перетягивать) Был вариант перетянуть еще в акустическую ткань, но вышло очень аккуратно, от стока не отличить... дырочка к дырочке))))
13.07.2016, 21:44
st220

Вложений: 27

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Ford Explorer

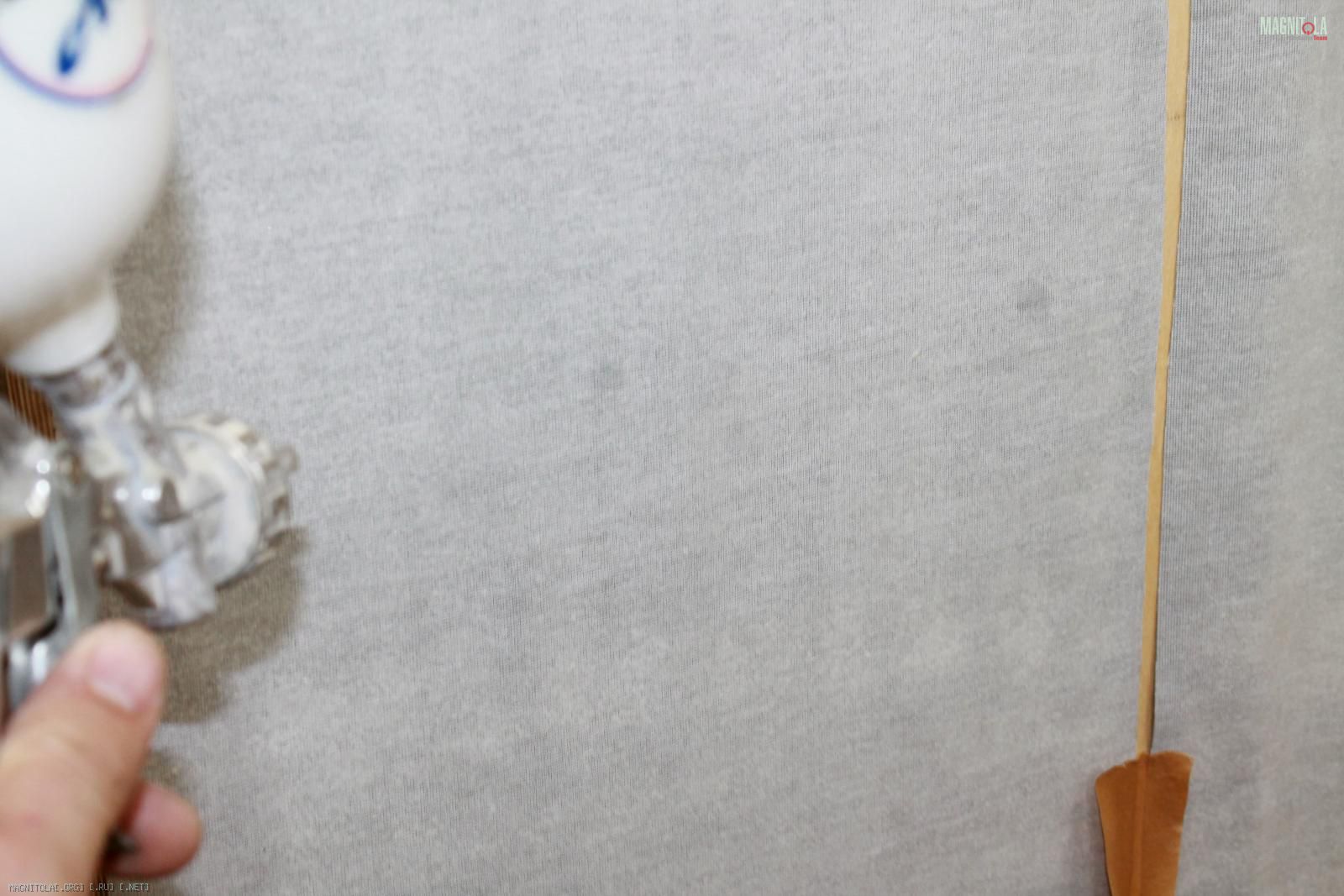

Пришел кож зам....

Наносим клей...
Вложение 1032790 Вложение 1032792 Вложение 1032794

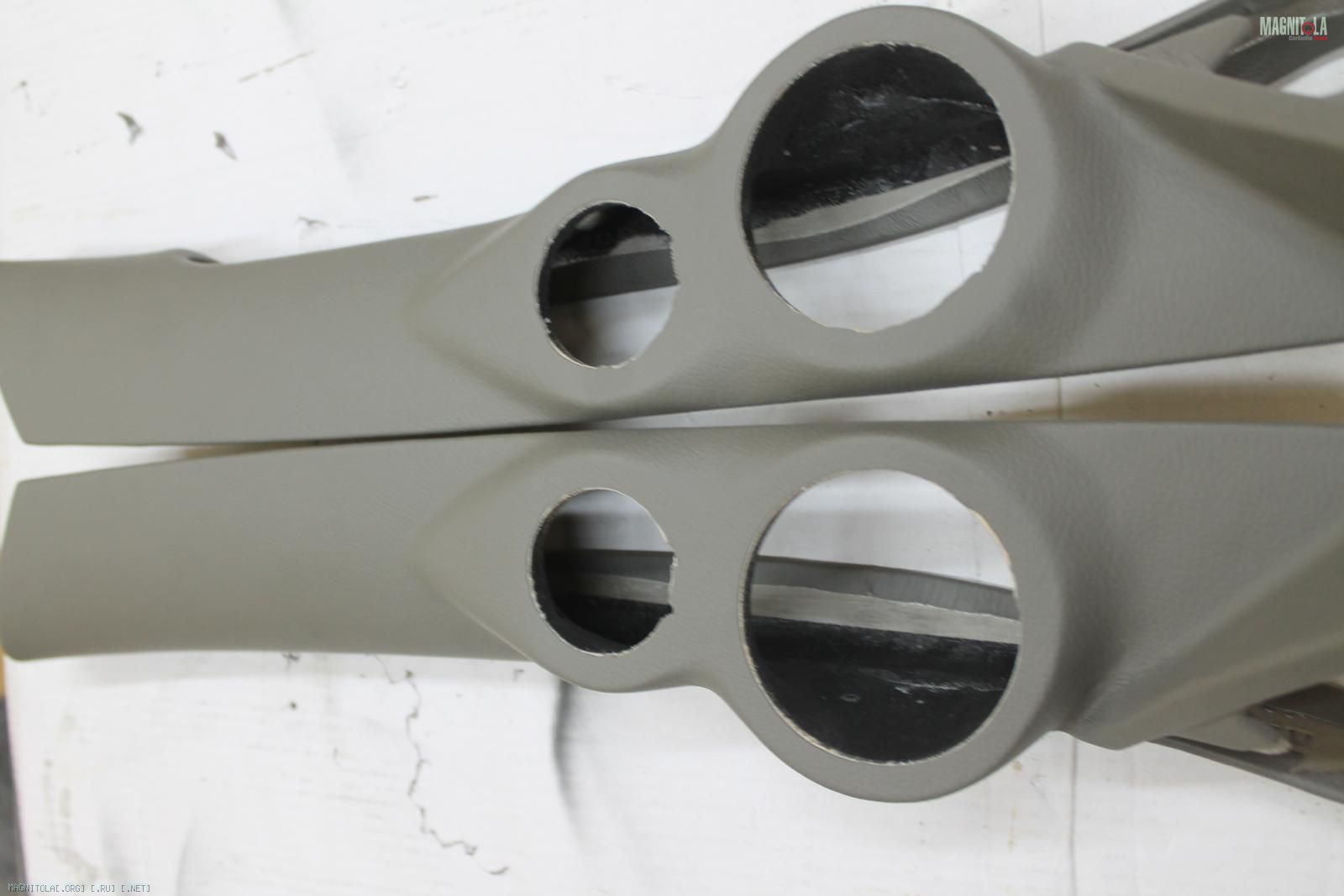

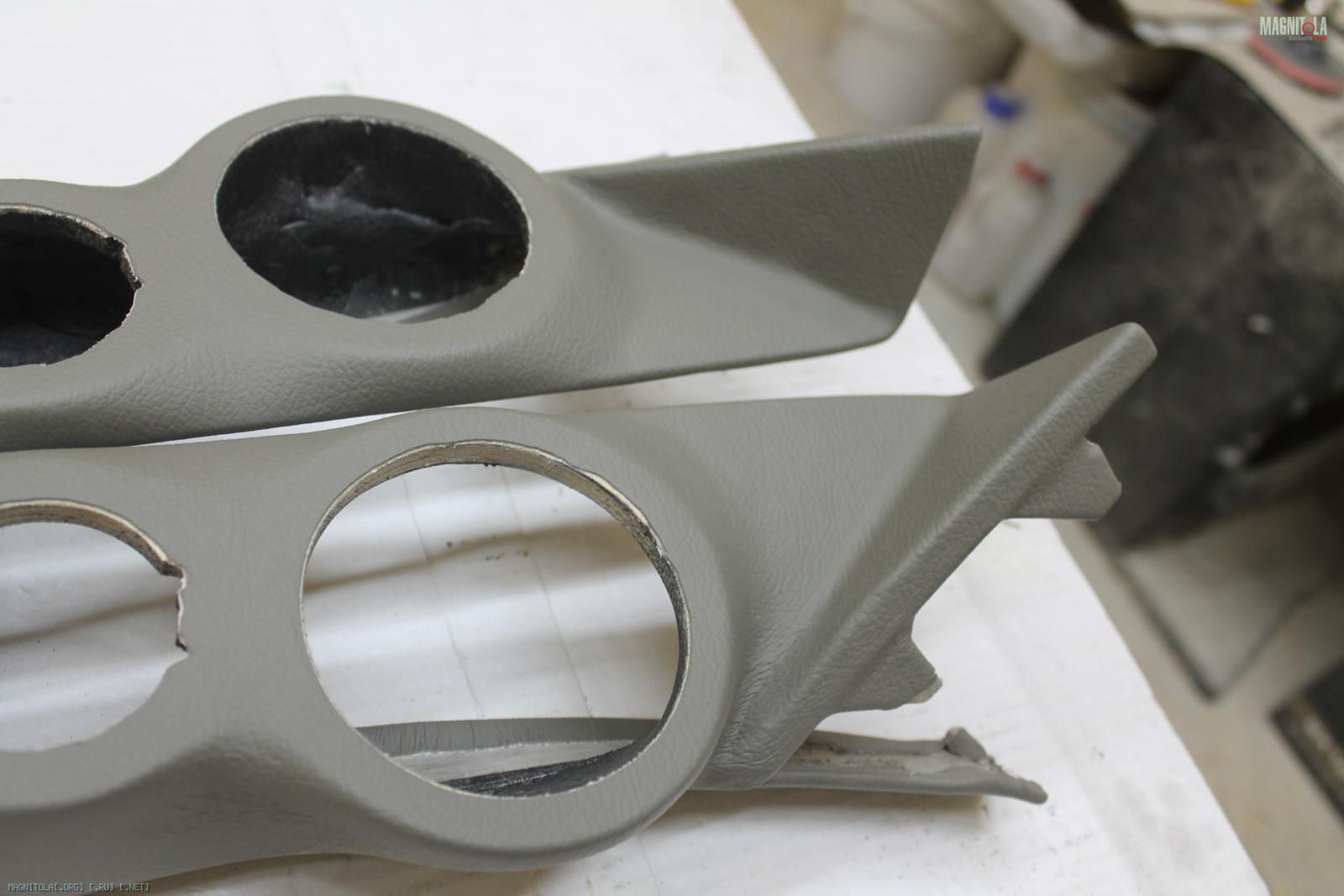

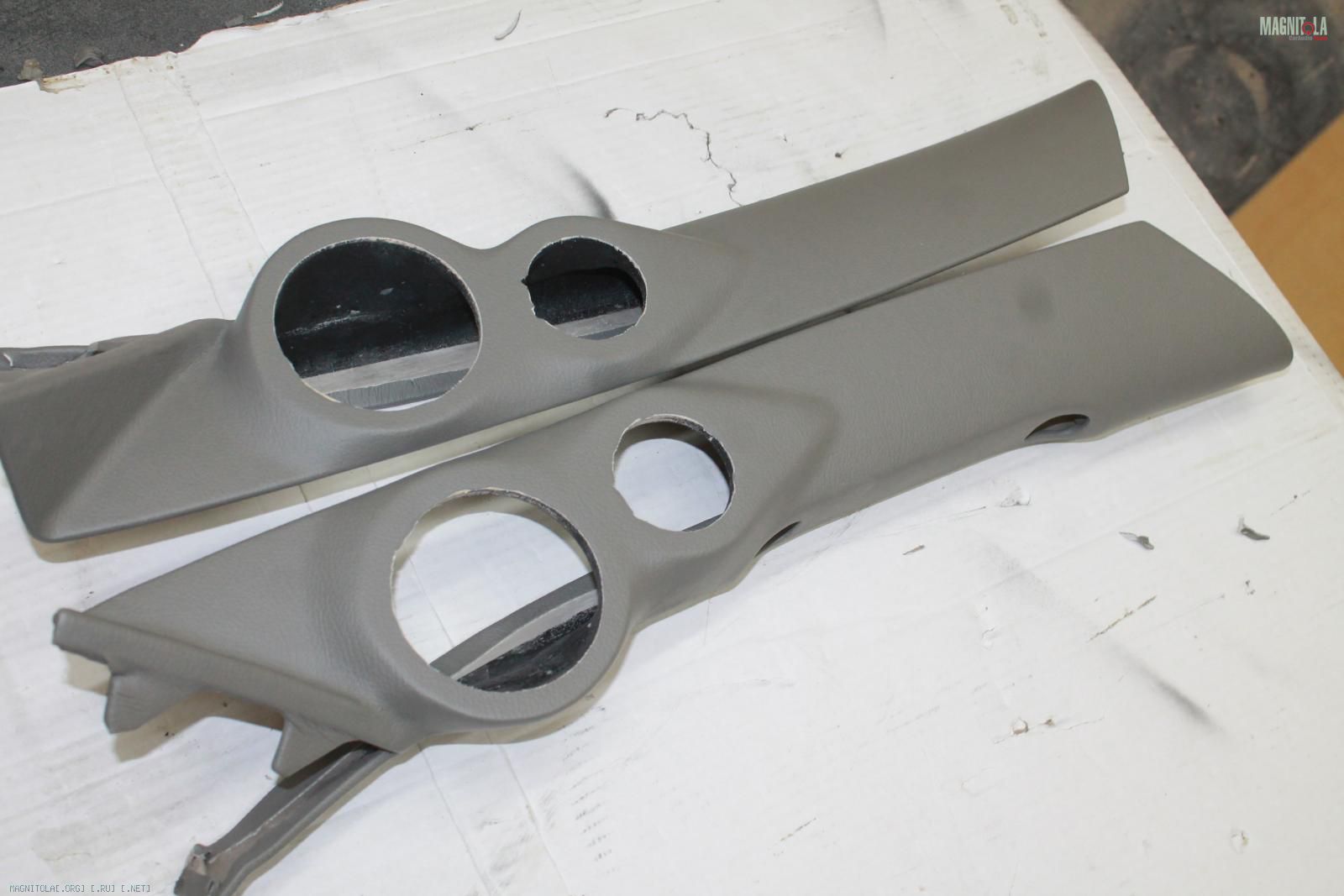

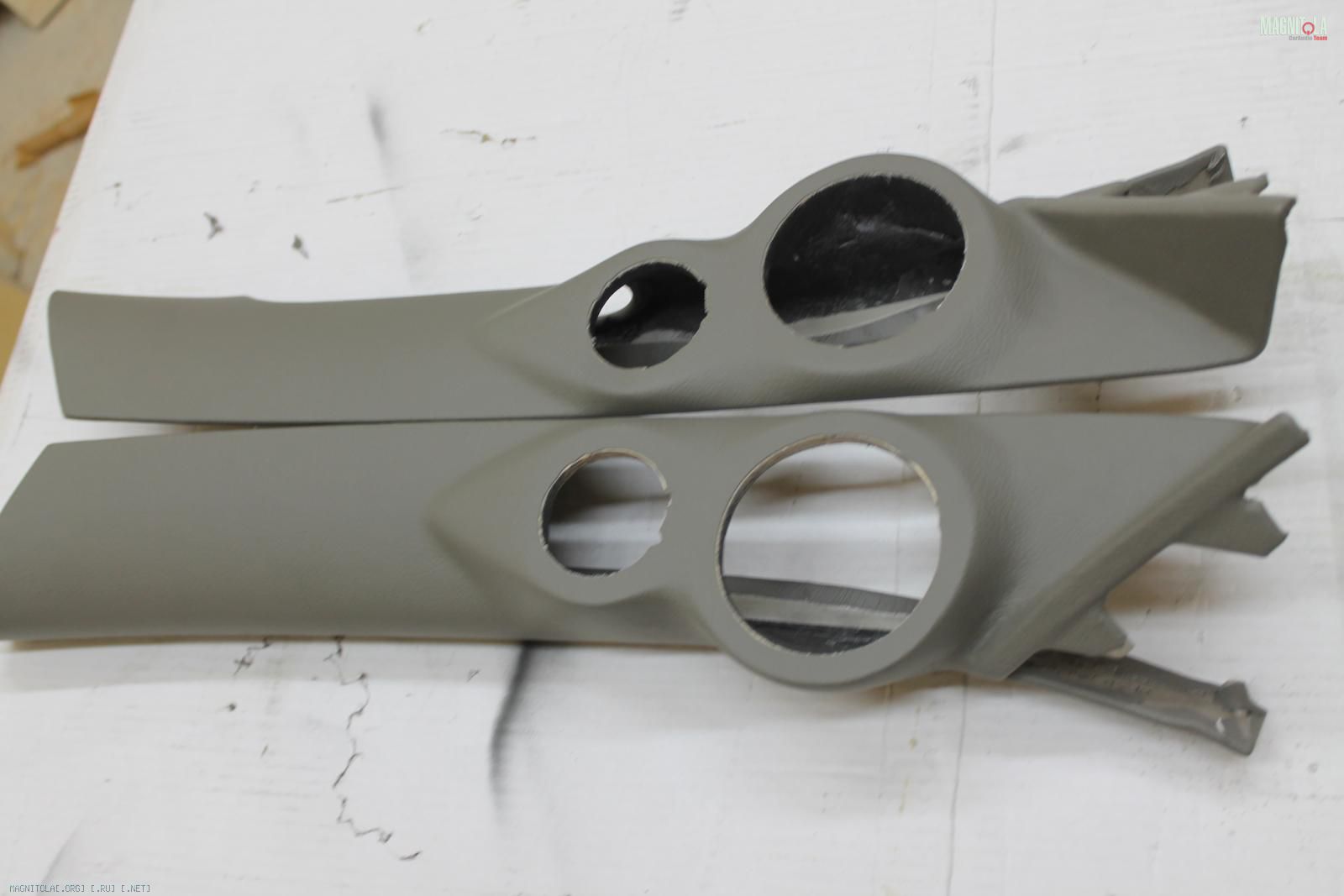

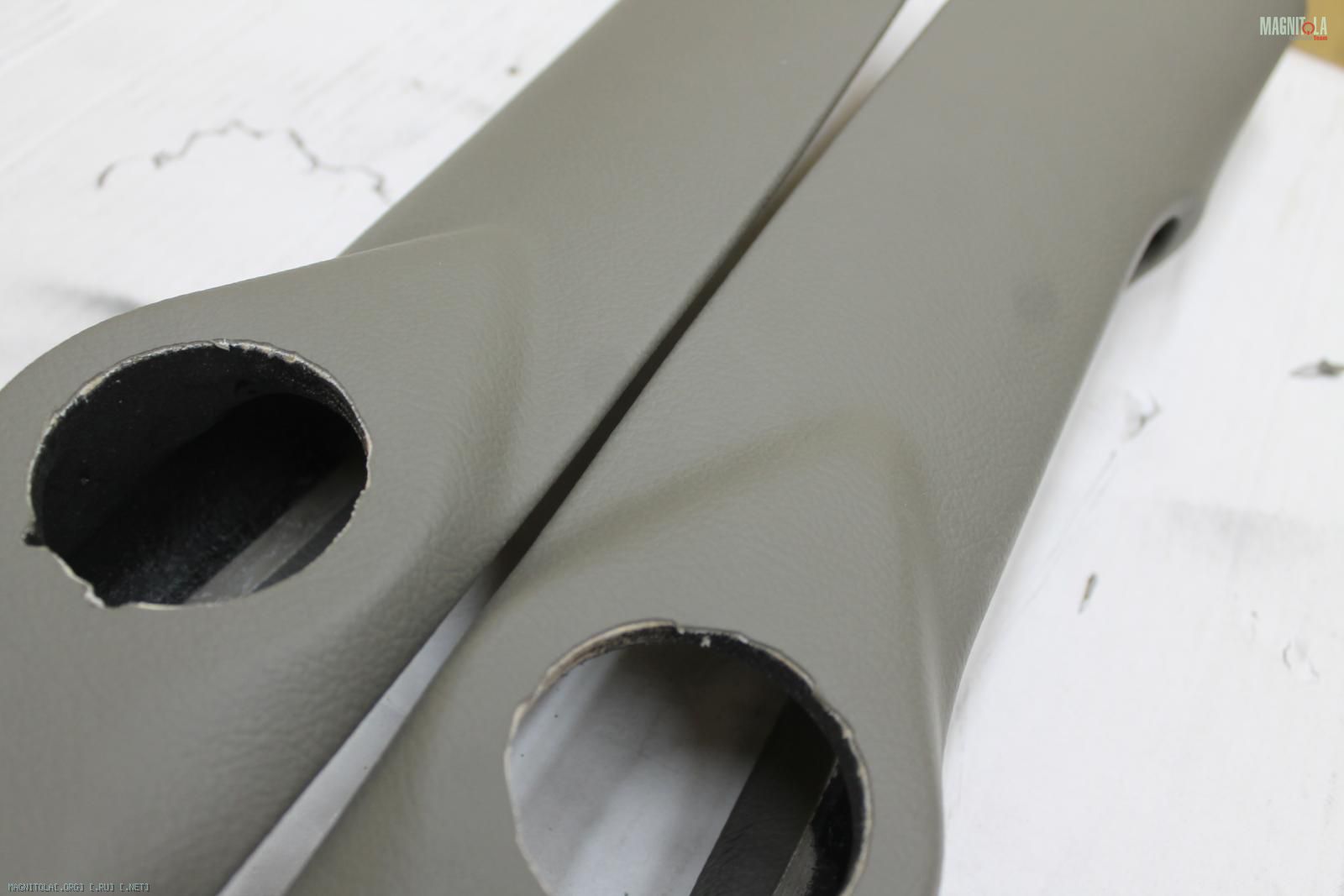

... и обтягиваем стойки..
Вложение 1032796 Вложение 1032798 Вложение 1032800 Вложение 1032802 Вложение 1032804 Вложение 1032806 Вложение 1032808

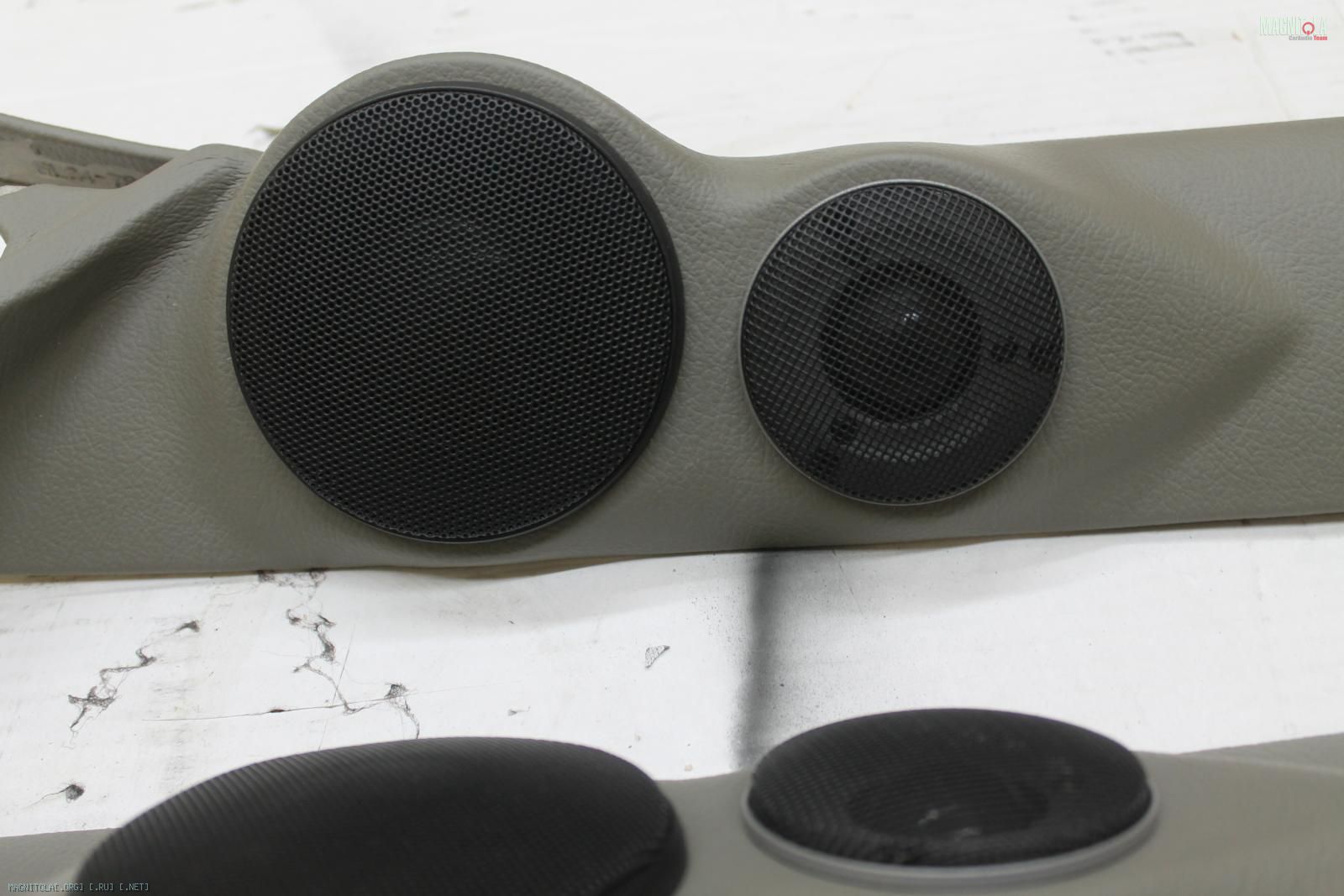

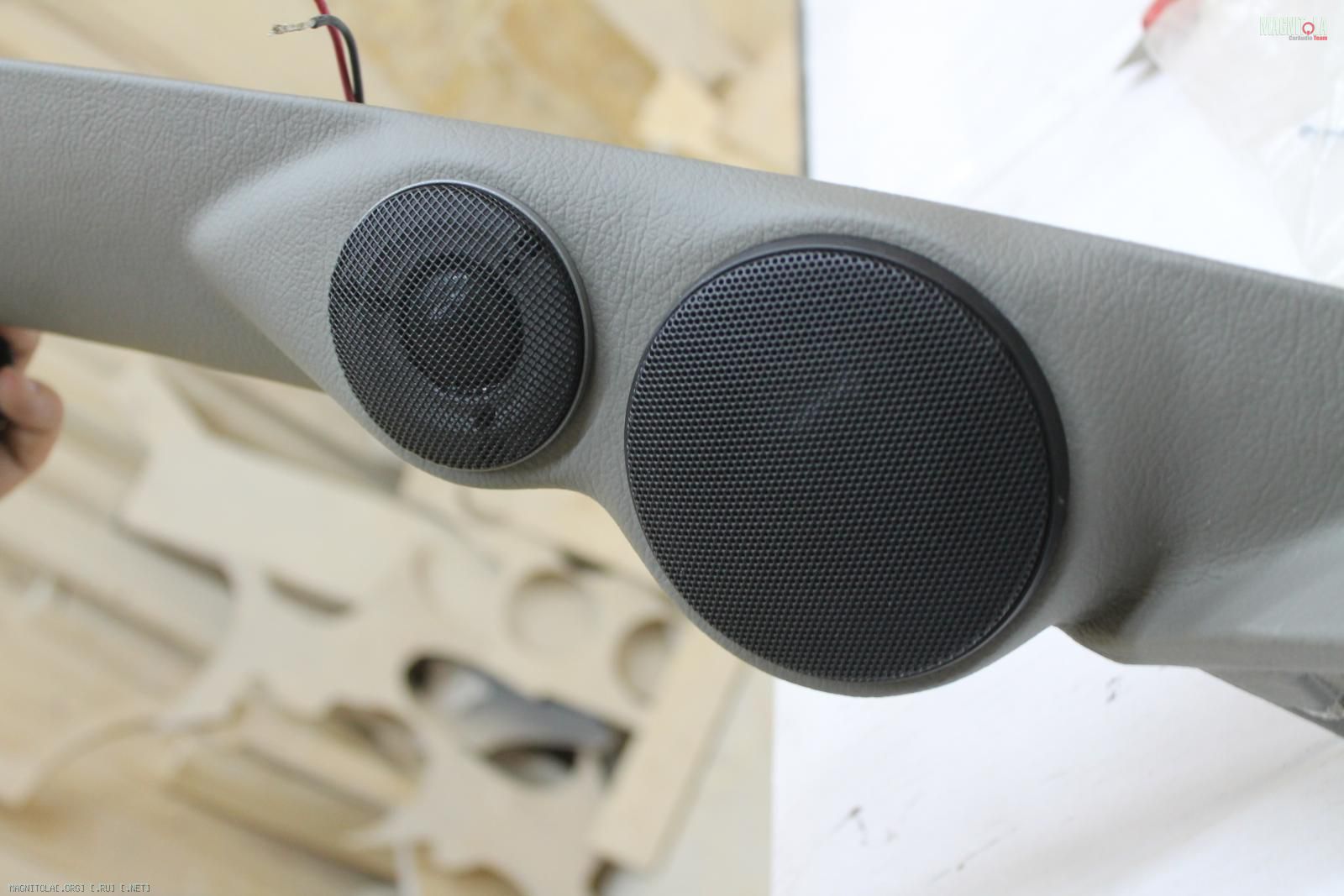

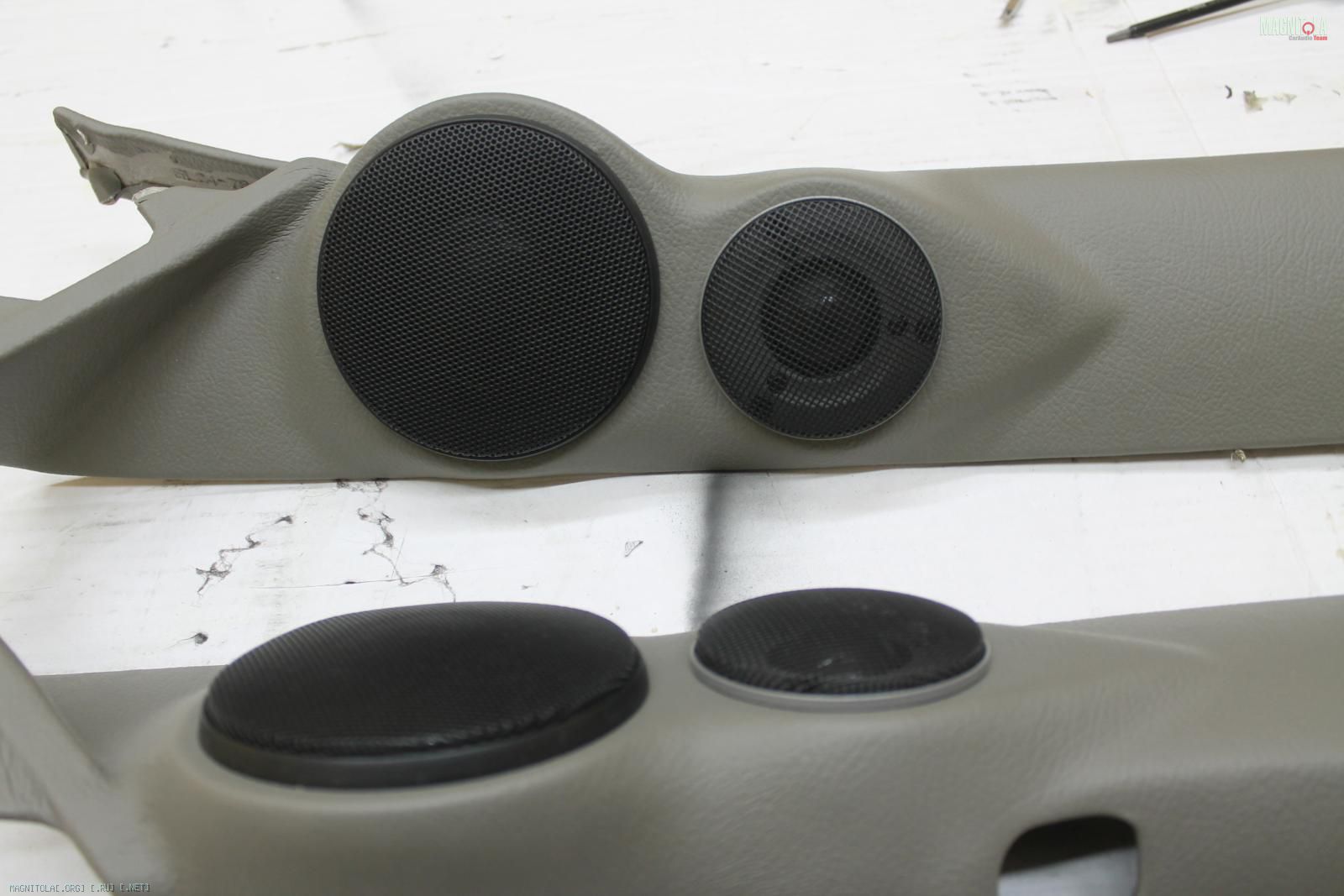

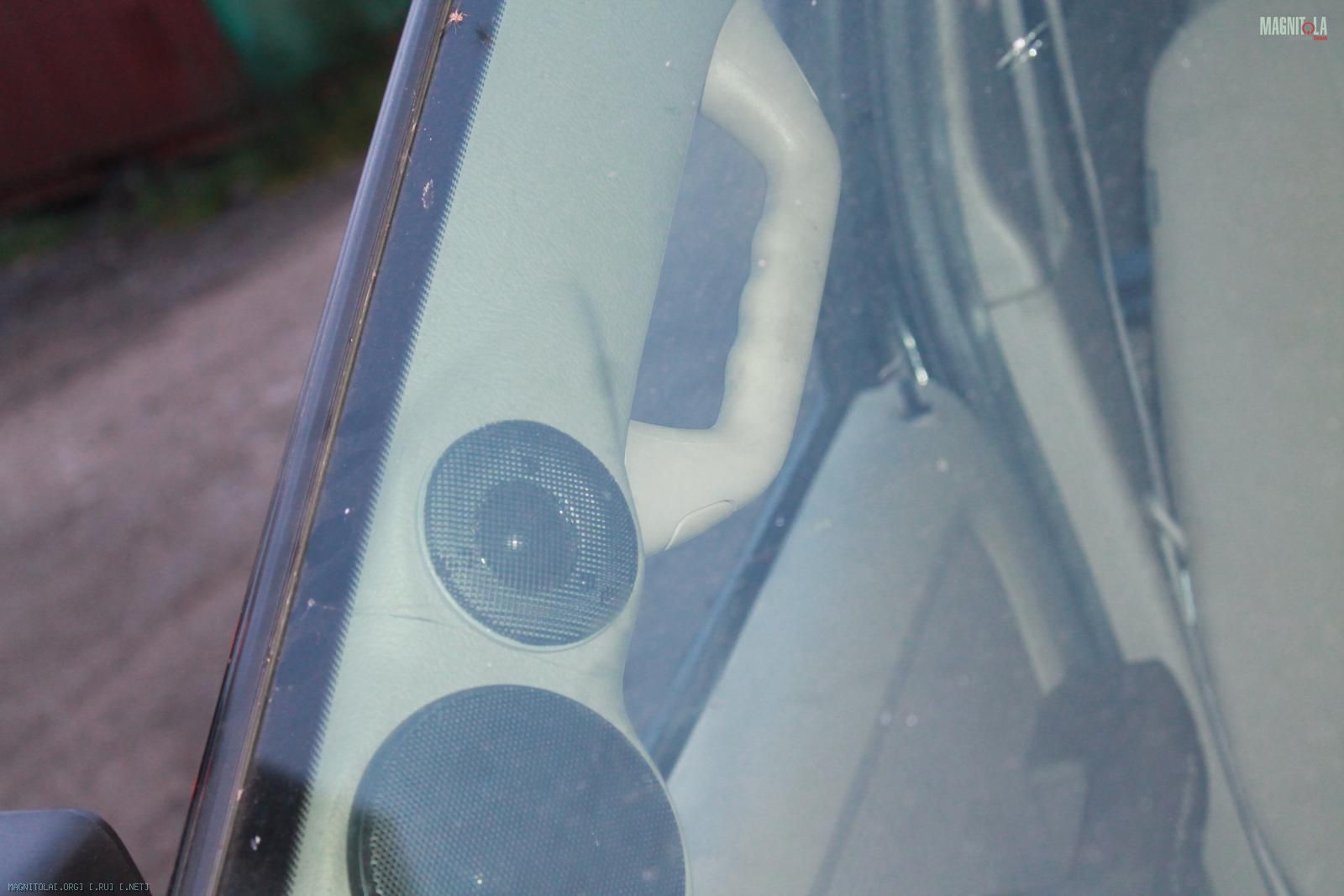

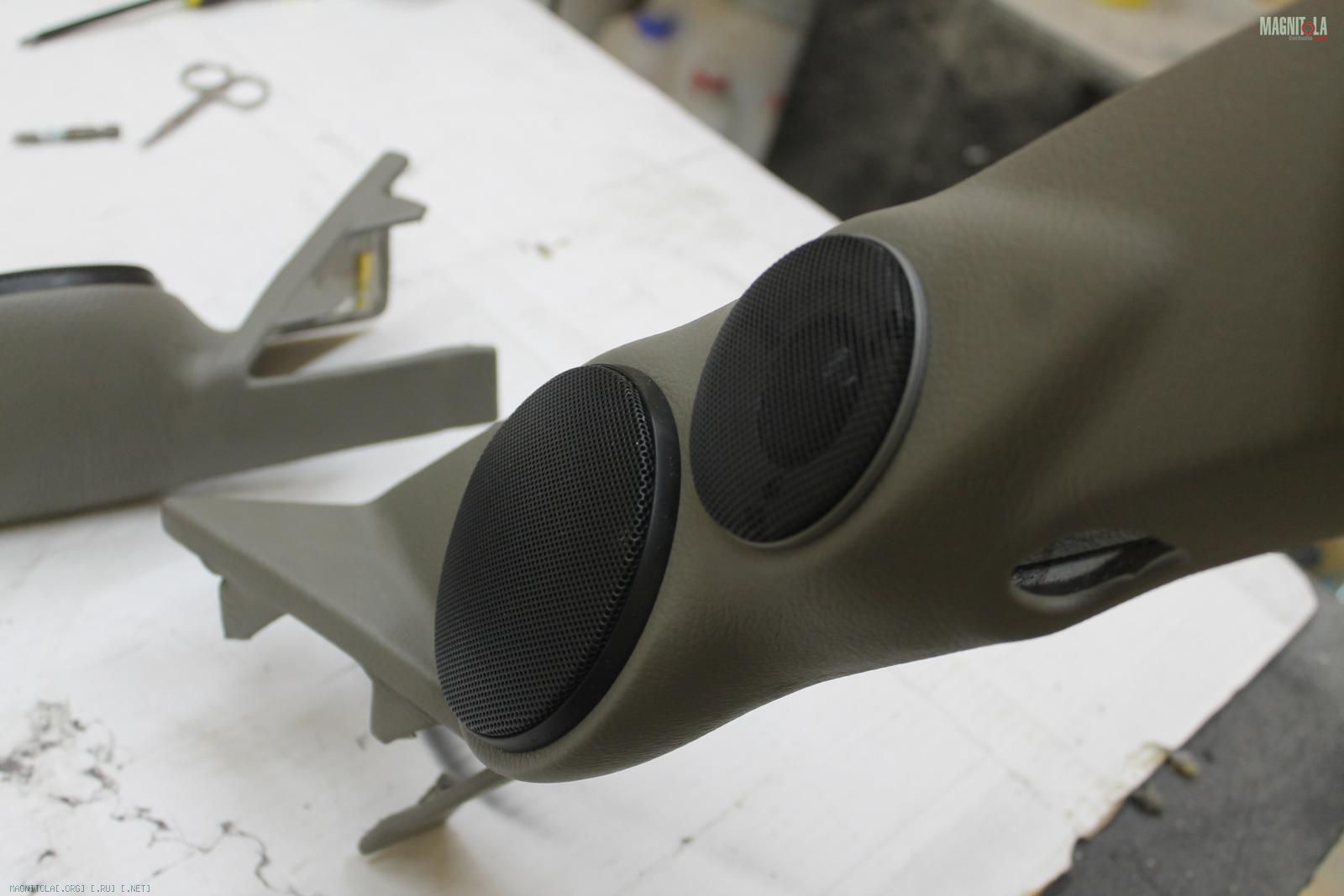

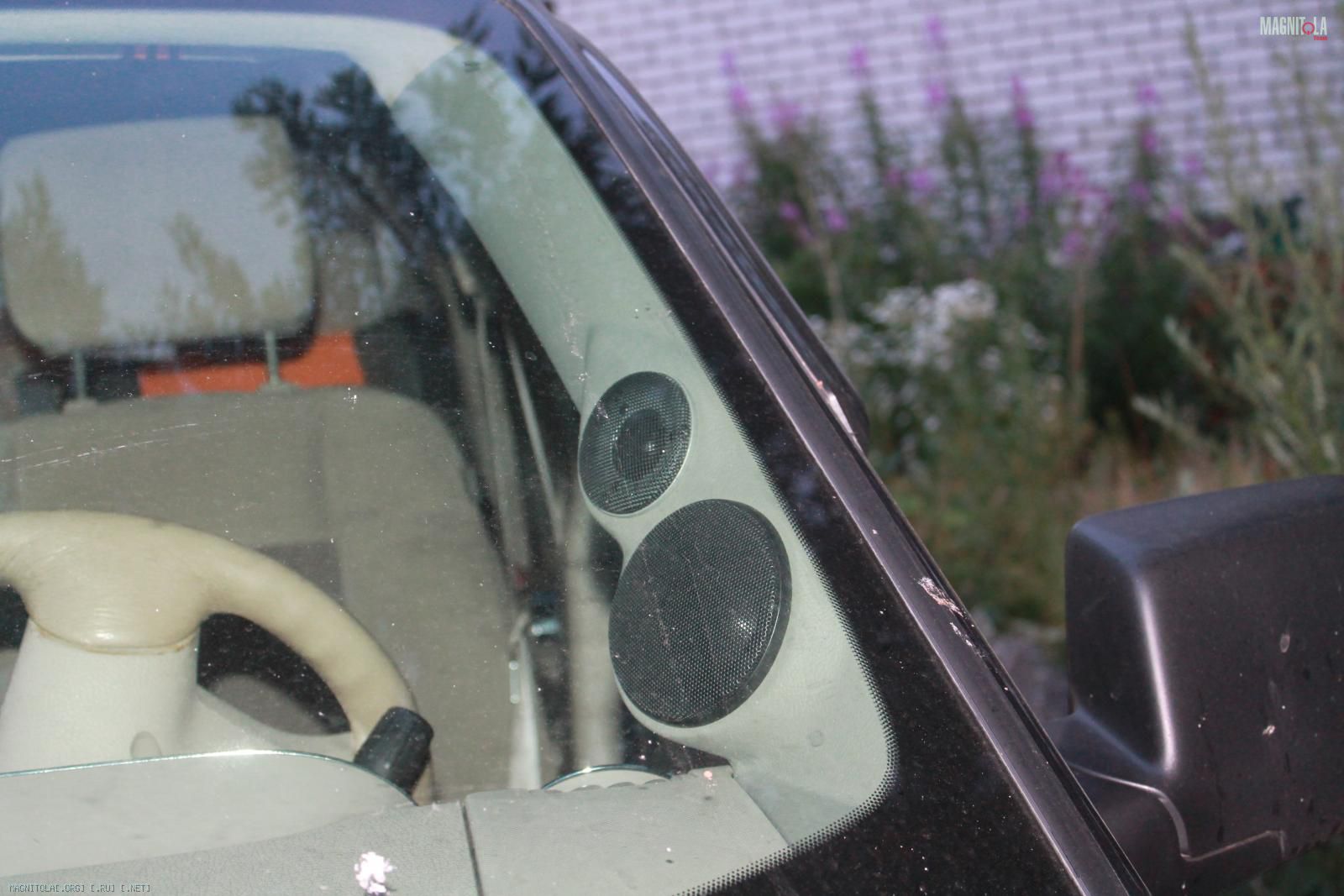

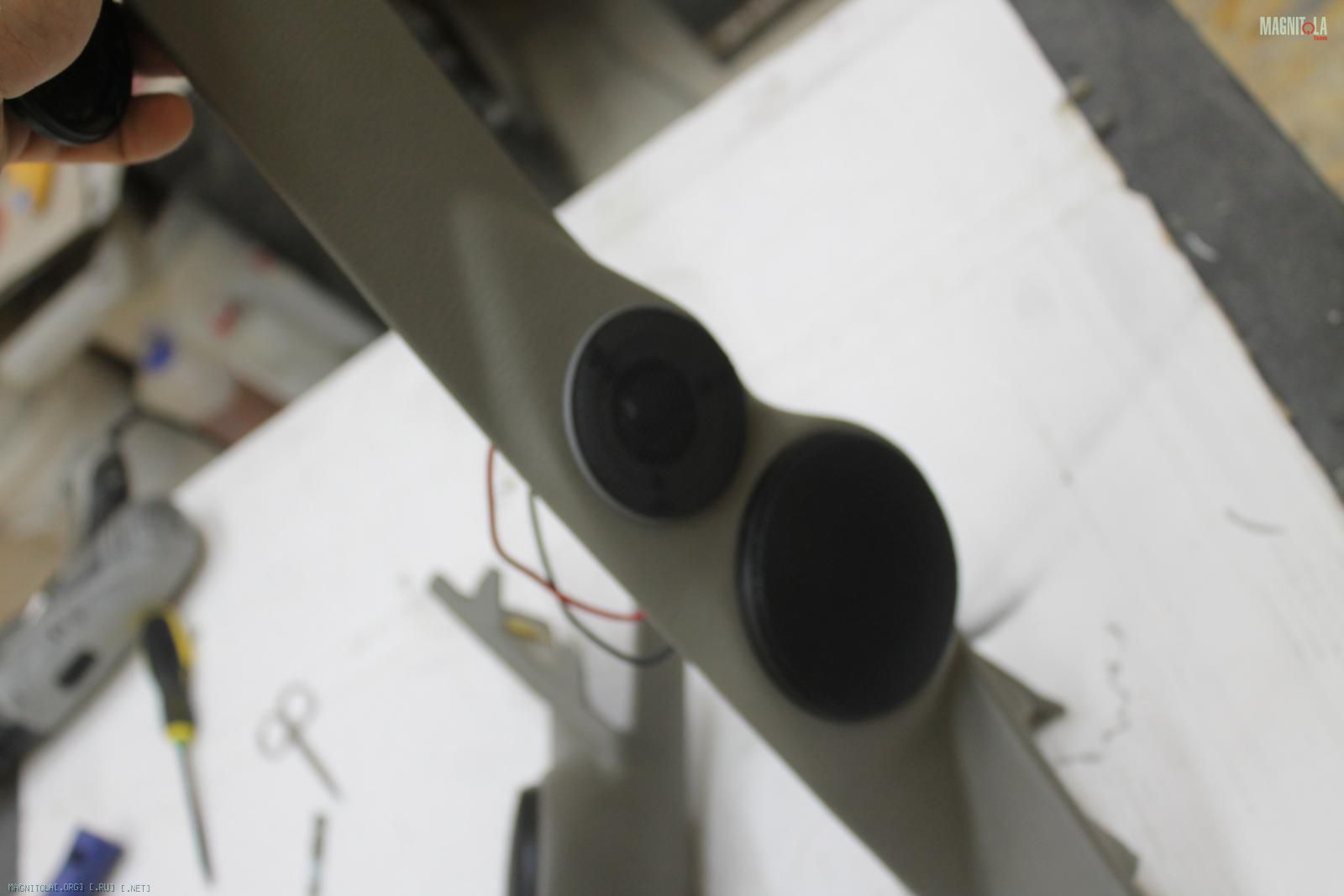

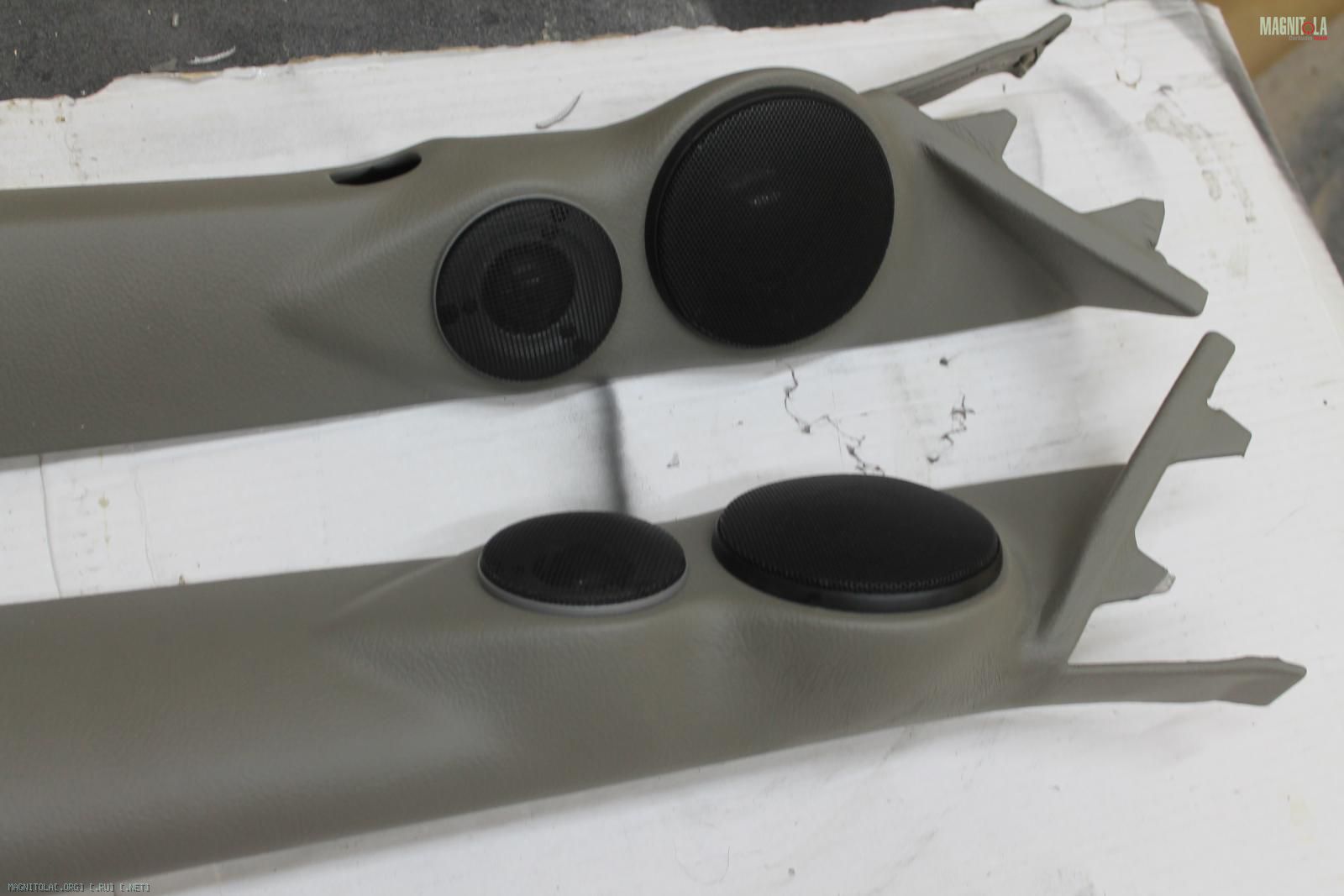

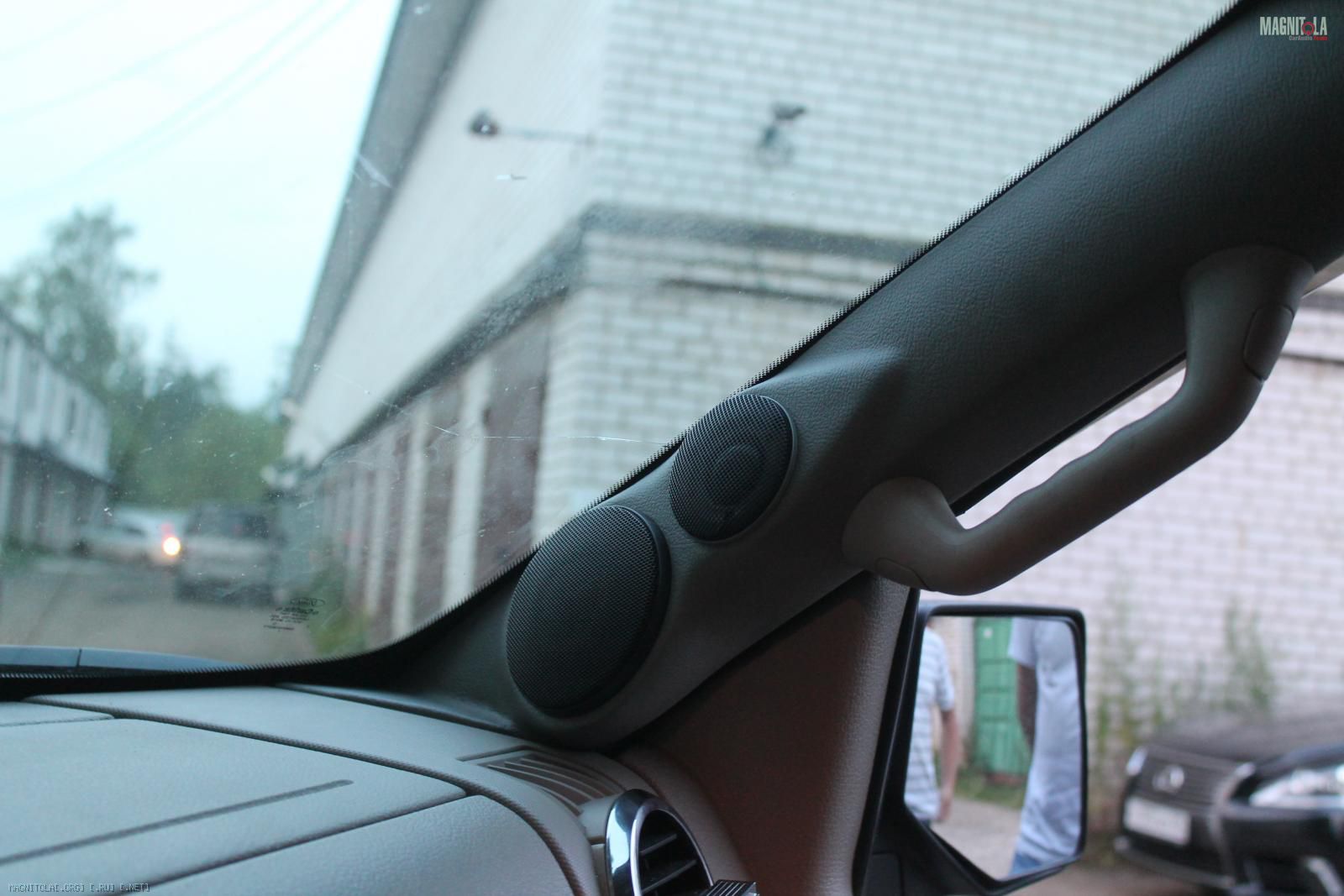

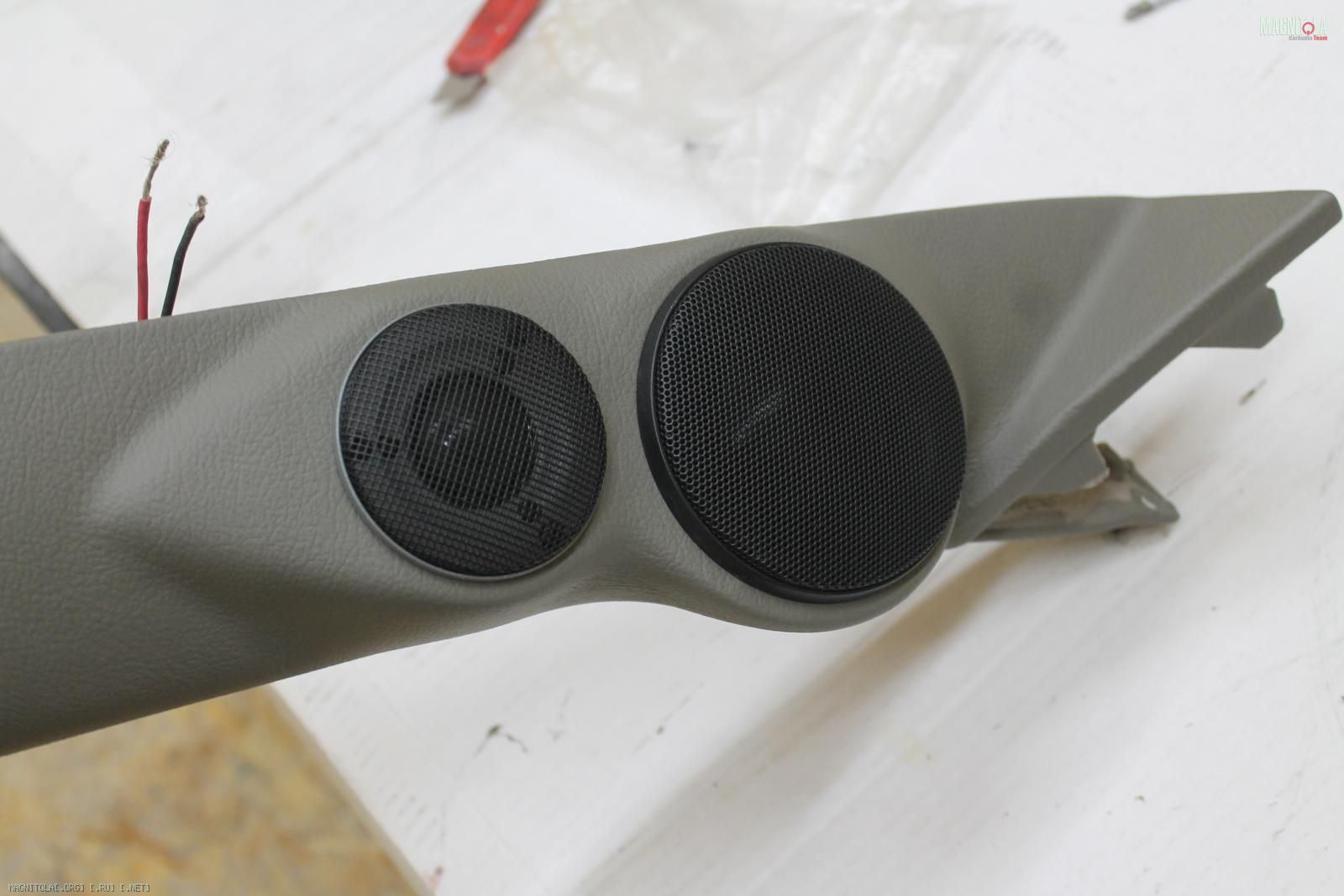

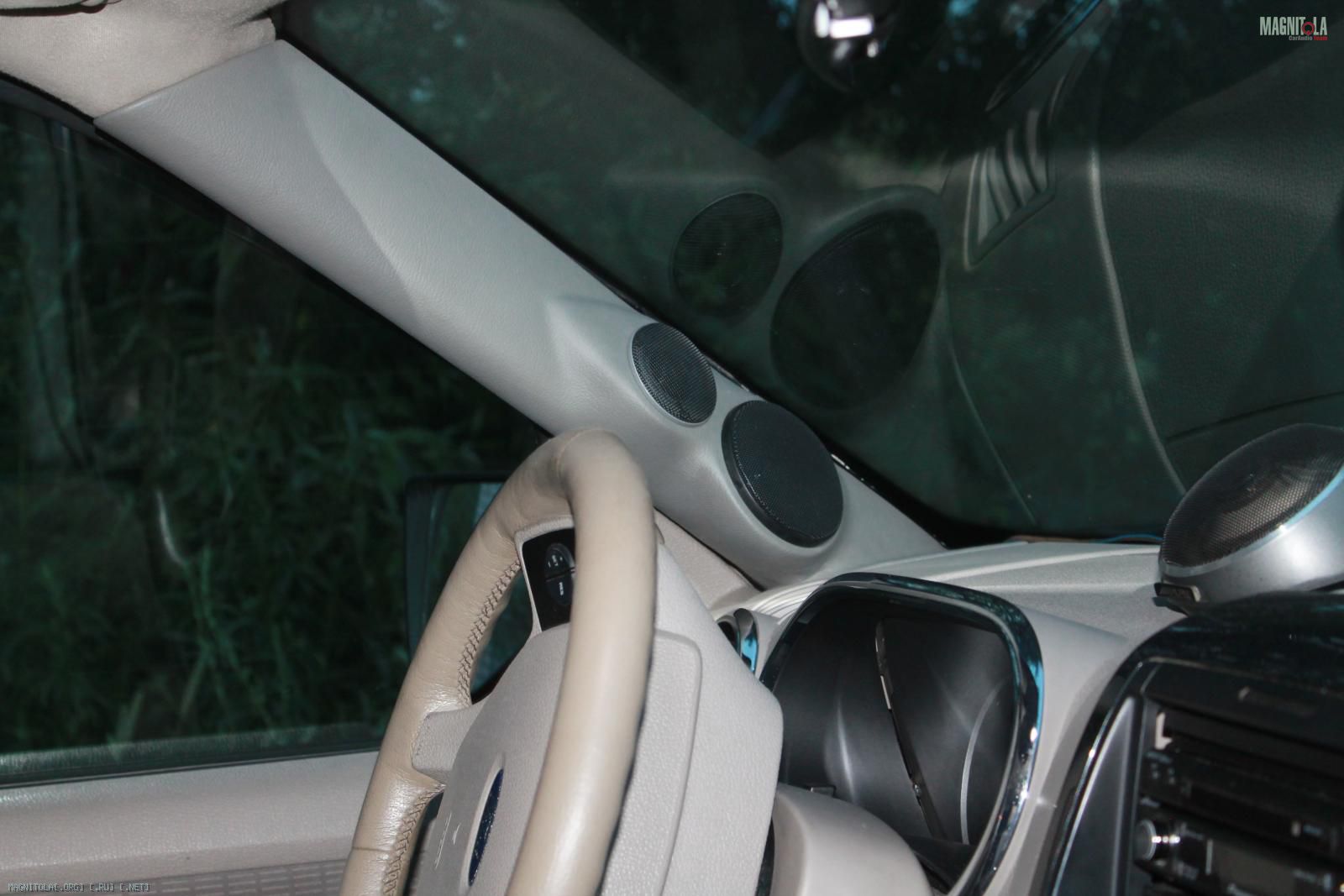

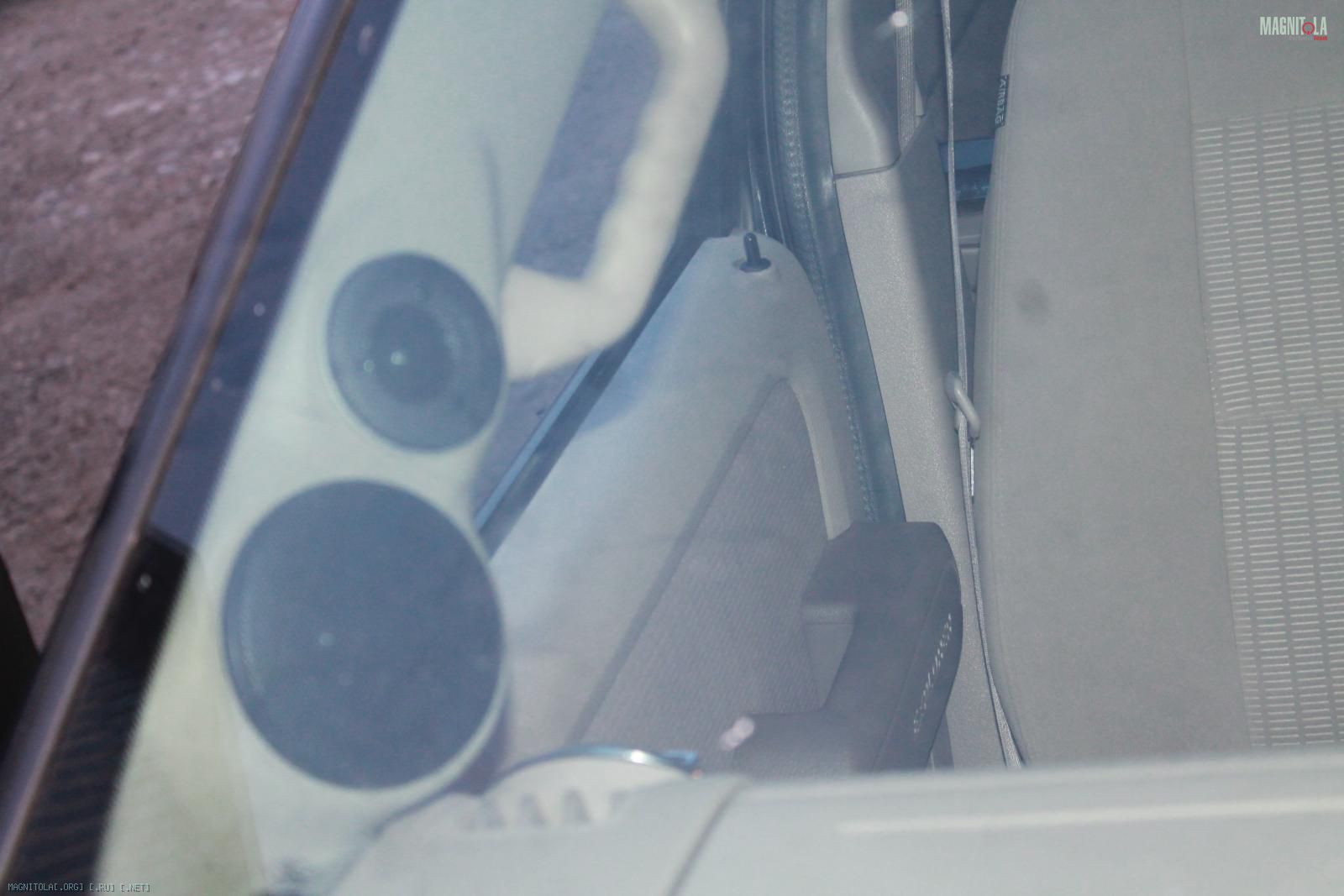

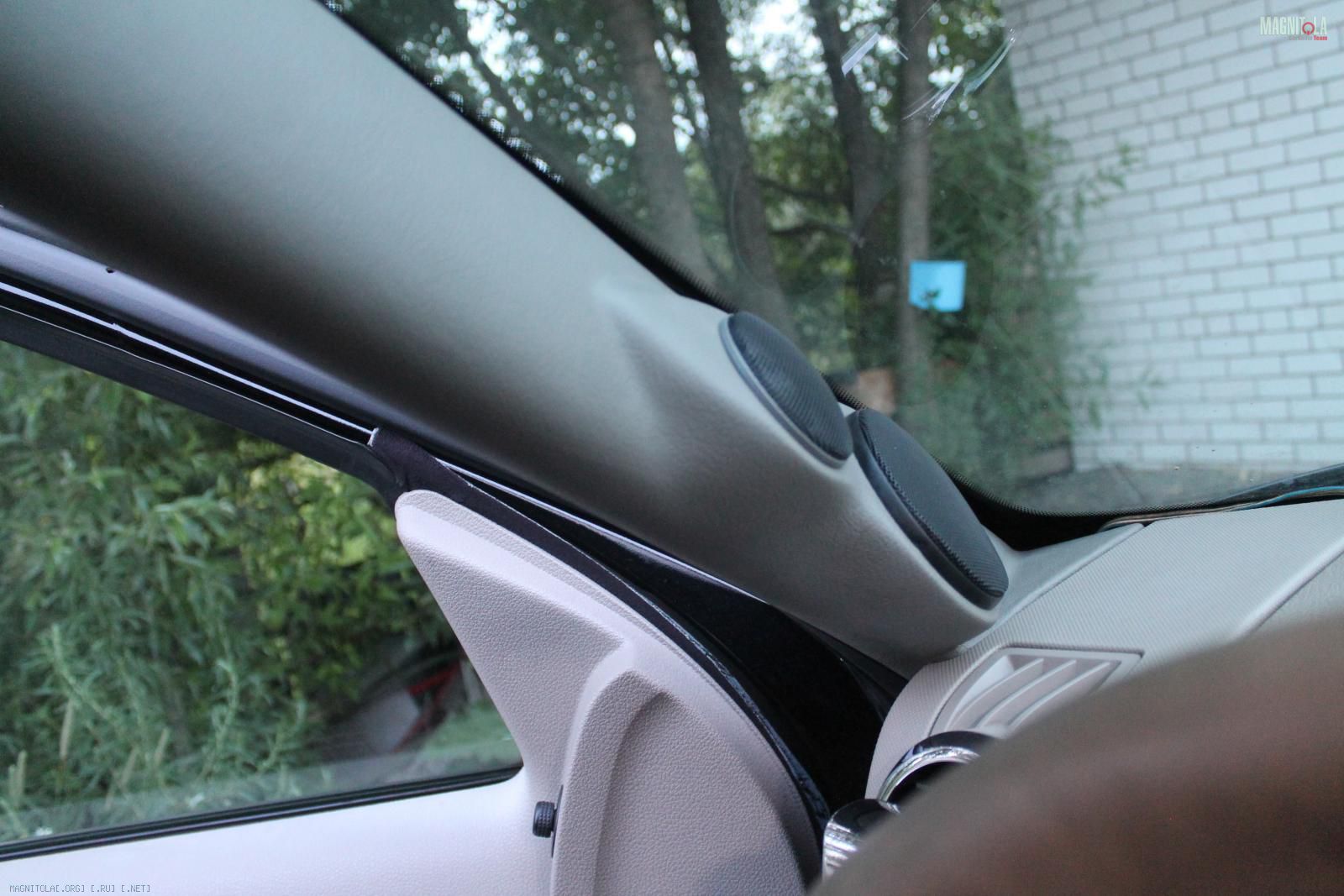

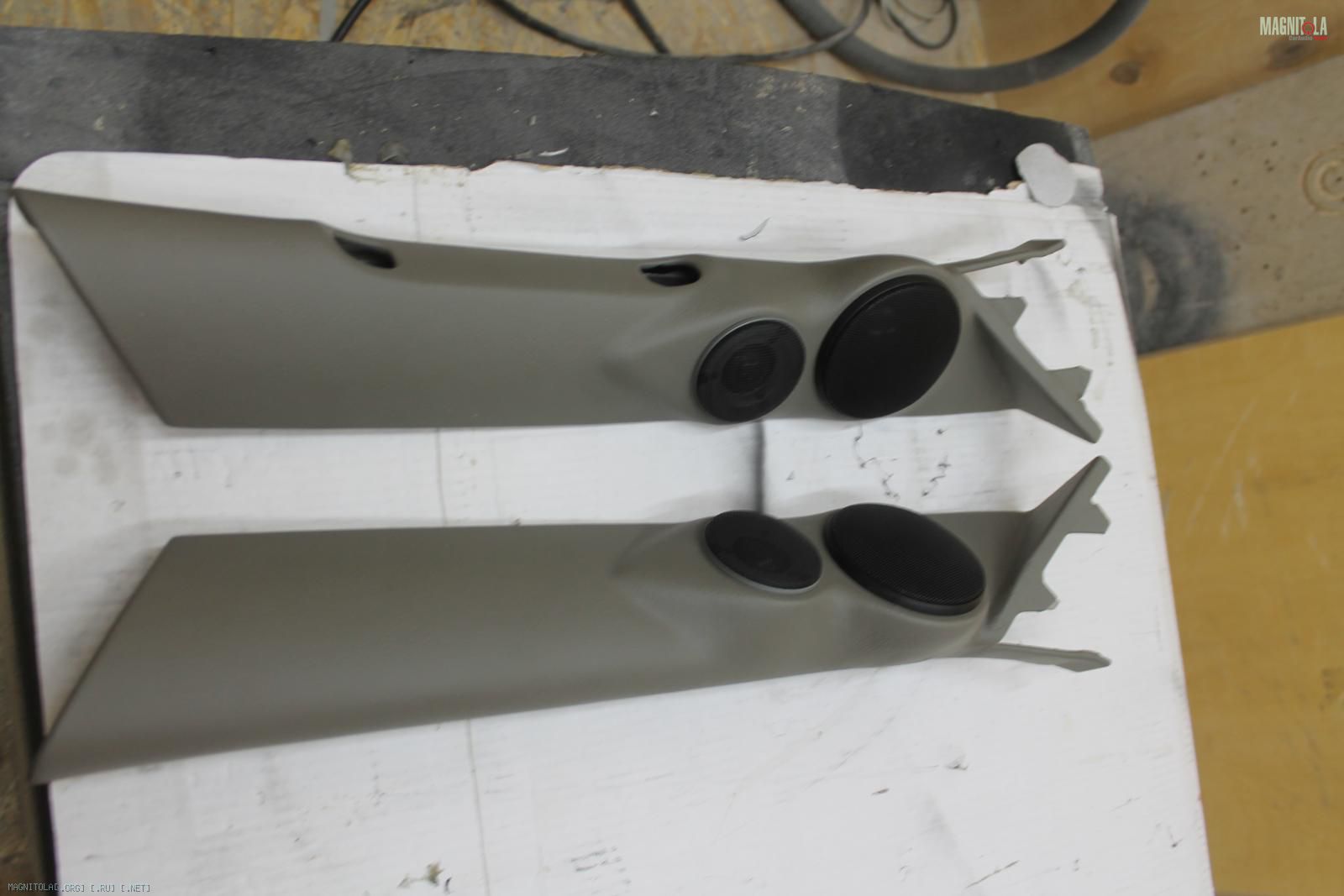

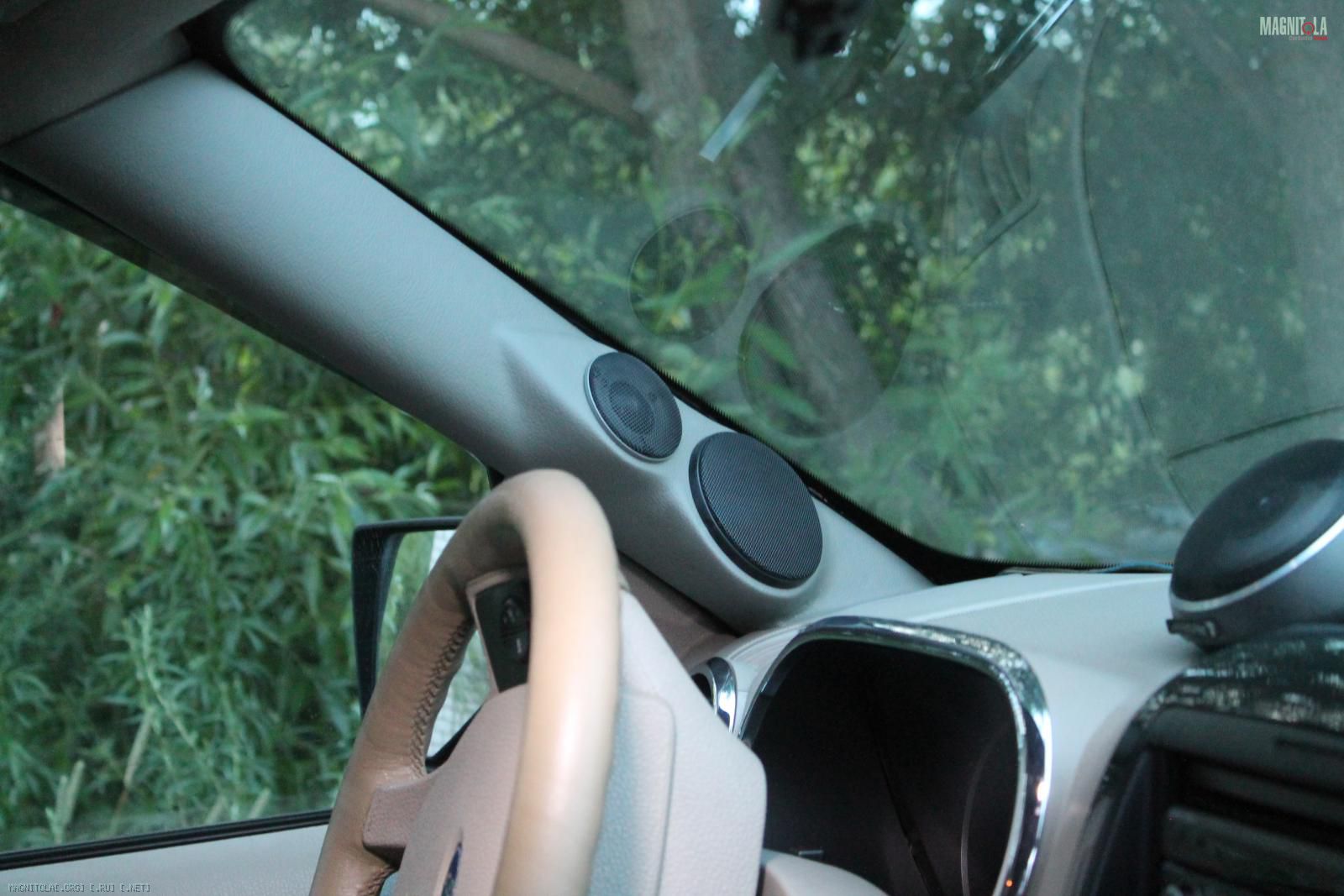

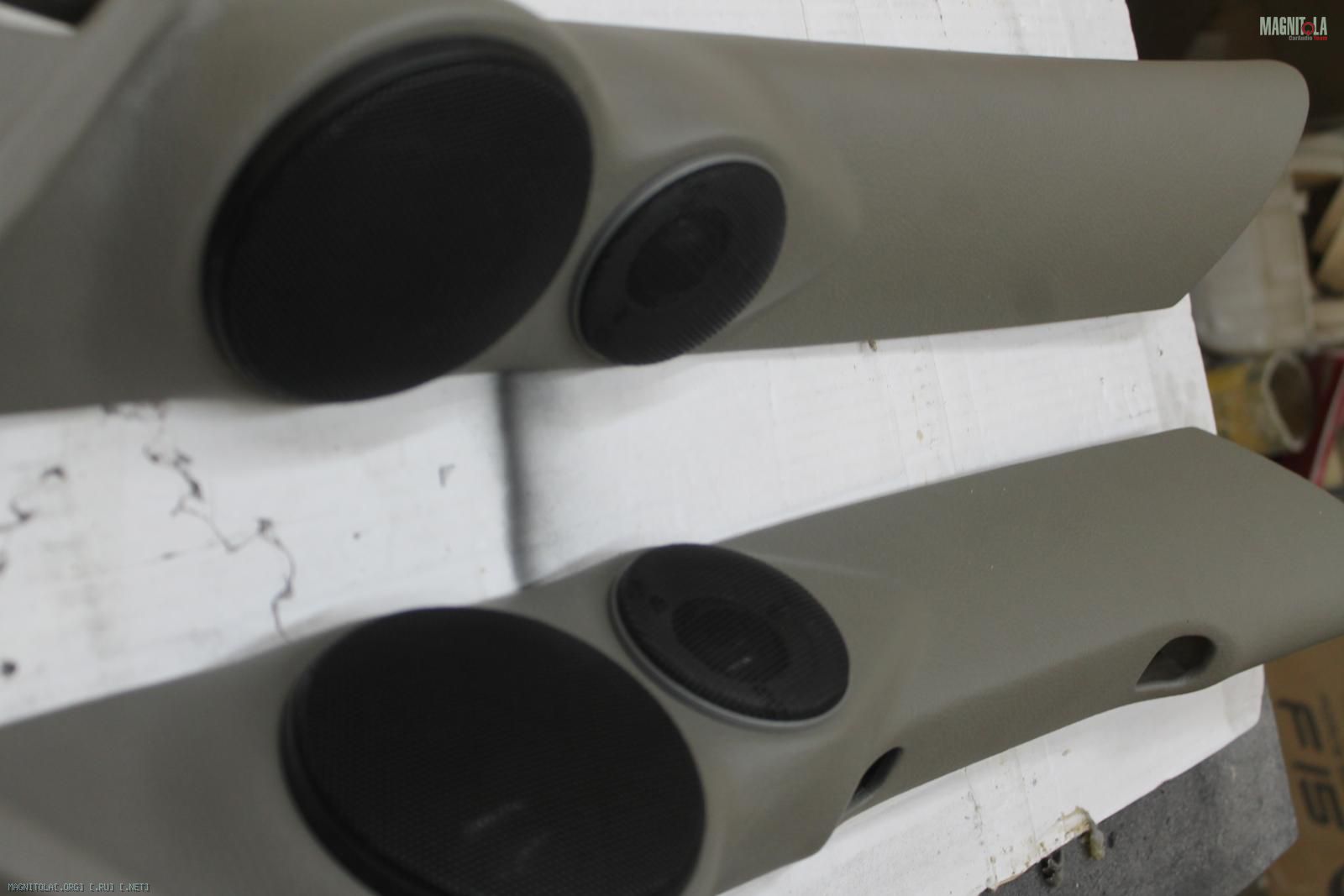

Стойки под ВЧ-СЧ итог...
Вложение 1032810 Вложение 1032812 Вложение 1032814 Вложение 1032816 Вложение 1032818 Вложение 1032820 Вложение 1032822 Вложение 1032824 Вложение 1032826 Вложение 1032828 Вложение 1032830 Вложение 1032832 Вложение 1032834 Вложение 1032836 Вложение 1032838 Вложение 1032840 Вложение 1032842
13.07.2016, 22:08
st220

Вложений: 80

Re: Изготовление корпусов для сабвуферов, фальшпанелей

AUDI A4 B9 white

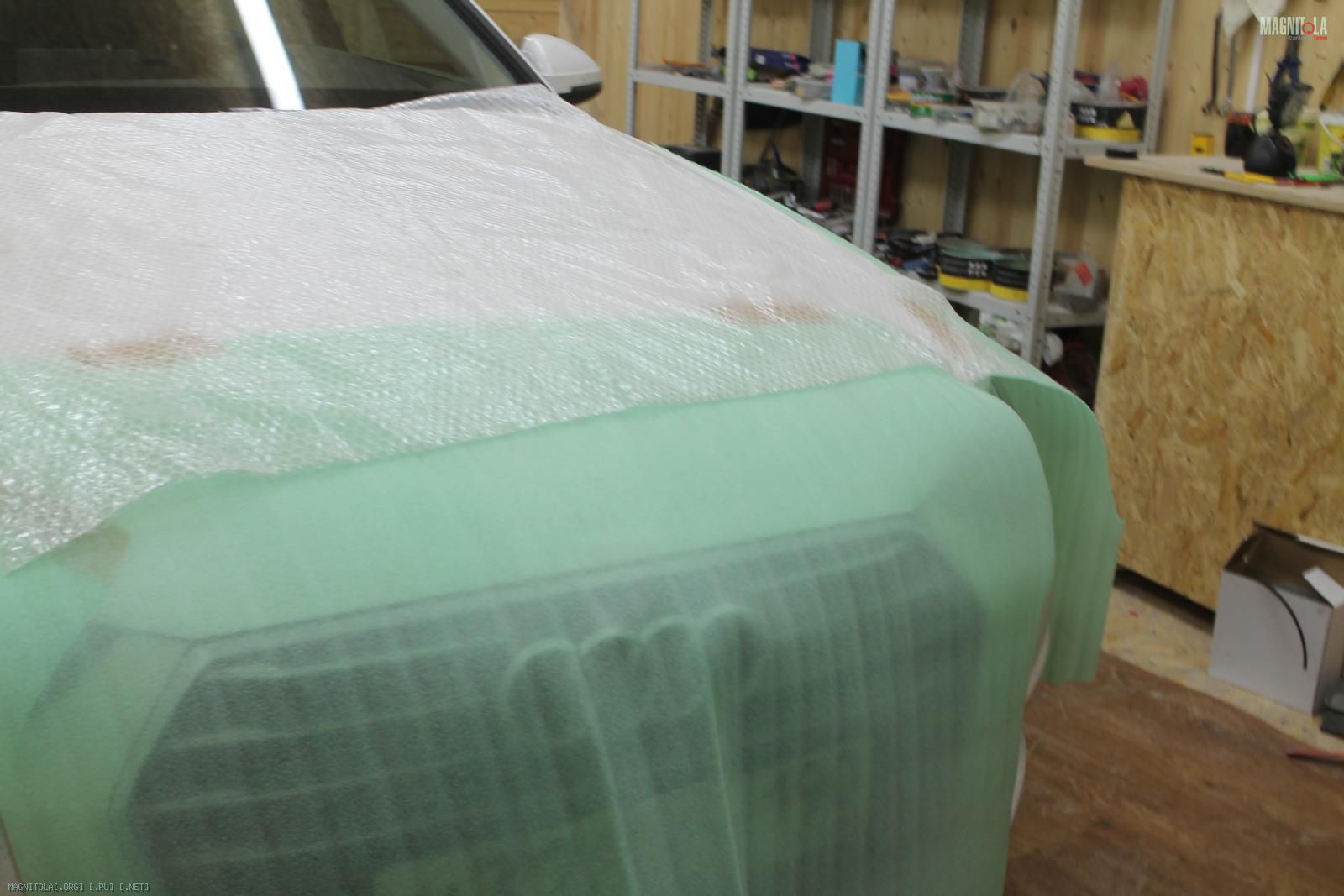

В KF-Sound Technology всегда бережное отношение к автомобилю клиента

Вложение 1033006 Вложение 1033008 Вложение 1033010 Вложение 1033012 Вложение 1033014 Вложение 1033016 Вложение 1033018

Данная акустическая система в ауди самая простая, т.е. 4 мидбаса и 4 ВЧ, но звучит она лучше более дорогой системы где есть центр и саб... как не странно...
Поэтому мы небольшими доработками попытаемся улучшить штатную музыку...

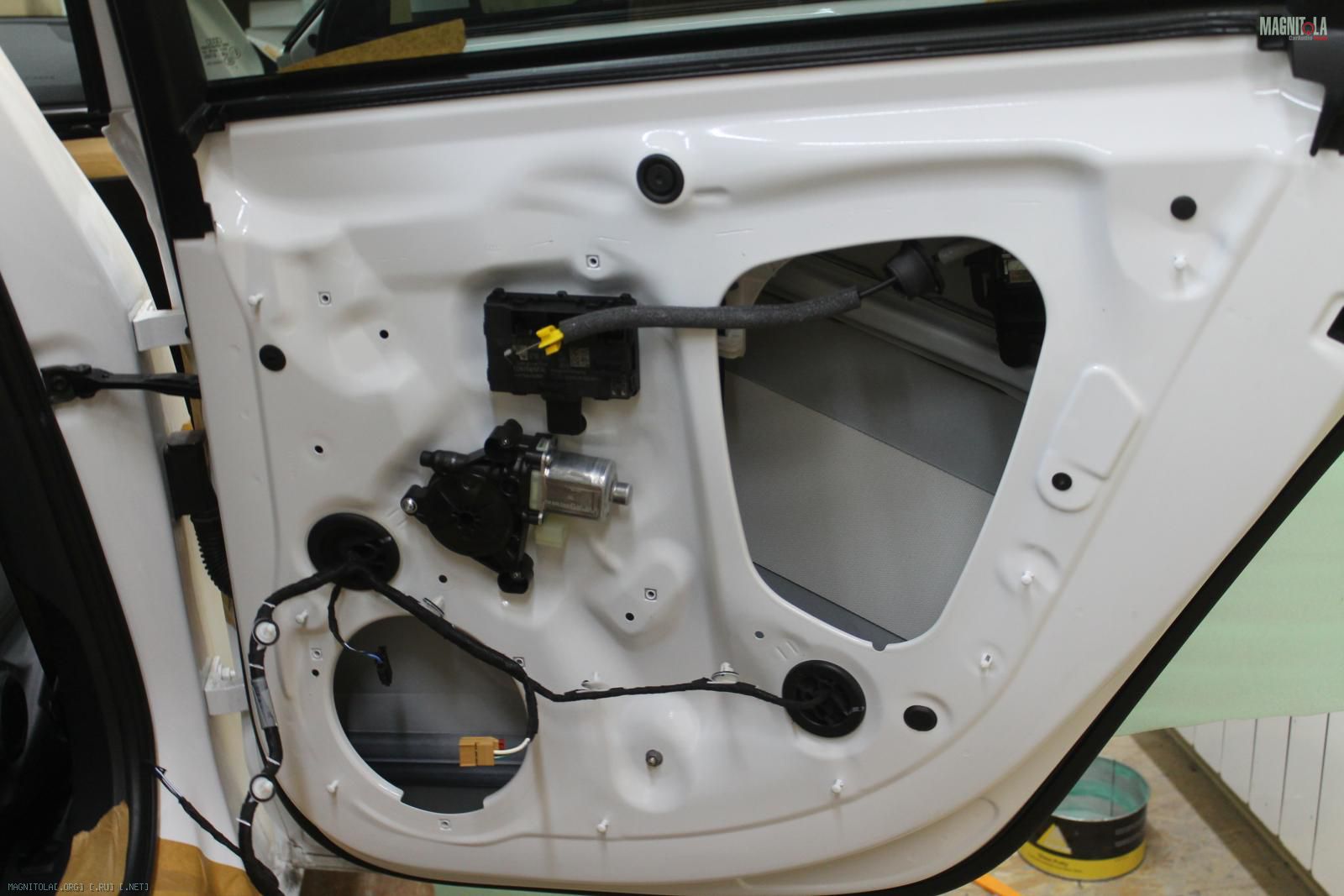

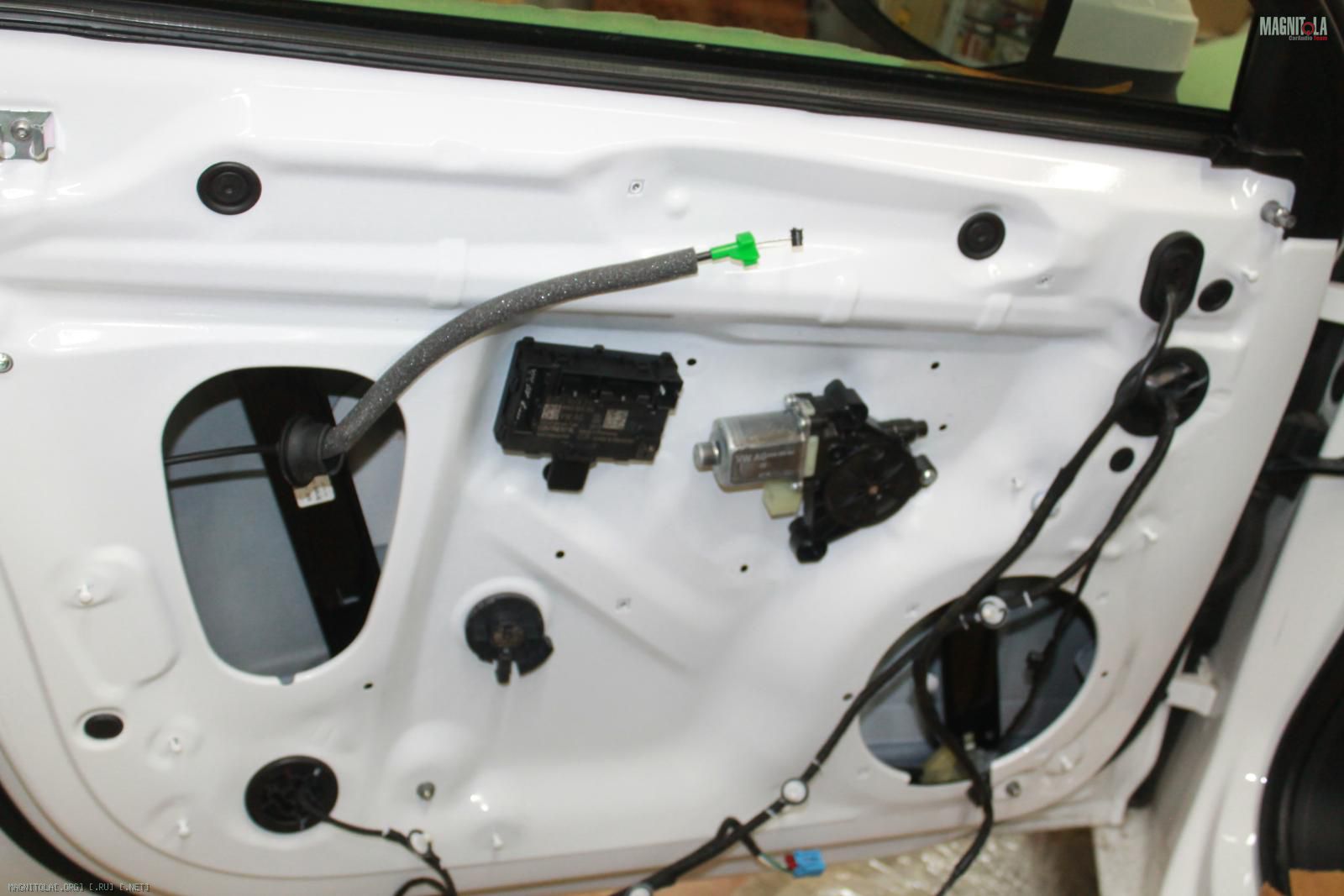

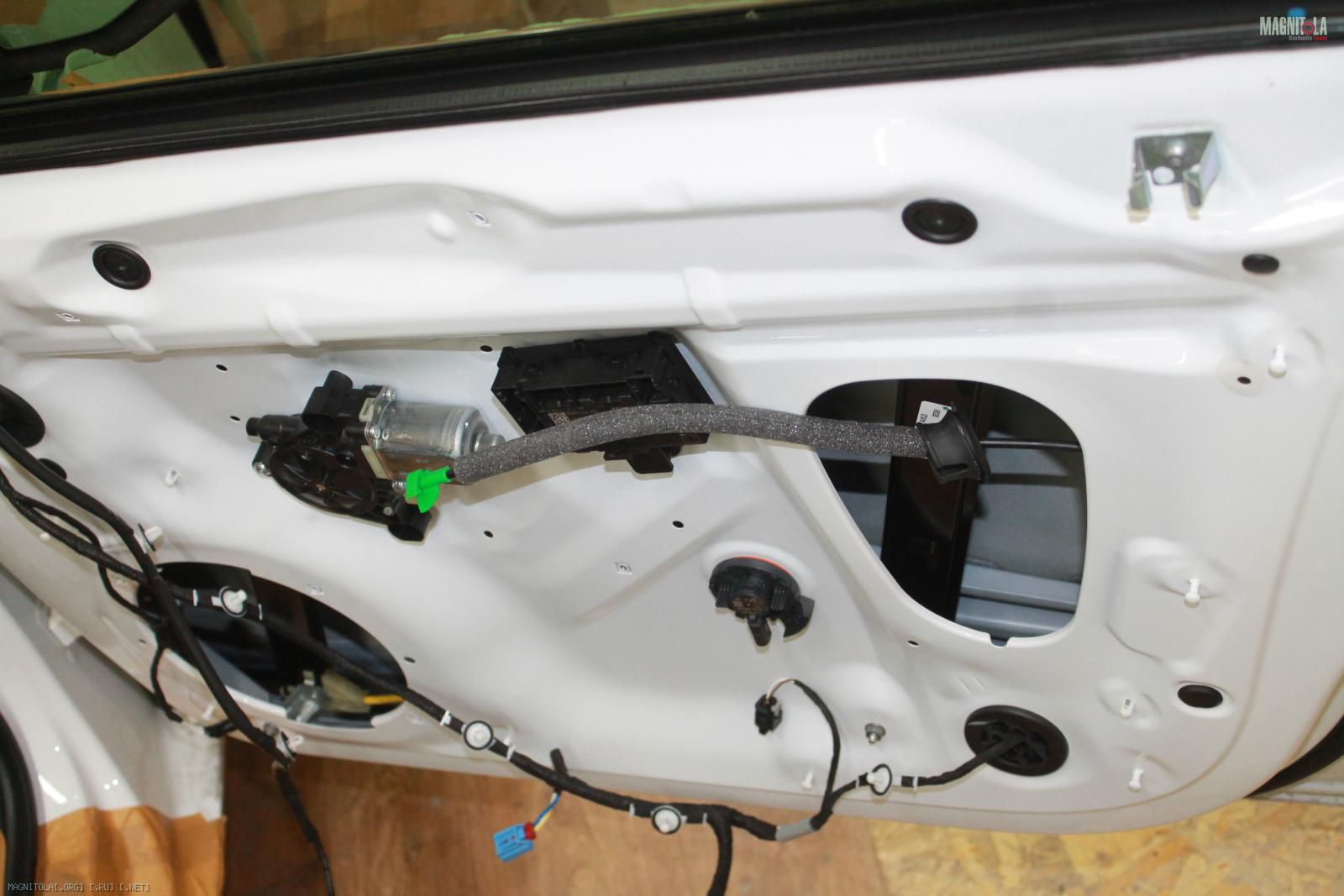

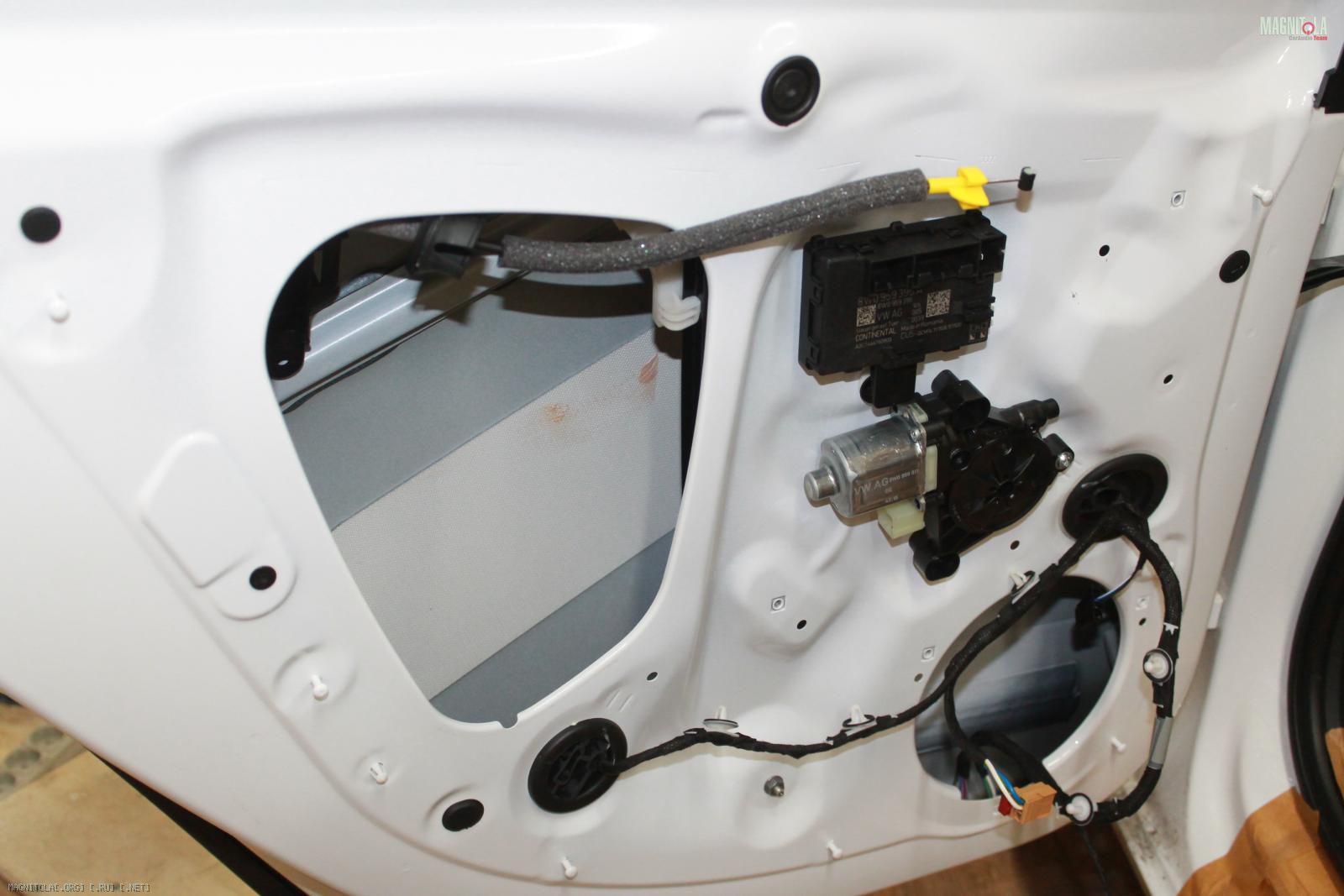

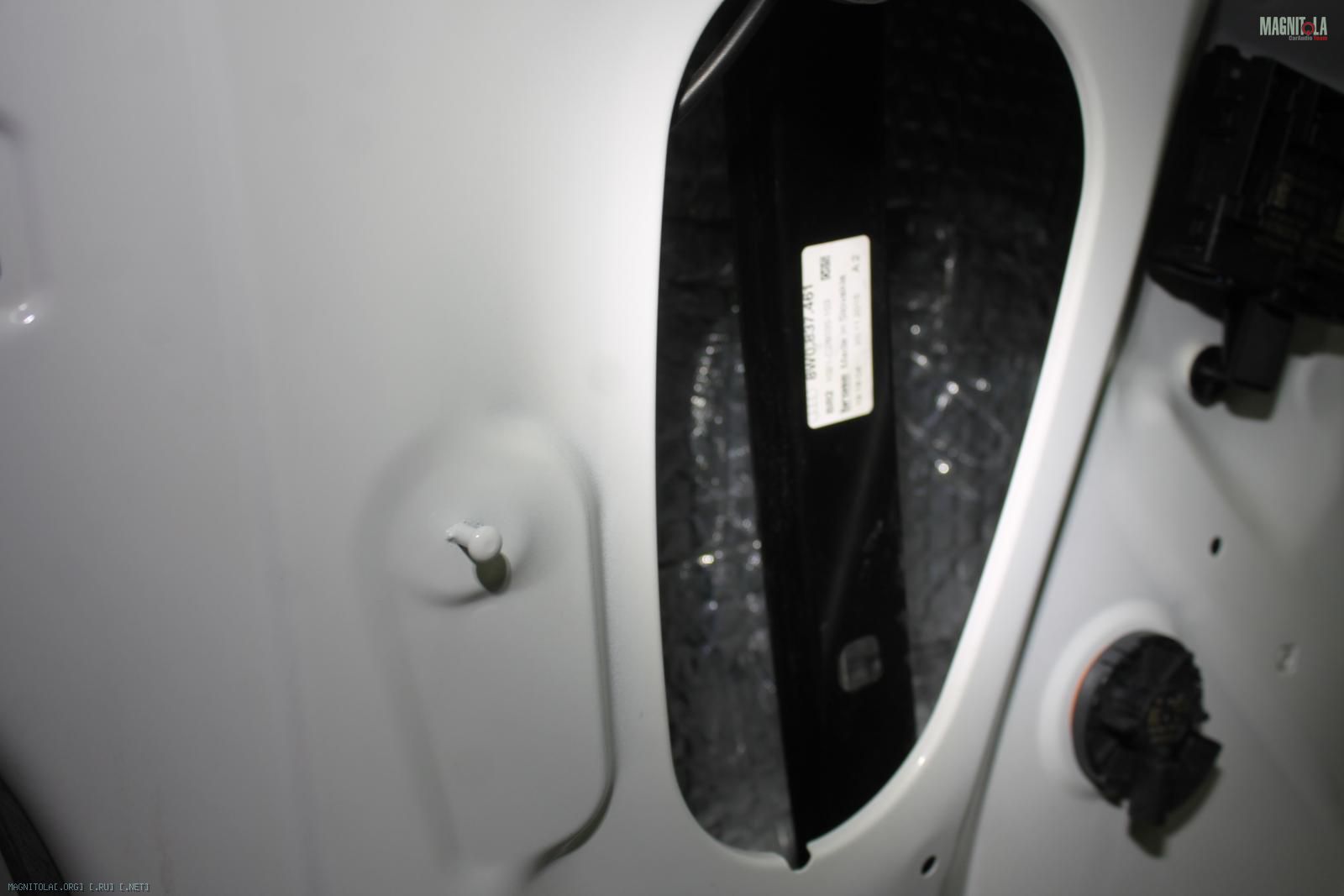

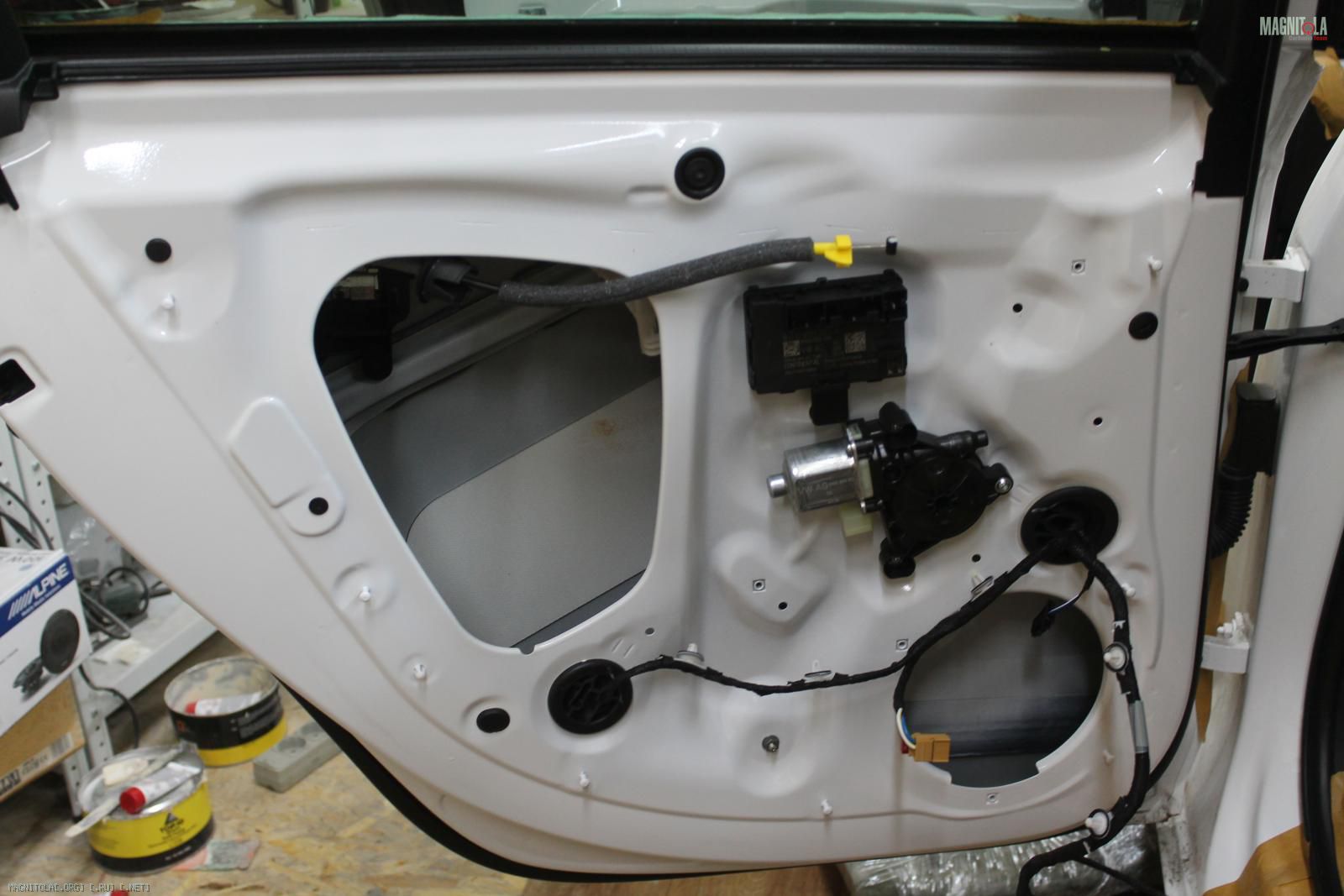

Разбираем двери... они все дребезжат, стучат, шуршат и т.д. пи 40-50% громкости.
Вложение 1033020 Вложение 1033022 Вложение 1033024 Вложение 1033026 Вложение 1033028

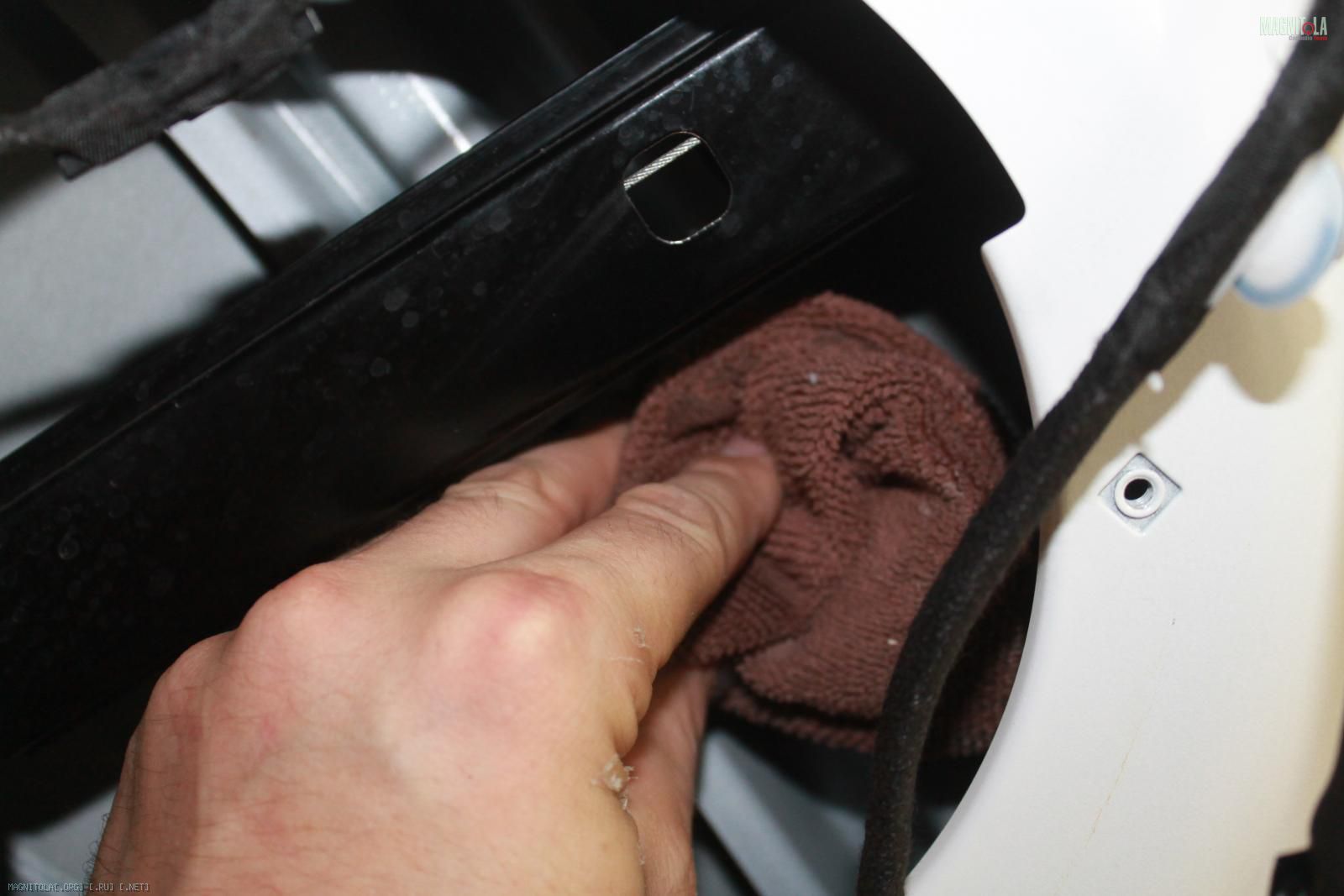

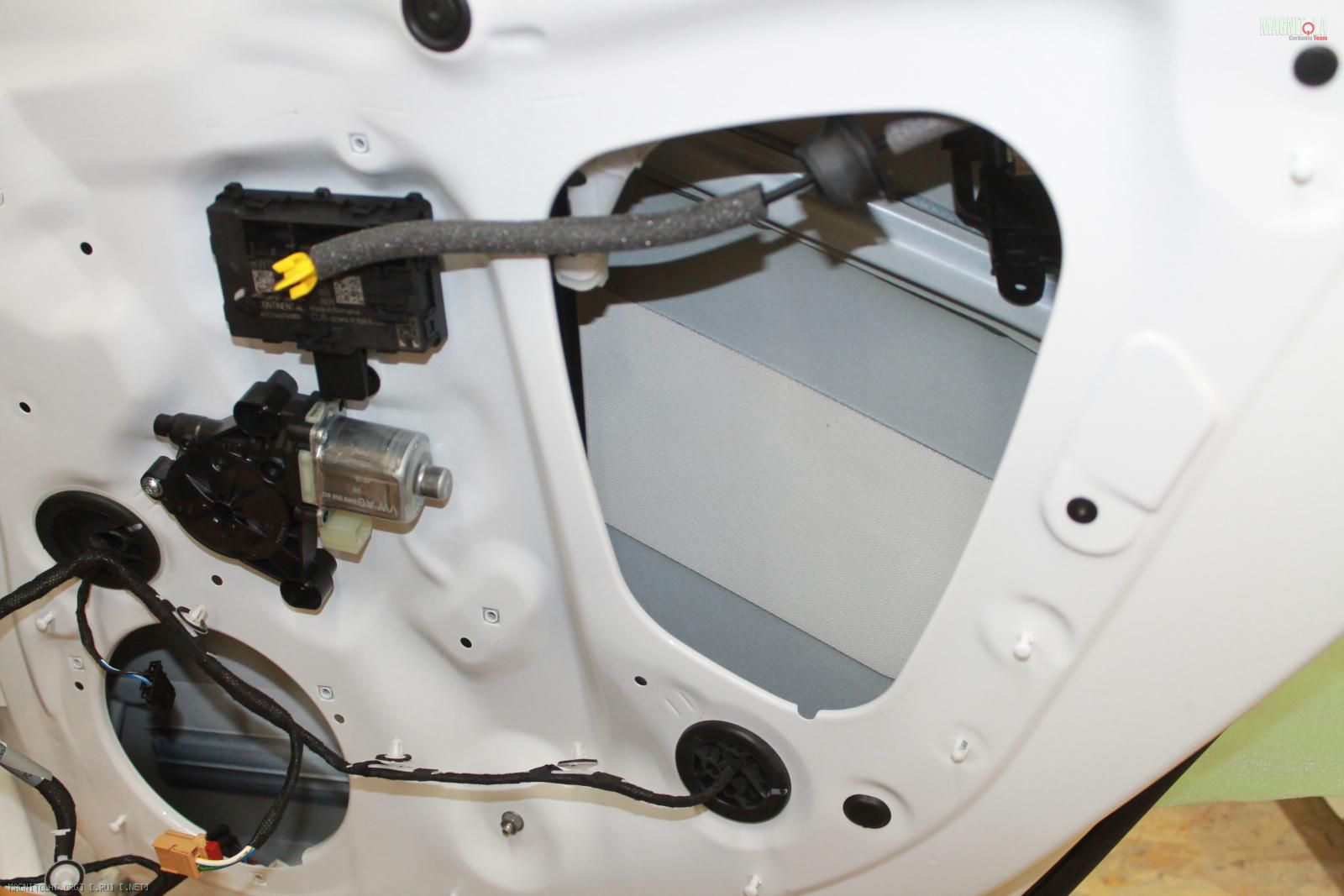

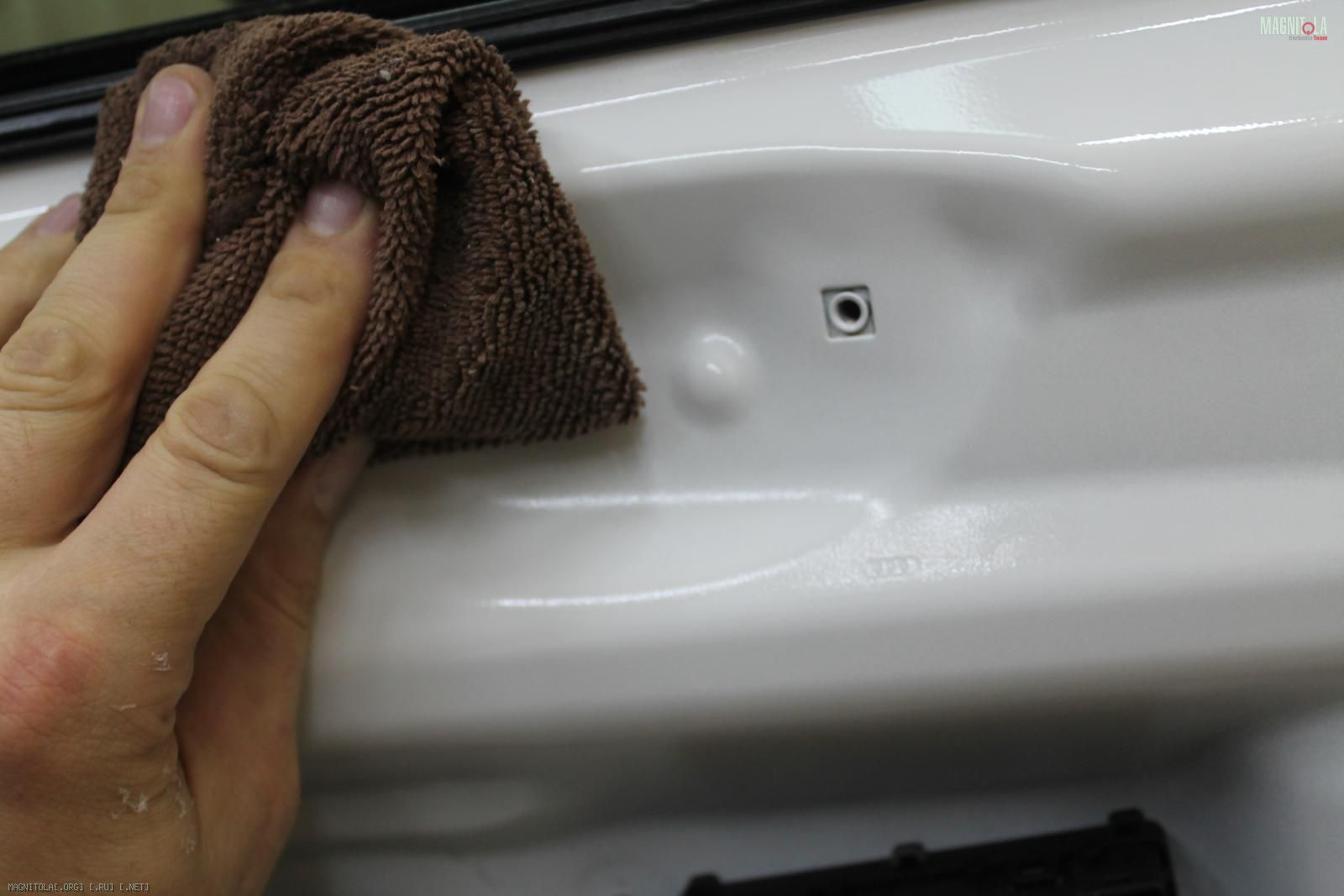

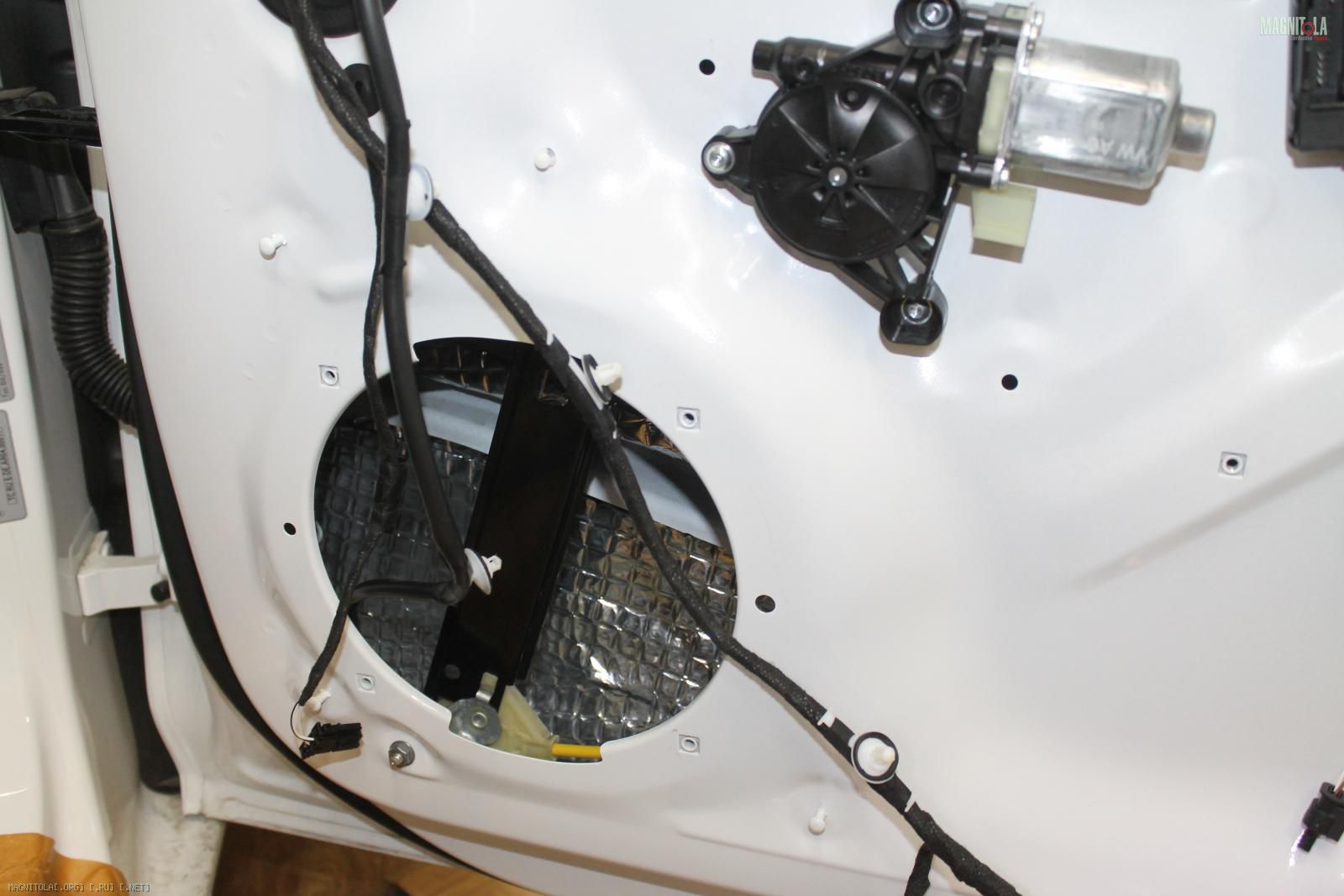

Очищаем, обезжириваем...
Вложение 1033030 Вложение 1033032 Вложение 1033034 Вложение 1033036 Вложение 1033038 Вложение 1033040 Вложение 1033042

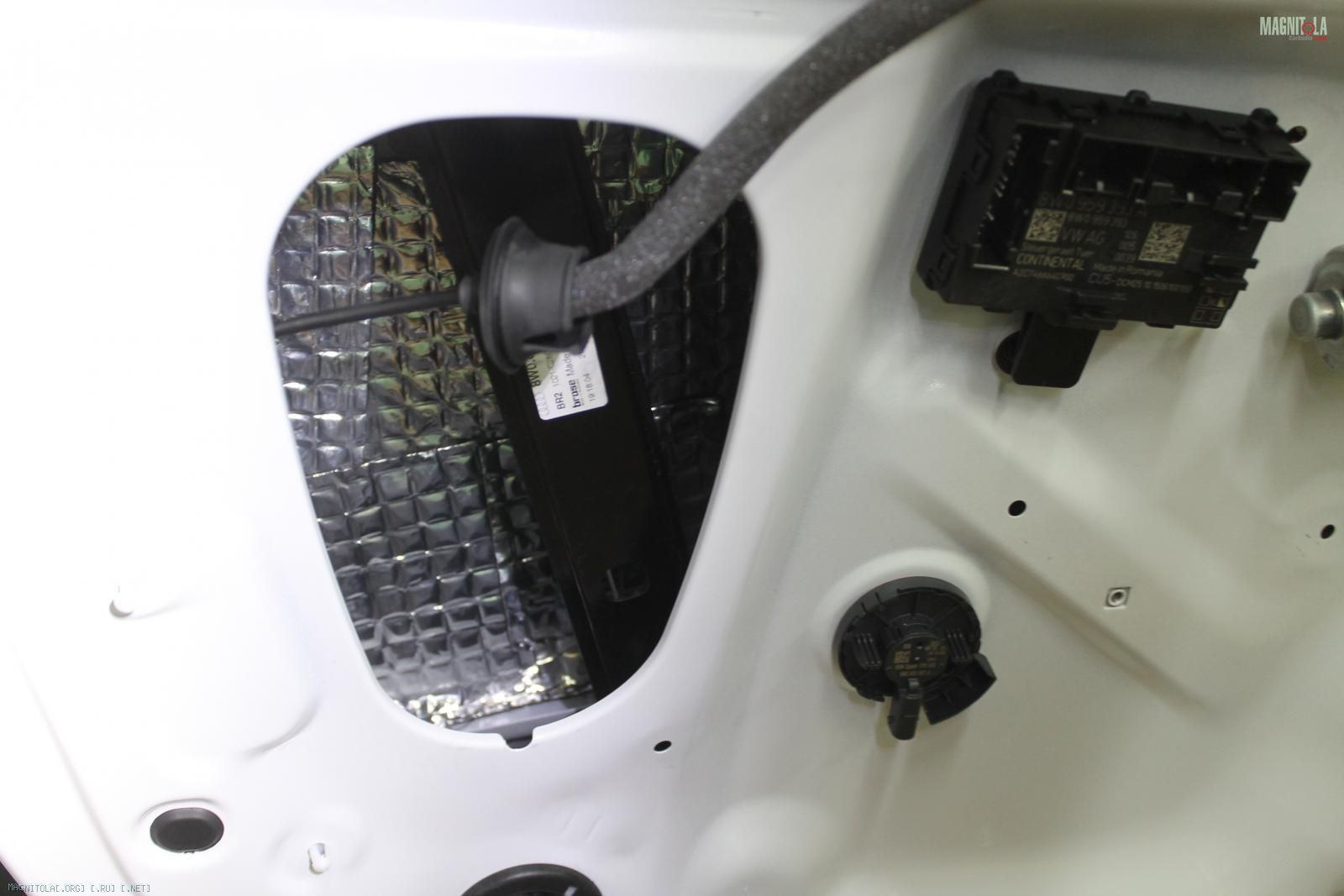

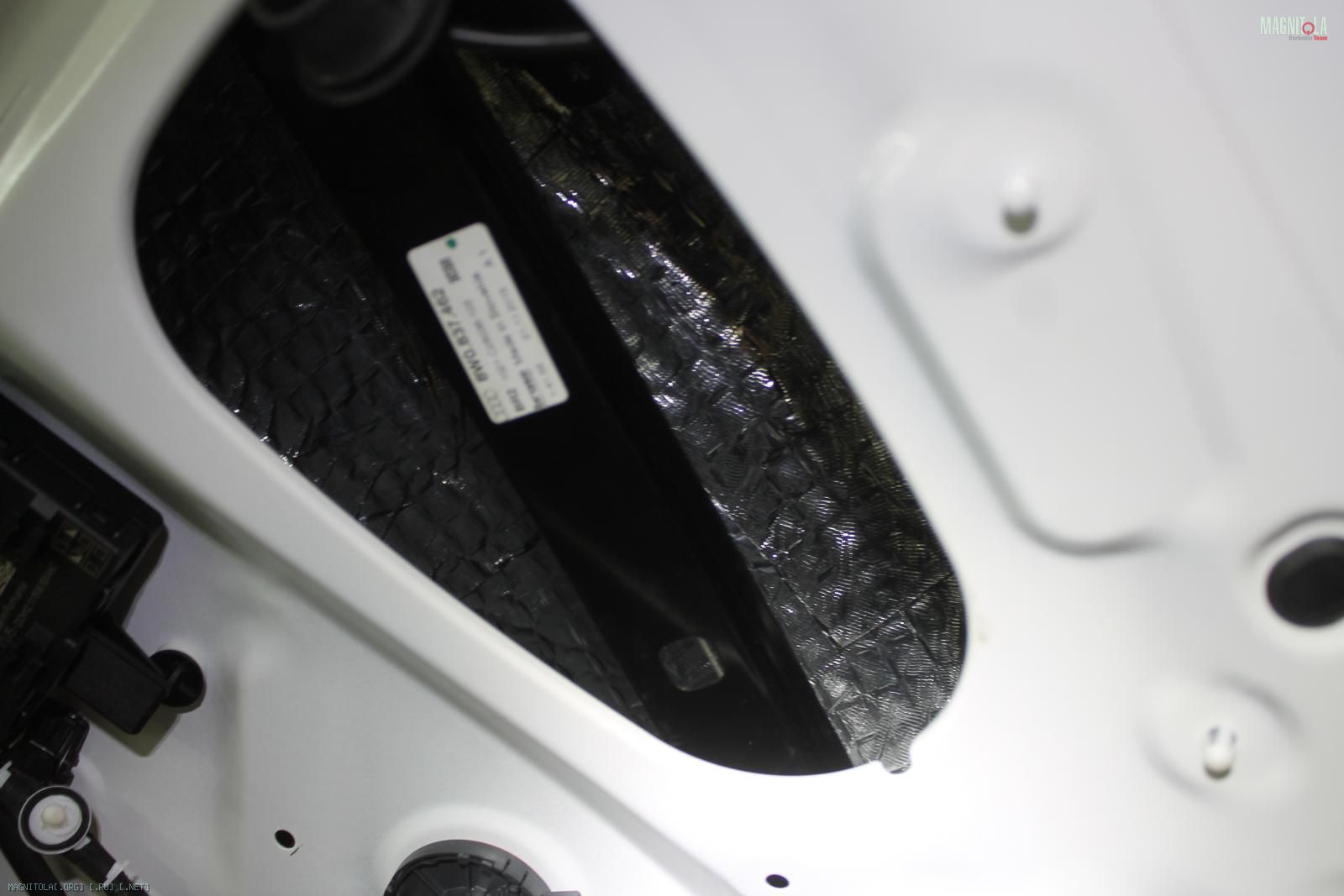

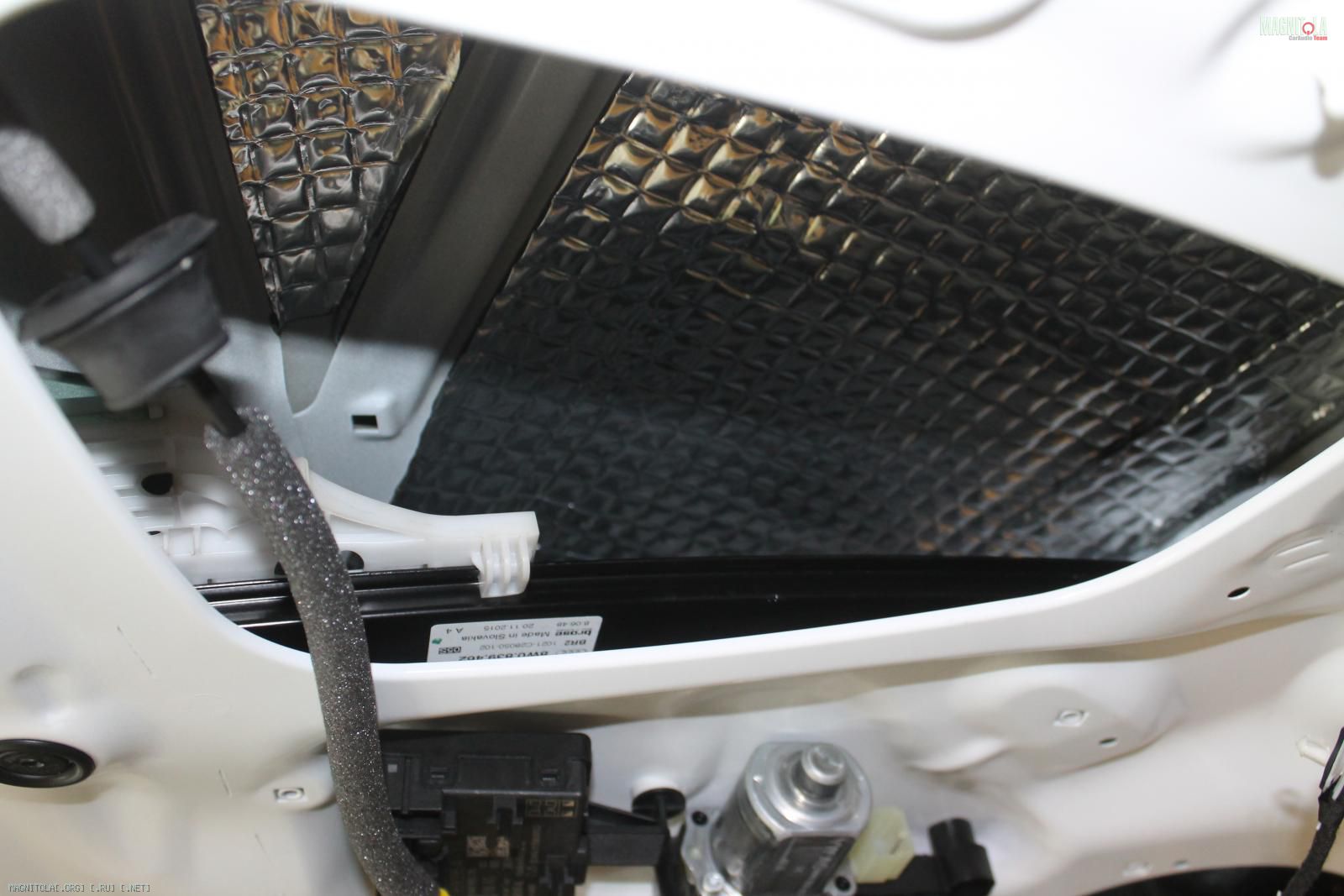

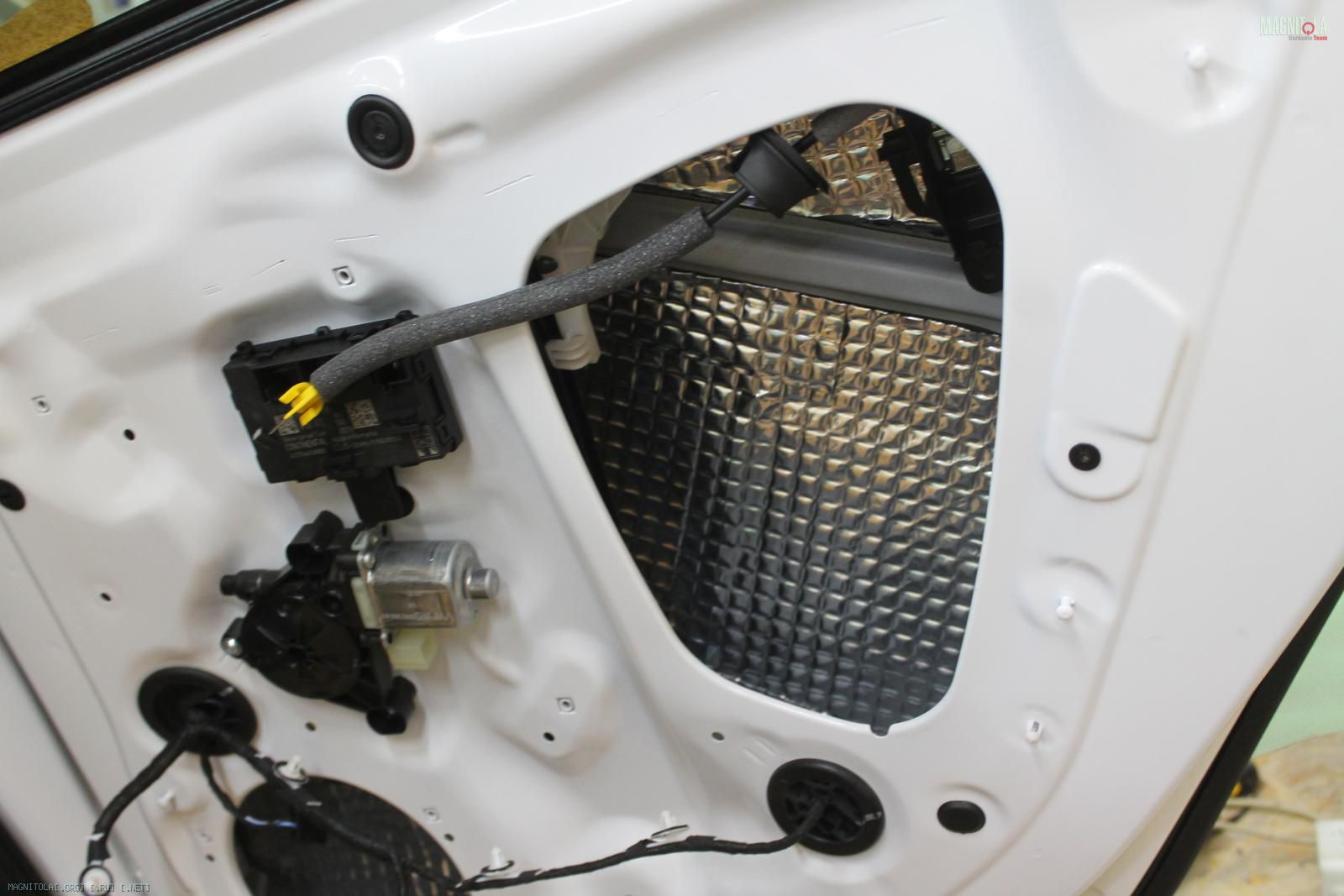

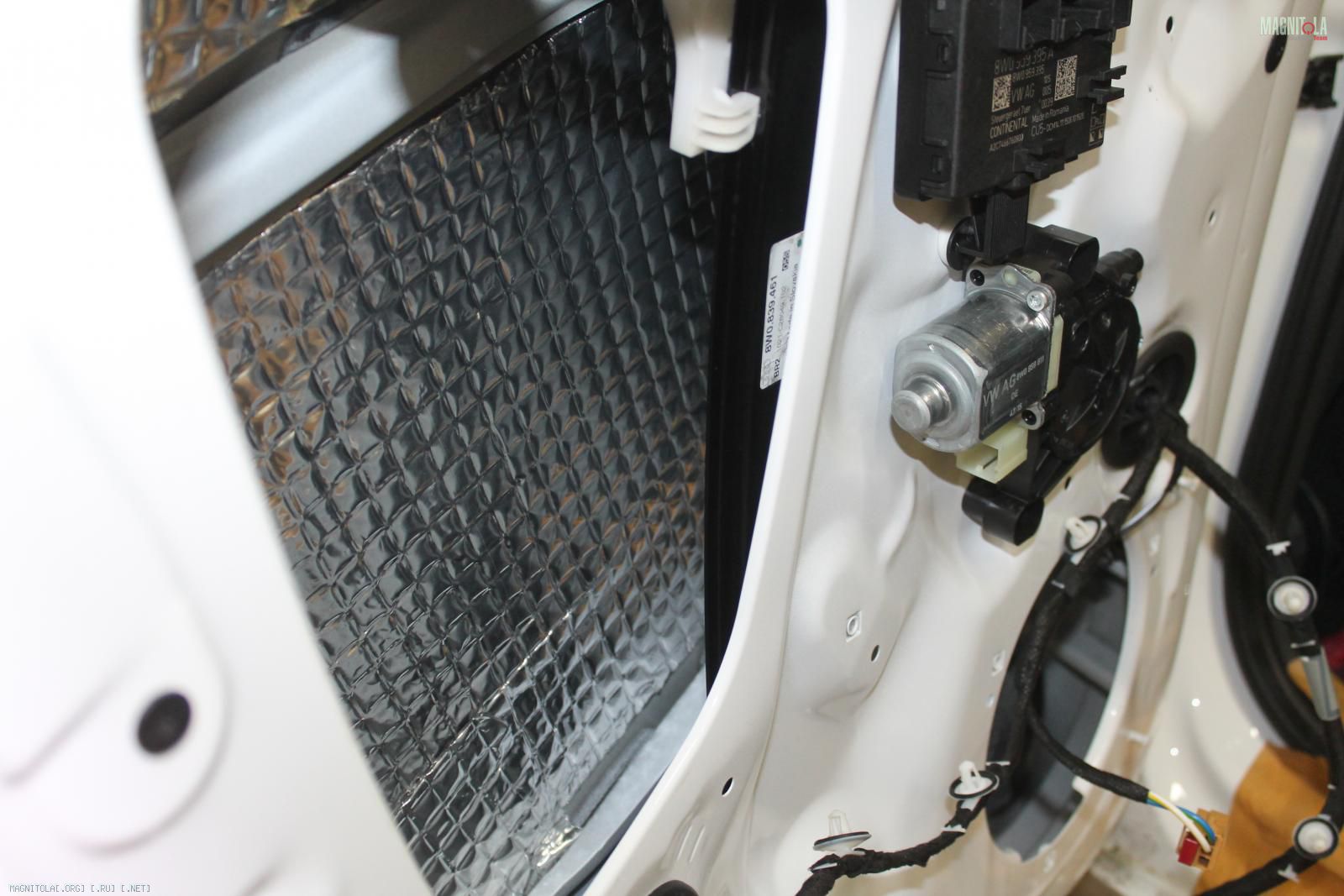

Наносим вибру на внутреннюю сторону

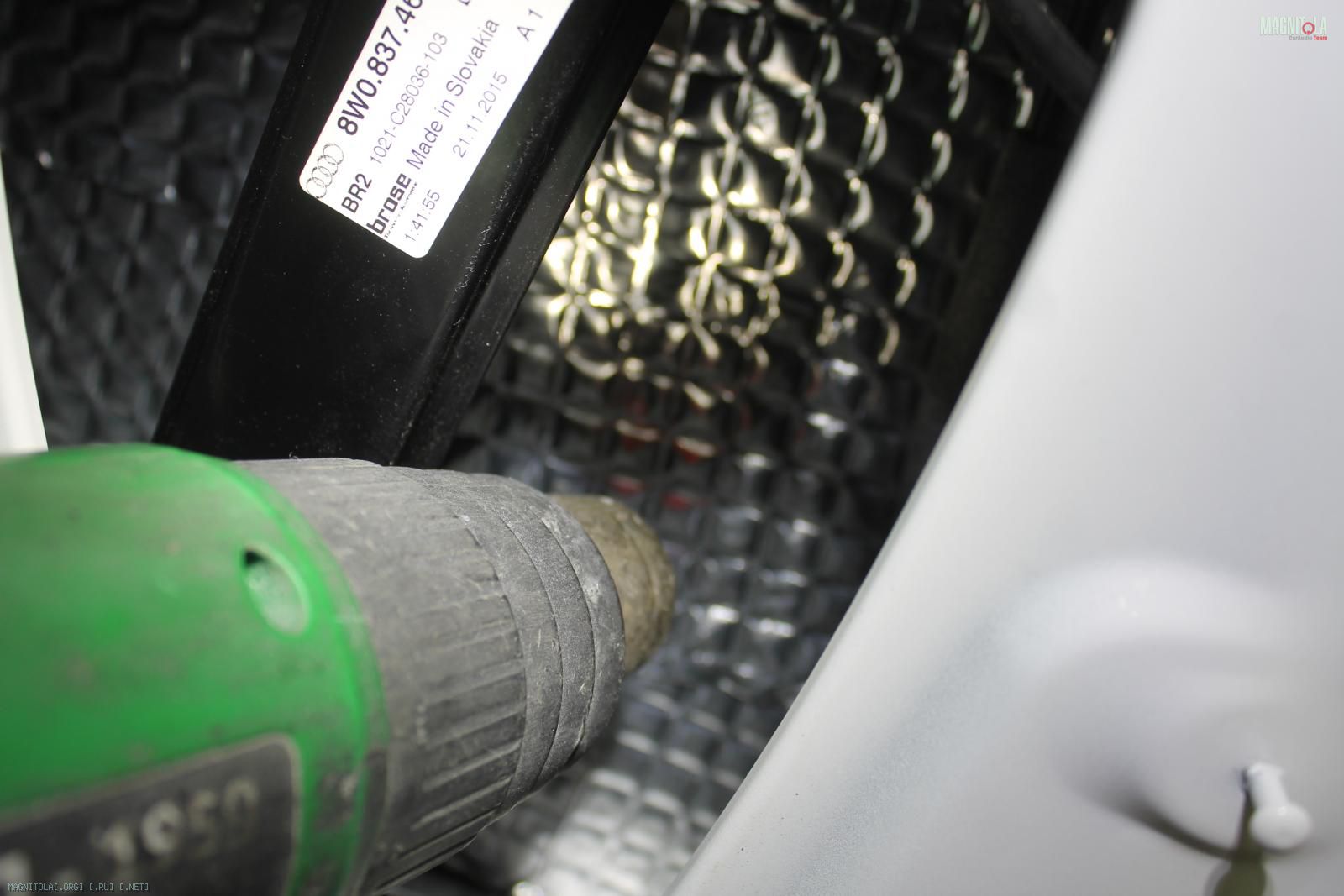

Греем, прикатываем...
Вложение 1033044 Вложение 1033046 Вложение 1033048 Вложение 1033050 Вложение 1033052 Вложение 1033054 Вложение 1033056 Вложение 1033058 Вложение 1033060 Вложение 1033062 Вложение 1033064 Вложение 1033066

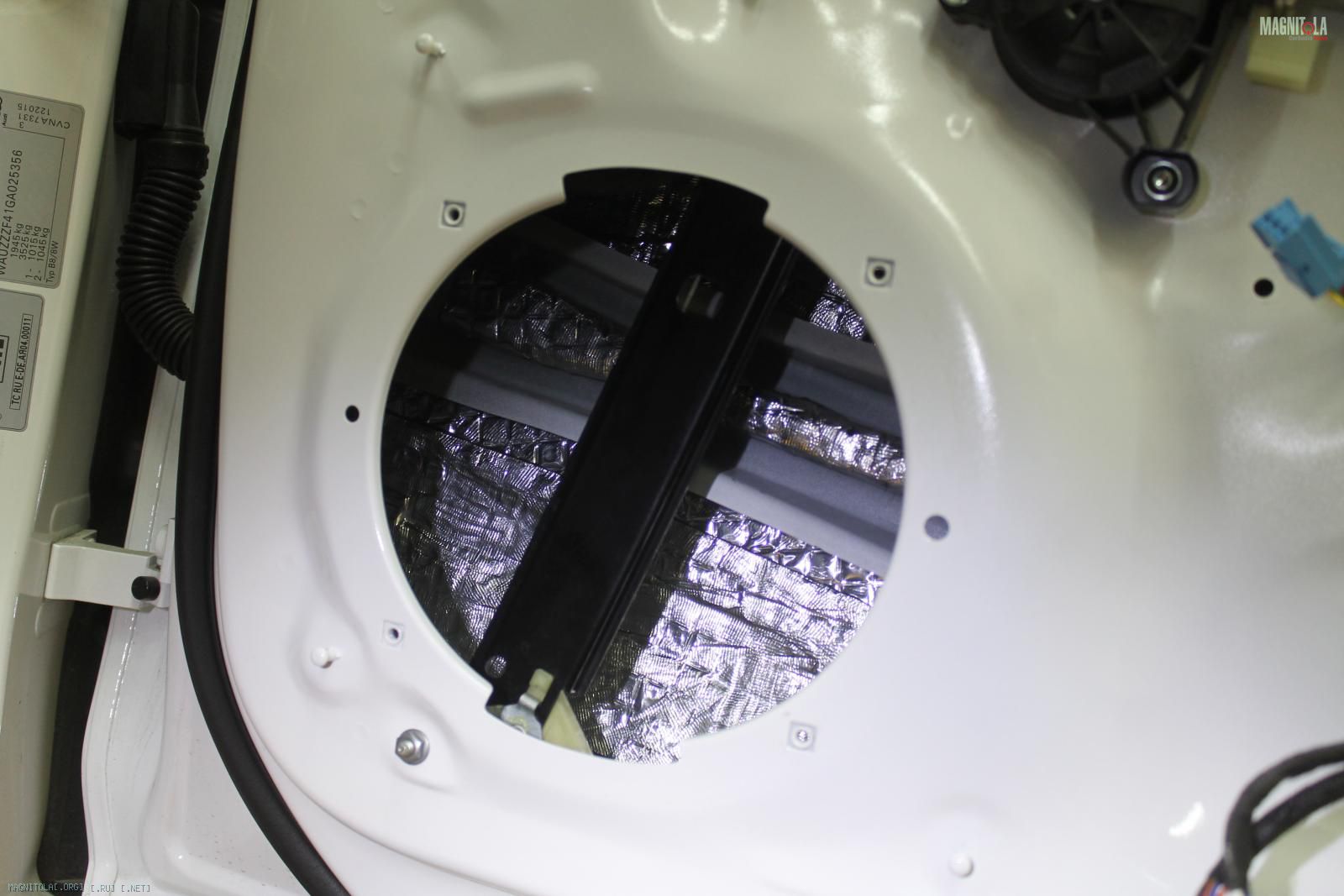

Итог...
Вложение 1033068 Вложение 1033070 Вложение 1033072 Вложение 1033074 Вложение 1033076 Вложение 1033078 Вложение 1033080 Вложение 1033082 Вложение 1033084 Вложение 1033086 Вложение 1033088

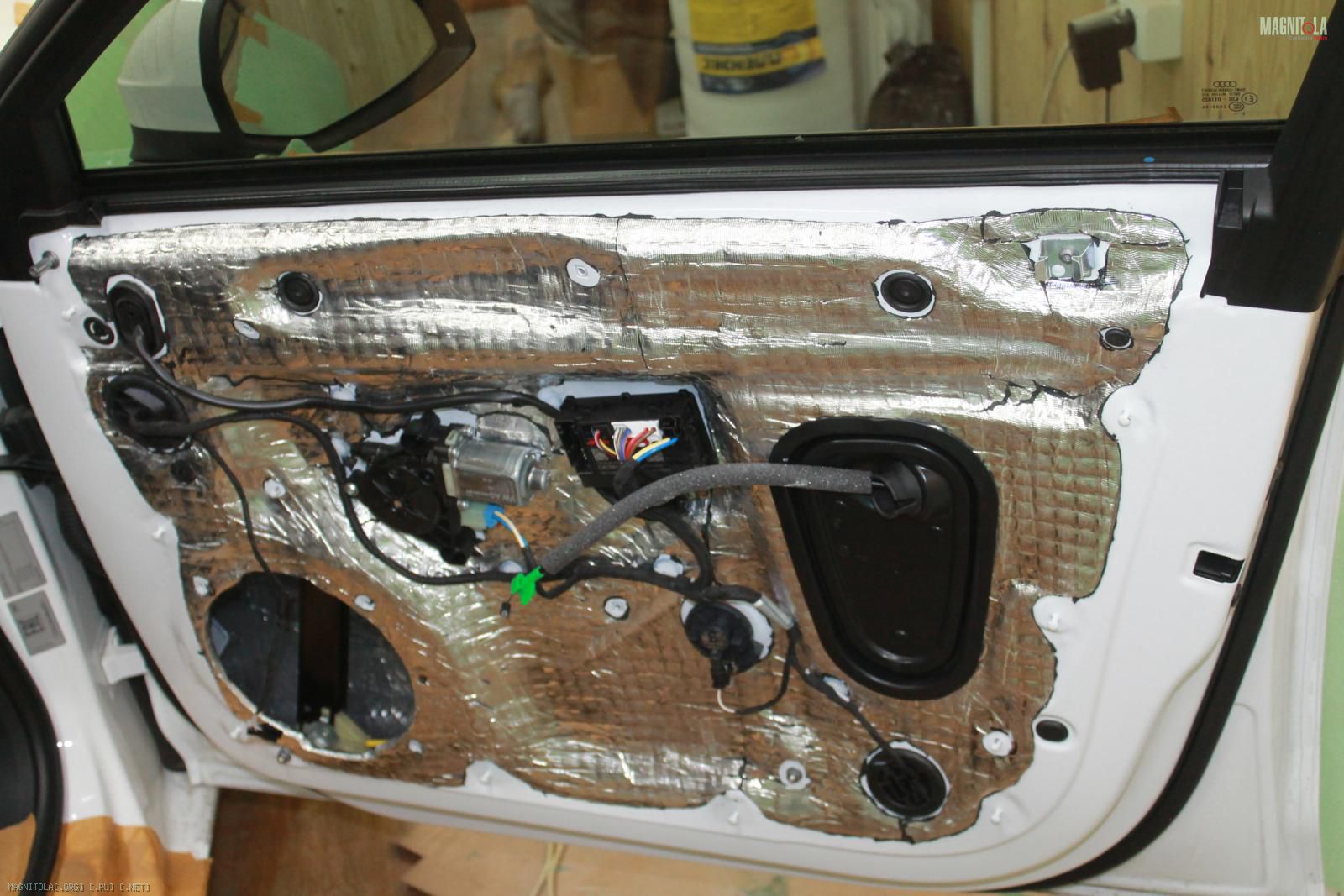

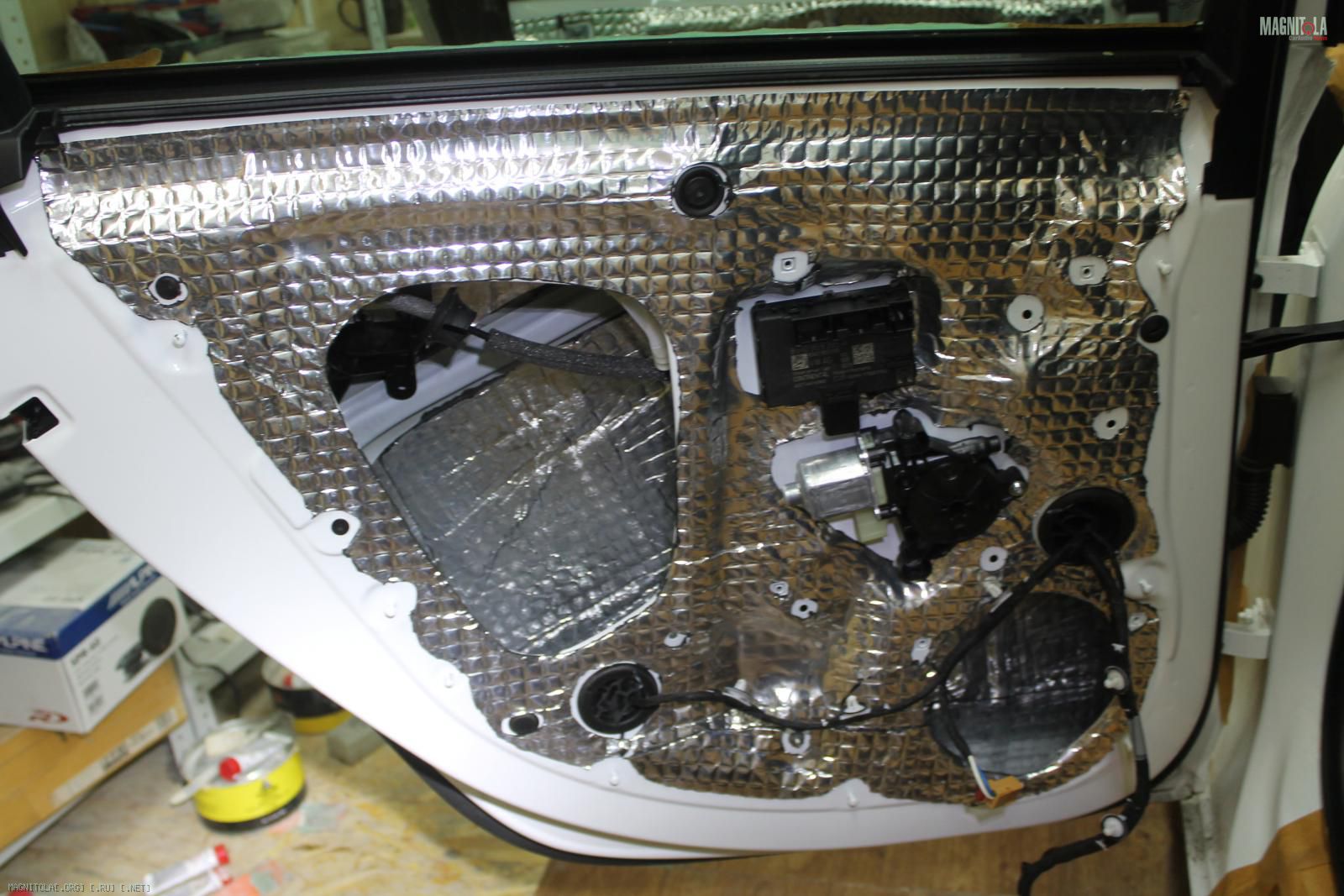

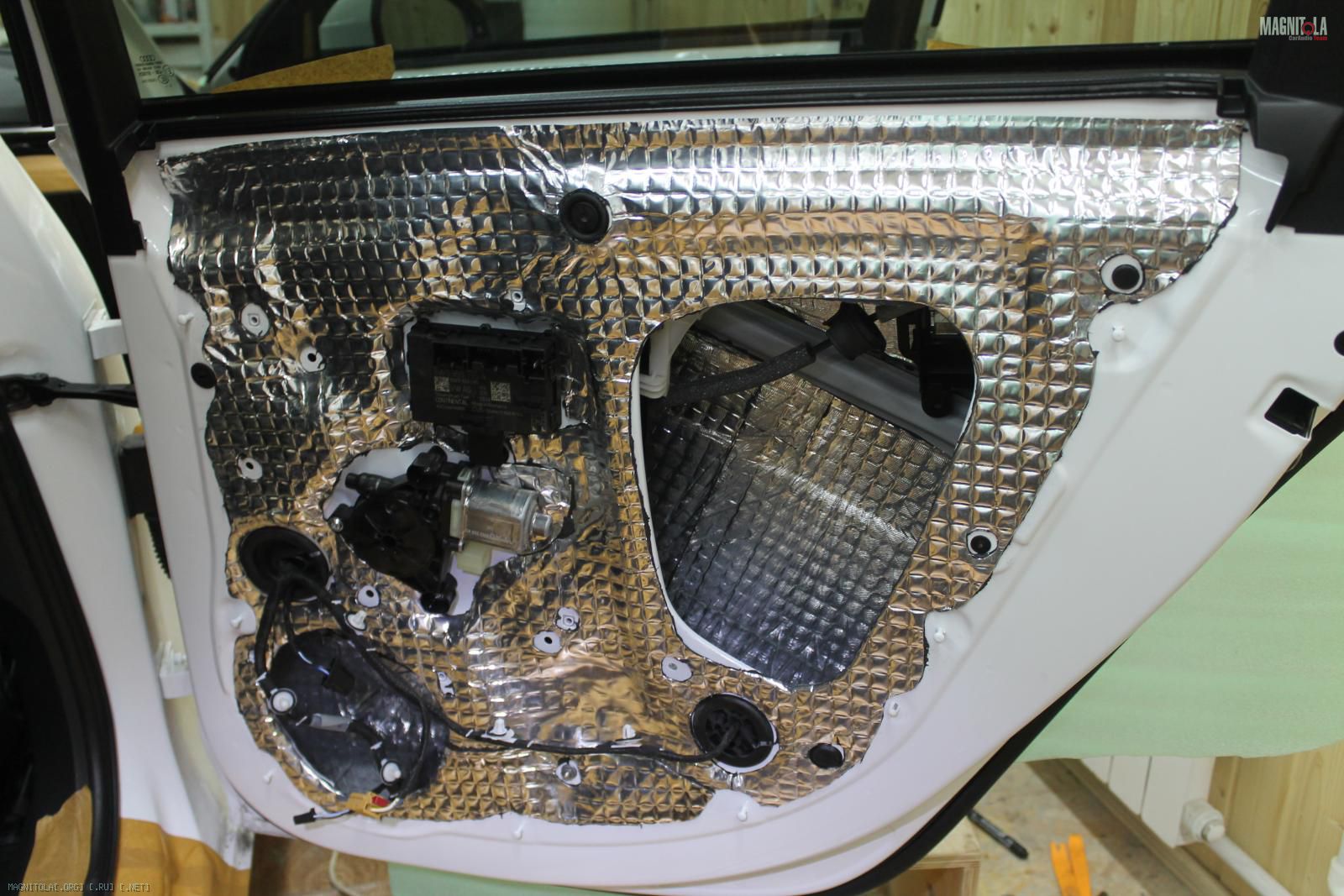

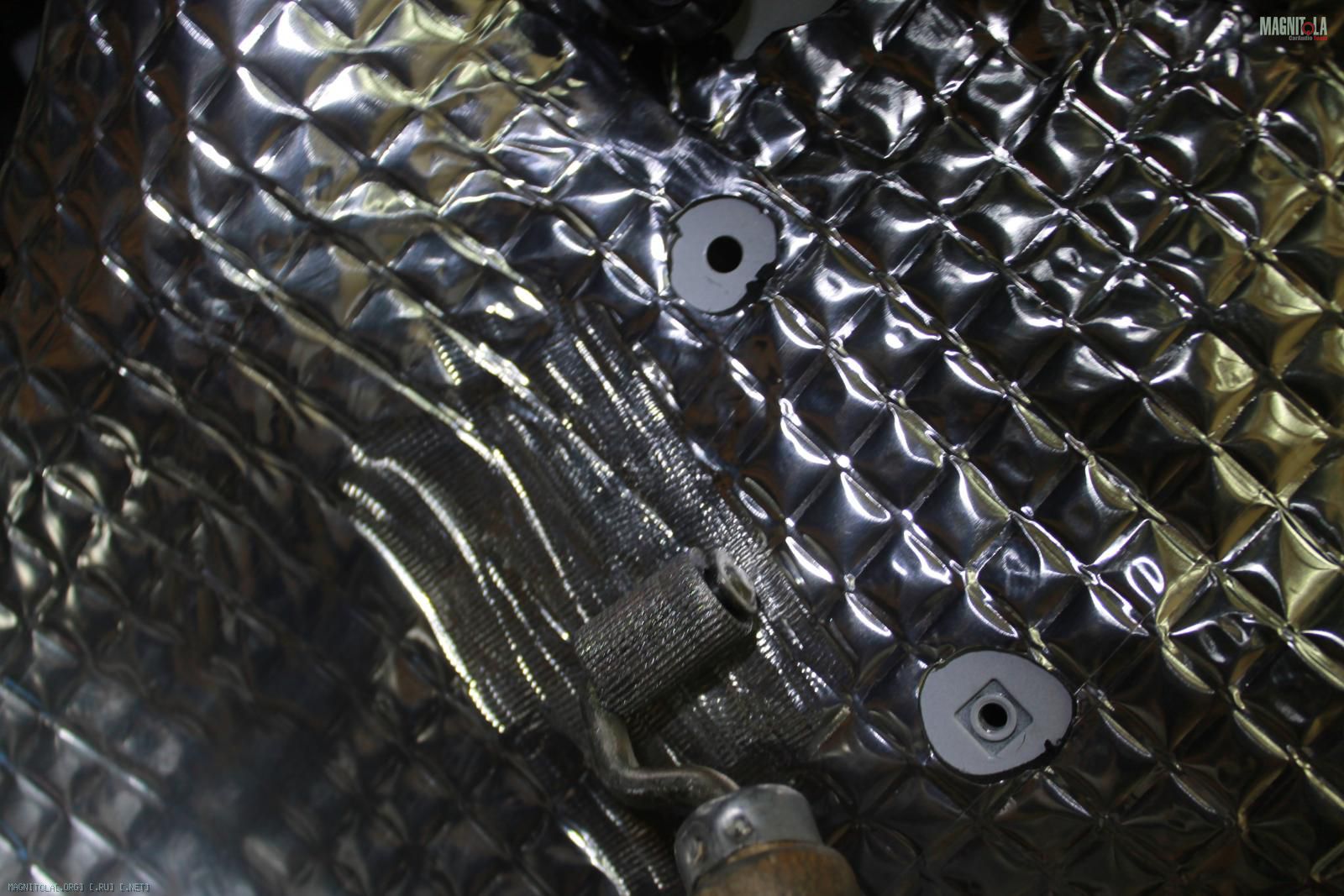

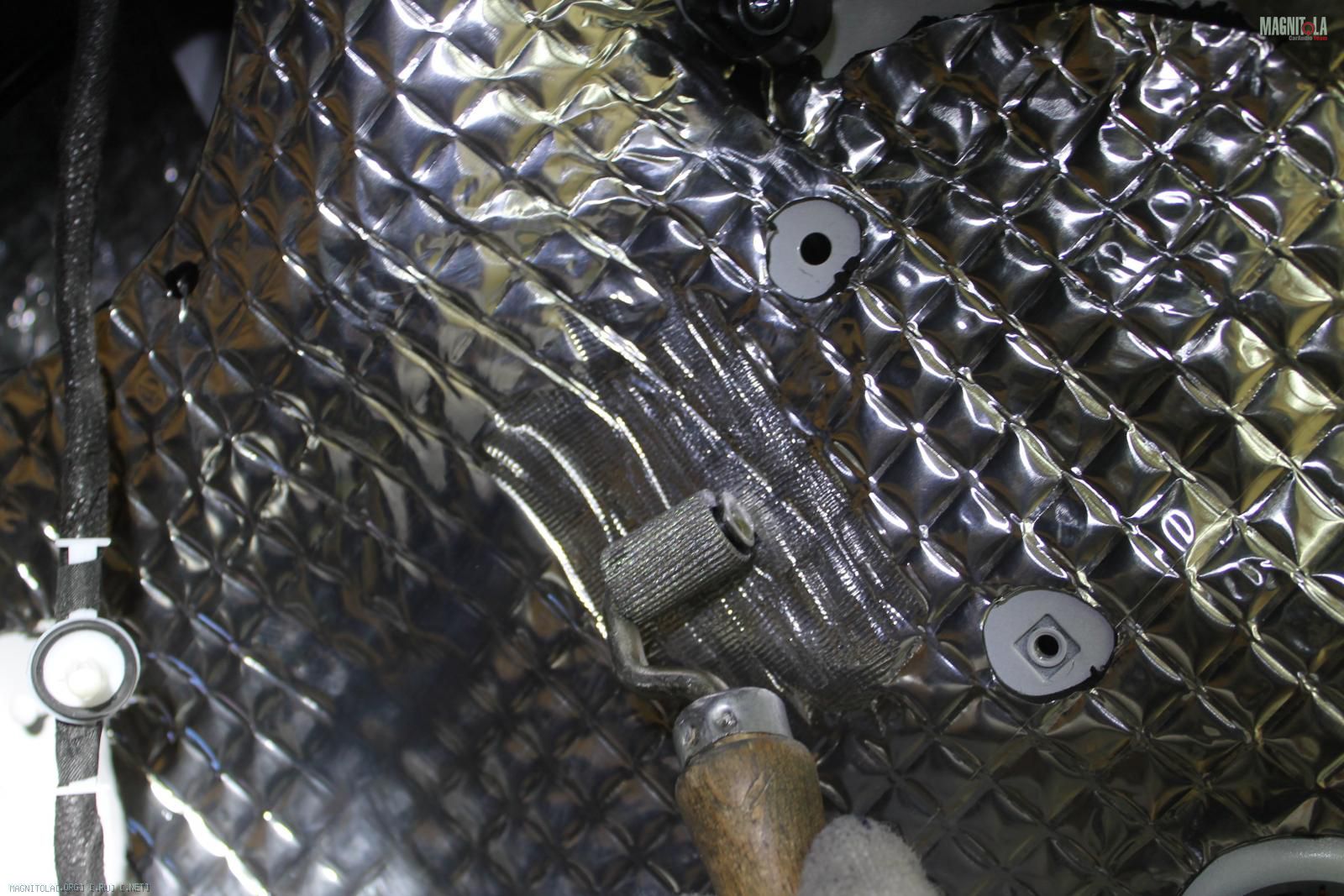

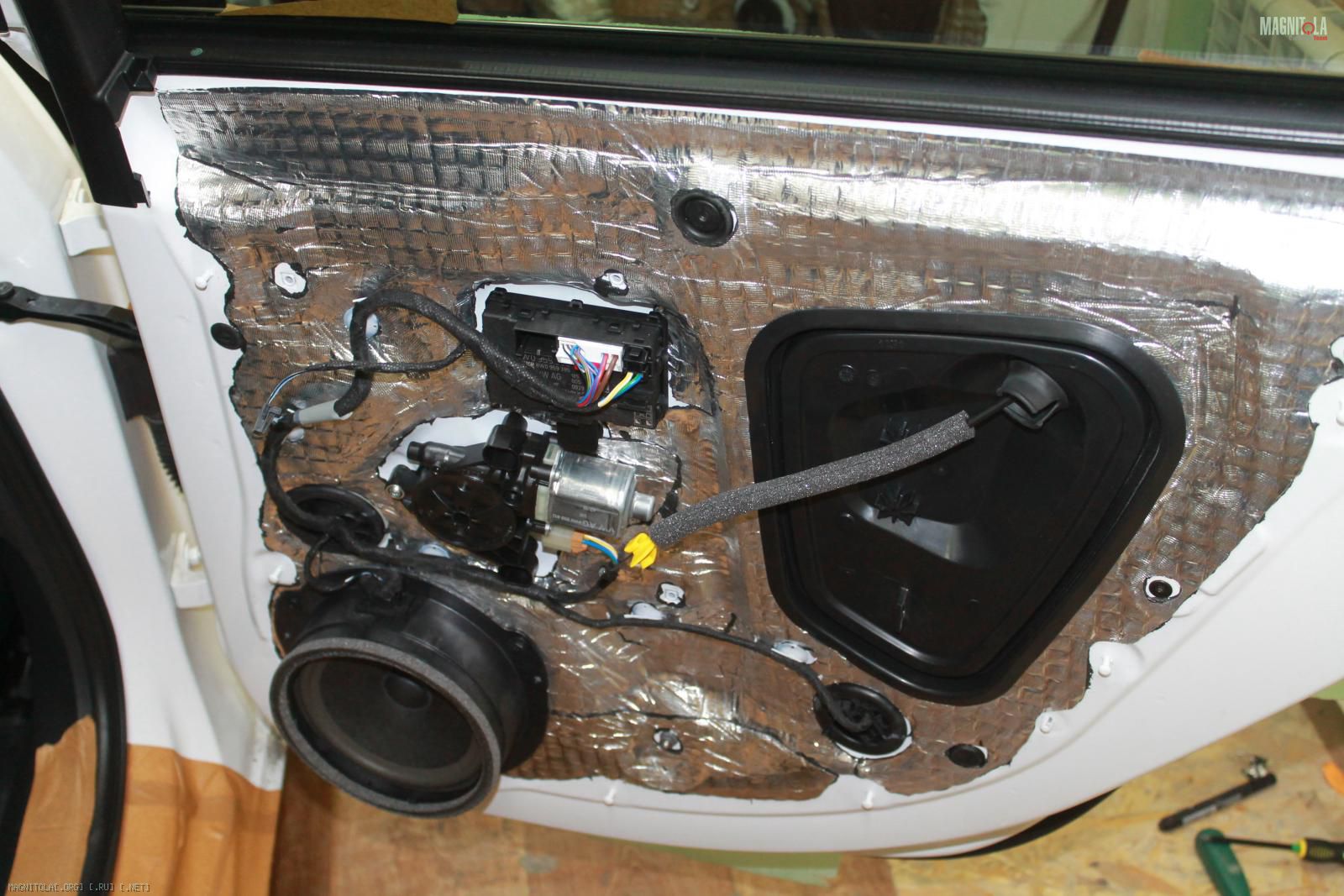

Наносим вибру на внешний металл..

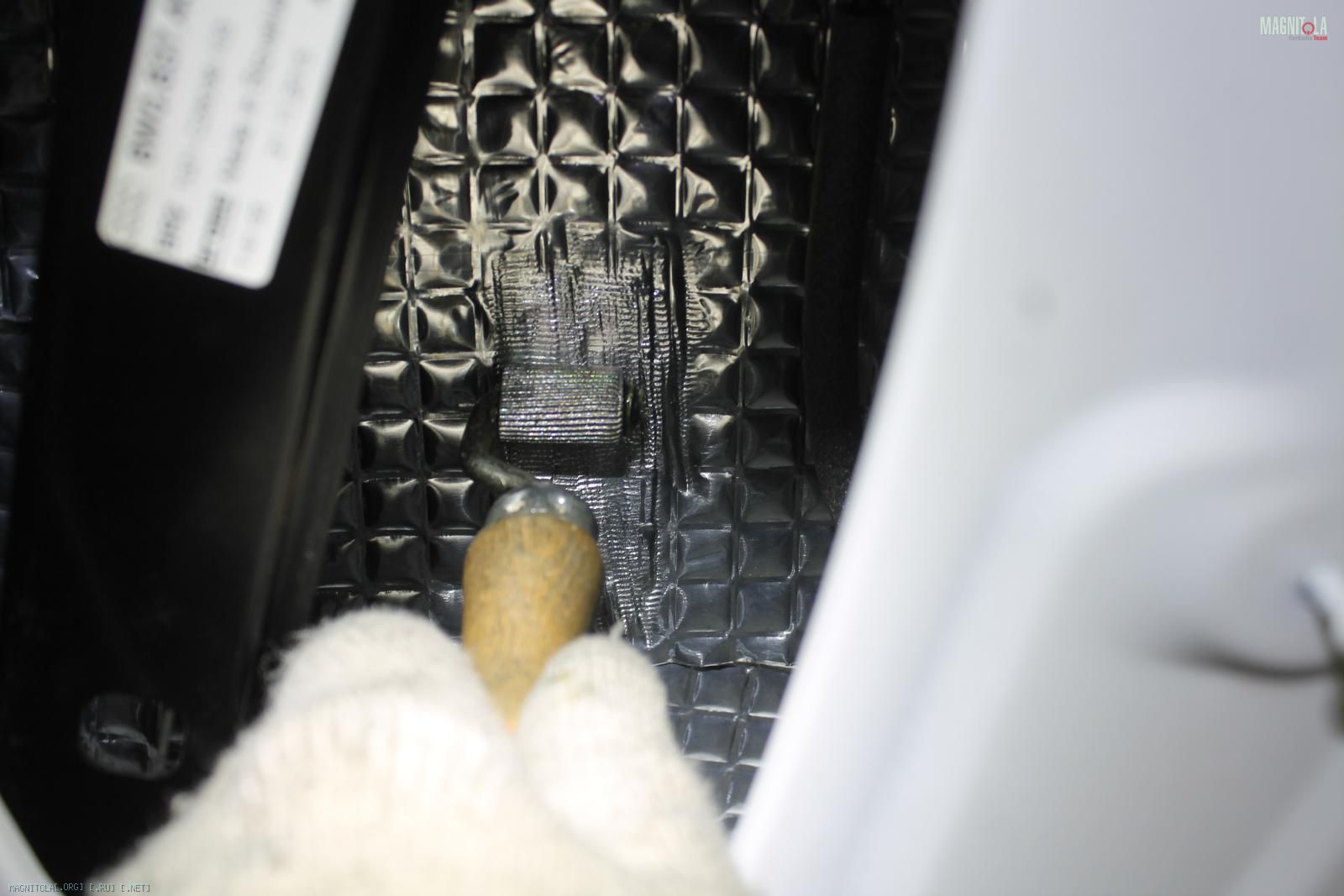

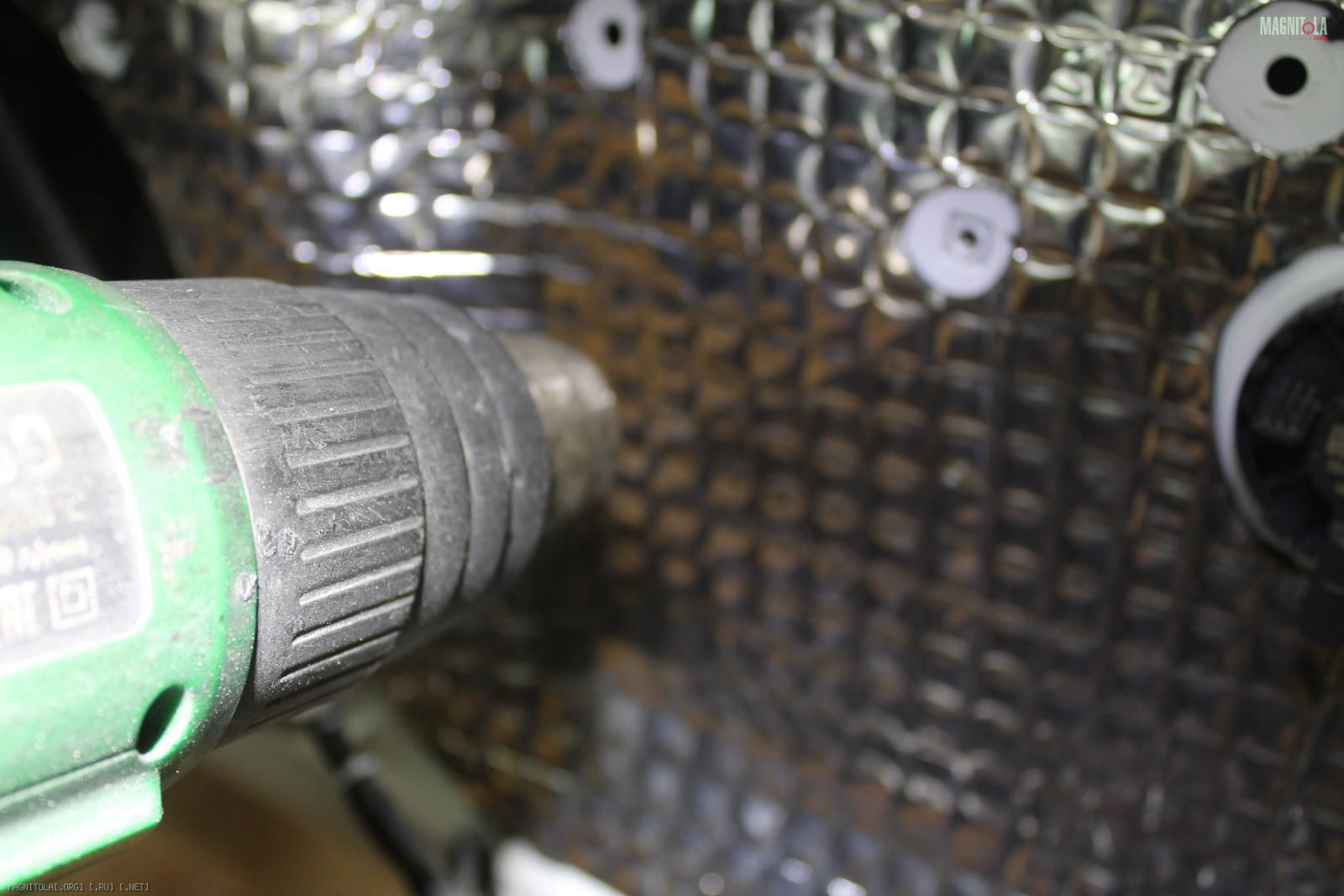

Опять греем и тщательно прикатываем...
Вложение 1033090 Вложение 1033092 Вложение 1033094 Вложение 1033096 Вложение 1033098 Вложение 1033100 Вложение 1033102 Вложение 1033104 Вложение 1033106 Вложение 1033108 Вложение 1033110

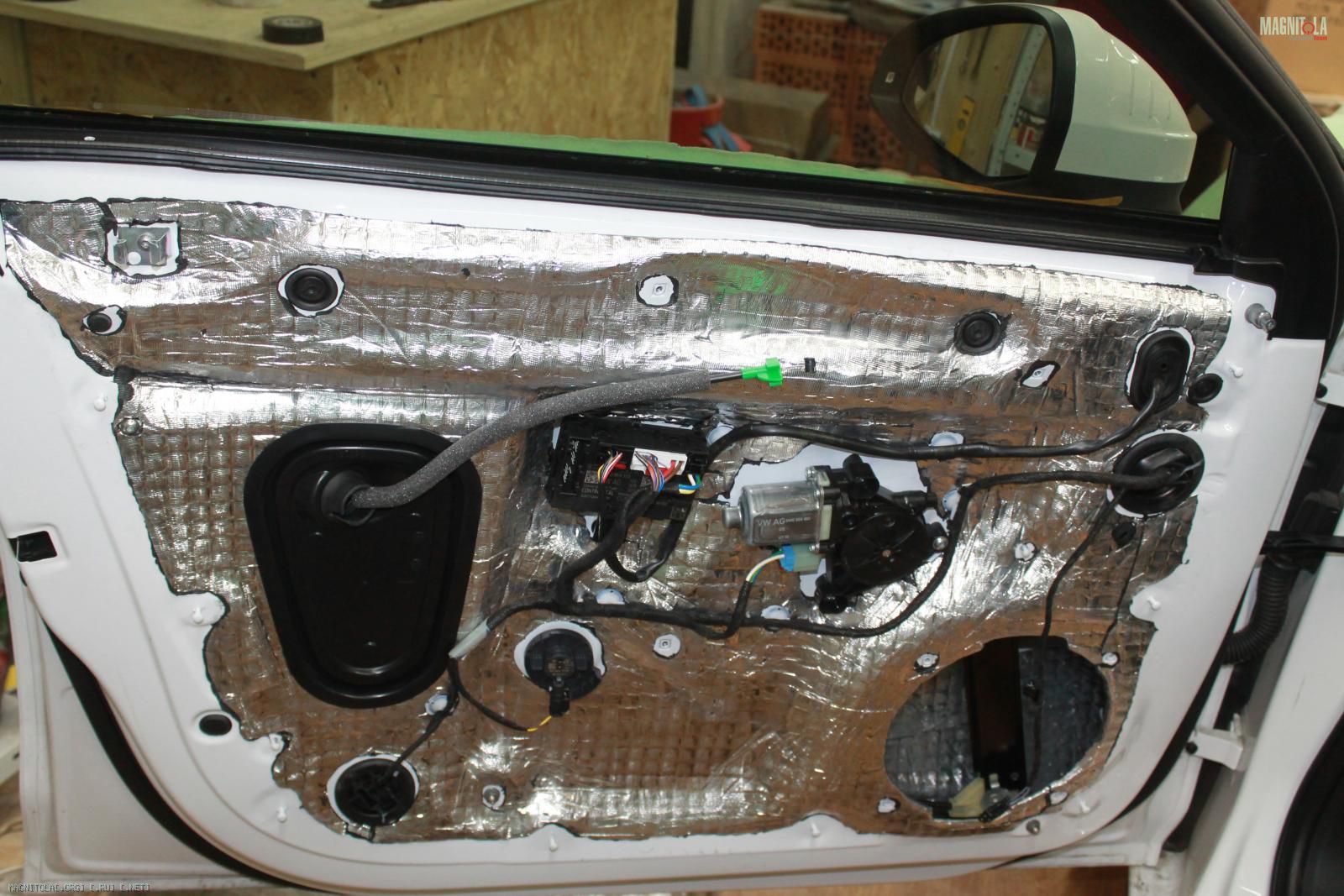

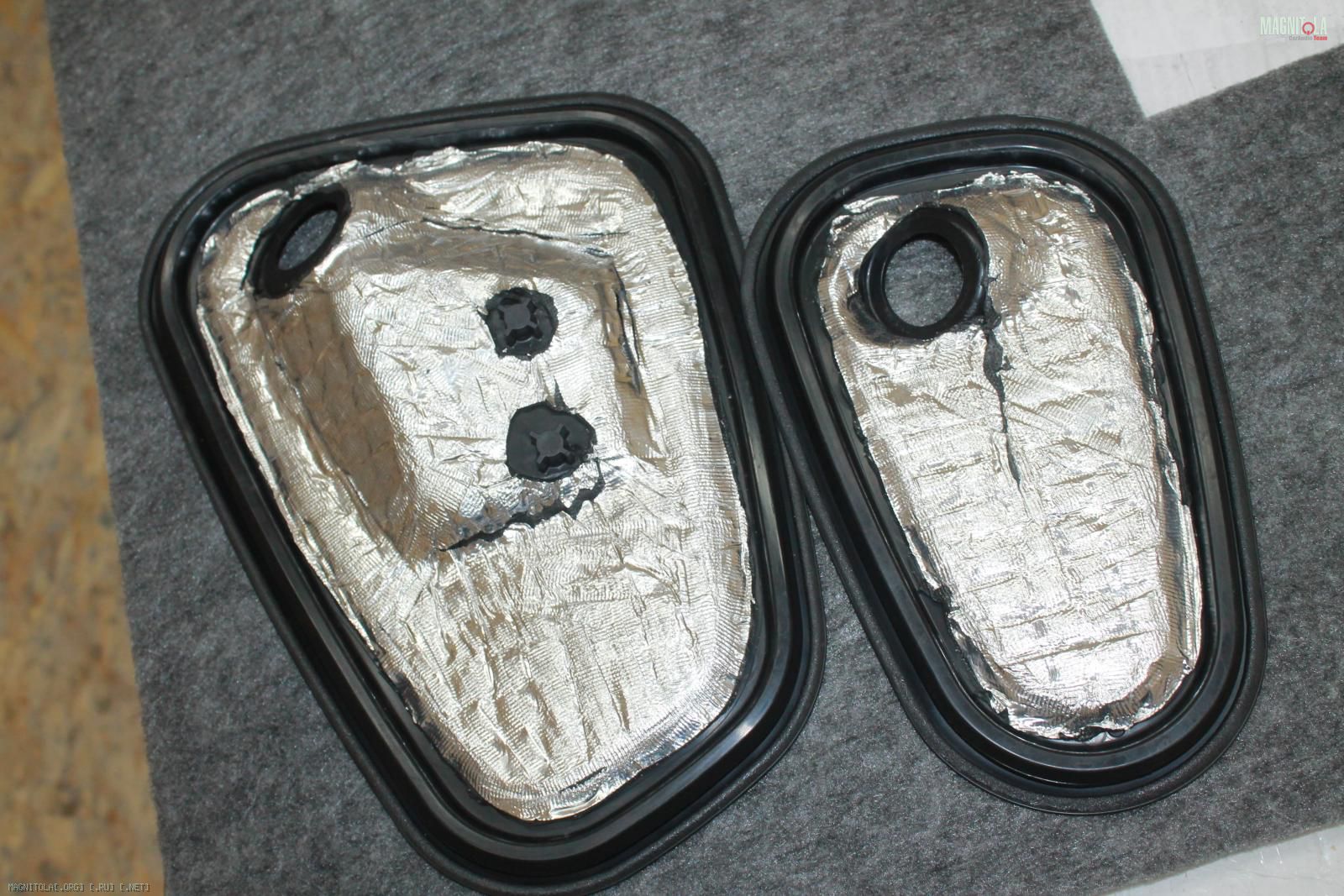

Заглушки вибрим с обратной стороны...

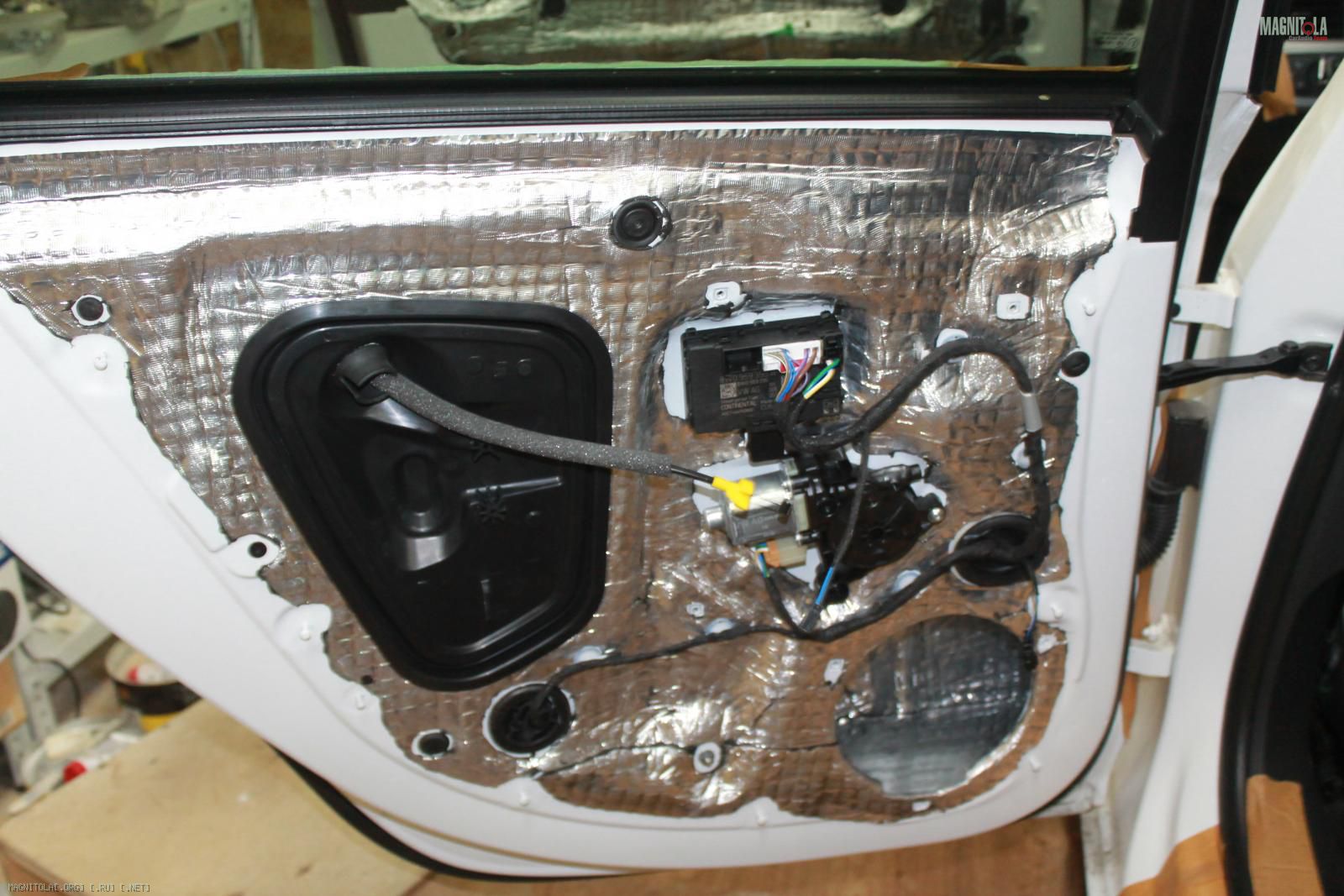

И устанавливаем все на место...
Вложение 1033112 Вложение 1033114 Вложение 1033116 Вложение 1033118 Вложение 1033120 Вложение 1033122

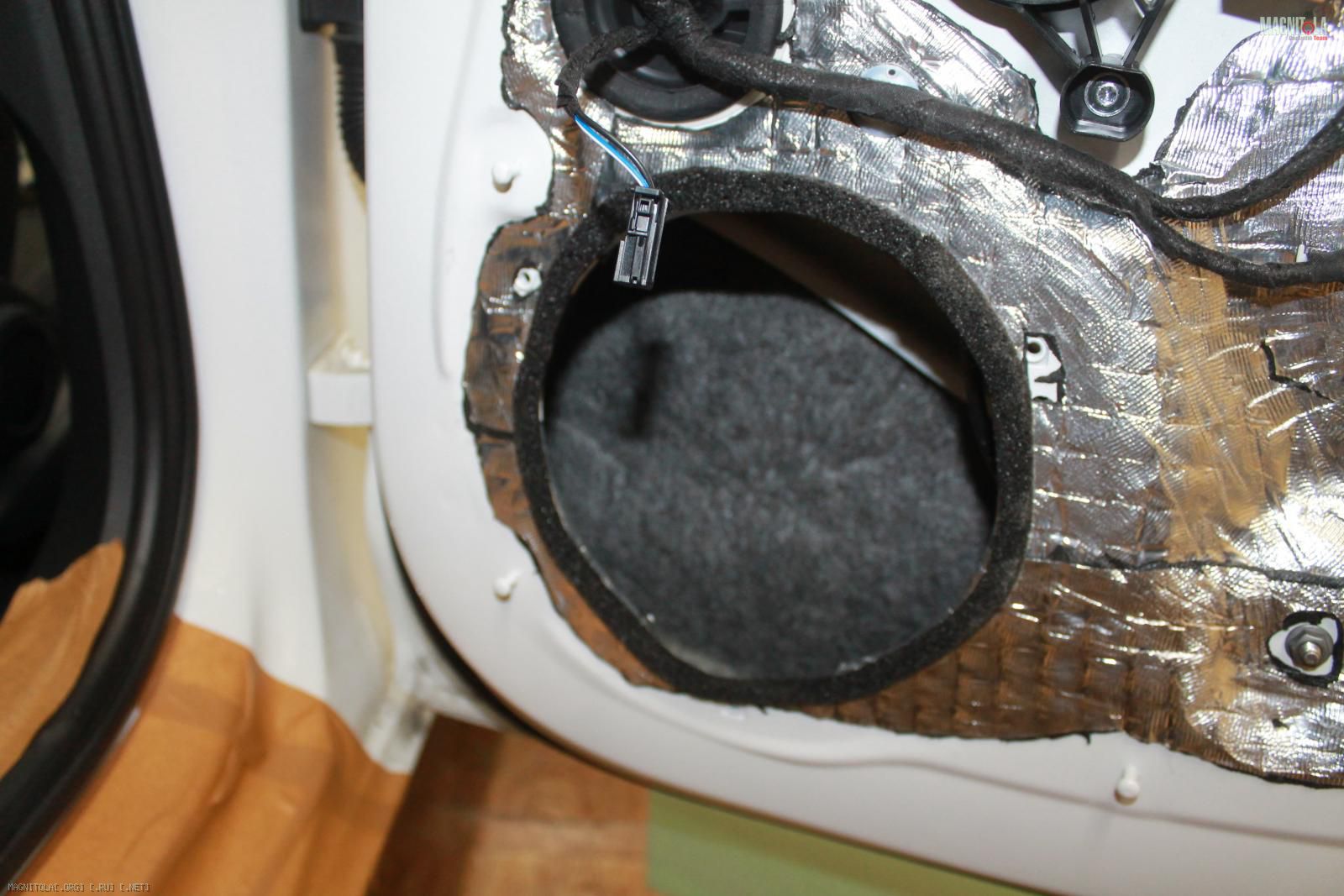

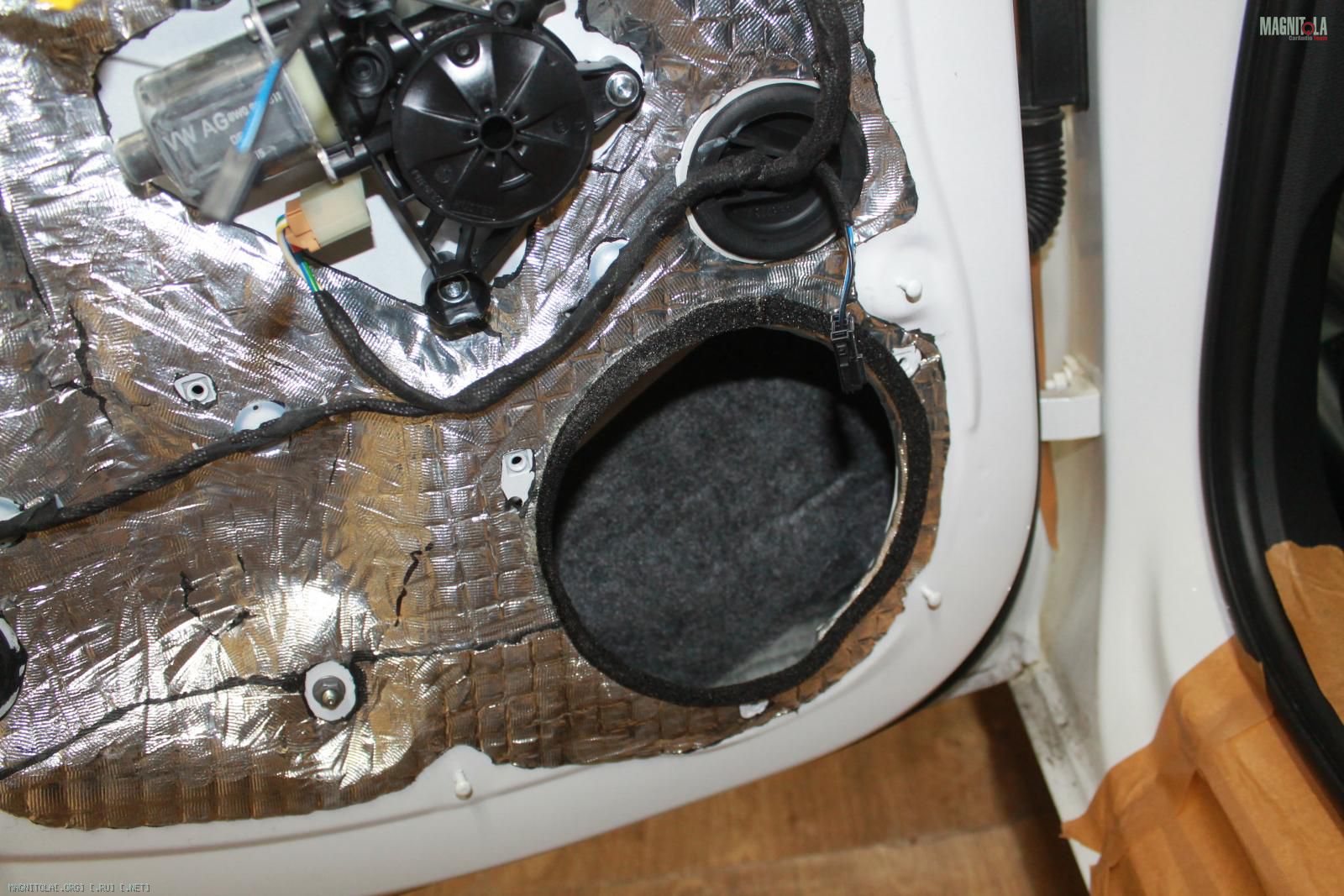

Уплотнительное кольцо из битопласта и акустическое демпфирование войлоком за мидбасом...
Вложение 1033124 Вложение 1033126 Вложение 1033128 Вложение 1033130 Вложение 1033132

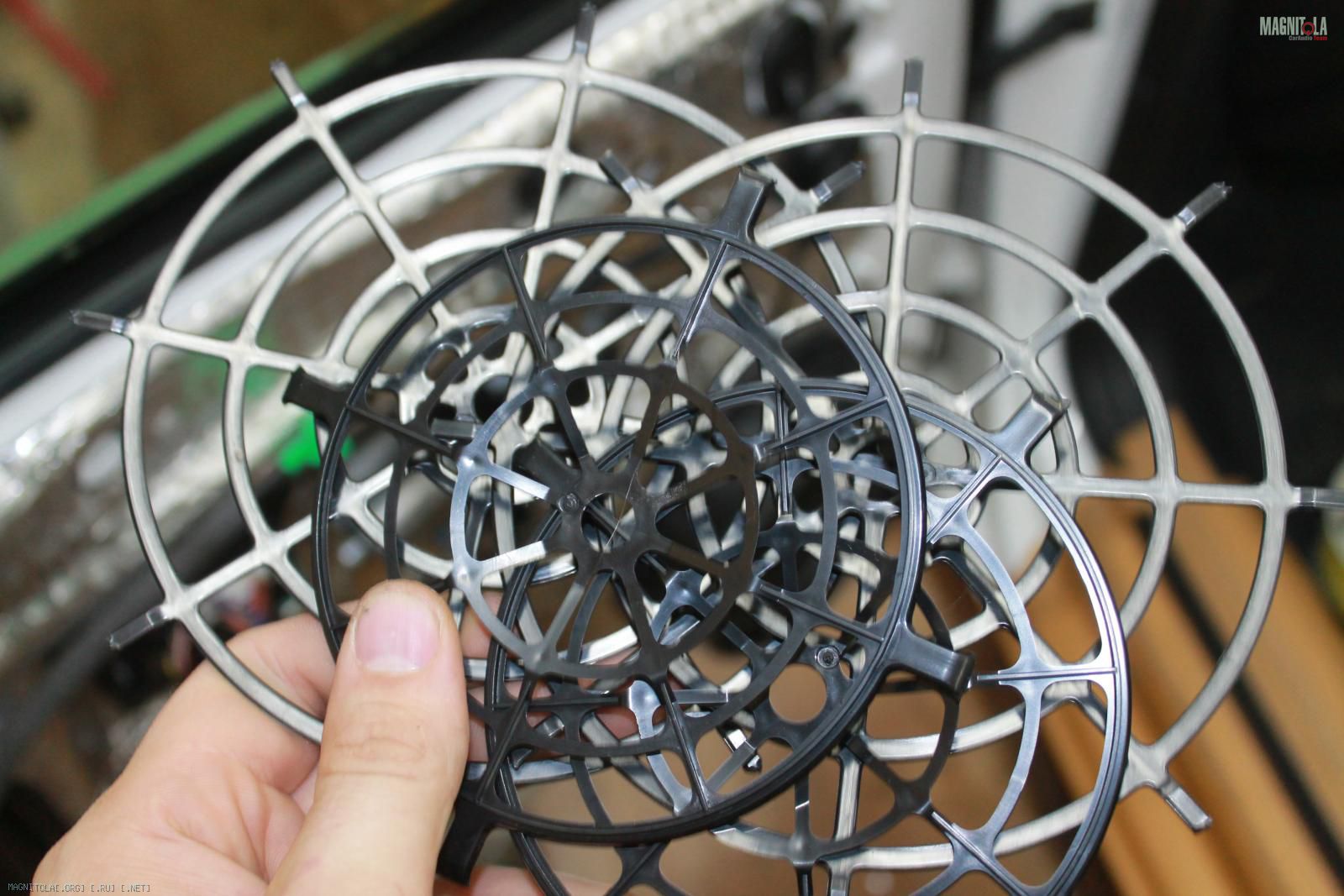

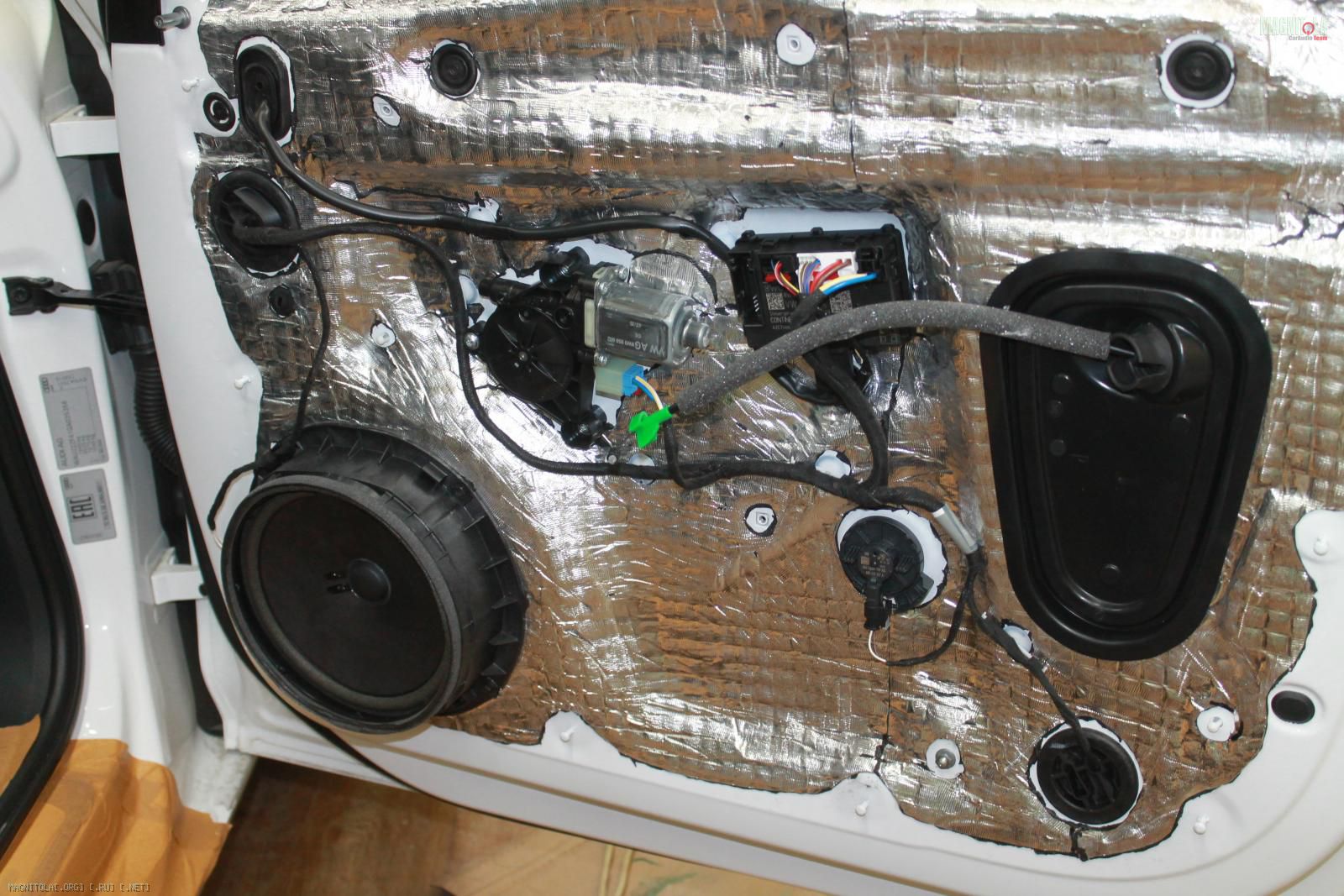

Убираем защитные ребра на динамиках, которые кроме как вибрируют в такт музыке, больше ничего не делают. Это сделано для того, чтобы уменьшить брак головок при транспортировке и на заводе, а нам это не нужно...
Вложение 1033134 Вложение 1033136 Вложение 1033138 Вложение 1033140 Вложение 1033142

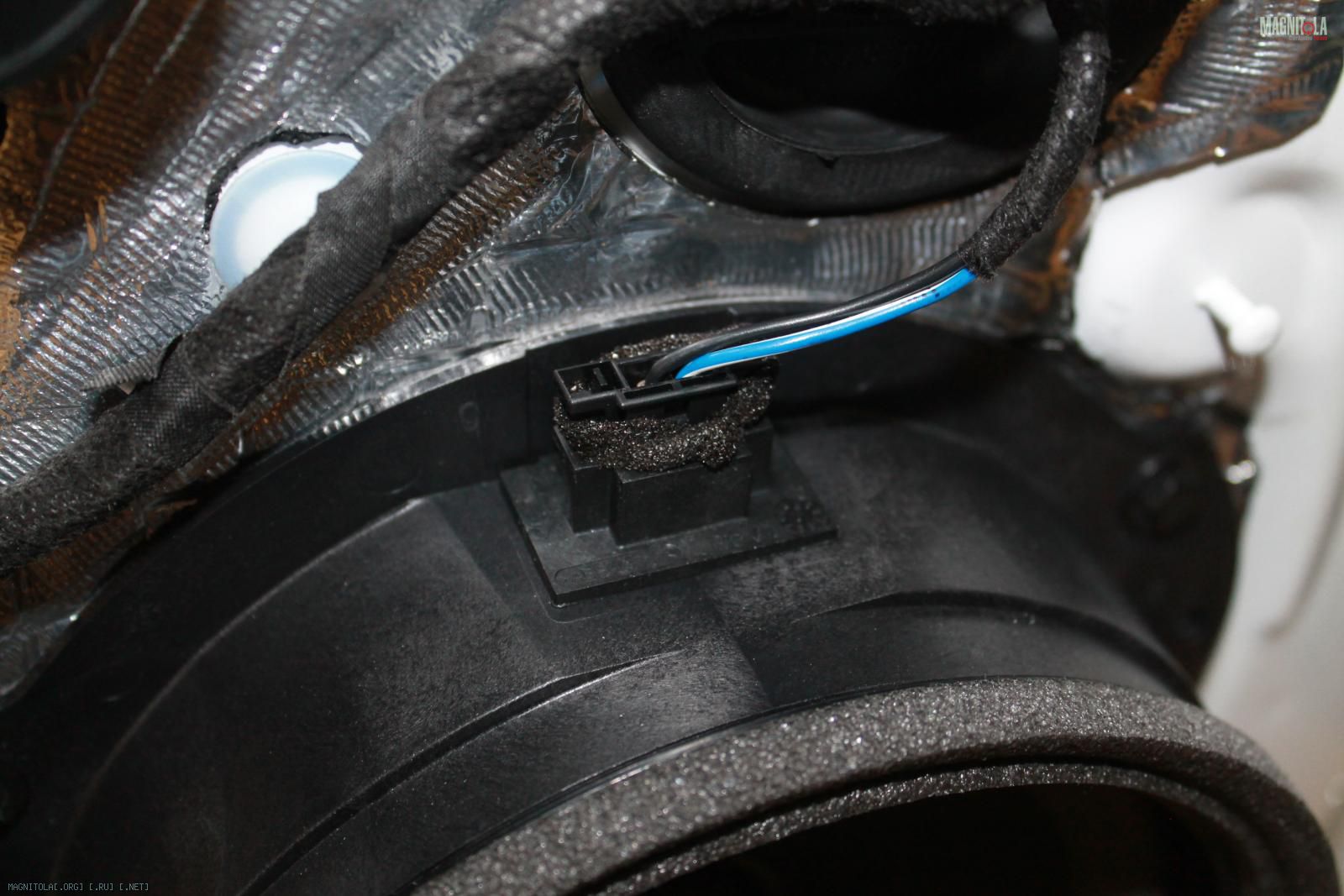

Разъемы на динамиках дребезжат, устраняем это...
Вложение 1033144

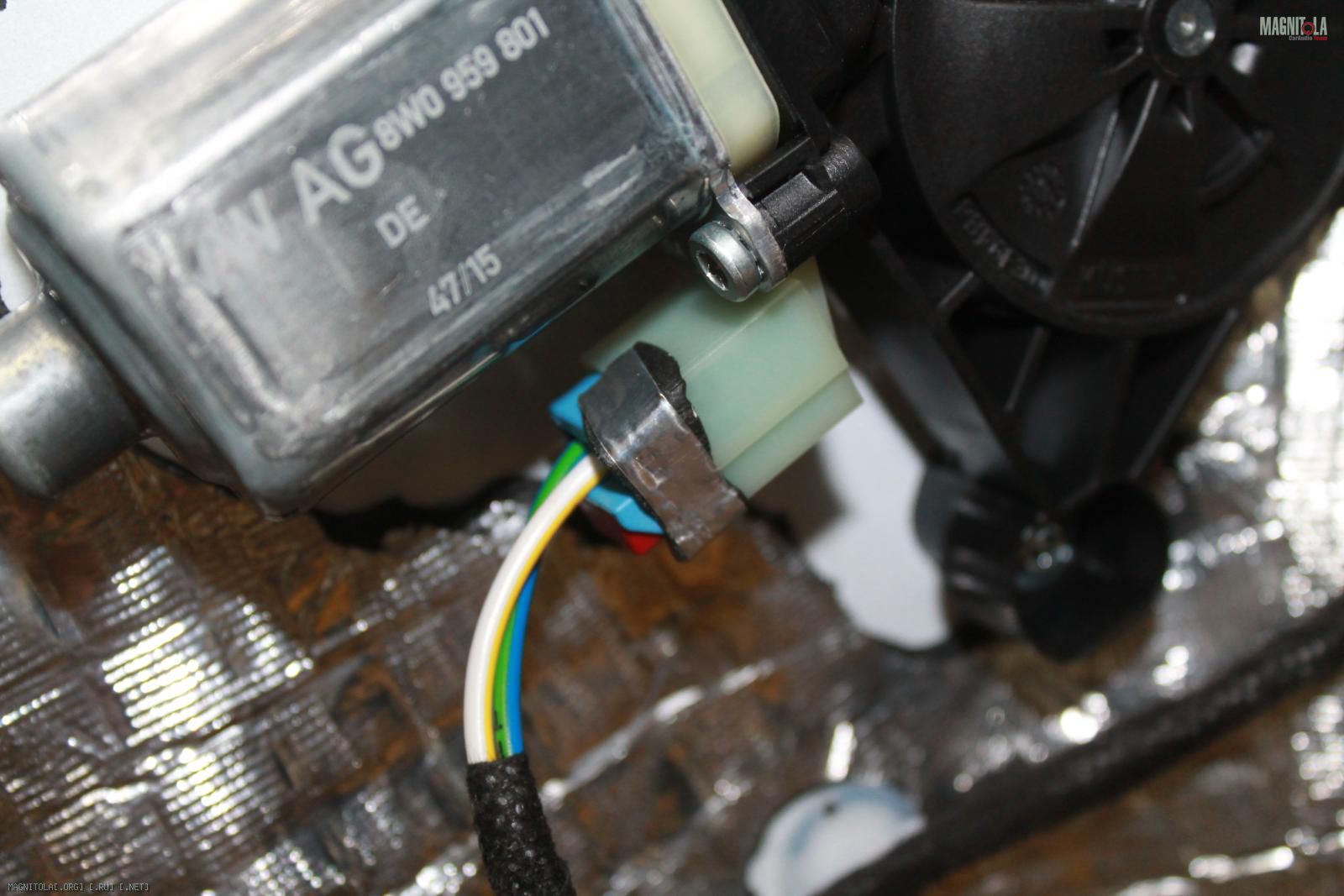

и здесь...
Вложение 1033146

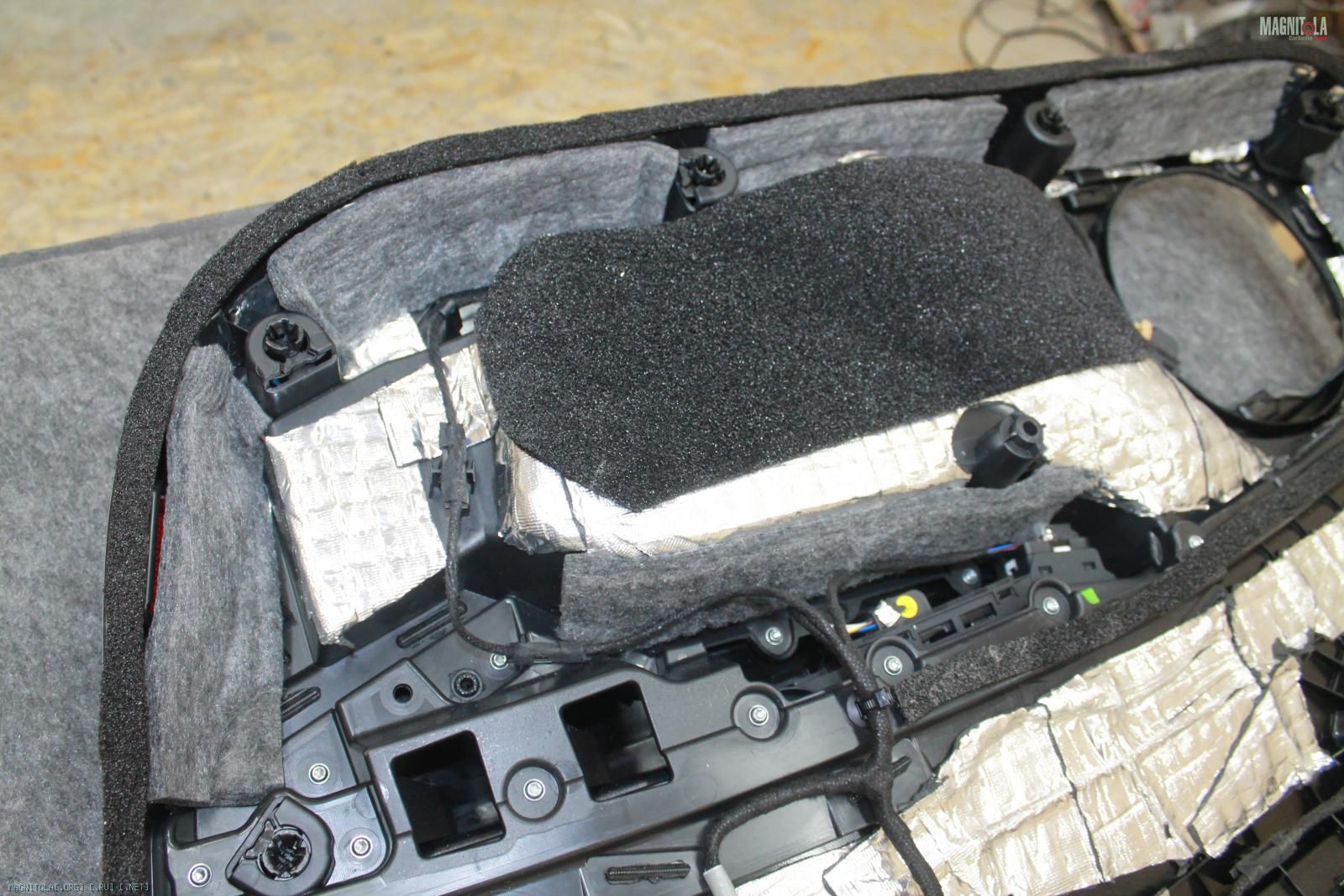

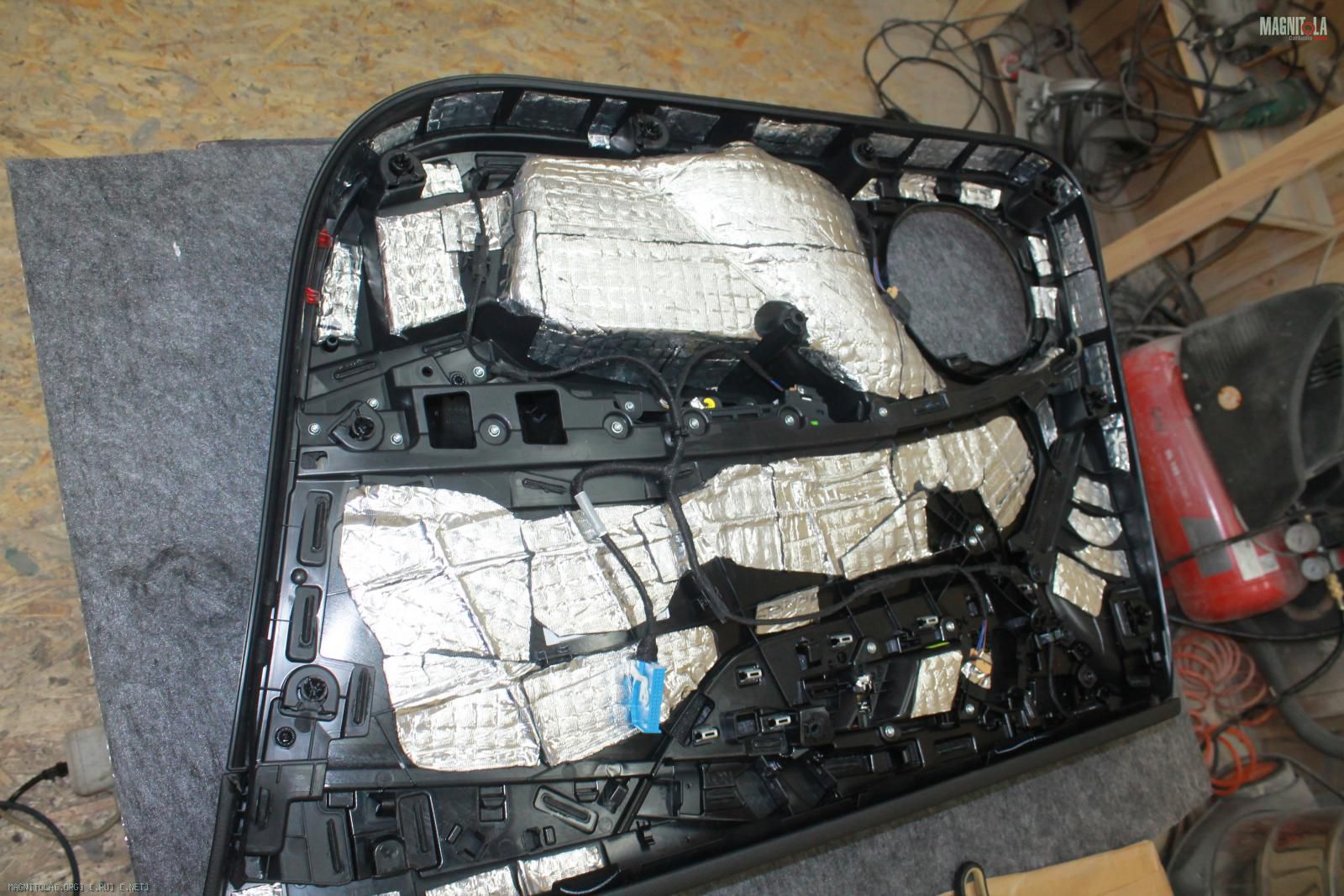

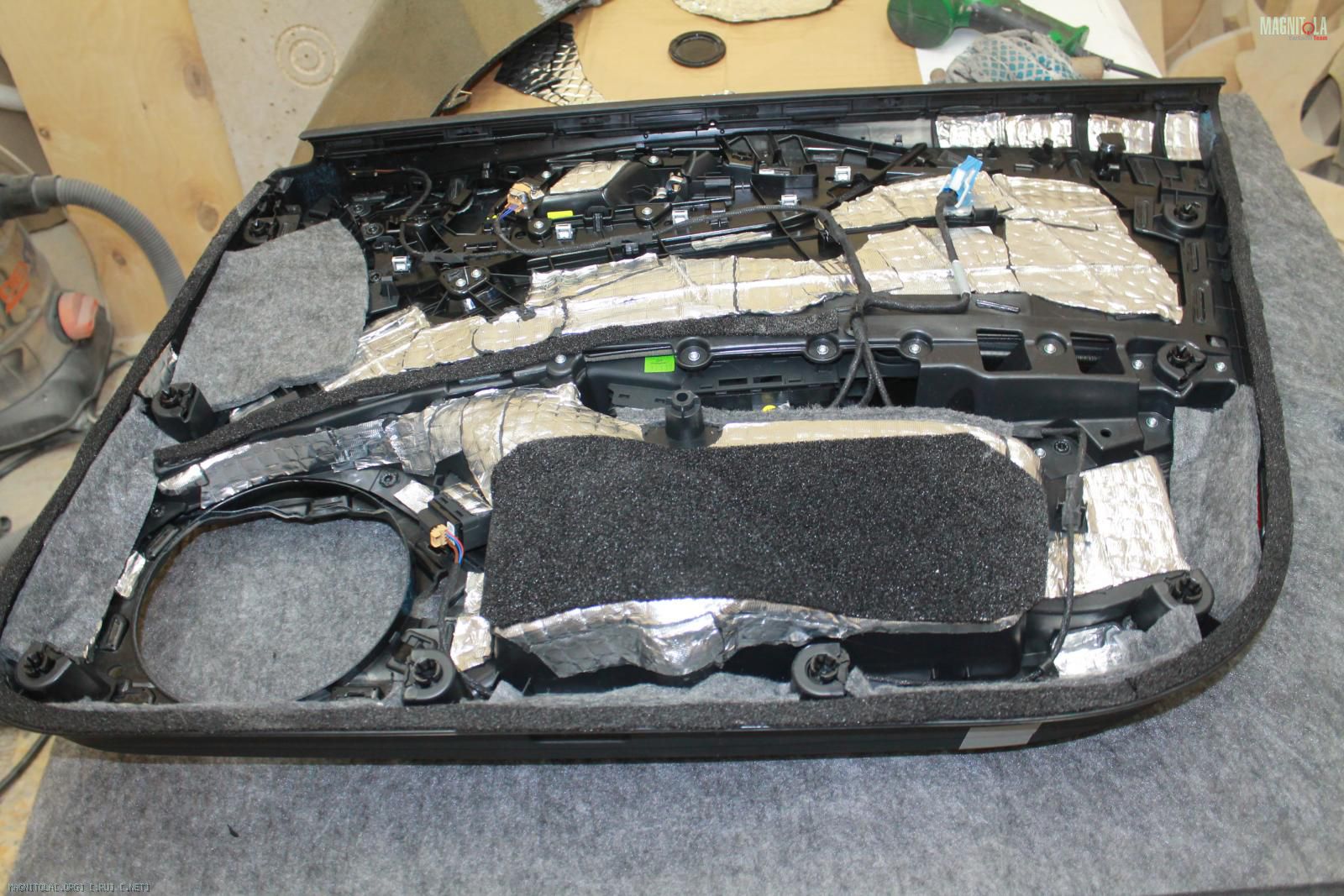

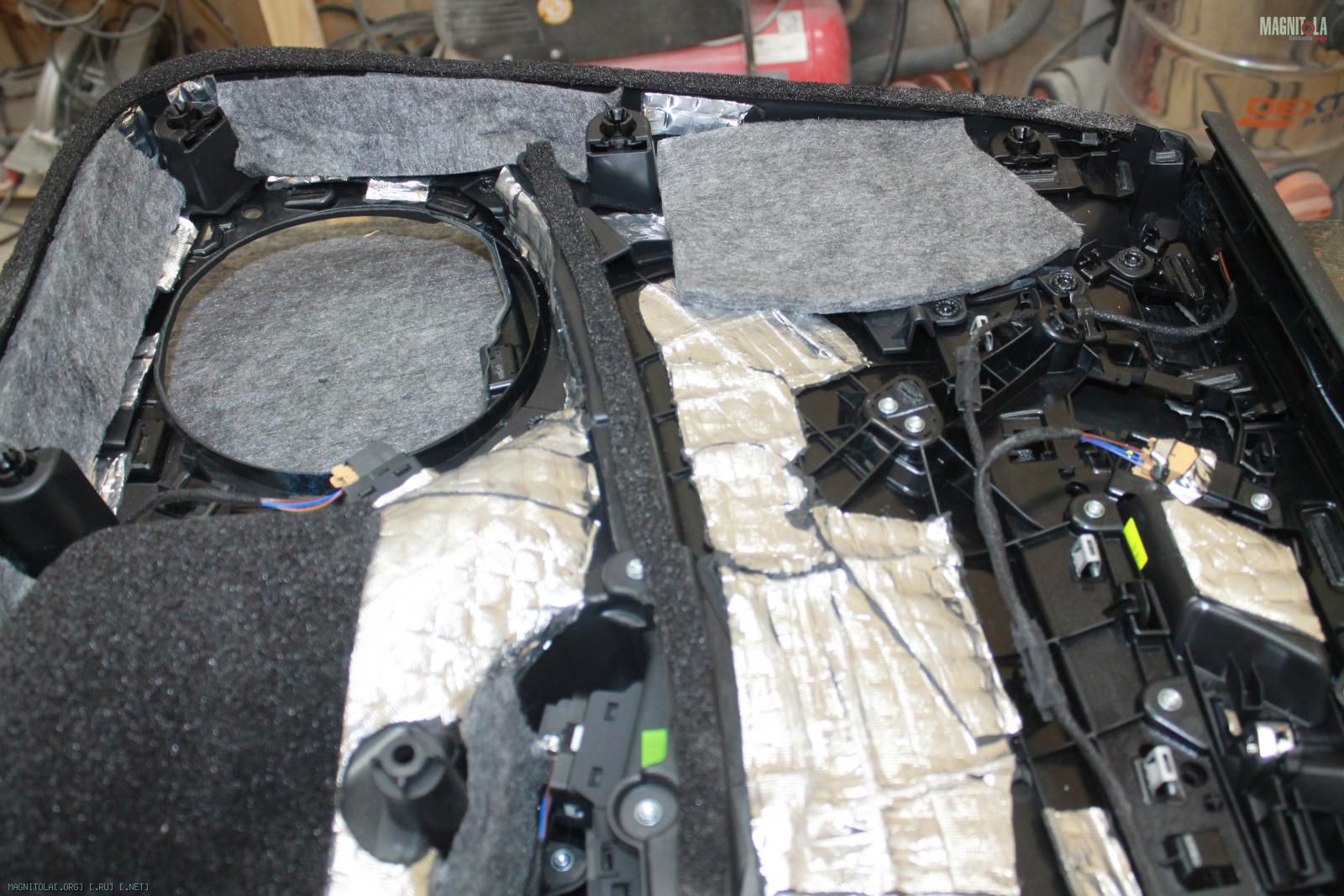

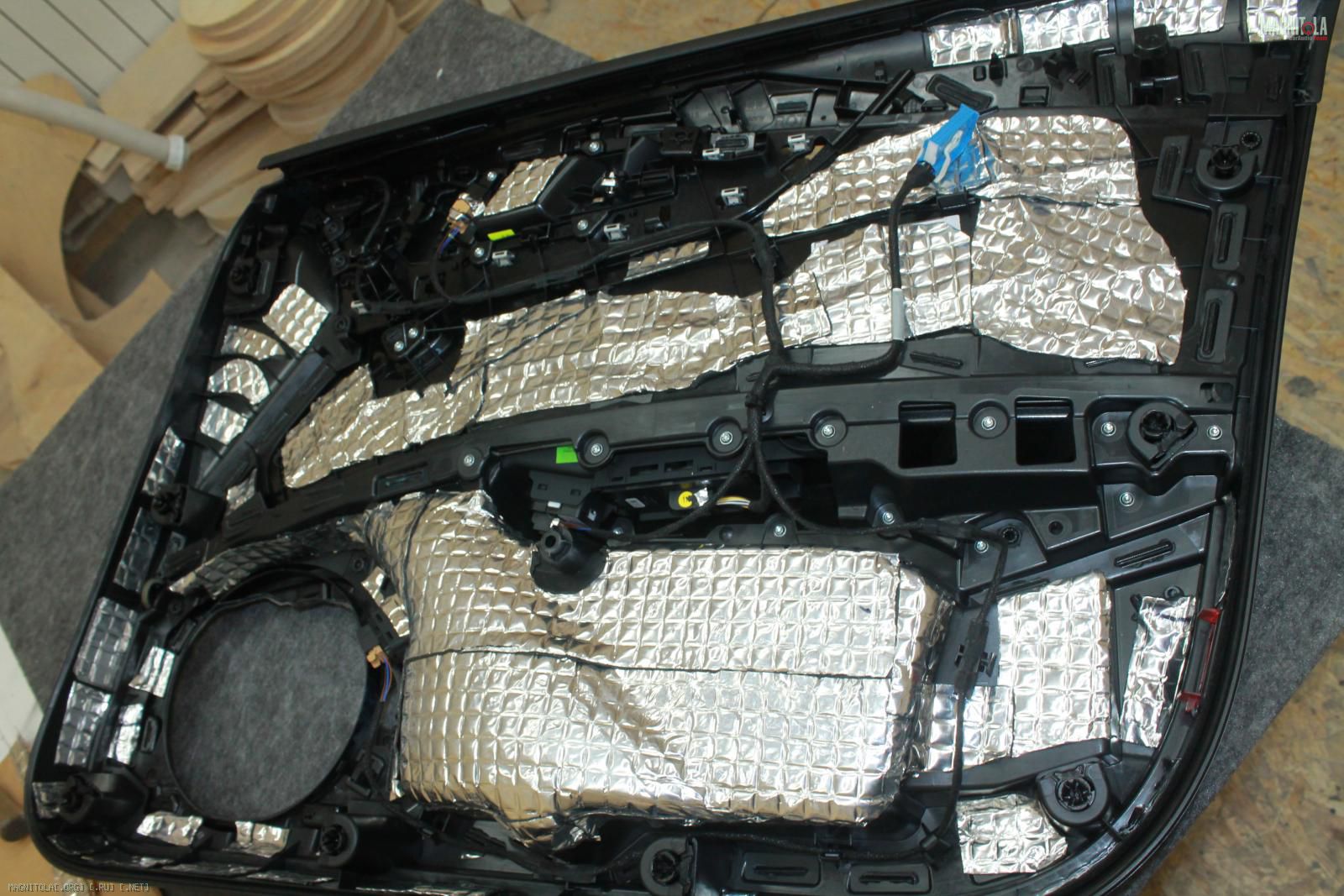

Карты дверей...

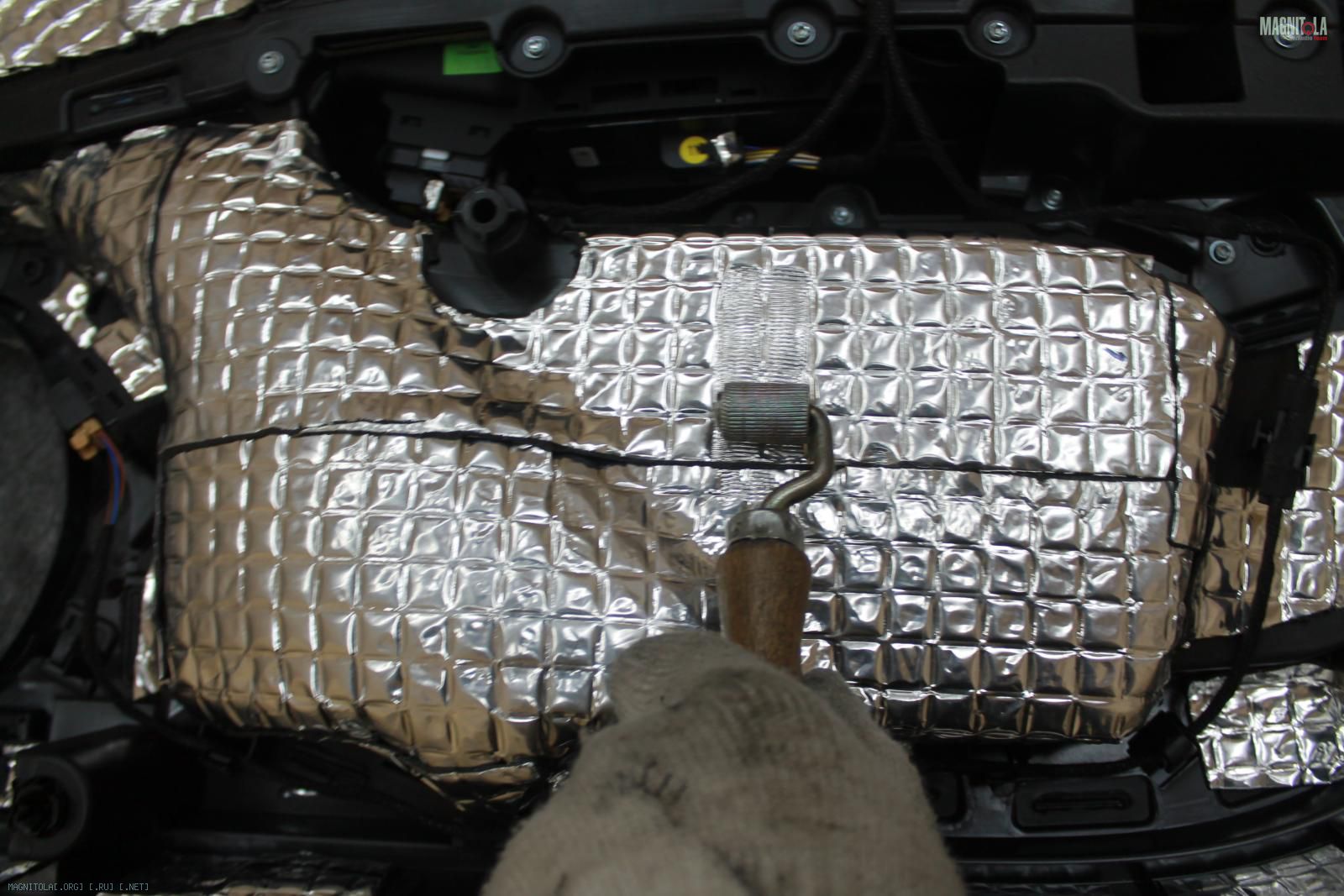

Наносим вибру...
Греем... прикатываем...
Наносим войлок и битопласт, и по кругу карты уплотнитель
Вложение 1033148 Вложение 1033150 Вложение 1033152 Вложение 1033154 Вложение 1033156 Вложение 1033158 Вложение 1033160 Вложение 1033162 Вложение 1033164
14.07.2016, 00:02
fox proteus

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Ford Explorer
Пришел кож зам....

Наносим клей...
Вложение 1032790 Вложение 1032792 Вложение 1032794

... и обтягиваем стойки..
Вложение 1032796 Вложение 1032798 Вложение 1032800 Вложение 1032802 Вложение 1032804 Вложение 1032806 Вложение 1032808

Стойки под ВЧ-СЧ итог...
Вложение 1032810 Вложение 1032812 Вложение 1032814 Вложение 1032816 Вложение 1032818 Вложение 1032820 Вложение 1032822 Вложение 1032824 Вложение 1032826 Вложение 1032828 Вложение 1032830 Вложение 1032832 Вложение 1032834 Вложение 1032836 Вложение 1032838 Вложение 1032840 Вложение 1032842

Дины проверяли? На этот раз все рабочие?))))))
14.07.2016, 00:09
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от fox proteus

Дины проверяли? На этот раз все рабочие?))))))

не проверял( тебе настраивать)
14.07.2016, 22:15
st220

Вложений: 127

Re: Изготовление корпусов для сабвуферов, фальшпанелей

AUDI A4 B9 white

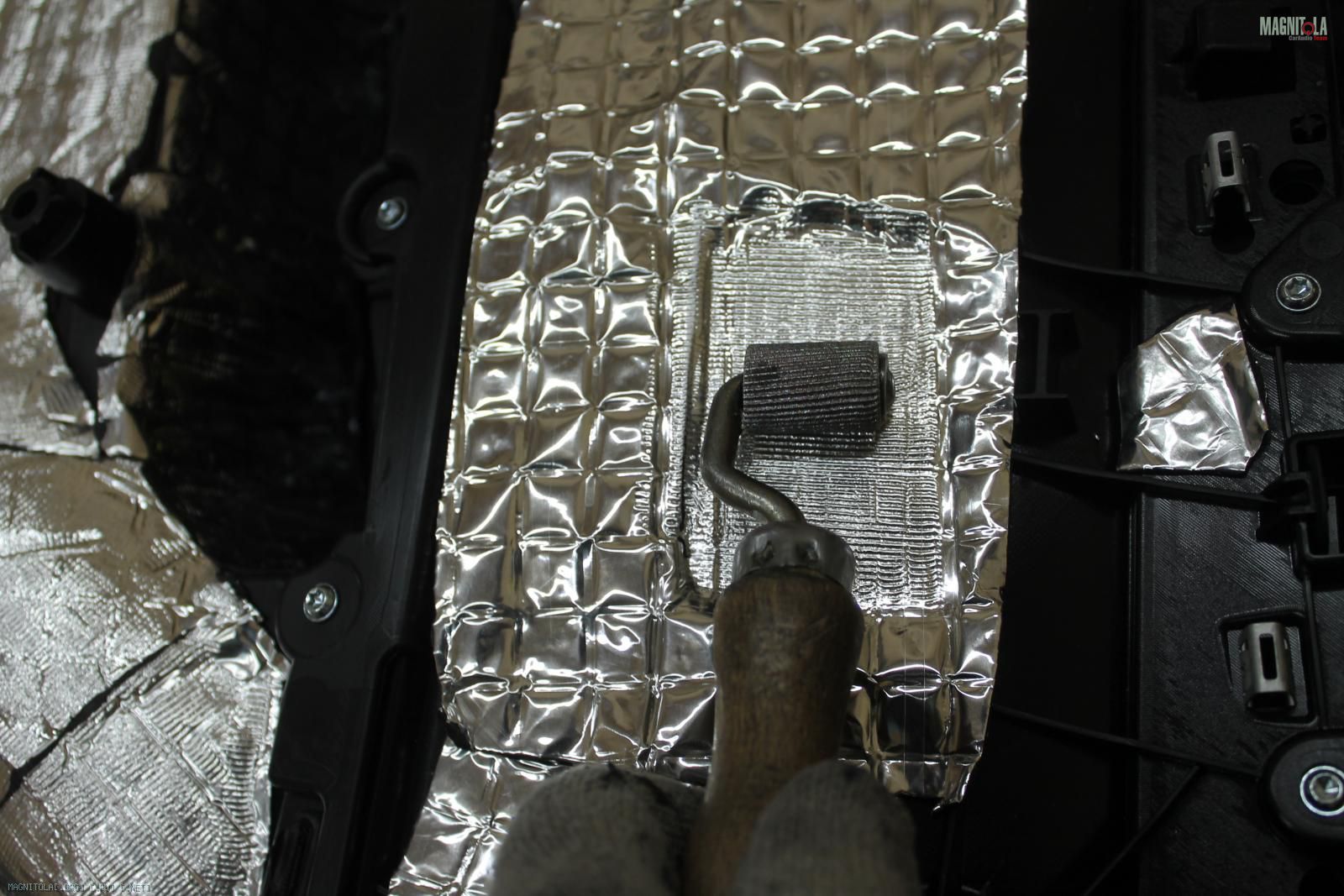

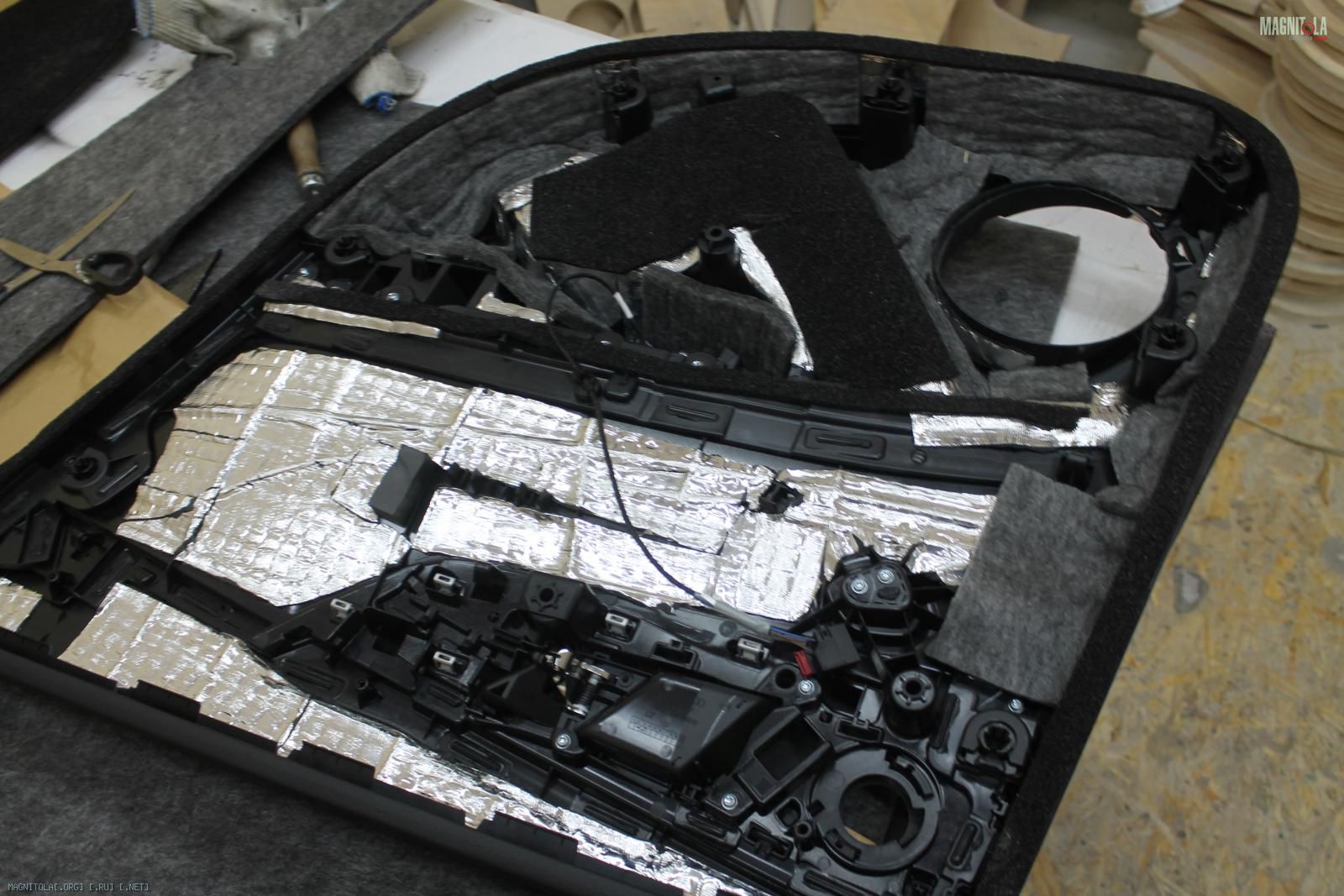

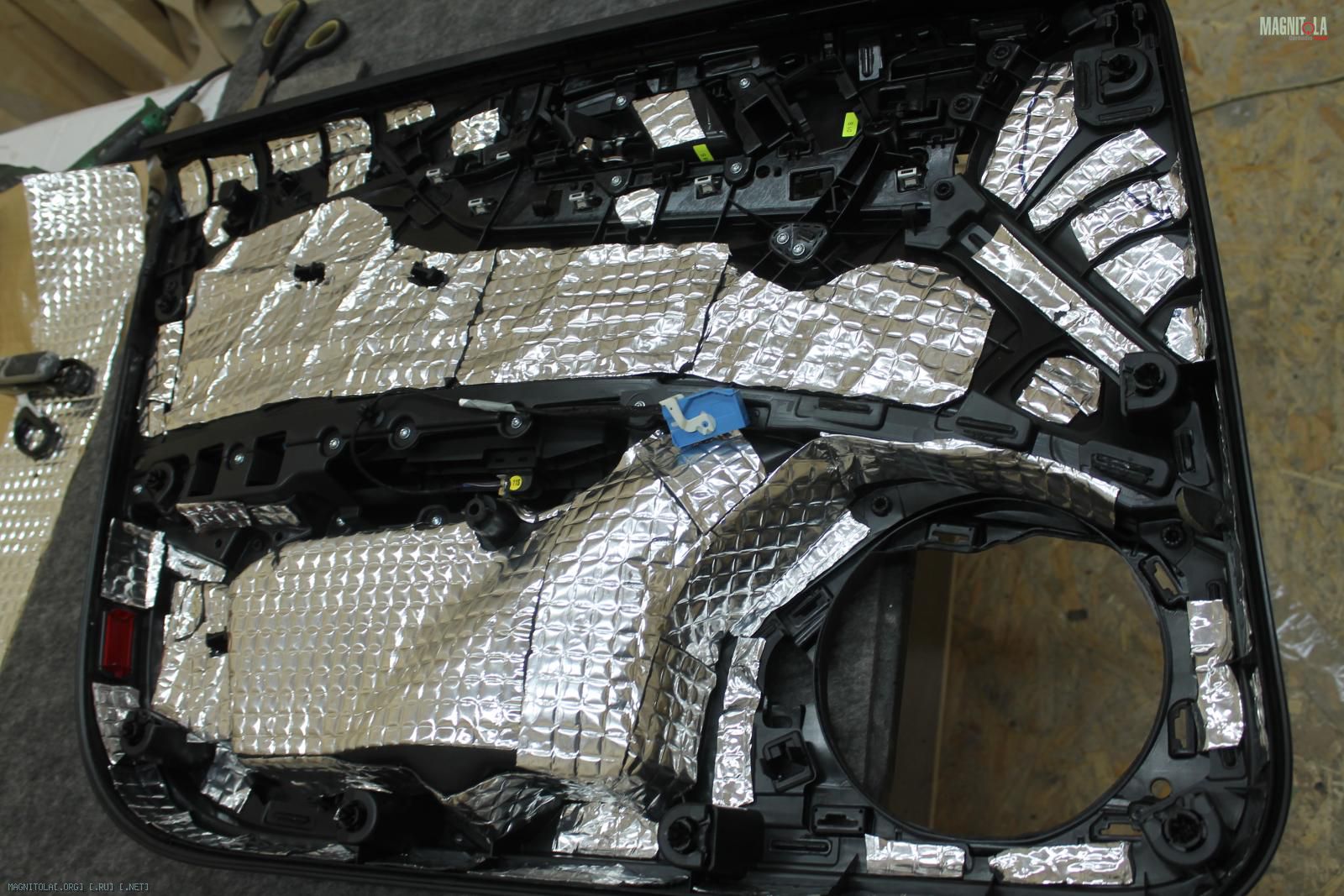

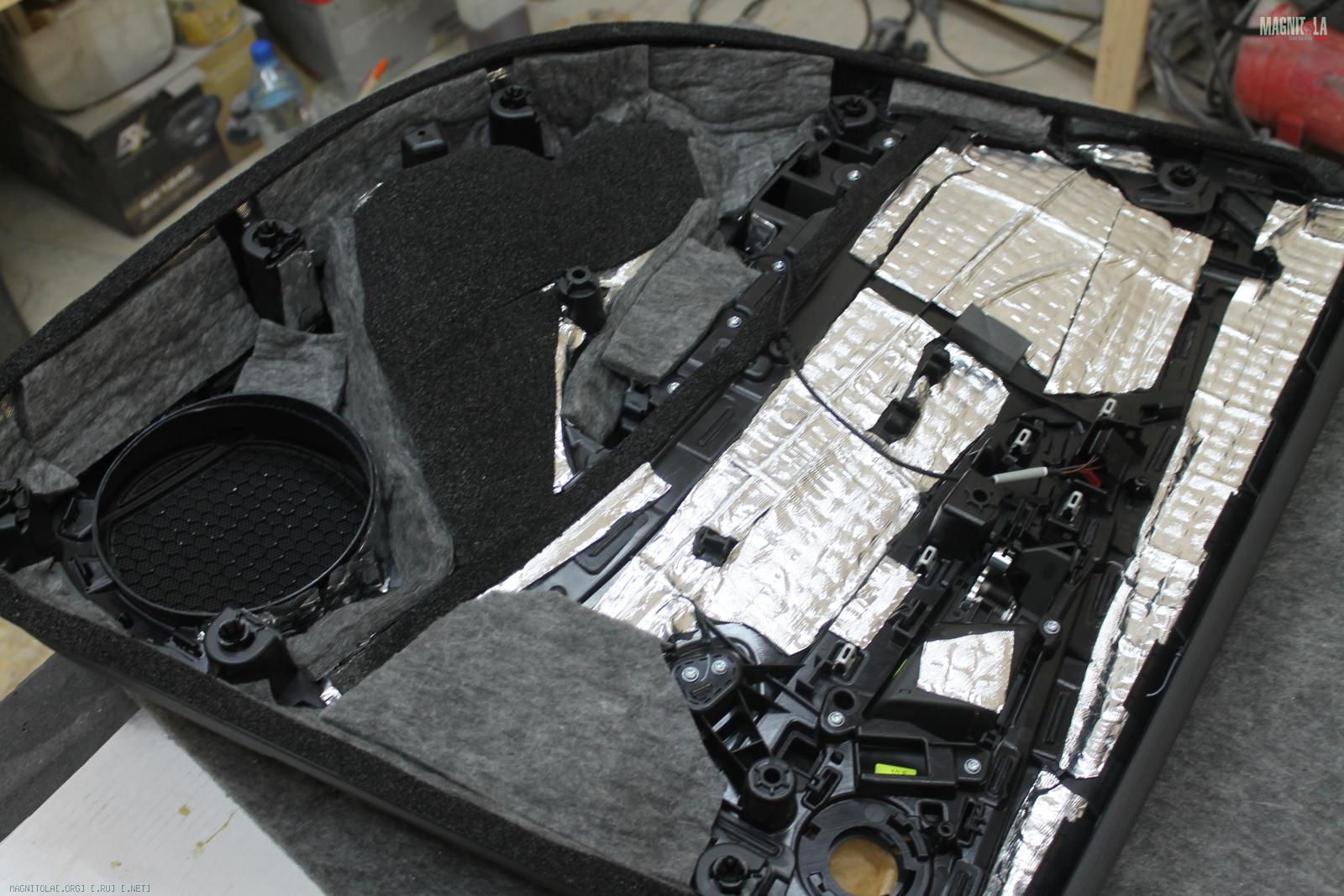

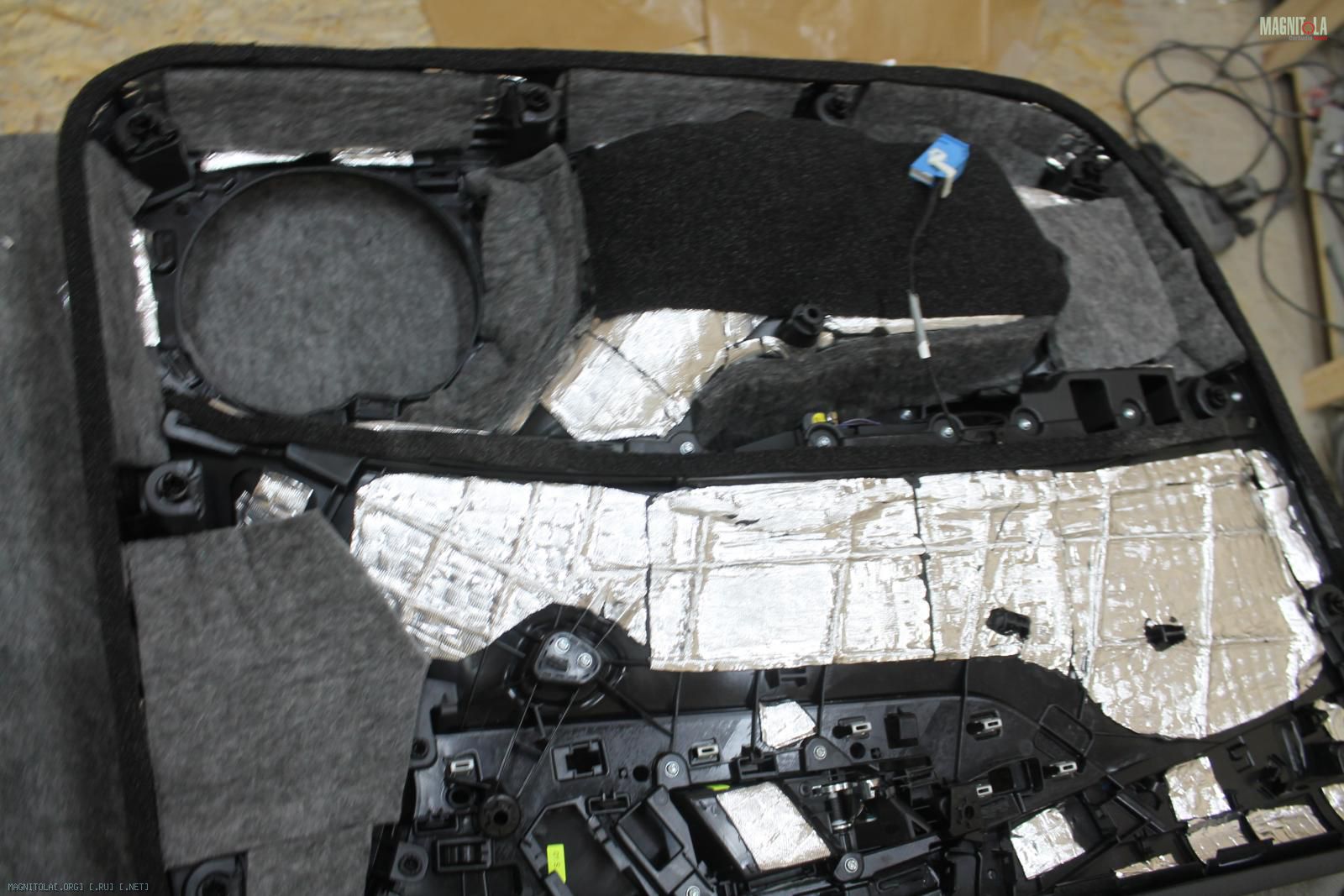

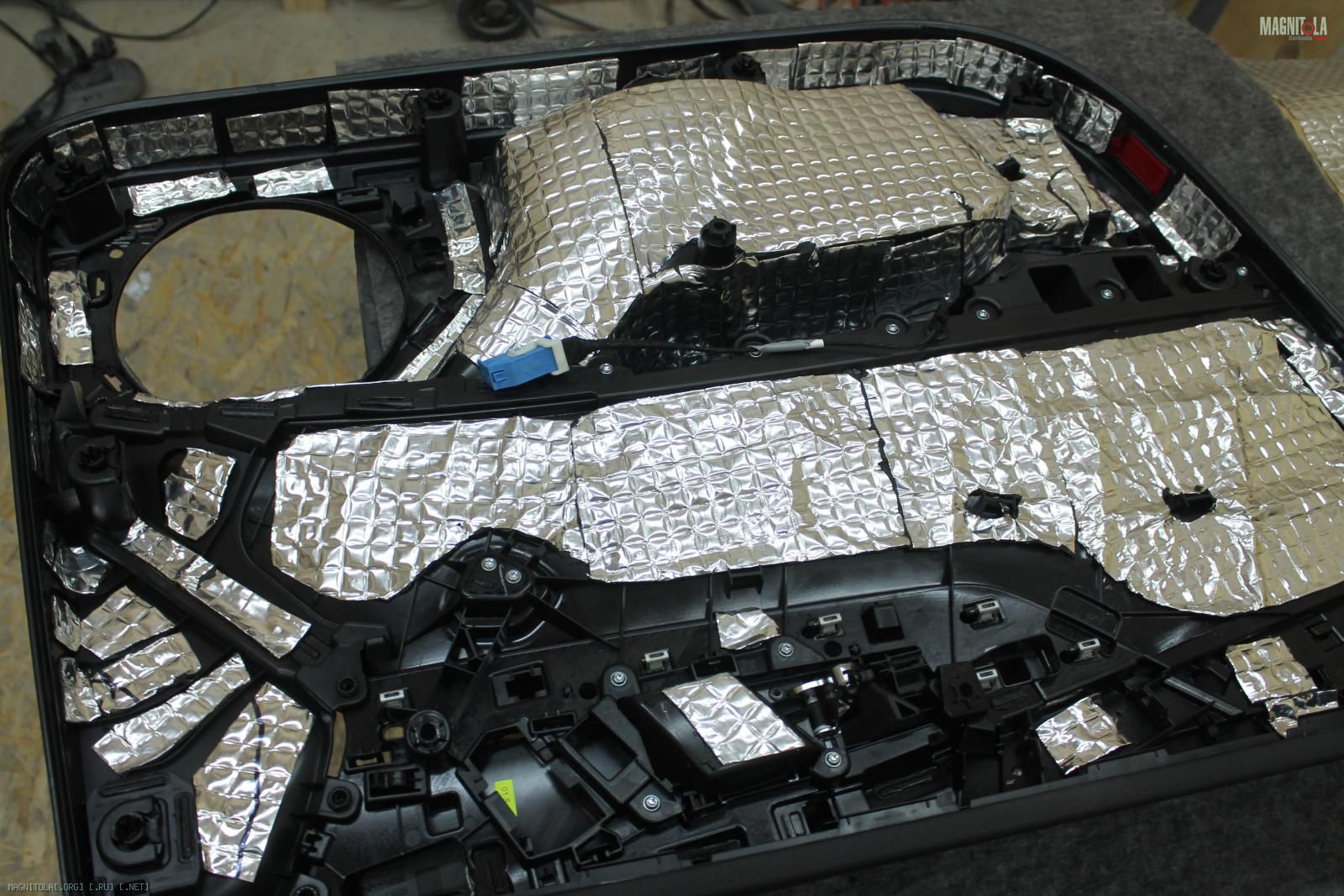

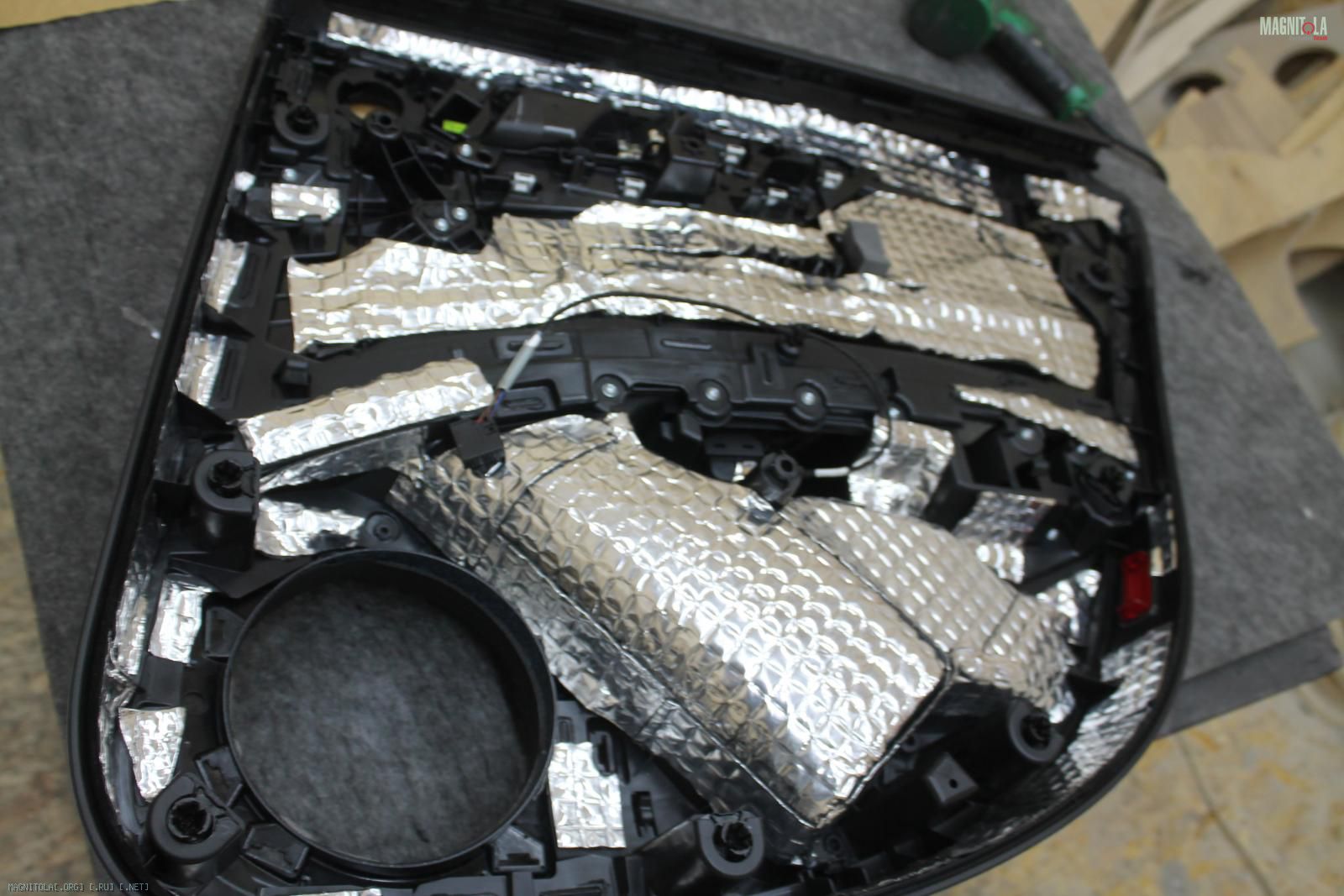

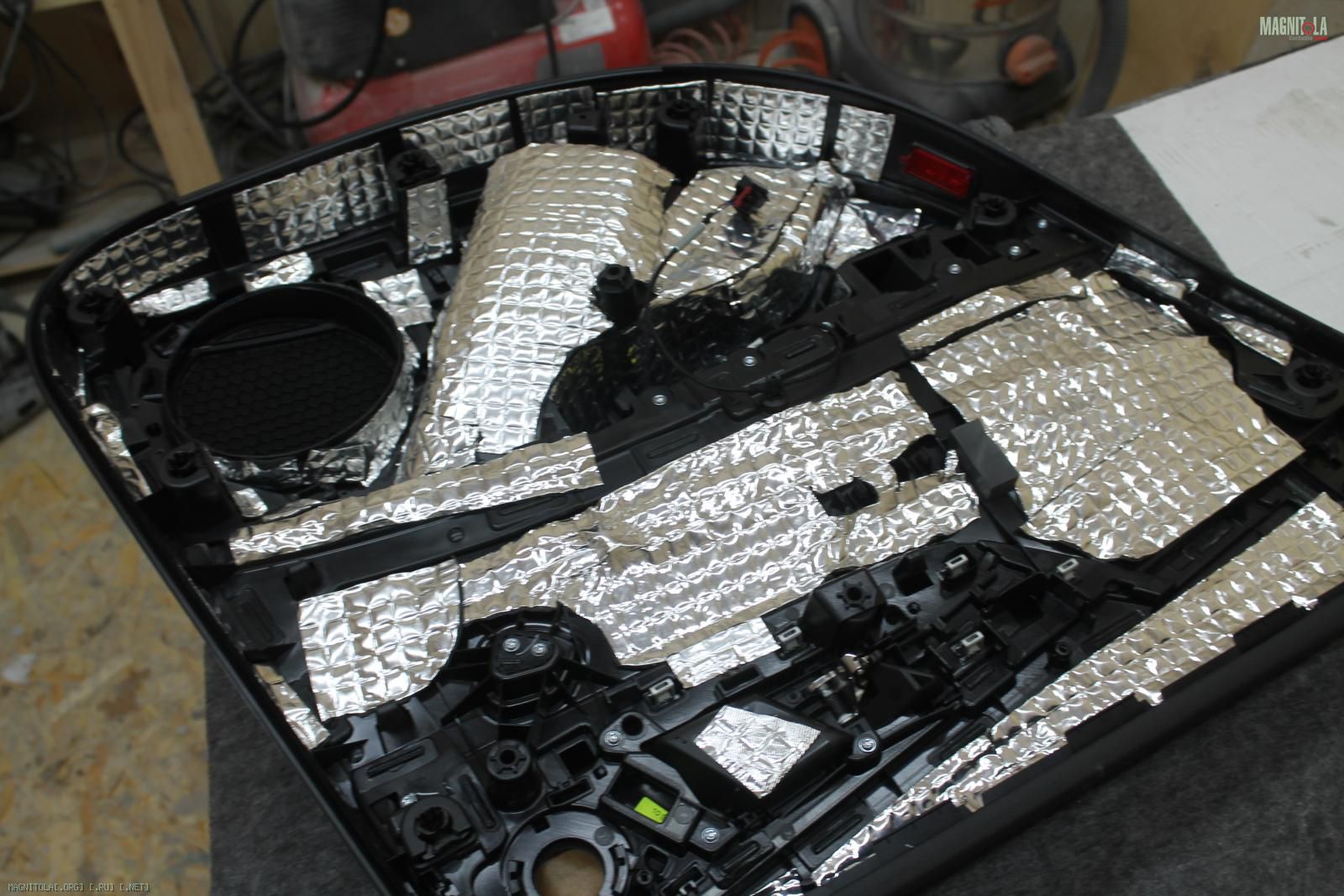

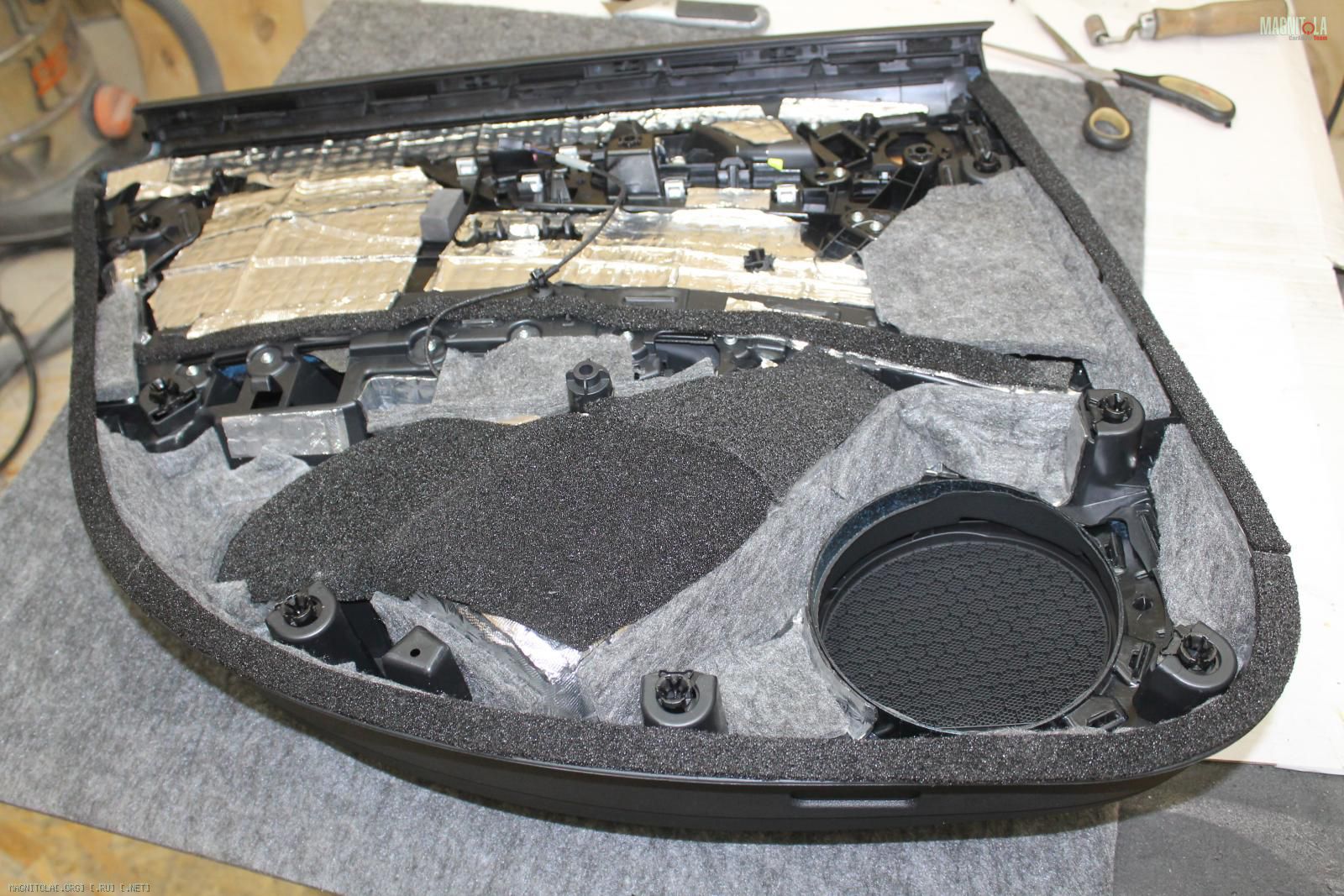

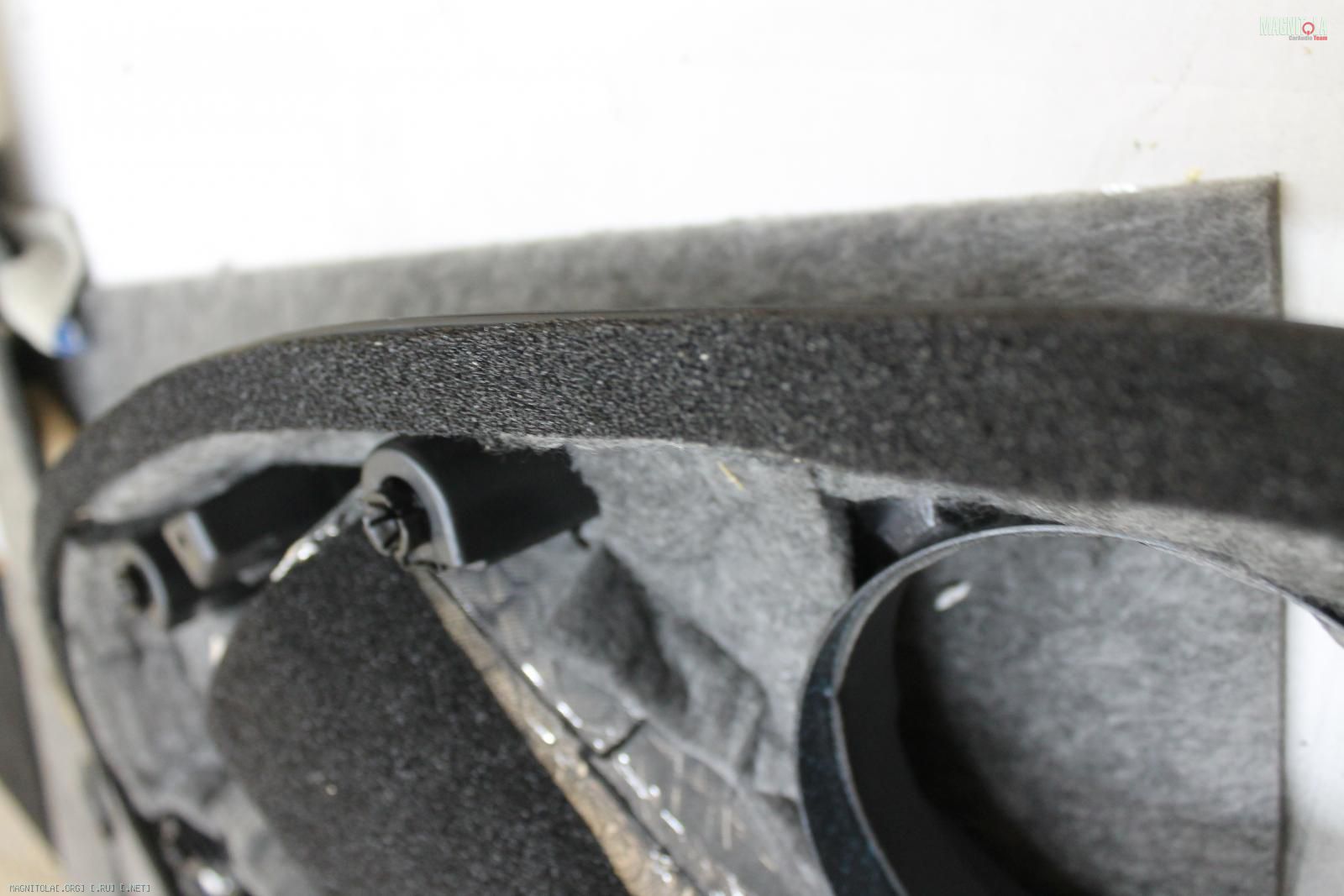

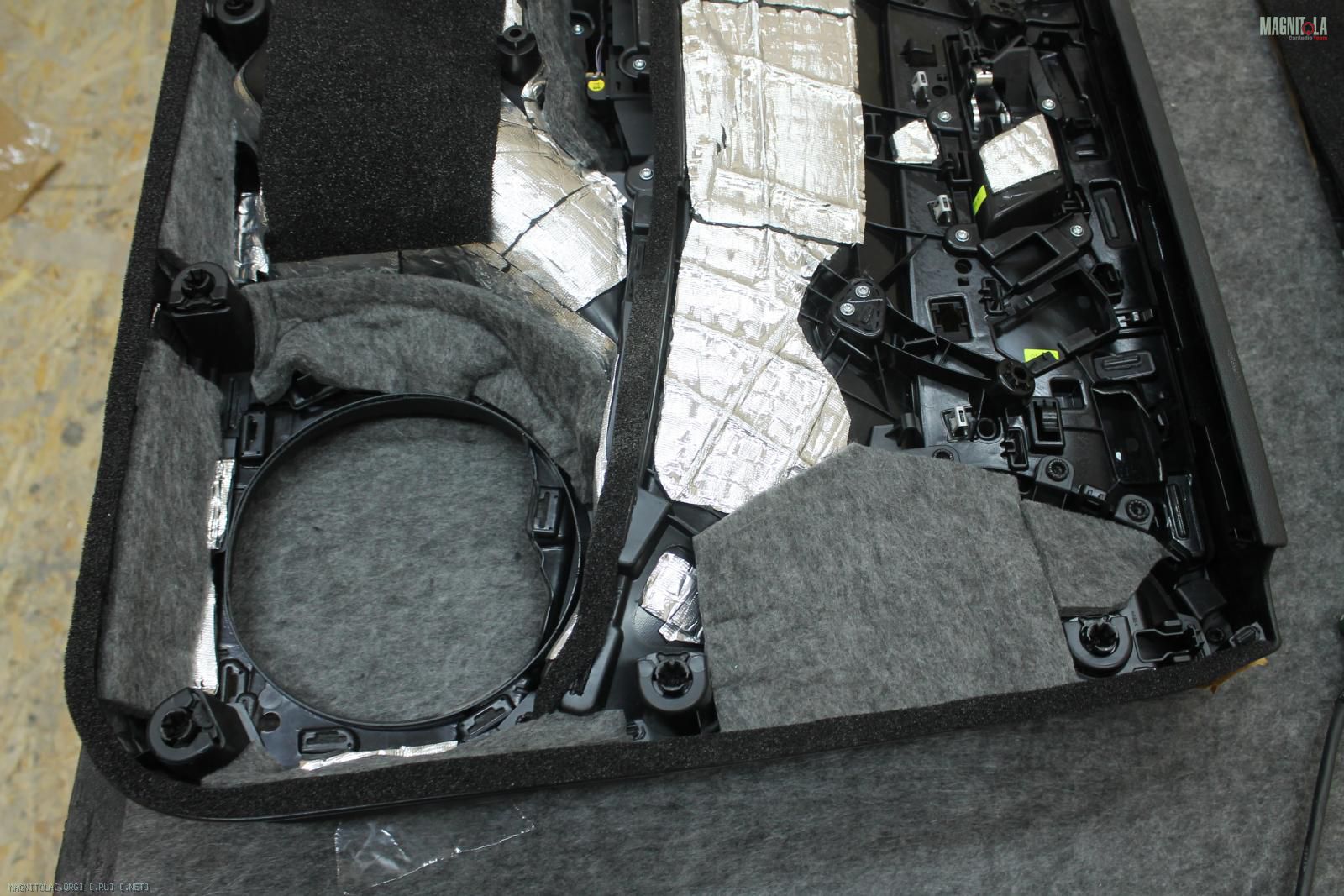

Карты дверей -передняя и задняя
Наносим вибру...
Греем... прикатываем...

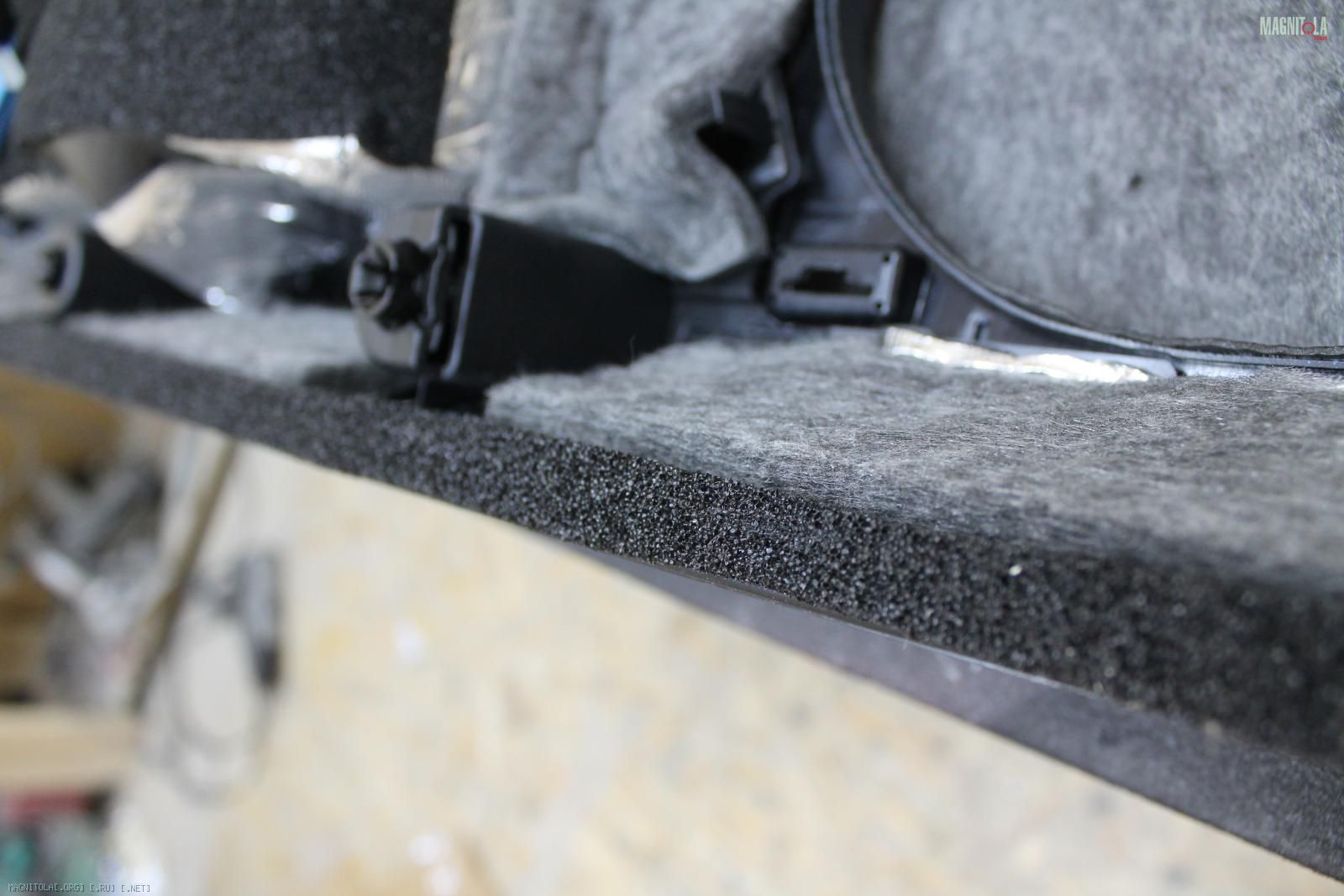

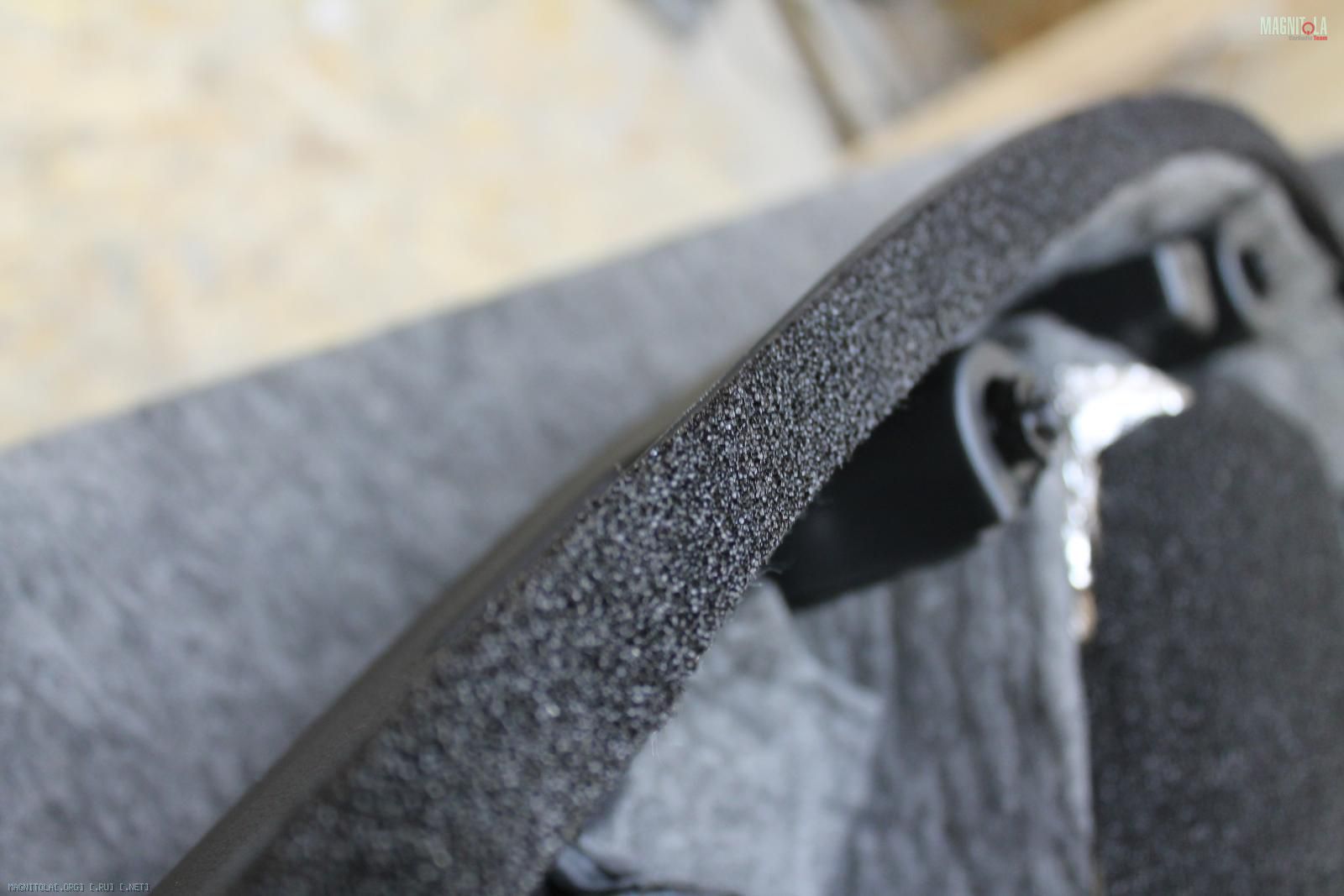

Наносим войлок и битопласт, и по кругу карты уплотнитель

Вложение 1033584 Вложение 1033586 Вложение 1033588 Вложение 1033590 Вложение 1033592 Вложение 1033594 Вложение 1033596 Вложение 1033598 Вложение 1033600 Вложение 1033602 Вложение 1033604 Вложение 1033606 Вложение 1033608 Вложение 1033610 Вложение 1033612 Вложение 1033614 Вложение 1033616 Вложение 1033618 Вложение 1033620 Вложение 1033622

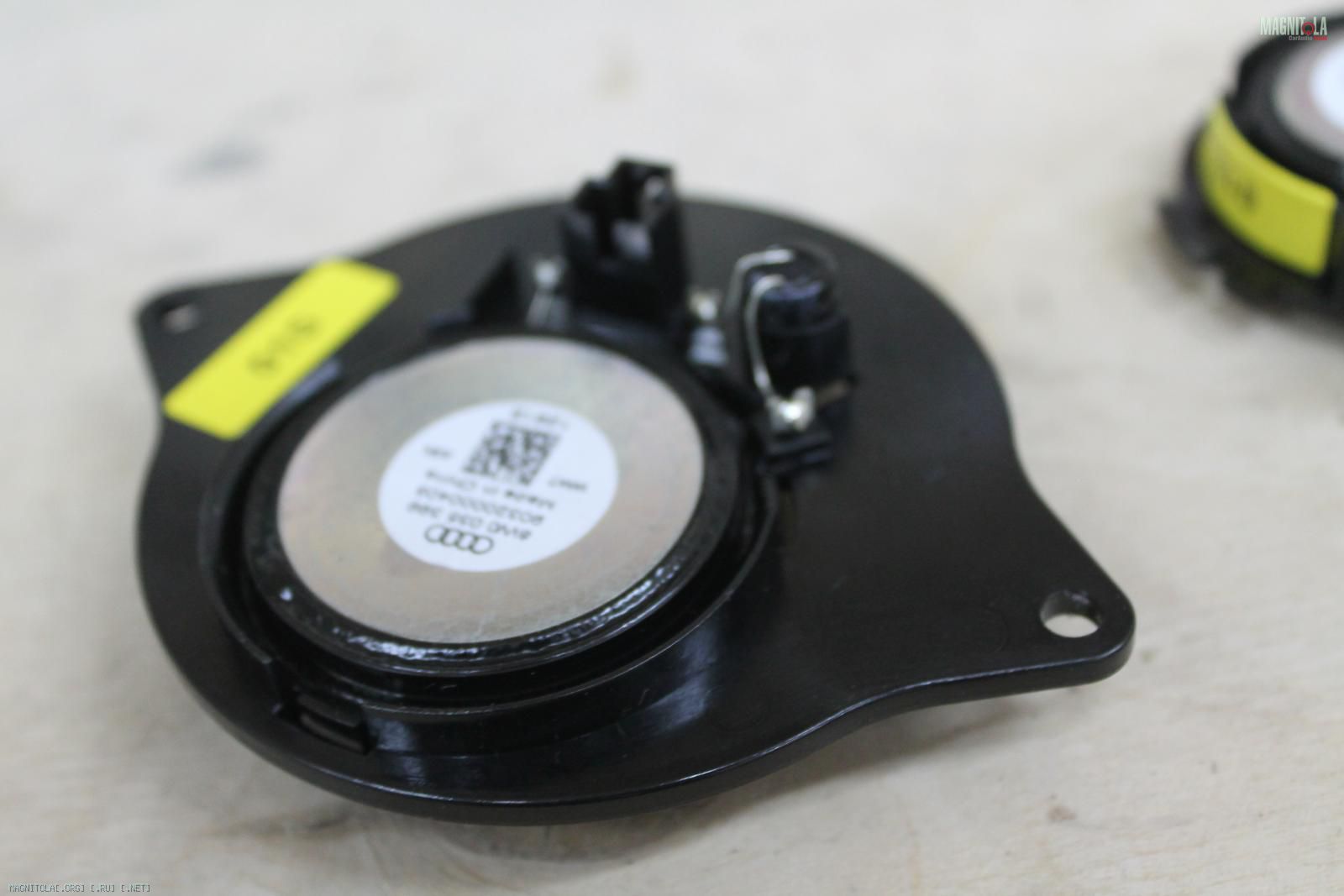

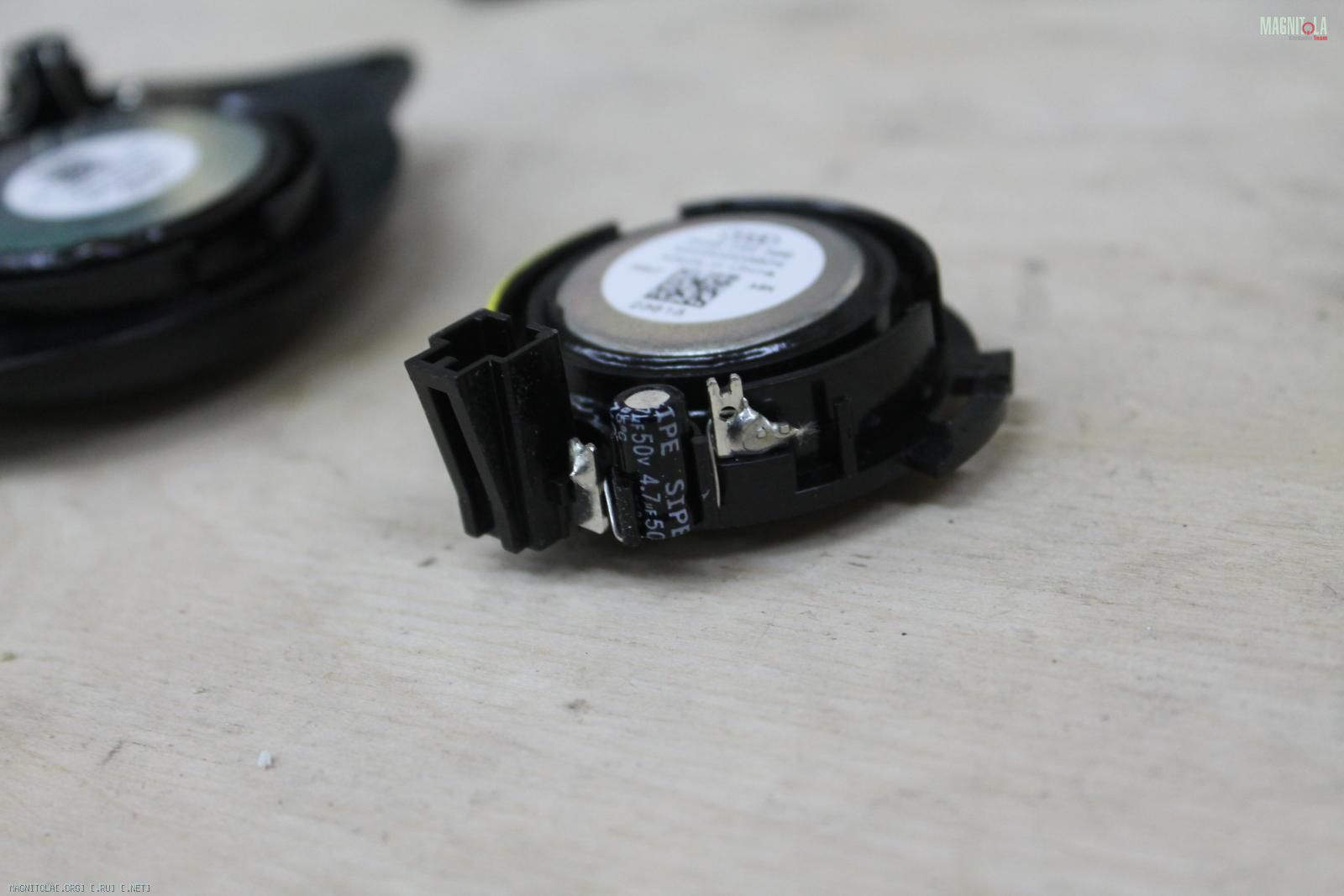

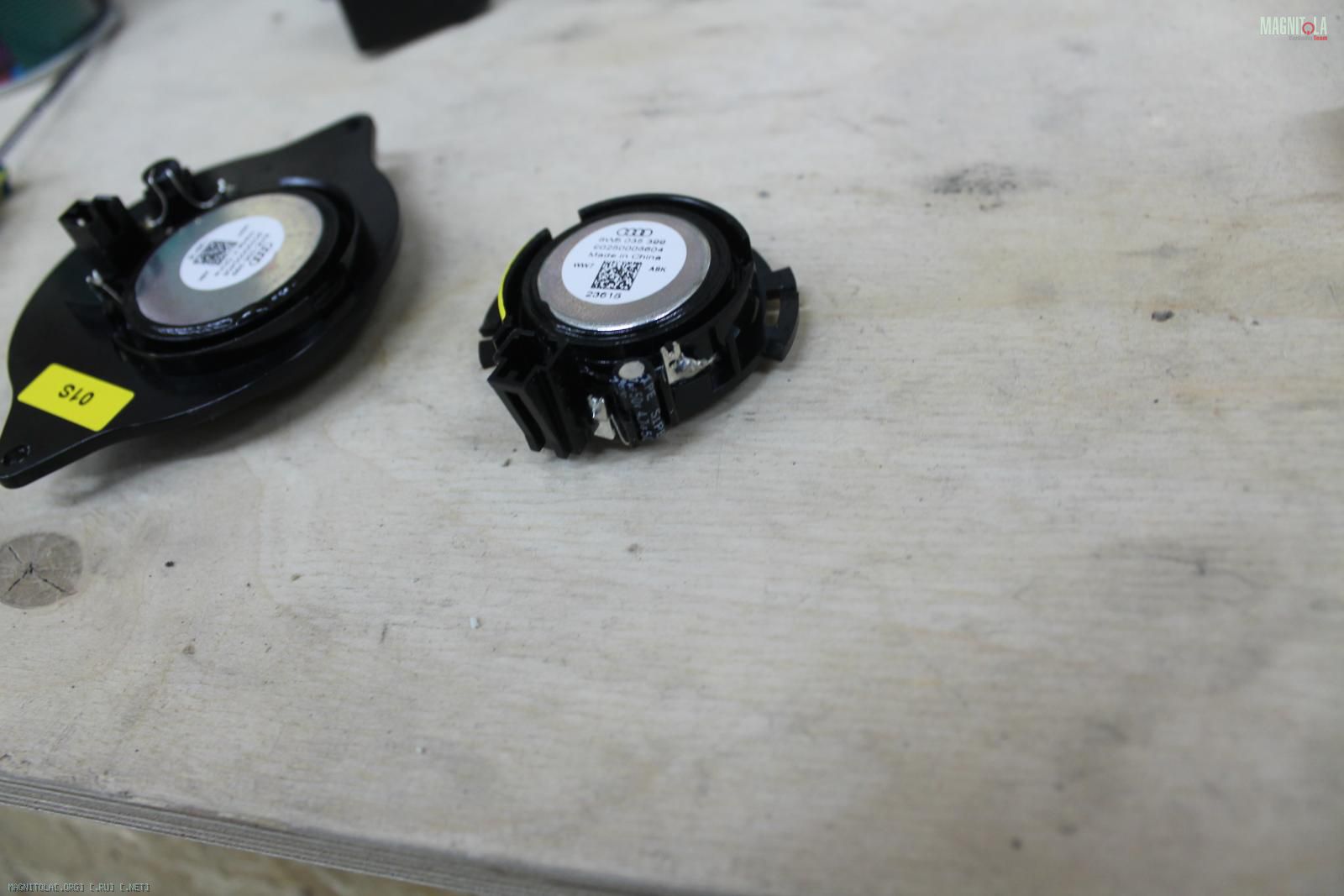

Штатные ВЧ перед и зад.
На них установлены самые дешёвые электролиты.
Причем на фронтальный ВЧ (8ом) стоит номинал 10мкф, это означает что срез вч идет первым порядком на частоте 1989гц!!! он бедняжка и до 500 гц почти доигрывал... Что думали в Ауди пытаясь заставить его играть...
Тыловой СЧ 4 ом, конденсатор 4,7мкф, от 8400гц первым порядком...
Вложение 1033624 Вложение 1033626 Вложение 1033628 Вложение 1033630 Вложение 1033632

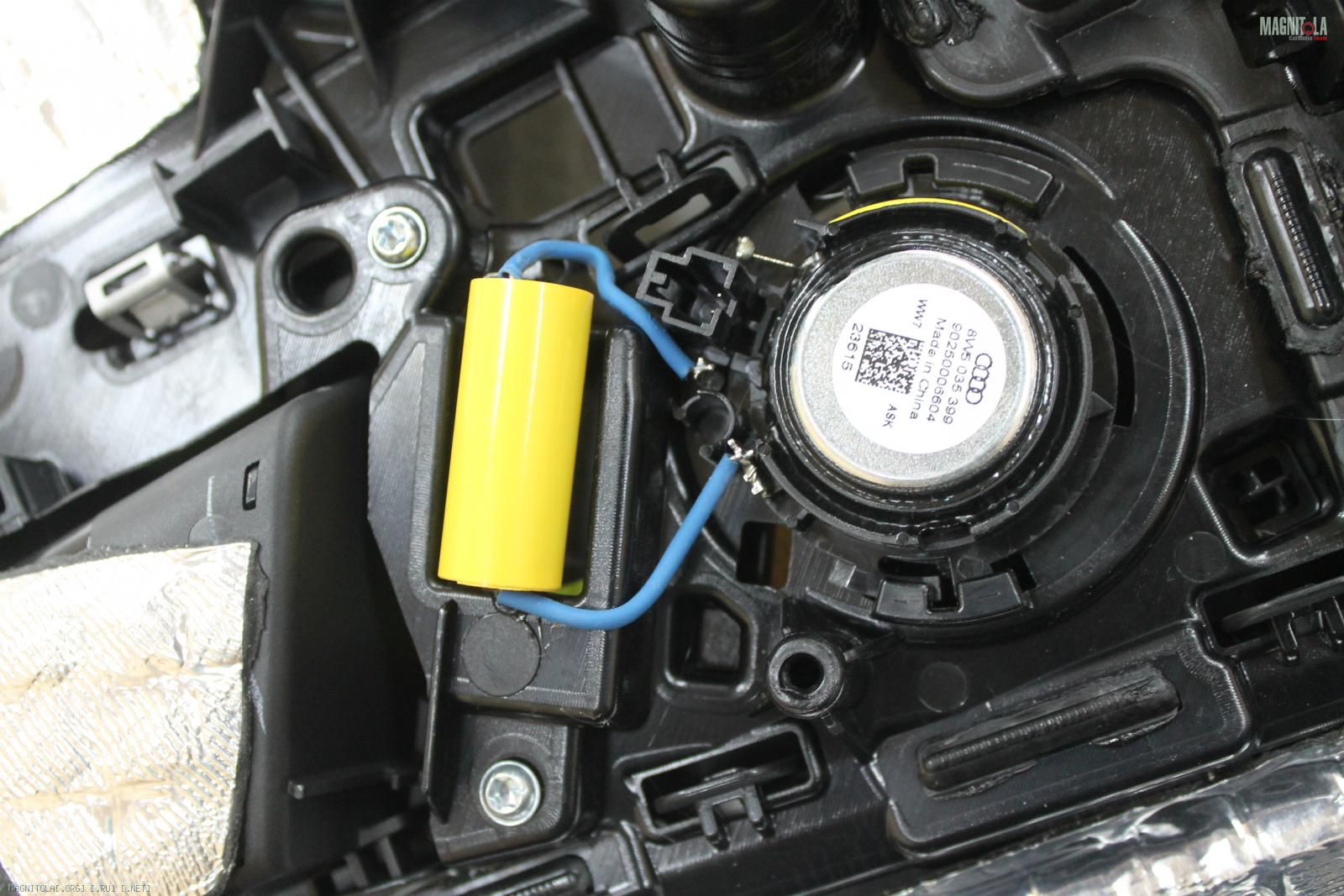

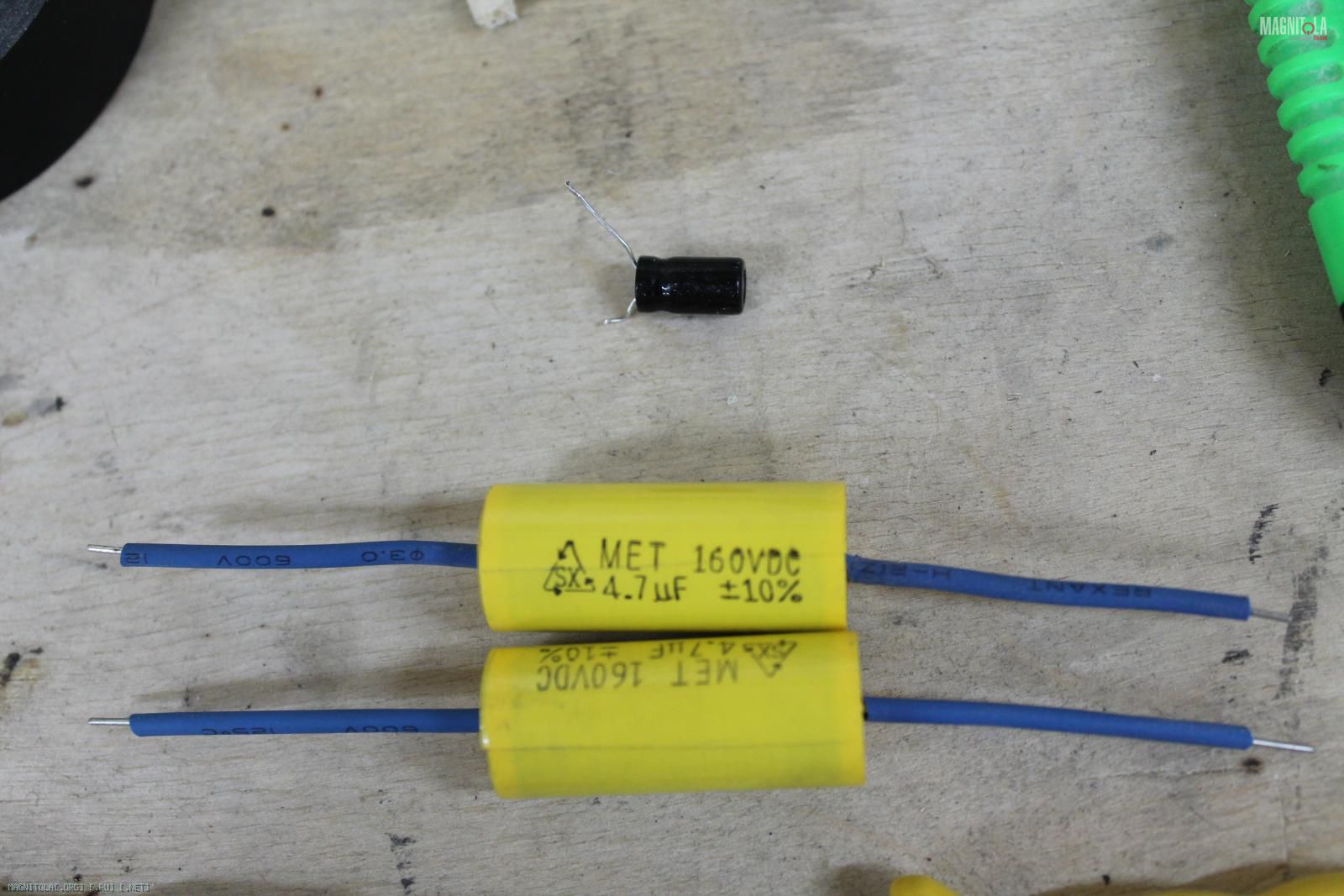

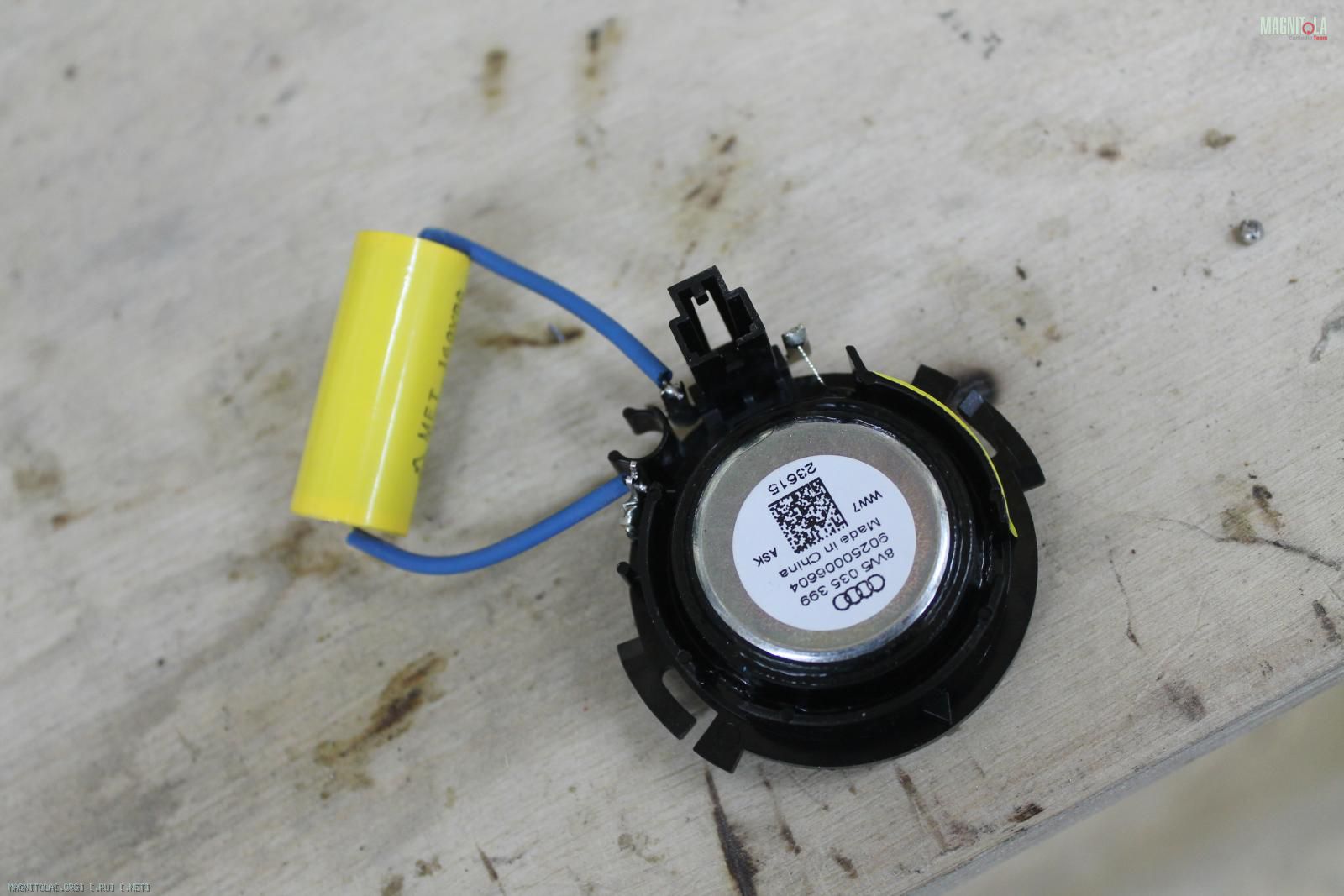

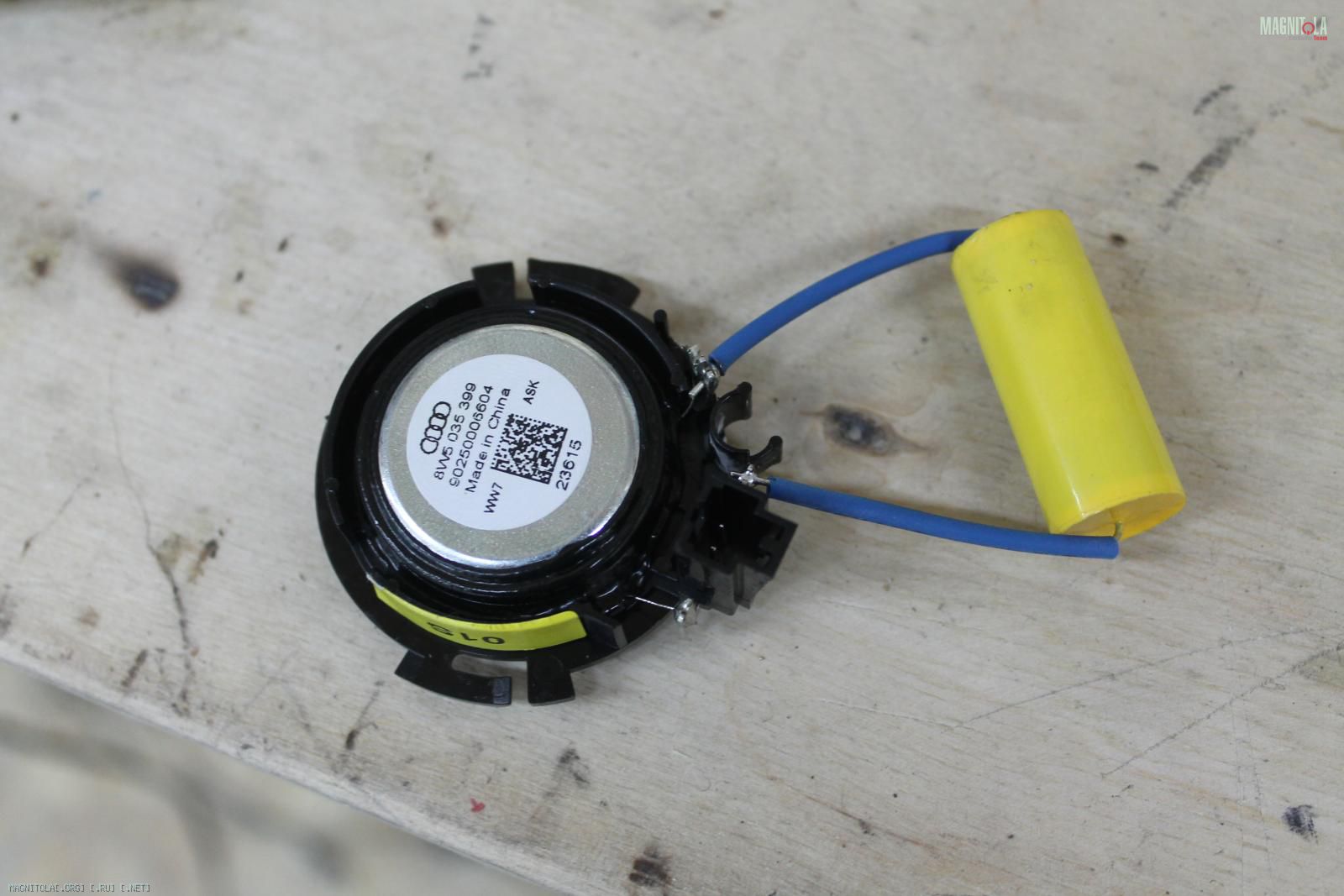

На тыловые ВЧ мы установили пленочные конденсаторы, попроще...
такого же номинала...

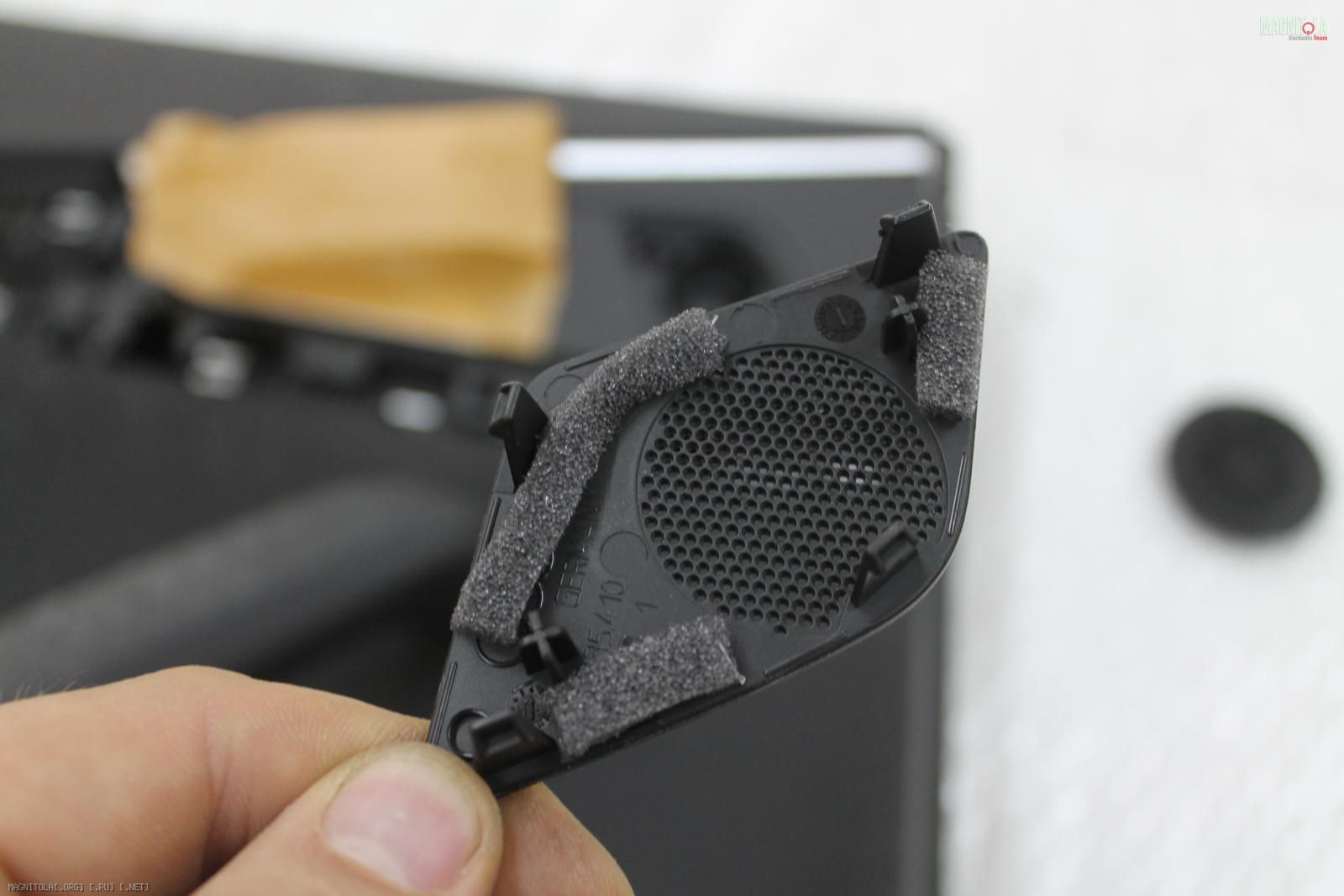

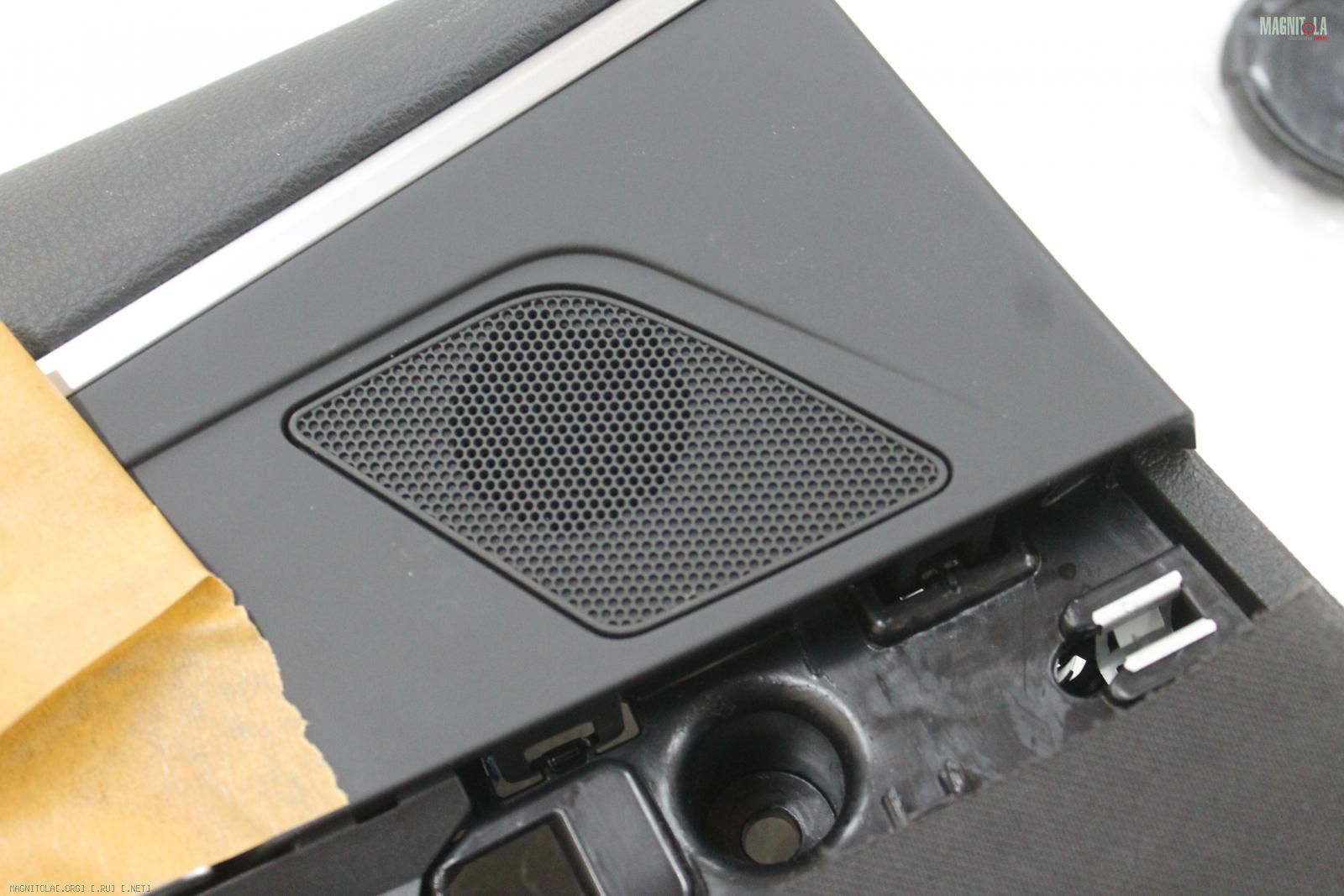

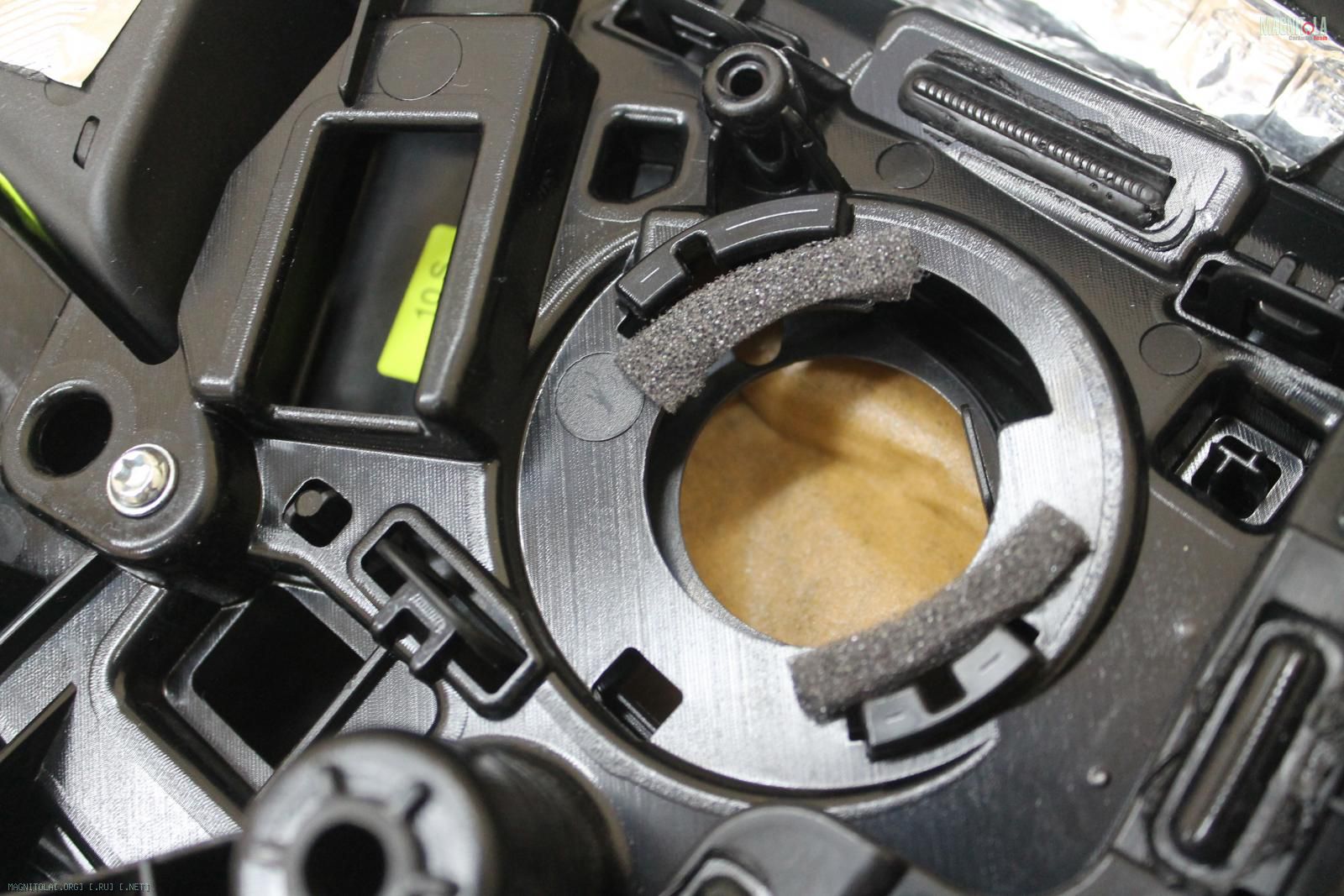

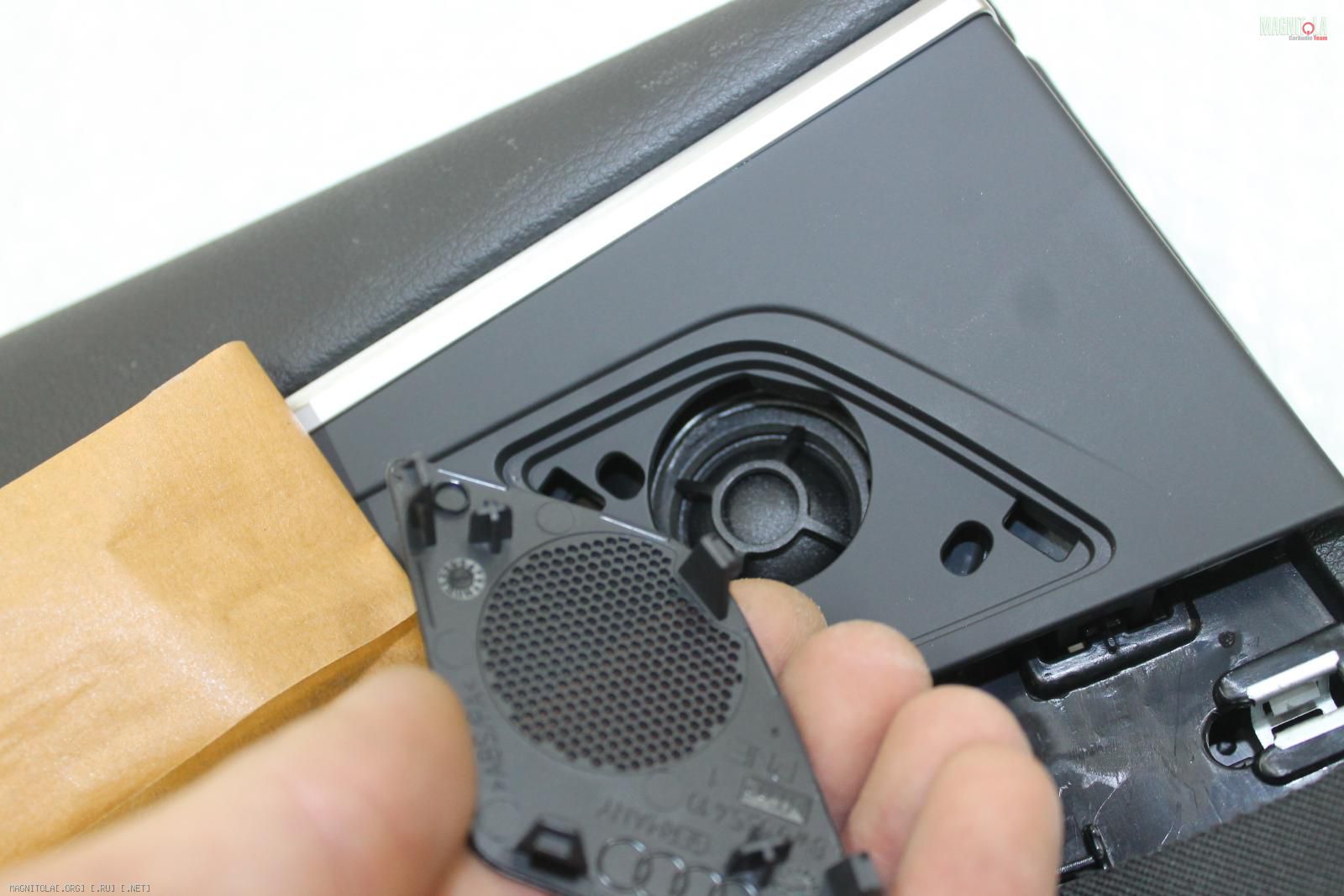

ВЧ в штатном месте болтался, сделали уплотнитель, с сеткой тоже самое...
Вложение 1033634 Вложение 1033636 Вложение 1033638 Вложение 1033640 Вложение 1033642 Вложение 1033644 Вложение 1033646 Вложение 1033648 Вложение 1033650 Вложение 1033652 Вложение 1033654

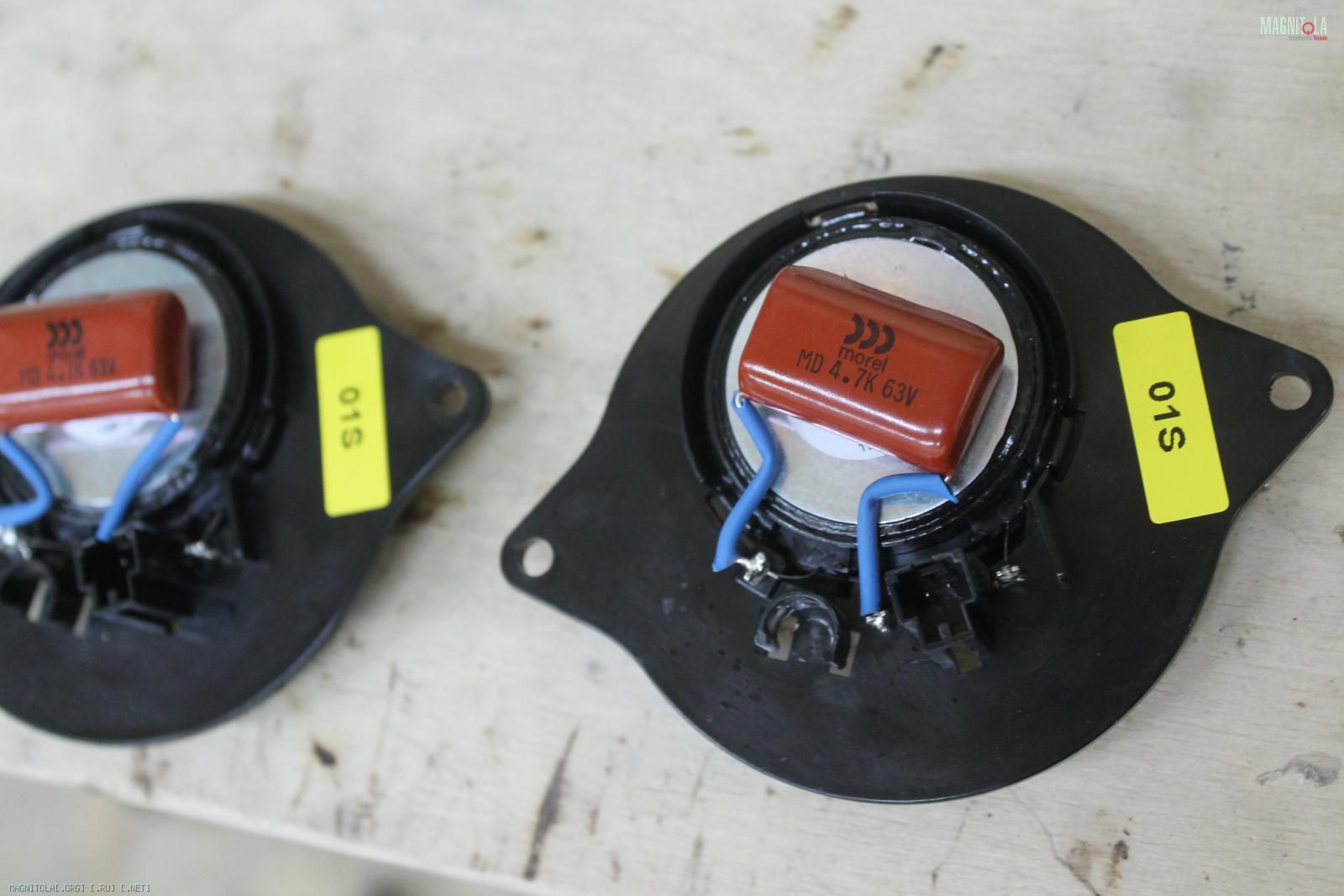

На фронт использовали более пафосный пленочный конденсатор, номиналом 4,7мкф, частота среза теперь составила 4232гц....
Вложение 1033656 Вложение 1033658 Вложение 1033660

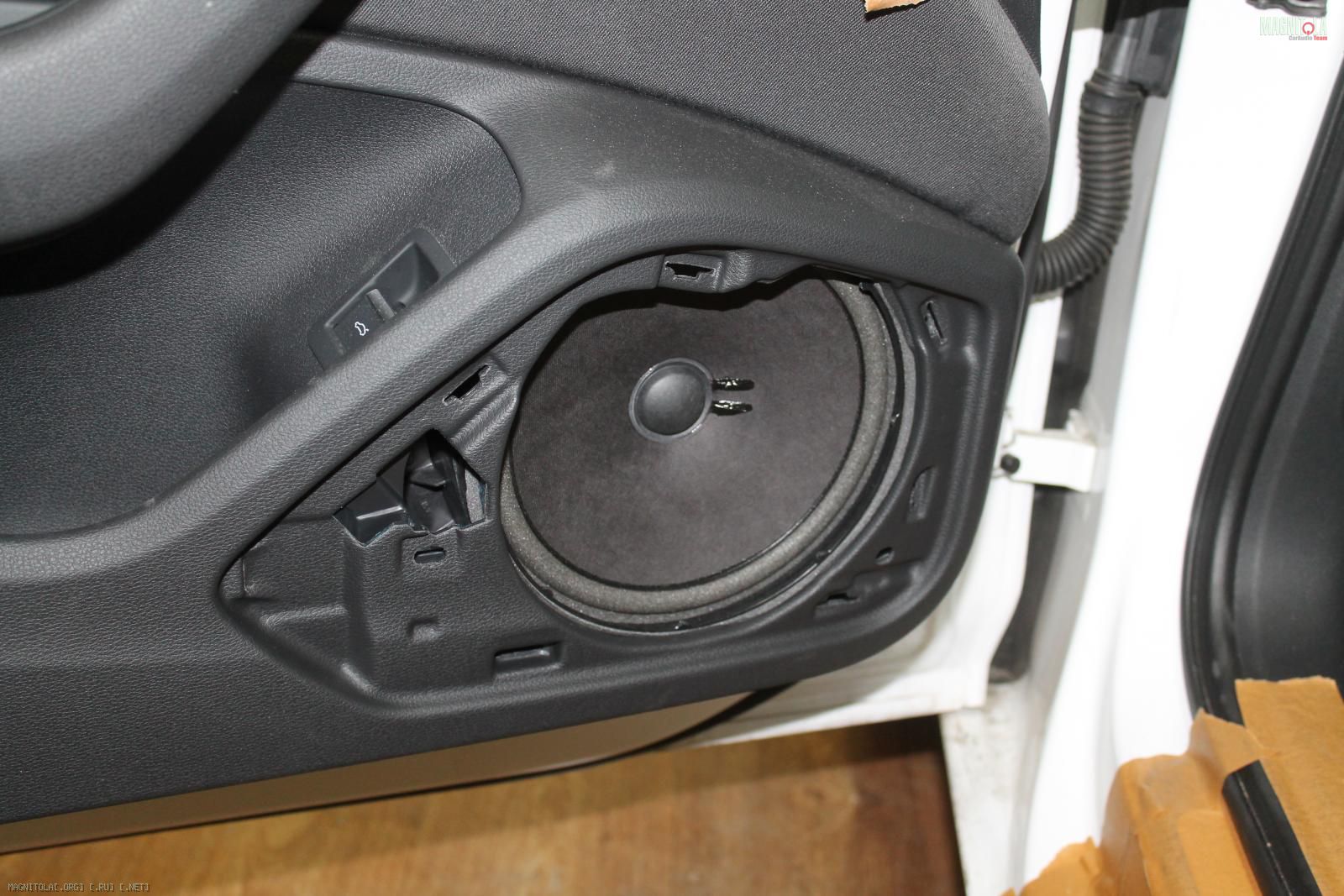

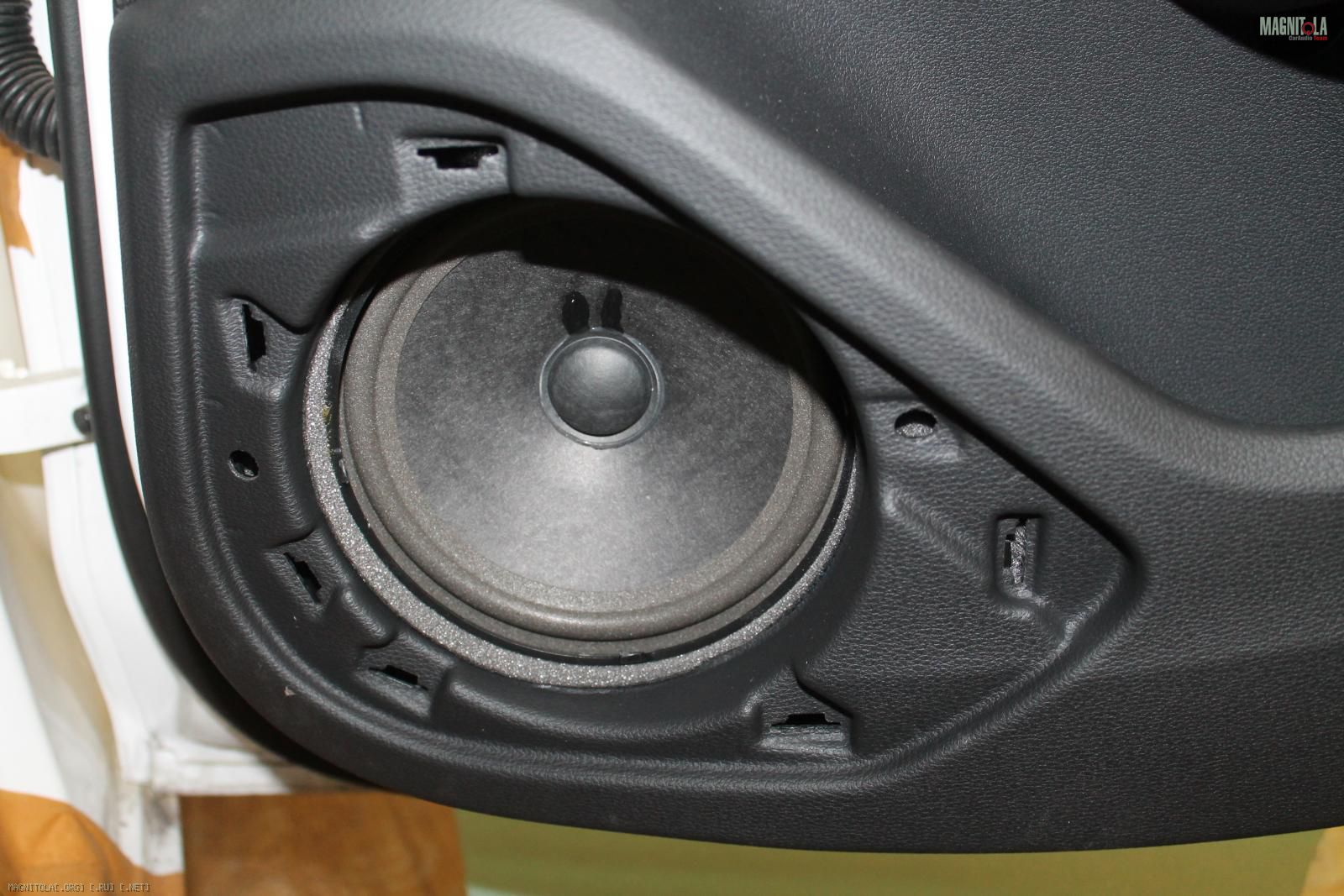

Просветленные мидбасы без паучковой сетки..
Вложение 1033662 Вложение 1033664 Вложение 1033666 Вложение 1033668

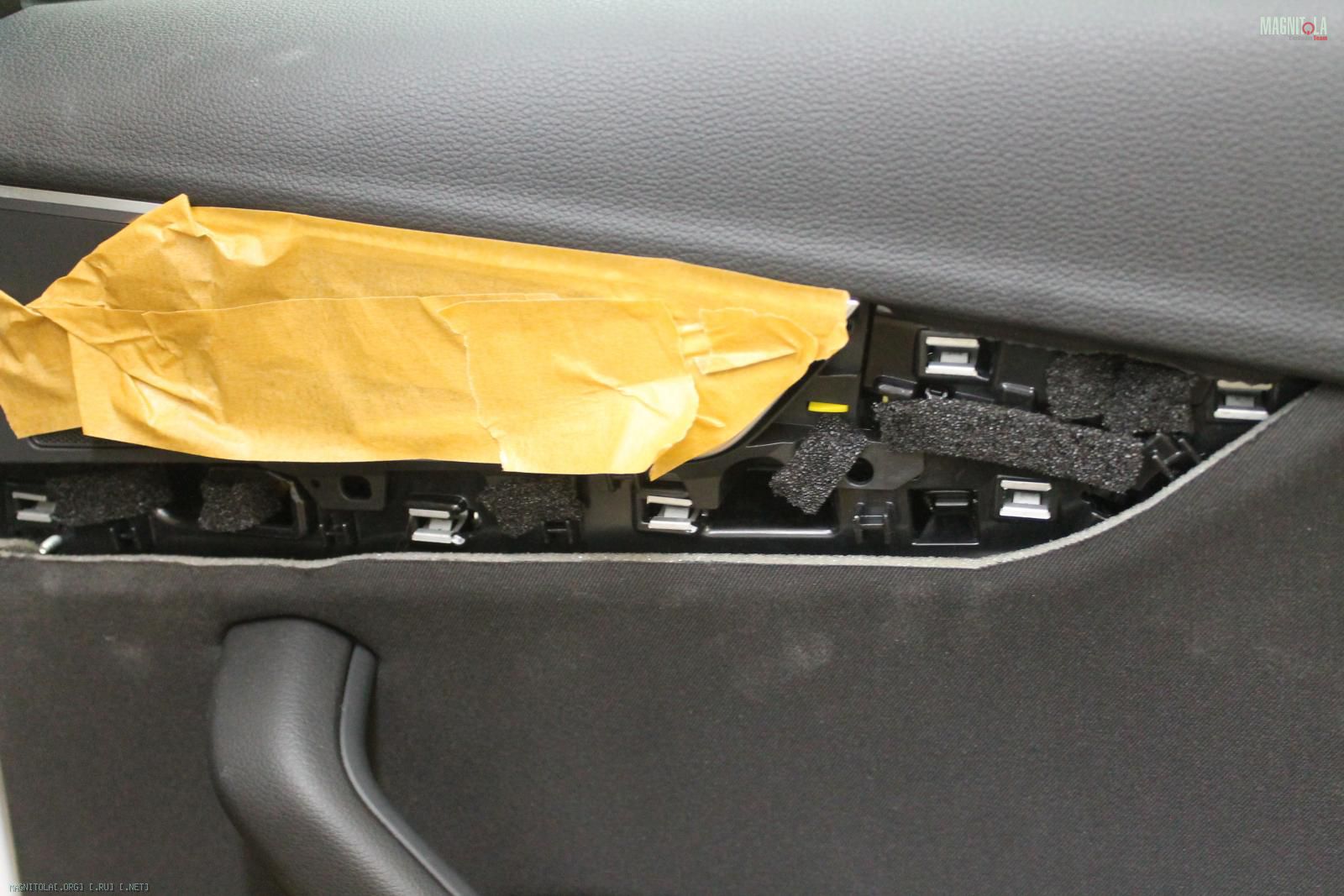

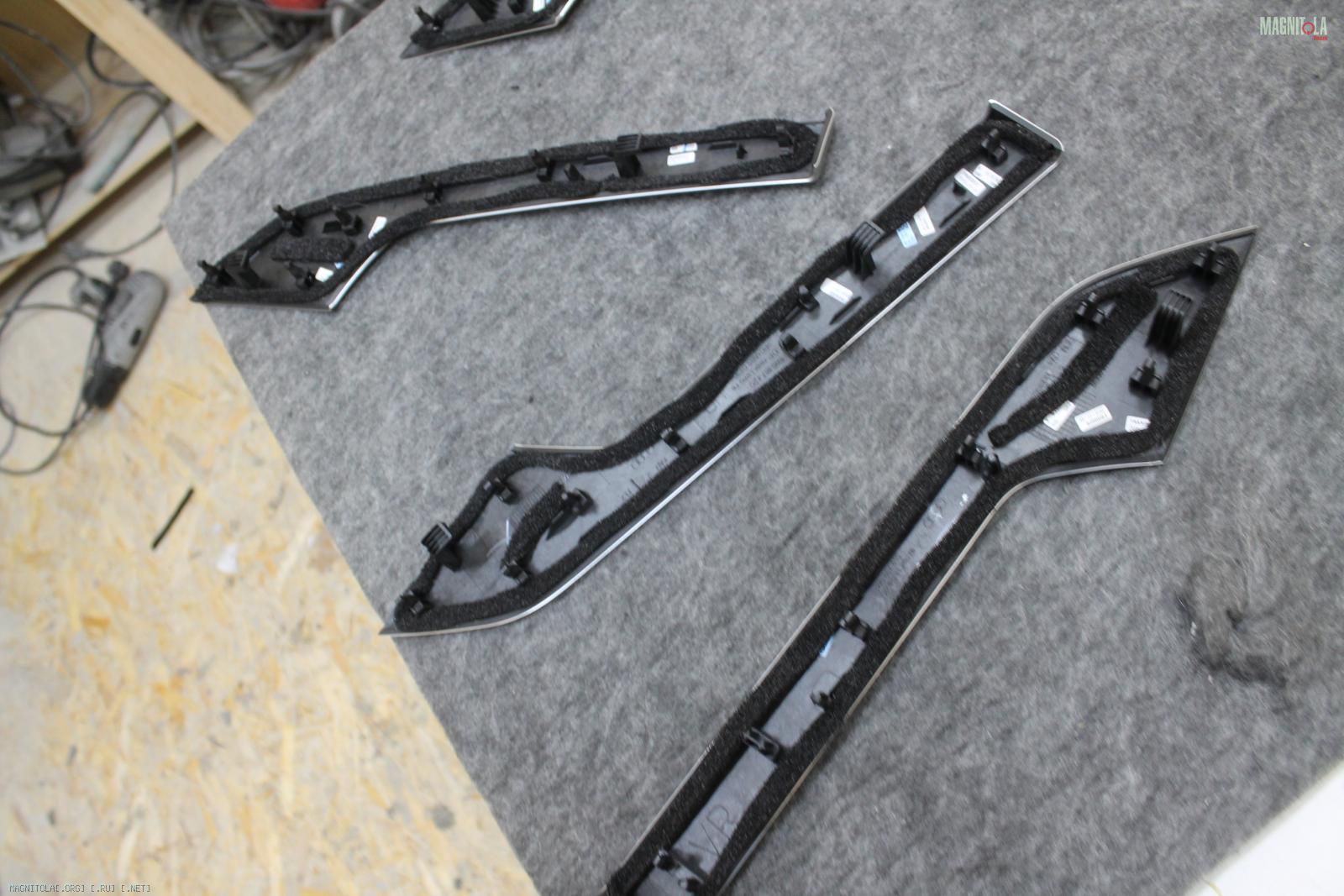

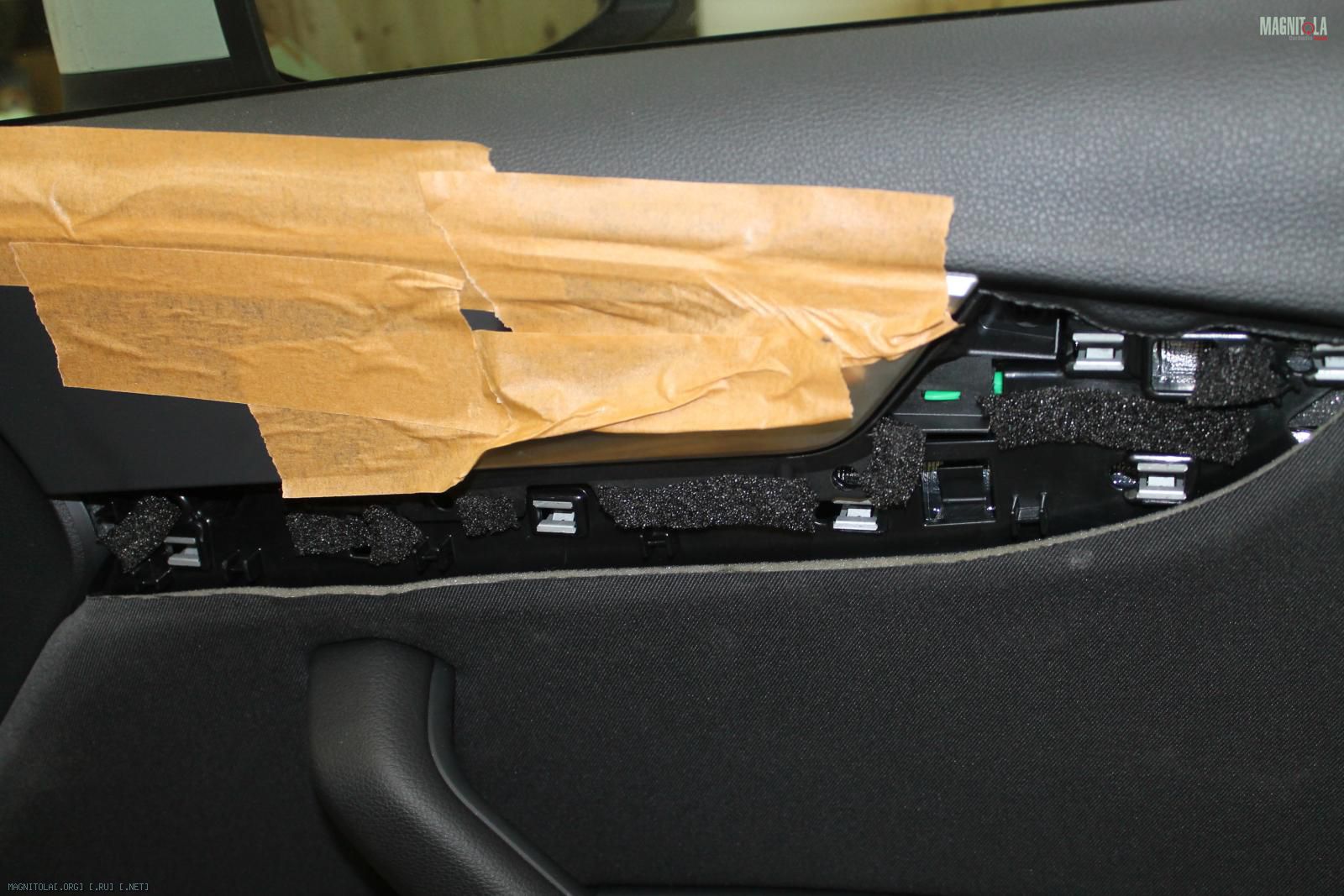

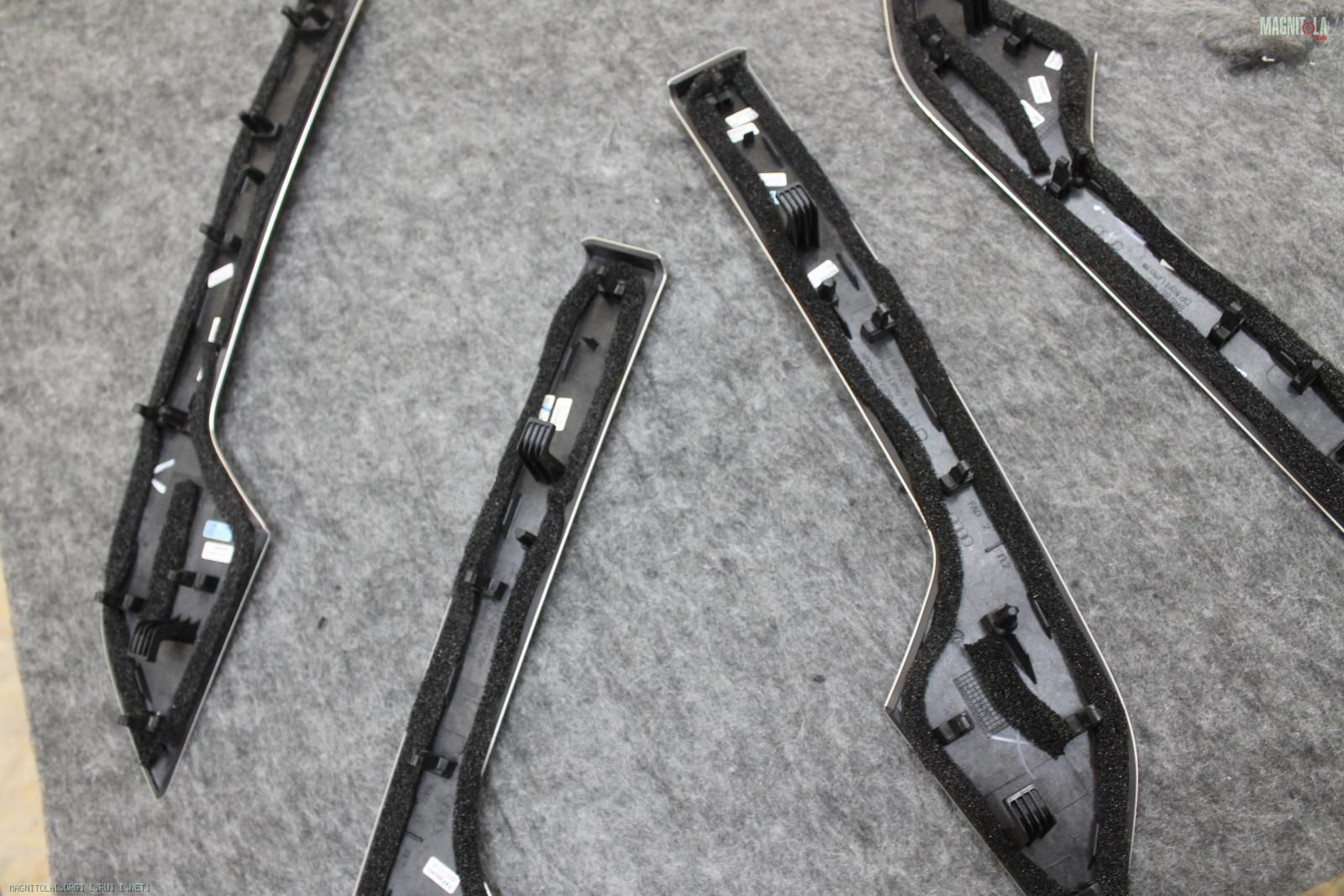

Уплотнители из битопласта для сеток мидбасов и декоративных вставок.

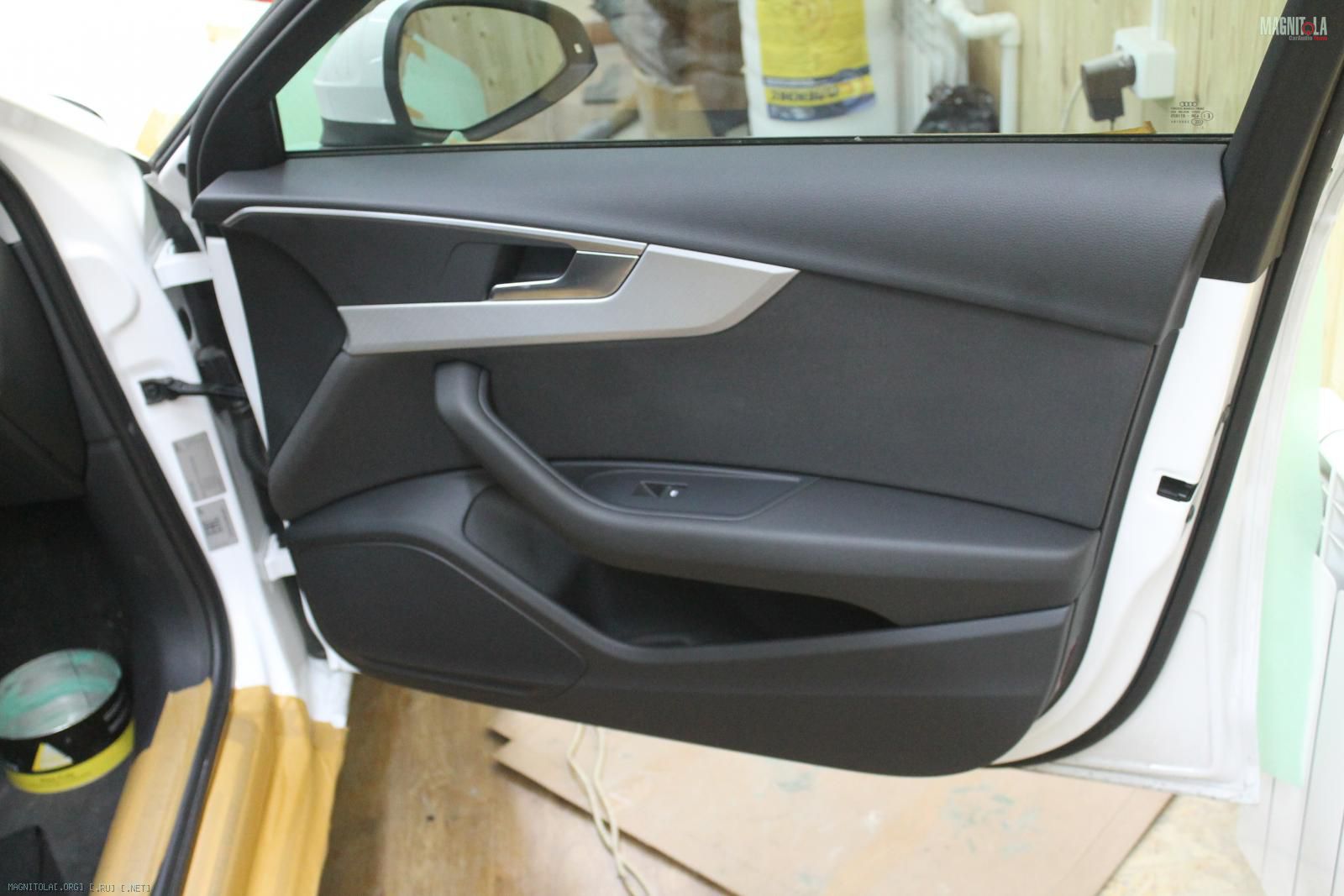

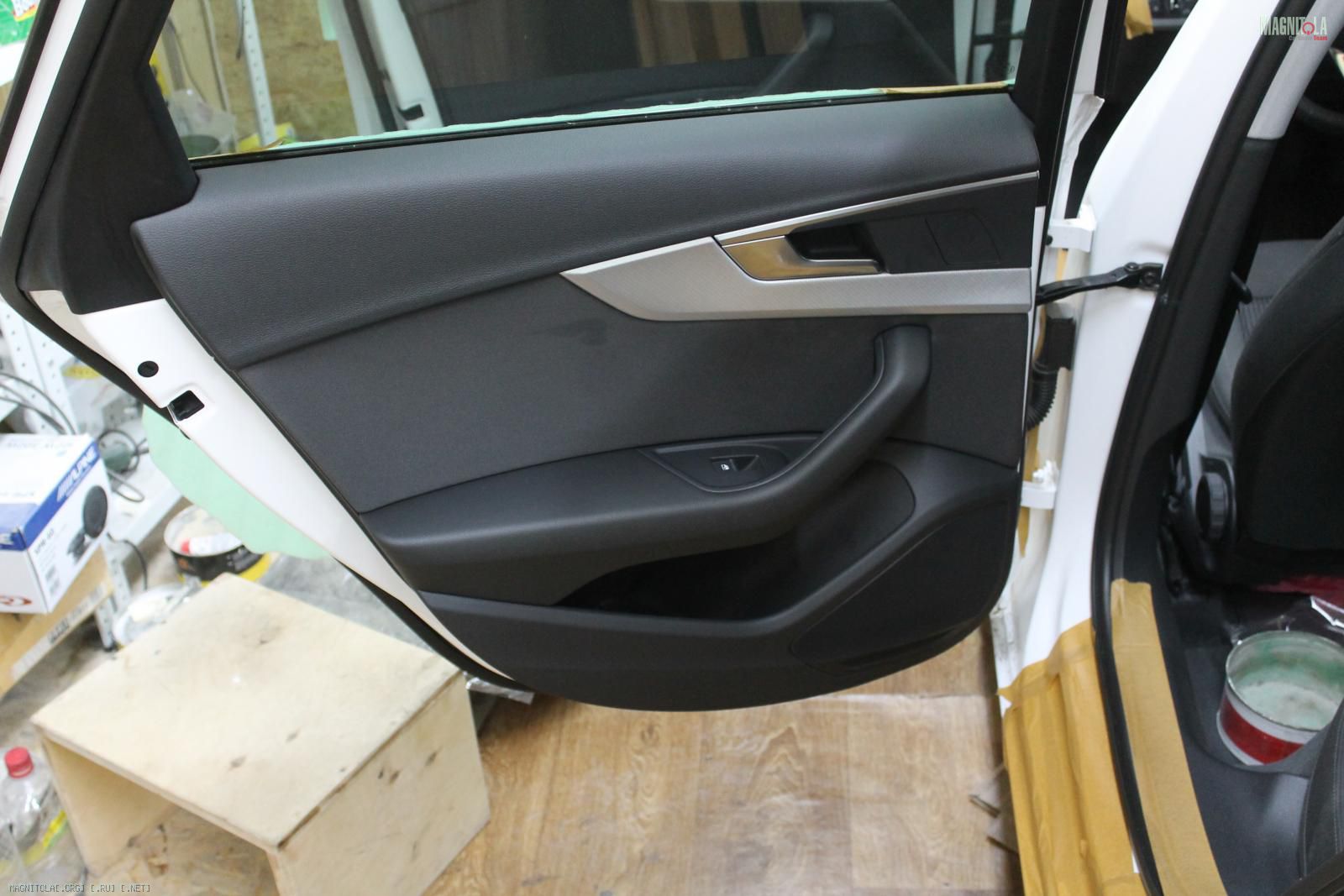

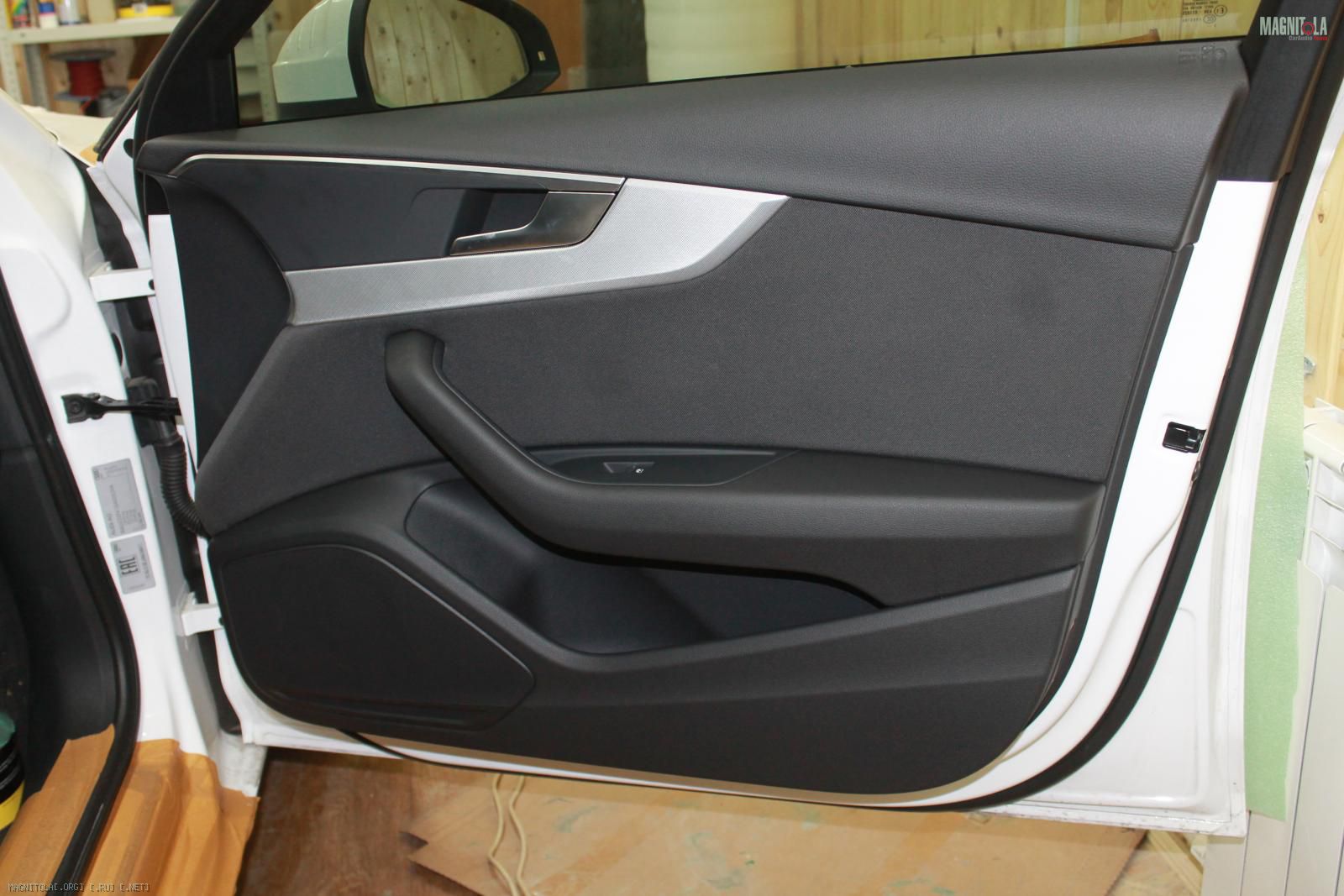

Итог плотные и тяжелые двери собраны, ни каких скрипов...
Вложение 1033670 Вложение 1033672 Вложение 1033674 Вложение 1033676 Вложение 1033678 Вложение 1033680 Вложение 1033682 Вложение 1033684 Вложение 1033686 Вложение 1033688 Вложение 1033690 Вложение 1033692 Вложение 1033694 Вложение 1033696

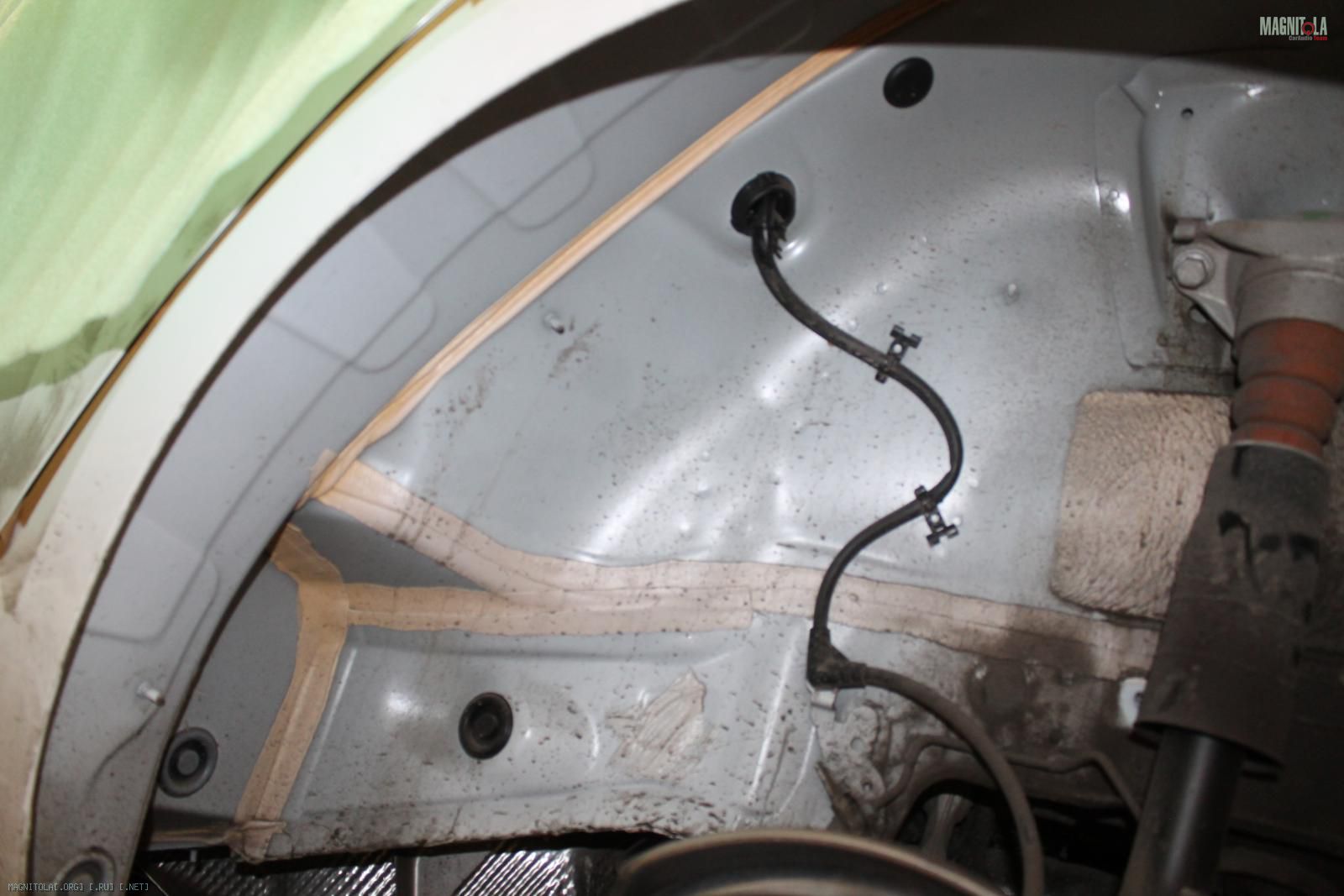

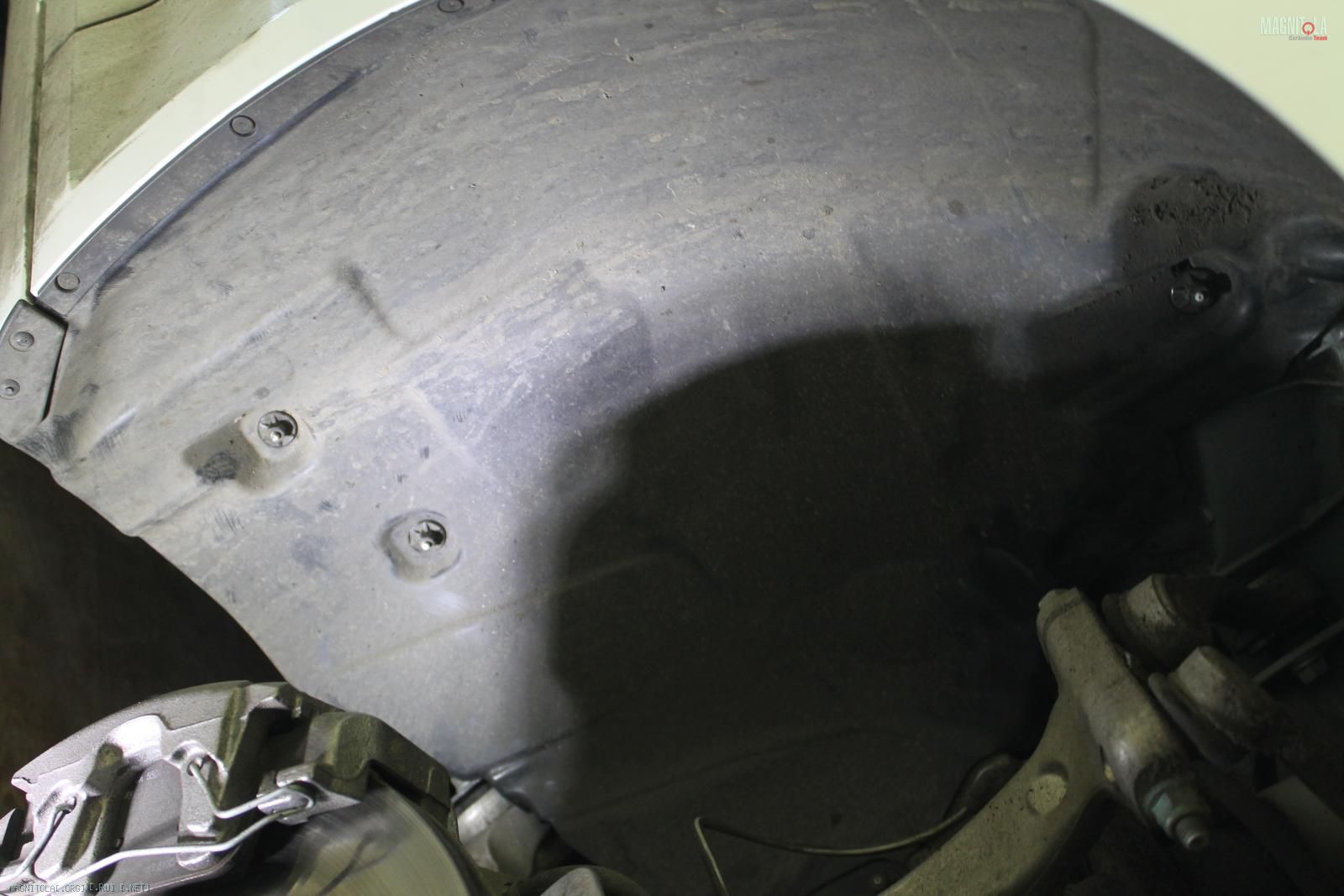

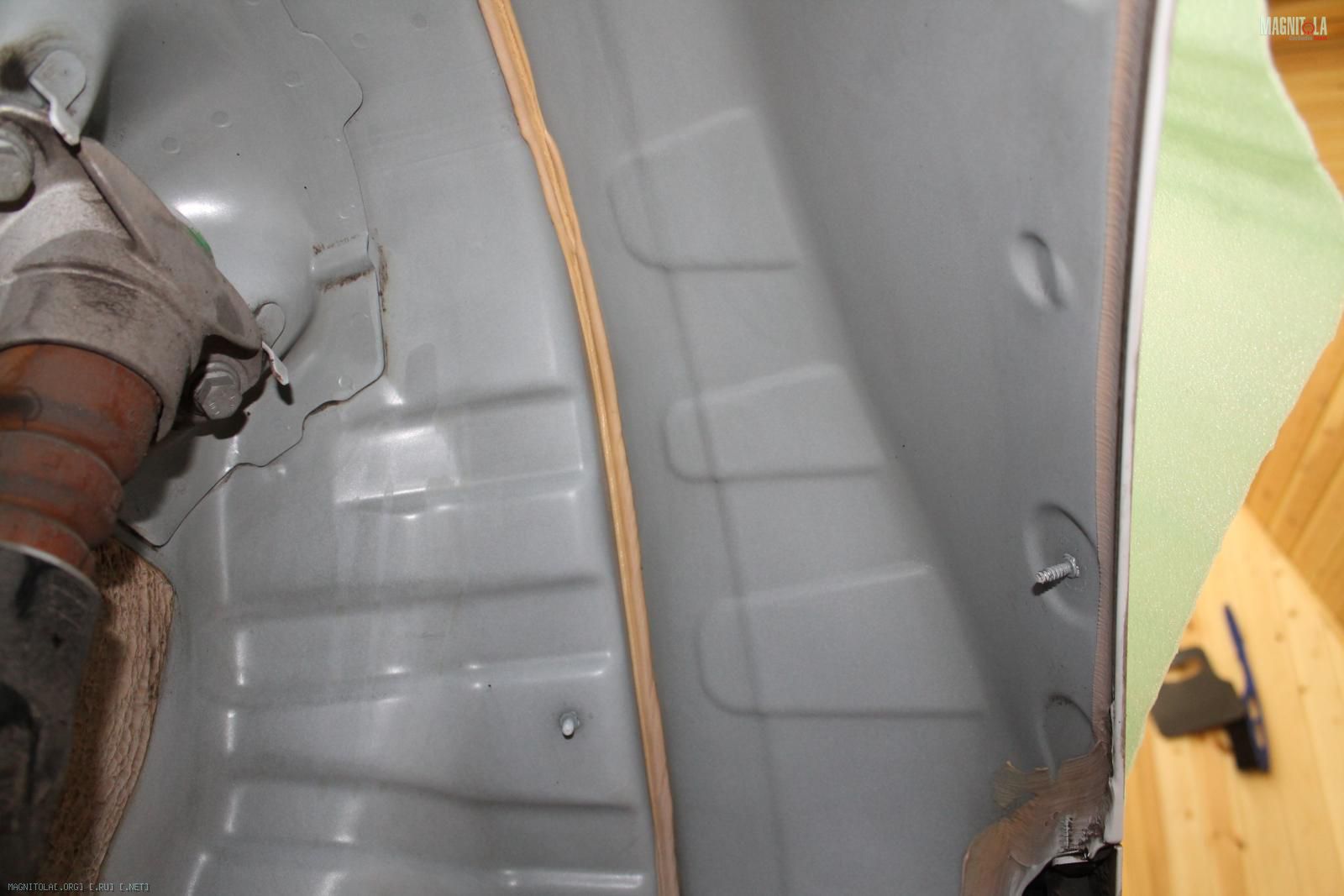

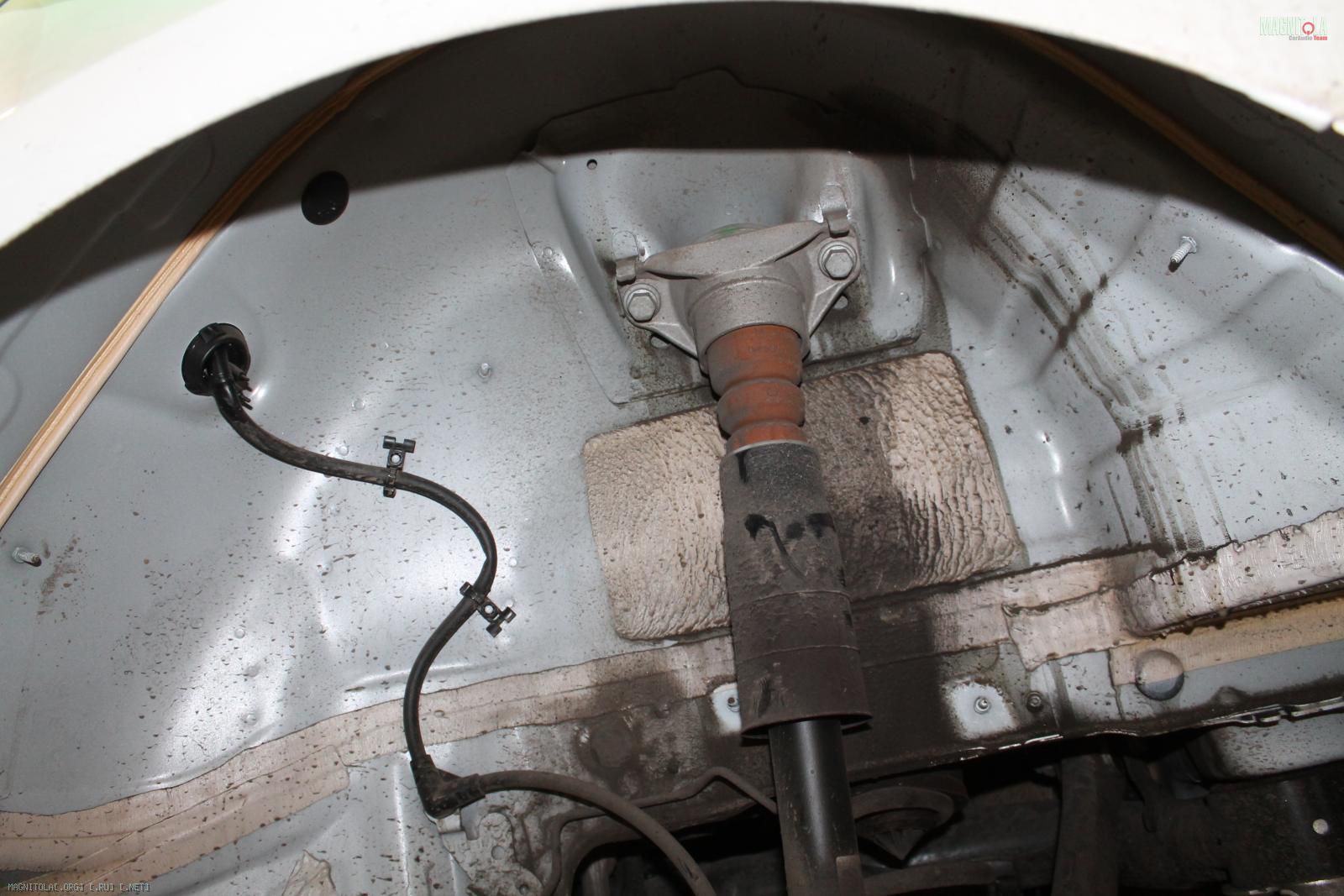

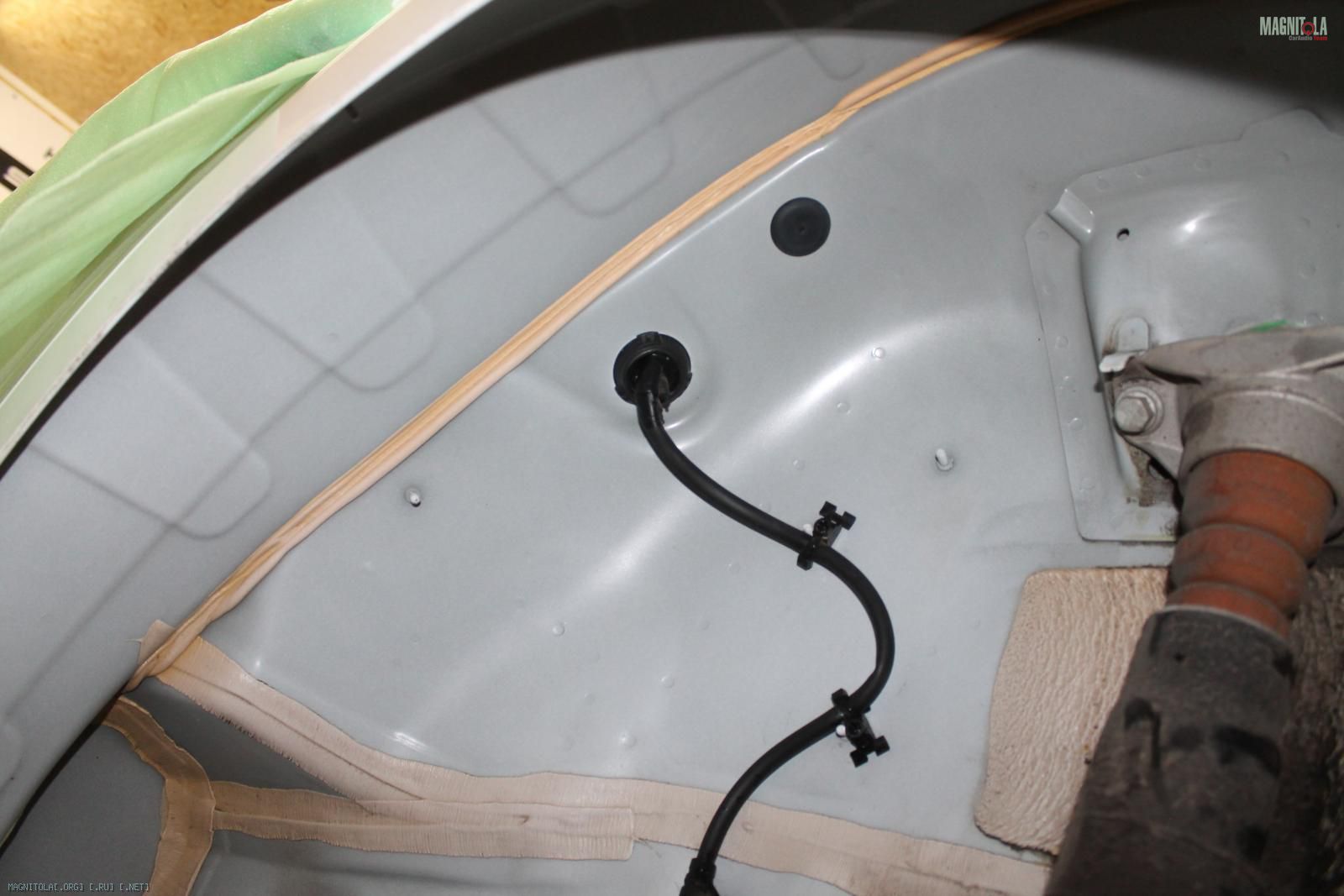

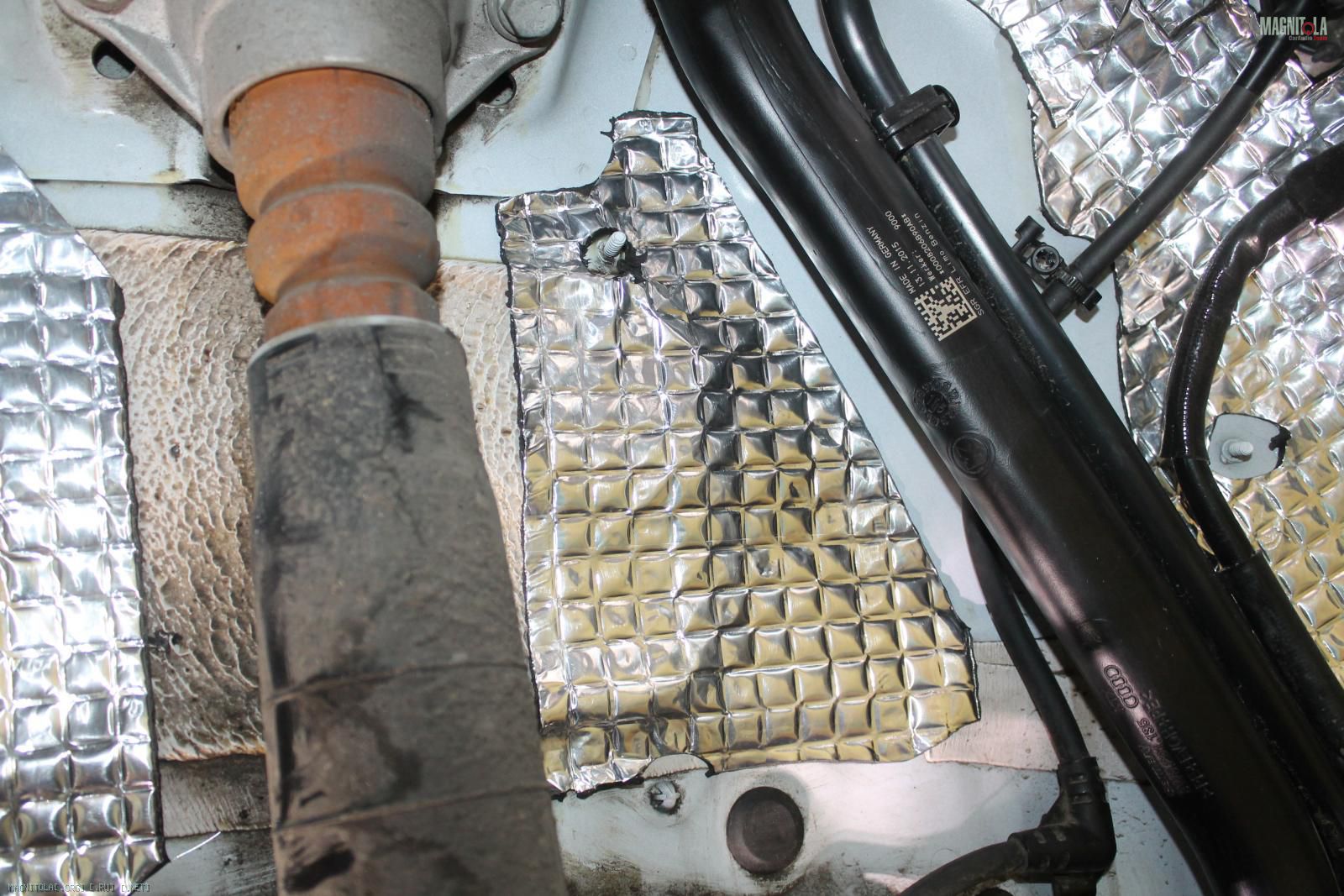

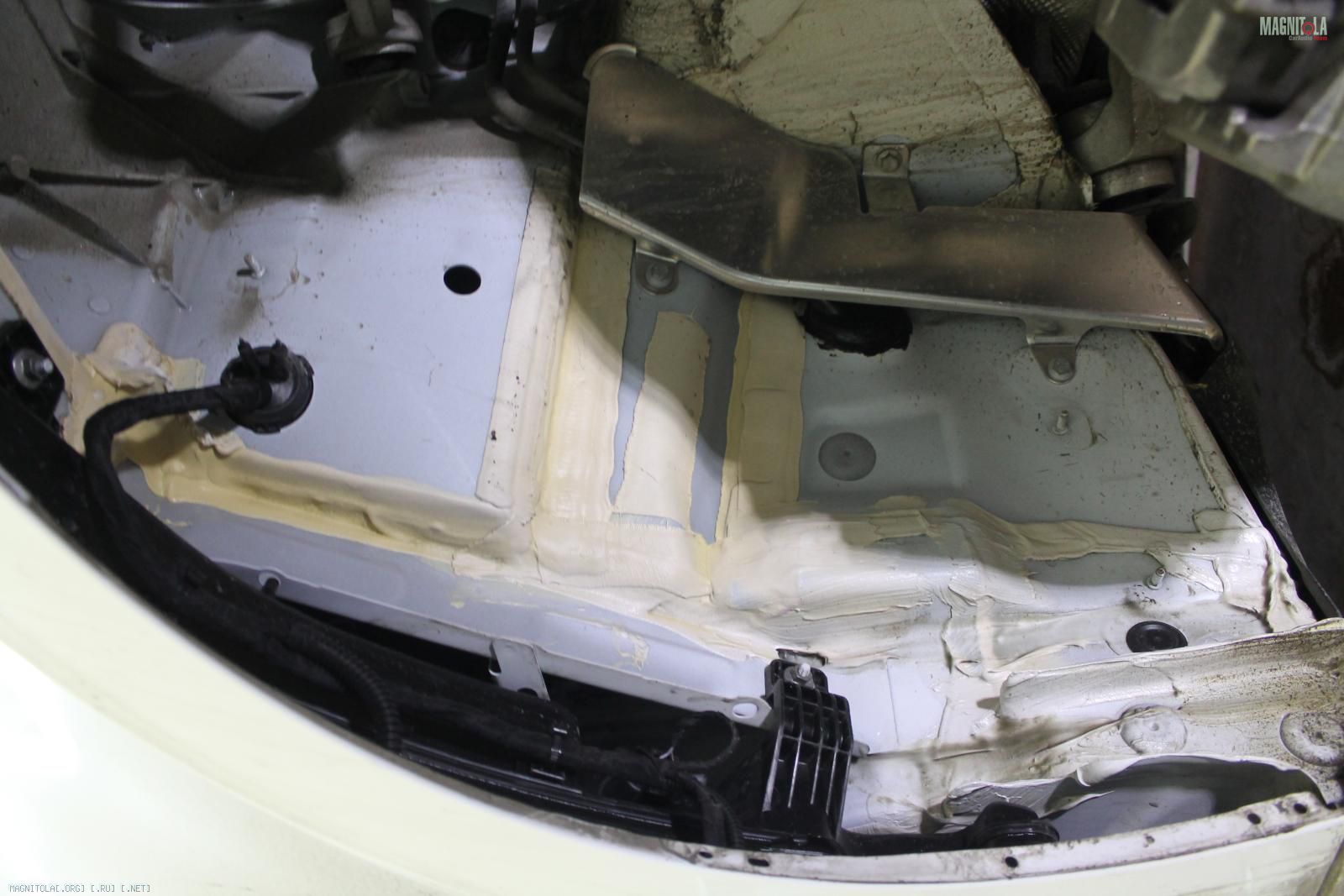

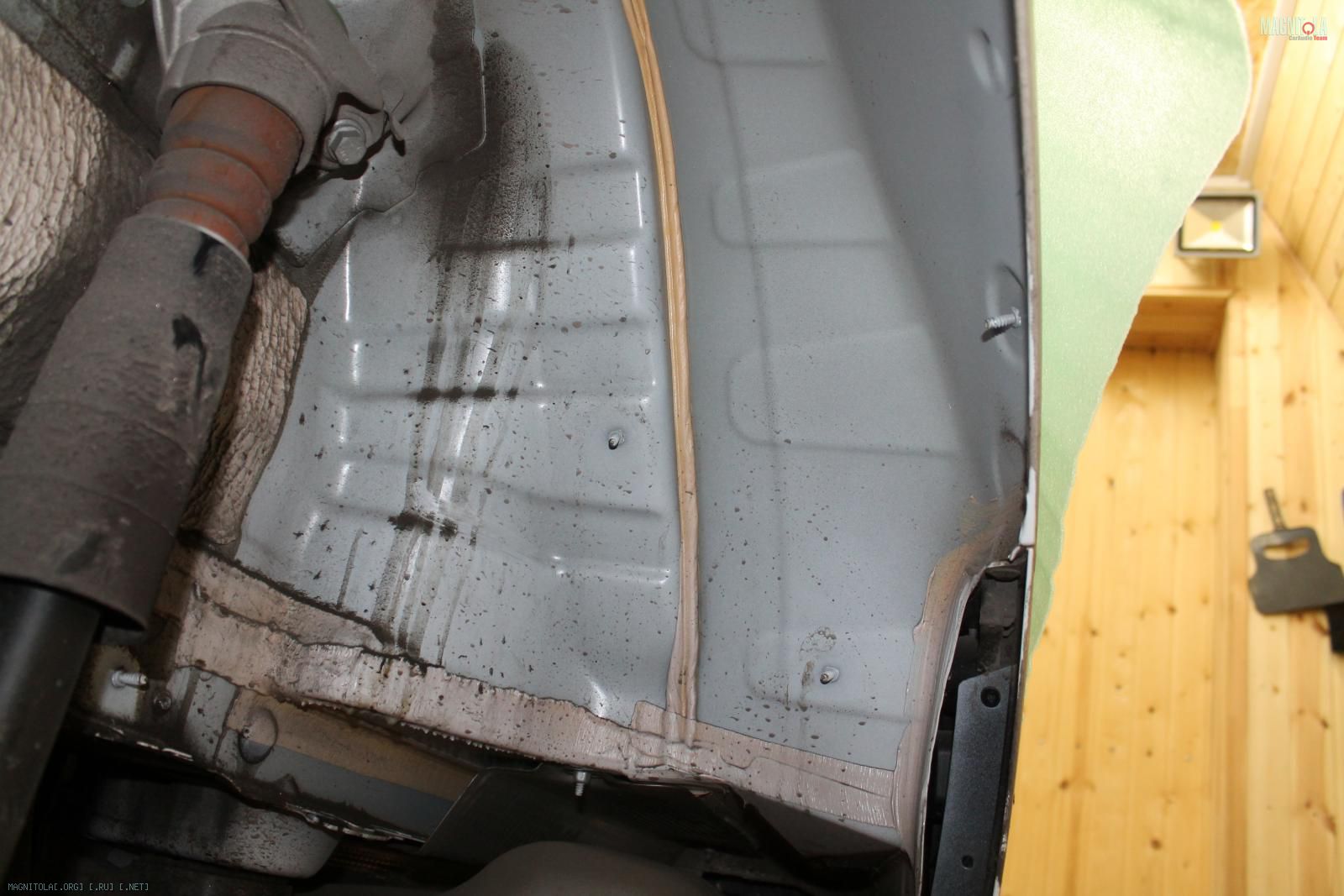

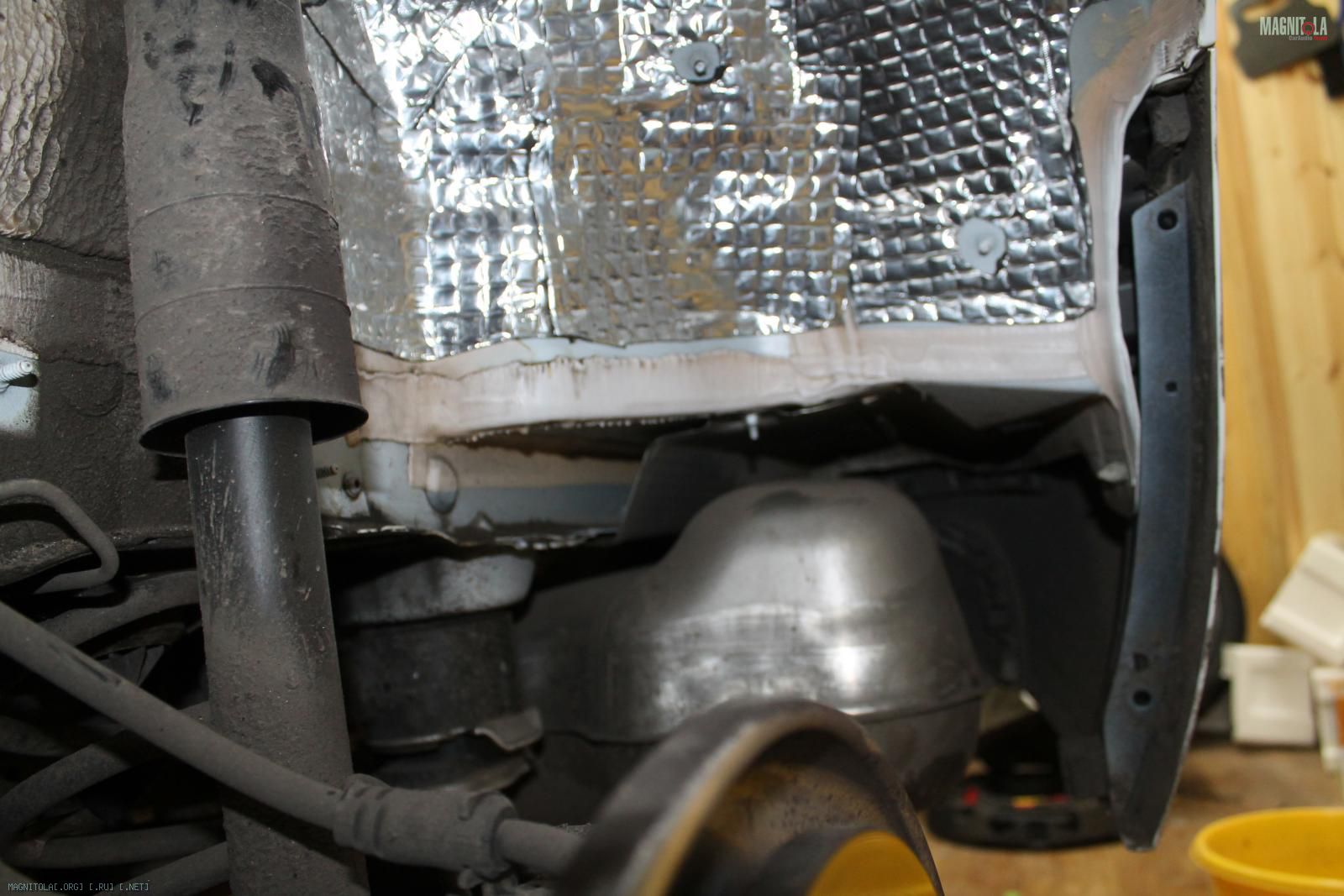

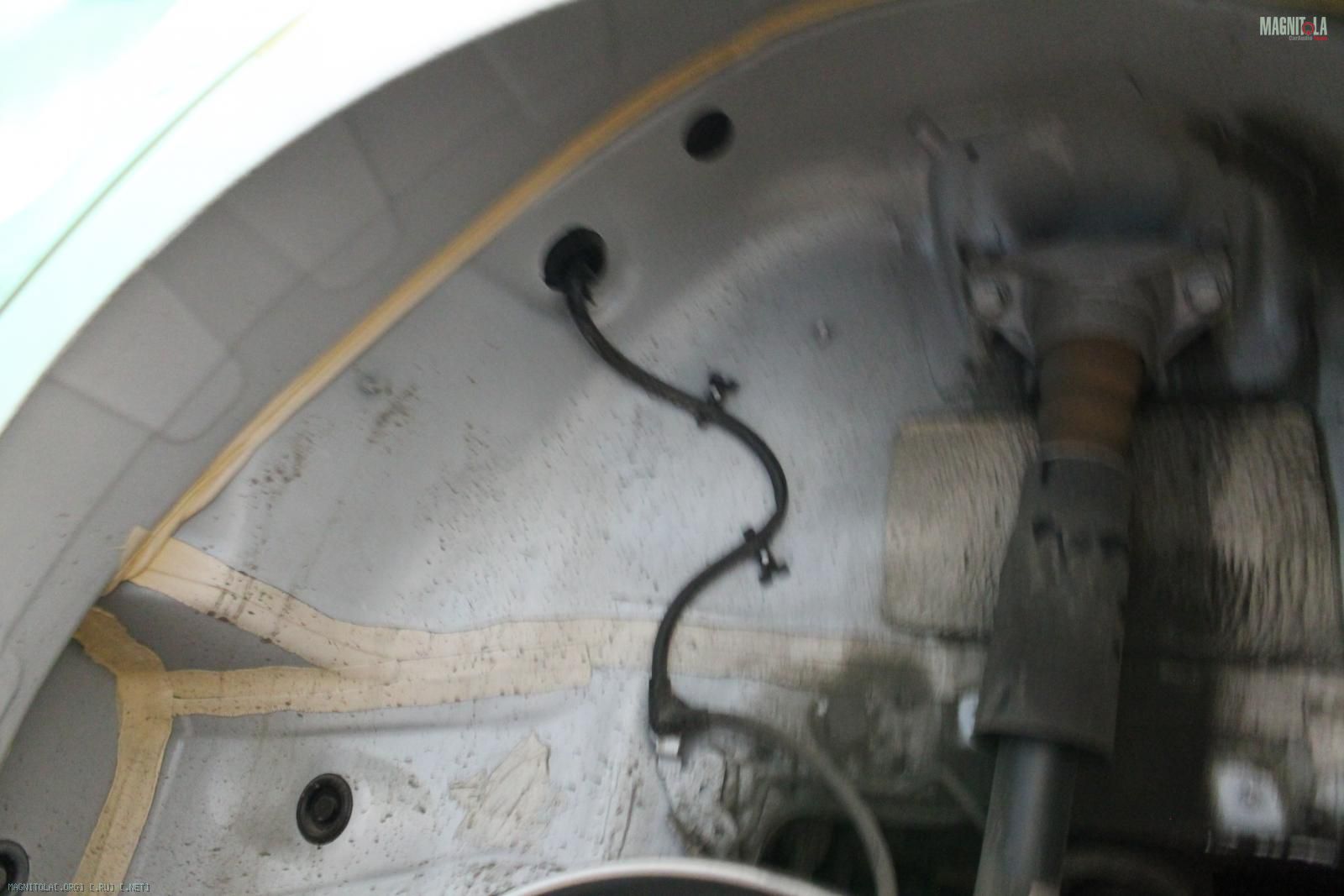

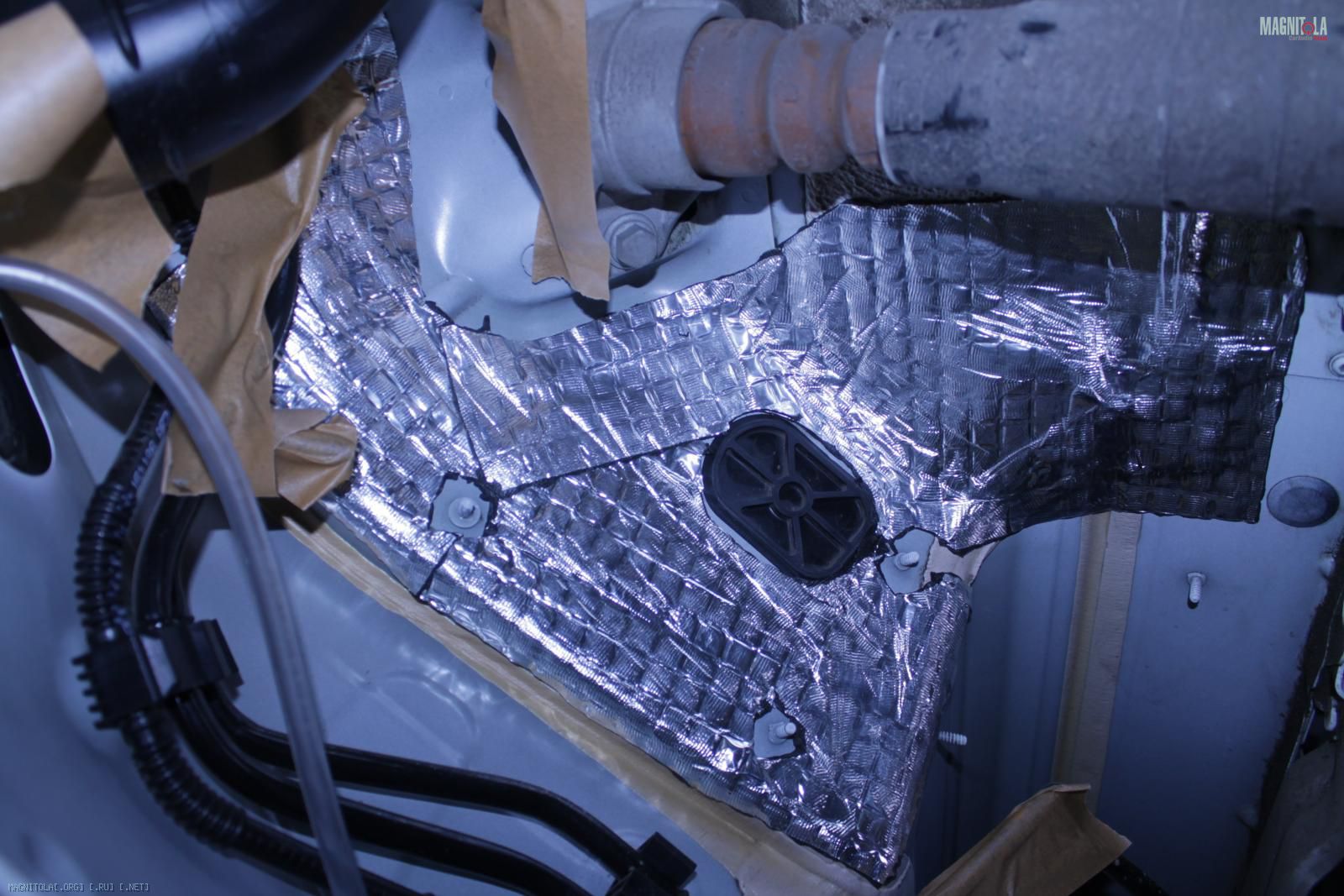

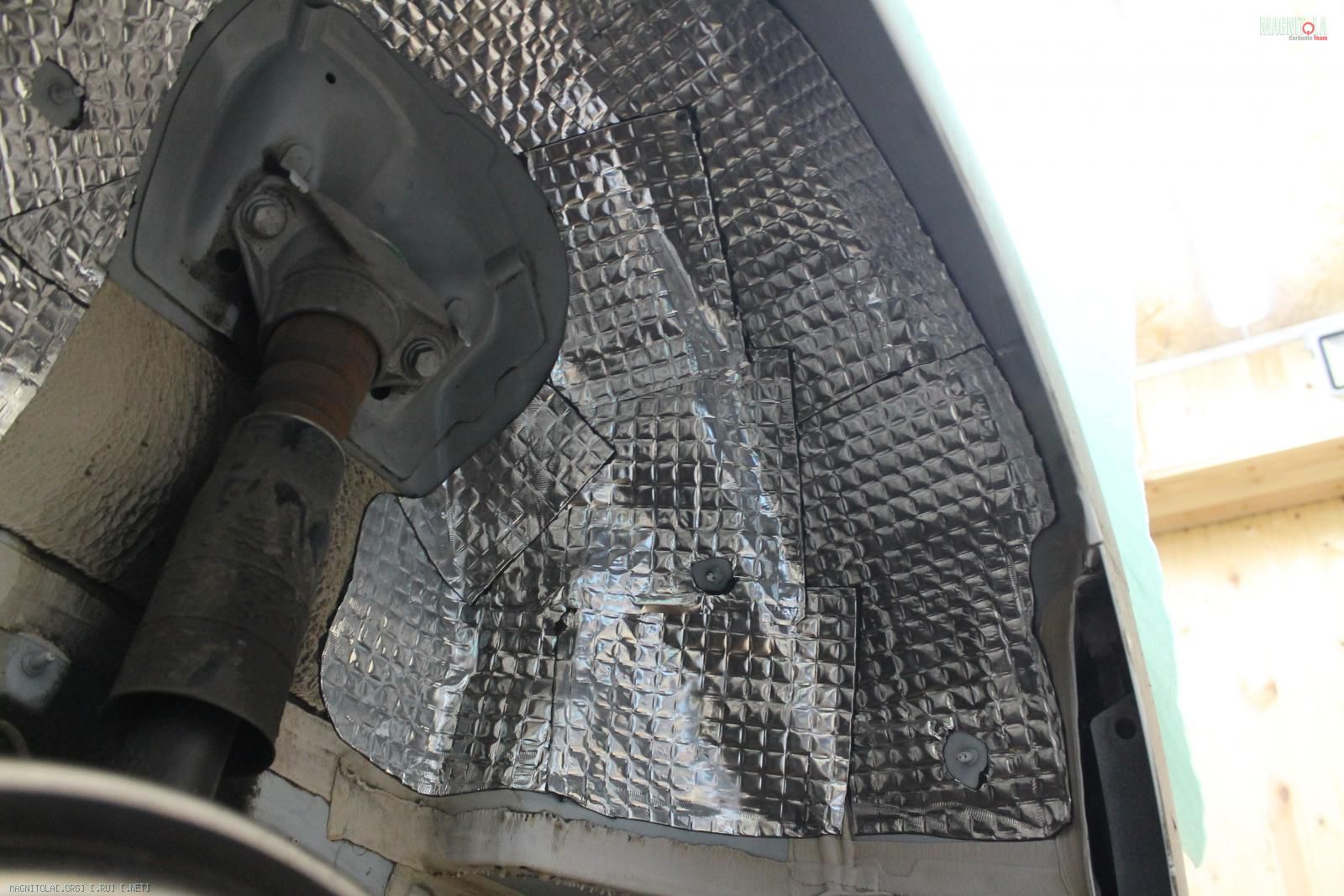

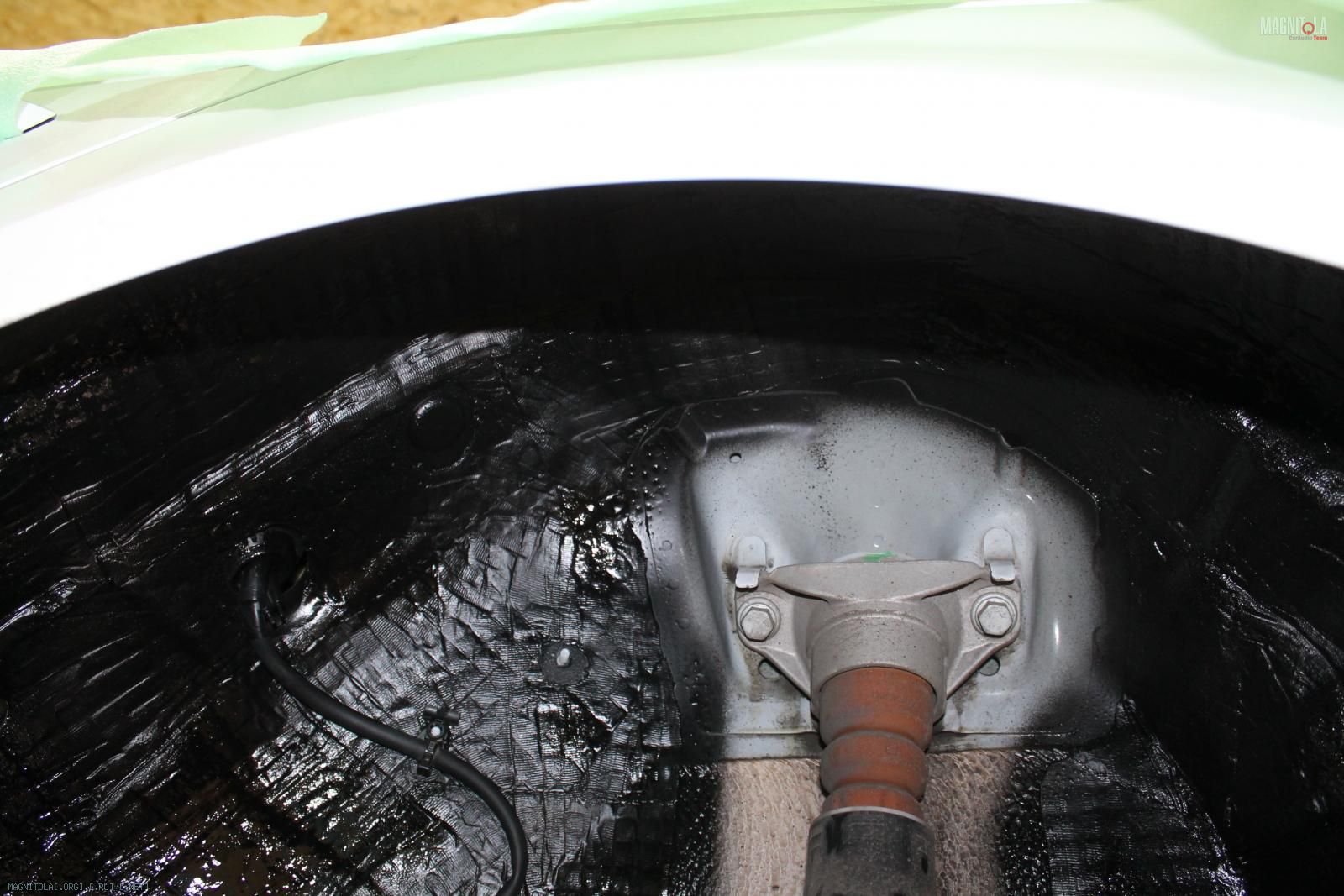

Теперь займемся виброизоляцией арок...

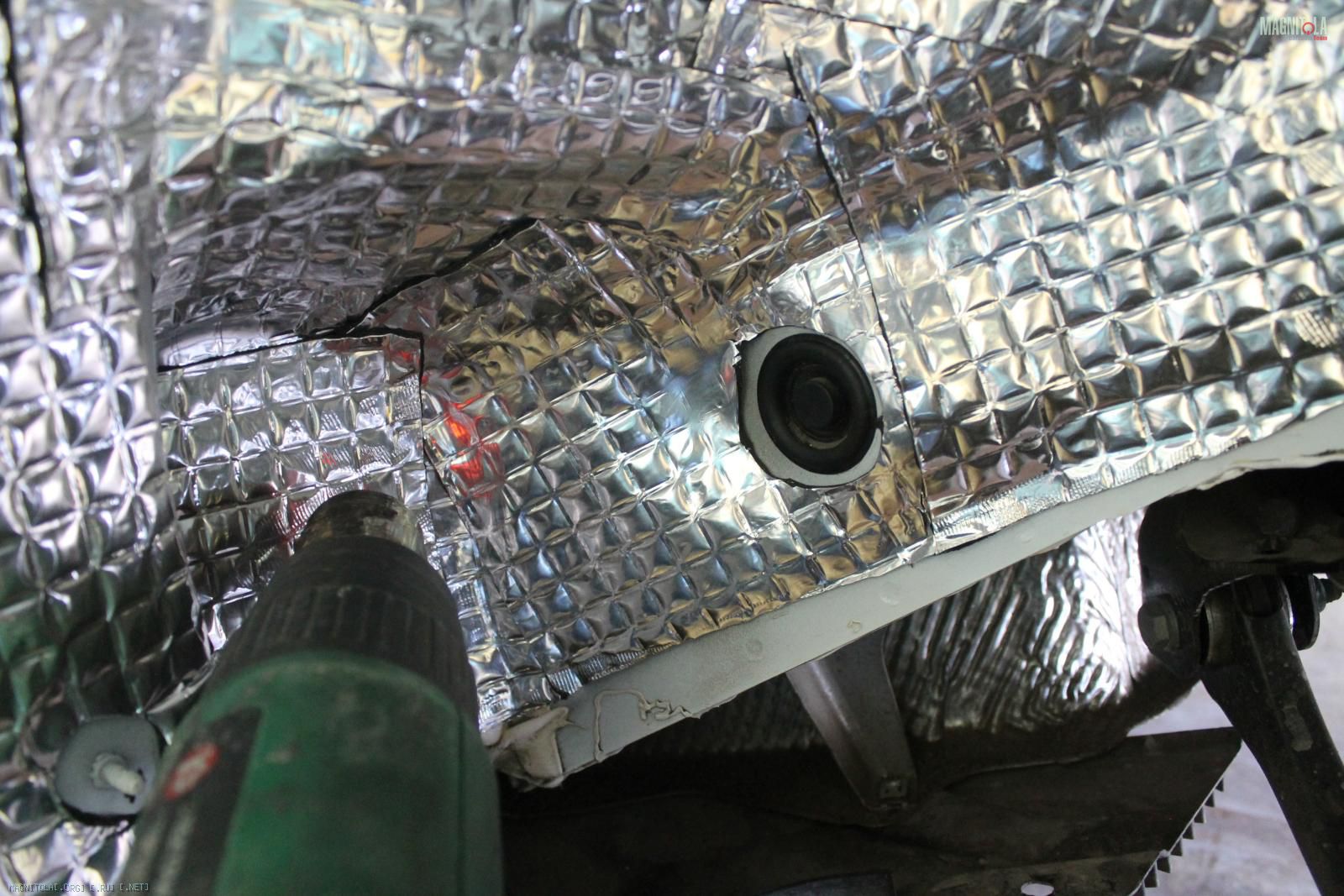

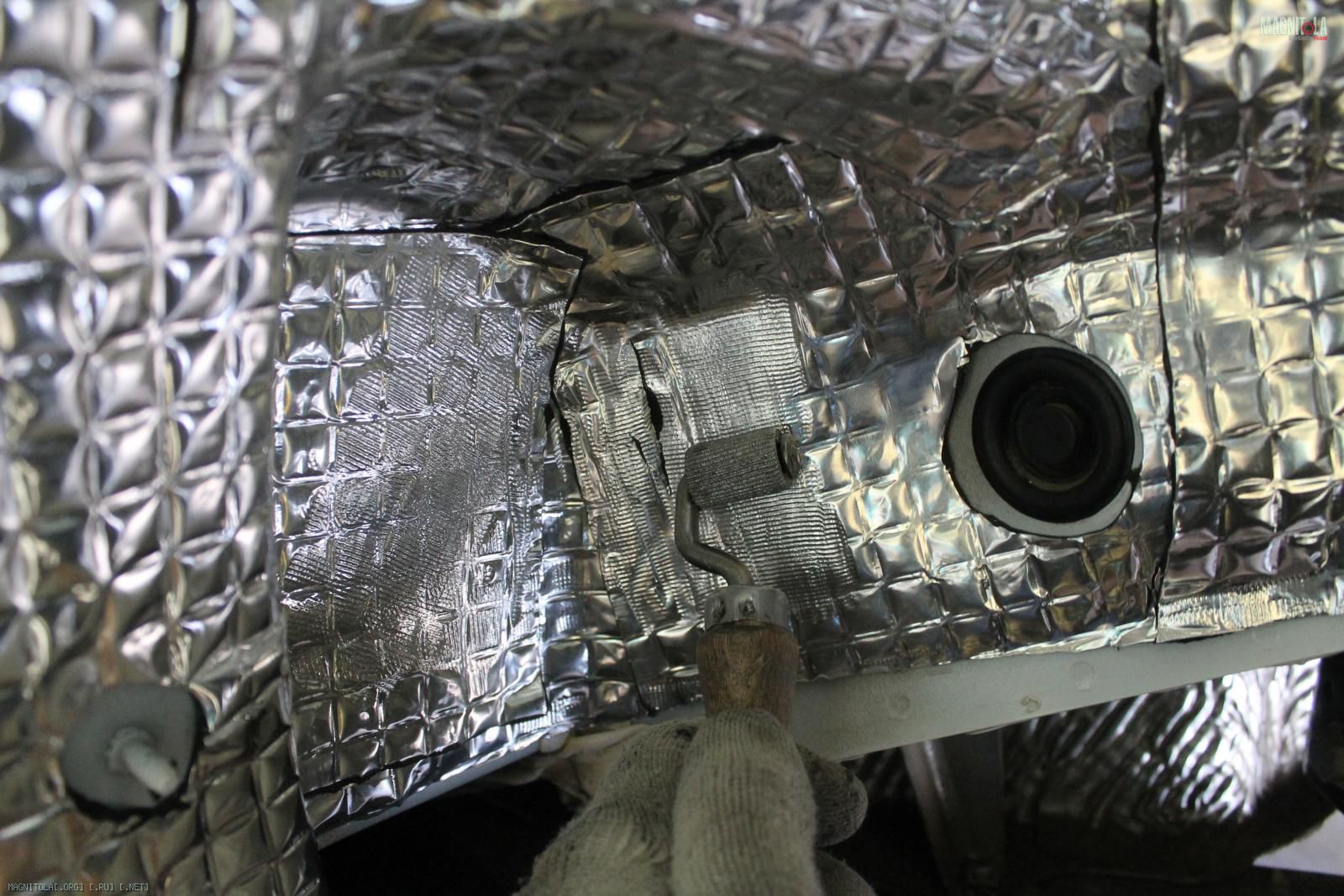

Очищаем... наносим вибру, греем прикатываем...
Вложение 1033698 Вложение 1033700 Вложение 1033702 Вложение 1033704 Вложение 1033706 Вложение 1033708 Вложение 1033710 Вложение 1033712 Вложение 1033714 Вложение 1033716 Вложение 1033718 Вложение 1033720 Вложение 1033722 Вложение 1033724 Вложение 1033726 Вложение 1033728

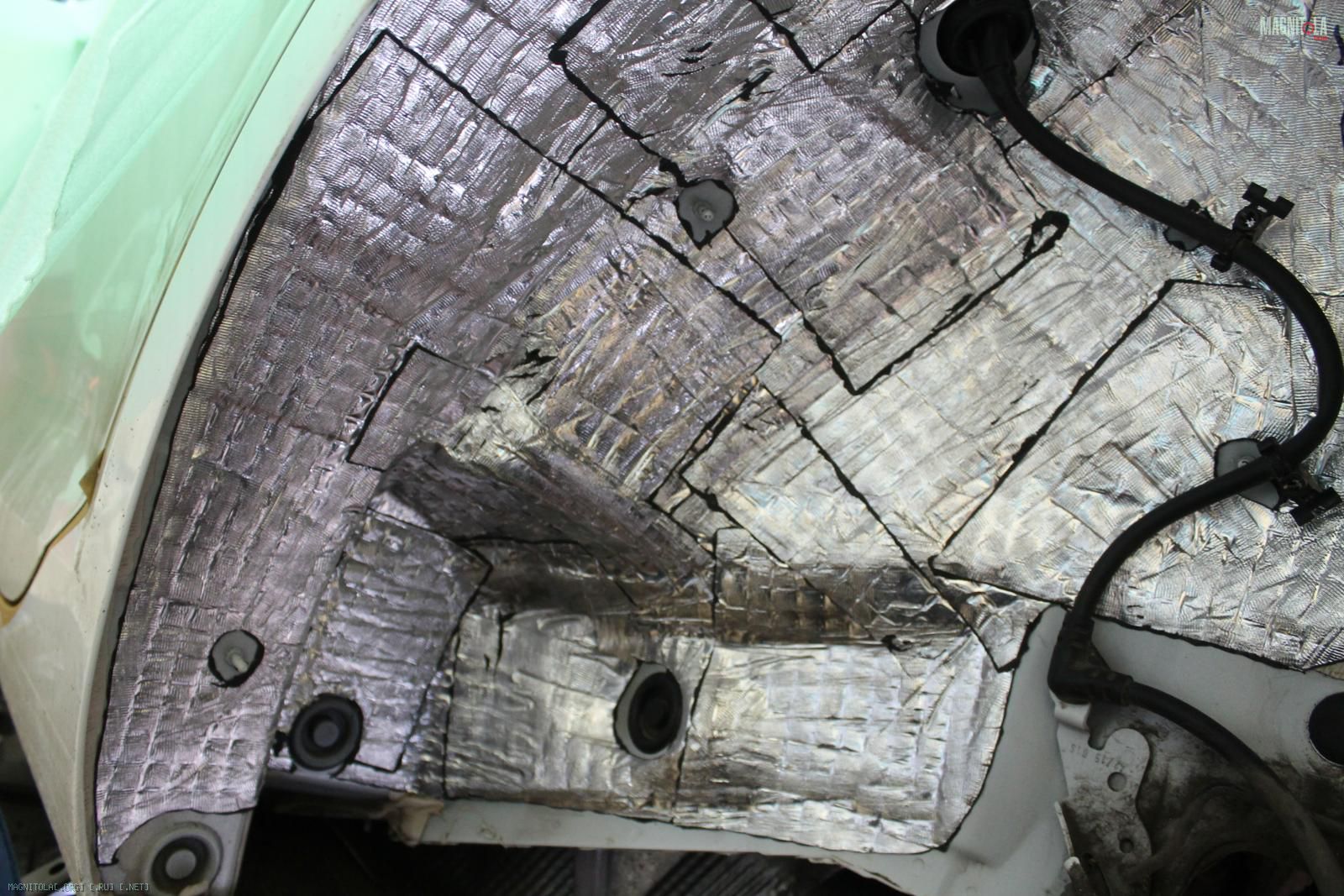

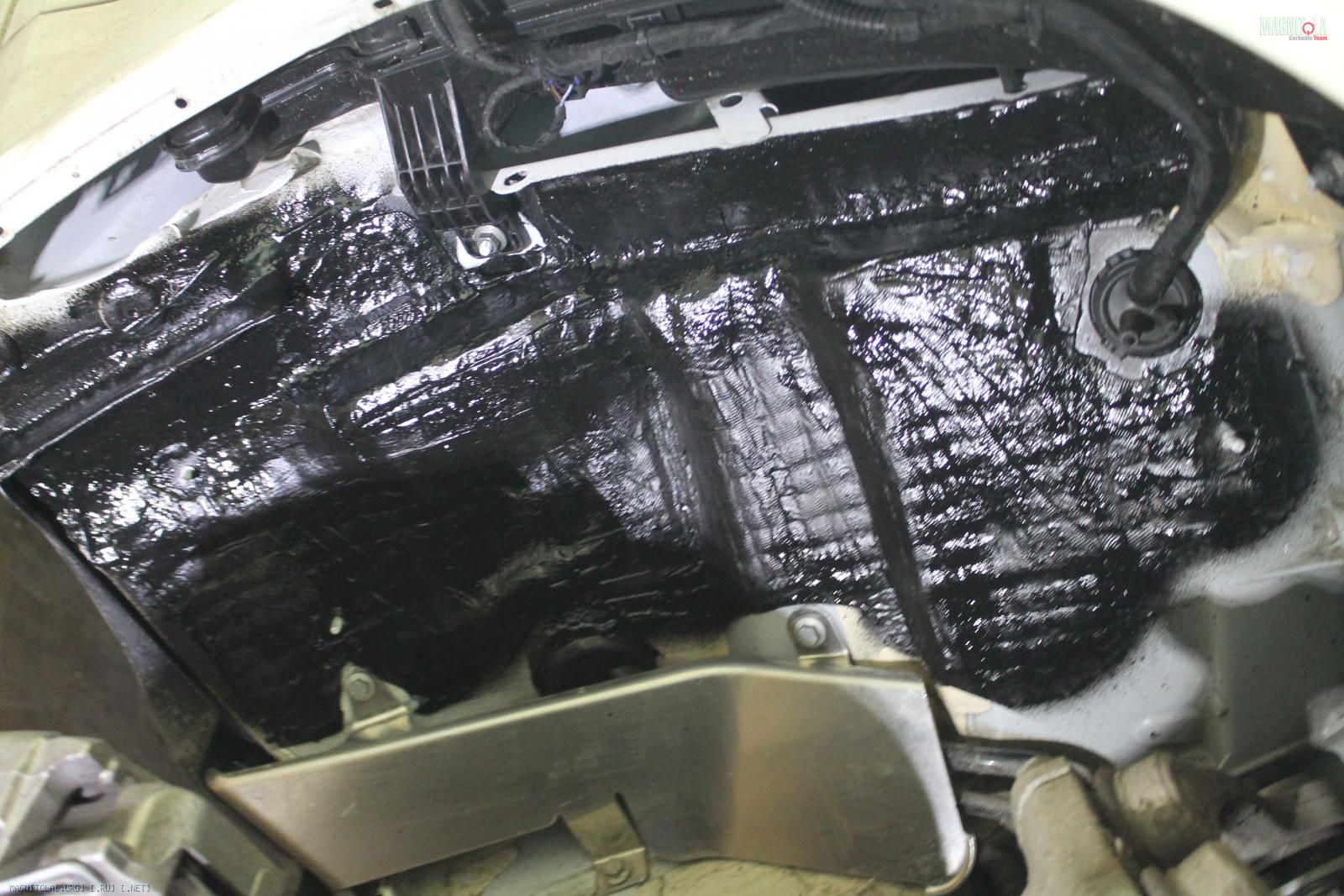

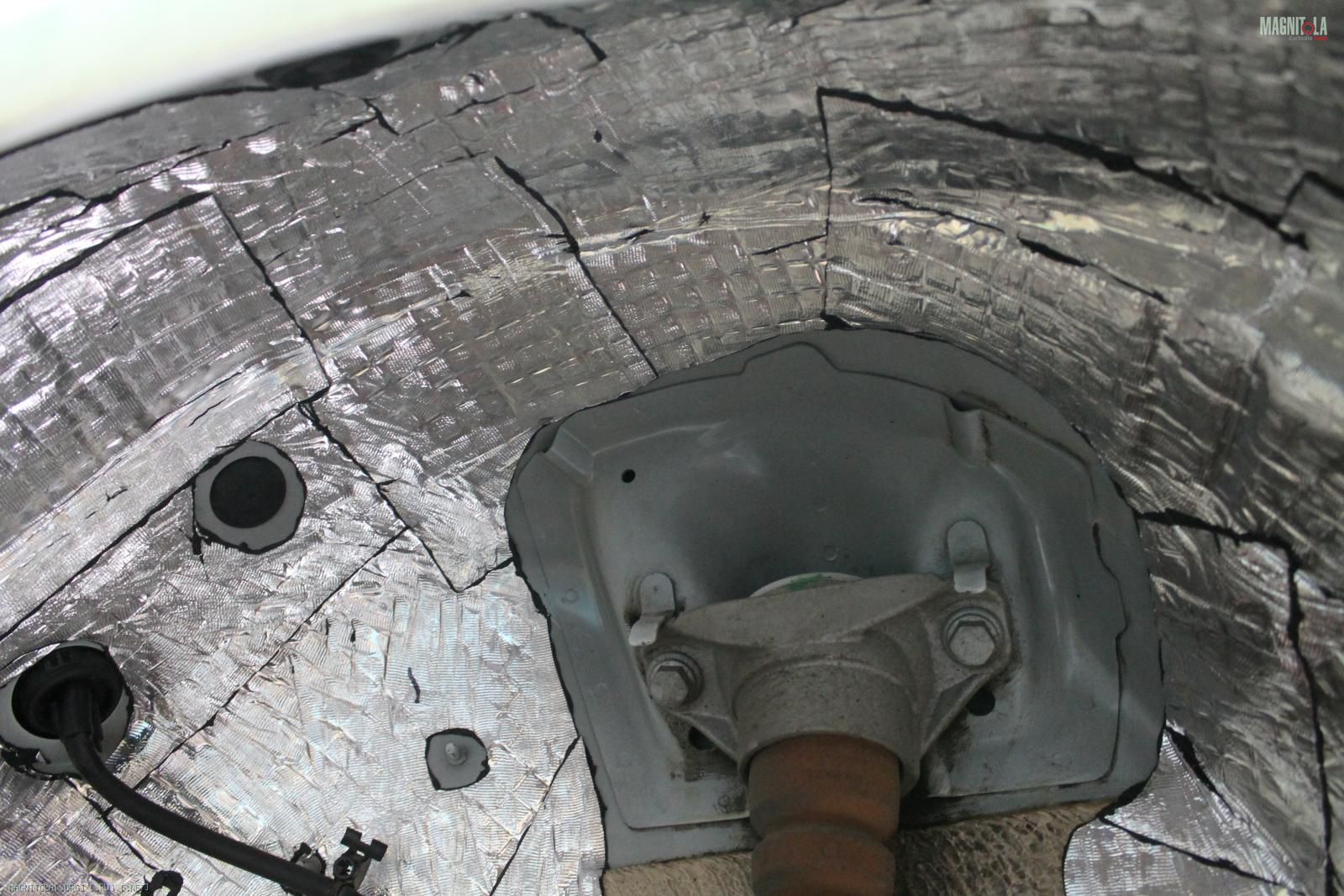

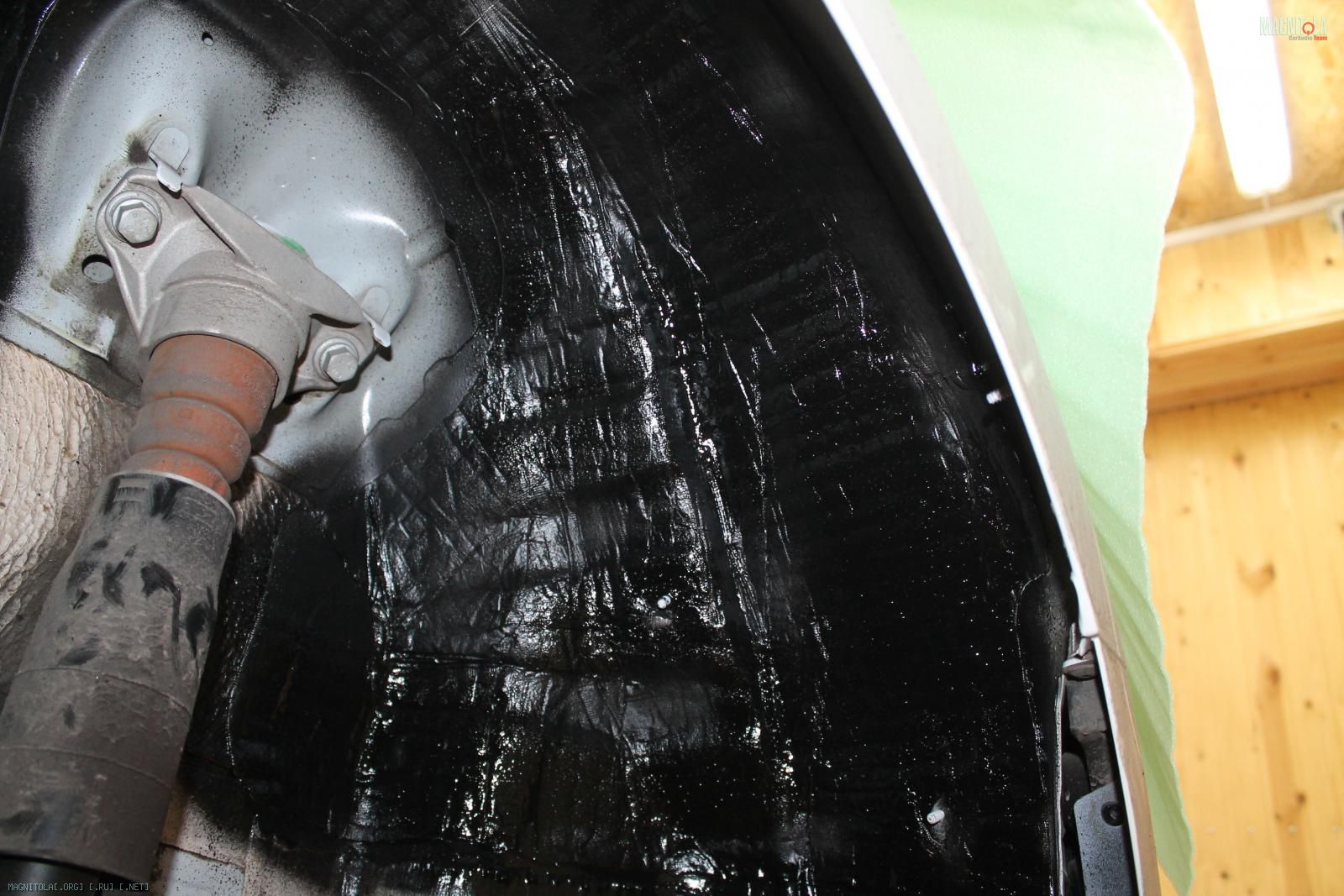

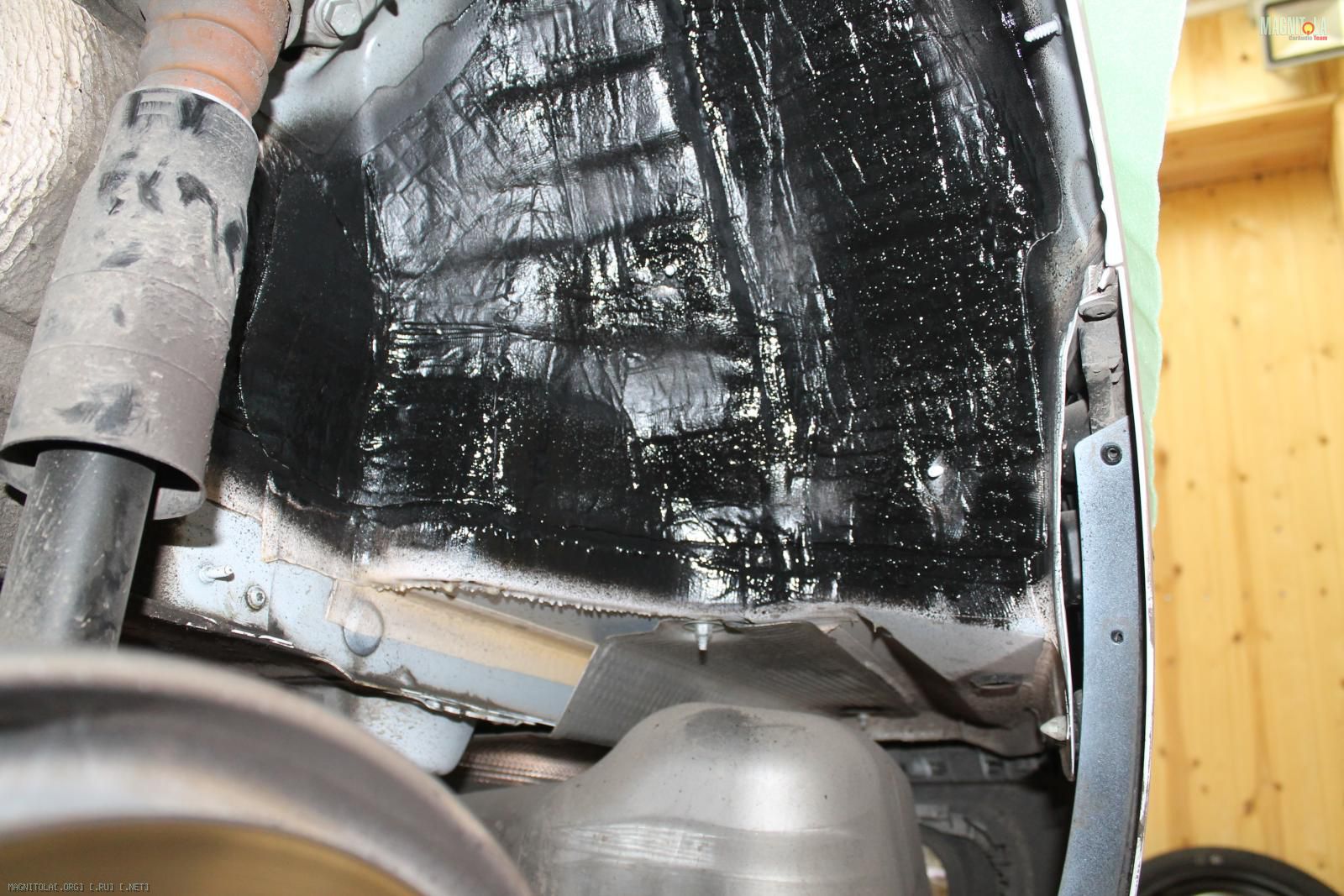

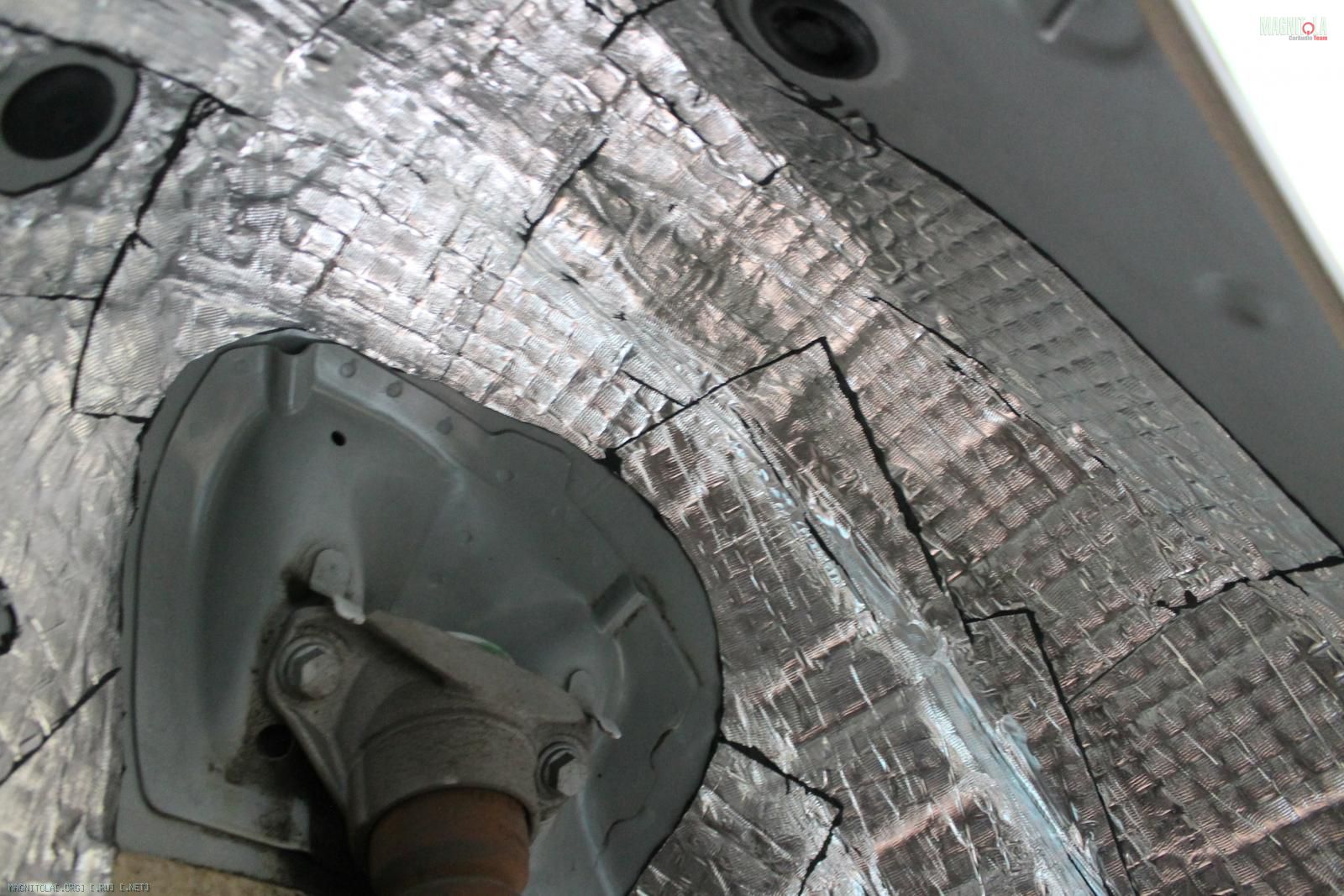

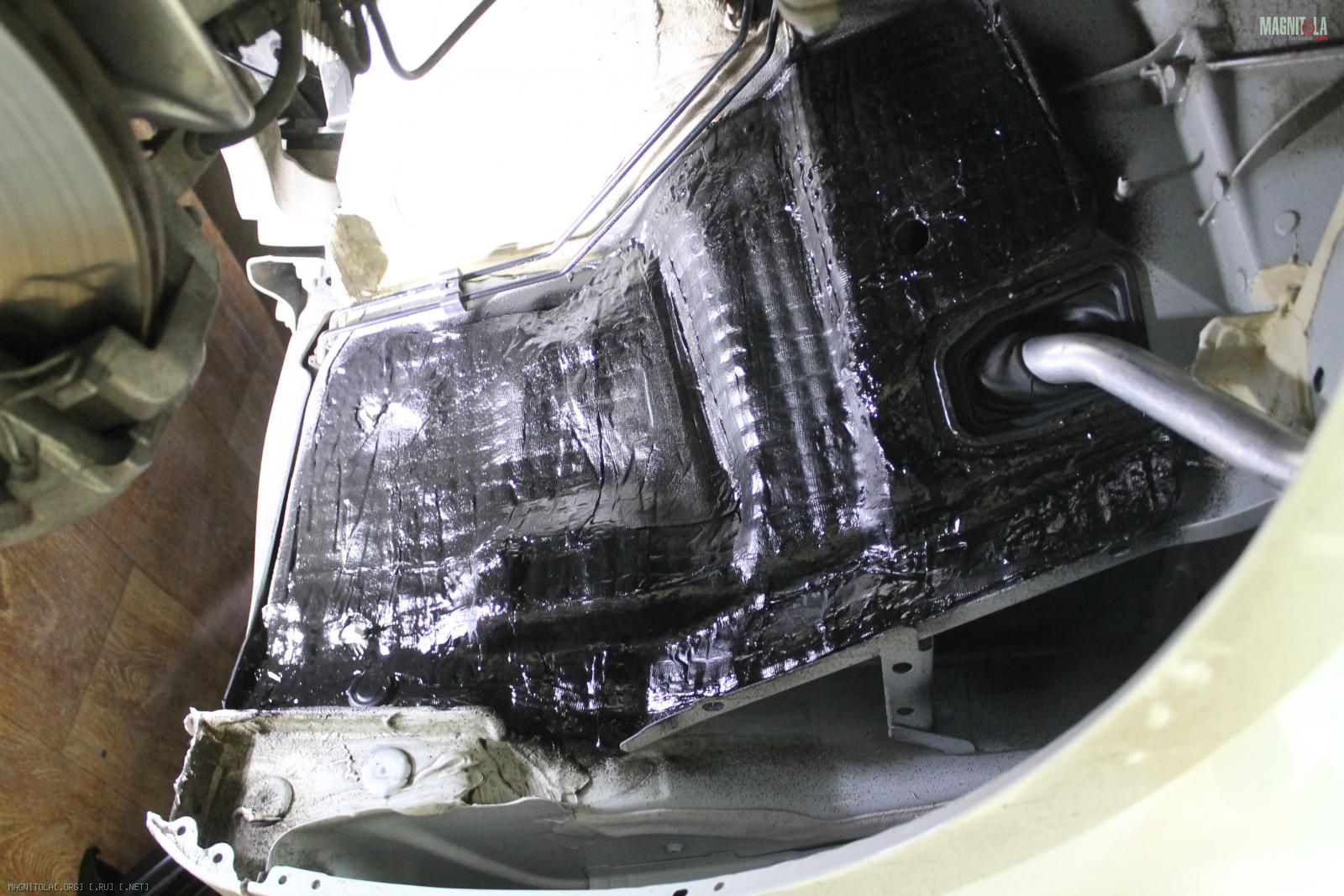

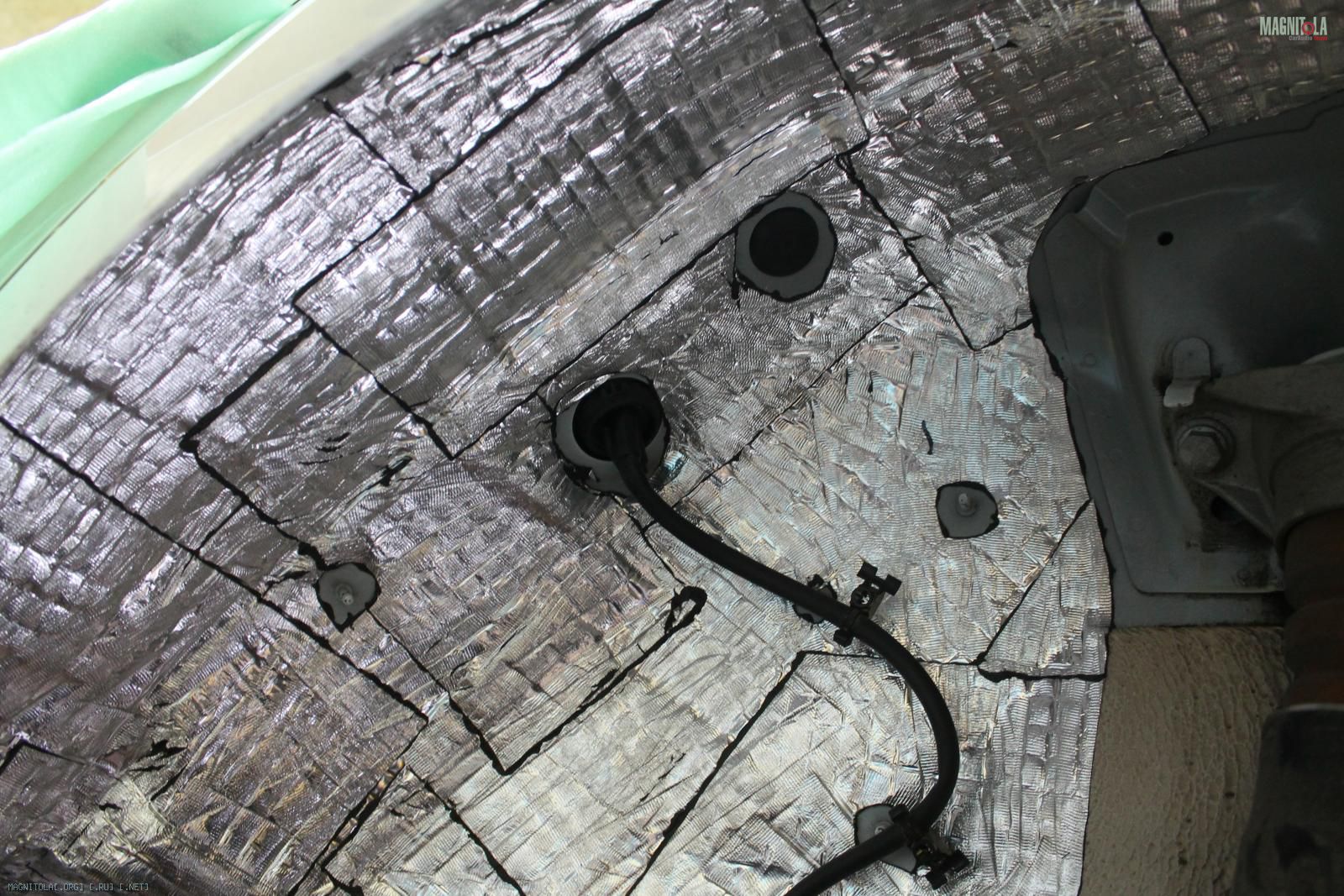

Прикатанную вибру покрываем в пару слоев антигравия и собираем...
Вложение 1033730 Вложение 1033732 Вложение 1033734 Вложение 1033736 Вложение 1033738 Вложение 1033740 Вложение 1033742 Вложение 1033744 Вложение 1033746 Вложение 1033748 Вложение 1033750

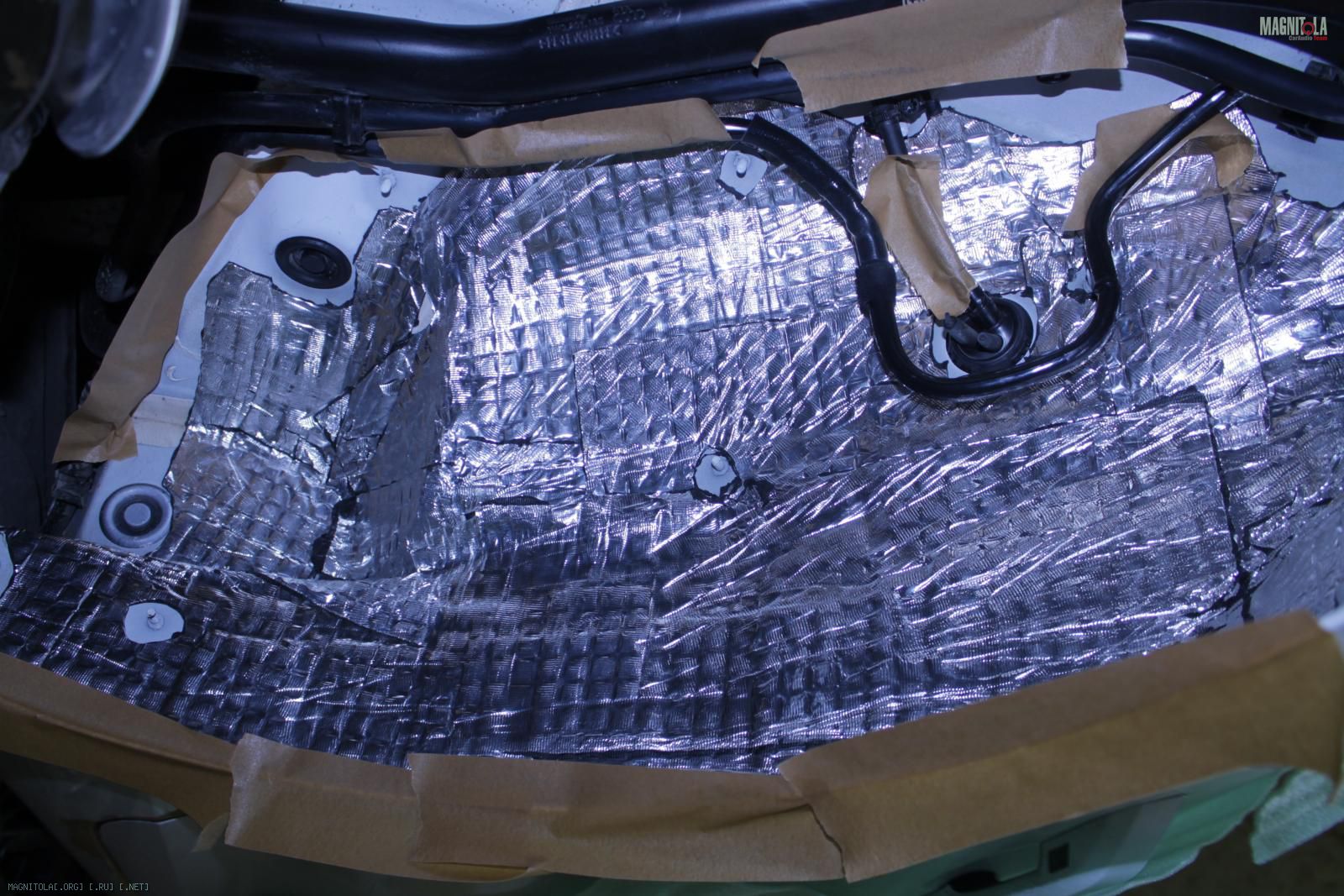

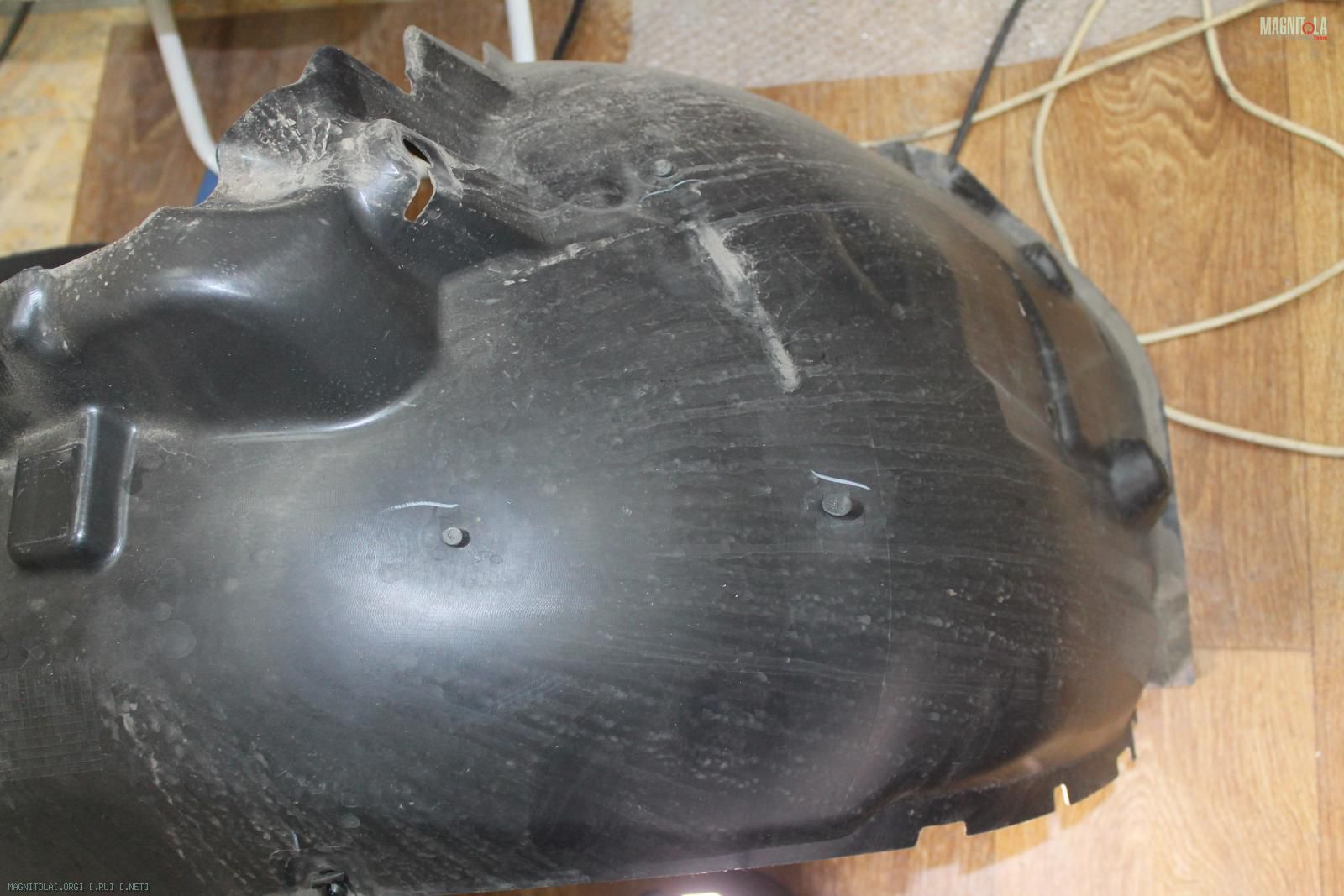

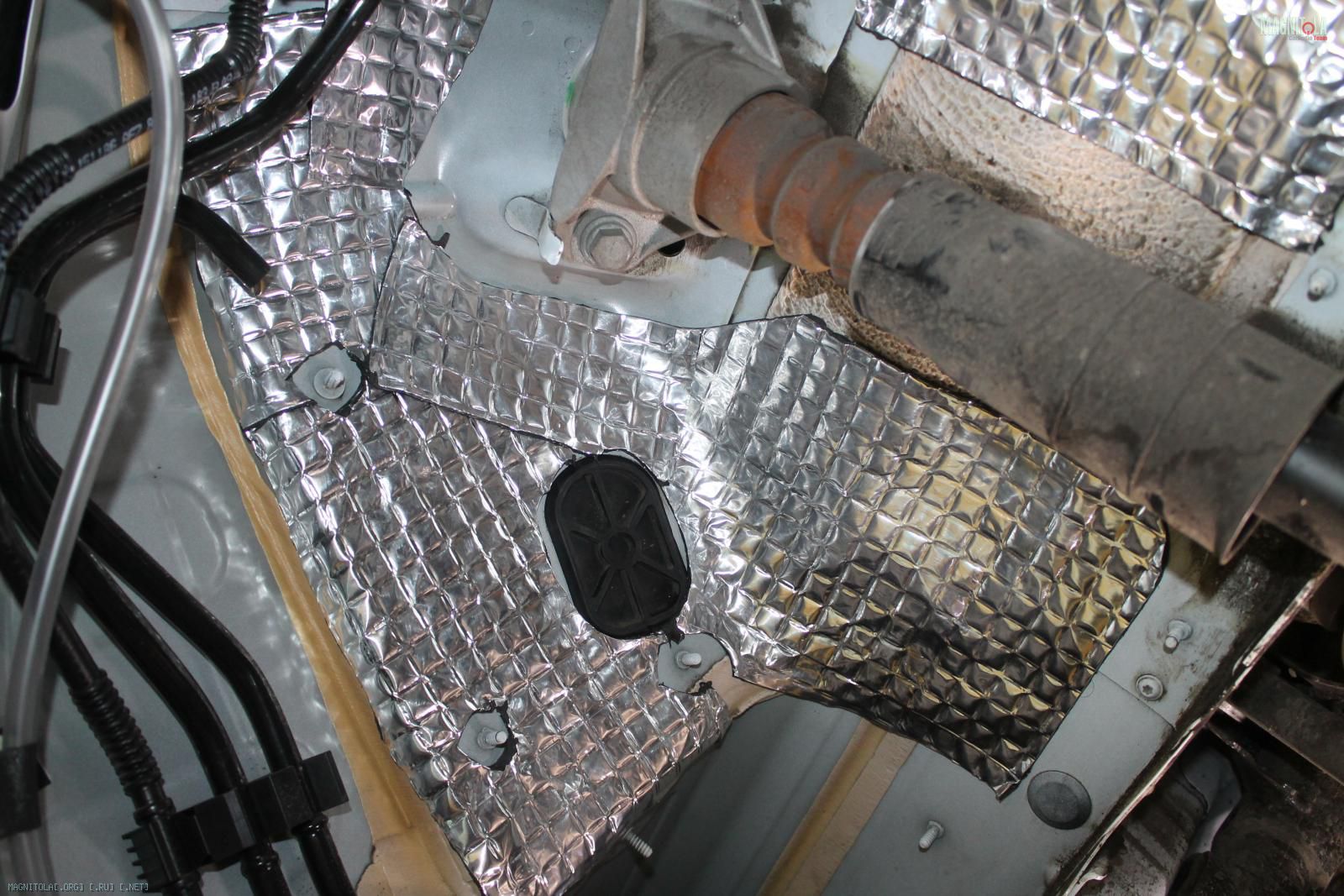

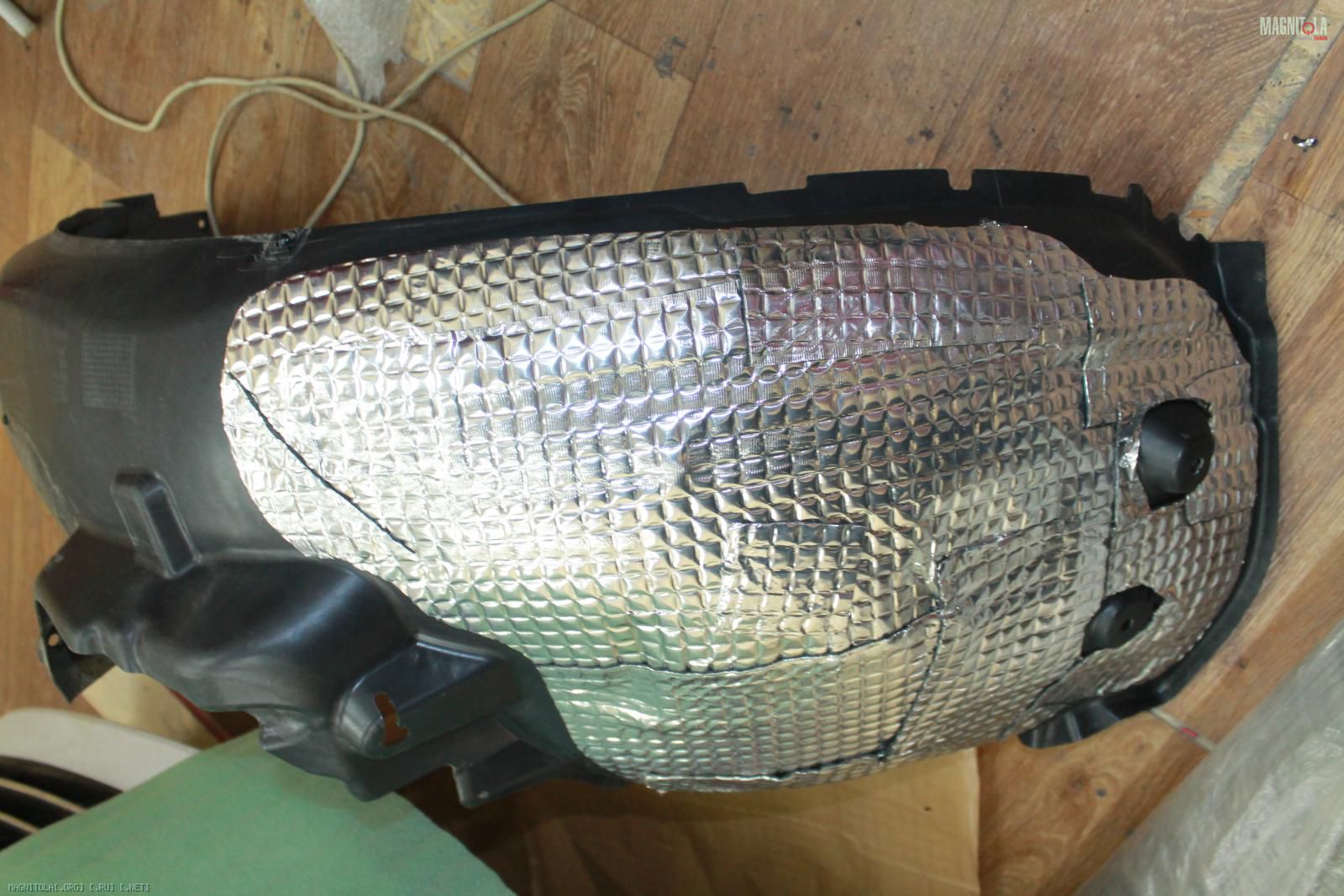

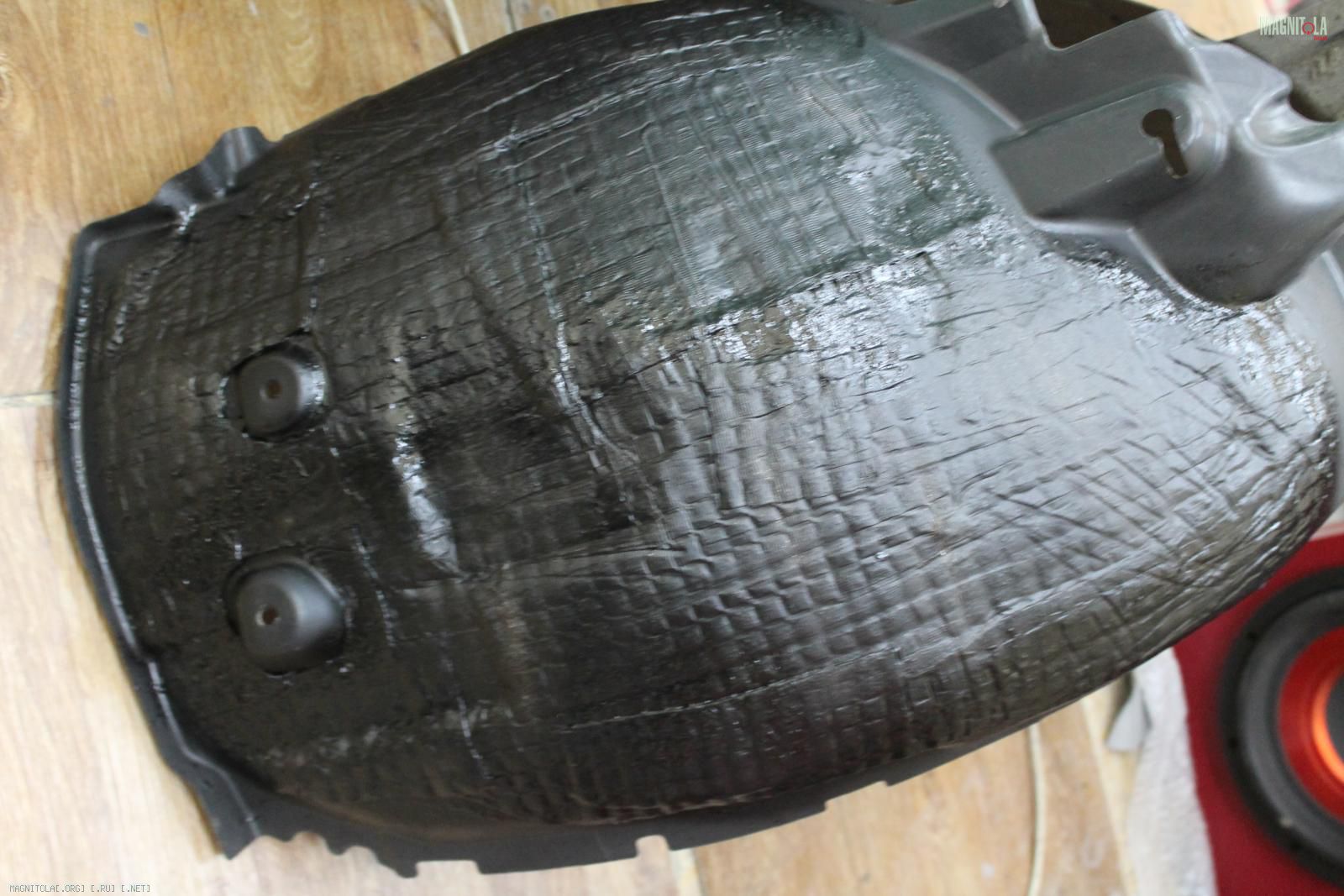

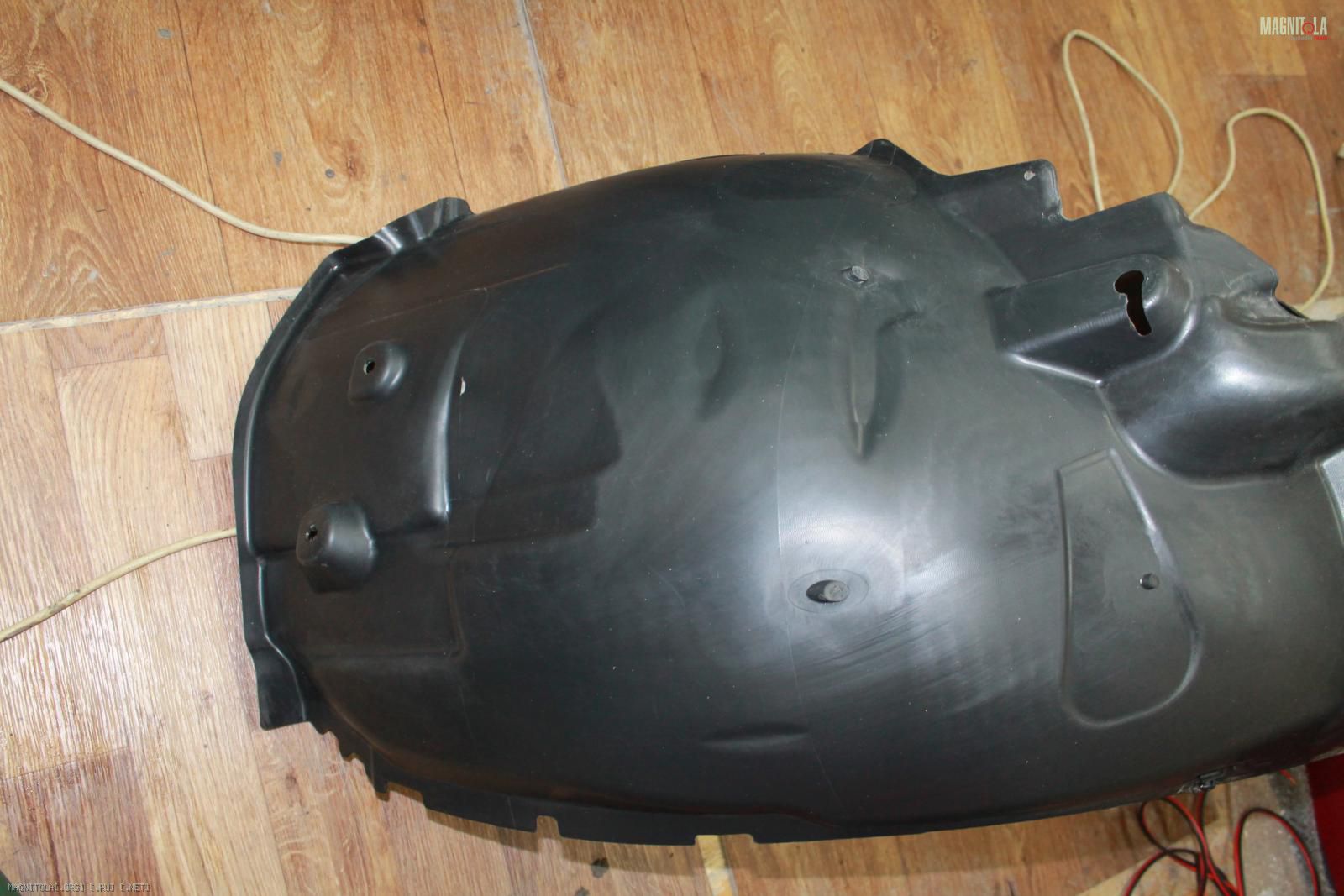

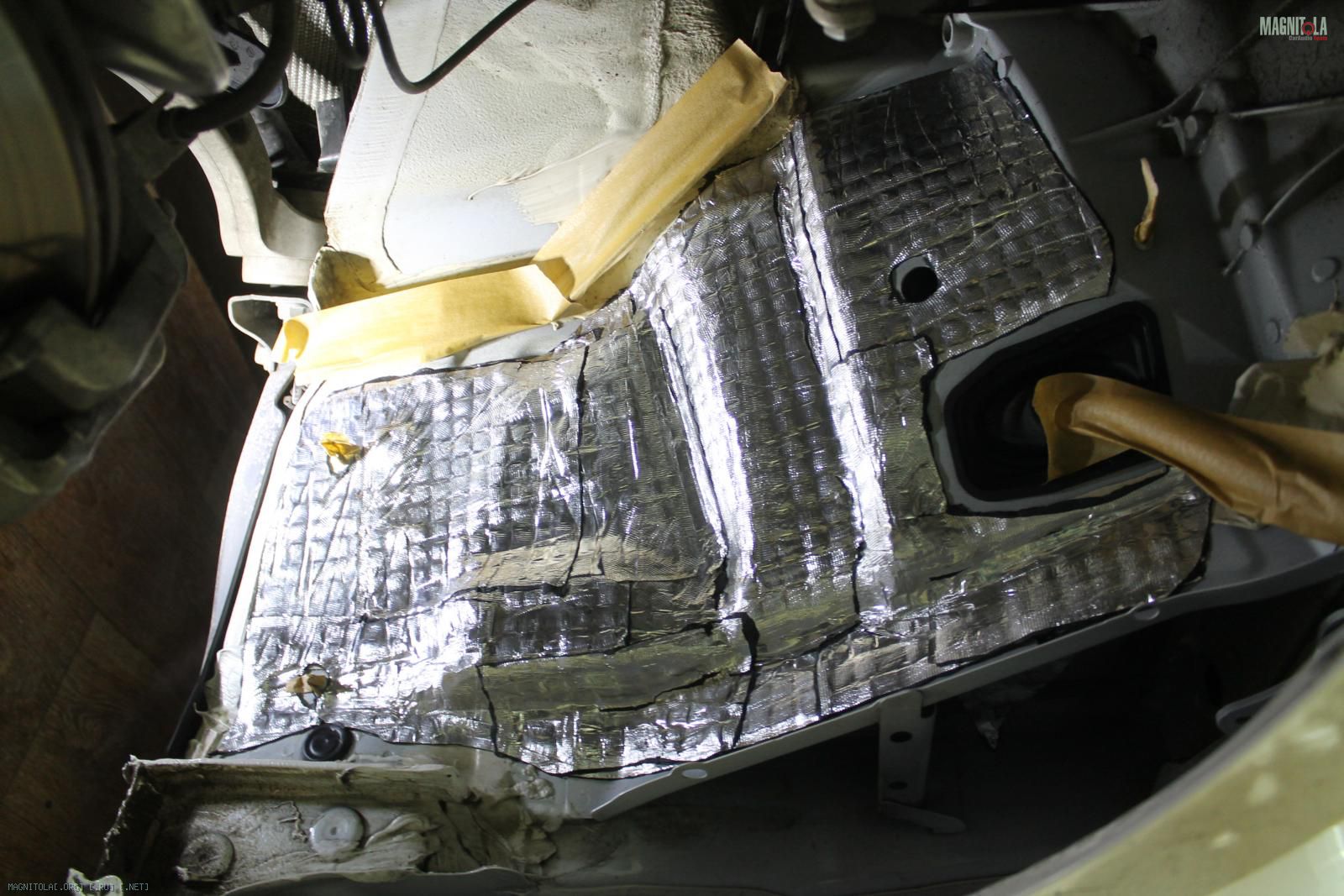

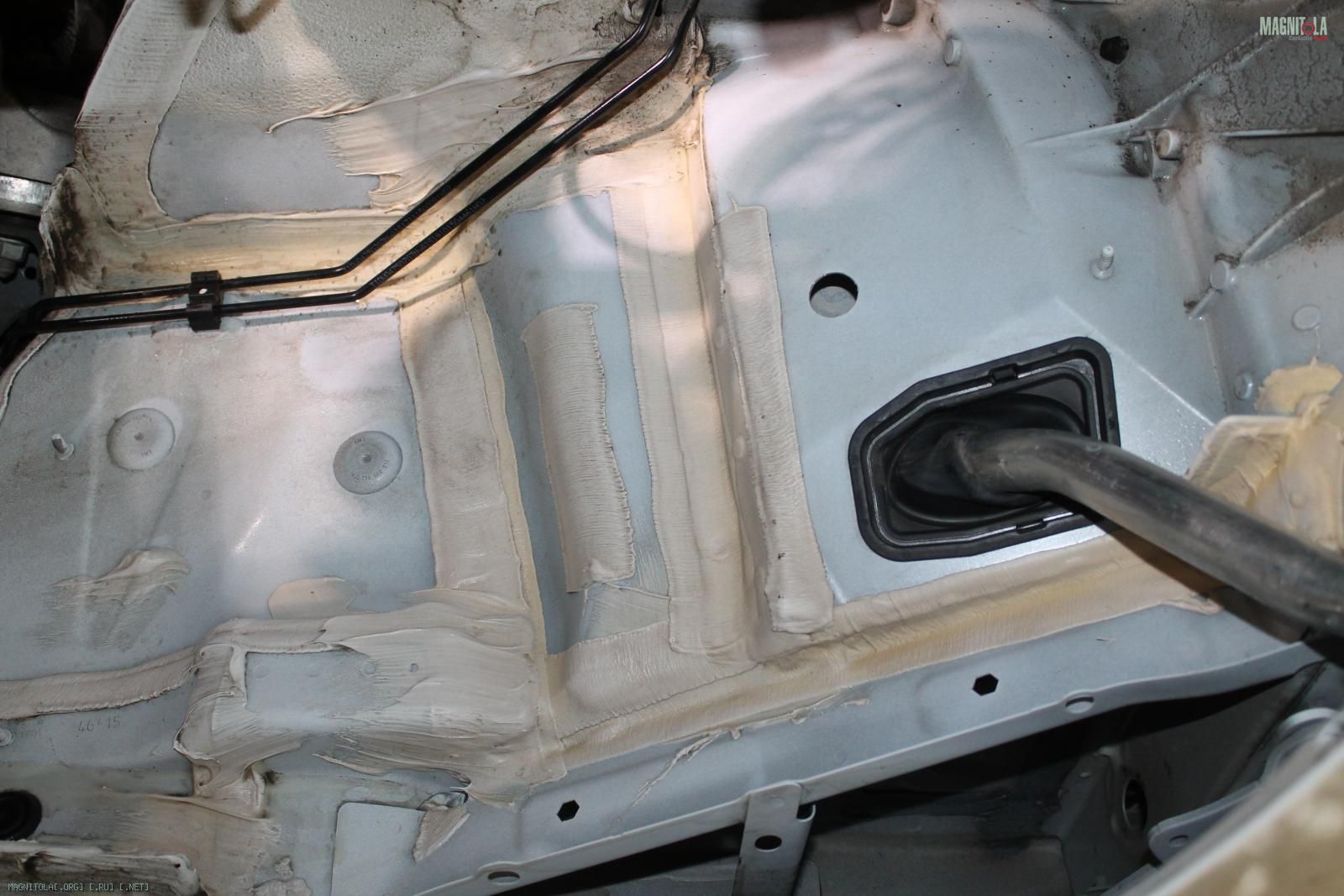

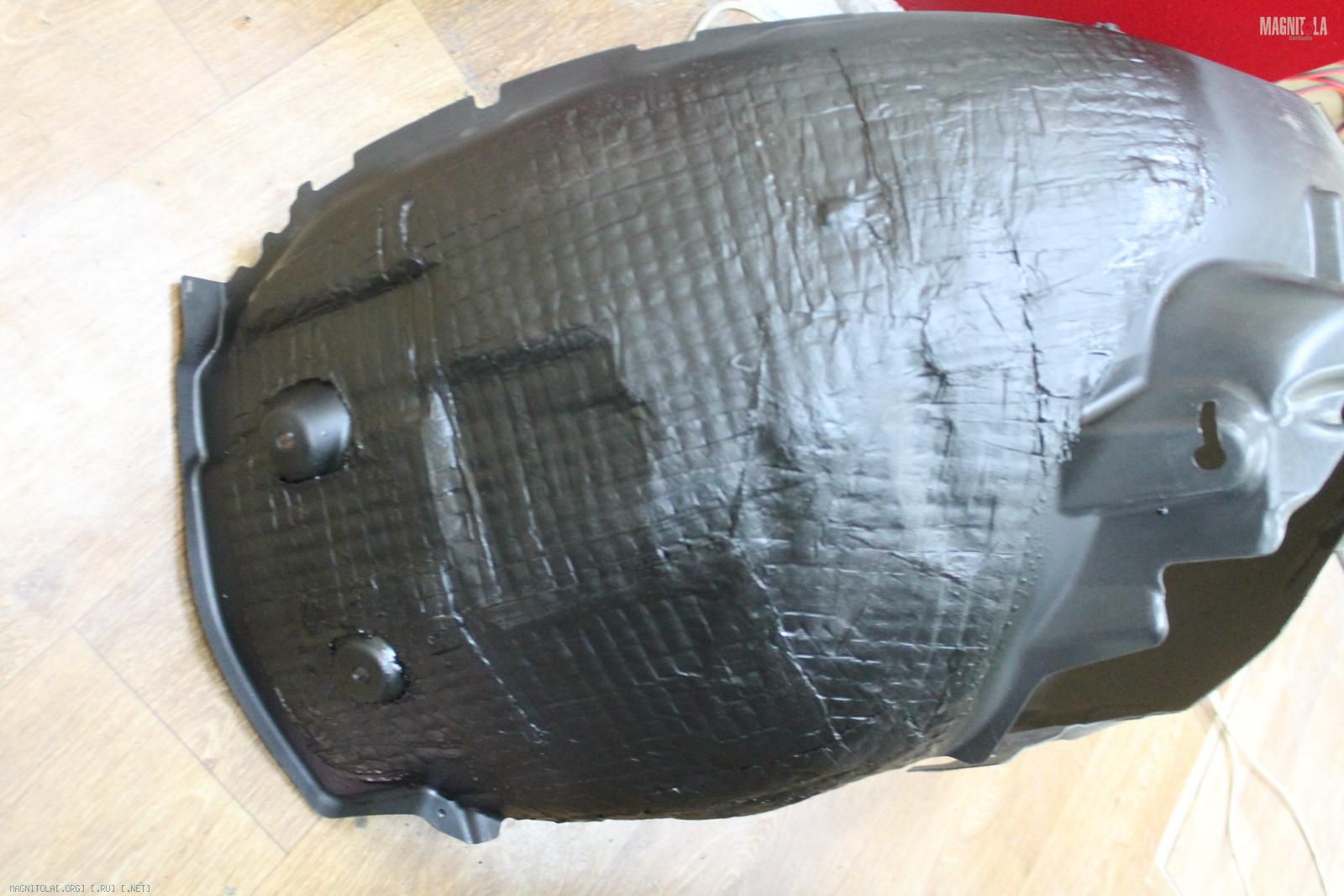

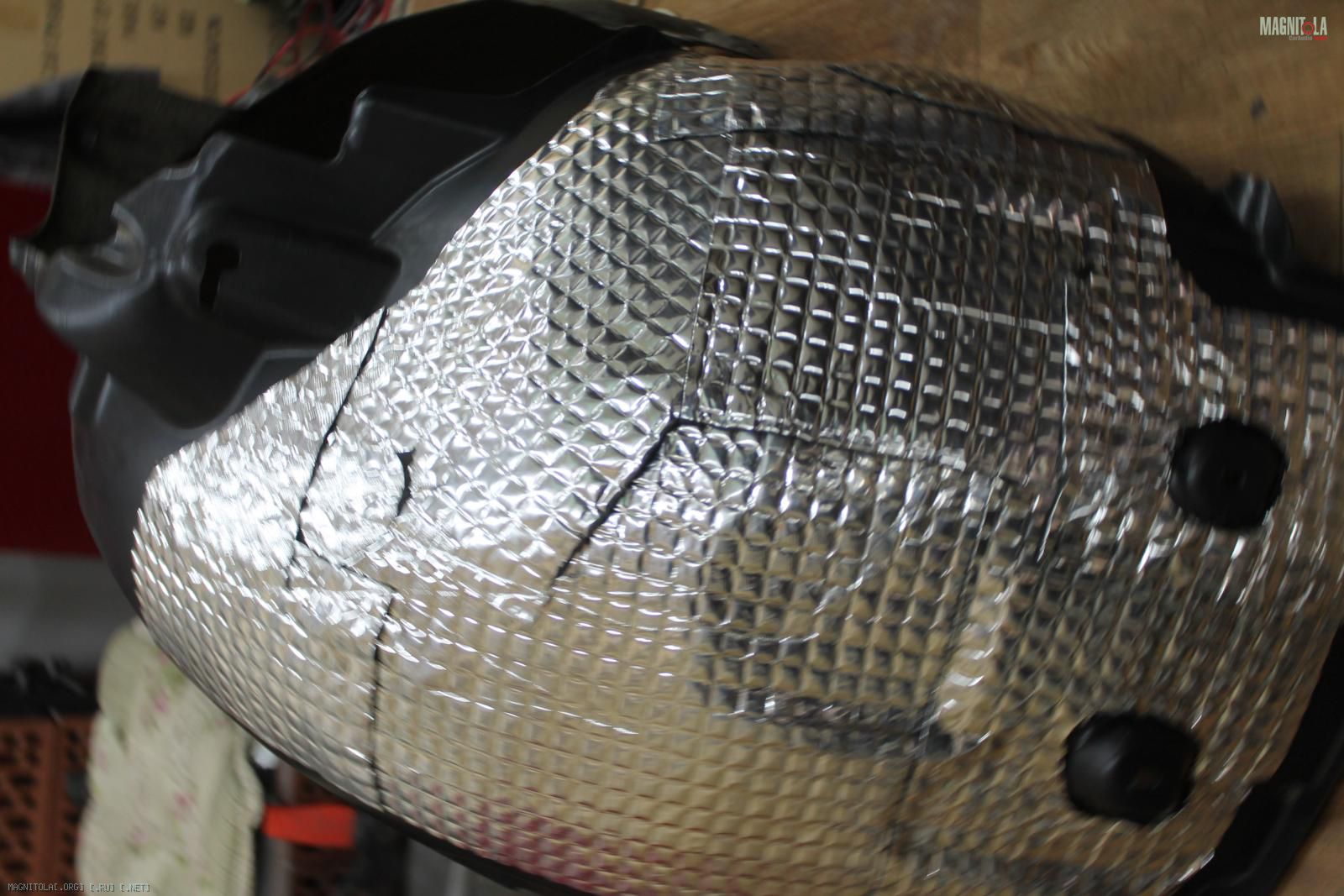

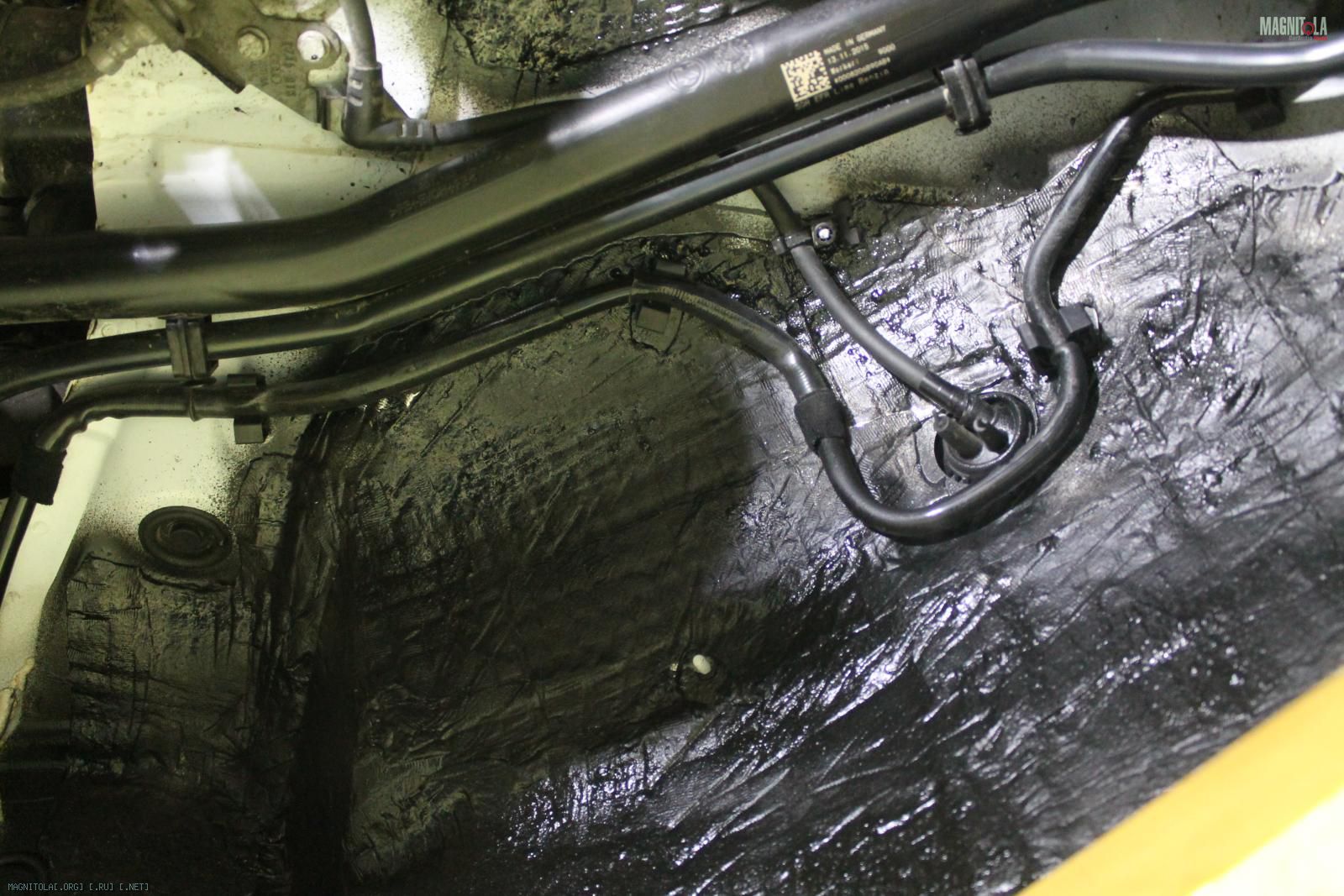

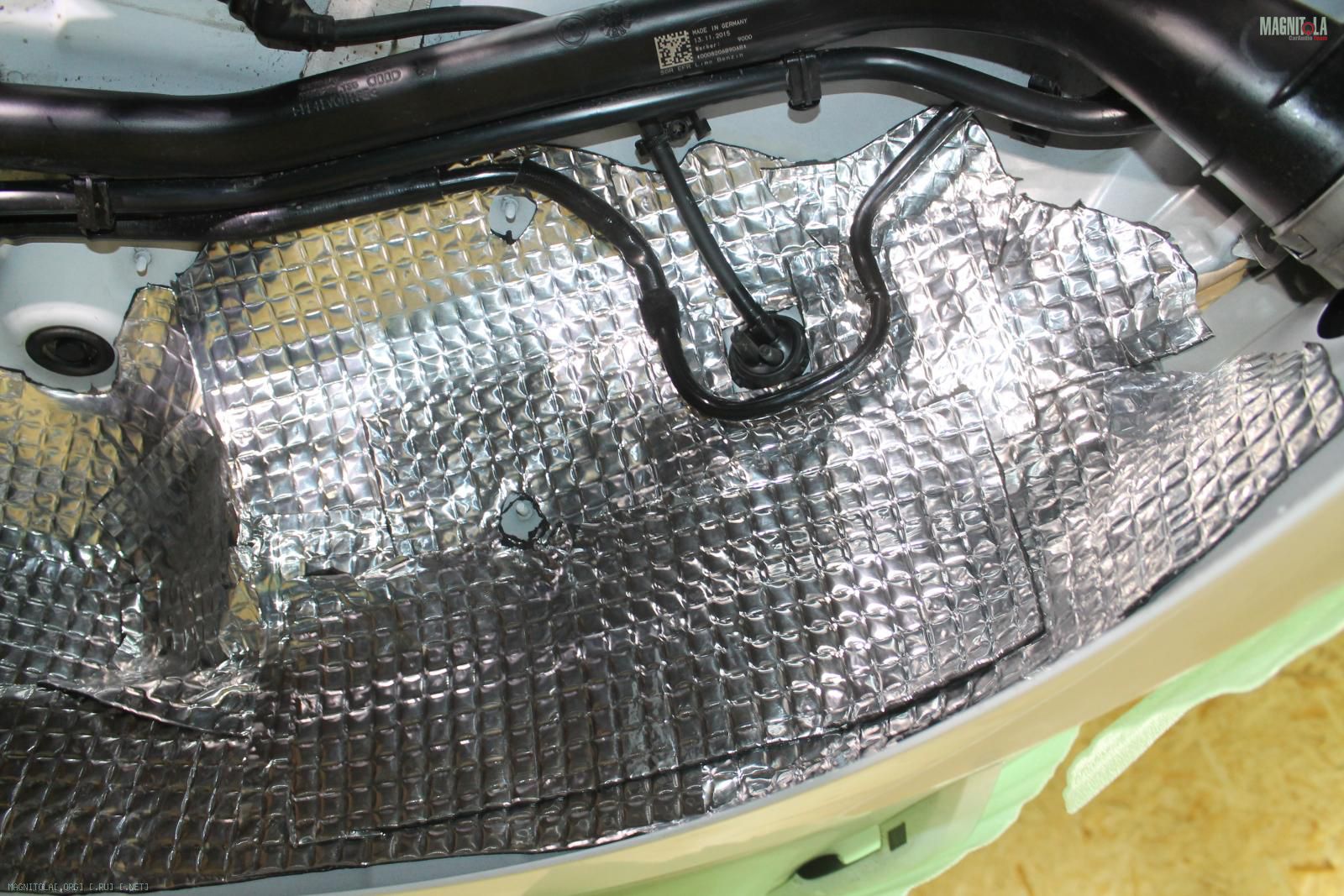

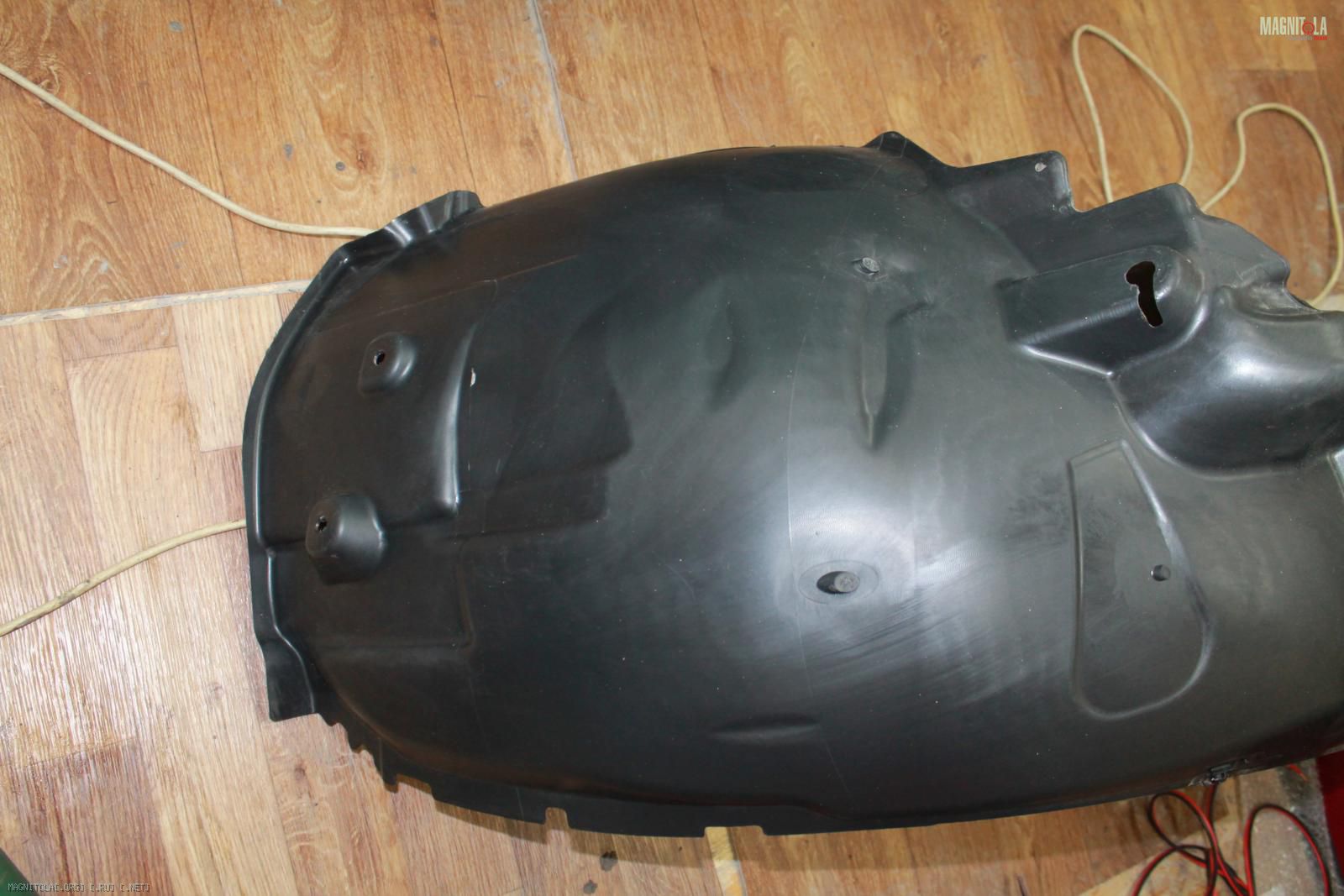

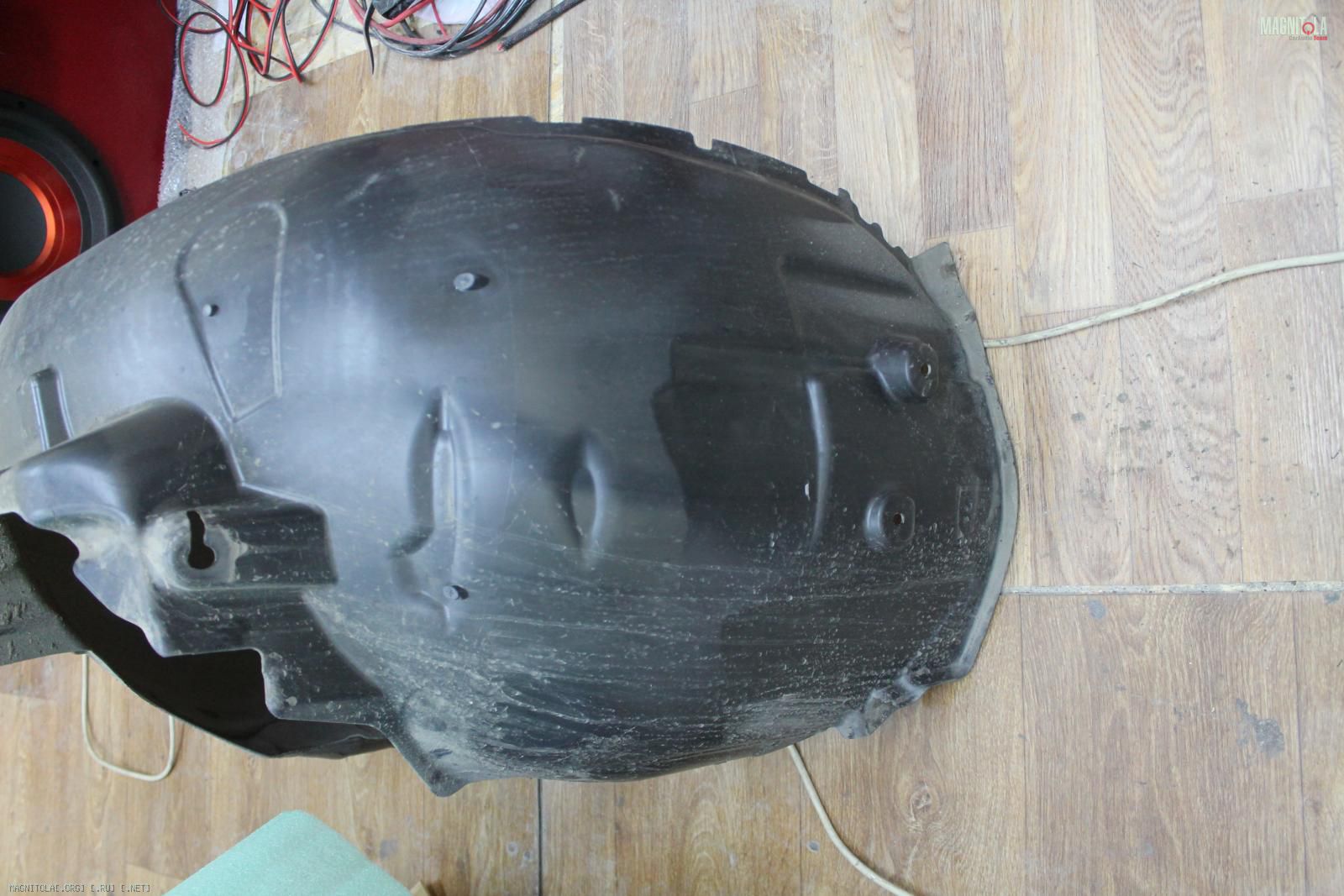

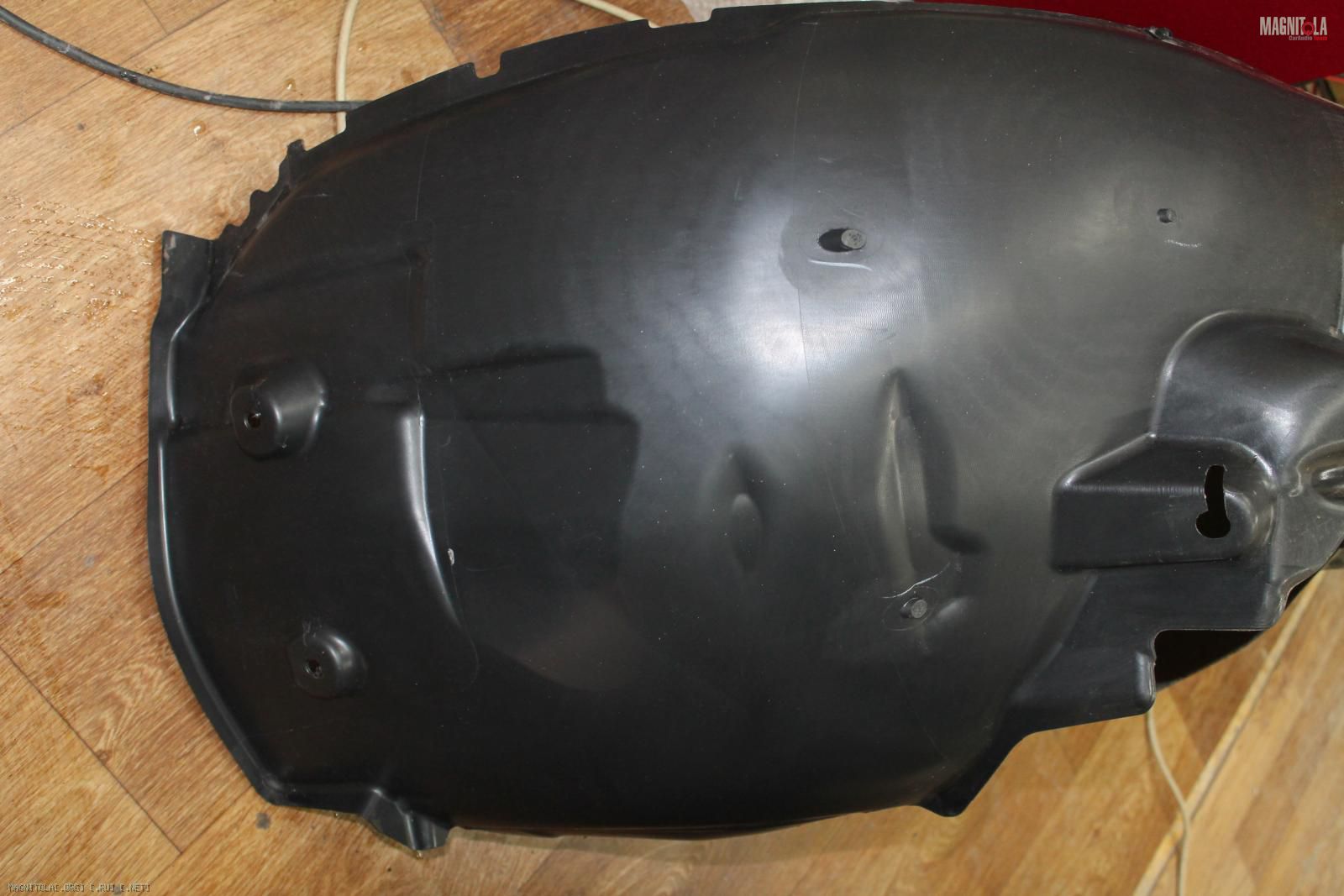

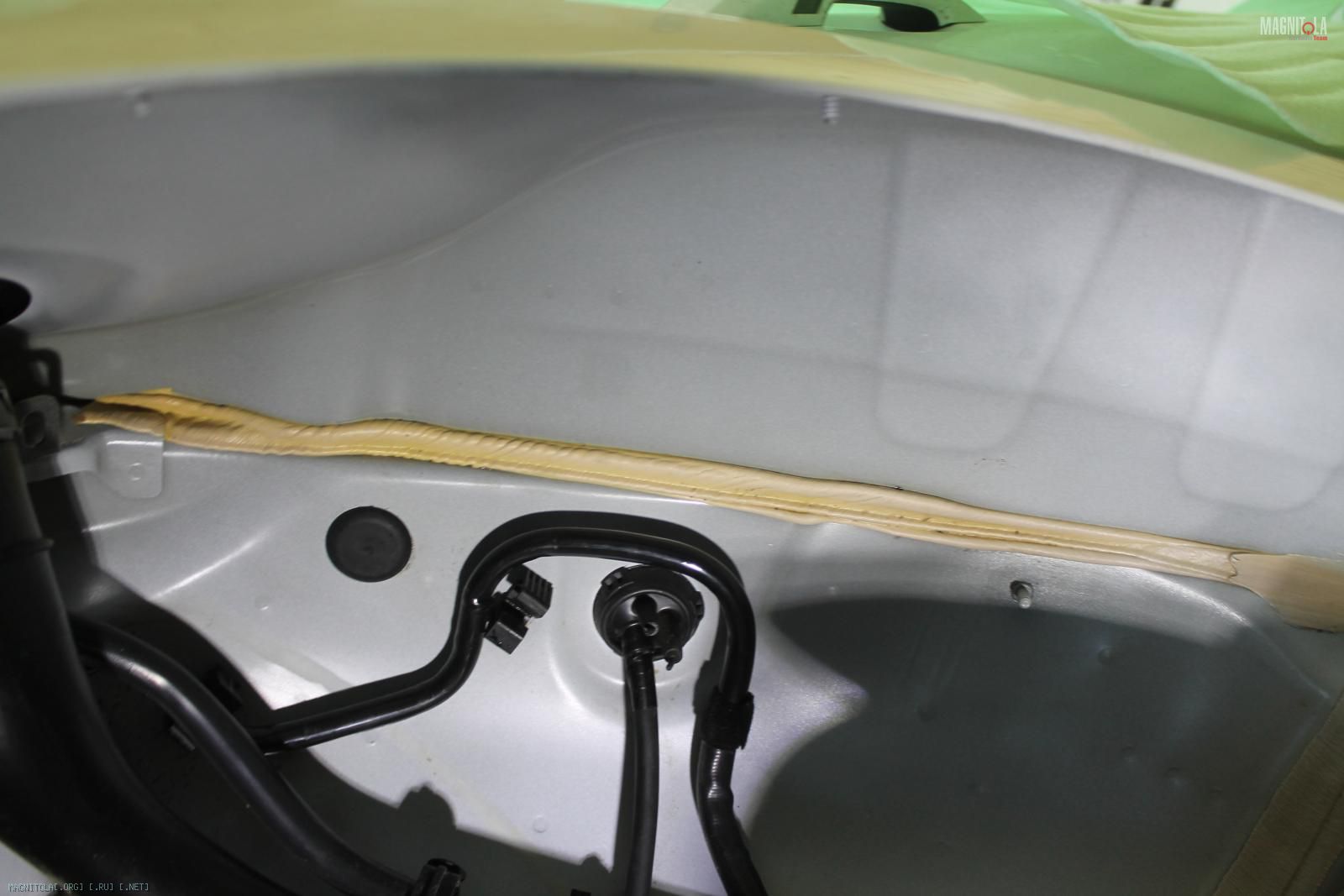

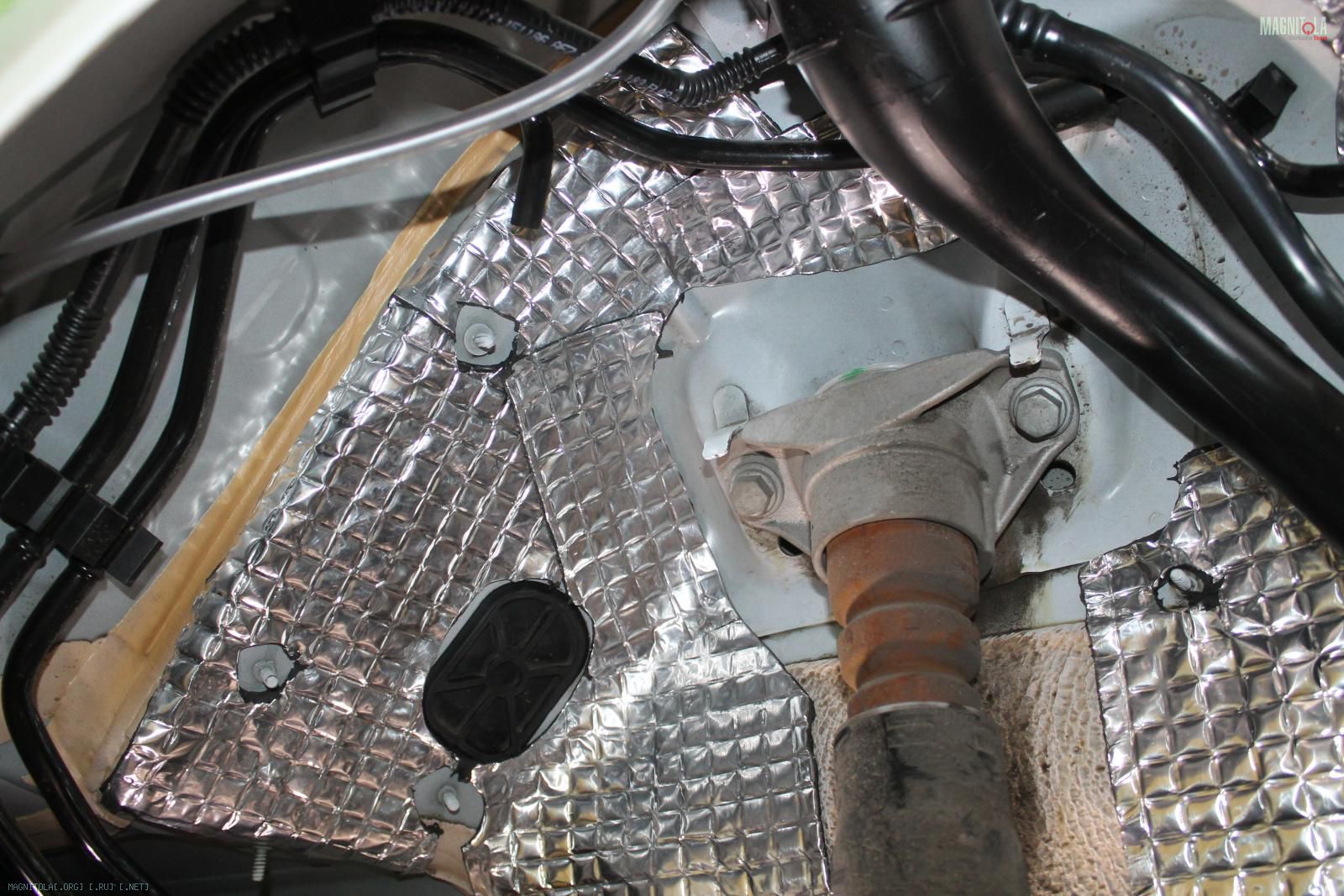

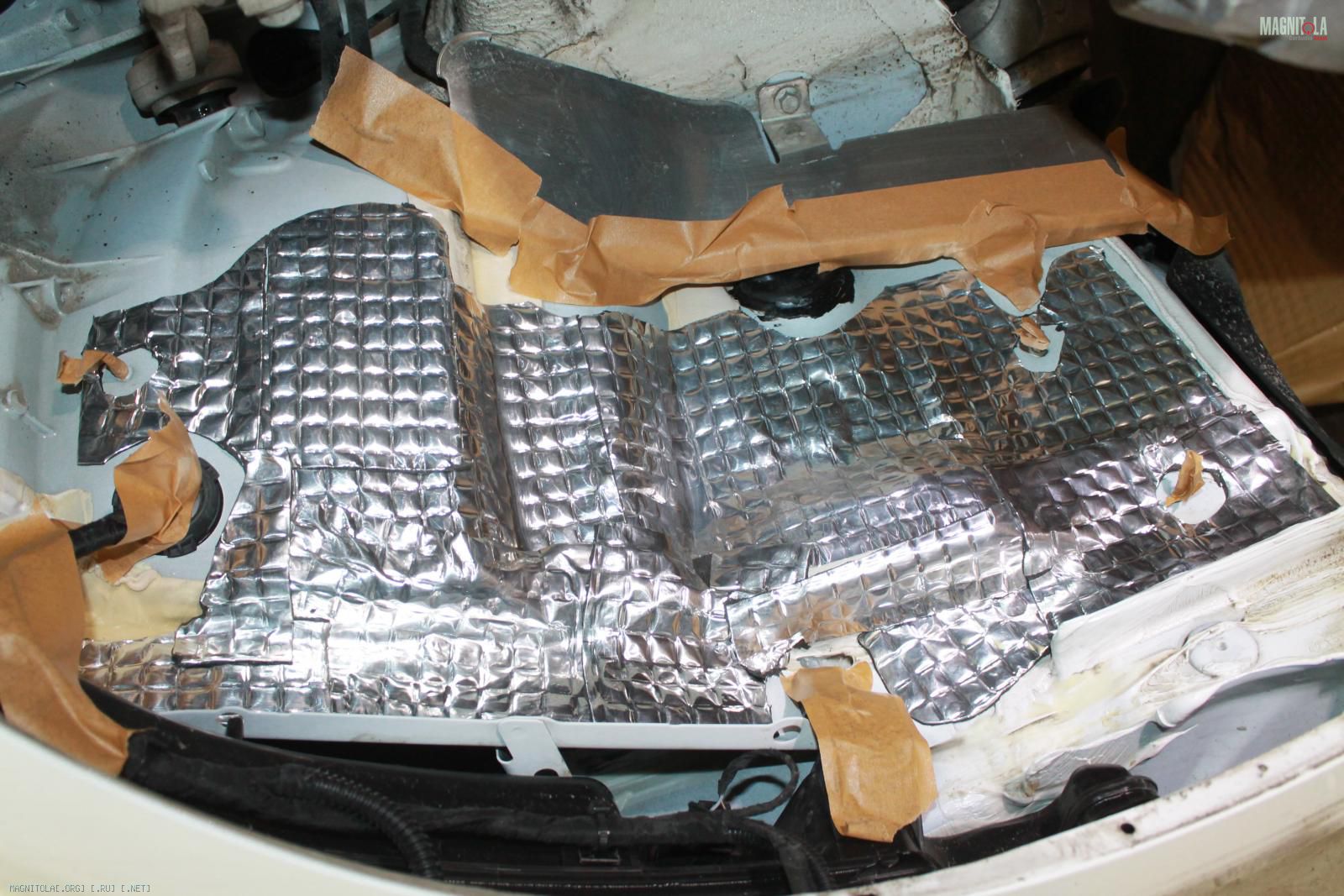

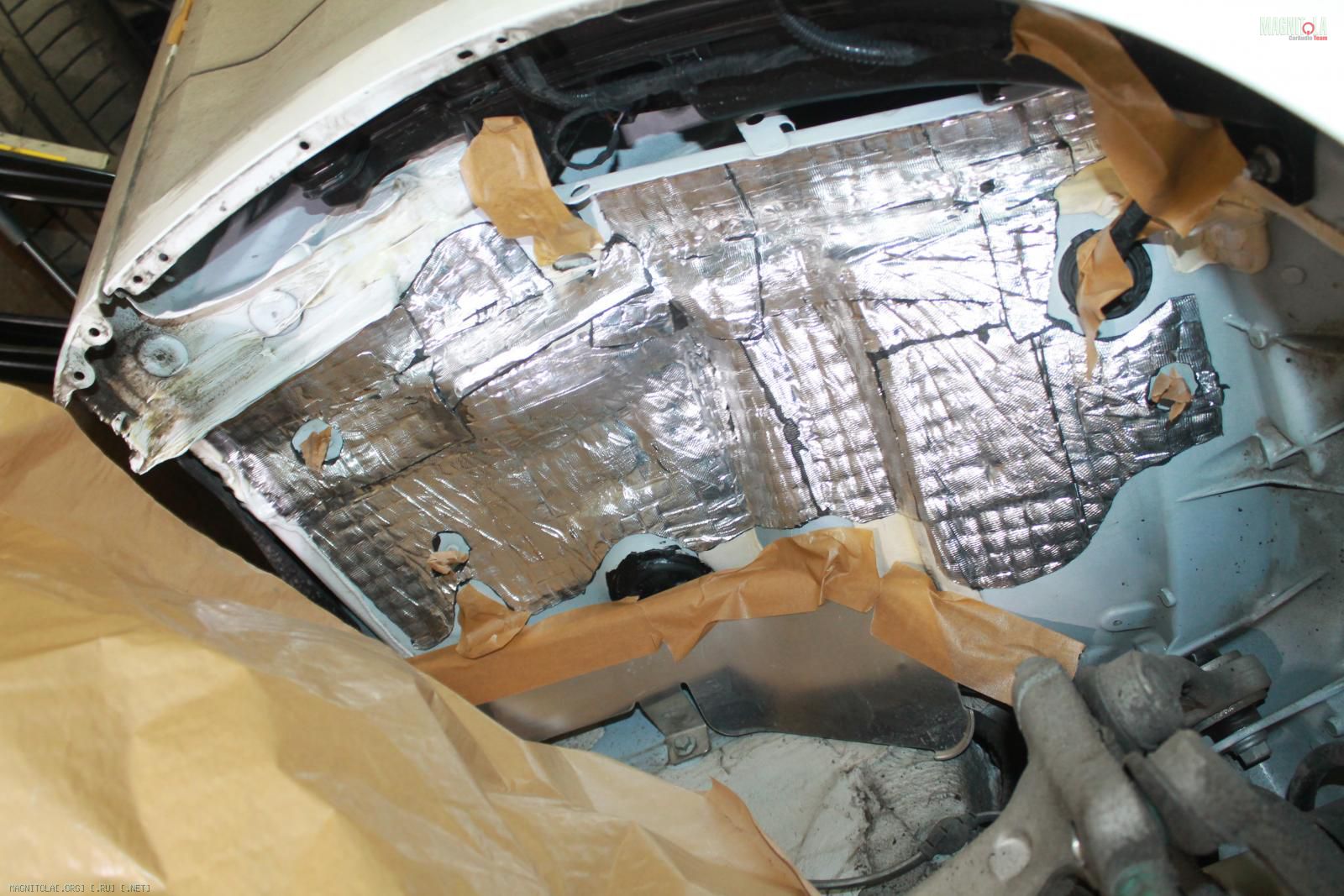

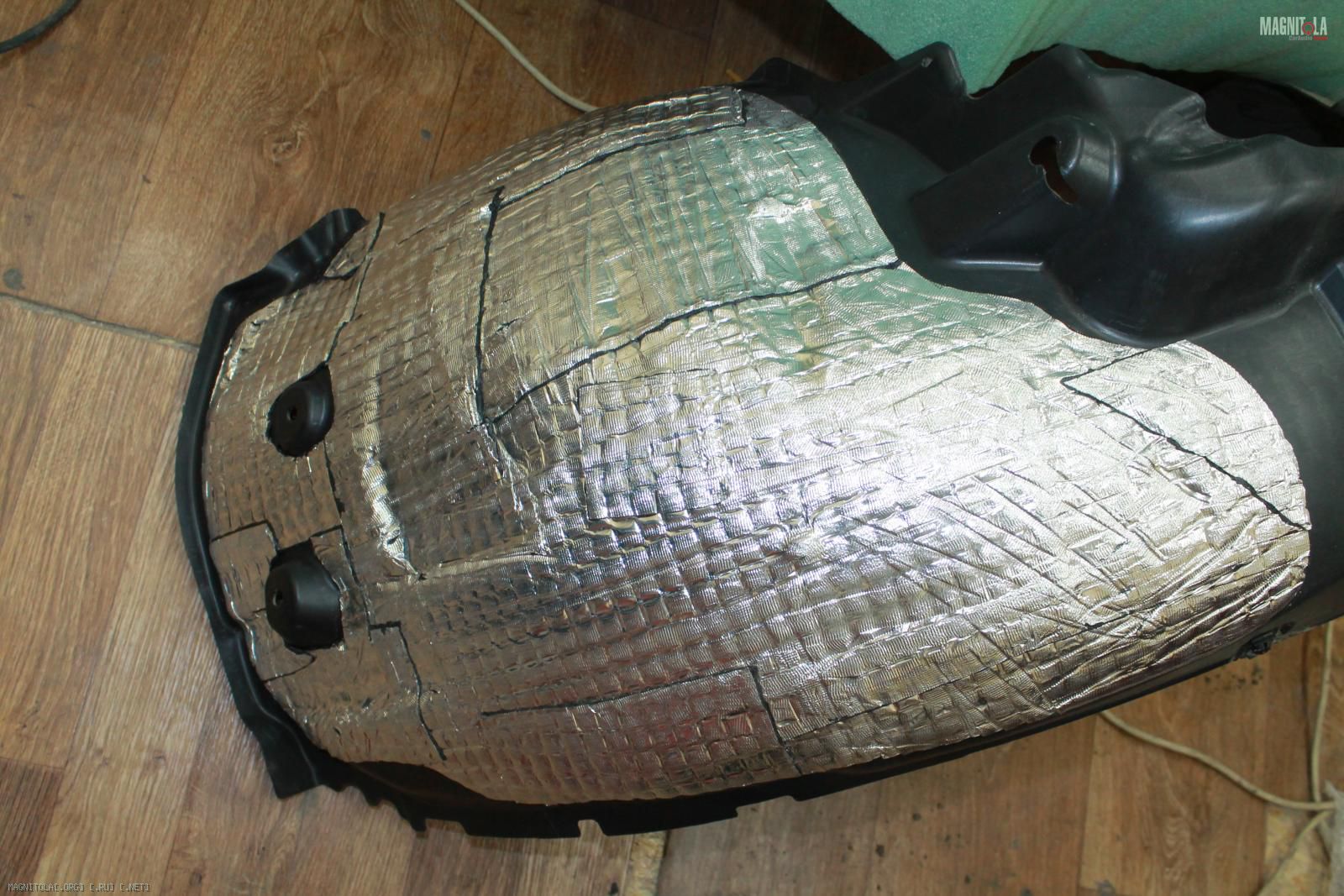

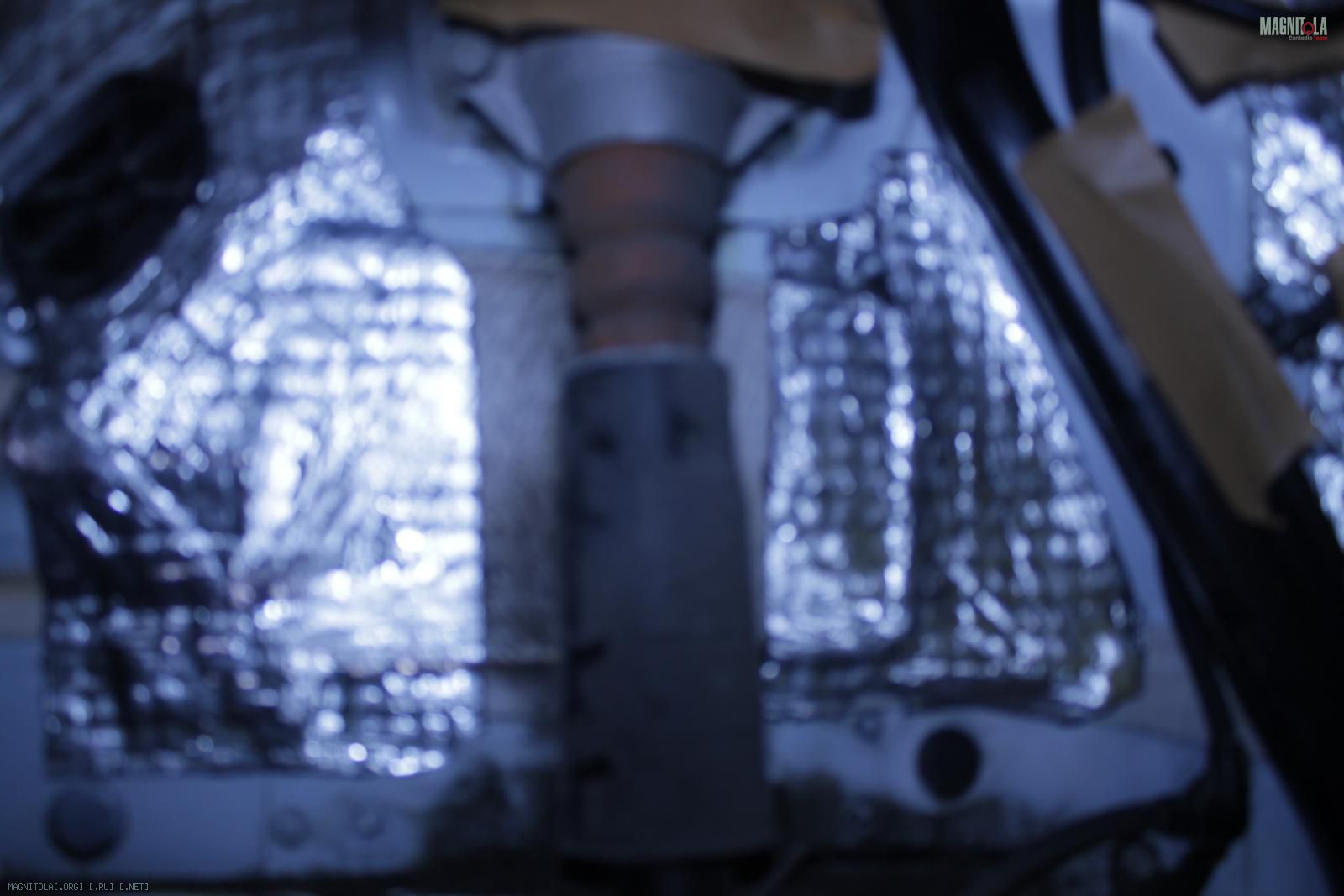

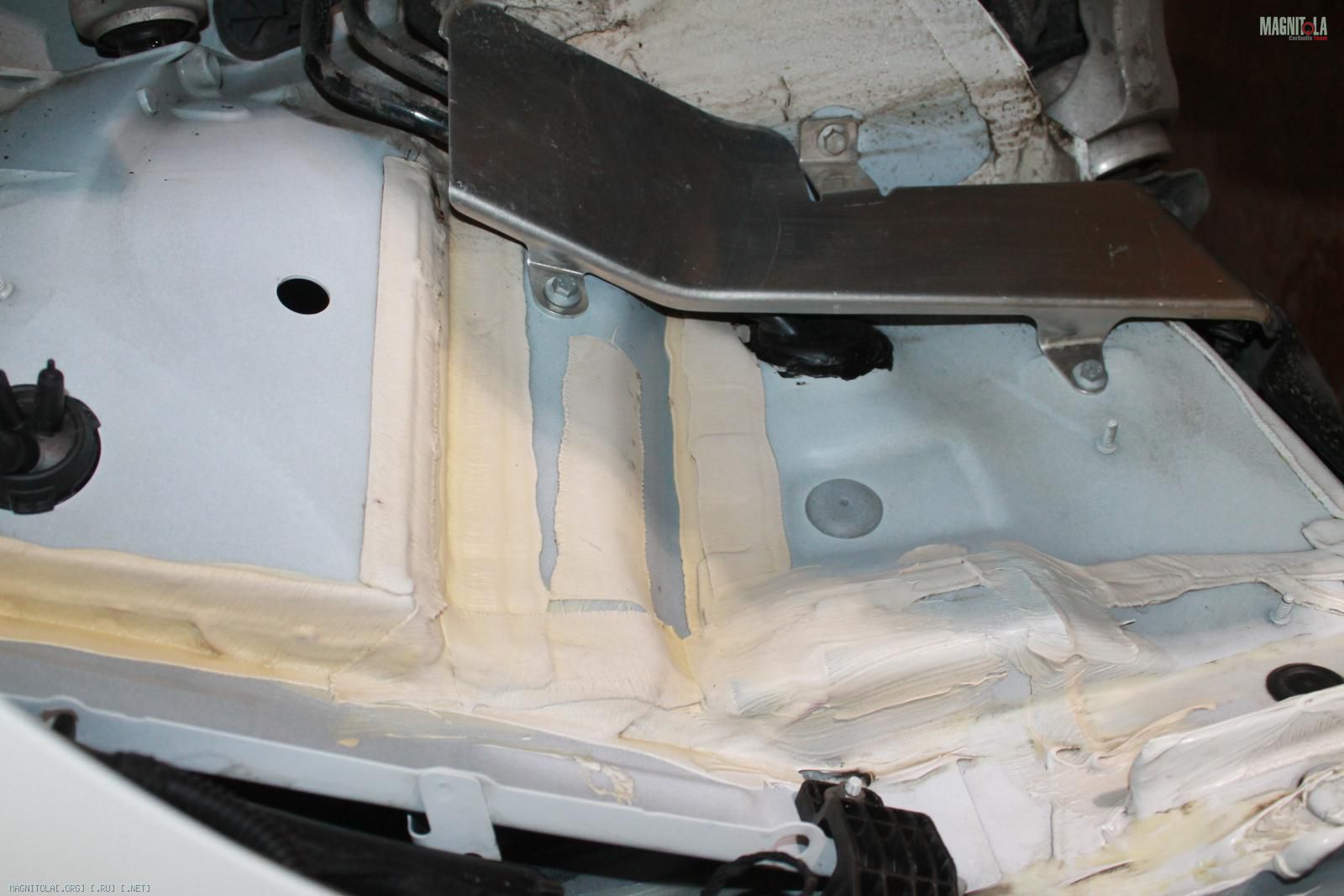

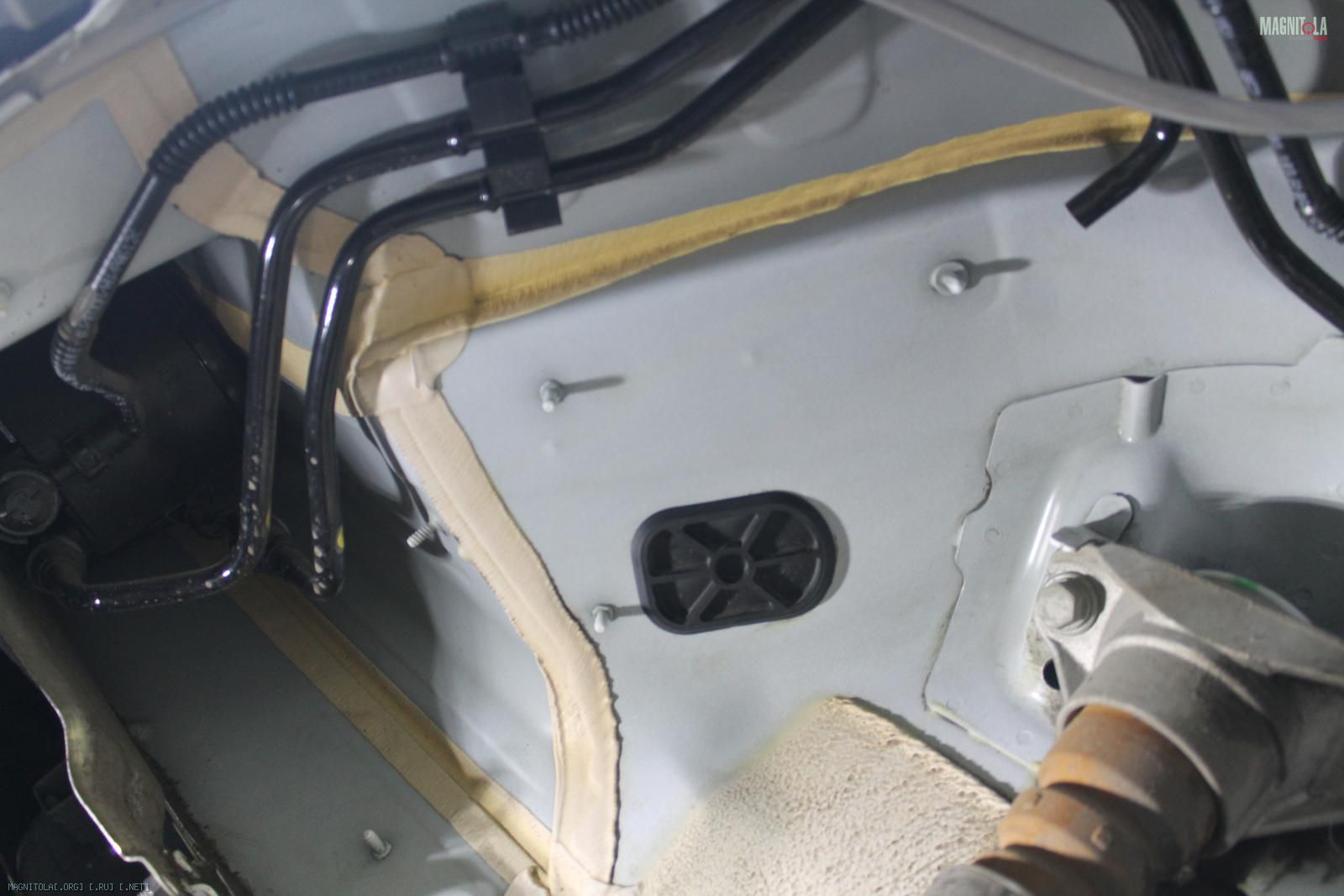

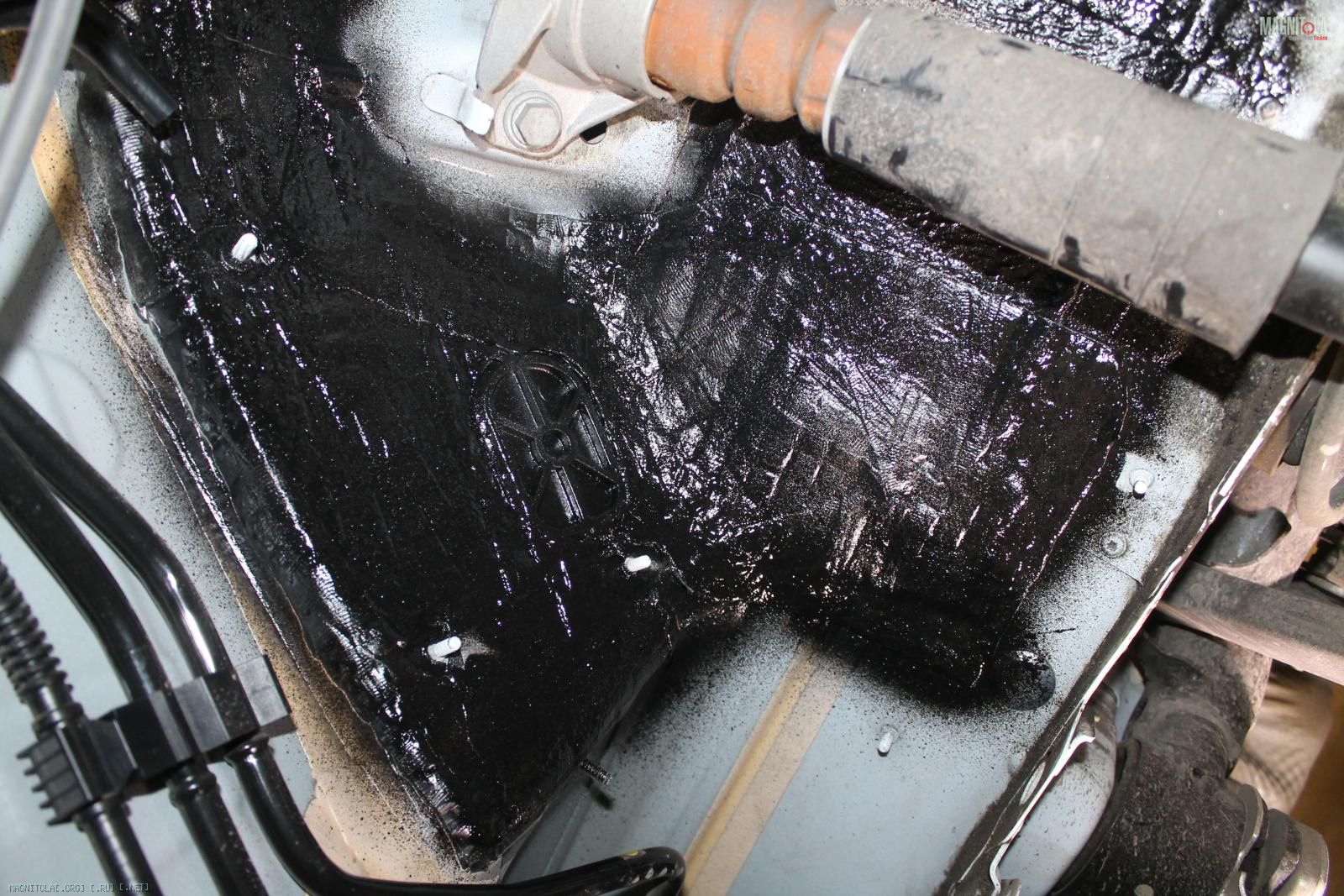

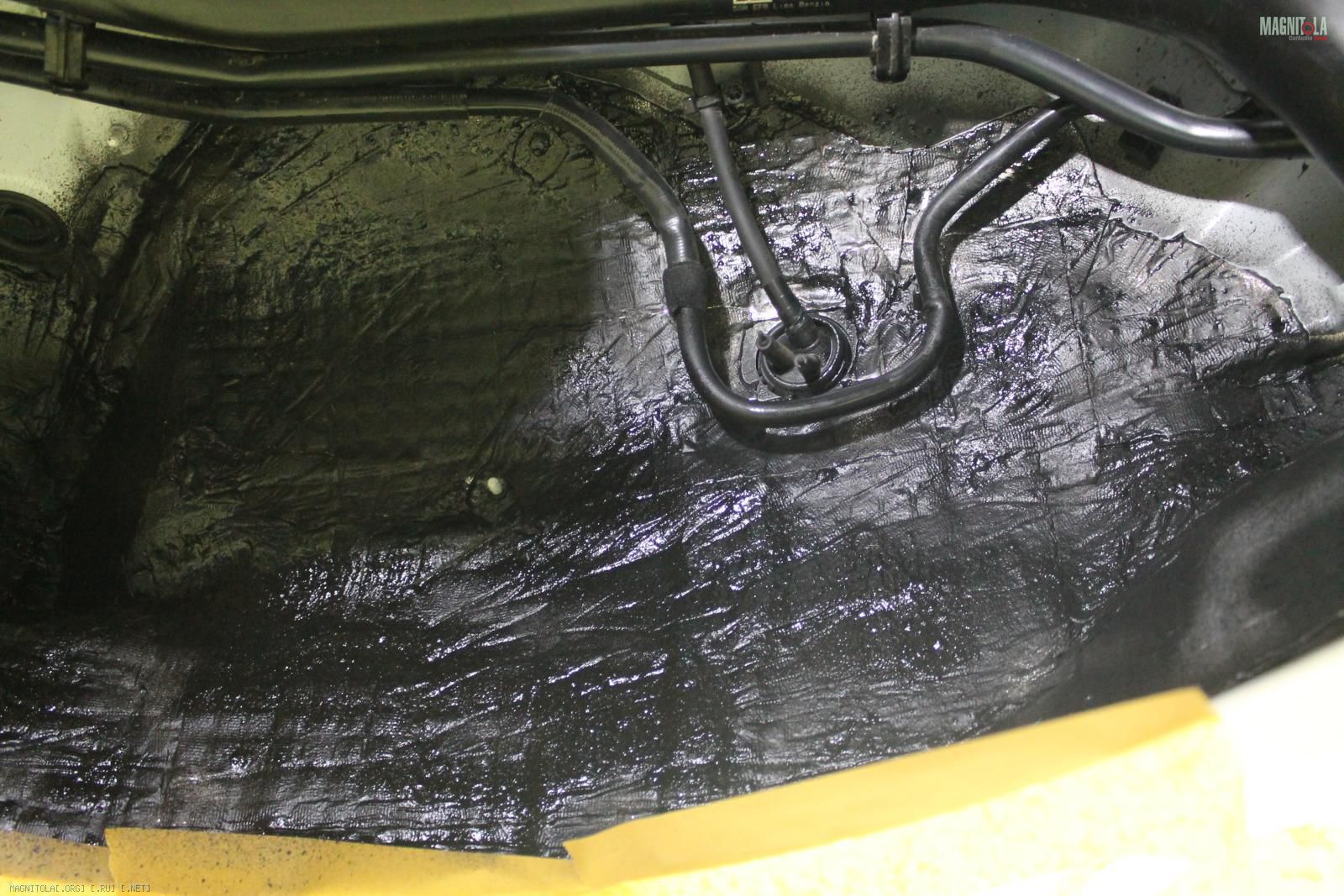

С пластиковыми подкрылками проделываем тоже самое... и с остальными арками..
Вложение 1033752 Вложение 1033754 Вложение 1033756 Вложение 1033758 Вложение 1033760 Вложение 1033762 Вложение 1033764 Вложение 1033766 Вложение 1033768 Вложение 1033770 Вложение 1033772 Вложение 1033774 Вложение 1033776 Вложение 1033778 Вложение 1033780 Вложение 1033782 Вложение 1033784 Вложение 1033786 Вложение 1033788 Вложение 1033790 Вложение 1033792 Вложение 1033794 Вложение 1033796 Вложение 1033798 Вложение 1033800 Вложение 1033802 Вложение 1033804 Вложение 1033806 Вложение 1033810 Вложение 1033814 Вложение 1033818 Вложение 1033822 Вложение 1033826 Вложение 1033830 Вложение 1033834 Вложение 1033838 Вложение 1033842 Вложение 1033846 Вложение 1033850 Вложение 1033854 Вложение 1033858

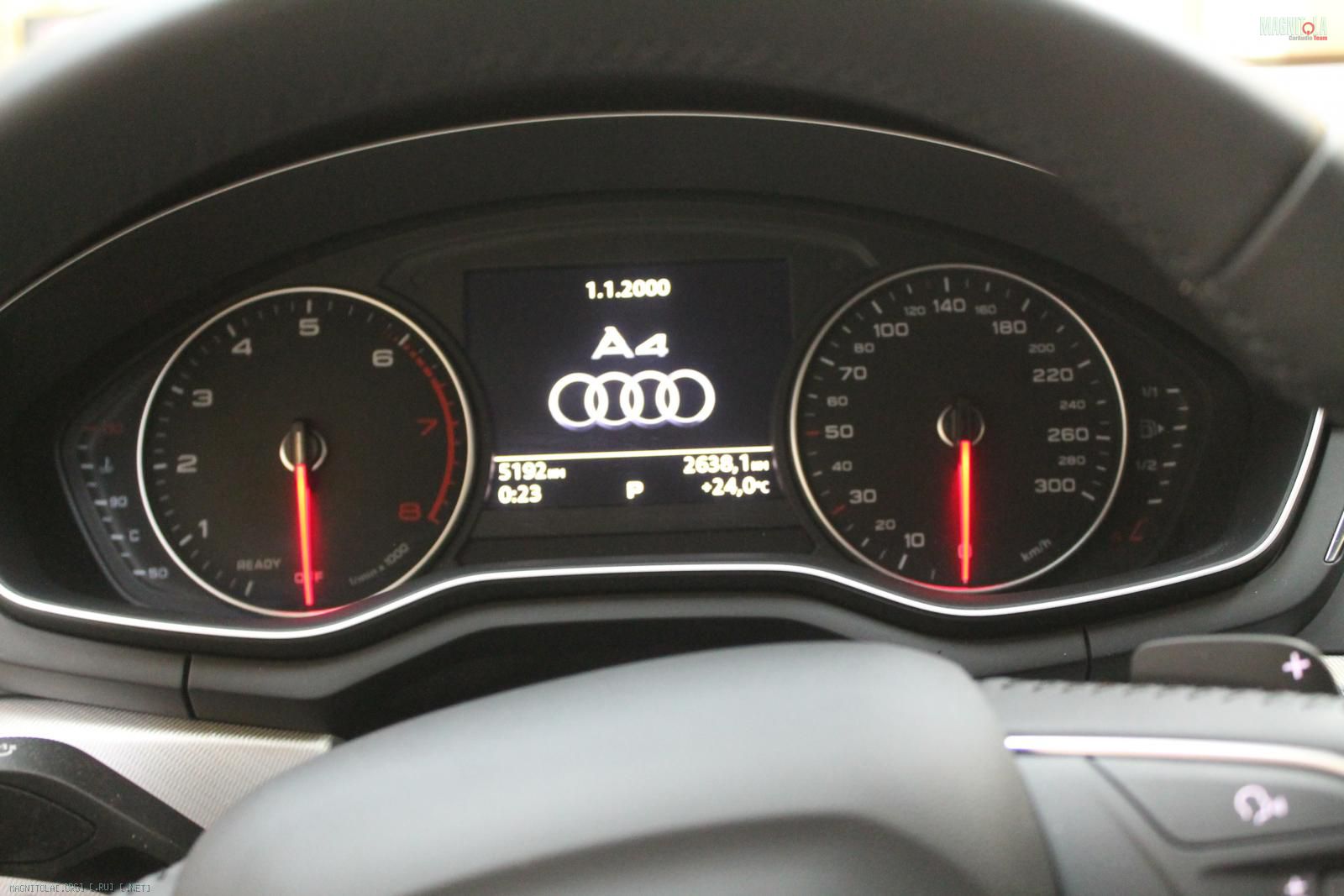

Итог...
Штатная музыка заиграла по новому....
Более ясные и детальные ВЧ, отличный бас, отсутствие дребезга и вибраций дверей и пластика.
Даже на макс громкости отсутствуют искажения, хотя раньше казалось, что при 50% уже клиппует штатный усилитель...
Добавить бы легкий сабик/фришечку и больше ничего не надо)
Вложение 1033864 Вложение 1033866
