Re: Изготовление корпусов для сабвуферов, фальшпанелей

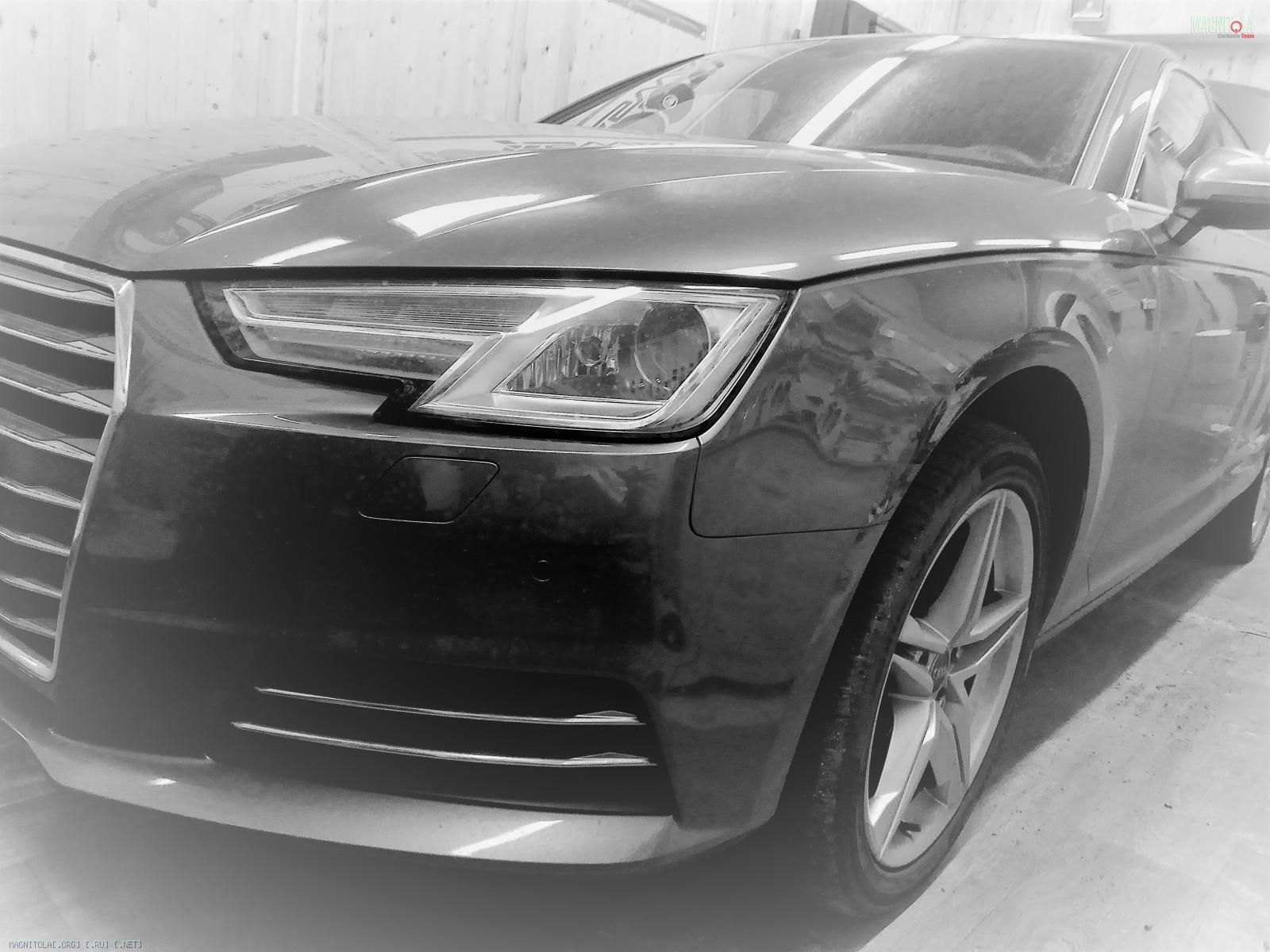

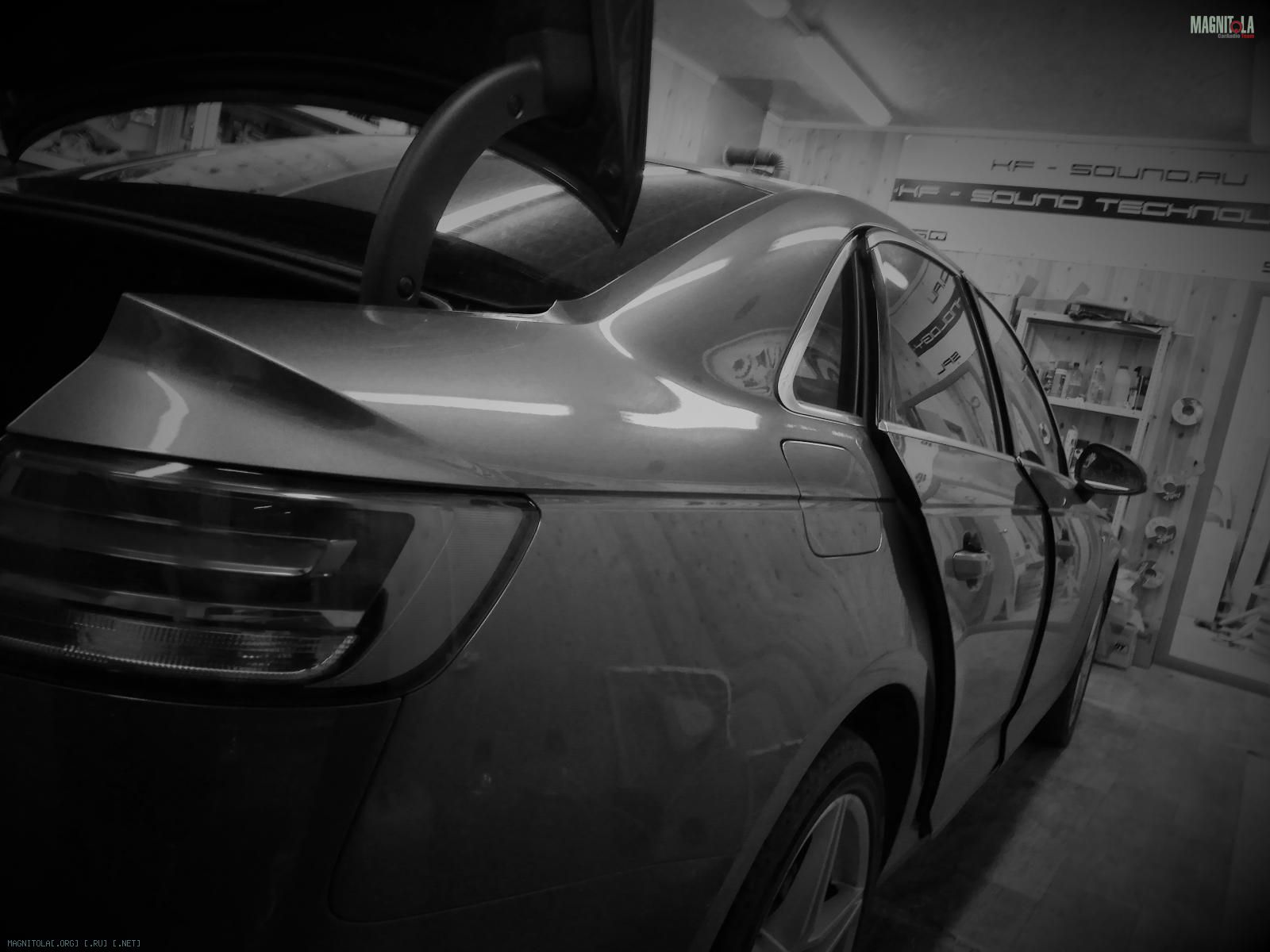

В KF-Sound Technology приехала Audi A4 В9

Вложение 1235254 Вложение 1235256 Вложение 1235258

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона"
Так дорабатывает дилер полку/сетку от дребезга.
Вложение 1235260 Вложение 1235262 Вложение 1235264 Вложение 1235266 Вложение 1235268 Вложение 1235270 Вложение 1235272 Вложение 1235274 Вложение 1235276 Вложение 1235278

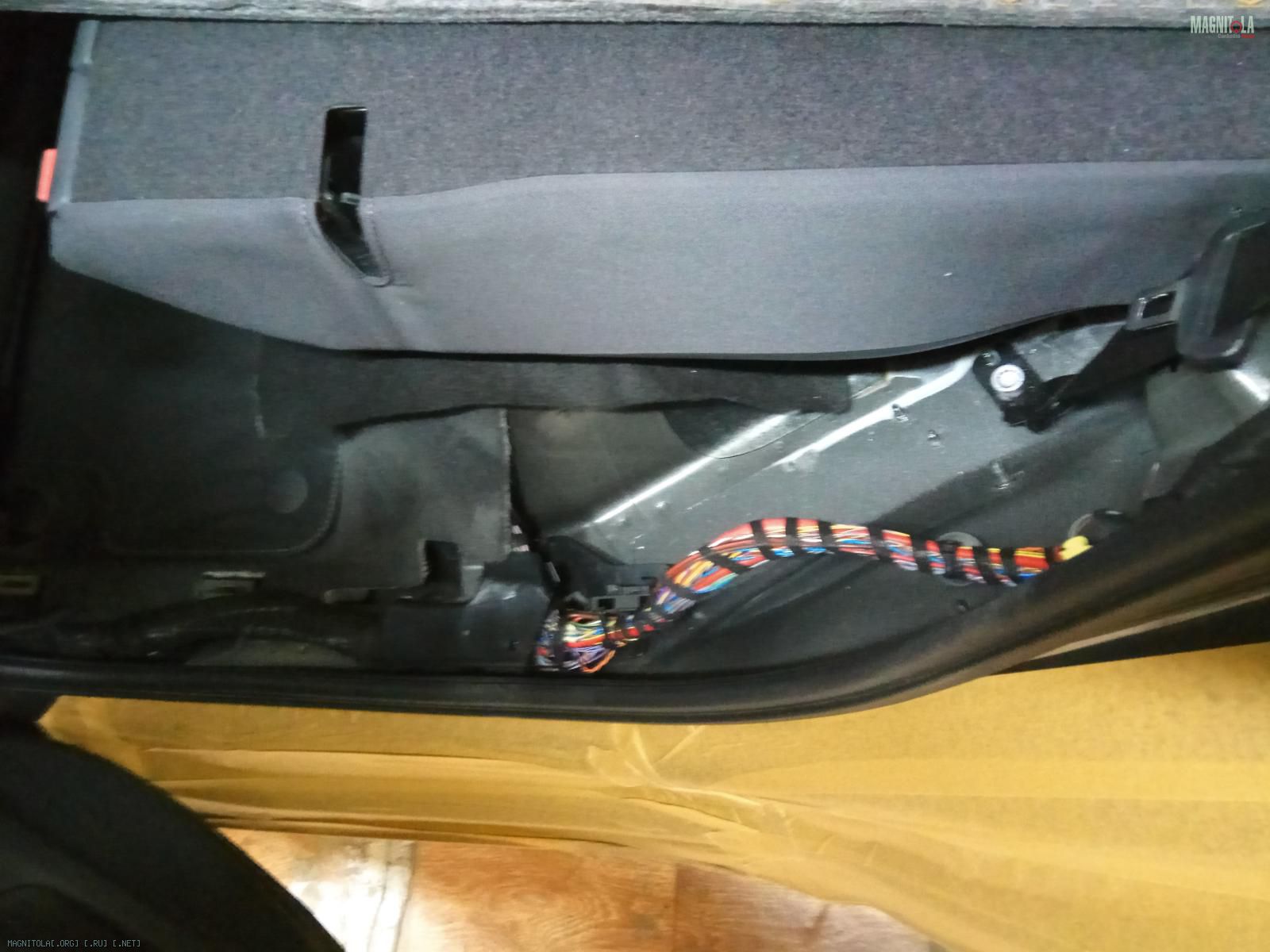

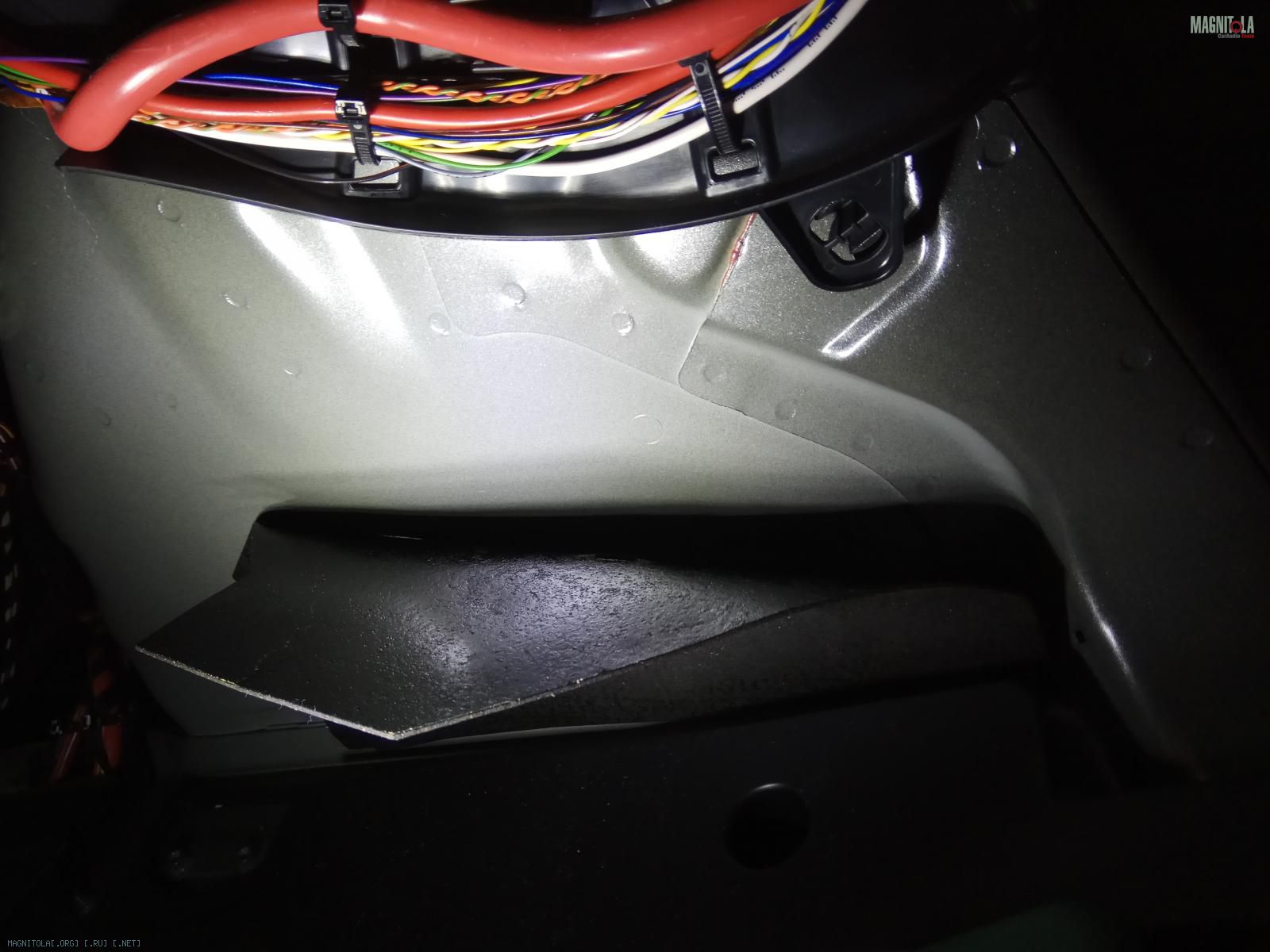

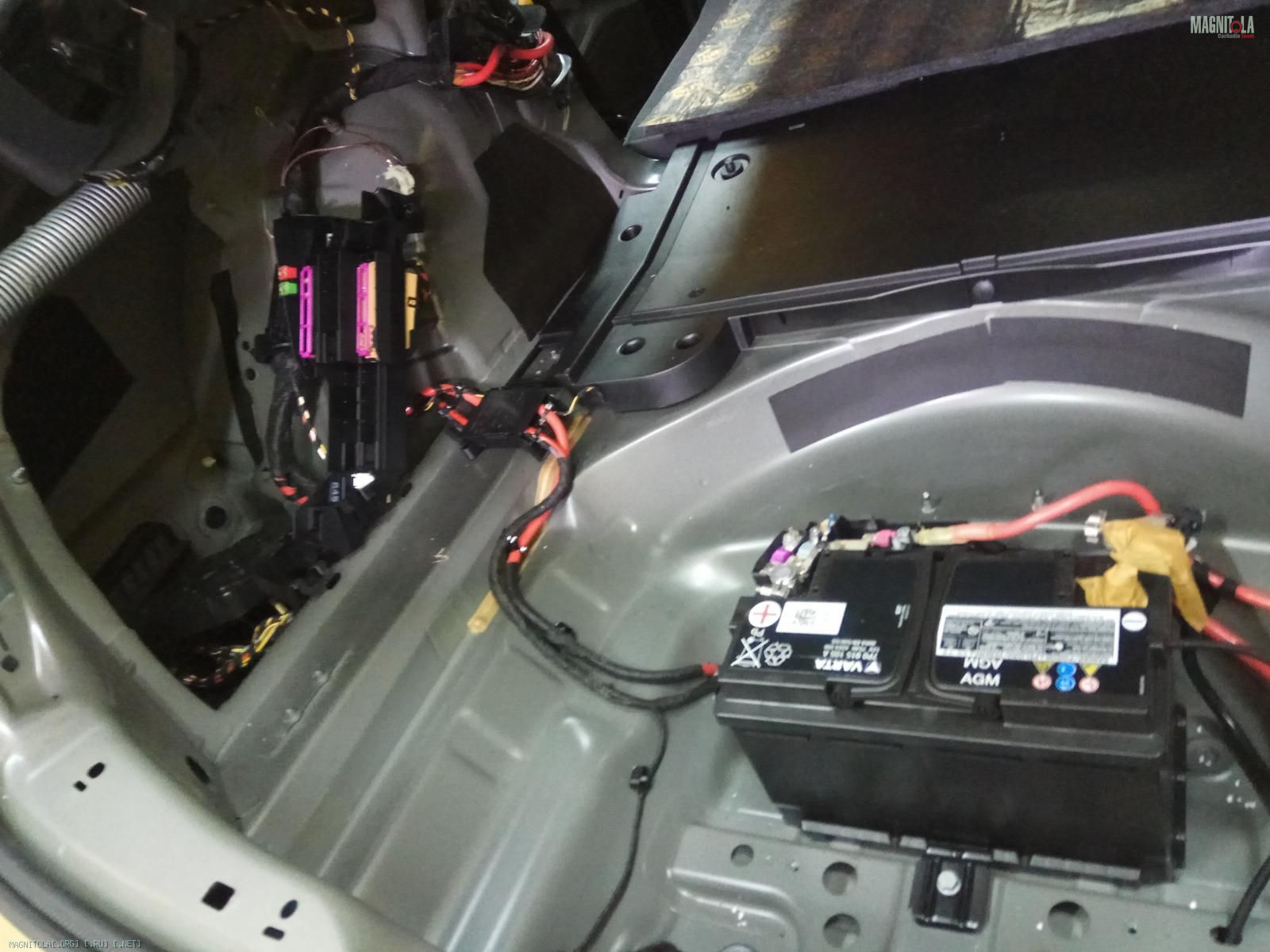

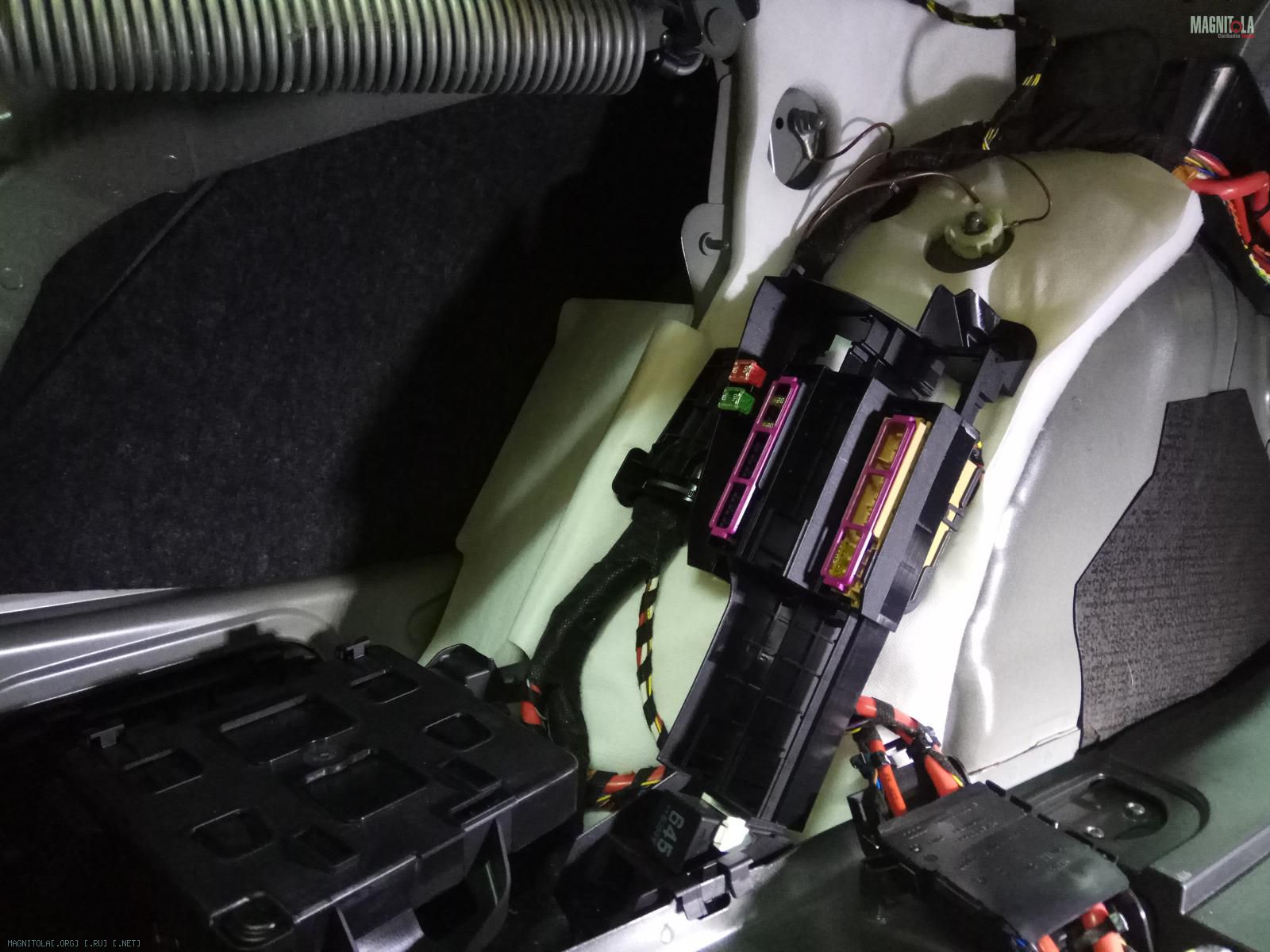

Стоковая шумоизоляция арок...
Вибра просто отваливается... просто приглажена..
Вложение 1235280 Вложение 1235282 Вложение 1235284 Вложение 1235286 Вложение 1235288 Вложение 1235290 Вложение 1235292 Вложение 1235294 Вложение 1235296 Вложение 1235298 Вложение 1235300 Вложение 1235302 Вложение 1235304

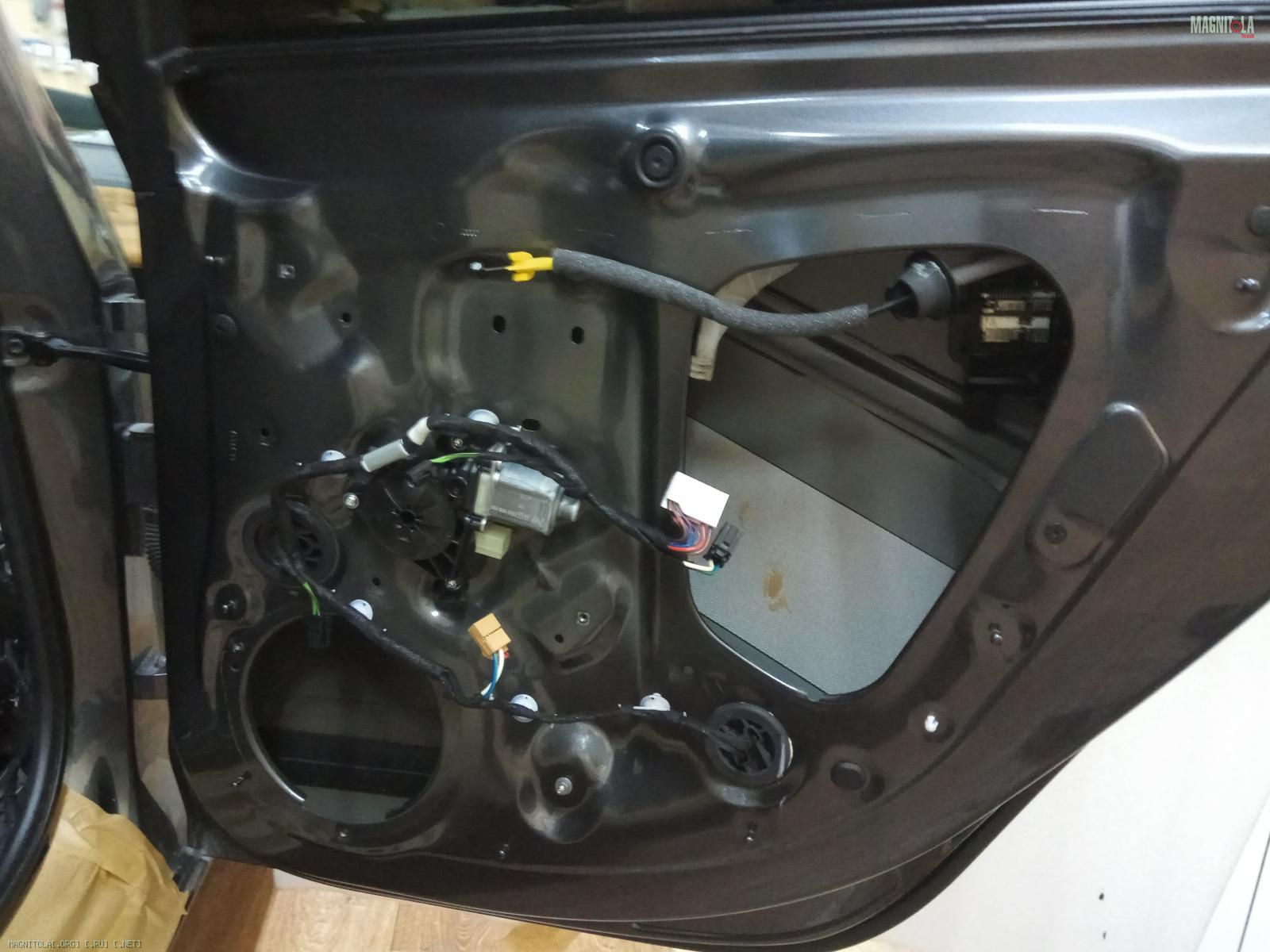

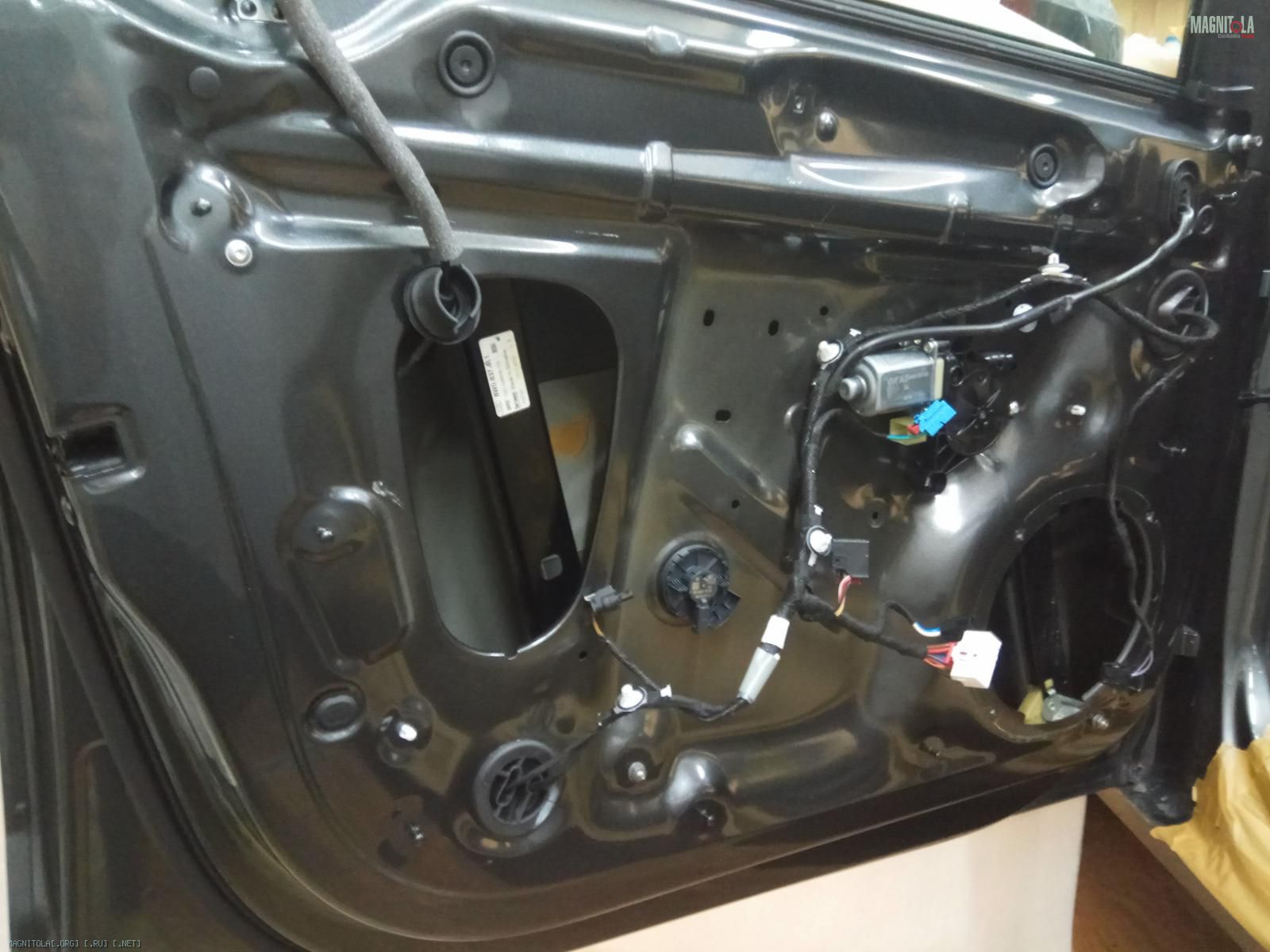

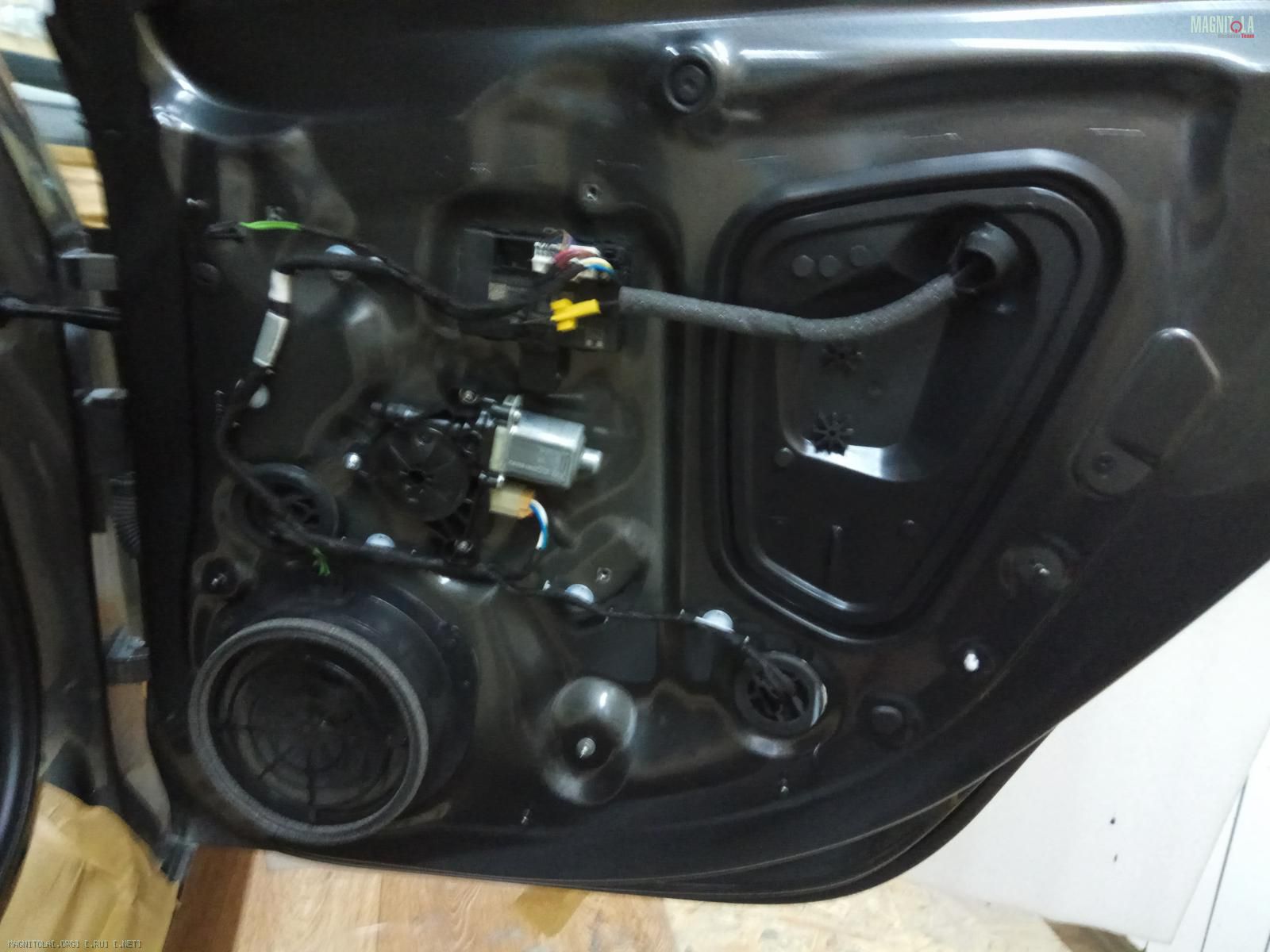

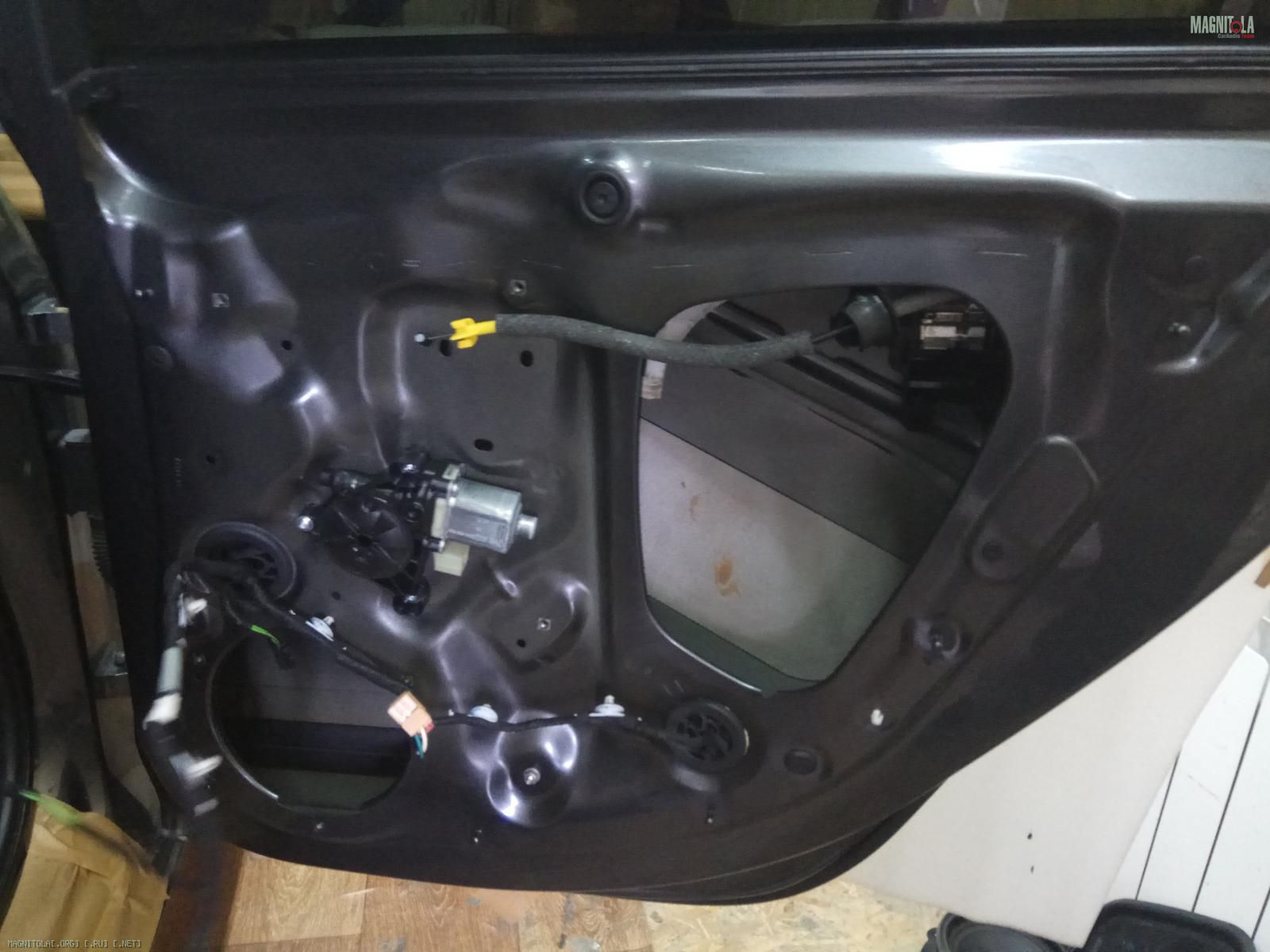

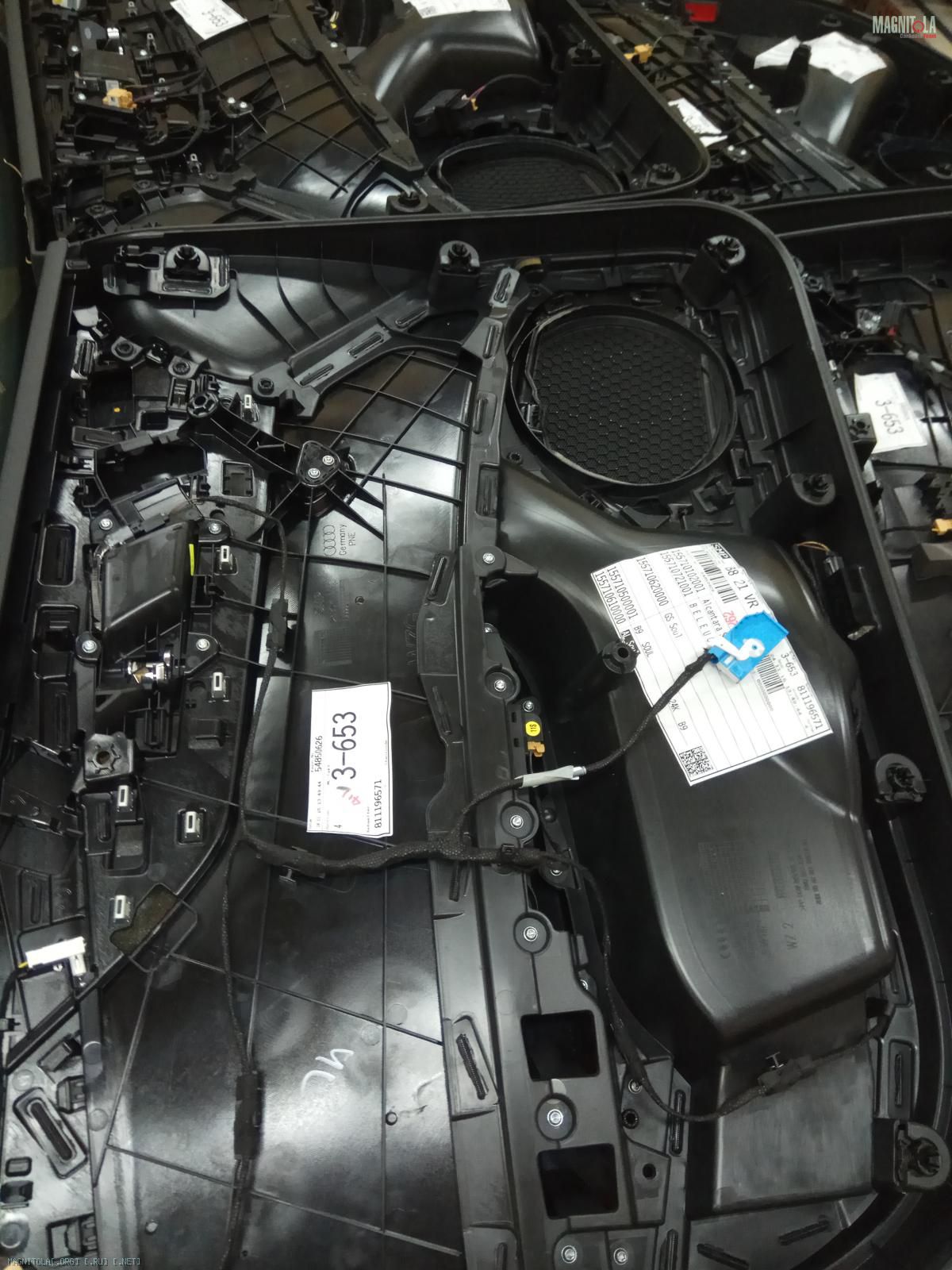

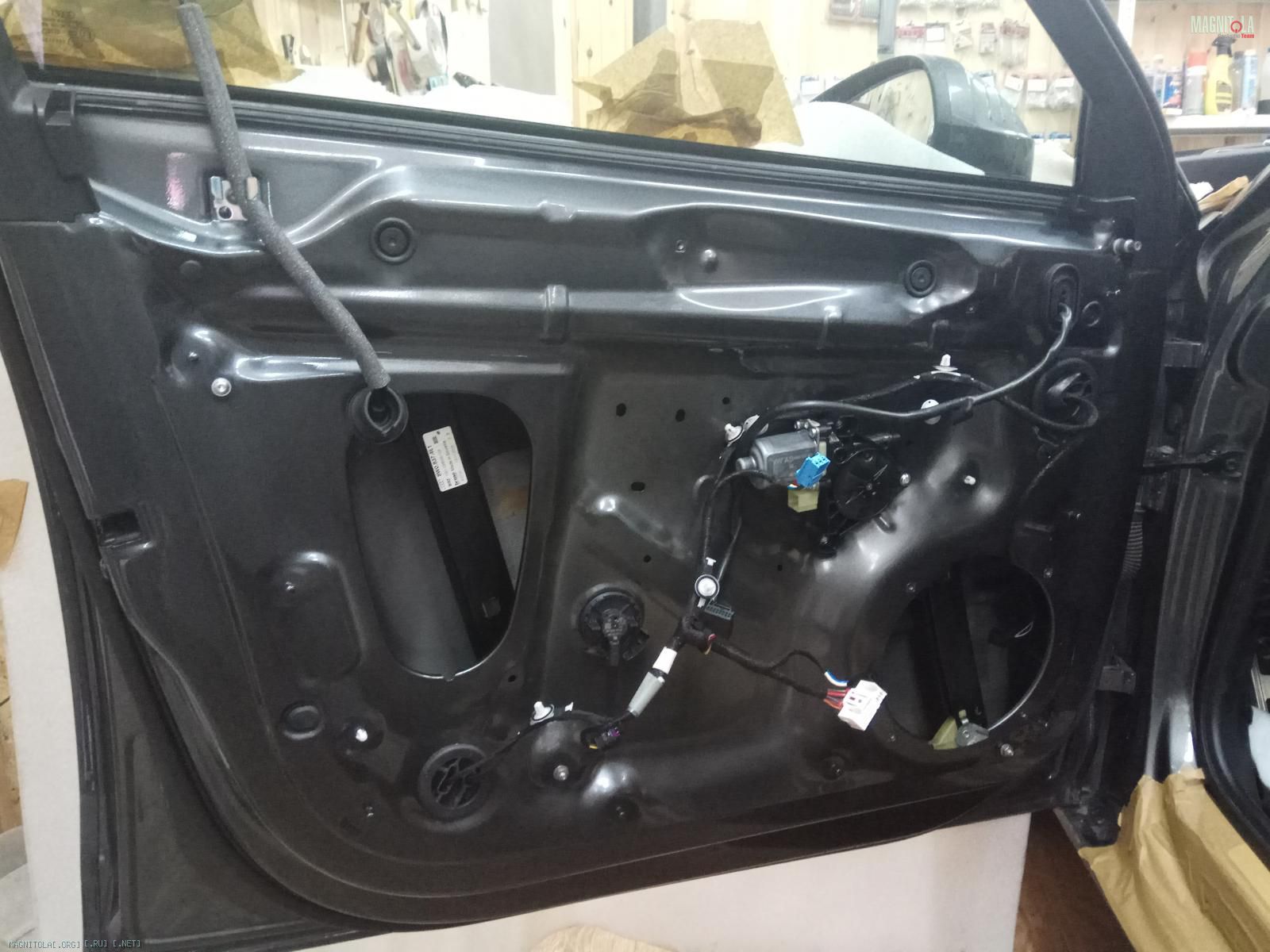

Разбираем двери...

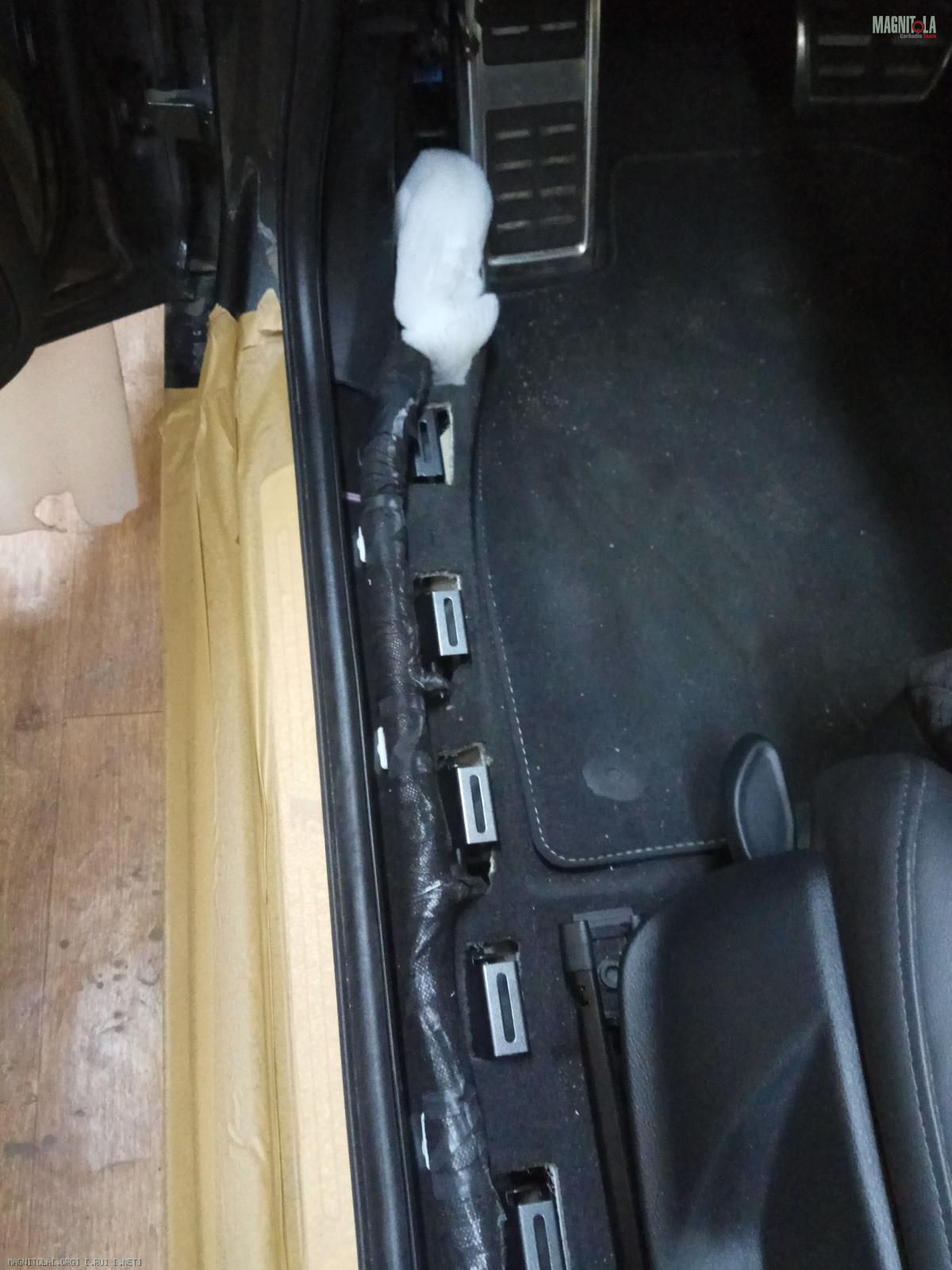

Снимаем проводку и блоки...
Все как всегда... шумки нет...
Вложение 1235306 Вложение 1235308 Вложение 1235310 Вложение 1235312 Вложение 1235314 Вложение 1235316 Вложение 1235318 Вложение 1235320 Вложение 1235322 Вложение 1235324 Вложение 1235326

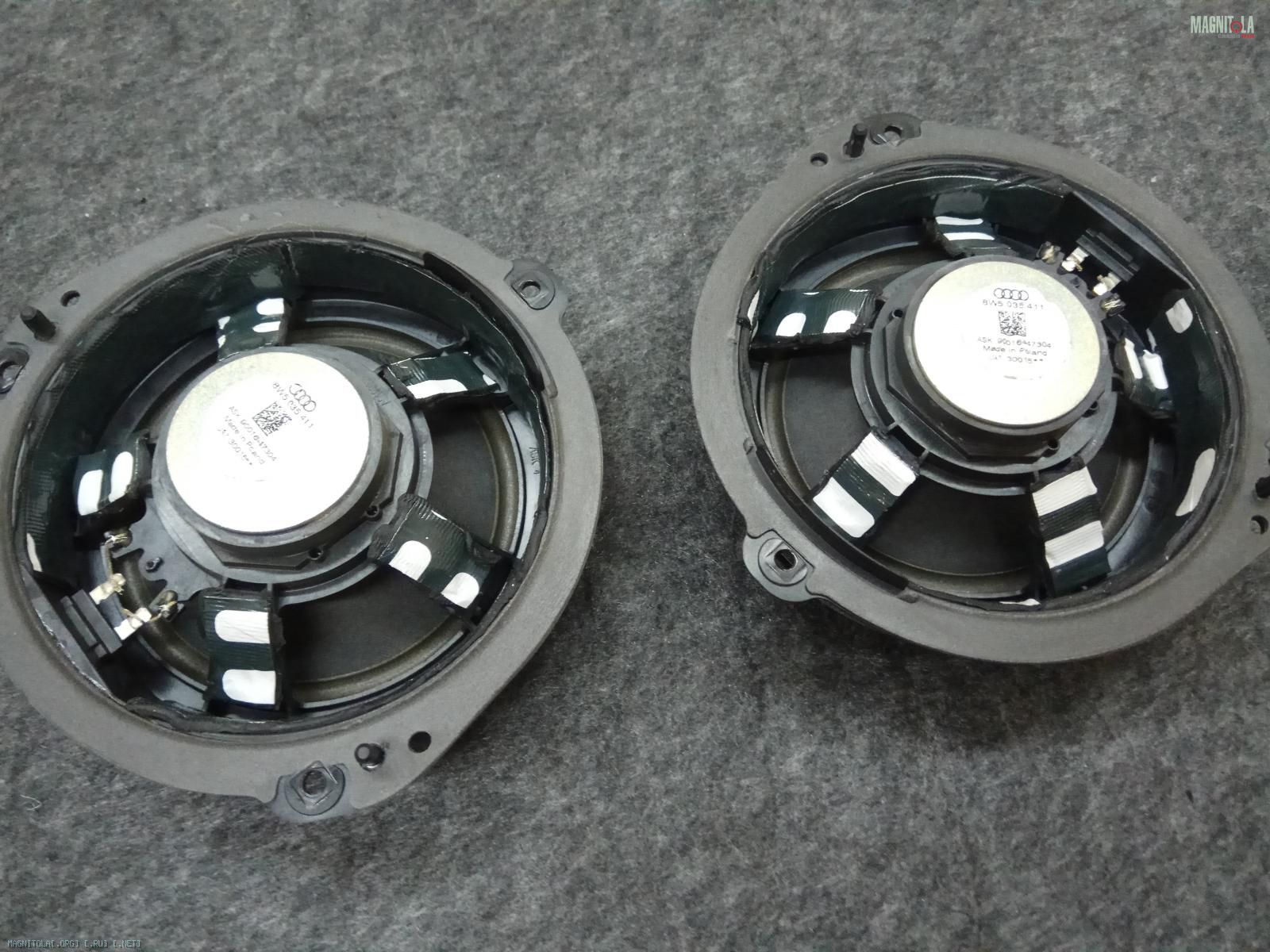

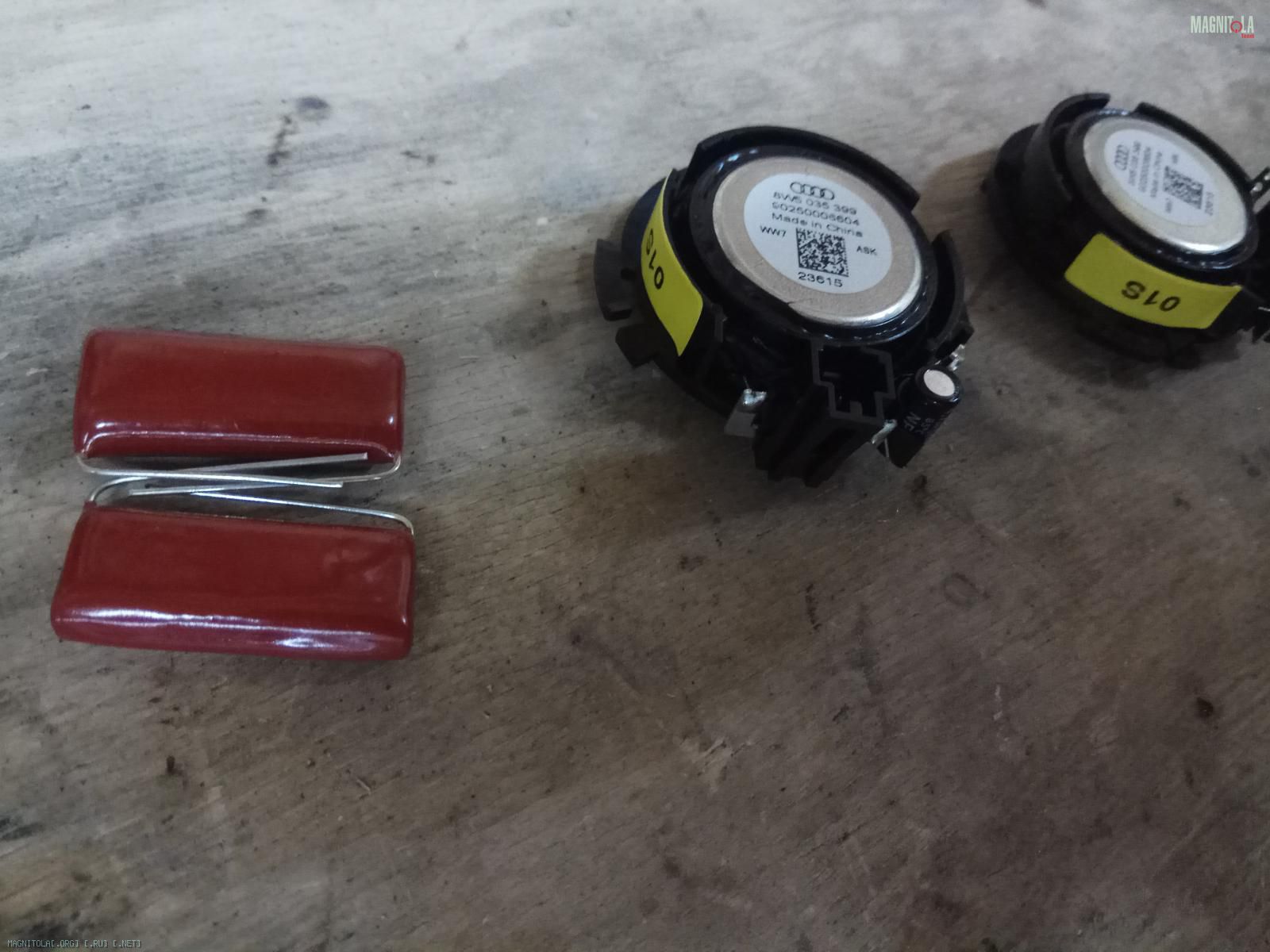

На тыловых ВЧ меняем электролиты на пленочные конденсаторы...

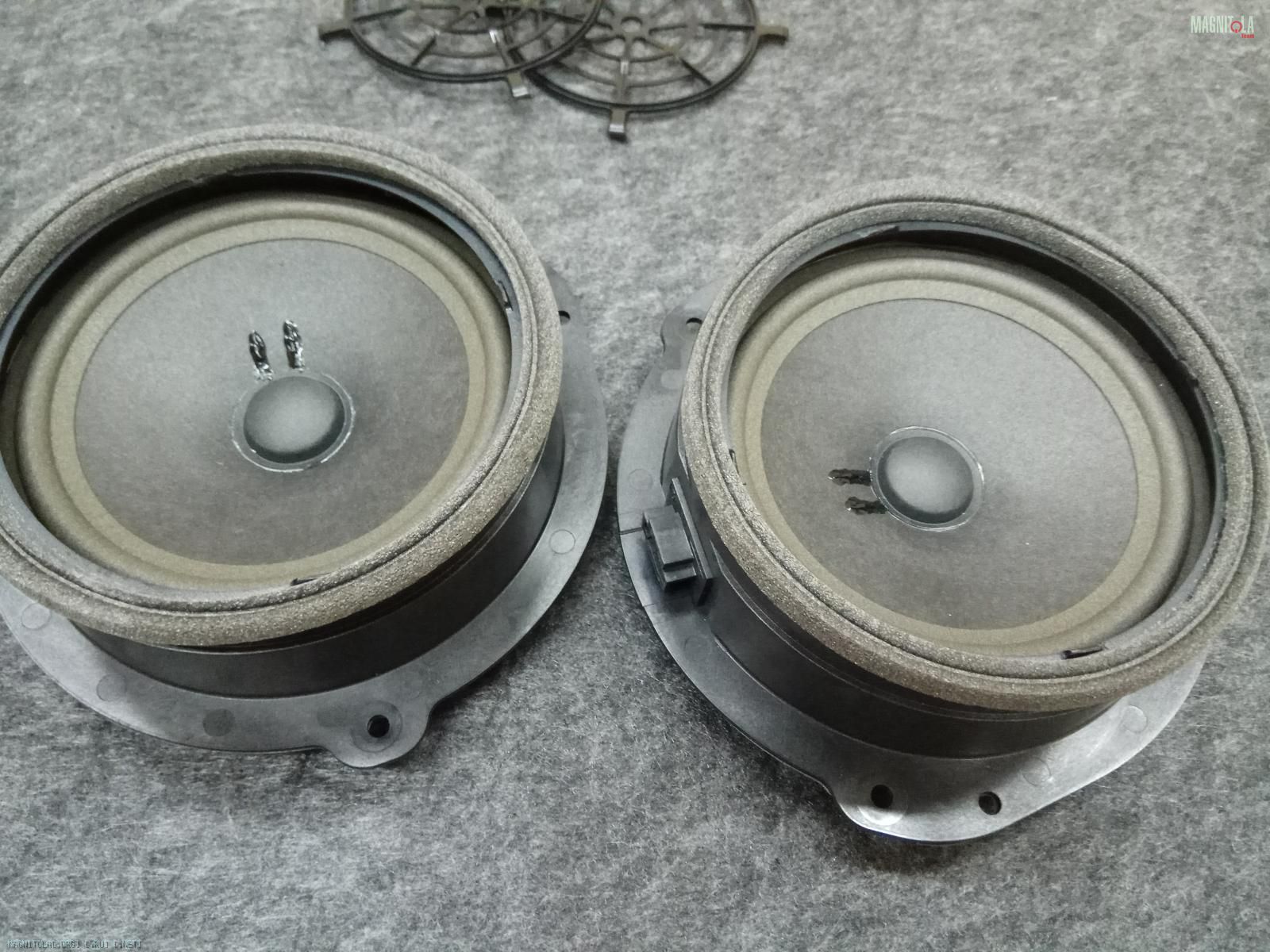

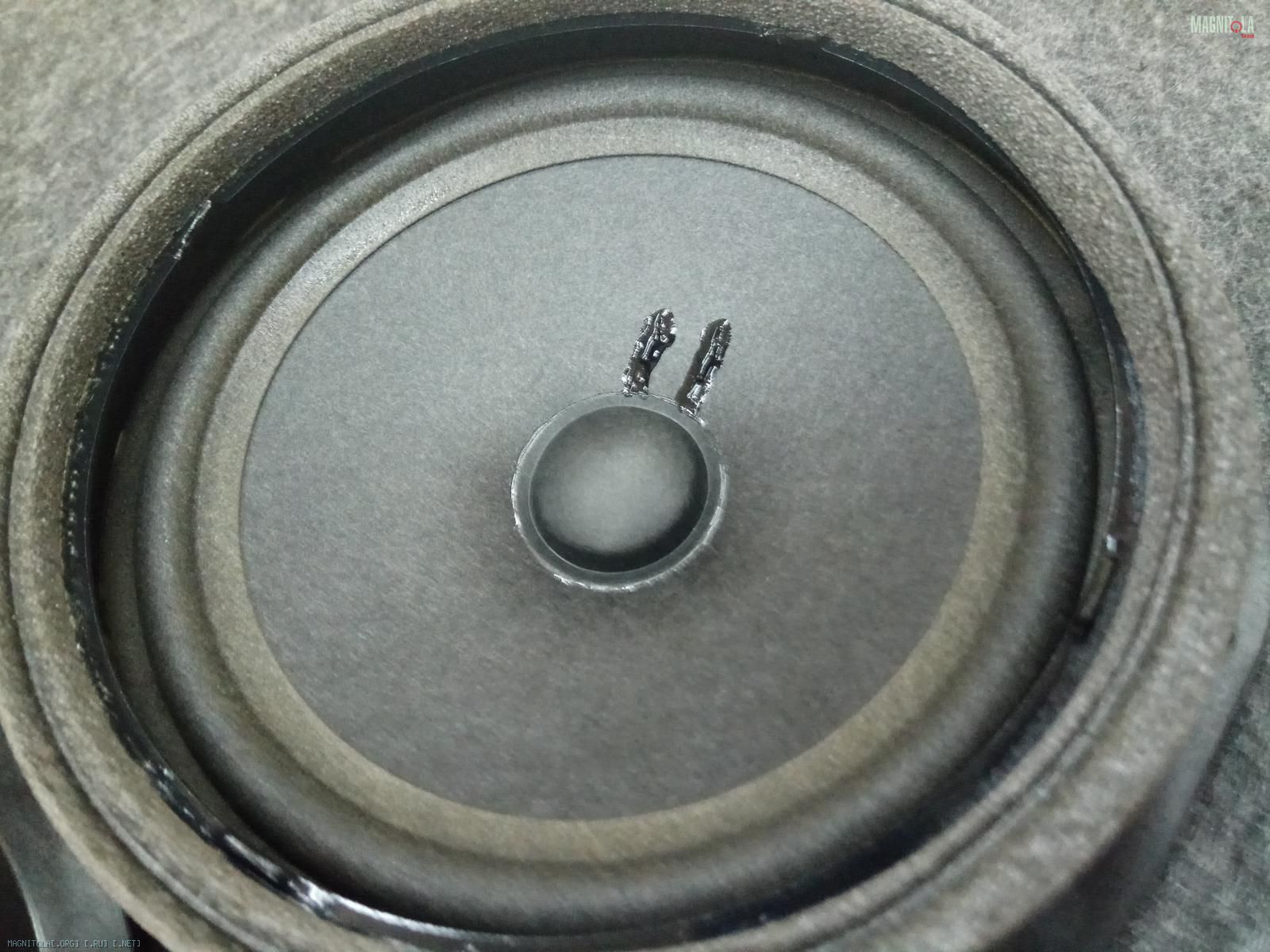

Убираем с мидбасов паучковую сетку...
Вибрим пластиковые корзины...
Пропитываем подвесы...
Вложение 1235328 Вложение 1235330 Вложение 1235332 Вложение 1235334 Вложение 1235336 Вложение 1235338 Вложение 1235340 Вложение 1235342

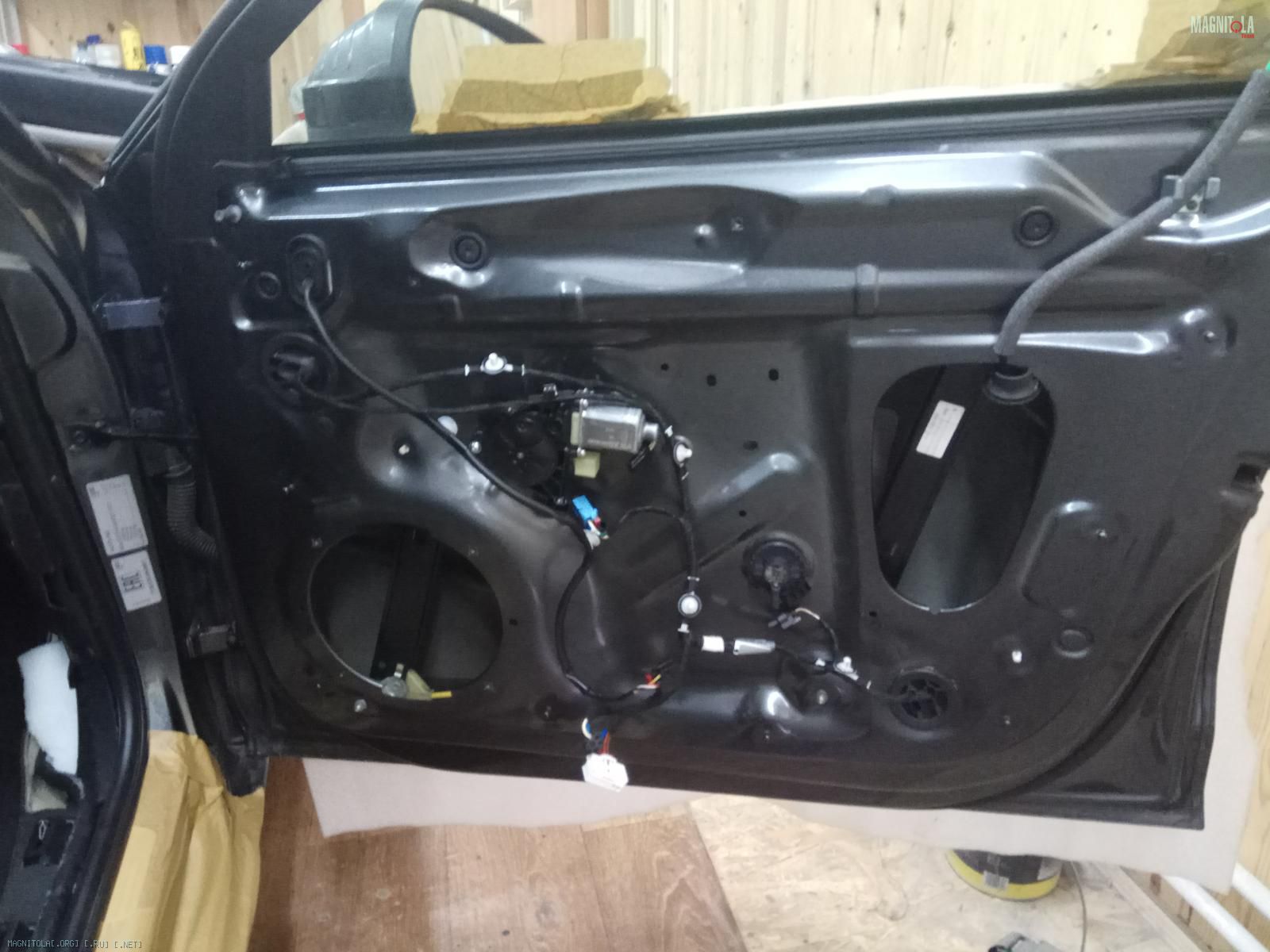

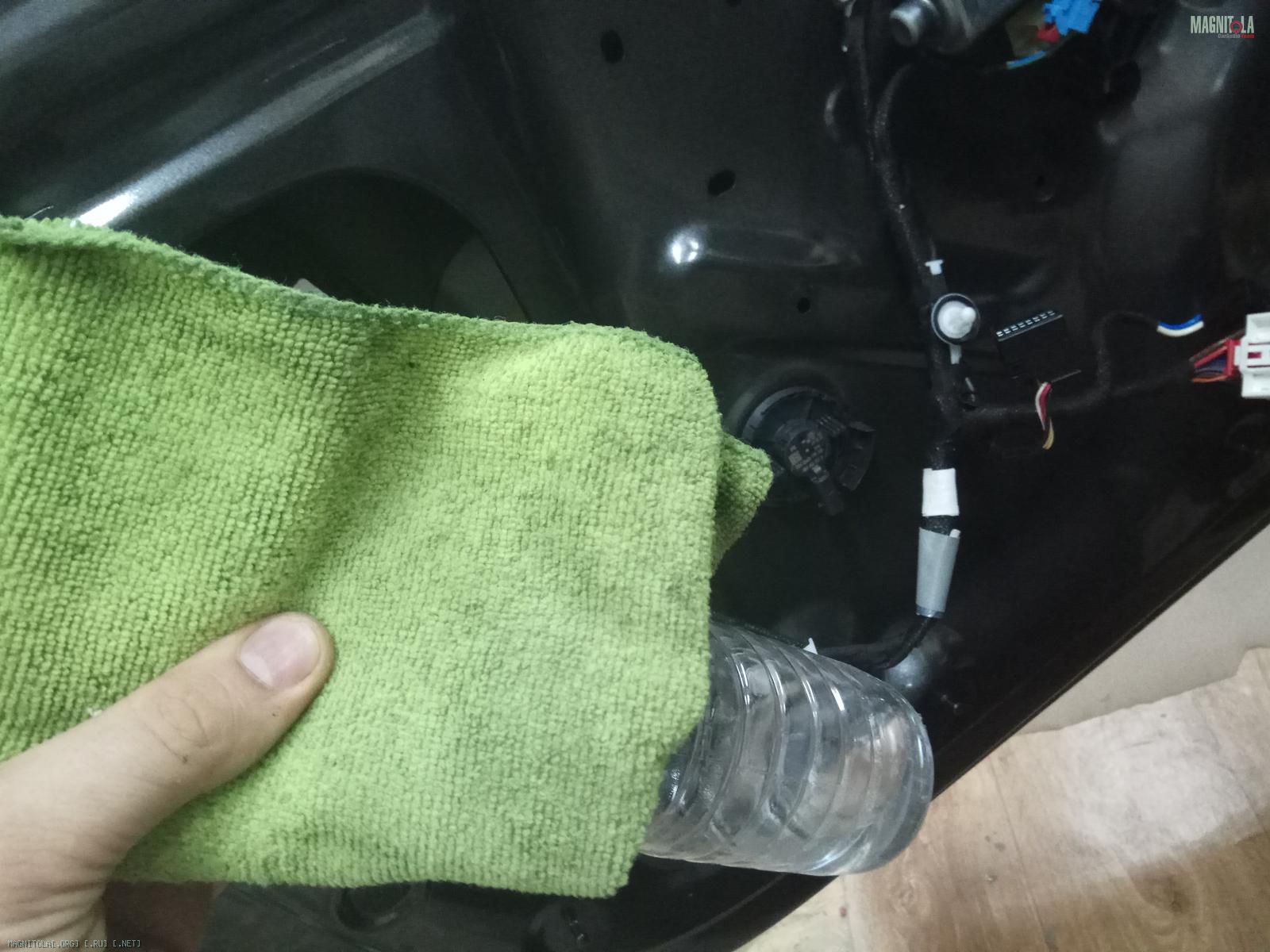

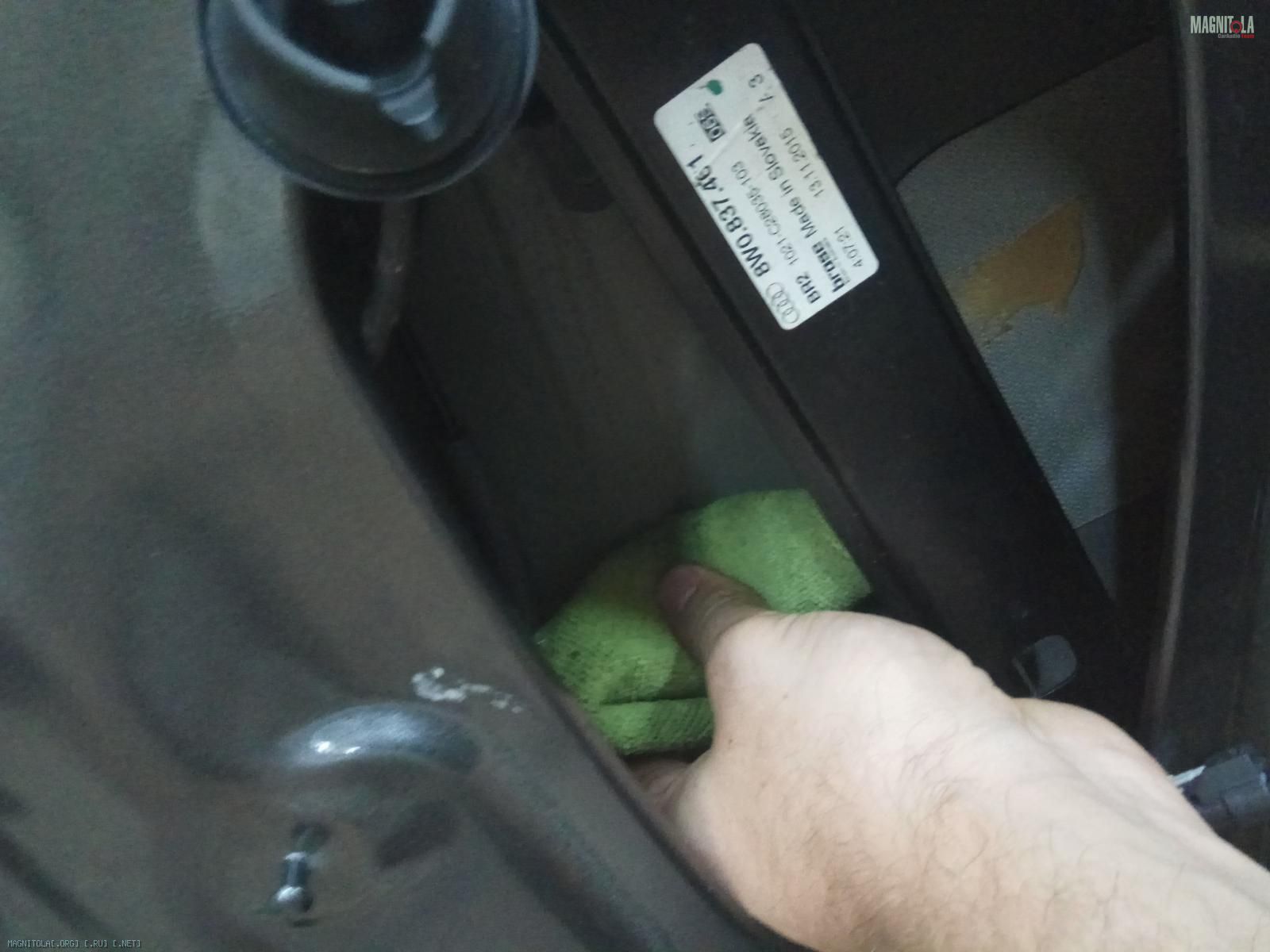

Очищаем, обезжириваем двери, полку, арки...
Вложение 1235344 Вложение 1235346 Вложение 1235348 Вложение 1235350 Вложение 1235352 Вложение 1235354 Вложение 1235356 Вложение 1235358 Вложение 1235360

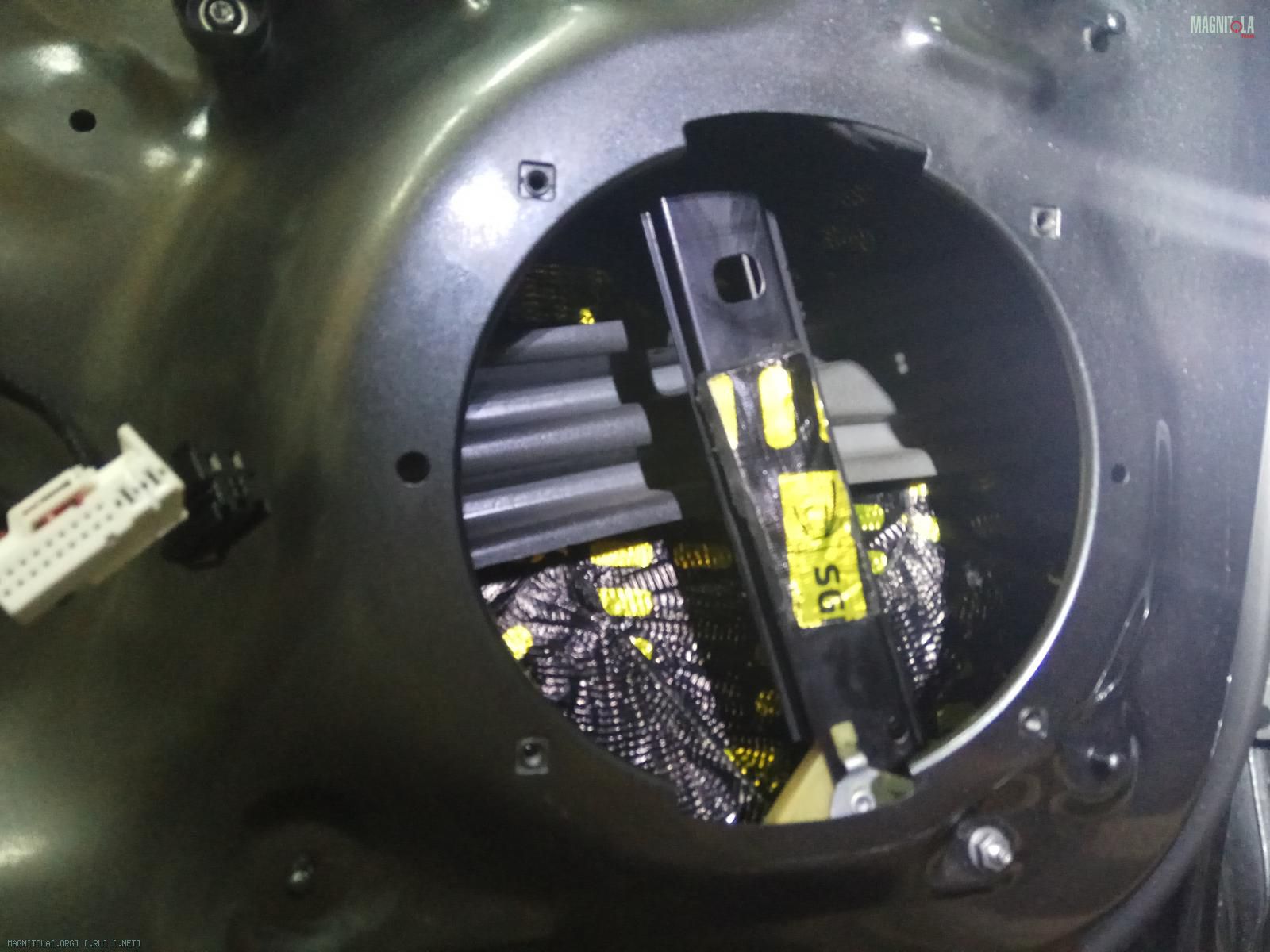

Наносим выибру 4мм, греем, прикатываем...
Вложение 1235362 Вложение 1235364 Вложение 1235366 Вложение 1235368 Вложение 1235370 Вложение 1235372 Вложение 1235374 Вложение 1235376 Вложение 1235378 Вложение 1235380 Вложение 1235382 Вложение 1235384 Вложение 1235386

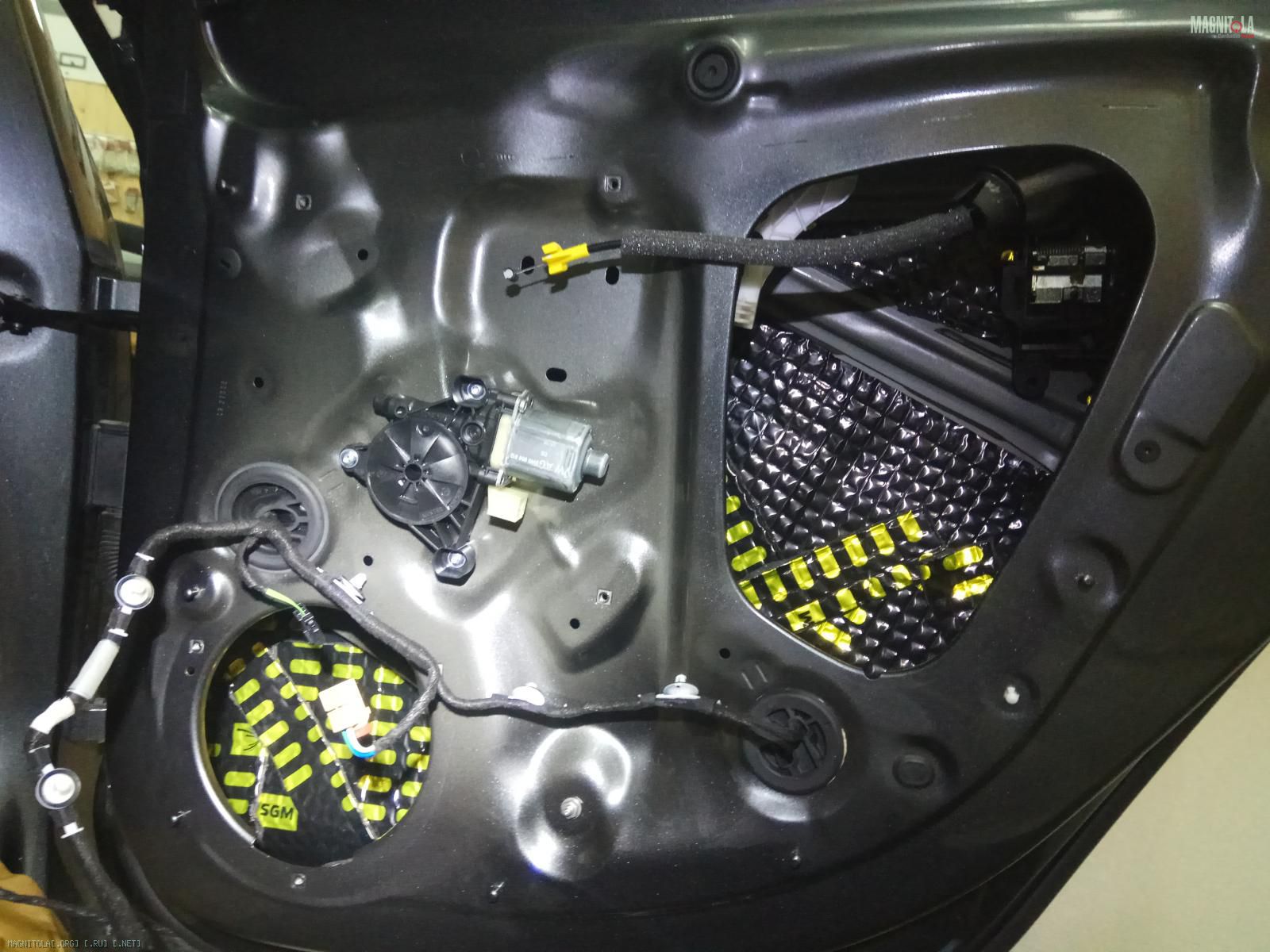

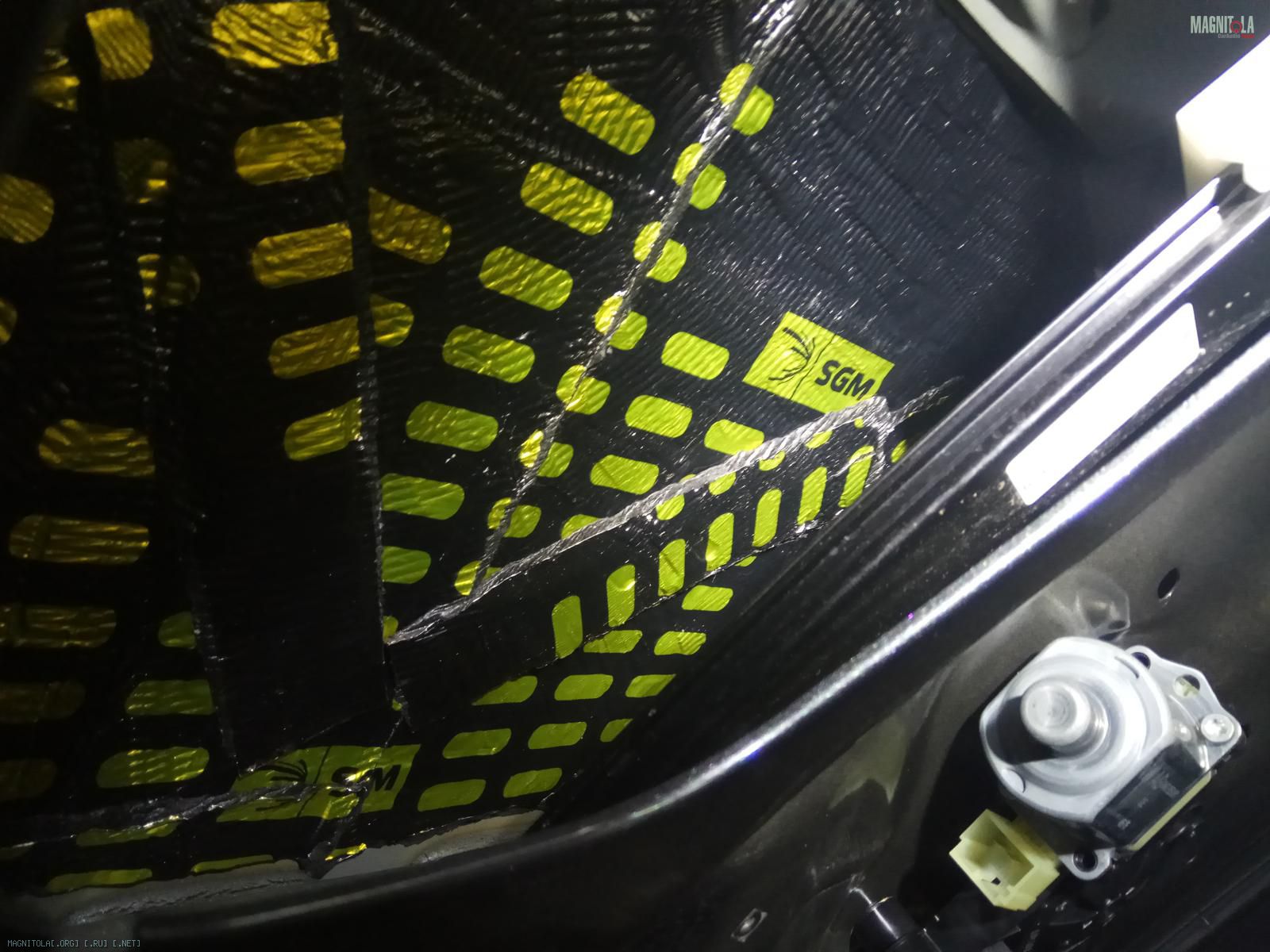

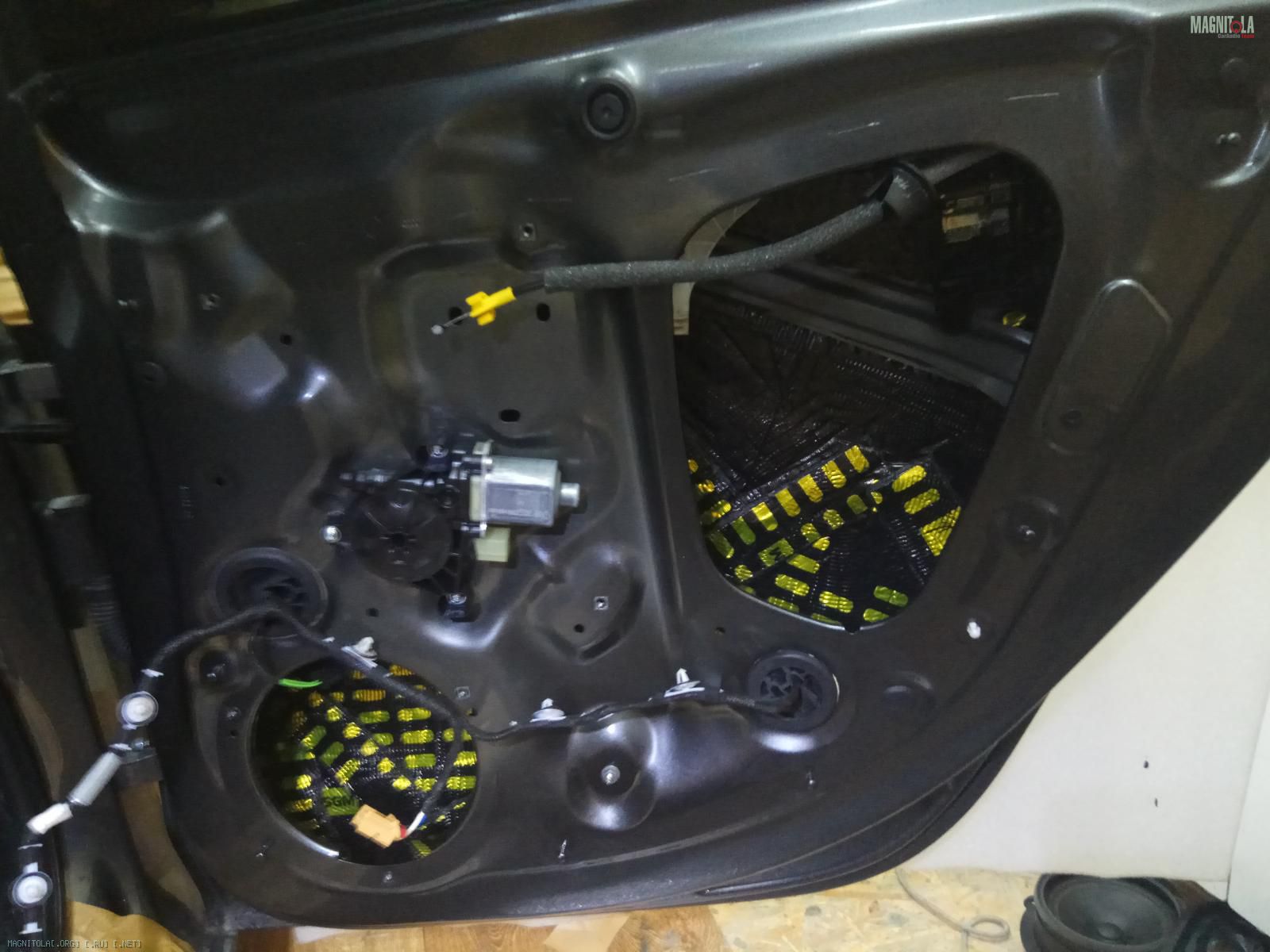

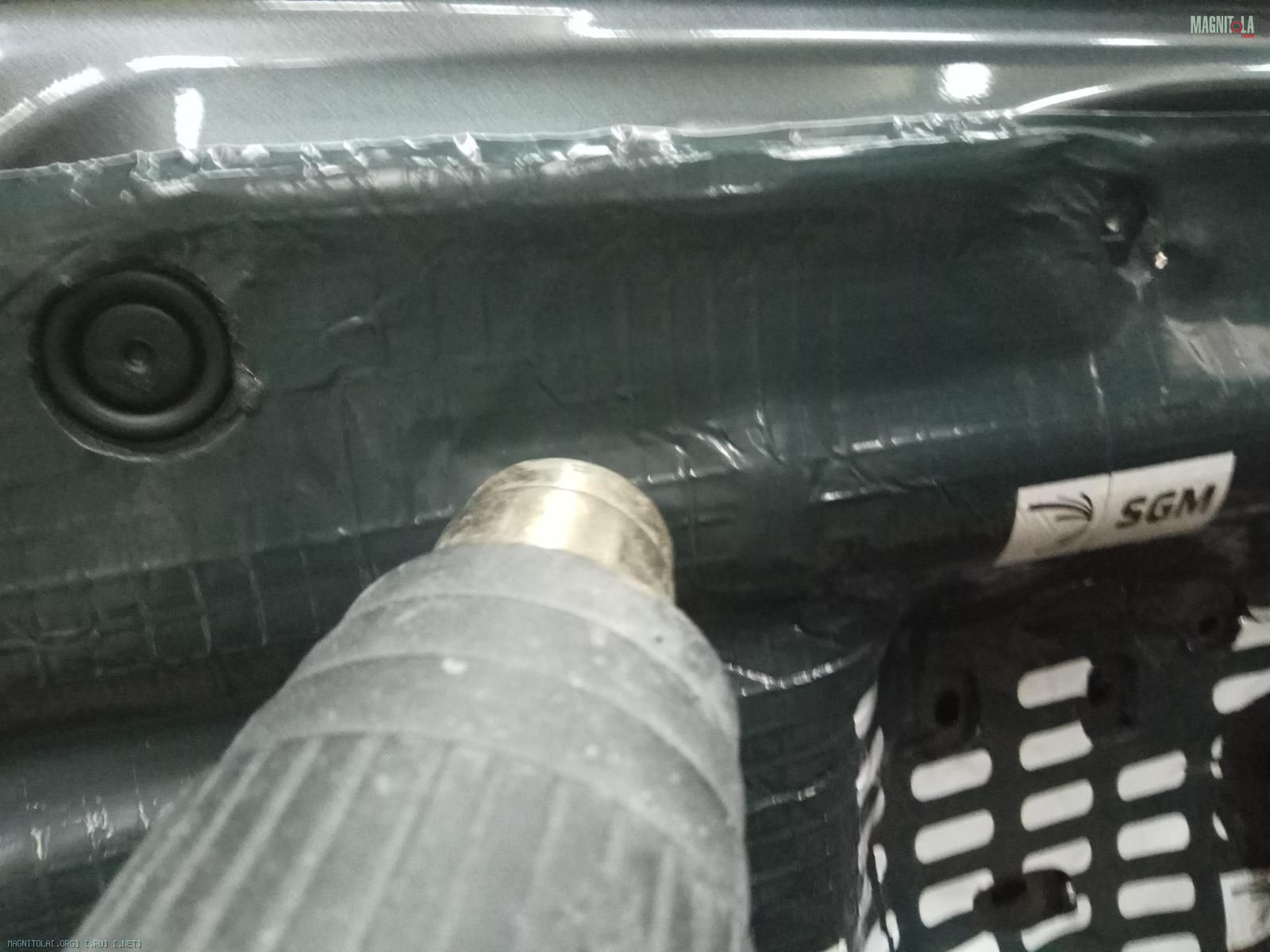

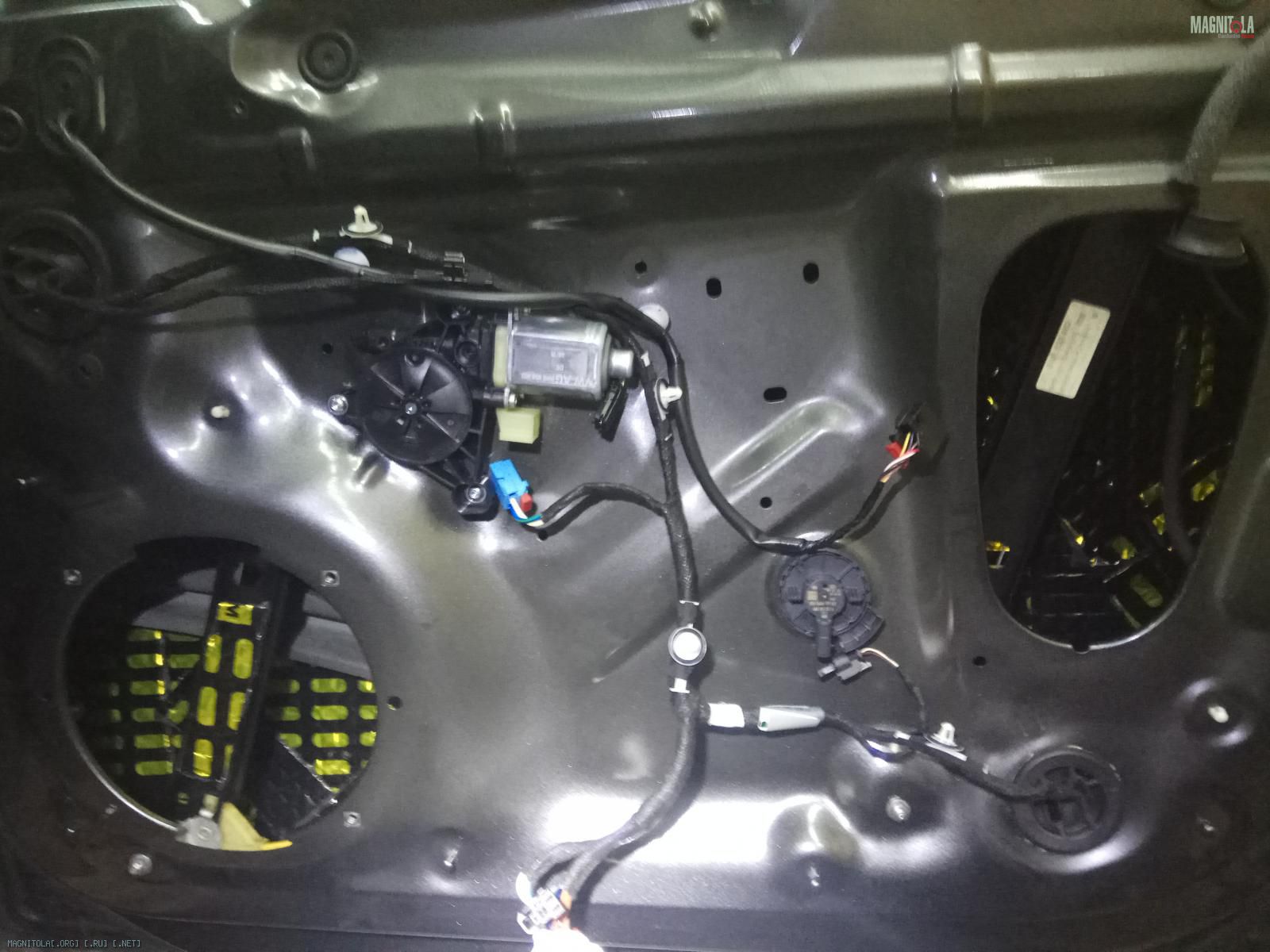

Наносим вибру 4мм цельным листом...
Греем, прикатываем...

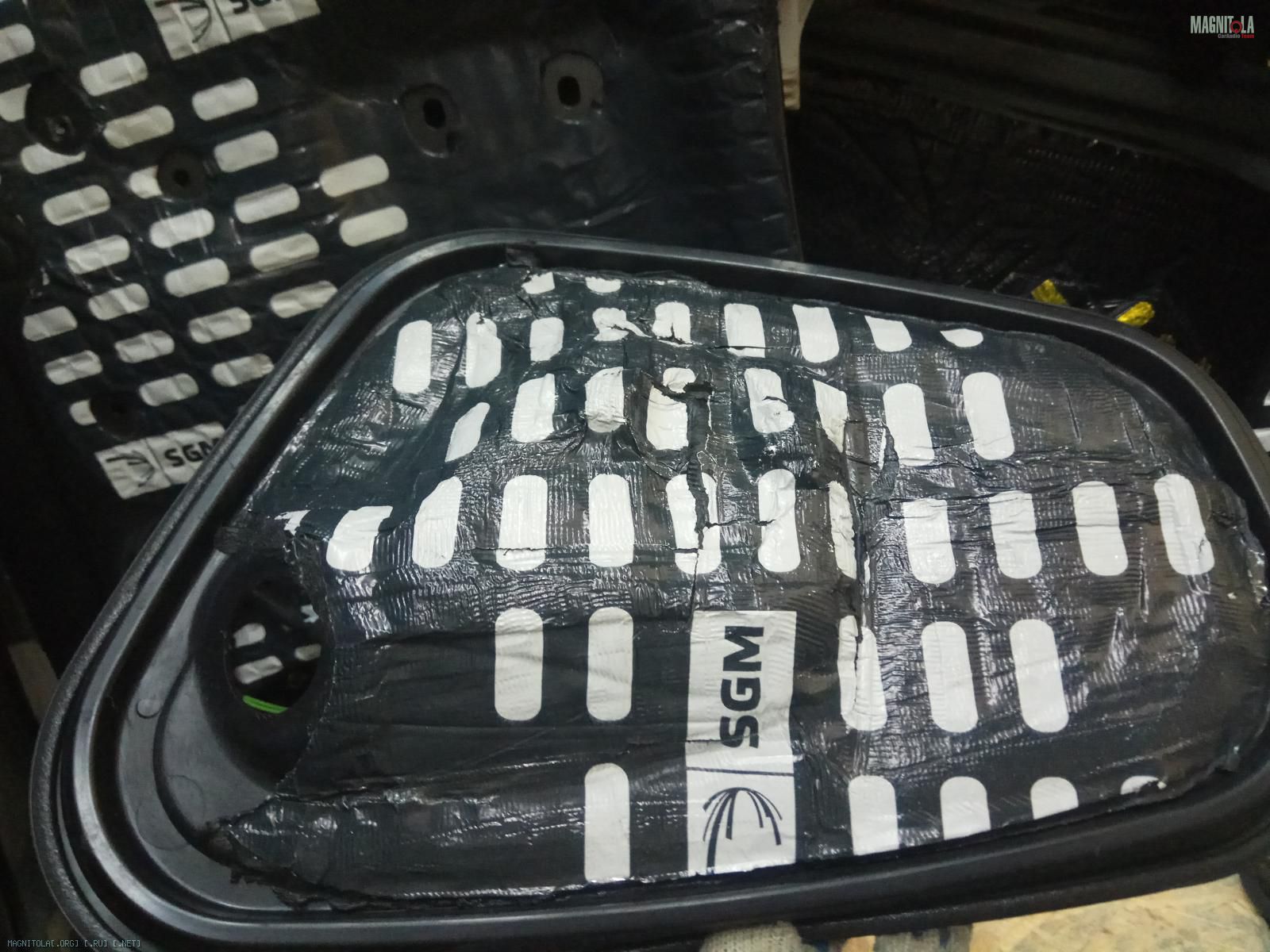

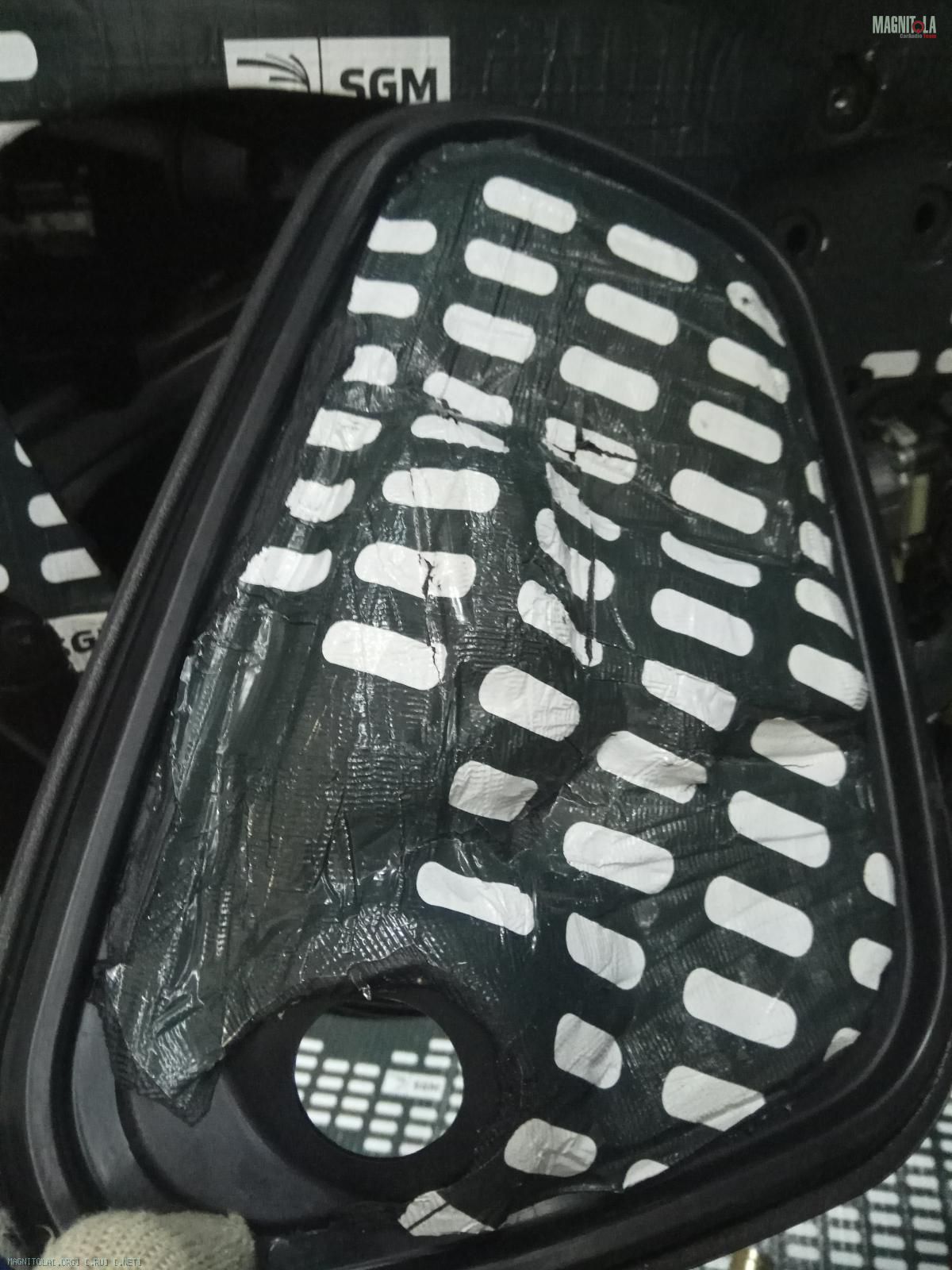

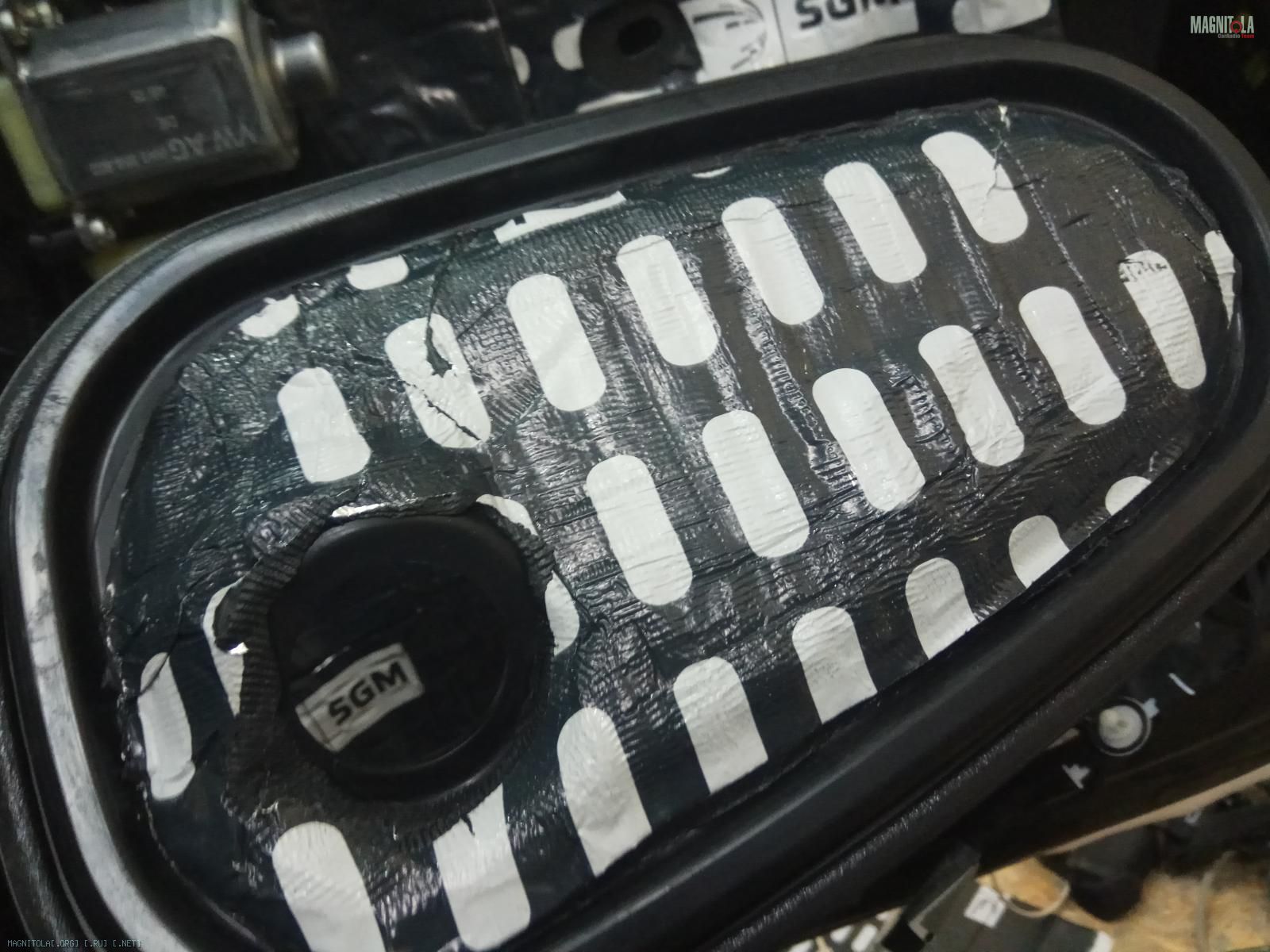

Пластиковые заглушки вибрим с обратной стороны...
Вложение 1235388 Вложение 1235390 Вложение 1235392 Вложение 1235394 Вложение 1235396 Вложение 1235398 Вложение 1235400 Вложение 1235402 Вложение 1235404 Вложение 1235406

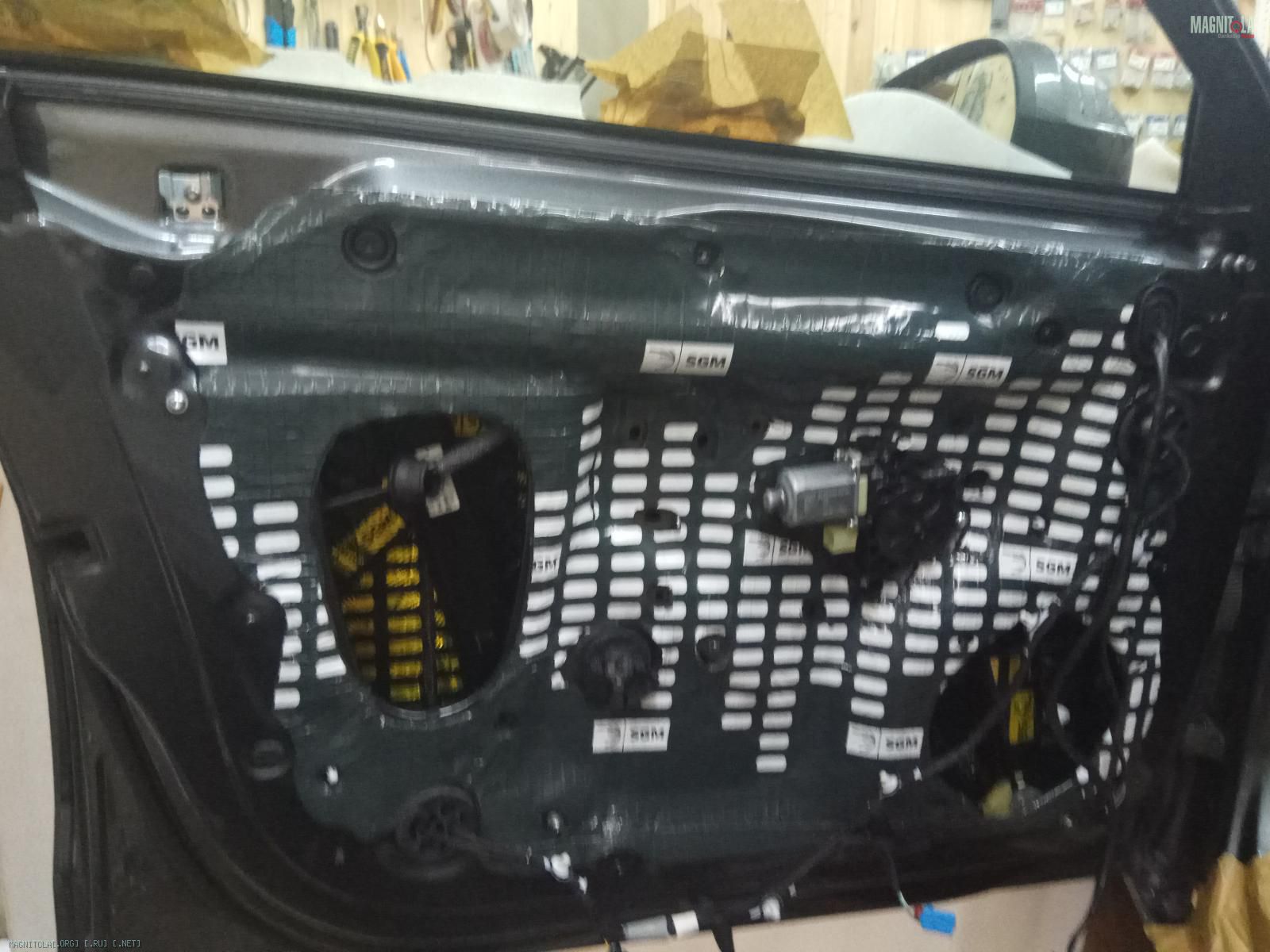

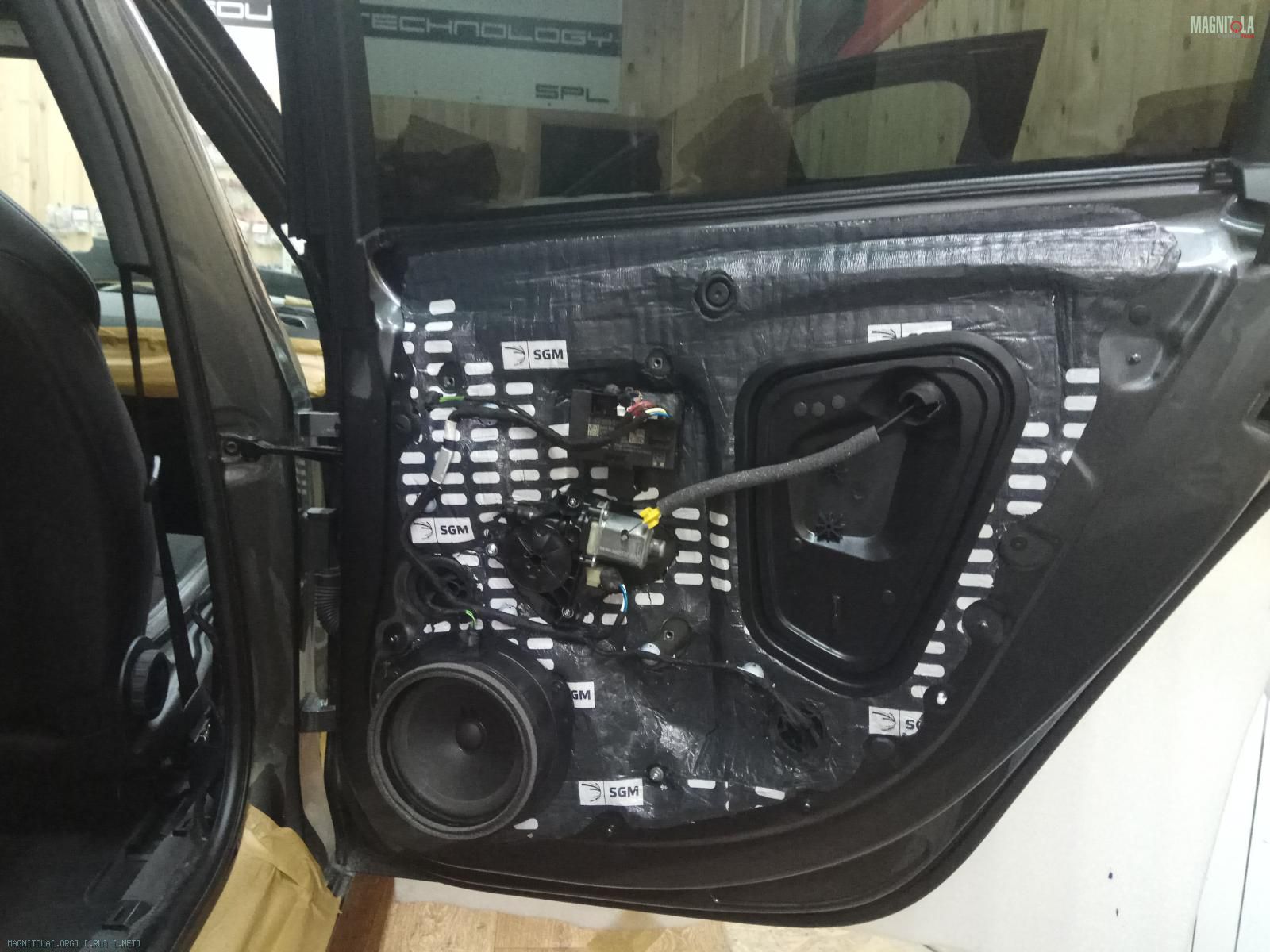

Двери итог...
Вложение 1235408 Вложение 1235410 Вложение 1235412 Вложение 1235414
23.07.2018, 20:47
st220

Вложений: 27

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 В9

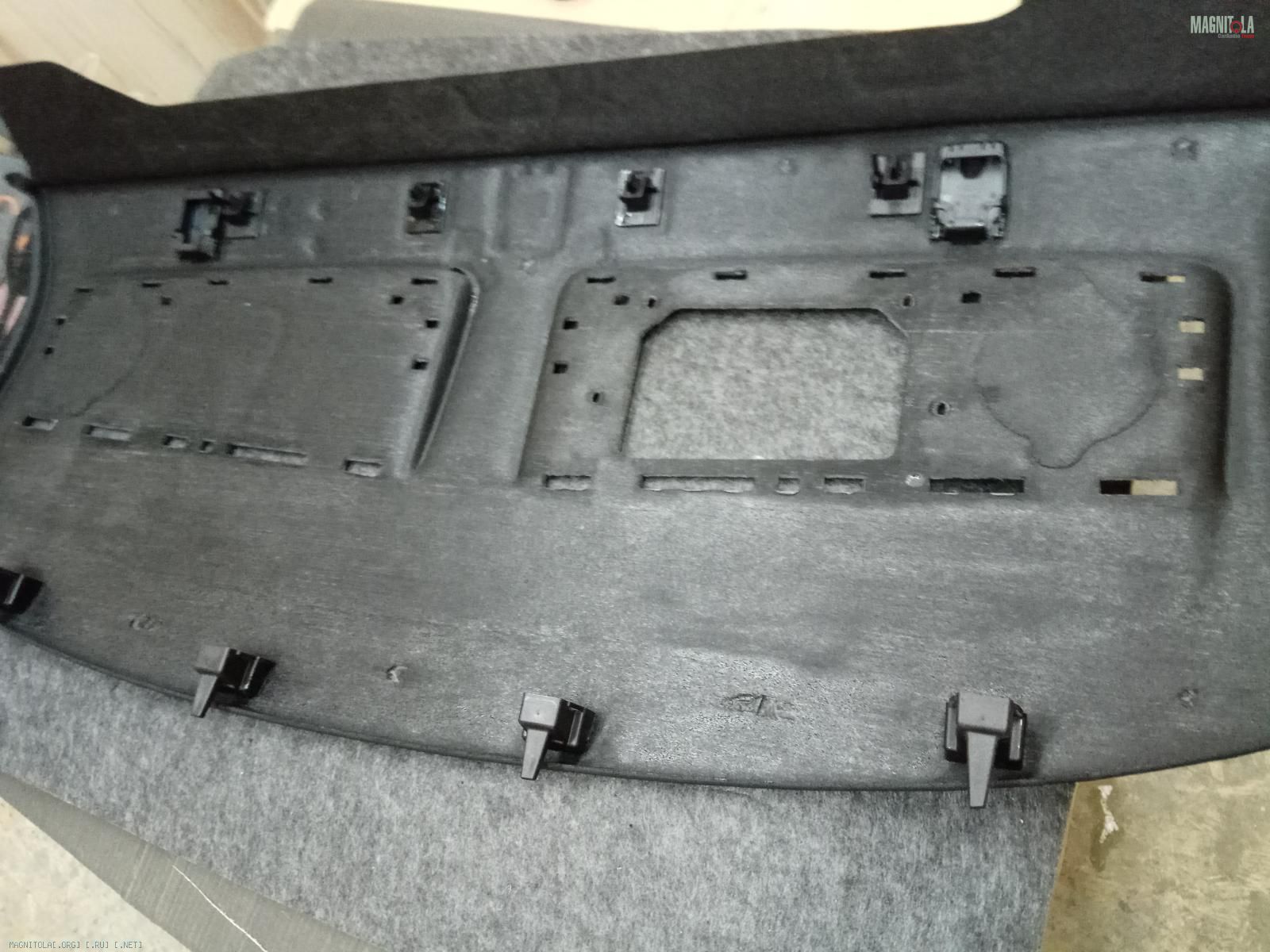

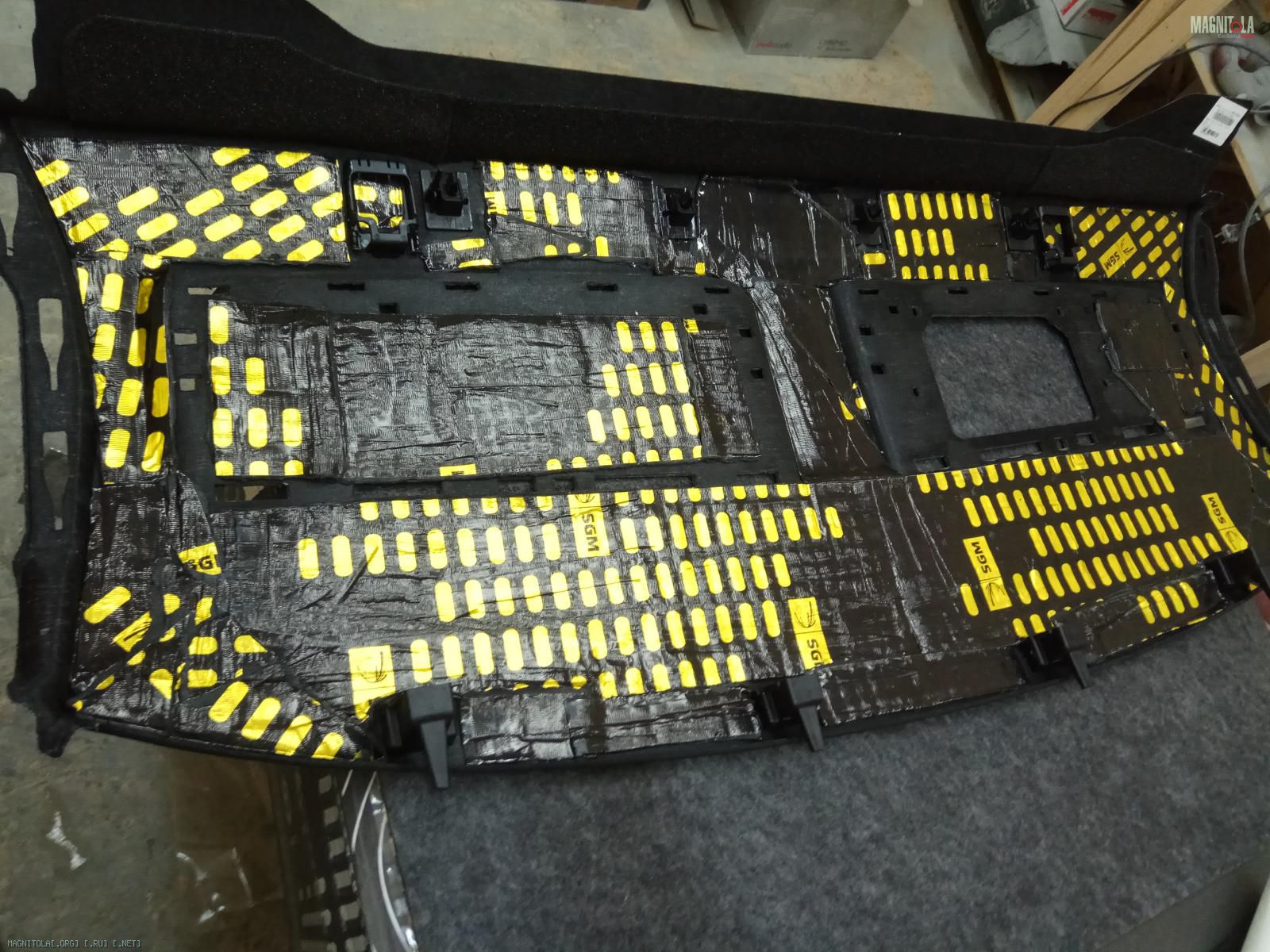

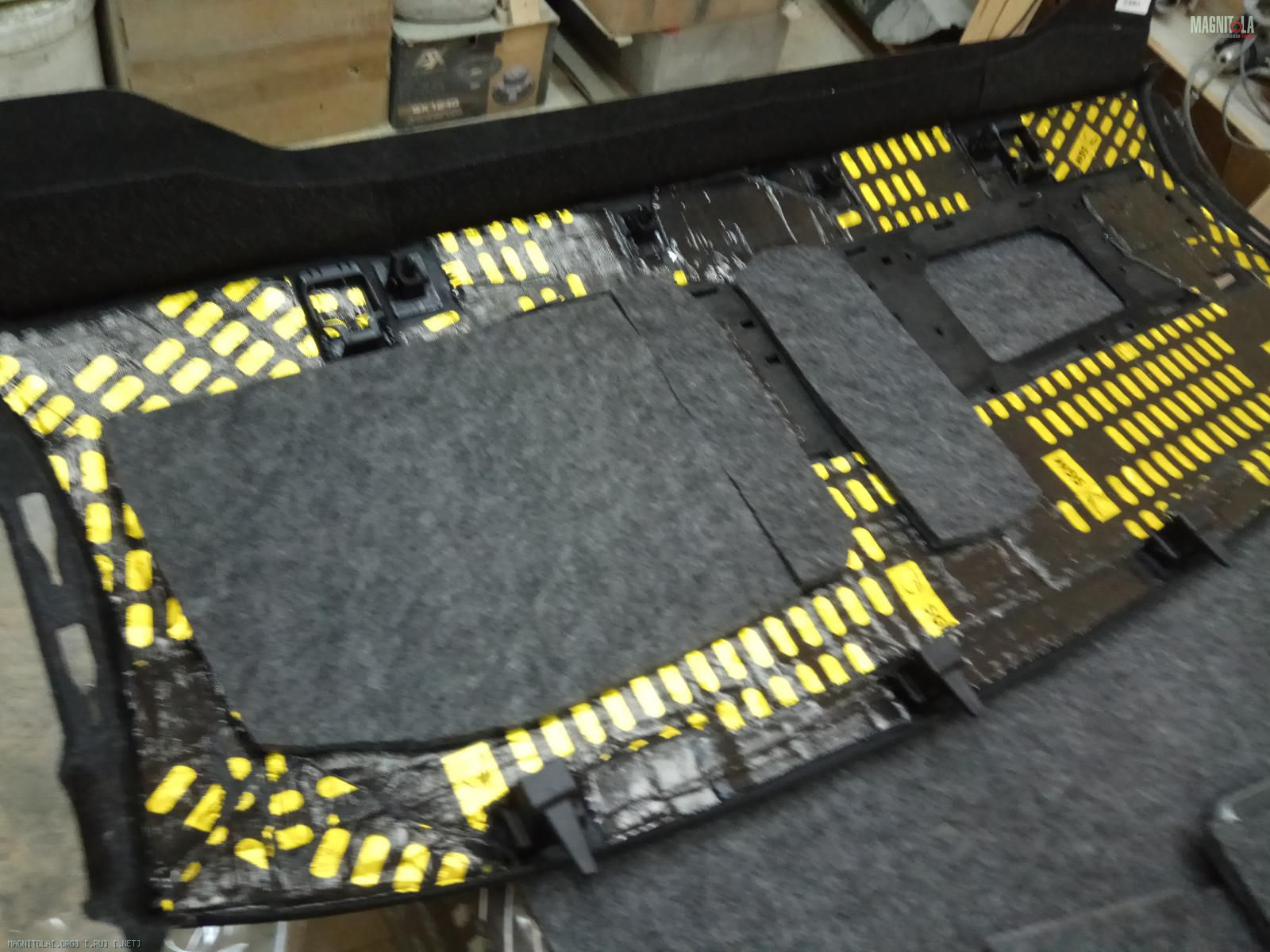

На метал полки наносим два слоя 4мм вибры, греем, прикатываем...
Декоративную полку пропитываем полиэфирной смолой... сохнет...

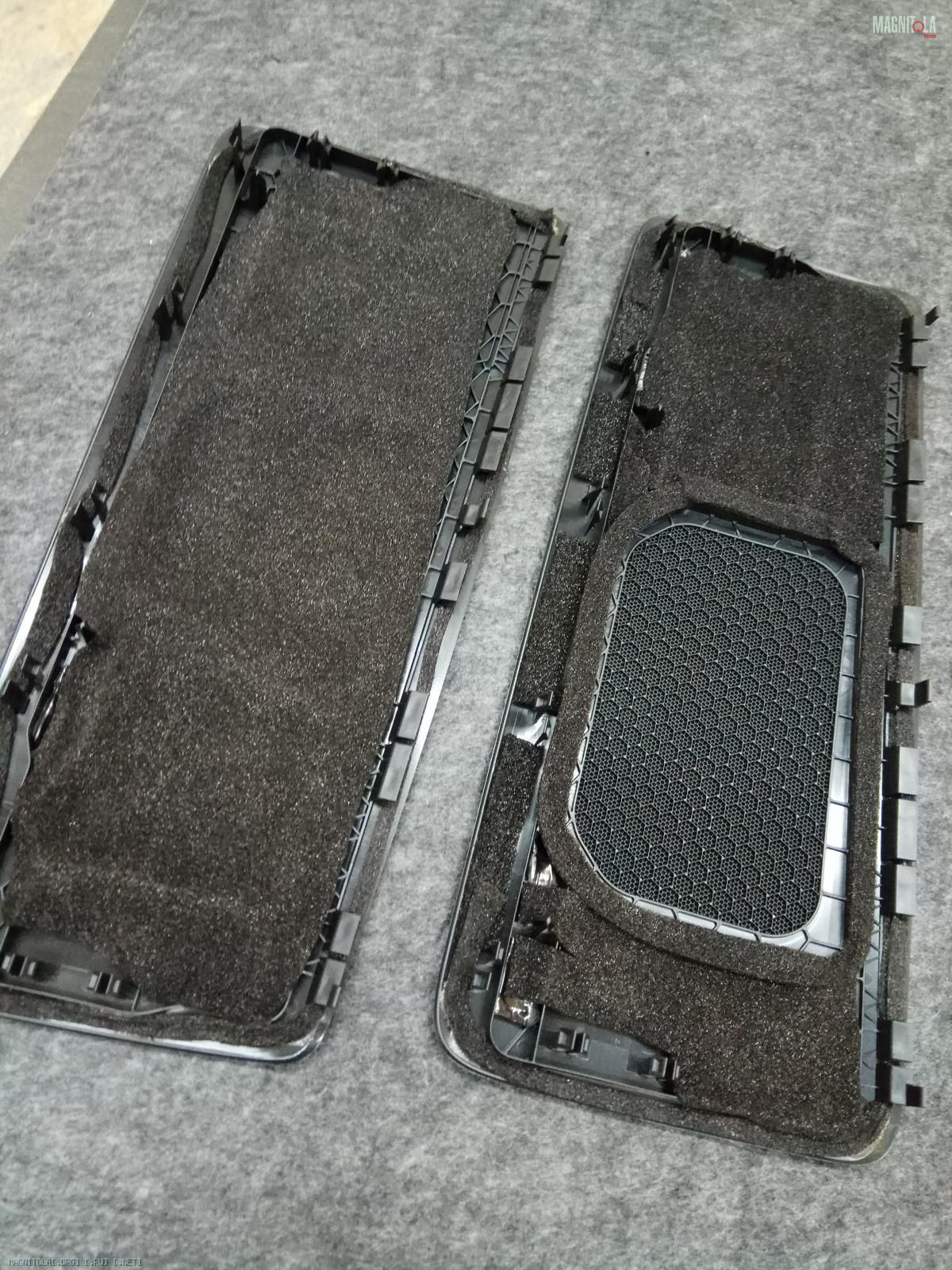

На сетки наносится вибра и битопласт...

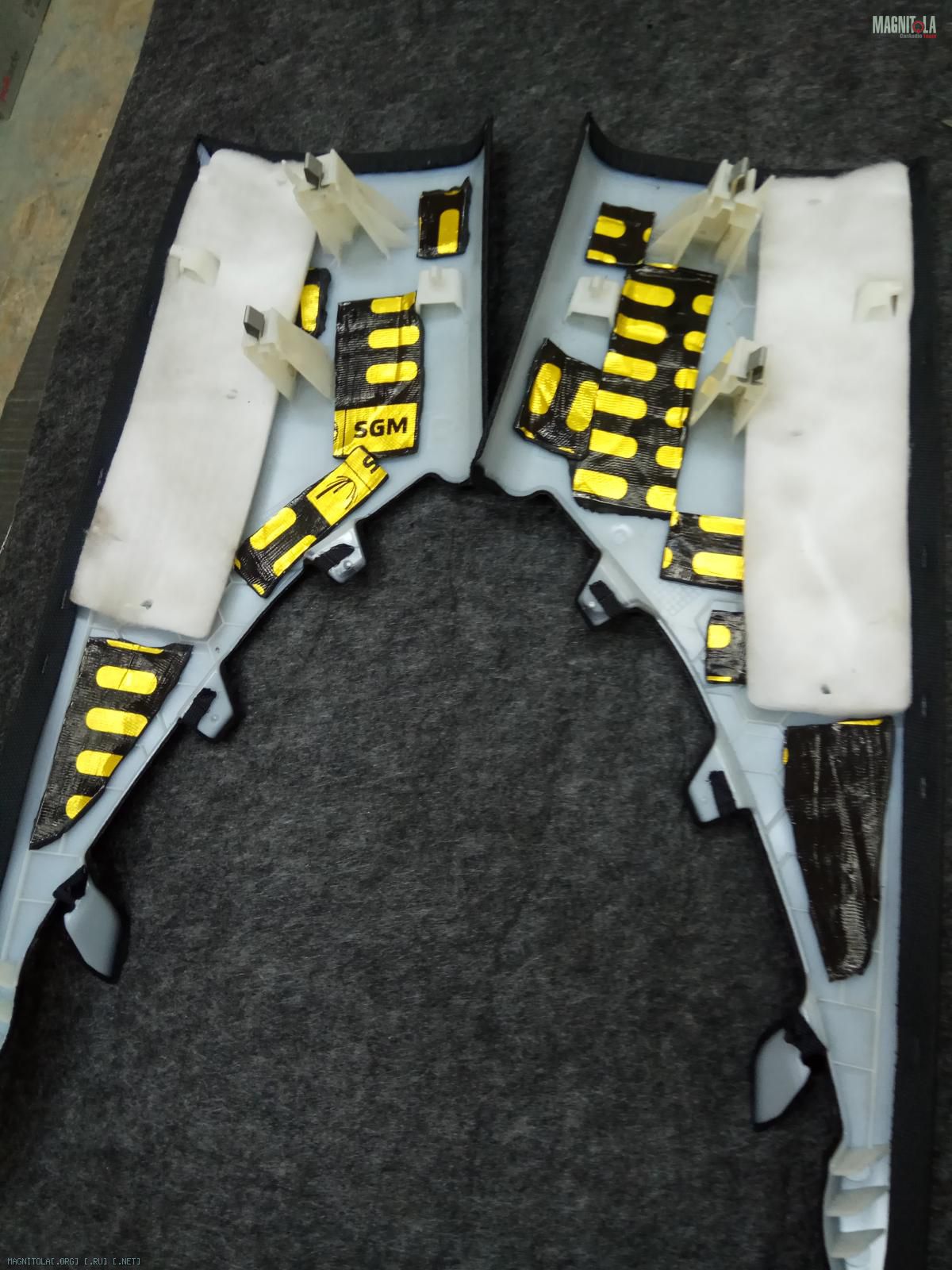

Далее наносим вибру 4мм, войлок, штатный войлок, уплотнительную ленты из битопласта...

Вложение 1235490 Вложение 1235492 Вложение 1235494 Вложение 1235496 Вложение 1235498 Вложение 1235500 Вложение 1235502 Вложение 1235504 Вложение 1235506 Вложение 1235508

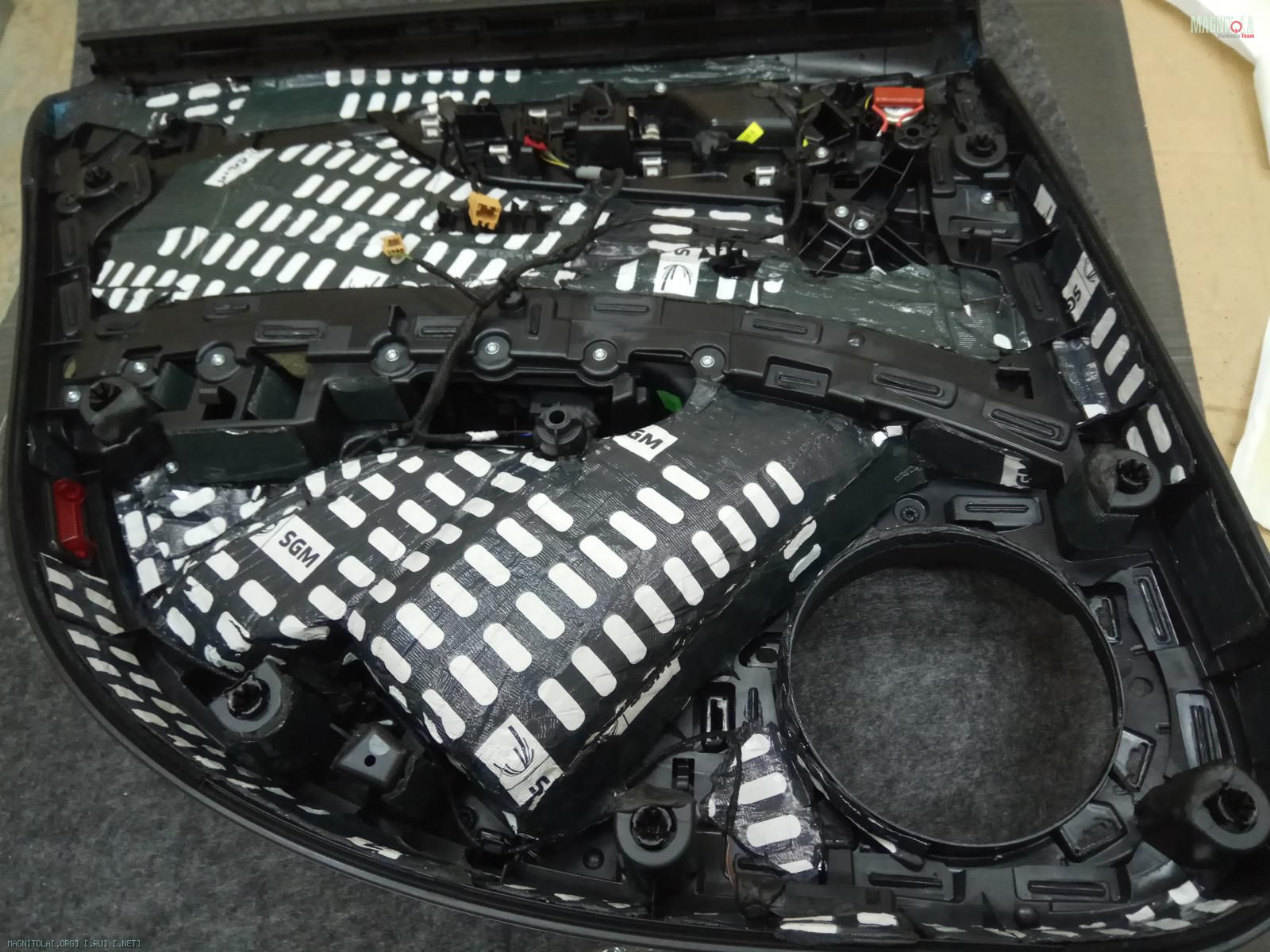

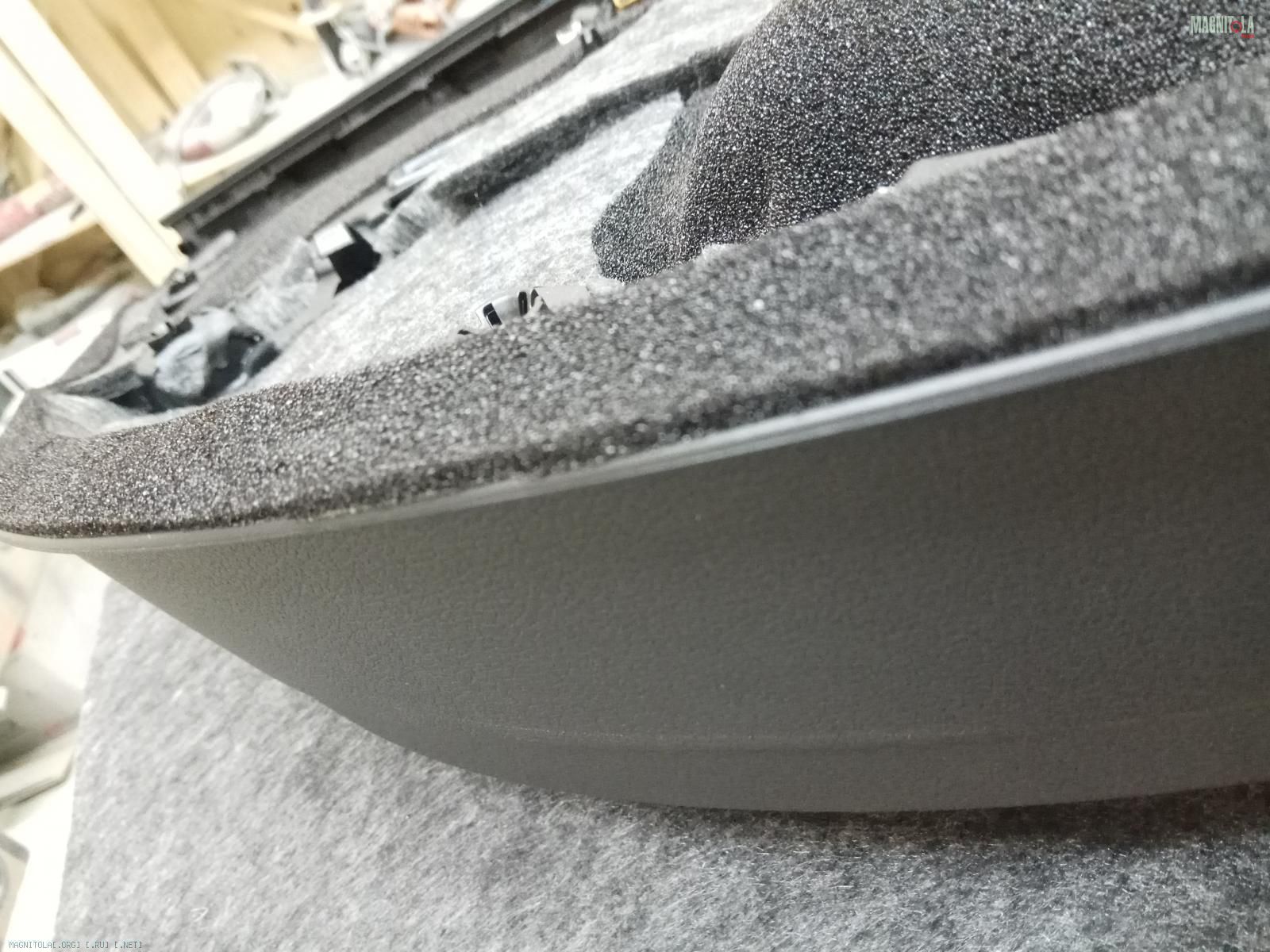

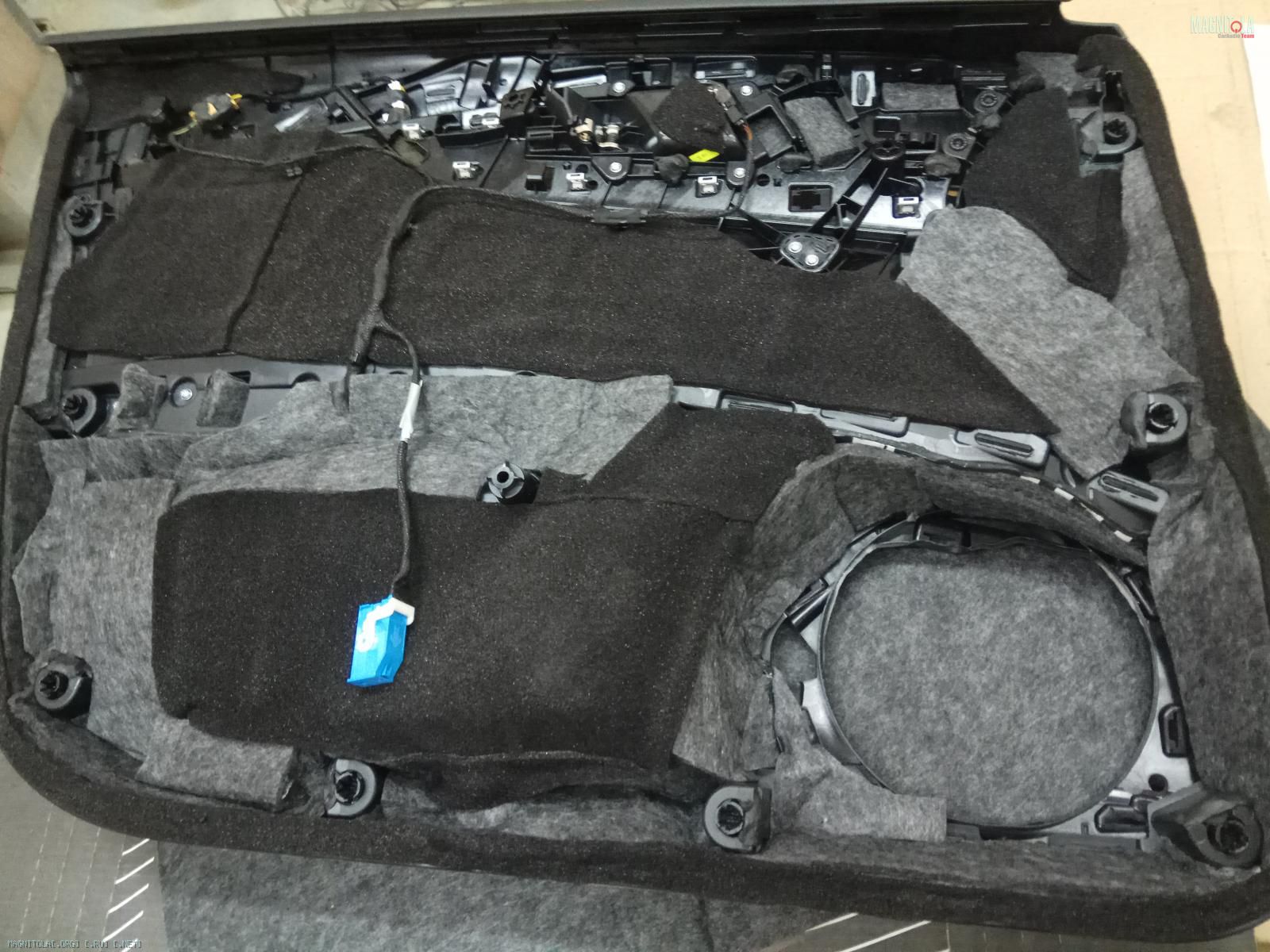

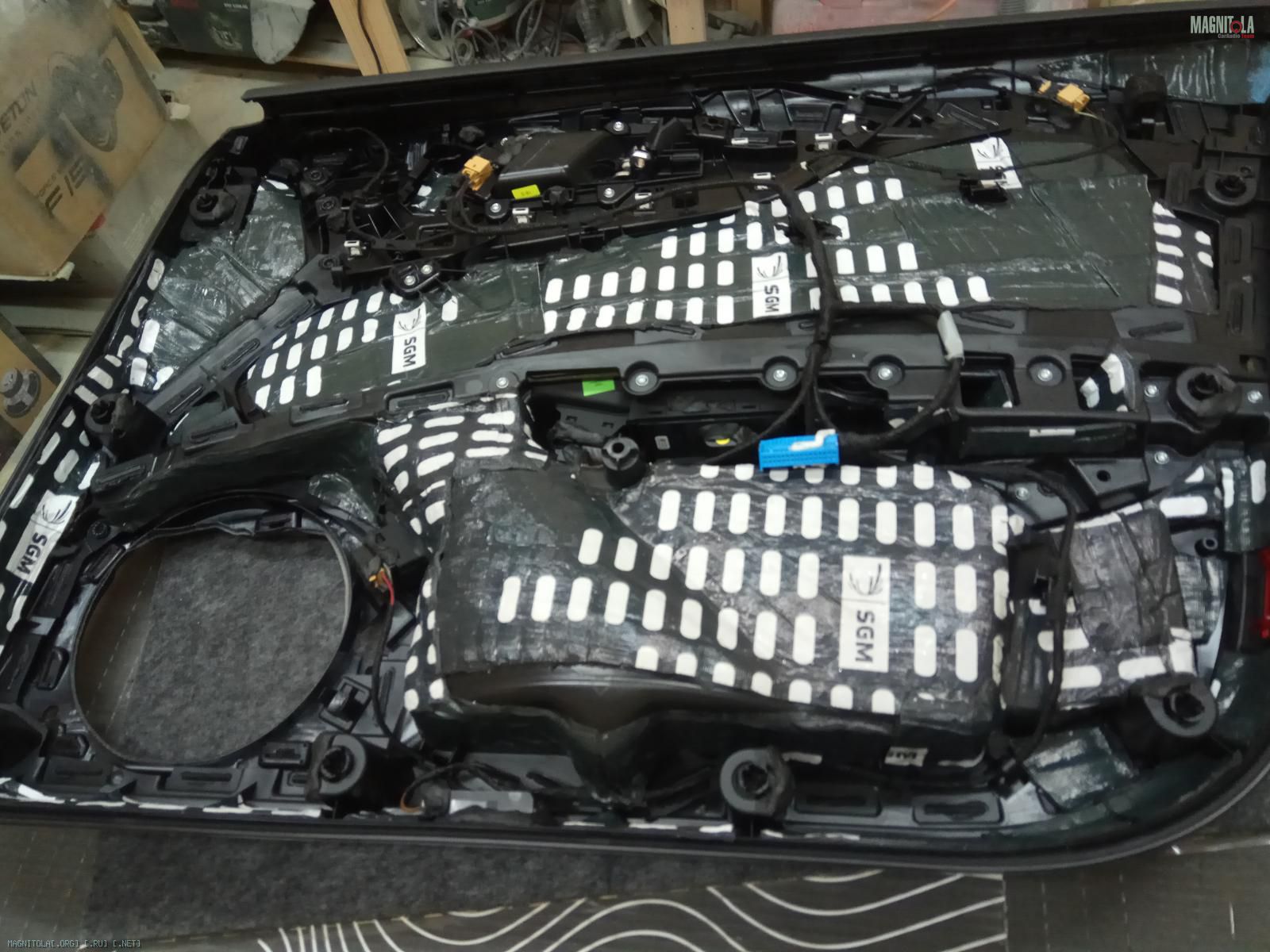

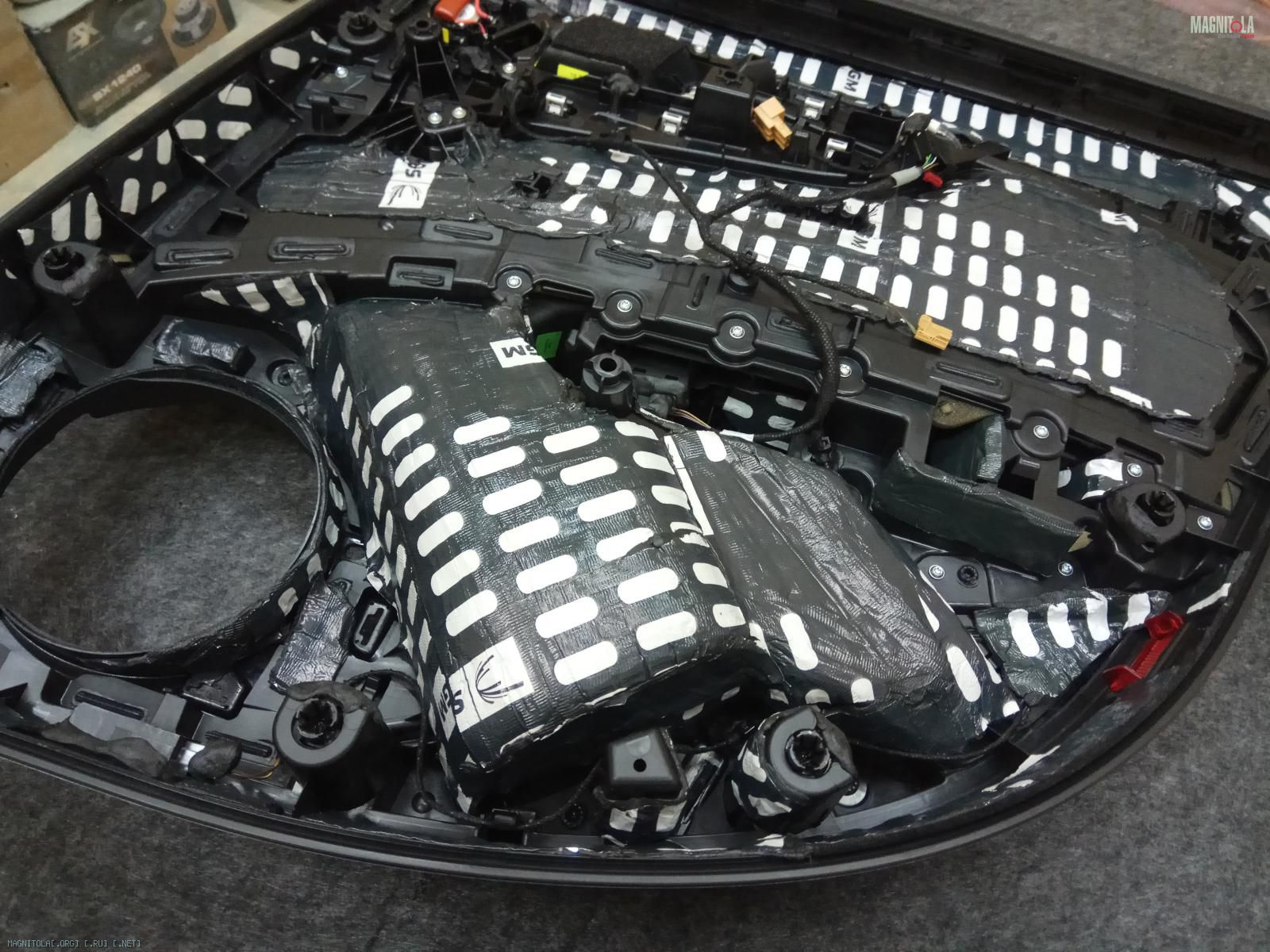

Карты дверей...

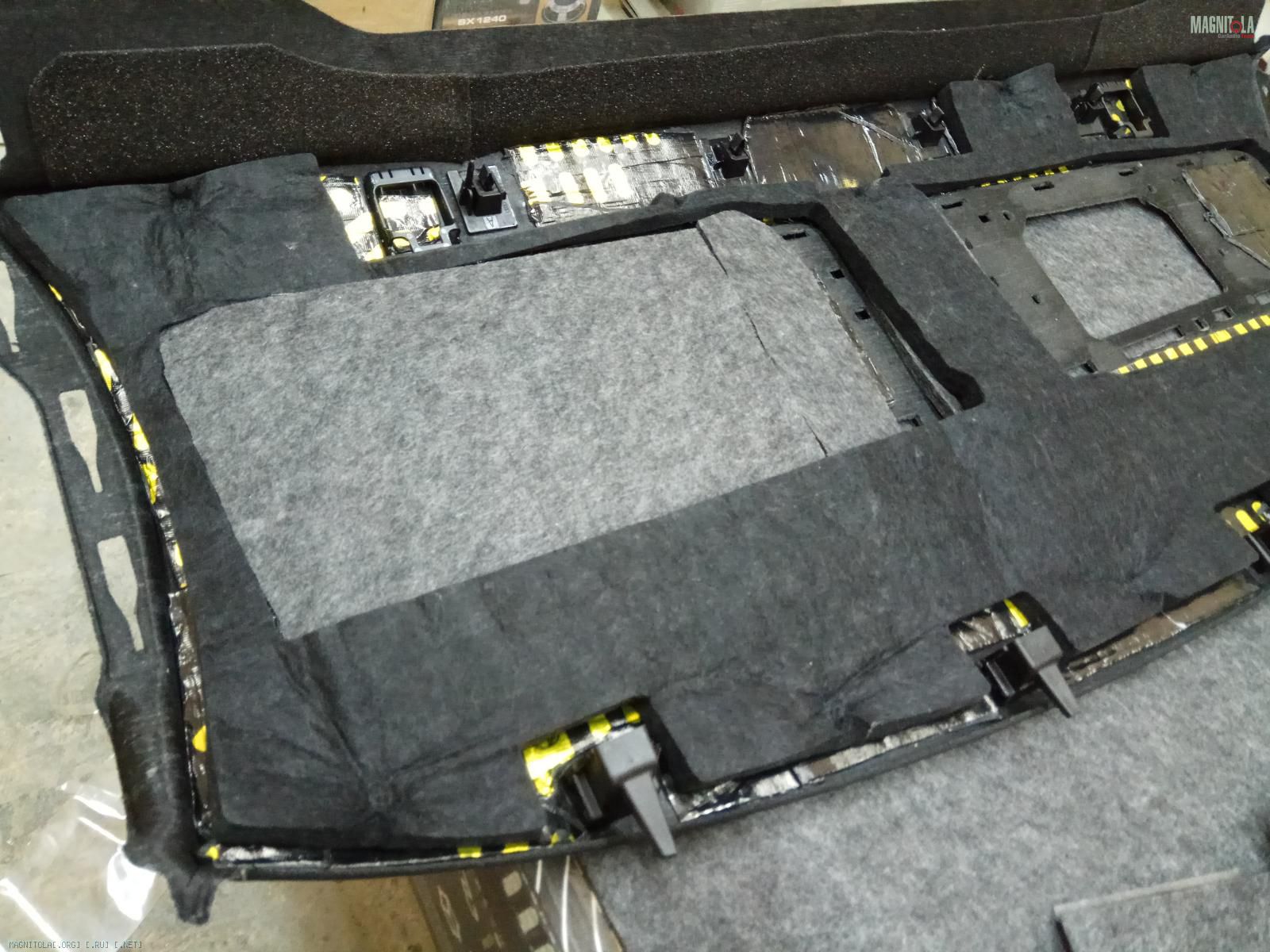

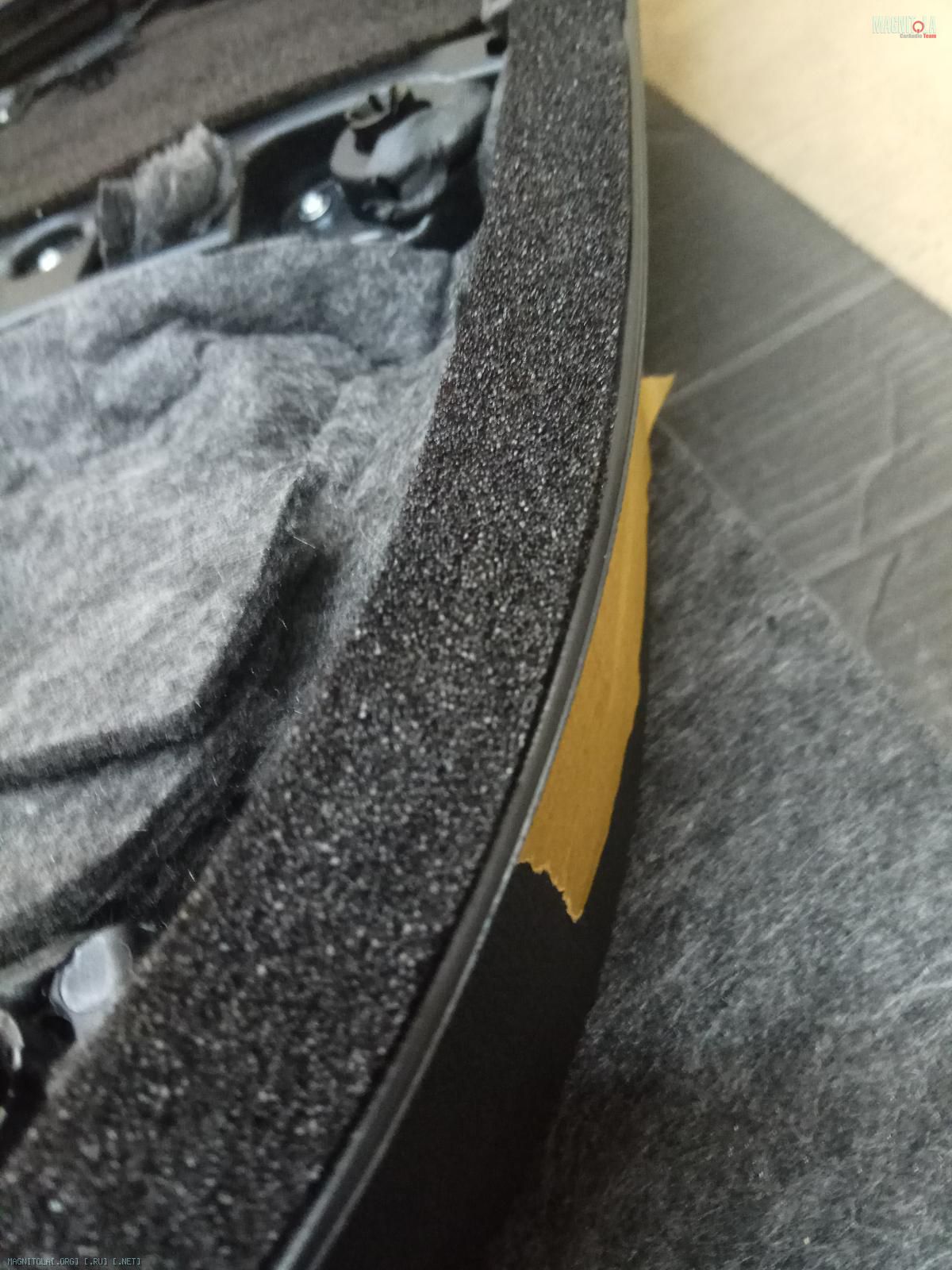

Наносится вибра 4мм, Войлок 10мм, битопласт 5мм, уплотнительная лента по периметру карты...
Вложение 1235510 Вложение 1235512 Вложение 1235514 Вложение 1235516 Вложение 1235518 Вложение 1235520 Вложение 1235522 Вложение 1235524 Вложение 1235526 Вложение 1235528

Проклеиваются сетки динамиков и декоративный пластик двери...
Собираем задние двери...
Вложение 1235530 Вложение 1235532 Вложение 1235534 Вложение 1235536 Вложение 1235538 Вложение 1235540 Вложение 1235542
24.07.2018, 20:40
st220

Вложений: 56

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 В9

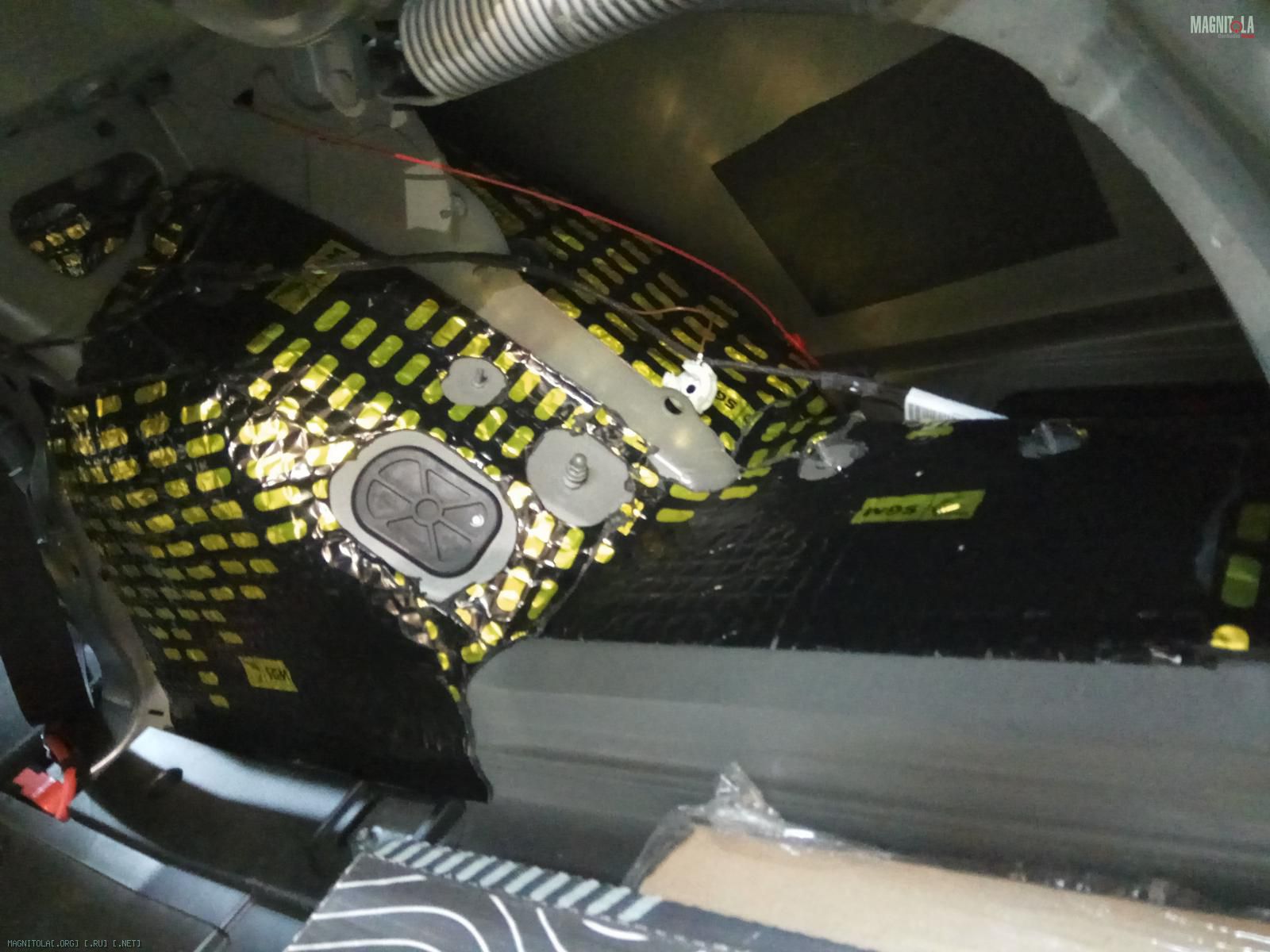

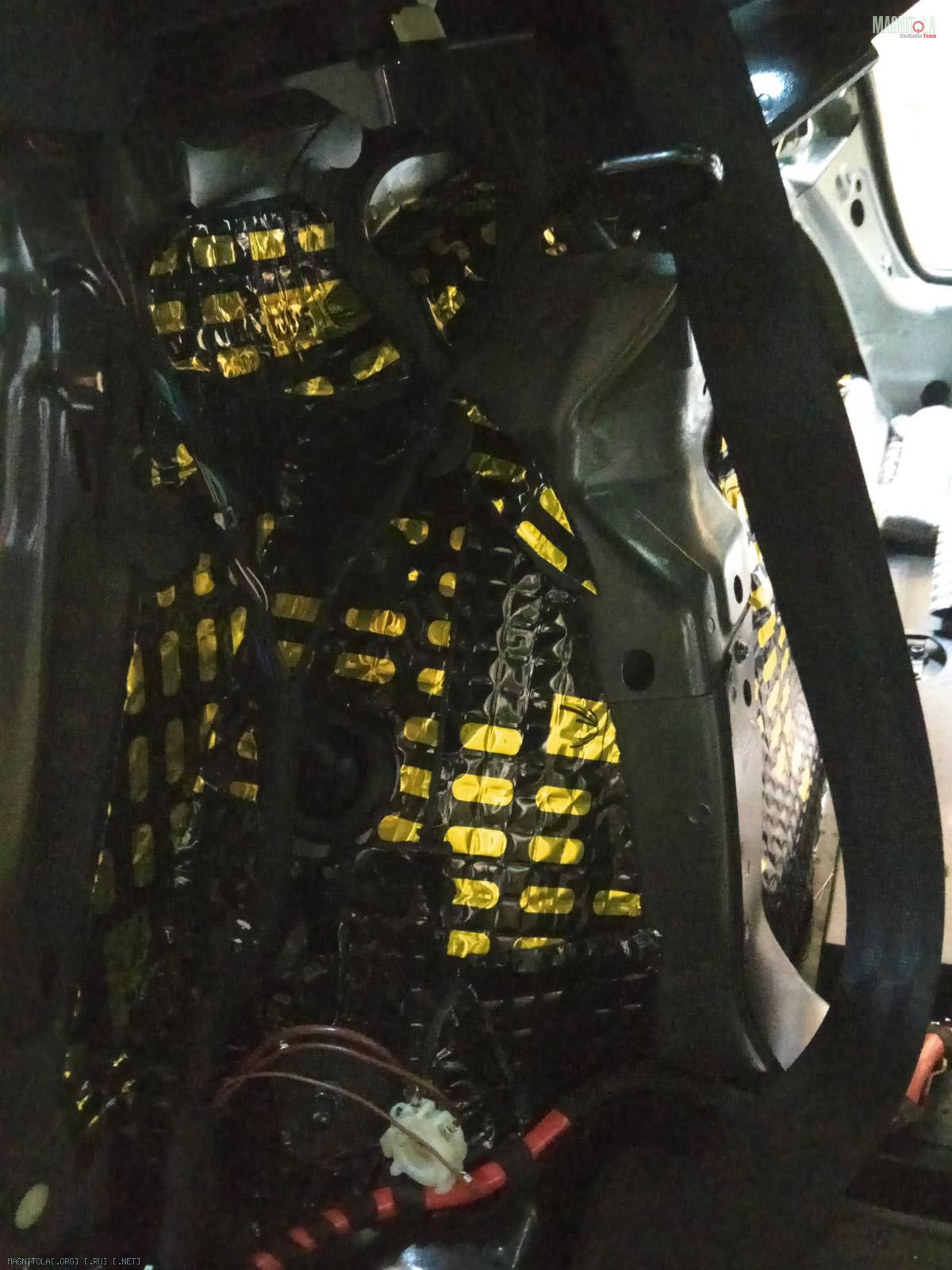

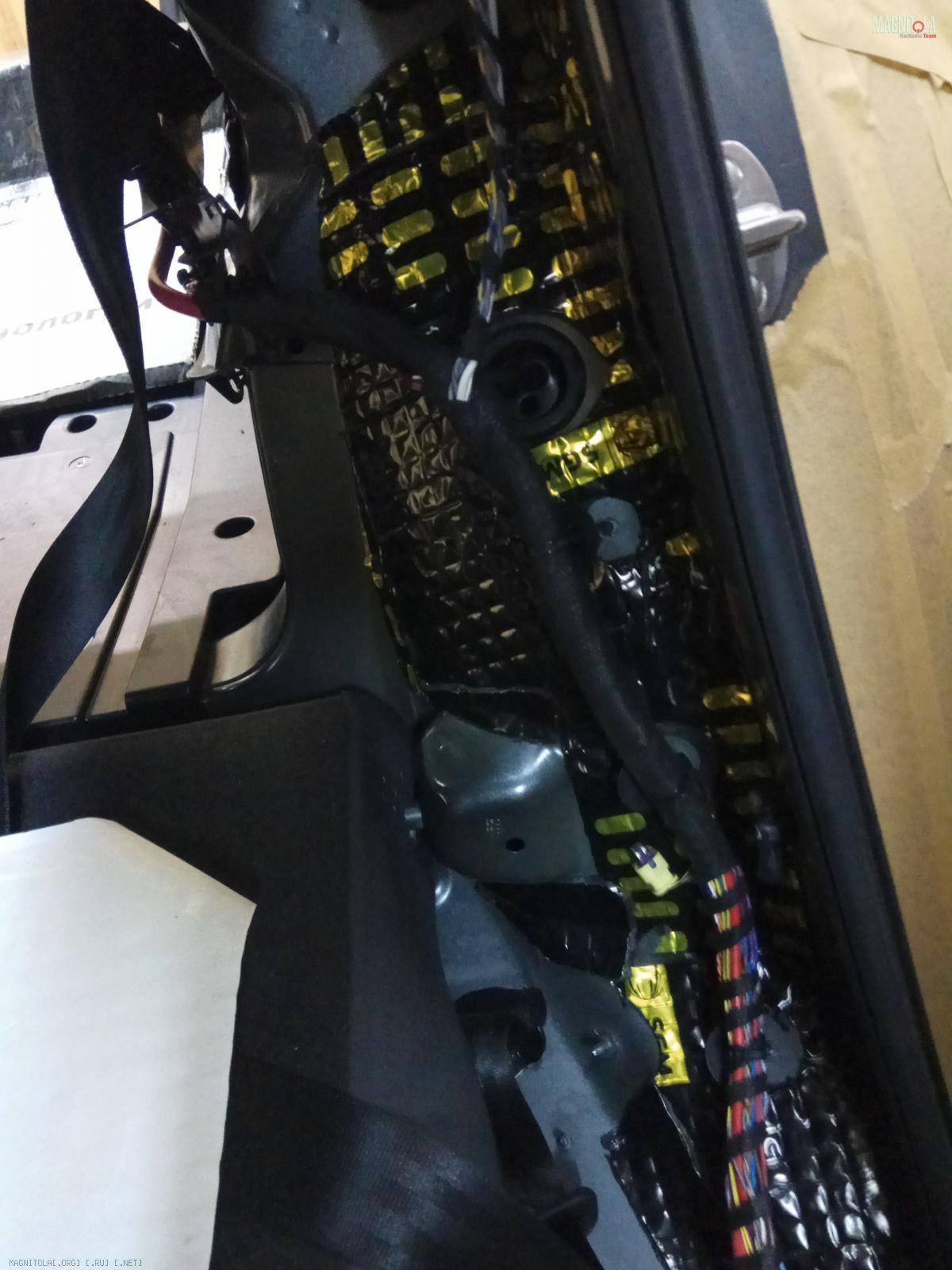

Греем, прикатываем стоковую вибру...
Затем наносим вибру 4мм...
Греем, прикатываем..

Вложение 1235726 Вложение 1235728 Вложение 1235730 Вложение 1235732 Вложение 1235734 Вложение 1235736 Вложение 1235738 Вложение 1235740 Вложение 1235742 Вложение 1235744

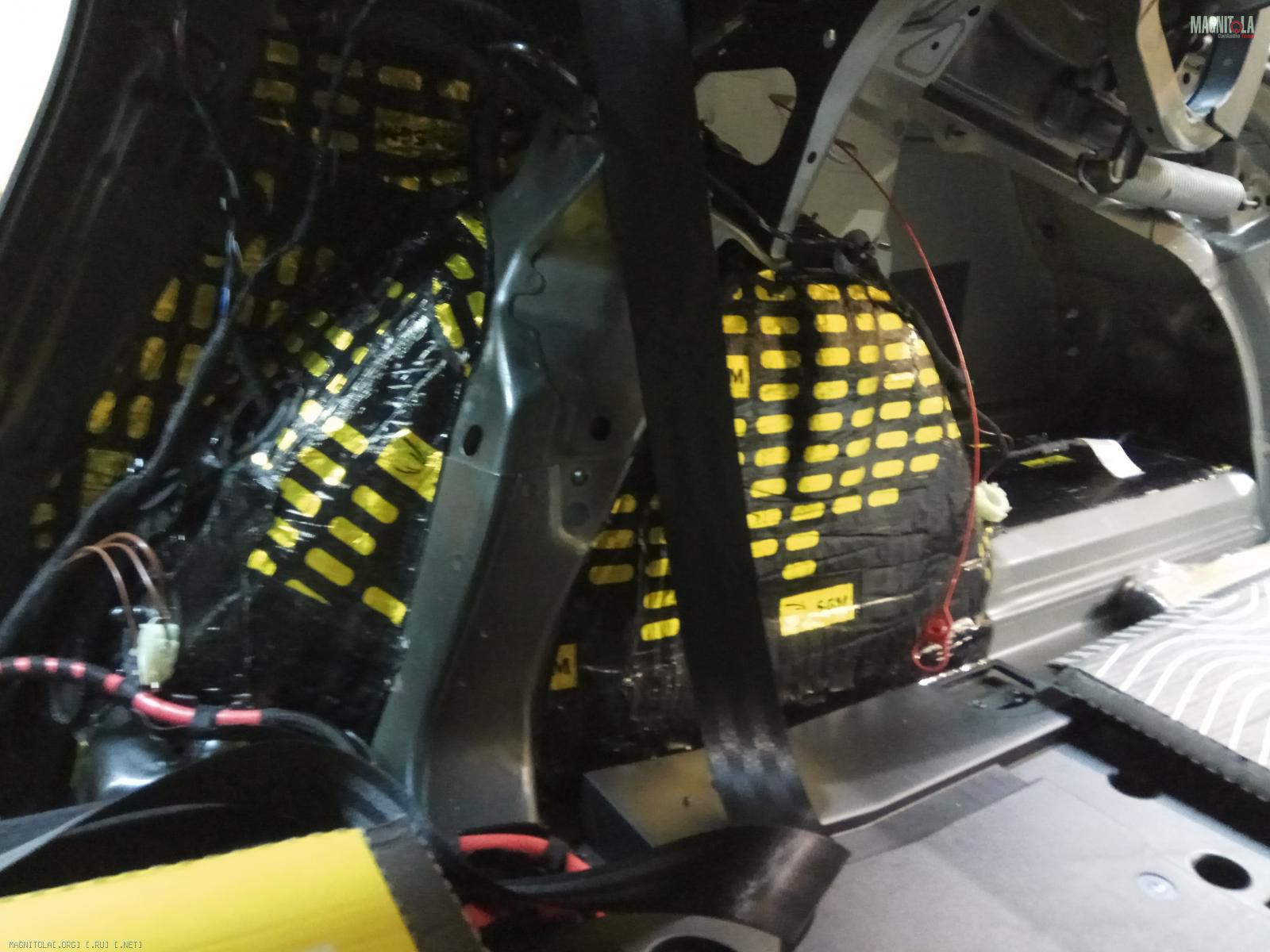

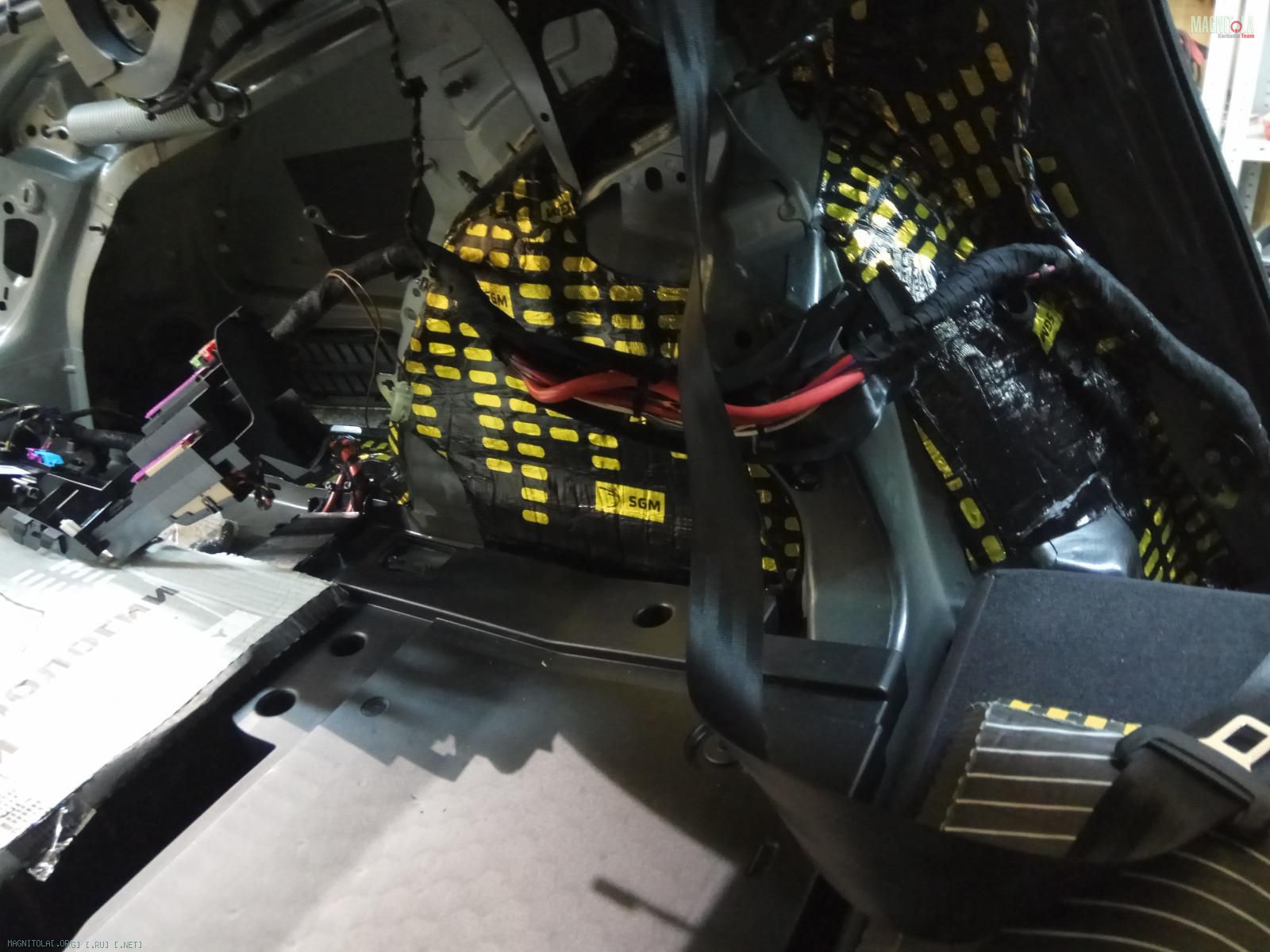

После прикатки...
Вложение 1235746 Вложение 1235748 Вложение 1235750 Вложение 1235752 Вложение 1235754 Вложение 1235756

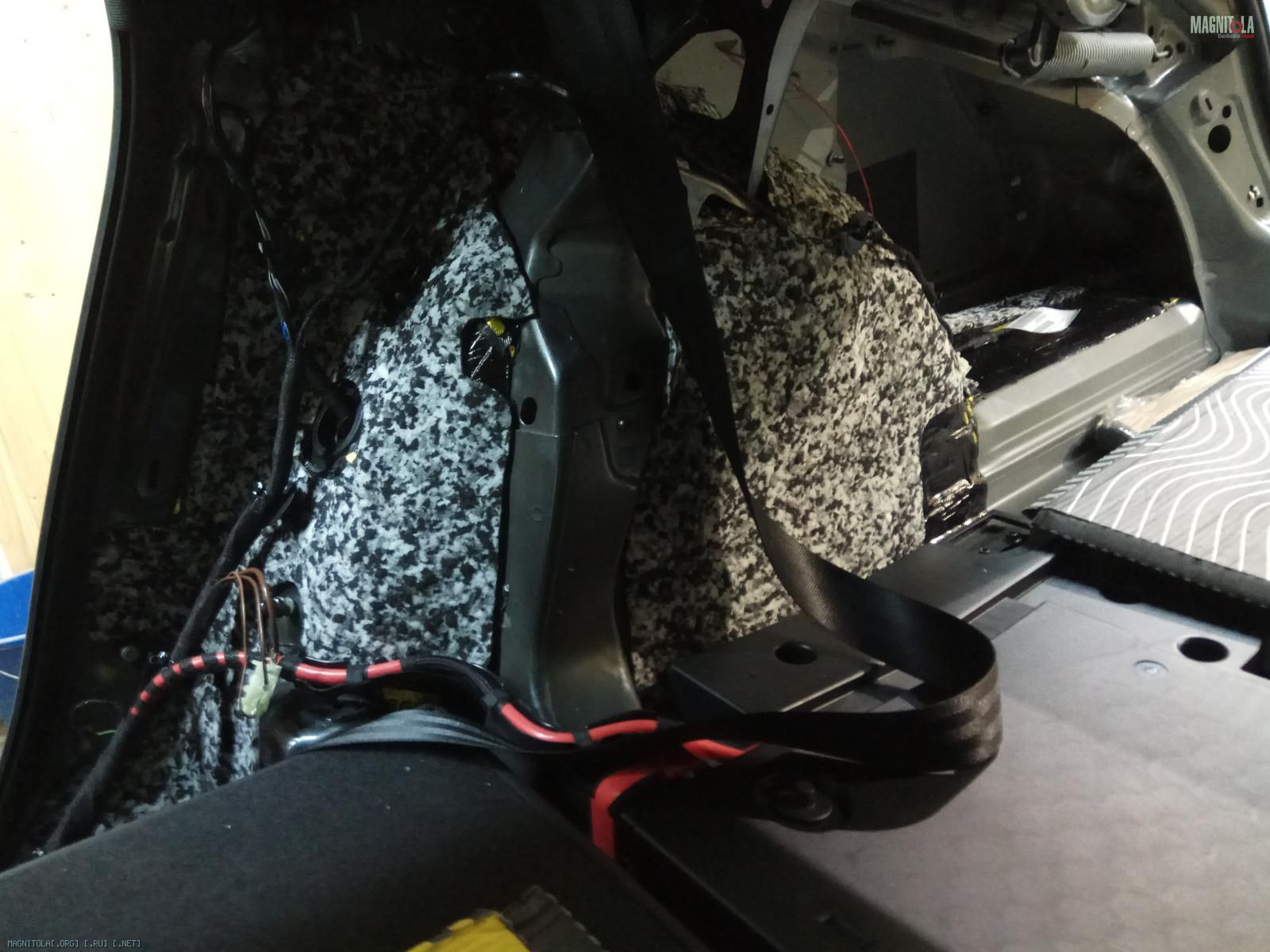

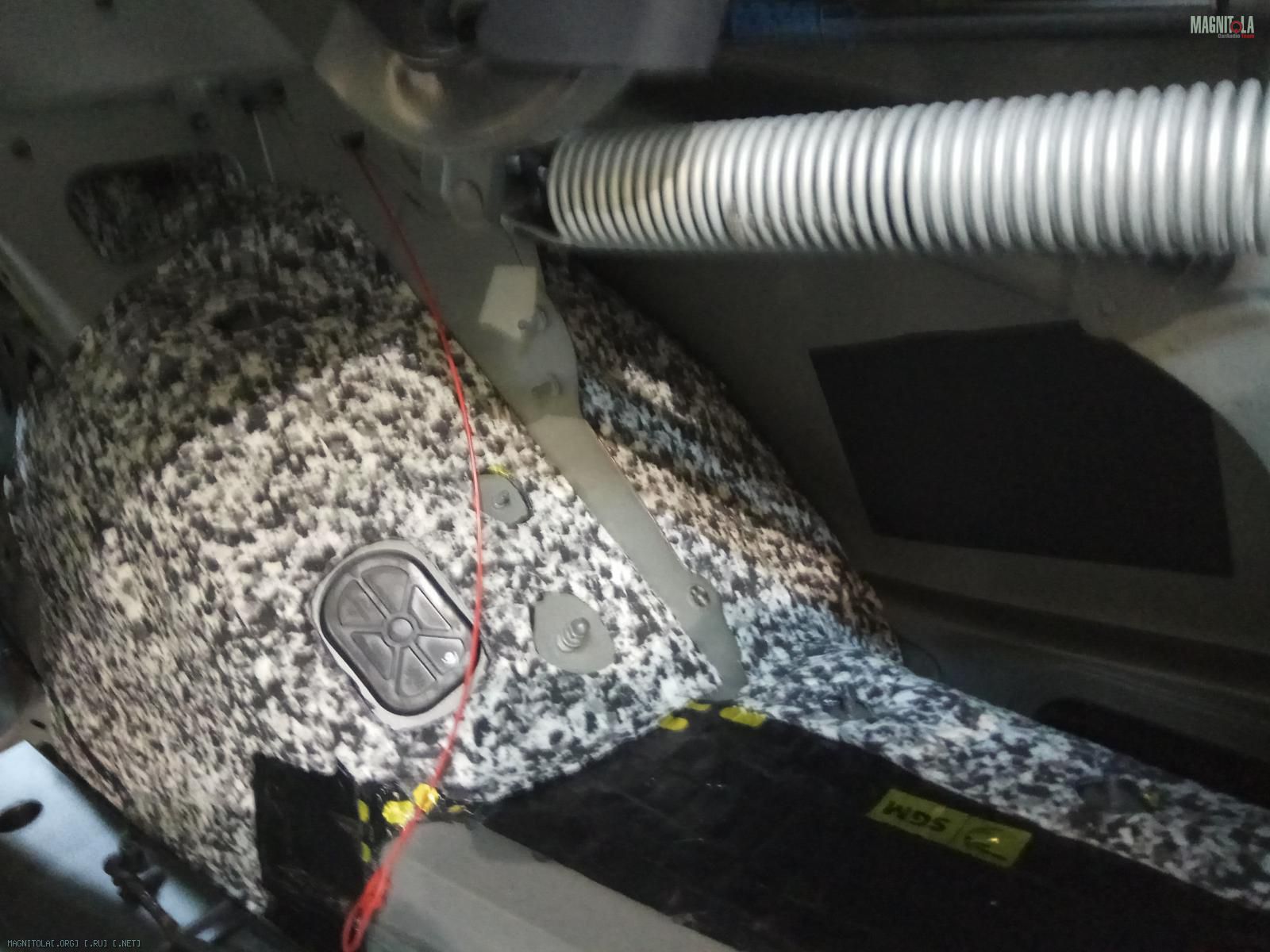

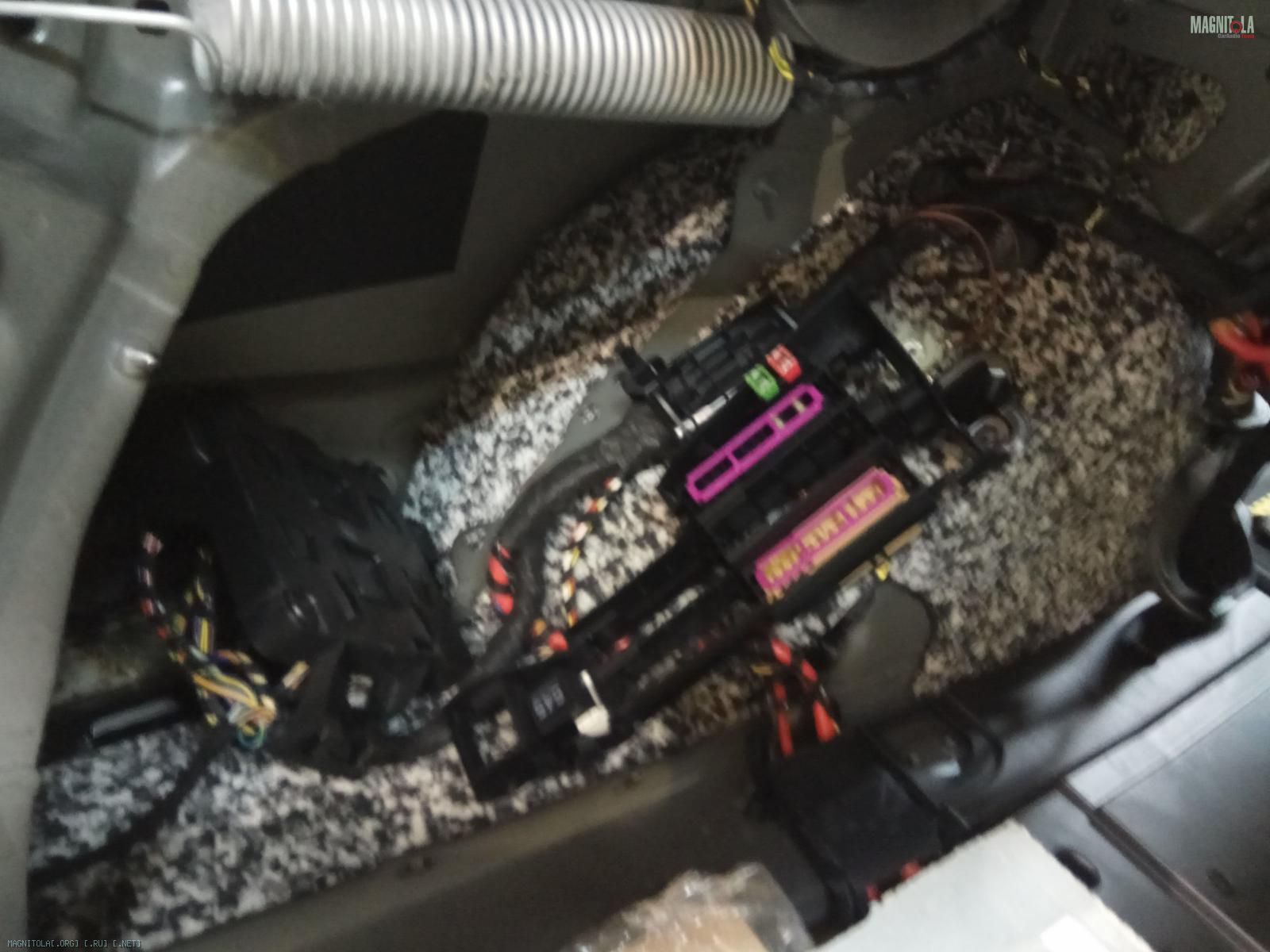

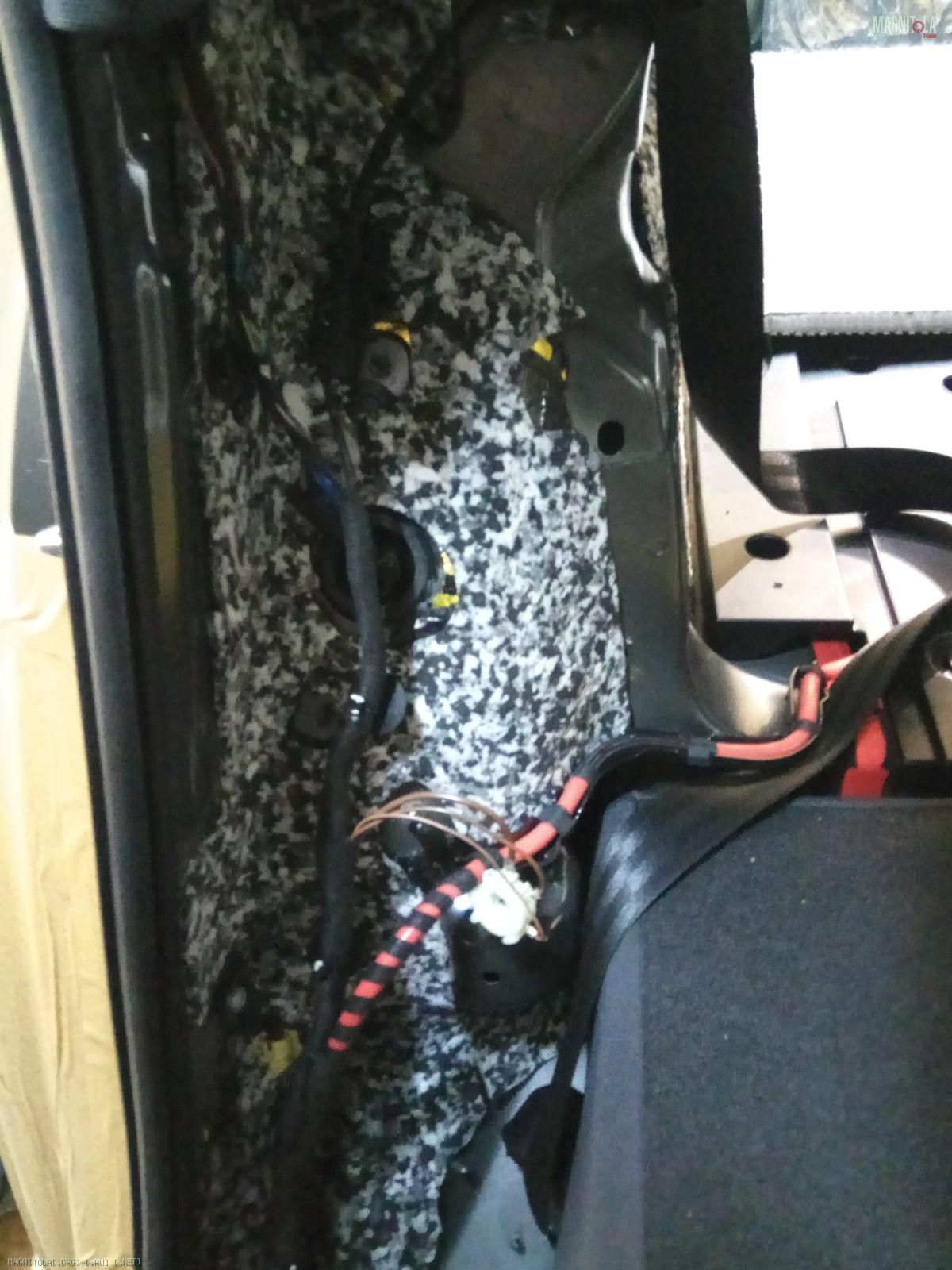

Наносим звукопоглощающий слой блэктон...
Его прогреваем и прикатываем пластиковым валиком...

Вложение 1235758 Вложение 1235760 Вложение 1235762 Вложение 1235764 Вложение 1235766 Вложение 1235768 Вложение 1235770 Вложение 1235772 Вложение 1235774 Вложение 1235776

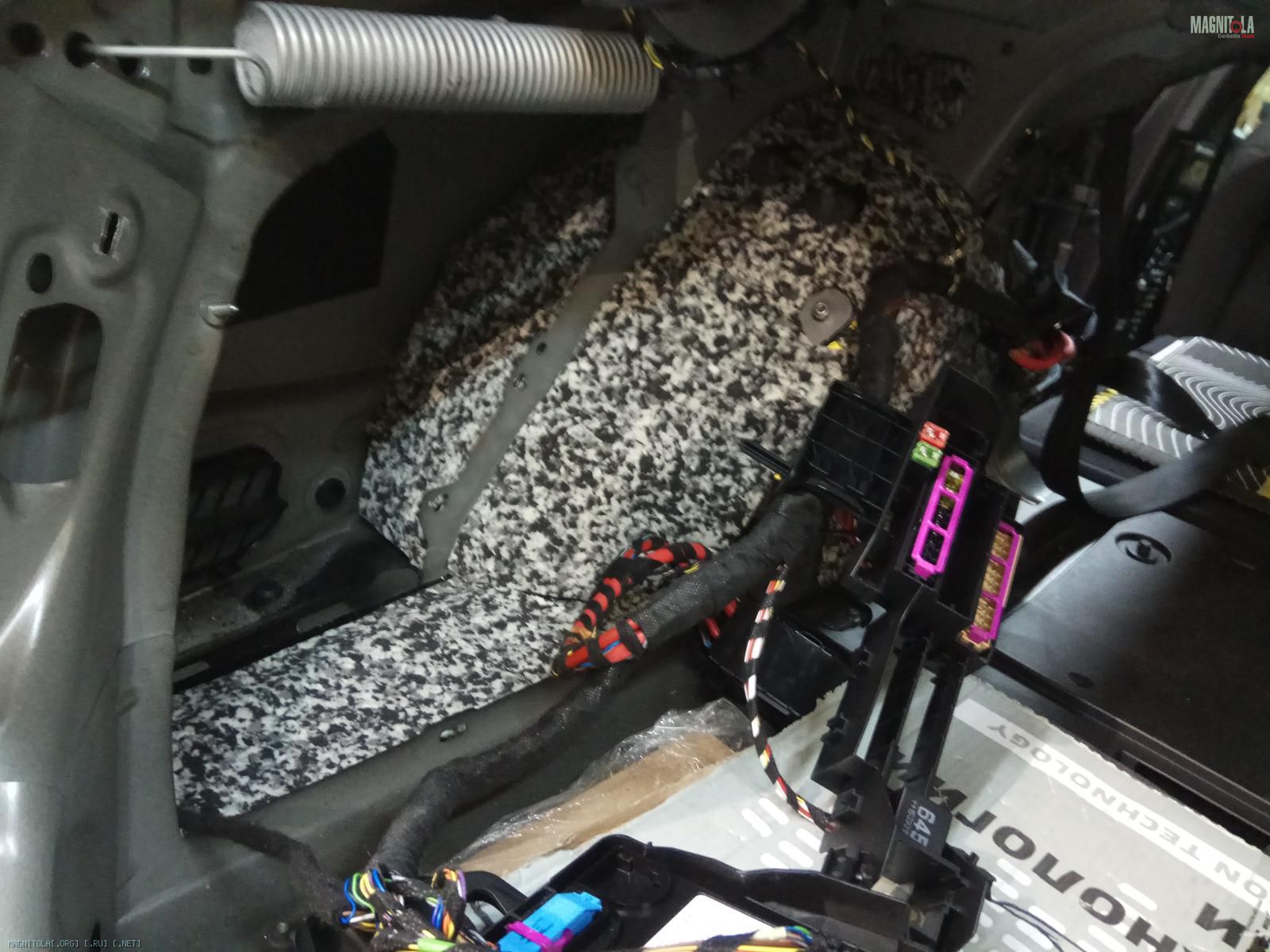

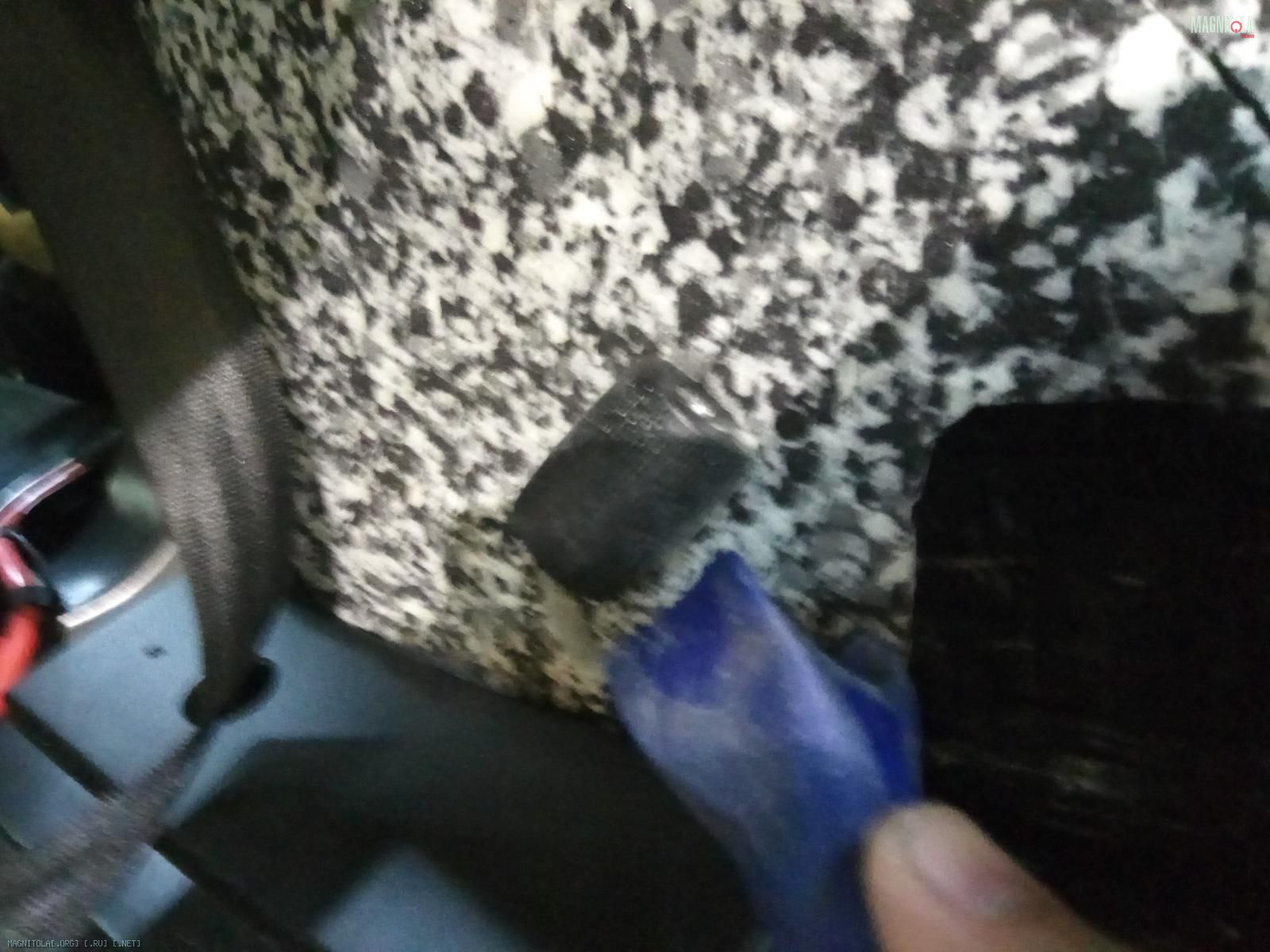

Третий слой блокатор шума...
После нанесения его греем и прикатываем, образуя сплошной монолит.
Вложение 1235778 Вложение 1235780 Вложение 1235782 Вложение 1235784 Вложение 1235786 Вложение 1235788 Вложение 1235790 Вложение 1235792 Вложение 1235794 Вложение 1235796

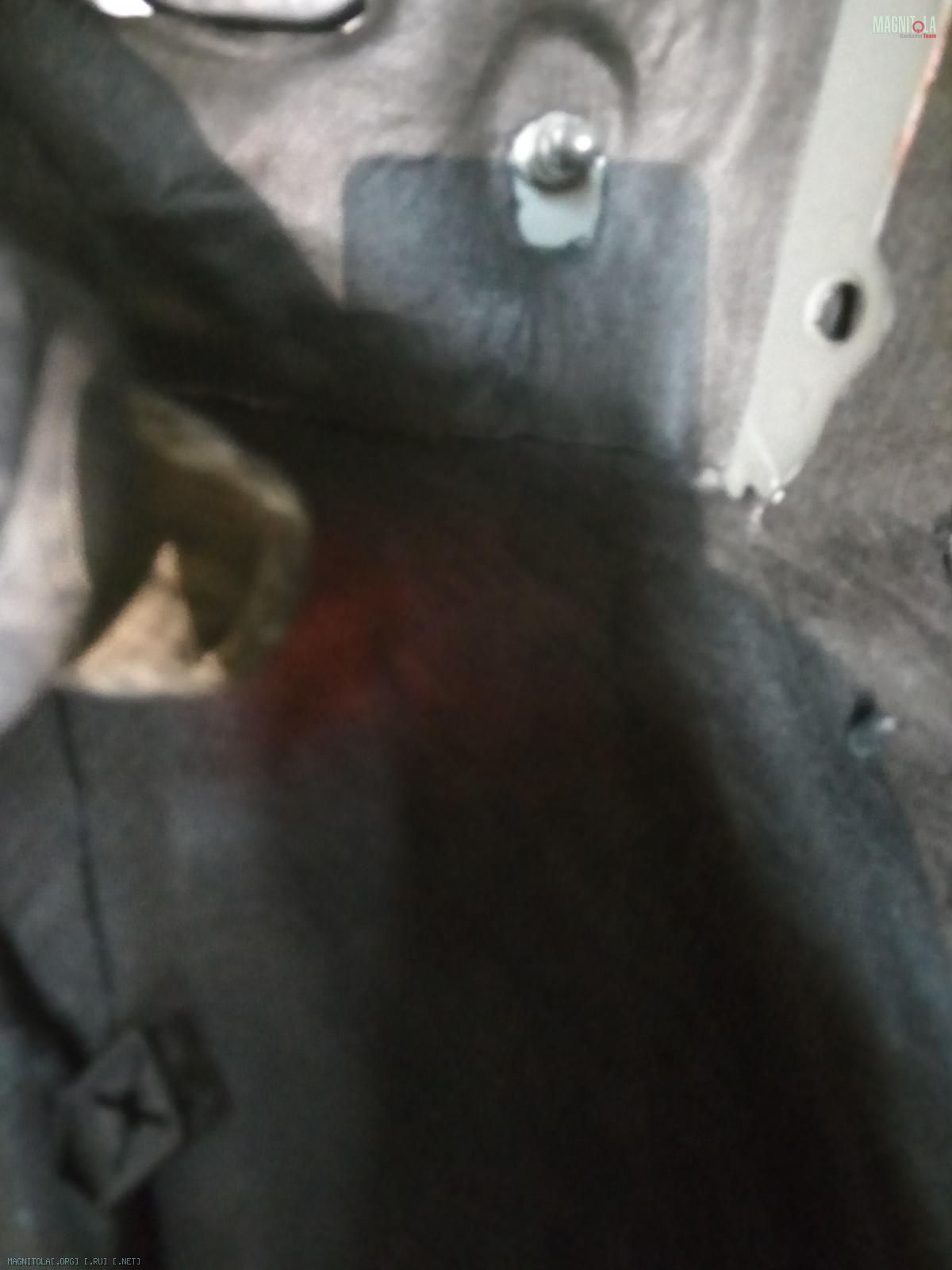

Четвертый слой войлок 10мм...

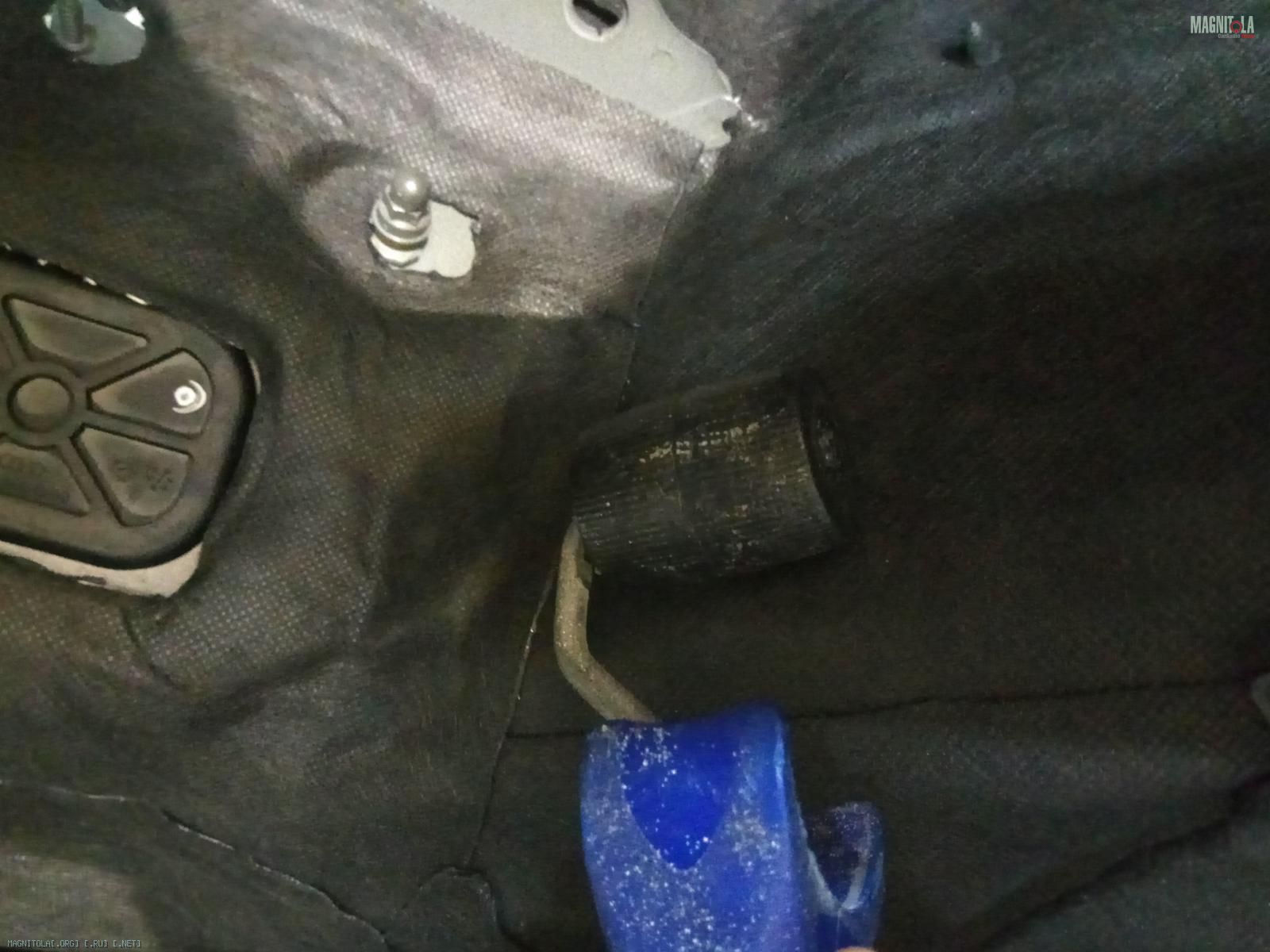

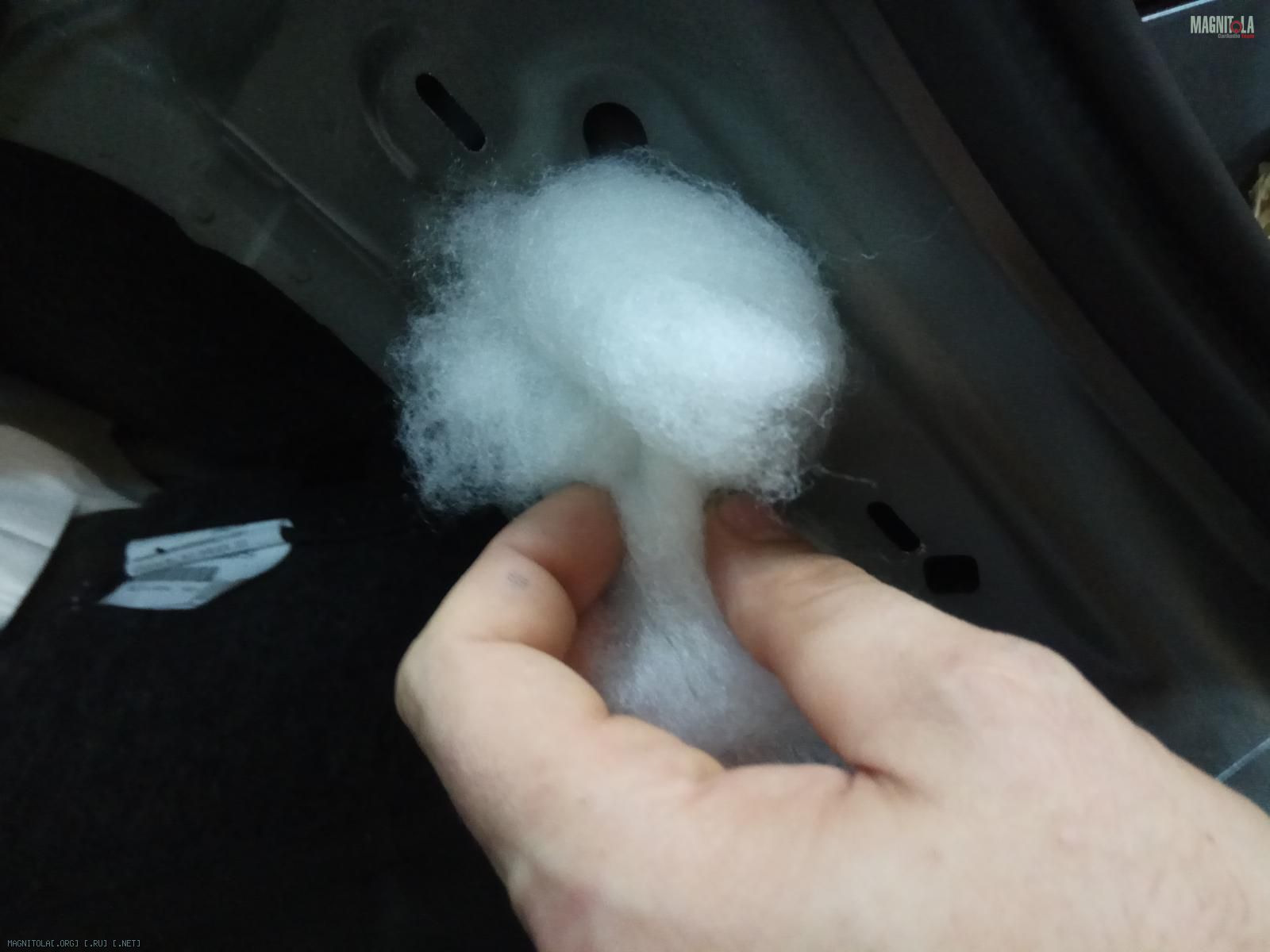

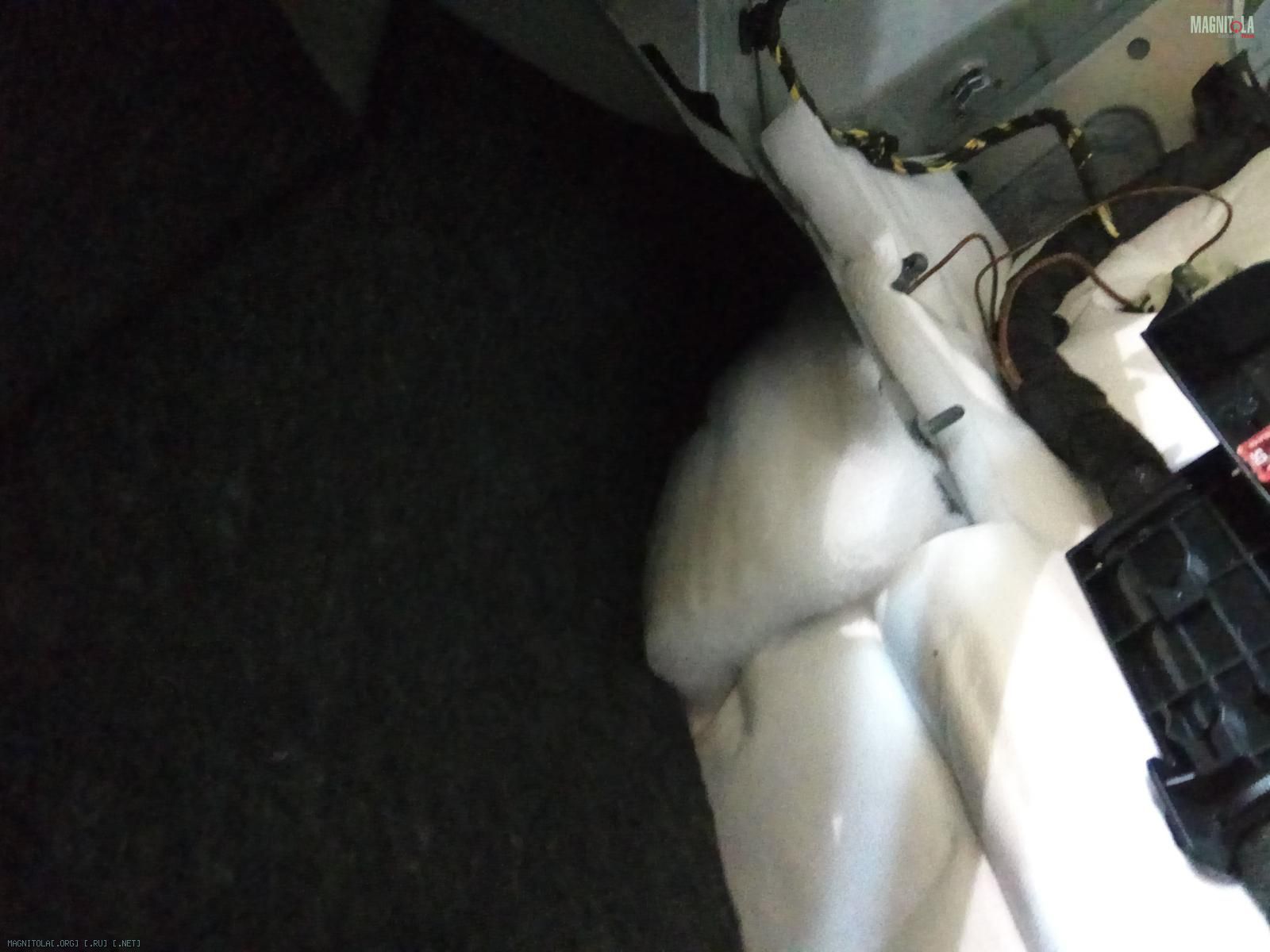

В полые места и полости кузова укладываем холлокфон 6см / и материал "Х"
Вложение 1235798 Вложение 1235800 Вложение 1235802 Вложение 1235804 Вложение 1235806 Вложение 1235808 Вложение 1235810 Вложение 1235812 Вложение 1235814 Вложение 1235816

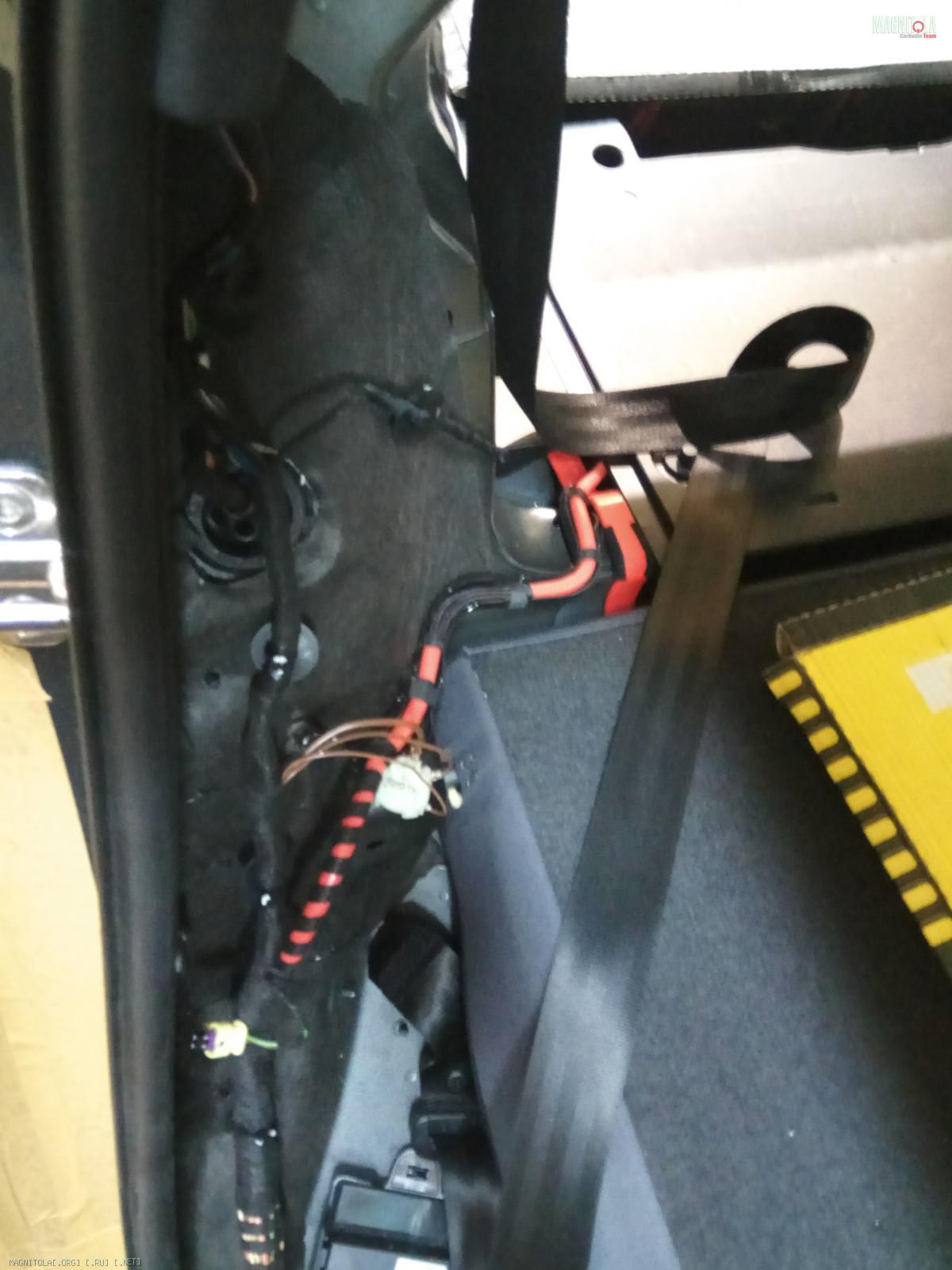

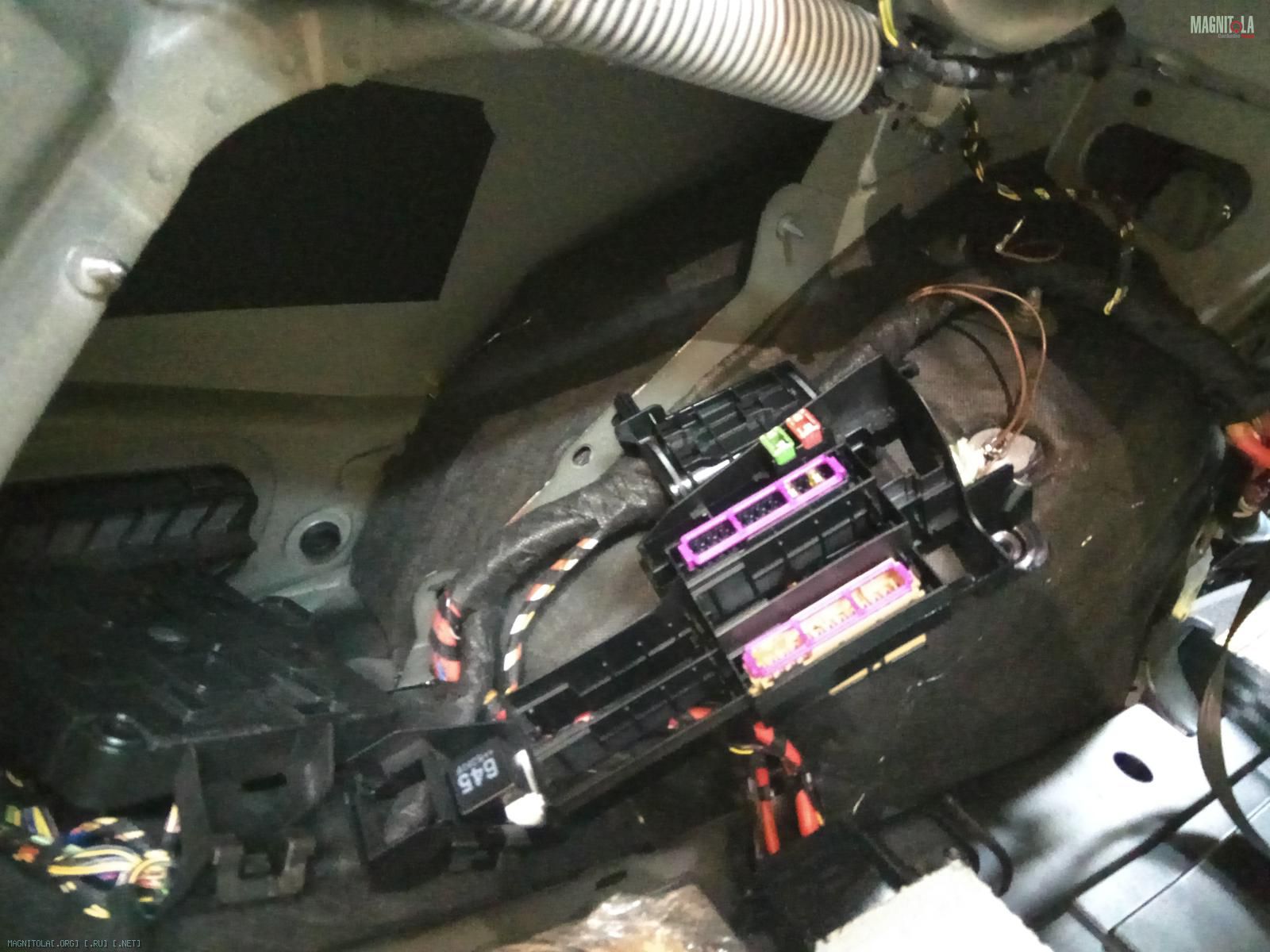

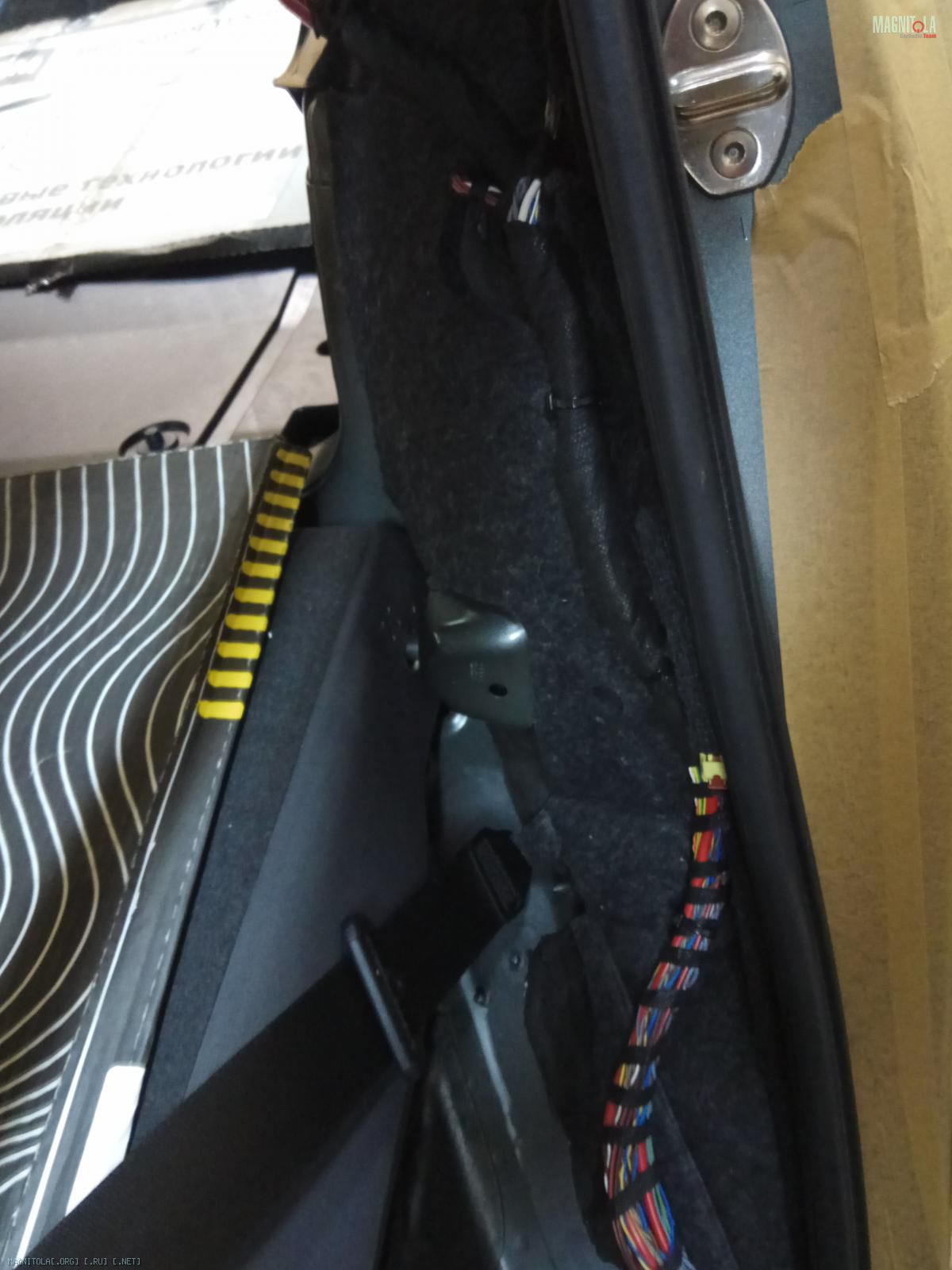

Укладываем поверх штатные маты шумоизоляции, устанавливаем на место блоки и проводку...
На декоративные накладки арок наносим войлок 10мм...

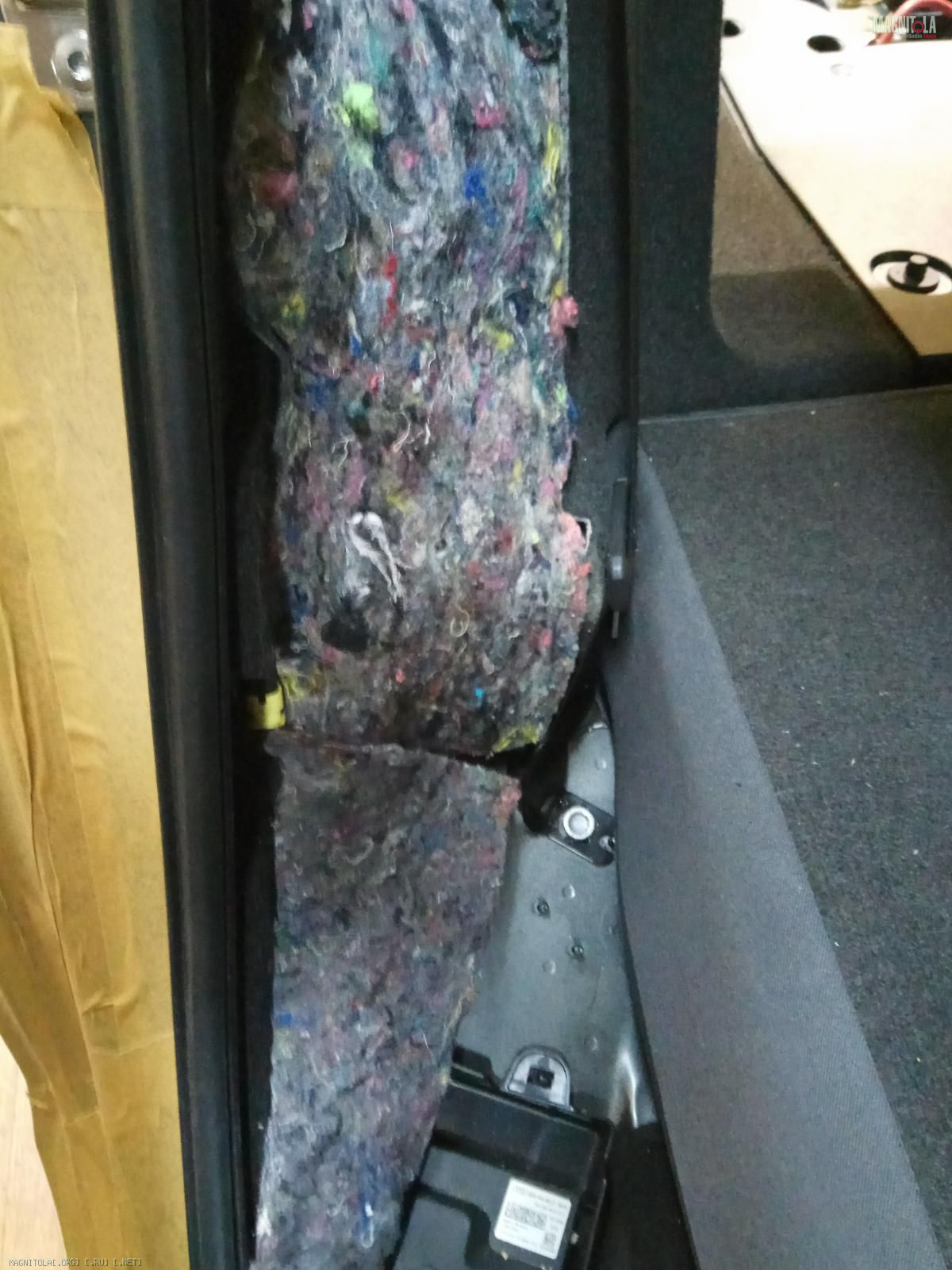

На арки со стороны салона наносим плотный войлок Б-250(25мм) в 4 слоя, заполняя все свободное пространство.

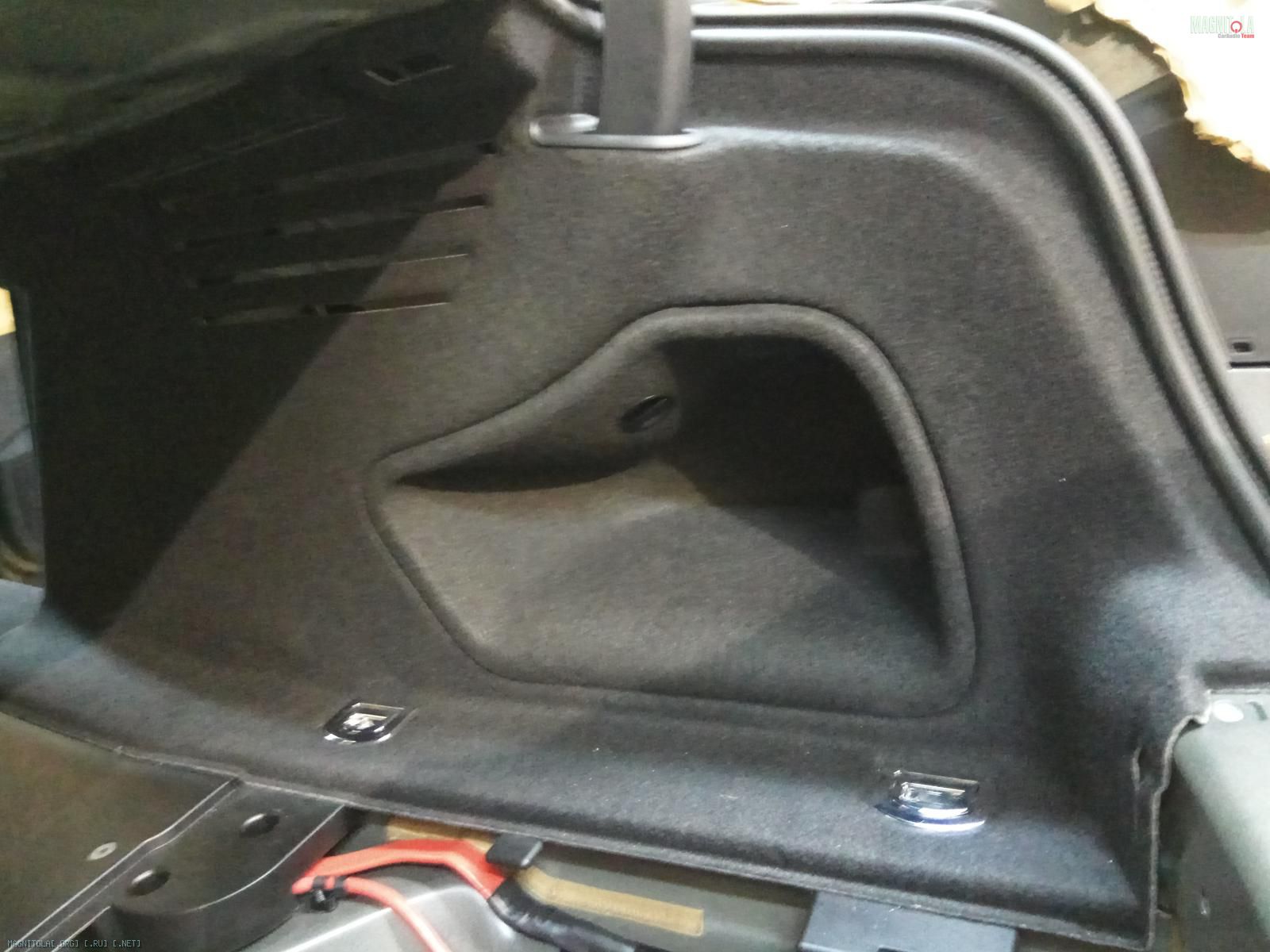

Собираем правую арку...
Вложение 1235818 Вложение 1235820 Вложение 1235822 Вложение 1235824 Вложение 1235826 Вложение 1235828 Вложение 1235830 Вложение 1235832 Вложение 1235834 Вложение 1235836
25.07.2018, 20:22
st220

Вложений: 14

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 В9
Внедряем новый саб, в штатный коллиматор...

Вложение 1236038 Вложение 1236040

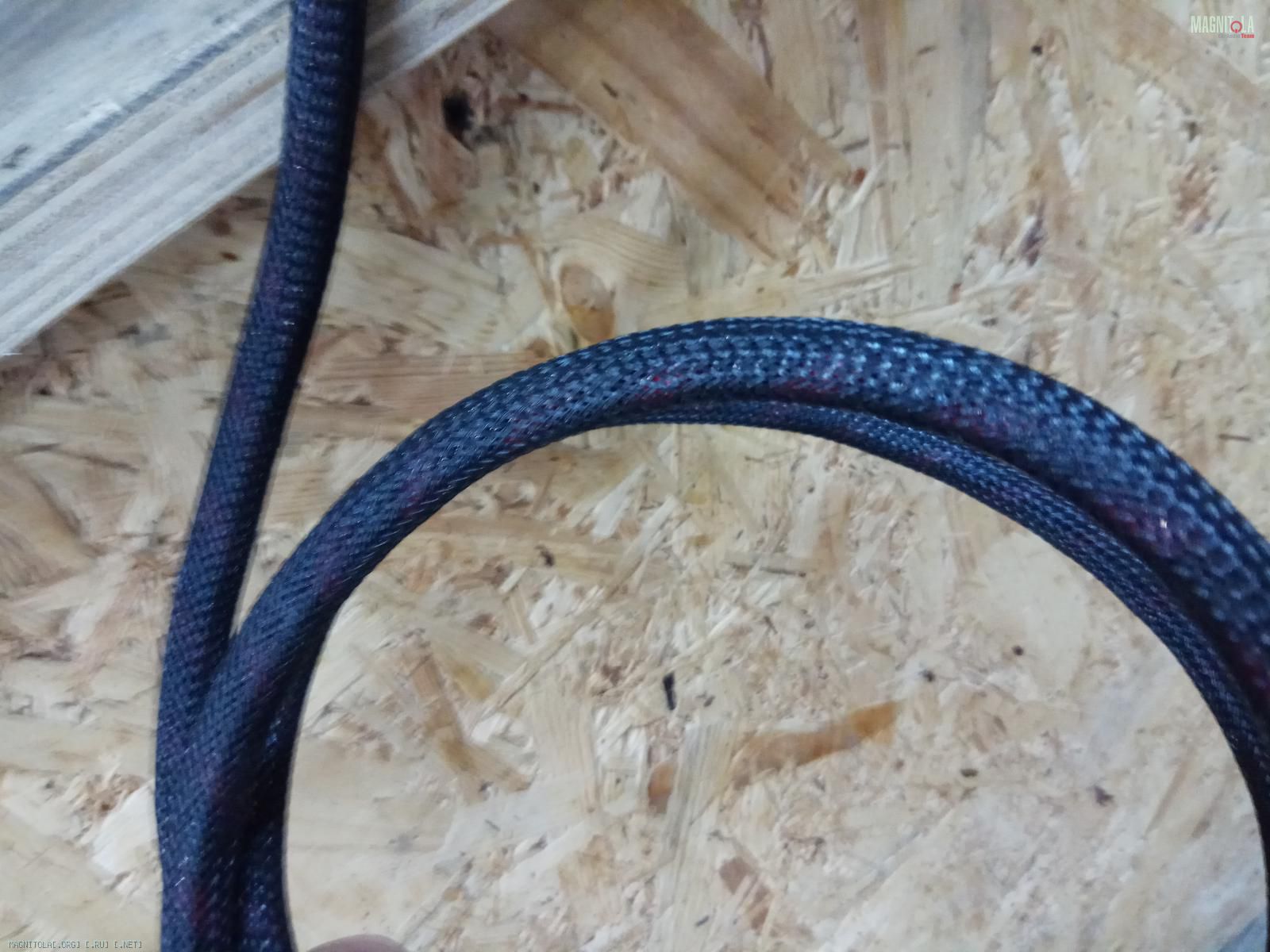

Вяжем акустическую проводку в косы...
Одеваем в змейку...
Вложение 1236042 Вложение 1236044

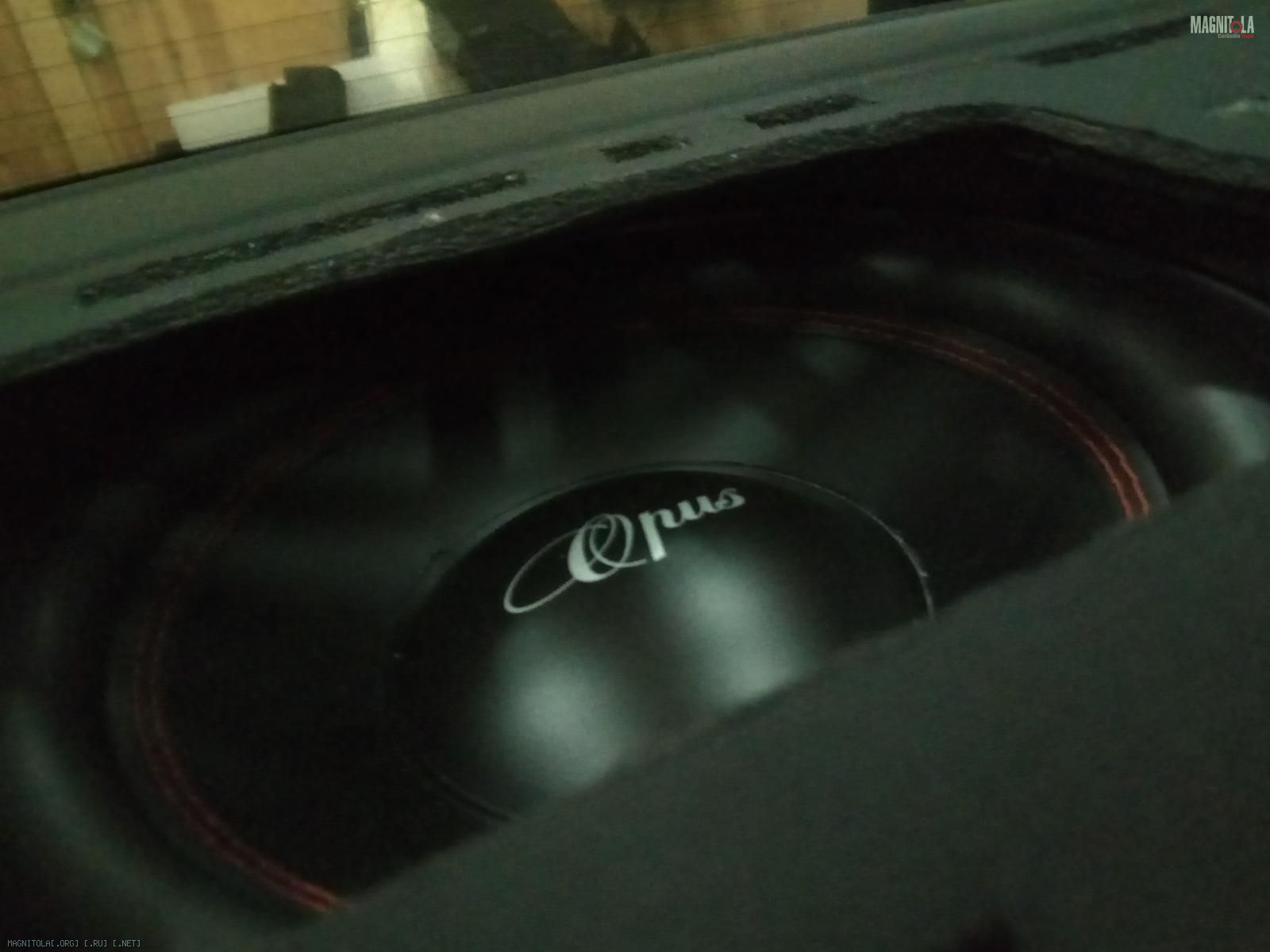

Устанавливаем саб в полку, убираем АКЗ...
Наклеиваем дополнительные маты войлока на полку...
Вложение 1236046 Вложение 1236048 Вложение 1236050

Собираем...
Вложение 1236052 Вложение 1236054

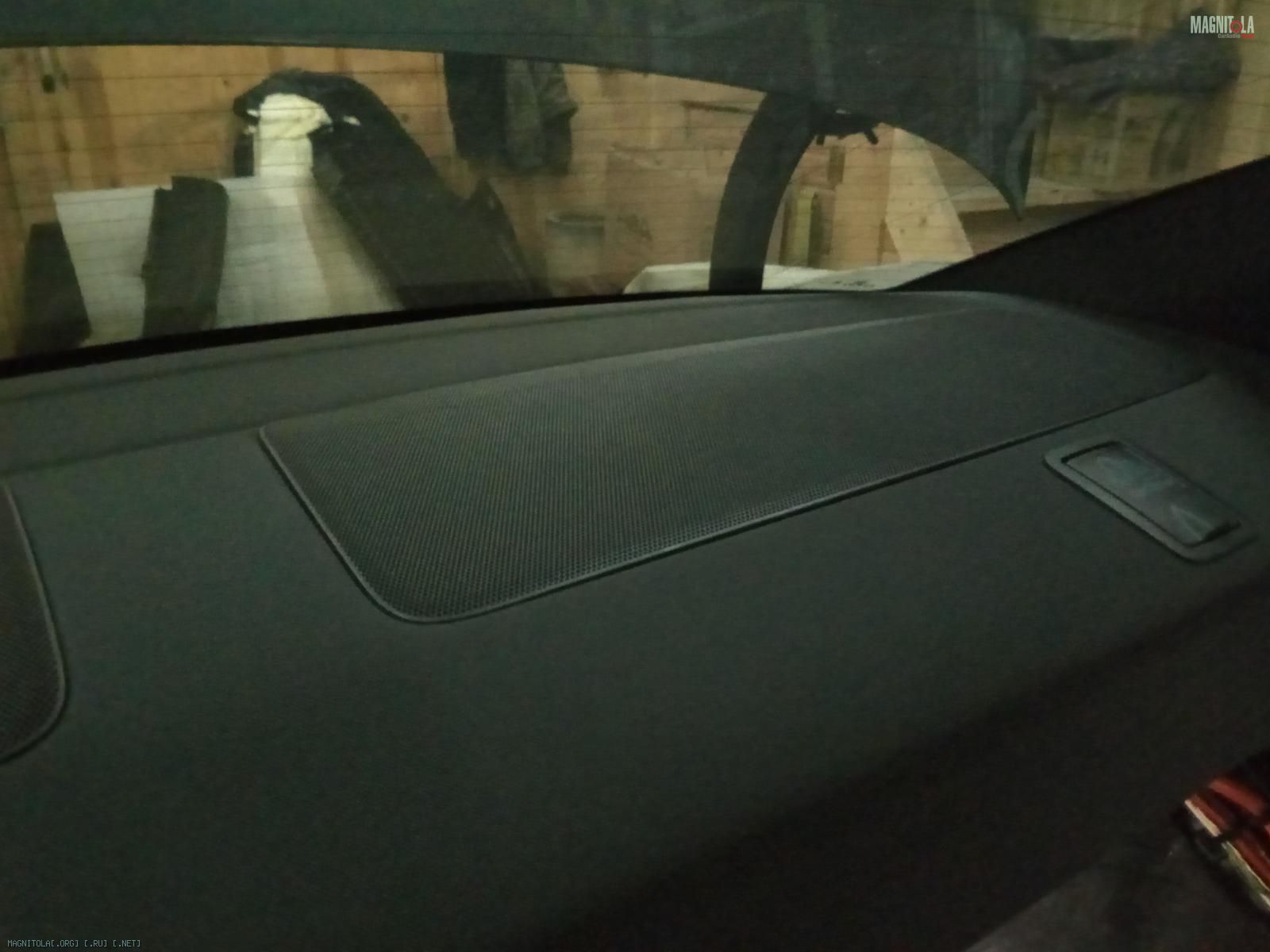

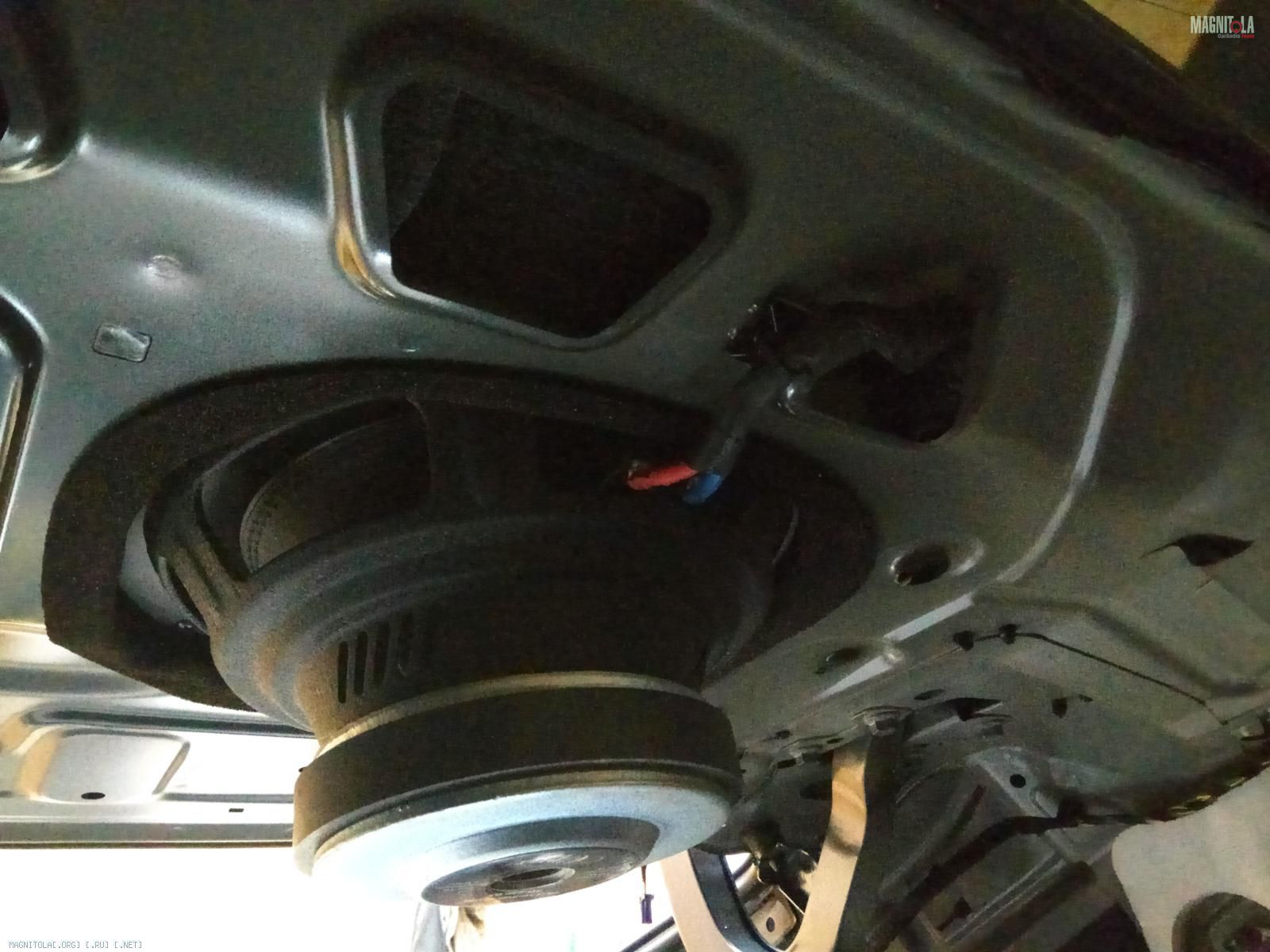

Итог...
Вложение 1236056 Вложение 1236058 Вложение 1236060 Вложение 1236062 Вложение 1236064
26.07.2018, 22:38
st220

Вложений: 53

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 В9

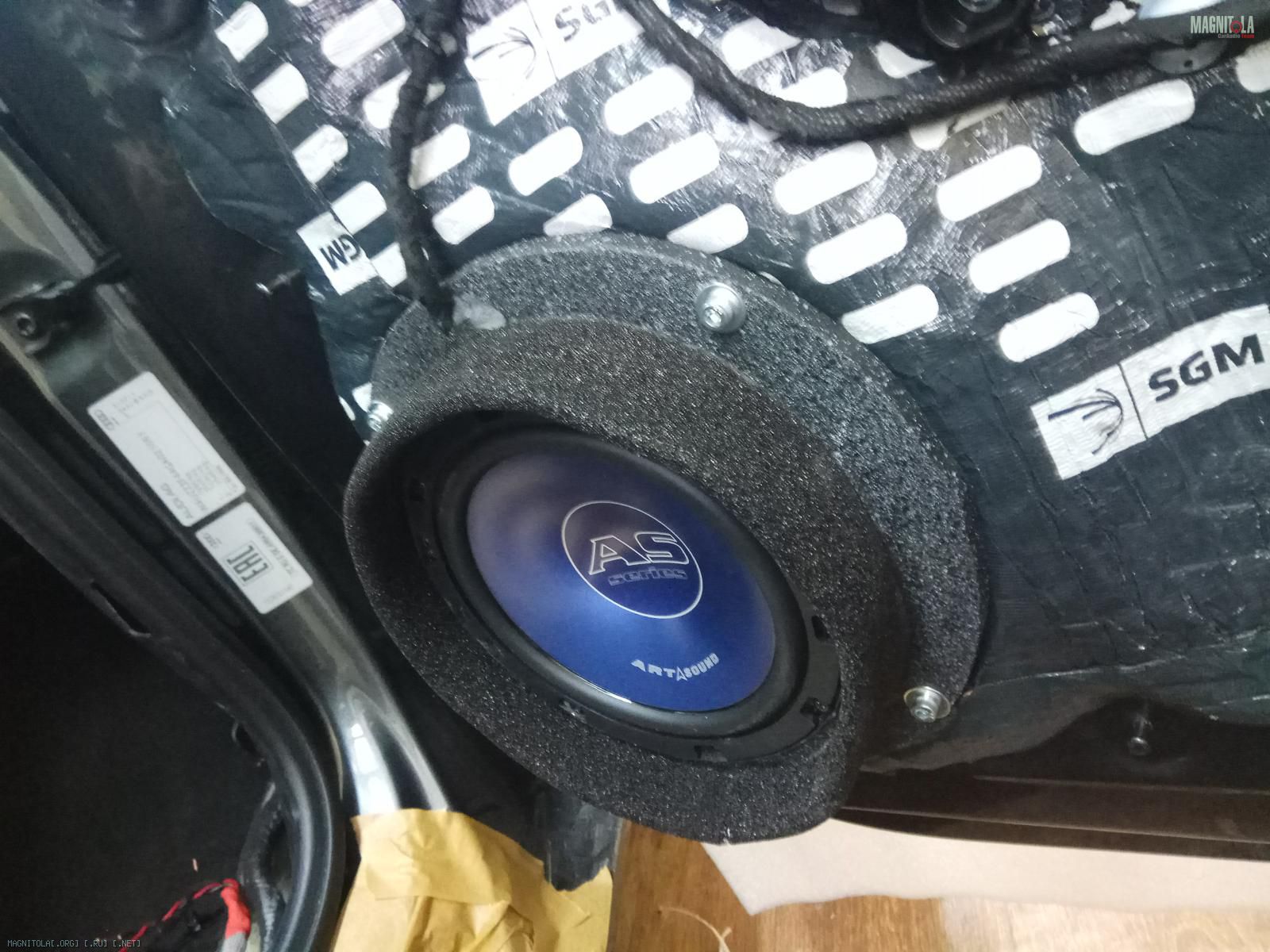

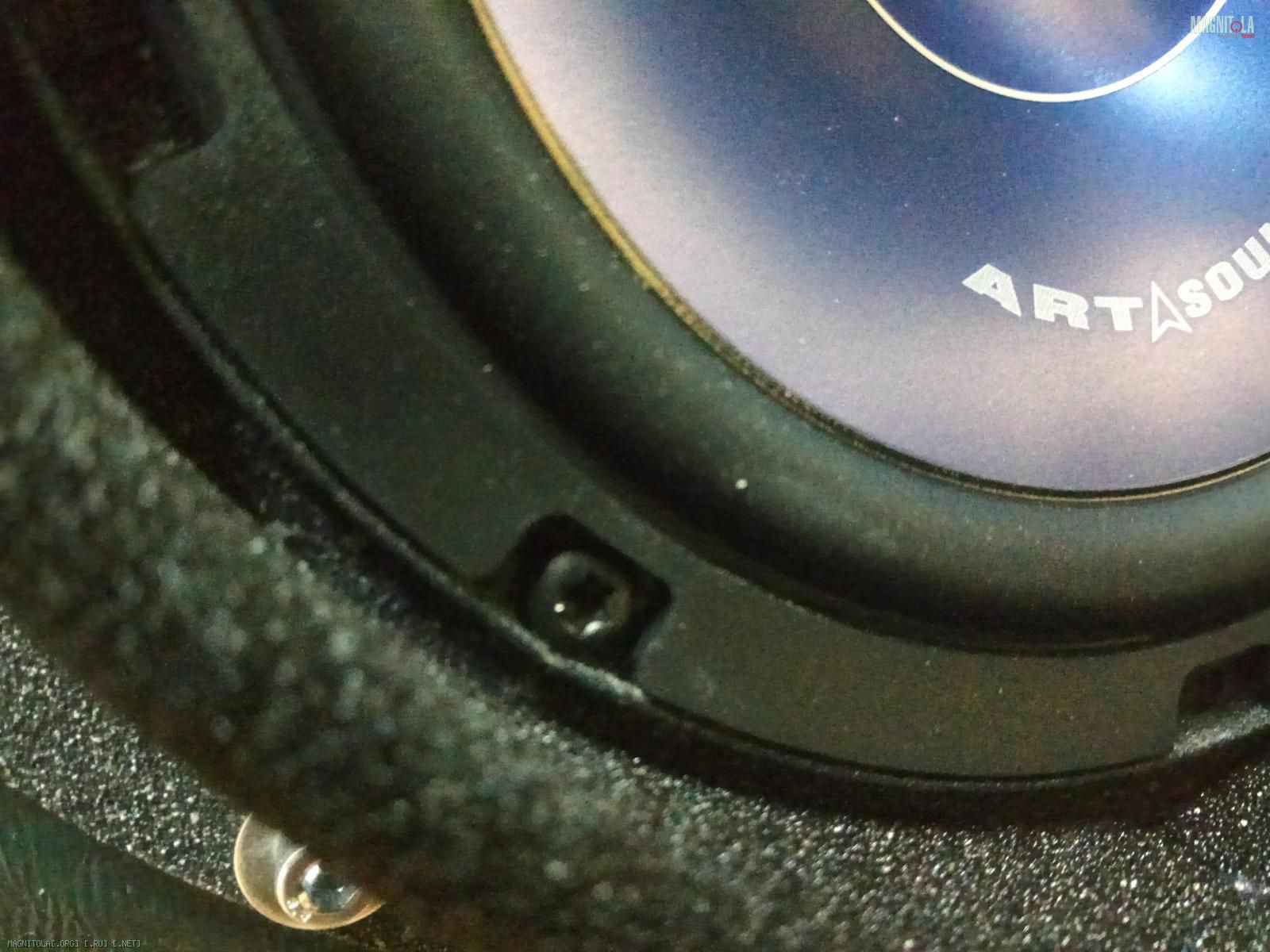

Изготавливаем/красим колечки под ВЧ и мидбас...

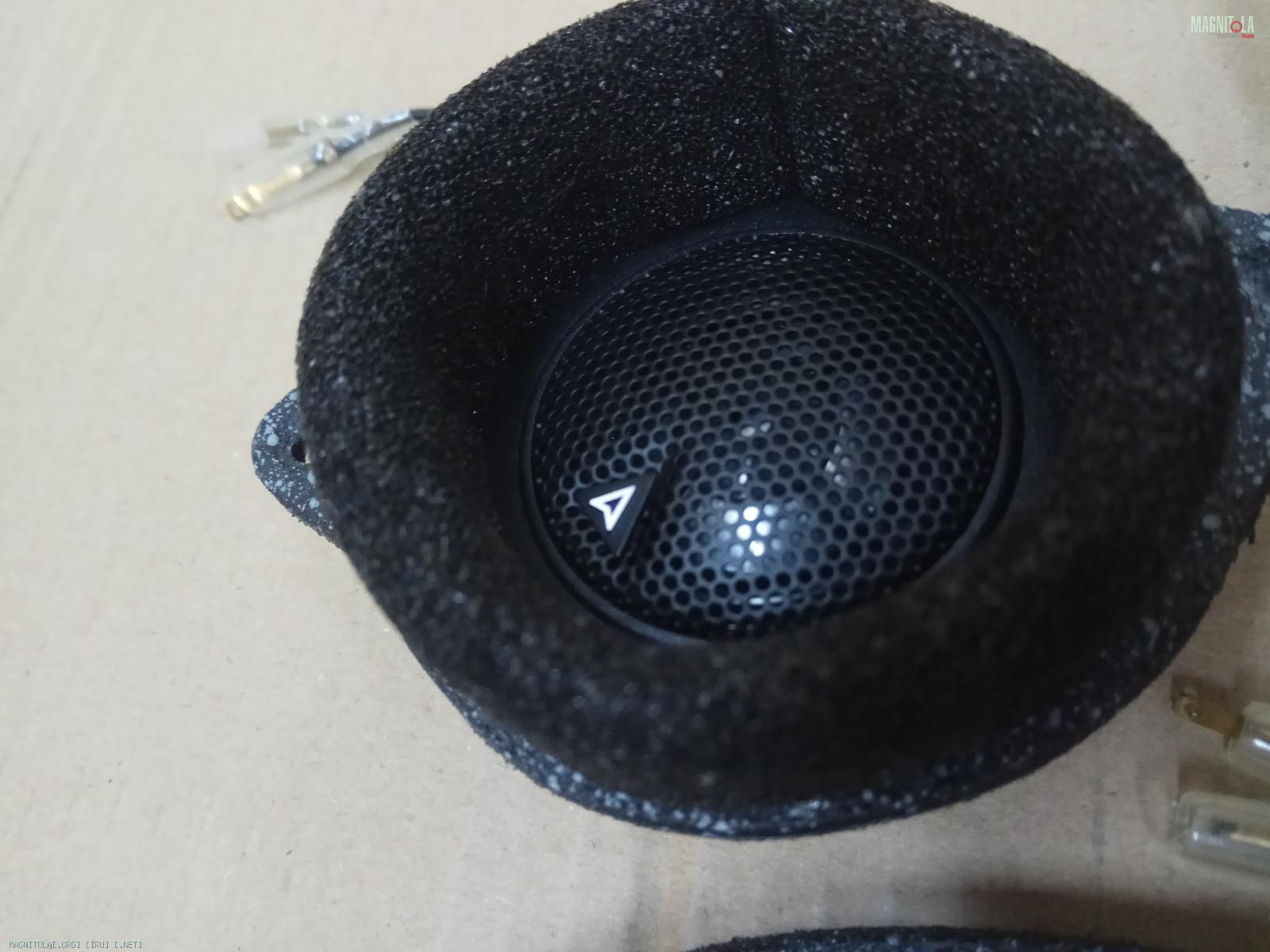

Делаем волноотвод для ВЧ...
Уплотняем посадочные места колец...
Крепим проставочные кольца винтами М5 под шестигранник.
Саморезы под торкс..
Волтноотвод на мидбас...
Вложение 1236180 Вложение 1236182 Вложение 1236184 Вложение 1236186 Вложение 1236188 Вложение 1236190 Вложение 1236192 Вложение 1236194 Вложение 1236196 Вложение 1236198 Вложение 1236200 Вложение 1236202

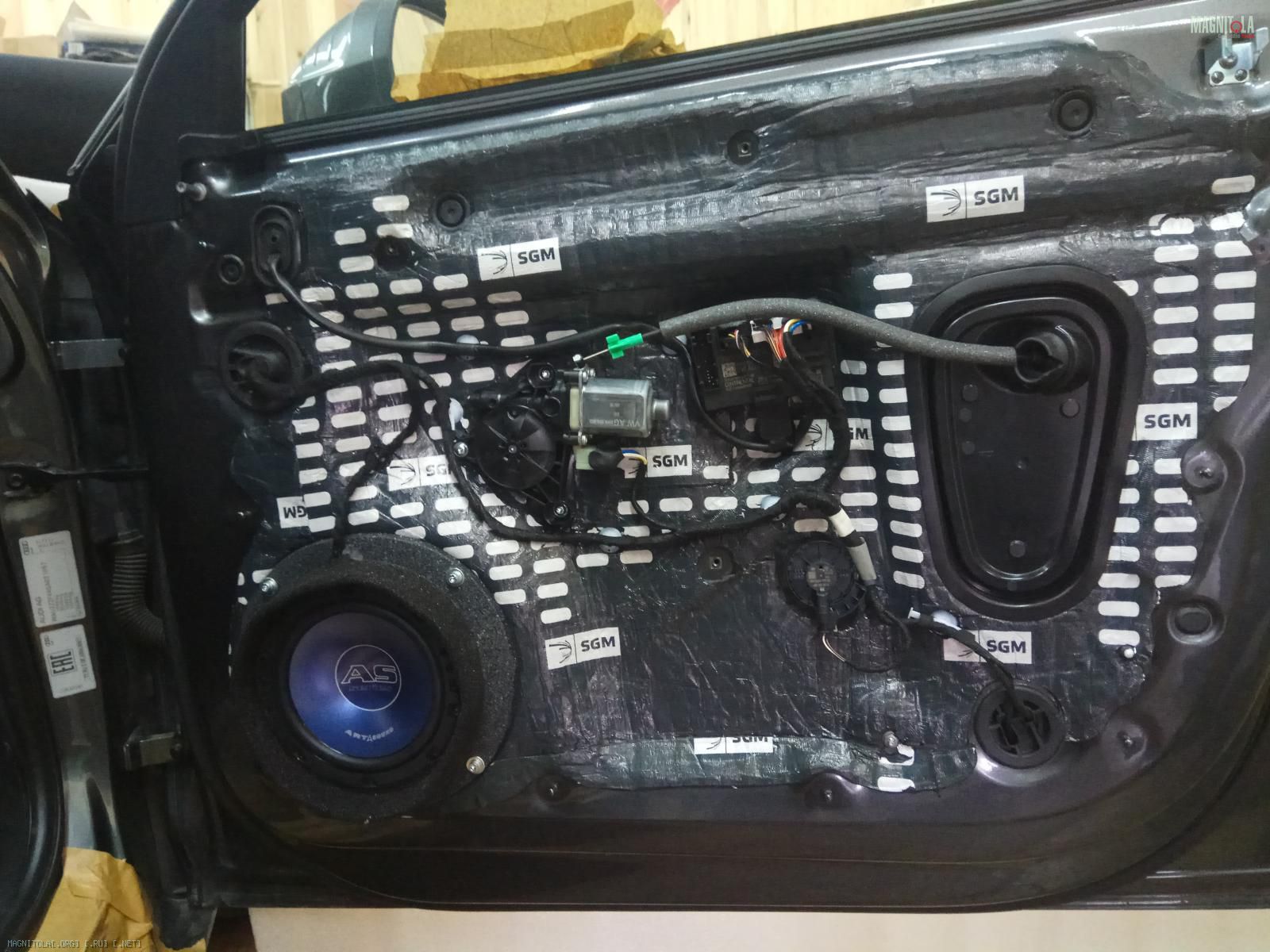

Передние двери итог...
Вложение 1236204 Вложение 1236206 Вложение 1236208

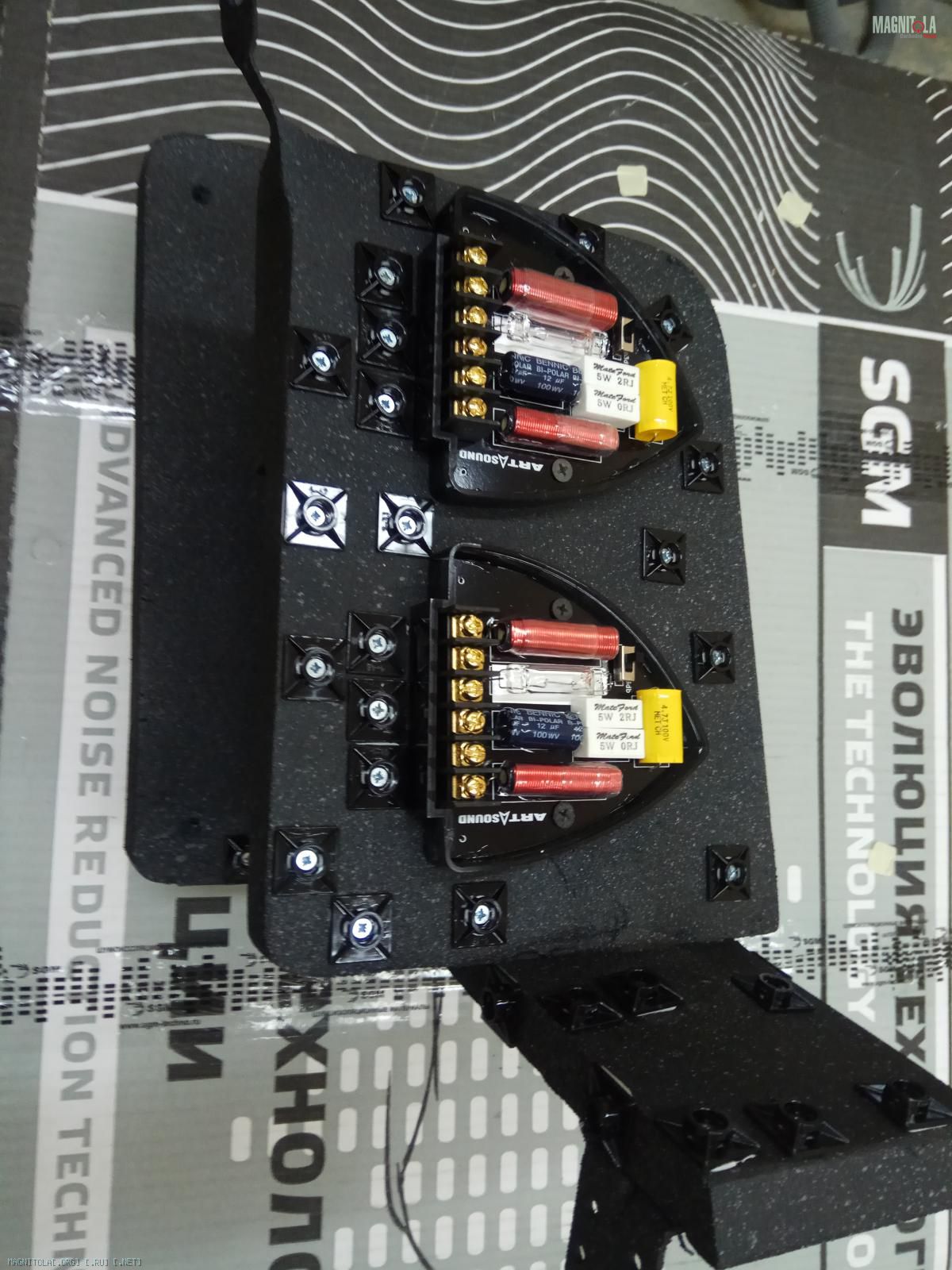

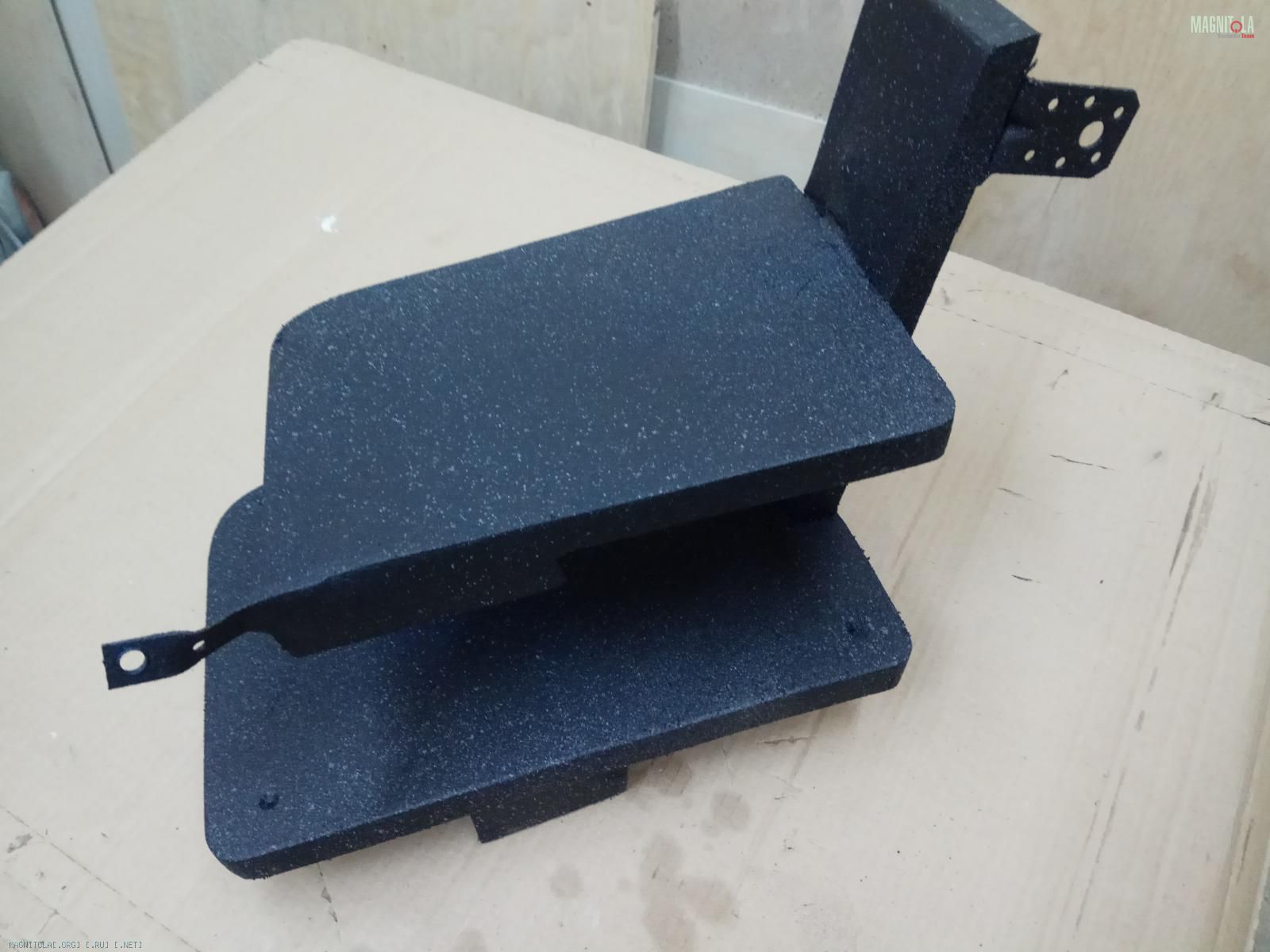

Изготавливаем/красим полочку под усилитель и кроссоверы...

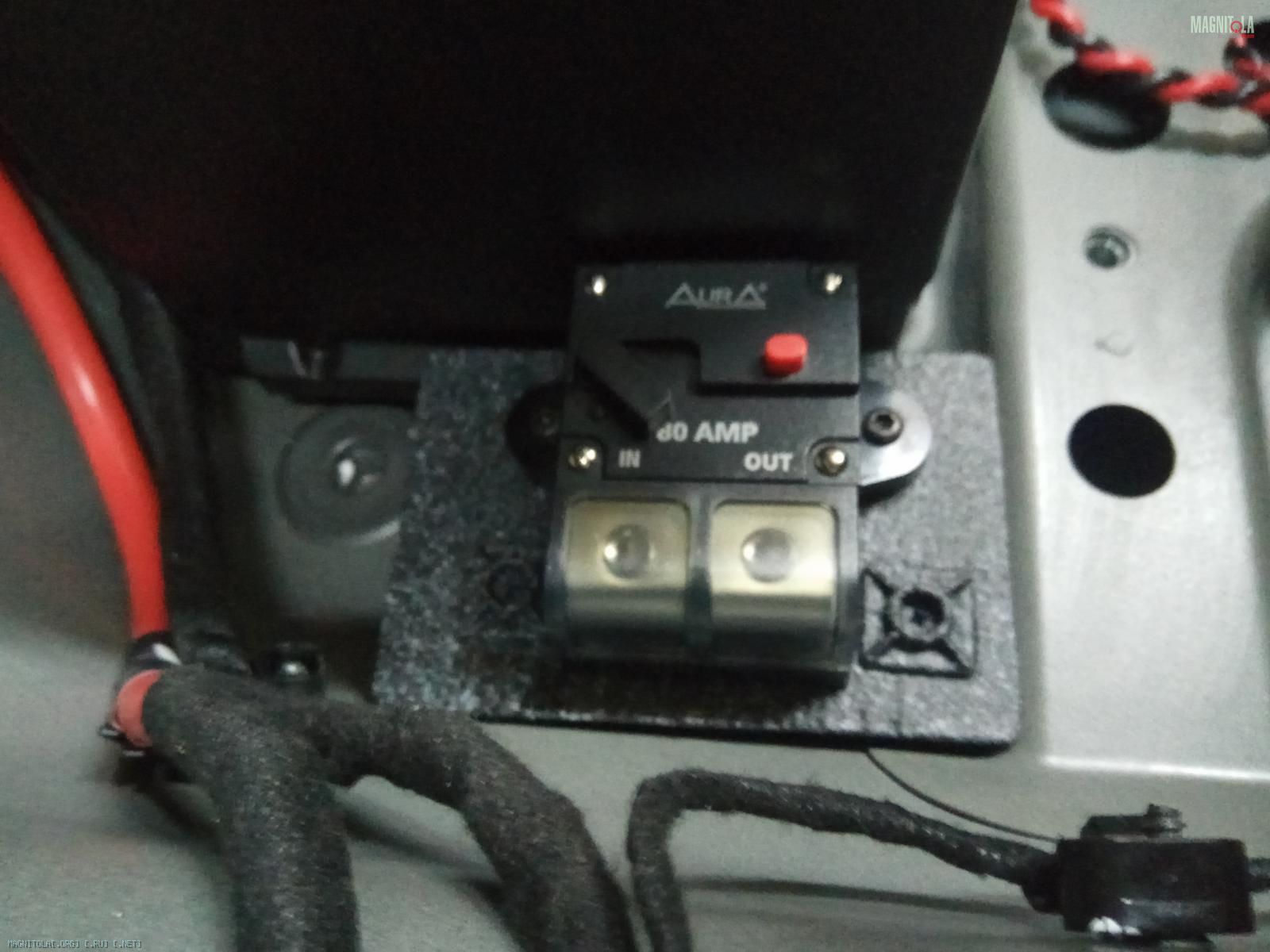

Полочка под предохранитель...
Устанавливаем ВЧ.
Вложение 1236210 Вложение 1236212 Вложение 1236214 Вложение 1236216 Вложение 1236218 Вложение 1236220 Вложение 1236222

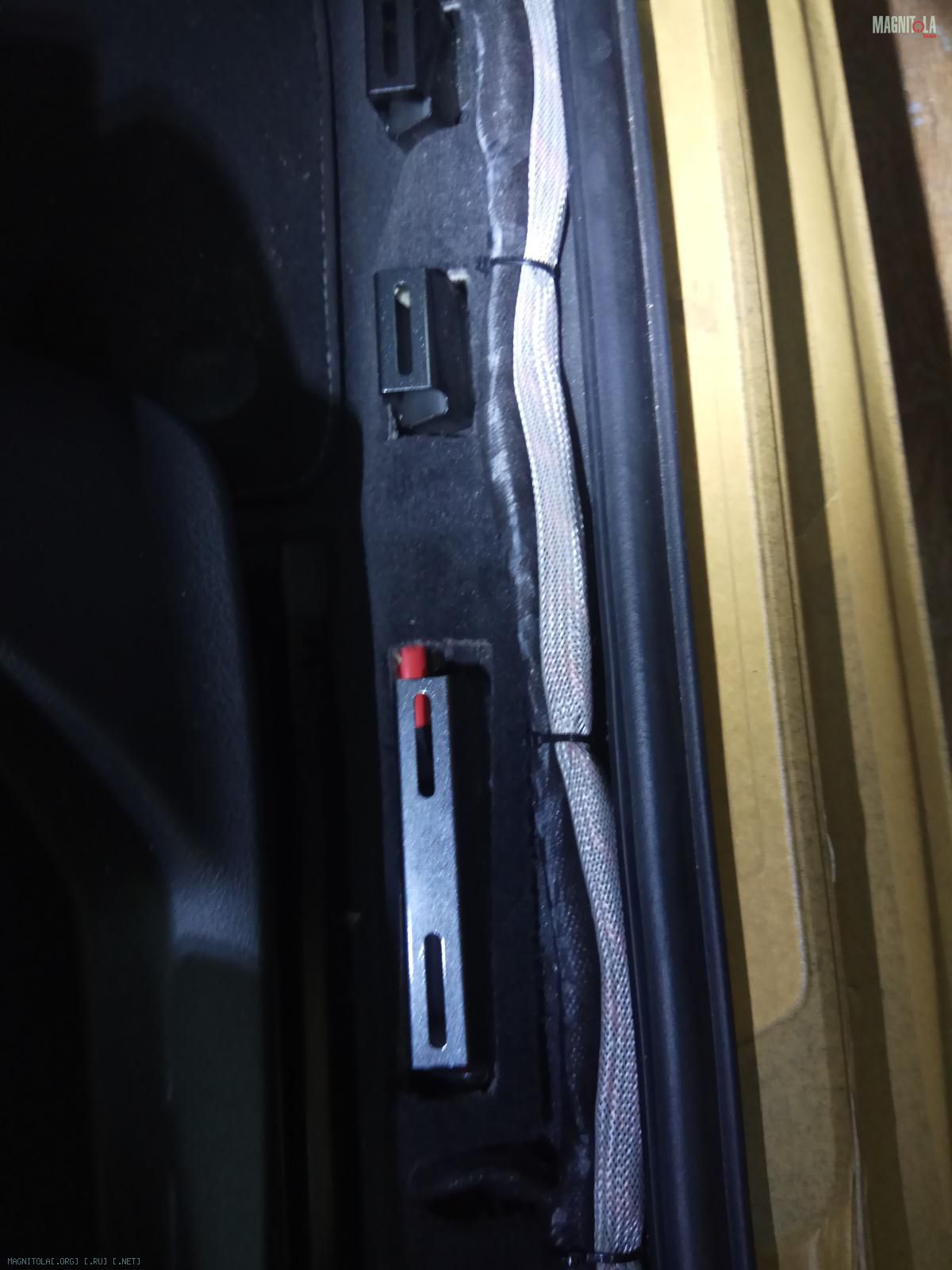

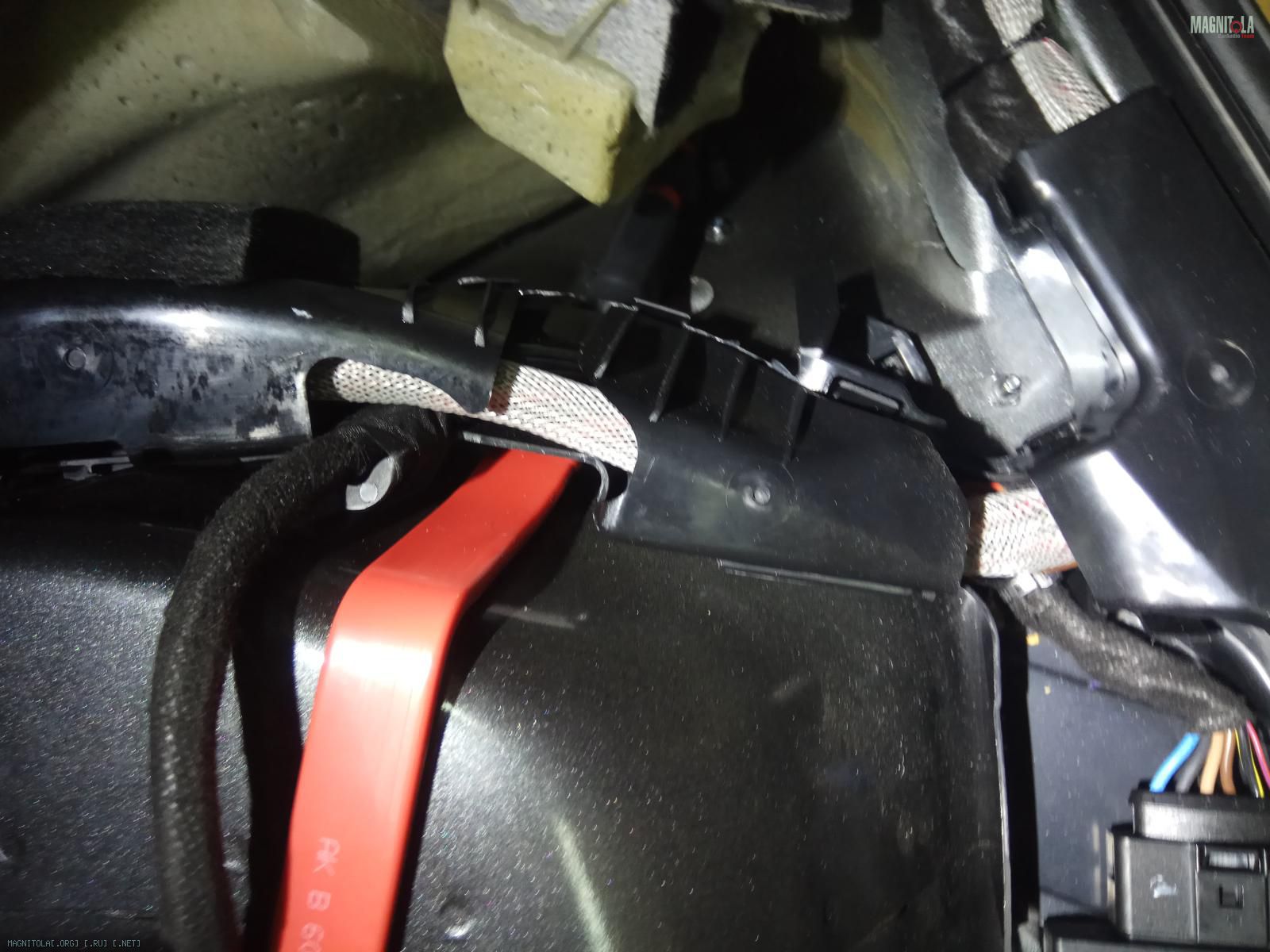

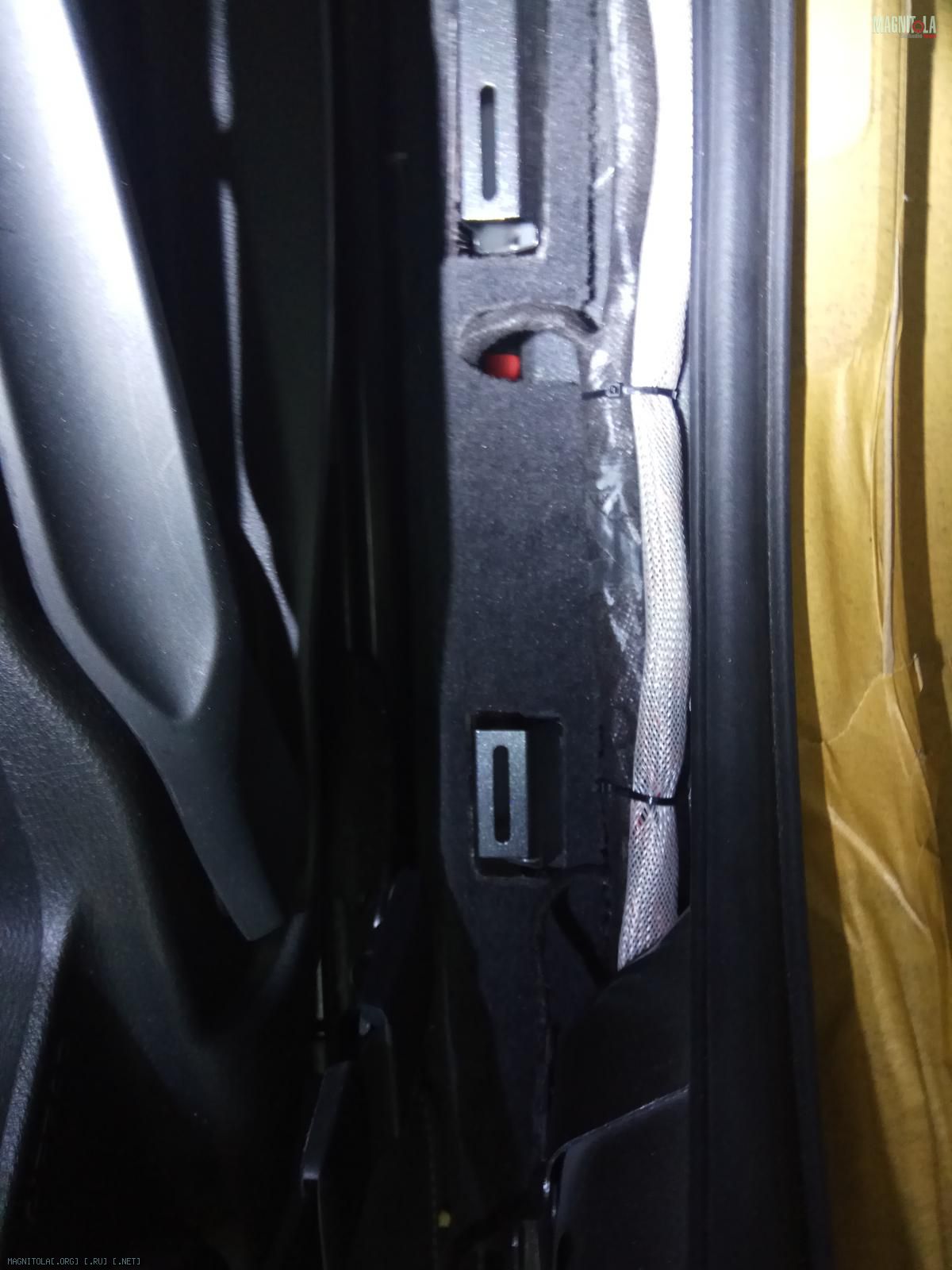

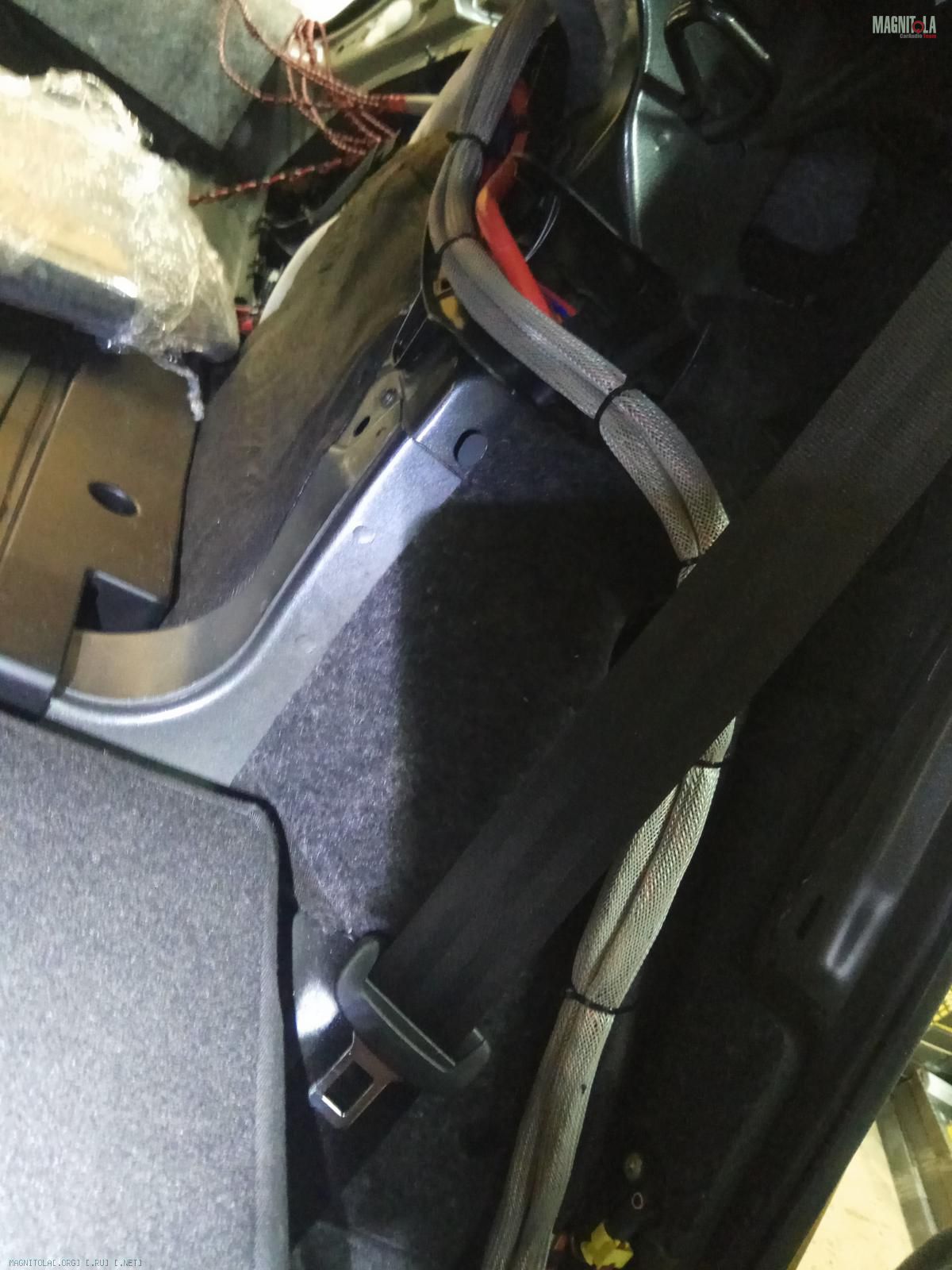

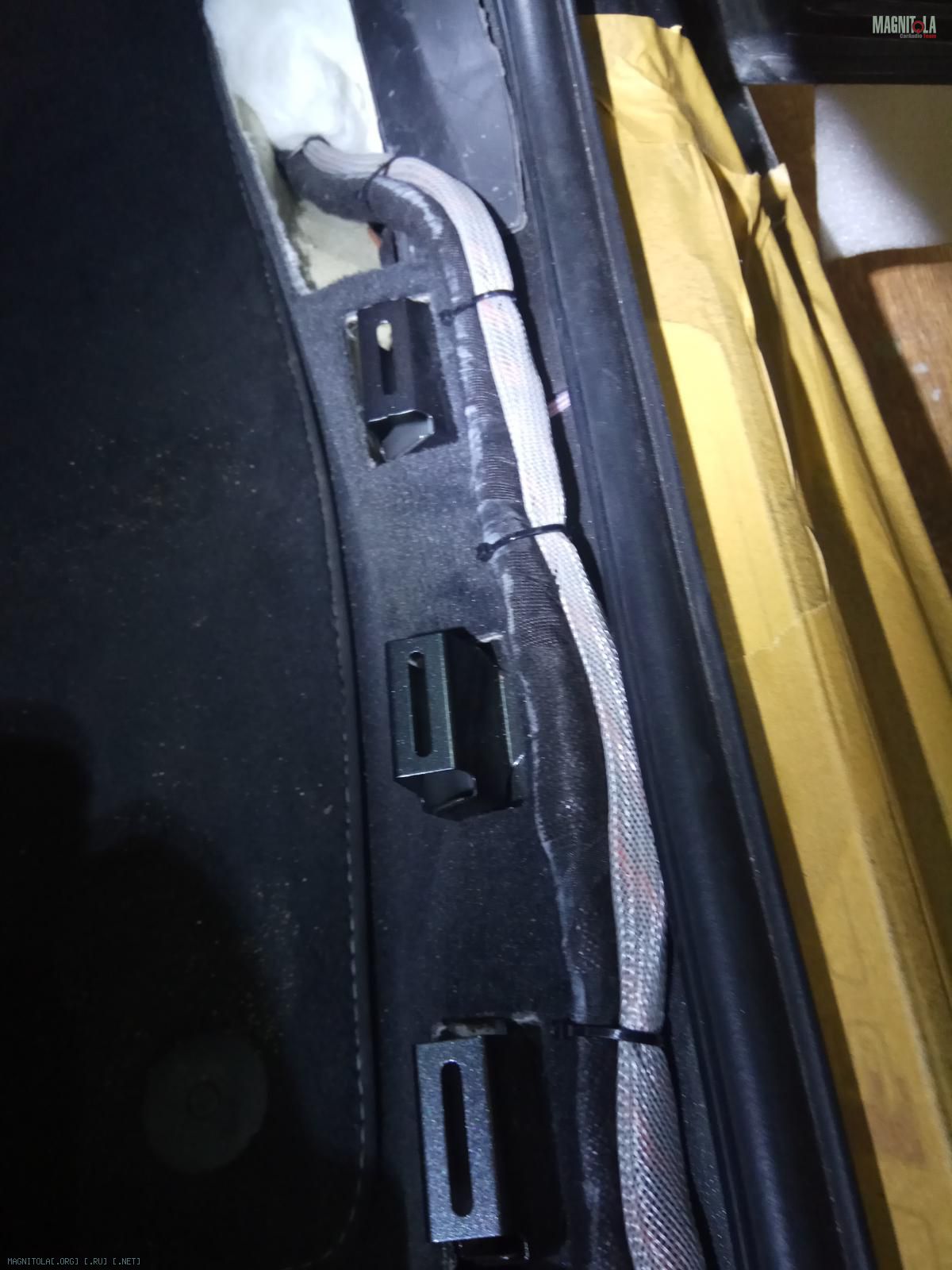

Прокладываем, закрепляем акустическую проводку.
Вложение 1236224 Вложение 1236226 Вложение 1236228 Вложение 1236230 Вложение 1236232 Вложение 1236234 Вложение 1236236 Вложение 1236238 Вложение 1236240 Вложение 1236242 Вложение 1236244 Вложение 1236246

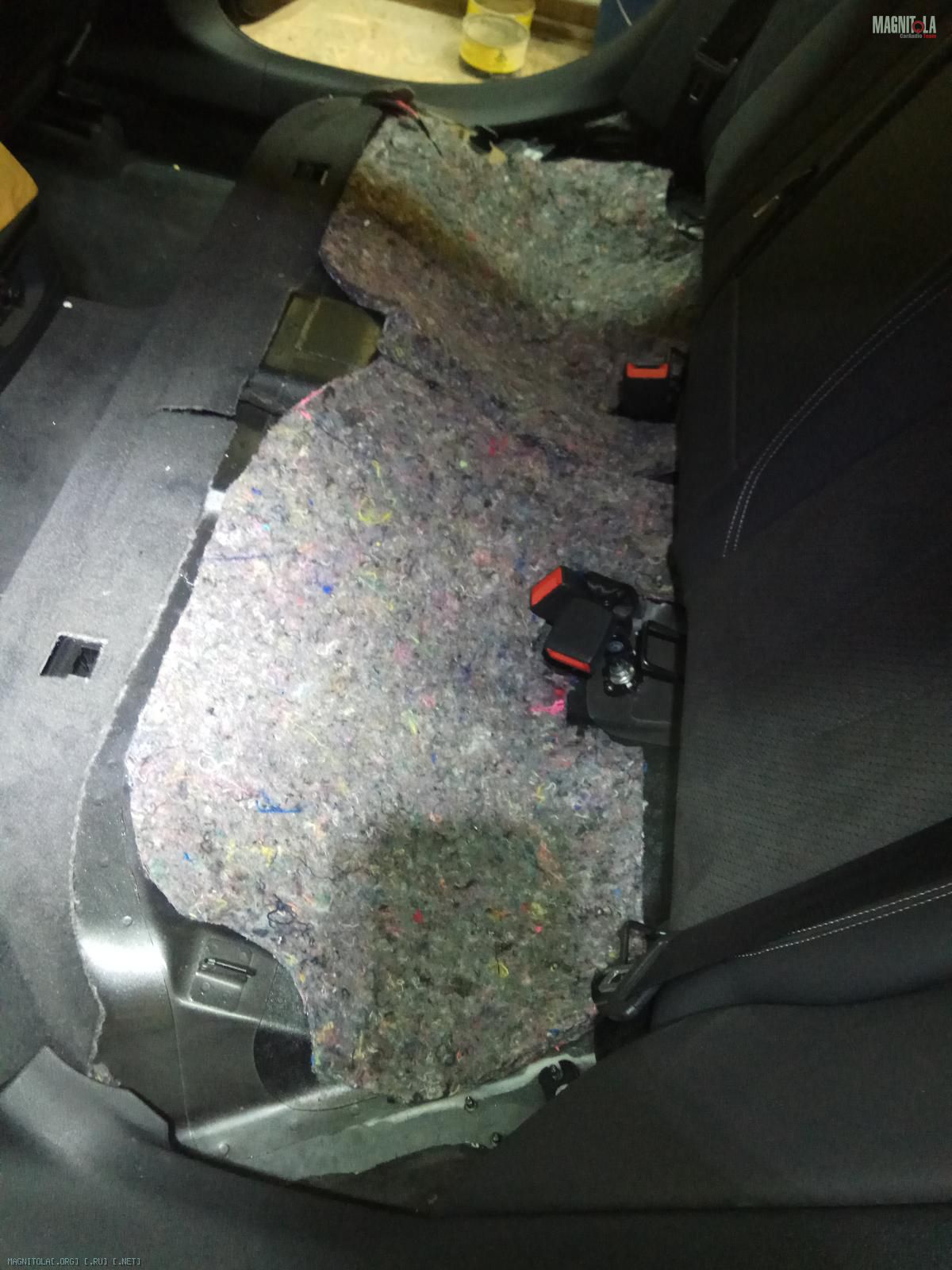

За задним диваном укладываем плотный, толстый войлок Б250...

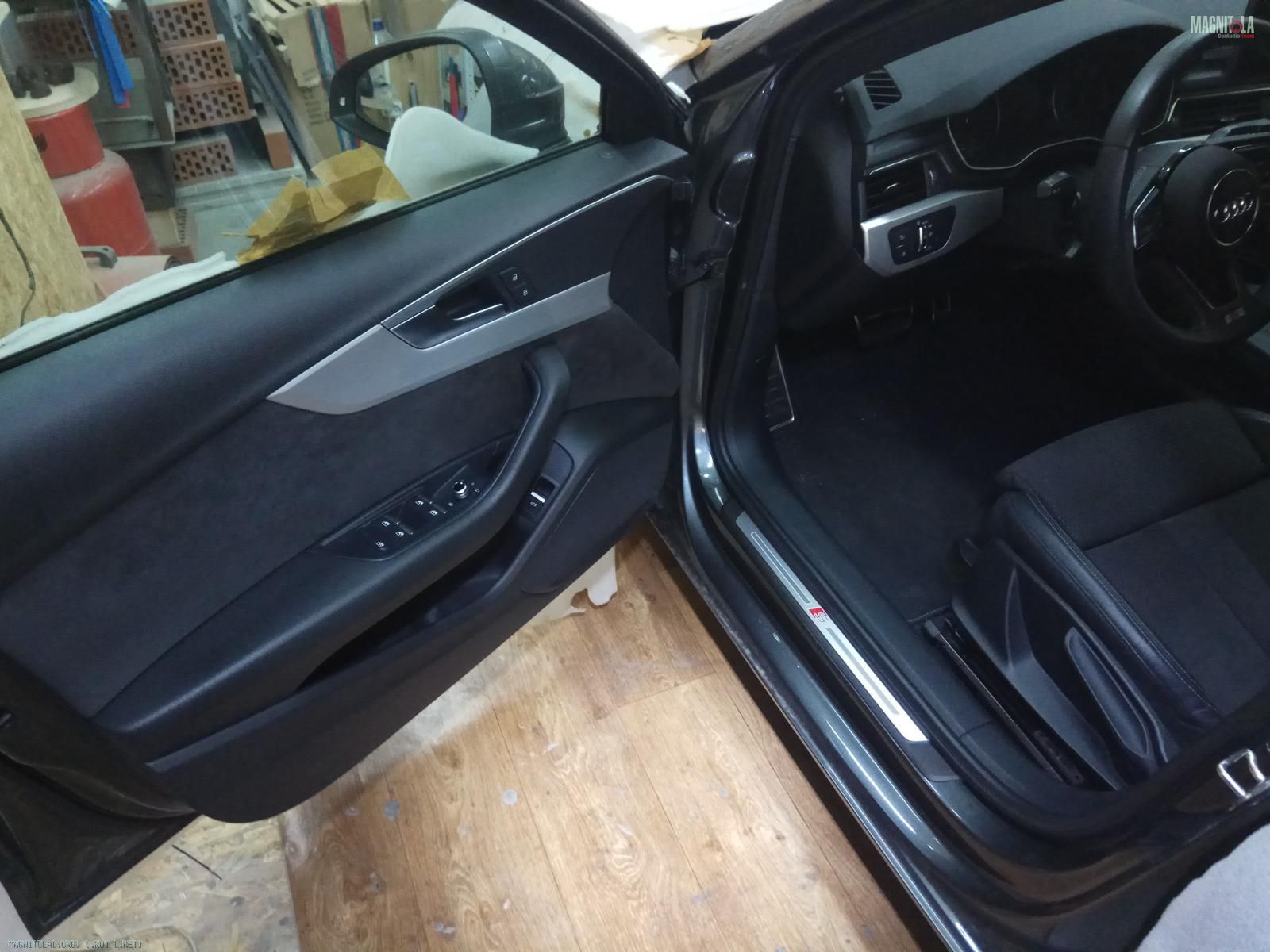

Собираем салон.
Вложение 1236248 Вложение 1236250 Вложение 1236252 Вложение 1236254 Вложение 1236256

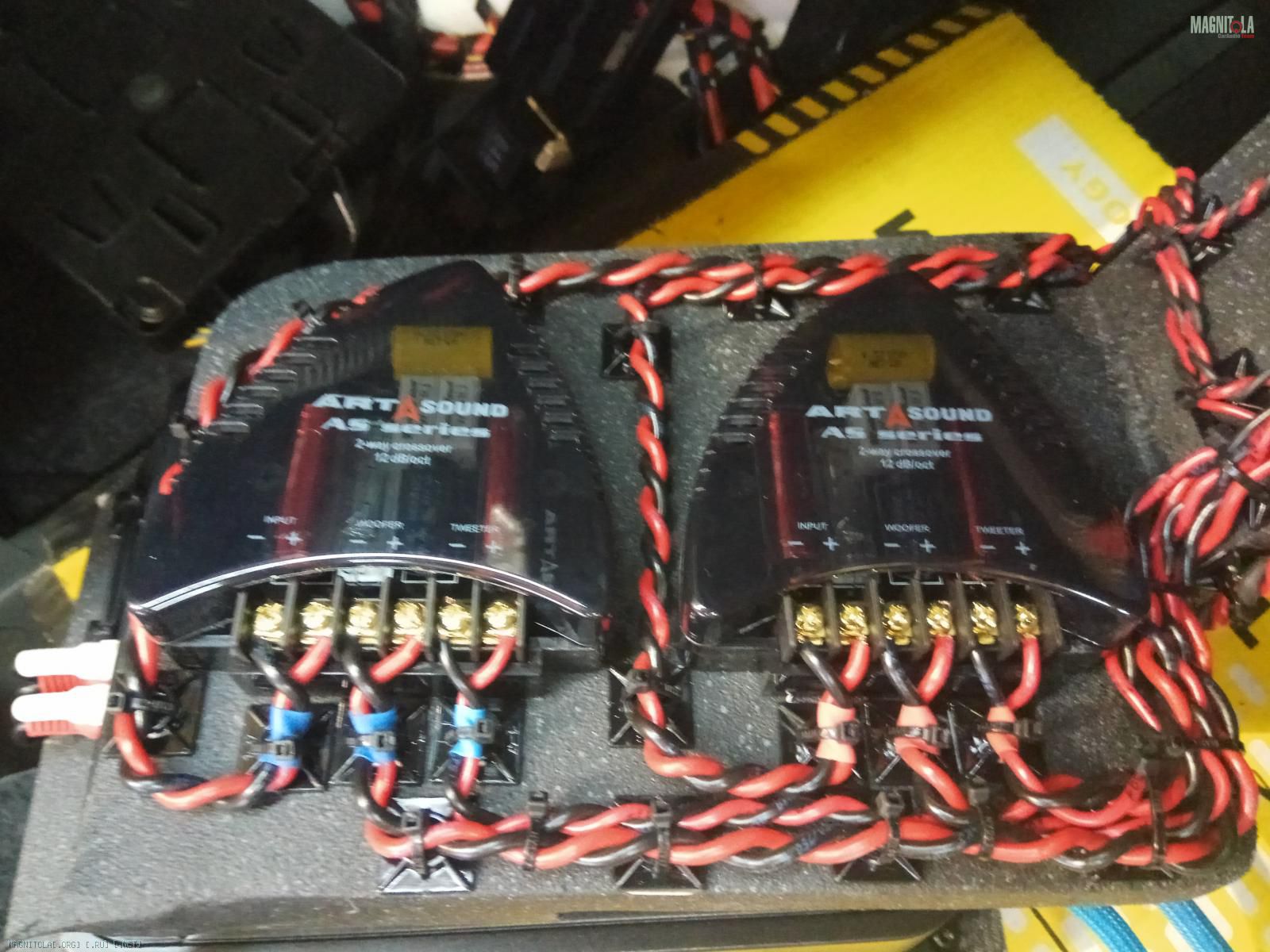

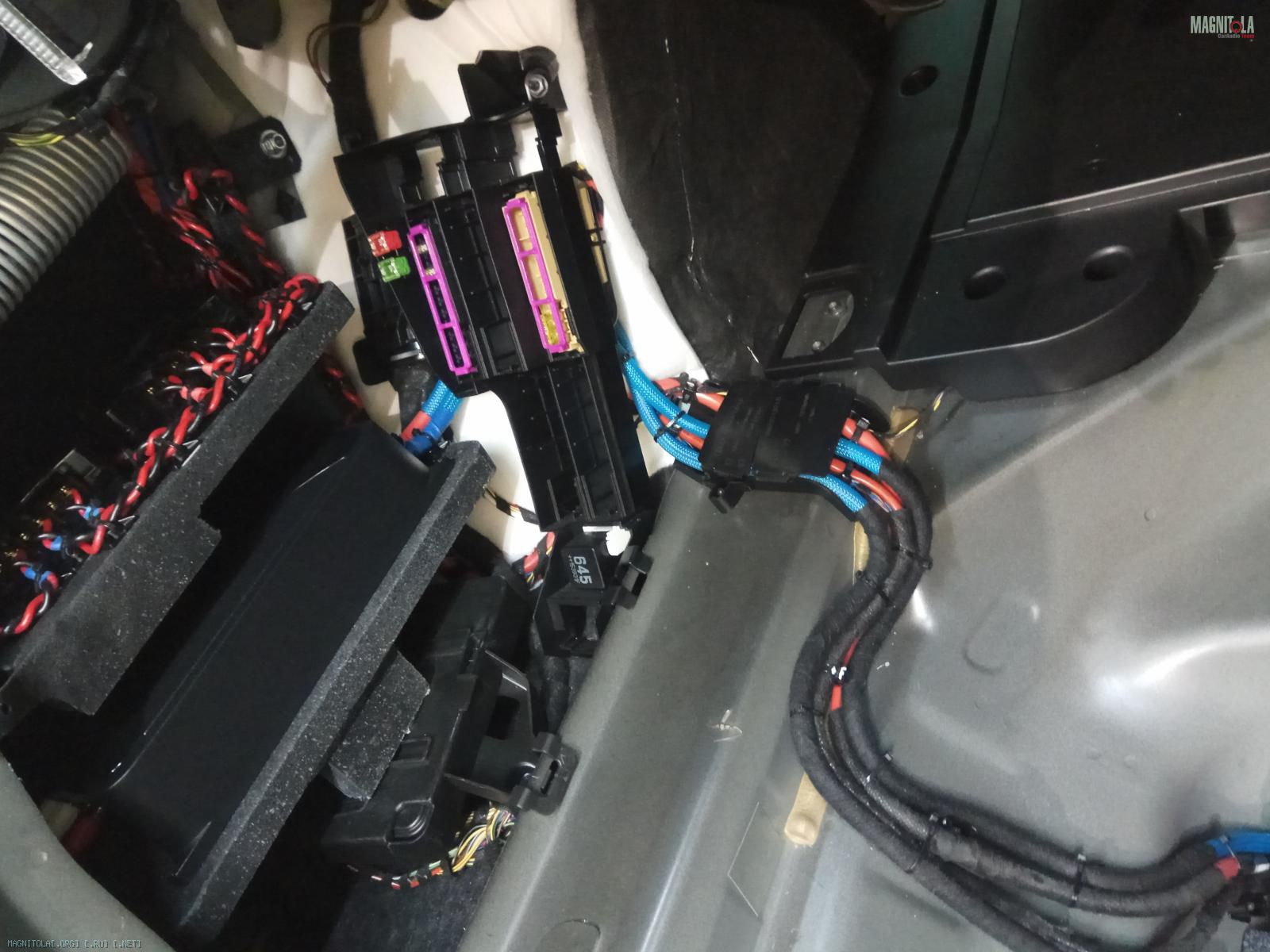

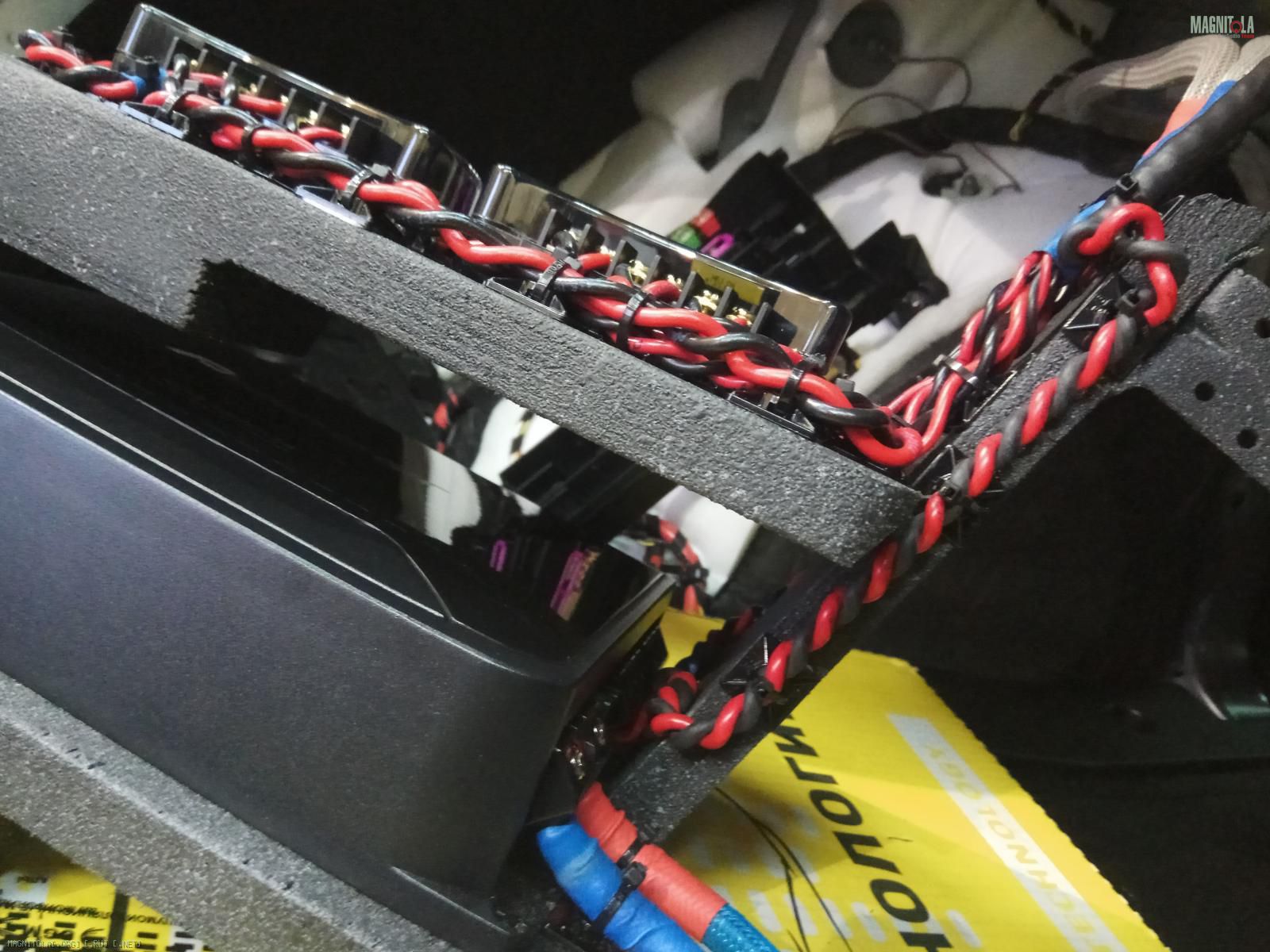

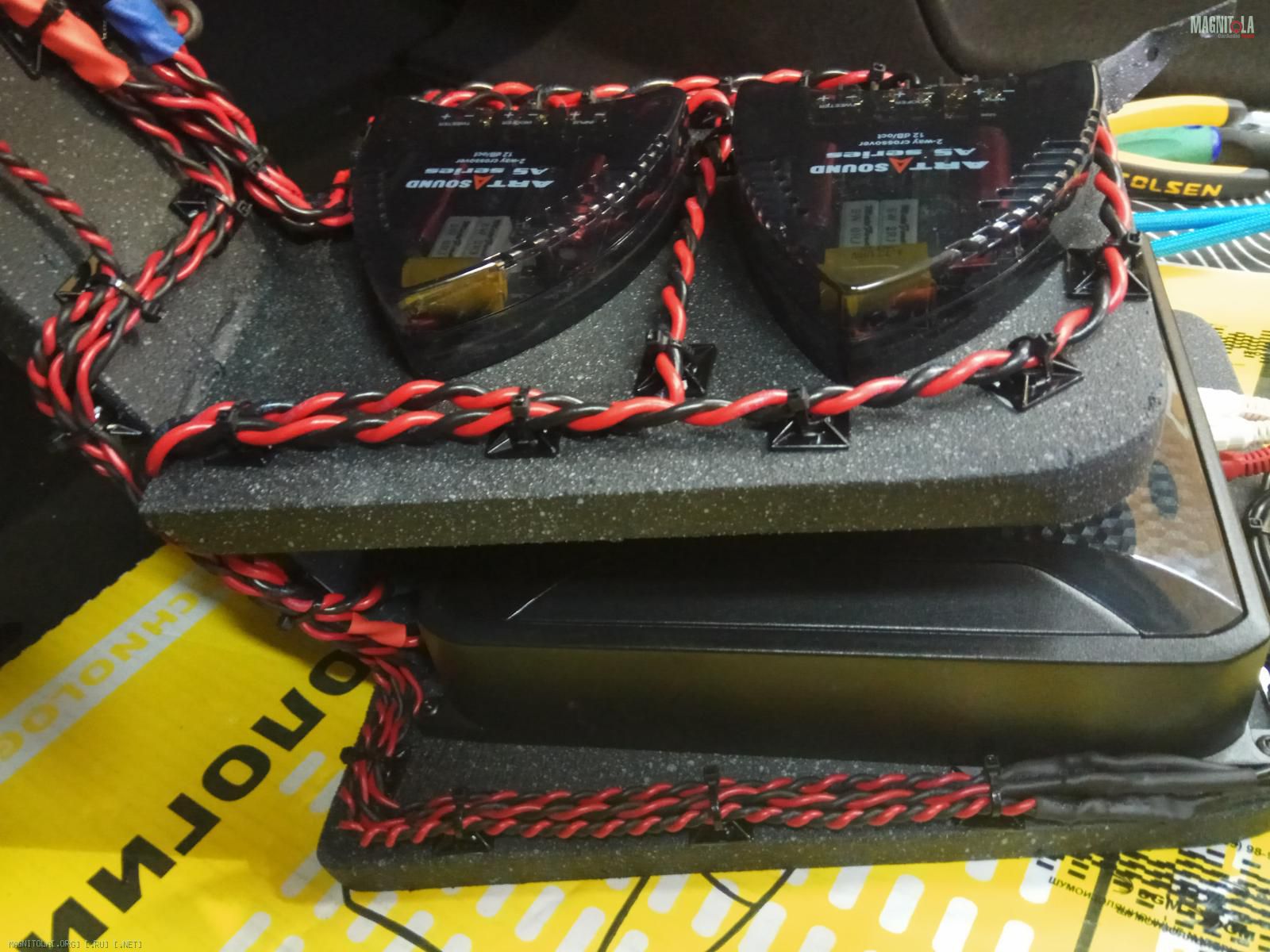

Подключение, коммутация...
Вложение 1236258 Вложение 1236260 Вложение 1236262 Вложение 1236264 Вложение 1236266 Вложение 1236268 Вложение 1236270 Вложение 1236272

Крепление в штатные места М6...

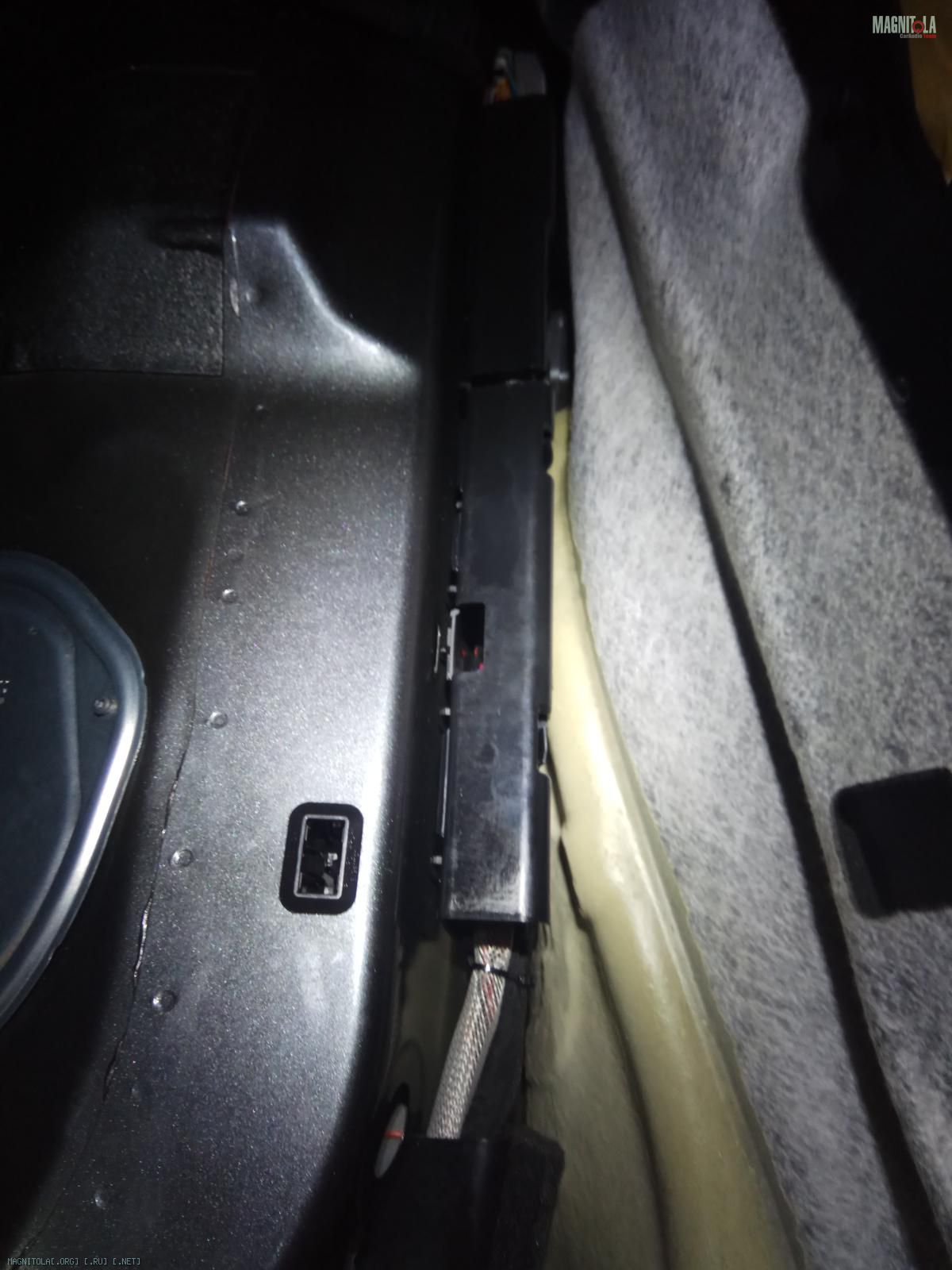

Протяжка, закрепление силовой проводки.
Вложение 1236274 Вложение 1236276 Вложение 1236278 Вложение 1236280 Вложение 1236282 Вложение 1236284
14.08.2018, 08:15
st220

Вложений: 50

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 В9

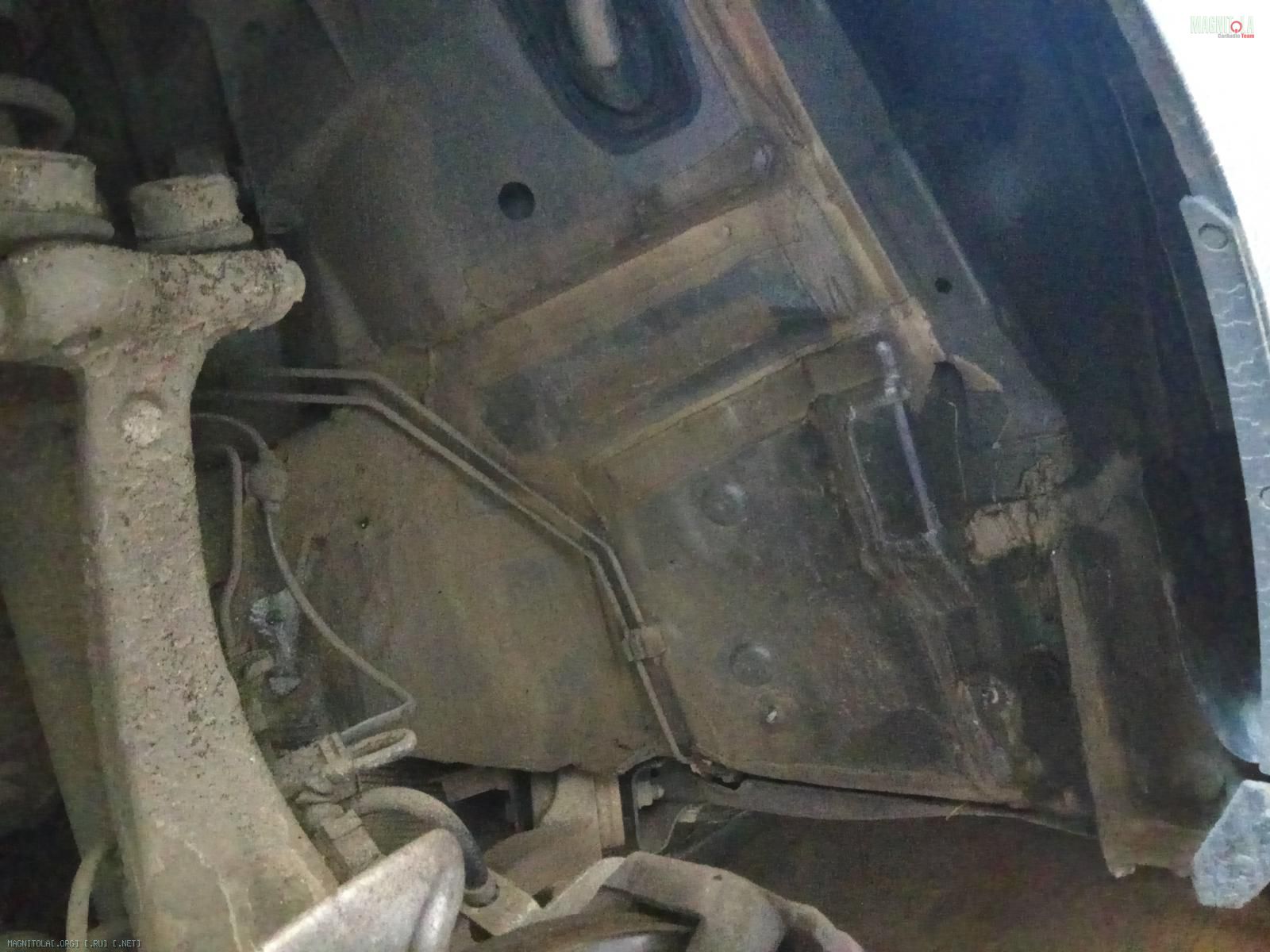

Арки...
Разбираем, очищаем, обезжириваем...

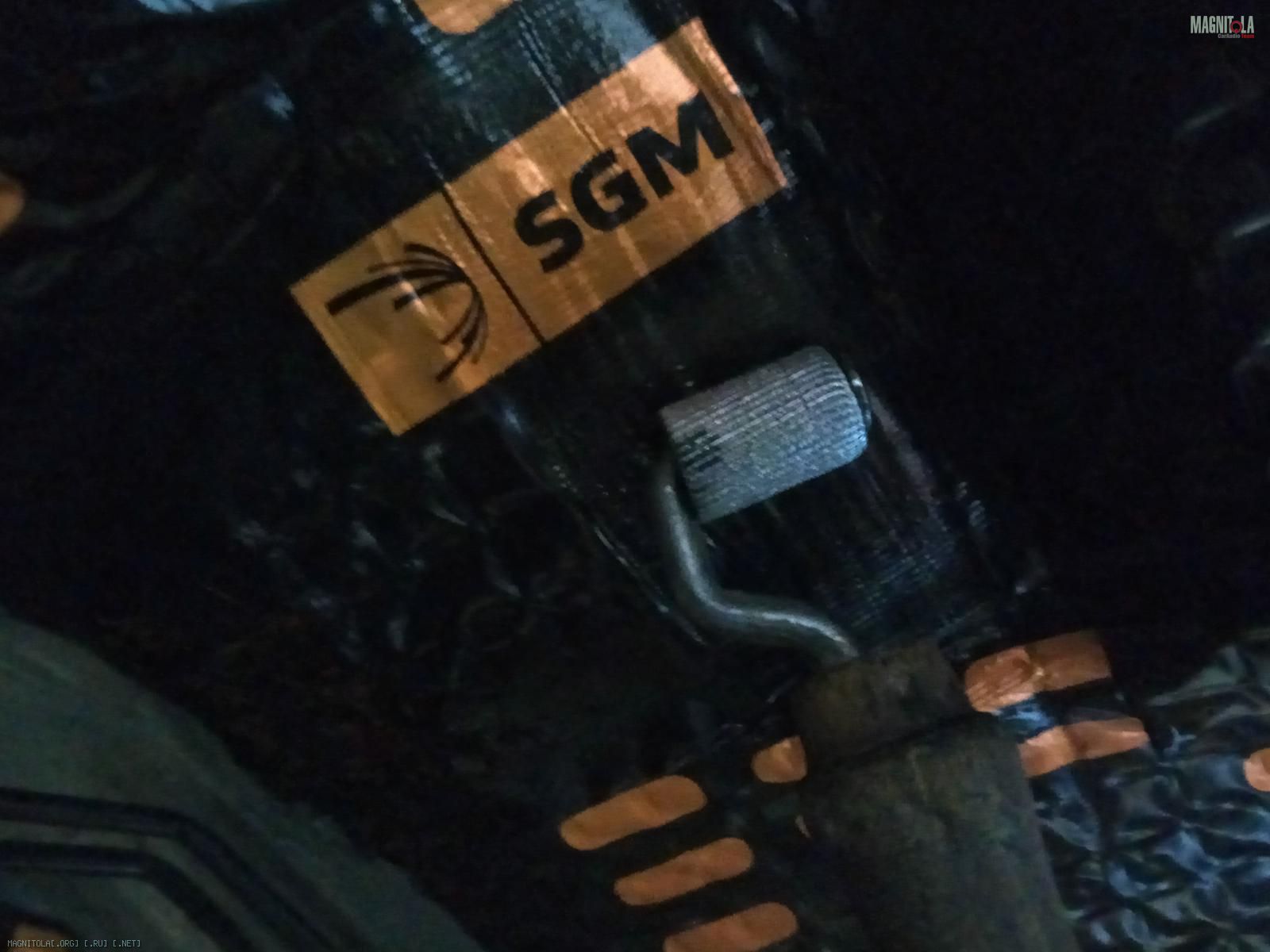

Наносим вибру 4мм в два слоя, послойно греем, прикатываем...

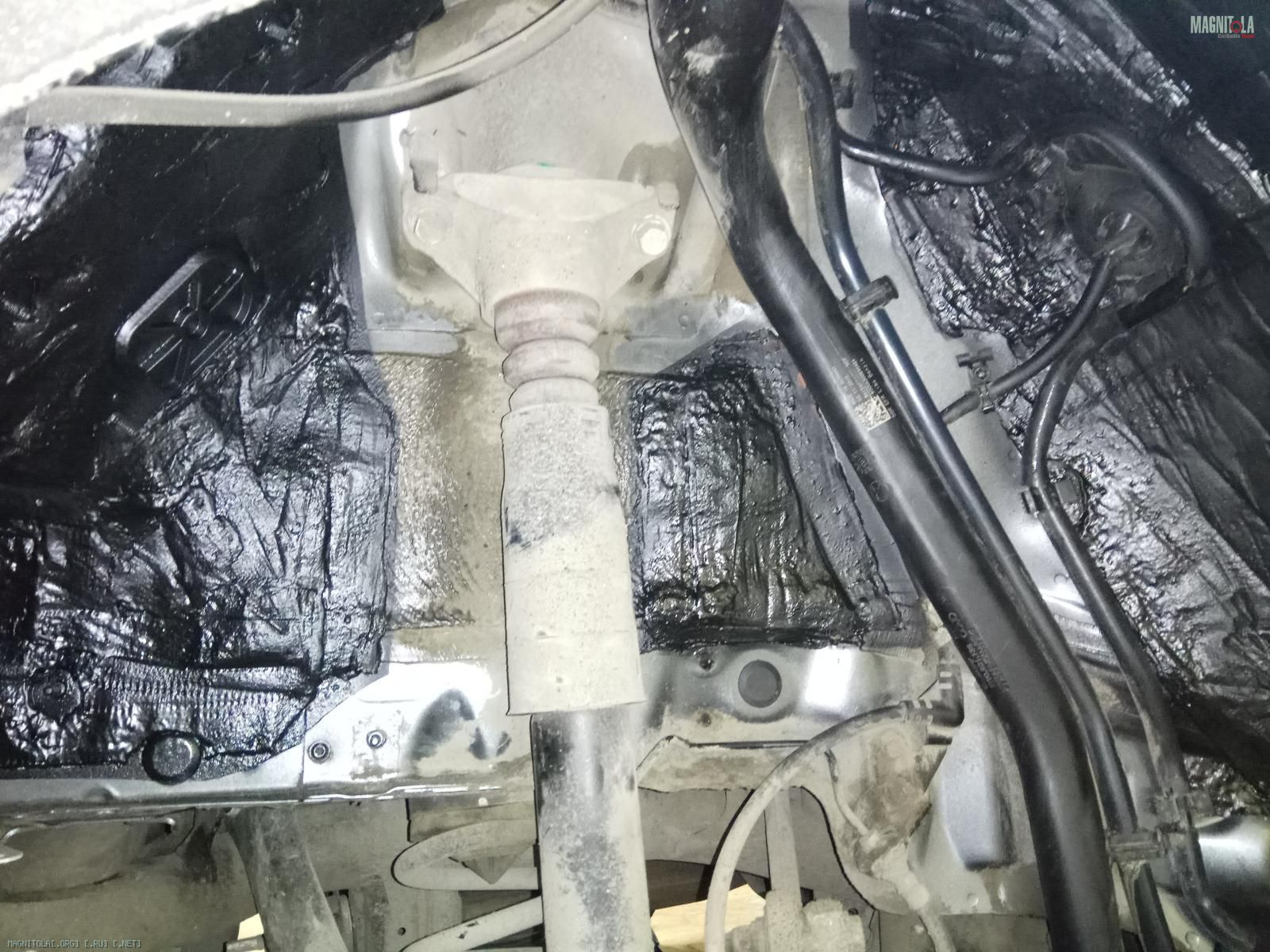

Затем поверх наносим антигравийный состав.
Вложение 1236410 Вложение 1236412 Вложение 1236414 Вложение 1236416 Вложение 1236418 Вложение 1236420 Вложение 1236422 Вложение 1236424 Вложение 1236426 Вложение 1236428

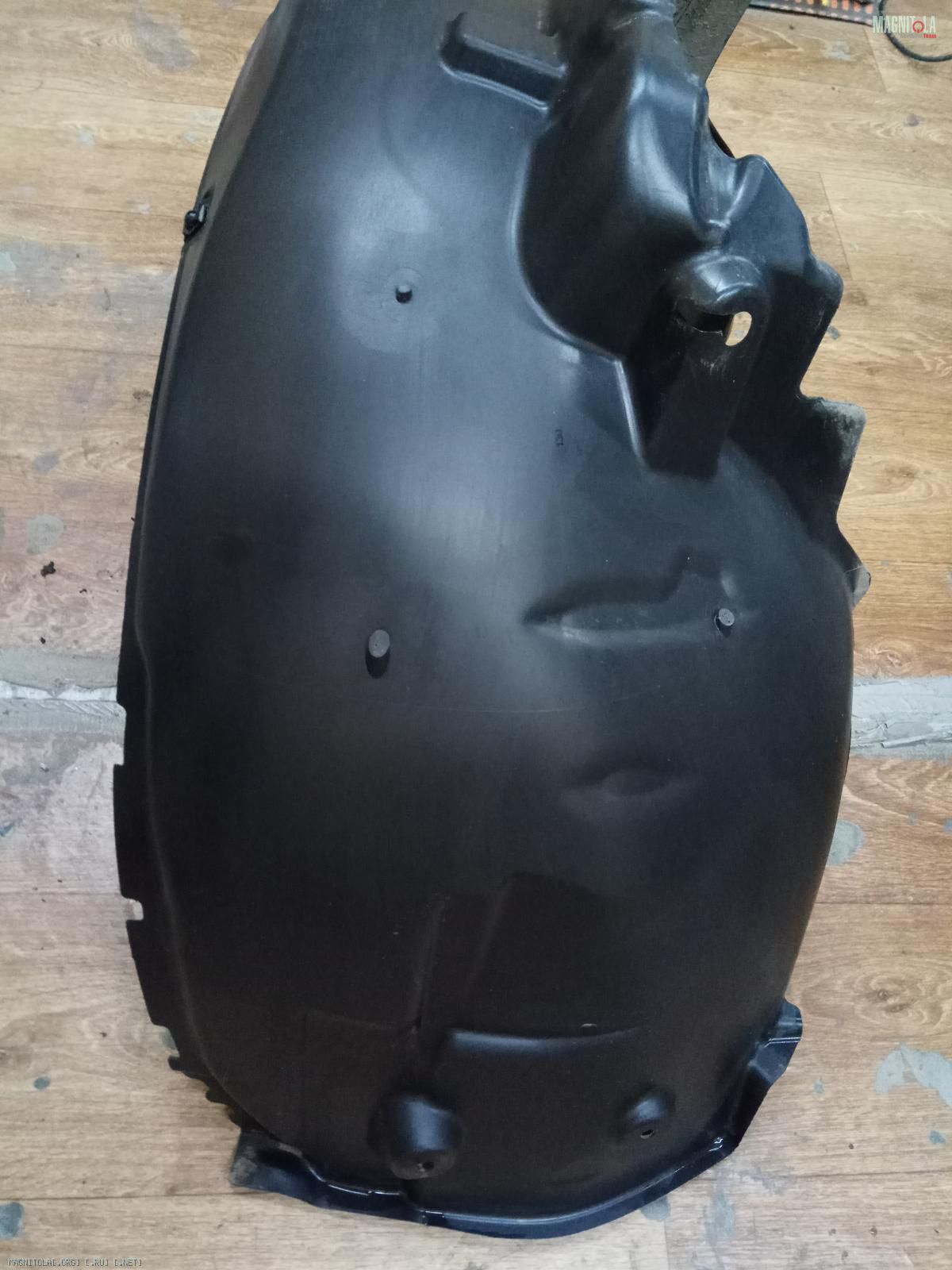

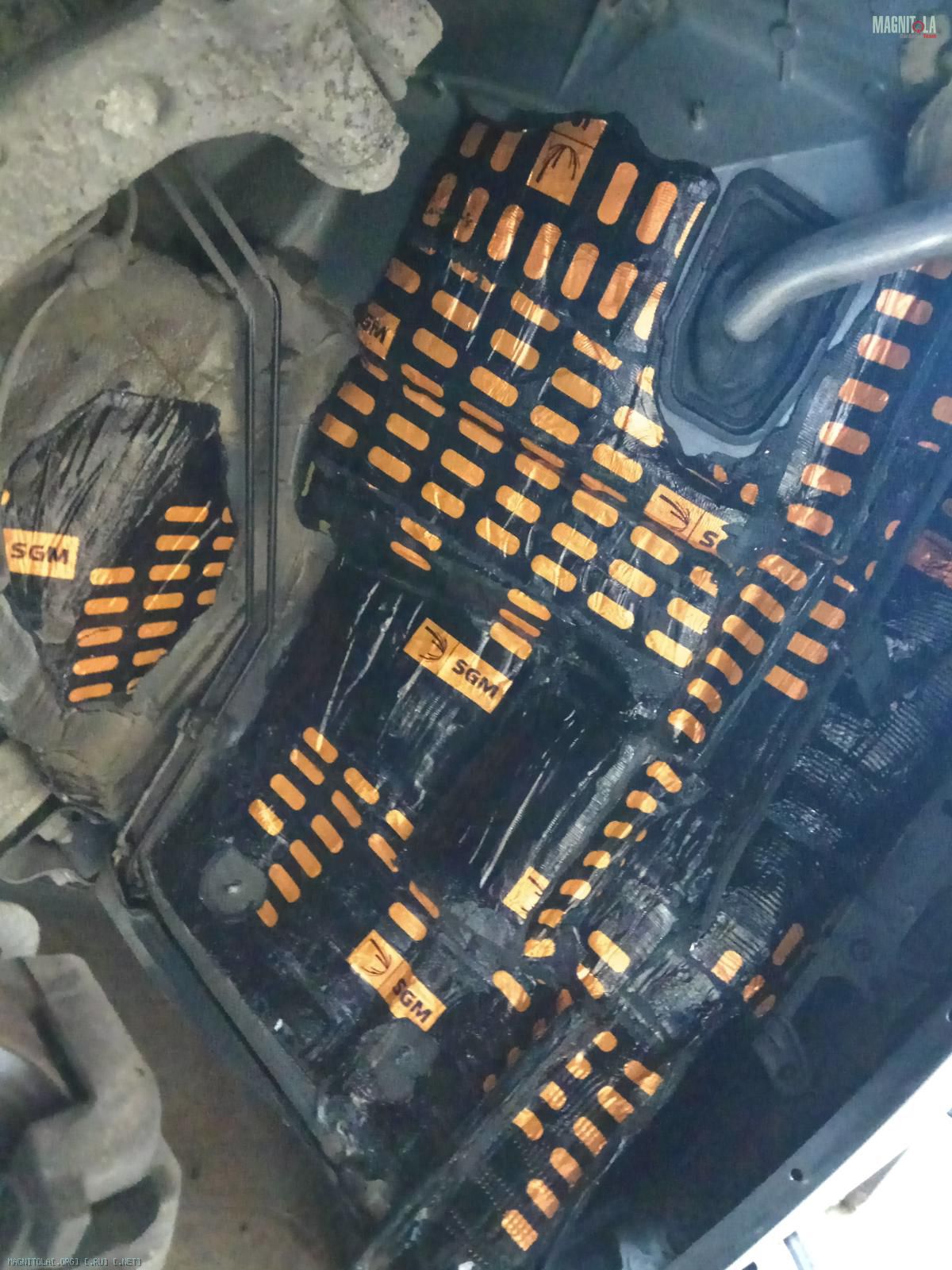

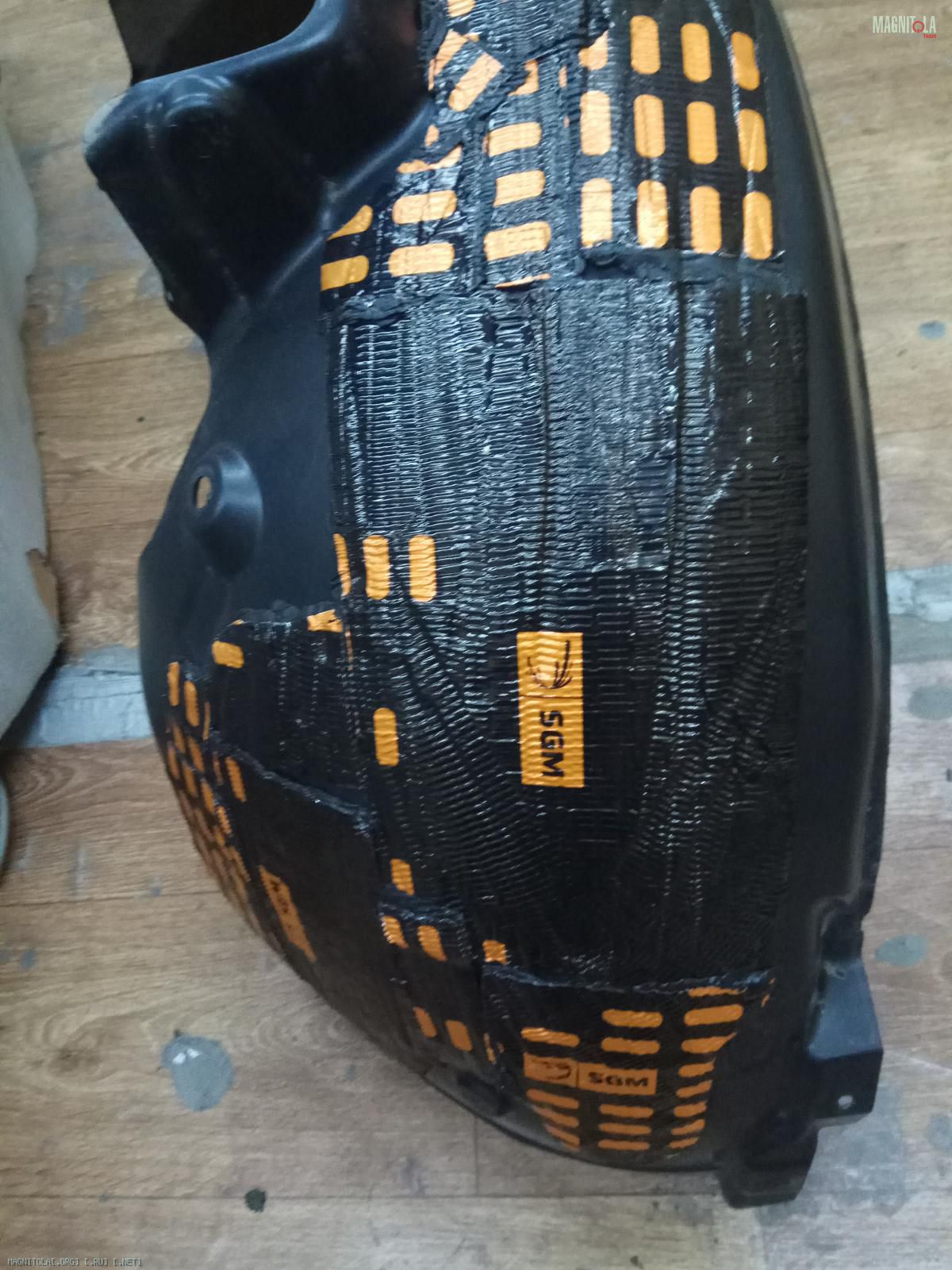

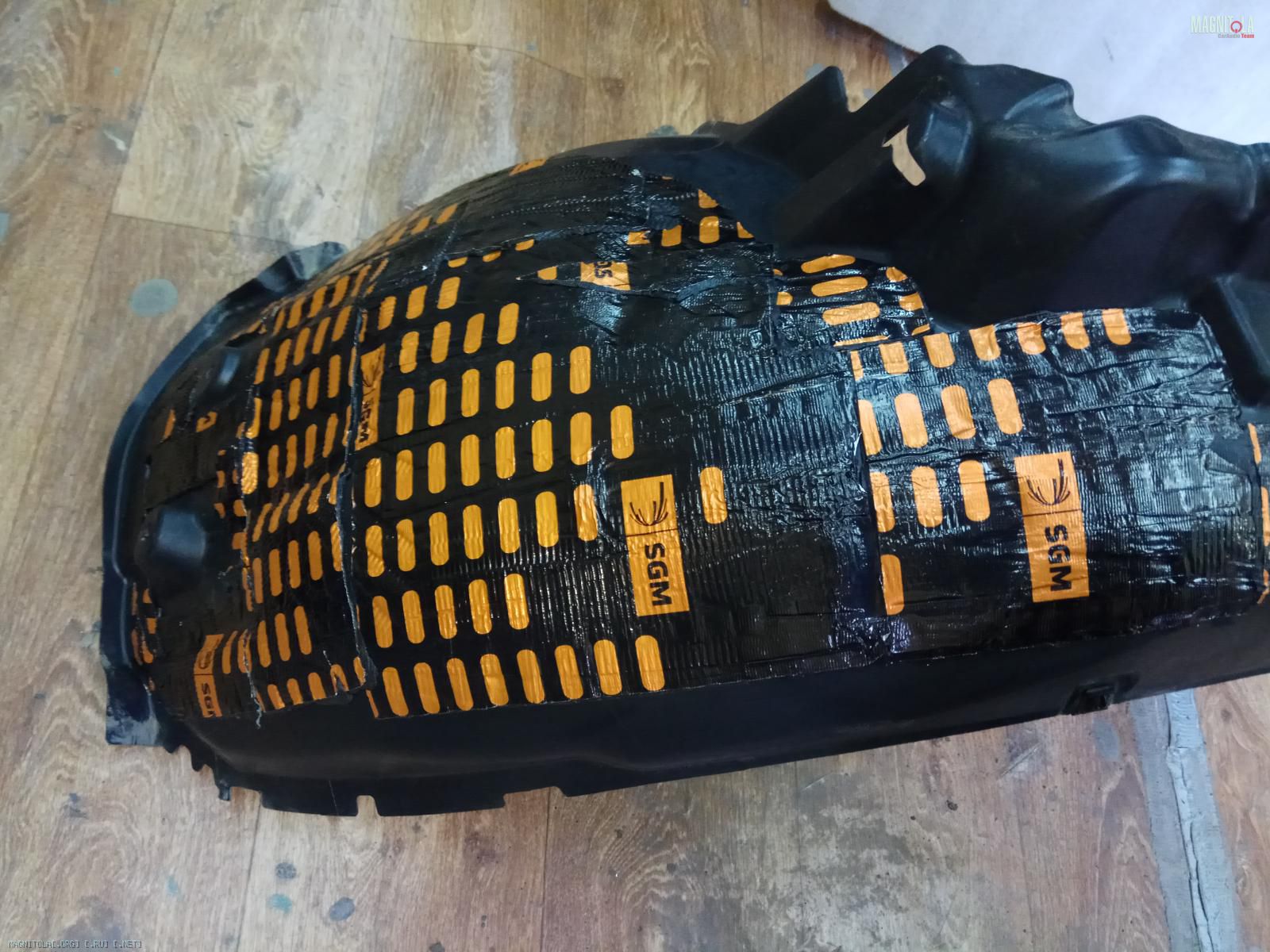

На подкрылок наносим вибру, греем, прикатываем...
Покрываем антигравийным составом...
Вложение 1236430 Вложение 1236432 Вложение 1236434 Вложение 1236436

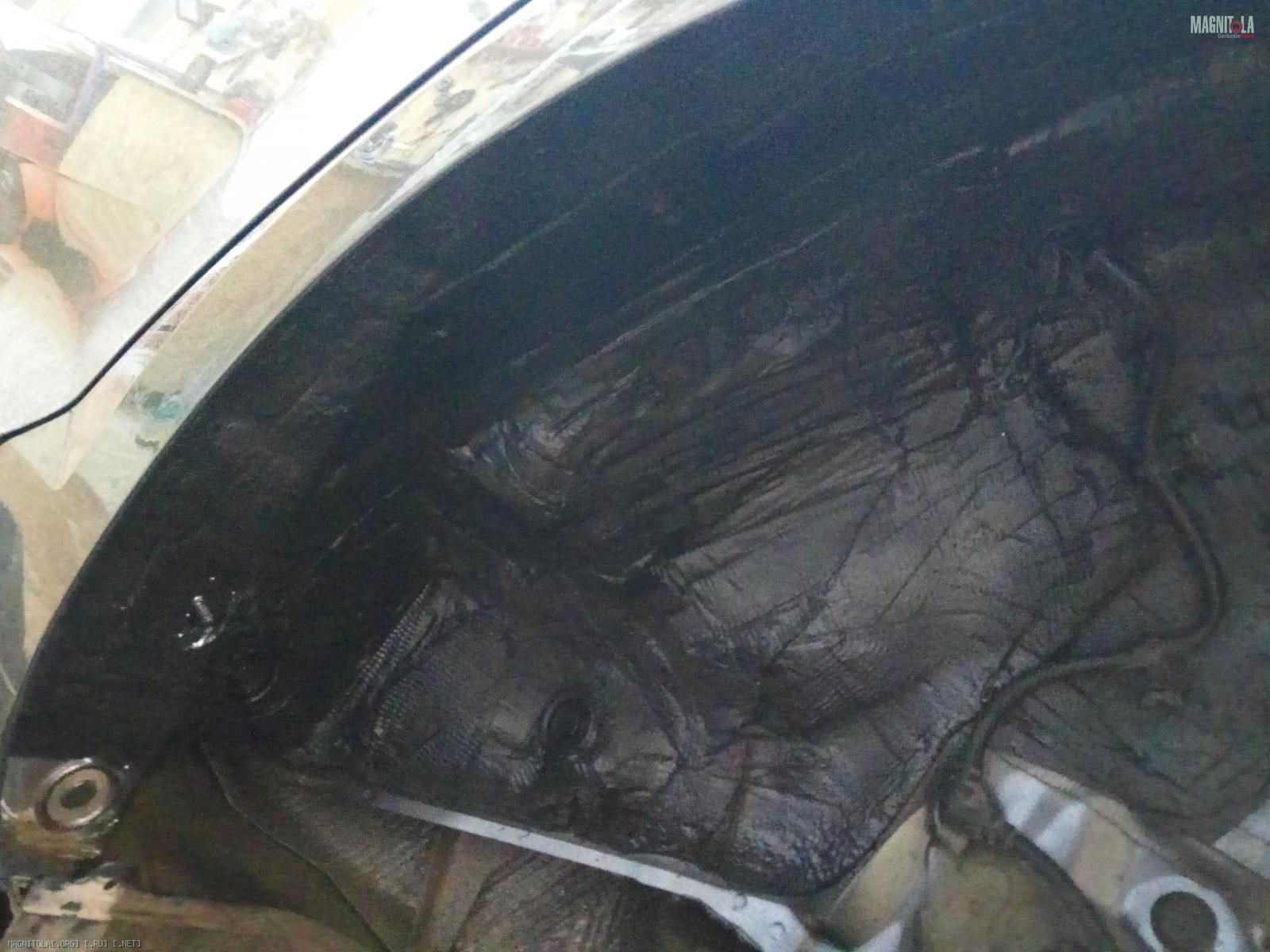

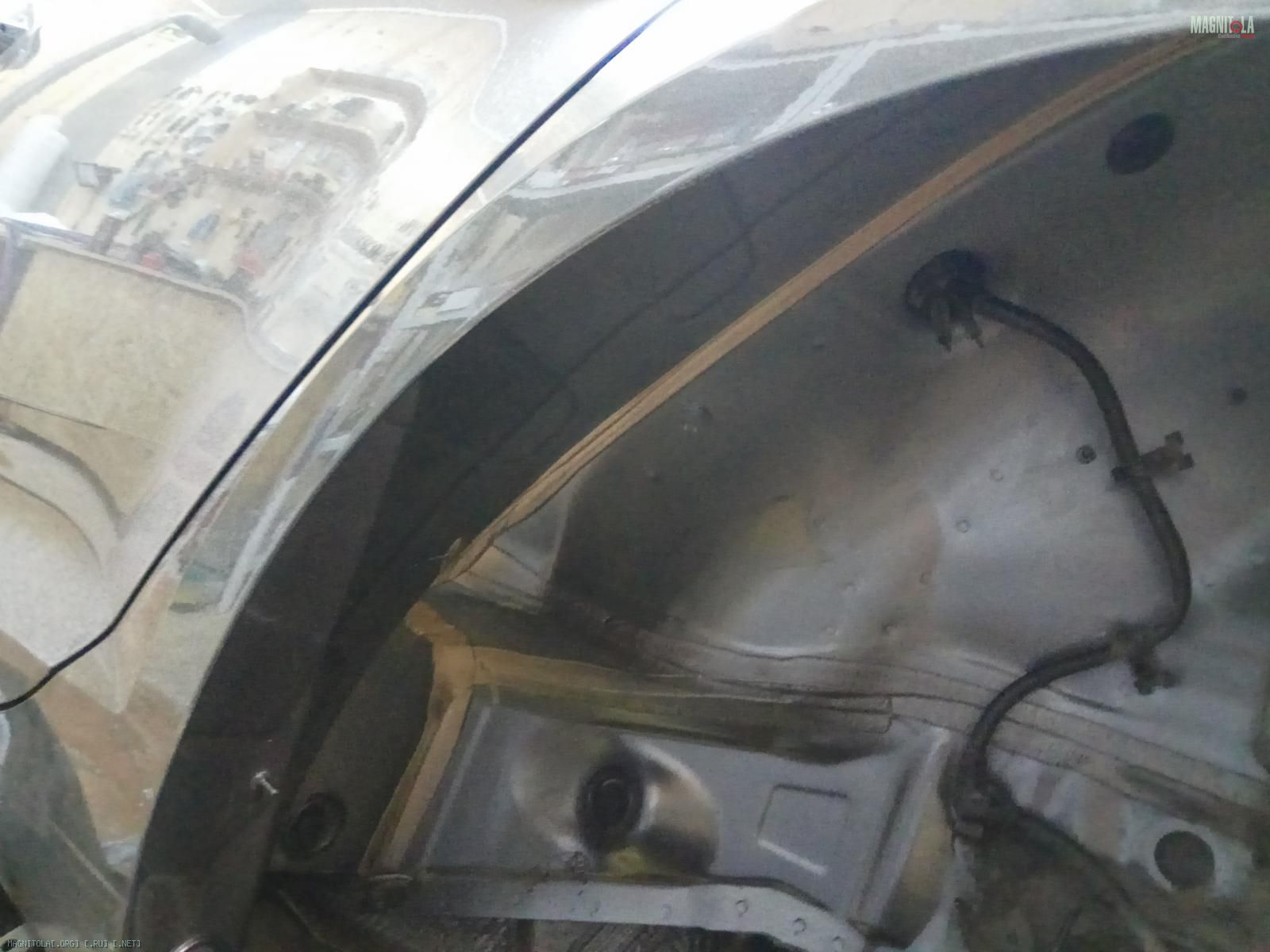

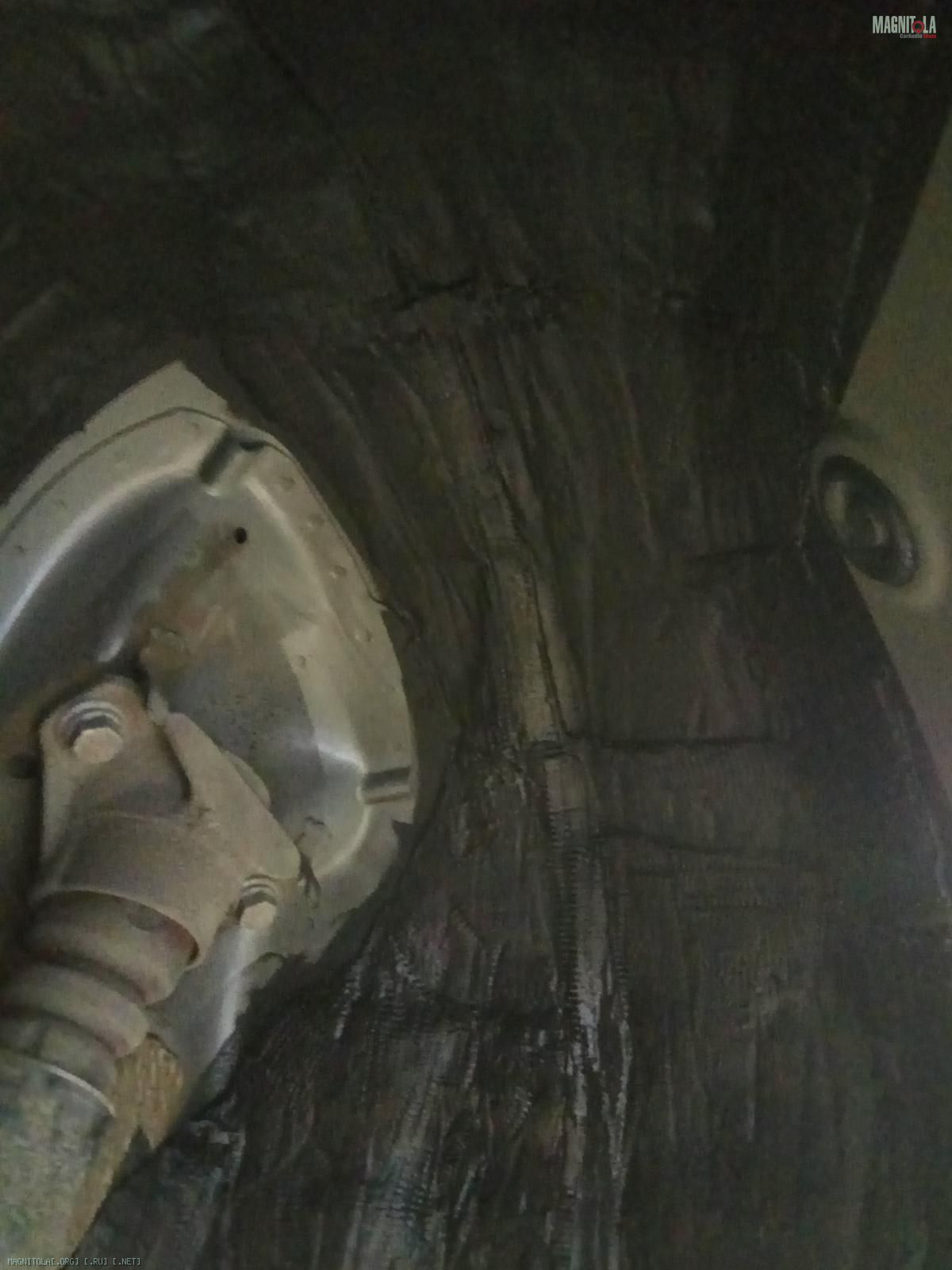

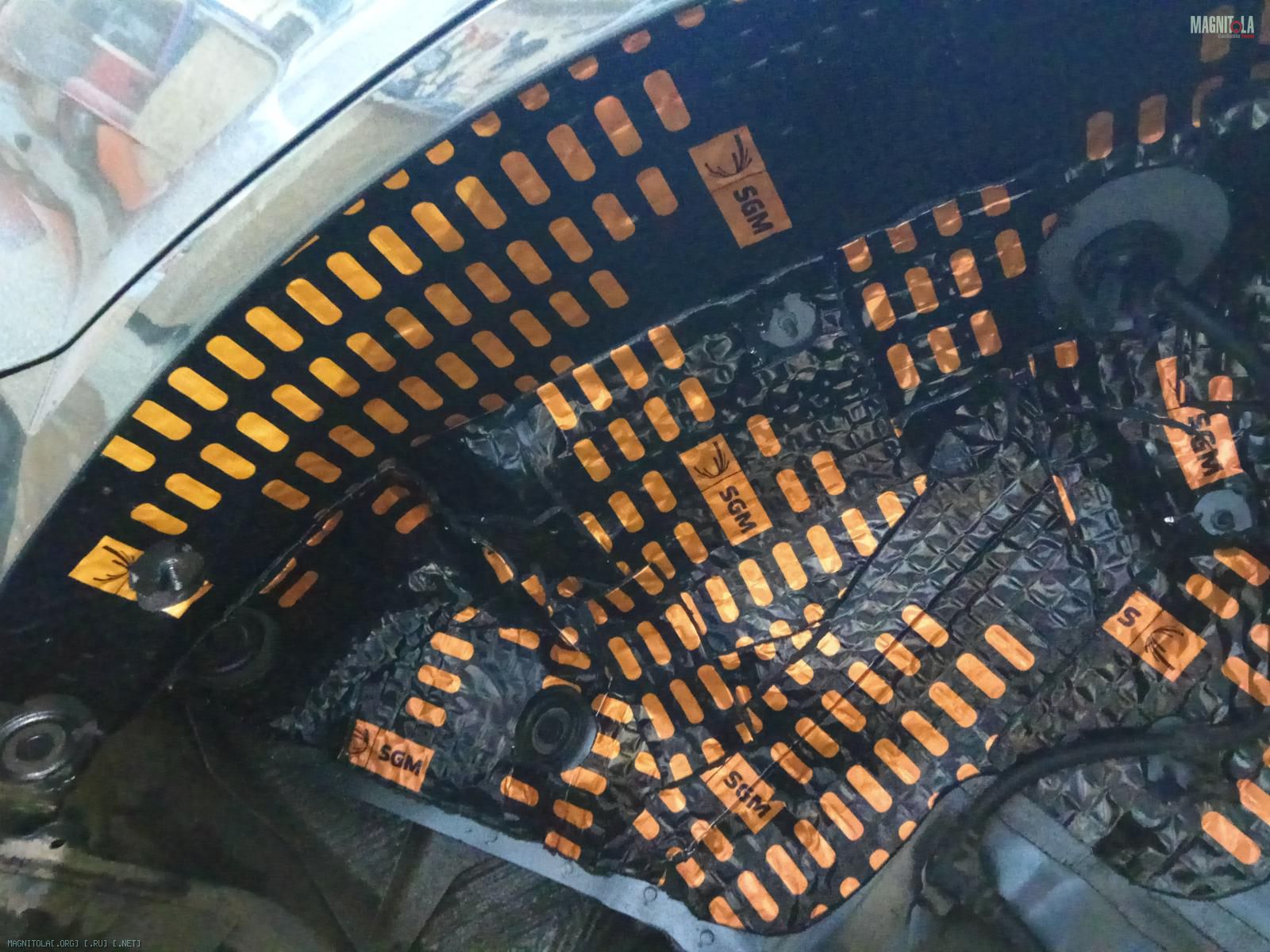

Задняя левая арка...
По той же технологии..

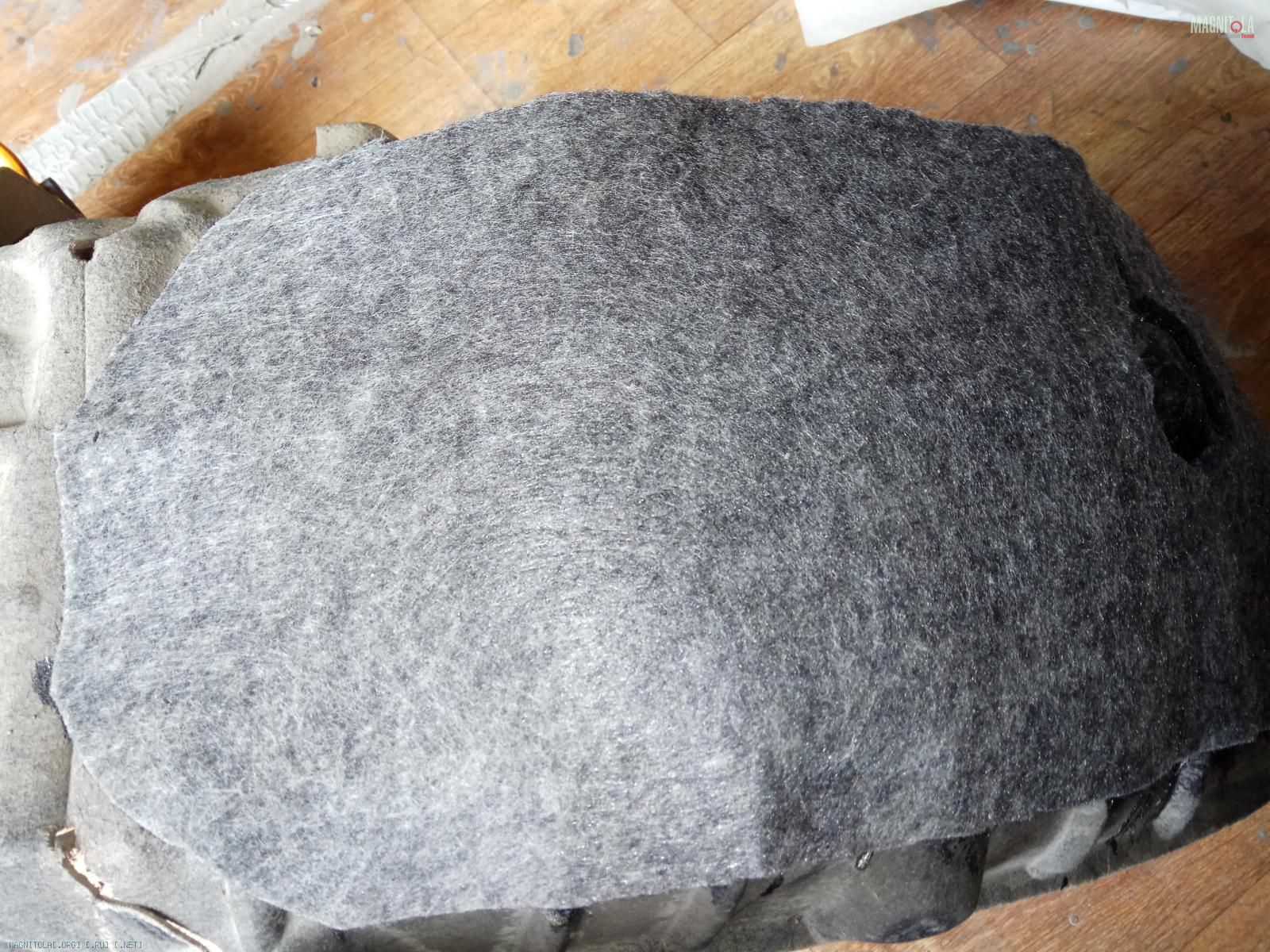

На войлочный подкрылок, на влагостойкий клей, наносится синтетический, не гниющий, не удерживающий влагу войлок.
Вложение 1236438 Вложение 1236440 Вложение 1236442 Вложение 1236444 Вложение 1236446 Вложение 1236448 Вложение 1236450 Вложение 1236452 Вложение 1236454 Вложение 1236456 Вложение 1236458 Вложение 1236460 Вложение 1236462 Вложение 1236464

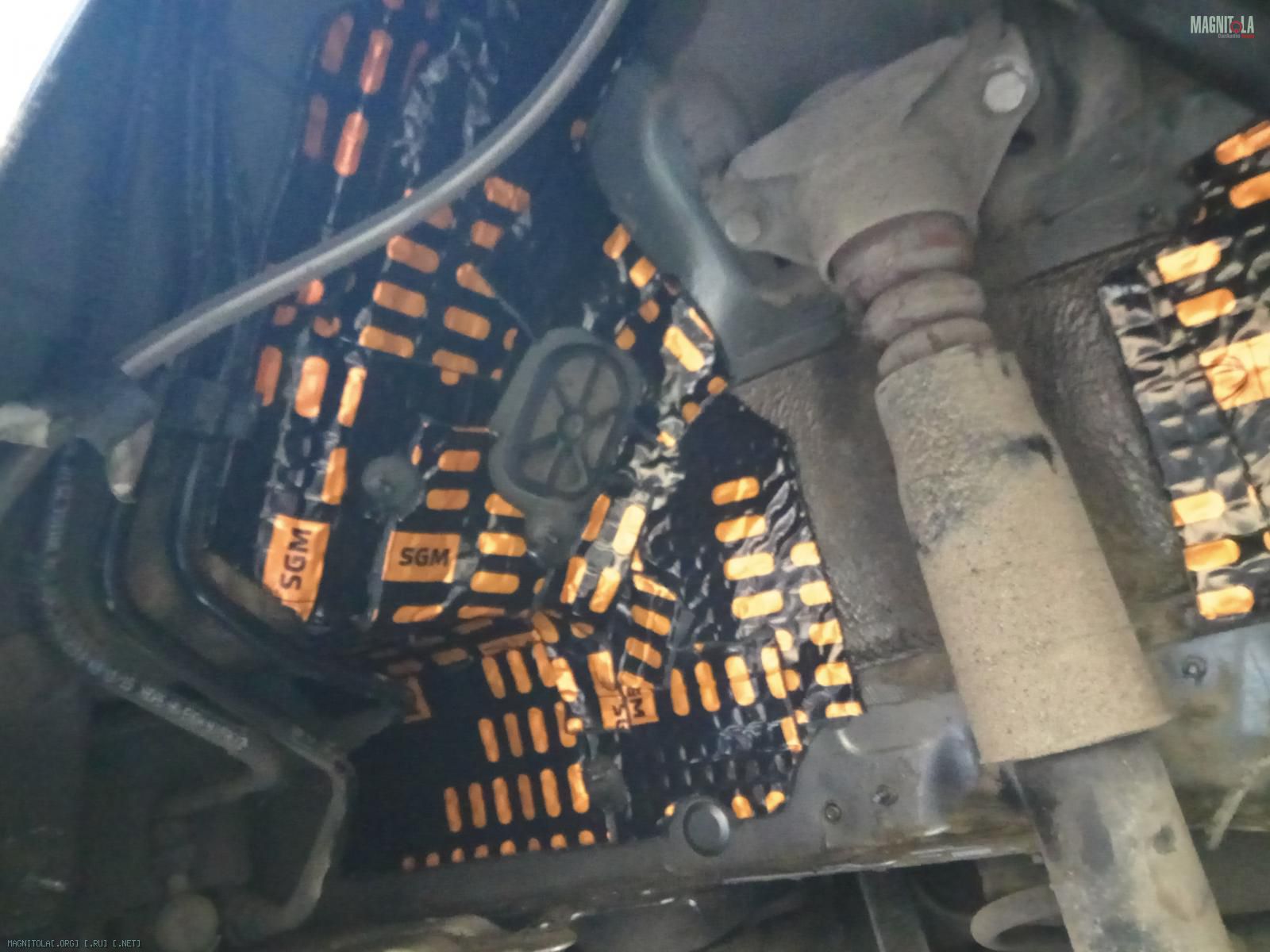

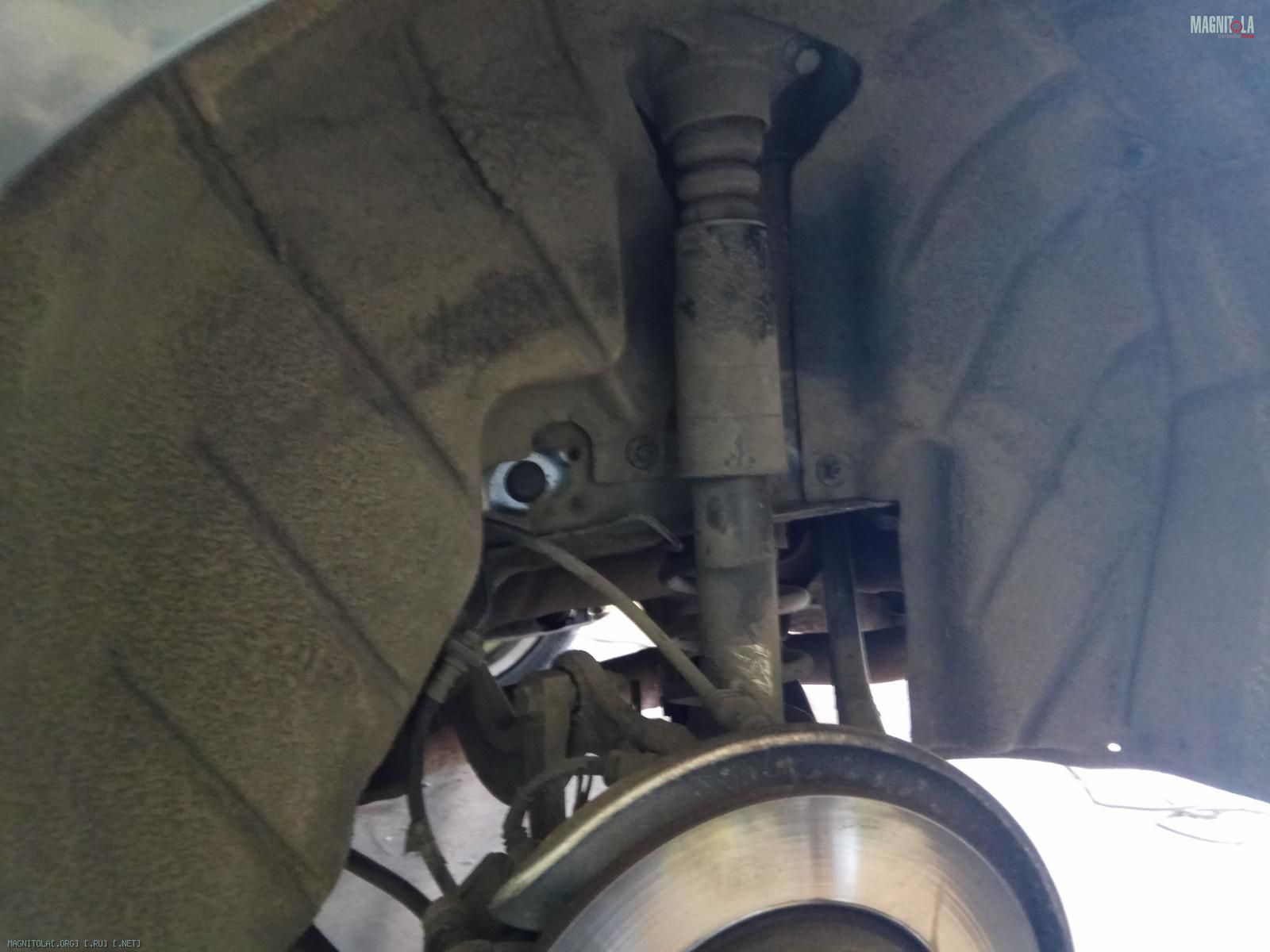

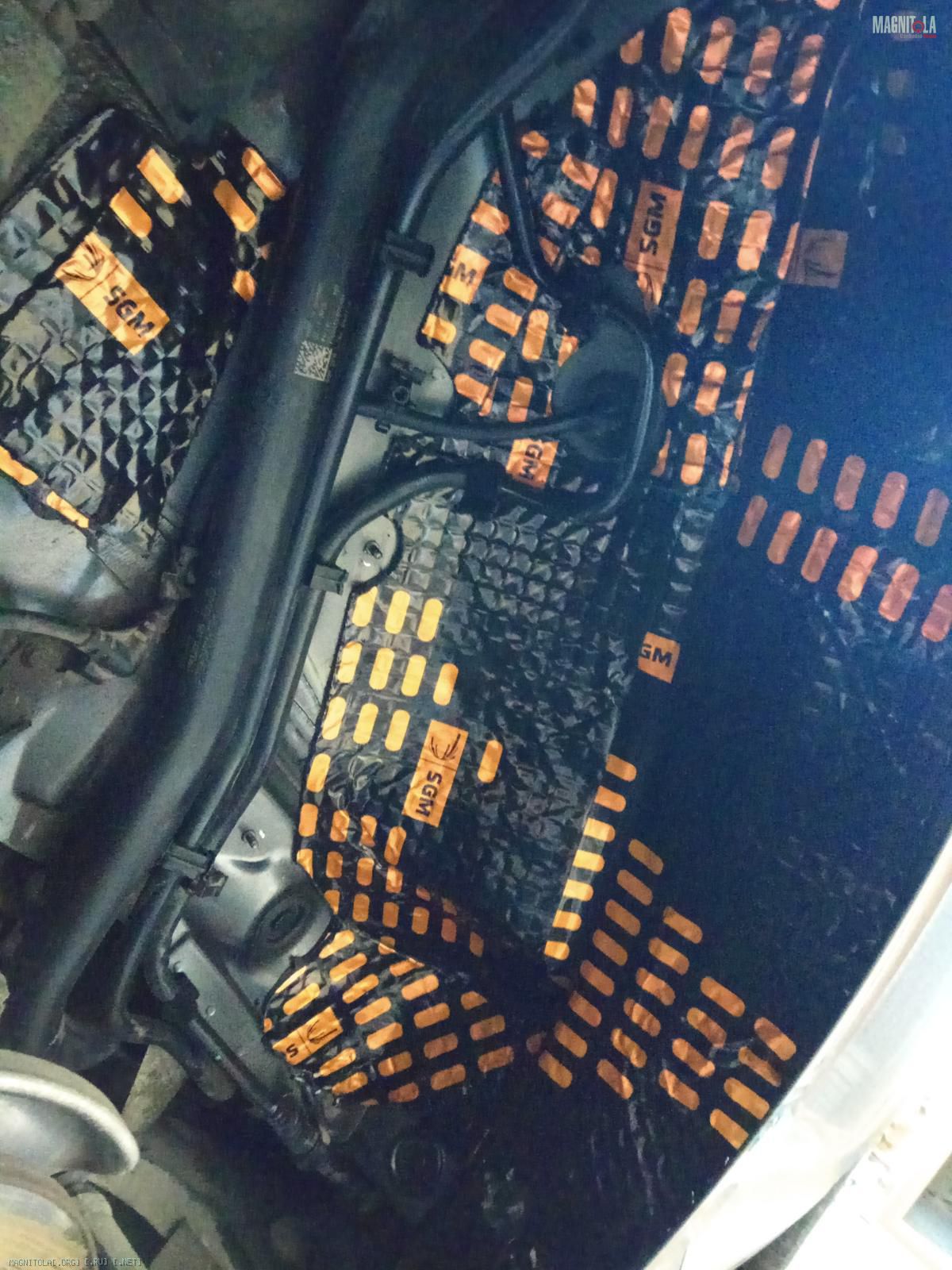

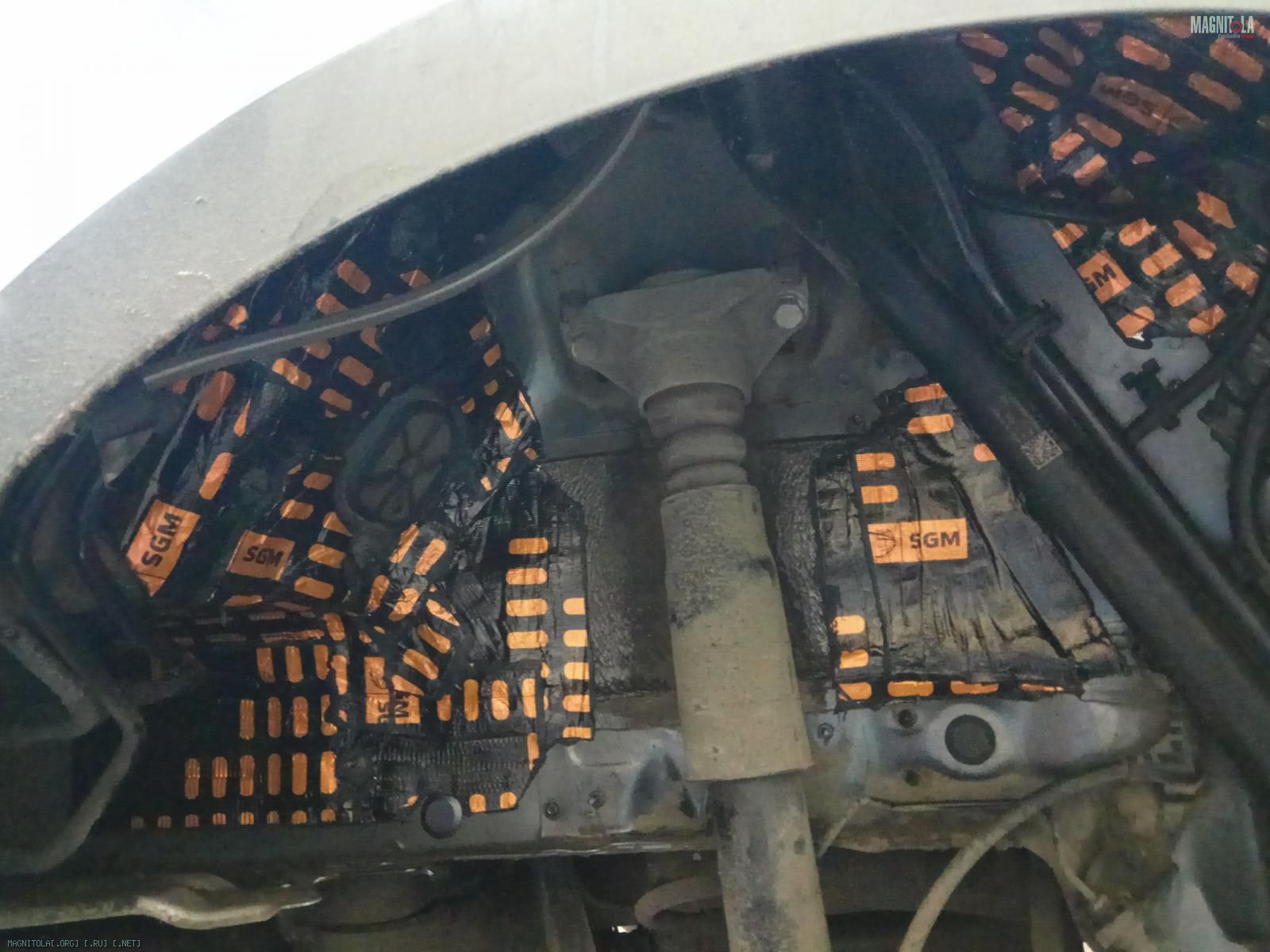

Задняя правая арка..
Вложение 1236466 Вложение 1236468 Вложение 1236470 Вложение 1236472 Вложение 1236474 Вложение 1236476 Вложение 1236478 Вложение 1236480 Вложение 1236482 Вложение 1236484 Вложение 1236486

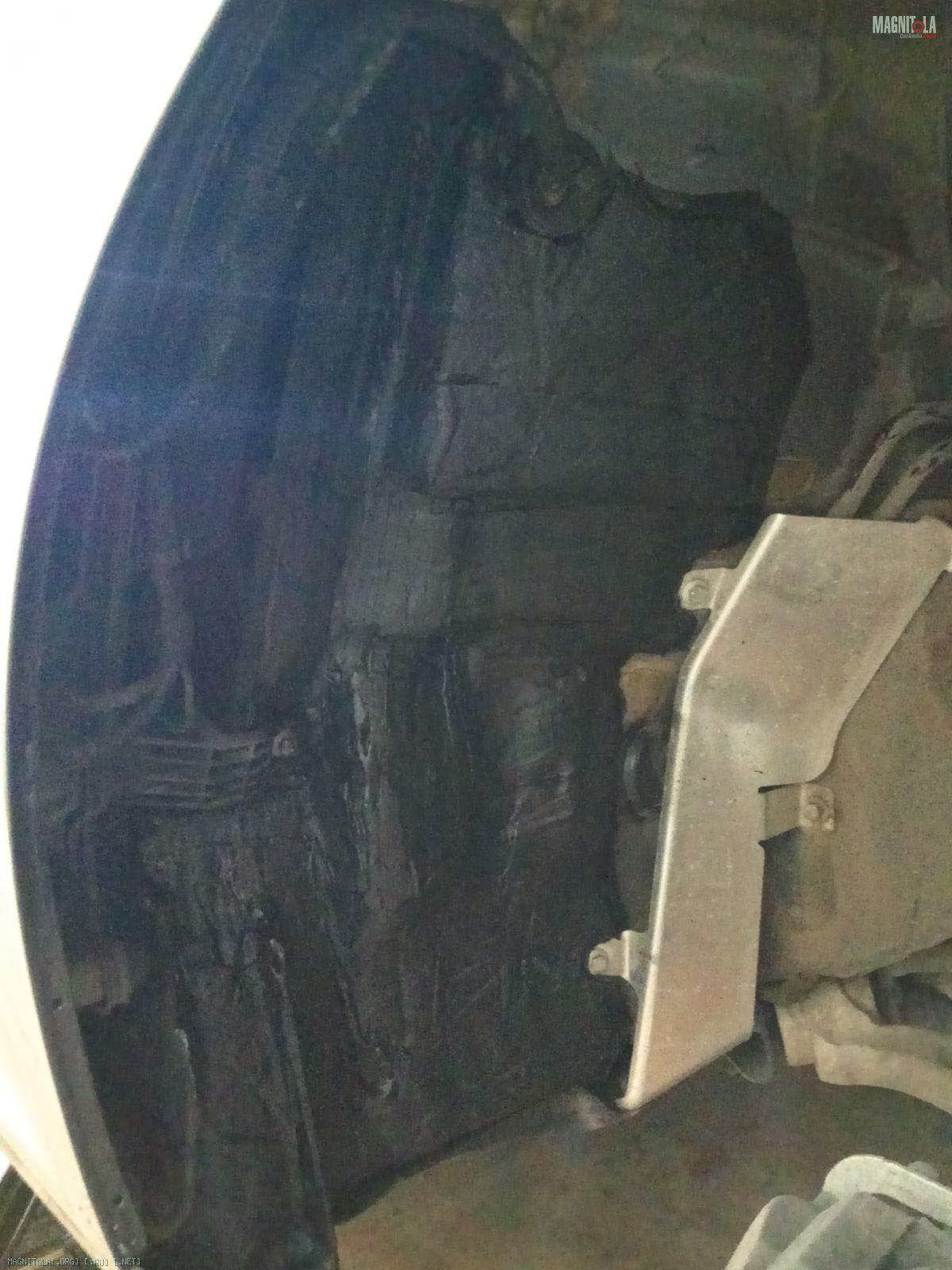

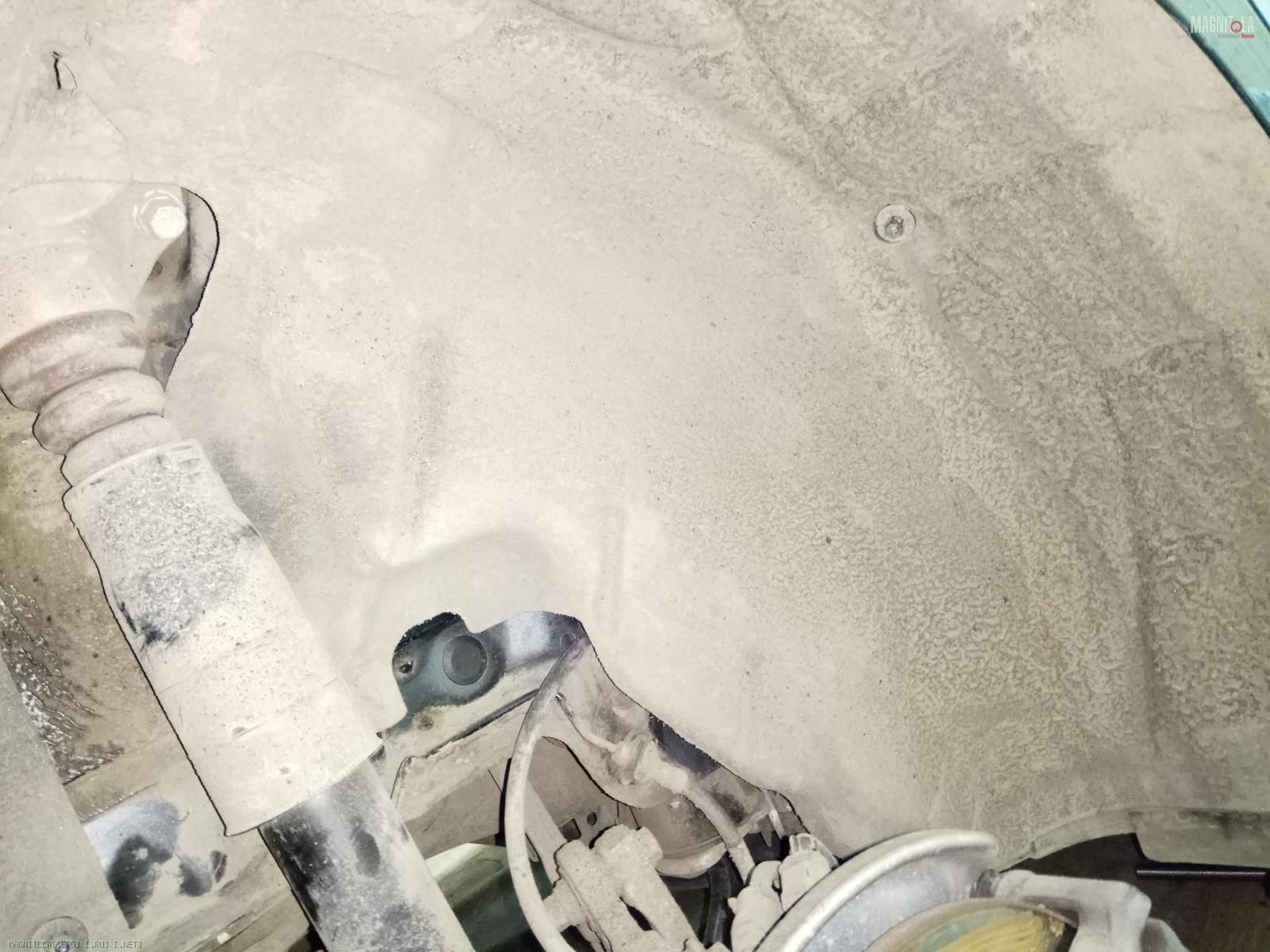

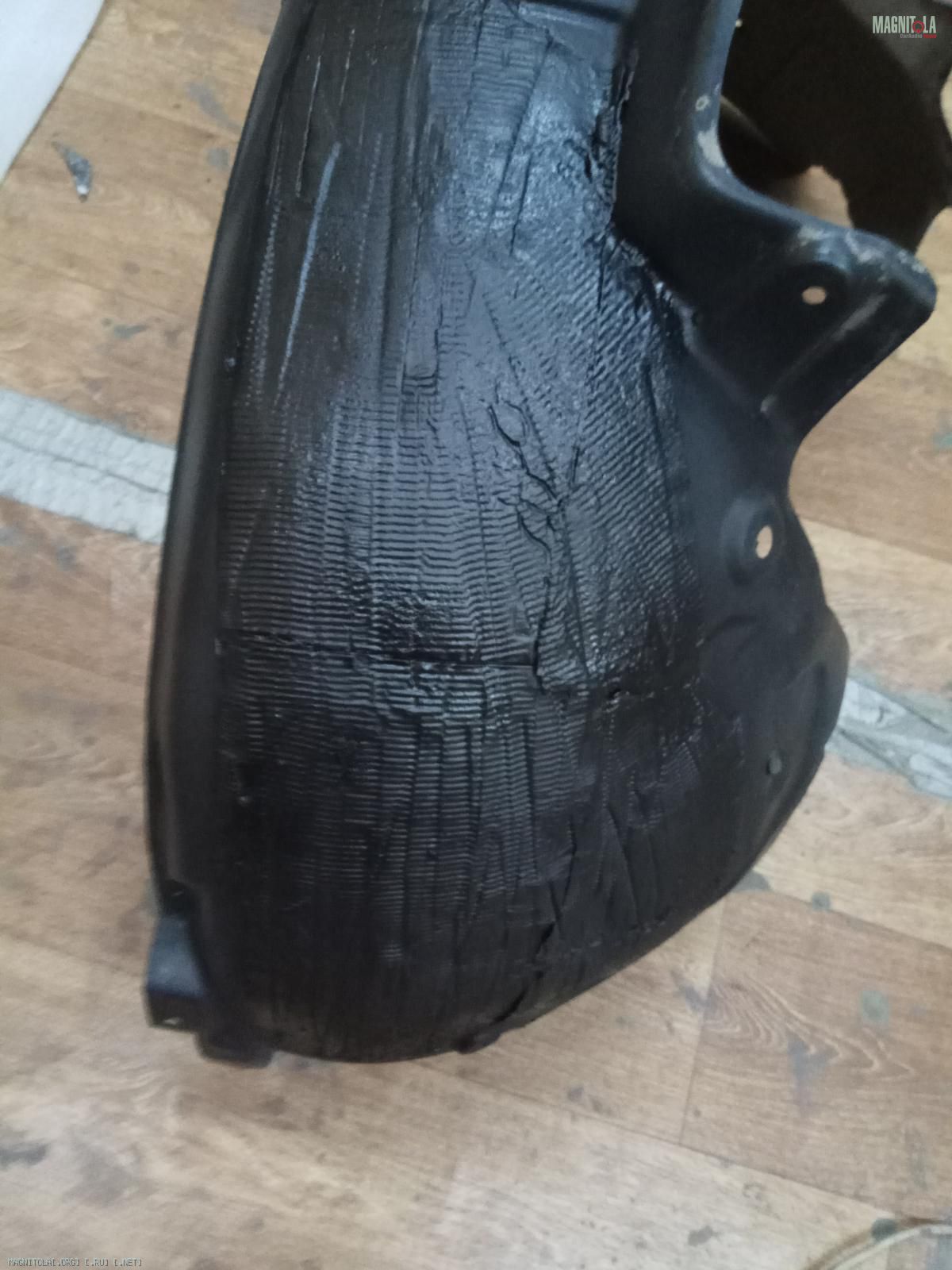

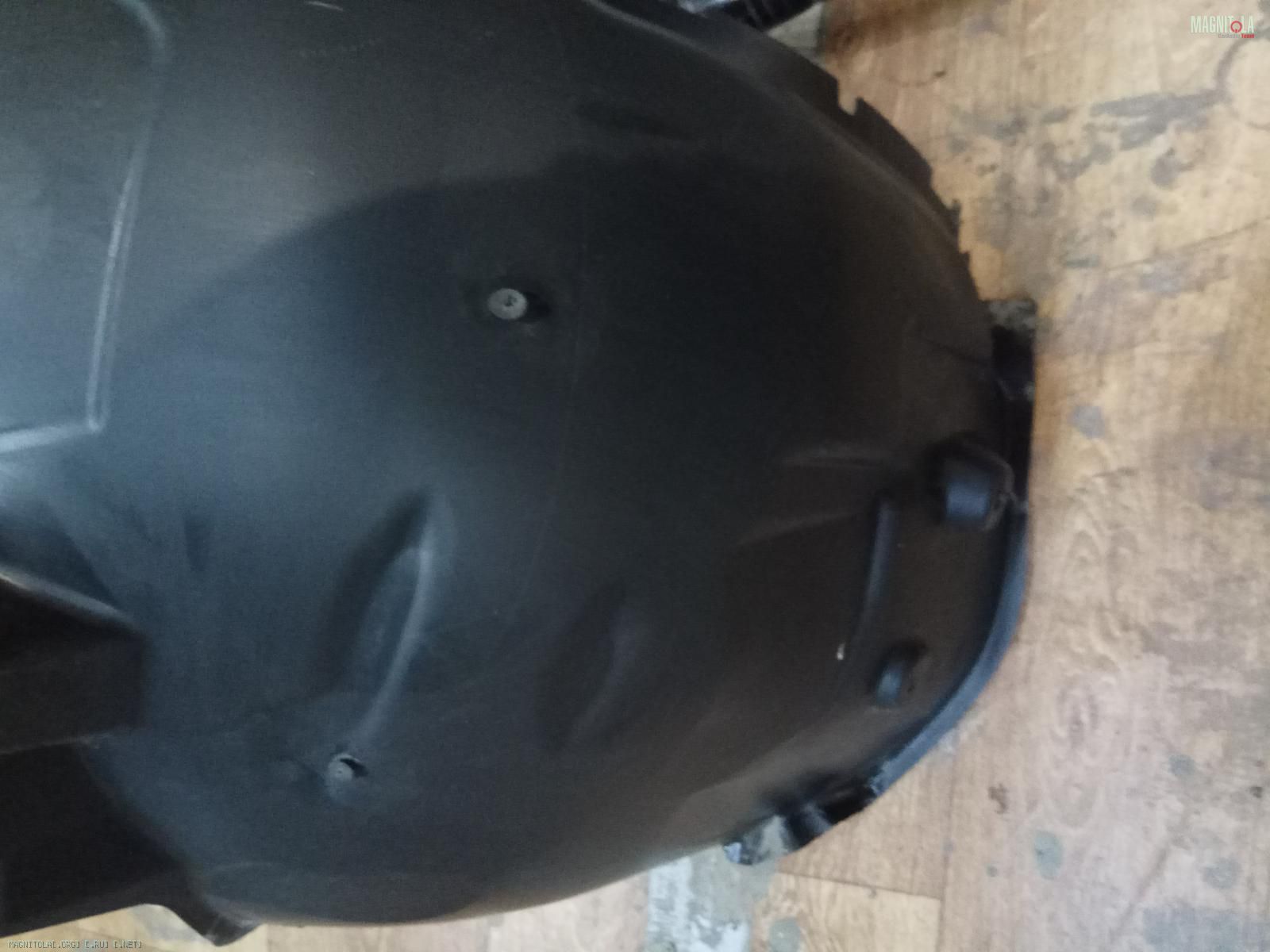

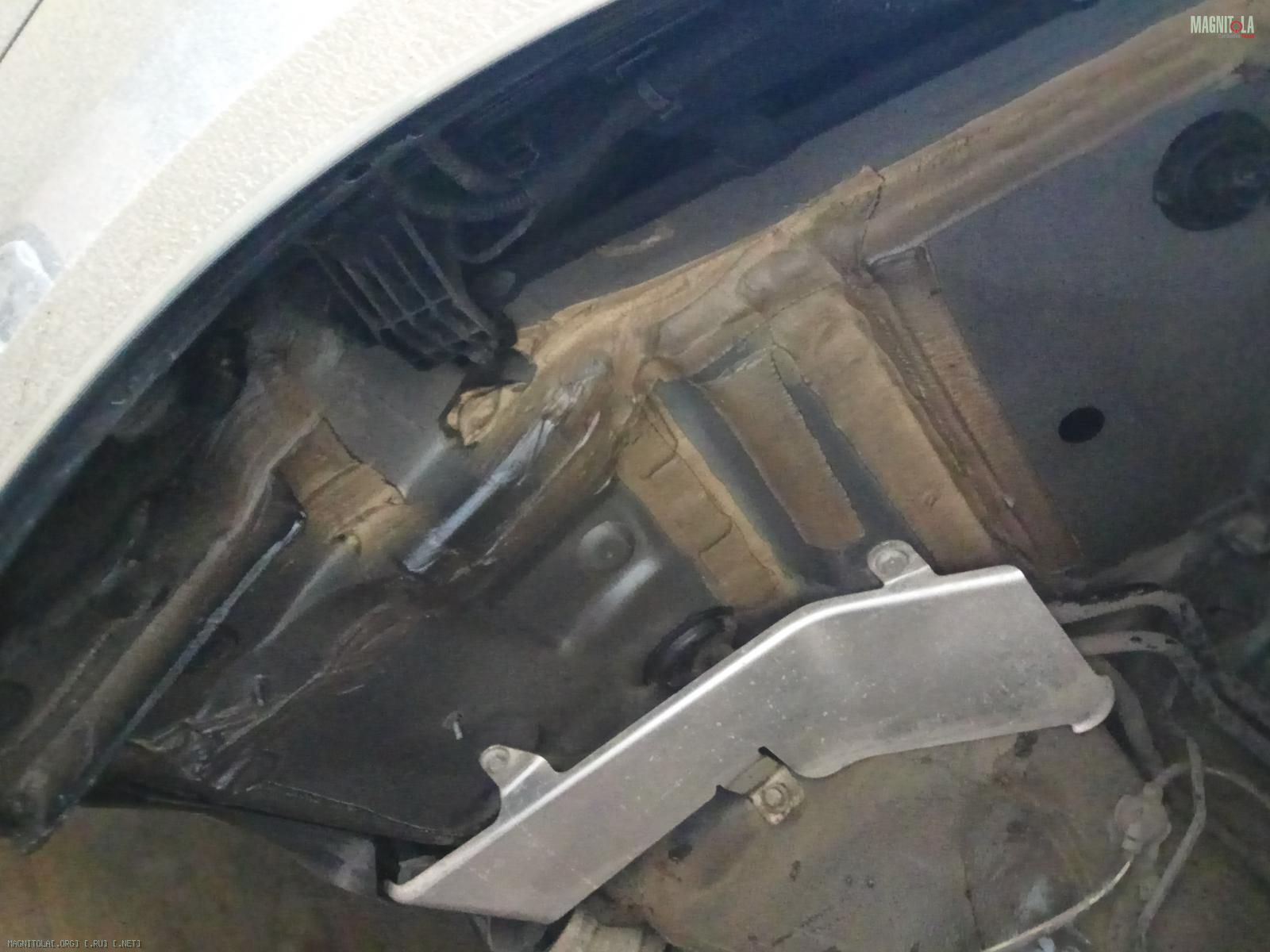

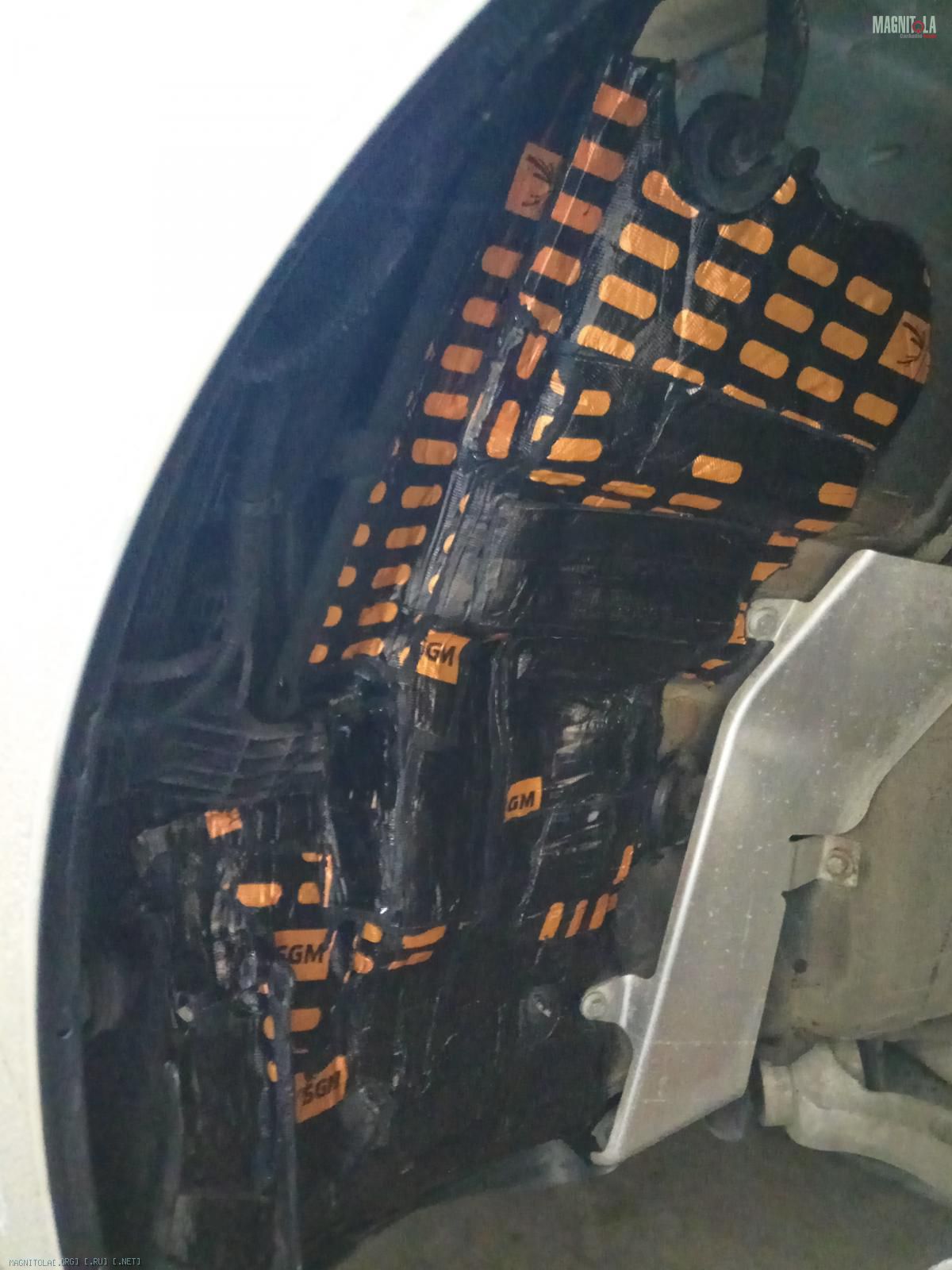

Передняя правая арка...
Вложение 1236488 Вложение 1236490 Вложение 1236492 Вложение 1236494 Вложение 1236496 Вложение 1236498 Вложение 1236500 Вложение 1236502

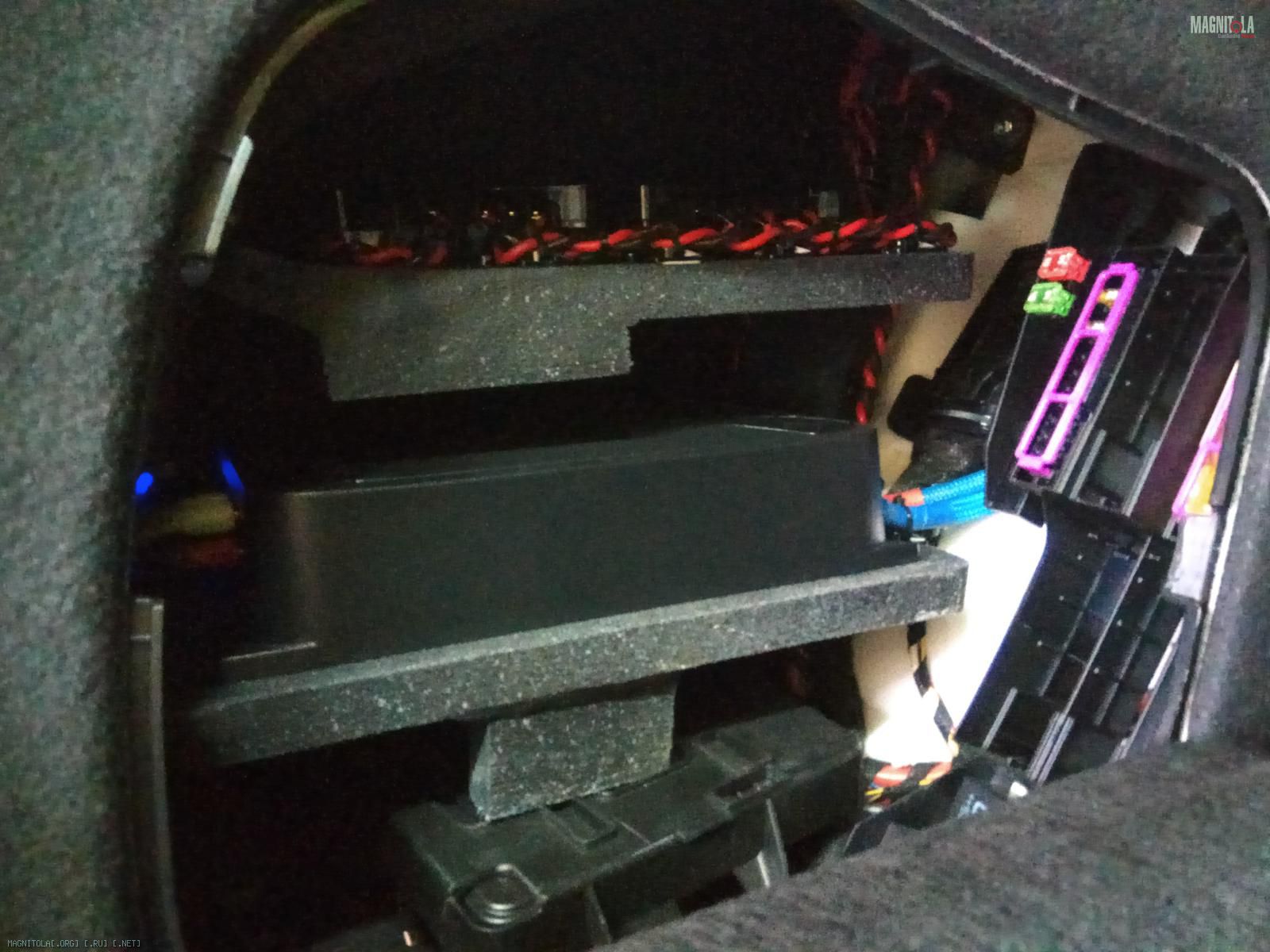

Настраиваем, собираем левую нишу в багажнике...
Наслаждаемся...
Вложение 1236504 Вложение 1236506 Вложение 1236508
14.08.2018, 20:49
st220

Вложений: 4

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В KF-Sound Technology приехал Ford Mondeo 5

Вложение 1238300 Вложение 1238302 Вложение 1238304 Вложение 1238306
15.08.2018, 19:59
st220

Вложений: 32

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Ford Mondeo 5

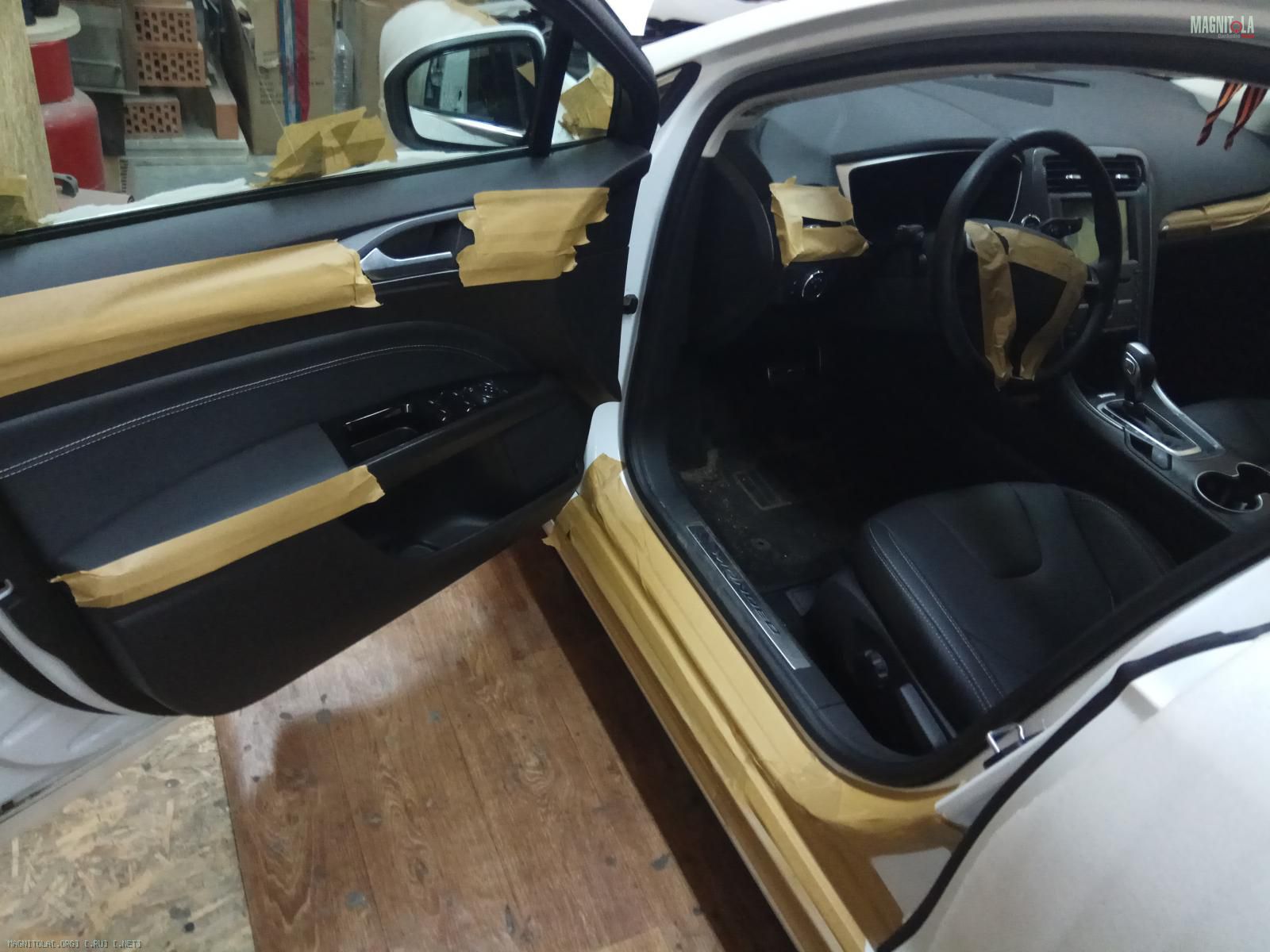

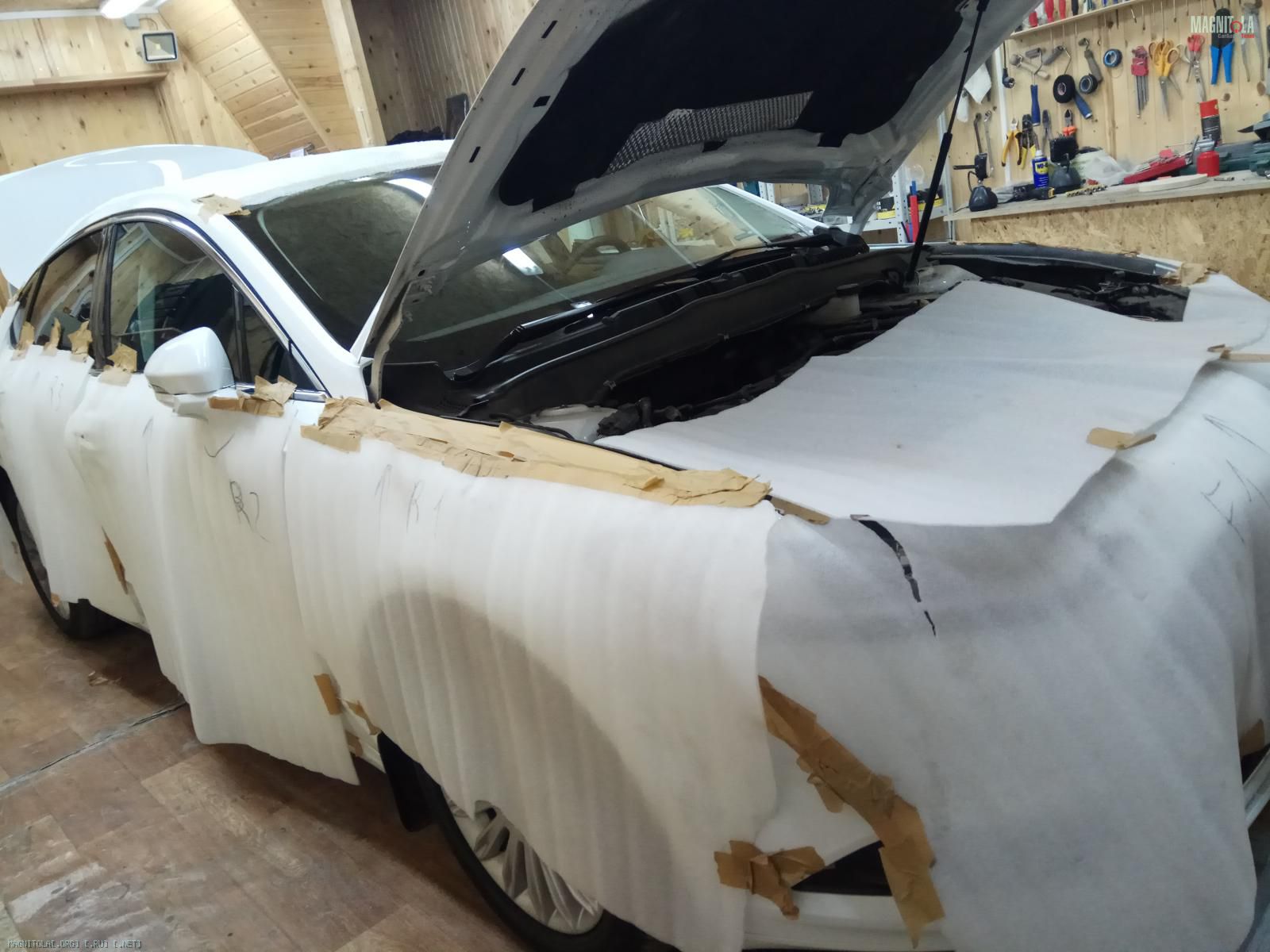

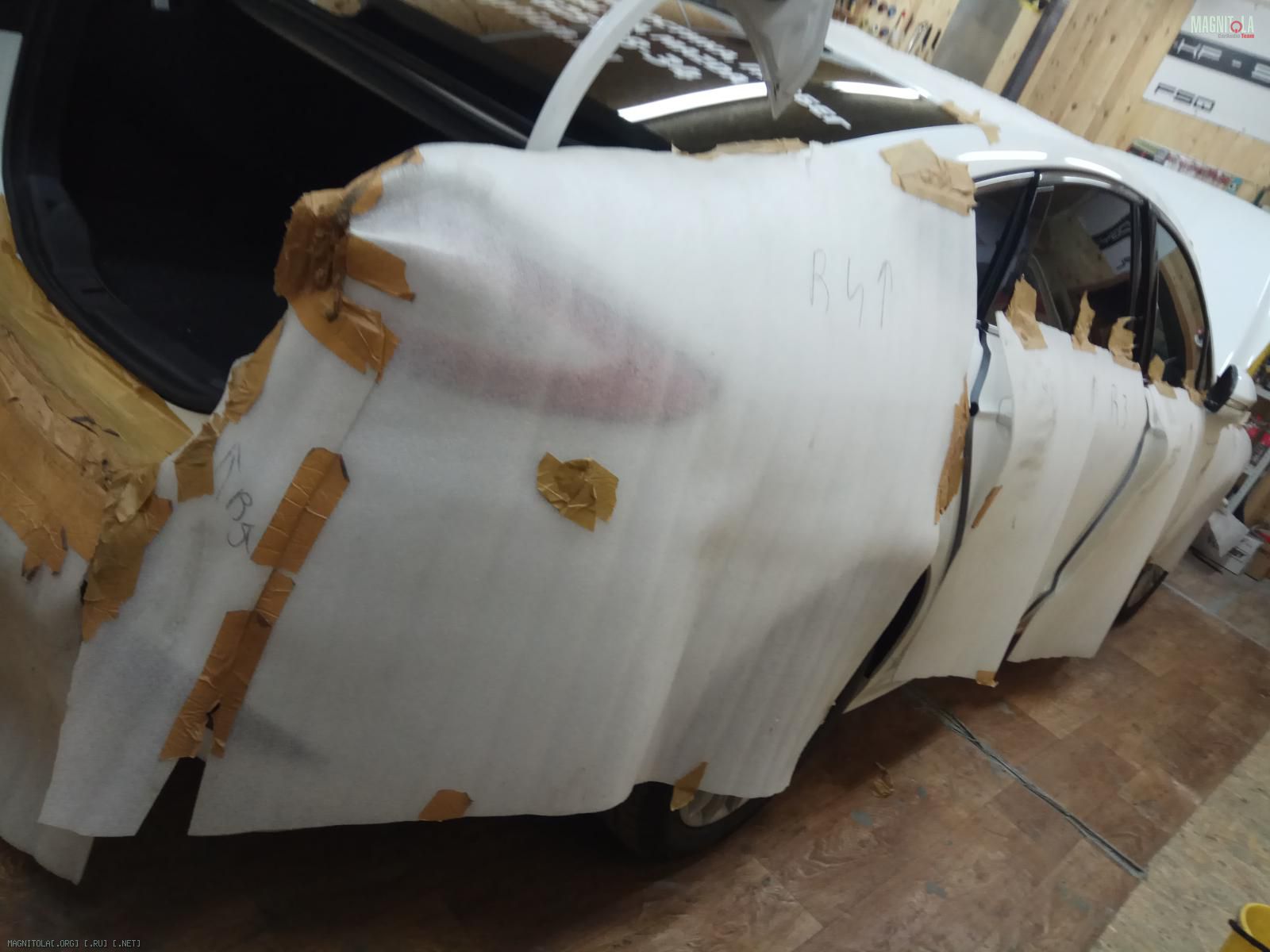

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона"

Вложение 1238400 Вложение 1238402 Вложение 1238404 Вложение 1238406 Вложение 1238408 Вложение 1238410 Вложение 1238412 Вложение 1238414

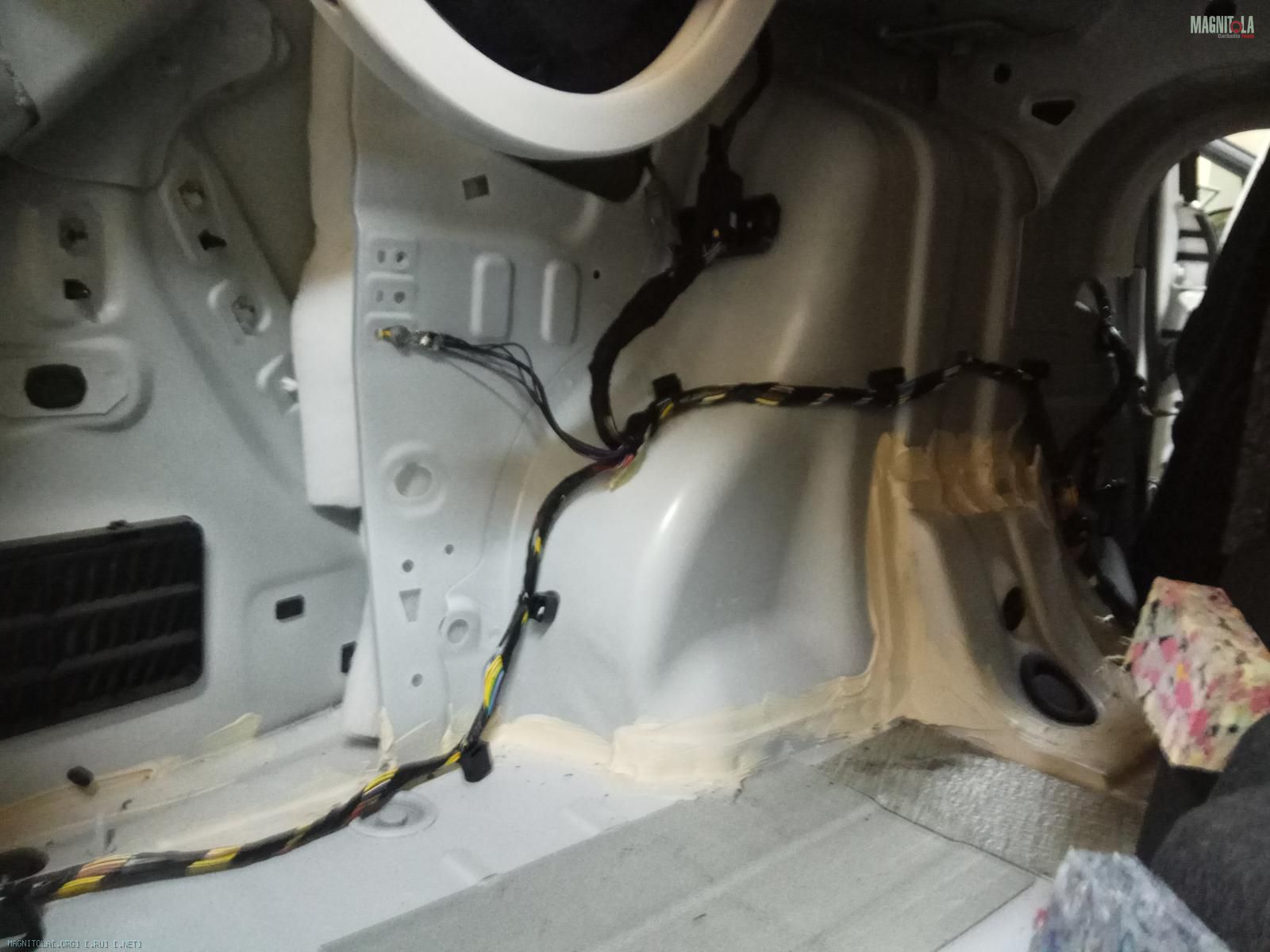

Разбираем багажник, полку...
Виброизоляция на арках отсутствует...
На накладках имеется войлок и маты шумопоглотителя.
Вложение 1238416 Вложение 1238418 Вложение 1238420 Вложение 1238422 Вложение 1238424 Вложение 1238426 Вложение 1238428 Вложение 1238430 Вложение 1238432 Вложение 1238434

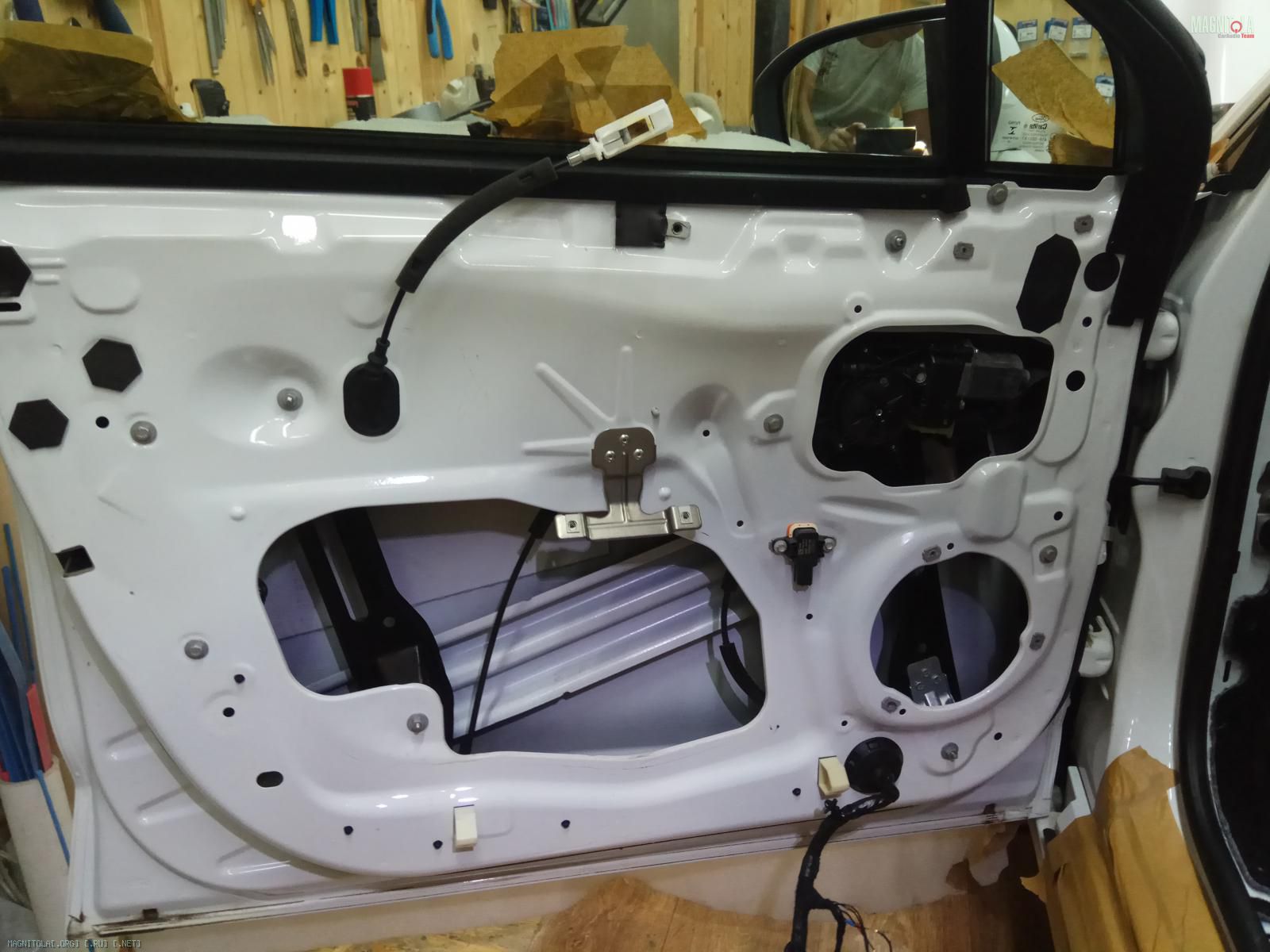

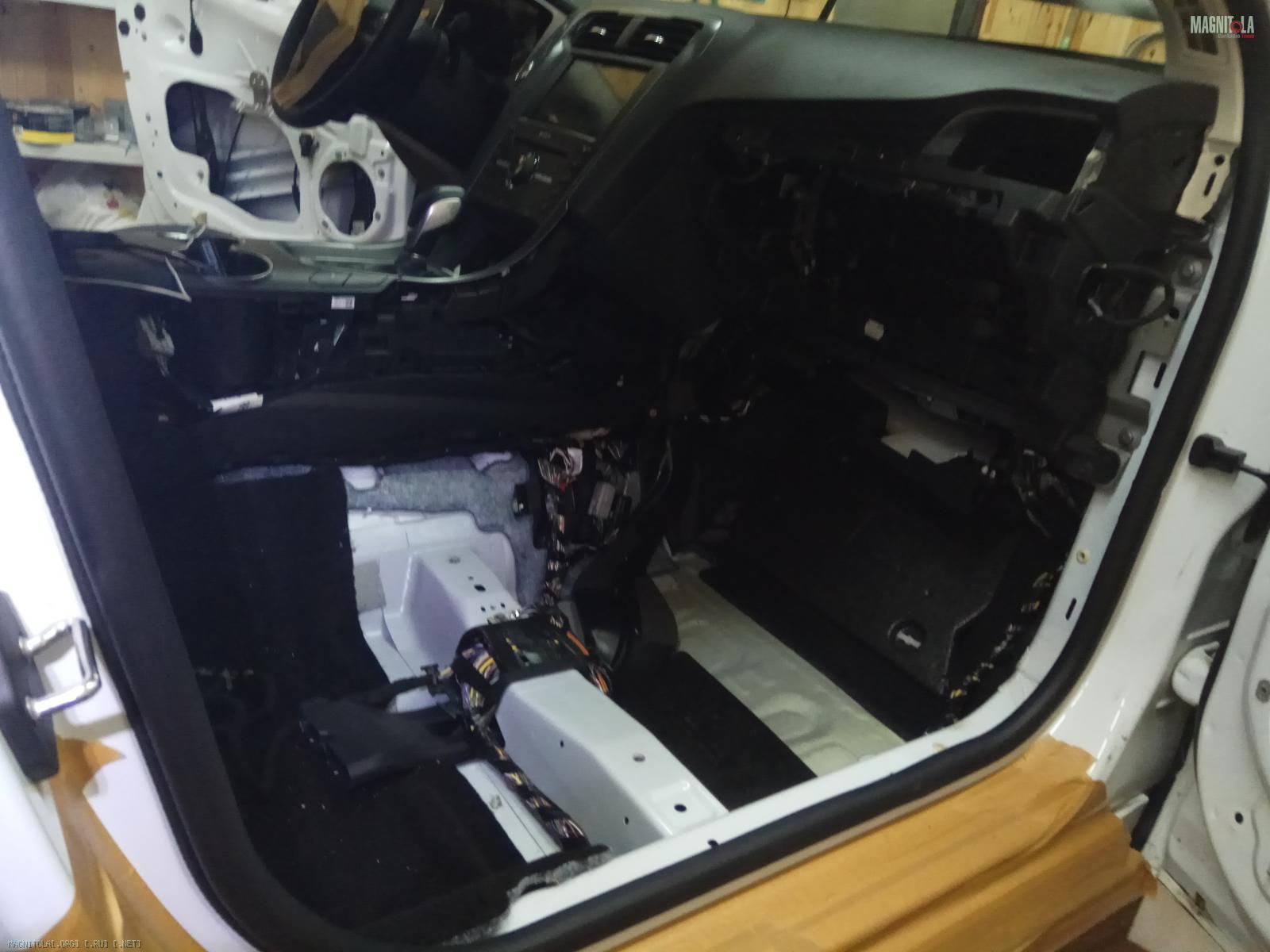

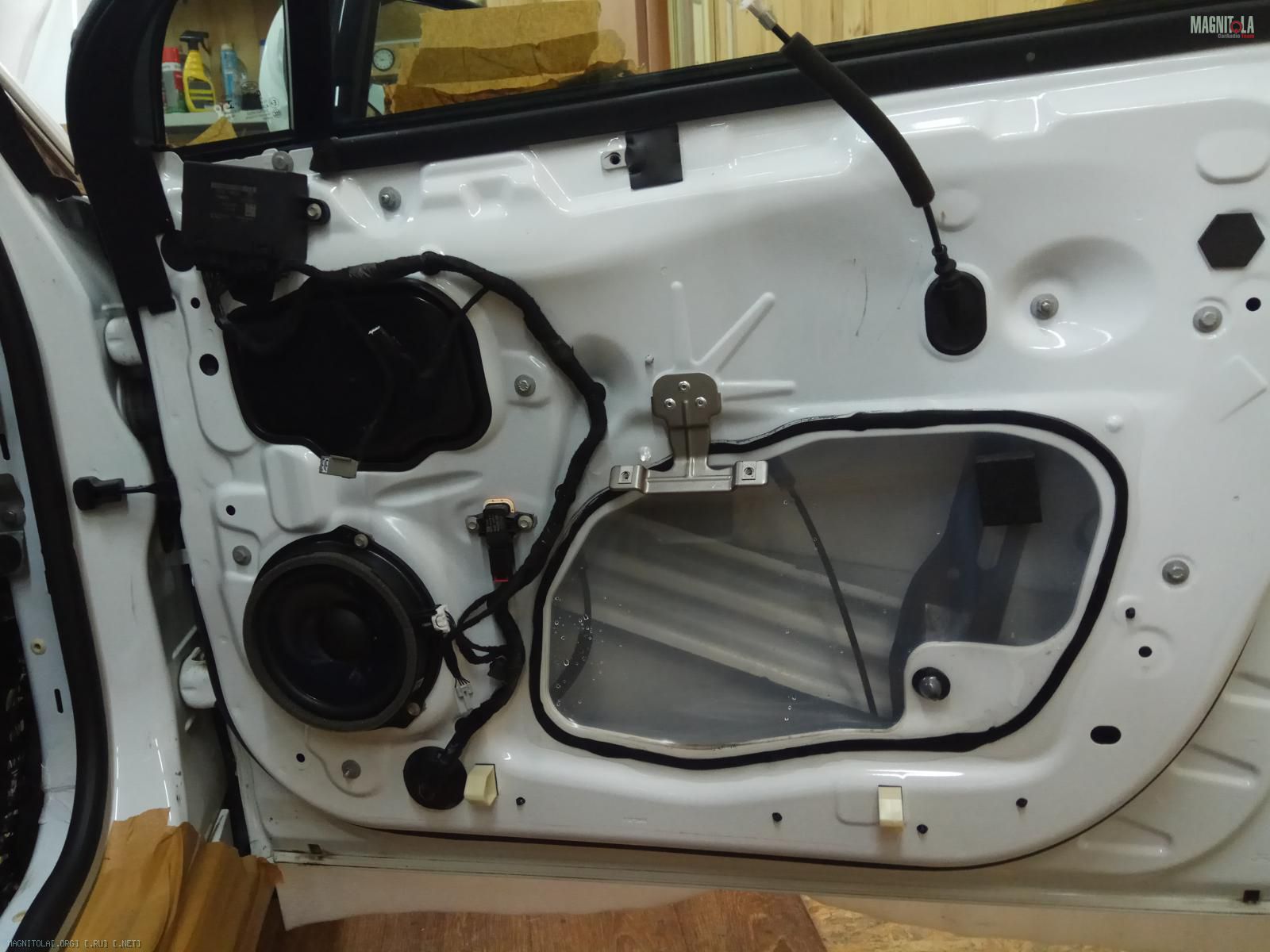

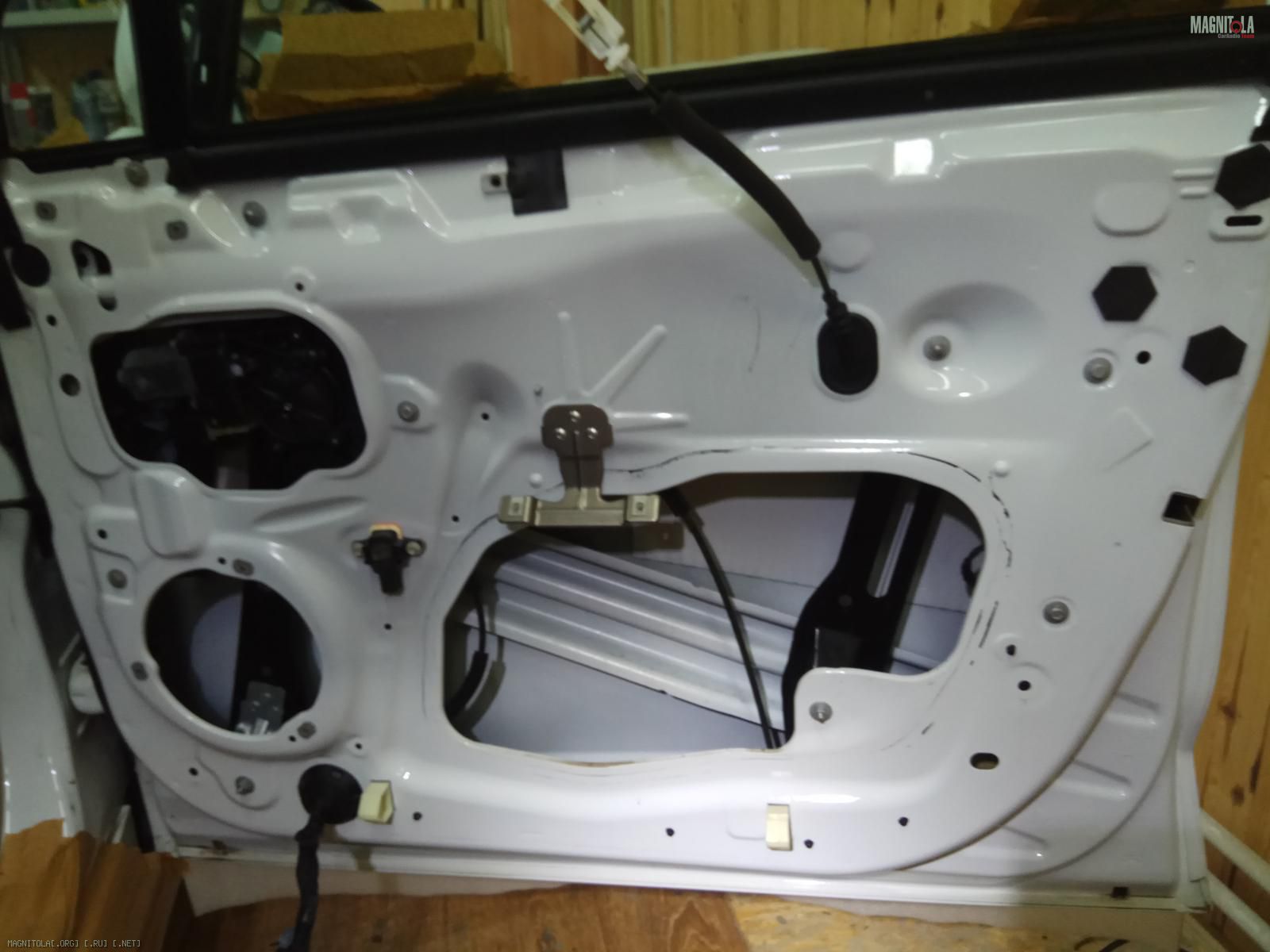

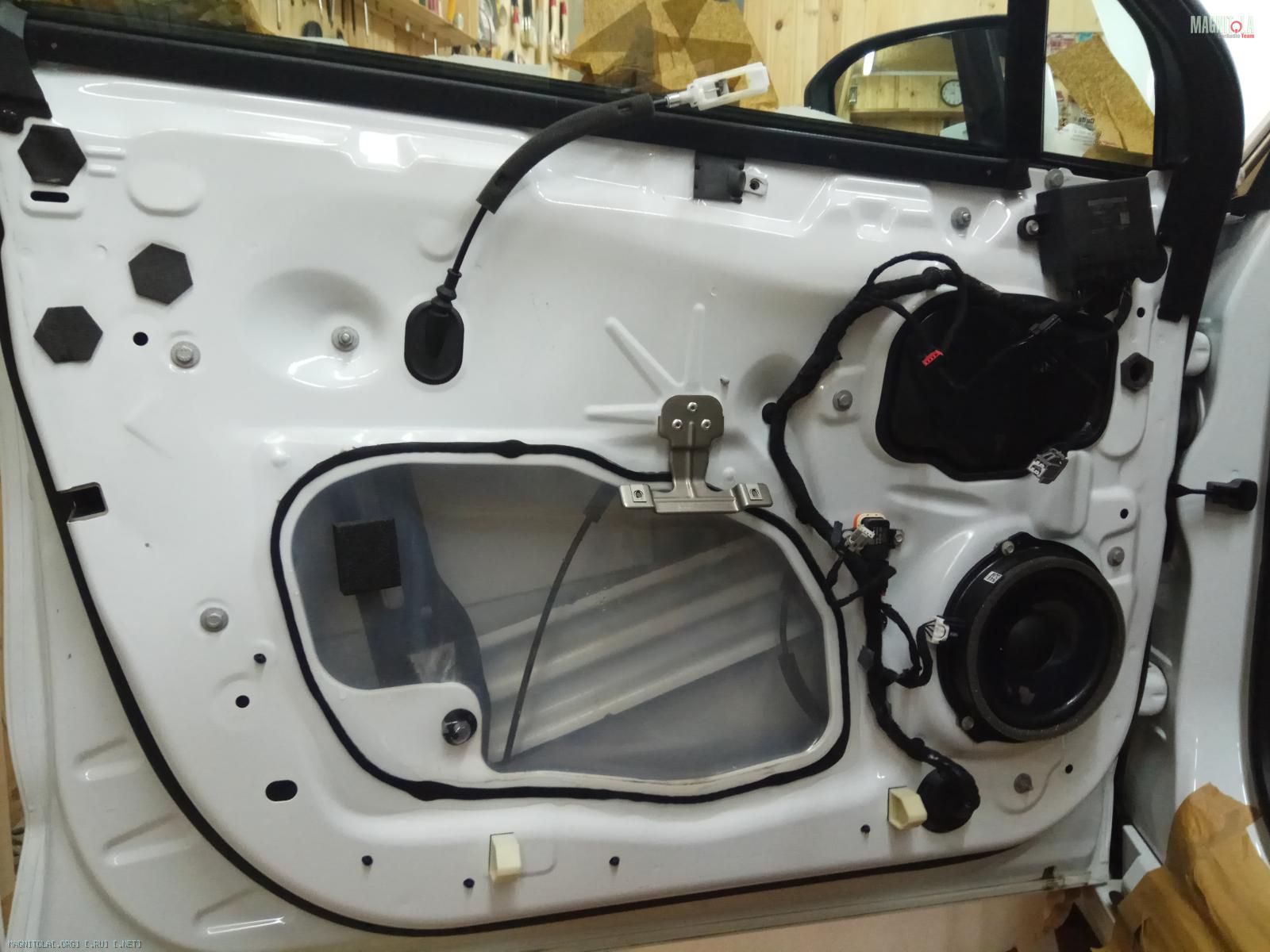

Разбираем двери...

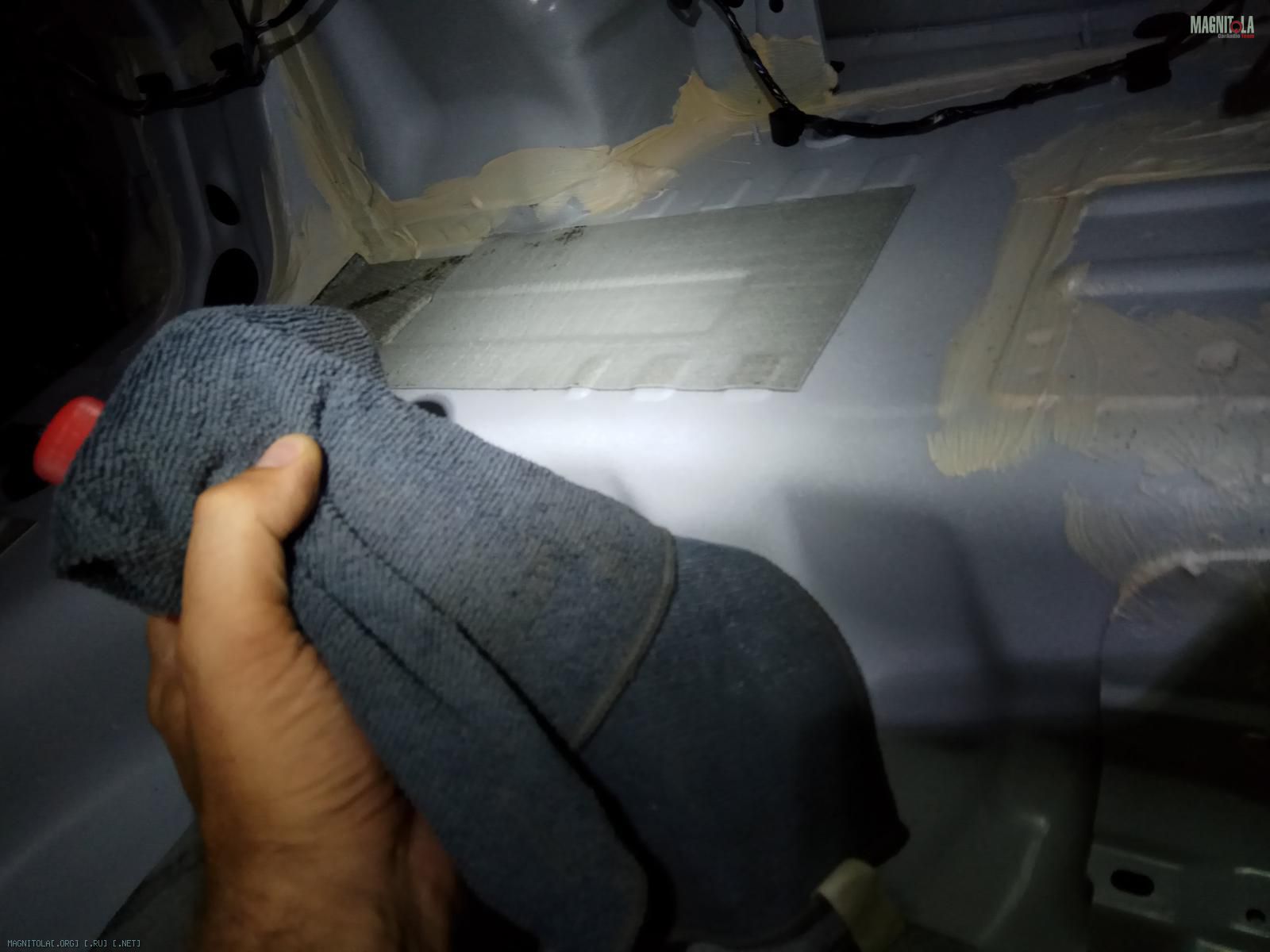

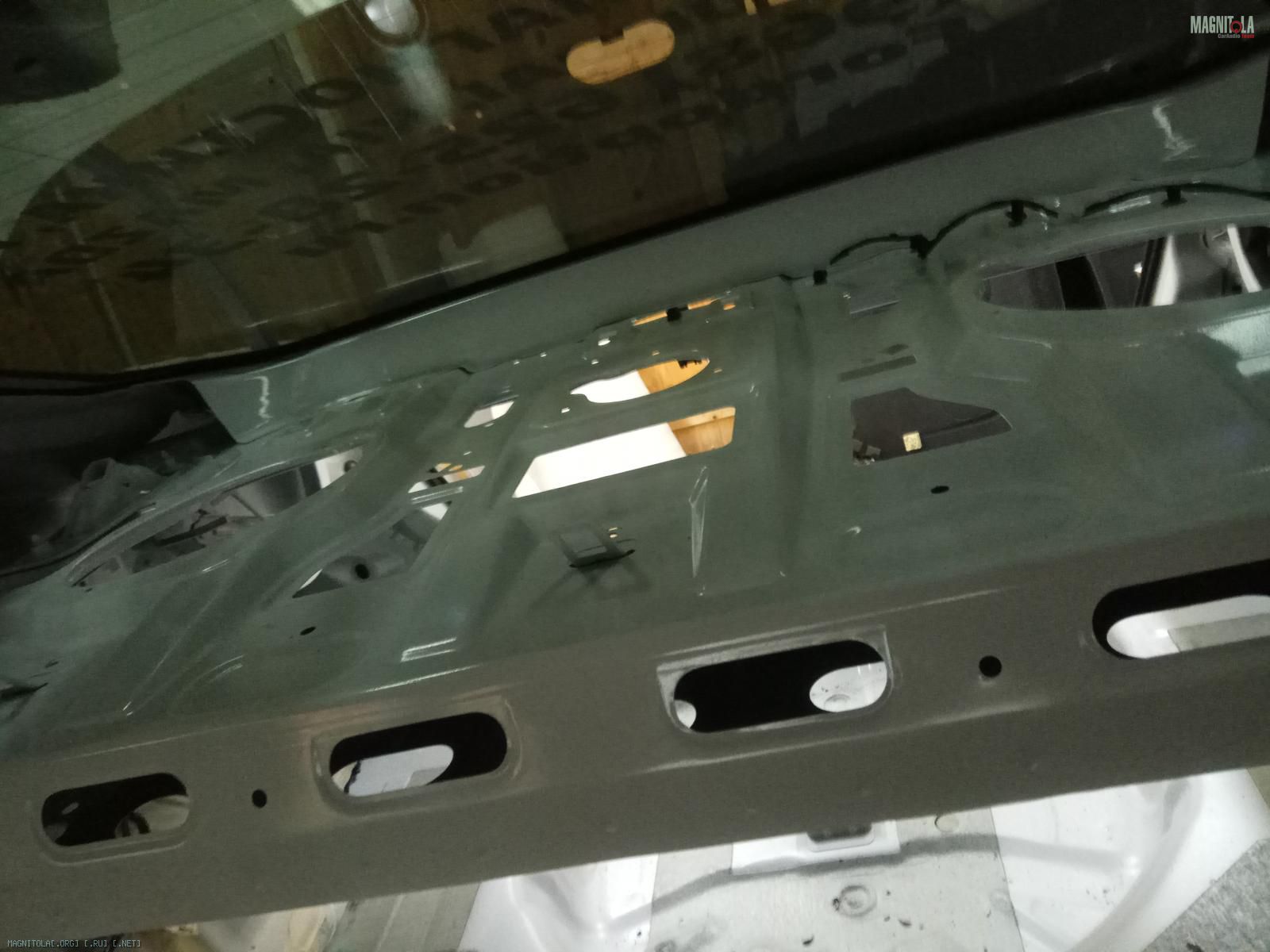

Очищаем, обезжириваем двери, багажник, полку
Вложение 1238436 Вложение 1238438 Вложение 1238440 Вложение 1238442 Вложение 1238444 Вложение 1238446 Вложение 1238448 Вложение 1238450 Вложение 1238452 Вложение 1238454

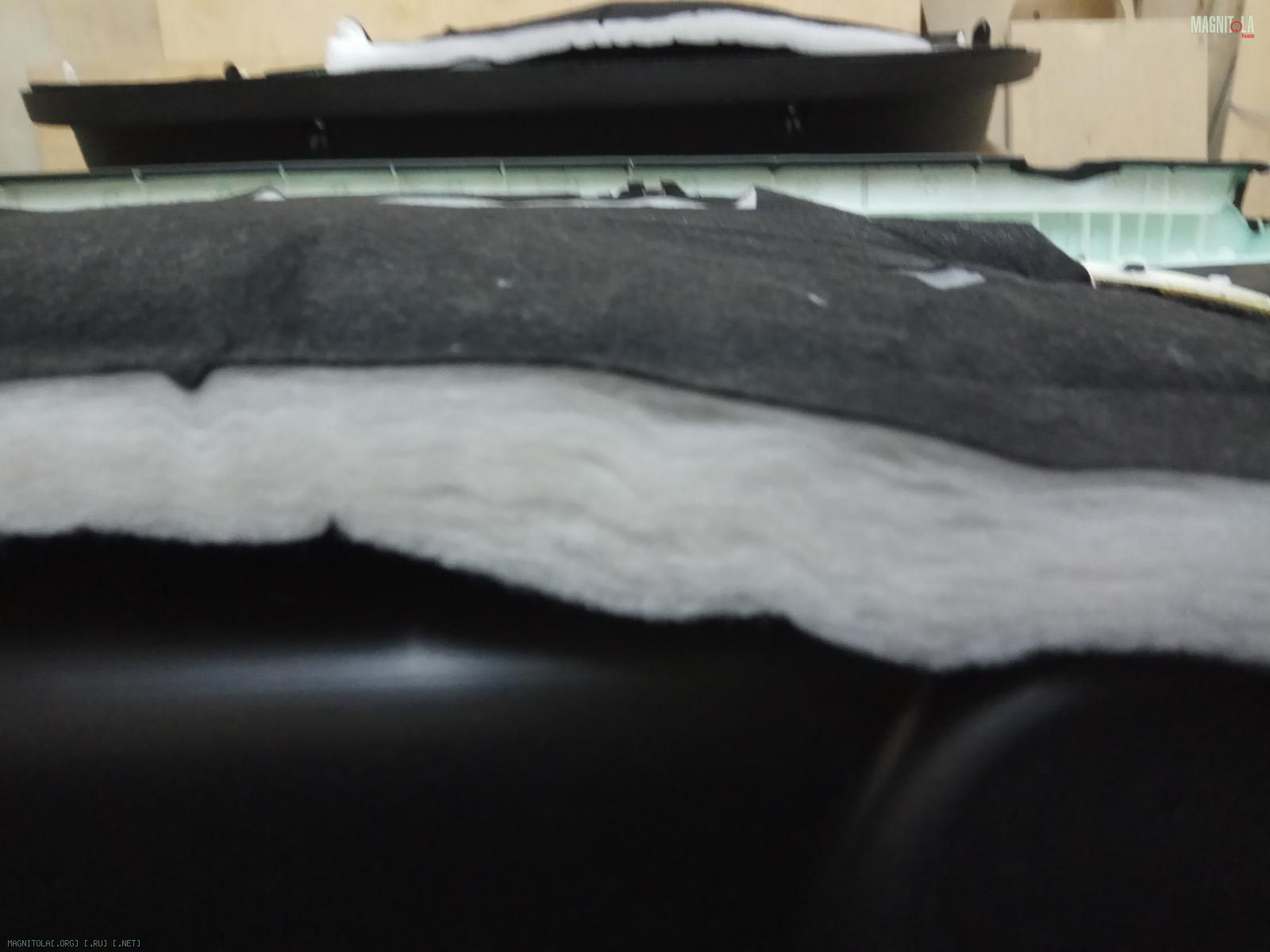

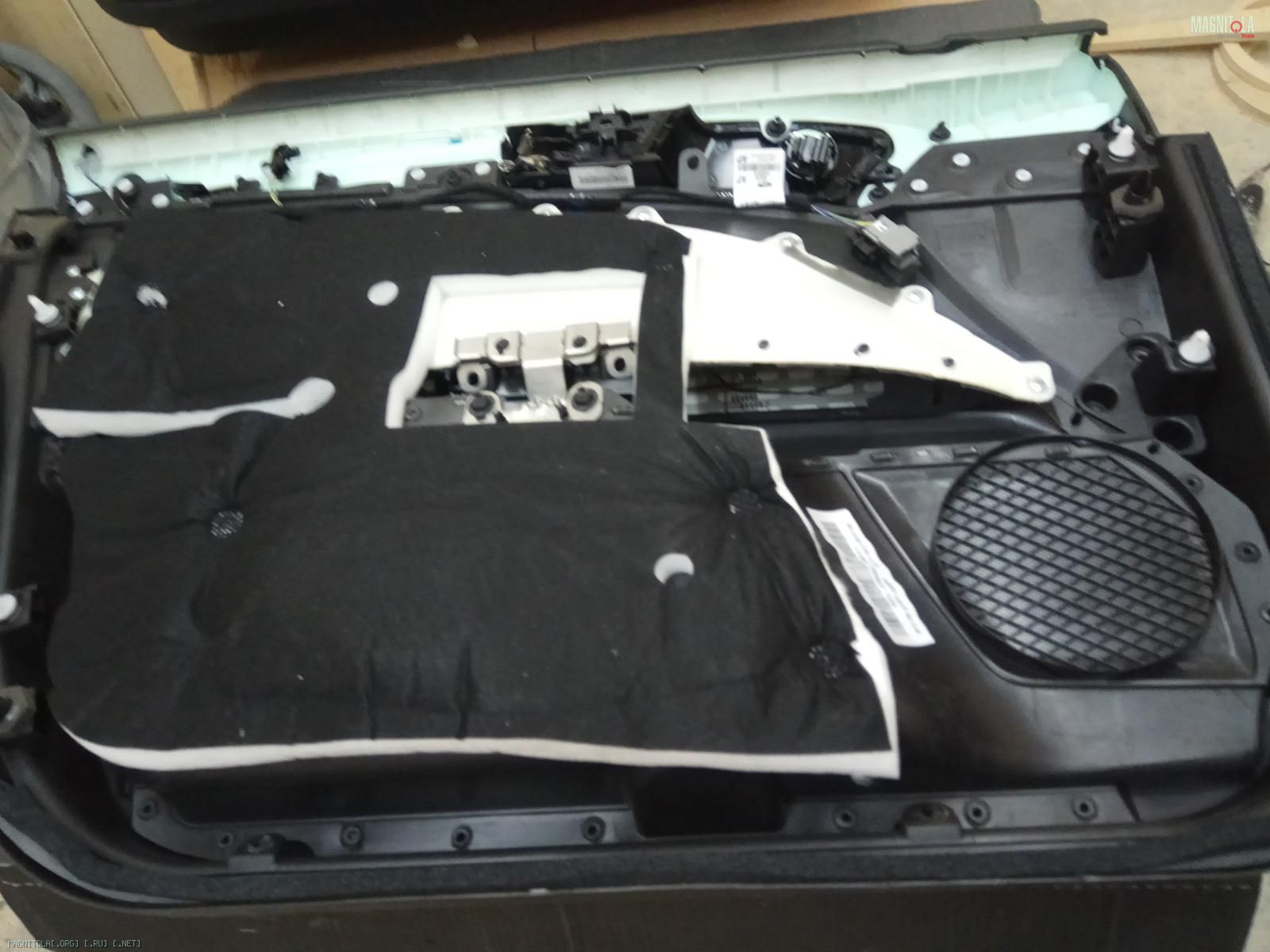

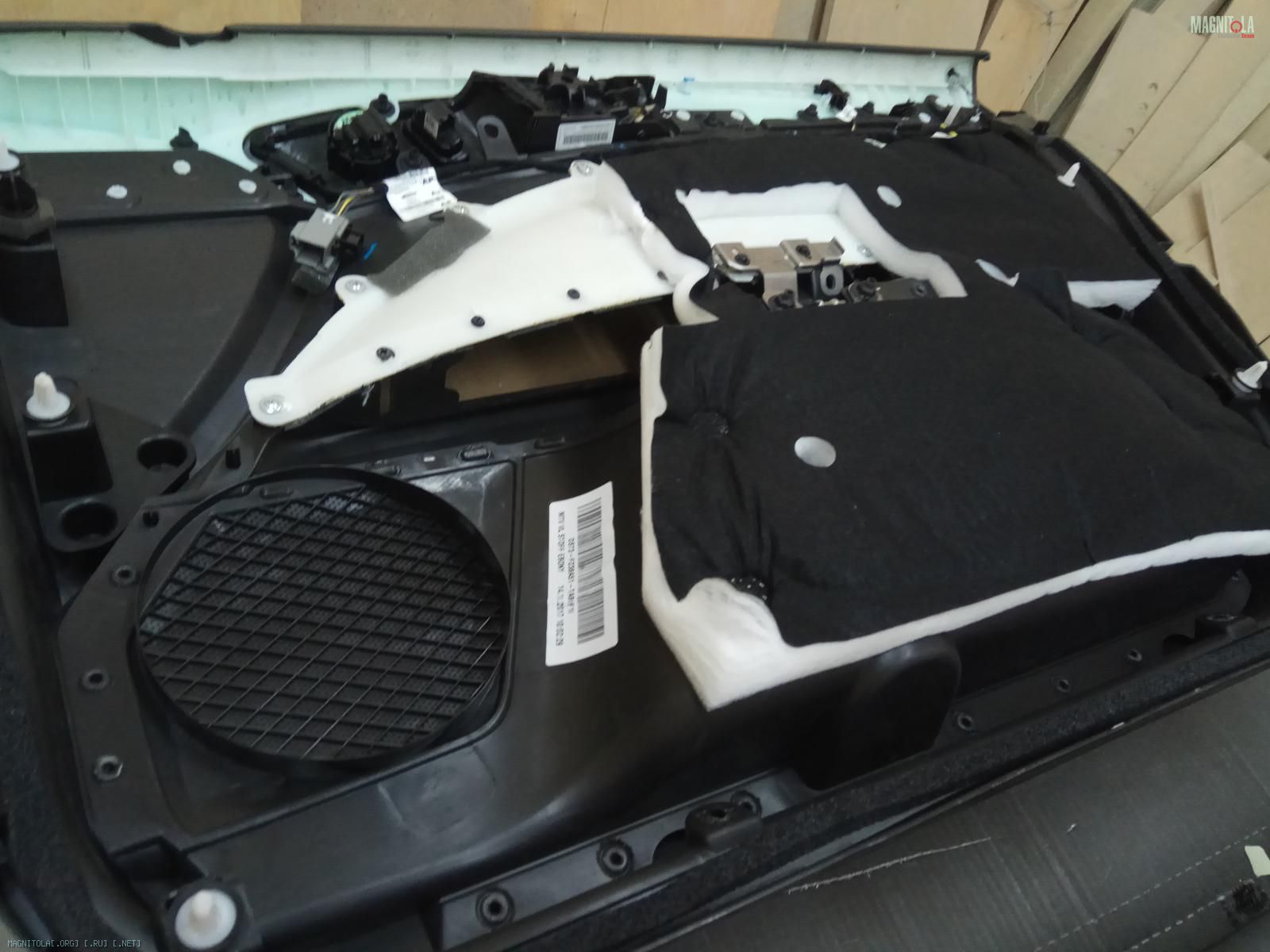

Карты дверей имеют большую площадь толстого шумопоглотителя...
Крышка багажника...
Вложение 1238456 Вложение 1238458 Вложение 1238460 Вложение 1238462
16.08.2018, 20:54
st220

Вложений: 44

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Ford Mondeo 5

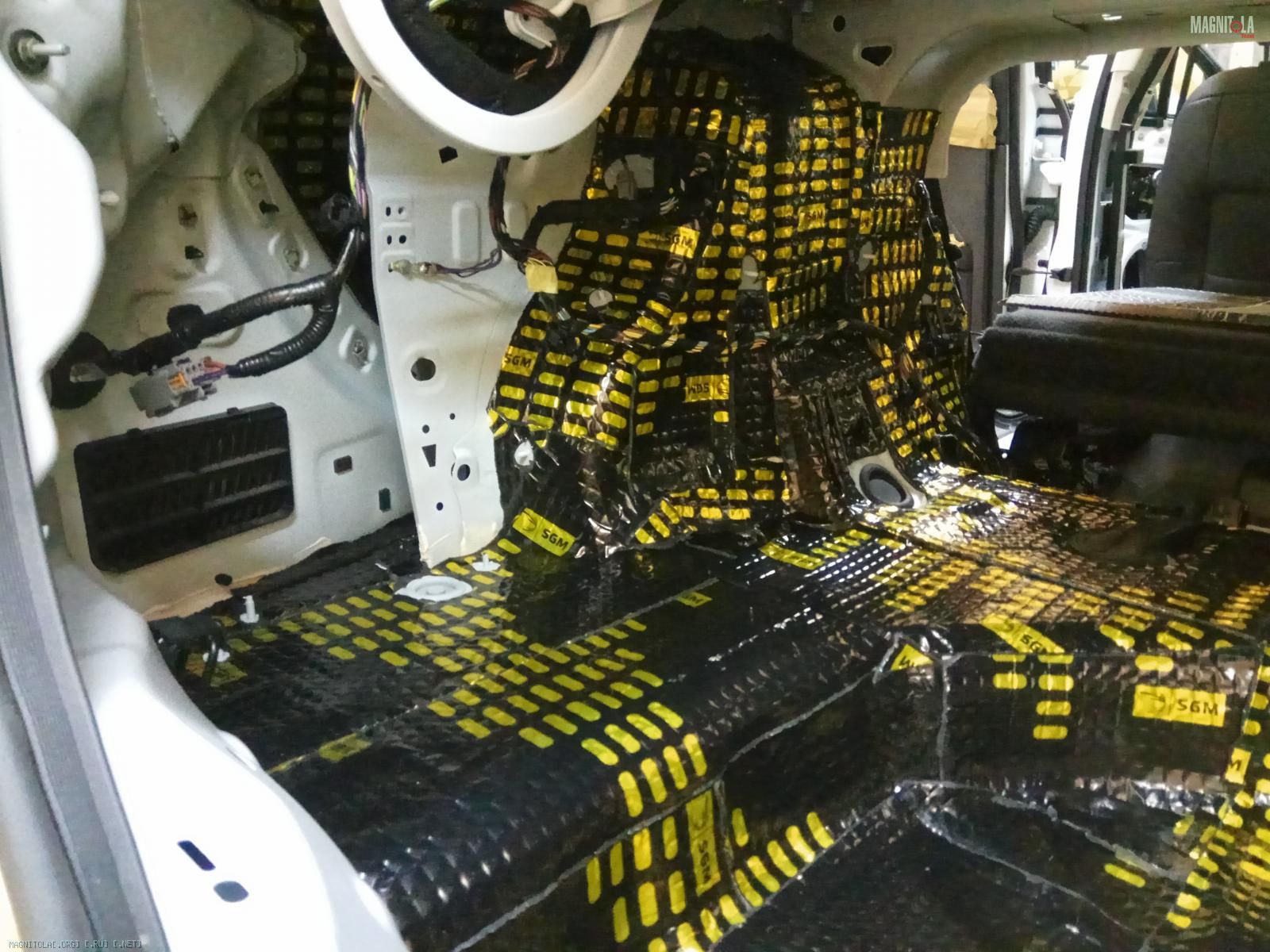

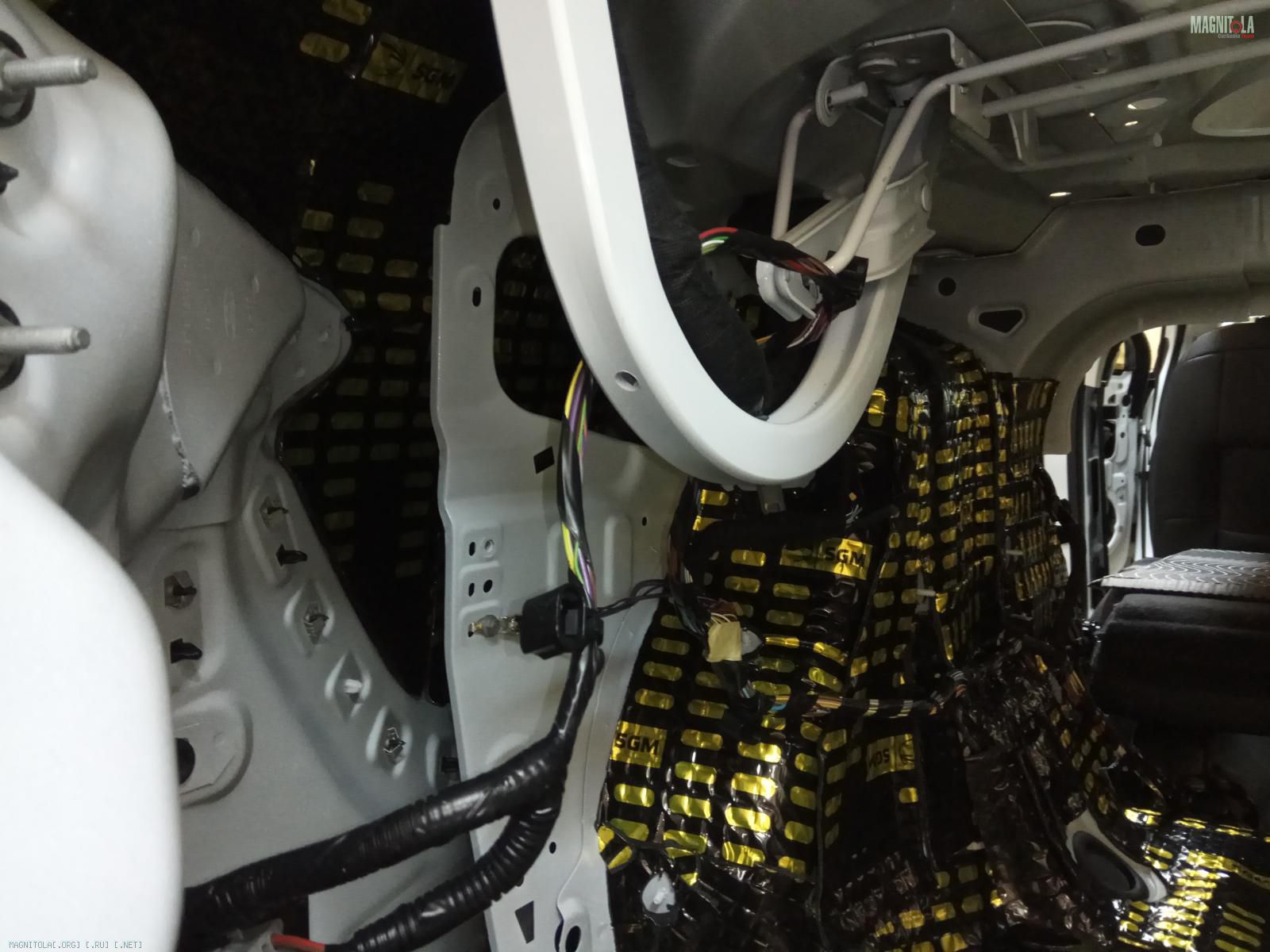

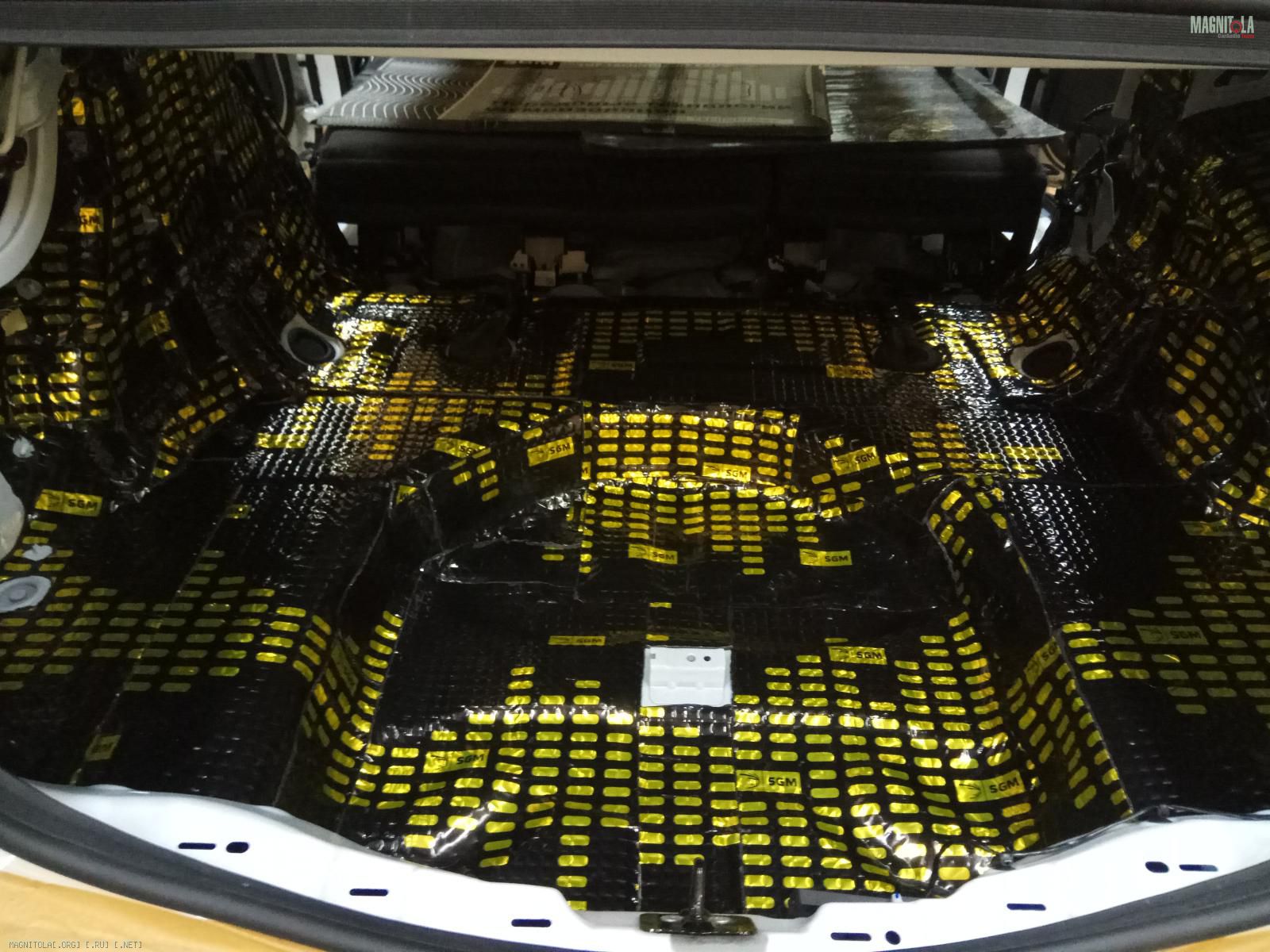

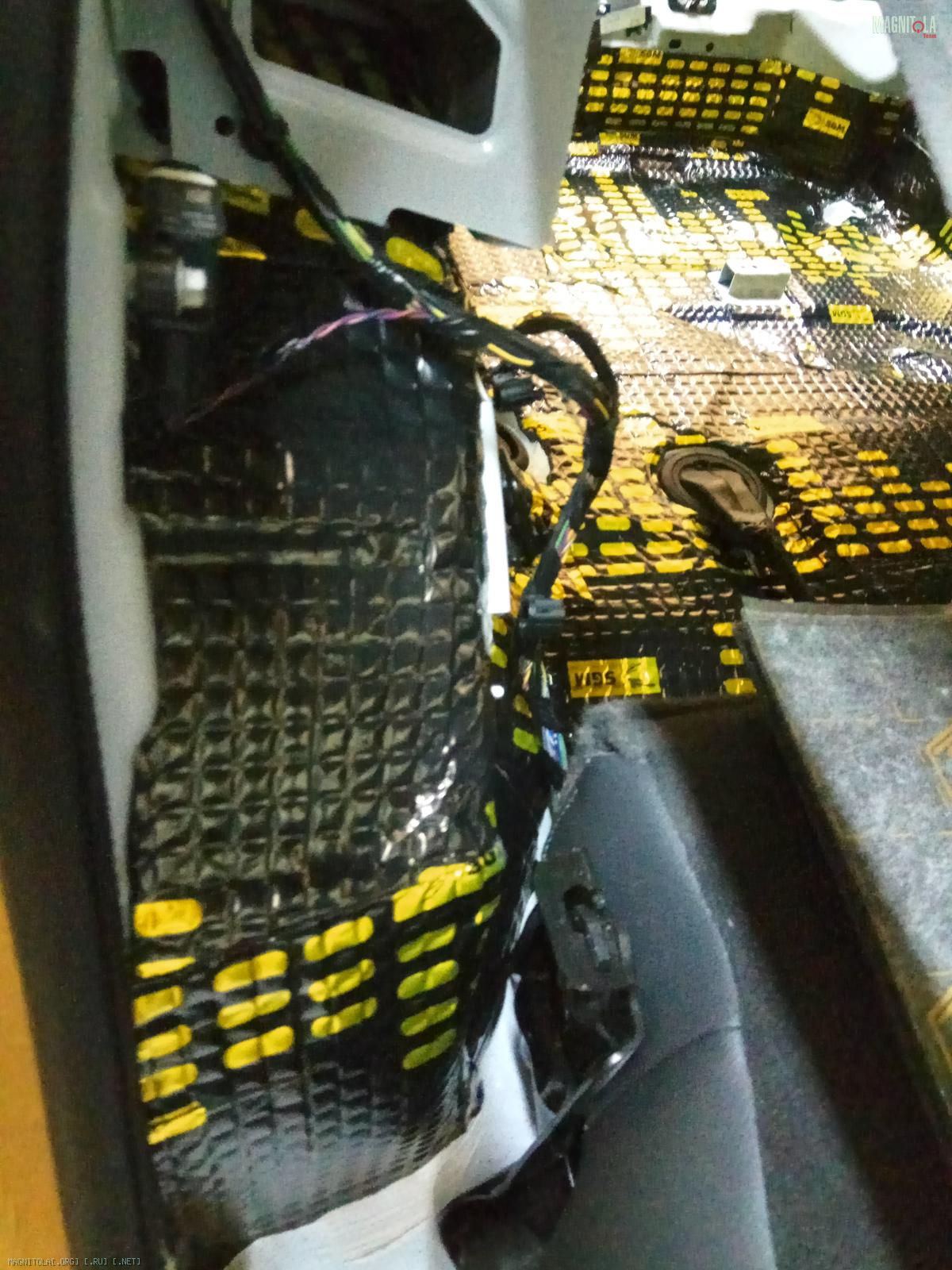

Наносим жесткую вибру 4мм
Вложение 1238596 Вложение 1238598 Вложение 1238600 Вложение 1238602 Вложение 1238604 Вложение 1238606 Вложение 1238608 Вложение 1238610 Вложение 1238612 Вложение 1238614

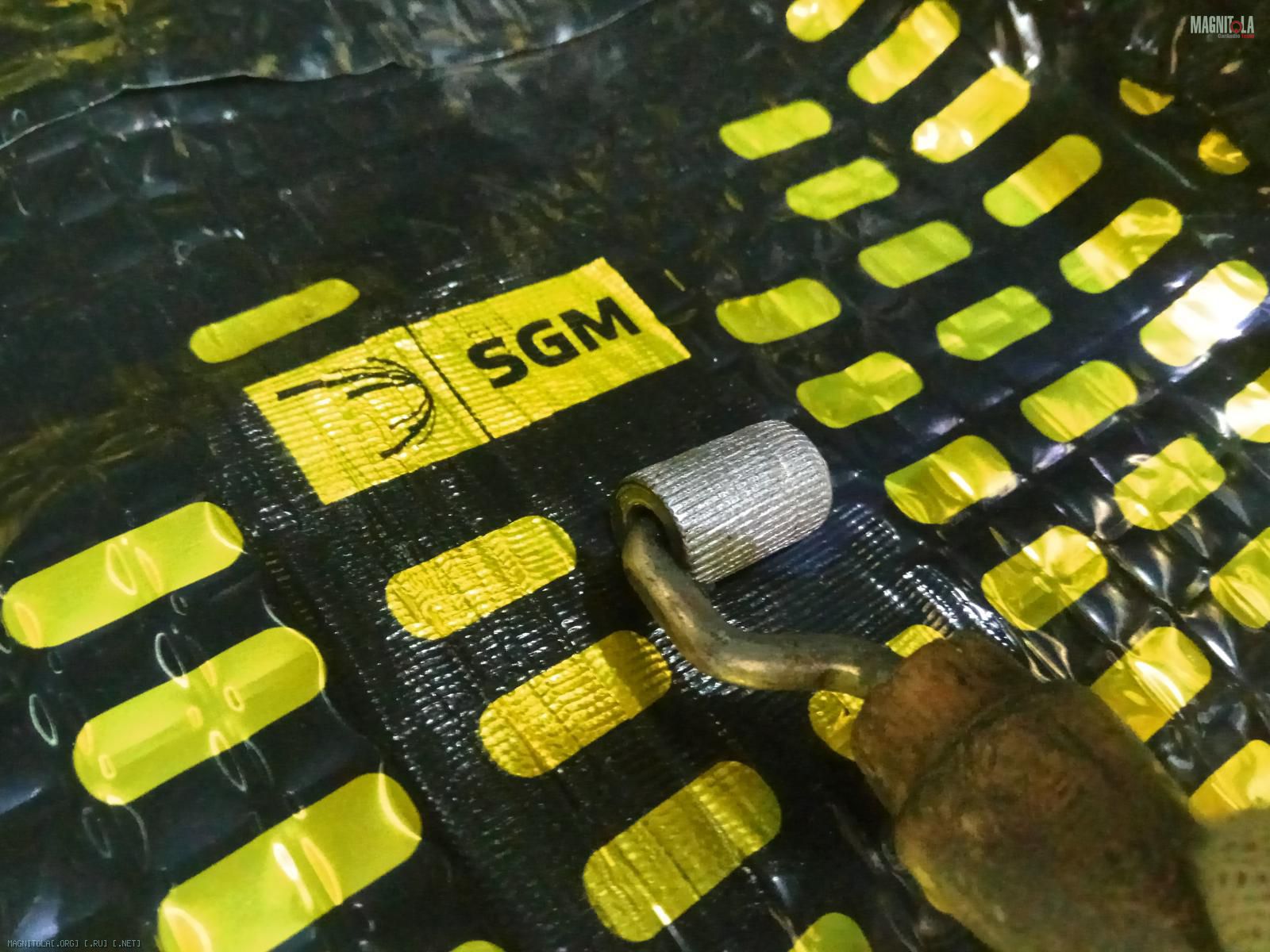

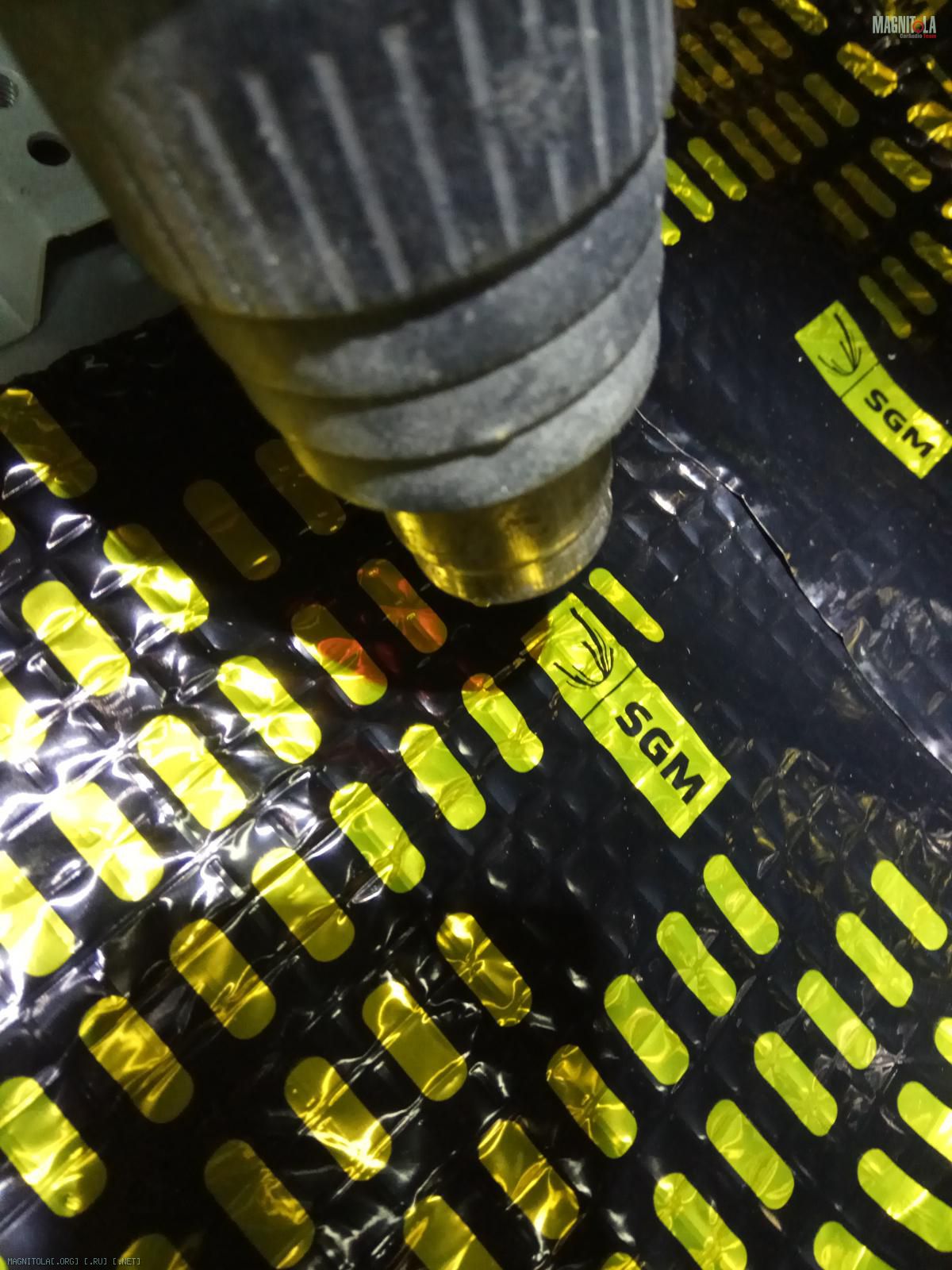

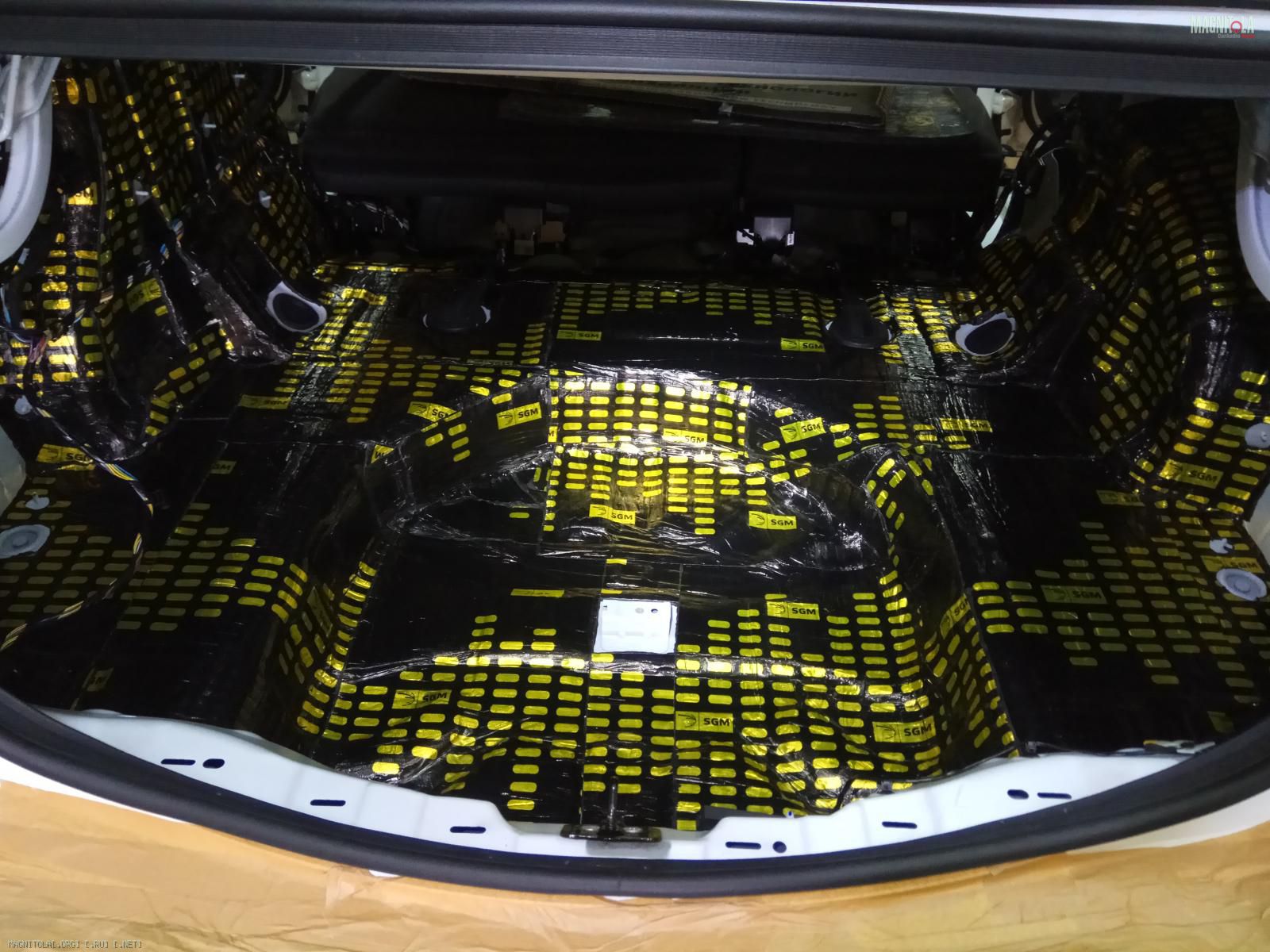

Греем, тщательно прикатываем...

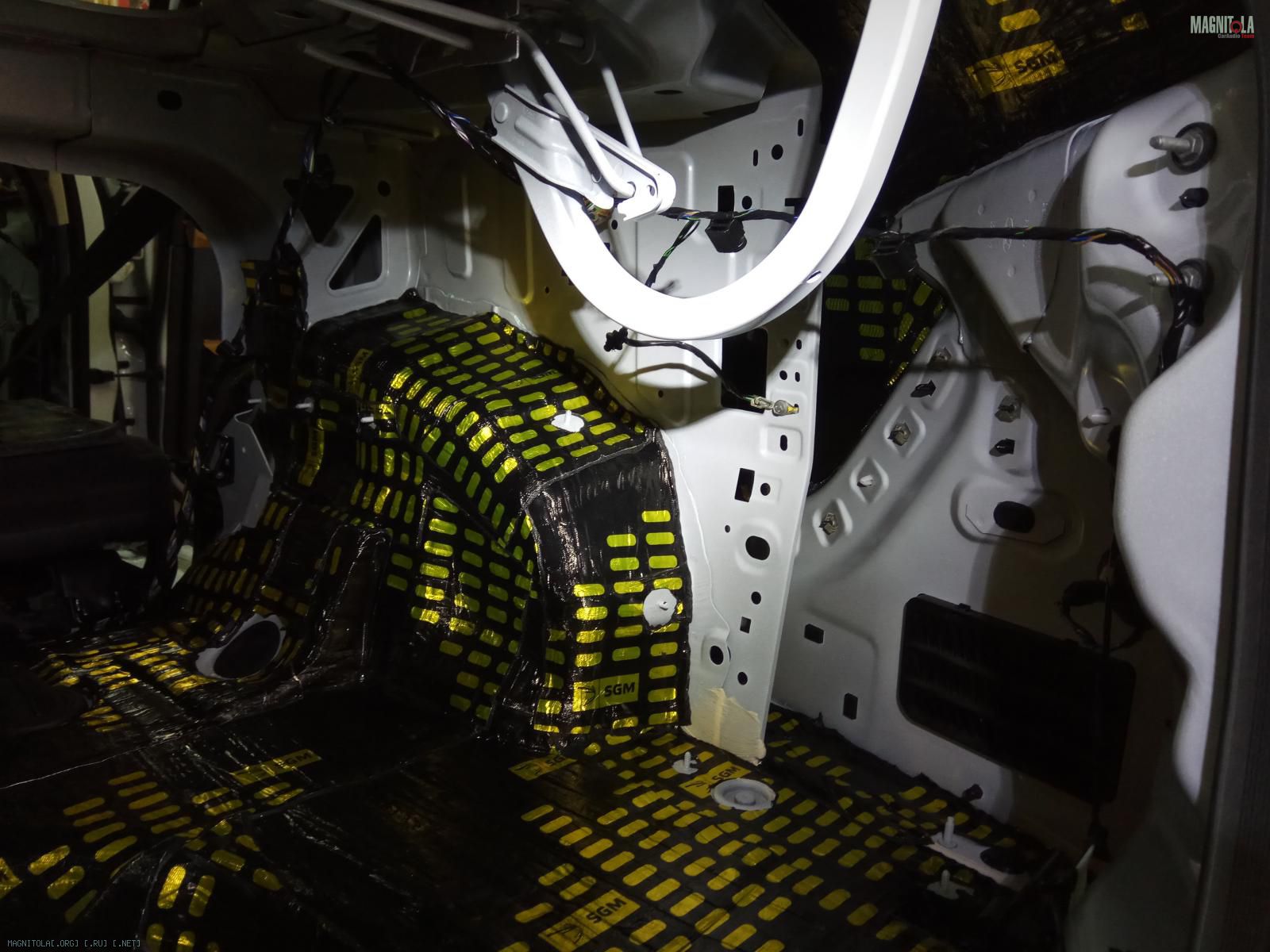

После прикатки...
Вложение 1238616 Вложение 1238618 Вложение 1238620 Вложение 1238622 Вложение 1238624 Вложение 1238626 Вложение 1238628 Вложение 1238630

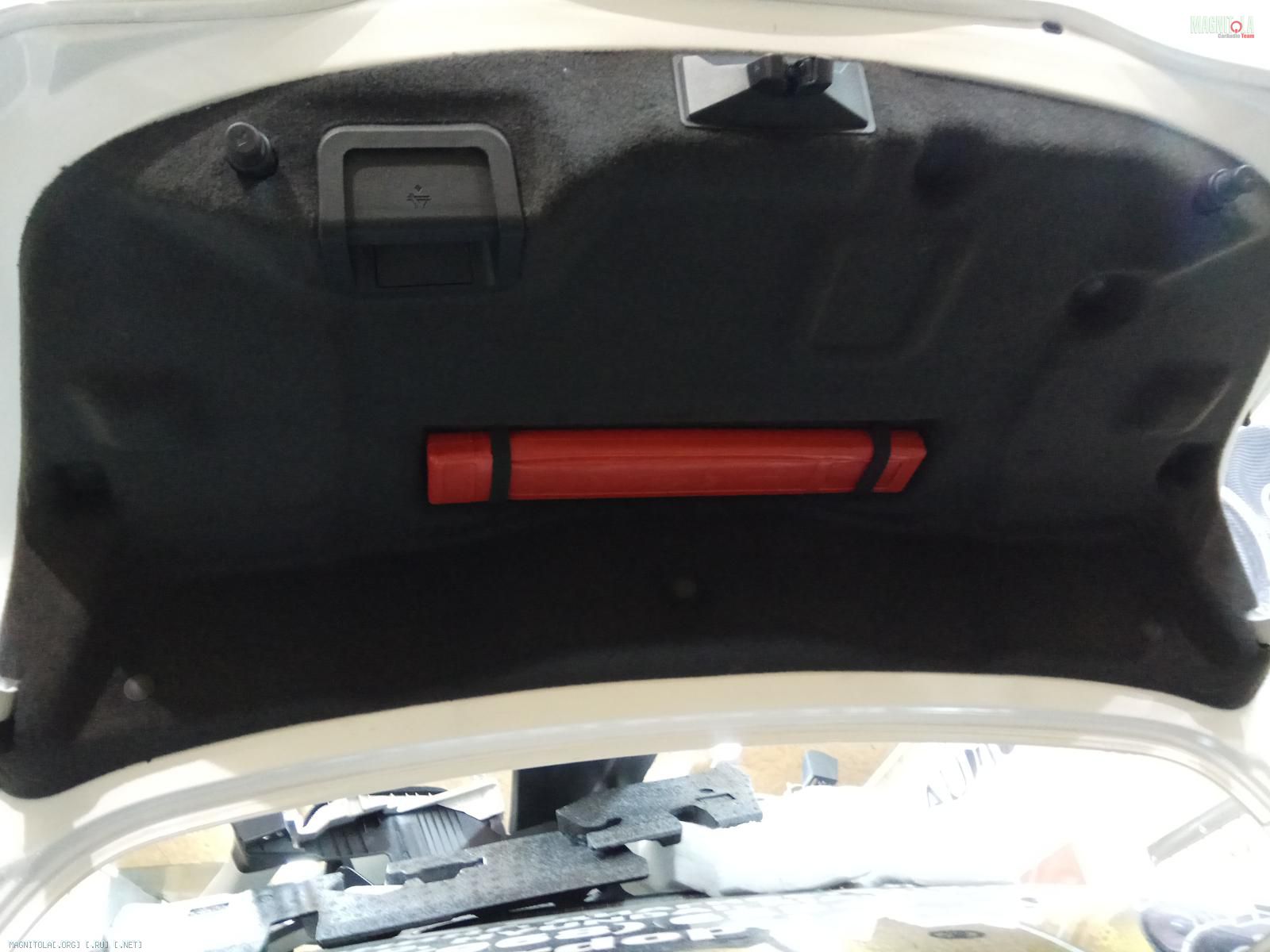

Крышка багажника.
Наносим вибру.
Греем, прикатываем...

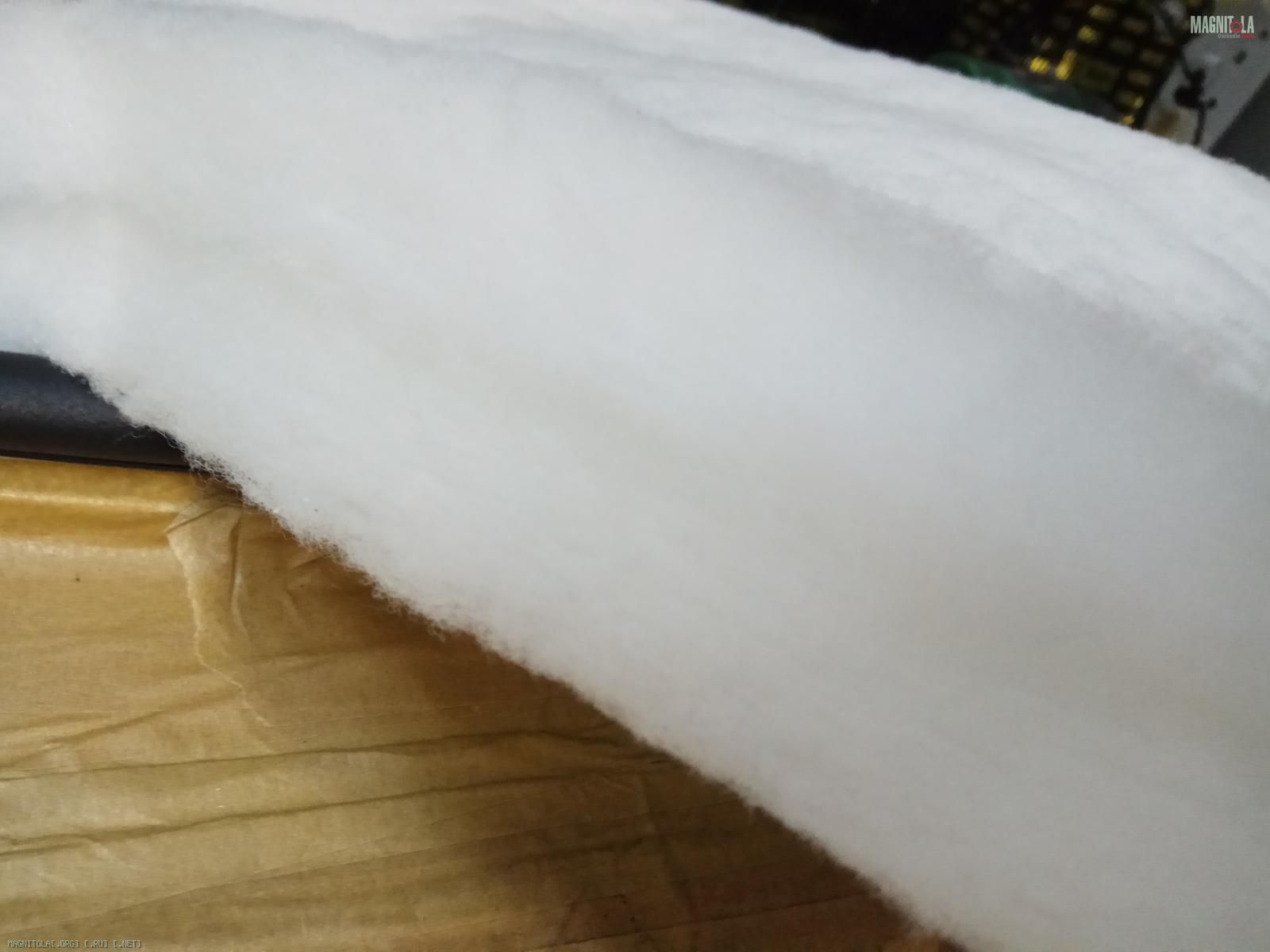

Свободные полости заполняем холокфоном 80мм.
На декоративную крышку наносим 10мм шумопоглотитель.
Собираем.
Вложение 1238632 Вложение 1238634 Вложение 1238636 Вложение 1238638 Вложение 1238640 Вложение 1238642 Вложение 1238644 Вложение 1238646 Вложение 1238648 Вложение 1238650 Вложение 1238652 Вложение 1238654

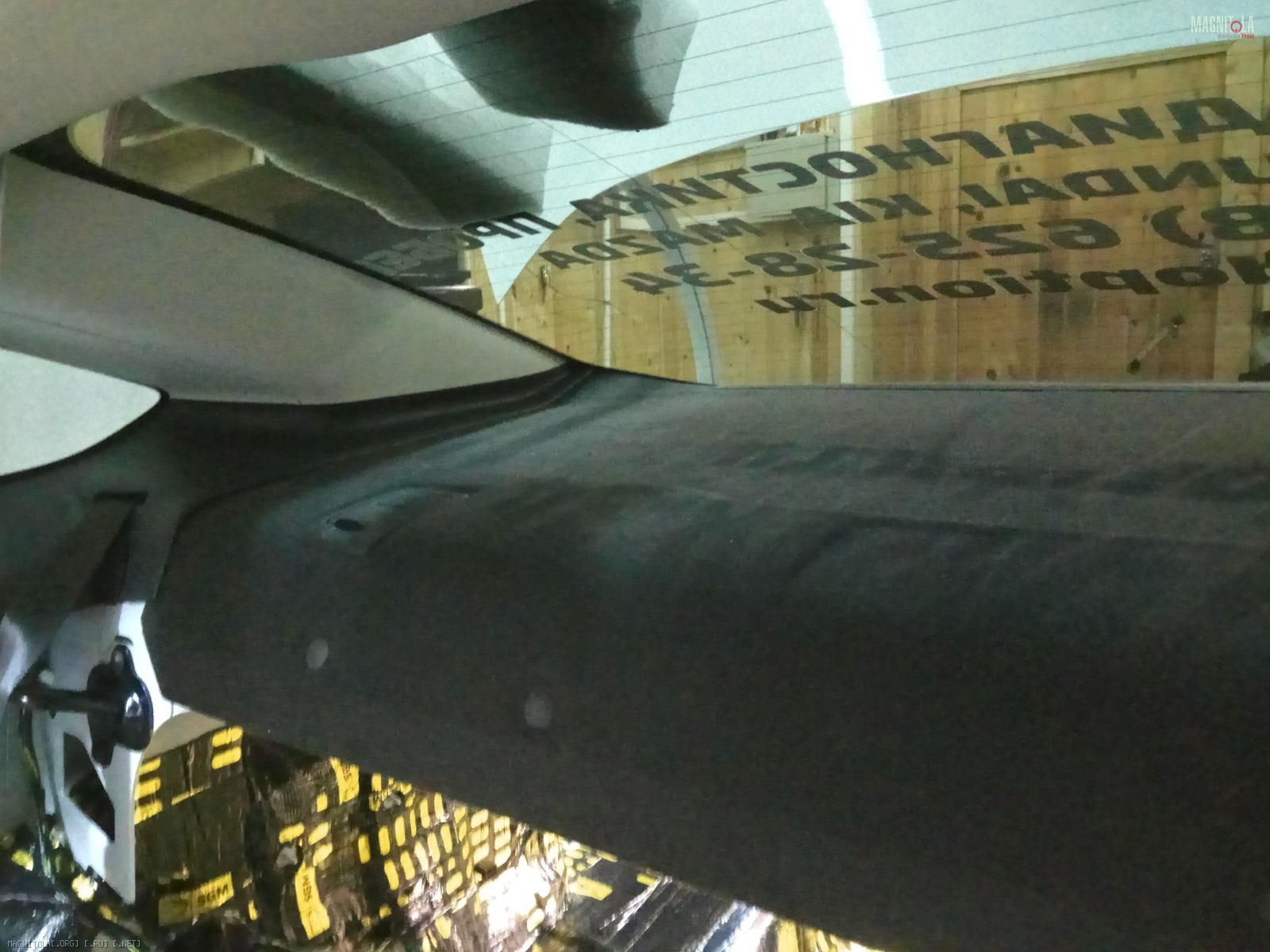

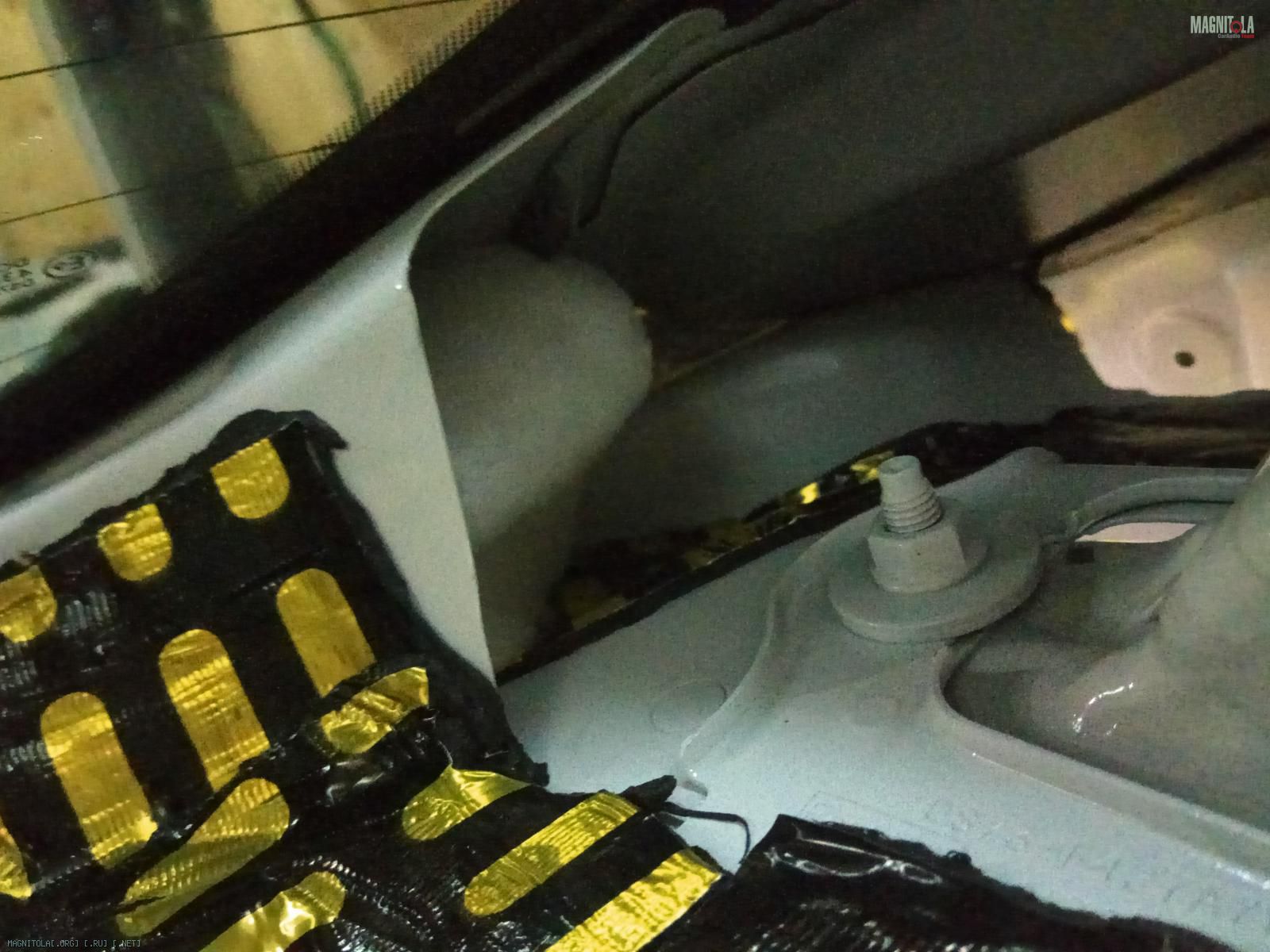

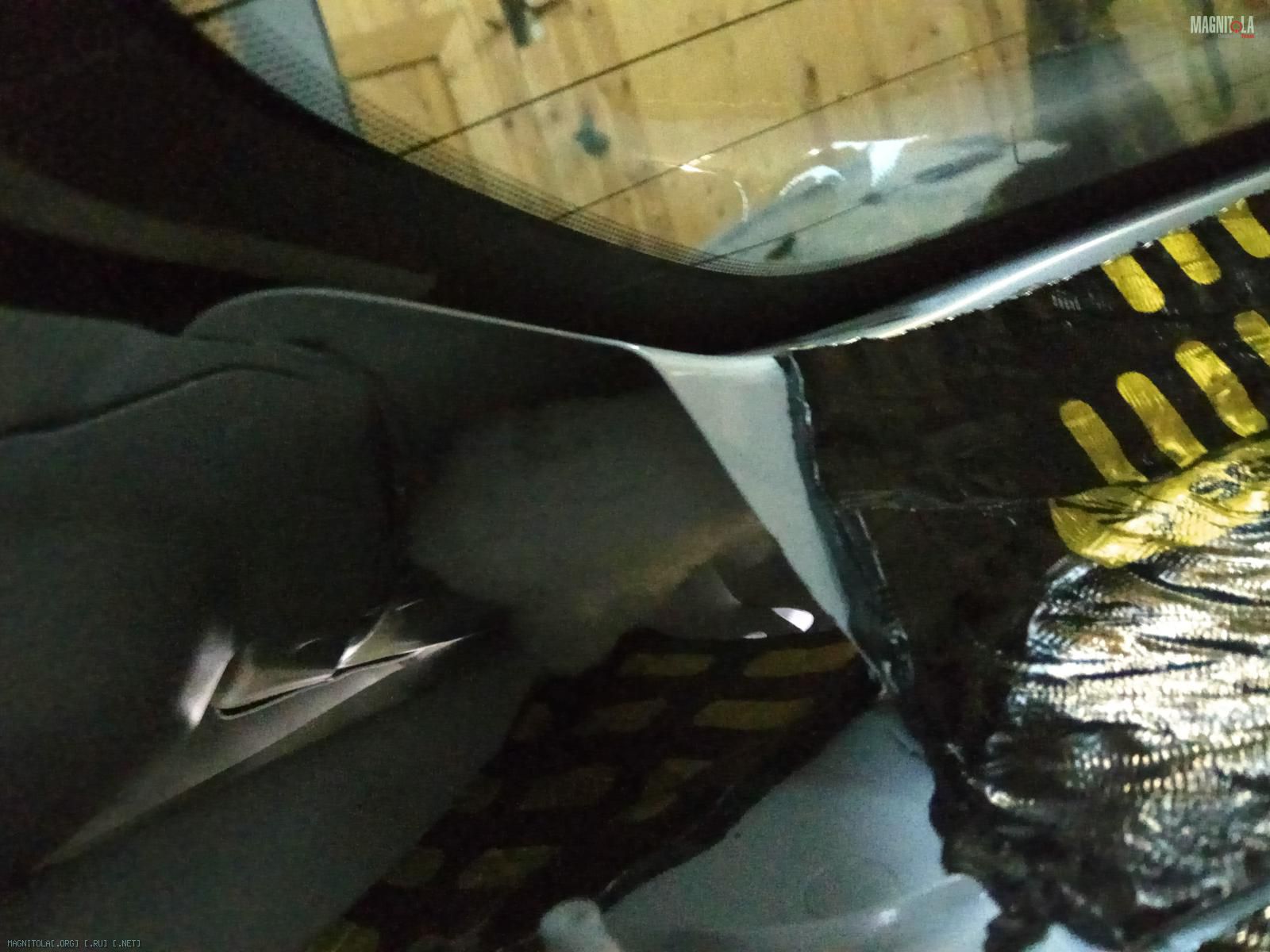

Задняя полка...
Наносим вибру 4+4мм...
Греем, прикатываем...
В полости заполняем холокфоном.
Наносим войлок 10мм...
Собираем.
Вложение 1238656 Вложение 1238658 Вложение 1238660 Вложение 1238662 Вложение 1238664 Вложение 1238666 Вложение 1238668 Вложение 1238670 Вложение 1238672 Вложение 1238674 Вложение 1238676 Вложение 1238678 Вложение 1238680 Вложение 1238682
17.08.2018, 21:21
st220

Вложений: 35

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Ford Mondeo 5

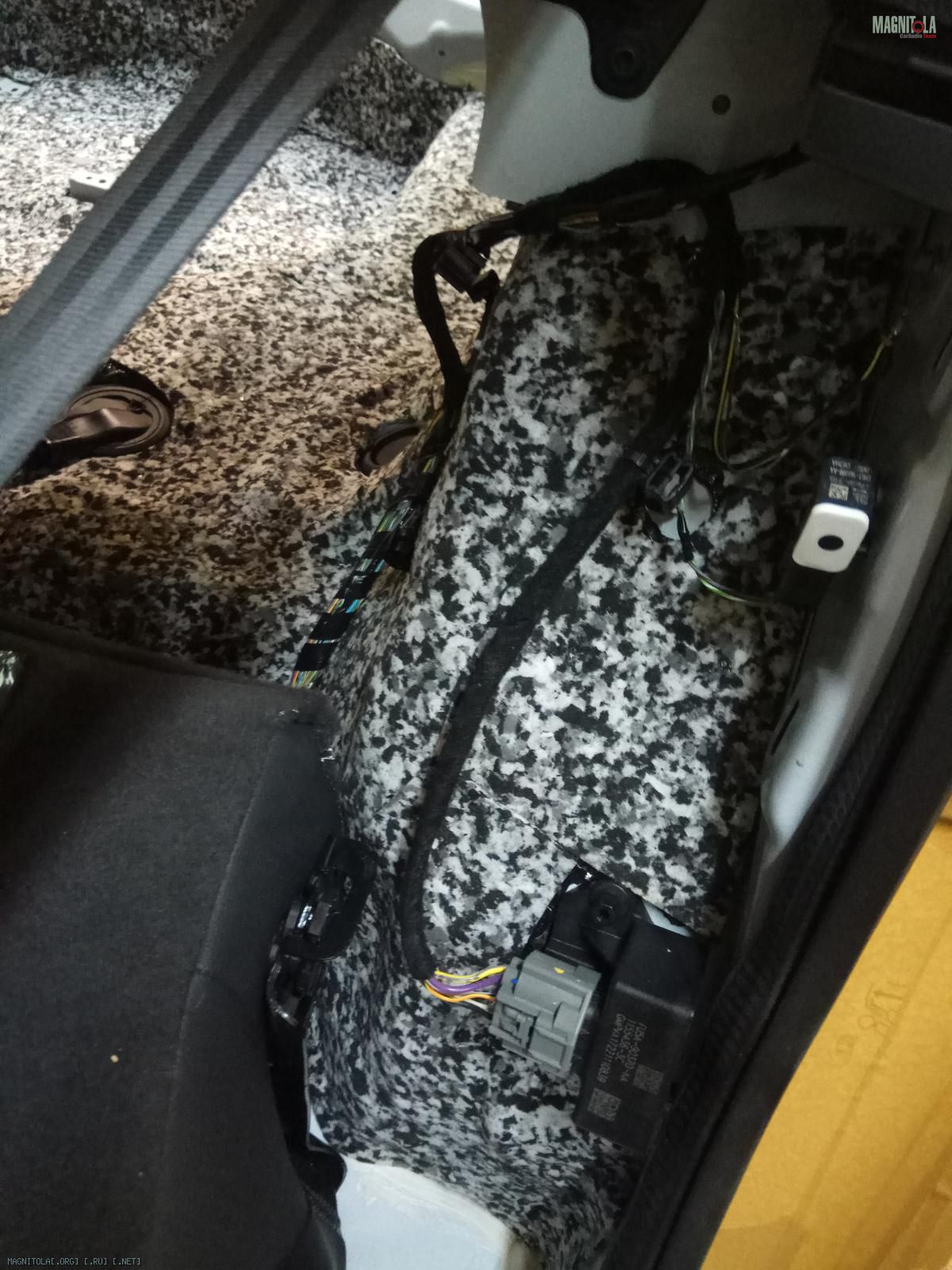

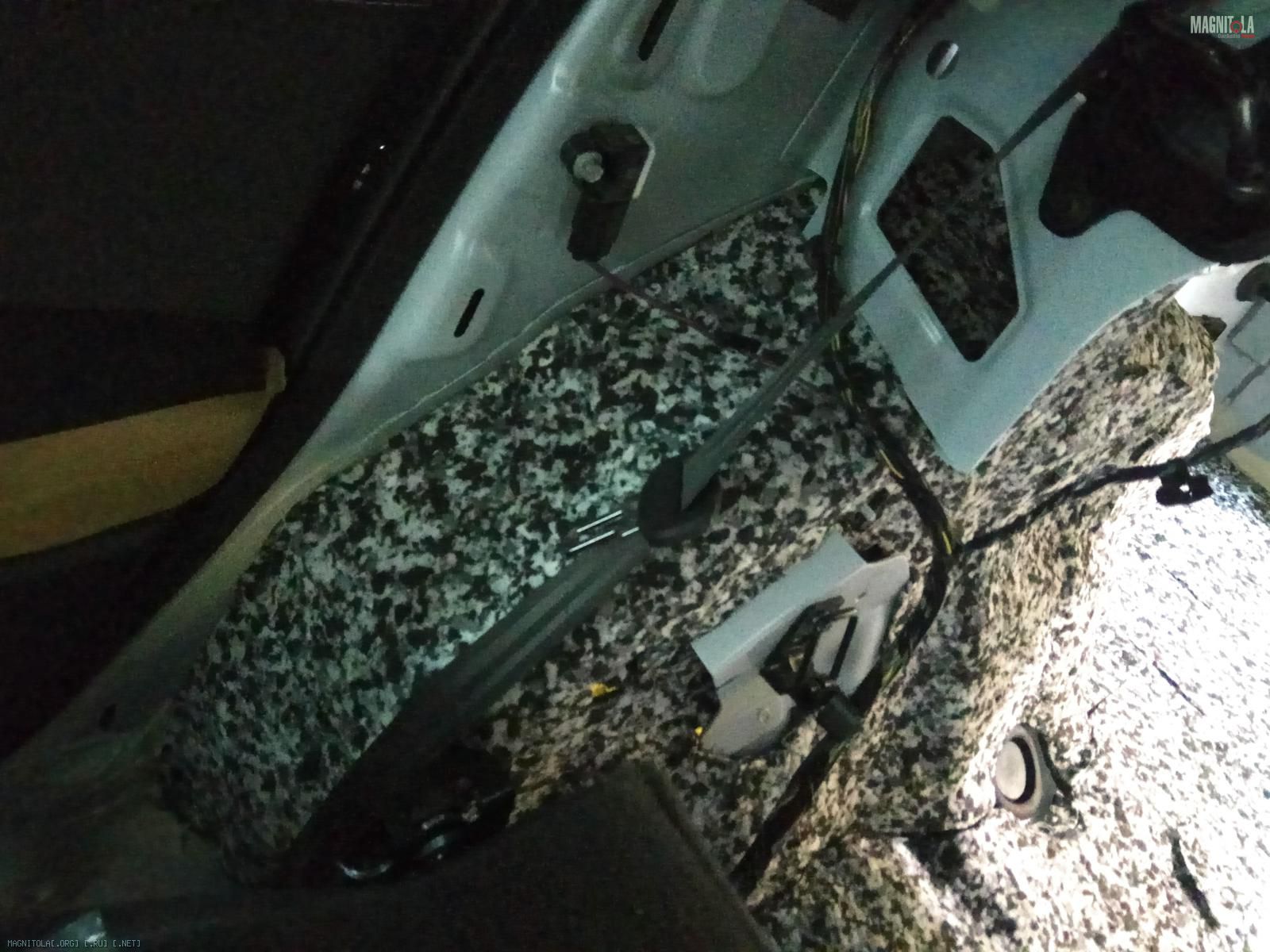

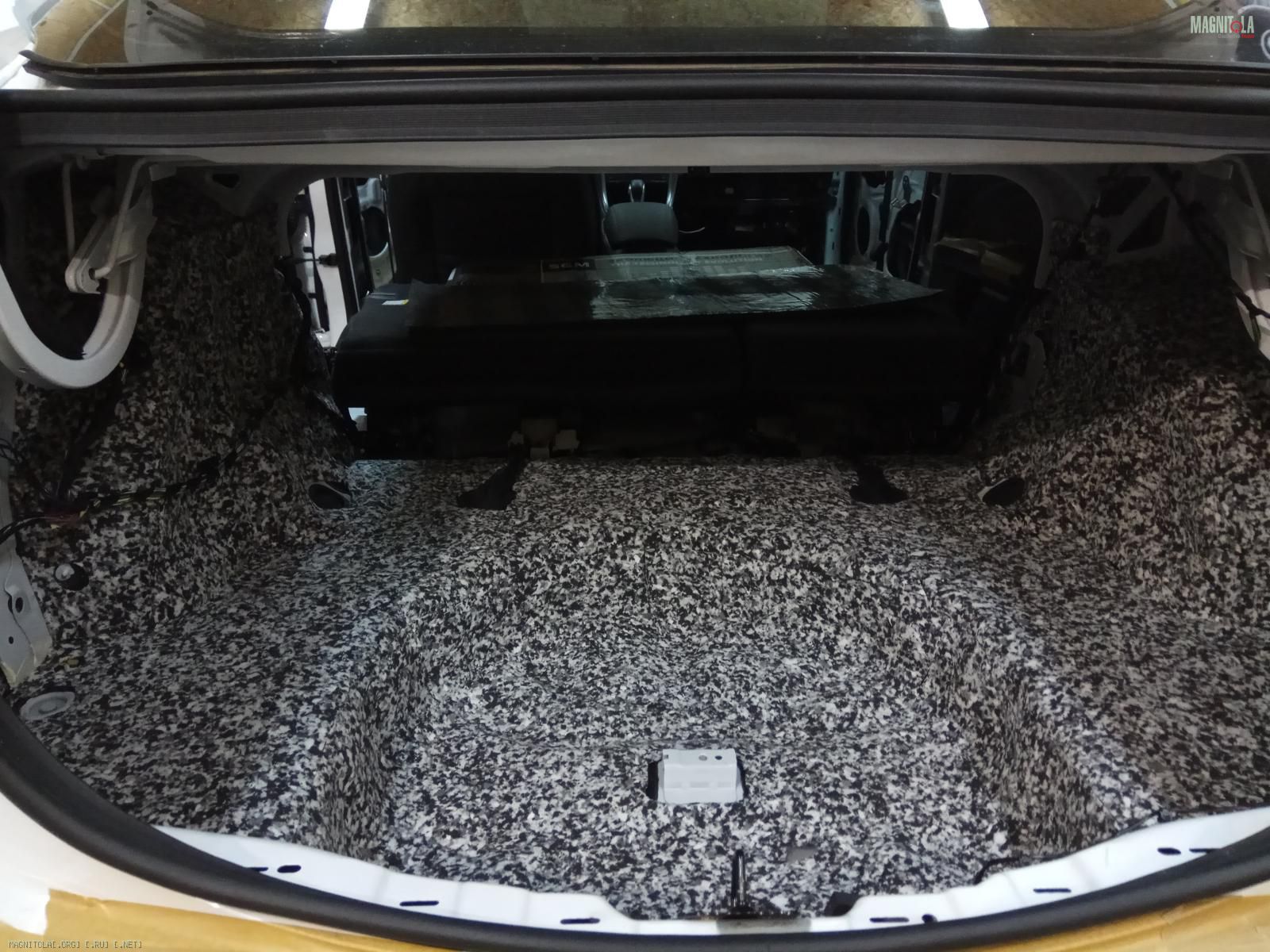

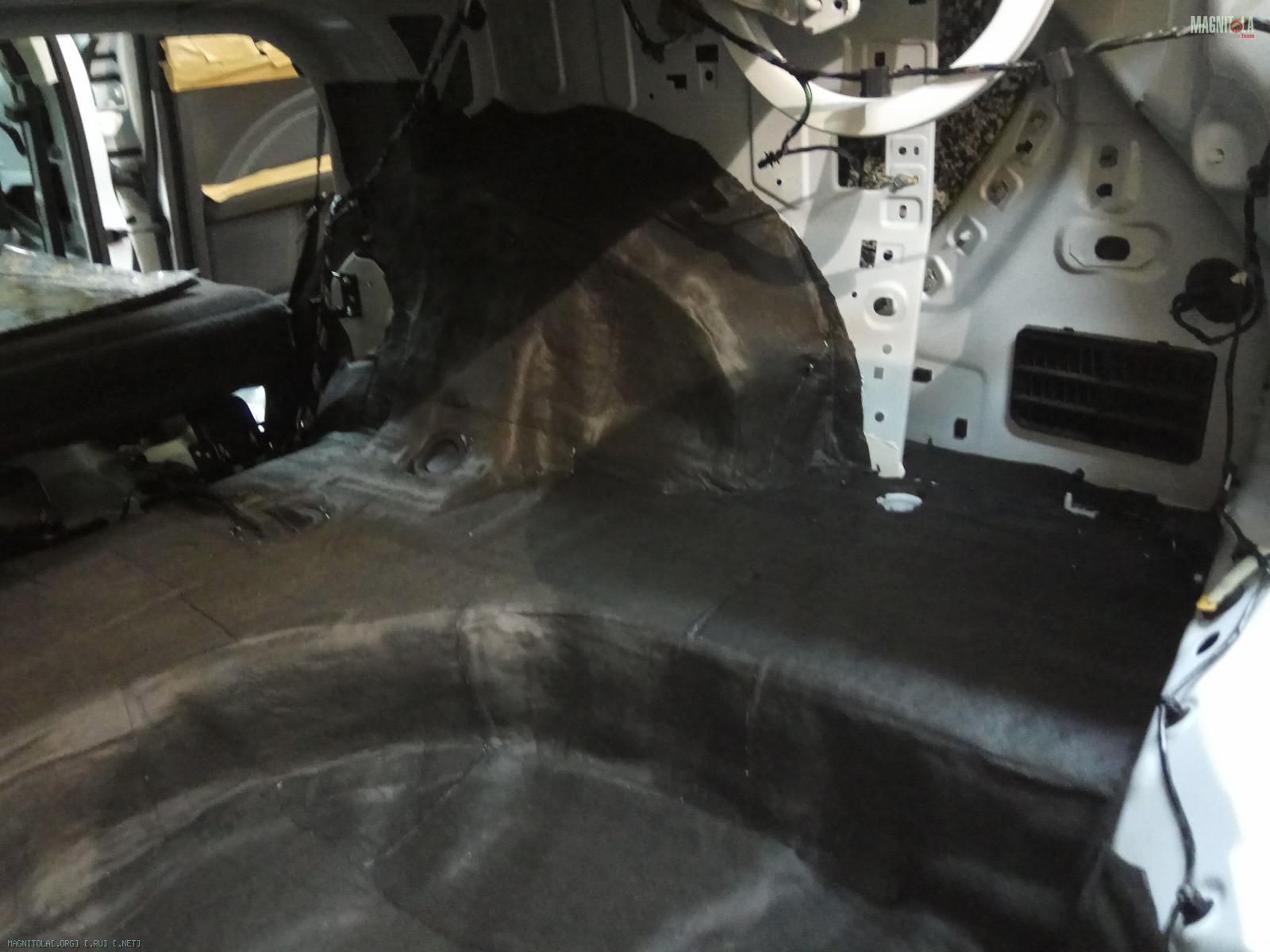

Наносим второй слой блэктон.
Его также греем и прикатываем...

Вложение 1238754 Вложение 1238756 Вложение 1238758 Вложение 1238760 Вложение 1238762 Вложение 1238764 Вложение 1238766

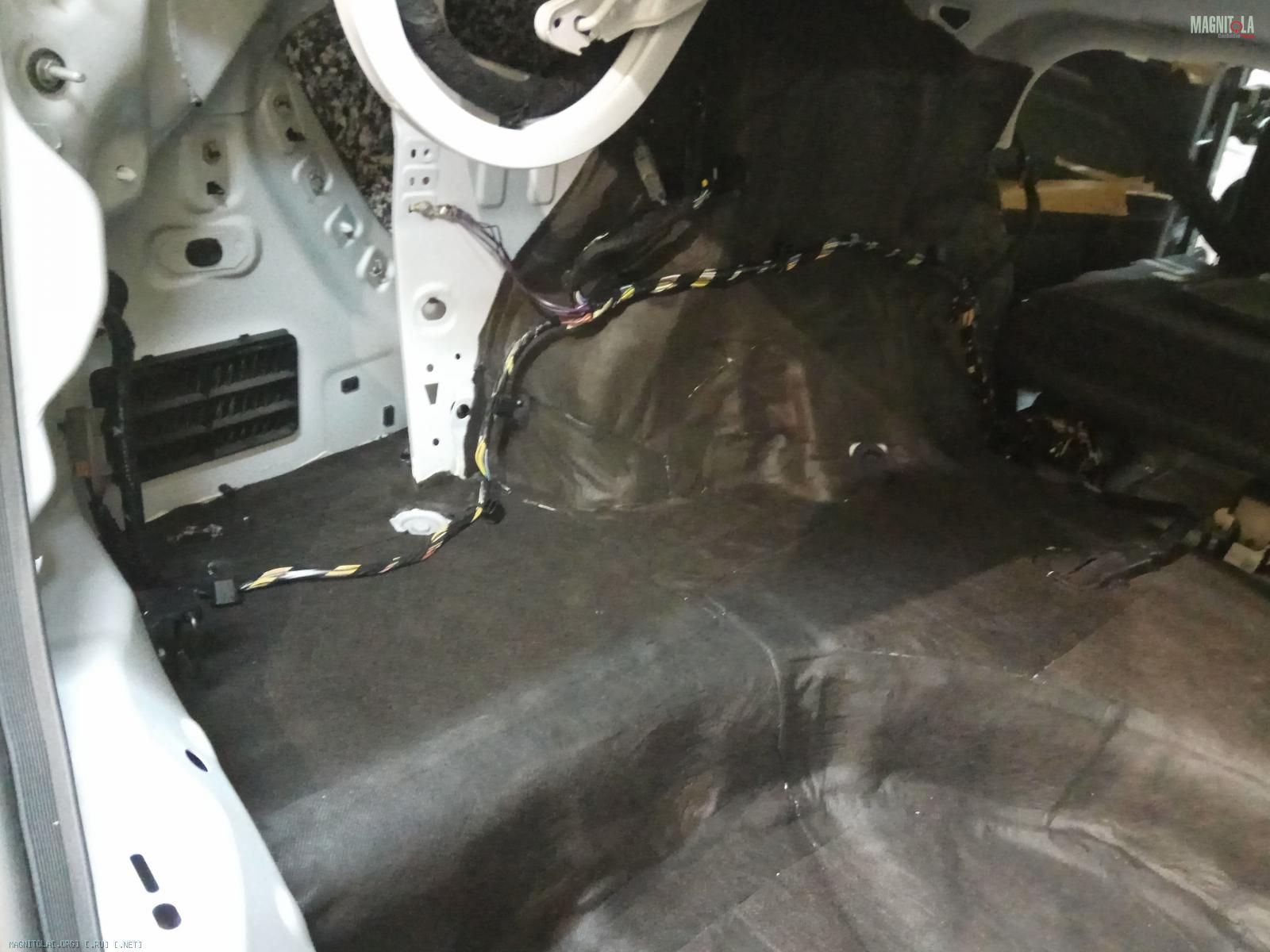

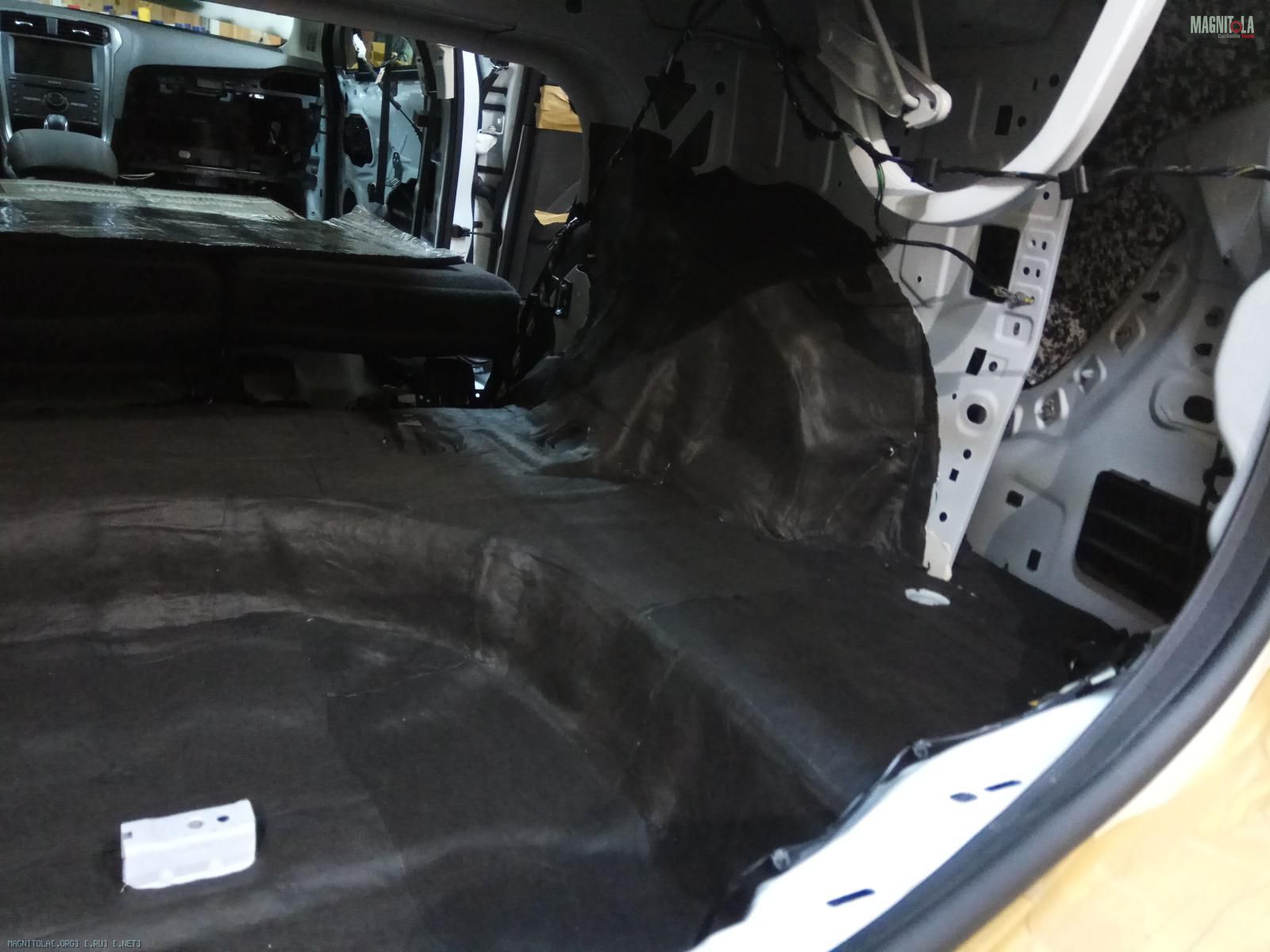

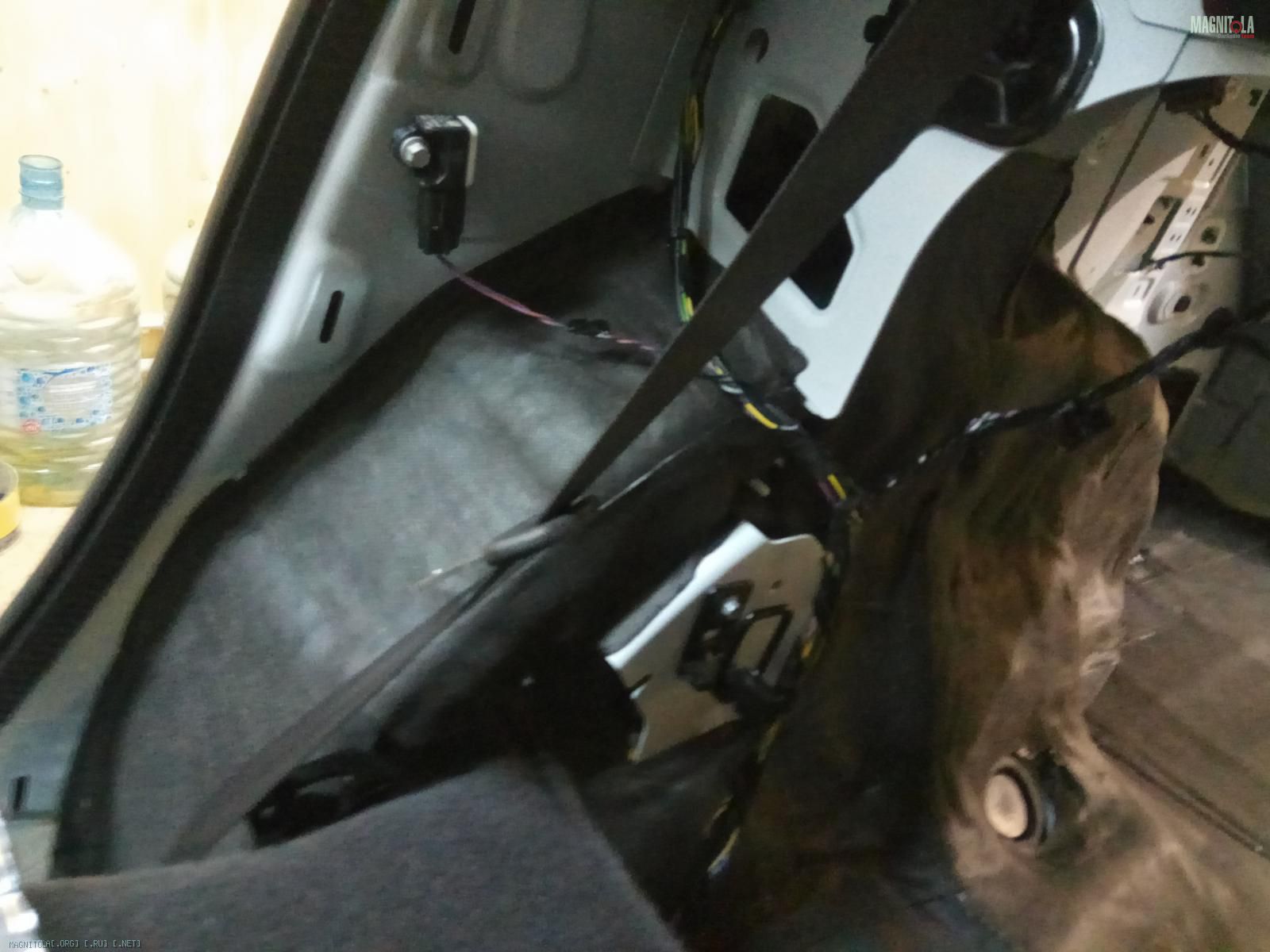

Третий слой - блокатор шума...

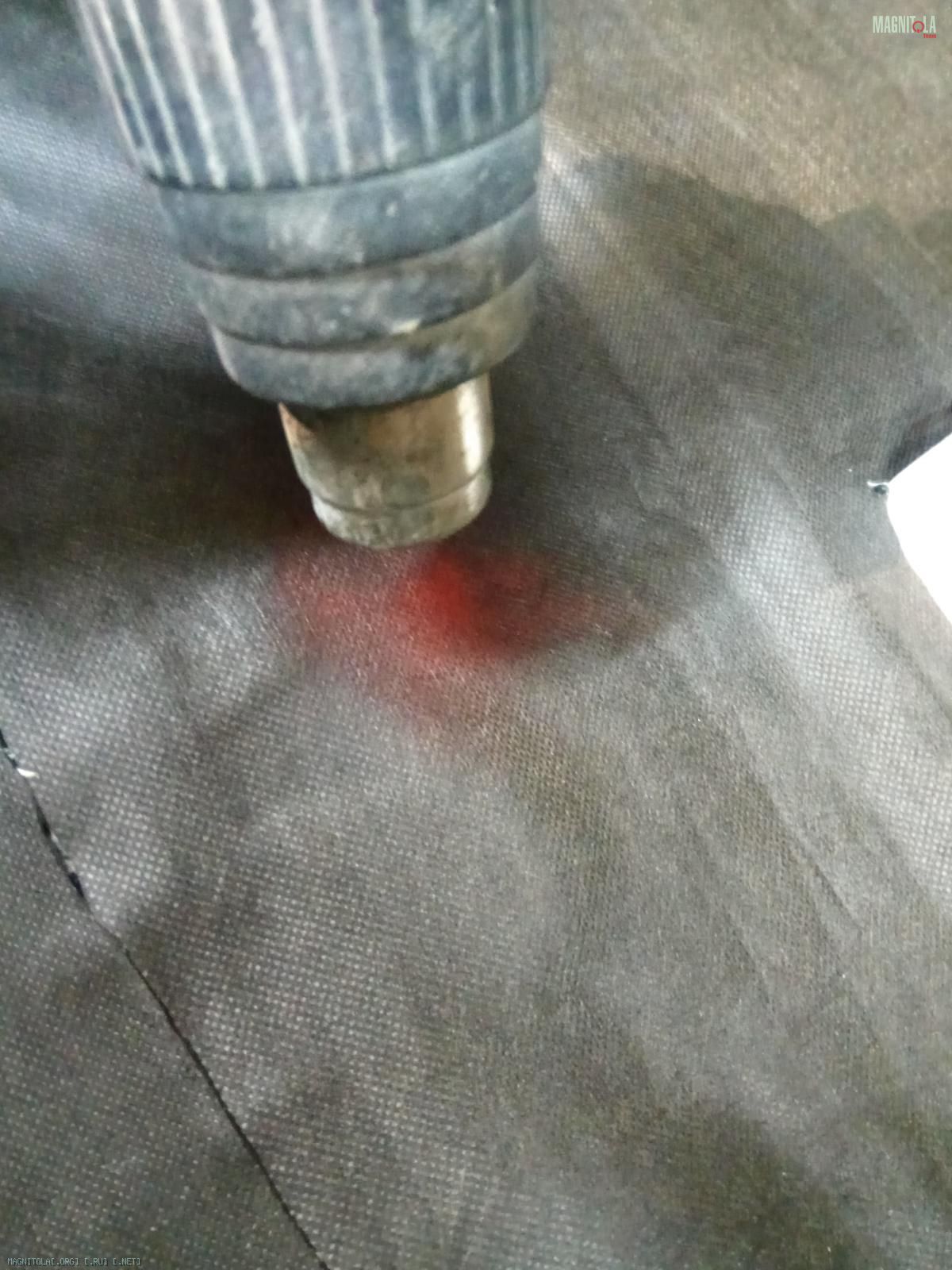

Наносим, греем, прикатываем...
Вложение 1238768 Вложение 1238770 Вложение 1238772 Вложение 1238774 Вложение 1238776 Вложение 1238778 Вложение 1238780 Вложение 1238782 Вложение 1238784 Вложение 1238786 Вложение 1238788 Вложение 1238790 Вложение 1238792 Вложение 1238794

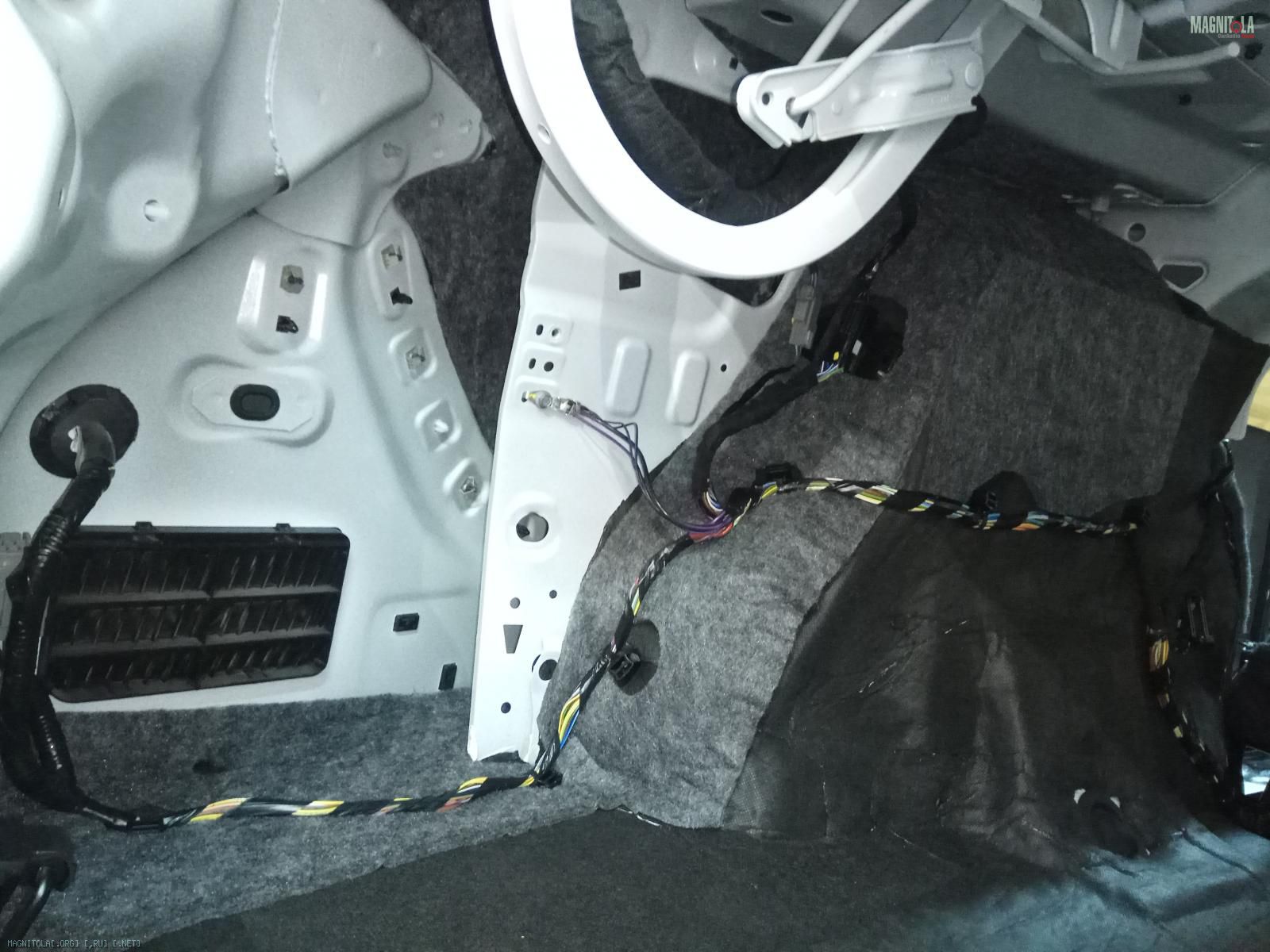

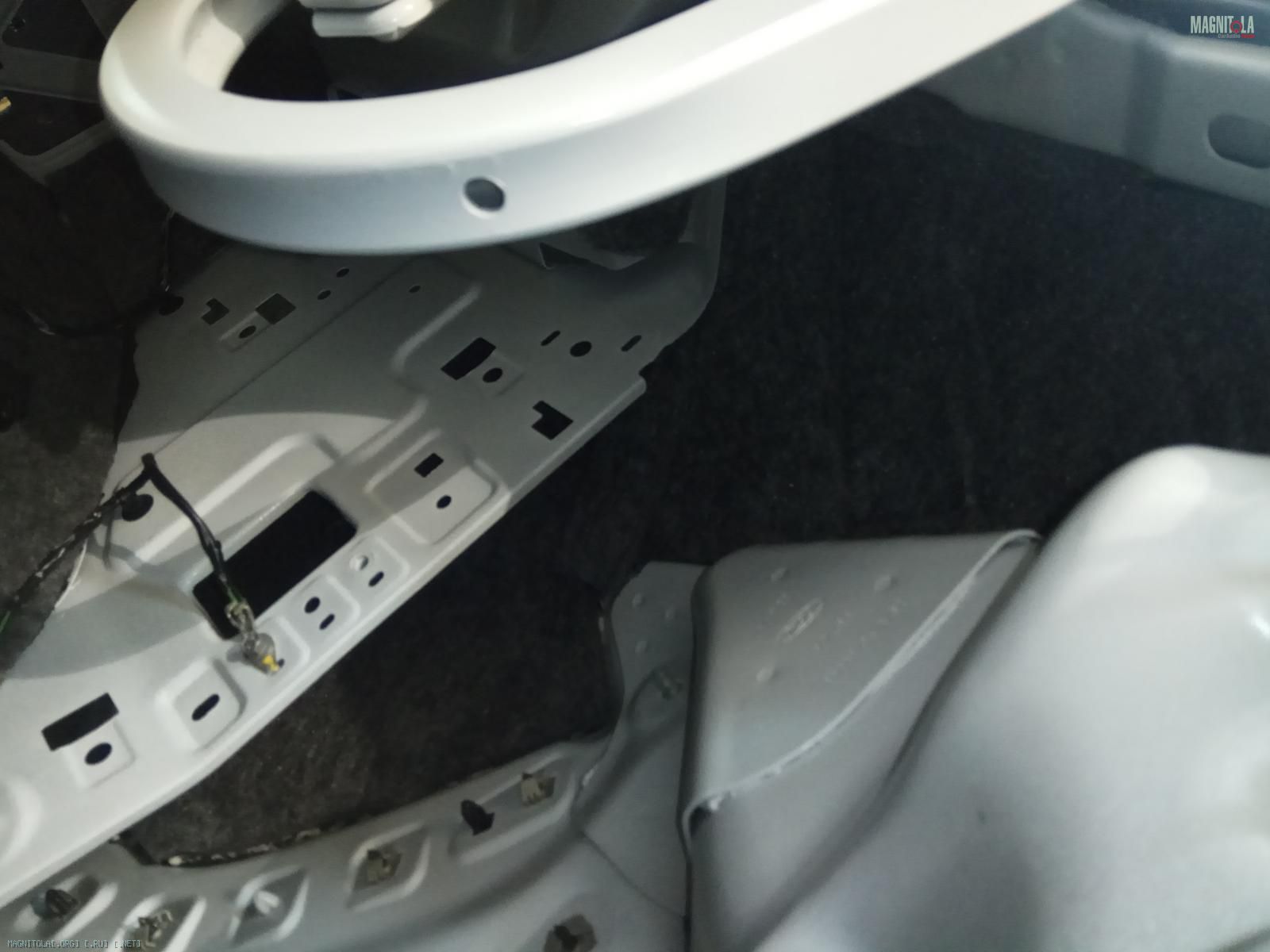

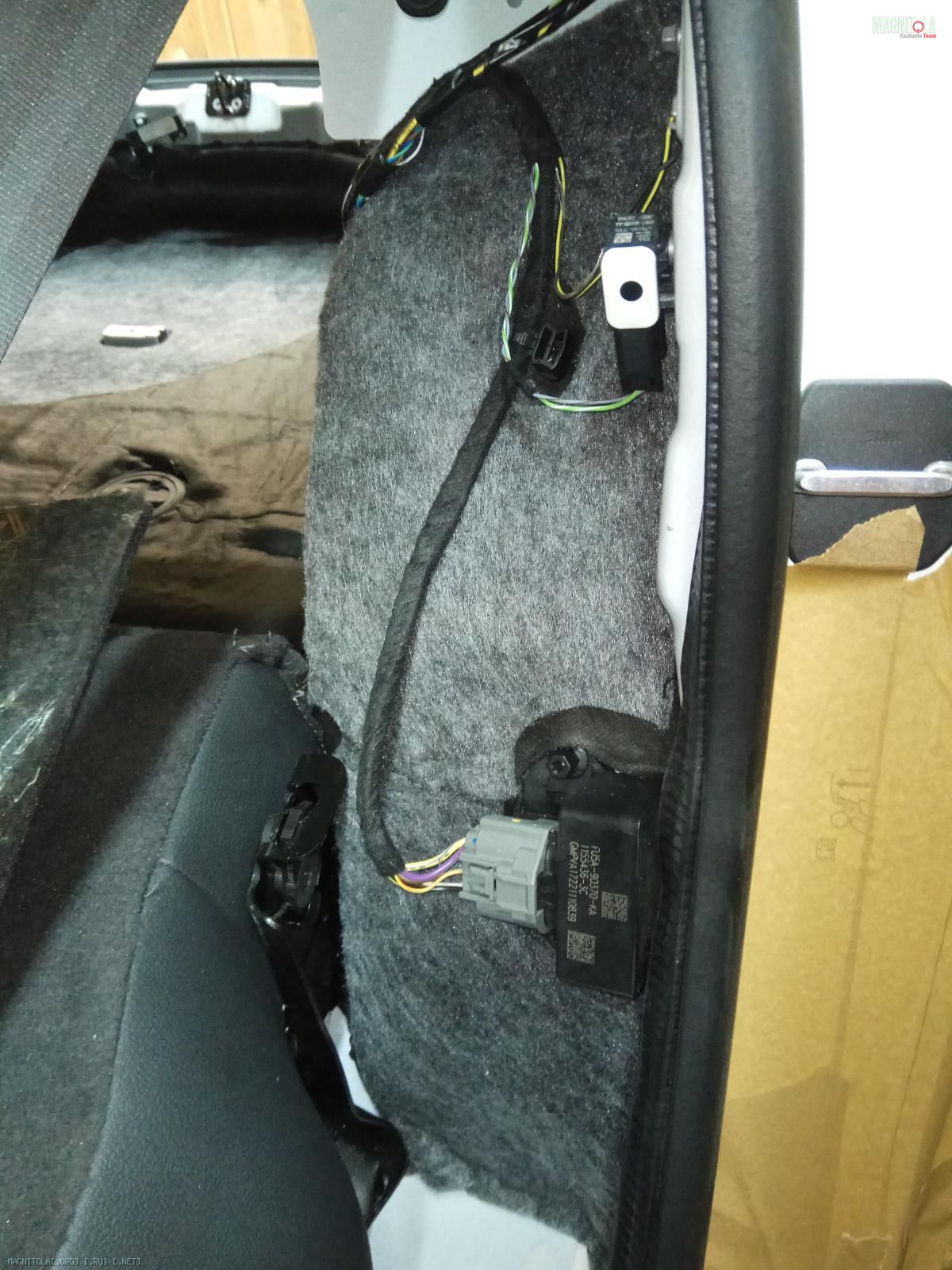

Четвертый слой войлок 10мм...
Вложение 1238796 Вложение 1238798 Вложение 1238800 Вложение 1238802 Вложение 1238804 Вложение 1238806 Вложение 1238808

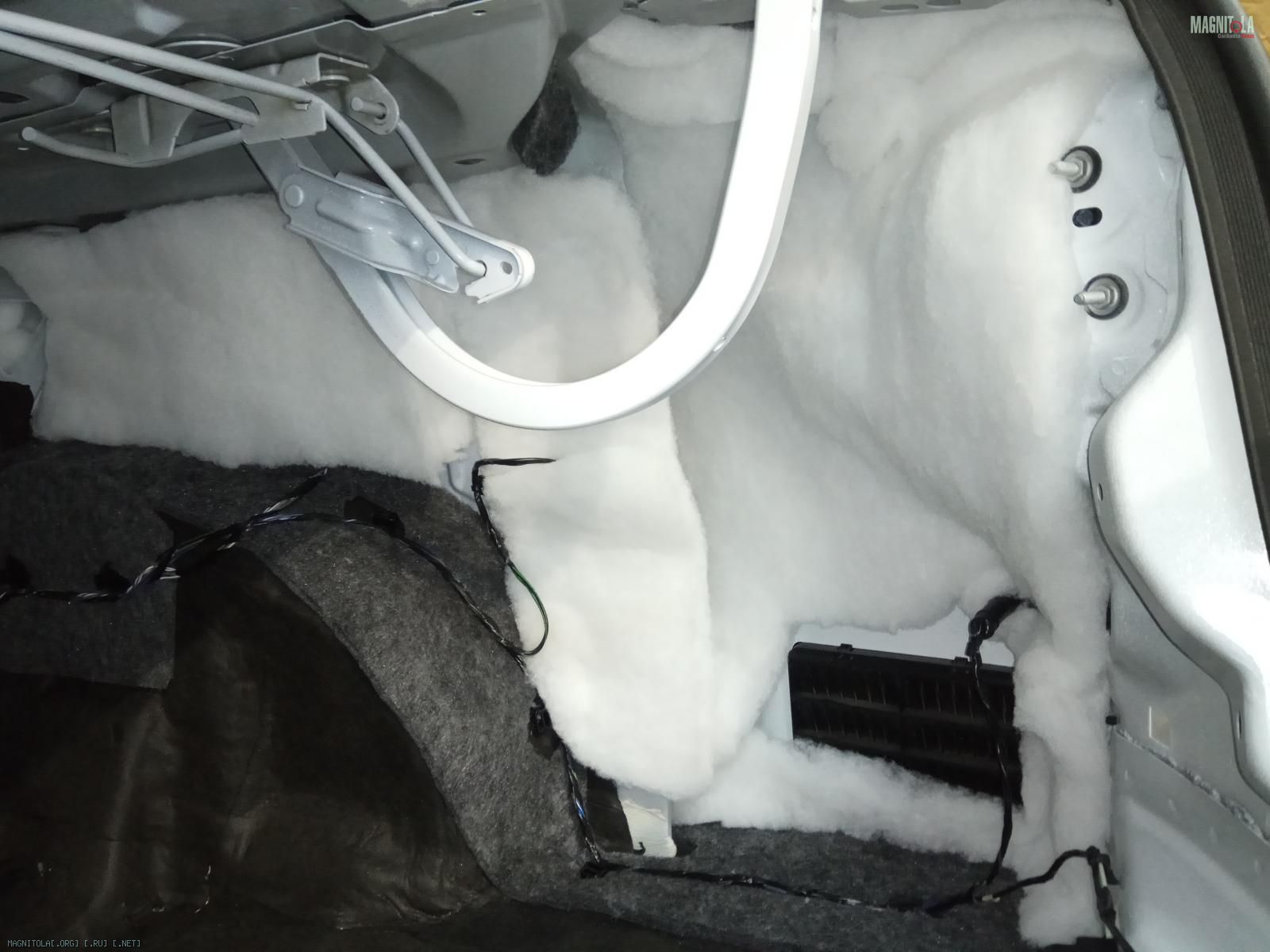

Пятый слой шумопоглотитель в полости крыльев и арок толщиной 40, 80 и 120мм...
Вложение 1238810 Вложение 1238812 Вложение 1238814 Вложение 1238816

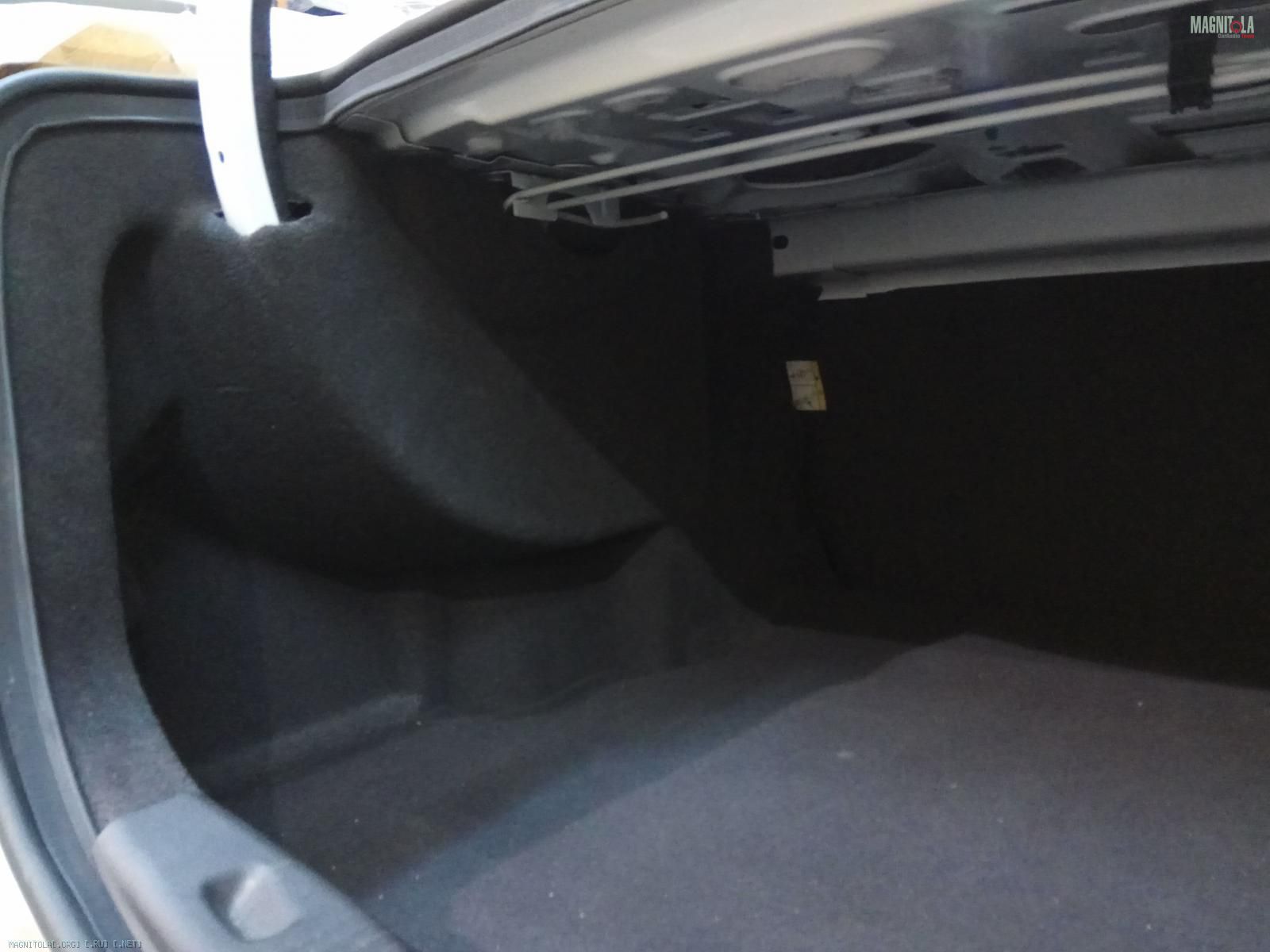

Собираем багажник...
Вложение 1238818 Вложение 1238820 Вложение 1238822
