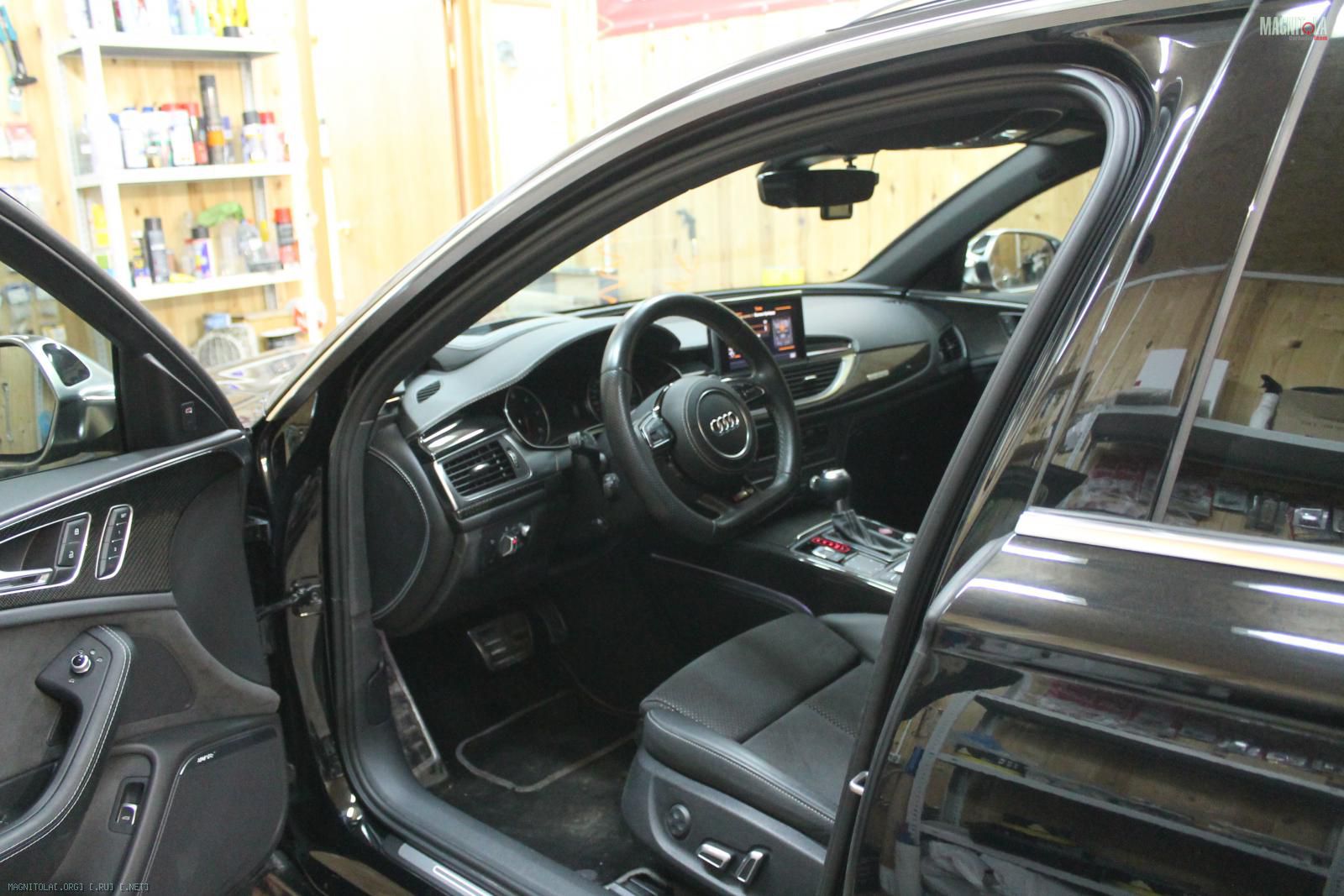

Audi A6 Avant

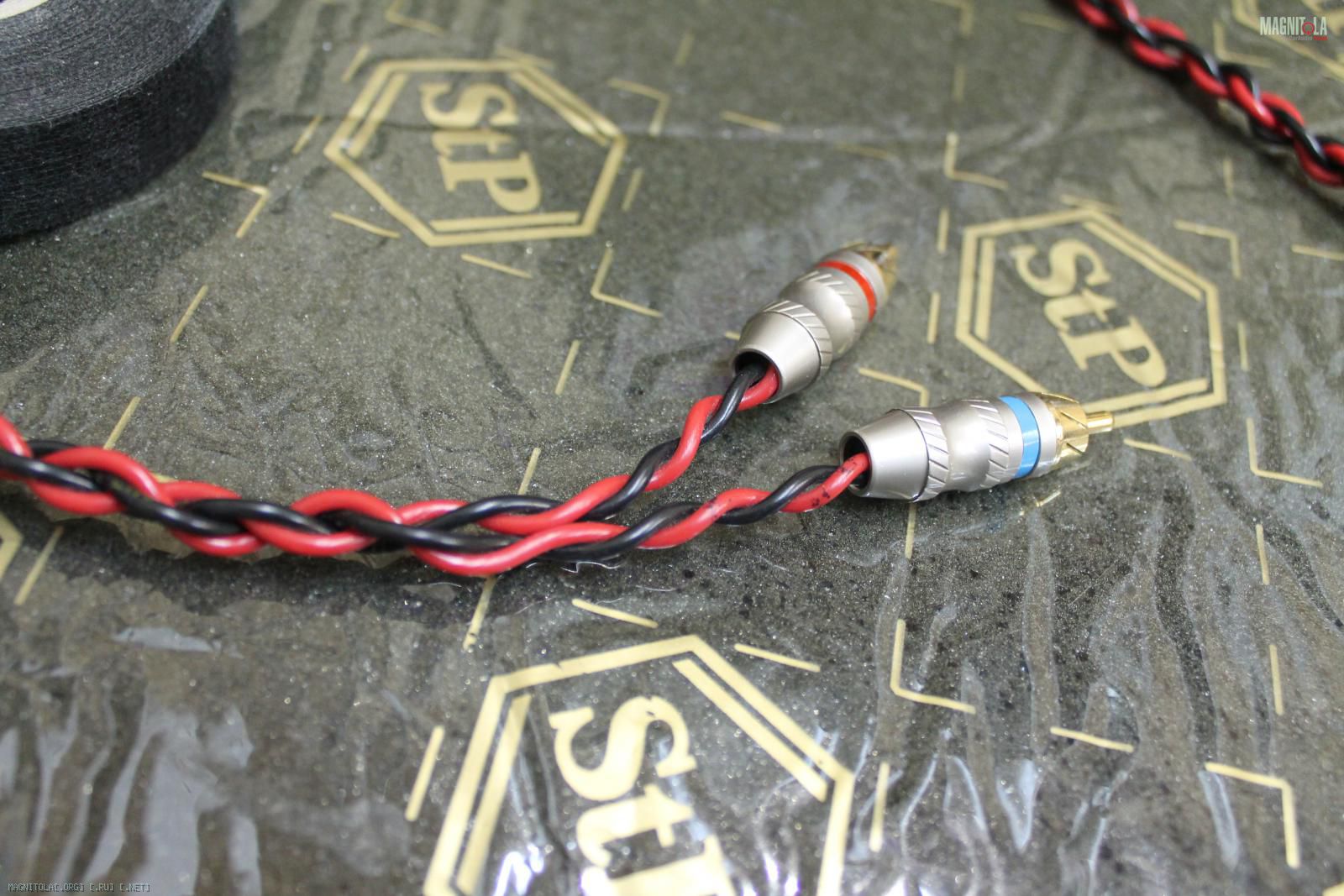

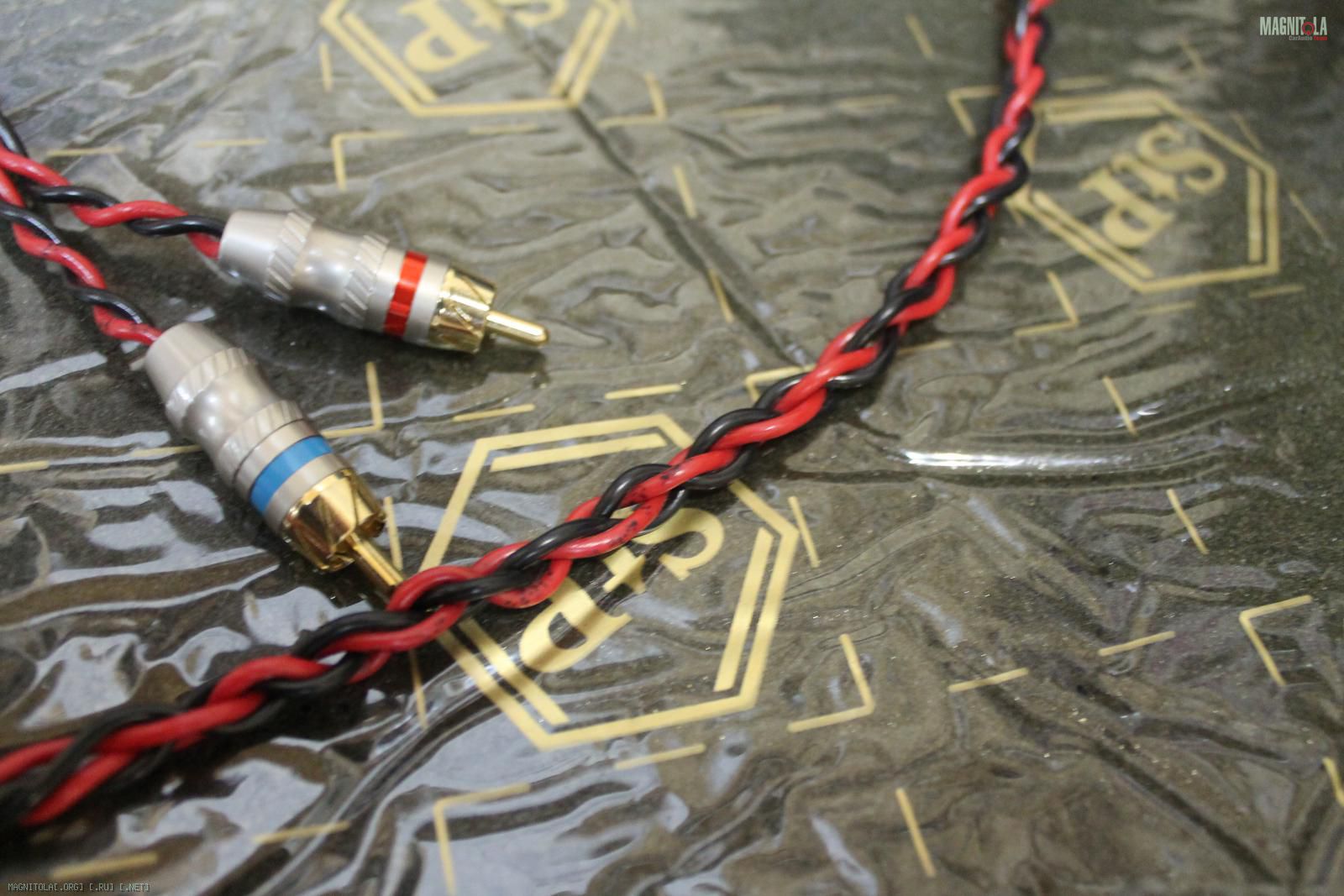

Вяжем в косы сигнальную и акустическую проводку.
Силу одеваем в змейку.
Вложение 1271921Вложение 1271923Вложение 1271925Вложение 1271927Вложение 1271929

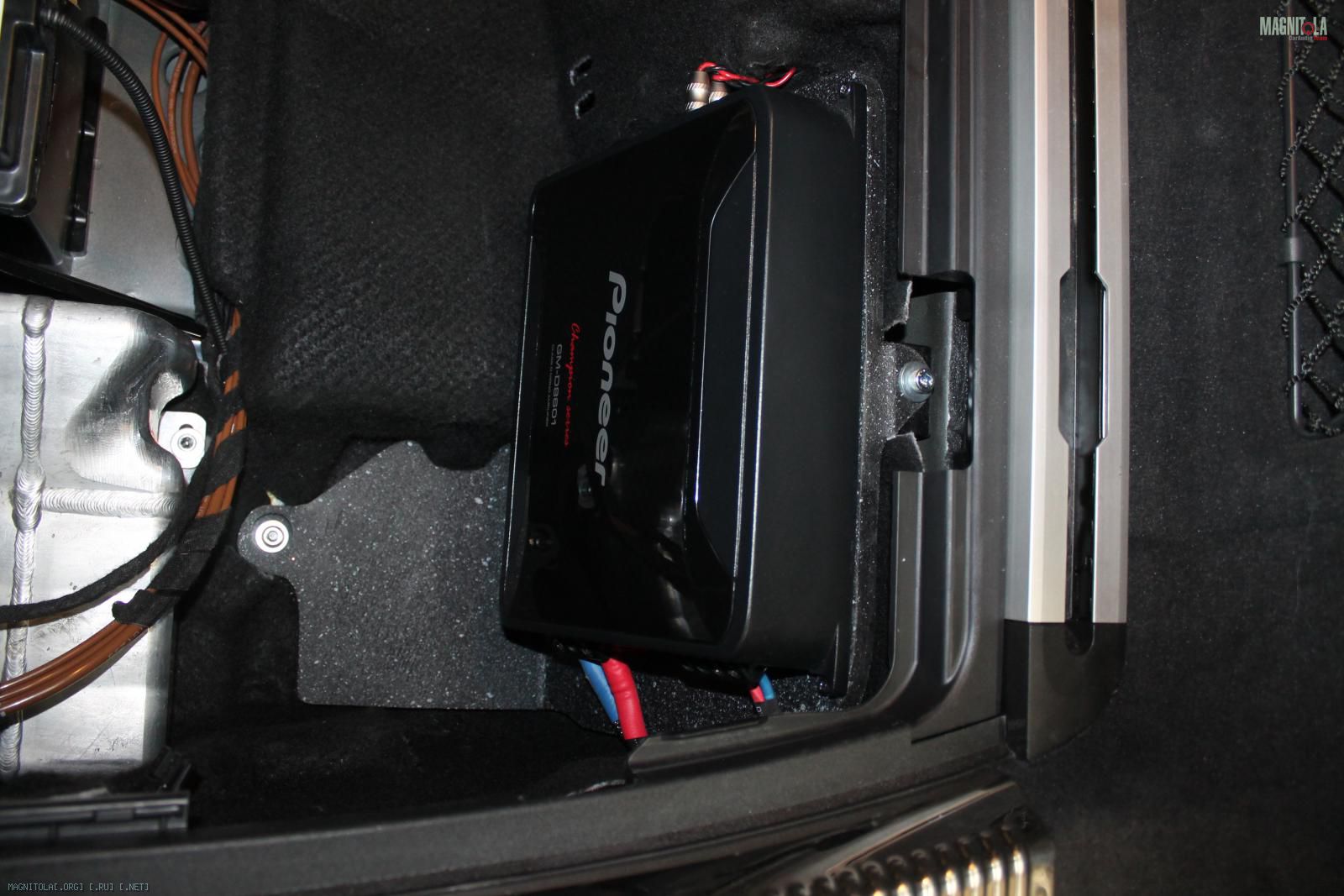

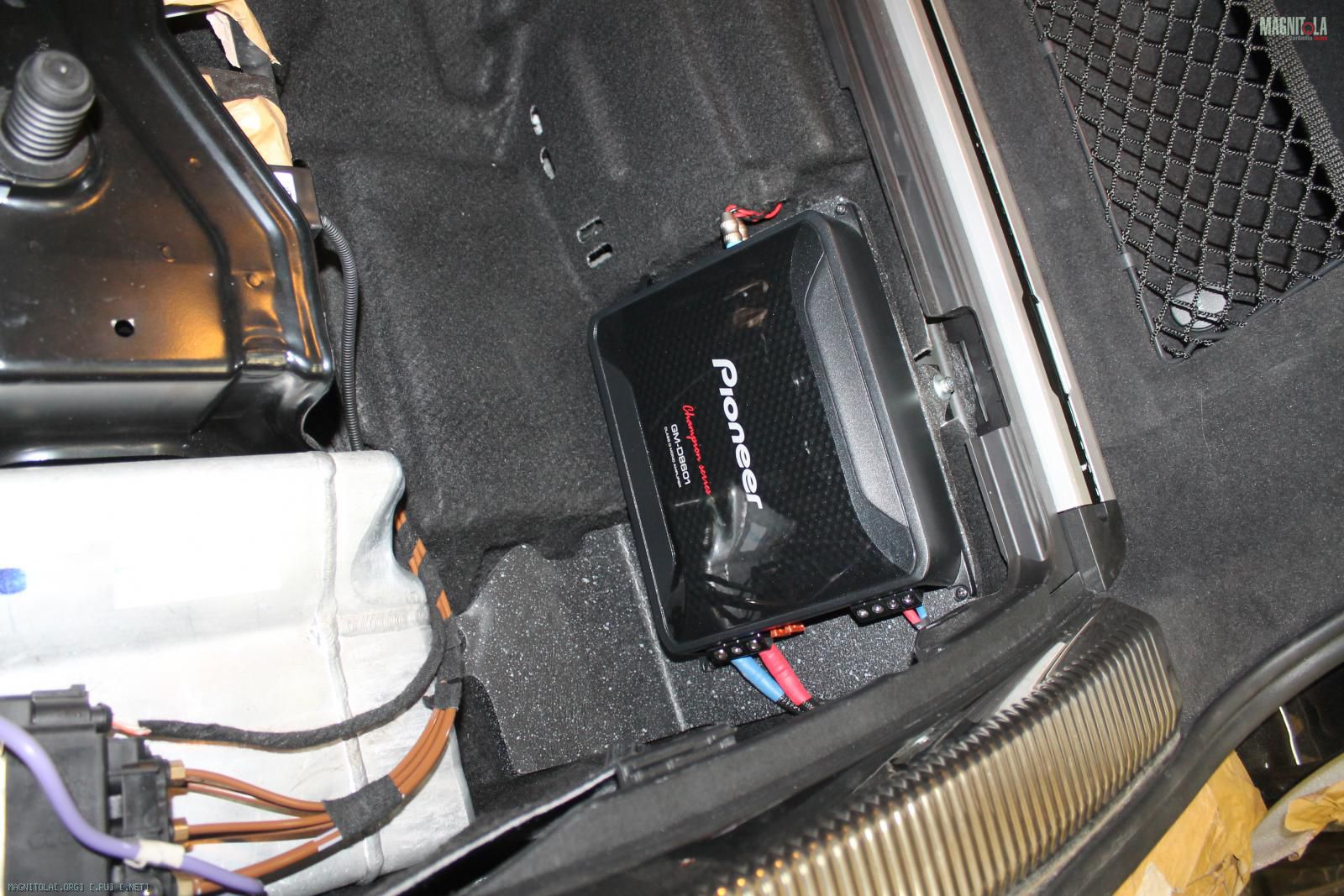

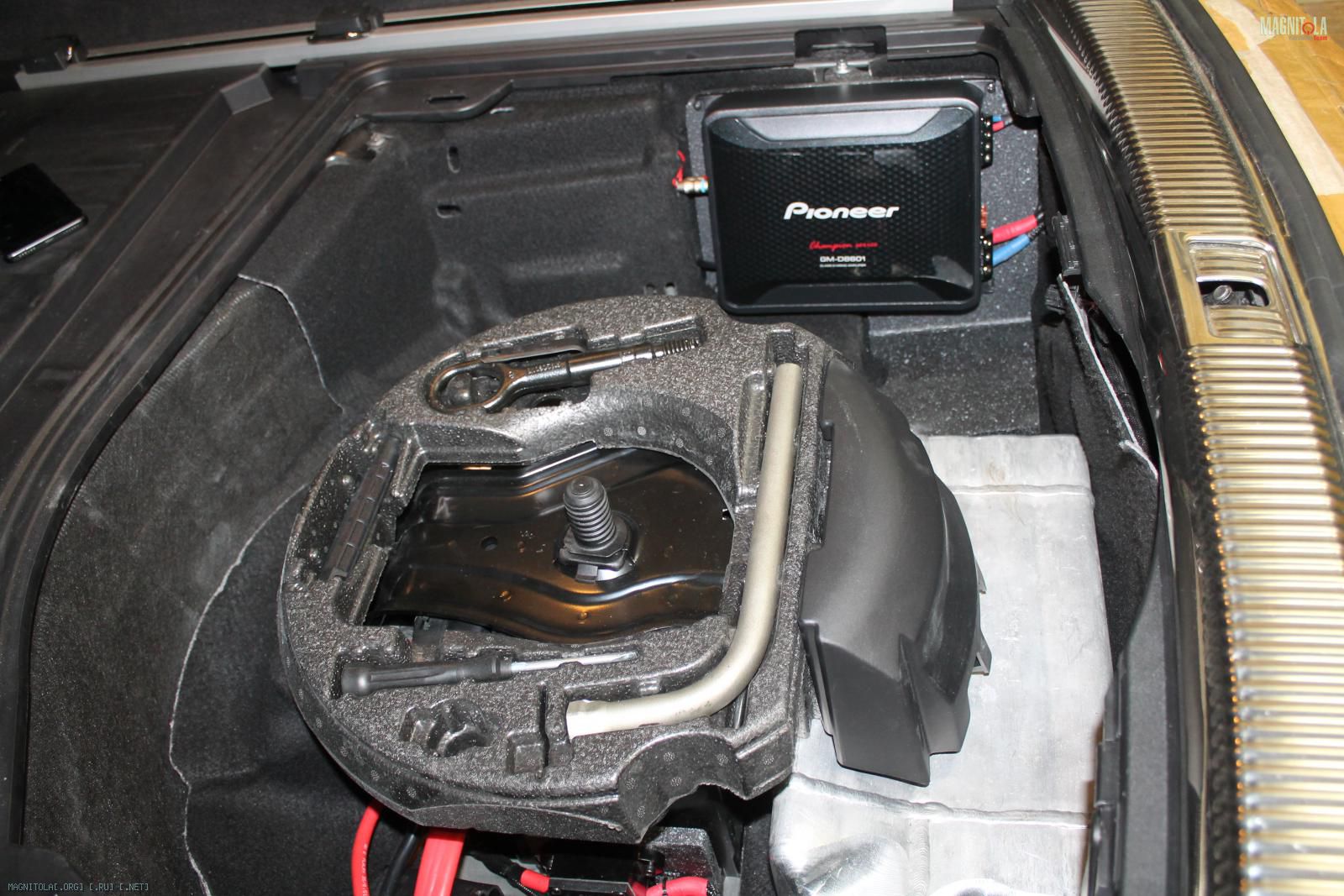

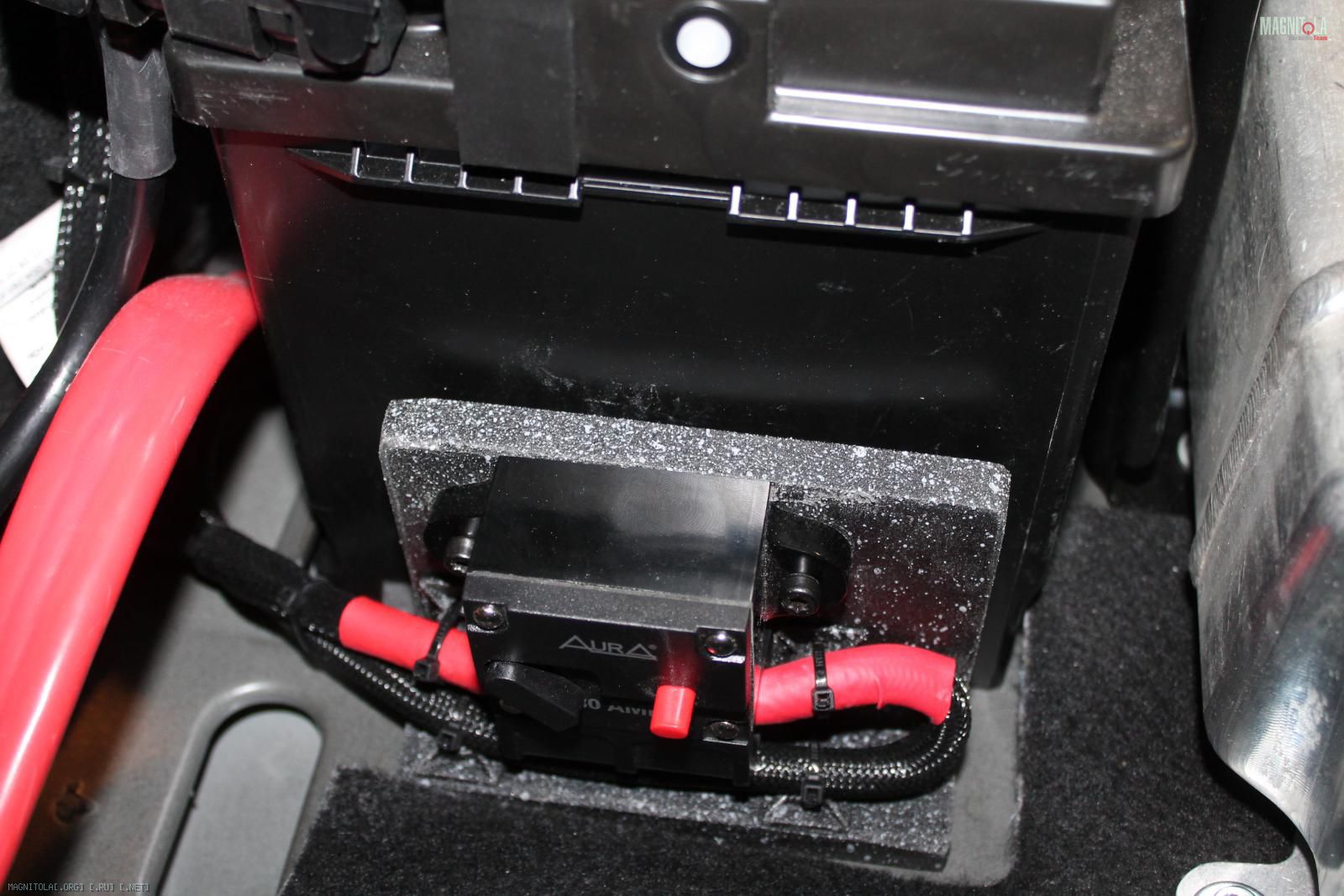

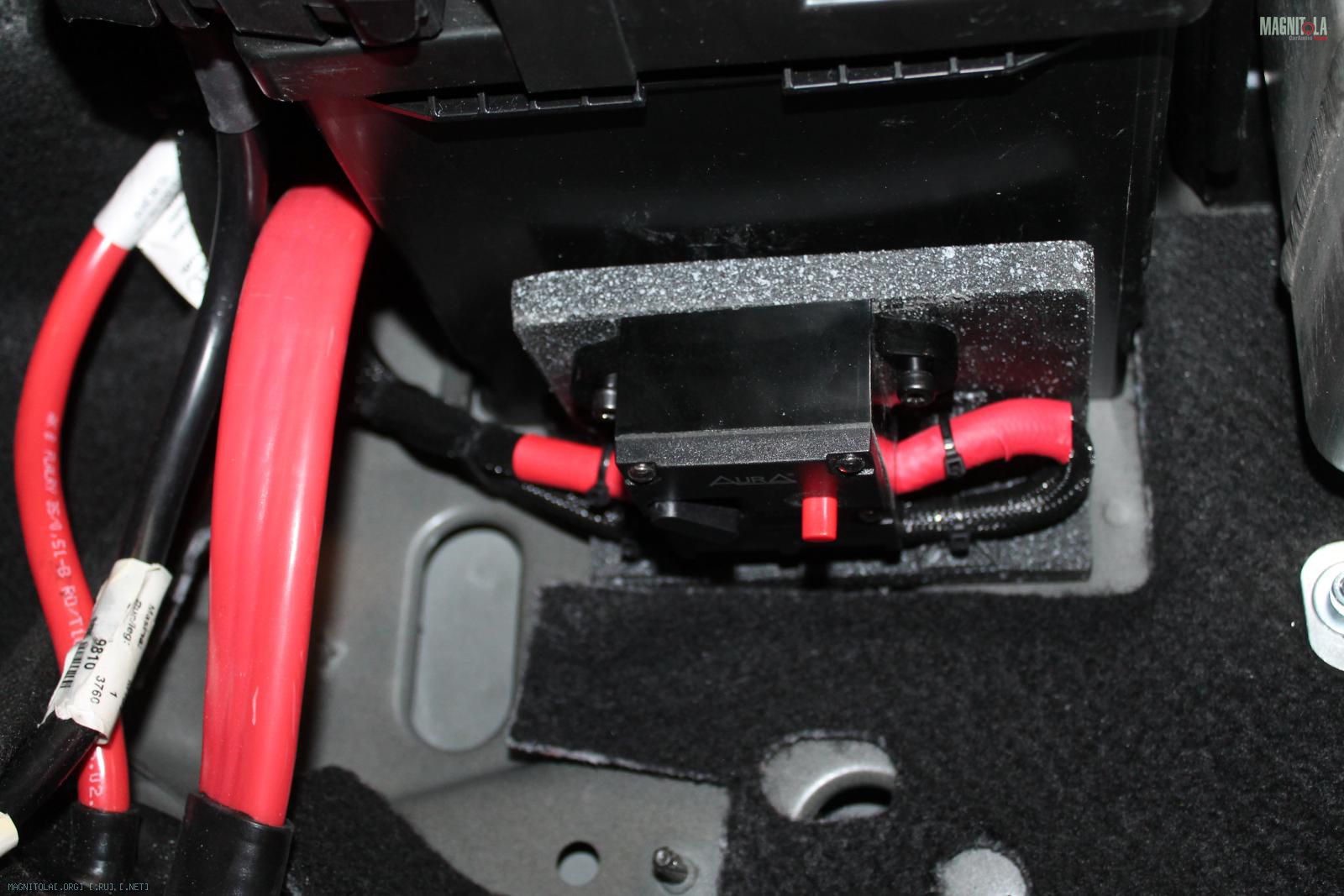

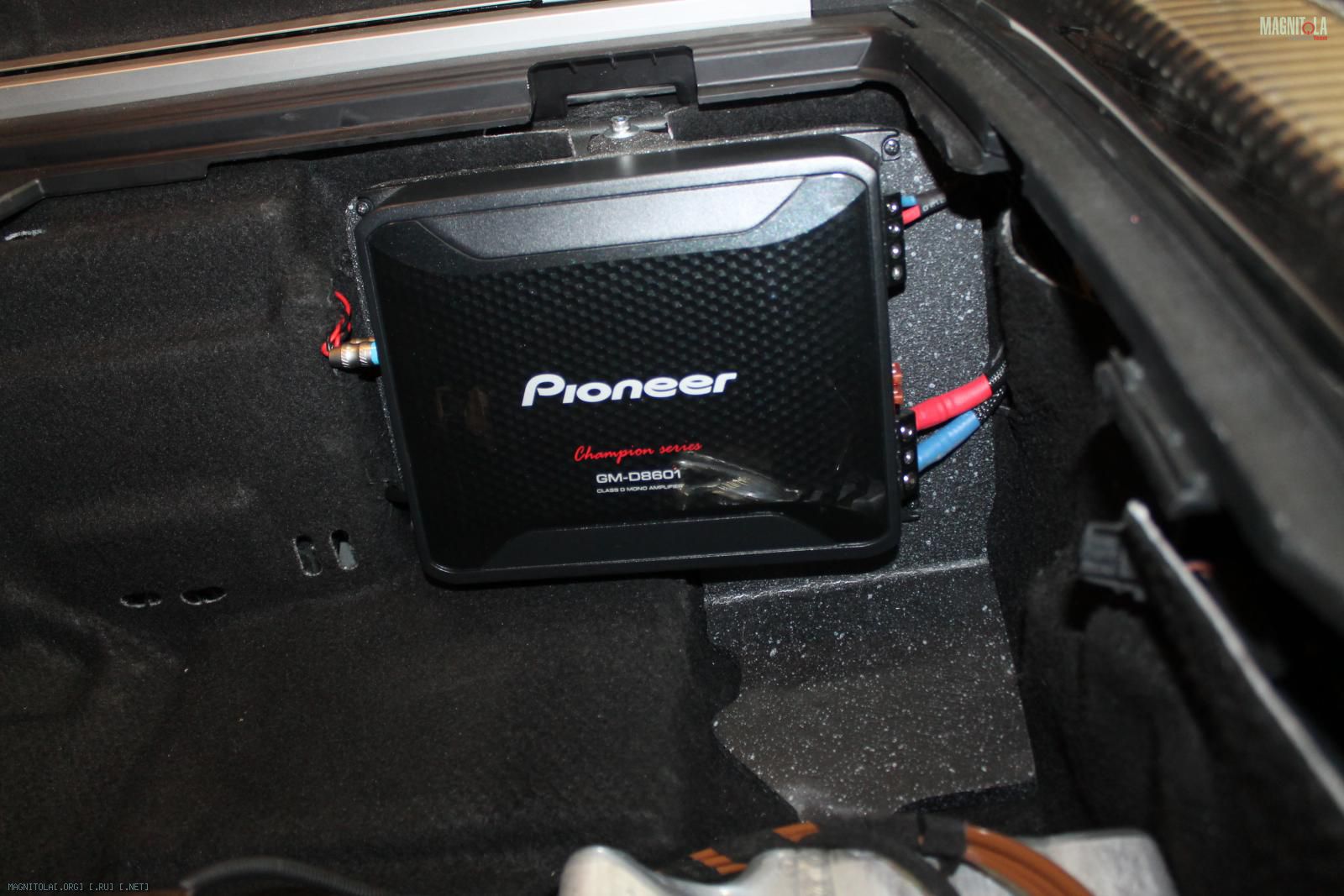

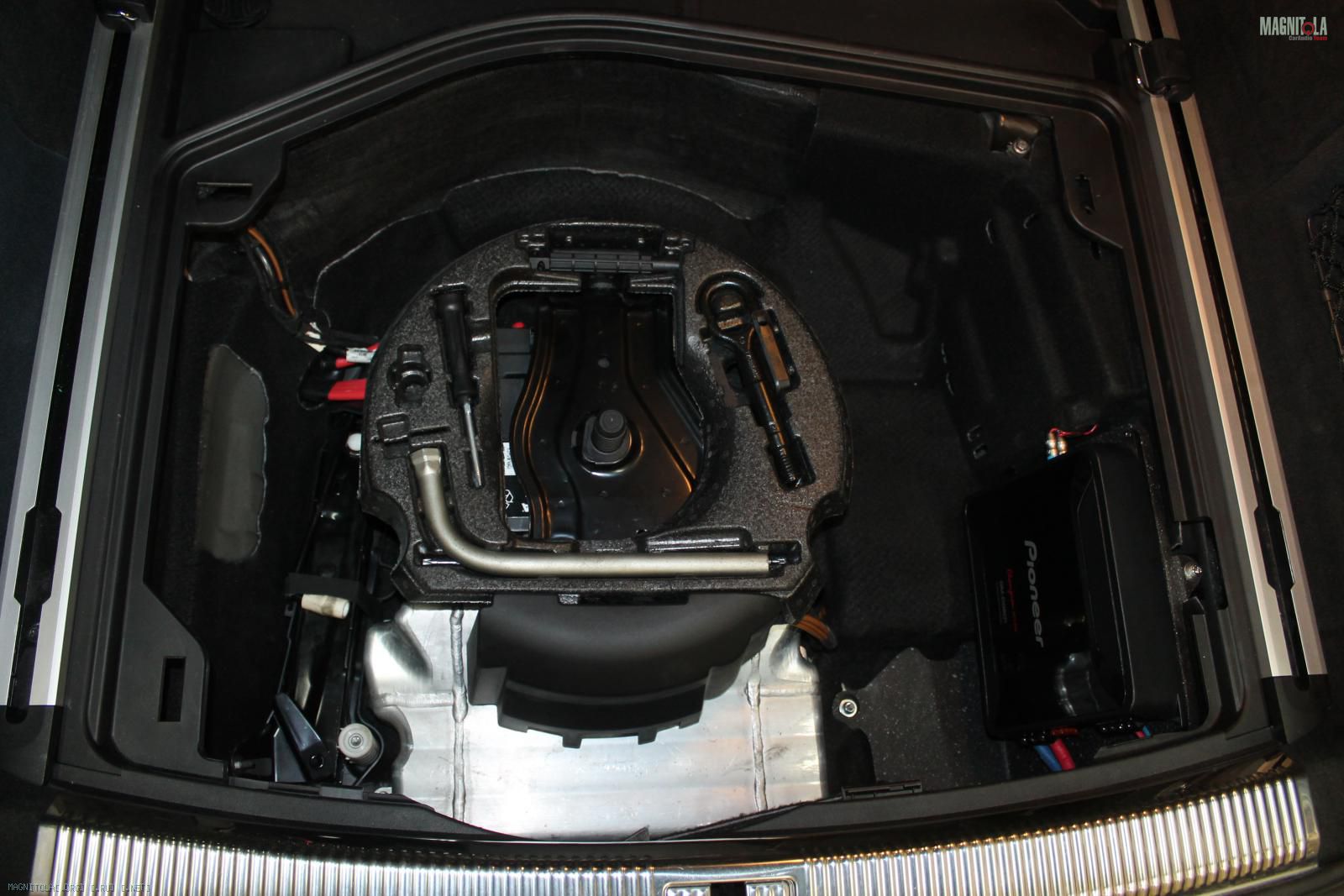

Коммутация/подключение.
Крепление в штатные места под винты М6.
Вложение 1271931Вложение 1271933Вложение 1271935Вложение 1271937Вложение 1271939Вложение 1271941Вложение 1271943Вложение 1271945

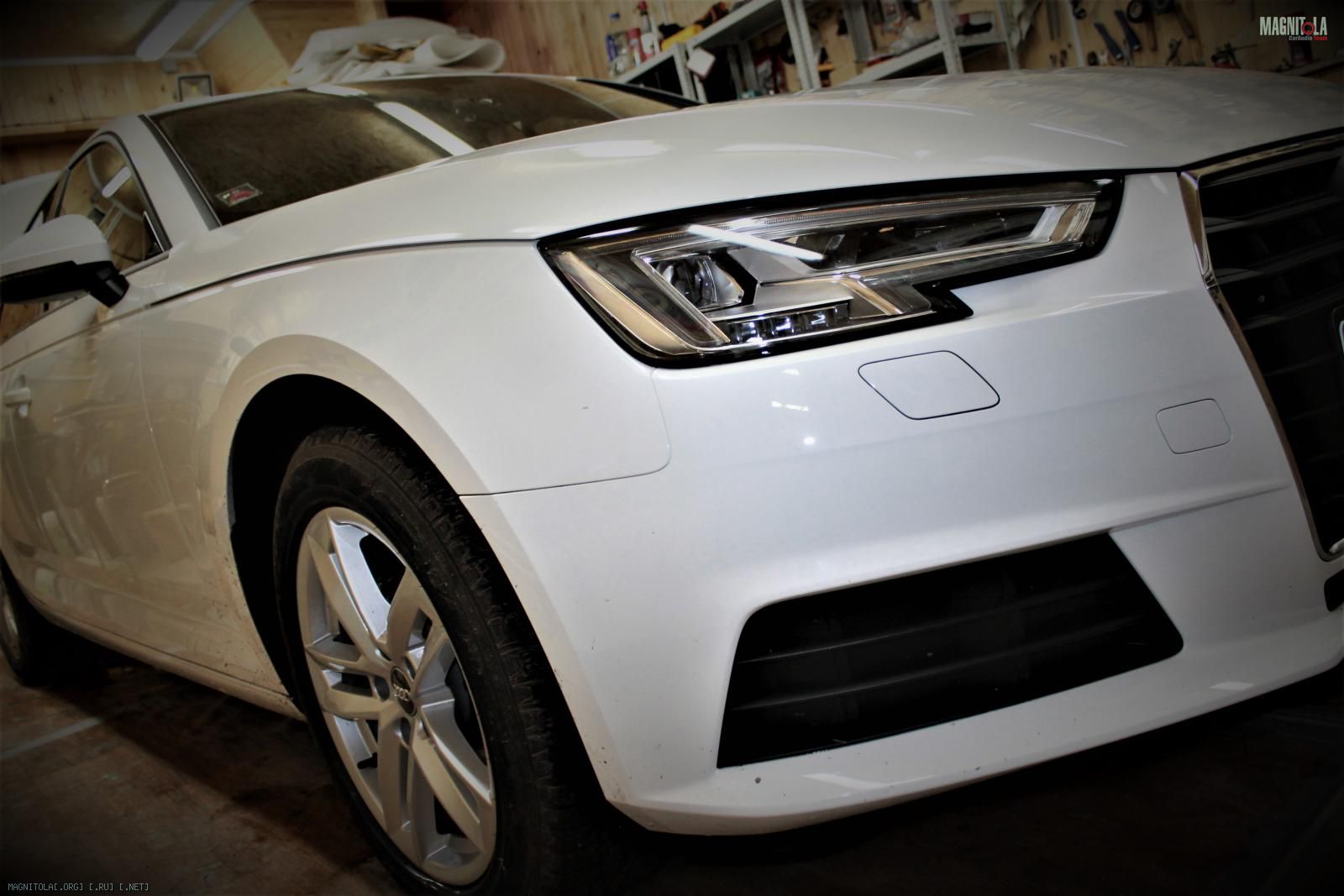

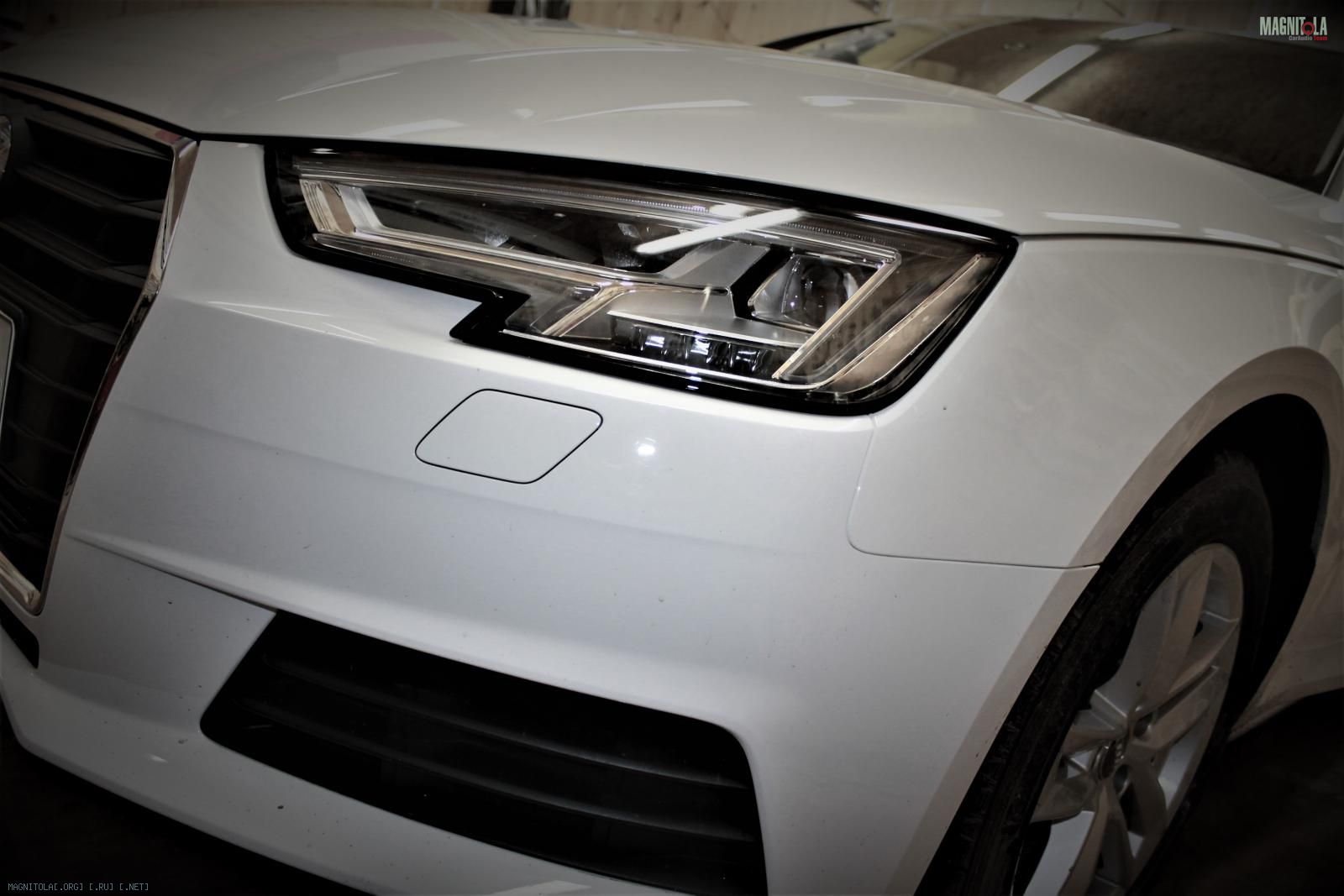

В KF-Sound Technology приехала Audi A4 B9 35
Вложение 1272439Вложение 1272441Вложение 1272443

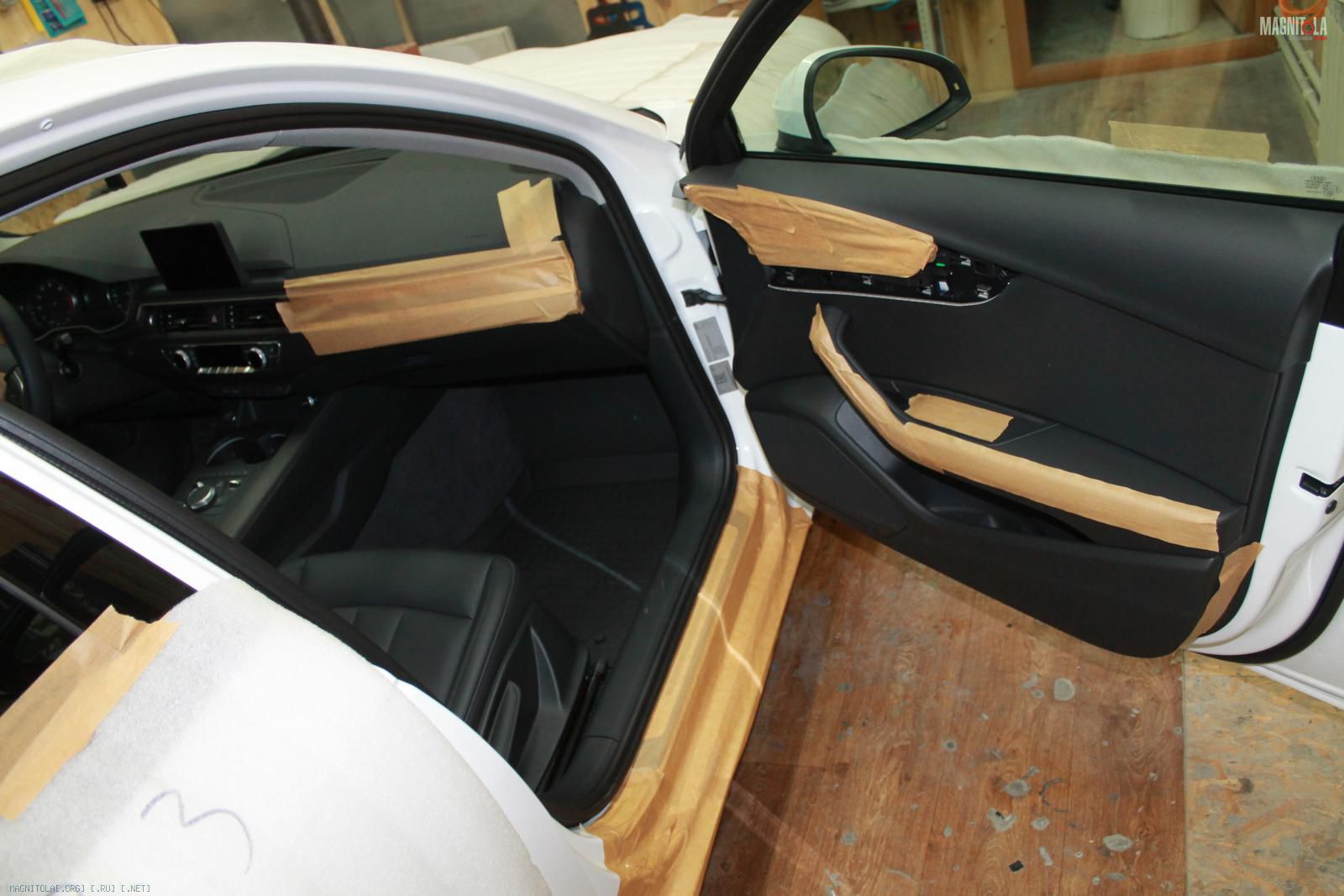

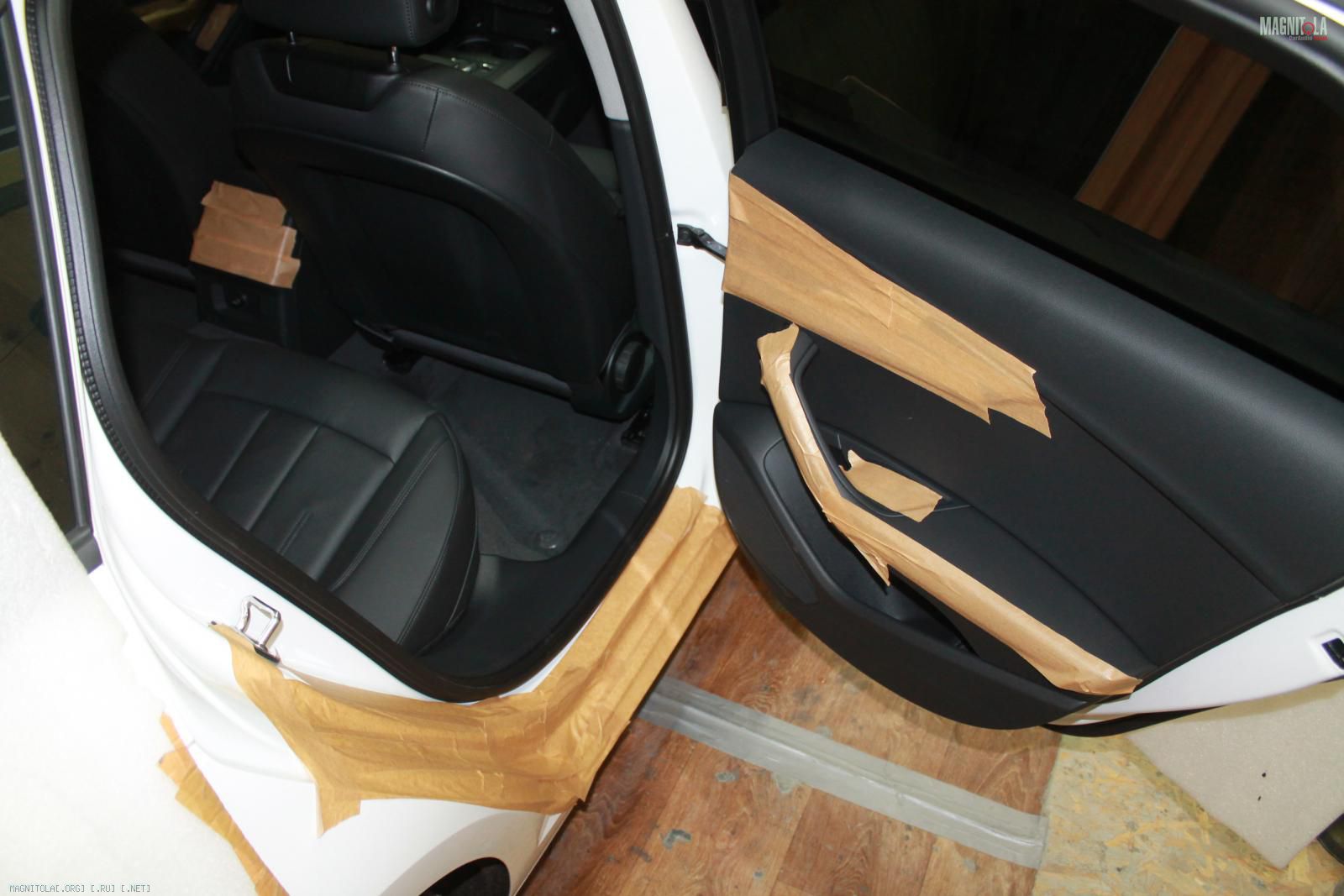

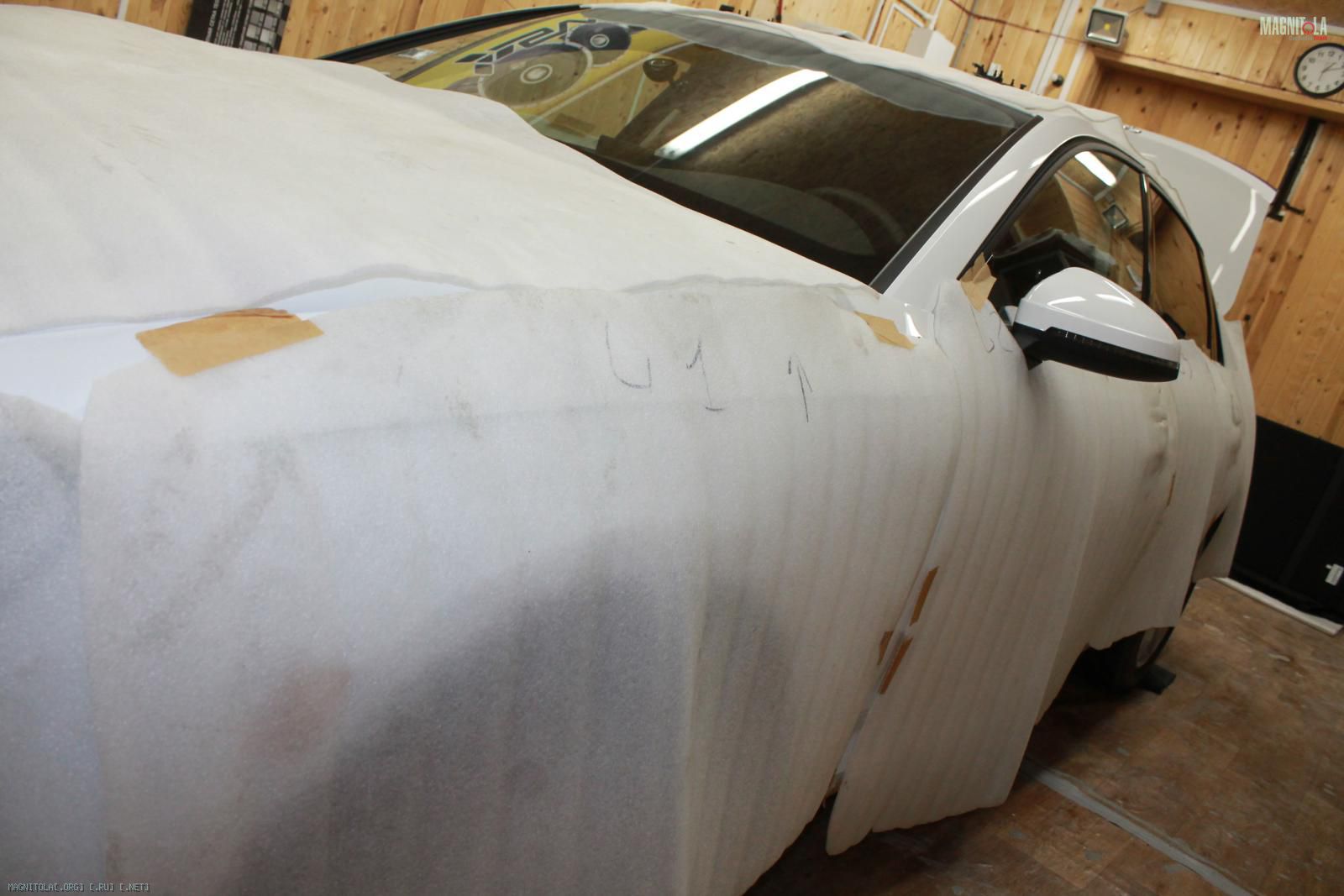

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".
Вложение 1272445Вложение 1272447Вложение 1272449Вложение 1272451Вложение 1272453Вложение 1272455

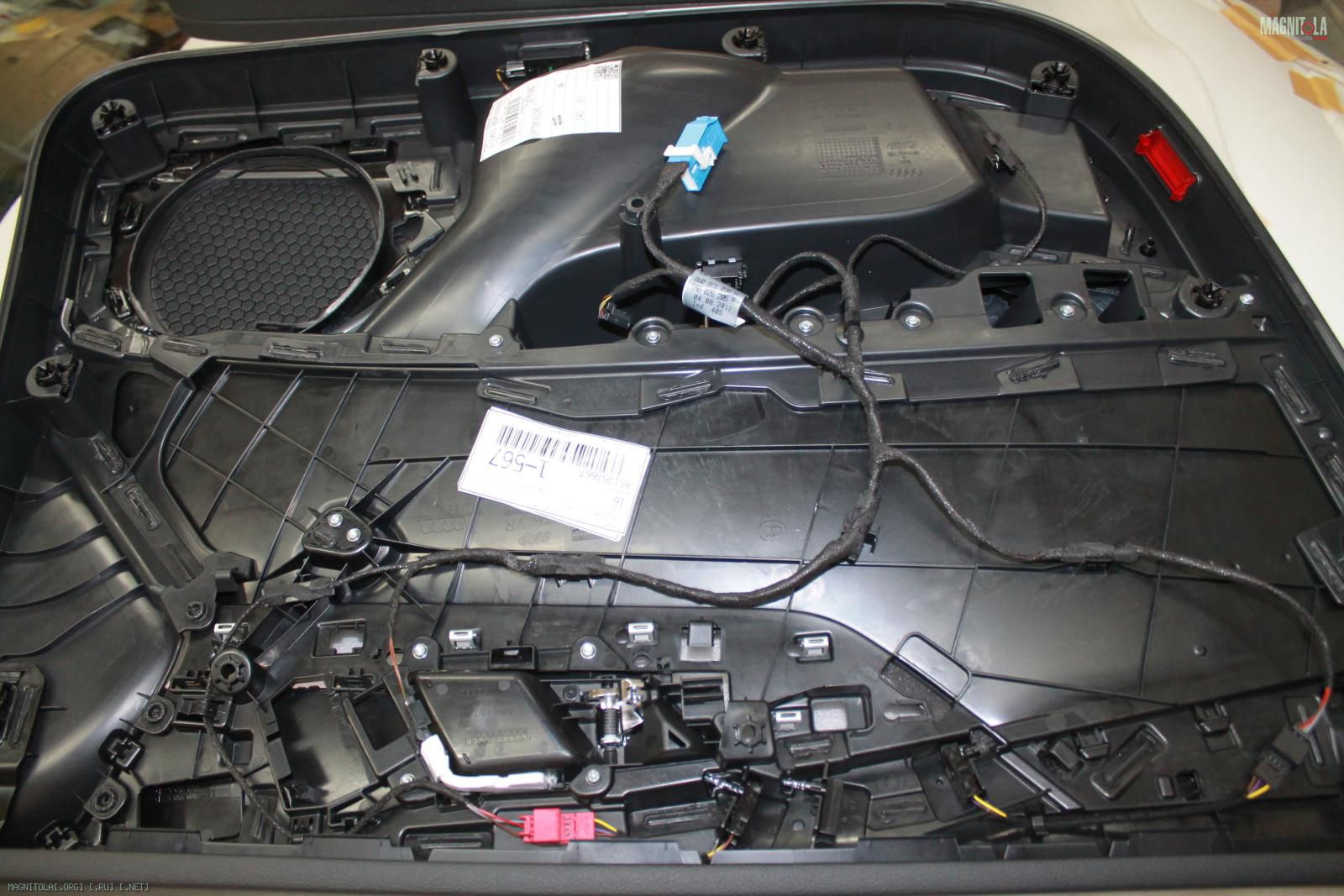

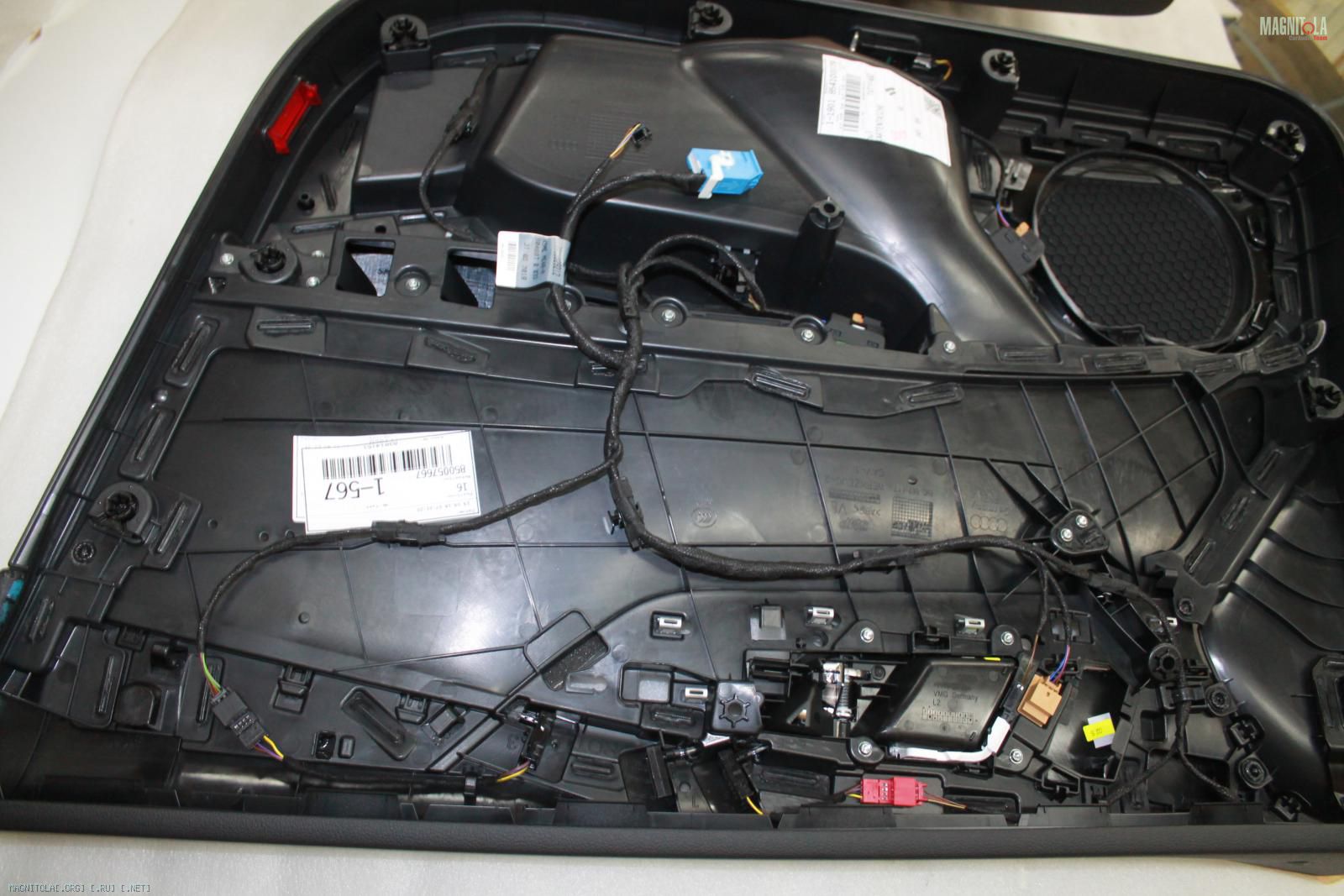

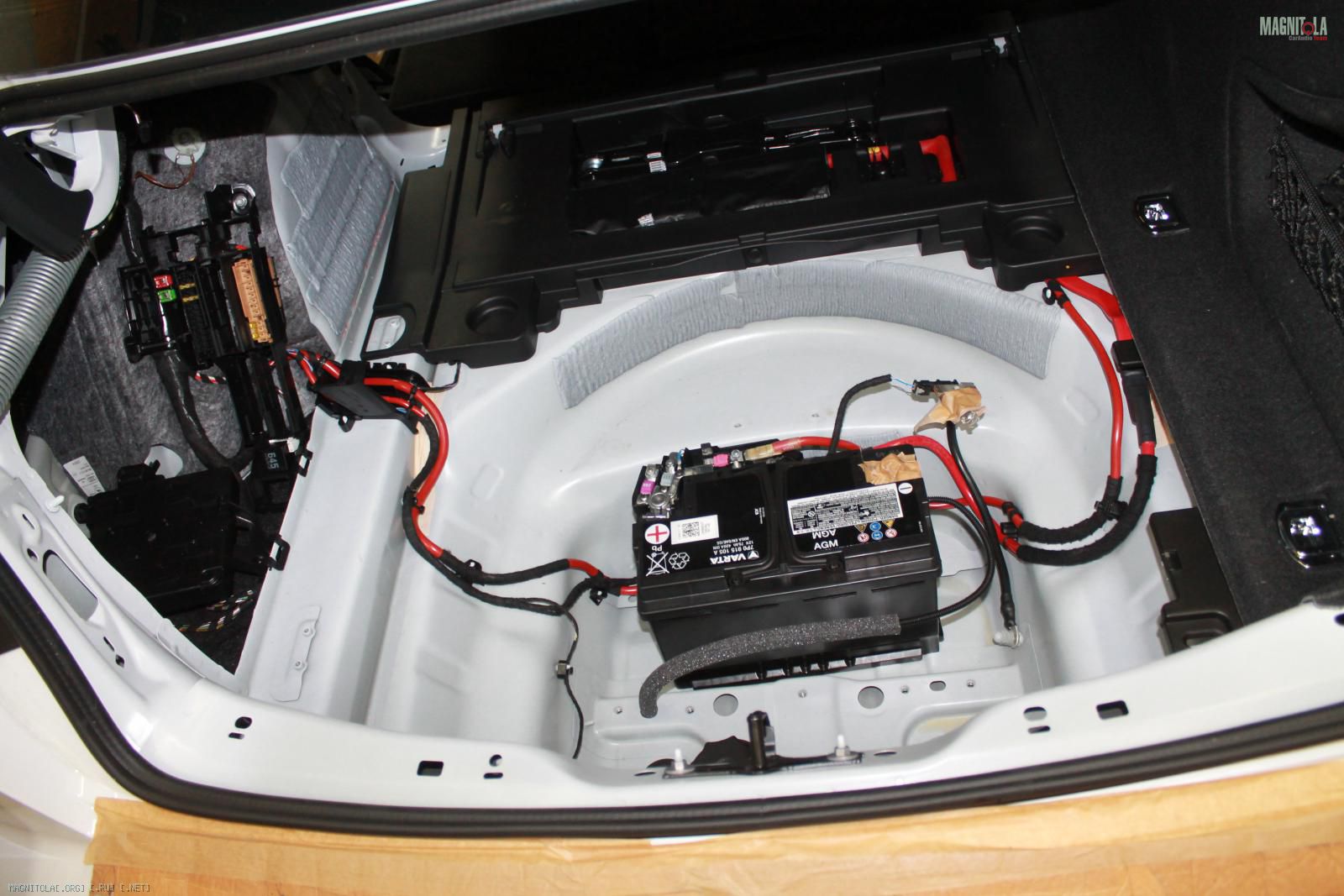

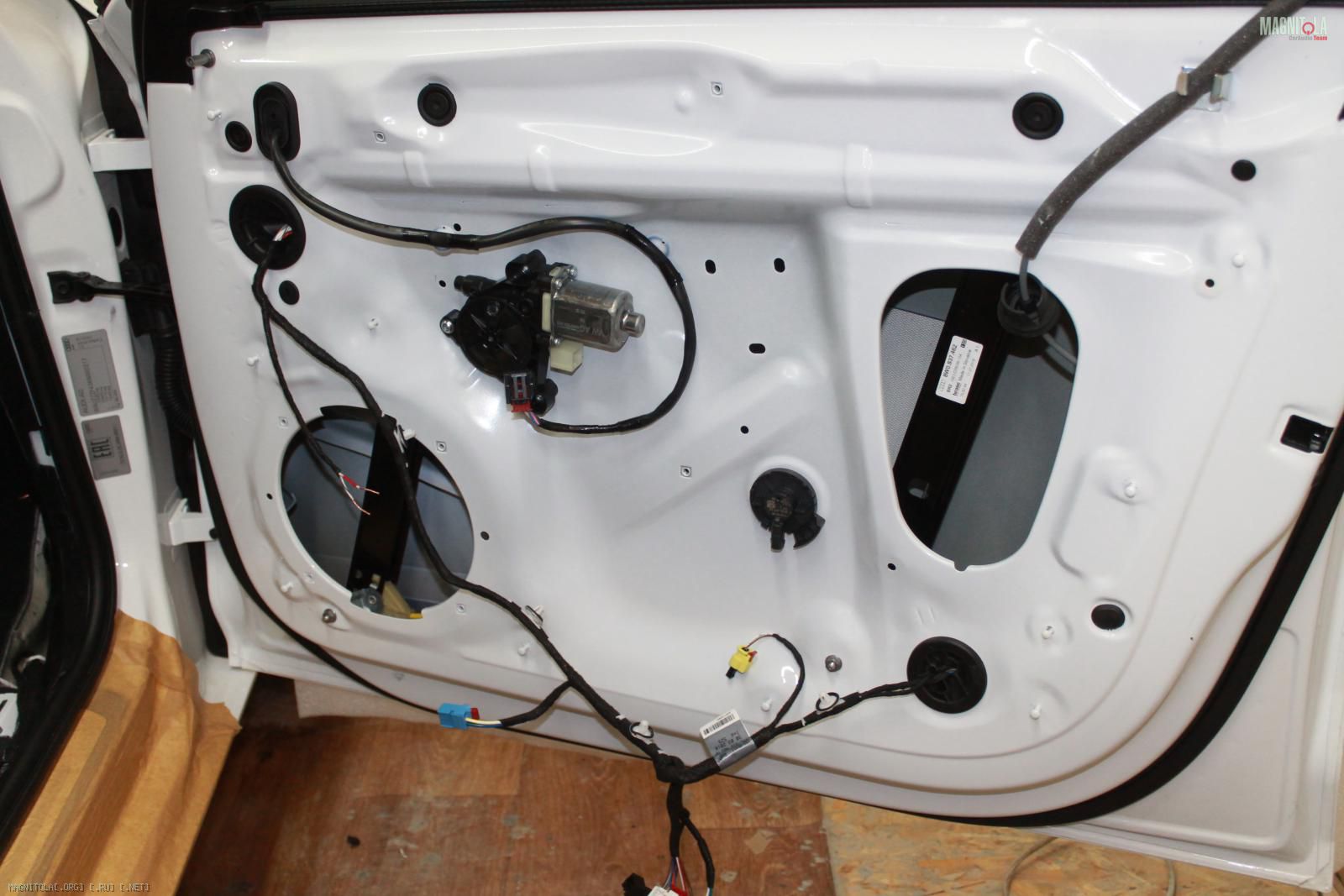

Разбираем салон...
Рестайлинг прошел без изменений....

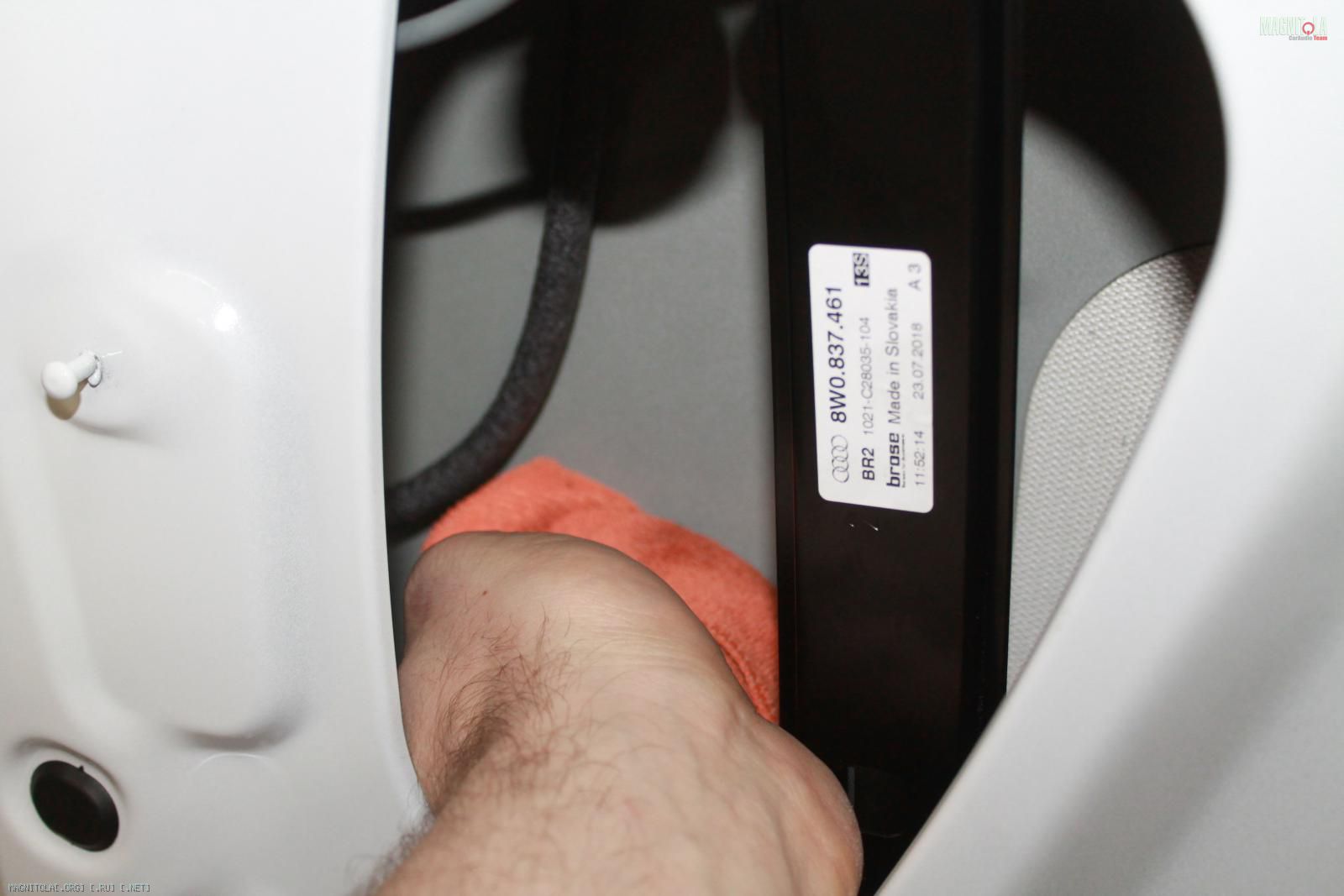

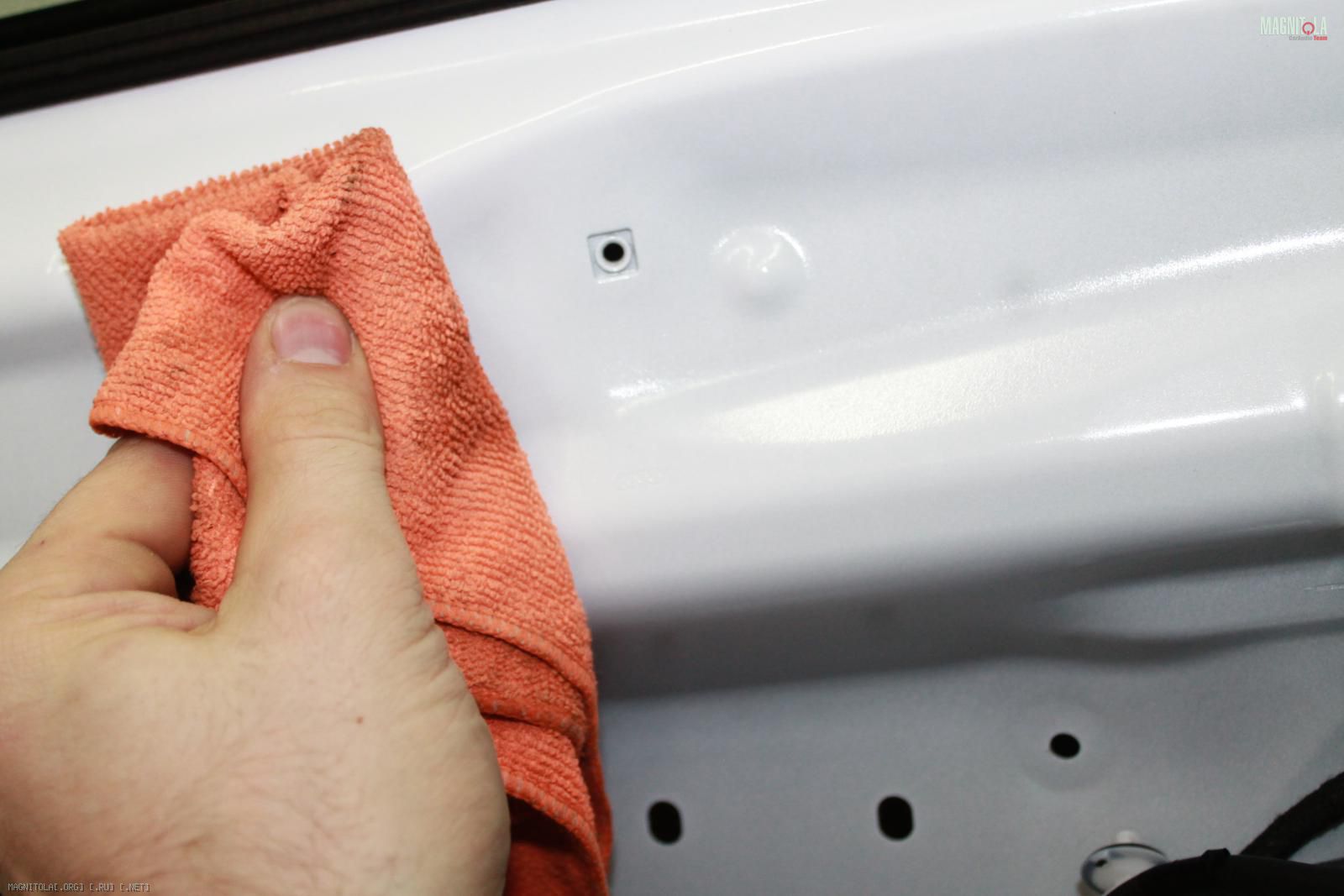

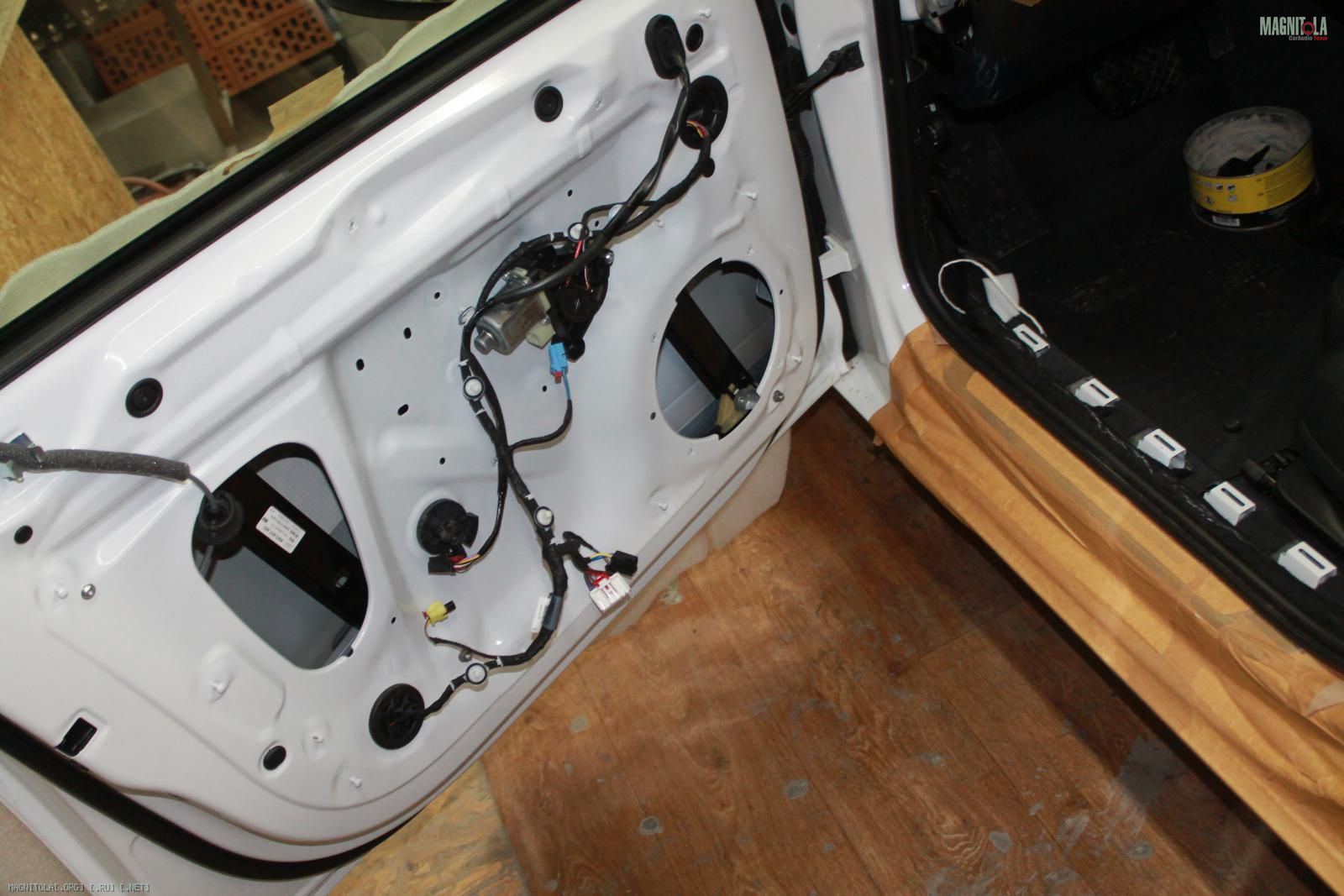

Очищаем, обезжириваем двери, полку...

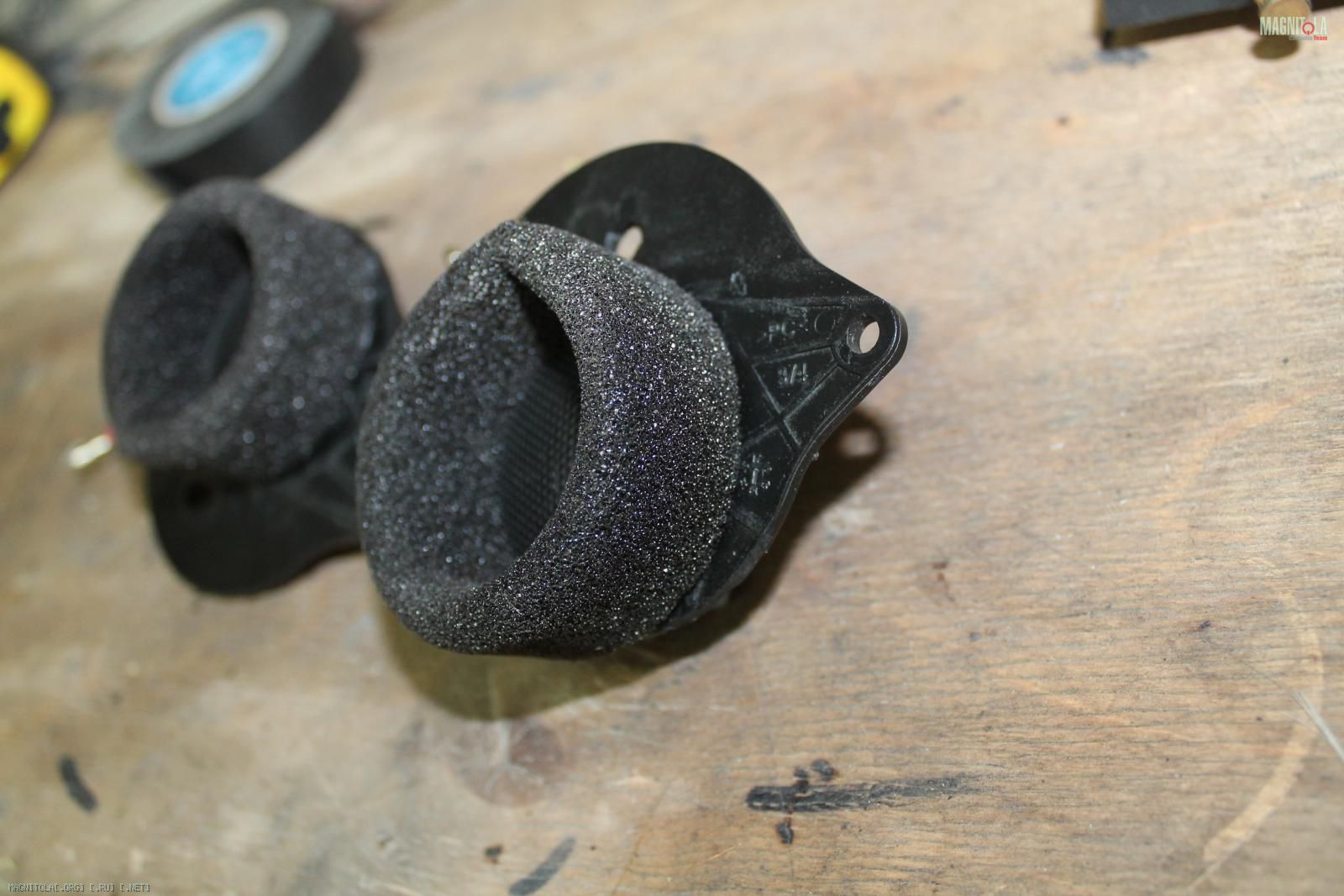

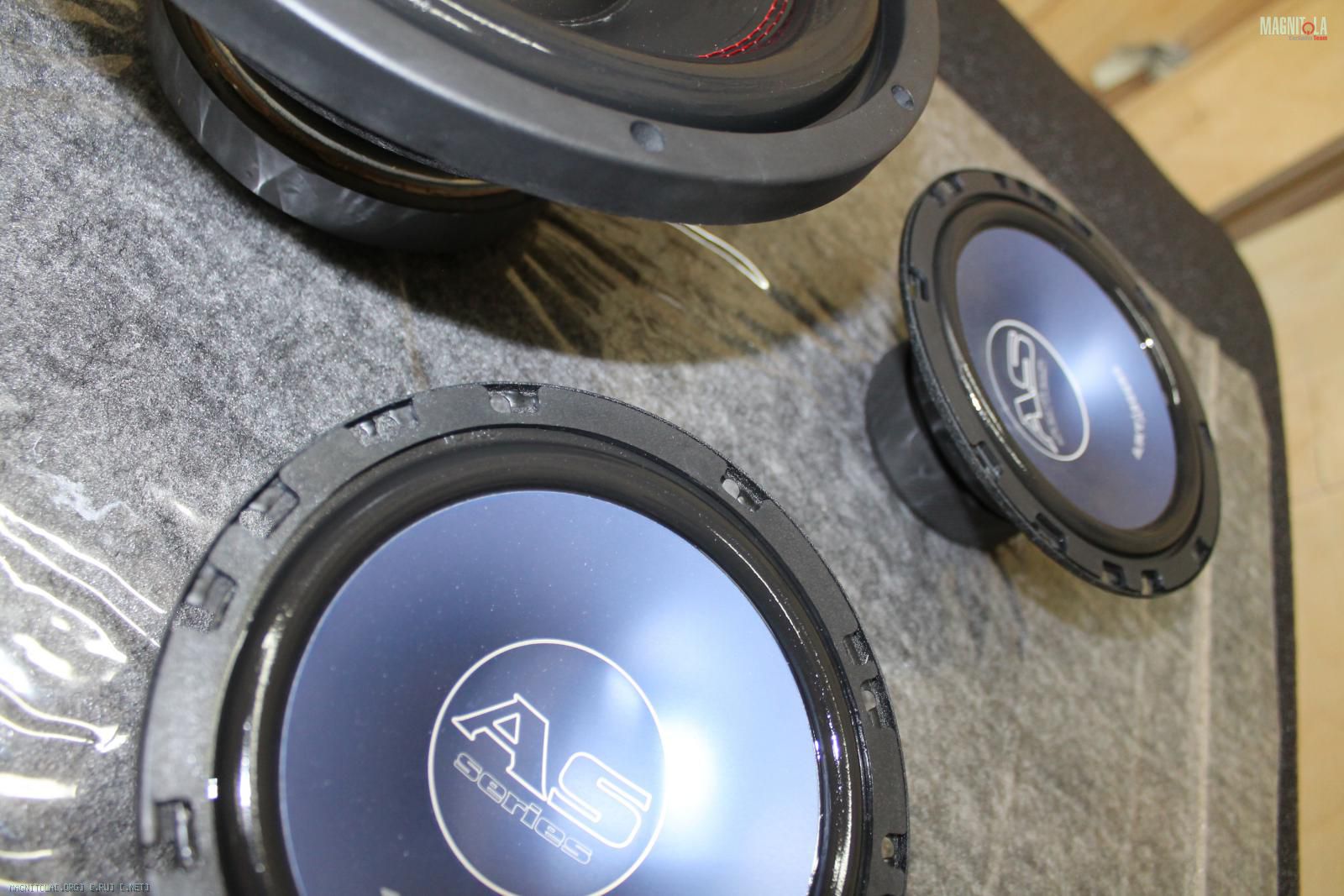

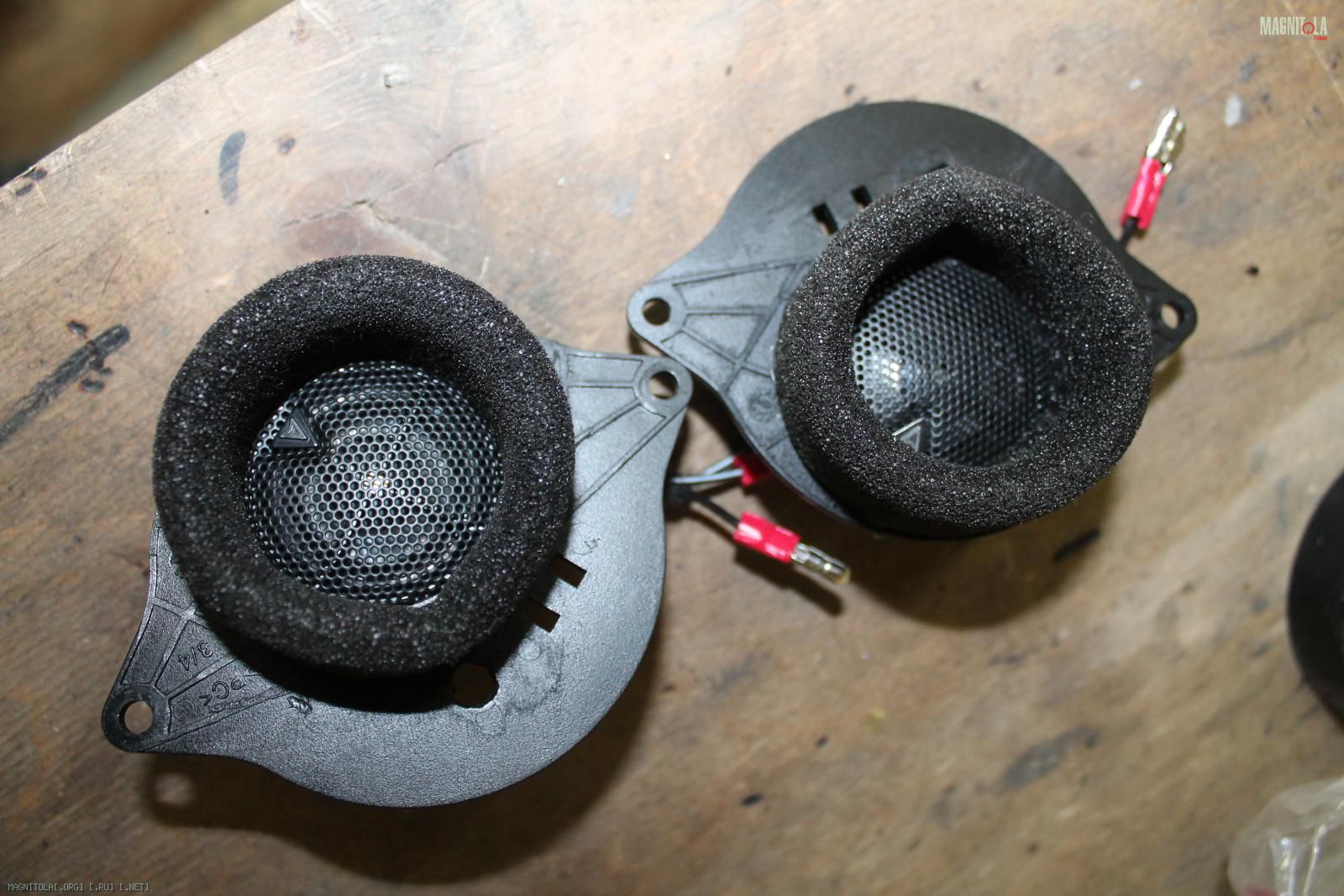

Встраиваем новые ВЧ, делаем волноотвод.
Для ускорения разминки динамиков, пропитываем подвесы спец составом...
Вложение 1272457Вложение 1272459Вложение 1272461Вложение 1272463Вложение 1272465Вложение 1272467Вложение 1272469Вложение 1272471Вложение 1272473Вложение 1272475Вложение 1272477Вложение 1272479Вложение 1272481
Audi A4 B9 35

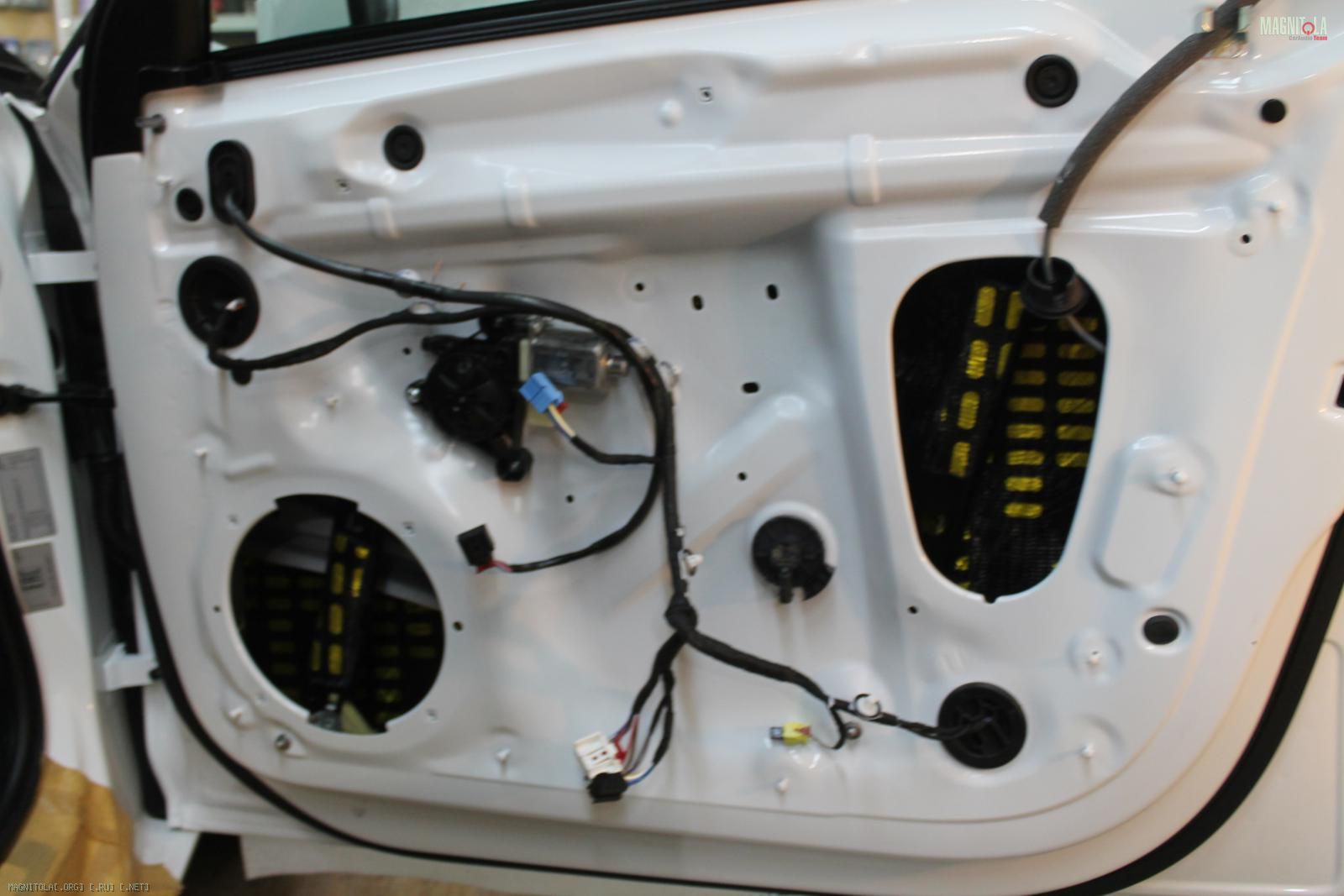

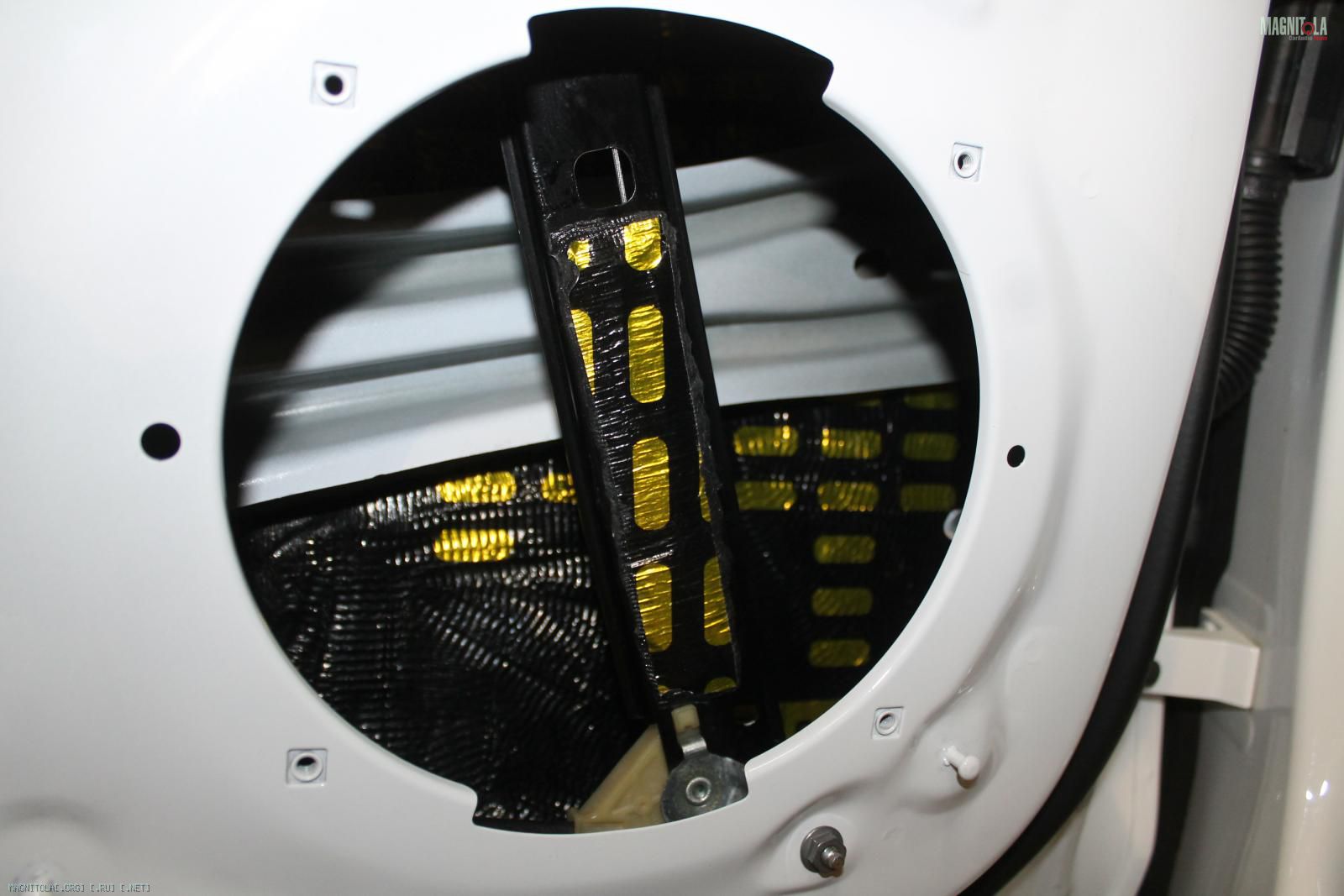

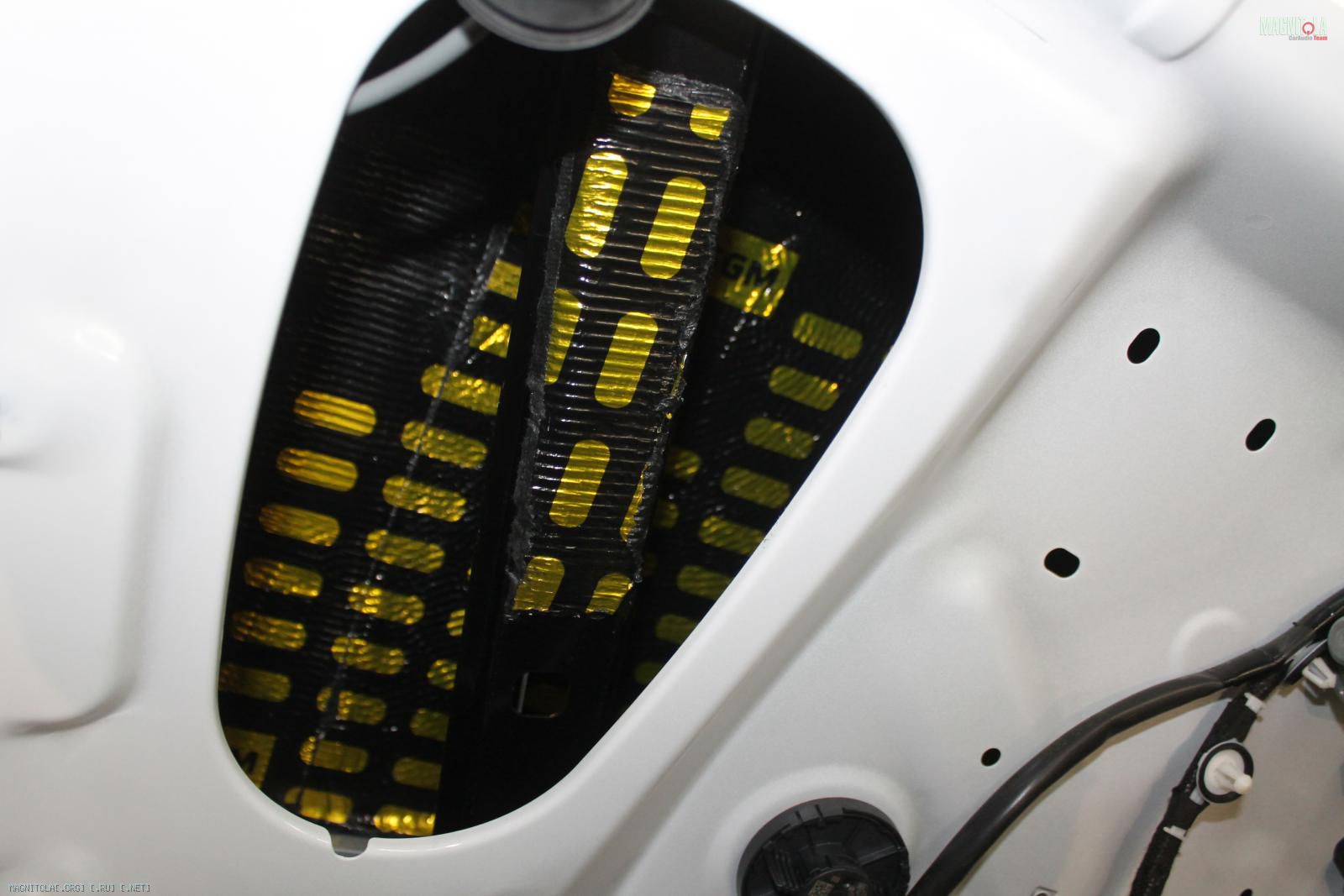

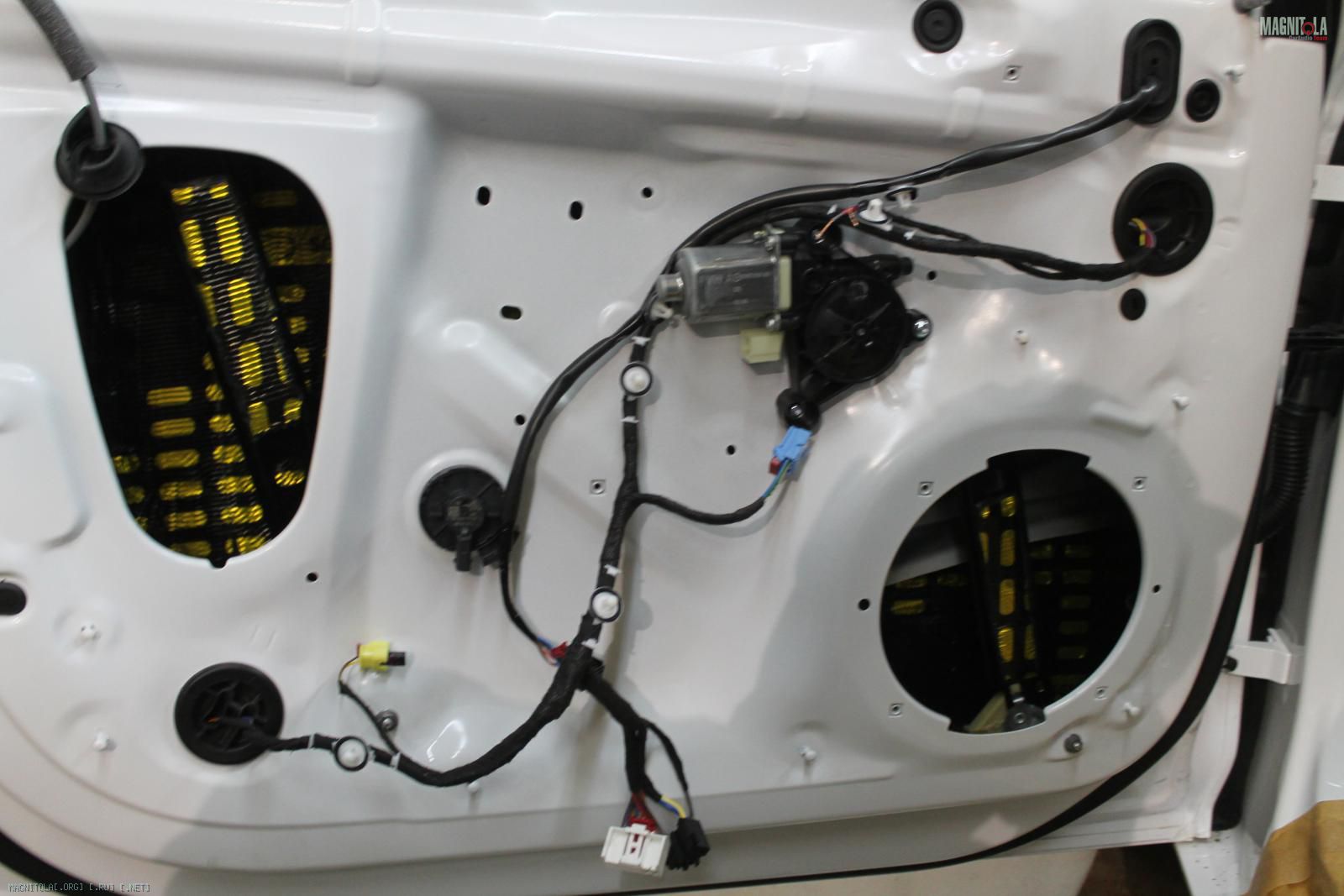

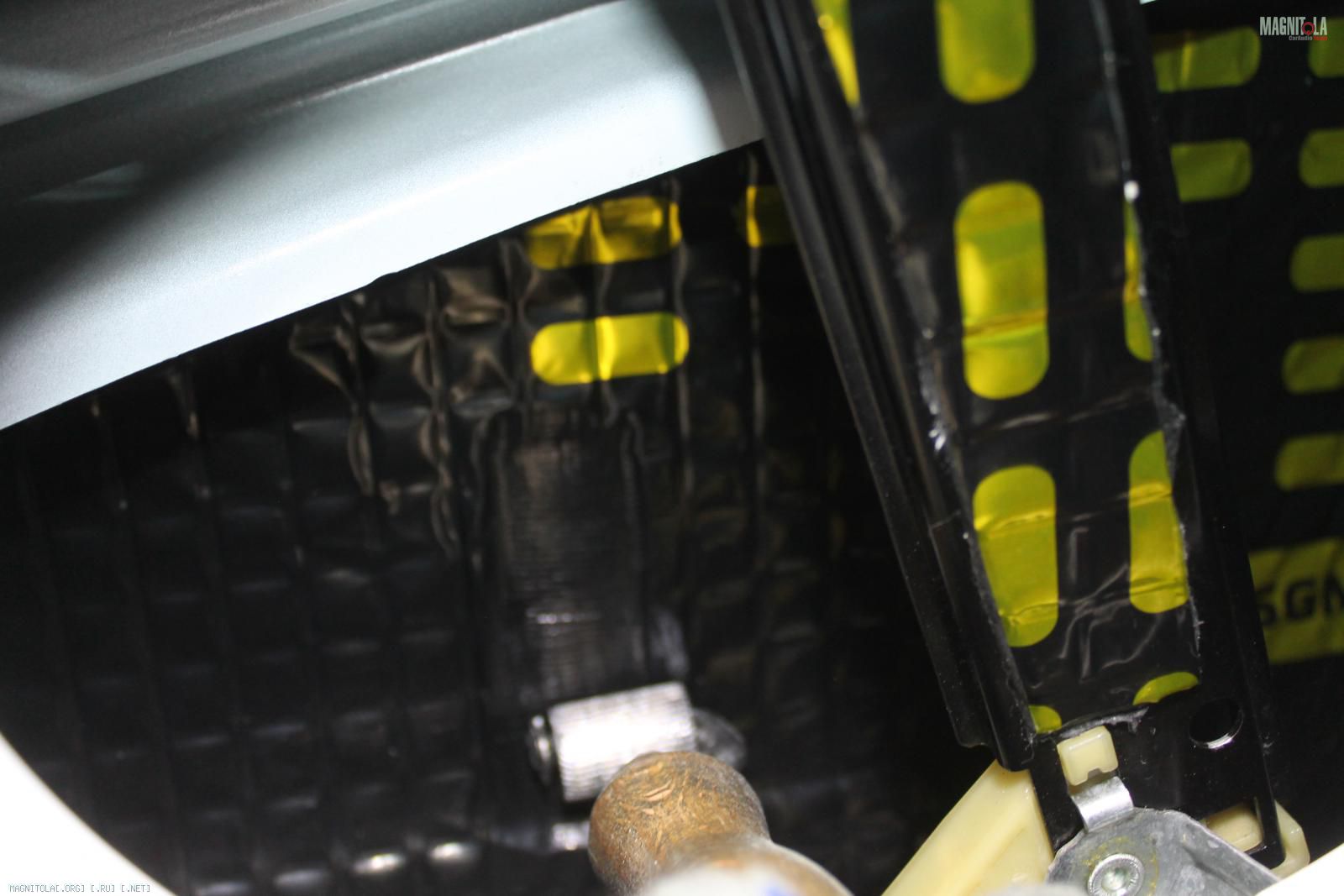

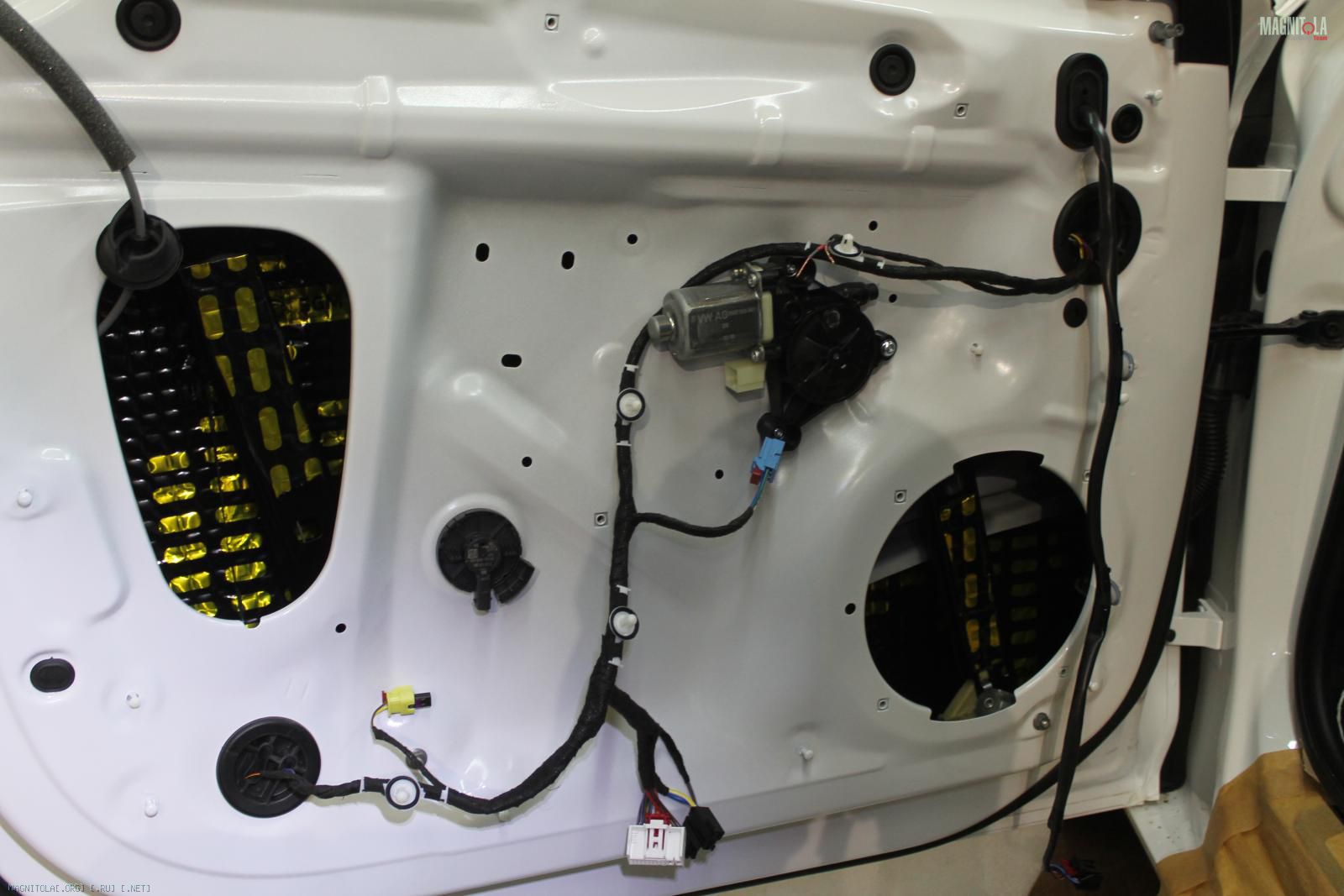

Наносим вибру 4мм на внутренний метал.

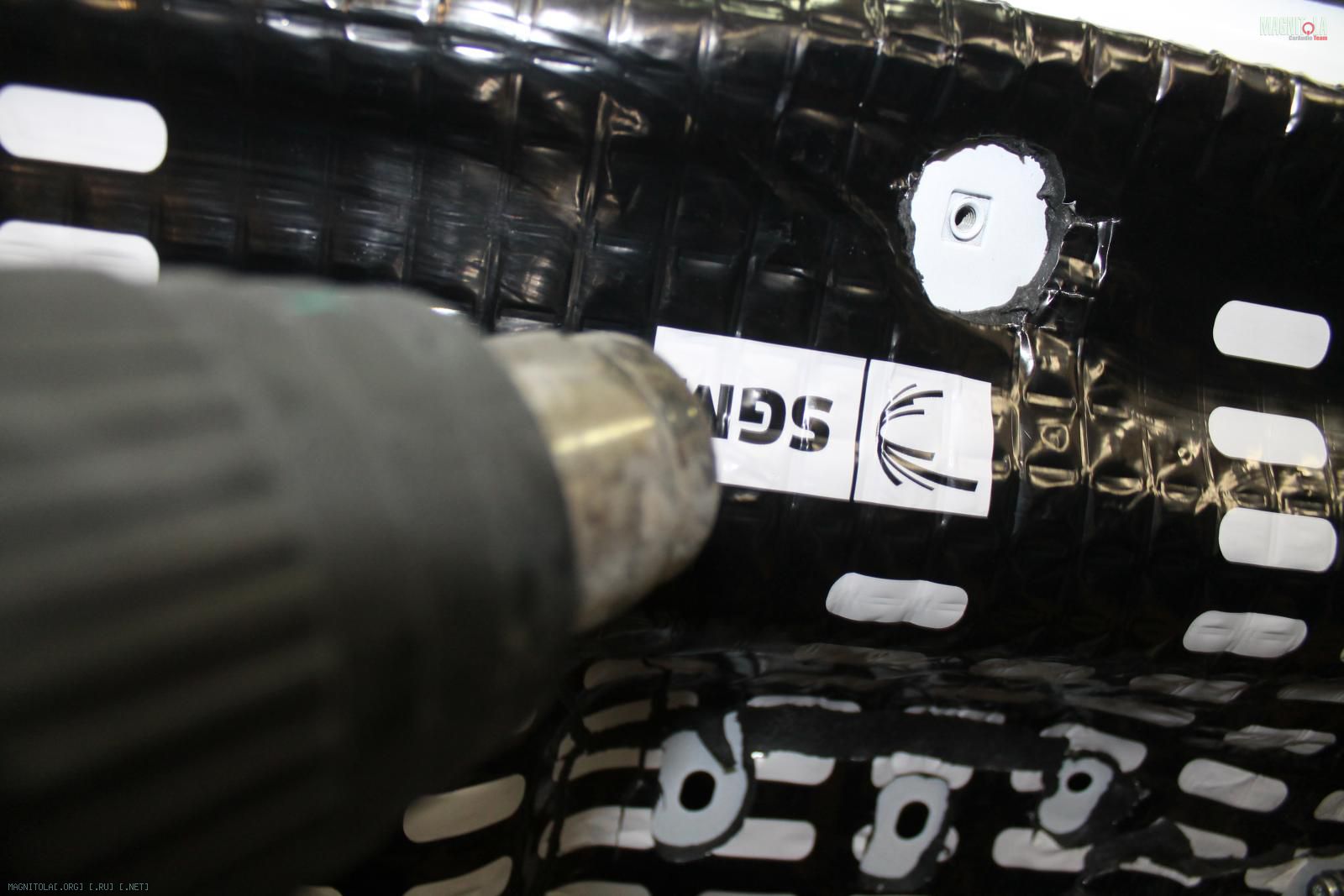

Греем, прикатываем...

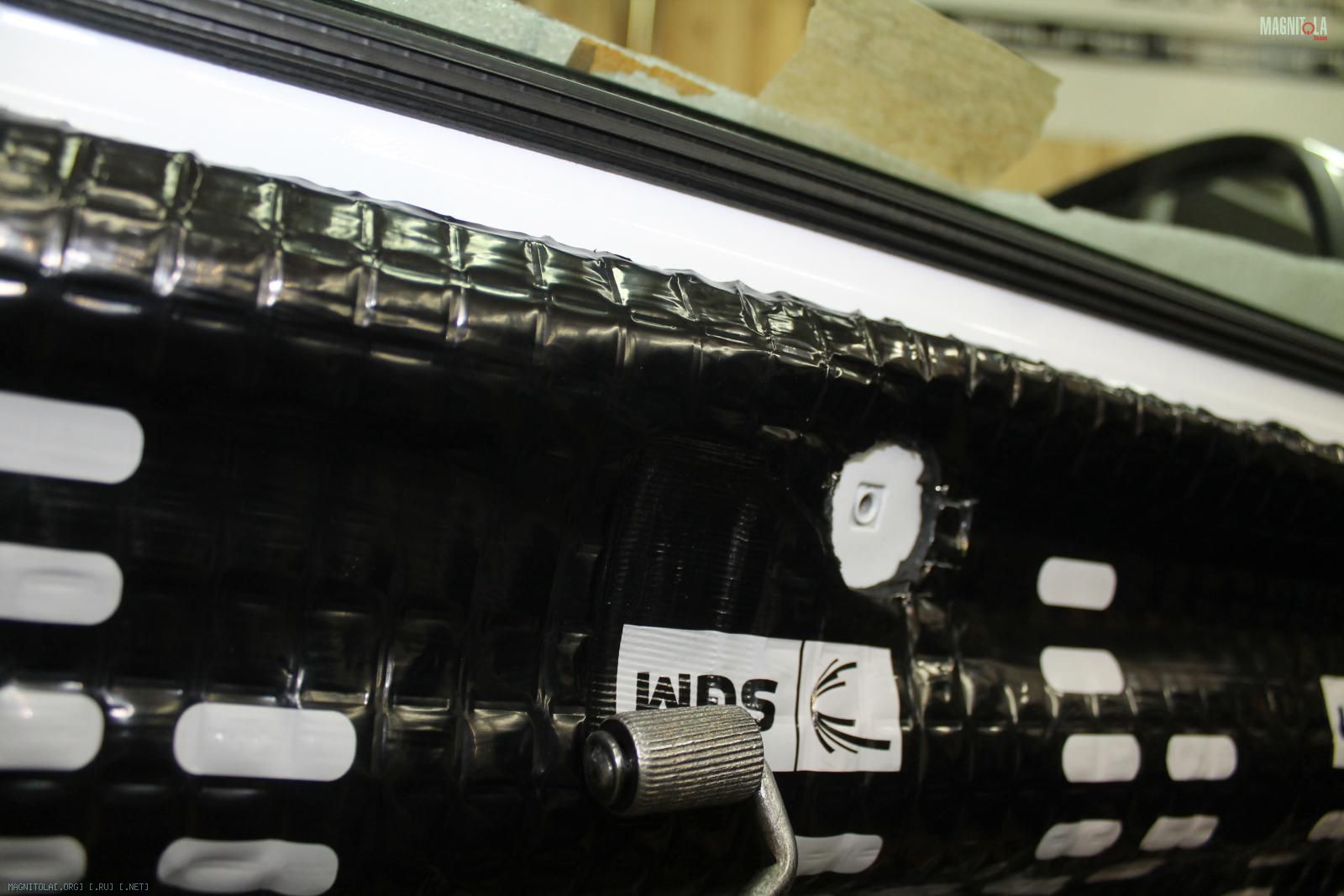

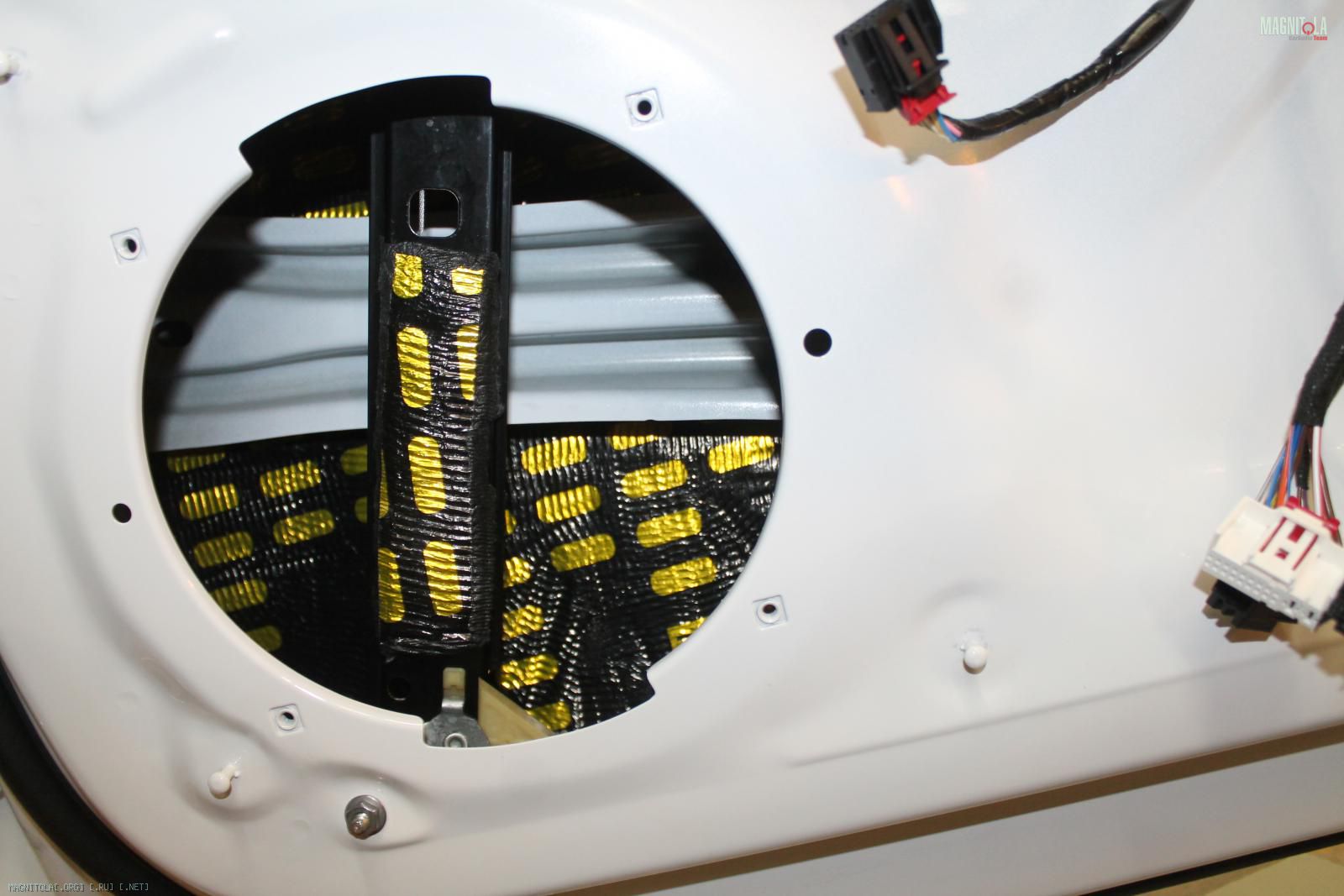

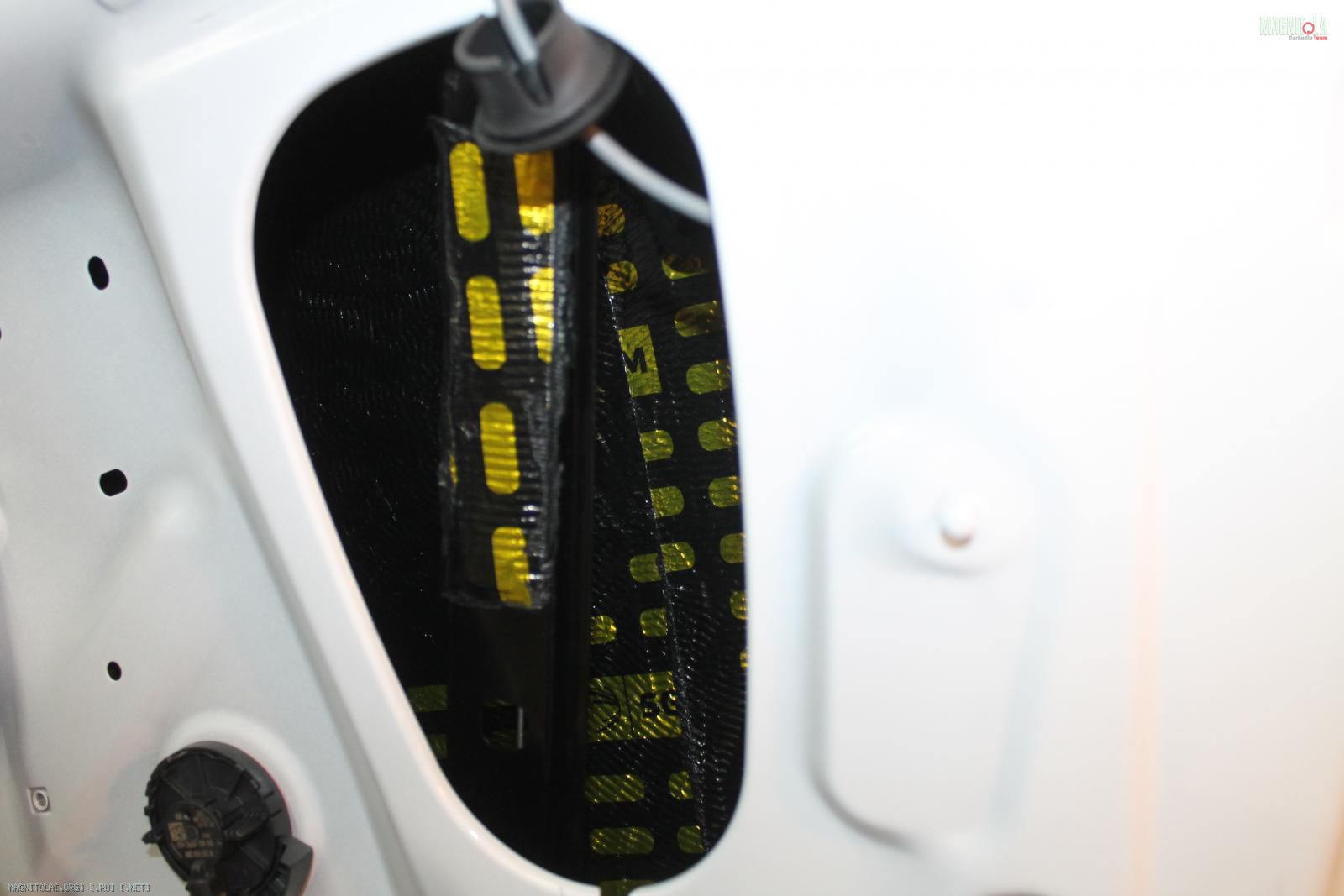

Наносим, цельным листом, вибру 4мм на лицевой метал.
Греем, прикатываем.

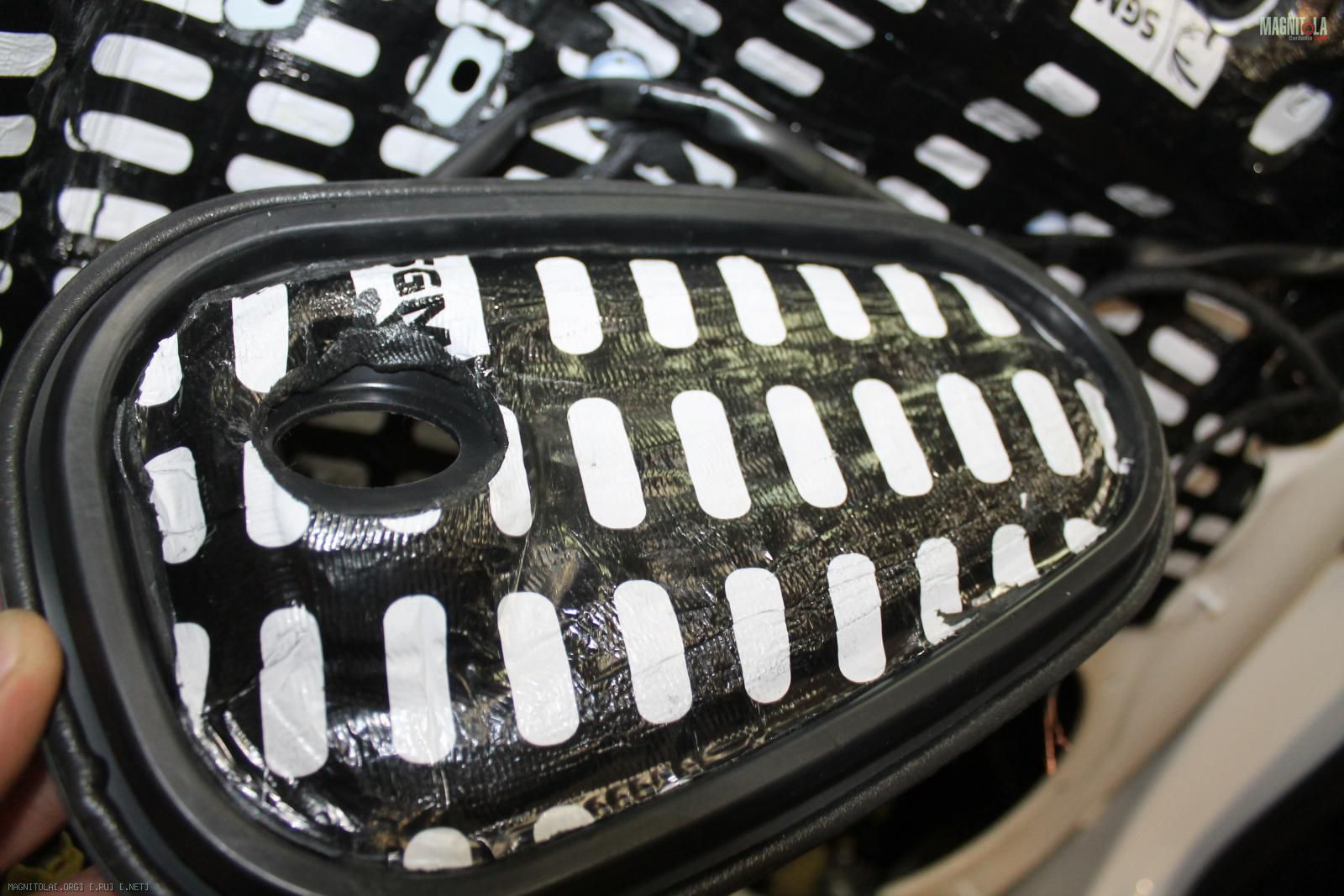

Пластиковые заглушки вибрим с обратной стороны.
Вложение 1272581Вложение 1272583Вложение 1272585Вложение 1272587Вложение 1272589Вложение 1272591Вложение 1272593Вложение 1272595Вложение 1272597Вложение 1272599Вложение 1272601Вложение 1272603Вложение 1272605Вложение 1272607

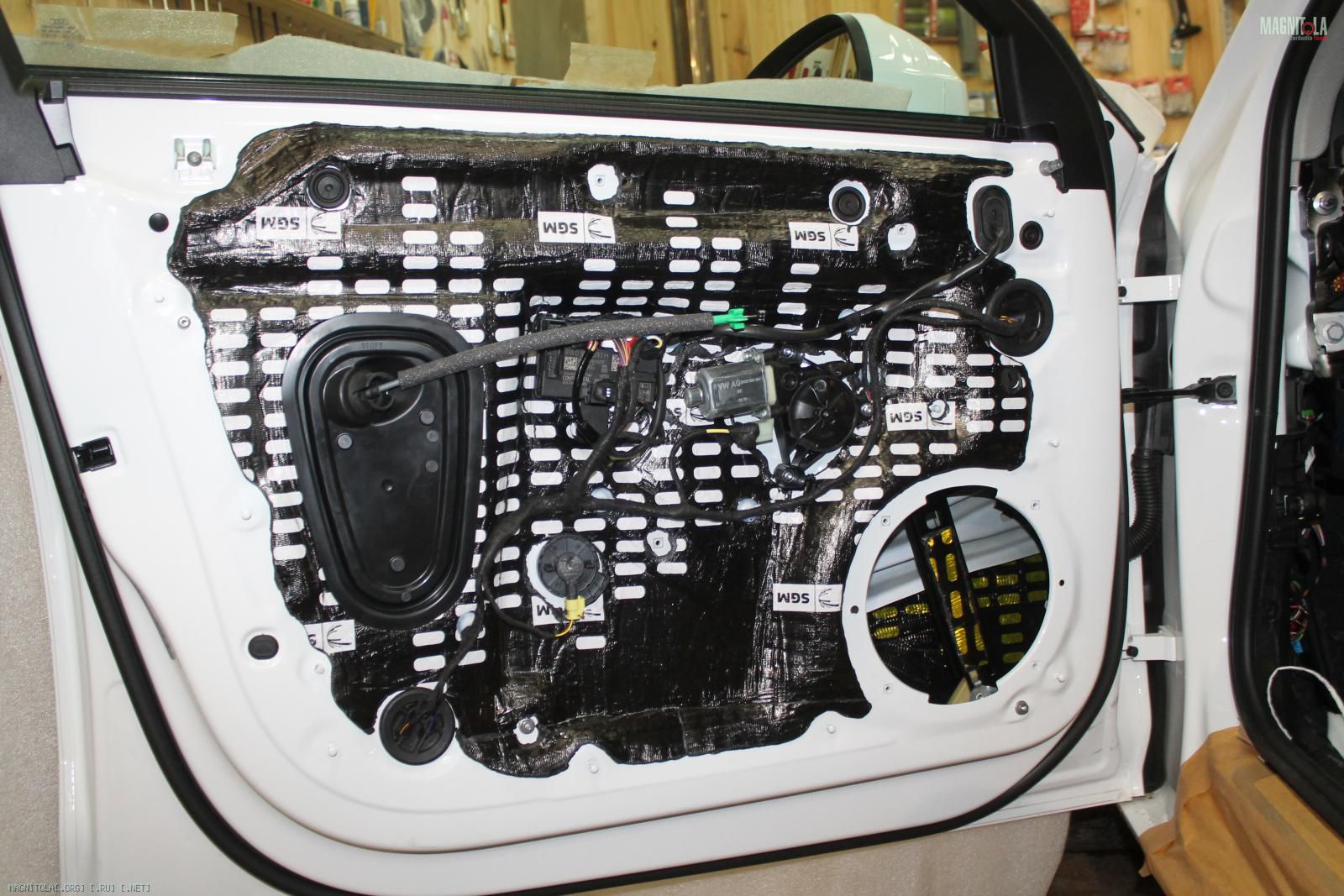

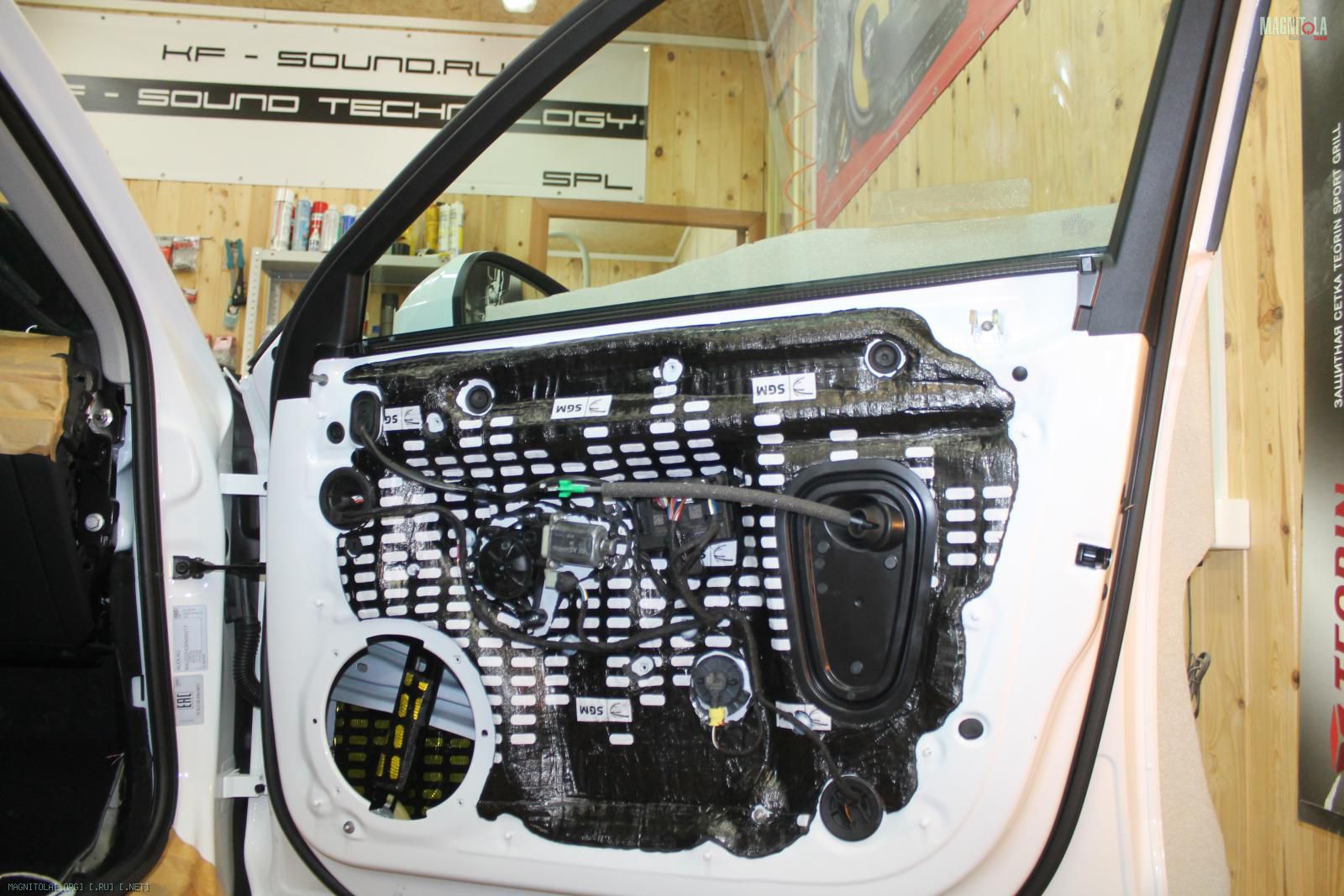

Двери итог.
Вложение 1272609Вложение 1272611Вложение 1272613Вложение 1272615

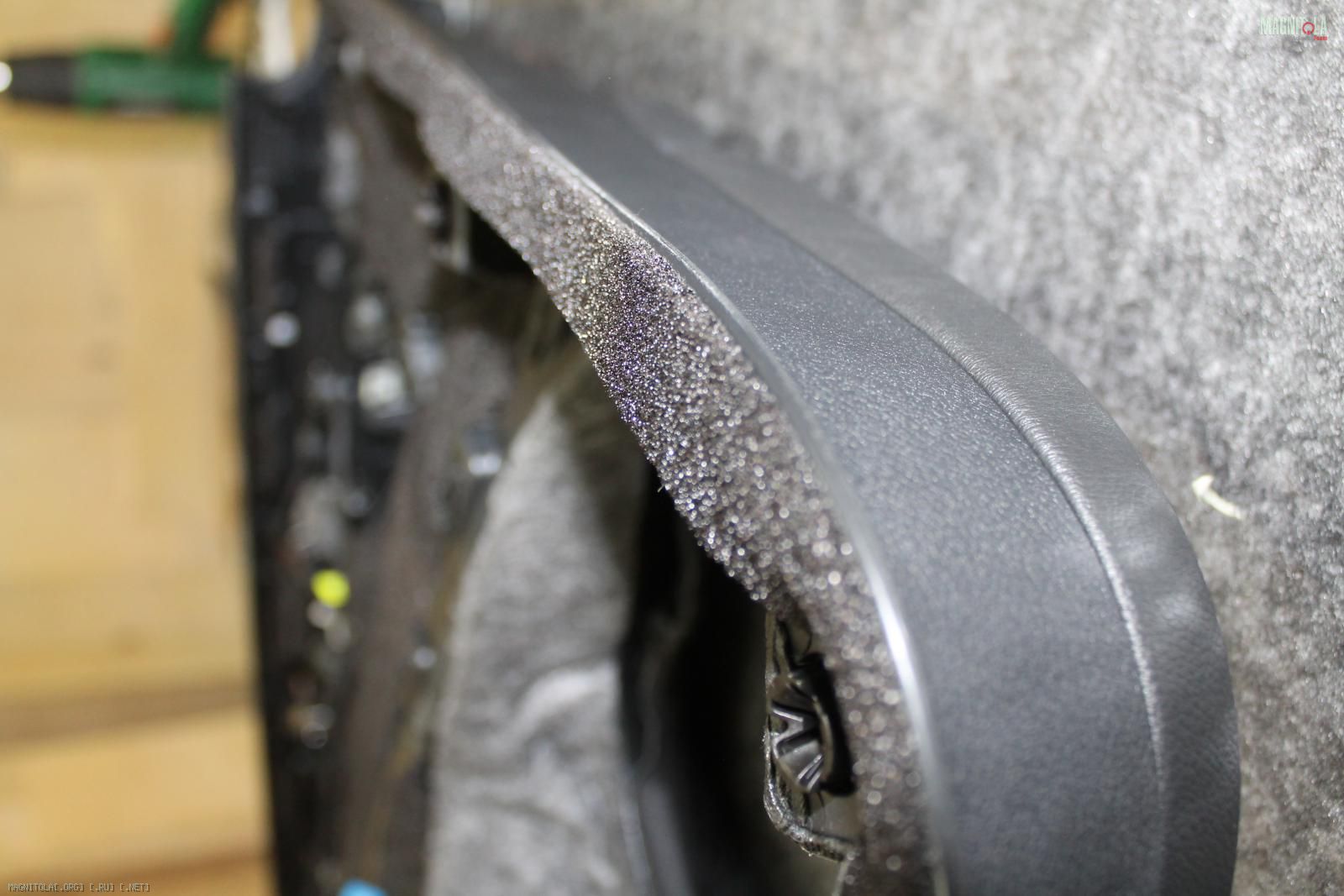

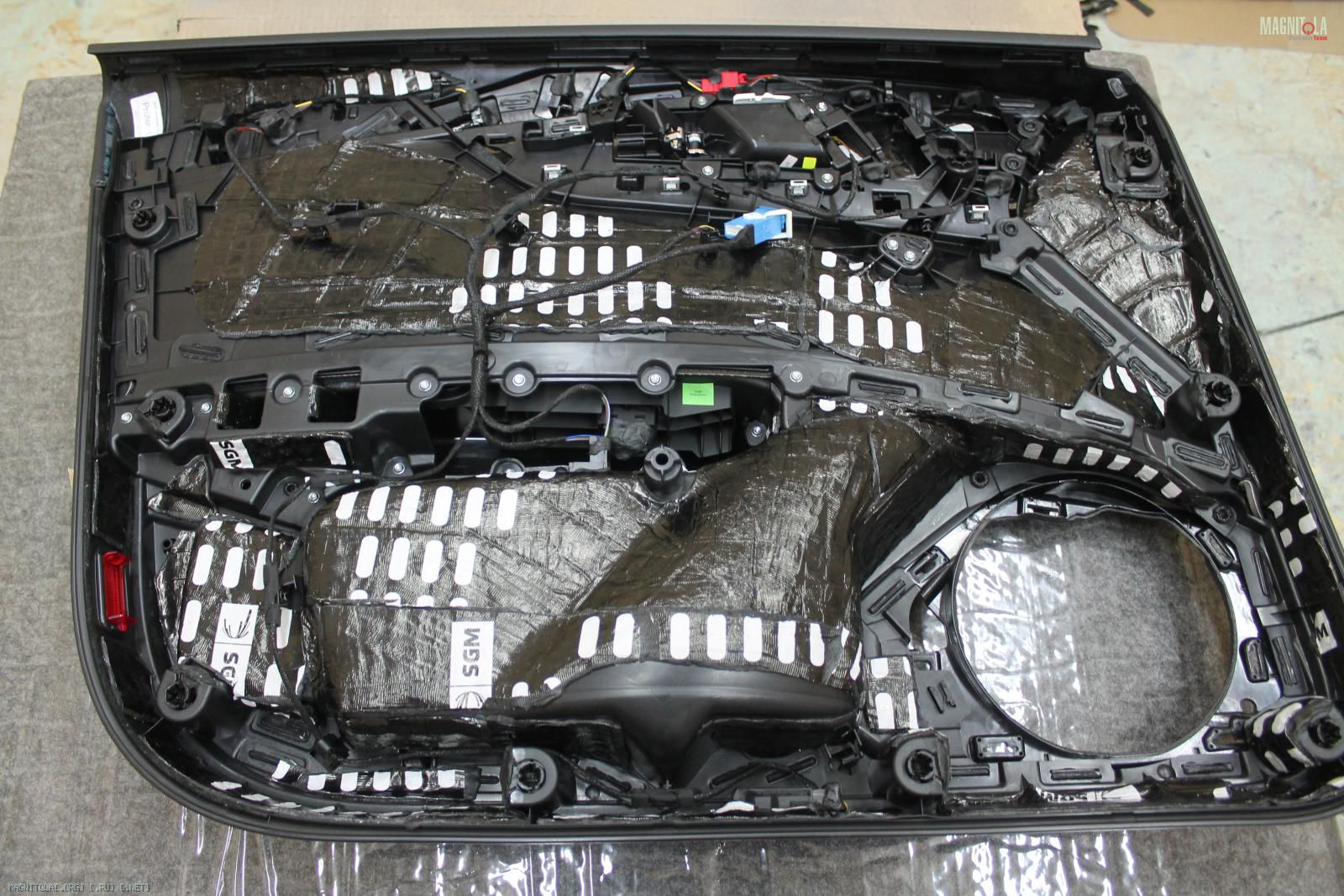

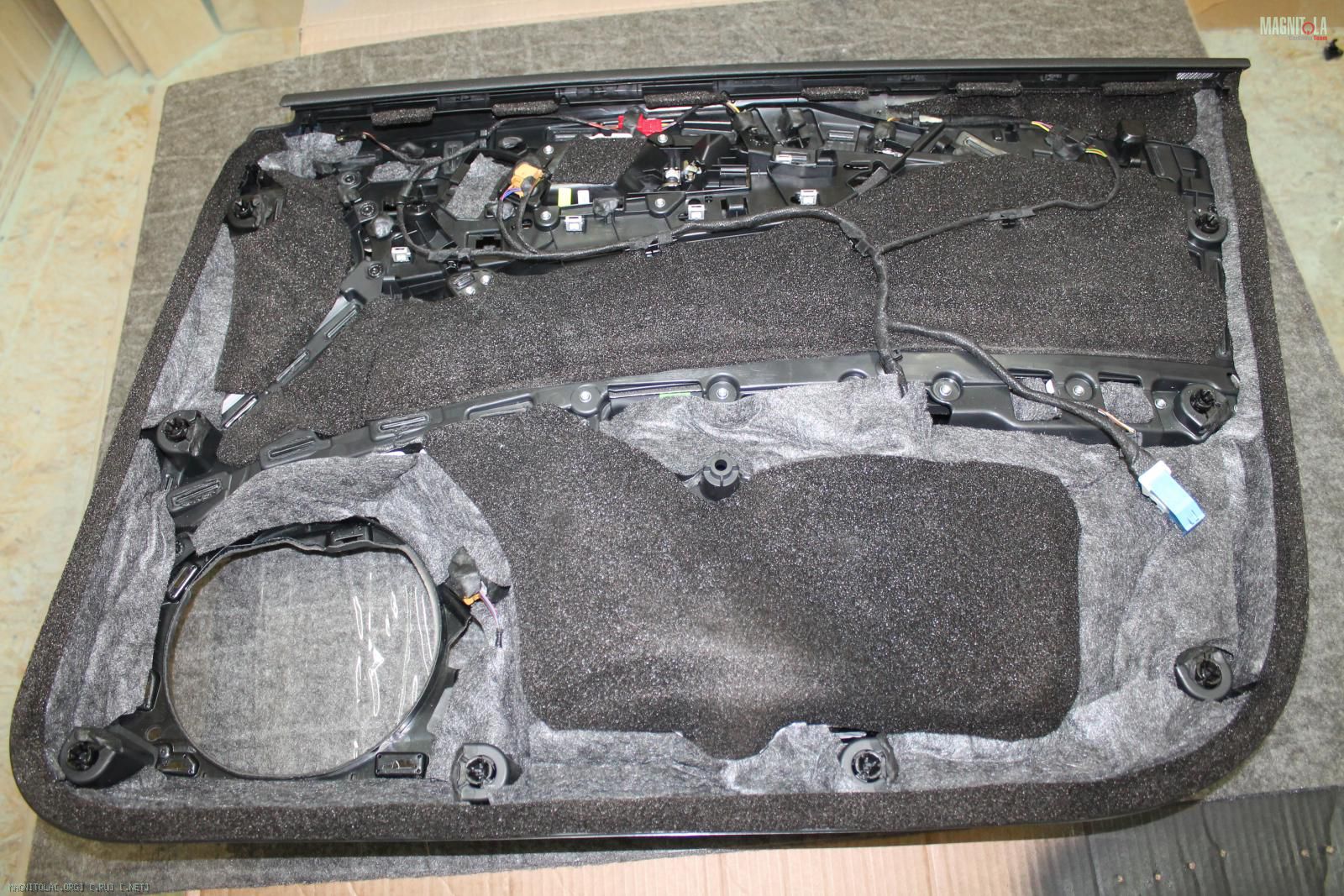

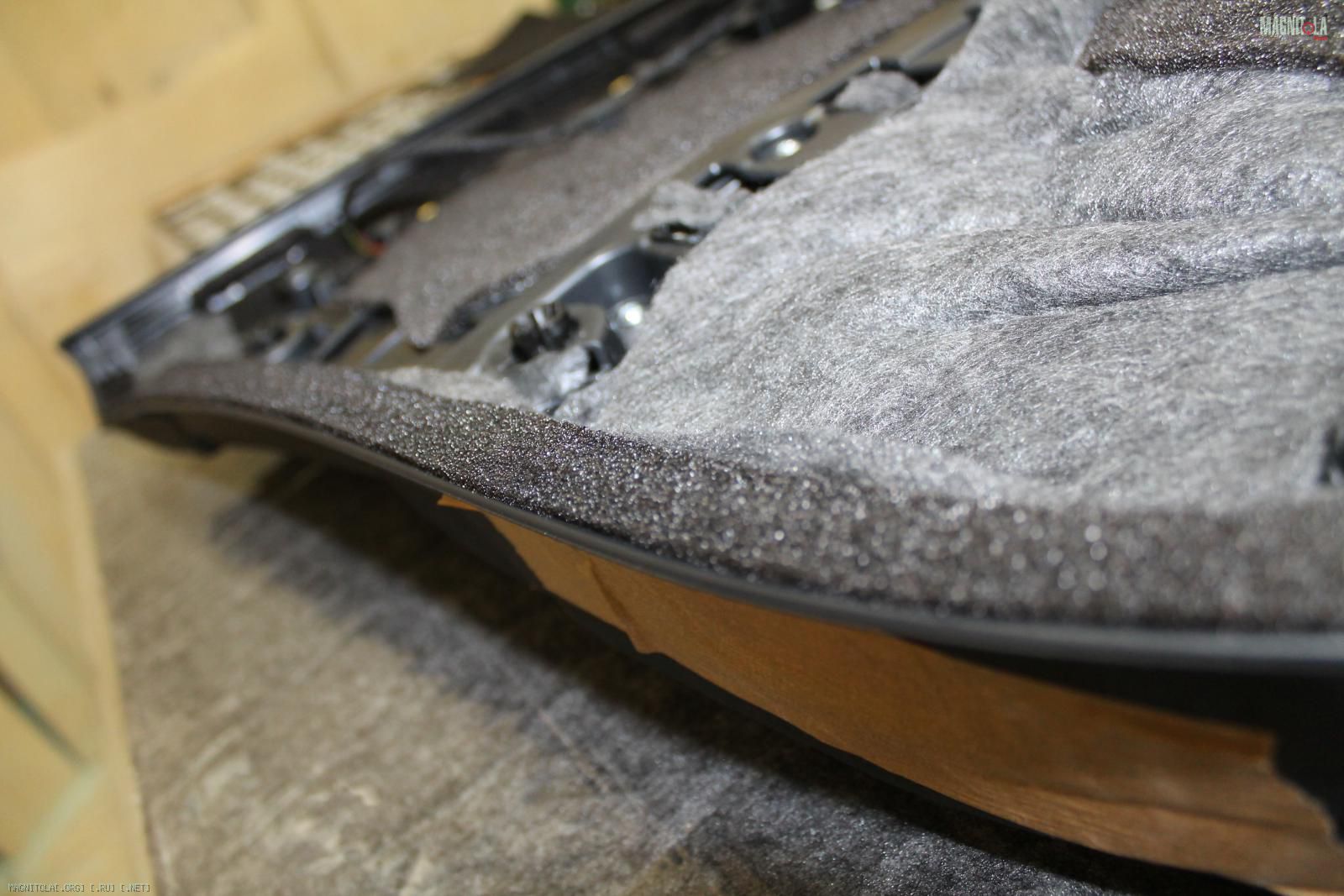

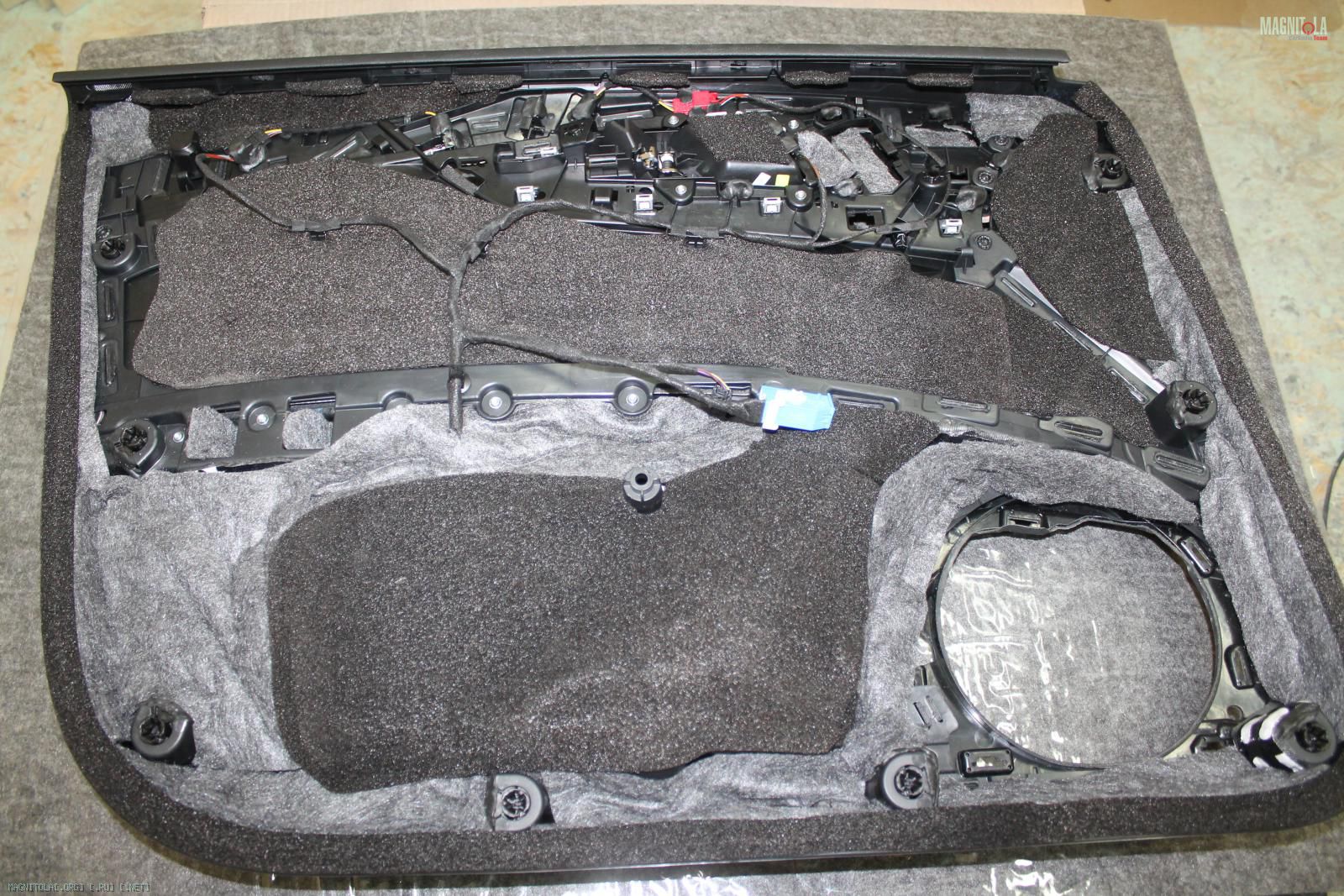

Карты дверей.

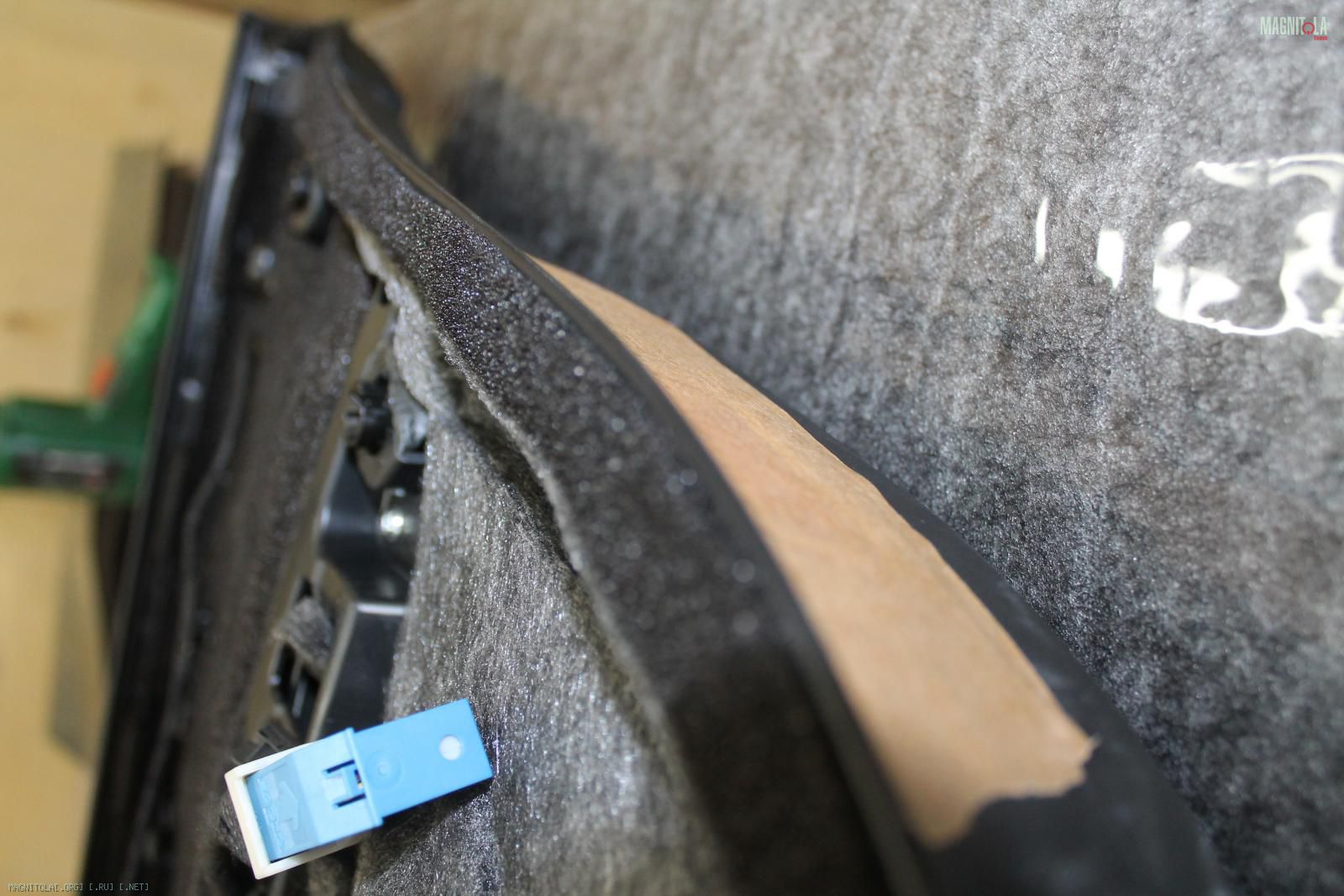

Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру.

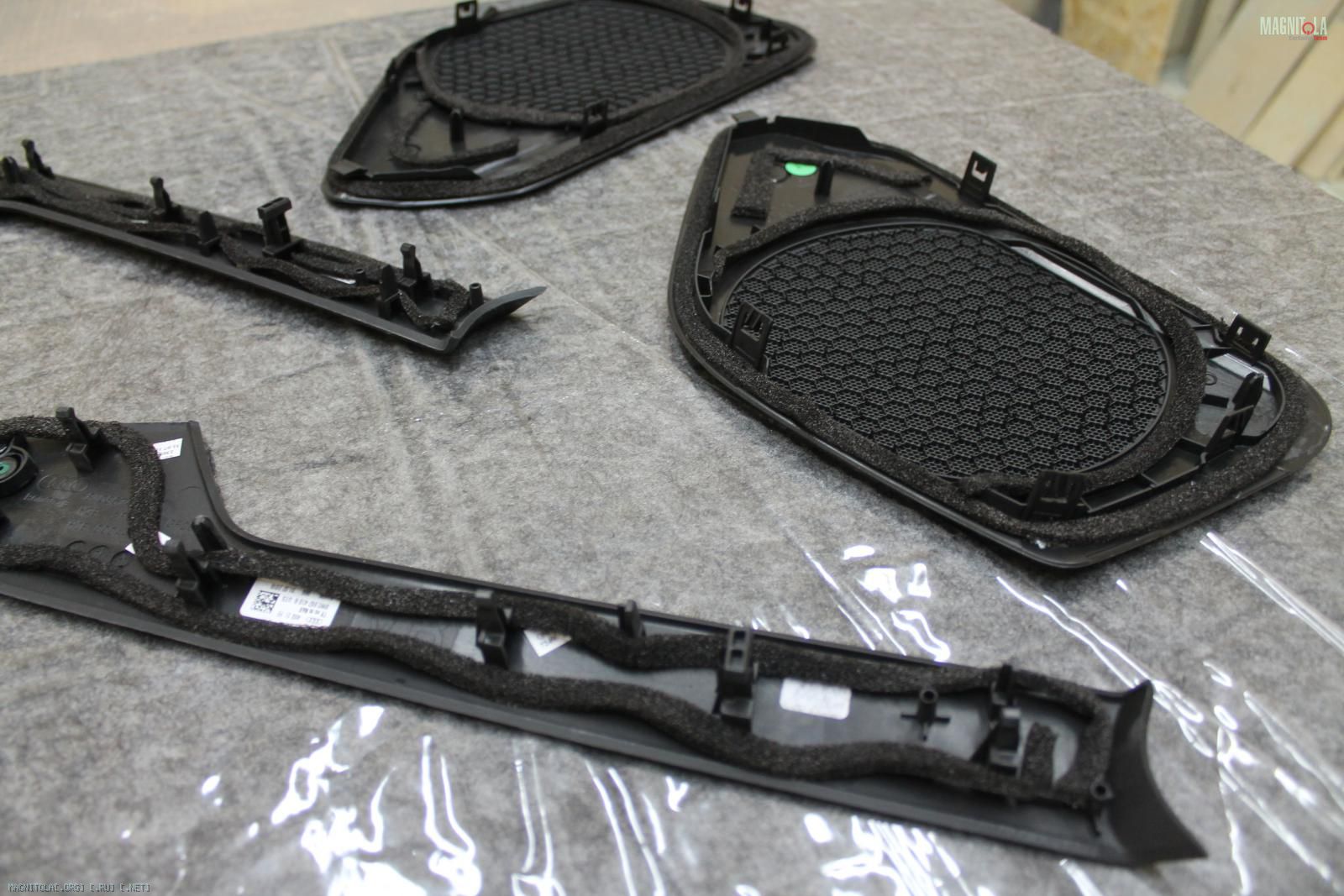

Пластиковые элементы проклеиваем уплотнительной лентой.
Вложение 1272617Вложение 1272619Вложение 1272621Вложение 1272623Вложение 1272625Вложение 1272627Вложение 1272629Вложение 1272631

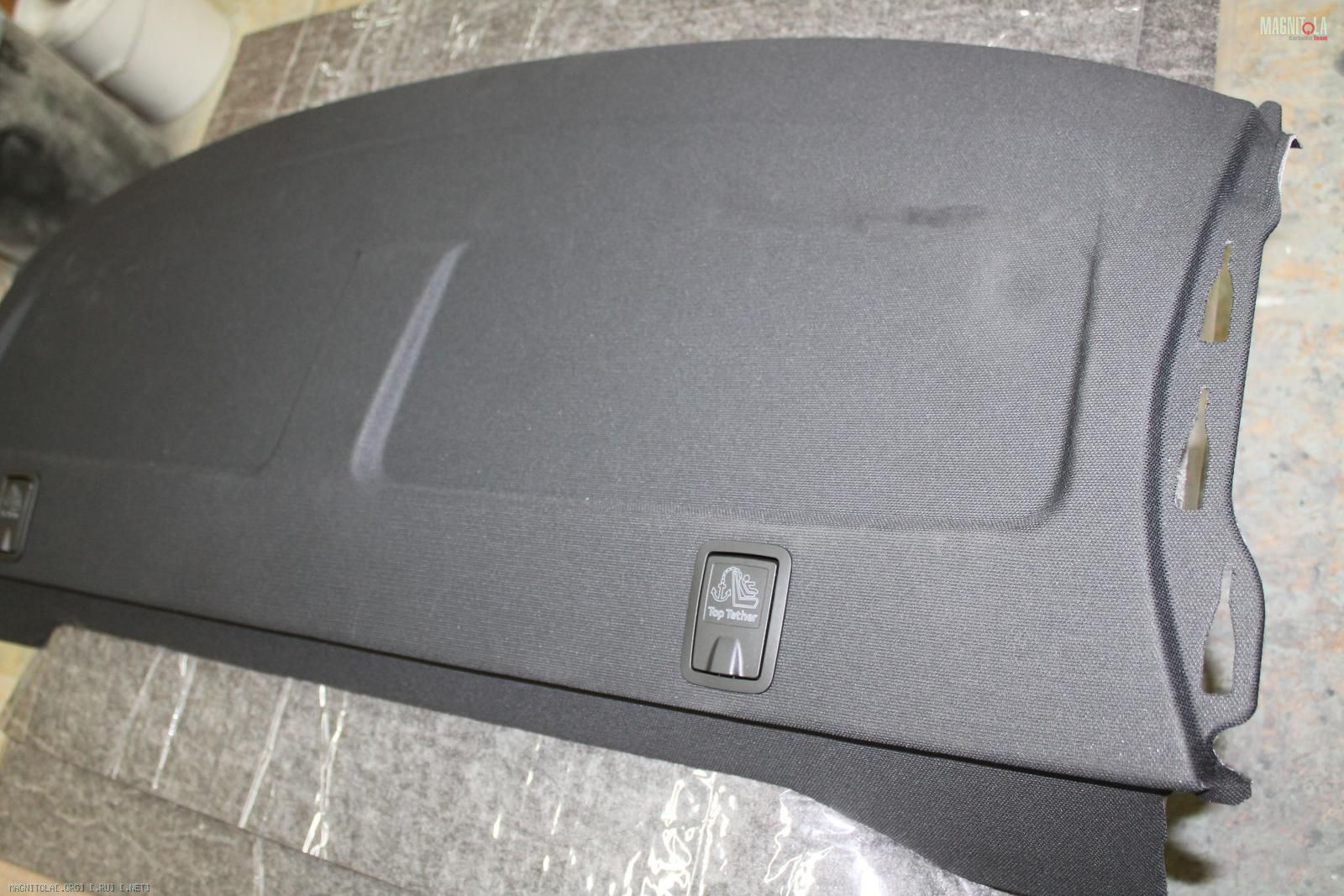

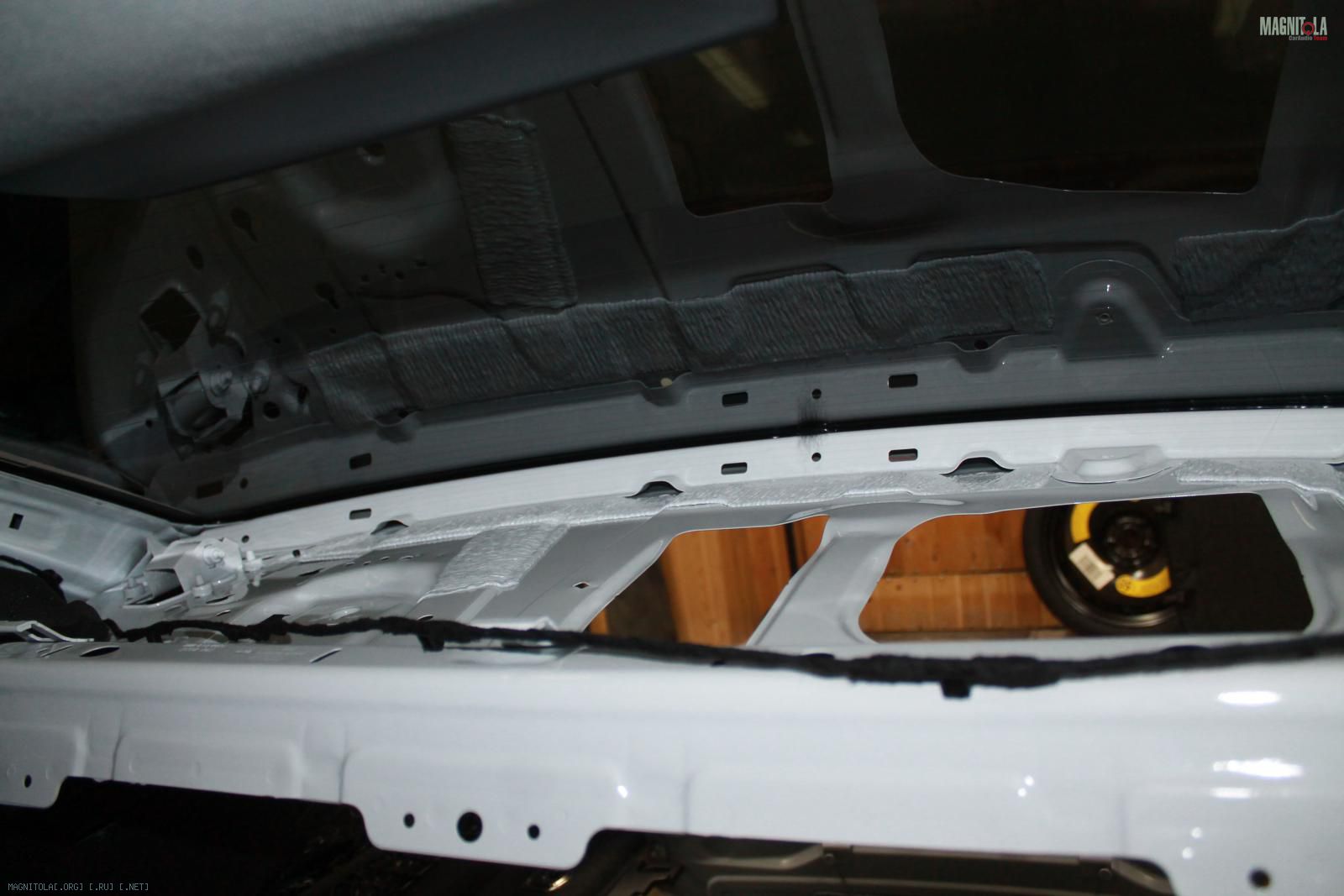

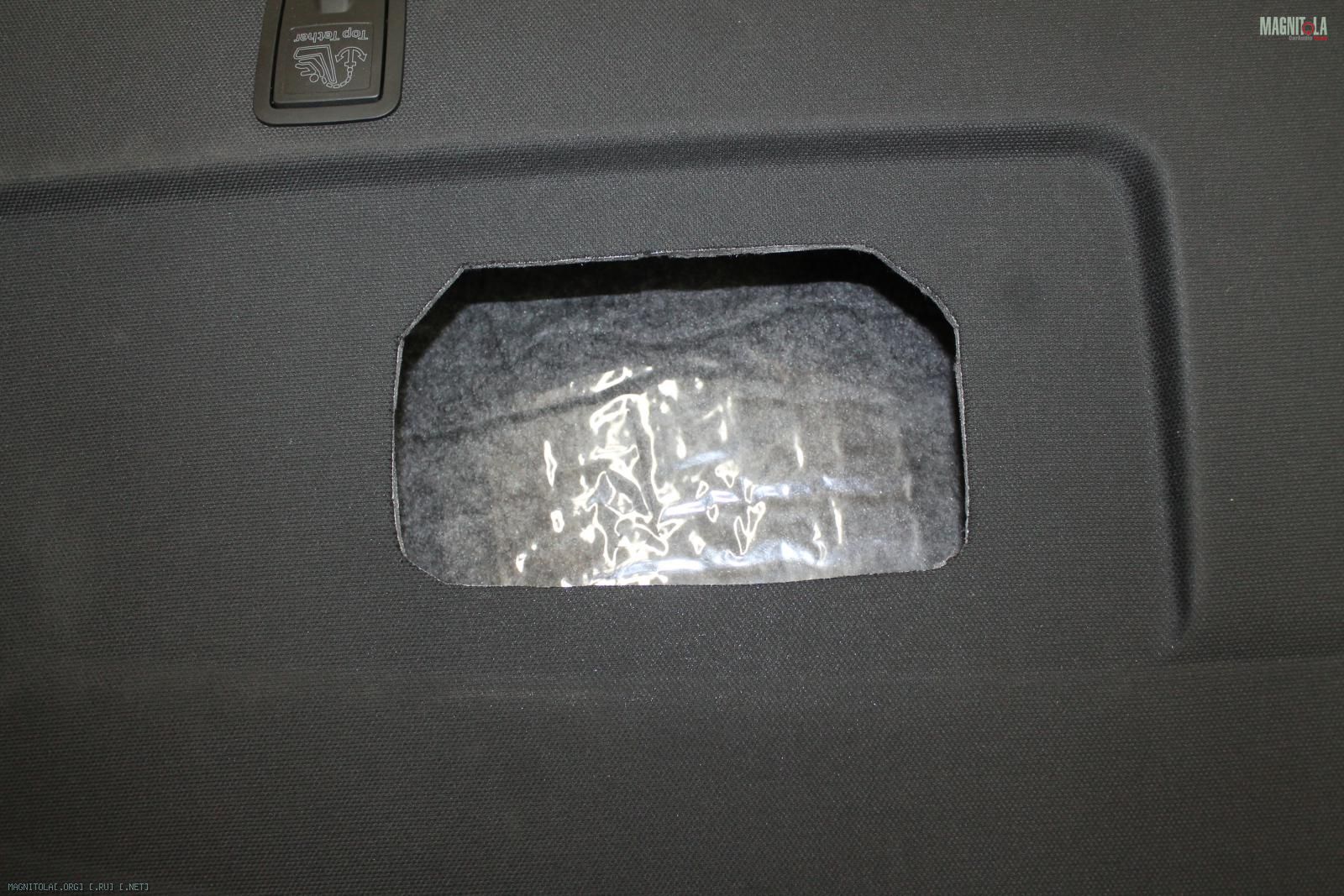

Штатная полка не имеет отверстия под сабвуфер.
Просветляем по оригинальным размерам.

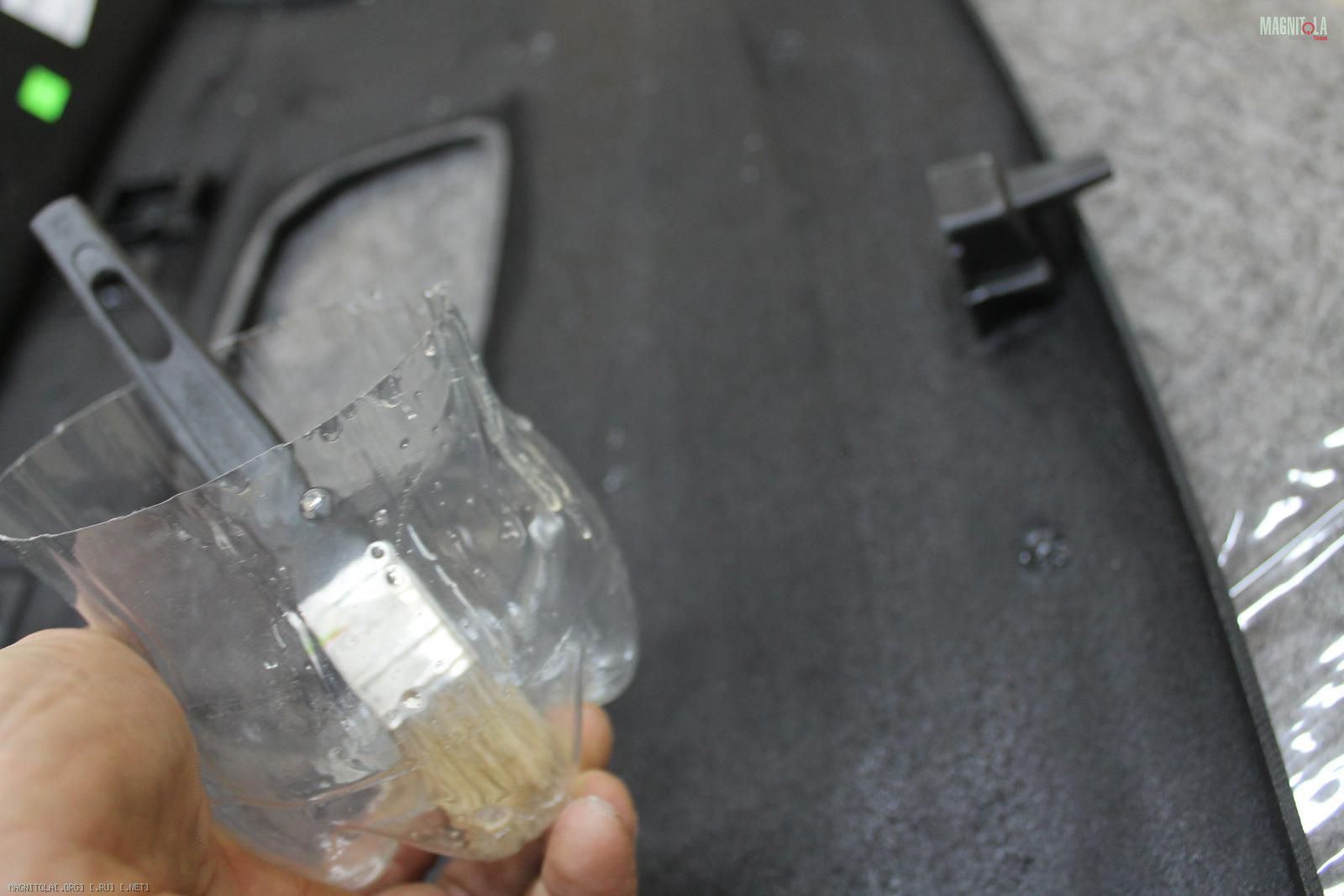

С обратной стороны пропитываем полку полиэфирной смолой(полка силиконизирована и вибра к ней не липнет).
После высыхания наносим вибру 4мм, затем штатный войлок
Вложение 1272633Вложение 1272635Вложение 1272637Вложение 1272639Вложение 1272641Вложение 1272643
Audi A4 B9 35

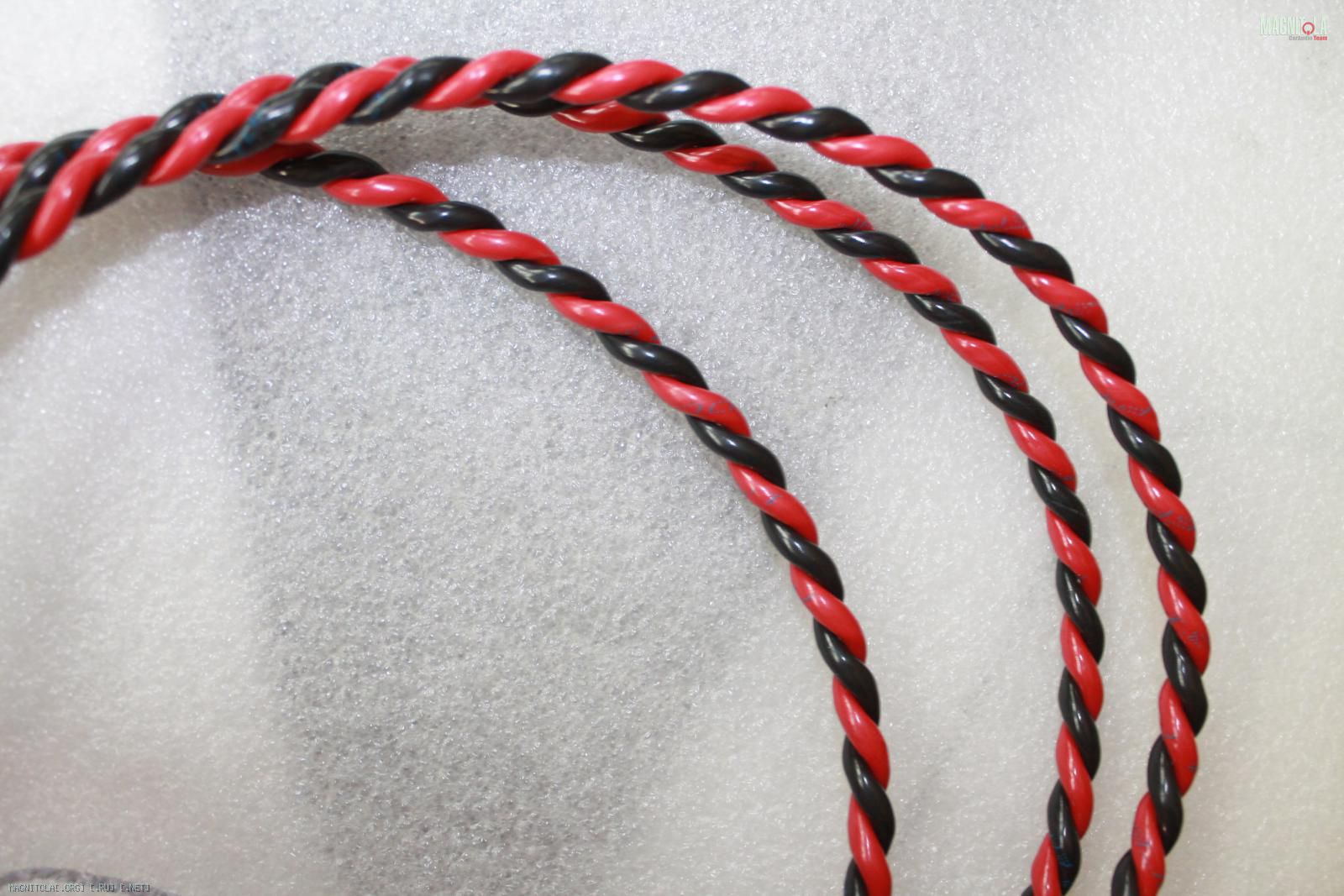

Вяжем в косы акустическую проводку.
Одеваем в змейку.

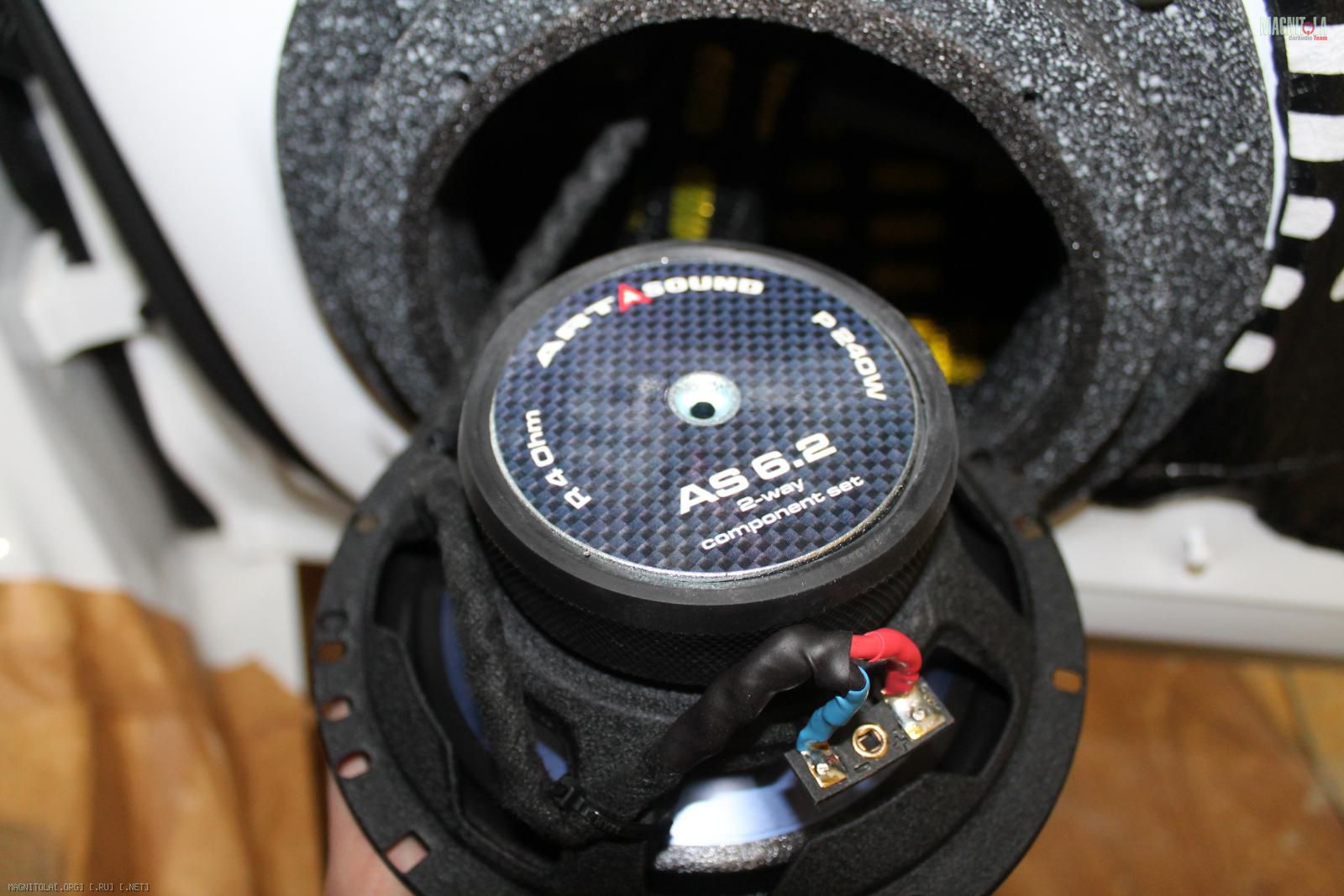

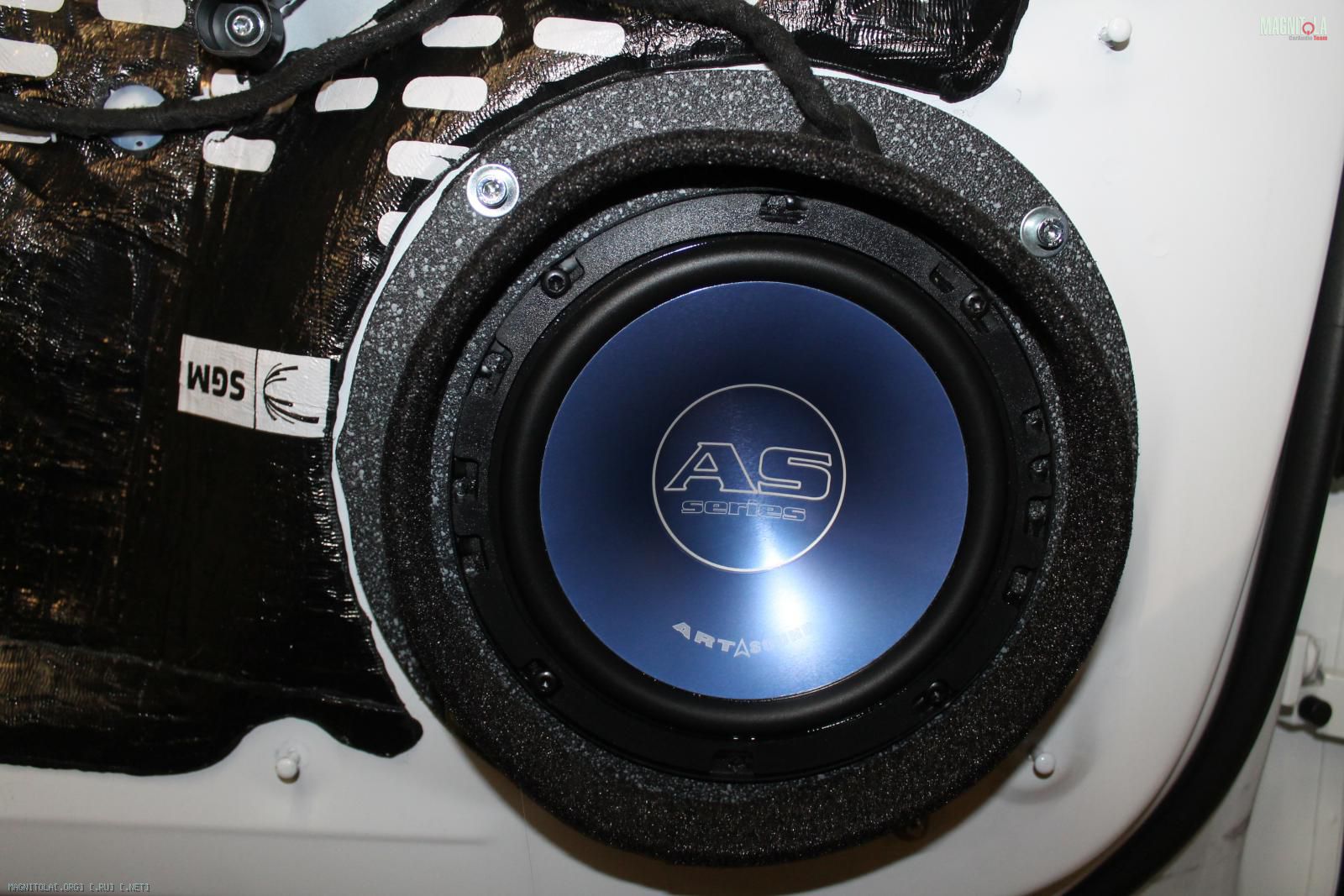

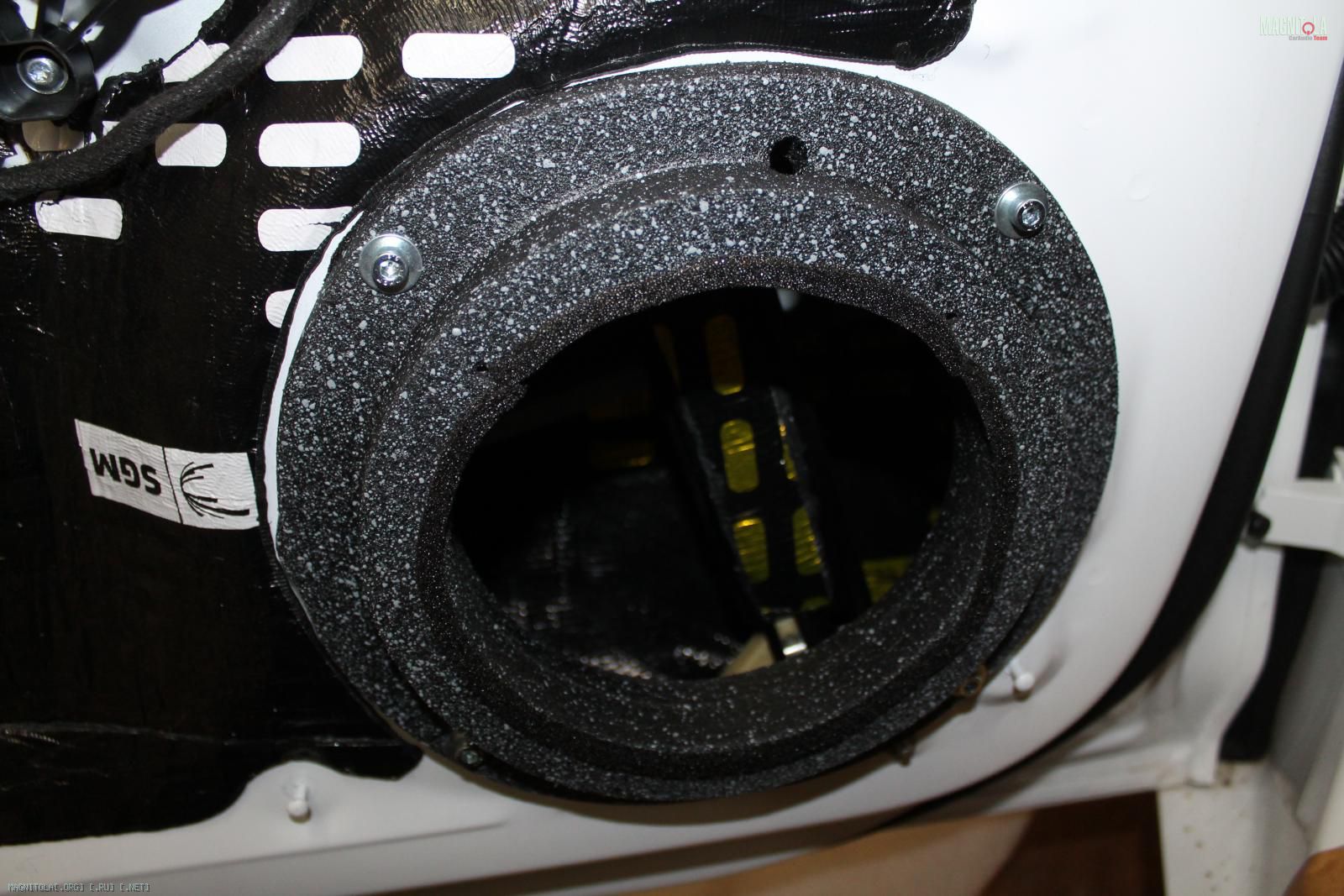

Изготавливаем/красим проставочные кольца под мидбас.
Крепление на винты М5 под шестигранник.
Подключение, волноотвод...
Вложение 1272767Вложение 1272769Вложение 1272771Вложение 1272773Вложение 1272775Вложение 1272777Вложение 1272779Вложение 1272781Вложение 1272783

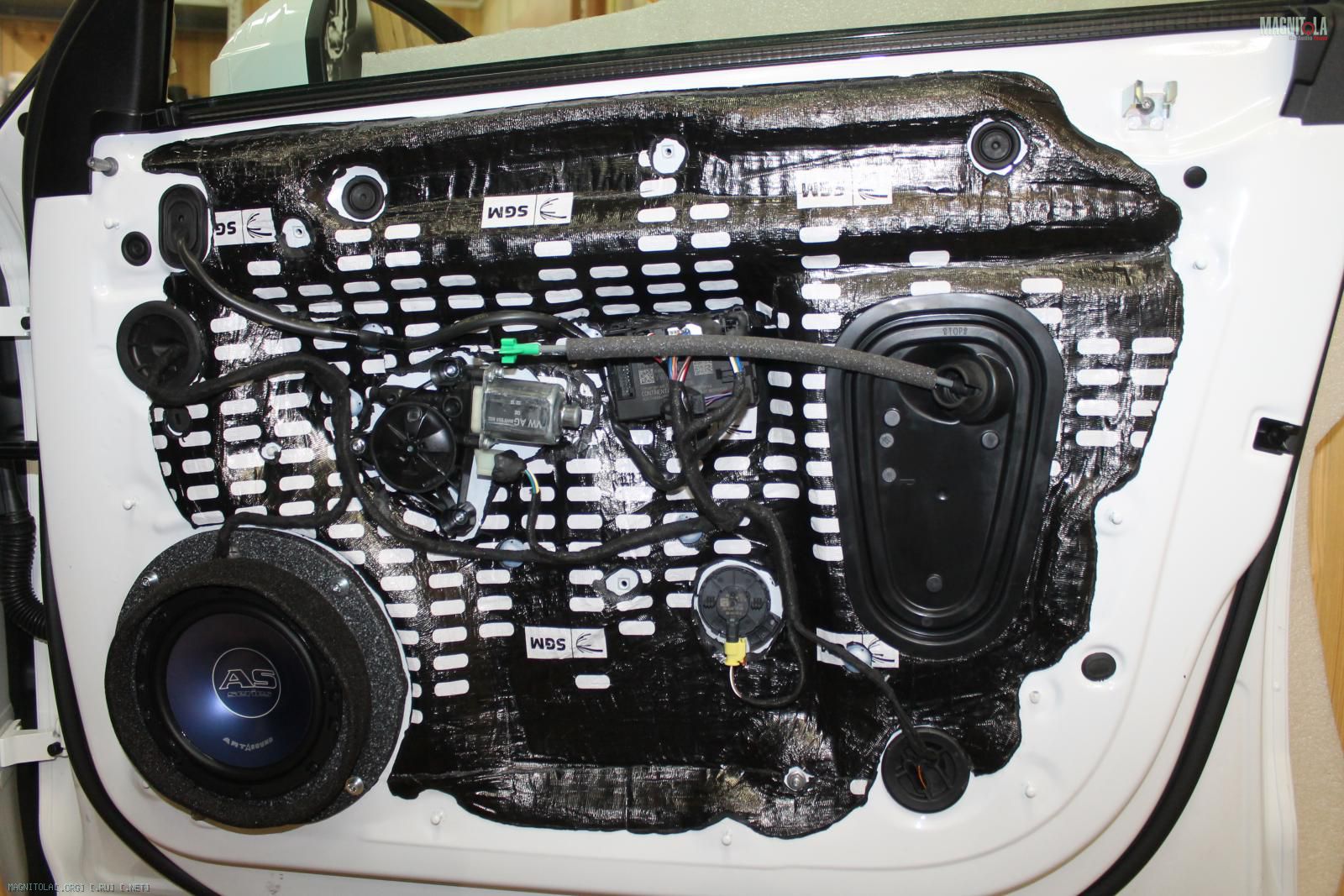

Двери итог...

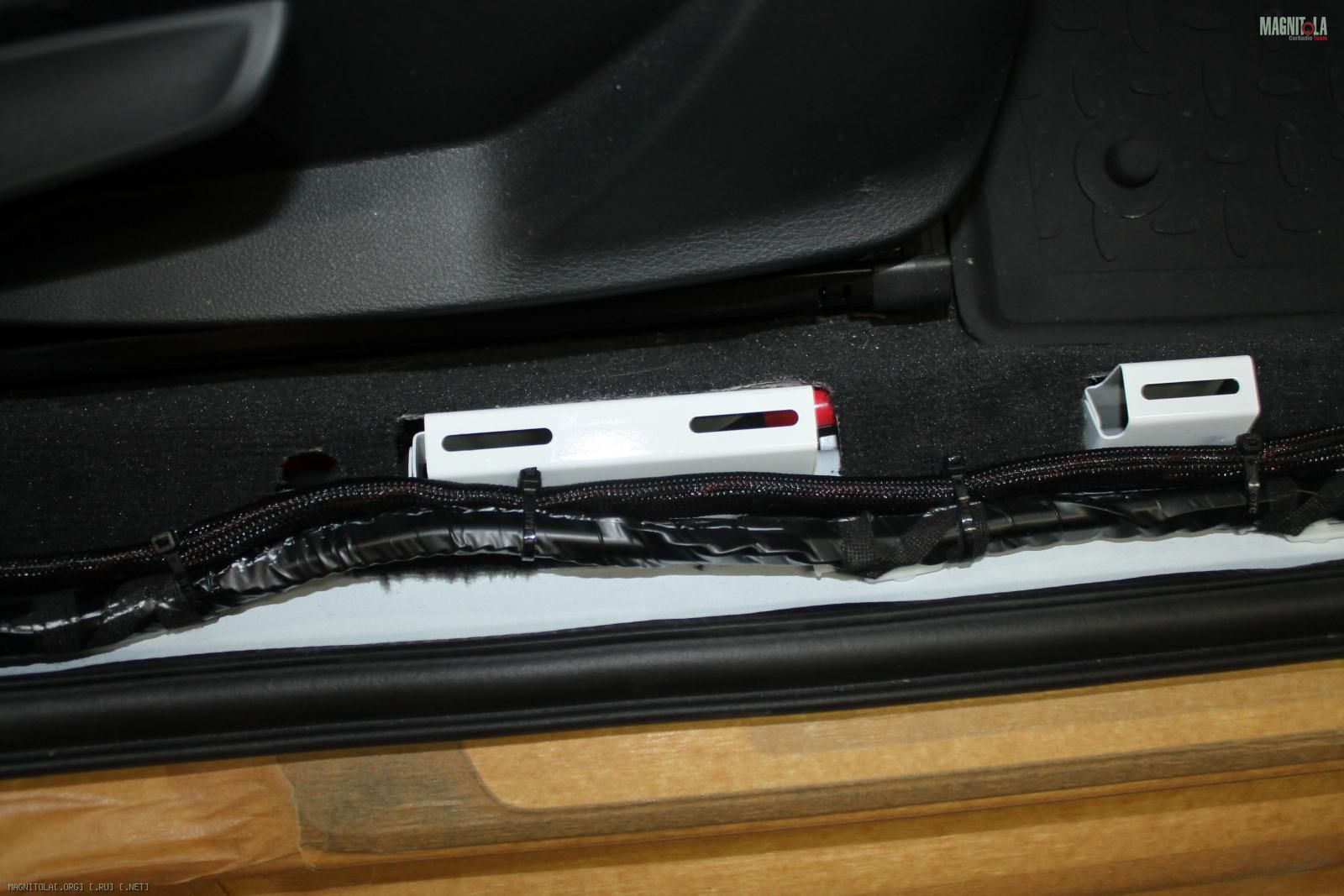

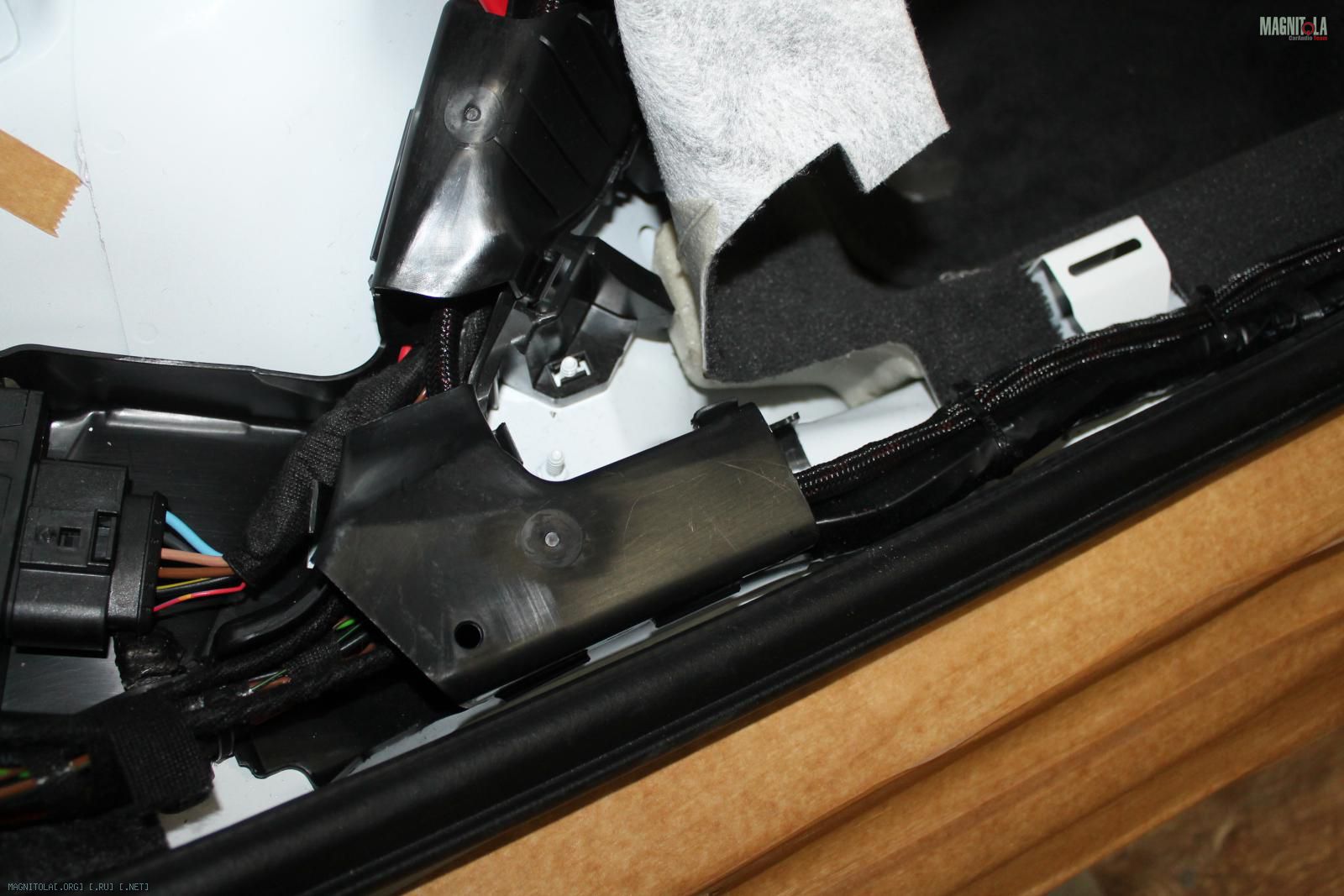

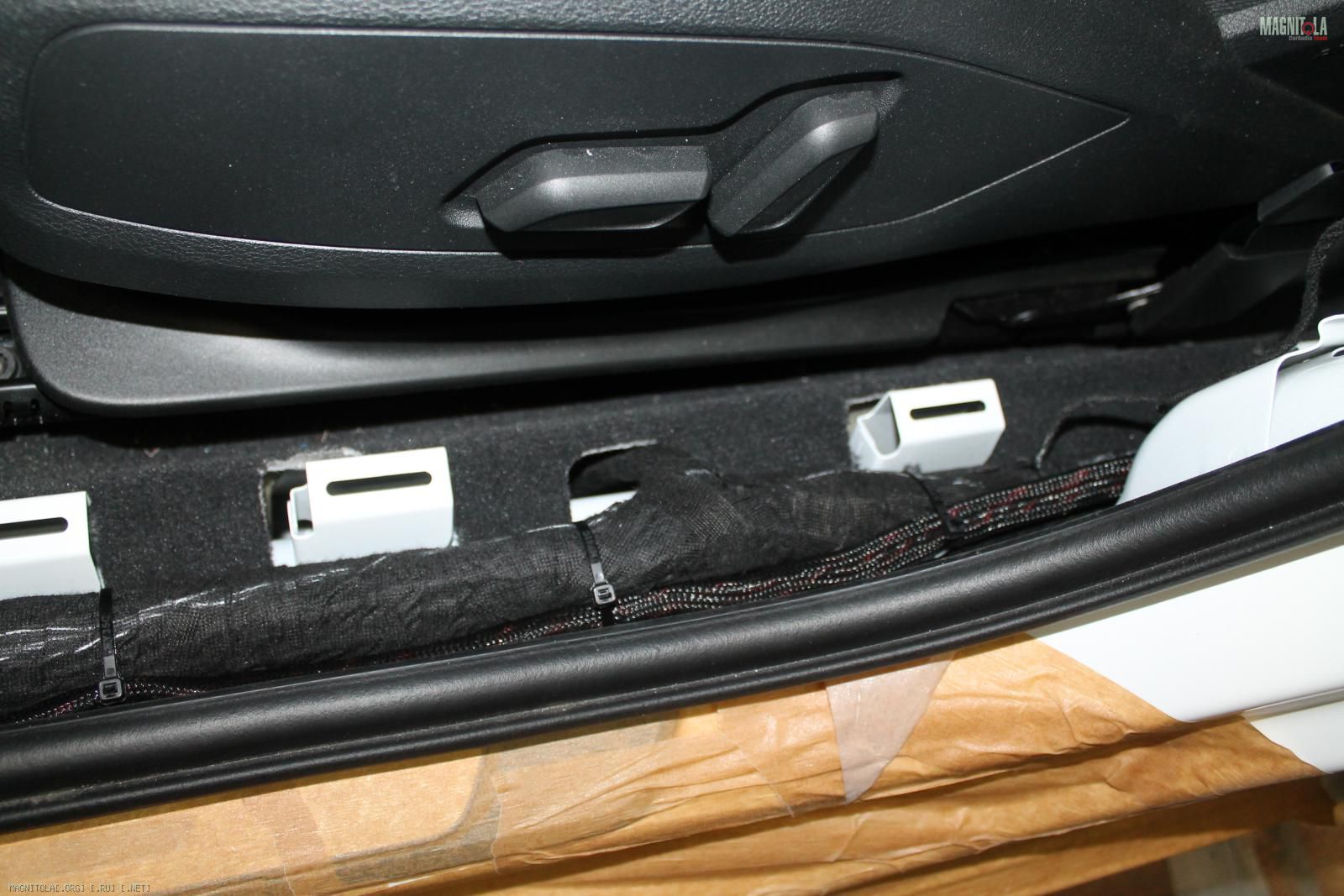

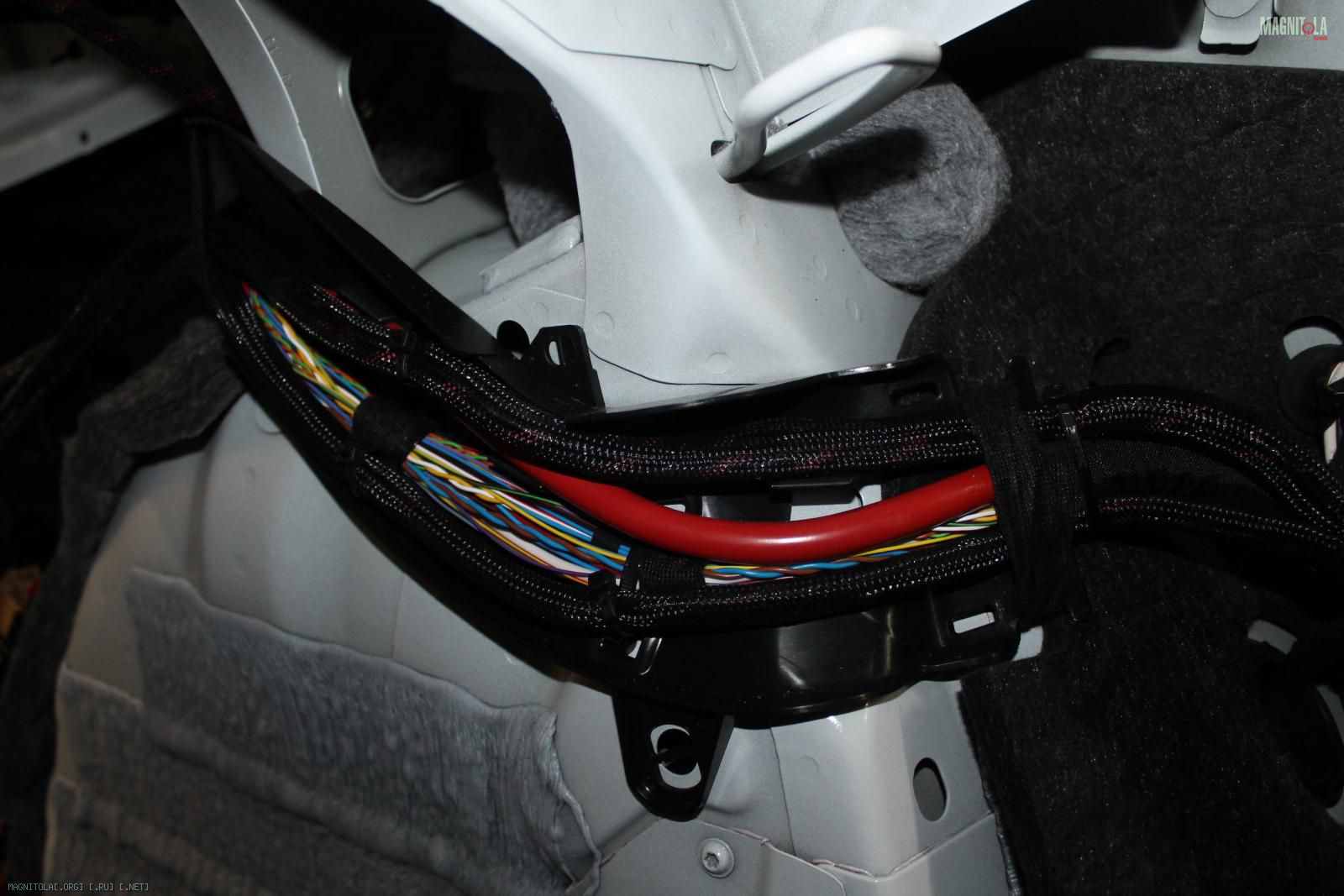

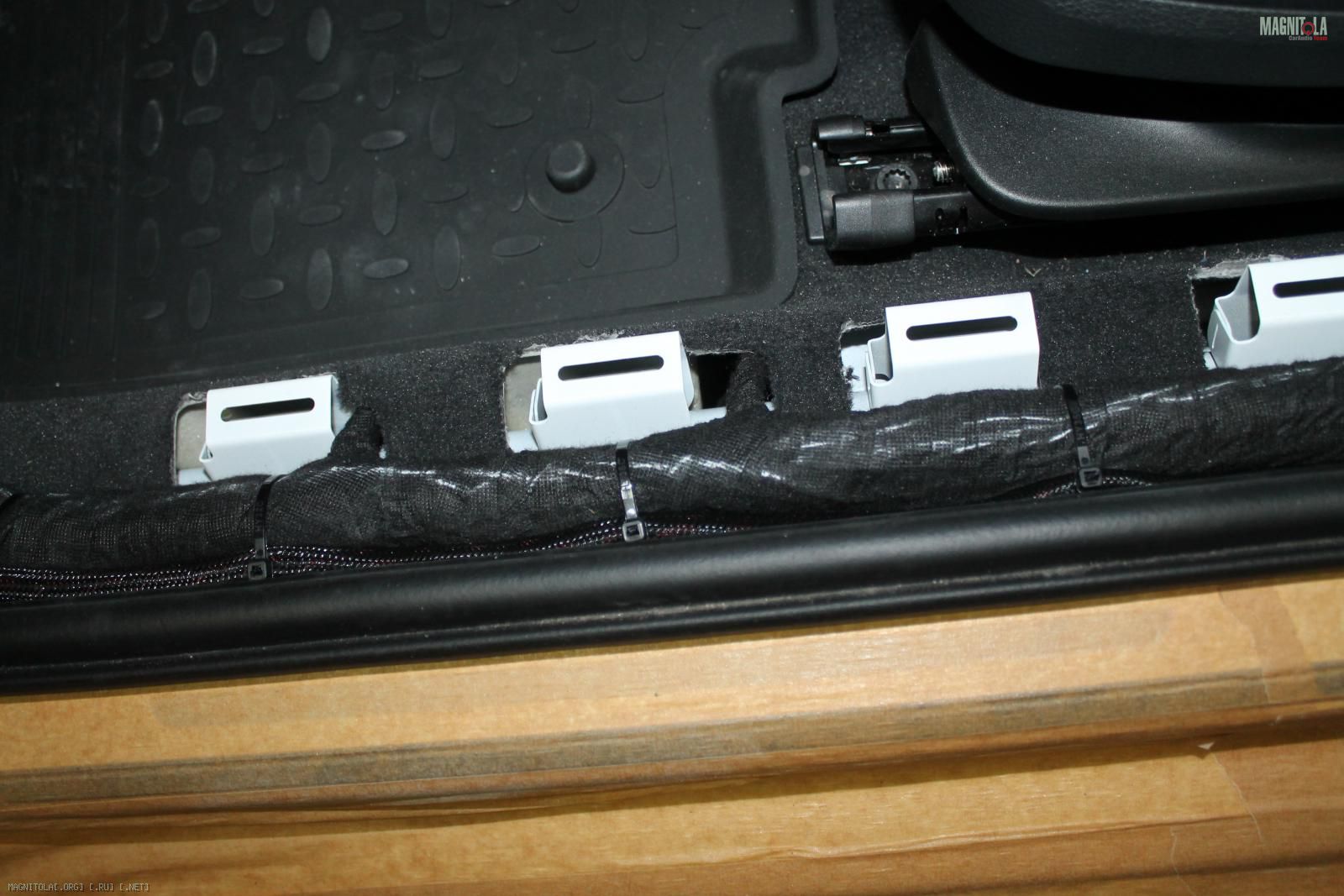

Протяжка/закрепление проводки
Вложение 1272785Вложение 1272787Вложение 1272789Вложение 1272791Вложение 1272793Вложение 1272795Вложение 1272797Вложение 1272799Вложение 1272801Вложение 1272803Вложение 1272805Вложение 1272807Вложение 1272809Вложение 1272811

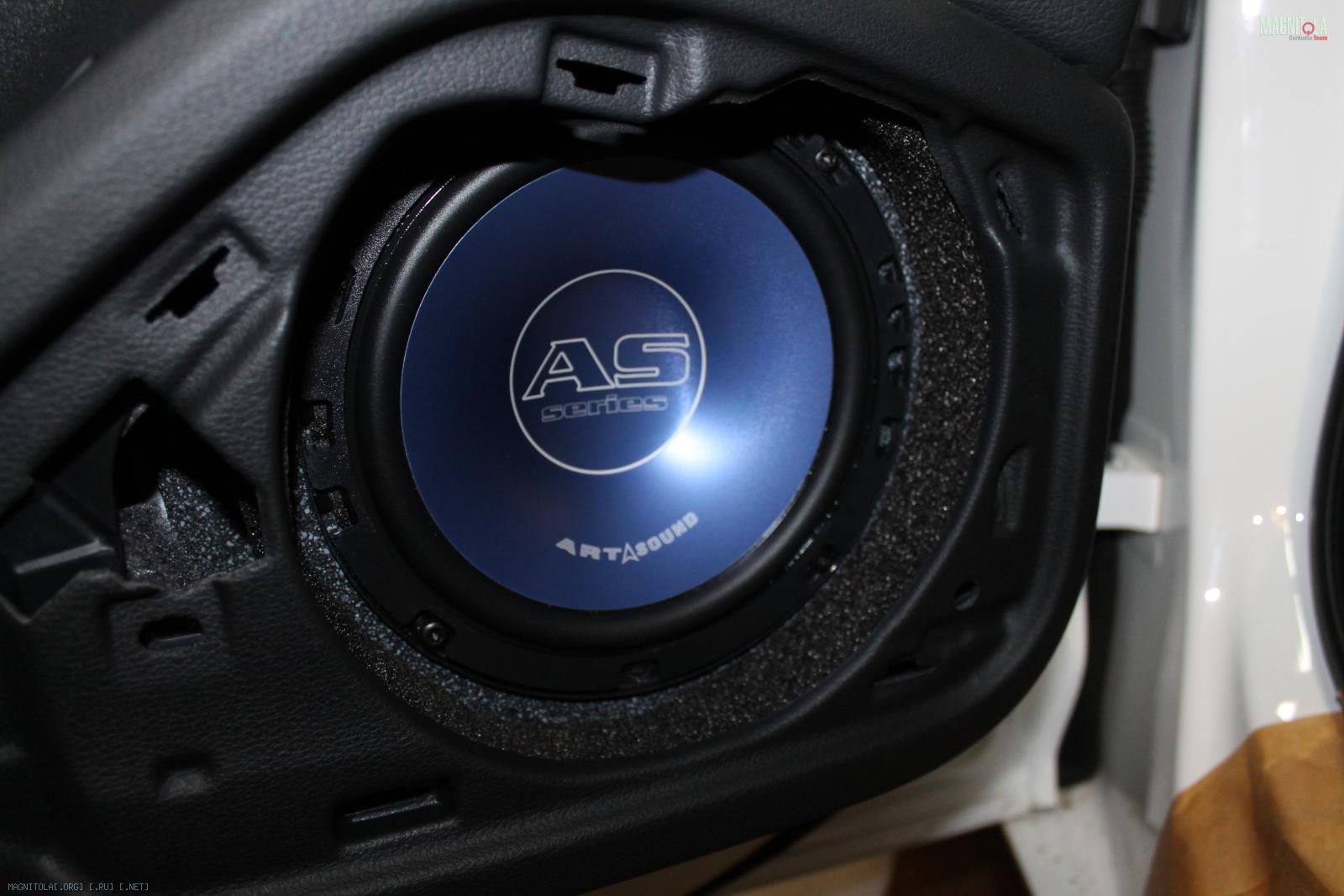

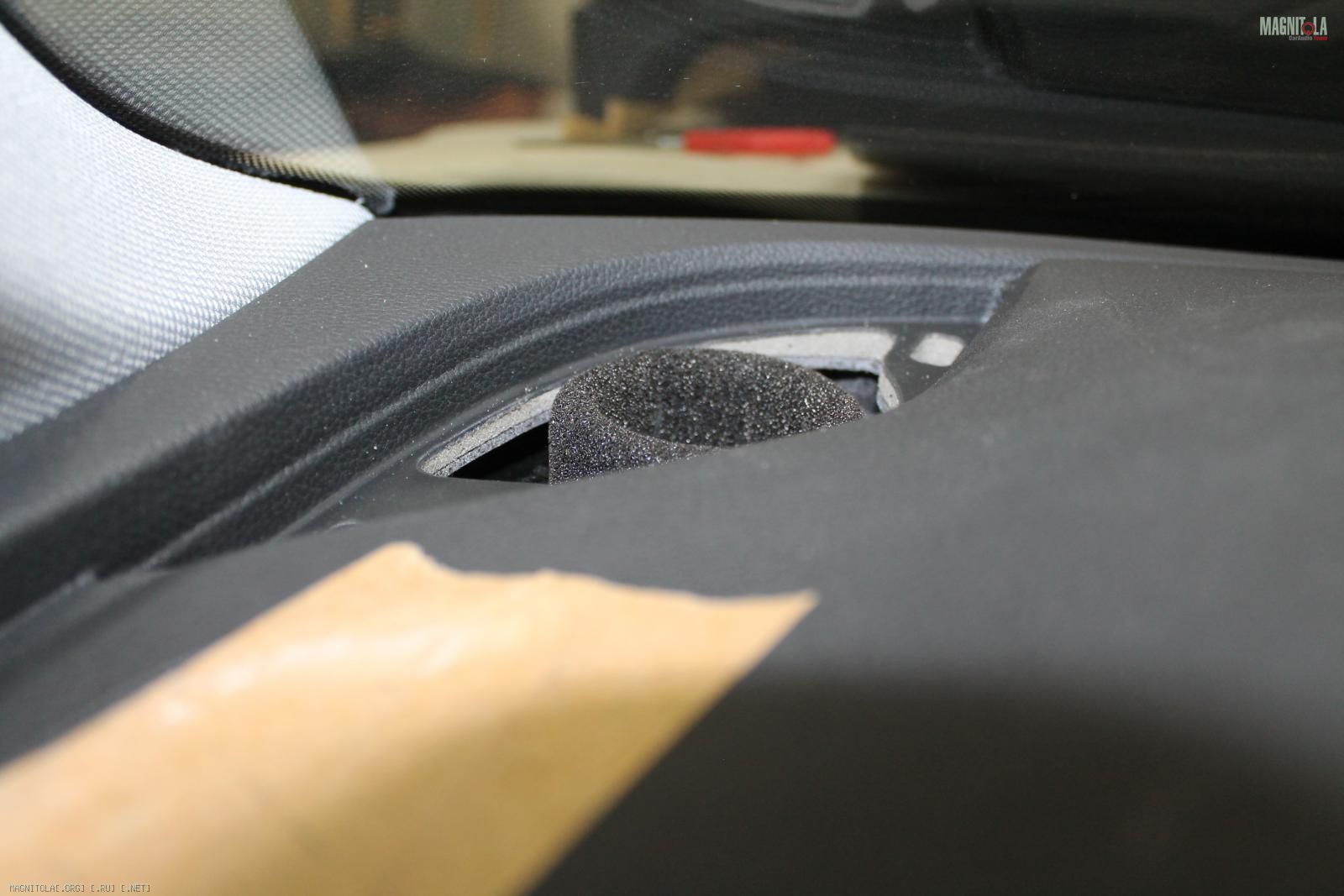

Устанавливаем ВЧ...

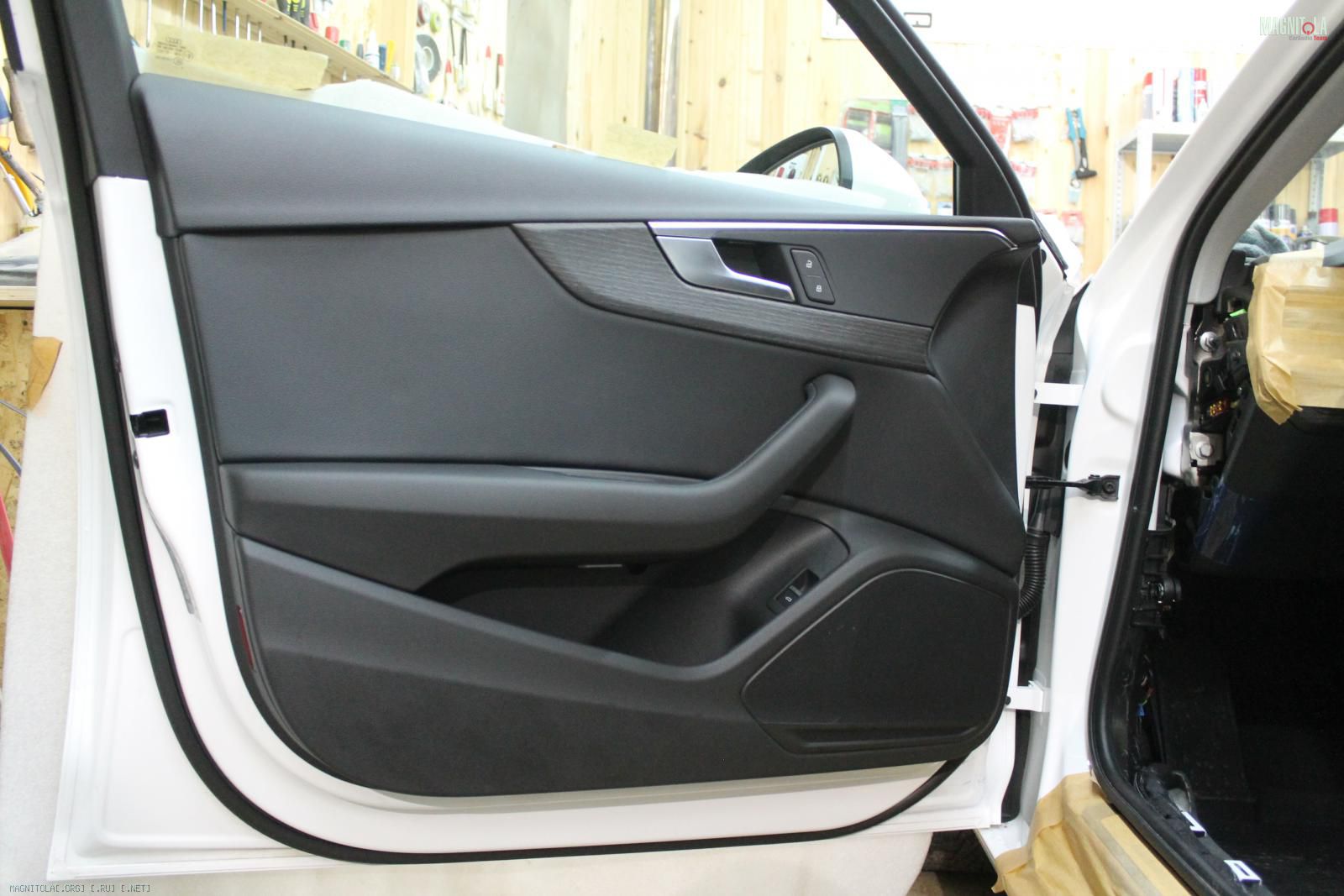

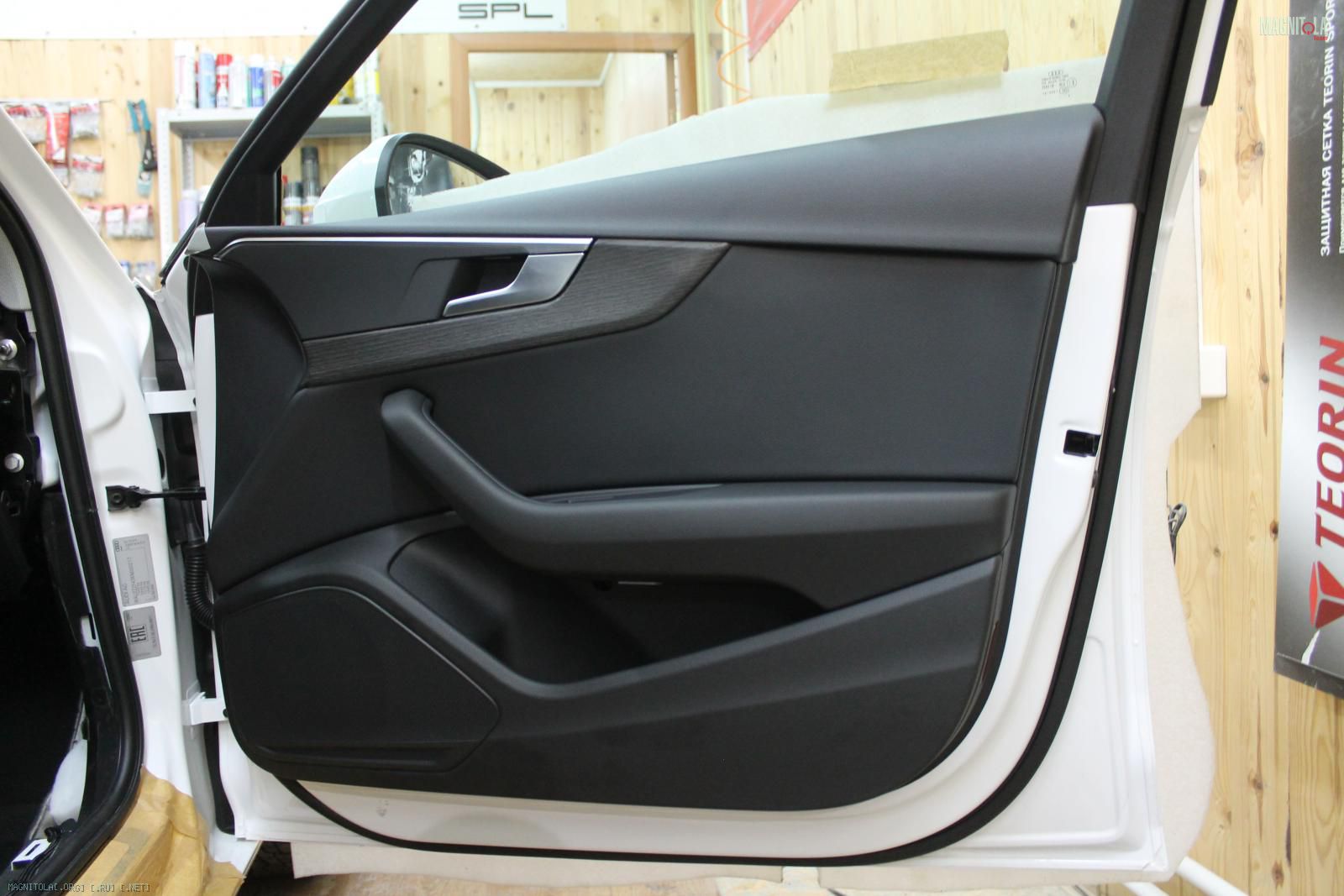

Одеваем карты...
Собираем салон...
Вложение 1272813Вложение 1272815Вложение 1272817Вложение 1272819Вложение 1272821Вложение 1272823
Audi A4 B9 35

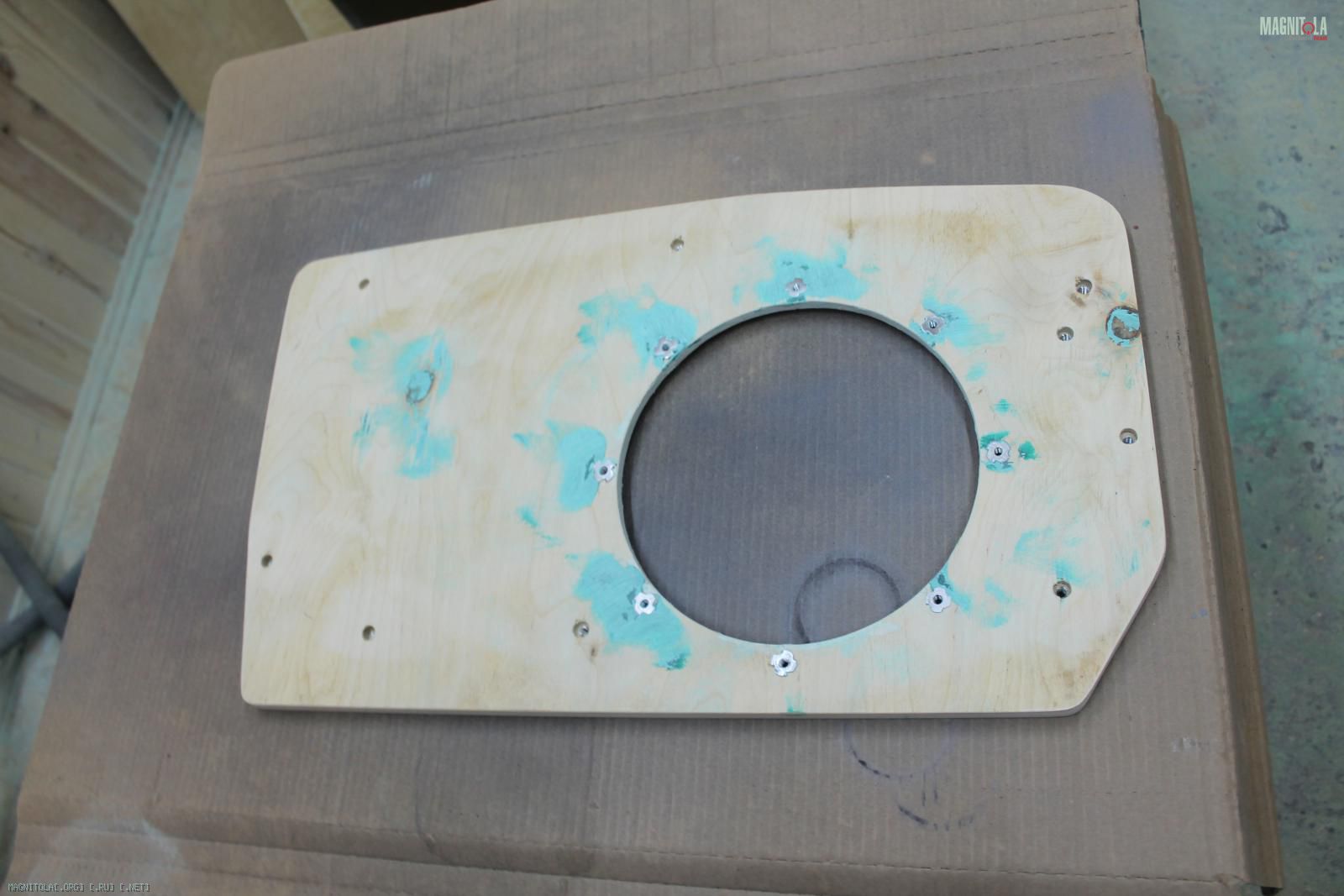

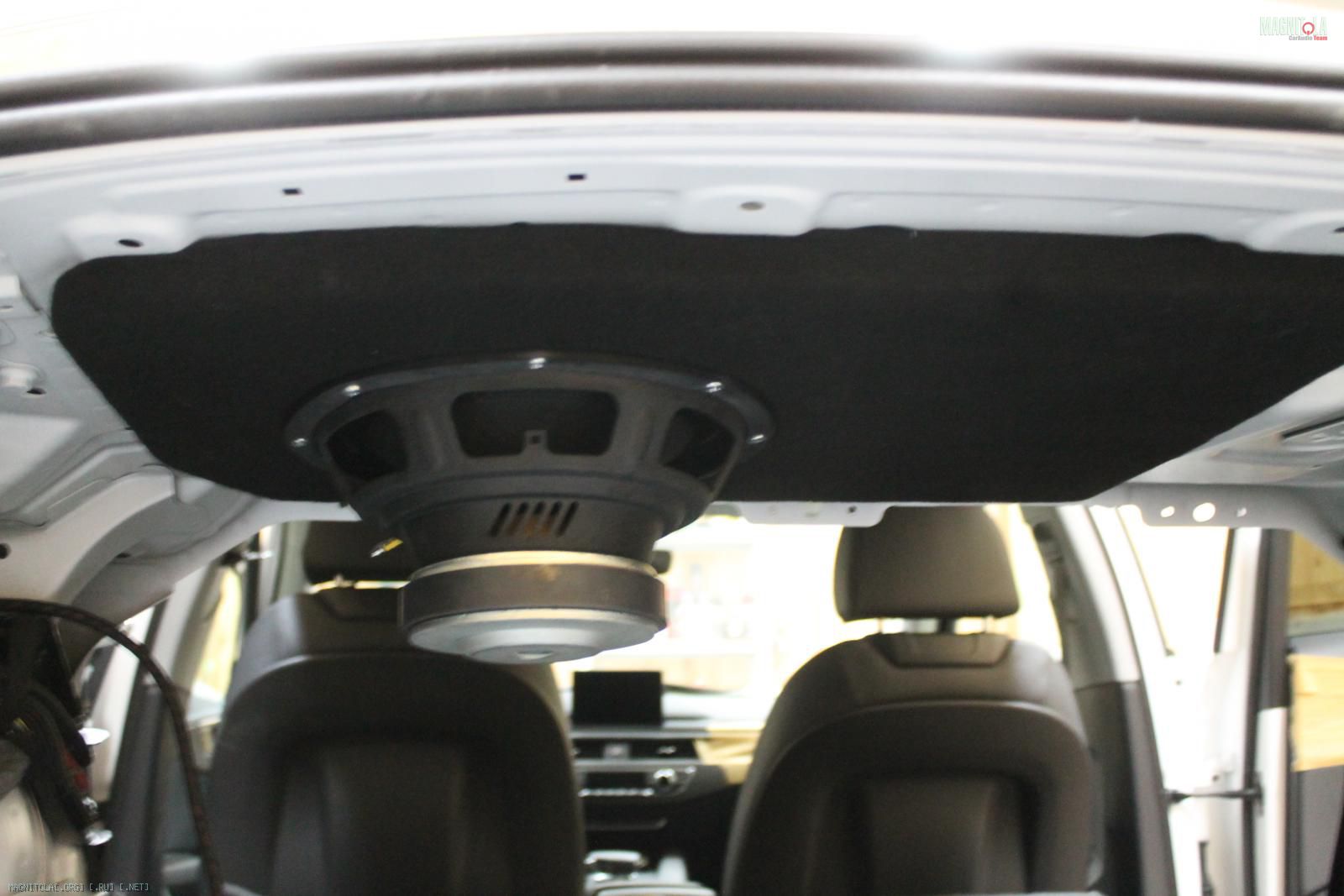

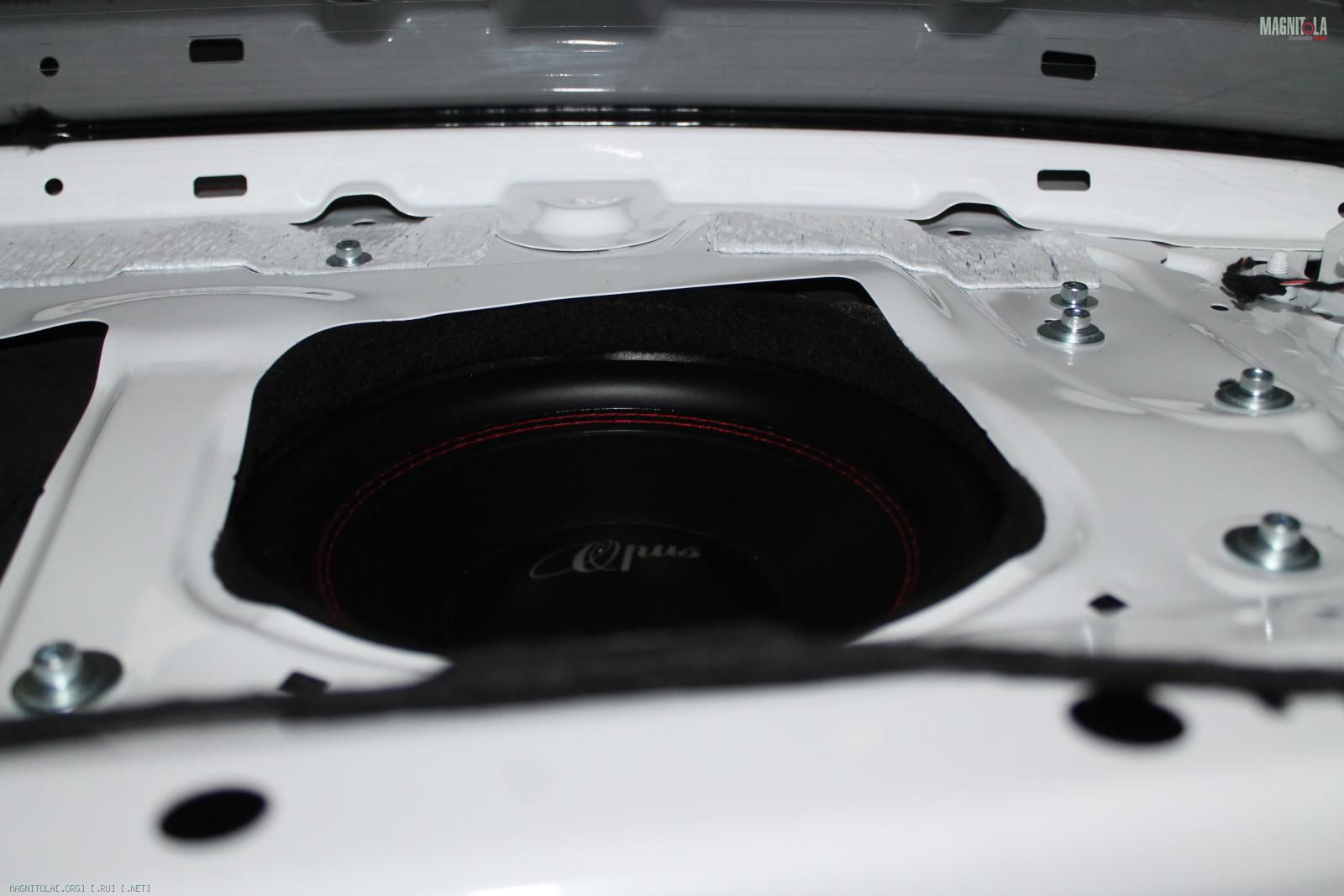

Изготавливаем/обтягиваем полку для сабвуфера.
Крепление сабвуферного динамика на винты М5.
Крепление полки на девять винтов М6, через штатные места.

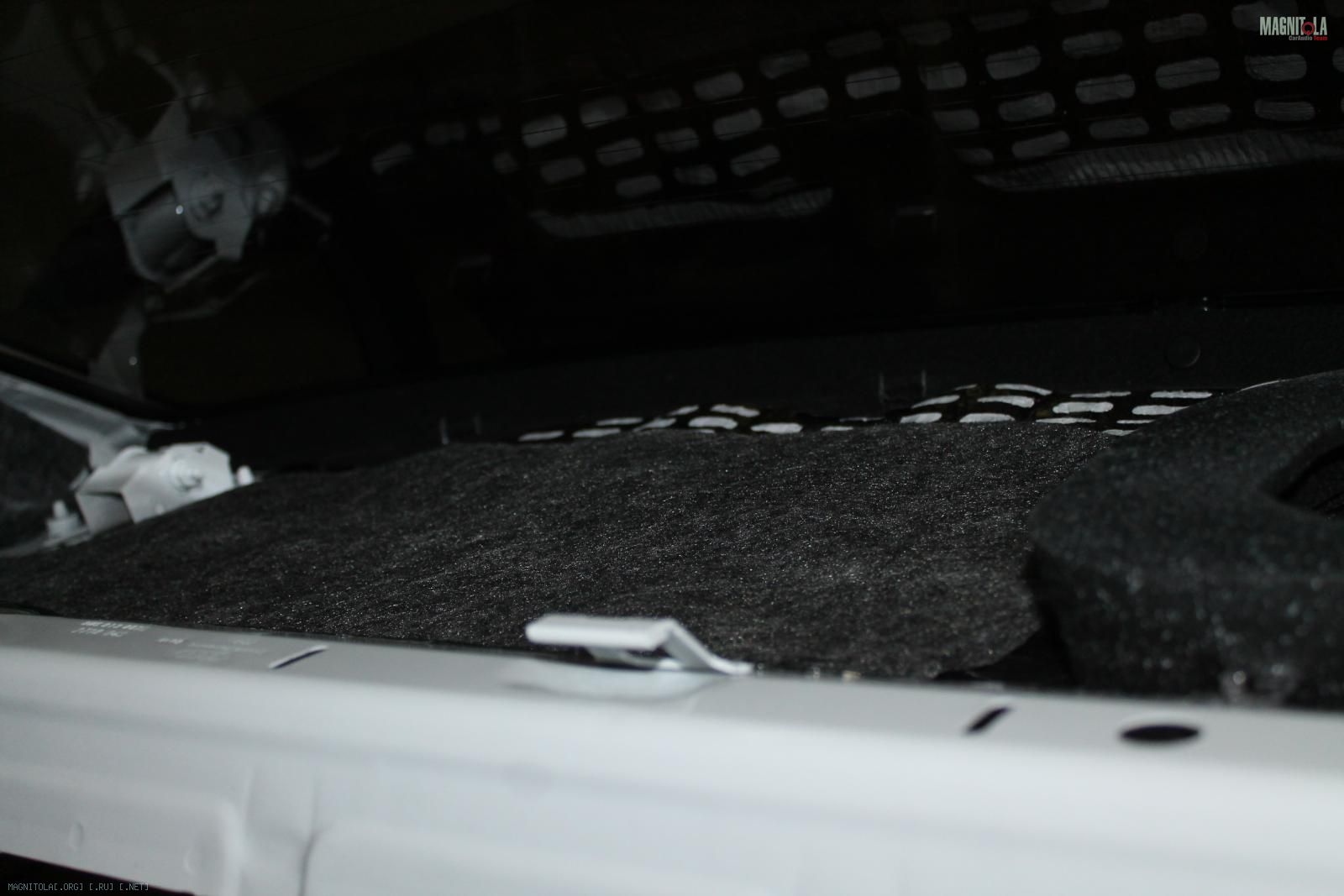

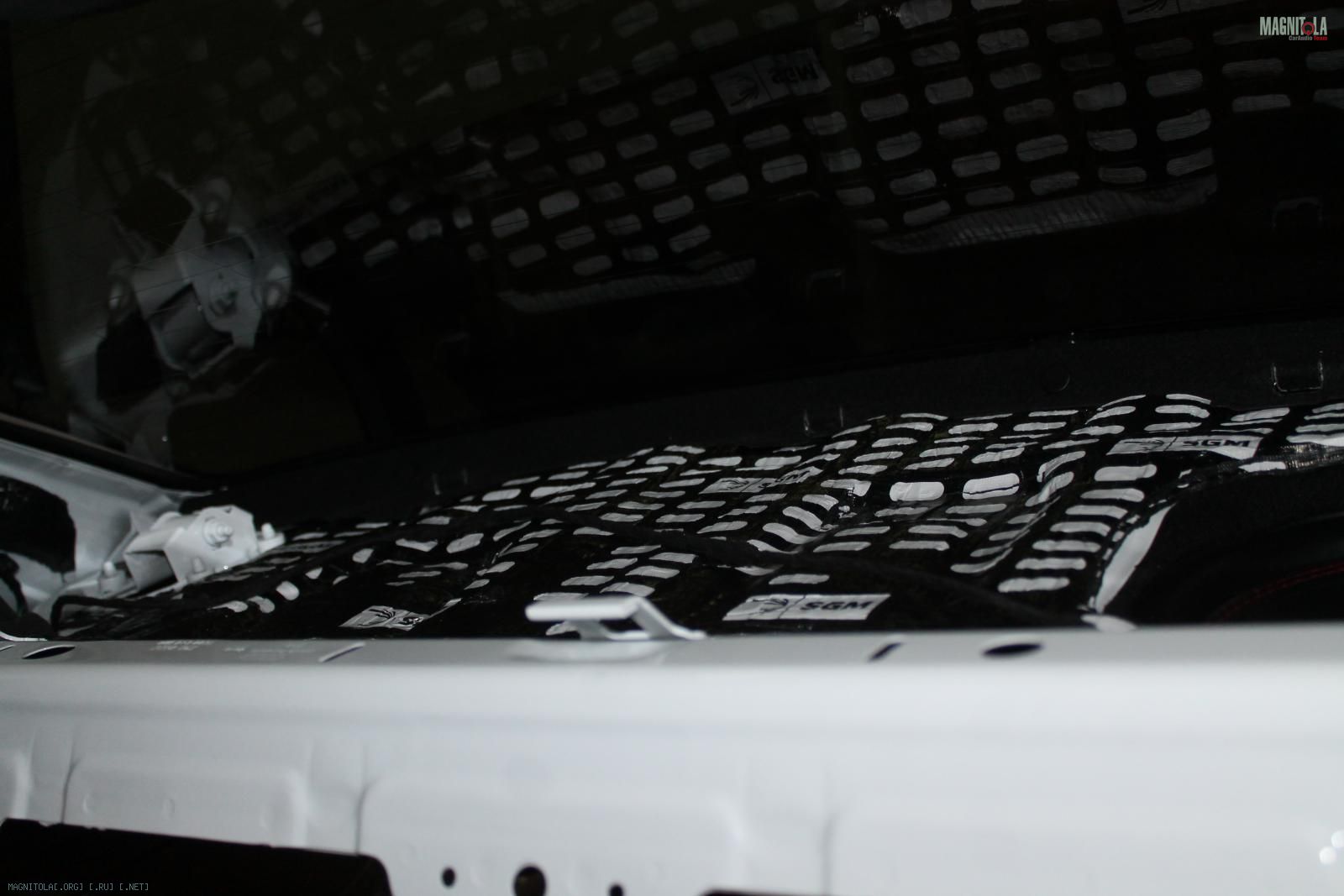

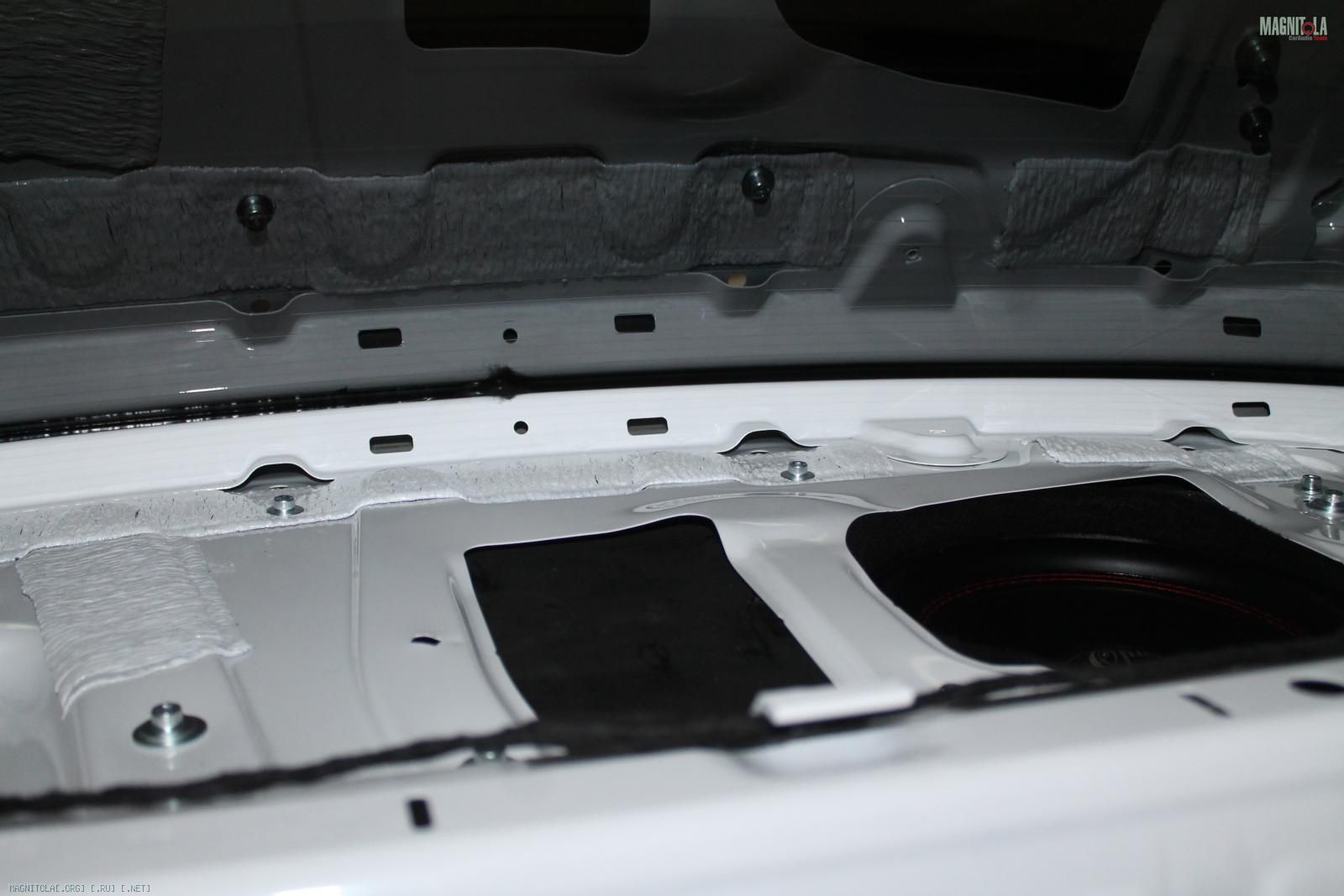

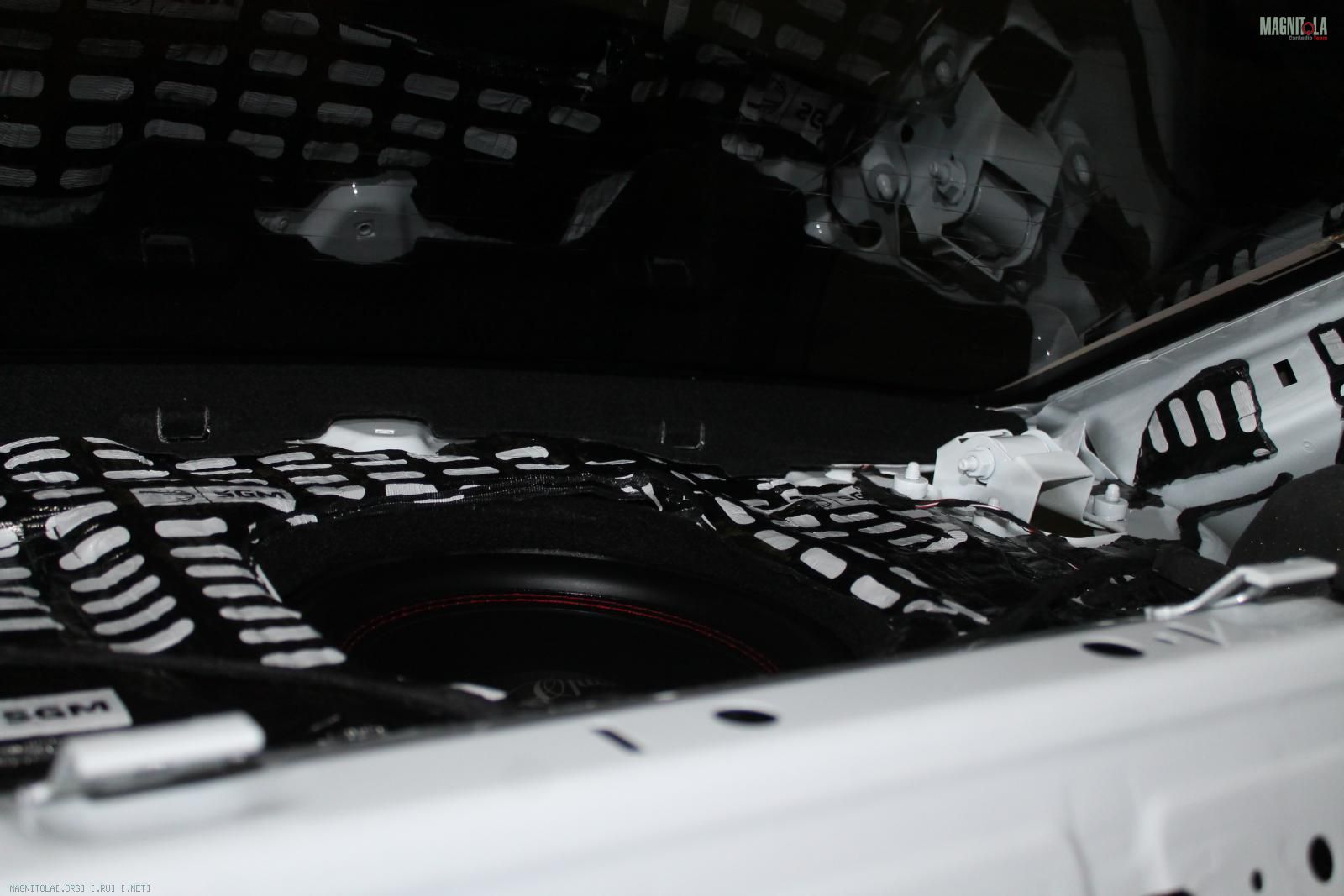

Затем на метал полки наносим два слоя вибры 4мм, с послойной прикаткой.
Вложение 1273097Вложение 1273099Вложение 1273101Вложение 1273103Вложение 1273105Вложение 1273107Вложение 1273109Вложение 1273111Вложение 1273113Вложение 1273115

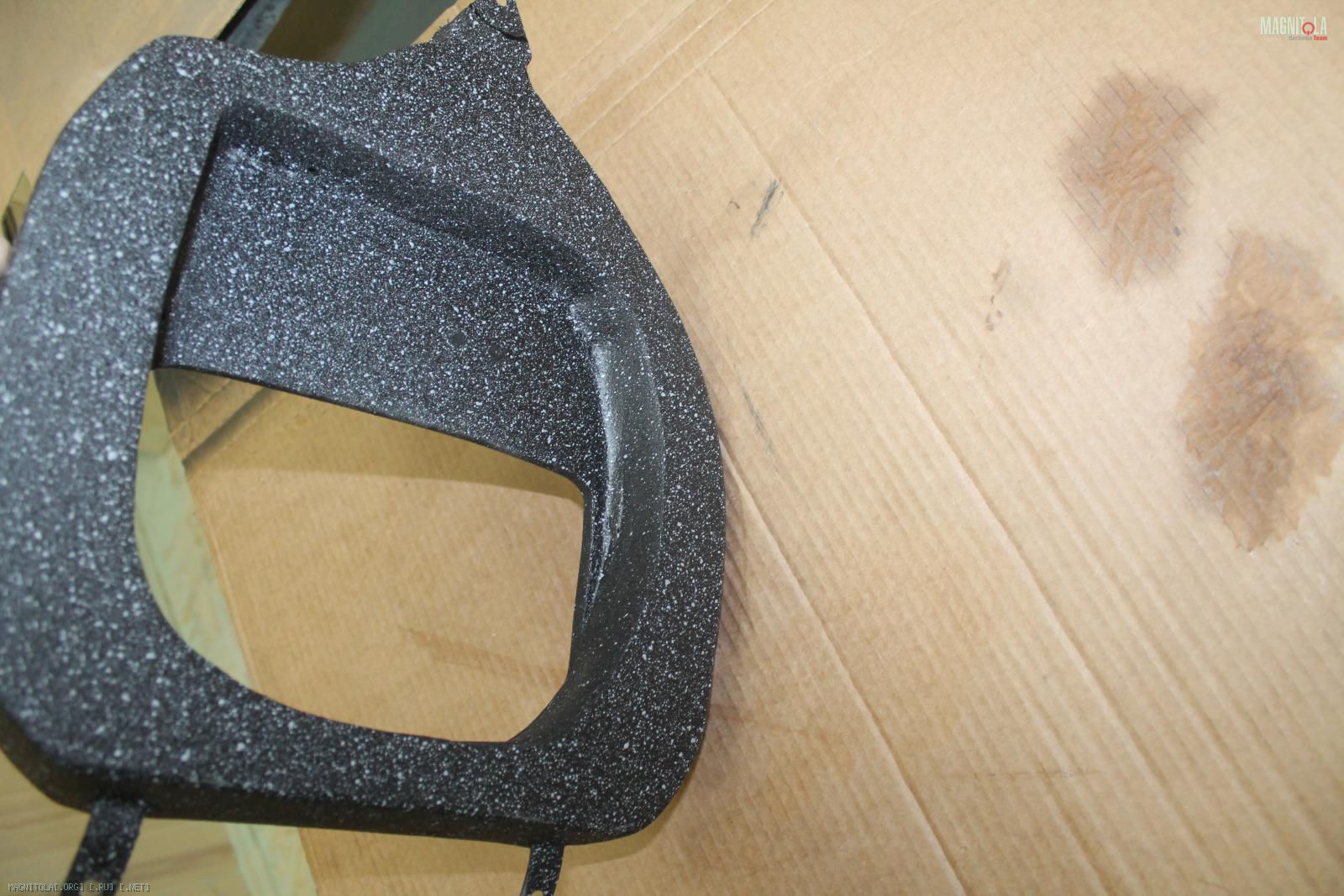

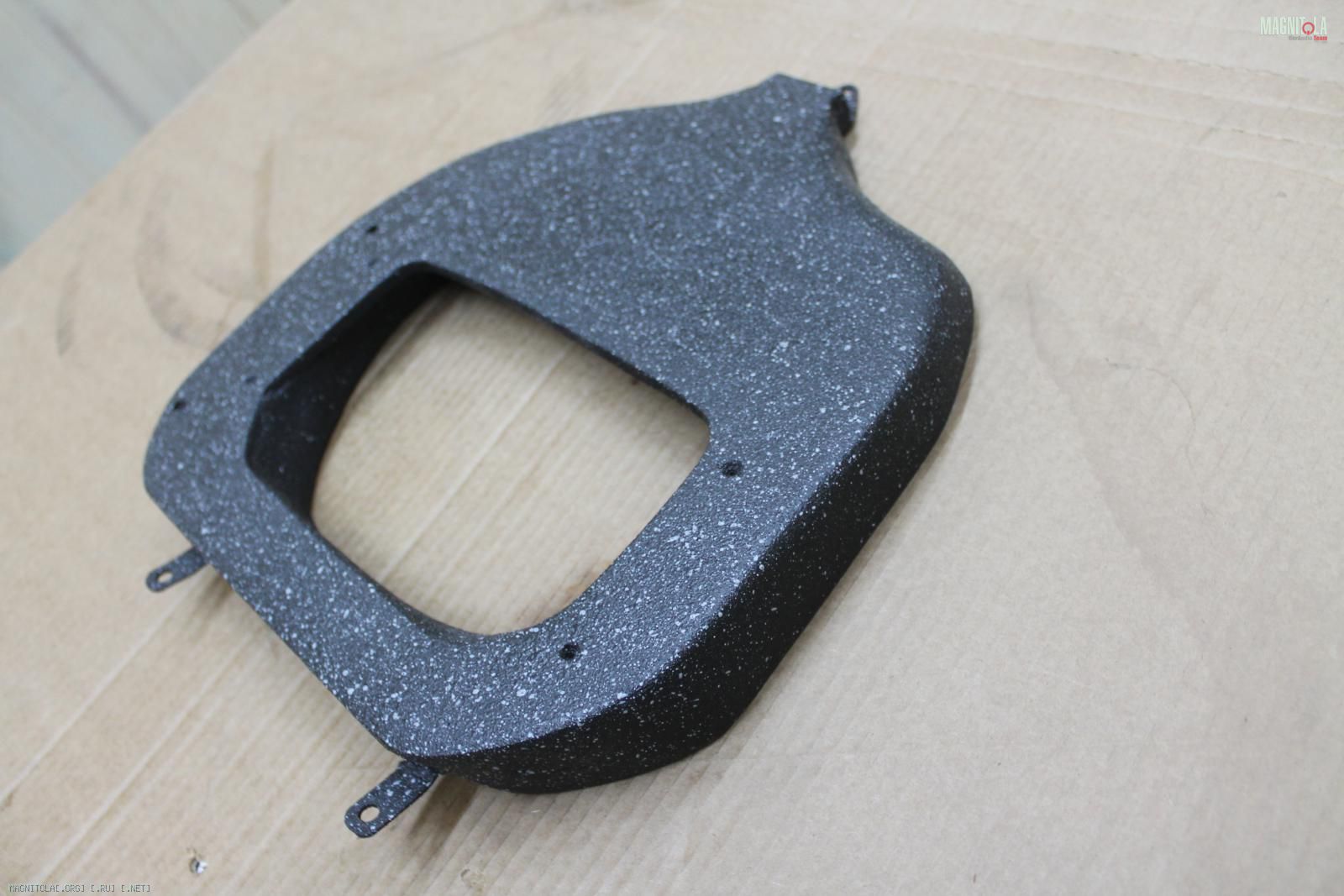

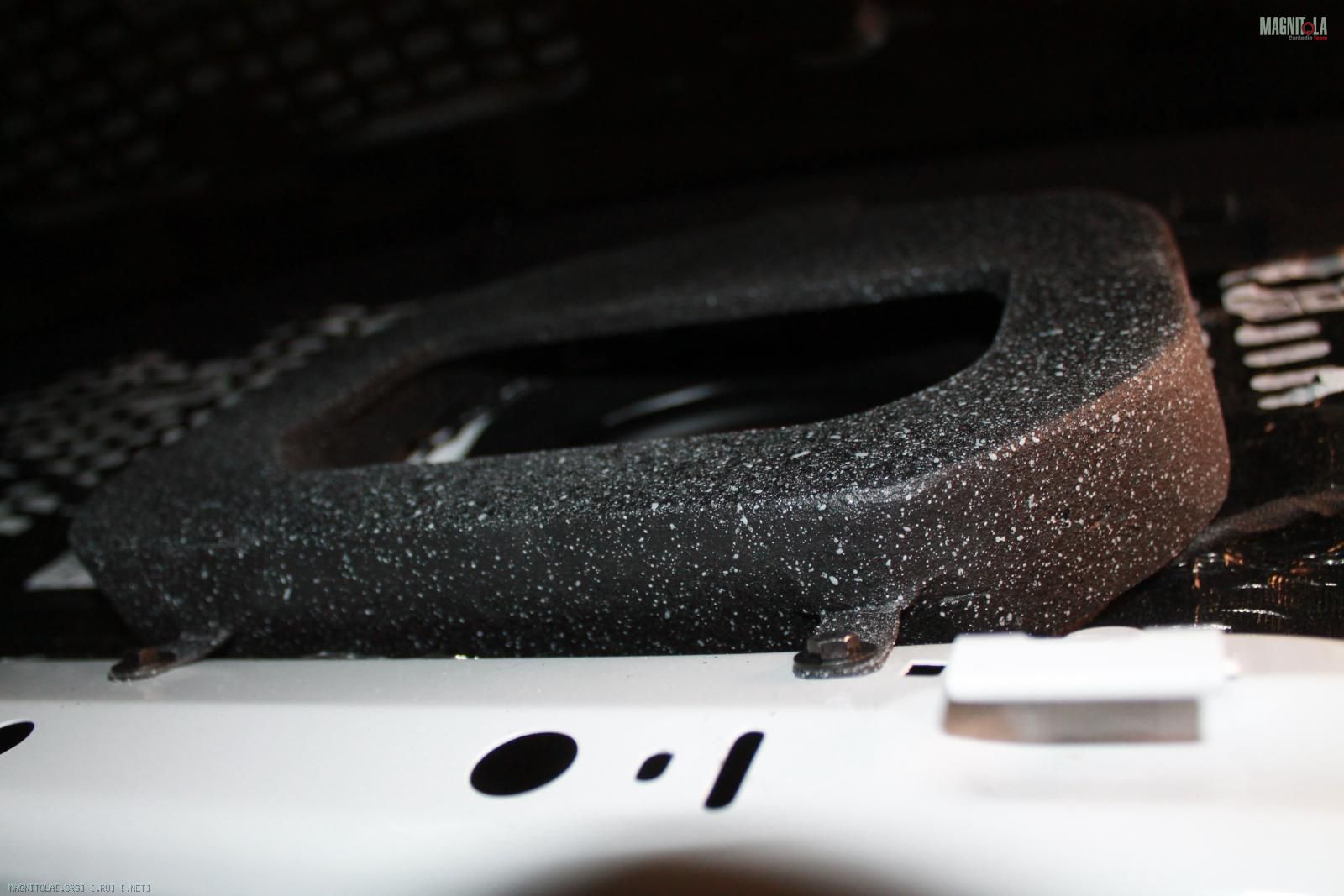

Изготавливаем/красим коллиматор, с креплением в штатные места.

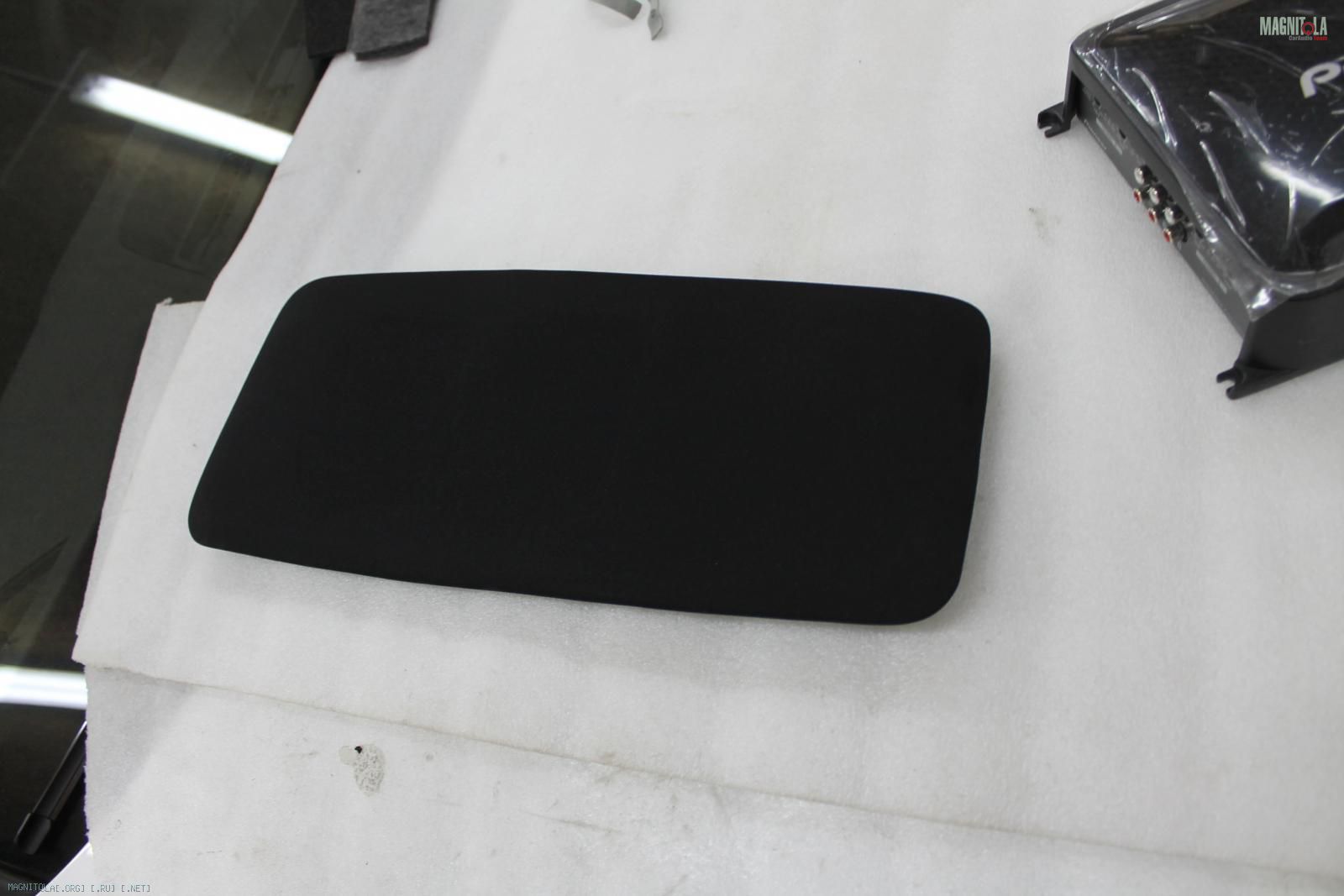

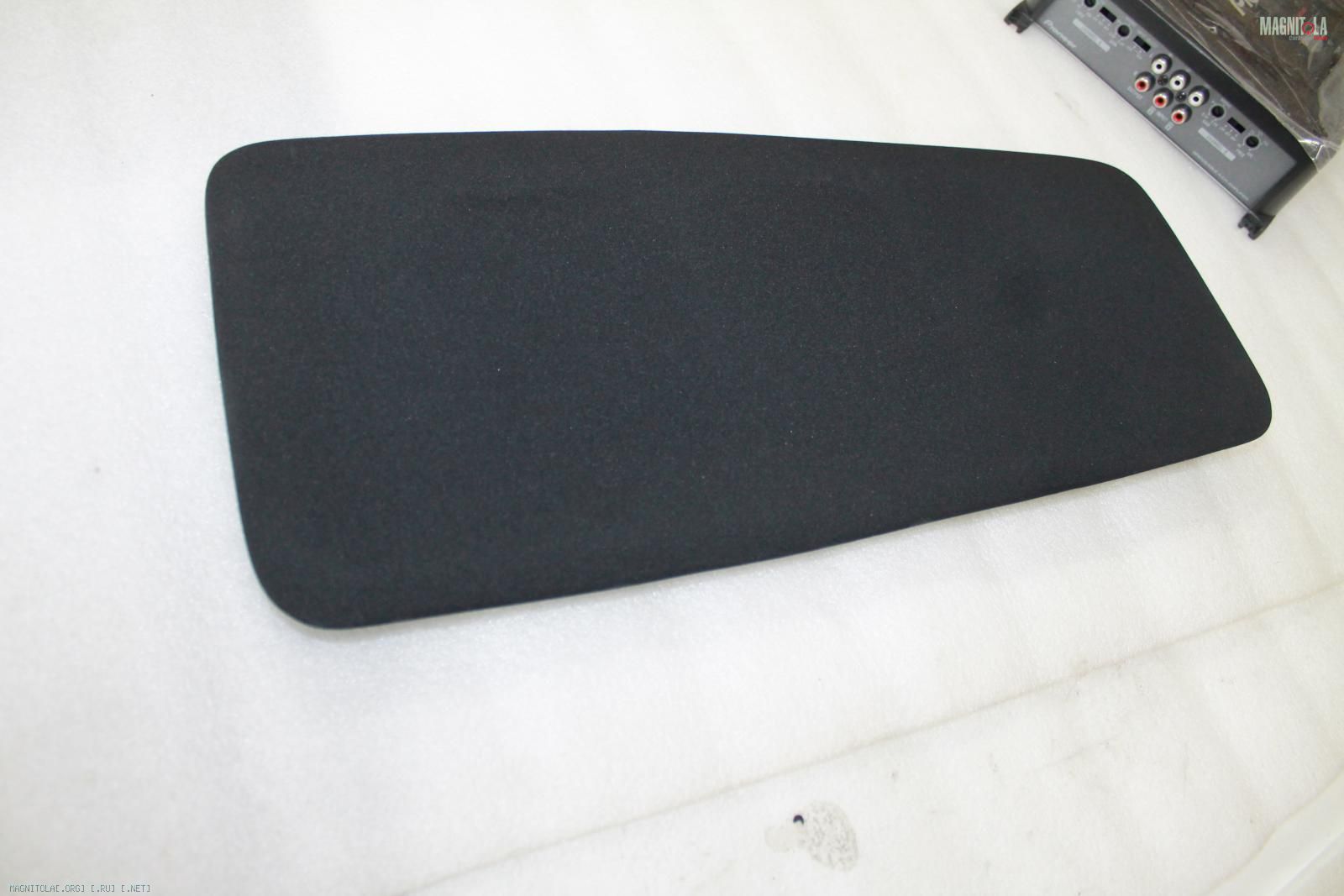

Изготавливаем/обтягиваем акустической тканью декоративный гриль-накладку.
Вложение 1273117Вложение 1273119Вложение 1273121Вложение 1273123Вложение 1273125Вложение 1273127

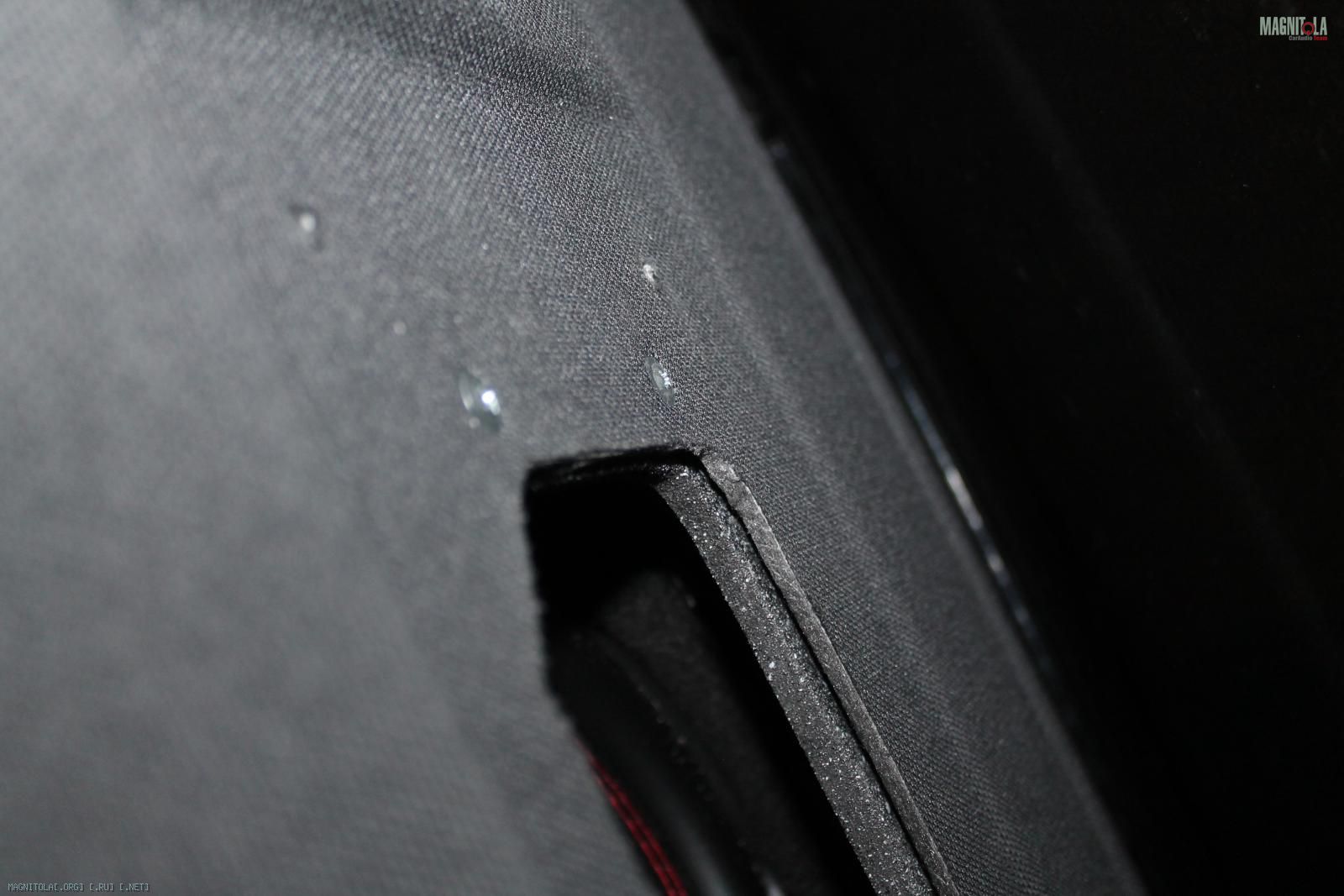

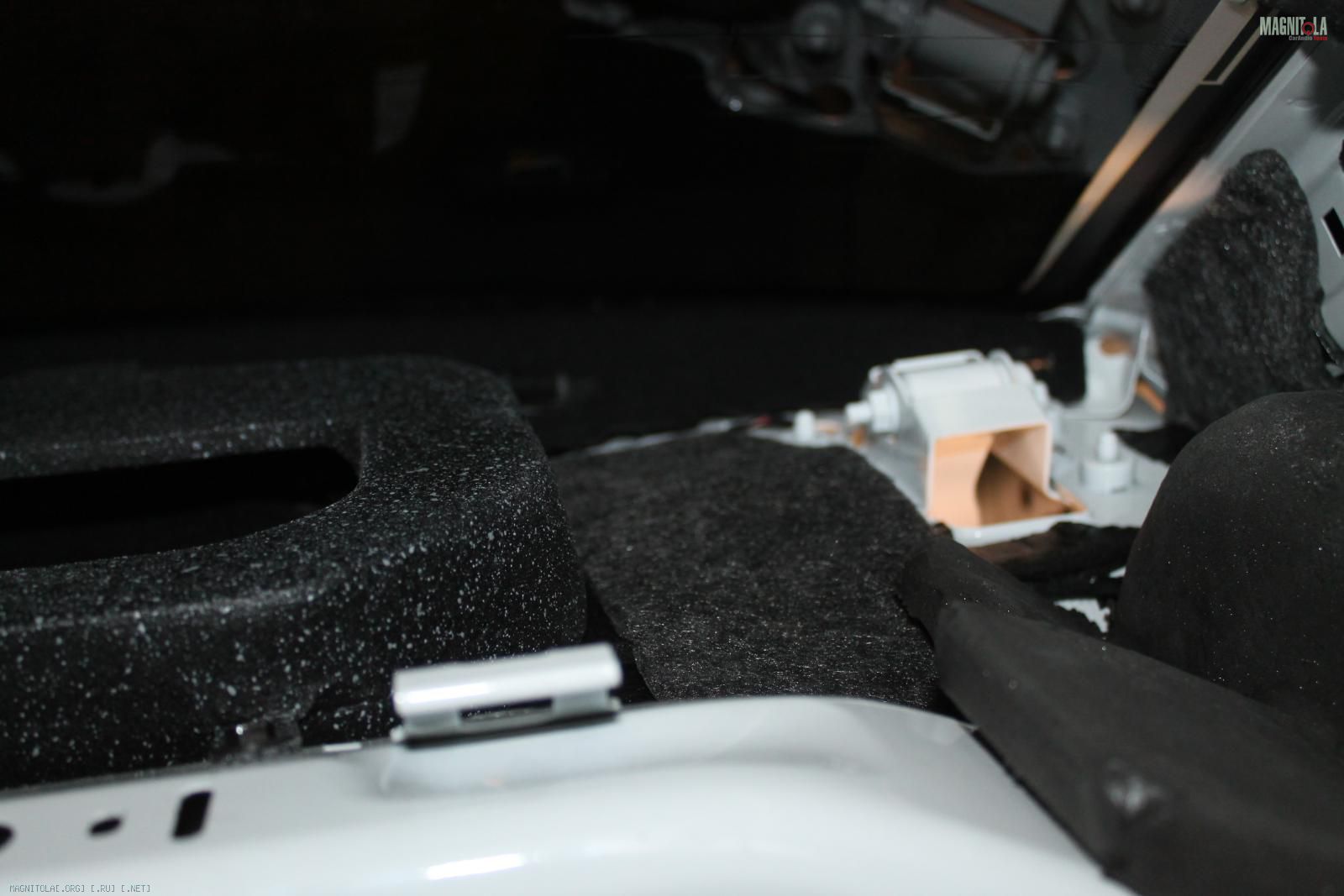

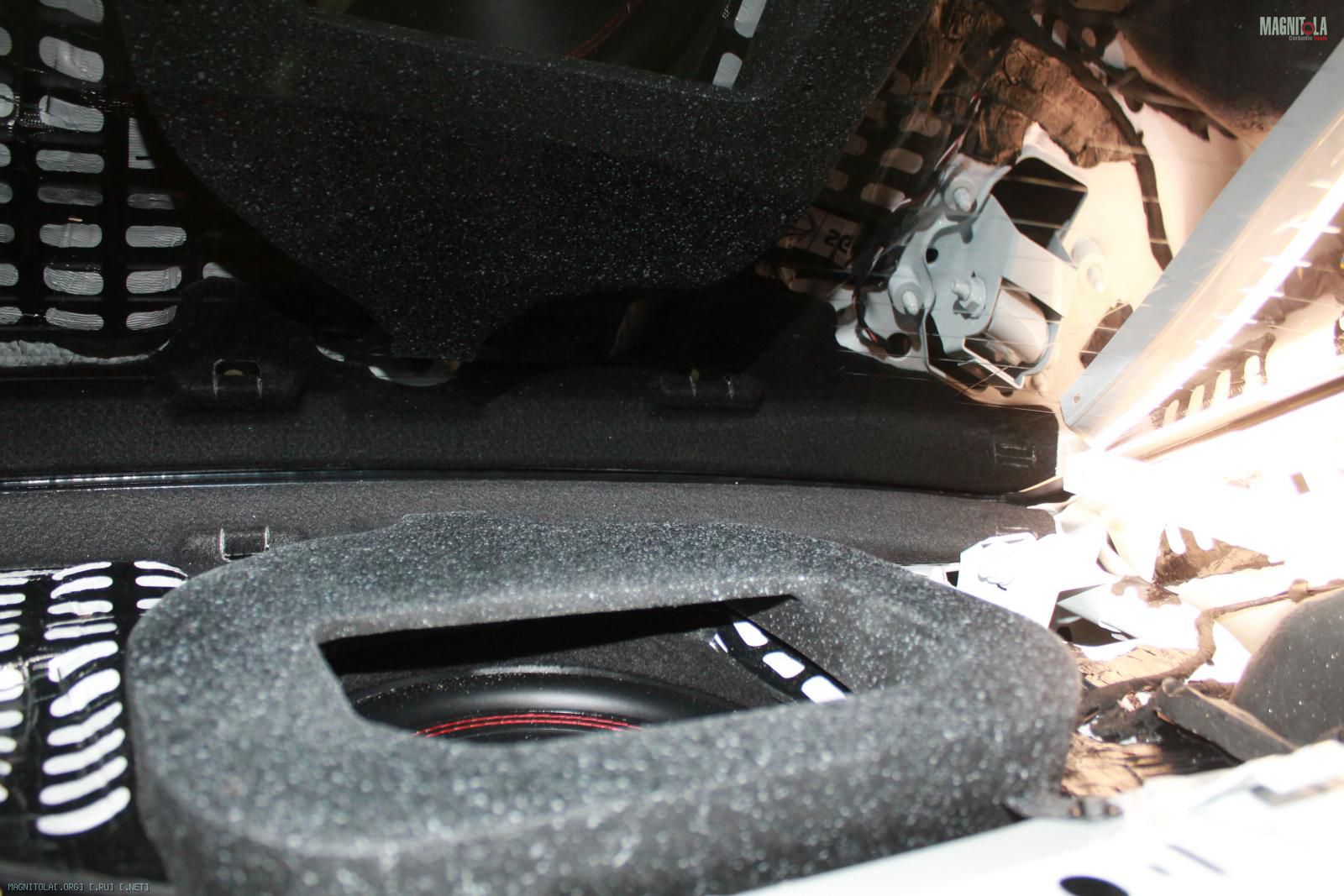

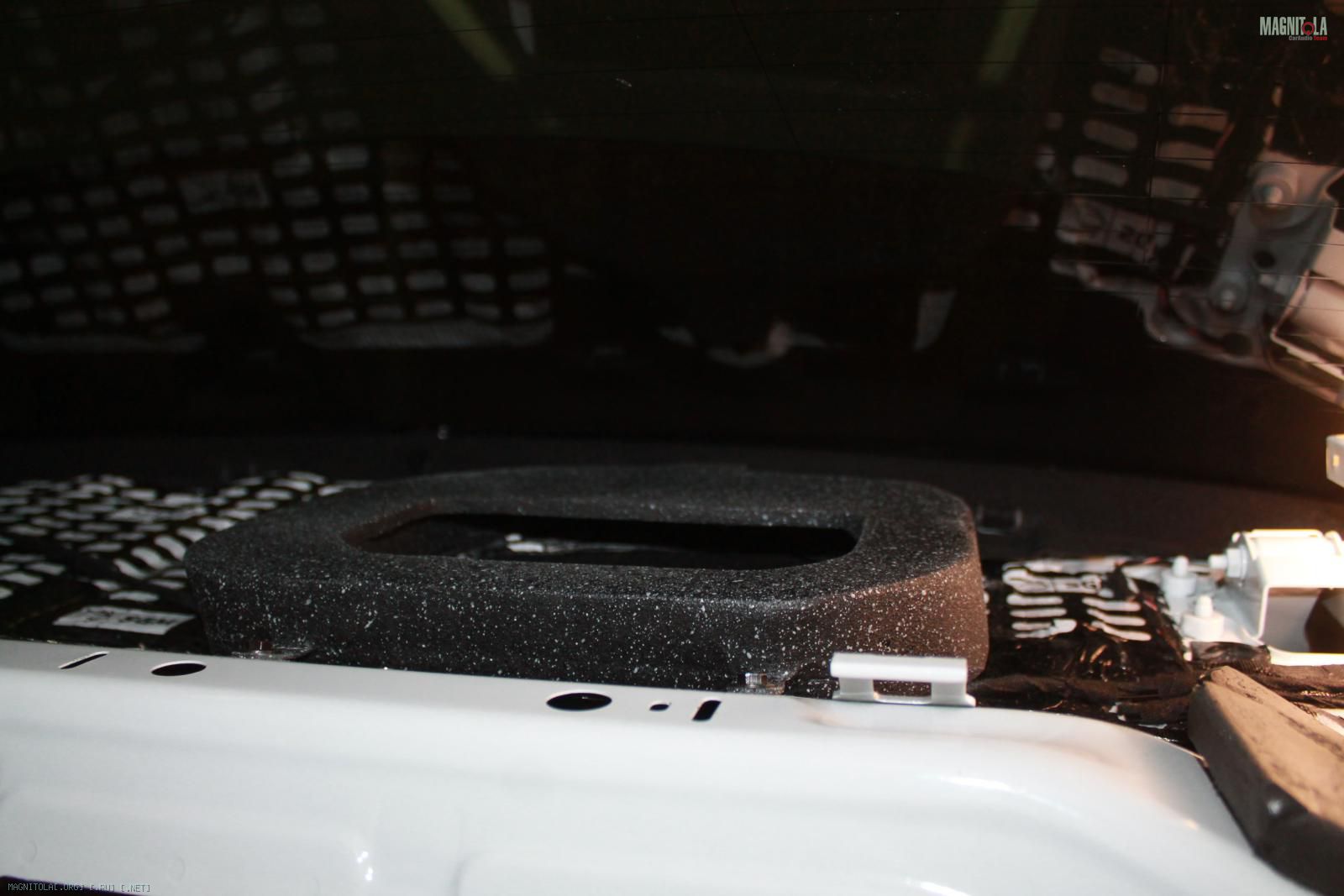

Устанавливаем коллиматор.
Устанавливаем полку, которая крепится к коллиматору.
Сверху крепится декоративный гриль-накладка.
Вложение 1273129Вложение 1273131Вложение 1273133Вложение 1273135Вложение 1273137Вложение 1273139Вложение 1273141Вложение 1273143Вложение 1273145Вложение 1273147Вложение 1273149Вложение 1273151Вложение 1273153Вложение 1273155
Audi A4 B9 35

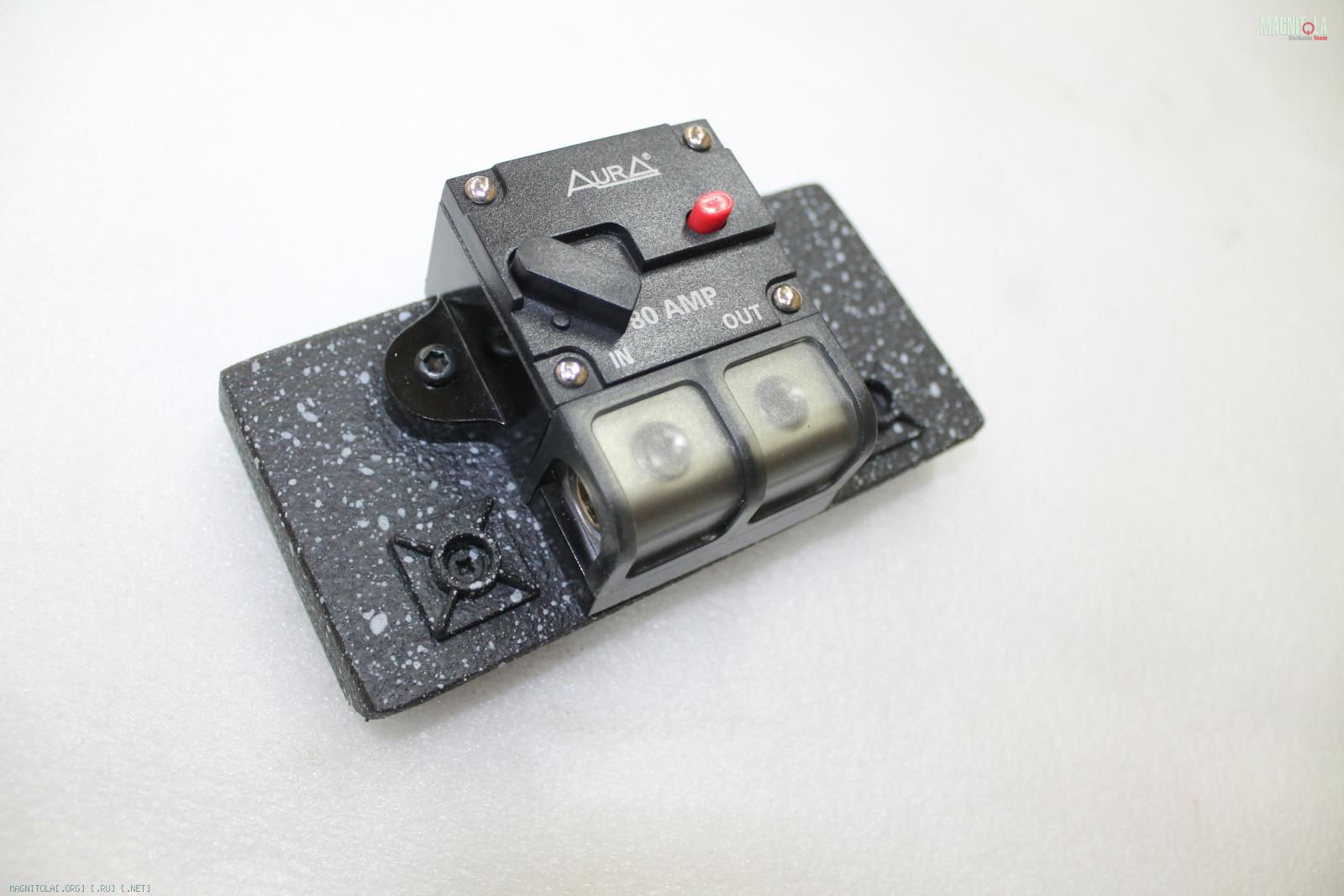

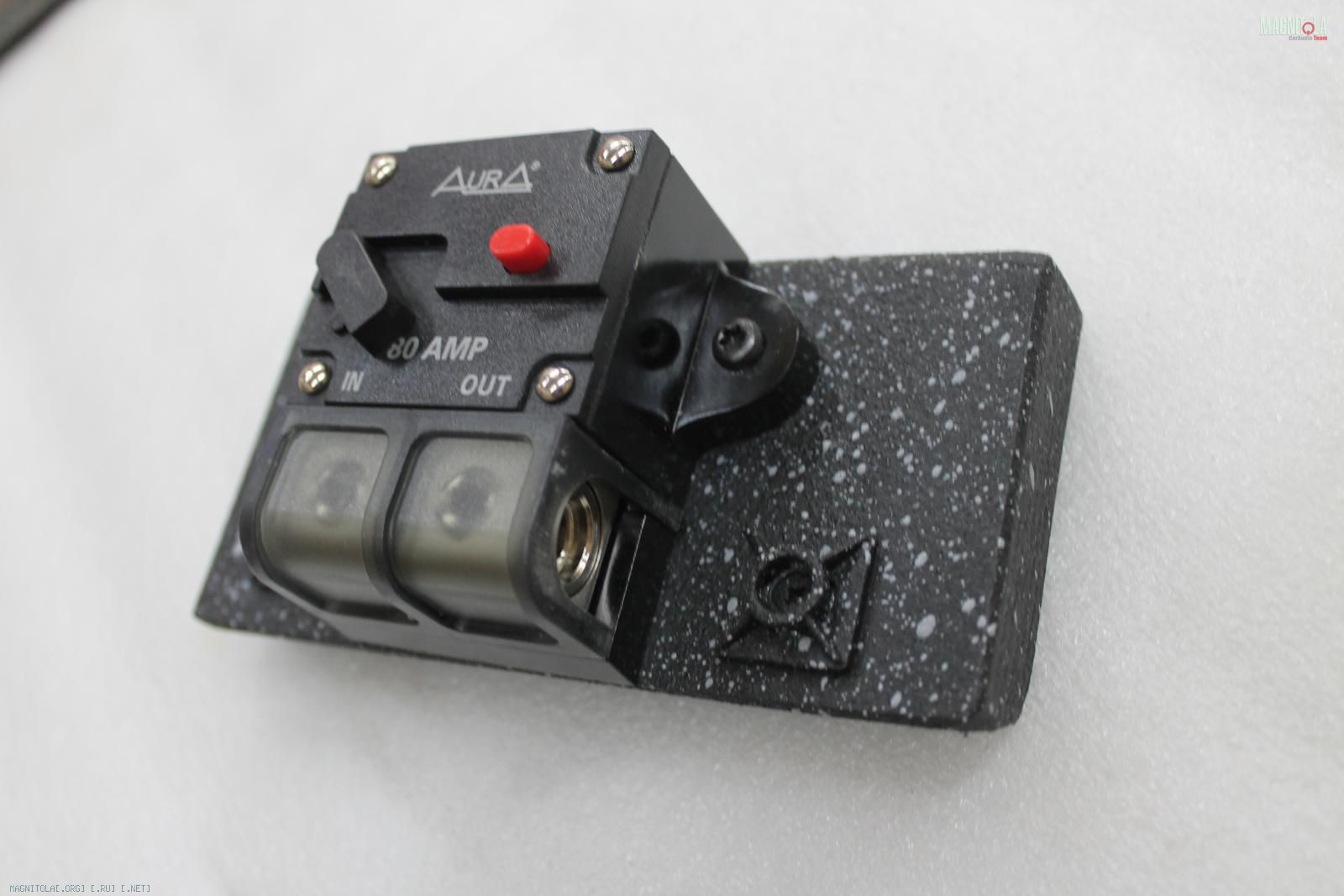

Изготавливаем/красим полочку под предохранитель...
Вложение 1273301Вложение 1273303Вложение 1273305Вложение 1273307

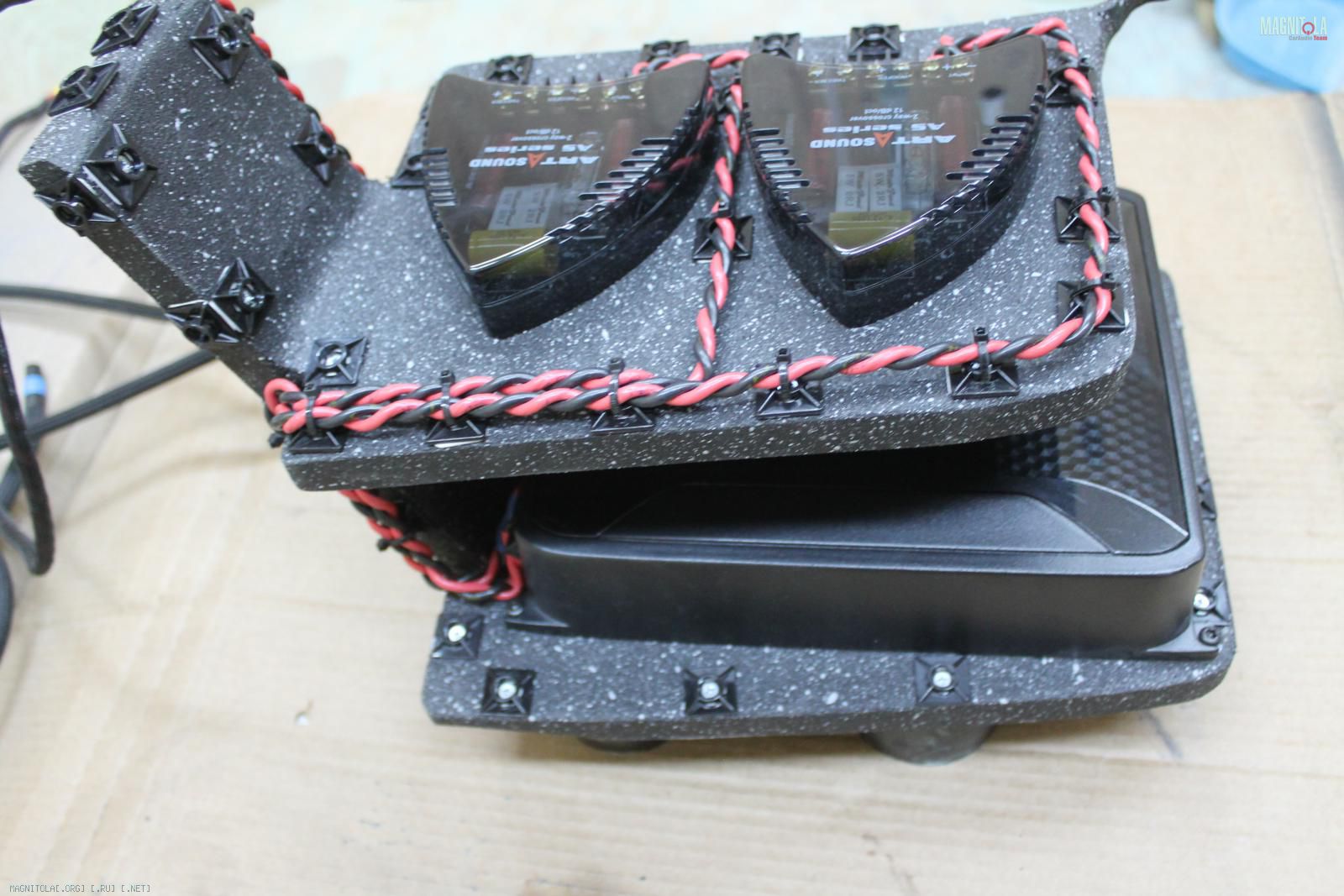

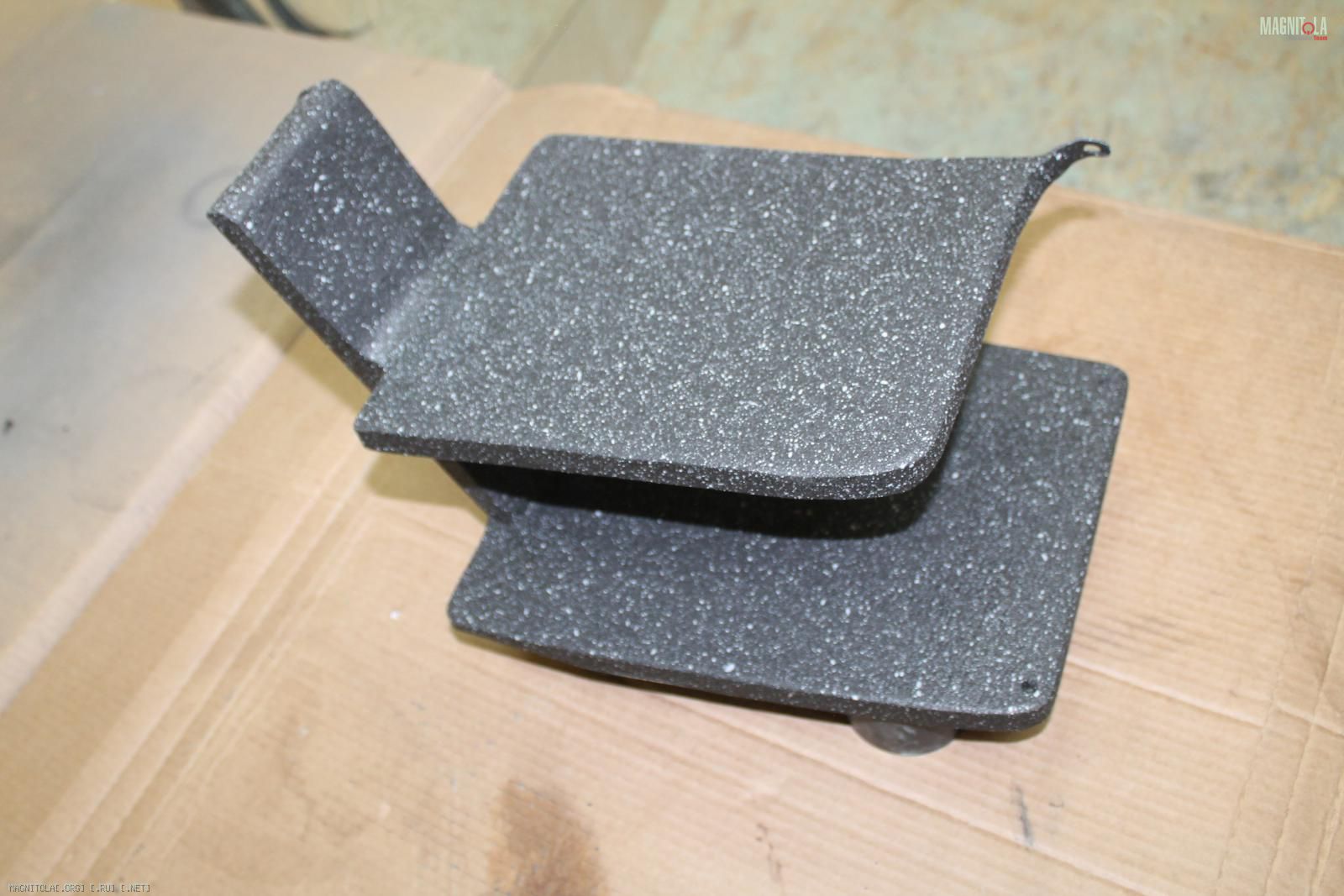

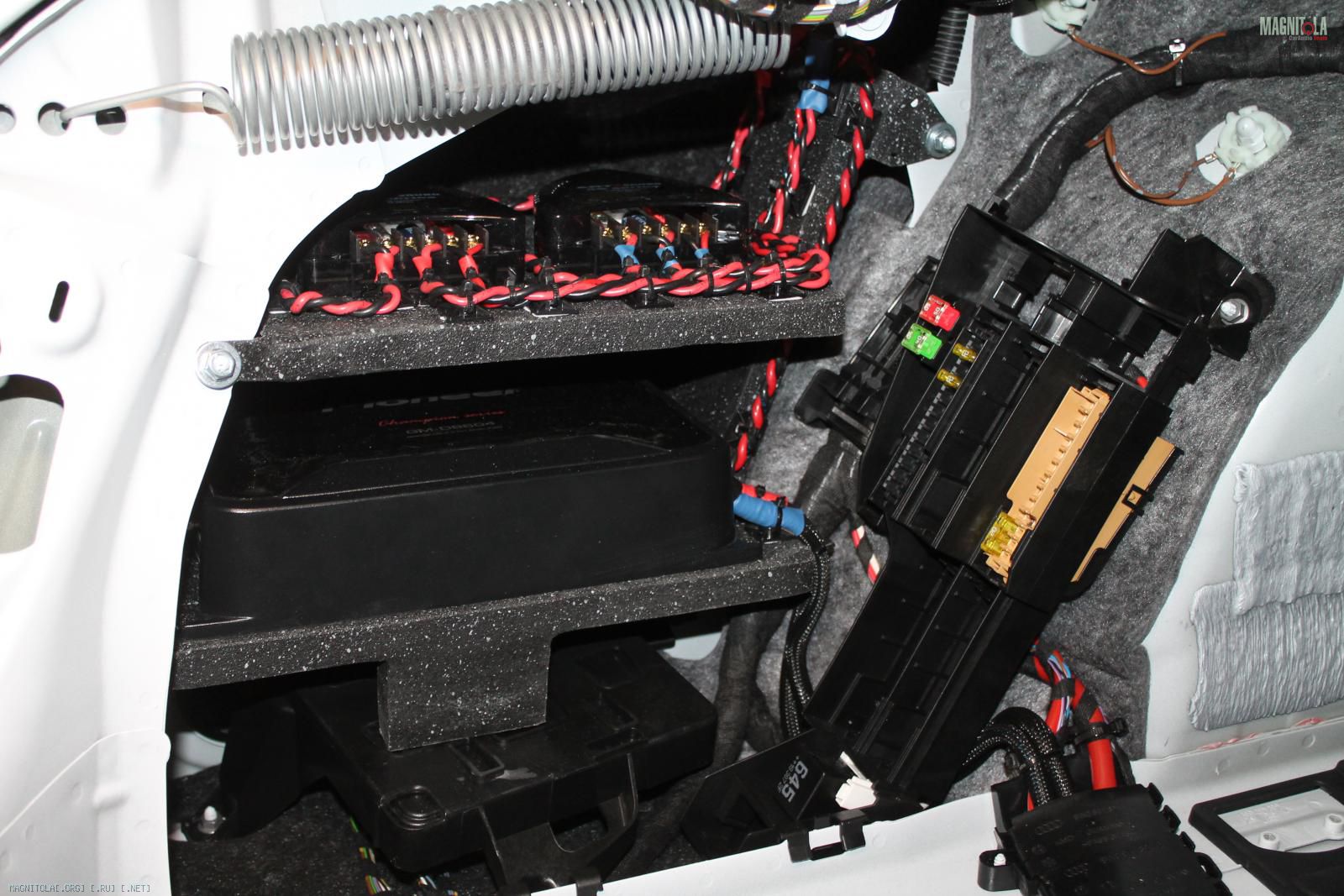

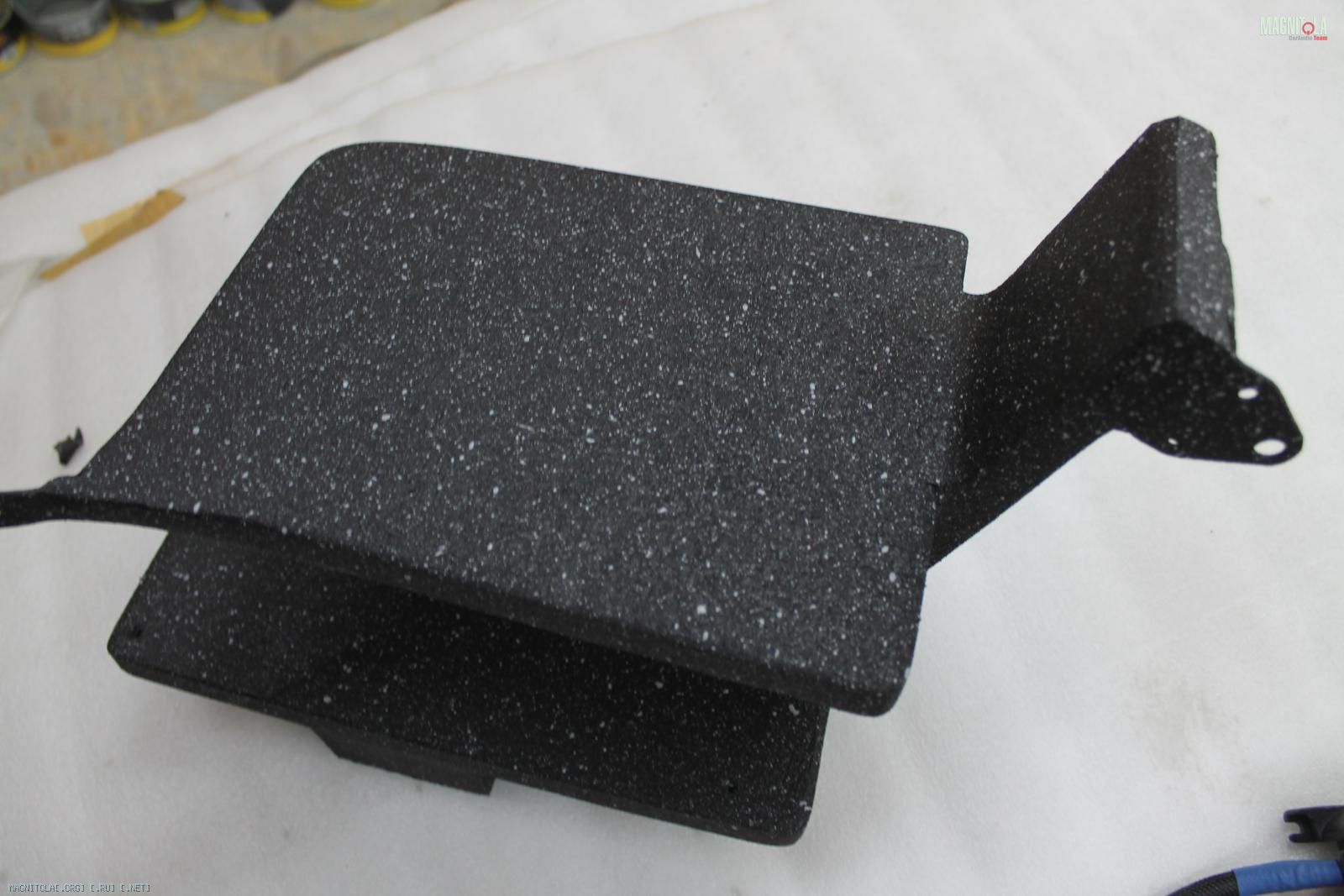

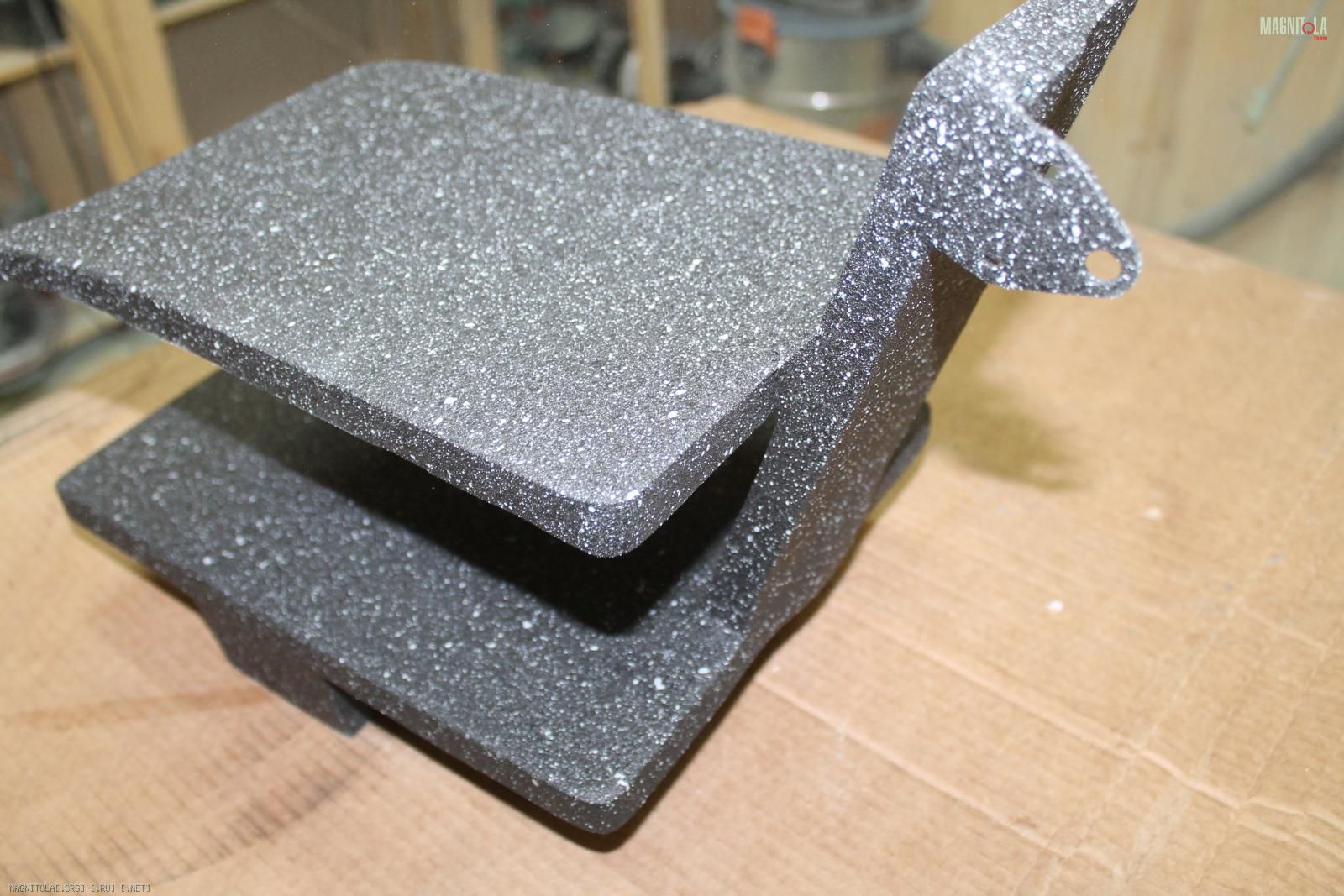

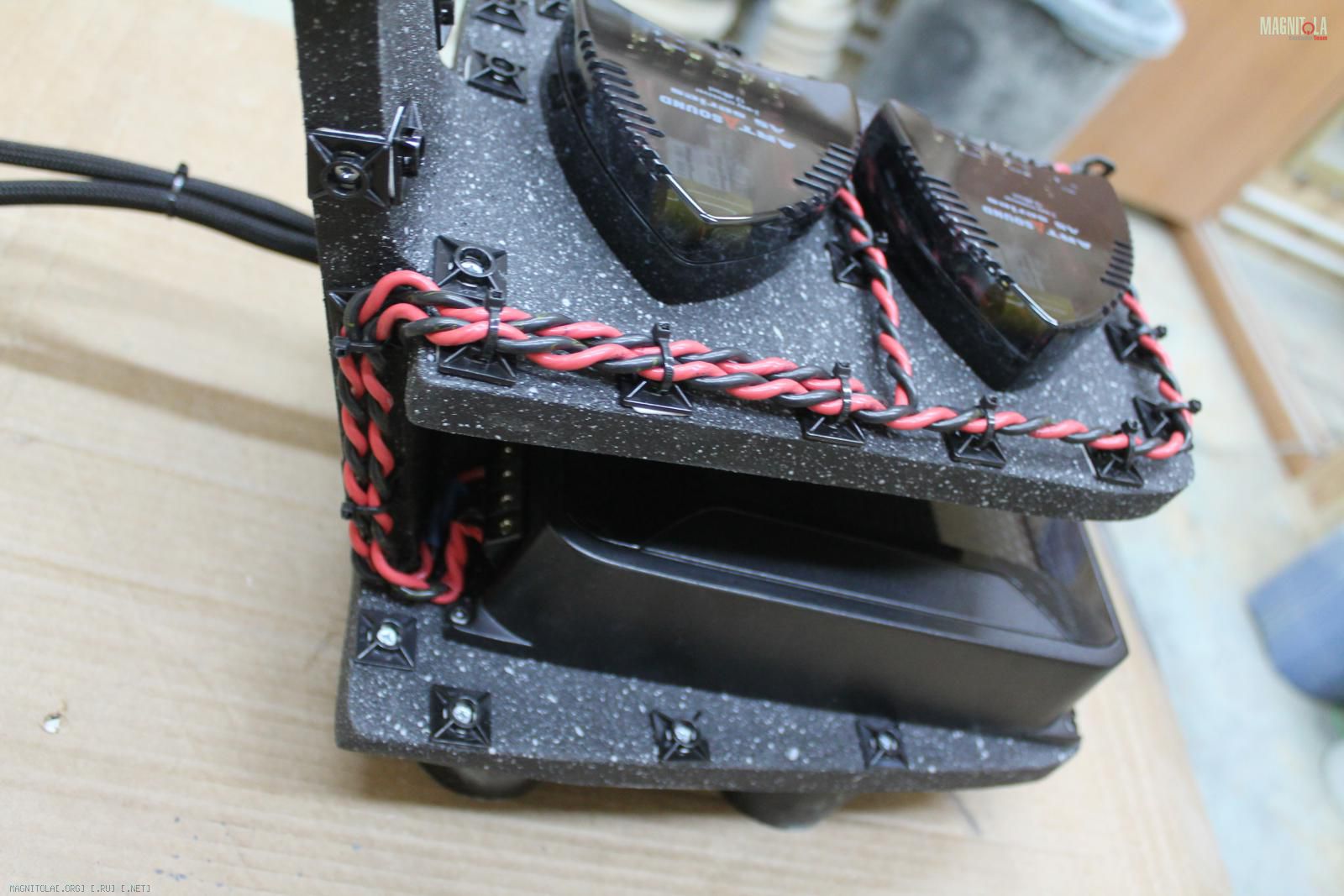

Изготавливаем/красим полочку под кроссоверы и усилитель.
Вложение 1273309Вложение 1273311Вложение 1273313
Коммутация/подключение...
Крепление в штатные места М6.
Вложение 1273315Вложение 1273317Вложение 1273319Вложение 1273321Вложение 1273323Вложение 1273325Вложение 1273327Вложение 1273329Вложение 1273331Вложение 1273333Вложение 1273335

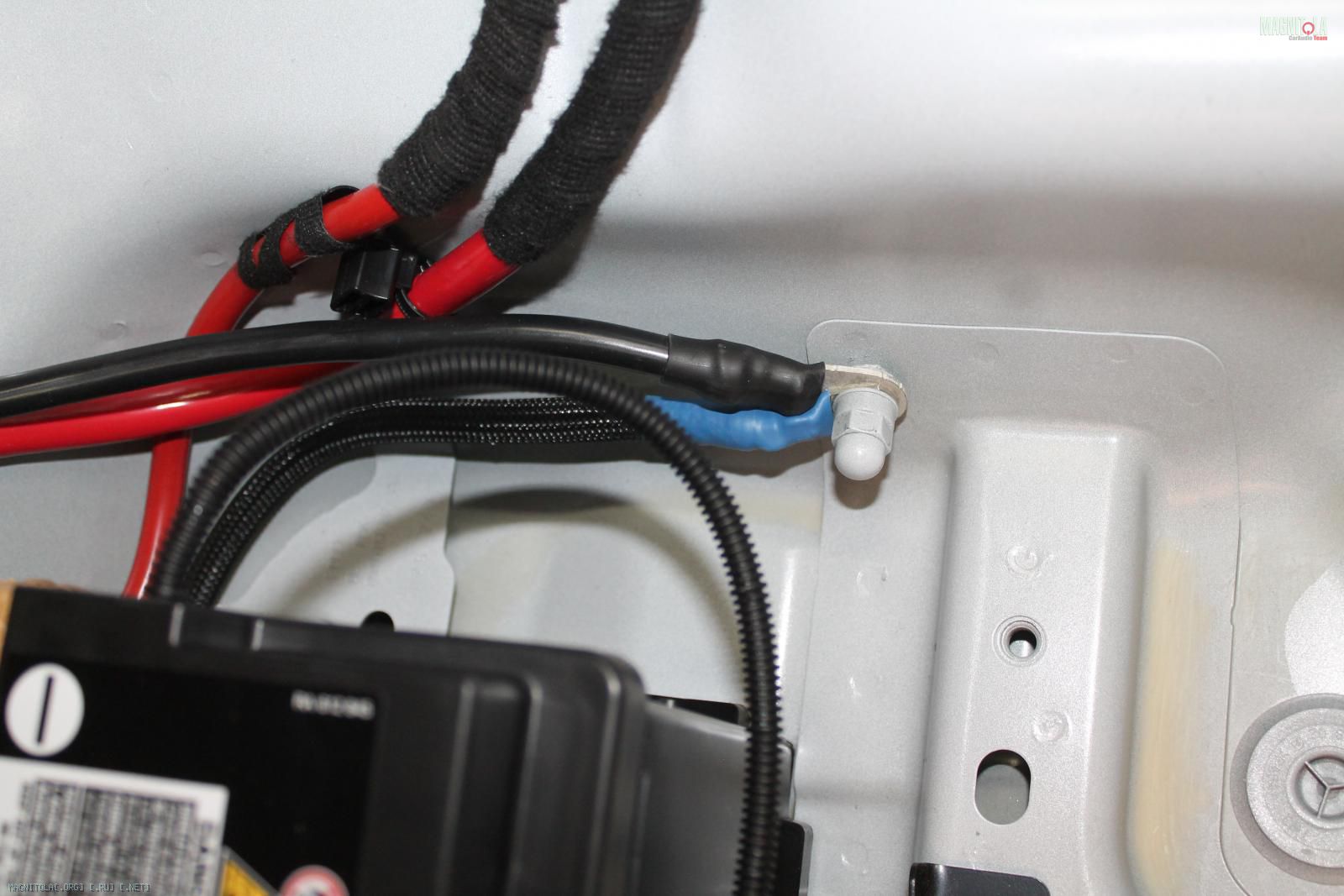

Протяжка/закрепление силовой проводки.

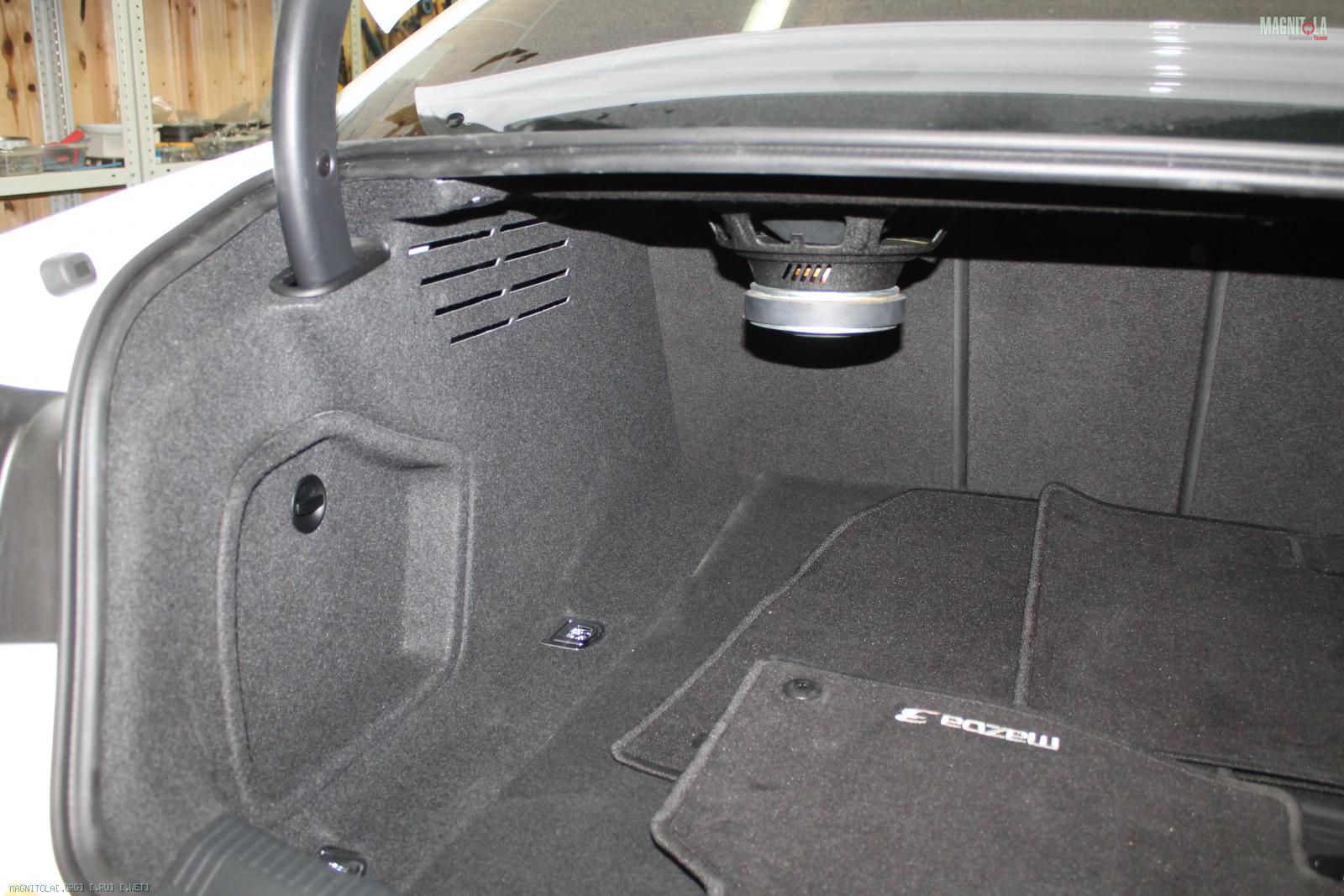

Итог.
Настраиваем систему.
Вложение 1273337Вложение 1273339Вложение 1273341Вложение 1273343Вложение 1273345Вложение 1273347Вложение 1273349Вложение 1273351
В KF-Sound Technology приехала Audi A4B9 TDI
Вложение 1273499Вложение 1273501Вложение 1273503Вложение 1273505

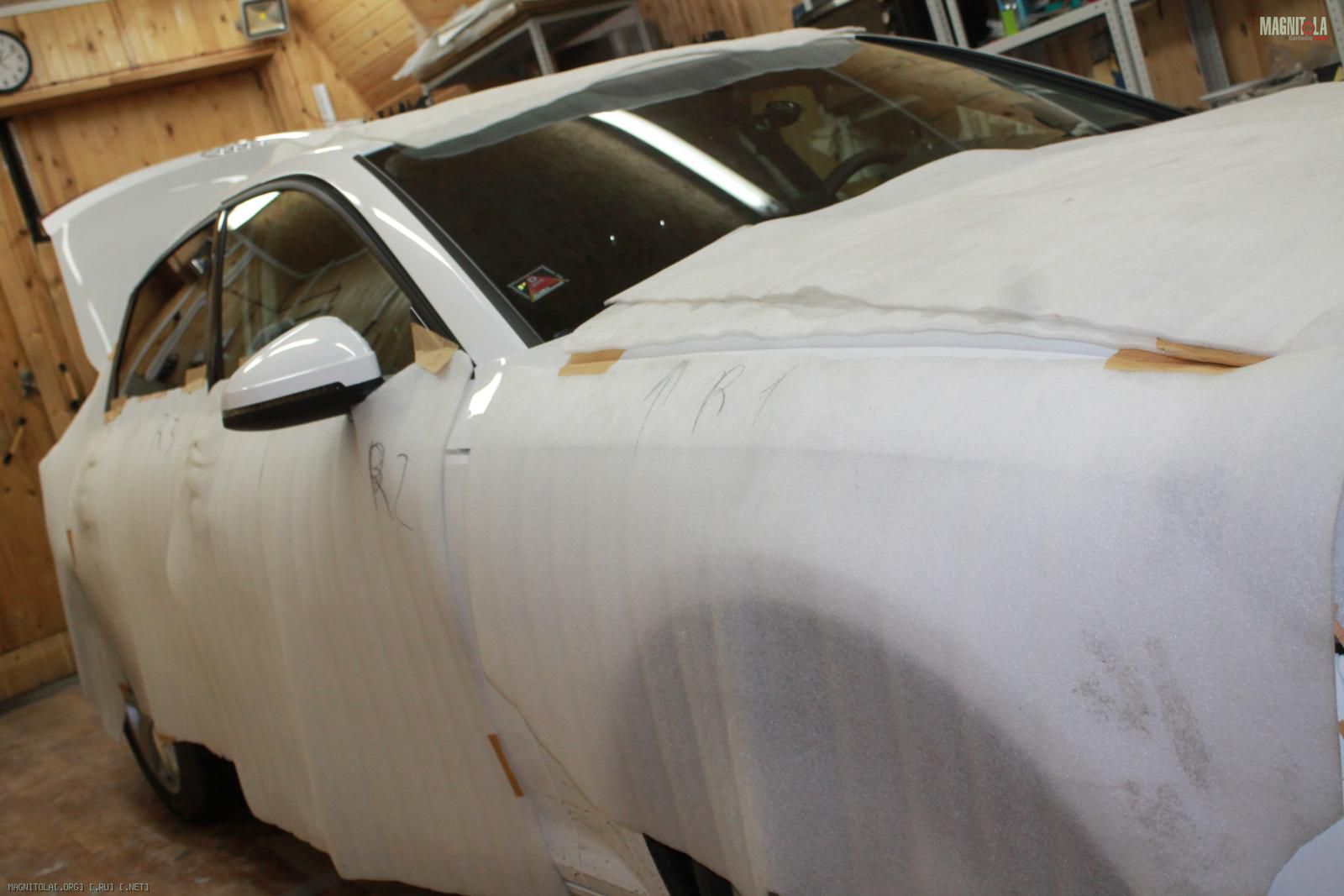

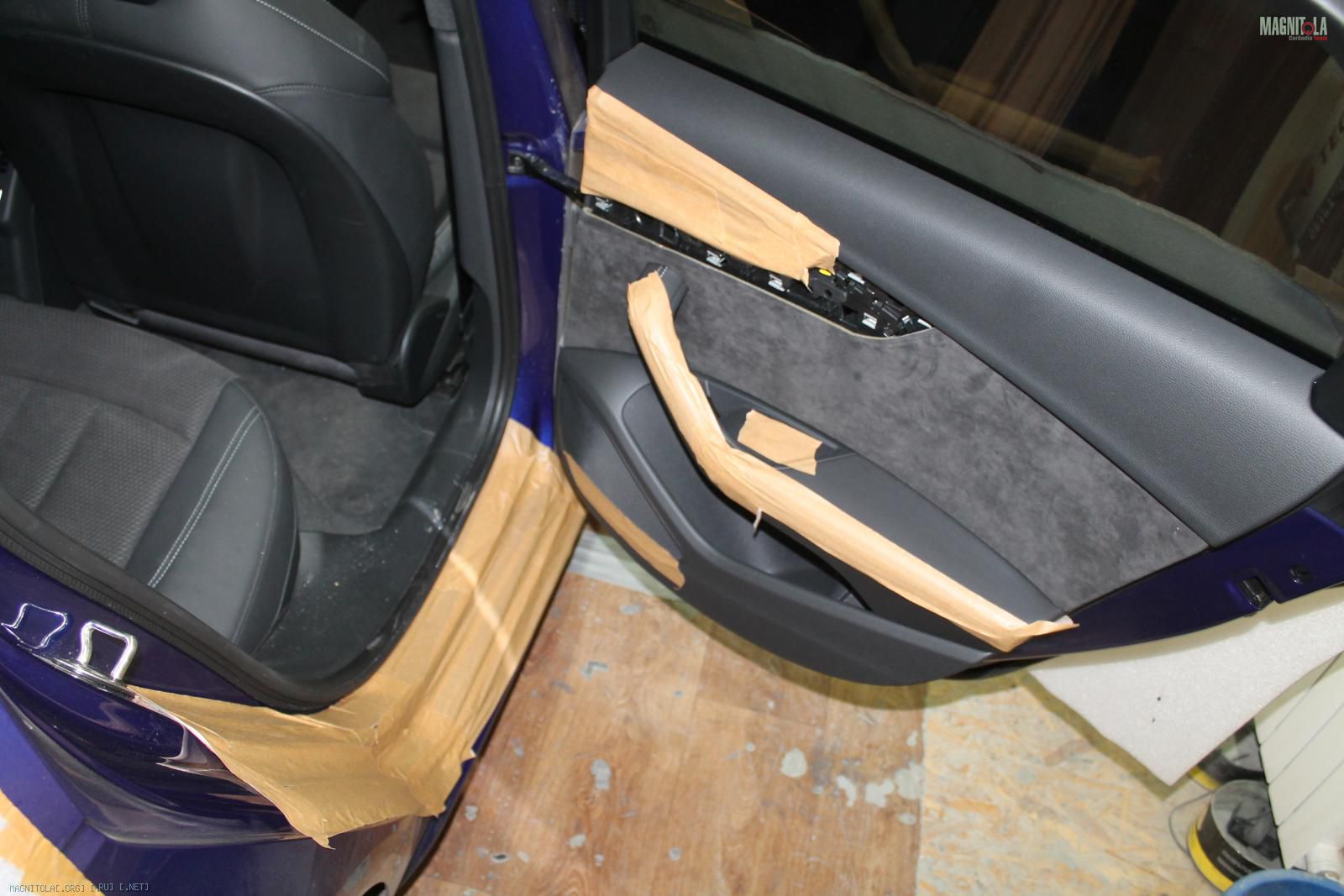

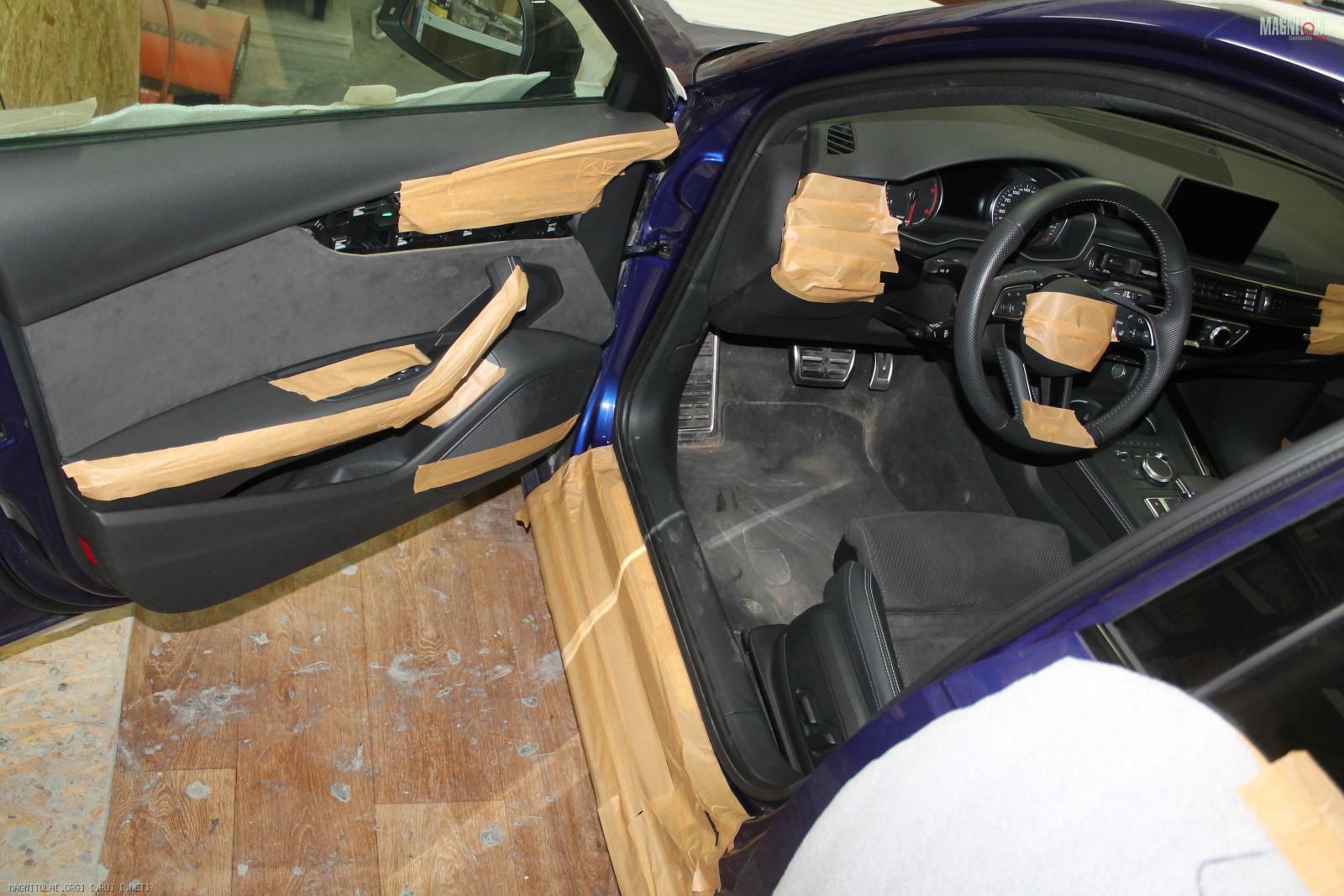

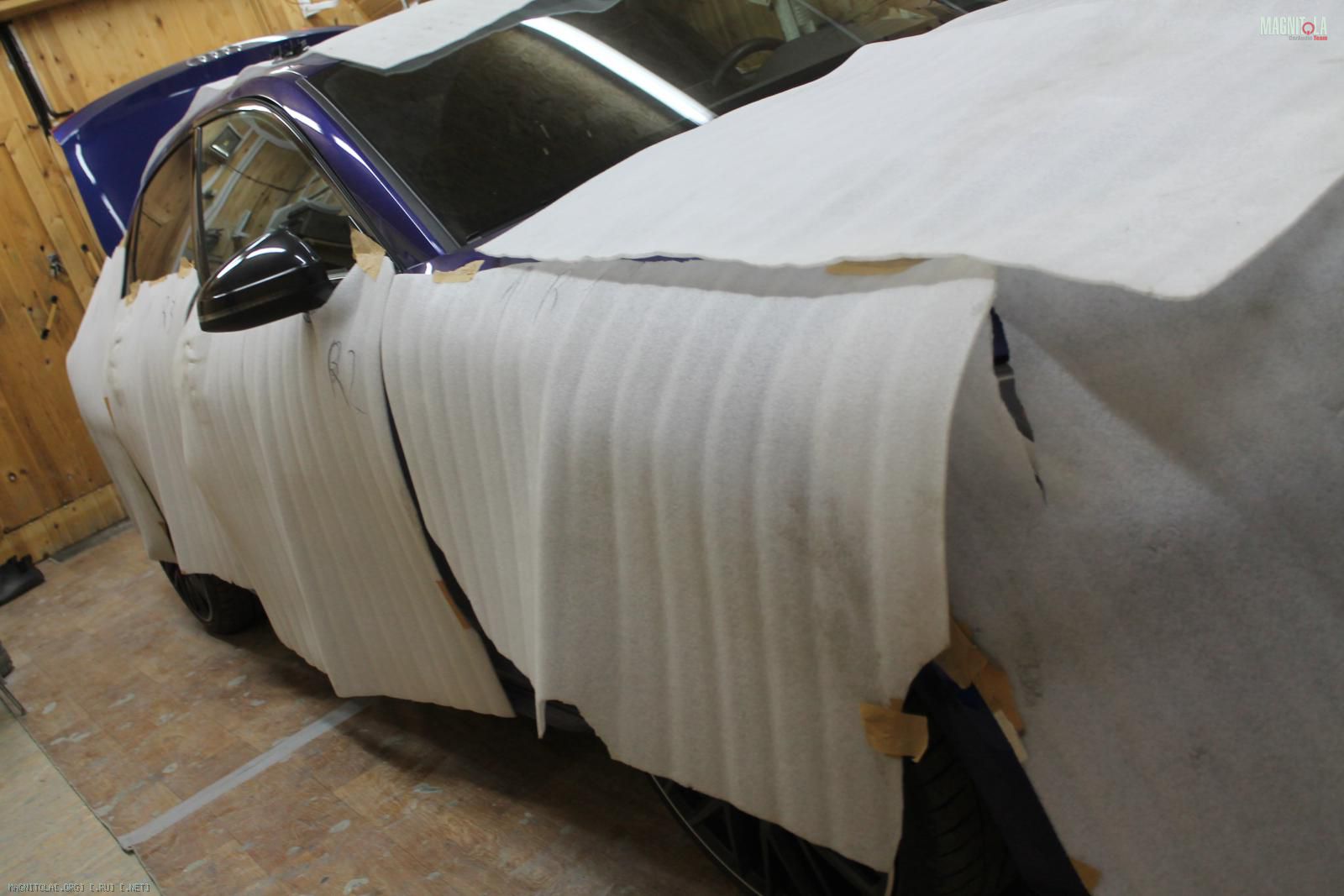

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".
Вложение 1273507Вложение 1273509Вложение 1273511Вложение 1273513Вложение 1273515Вложение 1273517

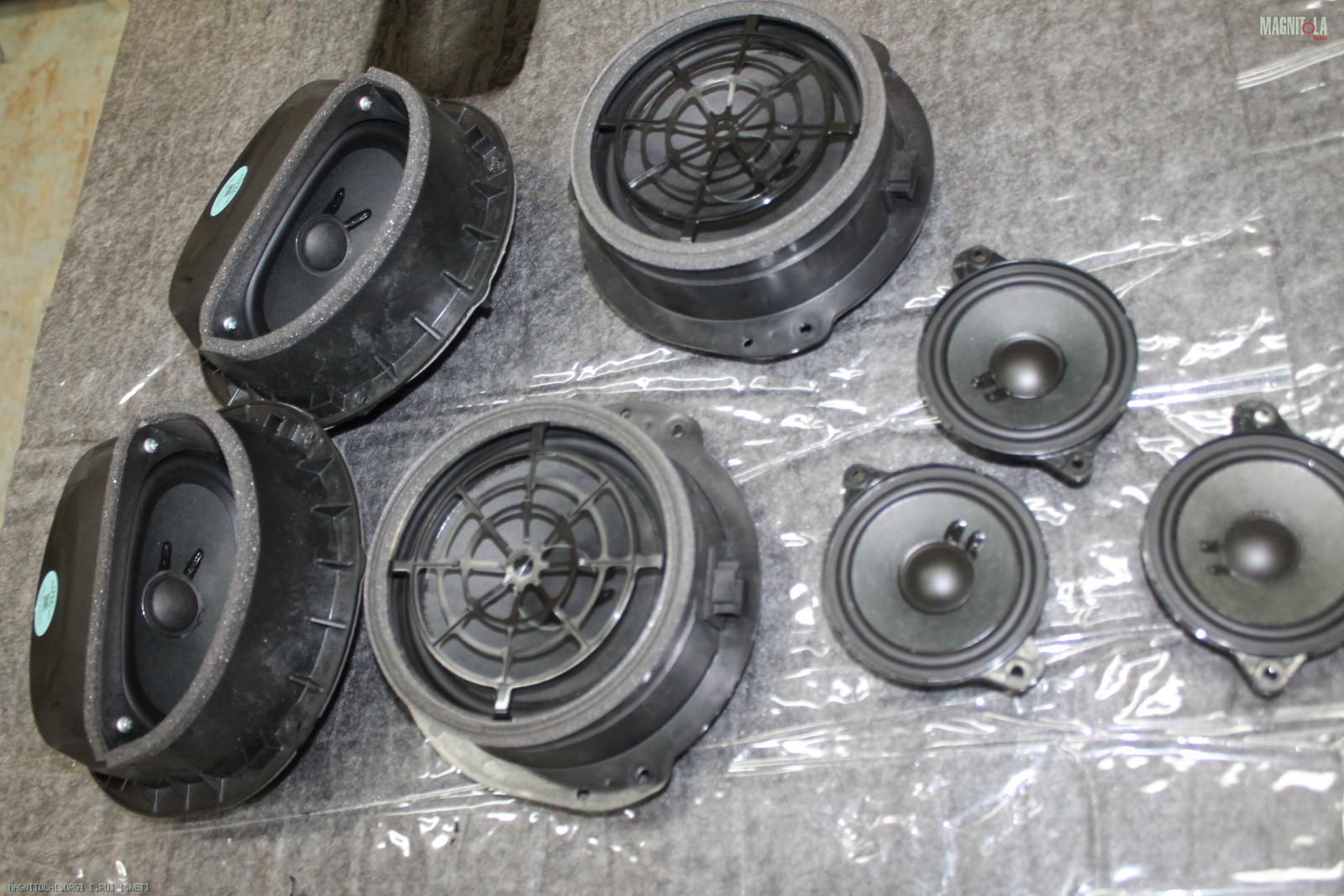

Система Bang & Olufsen...

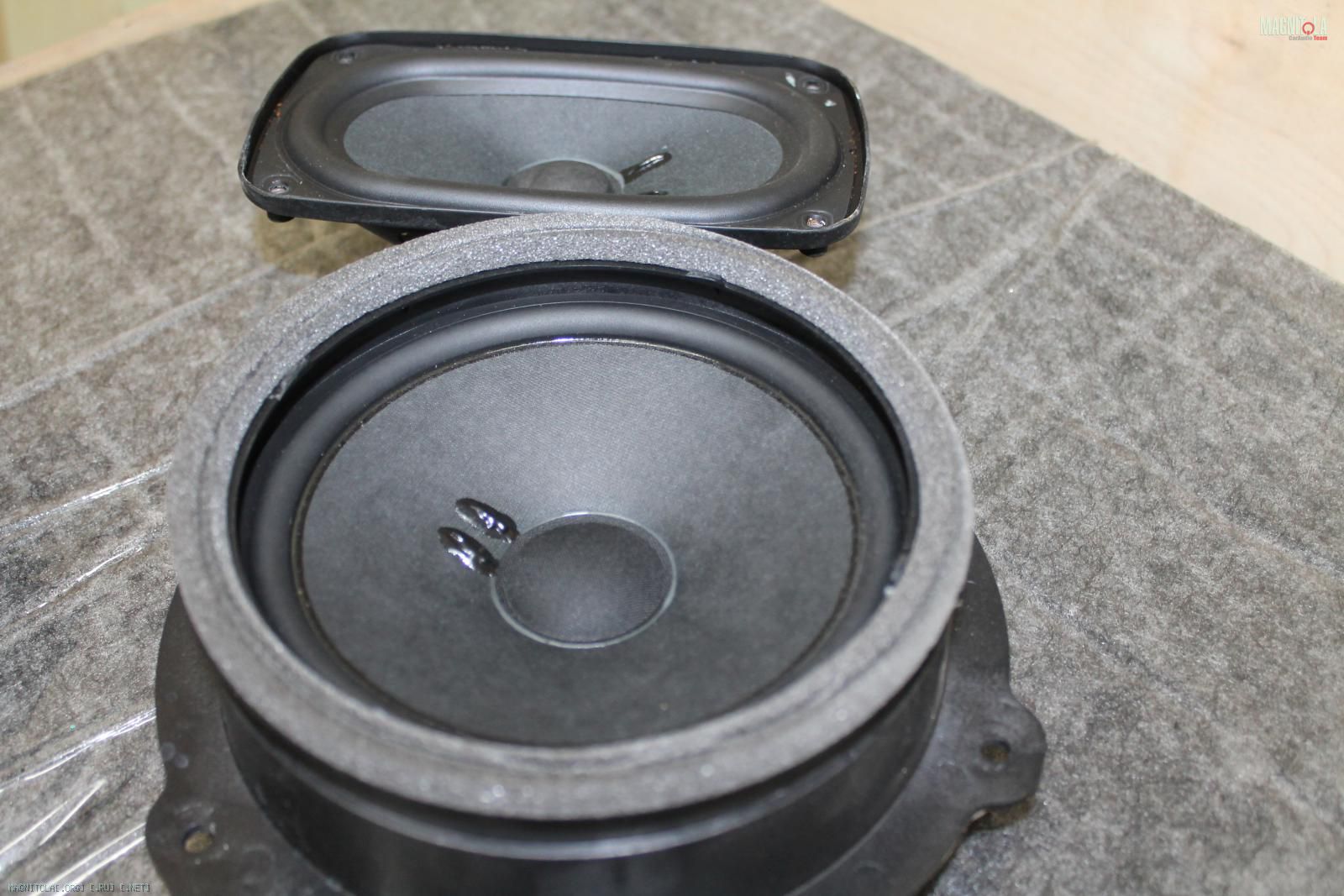

Тыловой мидбас 6", больше фронтального....

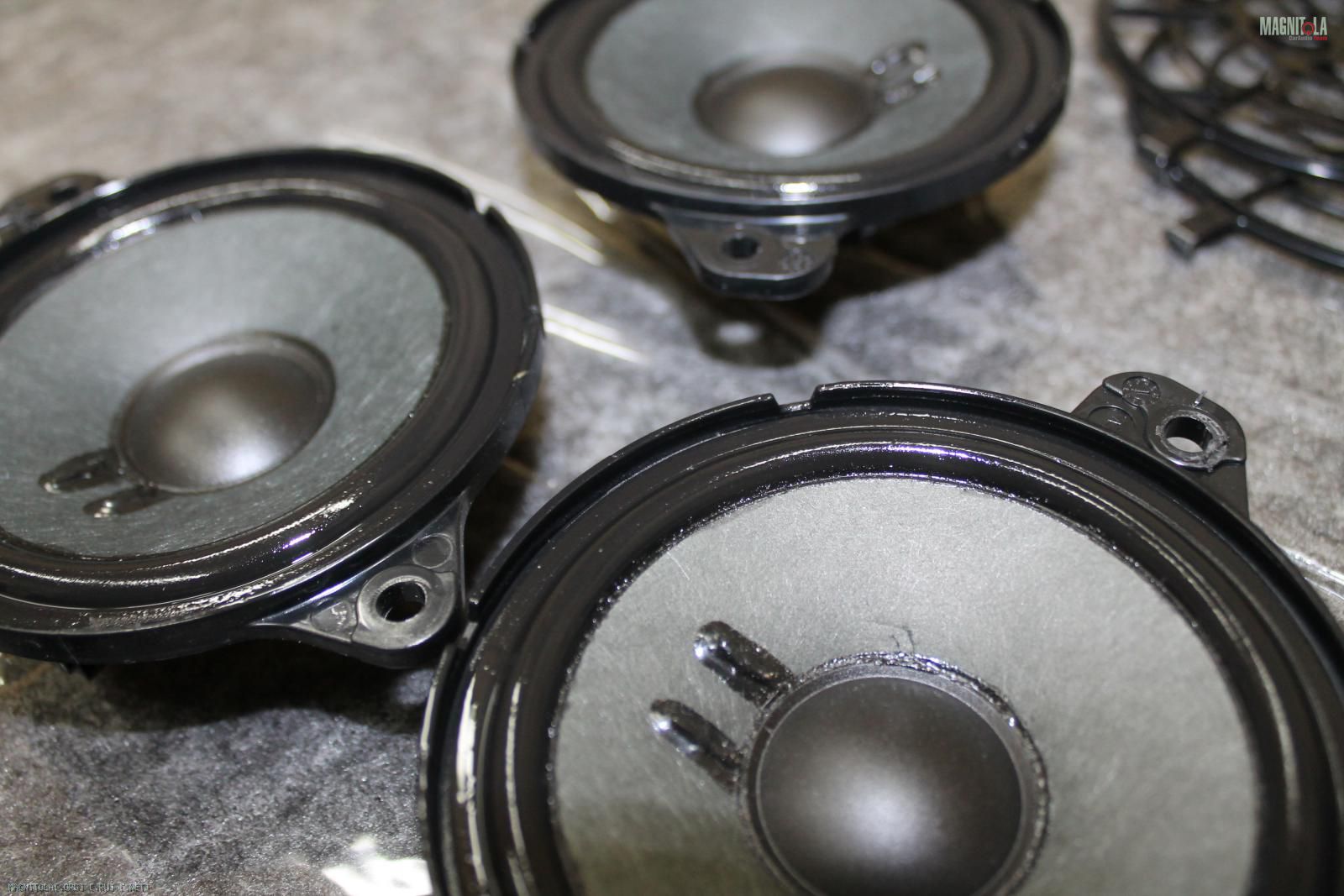

Пропитываем подвесы спец жидкостью...

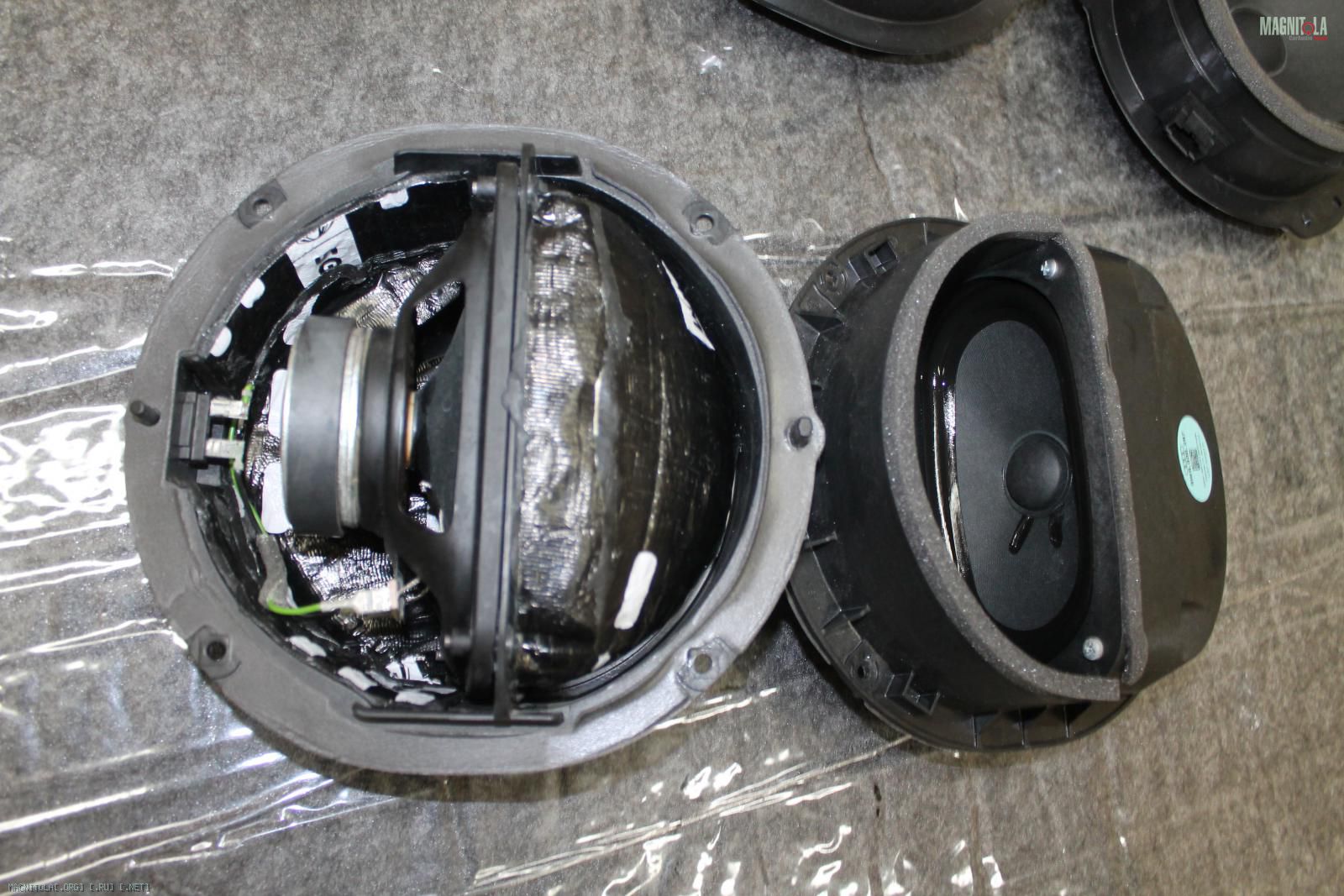

Вибрим корзины мидбасов.

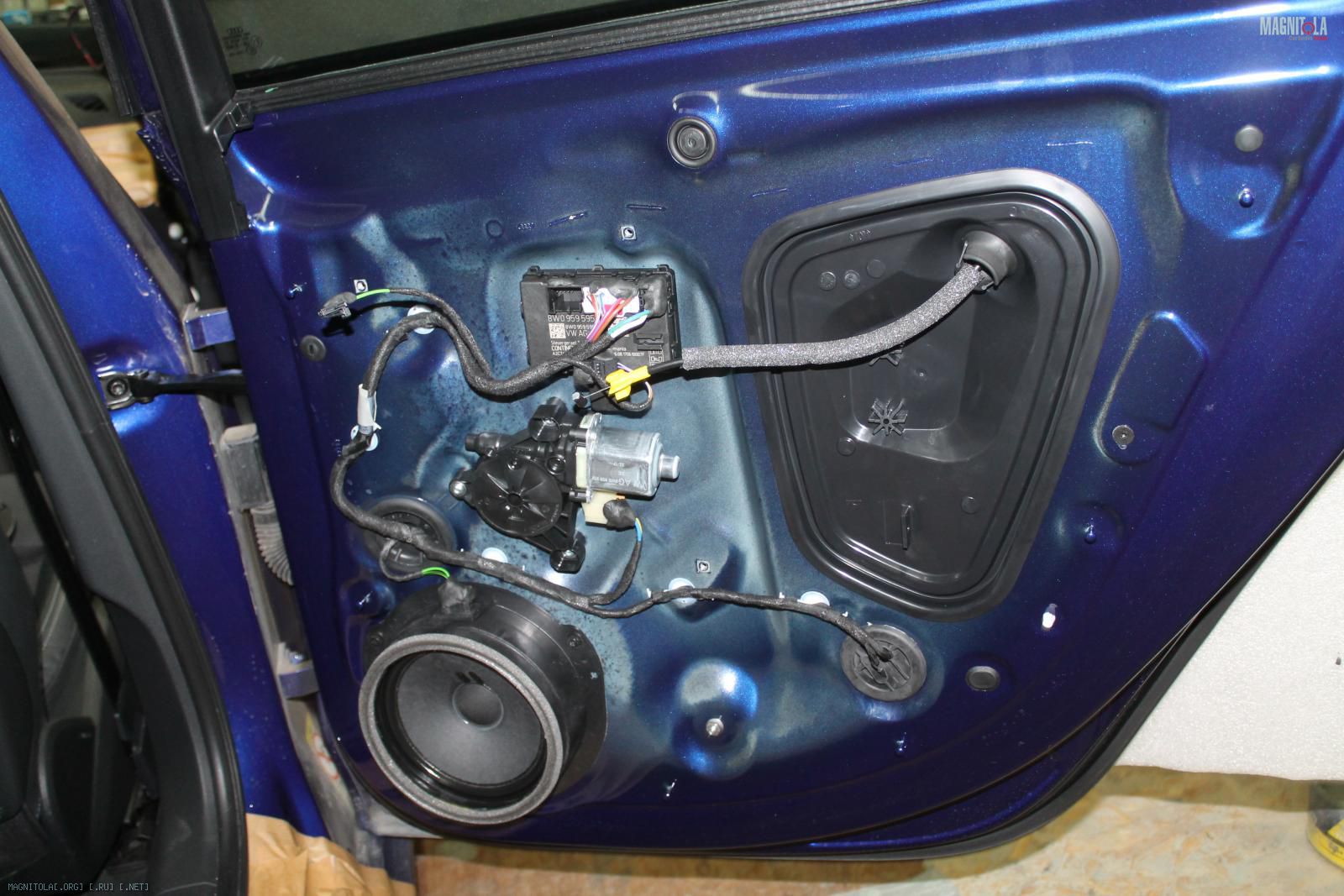

Задние двери, по желанию клиента, не вибро-шумоизолируем, убираем только сверчки и скрипы.
Вложение 1273519Вложение 1273521Вложение 1273523Вложение 1273525Вложение 1273527Вложение 1273529Вложение 1273531Вложение 1273533Вложение 1273535

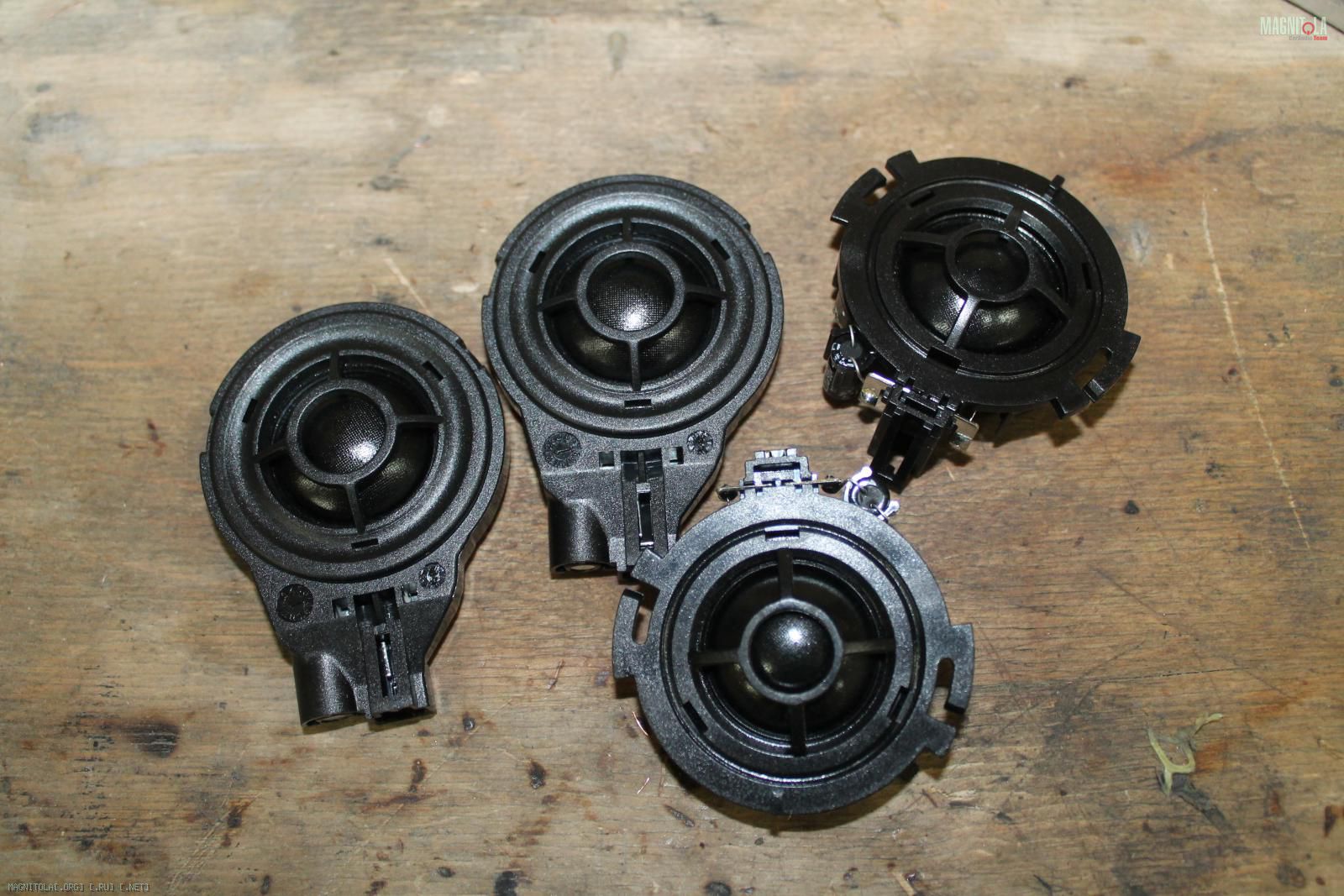

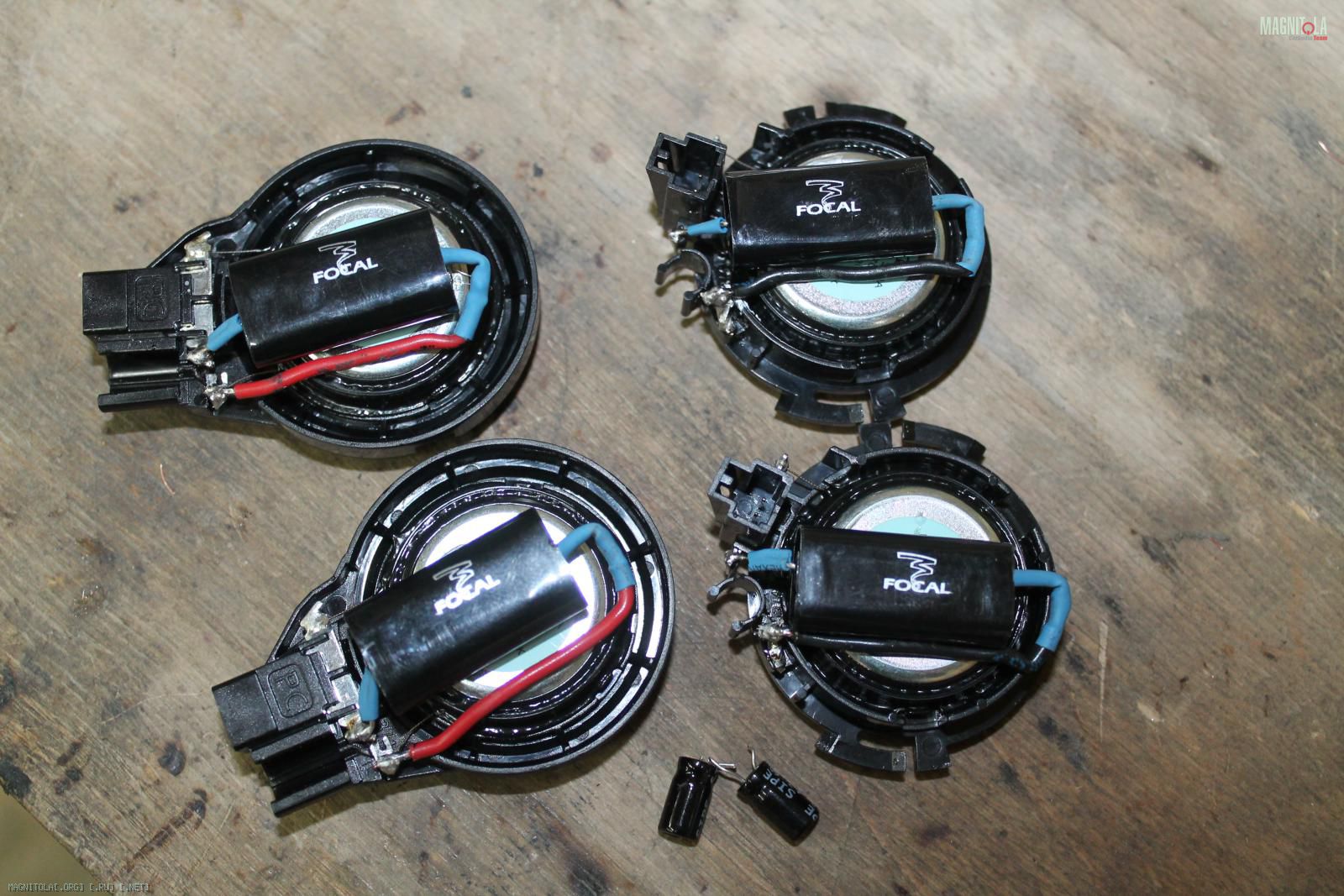

Меняем штатные электролиты на пленочные конденсаторы...

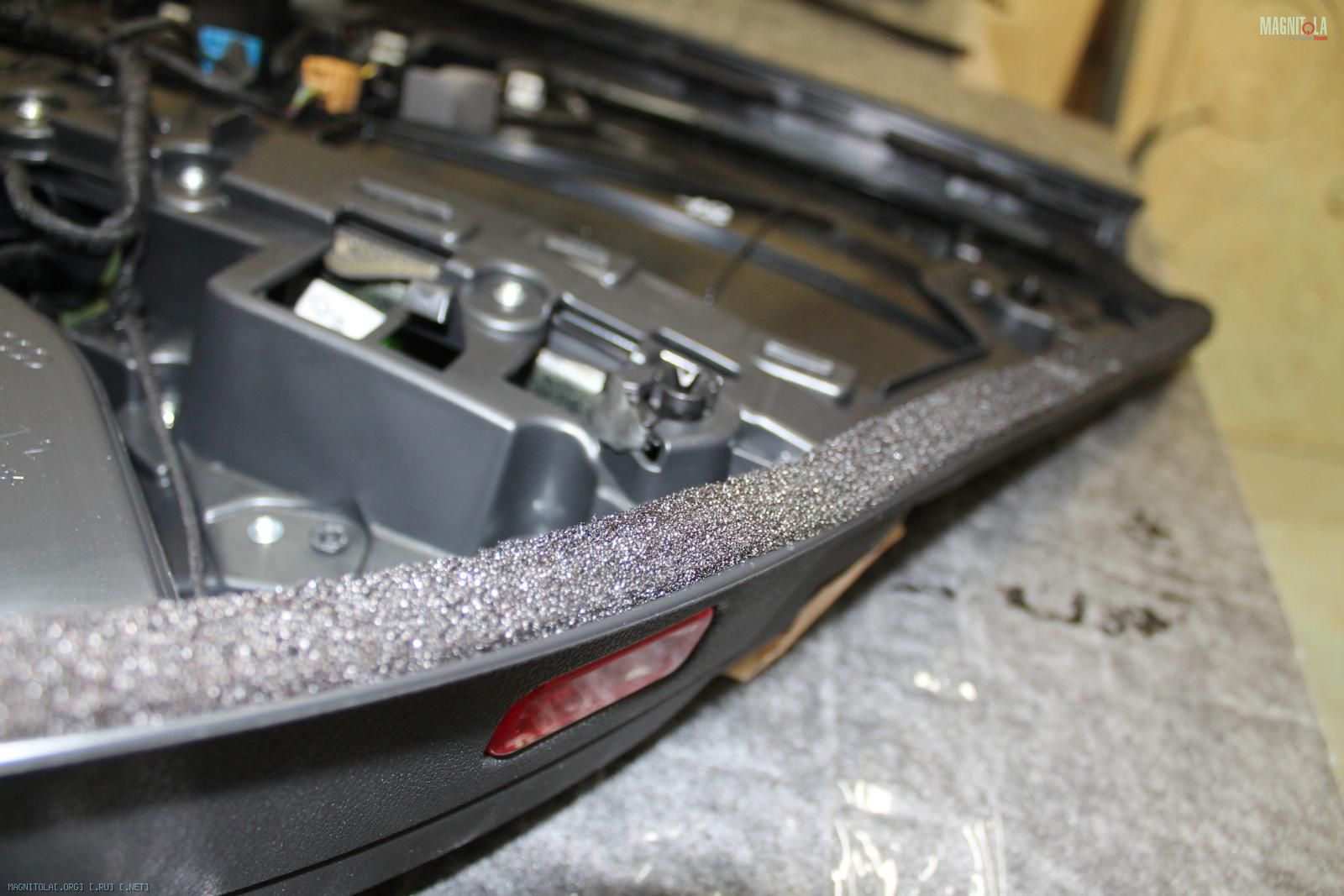

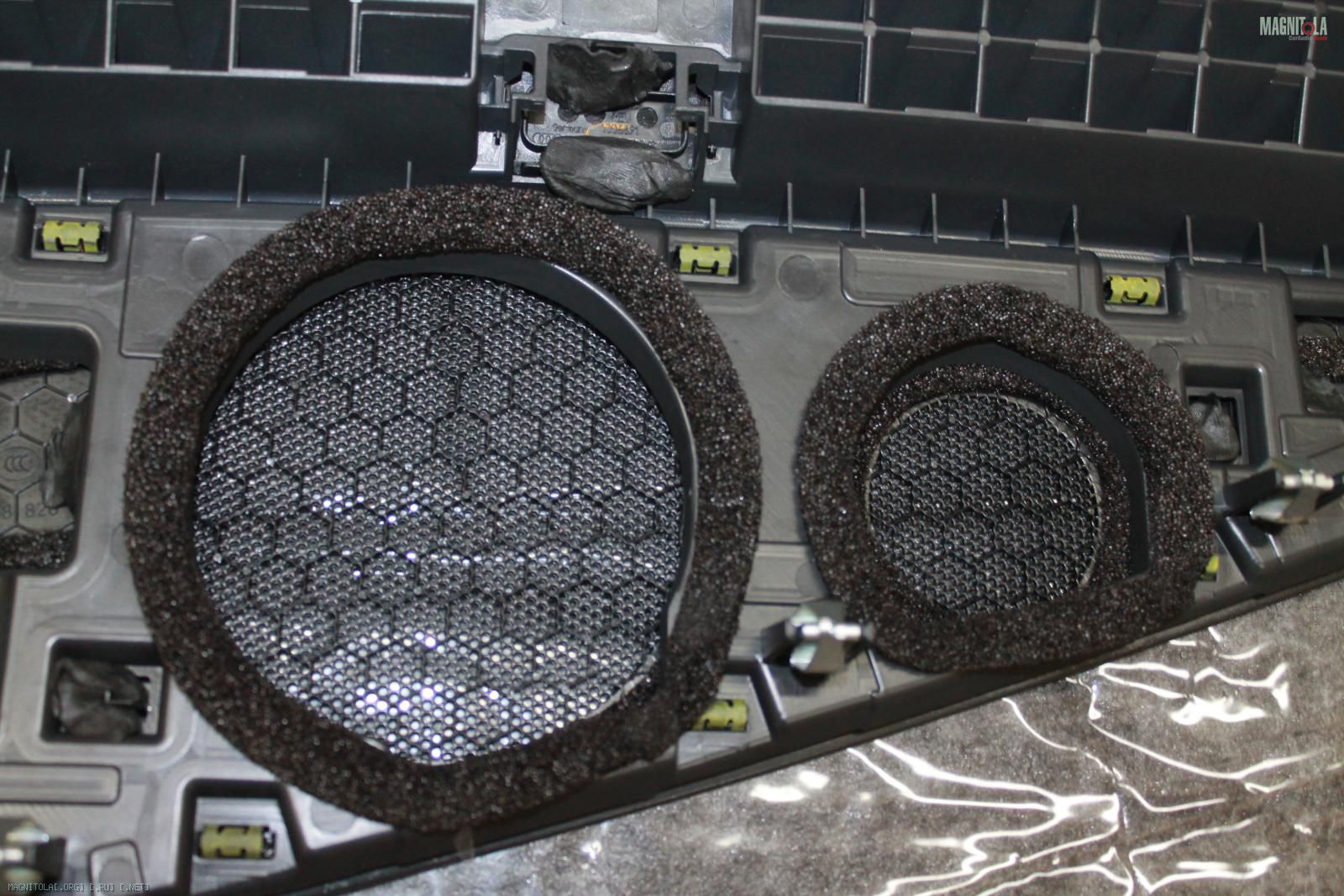

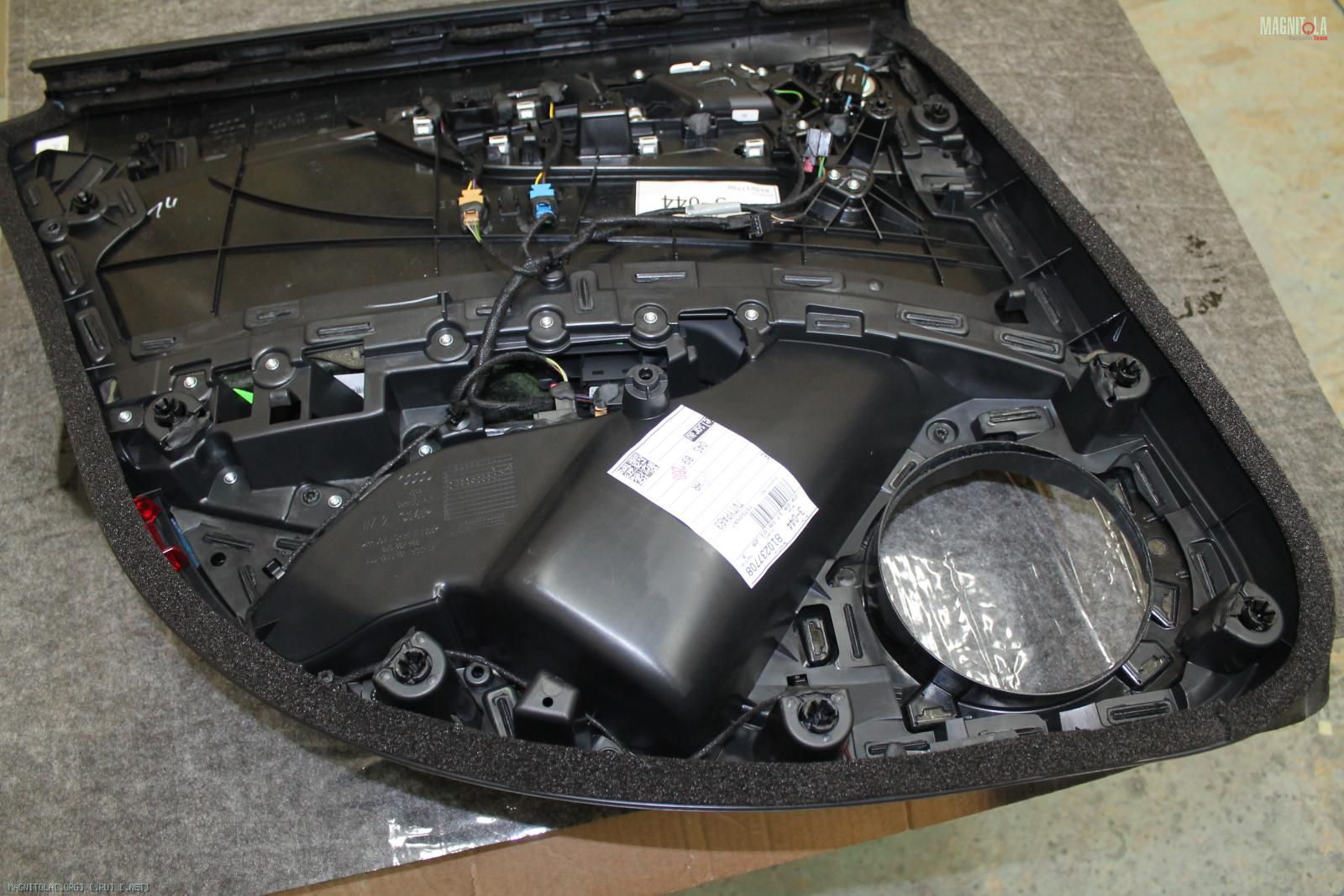

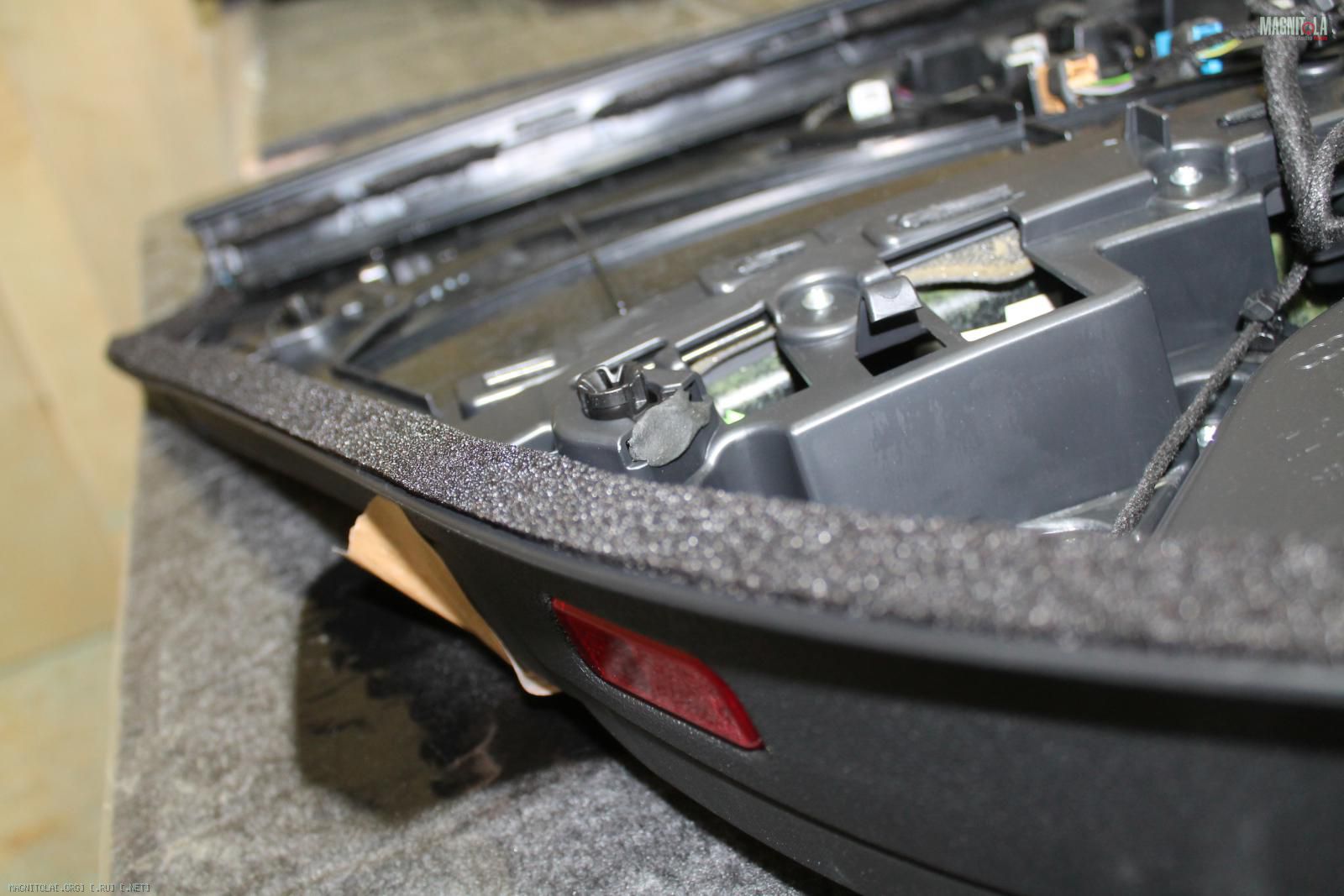

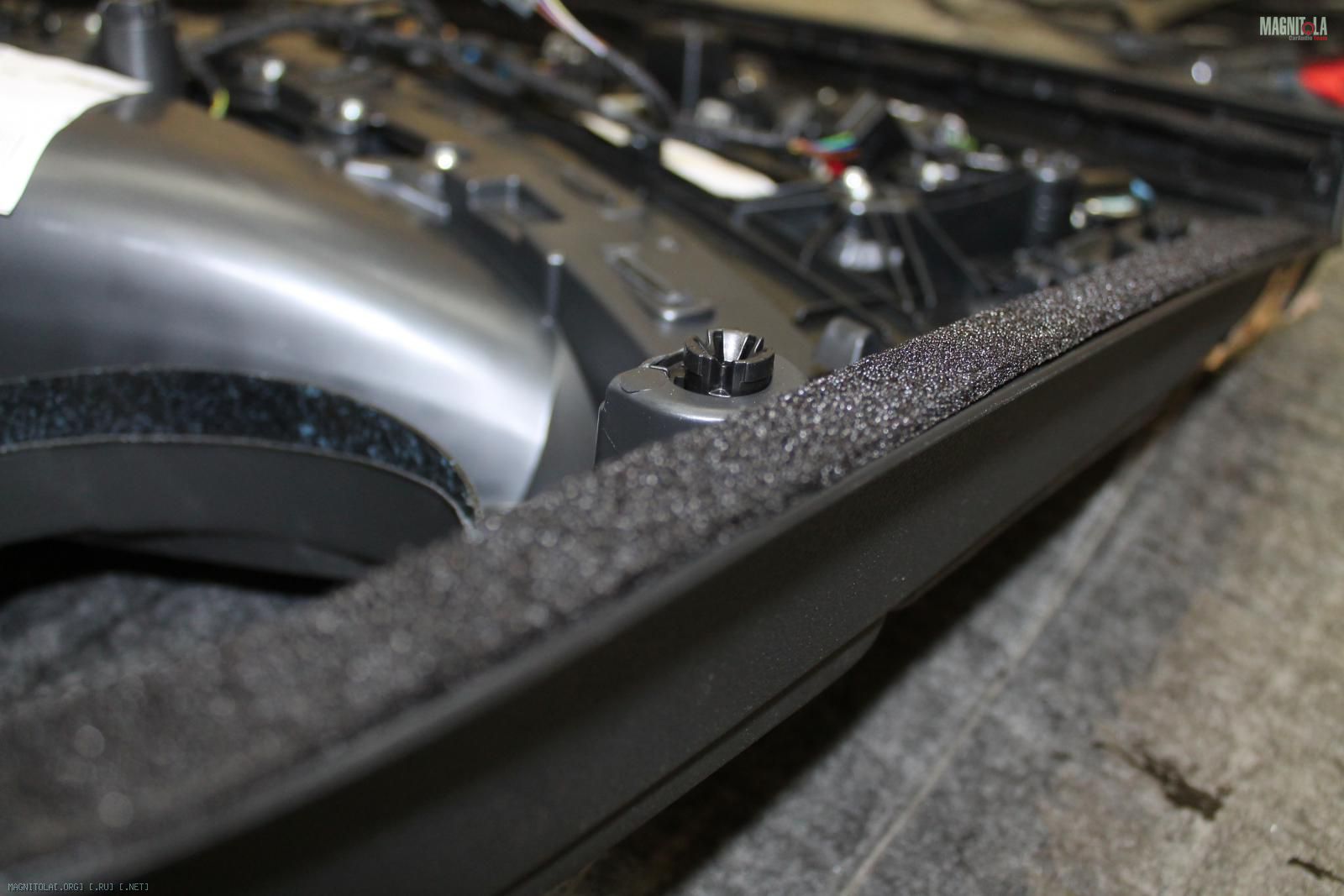

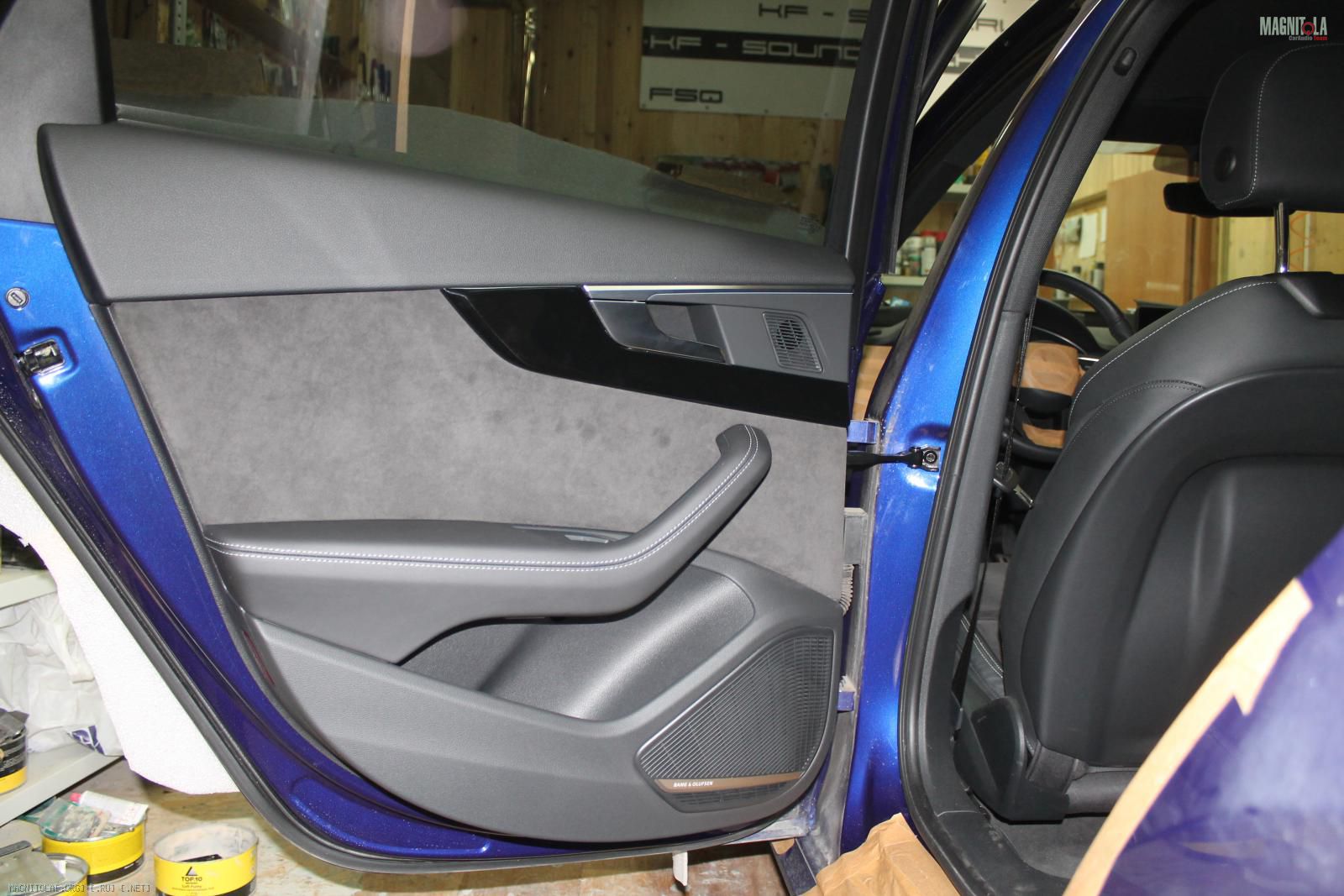

Убираем скрипы и сверчки с карт, по периметру проклеиваем уплотнительной лентой...

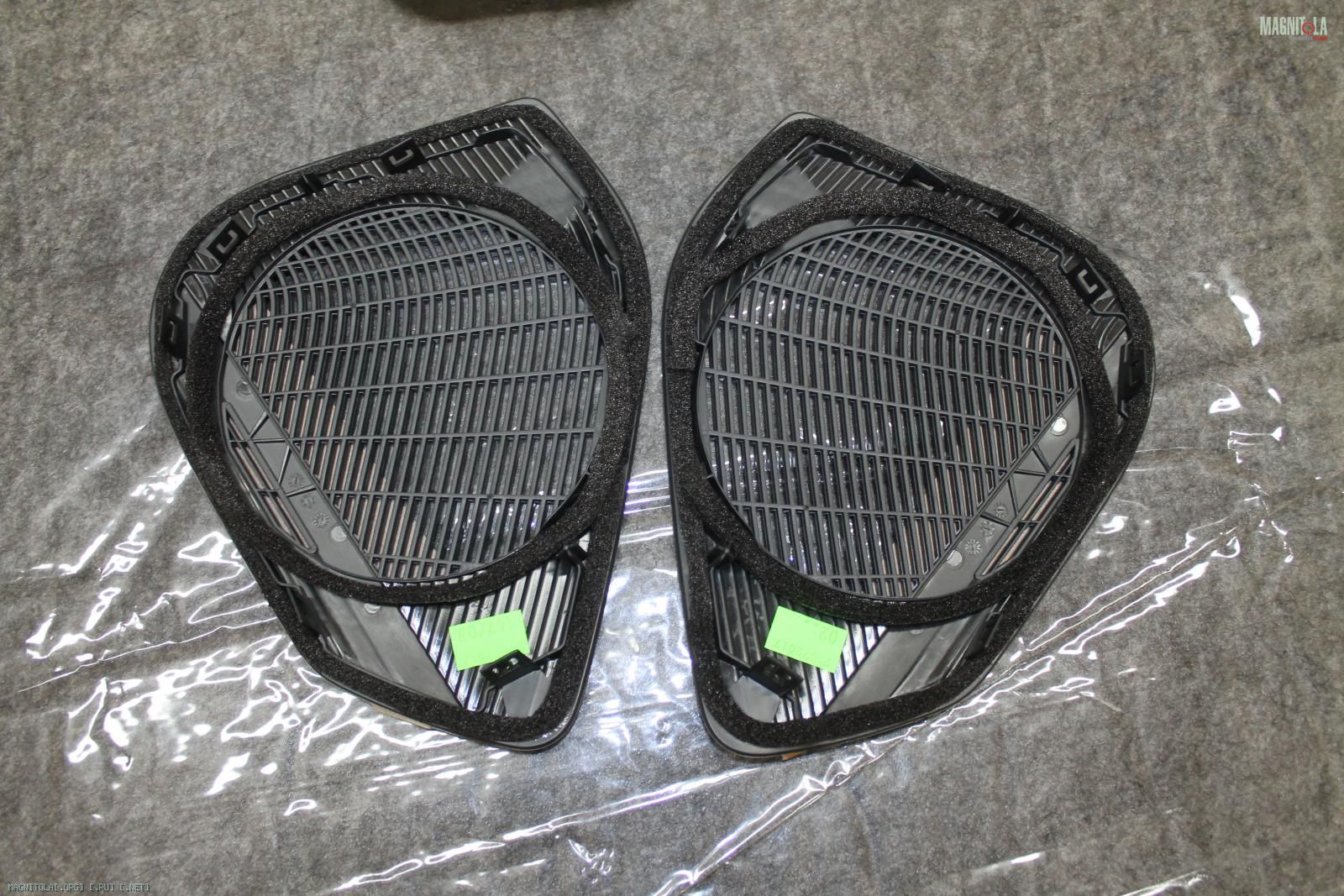

Проклеиваем сетки и декоративные элементы двери.
Вложение 1273537Вложение 1273539Вложение 1273541Вложение 1273543Вложение 1273545Вложение 1273547Вложение 1273549Вложение 1273551Вложение 1273553Вложение 1273555Вложение 1273557Вложение 1273559Вложение 1273561

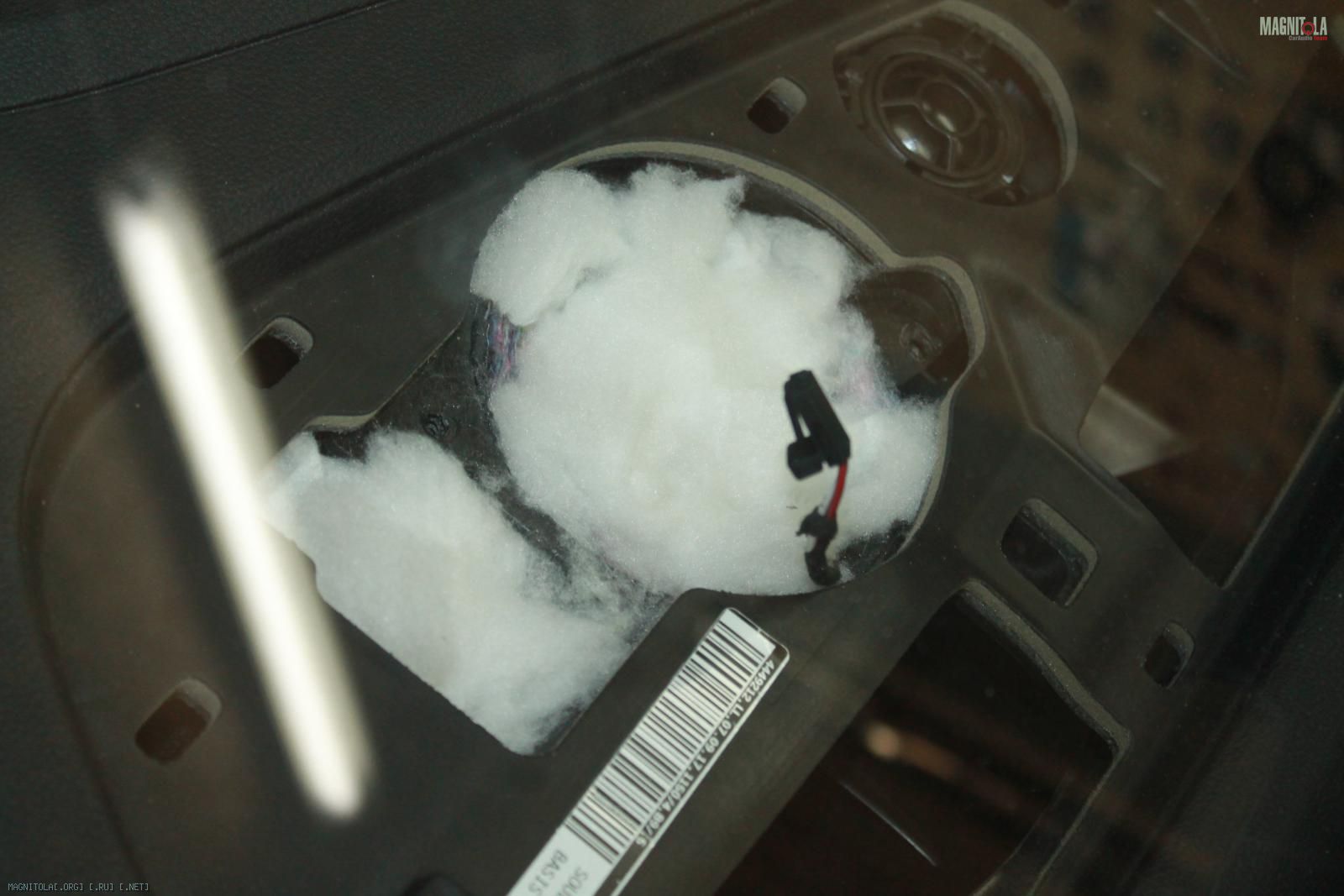

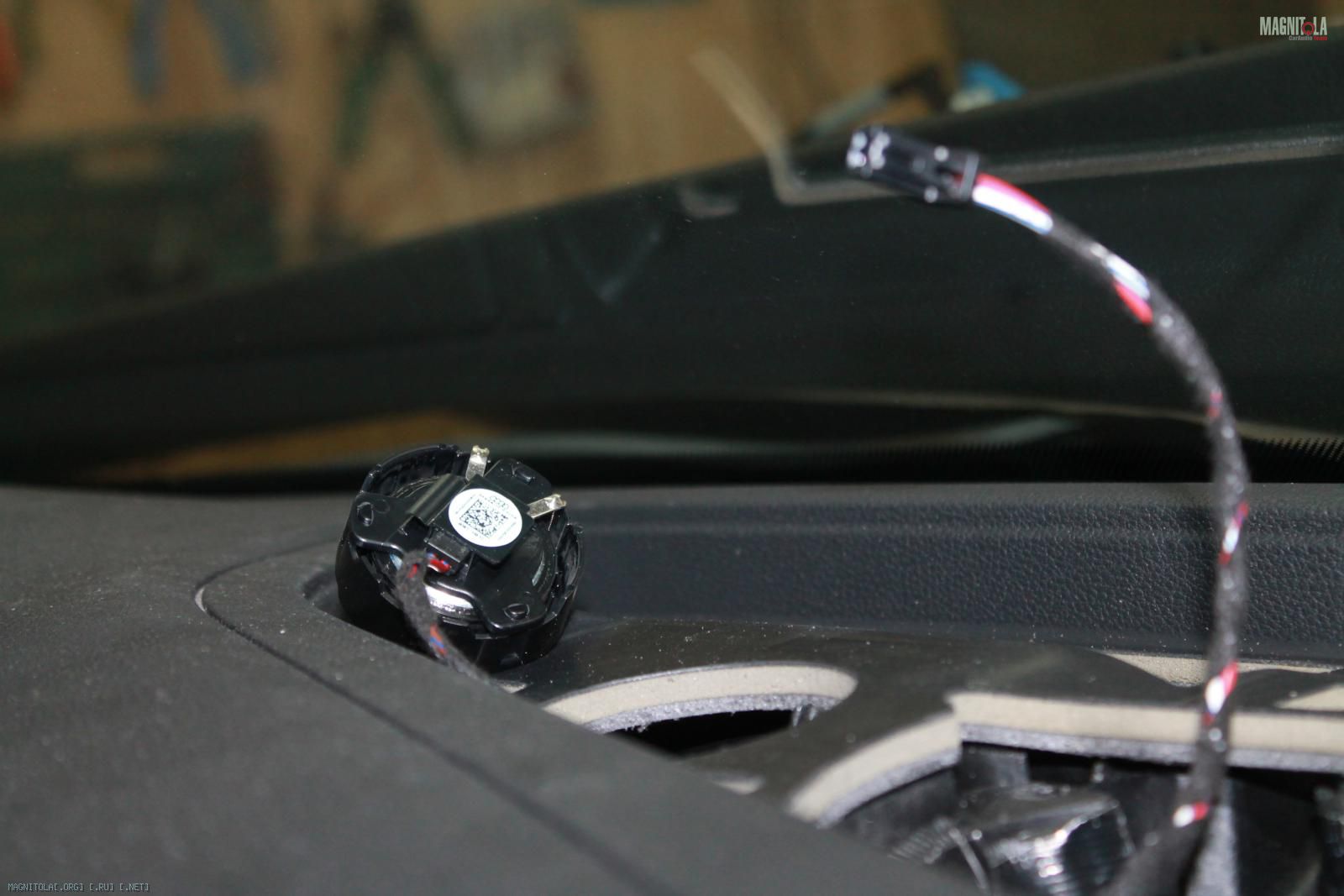

Устраняем гундешь/дребезг центрального канала, проклеиваем виброй, акустически демпфируем, уплотняем сетки.

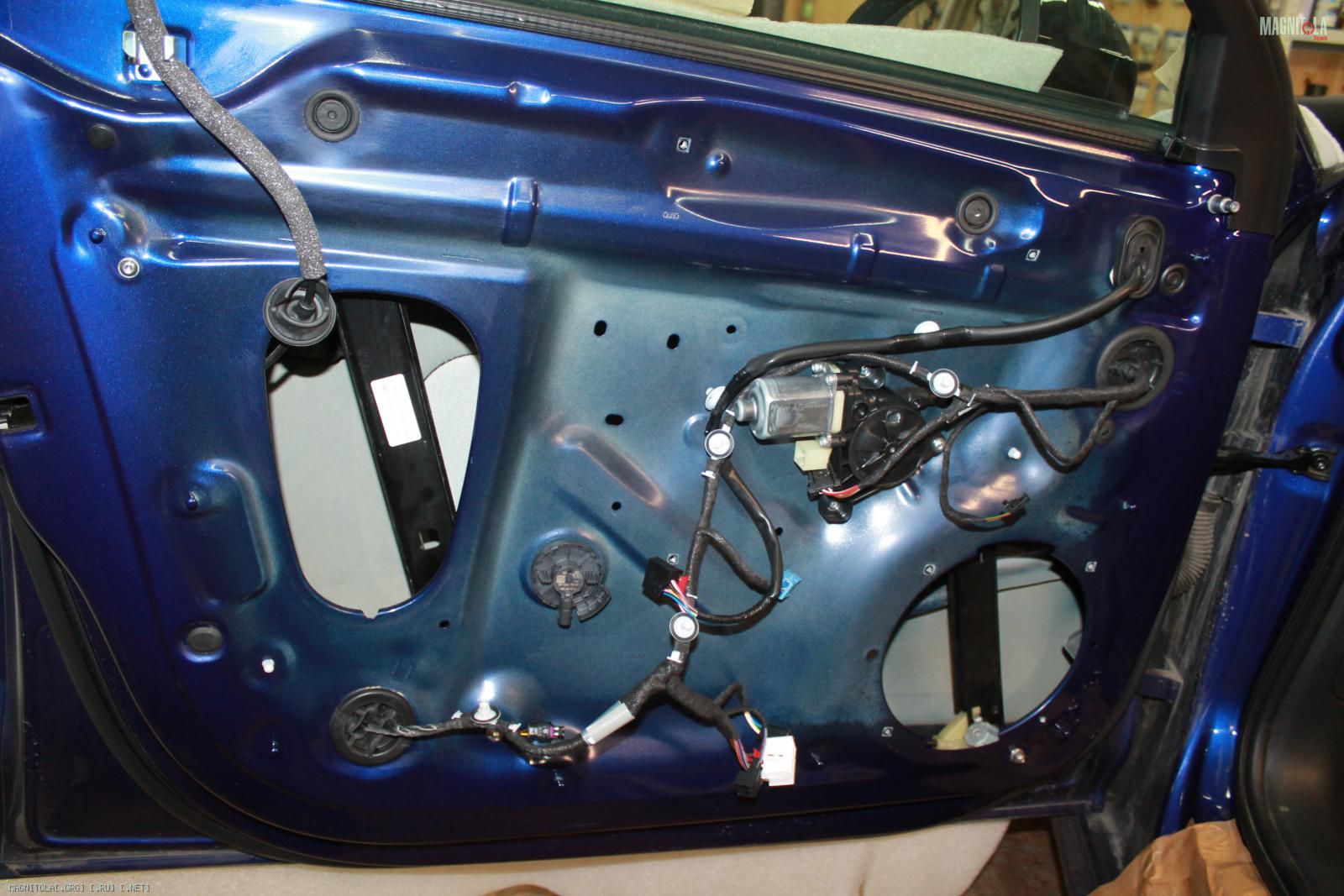

Очищаем, обезжириваем двери...
Вложение 1273563Вложение 1273565Вложение 1273567Вложение 1273569Вложение 1273571Вложение 1273573Вложение 1273575Вложение 1273577Вложение 1273579

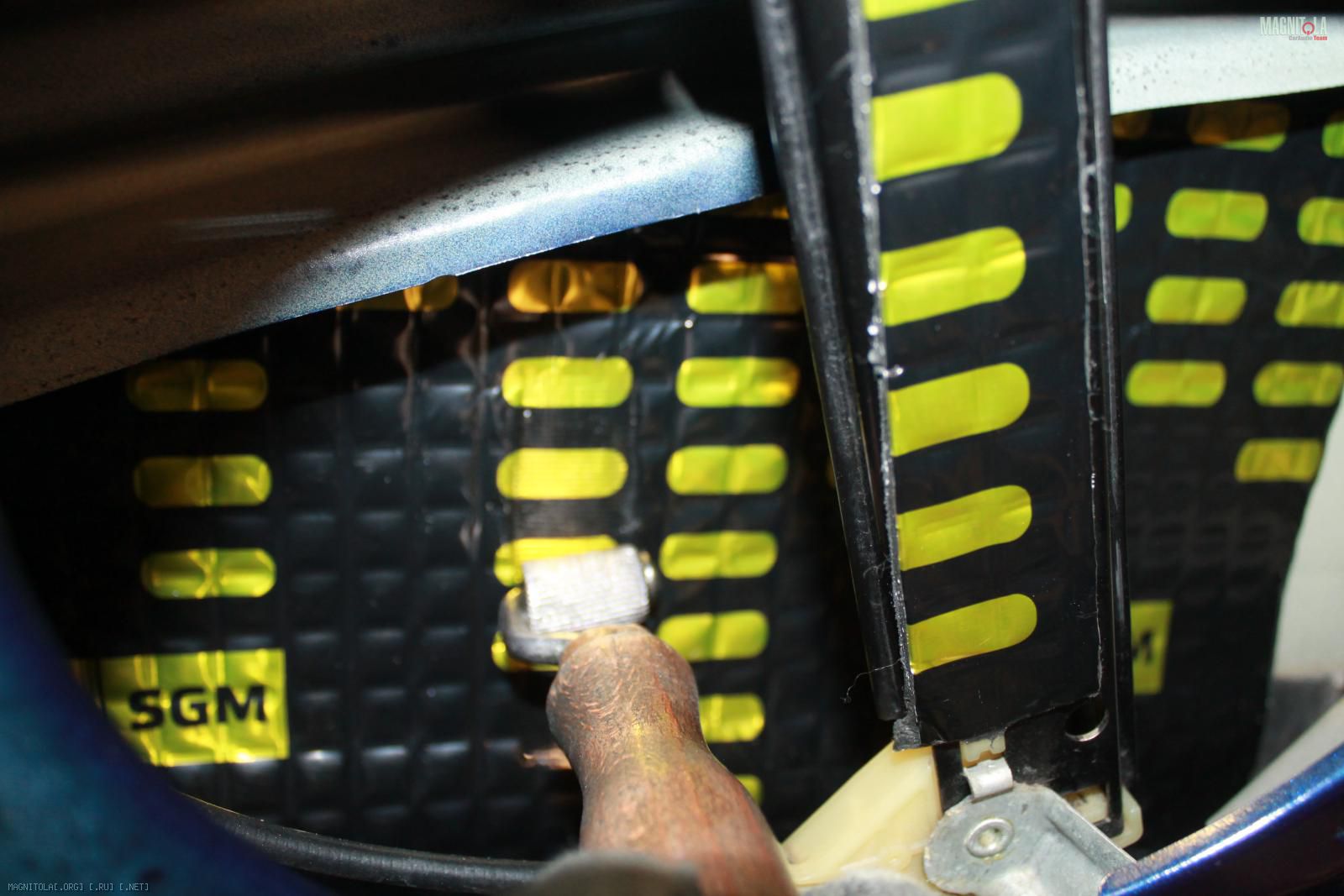

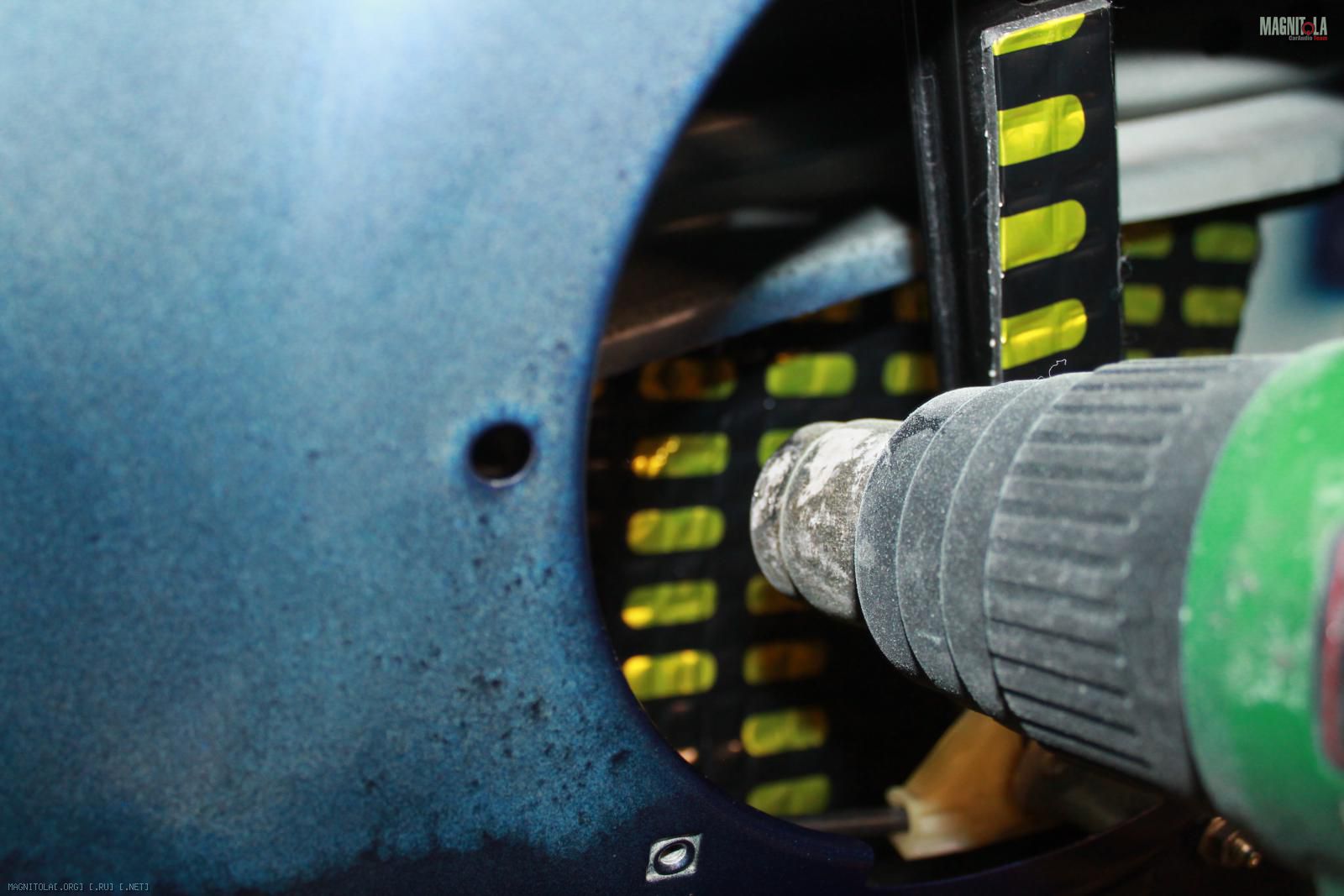

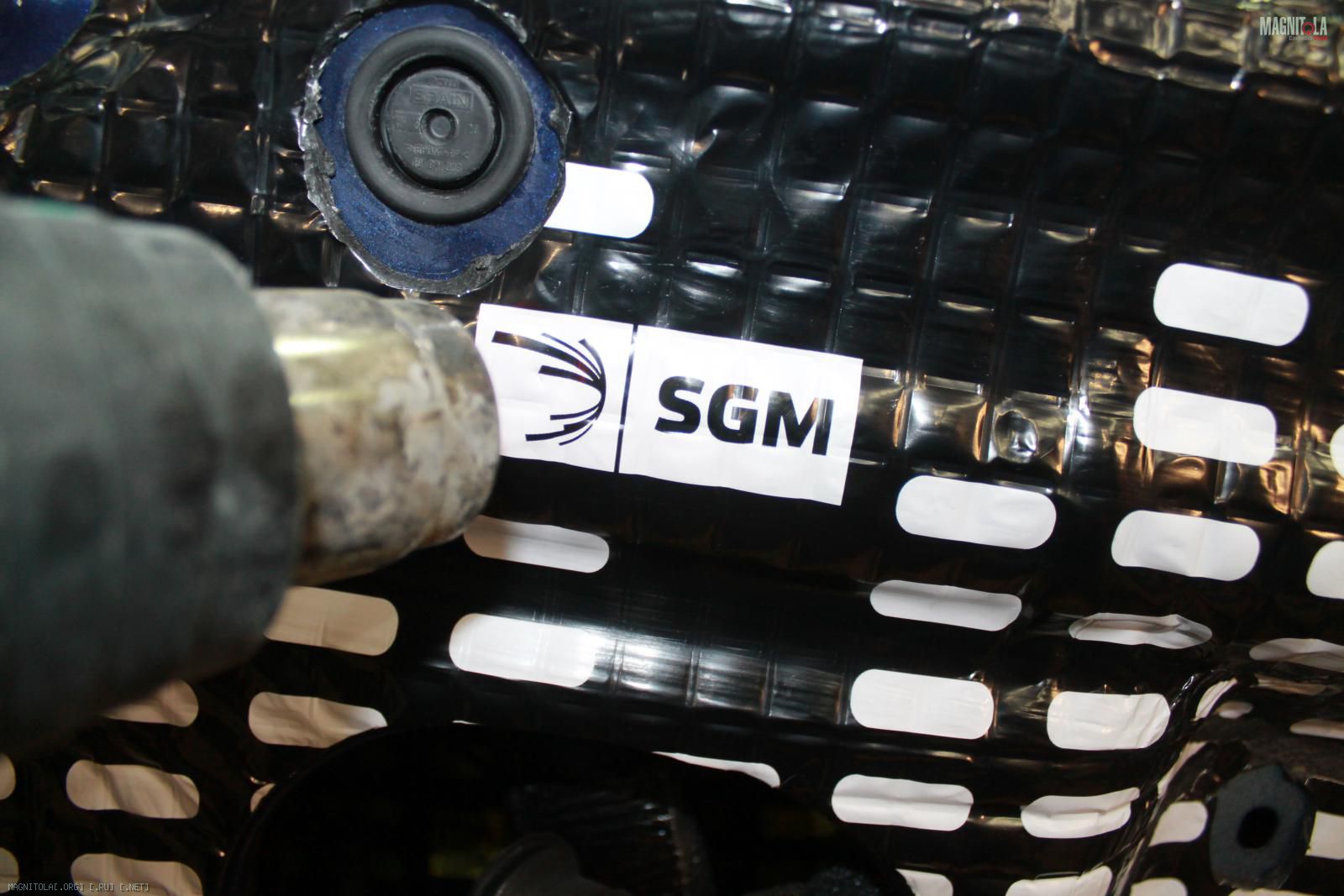

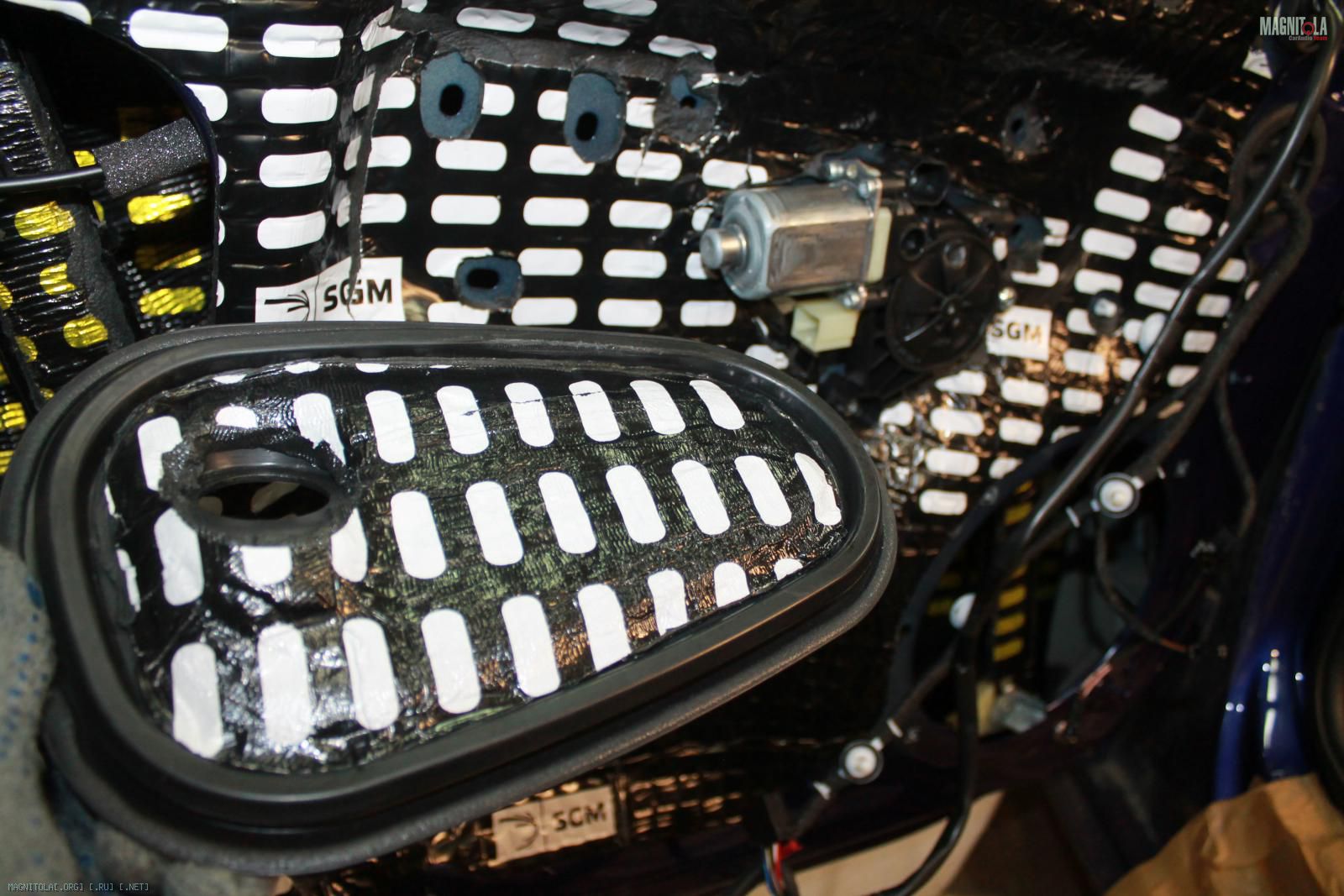

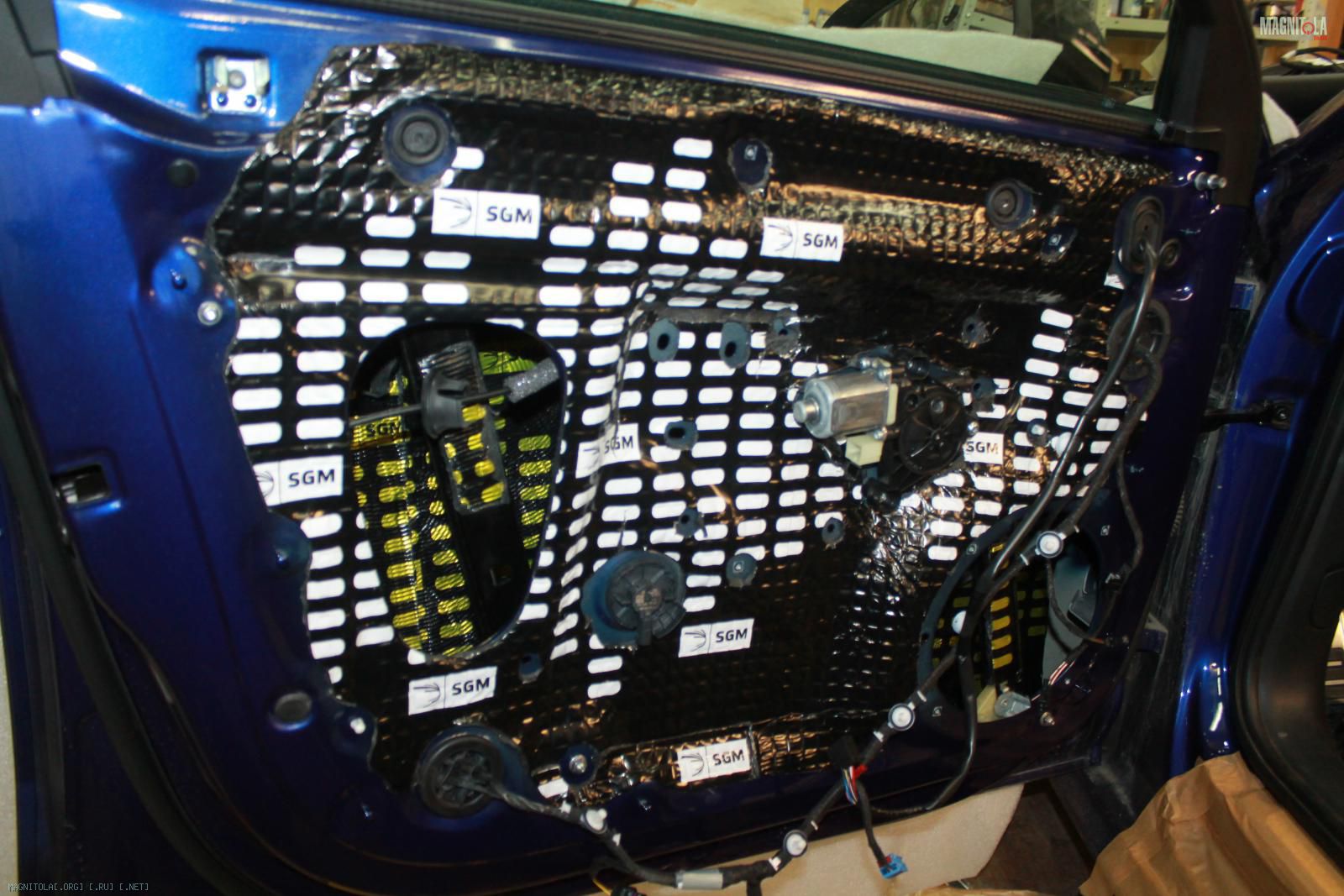

Наносим вибру 4мм, греем, прикатываем...
Цельным листом наносим вибру на лицевой метал, греем, прикатываем.
Пластиковые заглушки вибрим с обратной стороны.
Вложение 1273581Вложение 1273583Вложение 1273585Вложение 1273587Вложение 1273589Вложение 1273591Вложение 1273593Вложение 1273595Вложение 1273597Вложение 1273599

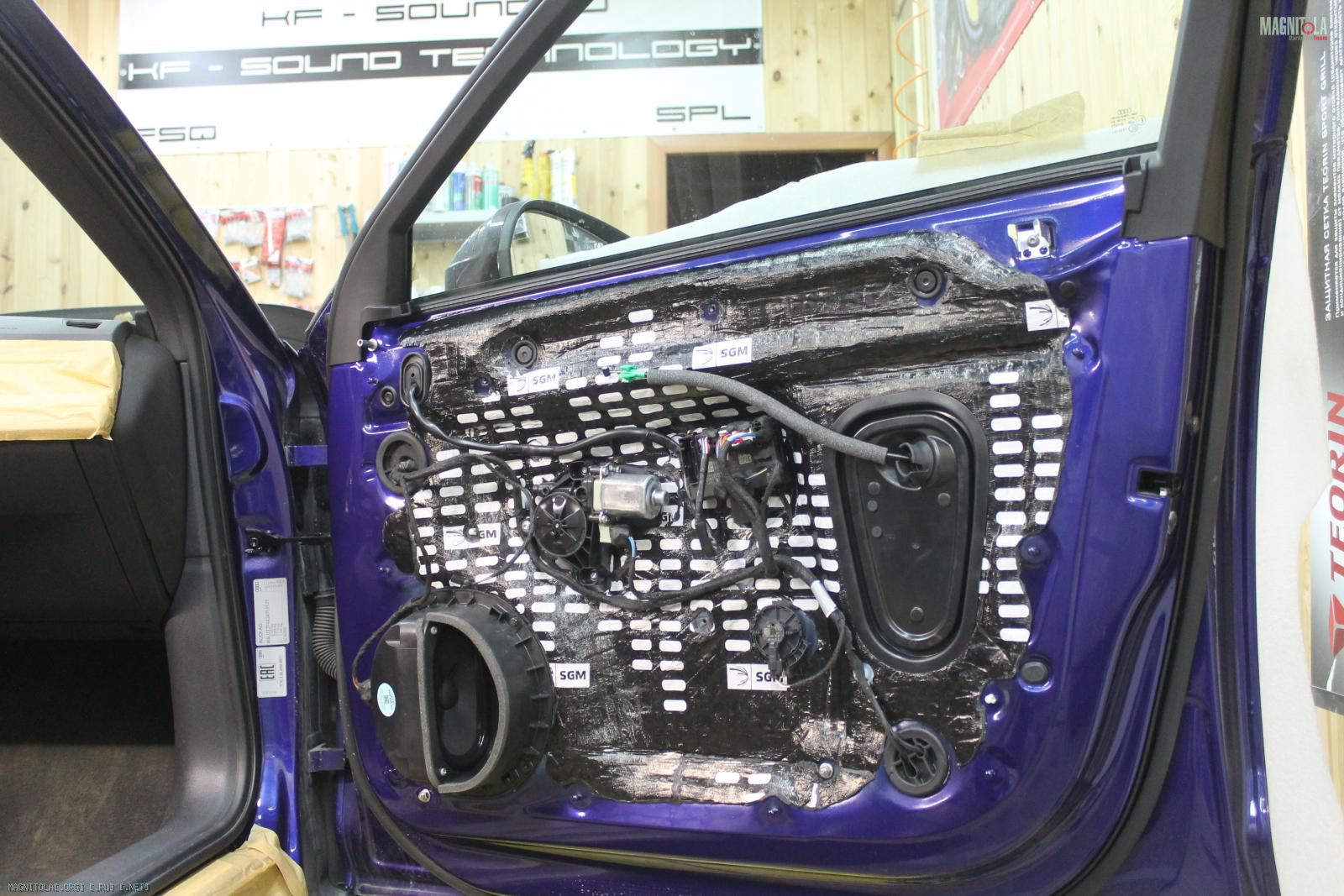

Двери итог...
Вложение 1273601Вложение 1273603Вложение 1273605Вложение 1273607

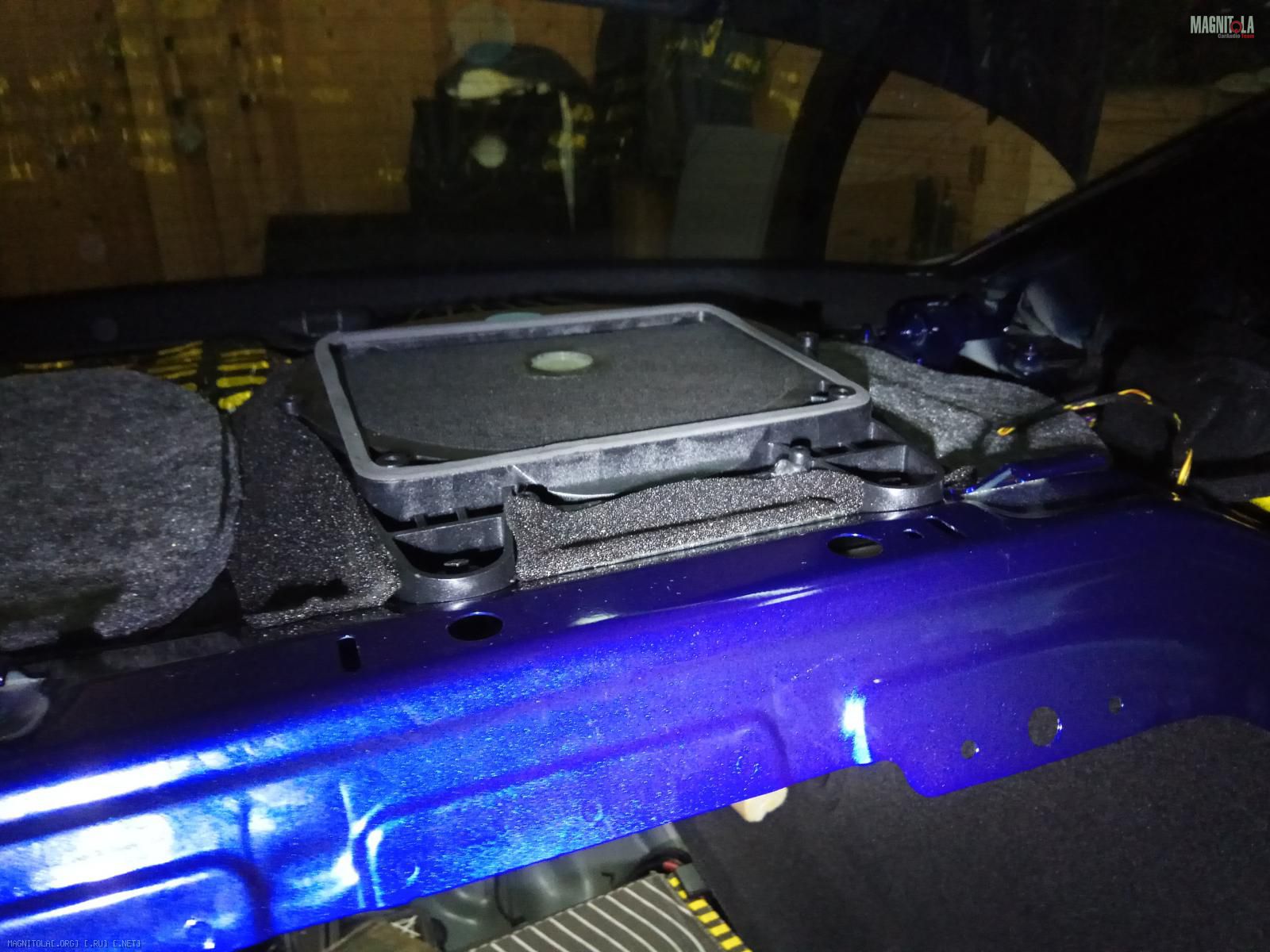

Задняя полка.

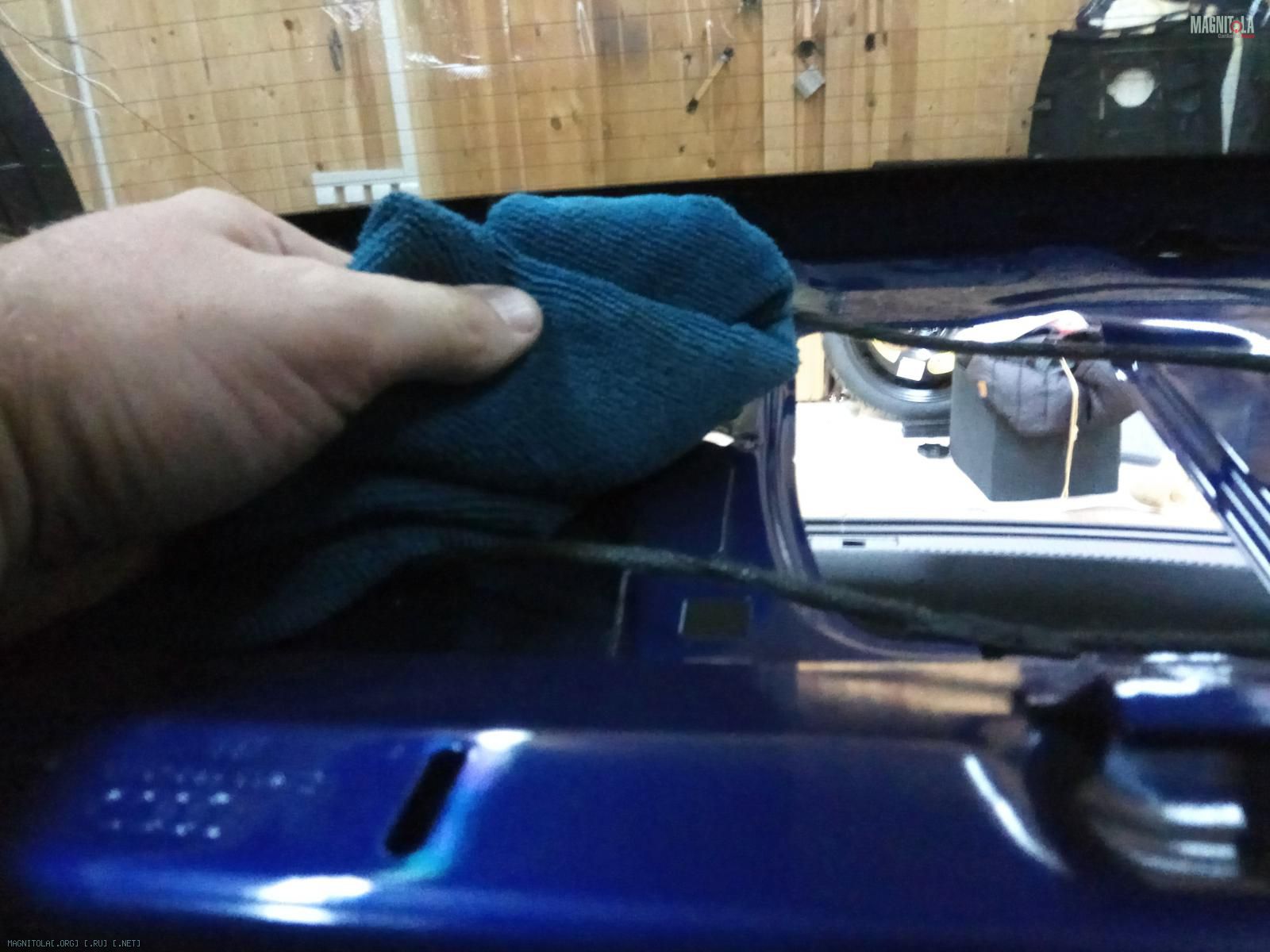

Очищаем, обезжириваем.
Наносим два слоя 4мм вибры с послойной прикаткой.

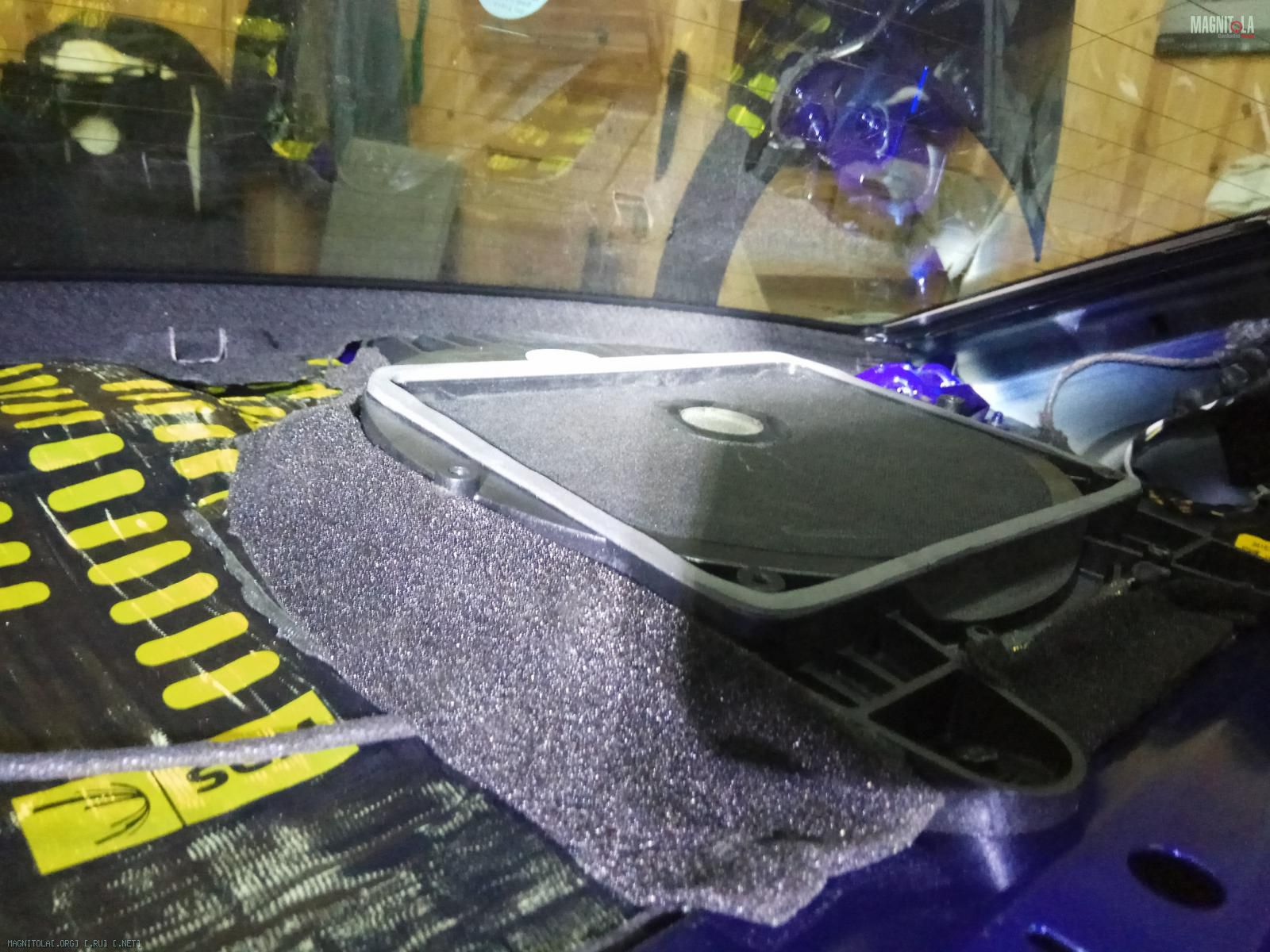

Убираем АКЗ штатного сабвуфера.
На полку наносим слой шумопоглотителя.

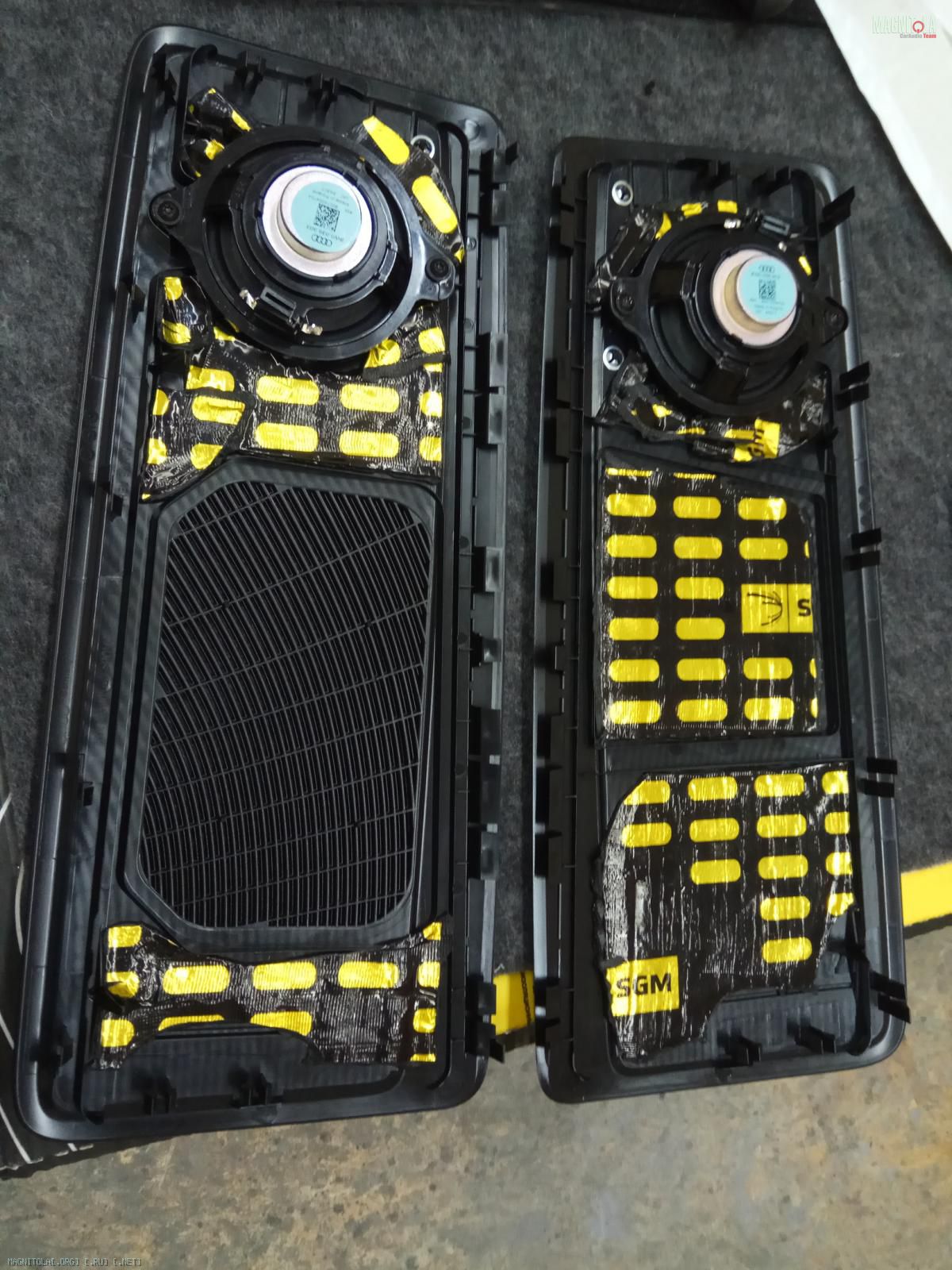

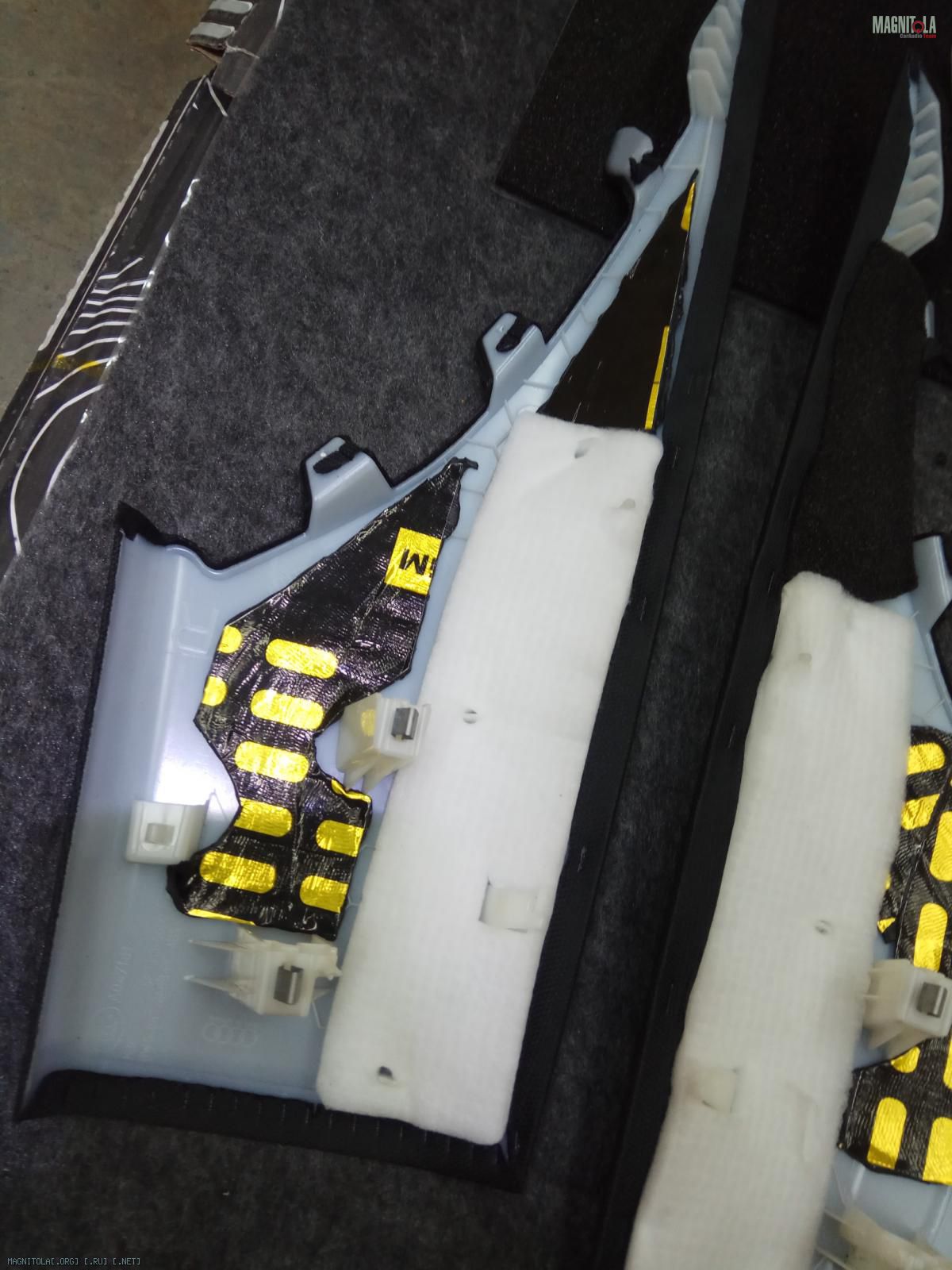

Вибрим боковые накладки и декоративные сетки, затем уплотняем битопластом.

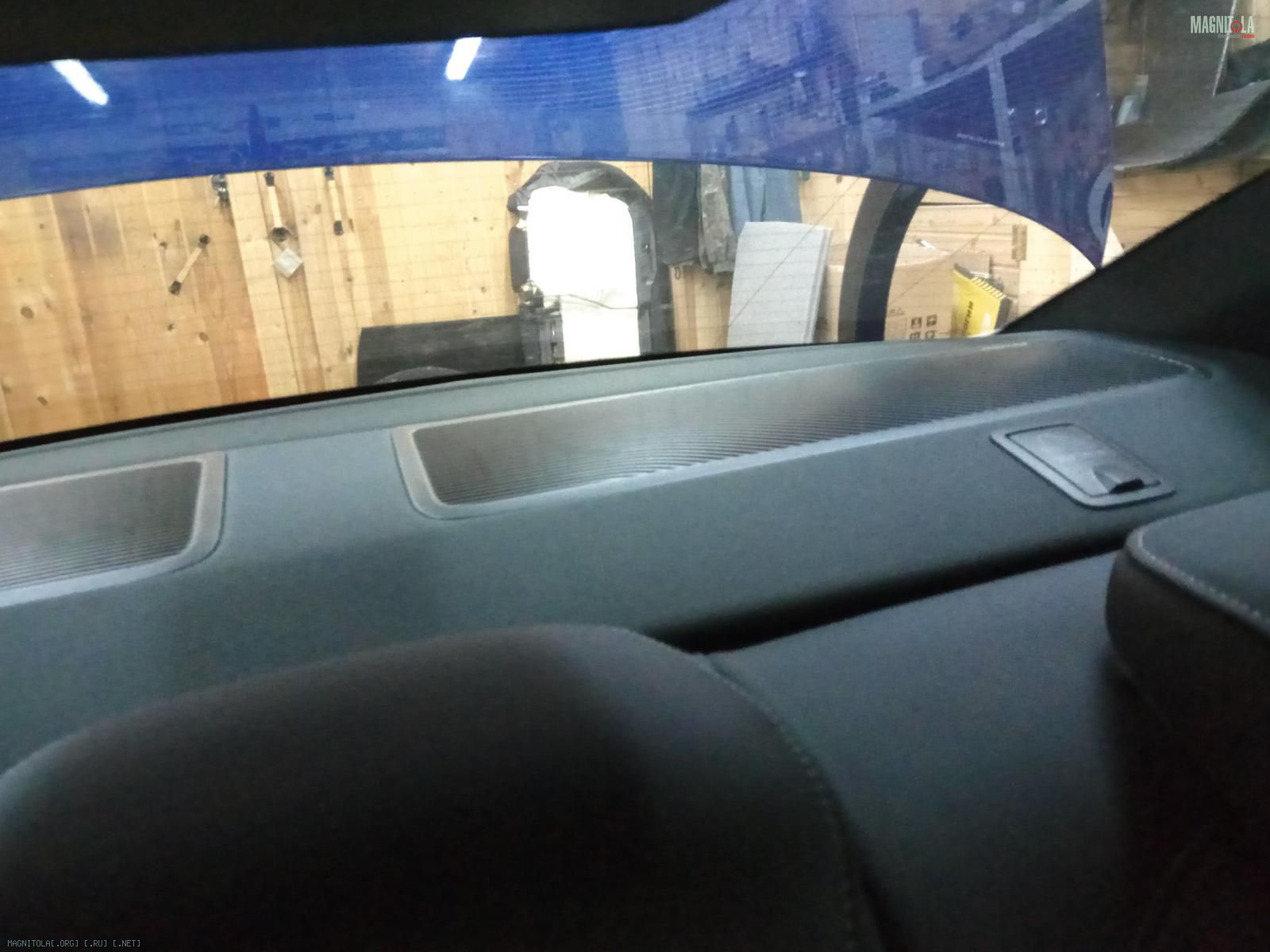

Собираем.
Вложение 1273609Вложение 1273611Вложение 1273613Вложение 1273615Вложение 1273617Вложение 1273619Вложение 1273621Вложение 1273623Вложение 1273625Вложение 1273627Вложение 1273629Вложение 1273631
Audi A4B9 TDI

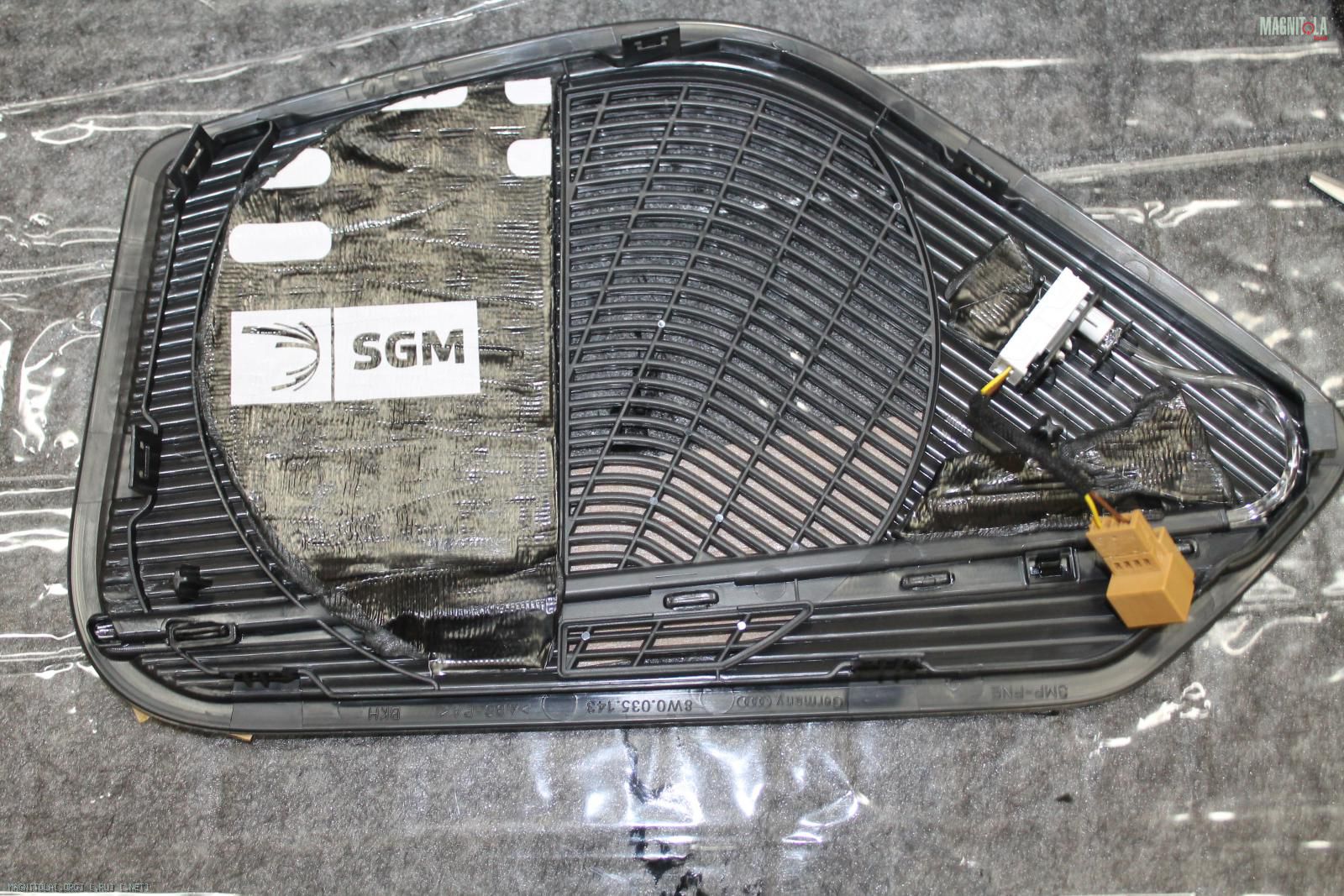

Проклеиваем сетки виброй, битопластом.

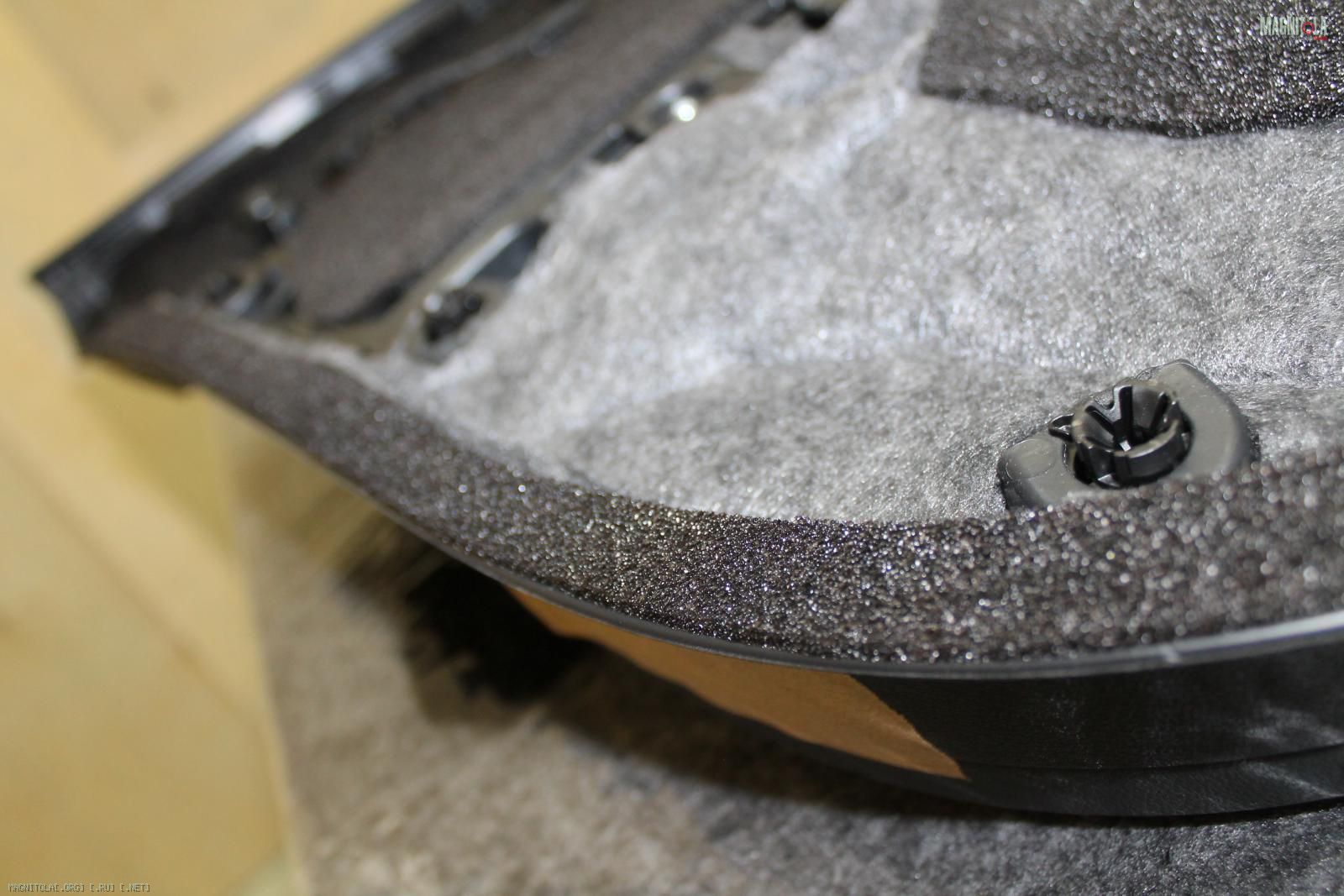

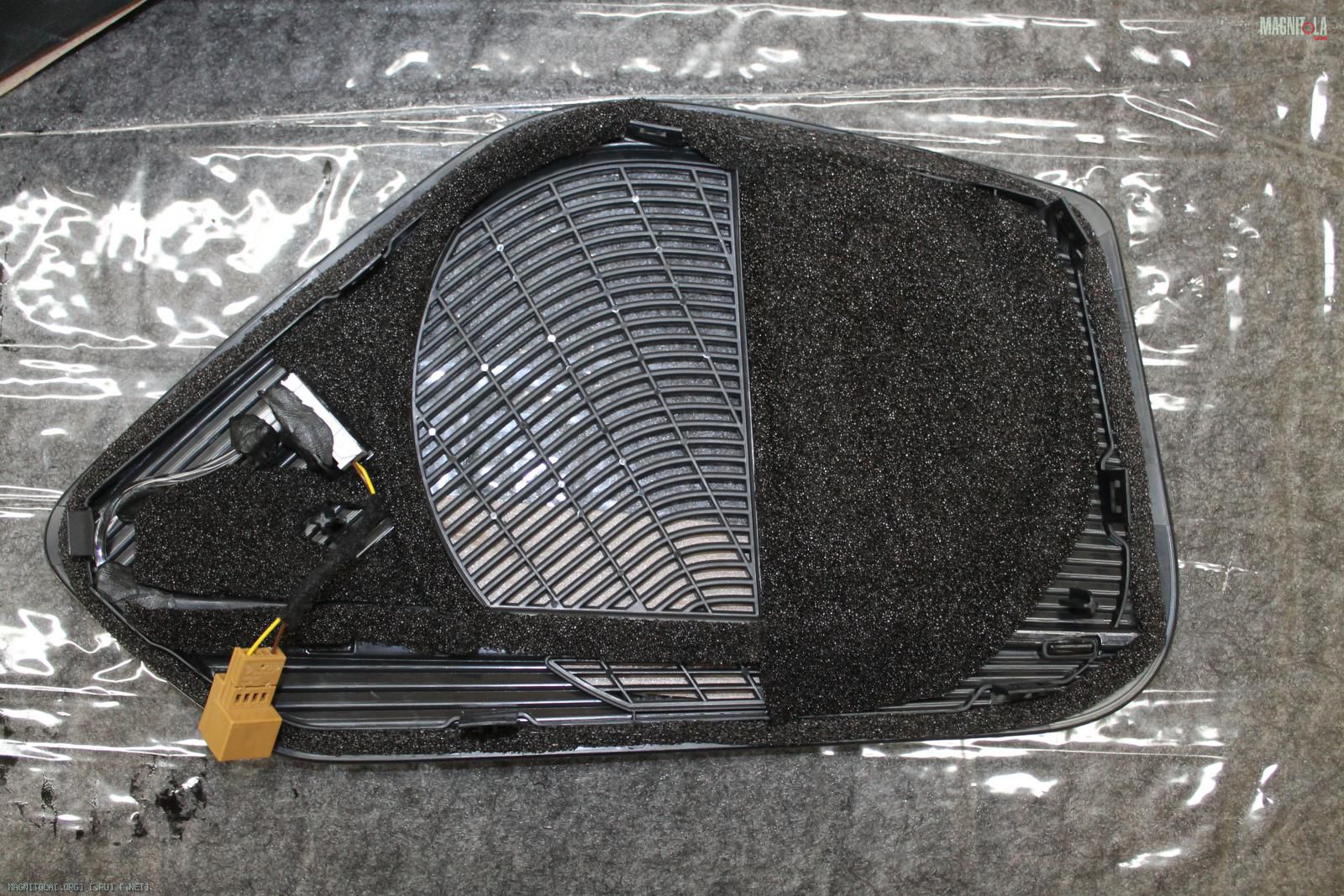

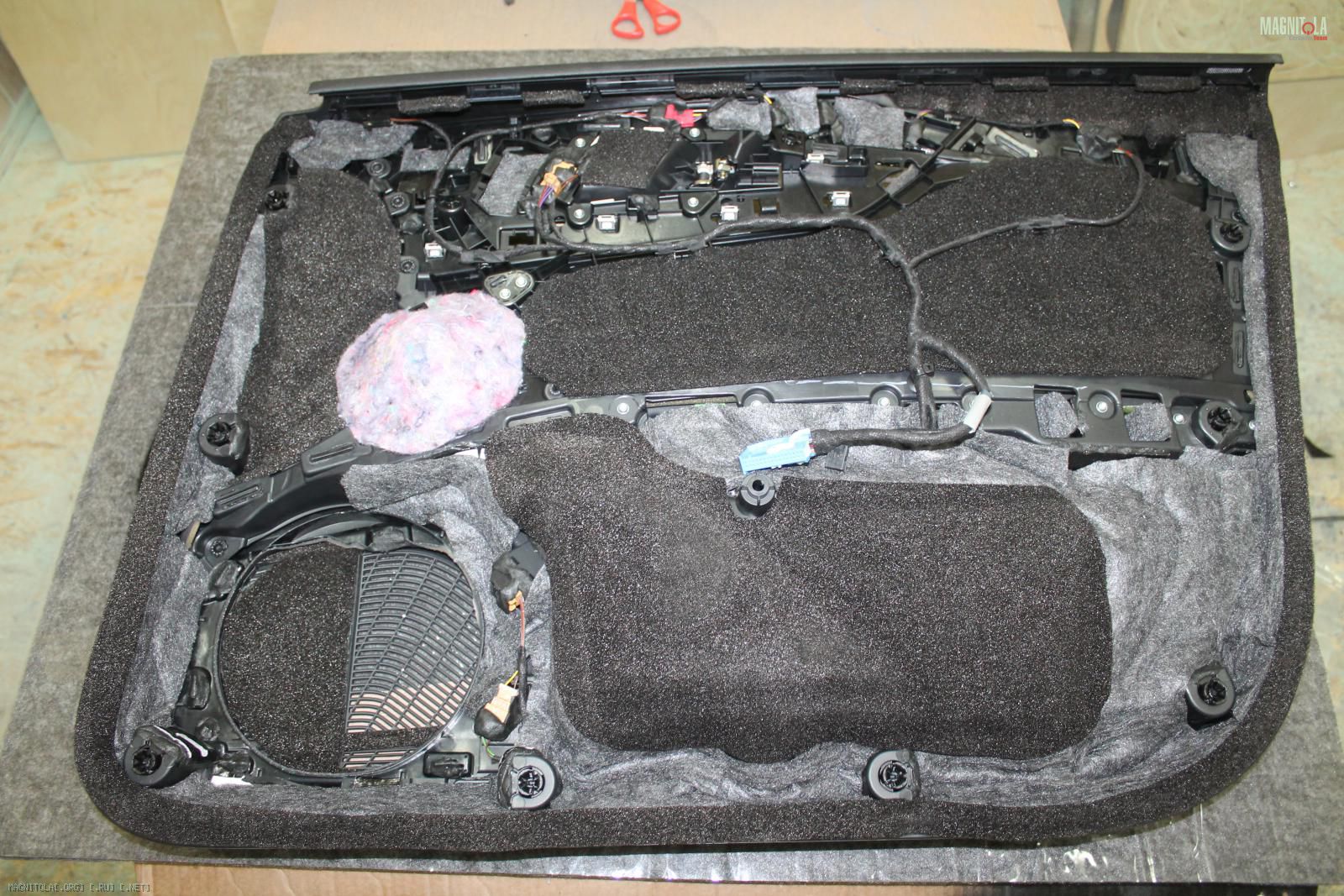

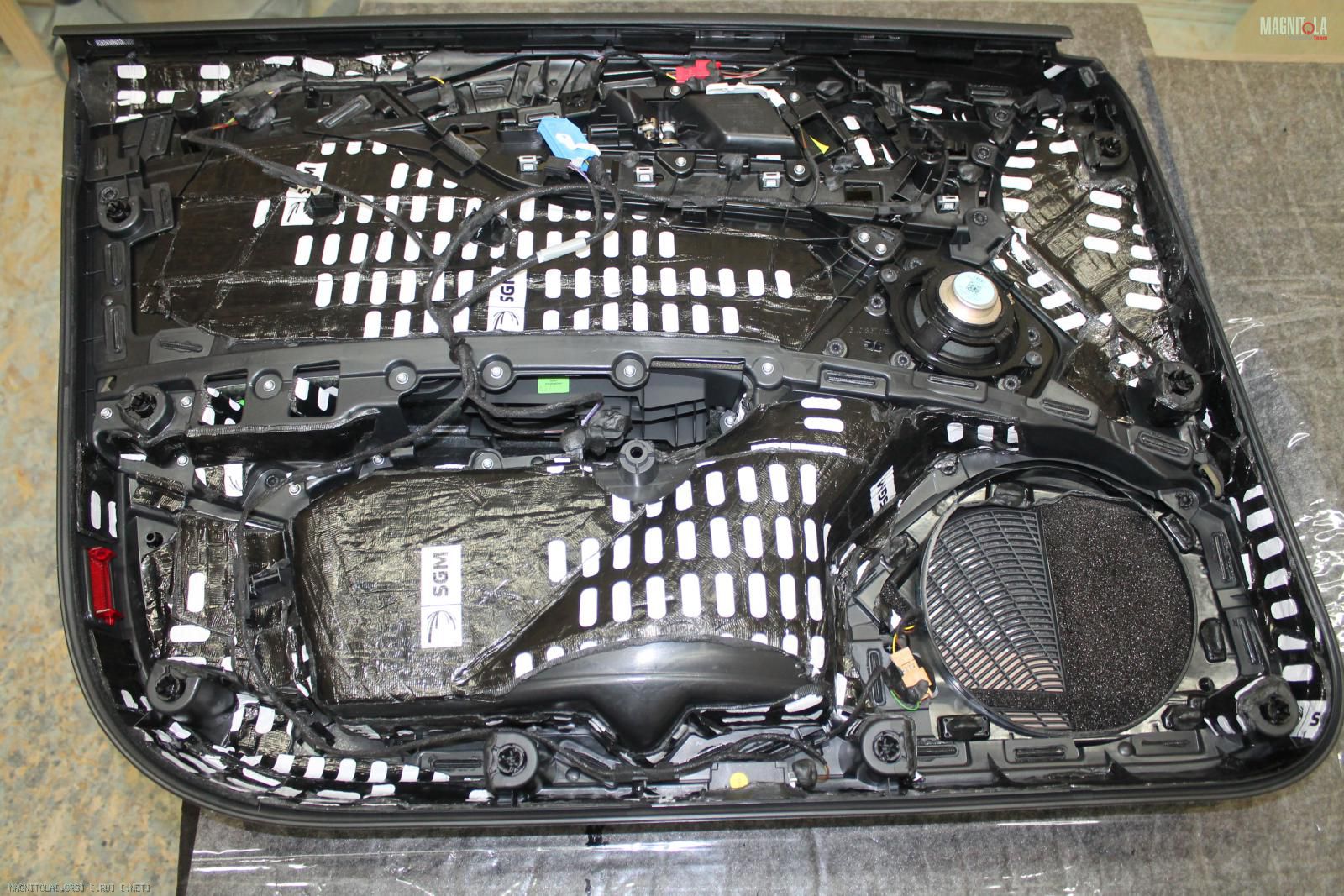

На пластиковые карты наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру карты.
Уплотняем все декоративные элементы двери.

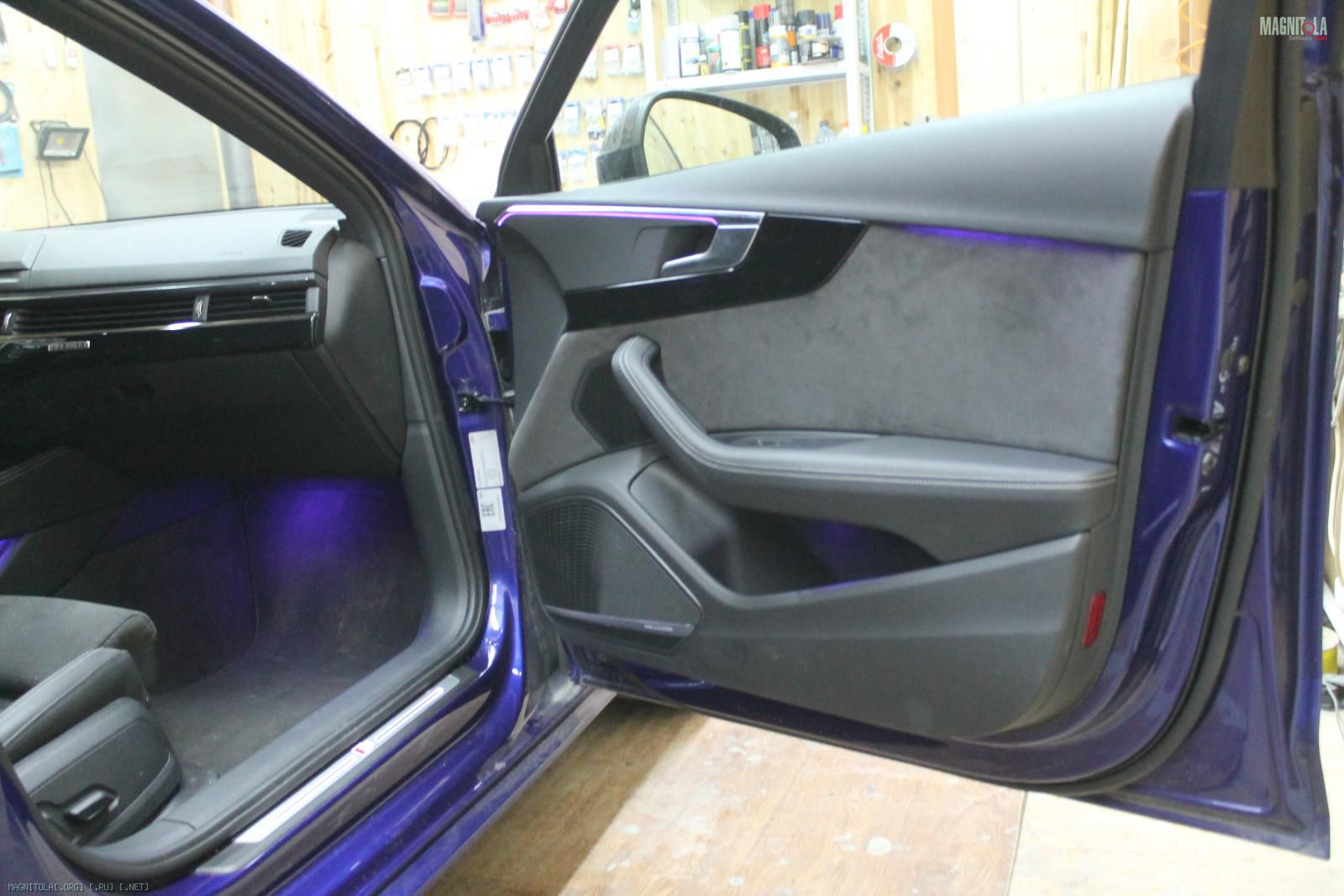

Собираем...
Вложение 1273729Вложение 1273731Вложение 1273733Вложение 1273735Вложение 1273737Вложение 1273739Вложение 1273741Вложение 1273743Вложение 1273745Вложение 1273747Вложение 1273749Вложение 1273751

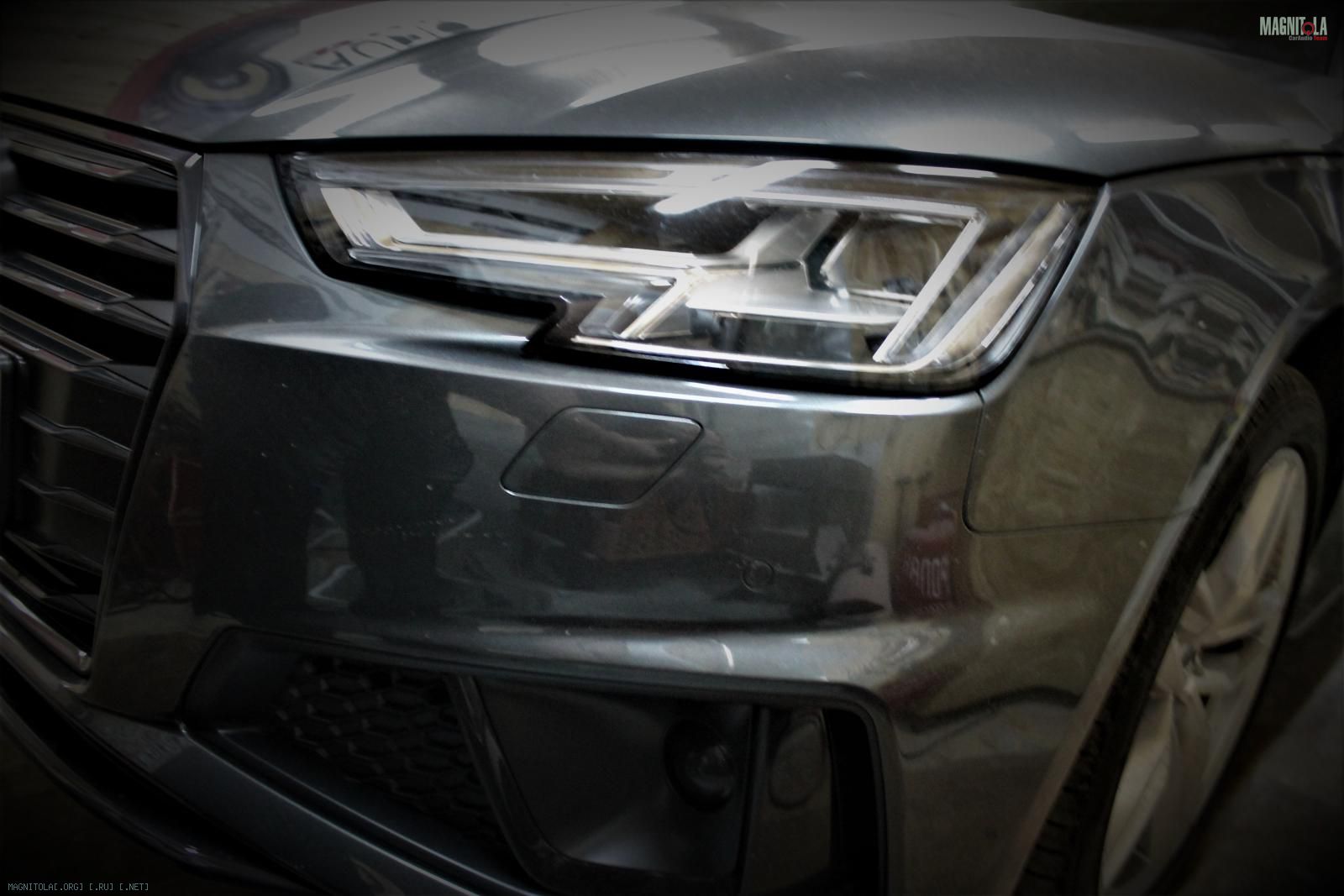

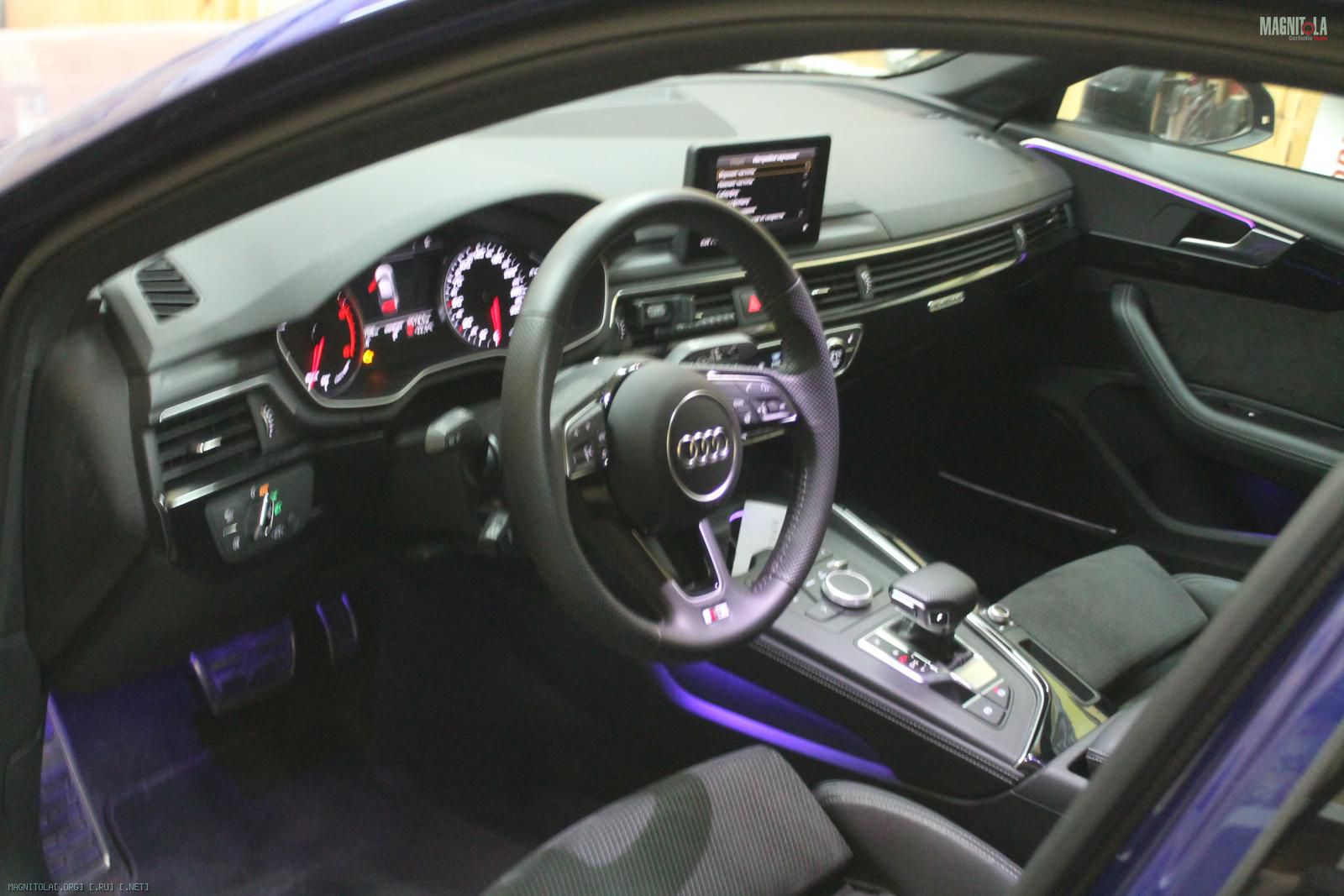

В KF-Sound Technology приехала Audi A4 B9 45
Вложение 1273753Вложение 1273755Вложение 1273757

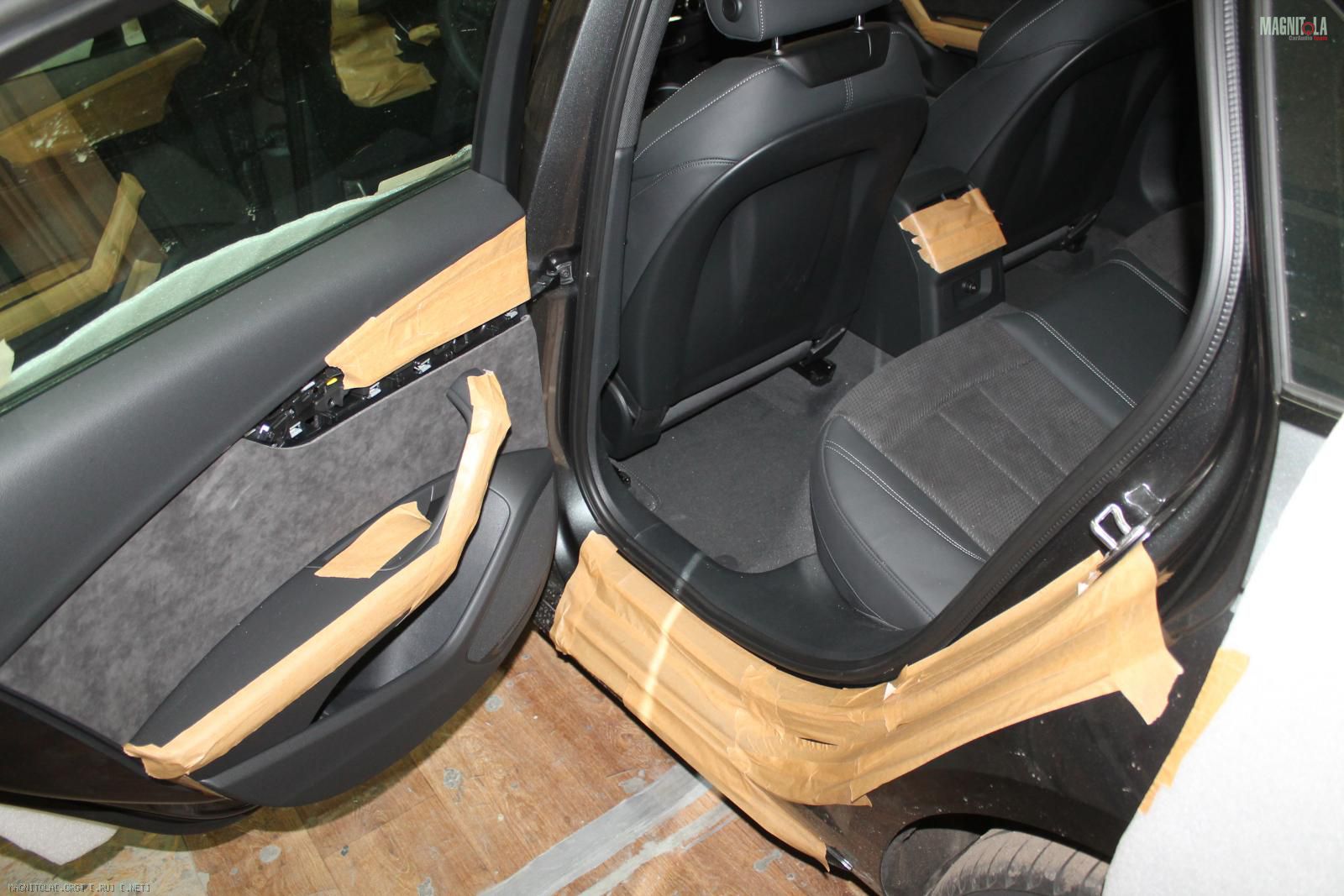

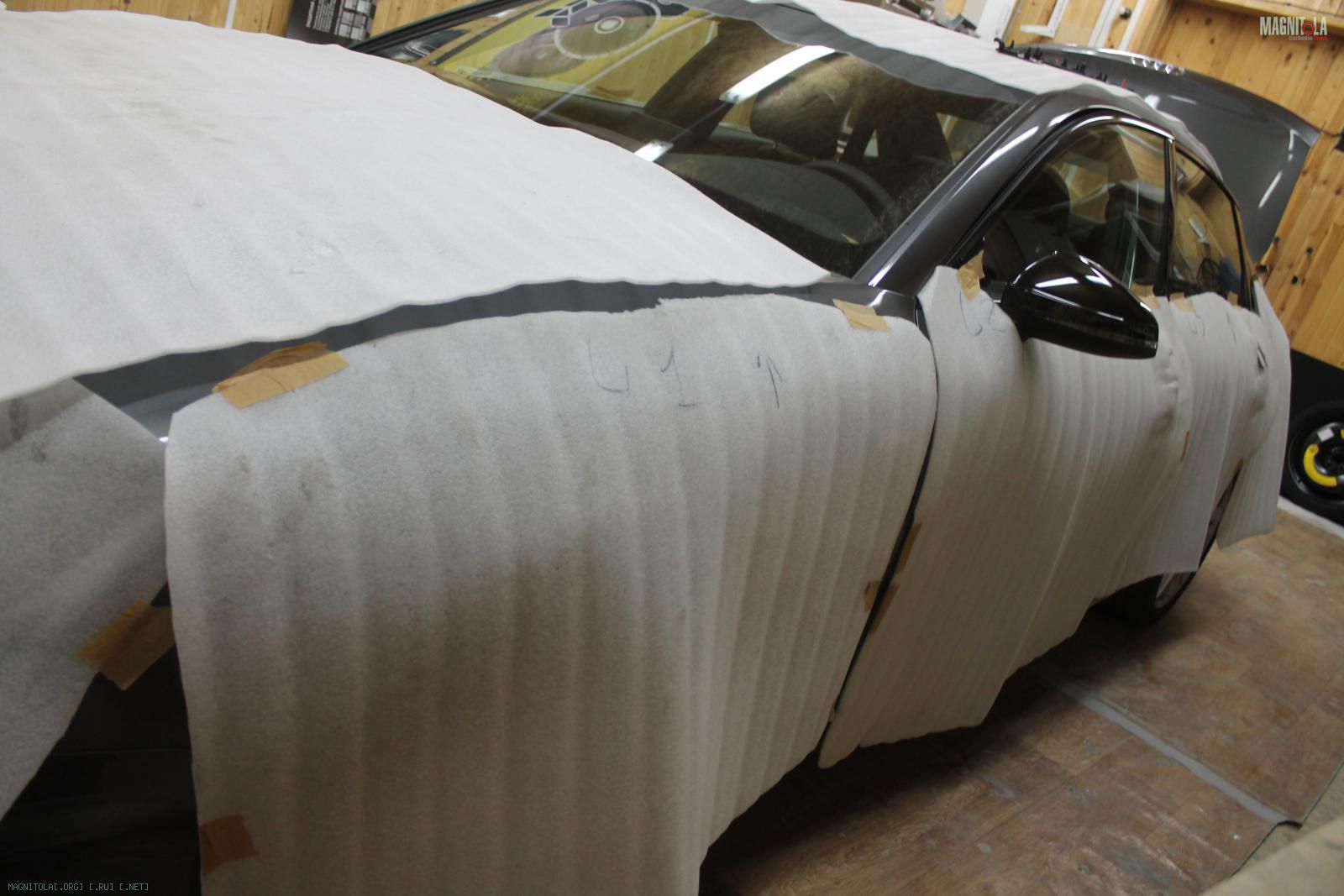

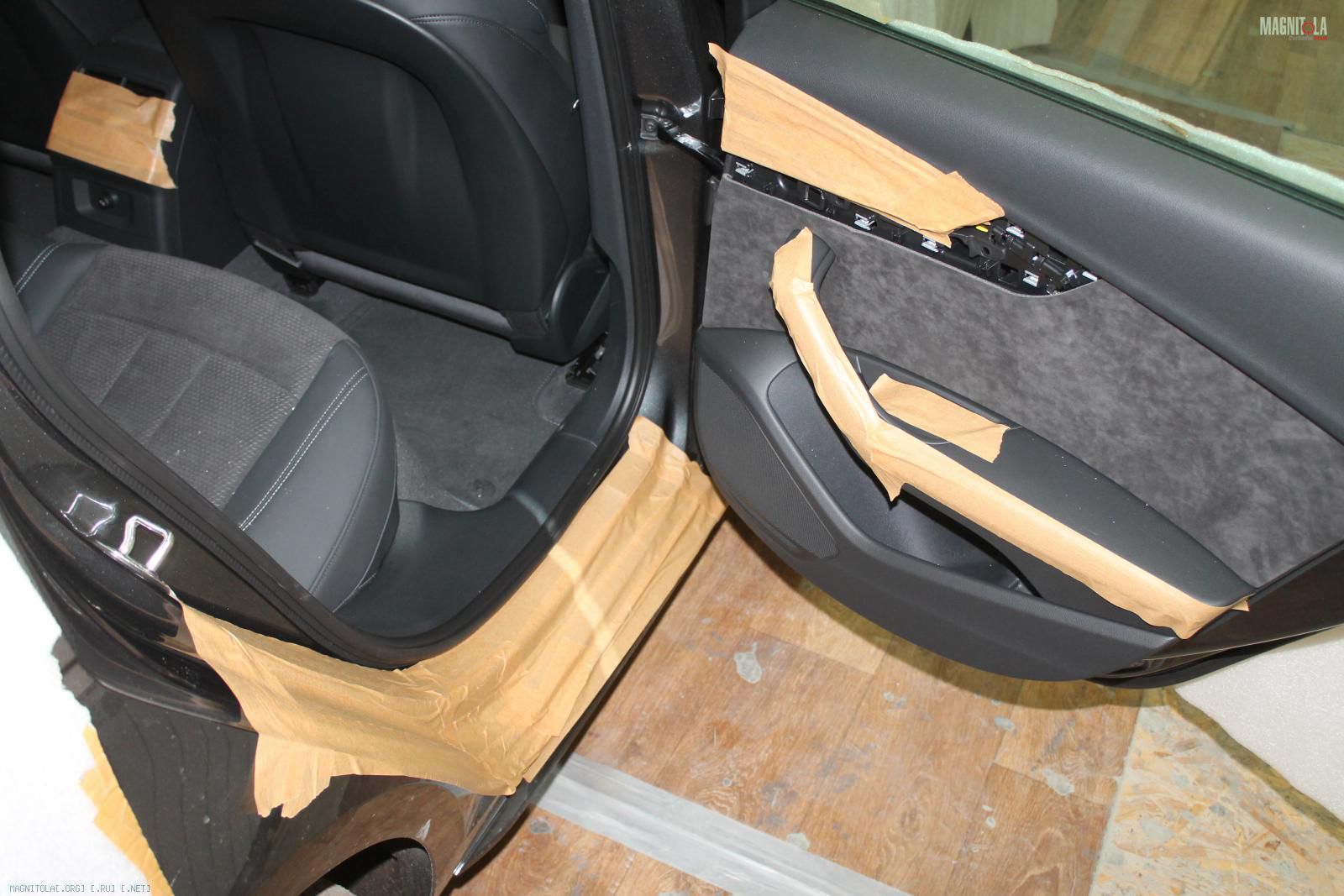

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".

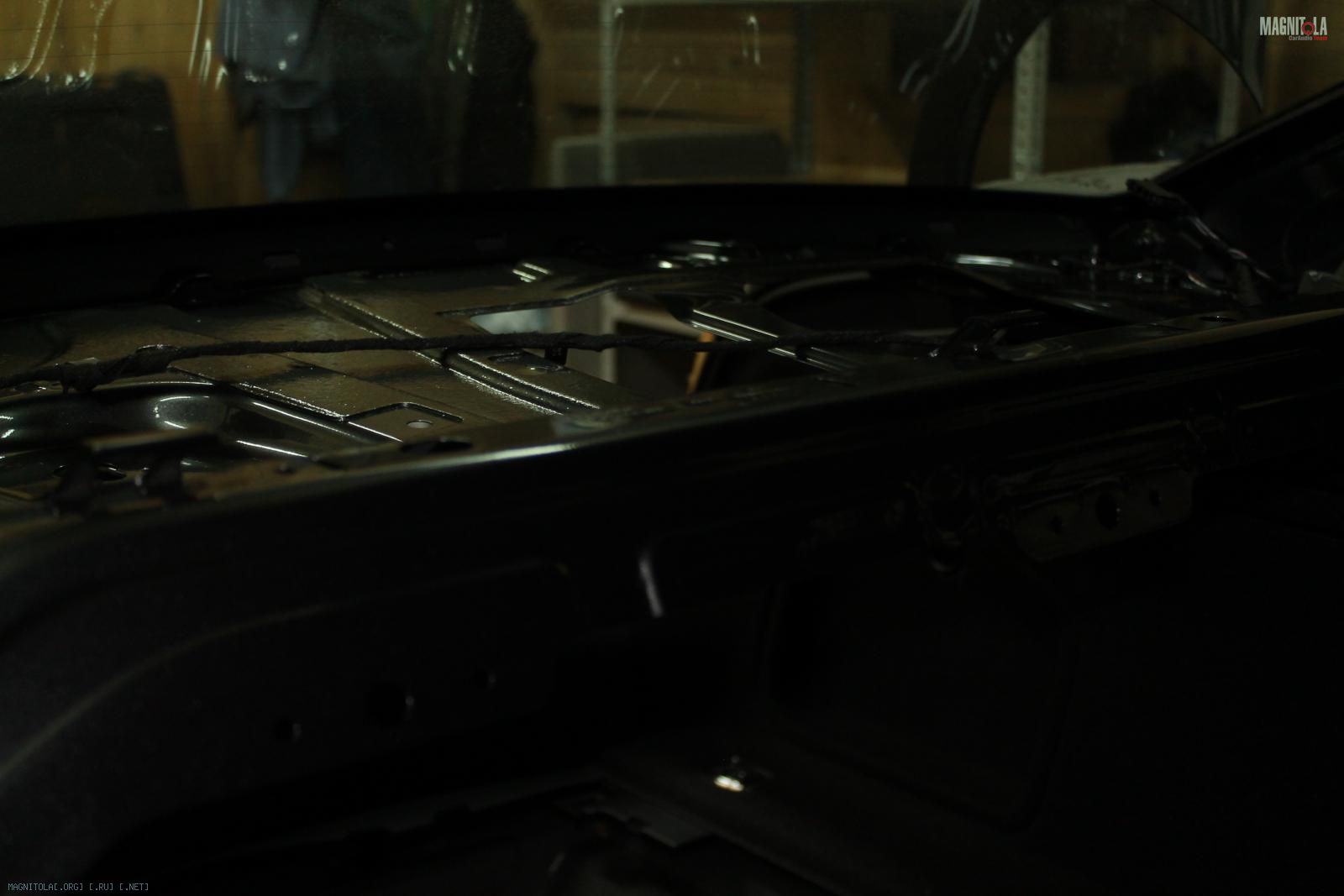

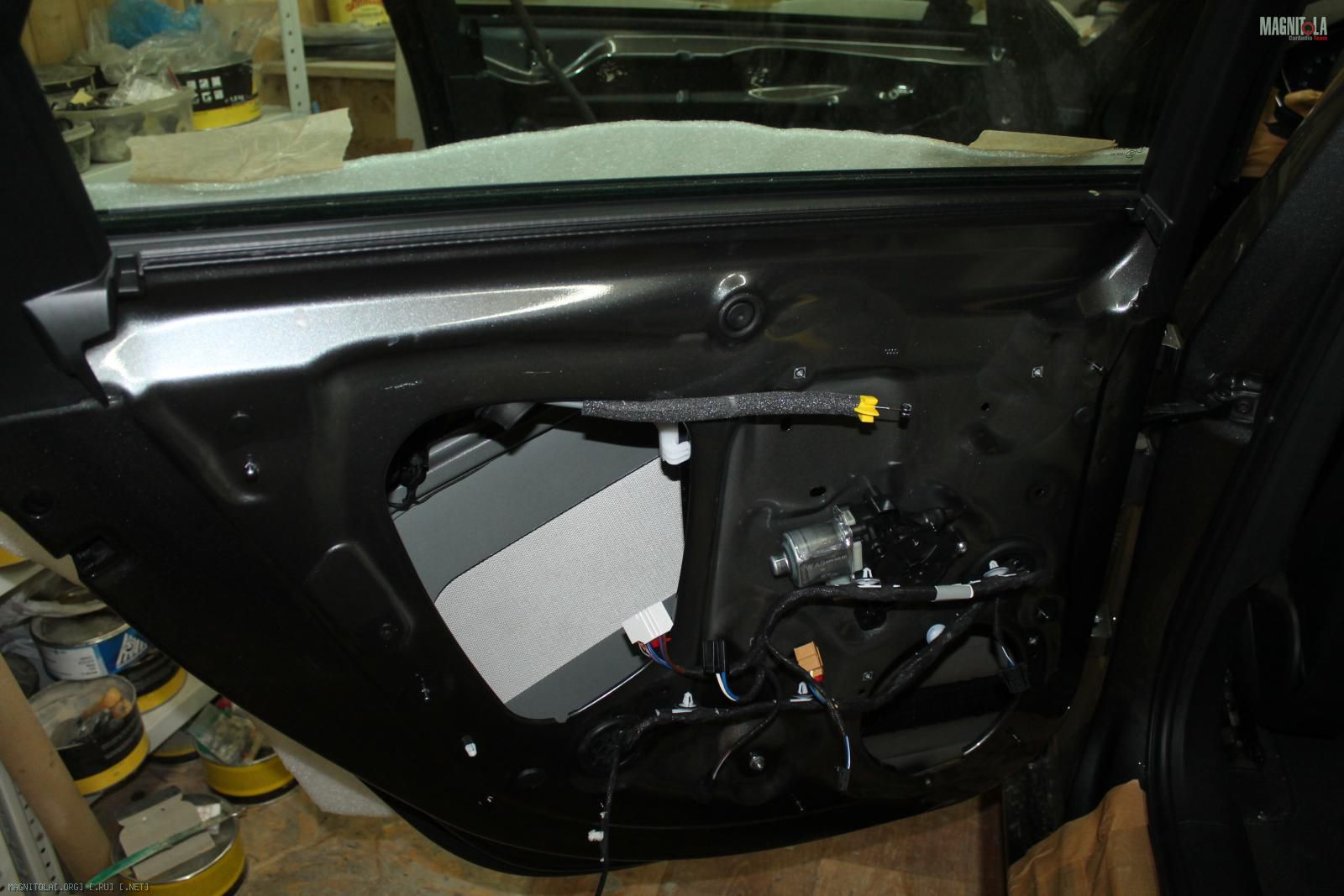

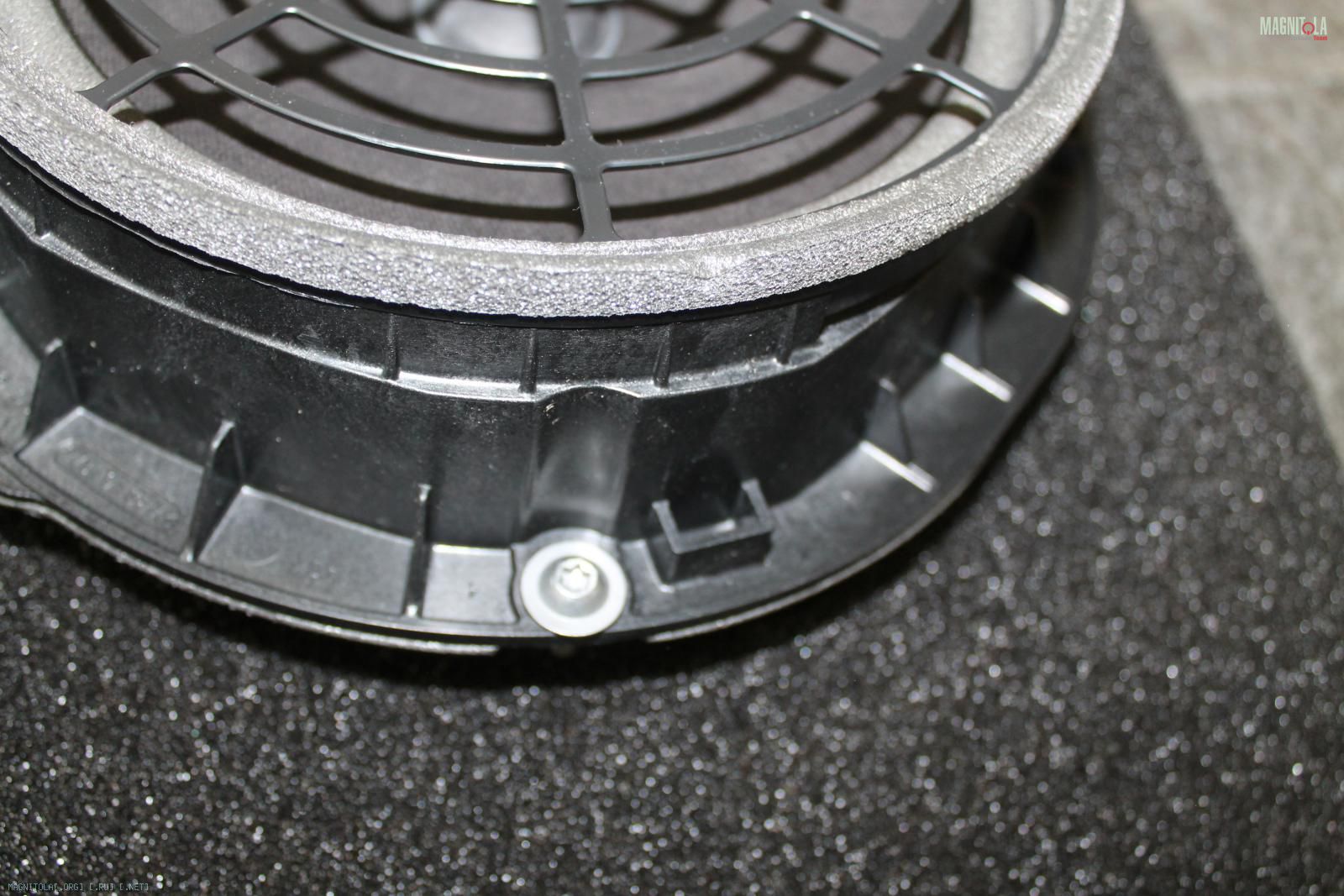

Разбираем салон, в рестайлинге 2019 без изменений, только болты под мидбас, стали музыкальные, под торкс.
Вложение 1273759Вложение 1273761Вложение 1273763Вложение 1273765Вложение 1273767Вложение 1273769Вложение 1273771Вложение 1273773Вложение 1273775Вложение 1273777Вложение 1273779Вложение 1273781Вложение 1273783

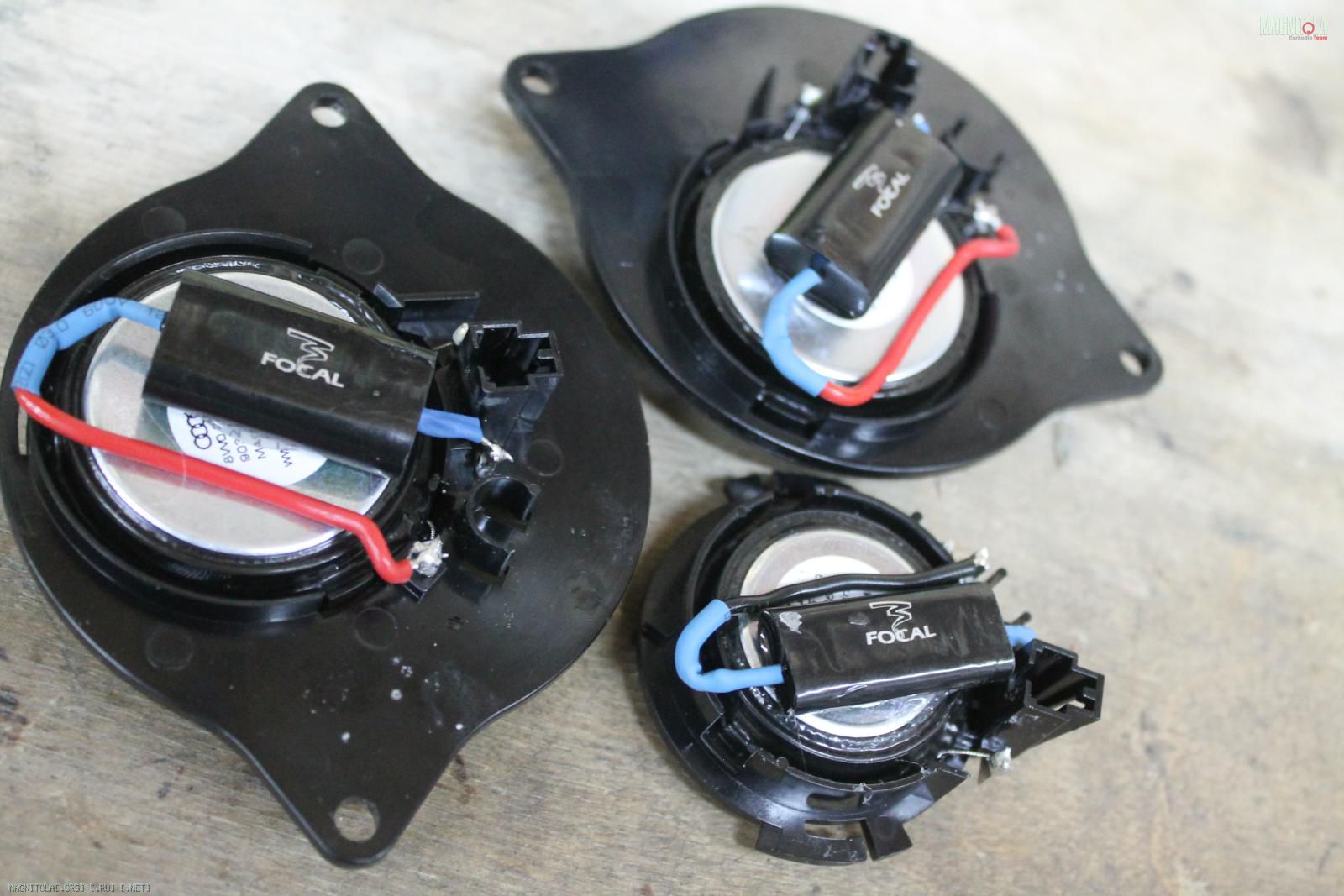

На ВЧ меняем электролиты на пленочные конденсаторы.
Изготавливаем волноотвод для глубоко посаженных ВЧ.

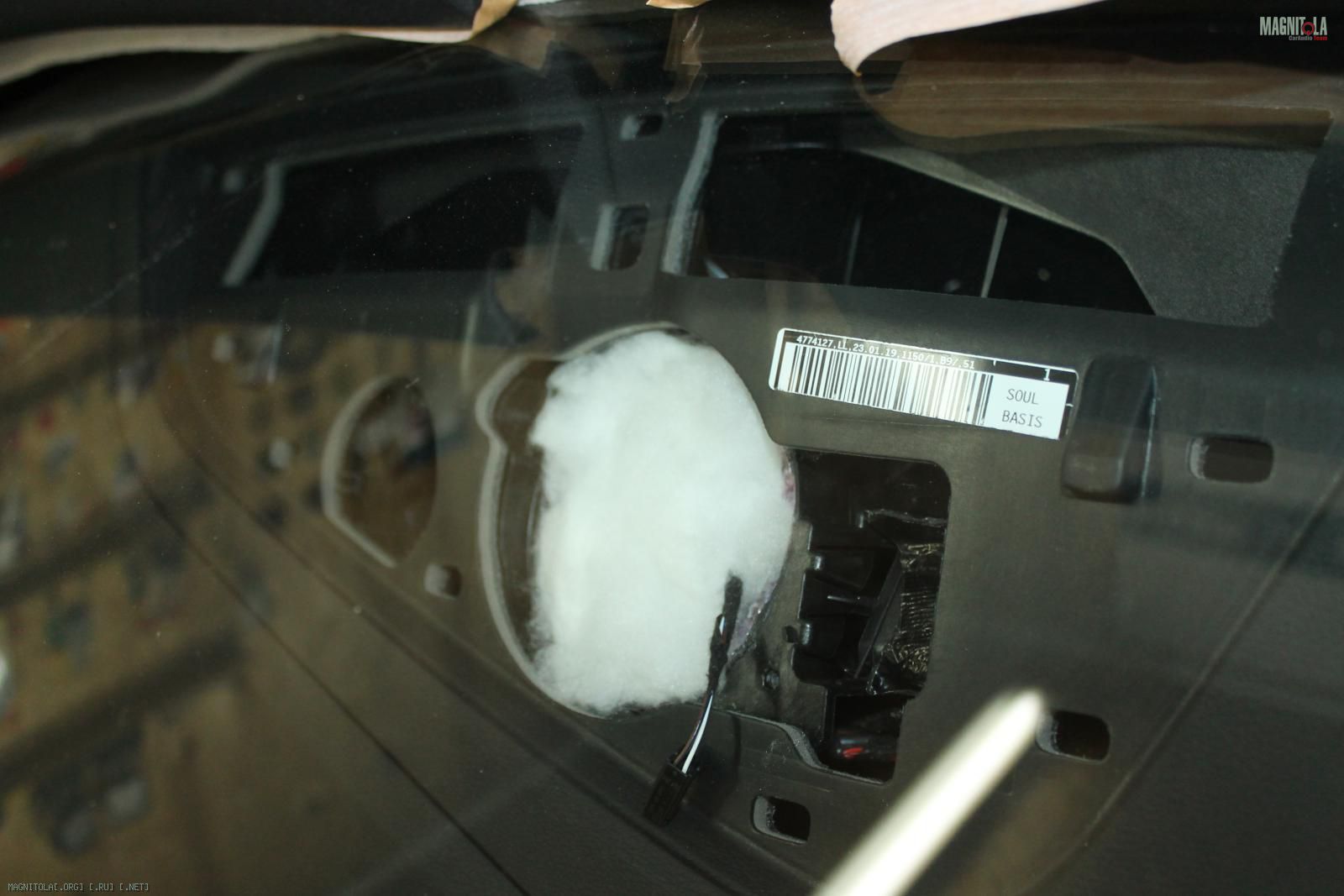

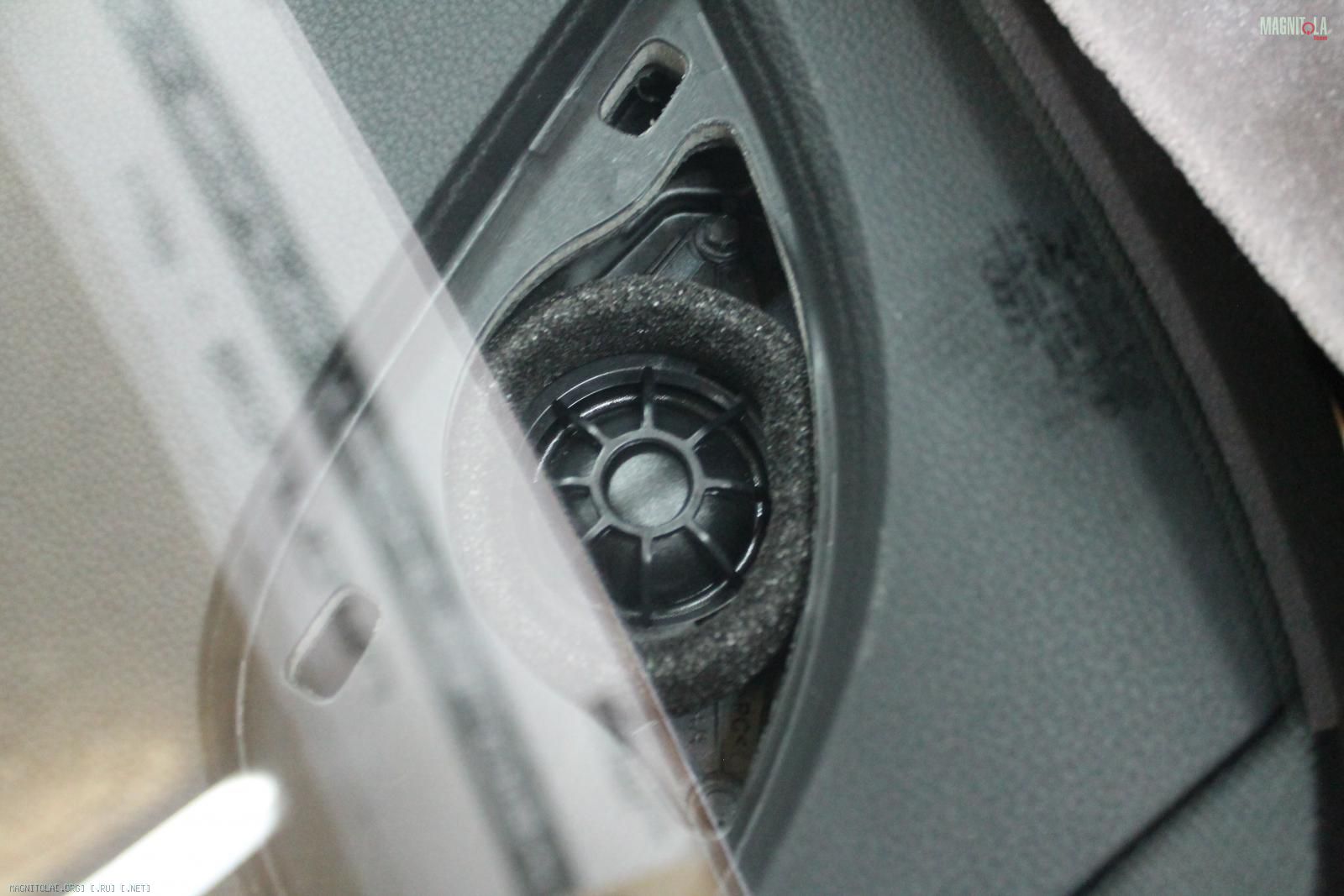

Вибрим место под центральный канал, акустически демпфируем.
Проклеиваем уплотняем сетки.
С мидбасов убираем паучковую, звенящую сетку.
Вибрим пластиковые корзины мидбасов.
Проклеиваем подвесы спец жидкостью.
Вложение 1273785Вложение 1273787Вложение 1273789Вложение 1273791Вложение 1273793Вложение 1273795Вложение 1273797Вложение 1273799Вложение 1273801Вложение 1273803Вложение 1273805
Audi A4 B9 45

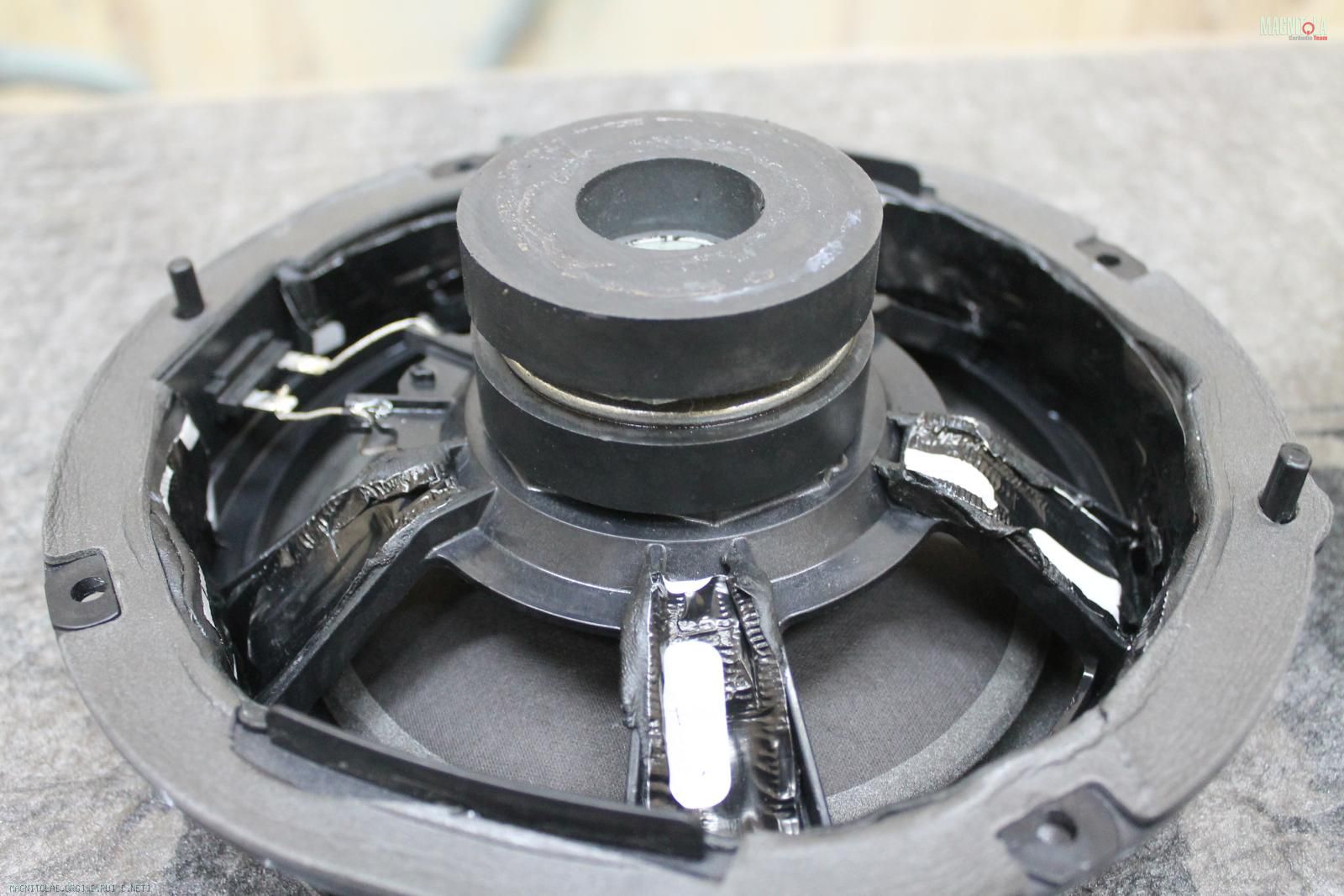

На фронтальные мидбасы 8," которые не играют выше 1кгц, устанавливаем конусный колпак 60мм, позволяющий расширить СЧ диапазон.
Затем пропитываем диффузоры упрочняющим составом делающий диффузор в 2.5-3 раза жестче, что минимизирует искажения на басах и расширяют нижнюю границу НЧ.

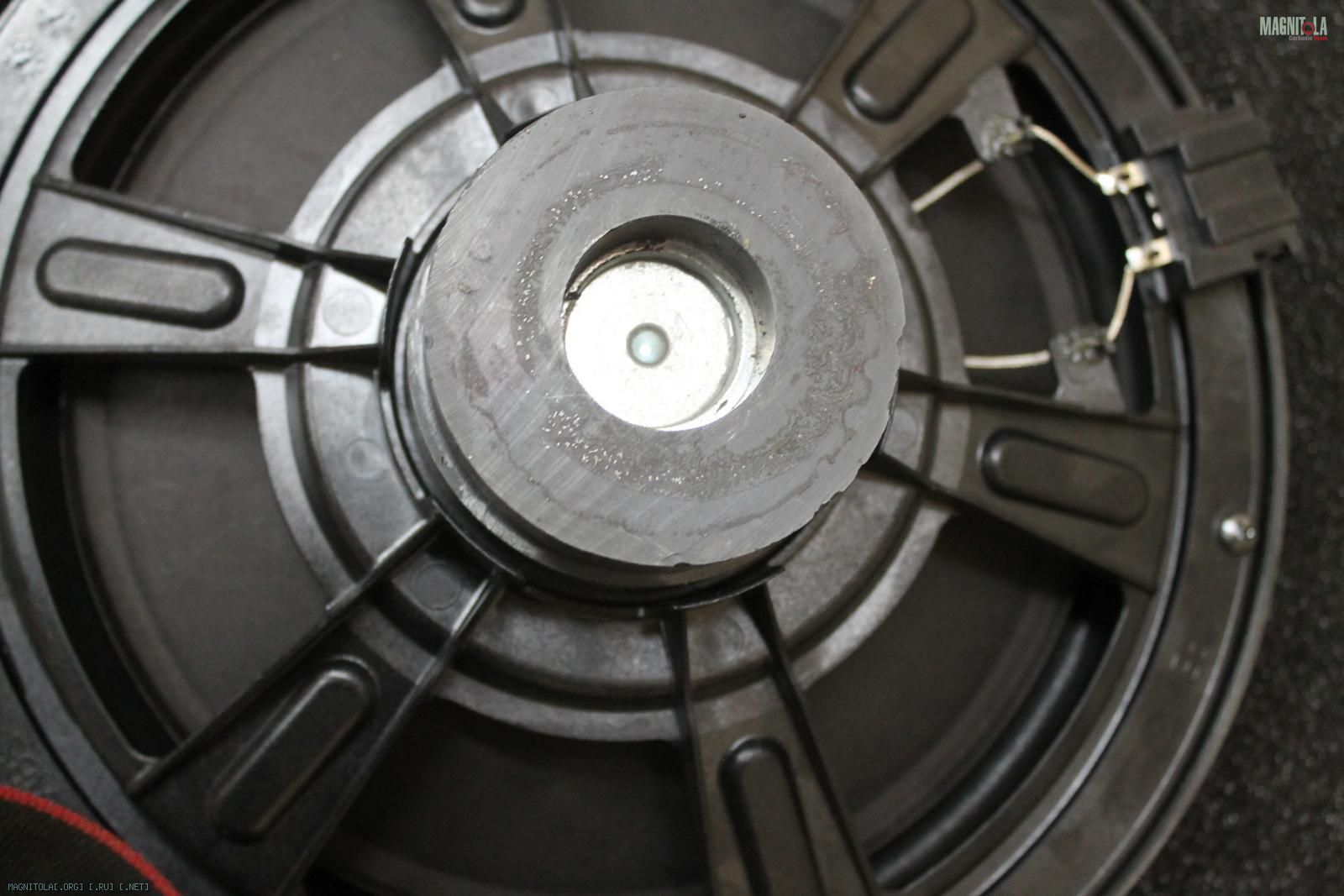

Добавочным магнитом увеличиваем чувствительность и при этом понижаем через чур высокую добротность(1-1,2), до значений 0,8-0,85.
Вложение 1273889Вложение 1273891Вложение 1273893Вложение 1273895Вложение 1273897Вложение 1273899Вложение 1273901

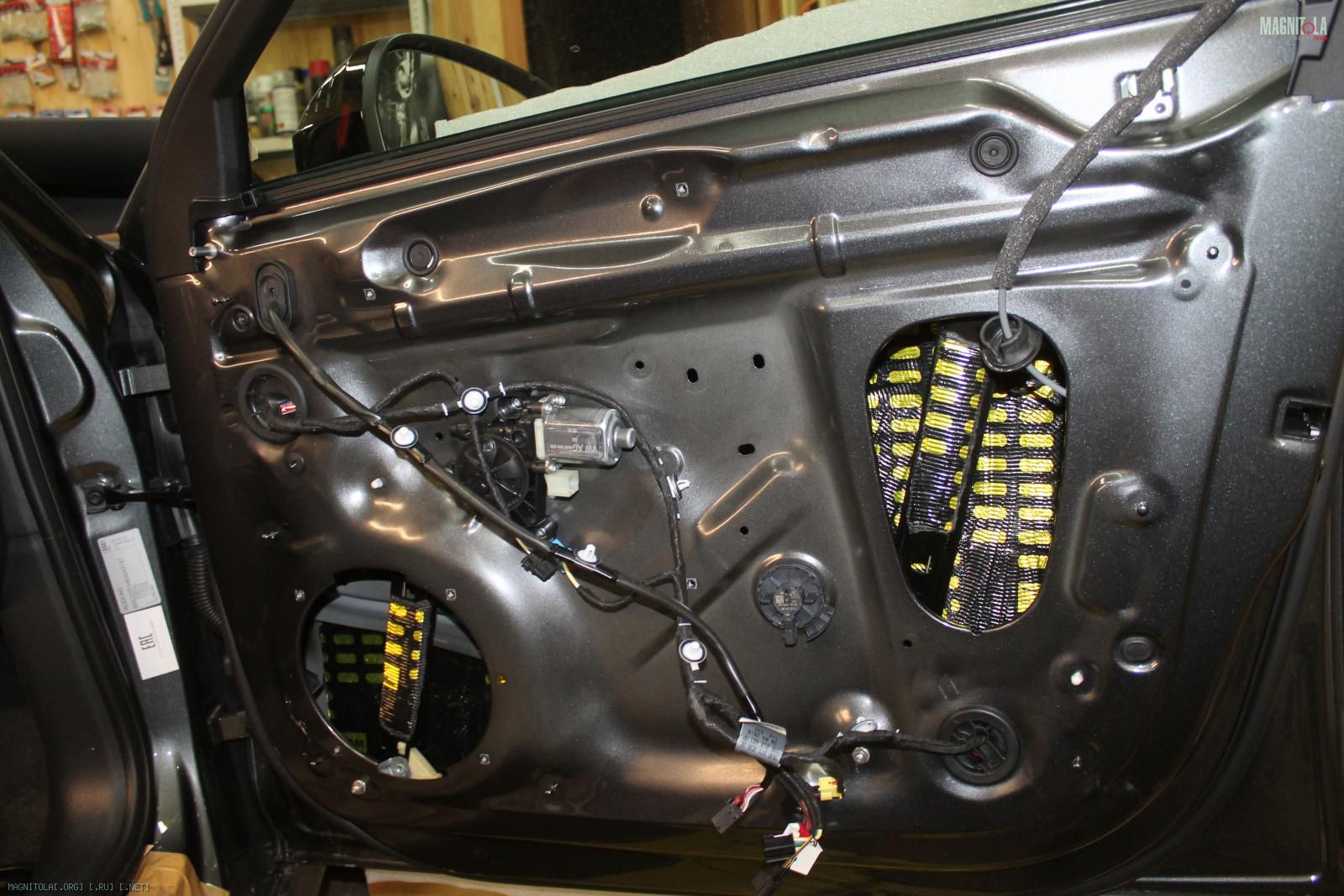

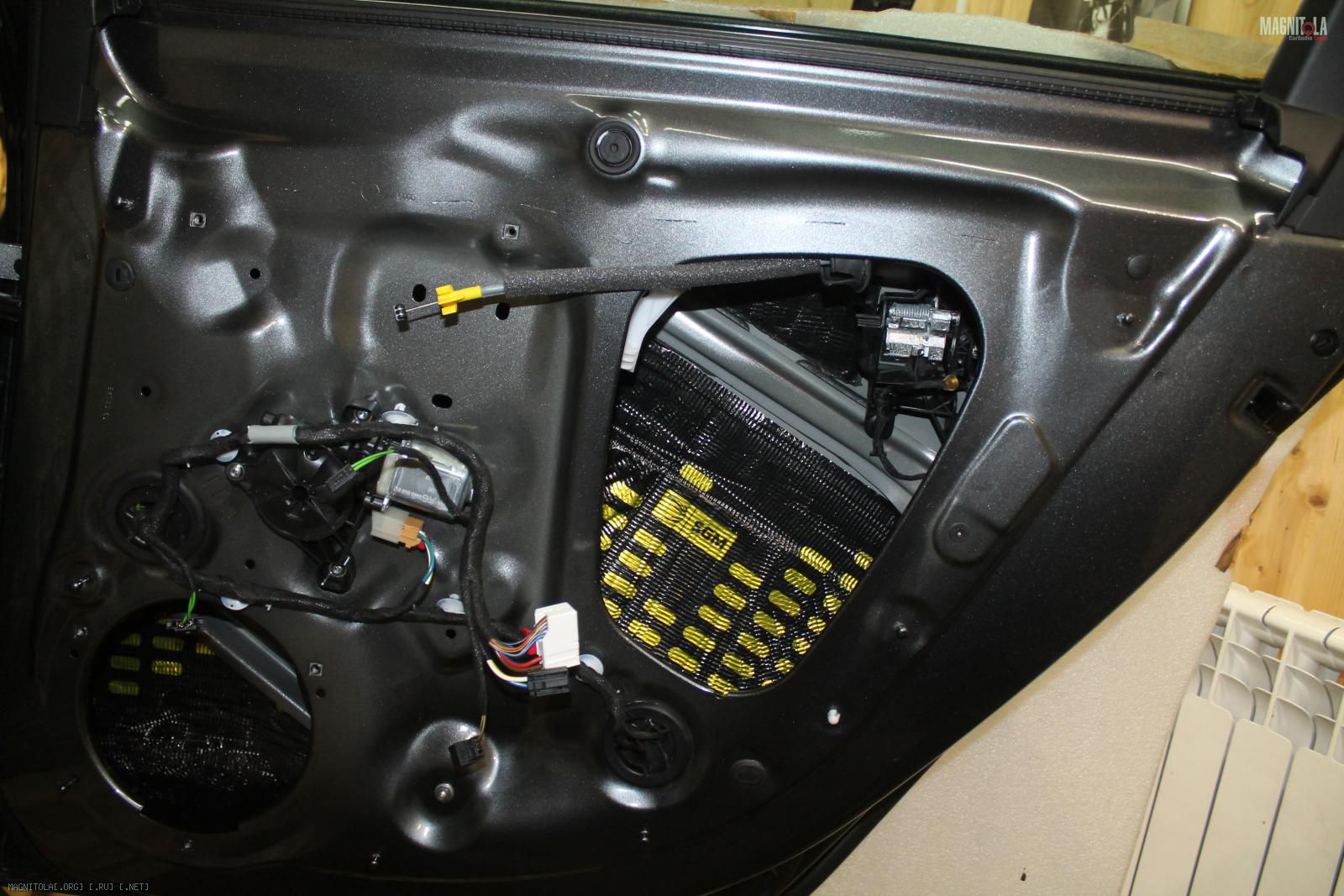

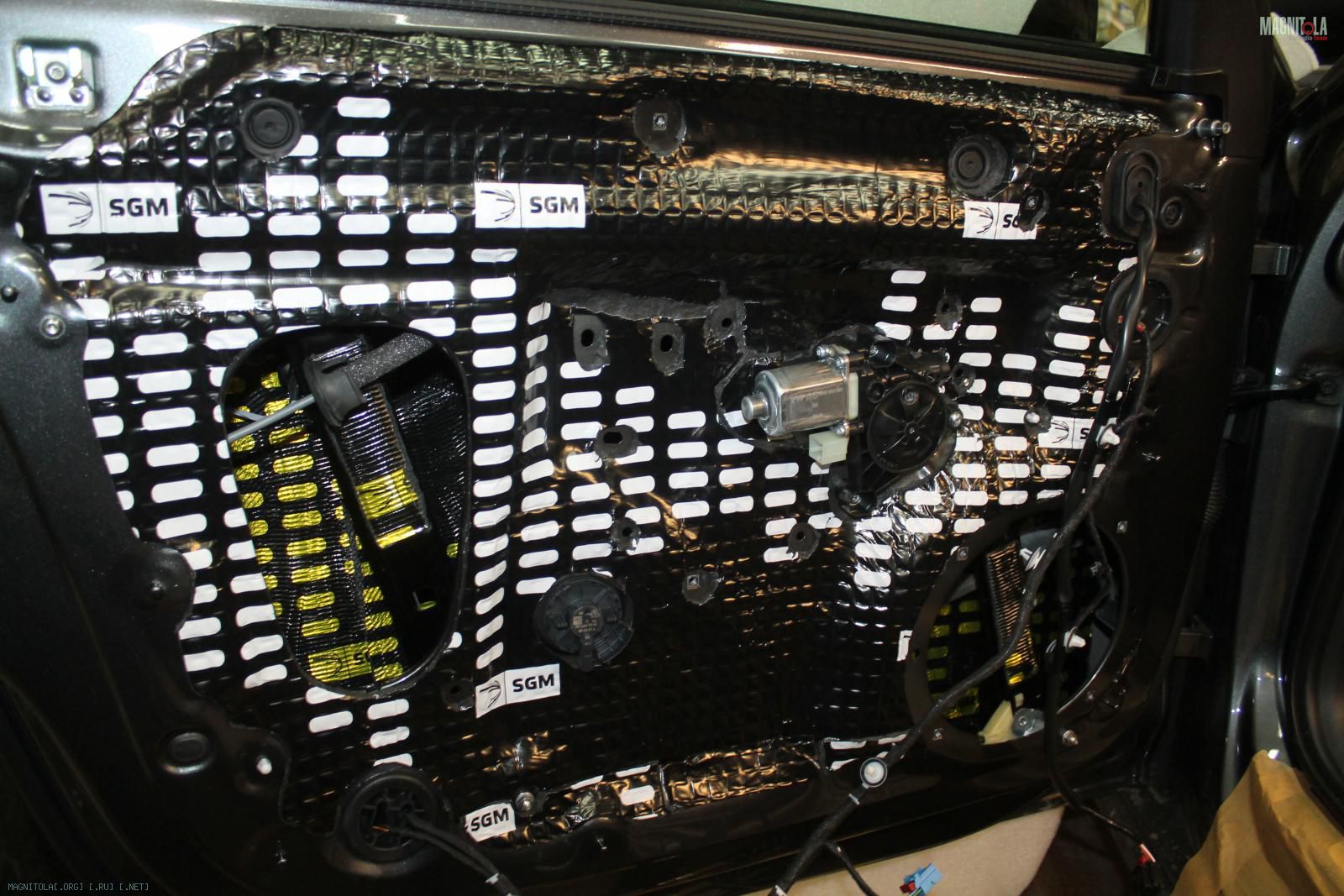

Очищаем, обезжириваем двери...

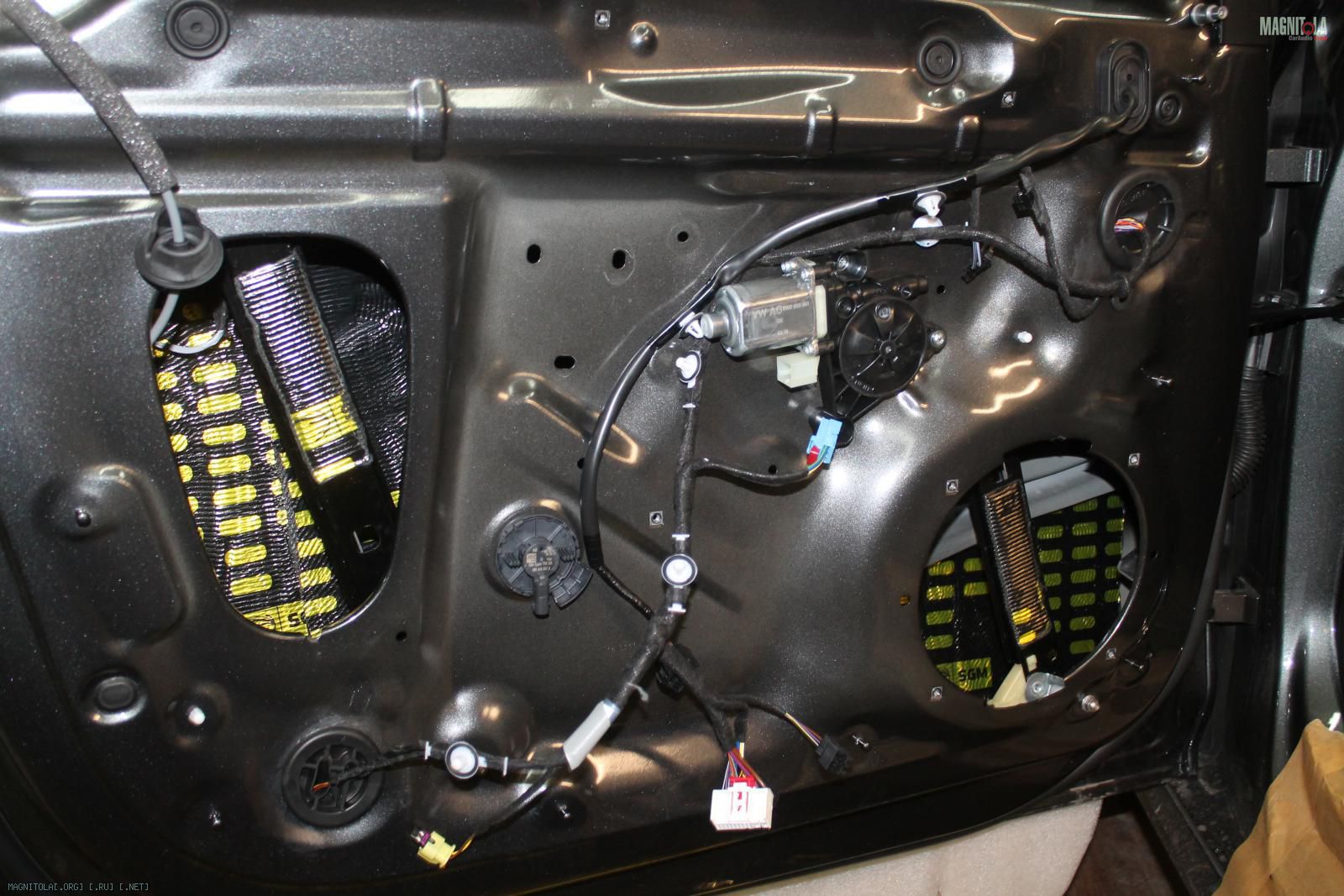

Наносим вибру 4мм, греем, прикатываем...
Цельным листом наносим вибру 4мм, греем, прикатываем...
Пластиковые заглушки вибрим с обратной стороны.
Вложение 1273903Вложение 1273905Вложение 1273907Вложение 1273909Вложение 1273911Вложение 1273913Вложение 1273915Вложение 1273917Вложение 1273919Вложение 1273921

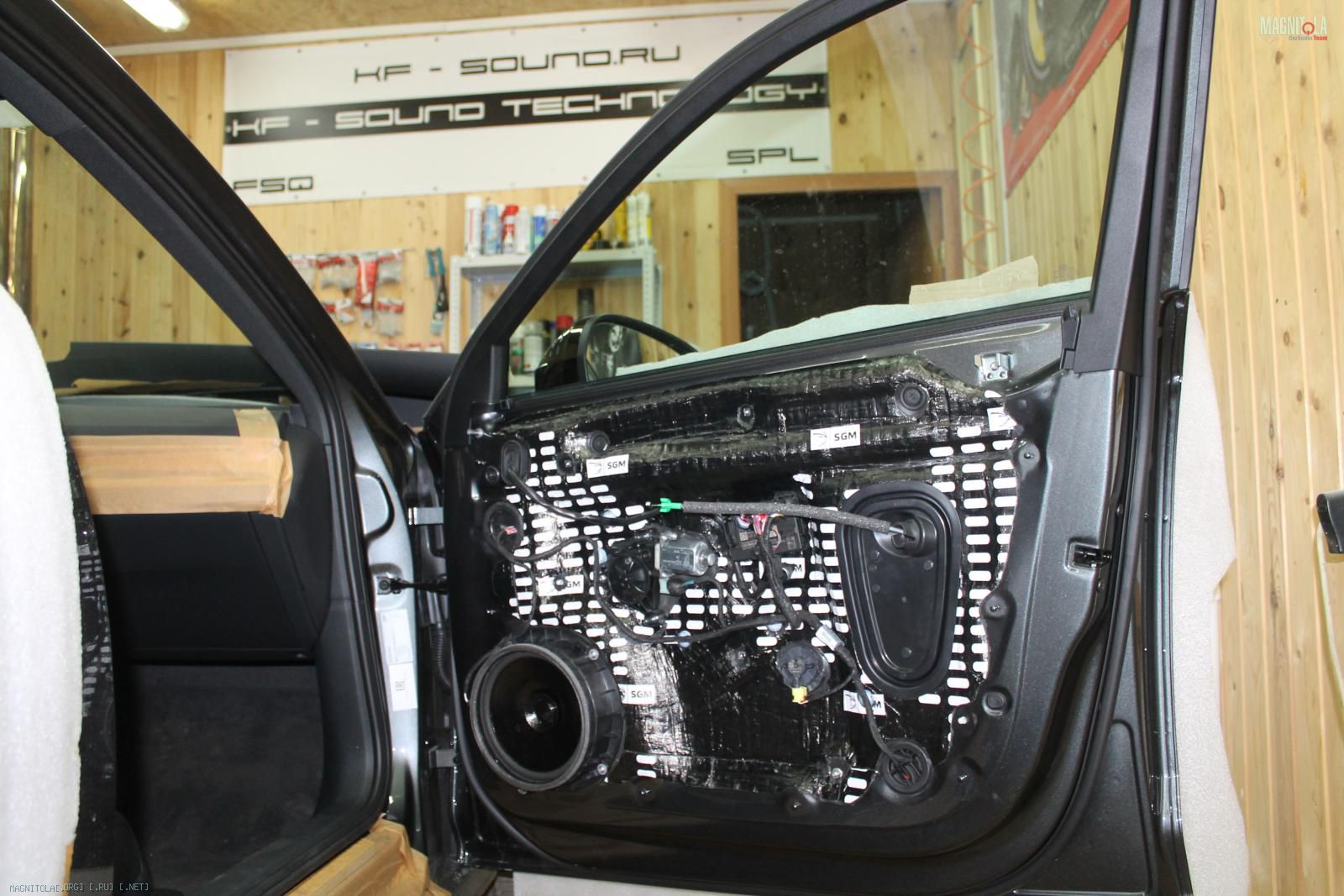

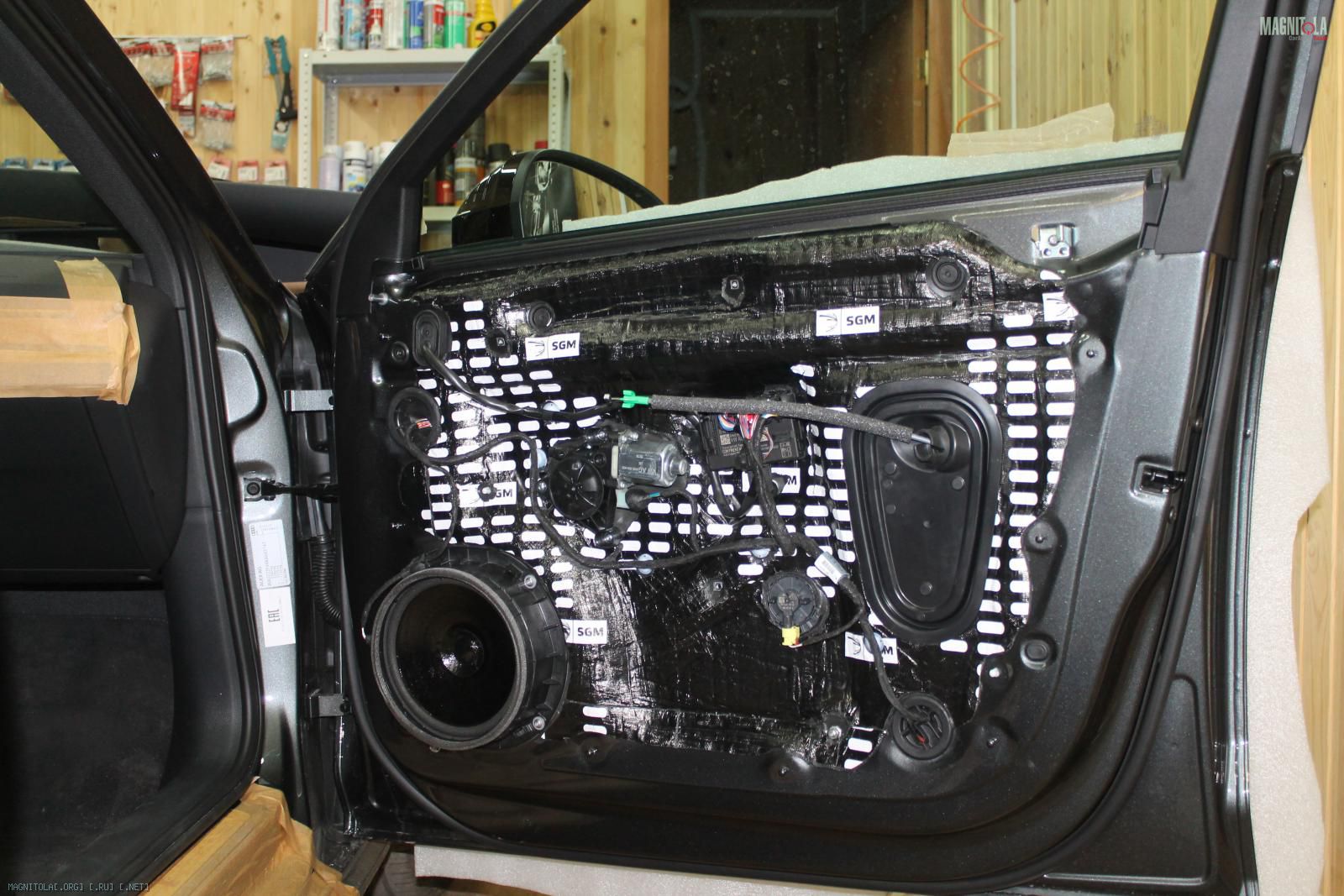

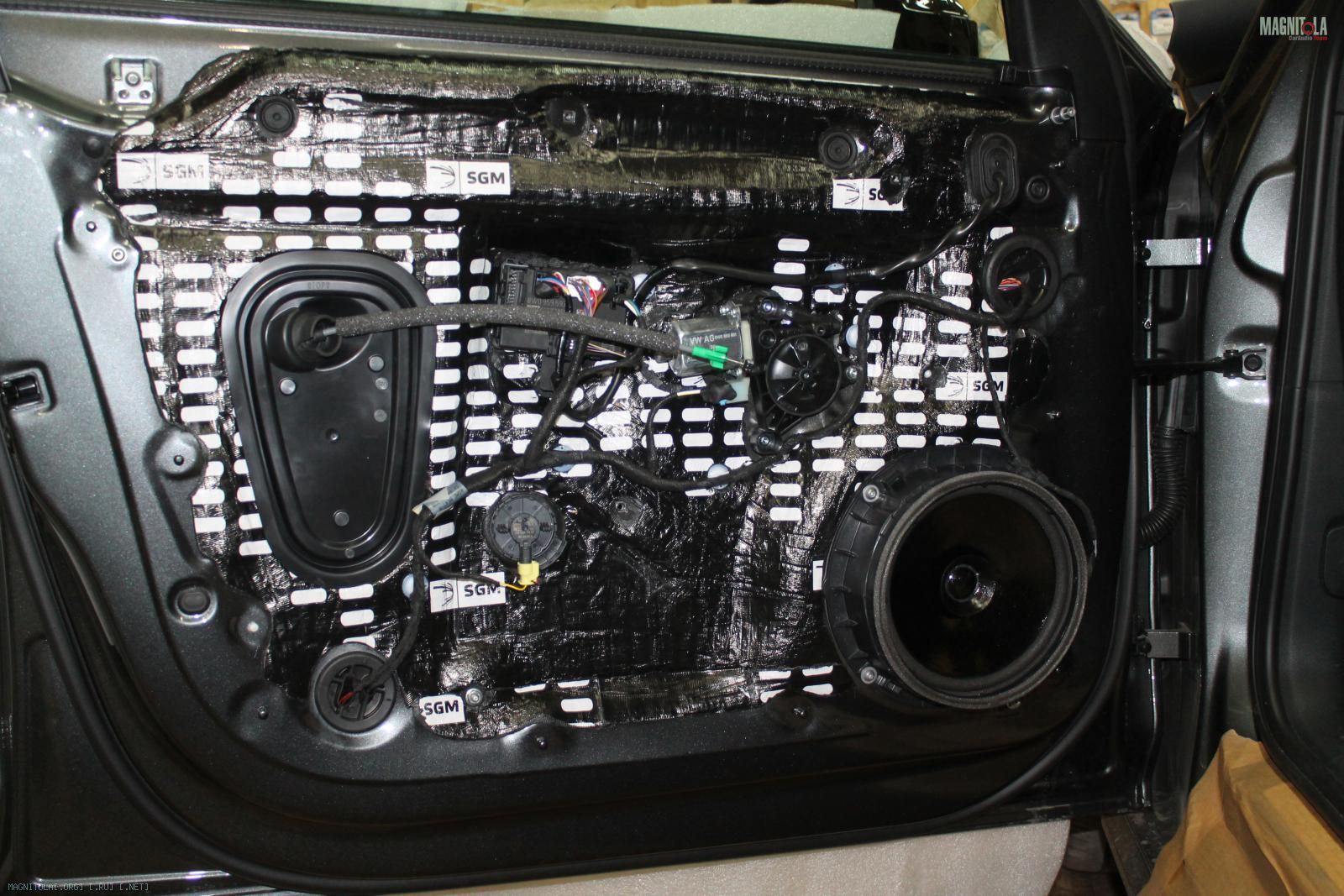

Двери итог...
Вложение 1273923Вложение 1273925Вложение 1273927Вложение 1273929Вложение 1273931Вложение 1273933Вложение 1273935Вложение 1273937
