Изготовление корпусов для сабвуферов, фальшпанелей

Mitsubishi Lancer Wagon
Воск...

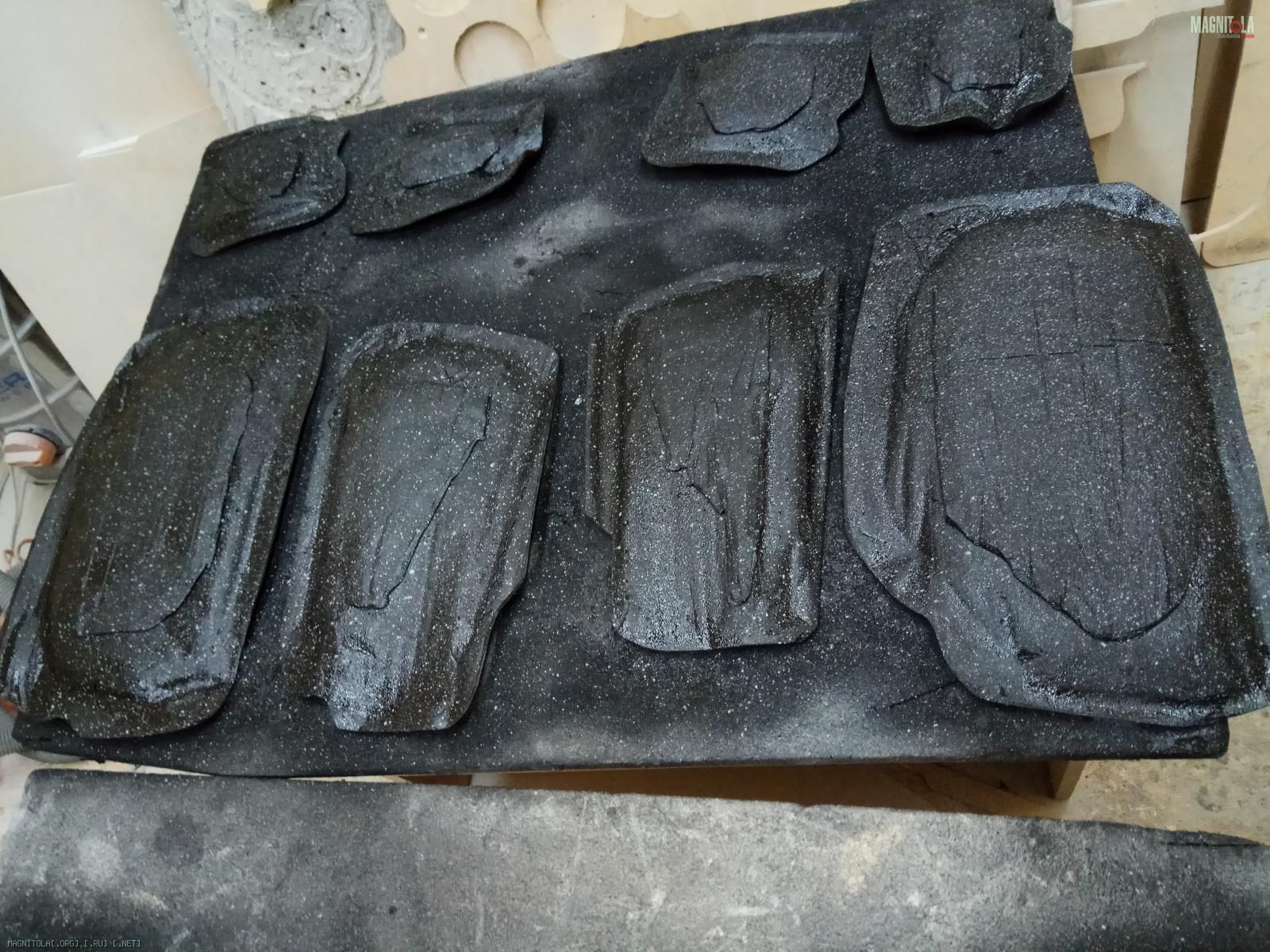

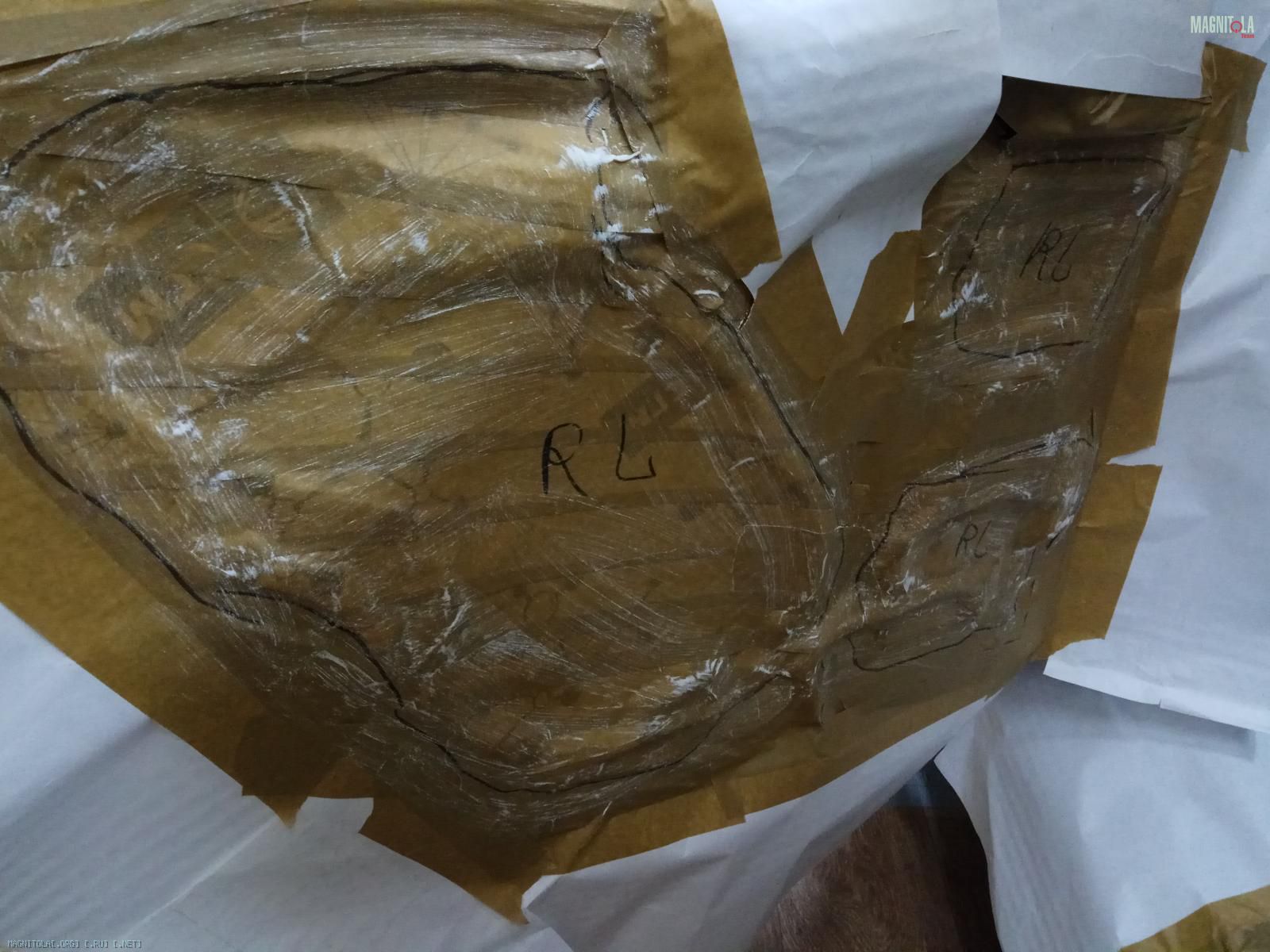

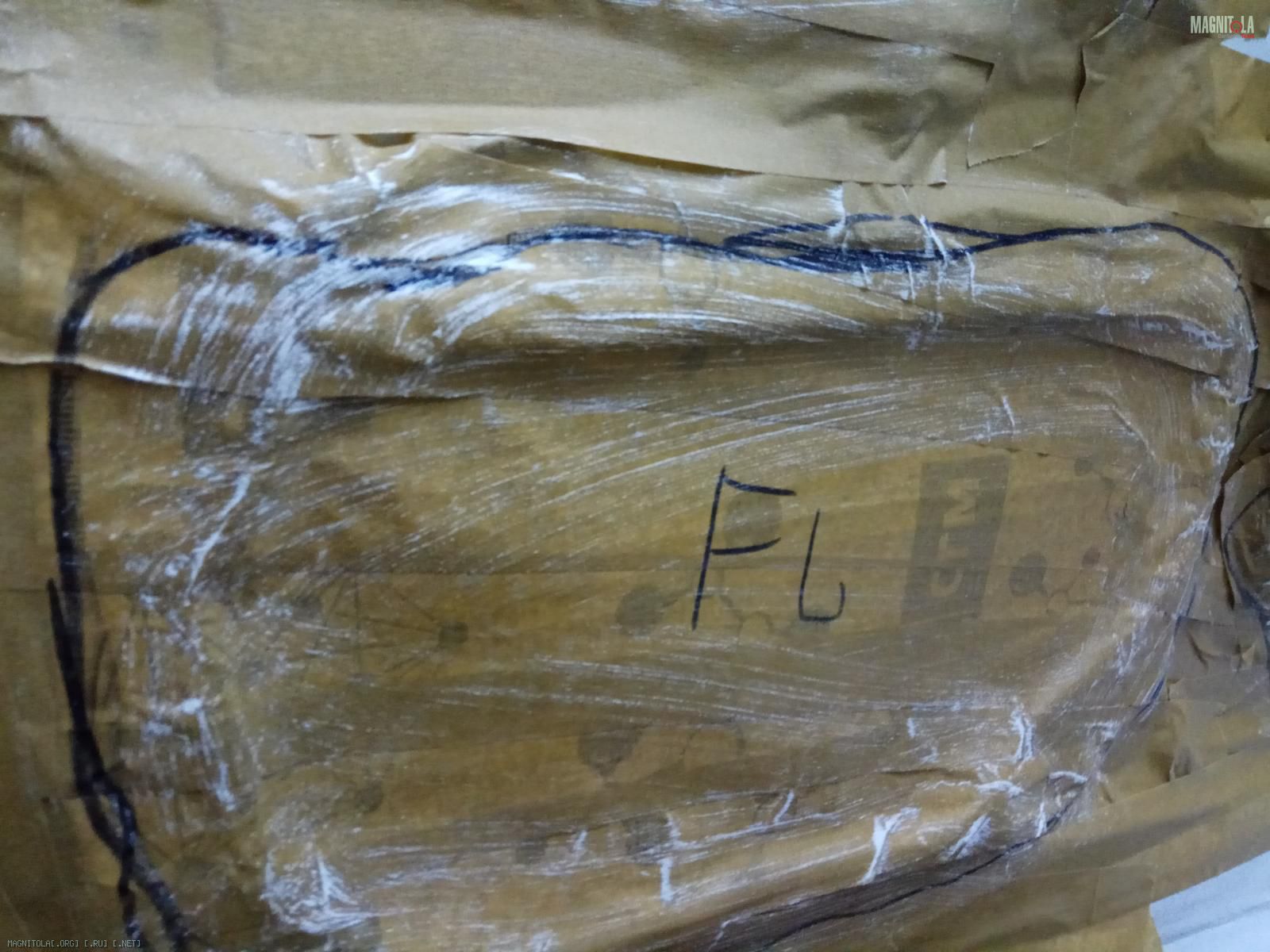

Процесс изготовления стеклопластиковых заглушек
Вложение 1199568Вложение 1199570Вложение 1199572Вложение 1199574Вложение 1199576Вложение 1199578

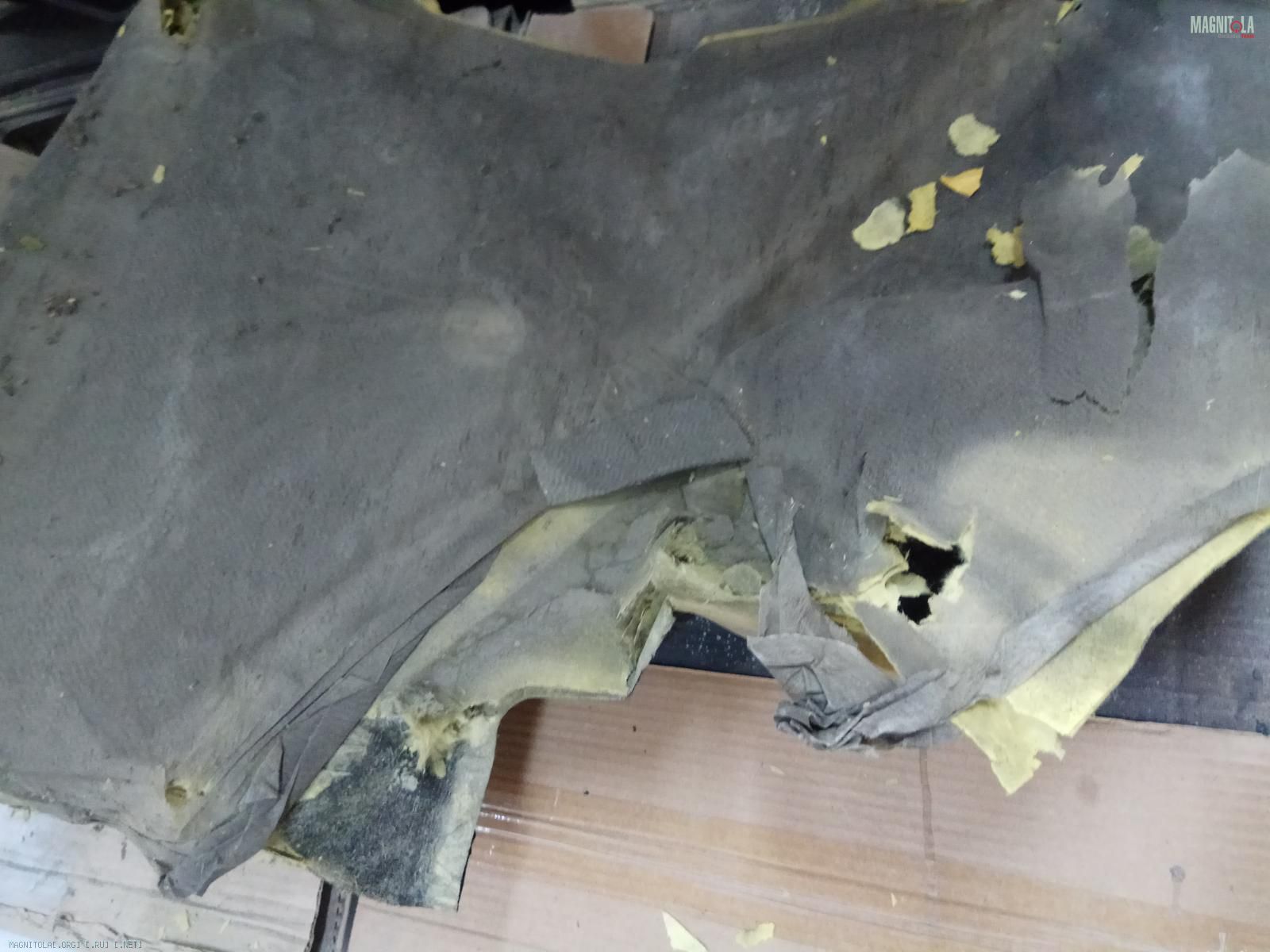

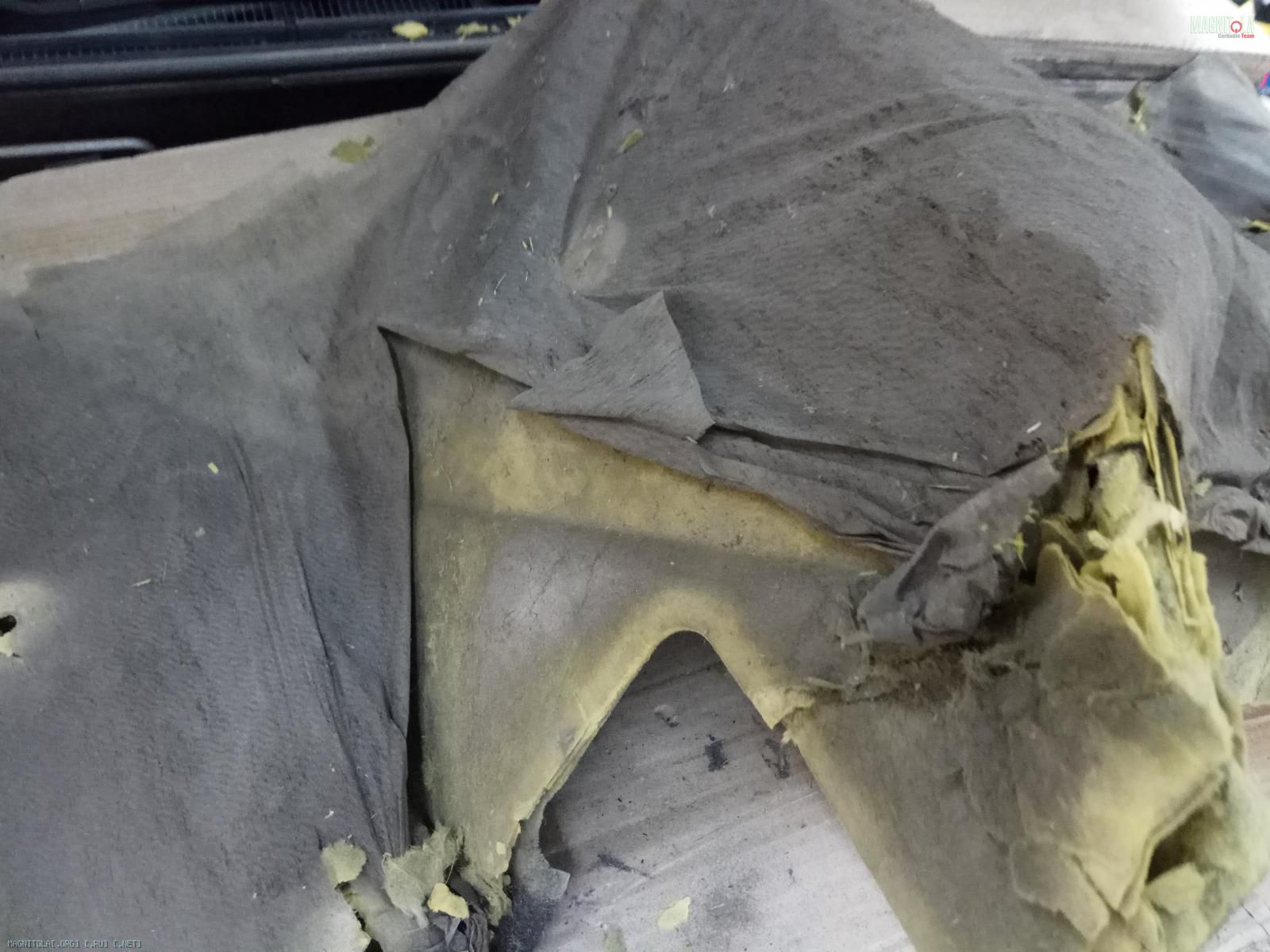

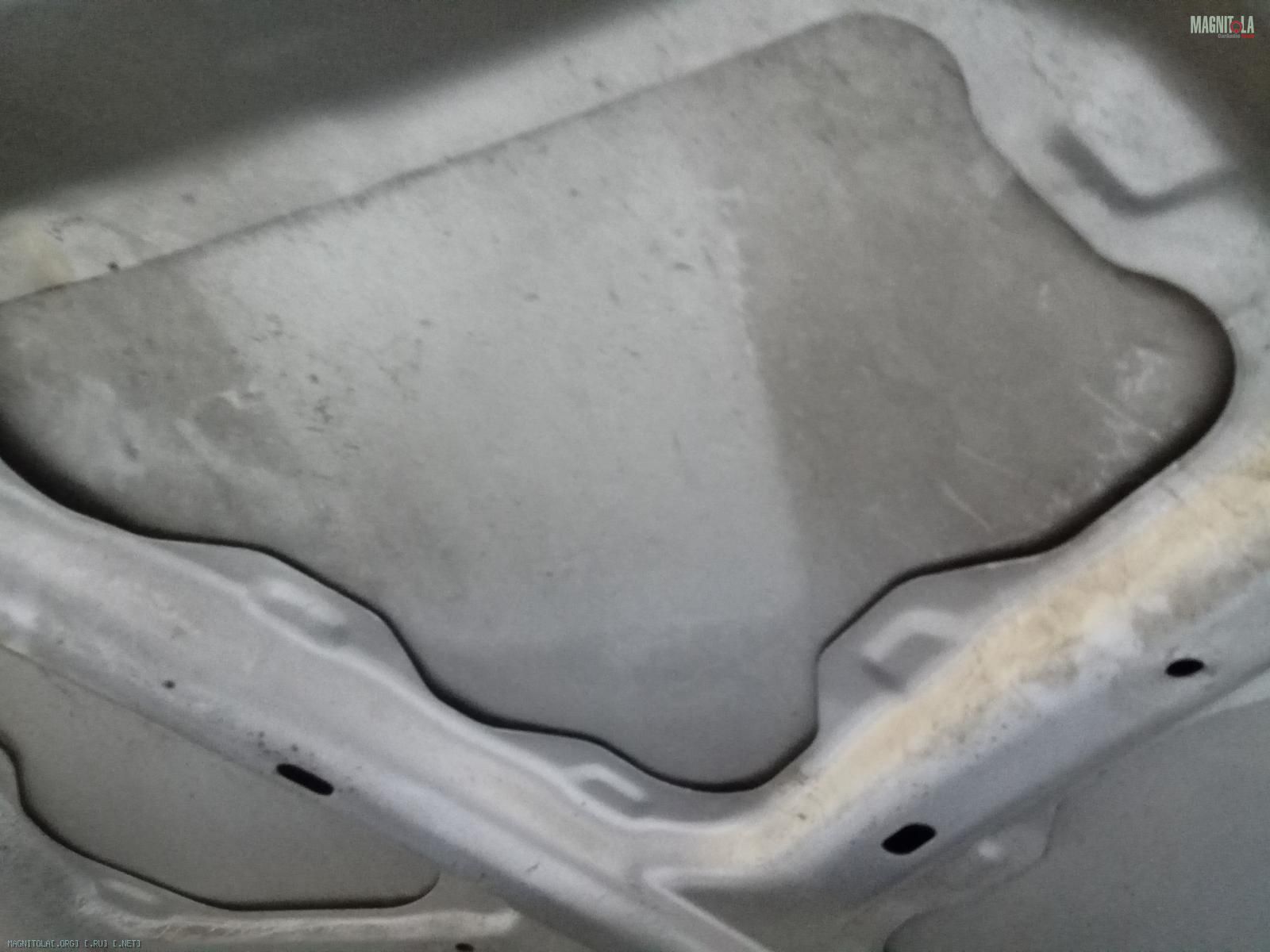

Капот...
Очищаем...
Вложение 1199580Вложение 1199582Вложение 1199584Вложение 1199586Вложение 1199588Вложение 1199590Вложение 1199592Вложение 1199594Вложение 1199596

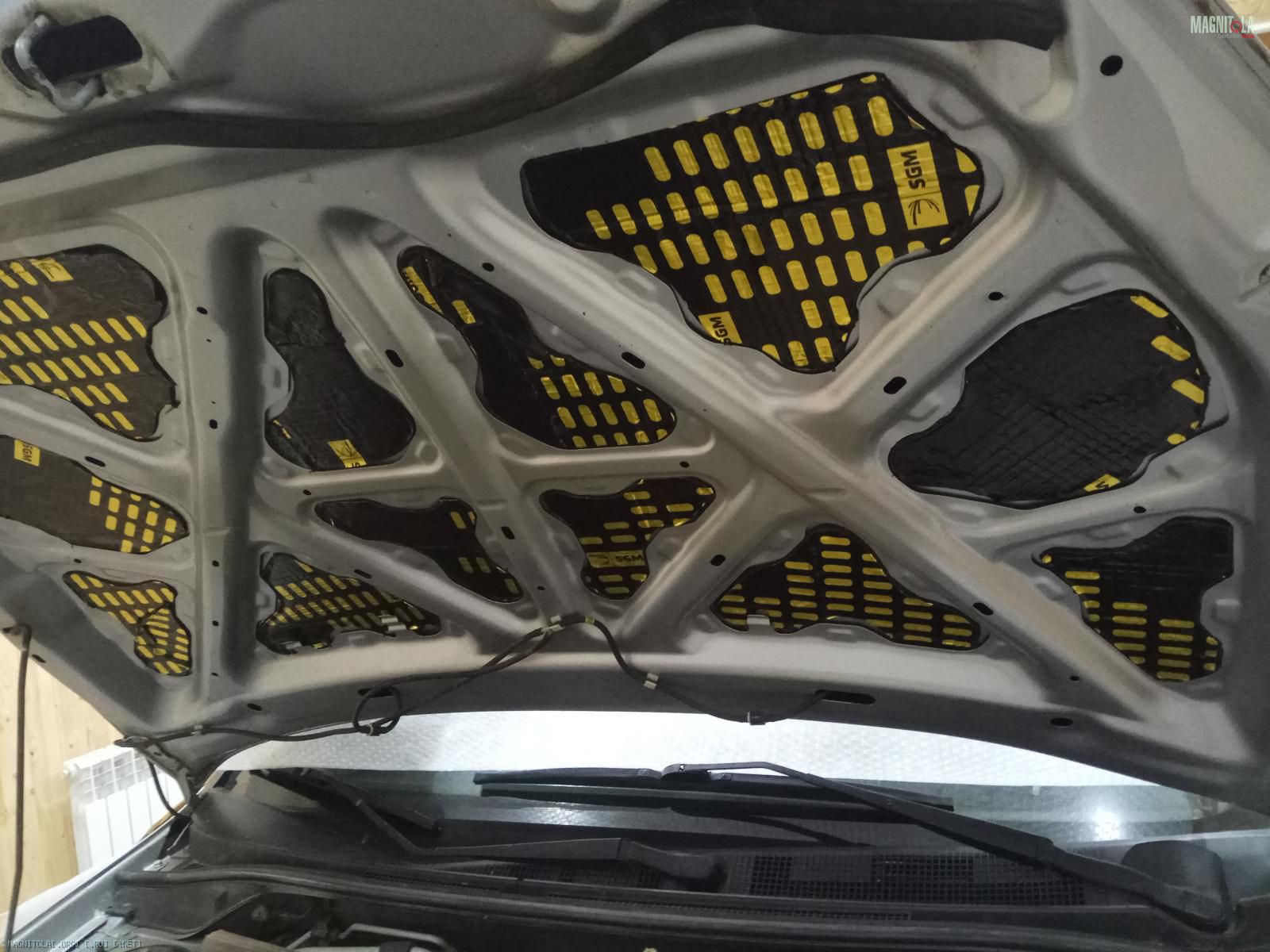

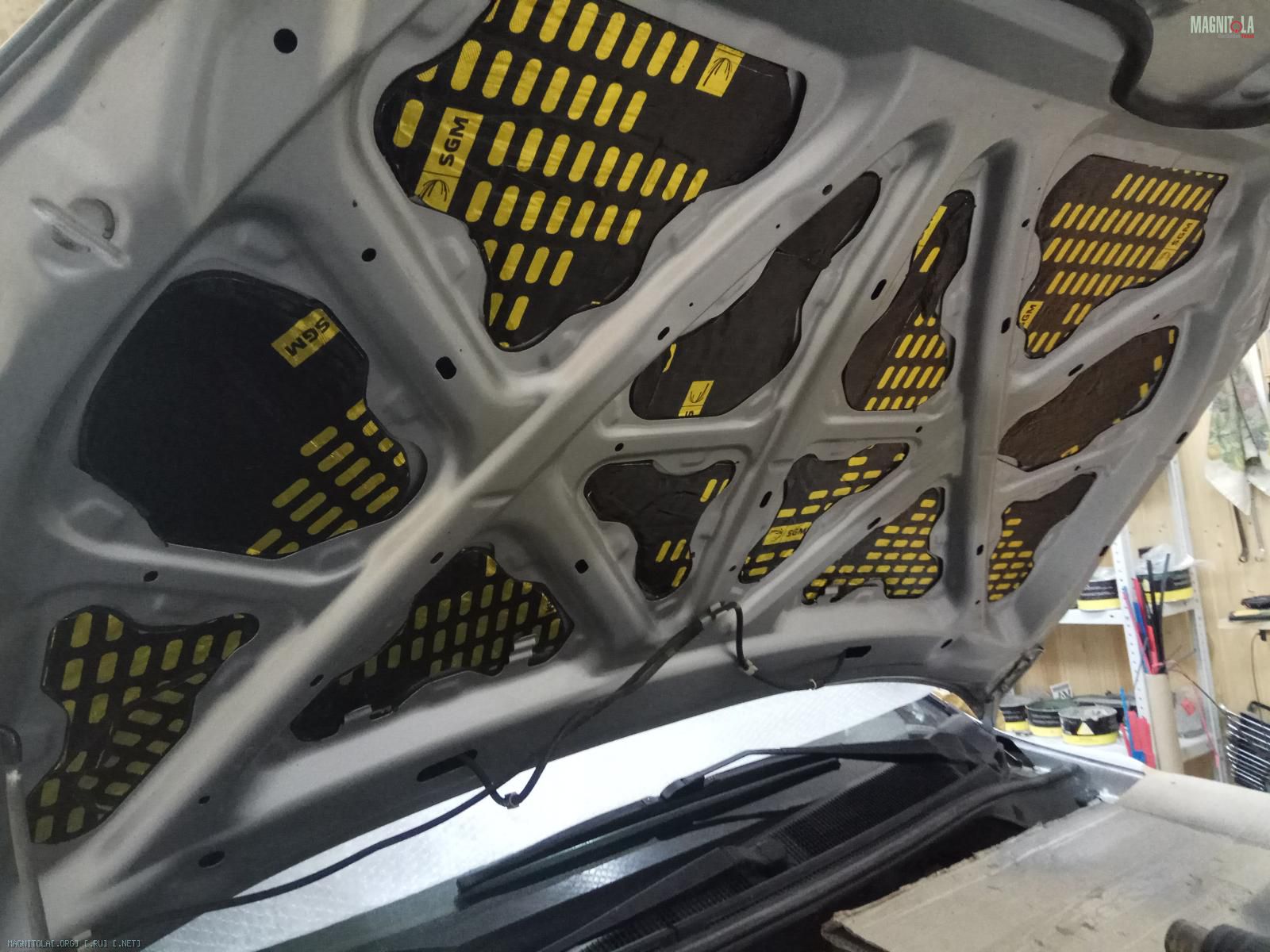

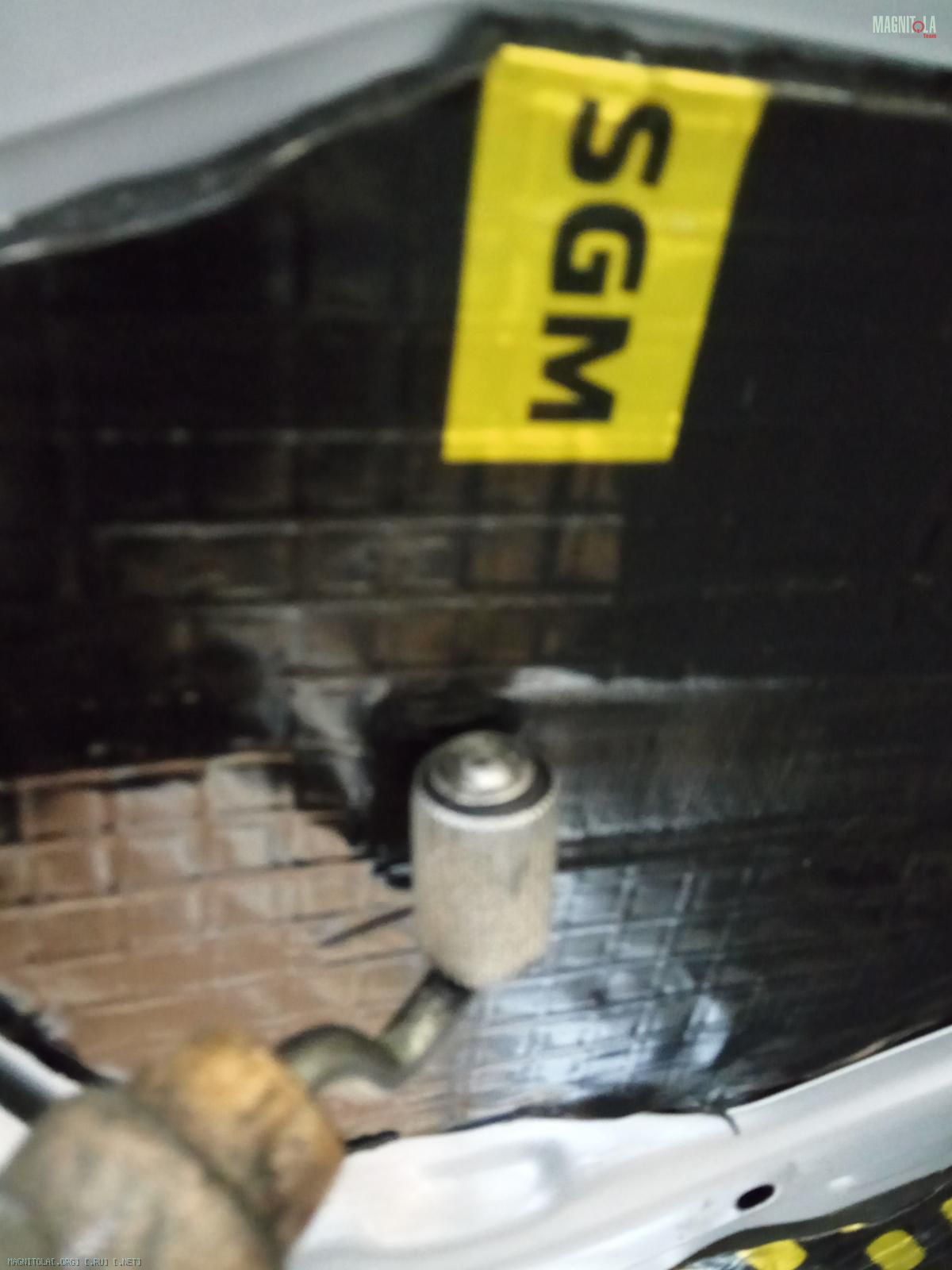

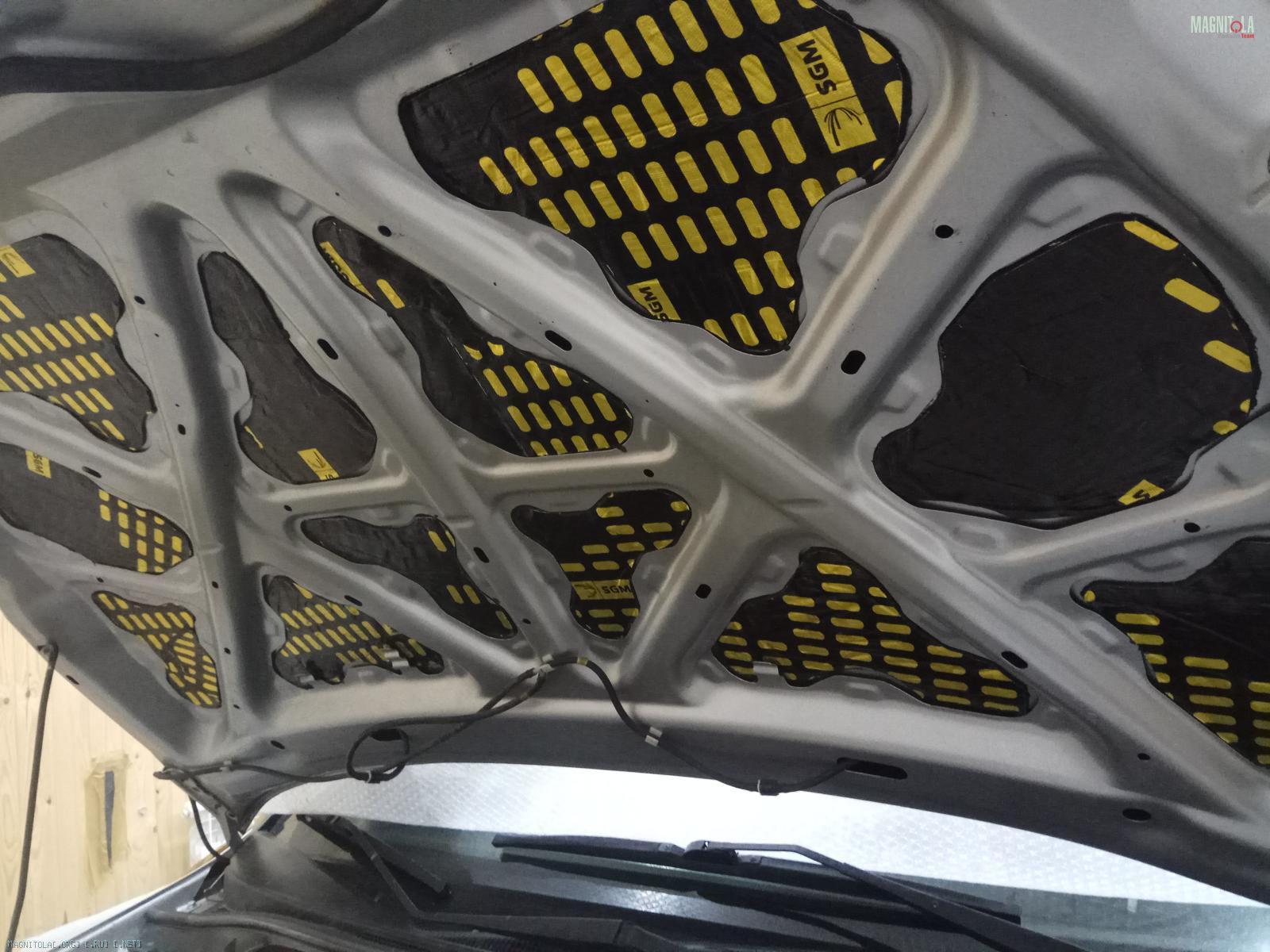

Наносим вибру 4мм, греем, прикатываем...

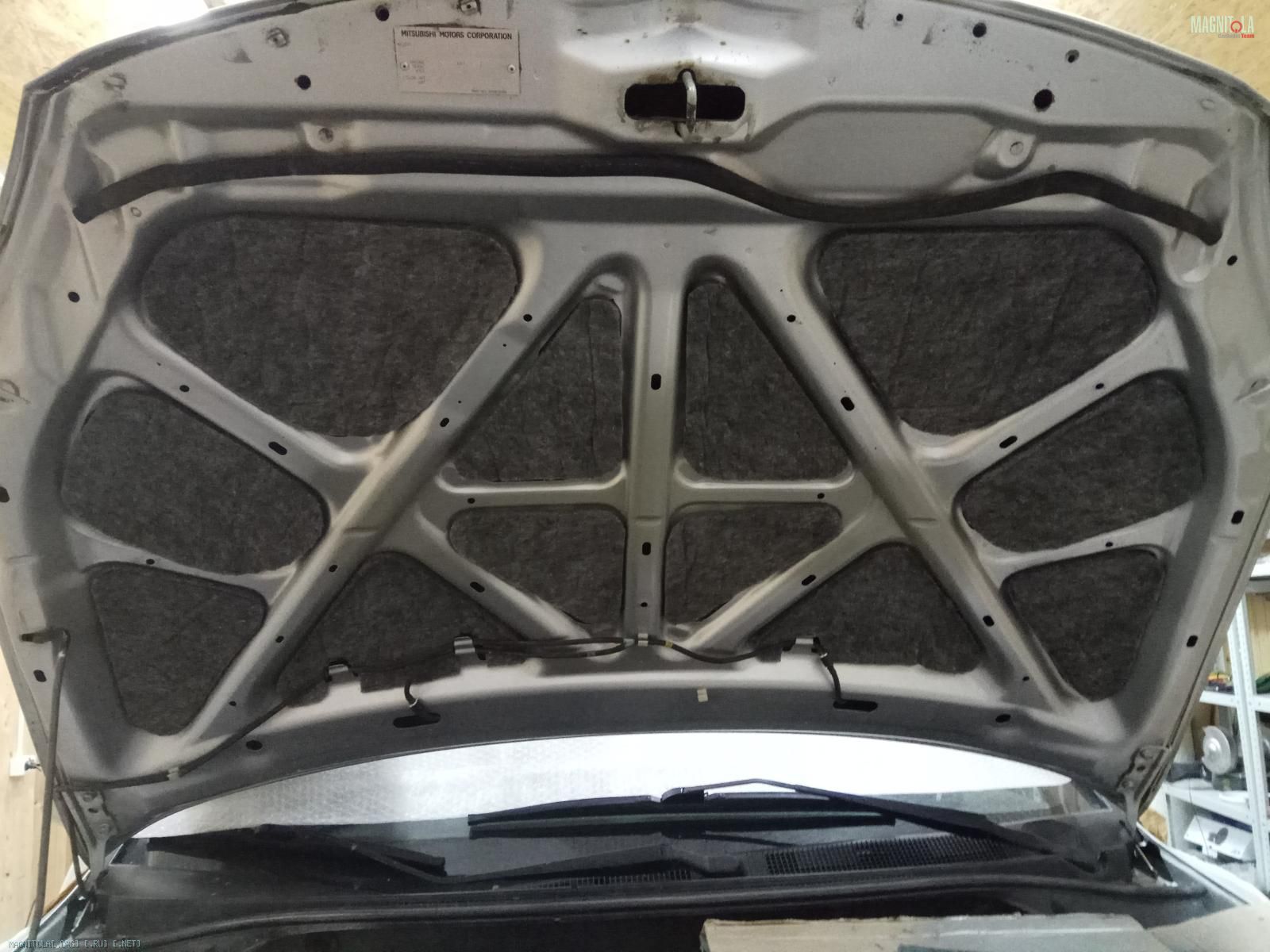

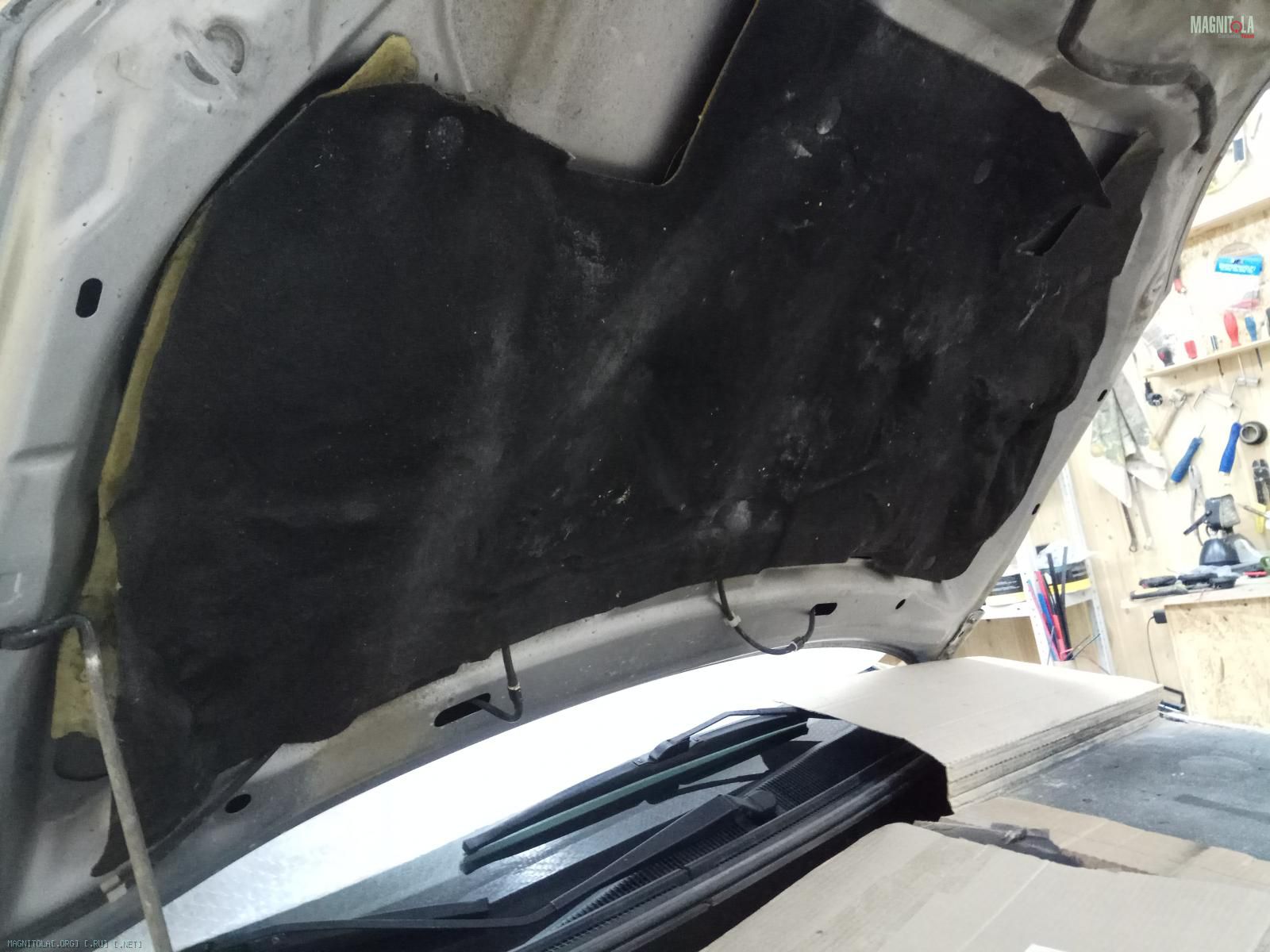

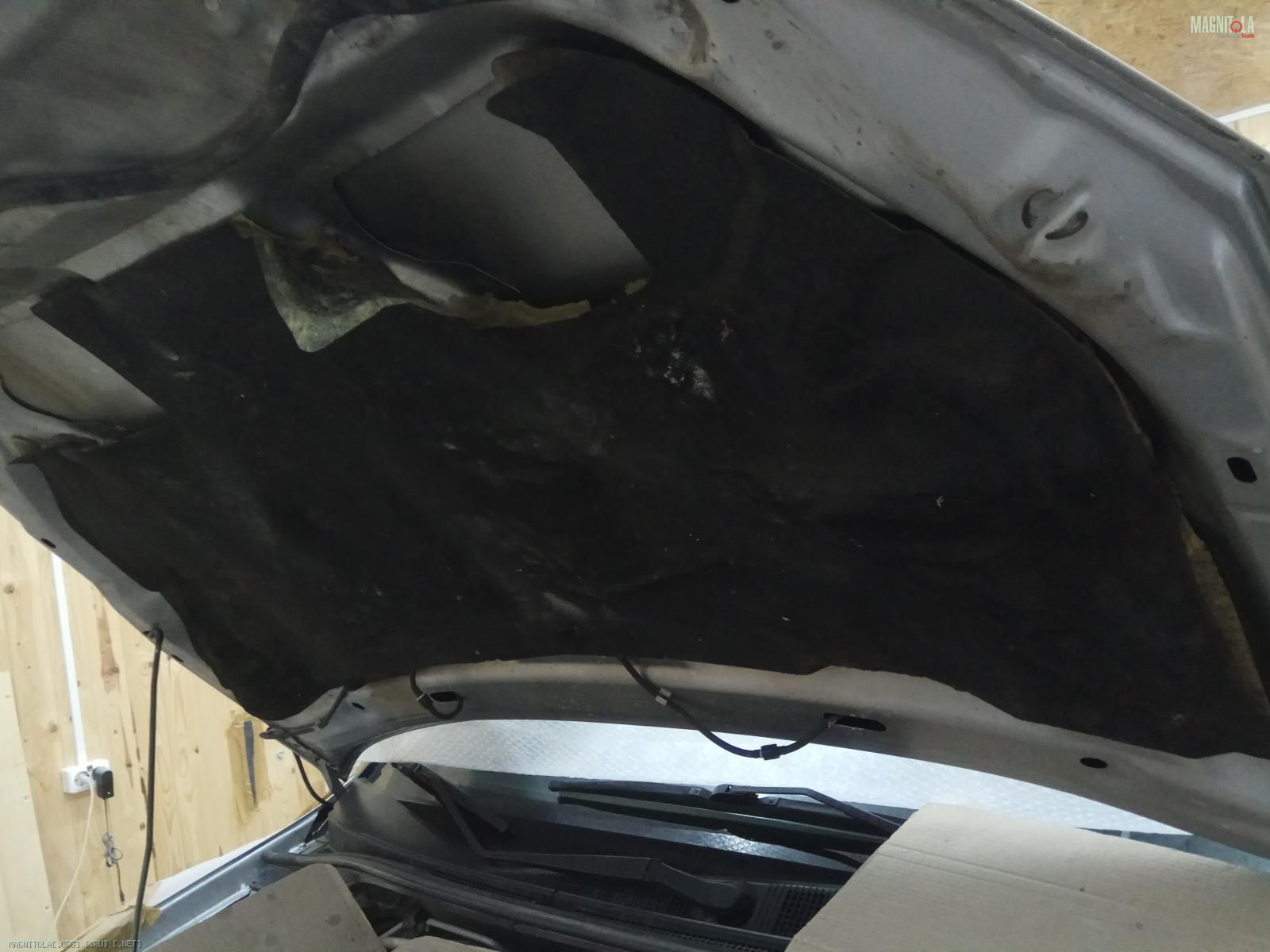

Наносим войлок 10мм.
Заказана новая декоративная накладка капота
Вложение 1199598Вложение 1199600Вложение 1199602Вложение 1199604Вложение 1199606Вложение 1199608Вложение 1199610

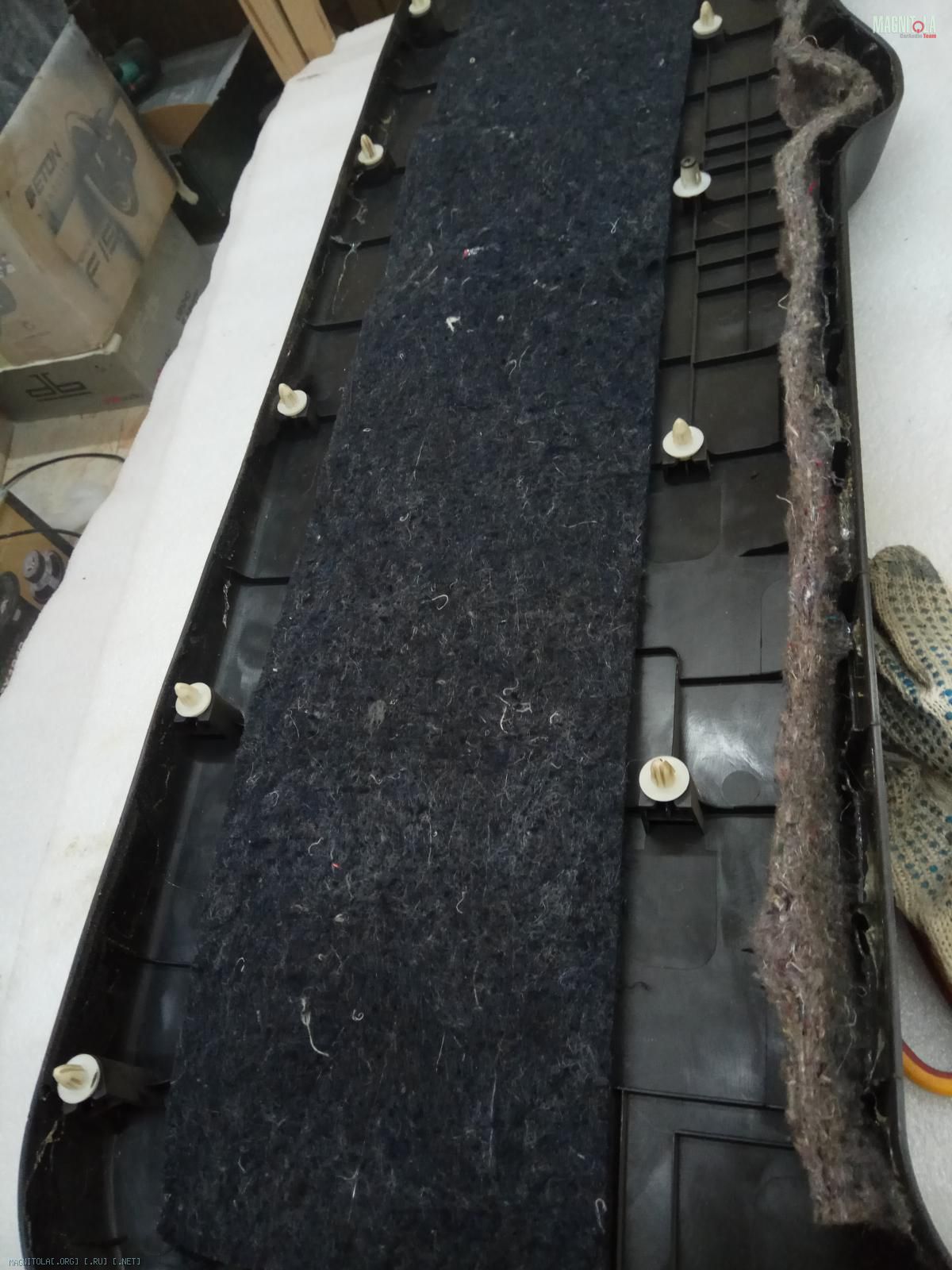

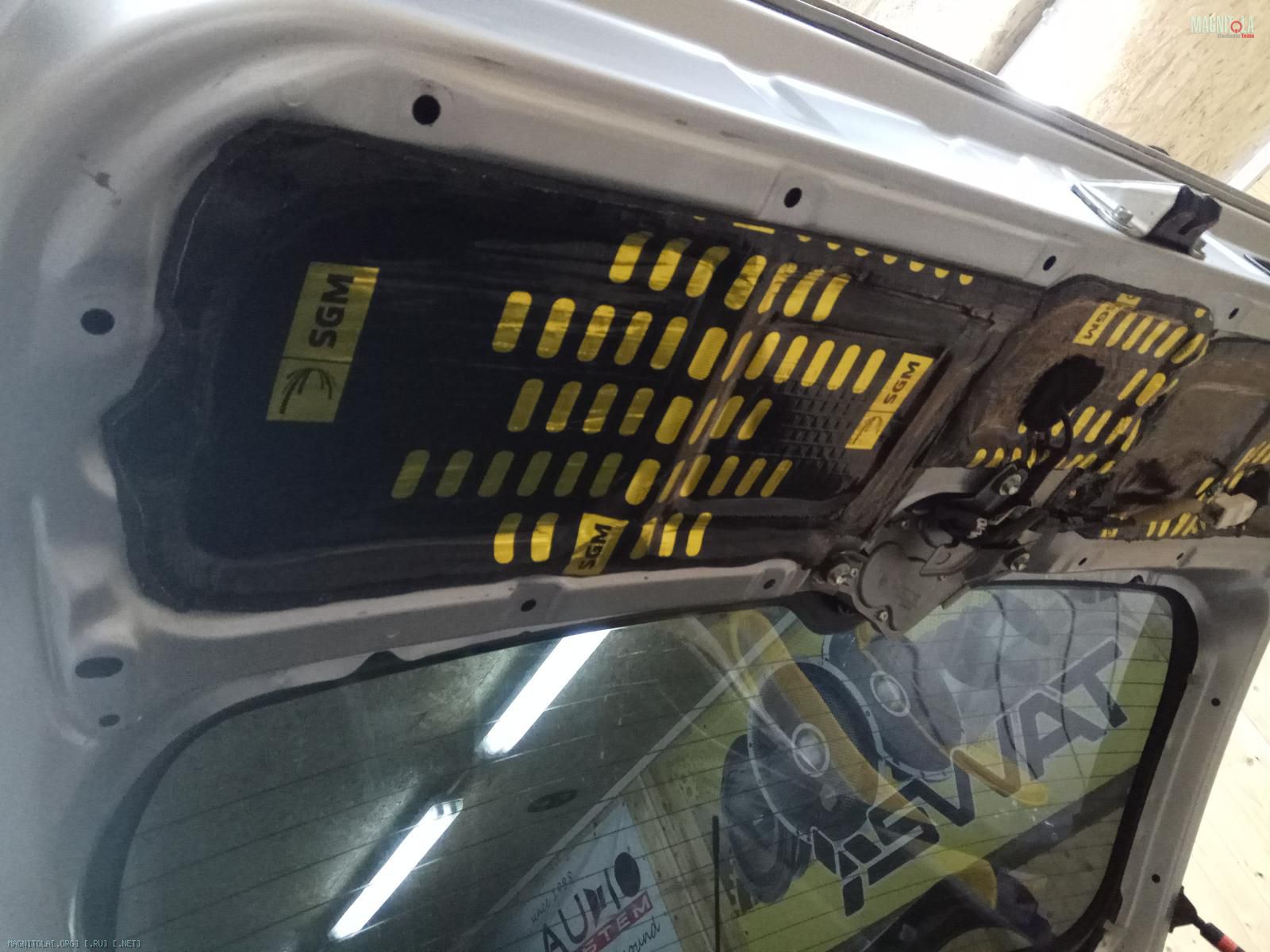

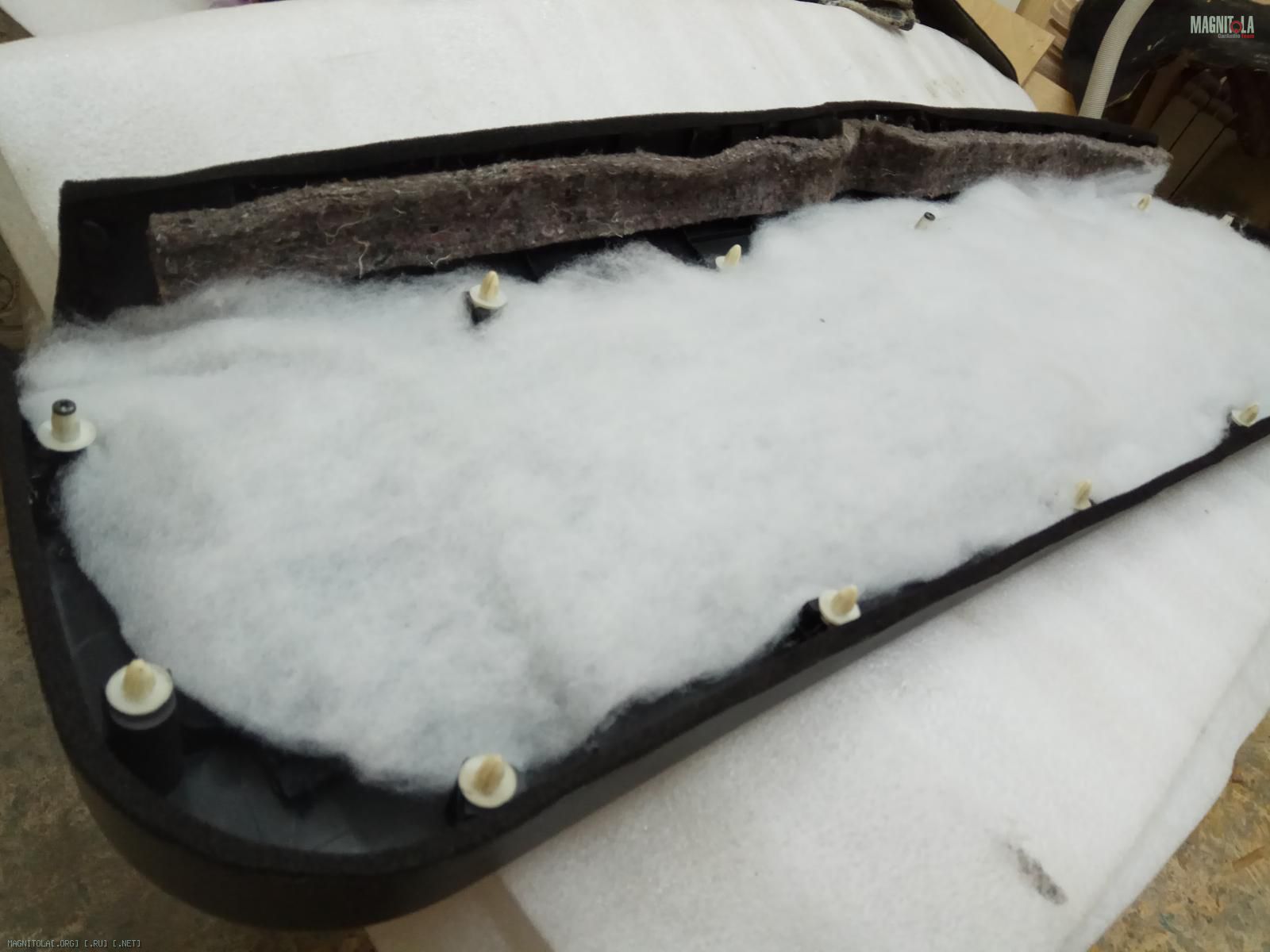

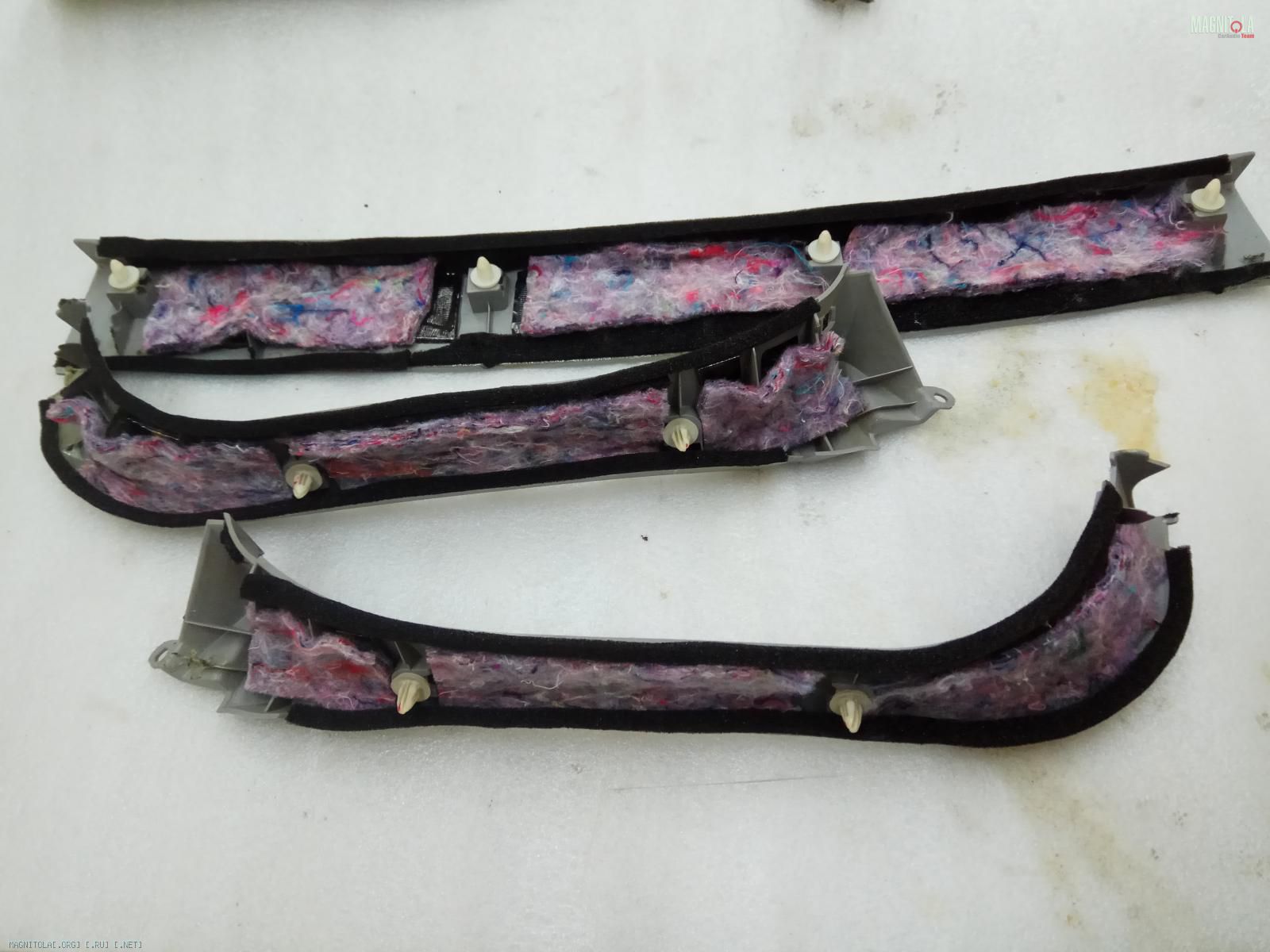

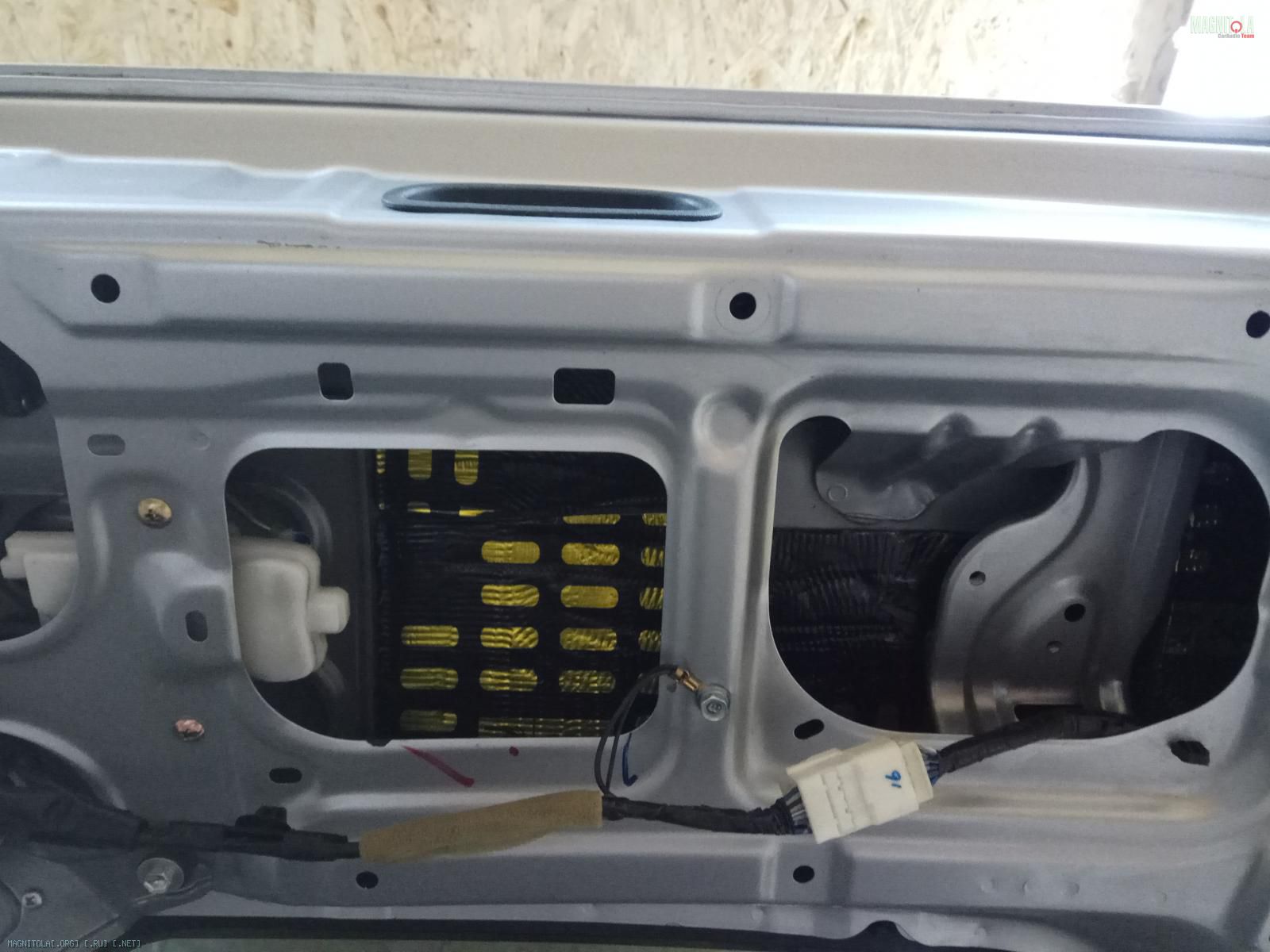

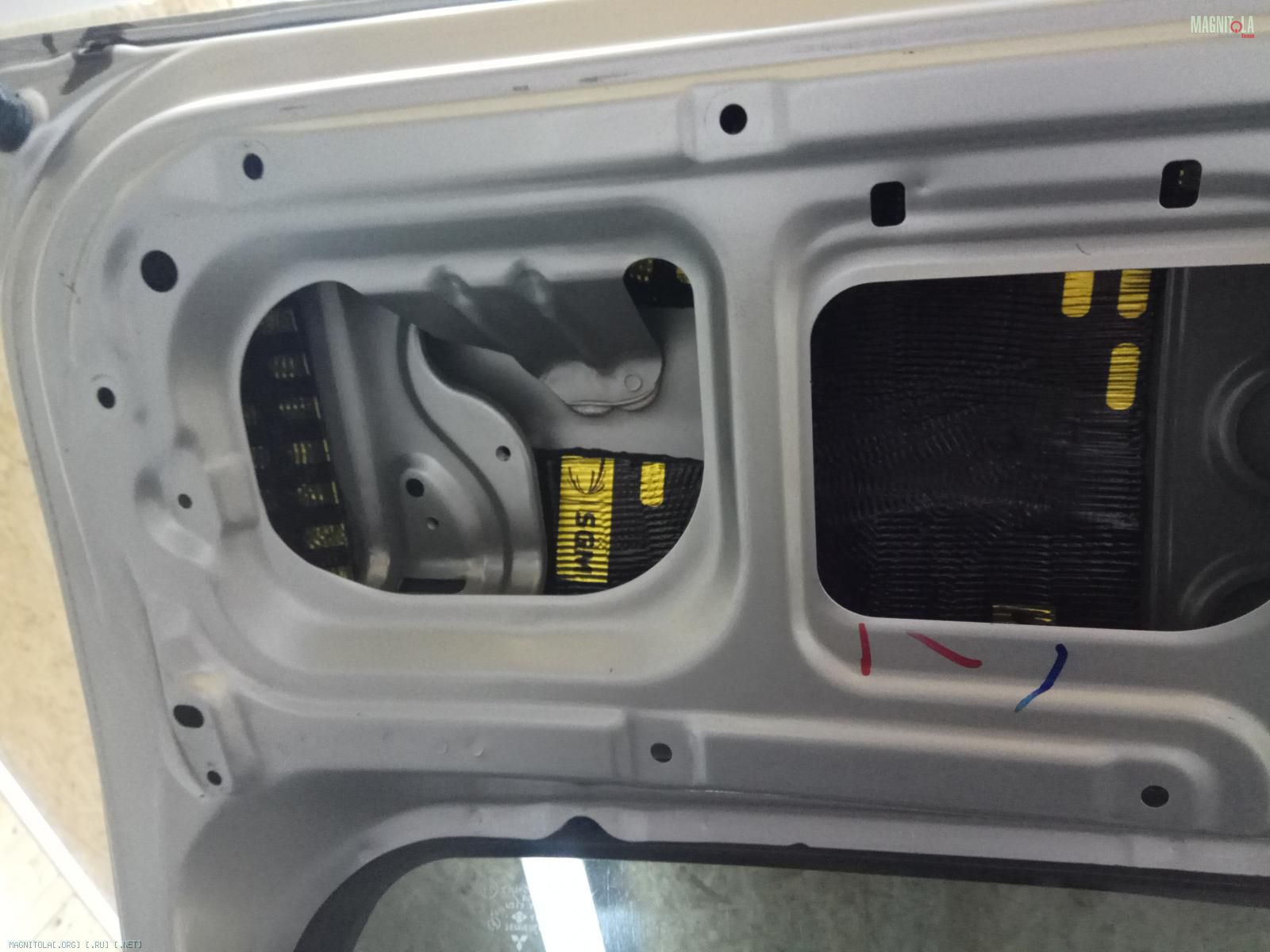

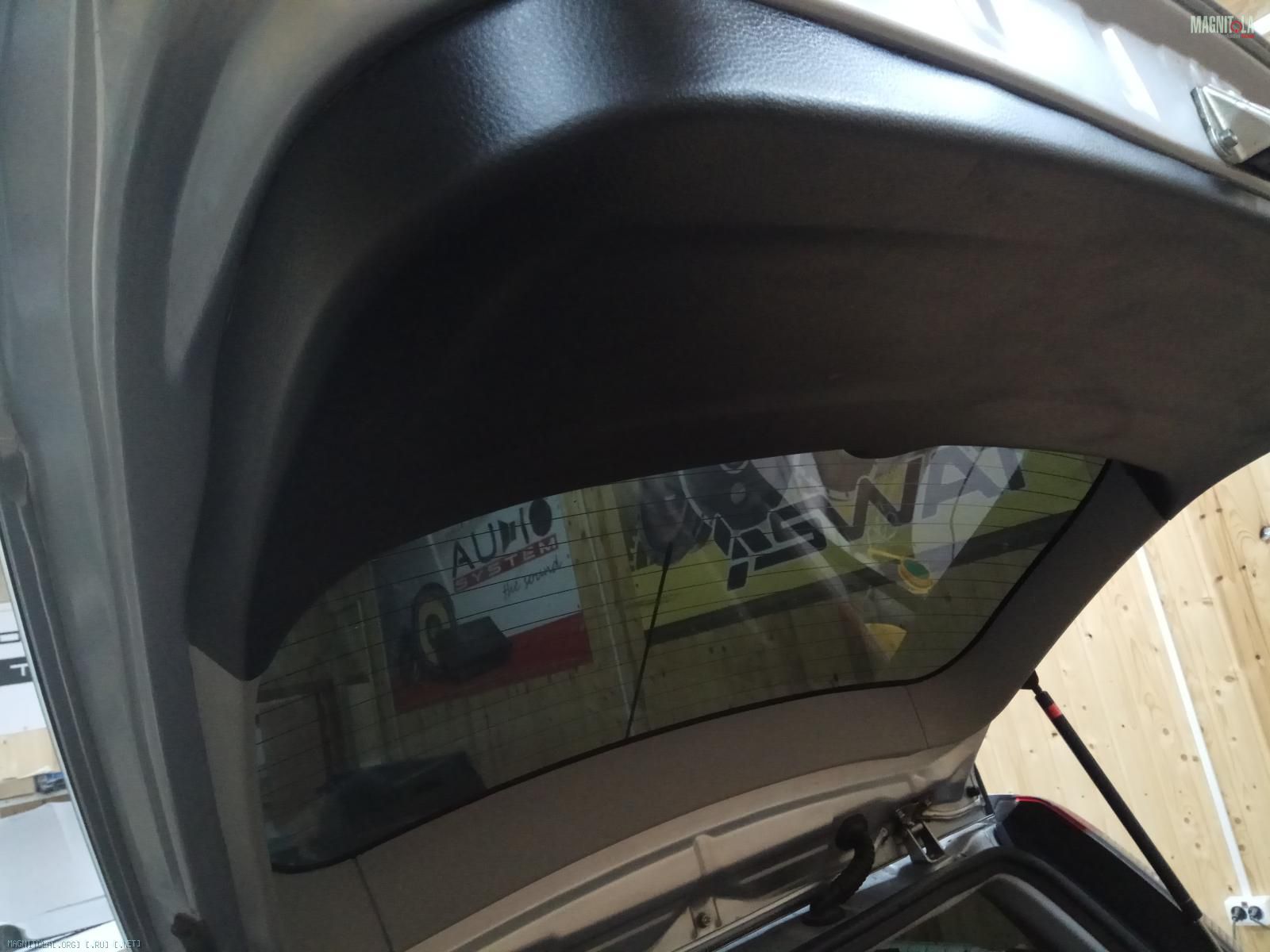

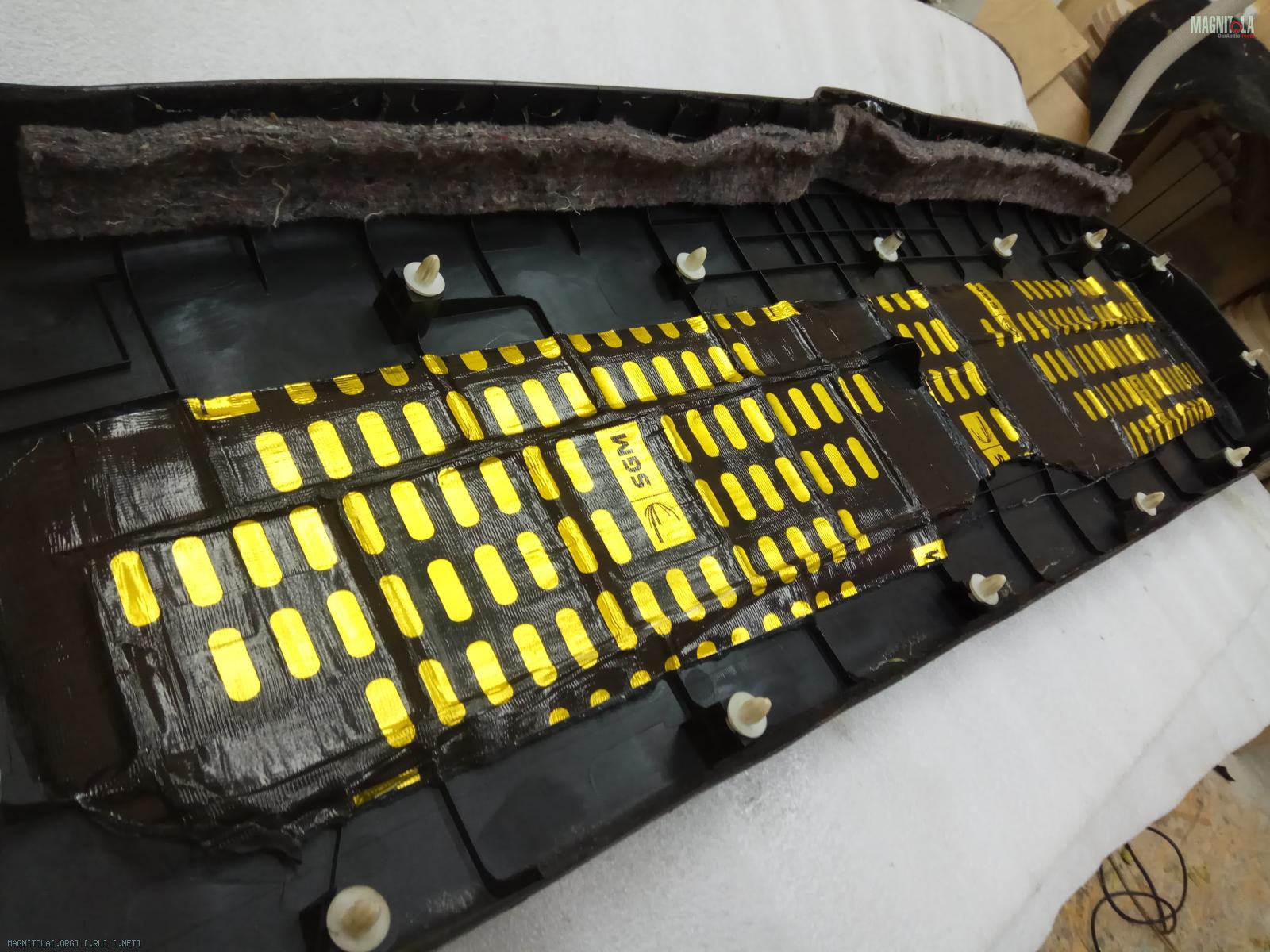

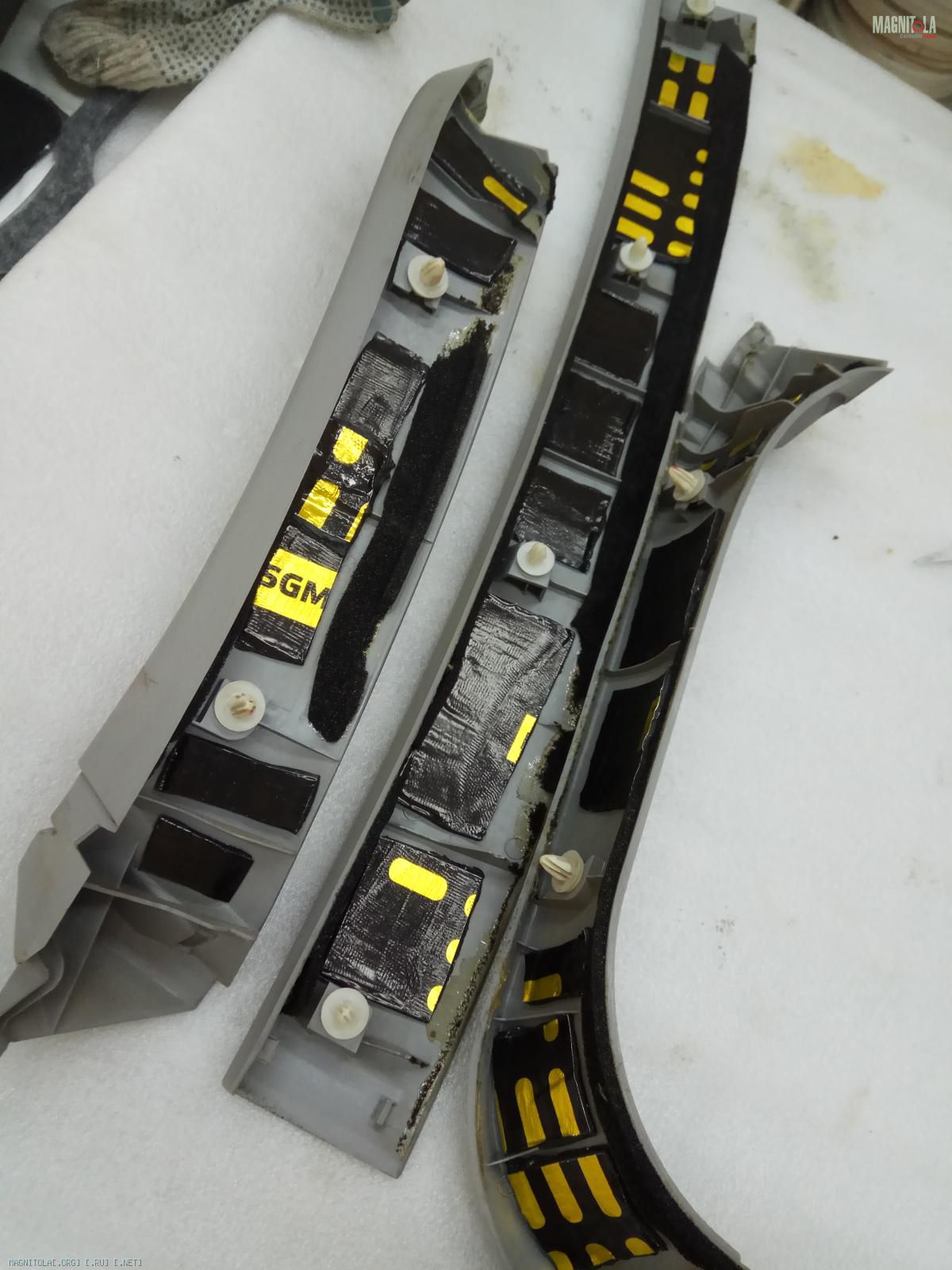

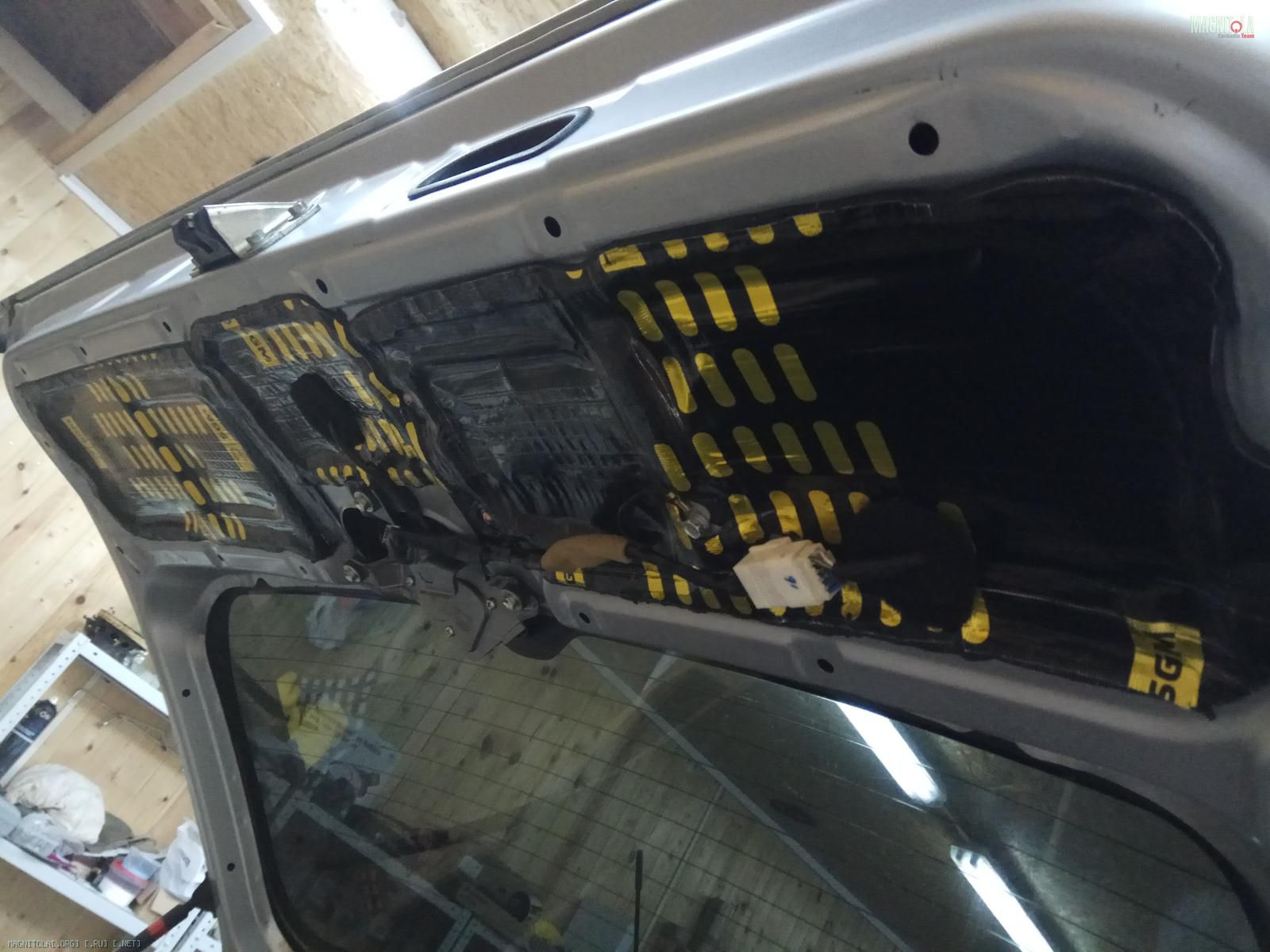

Пятая дверь...
Вложение 1199612Вложение 1199614Вложение 1199616Вложение 1199618Вложение 1199620Вложение 1199624Вложение 1199626Вложение 1199628Вложение 1199630Вложение 1199632Вложение 1199634Вложение 1199636Вложение 1199638Вложение 1199640

Mitsubishi Lancer Wagon

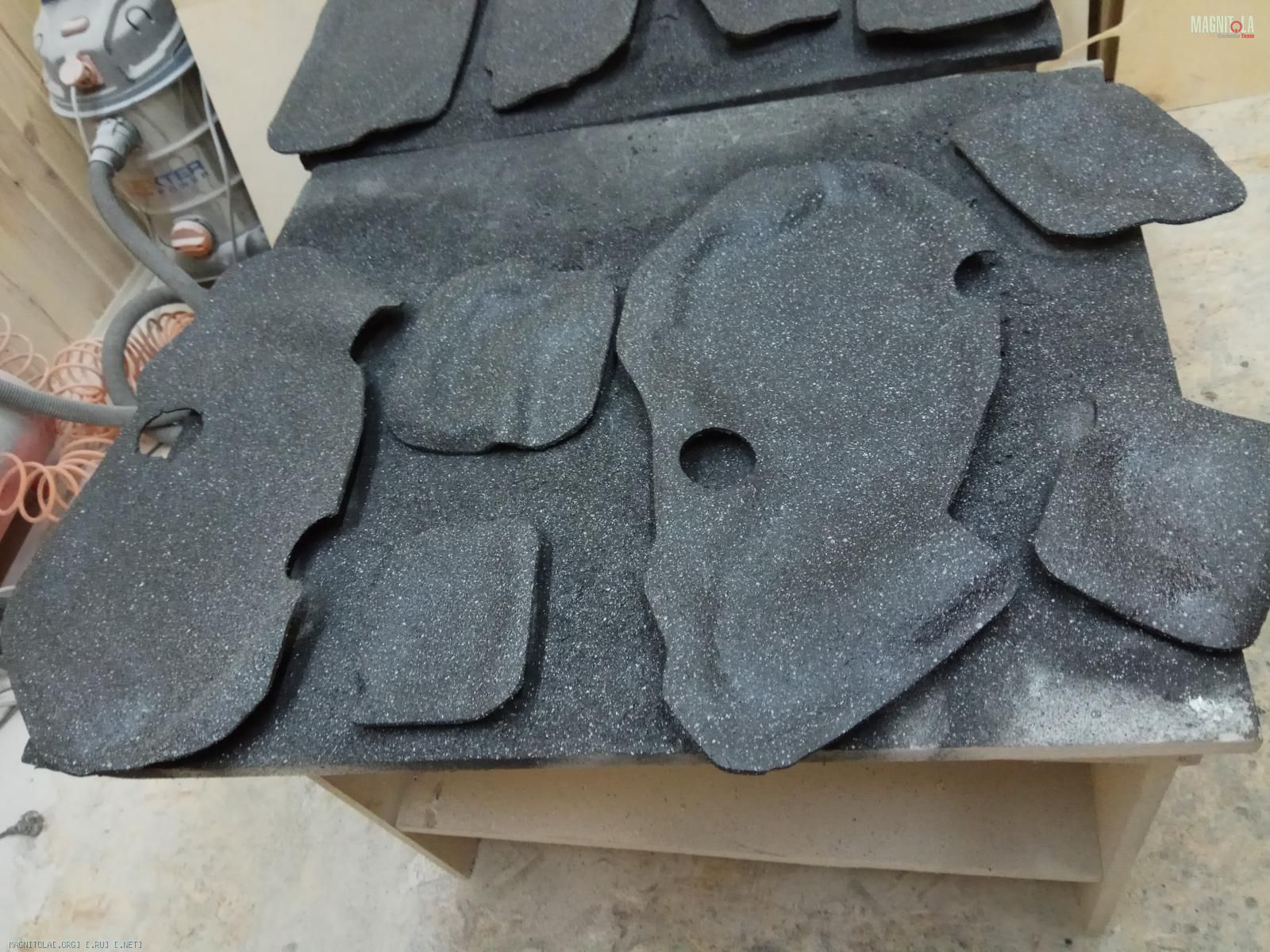

Обтачиваем, шлифуем...

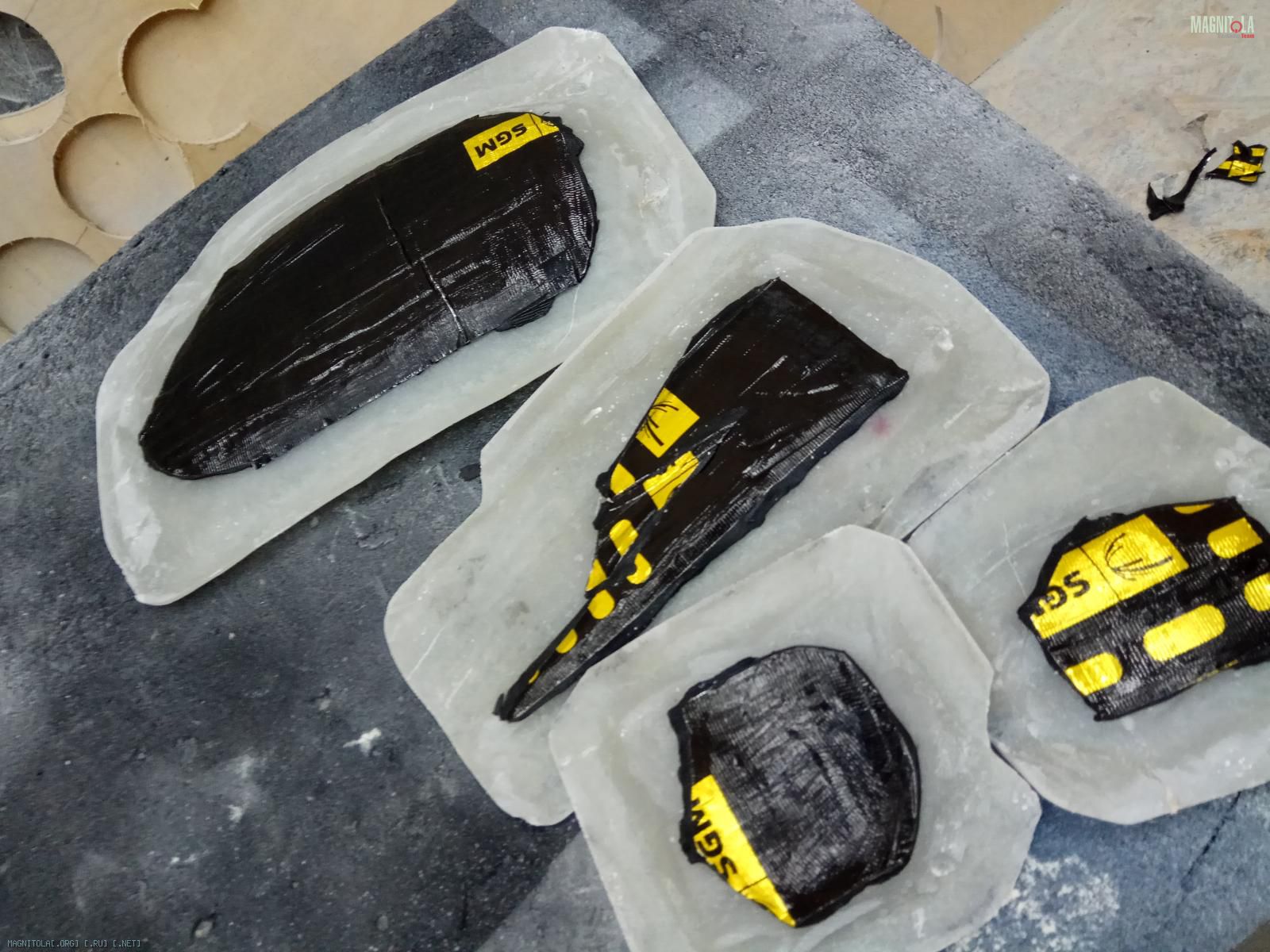

С обратной стороны наносим вибру 4мм, греем, прикатываем...

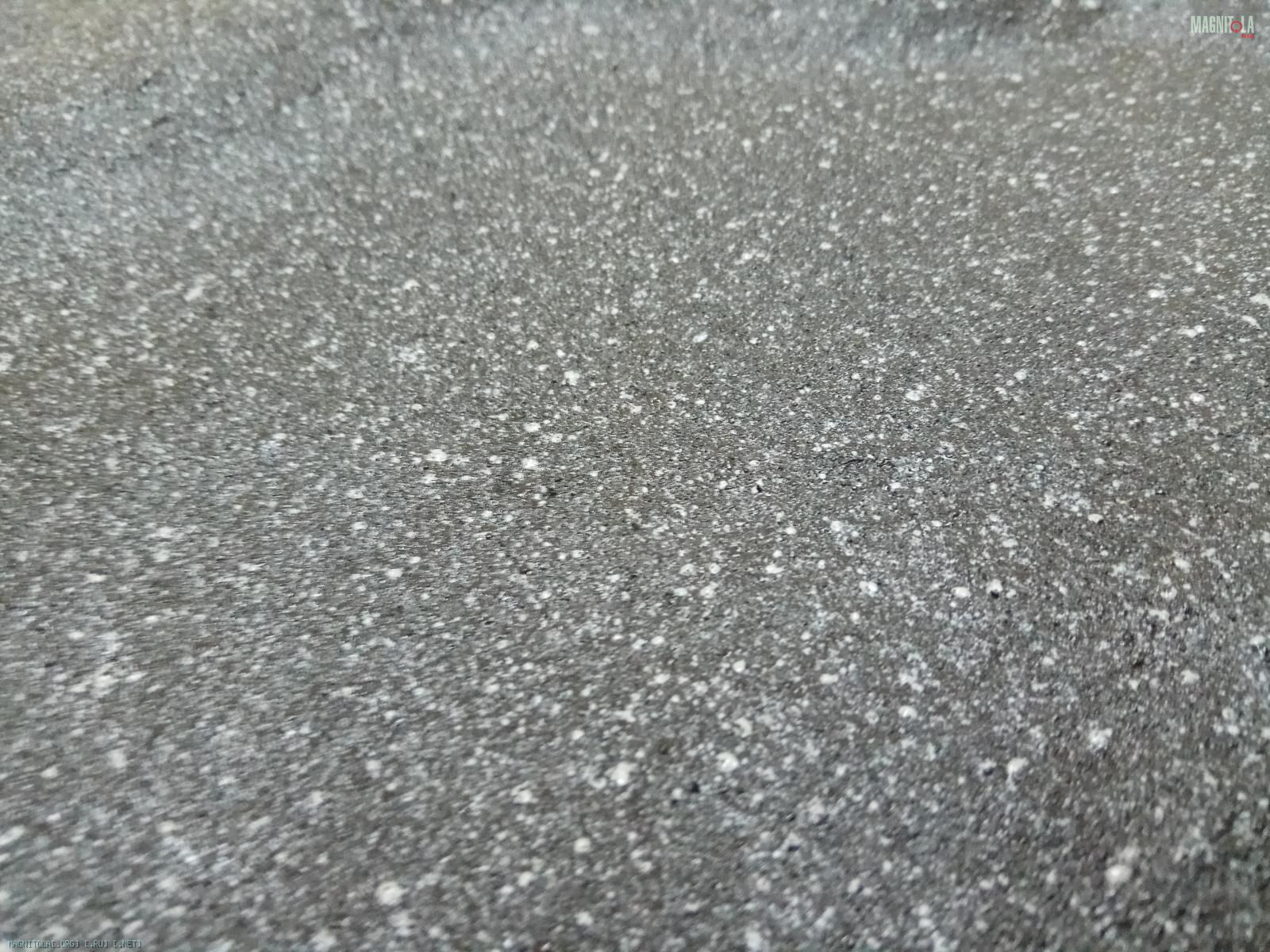

Затем красим...
Вложение 1199778Вложение 1199780Вложение 1199782Вложение 1199784Вложение 1199786Вложение 1199788Вложение 1199790Вложение 1199792Вложение 1199794Вложение 1199796Вложение 1199798Вложение 1199800Вложение 1199802

Mitsubishi Lancer Wagon

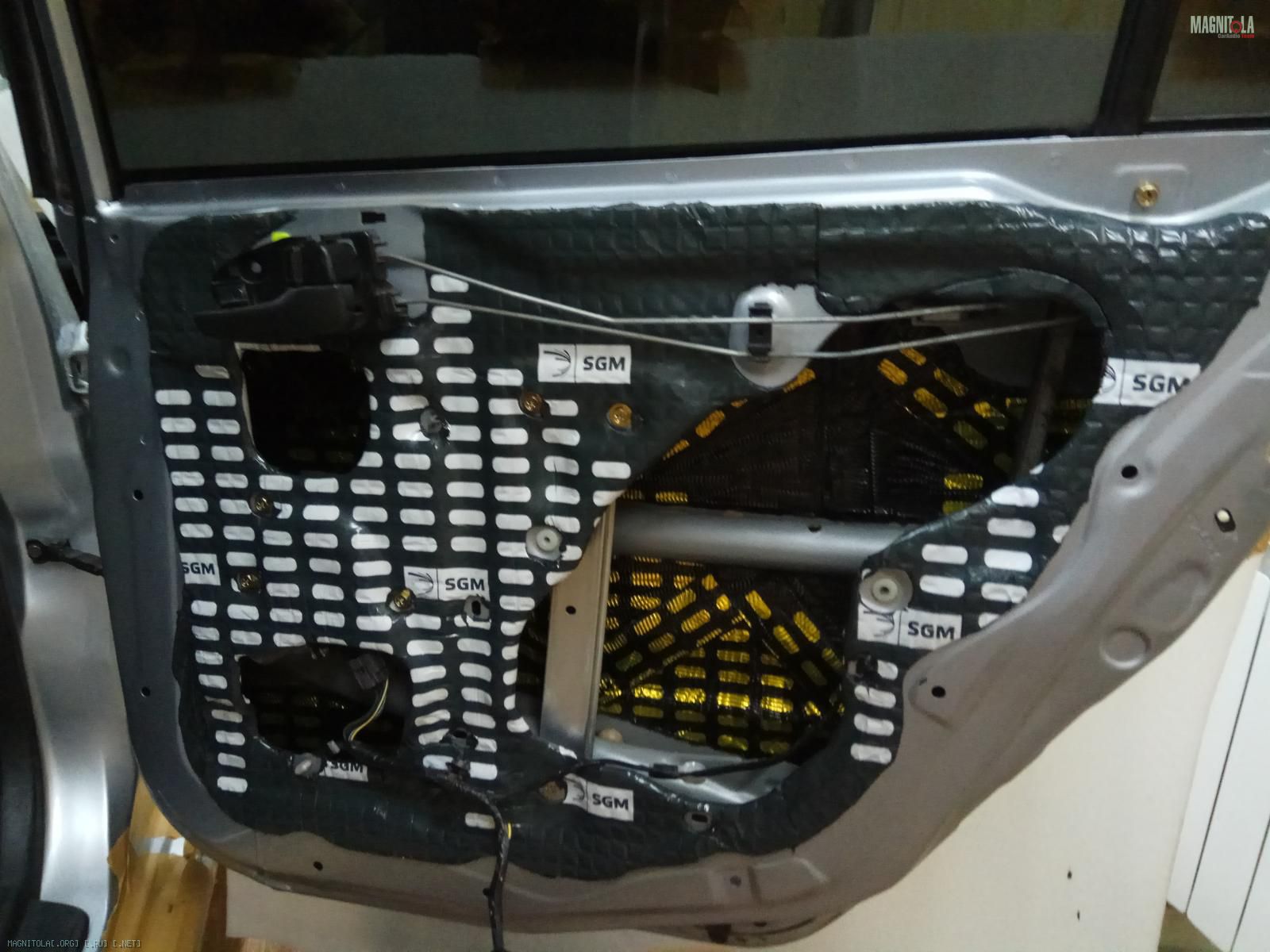

Наносим вибру 4мм, цельным листом...
Греем, прикатываем...

Вложение 1199986Вложение 1199988Вложение 1199990Вложение 1199992Вложение 1199994Вложение 1199996

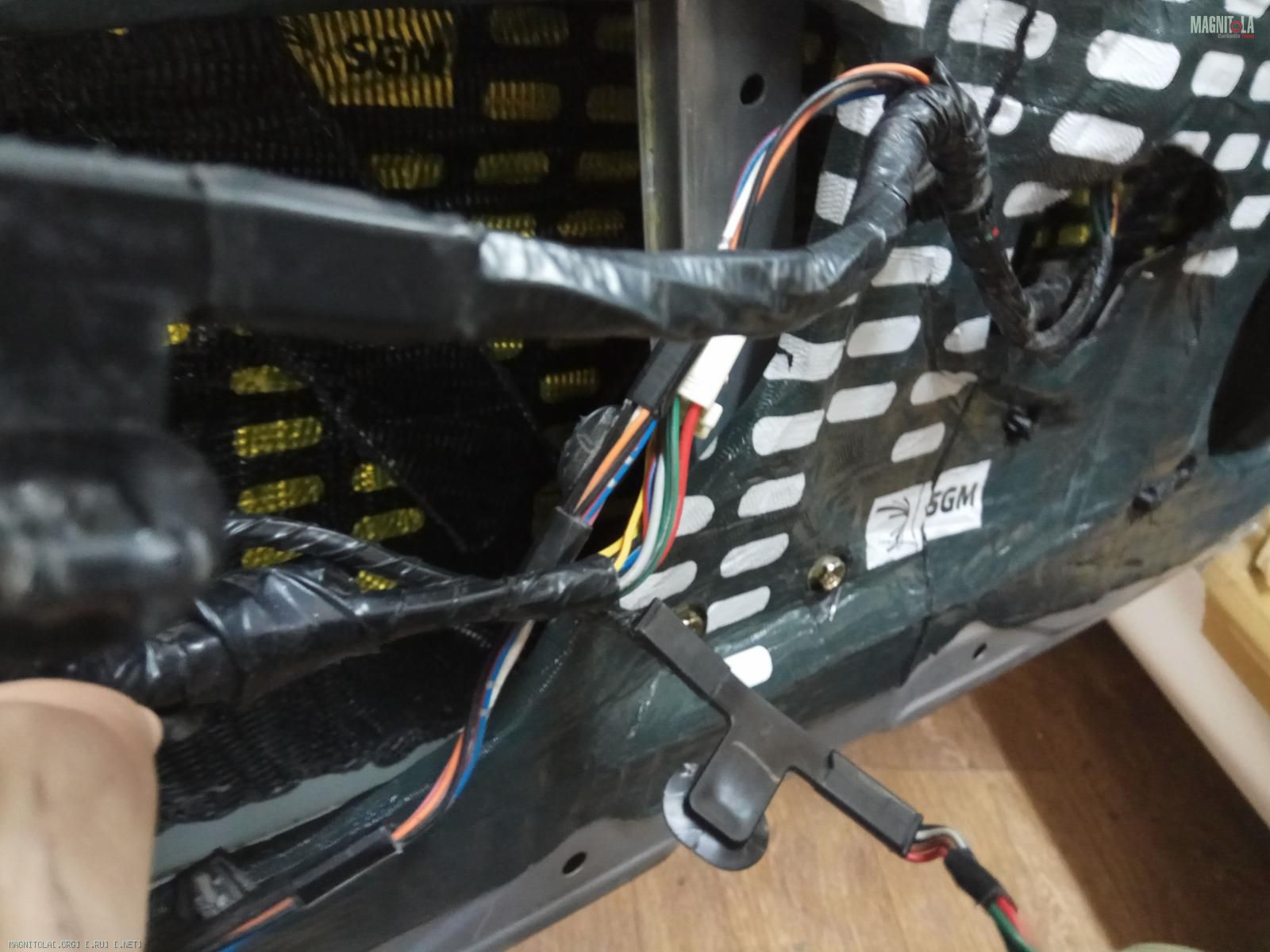

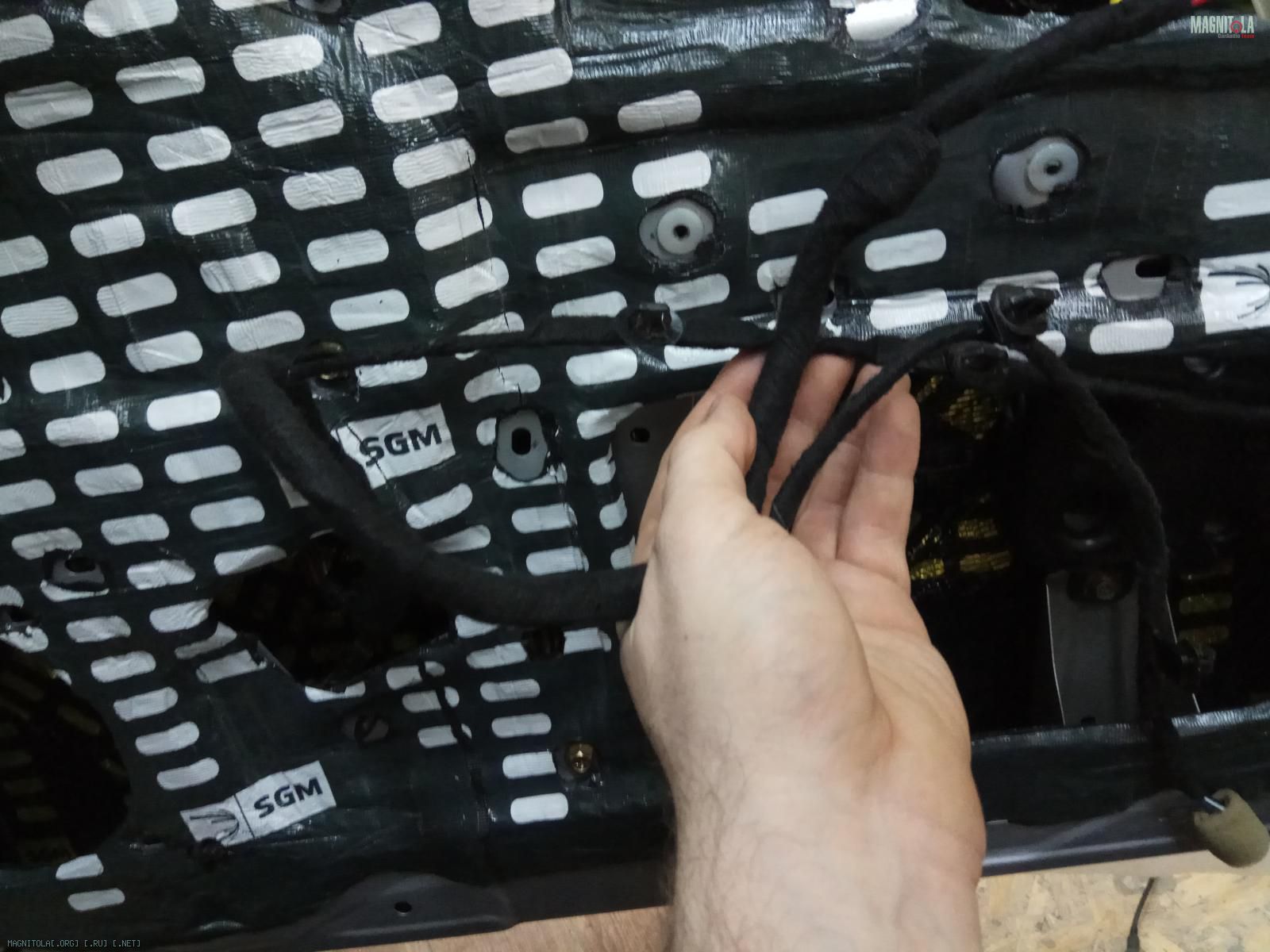

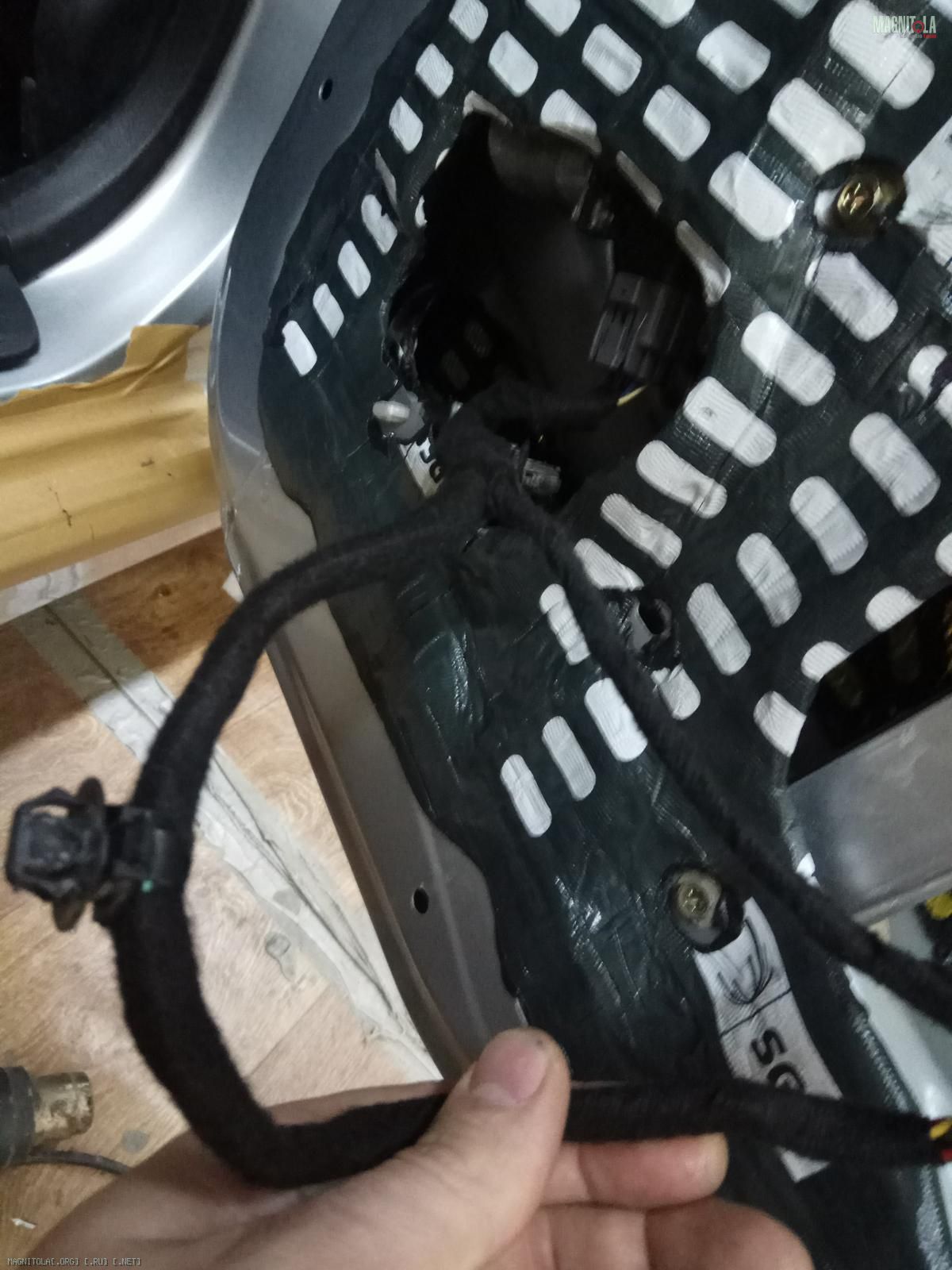

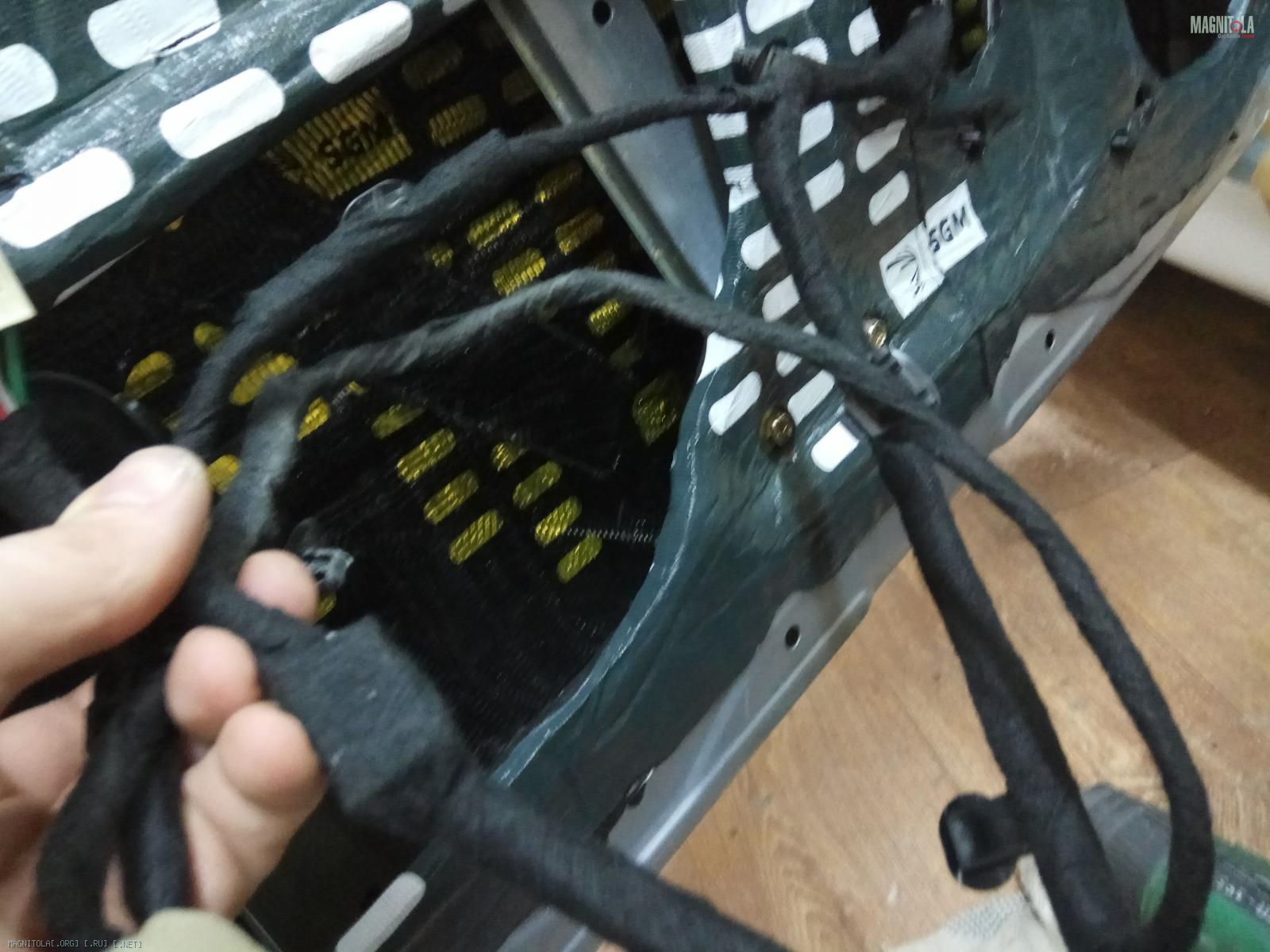

Одеваем проводку в мягкую изоленту Tesa...

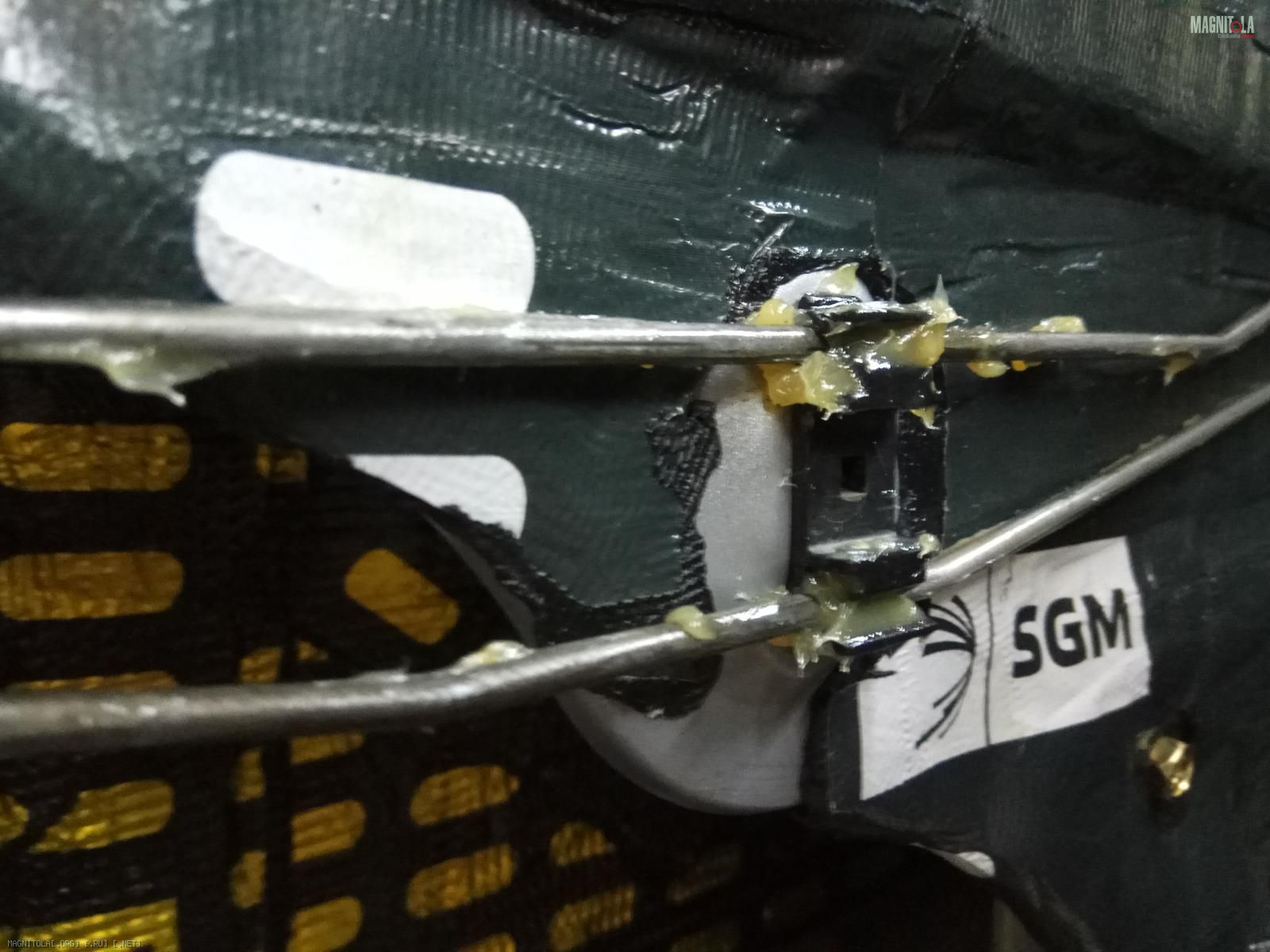

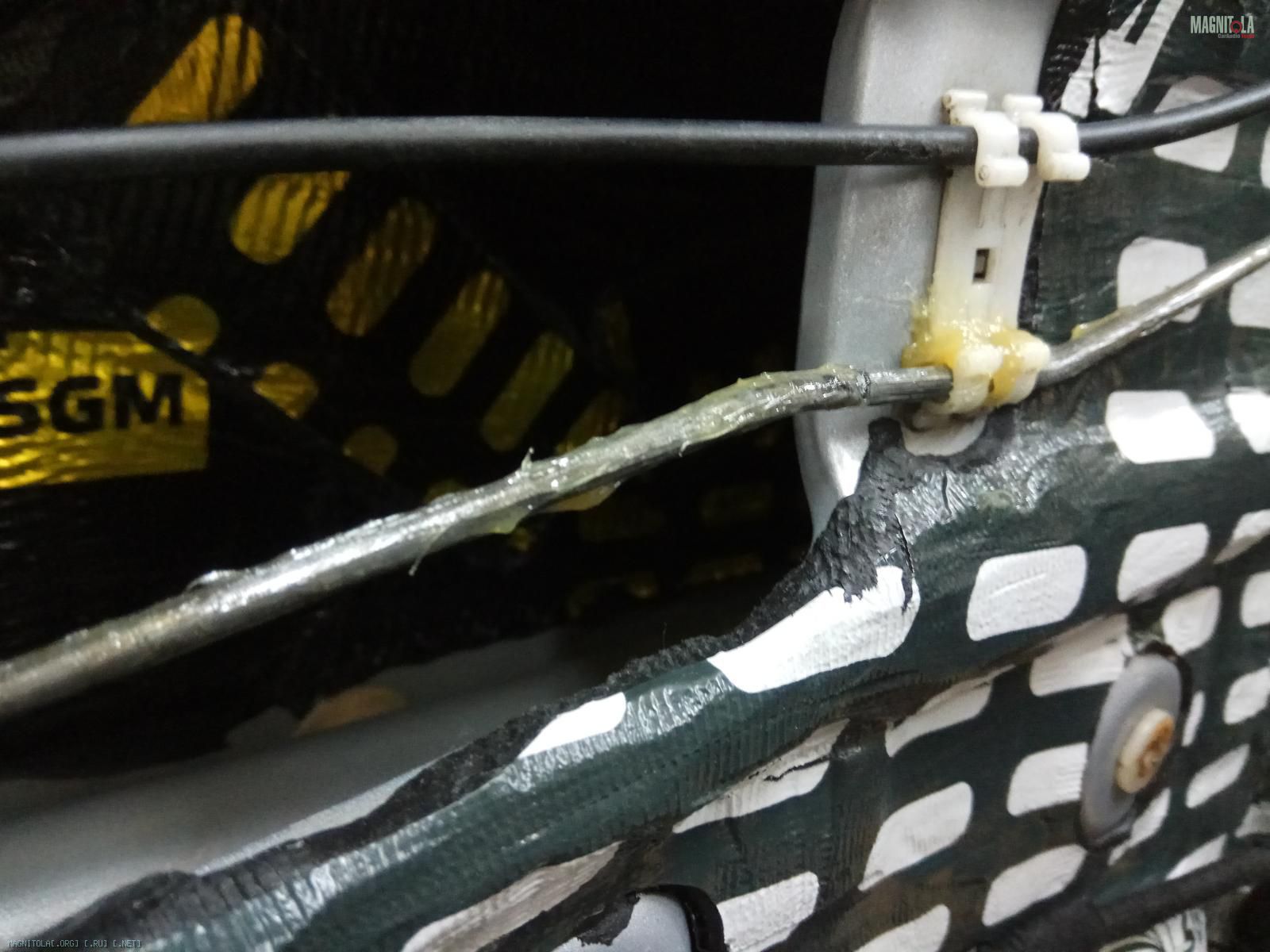

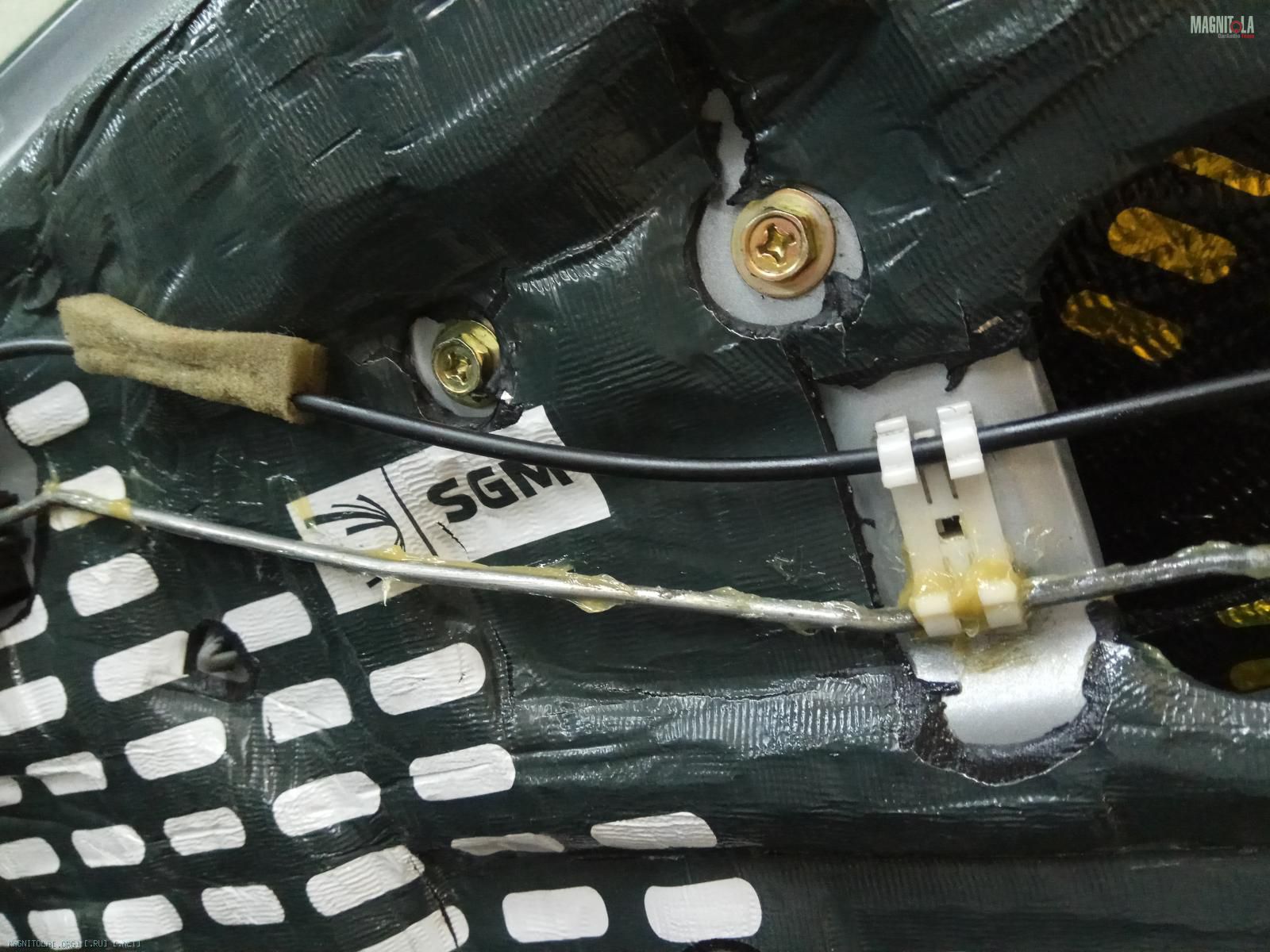

Смазываем тяги и замки...
Вложение 1199998Вложение 1200000Вложение 1200002Вложение 1200004Вложение 1200006Вложение 1200008Вложение 1200010Вложение 1200012Вложение 1200014Вложение 1200016Вложение 1200018

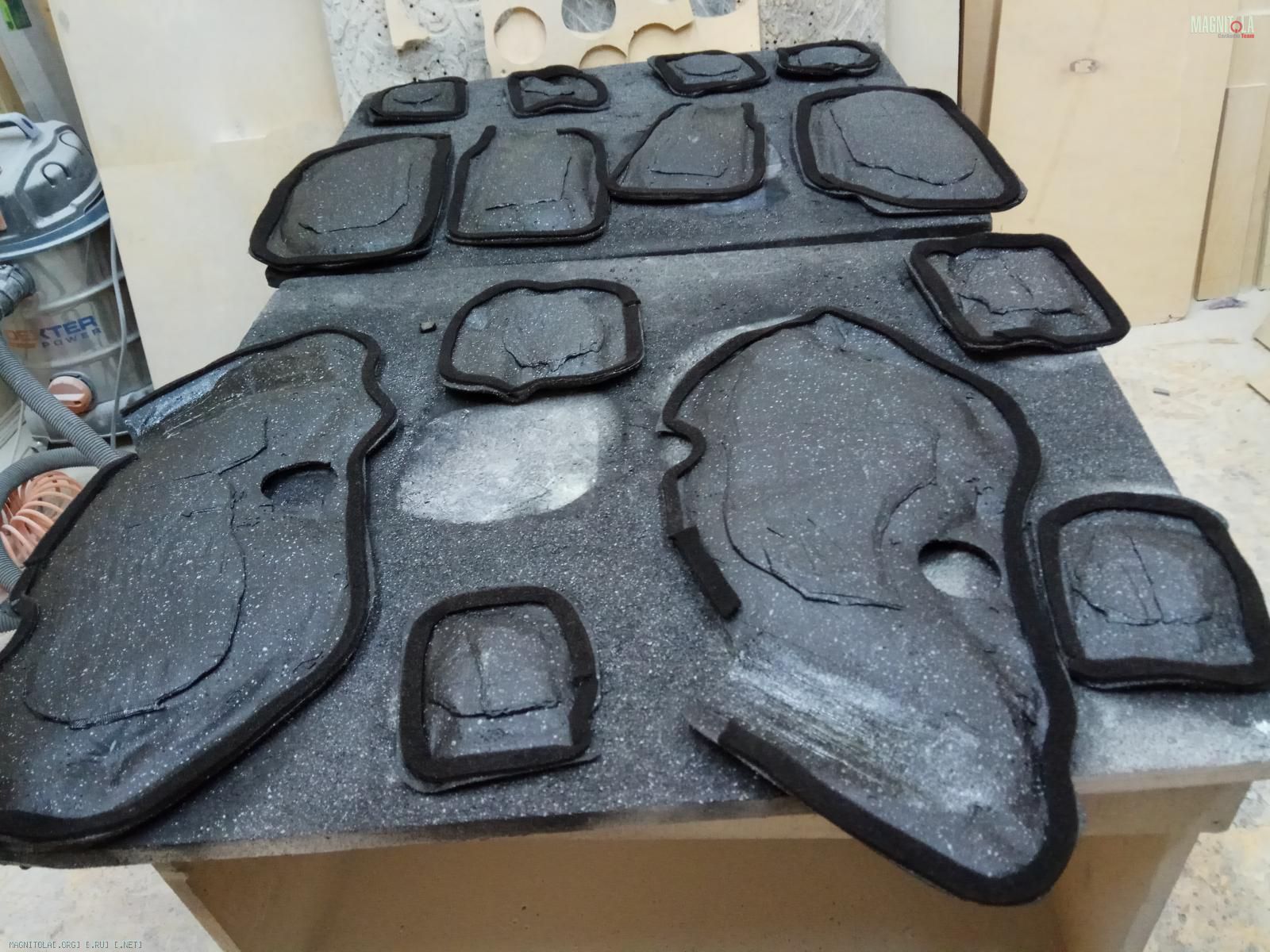

Наклеиваем уплотнительную ленту на заглушки...
Вложение 1200020Вложение 1200022

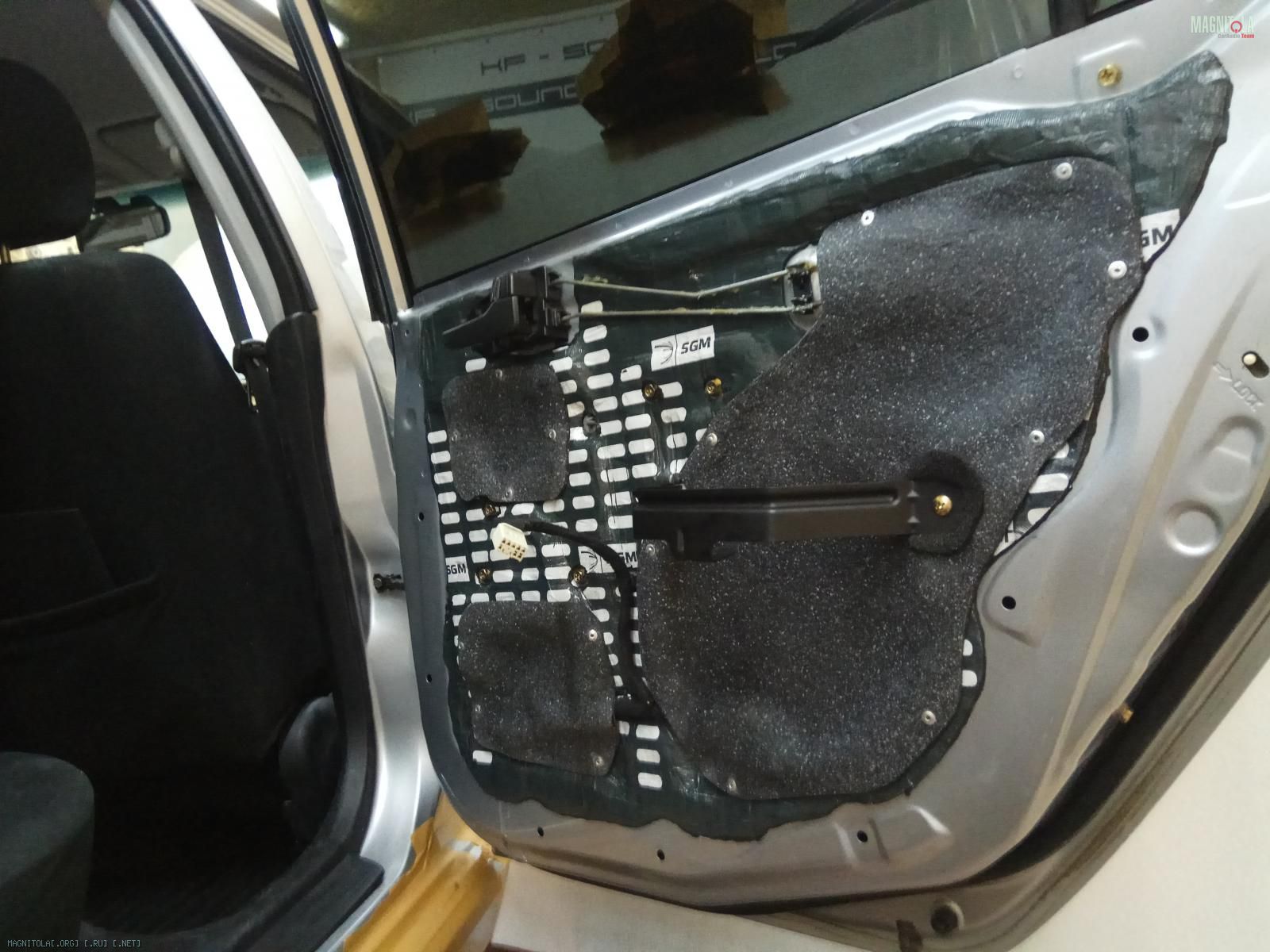

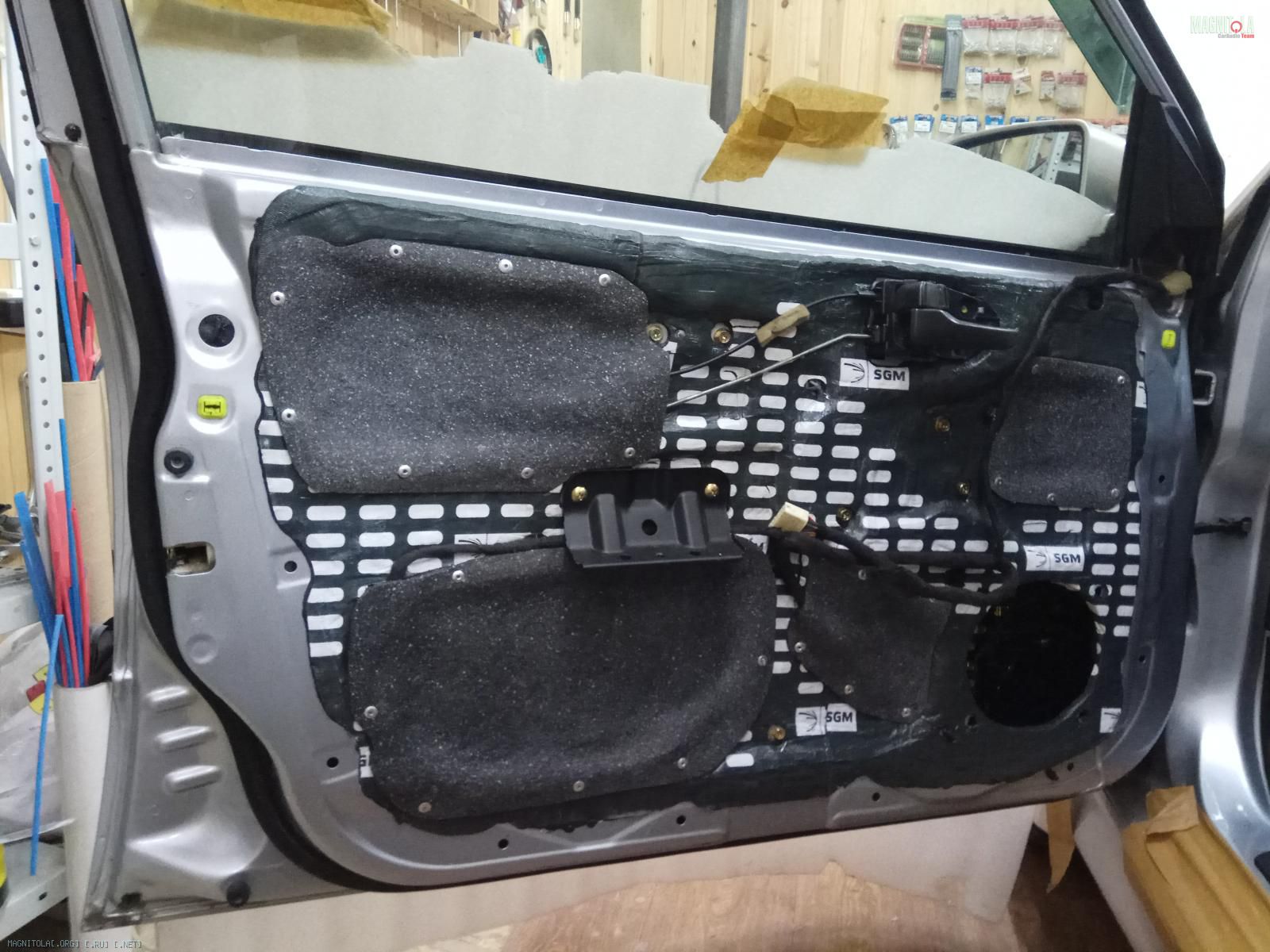

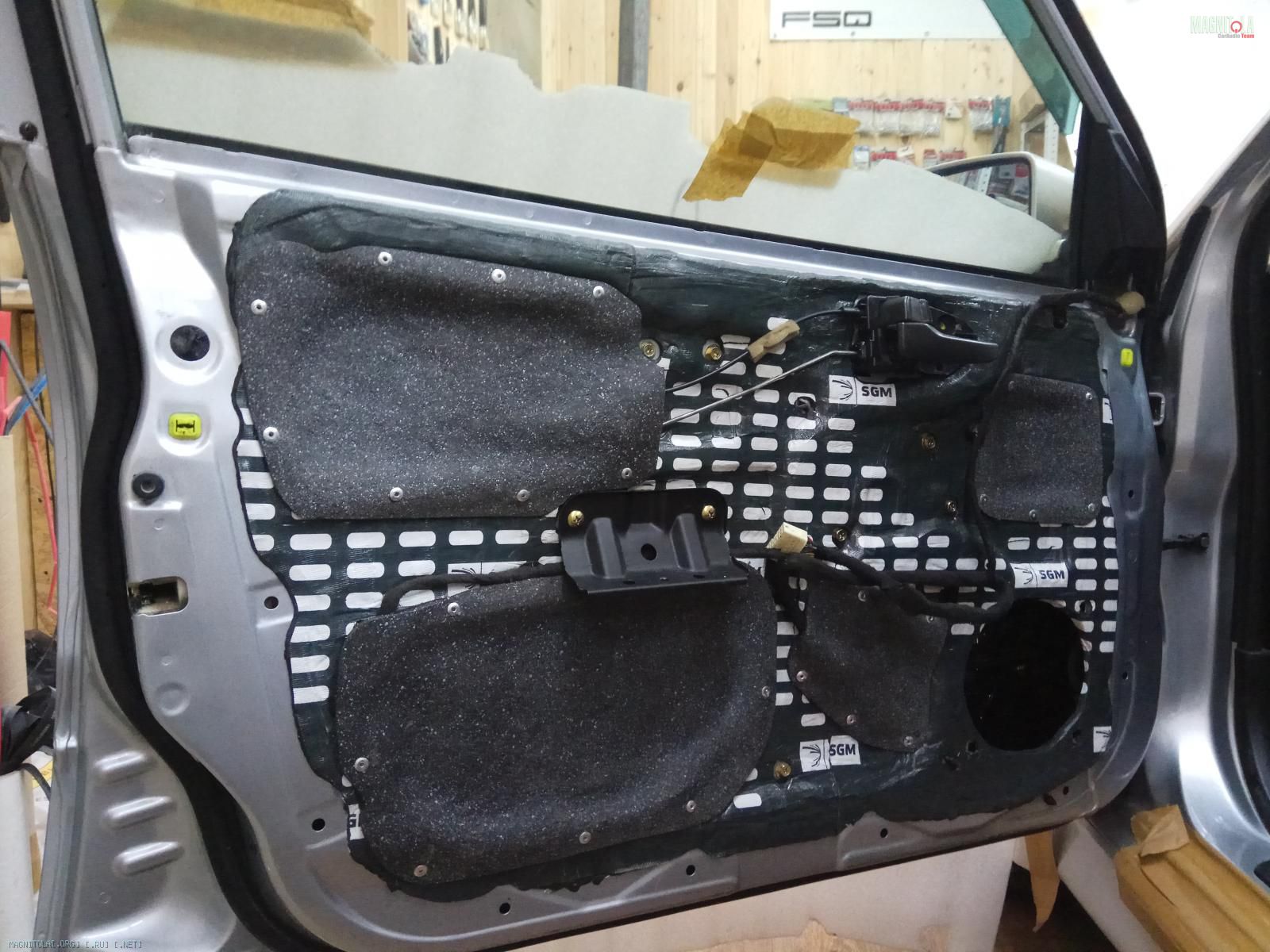

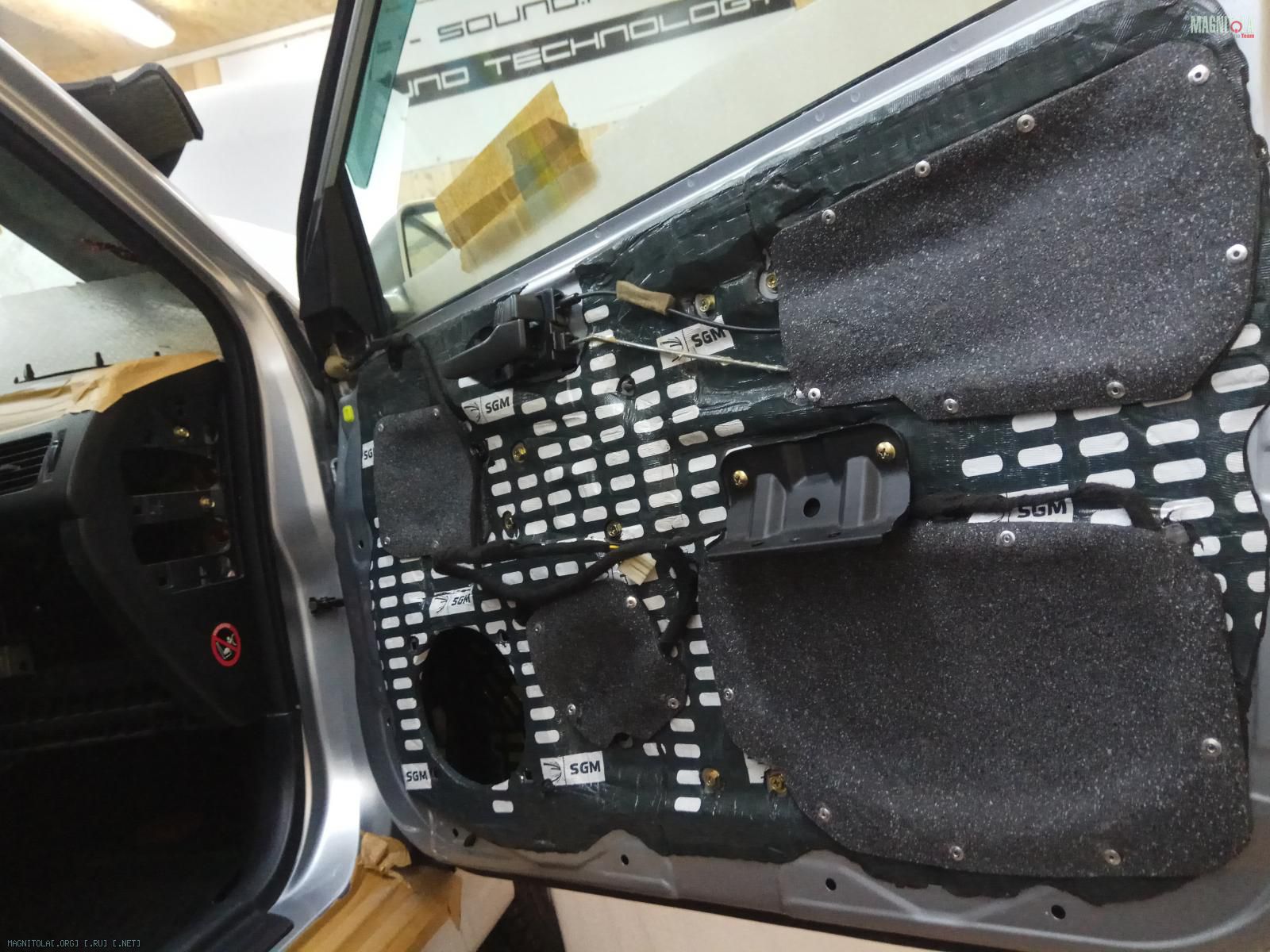

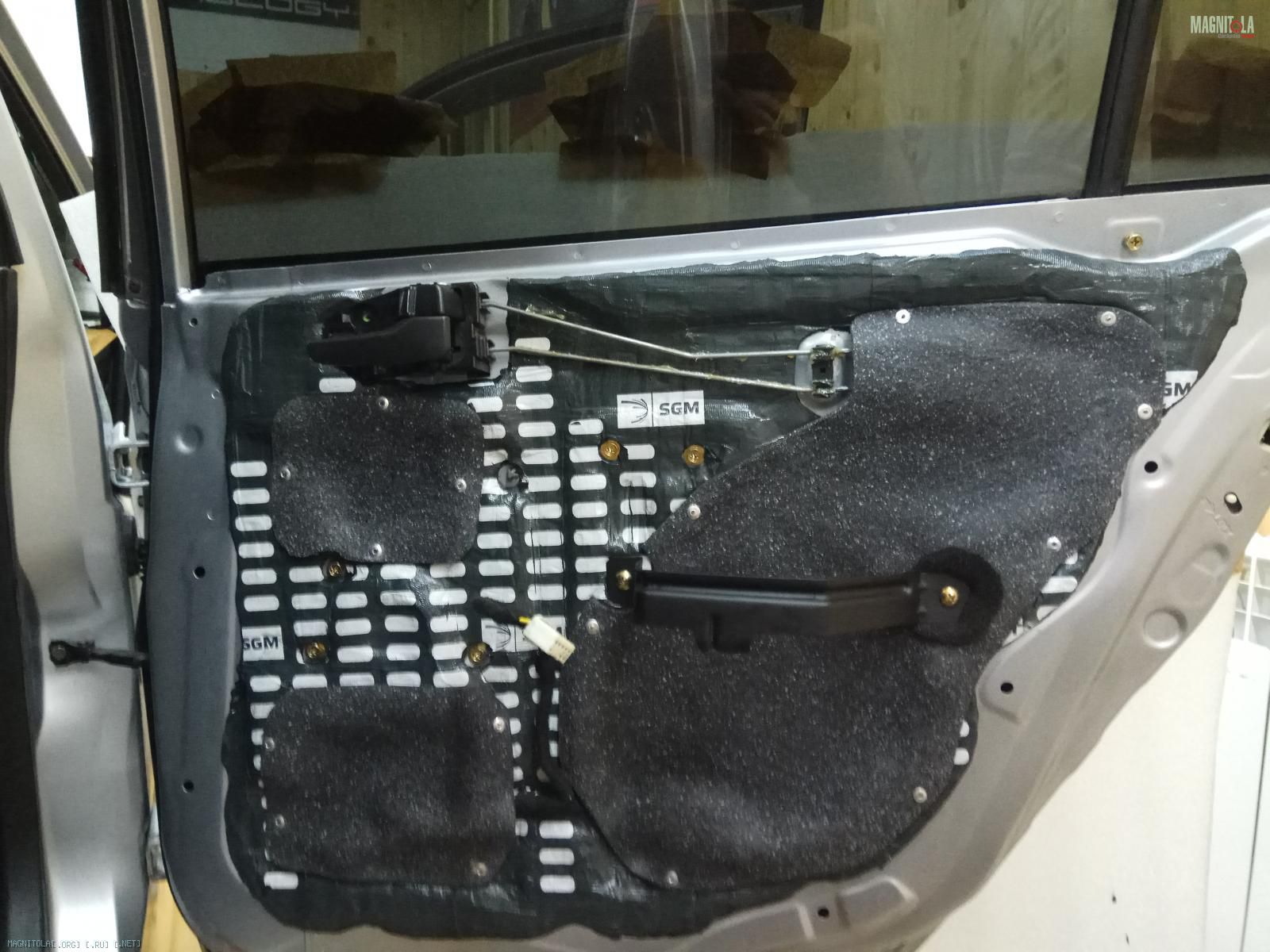

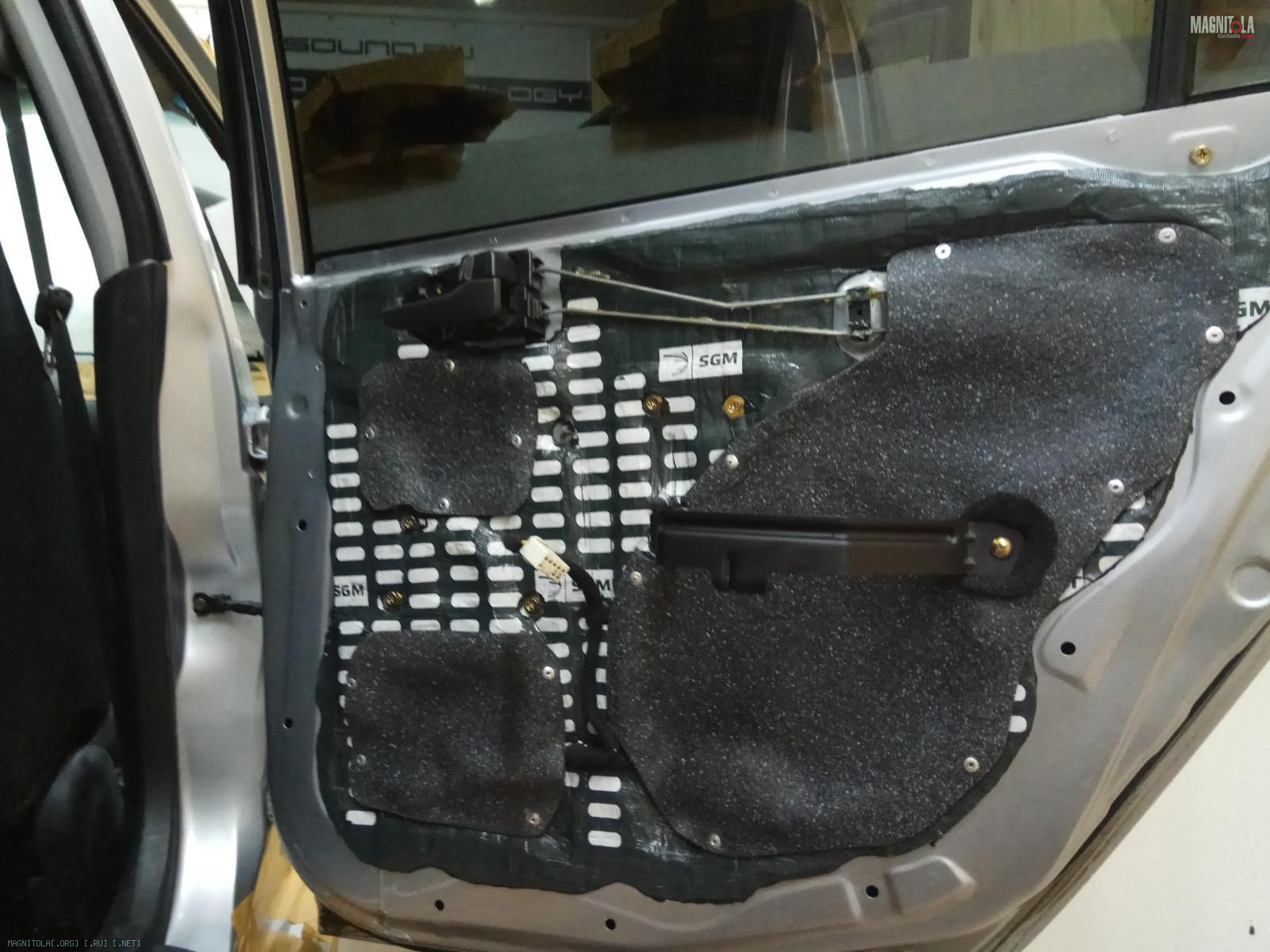

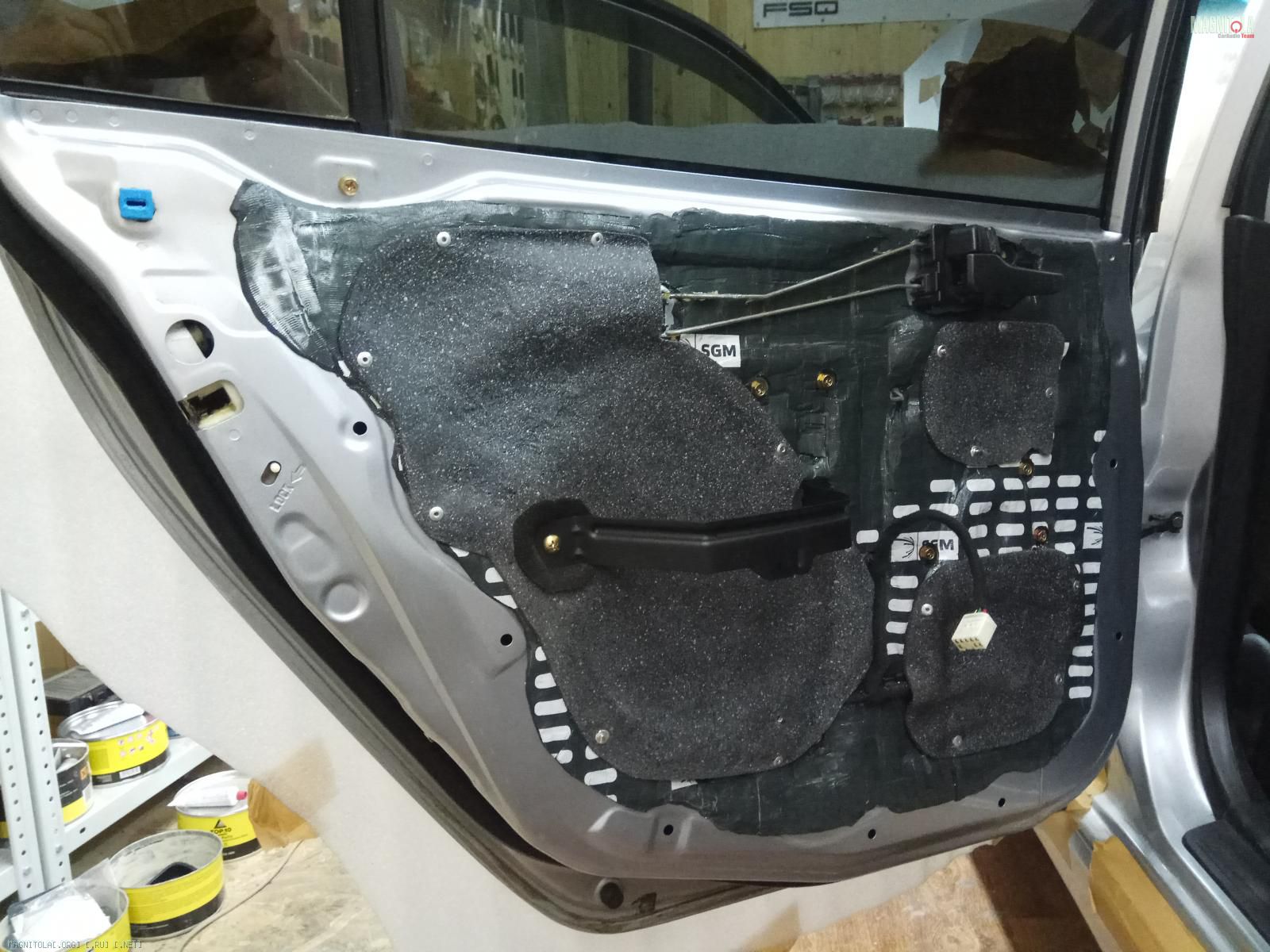

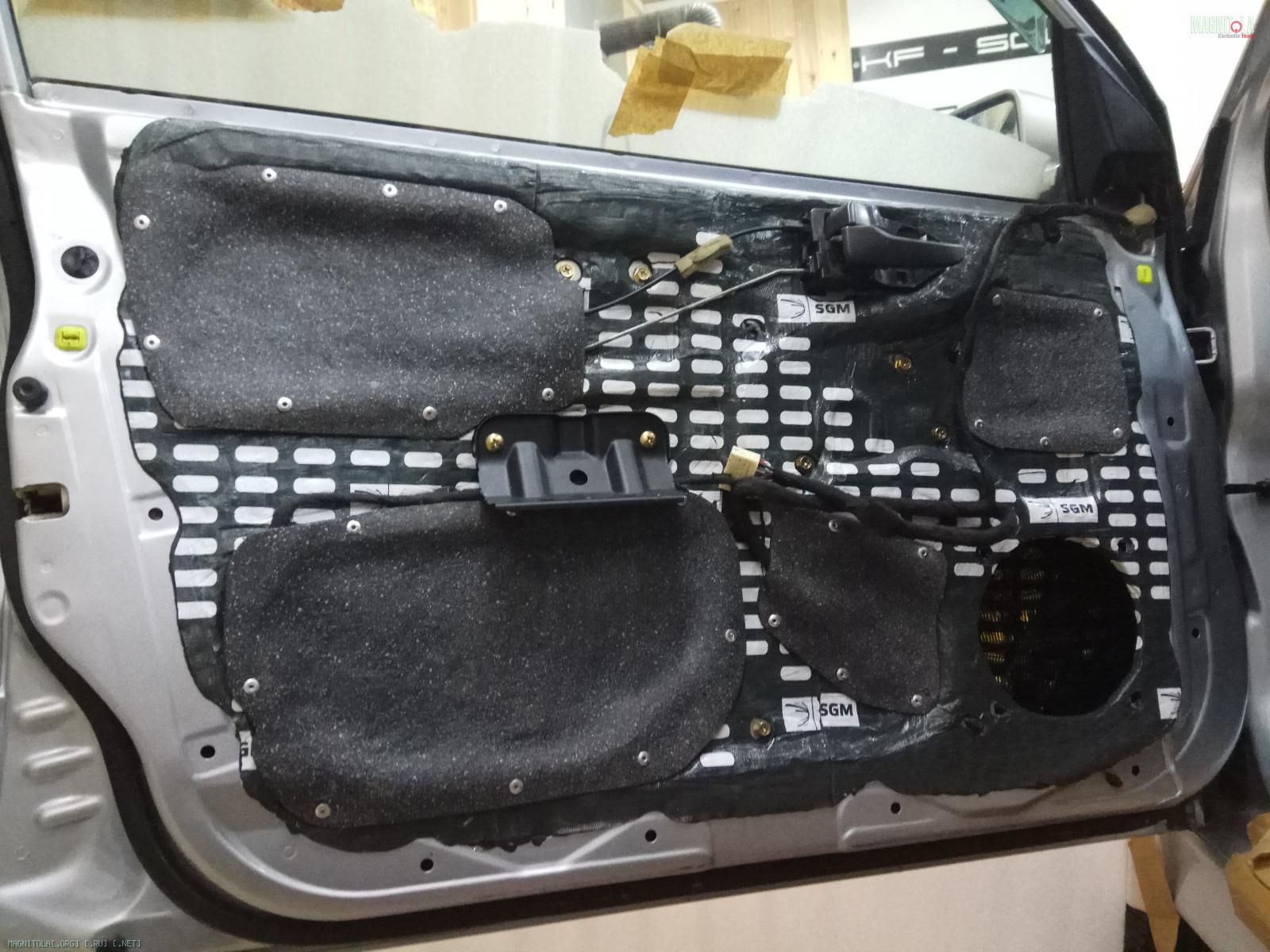

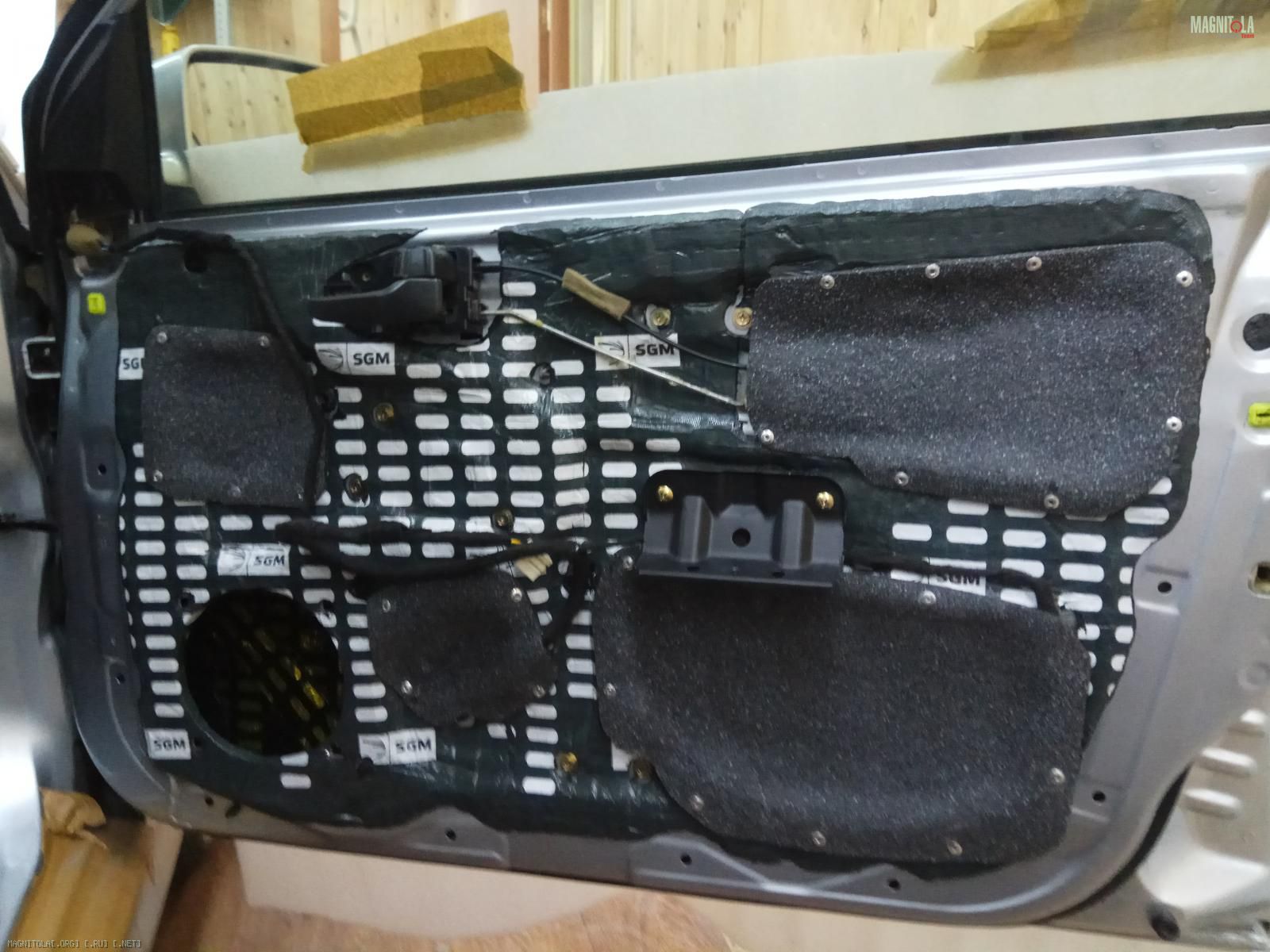

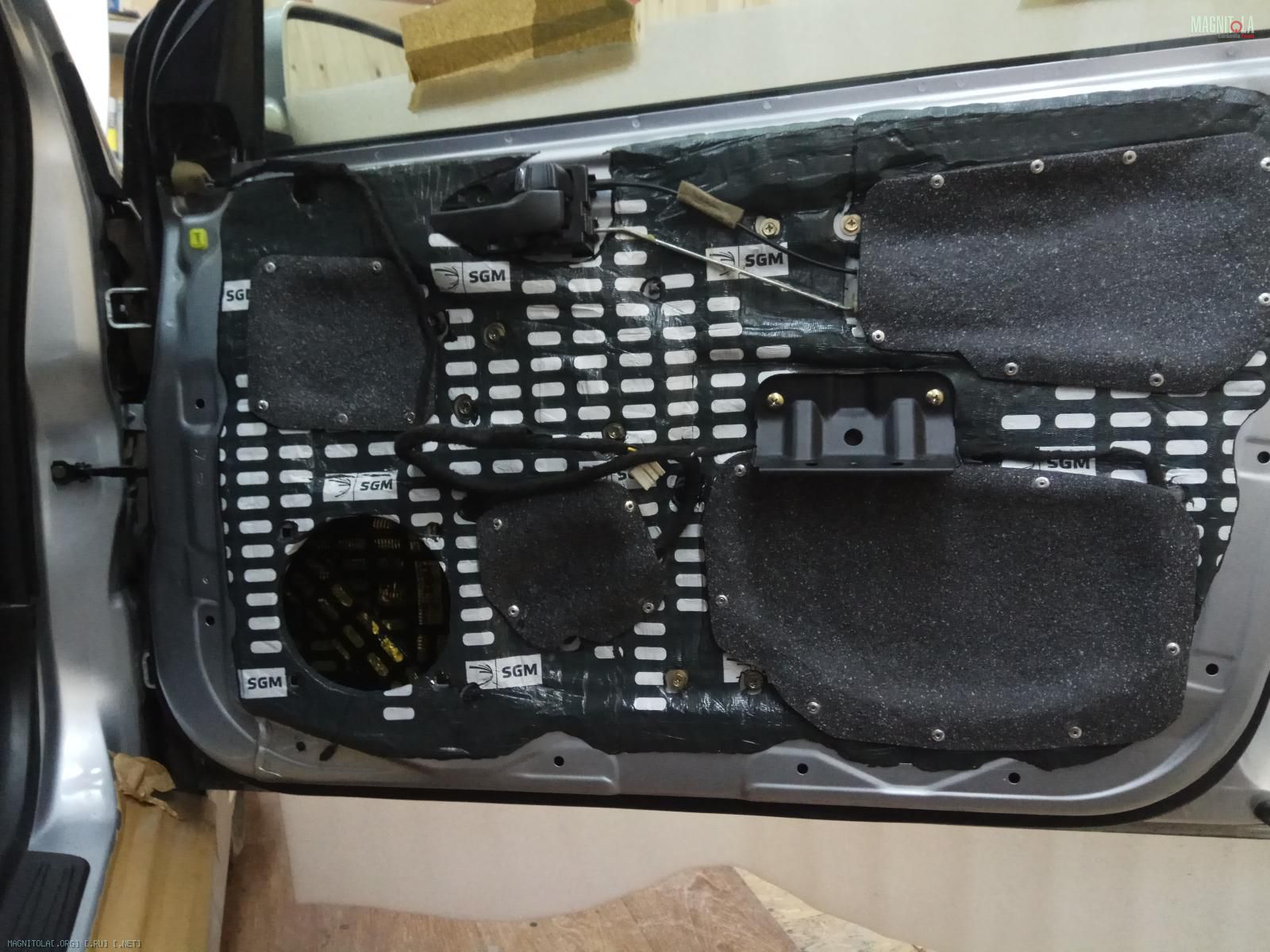

Устанавливаем заглушки...
Вложение 1200024Вложение 1200026Вложение 1200028Вложение 1200030Вложение 1200032Вложение 1200034Вложение 1200036Вложение 1200038Вложение 1200040Вложение 1200042Вложение 1200044

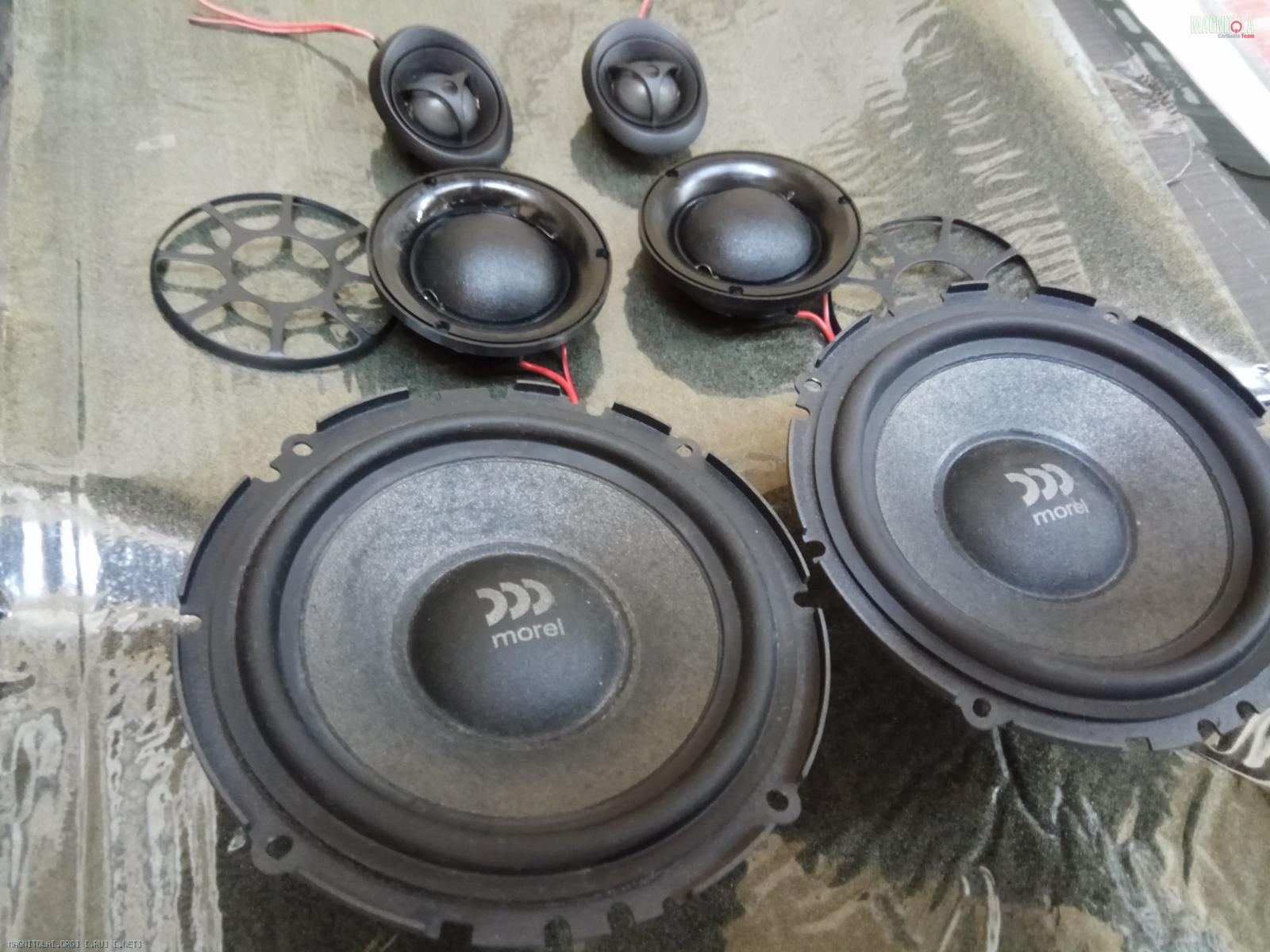

ВЧ, СЧ, НЧ очищаем от битопласта и грязи на диффузорах... приводим в эстетический вид.
Вложение 1200046

Mitsubishi Lancer Wagon

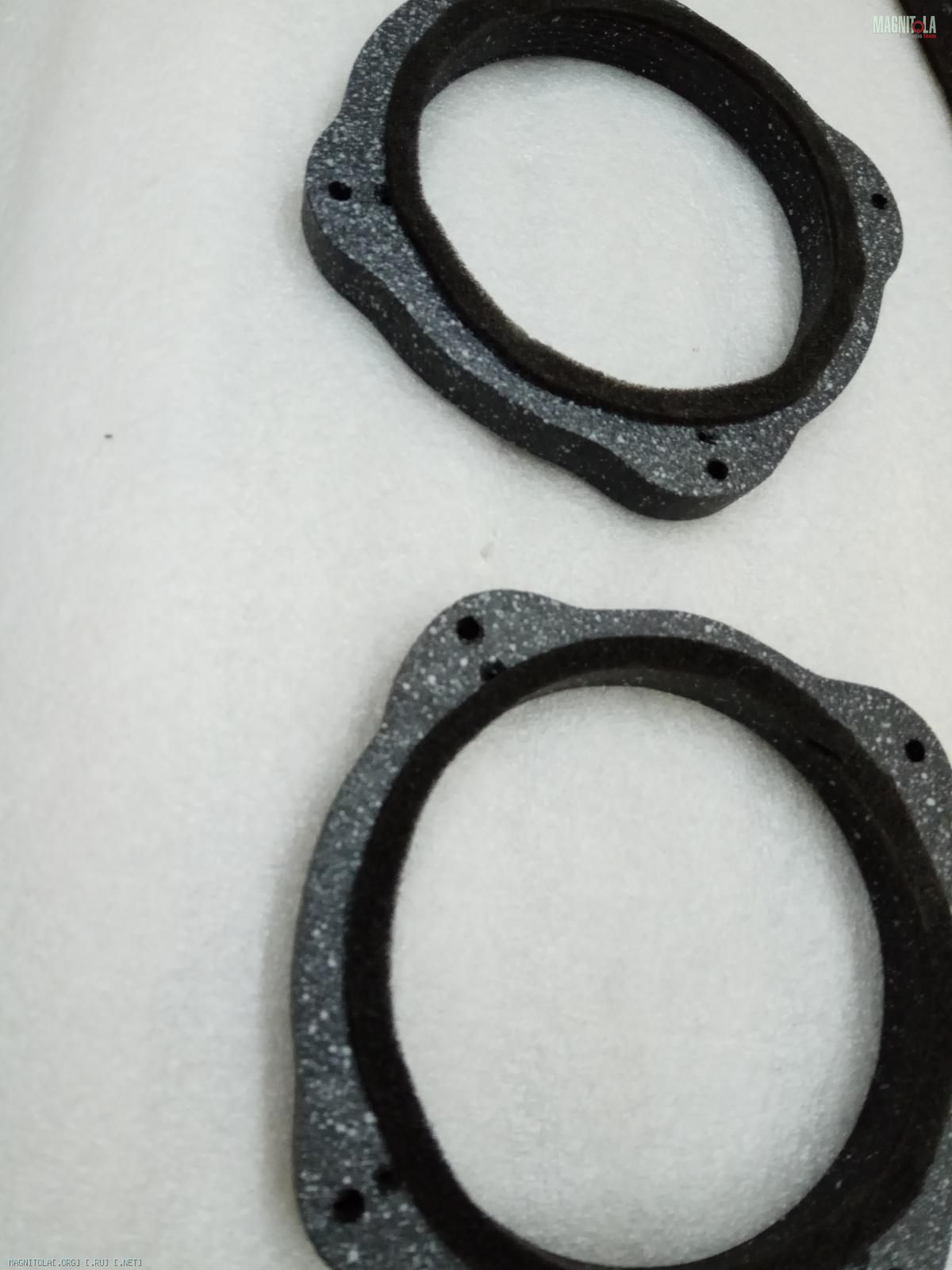

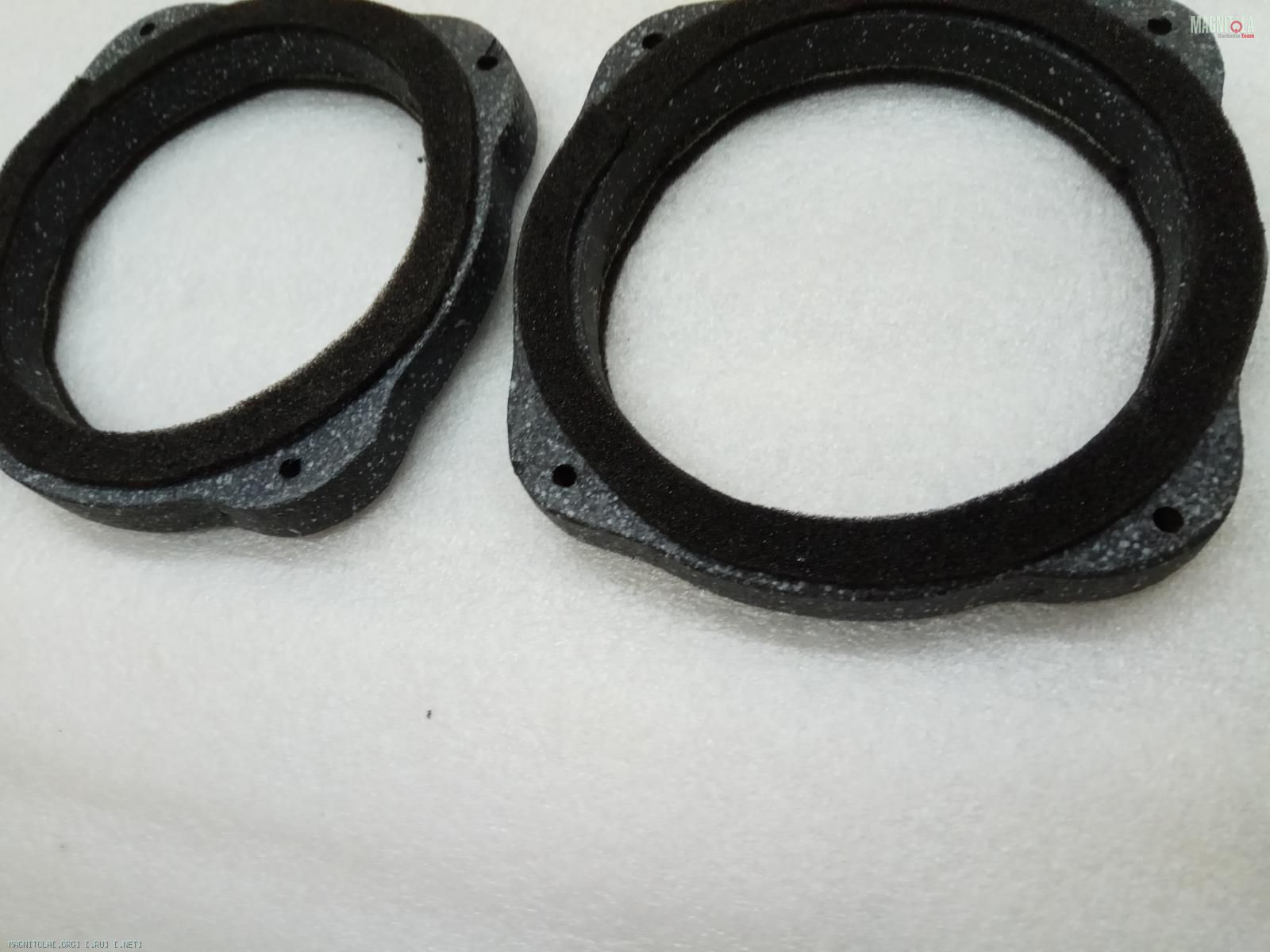

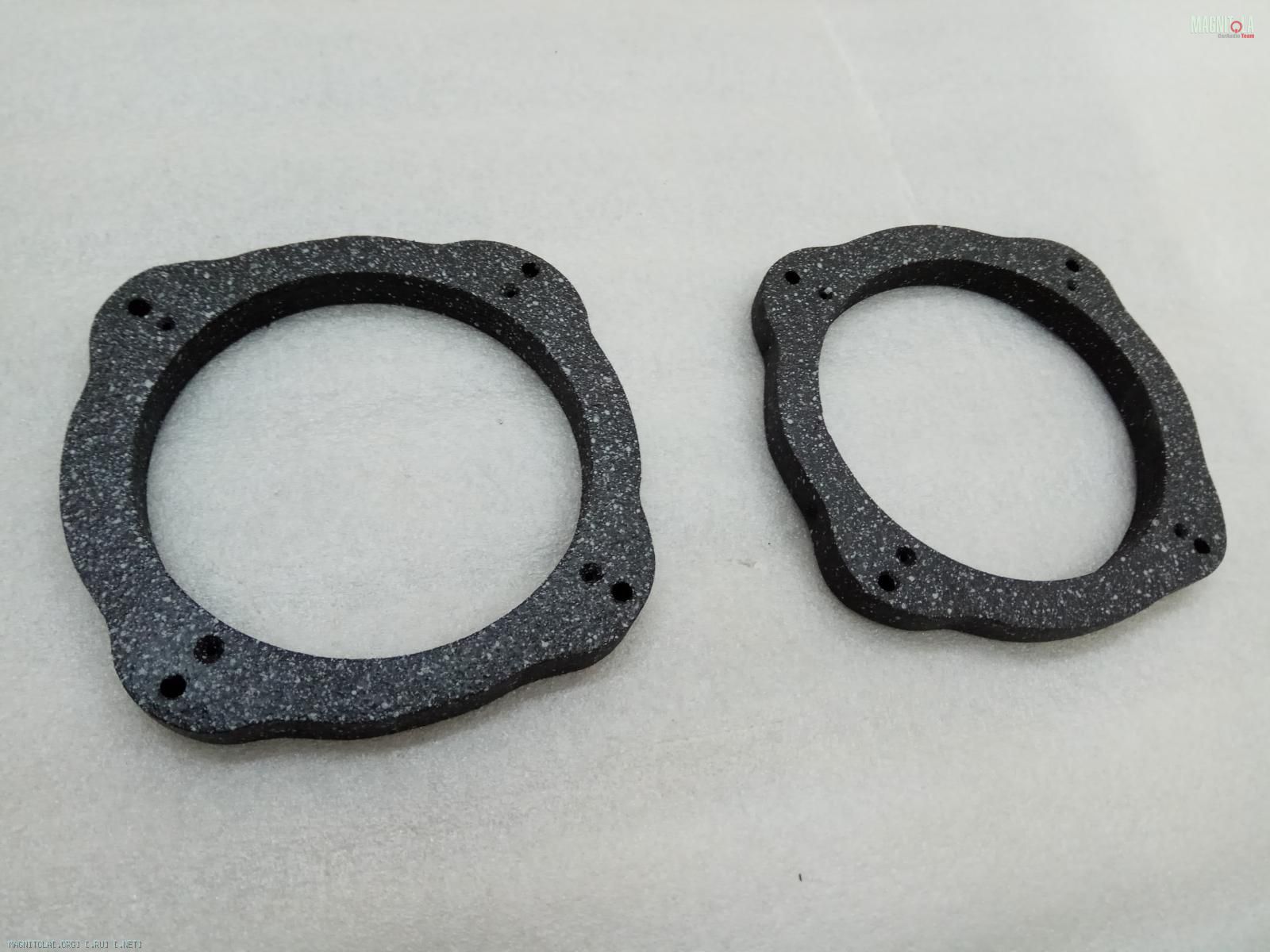

Напилили, покрасили колечки под мидбас...
Уплотнительные ленты из битопласта...

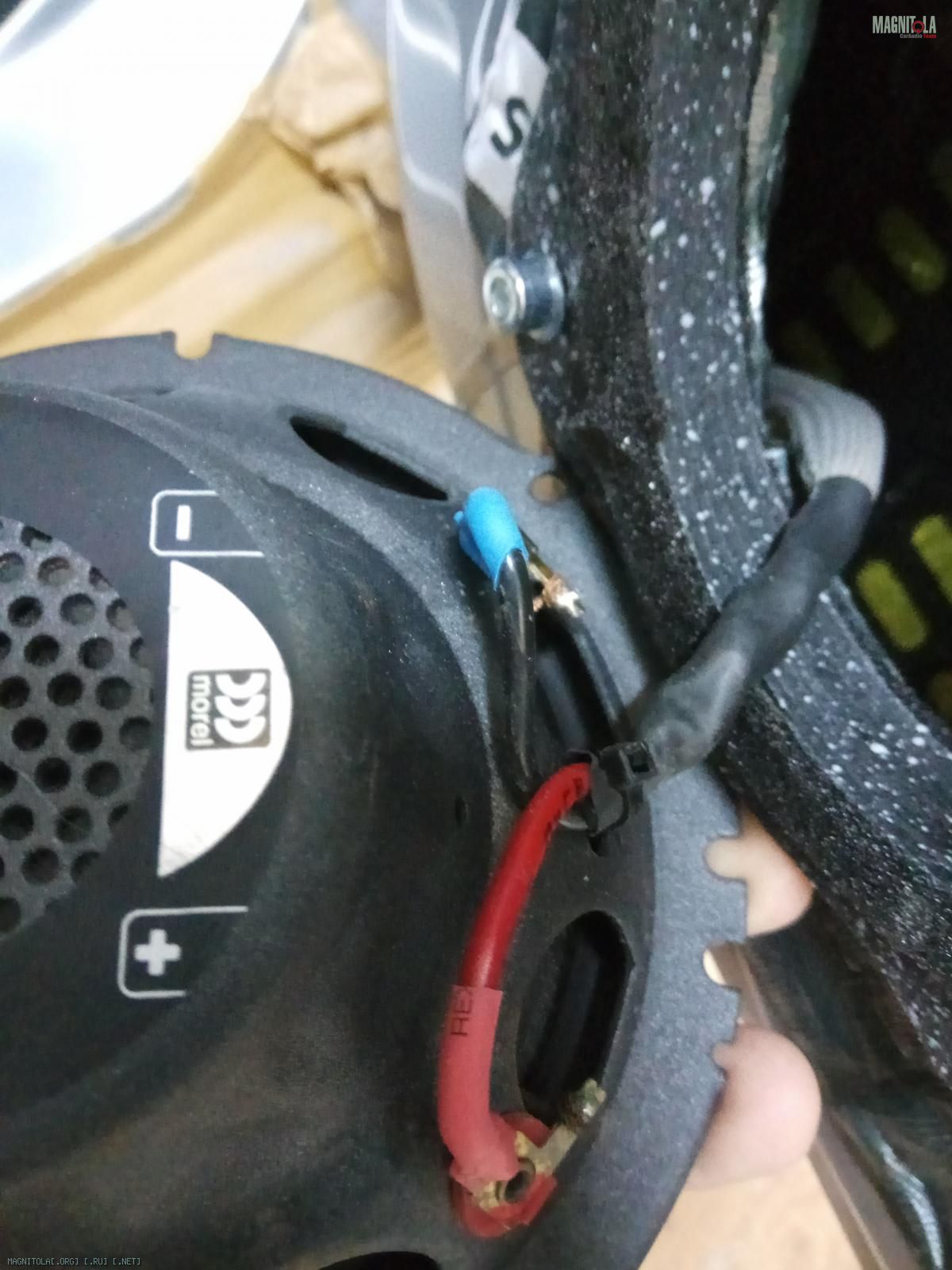

Подключение мидбаса.

Вложение 1200154Вложение 1200156Вложение 1200158Вложение 1200160Вложение 1200162Вложение 1200164Вложение 1200166

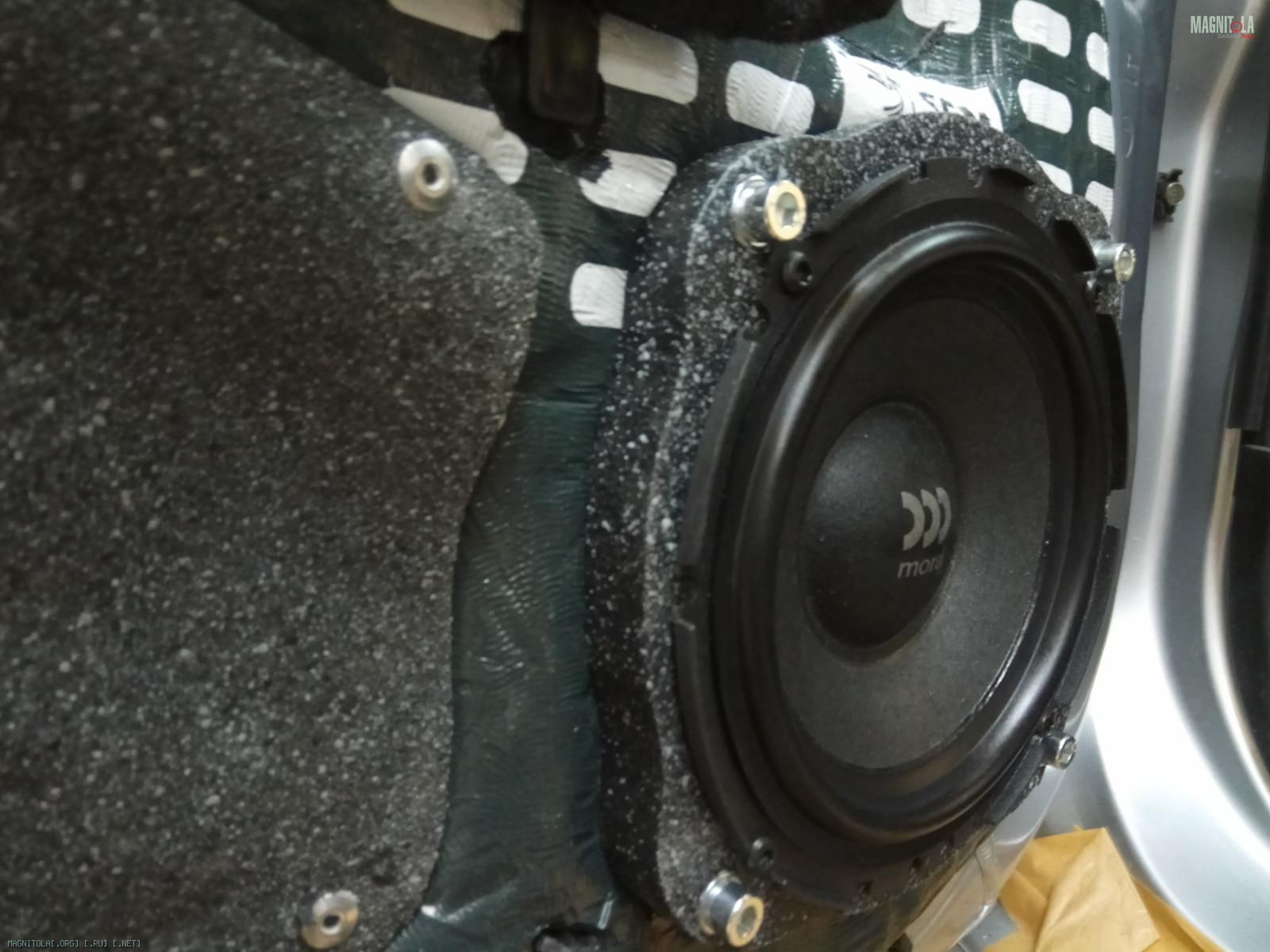

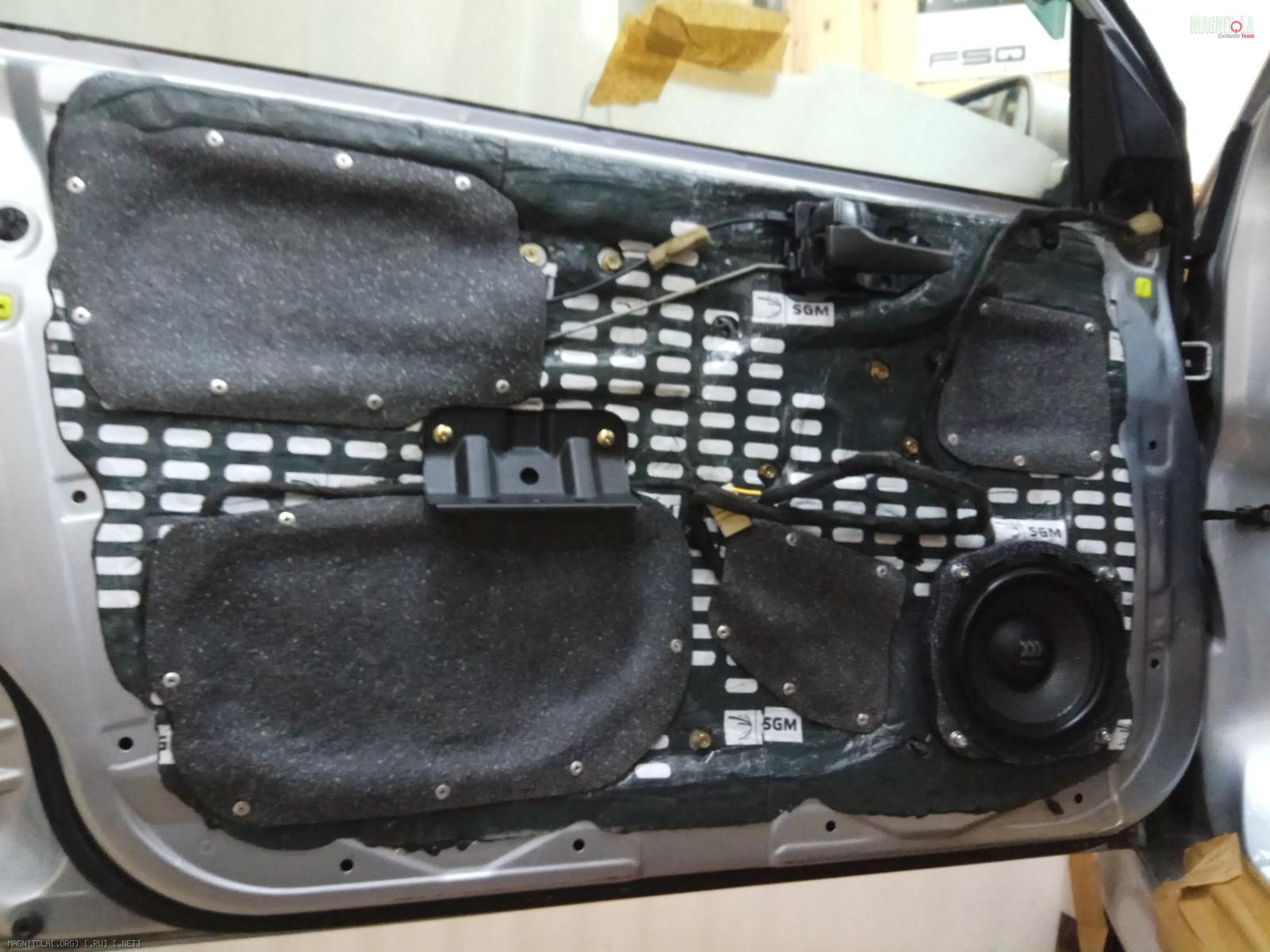

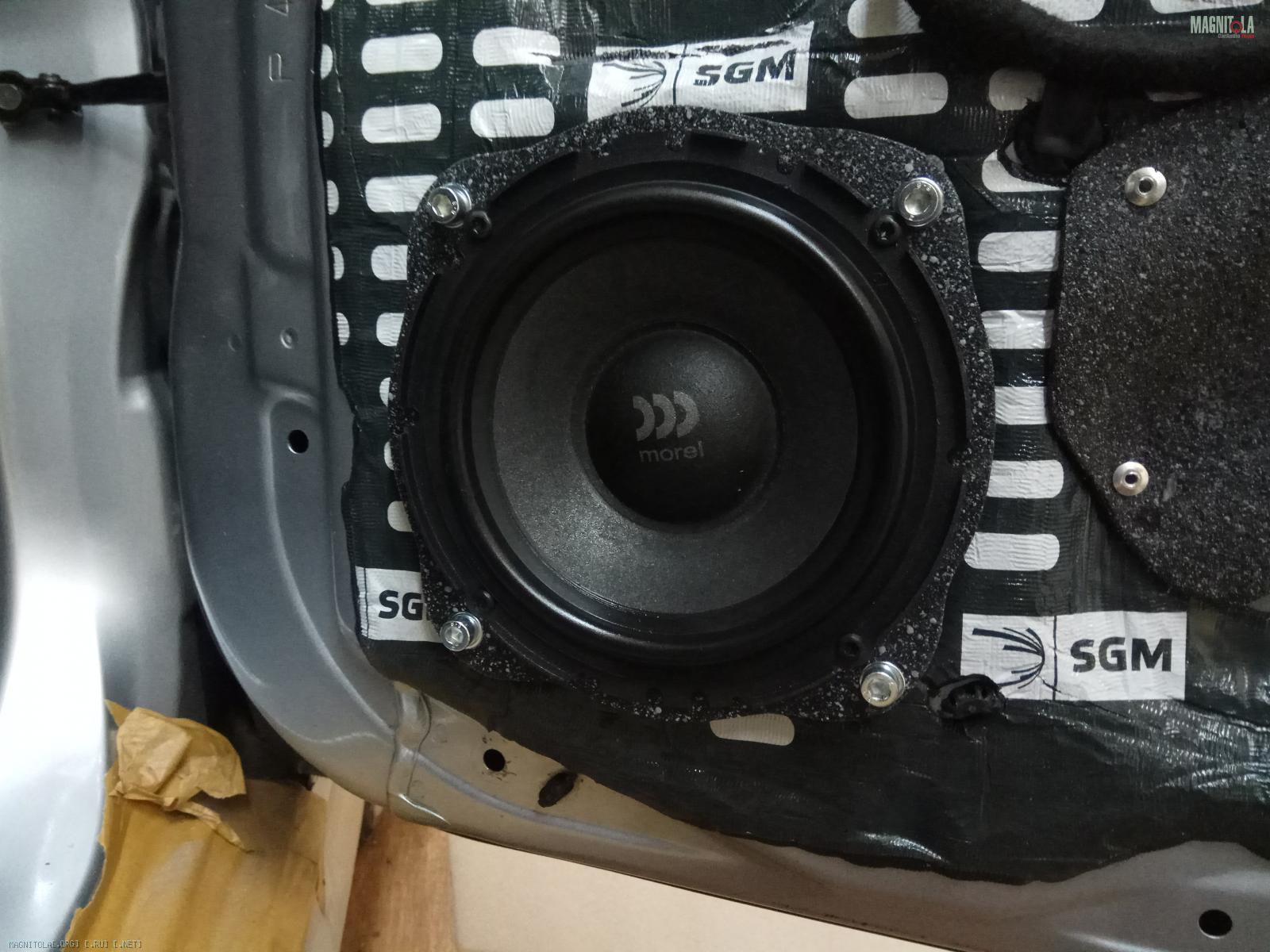

Двери итог...
Крепление проставочного кольца на винты М6 под шестигранник.
Саморезы под торкс...
Вложение 1200168Вложение 1200170Вложение 1200172Вложение 1200174Вложение 1200176Вложение 1200178Вложение 1200180Вложение 1200182

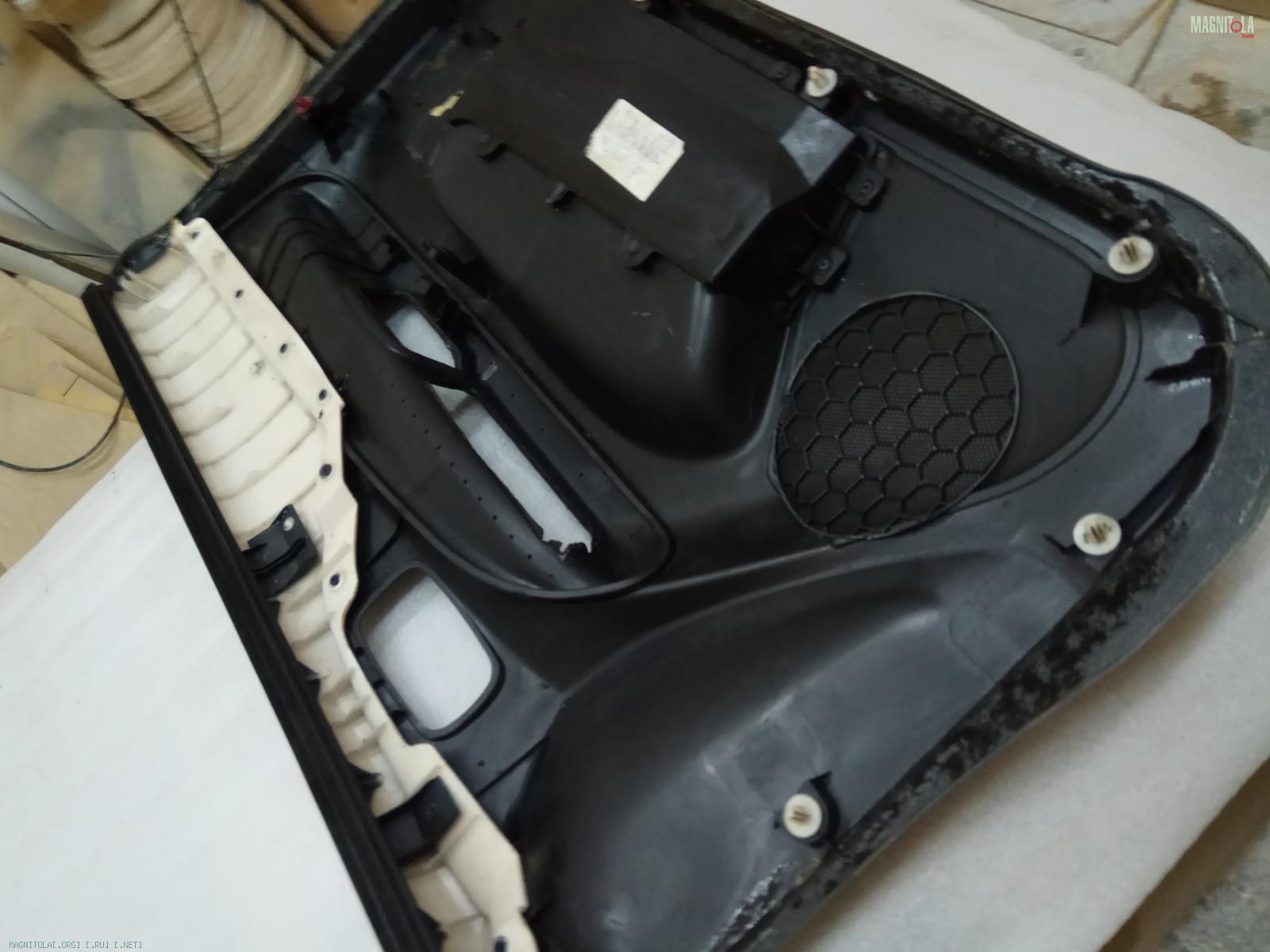

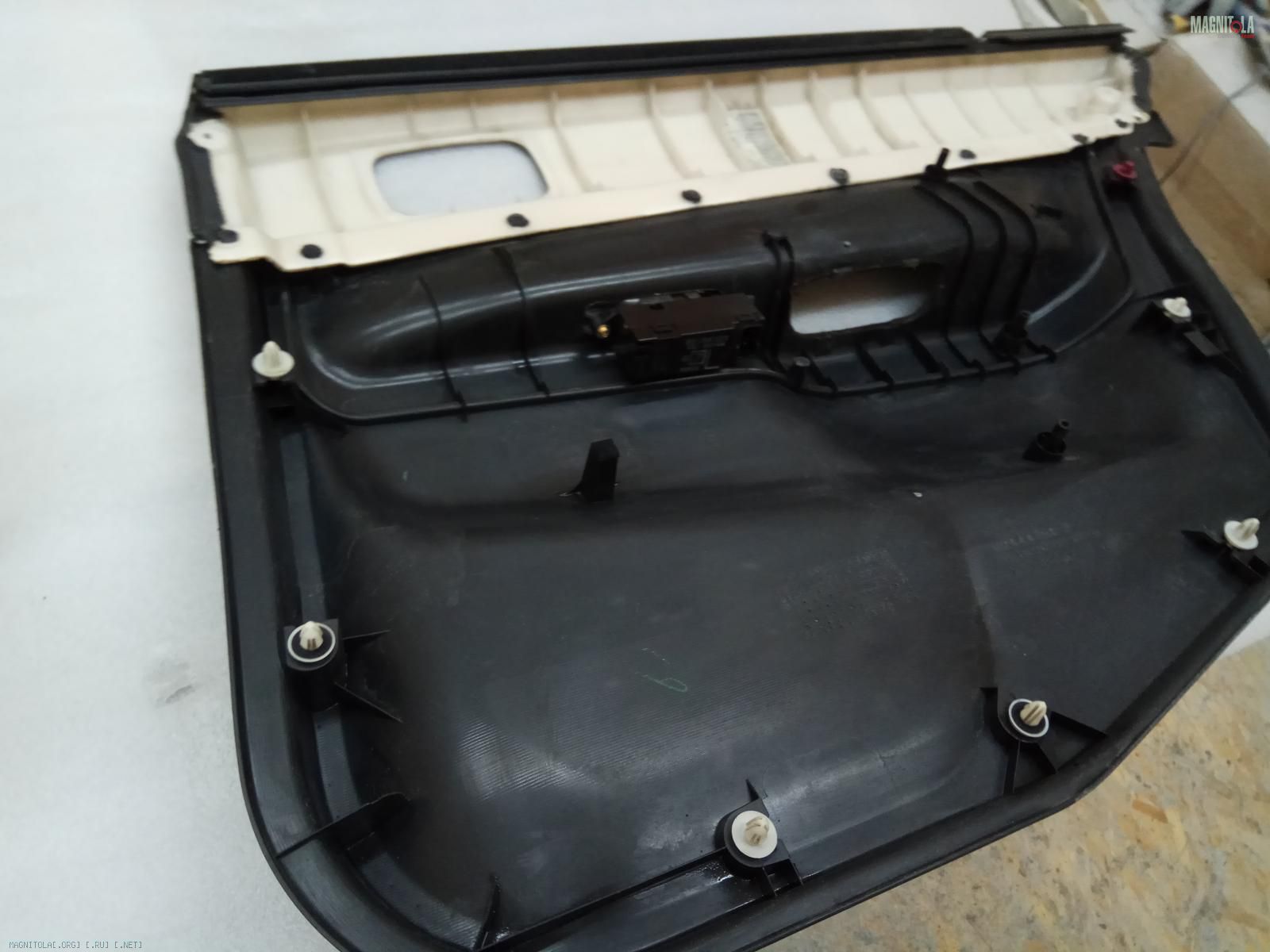

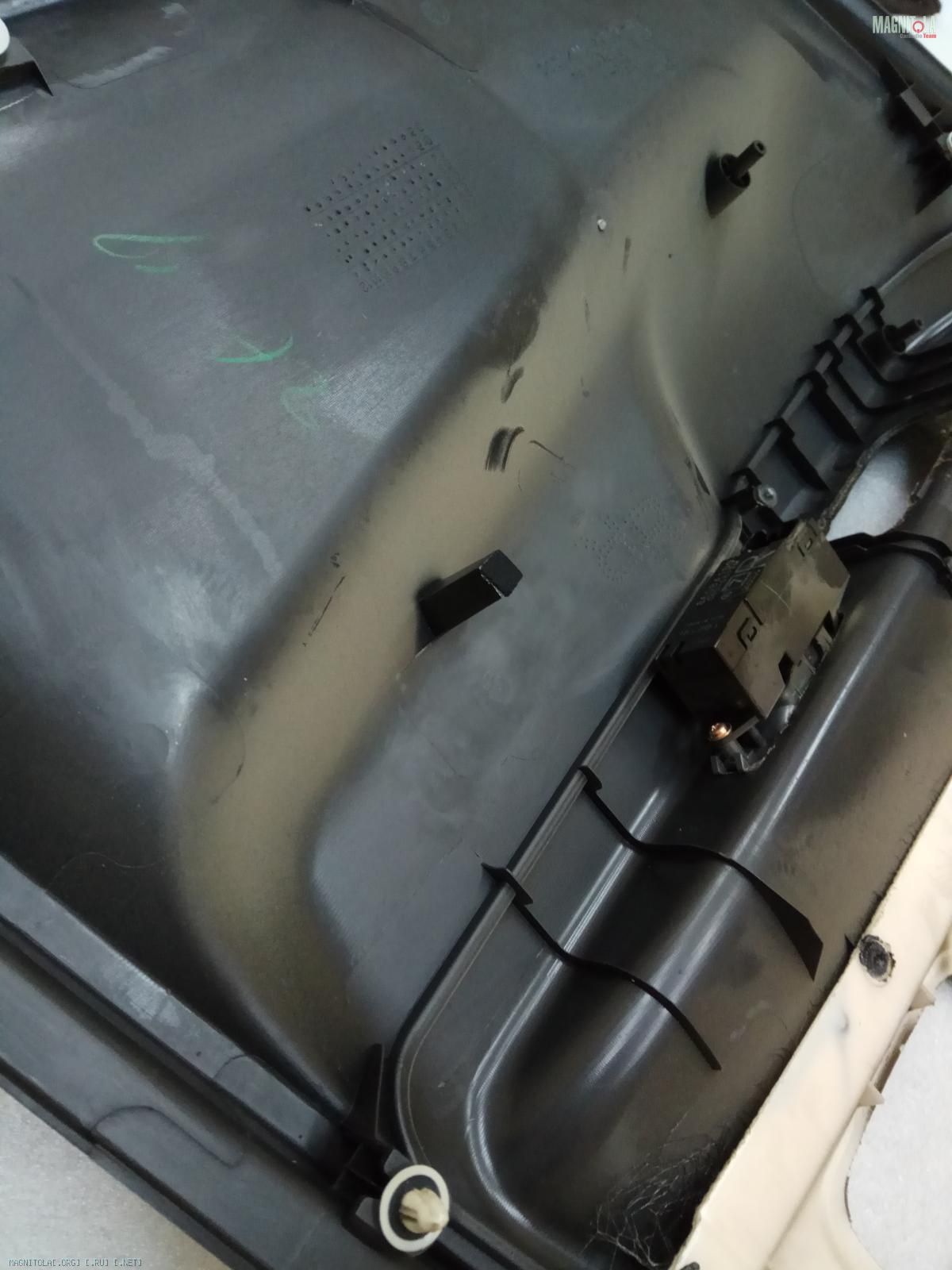

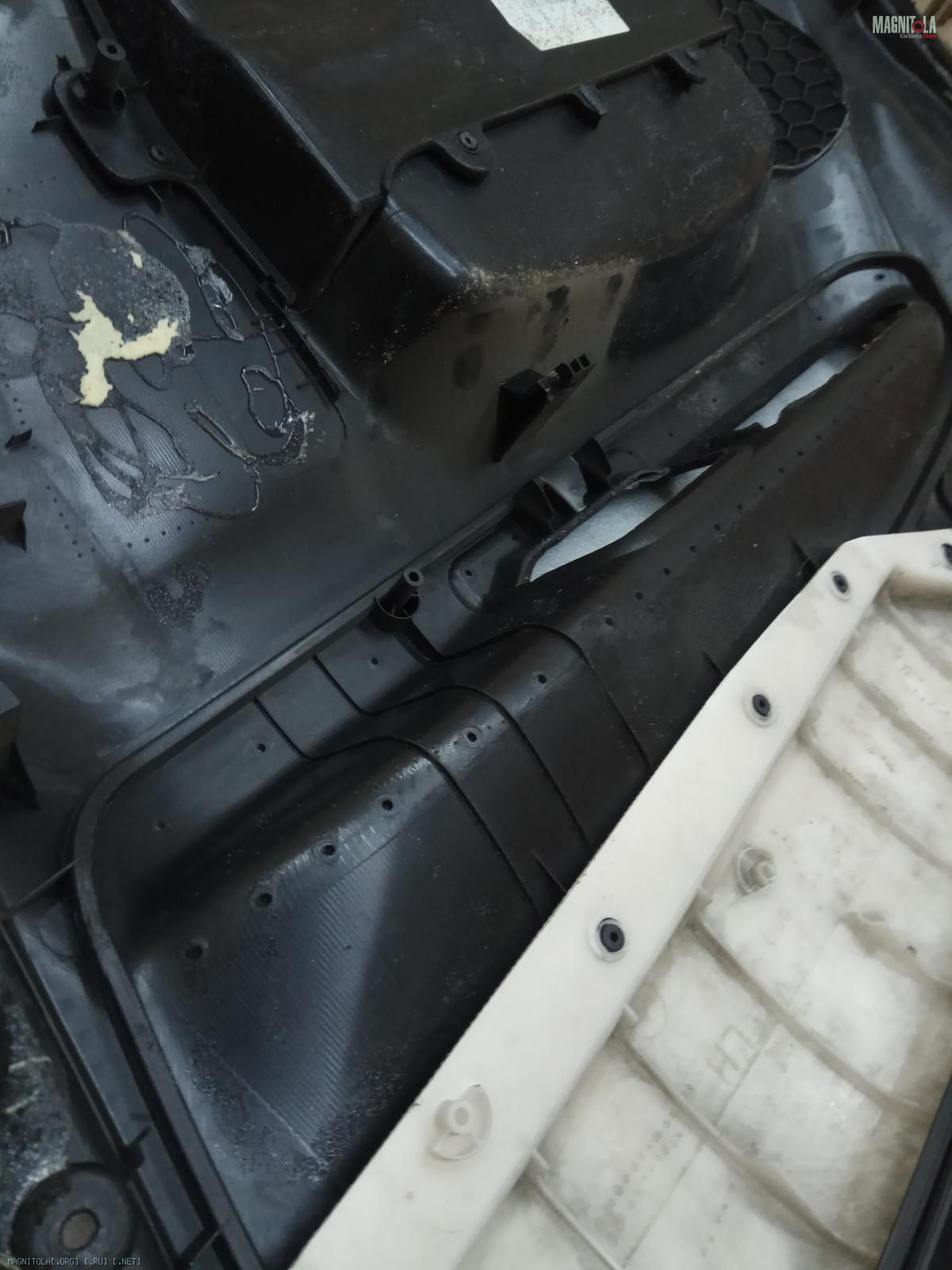

Очищаем, вымываем пластиковые карты дверей...
Вложение 1200184Вложение 1200186Вложение 1200188Вложение 1200190Вложение 1200192Вложение 1200194Вложение 1200196Вложение 1200198

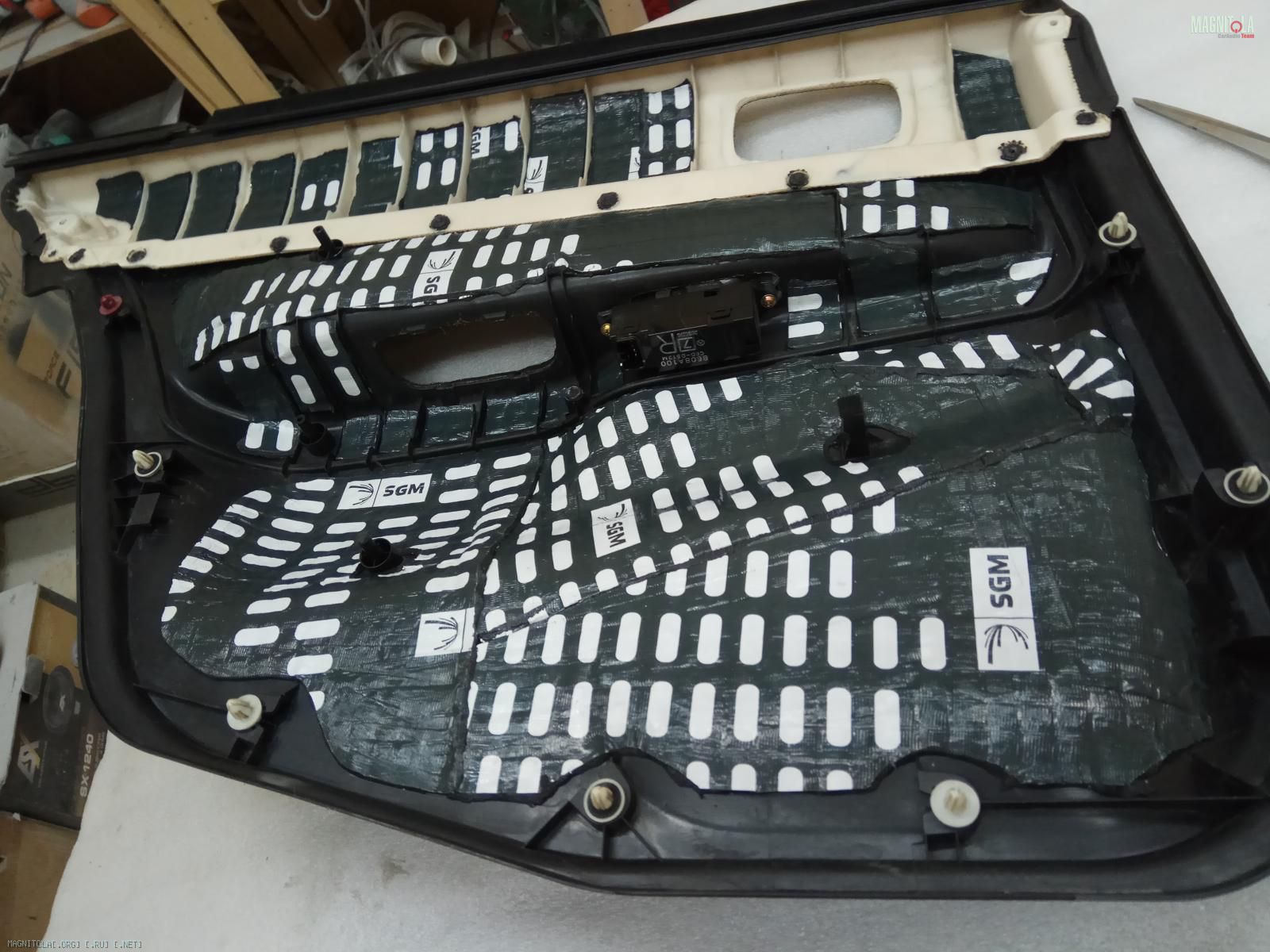

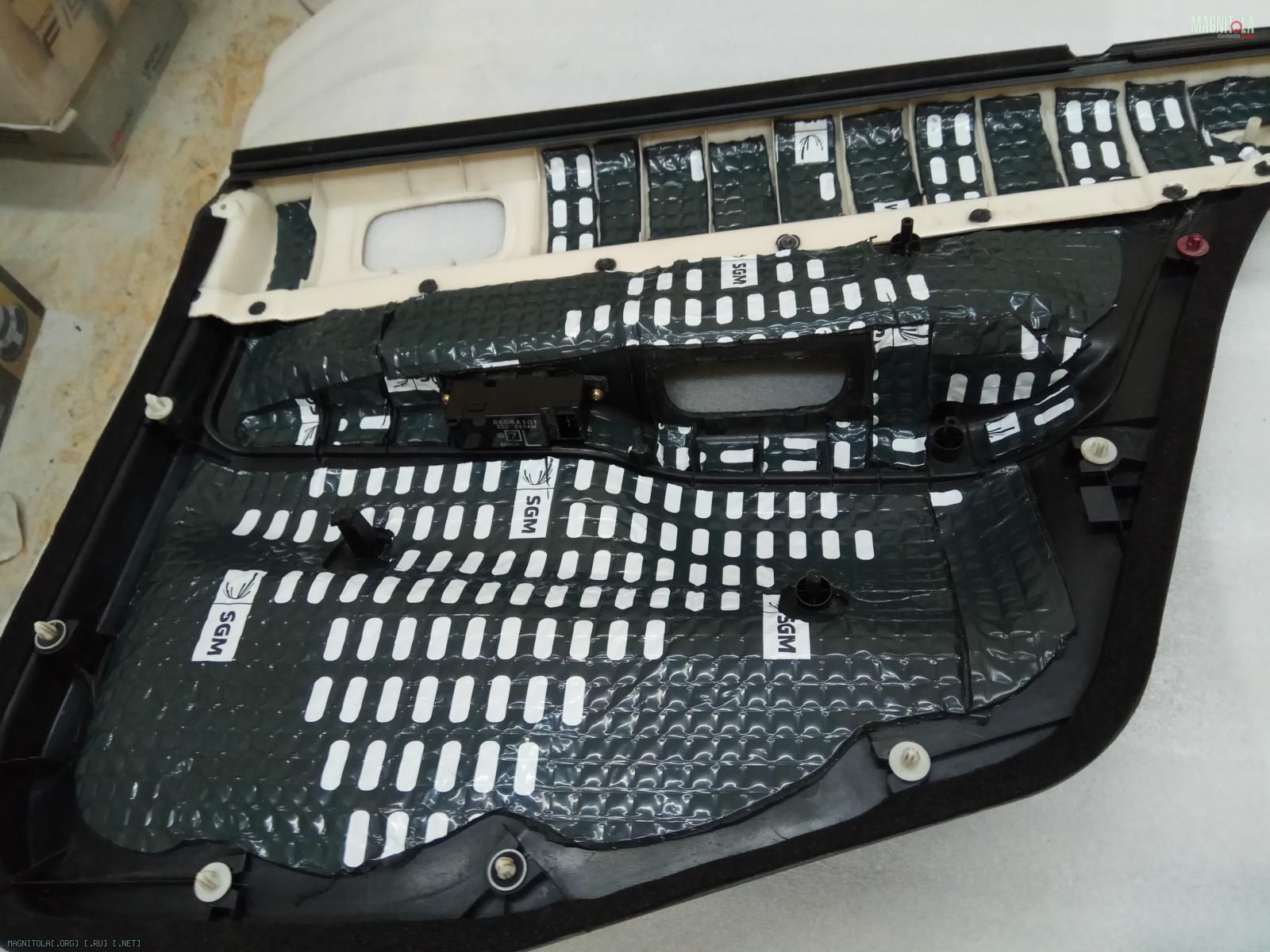

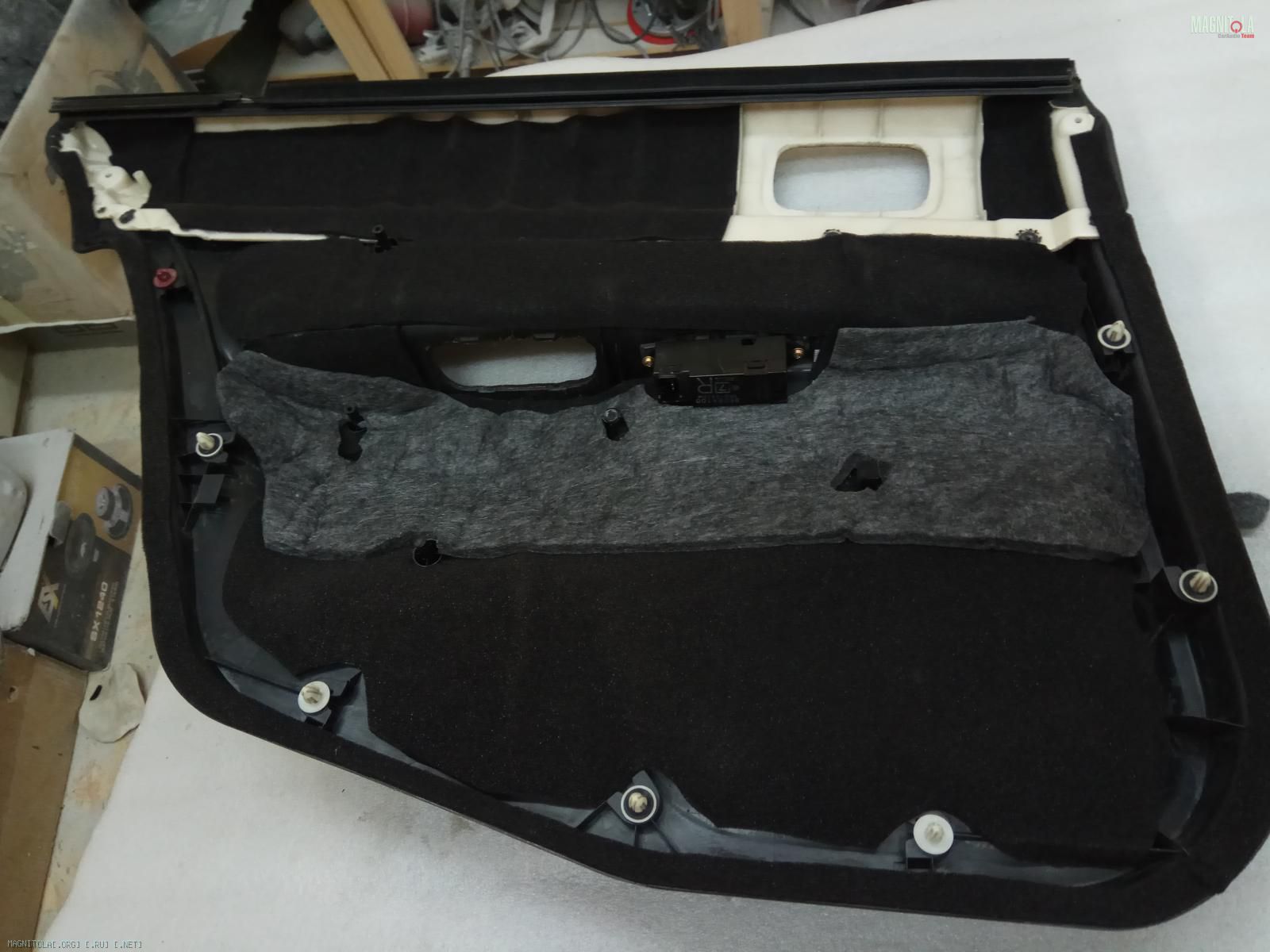

Задние карты дверей...
Наносим вибру 4мм
Греем, прикатываем...

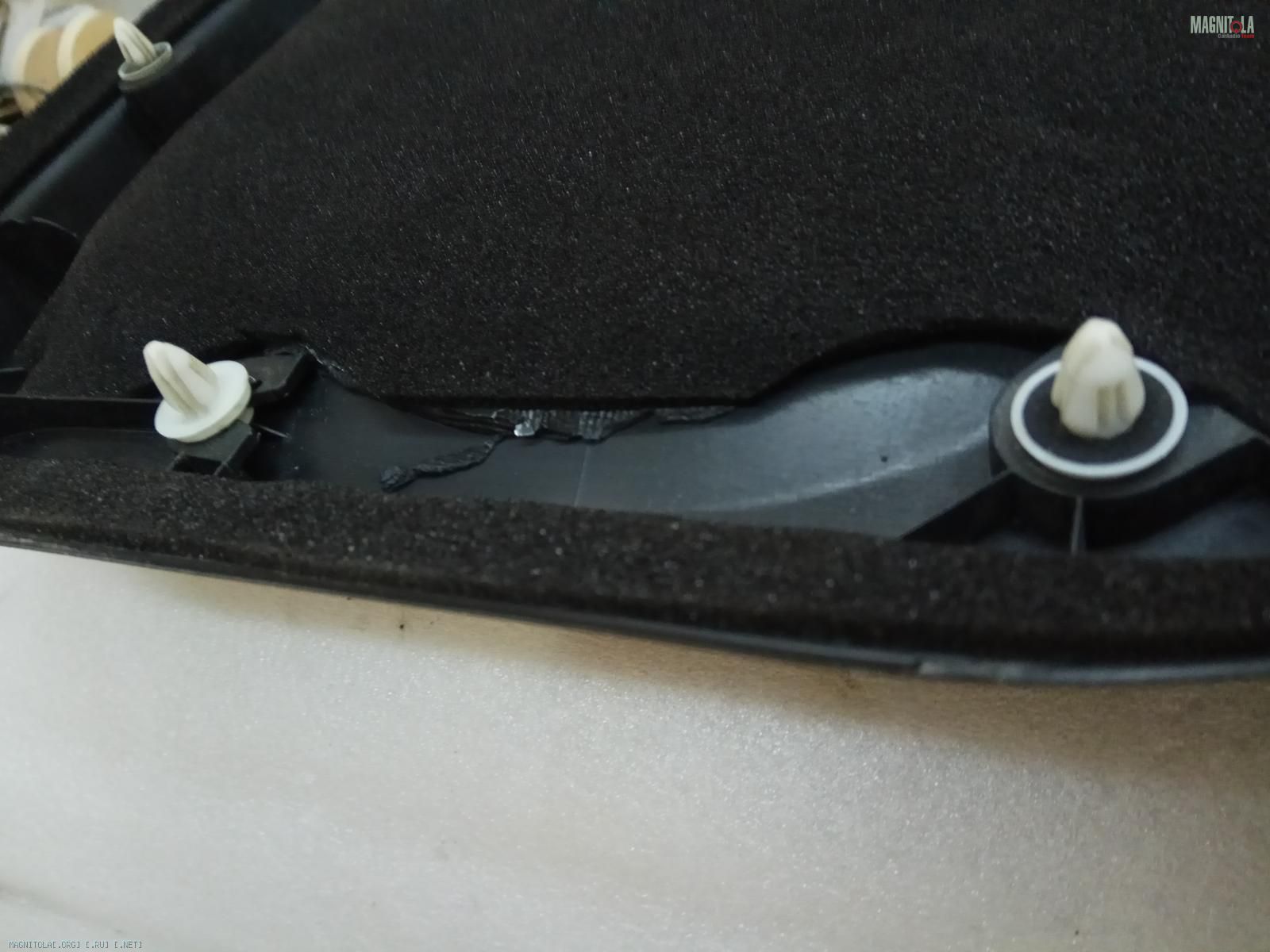

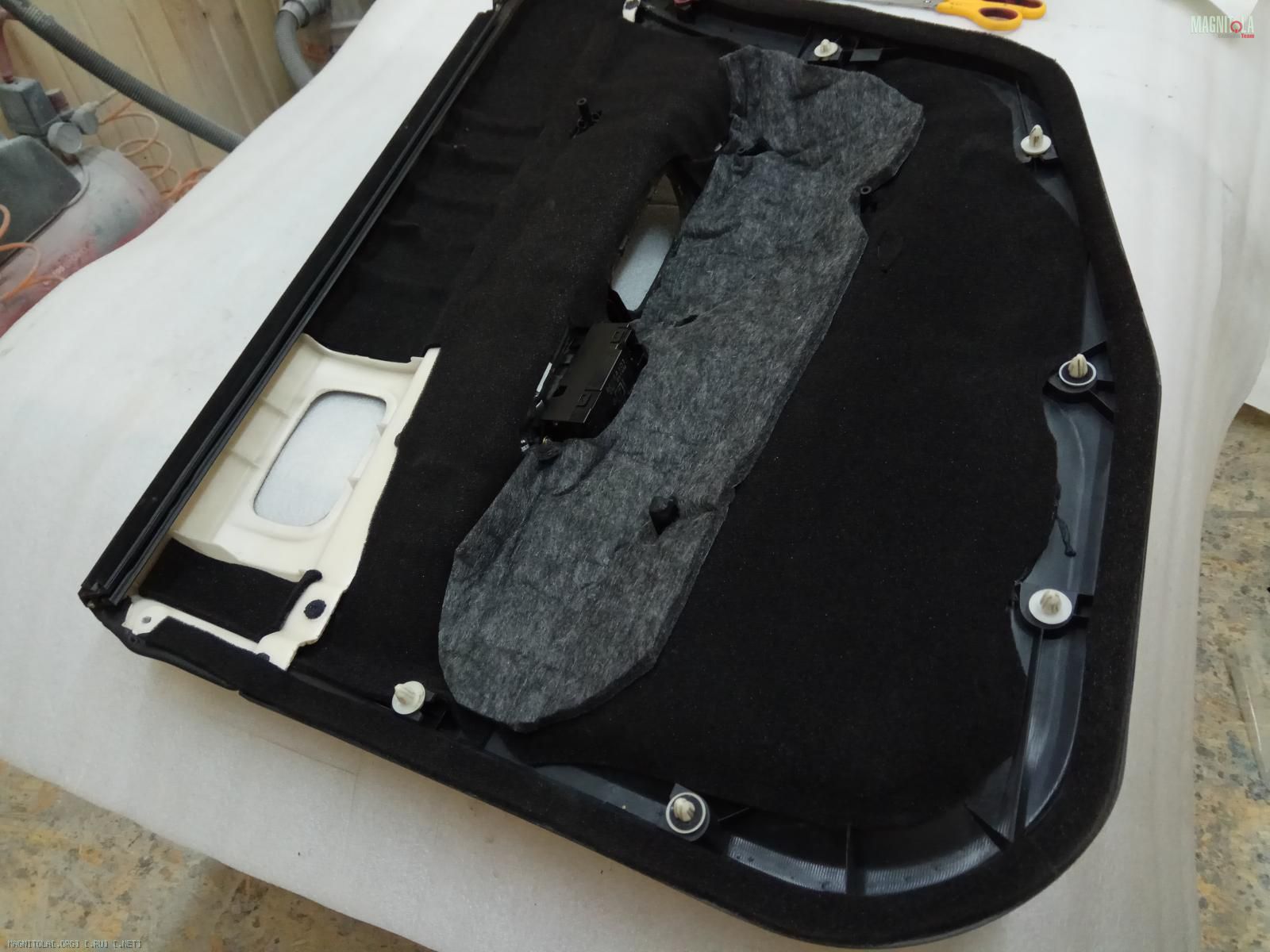

Наносим битопласт и войлок, уплотнительную ленту по периметру...
Вложение 1200200Вложение 1200202Вложение 1200204Вложение 1200206Вложение 1200208Вложение 1200210Вложение 1200212Вложение 1200214Вложение 1200216

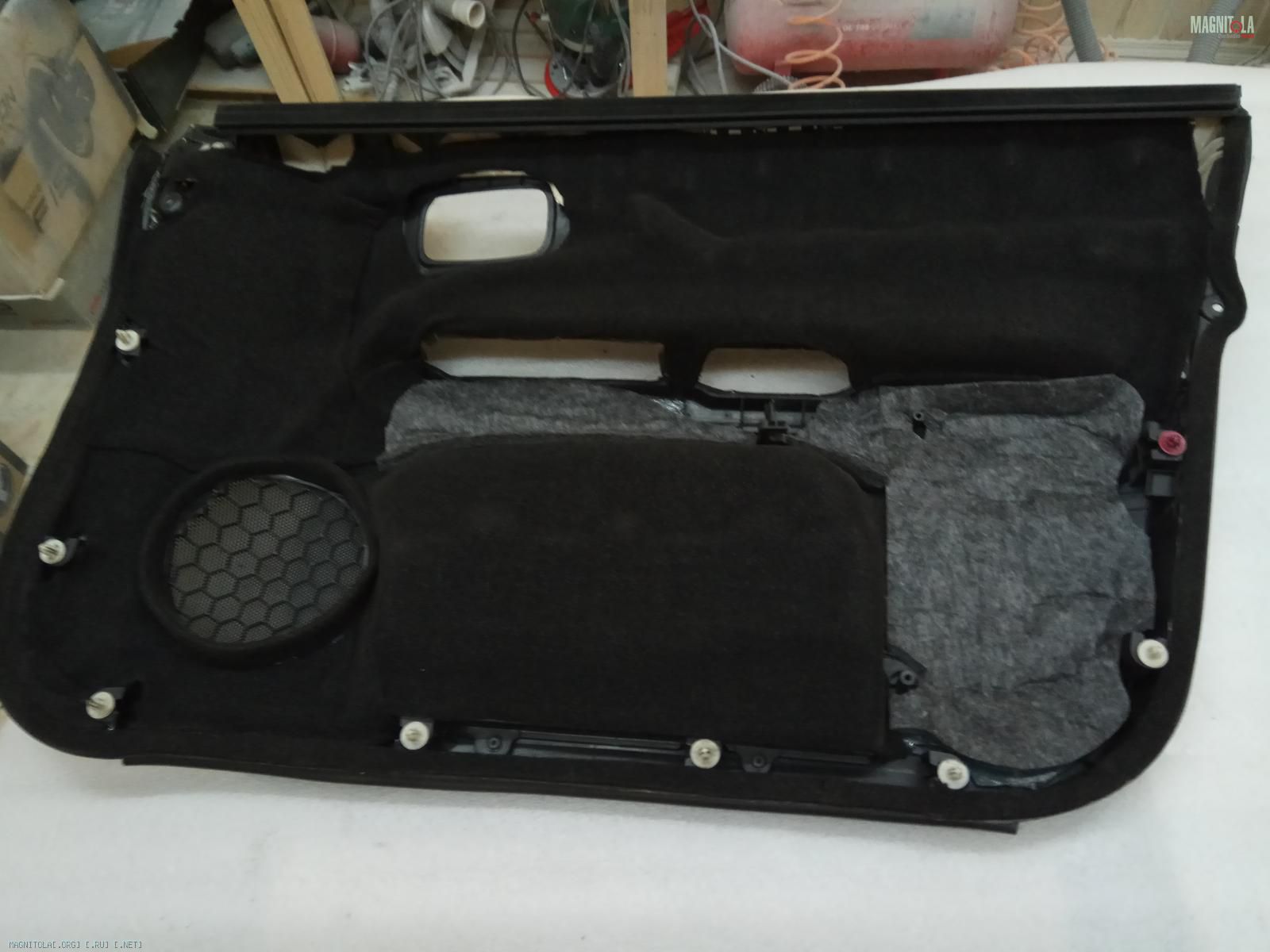

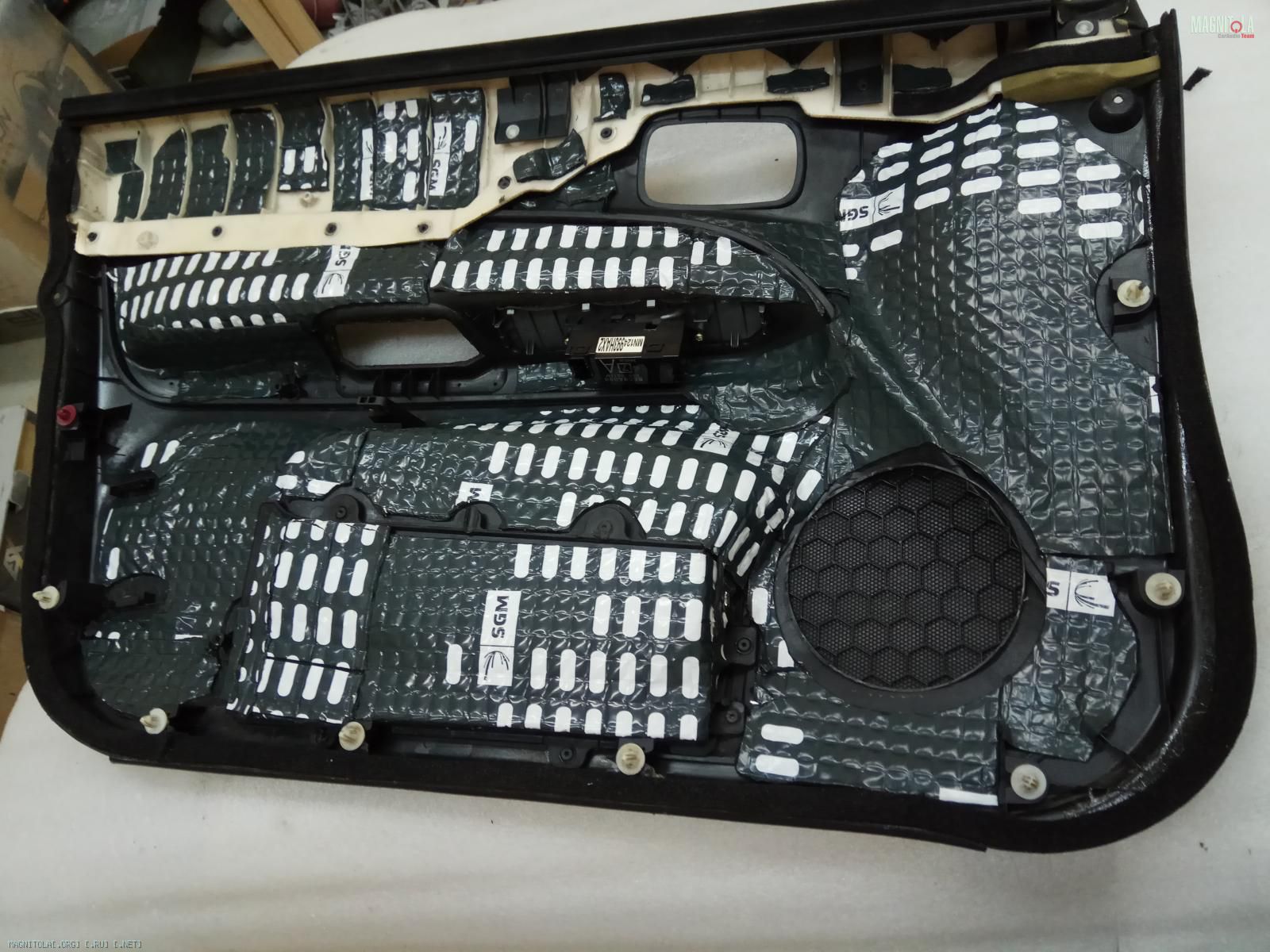

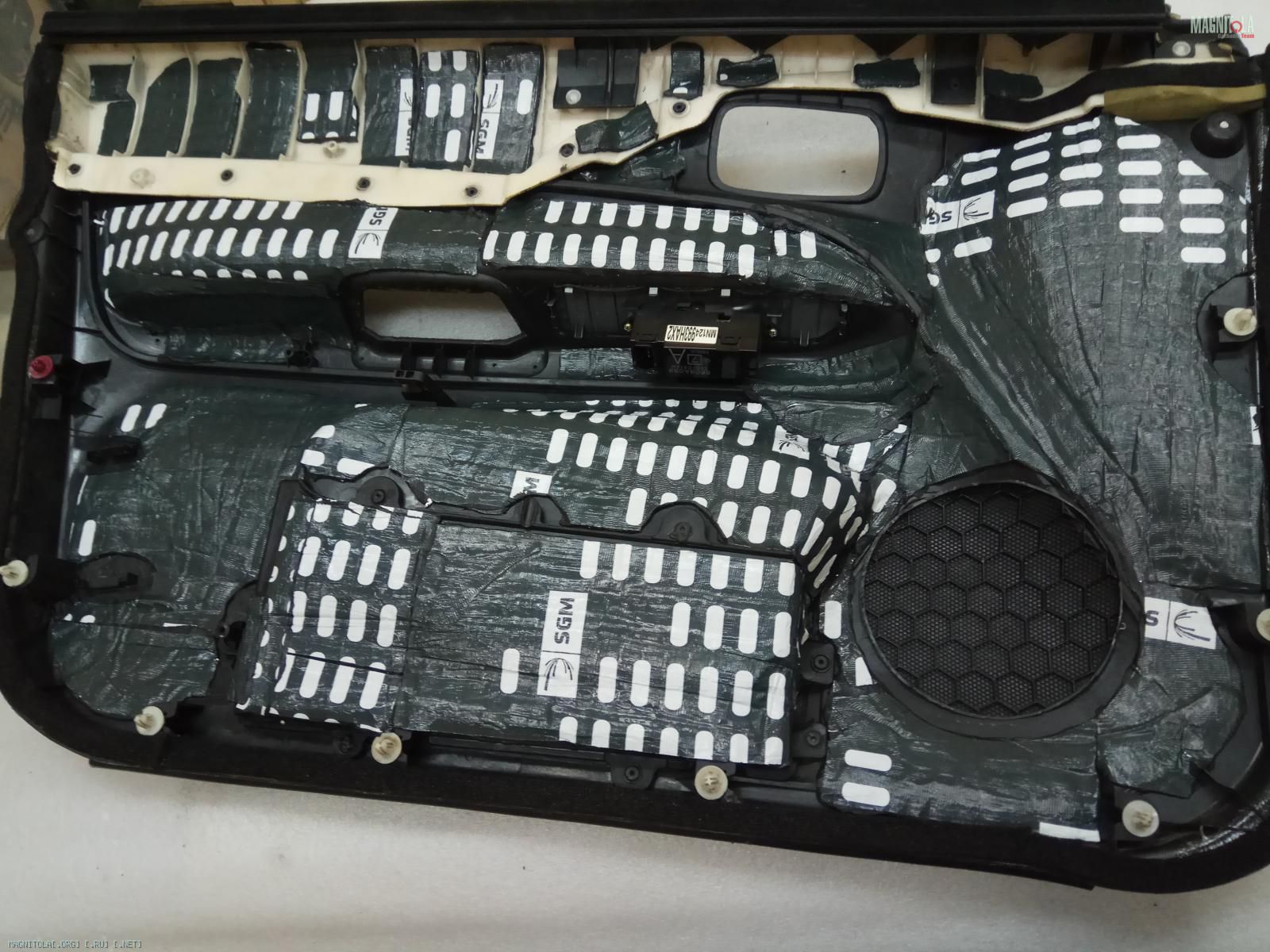

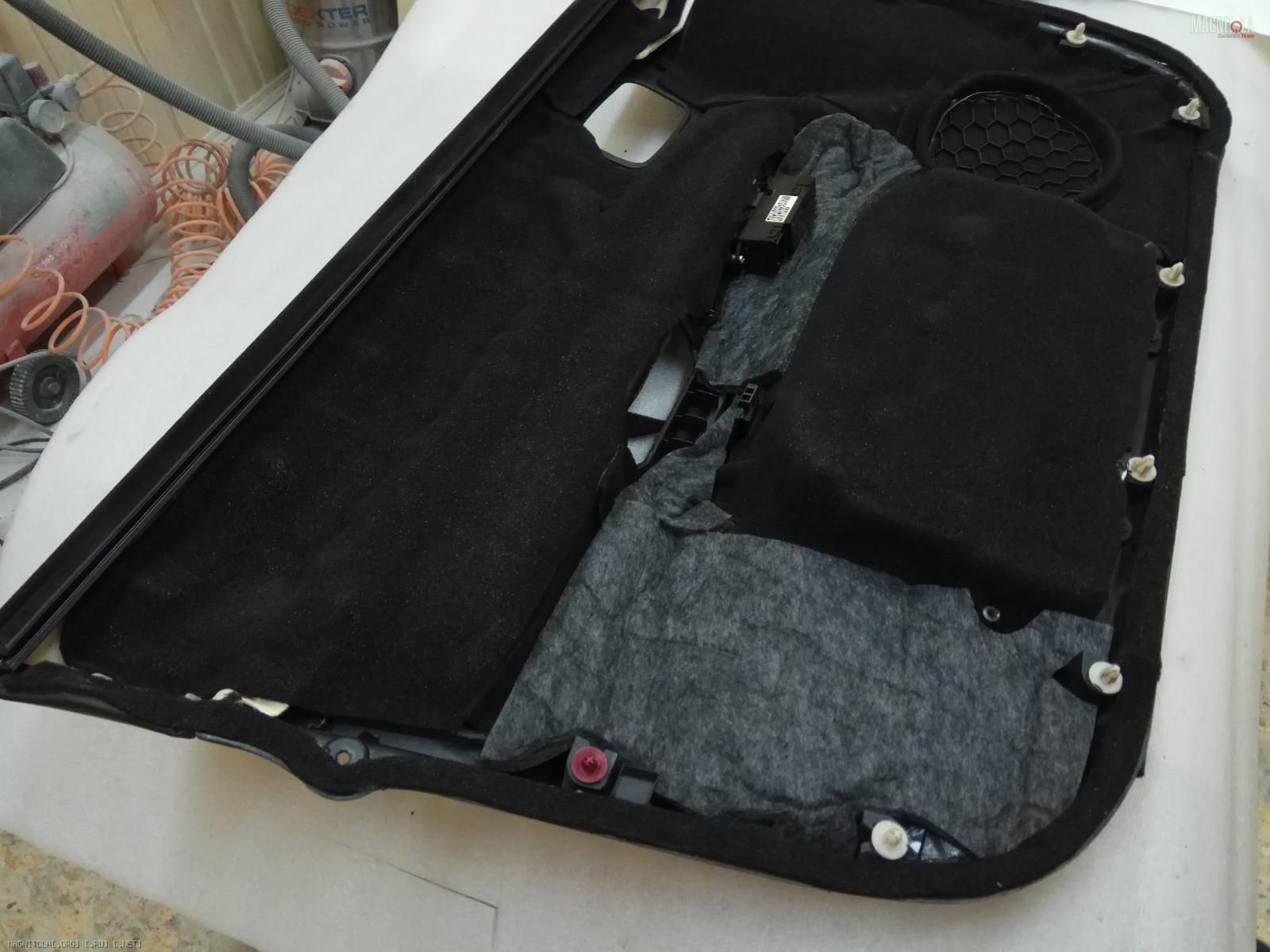

Передние двери...

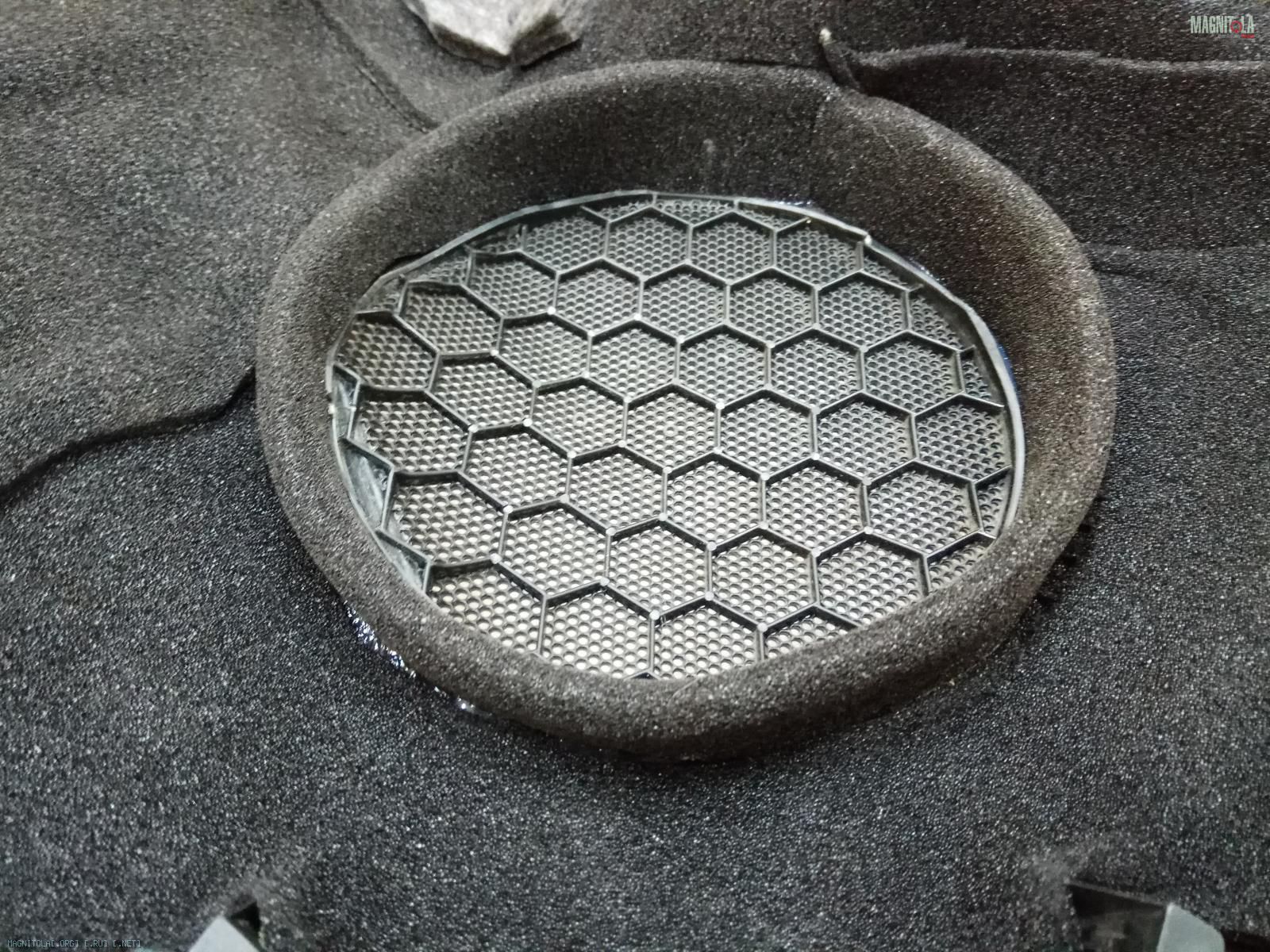

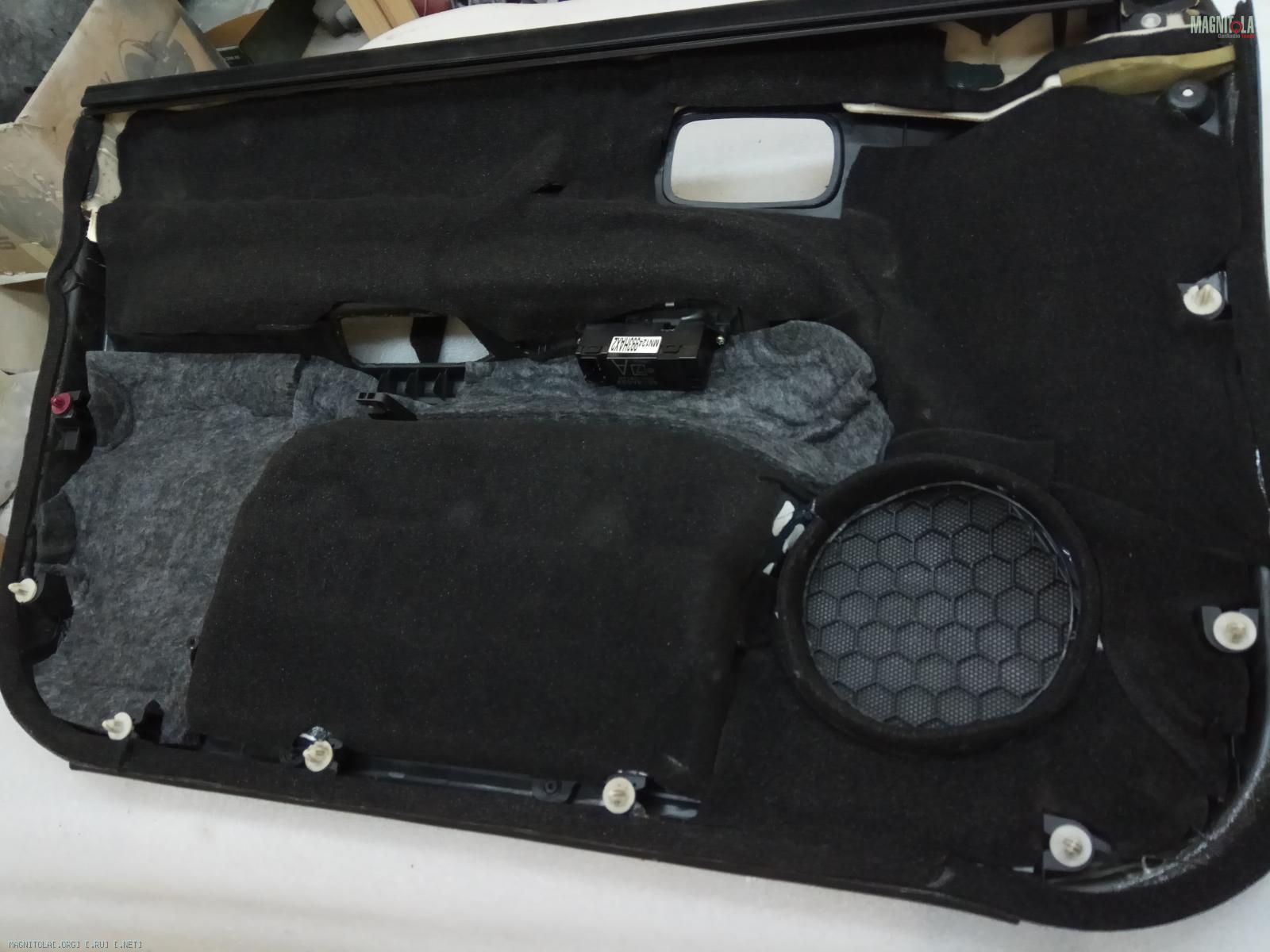

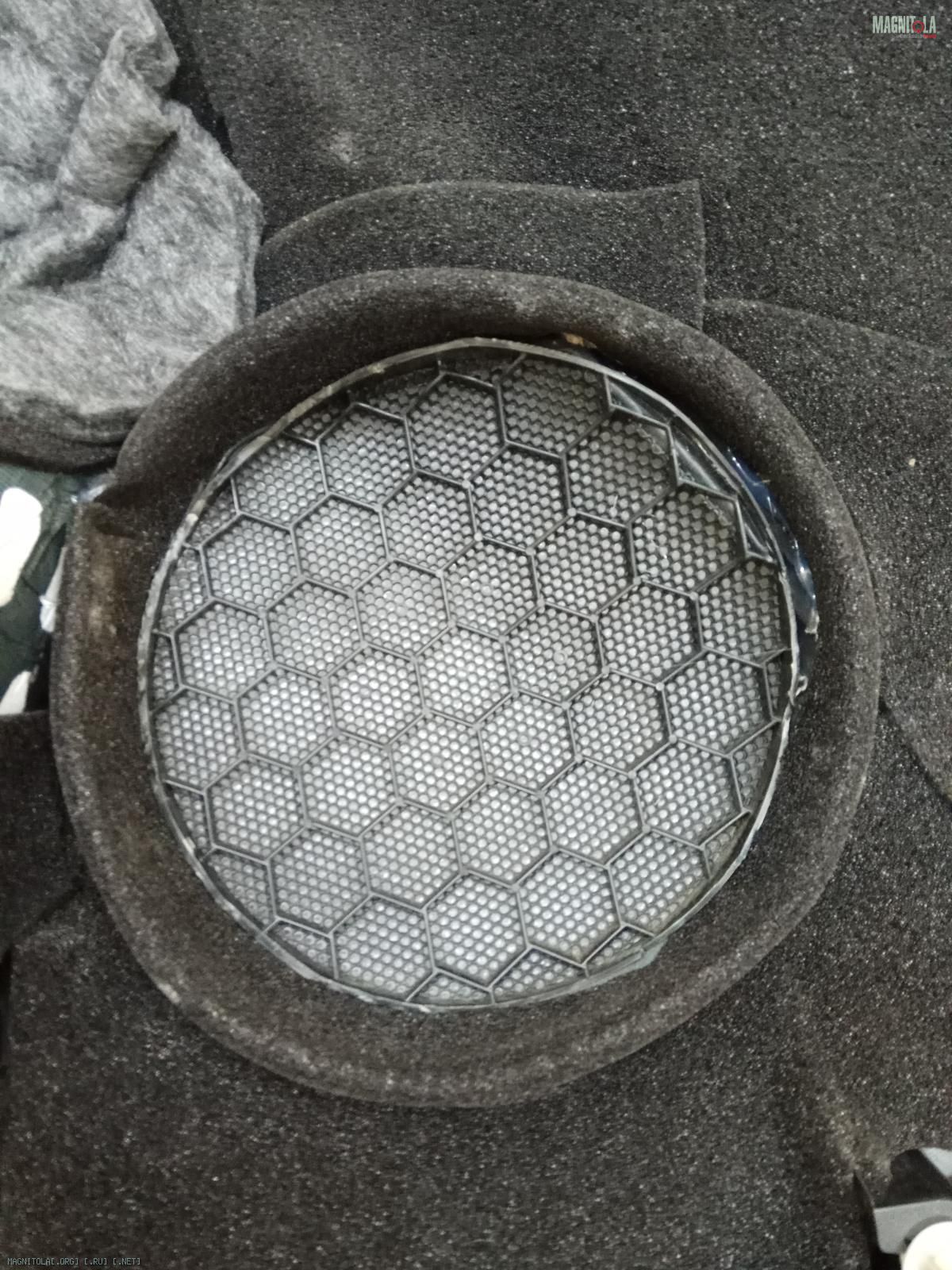

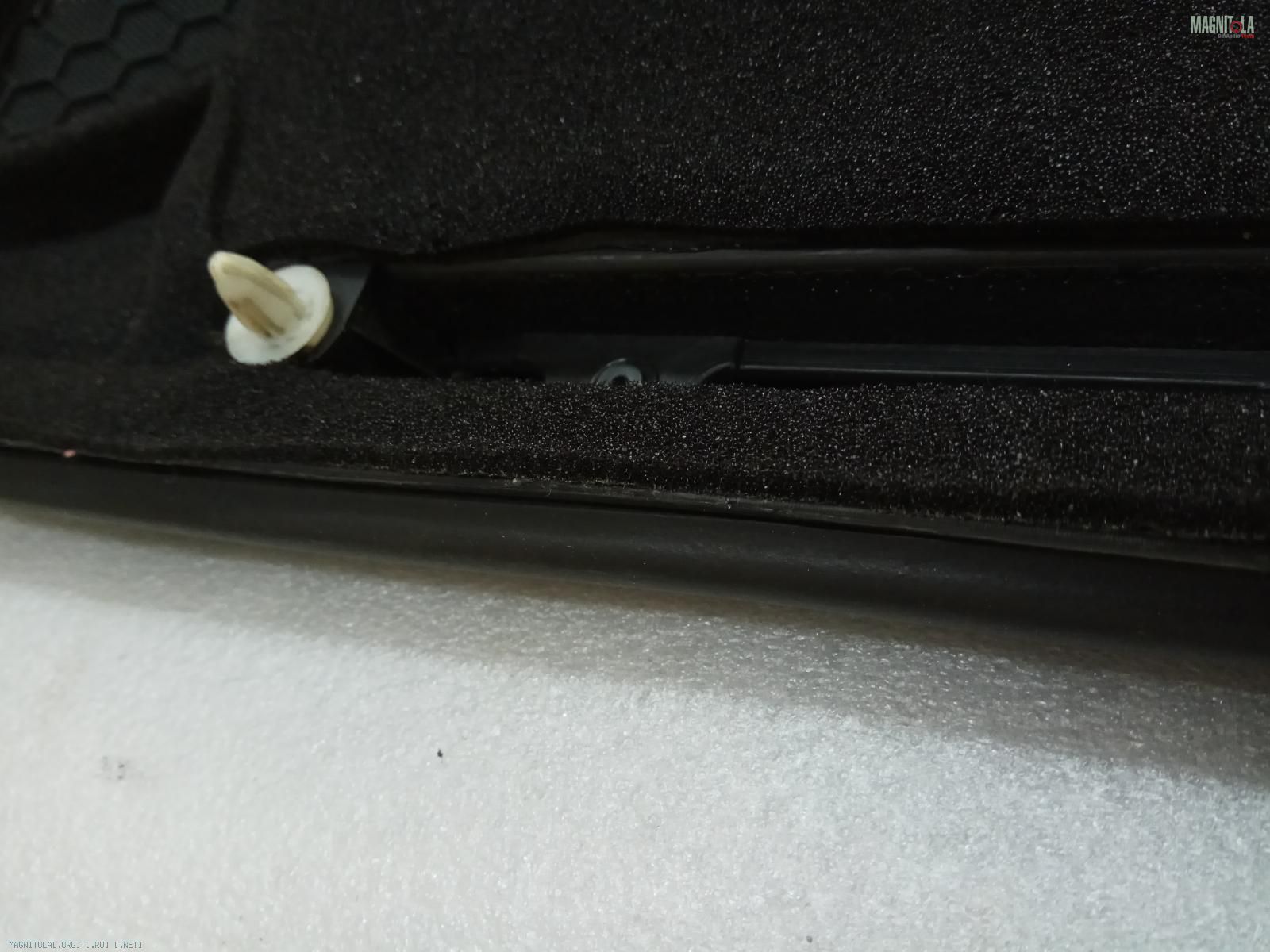

В дополнении на карте волноотвод из битопласта...
Вложение 1200218Вложение 1200220Вложение 1200222Вложение 1200224Вложение 1200226Вложение 1200228Вложение 1200230Вложение 1200232

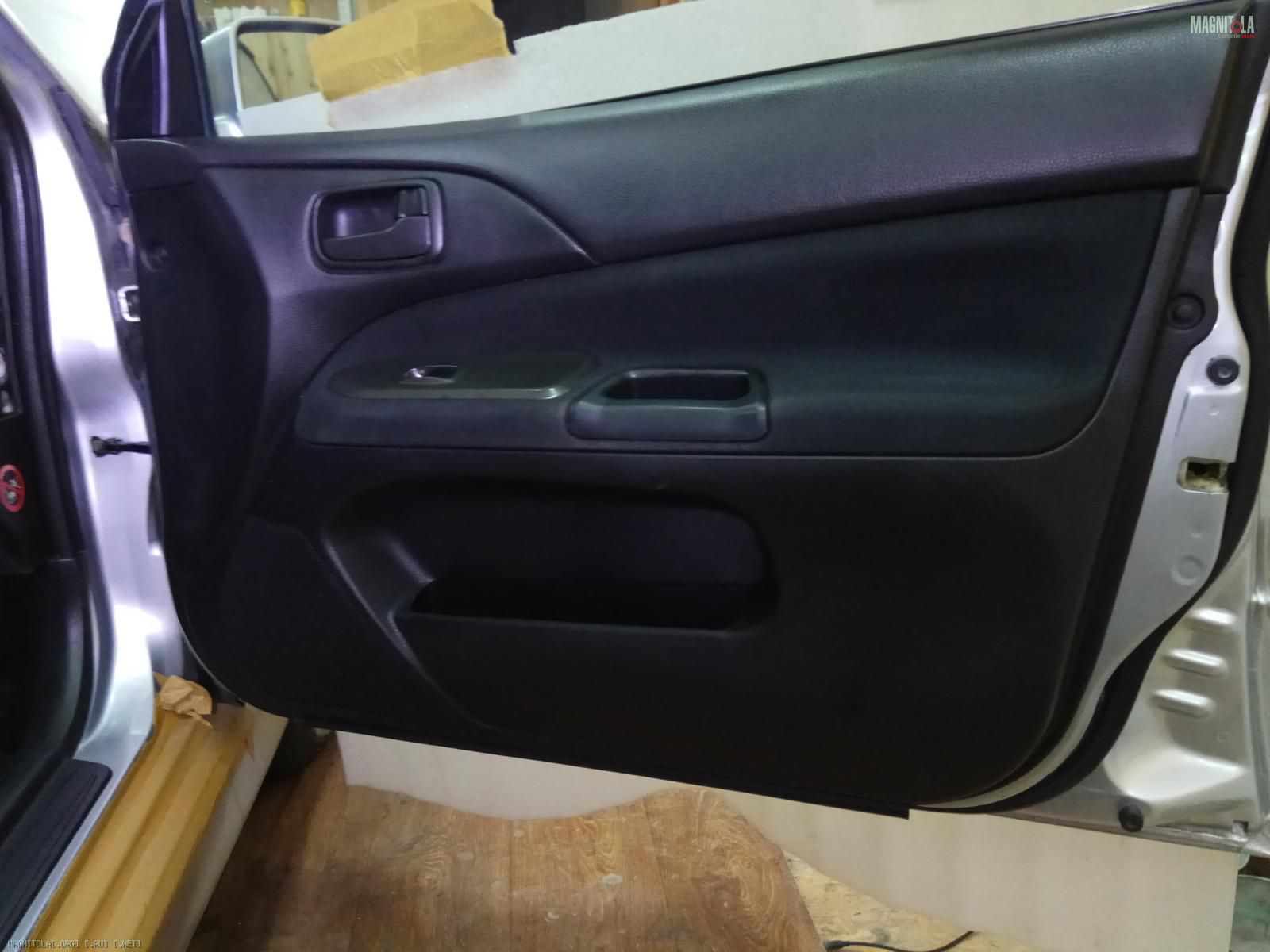

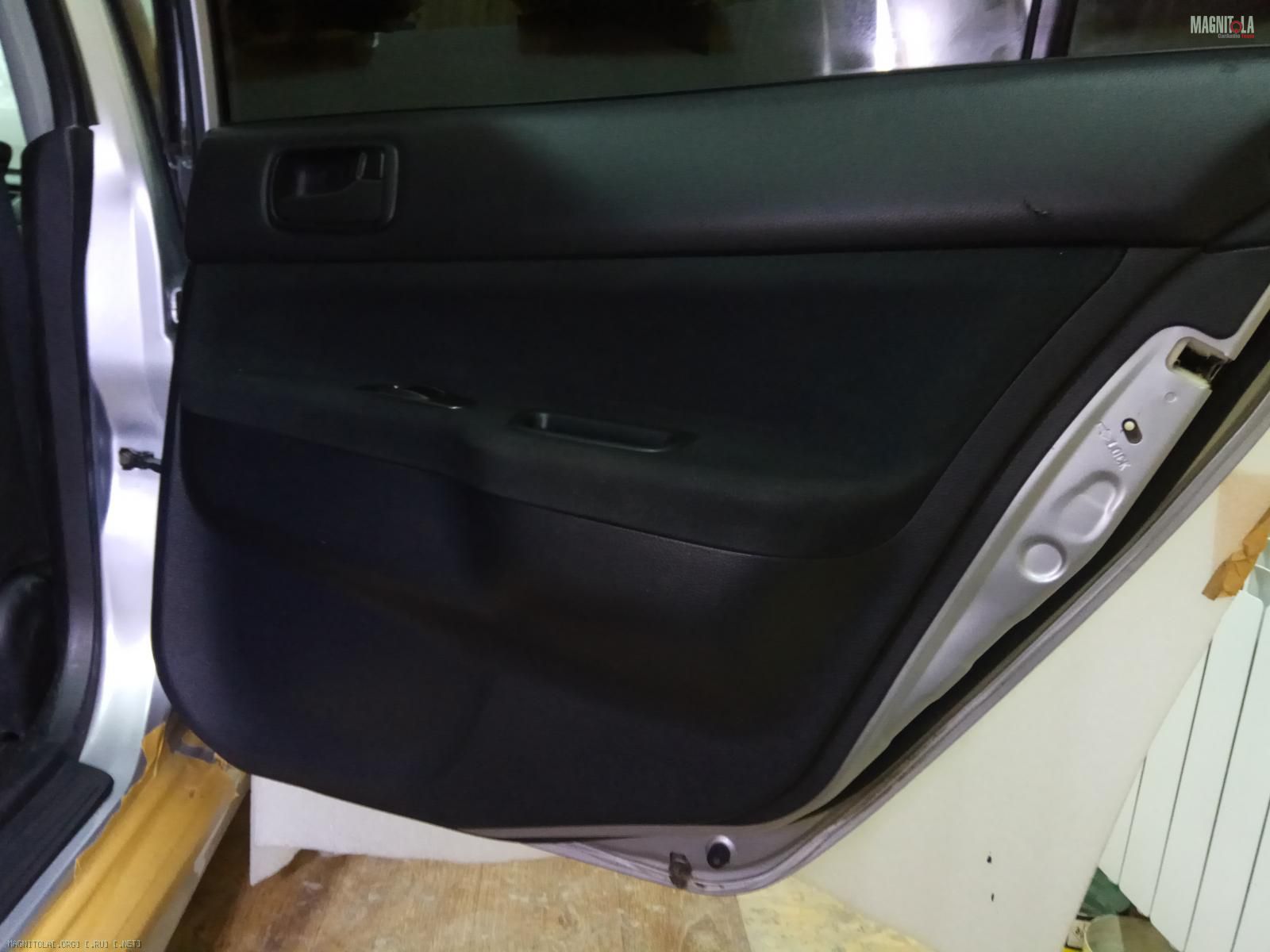

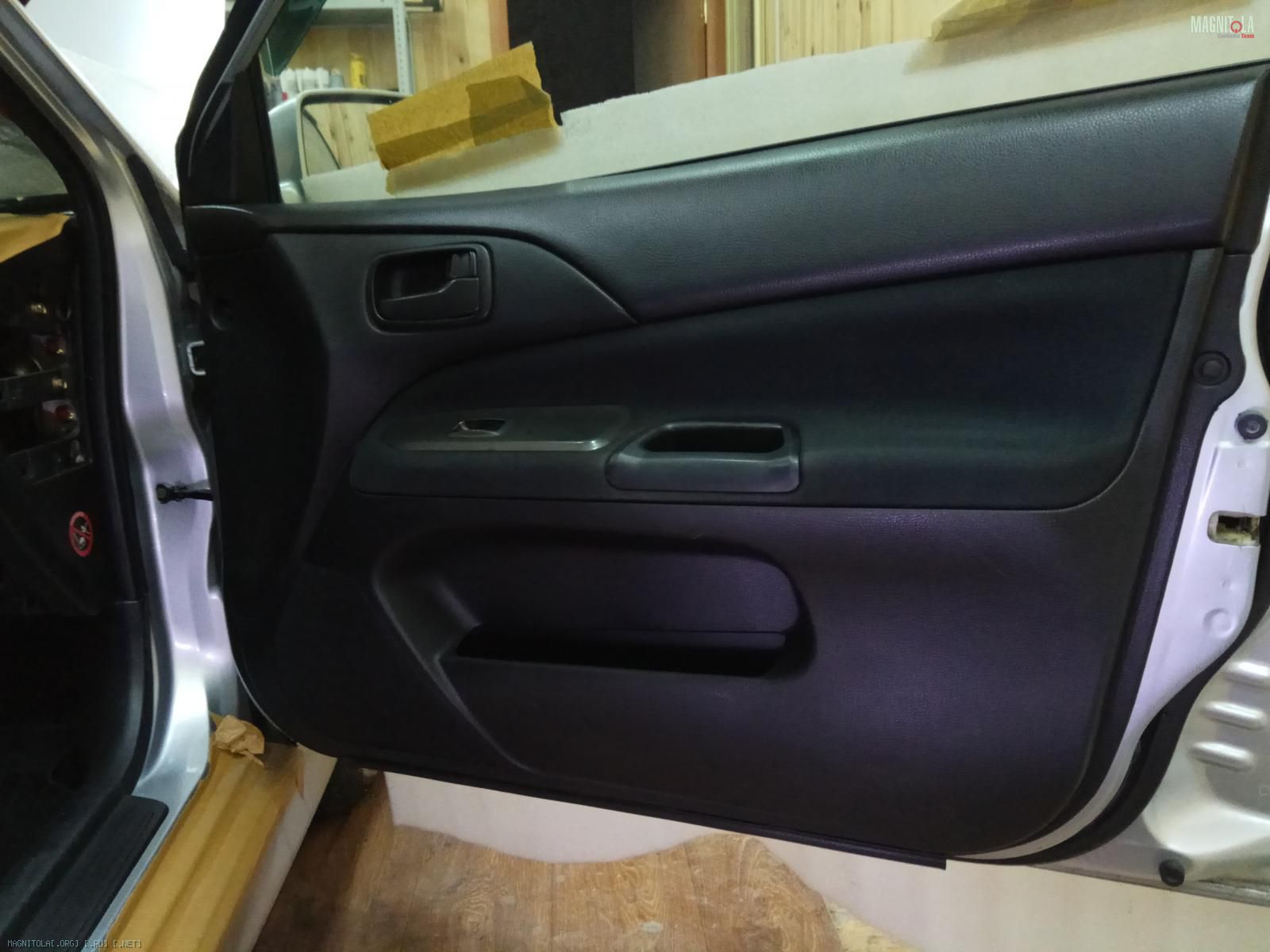

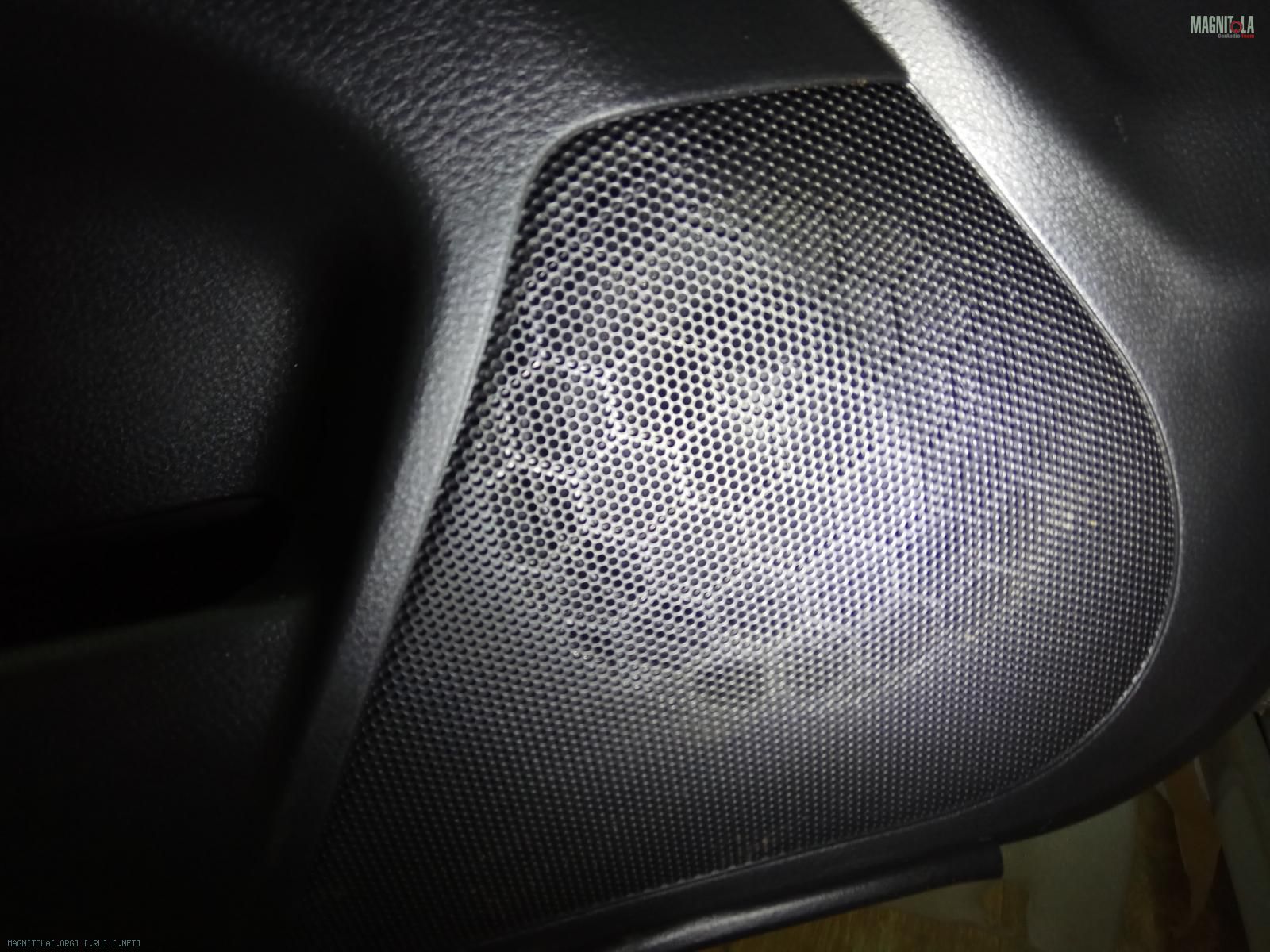

Собираем...
Вложение 1200234Вложение 1200236Вложение 1200238Вложение 1200240Вложение 1200242Вложение 1200244Вложение 1200246

Mitsubishi Lancer Wagon

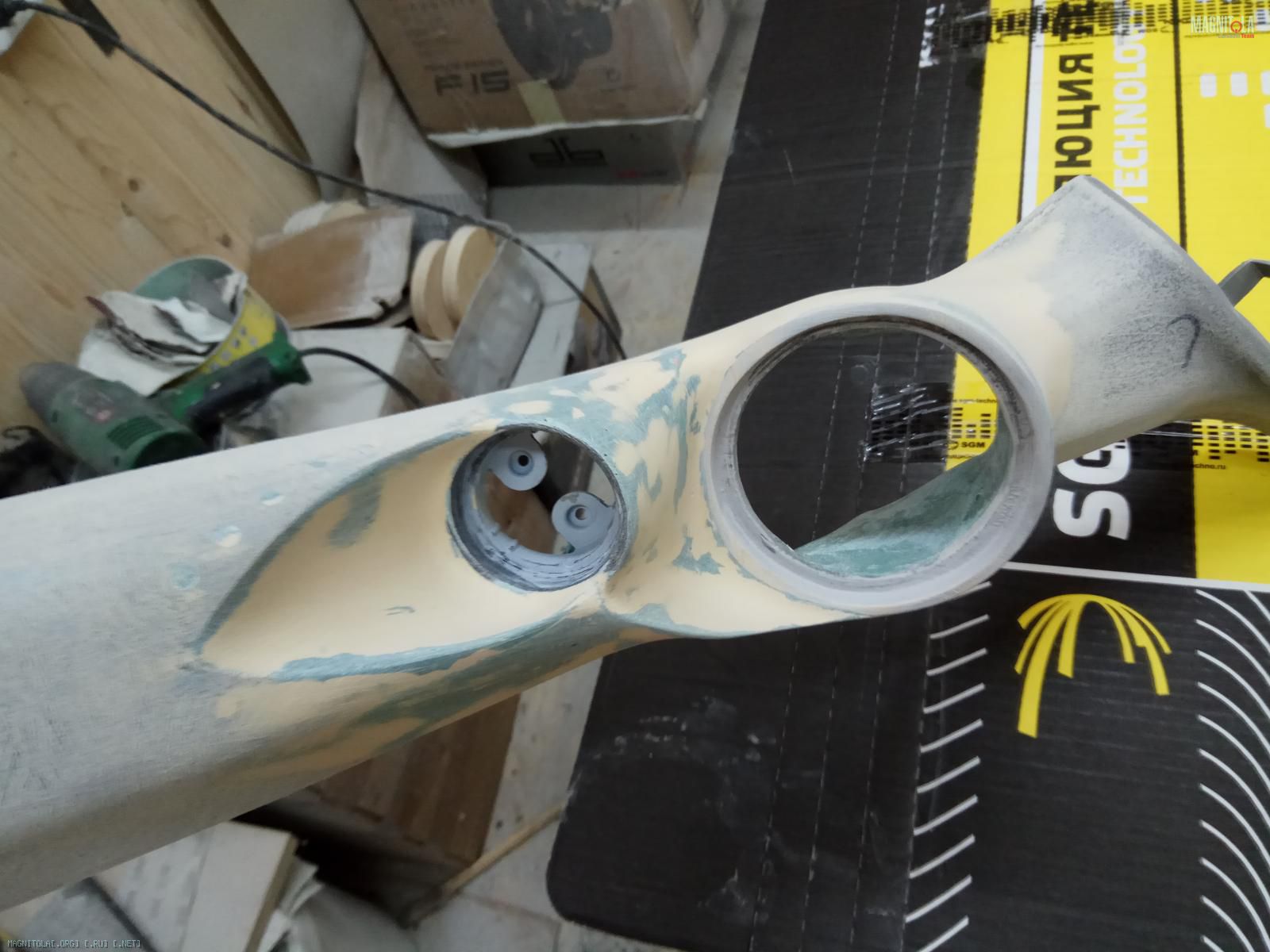

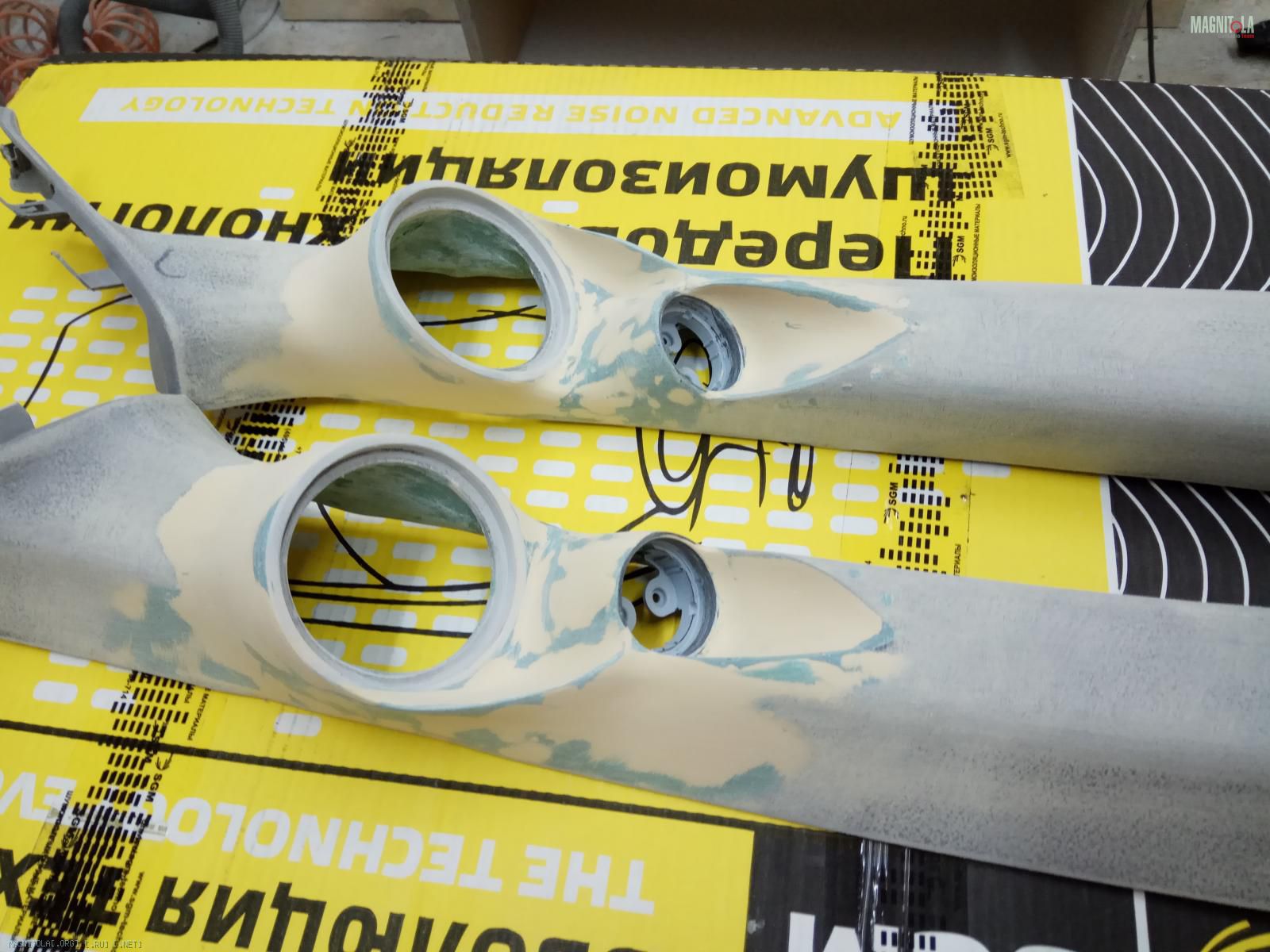

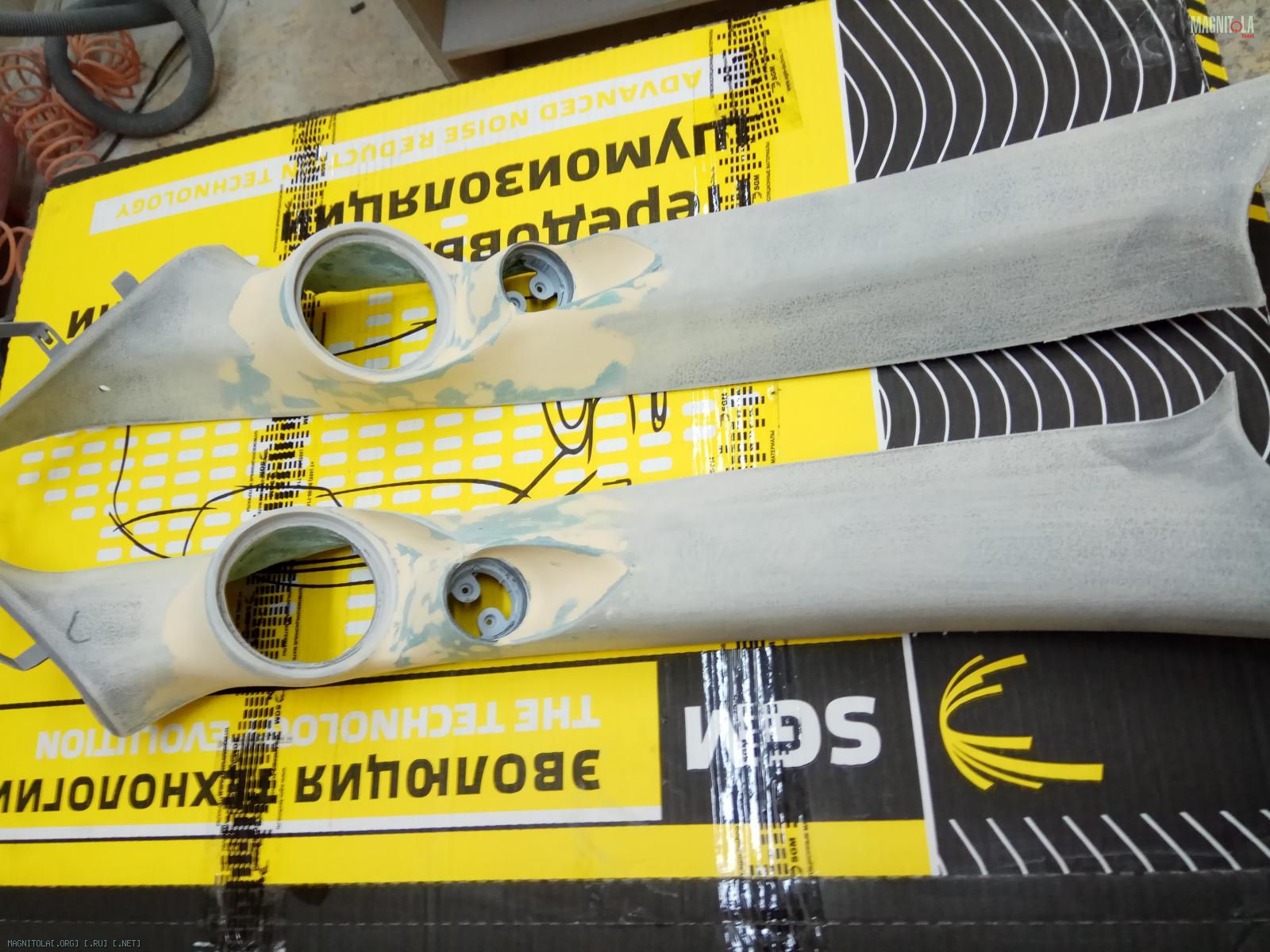

Стойки под ВЧ, СЧ

Вложение 1200338Вложение 1200340Вложение 1200342Вложение 1200344Вложение 1200346Вложение 1200348

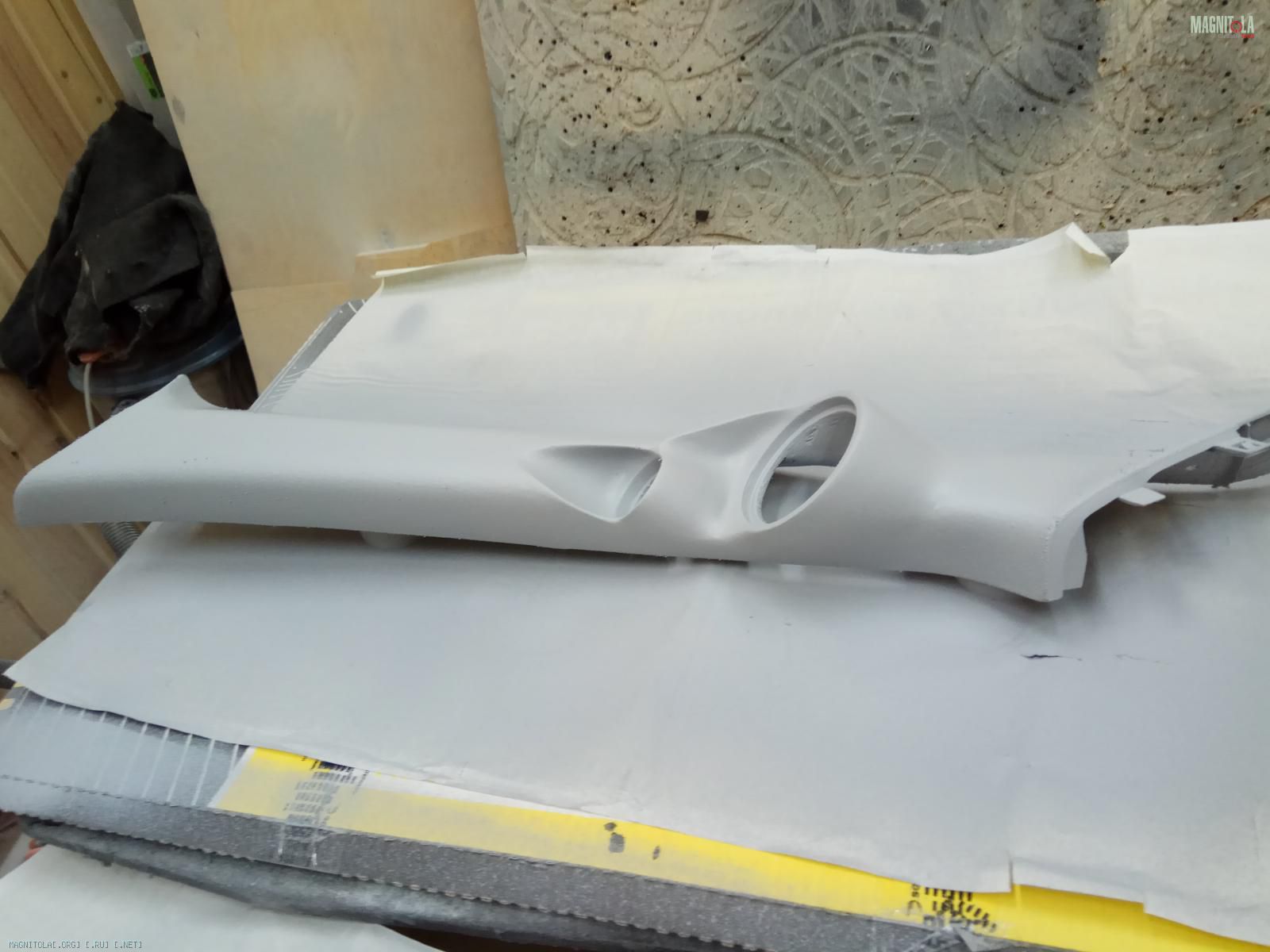

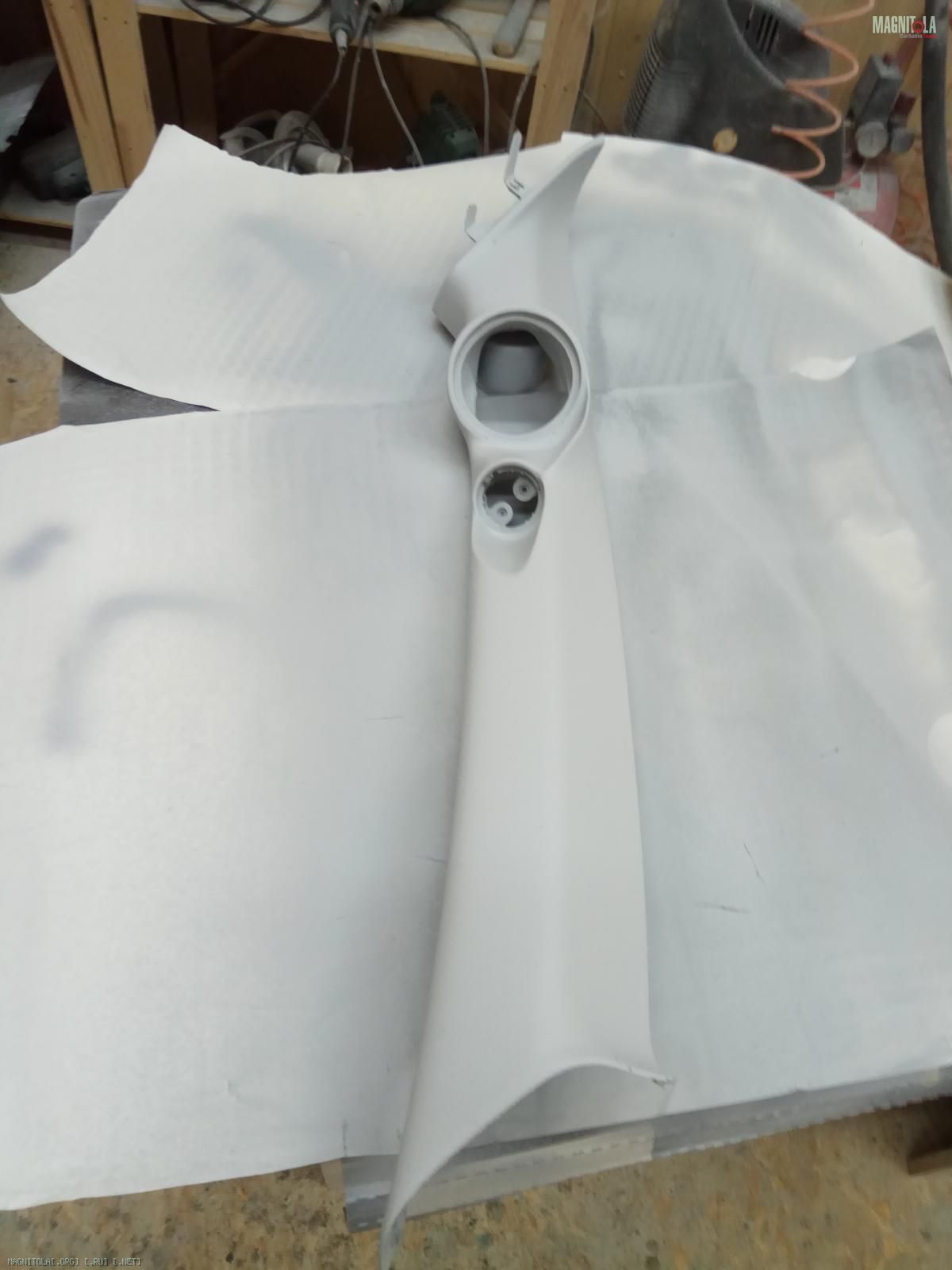

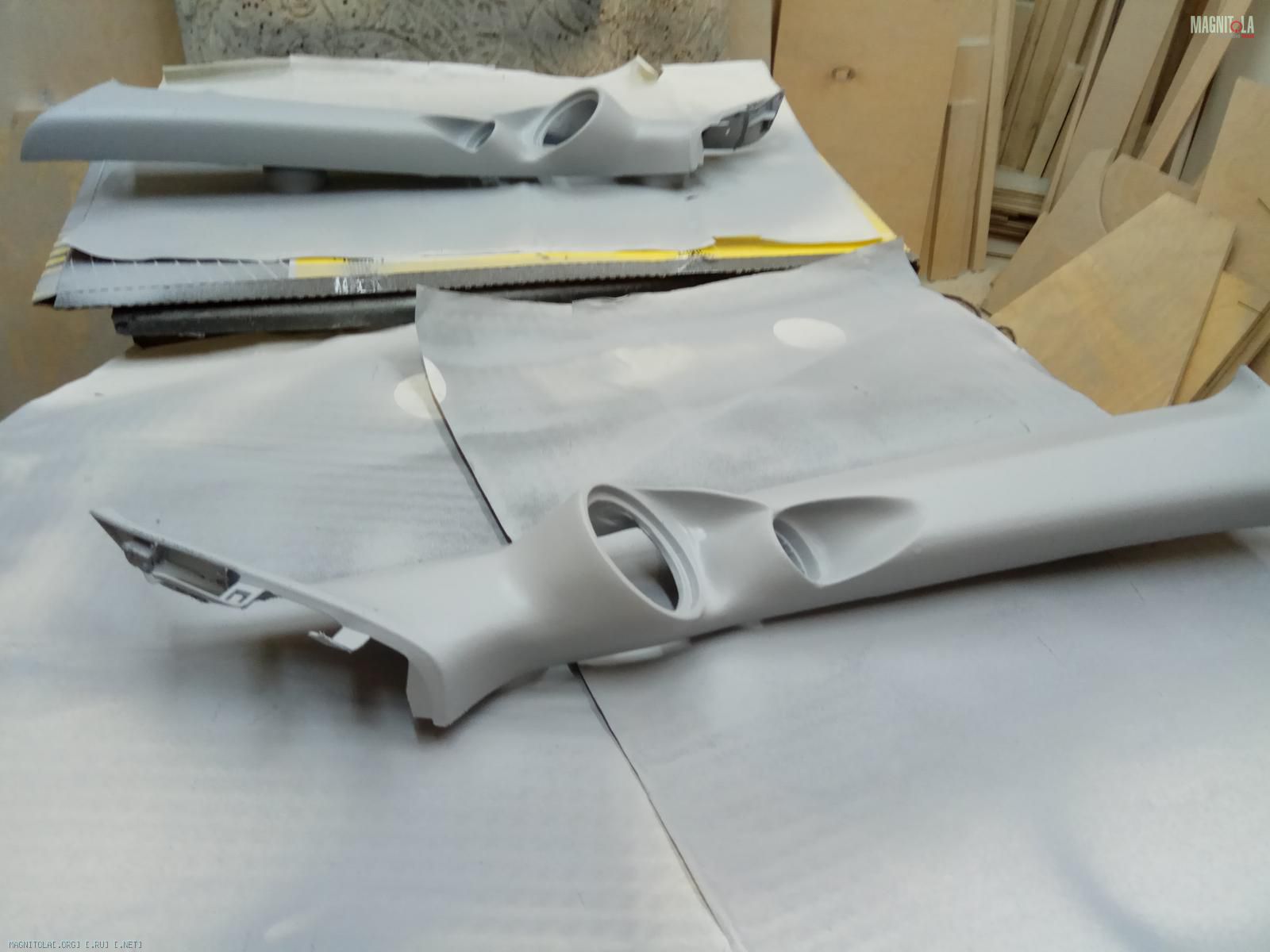

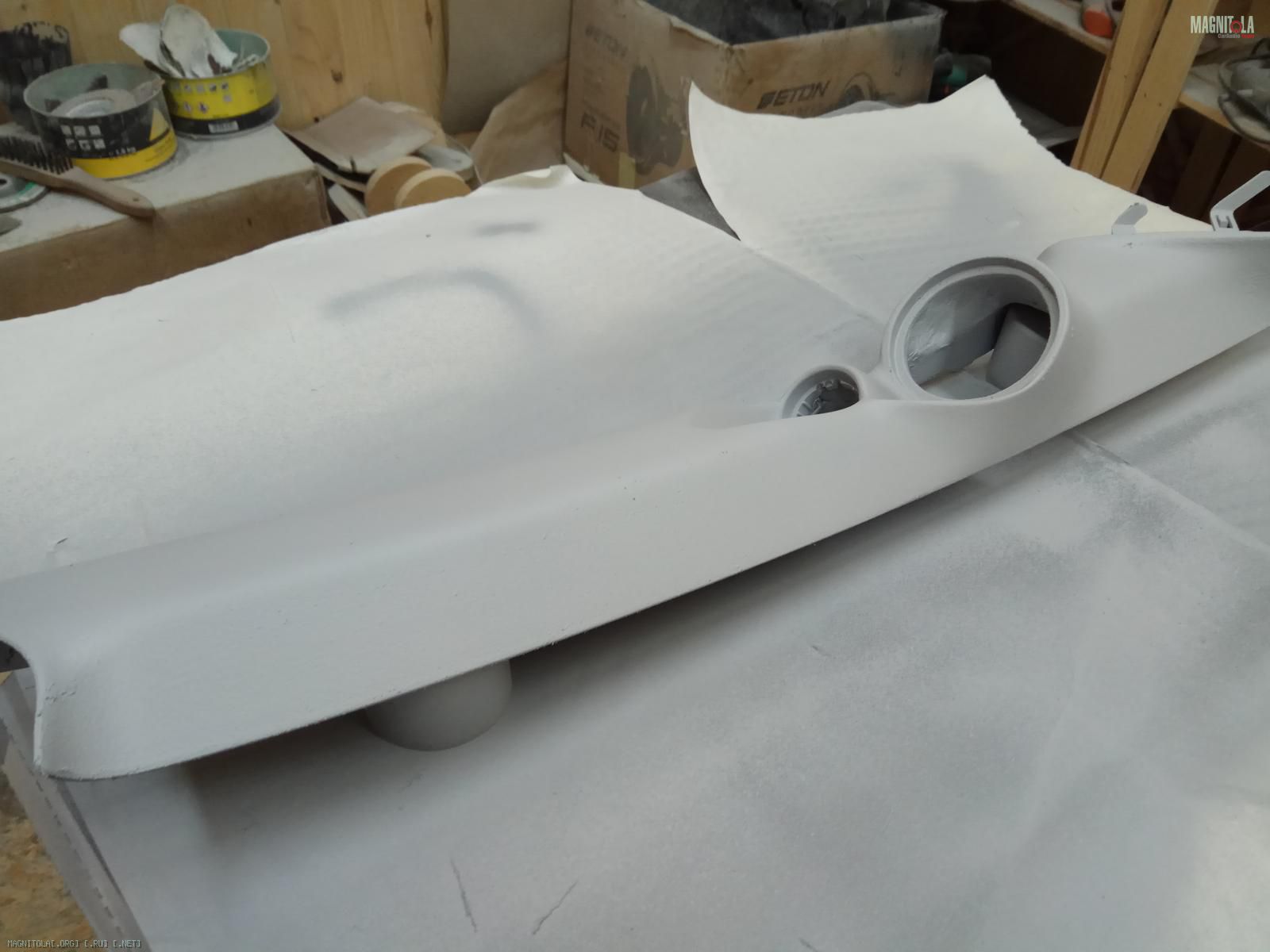

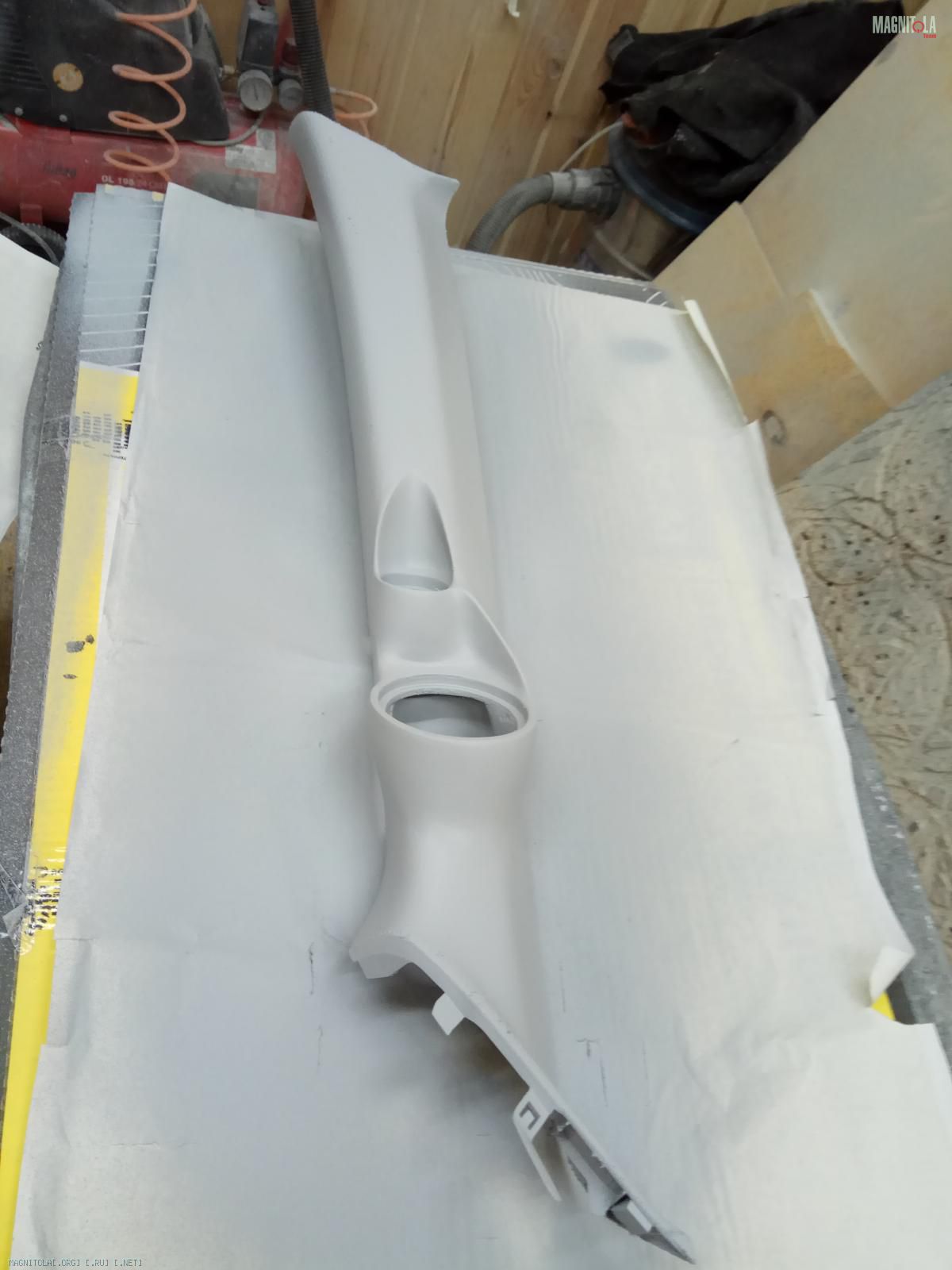

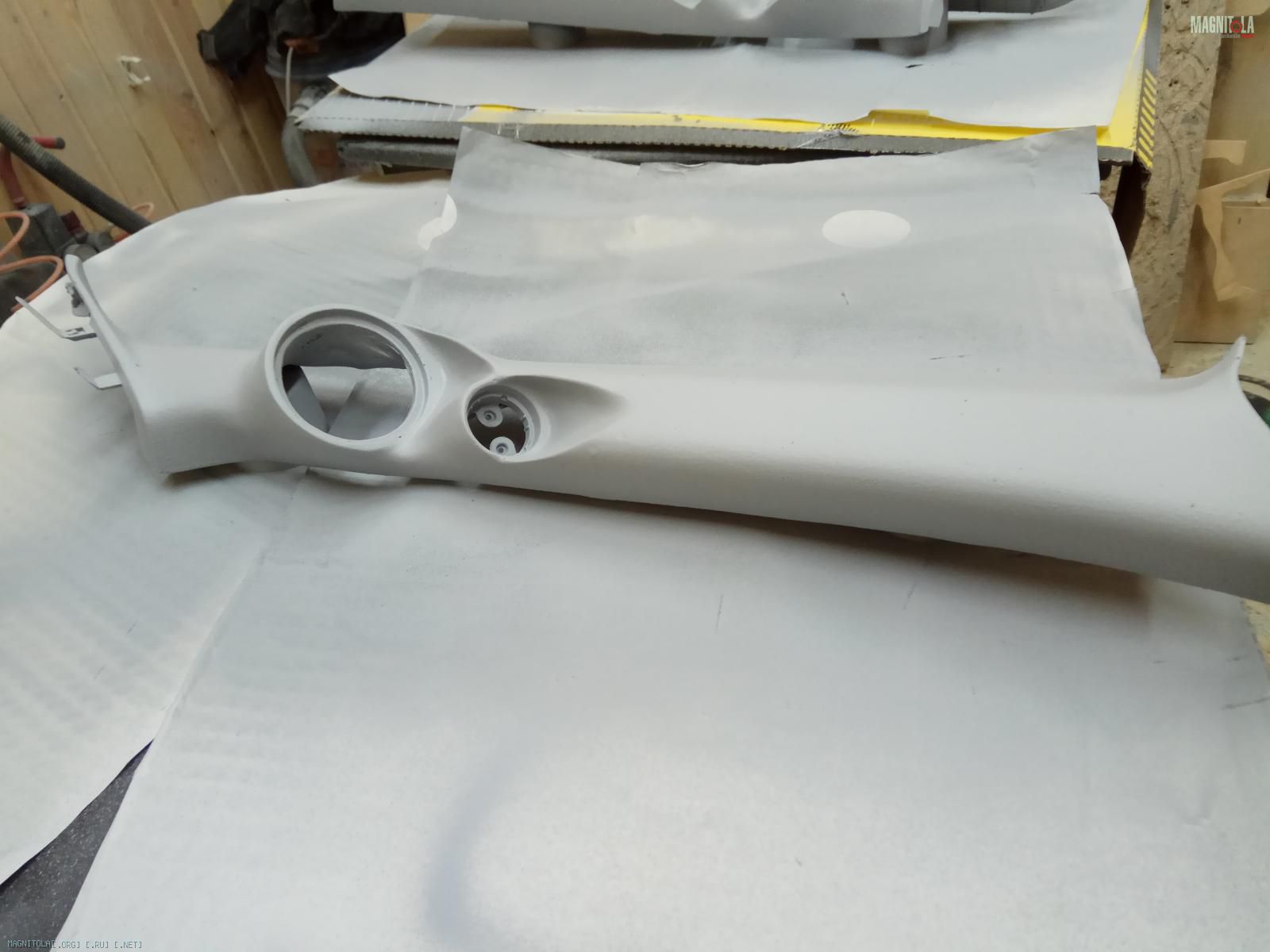

Покраска в черновой грунт.
Вложение 1200350Вложение 1200352Вложение 1200354Вложение 1200356Вложение 1200358Вложение 1200360

Столько возни с дверями, а наружу не вывели

Цитата:

---

Сообщение от x-diz

Столько возни с дверями, а наружу не вывели

---

Пожелание клиента, да и в трешке- вынос- только блох искать

Mitsubishi Lancer Wagon

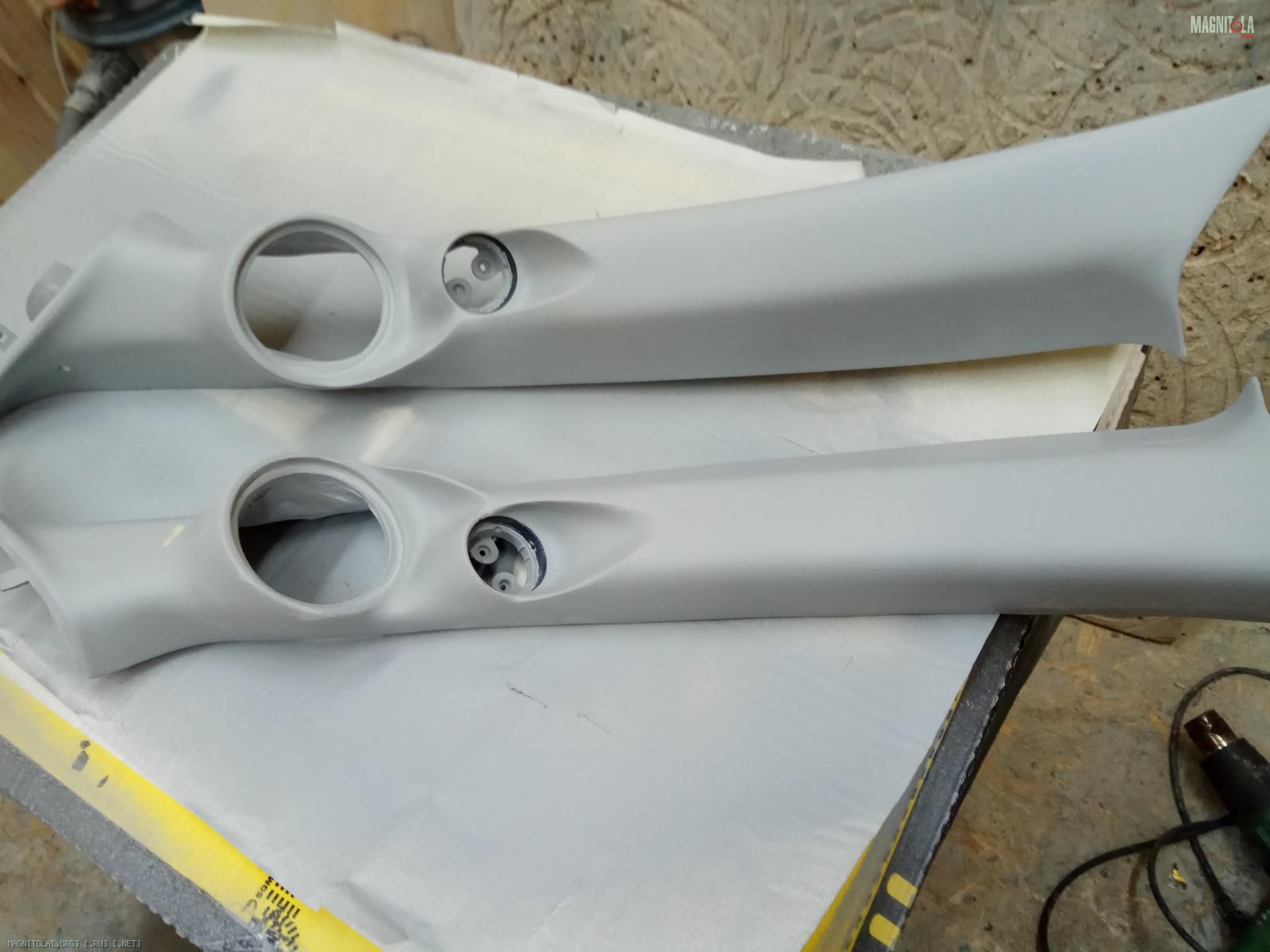

Вышкуриваем грунт...

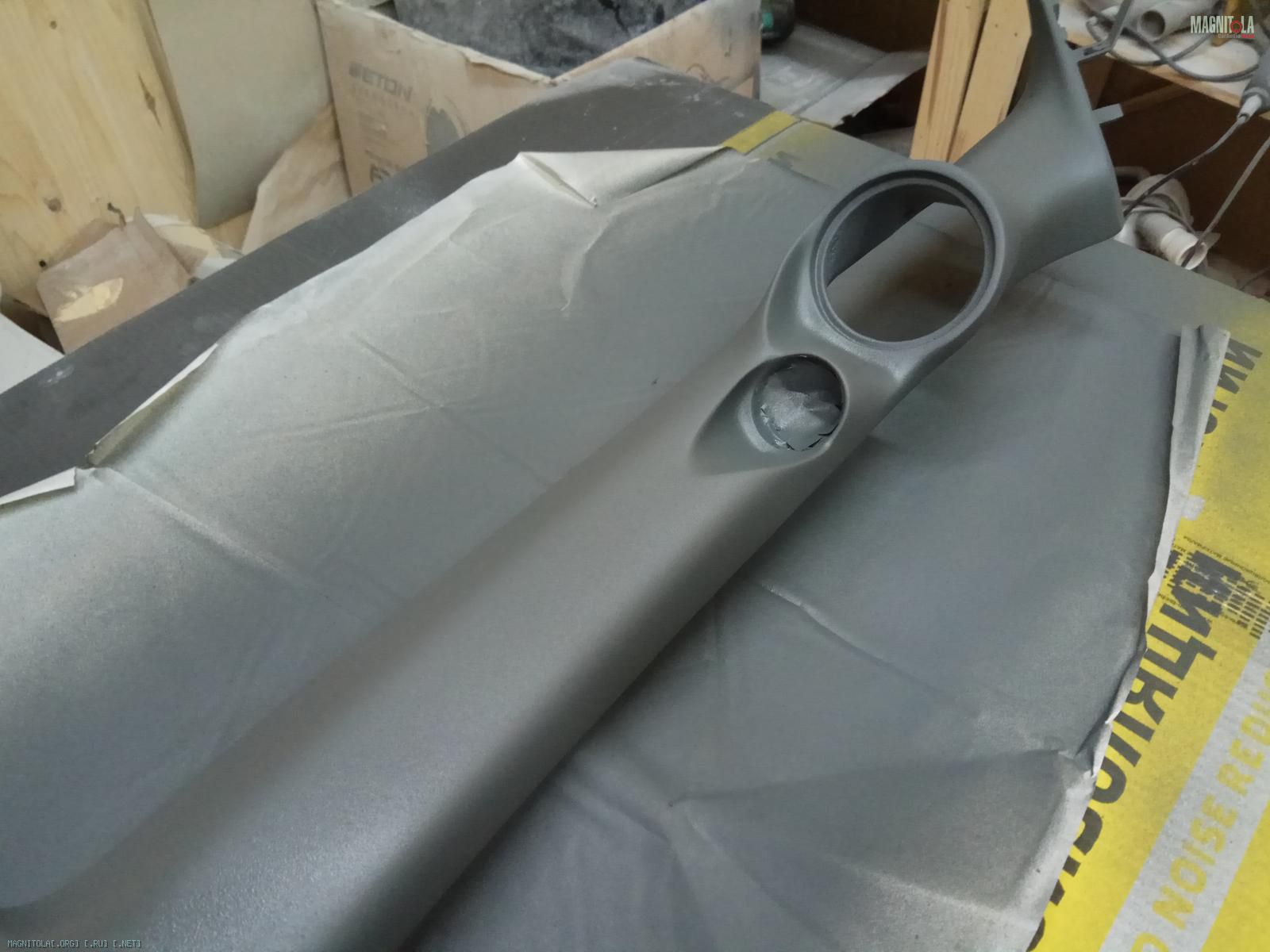

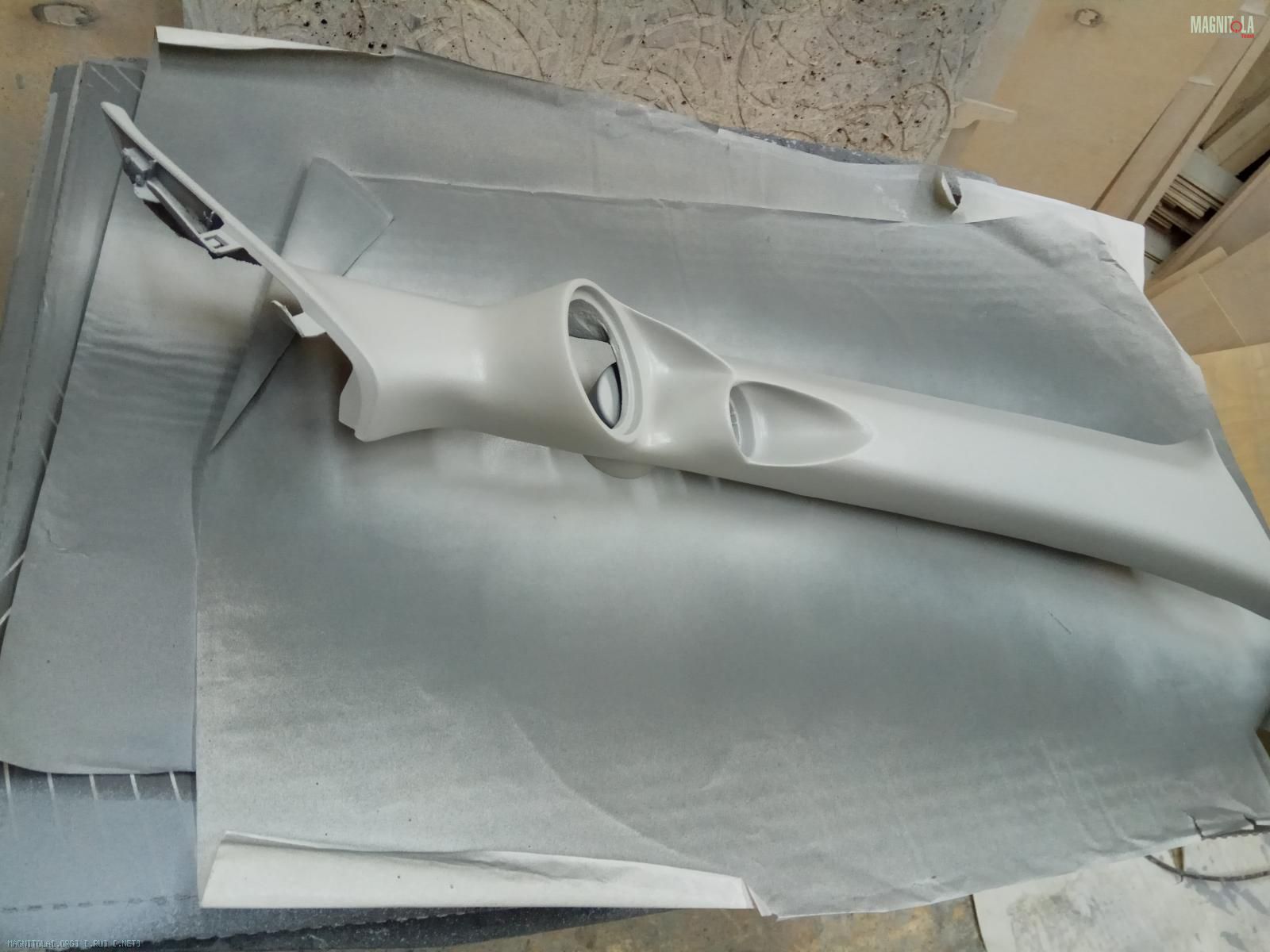

Наносим текстурный грунт...

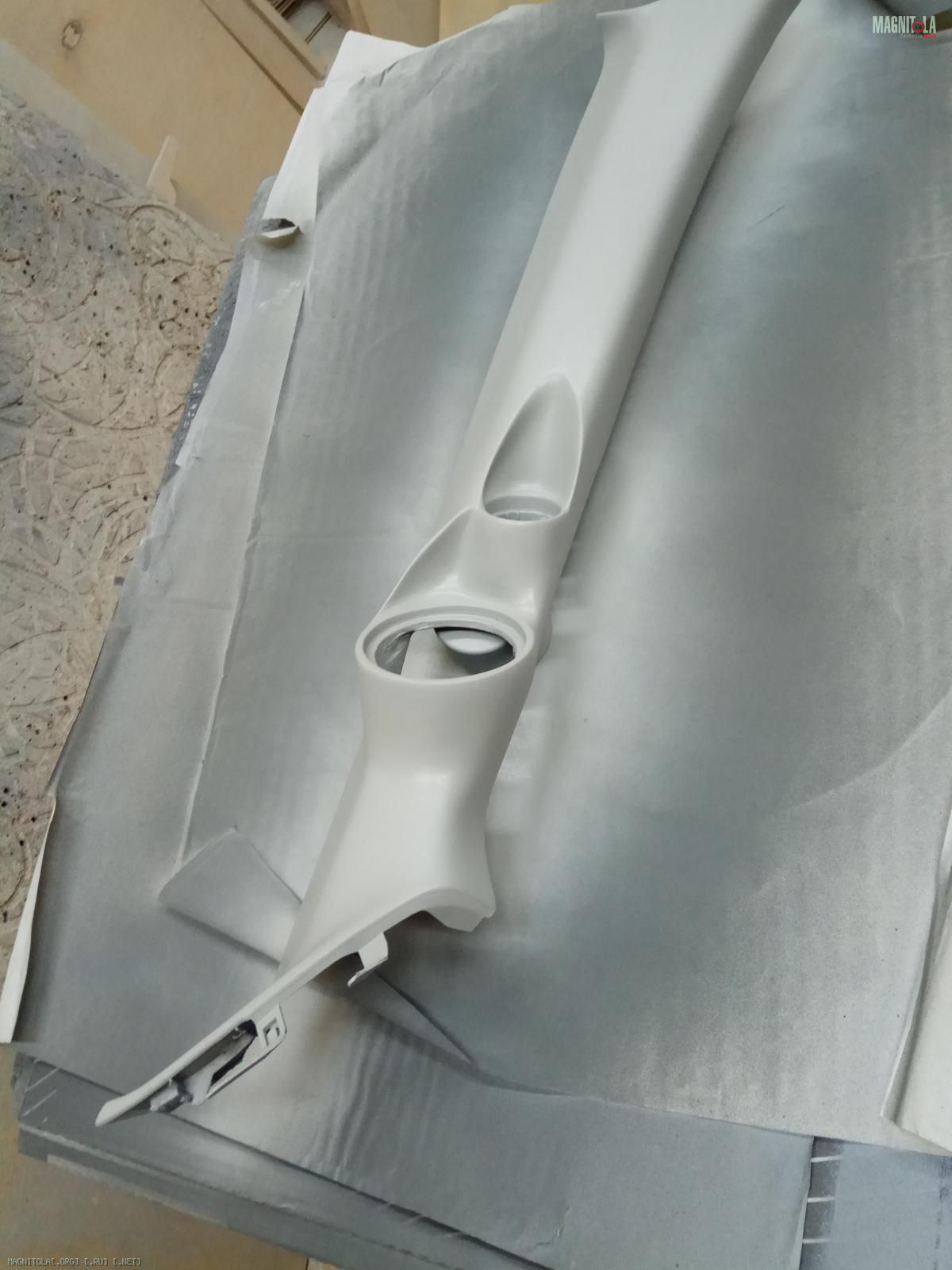

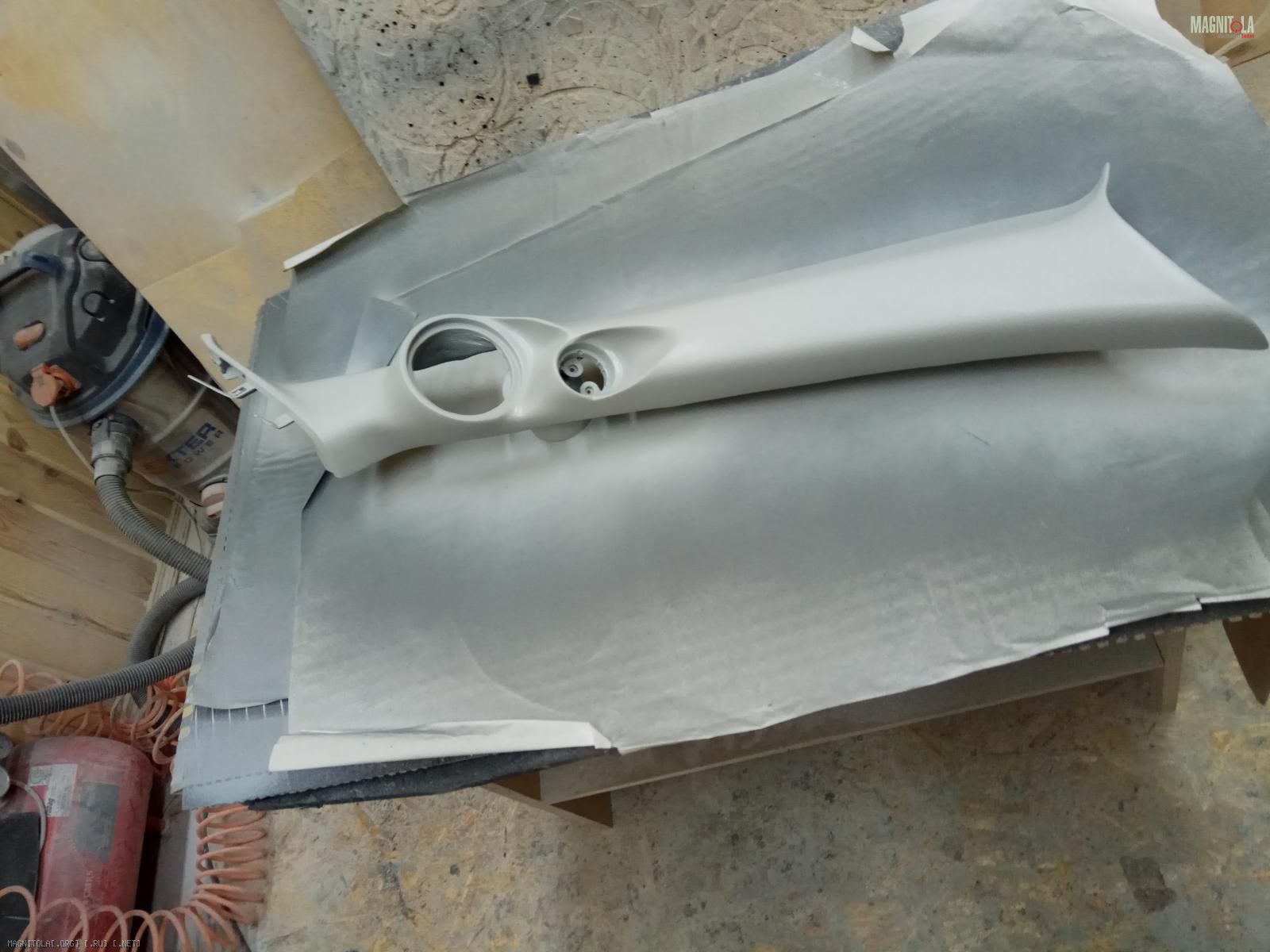

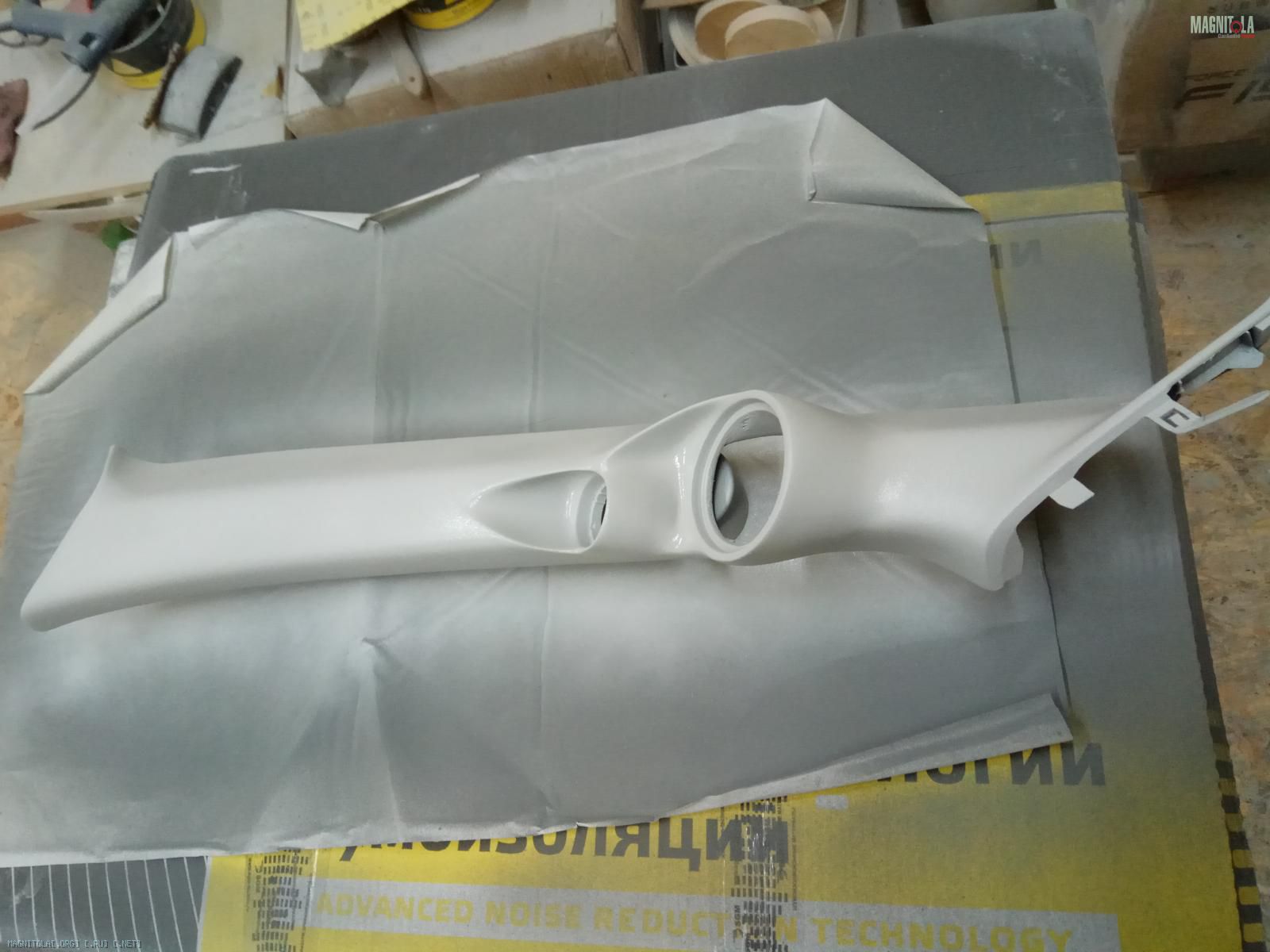

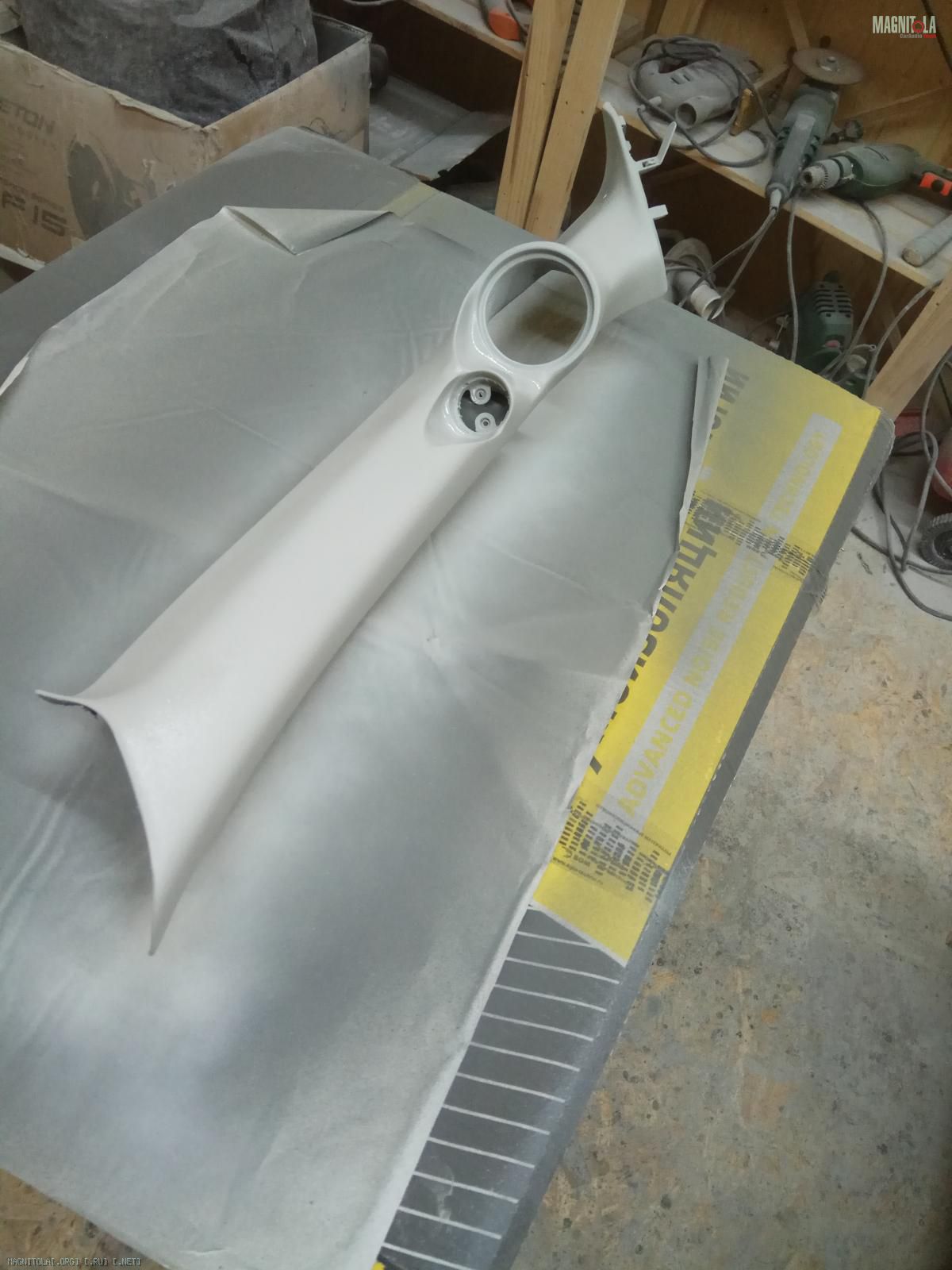

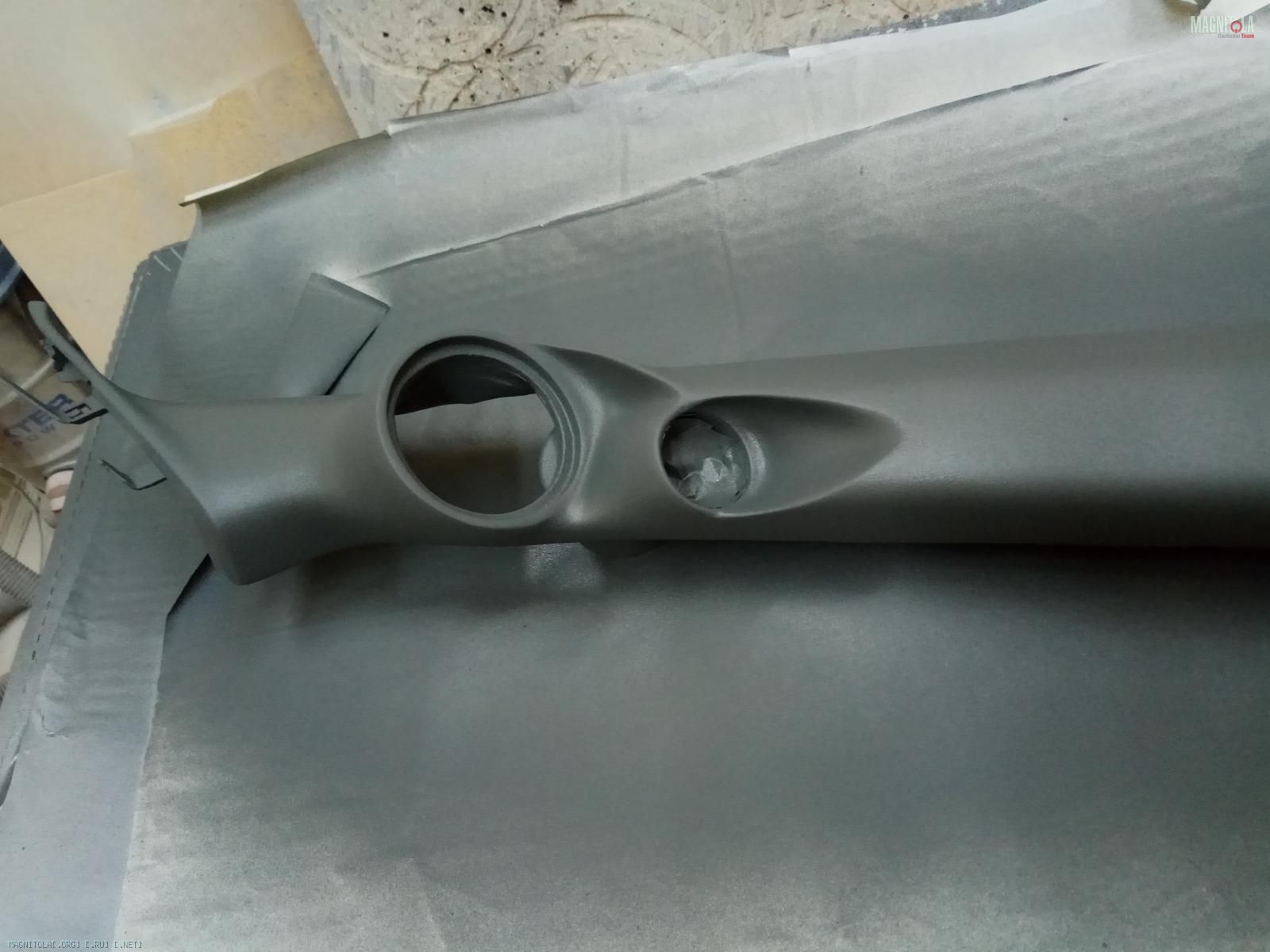

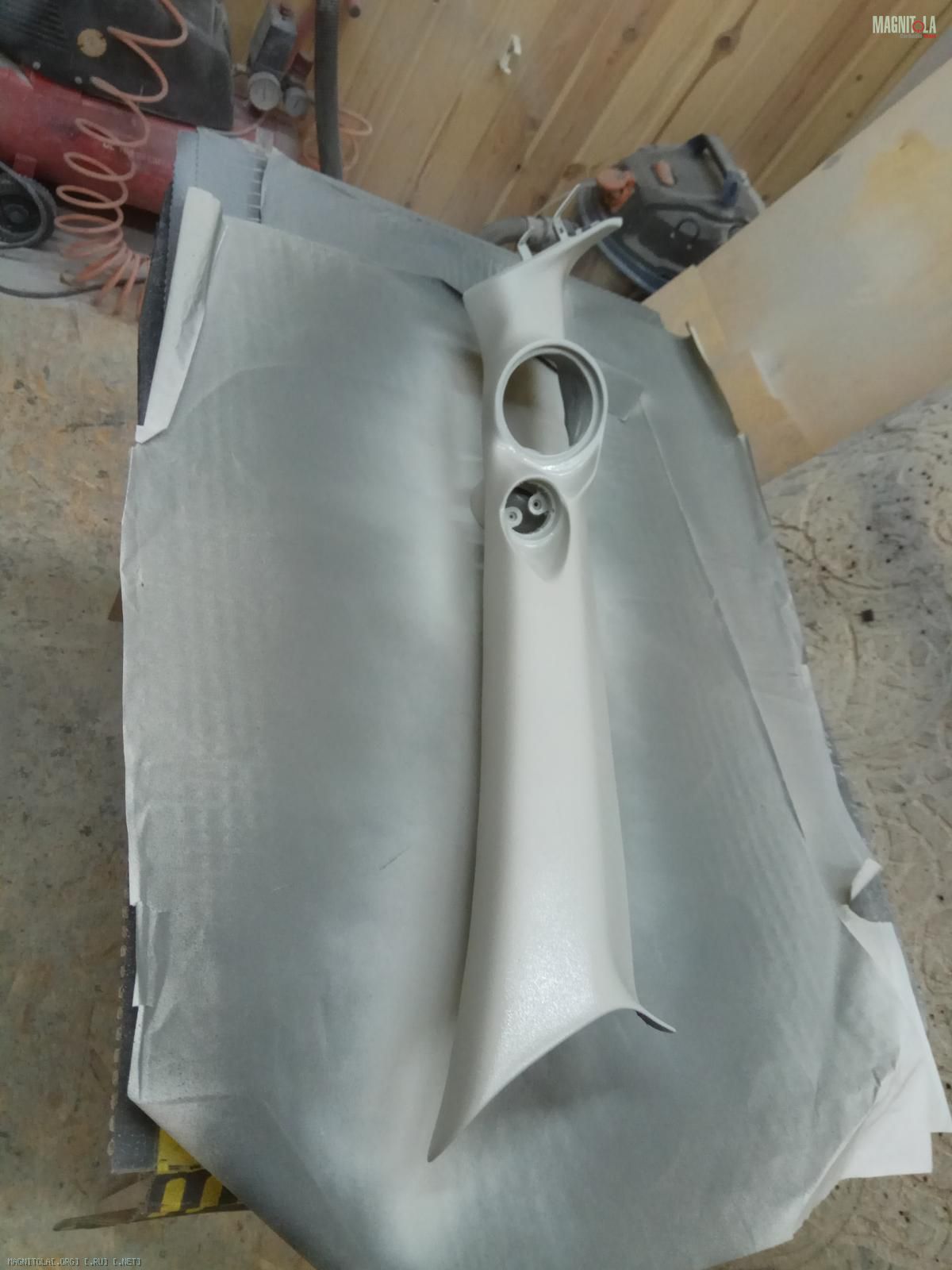

Красим в цвет штатного пластика...

Вложение 1200598Вложение 1200600Вложение 1200602Вложение 1200604Вложение 1200606Вложение 1200608Вложение 1200610Вложение 1200612Вложение 1200614Вложение 1200616Вложение 1200618Вложение 1200620Вложение 1200622Вложение 1200624Вложение 1200626Вложение 1200628Вложение 1200630Вложение 1200632Вложение 1200634Вложение 1200636Вложение 1200638

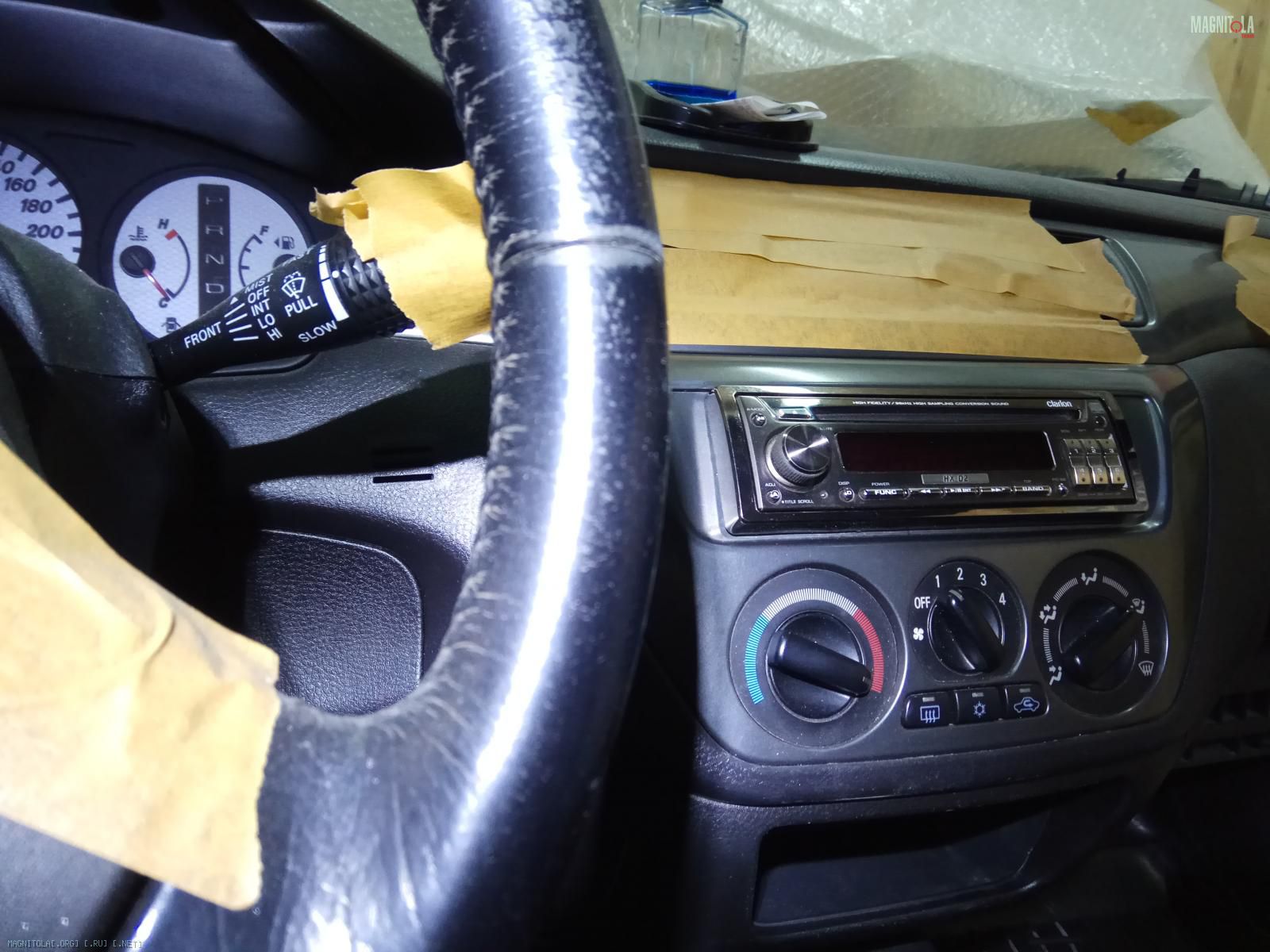

Подключаем, устанавливаем ГУ...

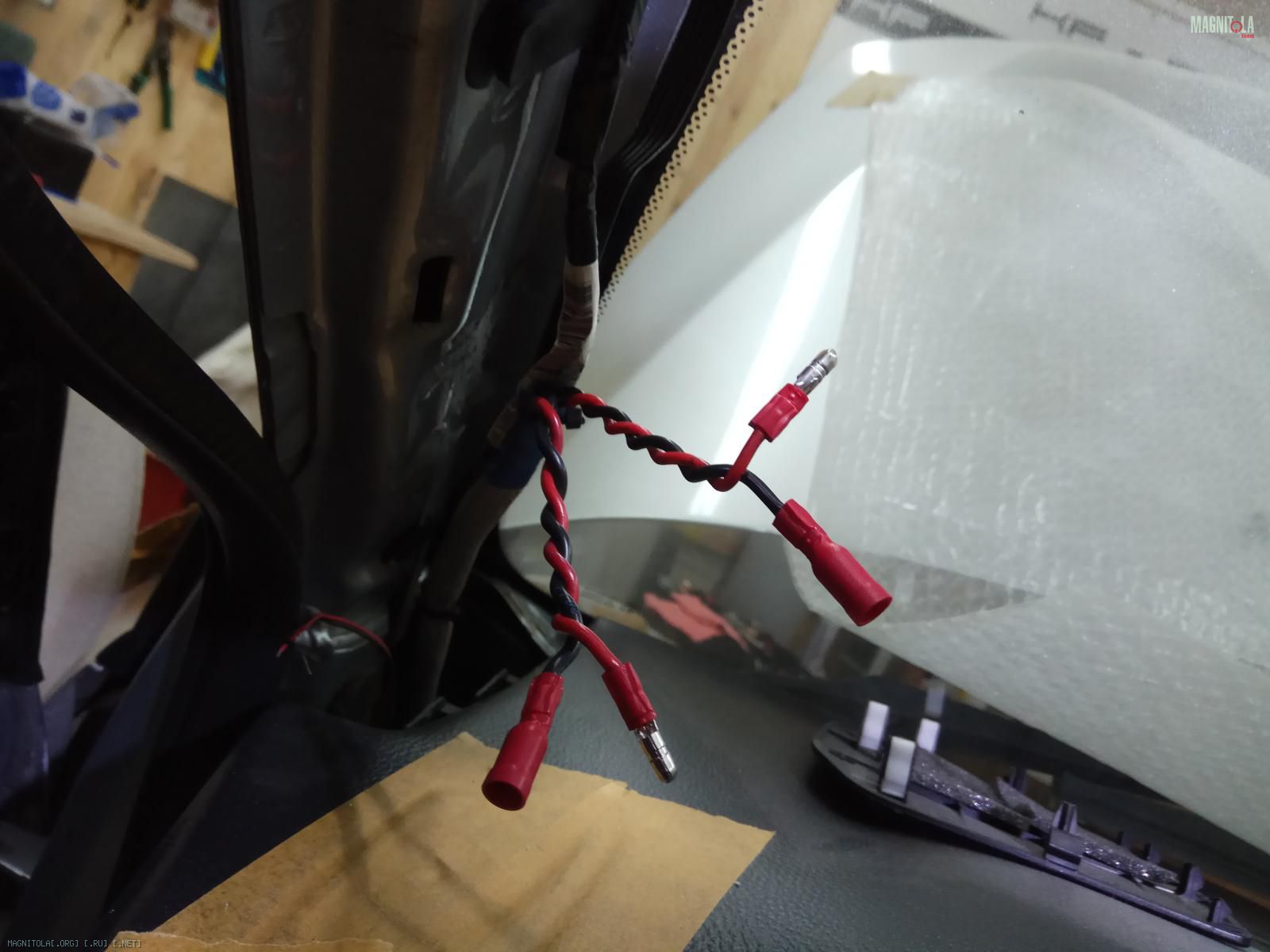

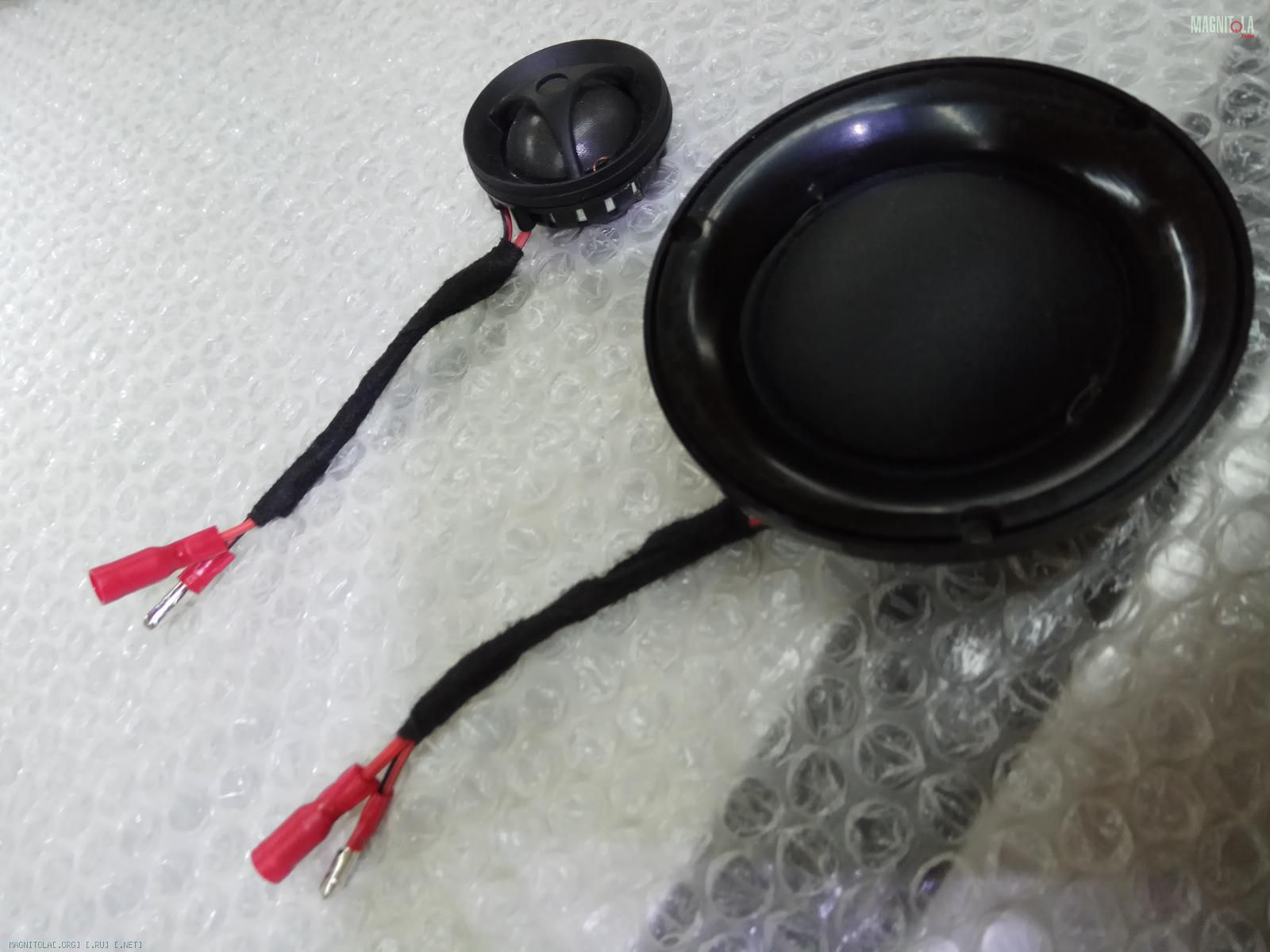

Подготавливаем ВЧ, СЧ к установке...
Вложение 1200640Вложение 1200642Вложение 1200644Вложение 1200646Вложение 1200648Вложение 1200650

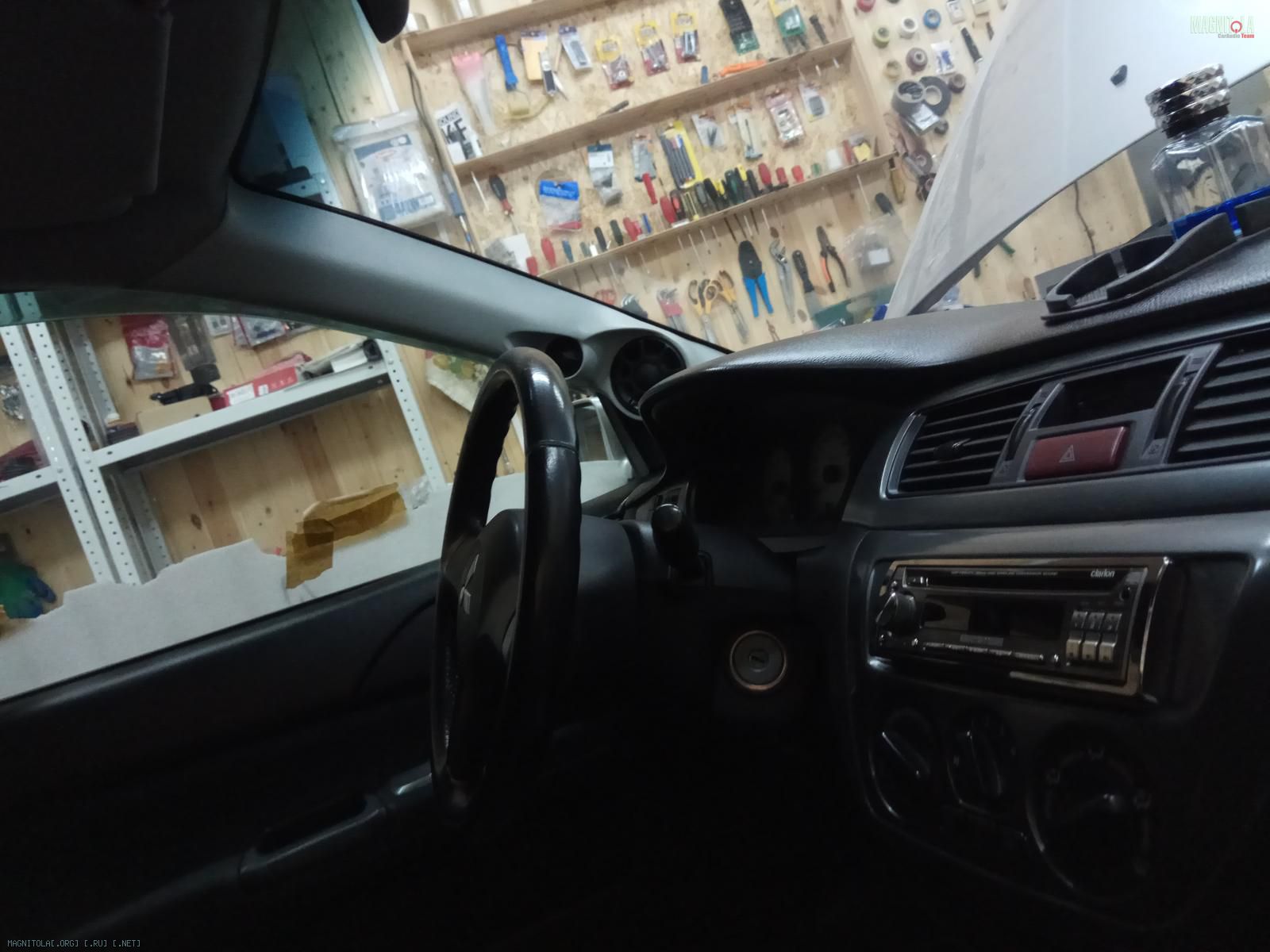

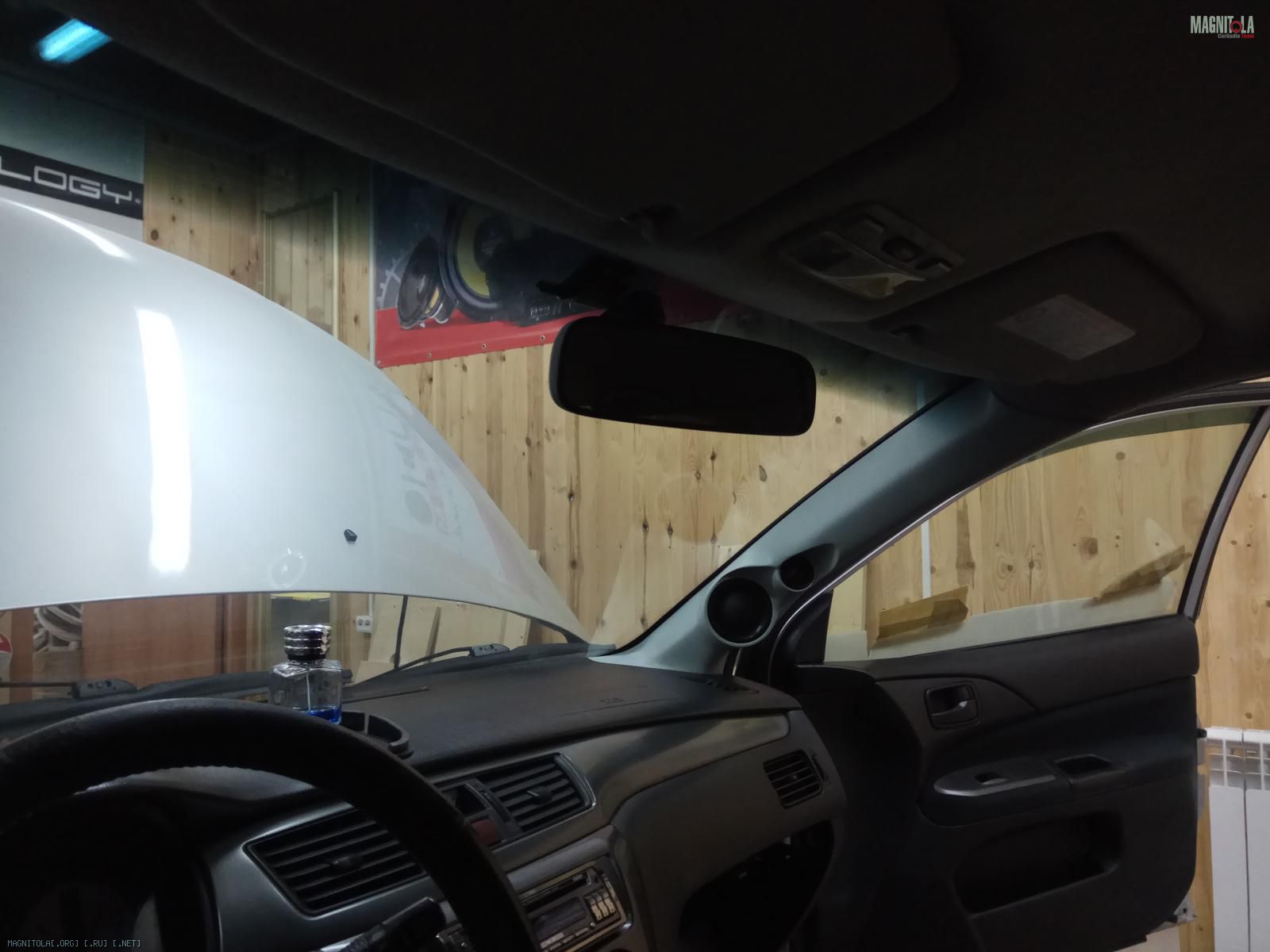

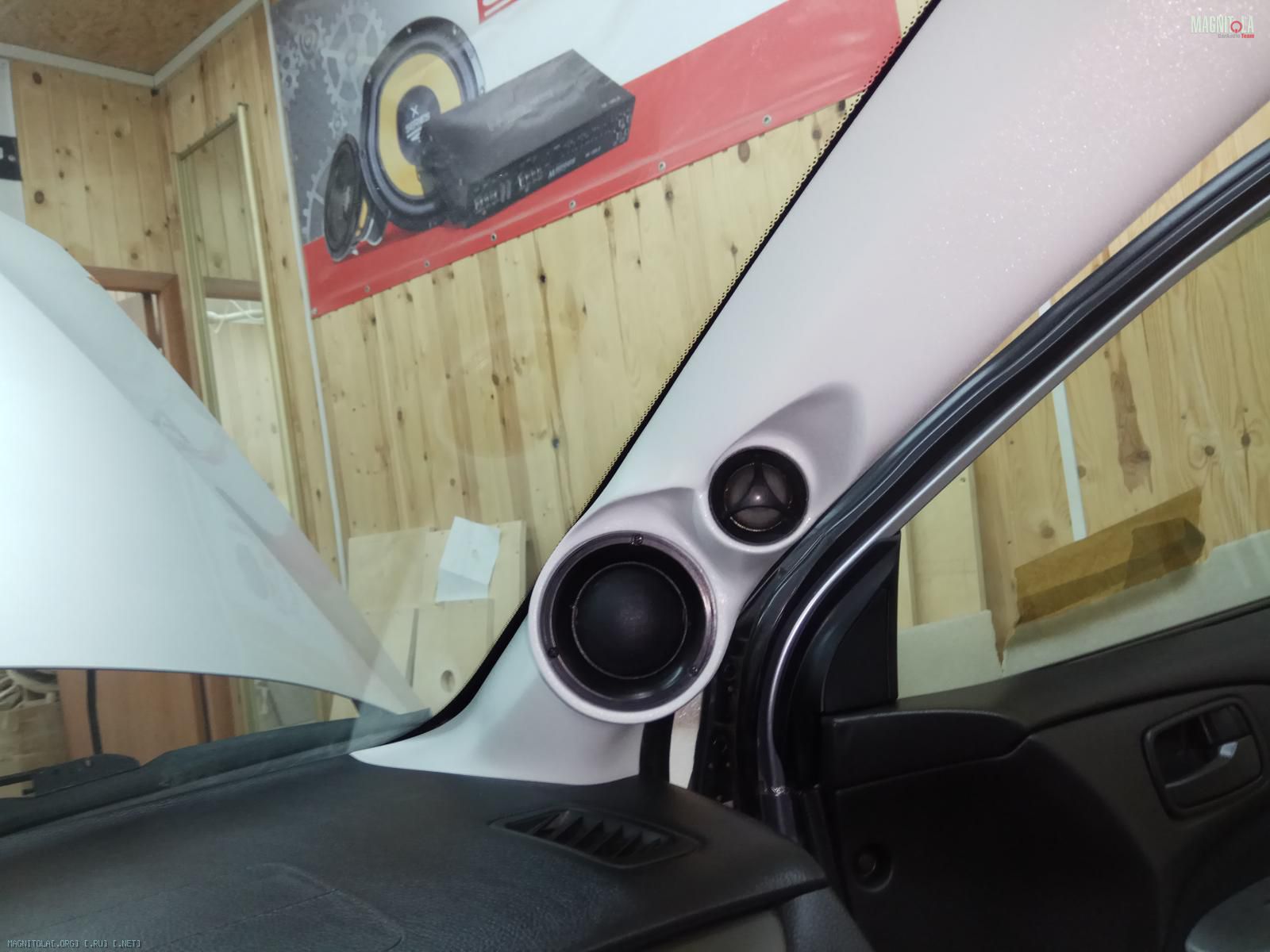

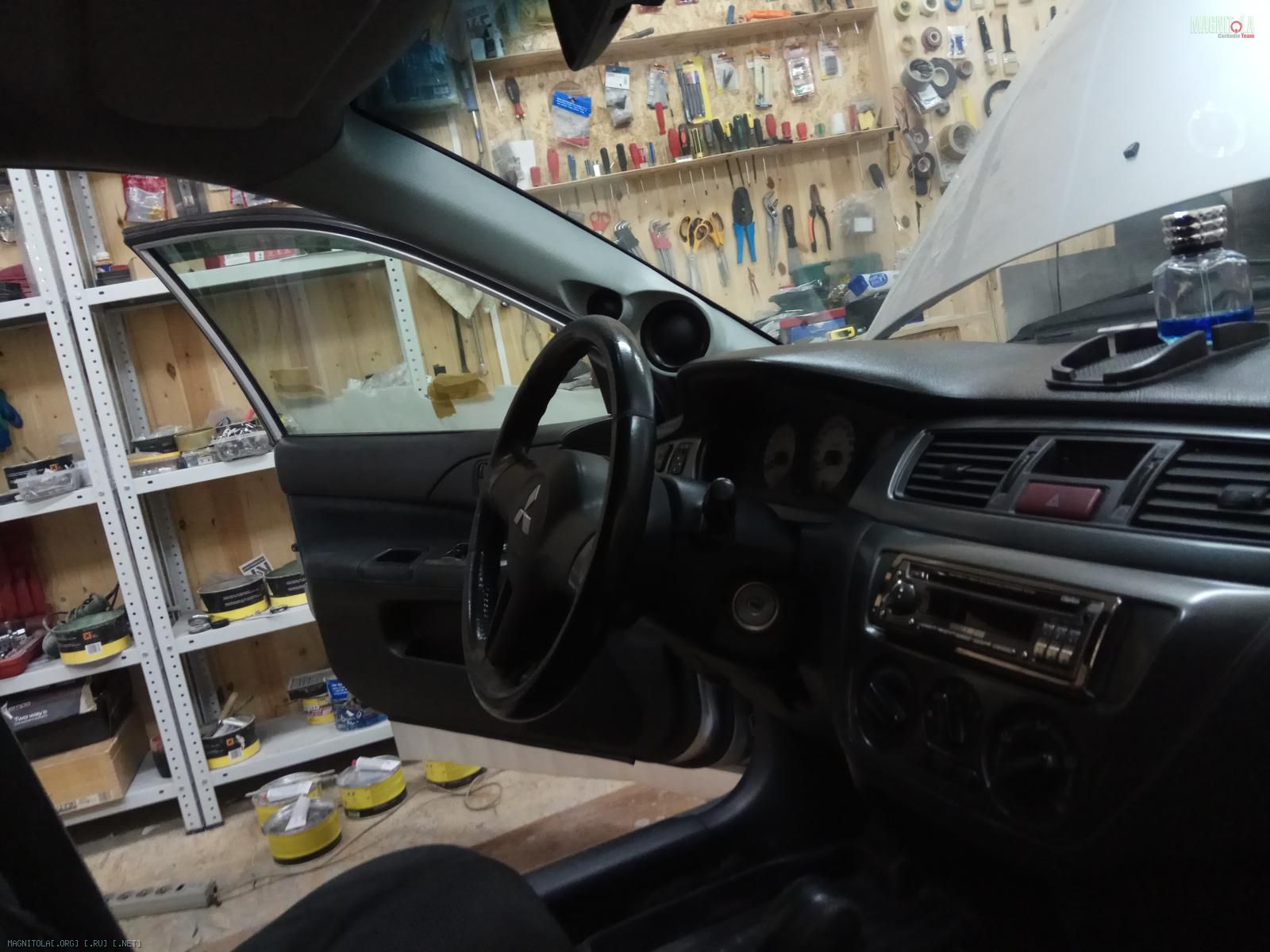

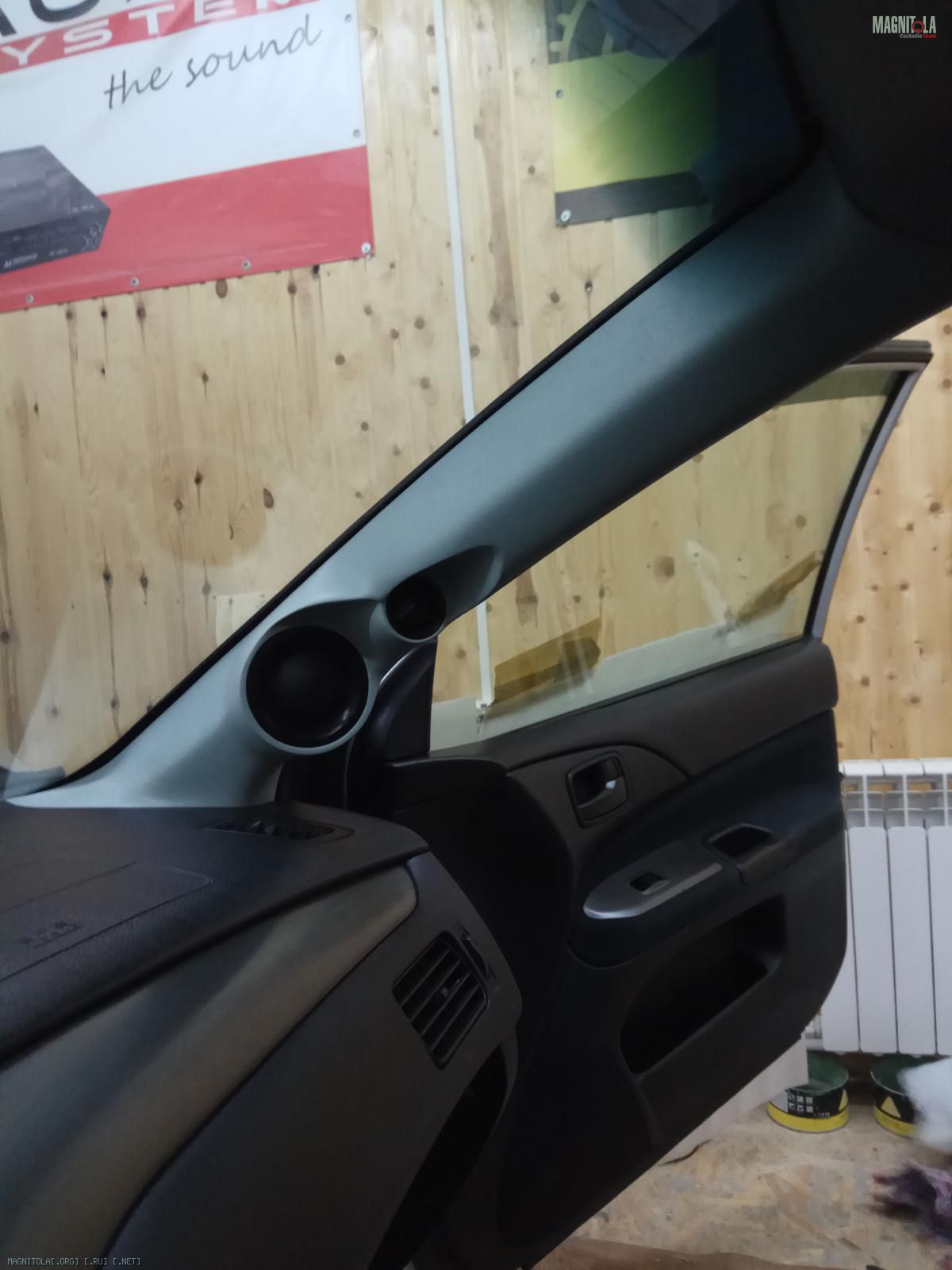

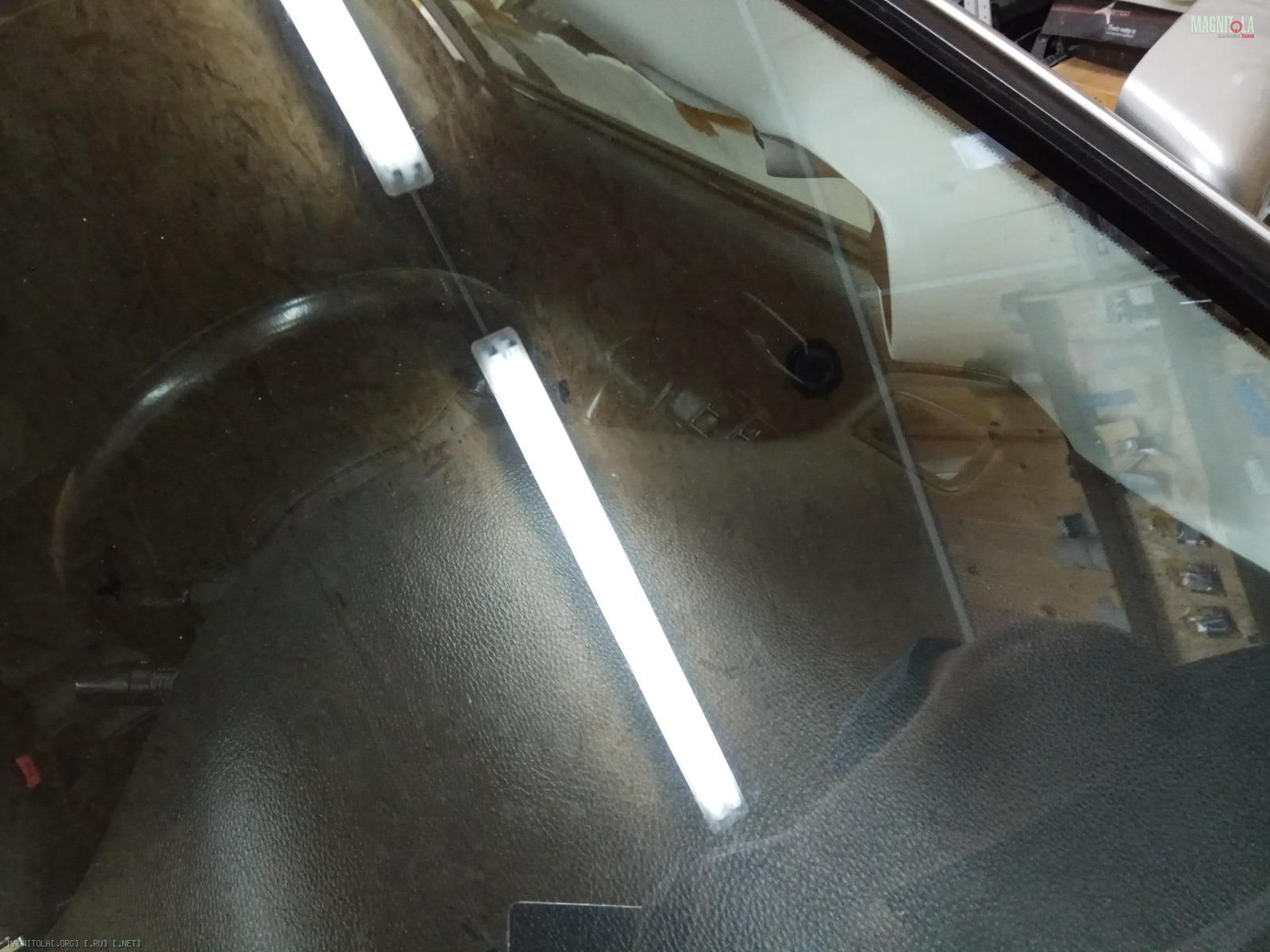

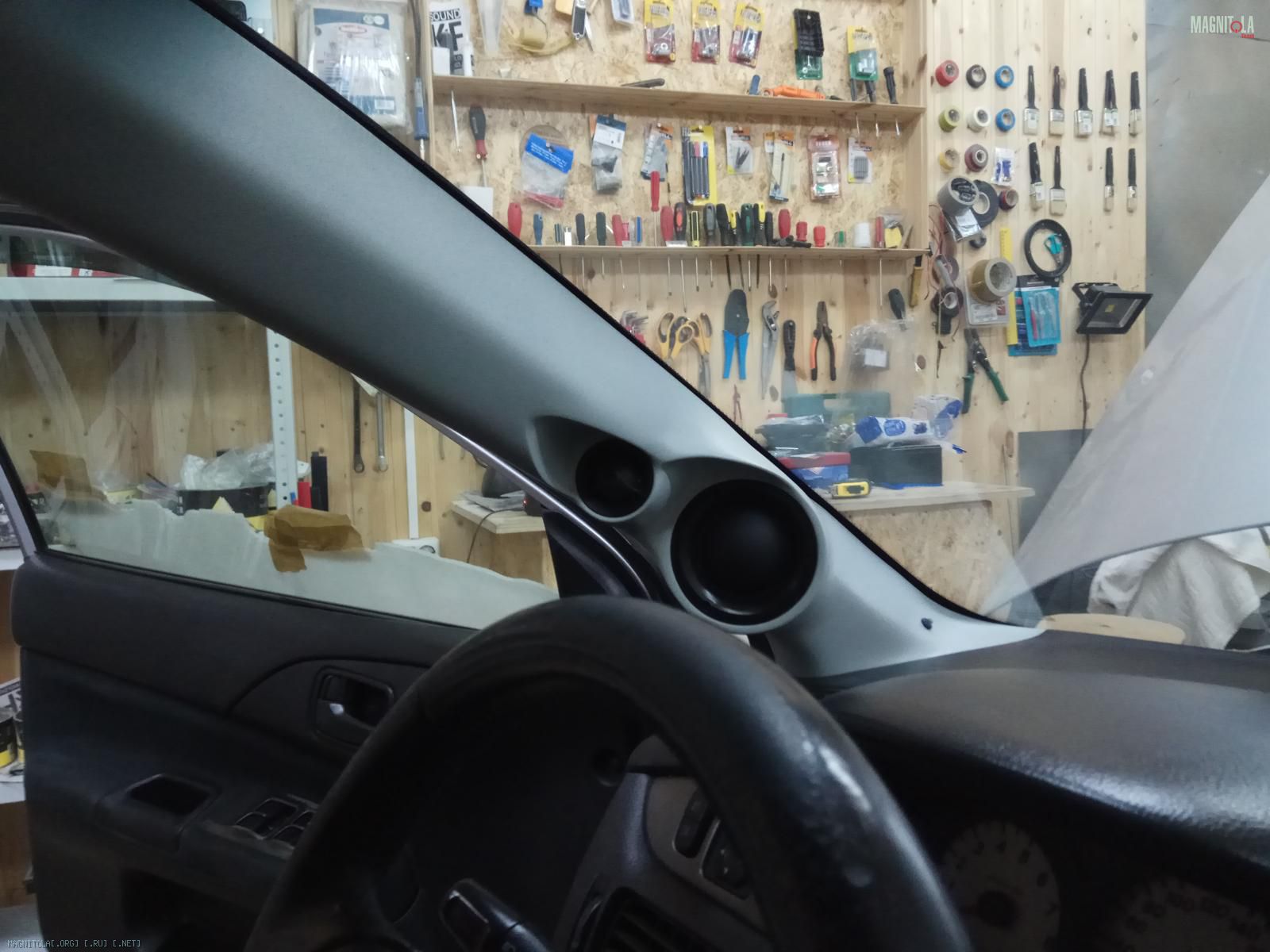

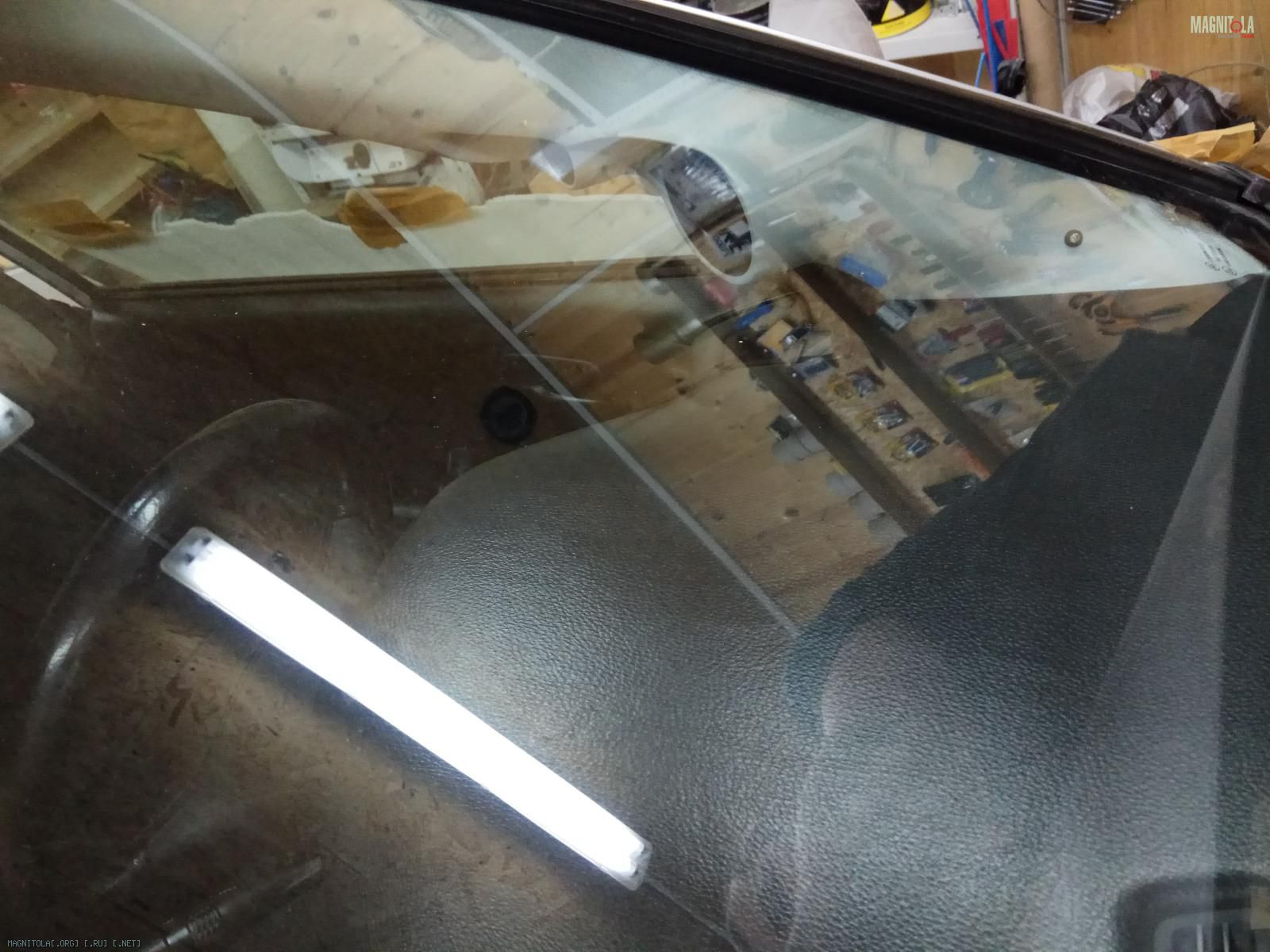

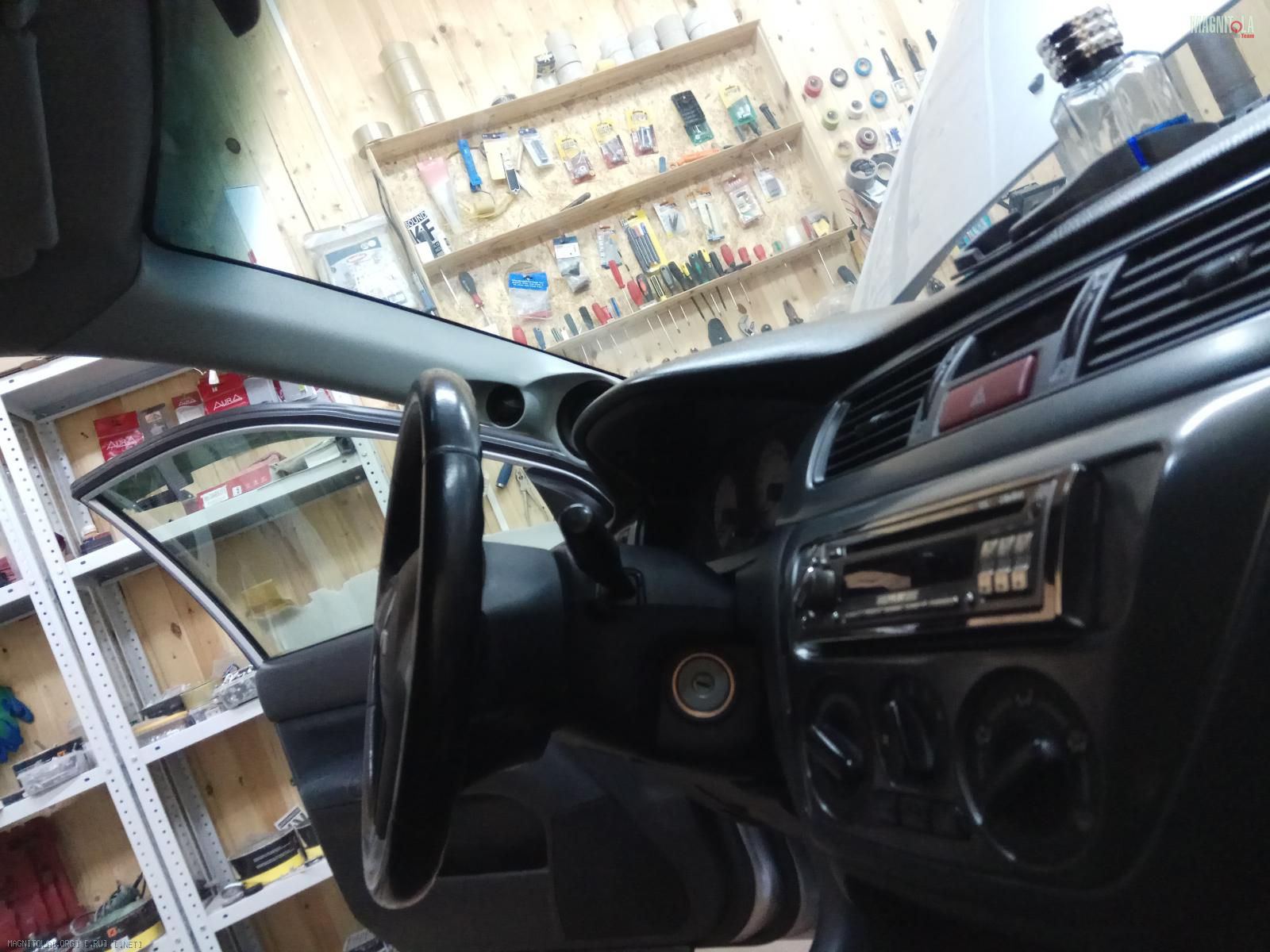

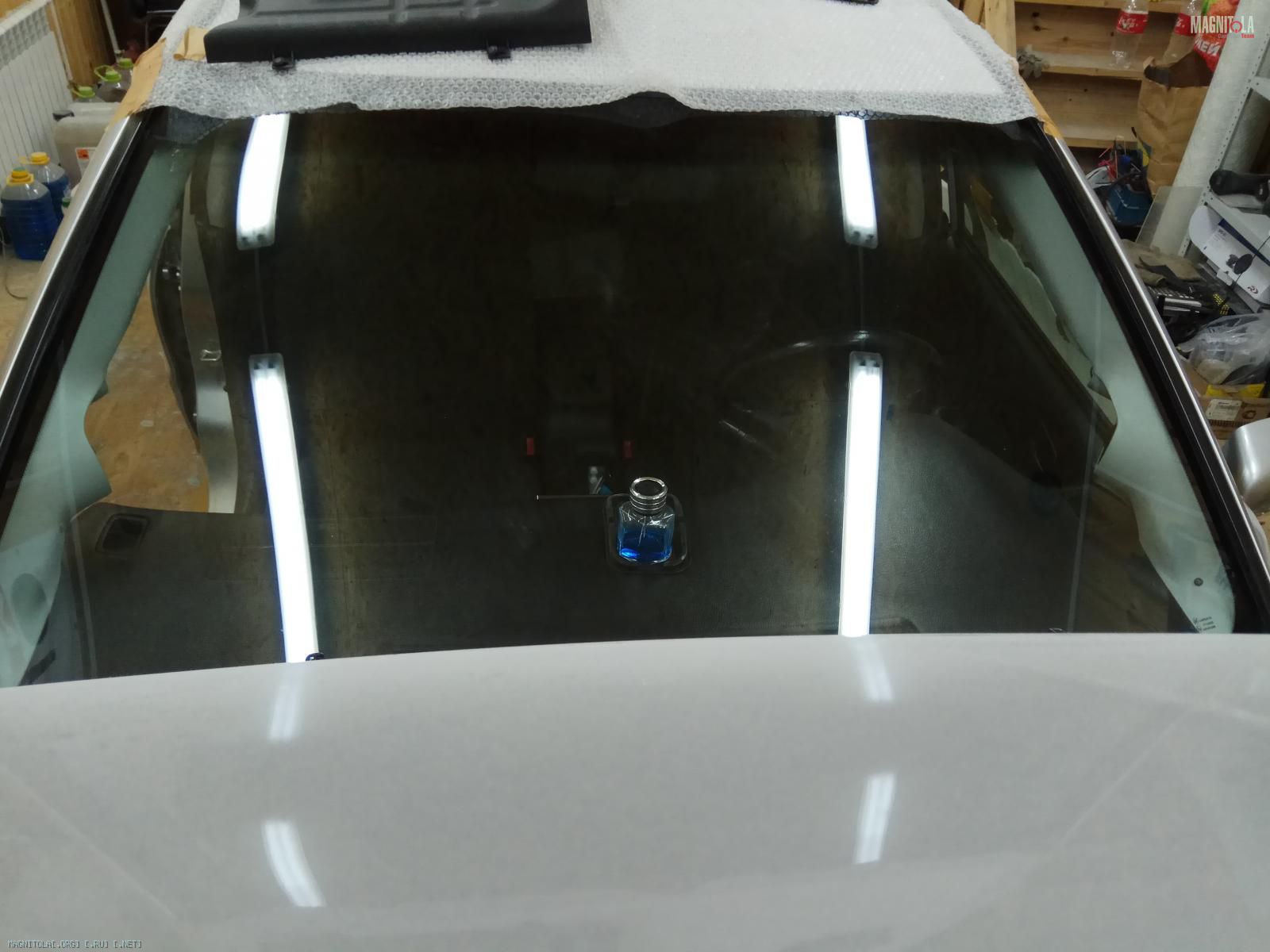

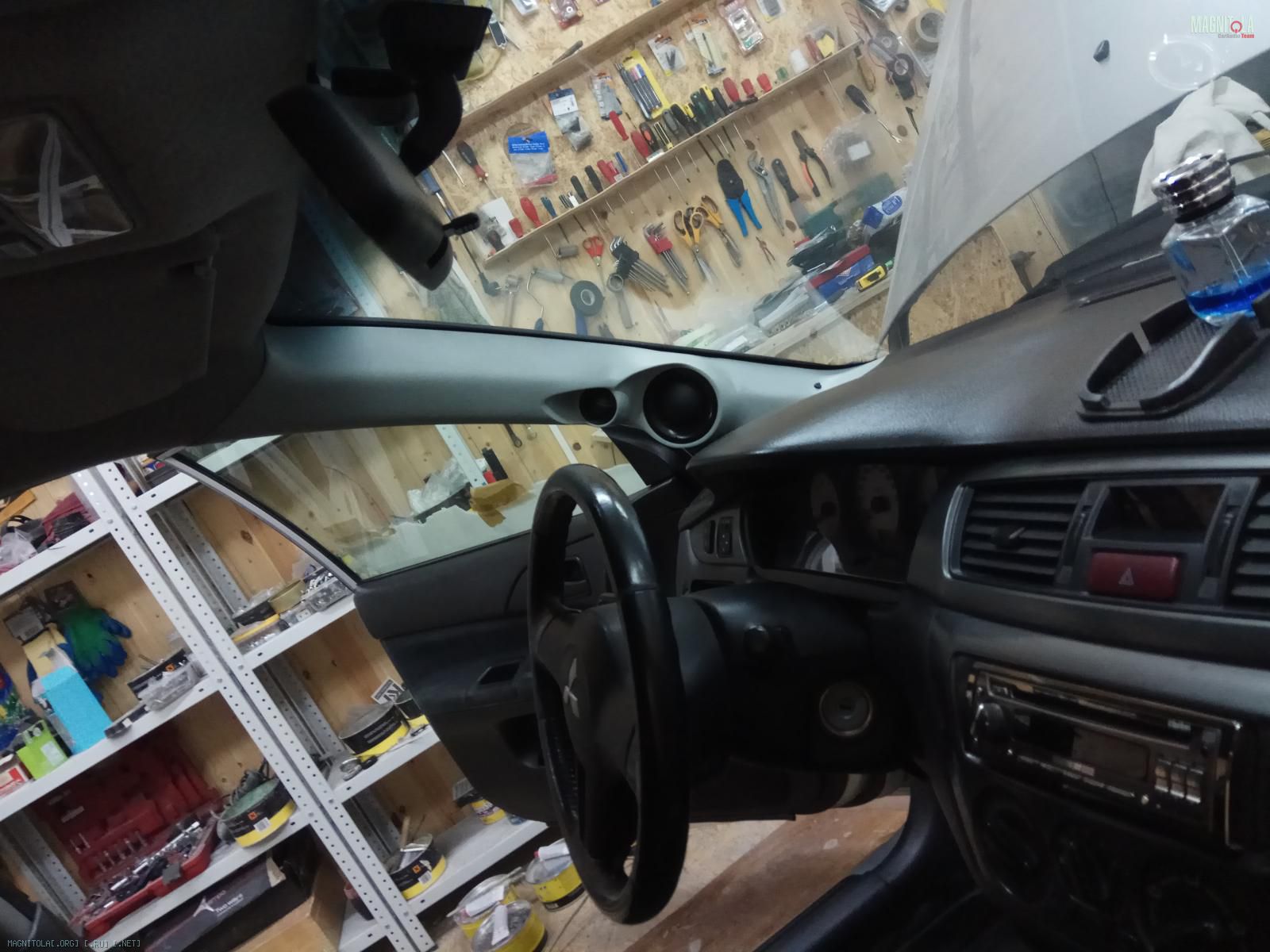

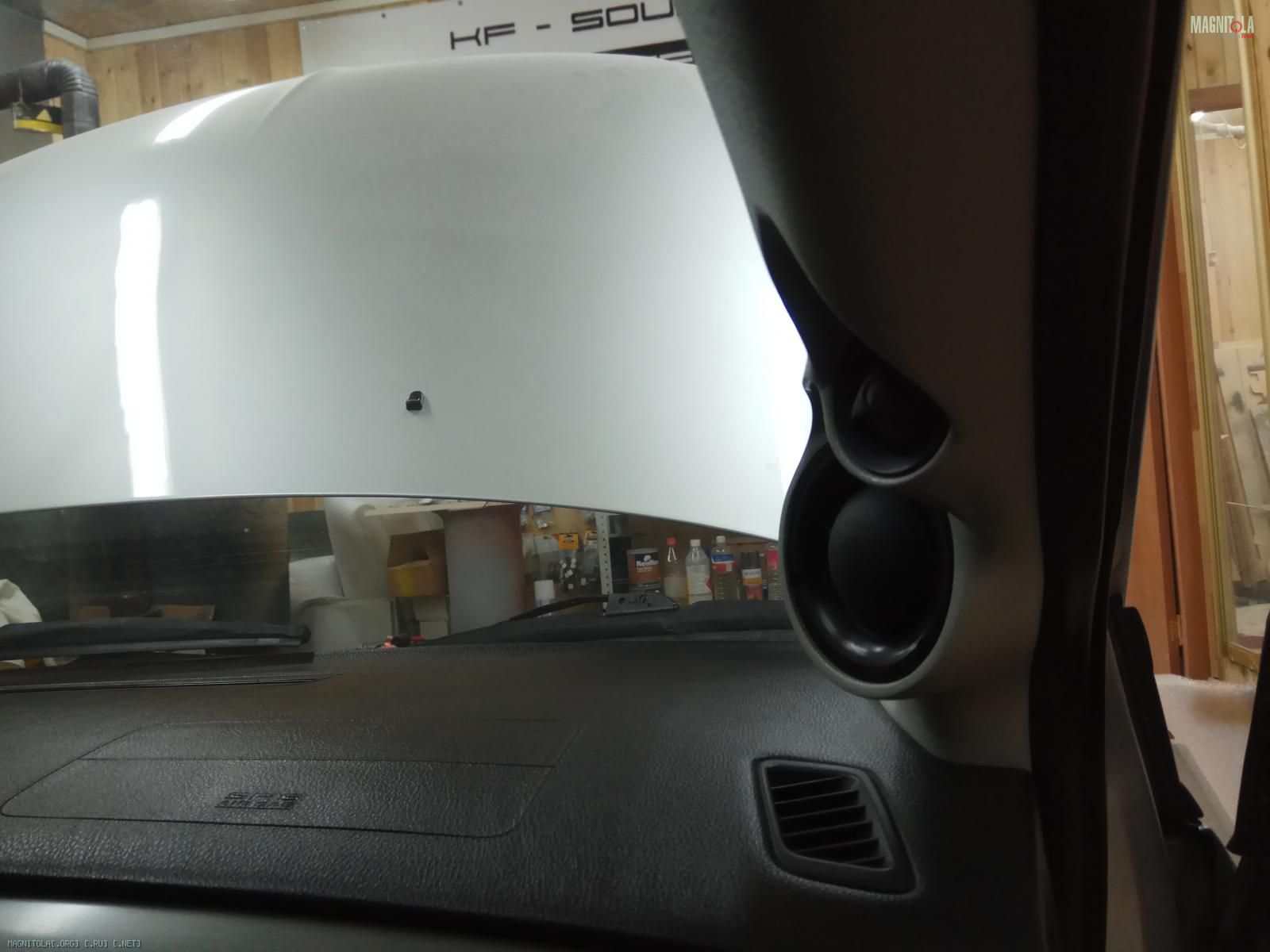

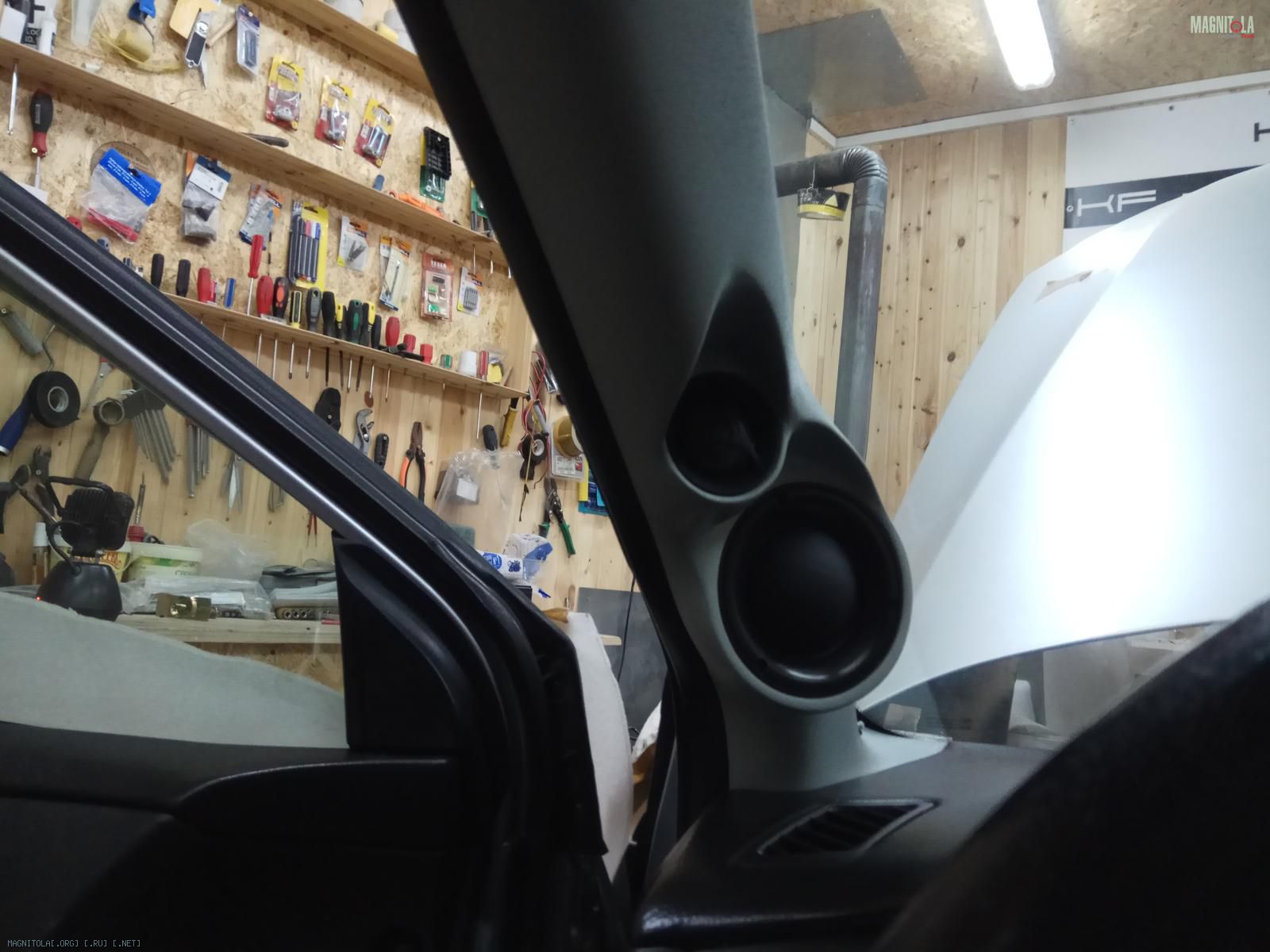

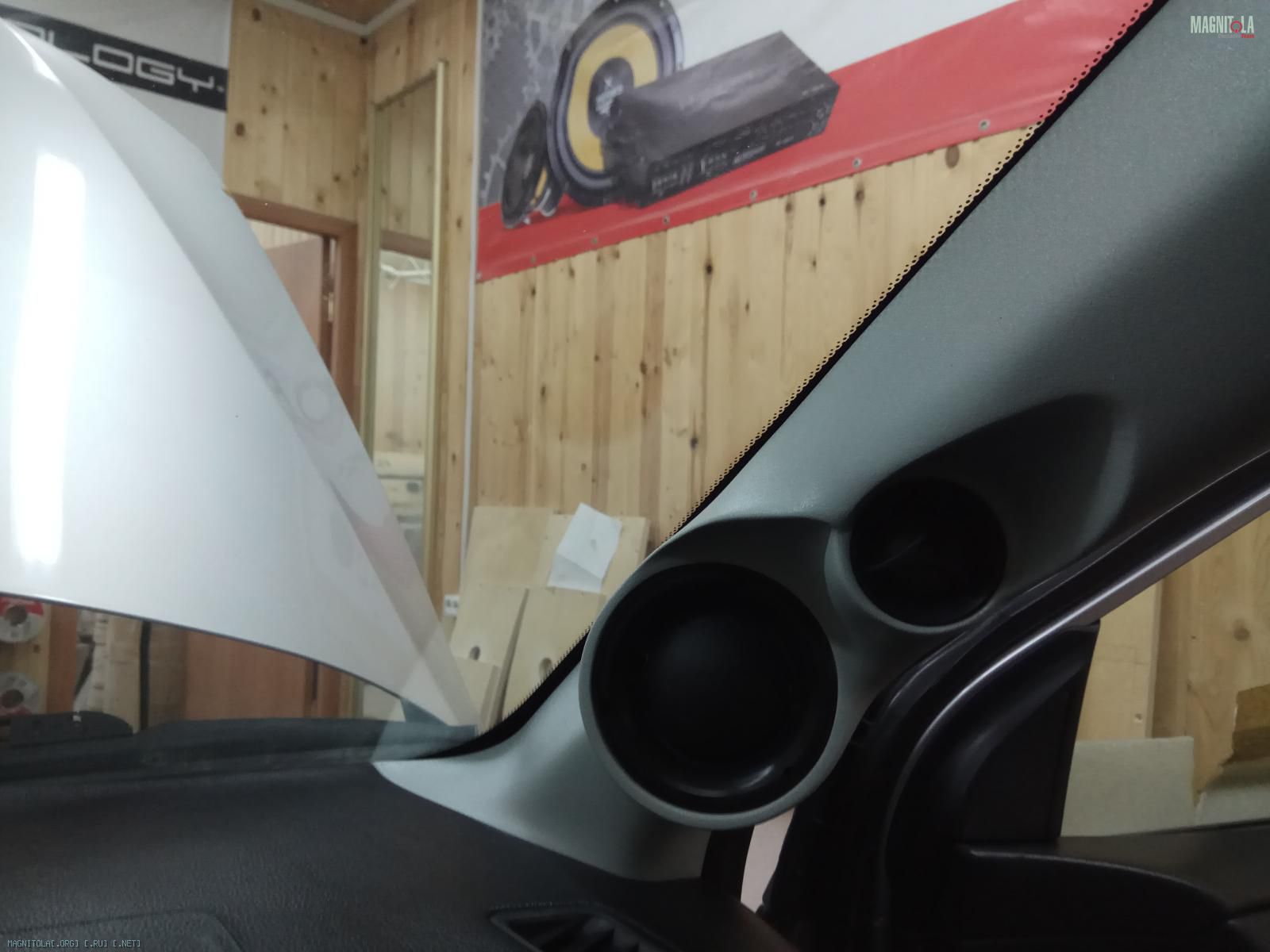

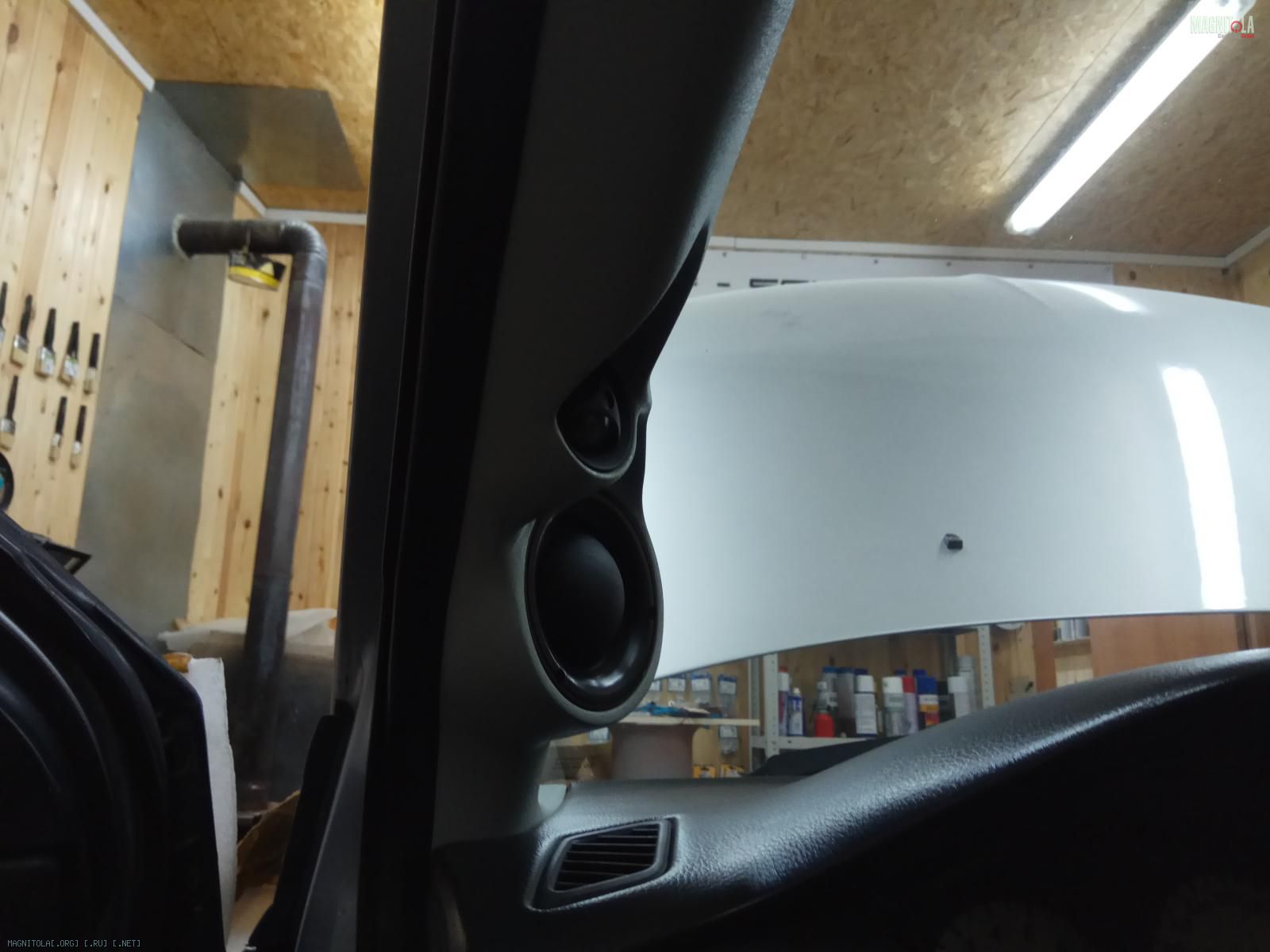

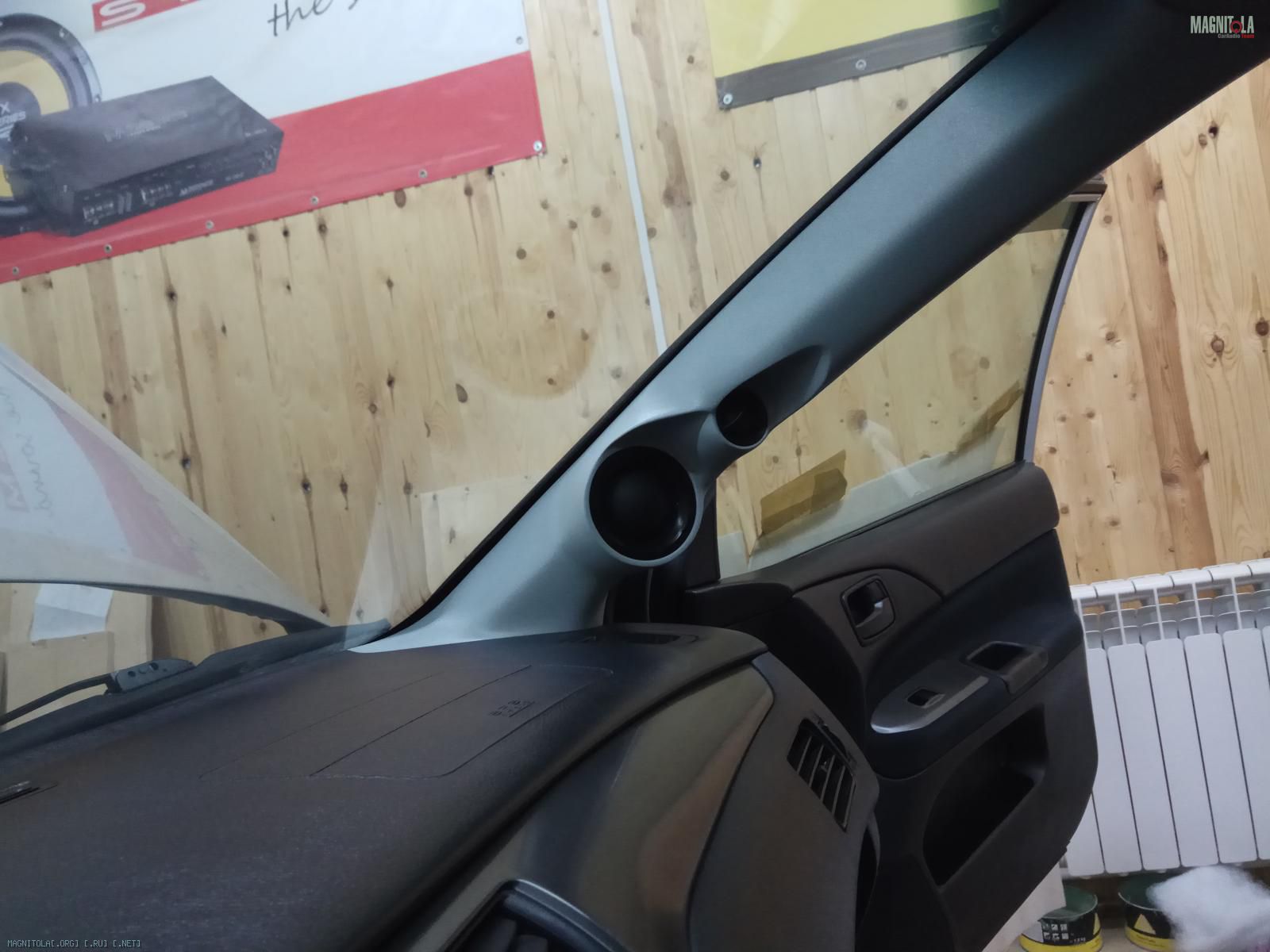

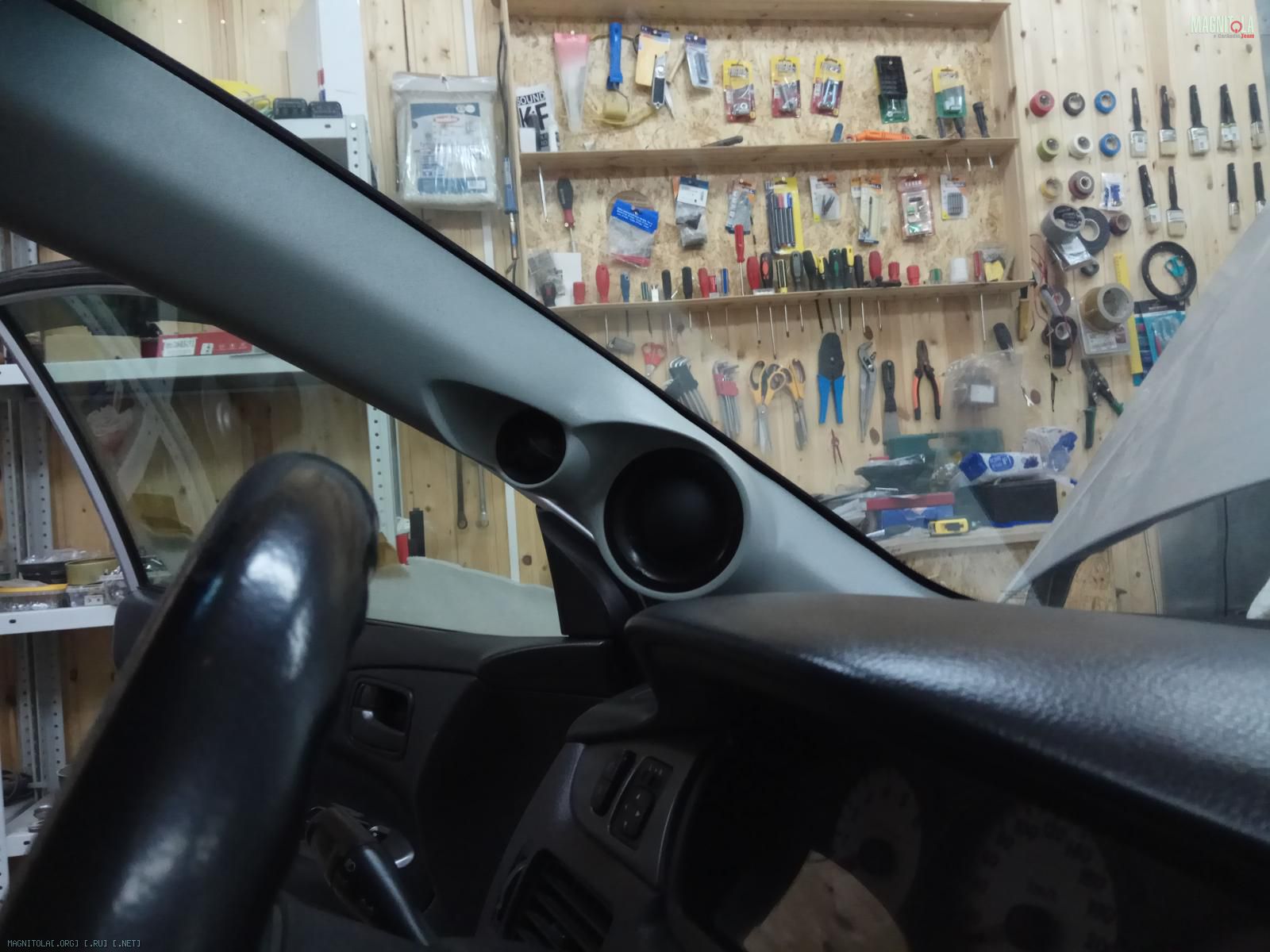

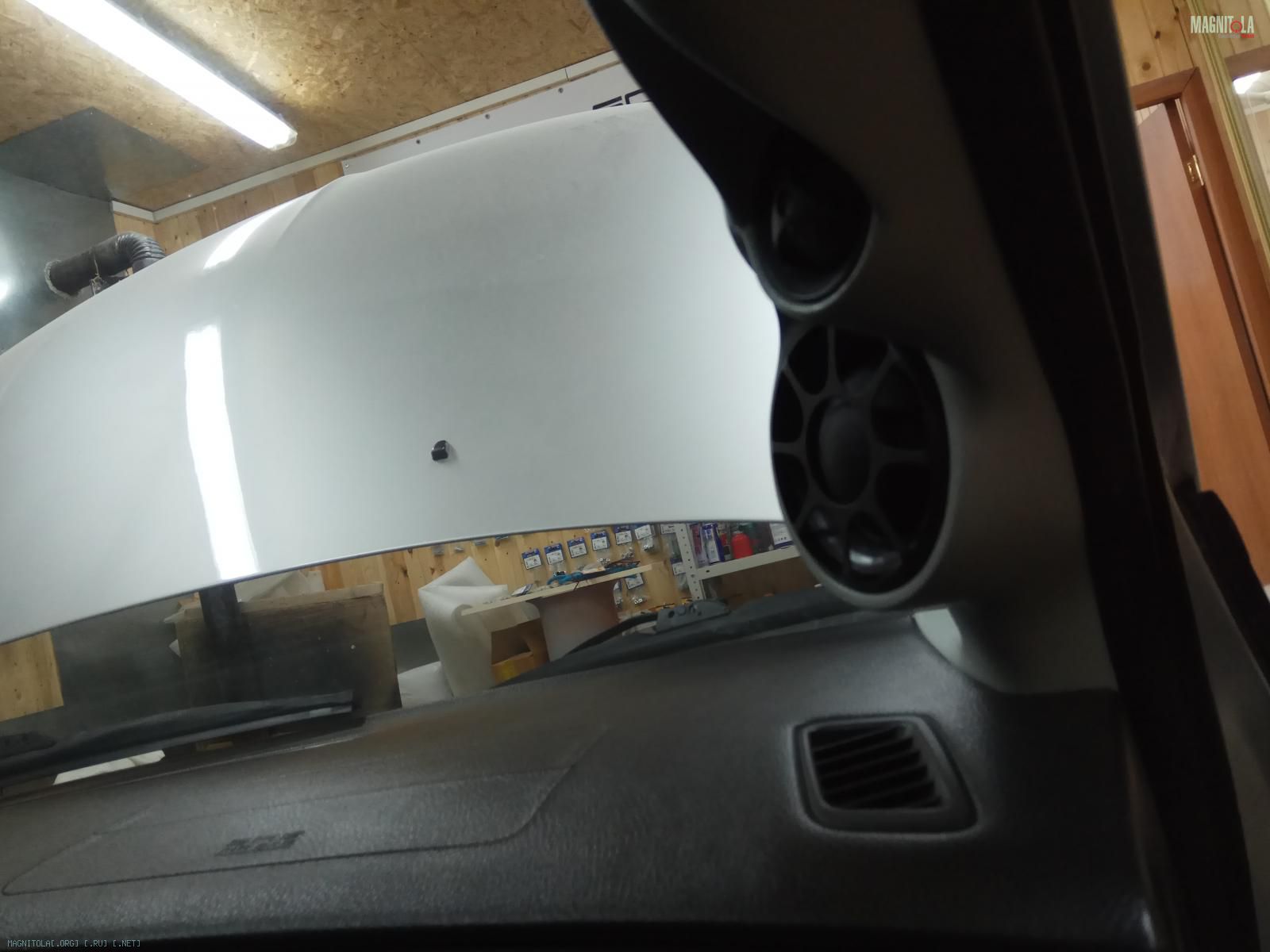

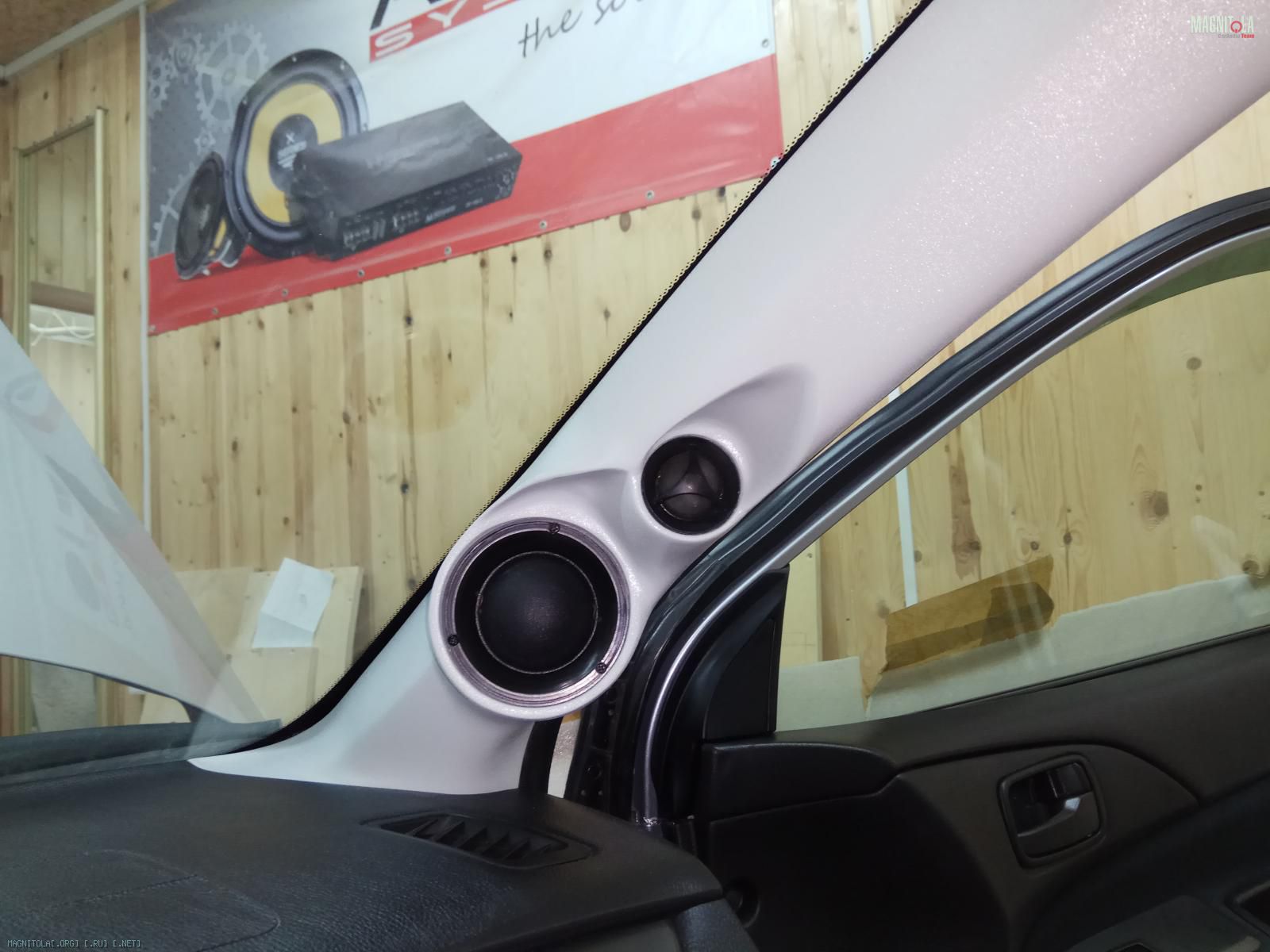

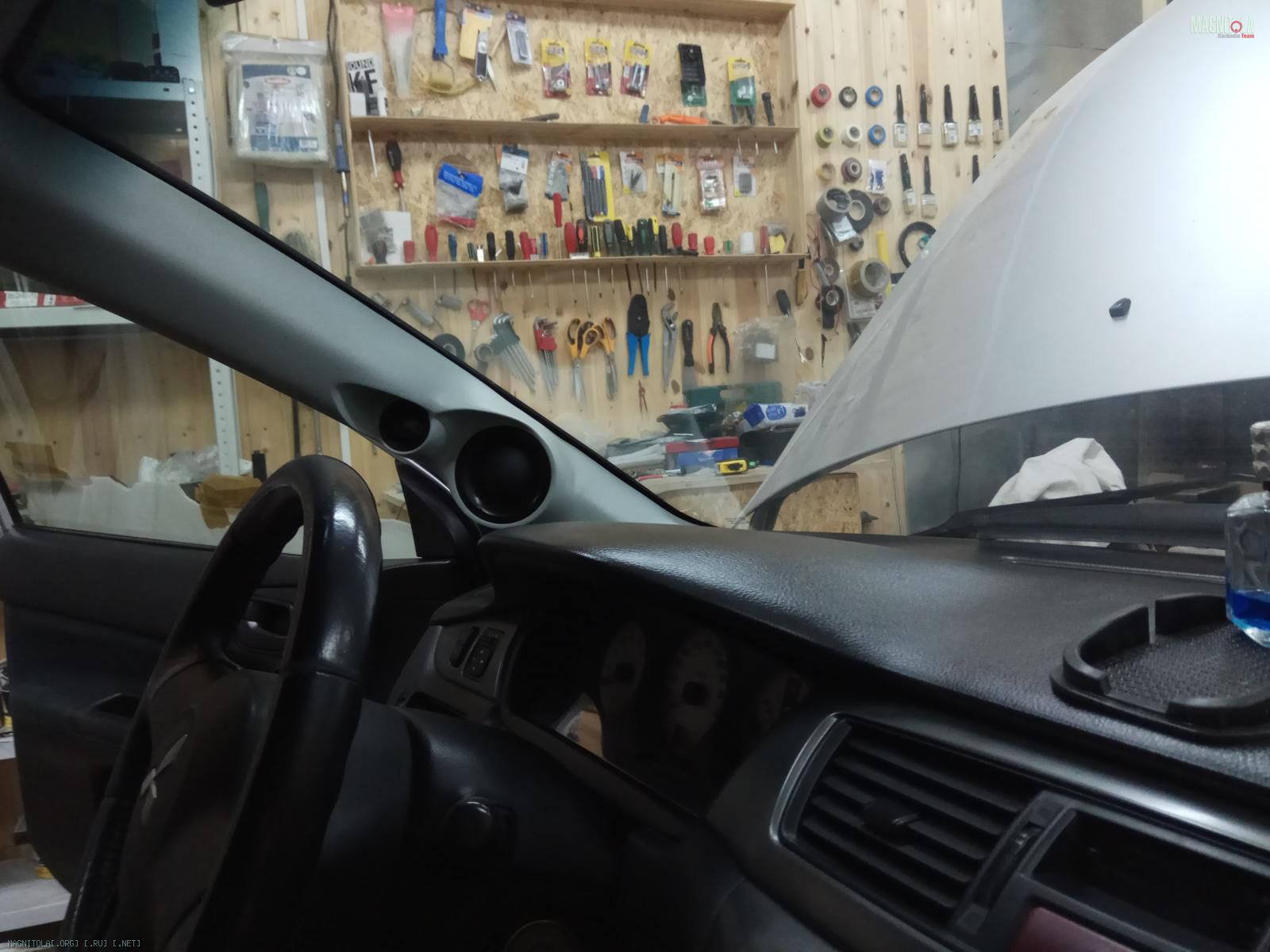

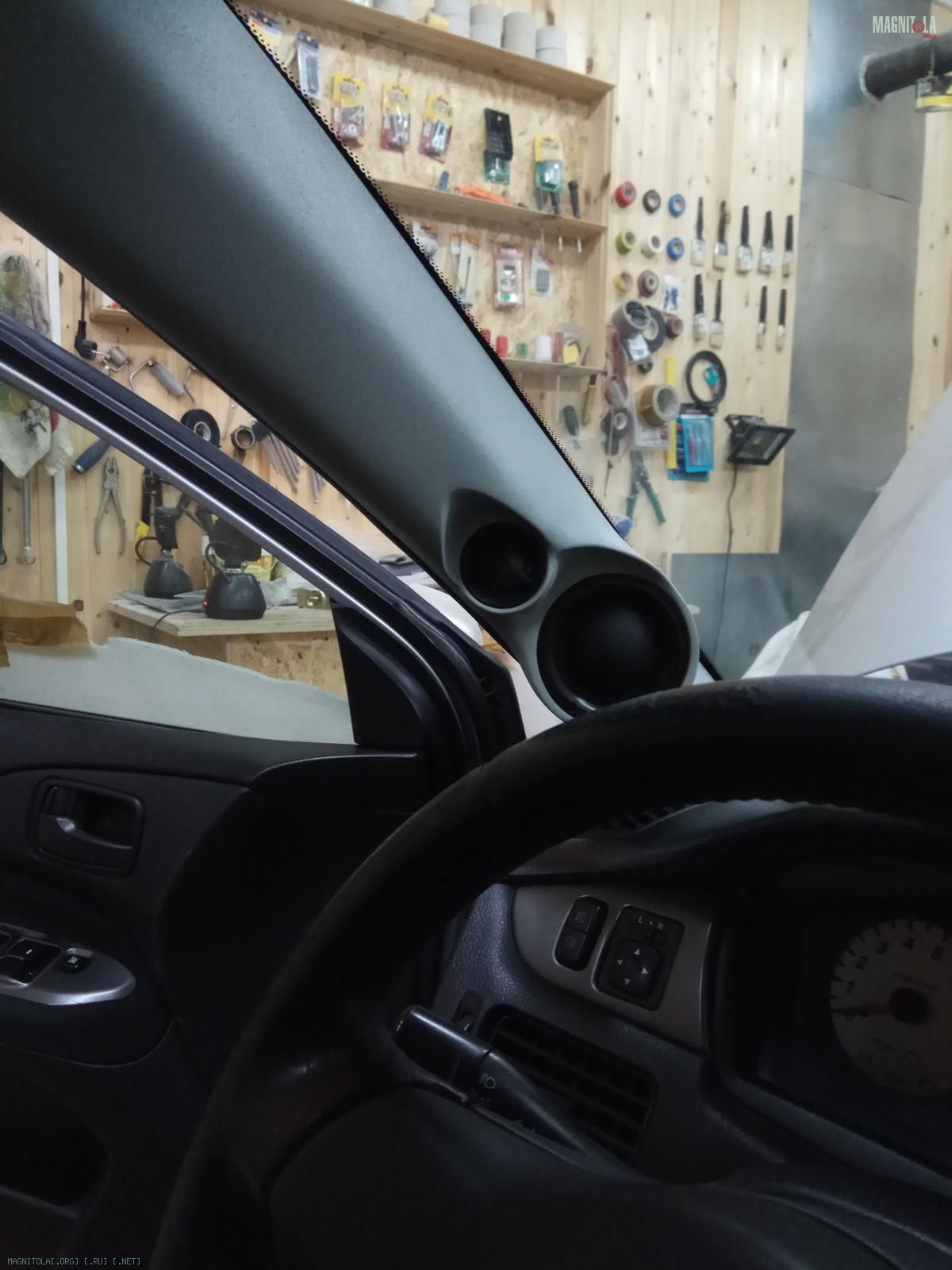

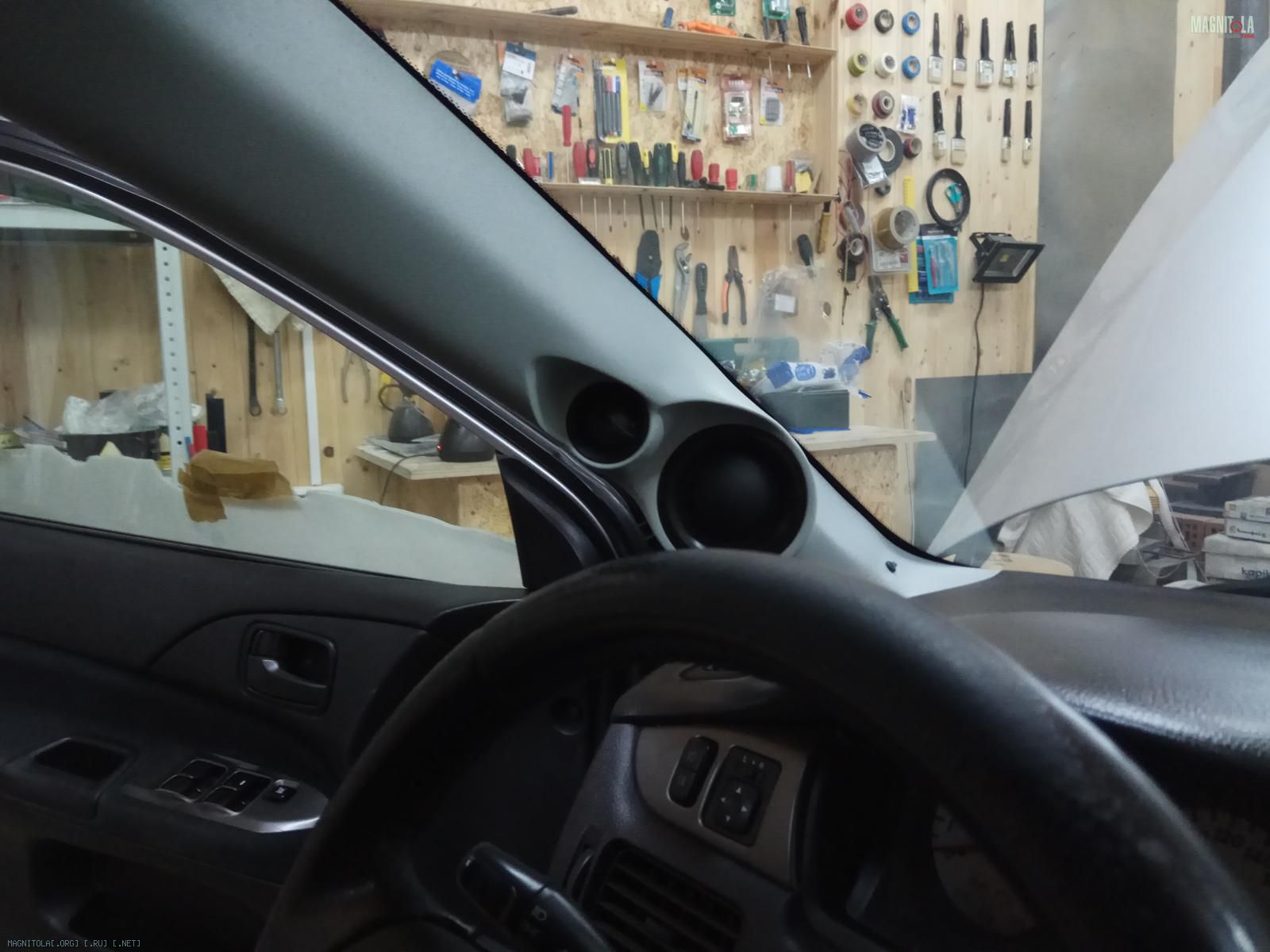

Стойки под ВЧ, СЧ итог...
Вложение 1200652Вложение 1200654Вложение 1200656Вложение 1200658Вложение 1200660Вложение 1200662Вложение 1200664Вложение 1200666Вложение 1200668Вложение 1200670Вложение 1200672Вложение 1200674Вложение 1200676Вложение 1200678Вложение 1200680Вложение 1200682Вложение 1200684Вложение 1200686Вложение 1200688Вложение 1200690Вложение 1200692Вложение 1200694Вложение 1200696Вложение 1200698Вложение 1200700Вложение 1200702Вложение 1200704Вложение 1200706Вложение 1200708Вложение 1200710Вложение 1200712Вложение 1200714Вложение 1200716Вложение 1200718

Mitsubishi Lancer Wagon

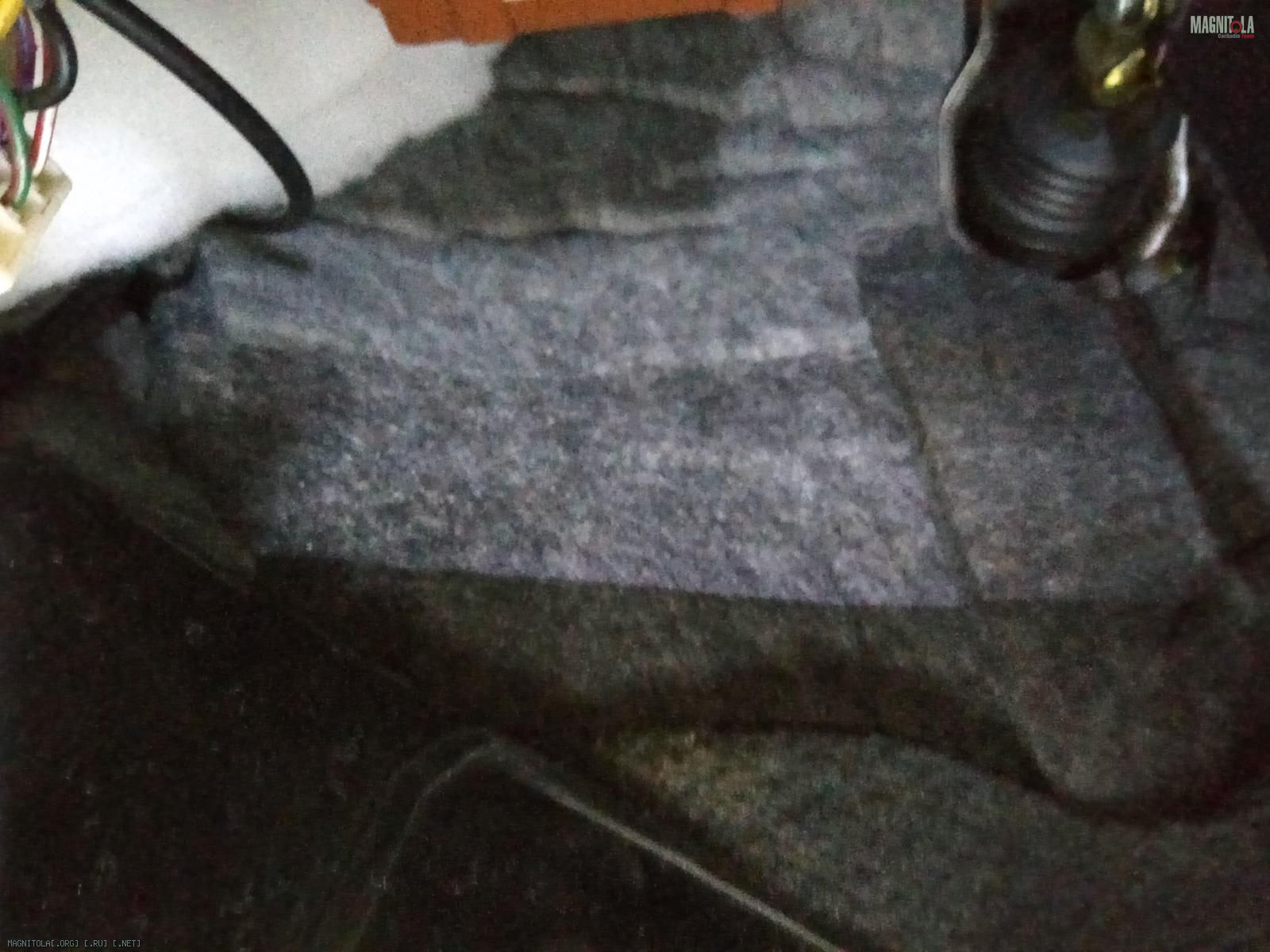

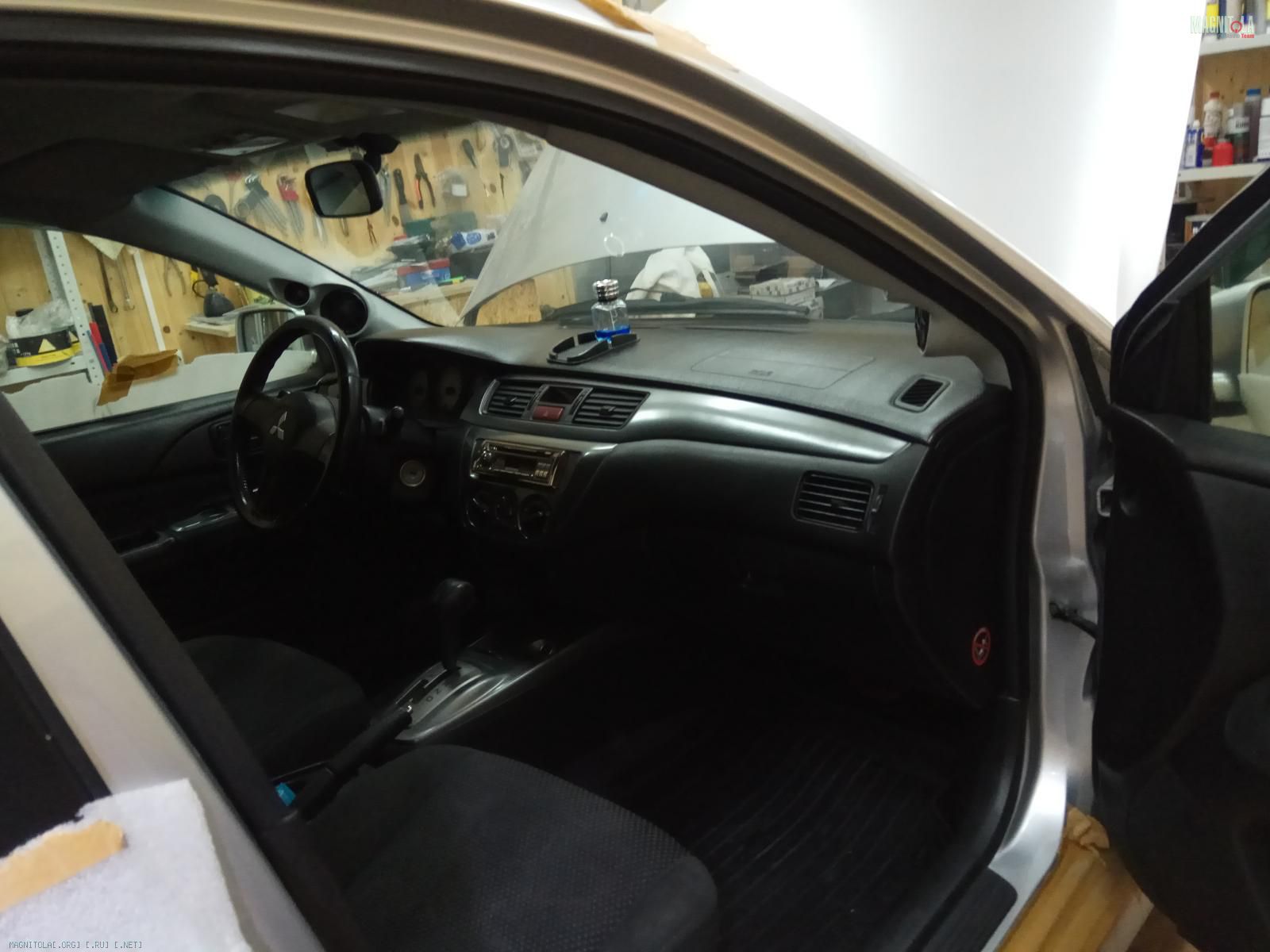

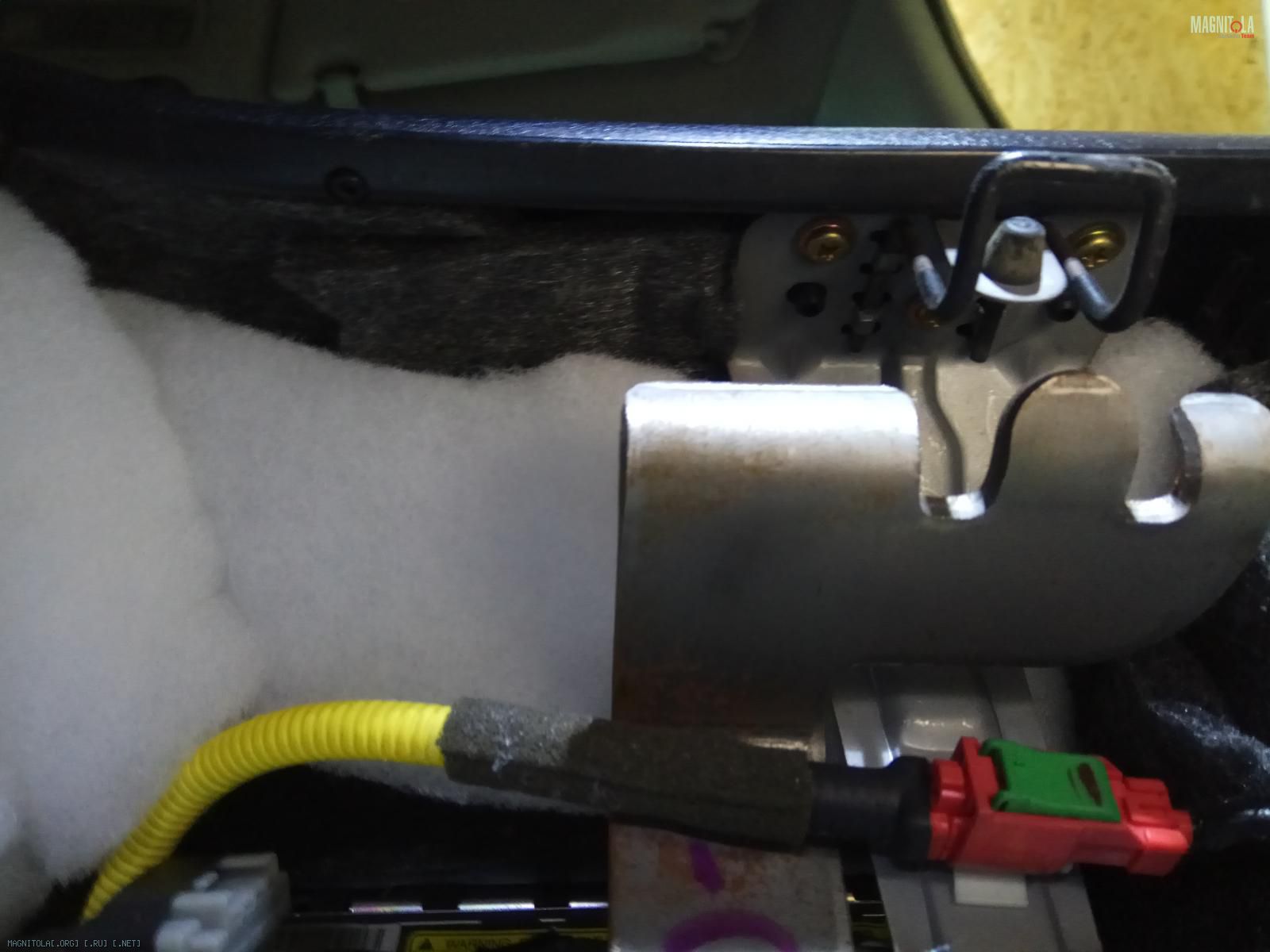

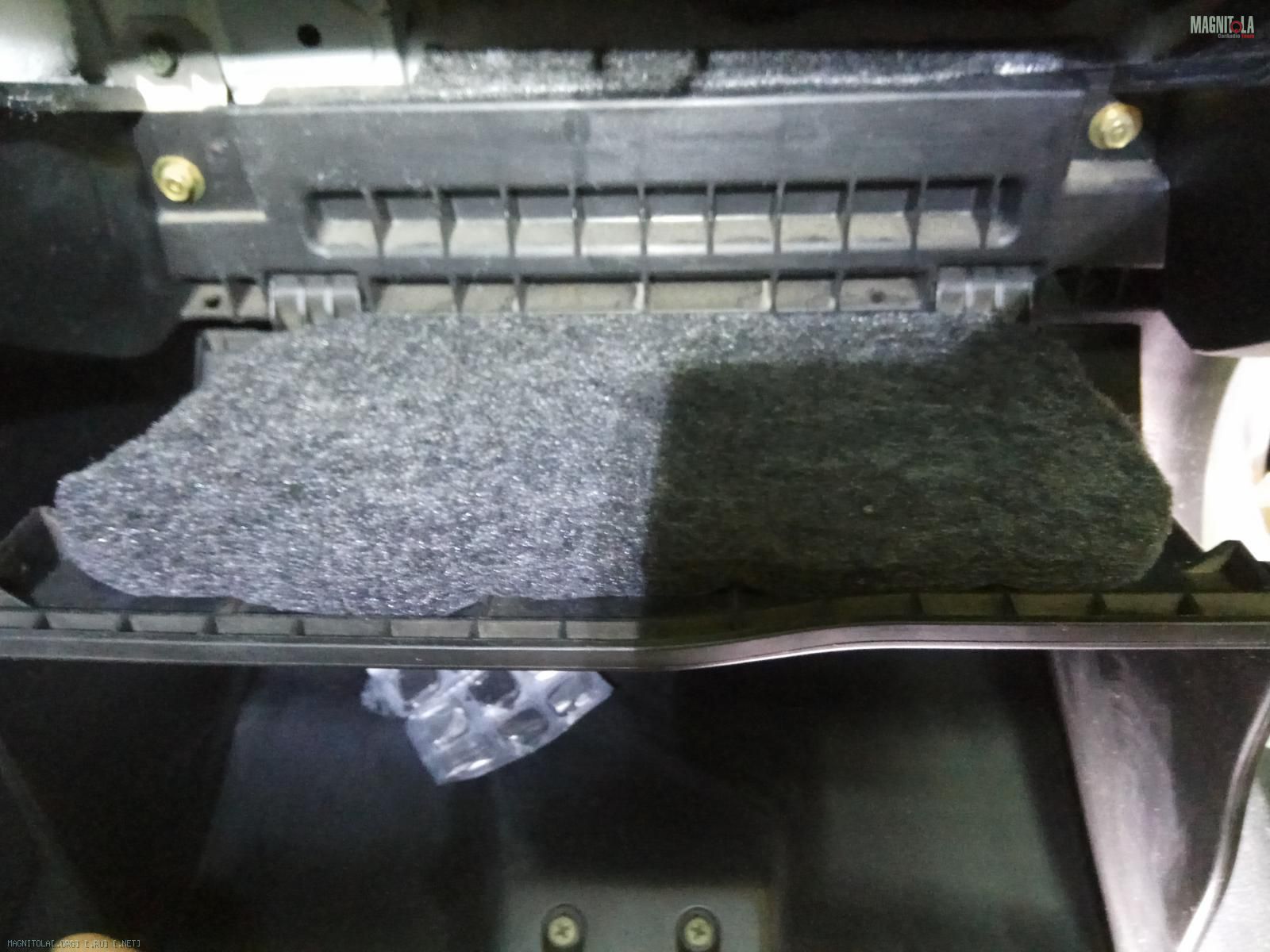

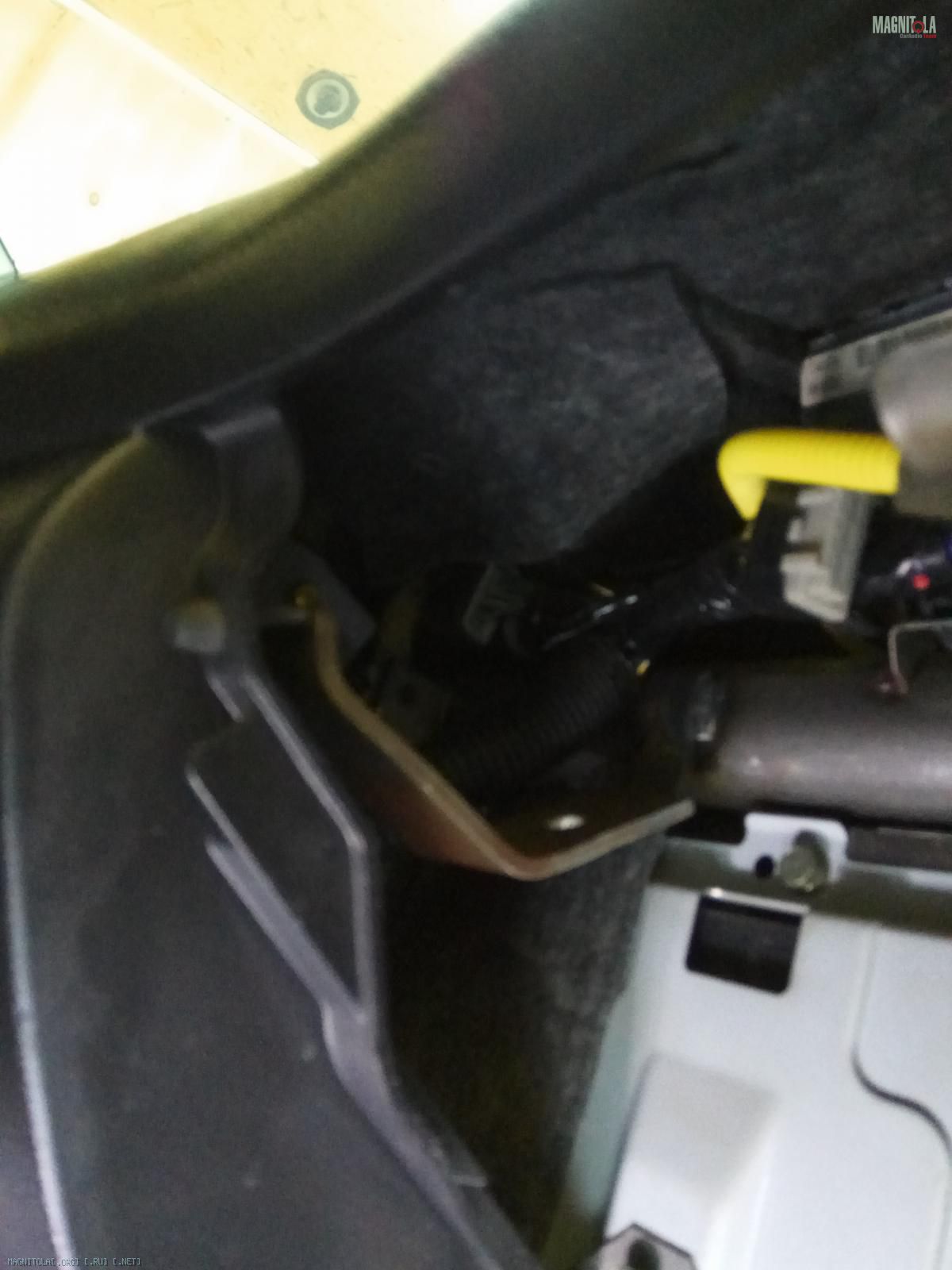

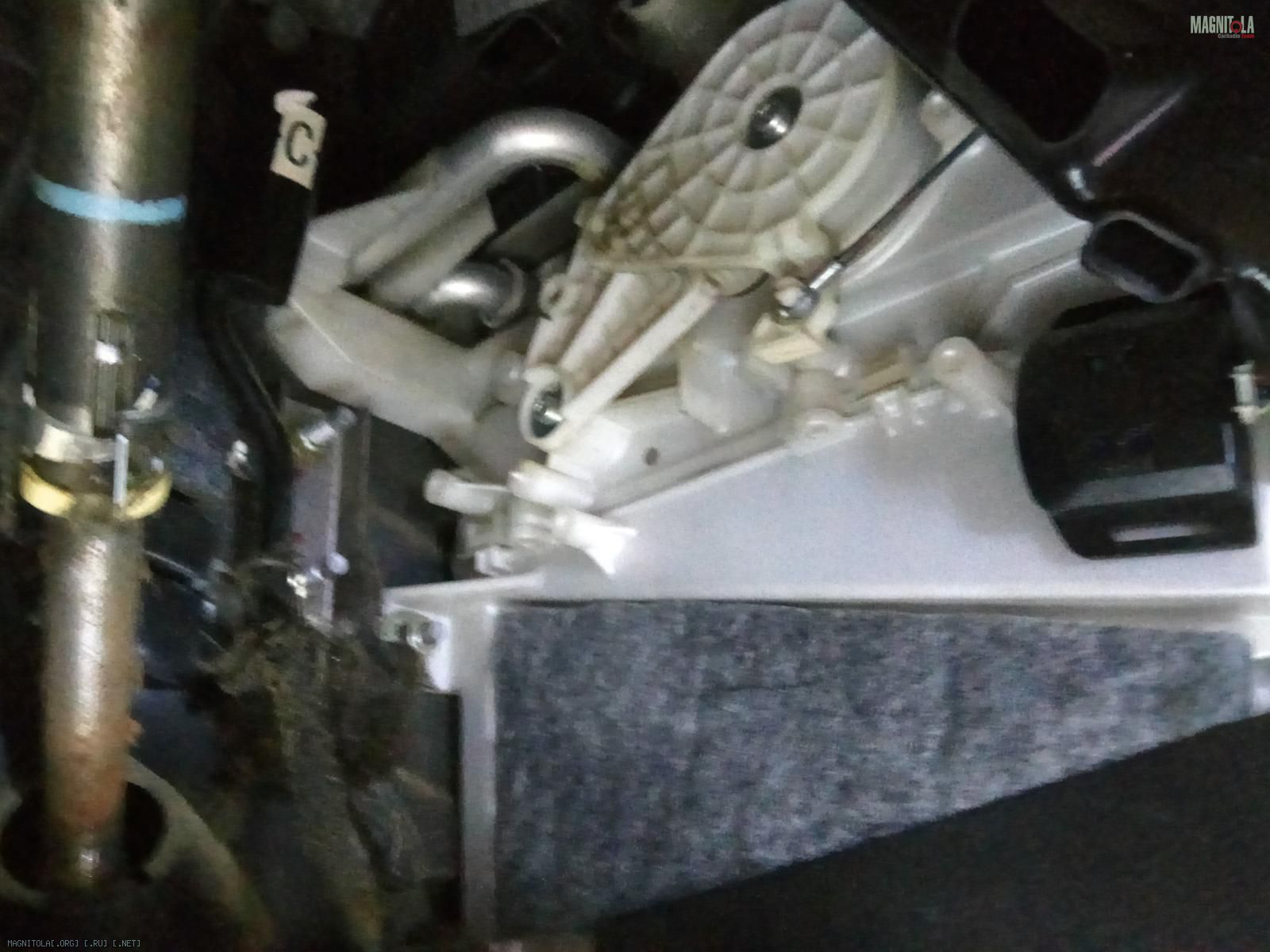

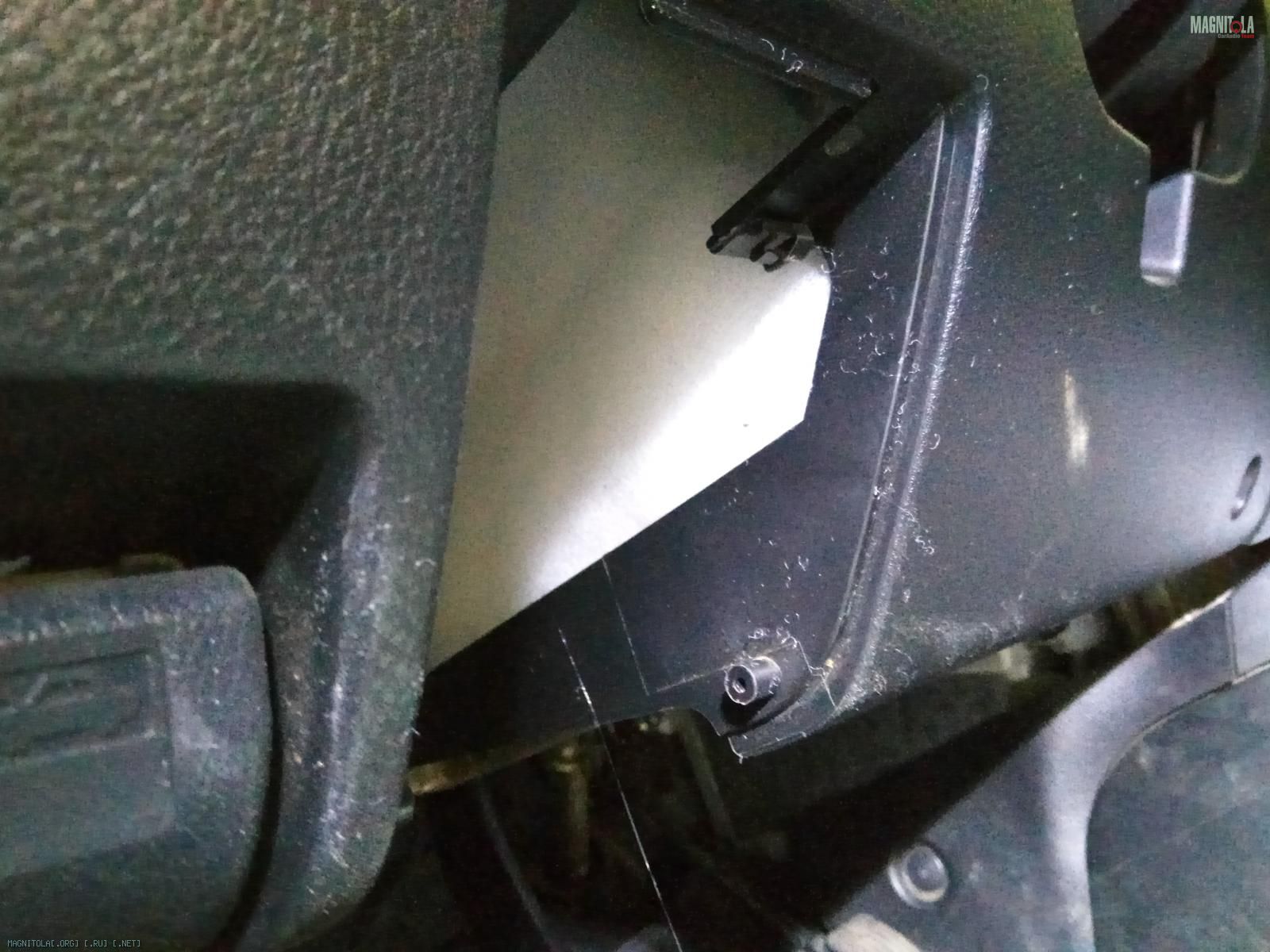

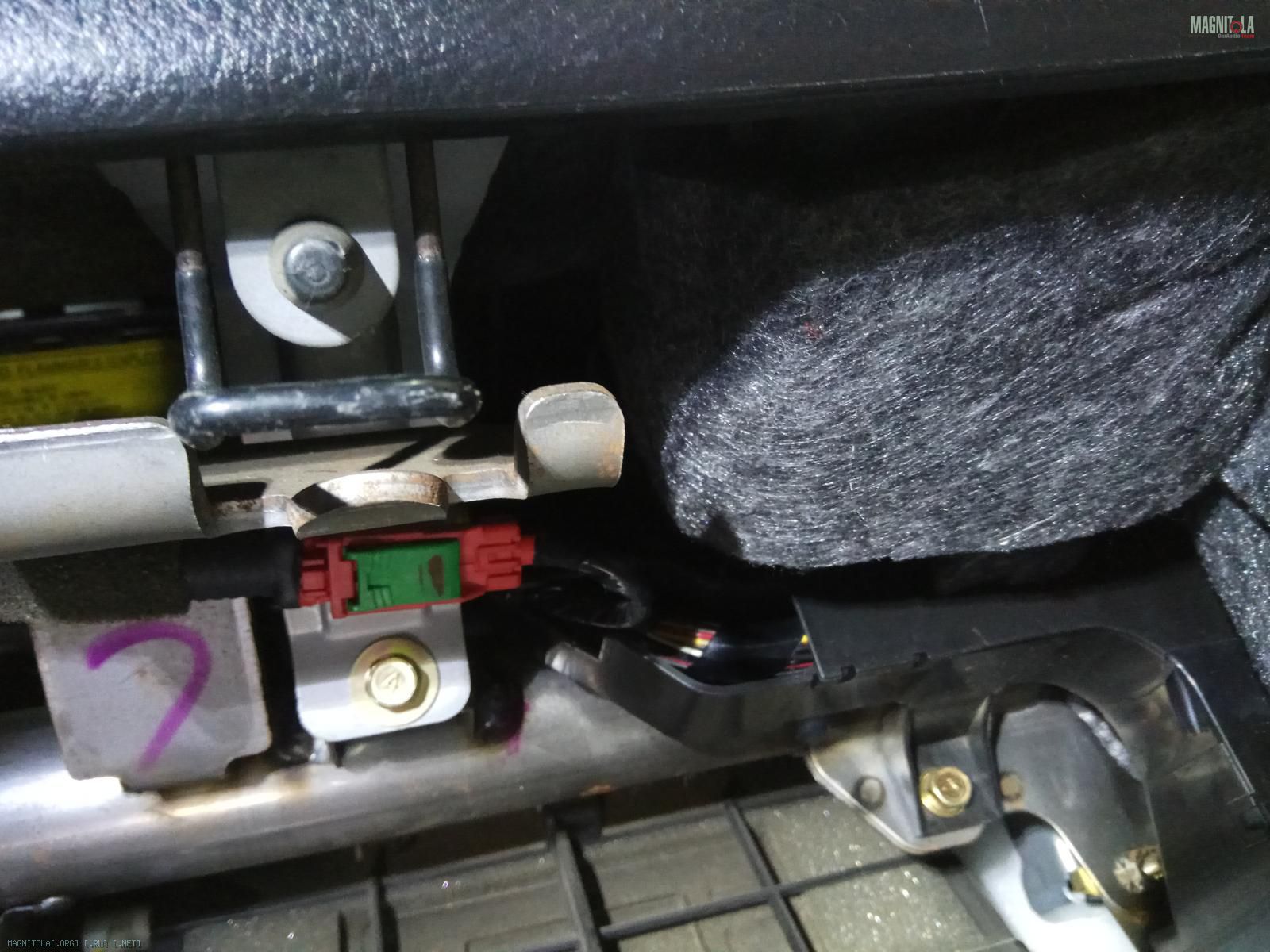

Шумоизоляция торпедо и моторного щита.. 2-3слоя войлока 10мм, 40мм звукопоглотитель

Вложение 1200864Вложение 1200866Вложение 1200868Вложение 1200870Вложение 1200872Вложение 1200874Вложение 1200876Вложение 1200878Вложение 1200880Вложение 1200882Вложение 1200884Вложение 1200886Вложение 1200888Вложение 1200890Вложение 1200892Вложение 1200894Вложение 1200896Вложение 1200898

Переделано крепление запасного колеса...
Вложение 1200900Вложение 1200902

Изготовление фальшпола под усилители...
Вложение 1200904Вложение 1200906Вложение 1200908Вложение 1200910Вложение 1200912Вложение 1200914

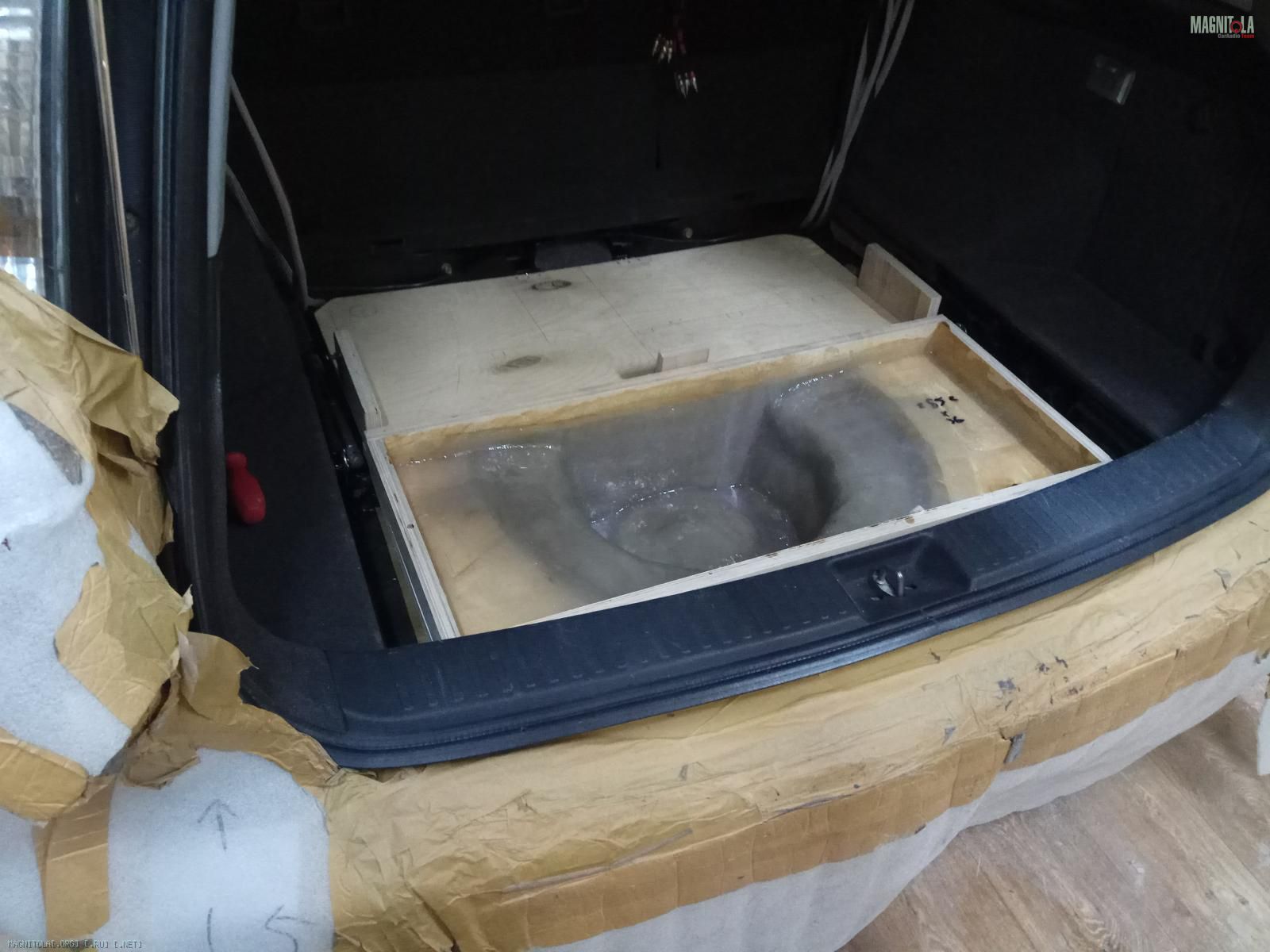

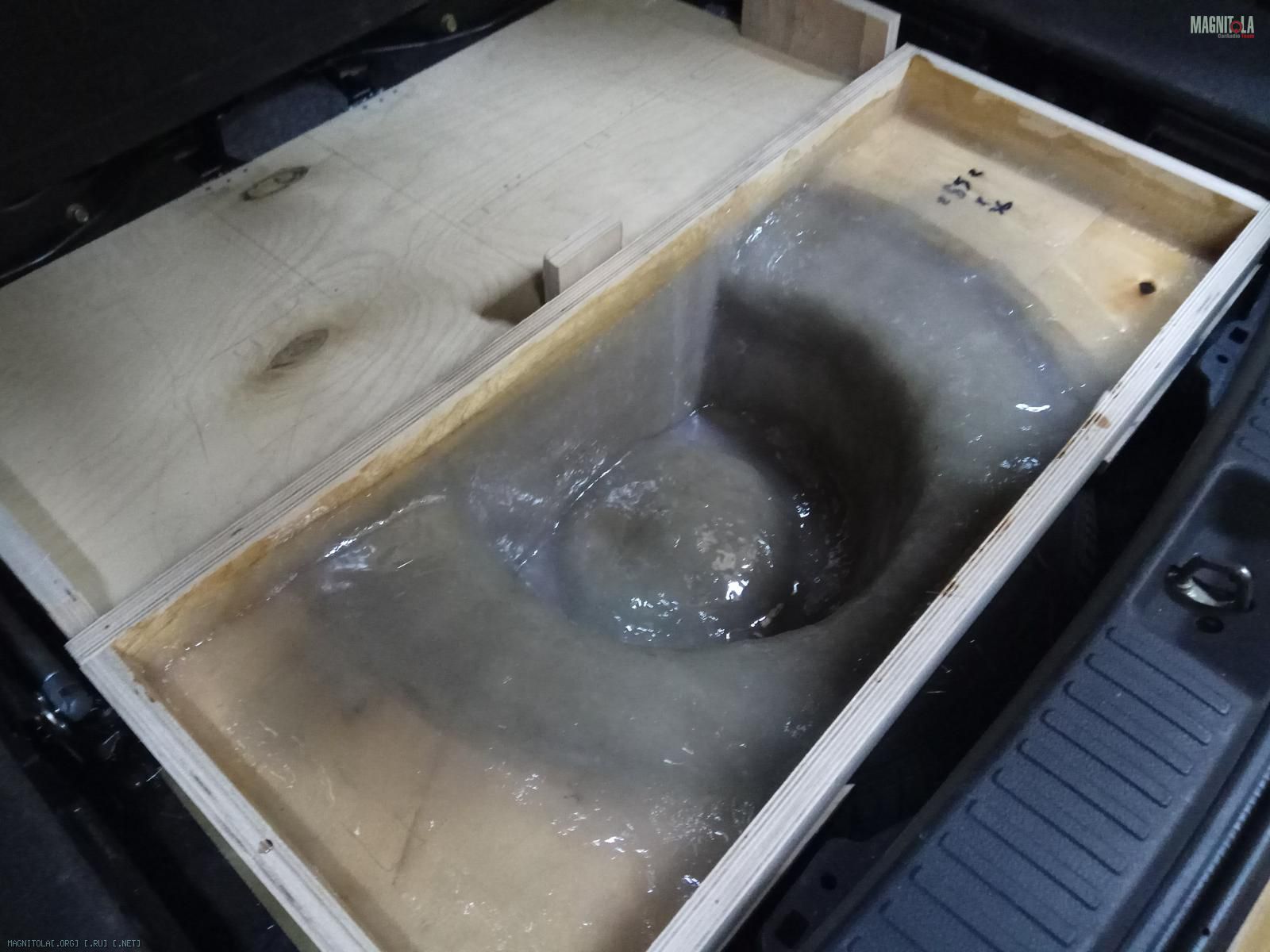

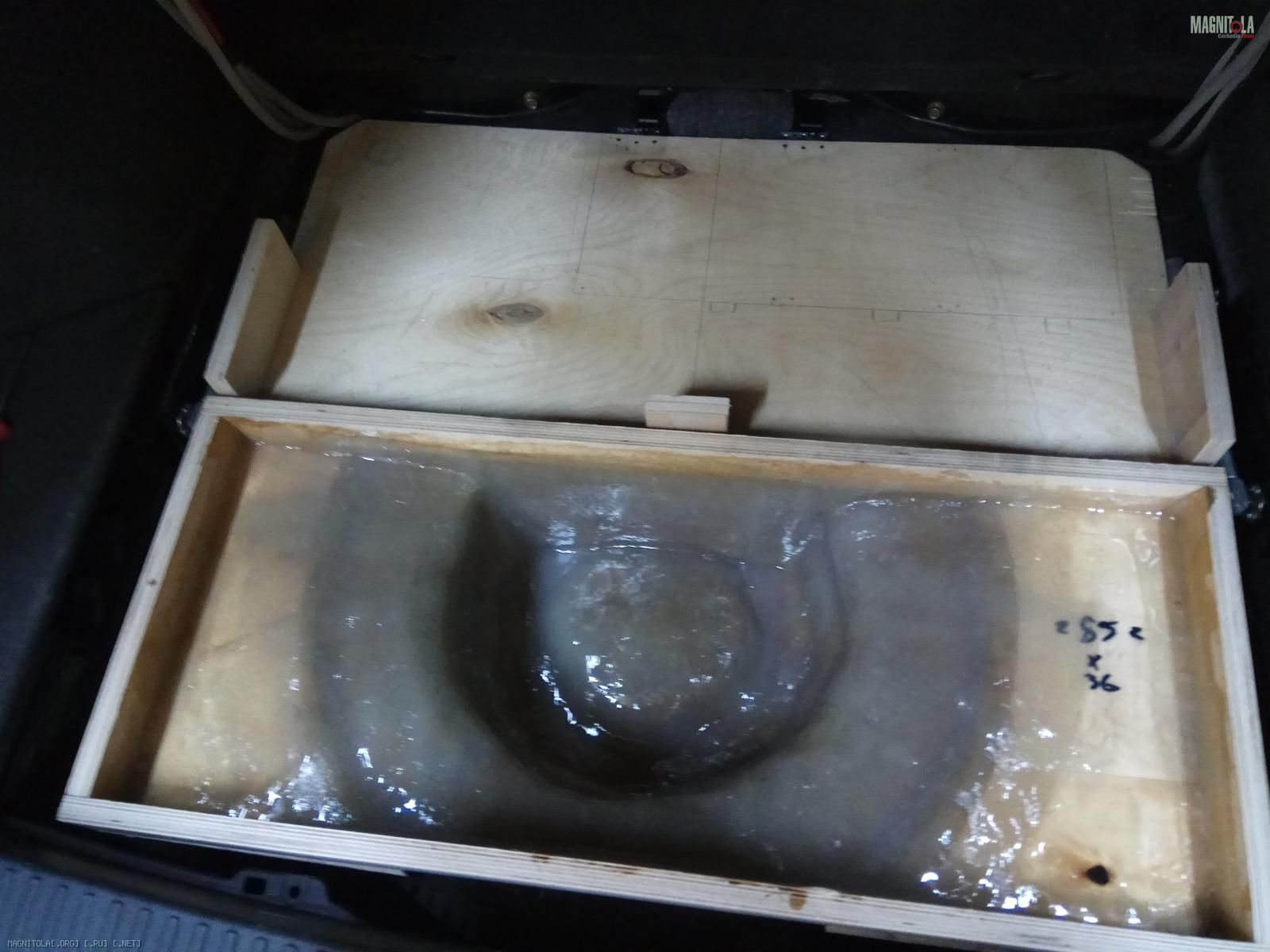

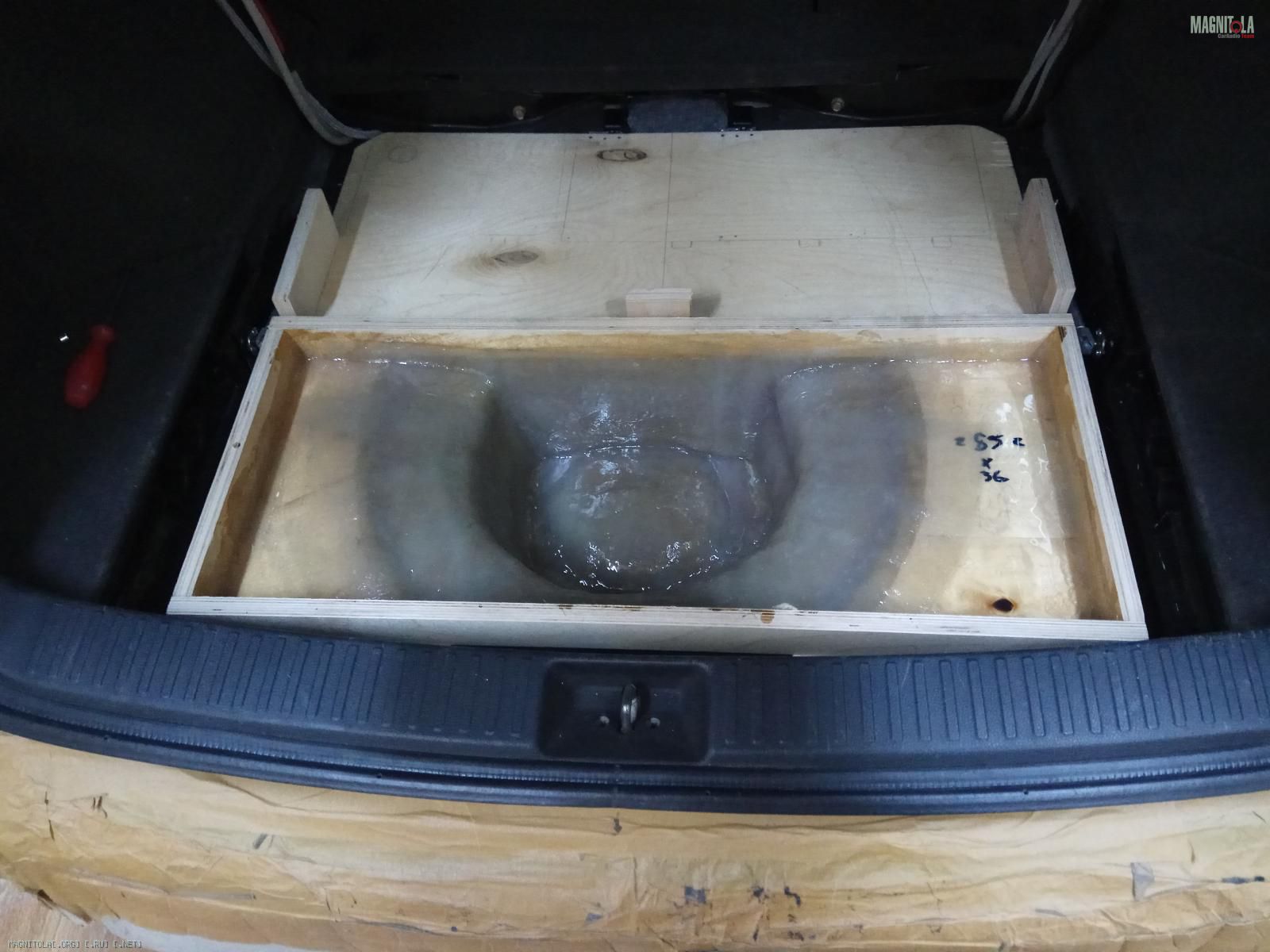

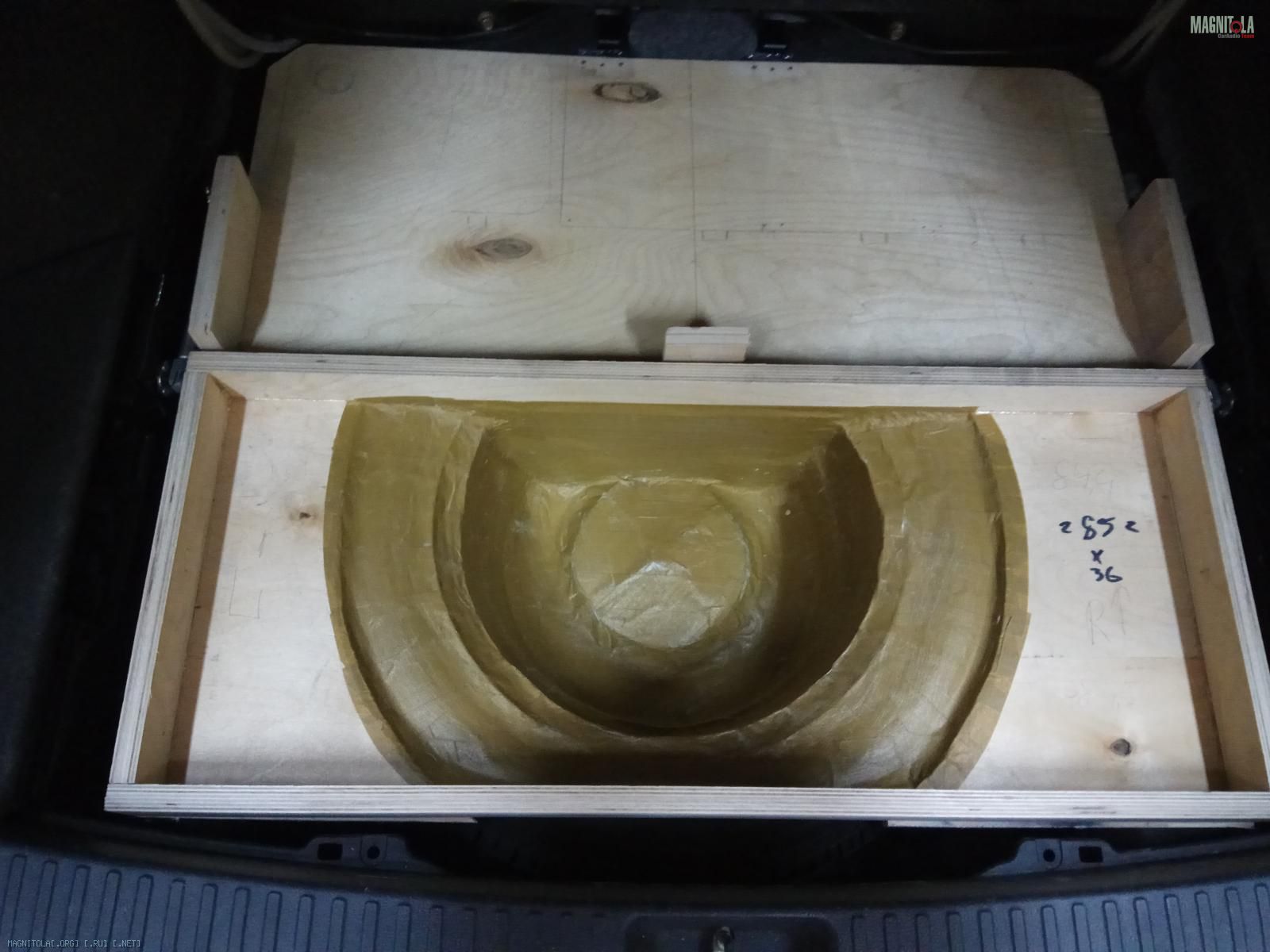

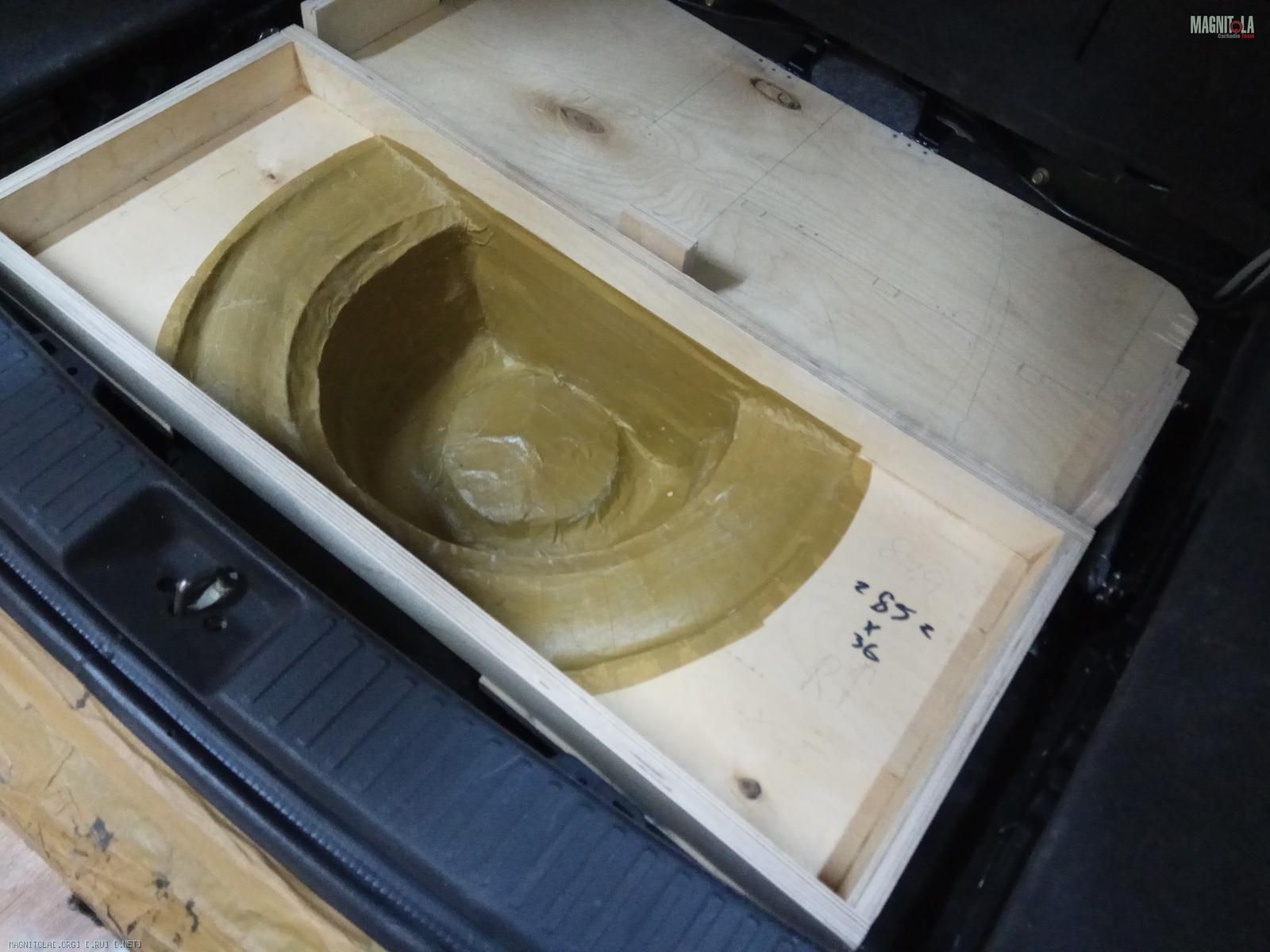

Процесс изготовления сабвуфера в нишу запасного колеса..
Вложение 1200916Вложение 1200918Вложение 1200920Вложение 1200922Вложение 1200924Вложение 1200926Вложение 1200928Вложение 1200930Вложение 1200932

Mitsubishi Lancer Wagon

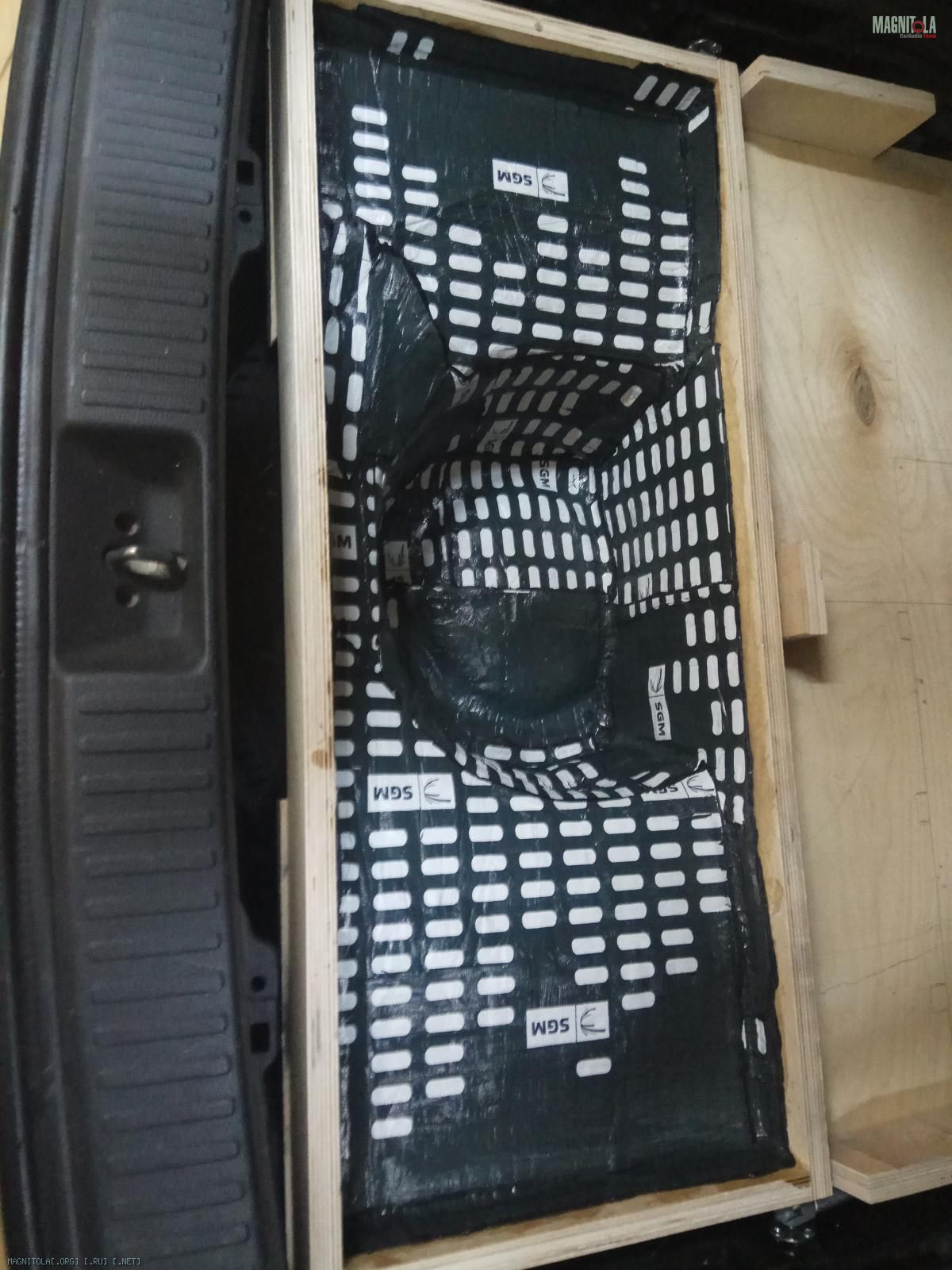

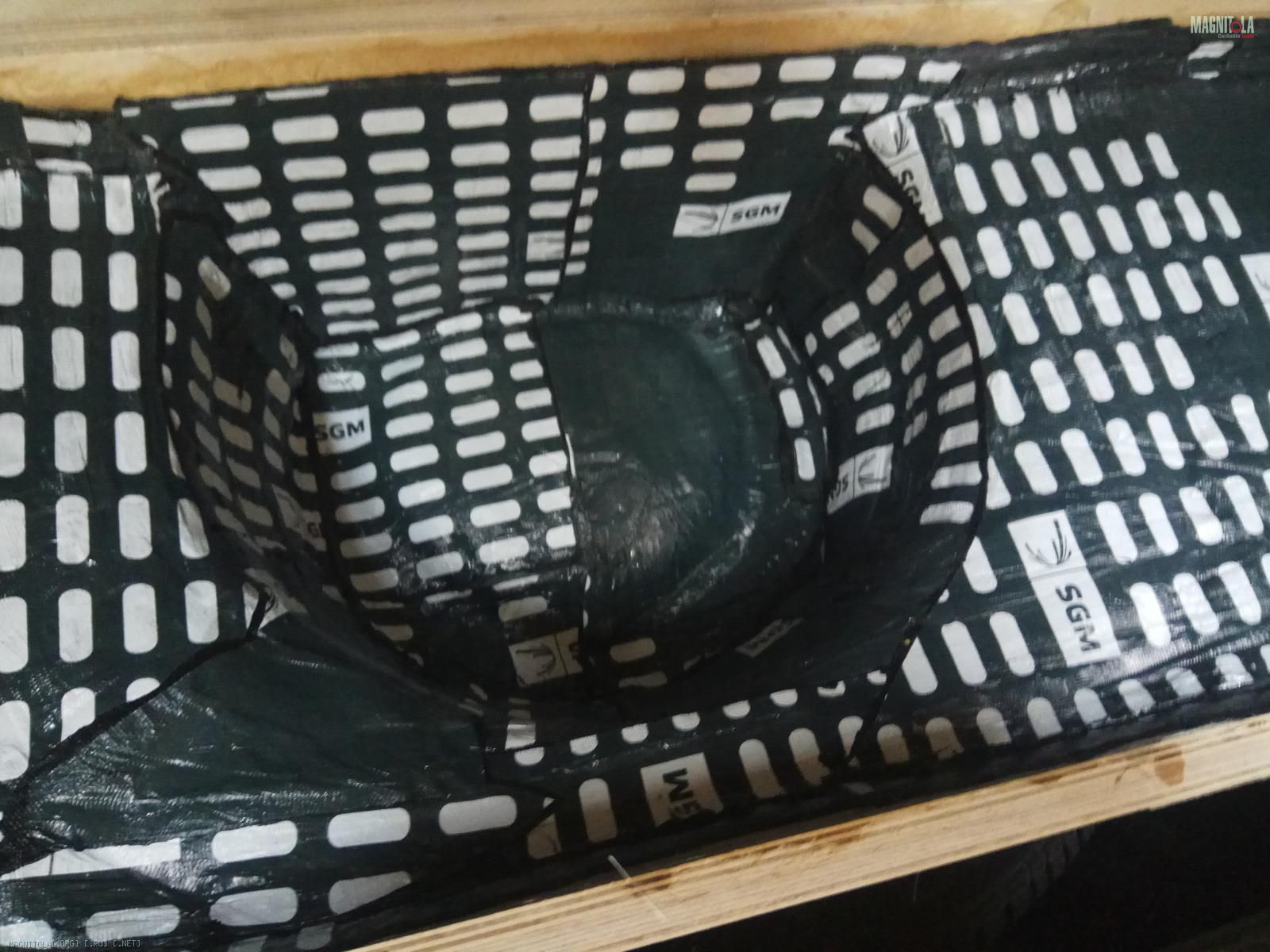

Наносим вибру 4 мм, греем, прикатываем..

Вложение 1201124Вложение 1201126

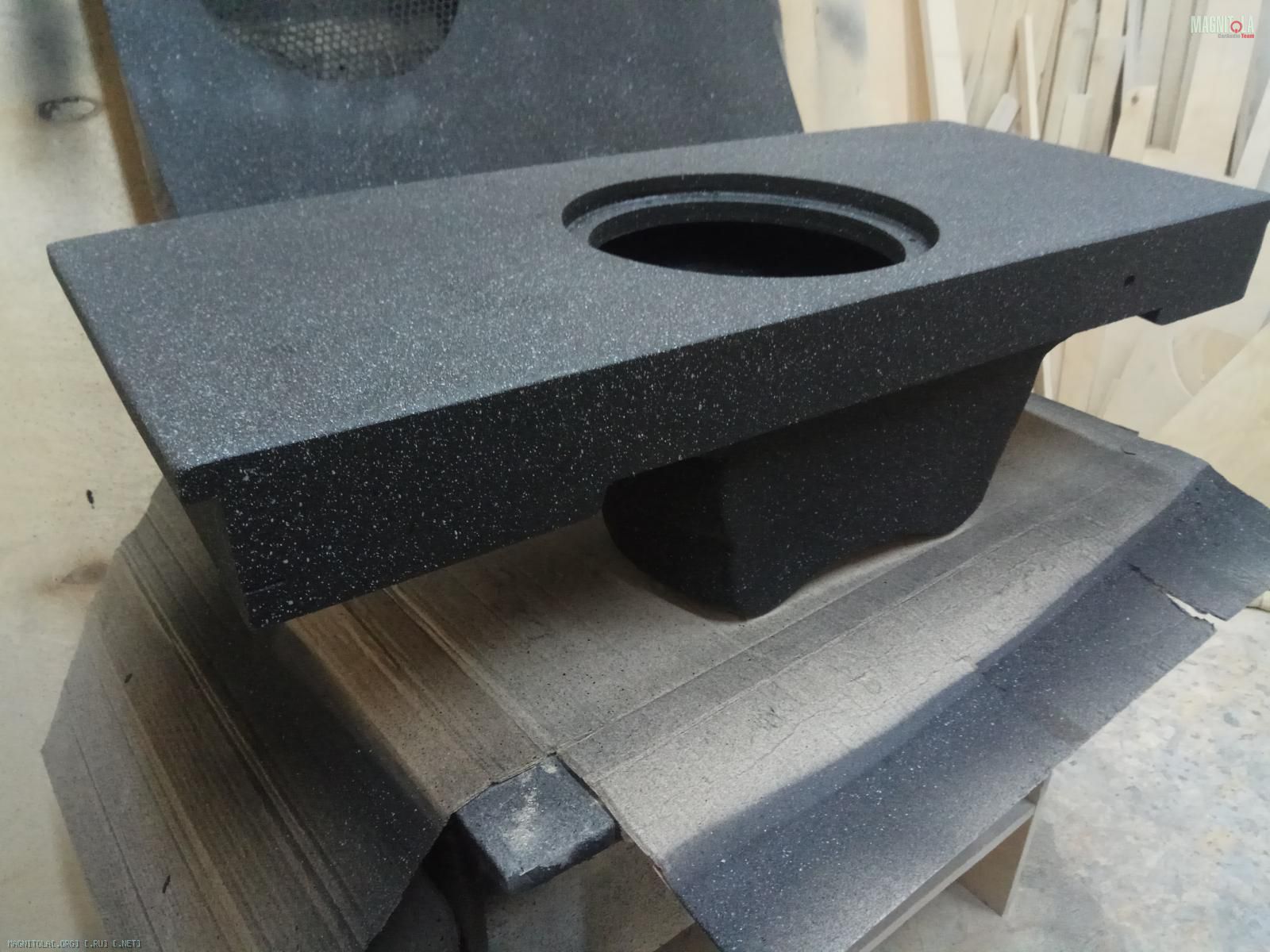

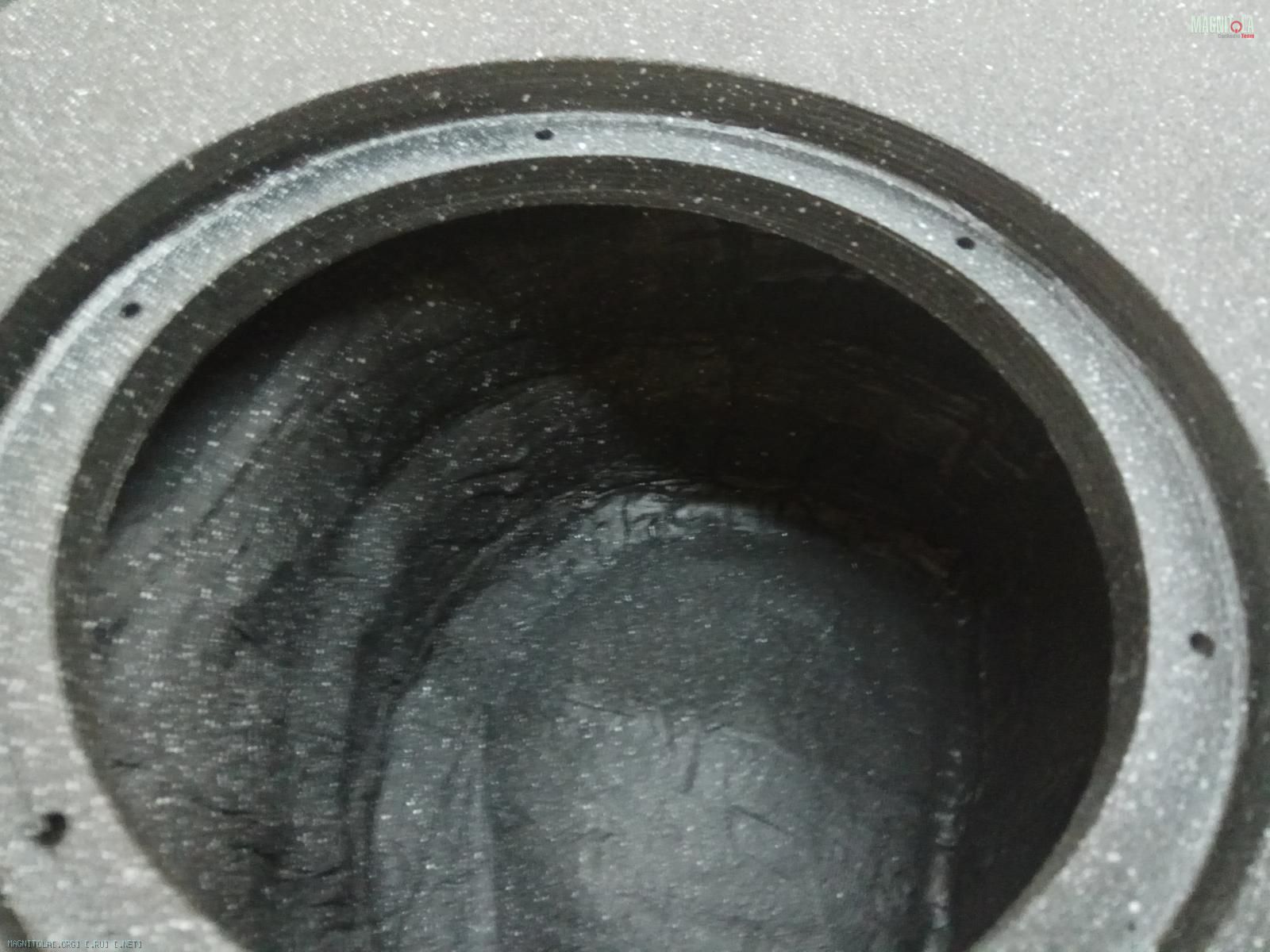

Изготавливаем лицевую стенку стелса..
Крепление сабвуферного динамика на закладные гайки М5...

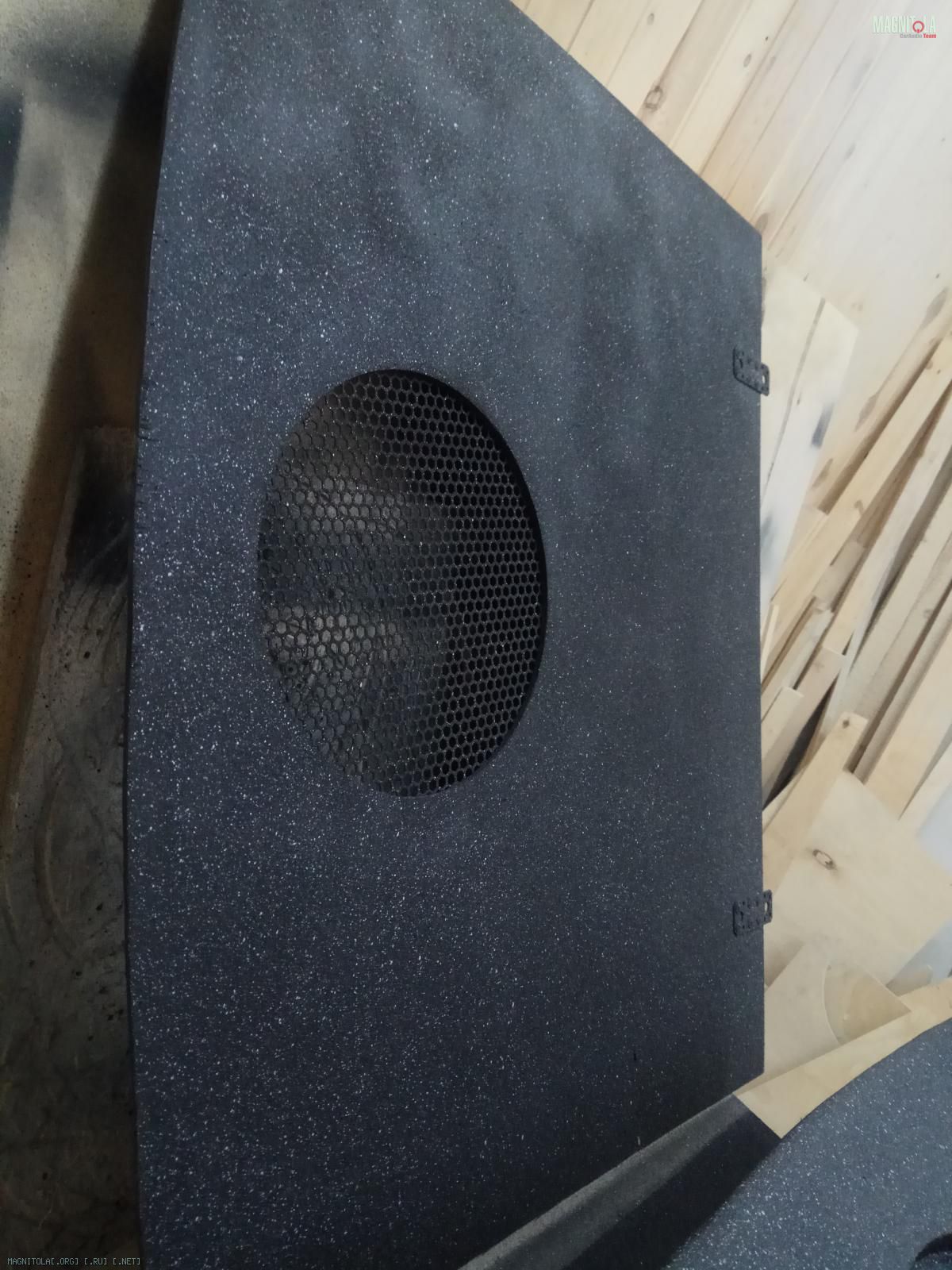

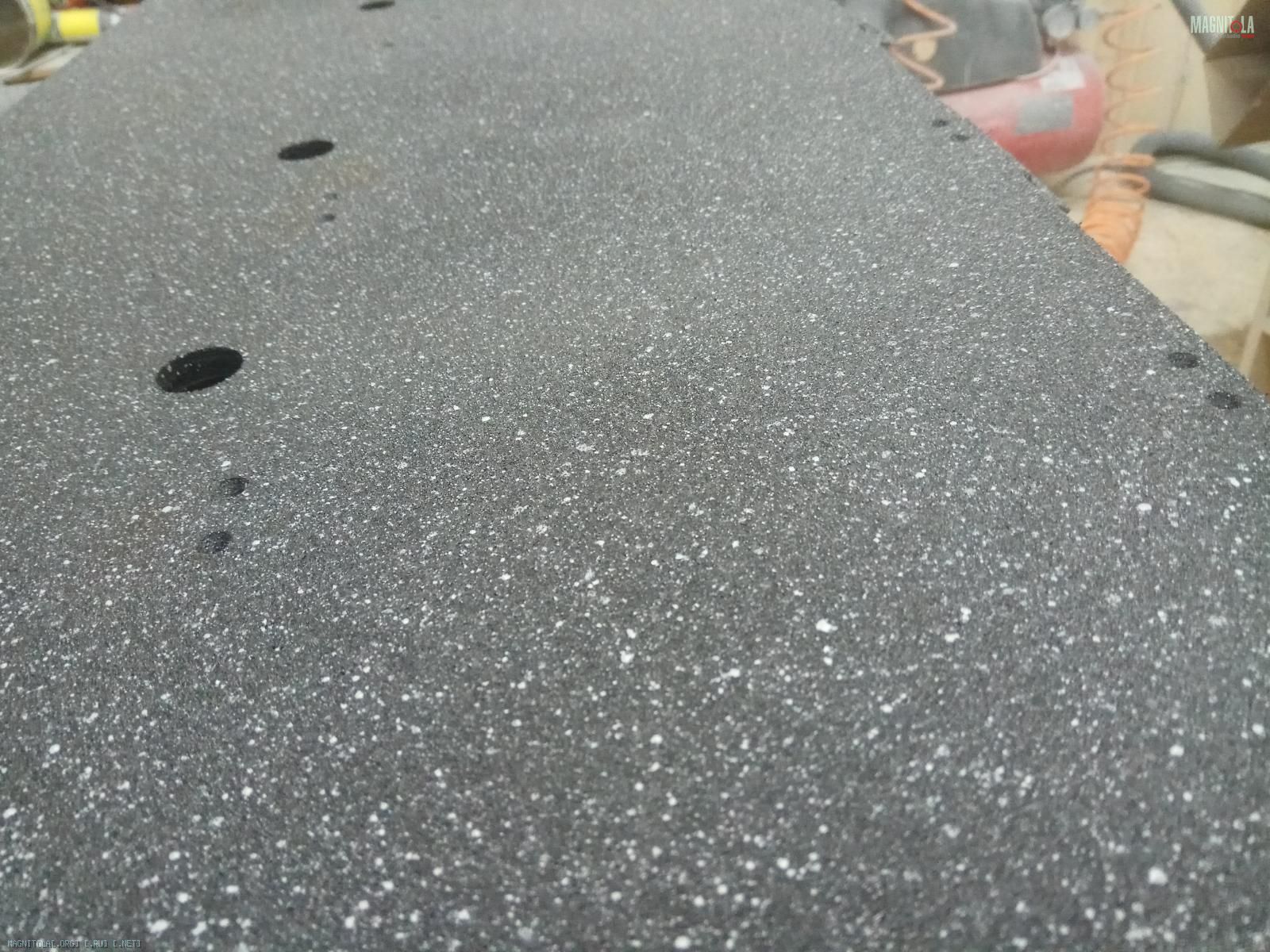

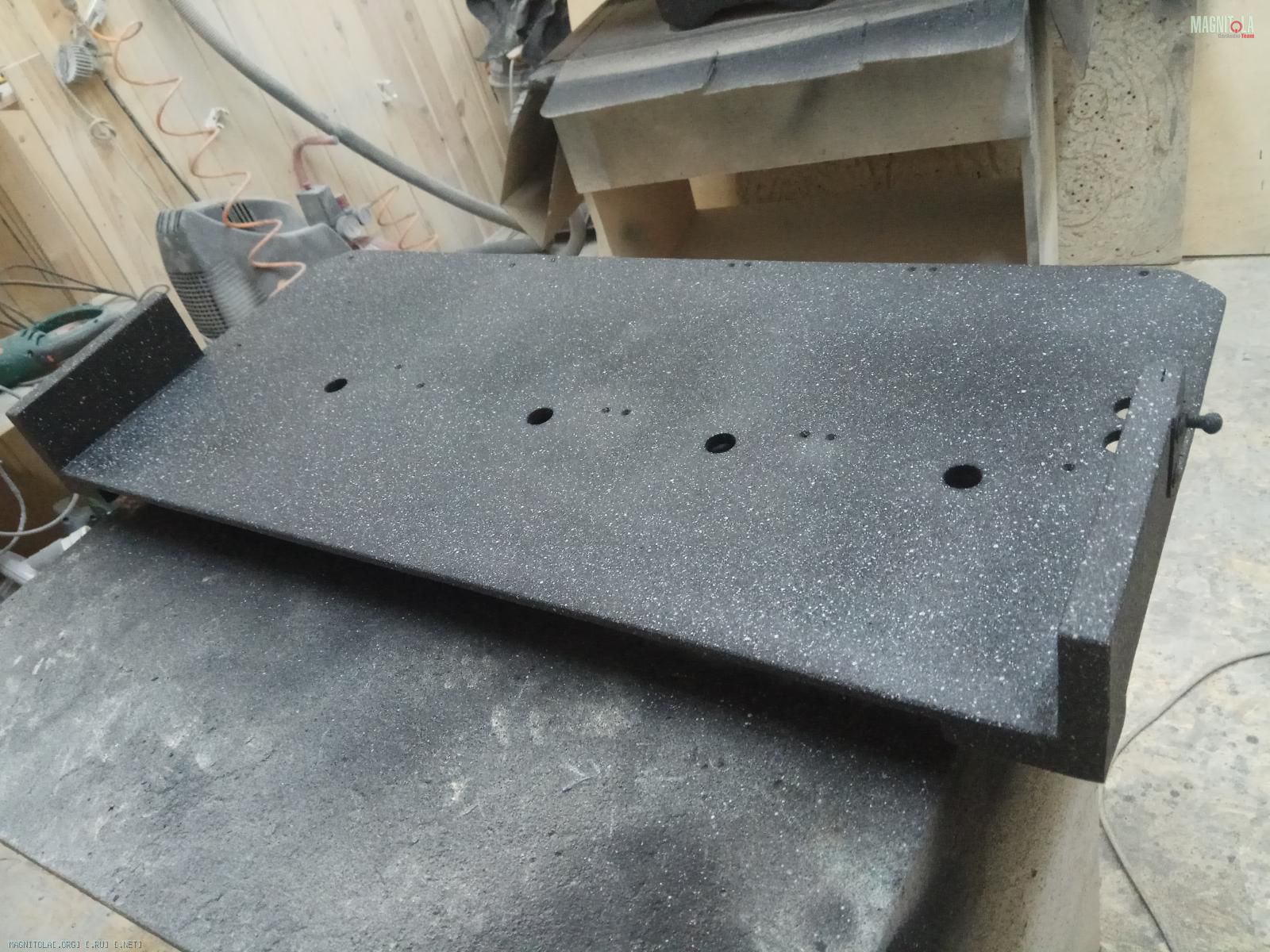

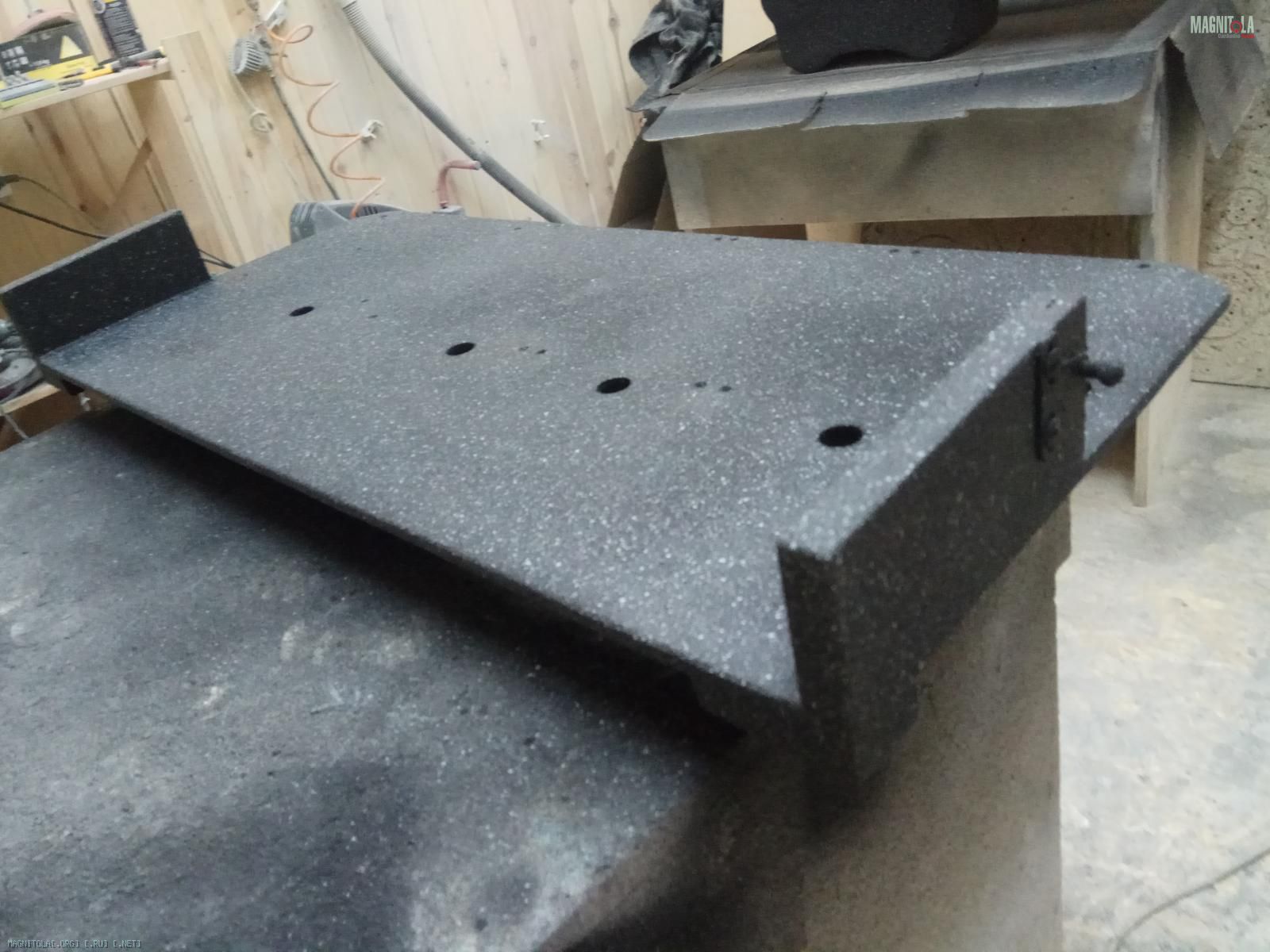

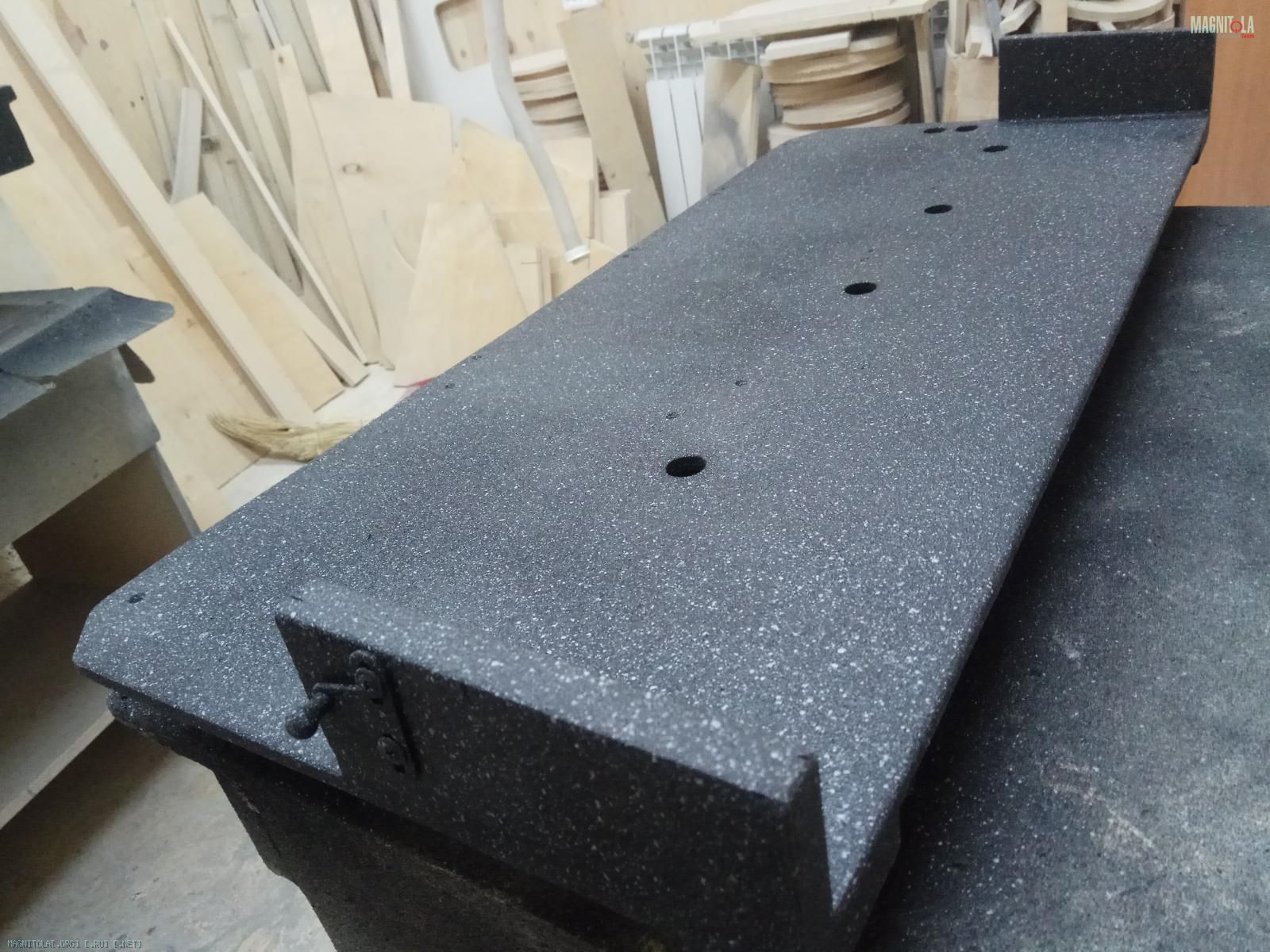

Изготавливается крышка фальшпанели с просветленной сеткой под динамик сабвуфера.

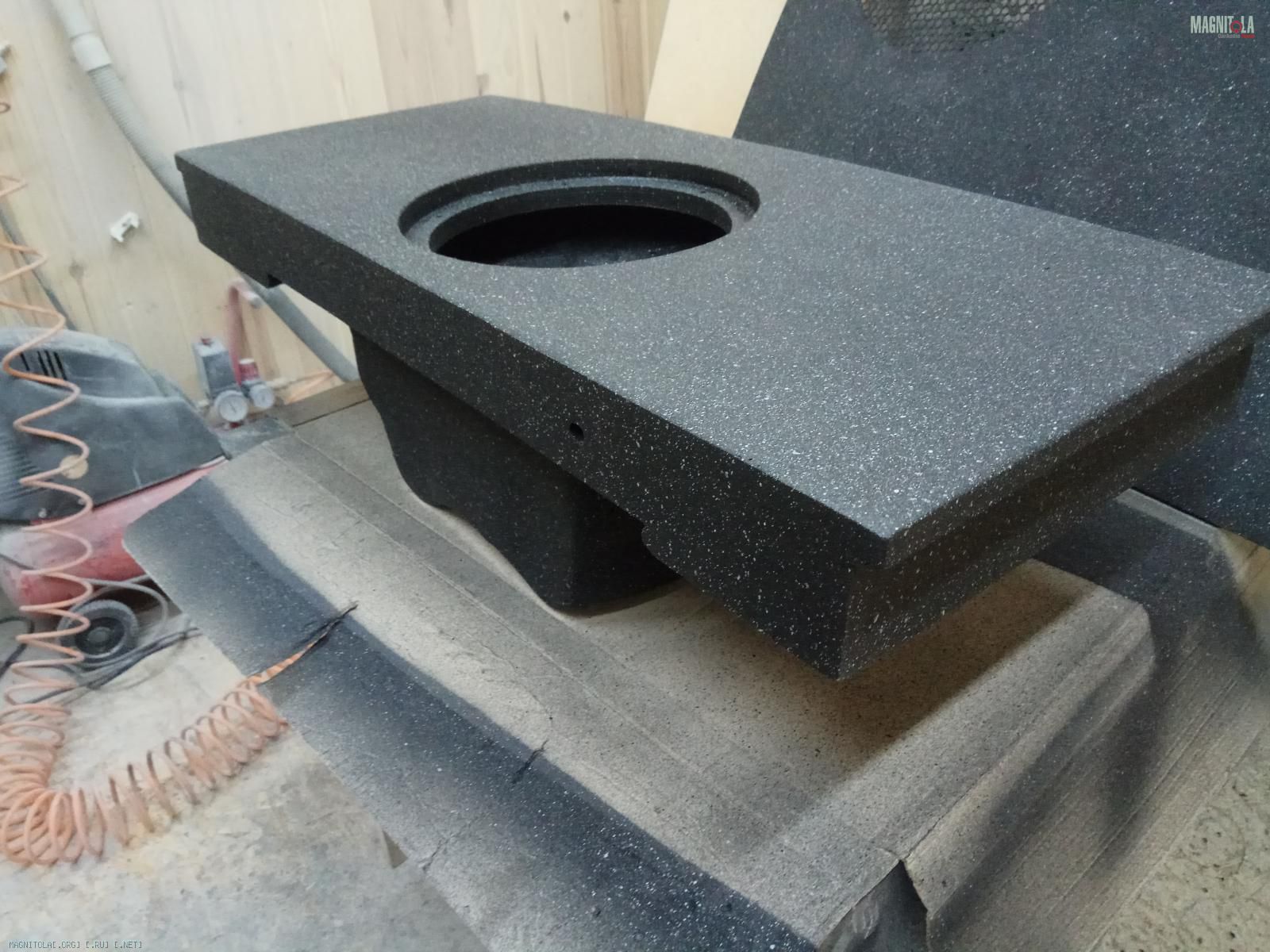

Все это красится...
Вложение 1201128Вложение 1201130Вложение 1201132Вложение 1201134Вложение 1201136Вложение 1201138Вложение 1201140Вложение 1201142Вложение 1201144Вложение 1201146Вложение 1201148Вложение 1201150

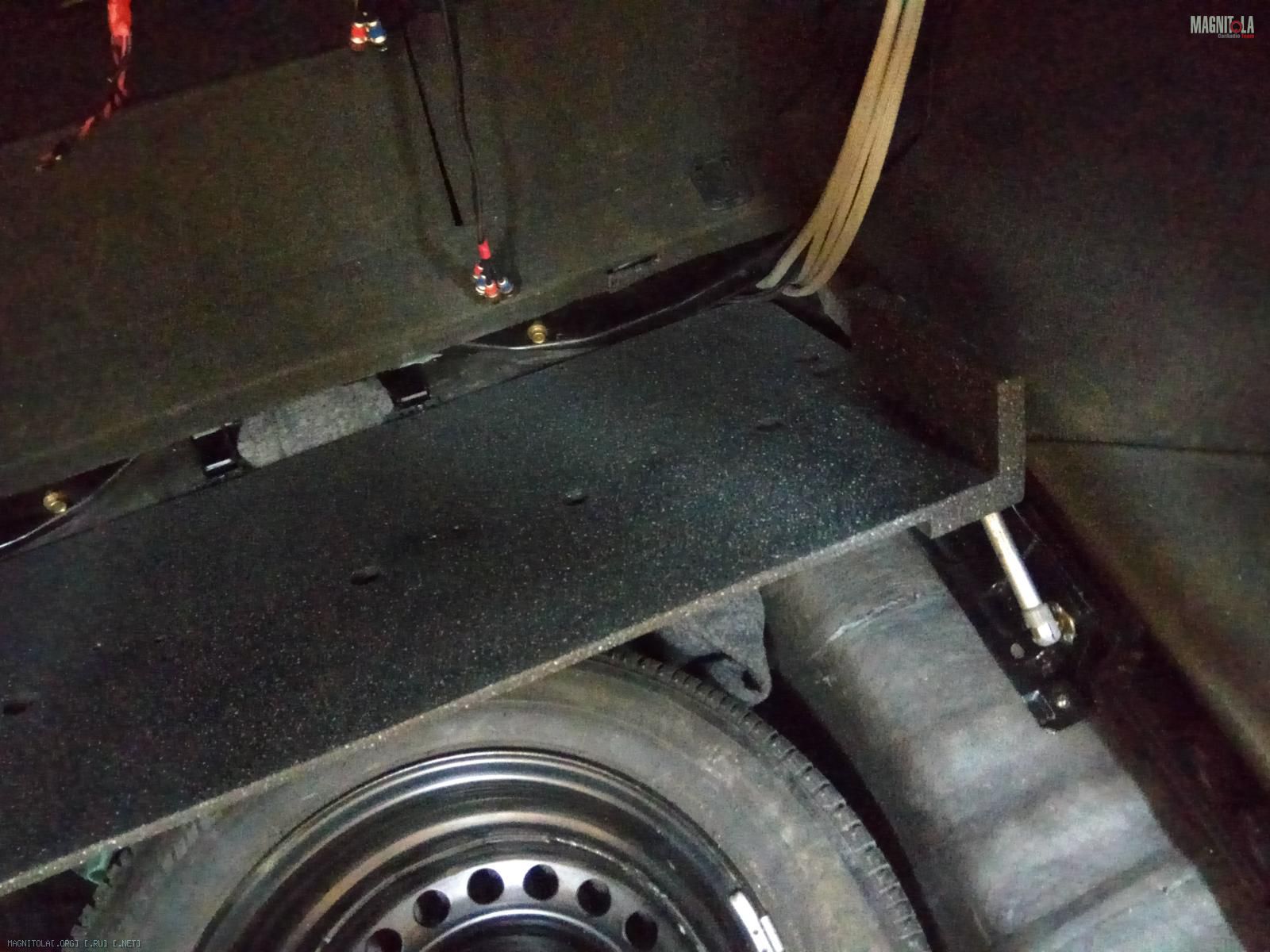

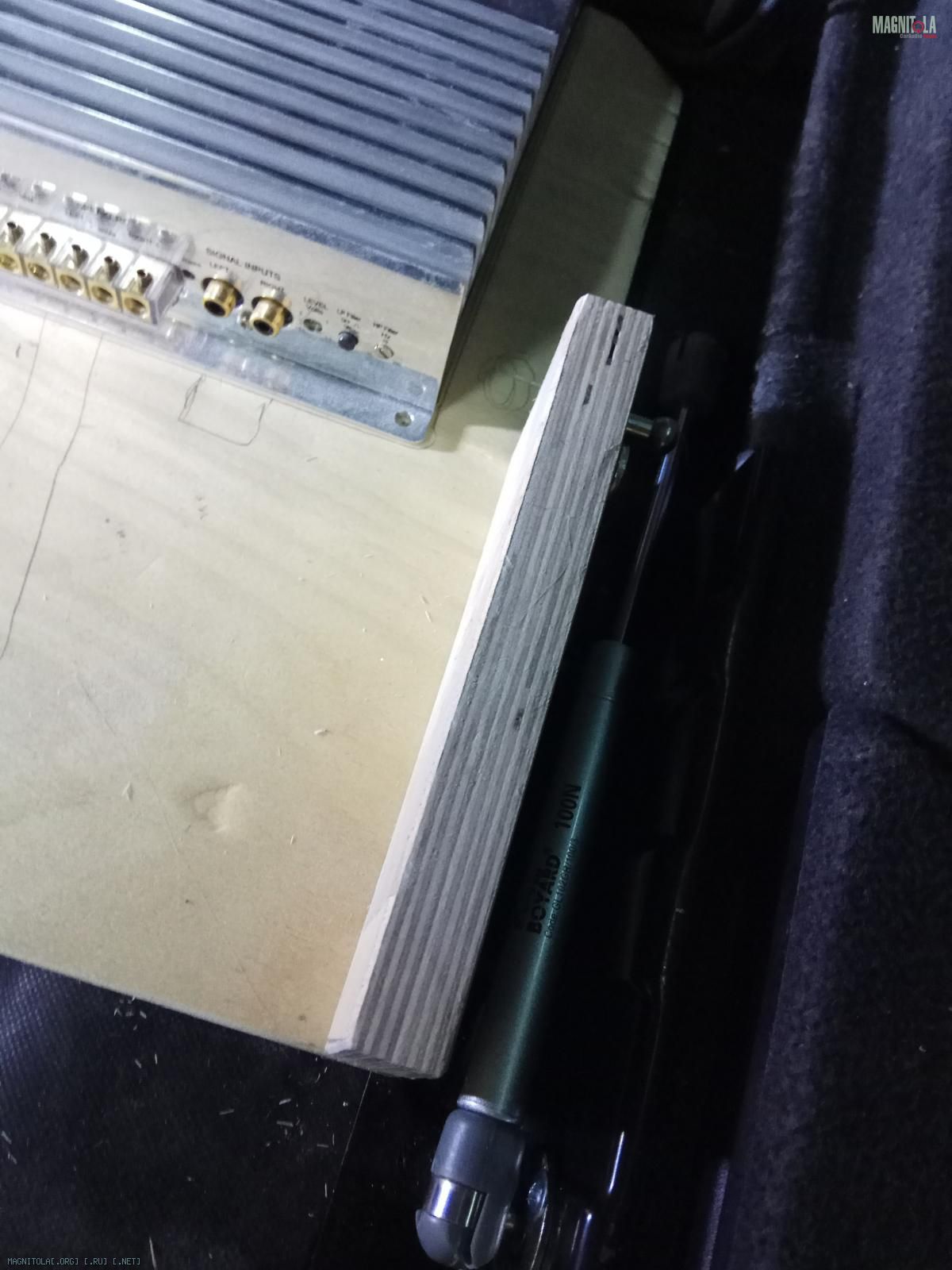

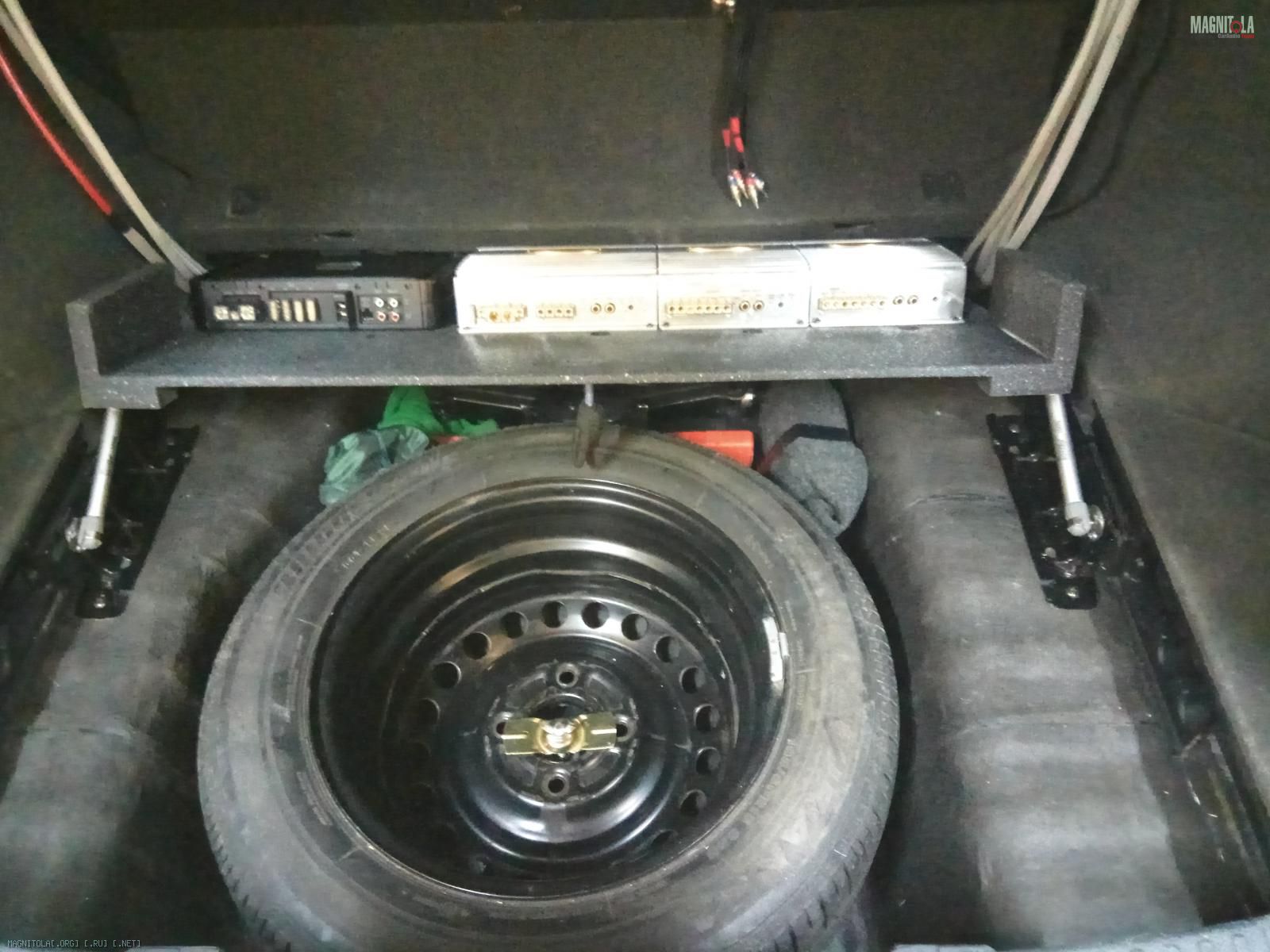

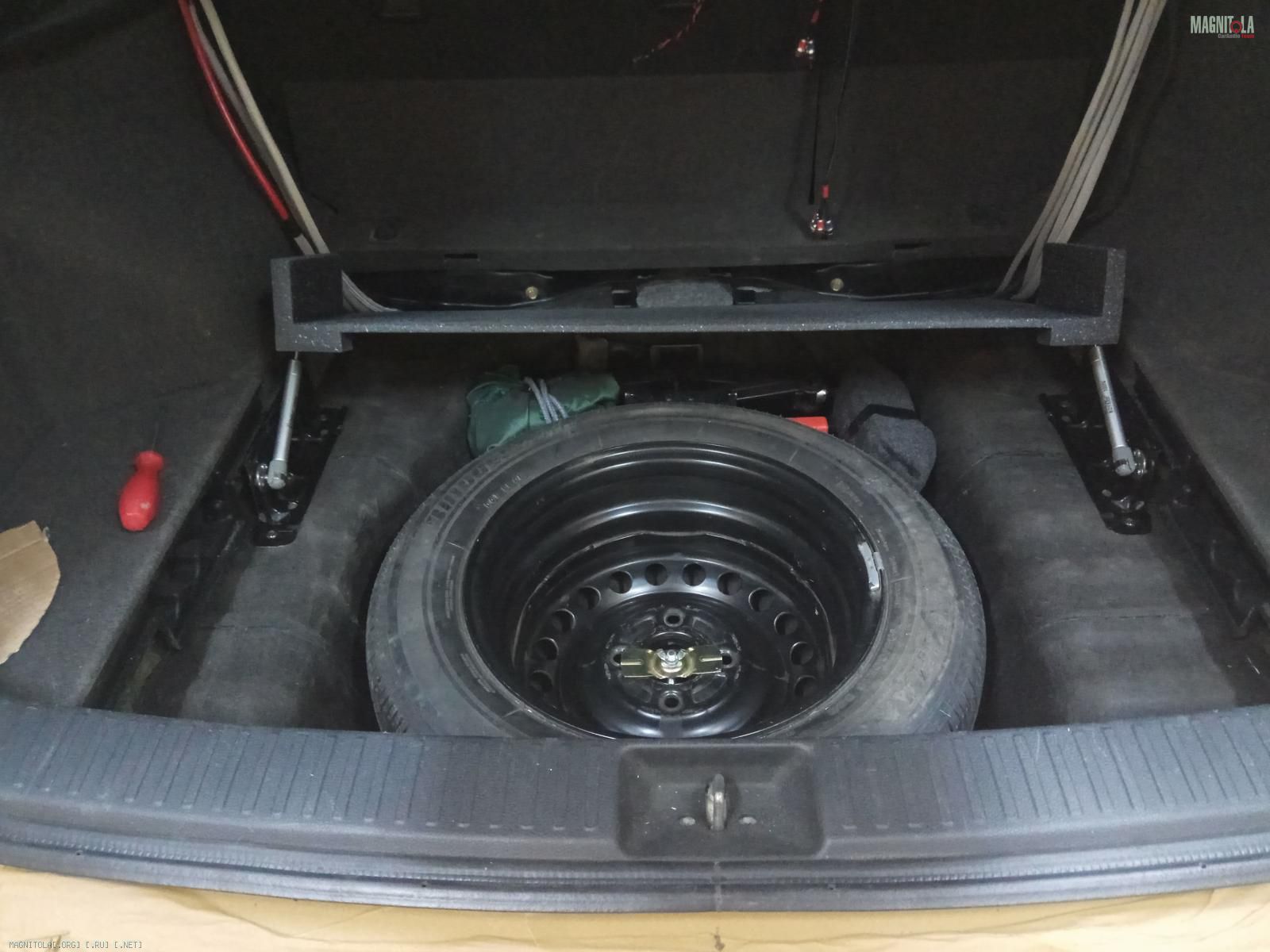

Для облегчения доступа к запаске и домкрату, пол с усилителями поднимается на газовых упорах.
Вложение 1201152Вложение 1201154

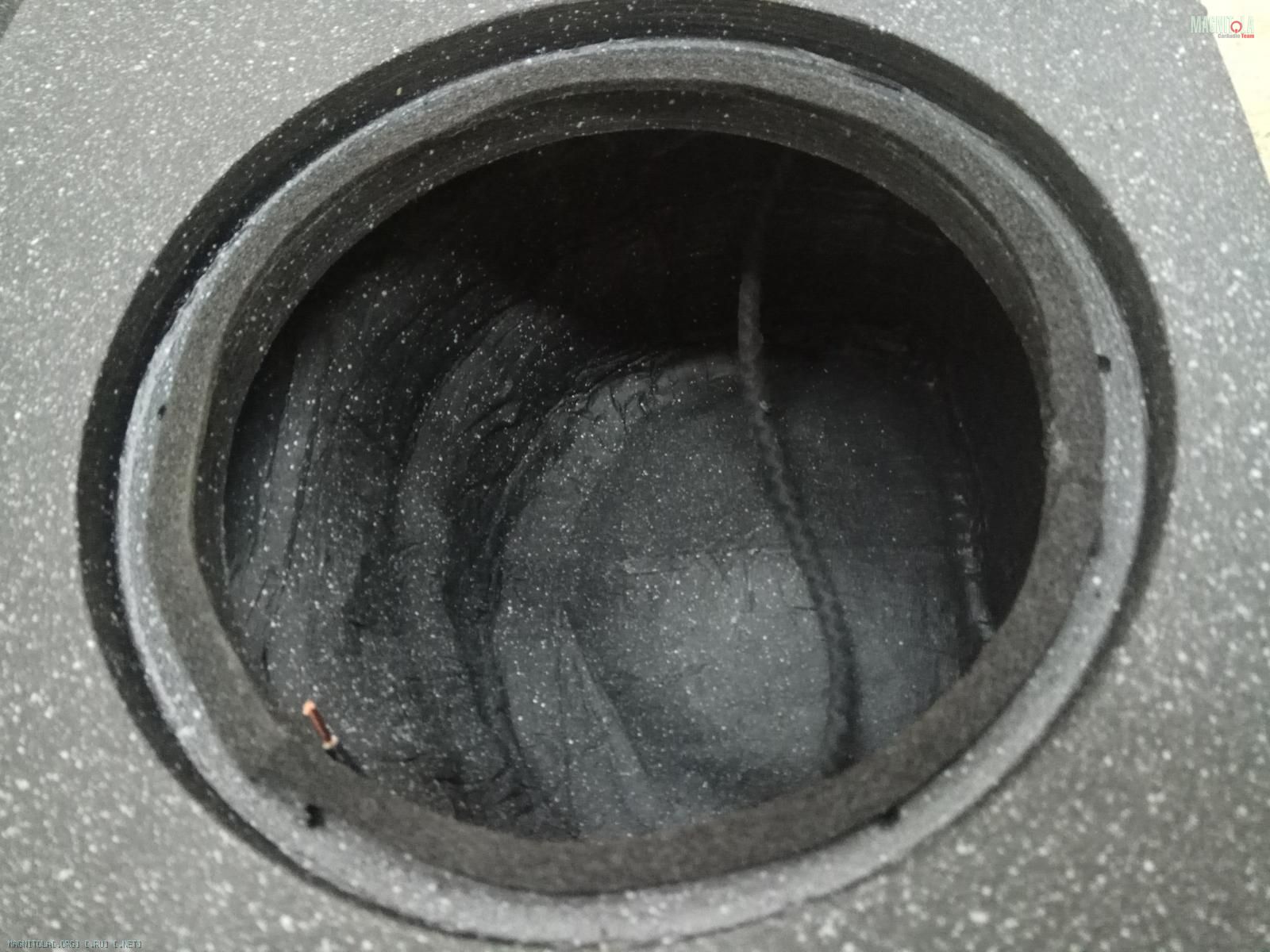

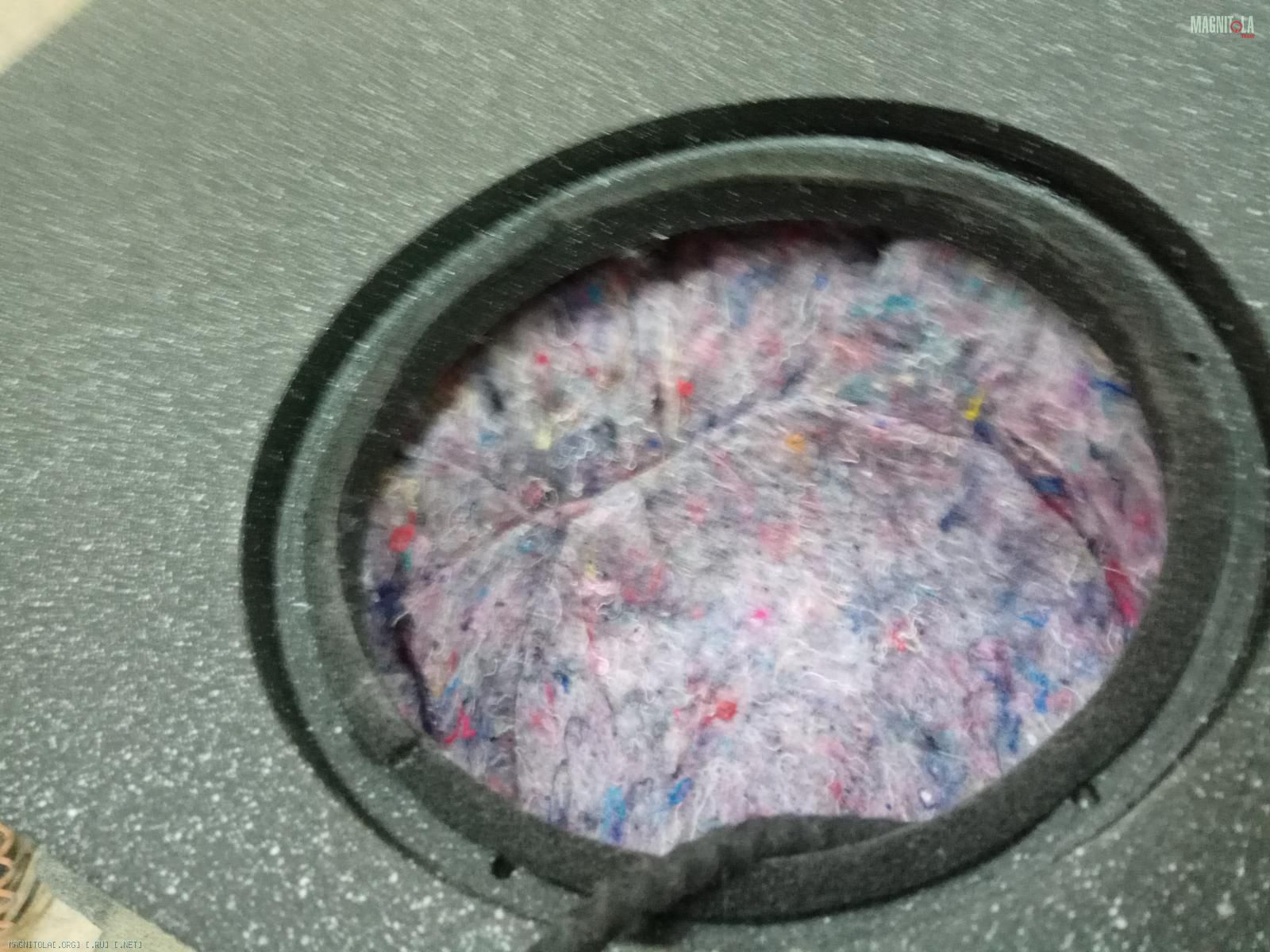

Проводка 2*4мм2, акустическое демпфирование...
Вложение 1201156Вложение 1201158Вложение 1201160

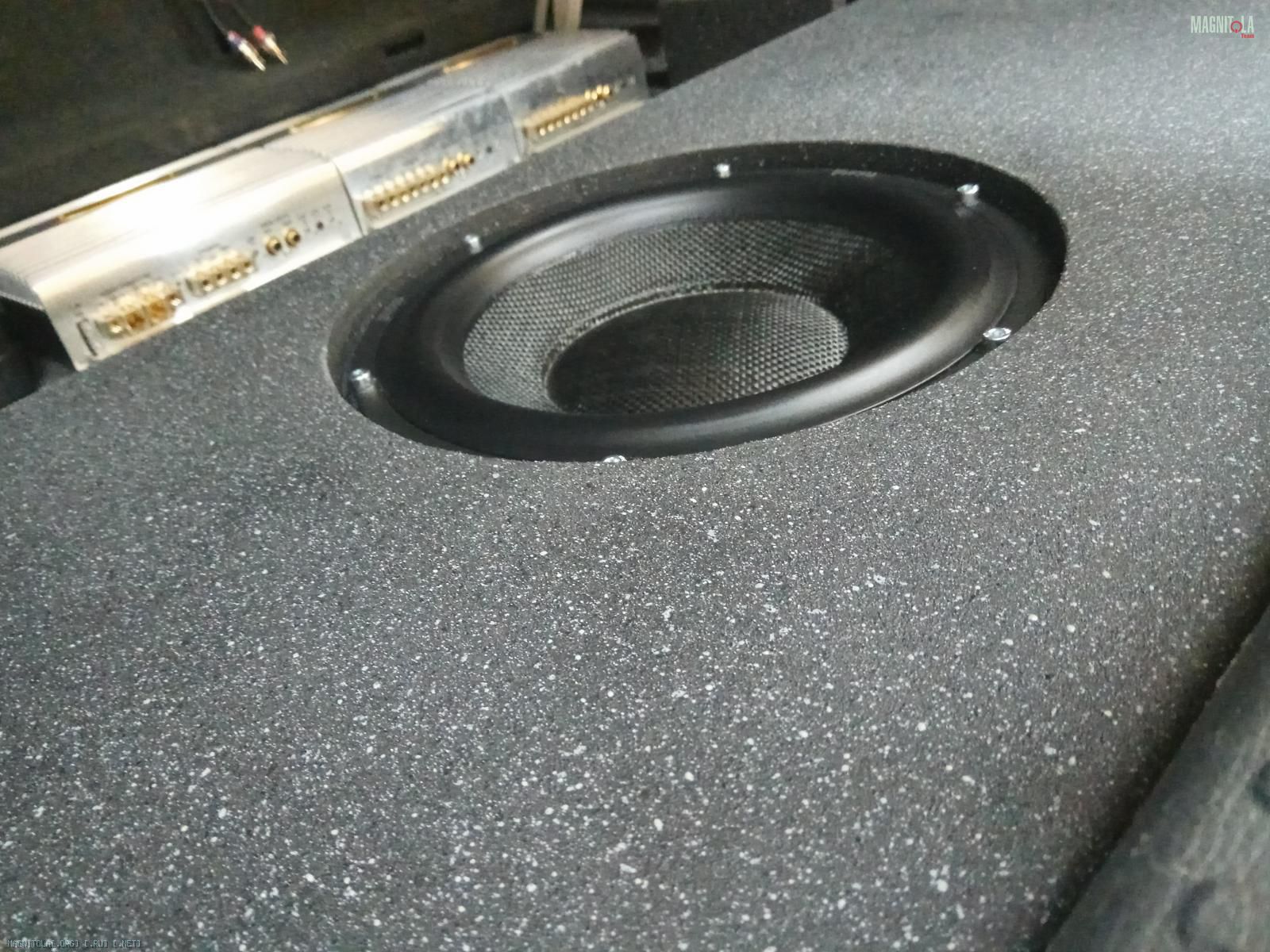

Крепление сабвуферного динамика на винты под шестигранник...

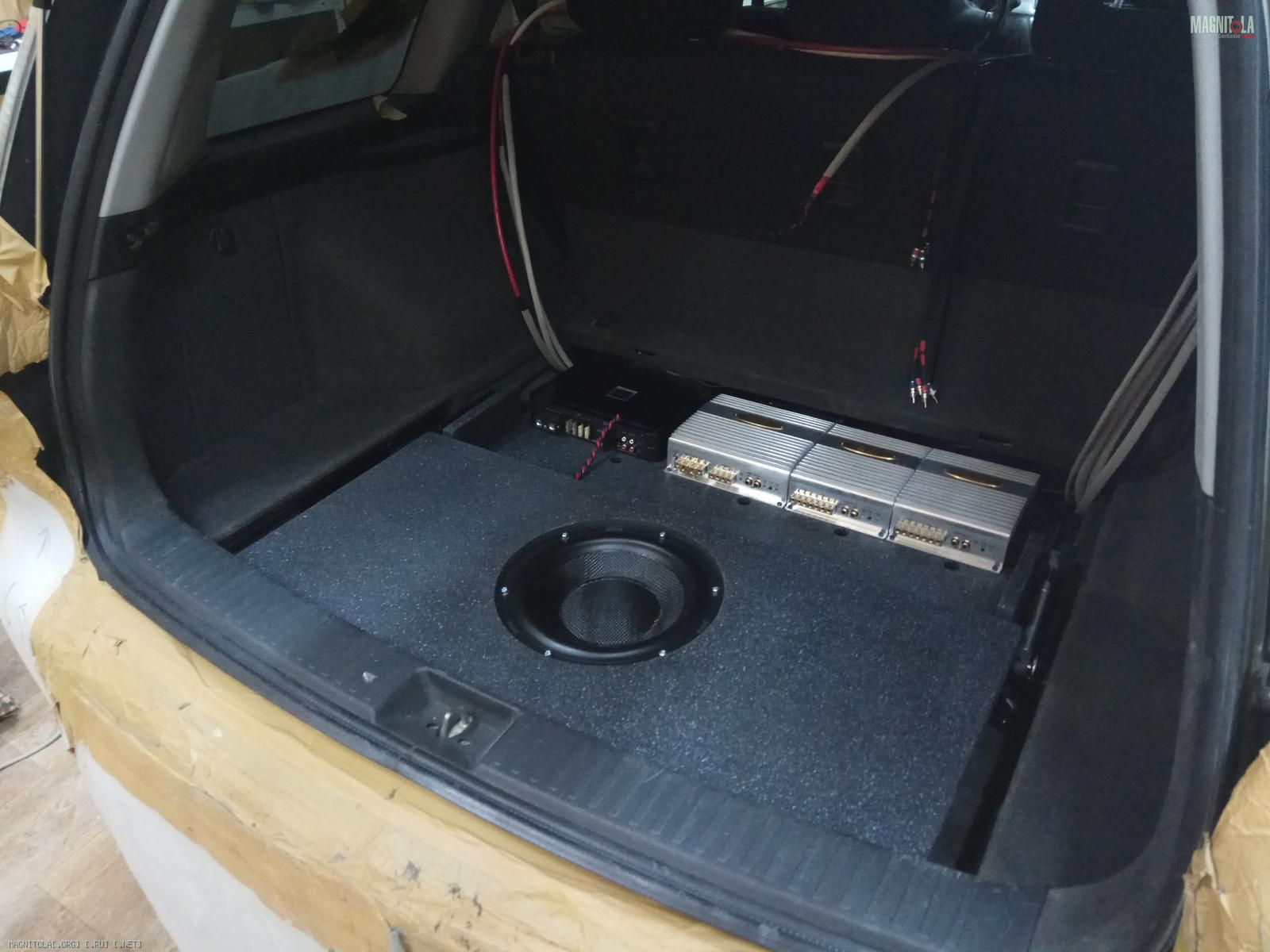

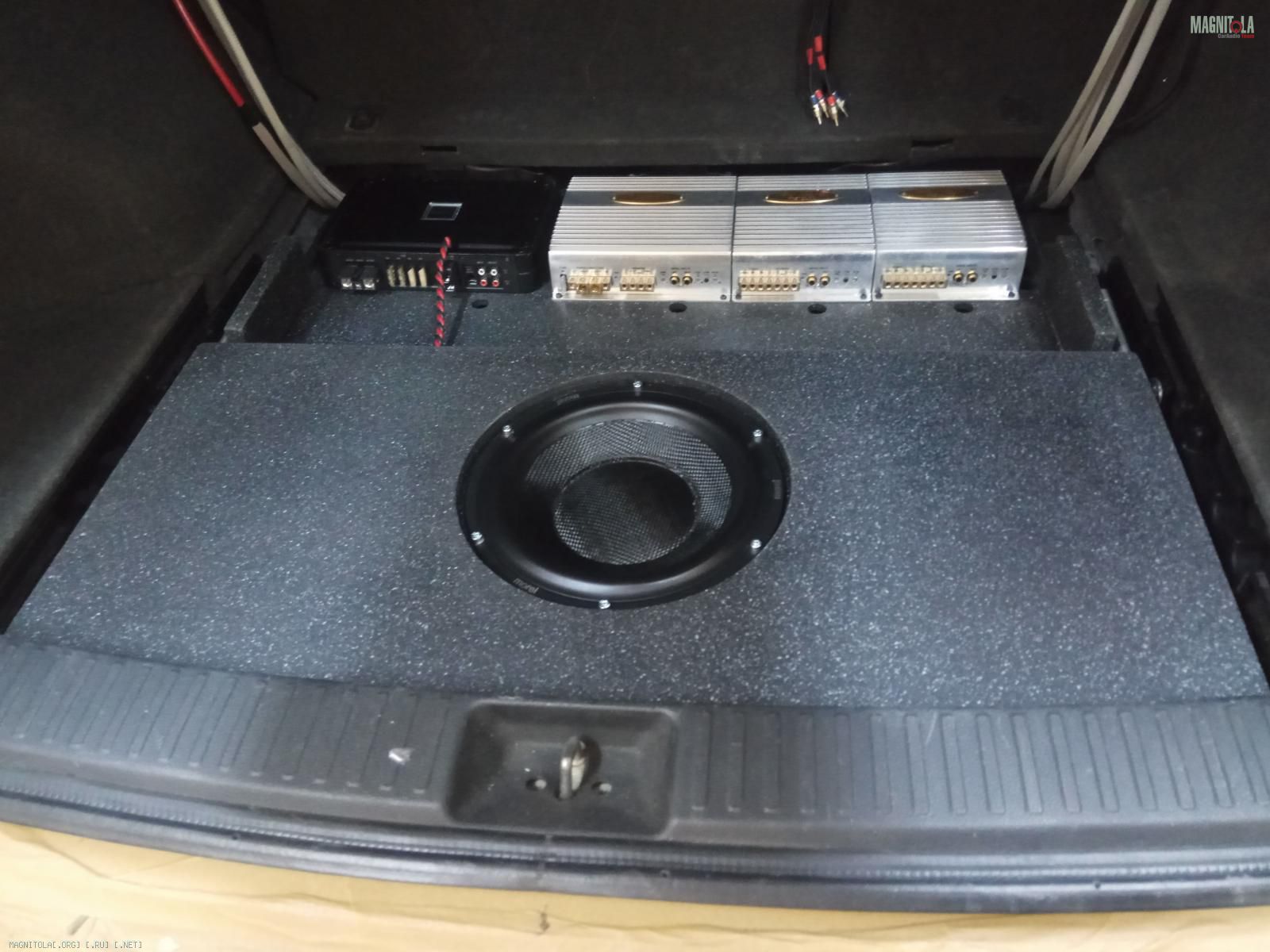

Общий вид и доступ к запаске...
Вложение 1201162Вложение 1201164Вложение 1201166Вложение 1201168Вложение 1201170Вложение 1201172Вложение 1201174Вложение 1201176
