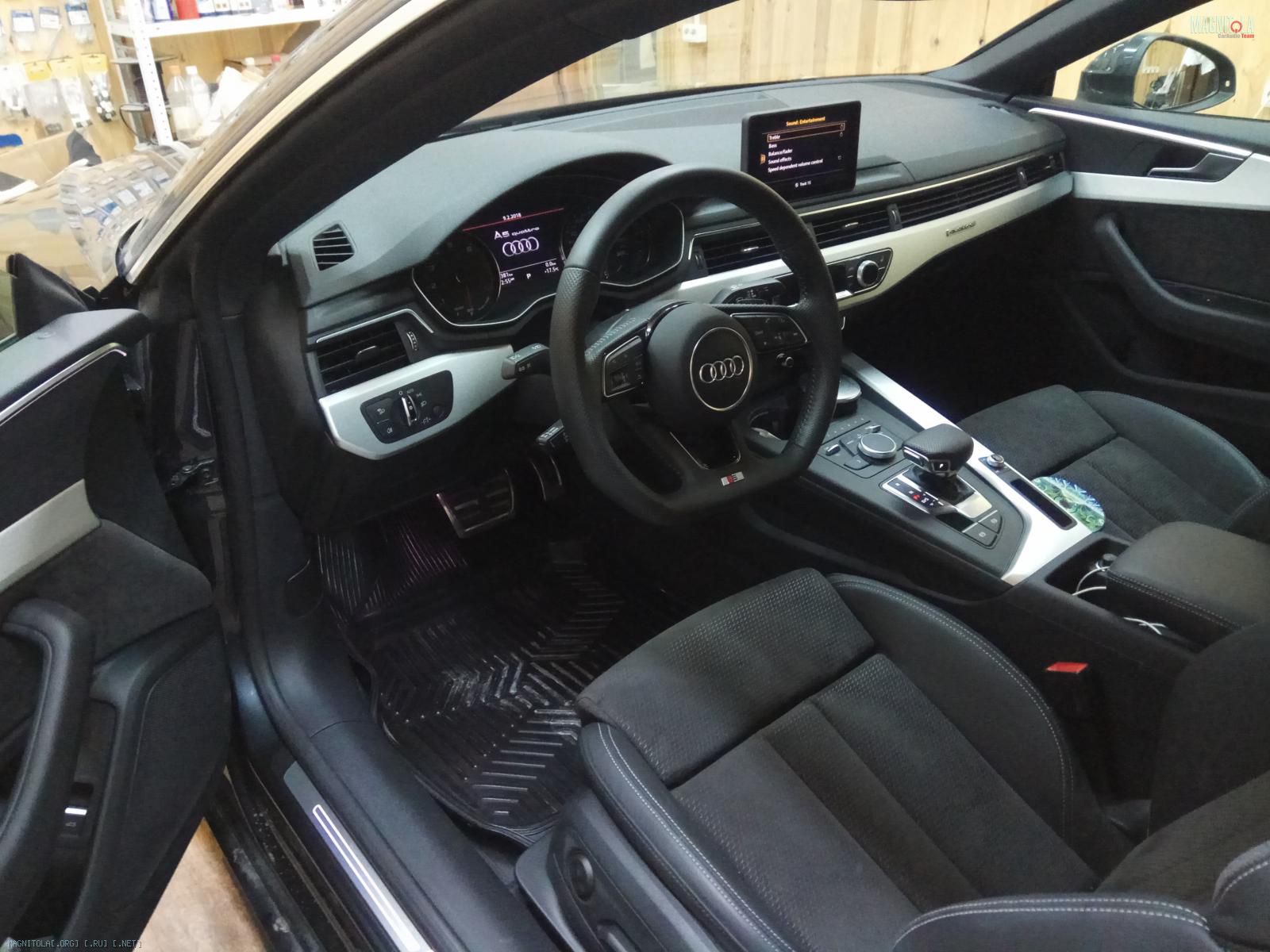

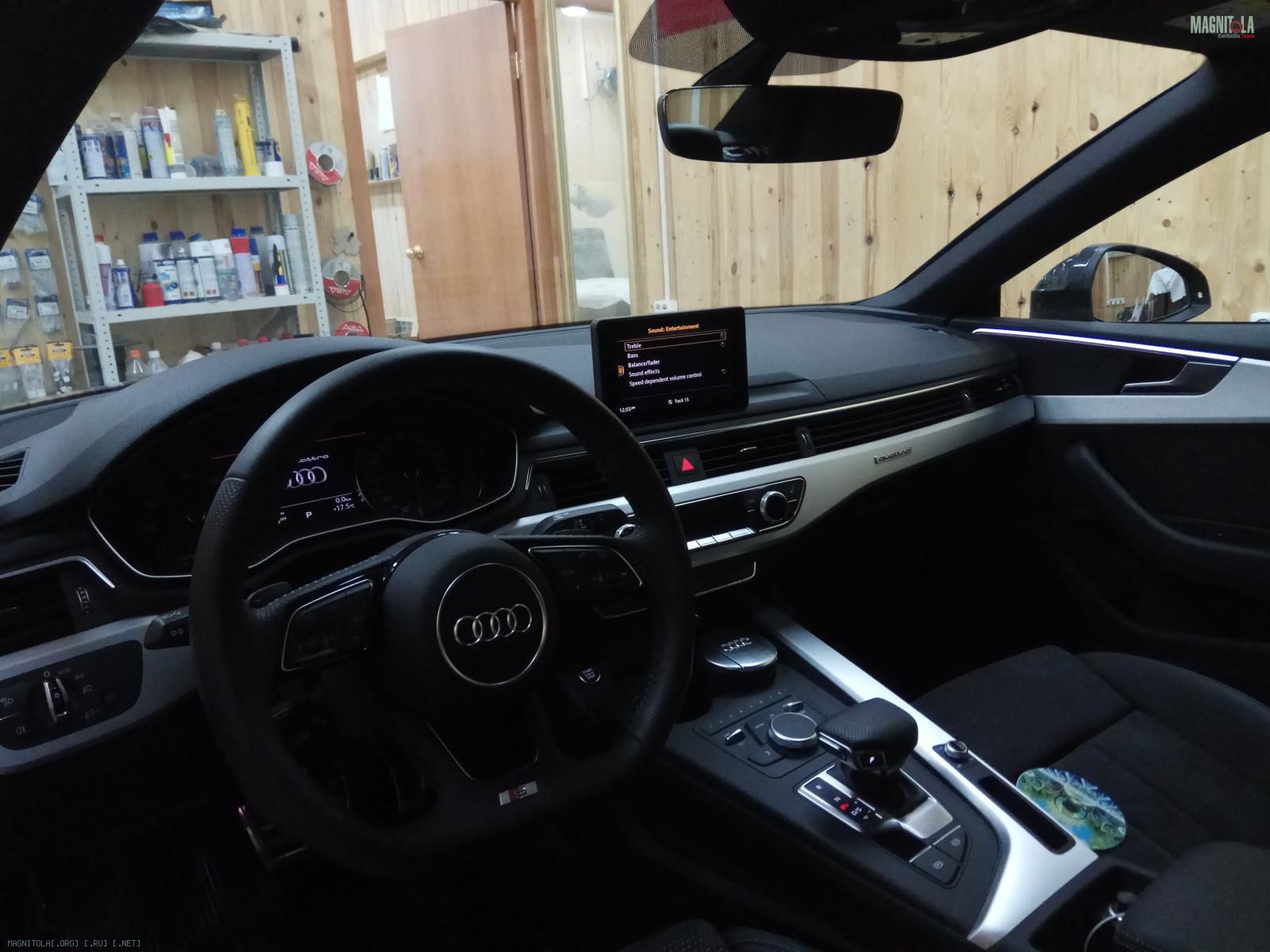

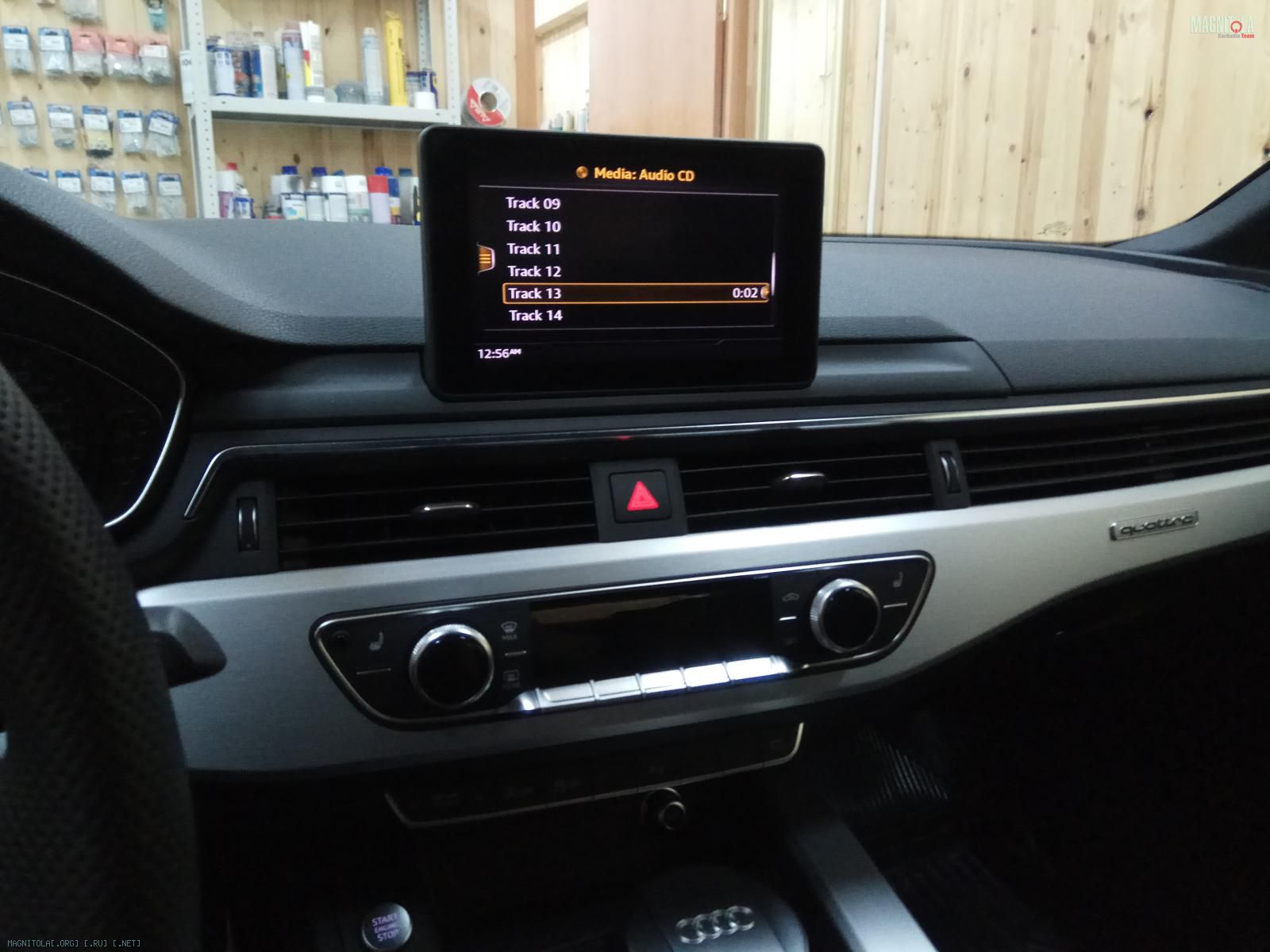

В KF-Sound Technology приехала Audi A4 B9
Вложение 1206476Вложение 1206478Вложение 1206480Вложение 1206482
/Stage2/

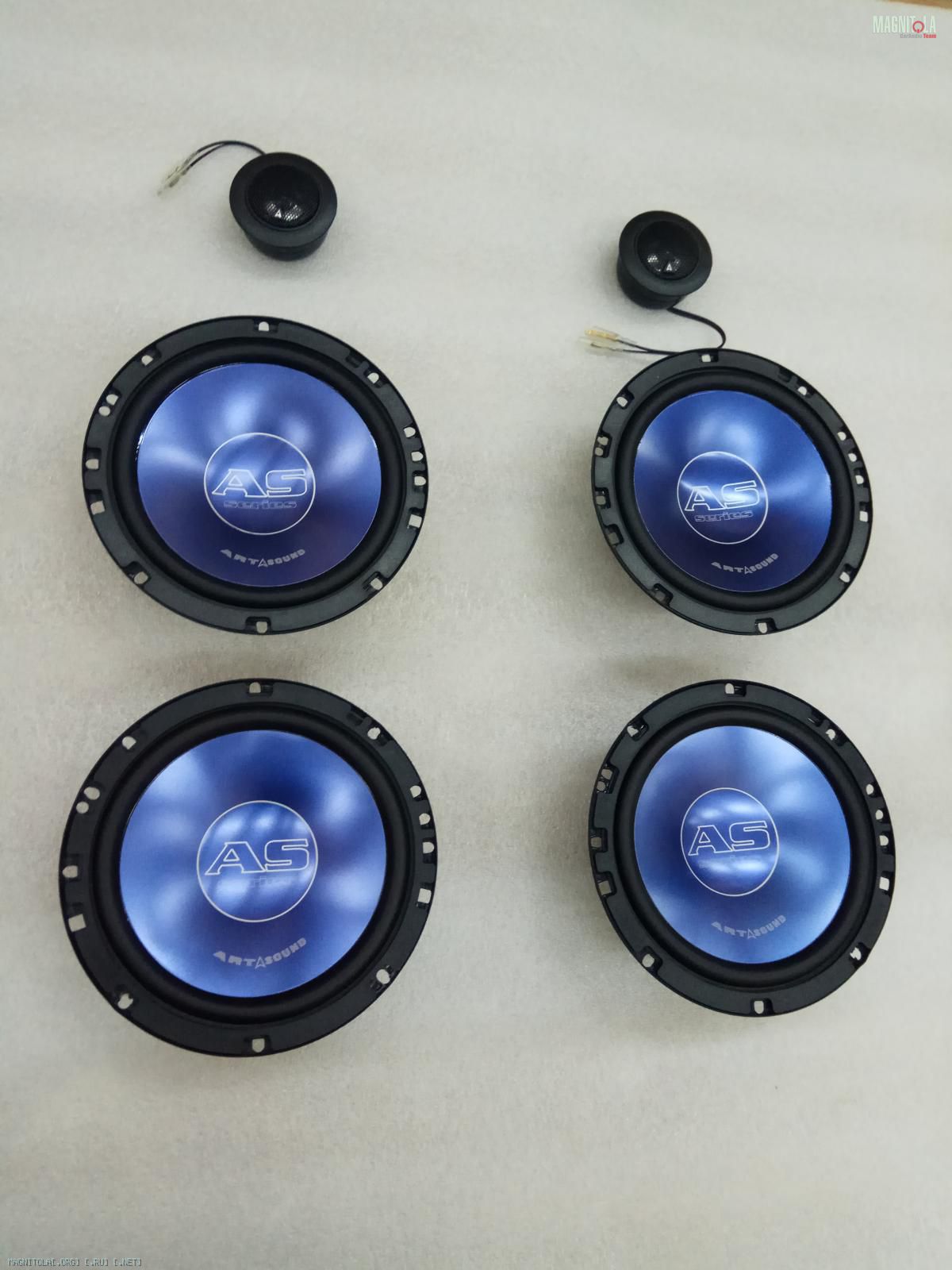

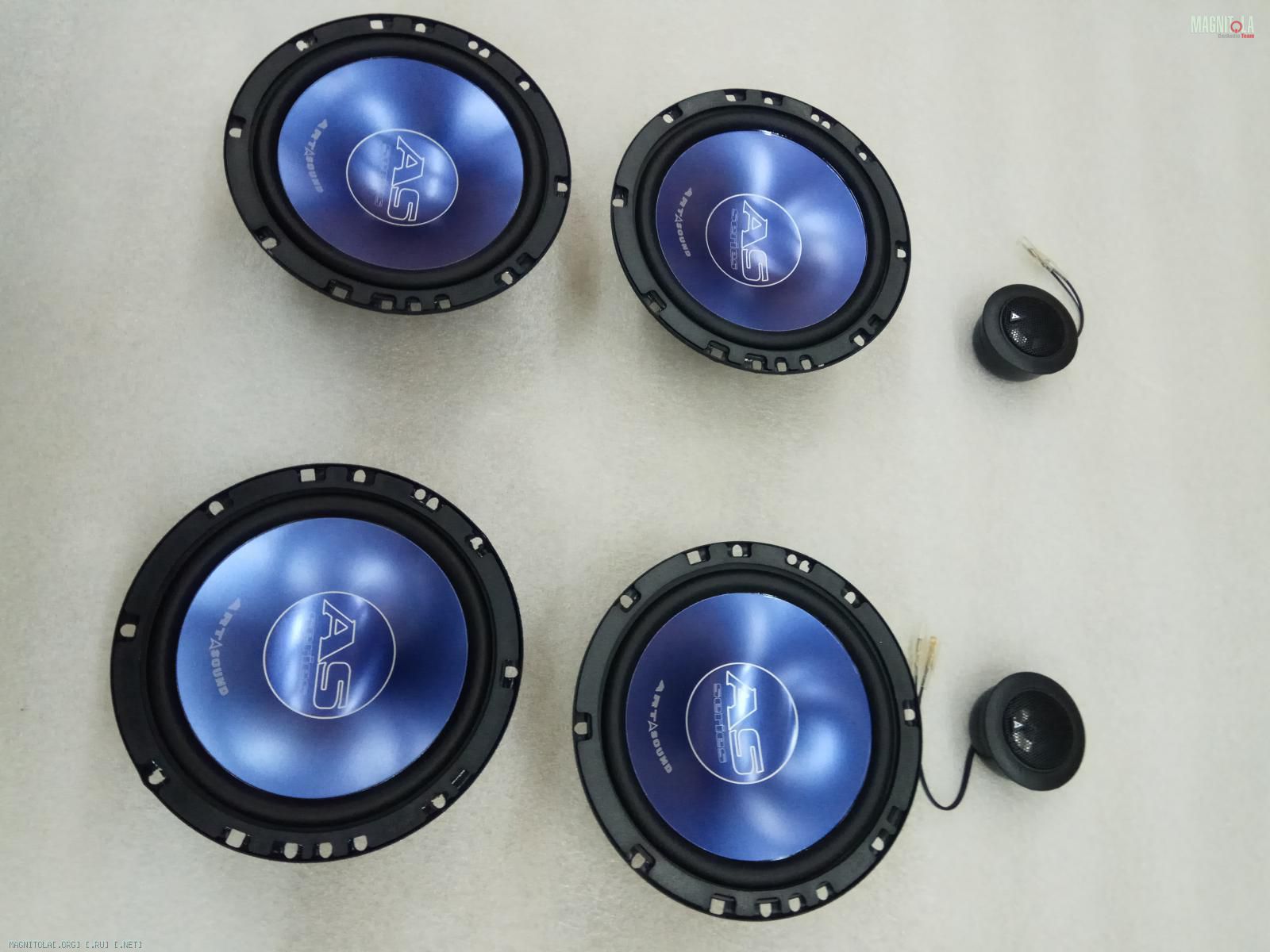

Компоненты...
Вложение 1206484Вложение 1206486

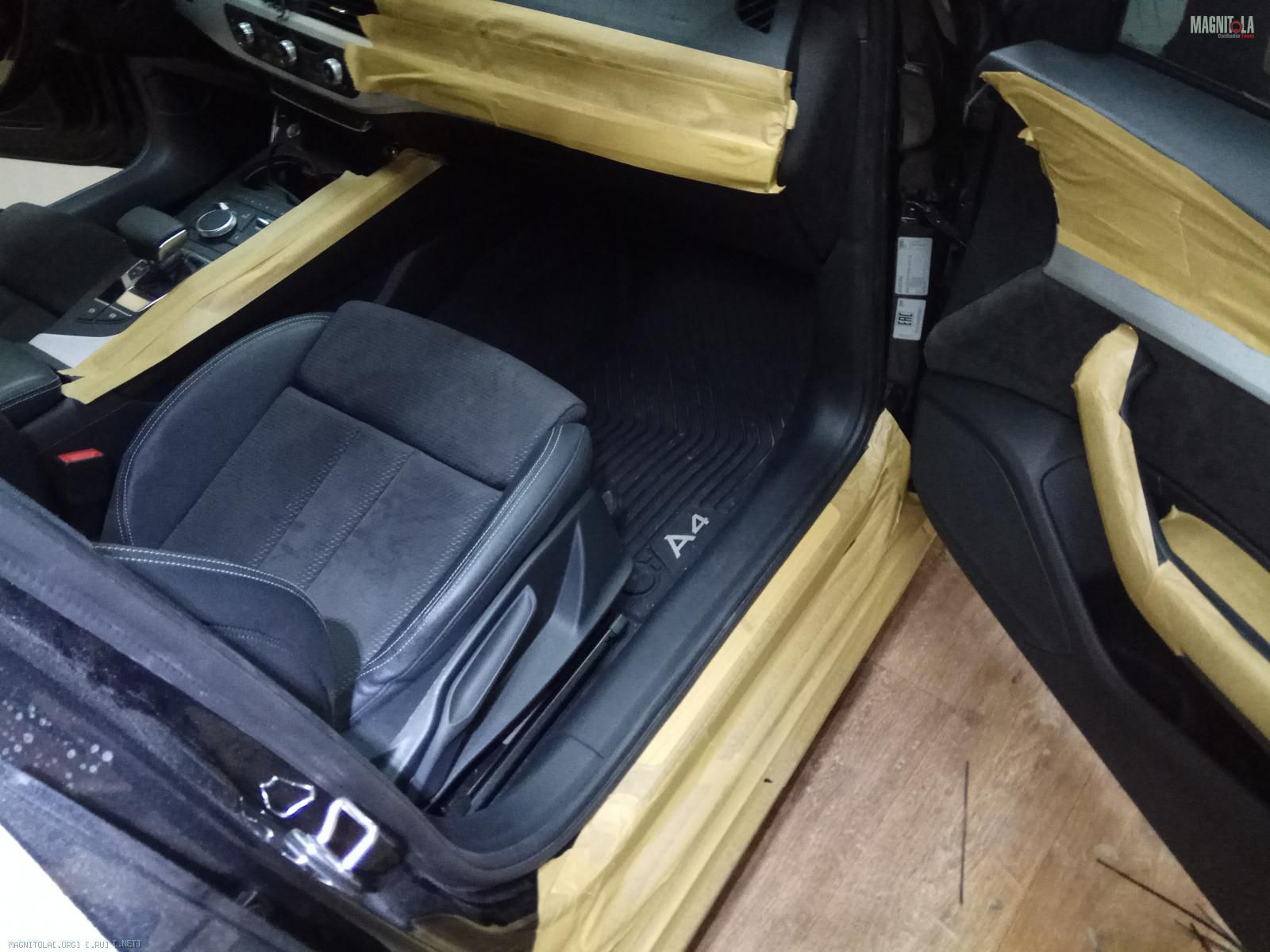

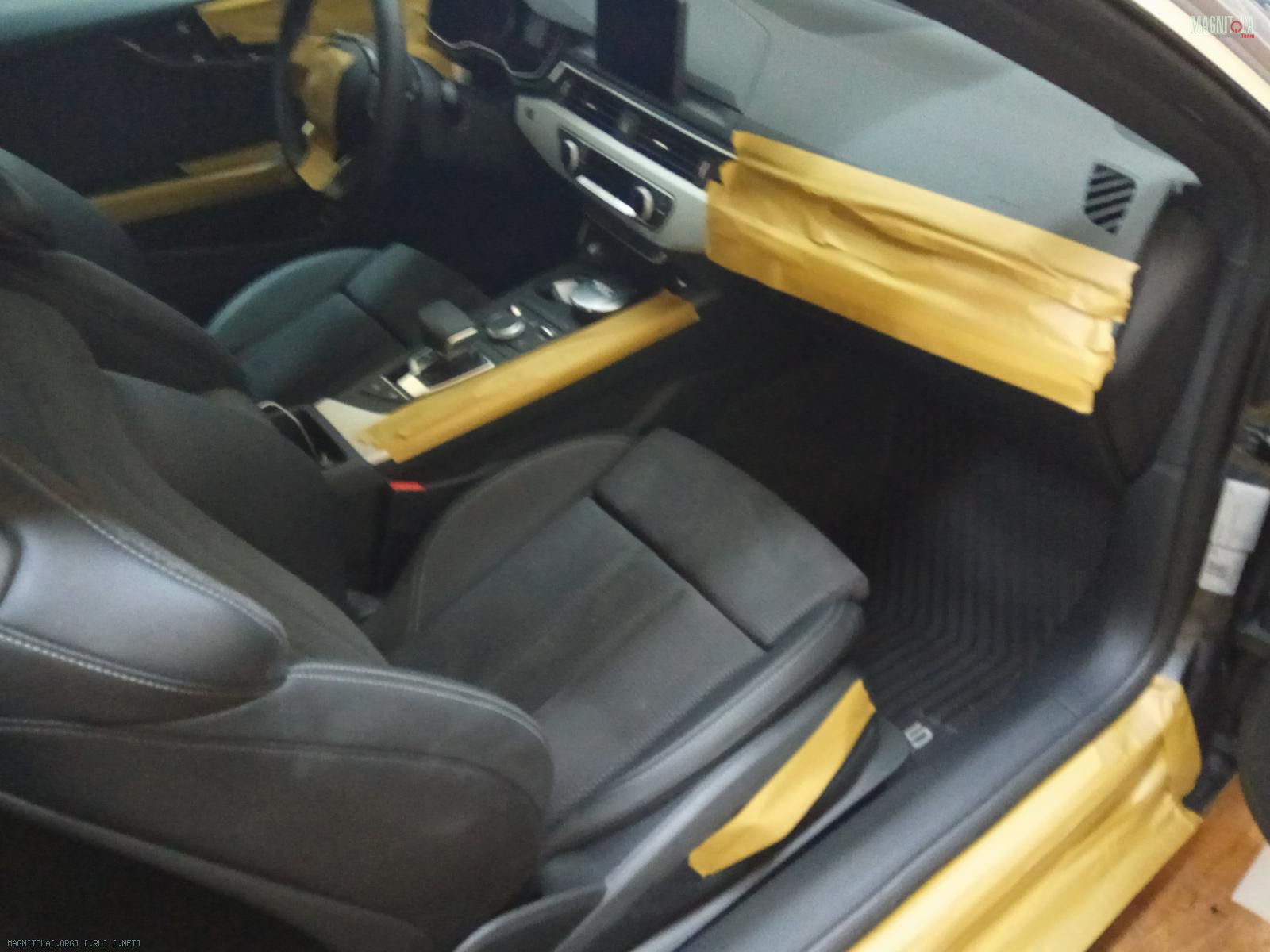

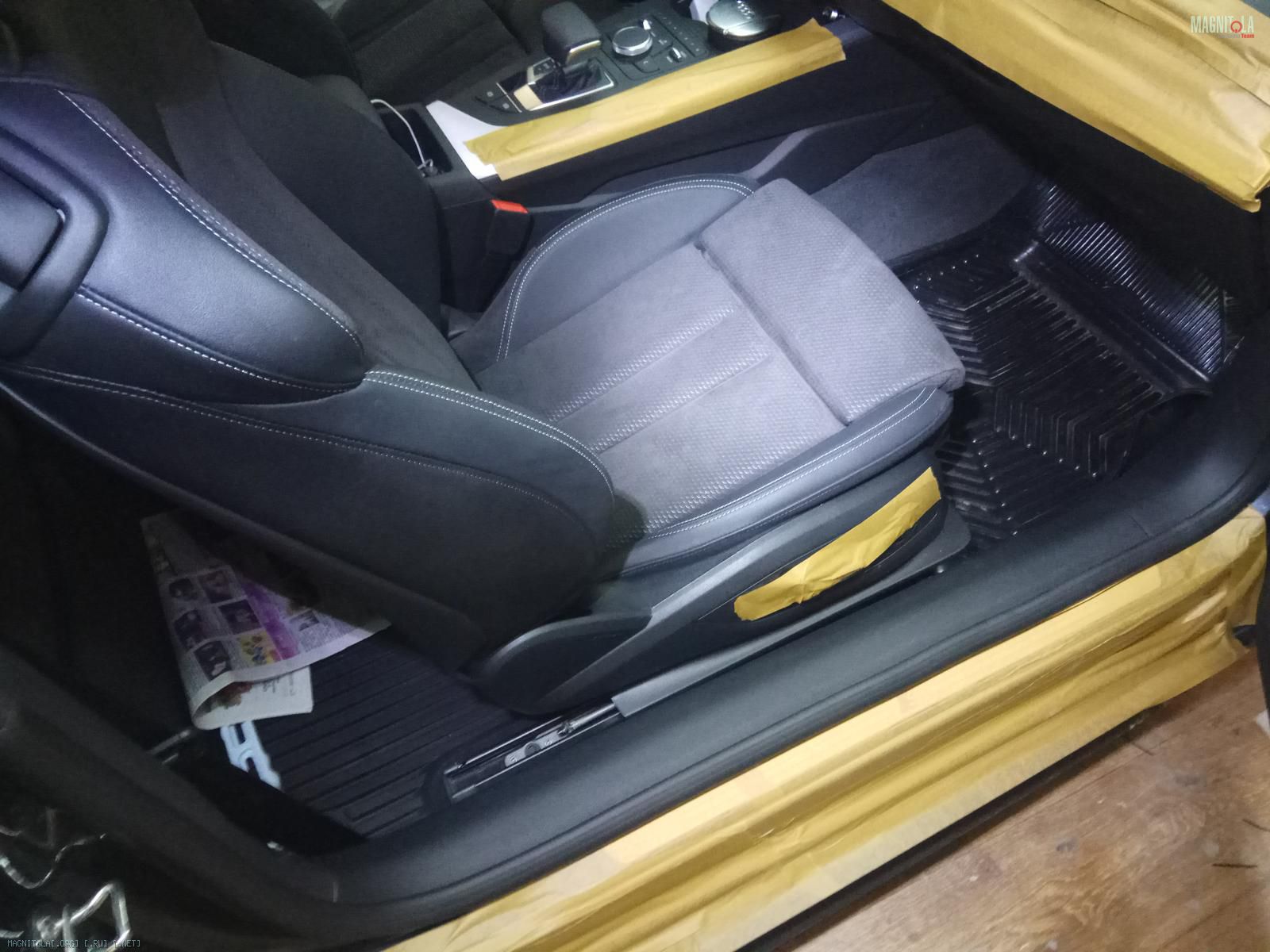

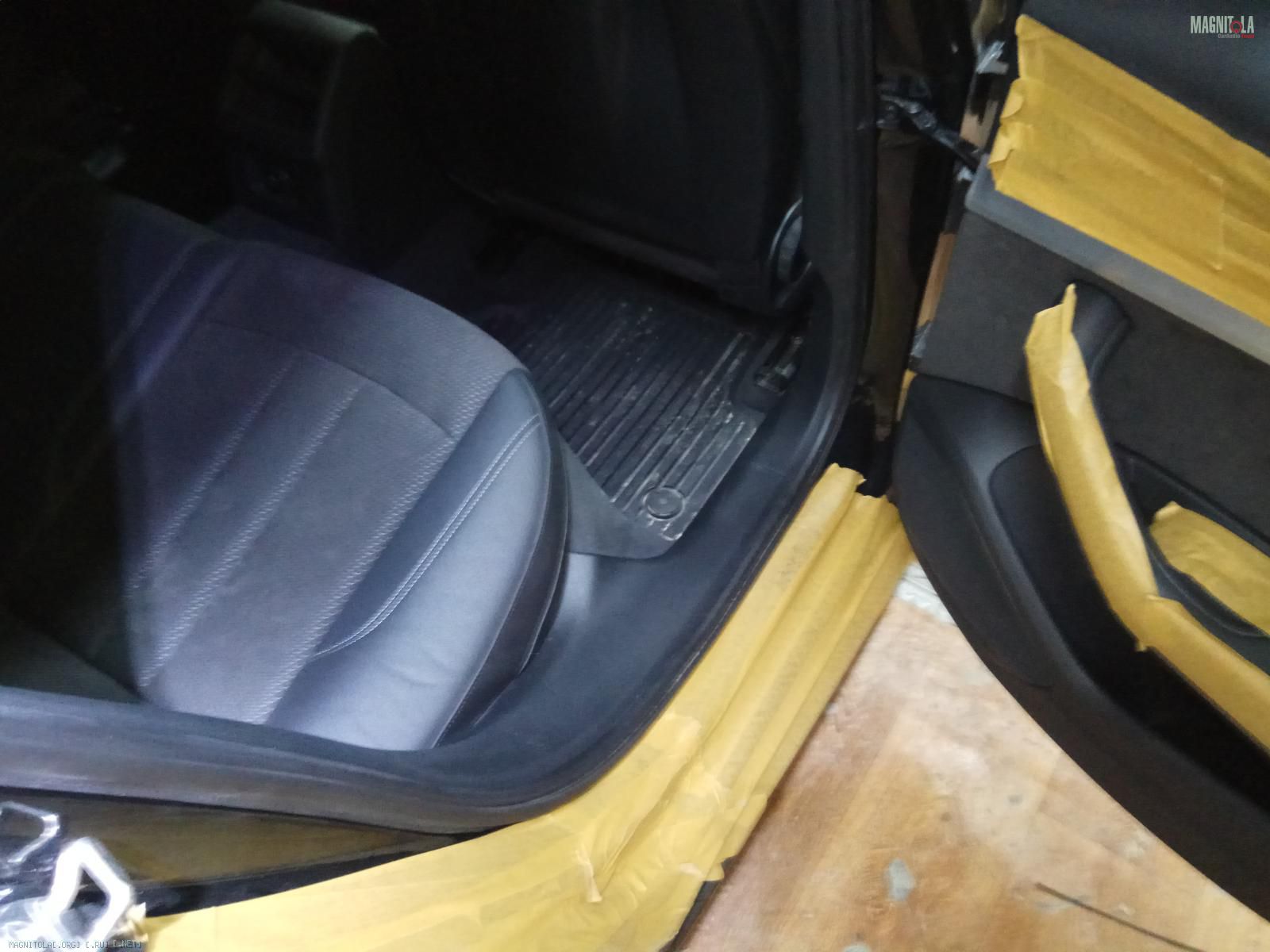

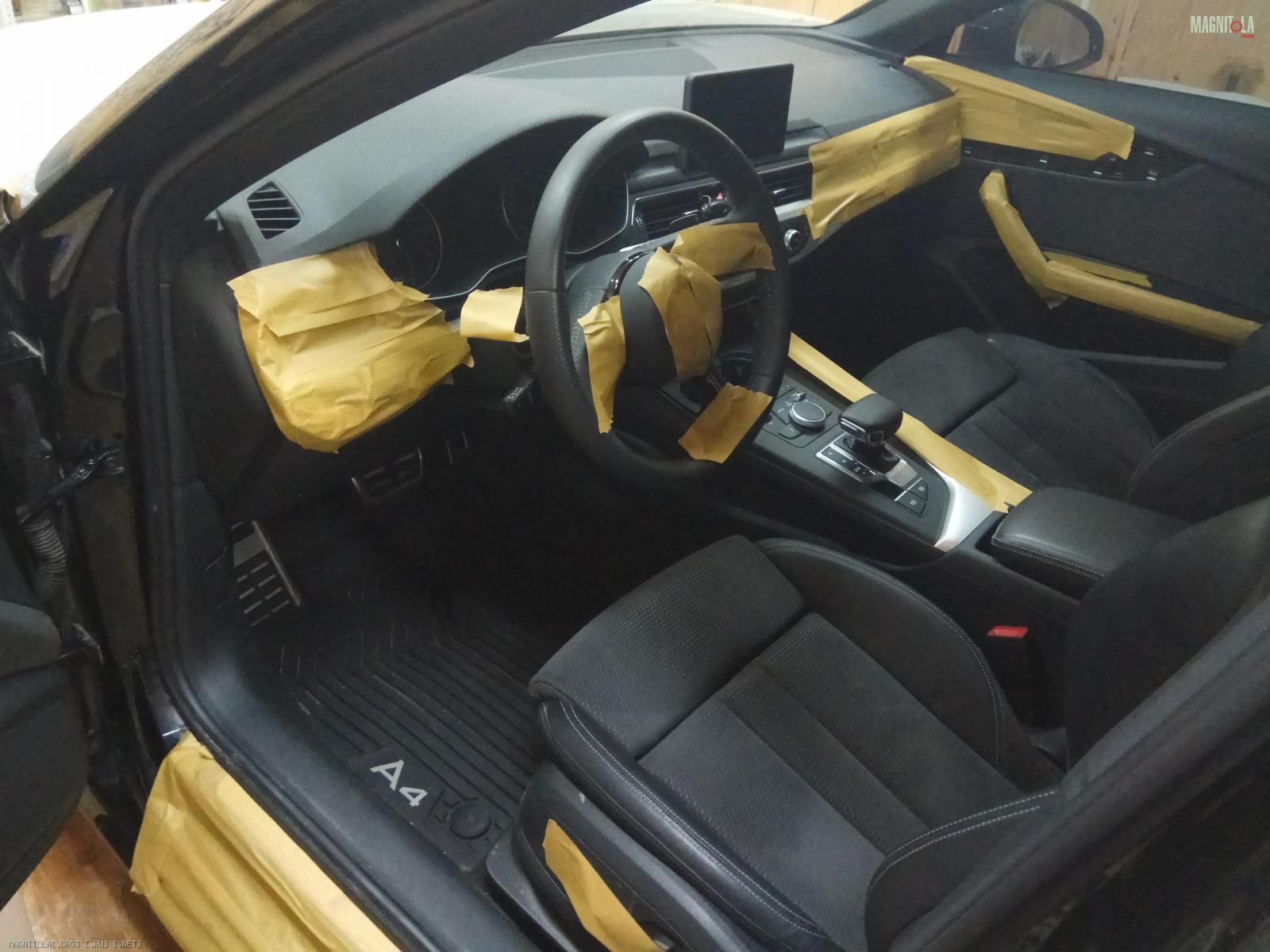

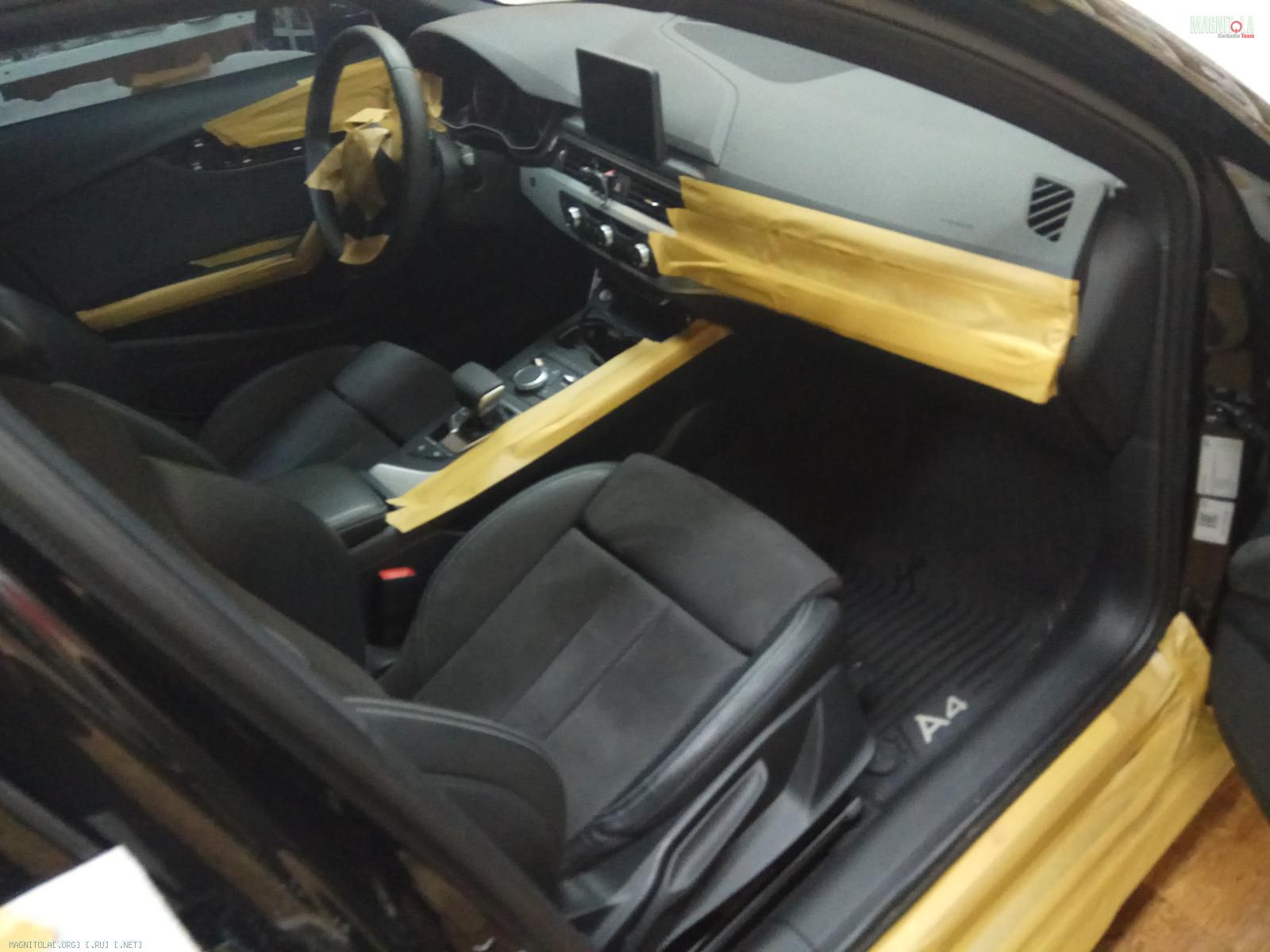

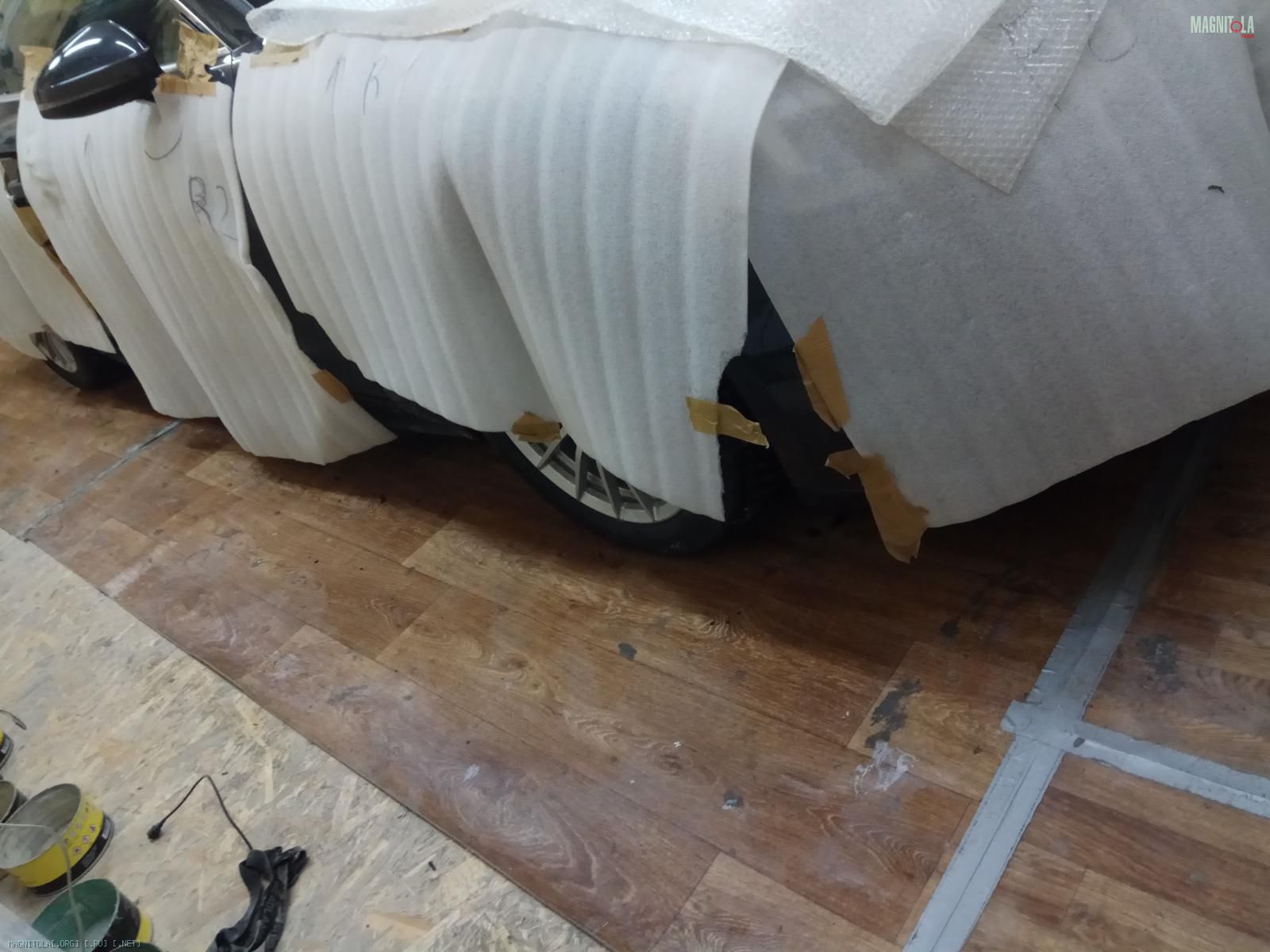

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона"
Вложение 1206488Вложение 1206490Вложение 1206492Вложение 1206494Вложение 1206496Вложение 1206498Вложение 1206500Вложение 1206502Вложение 1206504Вложение 1206506Вложение 1206508

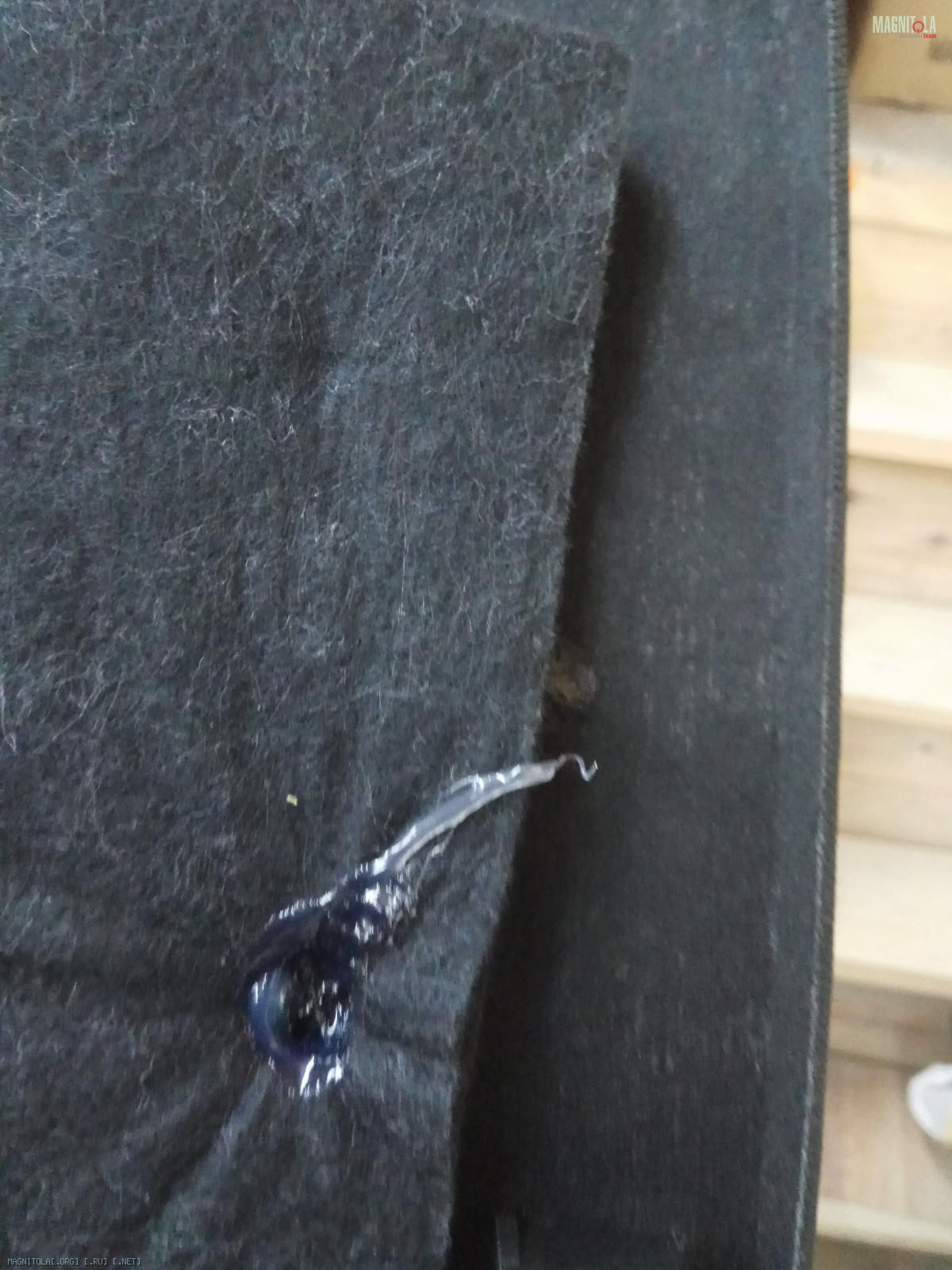

Разбираем, а там...
Вложение 1206510Вложение 1206512Вложение 1206514Вложение 1206516Вложение 1206518Вложение 1206520Вложение 1206522Вложение 1206524

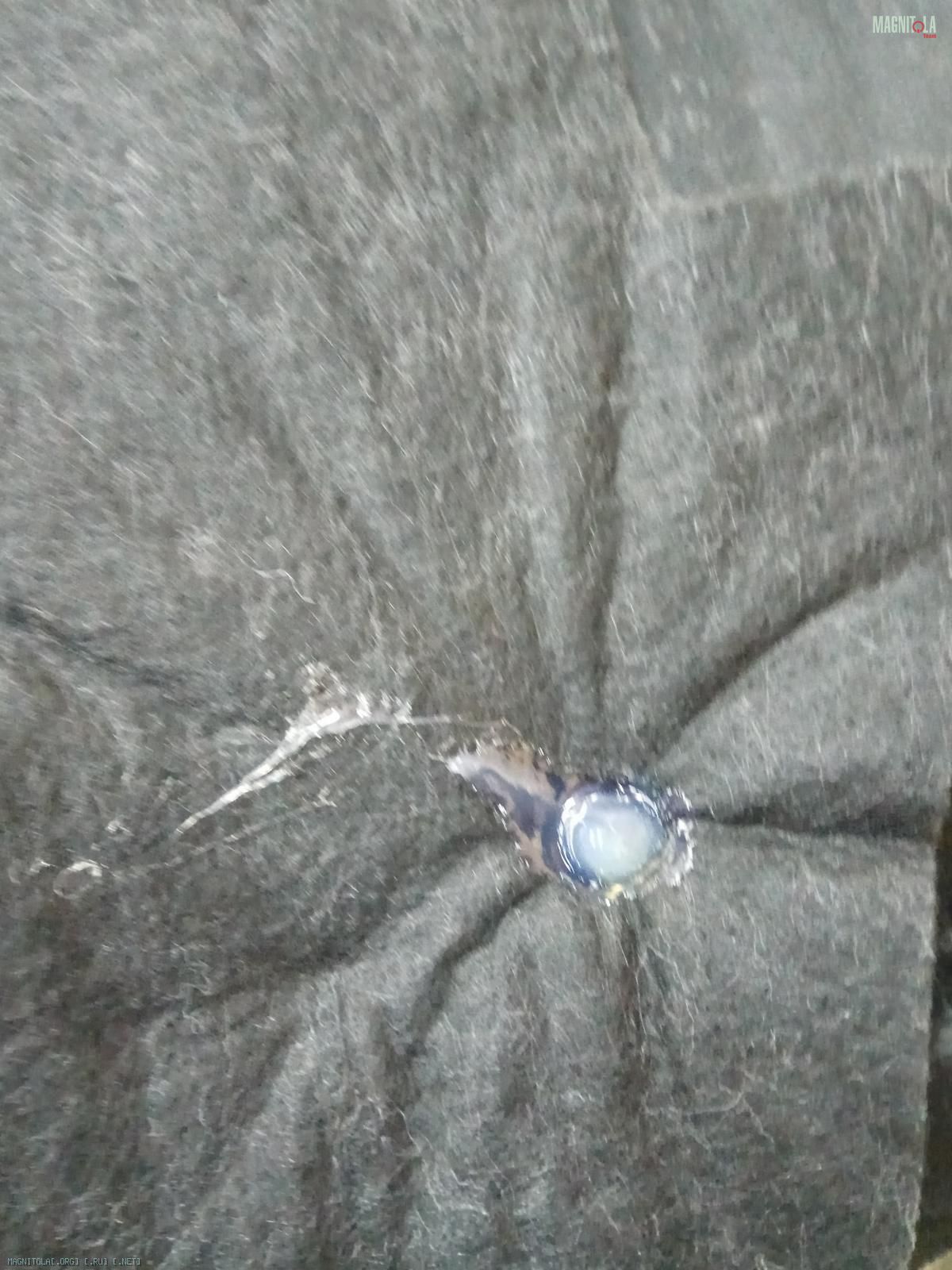

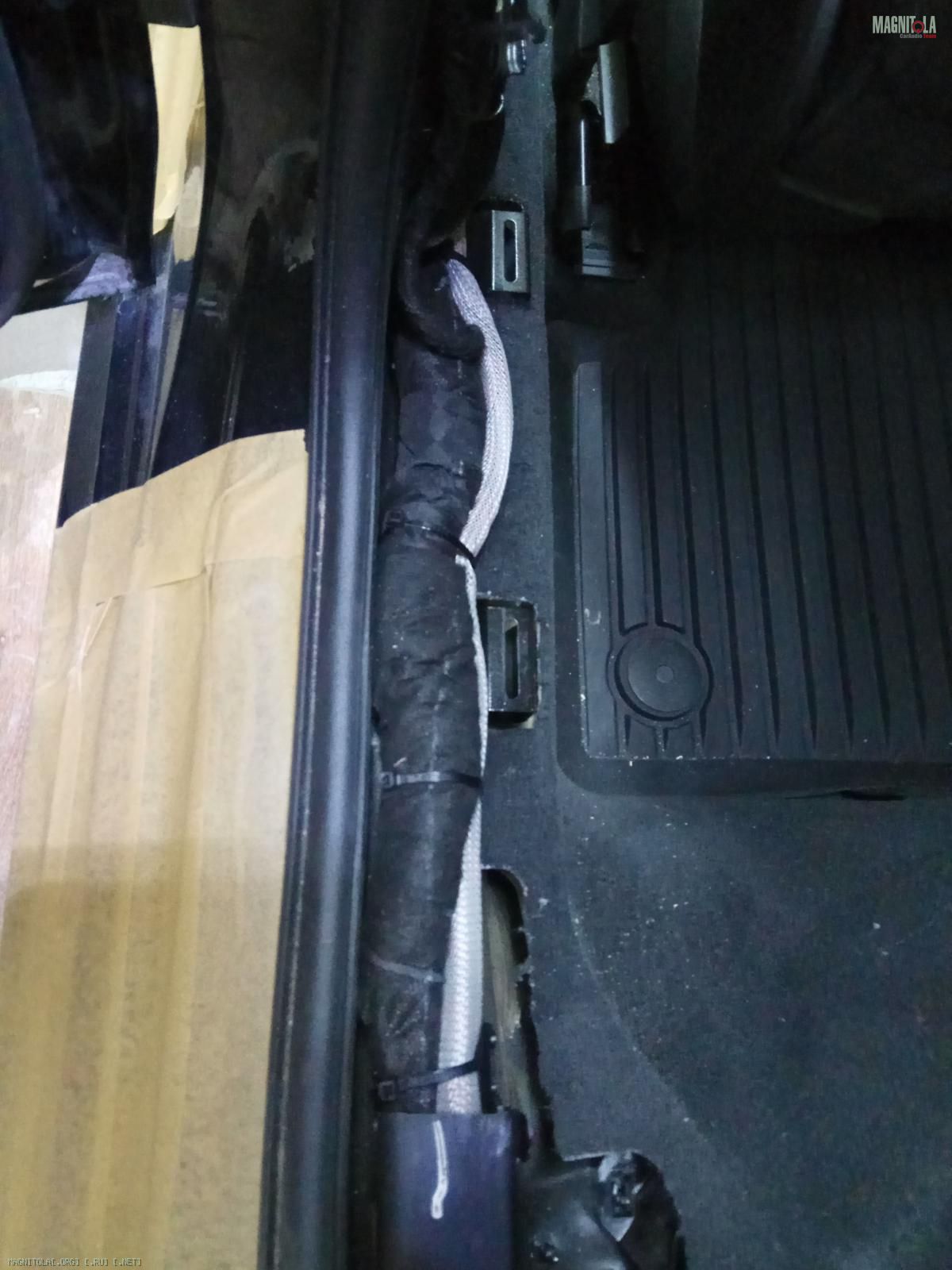

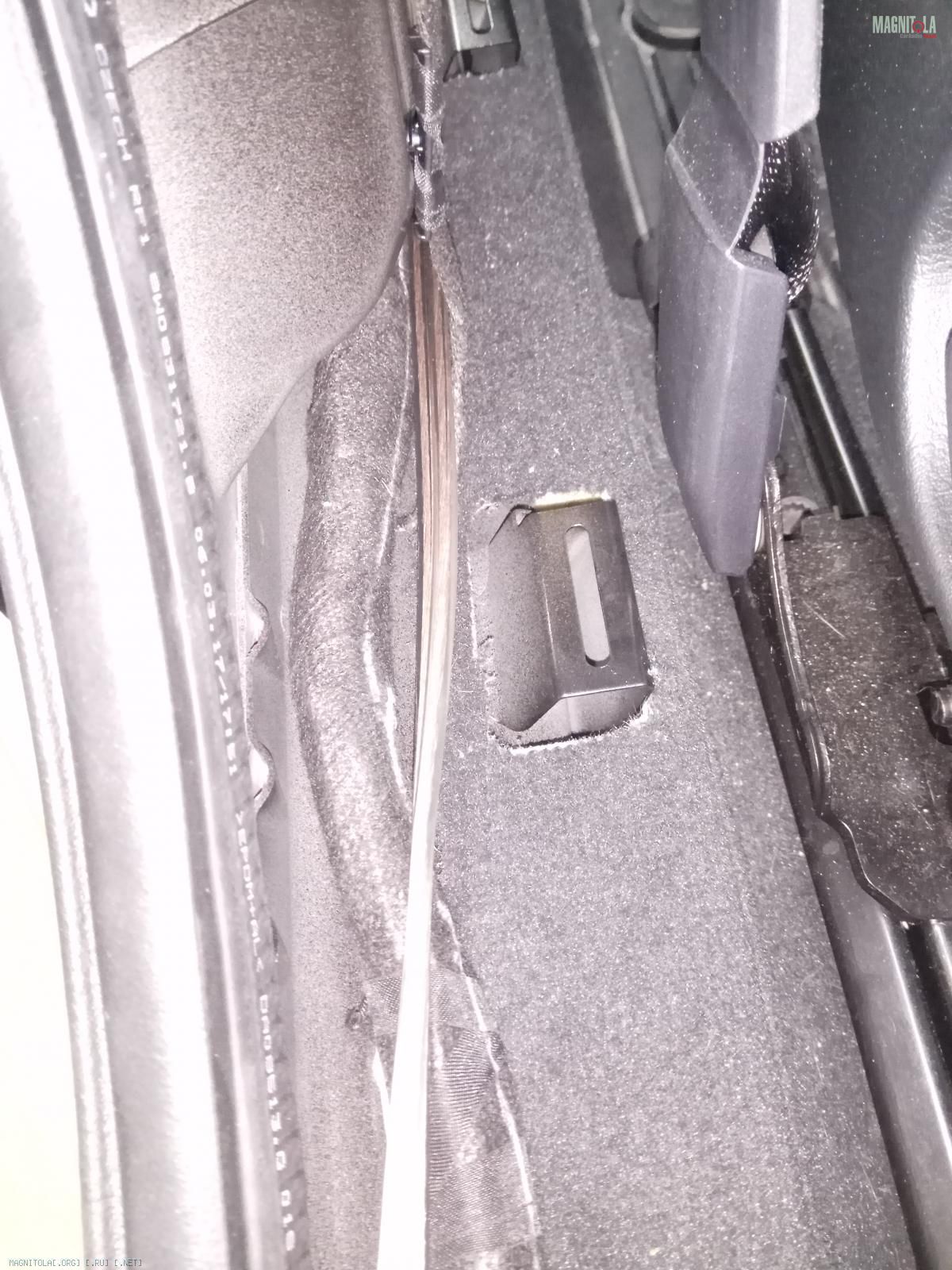

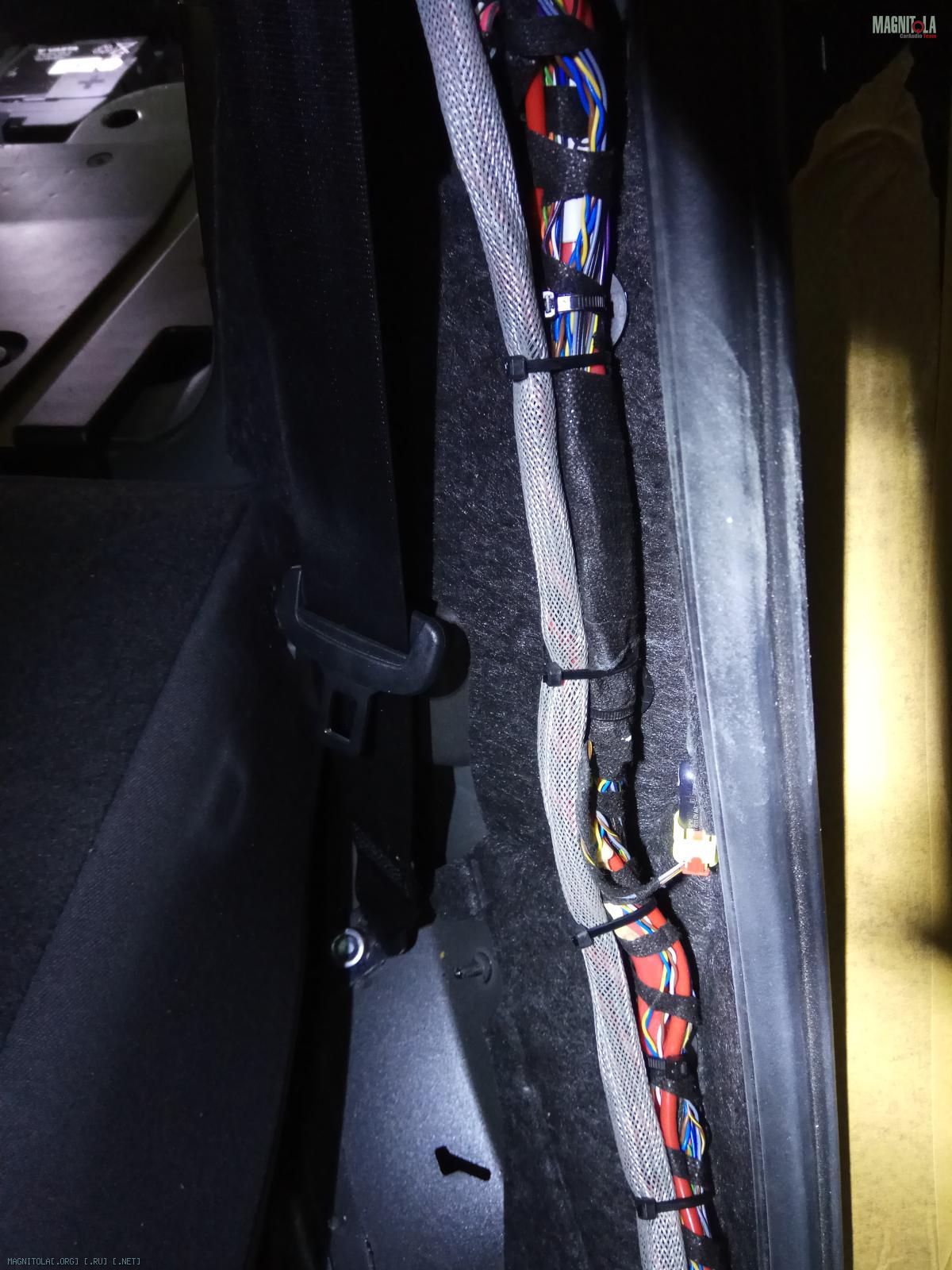

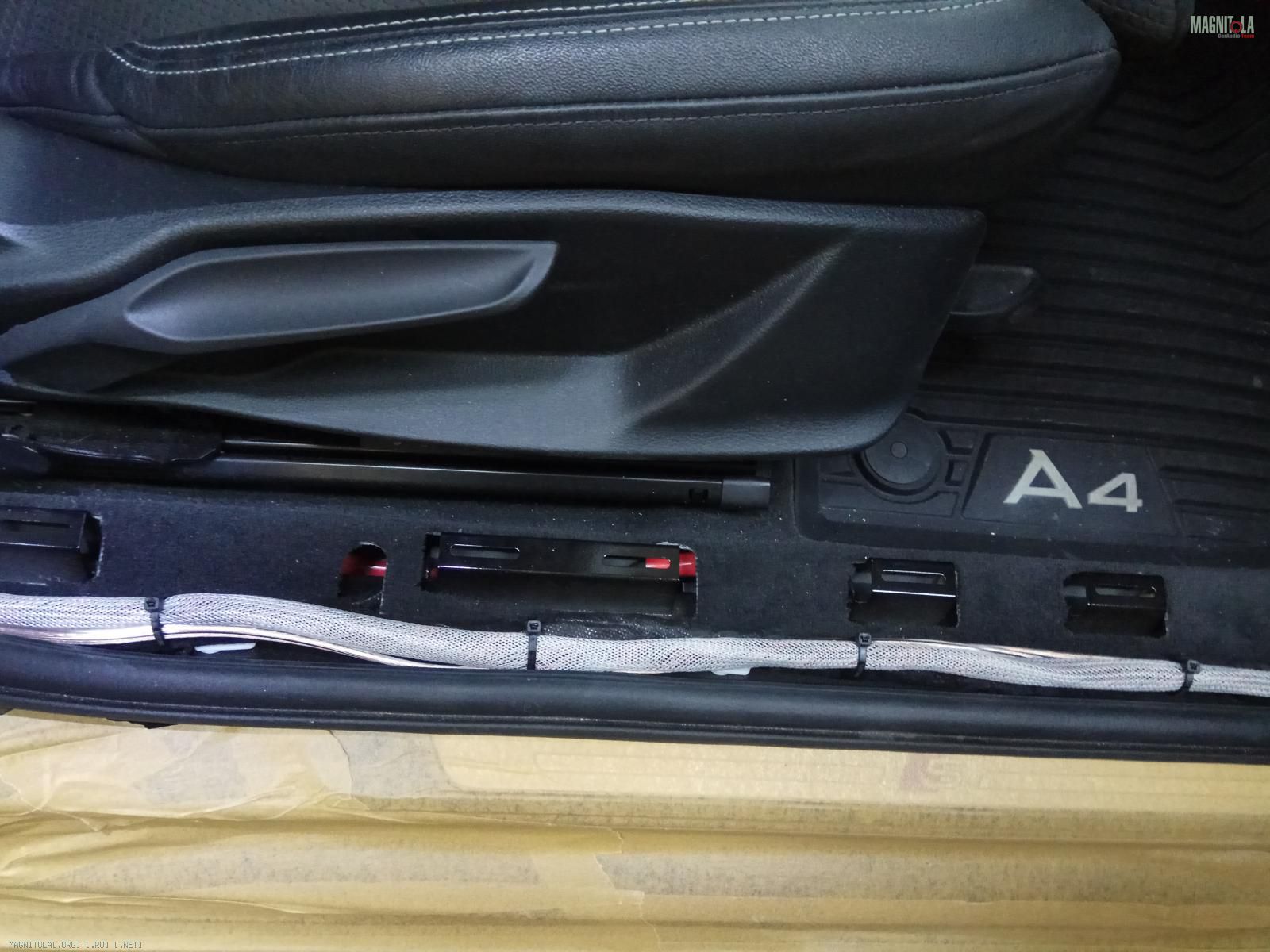

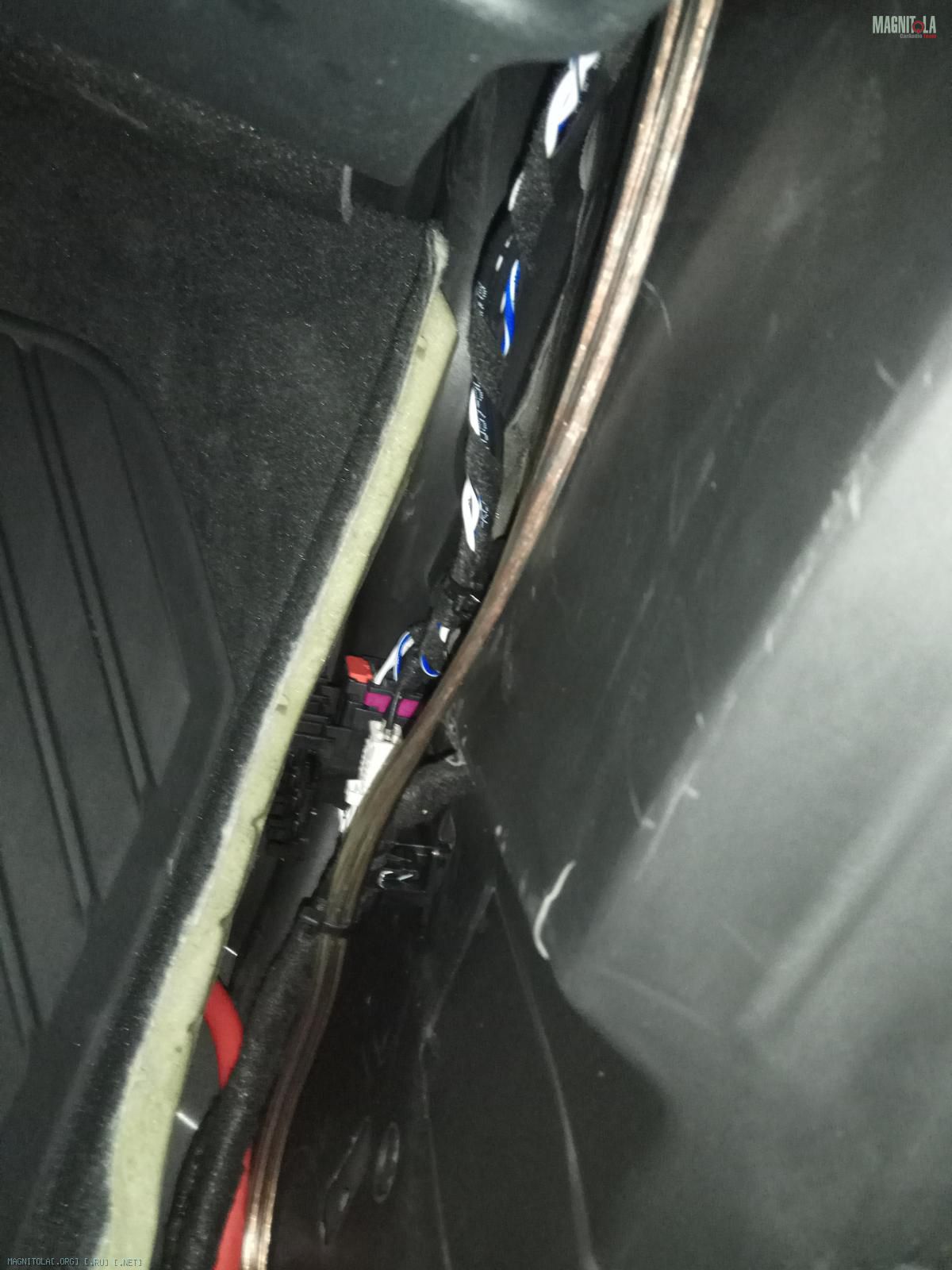

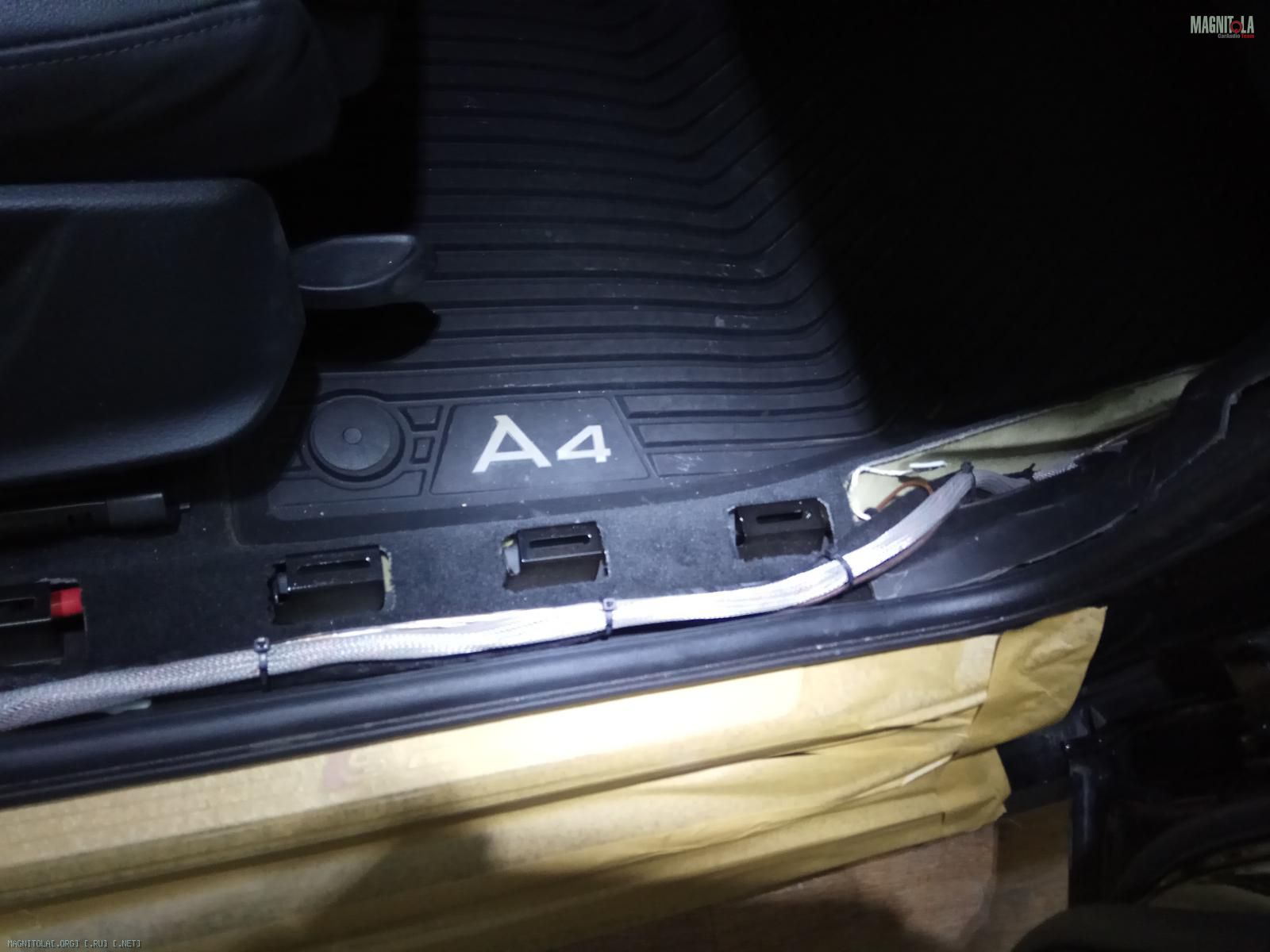

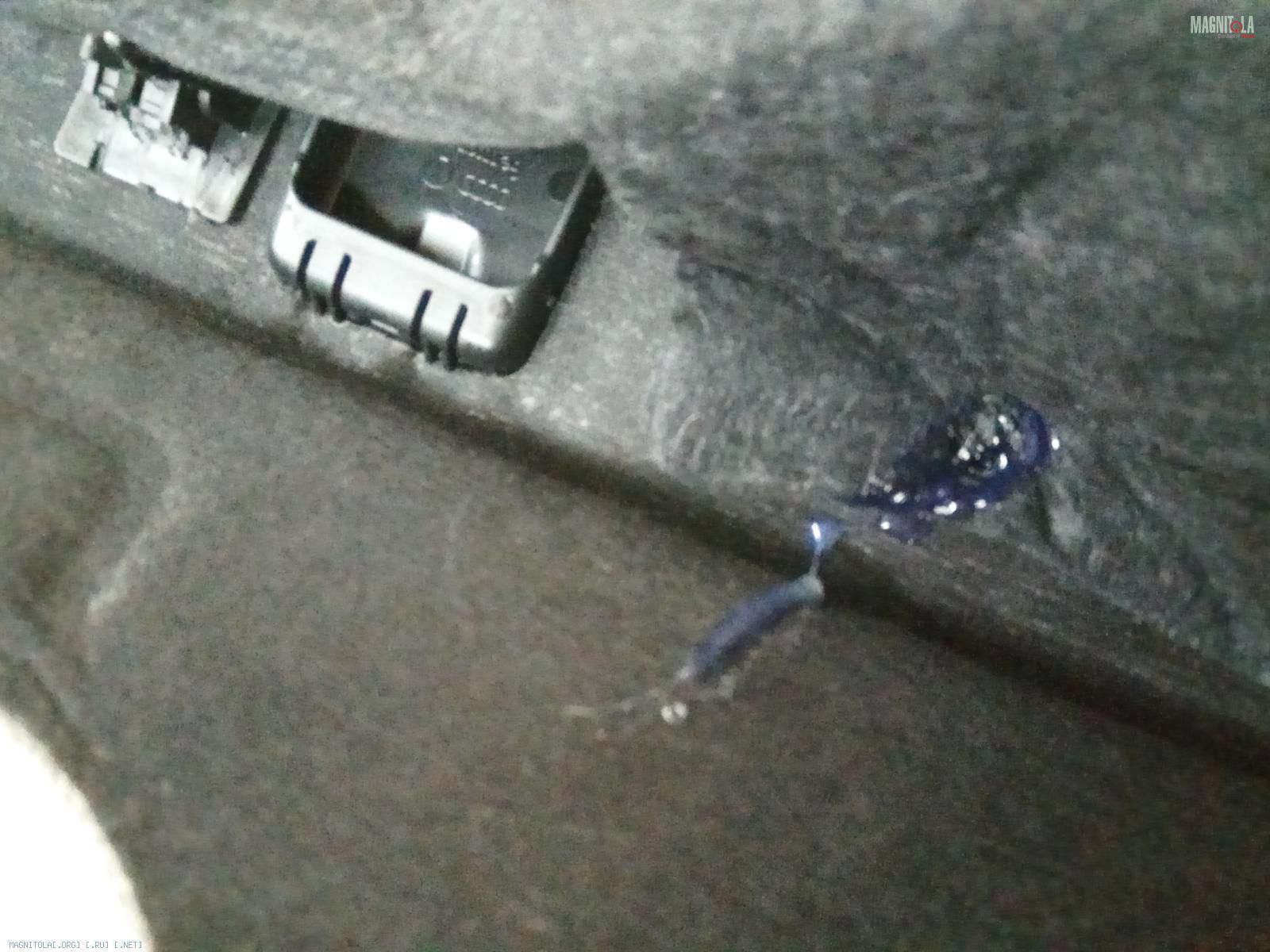

… так протягивали провода, порвали элемент шумоизоляции катушки ремня безопасности…
Вложение 1206526Вложение 1206528Вложение 1206530
История такова…

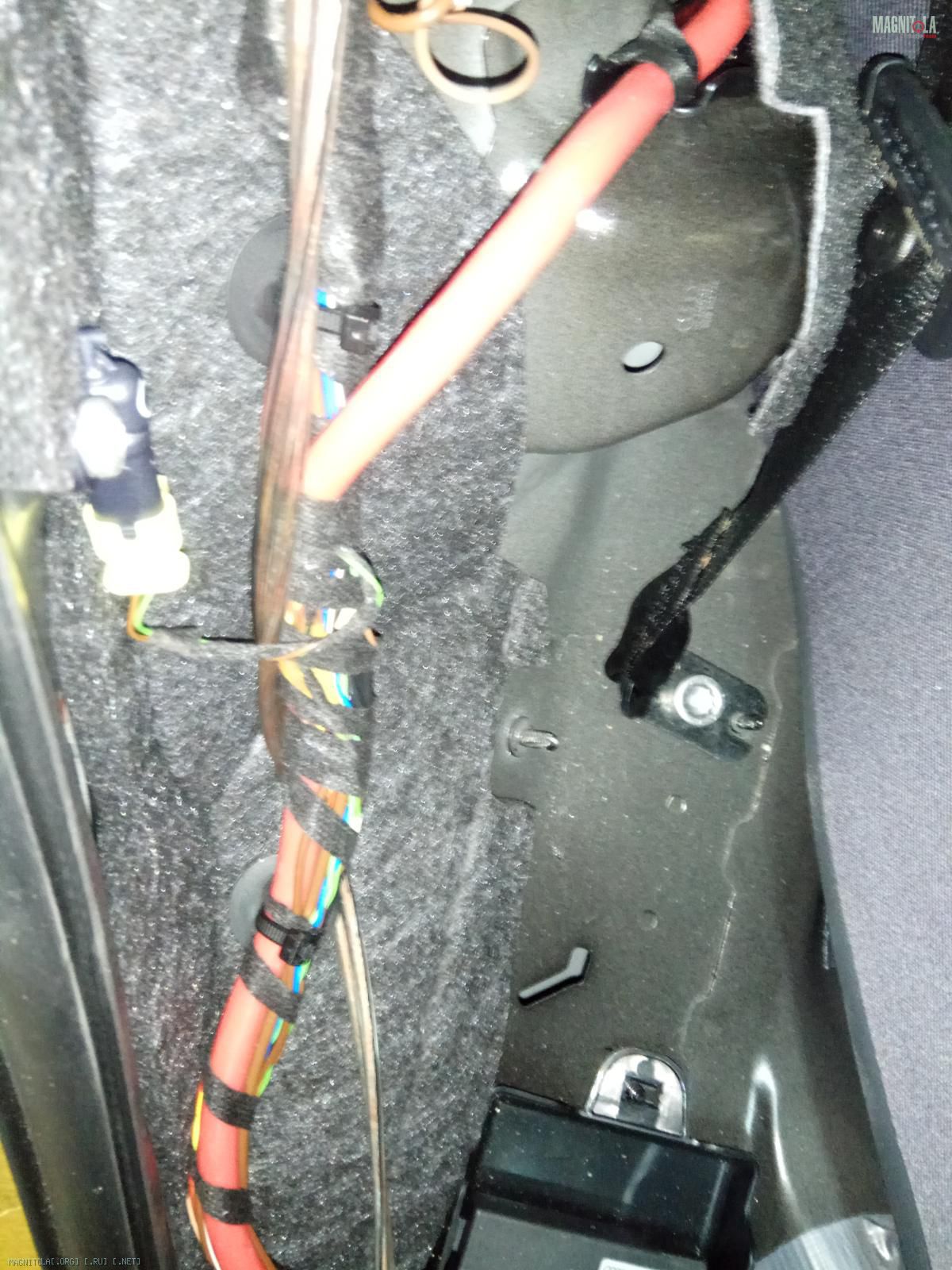

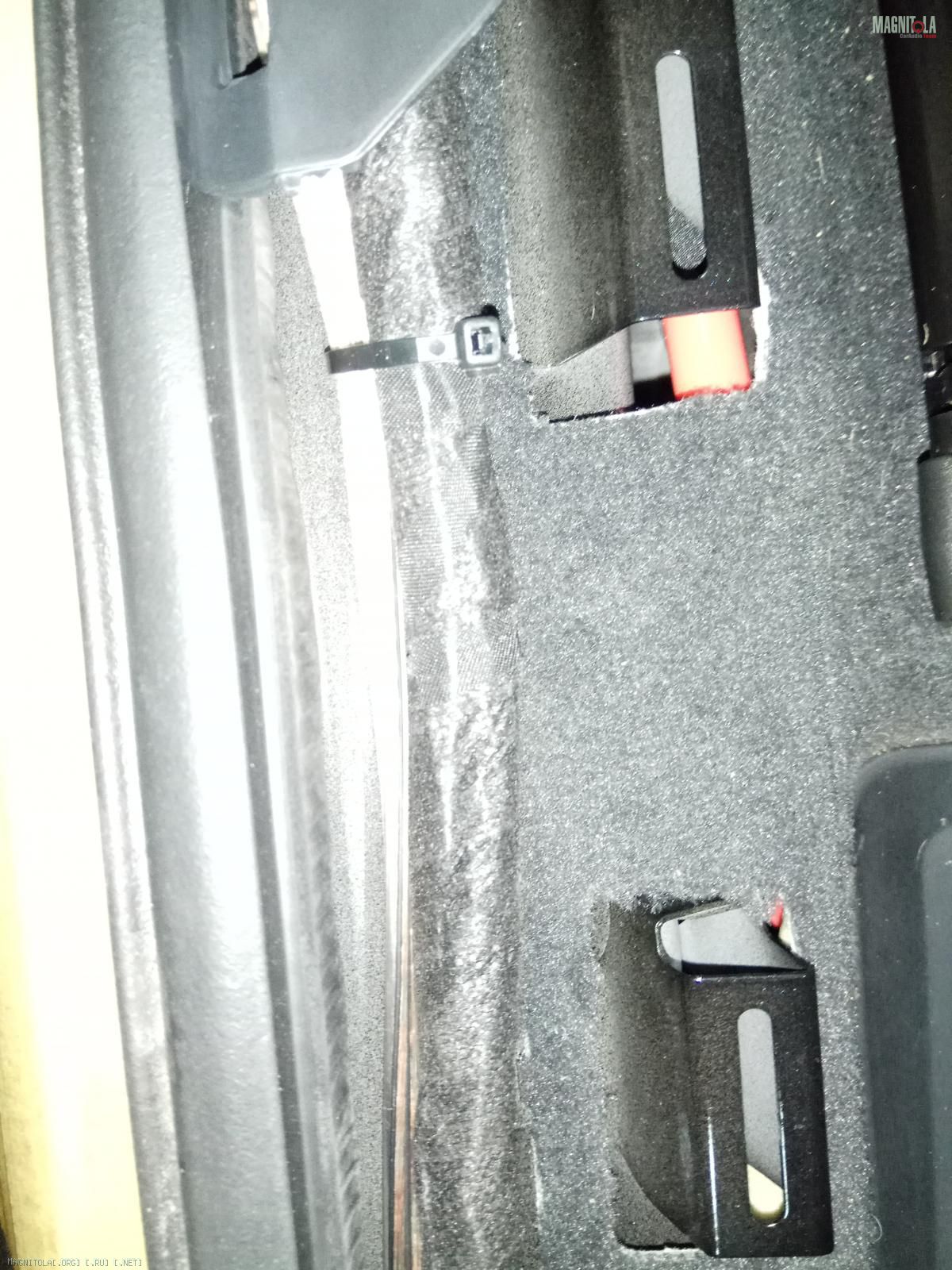

Клиенту продали новую машину в салоне оф. дилера, реально музыка была самая простая, 8 динамиков… Но горе дилеры сами до установили саб и центральный канал, да еще, как качественно, с незакрепленной и незащищенной проводкой, которая болталась и звенела в порогах, далее у сабвуферного динамика шел дребезг, т.к. магнит, просто на честном слове держался на пластиковой корзине… Стоковая полка изрезана и исписана в пометках маркером, где сделать вырез под одну стоковую сетку… полка, должным образом, не была закреплена винтами, а просто на трех клипсах… И это дилер "впарил" клиенту, как установленную опцию с завода "ауди саунд систем" за 100тр… Клиент даже не был в курсе, что новую в новую машину залезли кривые руки дилера, по договору прописана что эта опция идет с завода! Такие вот махинации… Поставив саб за 3-4 тр и центральный канал, на вас могут заработать 100тр…
В итоге работа была приостановлена, клиент выясняет отношения с дилером…

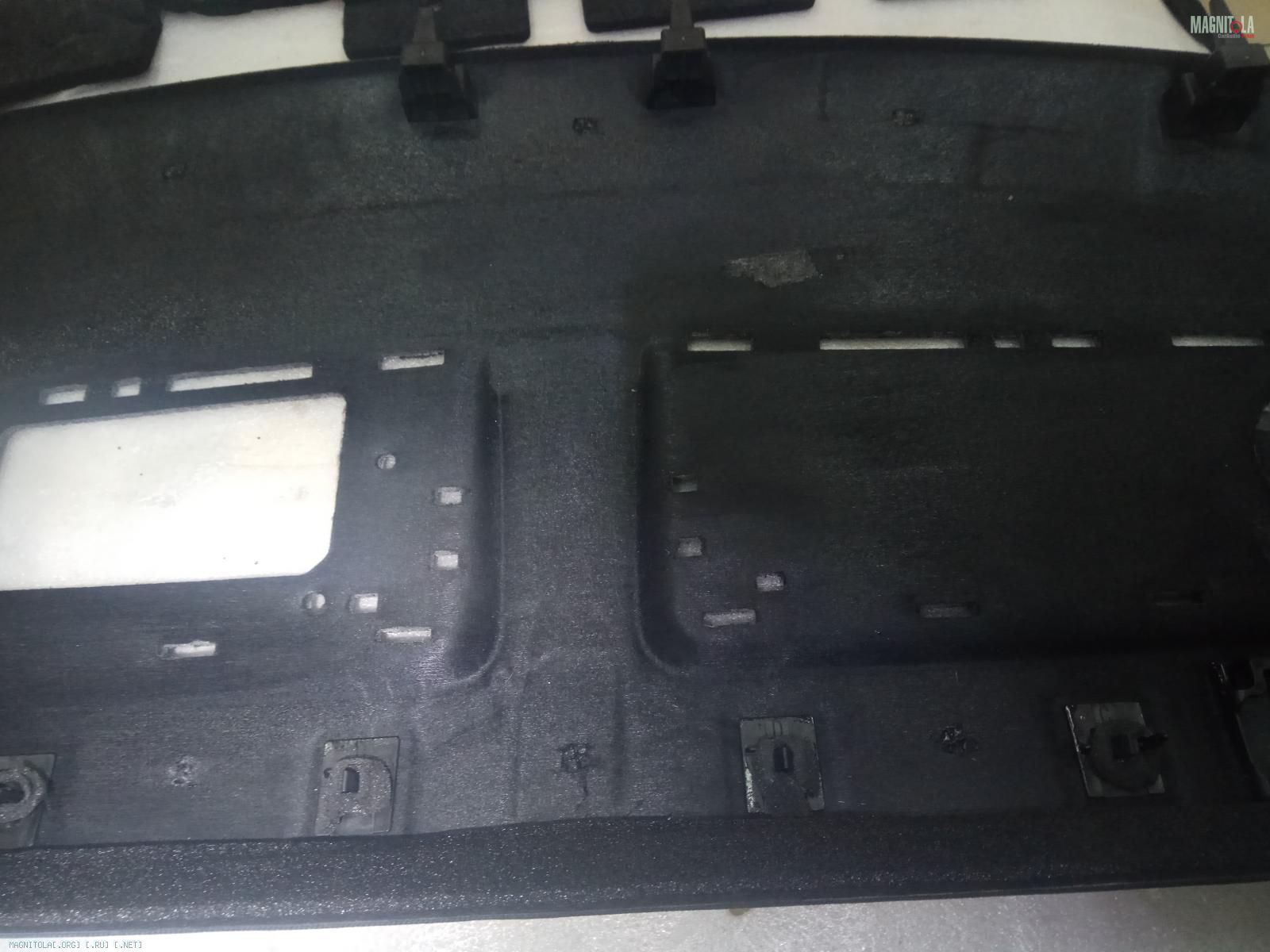

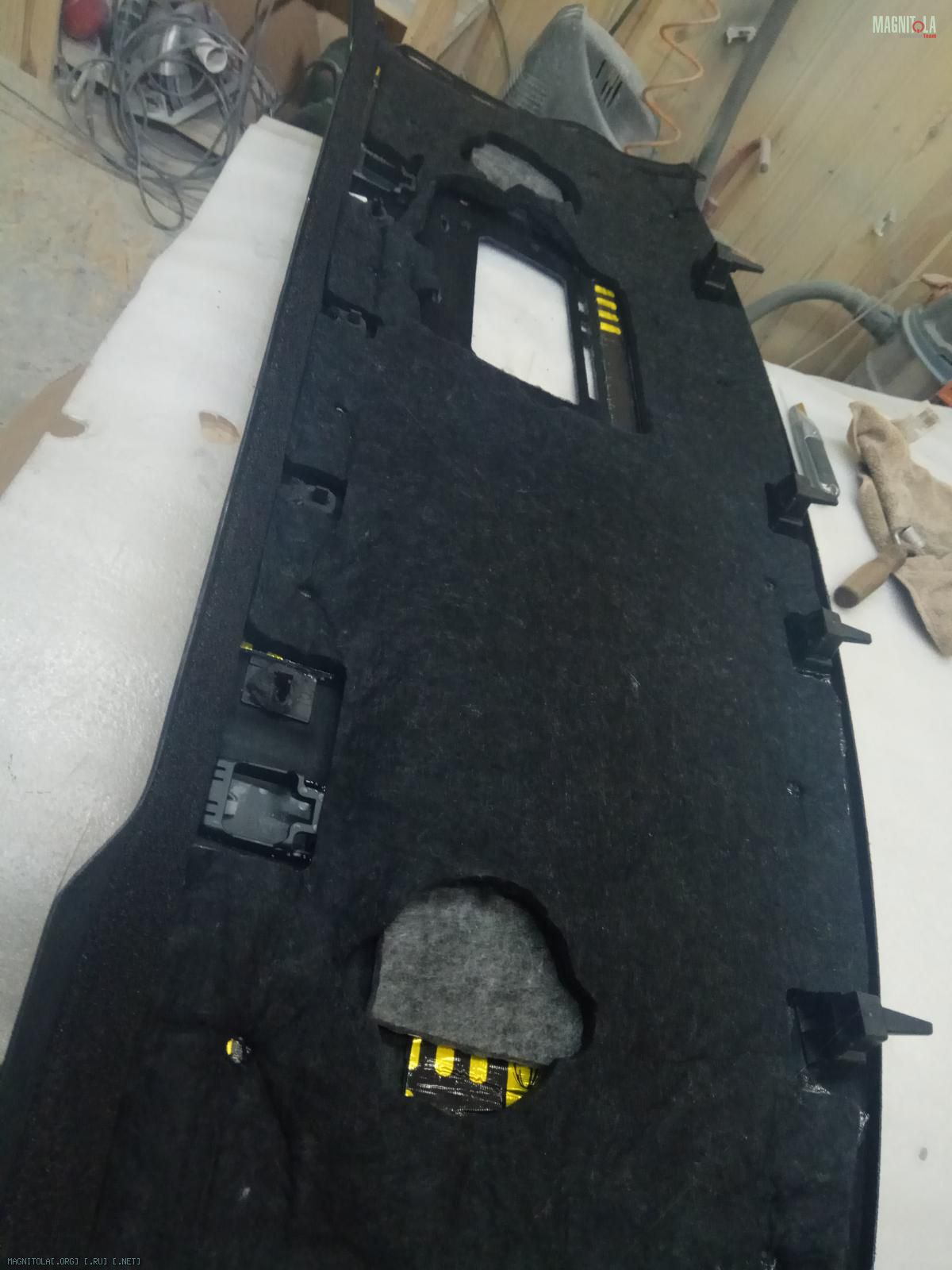

В ауди саунд систем, полка с завода идет с двумя сетками, симметричными, а не с одной, которую косо и криво вам могут врезать…
Вложение 1206532Вложение 1206534Вложение 1206536Вложение 1206538Вложение 1206540Вложение 1206542Вложение 1206544Вложение 1206546Вложение 1206548Вложение 1206550Вложение 1206552Вложение 1206554Вложение 1206556

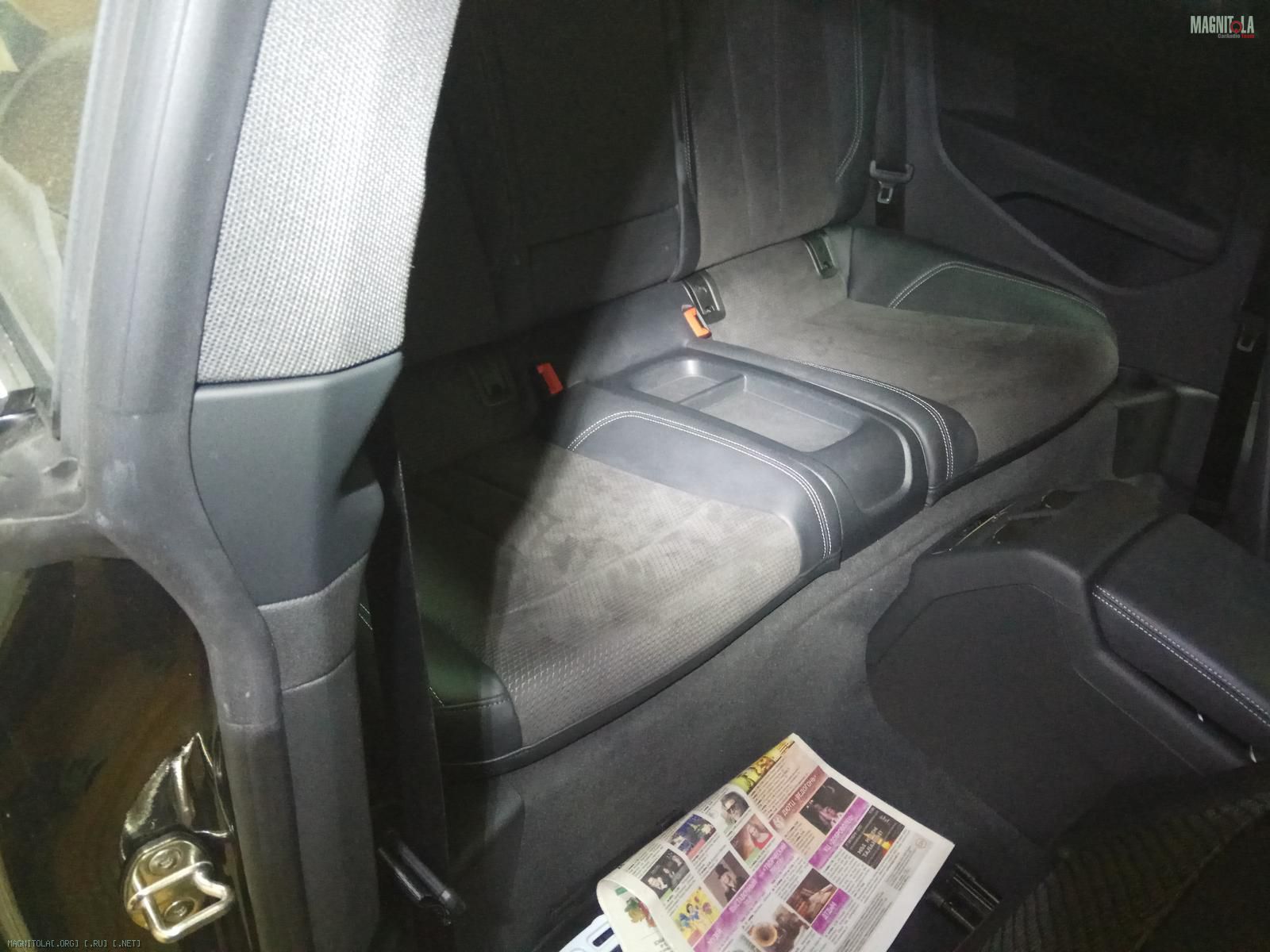

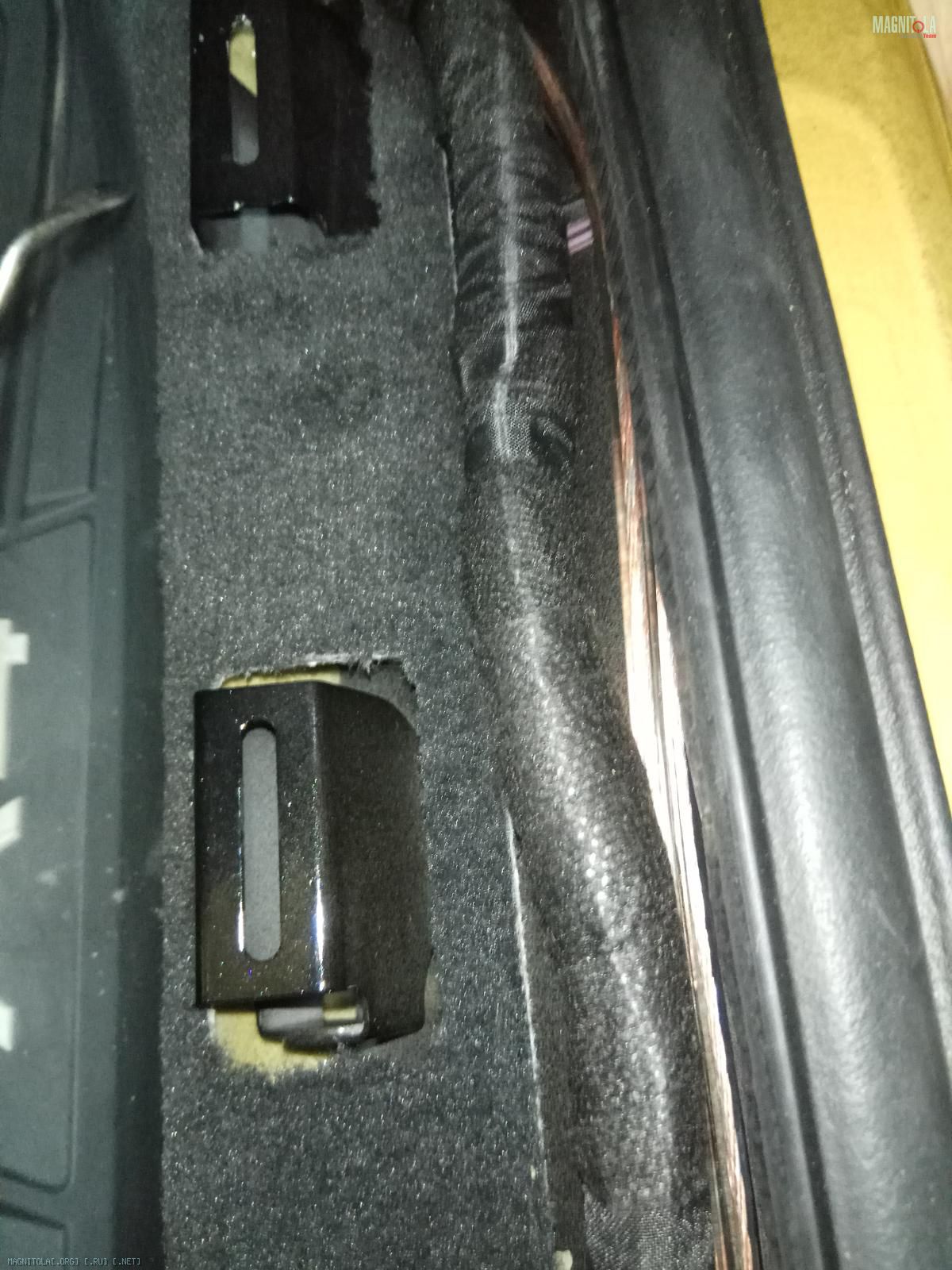

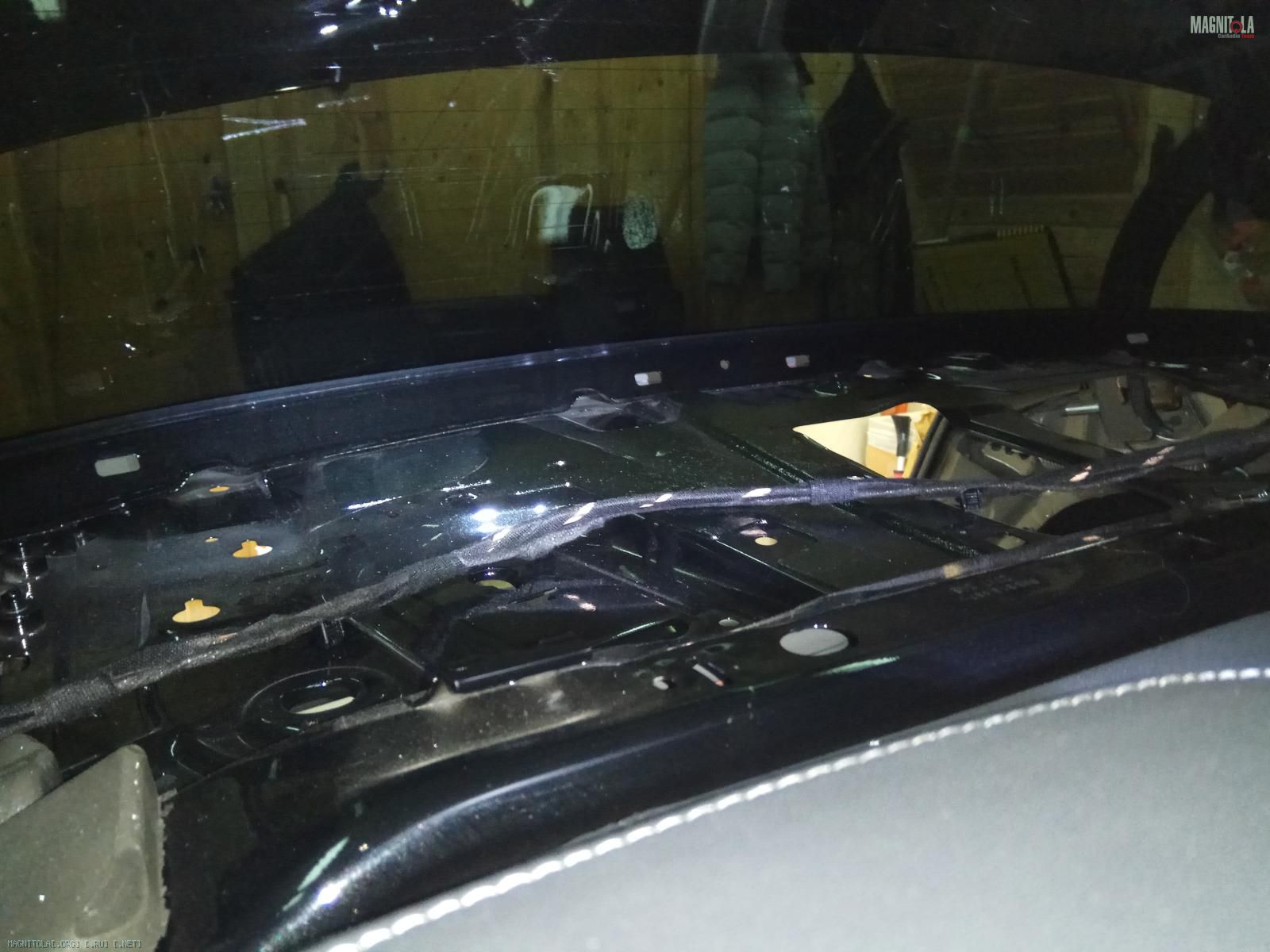

Разбираем салон...
Вложение 1206558Вложение 1206560Вложение 1206562Вложение 1206564Вложение 1206566
Вложений: 60
Re: Изготовление корпусов для сабвуферов, фальшпанелей
Audi A4 B9

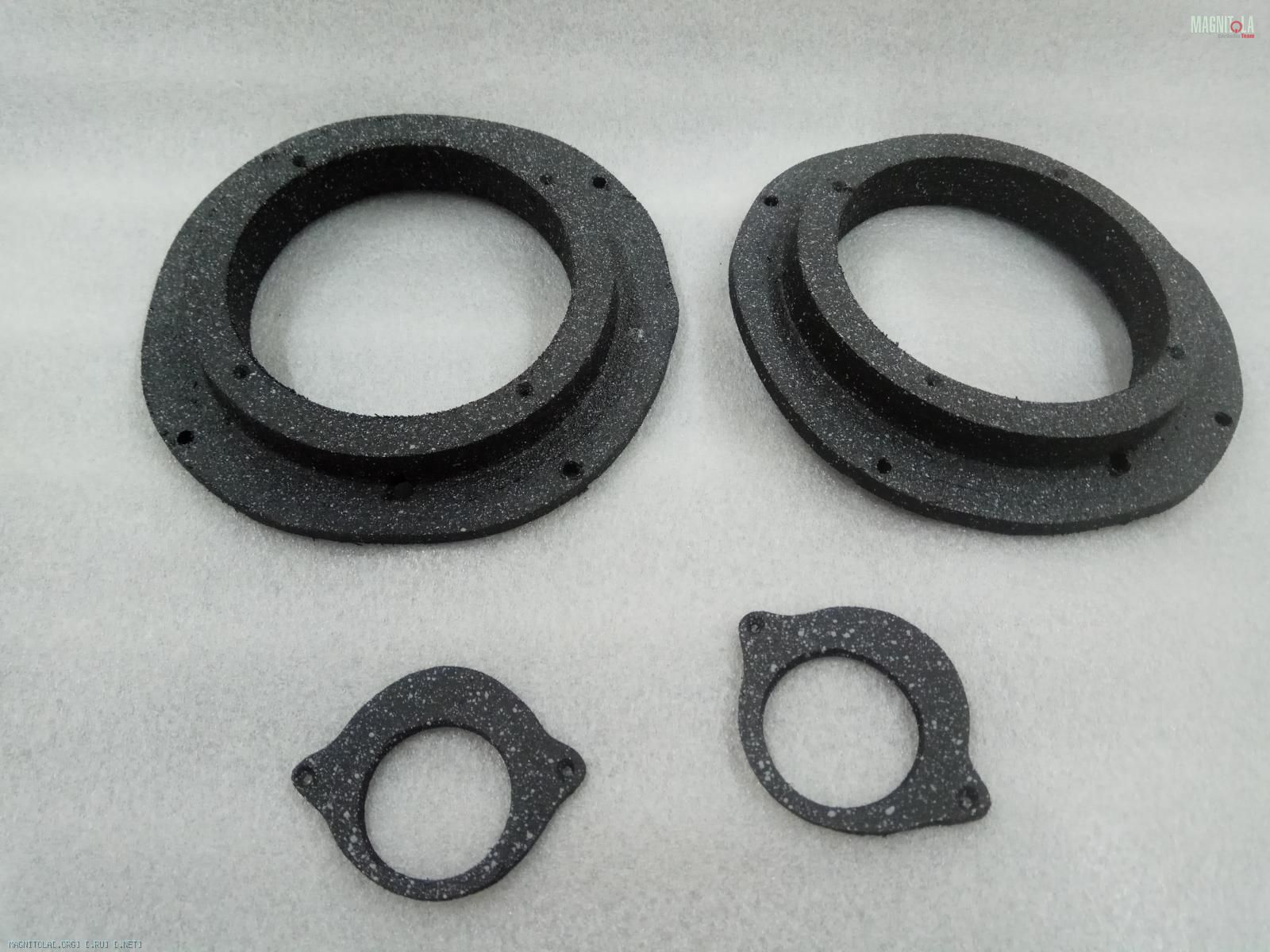

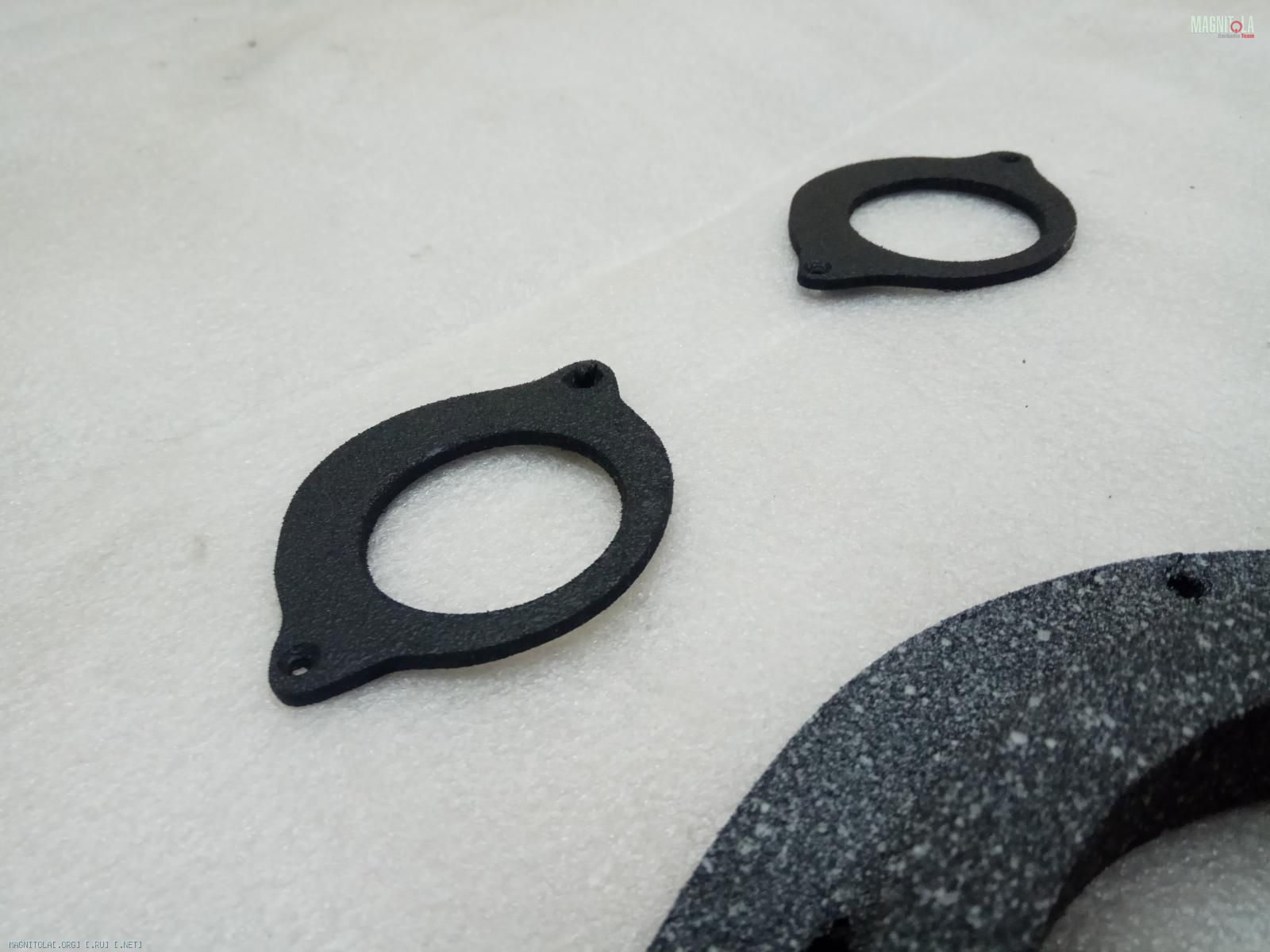

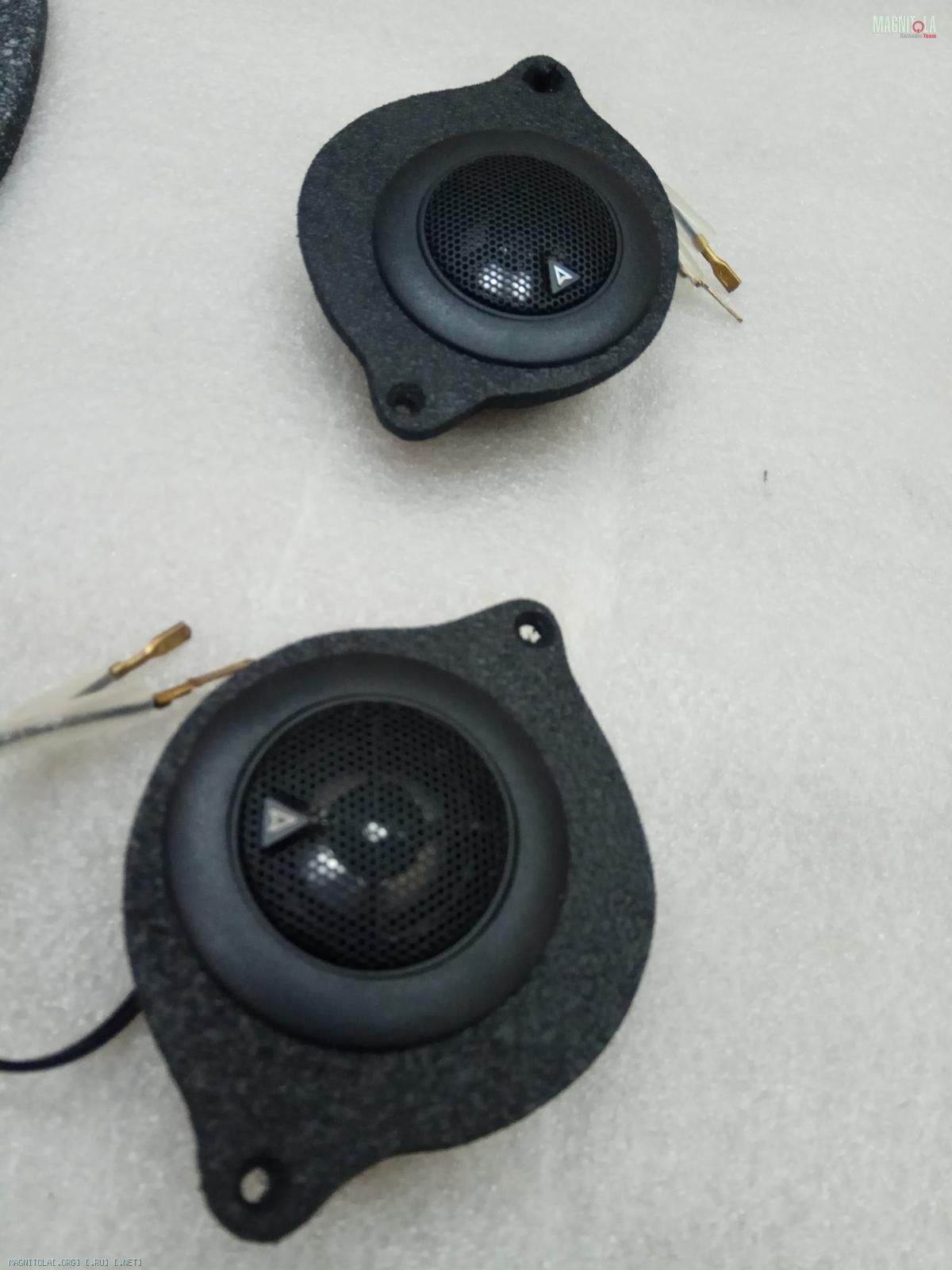

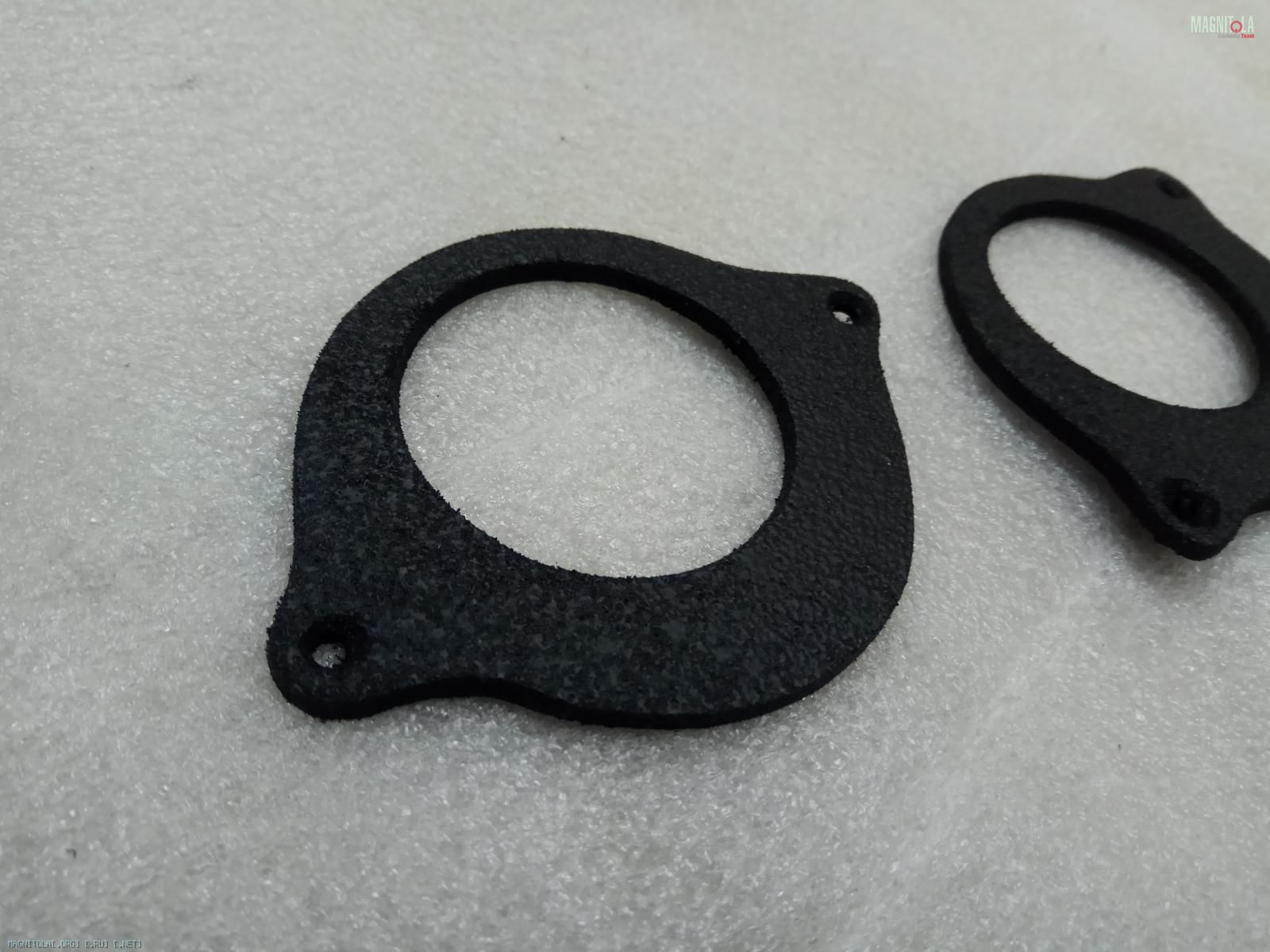

Напилили, покрасили колечки под ВЧ, НЧ..
Вложение 1206776Вложение 1206778Вложение 1206780

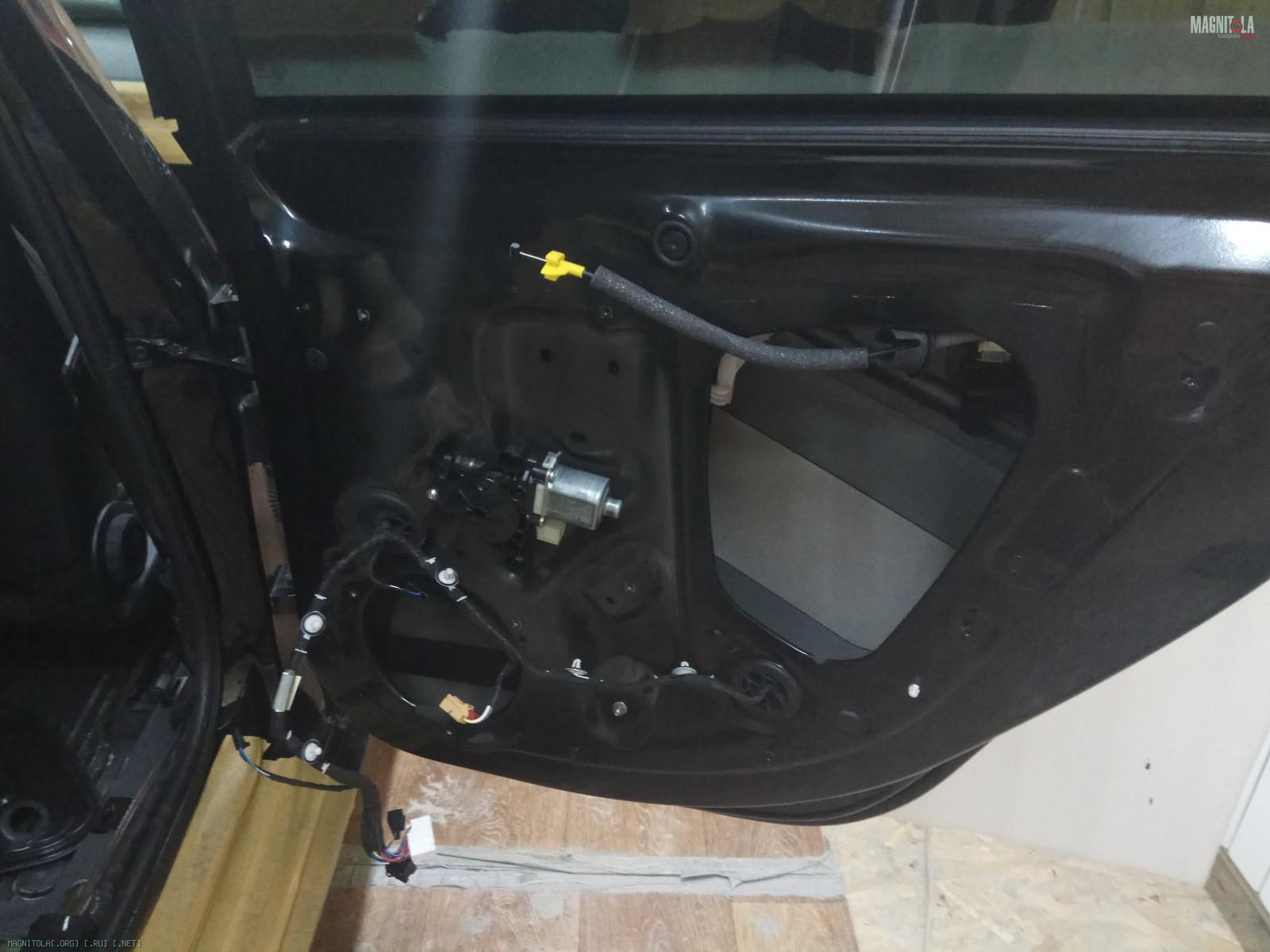

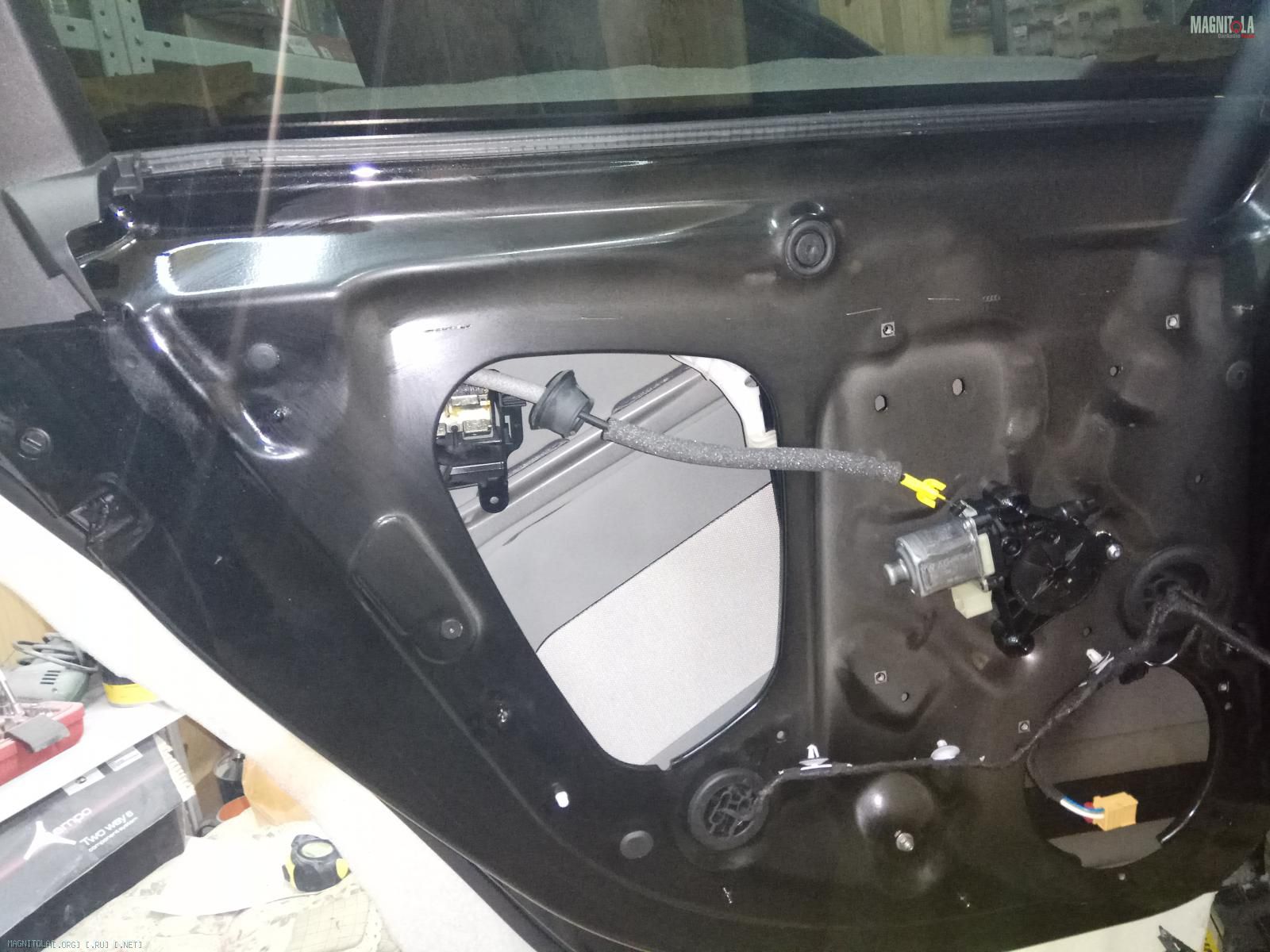

Очищаем, обезжириваем двери, полку..
Вложение 1206782Вложение 1206784Вложение 1206786Вложение 1206788Вложение 1206790Вложение 1206792Вложение 1206794Вложение 1206796Вложение 1206798

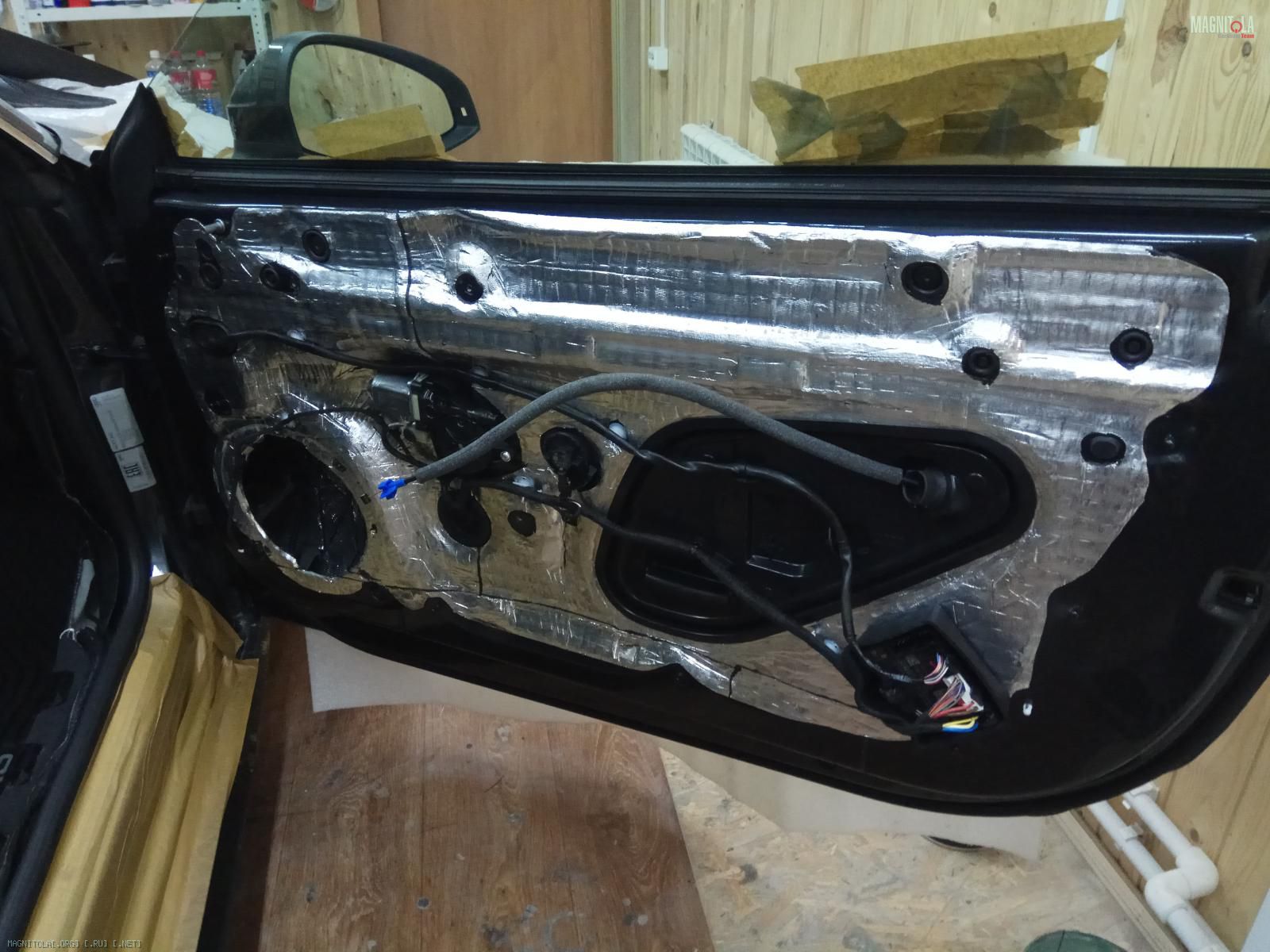

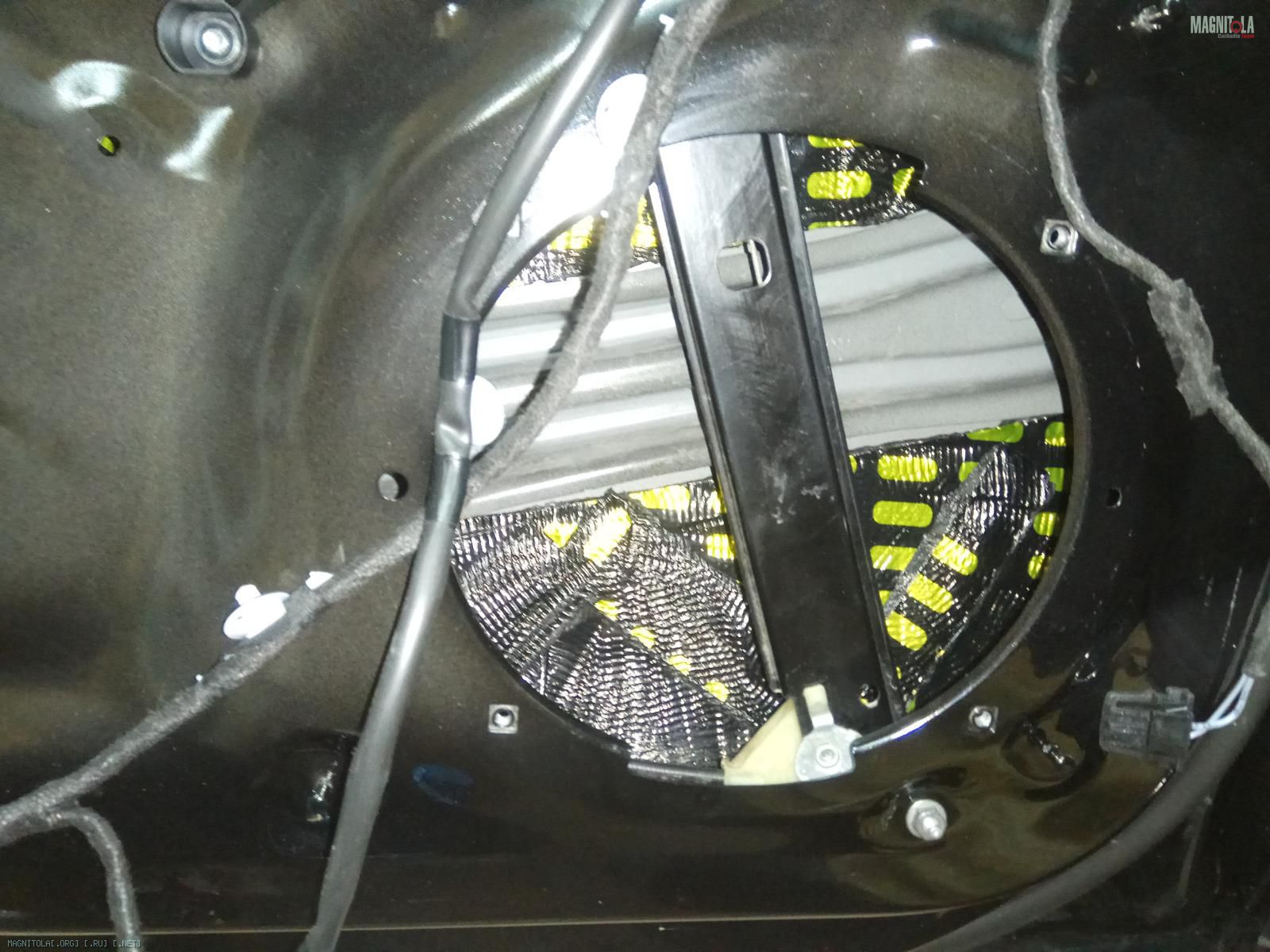

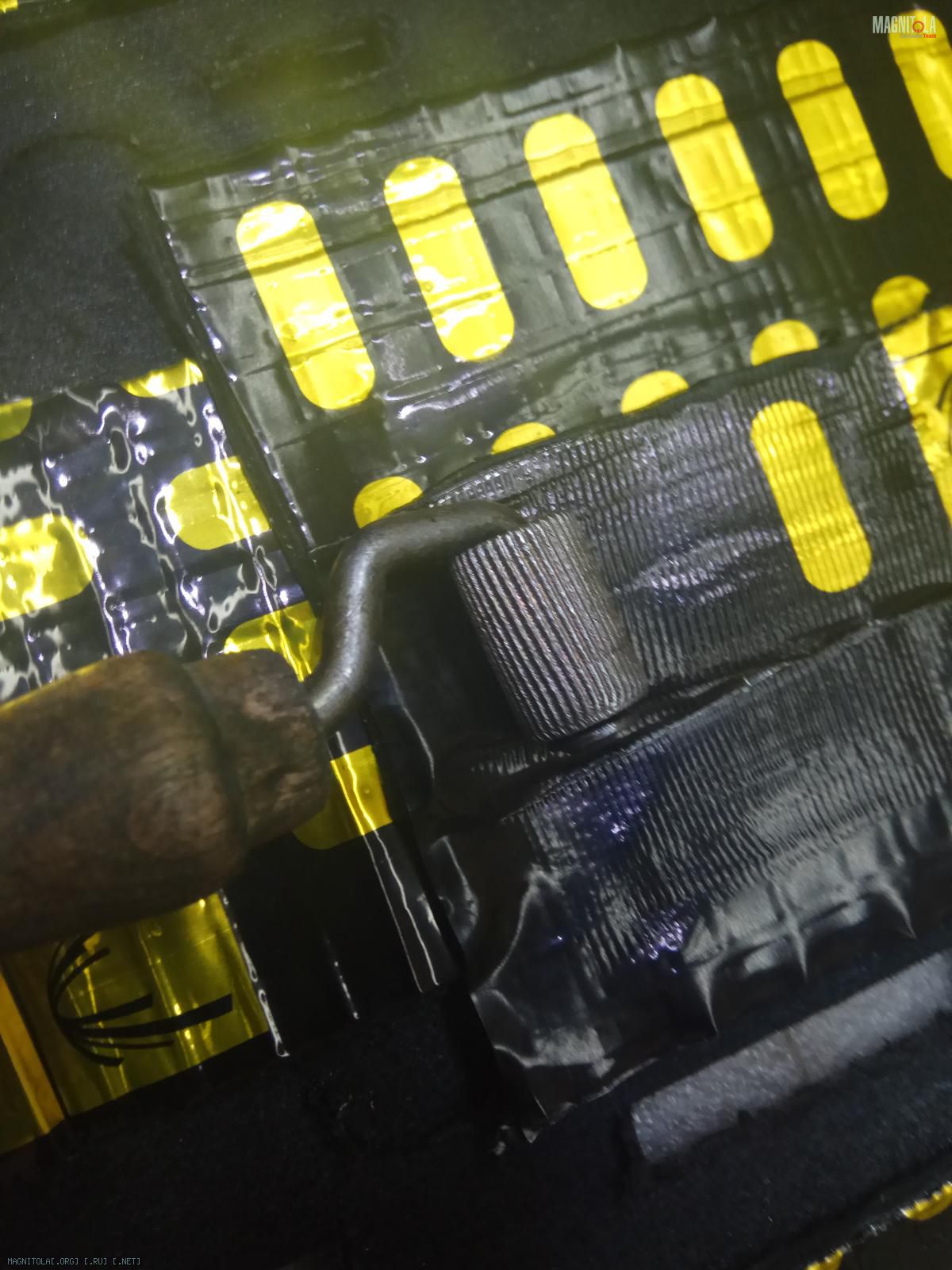

Наносим вибру 4 мм, греем, прикатываем...
Вложение 1206800Вложение 1206802Вложение 1206804Вложение 1206806Вложение 1206808Вложение 1206810Вложение 1206812Вложение 1206814Вложение 1206816Вложение 1206818Вложение 1206820Вложение 1206822Вложение 1206824

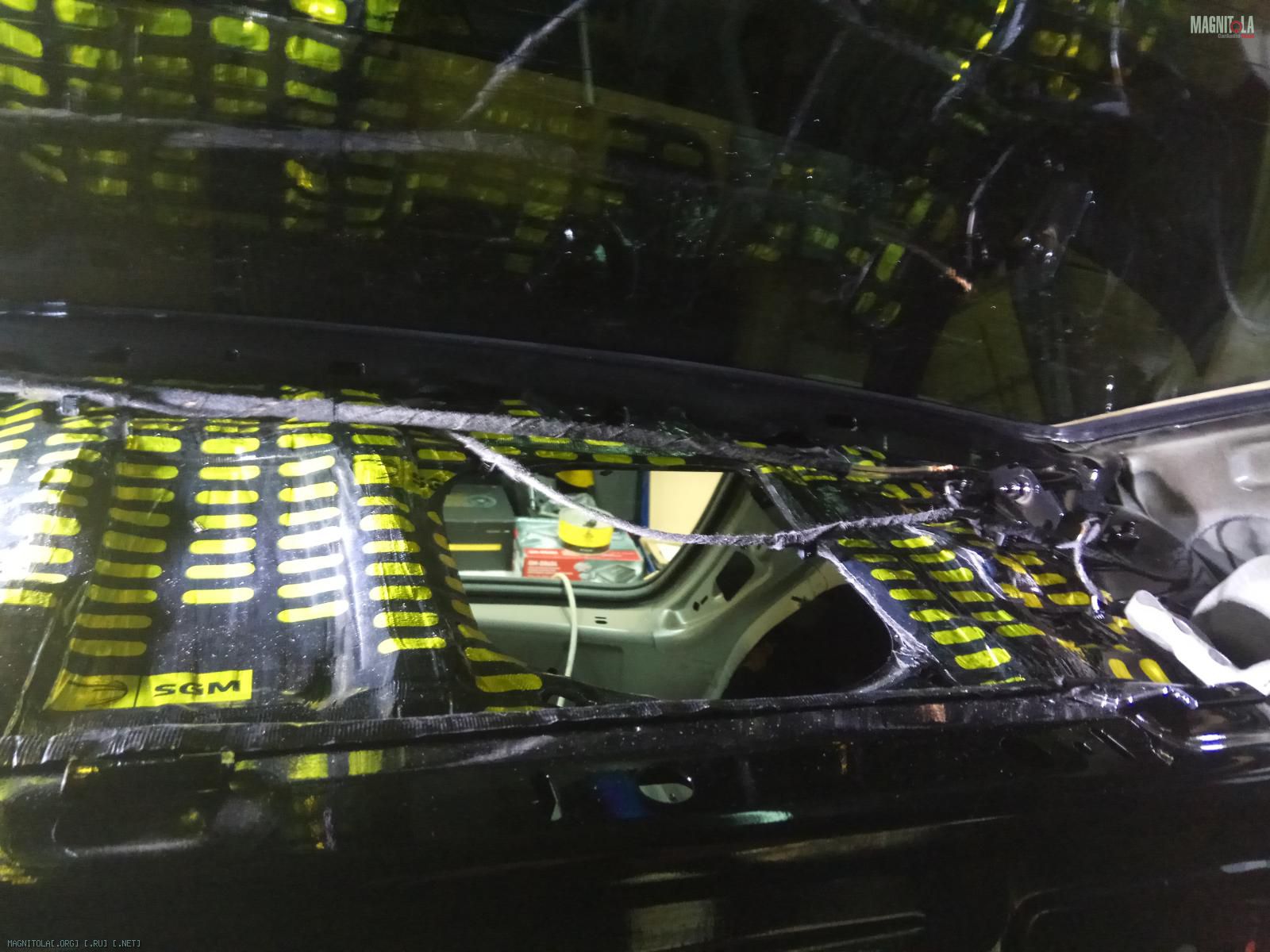

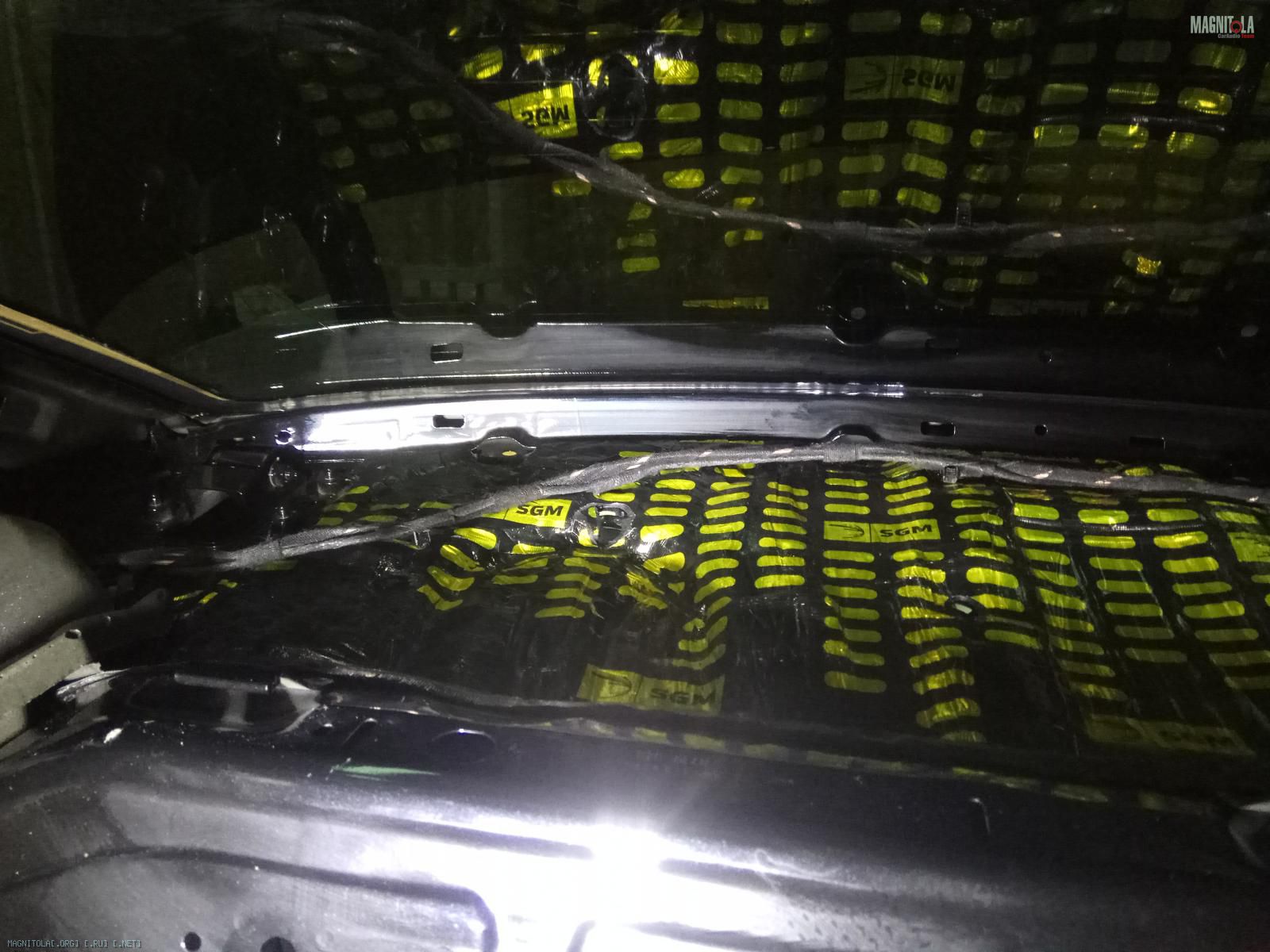

Также на полку два слоя 4 мм
Вложение 1206826Вложение 1206828

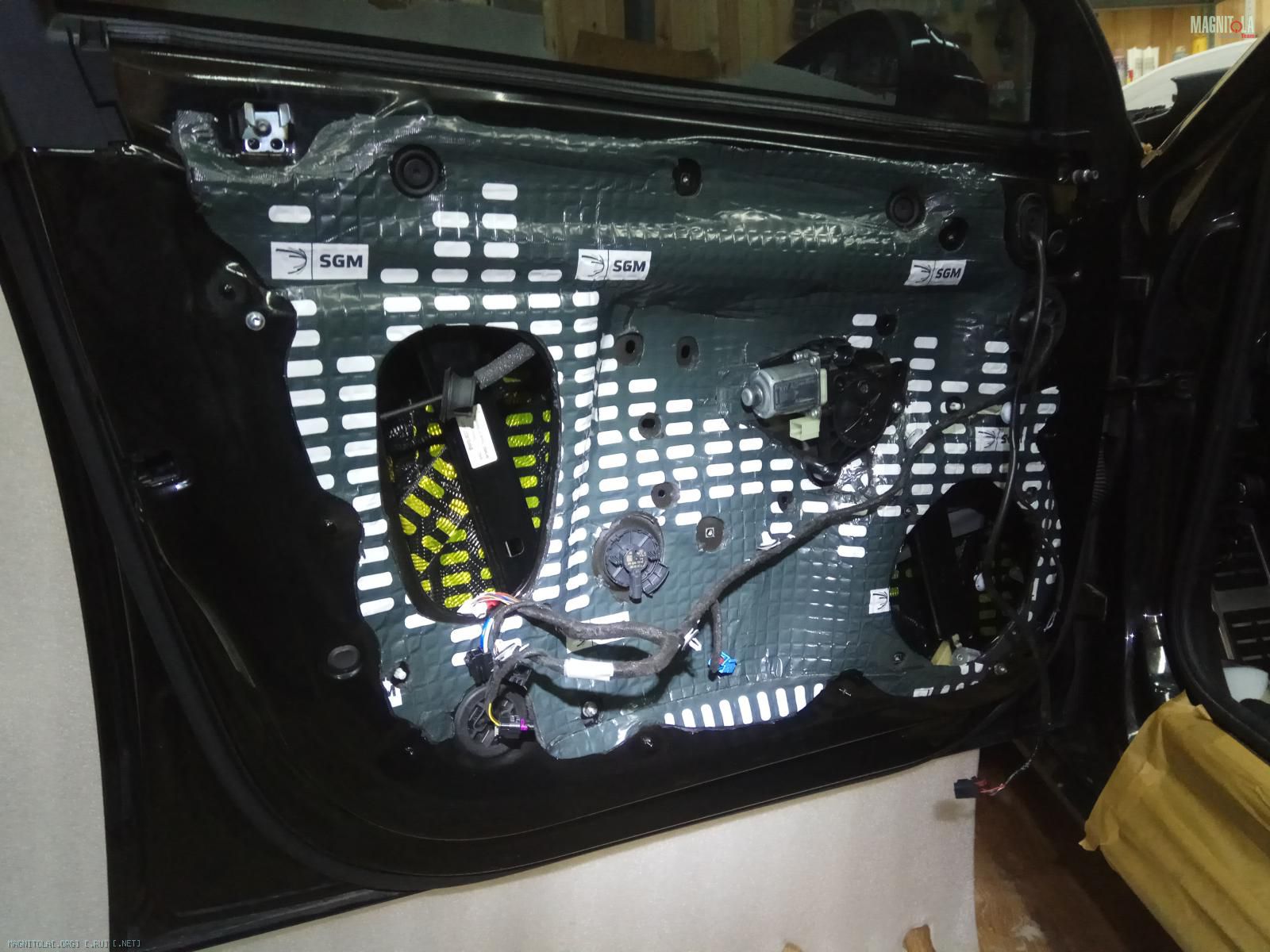

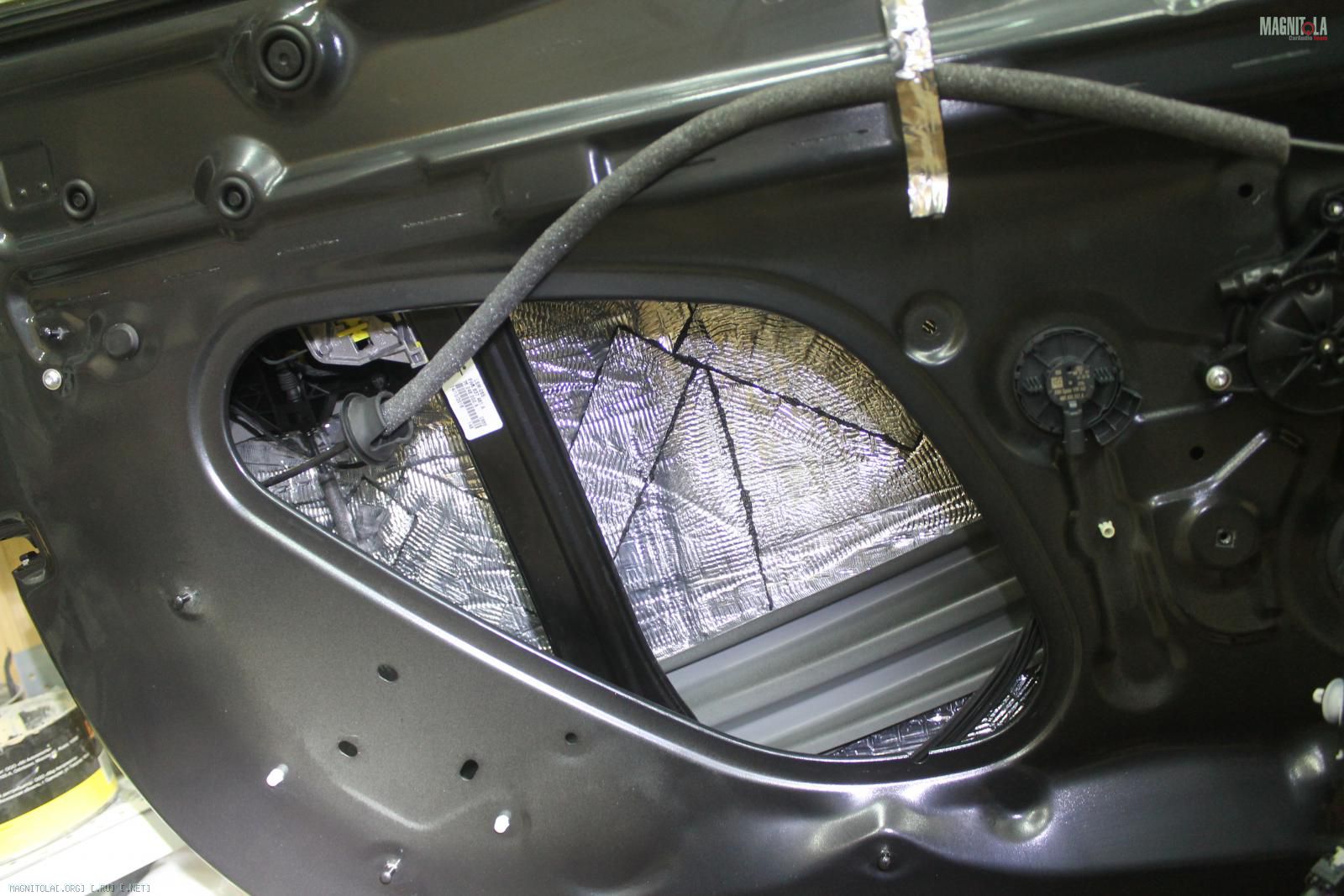

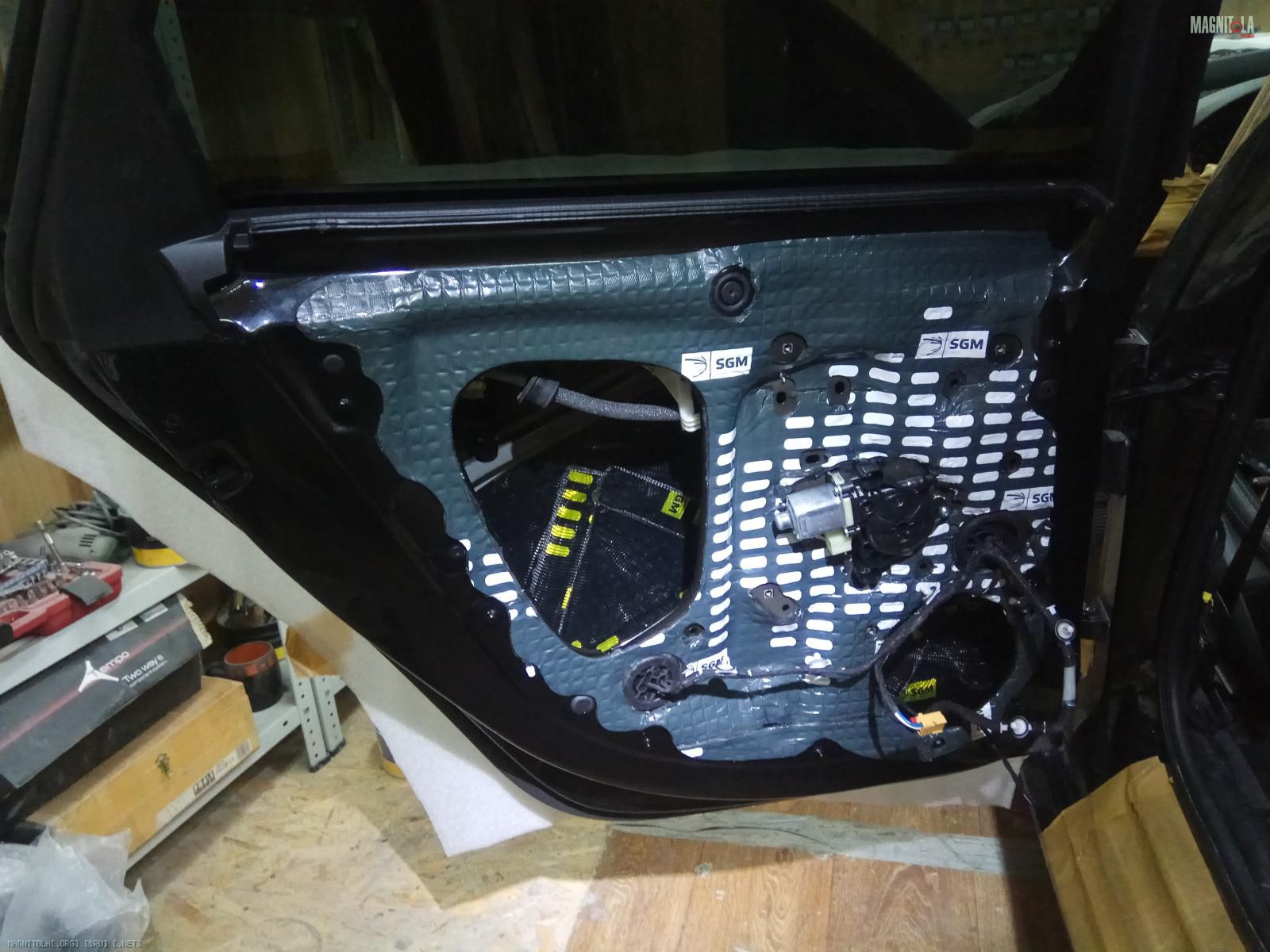

Наносим вибру цельным листом на лицевой метал...
Вложение 1206830Вложение 1206832Вложение 1206834Вложение 1206836

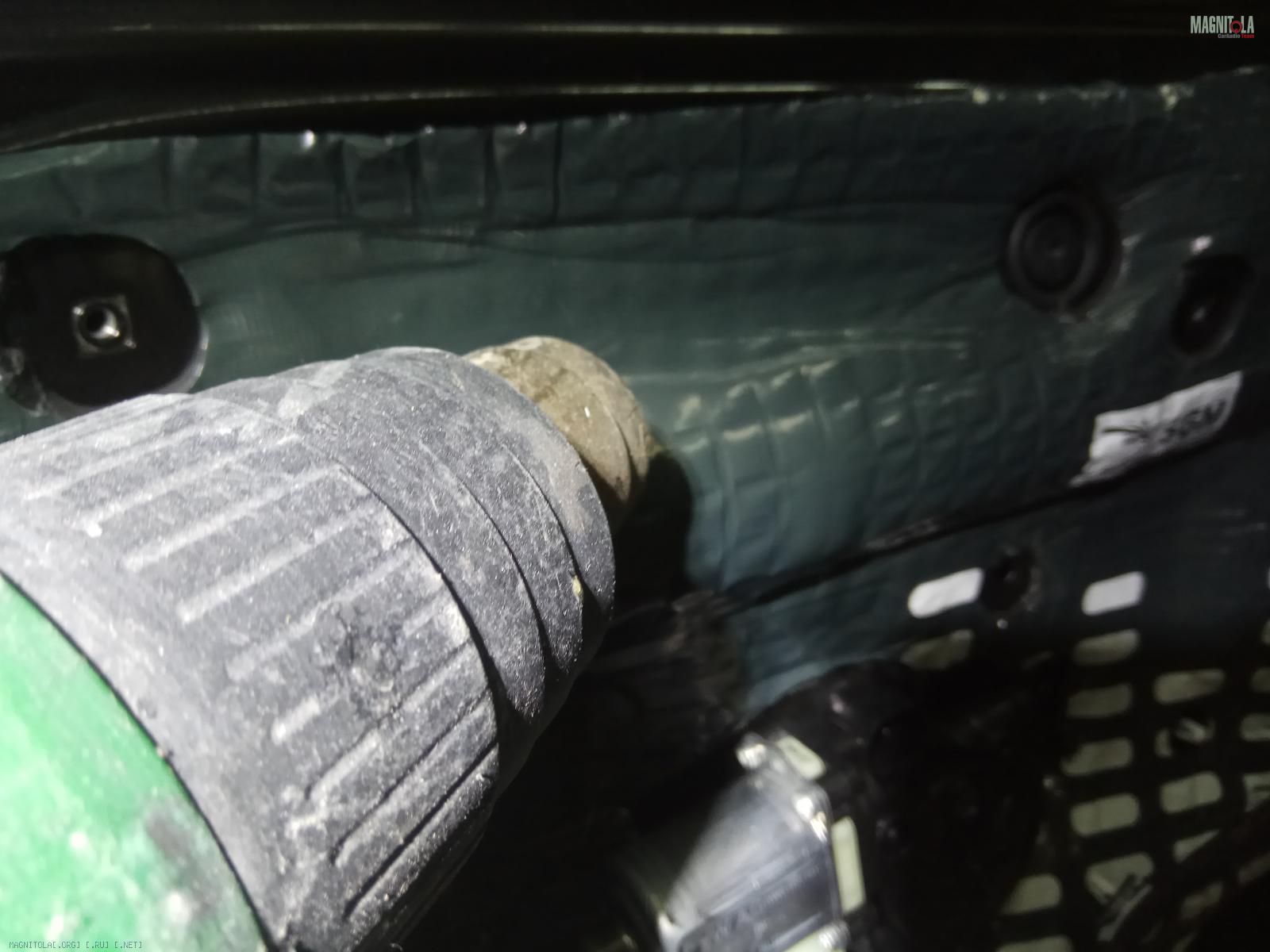

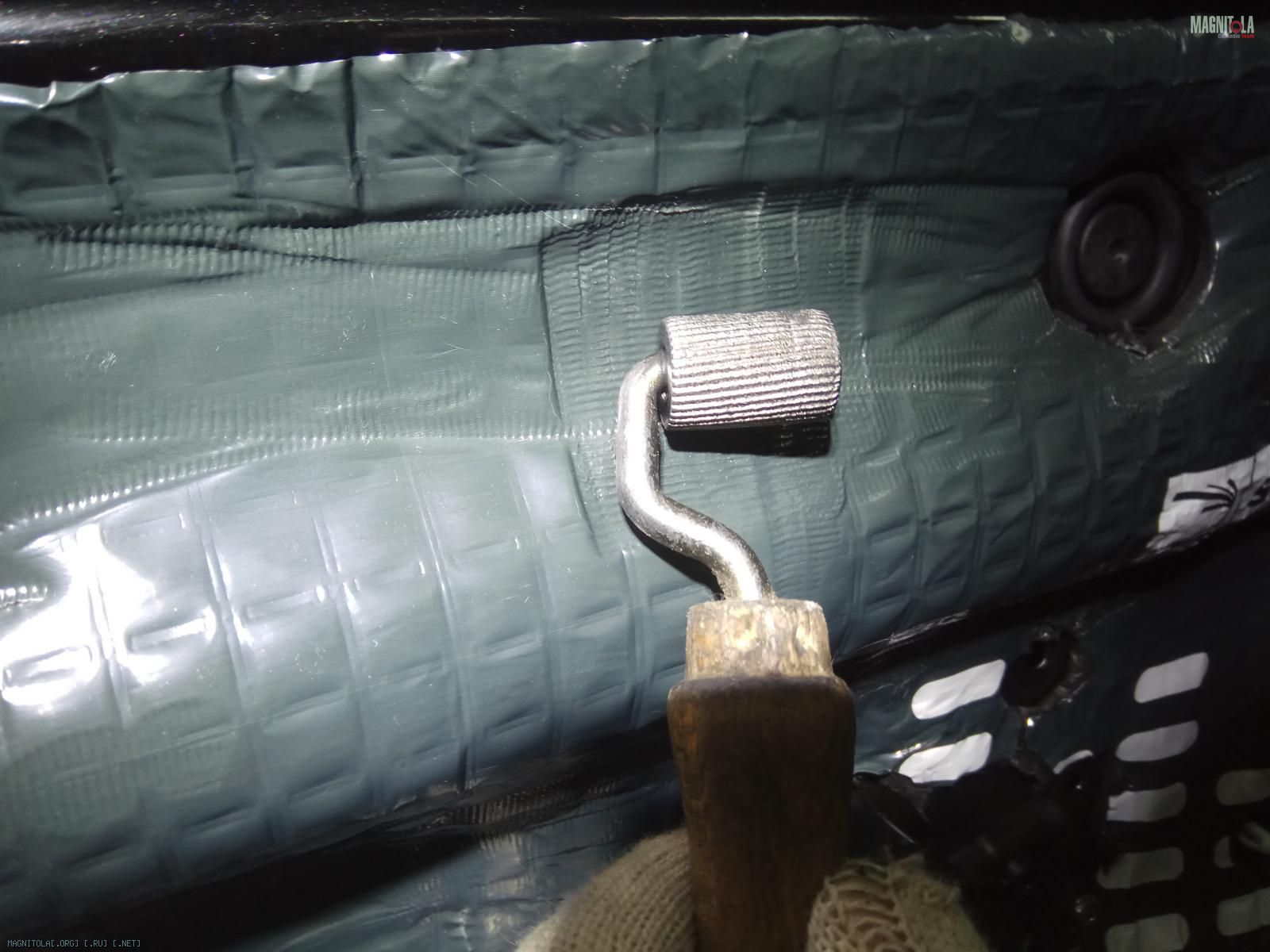

Греем, прикатываем...
Вложение 1206838Вложение 1206840
Заглушки вибрим с обратной стороны...
Вложение 1206842Вложение 1206844

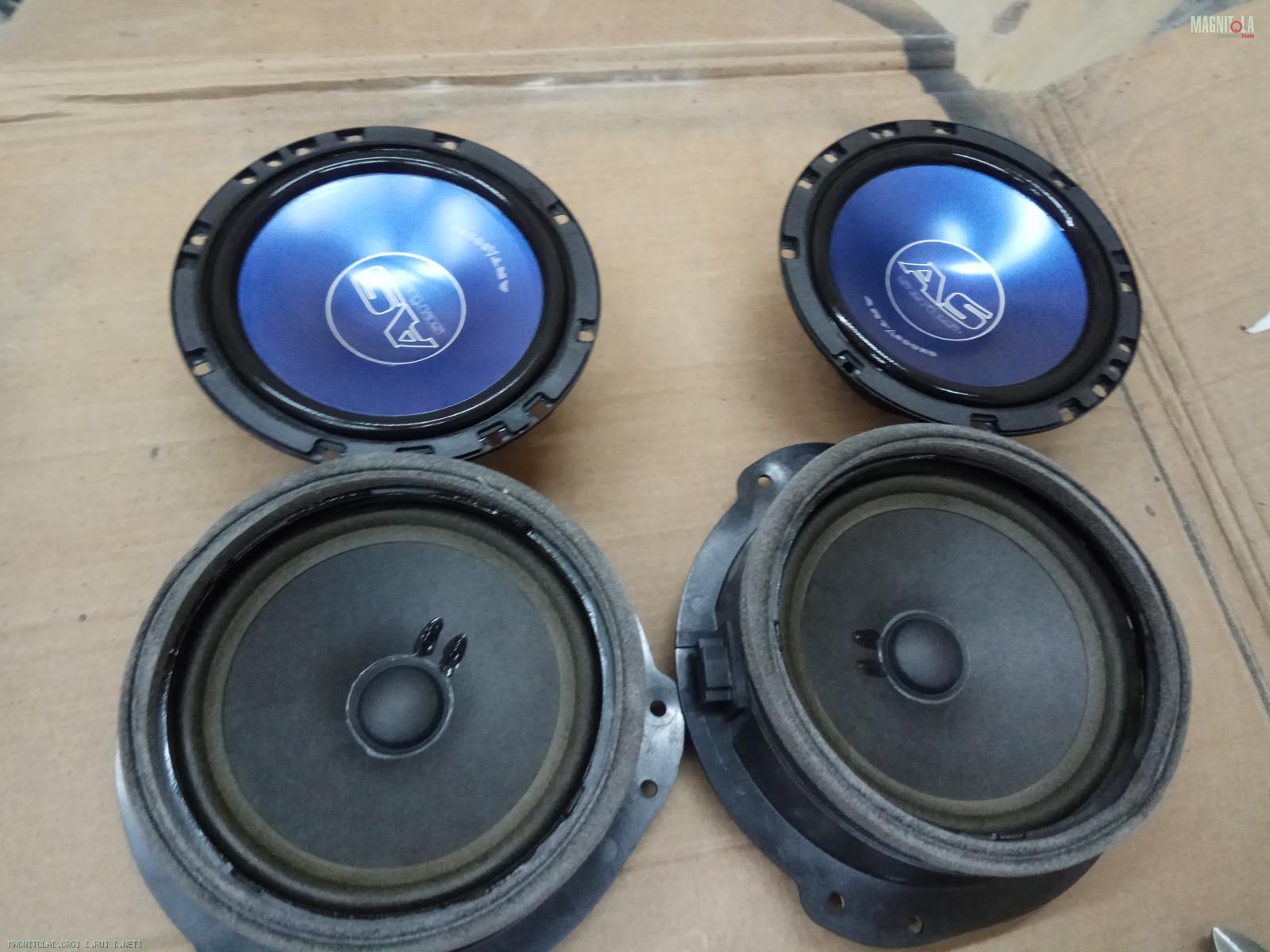

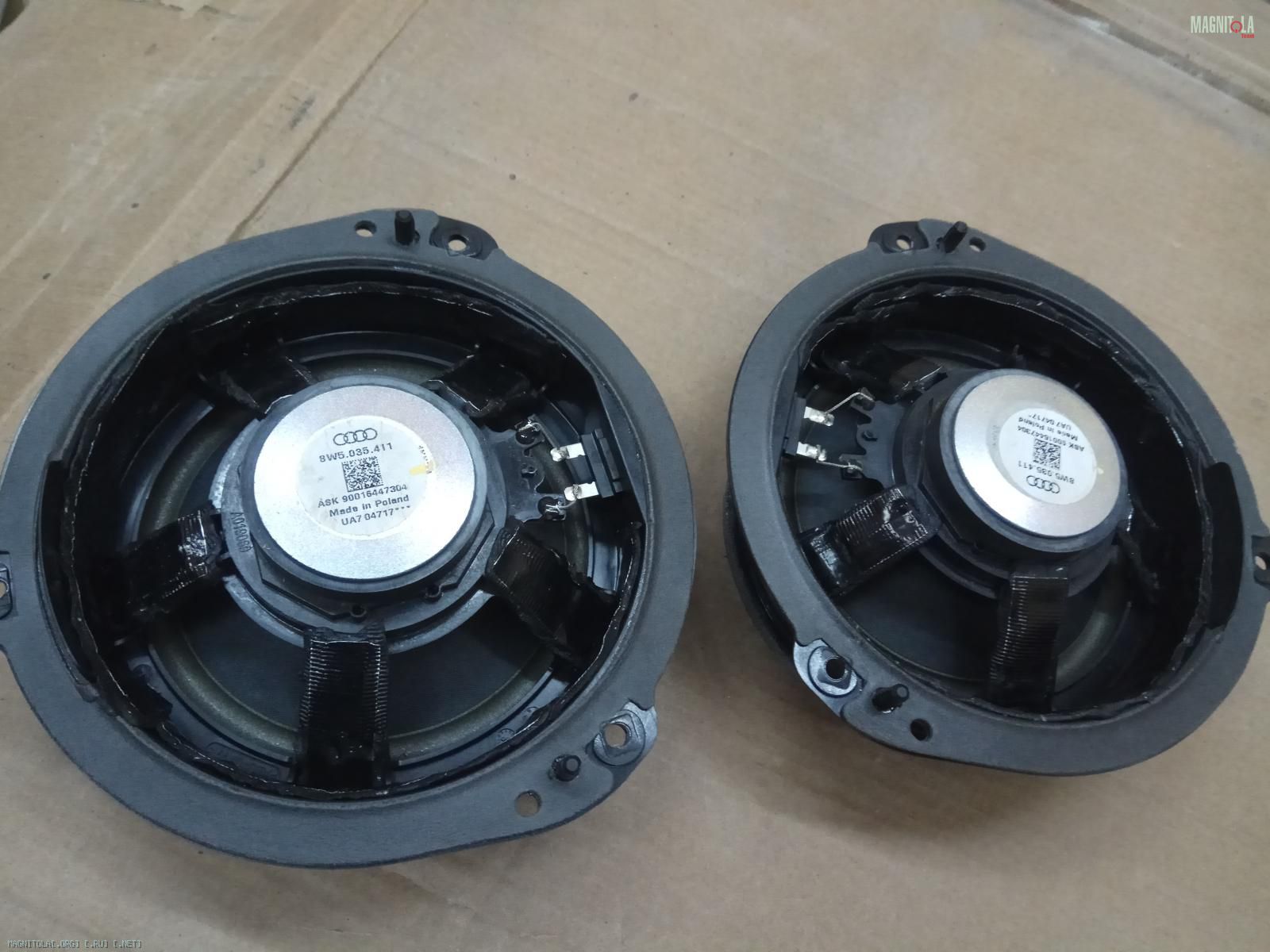

С тыловых динамиков убирается паучковая сетка, проклеивается корзина...

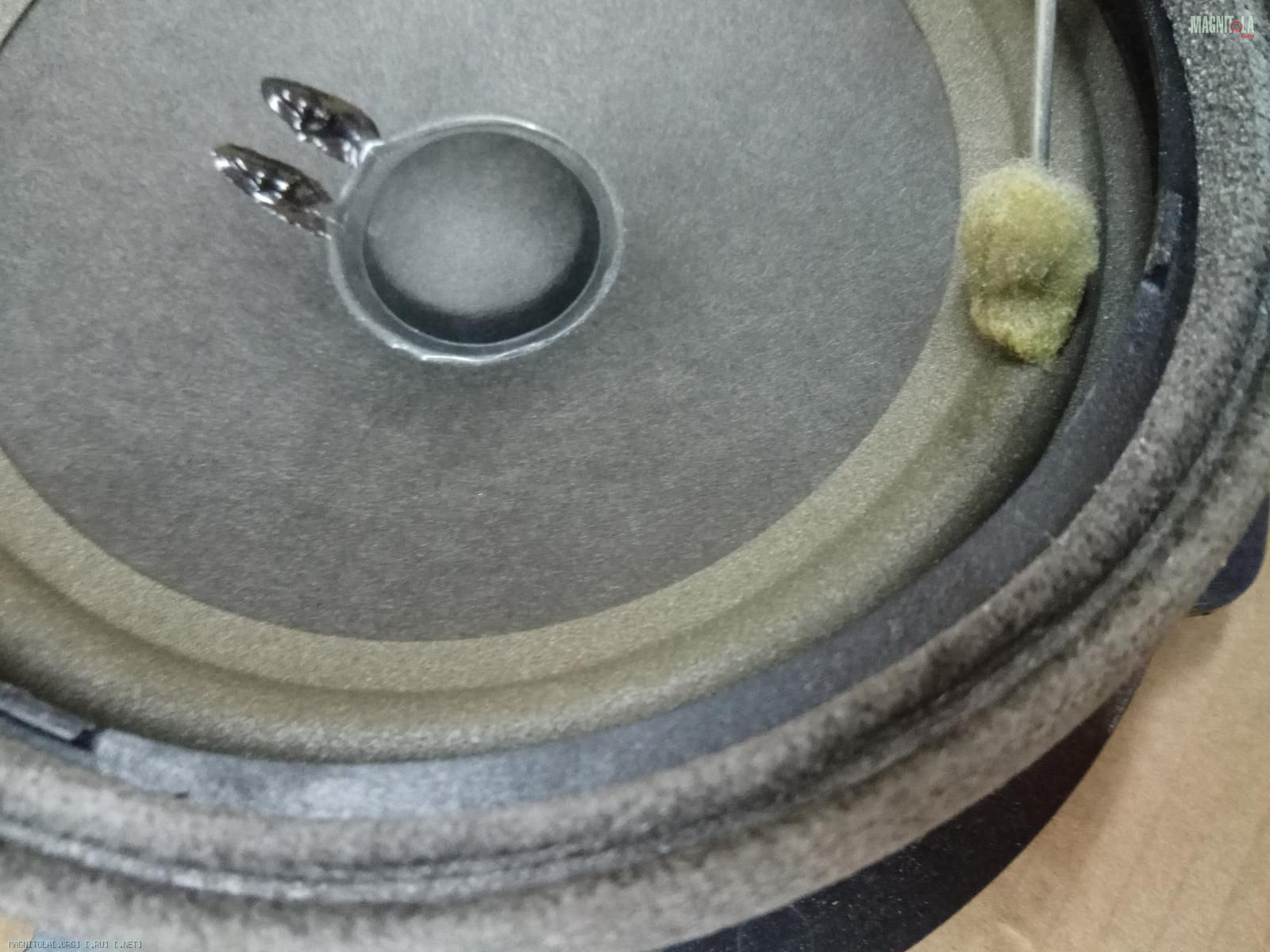

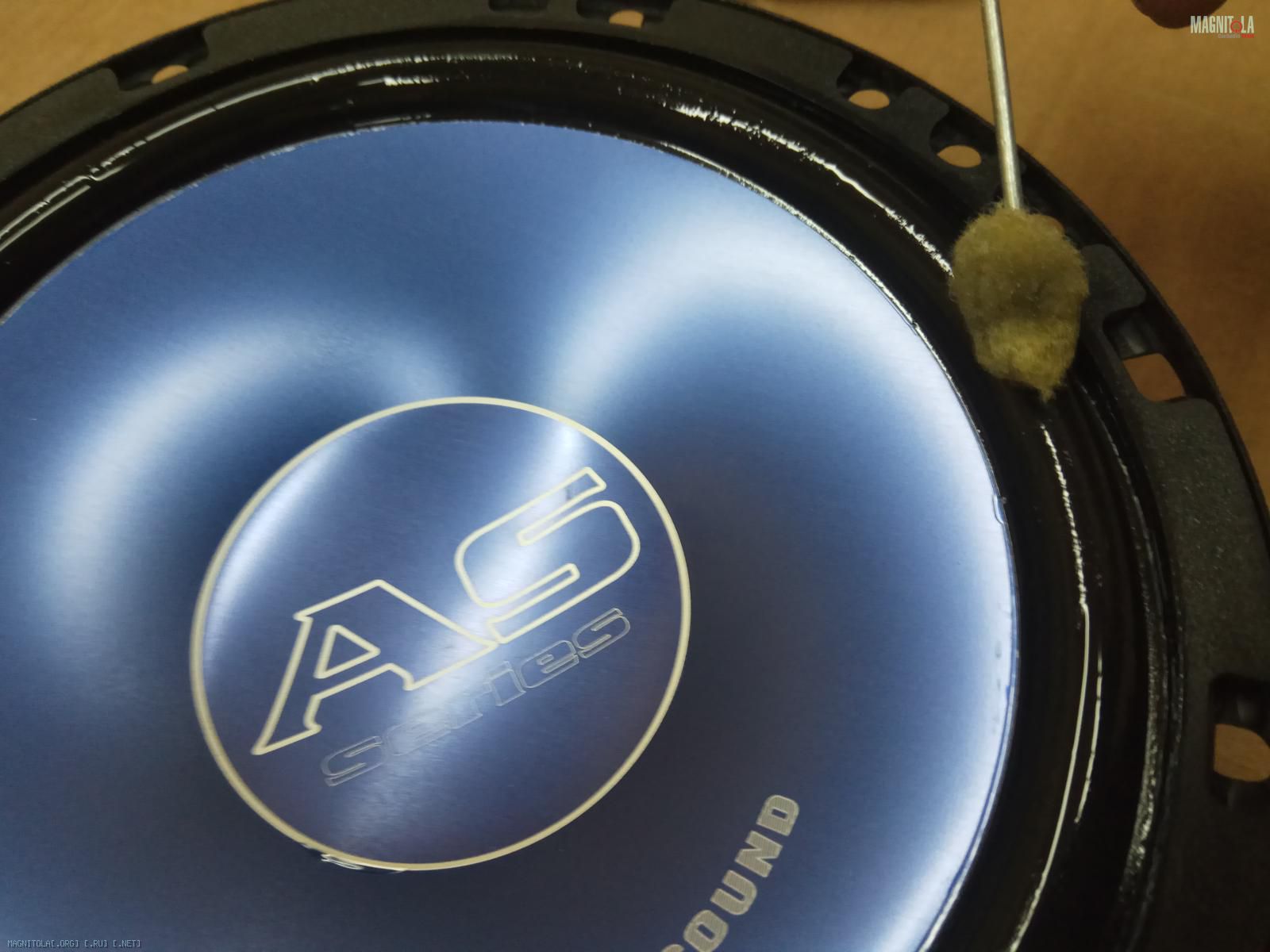

Пропитка подвесов...

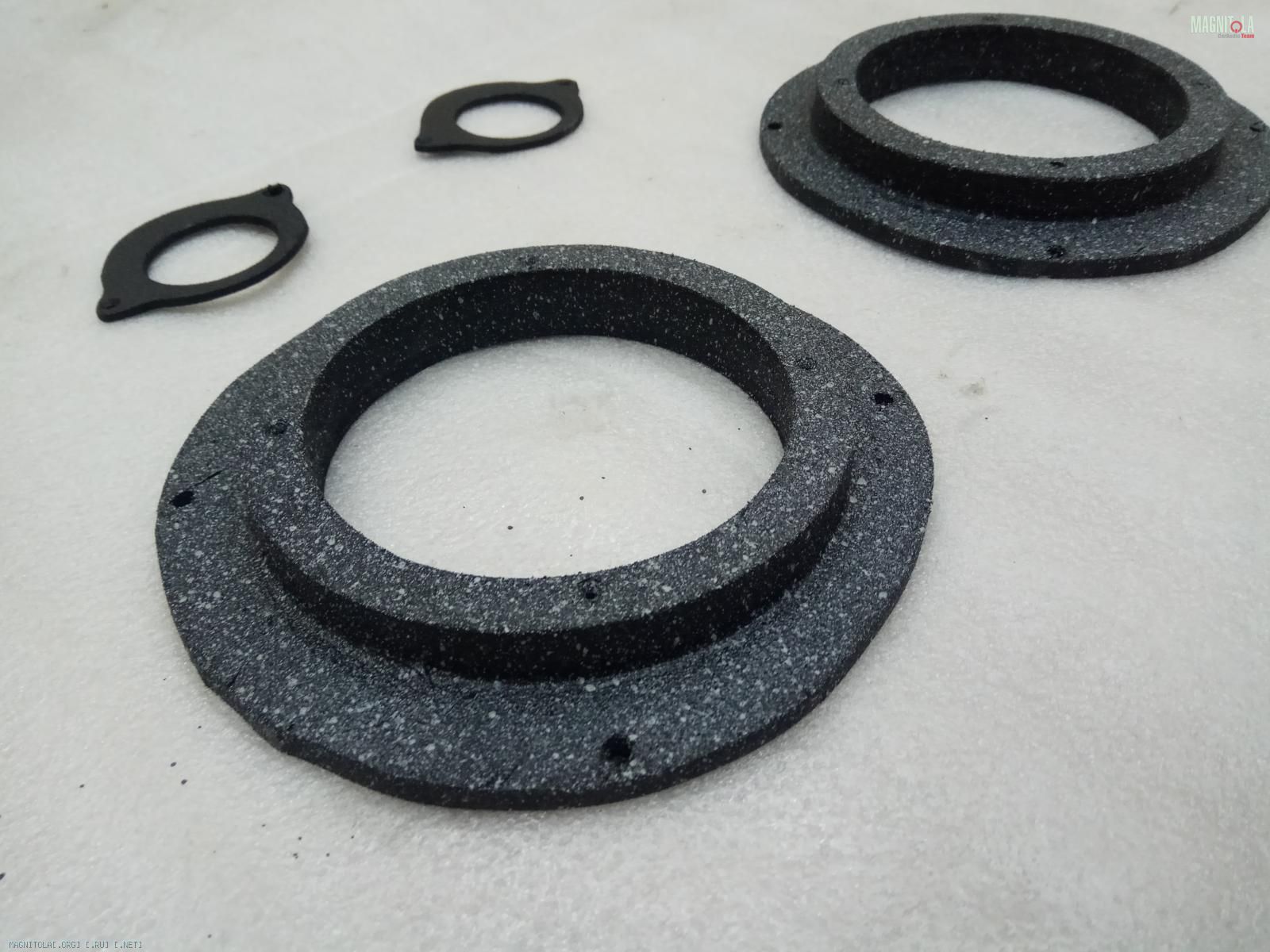

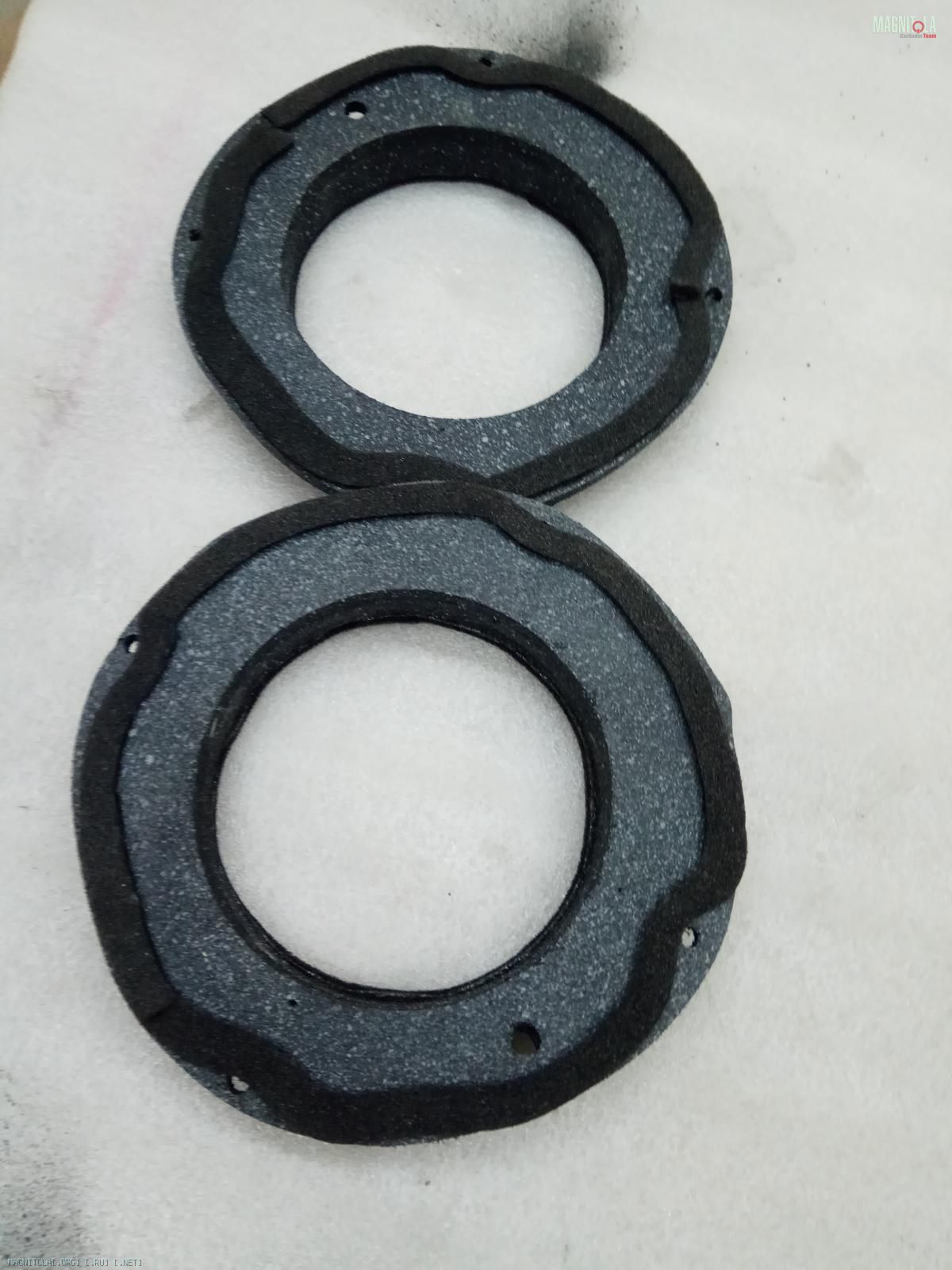

На переходные кольца наклеивается уплотнительная лента из битопласта...
Вложение 1206846Вложение 1206848Вложение 1206850Вложение 1206852Вложение 1206854Вложение 1206856Вложение 1206858Вложение 1206860Вложение 1206862

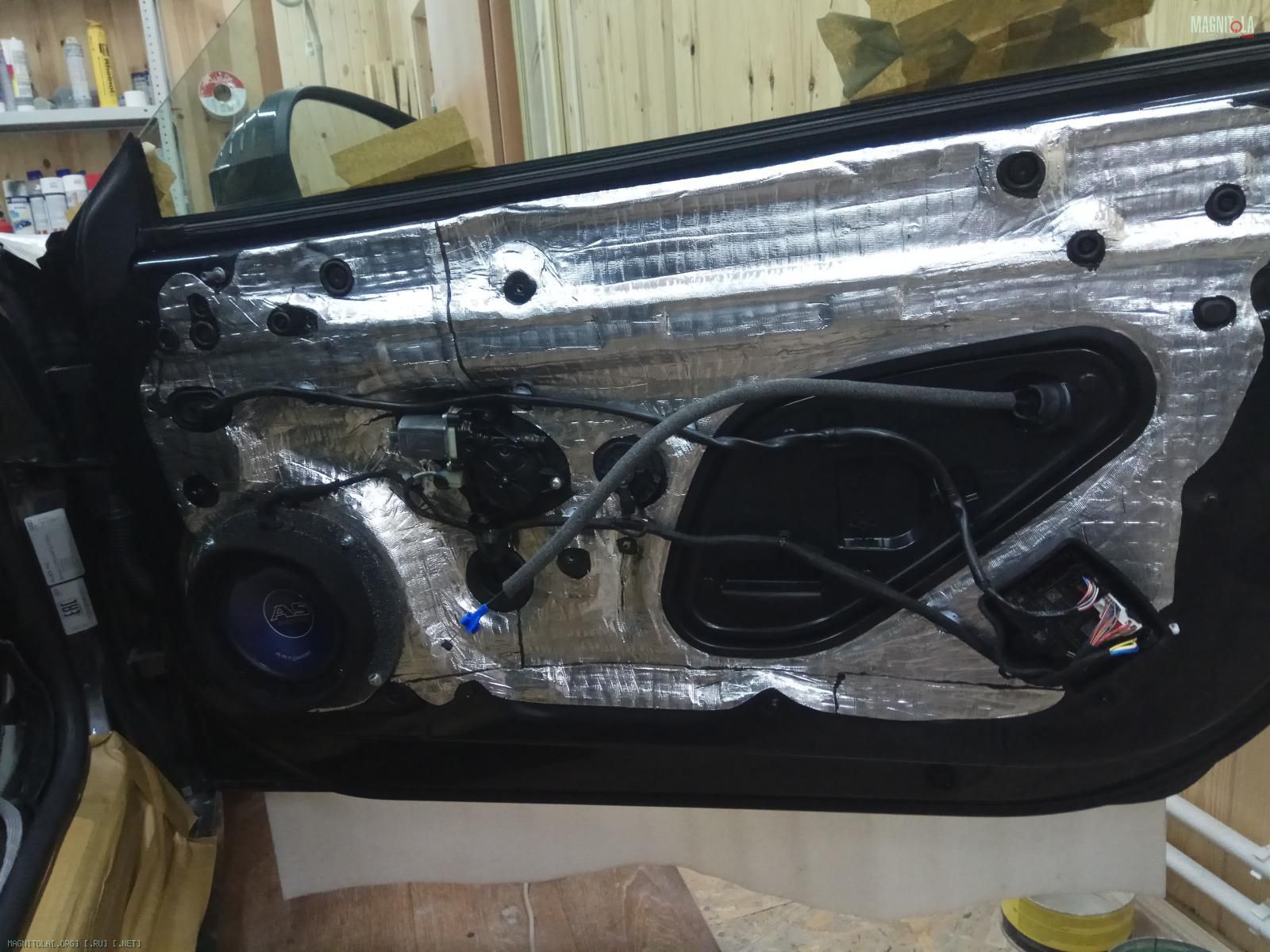

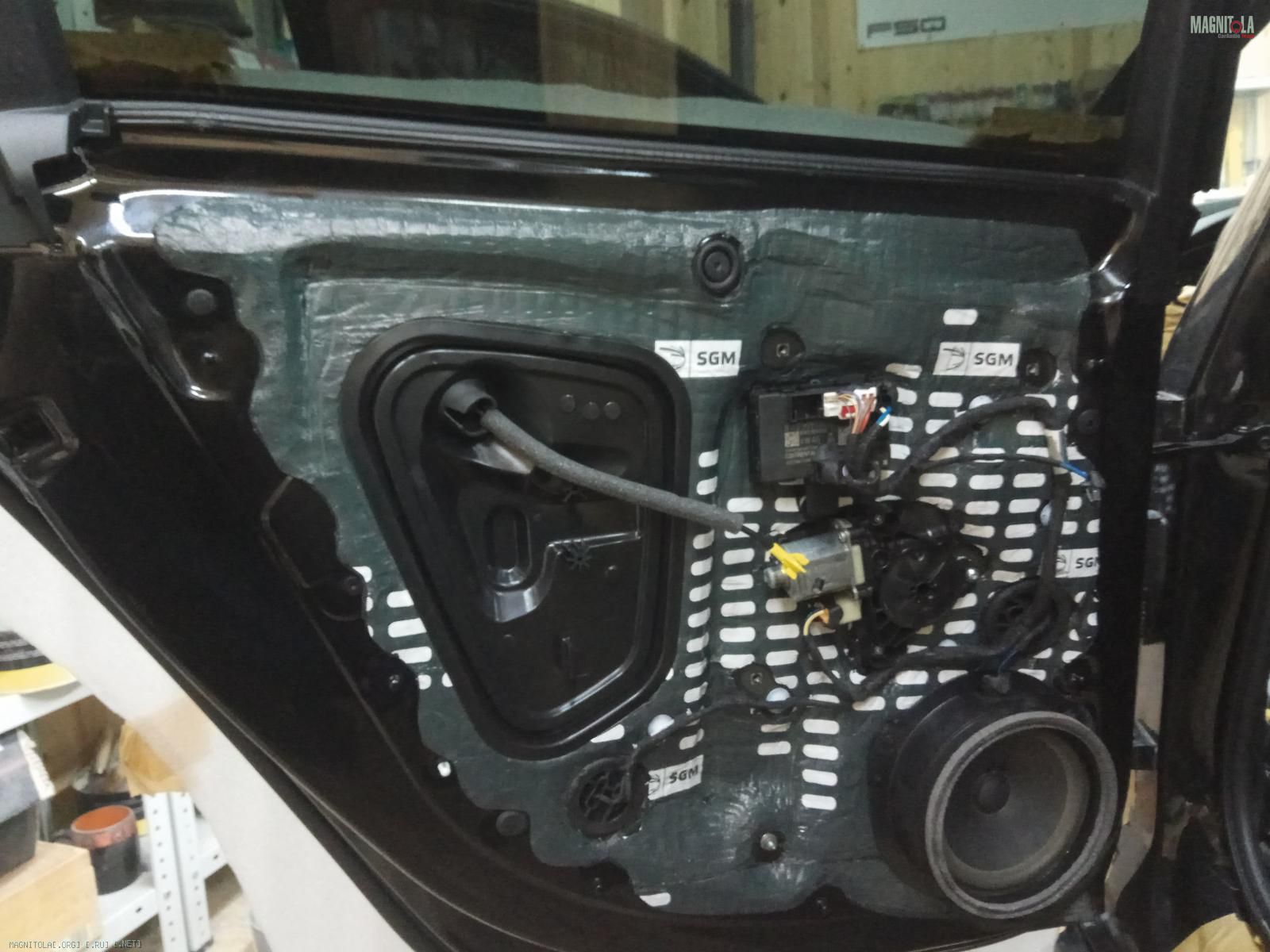

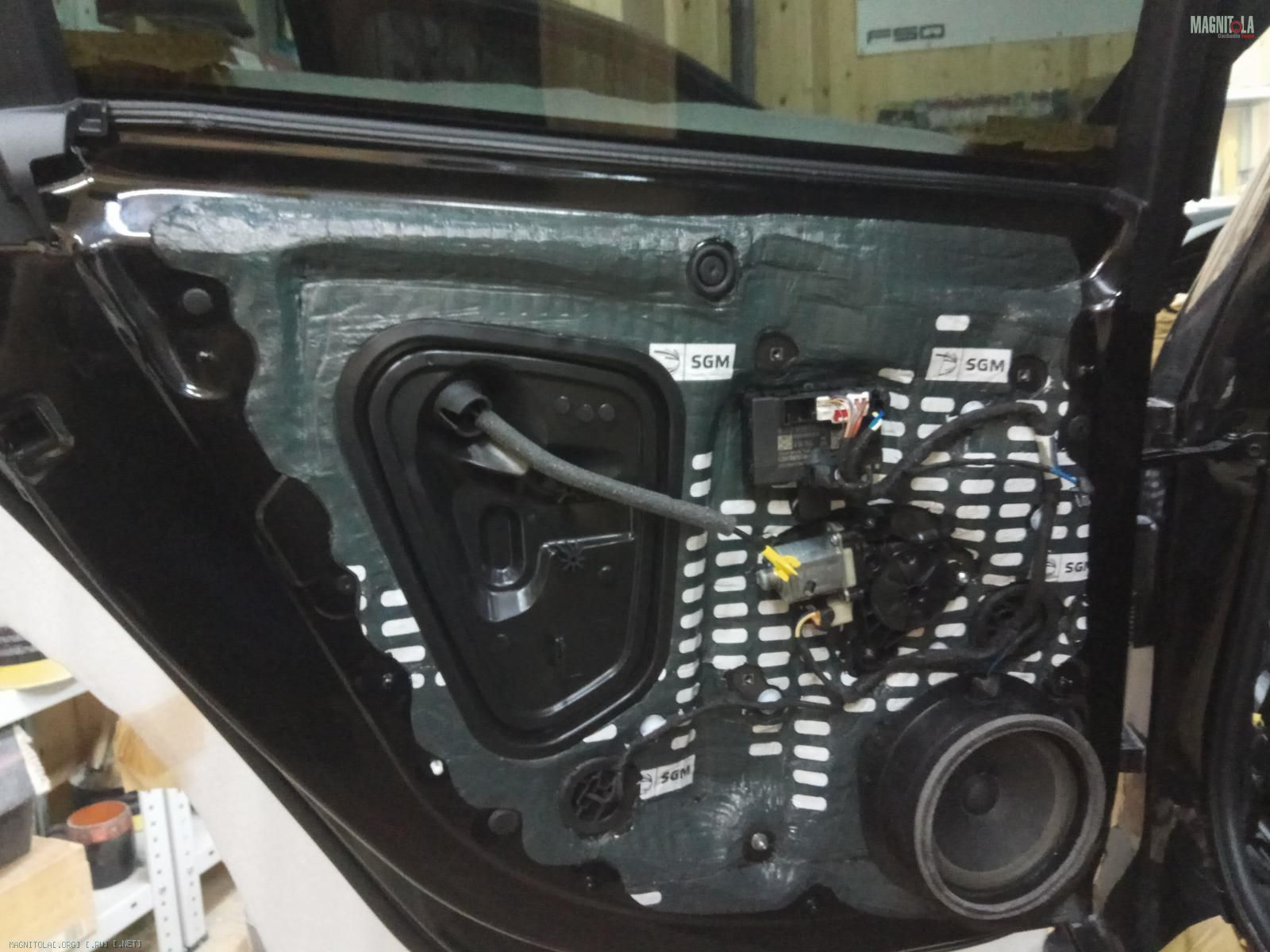

Двери итог...

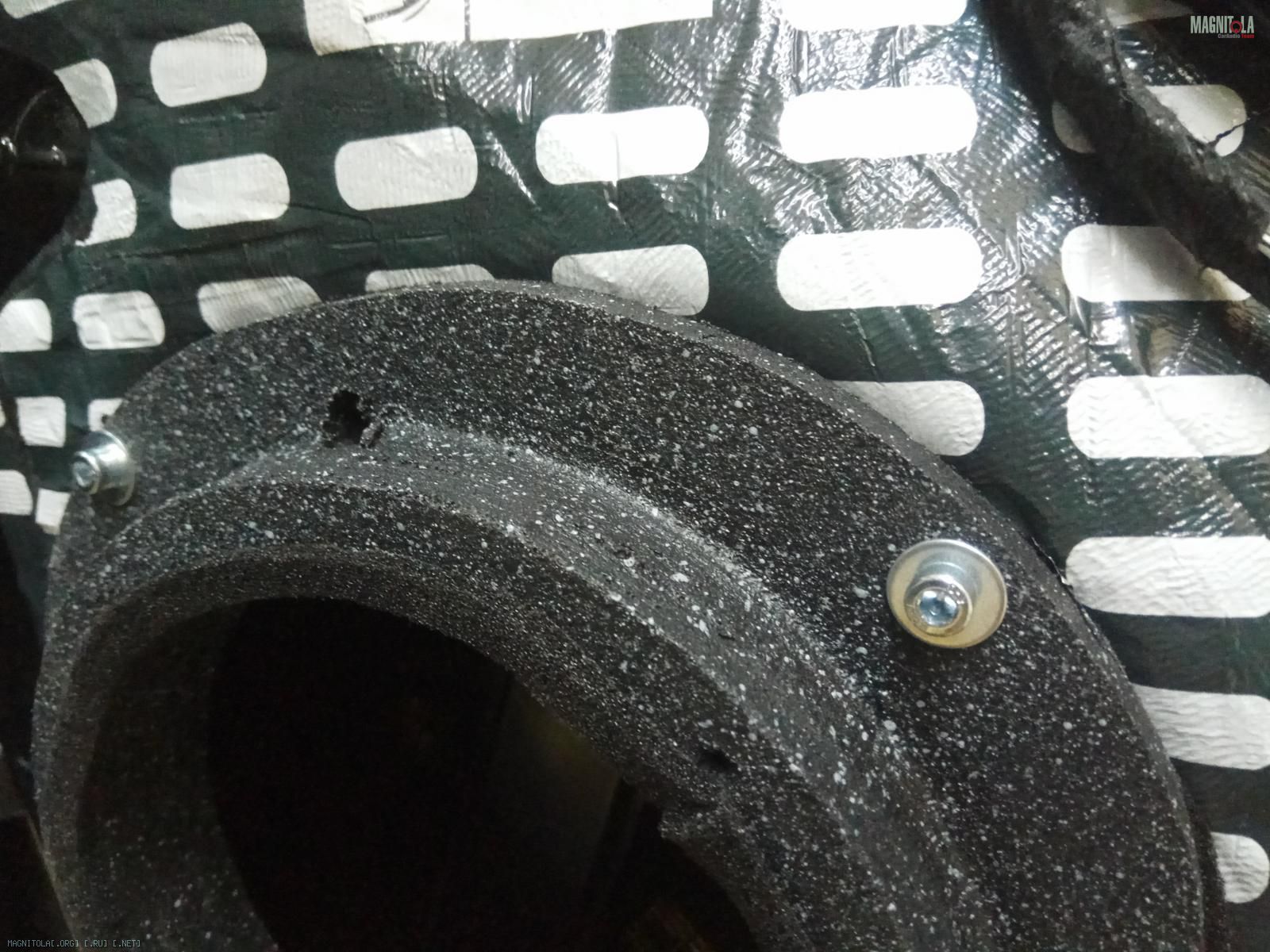

Проставочные кольца крепятся на винты м5, под шестигранник, в штатные места...
Вложение 1206864Вложение 1206866Вложение 1206868Вложение 1206870Вложение 1206872Вложение 1206874Вложение 1206876

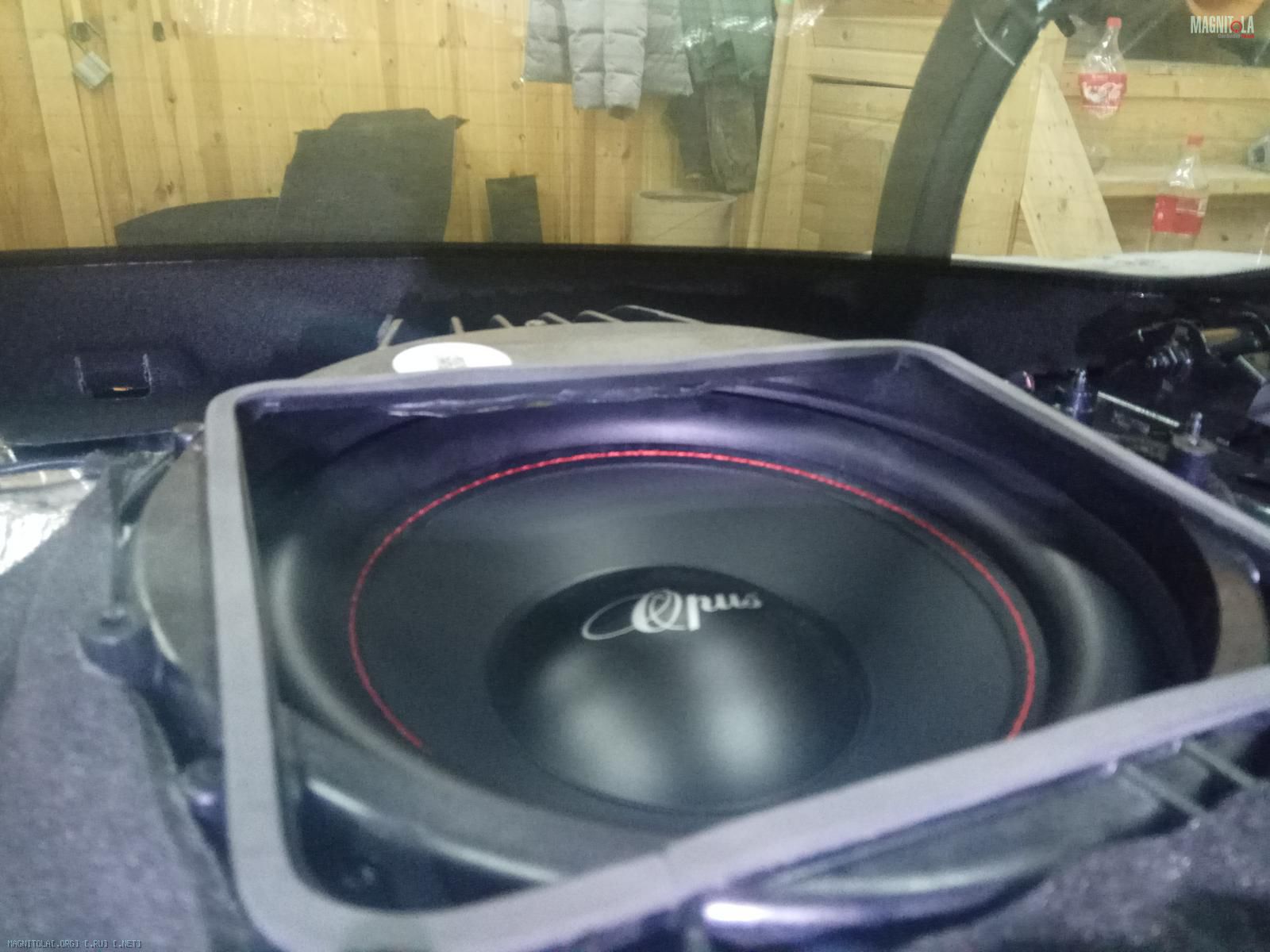

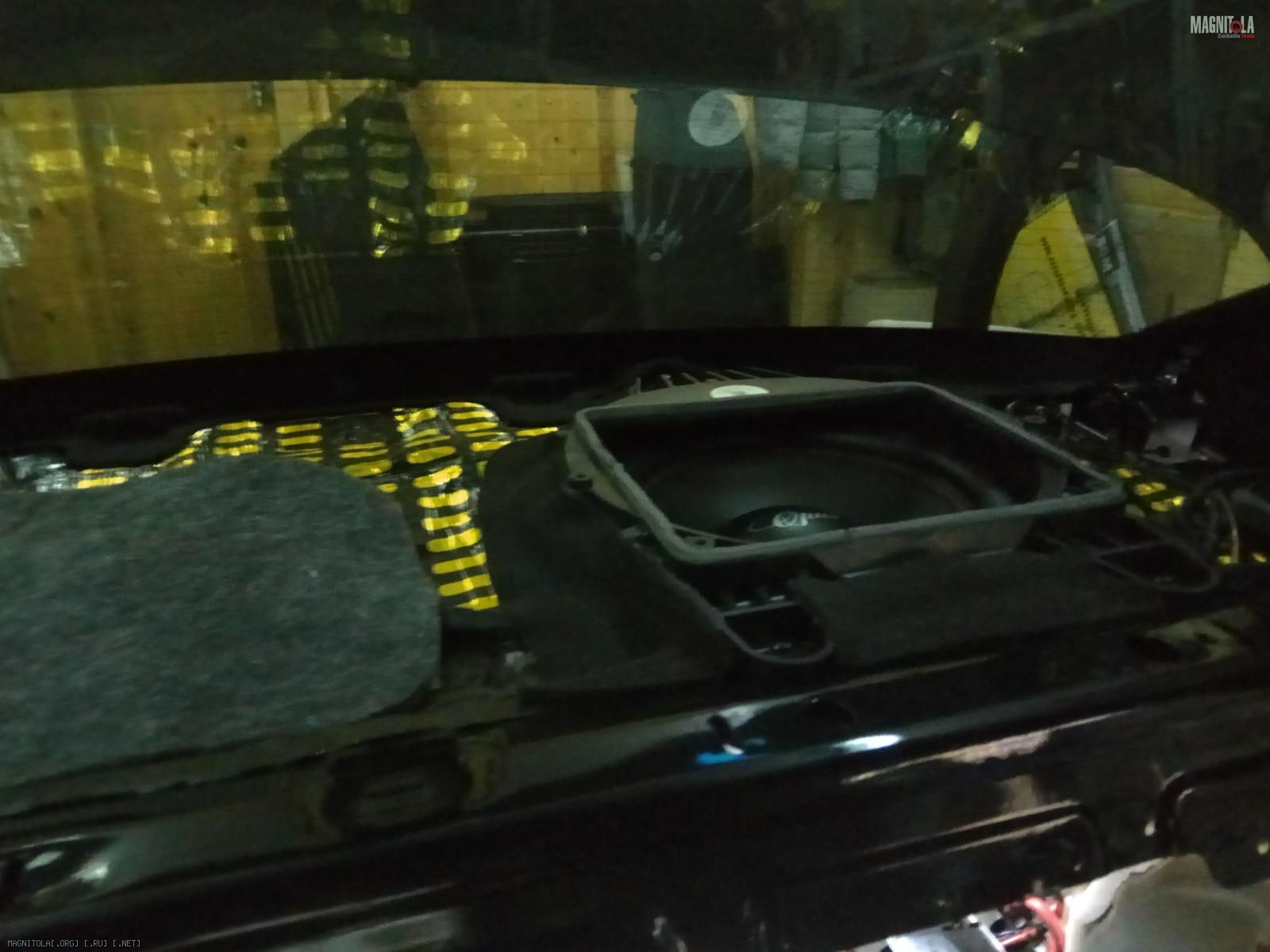

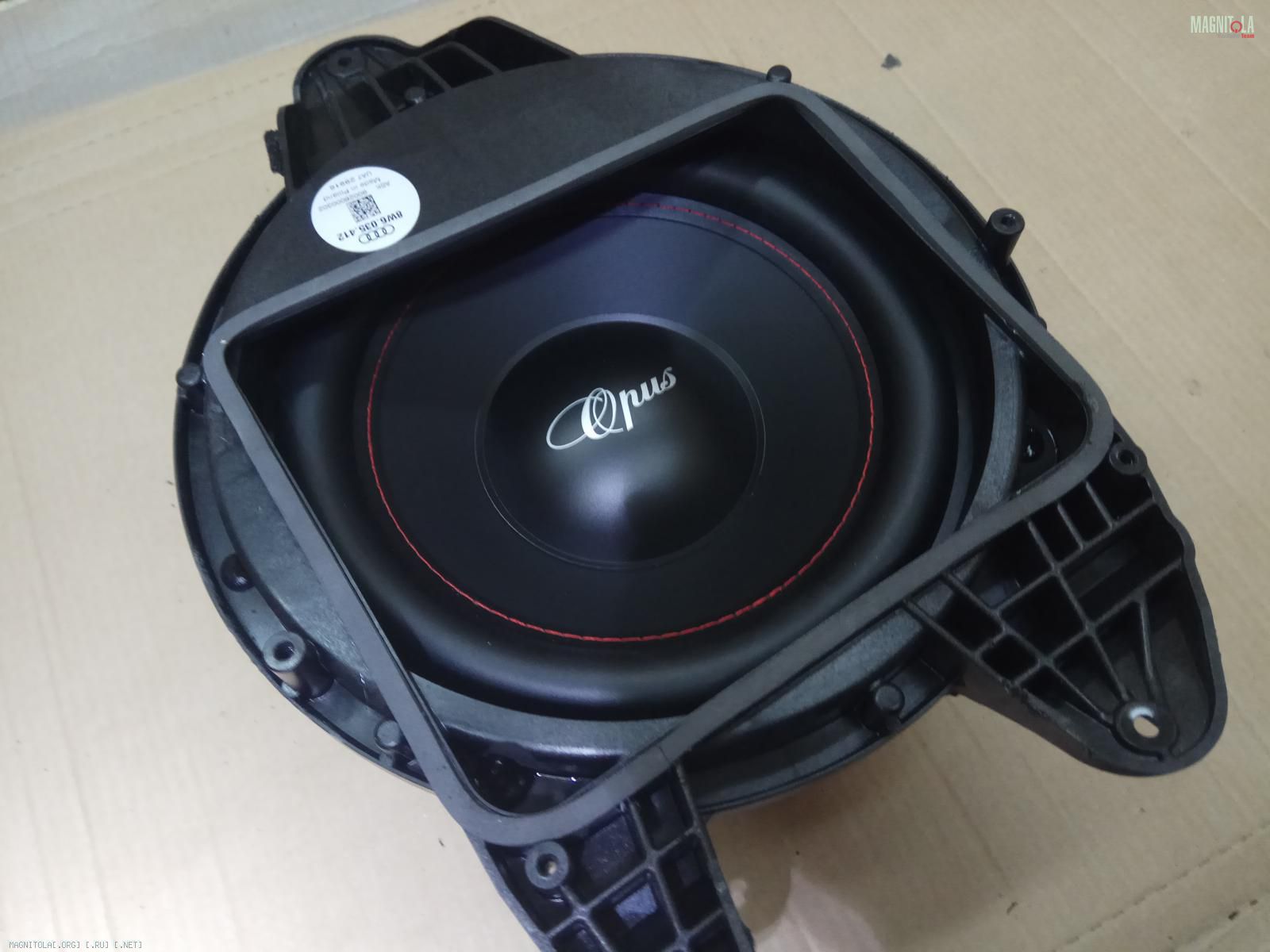

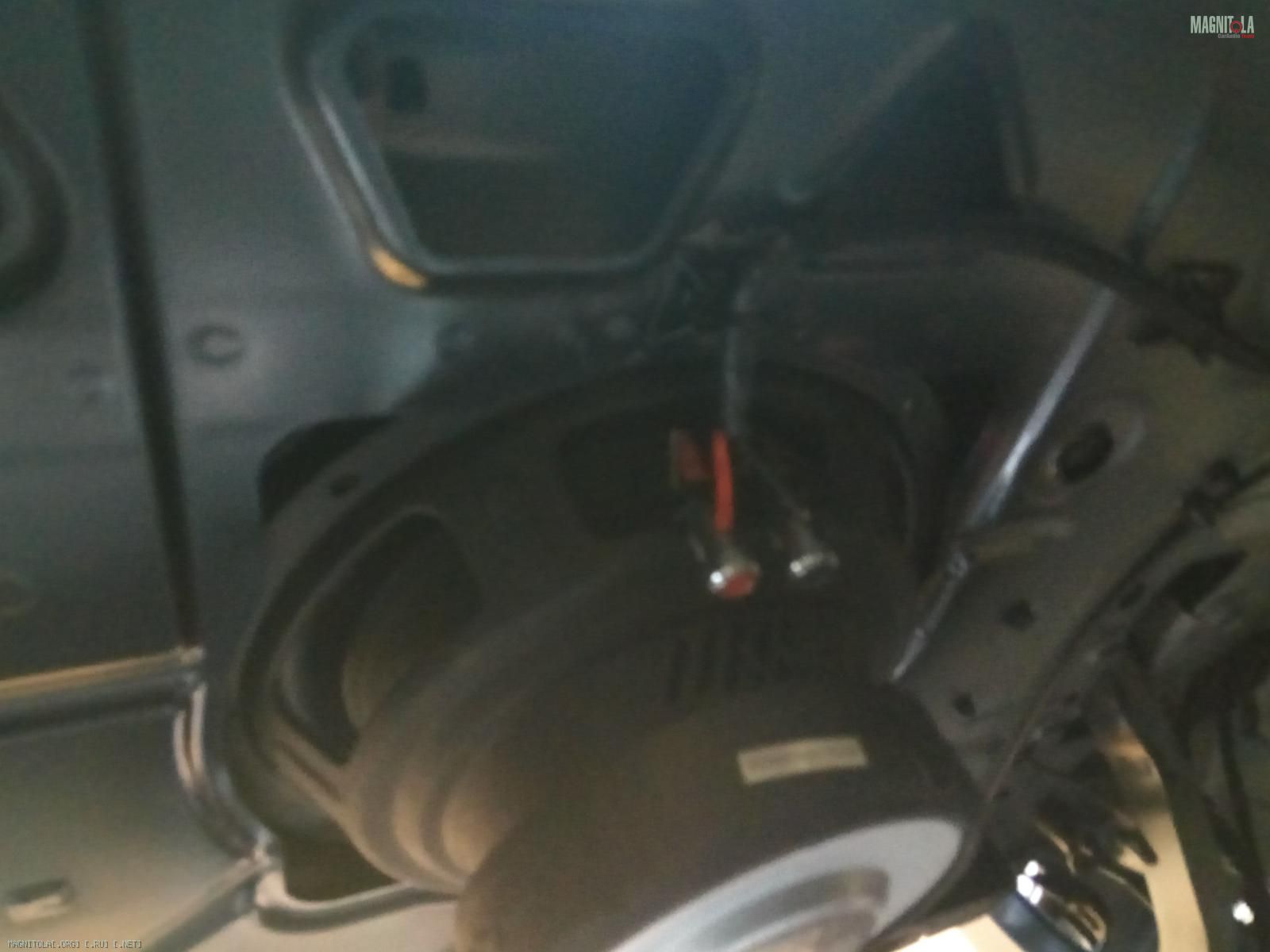

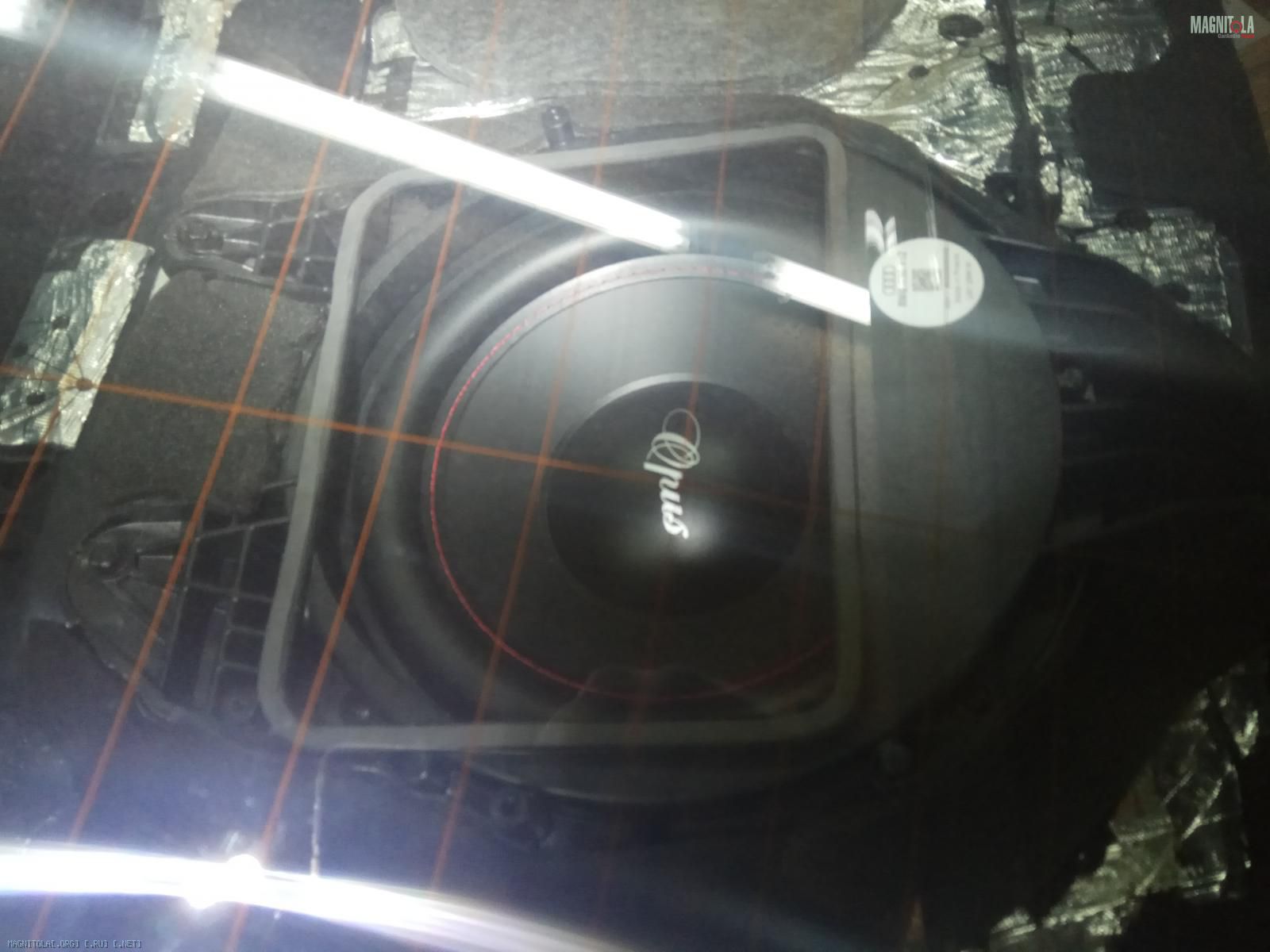

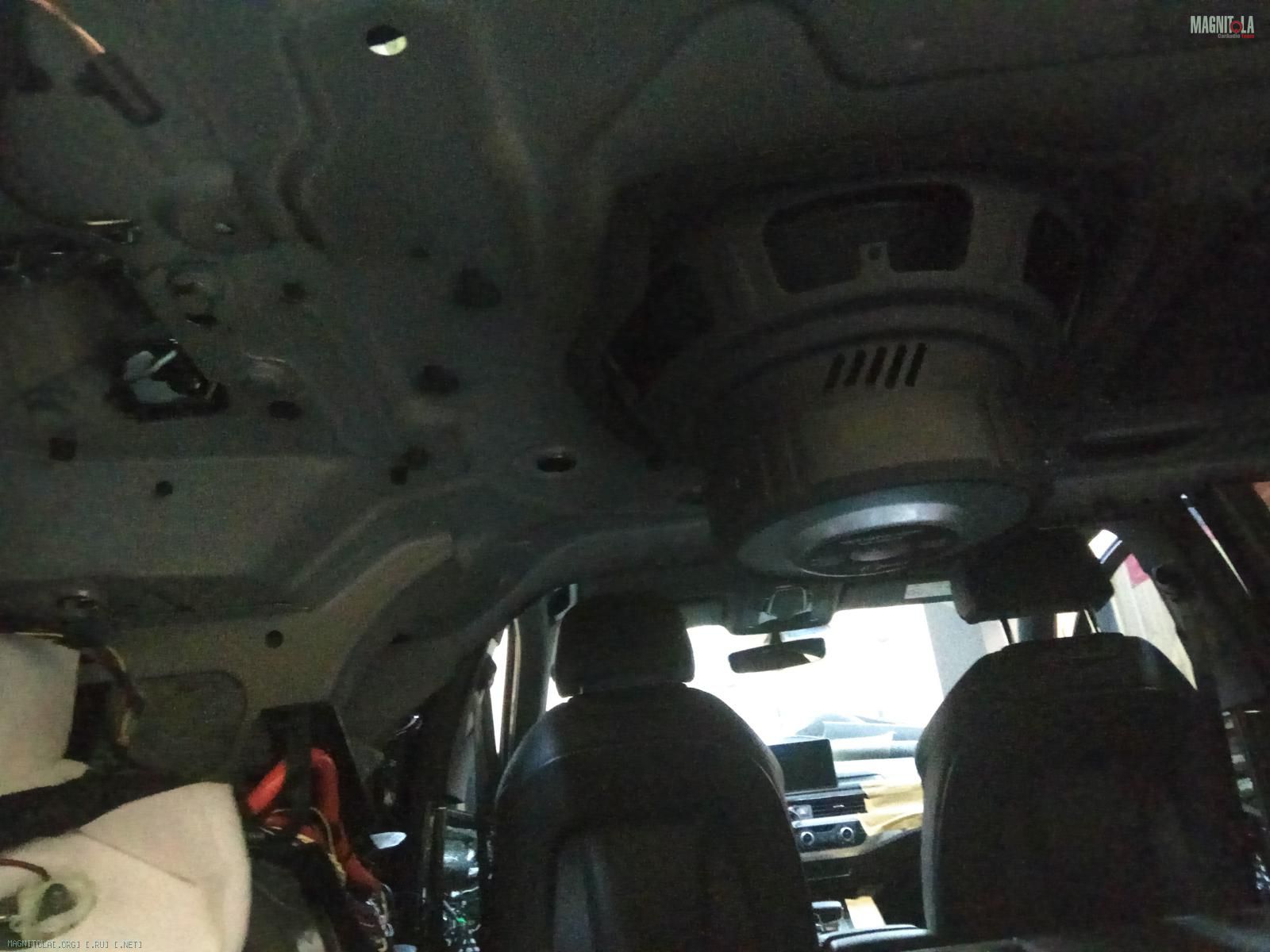

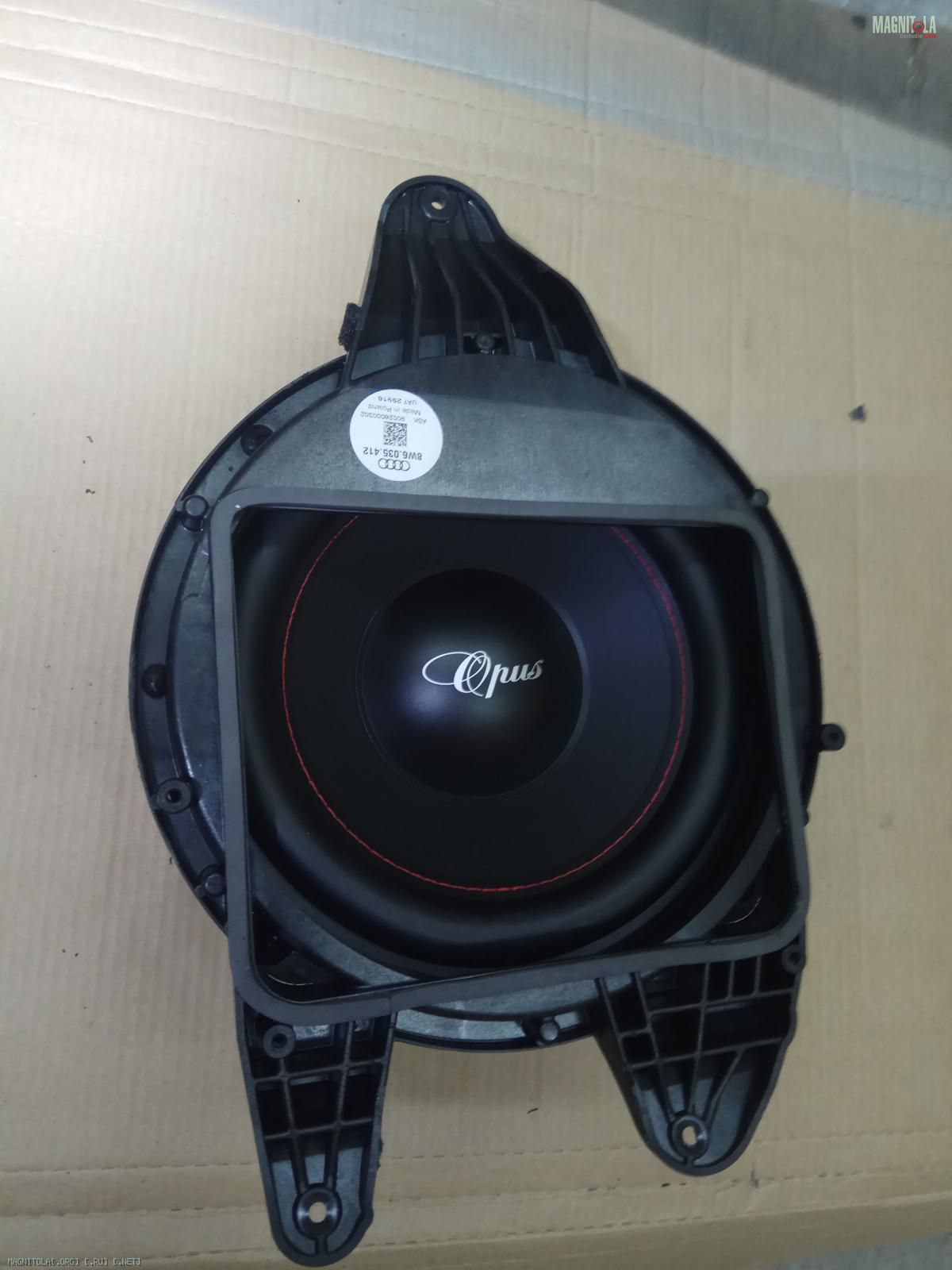

Установка сабвуфера....
Убирание акз в полке...
Итог...
Вложение 1206878Вложение 1206880Вложение 1206882Вложение 1206884Вложение 1206886Вложение 1206888Вложение 1206890Вложение 1206892Вложение 1206894
Вложений: 53
Re: Изготовление корпусов для сабвуферов, фальшпанелей
Audi A4 B9

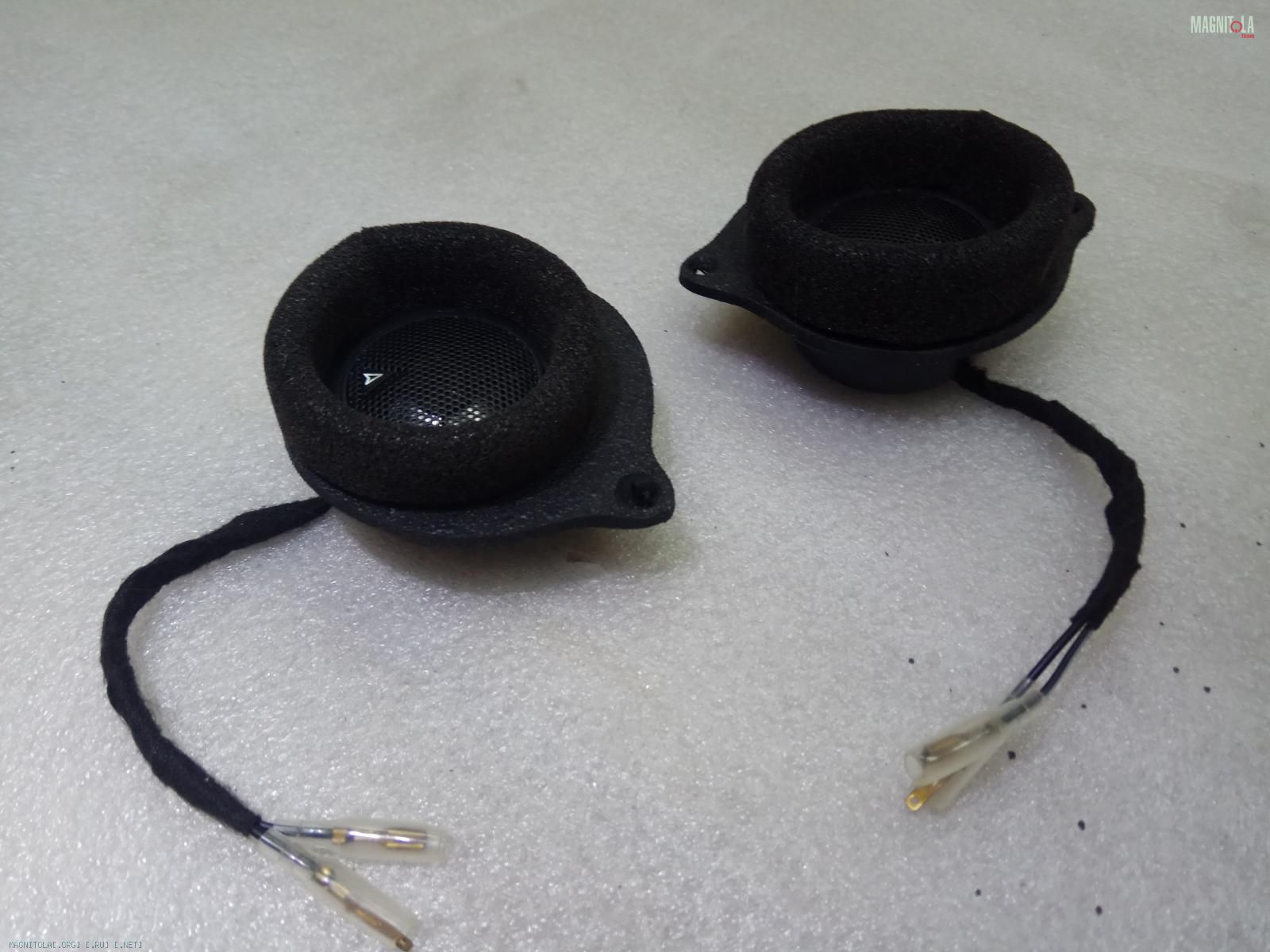

На тыловых ВЧ меняем электролиты на пленочные конденсаторы...

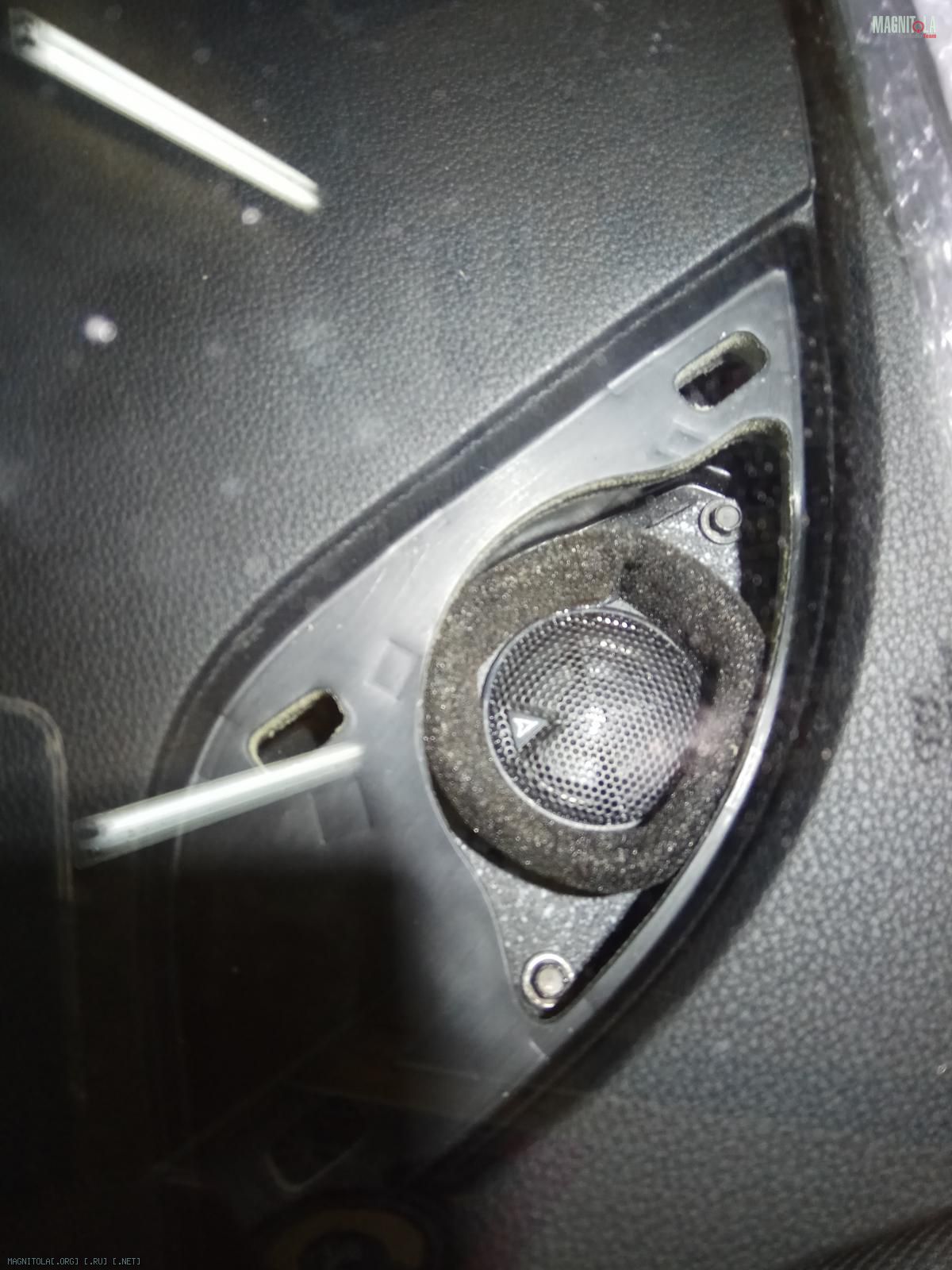

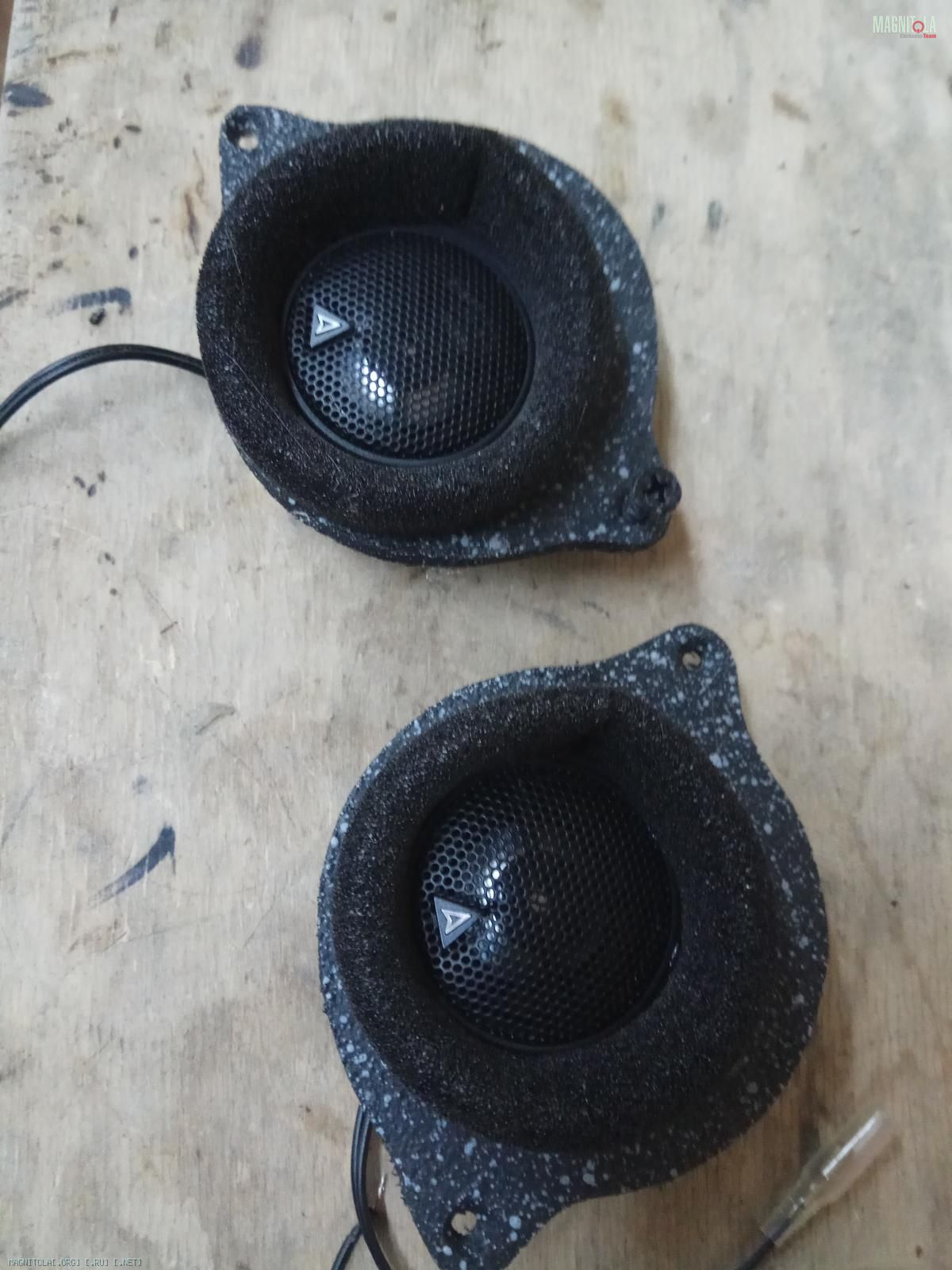

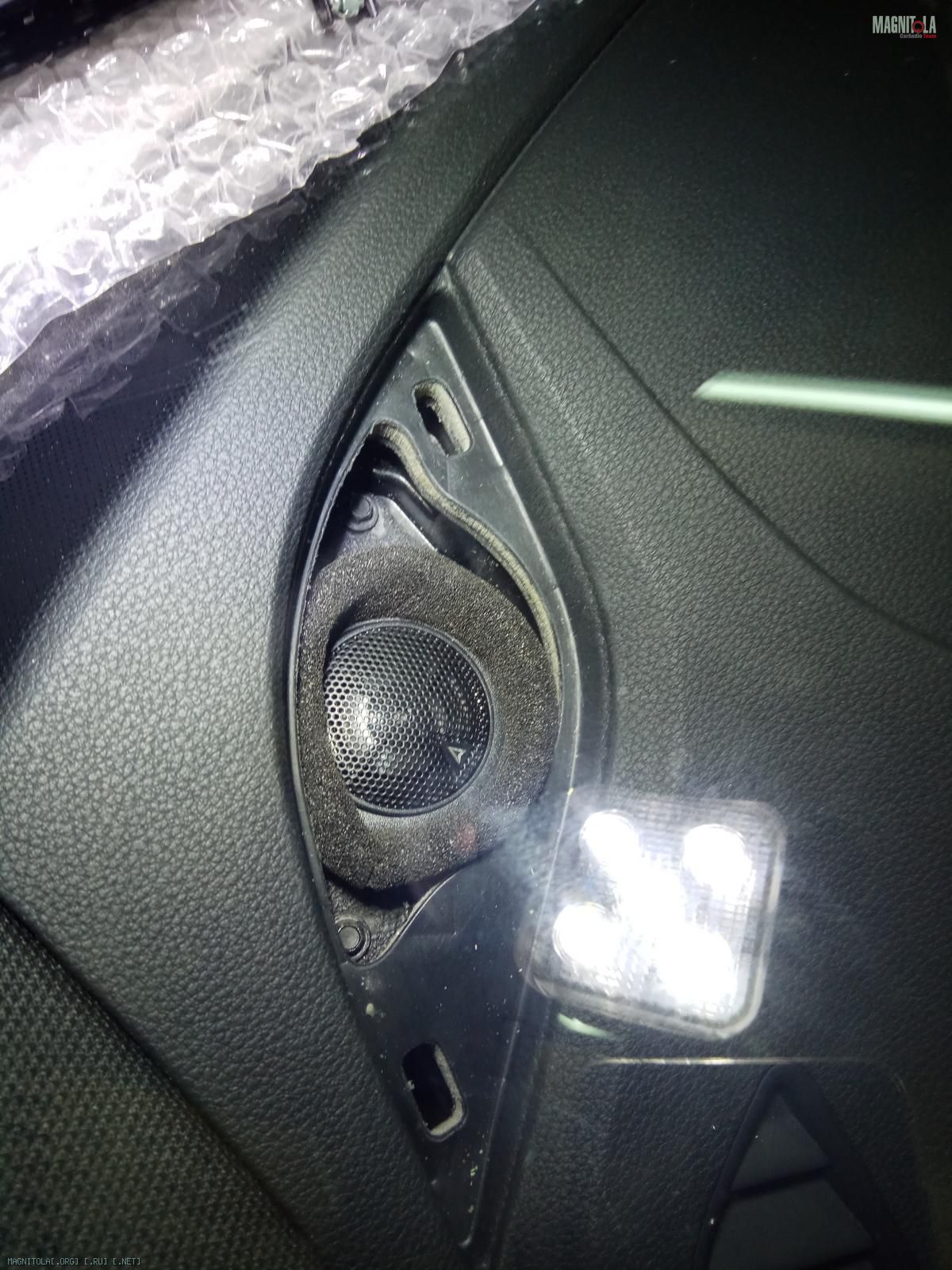

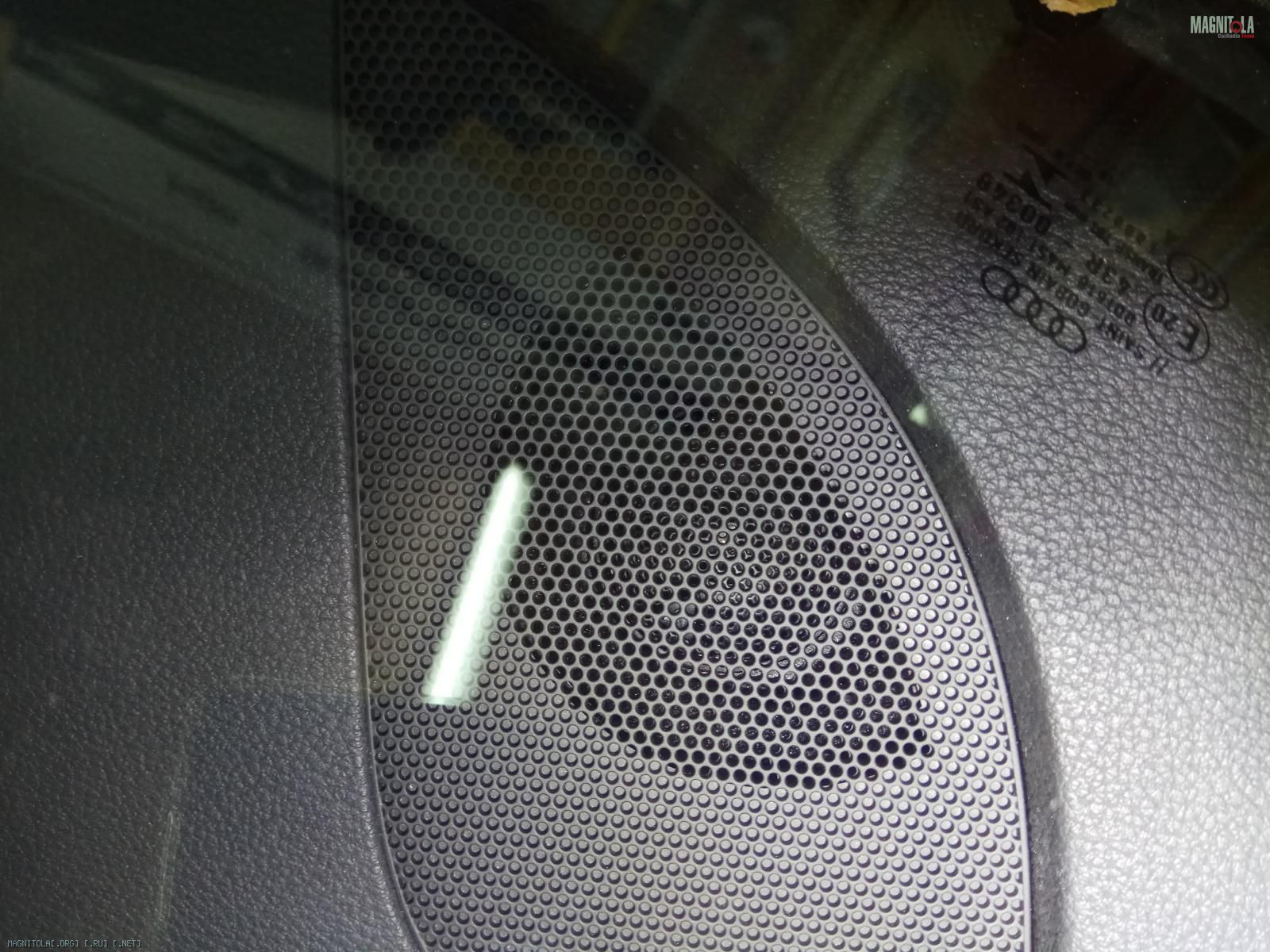

Для фронтальных ВЧ, которые глубоко посажены, изготавливаем волноотвод.
Вложение 1207040Вложение 1207042Вложение 1207044Вложение 1207046Вложение 1207048

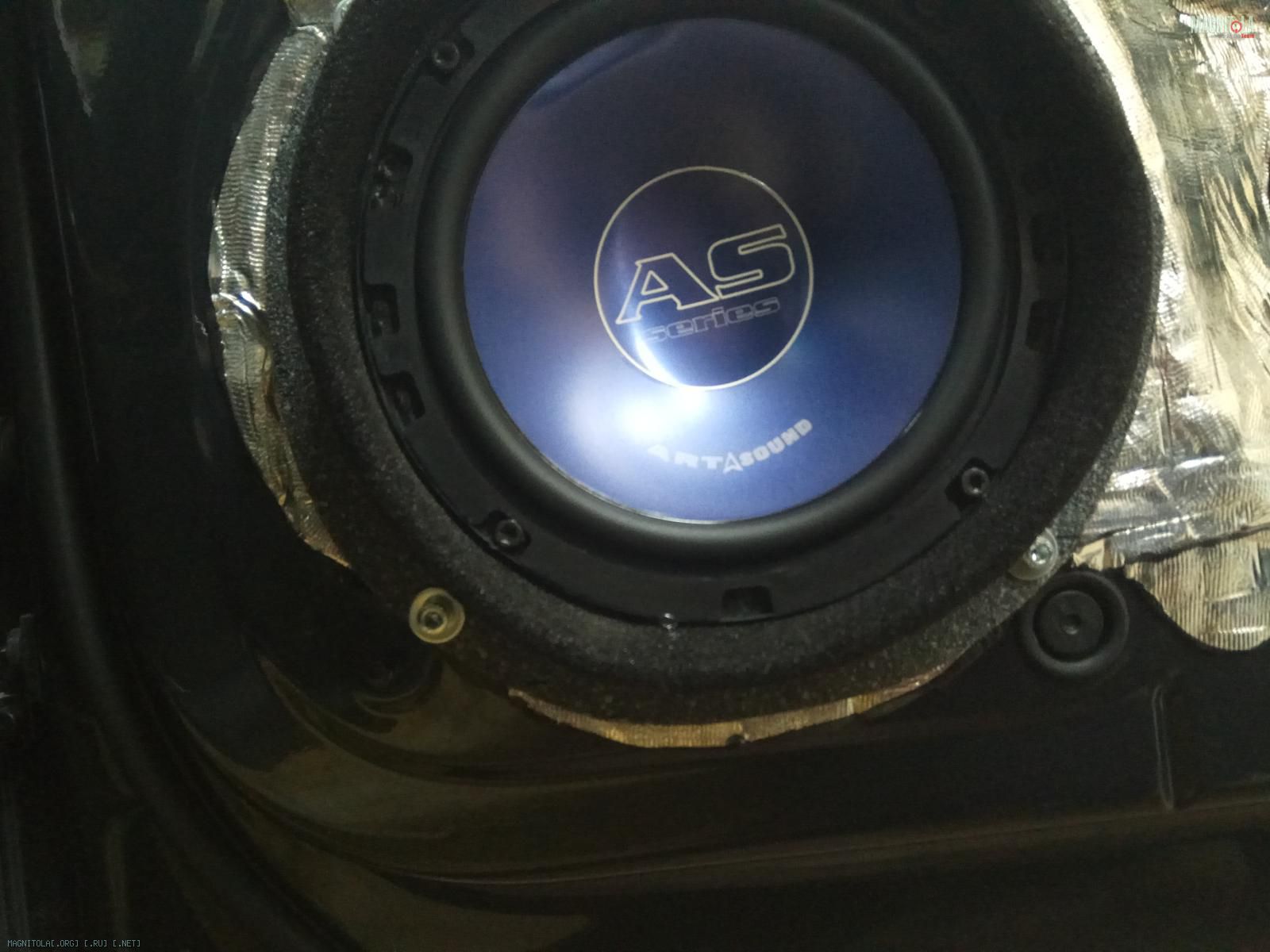

Устанавливаем мидбас.. саморезы под токс, волноотвод...
Вложение 1207050Вложение 1207052Вложение 1207054Вложение 1207056Вложение 1207058Вложение 1207060Вложение 1207062
Аккуратно пропитываем полку полиэфирной смолой...
Вложение 1207064Вложение 1207066Вложение 1207068

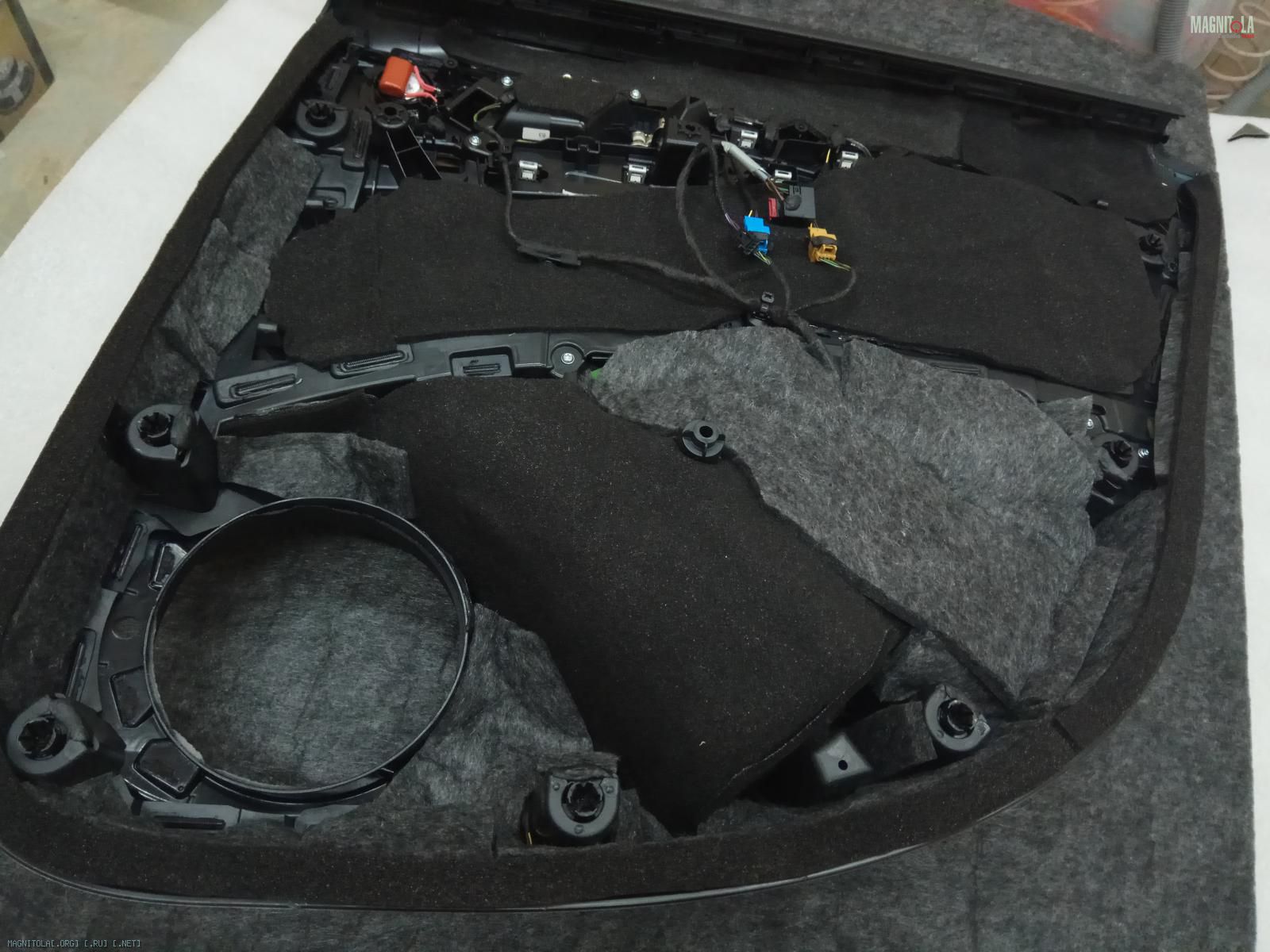

Задние карты дверей...

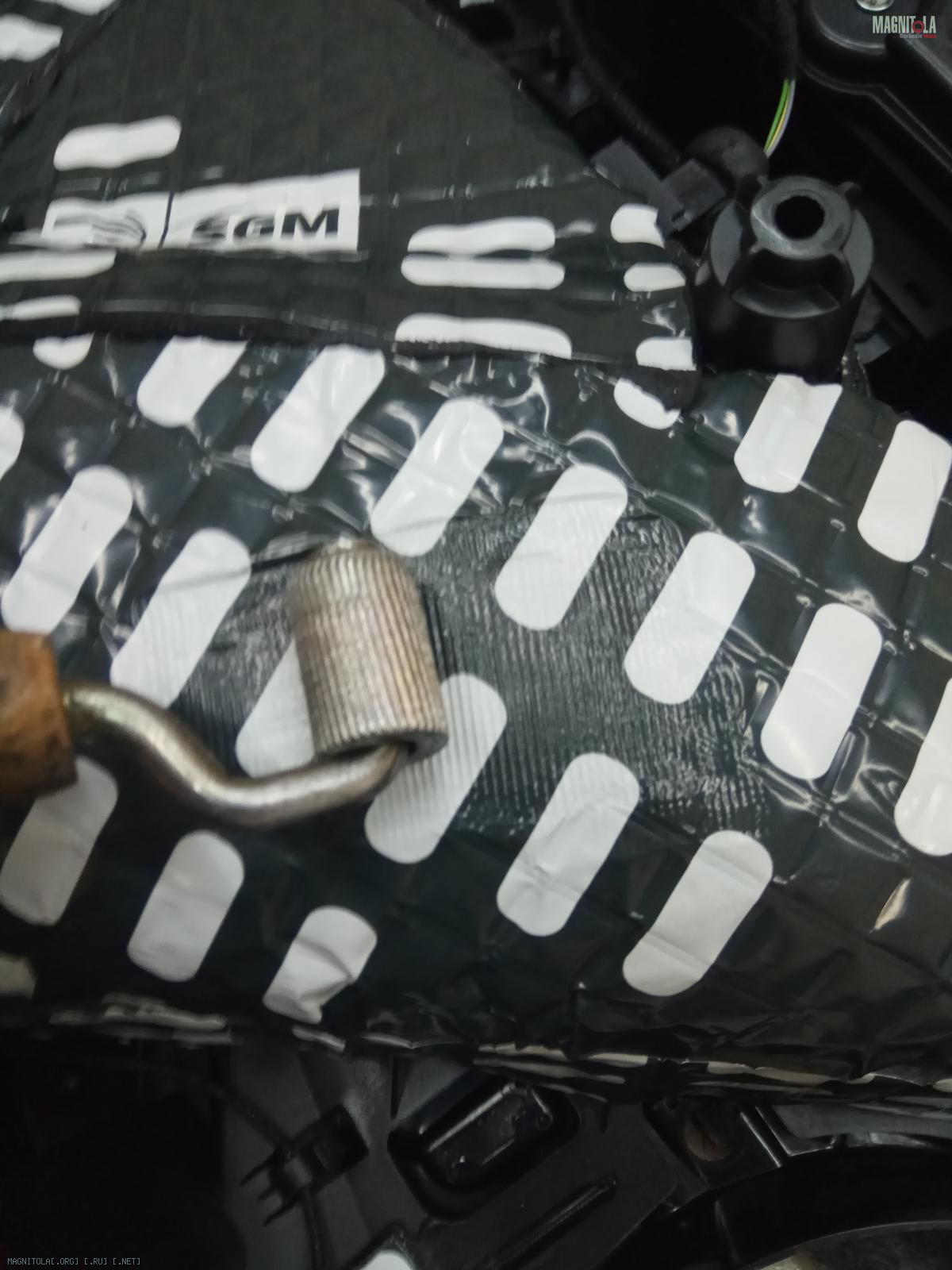

Наносим вибру 4 мм, греем, прикатываем...

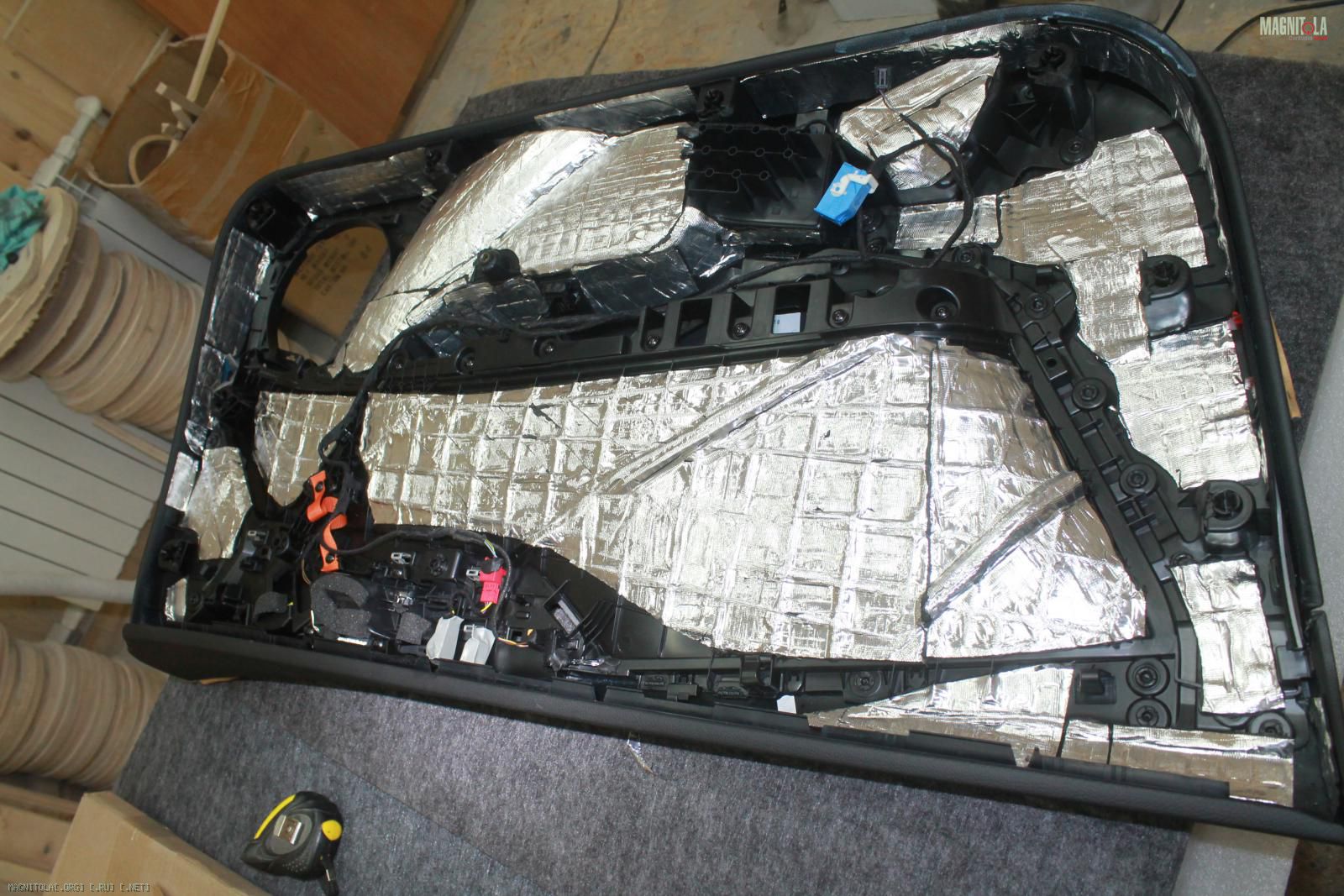

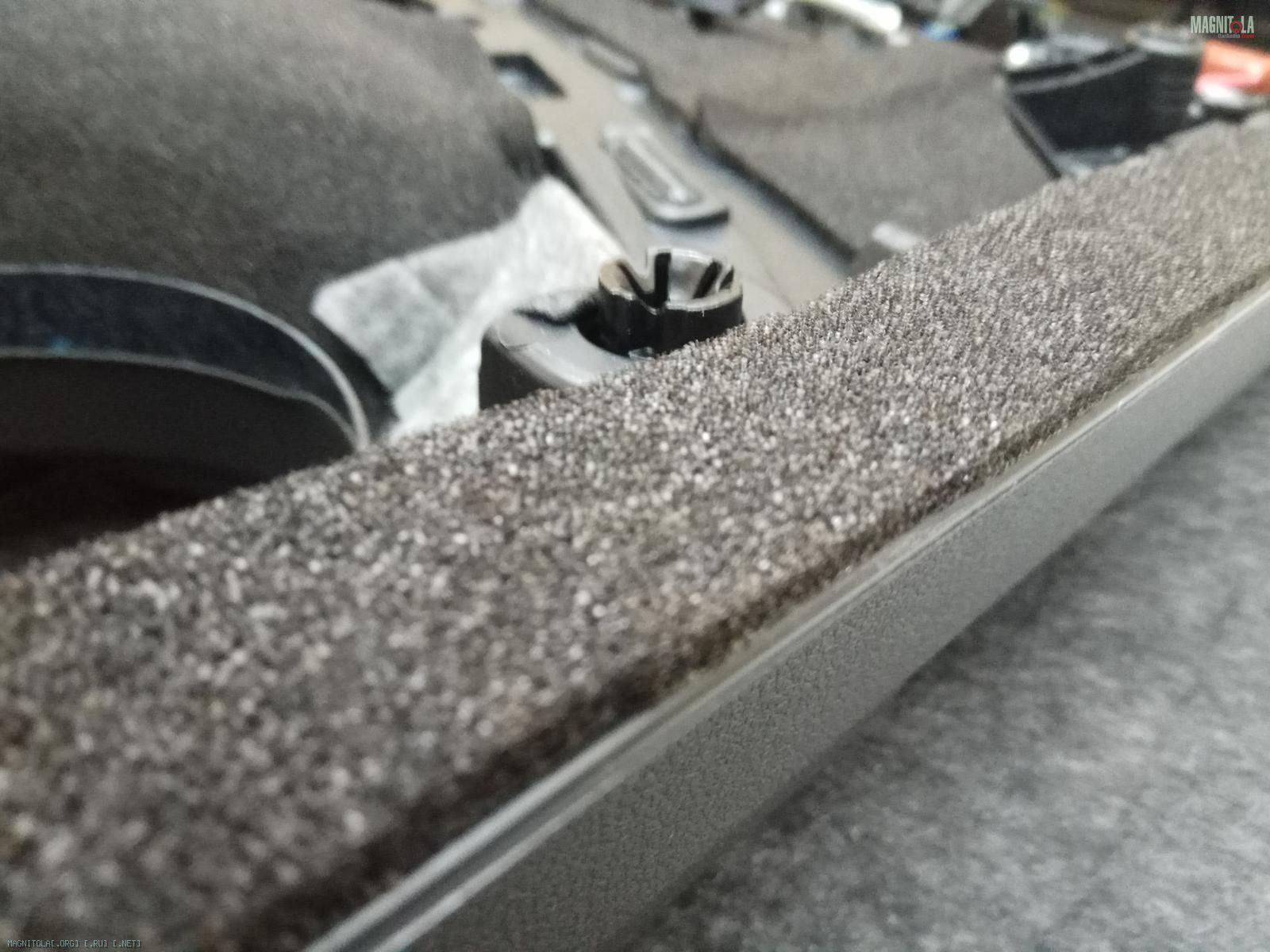

Наносим битопласт и войлок, уплотнительную ленту по периметру карты...
Вложение 1207070Вложение 1207072Вложение 1207074Вложение 1207076Вложение 1207078Вложение 1207080Вложение 1207082Вложение 1207084

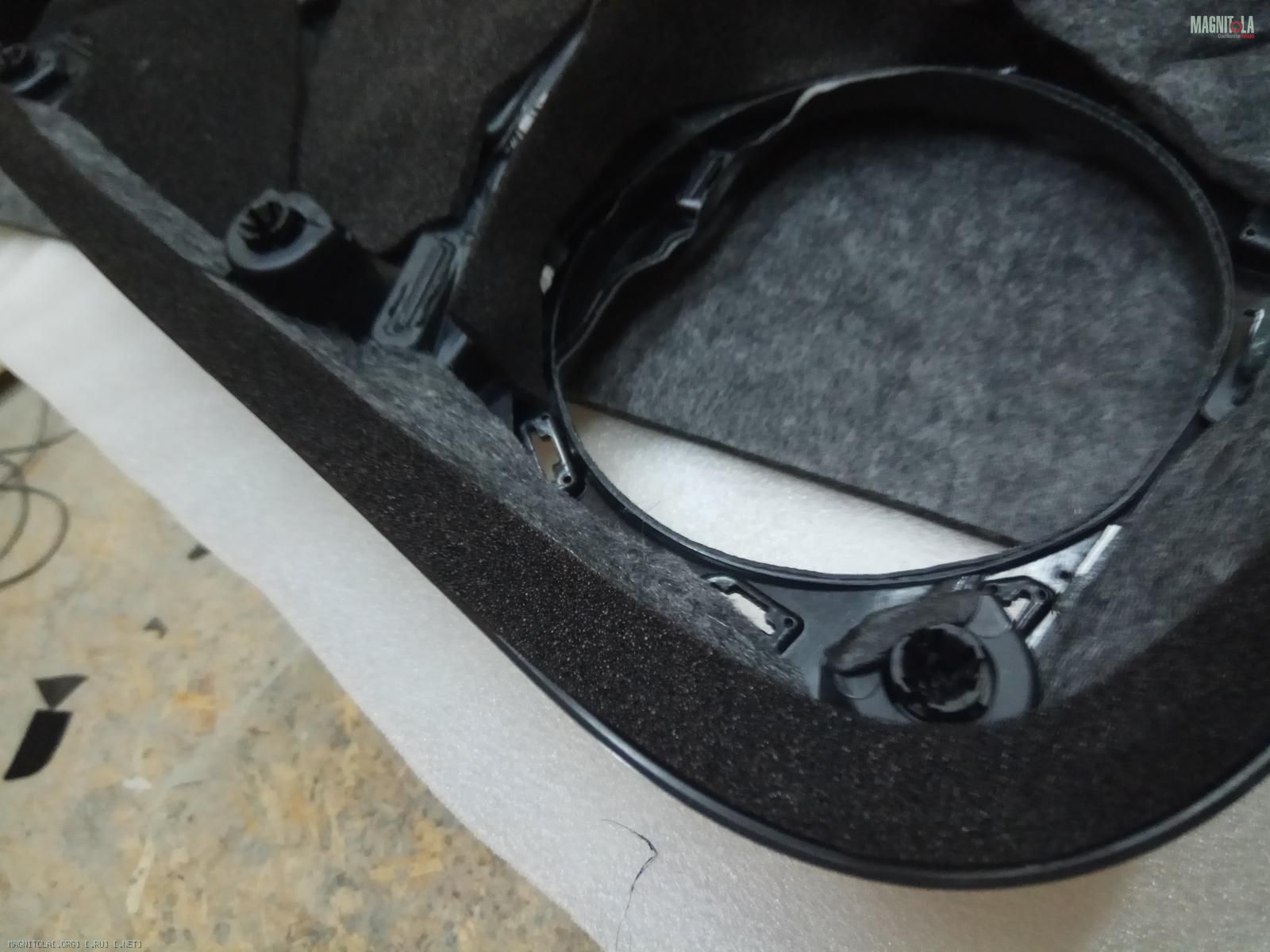

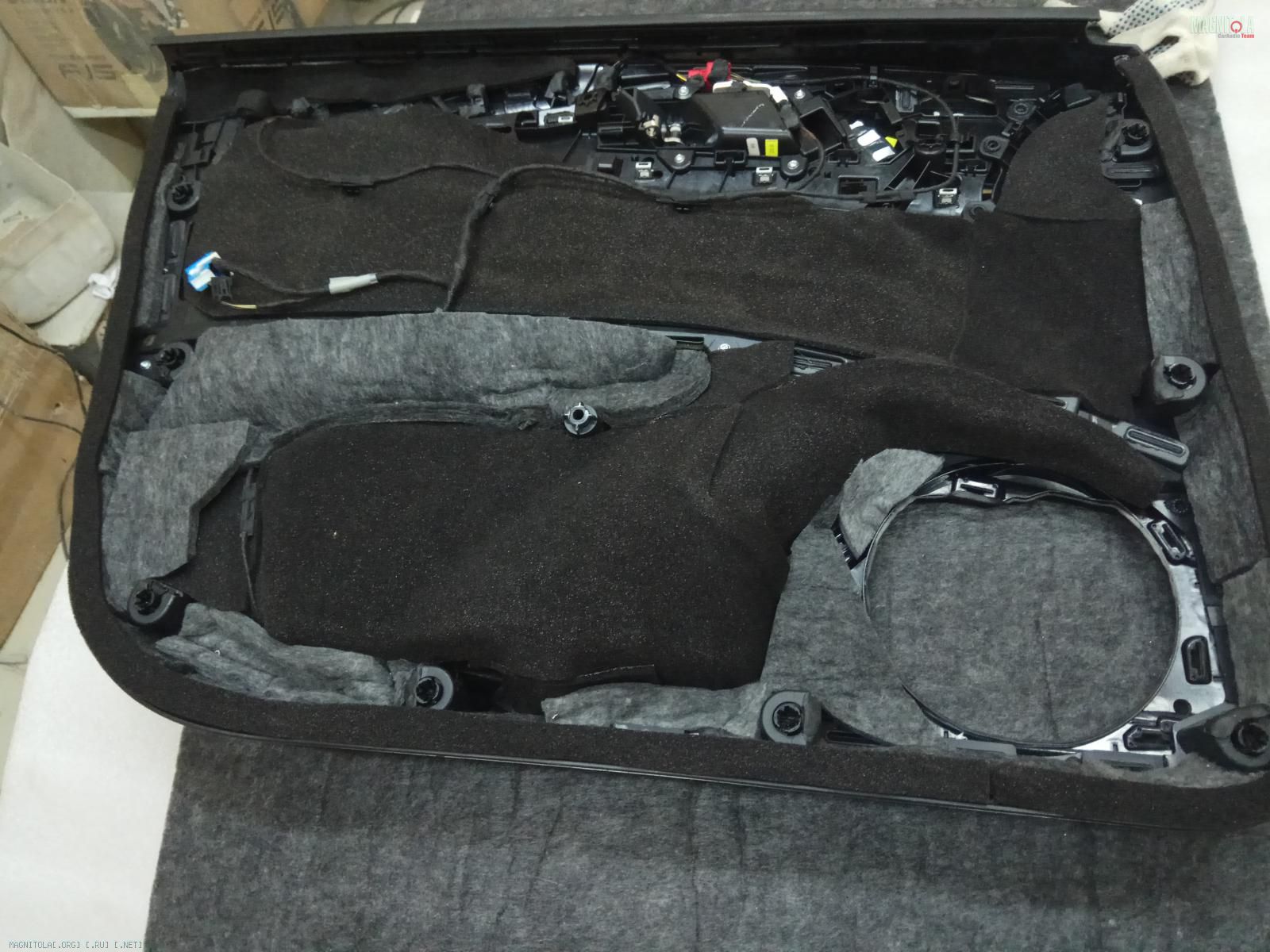

Передние карты дверей... по тойже технологии...

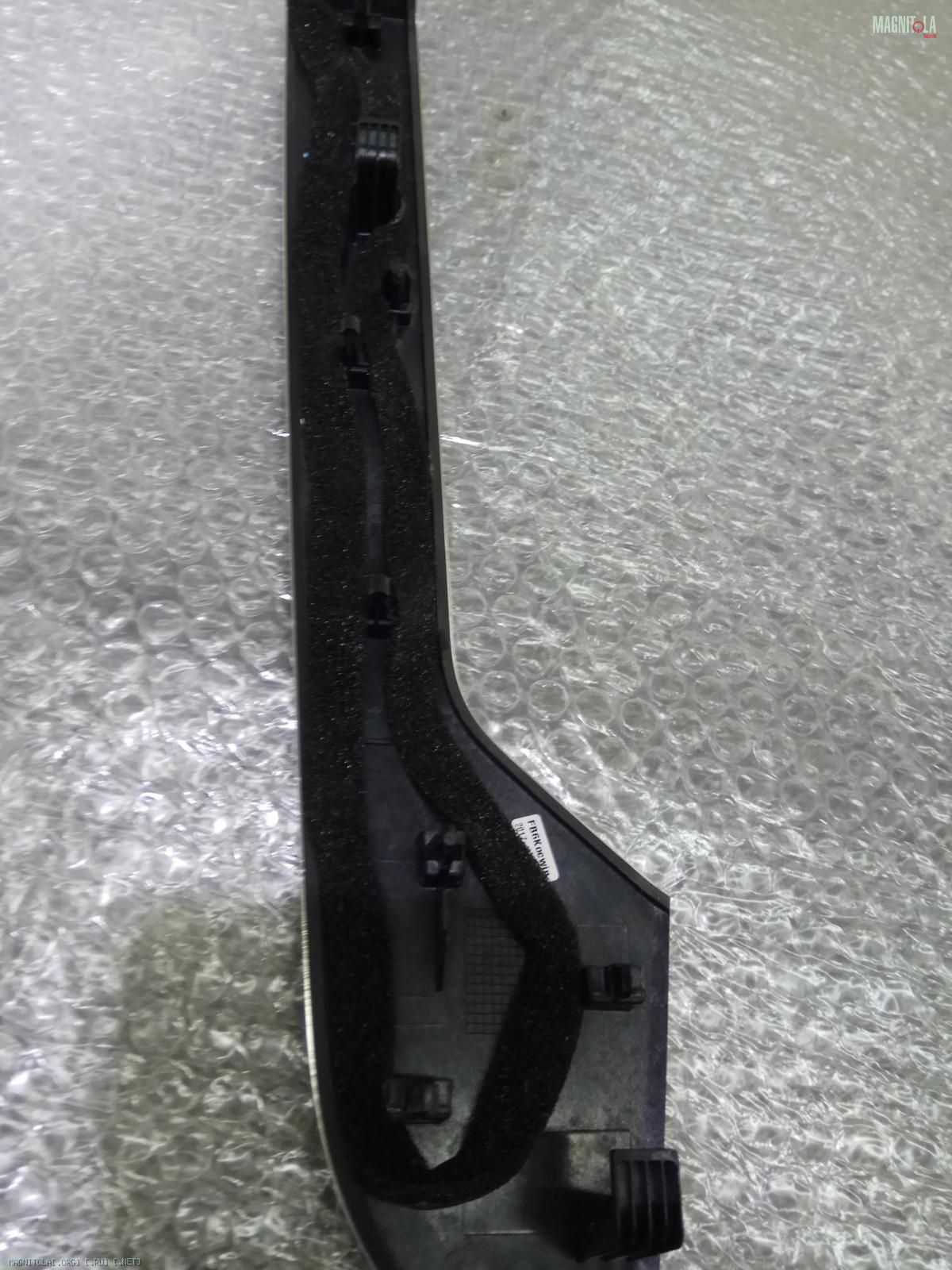

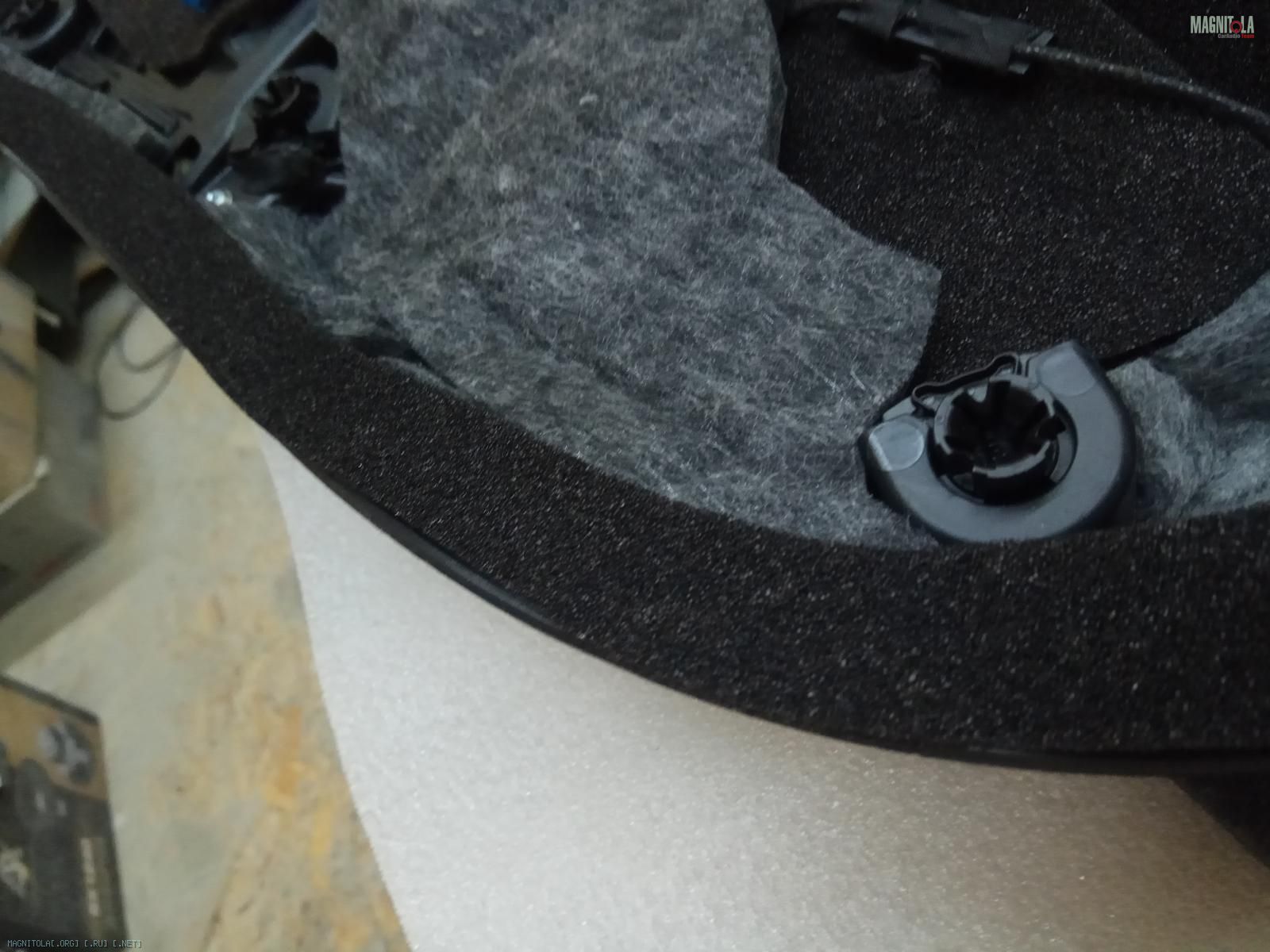

Все пластиковые элементы уплотняем лентой из битопласта.
Вложение 1207086Вложение 1207088Вложение 1207090Вложение 1207092Вложение 1207094Вложение 1207096
Вложение 1207098Вложение 1207100Вложение 1207102Вложение 1207104

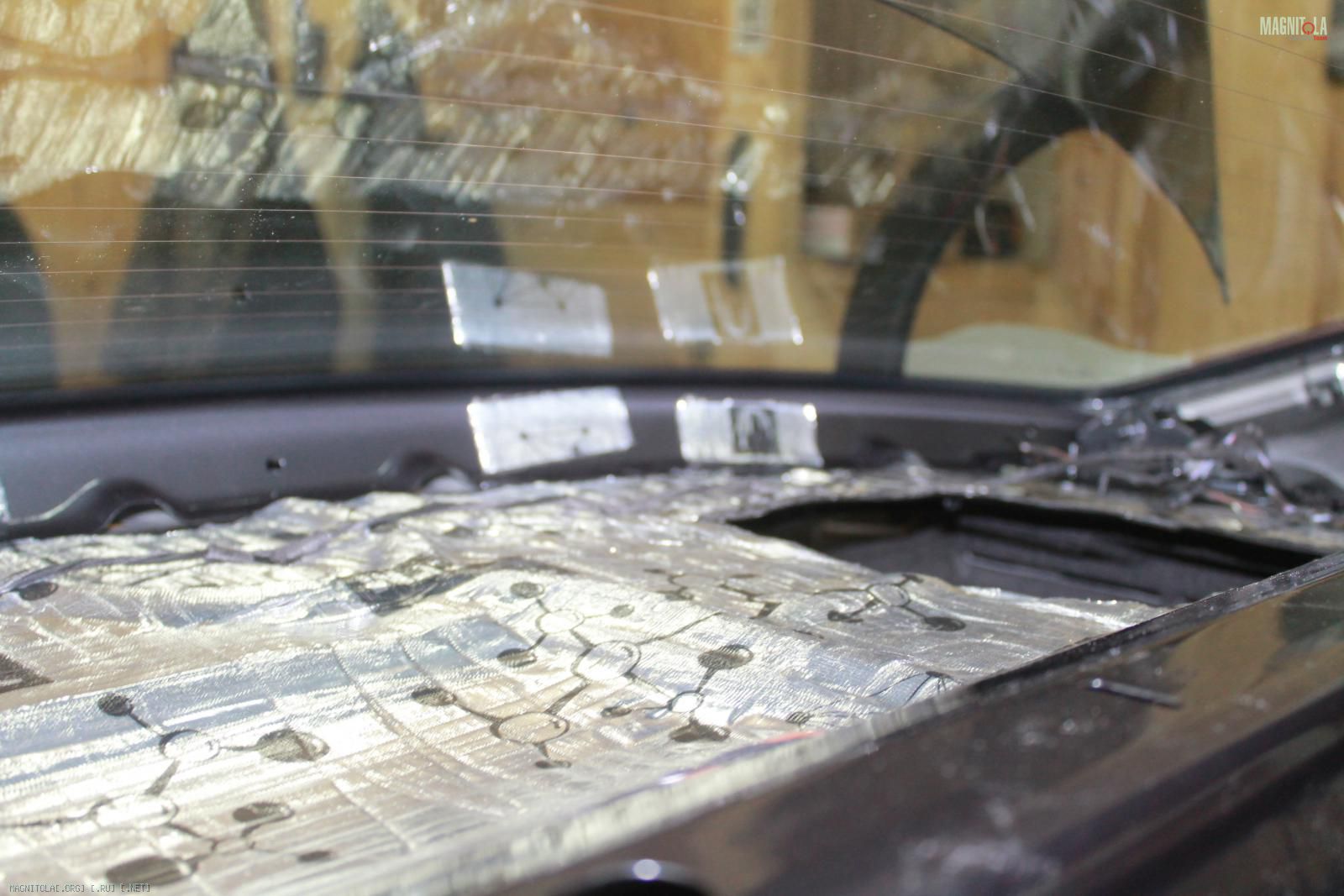

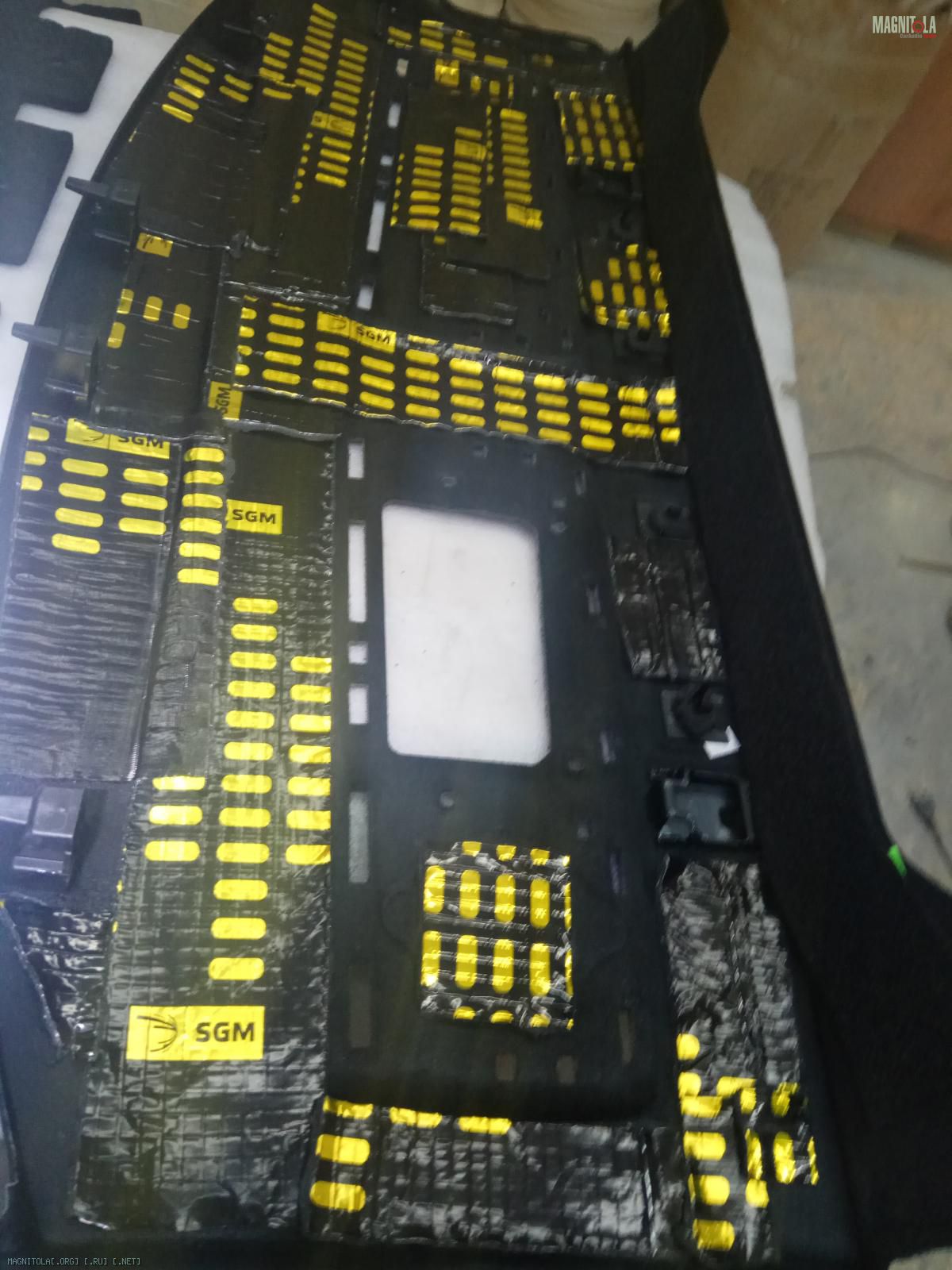

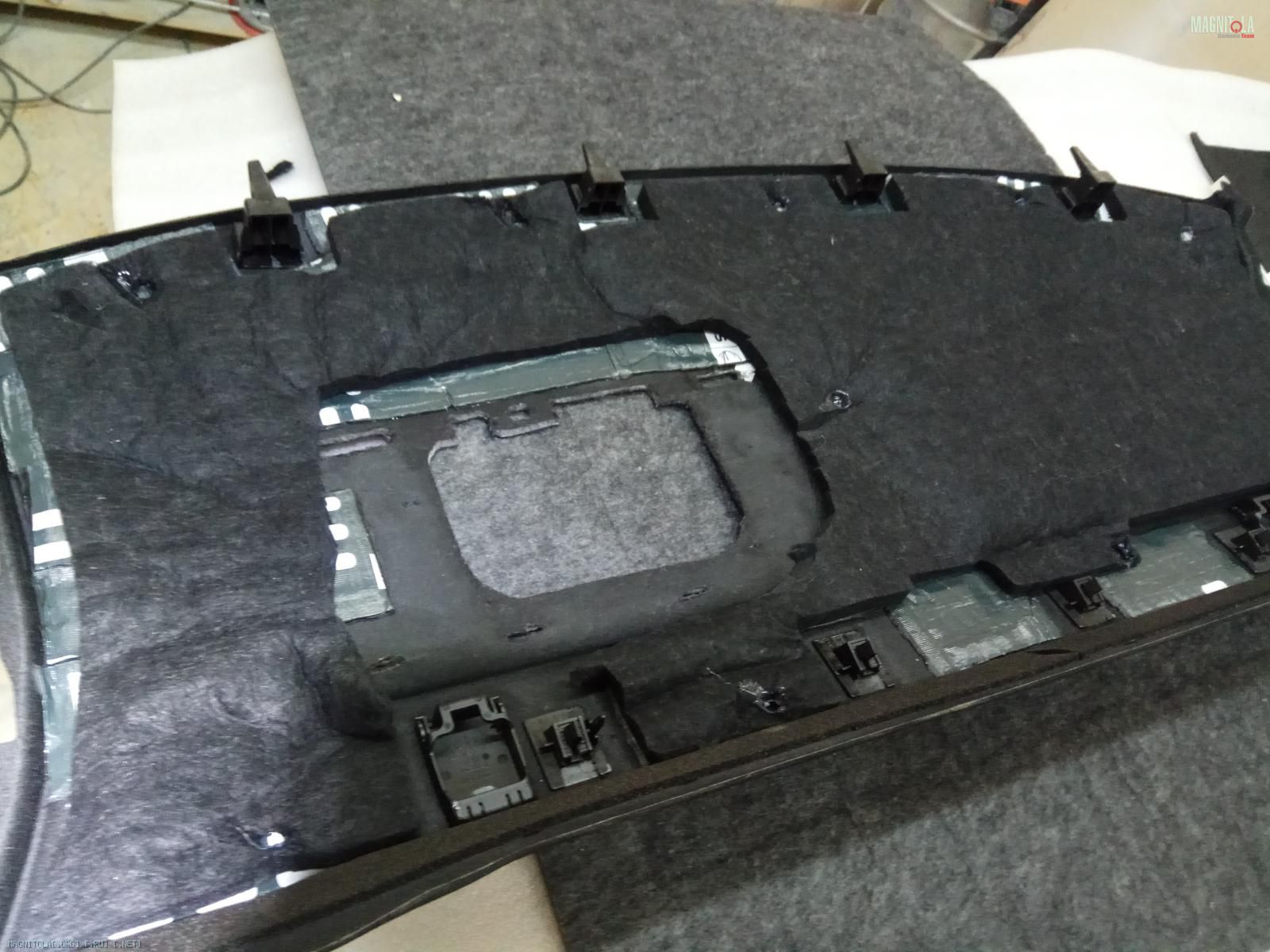

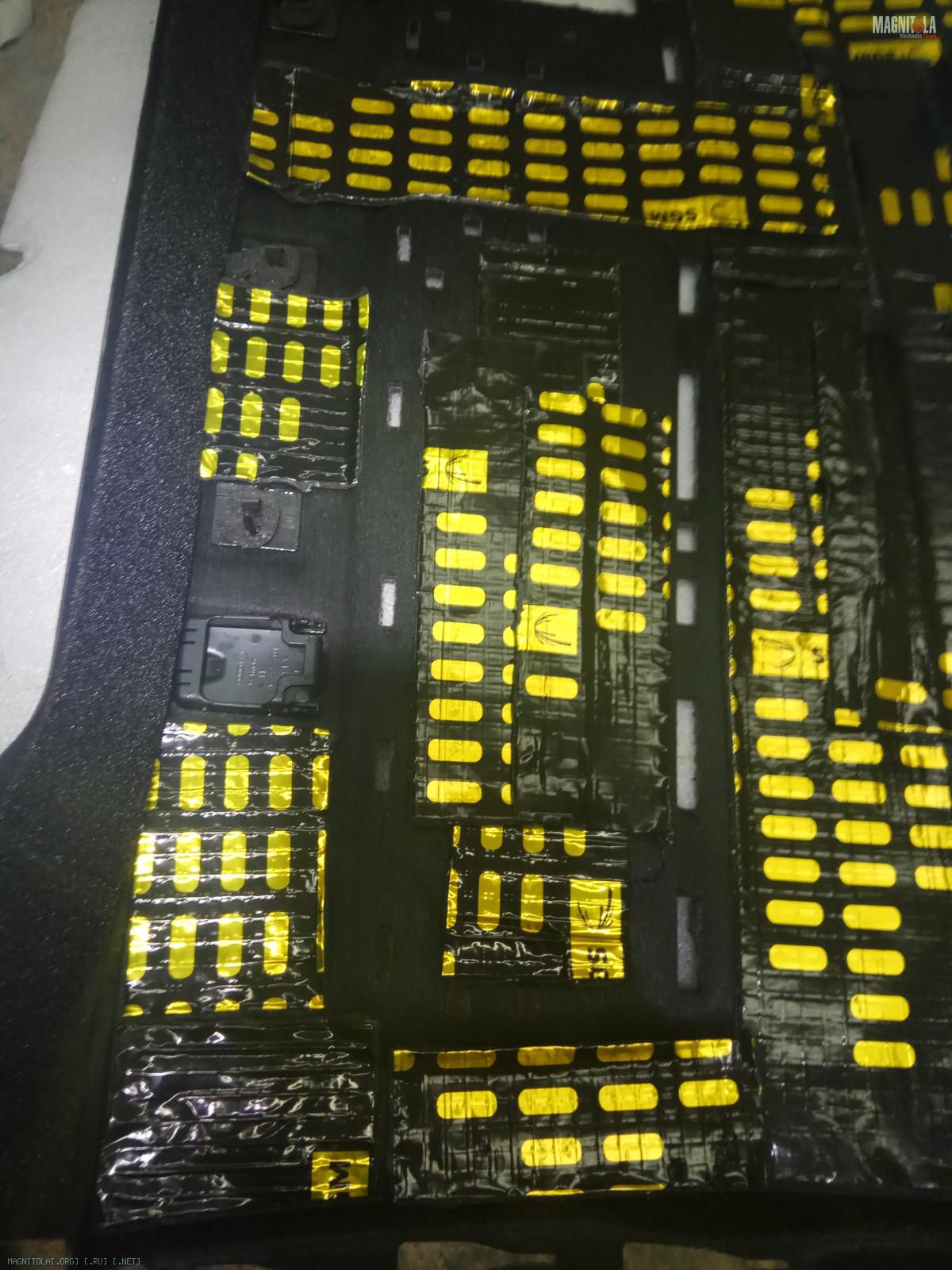

После высыхания полки, наносим вибру 4мм, греем, прикатываем...
Уплотняем битопластом...

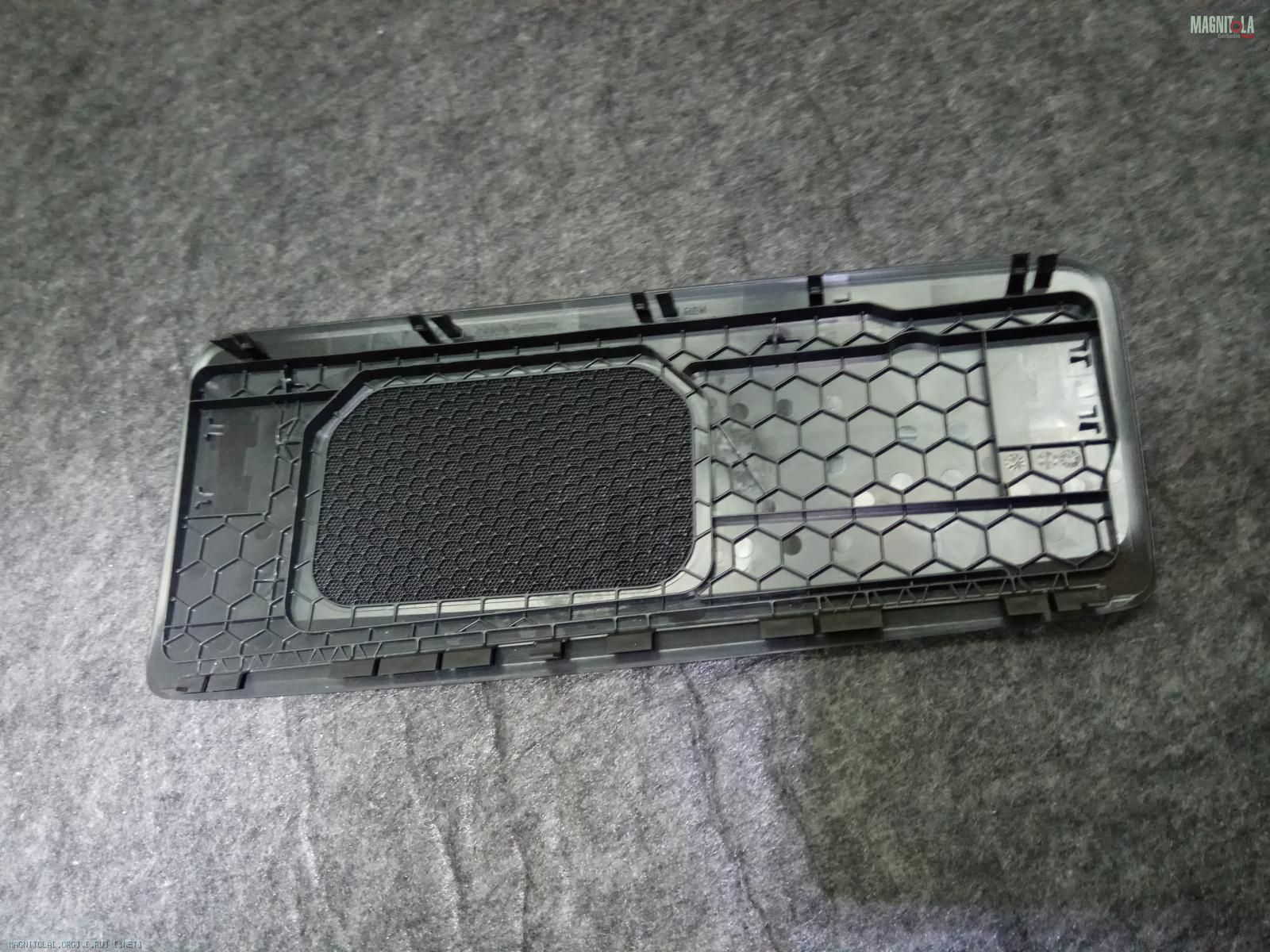

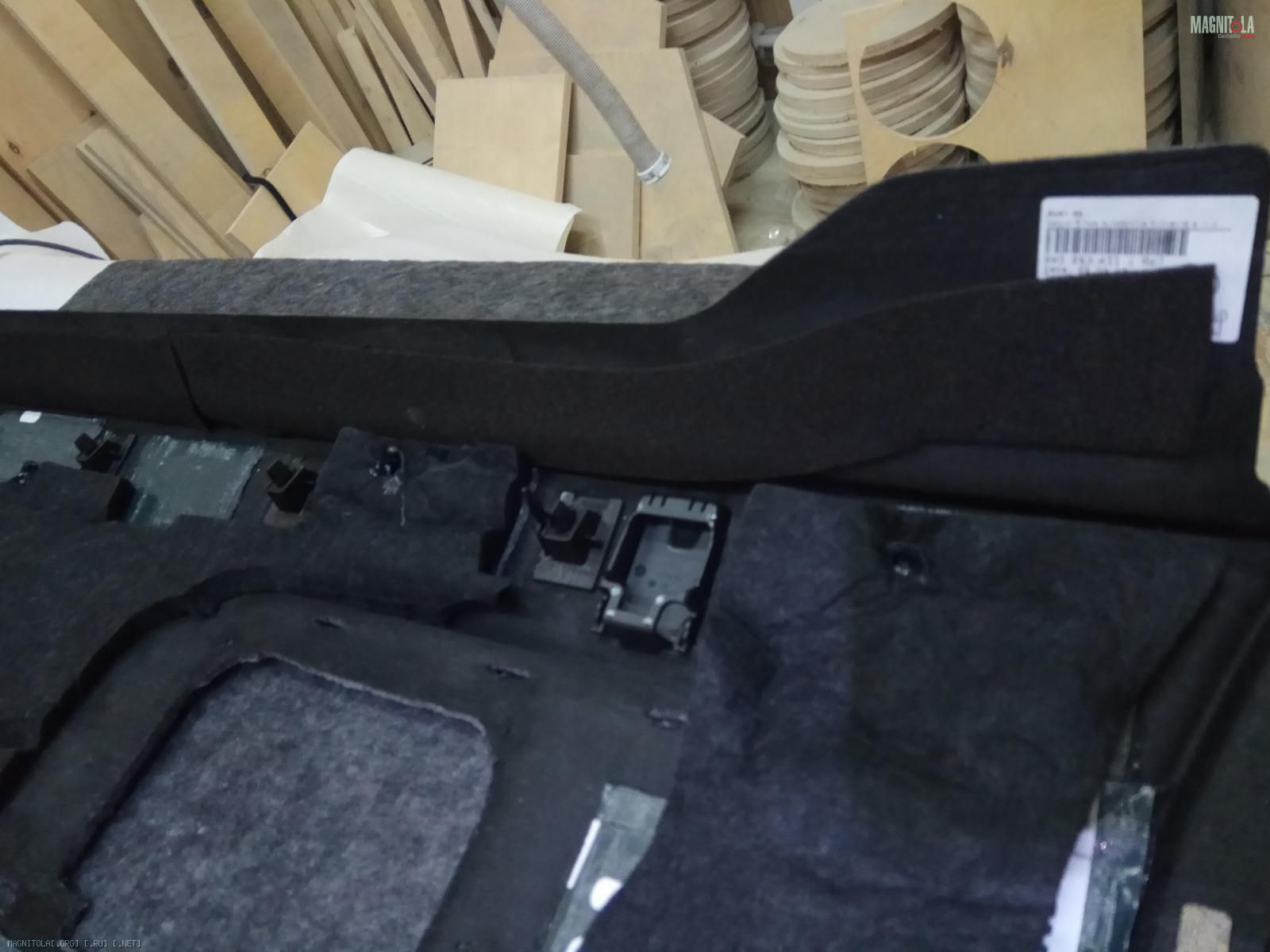

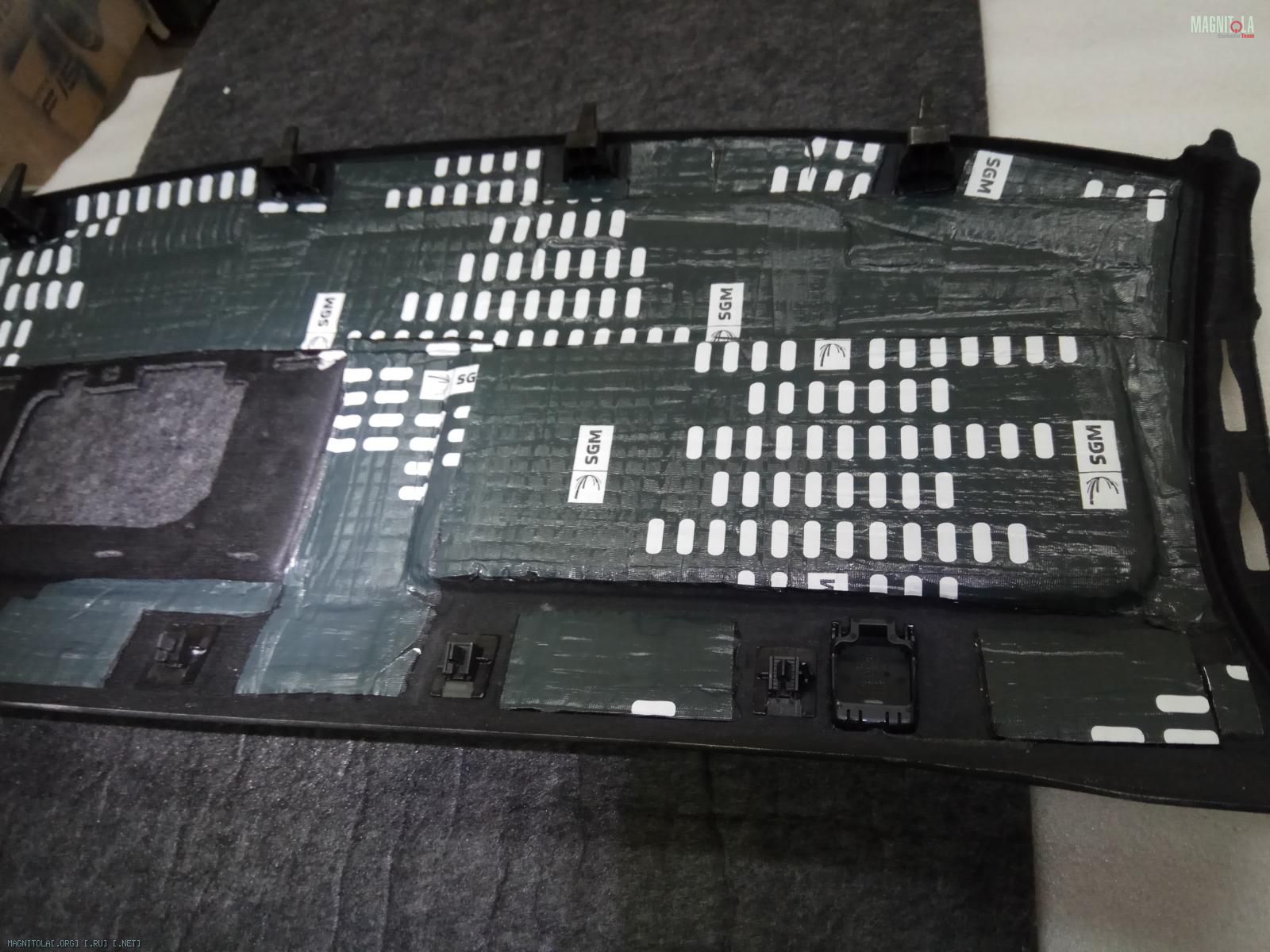

На сетку наносим вибру и битопласт...
Вложение 1207106Вложение 1207108Вложение 1207110Вложение 1207112Вложение 1207114Вложение 1207116Вложение 1207118Вложение 1207120Вложение 1207122
Собрали двери...
Вложение 1207124Вложение 1207126Вложение 1207128Вложение 1207130

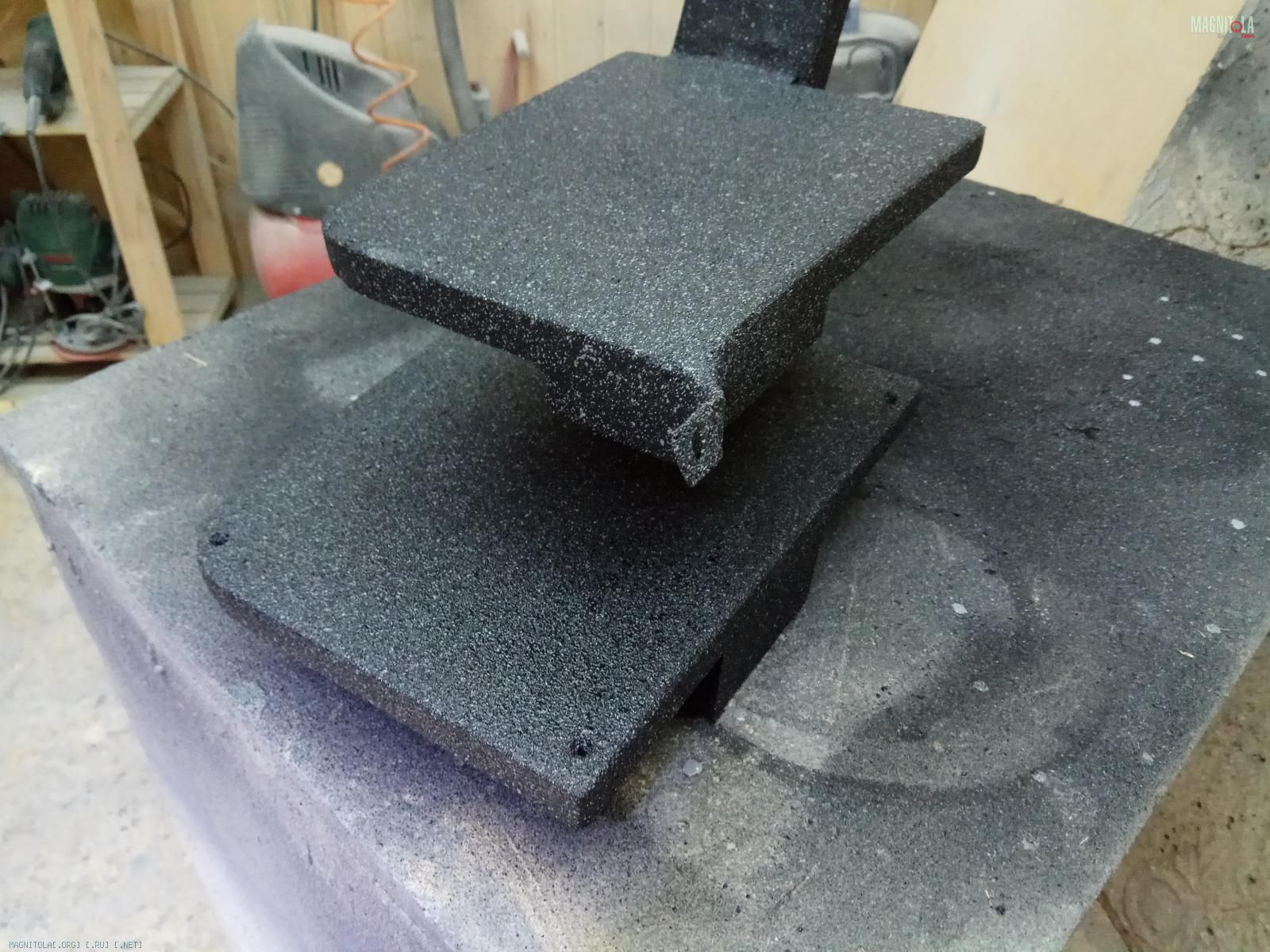

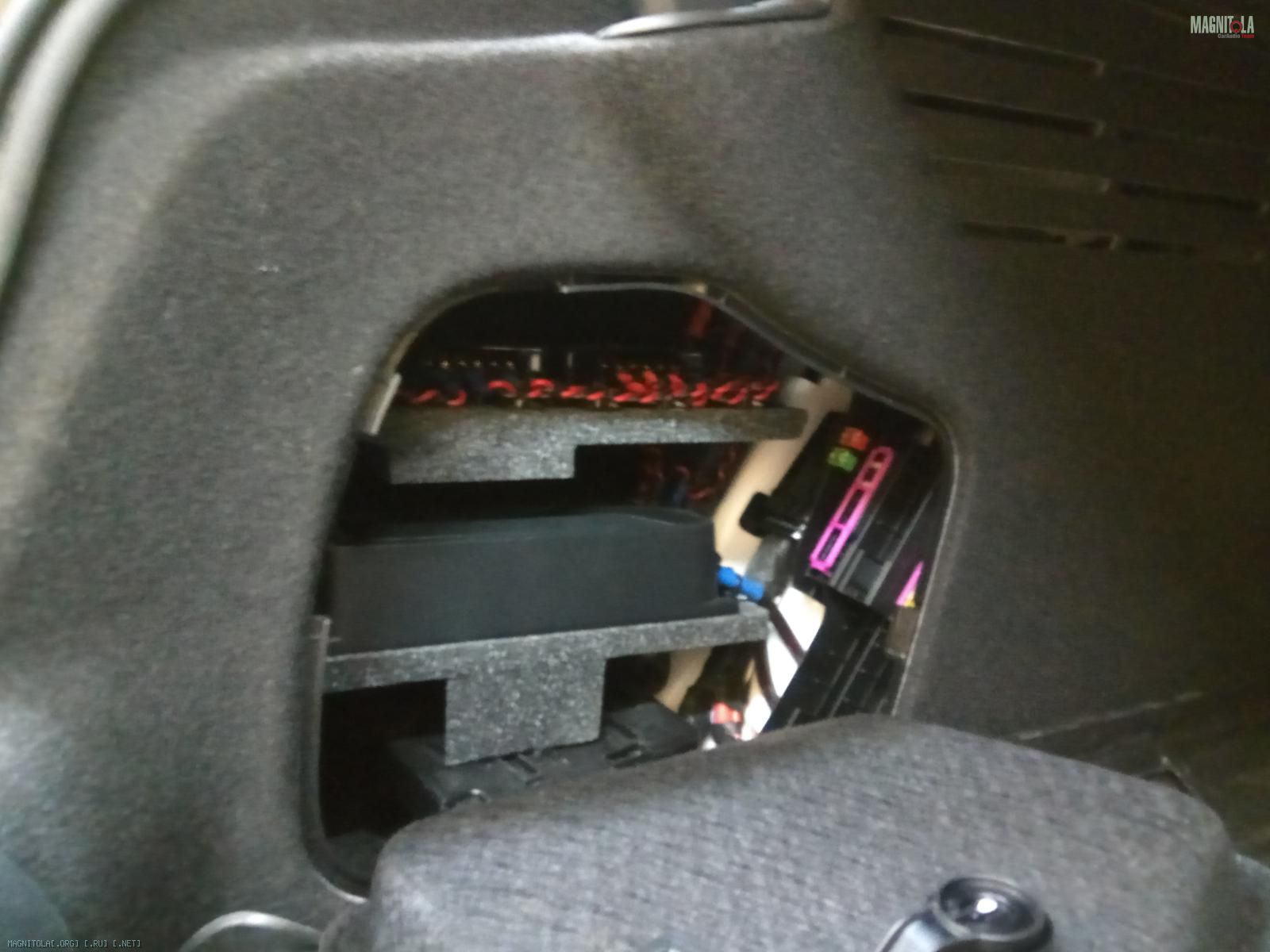

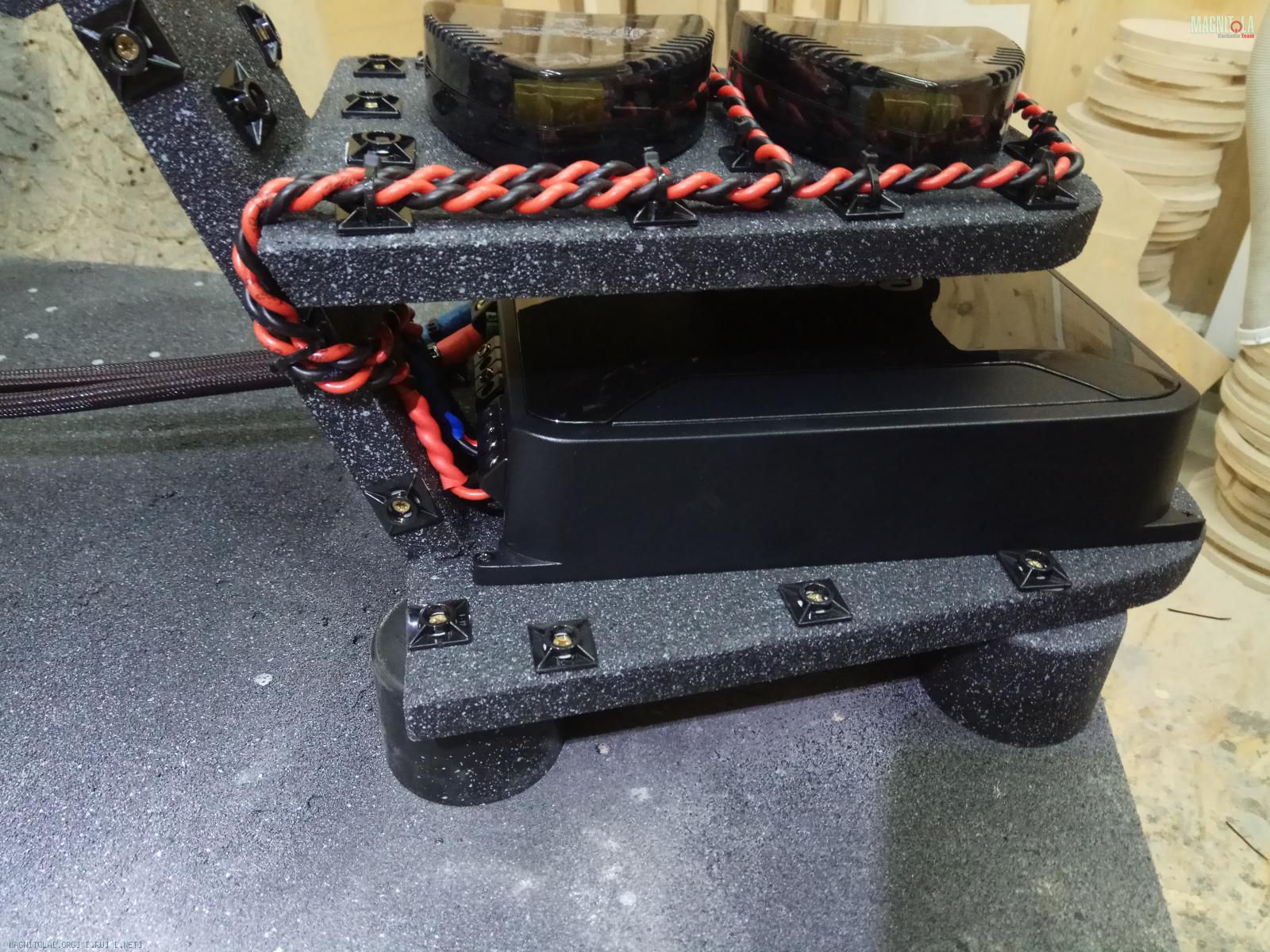

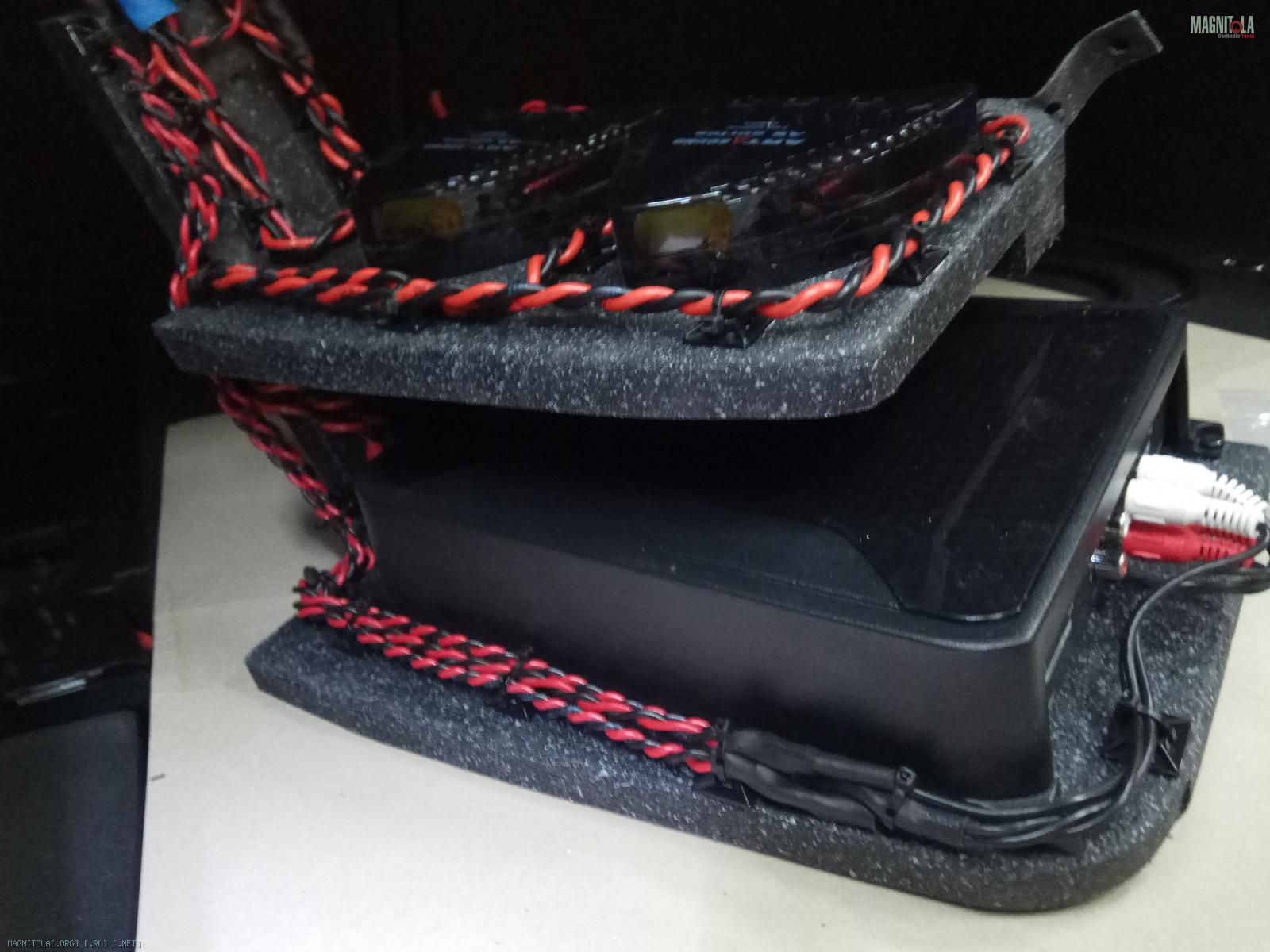

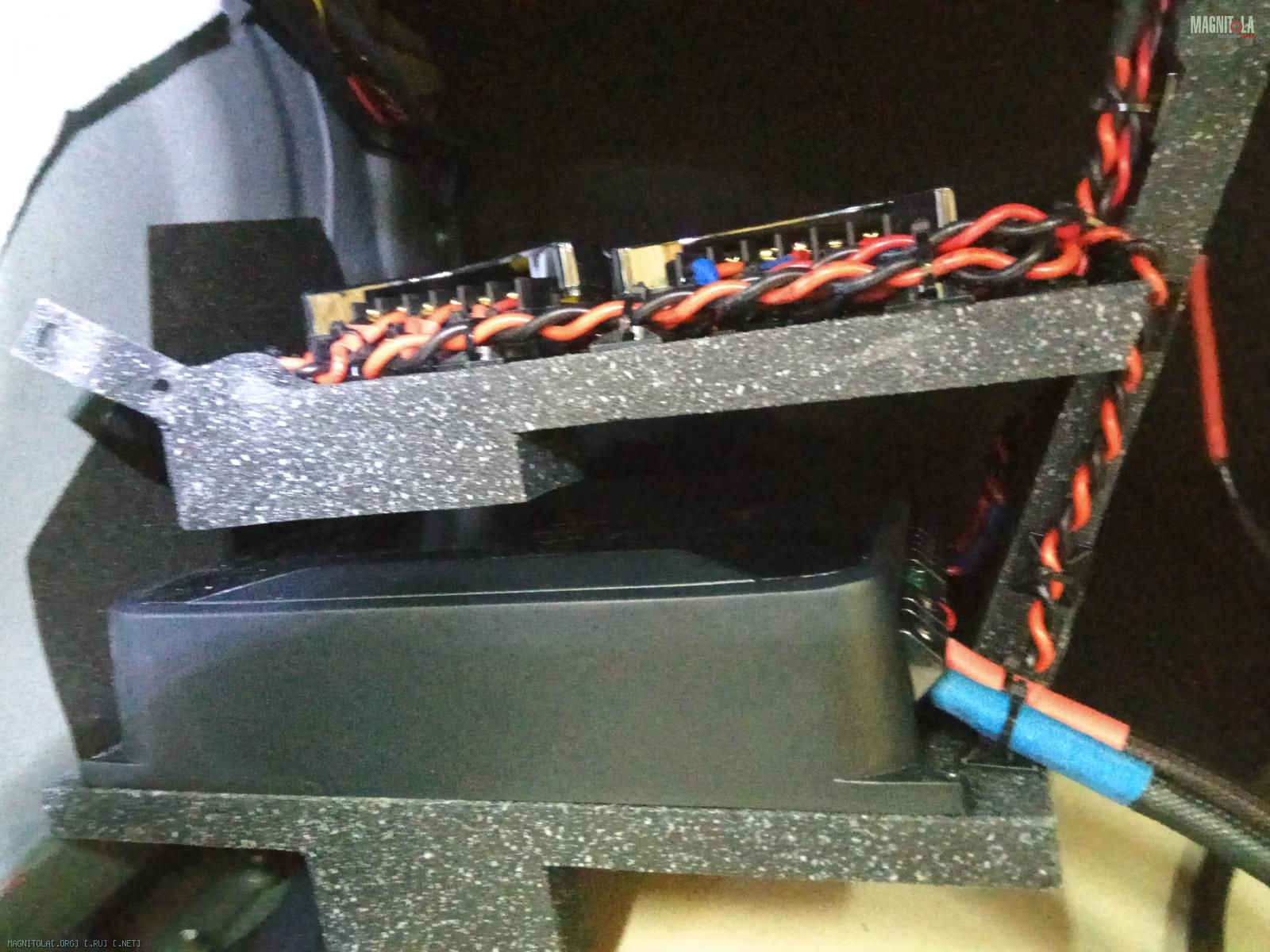

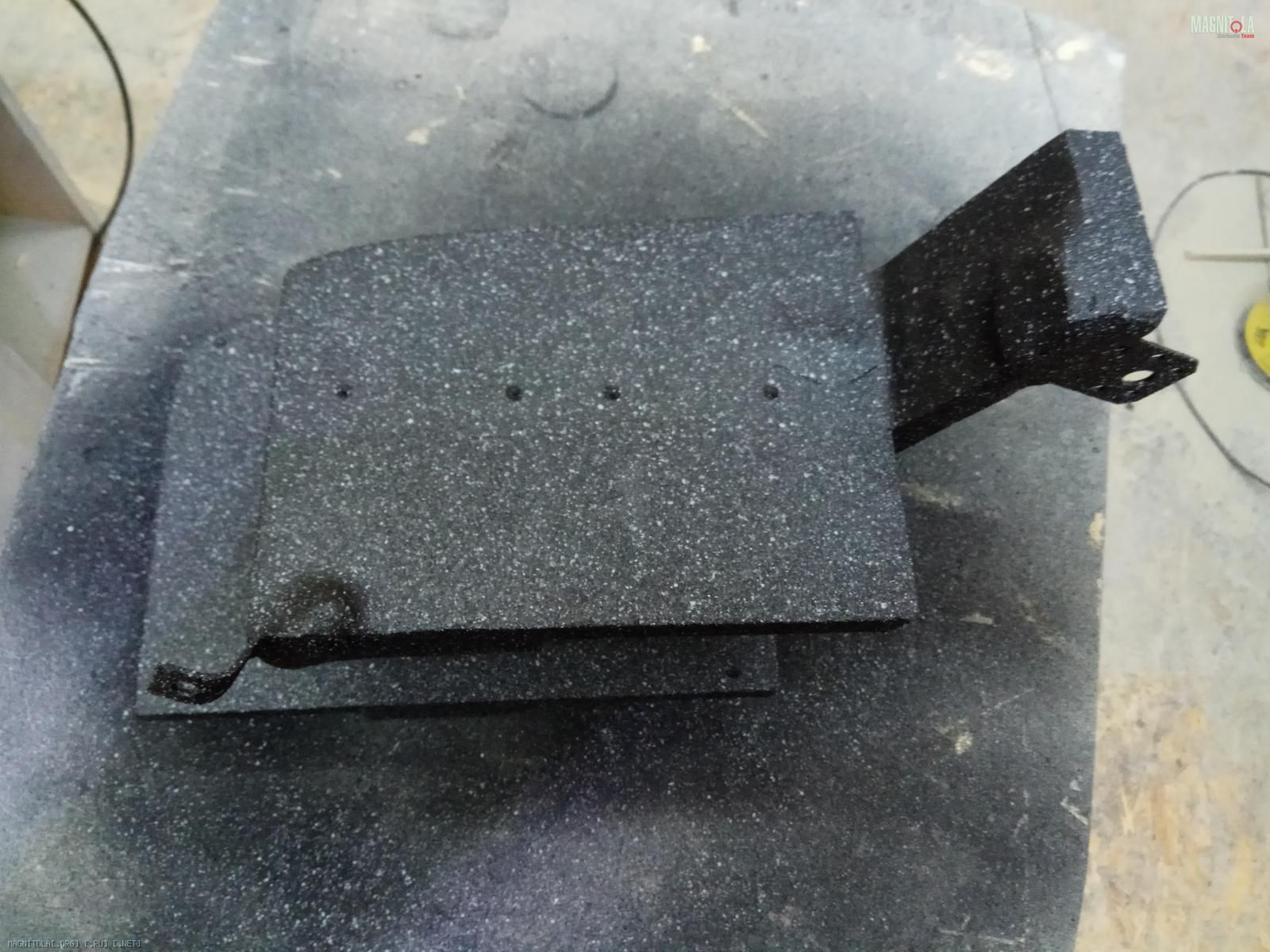

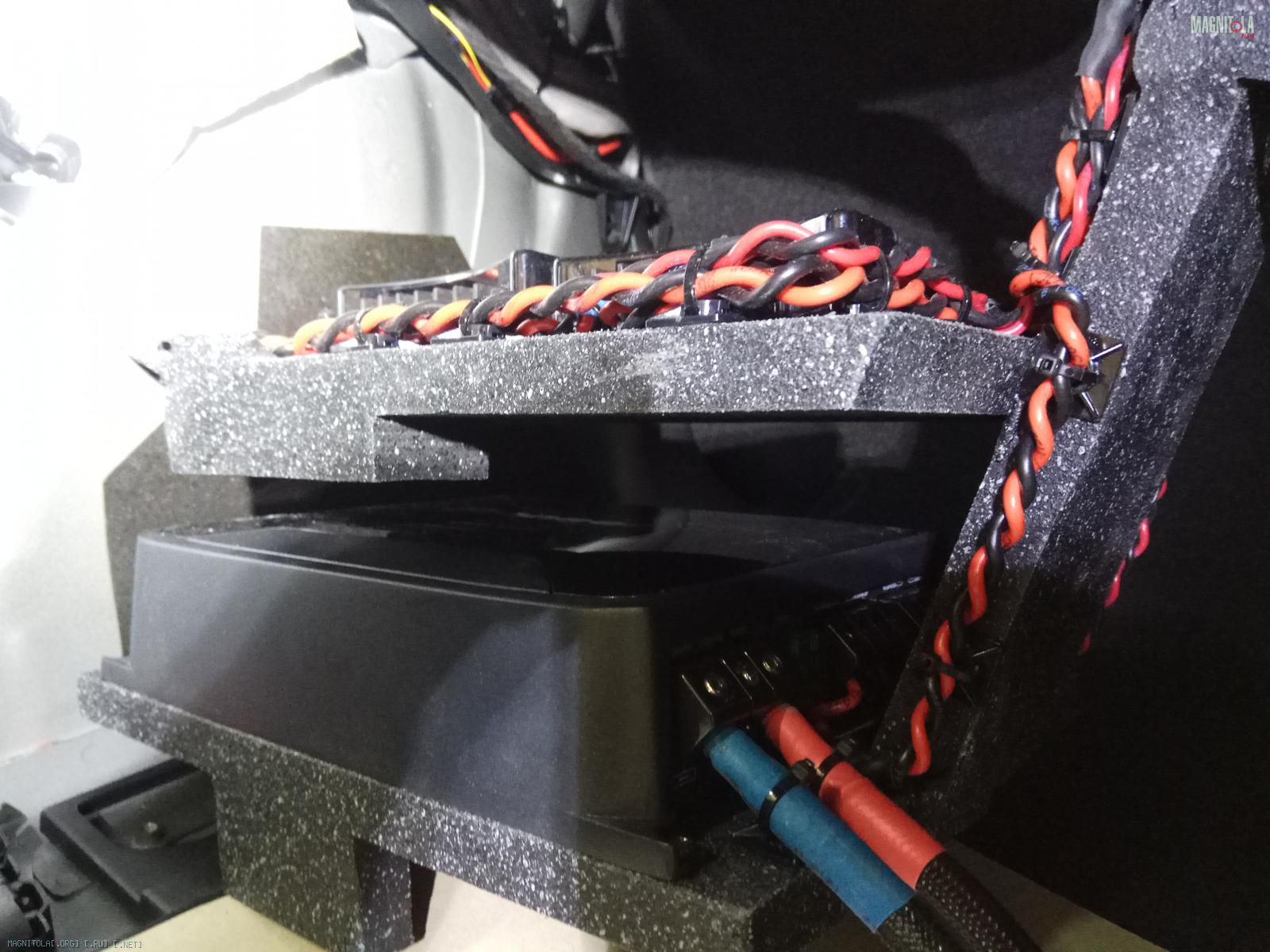

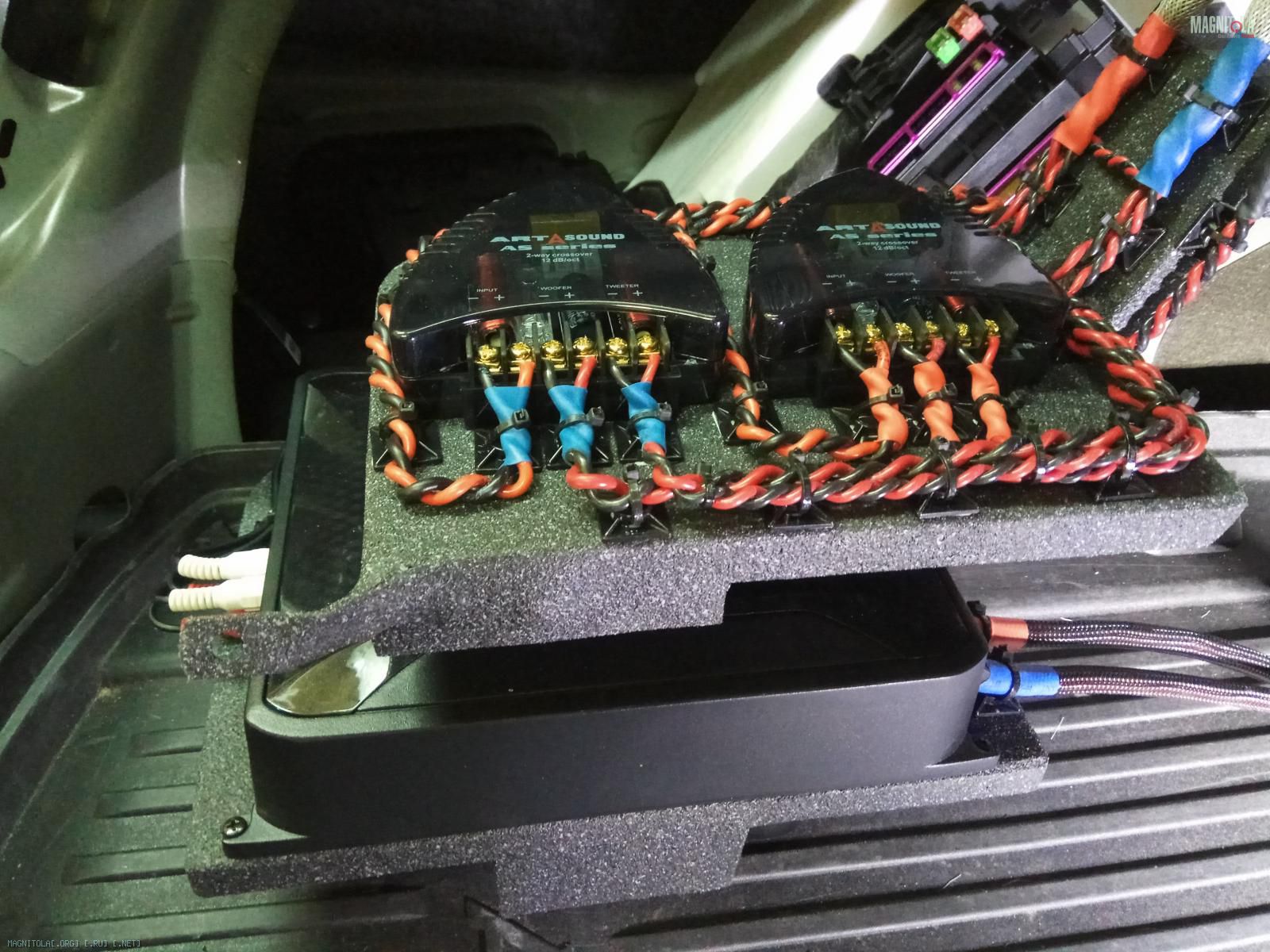

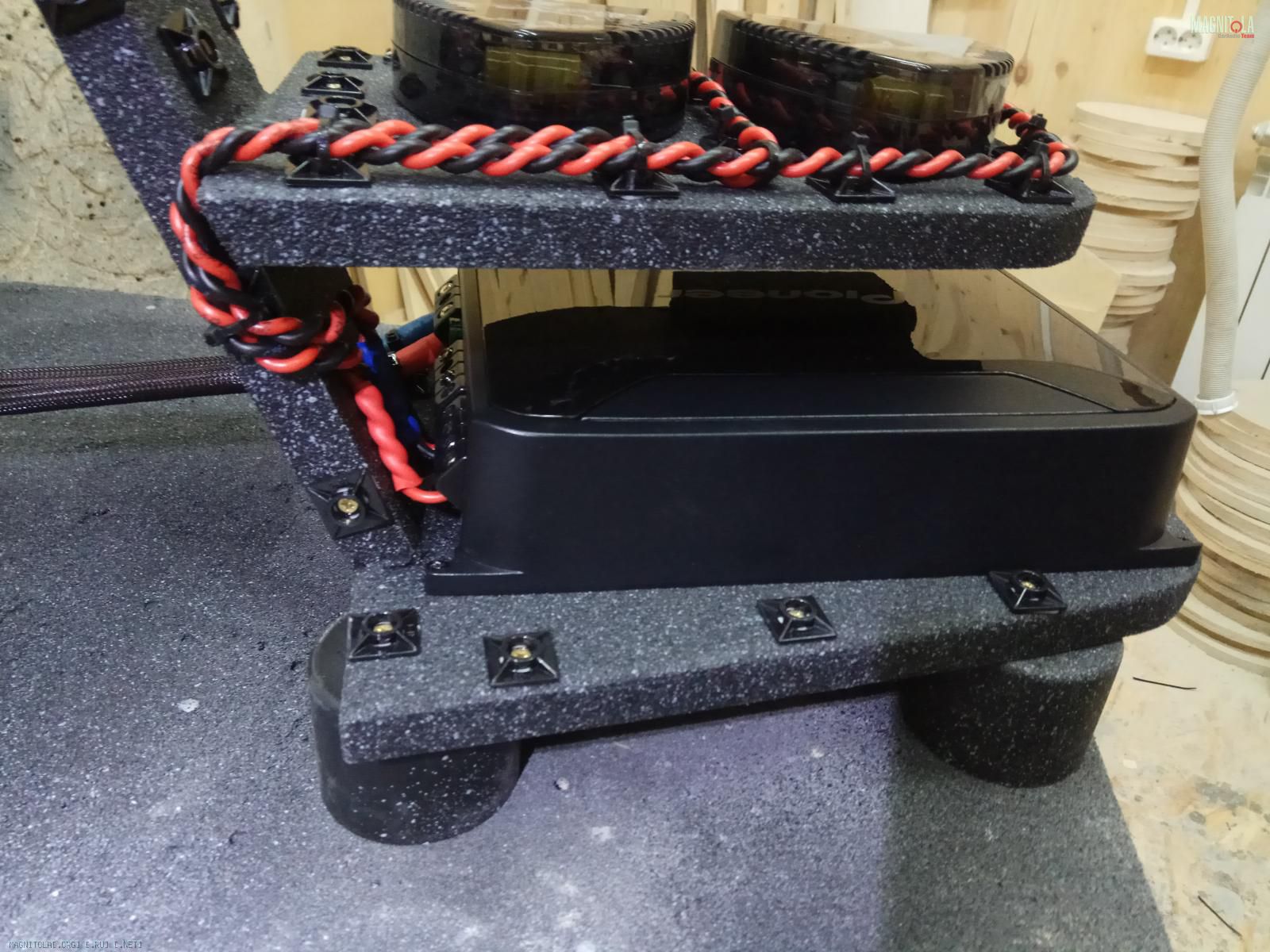

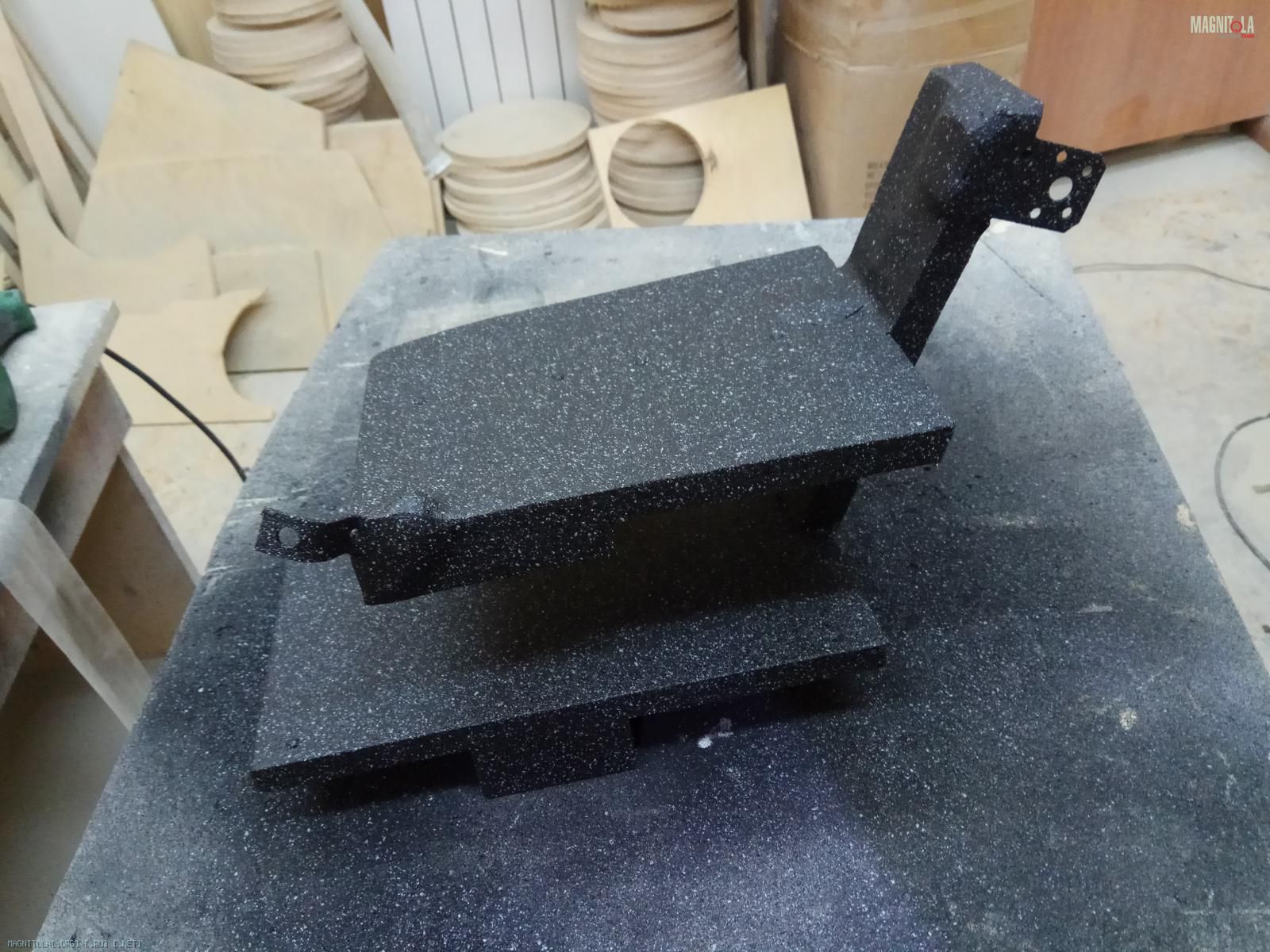

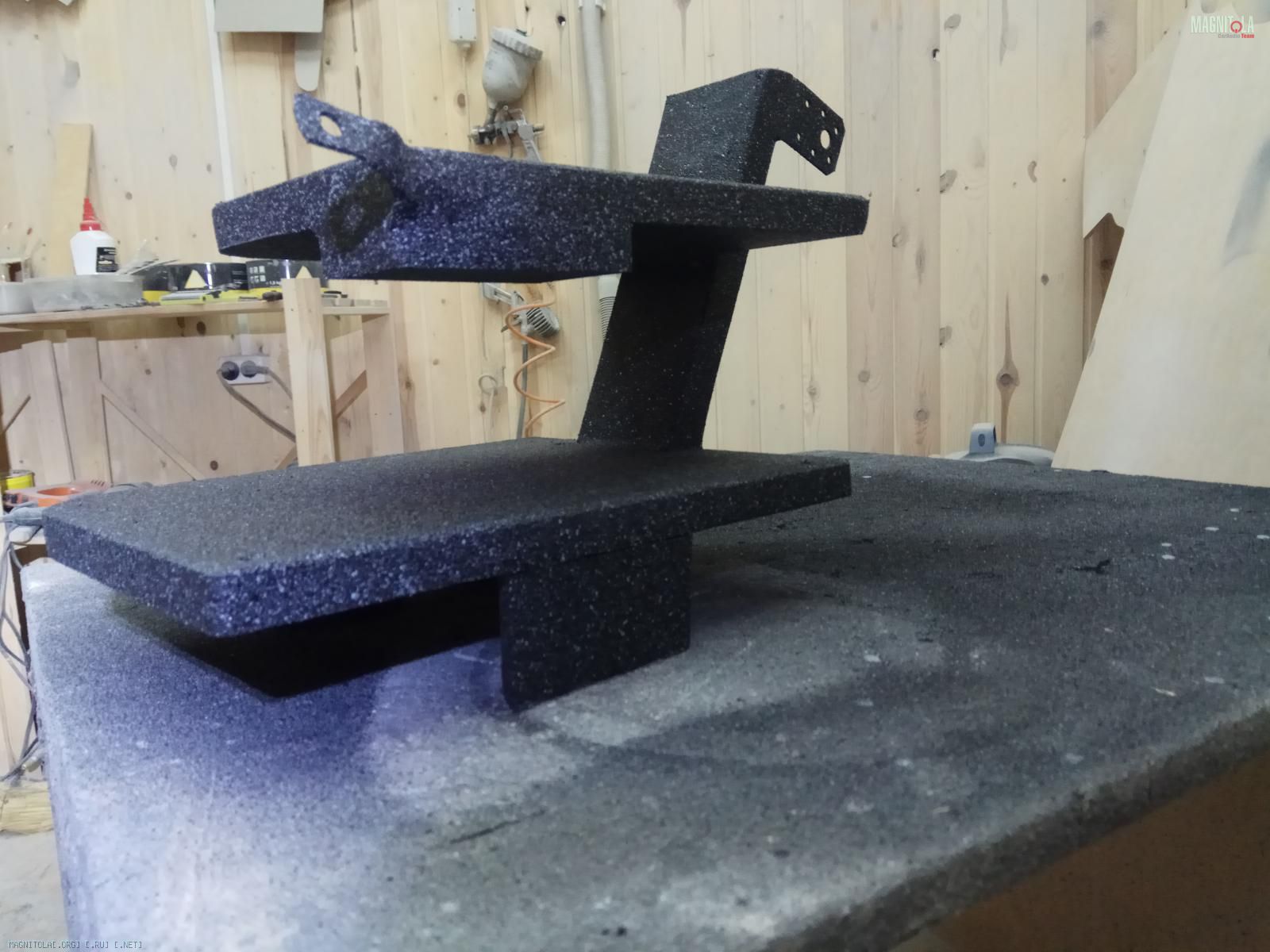

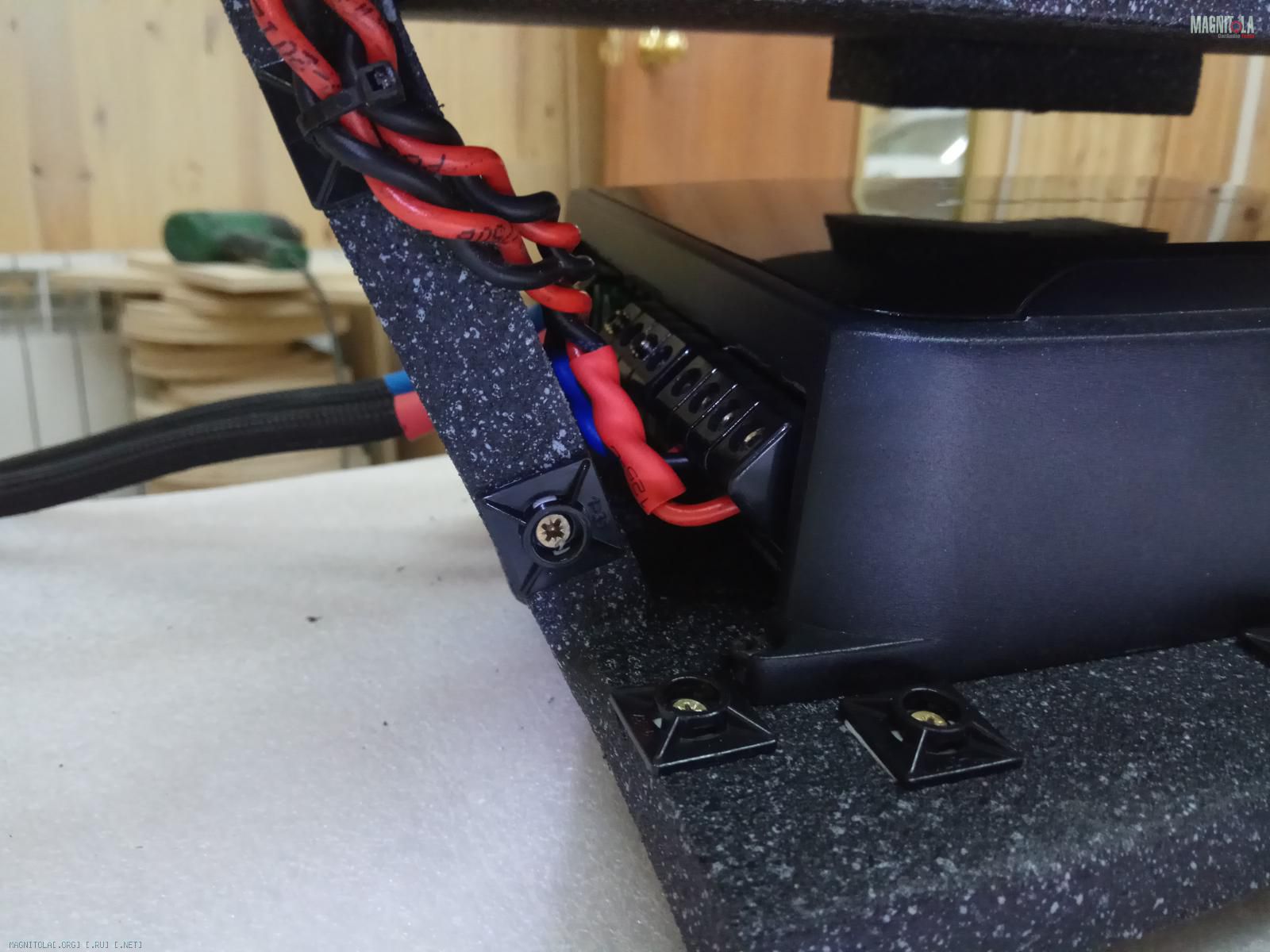

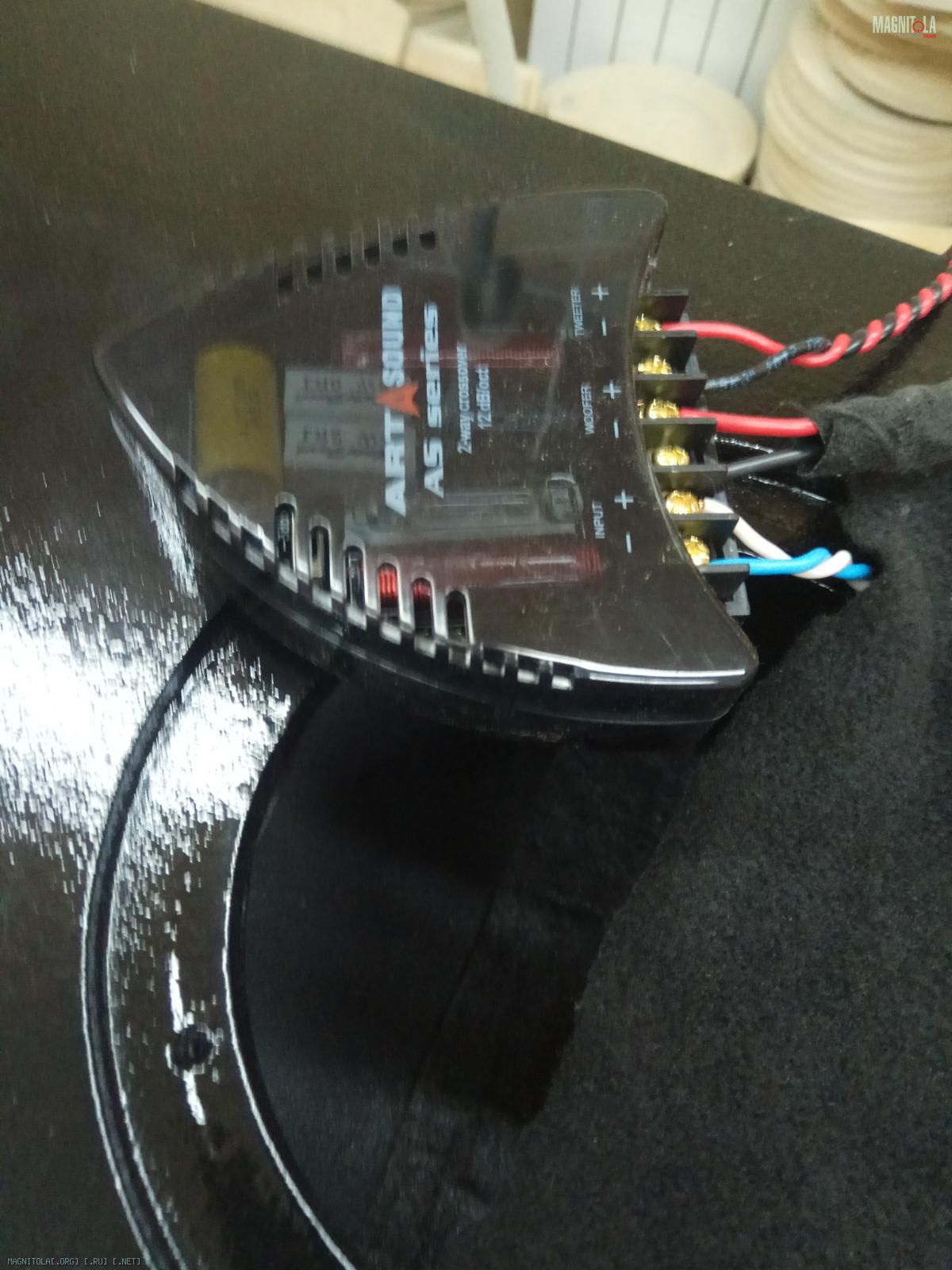

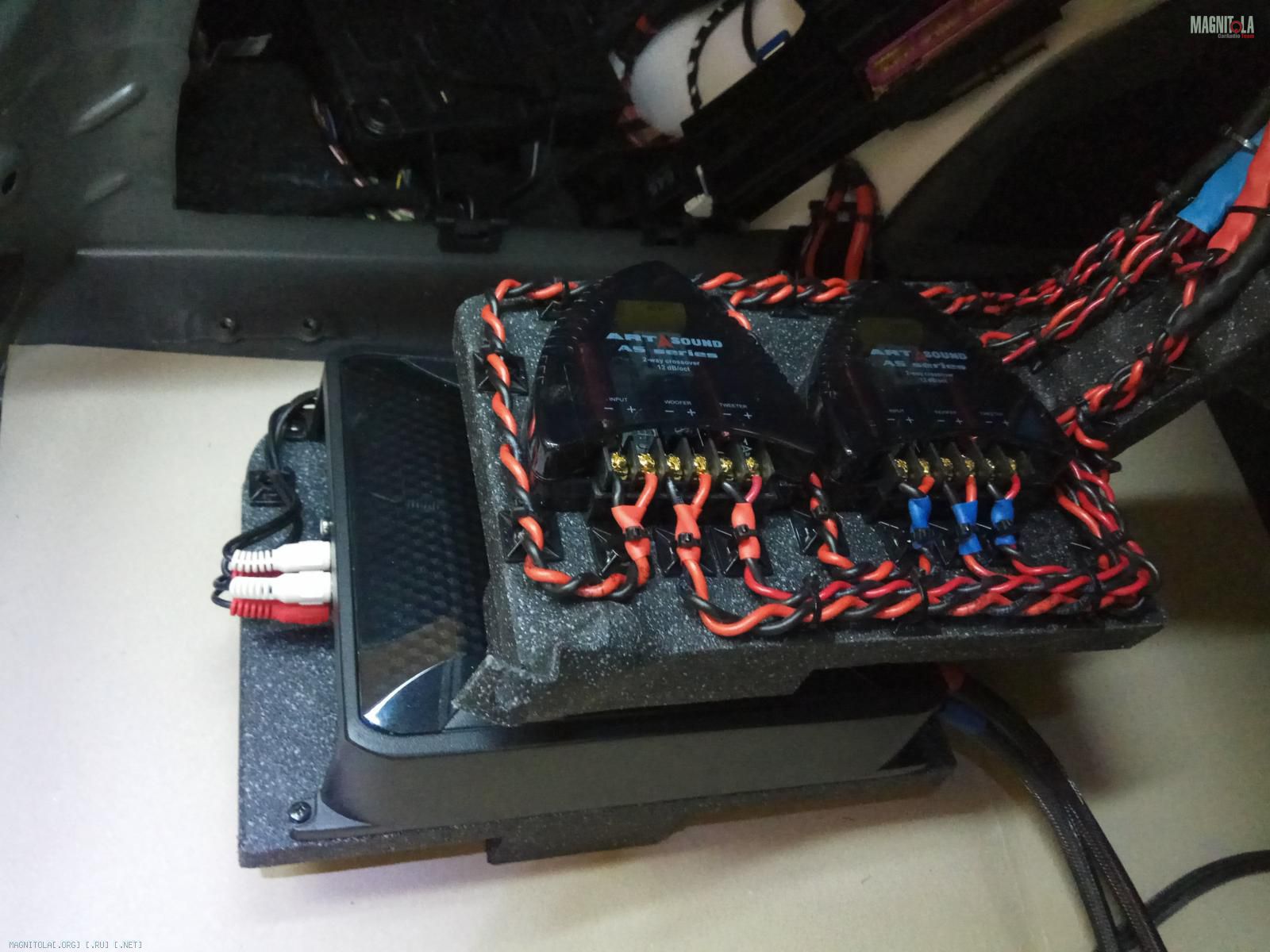

Изготавливаем, красим полочку под усилитель, кроссоверы..
Вложение 1207132Вложение 1207134Вложение 1207136Вложение 1207138Вложение 1207140Вложение 1207142Вложение 1207144
