Re: Изготовление корпусов для сабвуферов, фальшпанелей

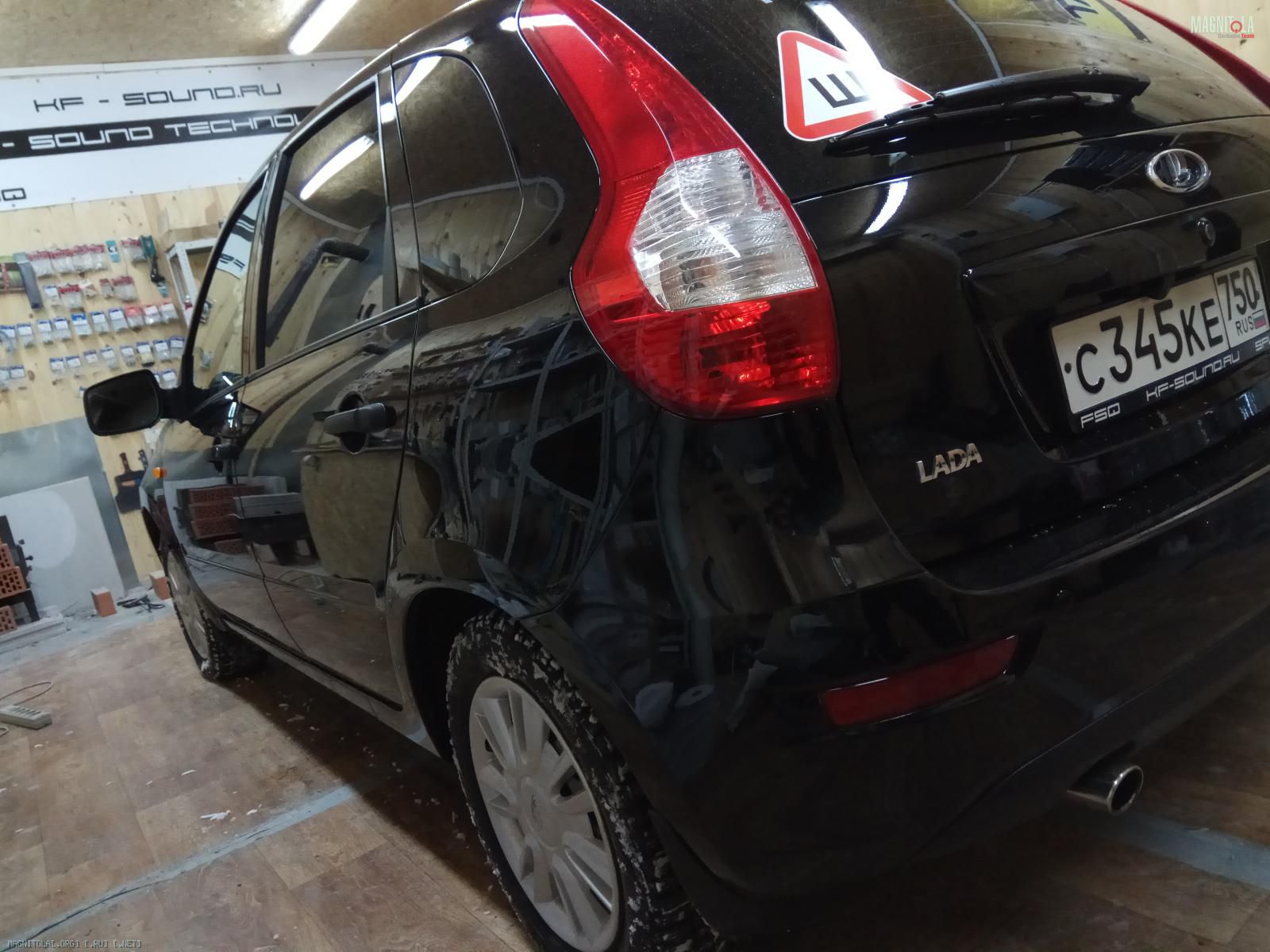

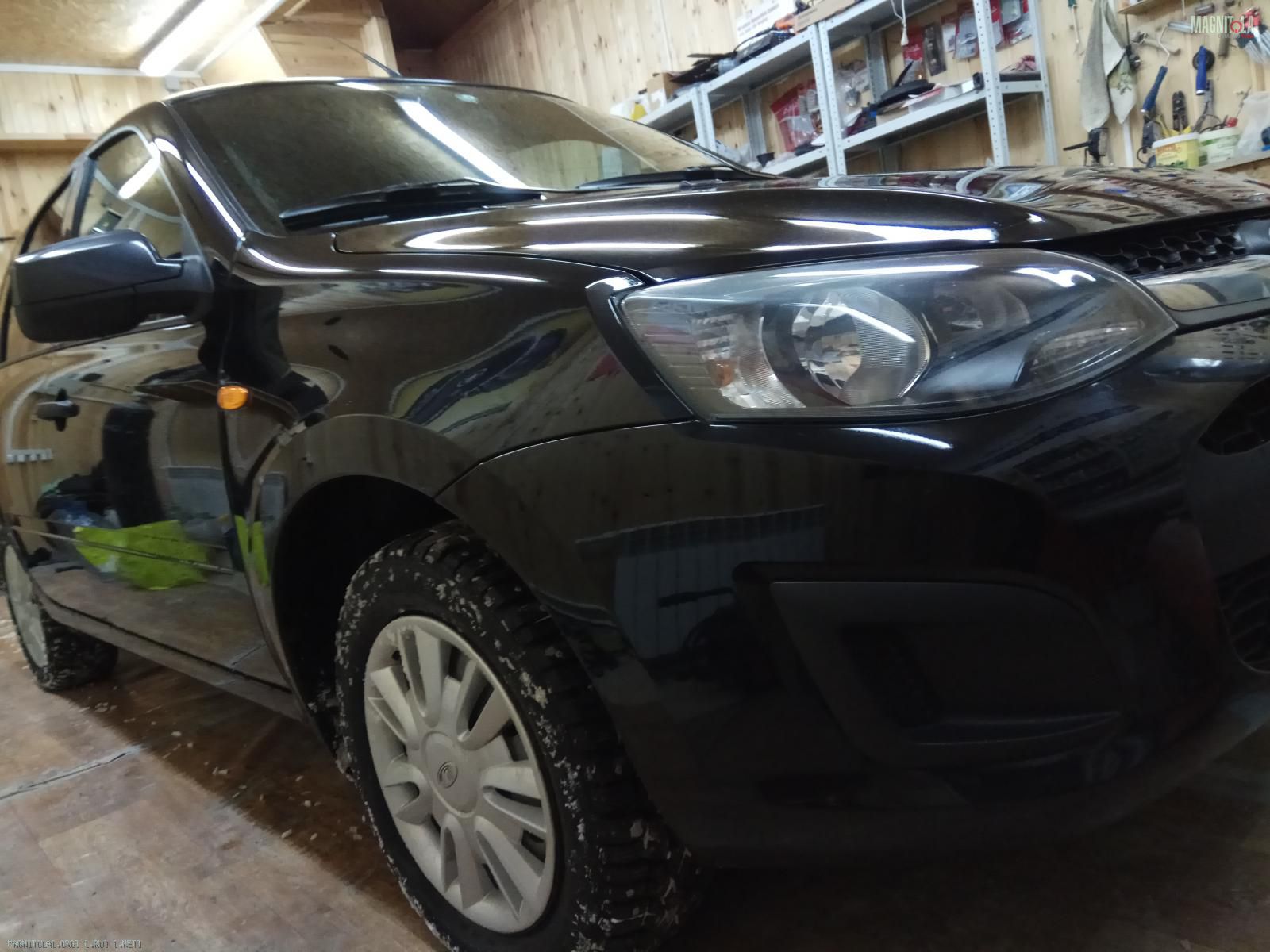

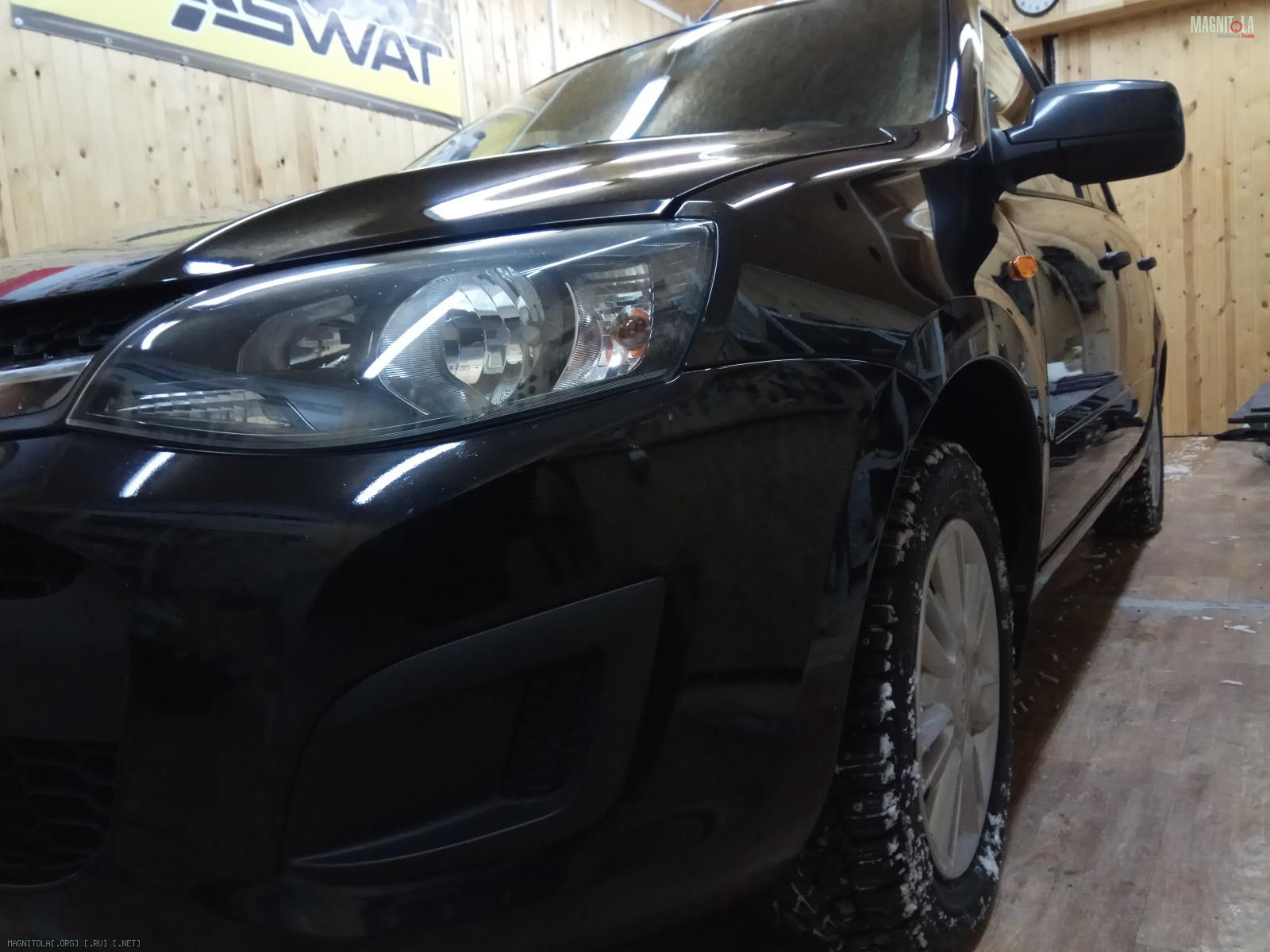

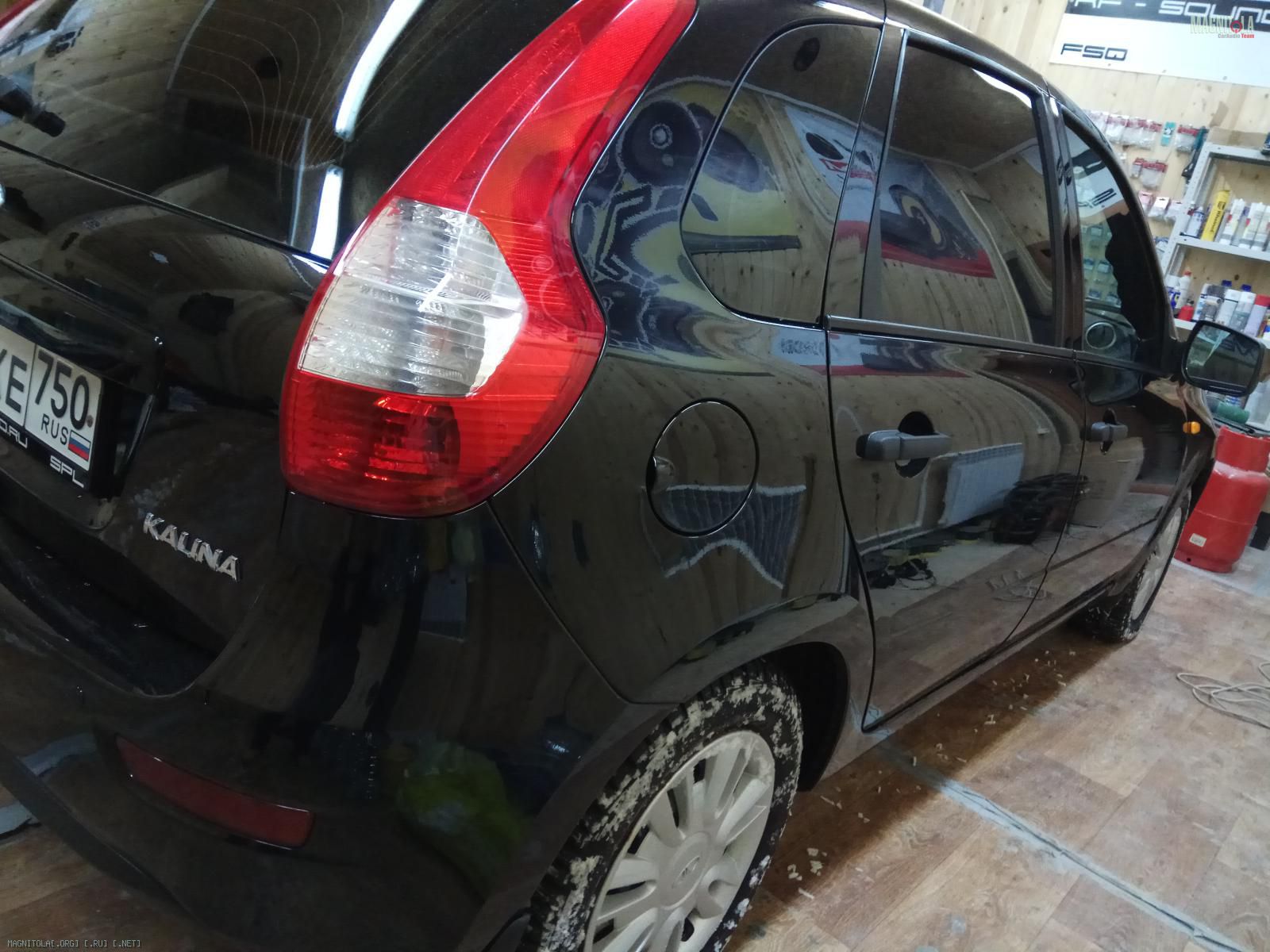

В KF-Sound Technology приехала LADA Kalina 2

Вложение 1210254 Вложение 1210256 Вложение 1210258 Вложение 1210260 Вложение 1210262

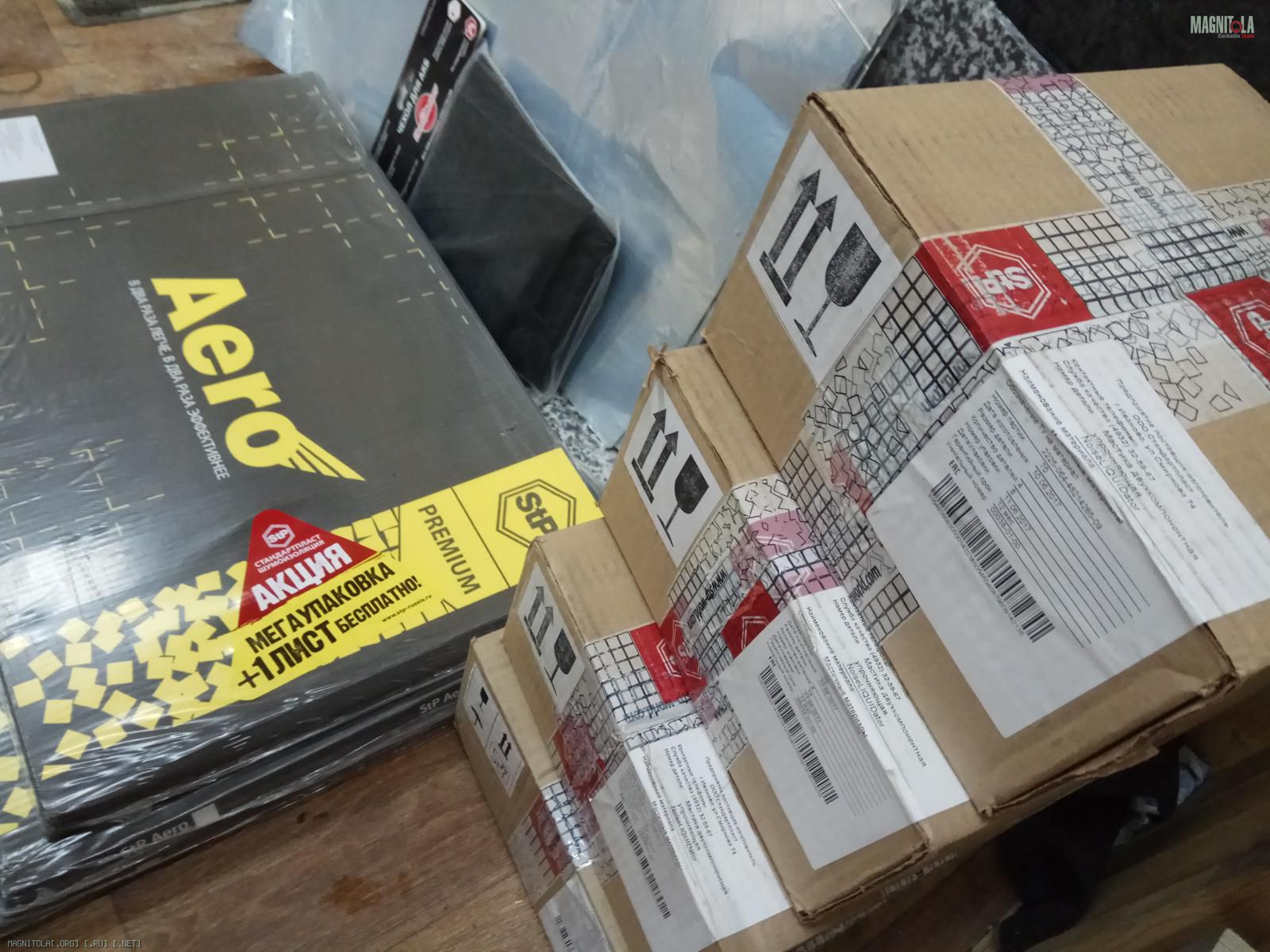

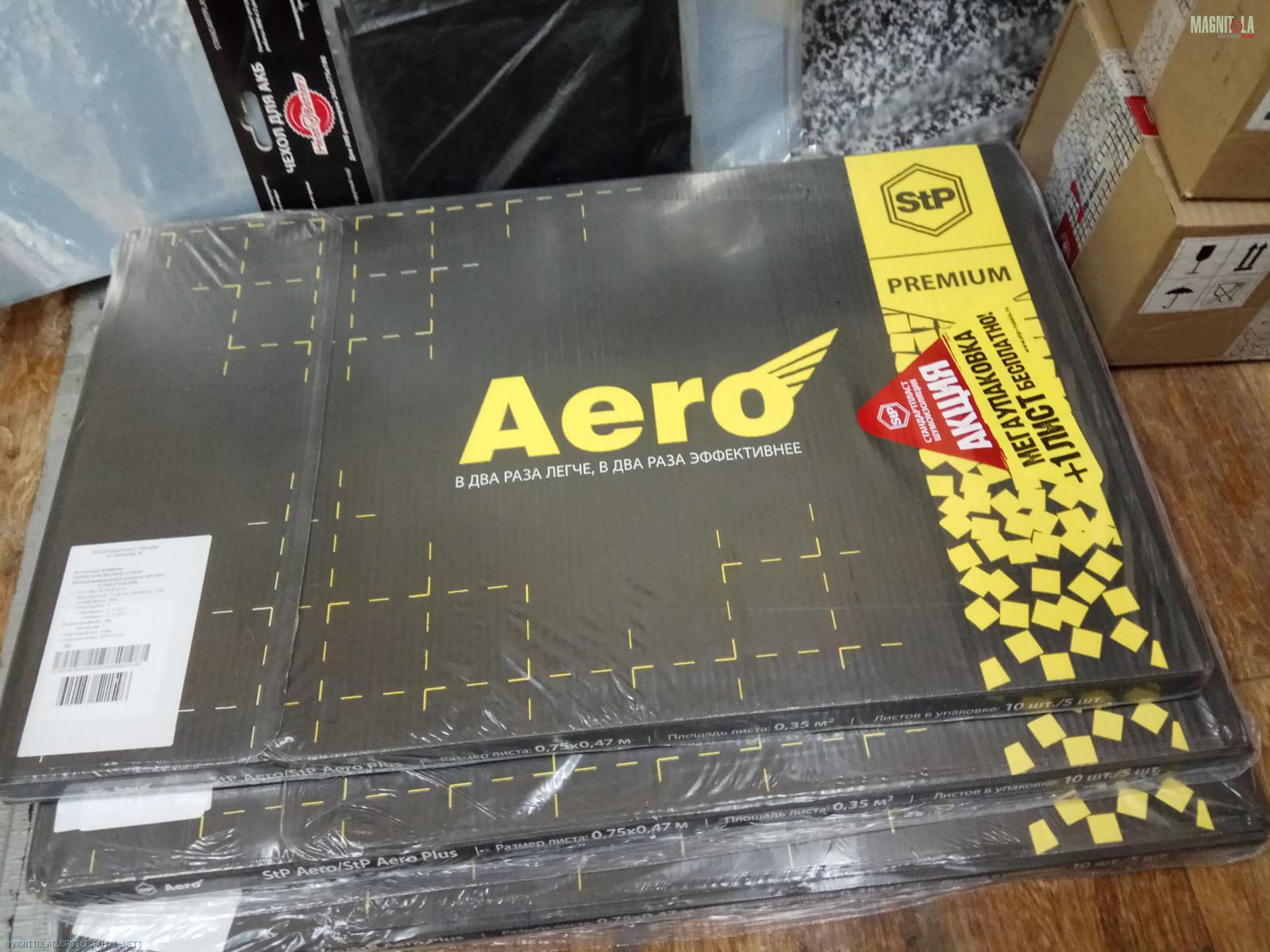

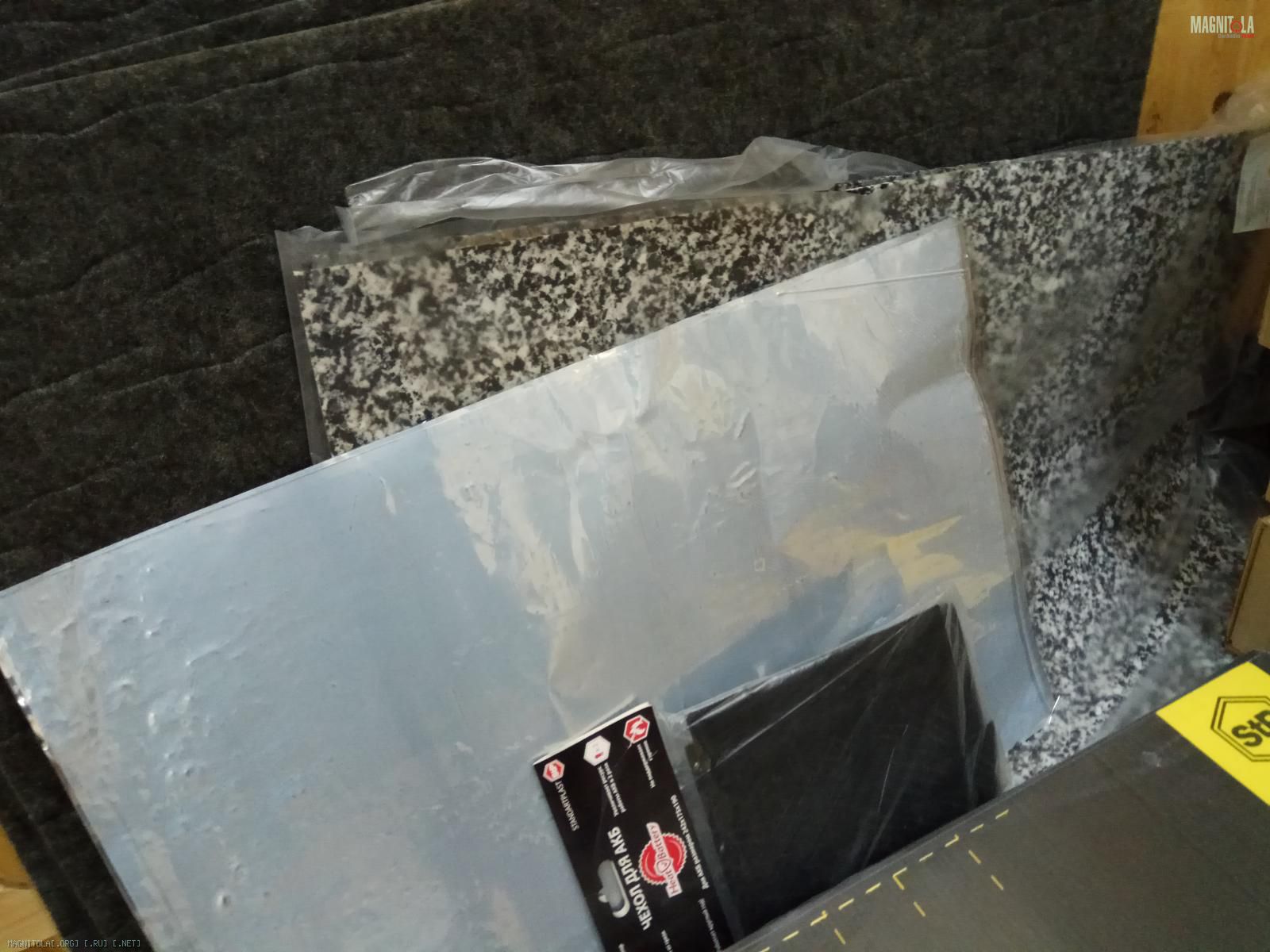

Материалы:
Вложение 1210264 Вложение 1210266 Вложение 1210268 Вложение 1210270

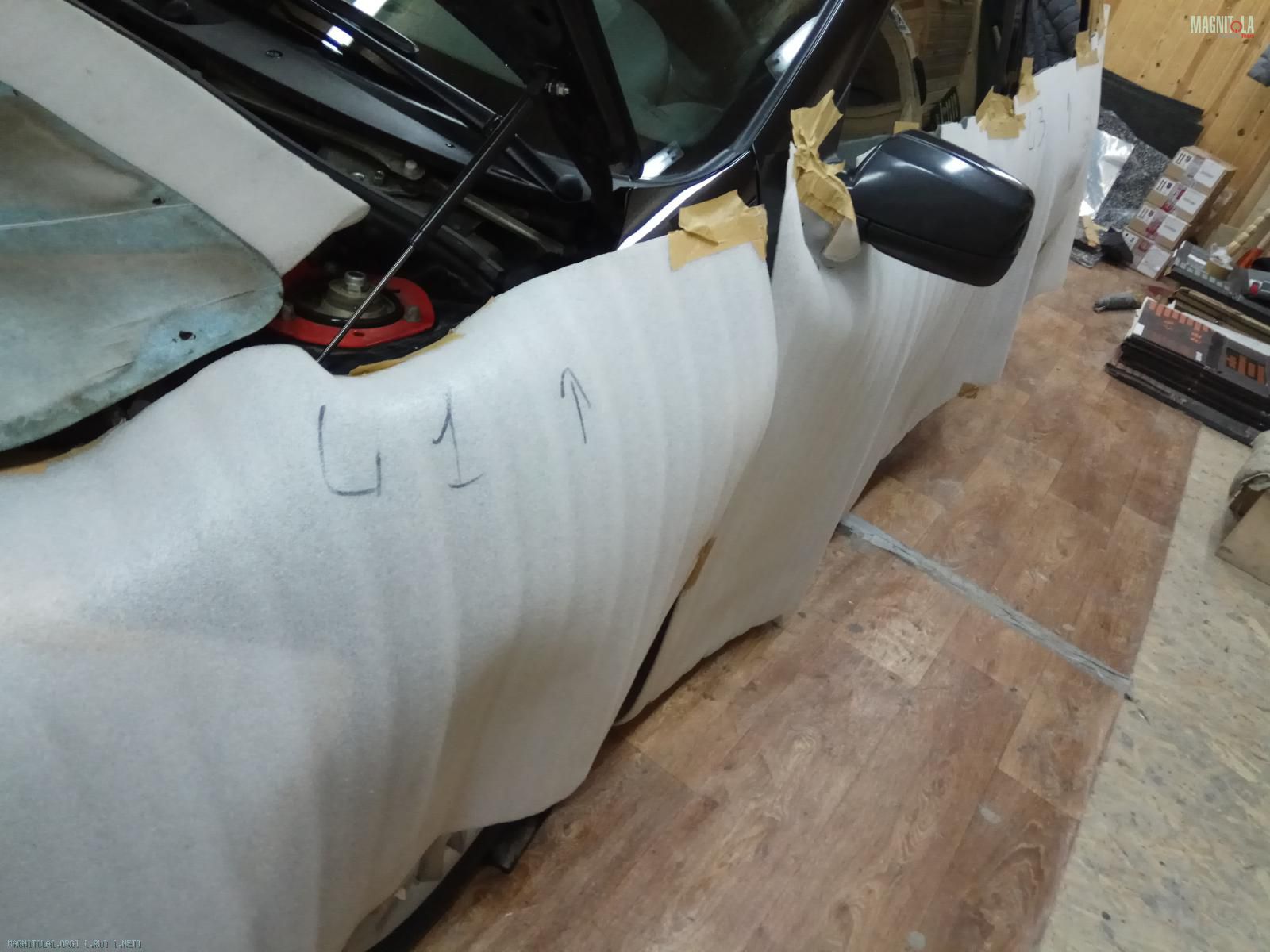

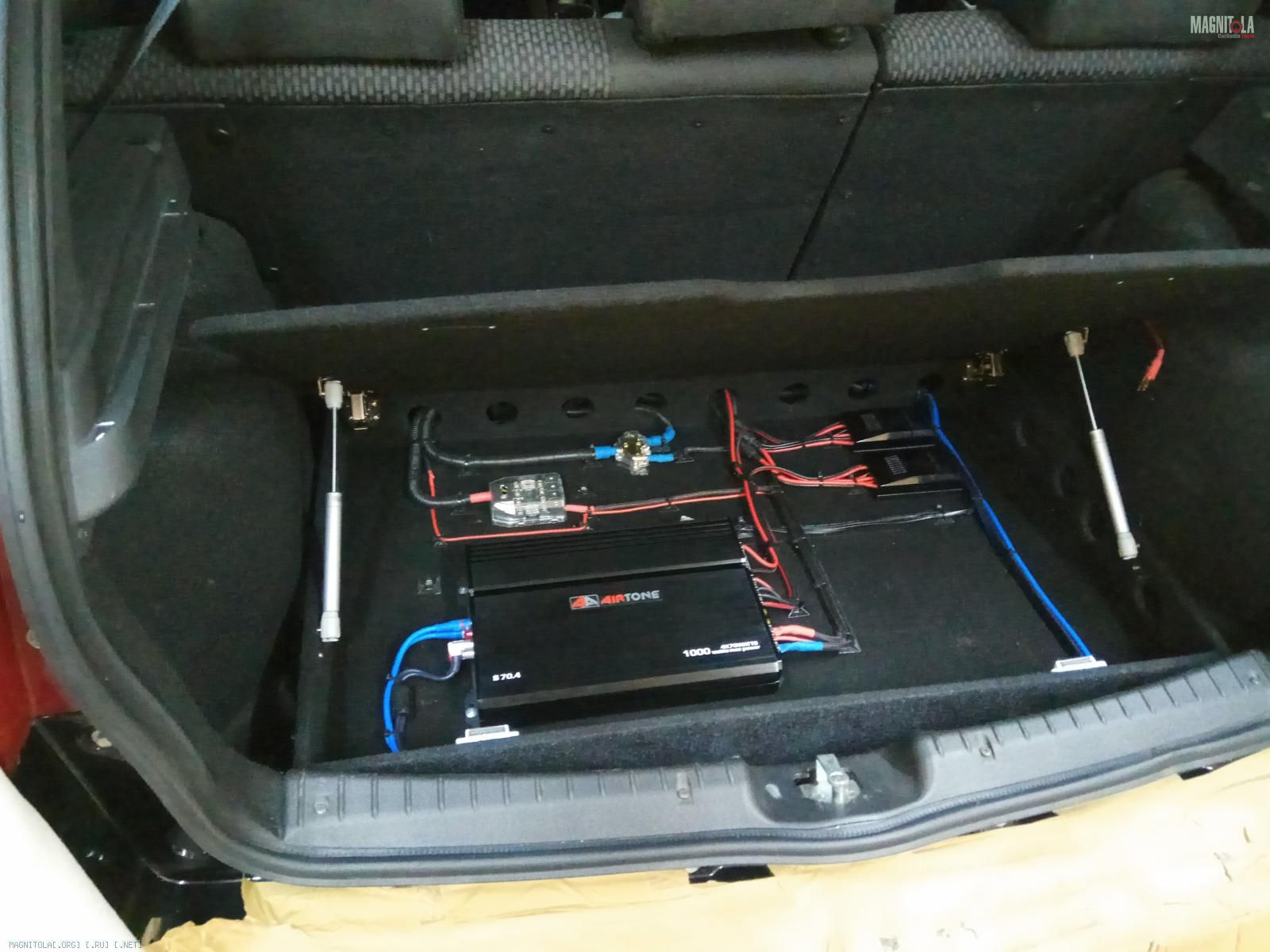

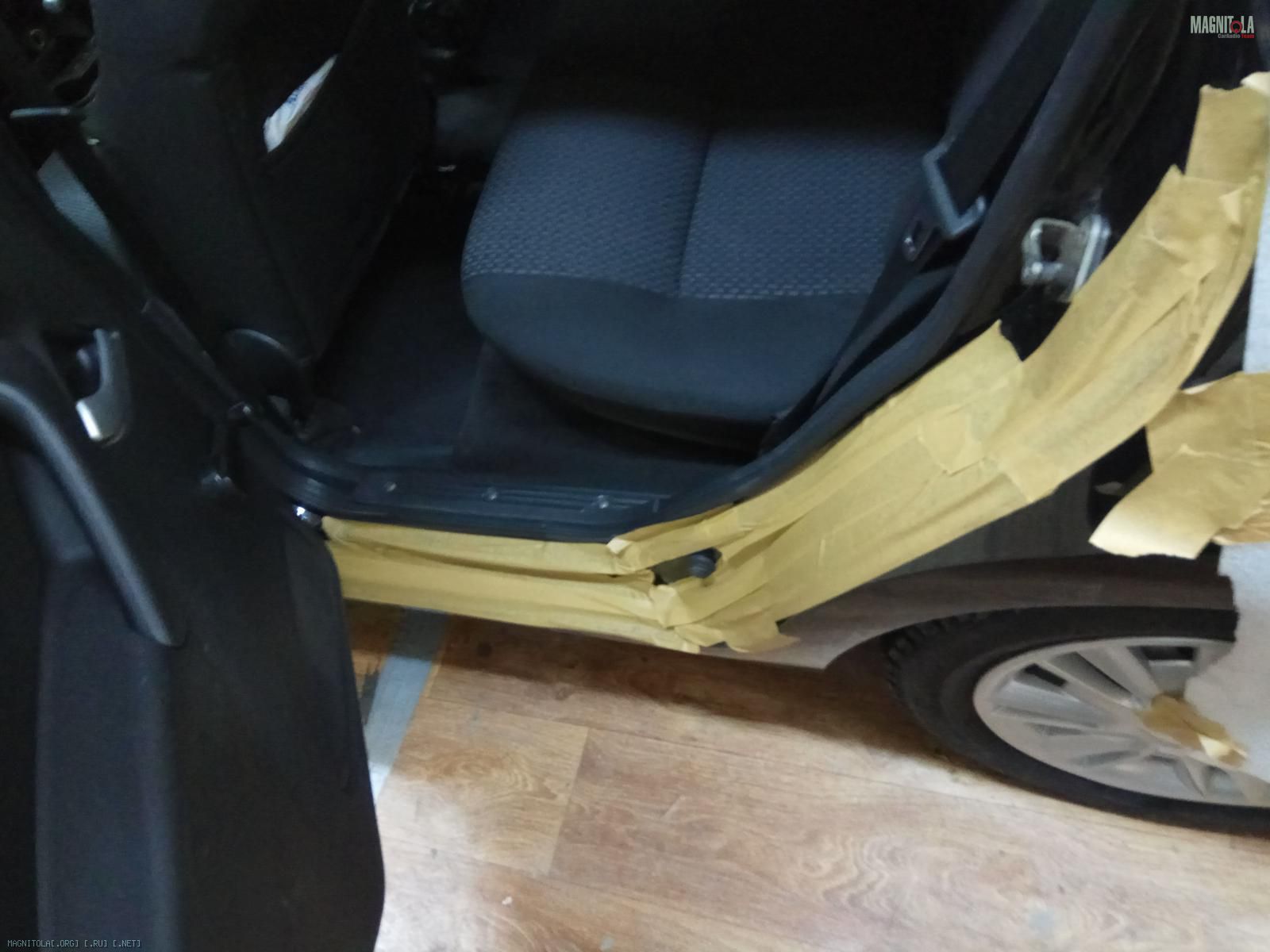

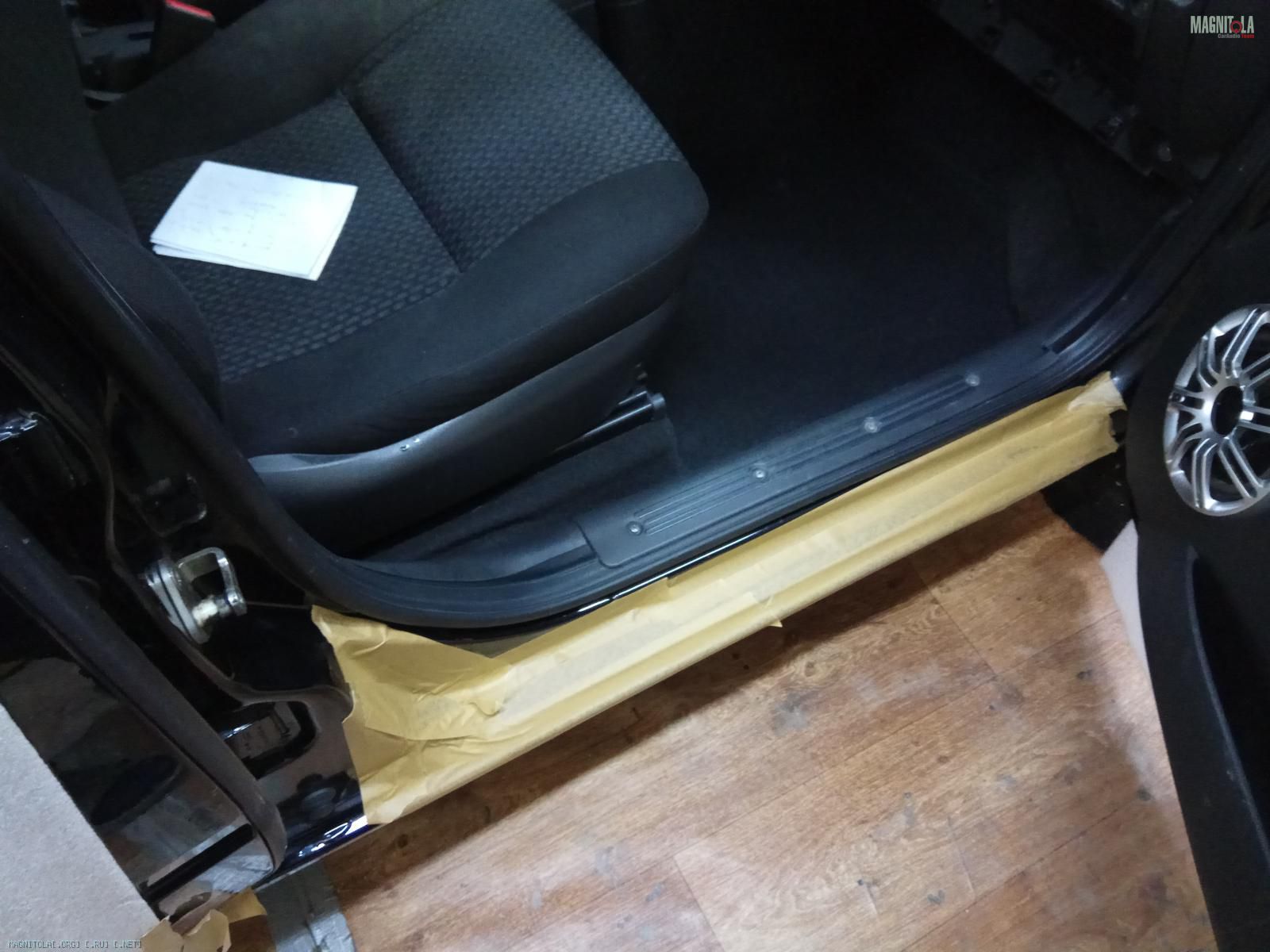

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

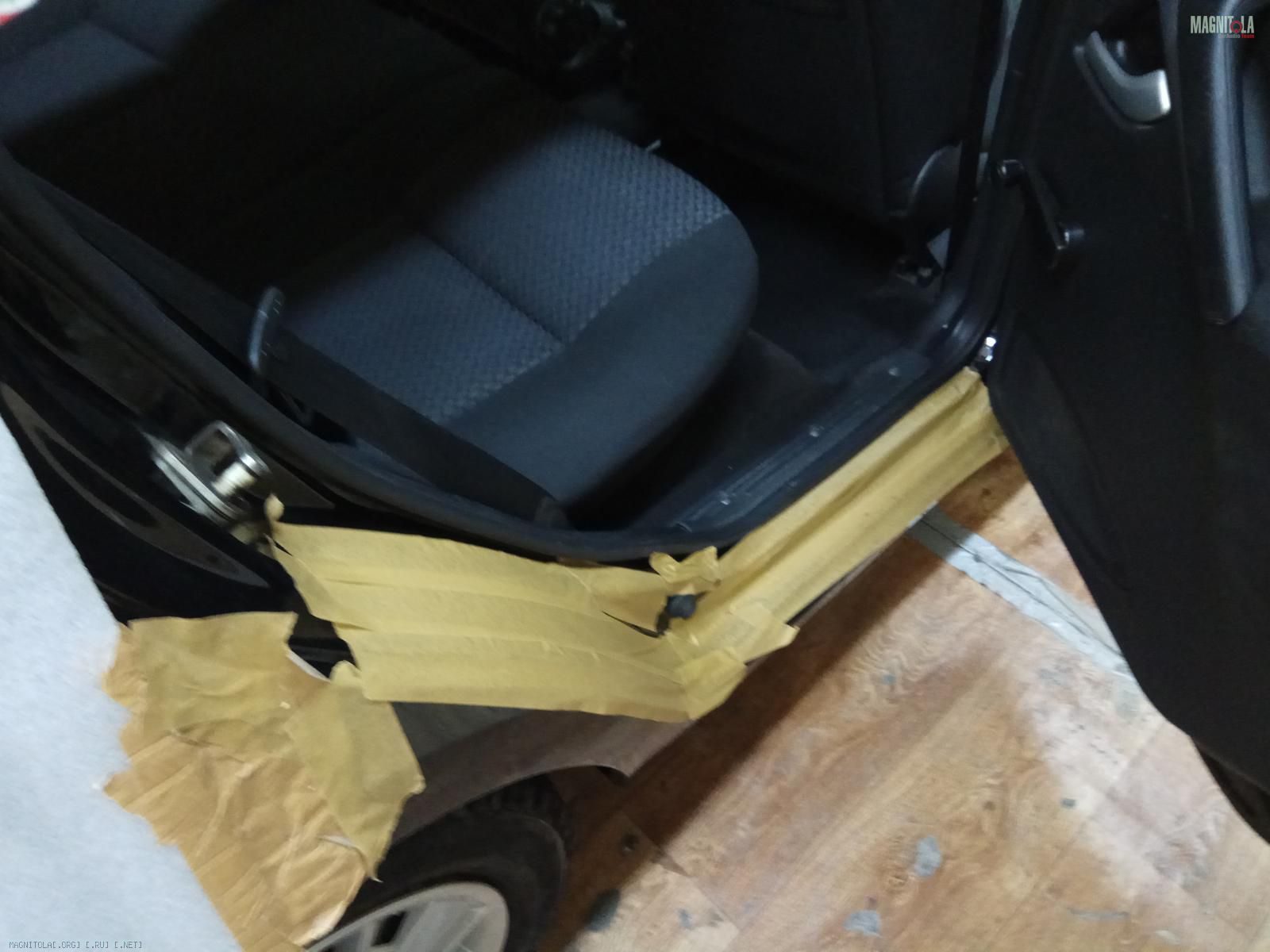

"Защита кузова-салона"
Вложение 1210272 Вложение 1210274 Вложение 1210276 Вложение 1210278 Вложение 1210280 Вложение 1210282 Вложение 1210284 Вложение 1210286 Вложение 1210288

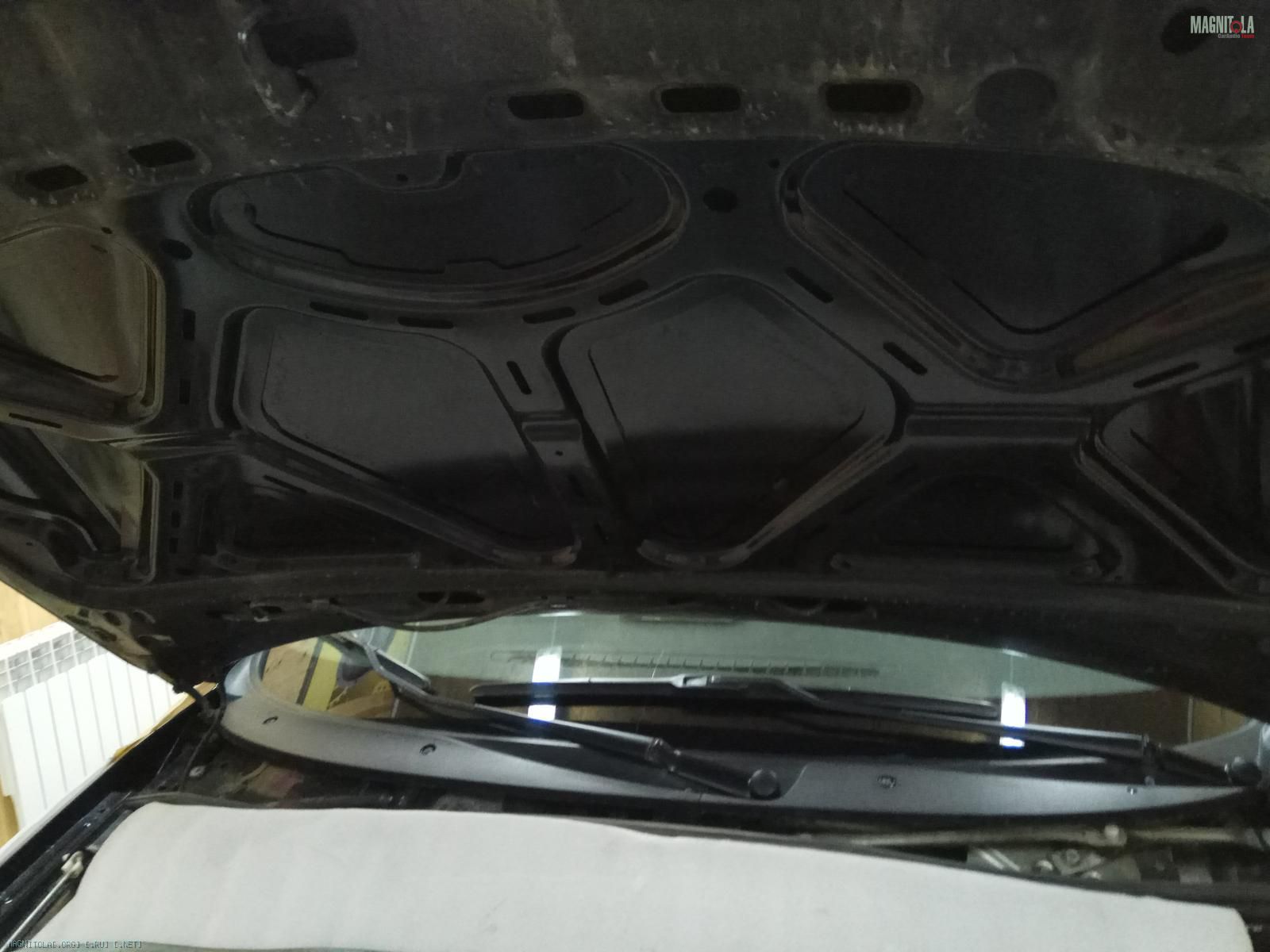

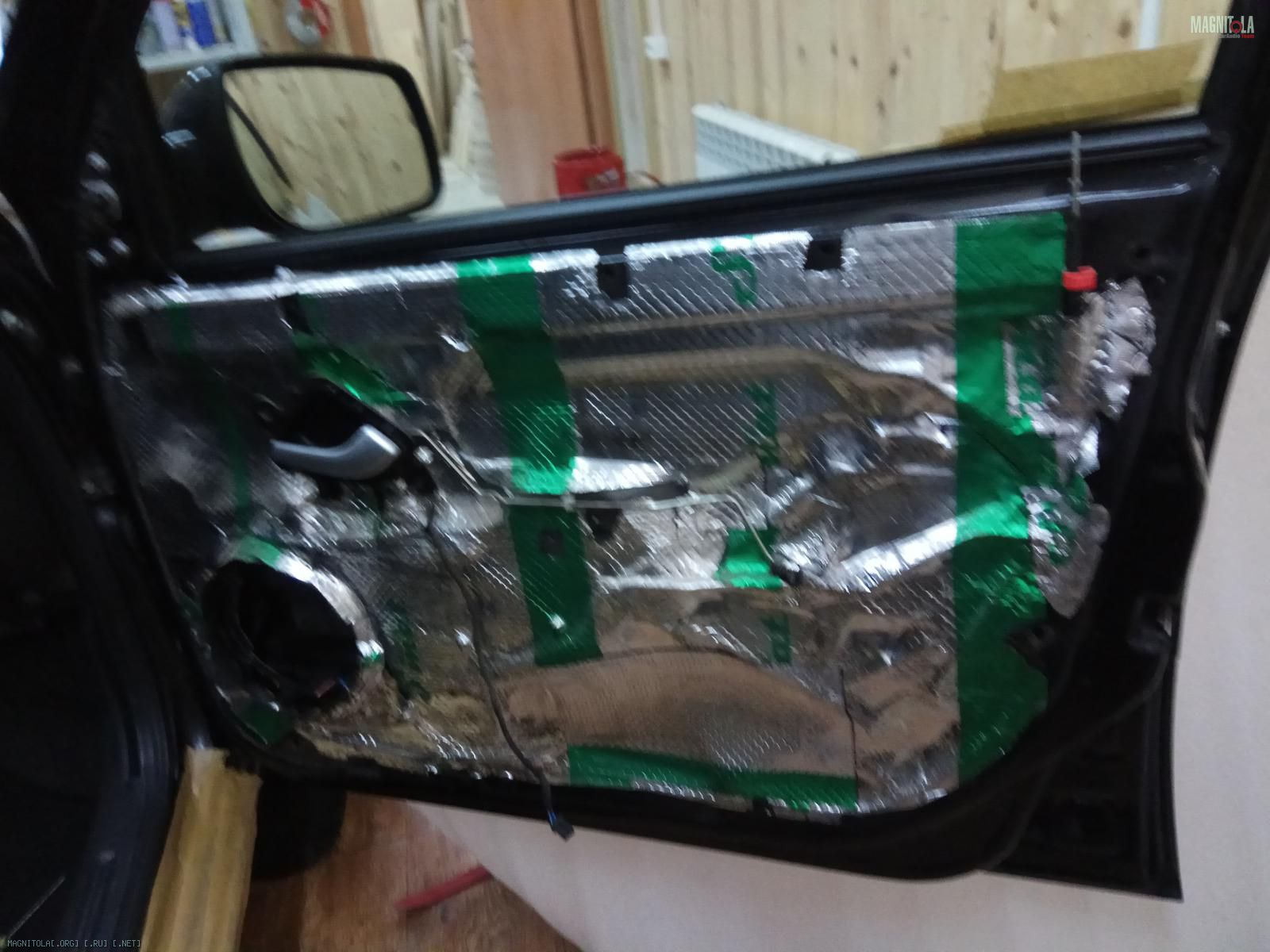

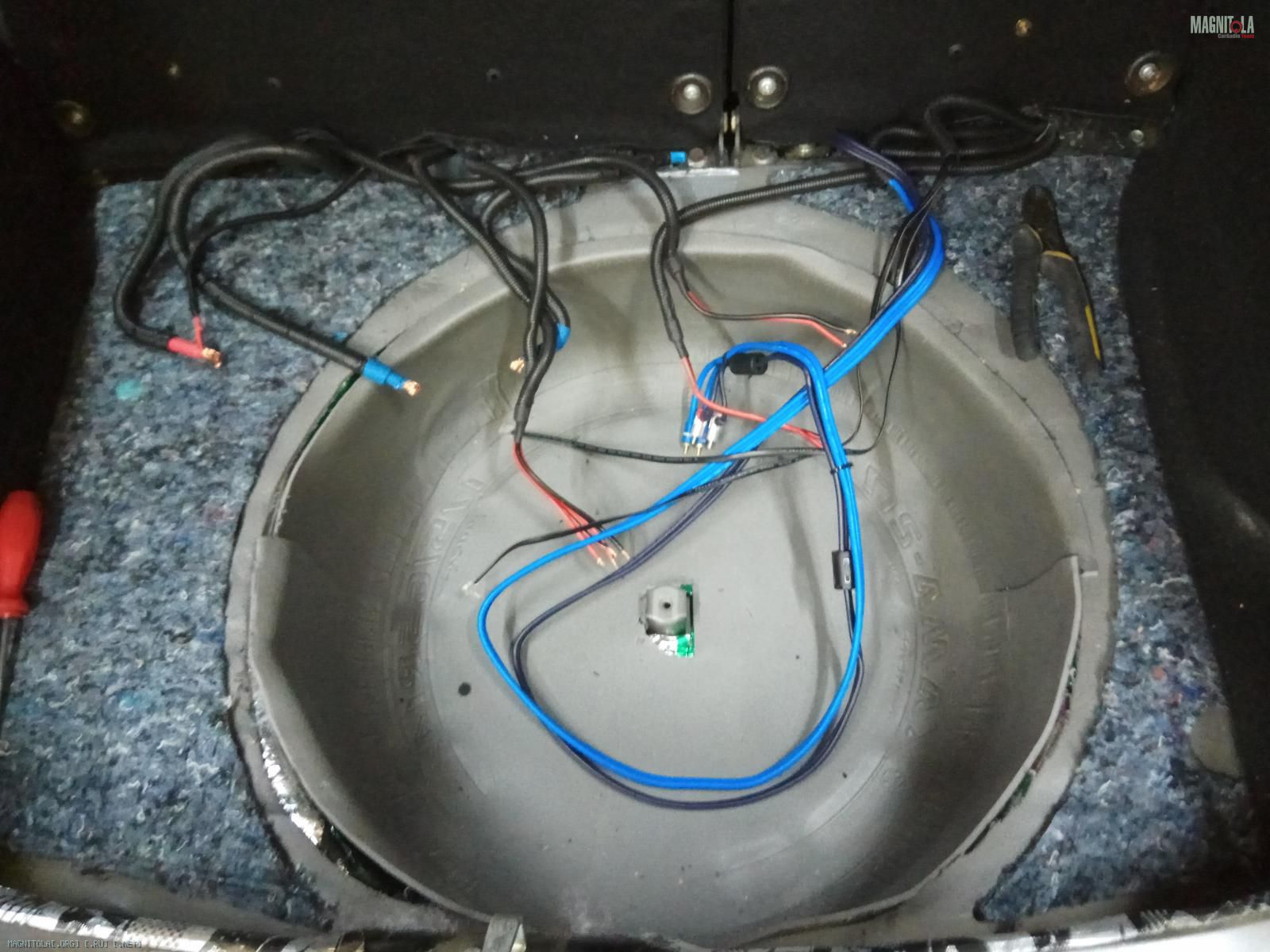

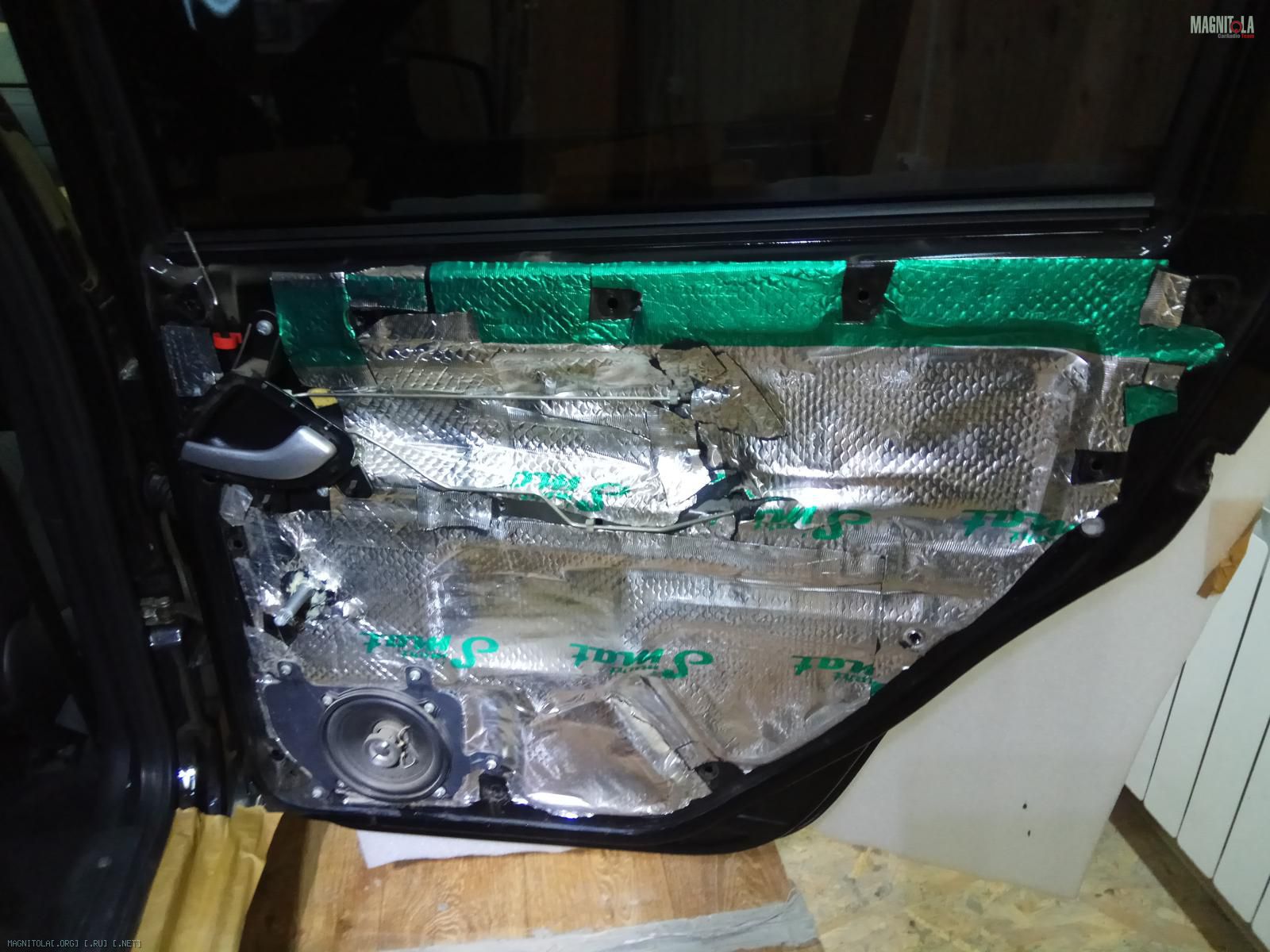

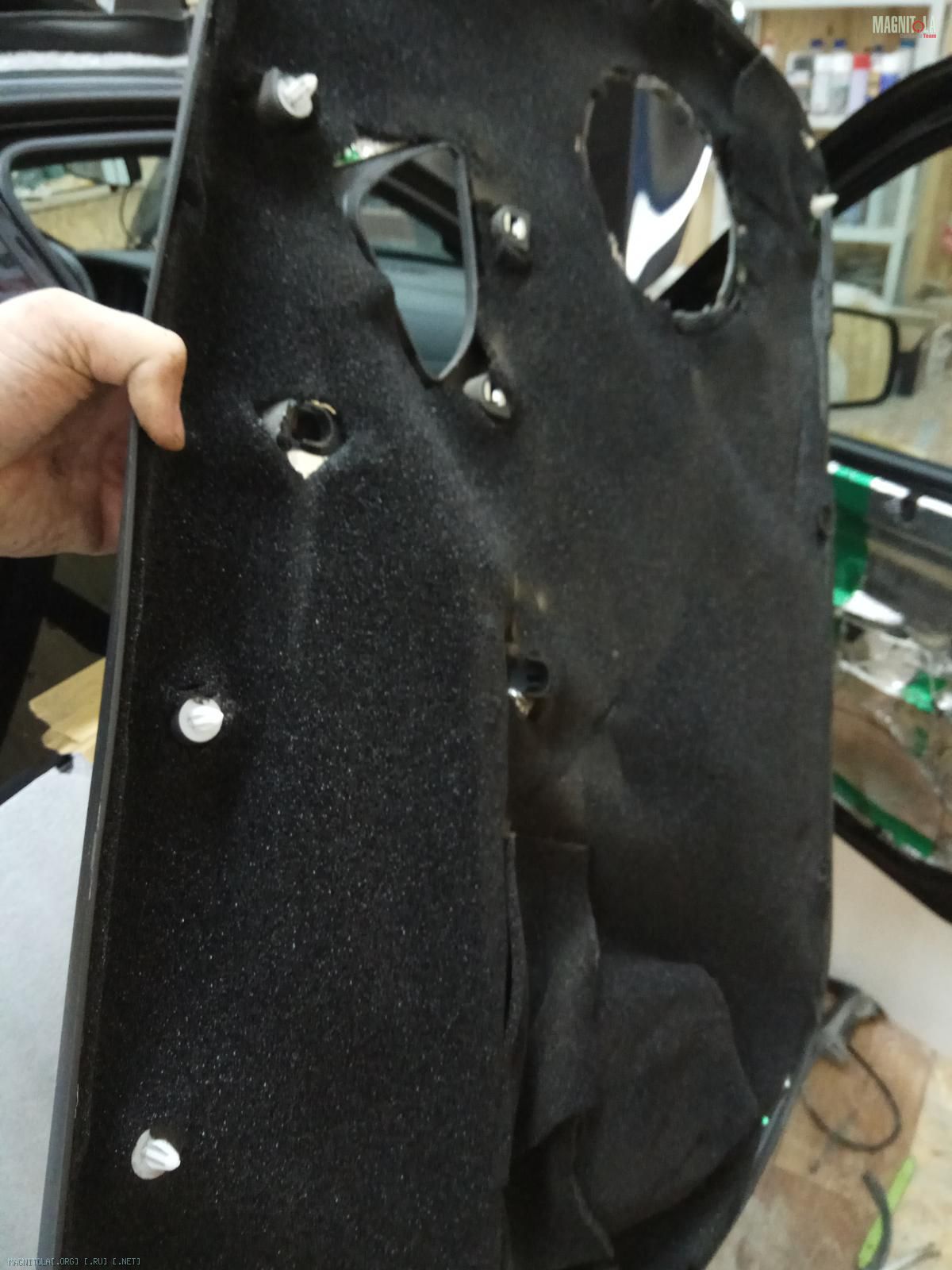

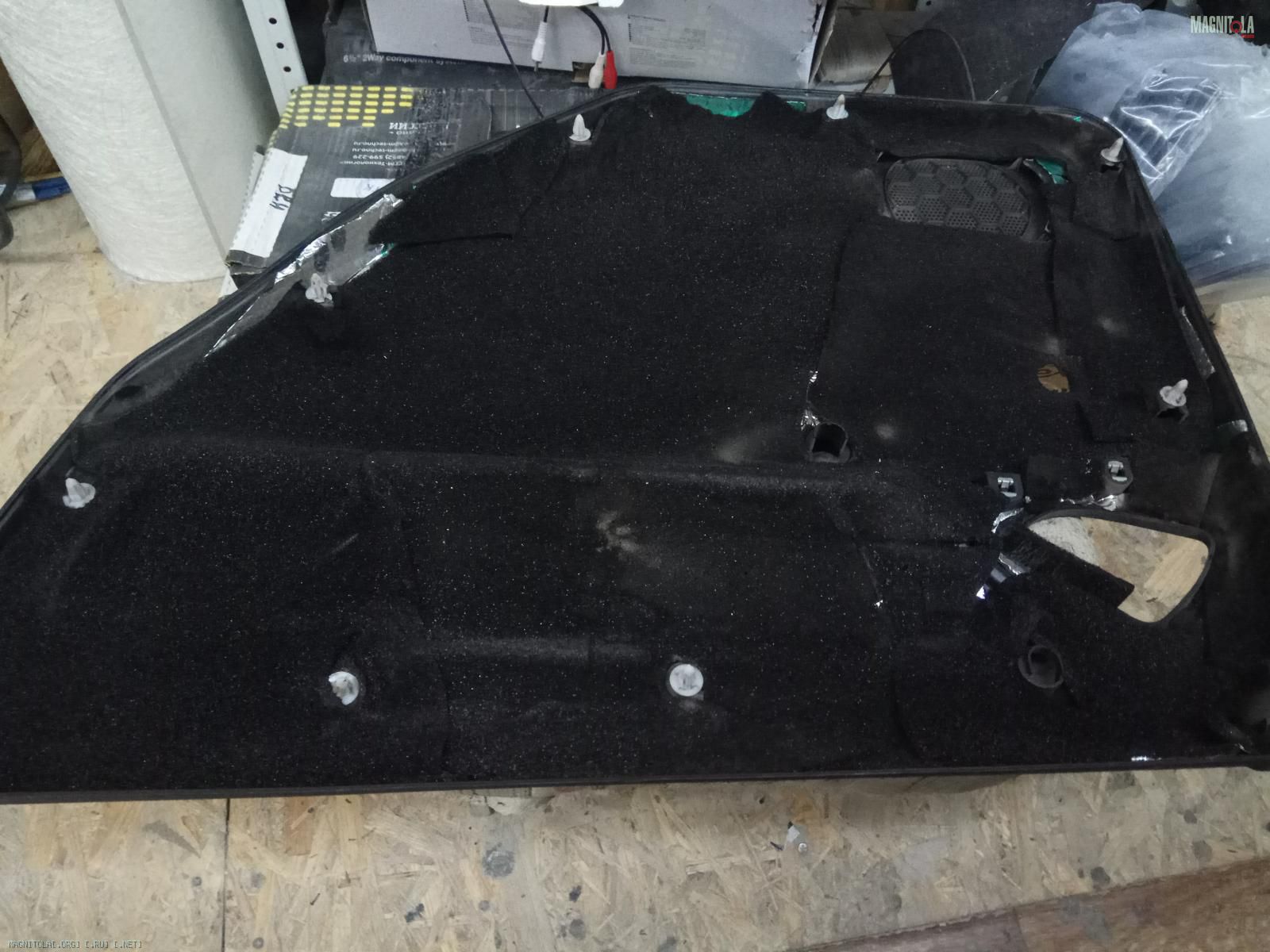

Более 4 лет назад была сделана данная вибро и шумоизоляция, время идет, меняются технологии и материалы... тогда еще не было блэктонов, блокаторов и искусственного войлока...

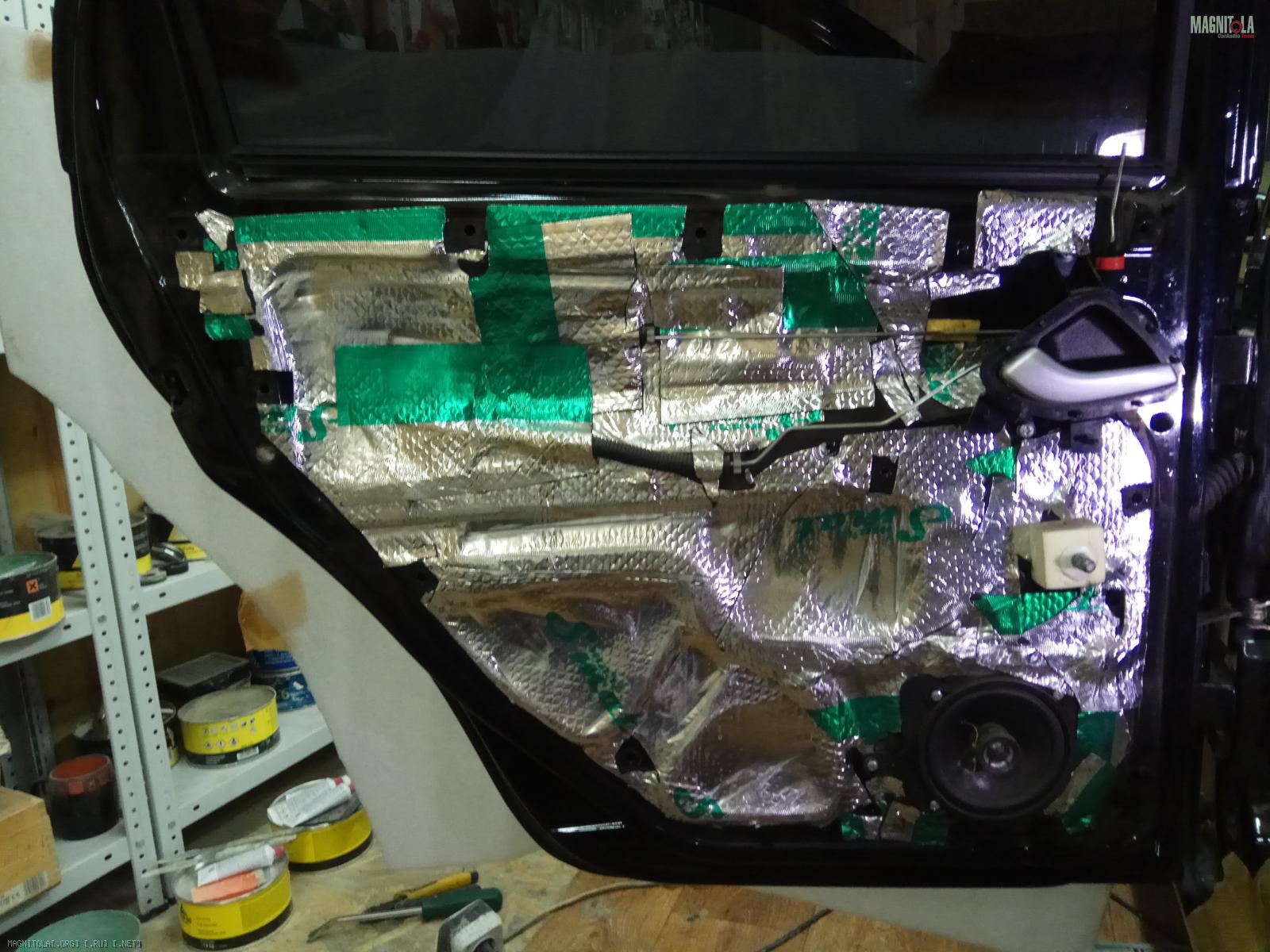

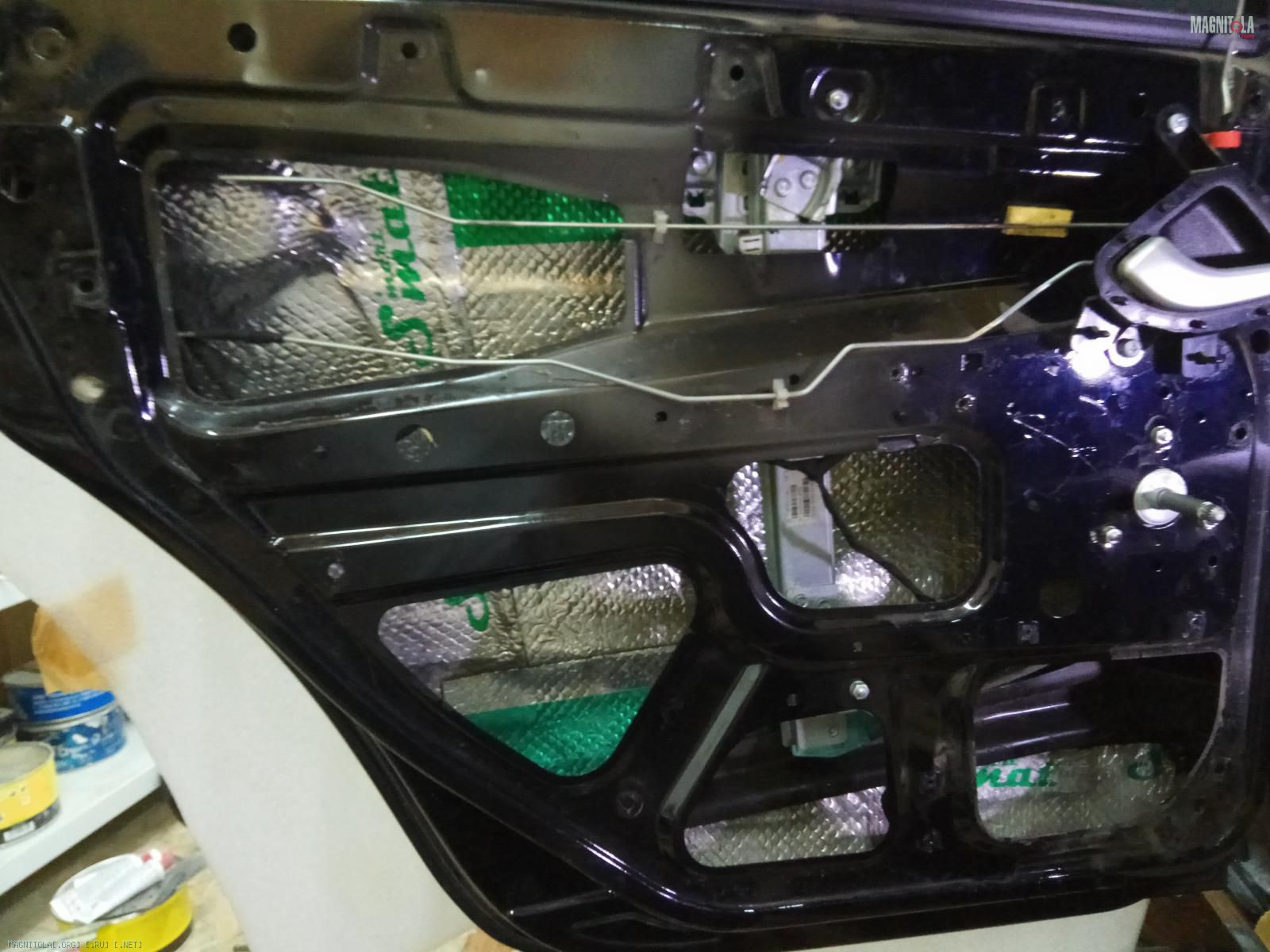

Машина была сделана под спл, поэтому суммарный вес виброизоляции зашкаливает и подбирается к 100кг, двери два слоя 4мм вибры, потолок в три слоя и т.д.
Вложение 1210290 Вложение 1210292 Вложение 1210294 Вложение 1210296 Вложение 1210298 Вложение 1210300 Вложение 1210302 Вложение 1210304 Вложение 1210306 Вложение 1210308 Вложение 1210310 Вложение 1210312

Вторым слоем шел сплен, подогнанный по стыкам и стыки заклеены армирующим скотчем.

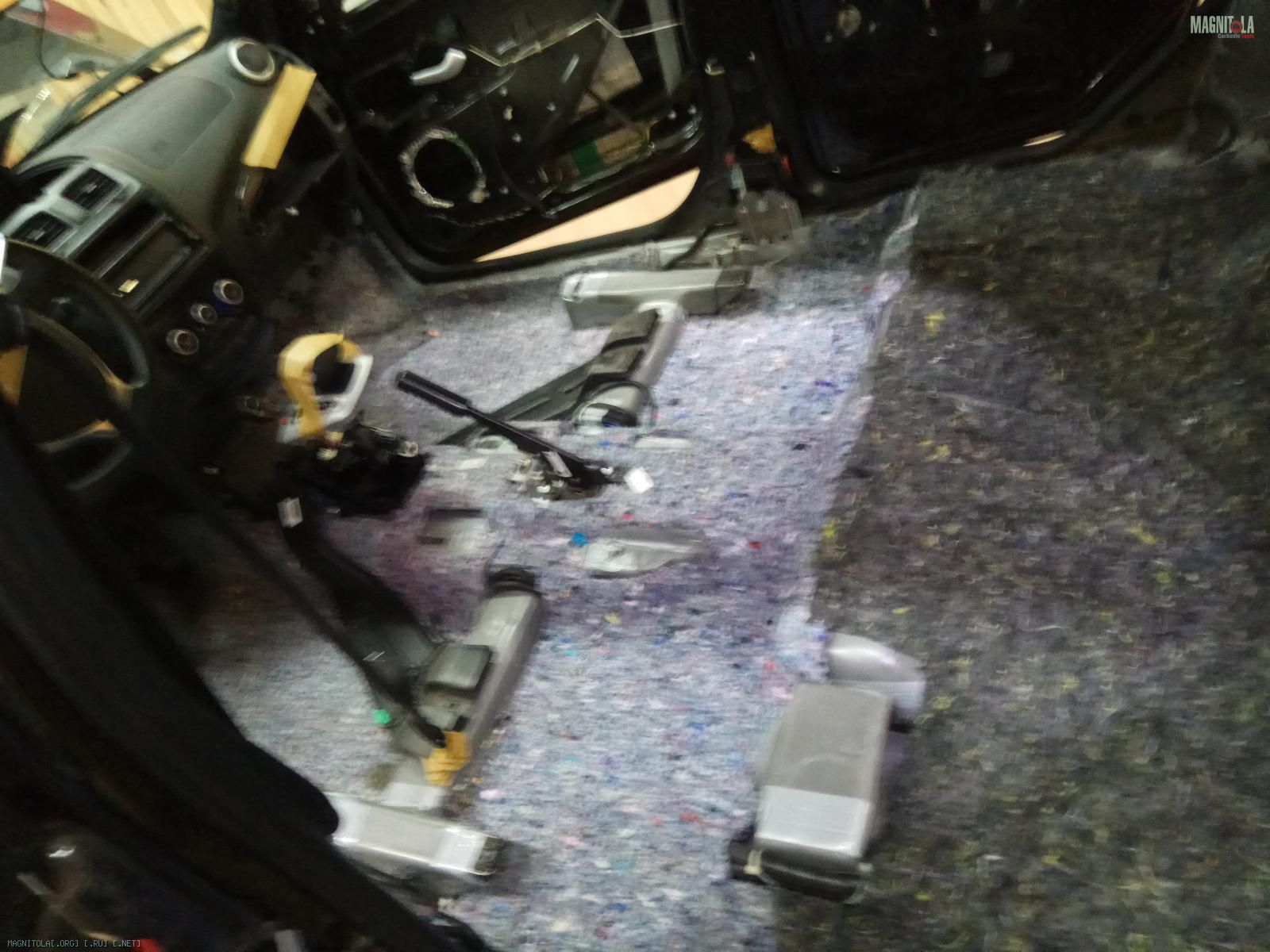

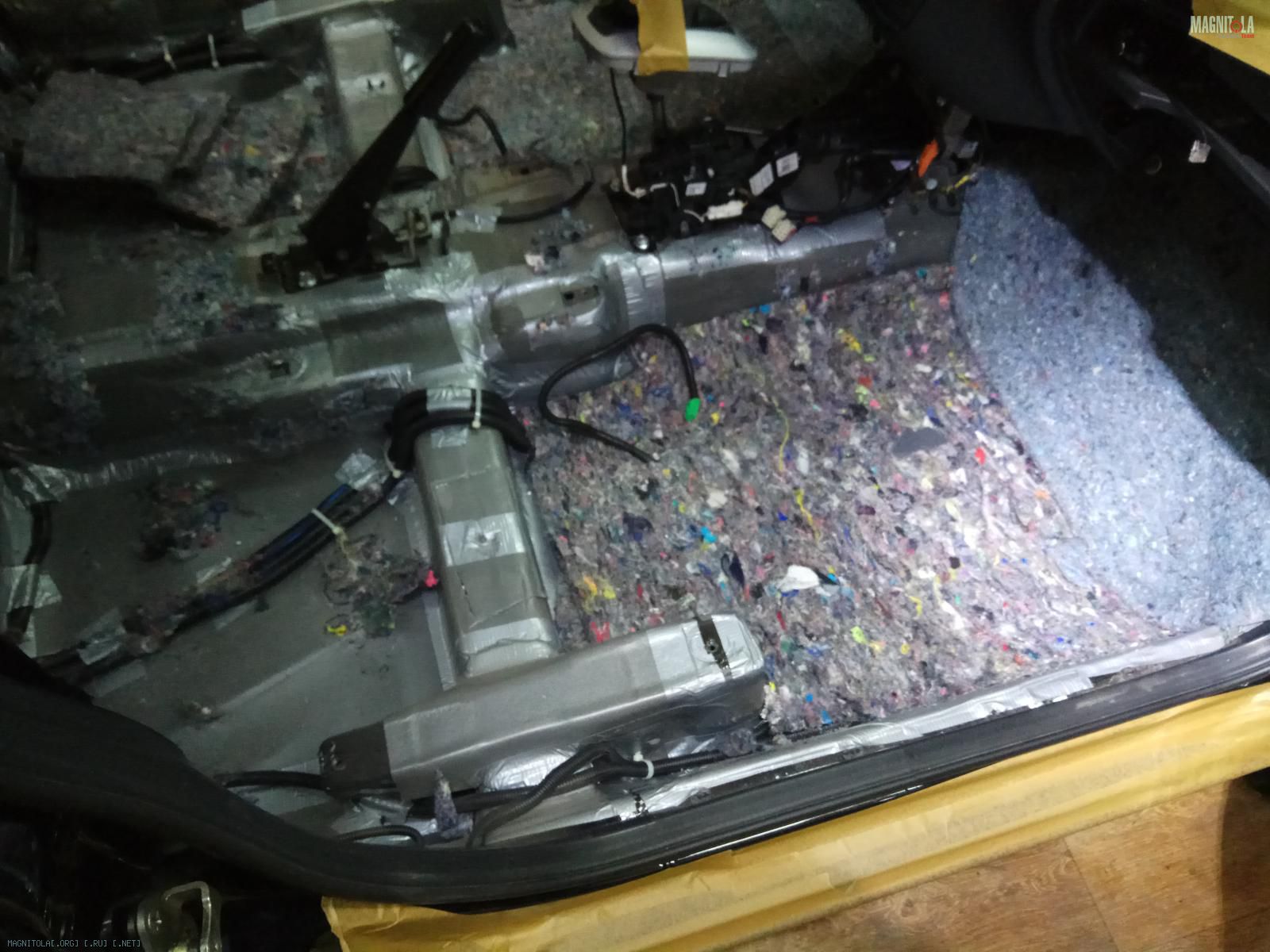

Далее уже в то время был применен 2,5см слой войлока Б250 + мягкий синтетический войлок 5 см способный сминаться в ноль который укладывался в свободные полости и торпедо+ уложена штатная шумоизоляция.
Все это давало не плохую шумоизоляцию для отечественного авто, тише, чем в японских бизнес классах.
Но после качественной шумоизоляции своего прадо, ездить на калине было не совсем комфортно, тем более вес по виброизоляции уж очень большой.

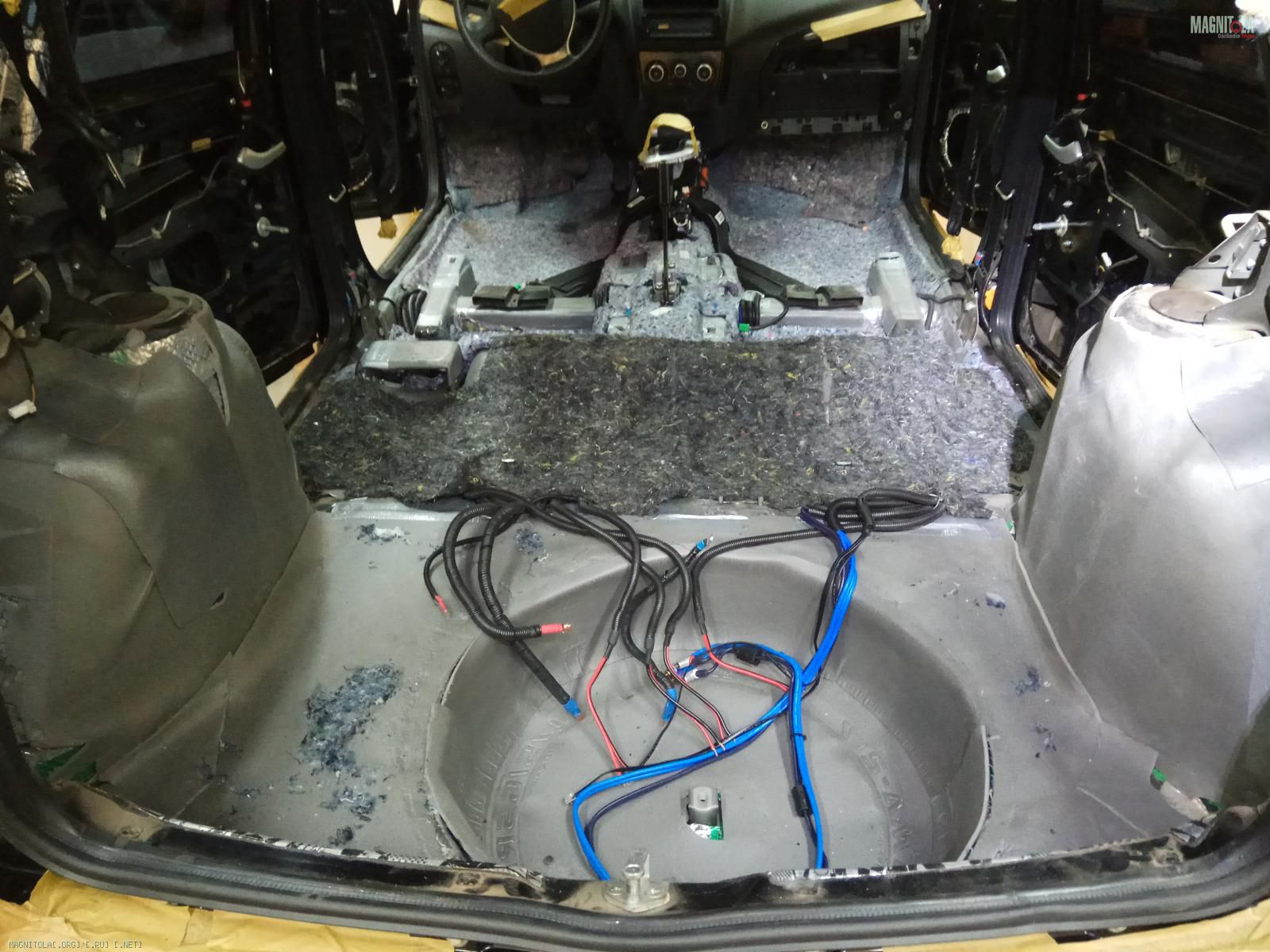

Поэтому было решено все снять... в голове уже давно вертелись новые мысли, по новым методикам...
Решено сделать вес минимально допустимый с максимальным эффектом не хуже чем есть сейчас. При этом суммарный вес шумоизоляции должен составить не более 20-35кг.
Вибры будет минимально... будет использована совсем другая технология..
Вложение 1210314 Вложение 1210316 Вложение 1210318 Вложение 1210320
07.03.2018, 23:07
henkel555

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

В KF-Sound Technology приехала LADA Kalina 2

Вложение 1210254 Вложение 1210256 Вложение 1210258 Вложение 1210260 Вложение 1210262

Материалы:
Вложение 1210264 Вложение 1210266 Вложение 1210268 Вложение 1210270

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона"
Вложение 1210272 Вложение 1210274 Вложение 1210276 Вложение 1210278 Вложение 1210280 Вложение 1210282 Вложение 1210284 Вложение 1210286 Вложение 1210288

Более 4 лет назад была сделана данная вибро и шумоизоляция, время идет, меняются технологии и материалы... тогда еще не было блэктонов, блокаторов и искусственного войлока...
Машина была сделана под спл, поэтому суммарный вес виброизоляции зашкаливает и подбирается к 100кг, двери два слоя 4мм вибры, потолок в три слоя и т.д.
Вложение 1210290 Вложение 1210292 Вложение 1210294 Вложение 1210296 Вложение 1210298 Вложение 1210300 Вложение 1210302 Вложение 1210304 Вложение 1210306 Вложение 1210308 Вложение 1210310 Вложение 1210312

Вторым слоем шел сплен, подогнанный по стыкам и стыки заклеены армирующим скотчем.
Далее уже в то время был применен 2,5см слой войлока Б250 + мягкий синтетический войлок 5 см способный сминаться в ноль который укладывался в свободные полости и торпедо+ уложена штатная шумоизоляция.
Все это давало не плохую шумоизоляцию для отечественного авто, тише, чем в японских бизнес классах.
Но после качественной шумоизоляции своего прадо, ездить на калине было не совсем комфортно, тем более вес по виброизоляции уж очень большой.
Поэтому было решено все снять... в голове уже давно вертелись новые мысли, по новым методикам...
Решено сделать вес минимально допустимый с максимальным эффектом не хуже чем есть сейчас. При этом суммарный вес шумоизоляции должен составить не более 20-35кг.
Вибры будет минимально... будет использована совсем другая технология..
Вложение 1210314 Вложение 1210316 Вложение 1210318 Вложение 1210320

st220, Кость твоя,что ль?
08.03.2018, 10:08
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от henkel555

st220, Кость твоя,что ль?

Ага
09.03.2018, 21:24
st220

Вложений: 21

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

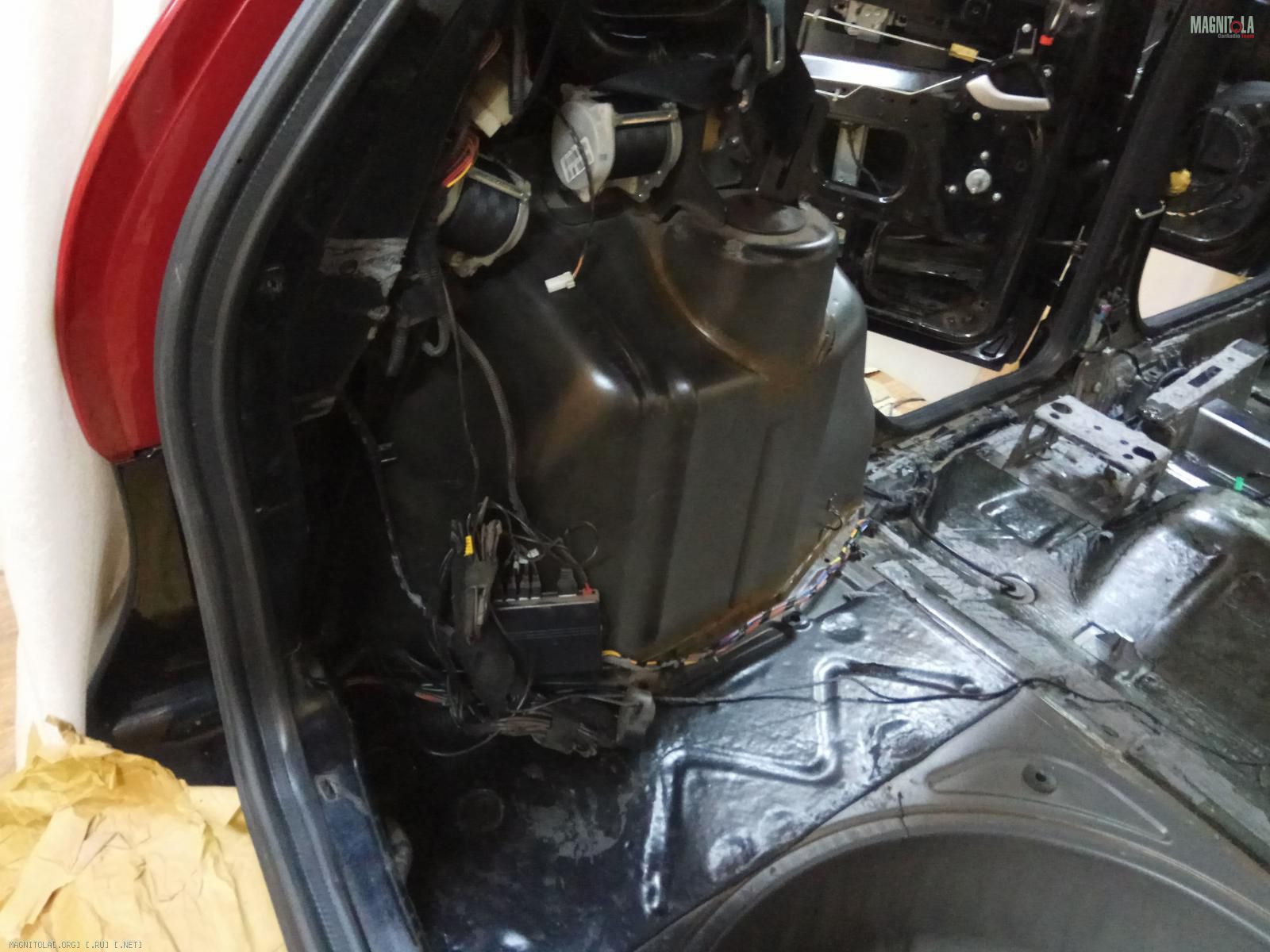

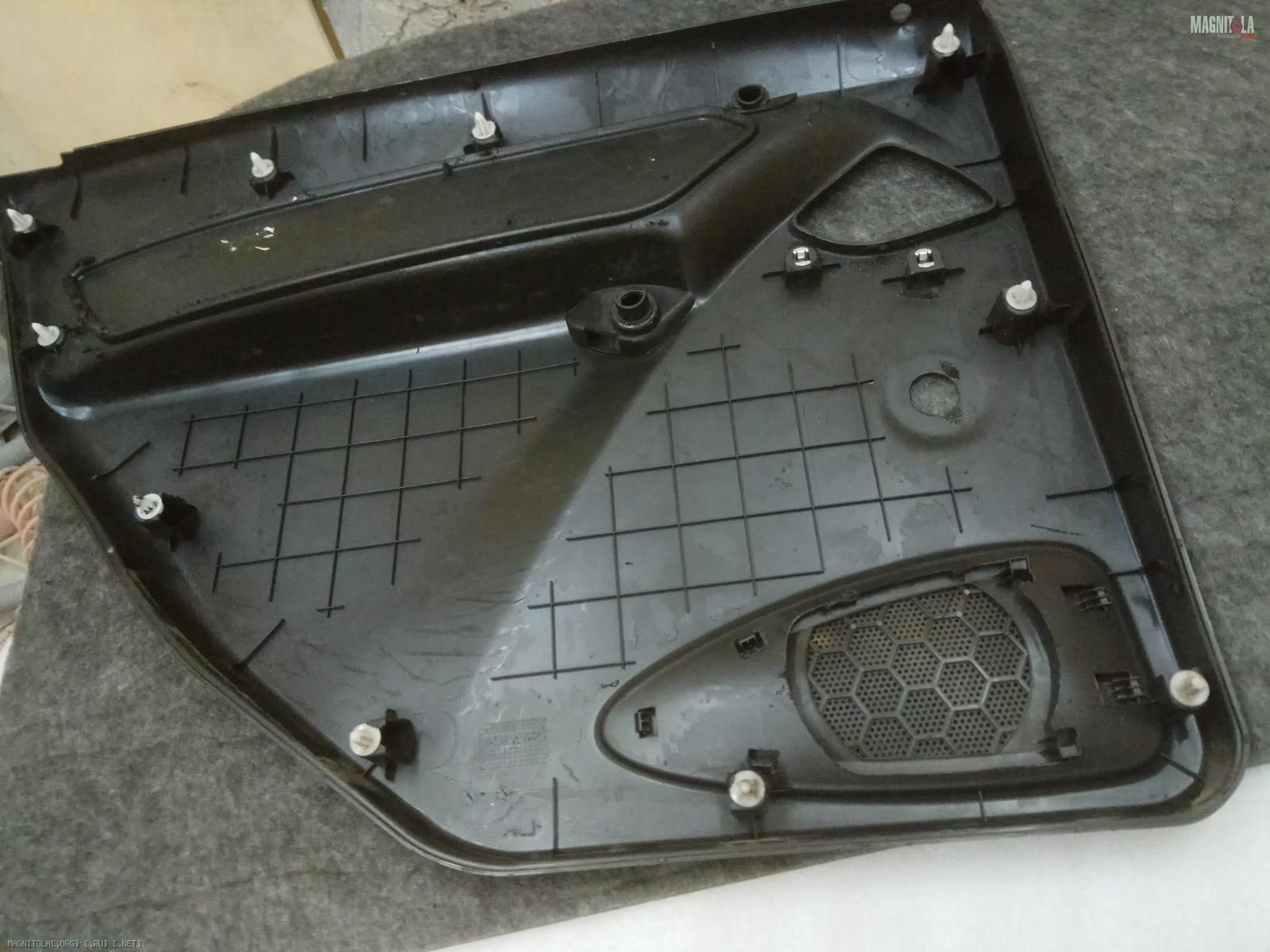

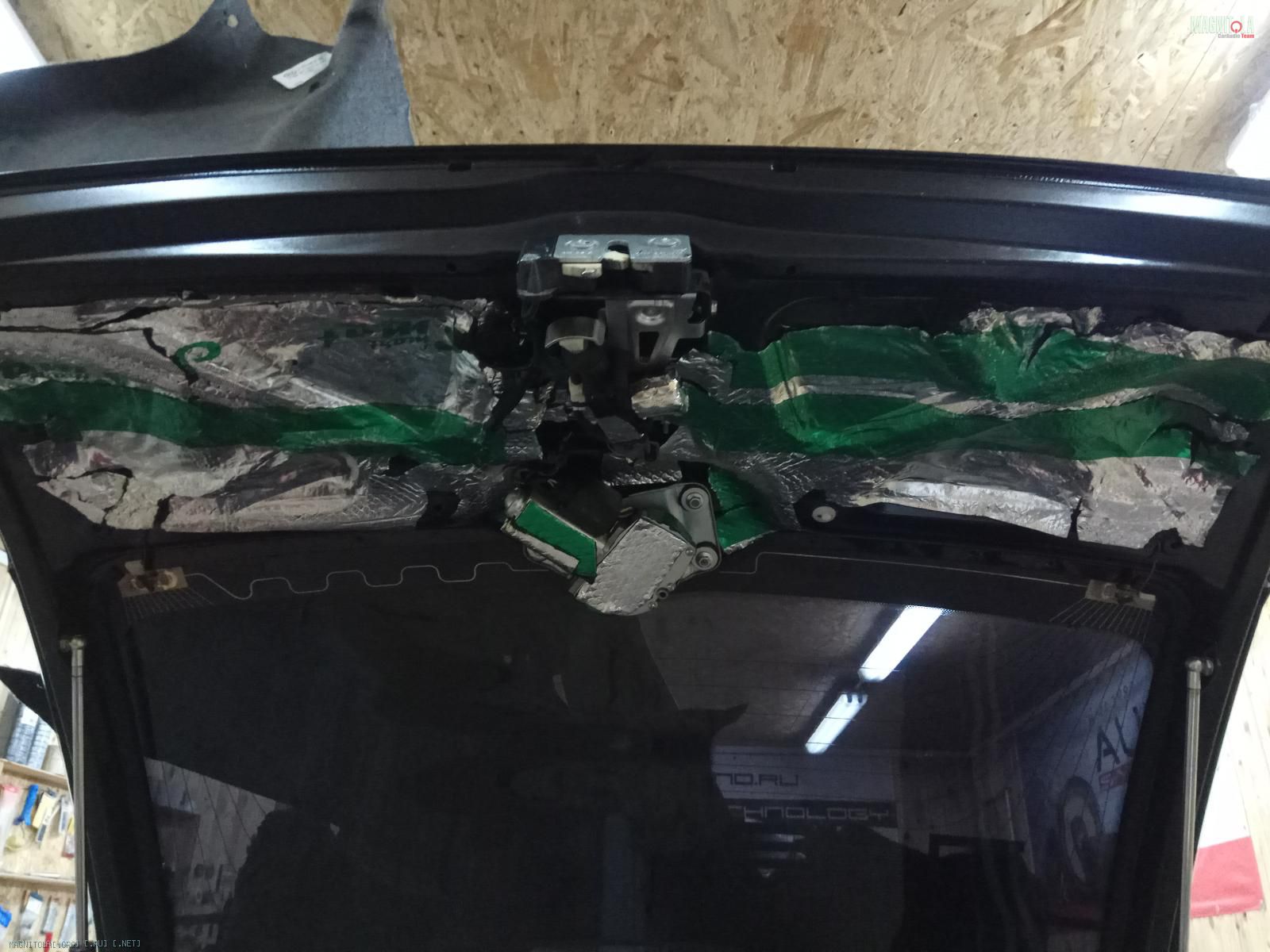

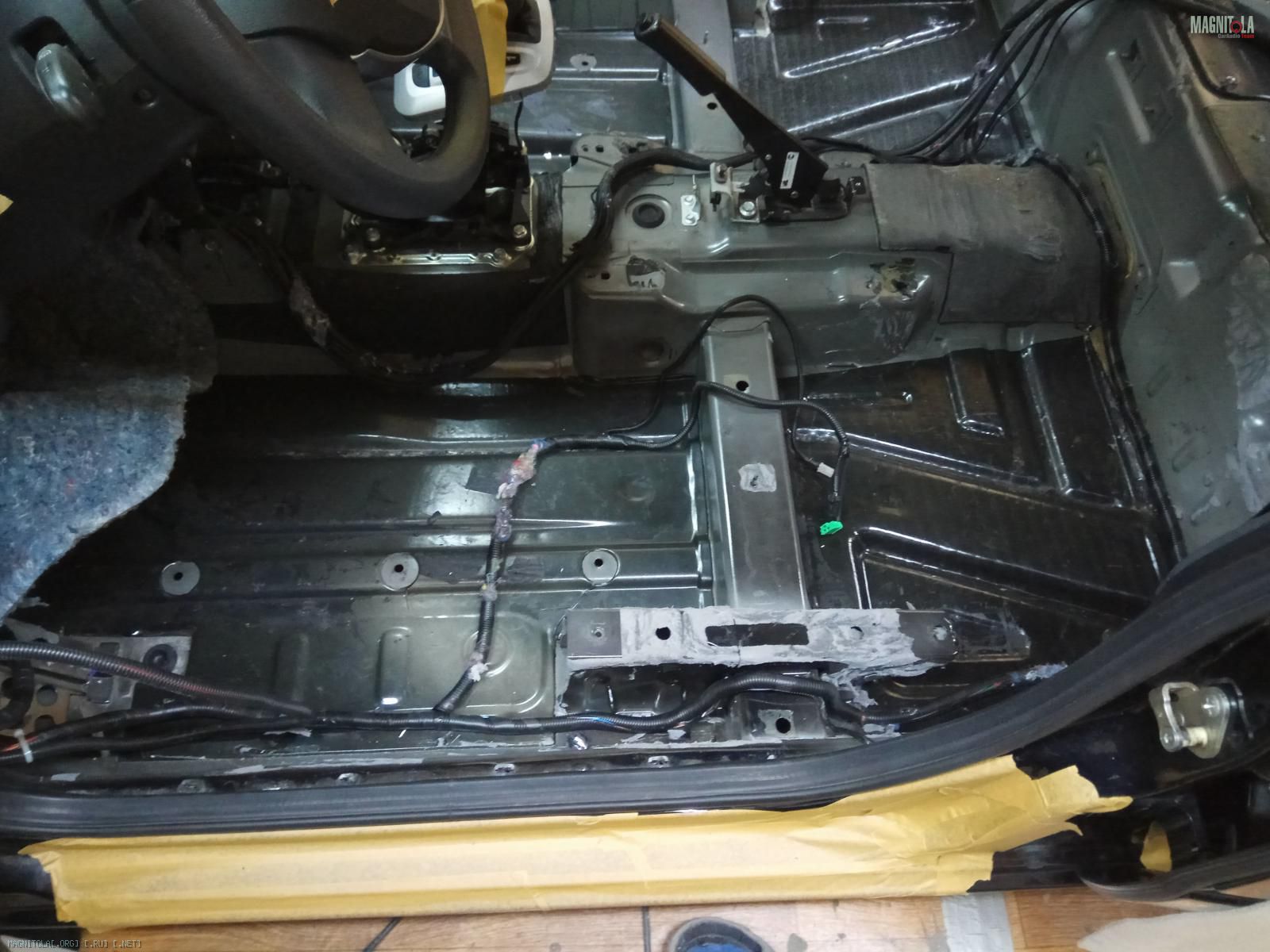

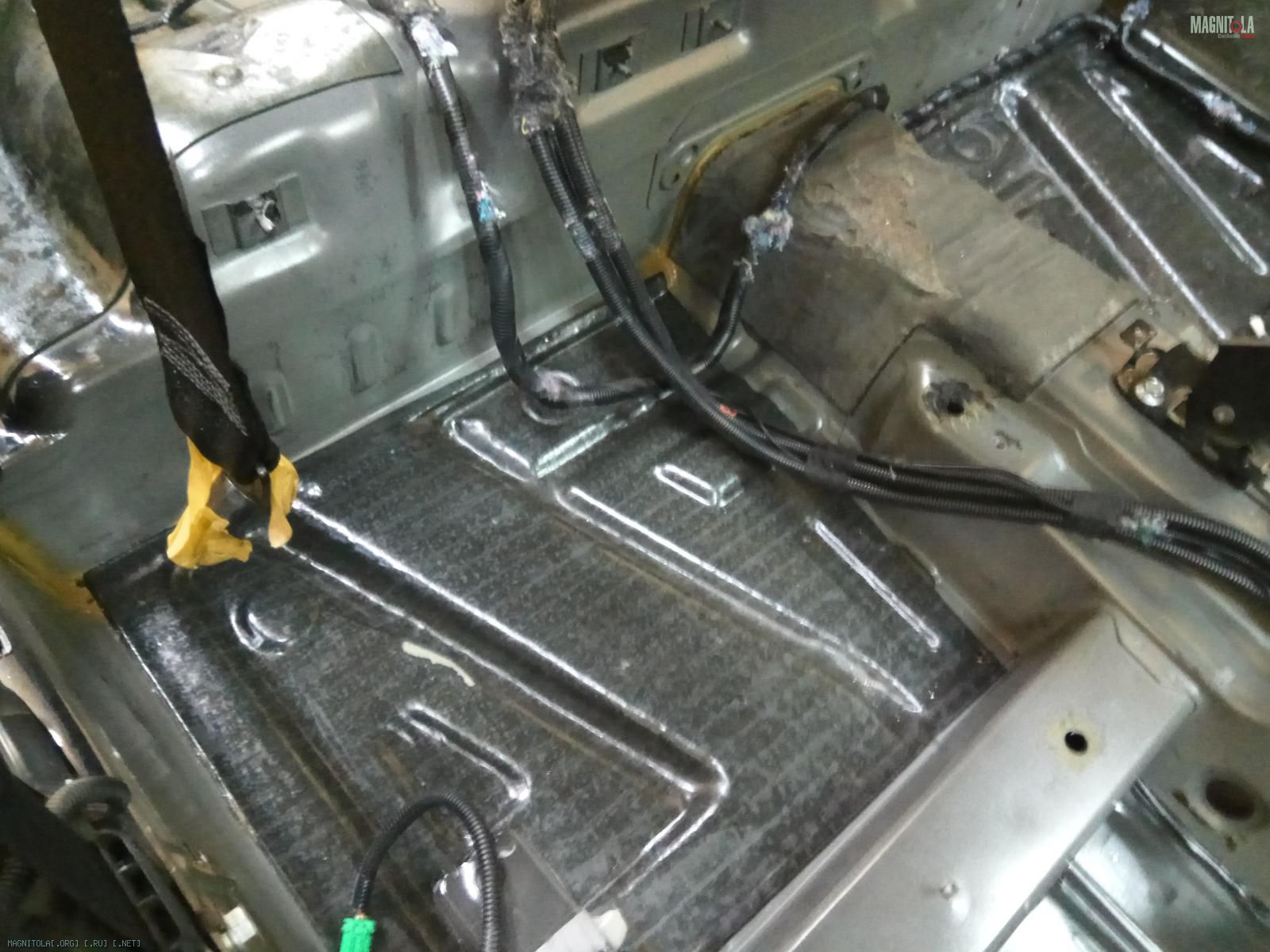

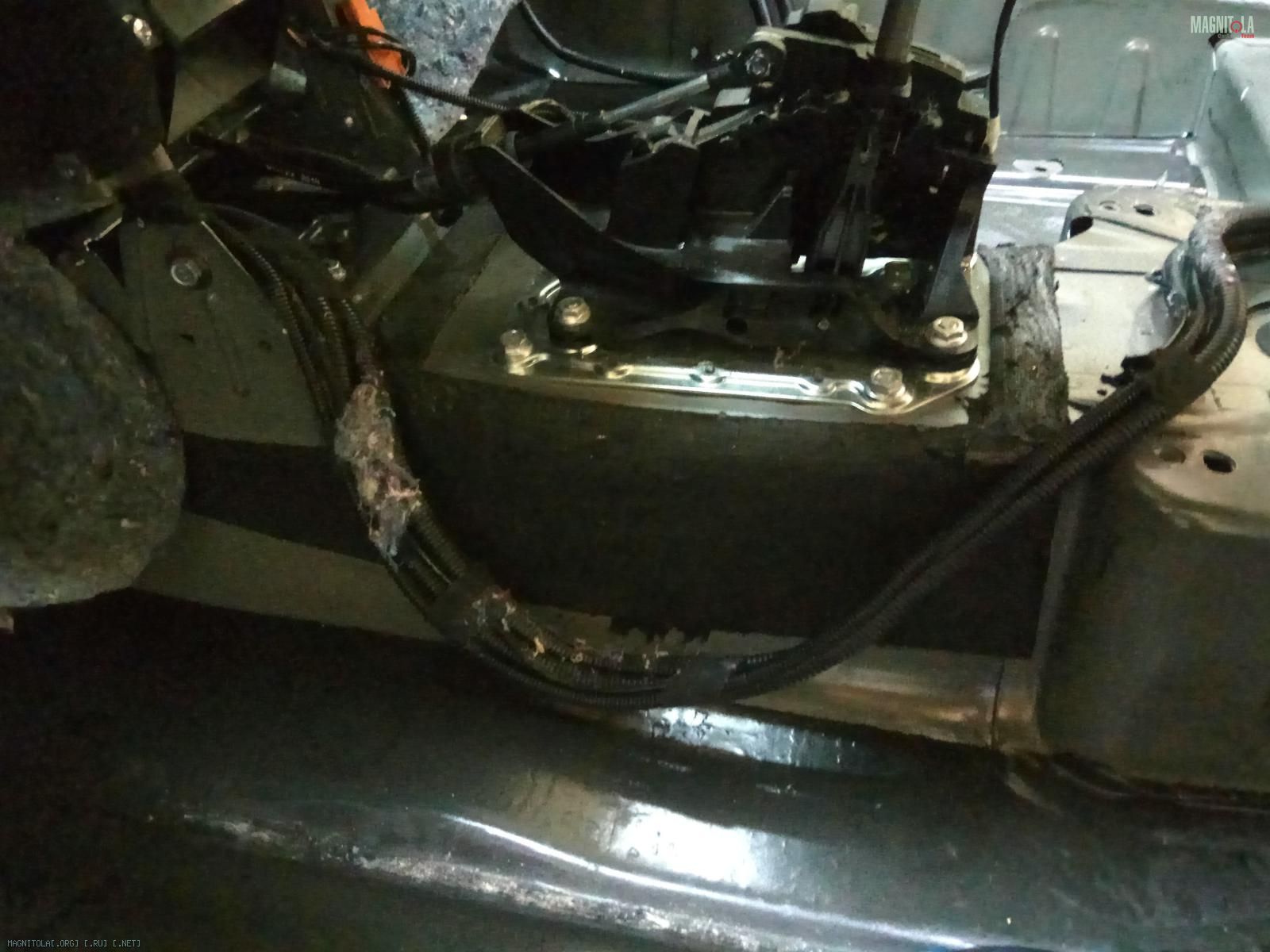

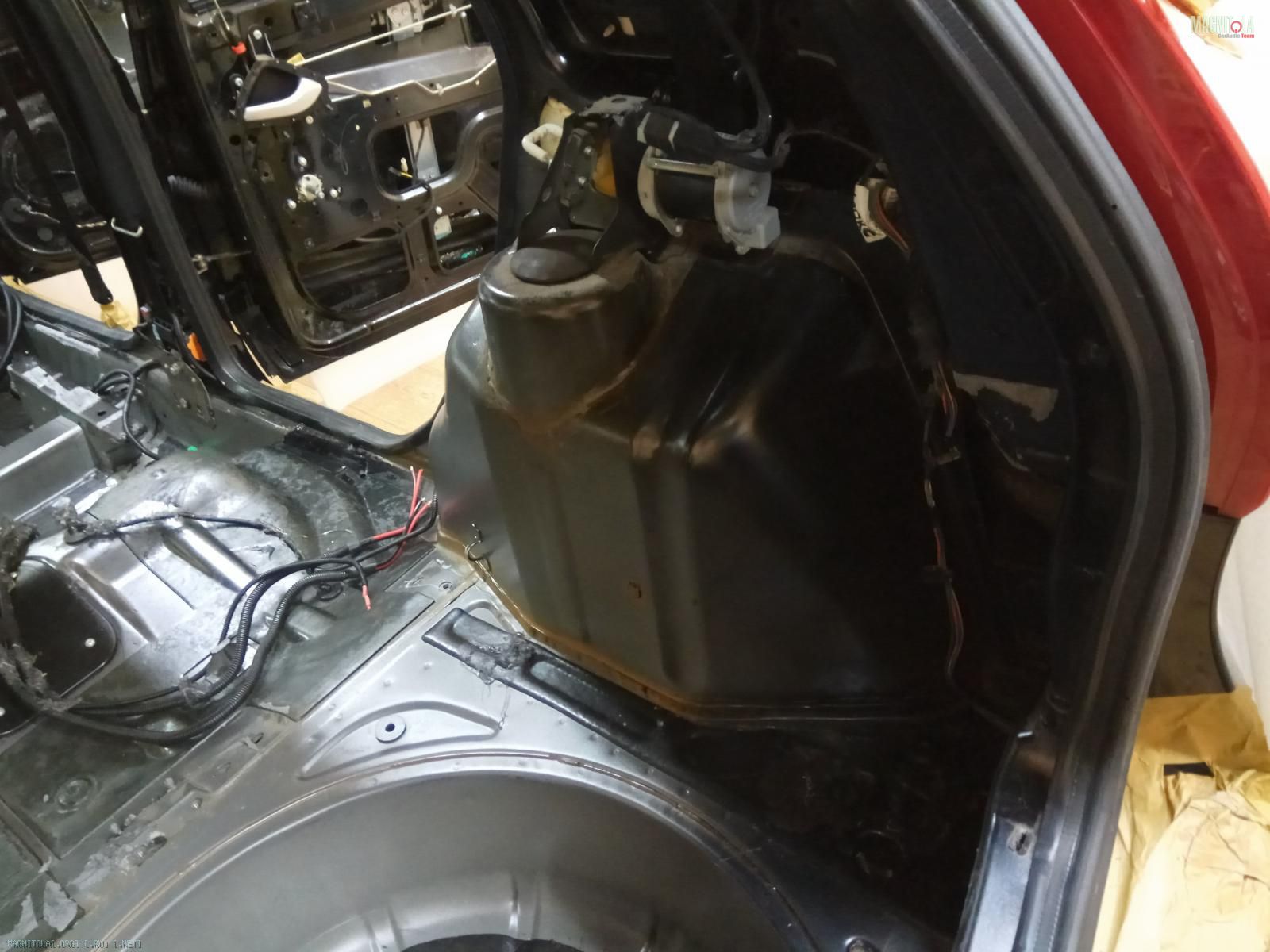

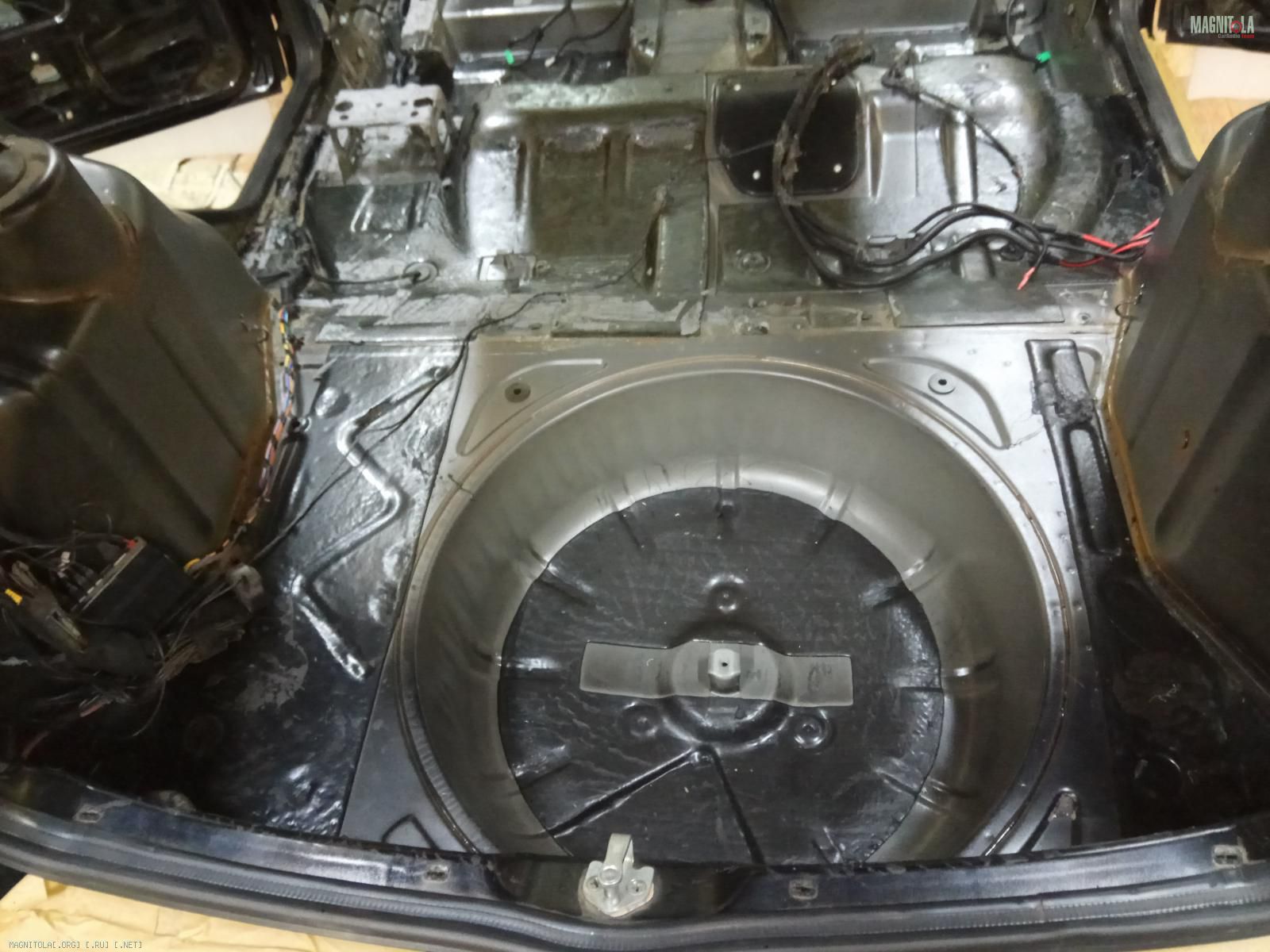

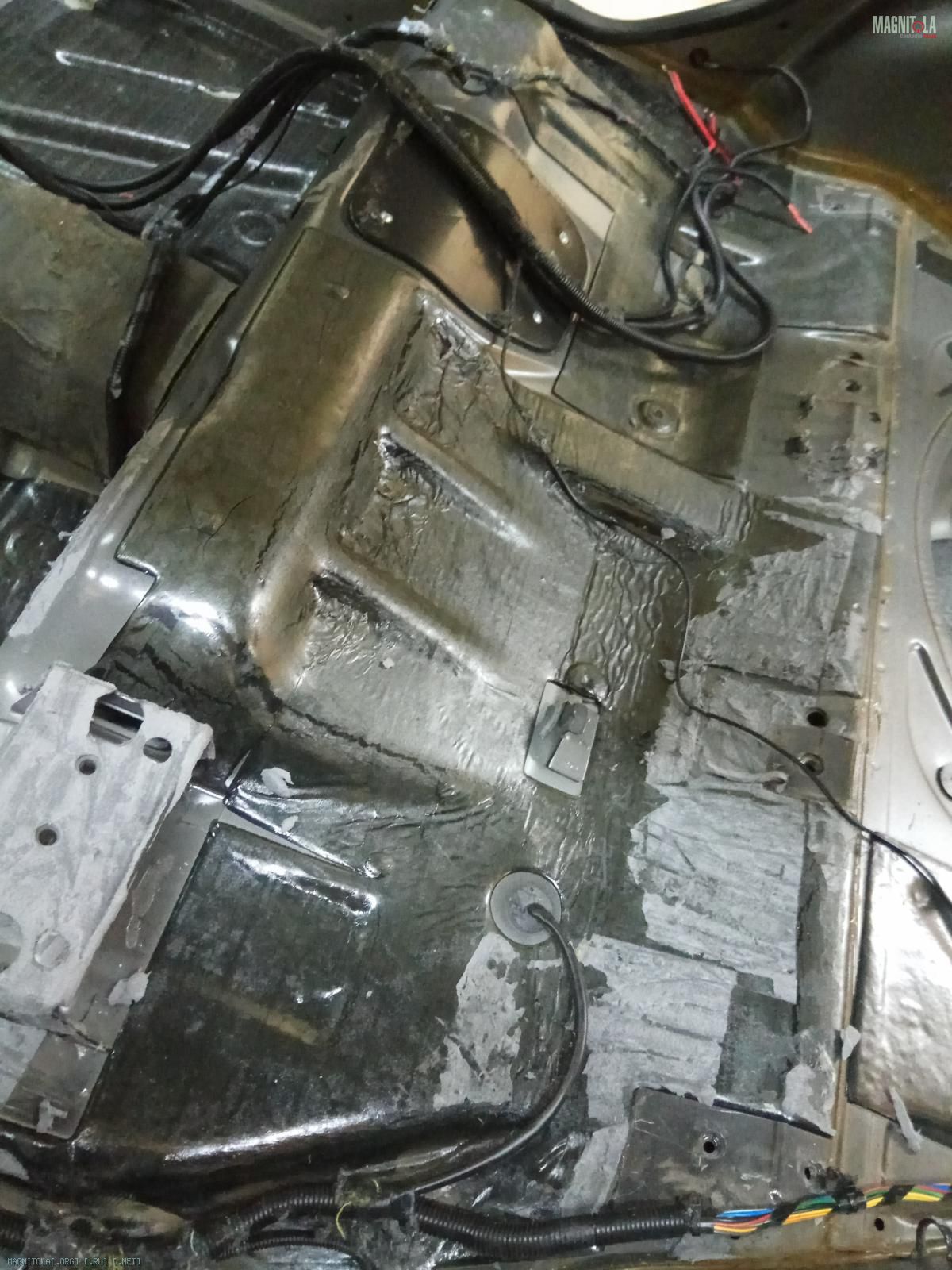

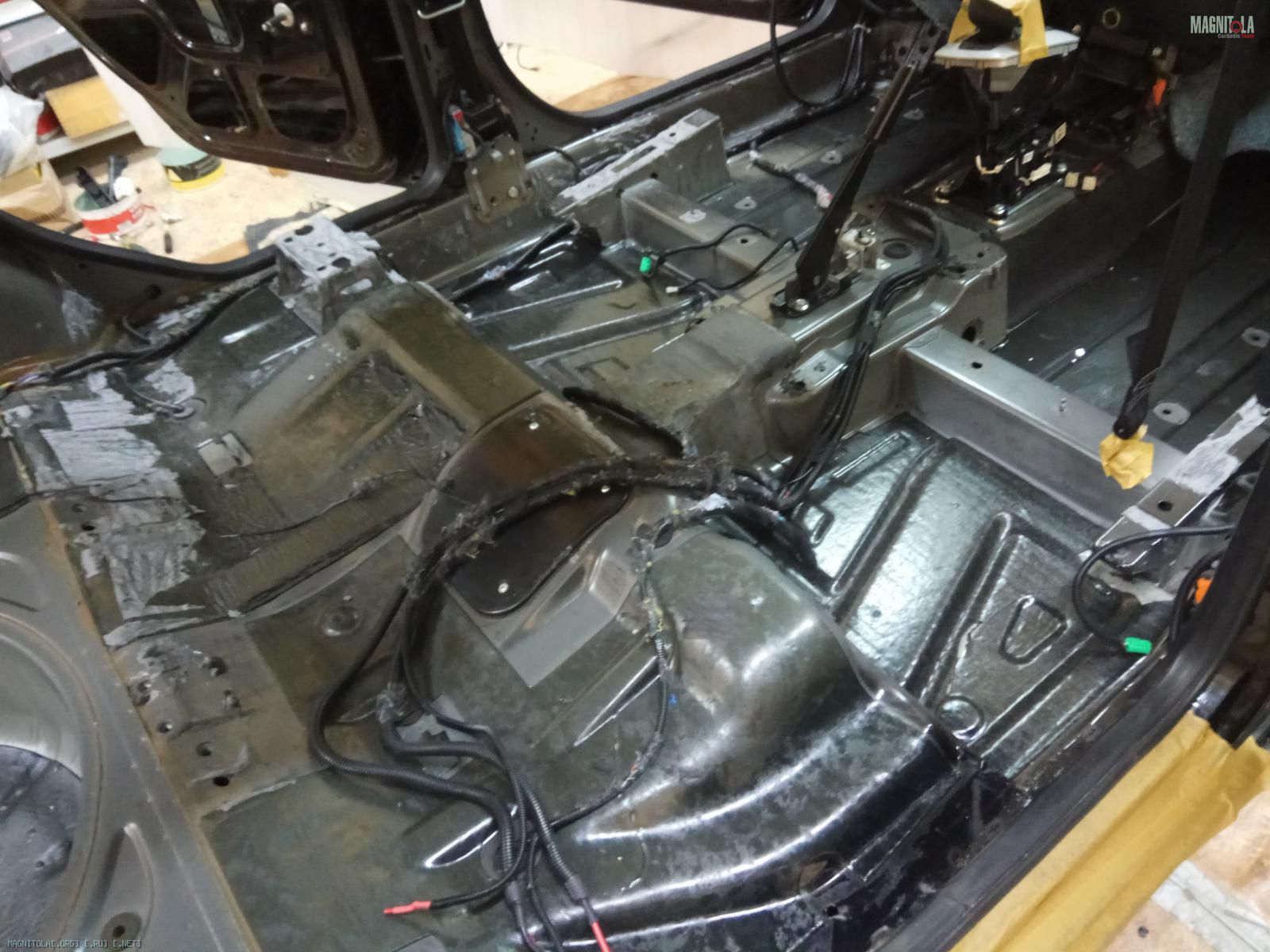

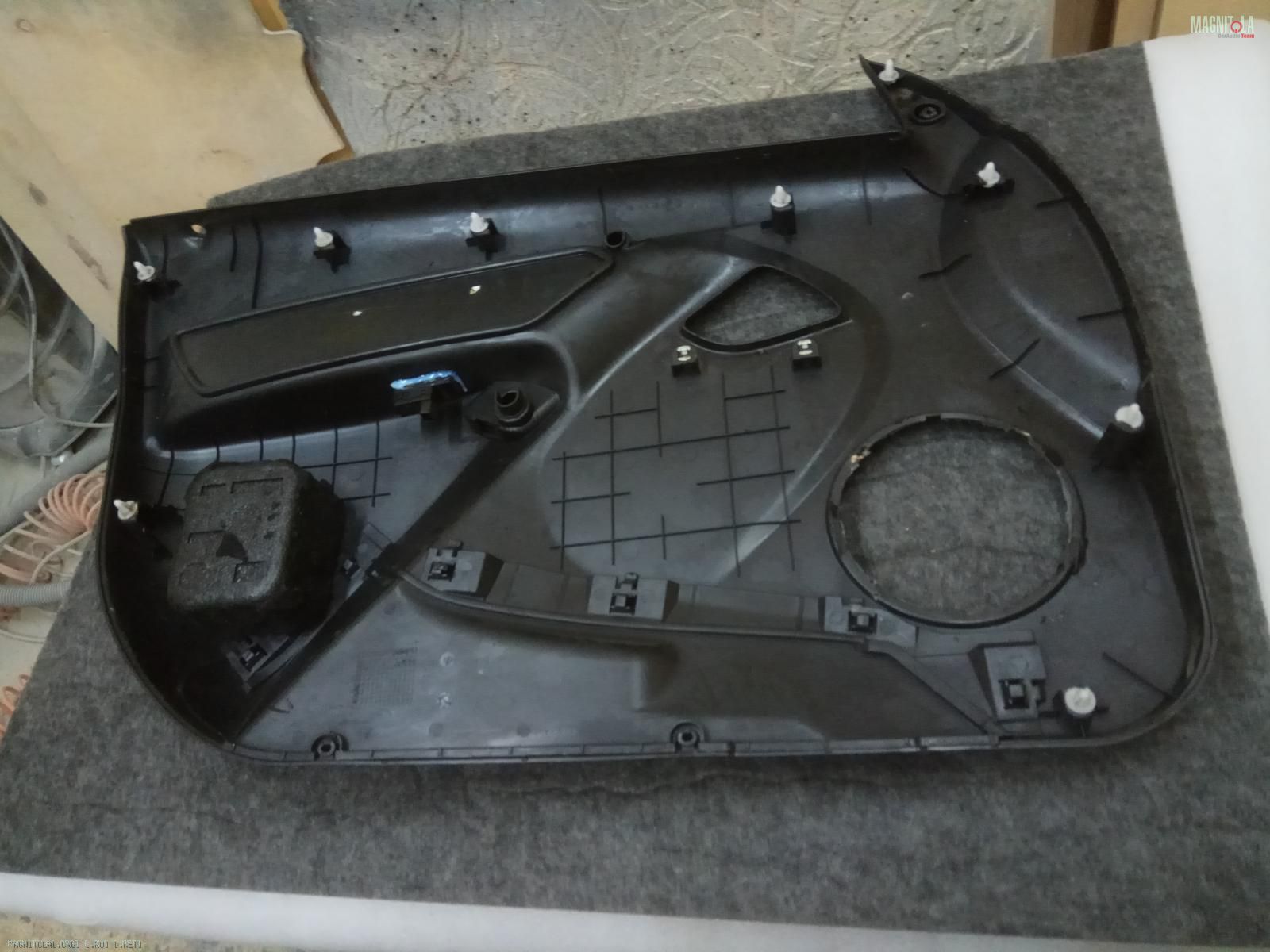

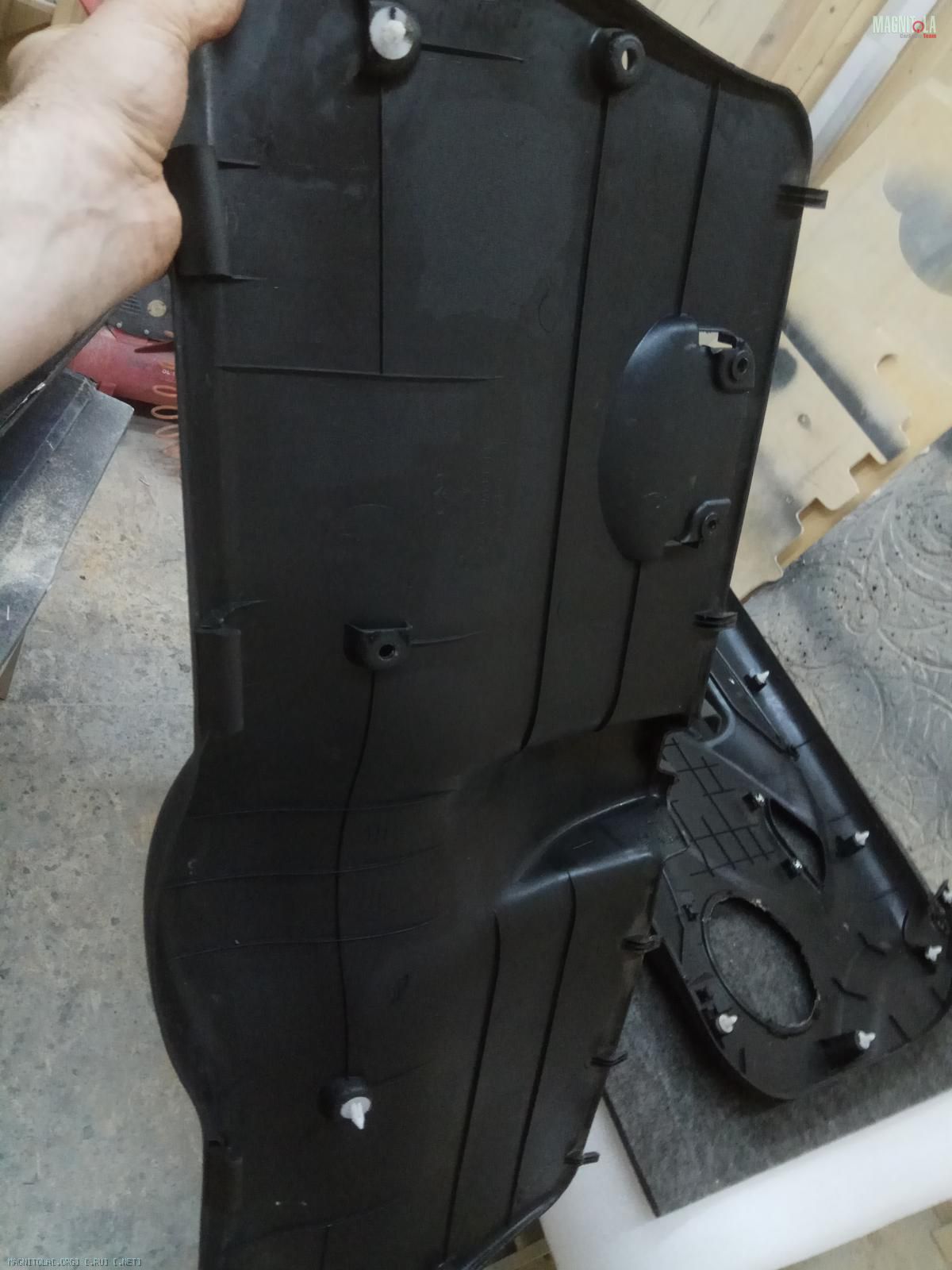

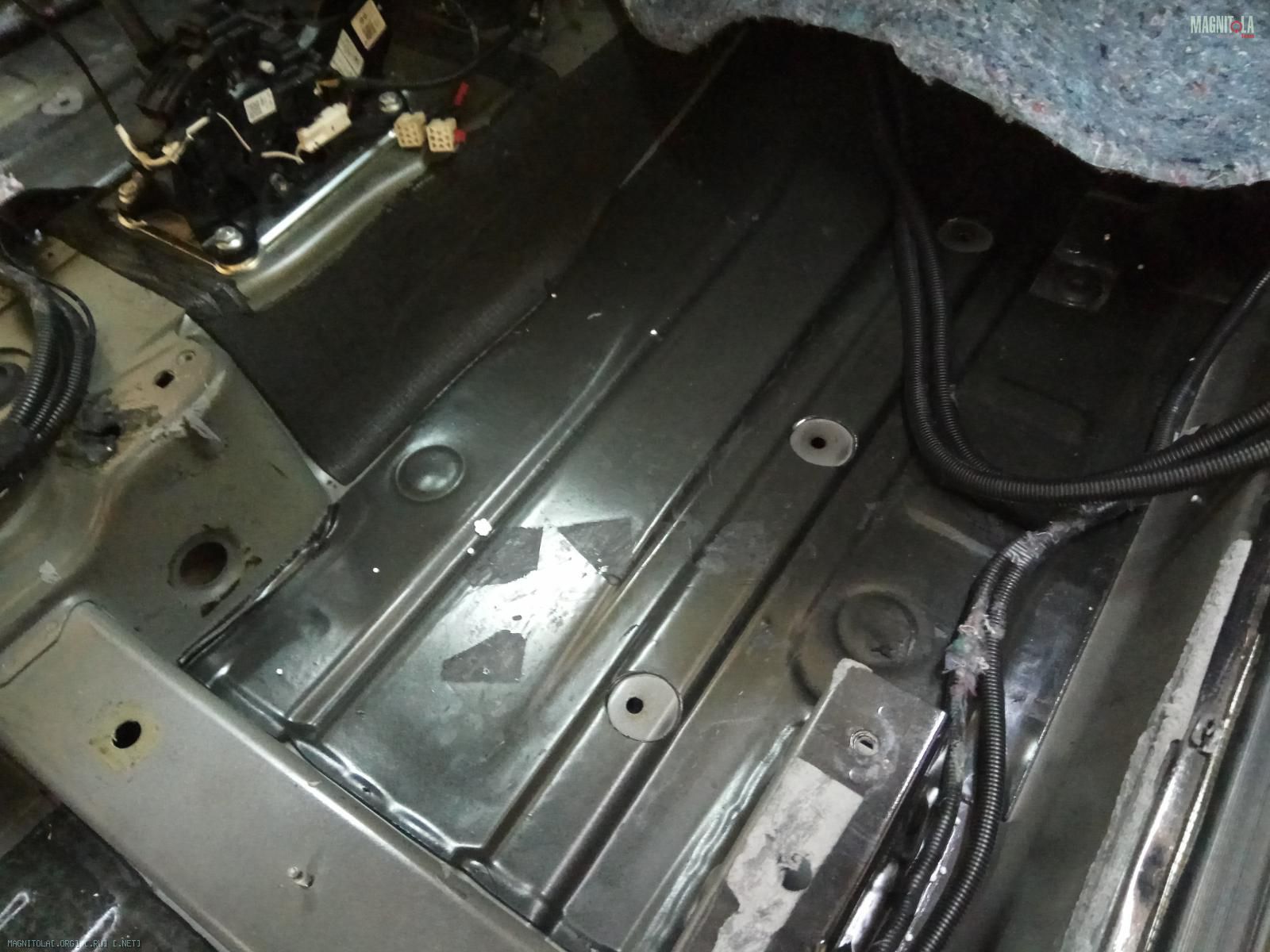

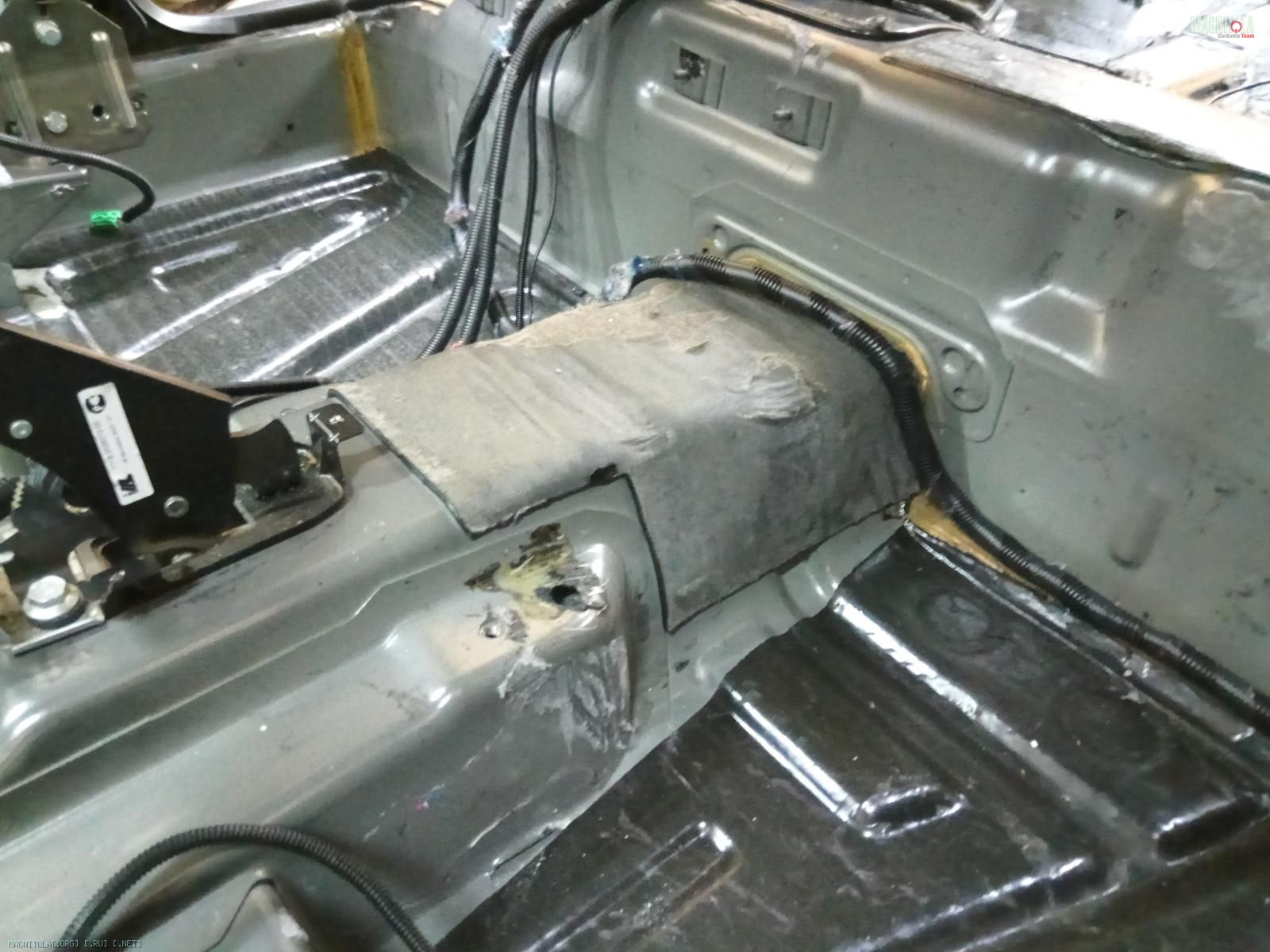

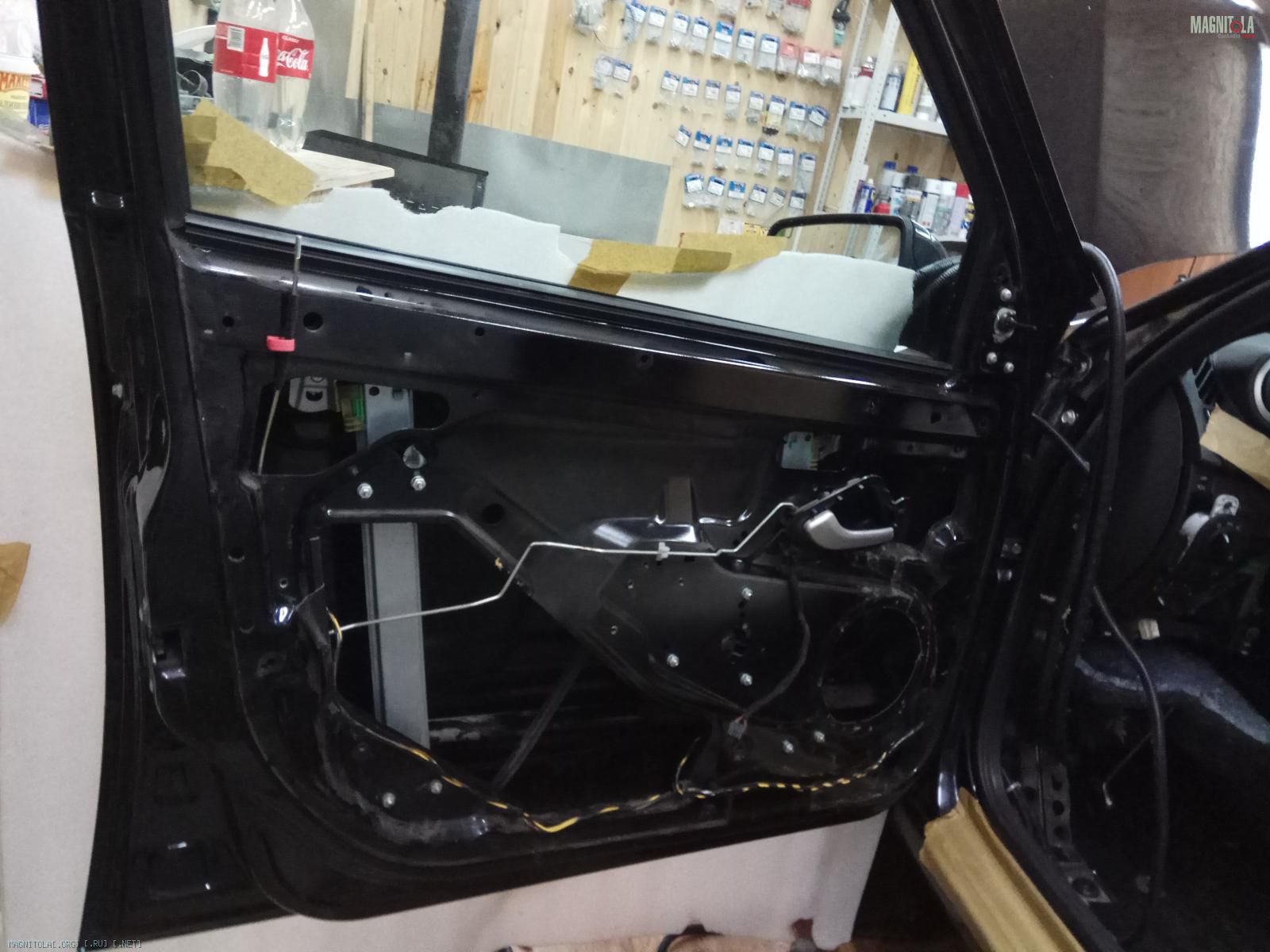

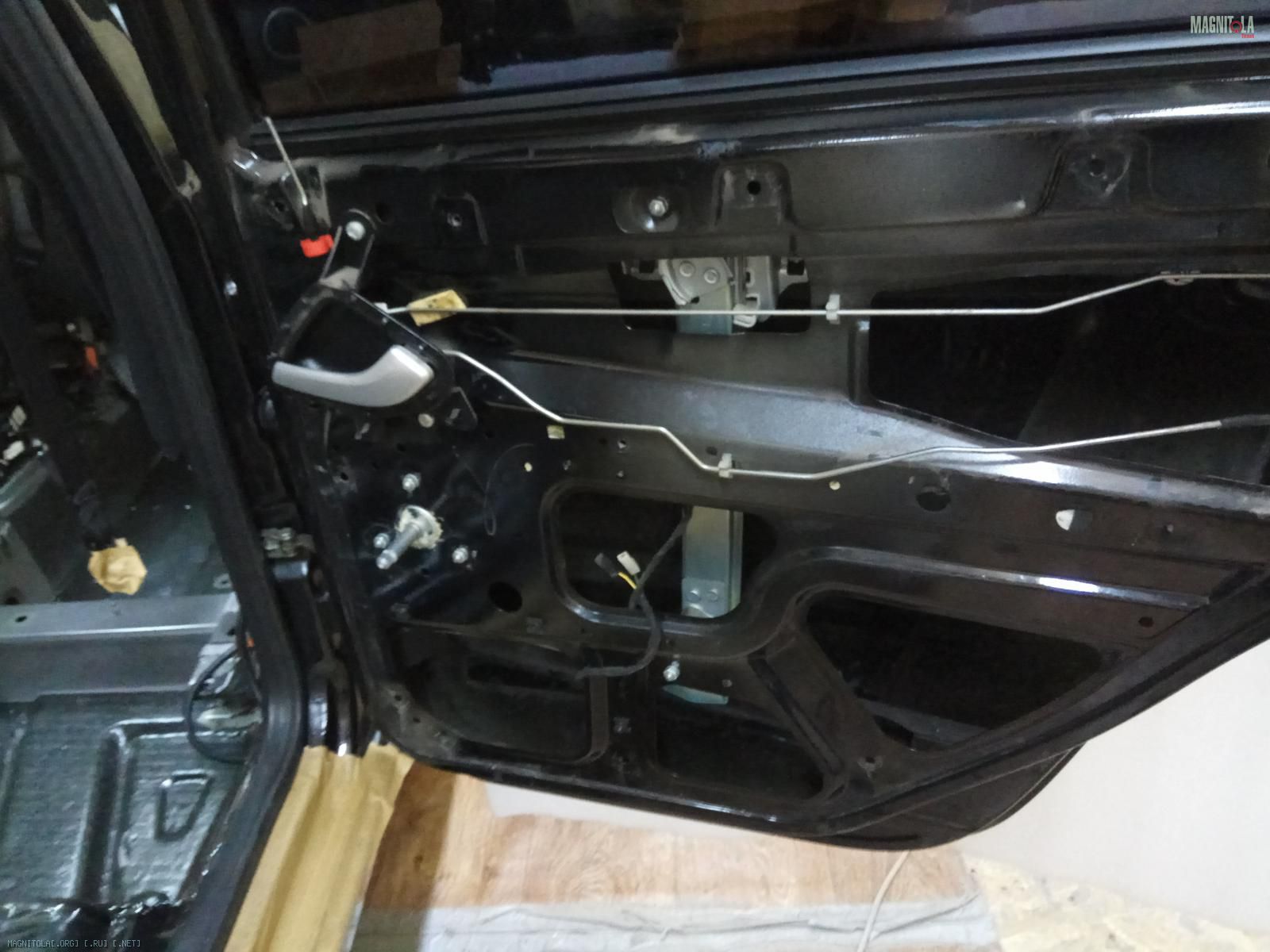

Снимаем...
Вложение 1210578 Вложение 1210580 Вложение 1210582 Вложение 1210584 Вложение 1210586 Вложение 1210588 Вложение 1210590 Вложение 1210592 Вложение 1210594 Вложение 1210596 Вложение 1210598 Вложение 1210600 Вложение 1210602 Вложение 1210604 Вложение 1210606 Вложение 1210608 Вложение 1210610 Вложение 1210612 Вложение 1210614 Вложение 1210616 Вложение 1210618
10.03.2018, 21:27
st220

Вложений: 19

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2
Снимаем вибру с двух других карт...

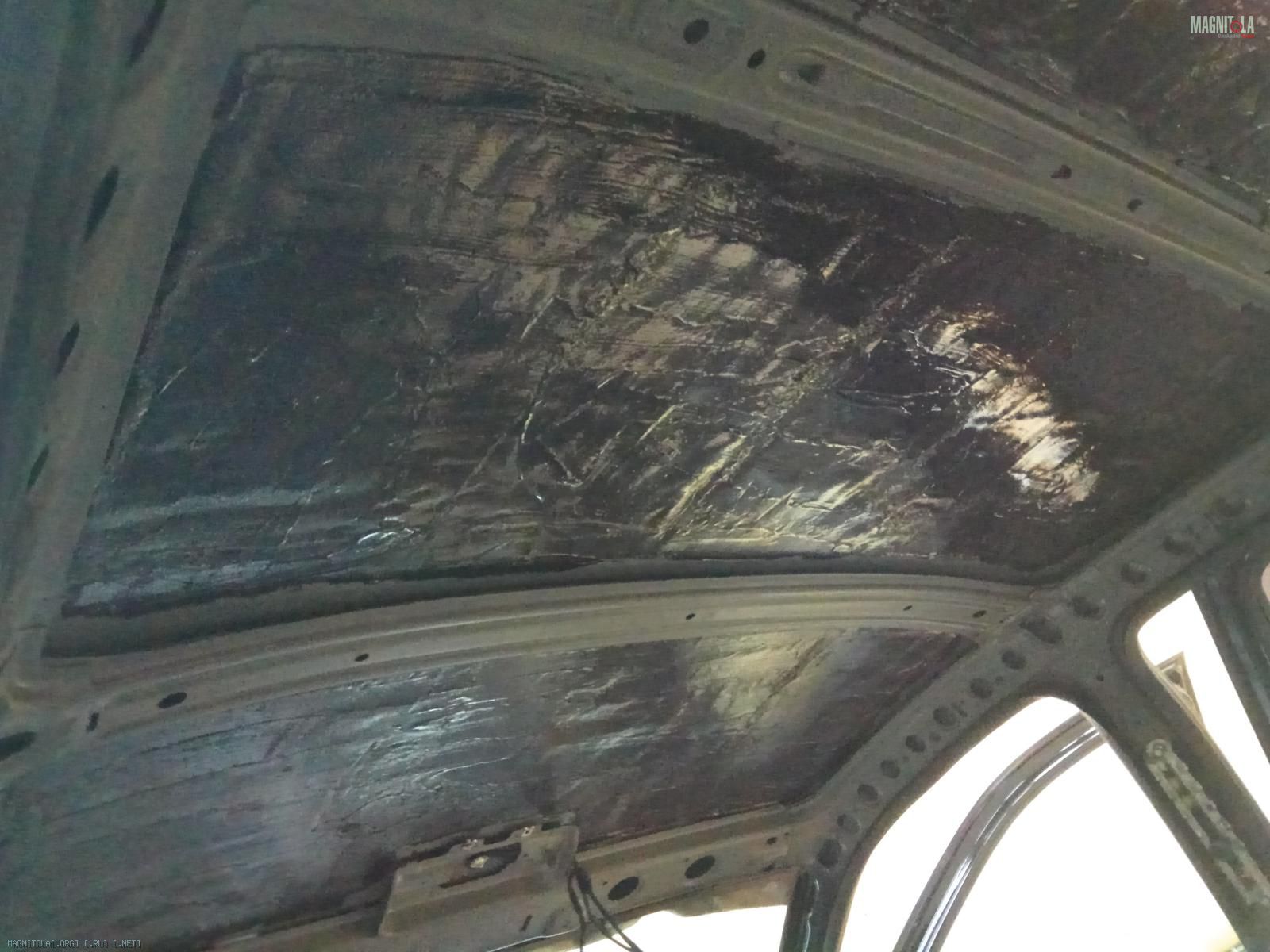

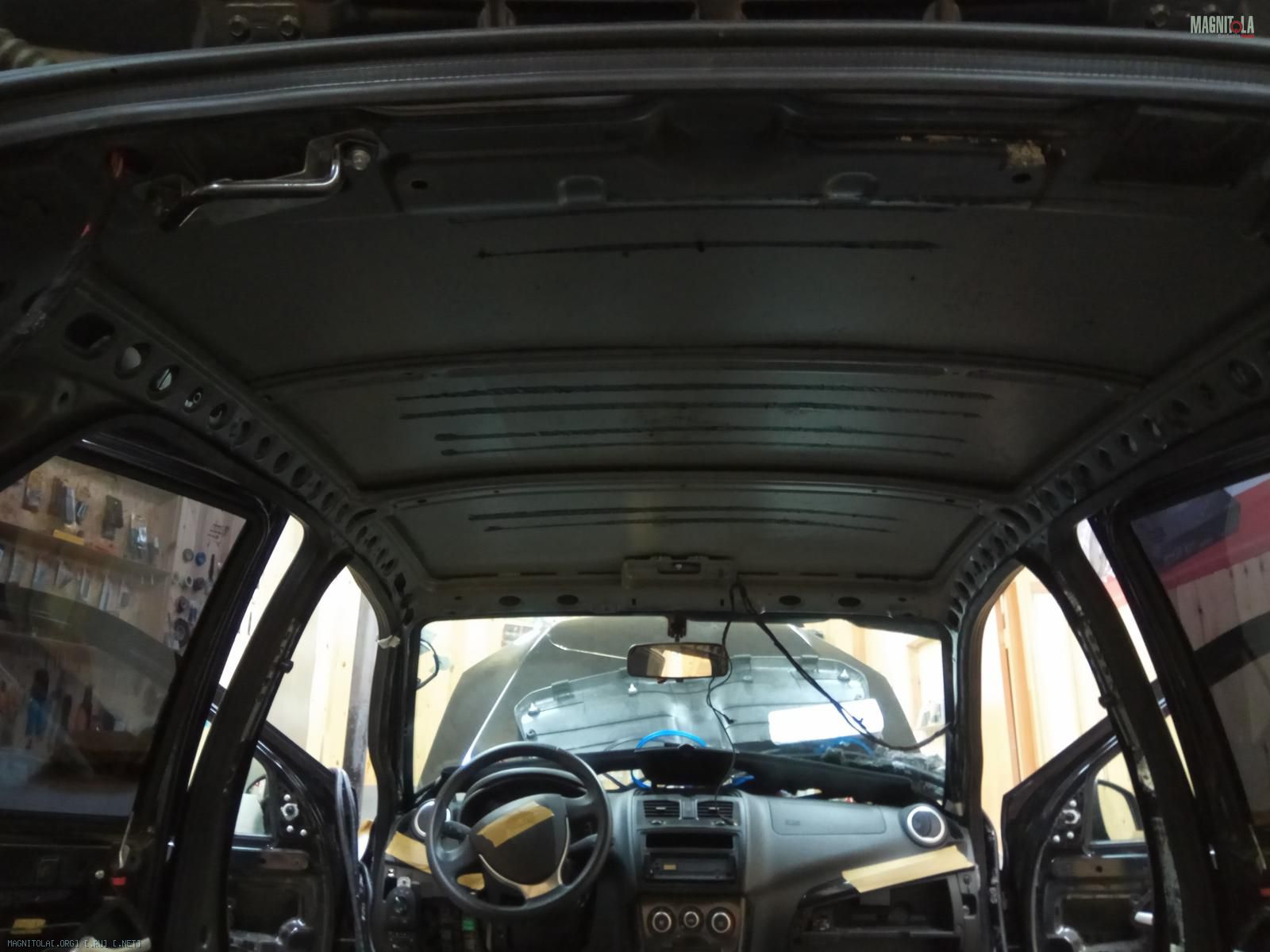

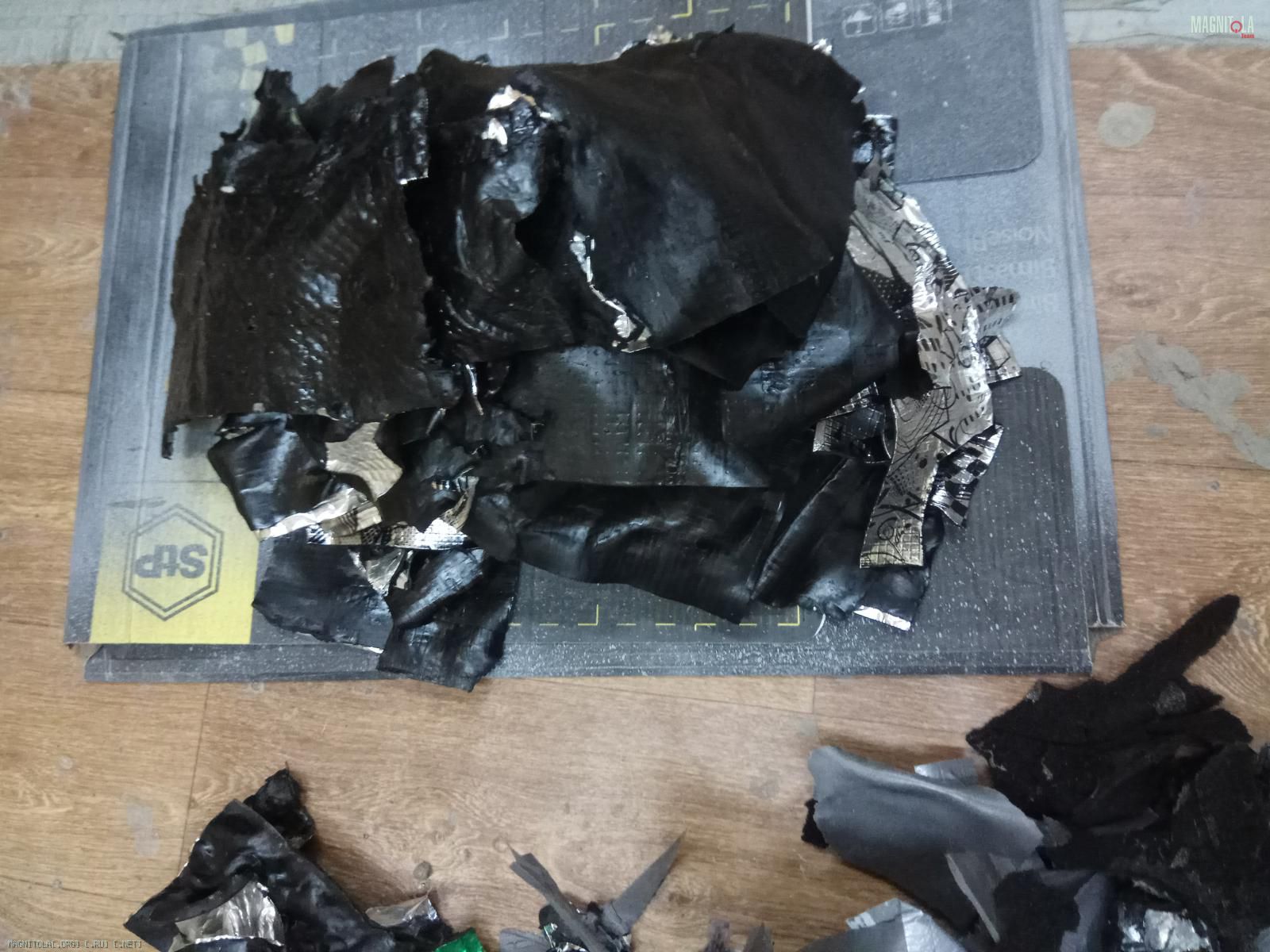

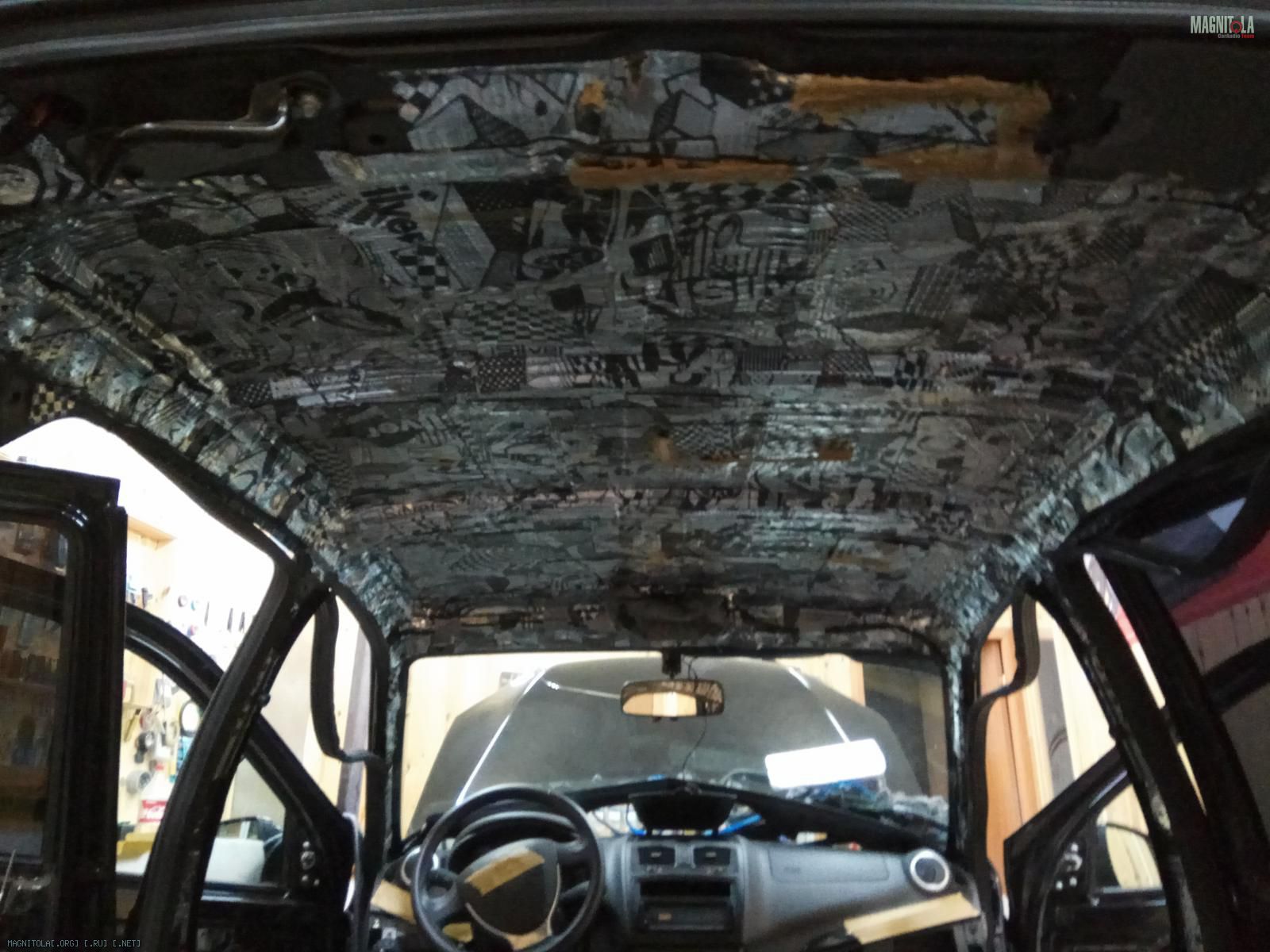

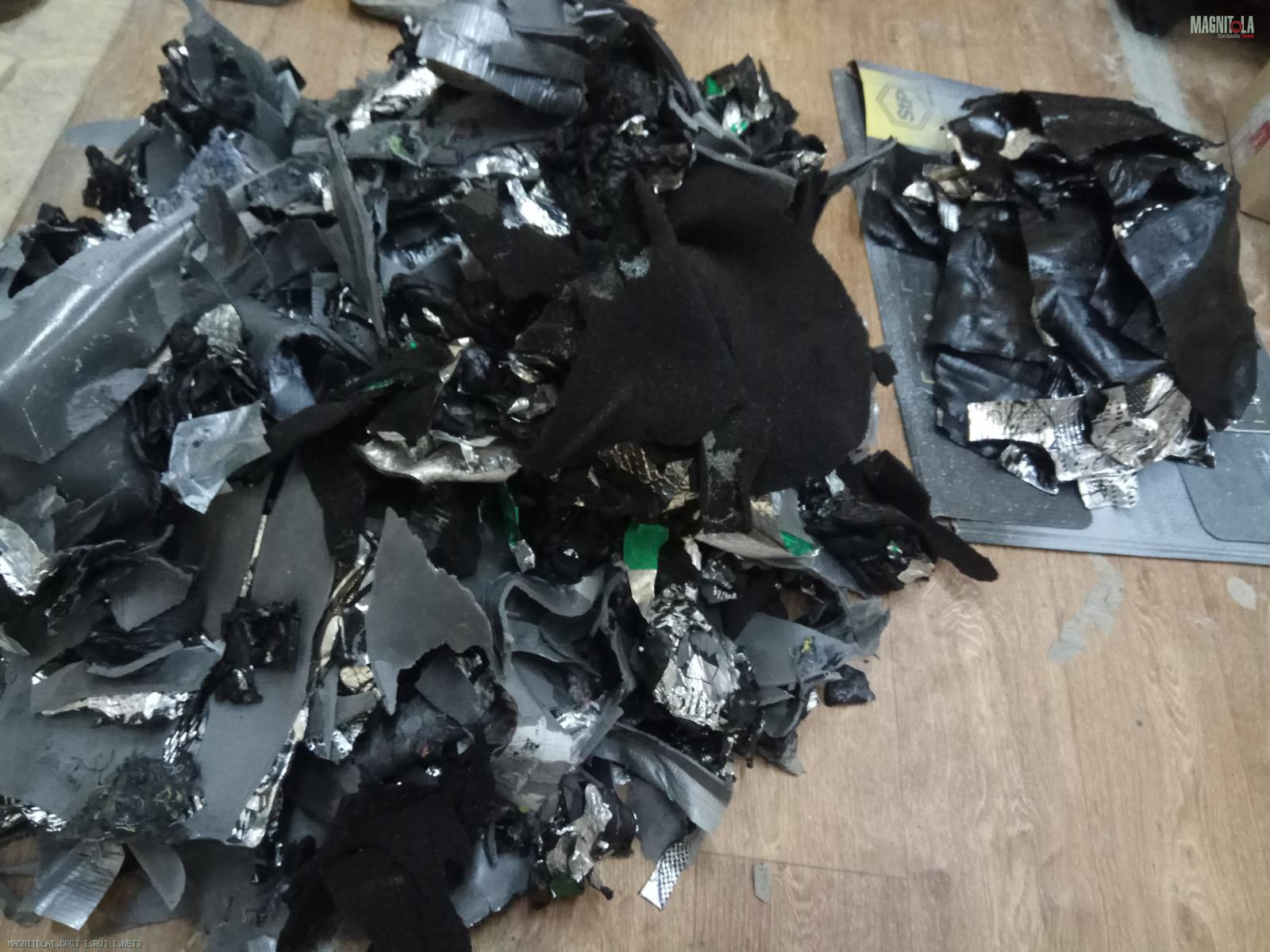

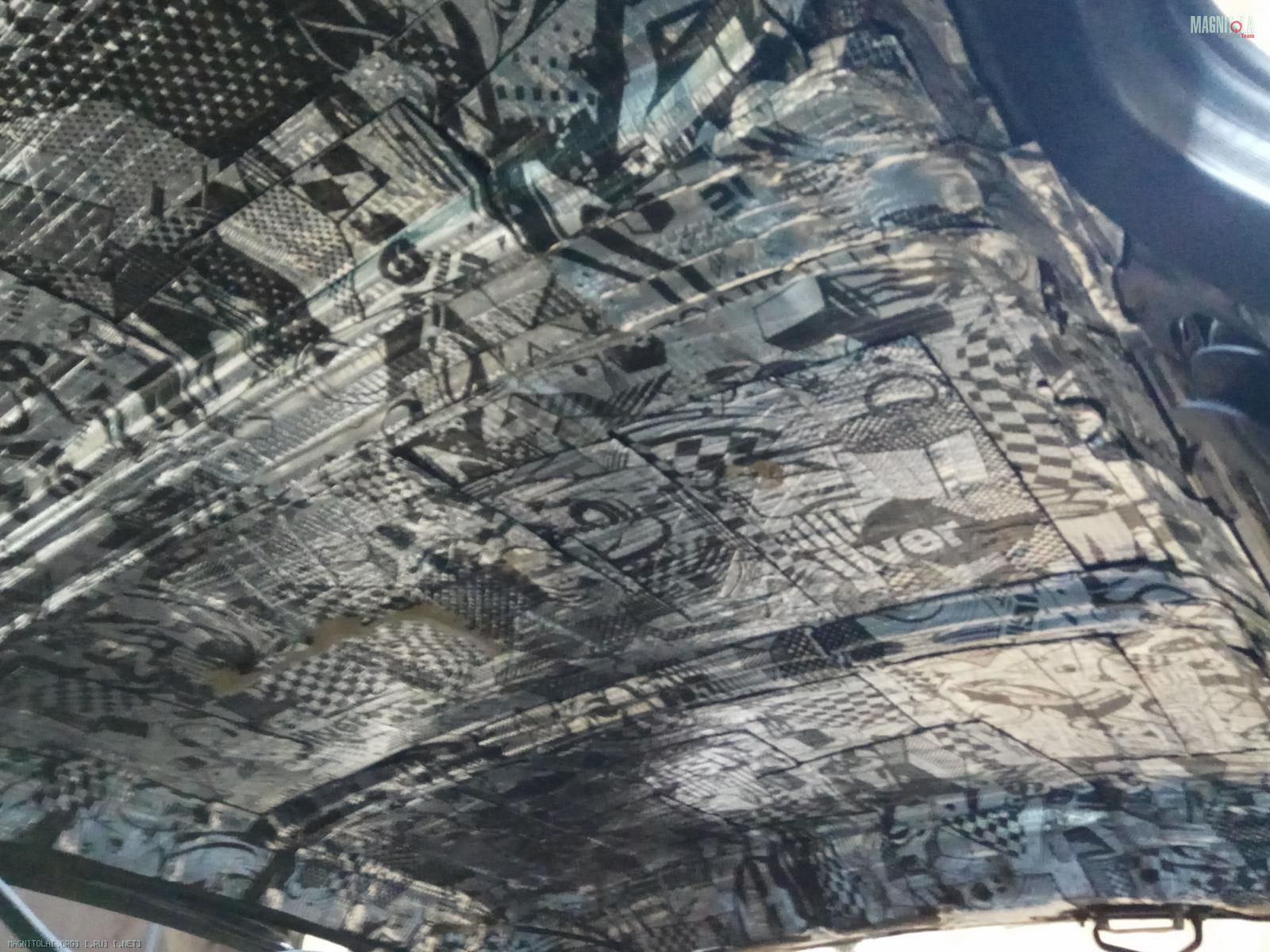

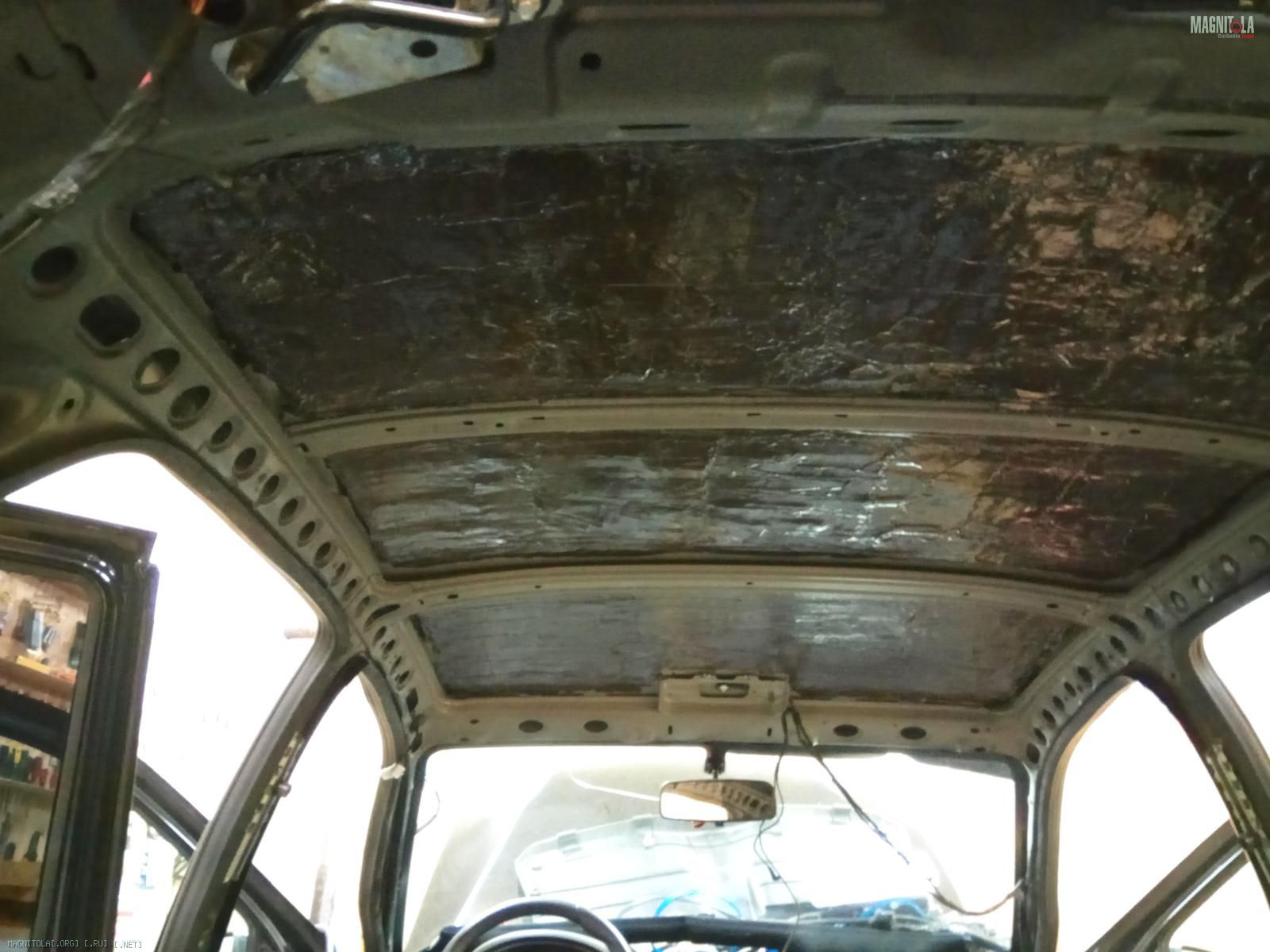

Разбираем потолок... снимаем -3-4слоя вибры.... теряем 20-25кг...
Очищаем, обезжириваем....
Вложение 1210704 Вложение 1210706 Вложение 1210708 Вложение 1210710 Вложение 1210712 Вложение 1210714 Вложение 1210716 Вложение 1210718 Вложение 1210720 Вложение 1210722

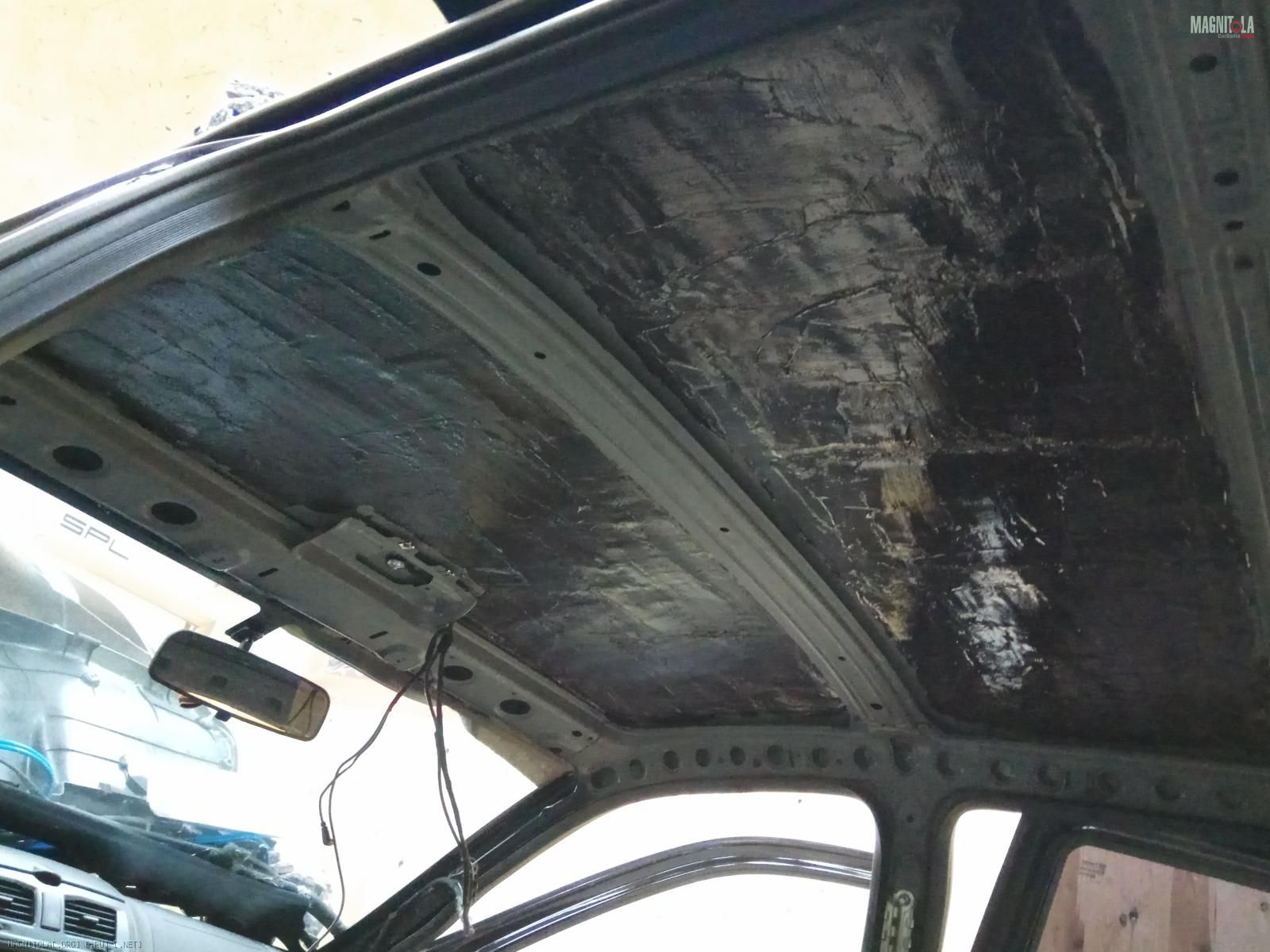

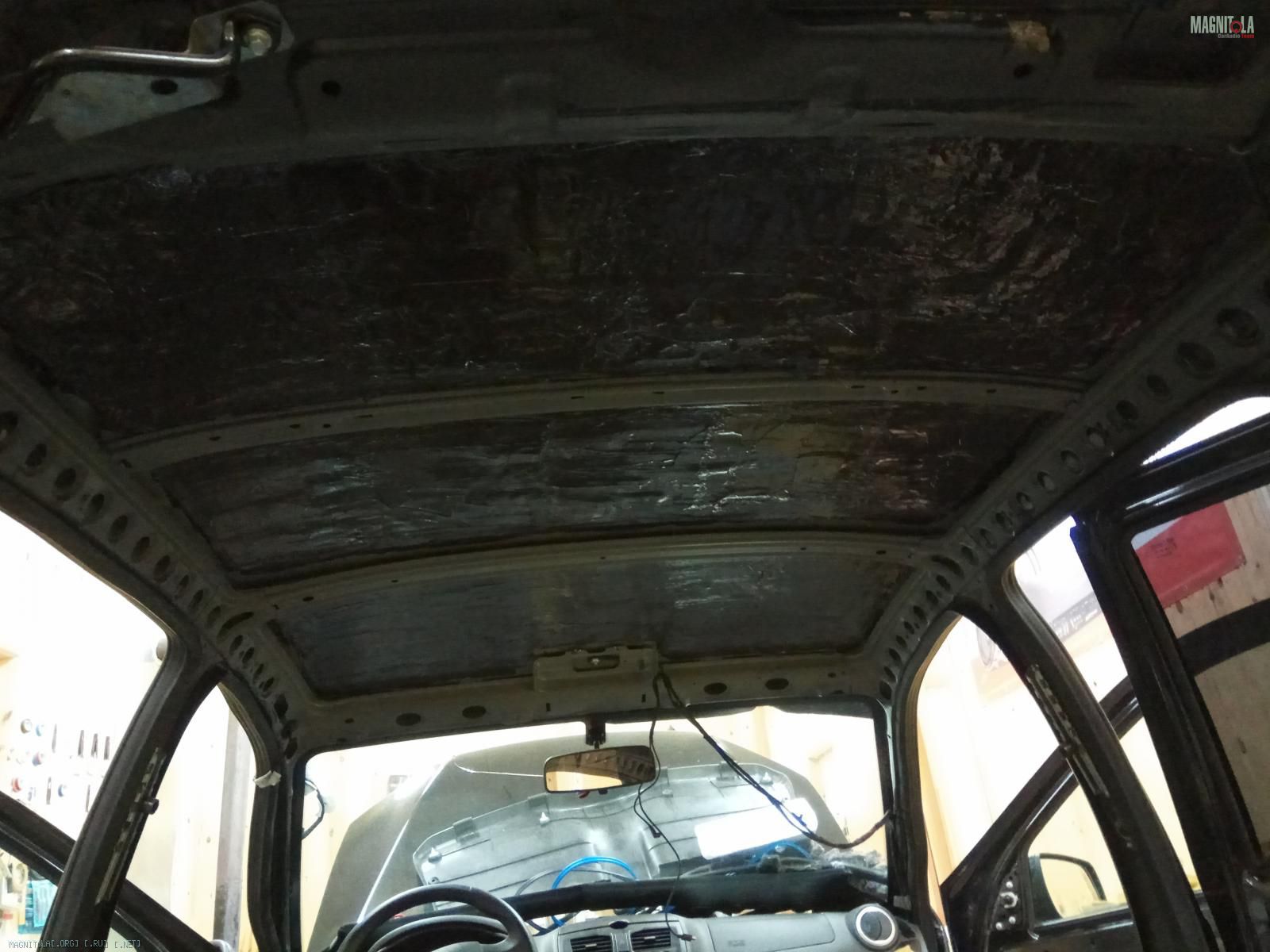

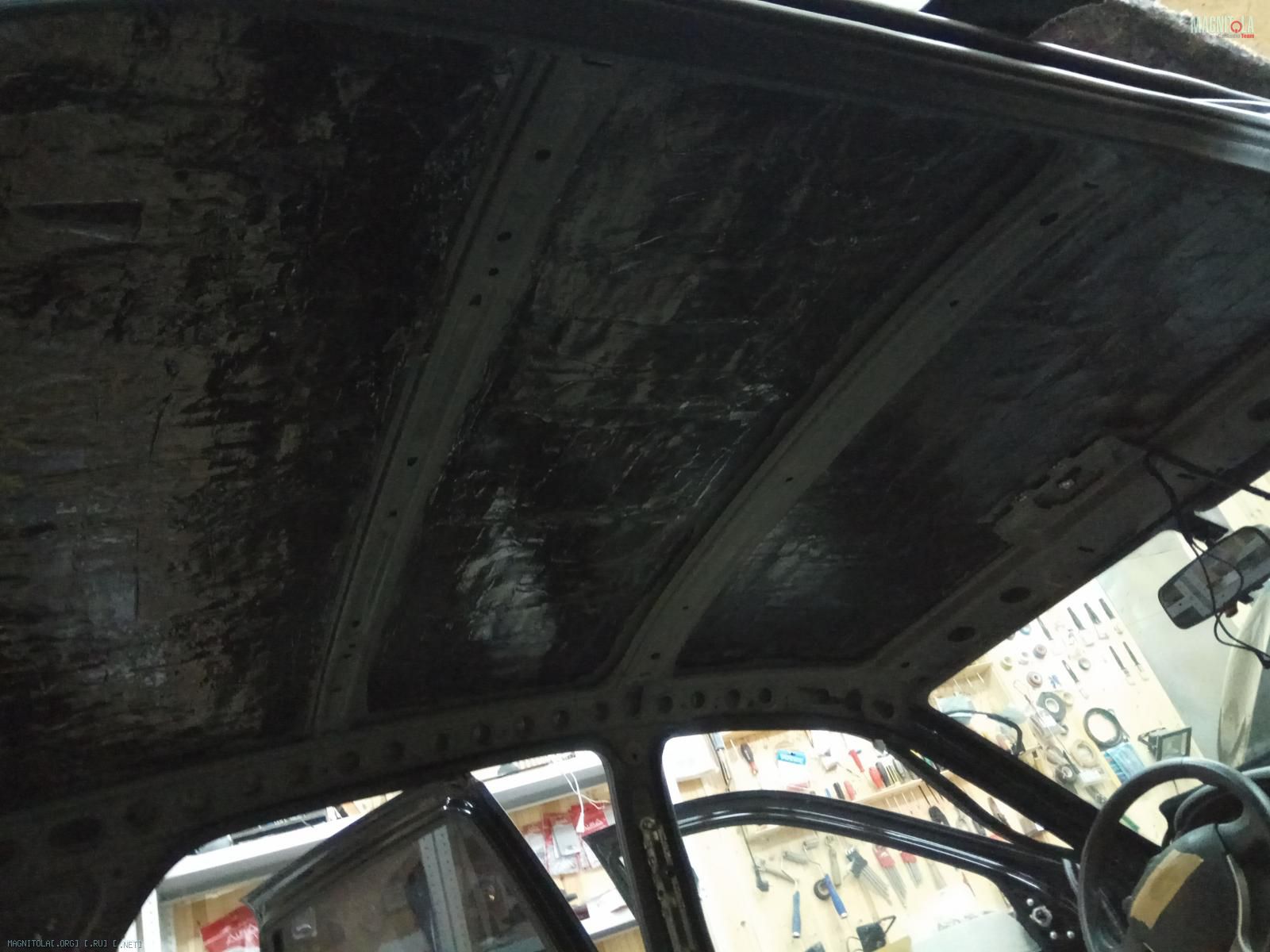

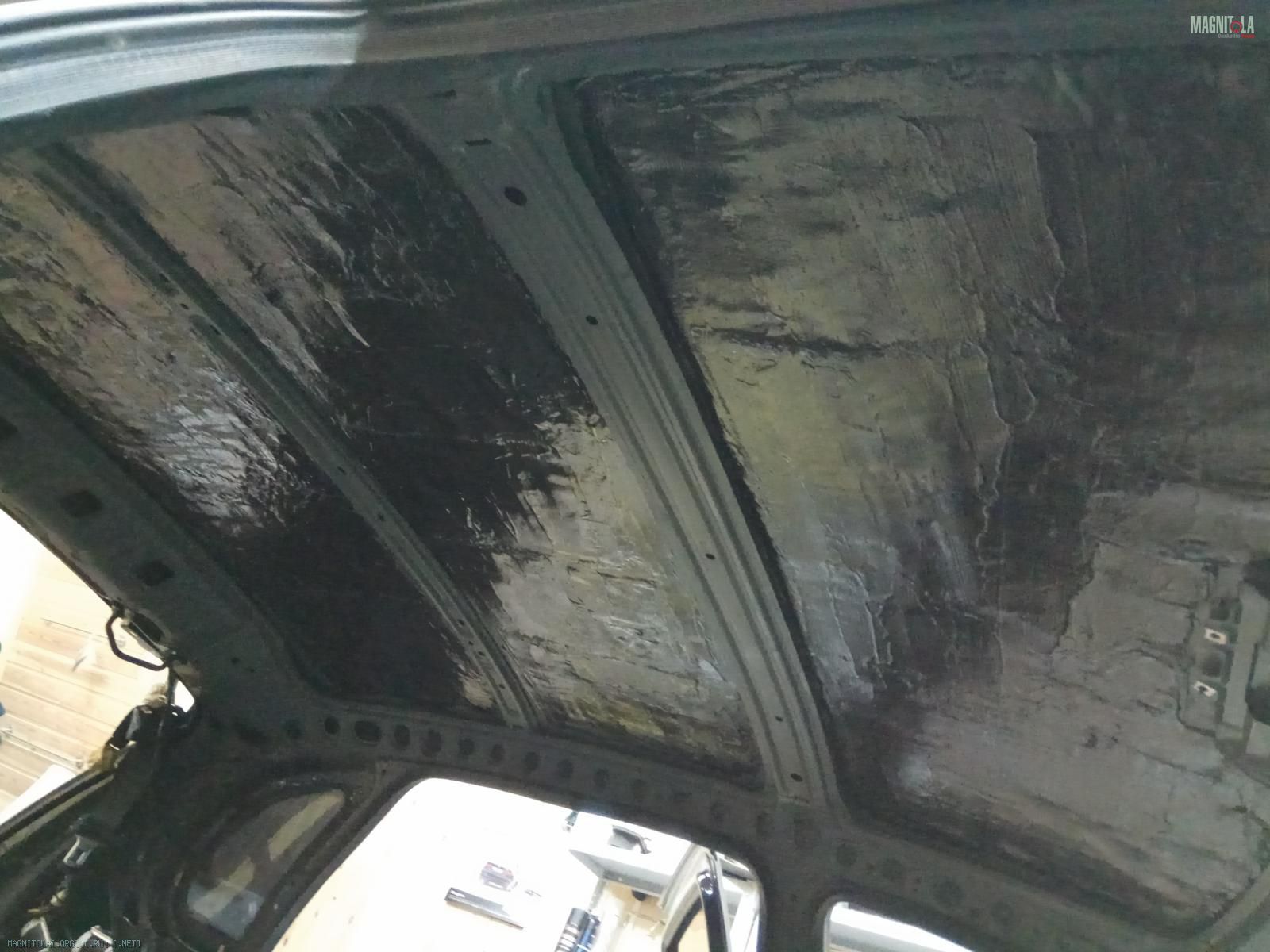

Наносим упрочняющую, двухкомпонентную мастику слоем 2мм...
Следом стеклоткань... которую аккуратно вкатываем...

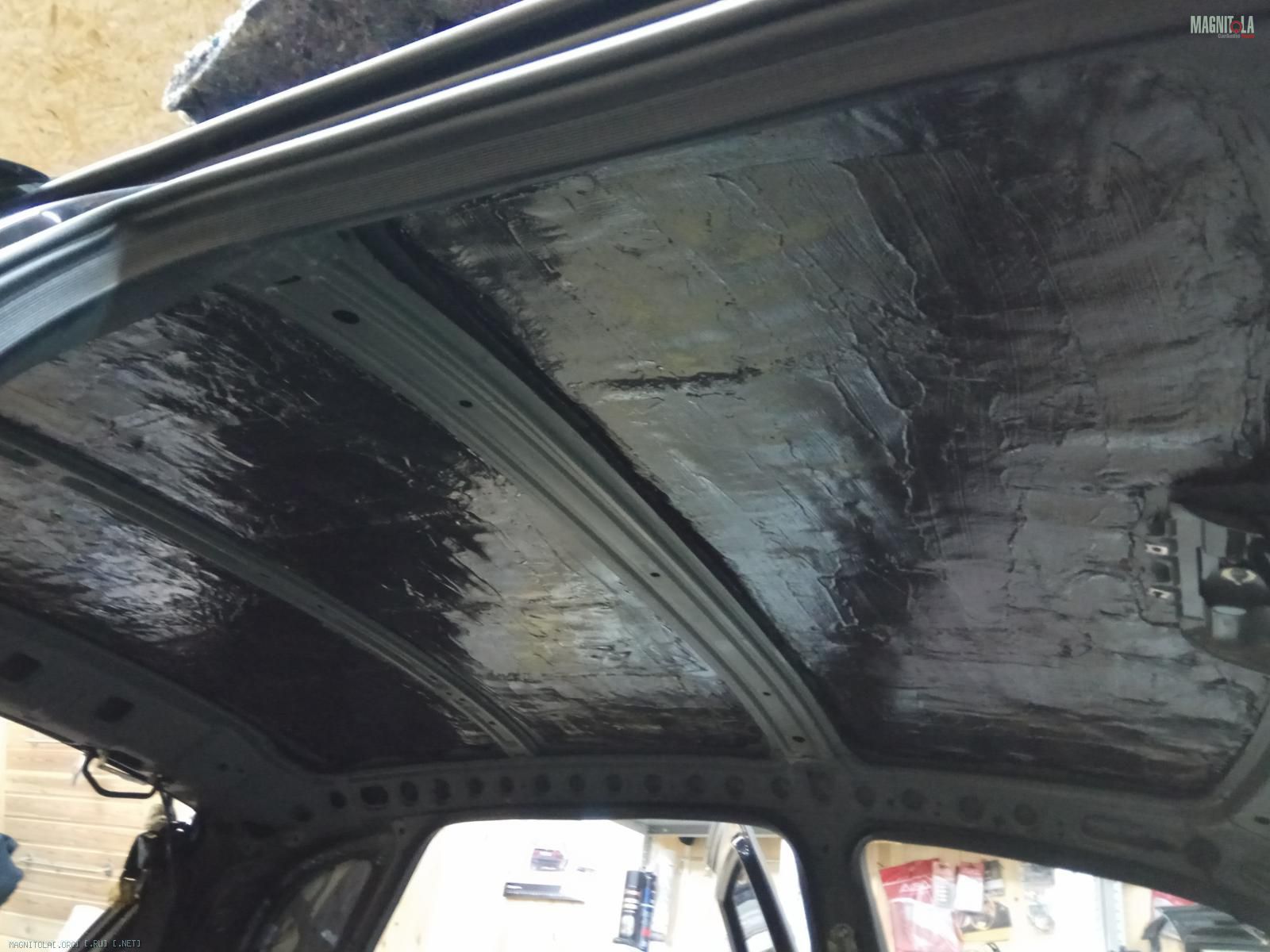

Затем поверх стеклоткани наносом еще 1 мм мастики...
Итого по весу добавили 3 кг...
Вложение 1210724 Вложение 1210726 Вложение 1210728 Вложение 1210730 Вложение 1210732 Вложение 1210734 Вложение 1210736 Вложение 1210738 Вложение 1210740
11.03.2018, 23:02
st220

Вложений: 28

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

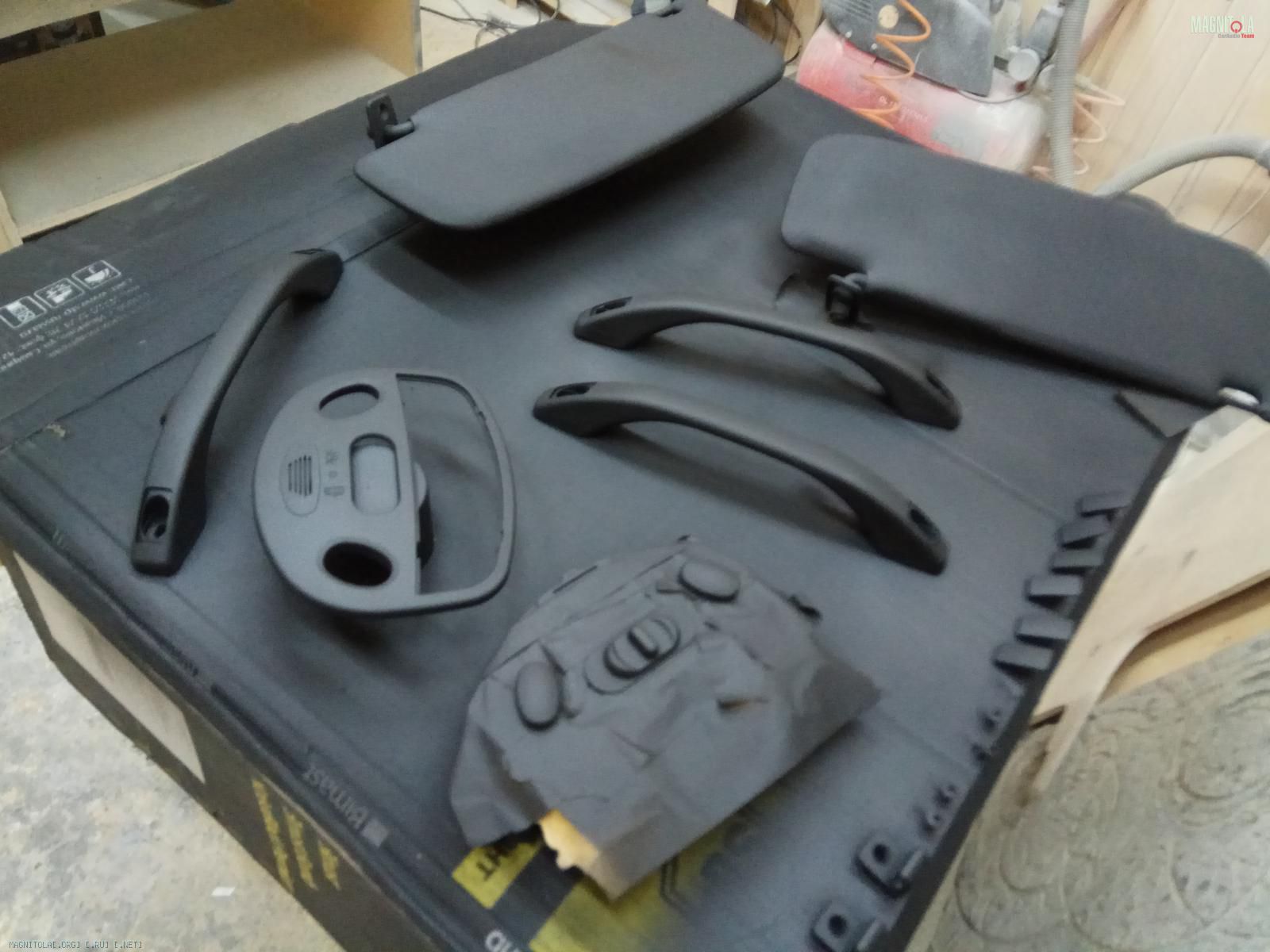

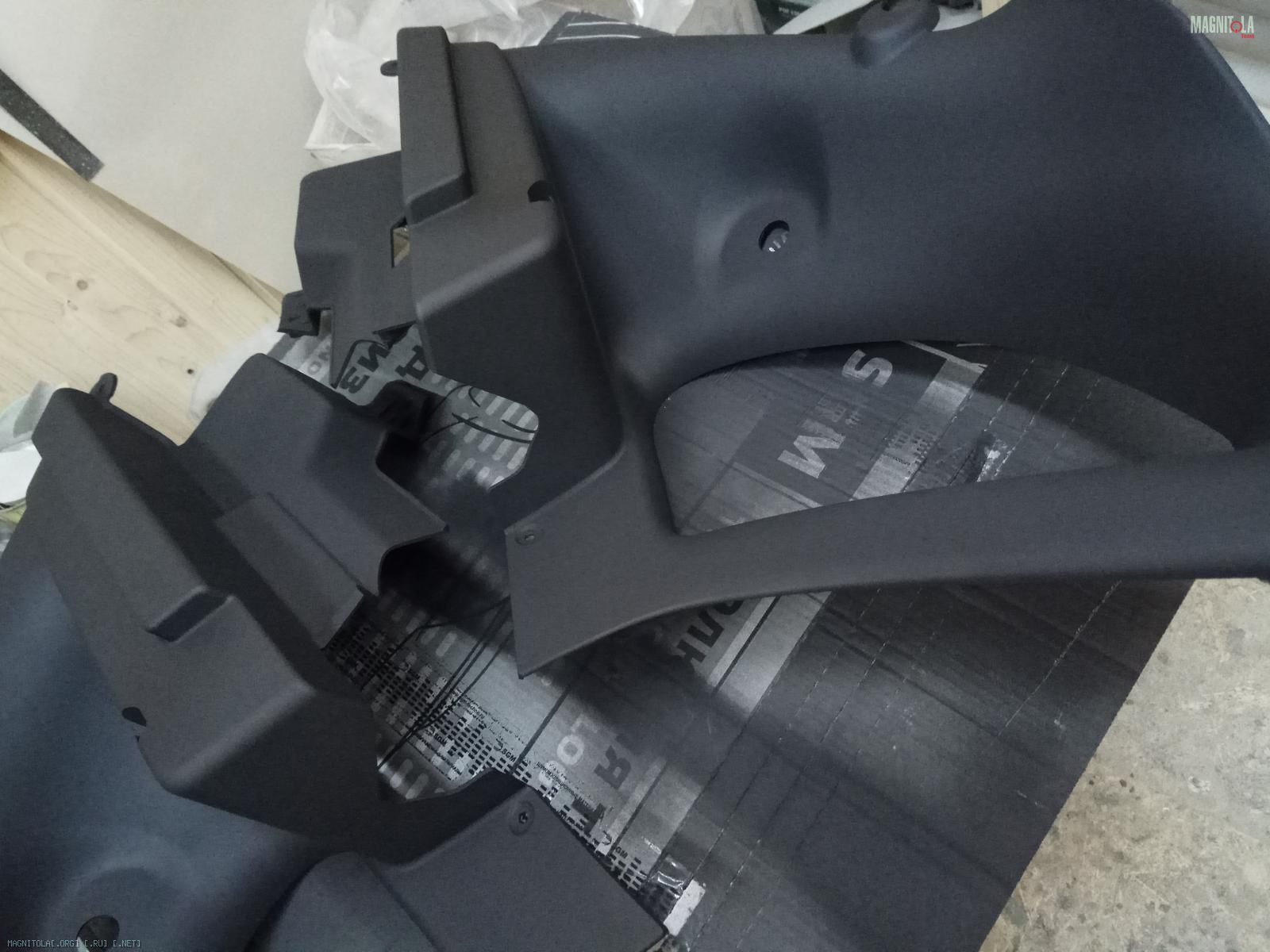

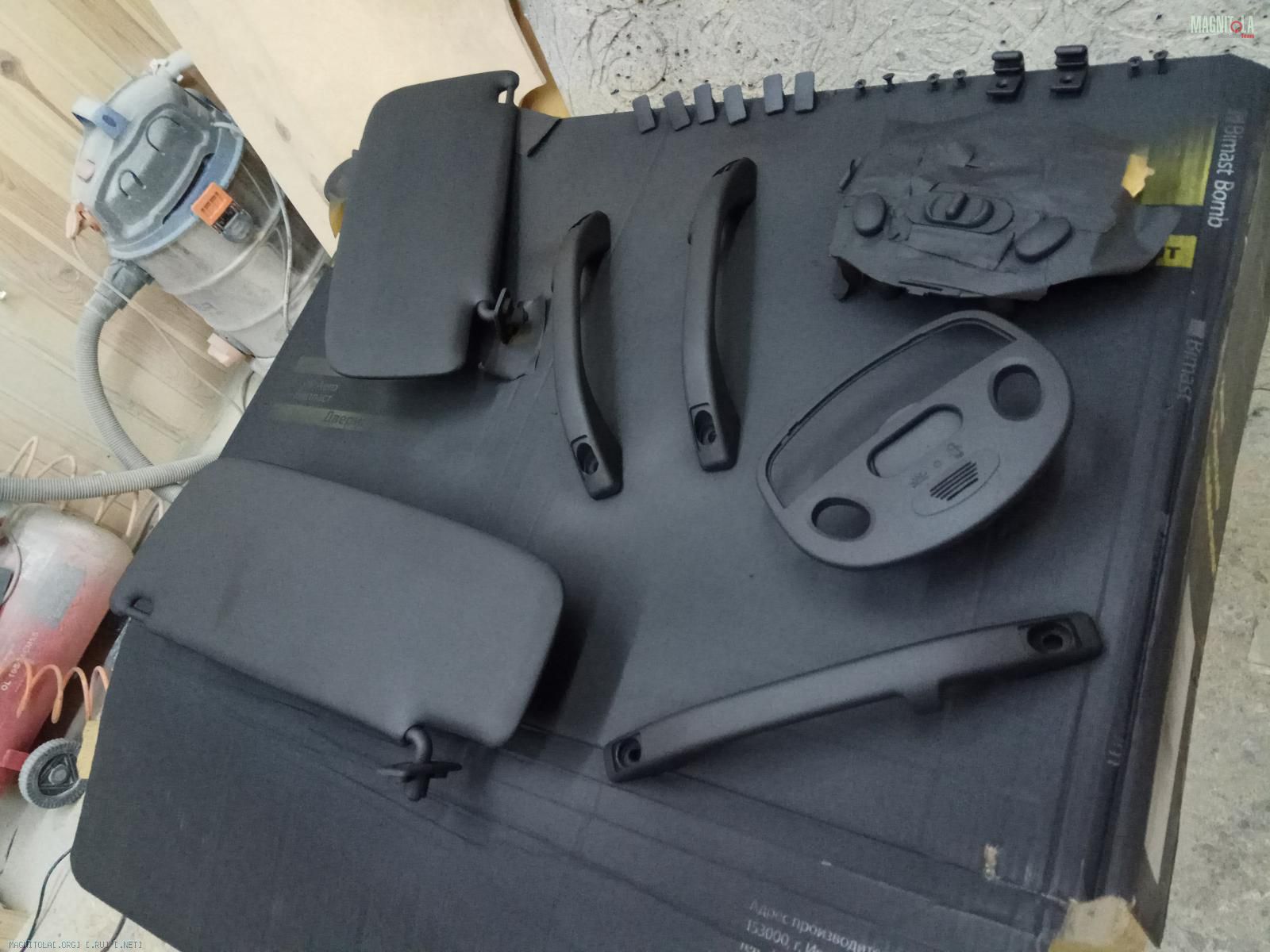

Обновляем пластик салона в черный матовый
Вложение 1210896 Вложение 1210898 Вложение 1210900

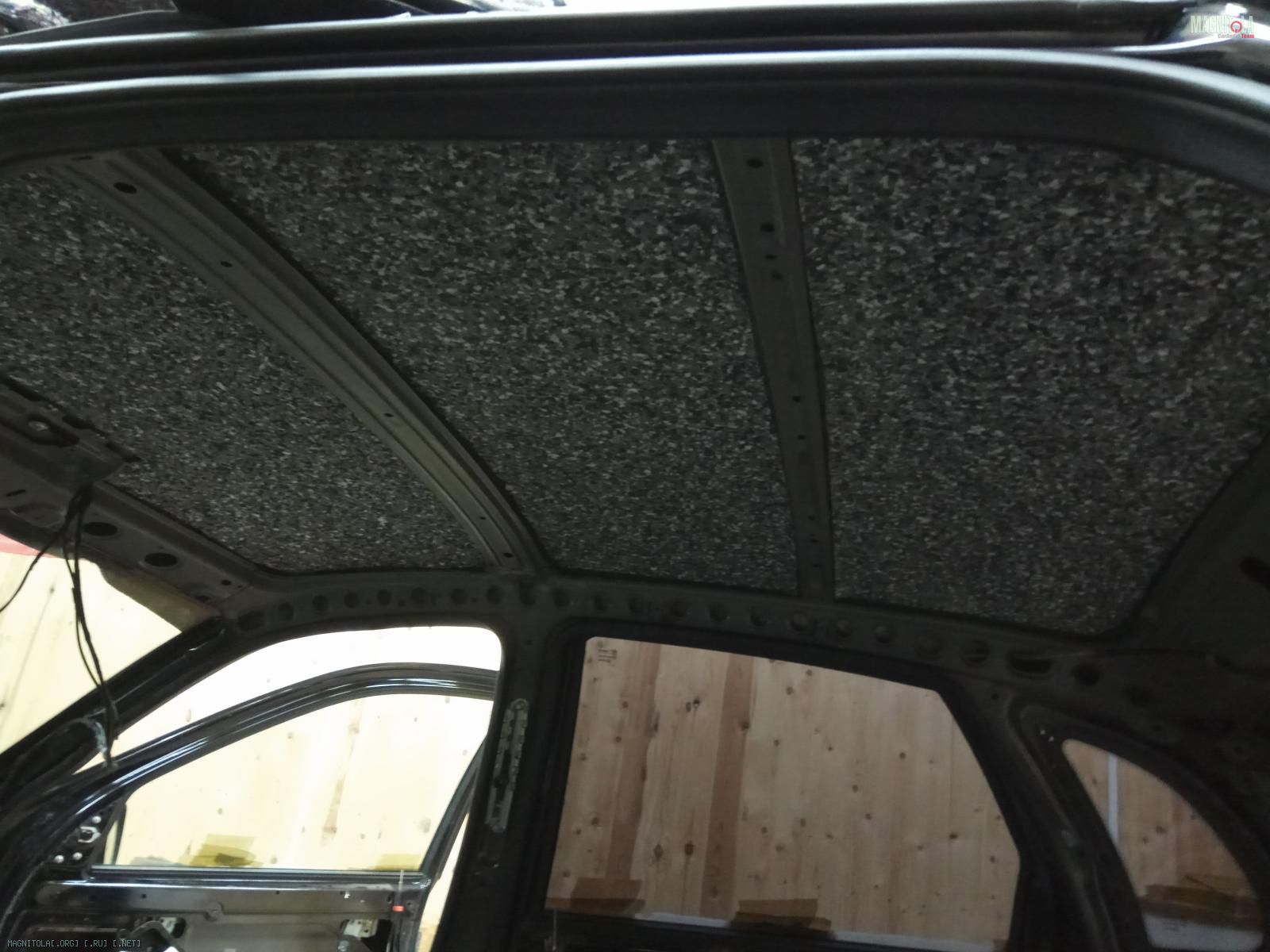

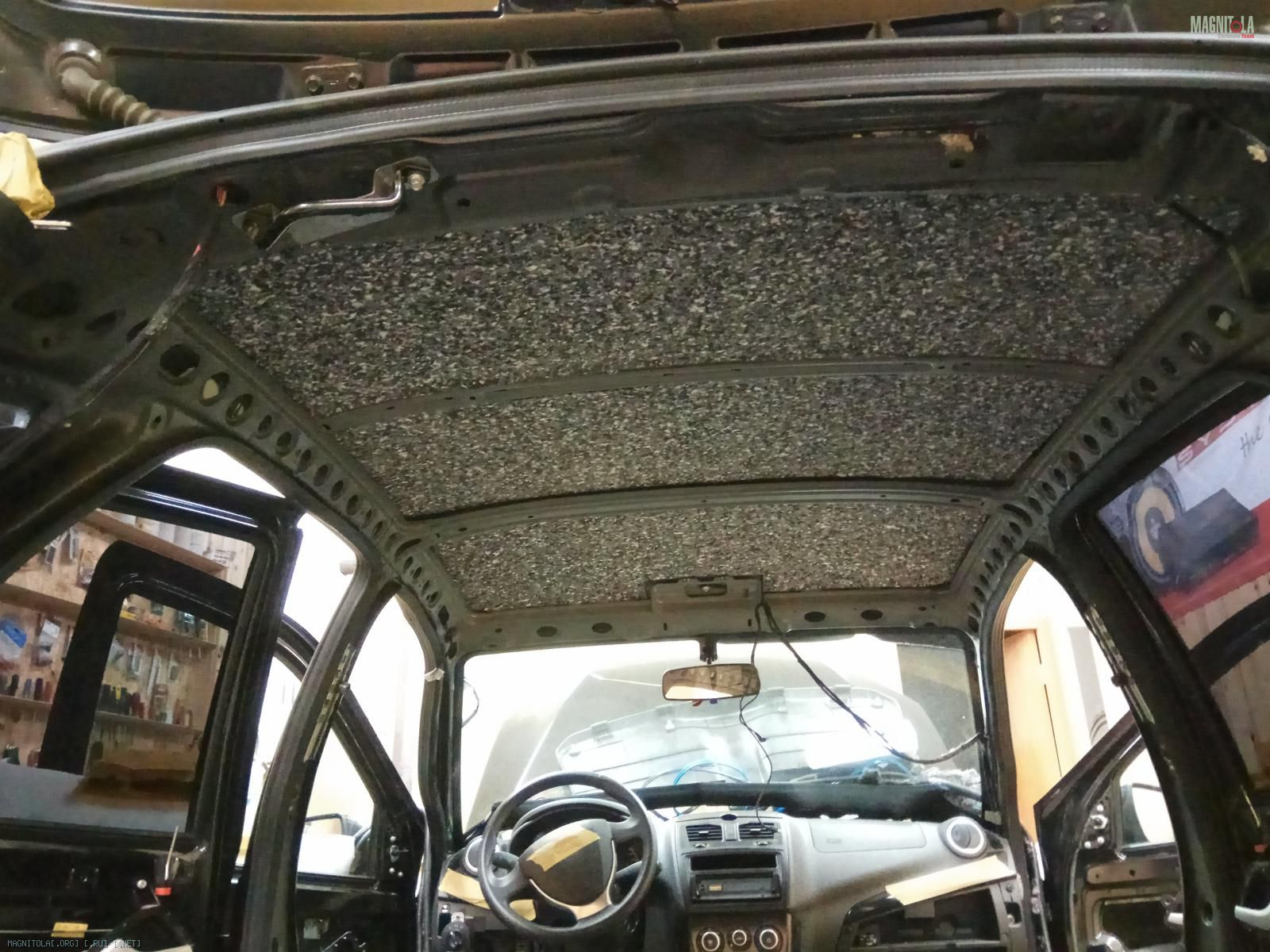

Наносим вторым слоем Блэктон 4 мм, греем, прикатываем...

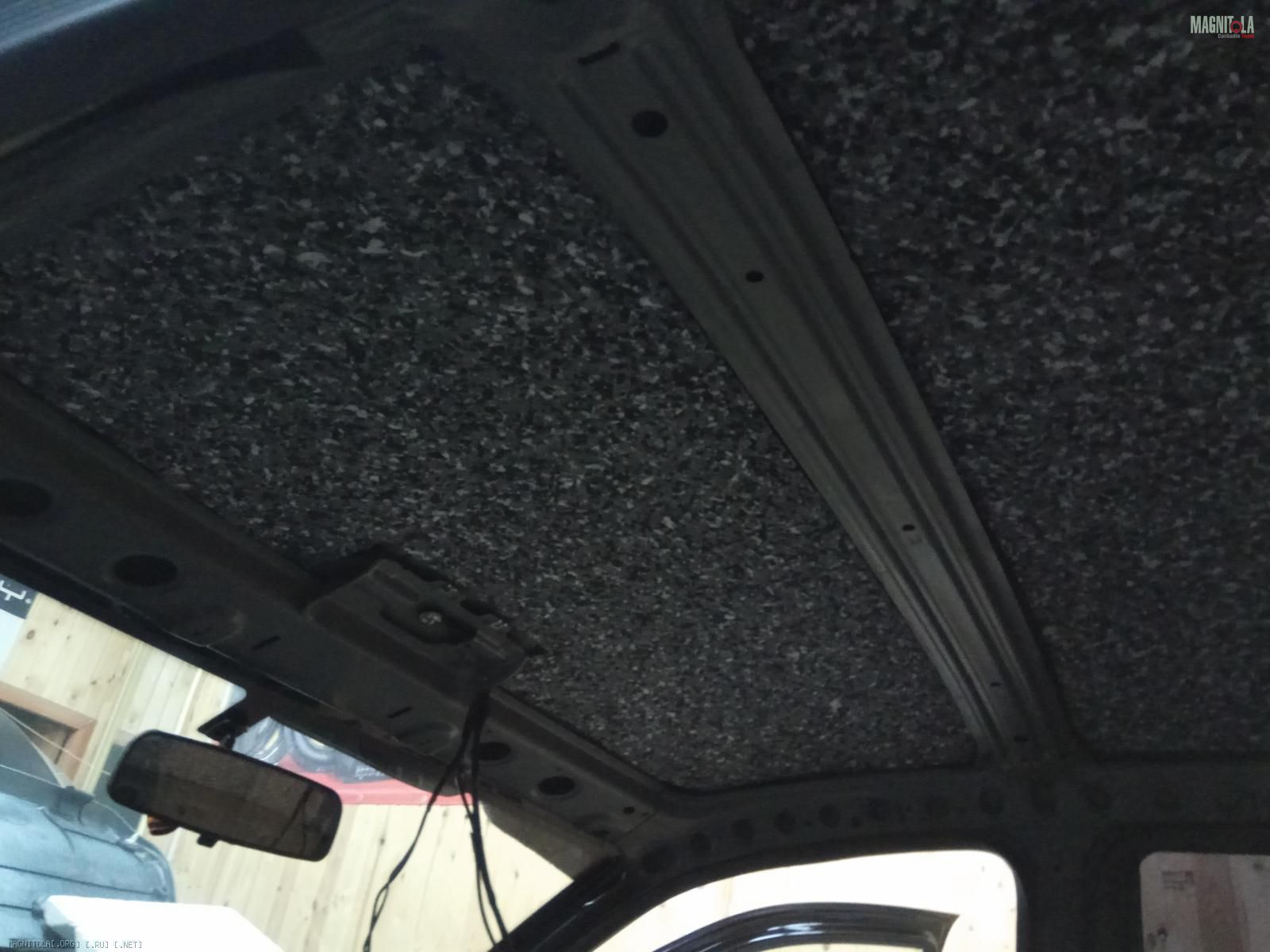

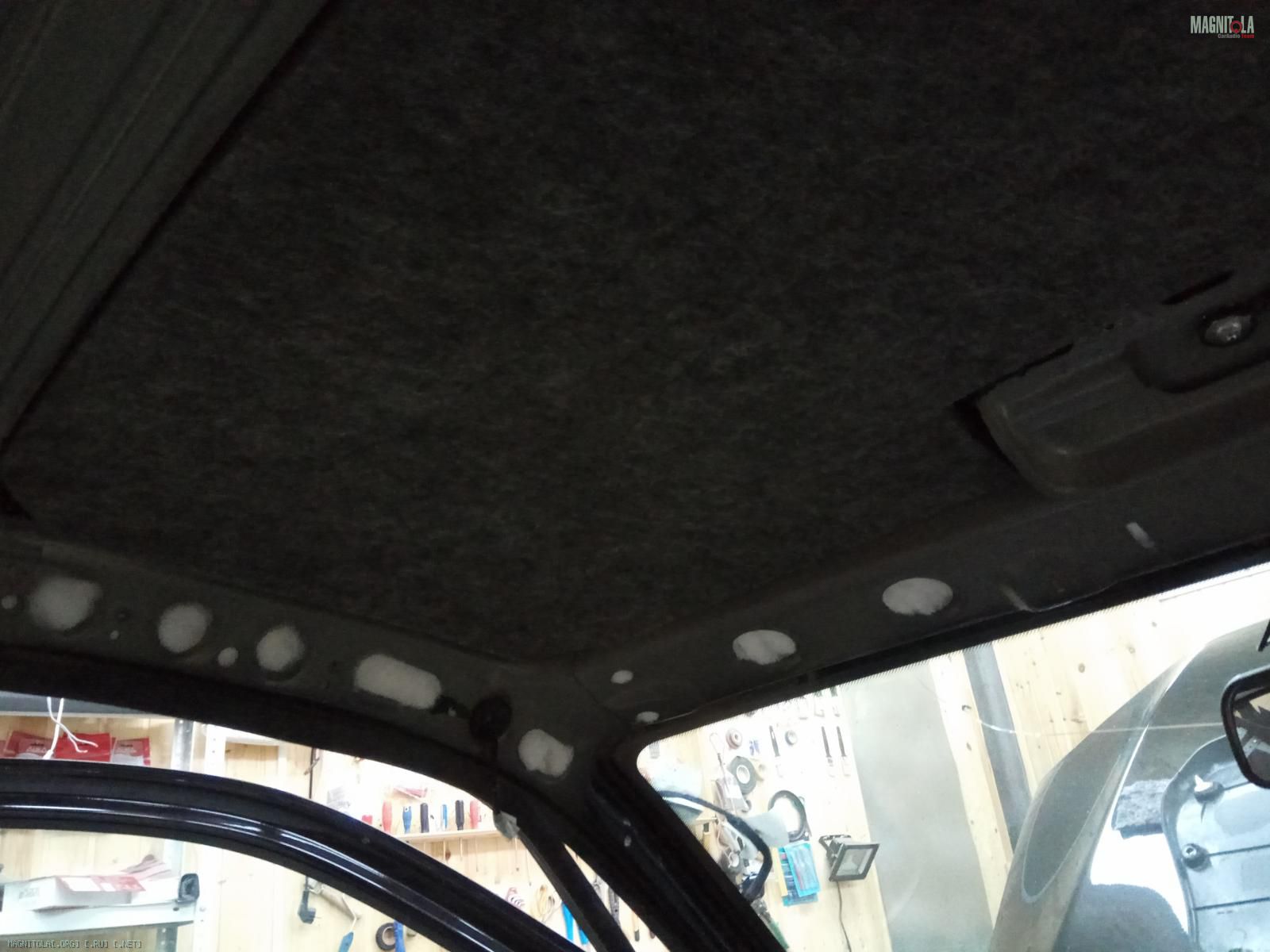

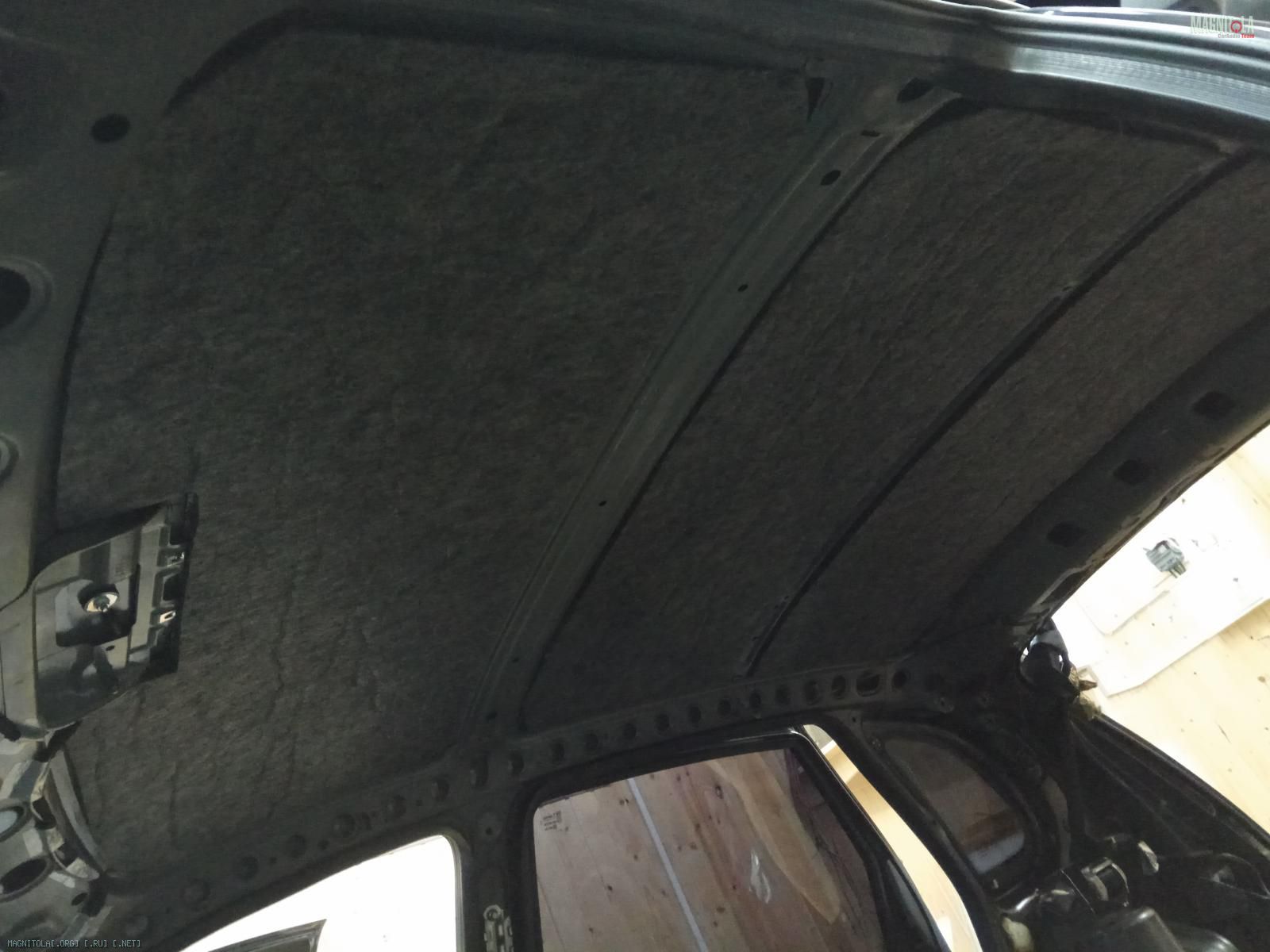

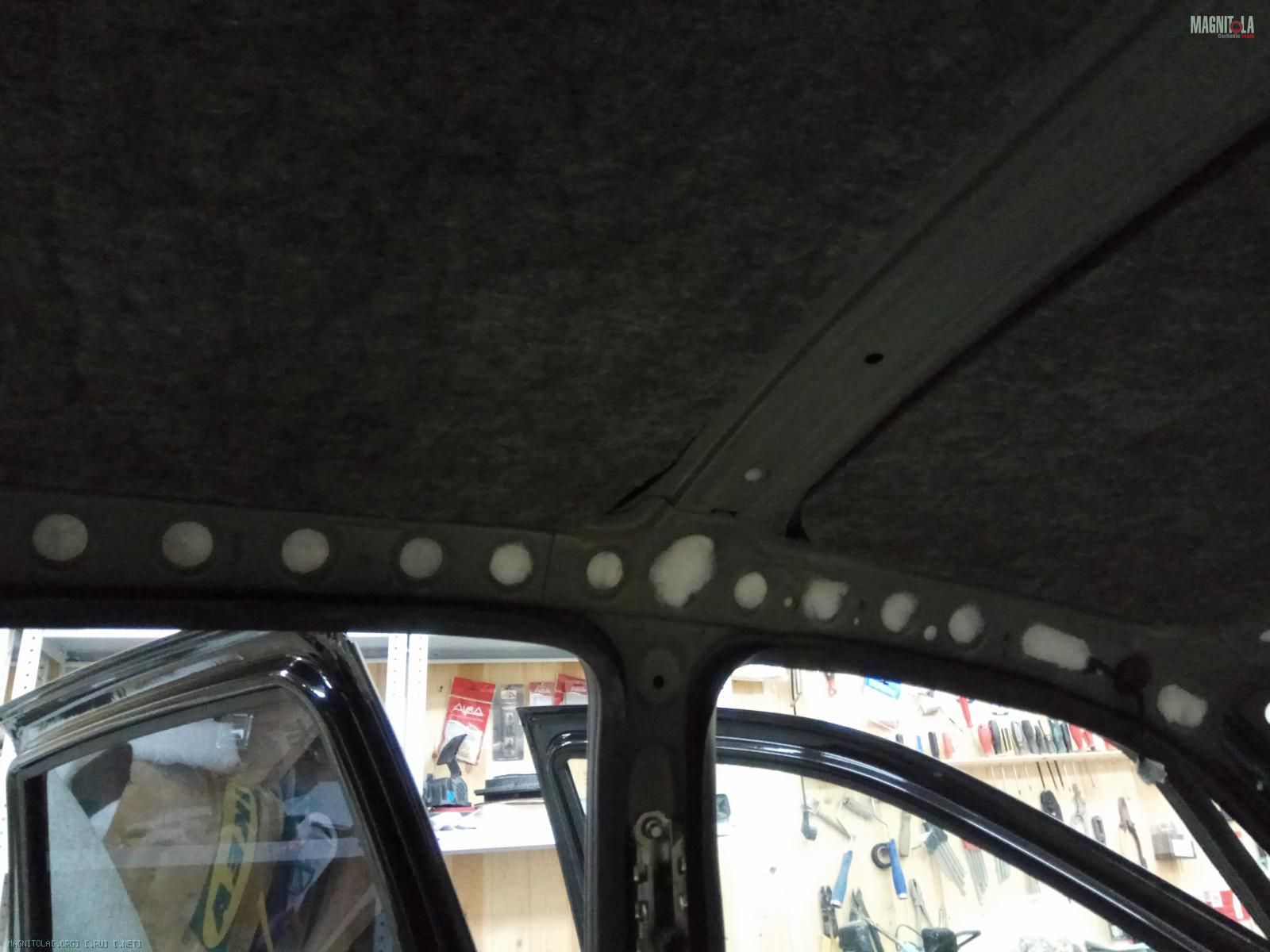

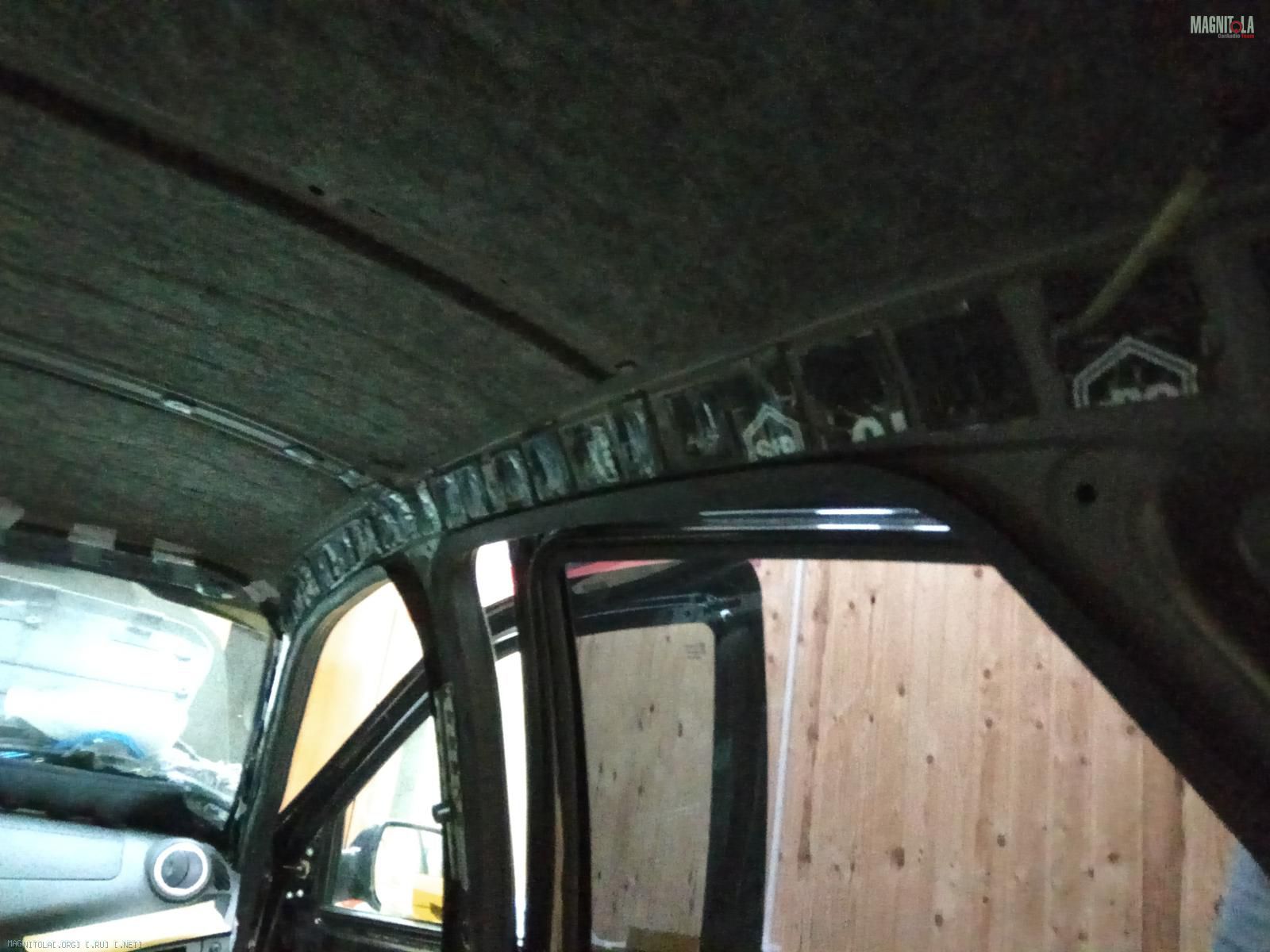

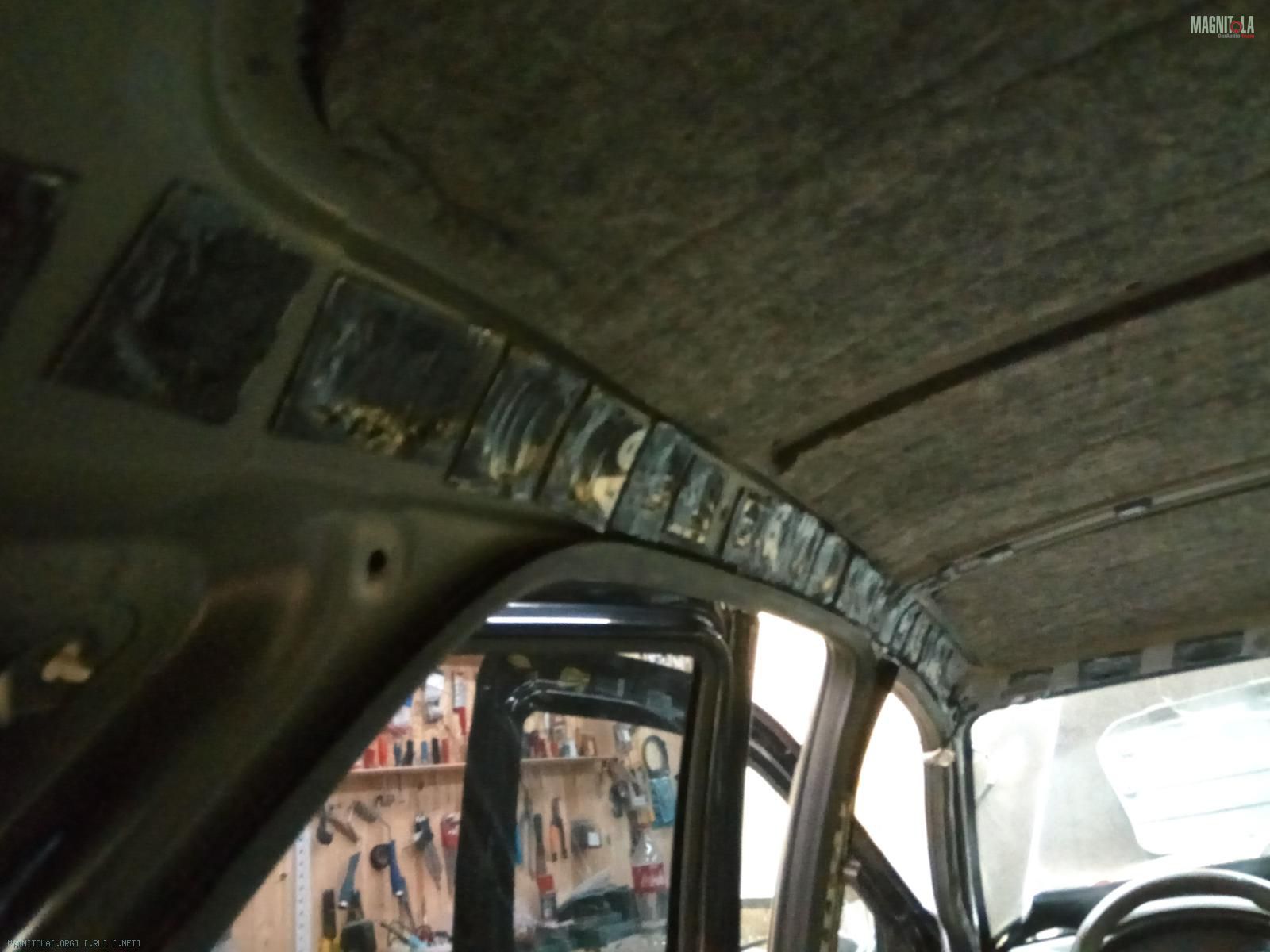

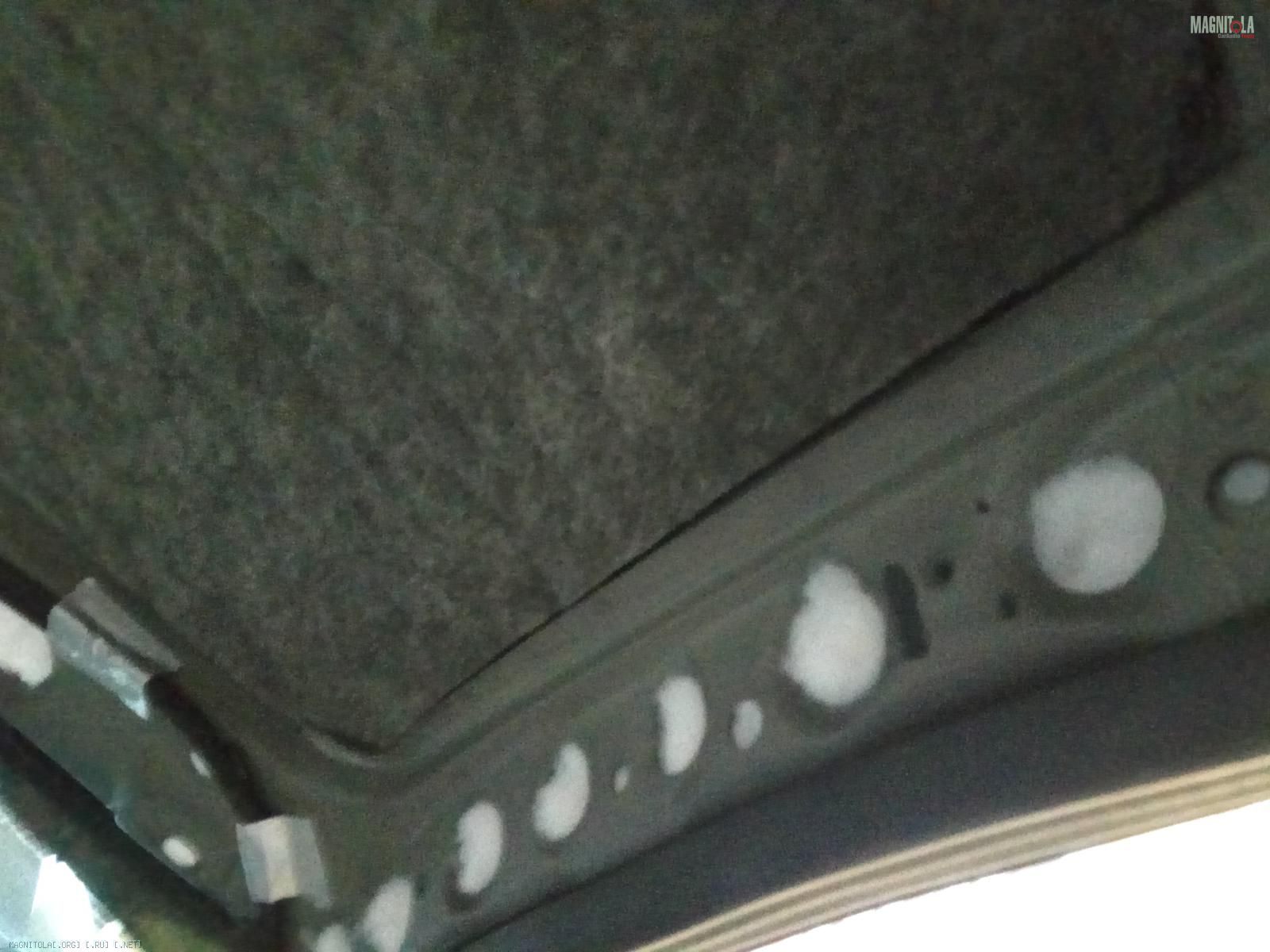

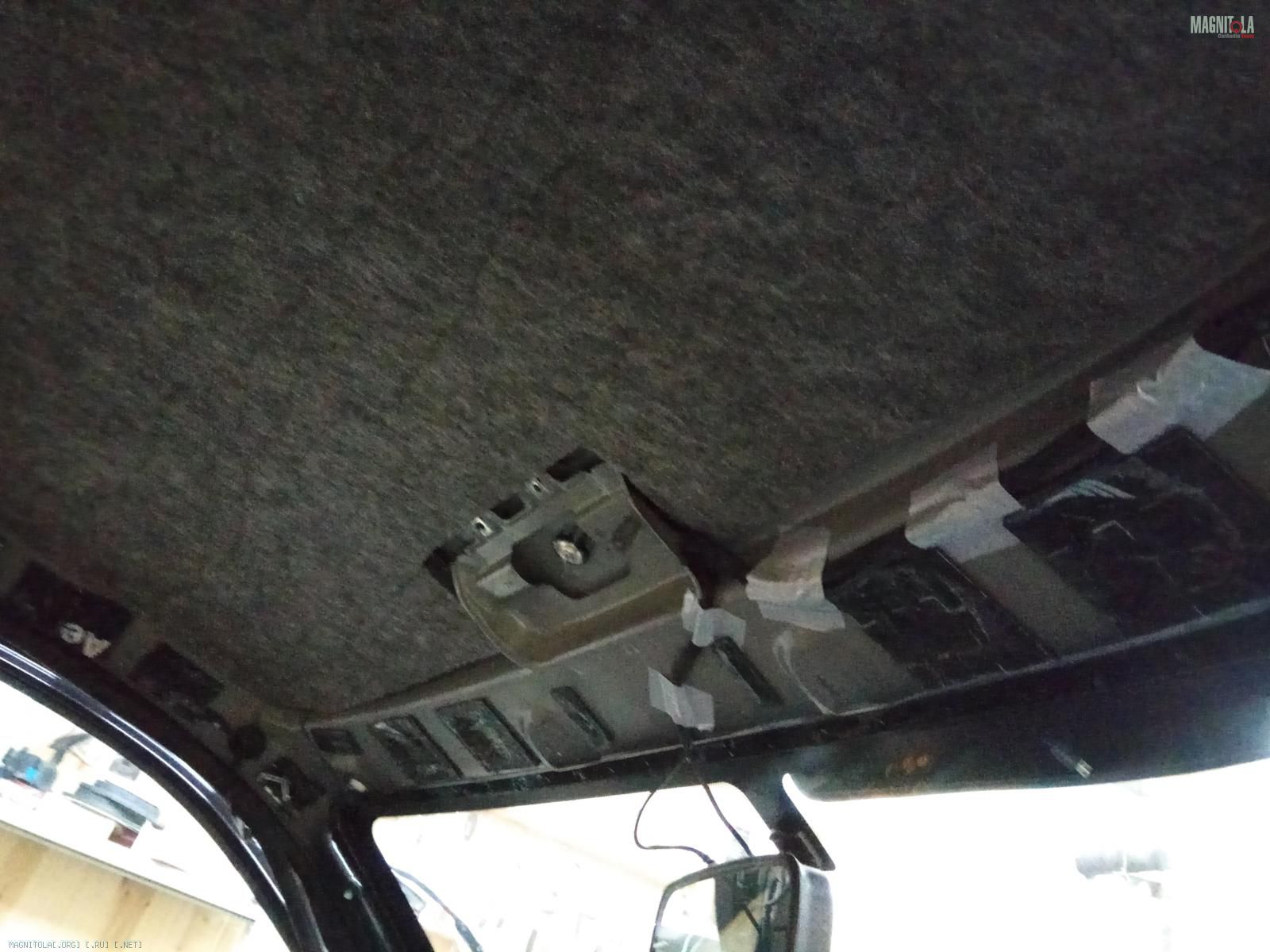

Третий слой войлок 10 мм..

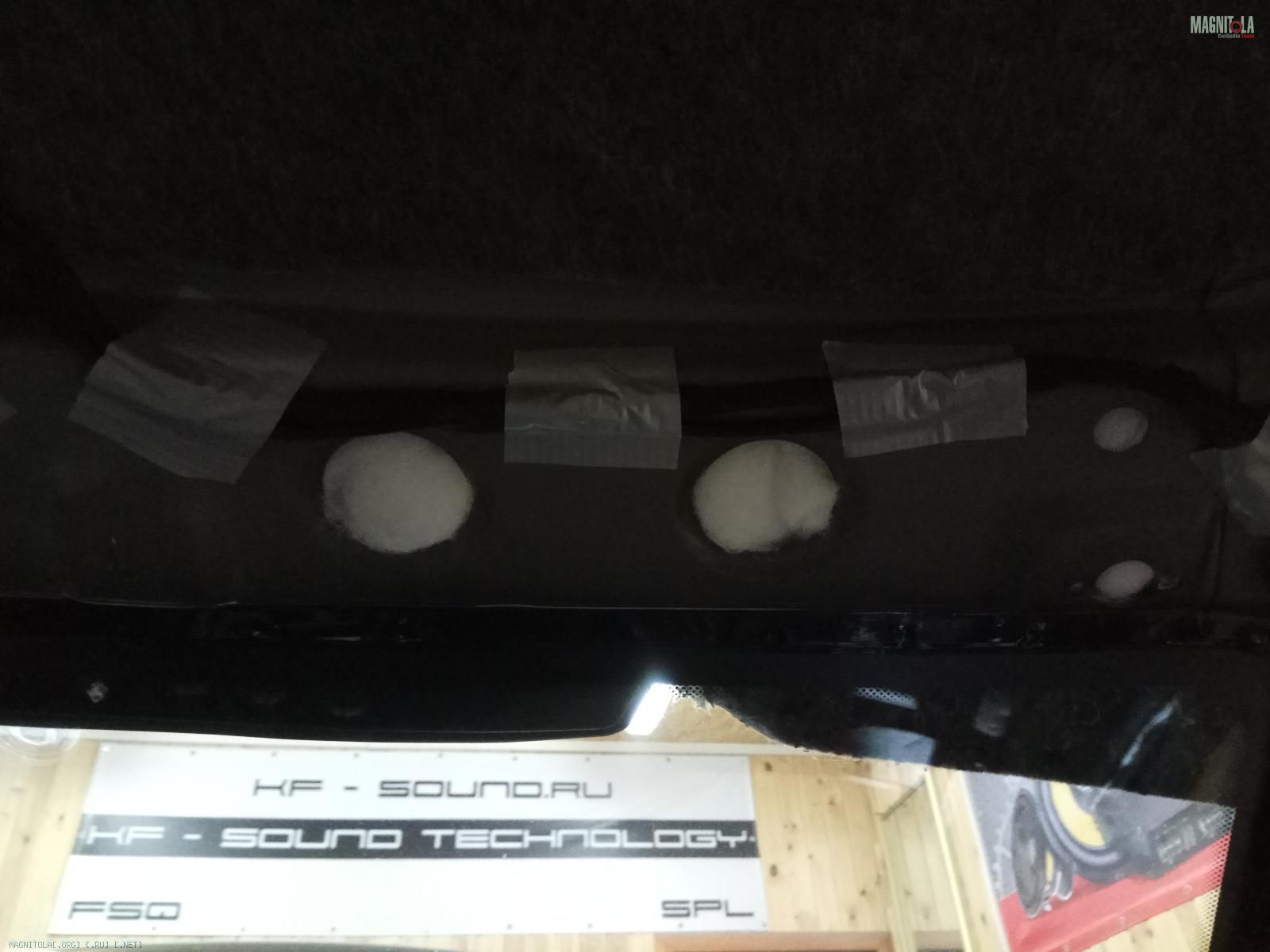

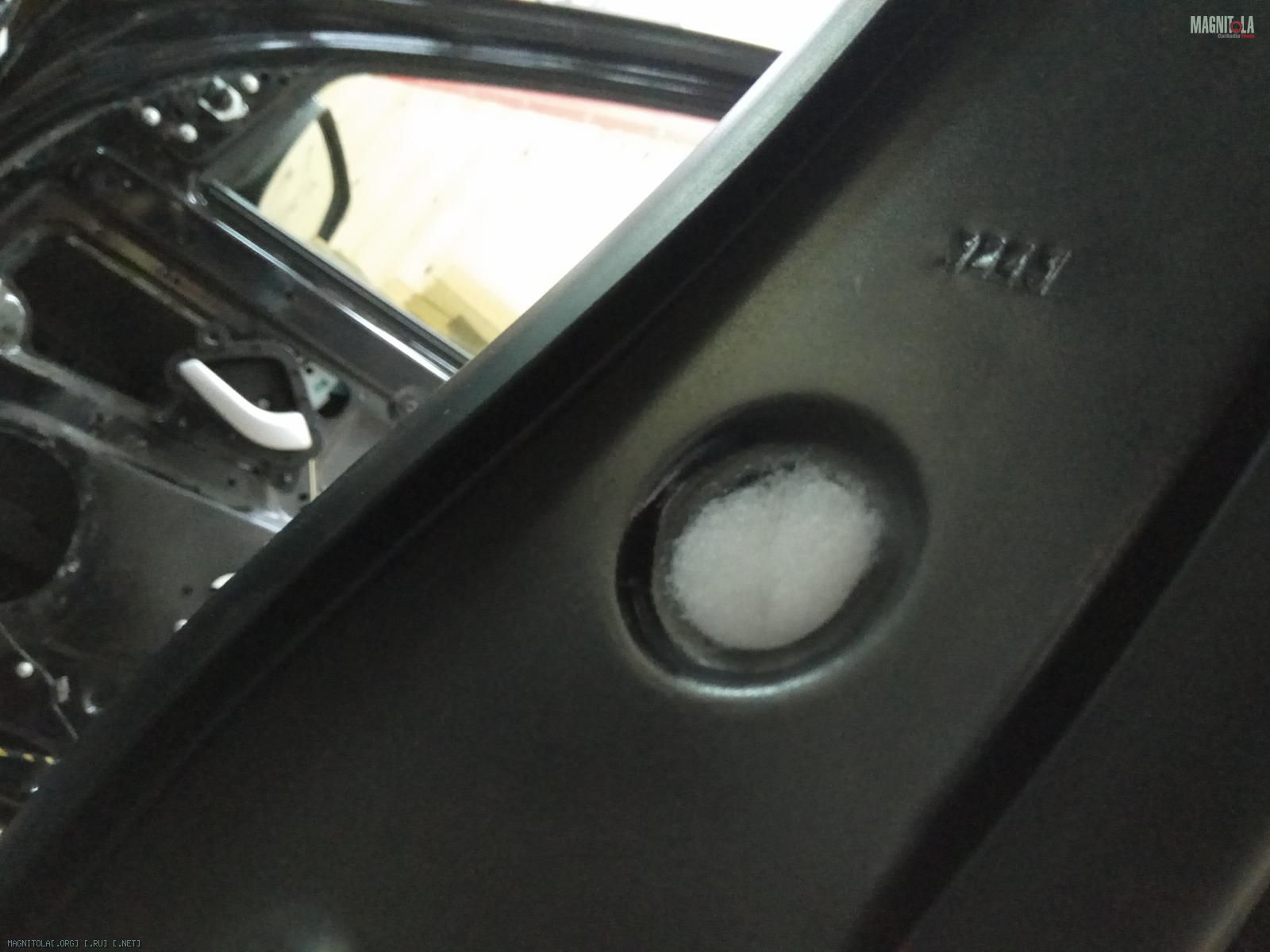

Все полости заполняем холлокфоном...

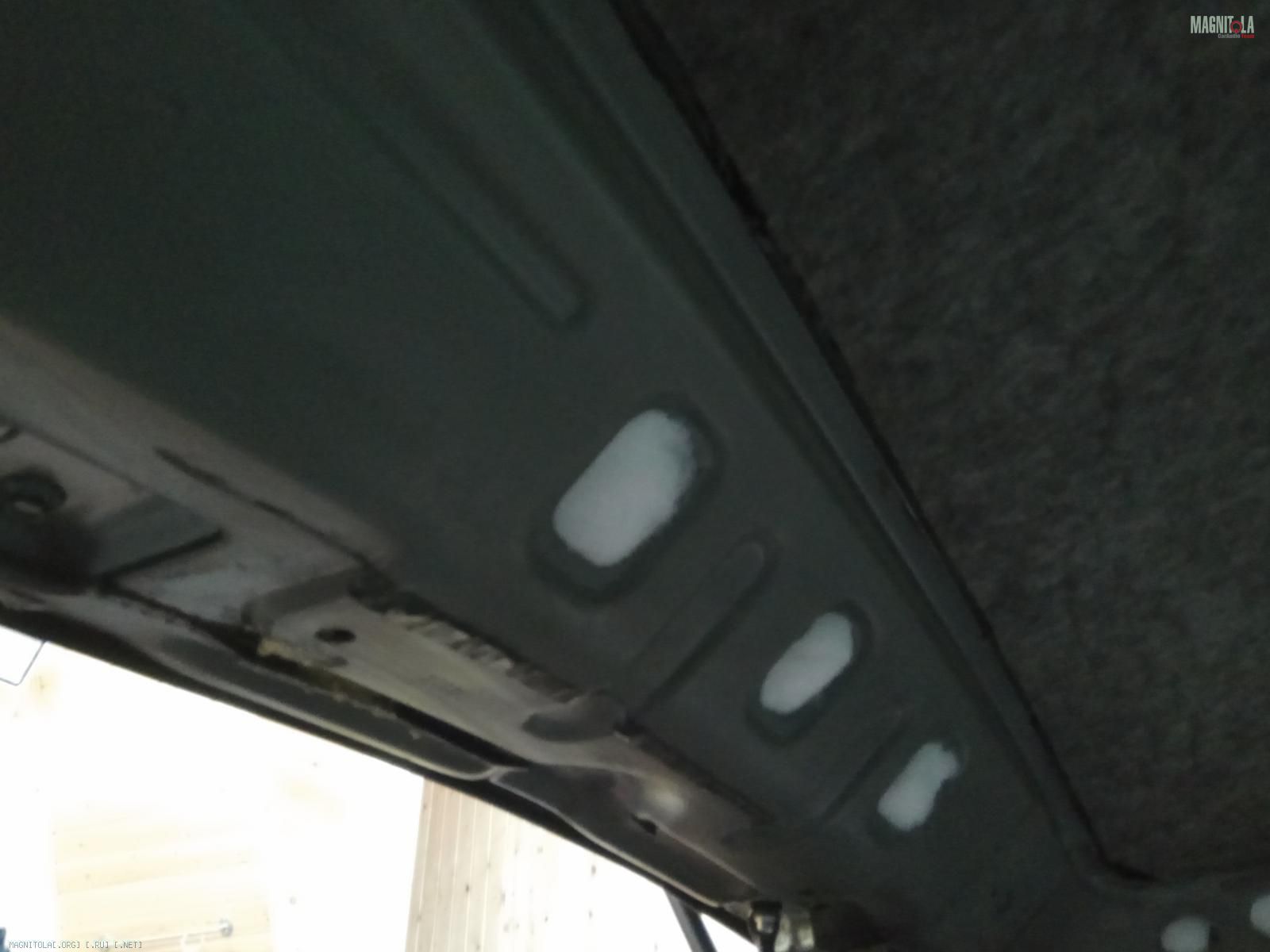

Затем закрываем тех отверстия кусочками вибры...
Вложение 1210902 Вложение 1210904 Вложение 1210906 Вложение 1210908 Вложение 1210910 Вложение 1210912 Вложение 1210914 Вложение 1210918 Вложение 1210920 Вложение 1210922 Вложение 1210924 Вложение 1210926 Вложение 1210928 Вложение 1210930 Вложение 1210932 Вложение 1210934 Вложение 1210936 Вложение 1210938

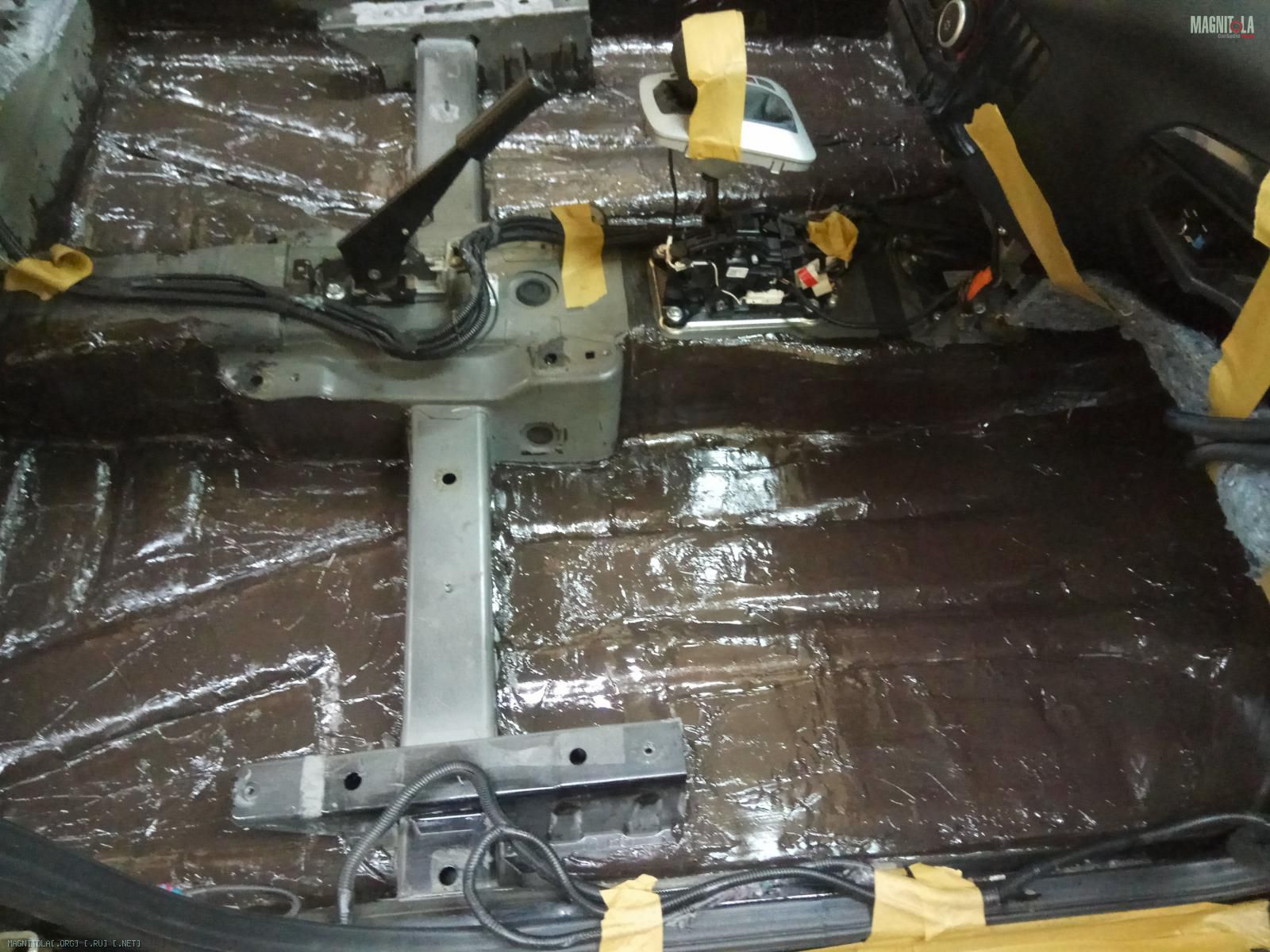

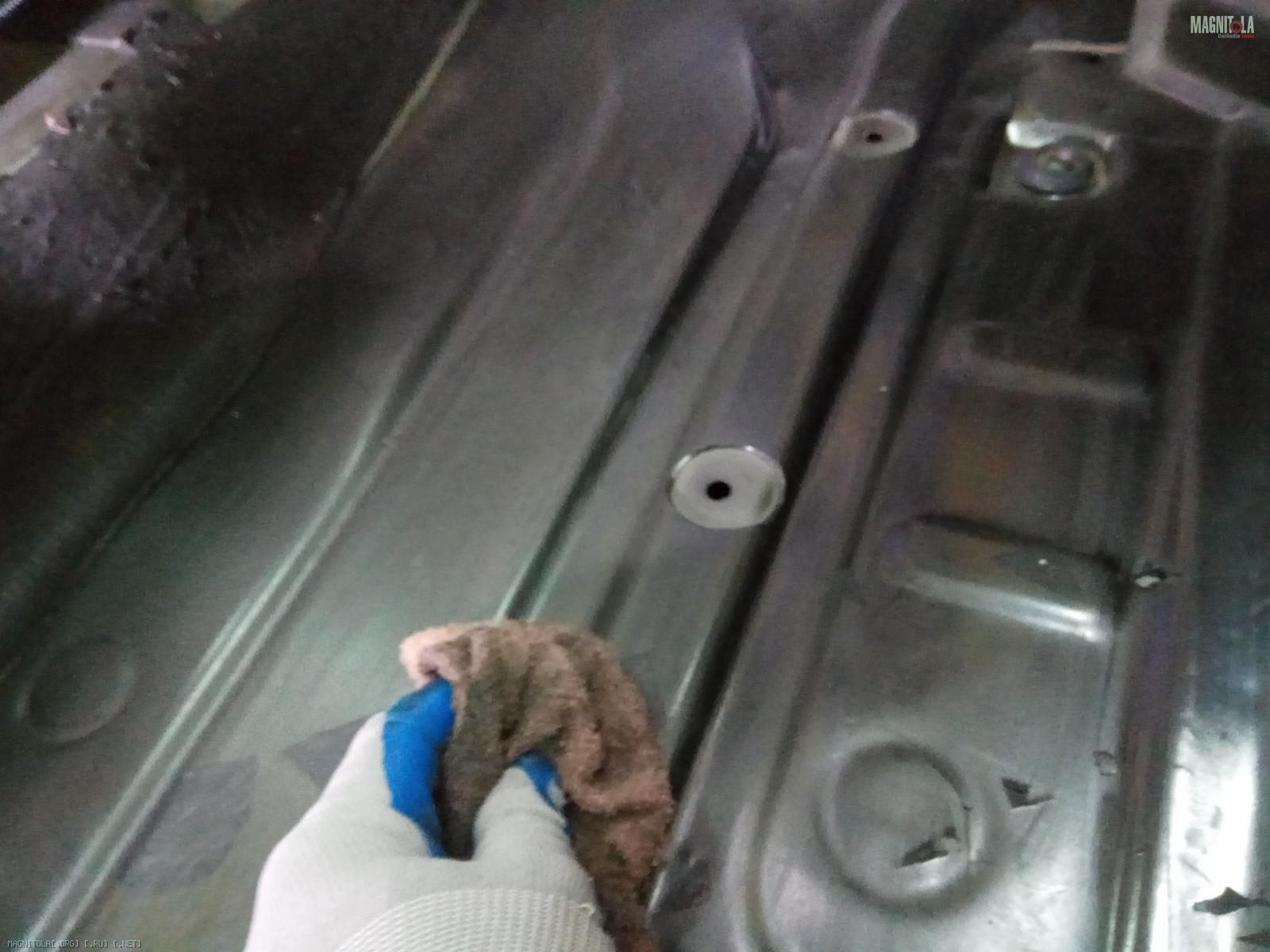

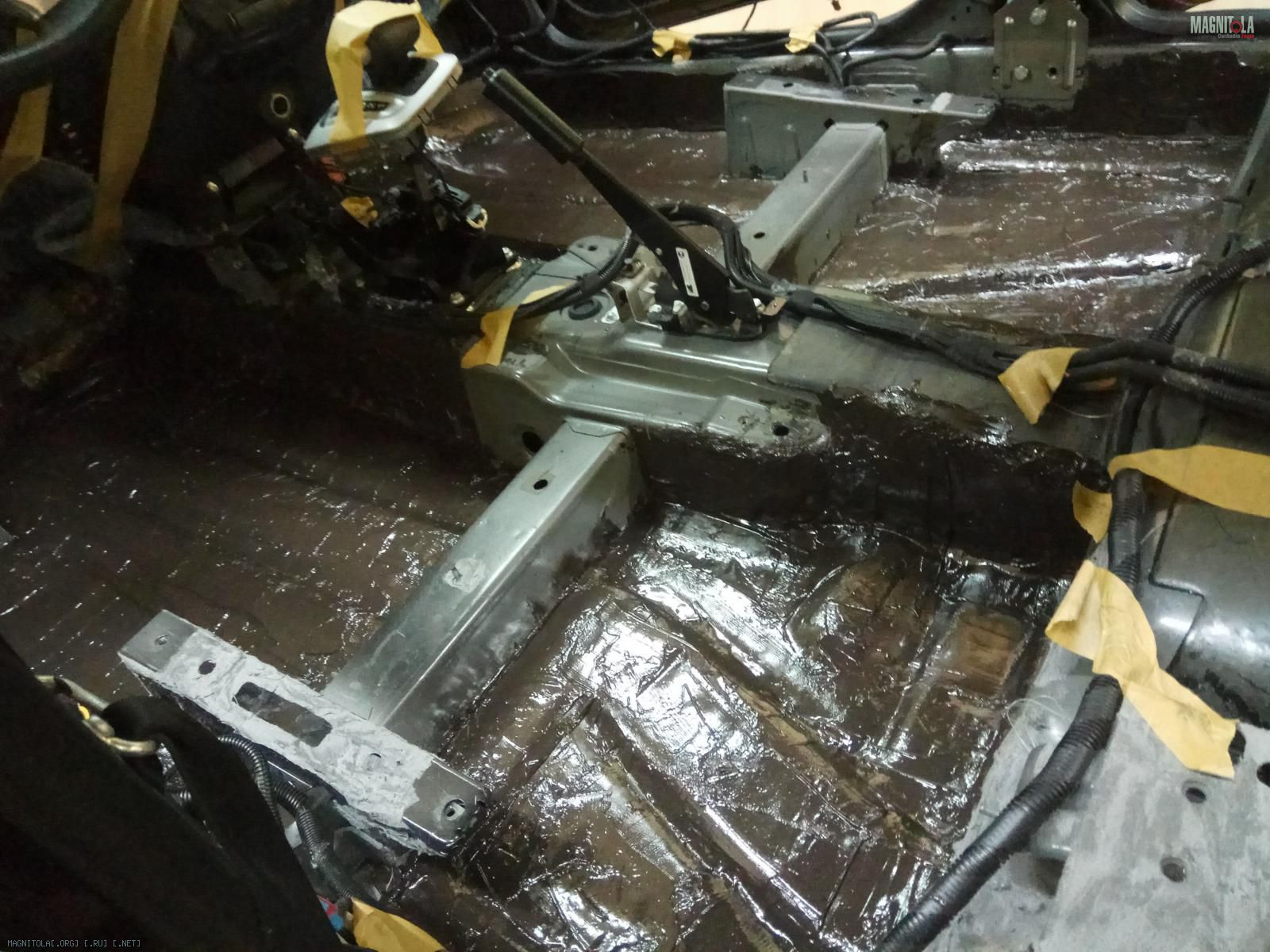

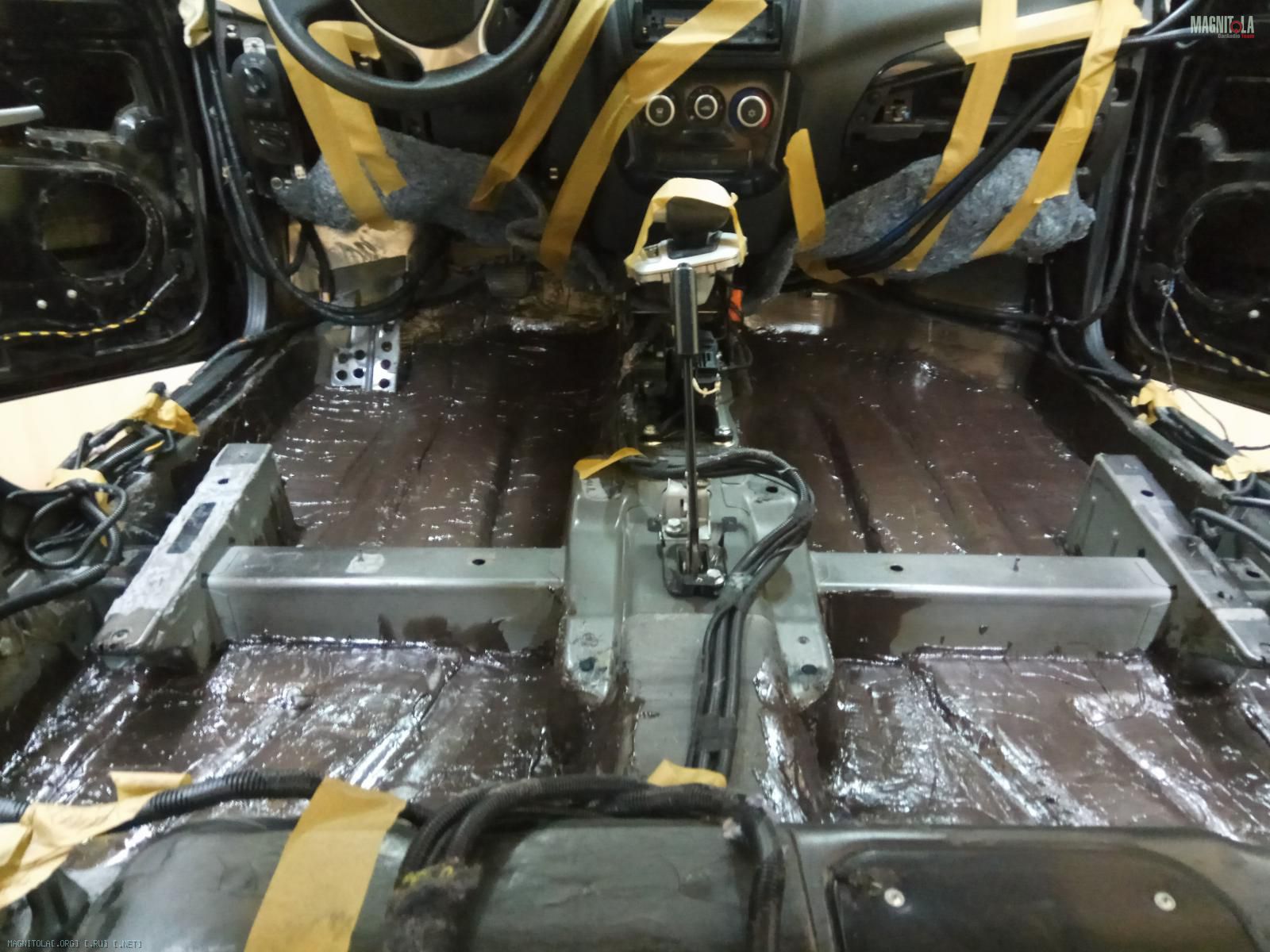

Очищаем, обезжириваем поверхность пола...

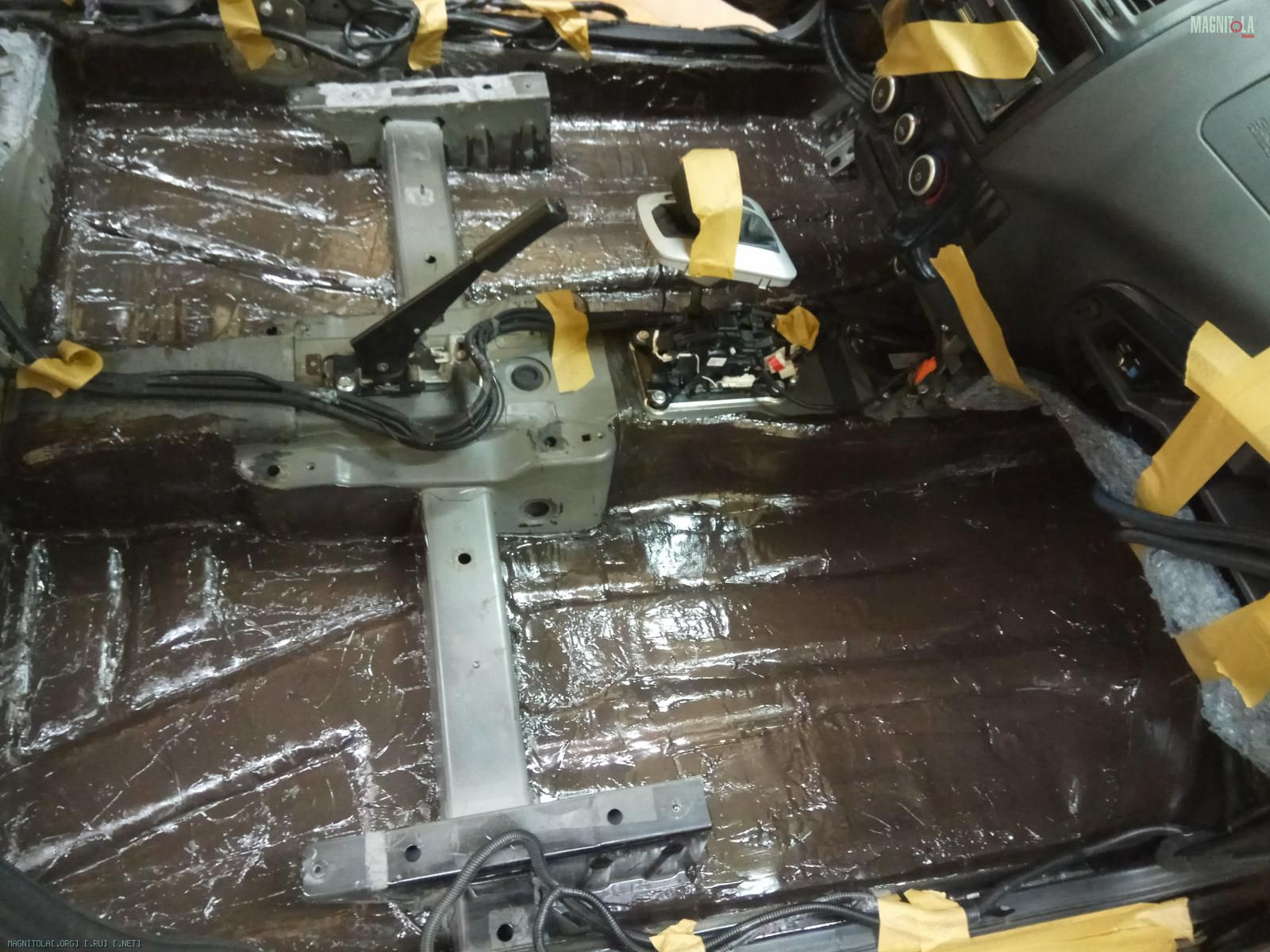

Наносим 2-3мм мастику, затем пару листов стеклоткани...
Поверх еще слой 2мм упрочняющей мастики.
Итого 5 кг...
Вложение 1210940 Вложение 1210942 Вложение 1210944 Вложение 1210946 Вложение 1210948 Вложение 1210950 Вложение 1210952
12.03.2018, 22:08
st220

Вложений: 22

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

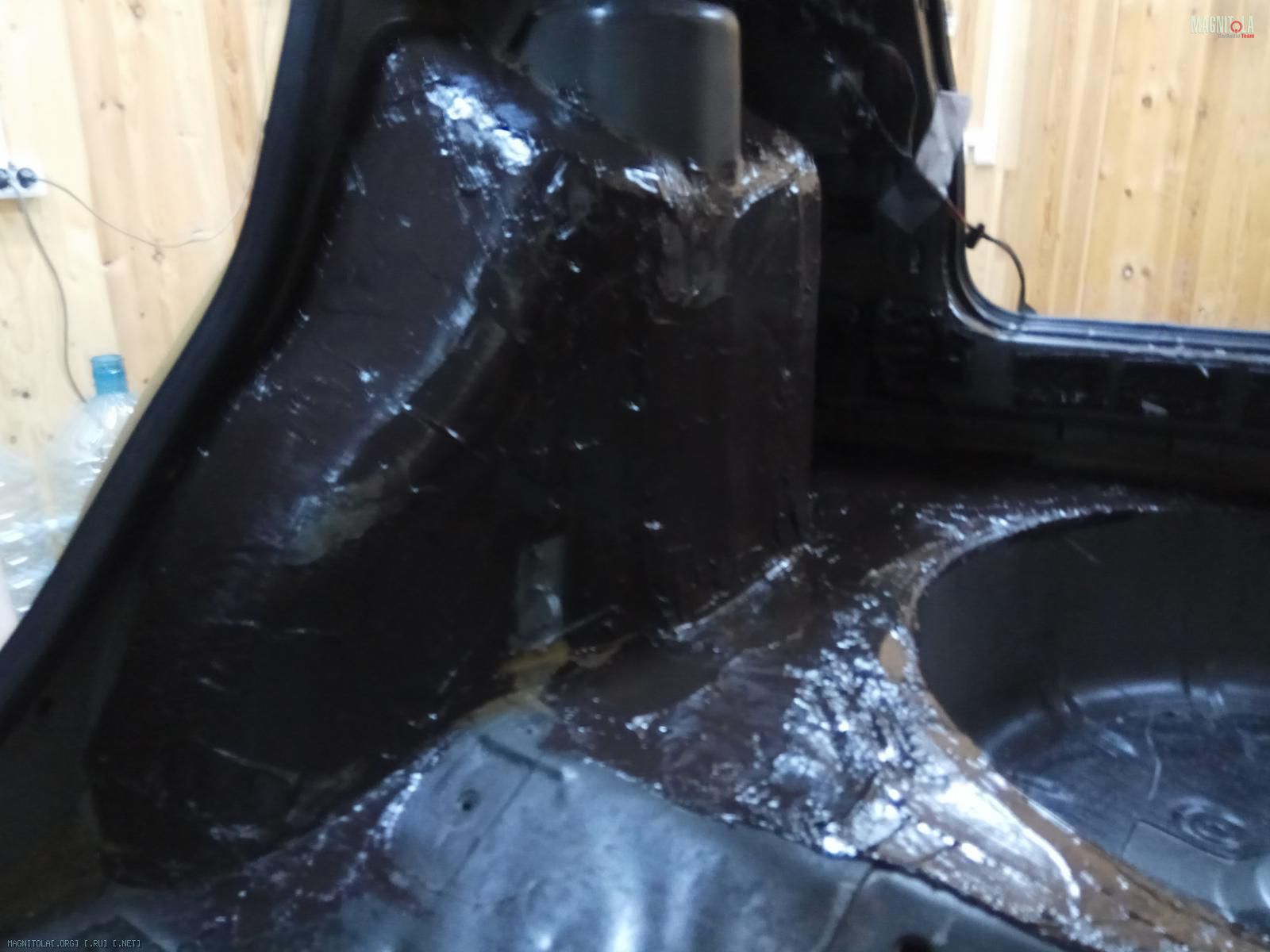

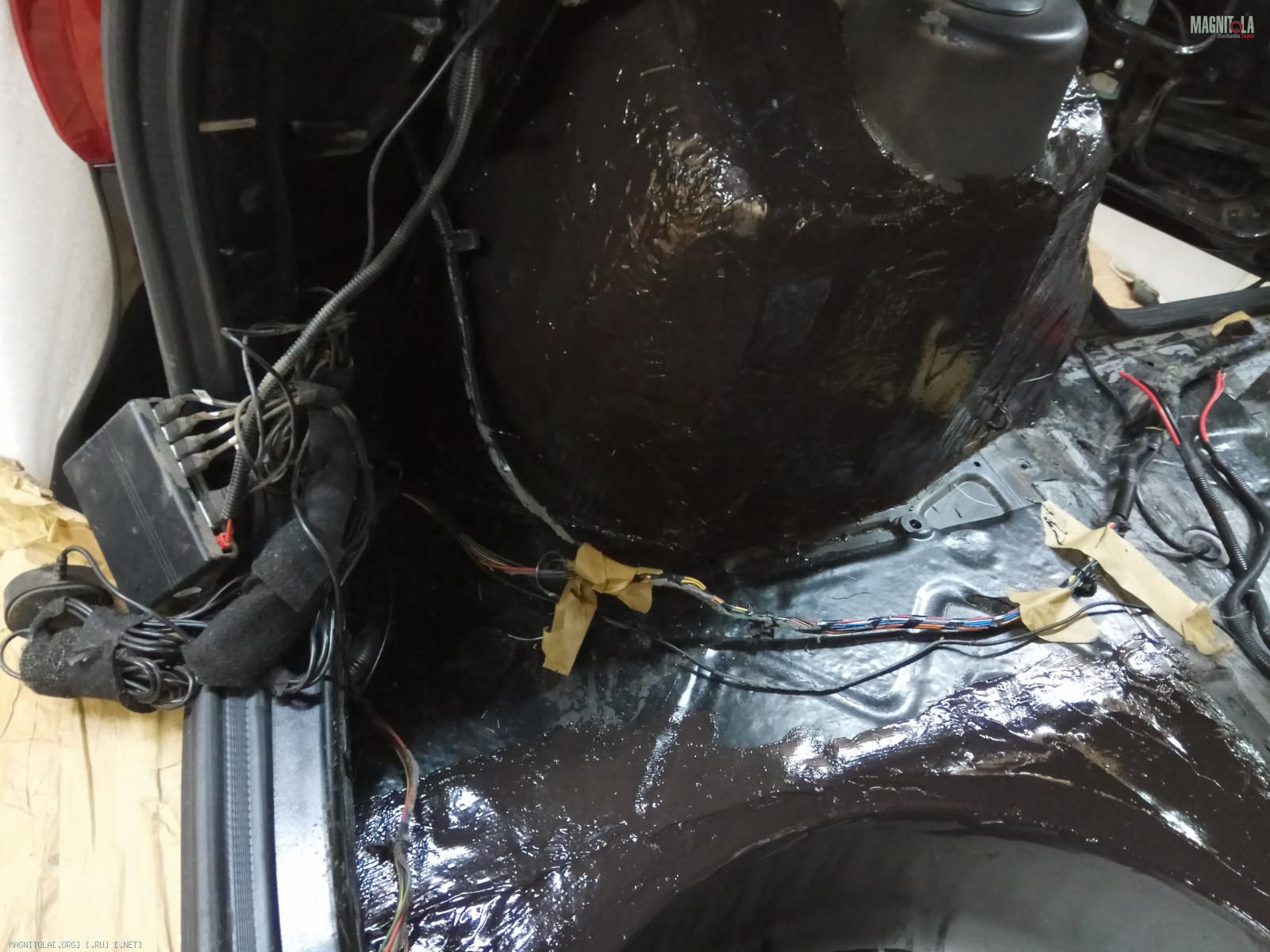

Наносим на арки и пол багажника...+ 3 кг...

Вложение 1211348 Вложение 1211350 Вложение 1211352 Вложение 1211354

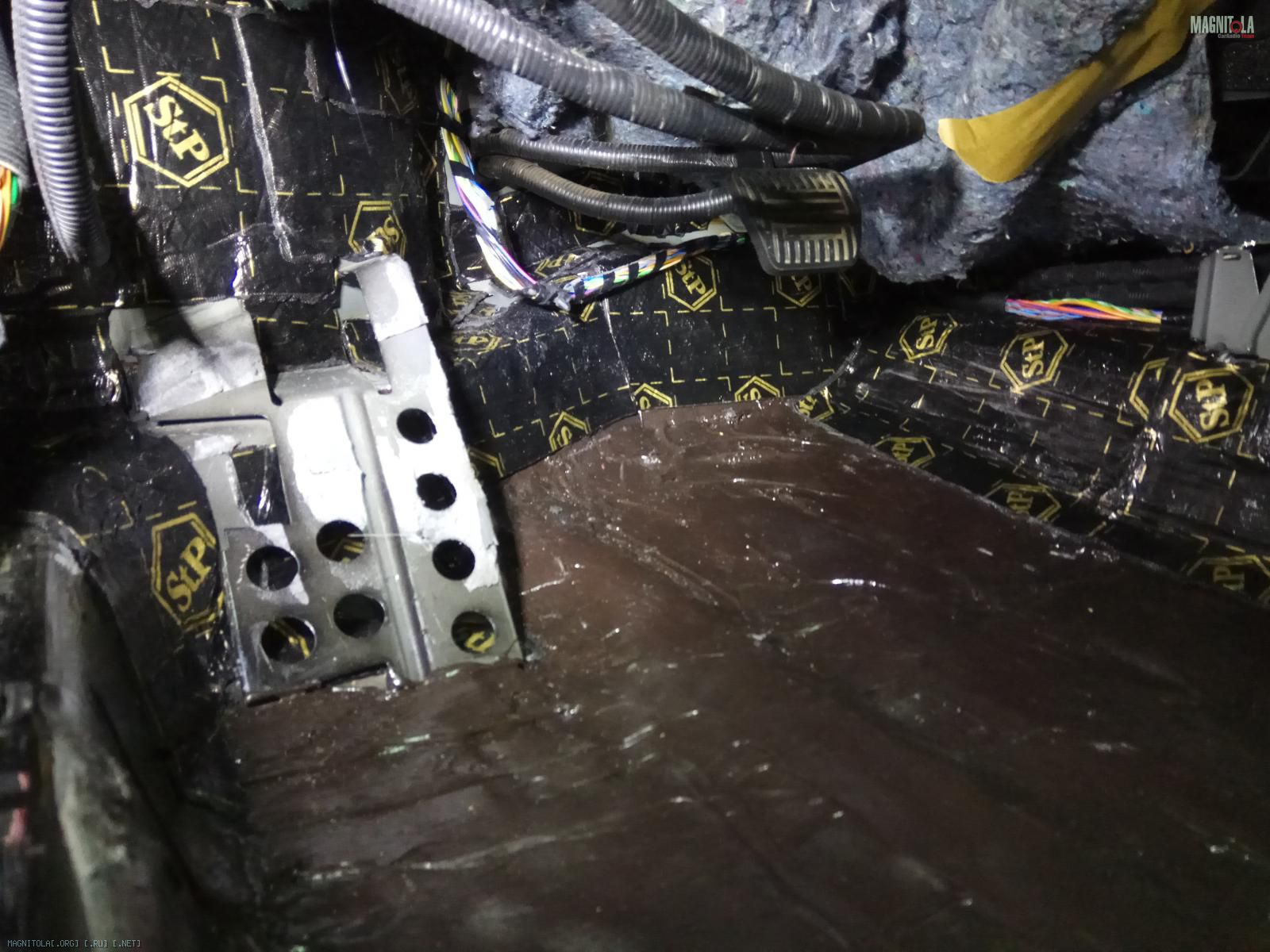

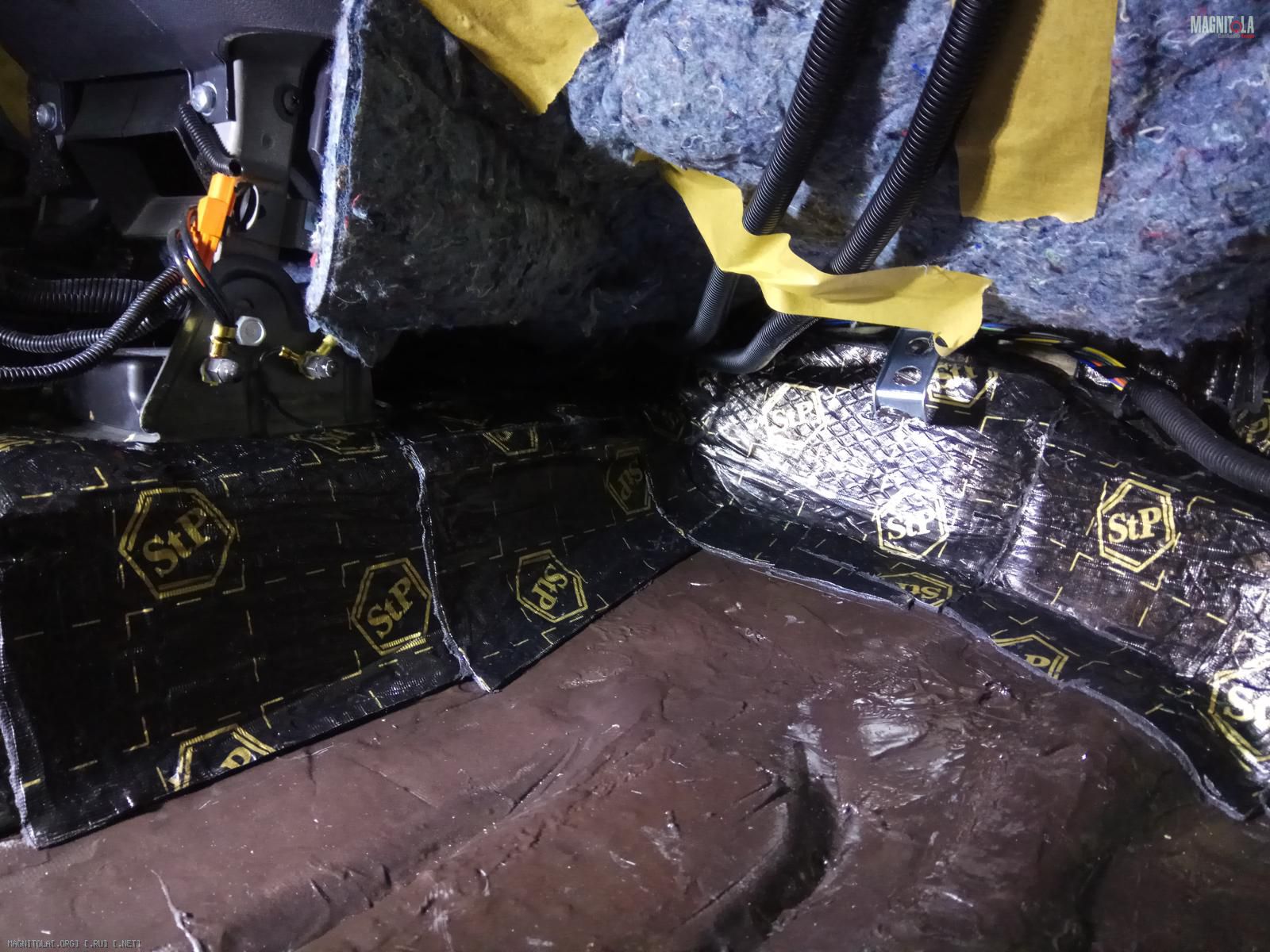

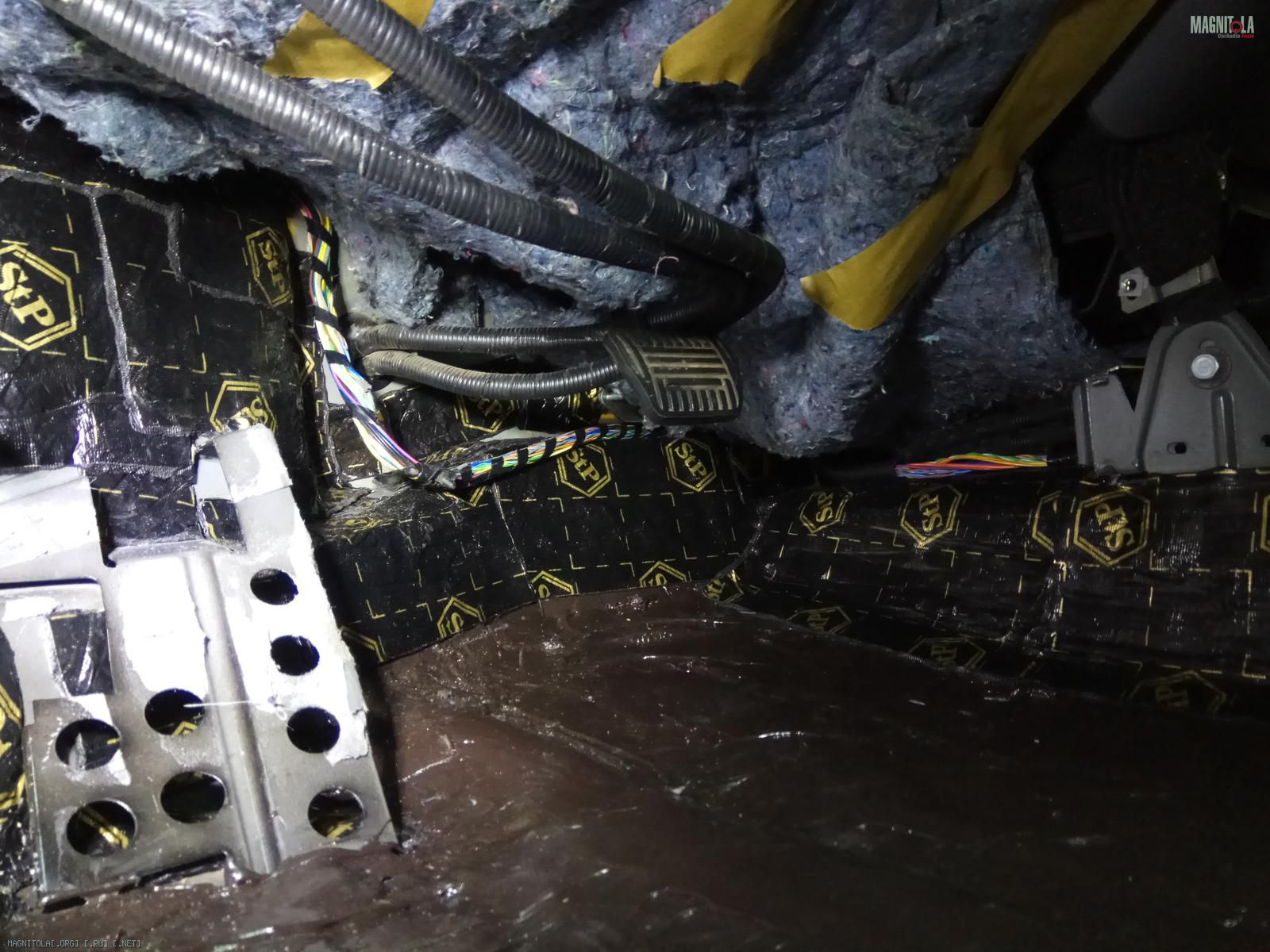

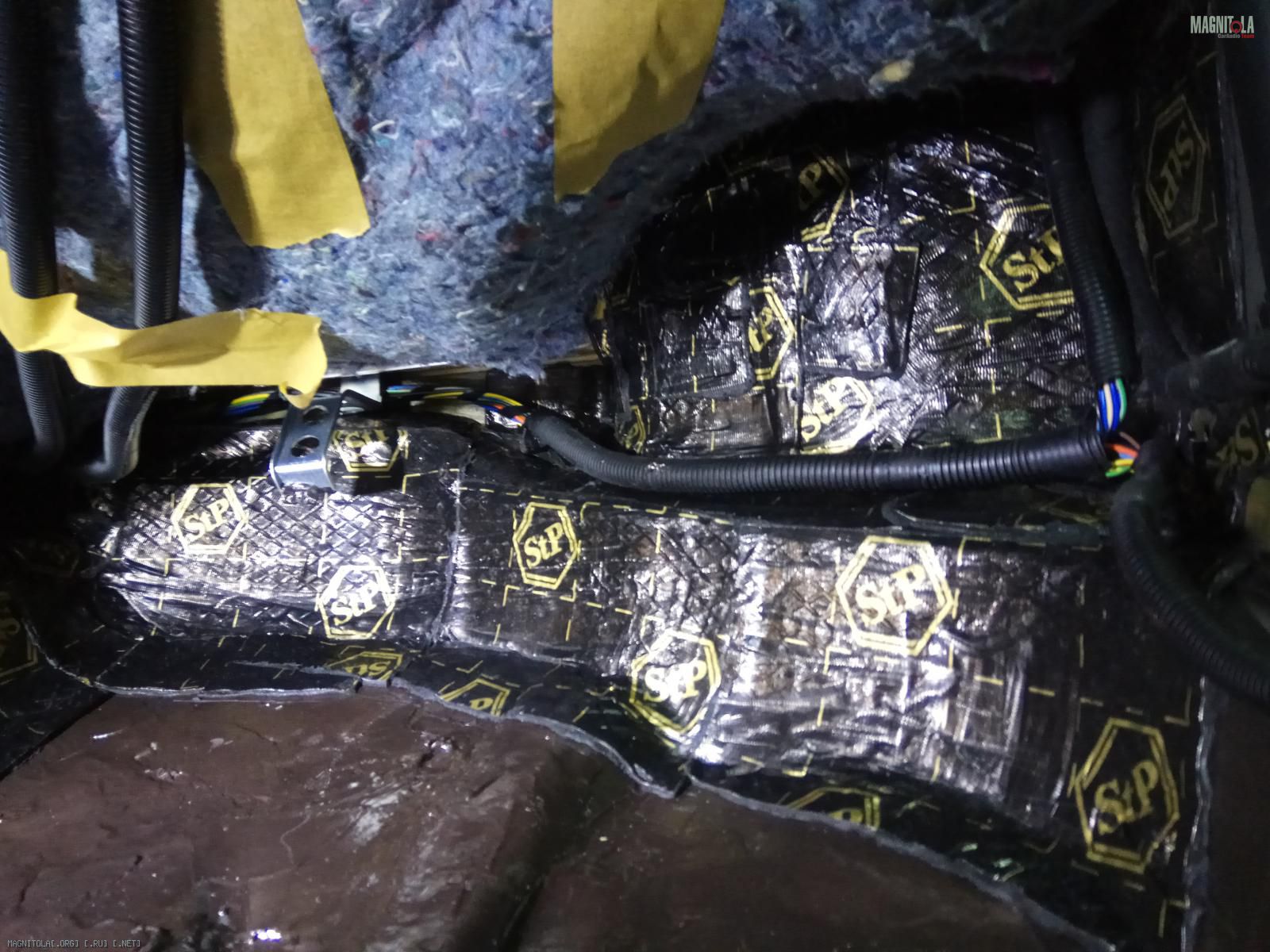

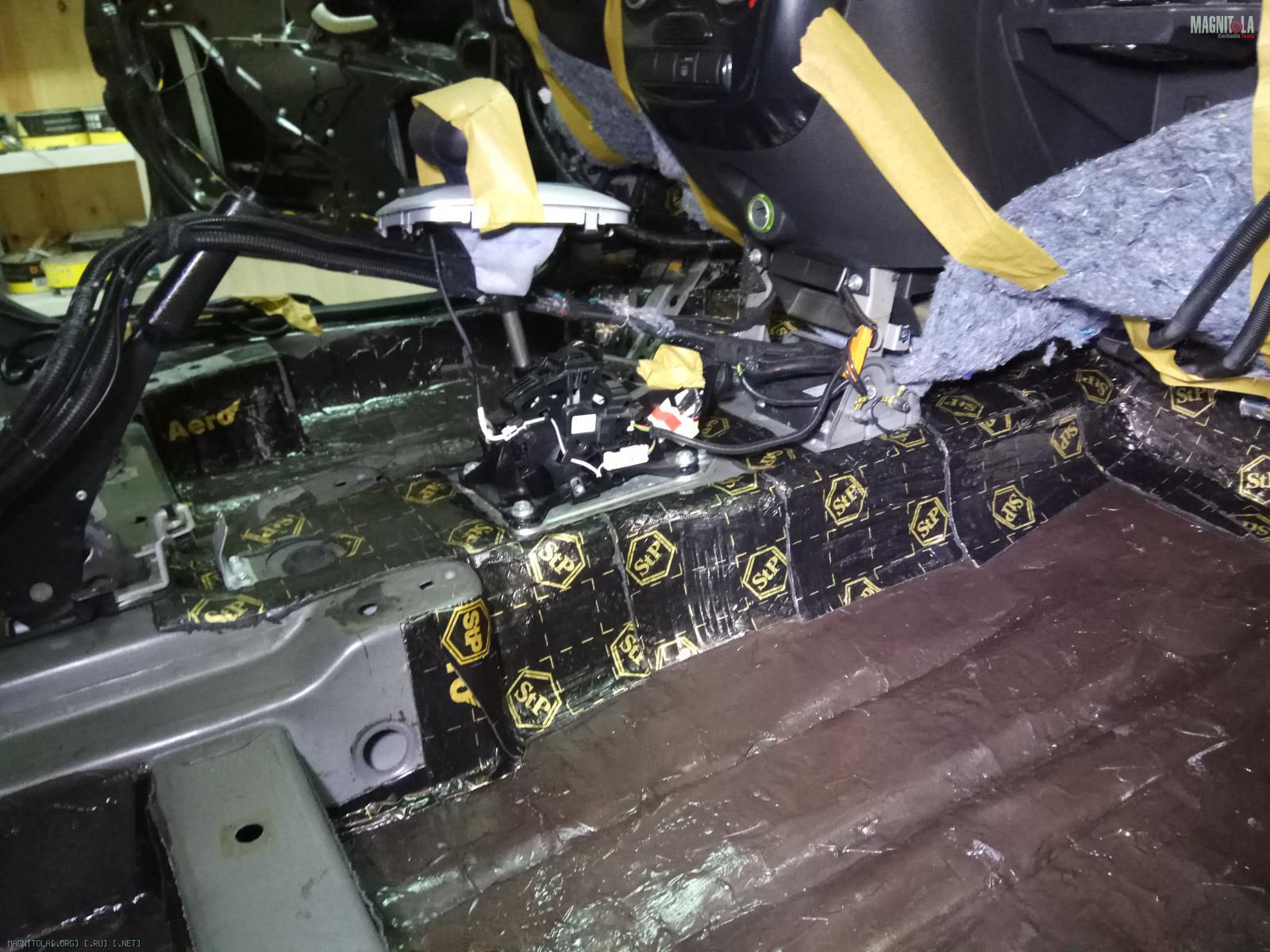

Передние арки, тоннель, перегородку моторного отсека обрабатываем бомб премиум, греем, прикатываем... уходит 2 листа.
Вложение 1211356 Вложение 1211358 Вложение 1211360 Вложение 1211362 Вложение 1211364 Вложение 1211366 Вложение 1211368

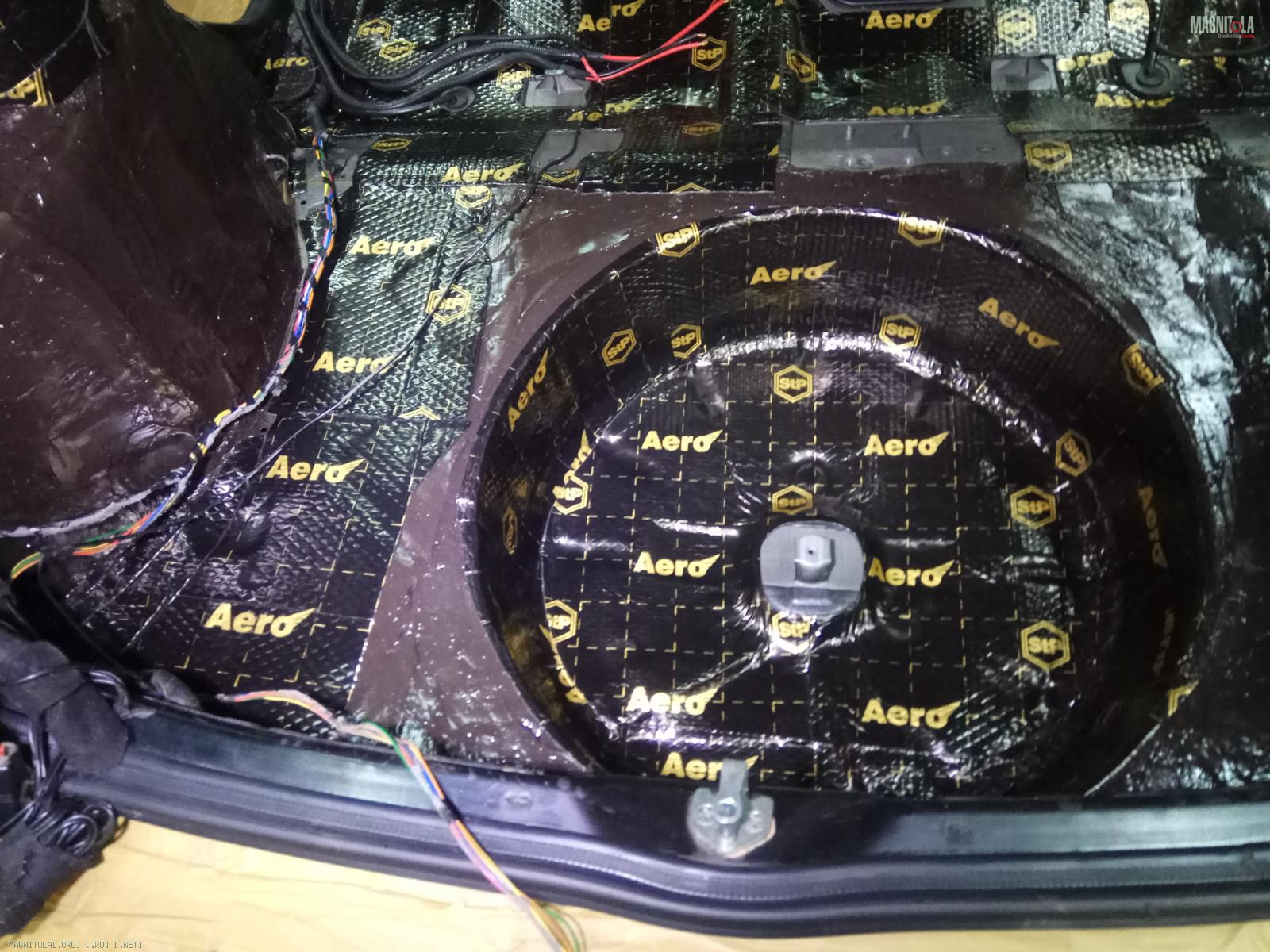

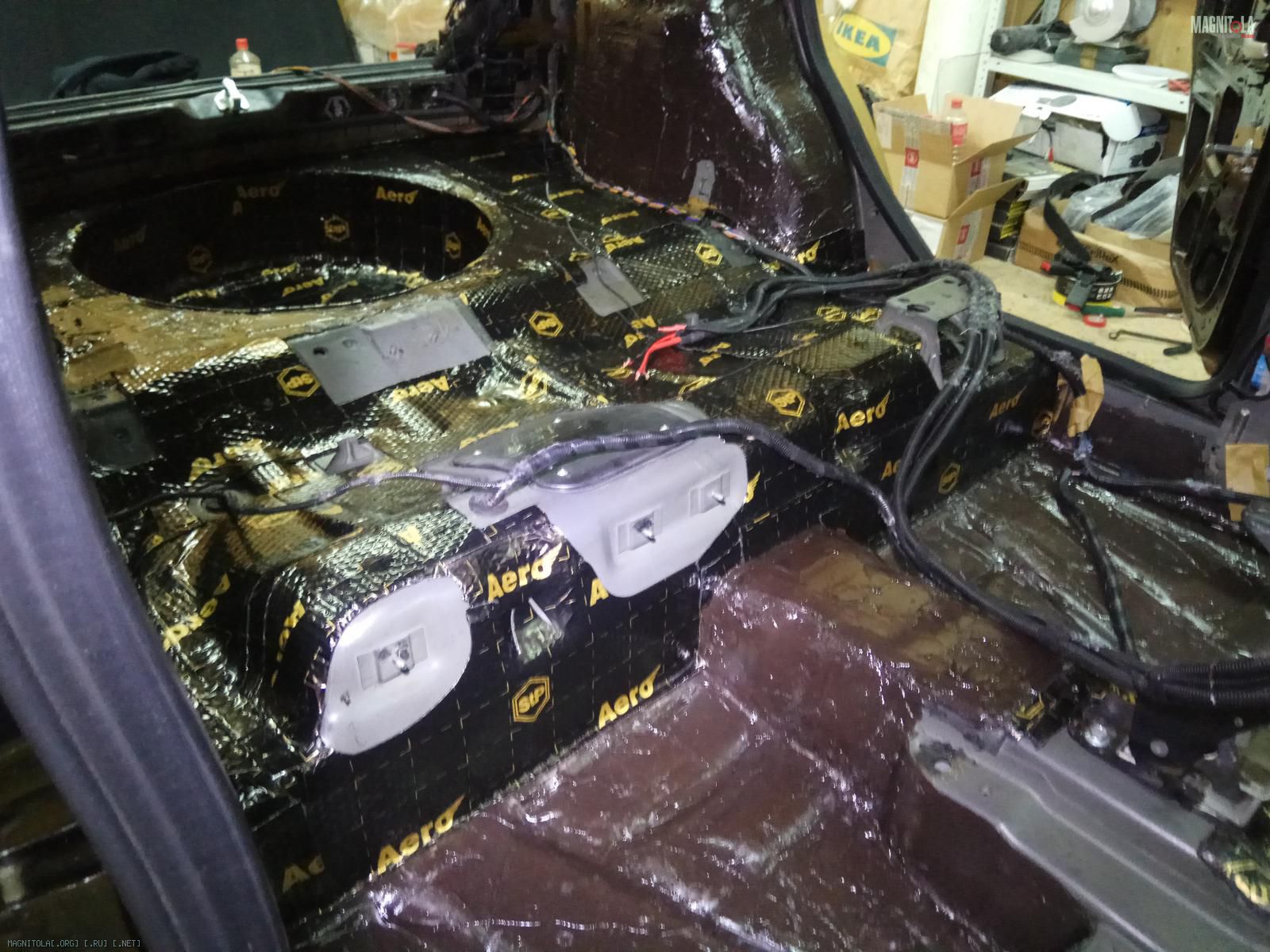

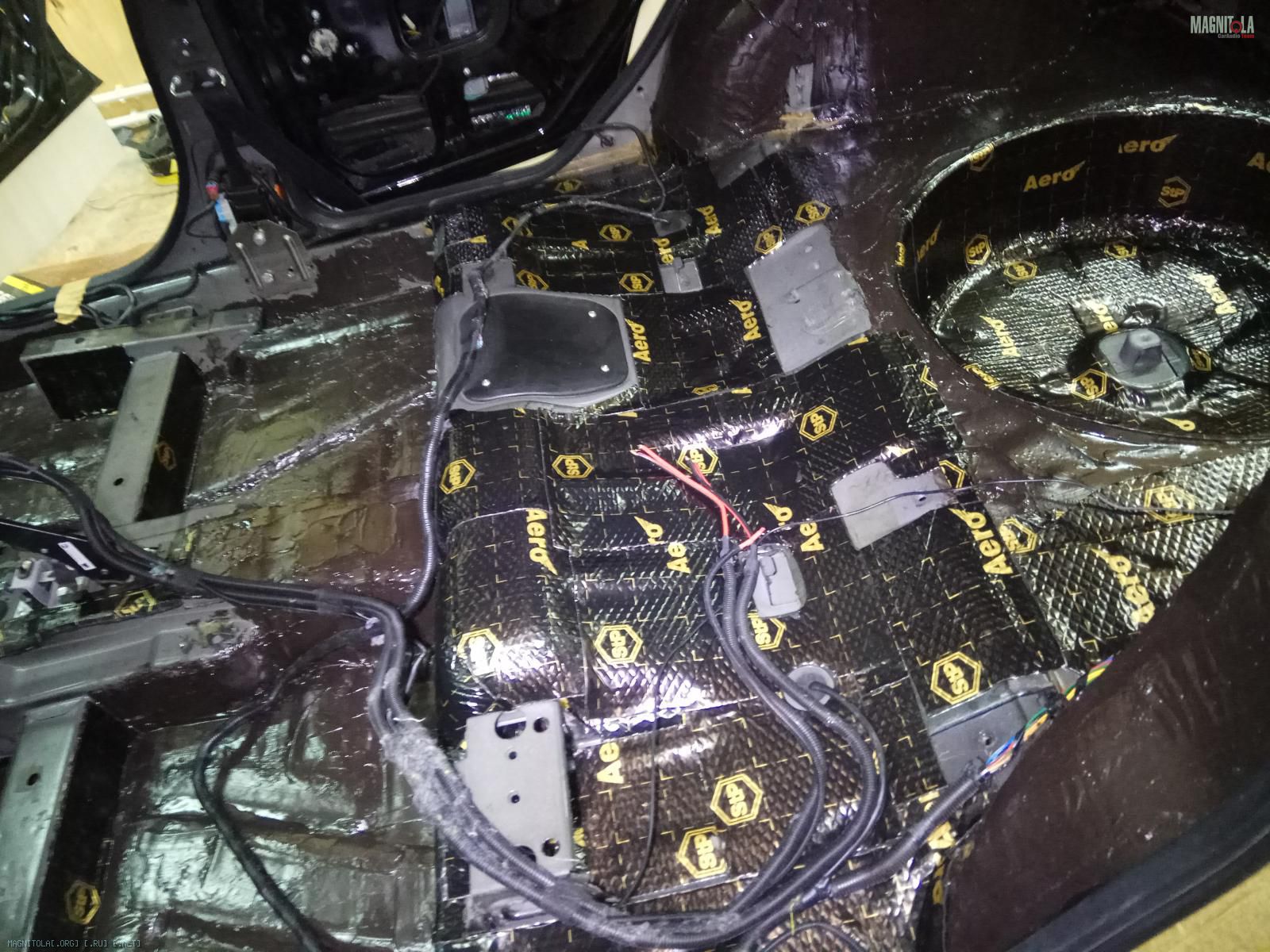

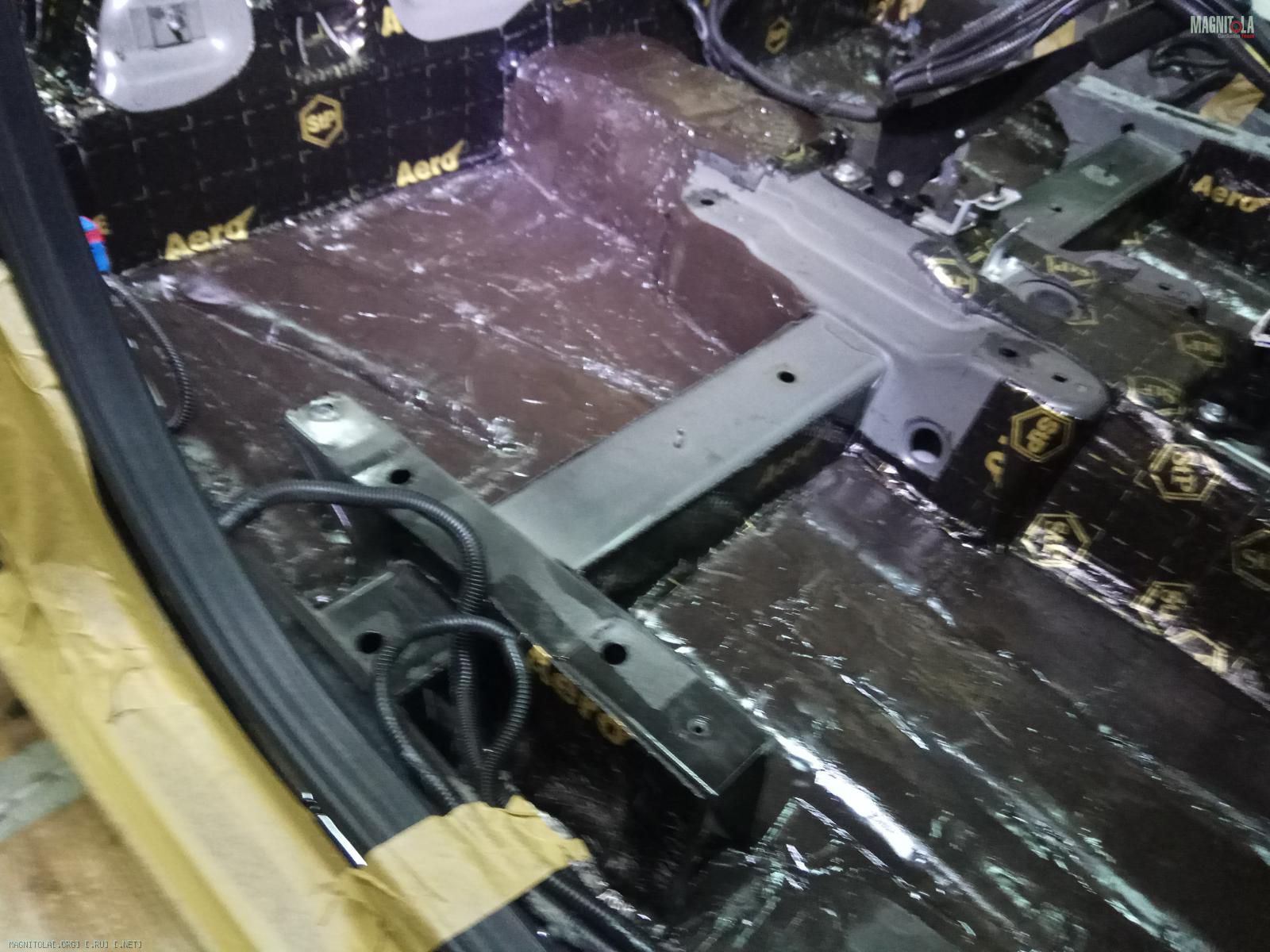

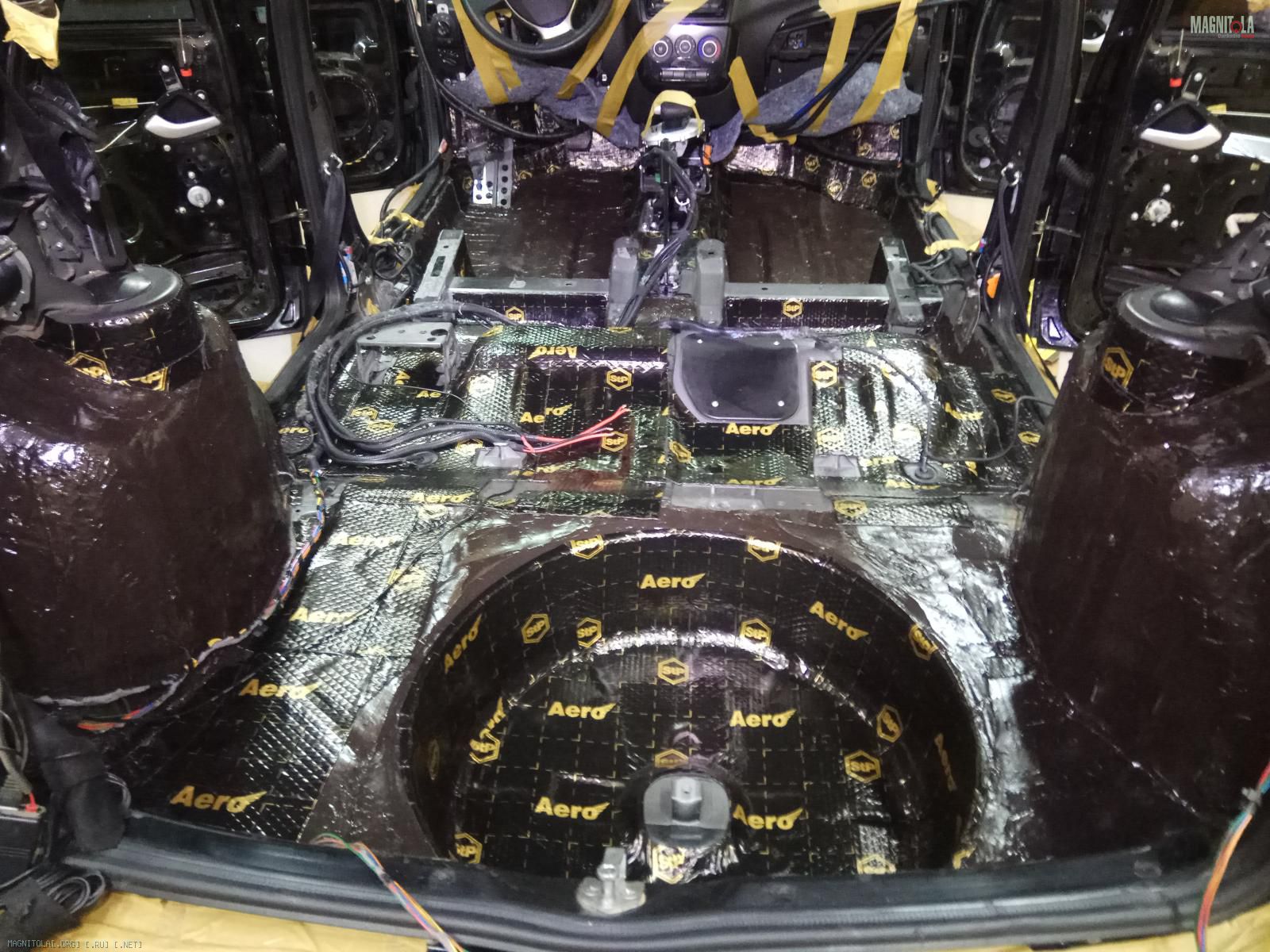

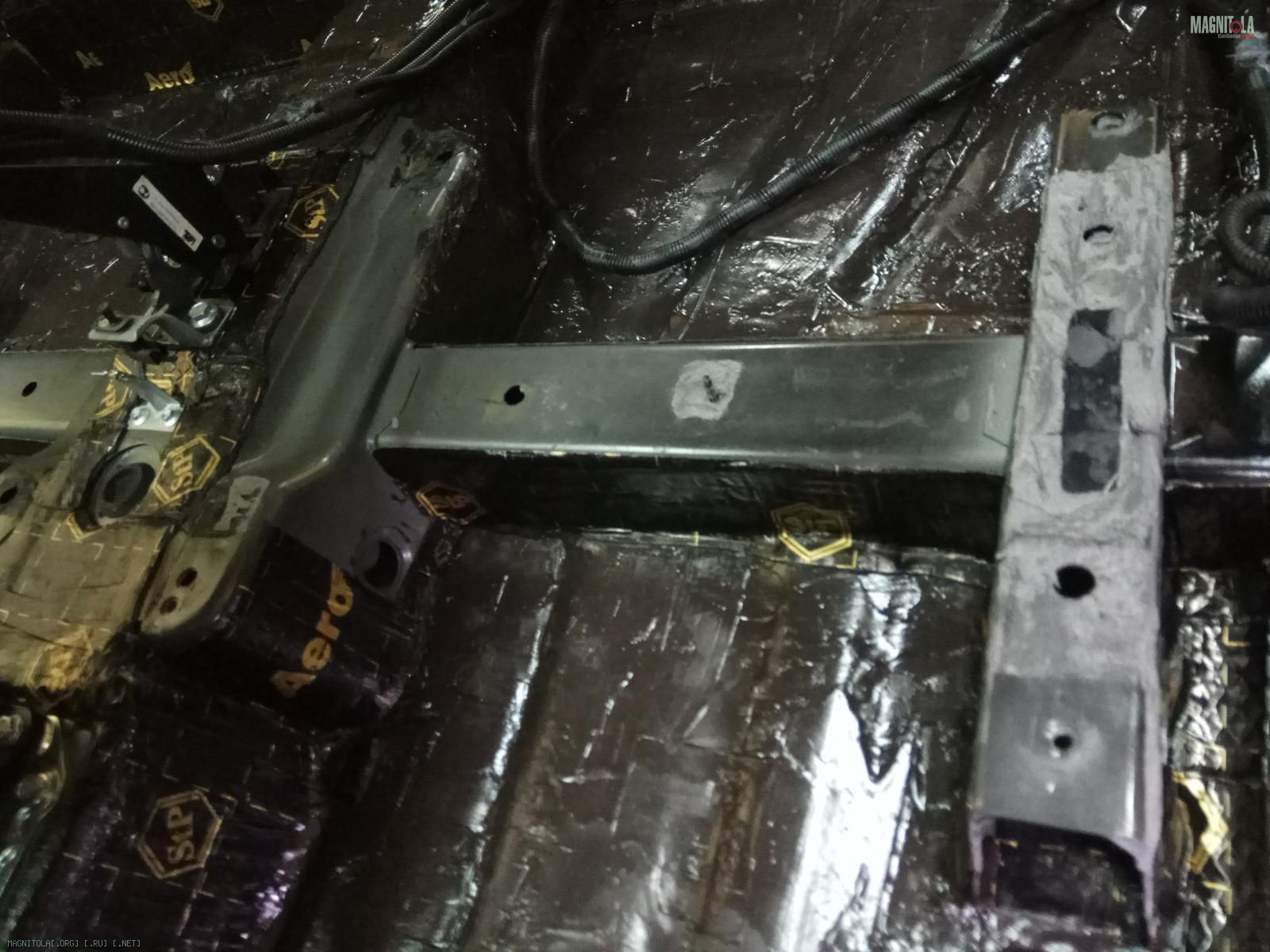

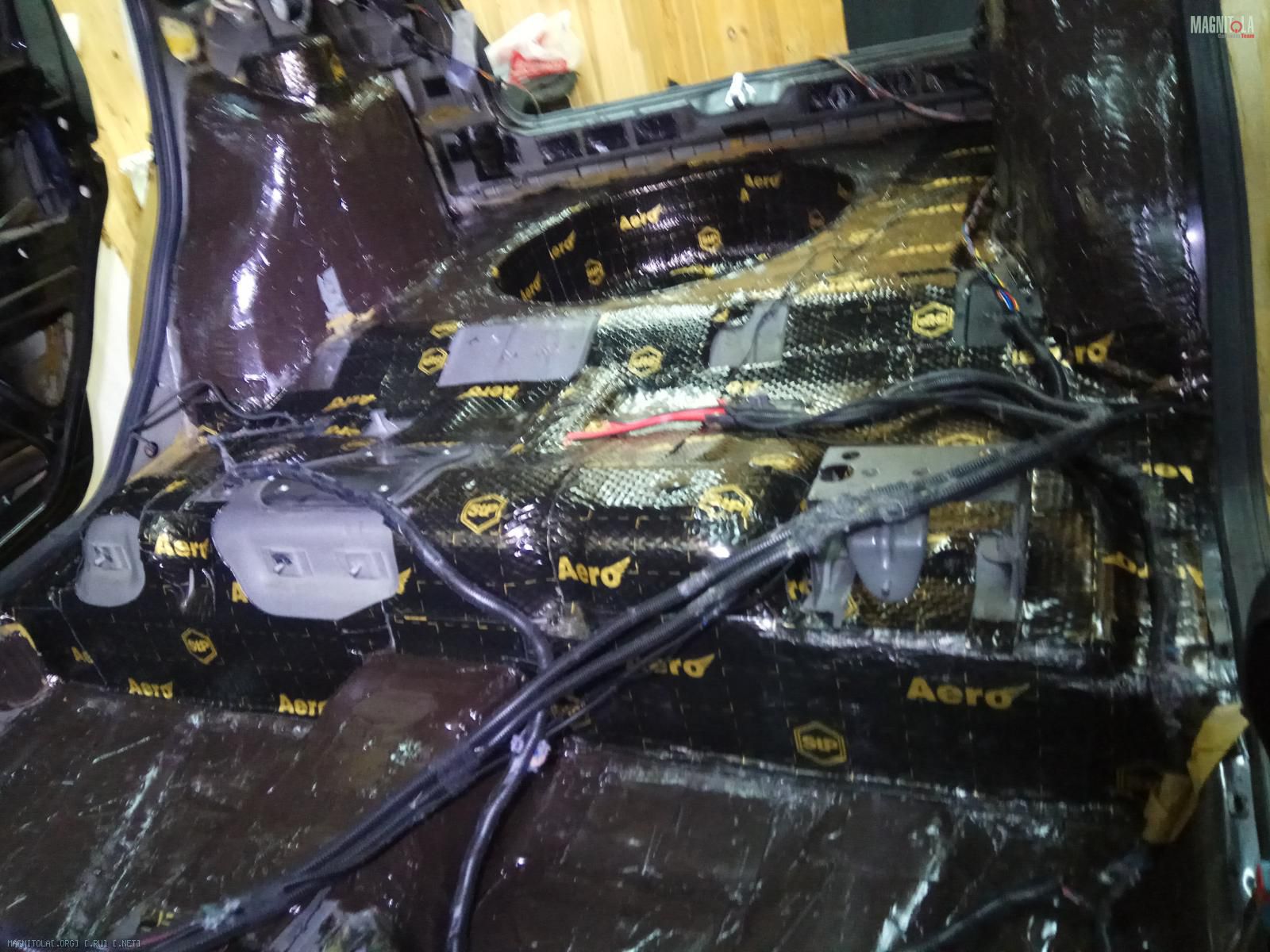

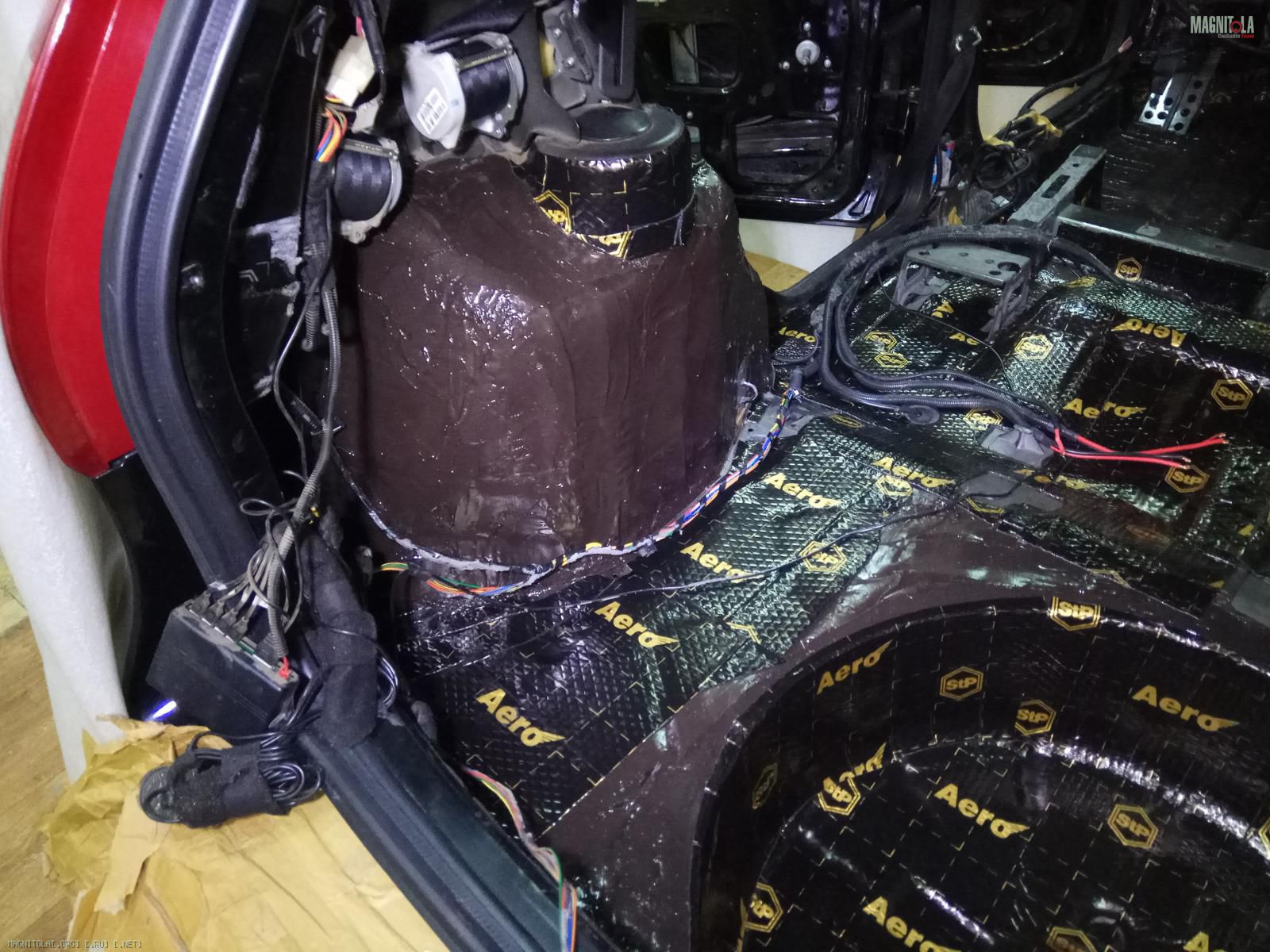

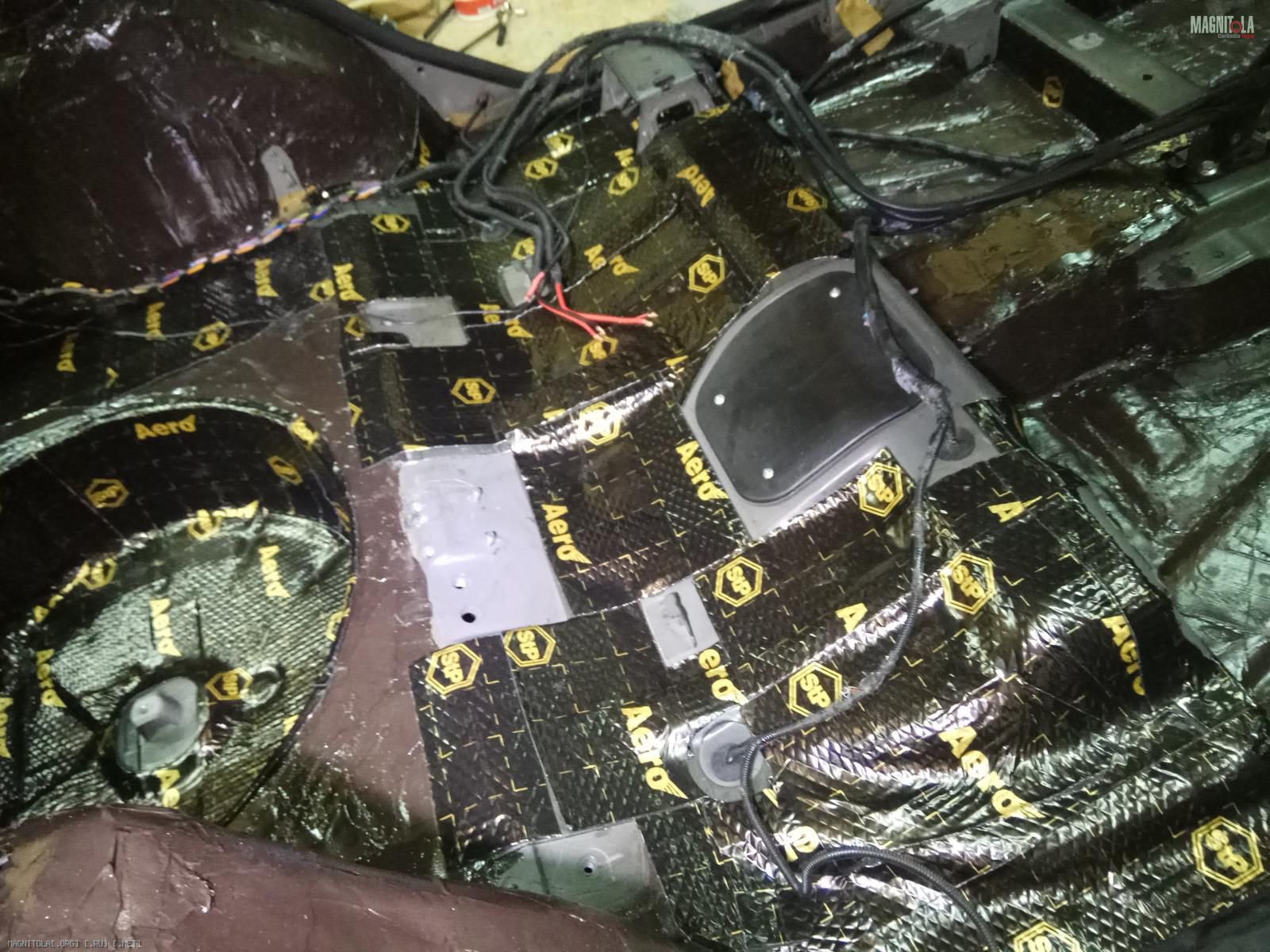

Под сиденьями, запаску -наносим айро 2 мм... надо еще прикатать
Вложение 1211370 Вложение 1211372 Вложение 1211374 Вложение 1211376 Вложение 1211378 Вложение 1211380 Вложение 1211382 Вложение 1211384 Вложение 1211386 Вложение 1211388 Вложение 1211390
14.03.2018, 21:40
st220

Вложений: 20

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2
Греем, прикатываем вибру...

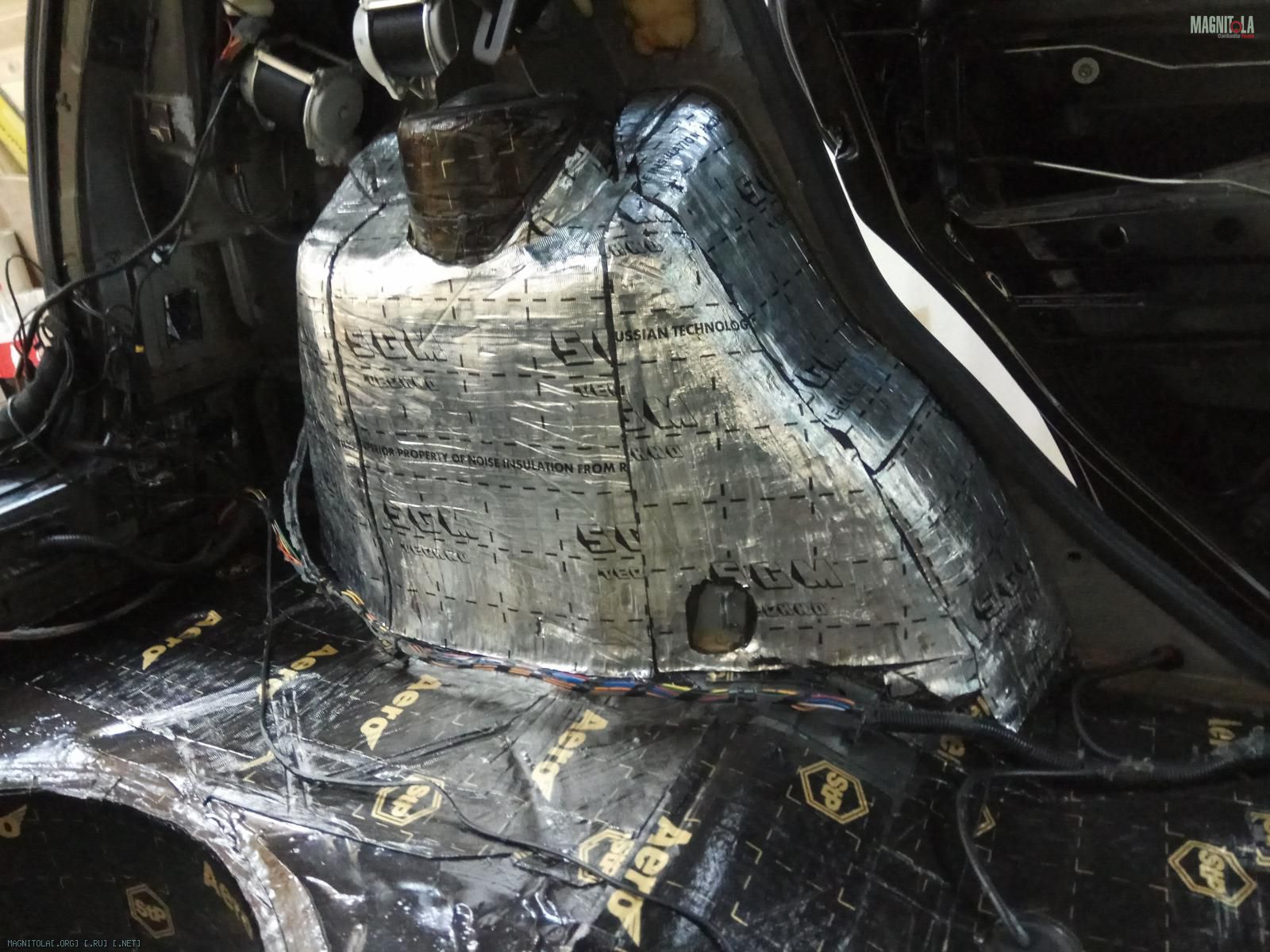

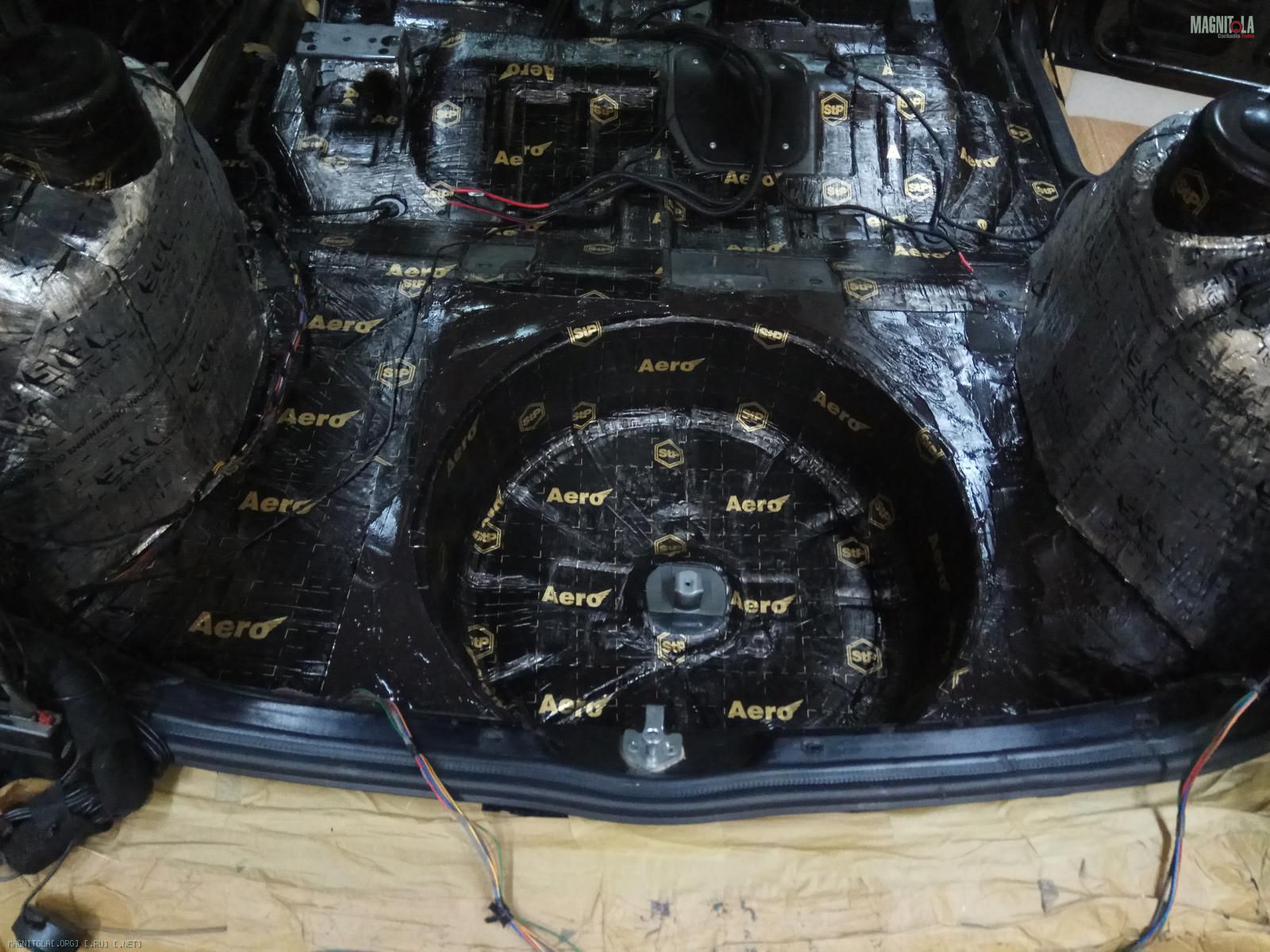

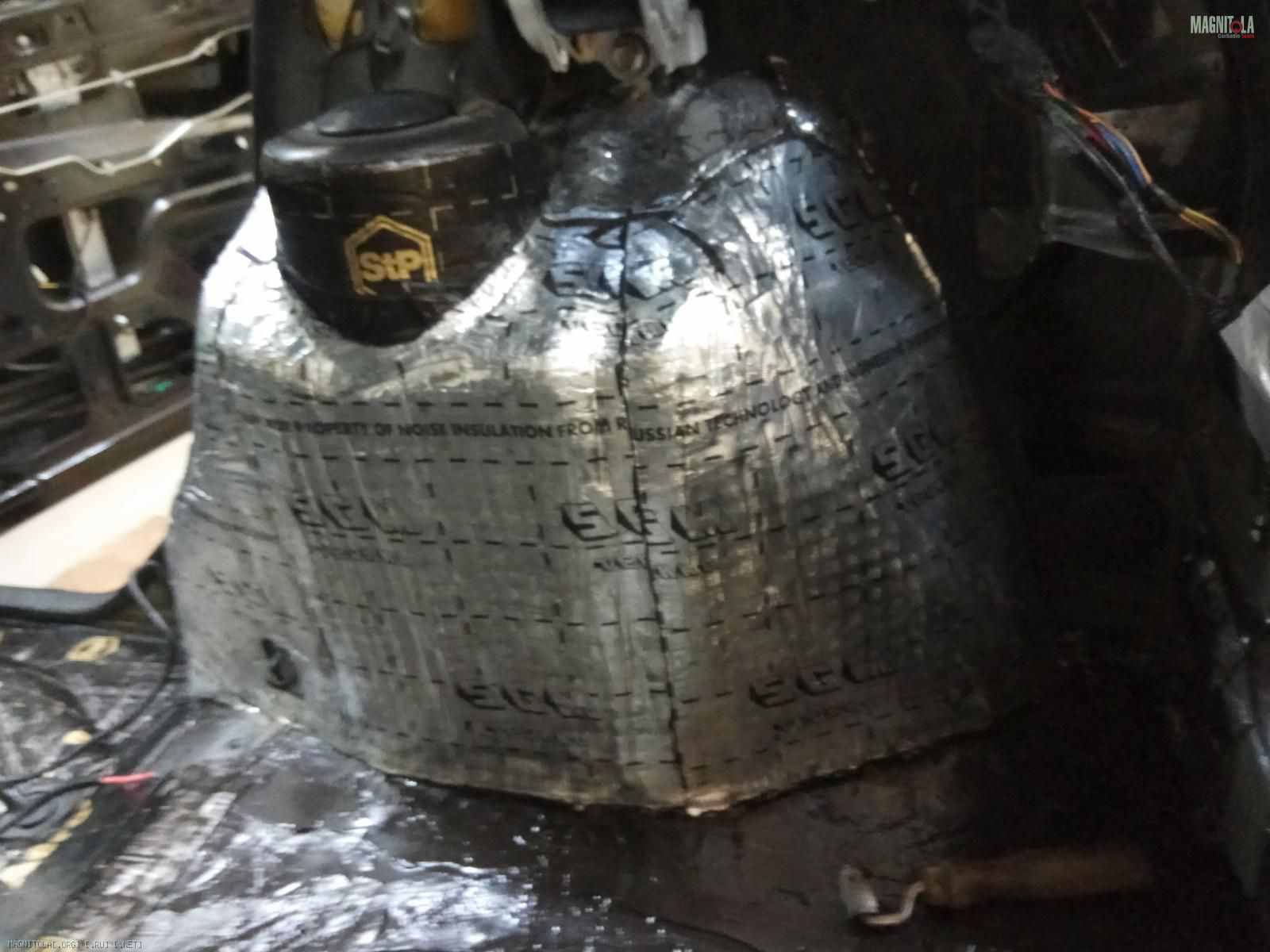

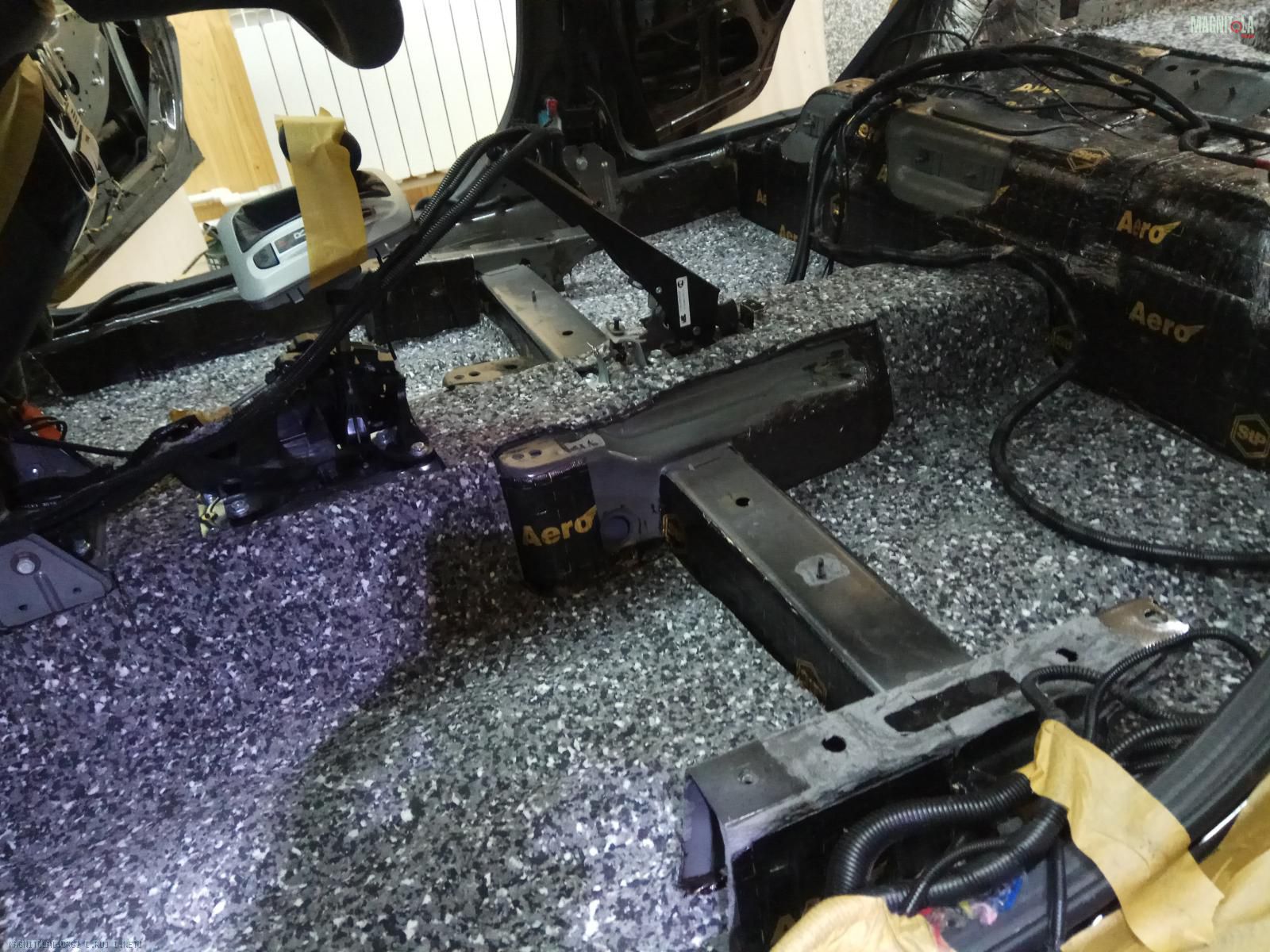

На арки наносим СМГ Броню, очень жесткую и толстую... долго греем и вкатываем...
Вложение 1211788 Вложение 1211790 Вложение 1211792 Вложение 1211794 Вложение 1211796 Вложение 1211798 Вложение 1211800 Вложение 1211802 Вложение 1211804 Вложение 1211806

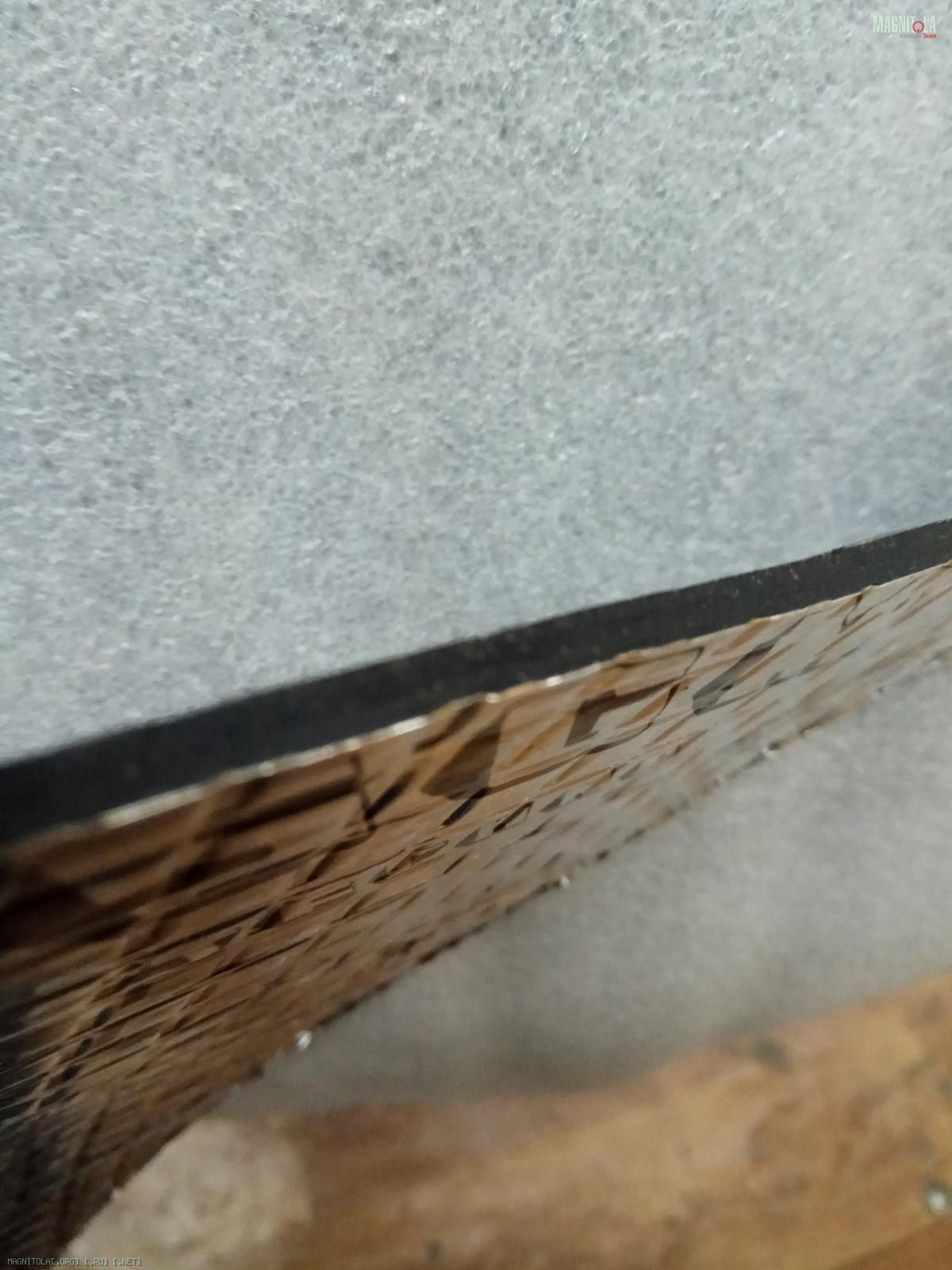

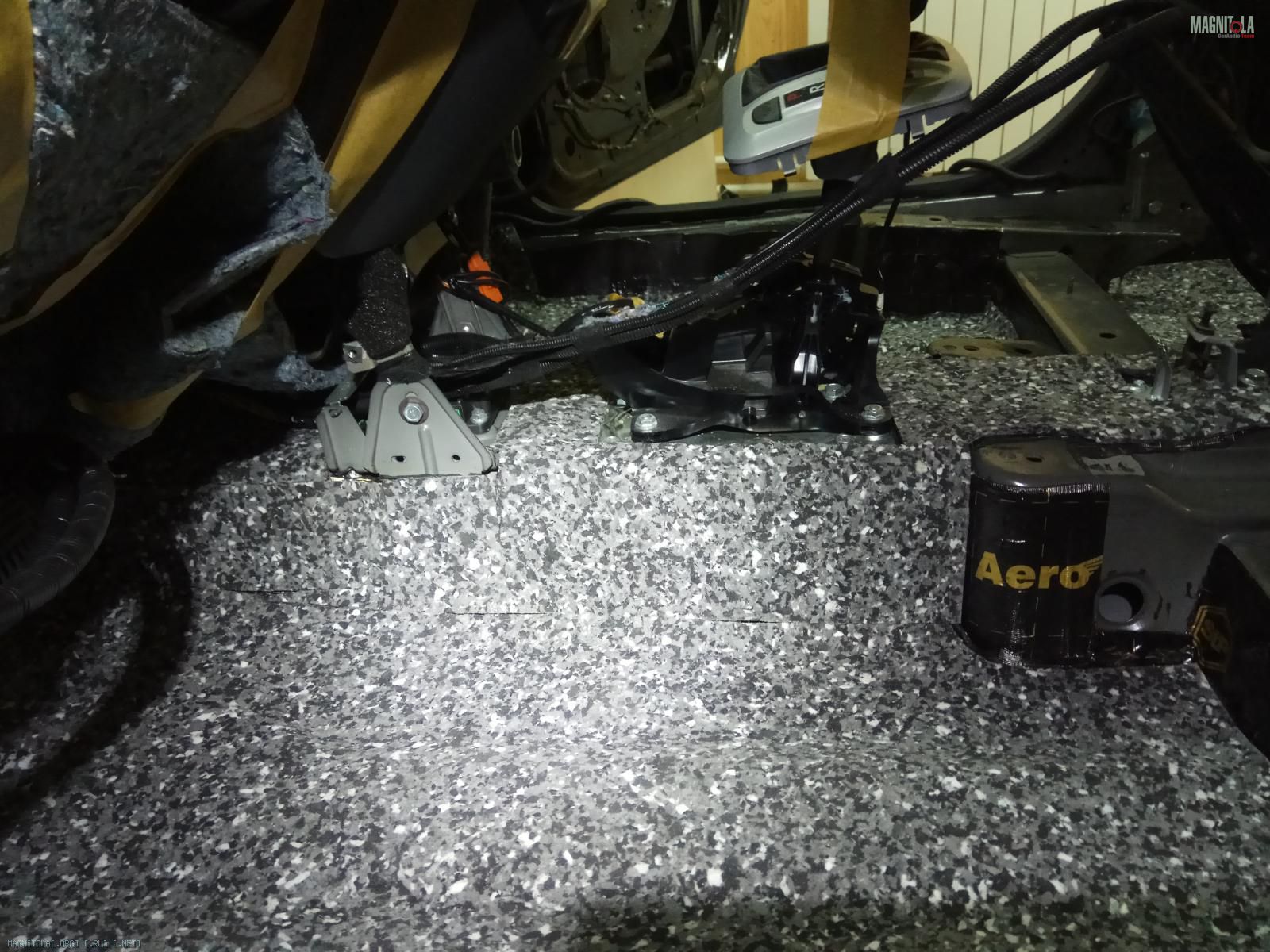

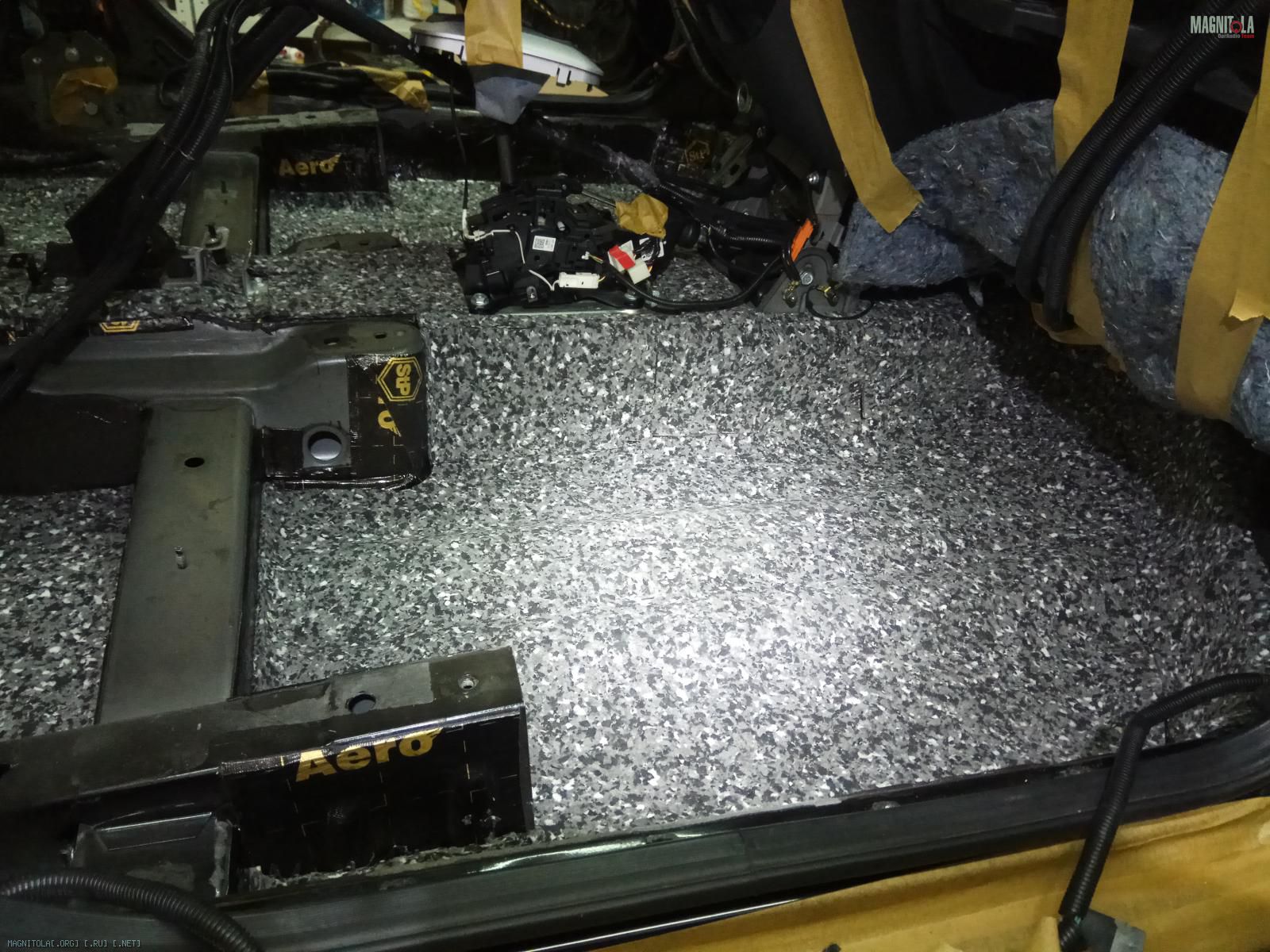

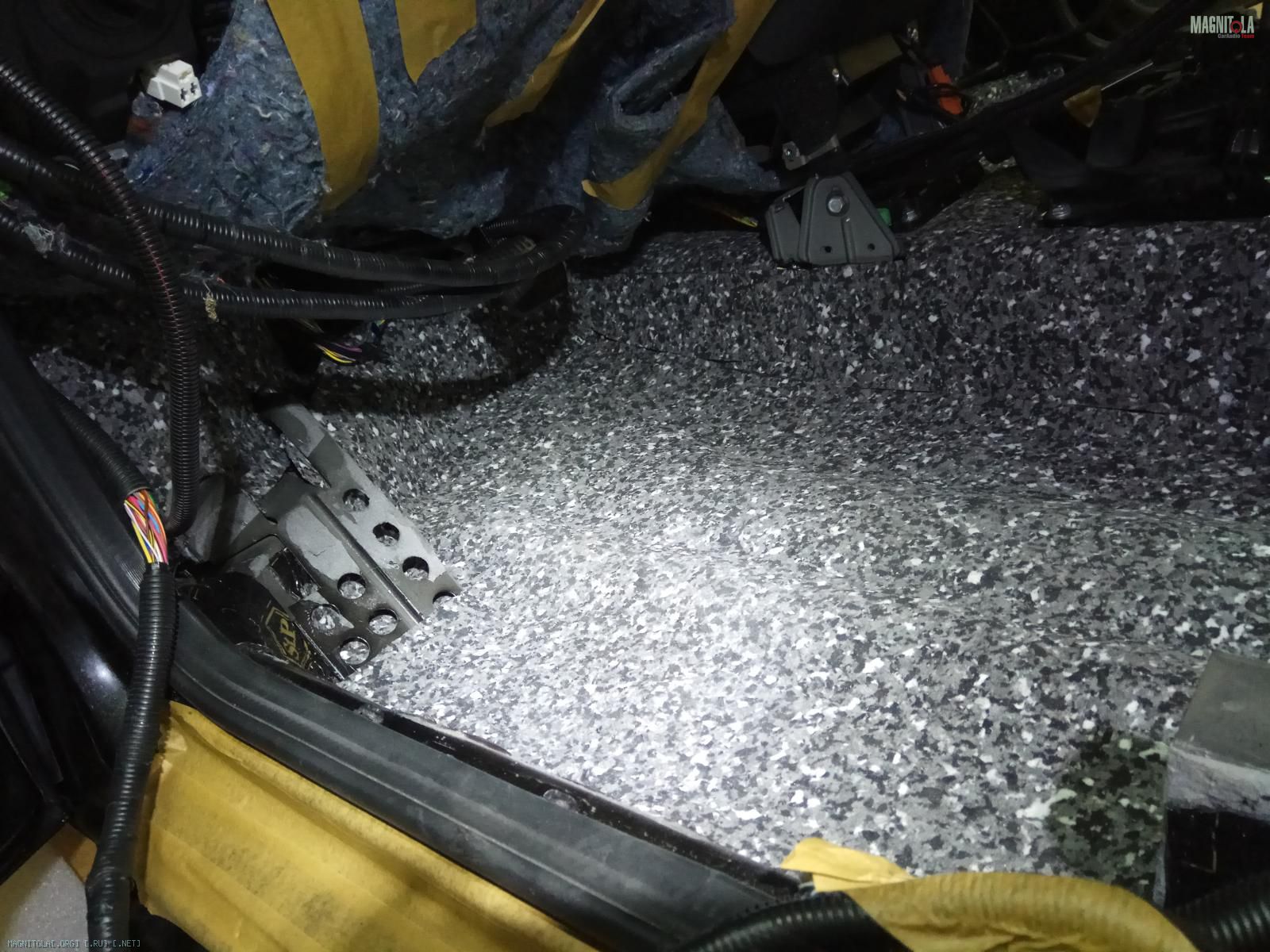

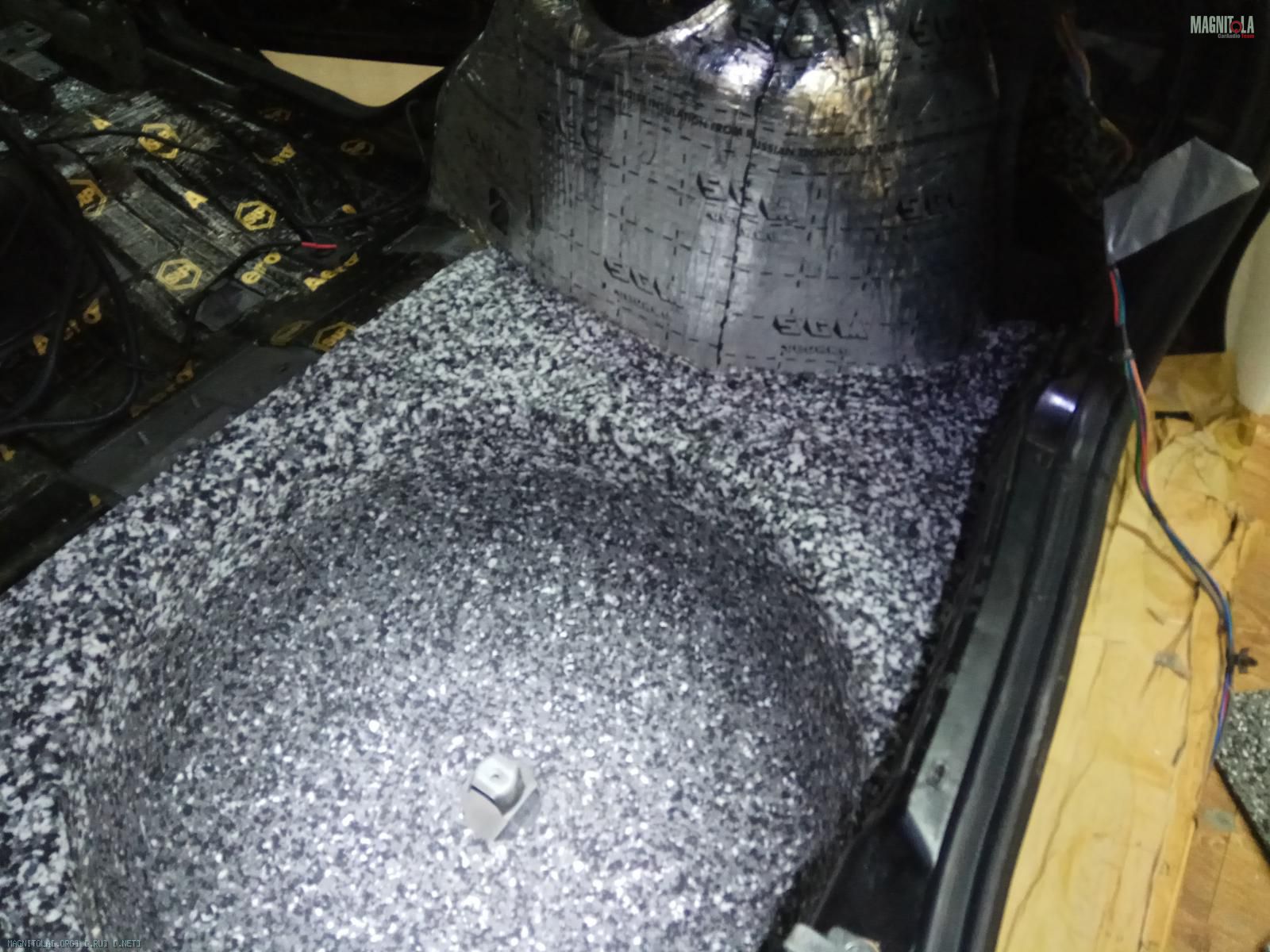

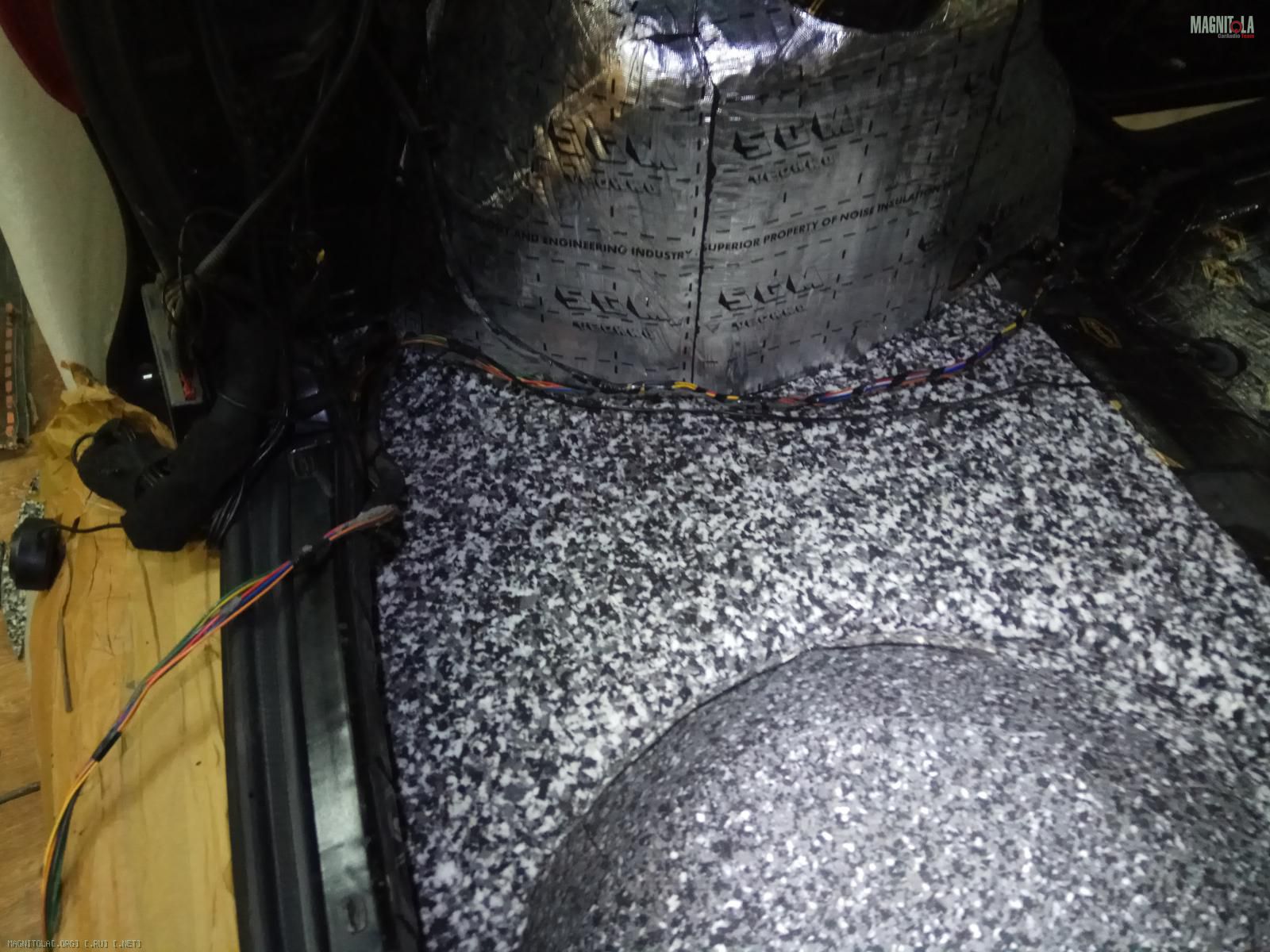

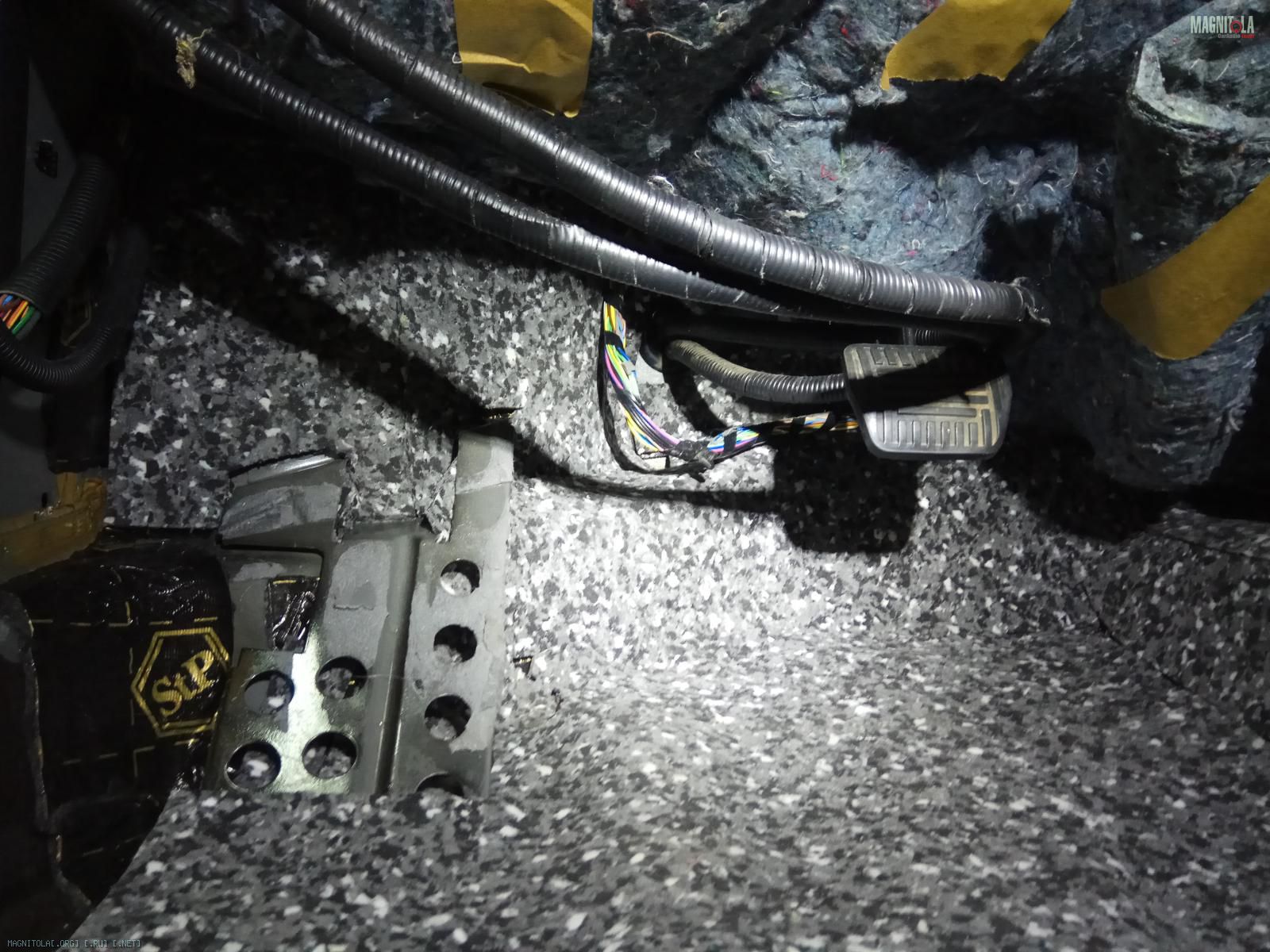

Второй слой наносим блэктон 6 мм.
Вложение 1211808 Вложение 1211810 Вложение 1211812 Вложение 1211814 Вложение 1211816 Вложение 1211818 Вложение 1211820 Вложение 1211822 Вложение 1211824 Вложение 1211826
15.03.2018, 20:59
st220

Вложений: 31

Re: Изготовление корпусов для сабвуферов, фальшпанелей

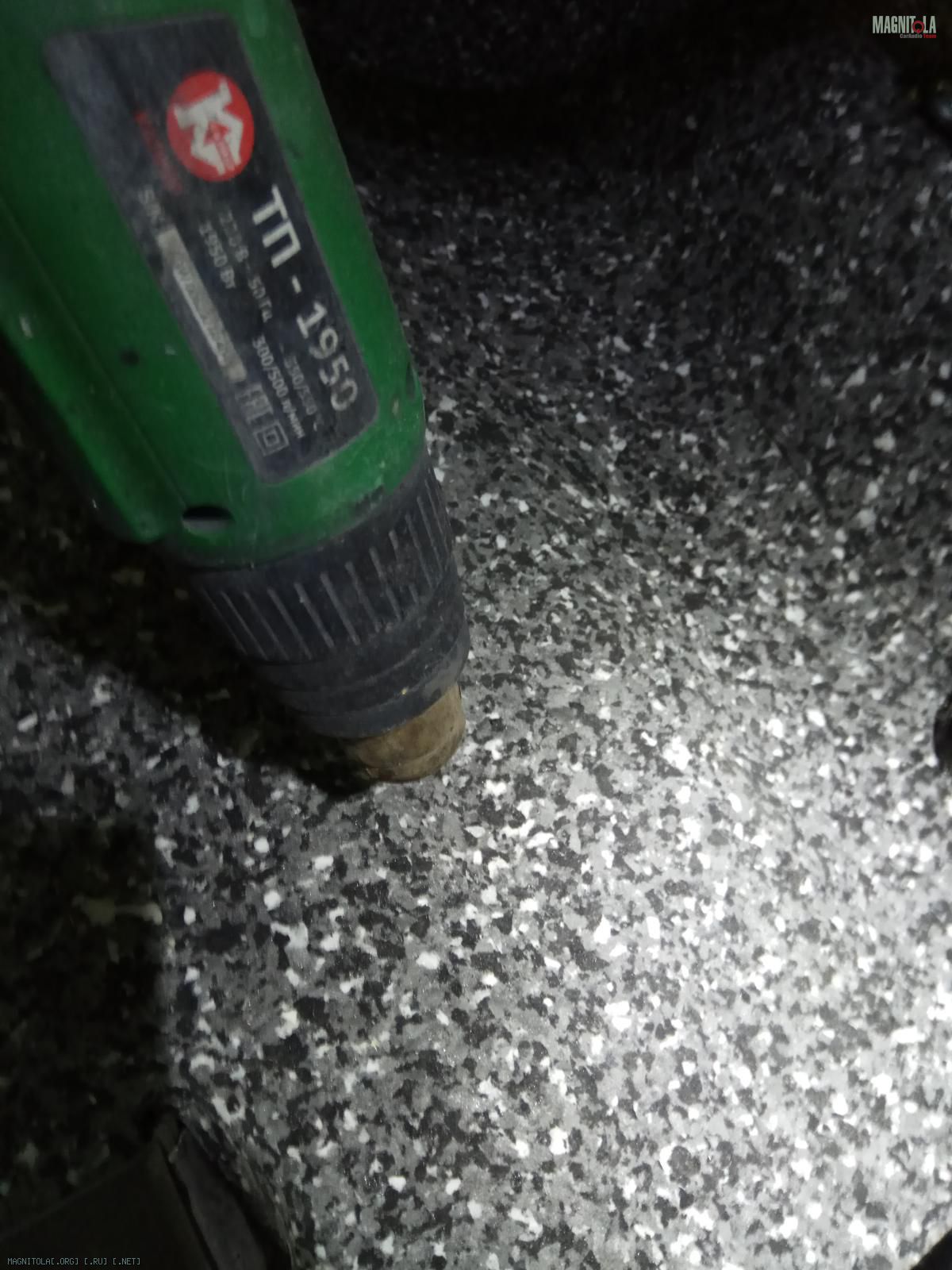

Греем, прикатываем Блэктон 6мм...

Вложение 1211950 Вложение 1211952

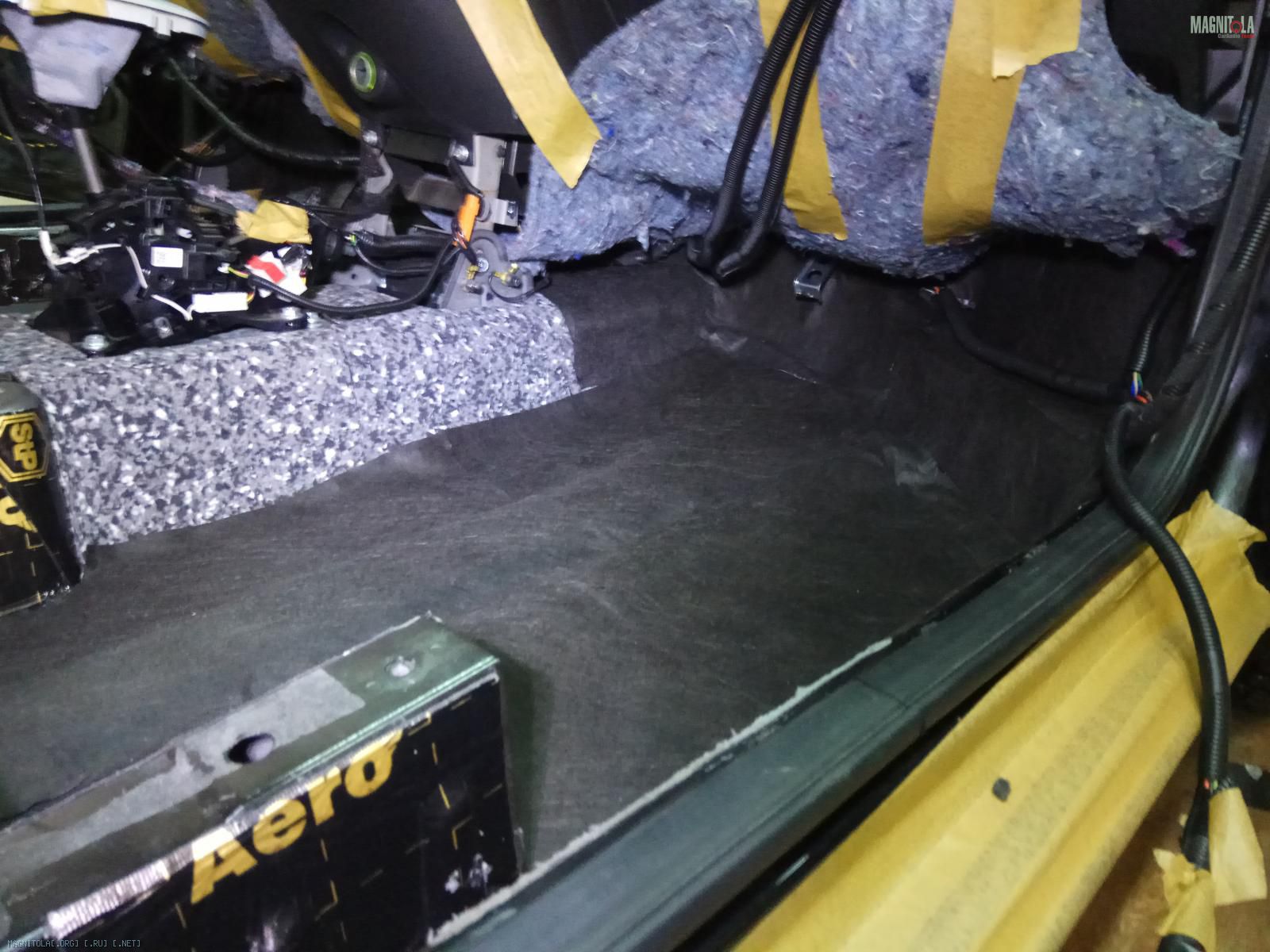

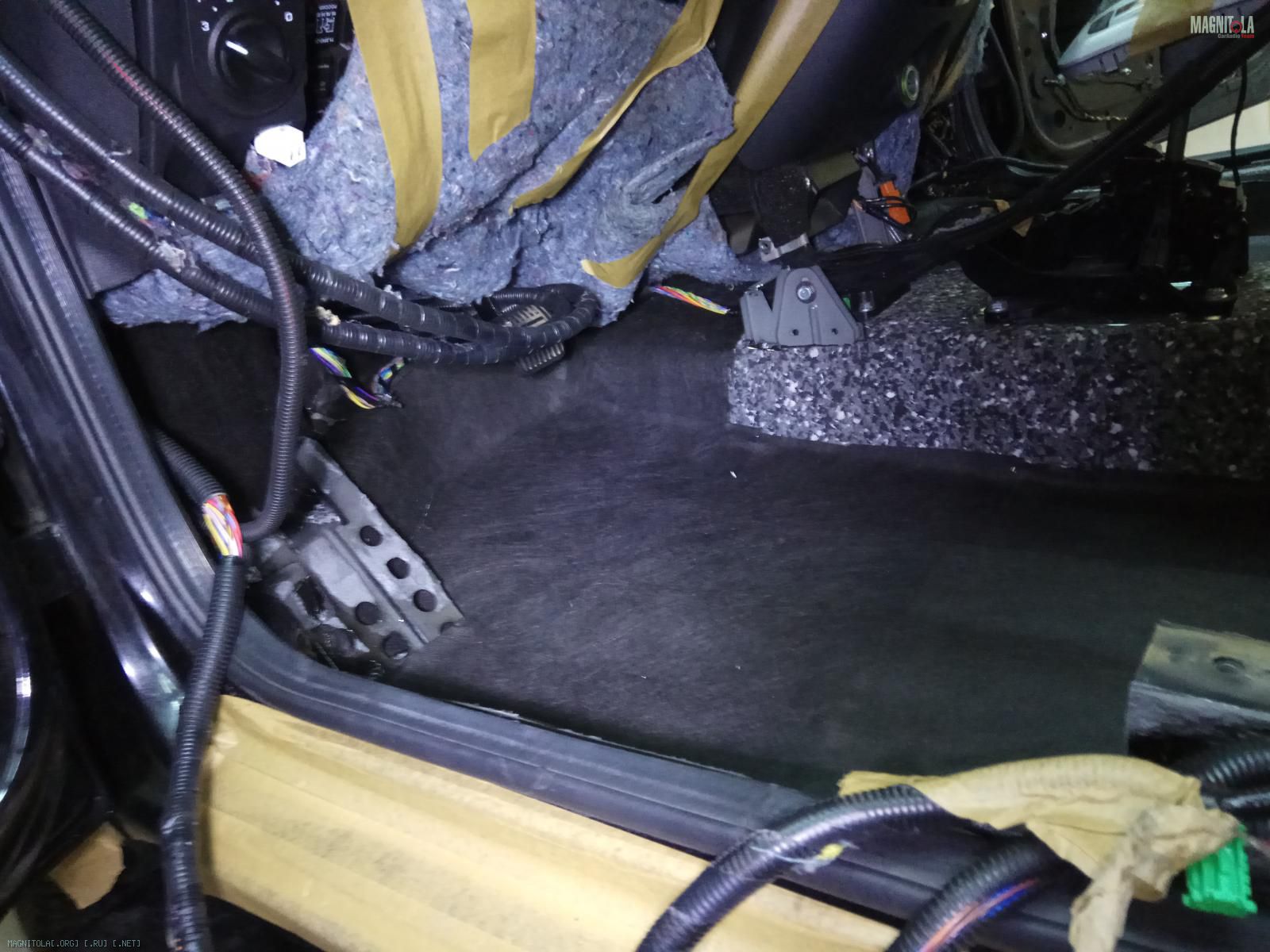

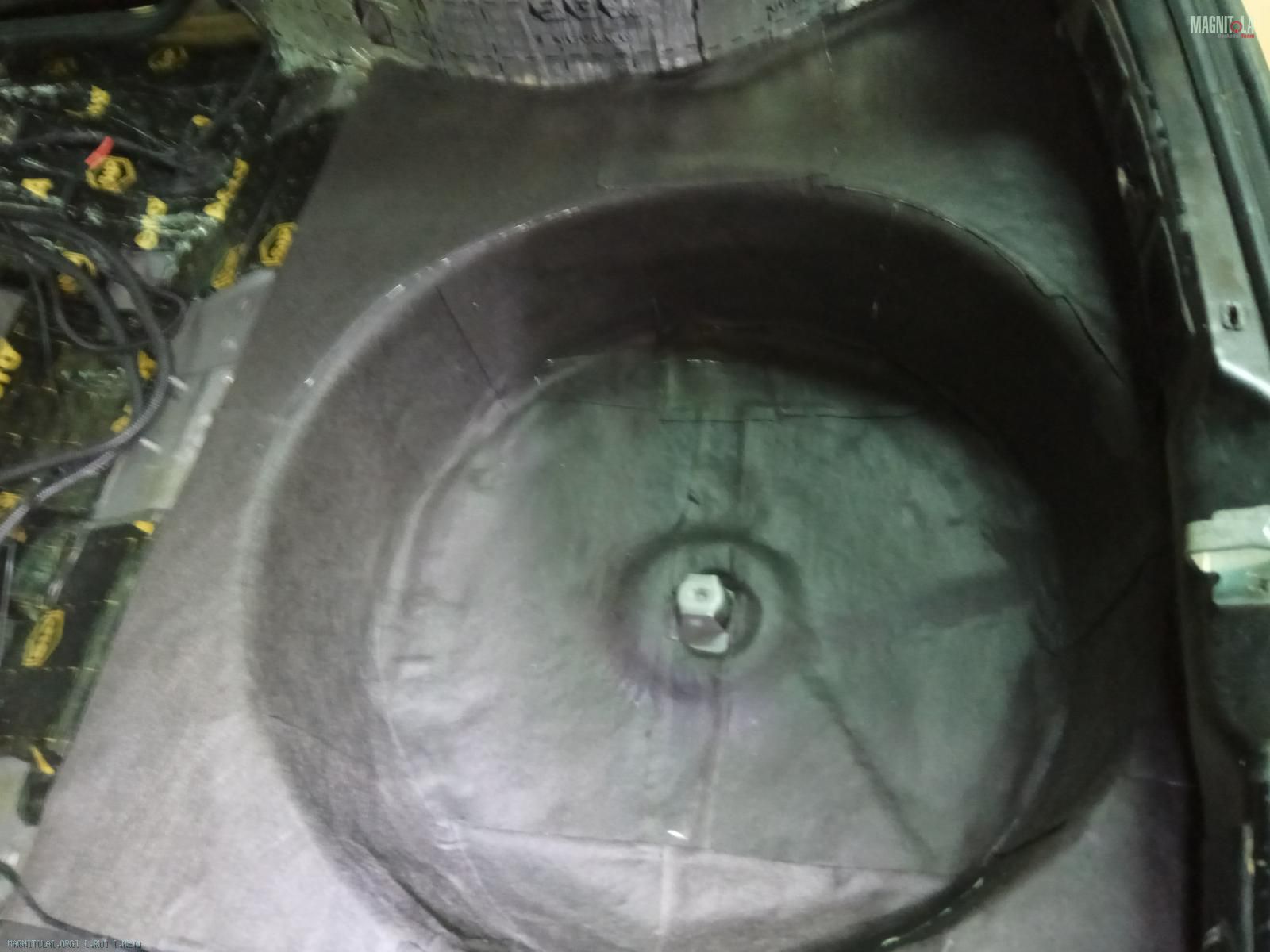

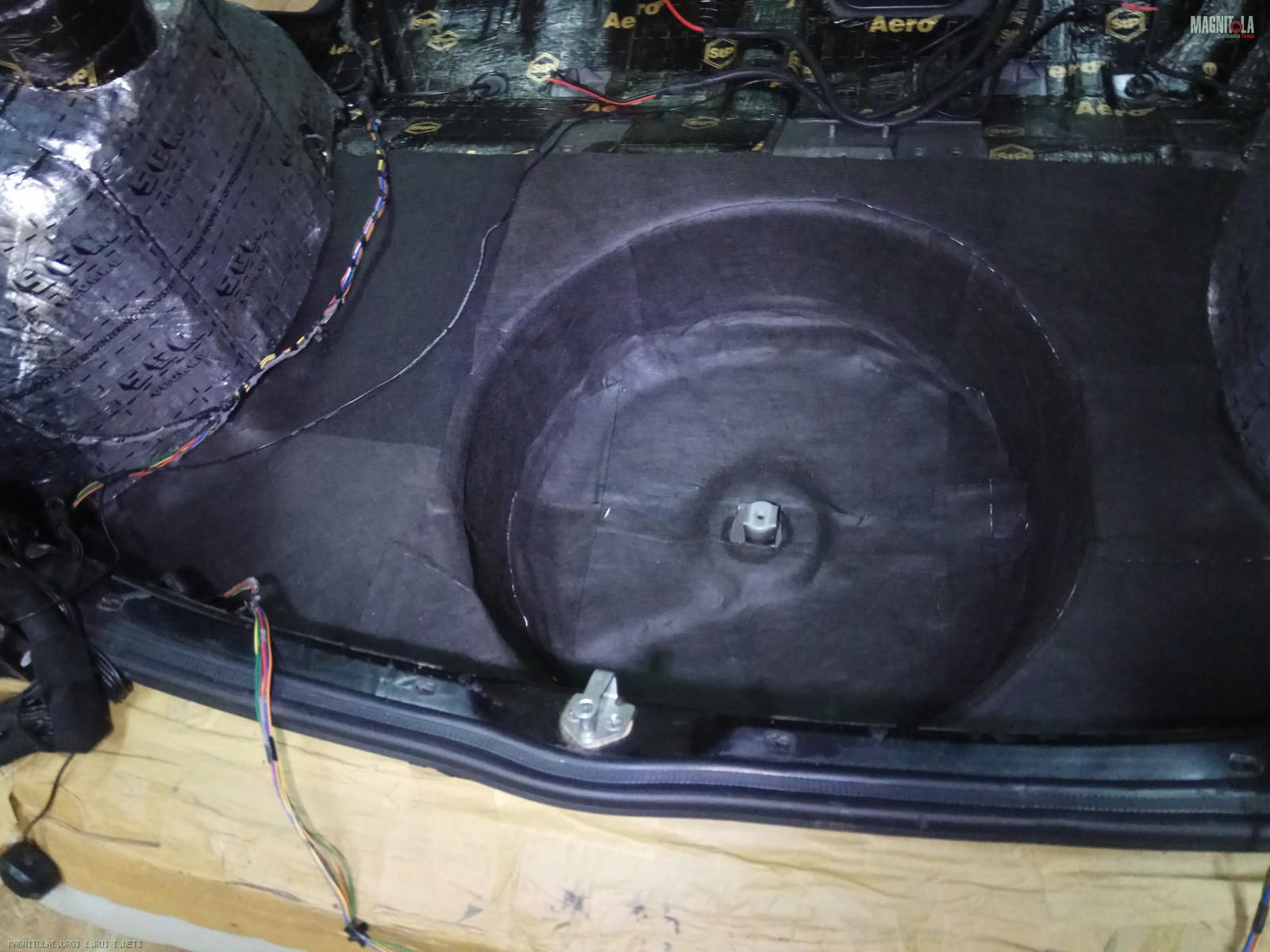

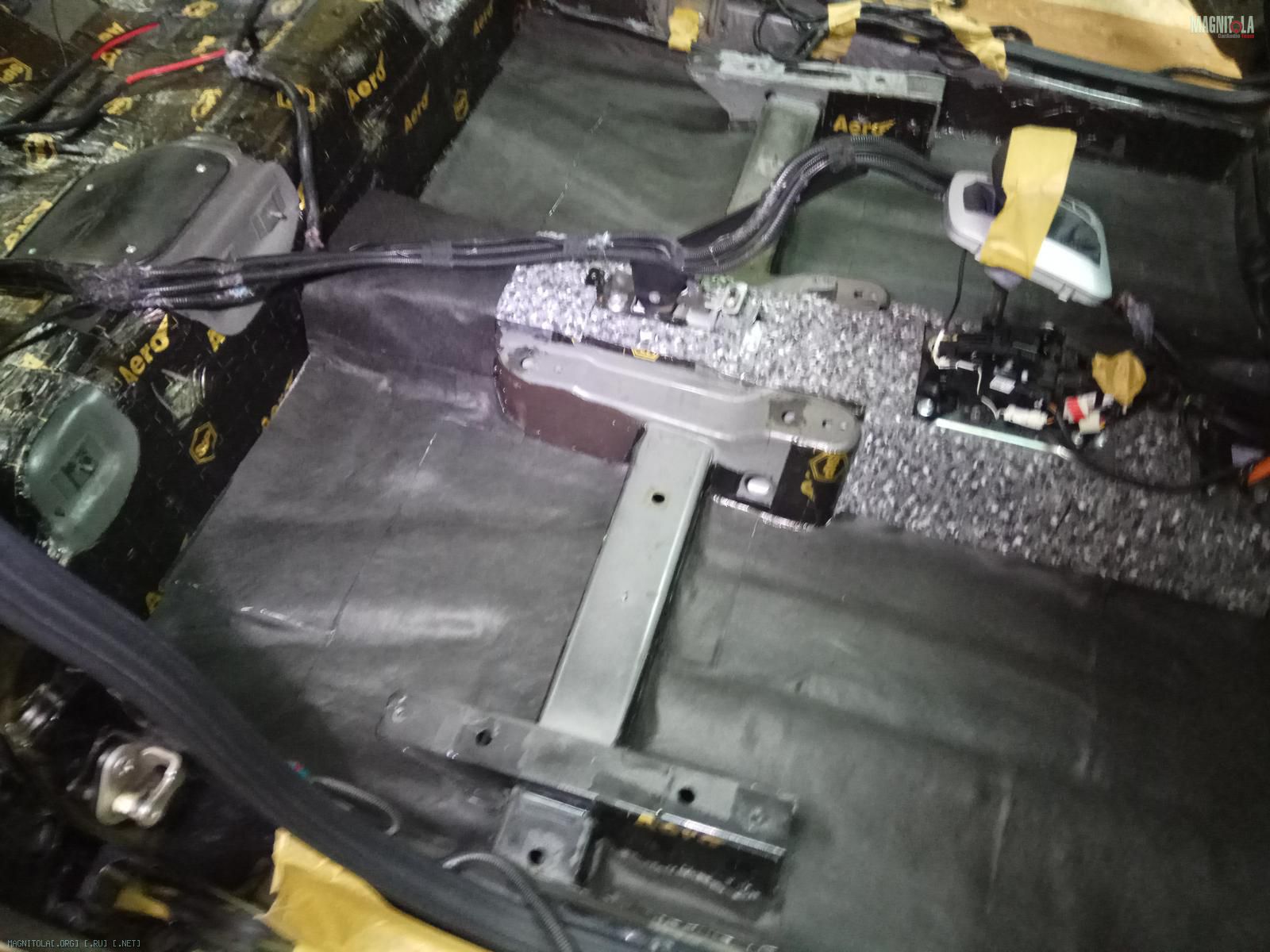

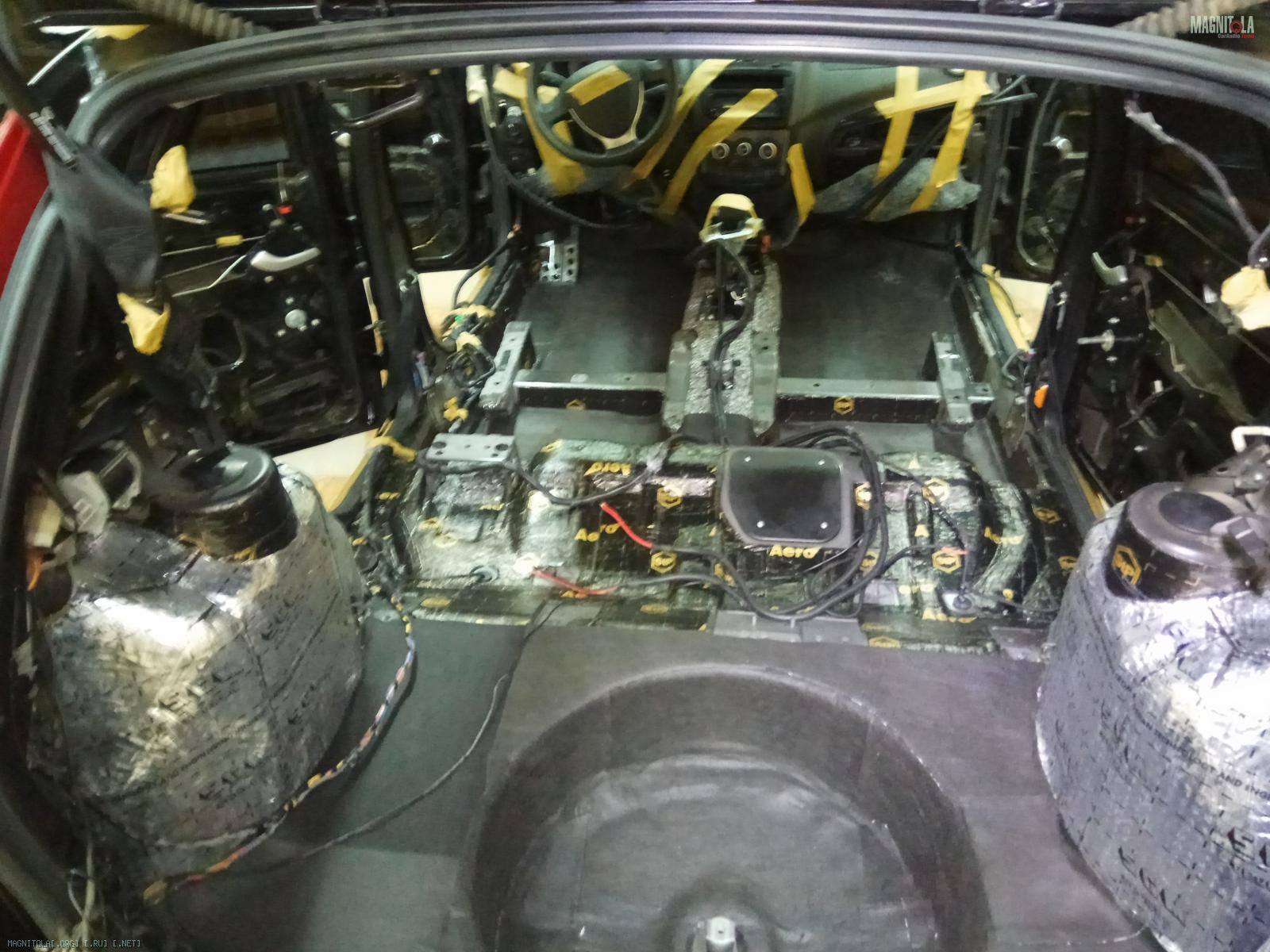

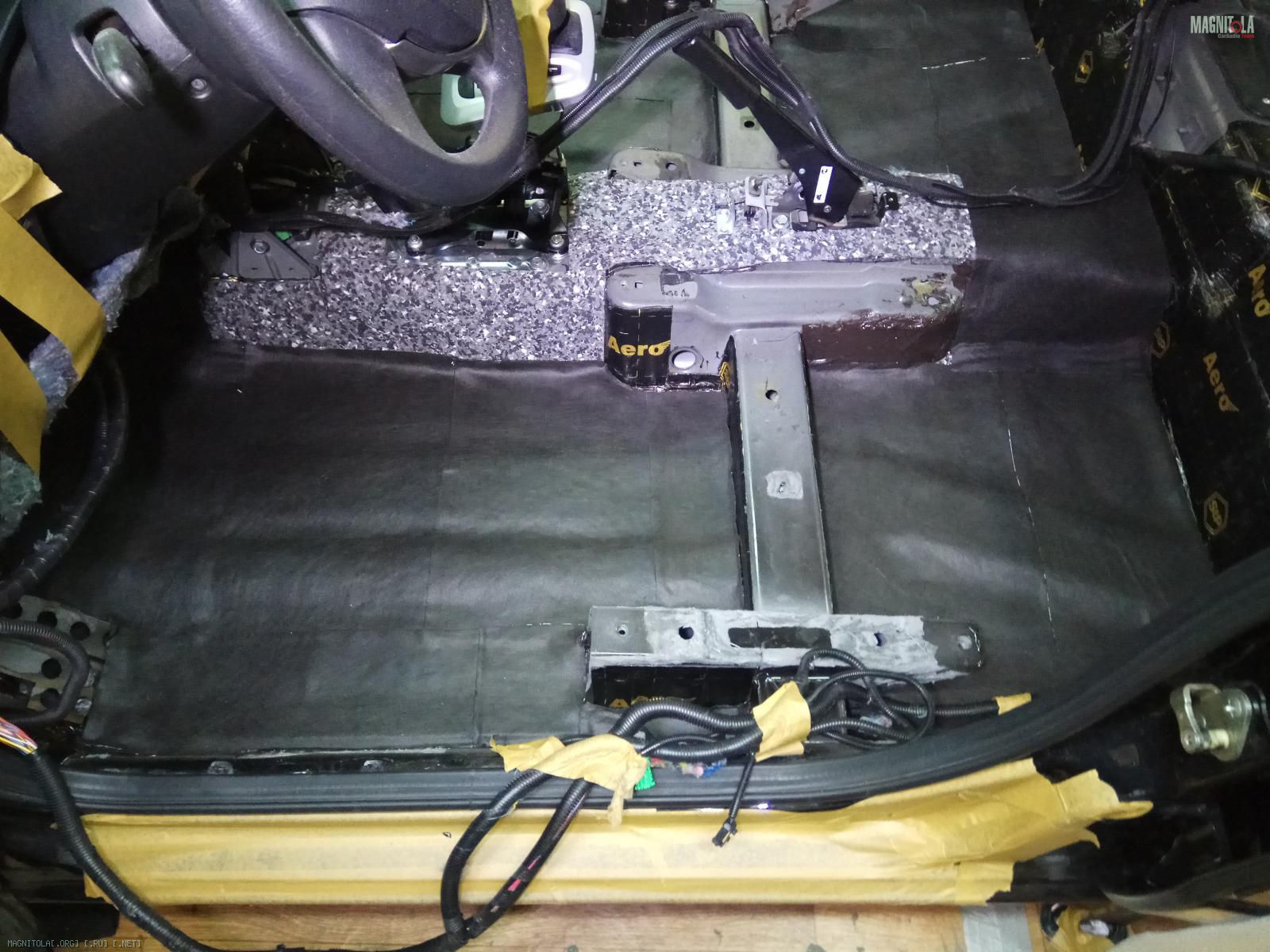

Третий слой наносим блокатор шума...
Вложение 1211954 Вложение 1211956 Вложение 1211958 Вложение 1211960 Вложение 1211962 Вложение 1211964 Вложение 1211966 Вложение 1211968

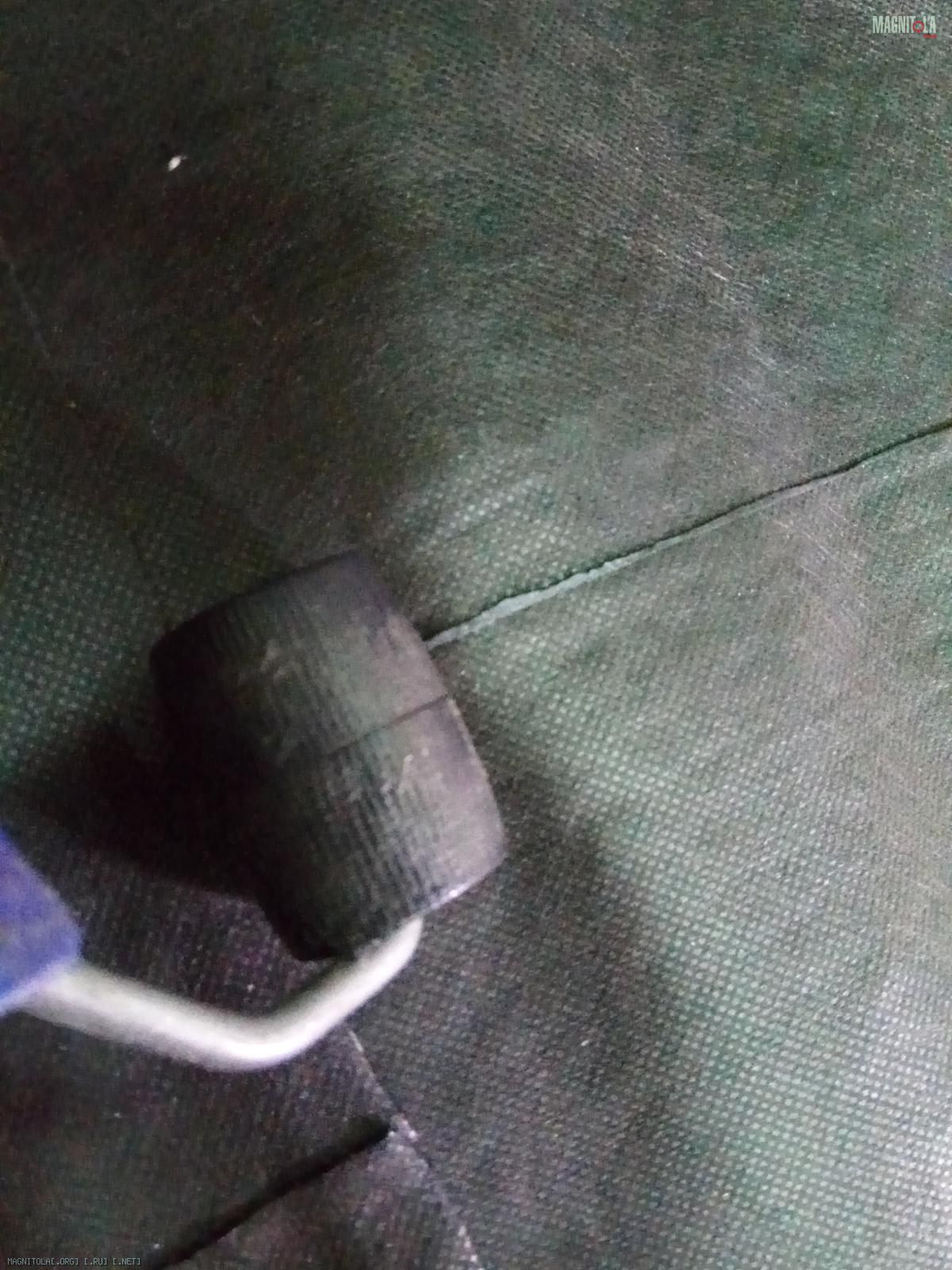

Блокатор греем, прикатываем...
Вложение 1211970 Вложение 1211972

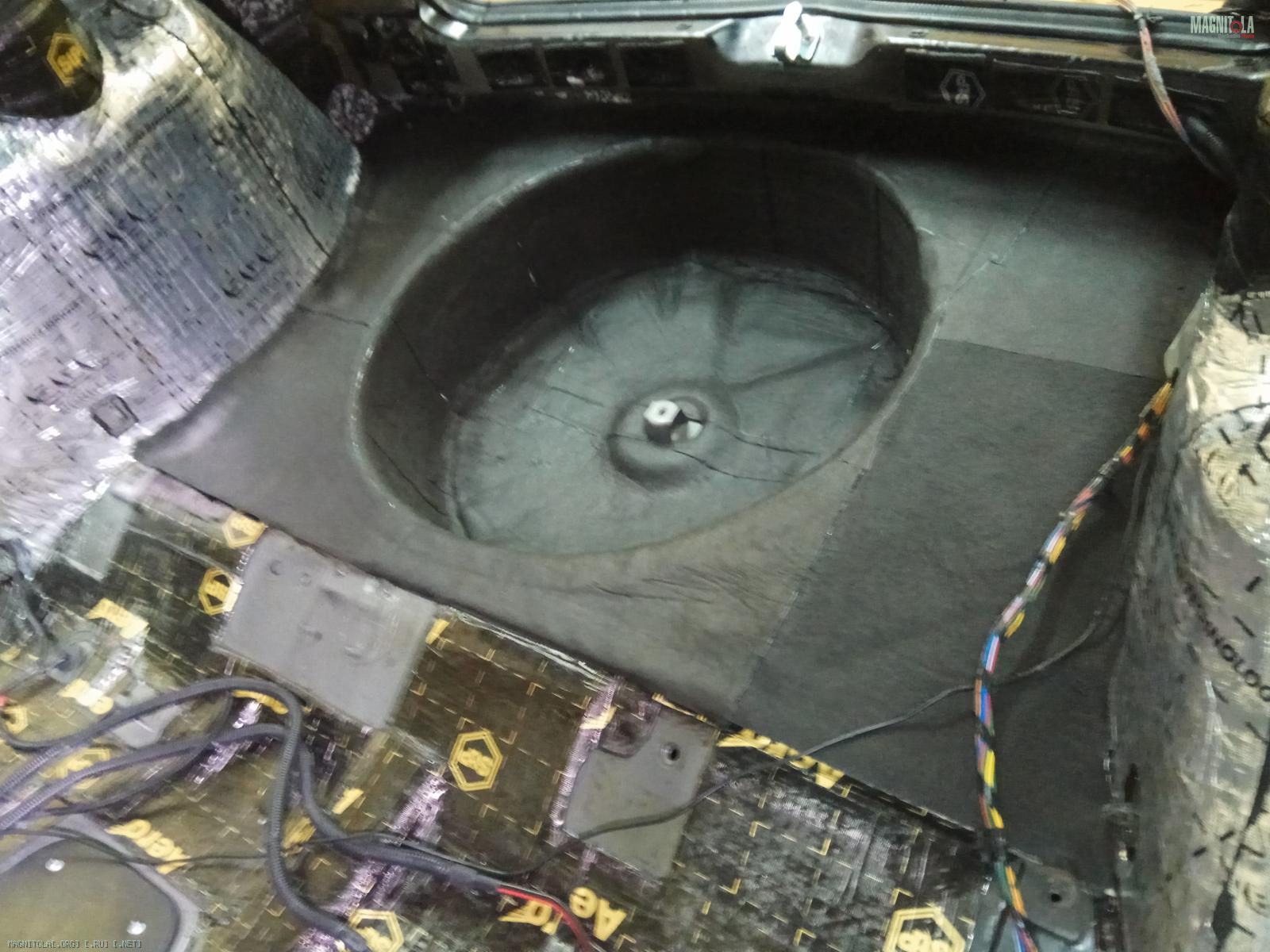

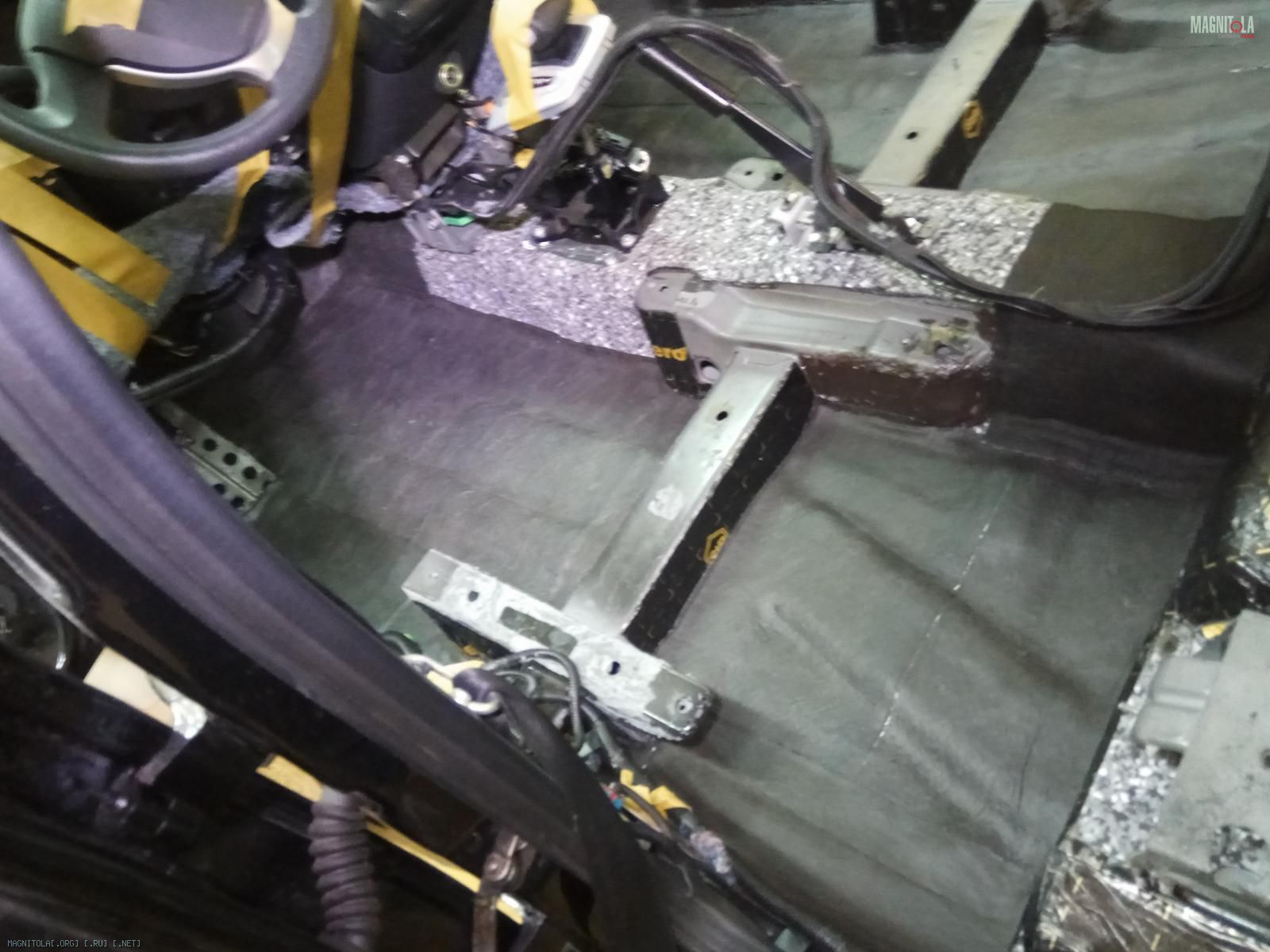

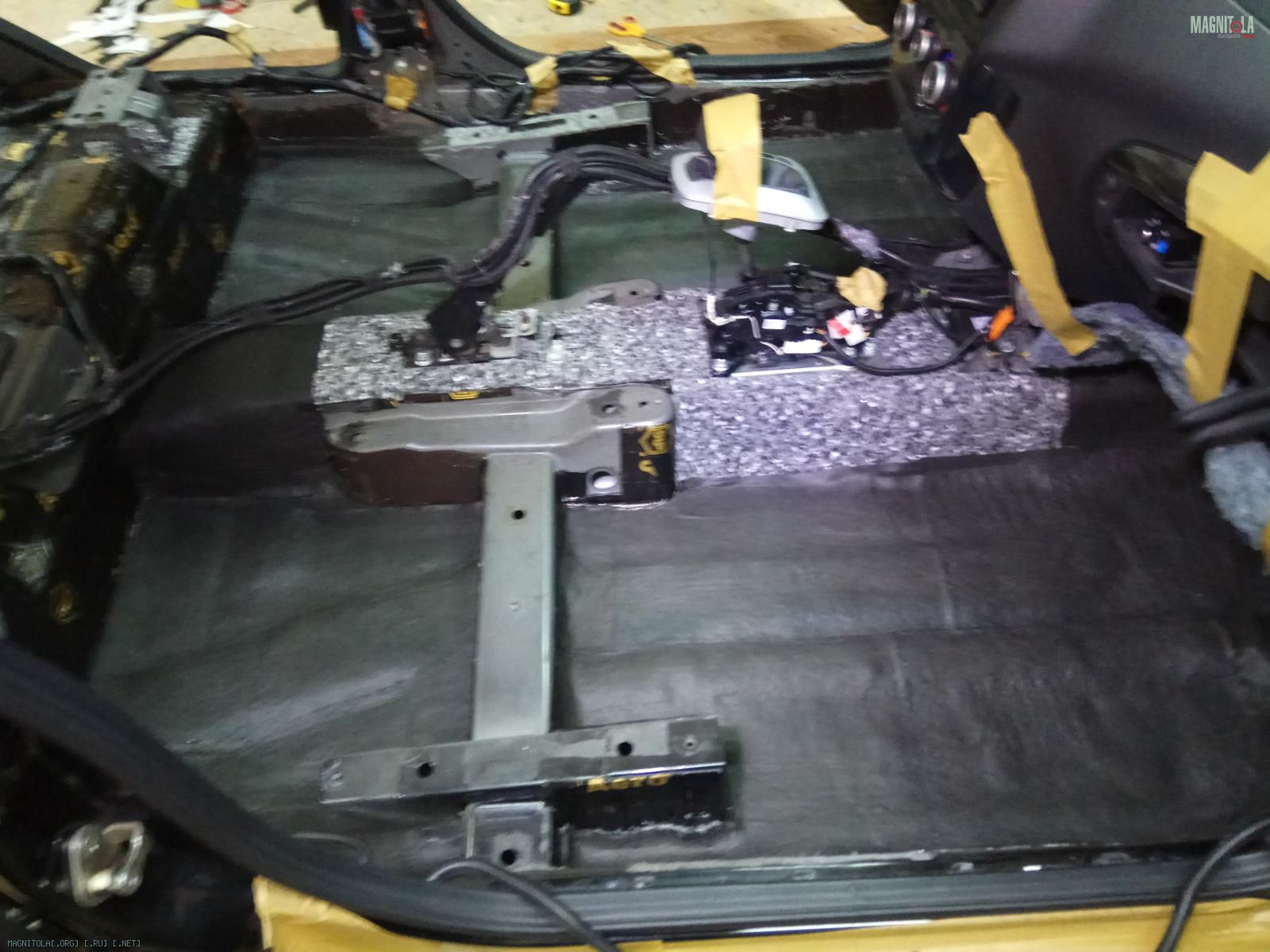

После прикатки имеет отличную адгезию и отсутствие воздушных пузырей.
Вложение 1211974 Вложение 1211976 Вложение 1211978 Вложение 1211980 Вложение 1211982

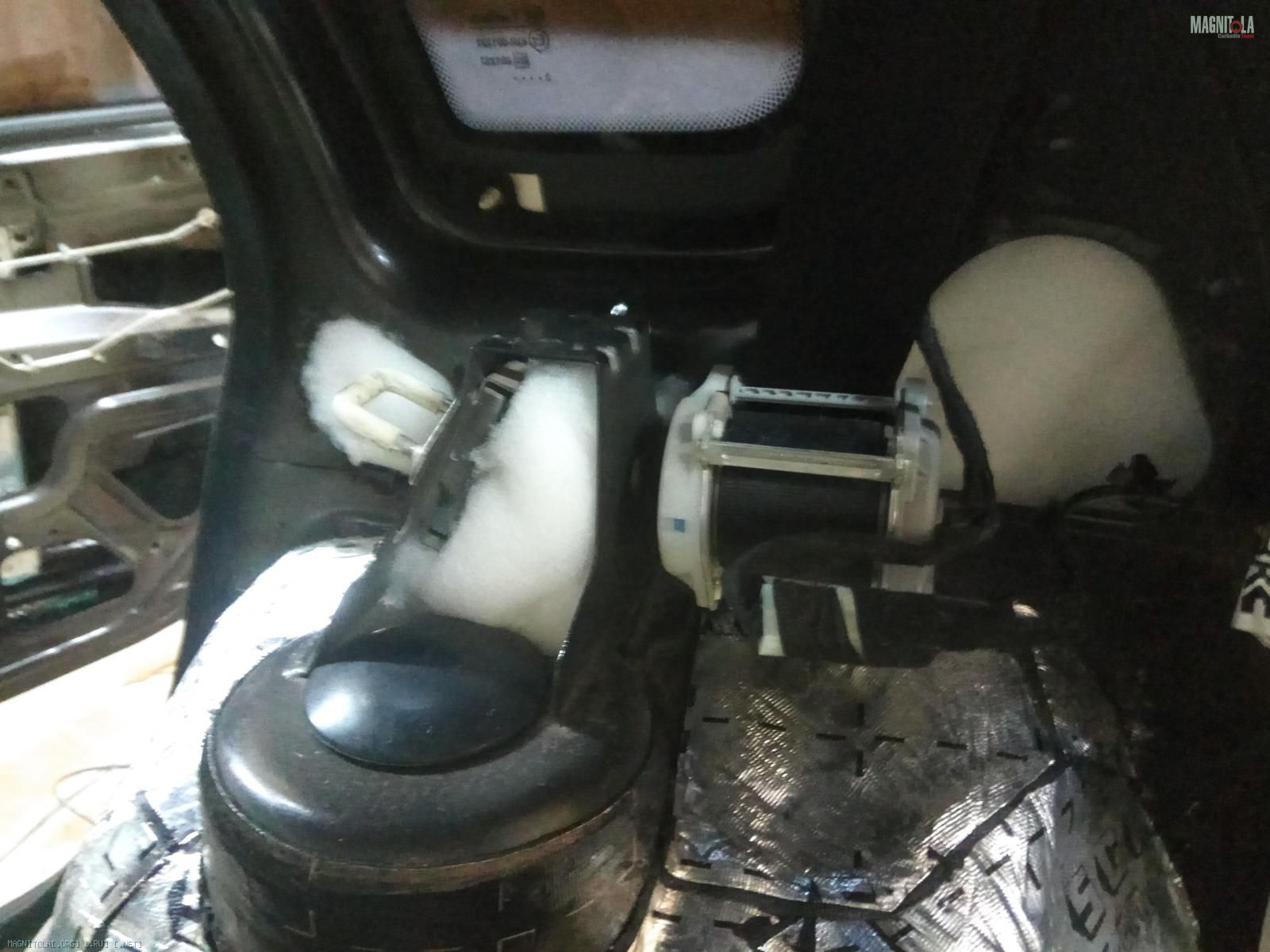

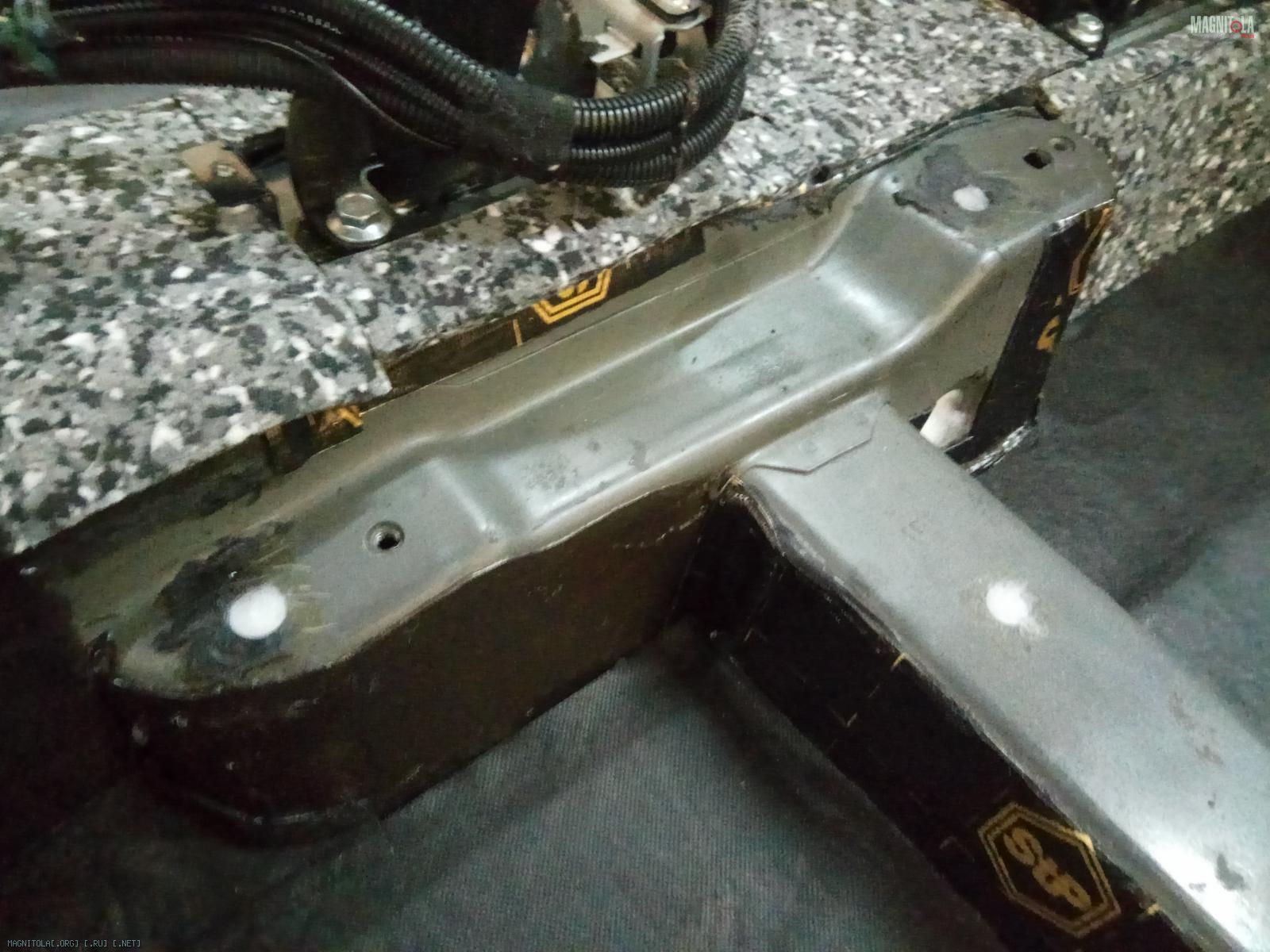

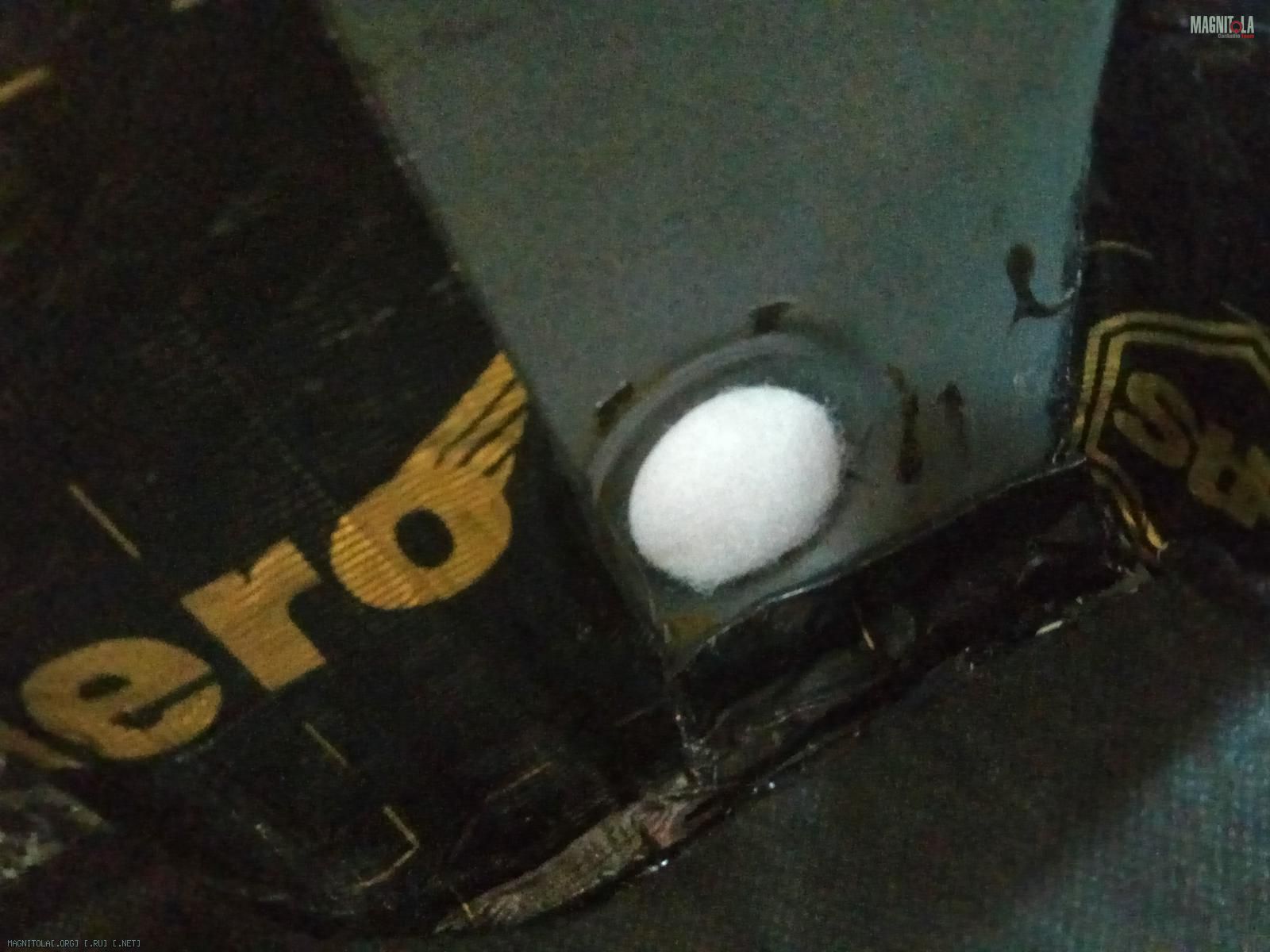

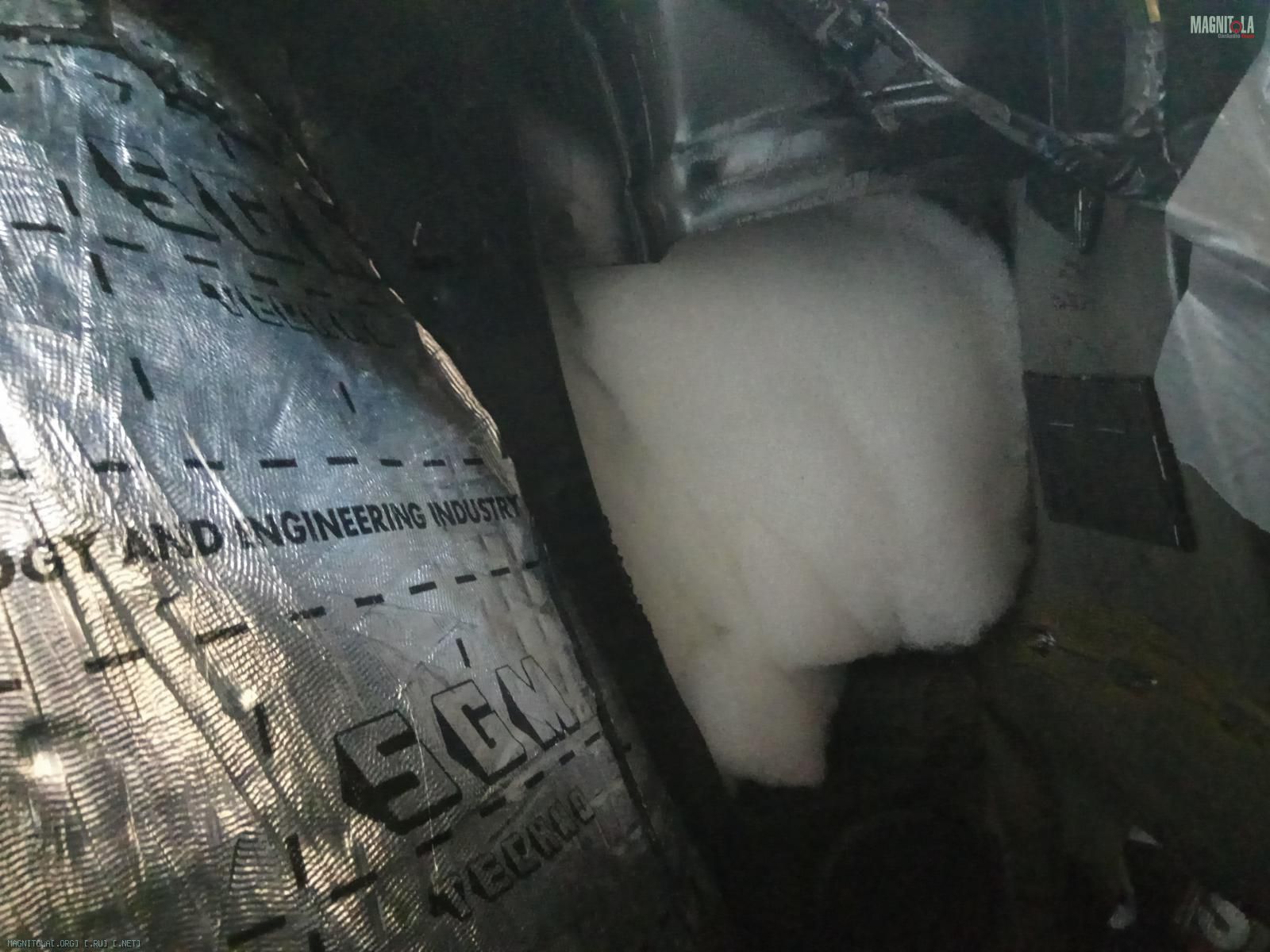

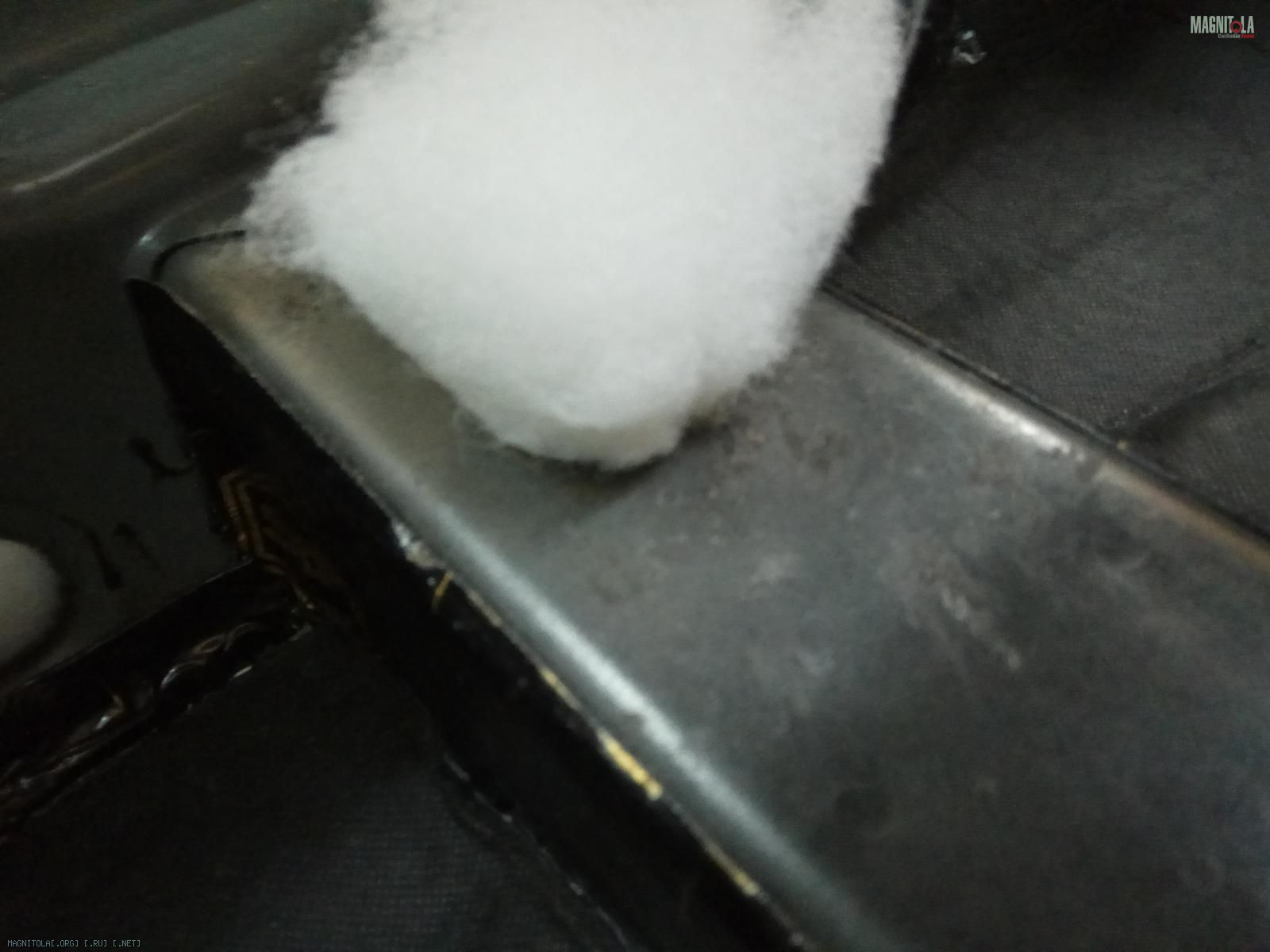

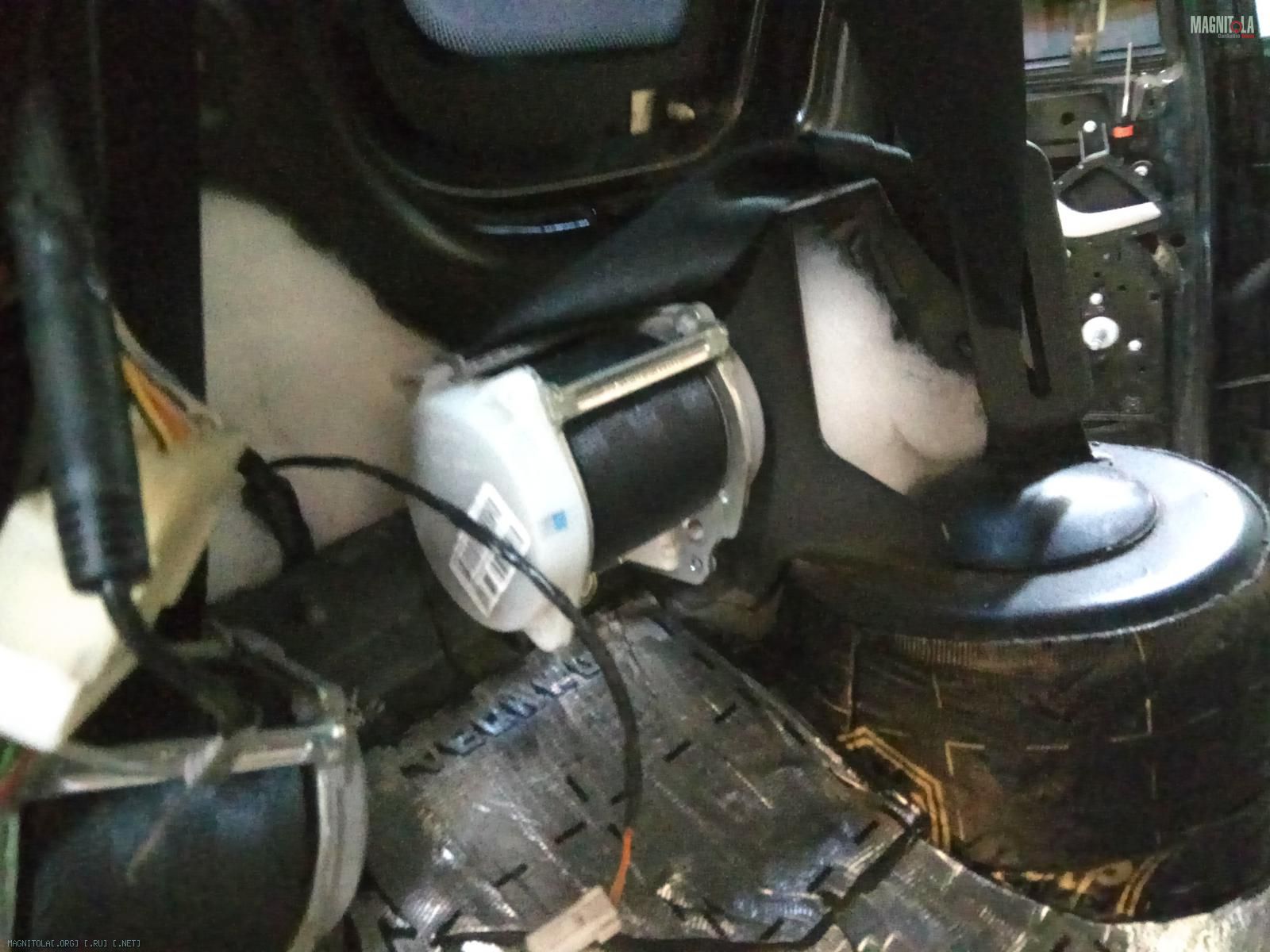

Все полости заполняем шумопоглощающим материалом...
Вложение 1211984 Вложение 1211986 Вложение 1211988 Вложение 1211990 Вложение 1211992 Вложение 1211994 Вложение 1211996 Вложение 1211998

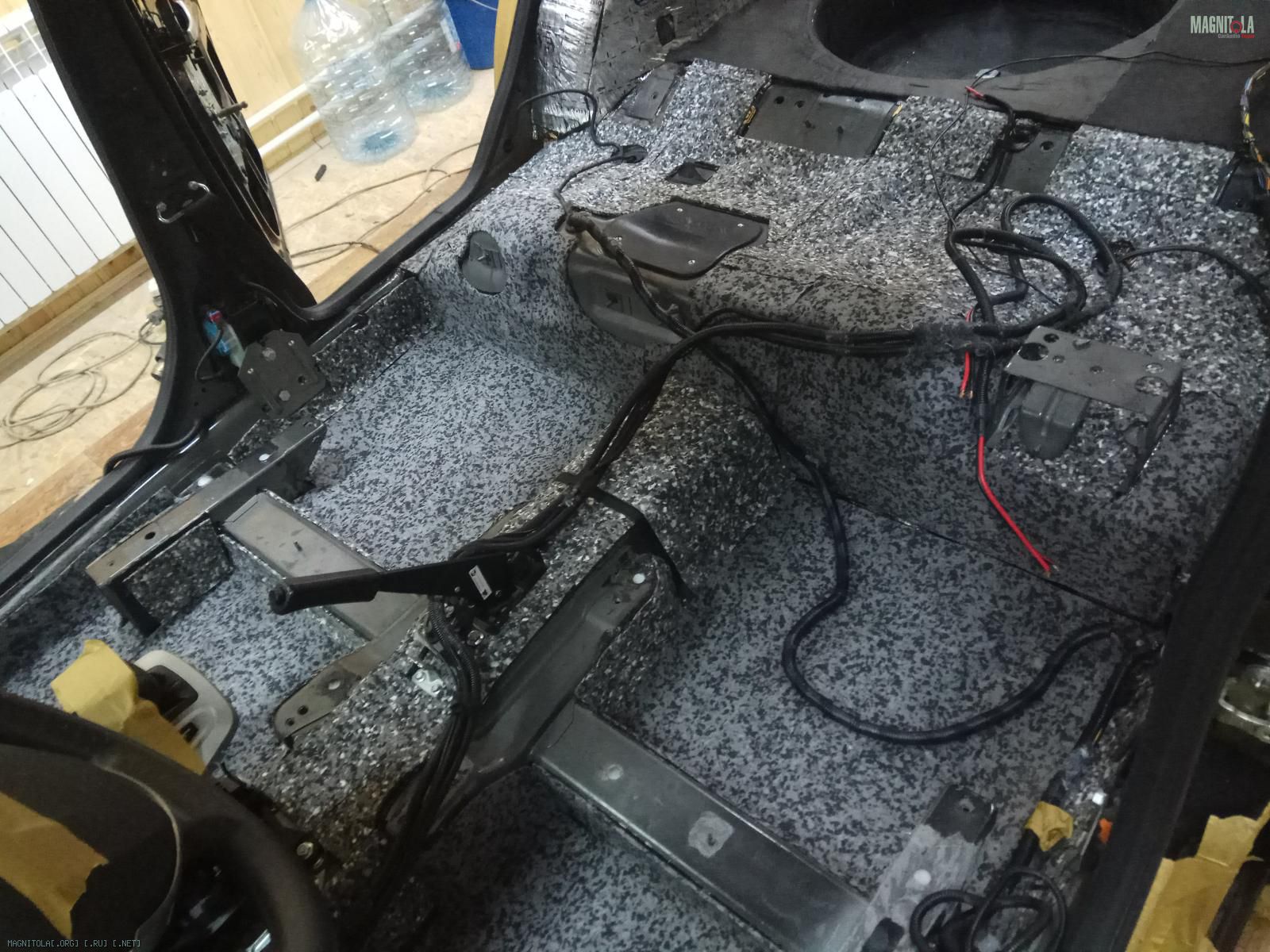

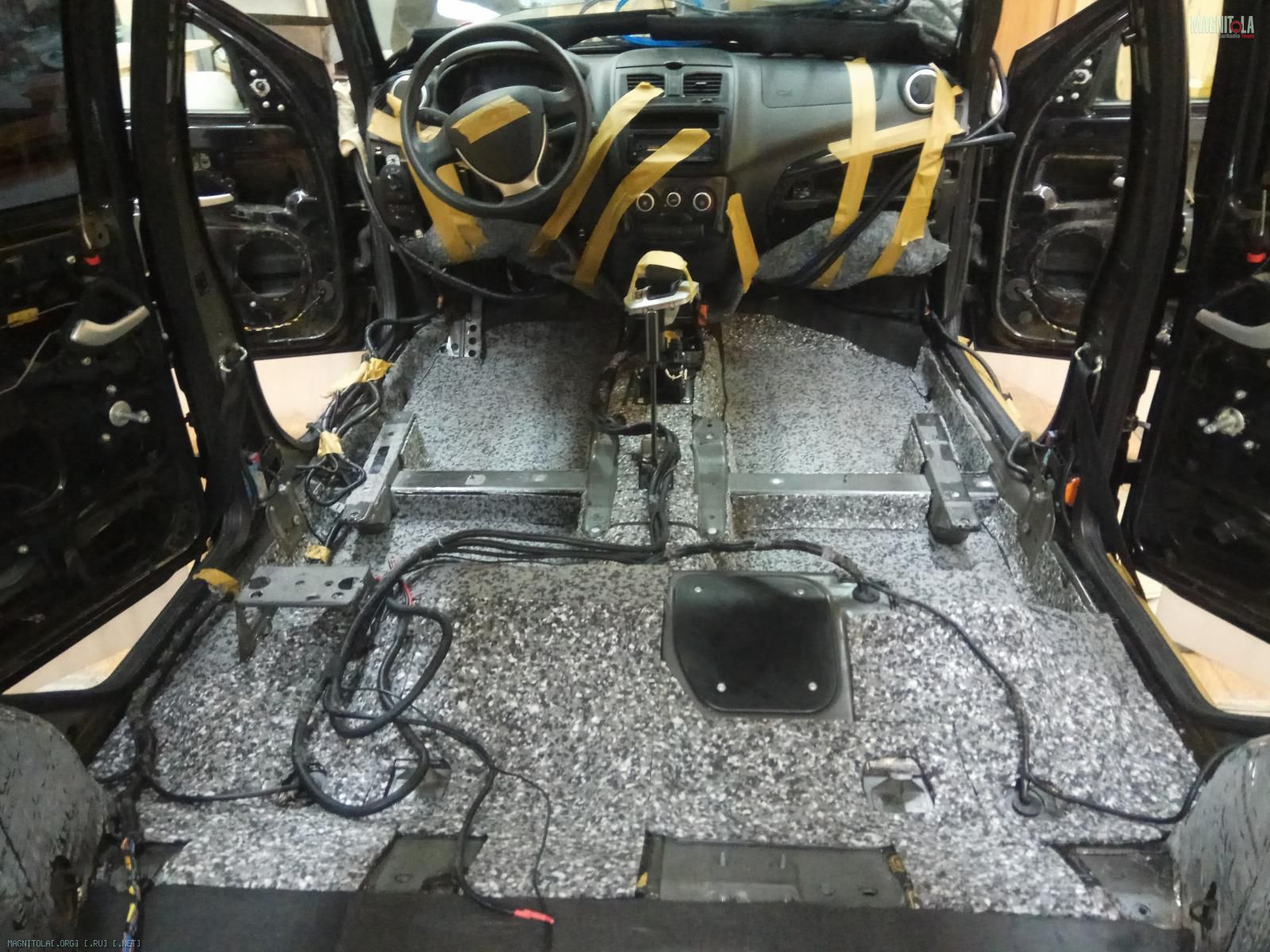

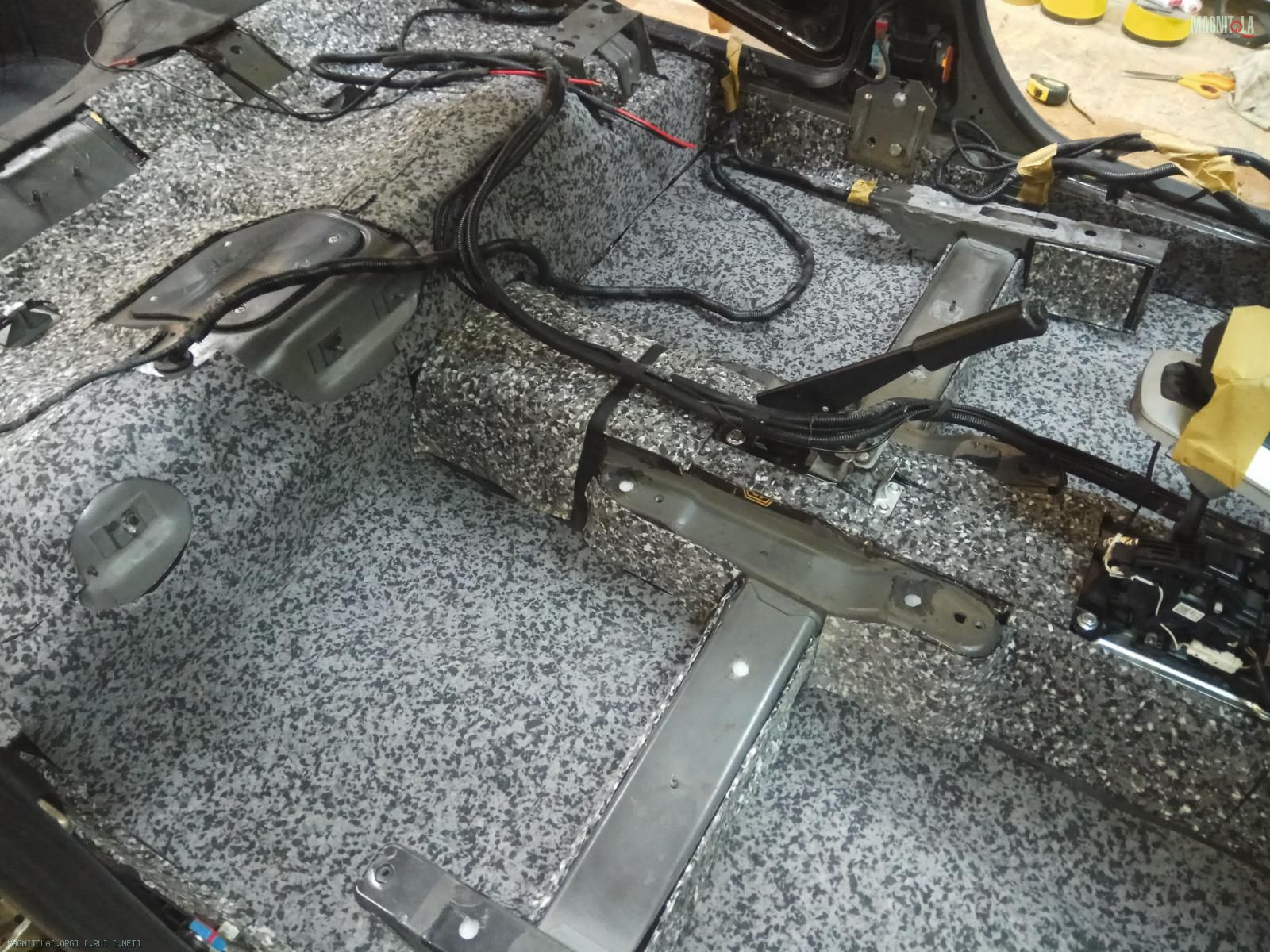

Наносим четвертый слой блэктон 4мм..
Вложение 1212000 Вложение 1212002 Вложение 1212004 Вложение 1212006 Вложение 1212008 Вложение 1212010
16.03.2018, 21:26
st220

Вложений: 32

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

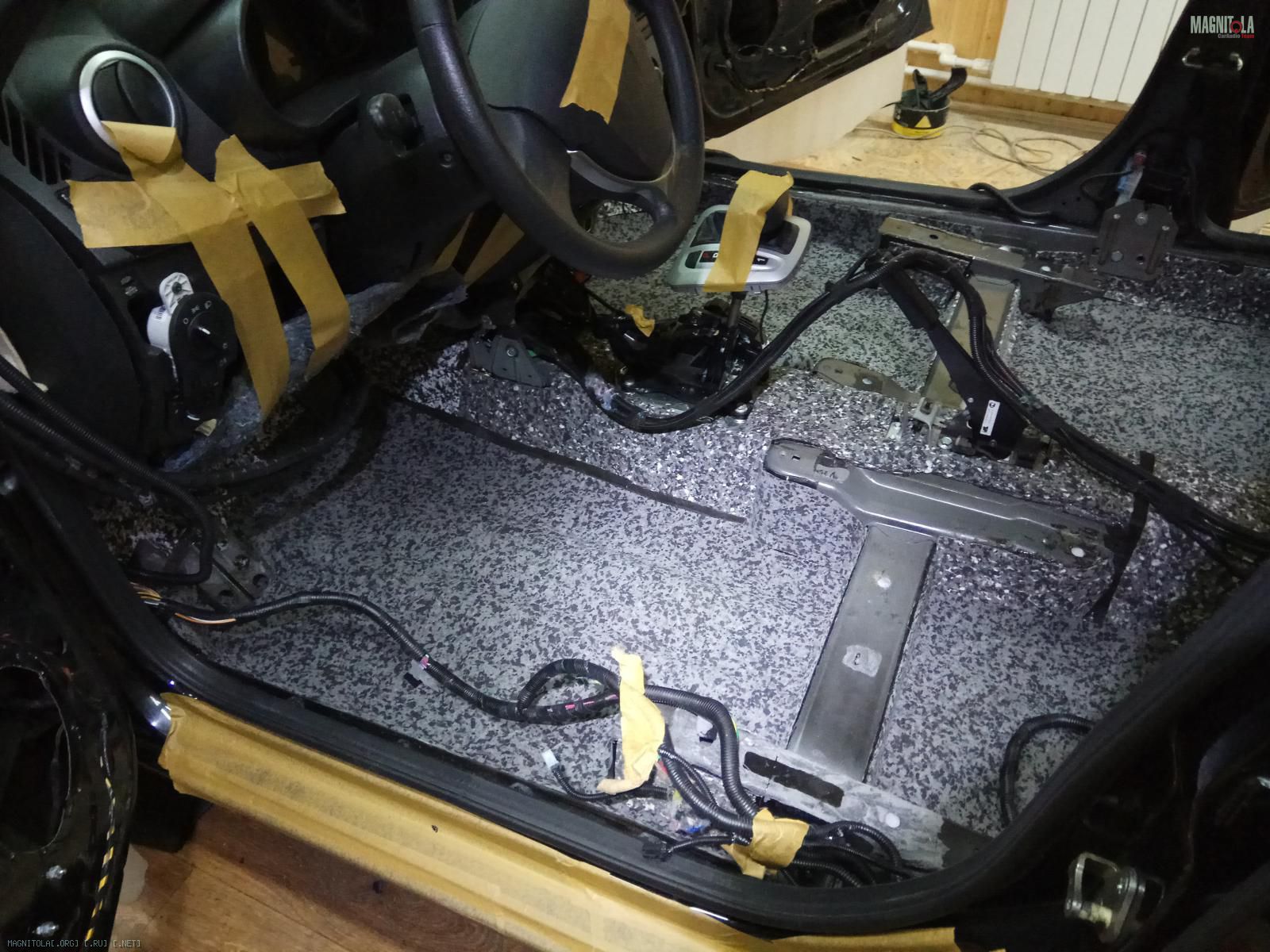

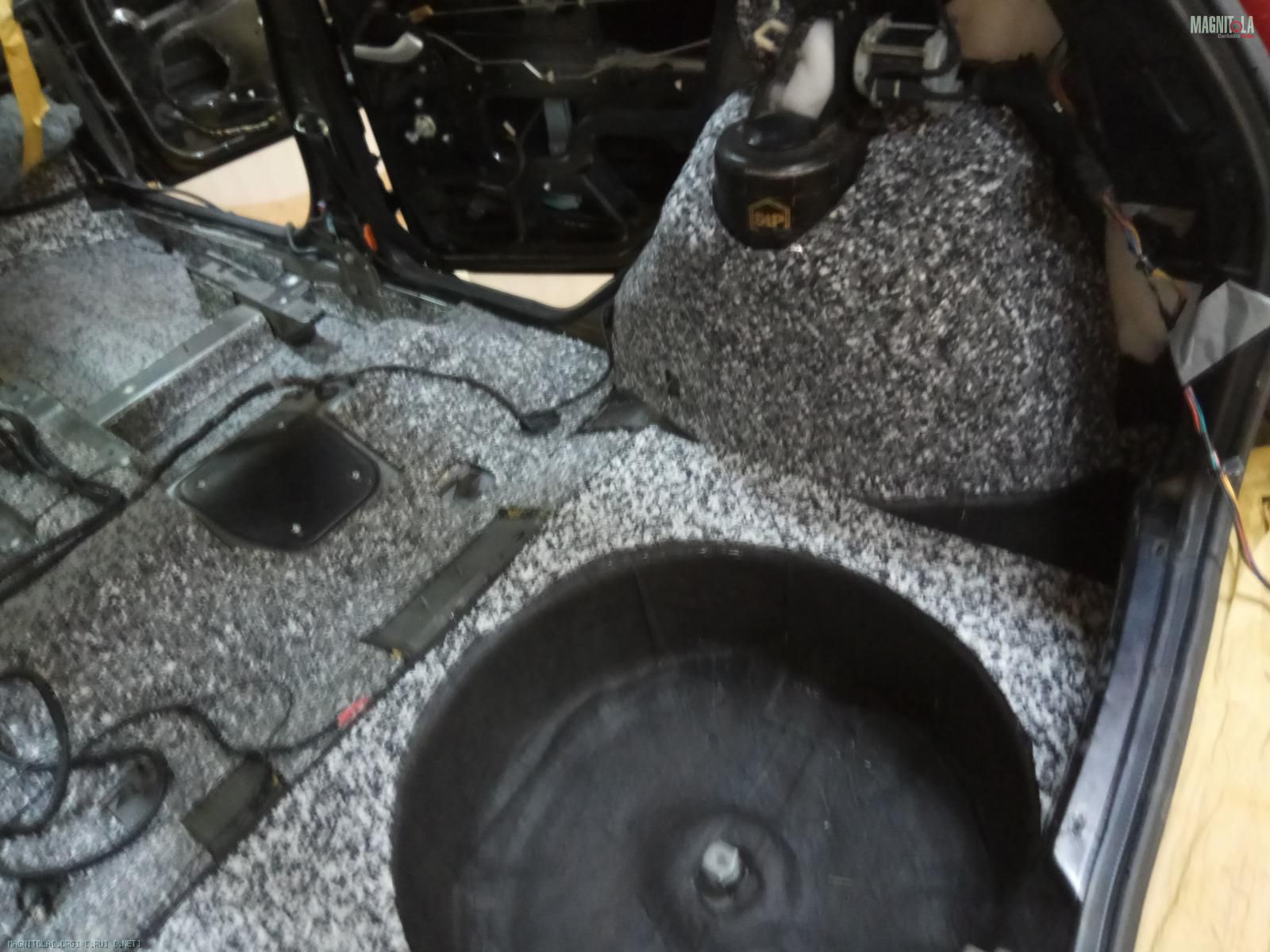

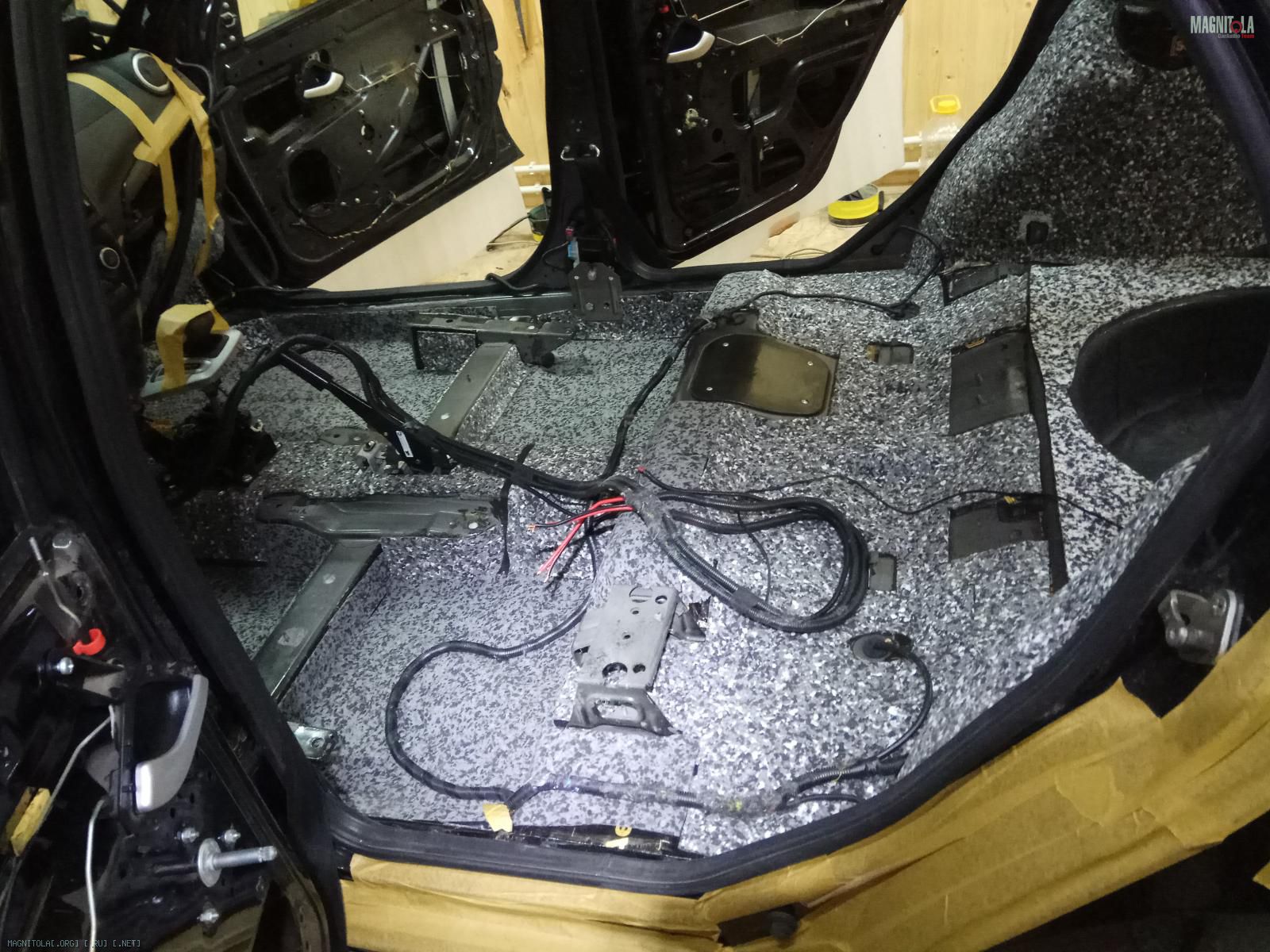

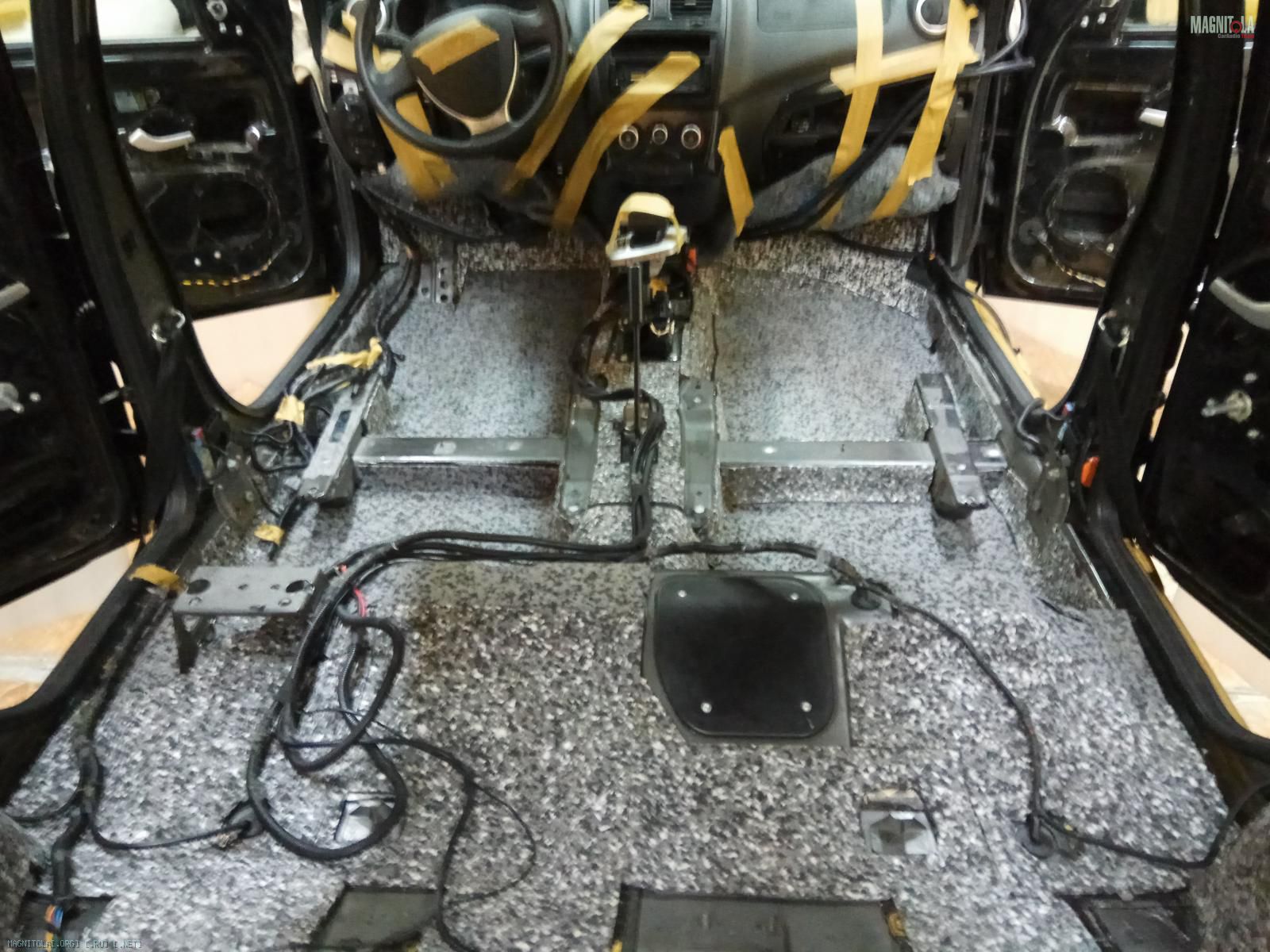

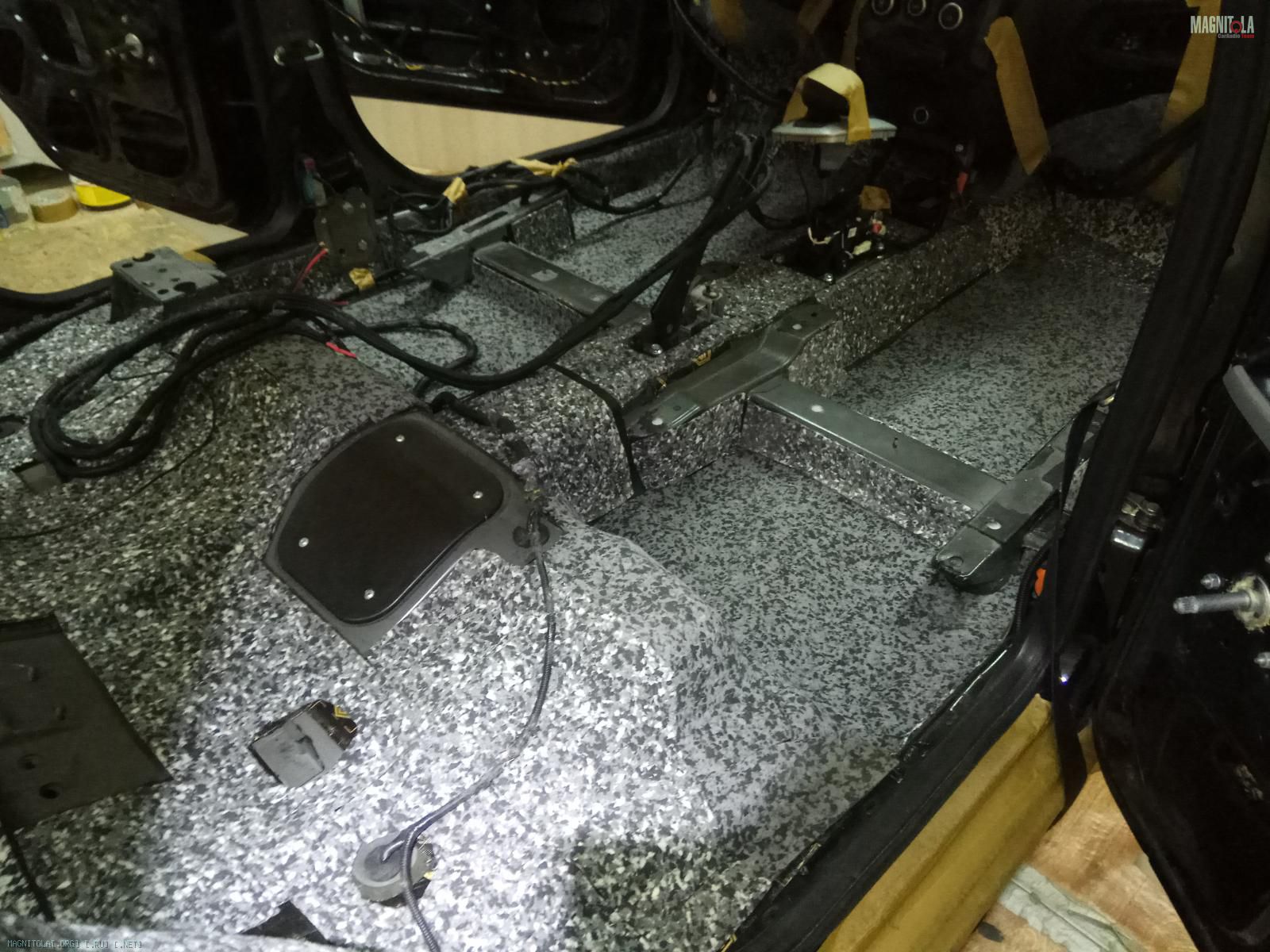

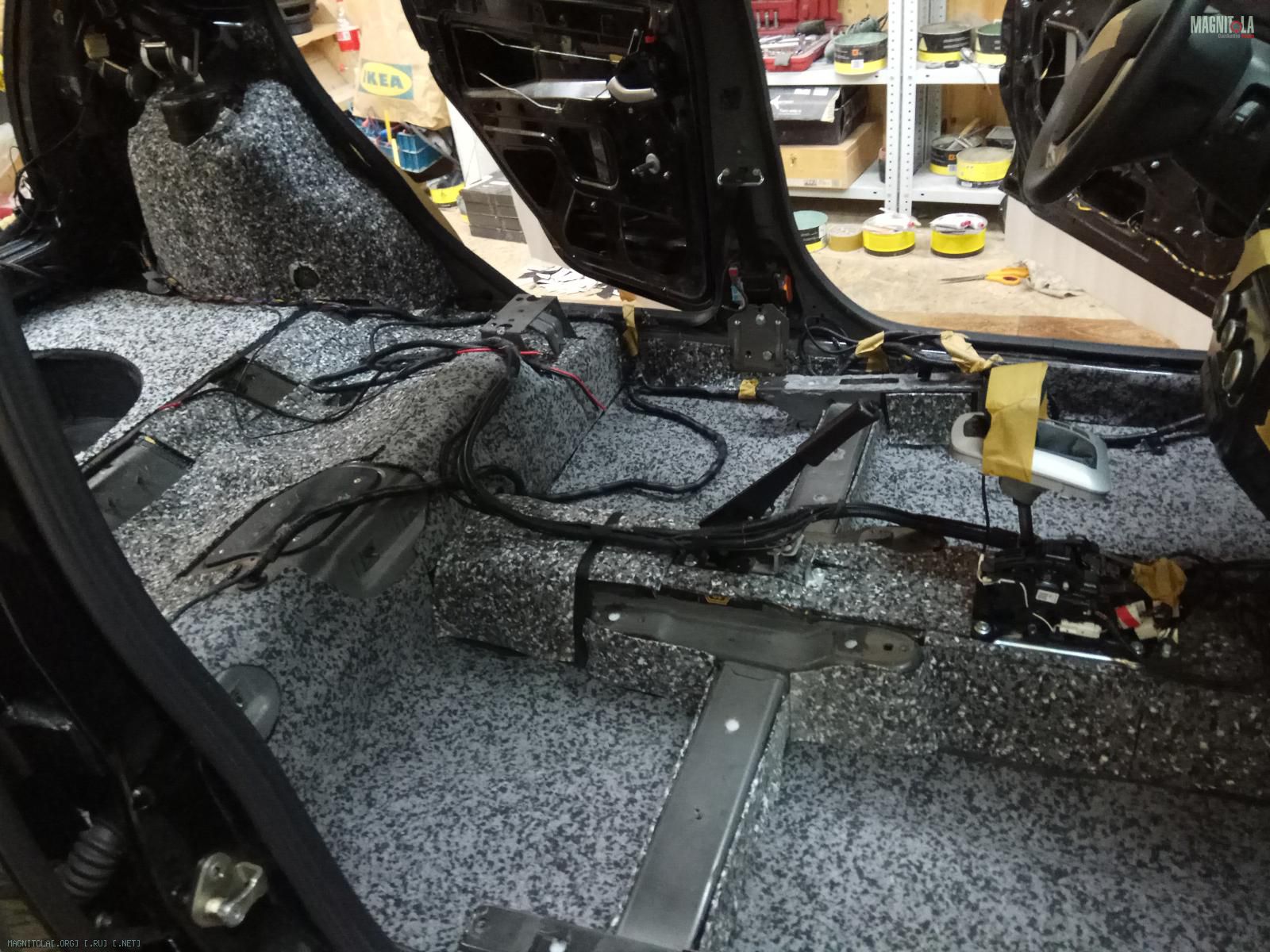

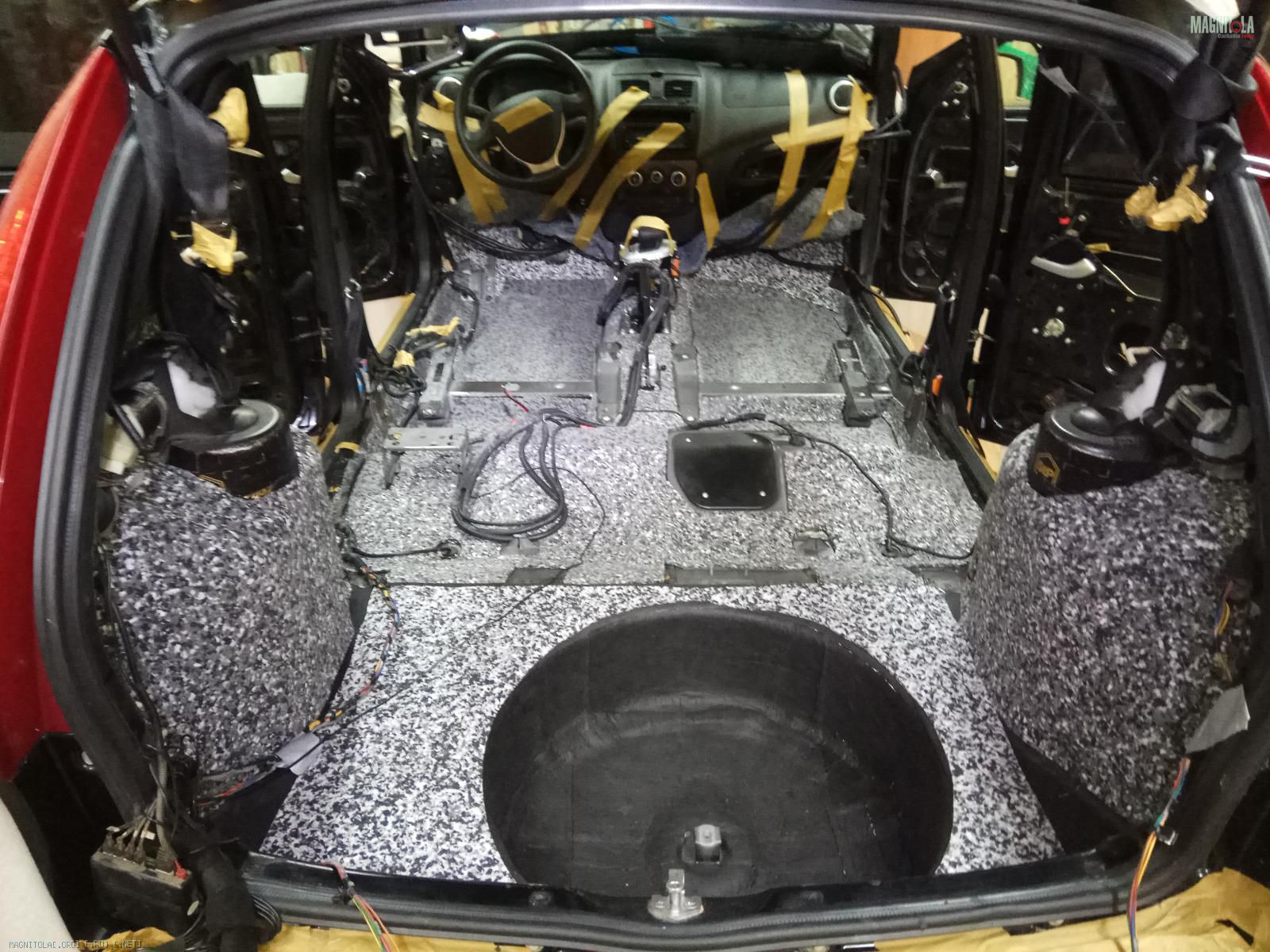

Наносим четвертый слой блэктон 4мм.. на арки перед, зад, багажник...

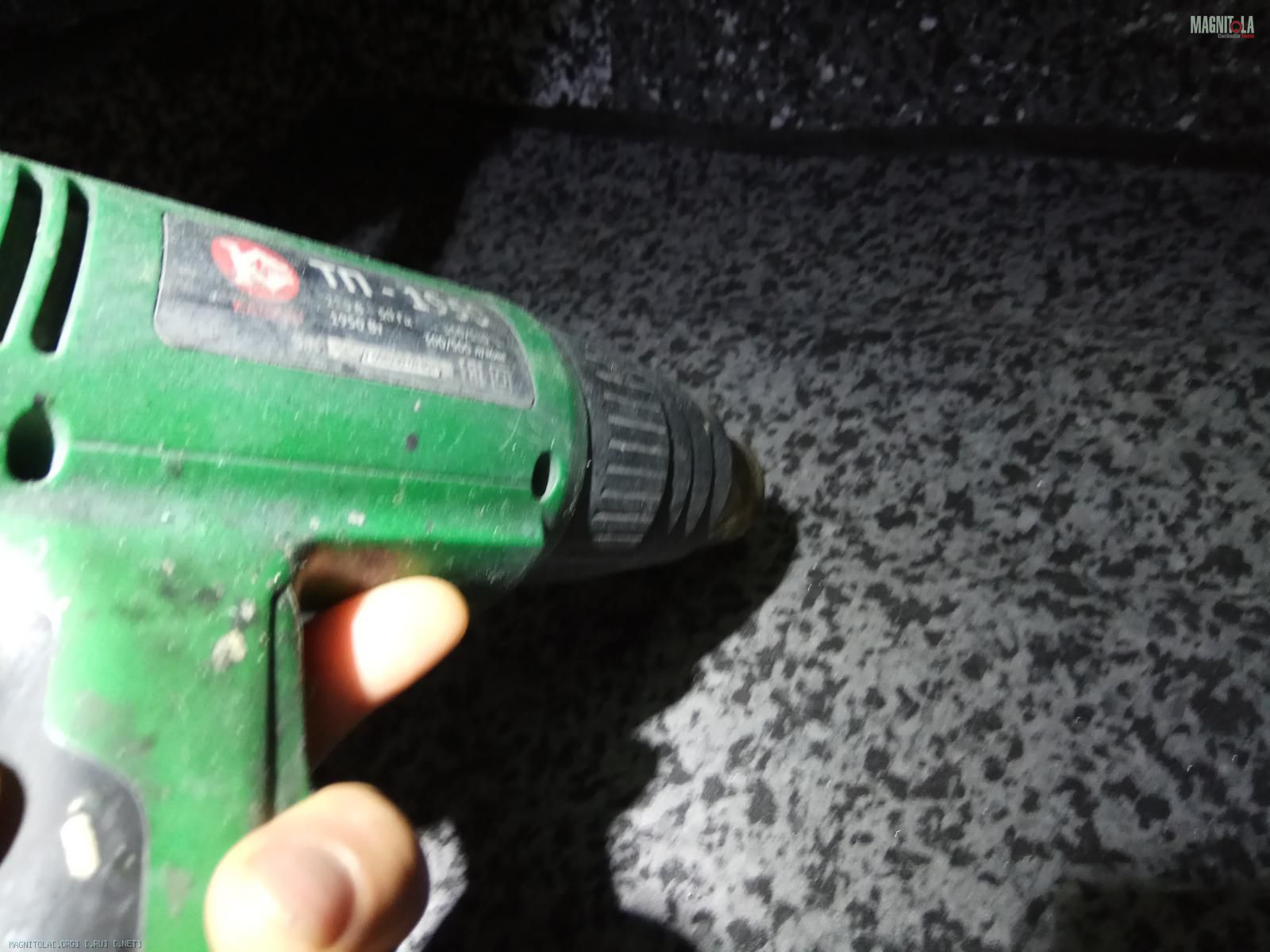

Греем, прикатываем

Вложение 1212144 Вложение 1212146 Вложение 1212148 Вложение 1212150 Вложение 1212152 Вложение 1212154 Вложение 1212156 Вложение 1212158 Вложение 1212160 Вложение 1212162 Вложение 1212164 Вложение 1212166 Вложение 1212168 Вложение 1212170

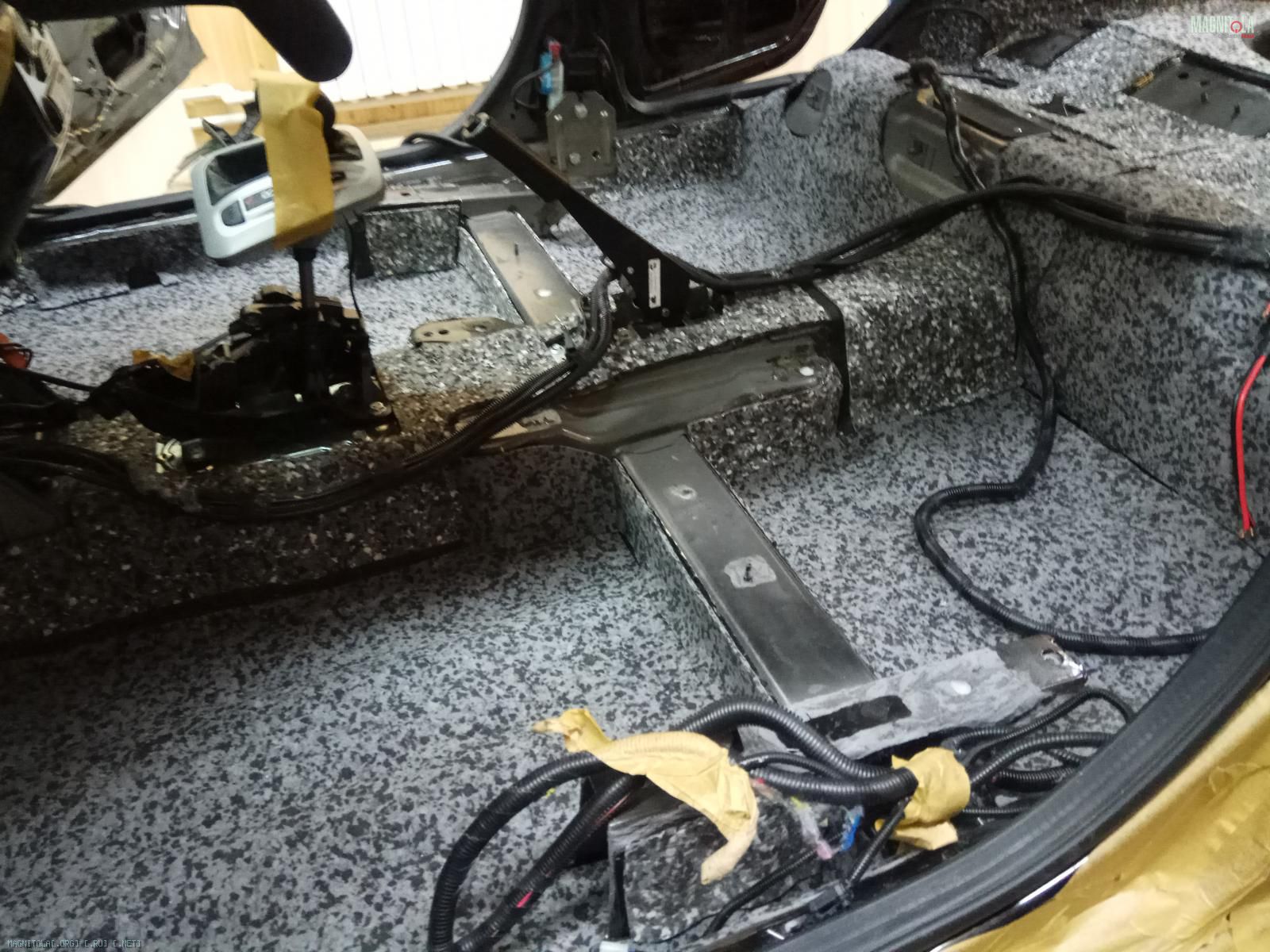

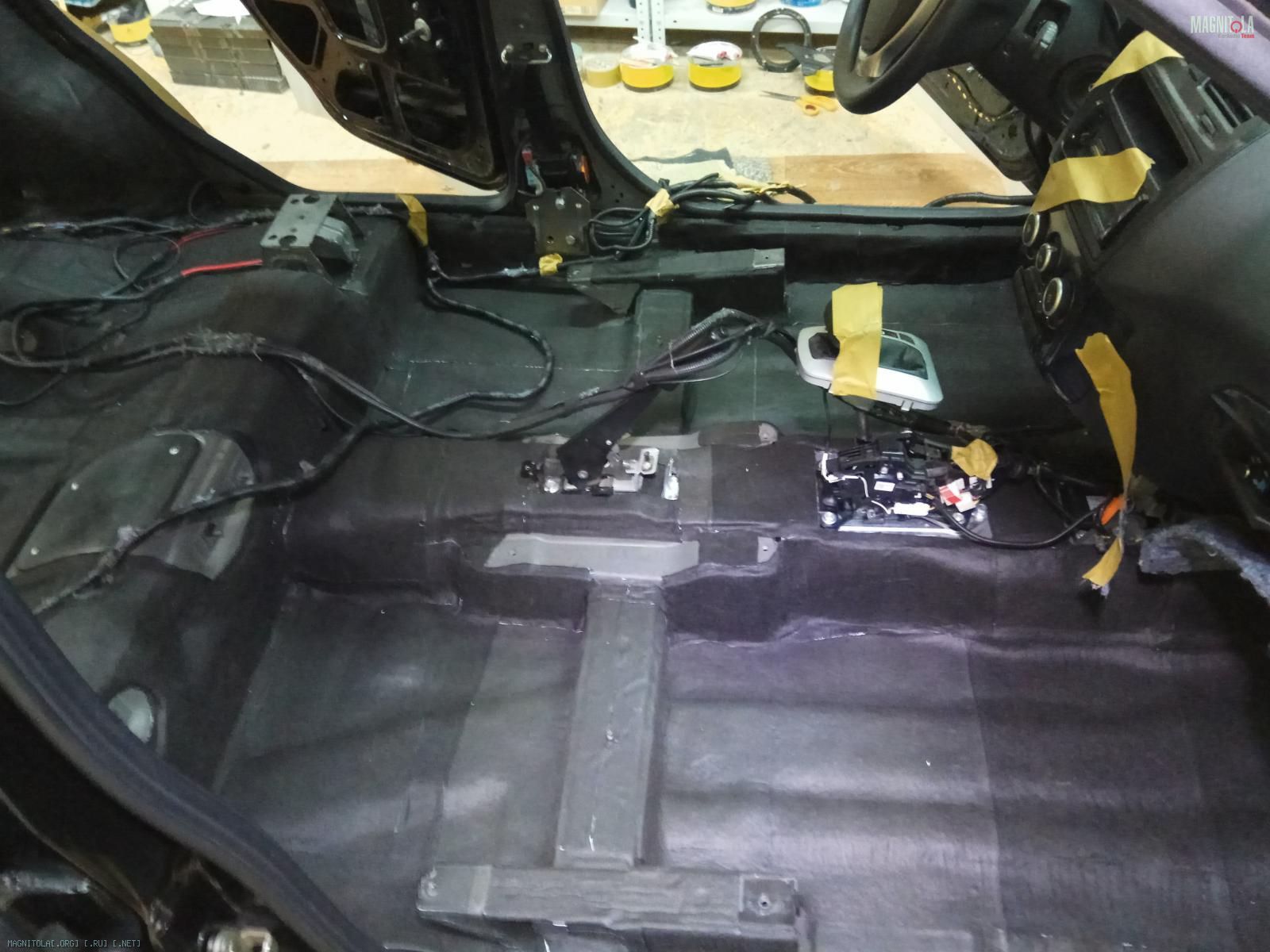

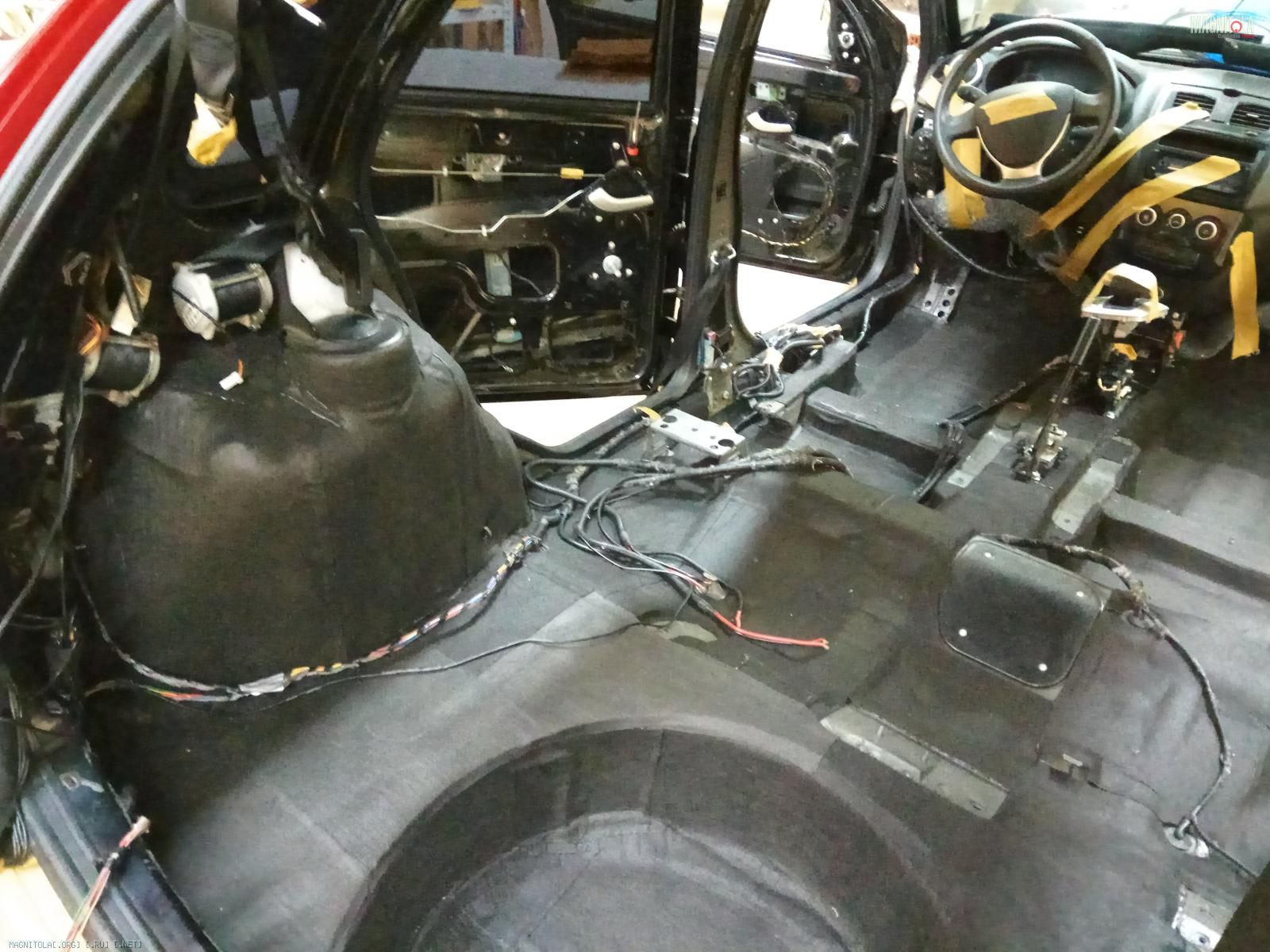

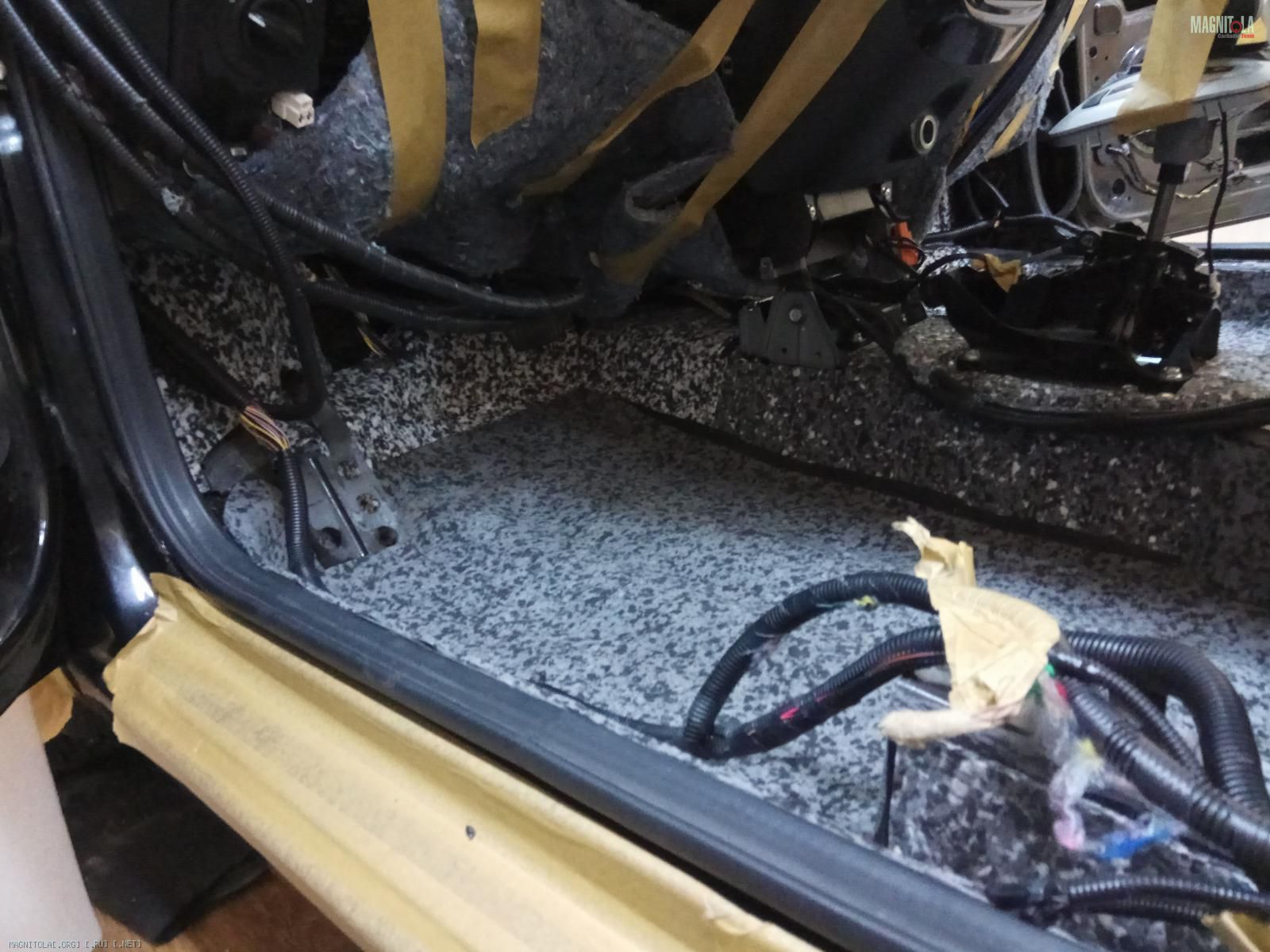

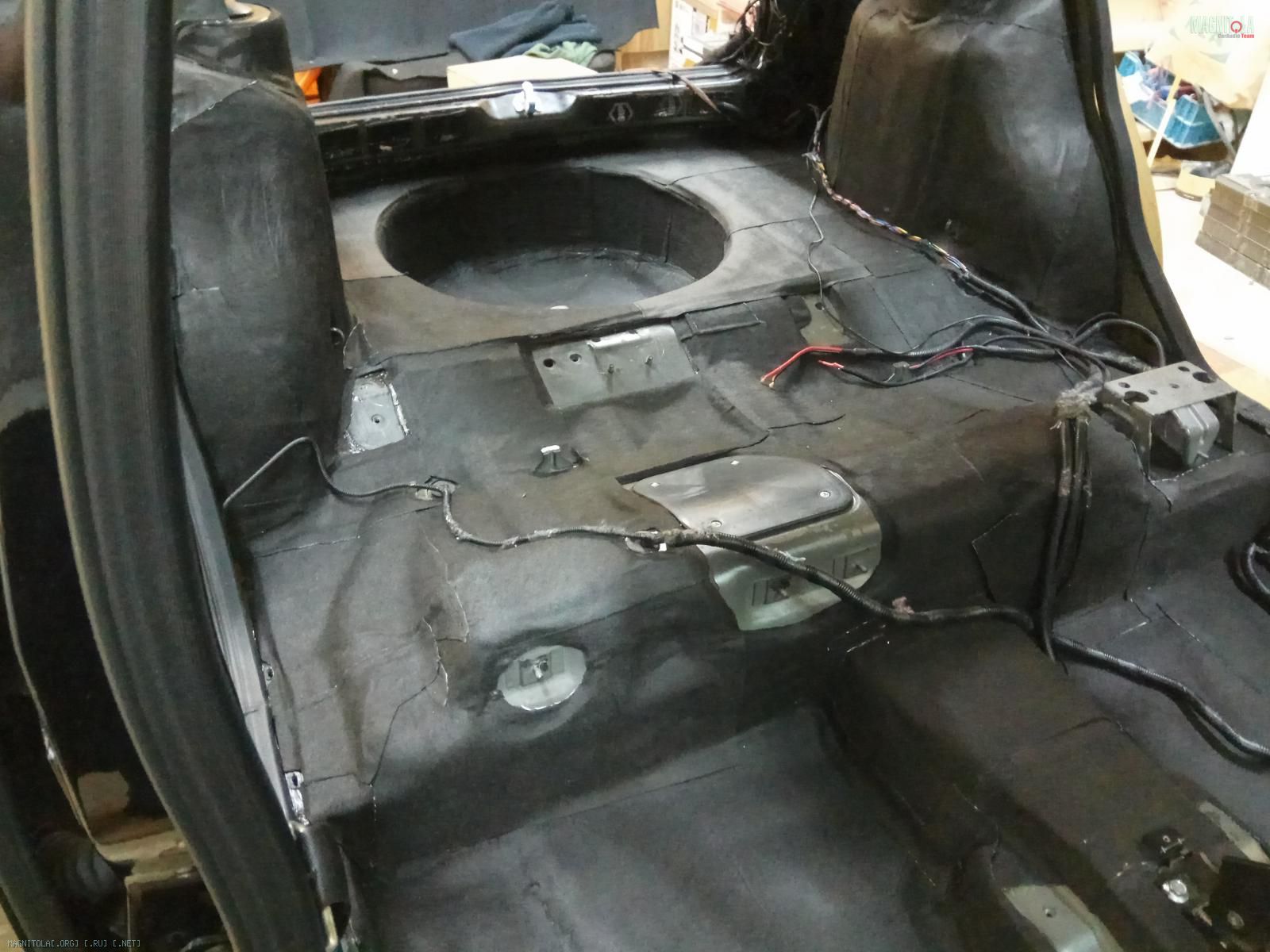

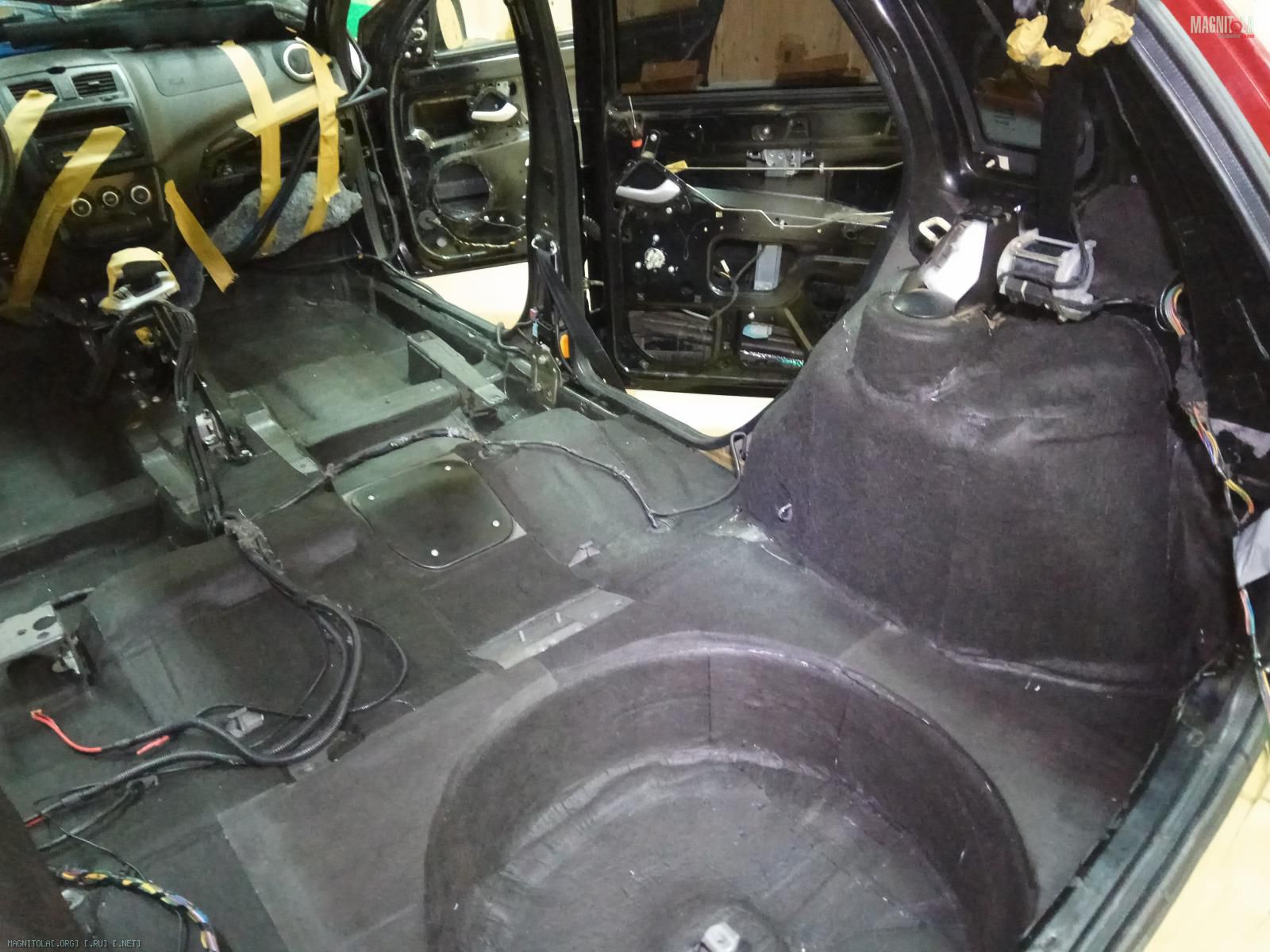

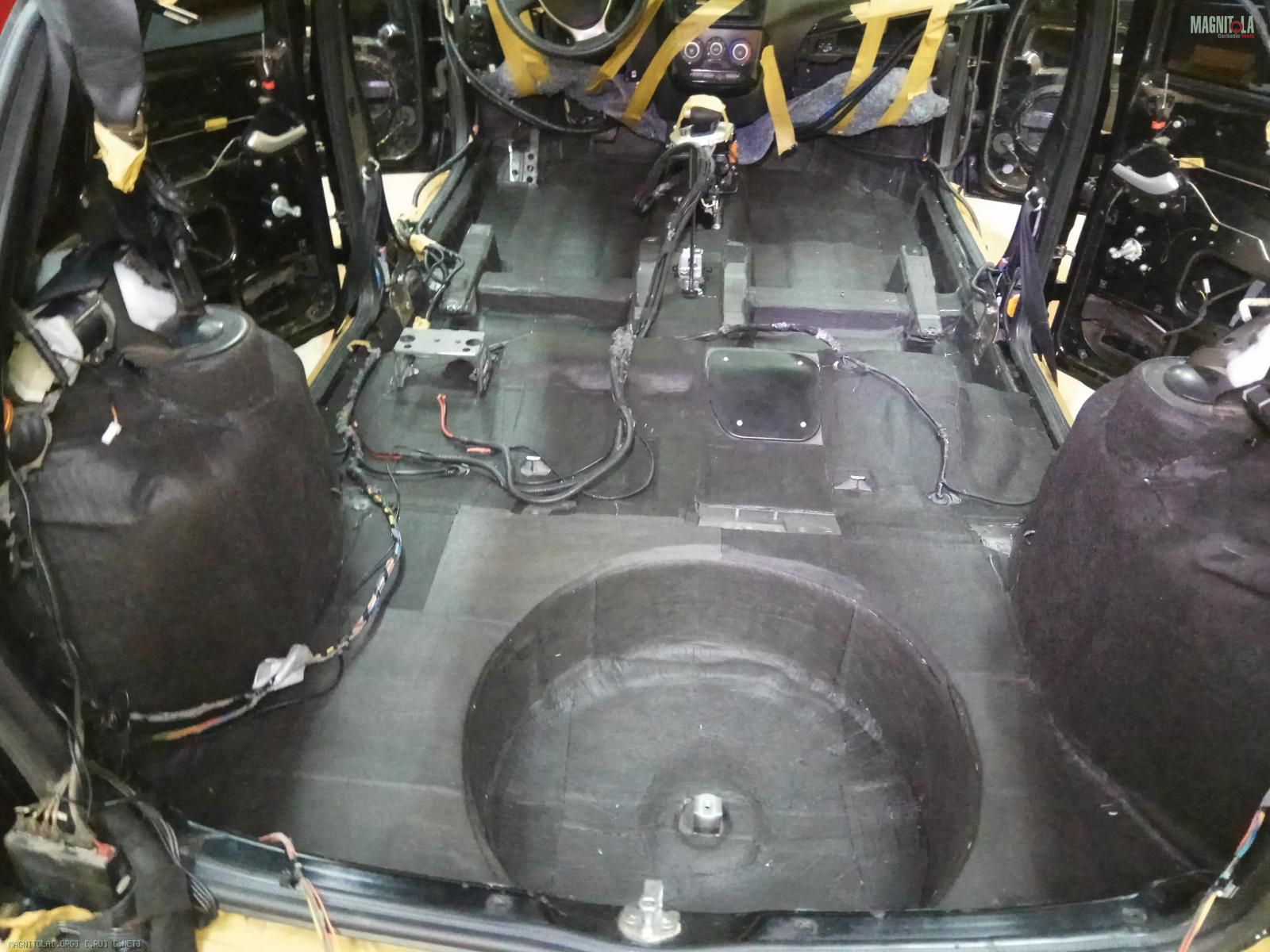

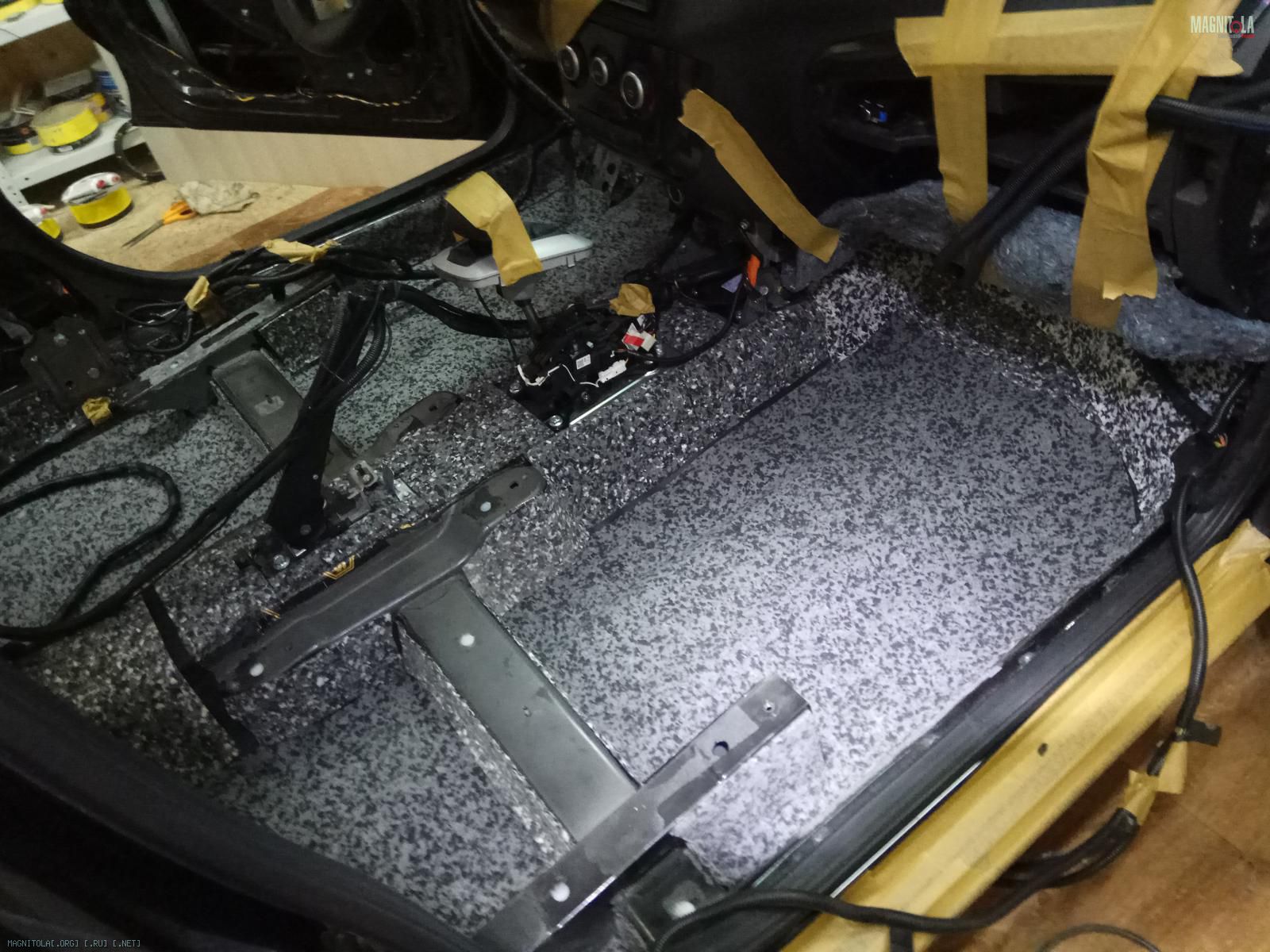

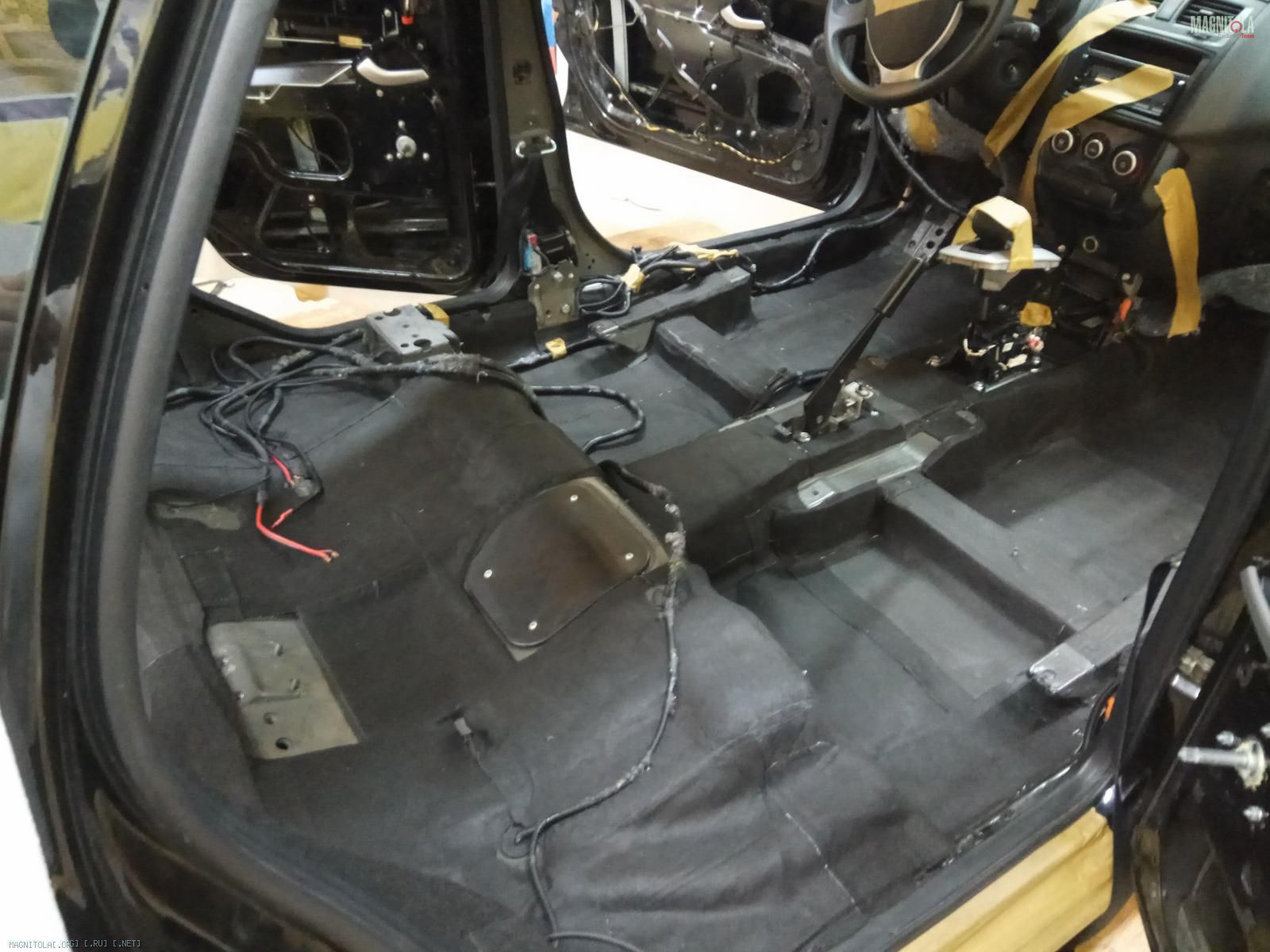

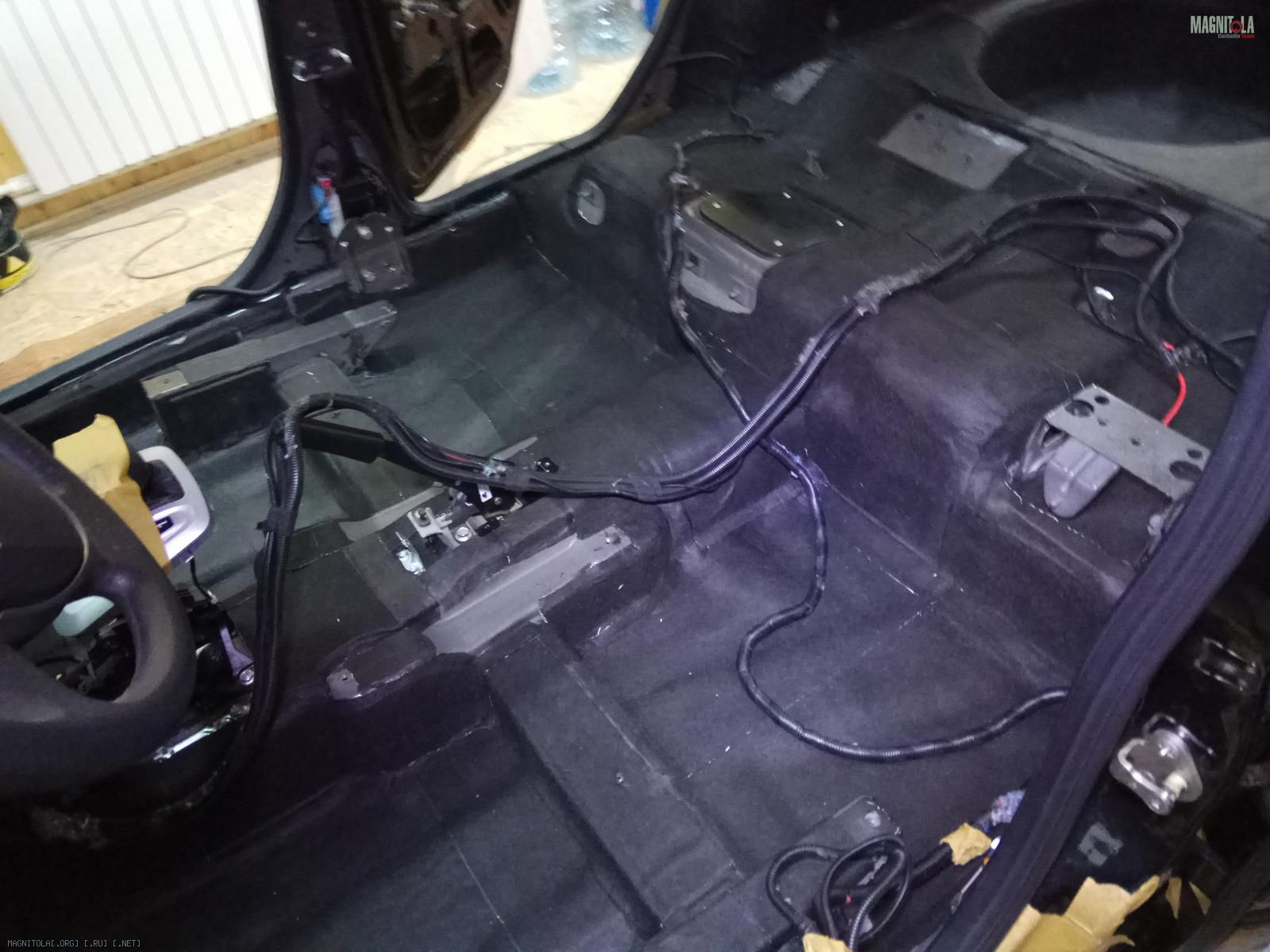

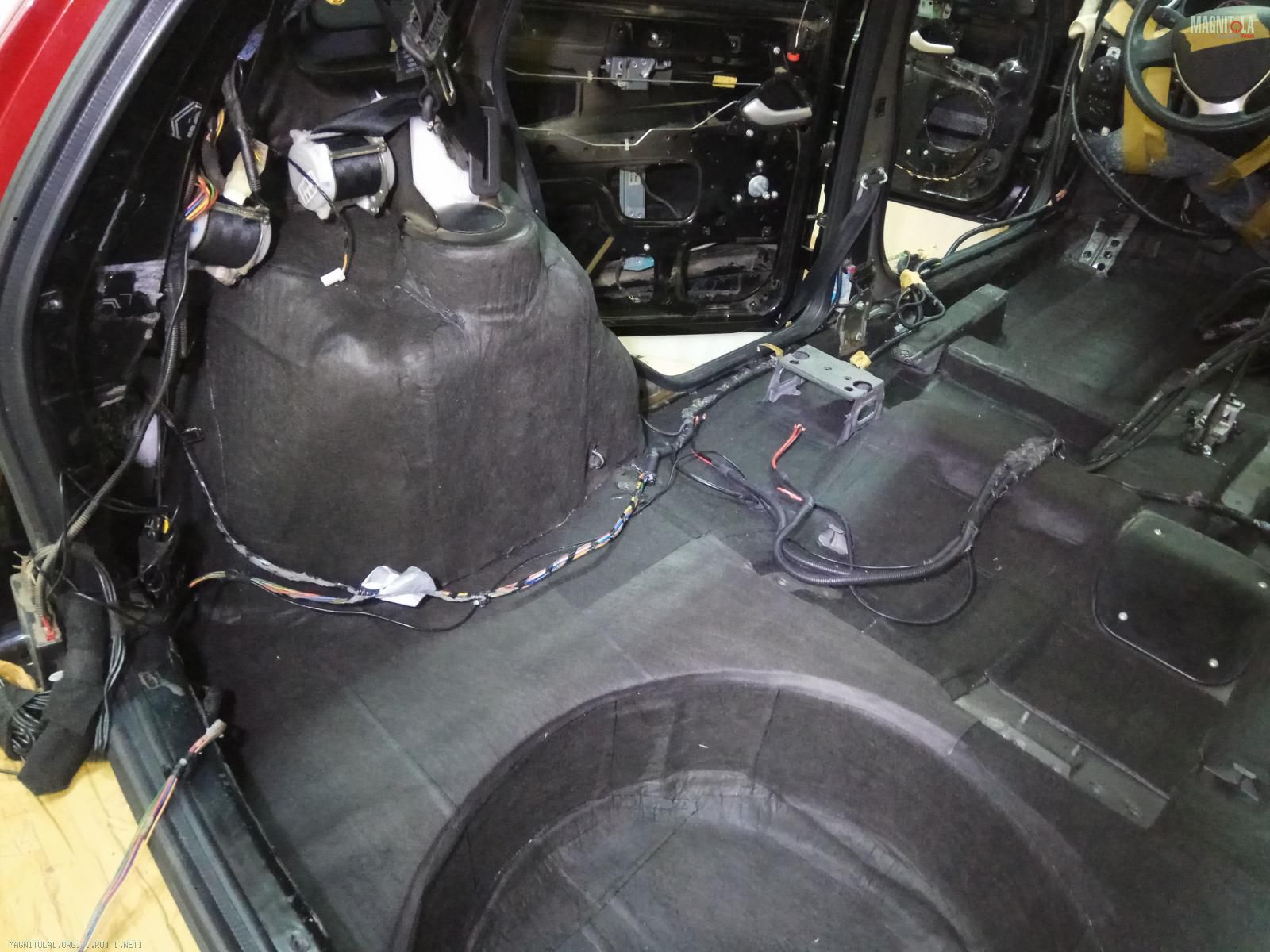

Наносим 5 слой блокатор шума...

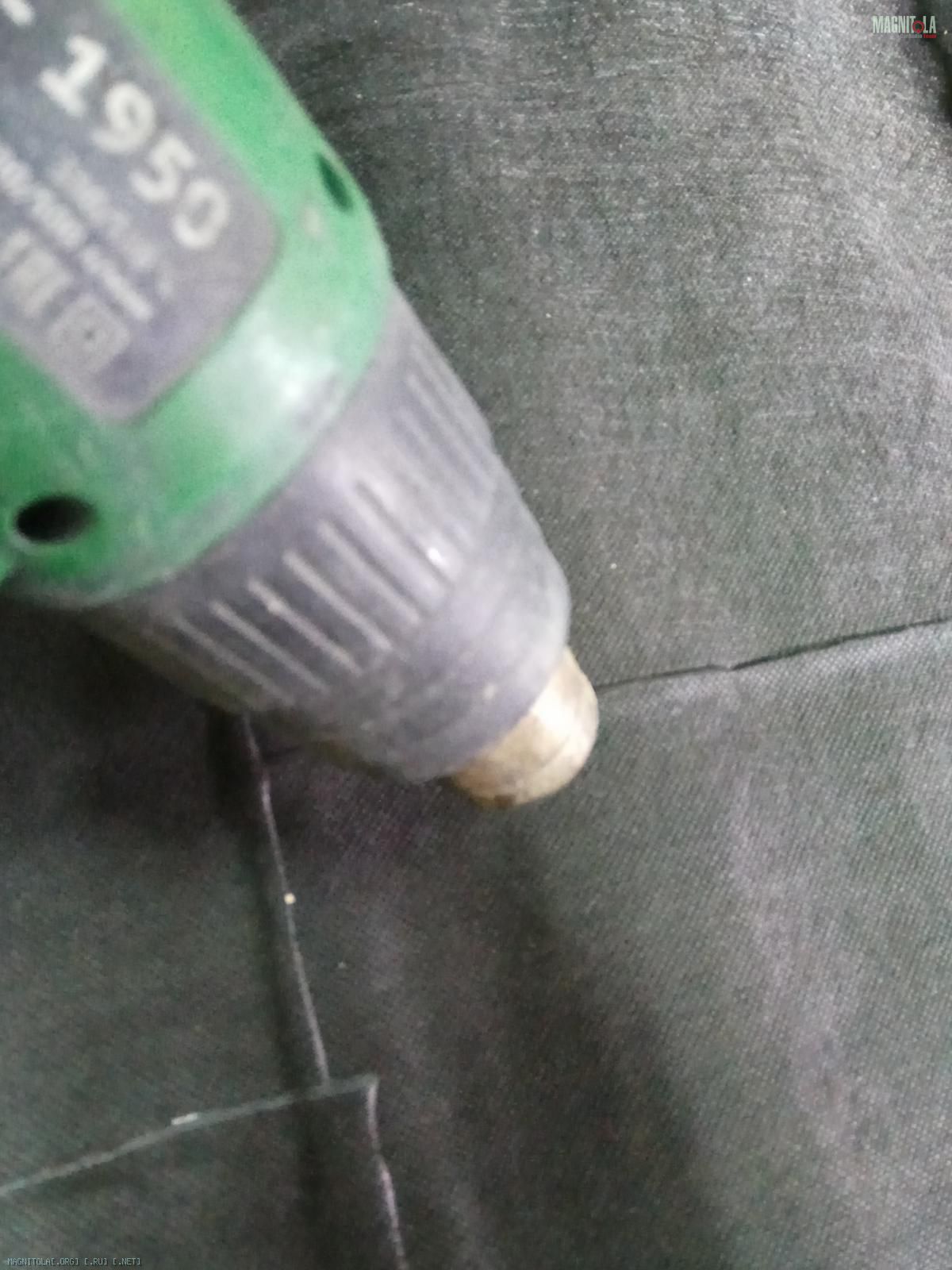

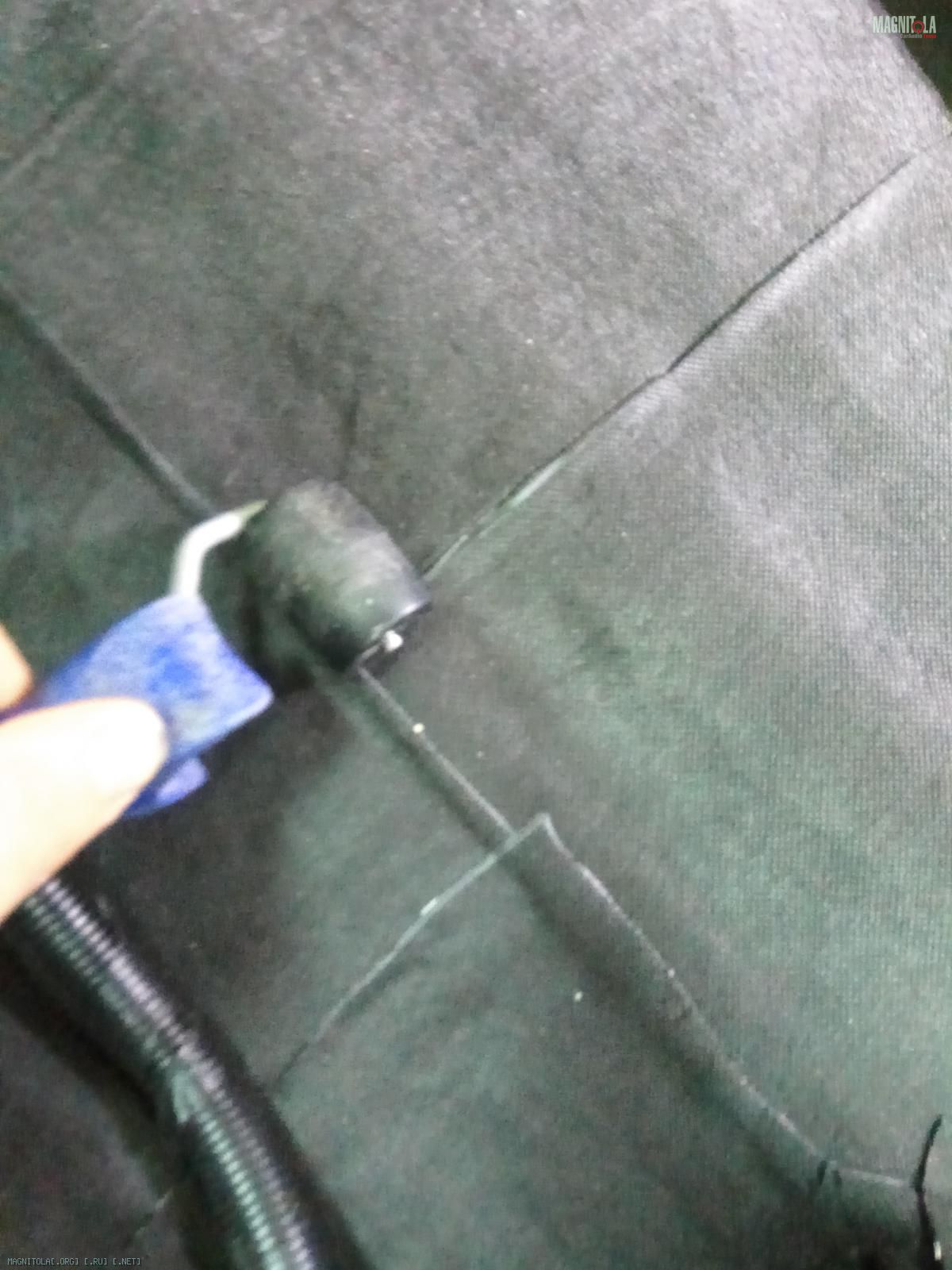

Греем, прикатываем его...

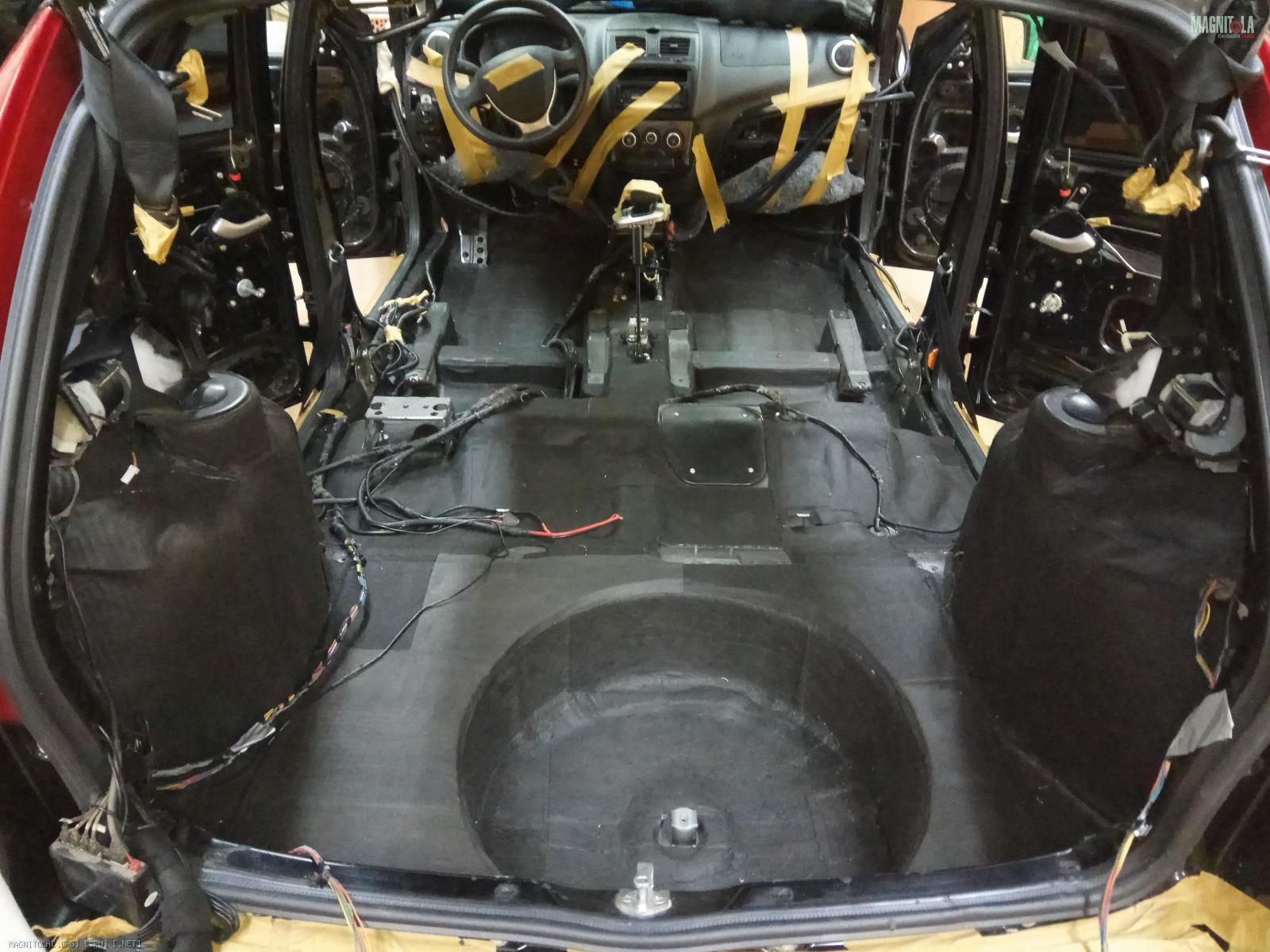

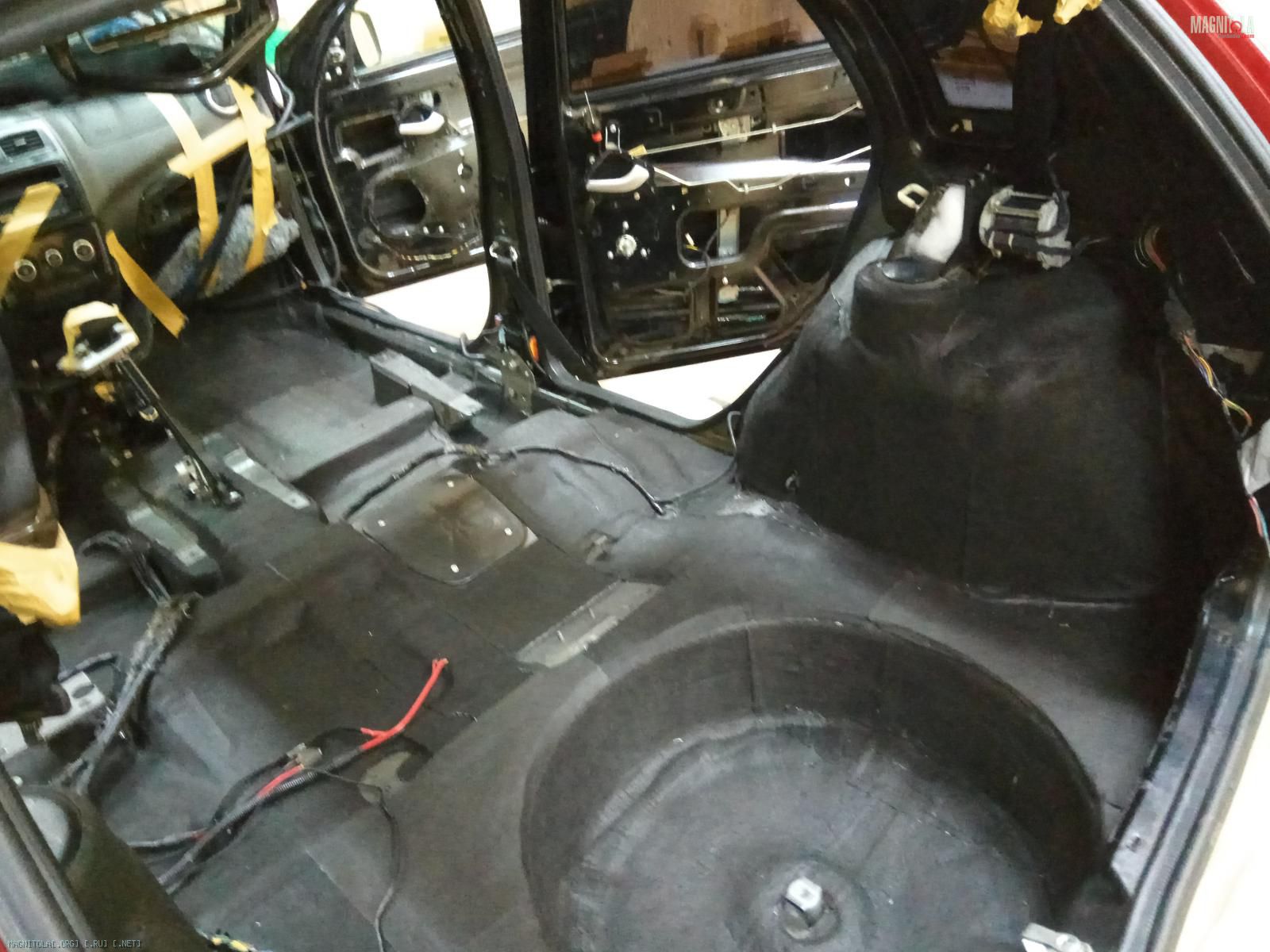

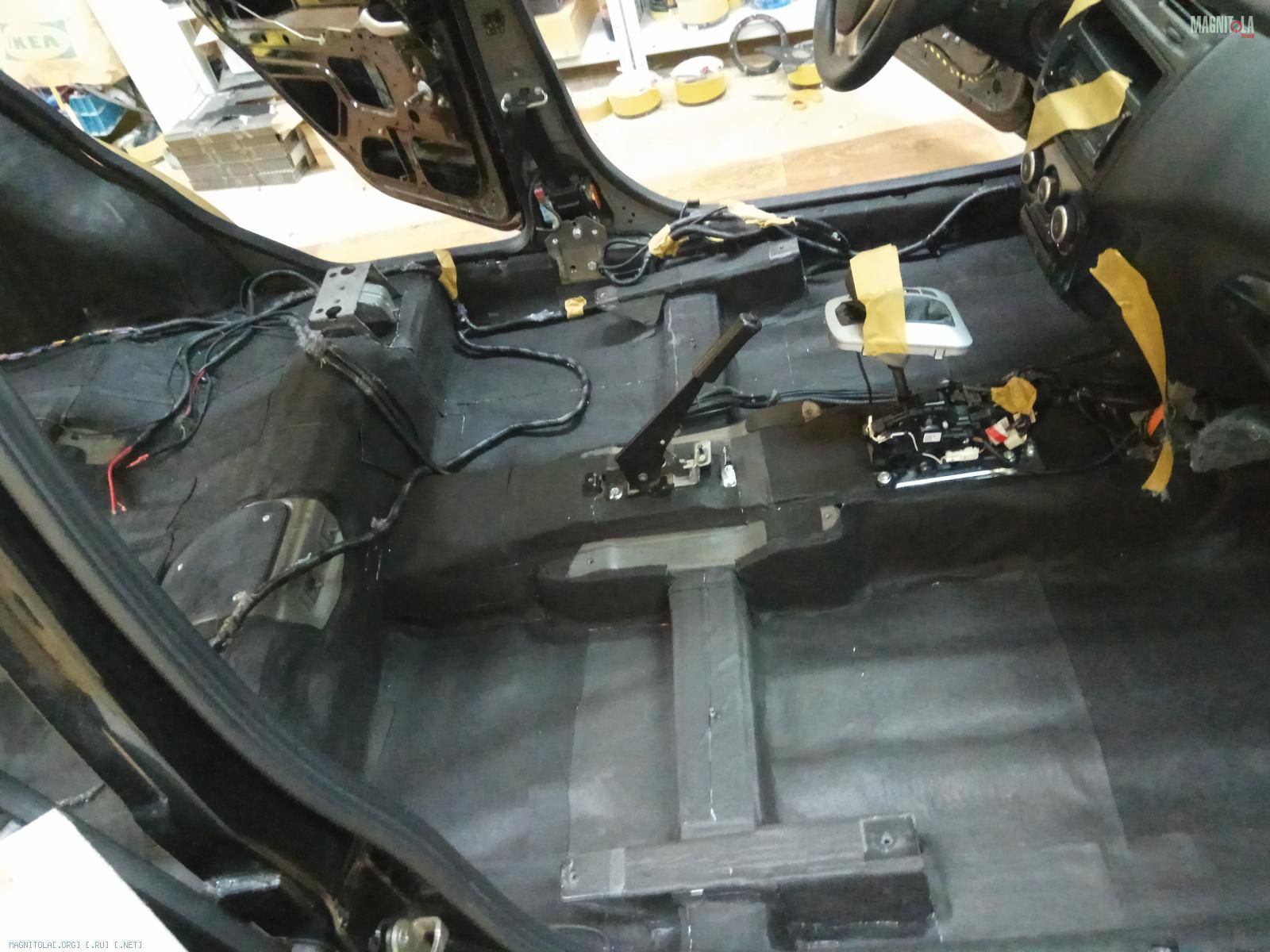

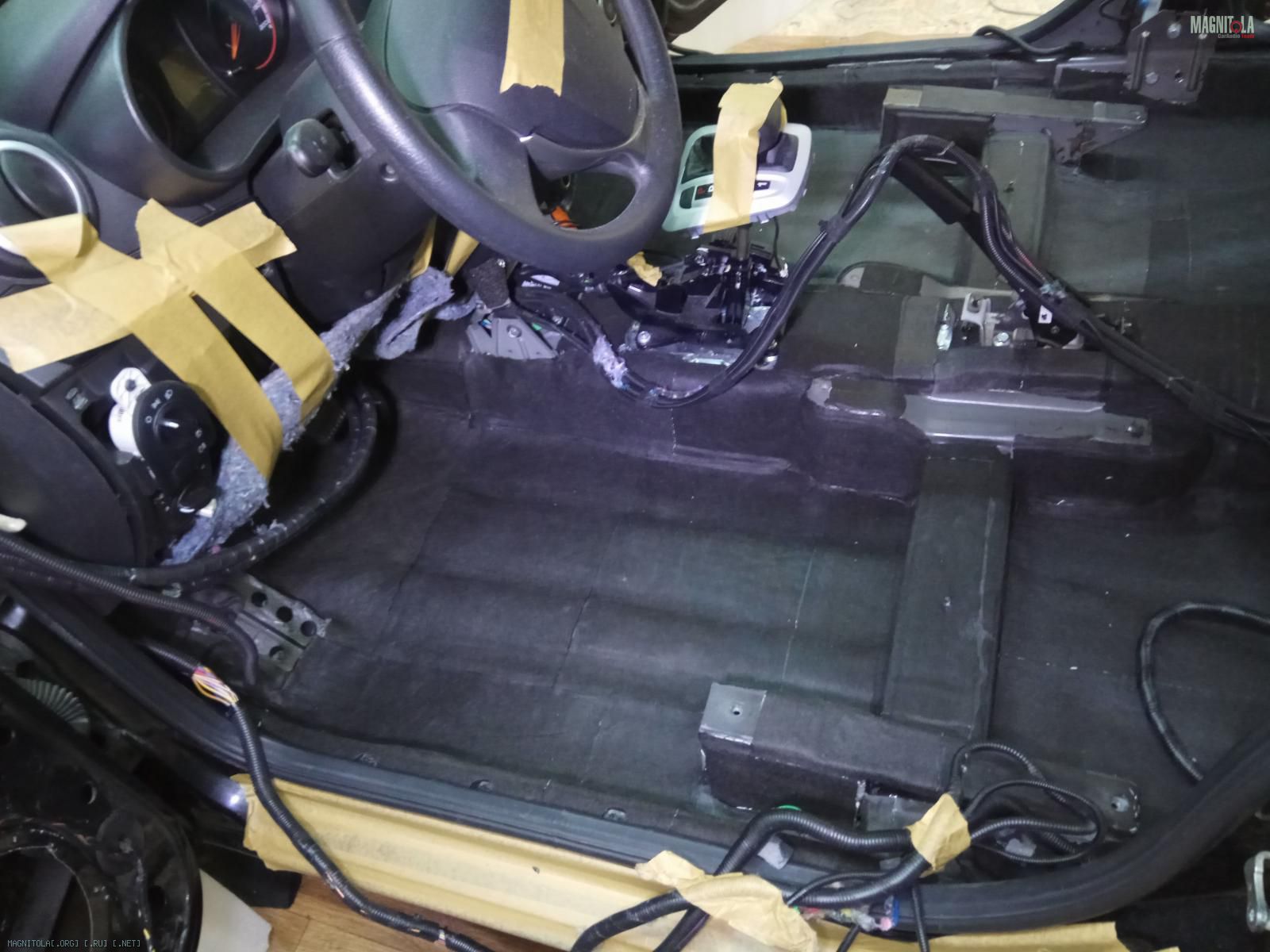

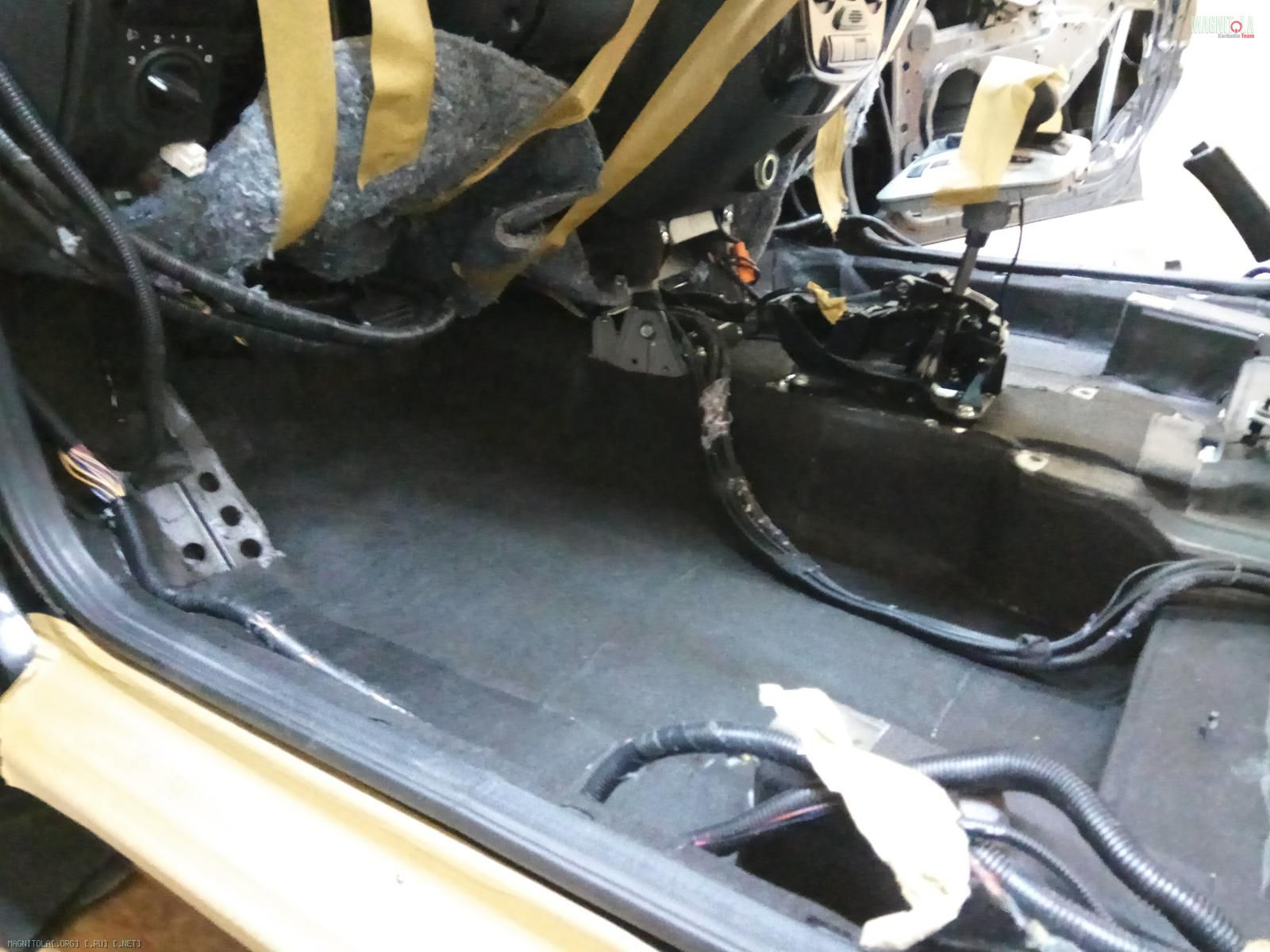

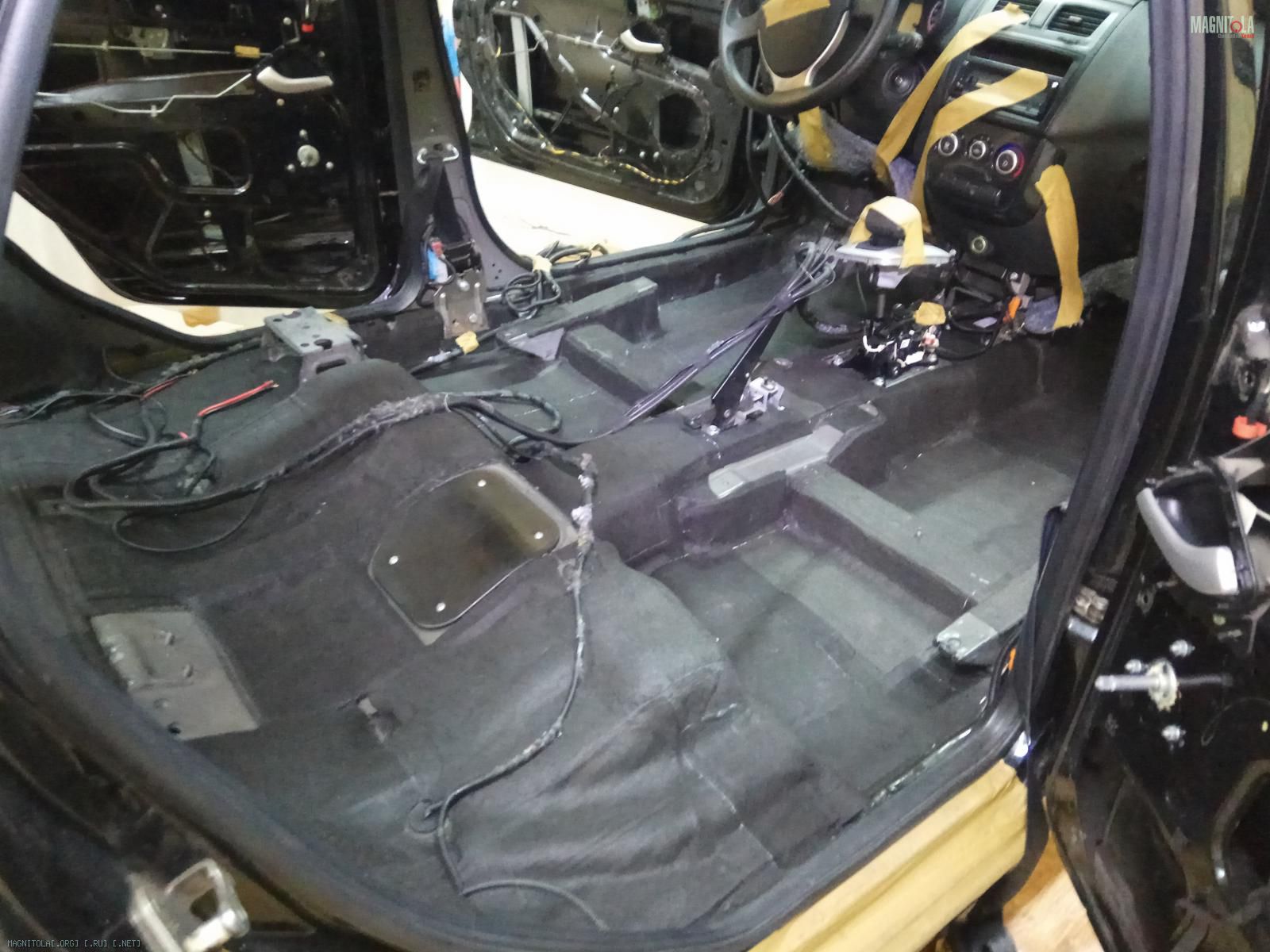

Итог...
Вложение 1212172 Вложение 1212174 Вложение 1212176 Вложение 1212178 Вложение 1212180 Вложение 1212182 Вложение 1212184 Вложение 1212186 Вложение 1212188 Вложение 1212190 Вложение 1212192 Вложение 1212194 Вложение 1212196 Вложение 1212198 Вложение 1212200 Вложение 1212202 Вложение 1212204 Вложение 1212206
