Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

12.06.2018, 20:05
st220

Вложений: 12

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Ford Focus 3 2.0

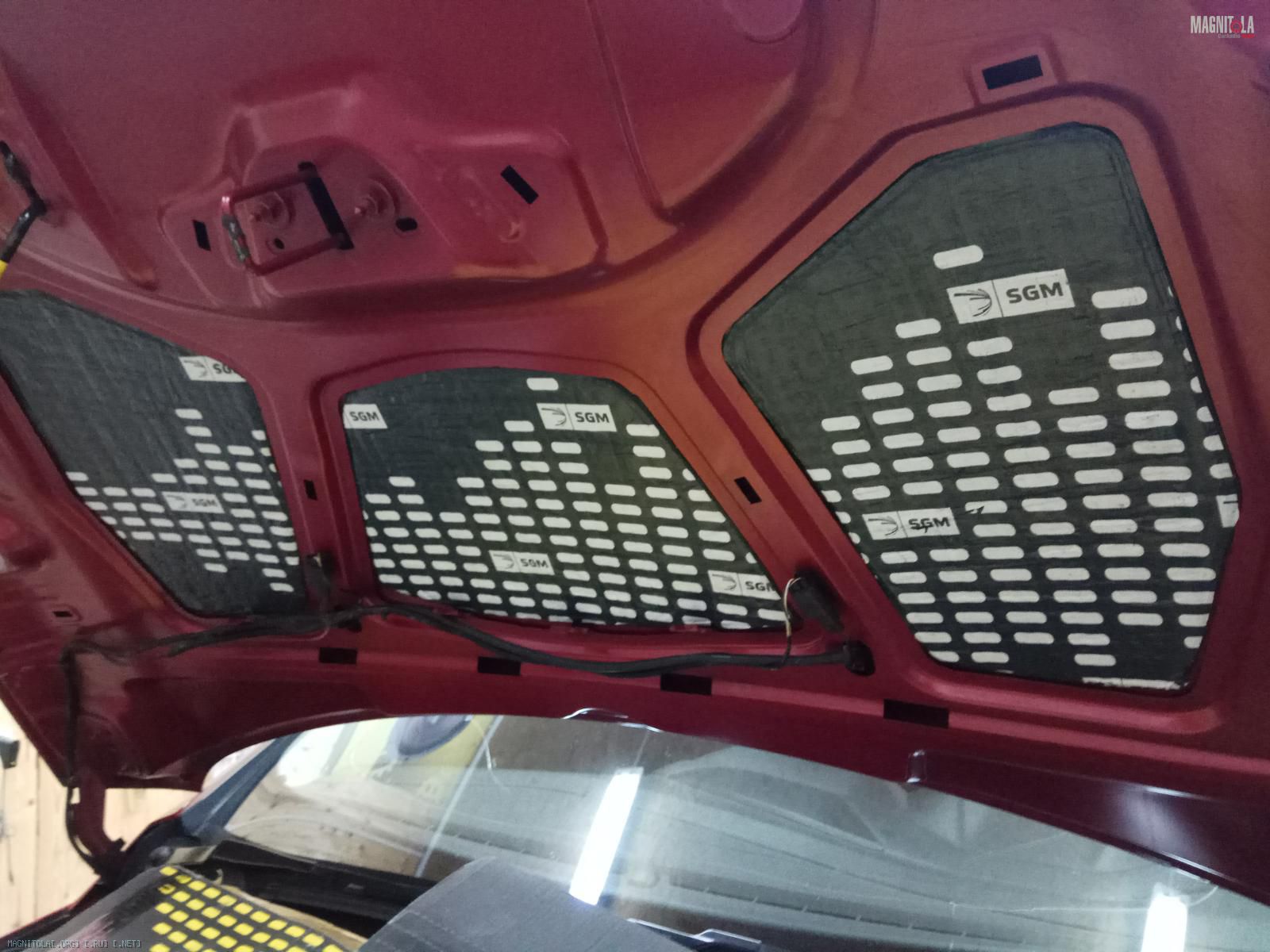

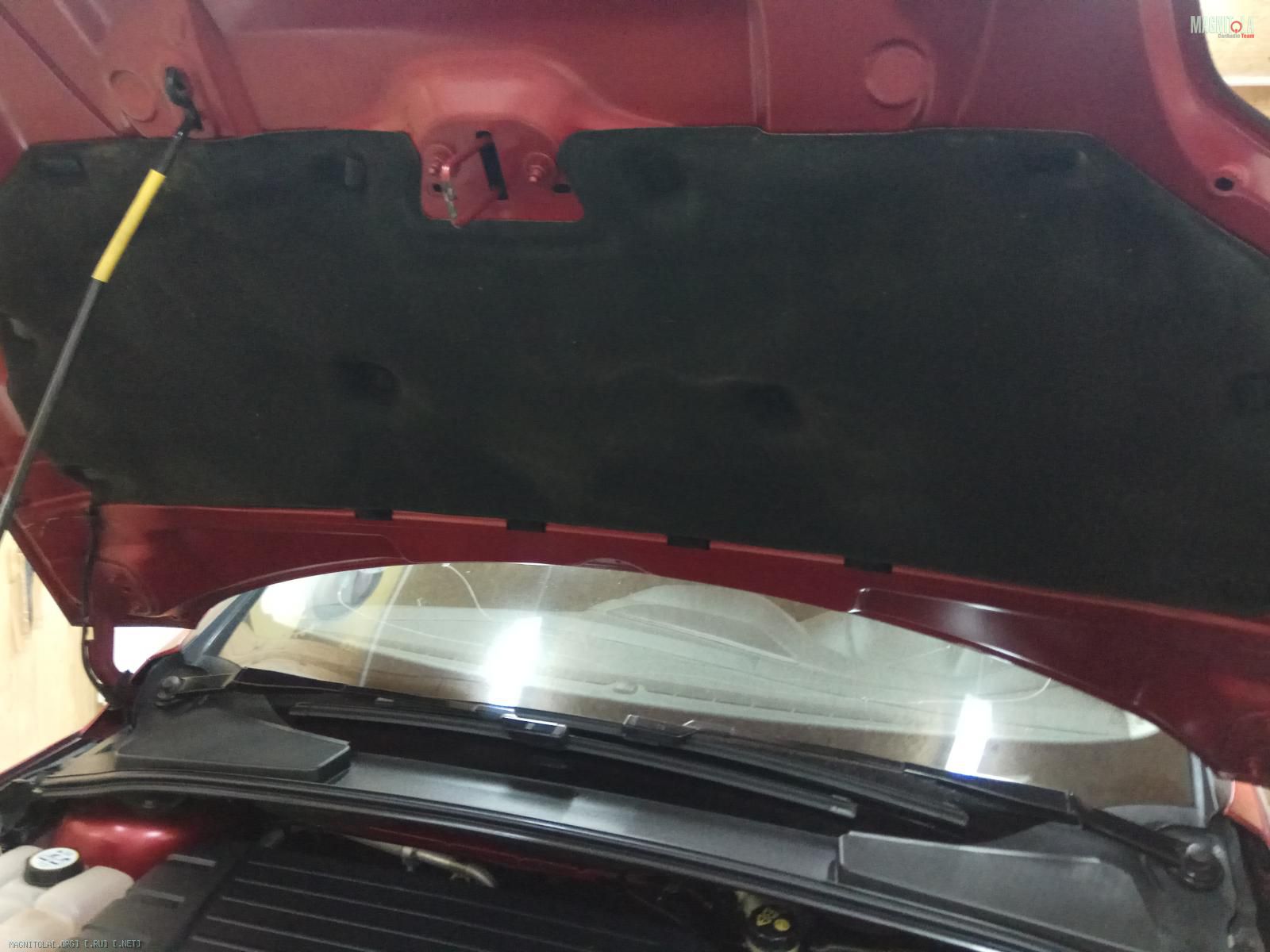

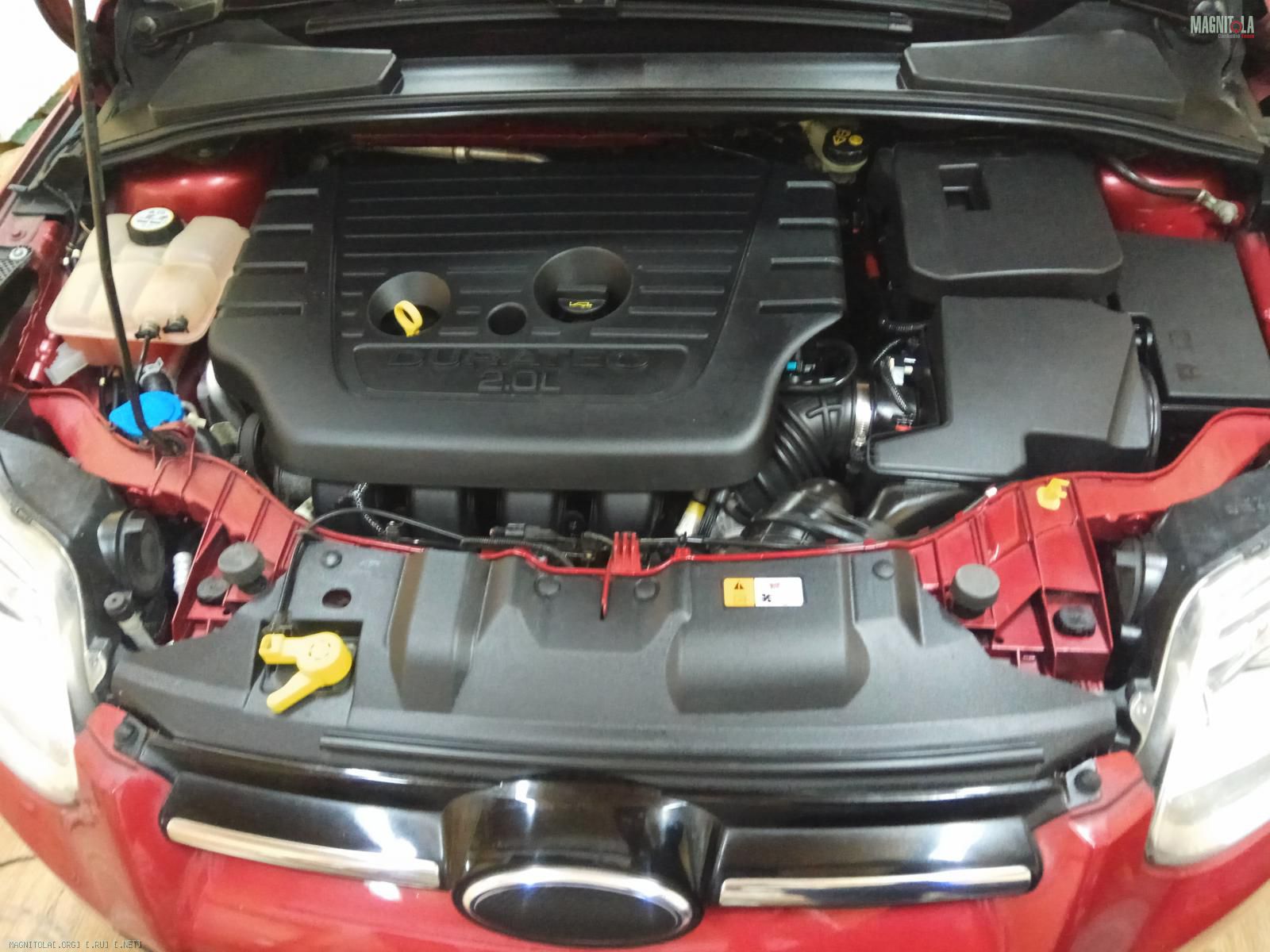

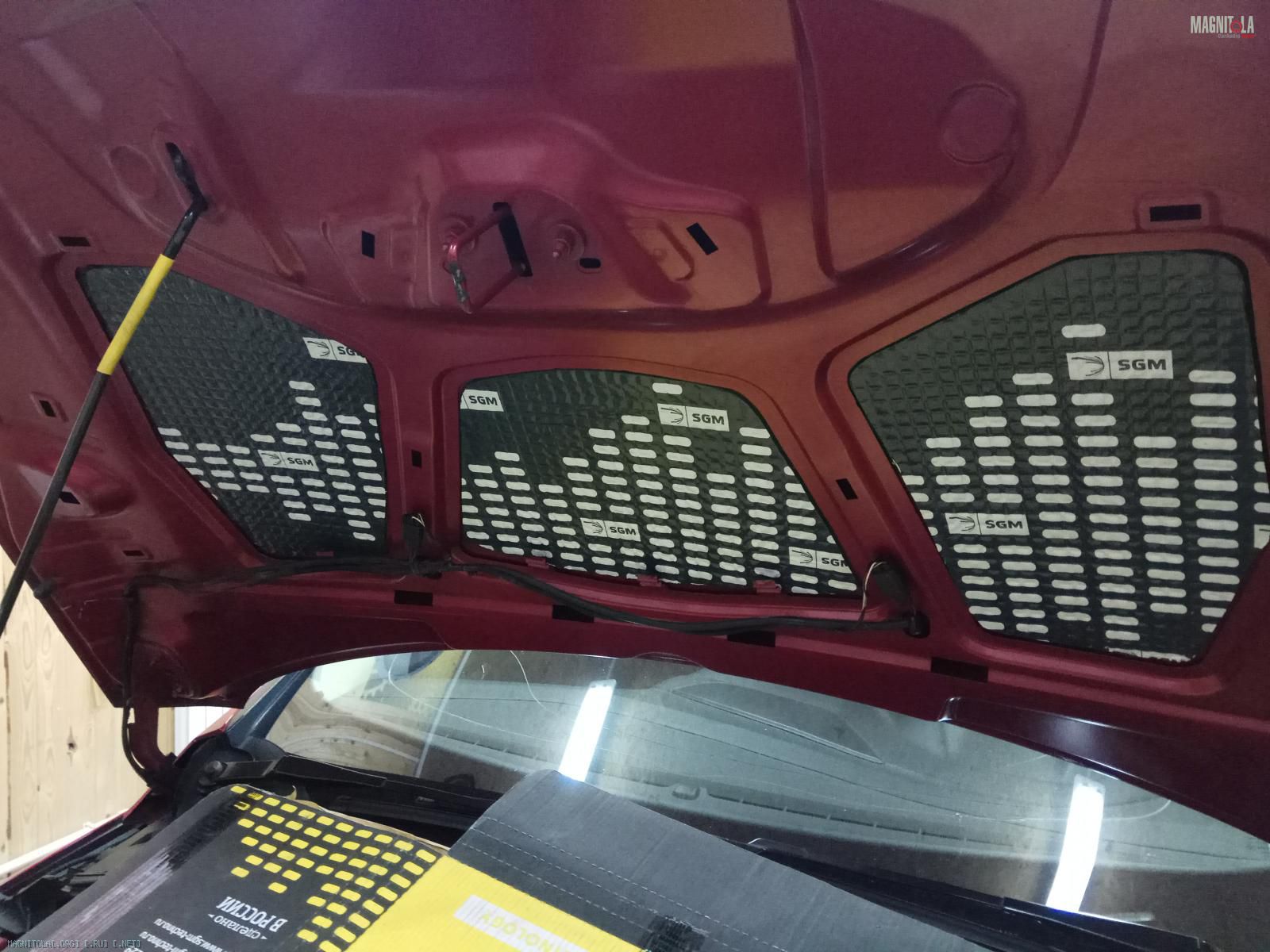

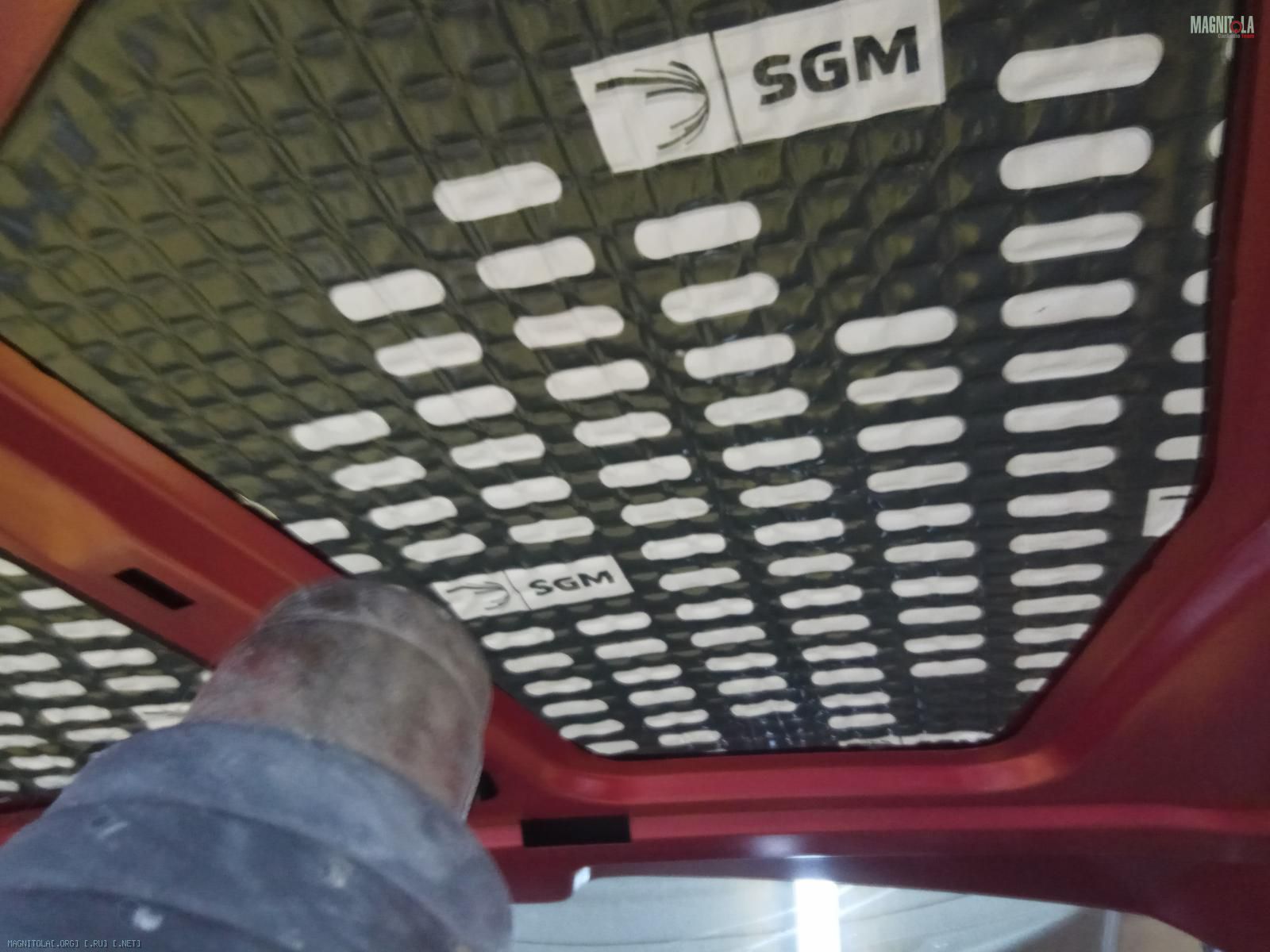

Капот...
Разбираем/очищаем, обезжириваем...
Наносим вибру 4мм...
Греем, прикатываем...
Наносим войлок 10мм...
Собираем...

Вложение 1228740 Вложение 1228742 Вложение 1228744 Вложение 1228746 Вложение 1228748 Вложение 1228750 Вложение 1228752 Вложение 1228754 Вложение 1228756 Вложение 1228758 Вложение 1228760 Вложение 1228762
12.06.2018, 21:25
st220

Вложений: 100

Re: Изготовление корпусов для сабвуферов, фальшпанелей

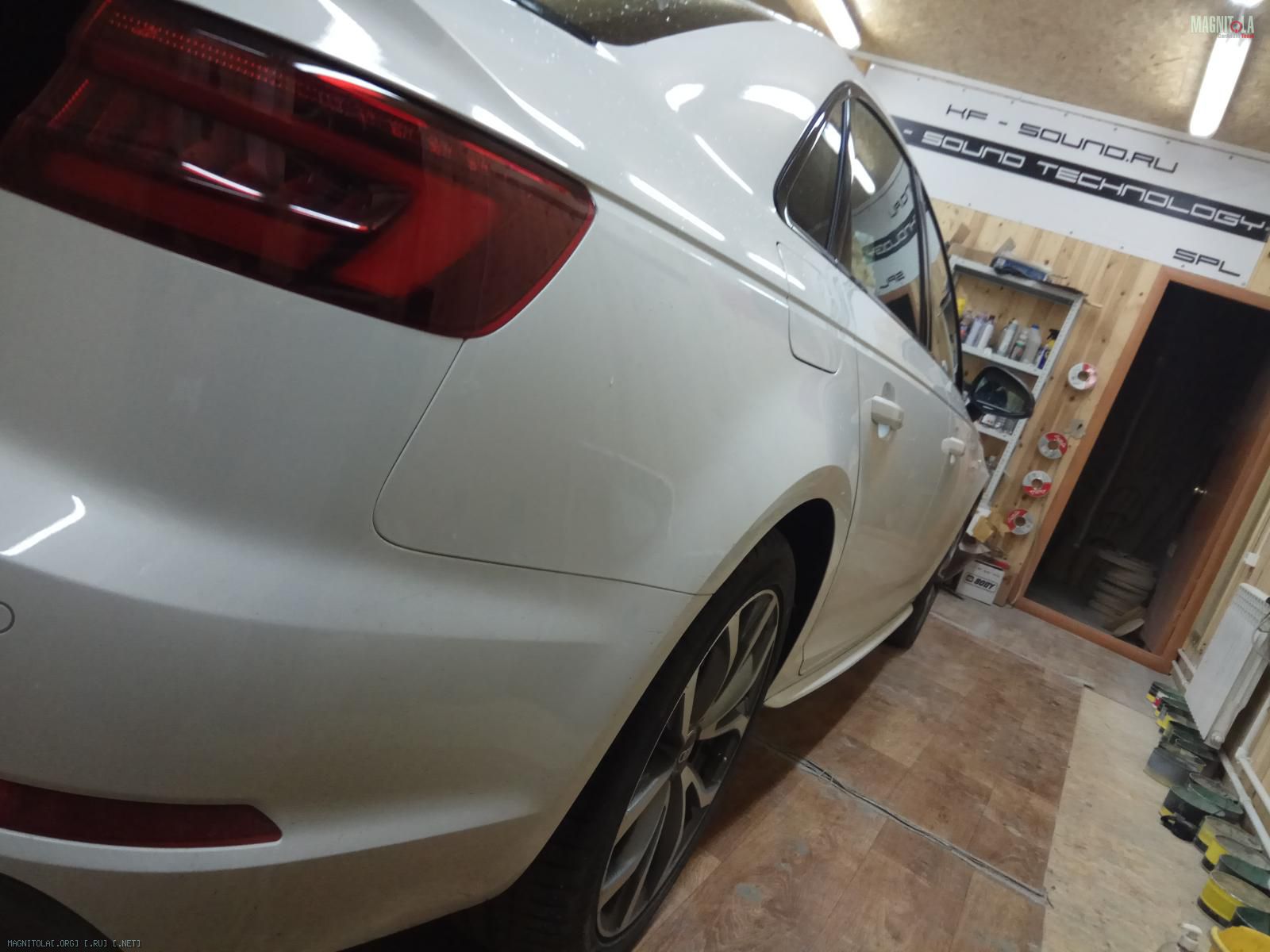

В KF-Sound Technology приехала Audi A4 B9 TDI.
Вот с такими, предыдущими, мастерами и это оказались цветочки...

Вложение 1228766 Вложение 1228768 Вложение 1228770 Вложение 1228772 Вложение 1228774 Вложение 1228776

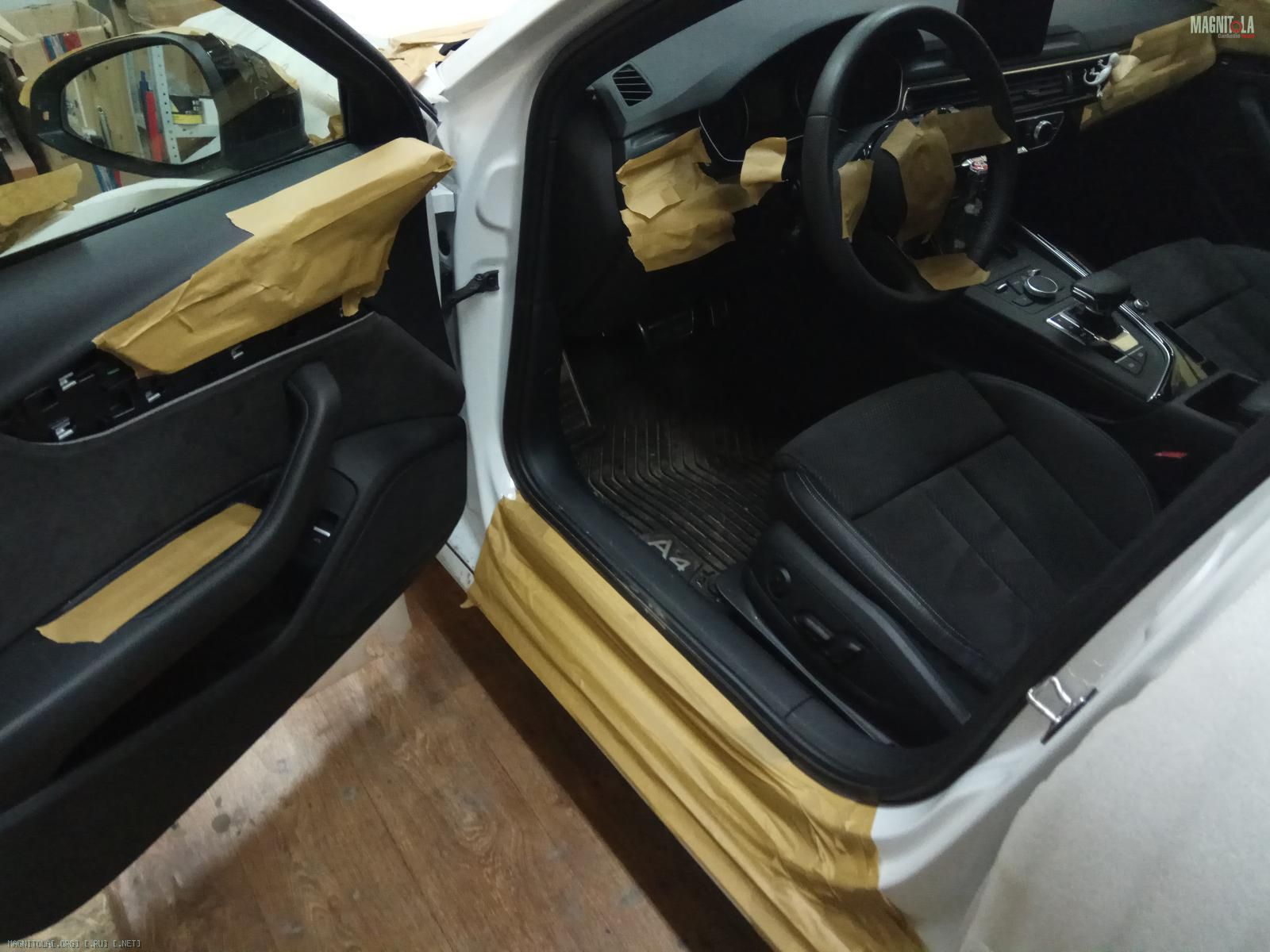

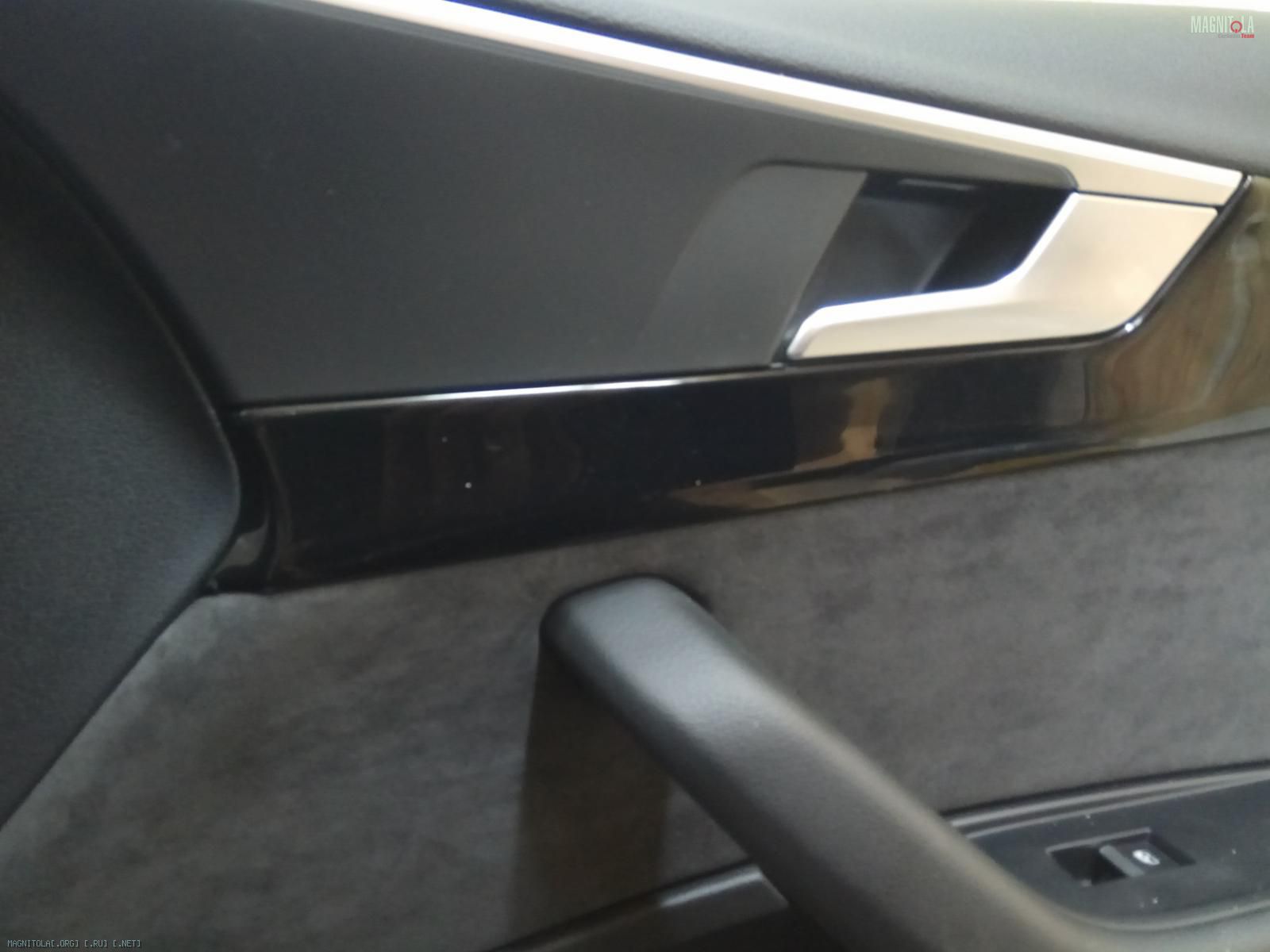

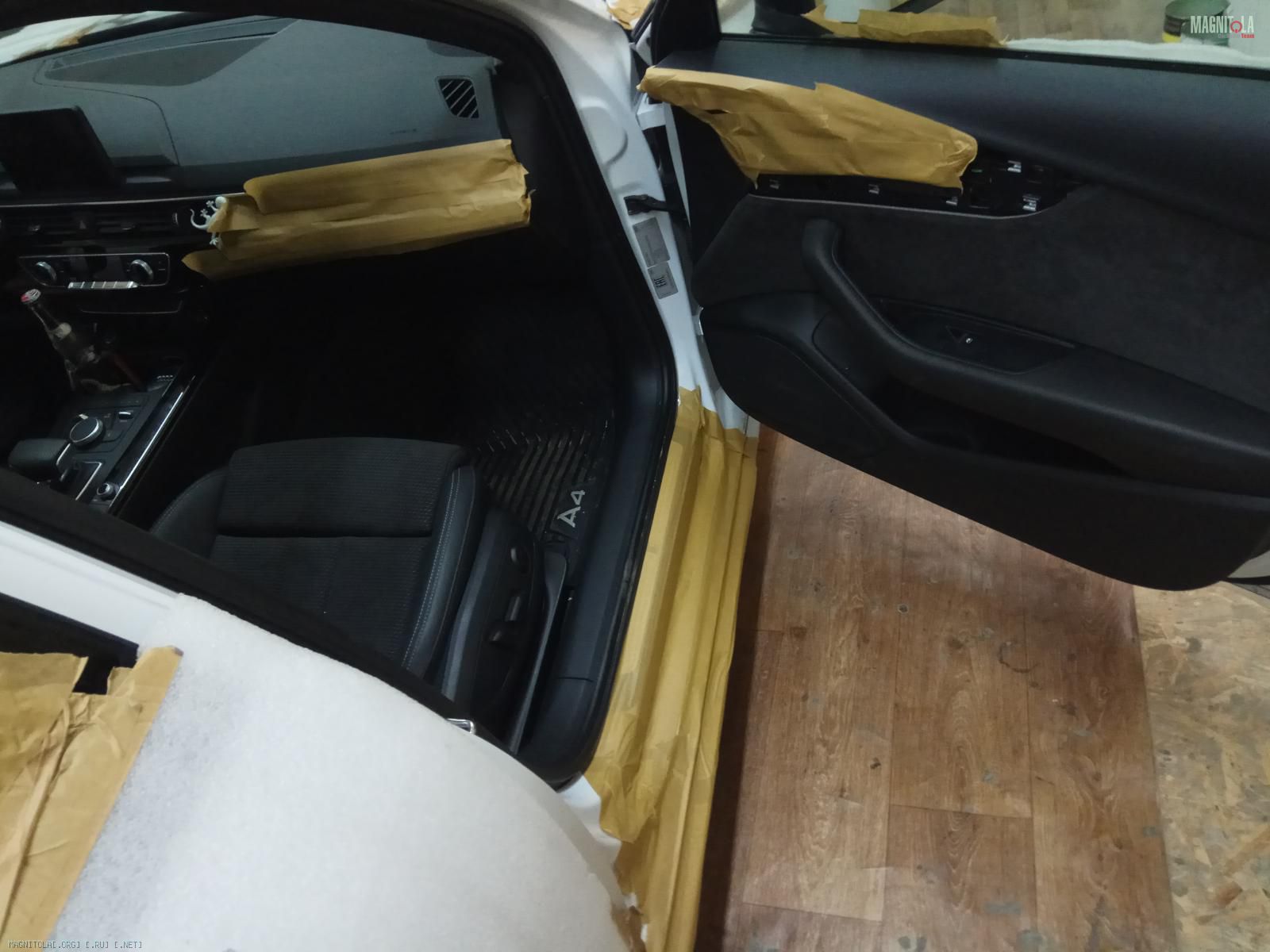

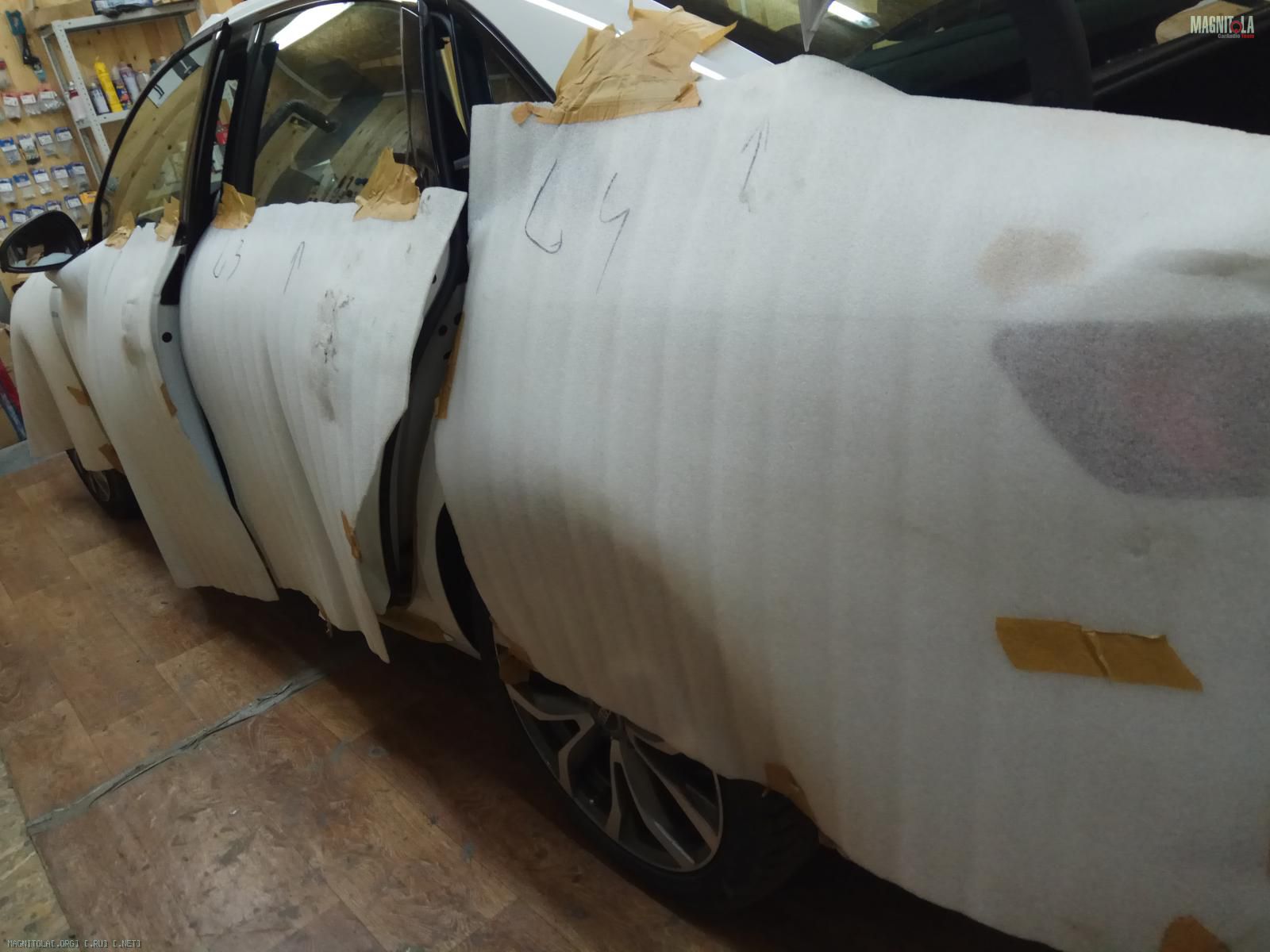

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

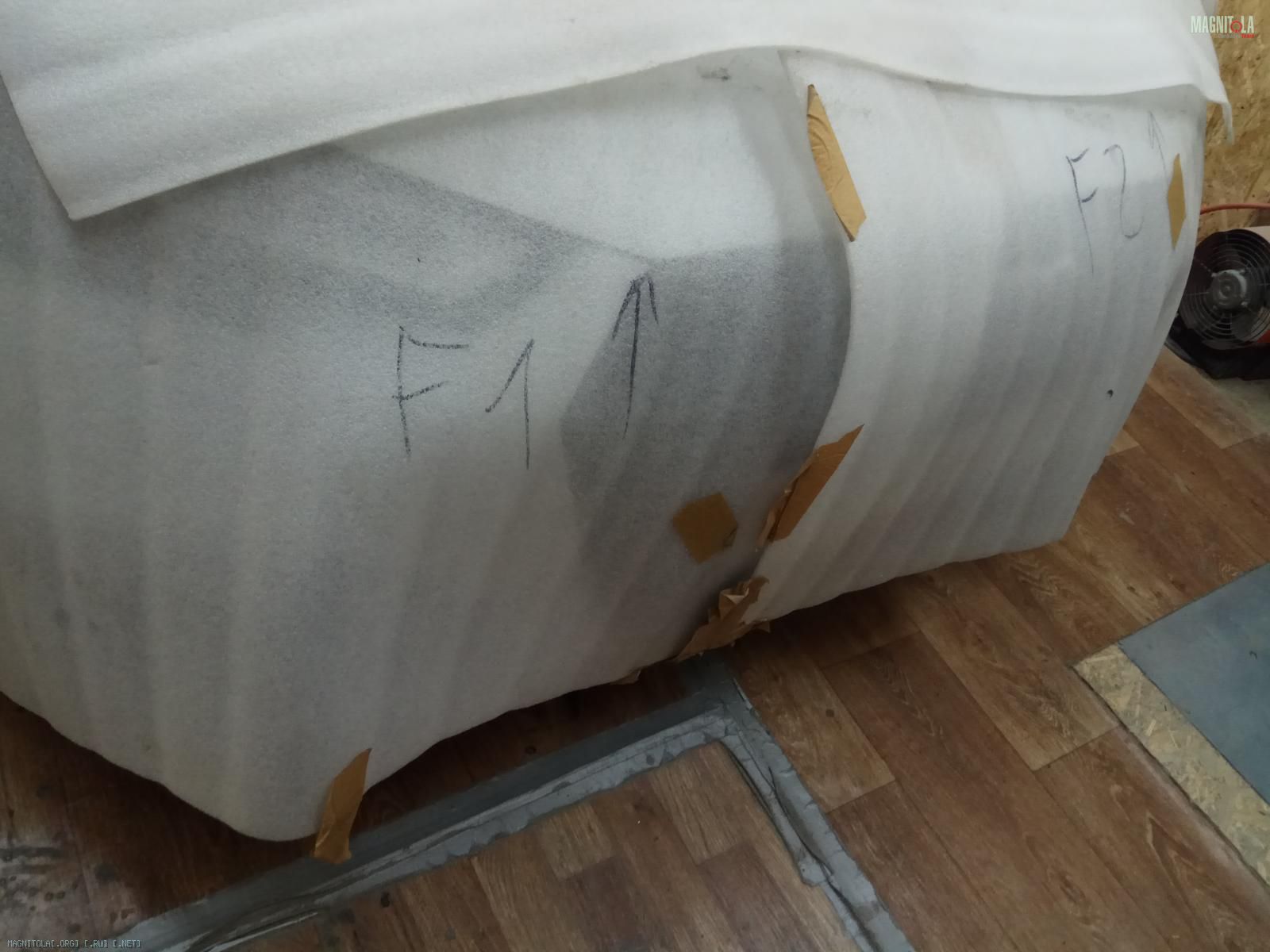

"Защита кузова-салона"
Вложение 1228778 Вложение 1228780 Вложение 1228782 Вложение 1228784 Вложение 1228786 Вложение 1228788 Вложение 1228790 Вложение 1228792

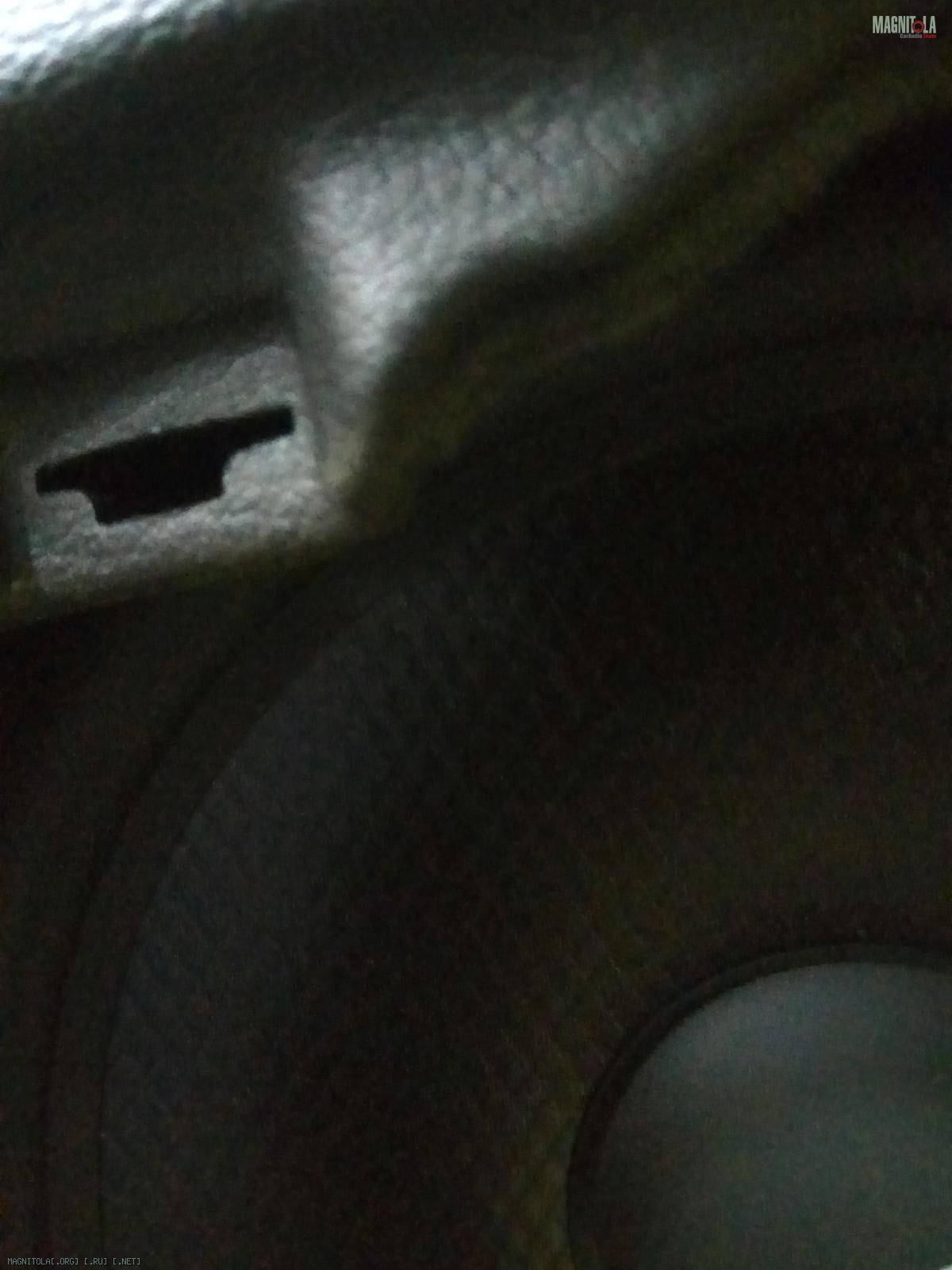

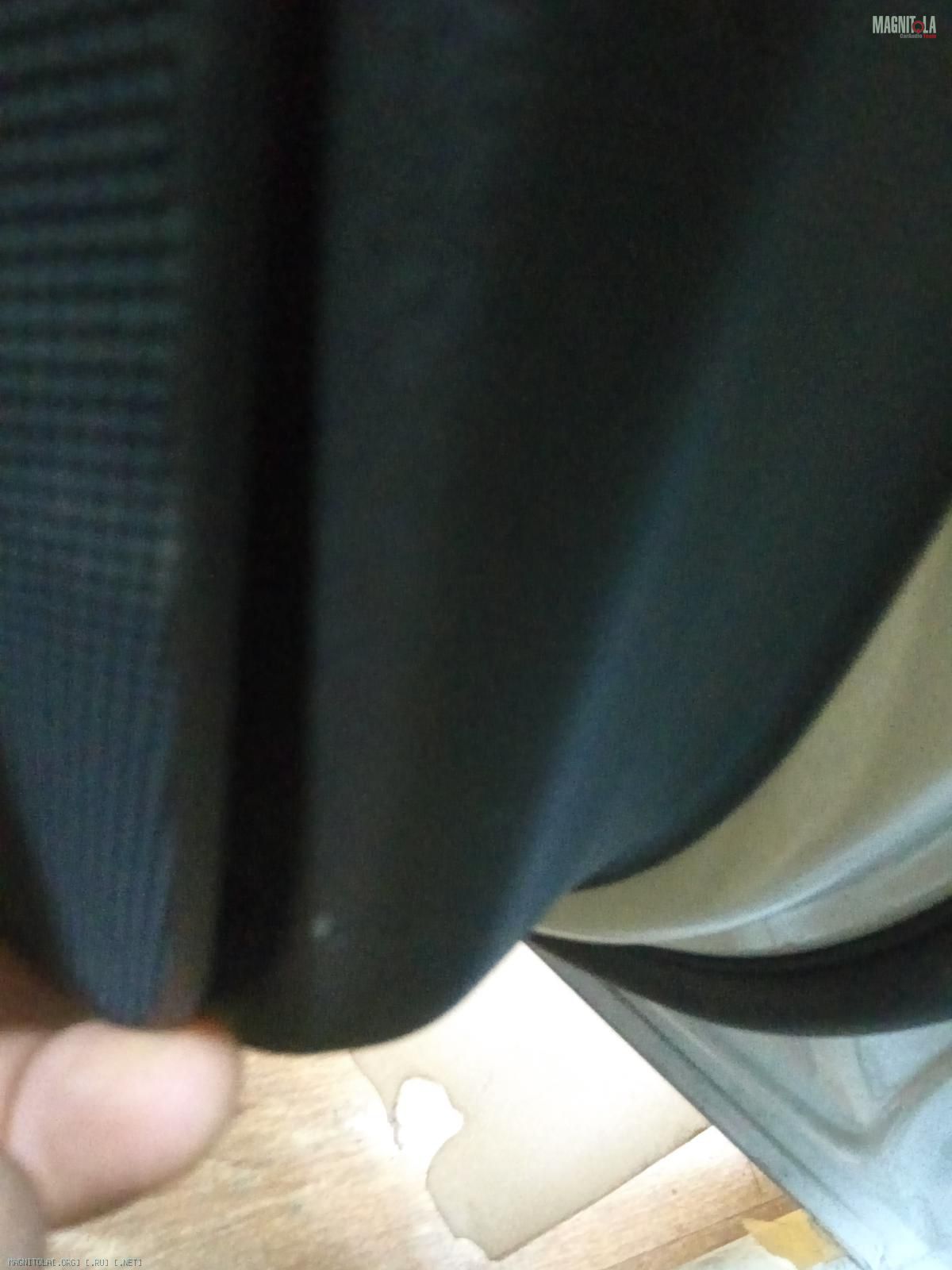

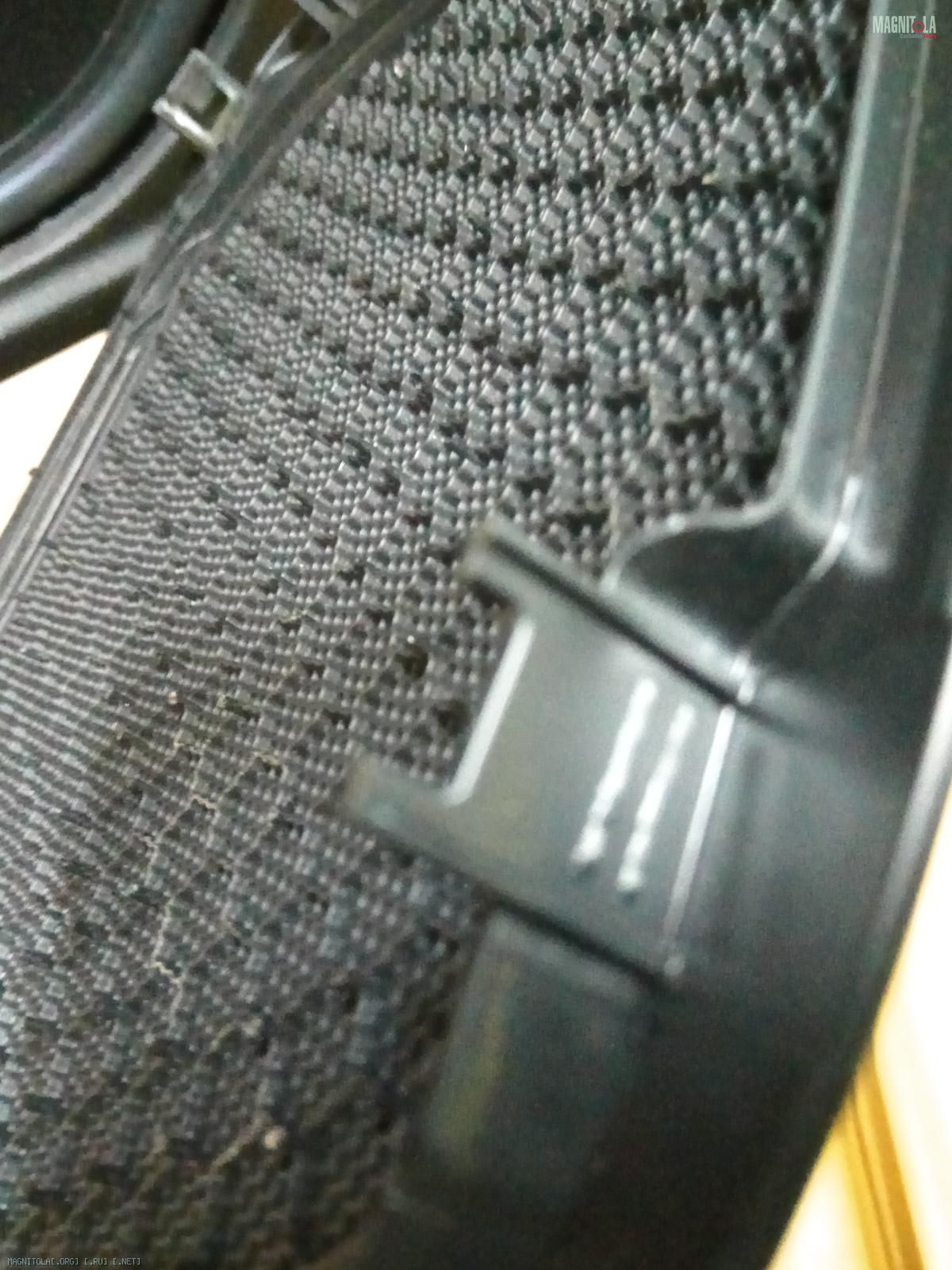

Левая сетка мидбаса не закрывается упираясь в проставочное кольцо...
Часть крепежа обломано, часть давит на подвес динамика...
Вложение 1228794 Вложение 1228796 Вложение 1228798 Вложение 1228800

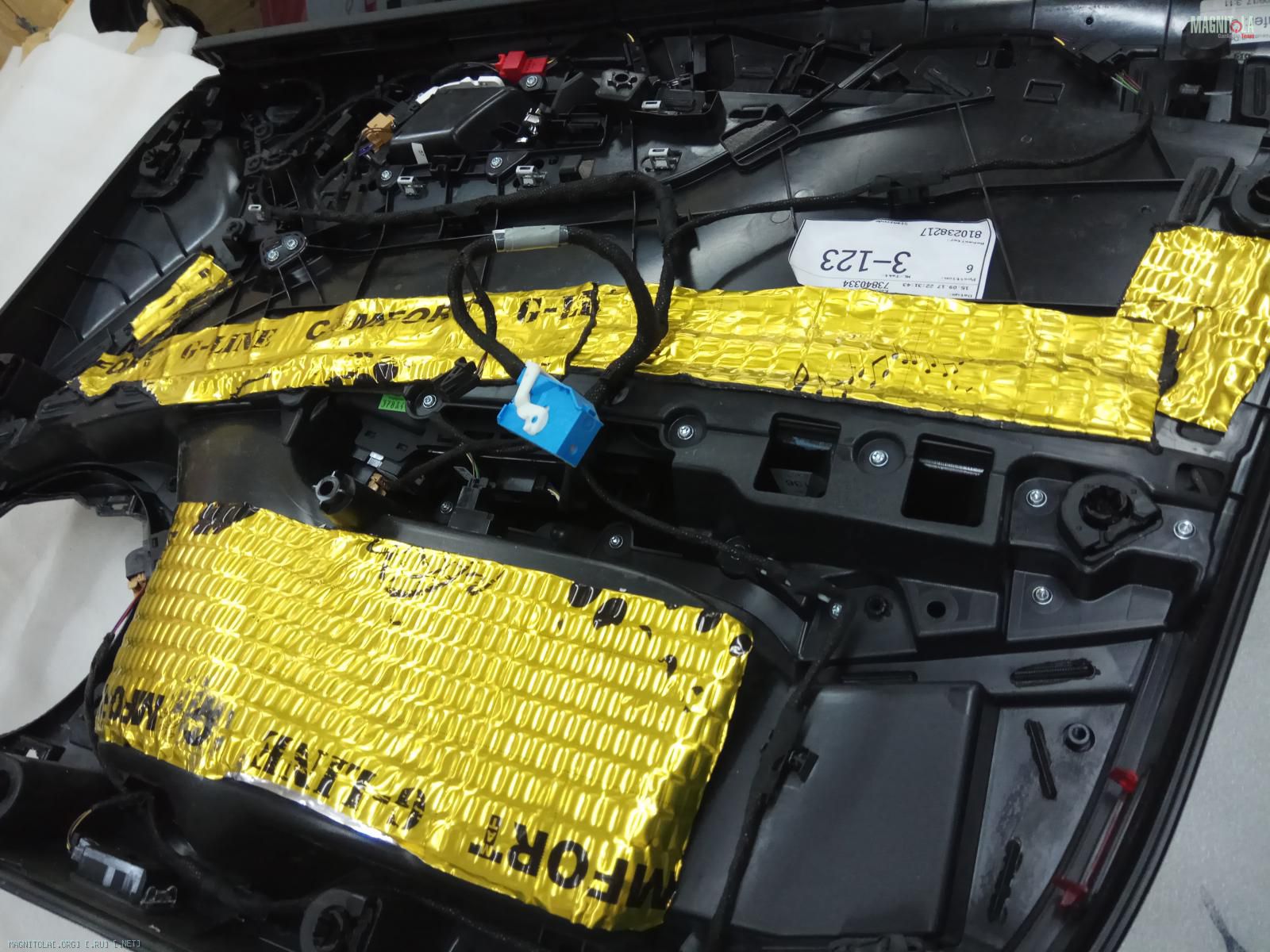

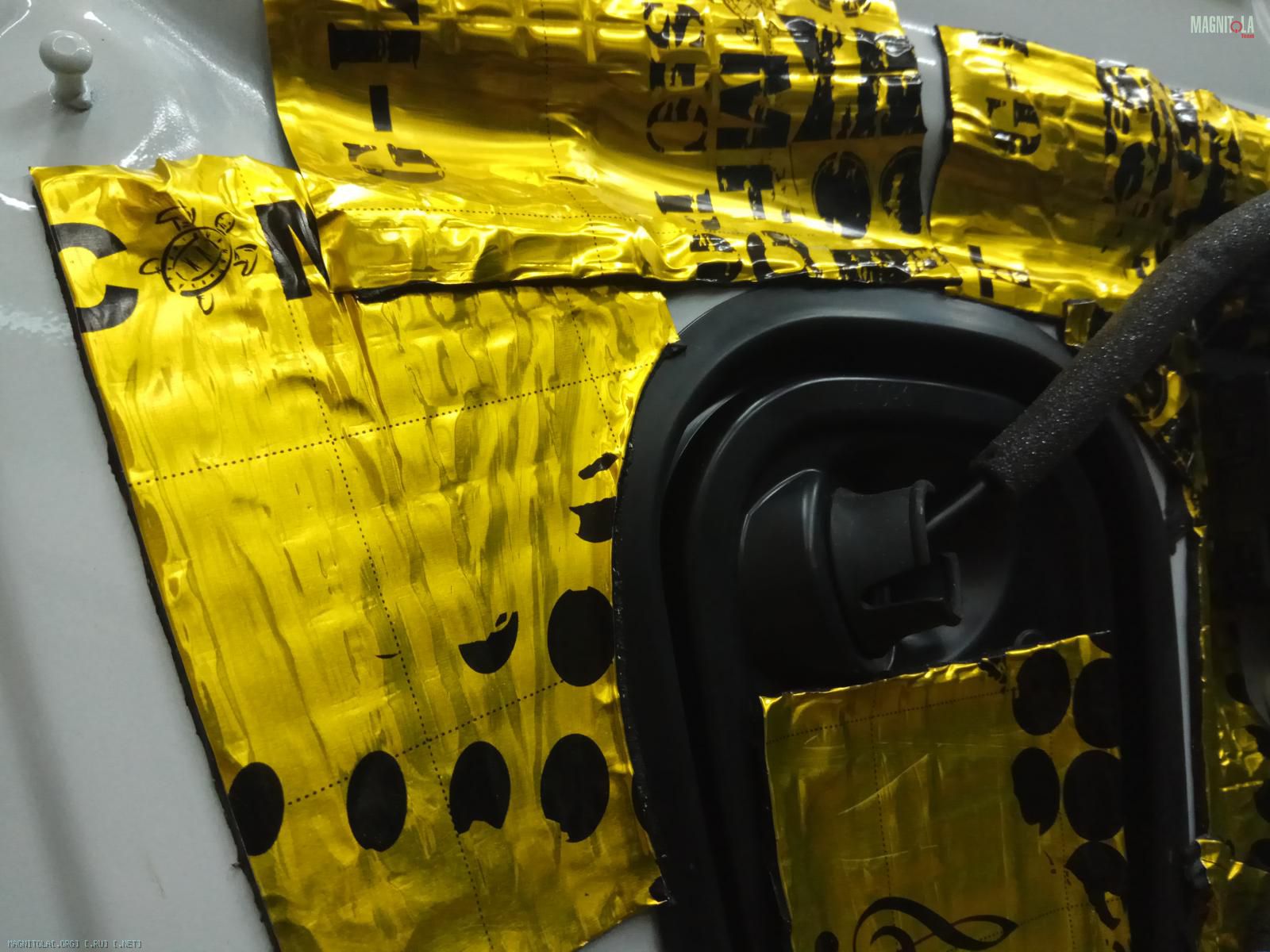

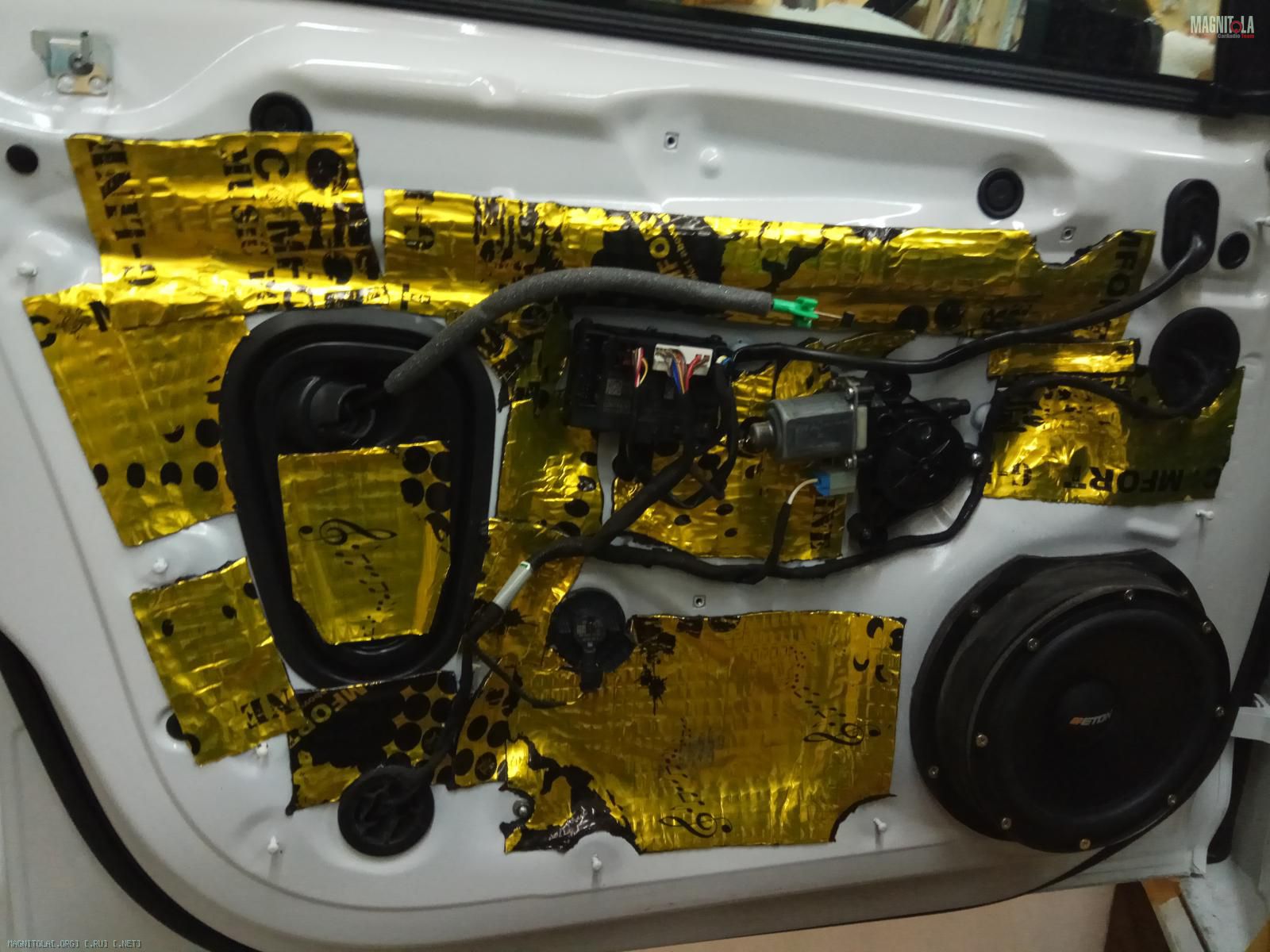

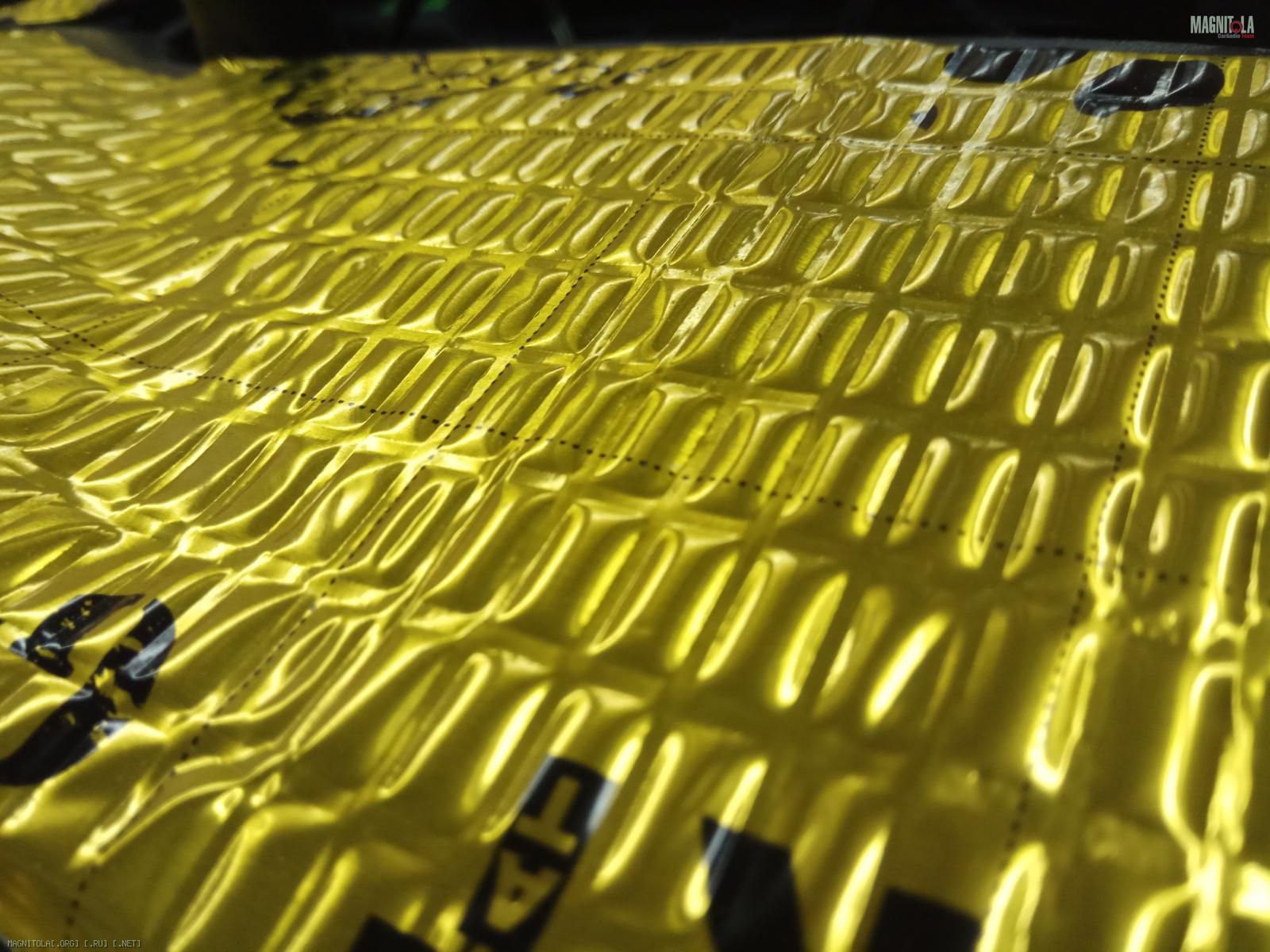

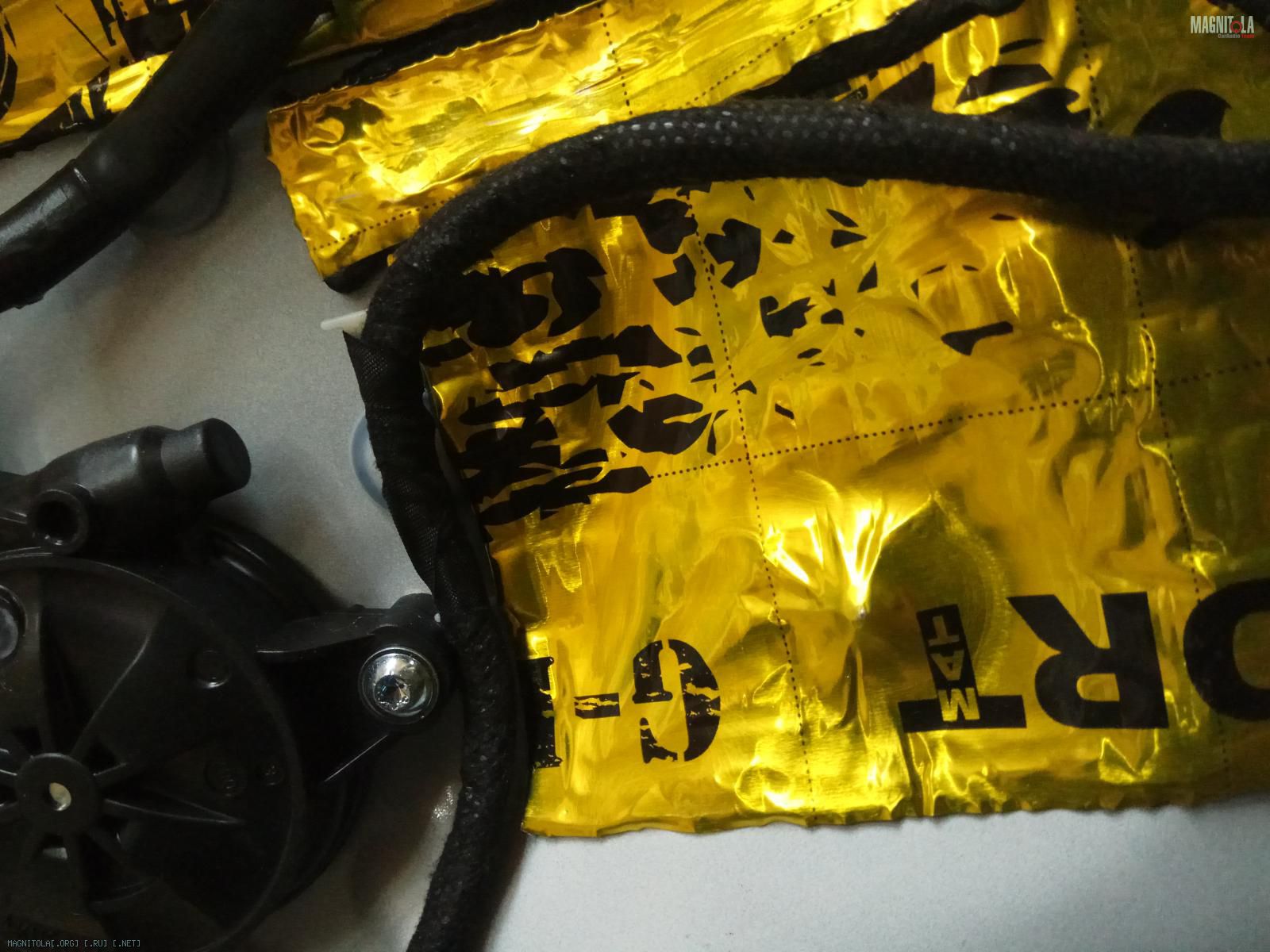

Такая виброизоляция дверей/карт... с "прикаткой", наверно "мысленной"...
Вложение 1228802 Вложение 1228804 Вложение 1228806 Вложение 1228808 Вложение 1228810 Вложение 1228812 Вложение 1228814

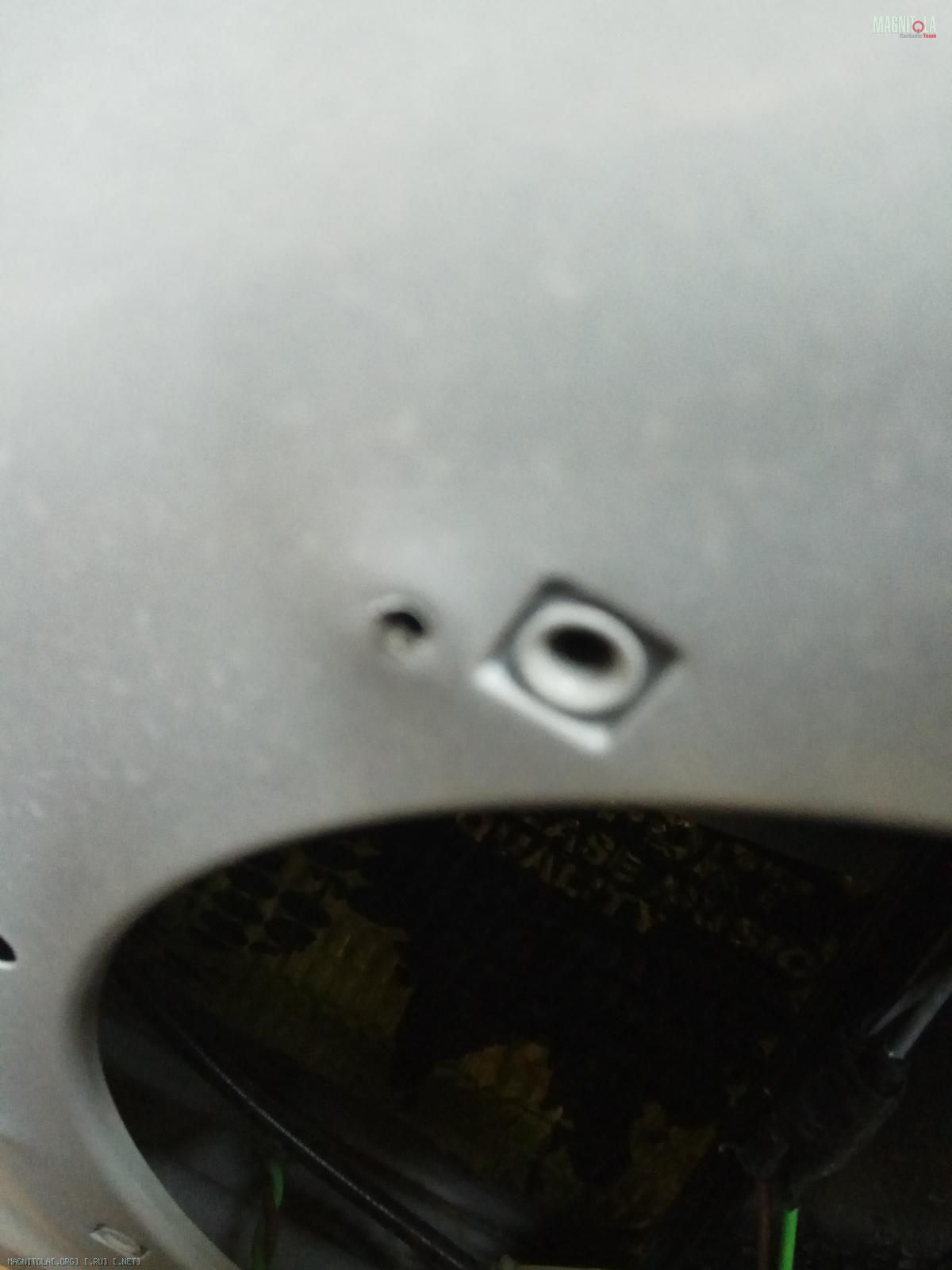

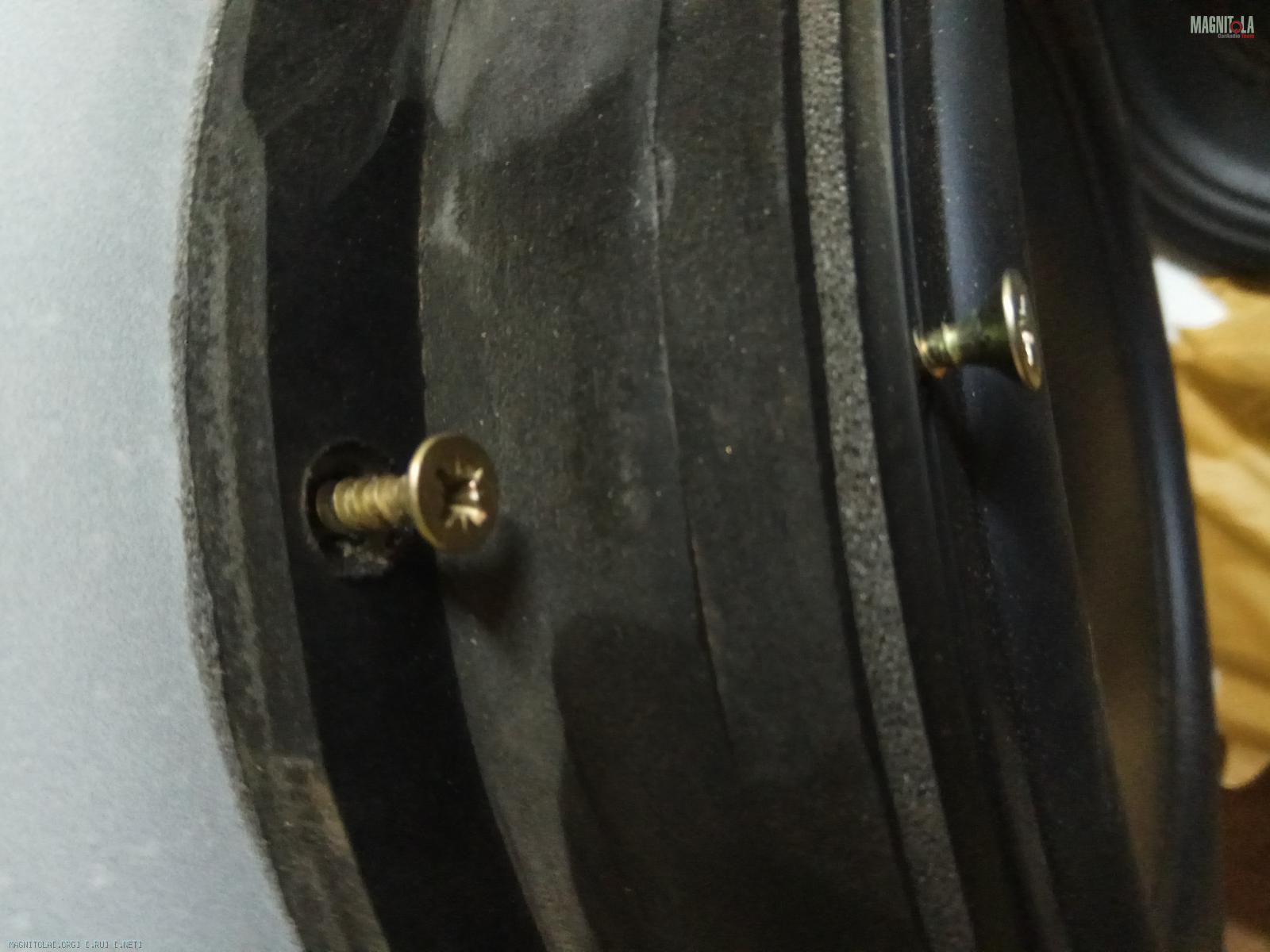

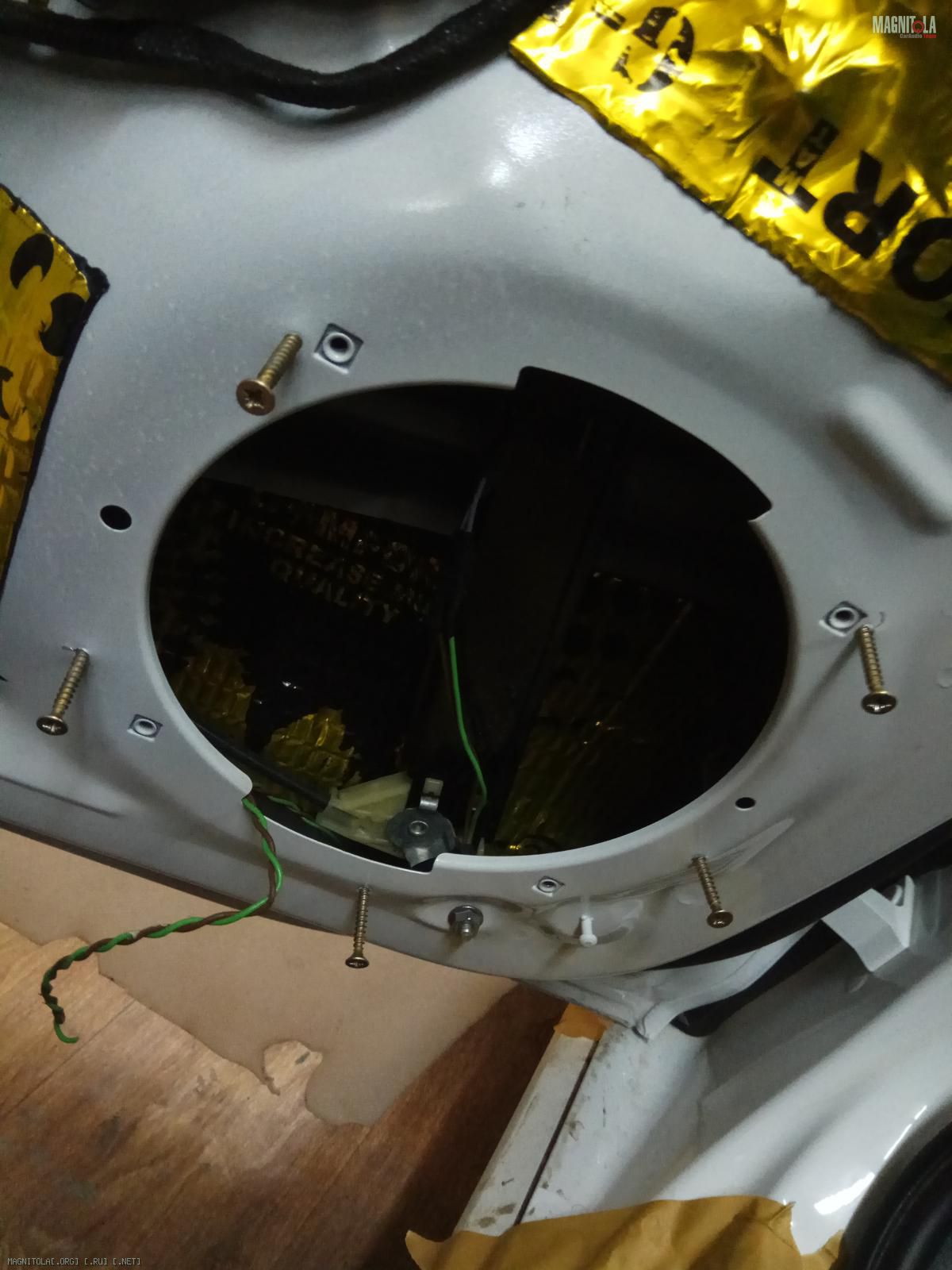

Крепление мидбасса и проставочных колец...
Зачем саморез к металлу если рядом стоковые закладные М5 в металле двери?

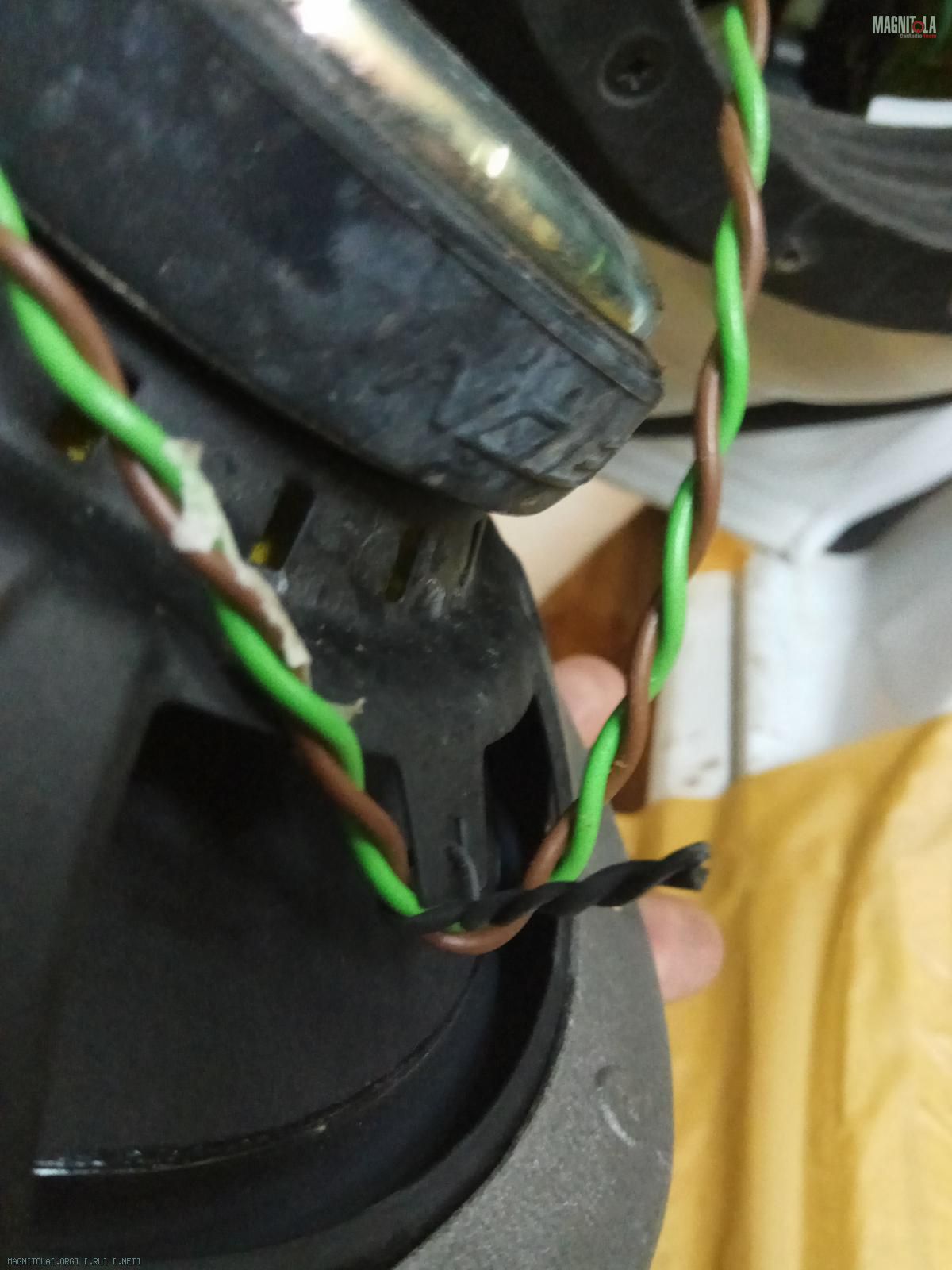

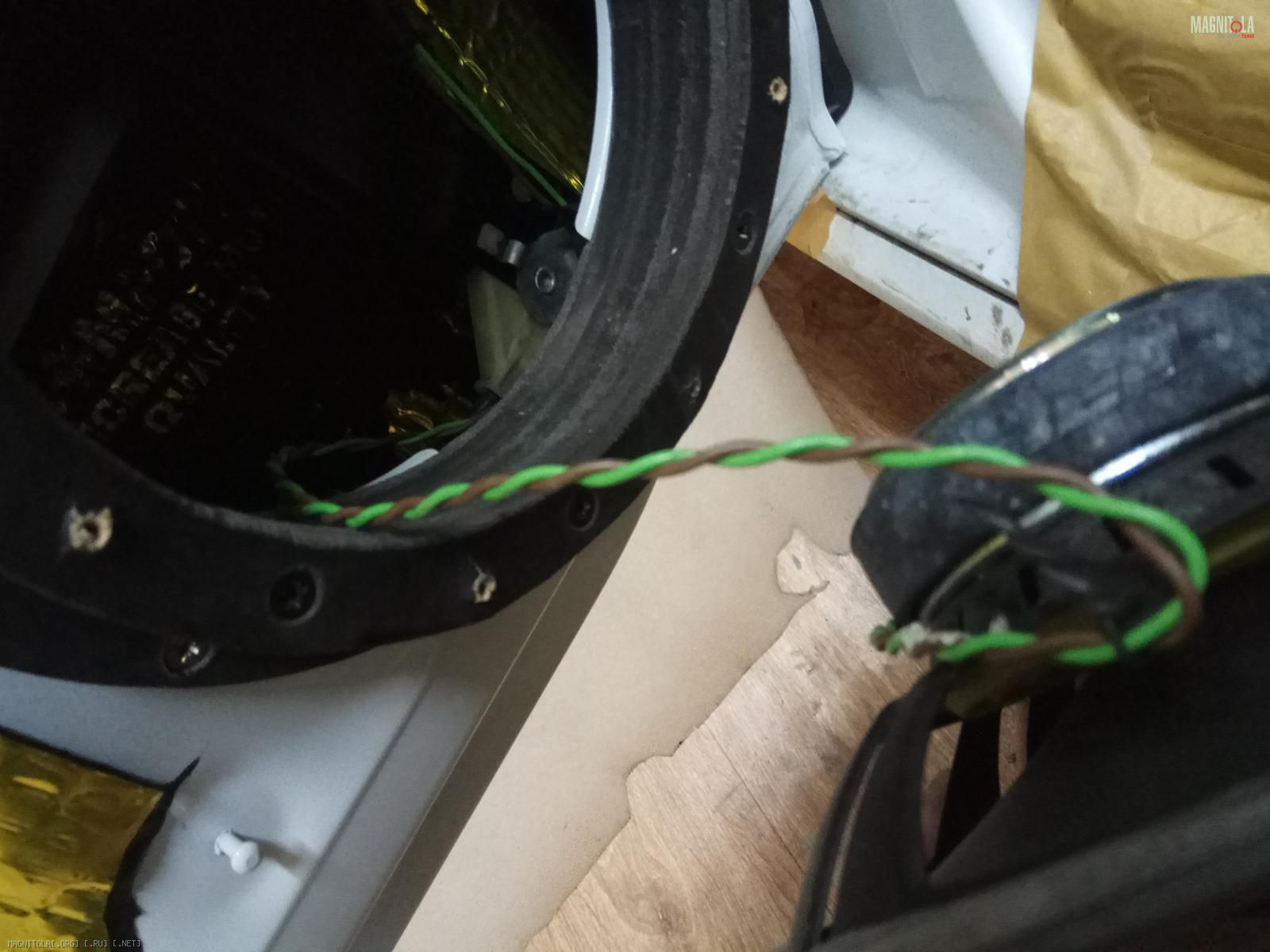

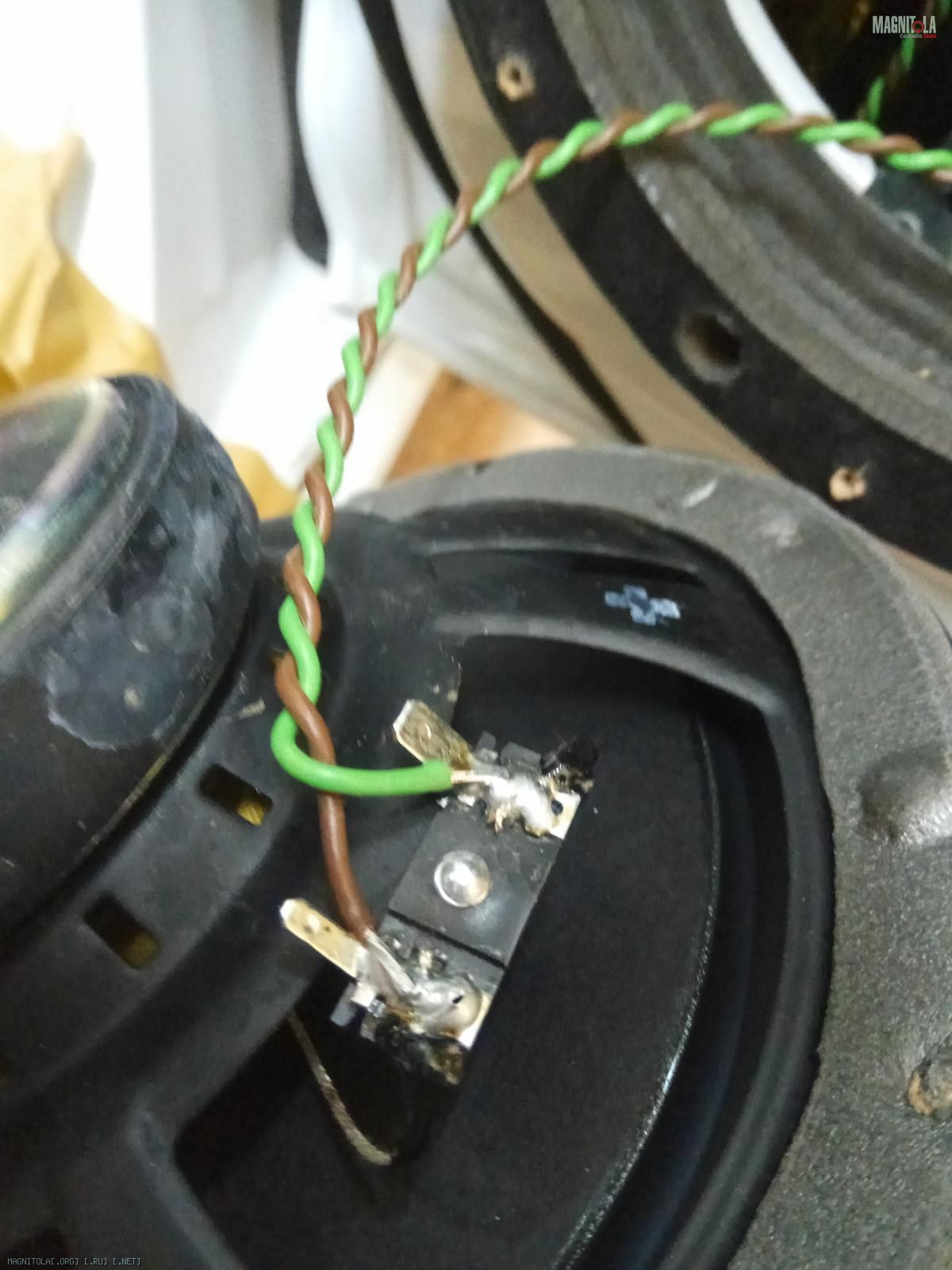

Проводка... ее крепление, пайка, подключение...
Вложение 1228816 Вложение 1228818 Вложение 1228820 Вложение 1228822 Вложение 1228824 Вложение 1228826 Вложение 1228828 Вложение 1228830

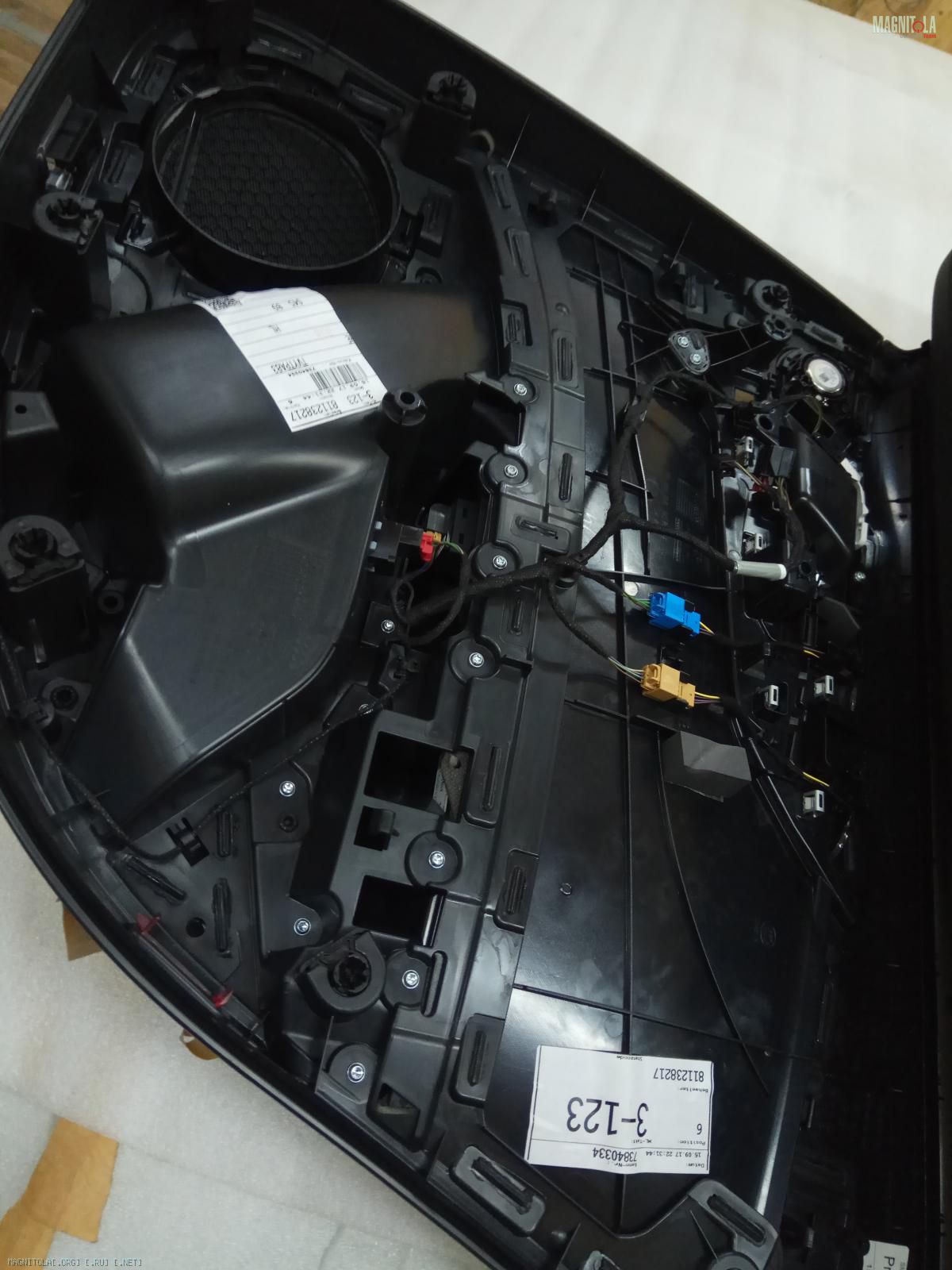

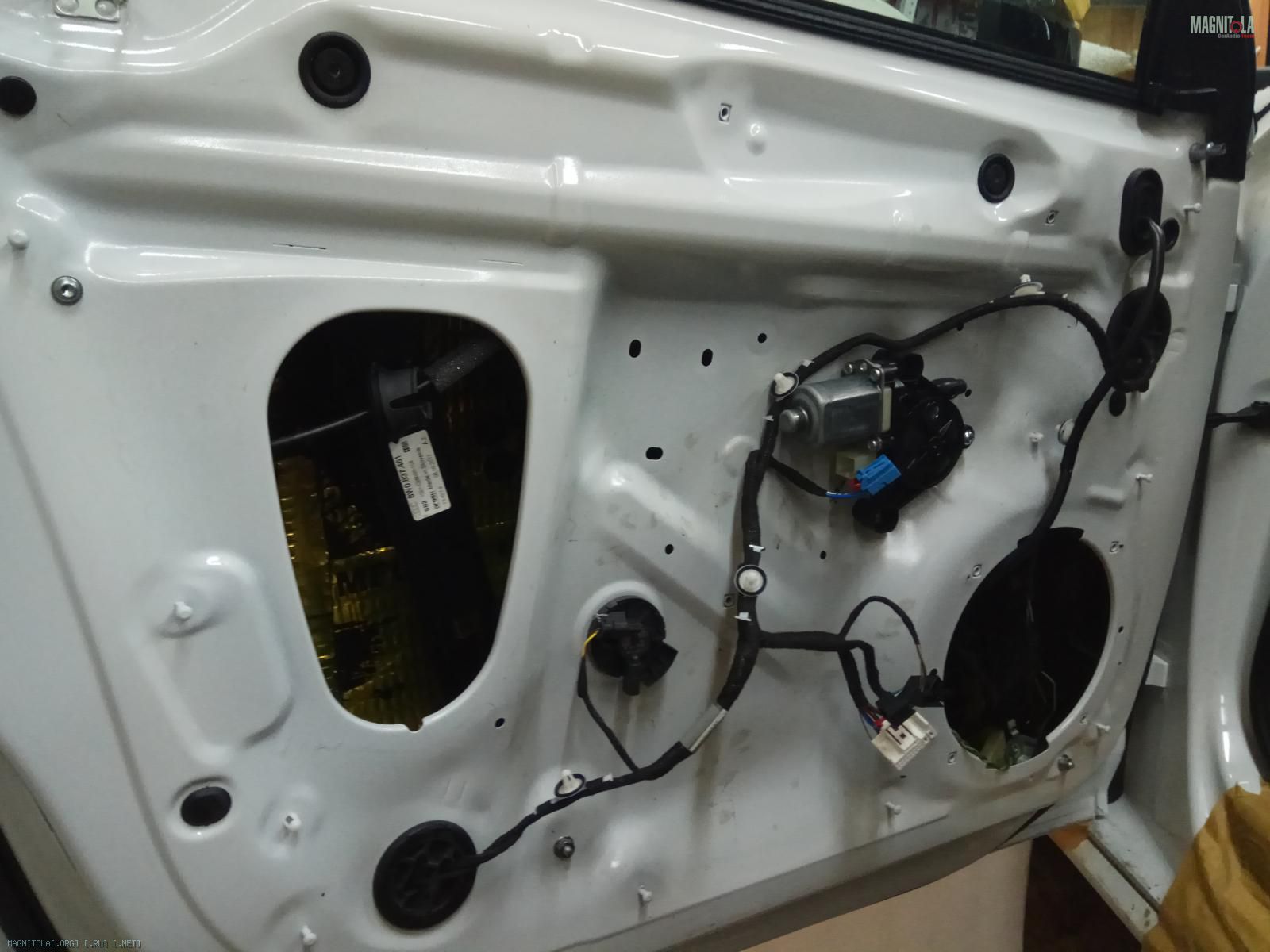

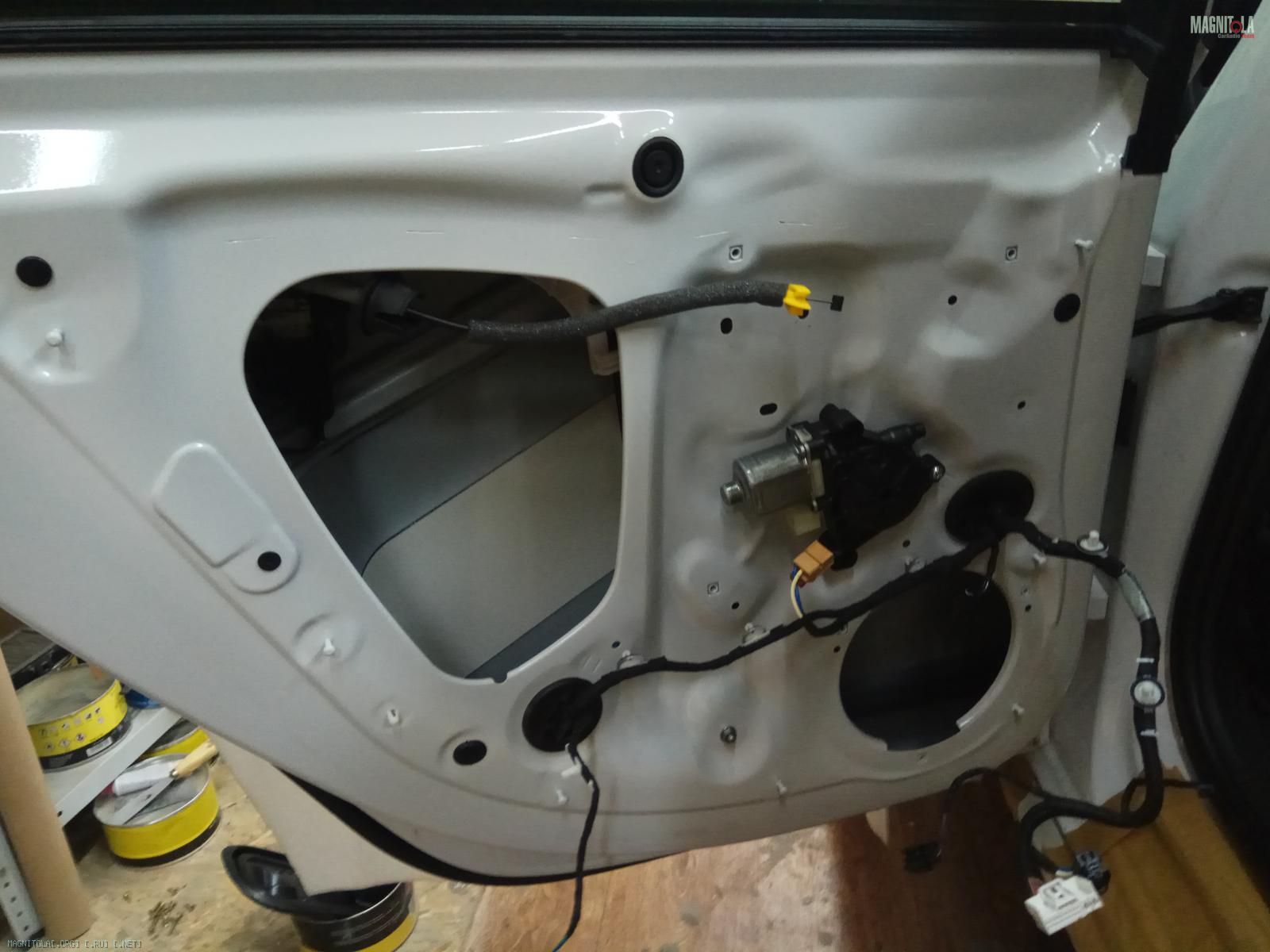

Внутри двери....
Сдираем вибру, снимаем проводку...
Задние двери остались не тронутые...
Вложение 1228832 Вложение 1228834 Вложение 1228836 Вложение 1228838 Вложение 1228840 Вложение 1228842 Вложение 1228844 Вложение 1228846

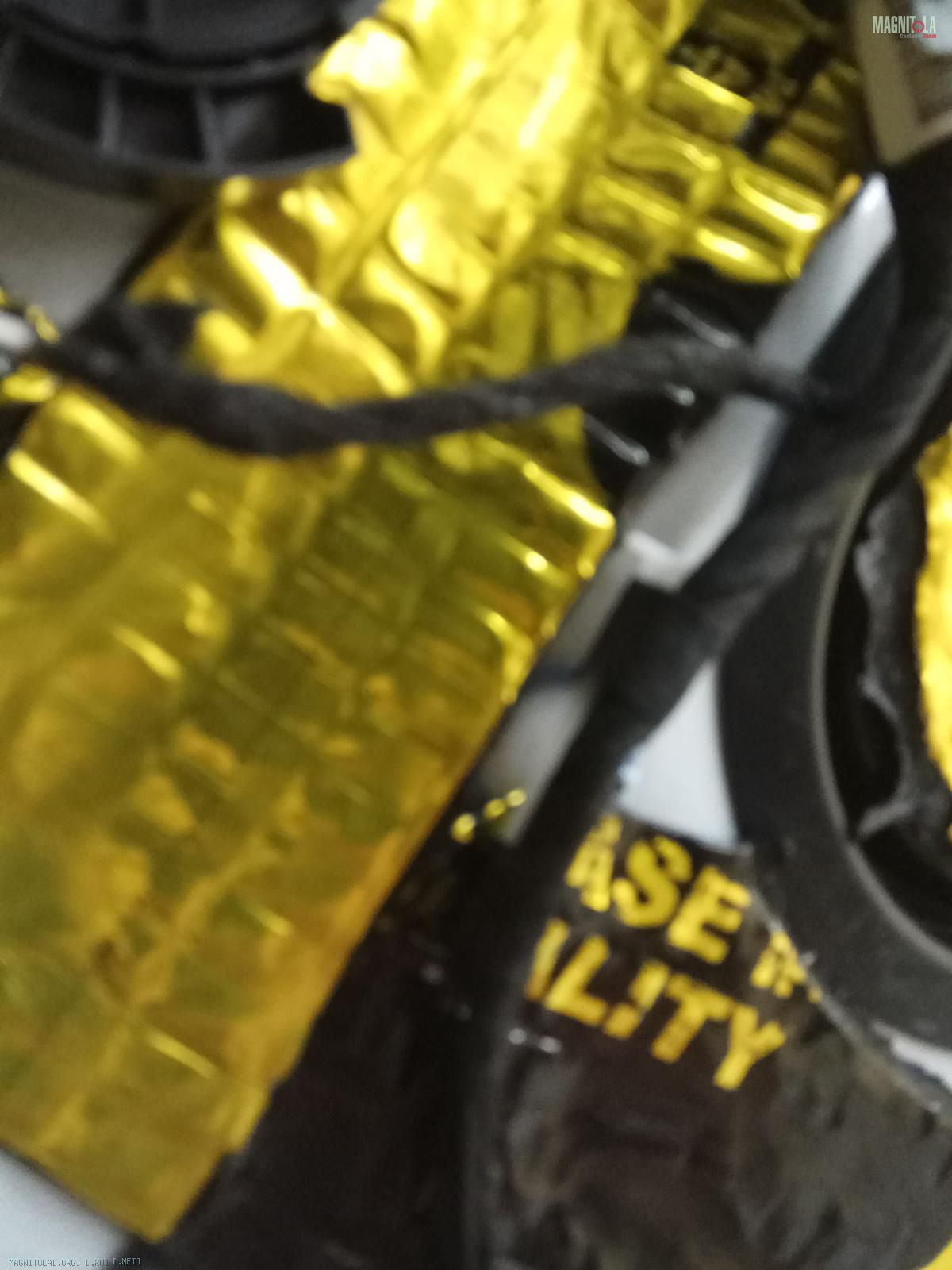

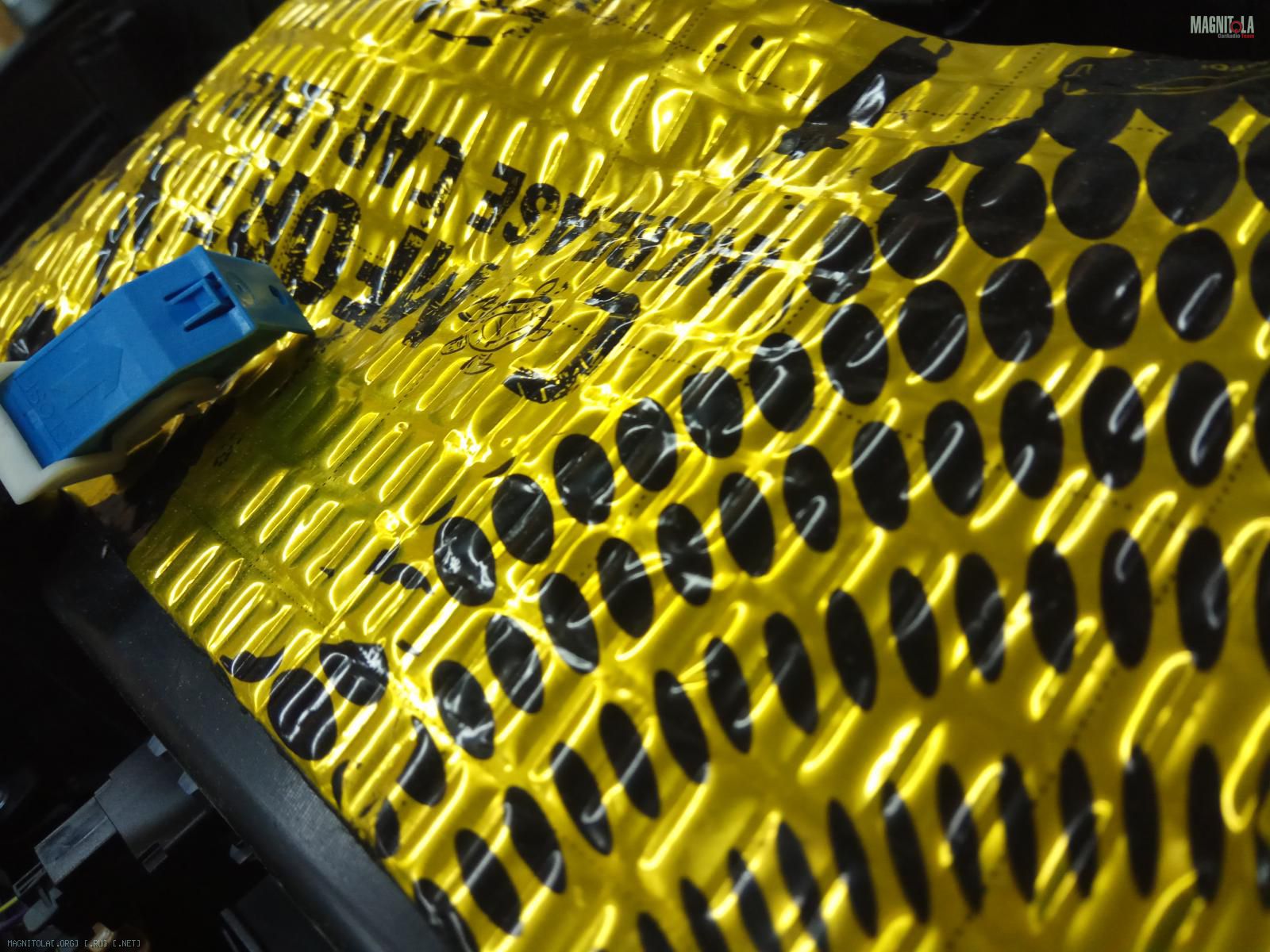

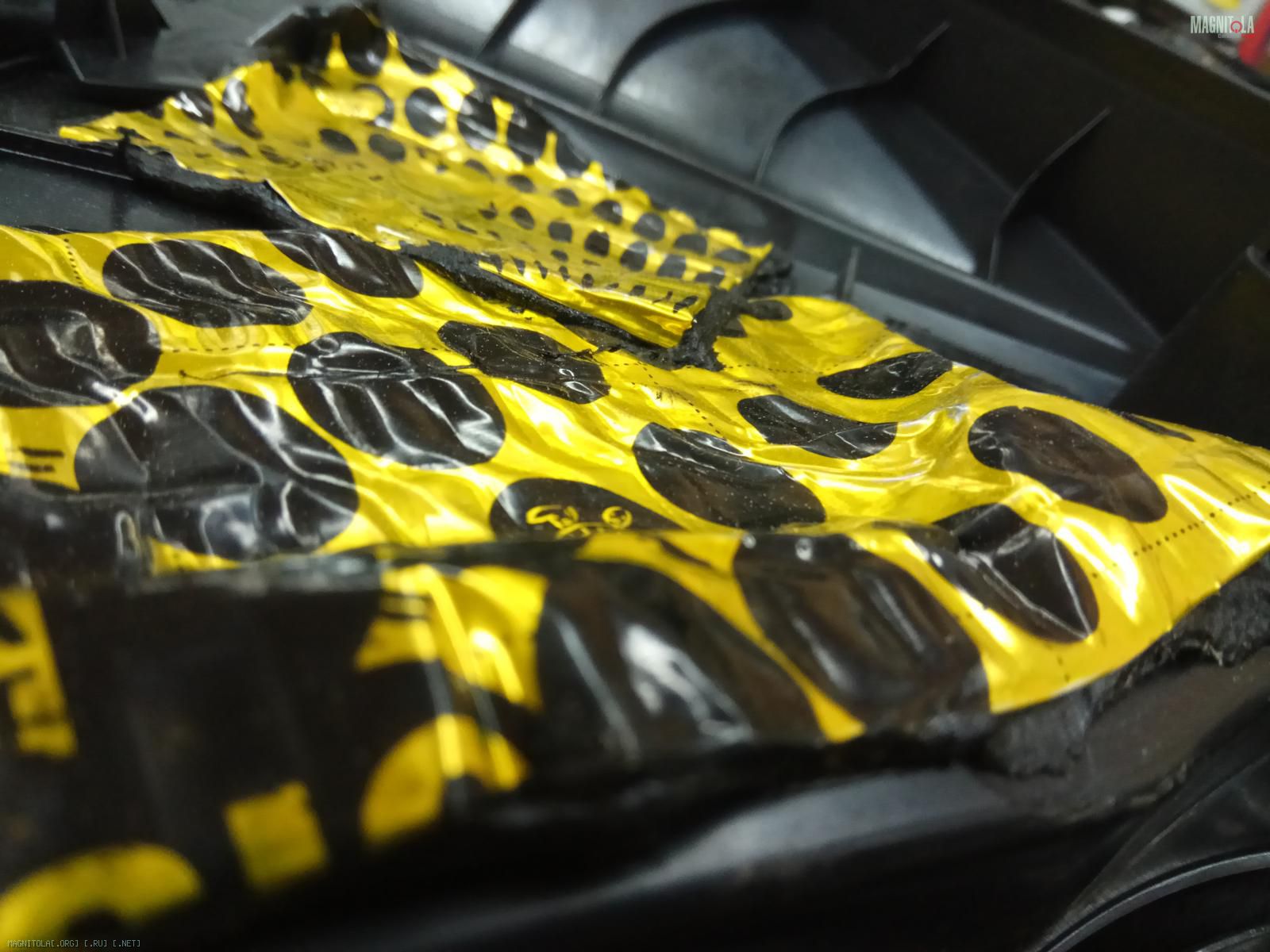

Правая дверь... идентично...
Вложение 1228848 Вложение 1228850 Вложение 1228852 Вложение 1228854 Вложение 1228856 Вложение 1228858 Вложение 1228860 Вложение 1228862

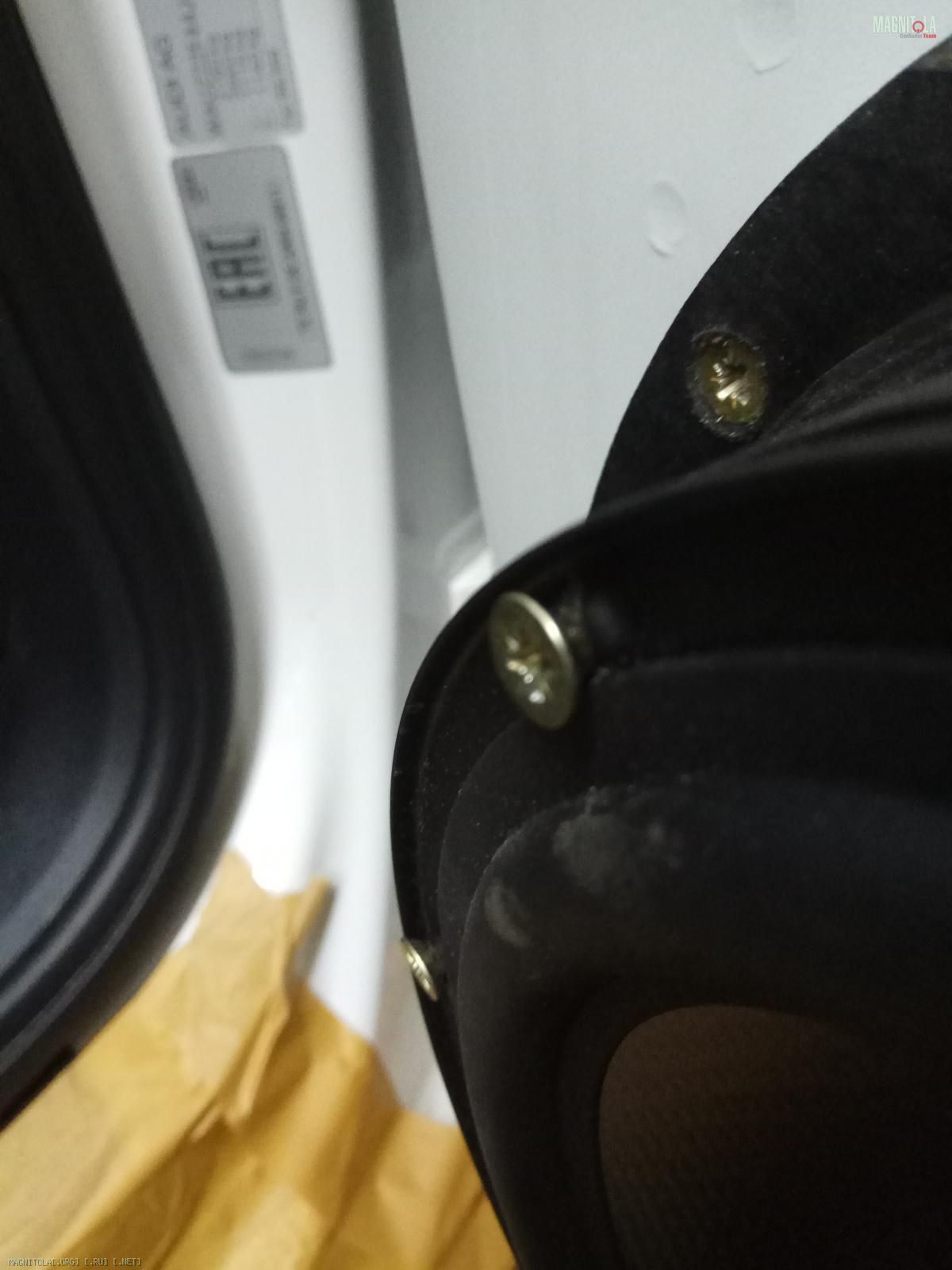

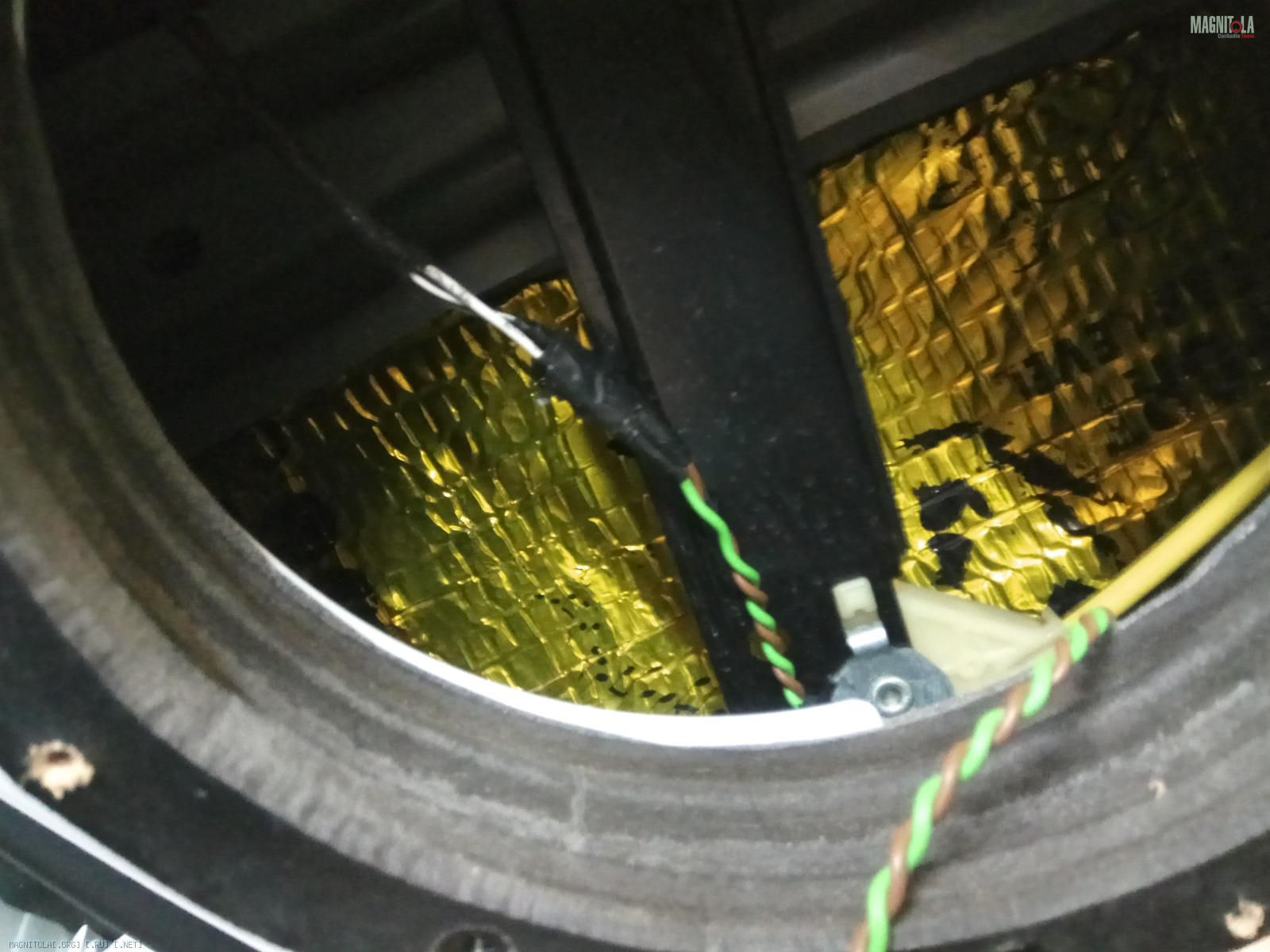

Без комментариев...
Вложение 1228864 Вложение 1228866 Вложение 1228868 Вложение 1228870 Вложение 1228872 Вложение 1228874 Вложение 1228876 Вложение 1228878

Саб... мало того узкие отверстия корзины, но и перекрываются толстым мдф и полкой... "бас???"
Без комментариев...

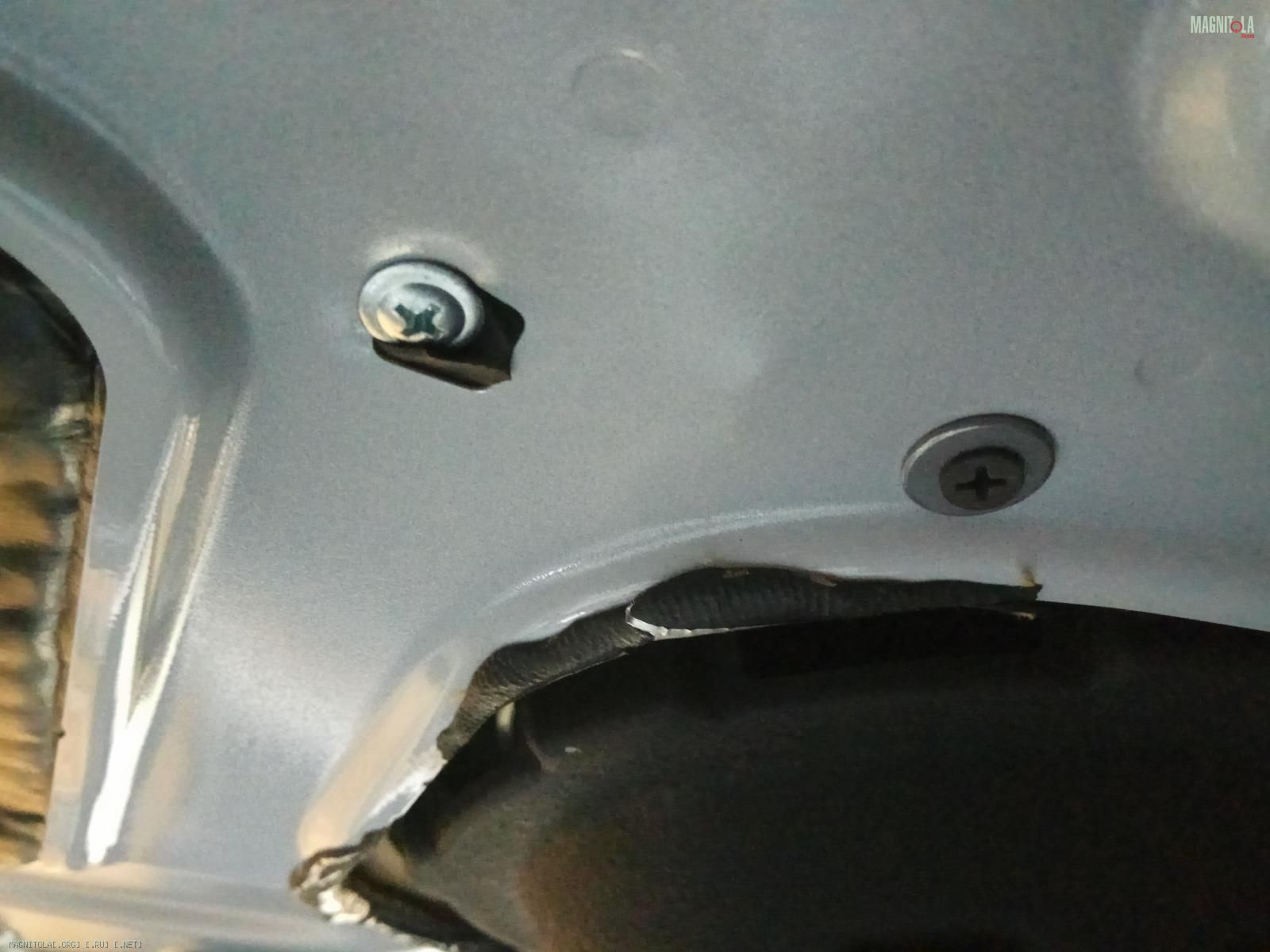

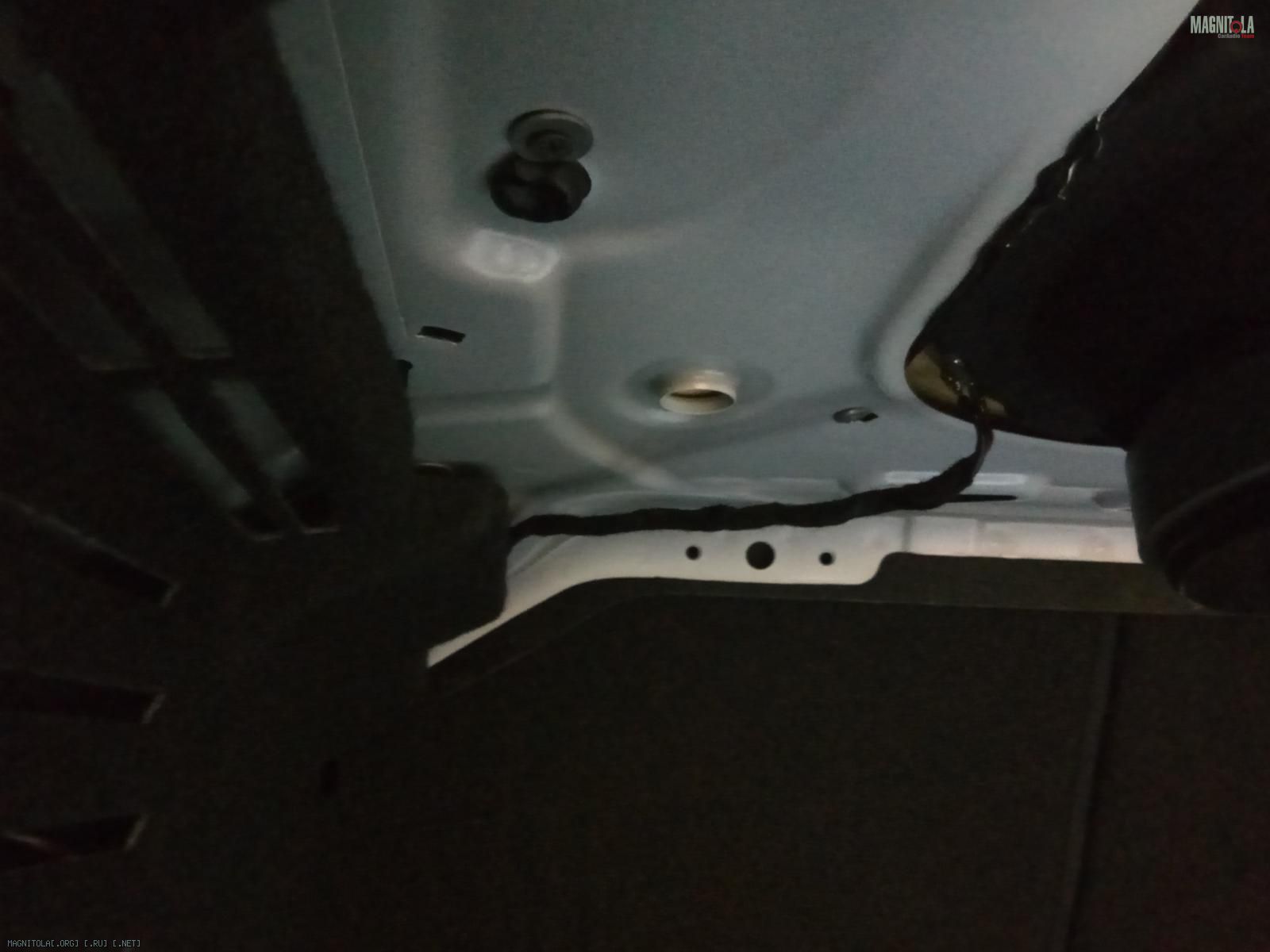

Крепление полки.... пресмшайбы, саморезы с шайбой
Вложение 1228880 Вложение 1228882 Вложение 1228884 Вложение 1228886 Вложение 1228888 Вложение 1228890 Вложение 1228892 Вложение 1228894 Вложение 1228896 Вложение 1228898

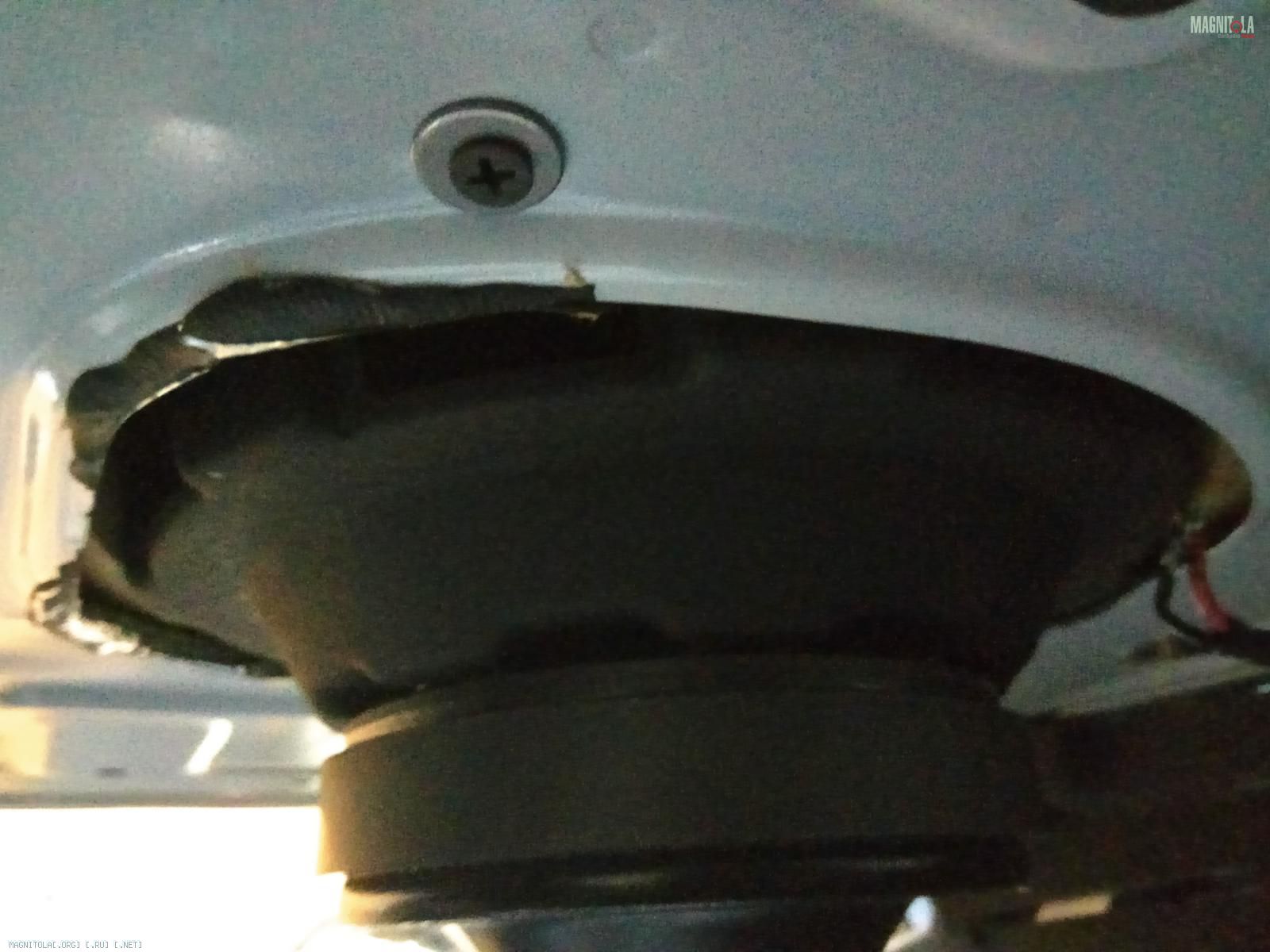

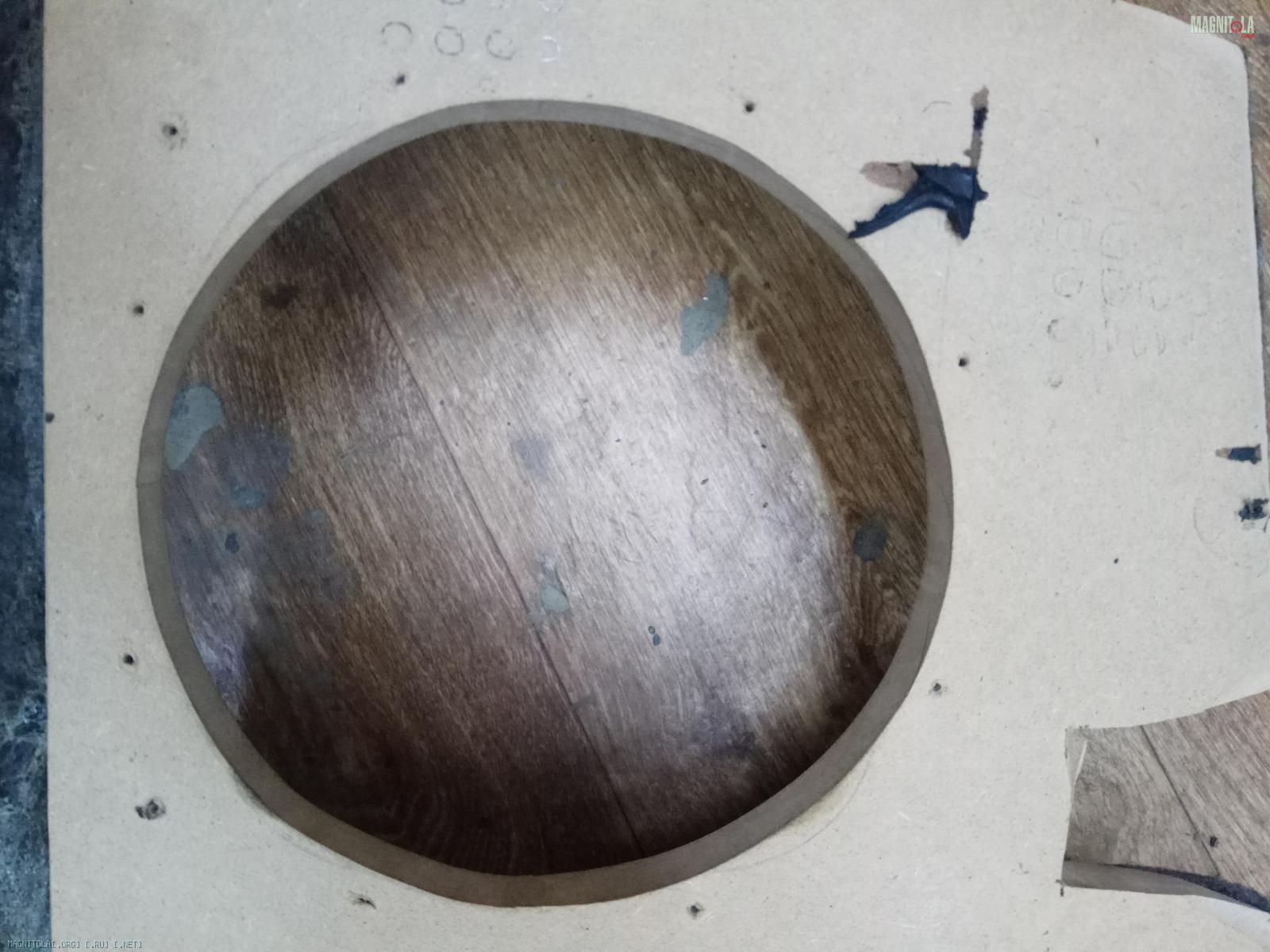

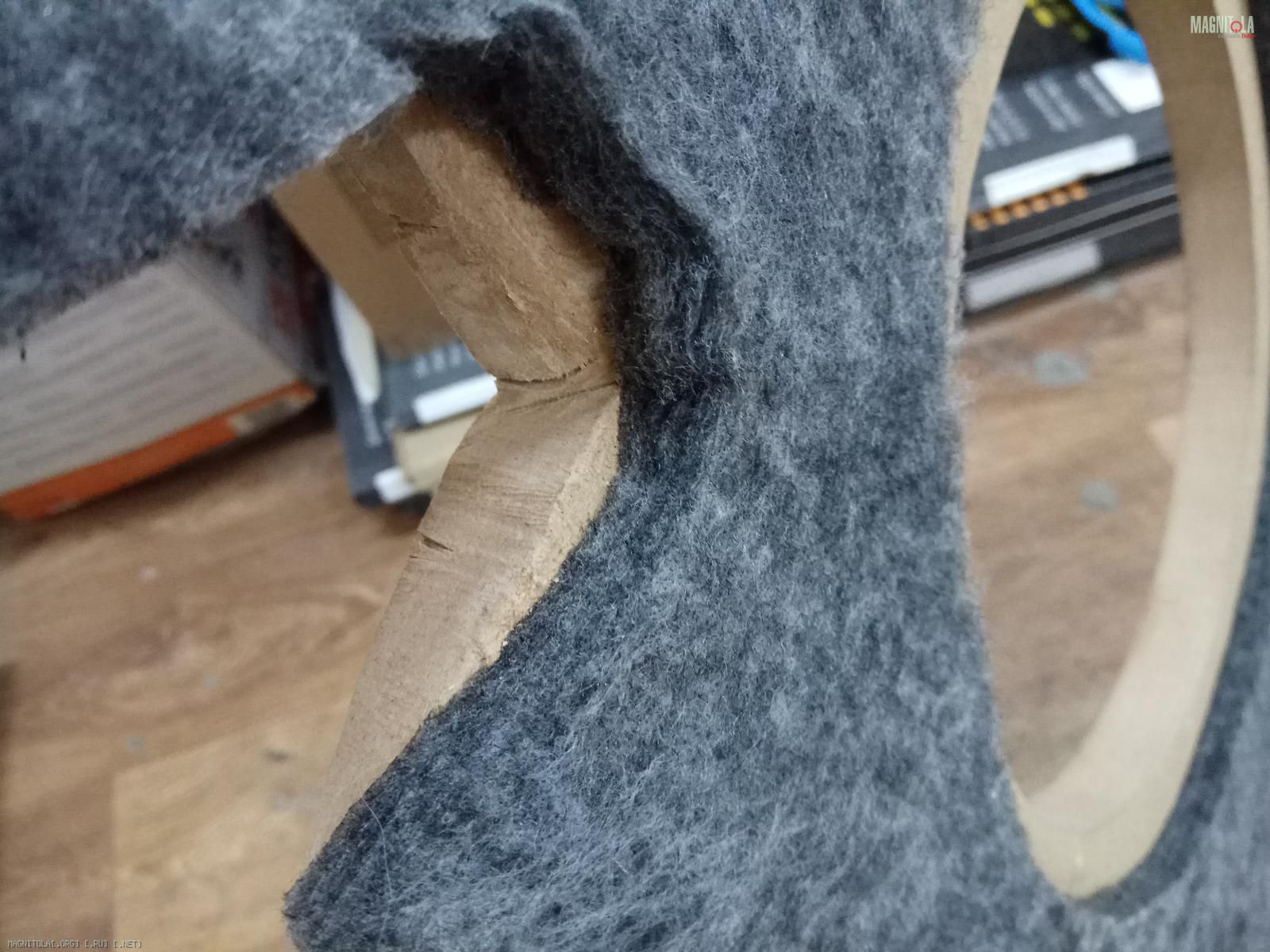

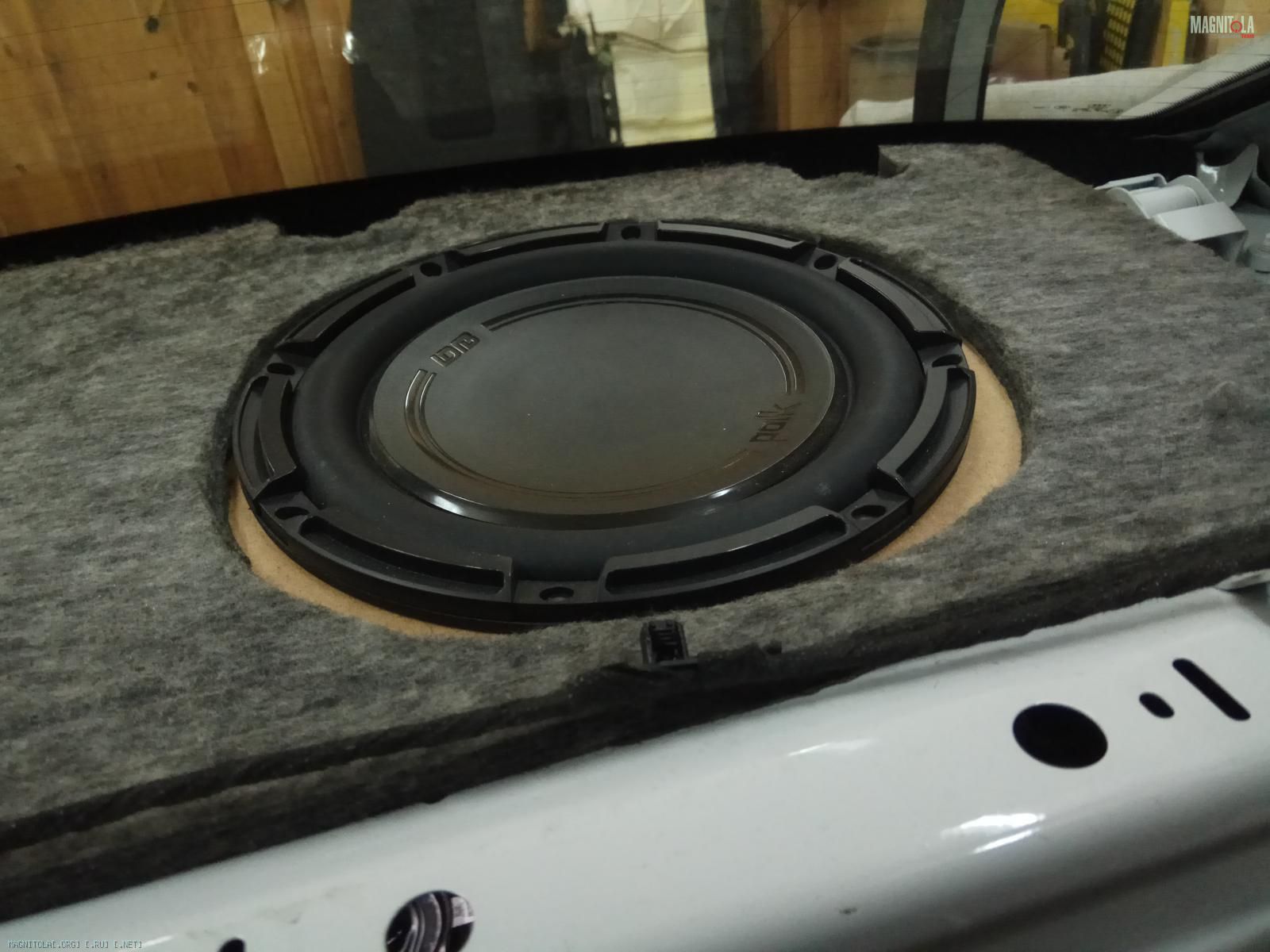

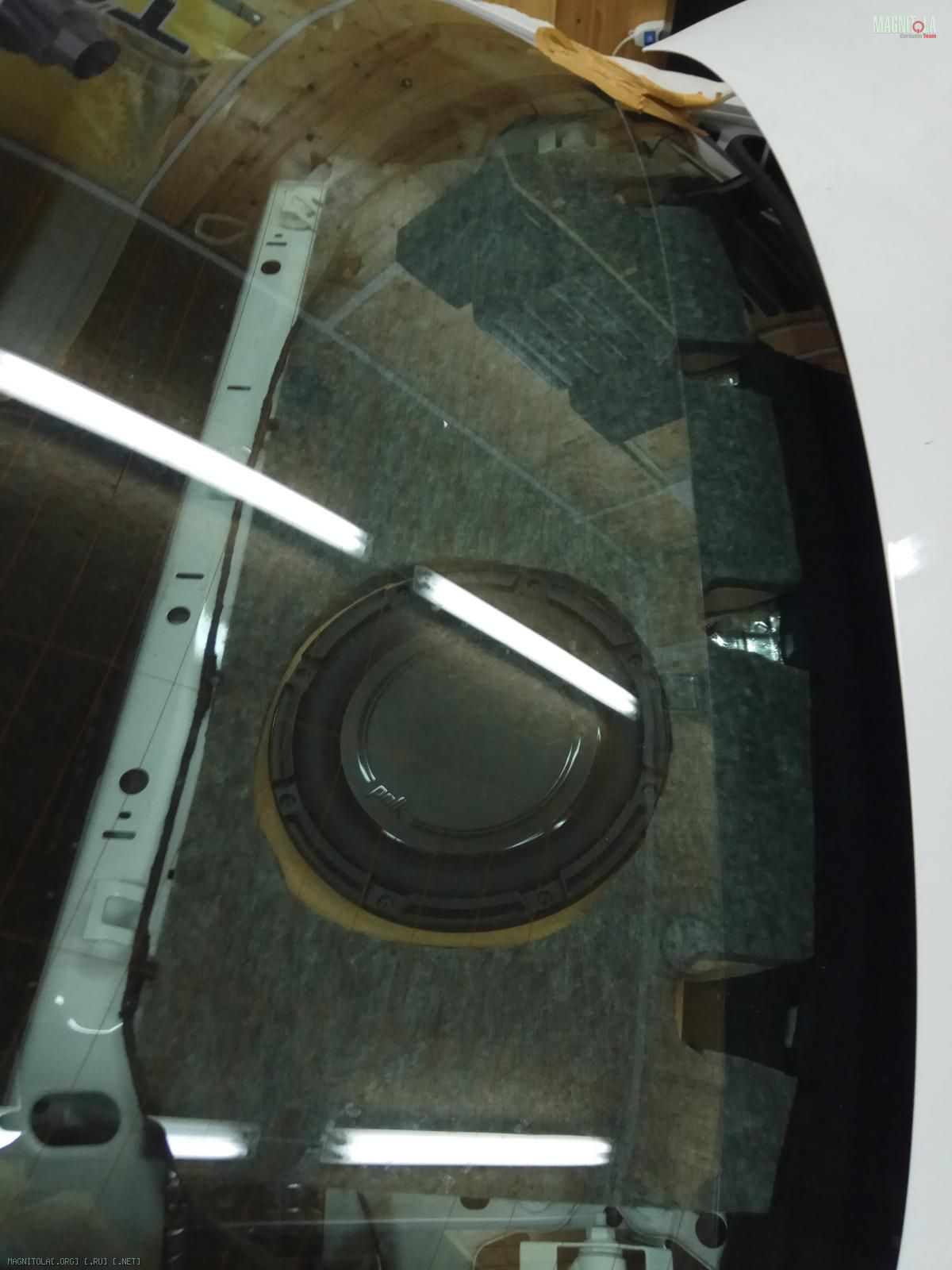

Полка... вернее все это играет (под) в хлипкую штатную полку в отверстие 15*20 см....дребезг... удары подвеса о полку...
Сразу видно пилили "фрезером"
Вложение 1228900 Вложение 1228902 Вложение 1228904 Вложение 1228906 Вложение 1228908 Вложение 1228910 Вложение 1228912 Вложение 1228914

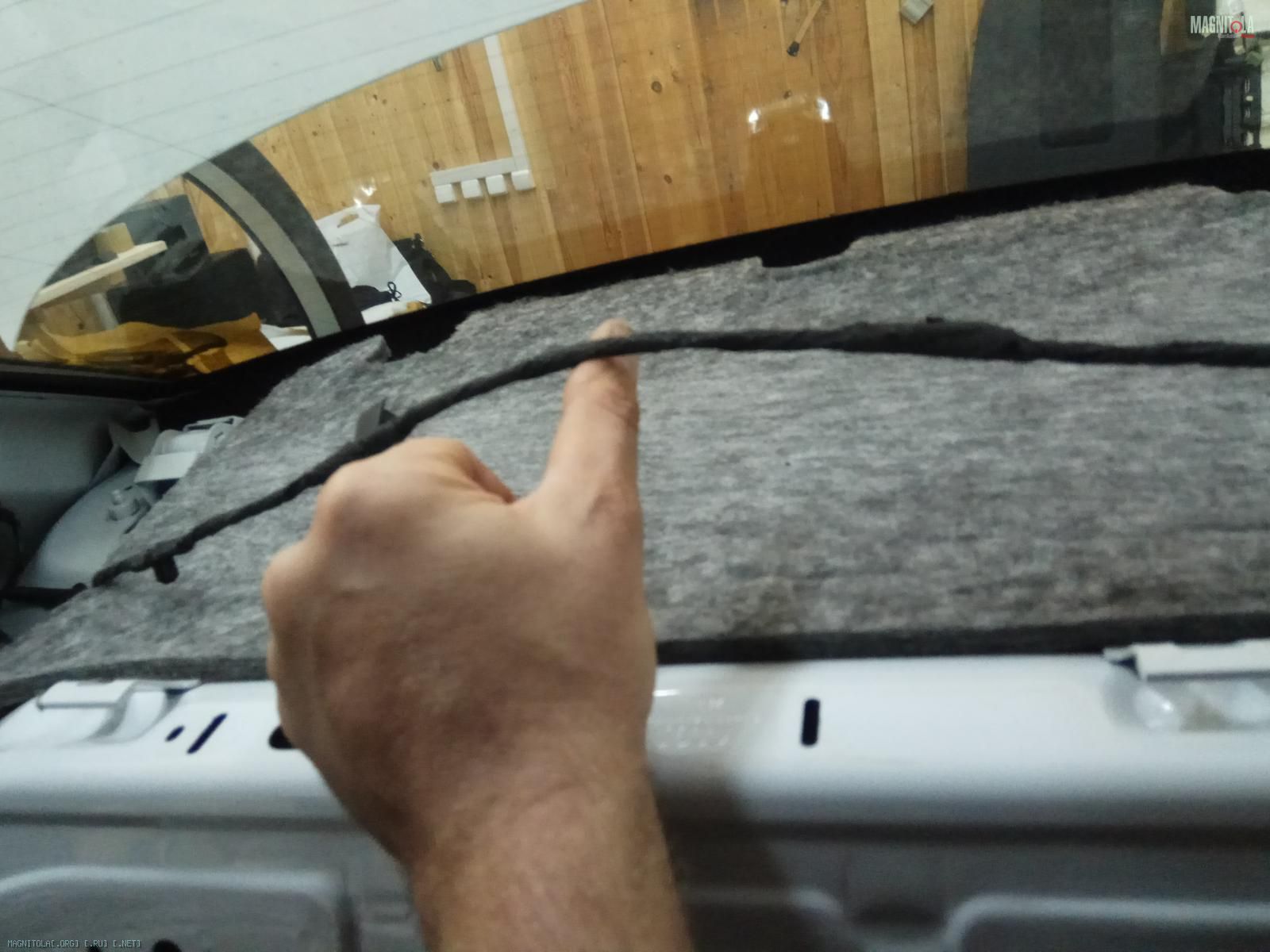

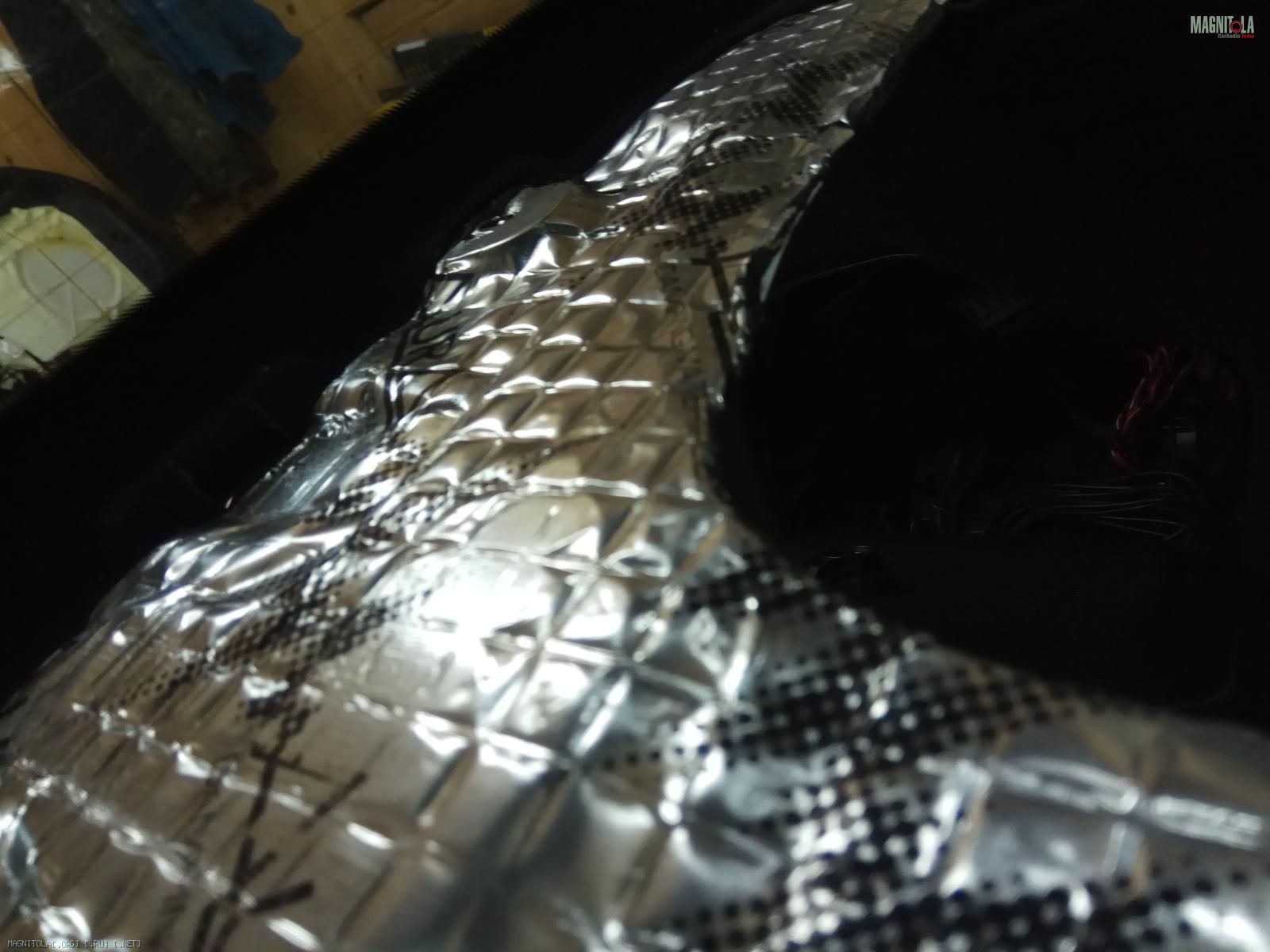

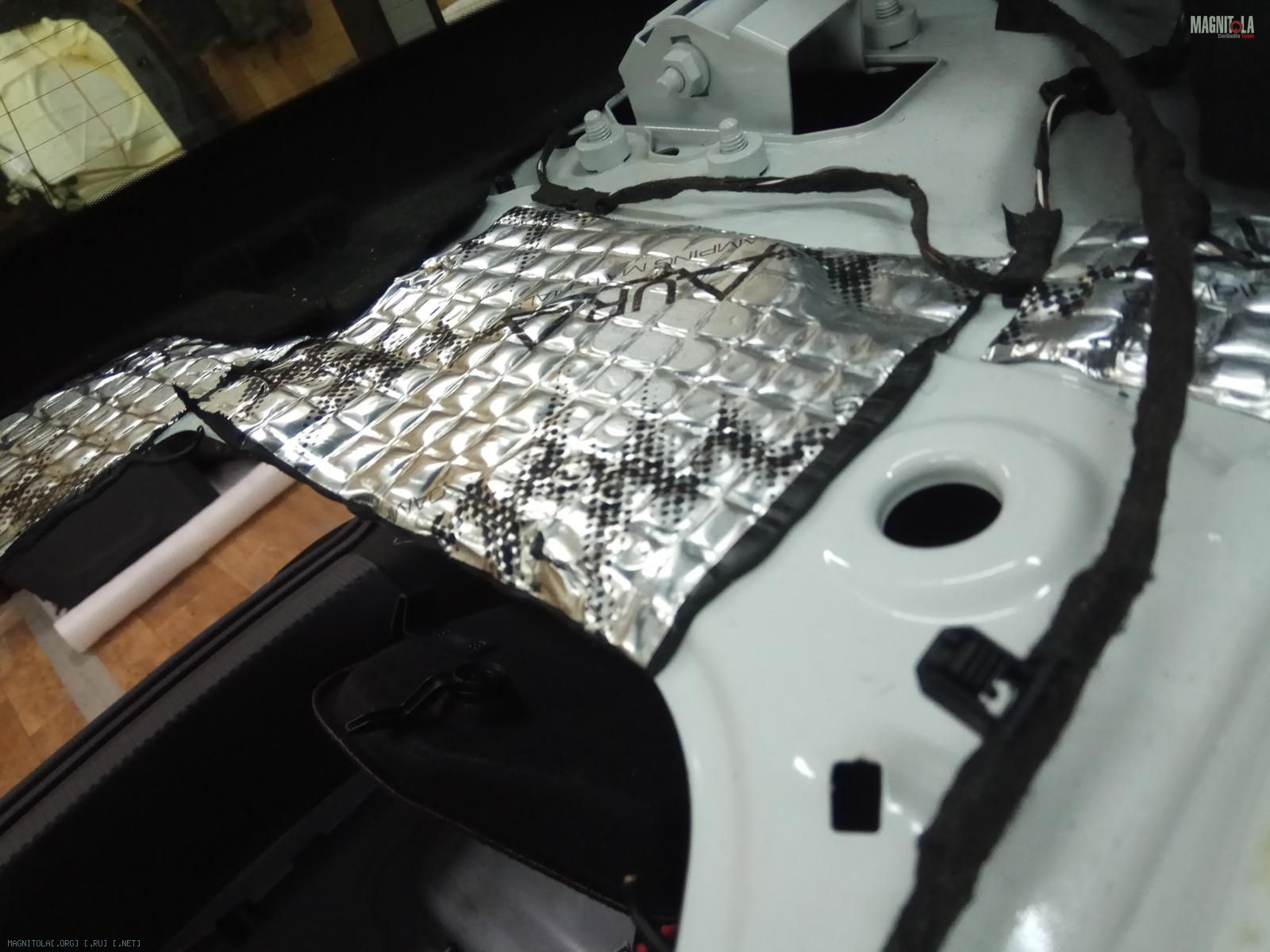

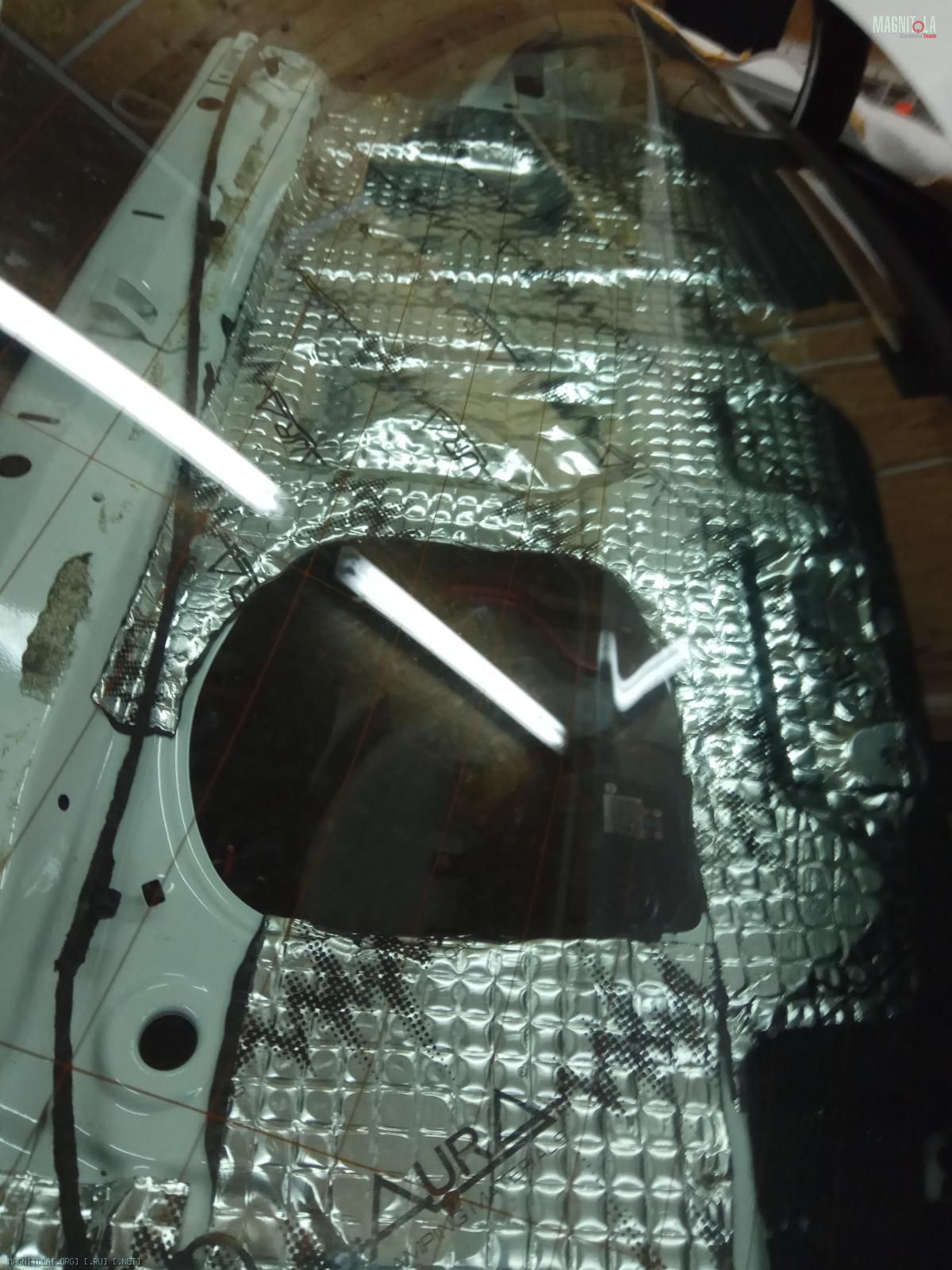

Шумка полки... шумка, как шумка... катать не надо, прижмет мдф на саморезах...
Виброй лепим все подряд, даже декоративную накладку под стекло...

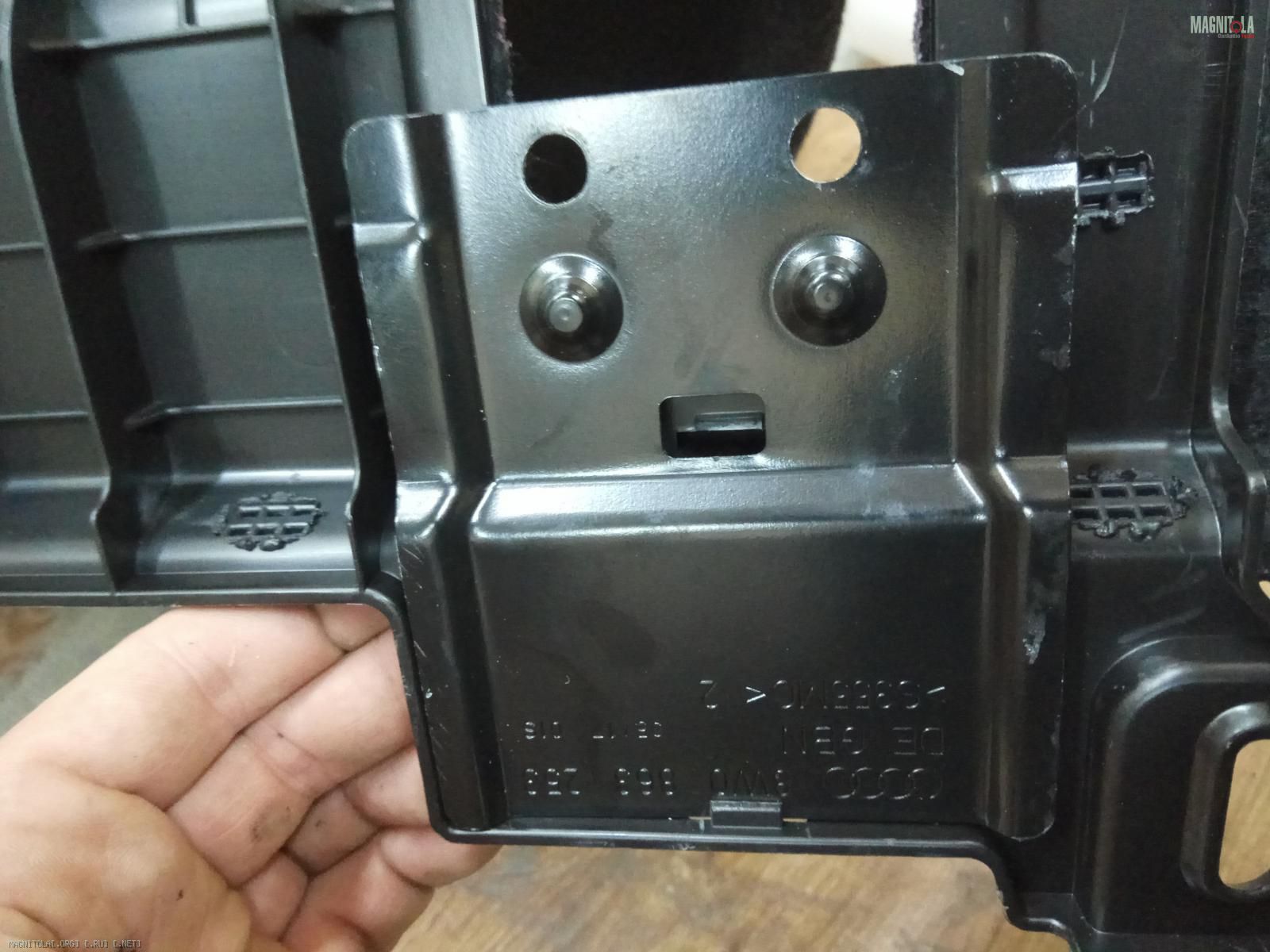

Обломан пластиковый держатель металлического упора..
Вложение 1228916 Вложение 1228918 Вложение 1228920 Вложение 1228922 Вложение 1228924 Вложение 1228926 Вложение 1228928

Крепление полки под усилитель... на саморезы насквозь металла..

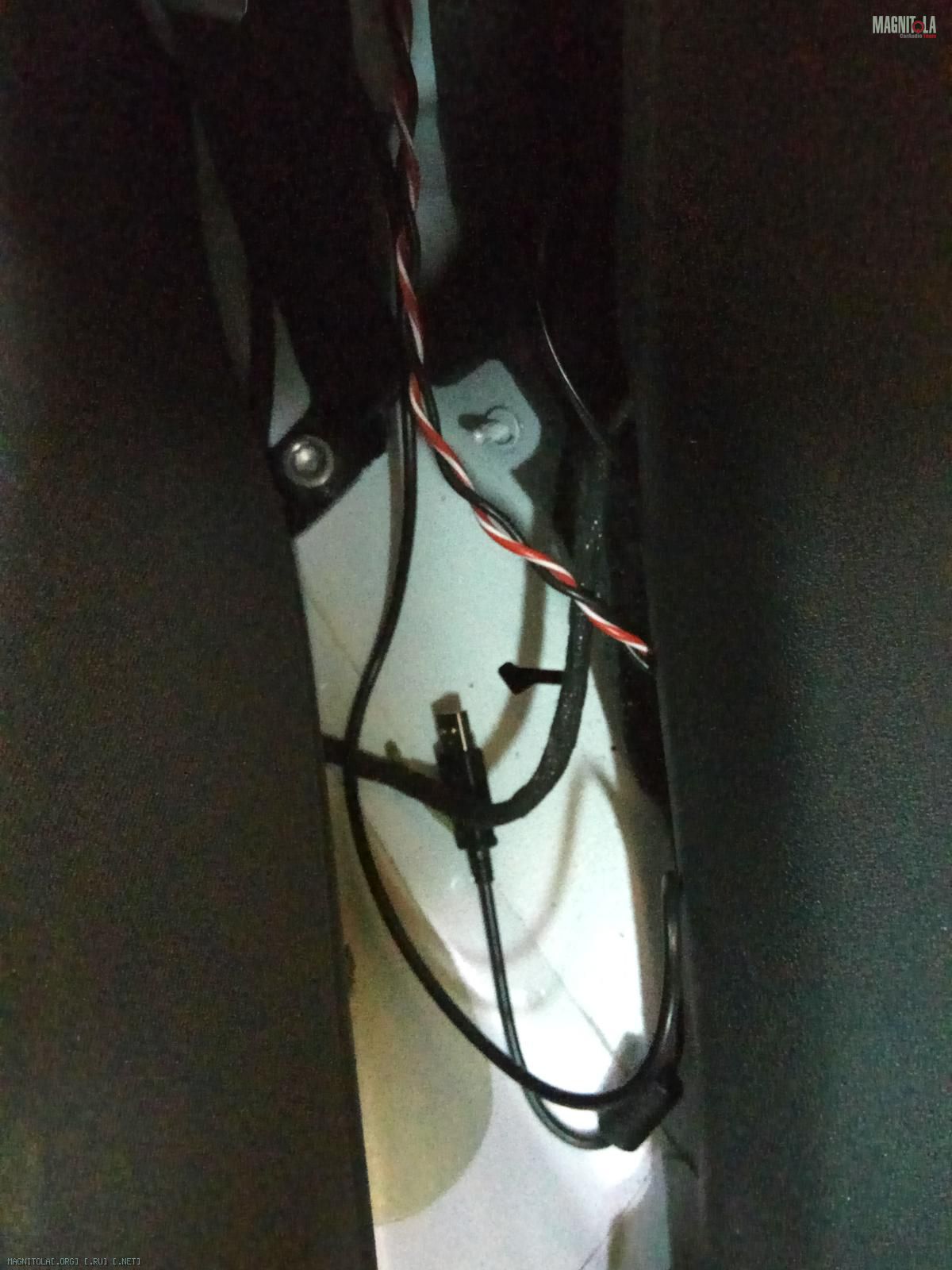

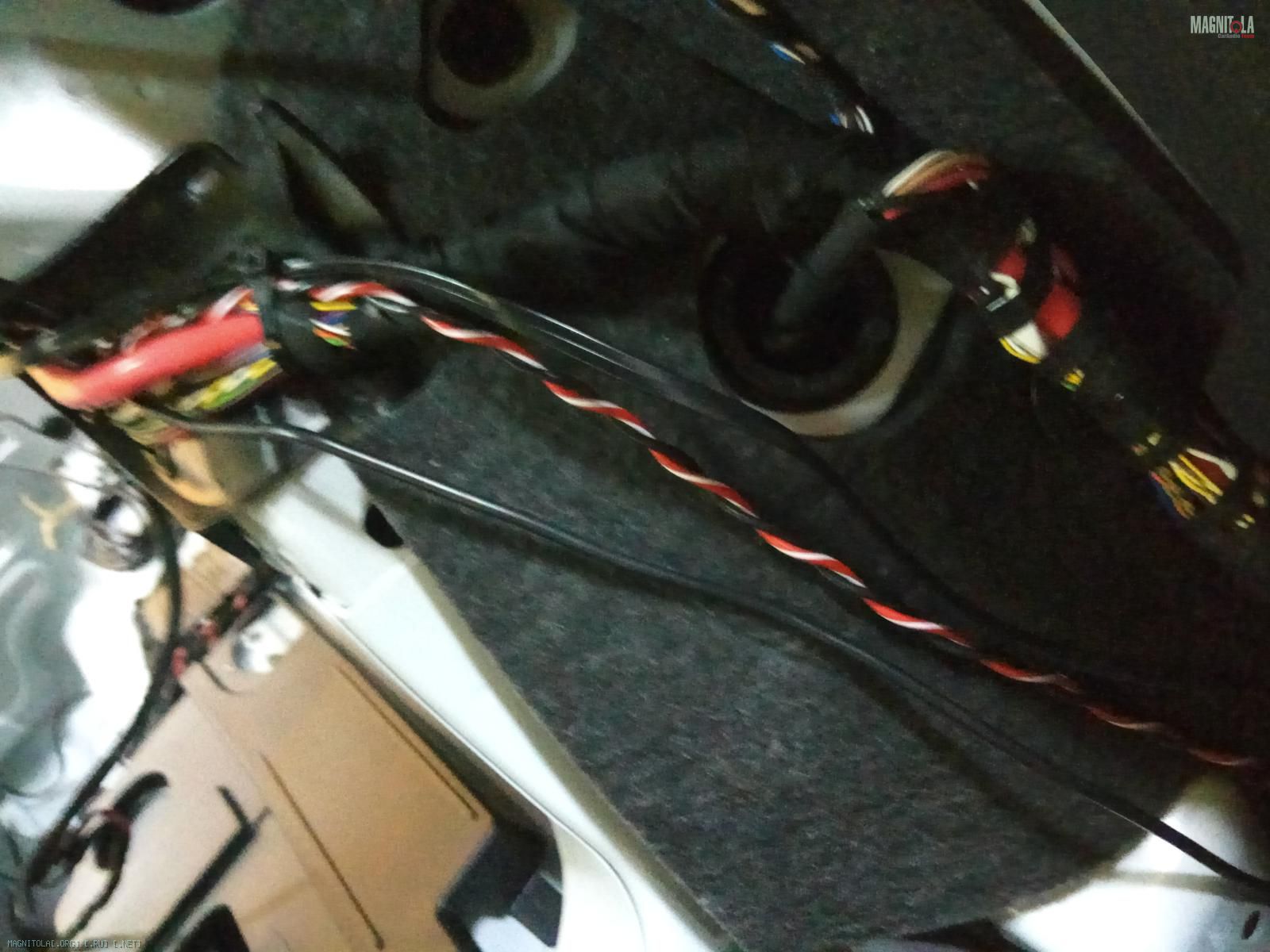

"Протяжка, закрепление проводки", только почему-то болтается...
Проводов до саба не хватило, ничего удлиним... да на скрутку...
Вложение 1228930 Вложение 1228932 Вложение 1228934 Вложение 1228936 Вложение 1228938 Вложение 1228940 Вложение 1228942

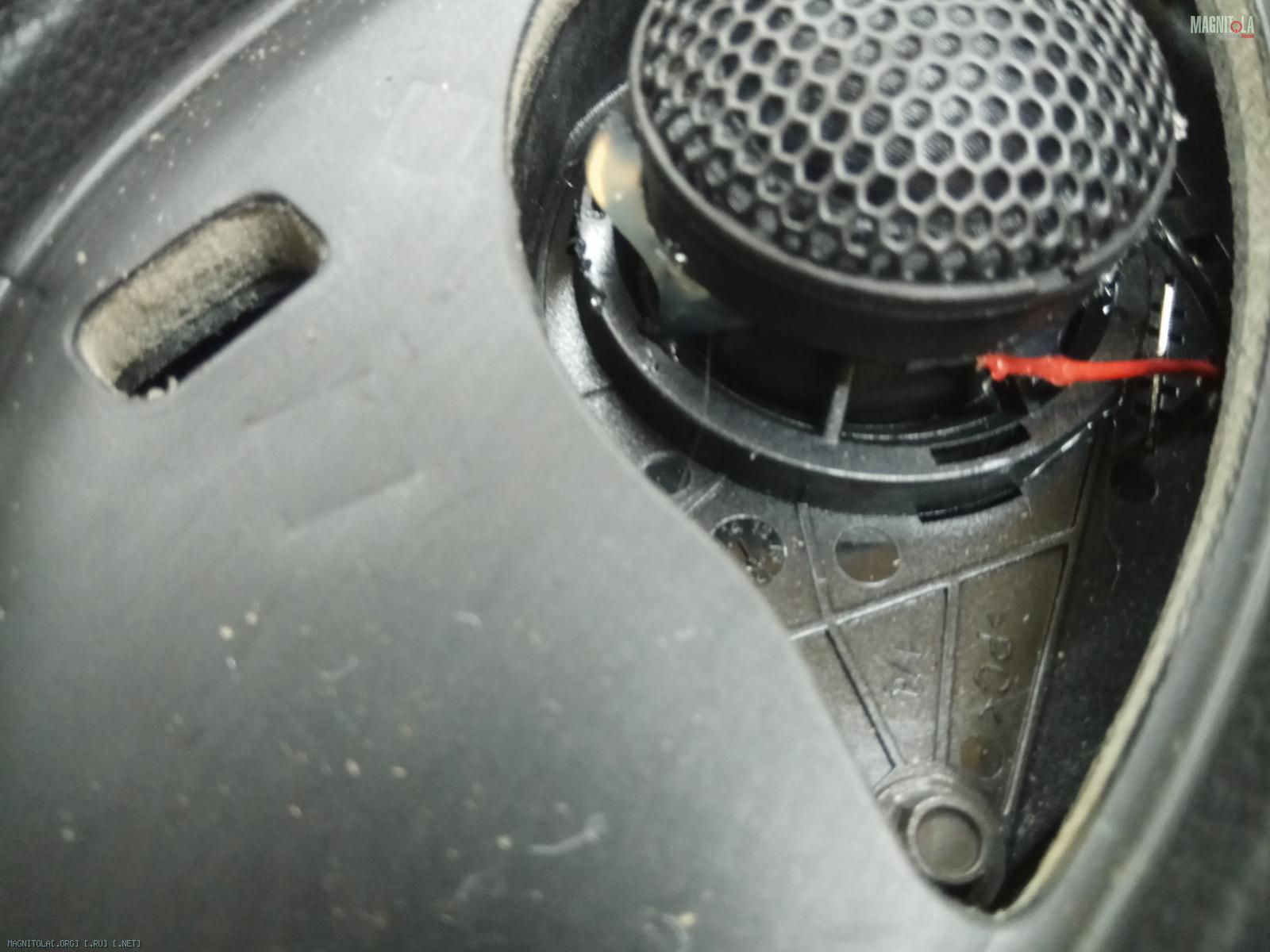

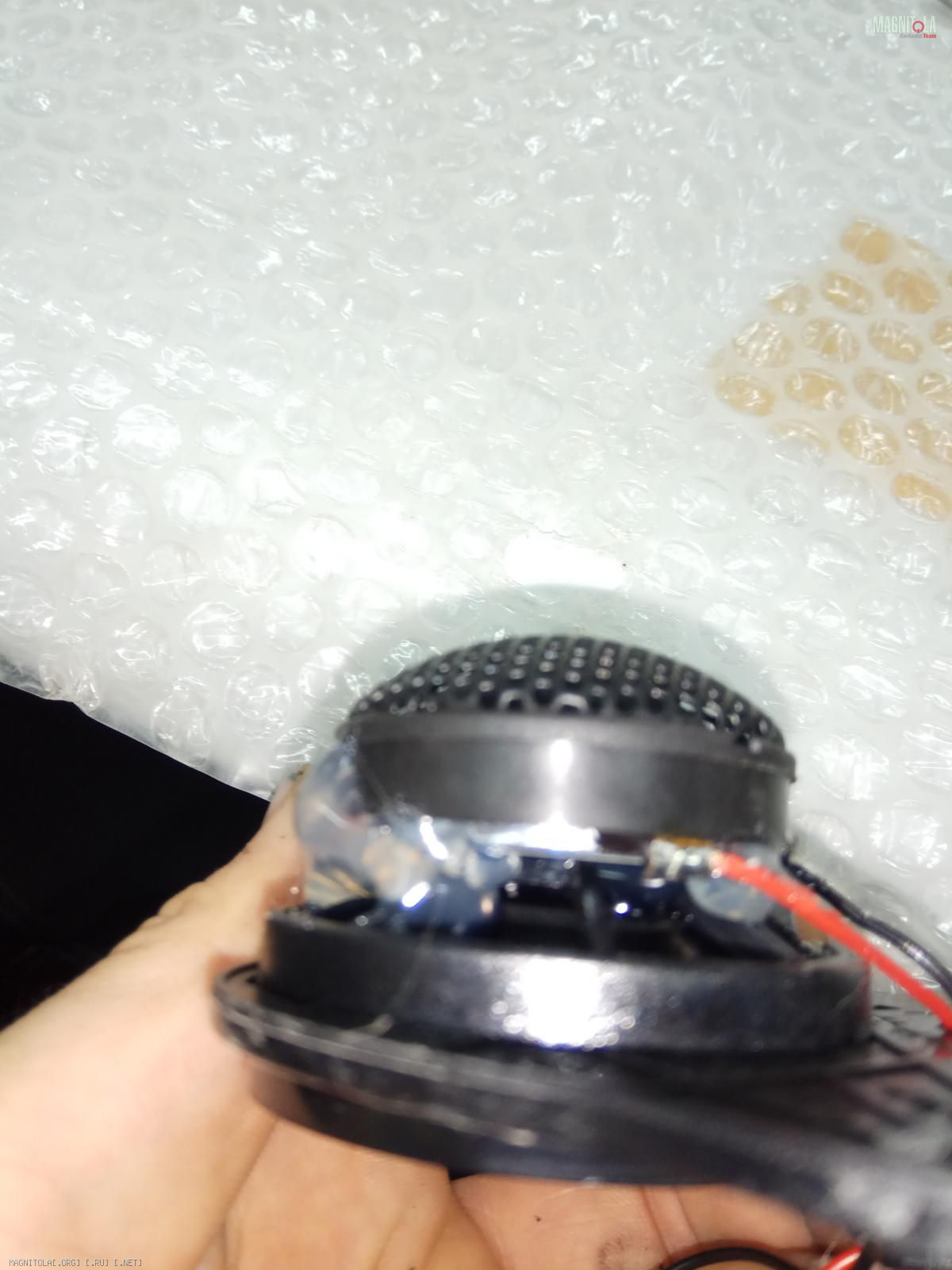

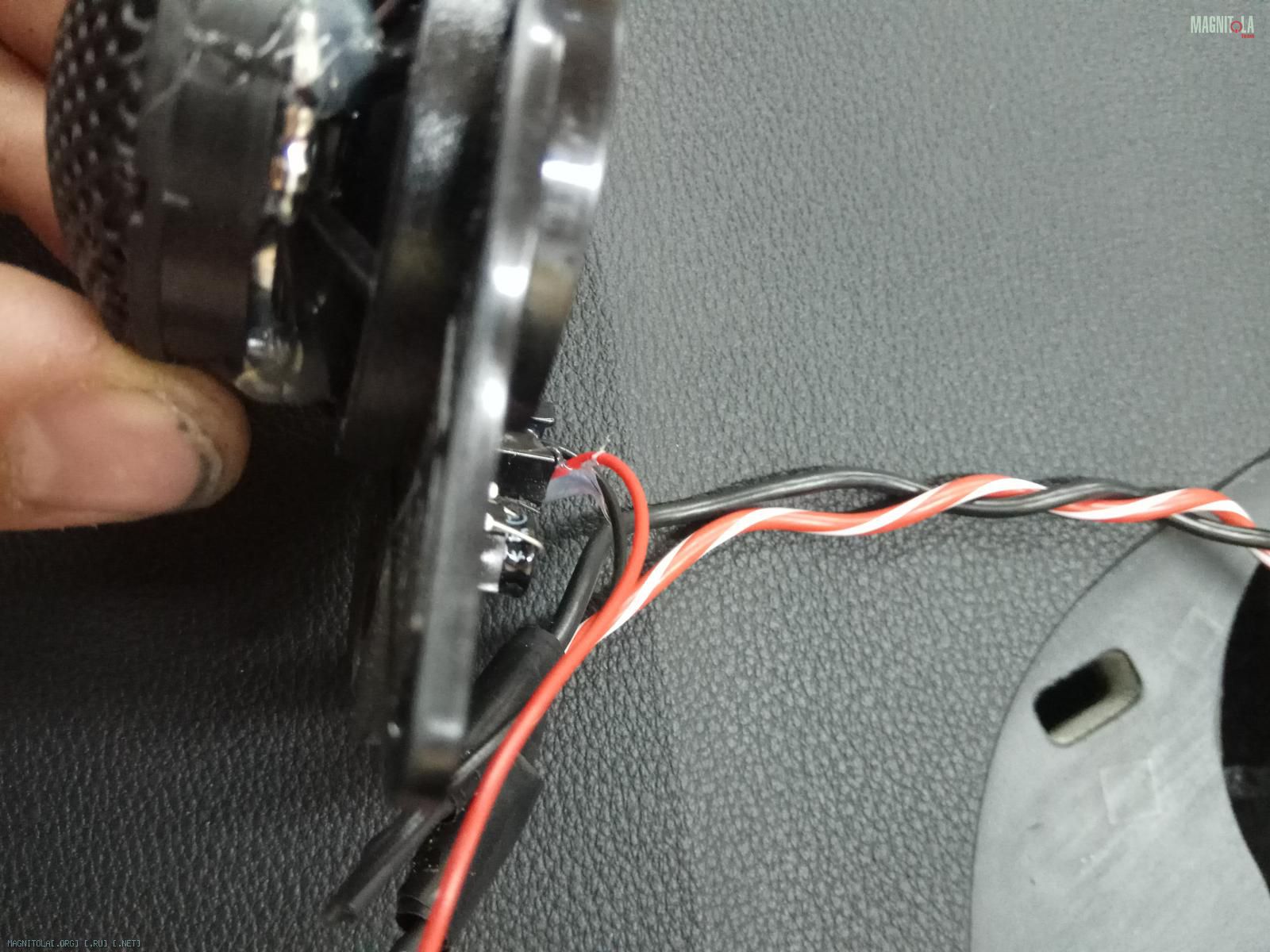

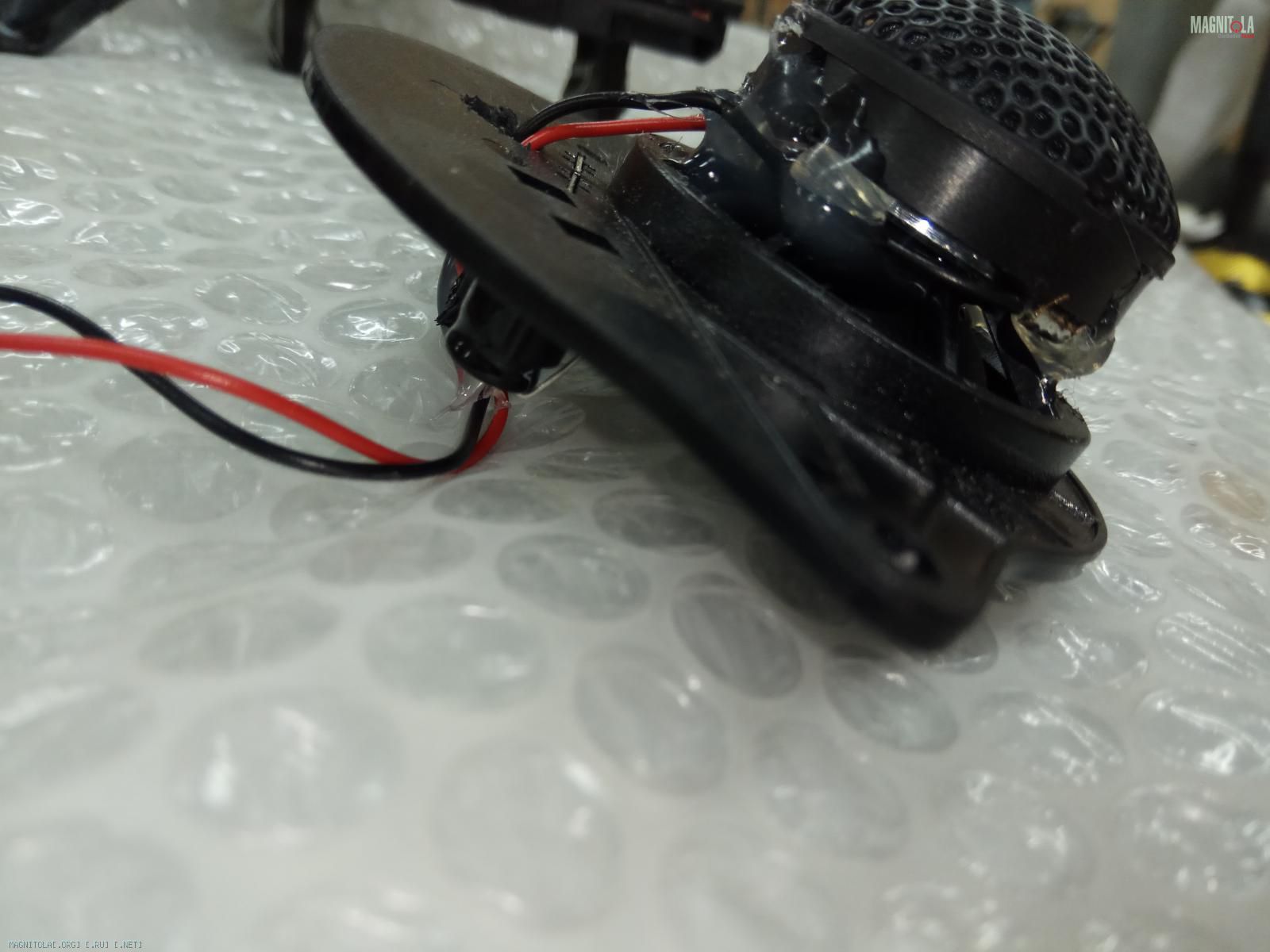

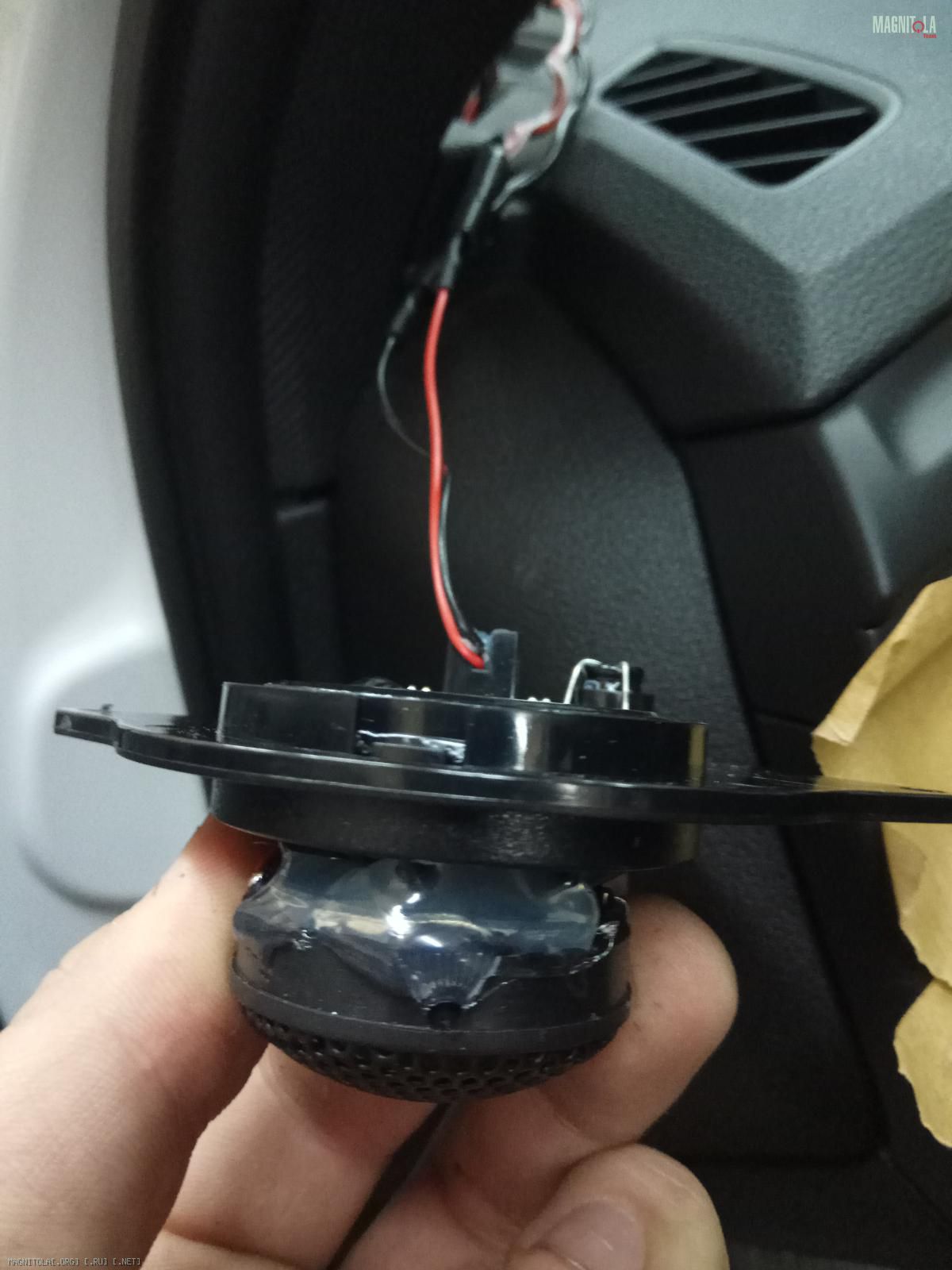

Ну и на вкусное... "установка ВЧ в штатные места"...
Итого с Вас 180тр...
Вложение 1228944 Вложение 1228946 Вложение 1228948 Вложение 1228950 Вложение 1228952 Вложение 1228954 Вложение 1228956 Вложение 1228958 Вложение 1228960 Вложение 1228962 Вложение 1228964
13.06.2018, 23:46
st220

Вложений: 25

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 TDI

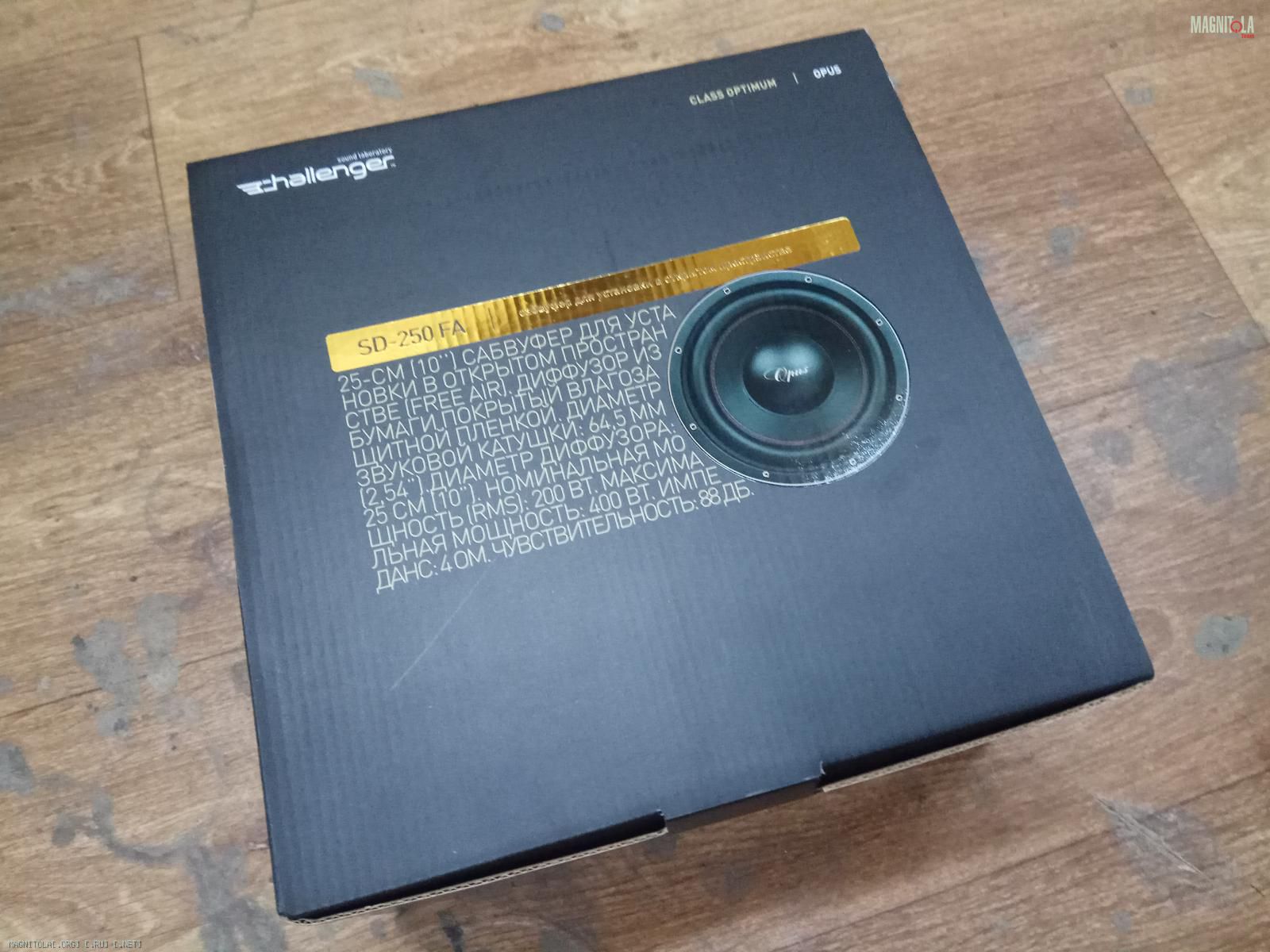

Самый лучший фришный саб..

Вложение 1229072

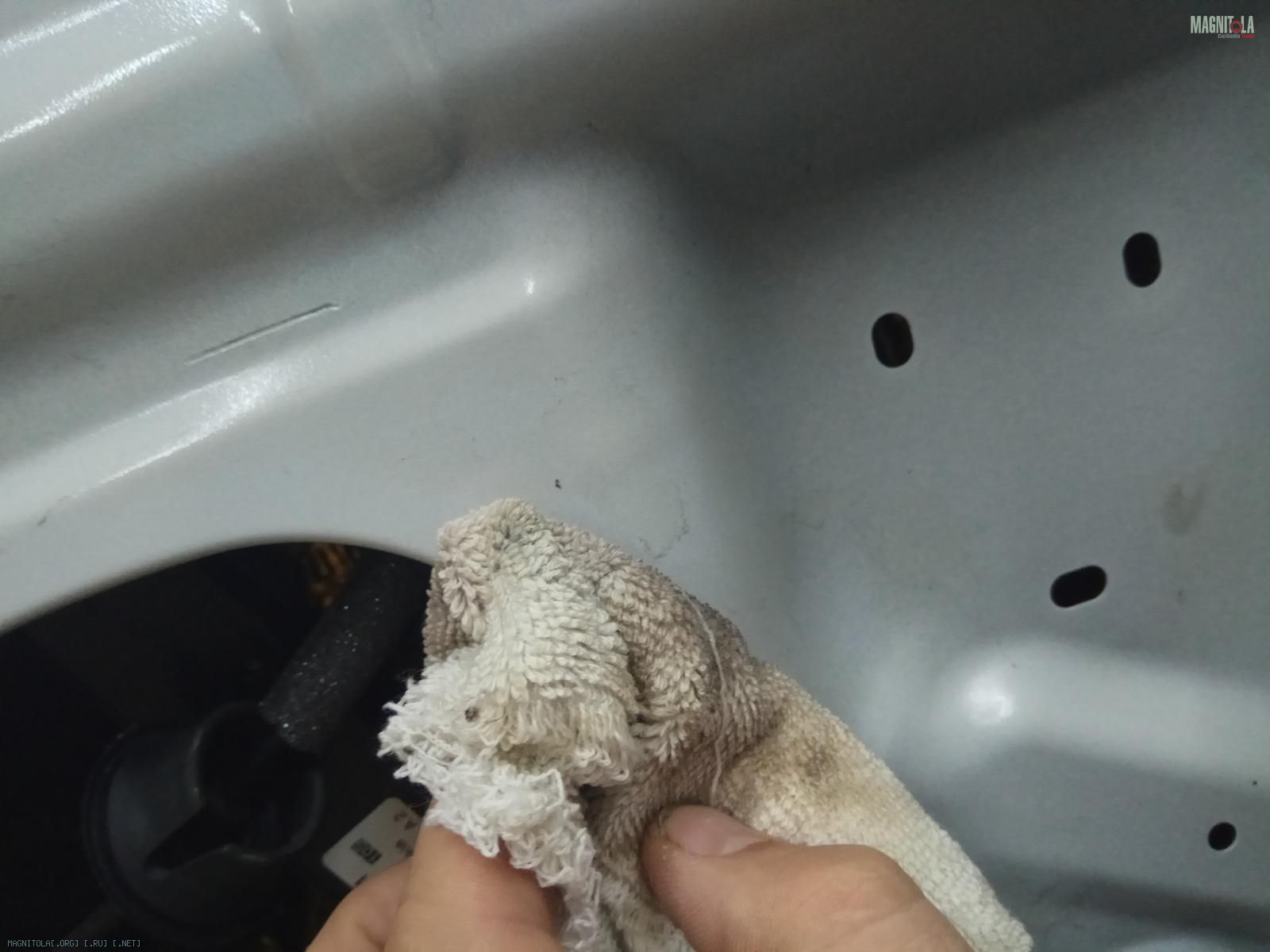

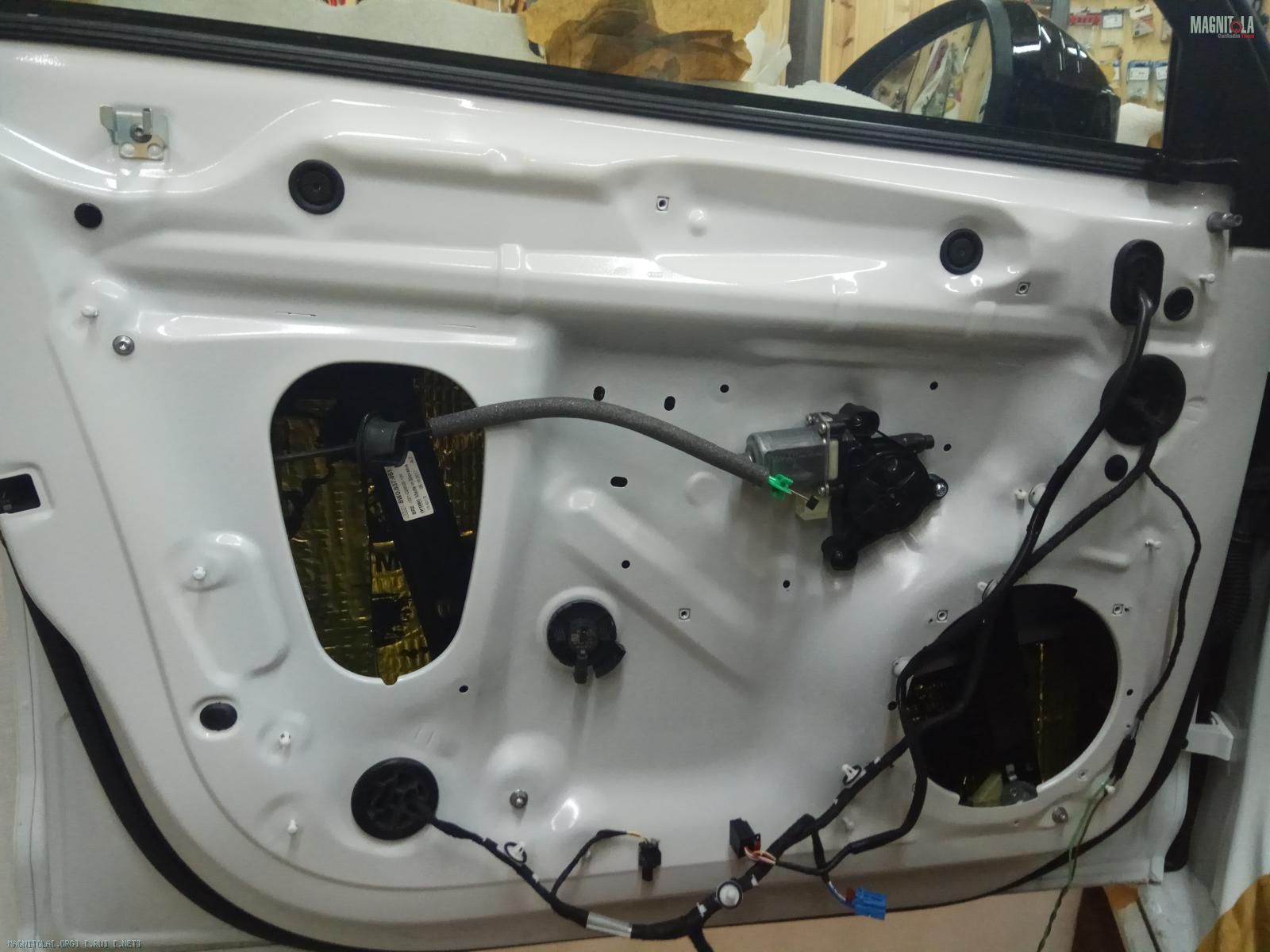

Очищаем, обезжириваем двери и полку...

Вложение 1229074 Вложение 1229076 Вложение 1229078 Вложение 1229080 Вложение 1229082 Вложение 1229084 Вложение 1229086

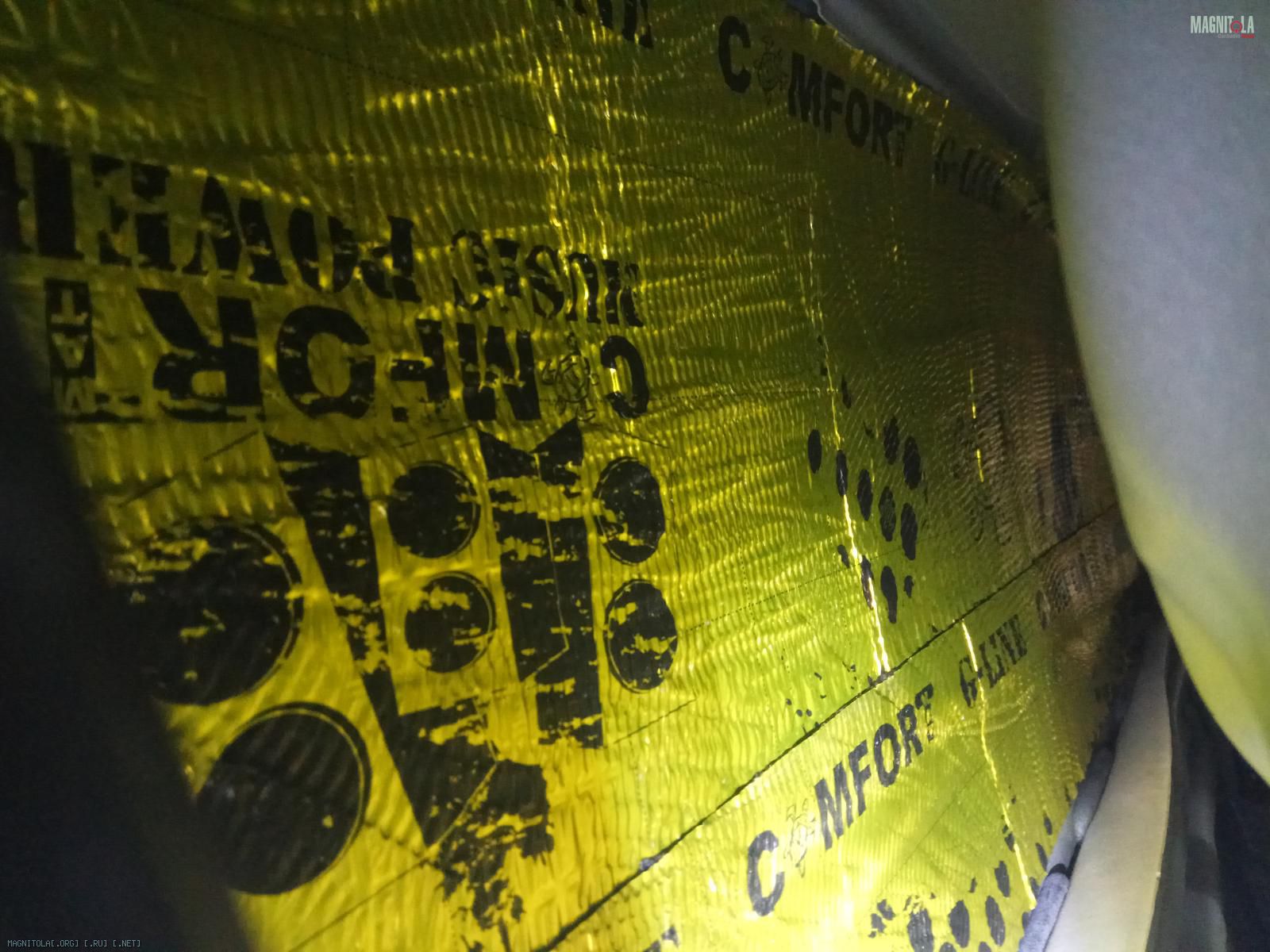

Греем, прикатываем 3 мм вибру... разрезаем ножом свищи и складки, удаляем воздух...
Вложение 1229088 Вложение 1229090 Вложение 1229092 Вложение 1229094 Вложение 1229096 Вложение 1229098

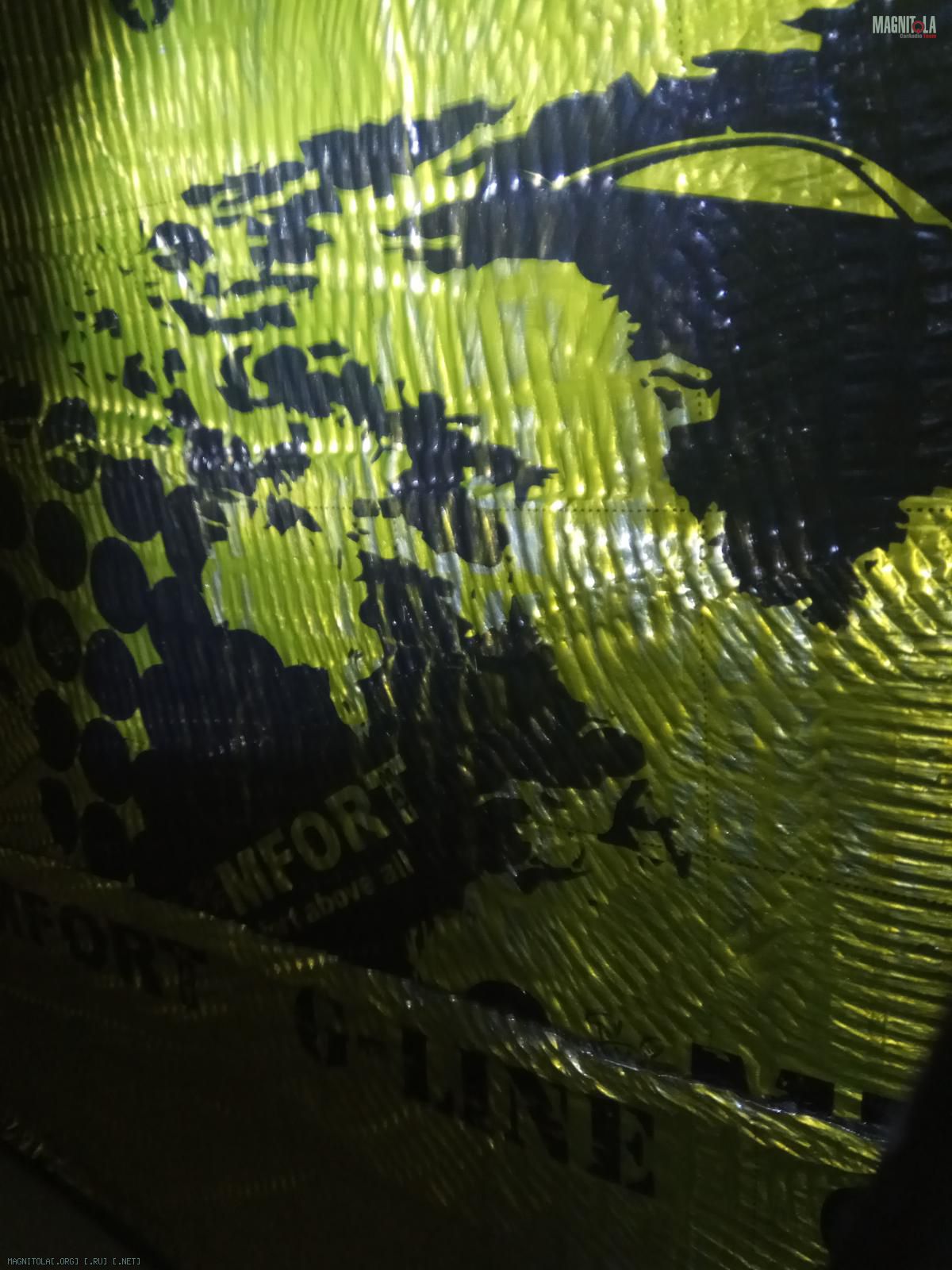

Заклеена даже были ручки дверей... не нужные сопли вибры подрезаются и удаляются..
Вложение 1229100 Вложение 1229102 Вложение 1229104 Вложение 1229106 Вложение 1229108 Вложение 1229110 Вложение 1229112 Вложение 1229114

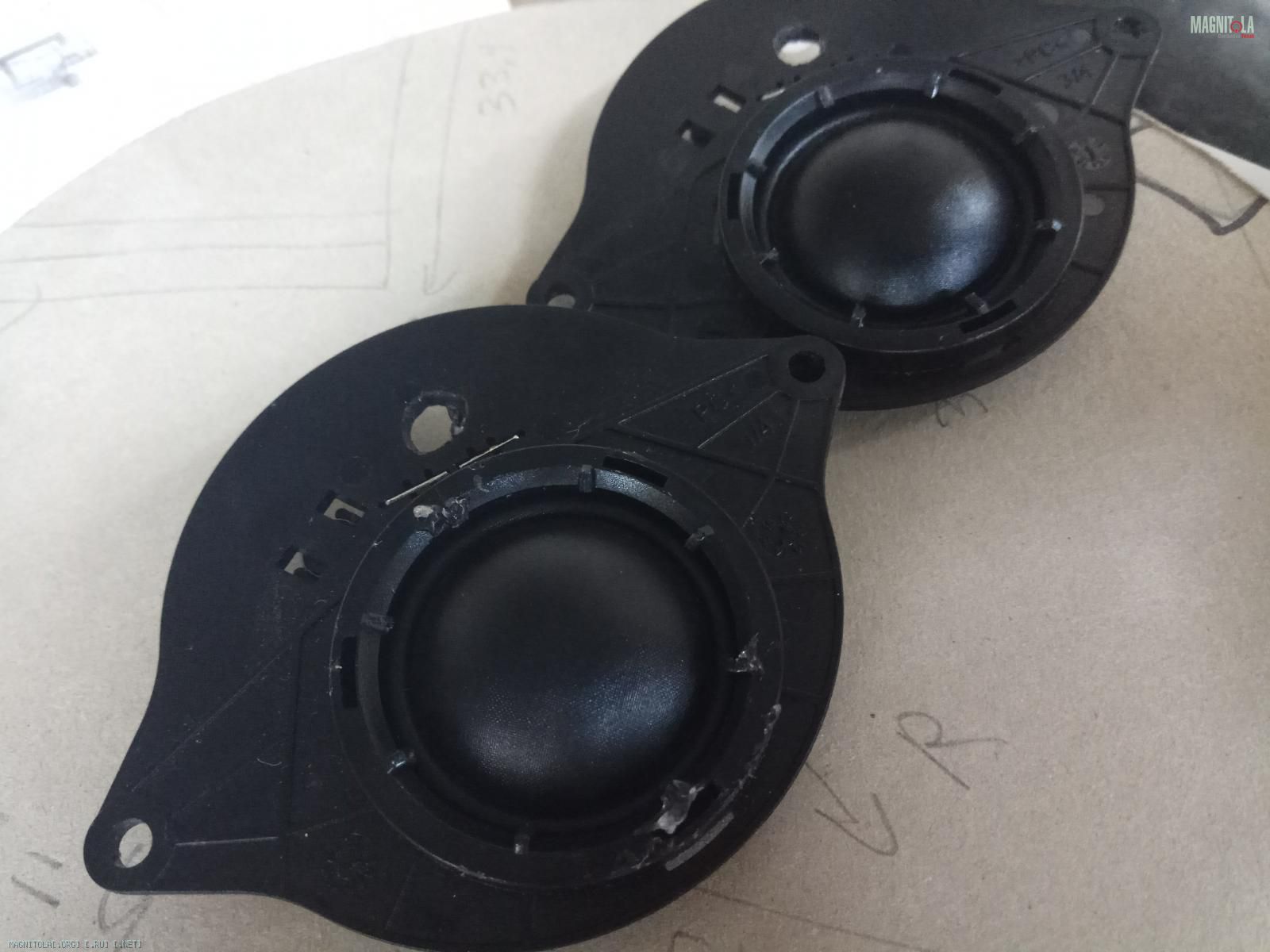

Аккуратно, удалось спасти ВЧ итон и стоковые...
Вложение 1229116 Вложение 1229118 Вложение 1229120
14.06.2018, 21:27
st220

Вложений: 33

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 TDI

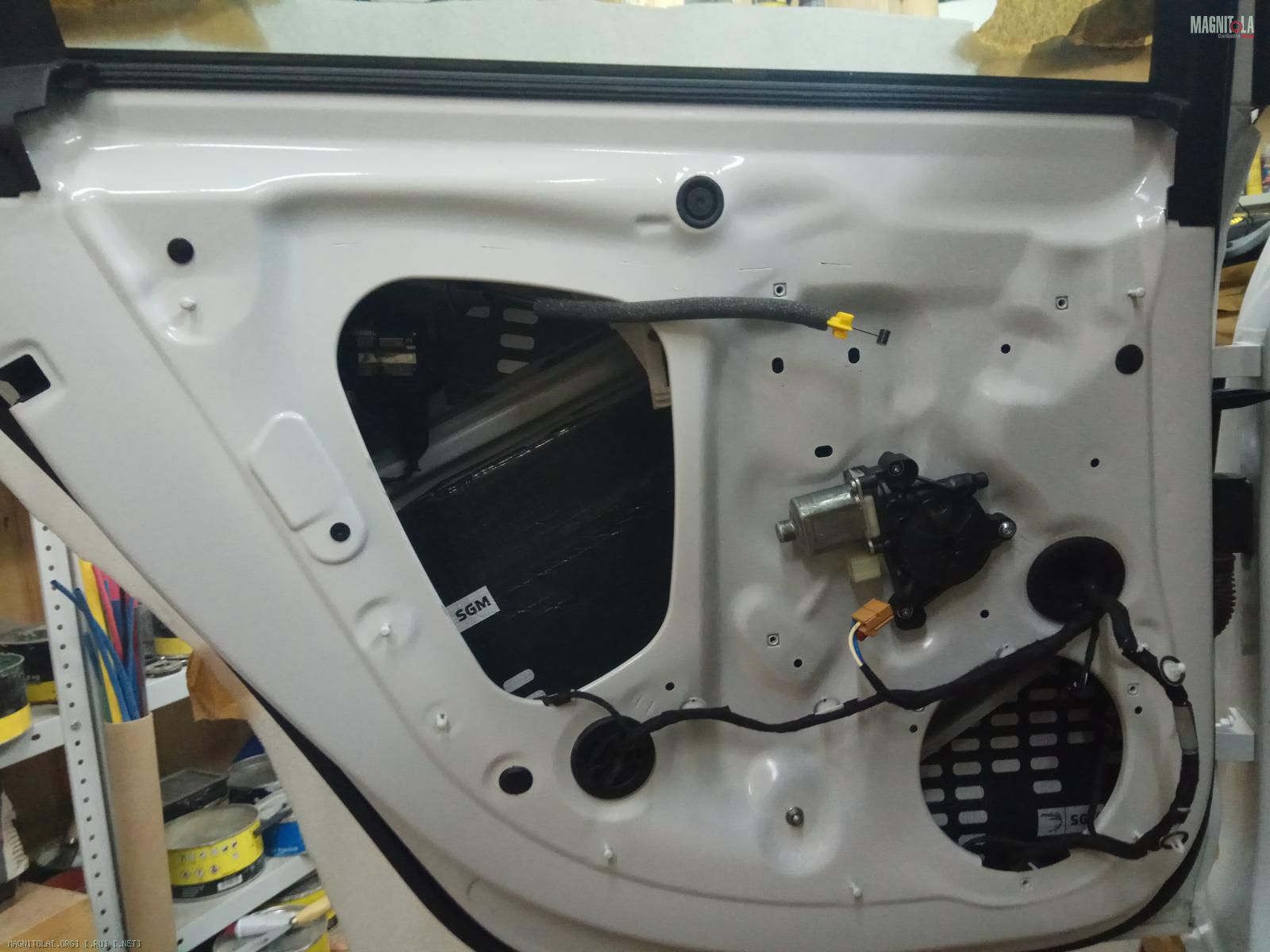

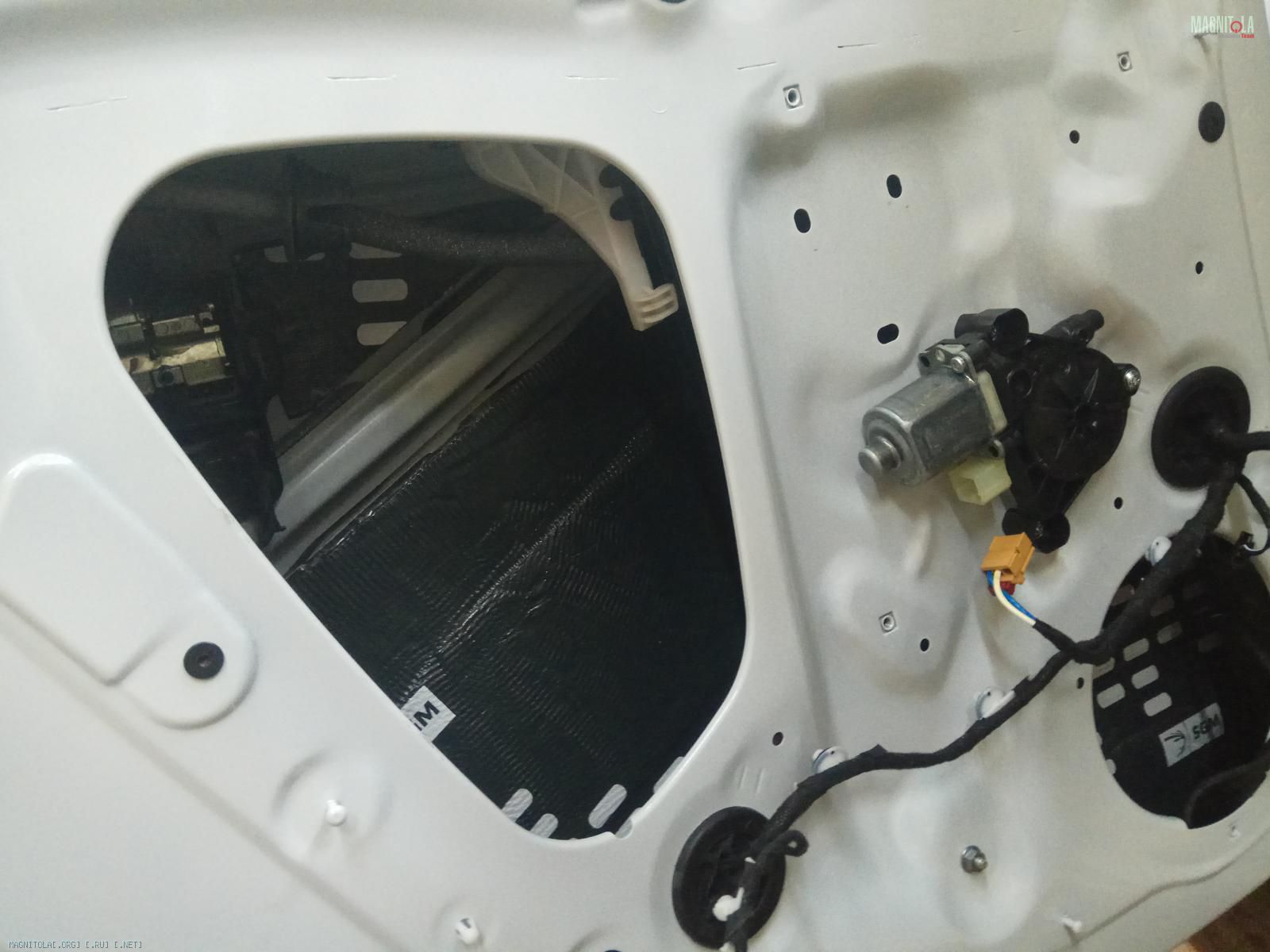

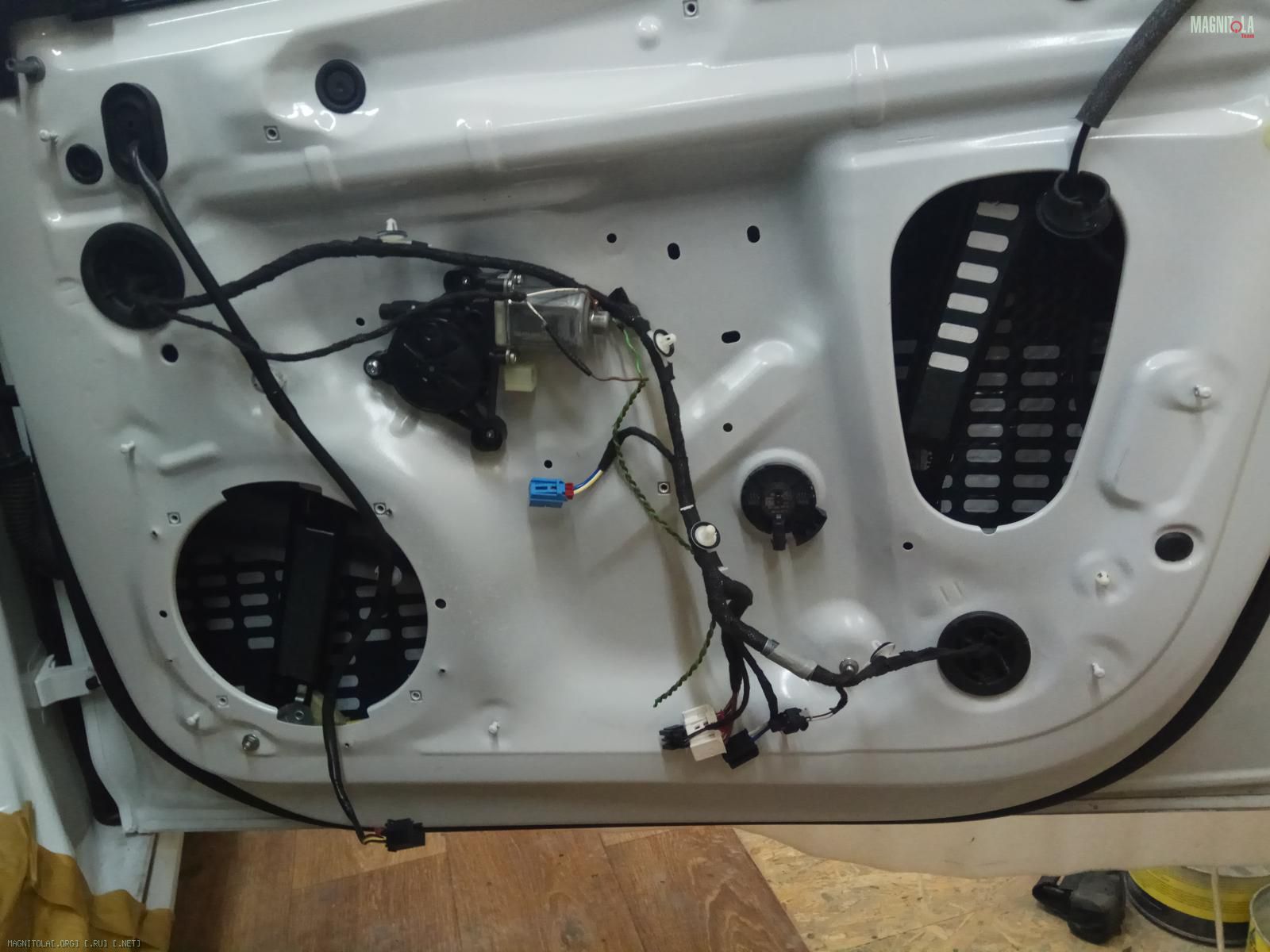

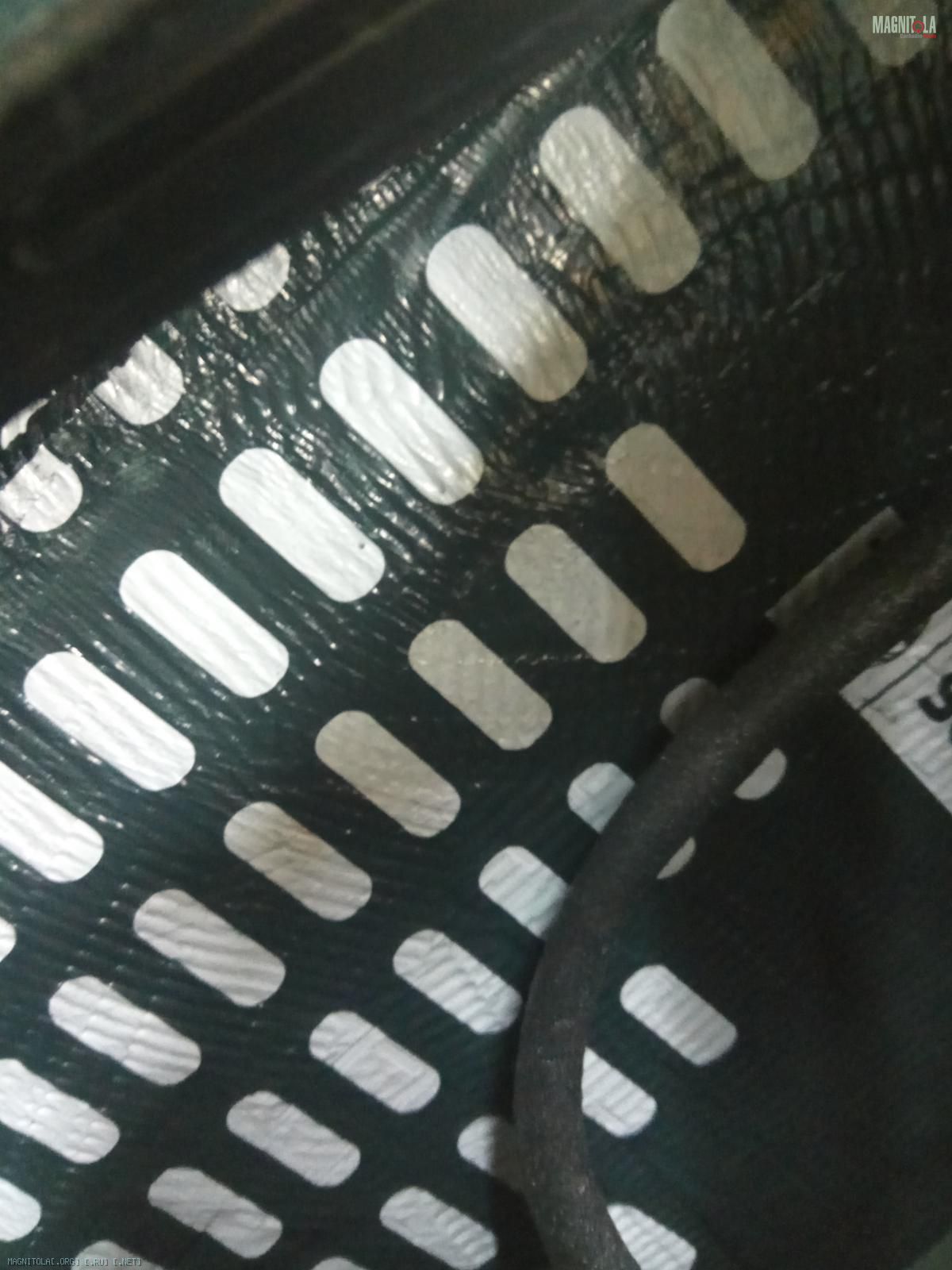

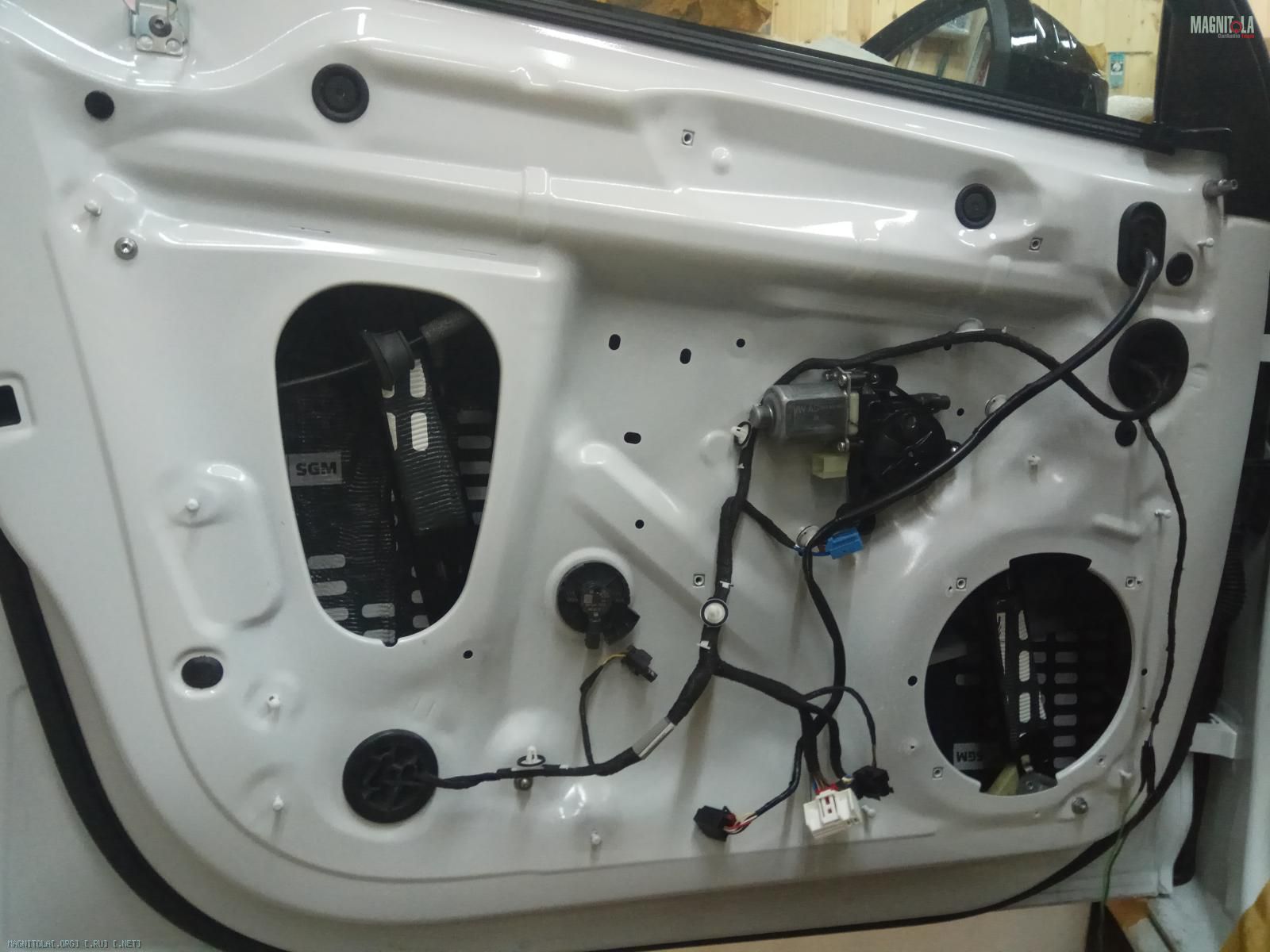

Наносим вибру 4мм на внутренний метал...
Греем, прикатываем...
После прикатки..

Вложение 1229244 Вложение 1229246 Вложение 1229248 Вложение 1229250 Вложение 1229252 Вложение 1229254 Вложение 1229256 Вложение 1229258 Вложение 1229260 Вложение 1229262 Вложение 1229264

Закрашиваем отверстия от саморезов...

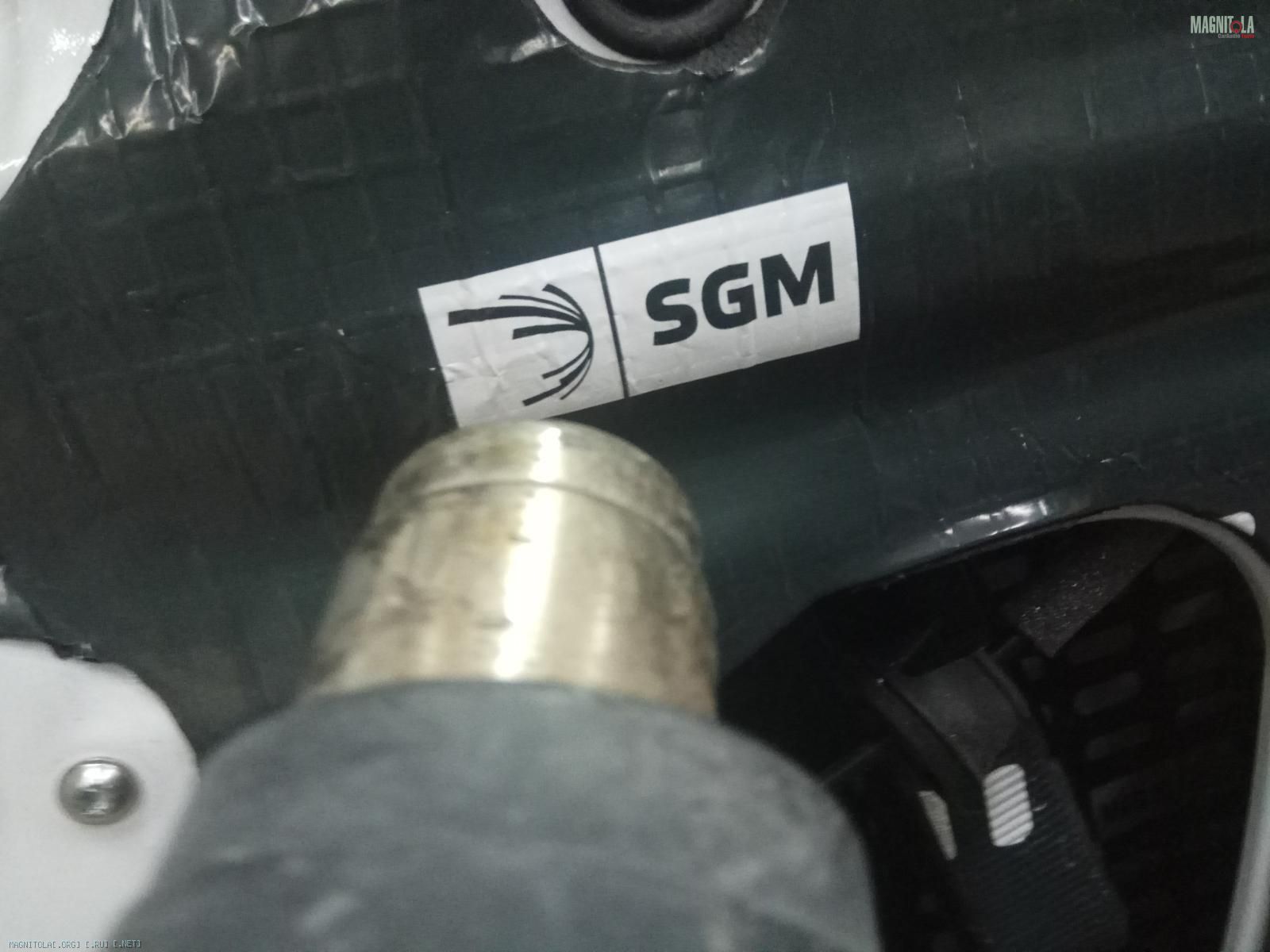

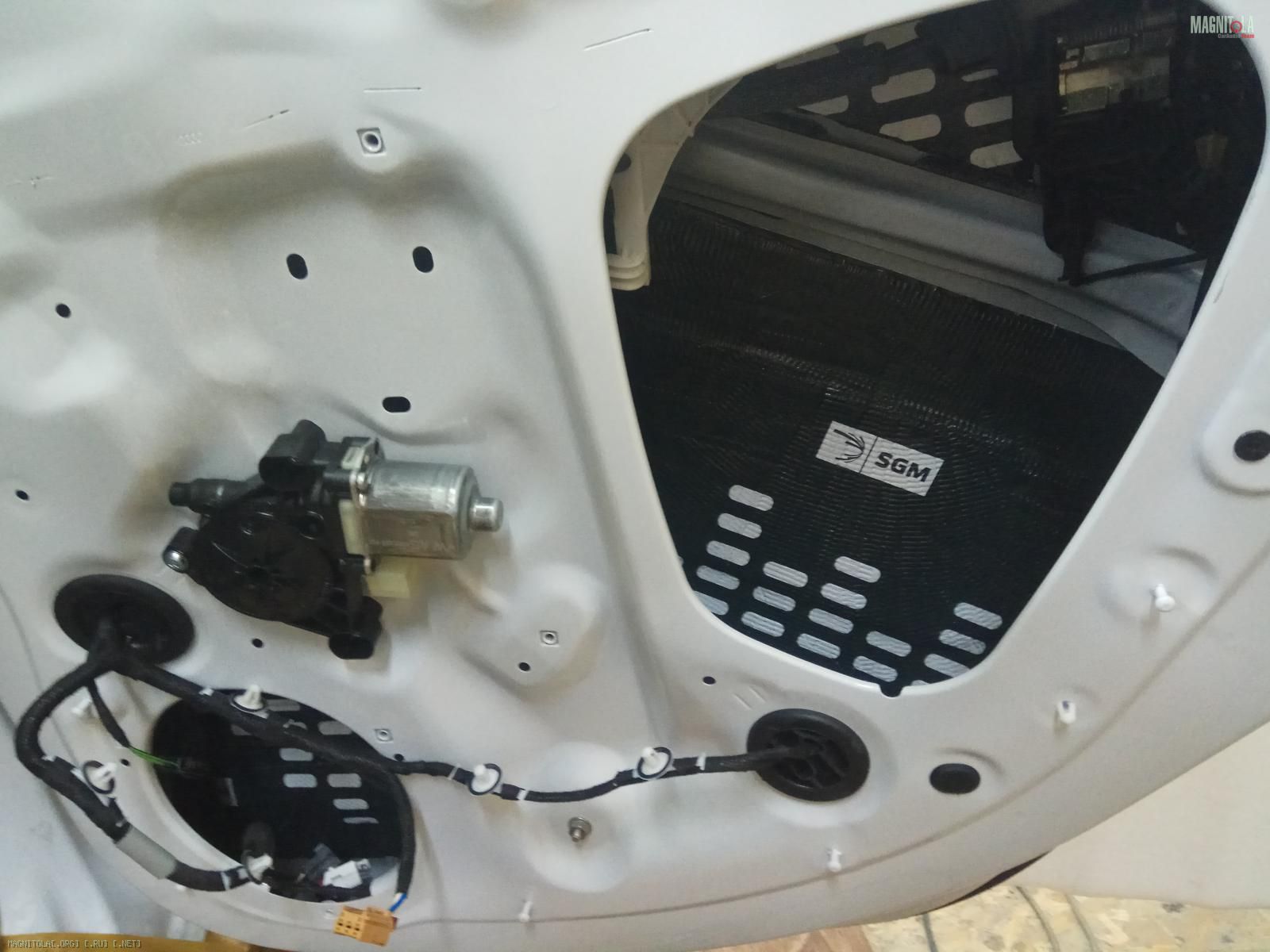

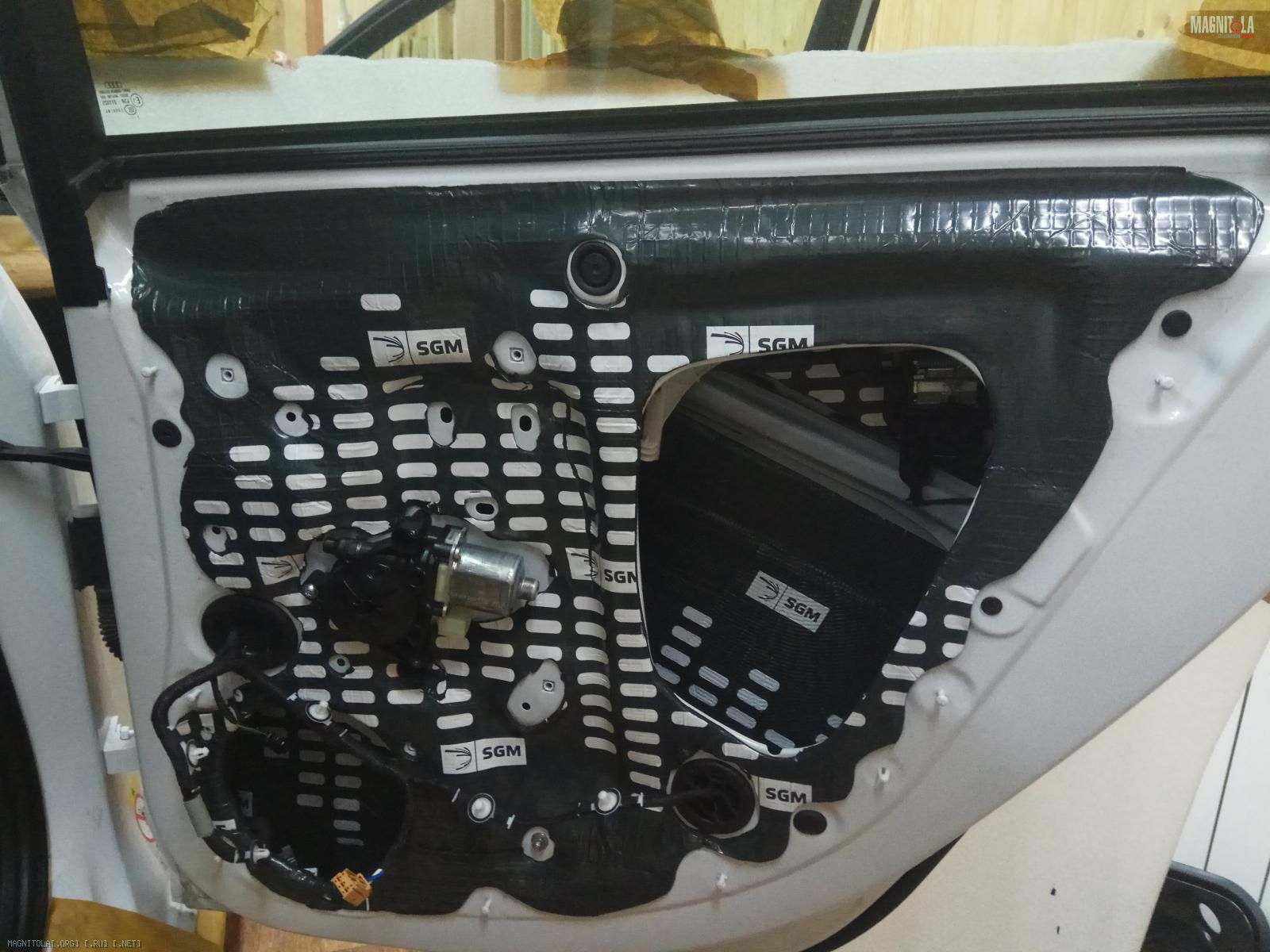

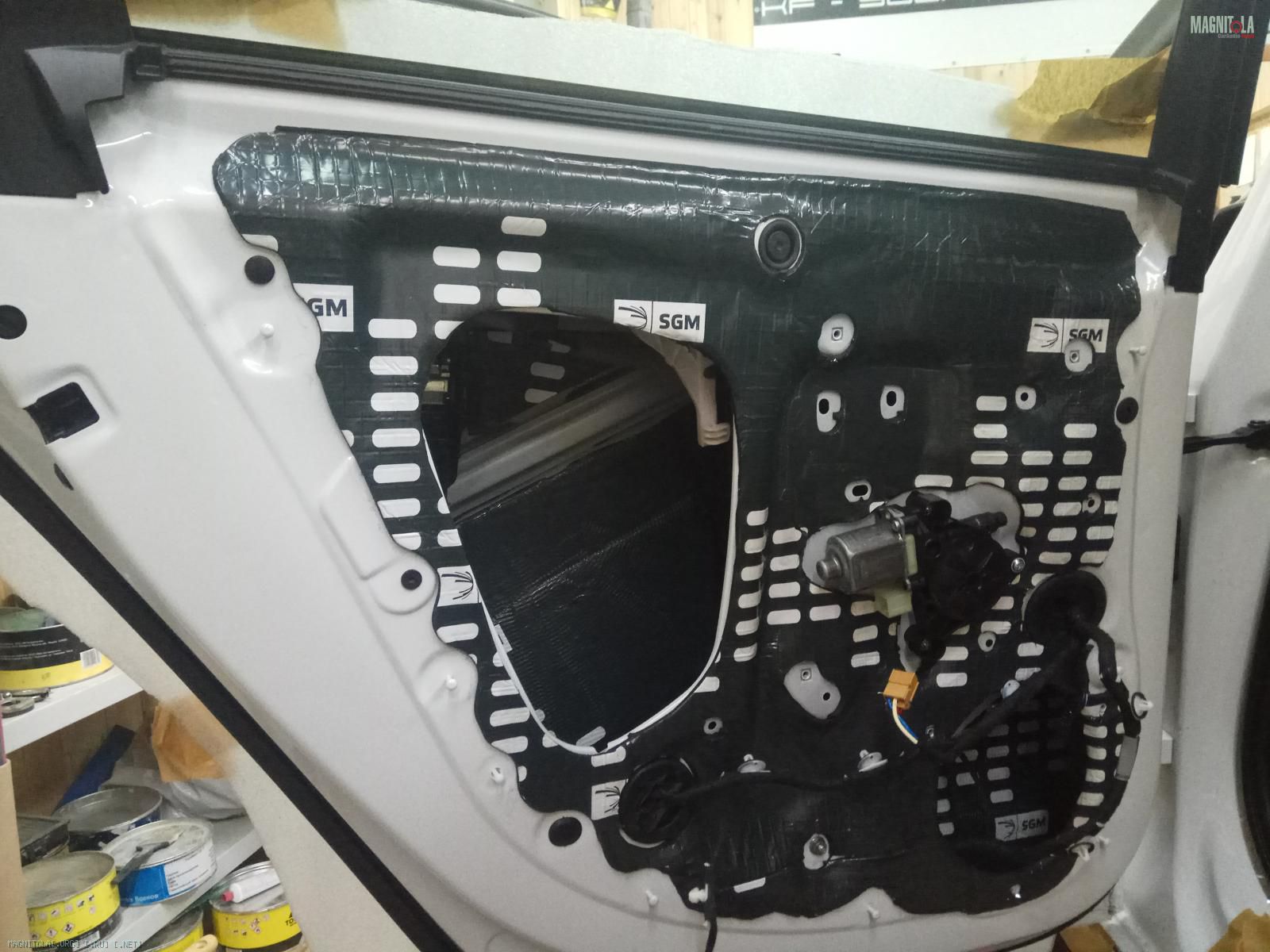

Наносим вибру цельным листом...
Греем, прикатываем...

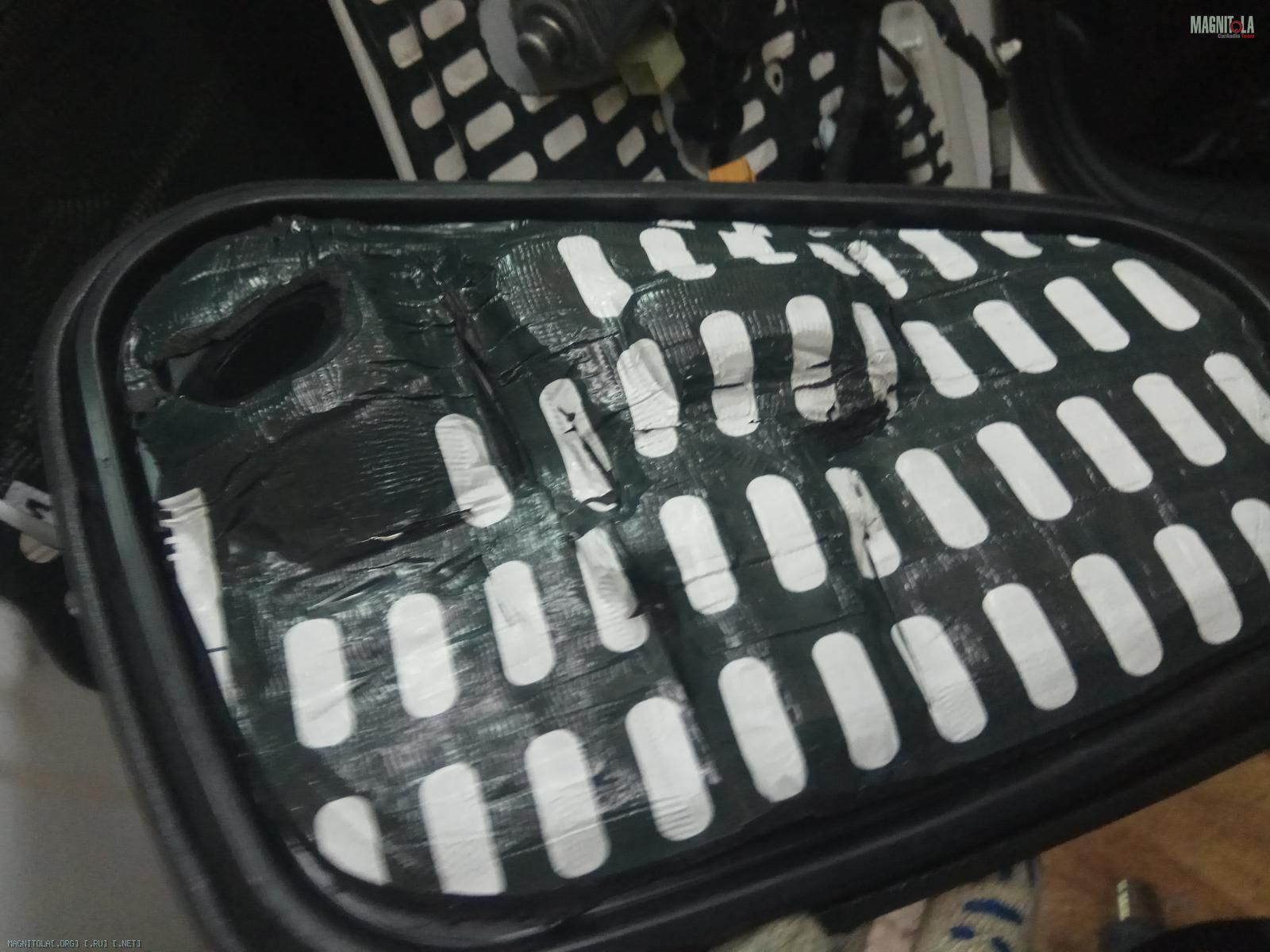

Пластиковые заглушки вибрим с обратной стороны...
Вложение 1229266 Вложение 1229268 Вложение 1229270 Вложение 1229272 Вложение 1229274 Вложение 1229276 Вложение 1229278 Вложение 1229280 Вложение 1229282 Вложение 1229282

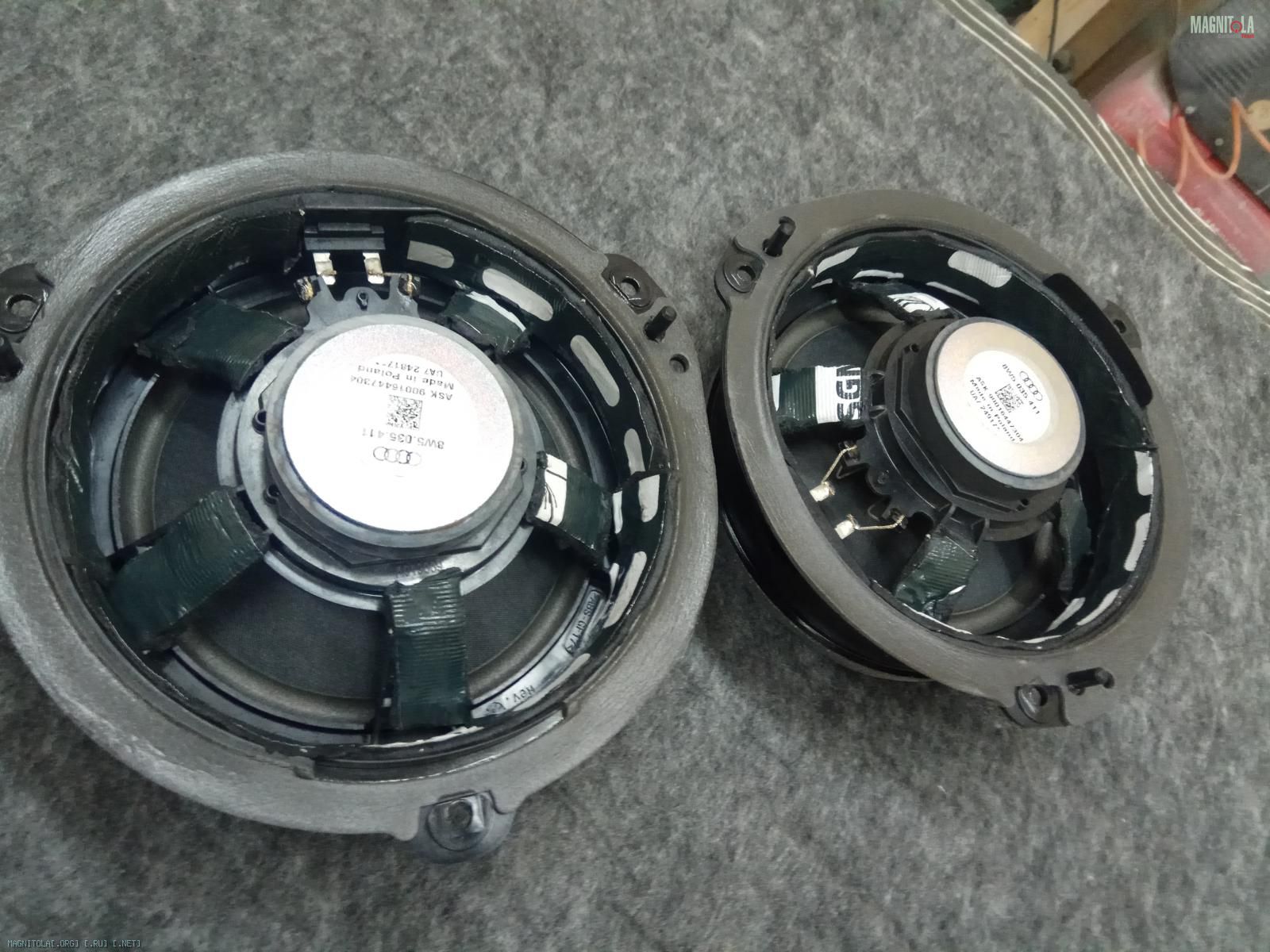

С тыловых мидбасов убираем паучковую сетку...
Вибирим корзины...
Пропитываем подвесы...
Вложение 1229284 Вложение 1229286 Вложение 1229288 Вложение 1229290 Вложение 1229292

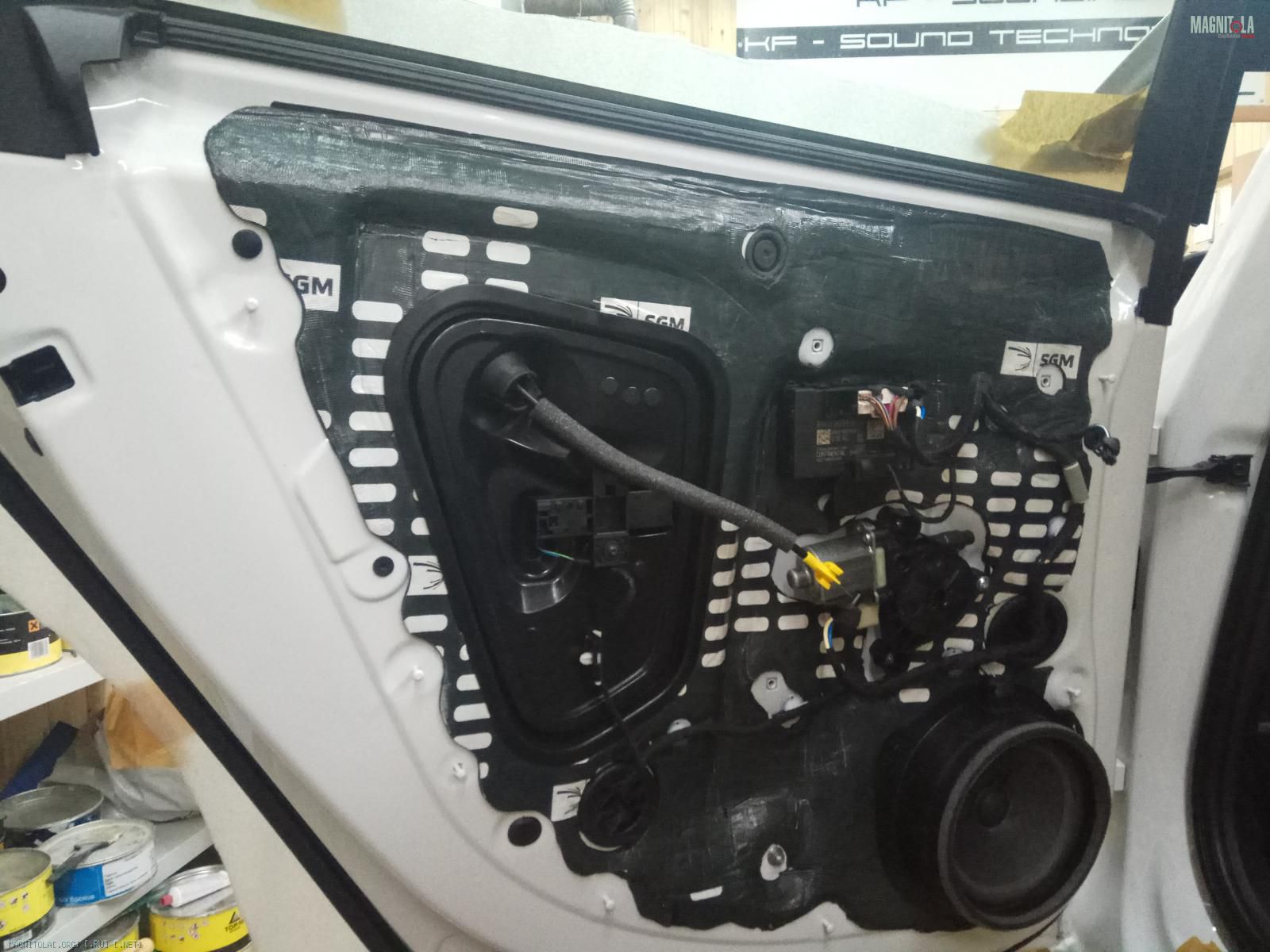

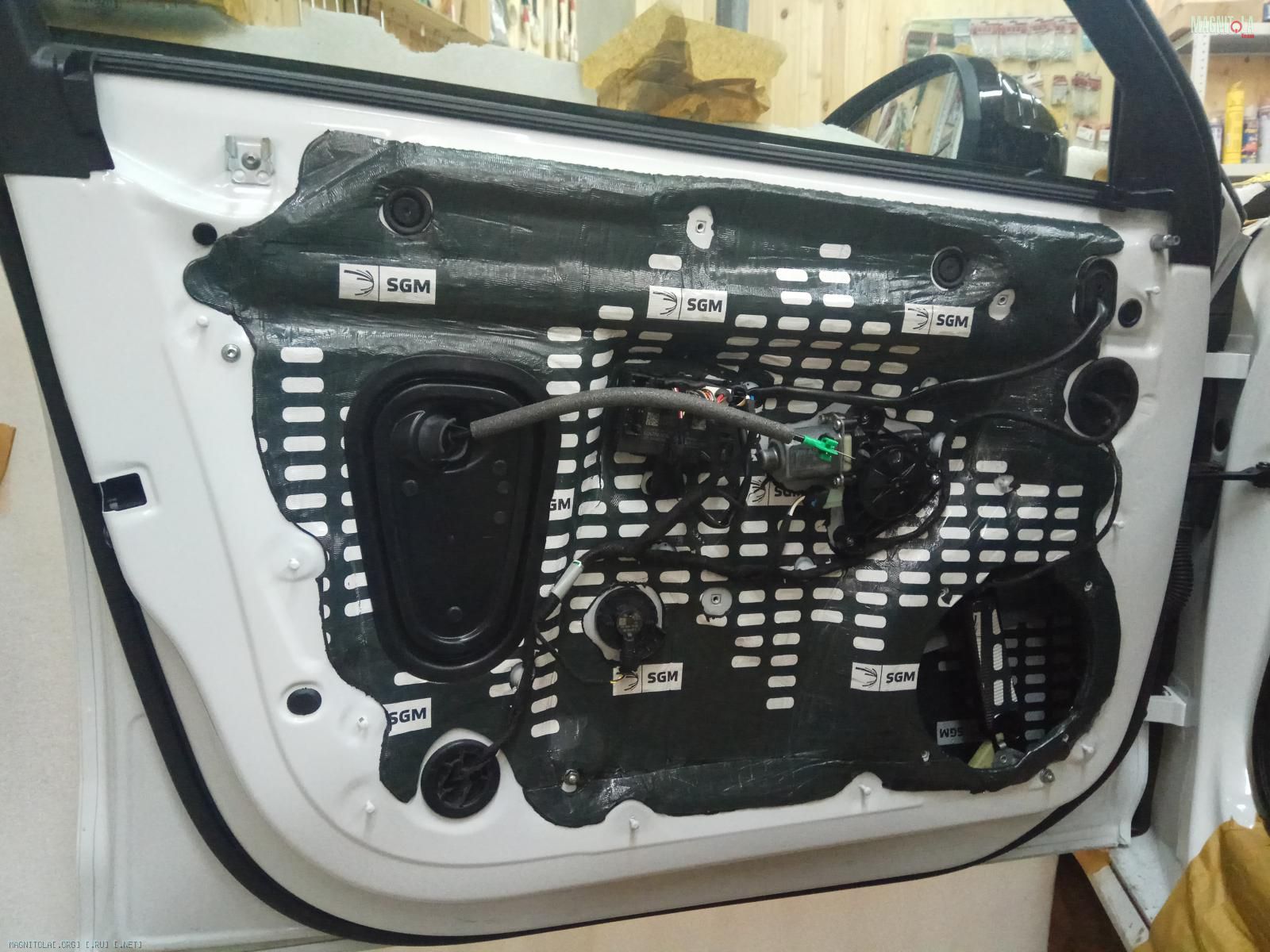

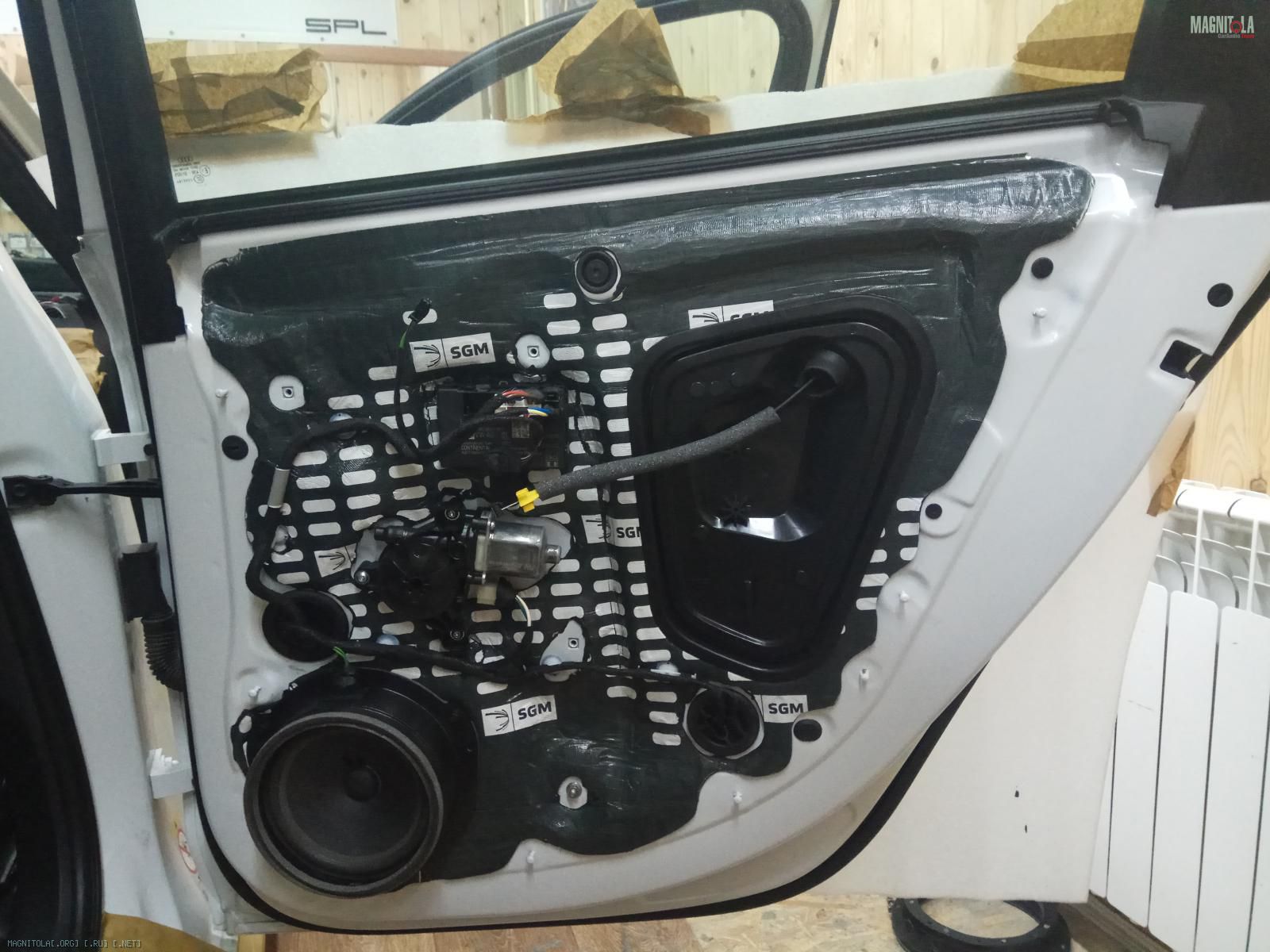

Двери итог...
Вложение 1229294 Вложение 1229296 Вложение 1229298 Вложение 1229300

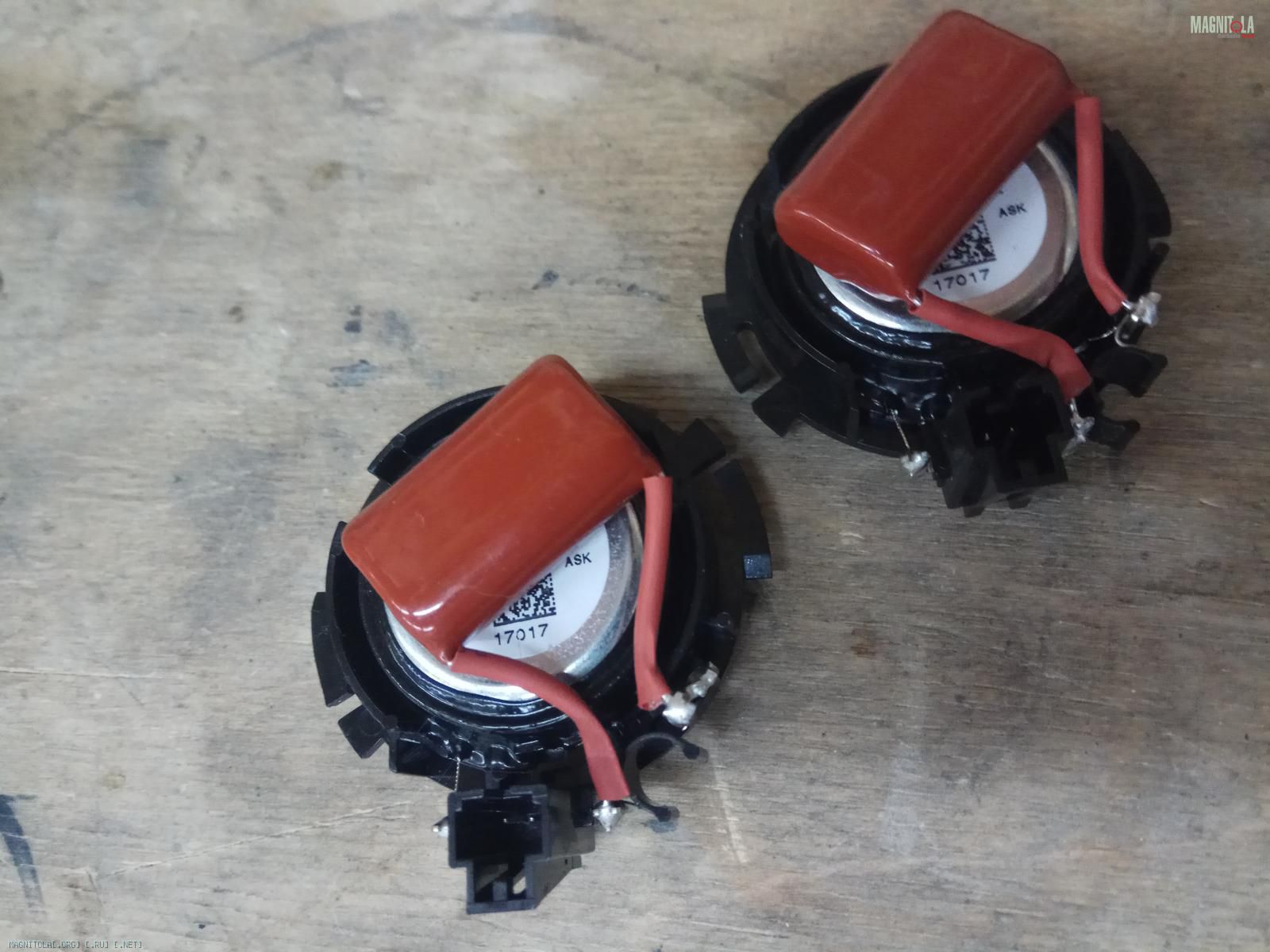

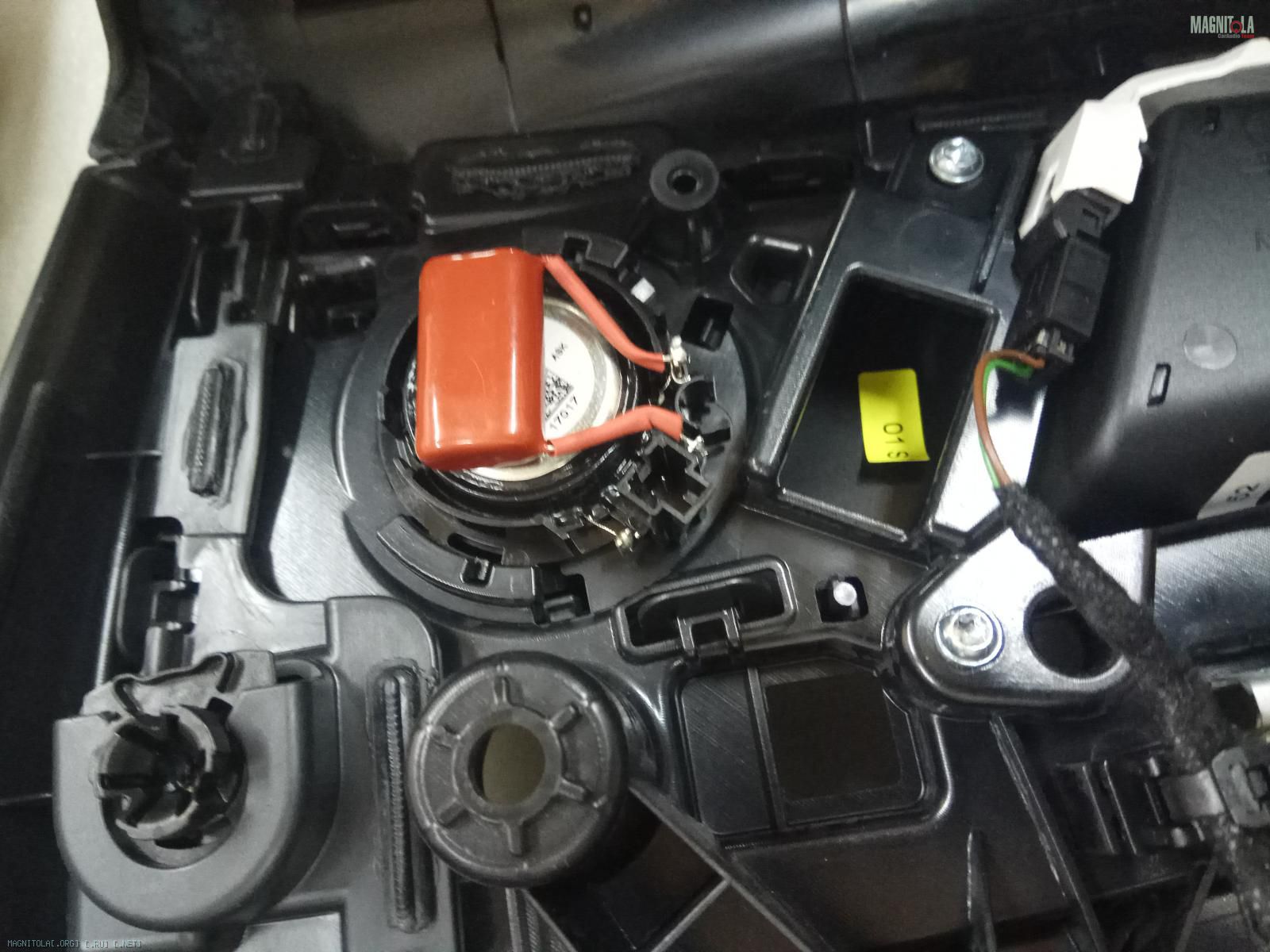

Меняем электролиты на пленочные конденсаторы...
Вложение 1229302 Вложение 1229304 Вложение 1229306 Вложение 1229308
15.06.2018, 20:47
st220

Вложений: 26

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 TDI

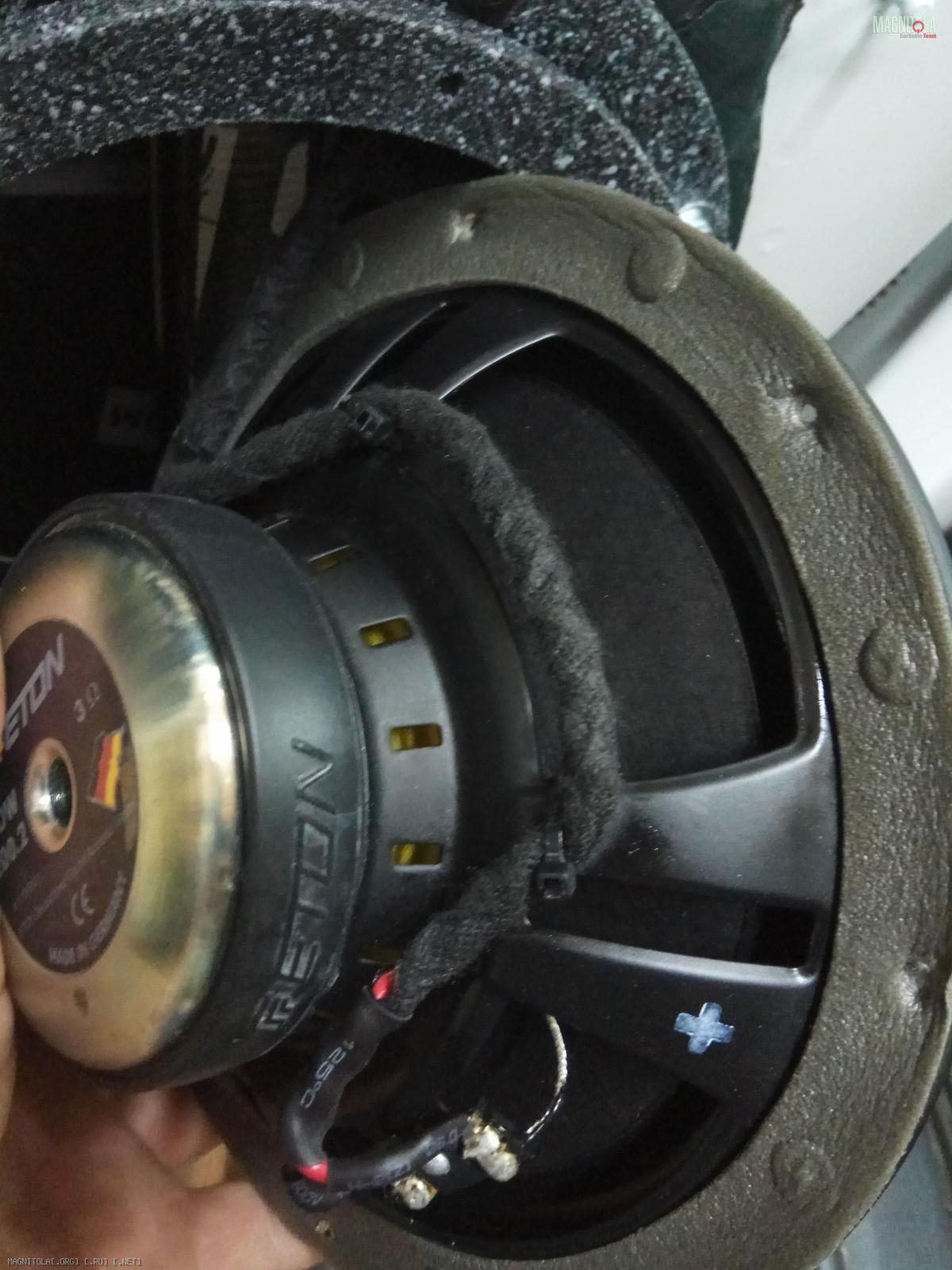

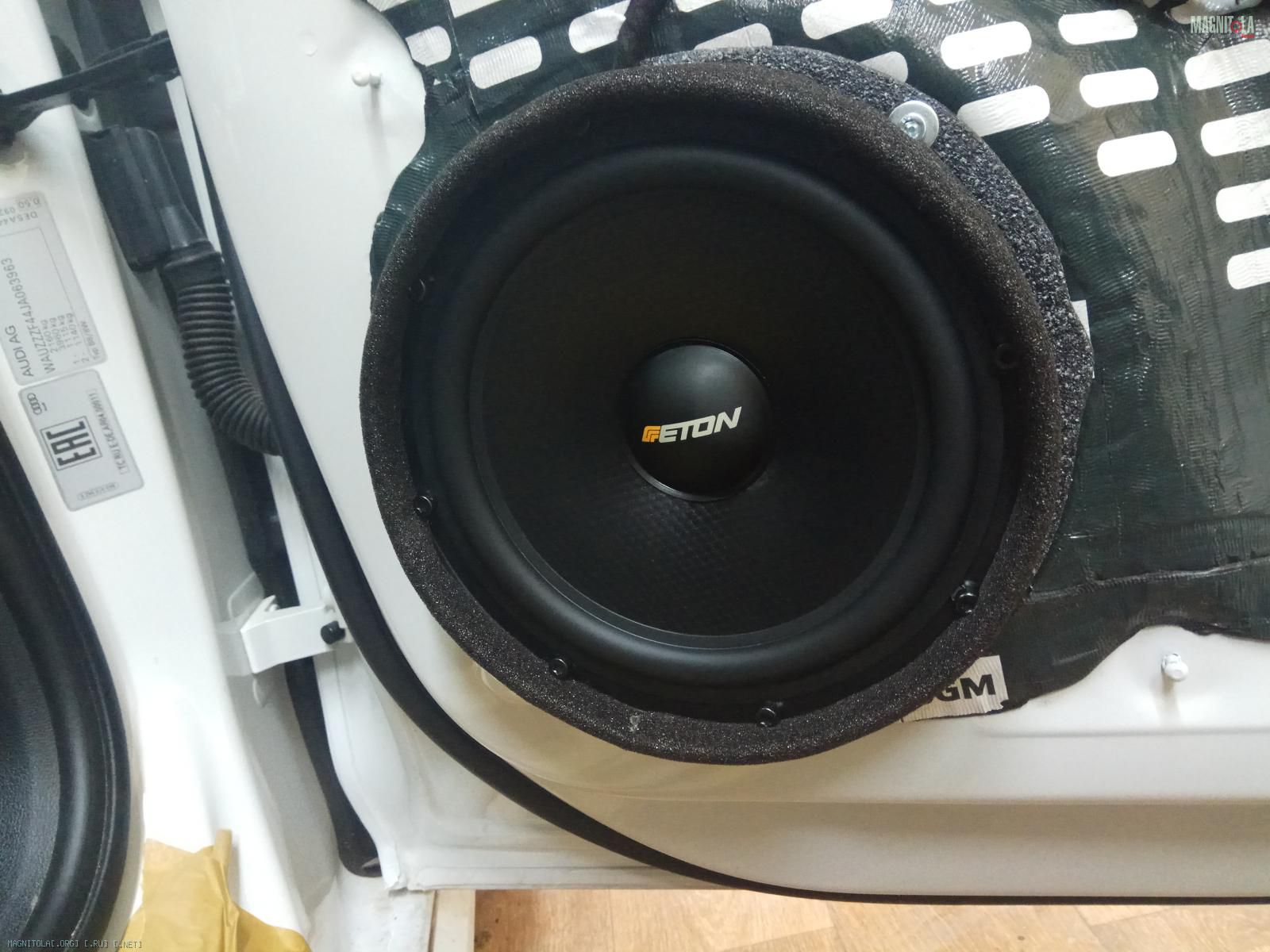

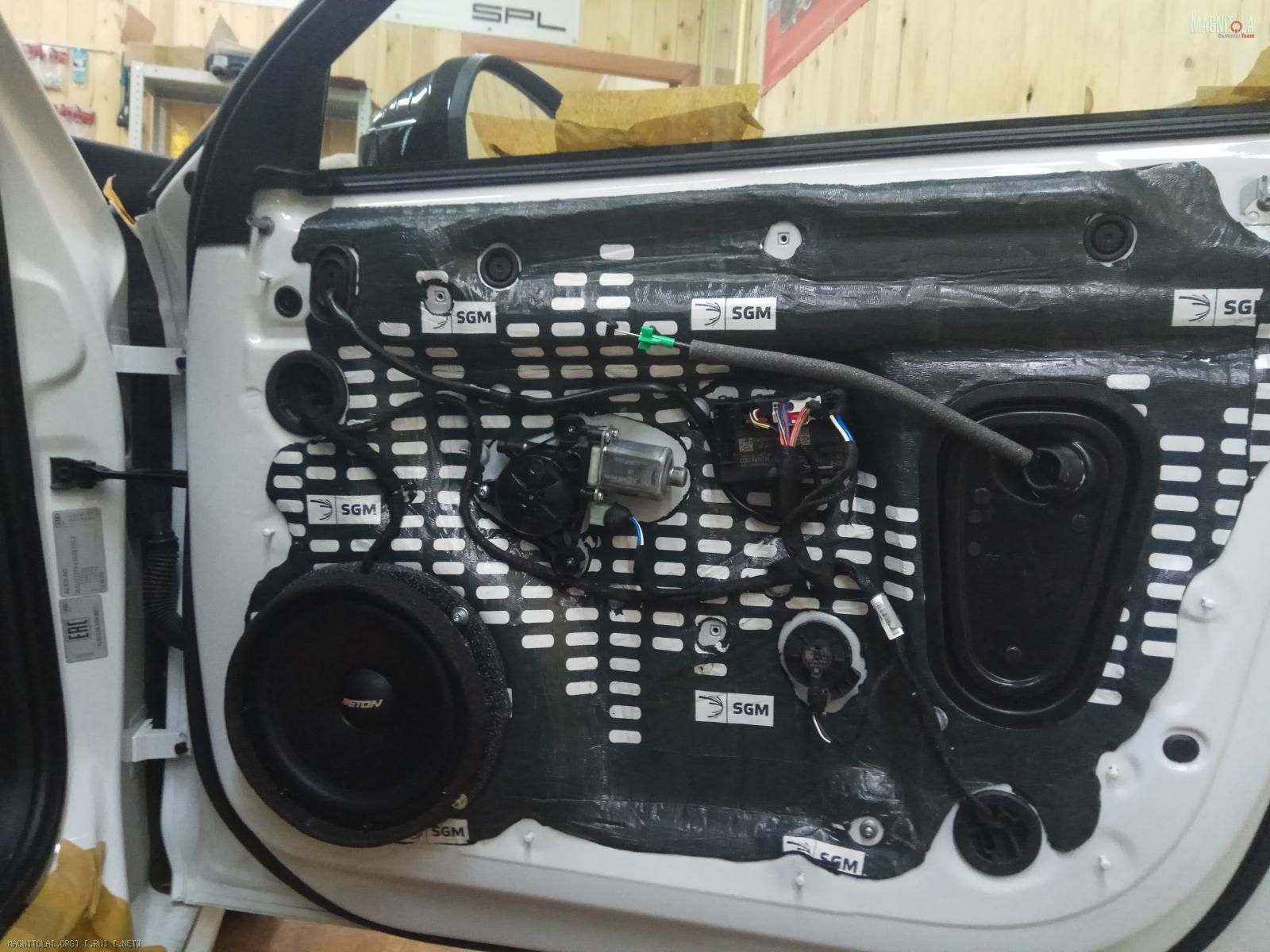

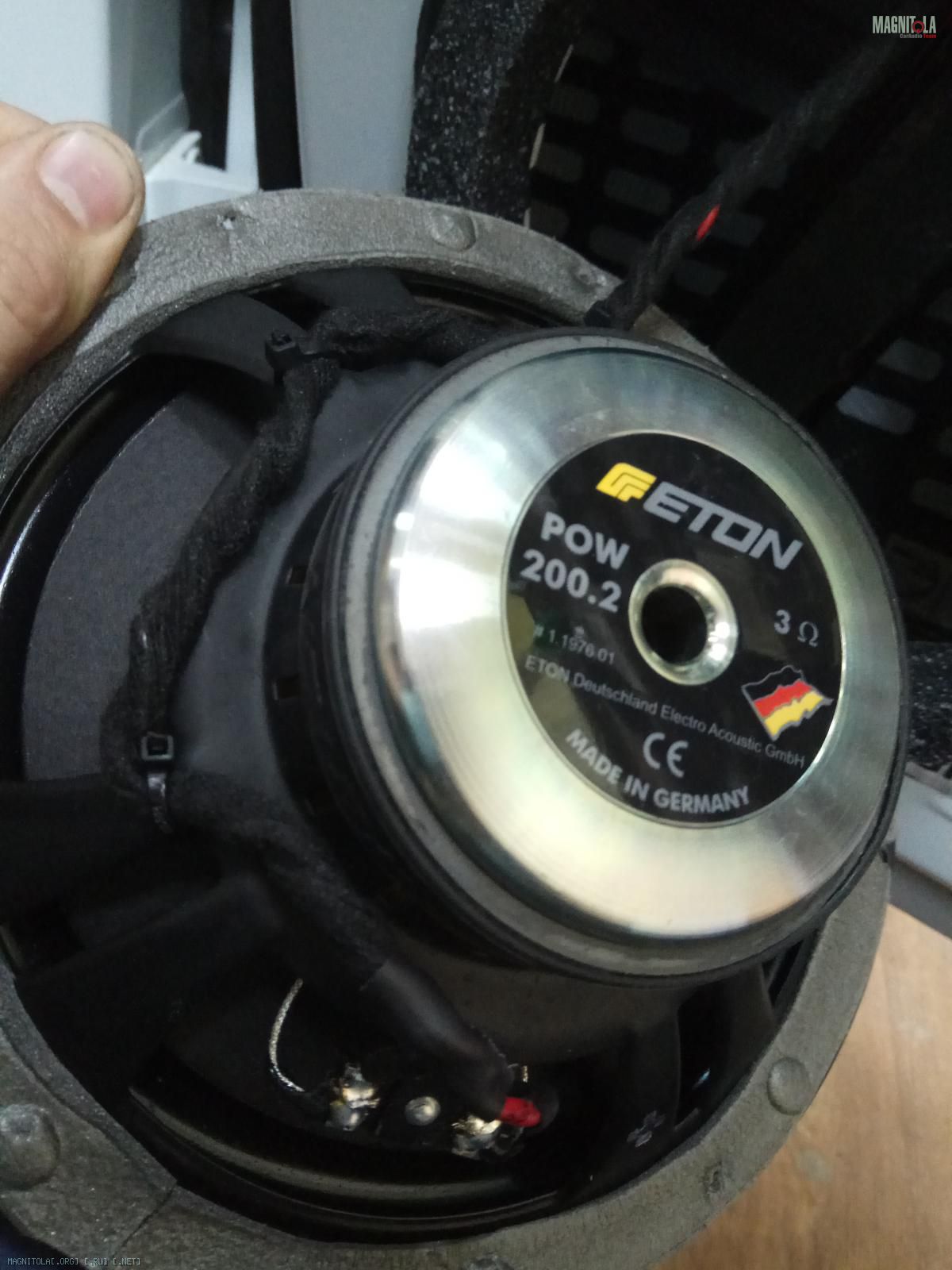

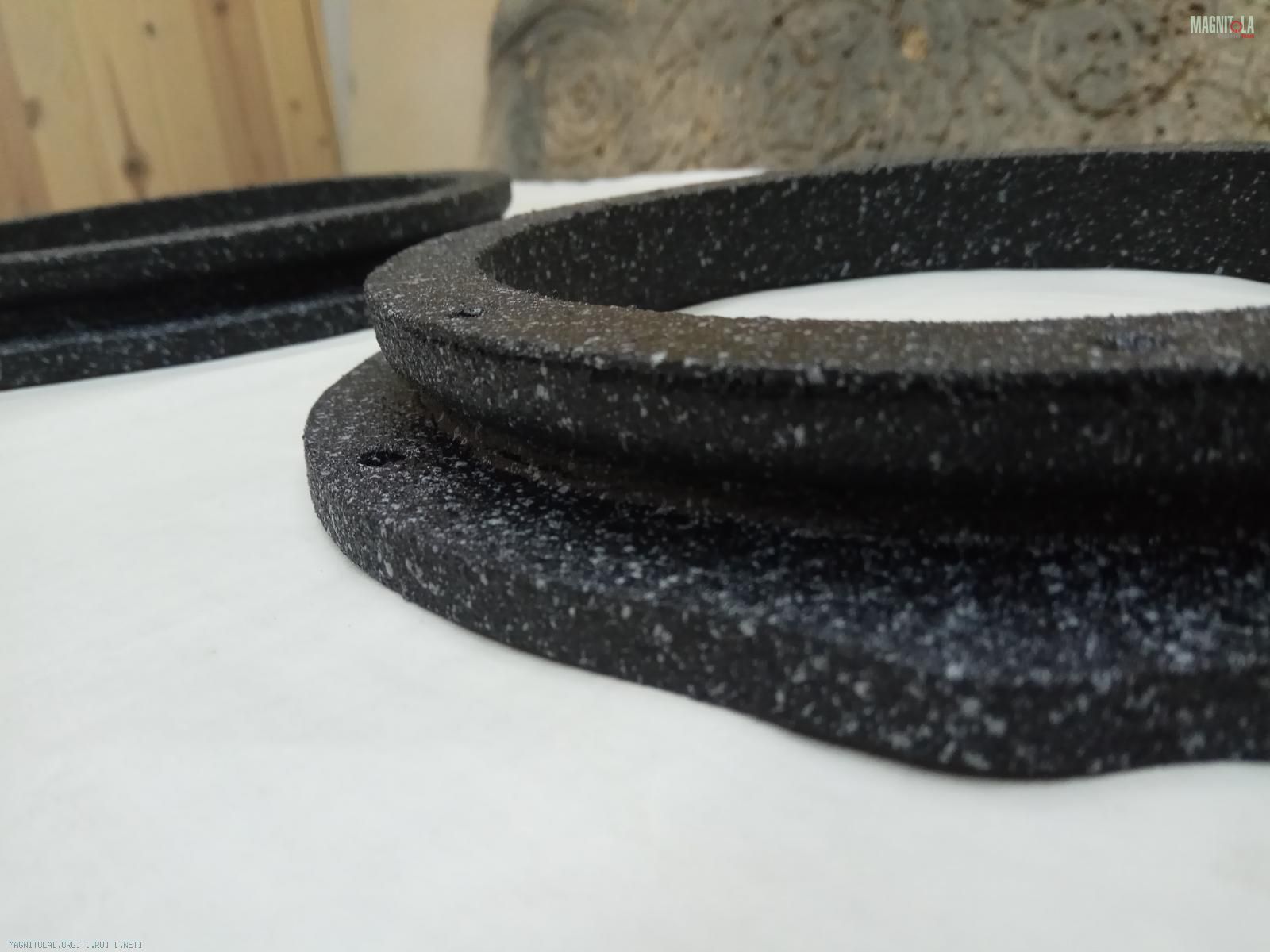

Изготовили/покрасили проставочные кольца под 8" мидбас...
Подключение/закрепление проводки мидбаса..

Вложение 1229402 Вложение 1229404 Вложение 1229406 Вложение 1229408 Вложение 1229410 Вложение 1229412

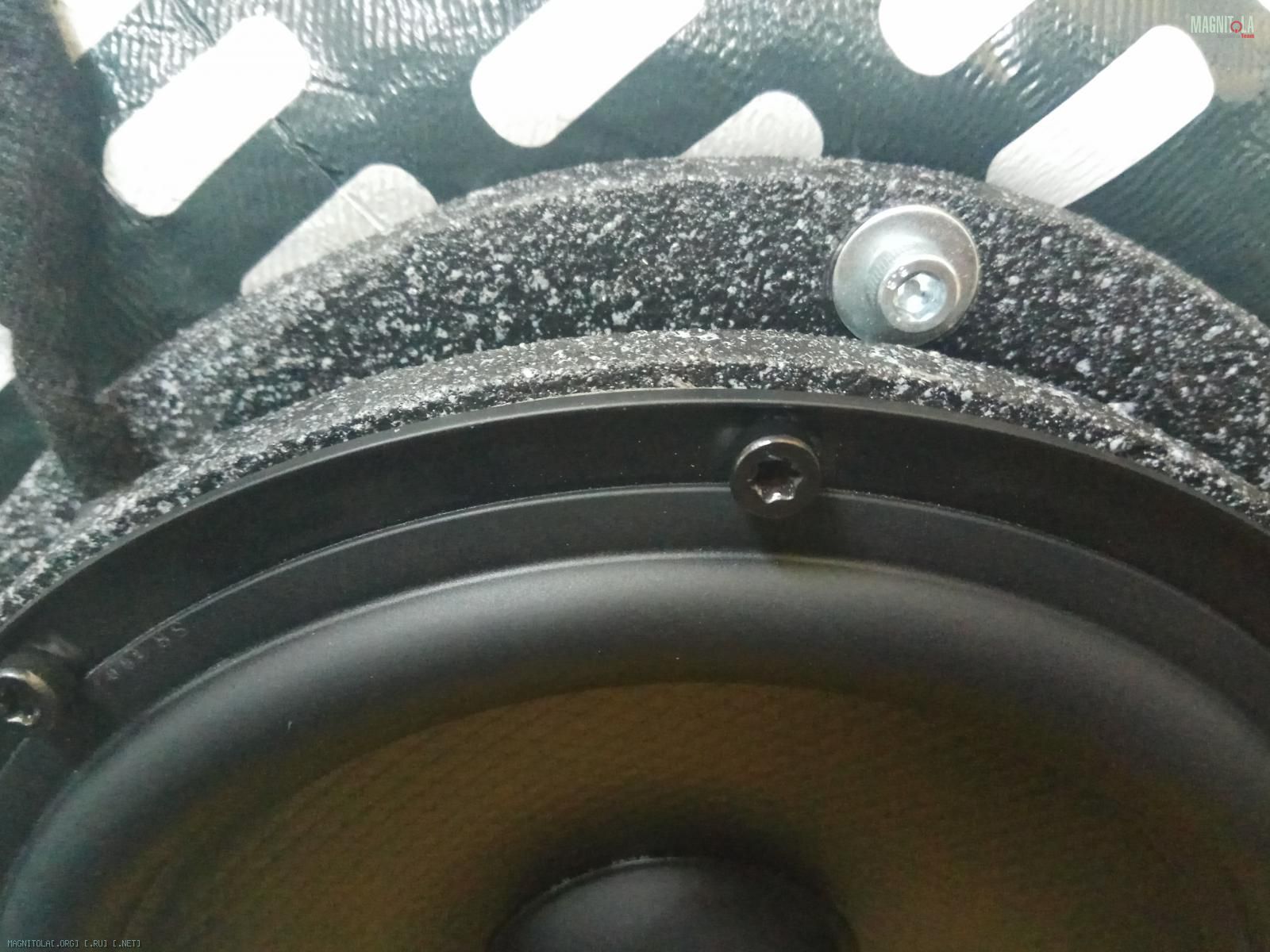

Крепление на винты М5 под шестигранник, в штатные места...
Крепления динамика саморезы под торкс...
Волноотвод для мидбаса...
Вложение 1229414 Вложение 1229416 Вложение 1229418 Вложение 1229420 Вложение 1229422 Вложение 1229424 Вложение 1229426 Вложение 1229428 Вложение 1229430 Вложение 1229432 Вложение 1229434

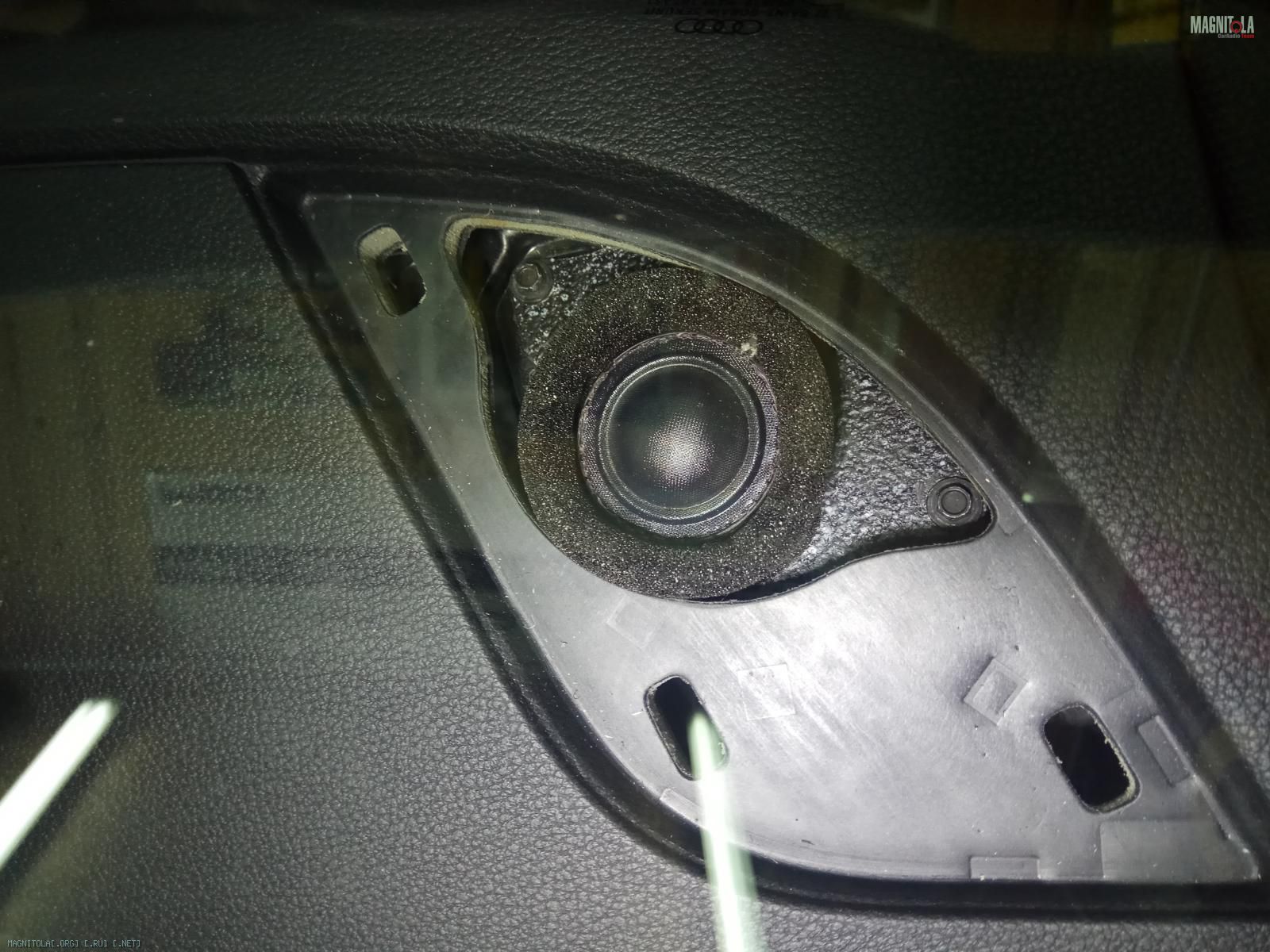

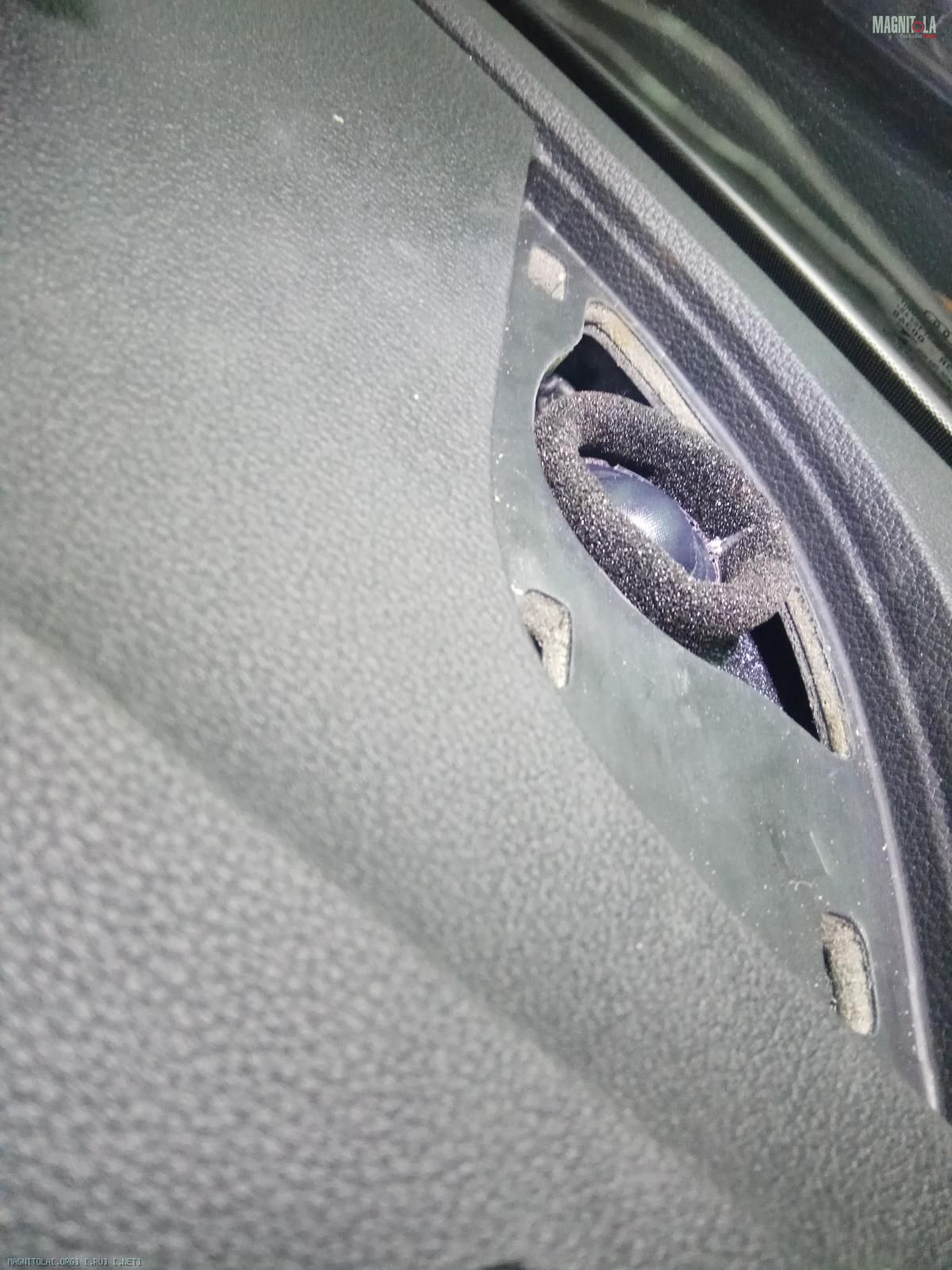

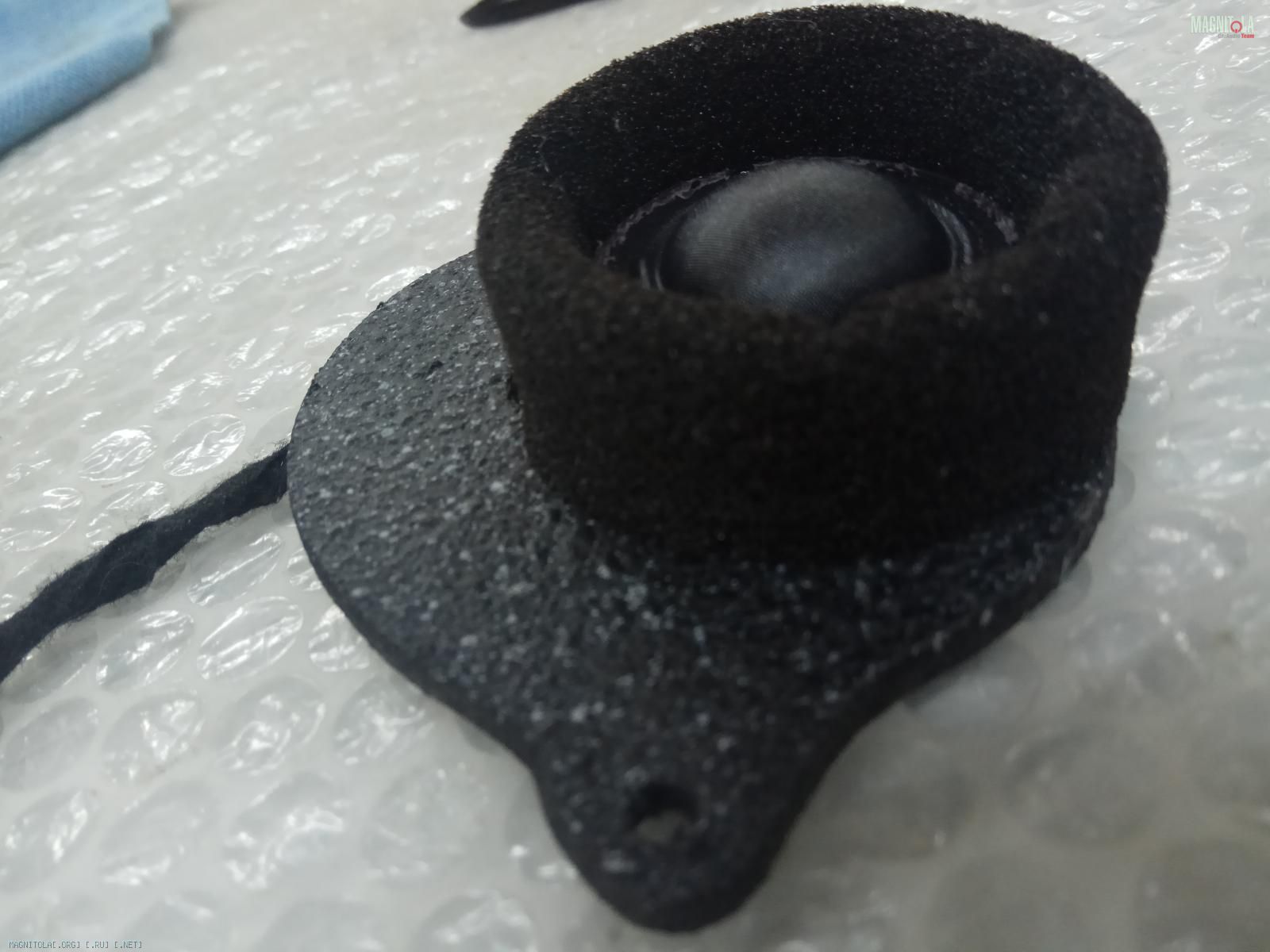

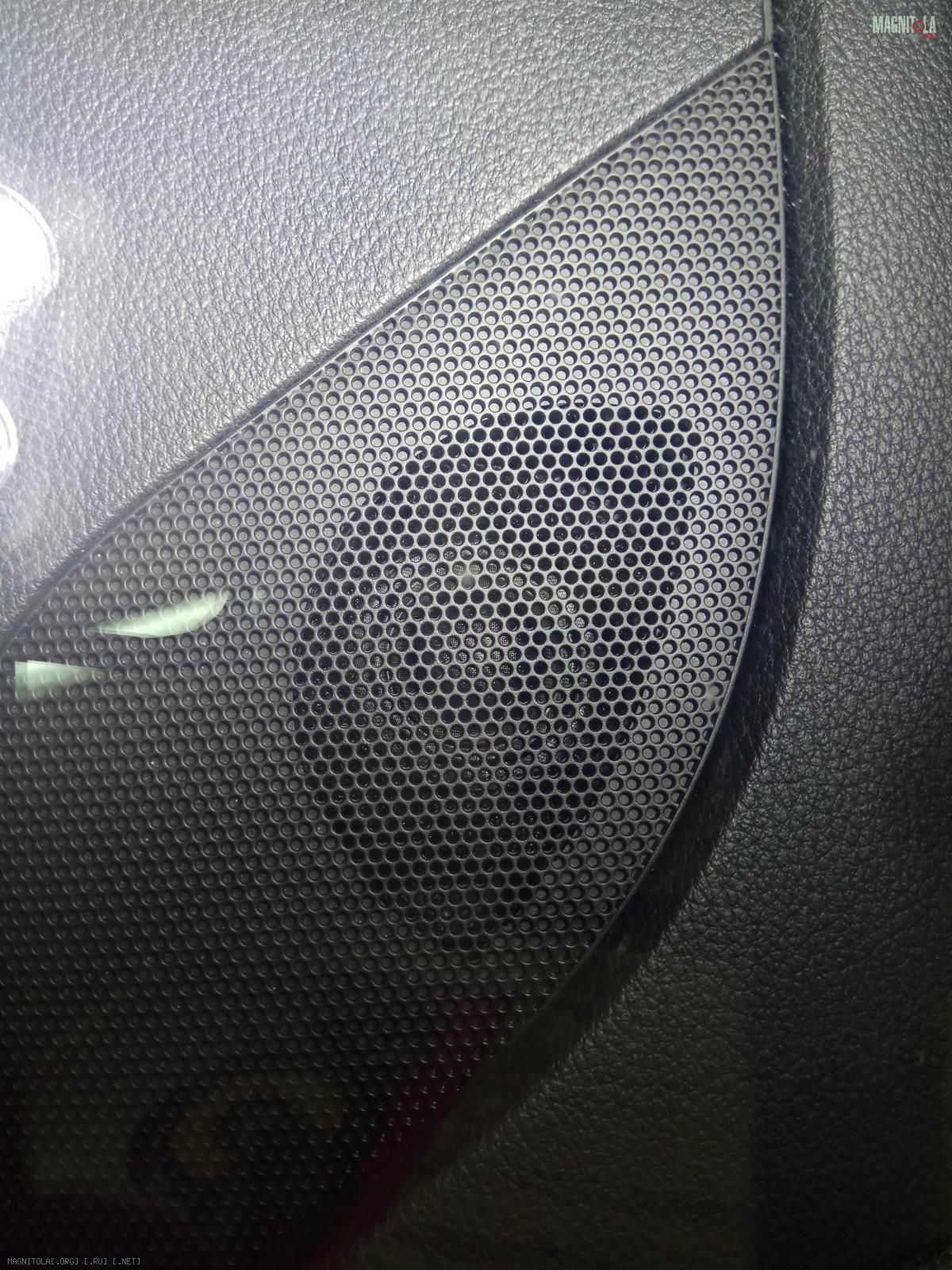

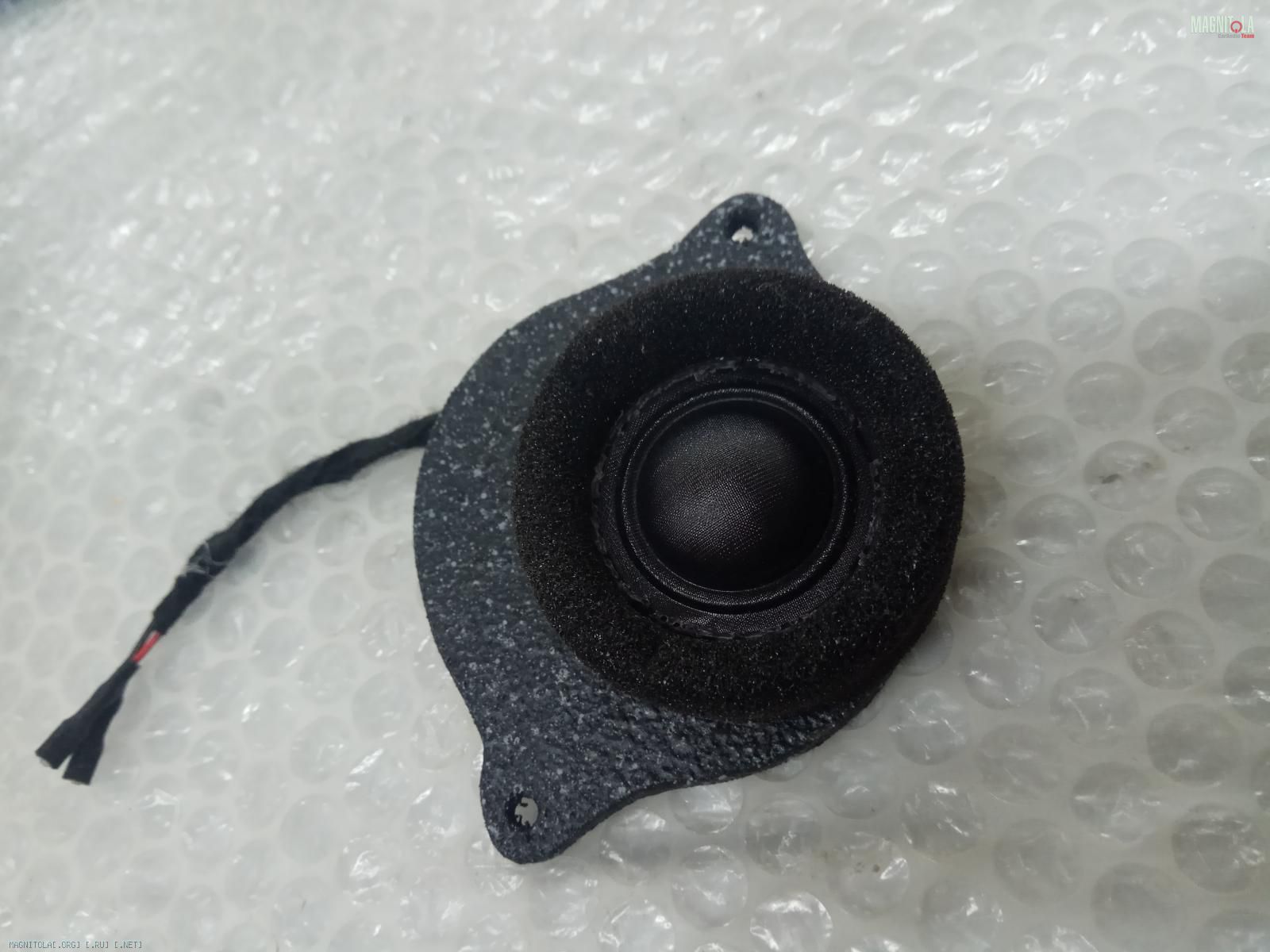

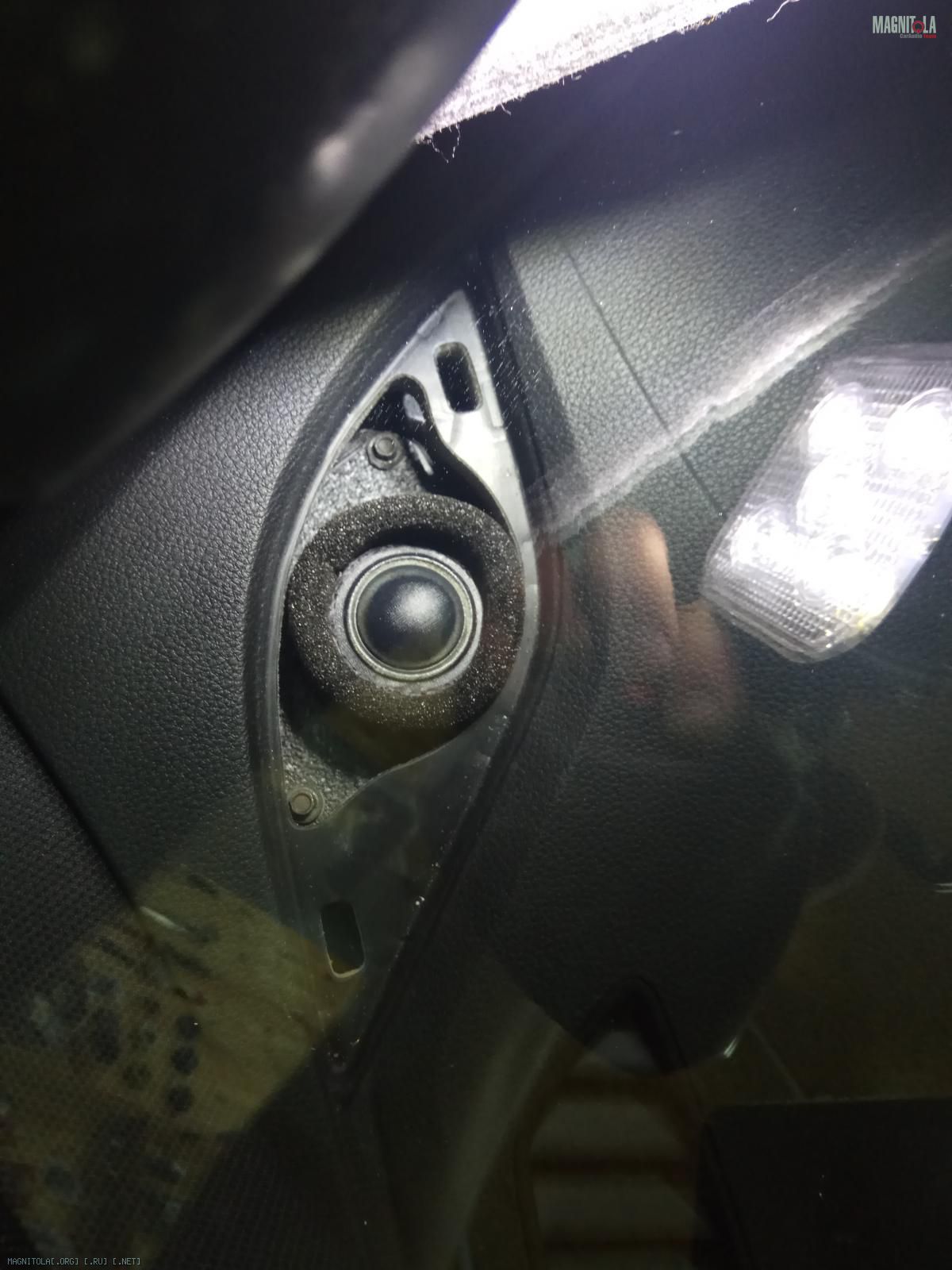

Изготавливаем/красим проставочные кольца для ВЧ.
Снимаем защитную металлическую сетку...
Изготавливаем волноотвод...

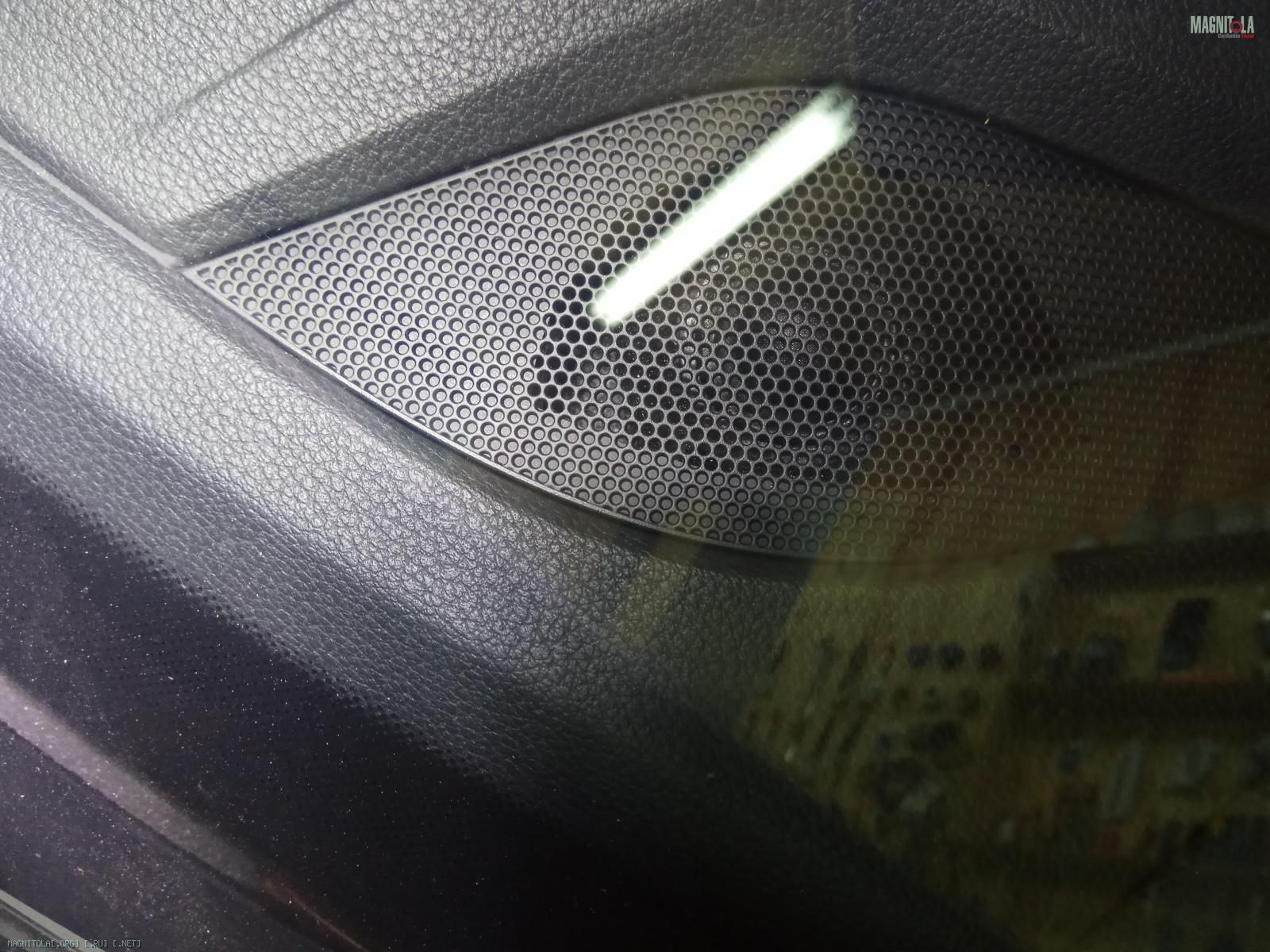

Устанавливаем в штатное место...
Вложение 1229436 Вложение 1229438 Вложение 1229440 Вложение 1229442 Вложение 1229444 Вложение 1229446 Вложение 1229448 Вложение 1229450 Вложение 1229452
16.06.2018, 22:16
st220

Вложений: 40

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 TDI

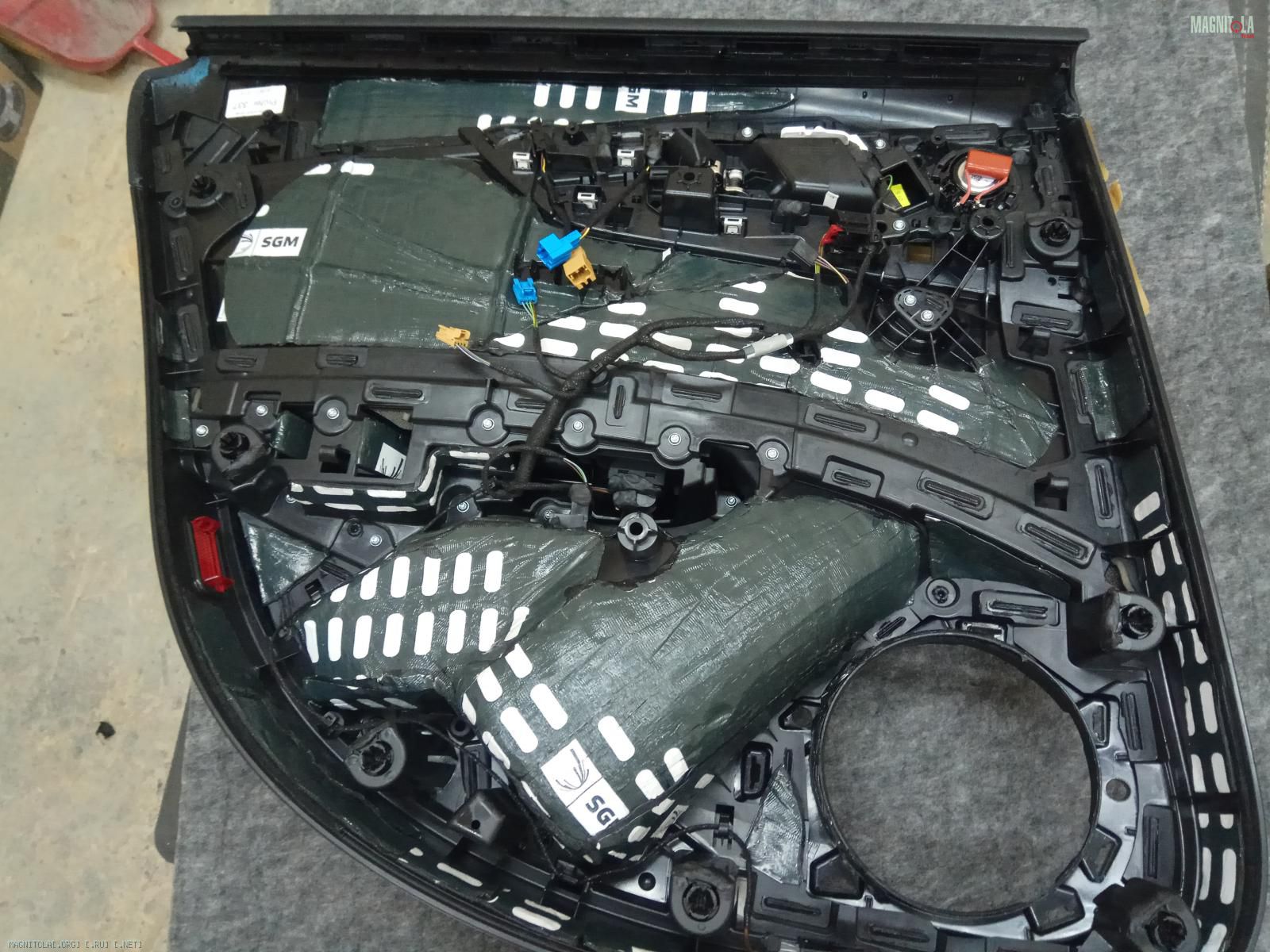

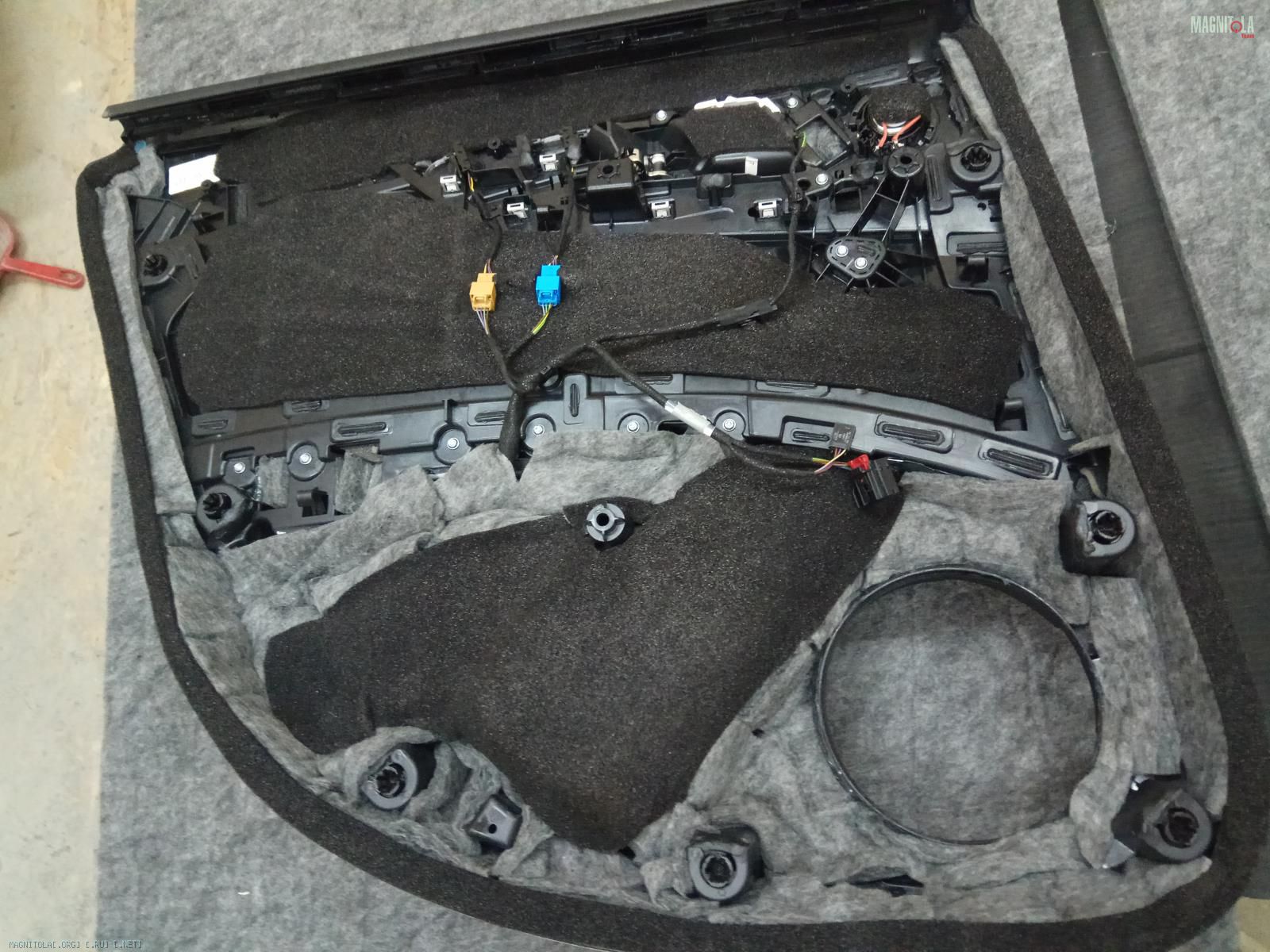

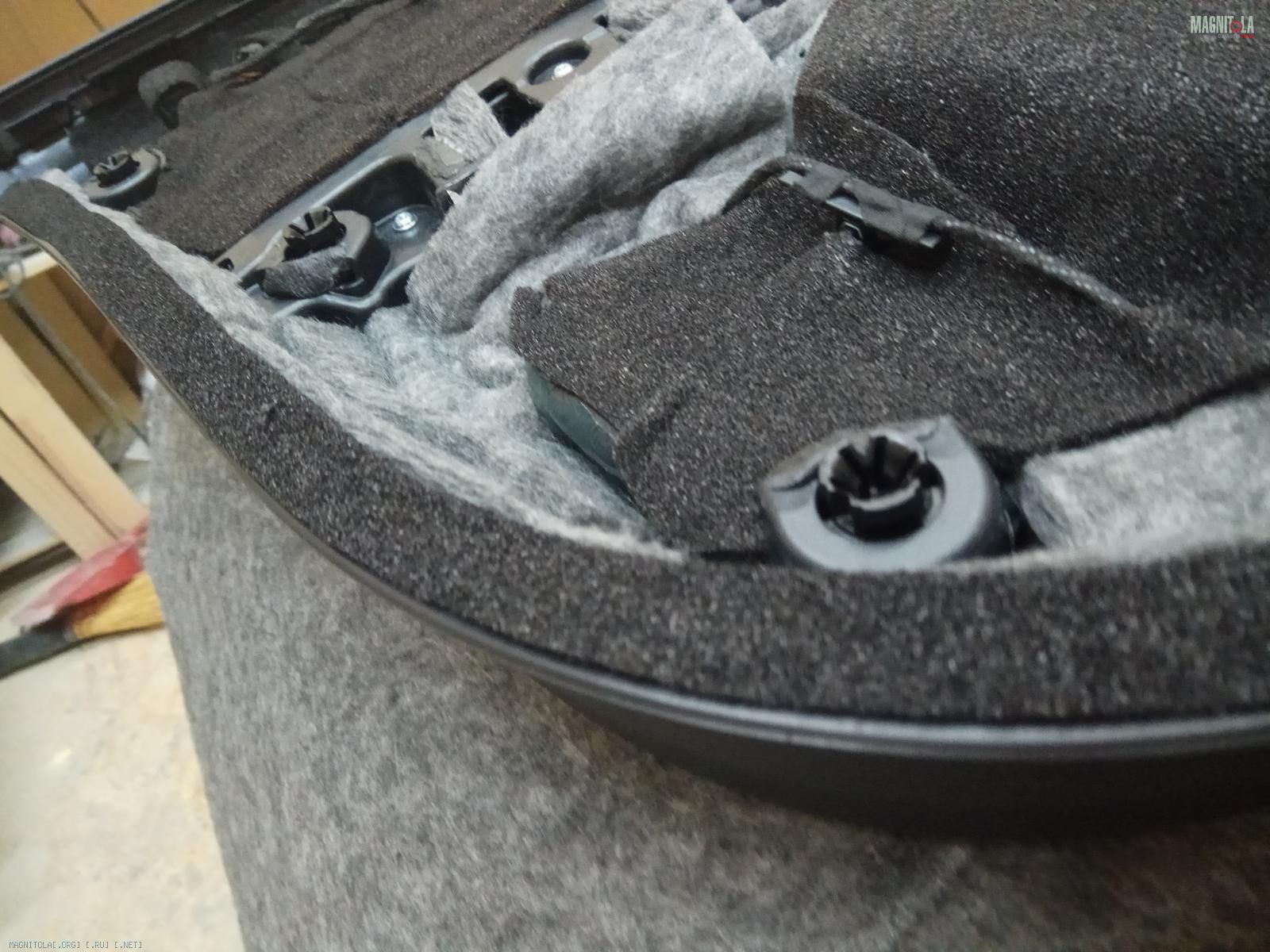

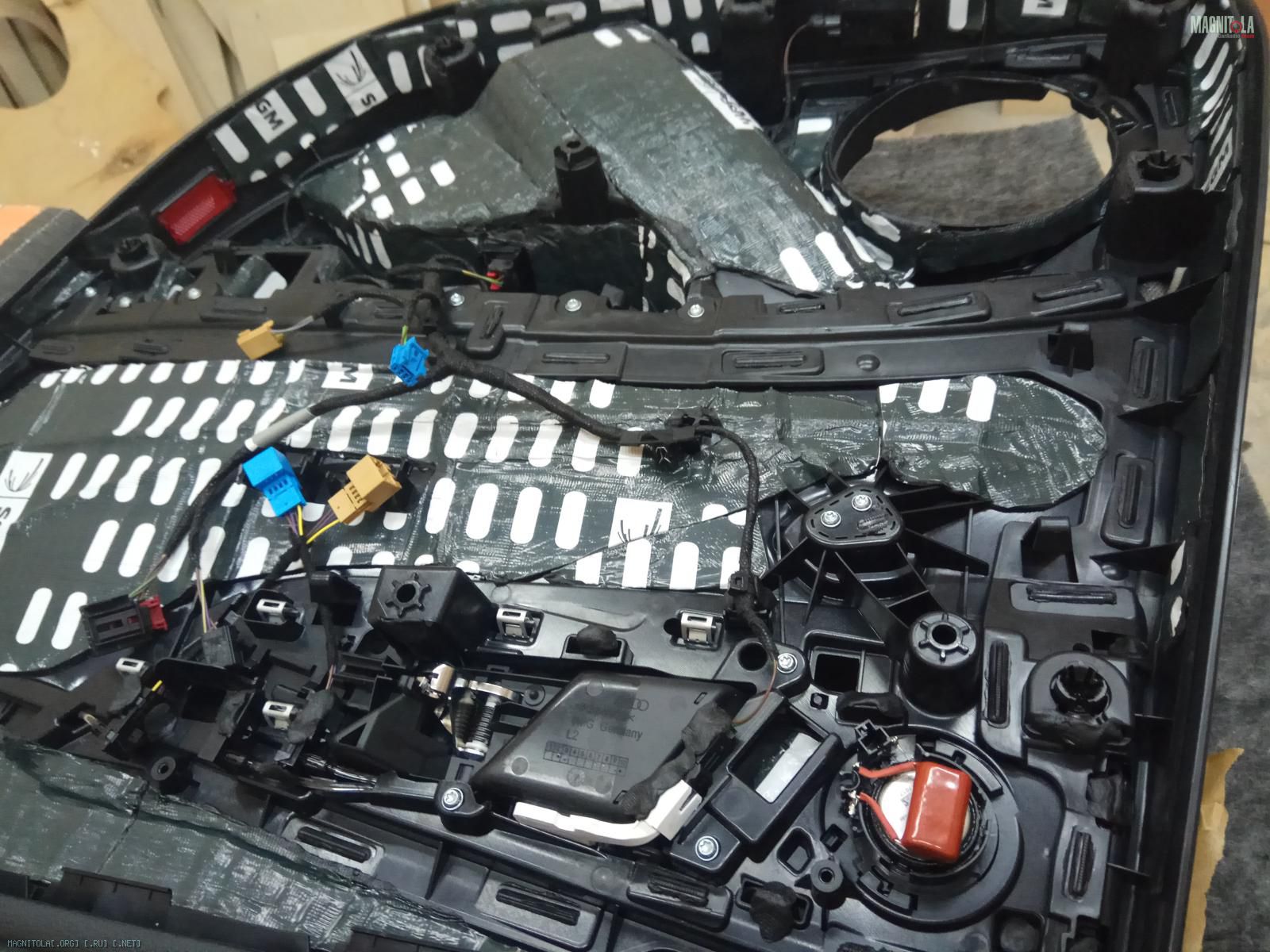

Карты дверей...
Наносим вибру 4мм, греем, прикатываем....

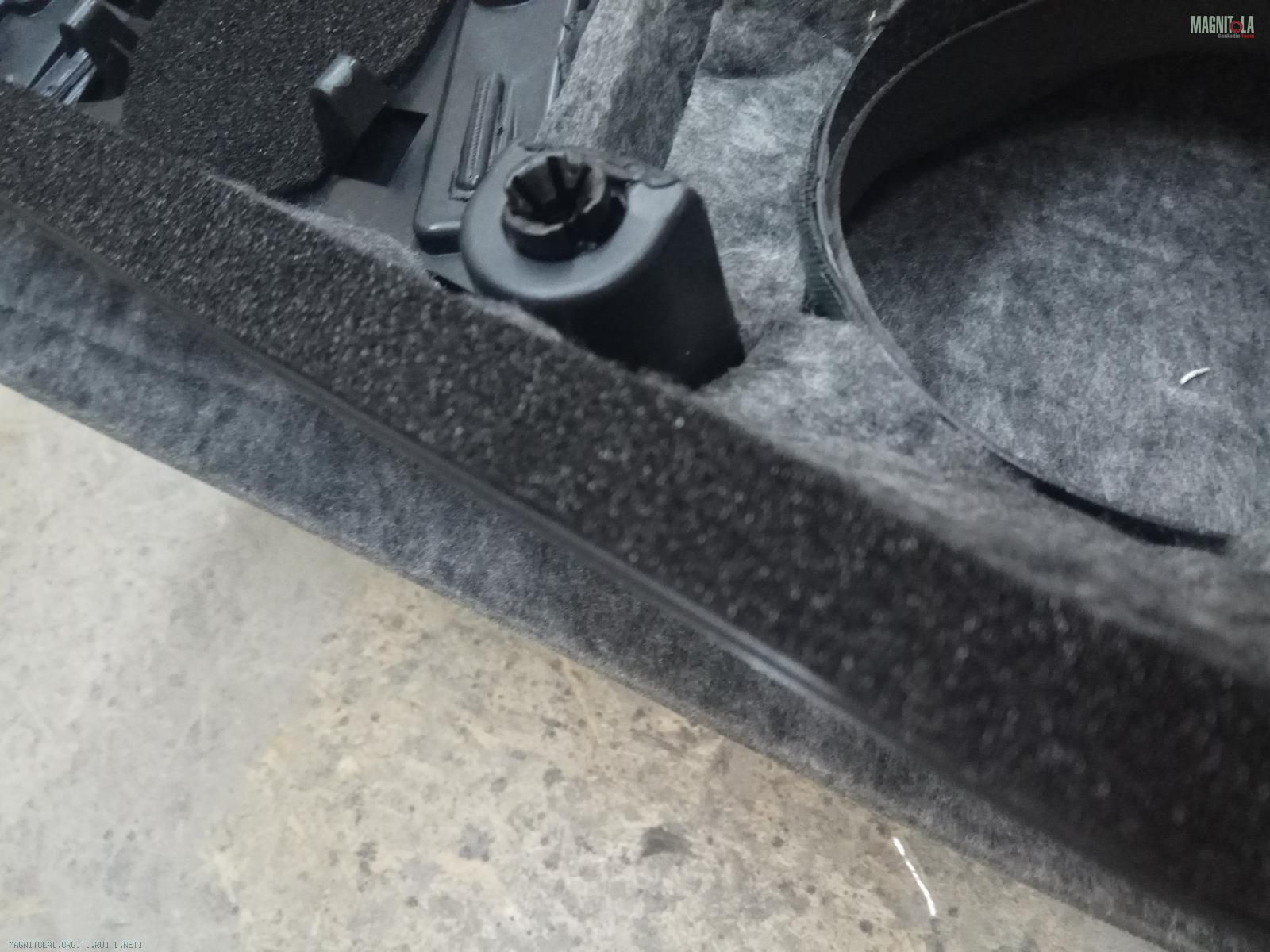

Далее войлок и битопласт, уплотнительную ленту по периметру...

Вложение 1229612 Вложение 1229614 Вложение 1229616 Вложение 1229618 Вложение 1229620 Вложение 1229622 Вложение 1229624 Вложение 1229626 Вложение 1229628 Вложение 1229630 Вложение 1229632 Вложение 1229636

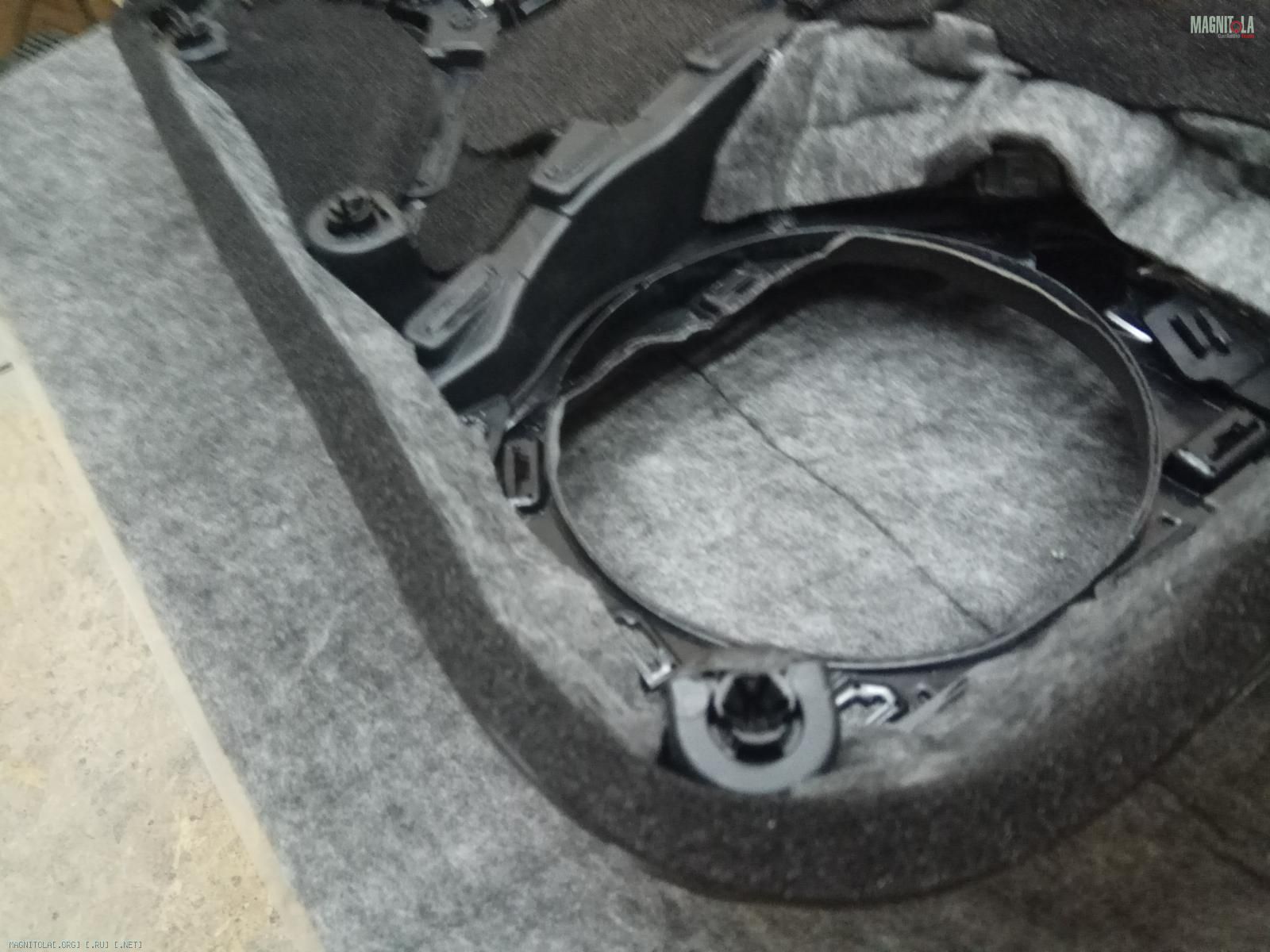

В итоге карты встают как в стоке и ничего , ничему не мешает...

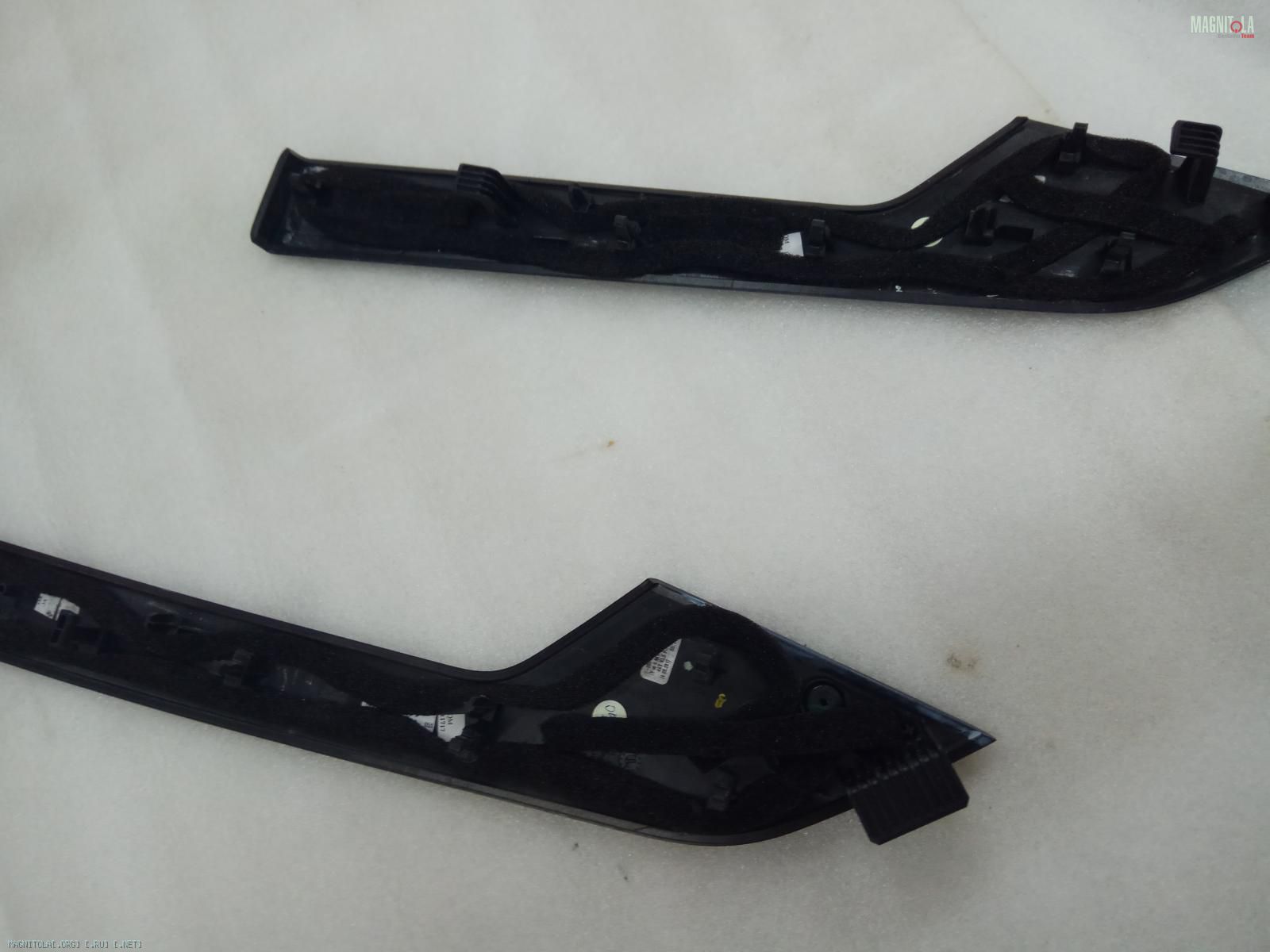

Все пластиковые детали уплотняются битопластом...
Двери итог...
Вложение 1229634 Вложение 1229638 Вложение 1229640 Вложение 1229642 Вложение 1229644 Вложение 1229646 Вложение 1229648 Вложение 1229650 Вложение 1229652 Вложение 1229654

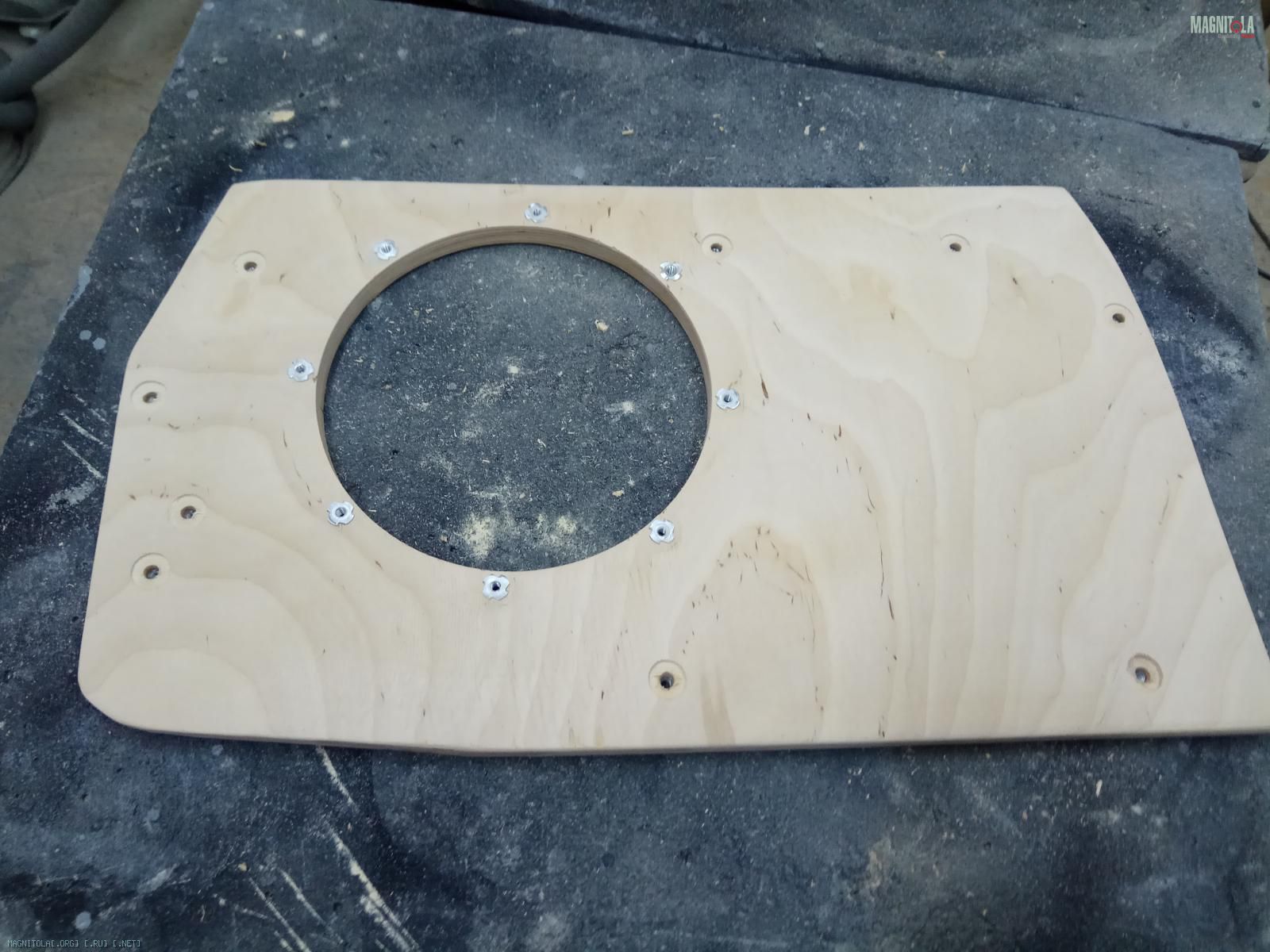

Изготавливается полка под фриаир...
Крепление на 9шт М6, через штатные отверстия в полке...
Вложение 1229656 Вложение 1229658 Вложение 1229660 Вложение 1229662 Вложение 1229664 Вложение 1229666 Вложение 1229668

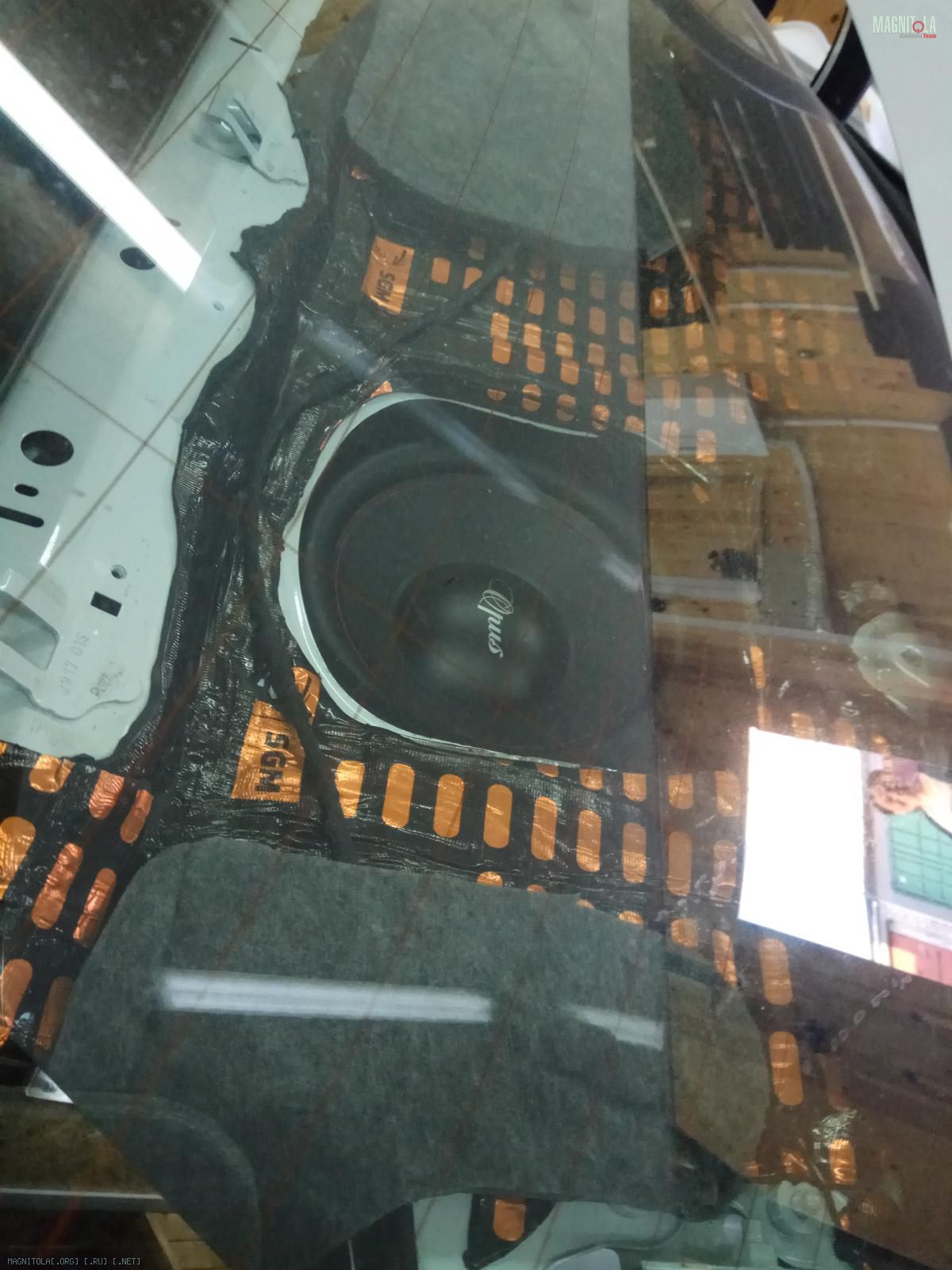

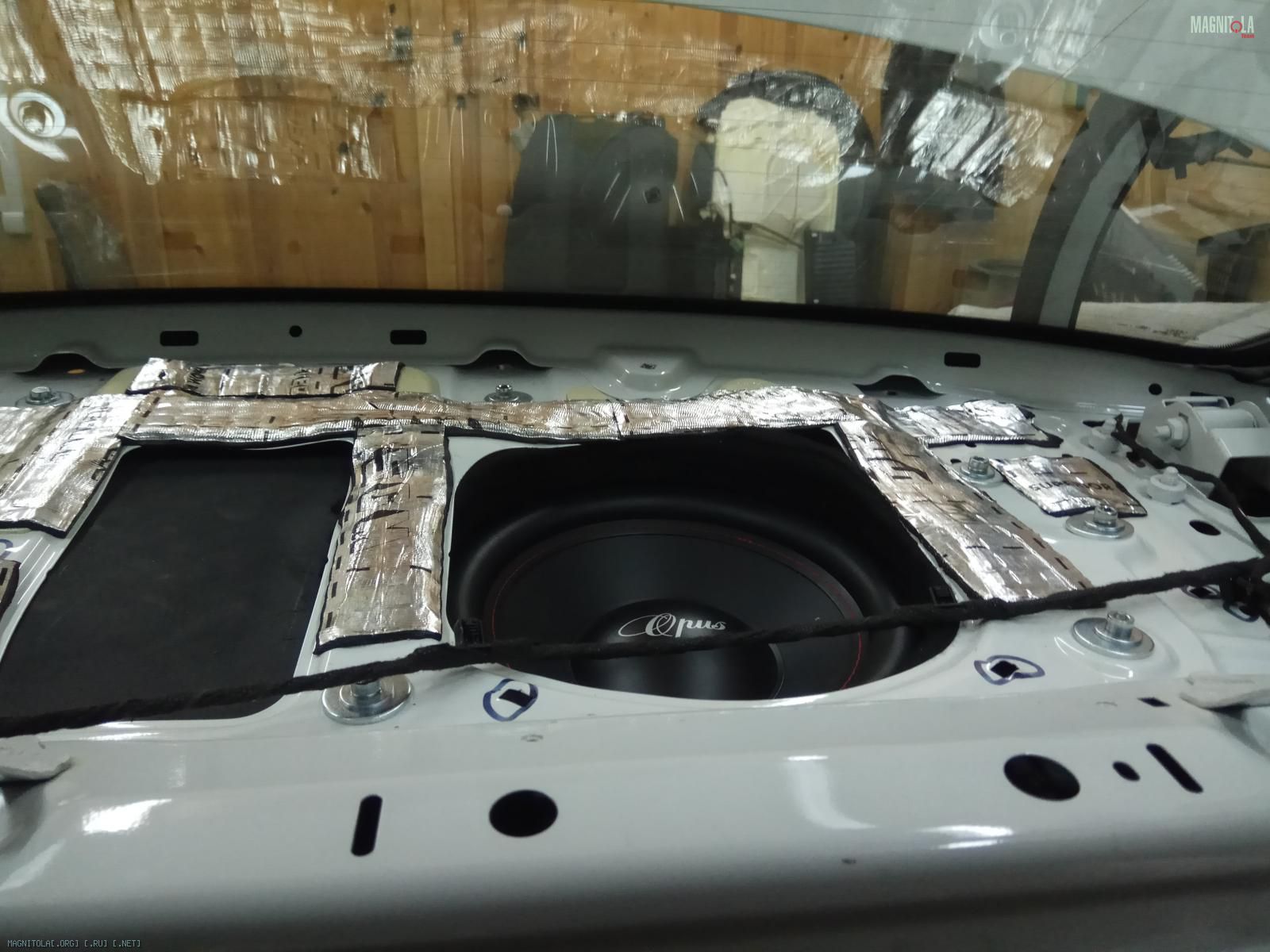

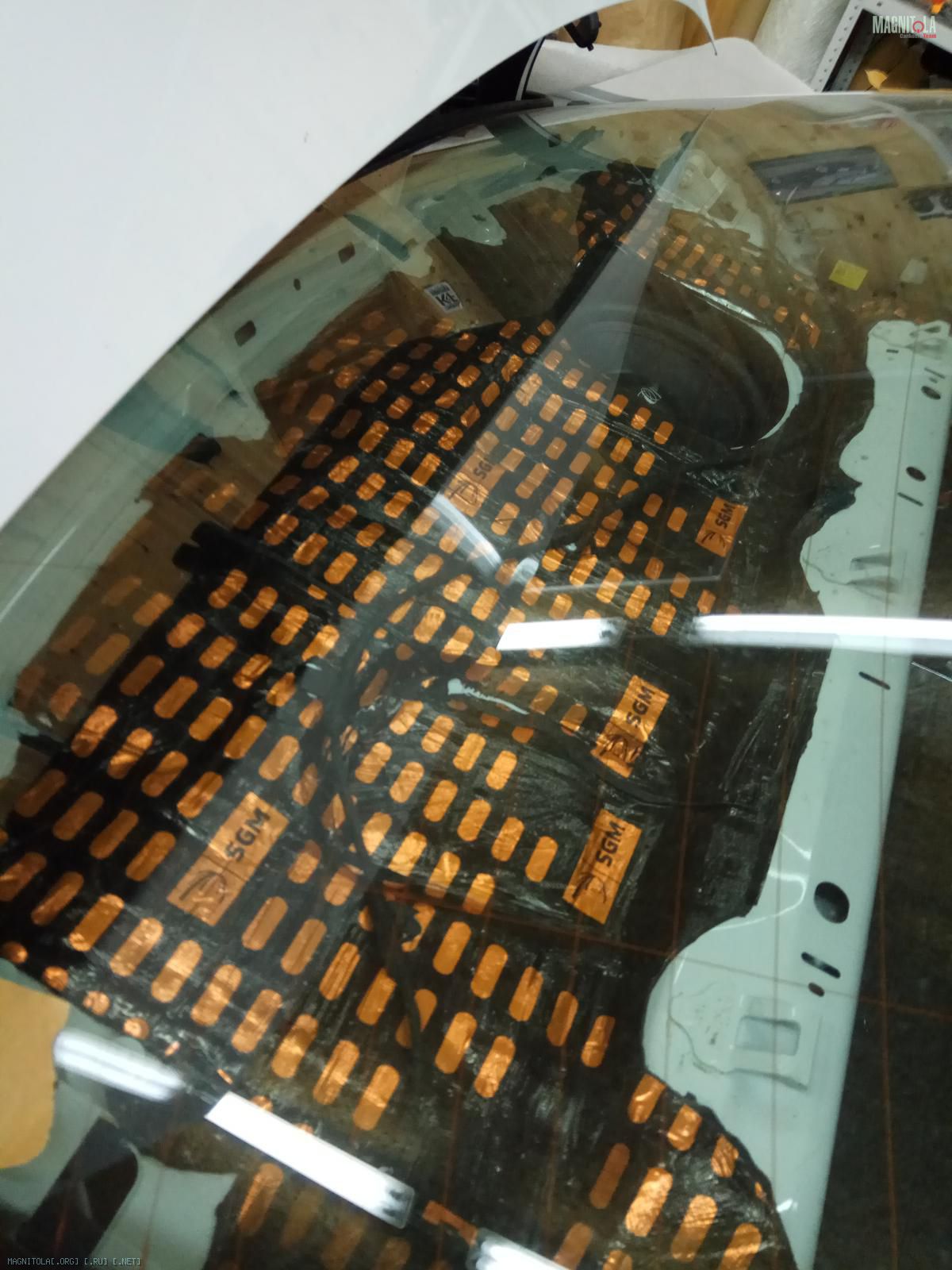

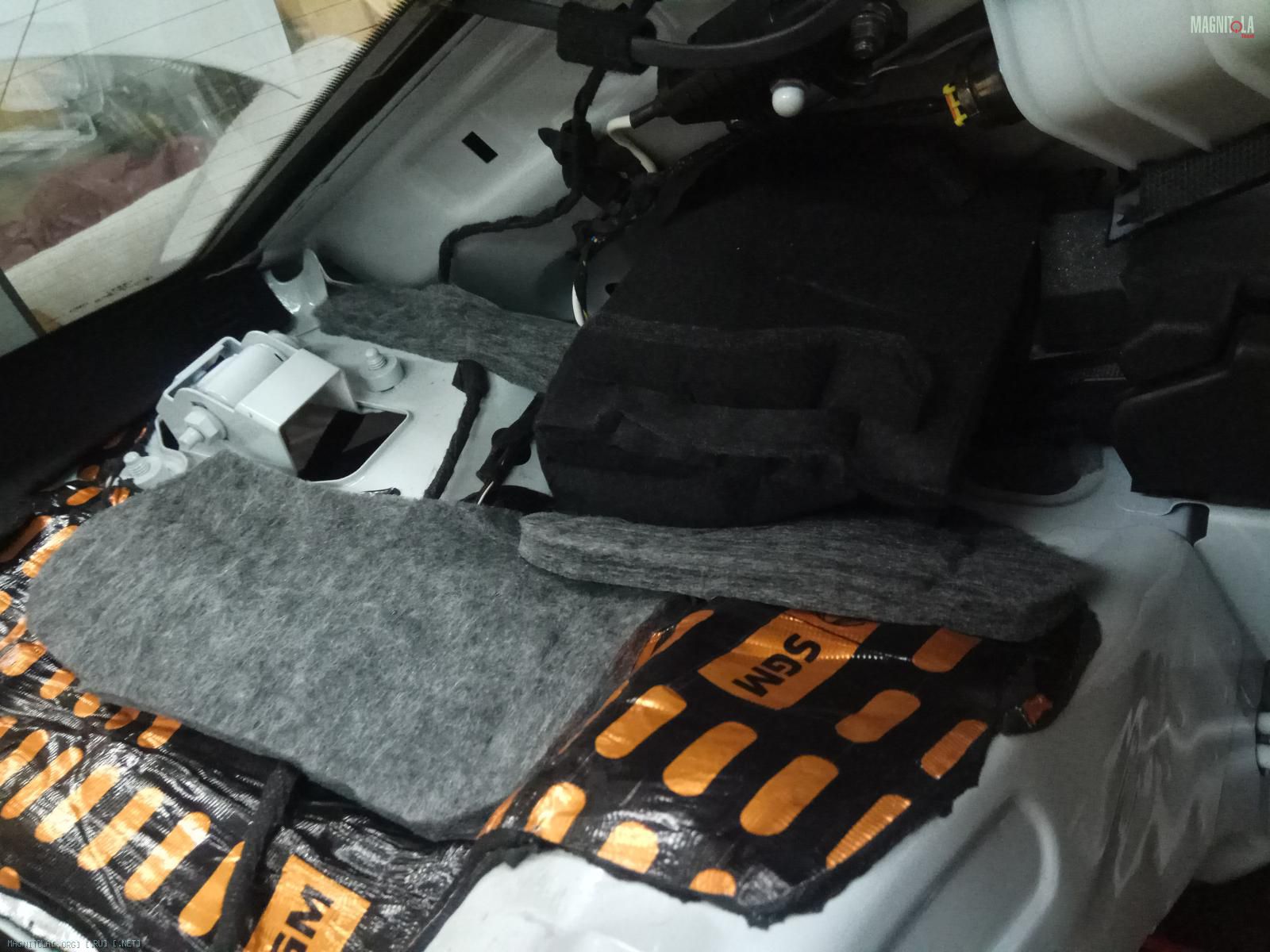

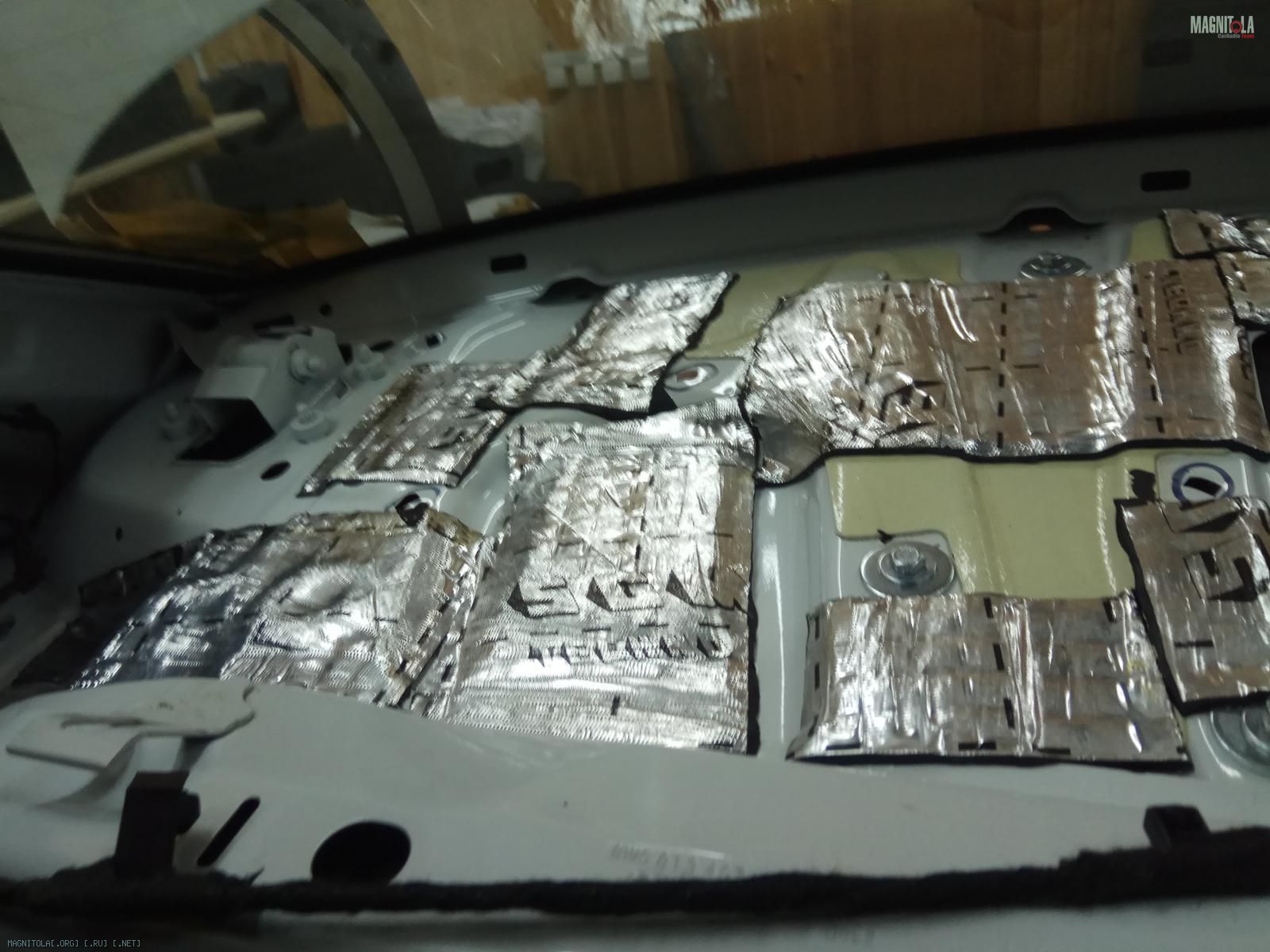

Частично по металлу наносим жесткий СГМ броня 5мм...
Далее два слоя 4 мм вибры...

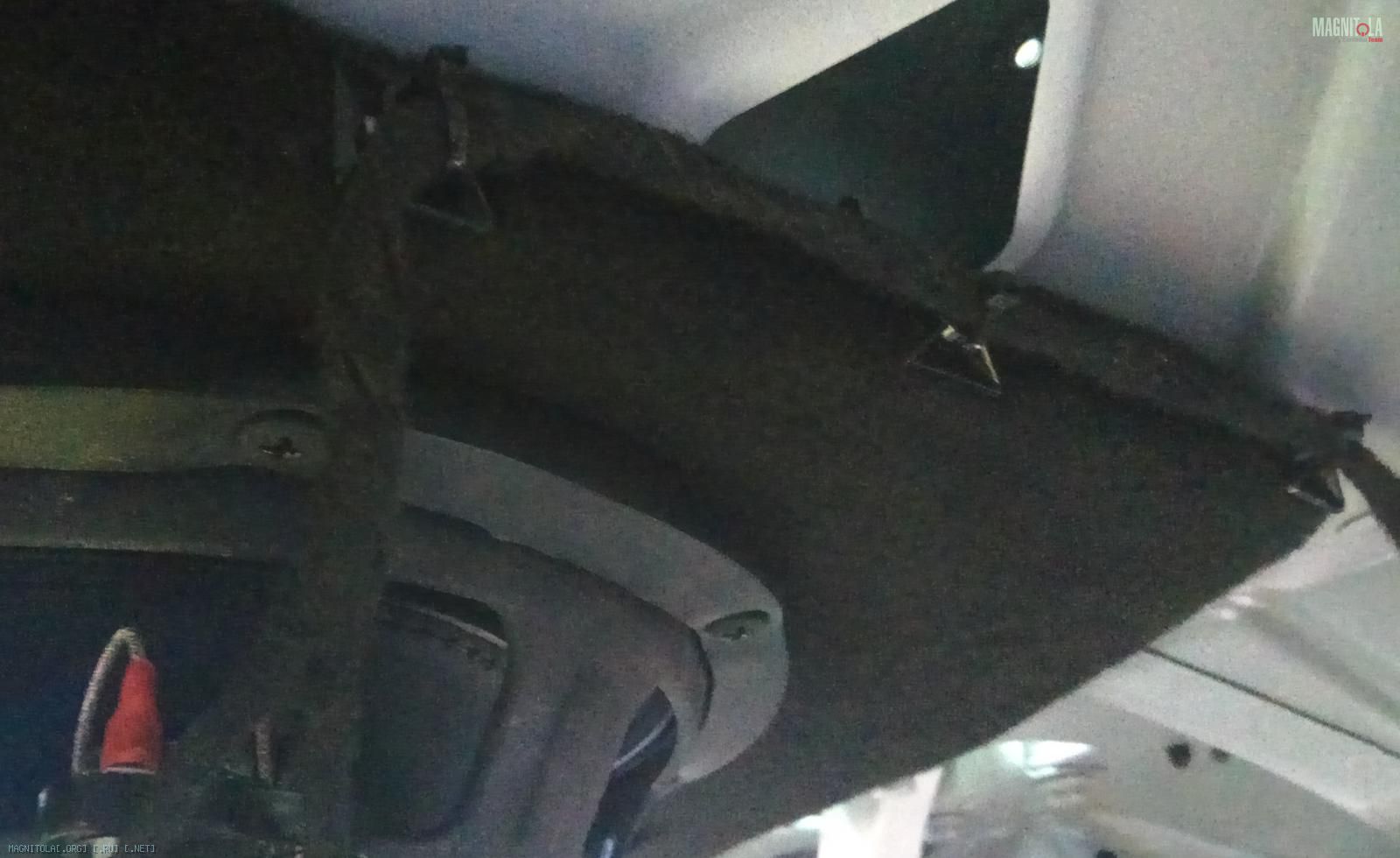

Войлок 10 мм..
Закрепление проводки сабвуфера..
Вложение 1229670 Вложение 1229672 Вложение 1229674 Вложение 1229676 Вложение 1229678 Вложение 1229680 Вложение 1229682 Вложение 1229684 Вложение 1229686 Вложение 1229688 Вложение 1229690
17.06.2018, 20:57
st220

Вложений: 22

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 TDI

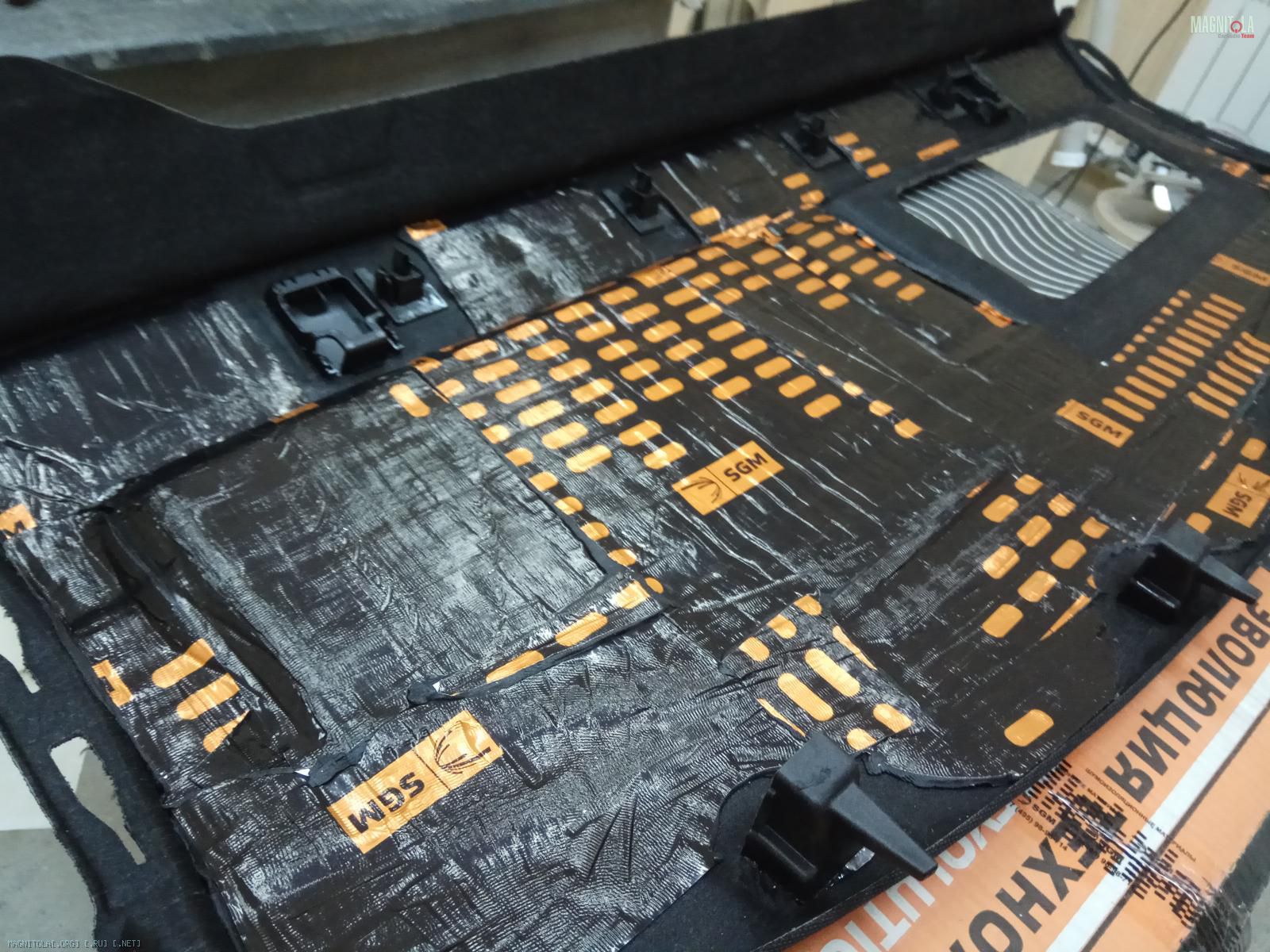

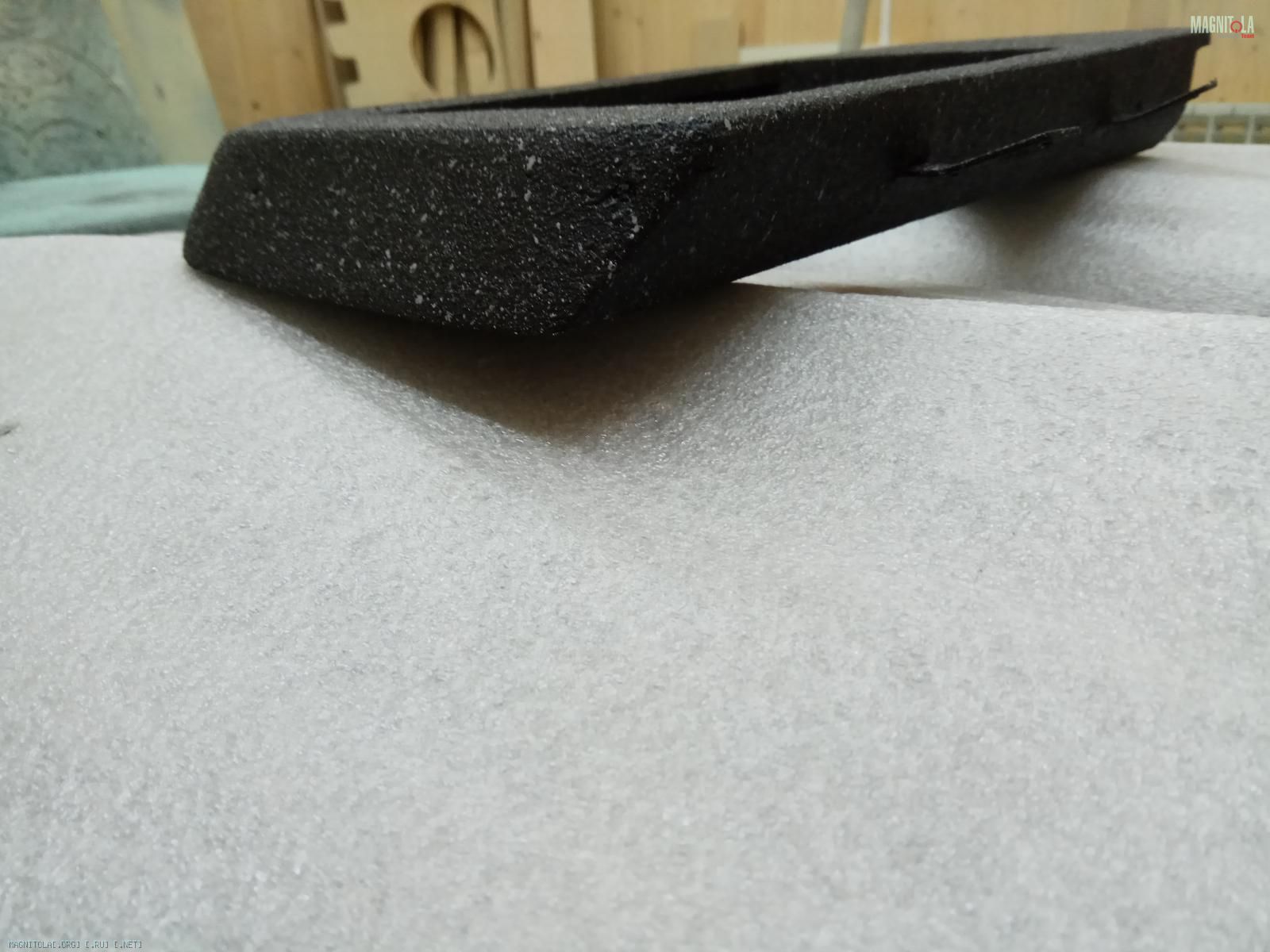

Полка аккуратно пропитывается полиэфирной смолой, без этого вибра не липнет...
Далее наносится слой жесткой СГМ броня 5мм, затем вибра 4мм...
Затем войлок 10мм и уплотняется битопластом...

Вложение 1229720 Вложение 1229722 Вложение 1229724 Вложение 1229726

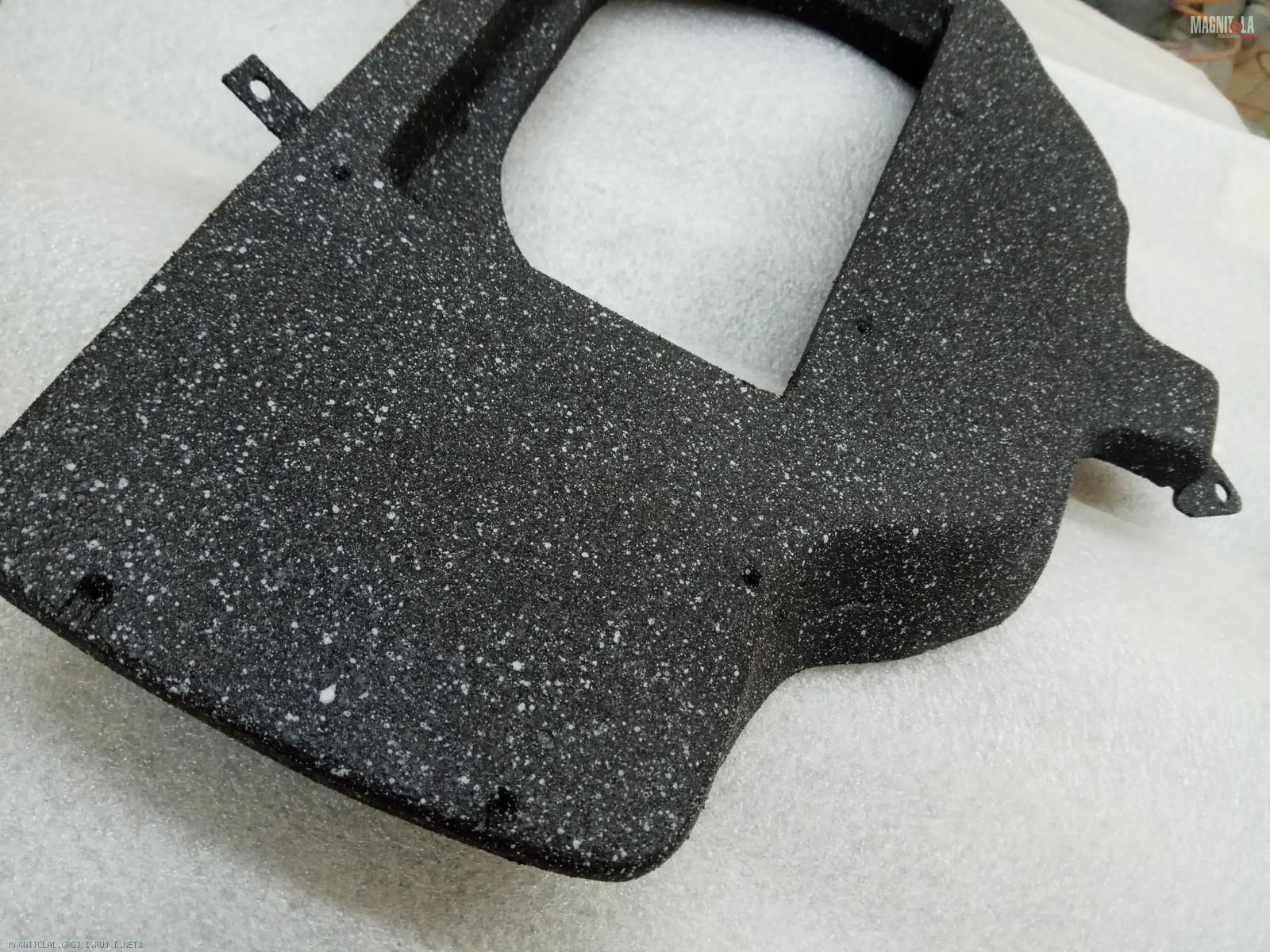

Изготавливается/красится коллиматор, с креплением в штатные места...
Вложение 1229728 Вложение 1229730 Вложение 1229732 Вложение 1229734 Вложение 1229736

Крепление коллиматора три М5...

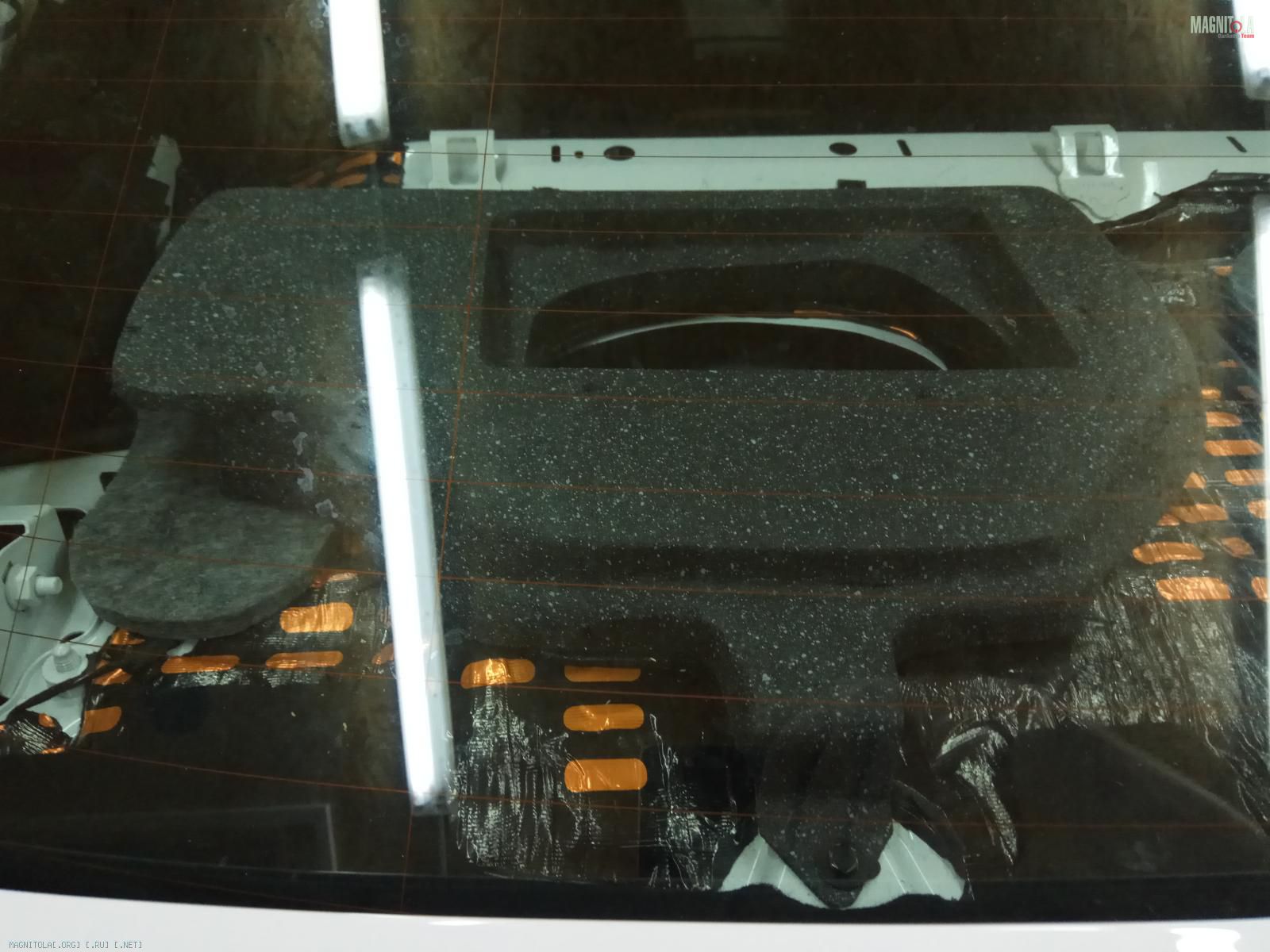

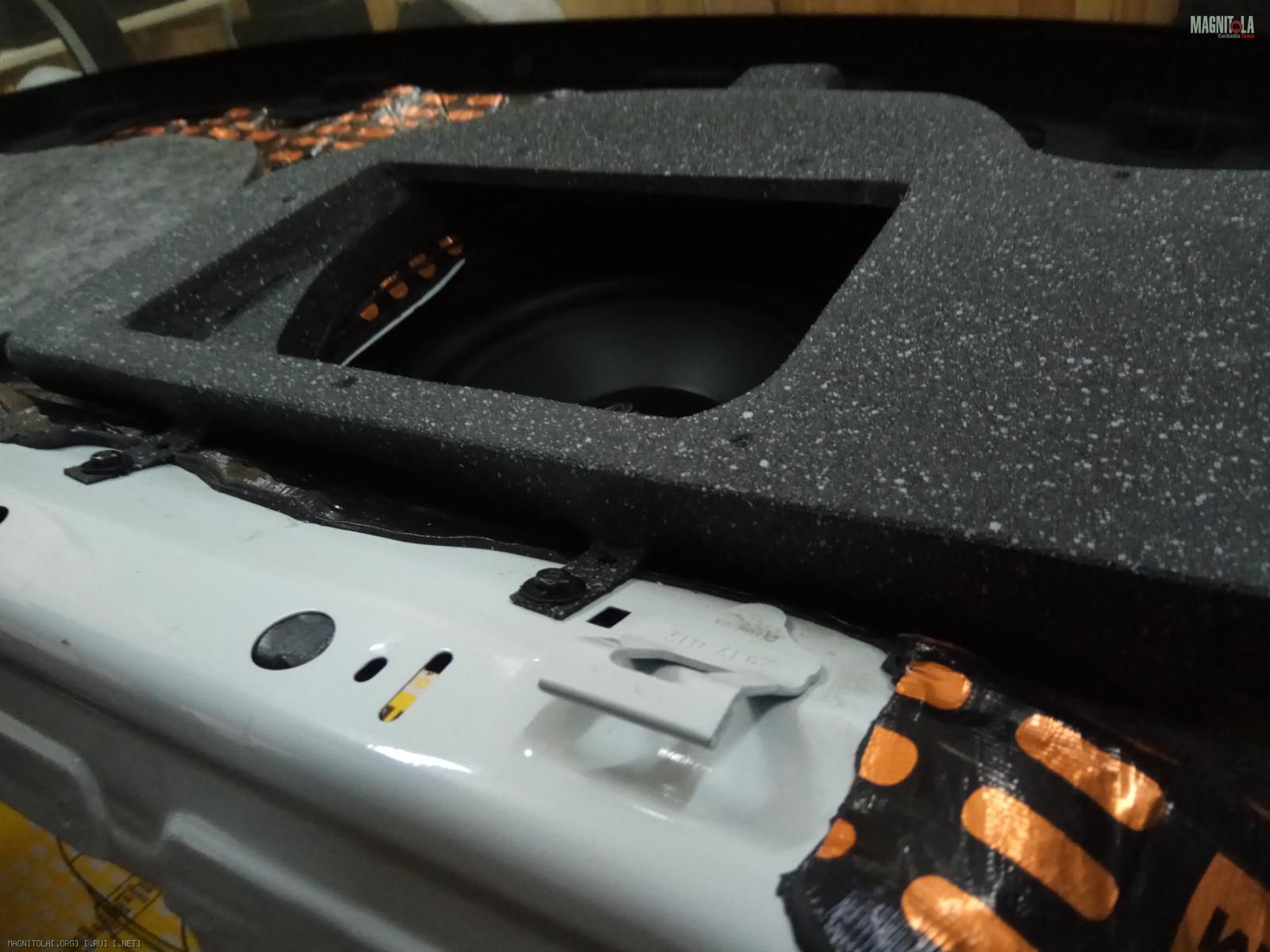

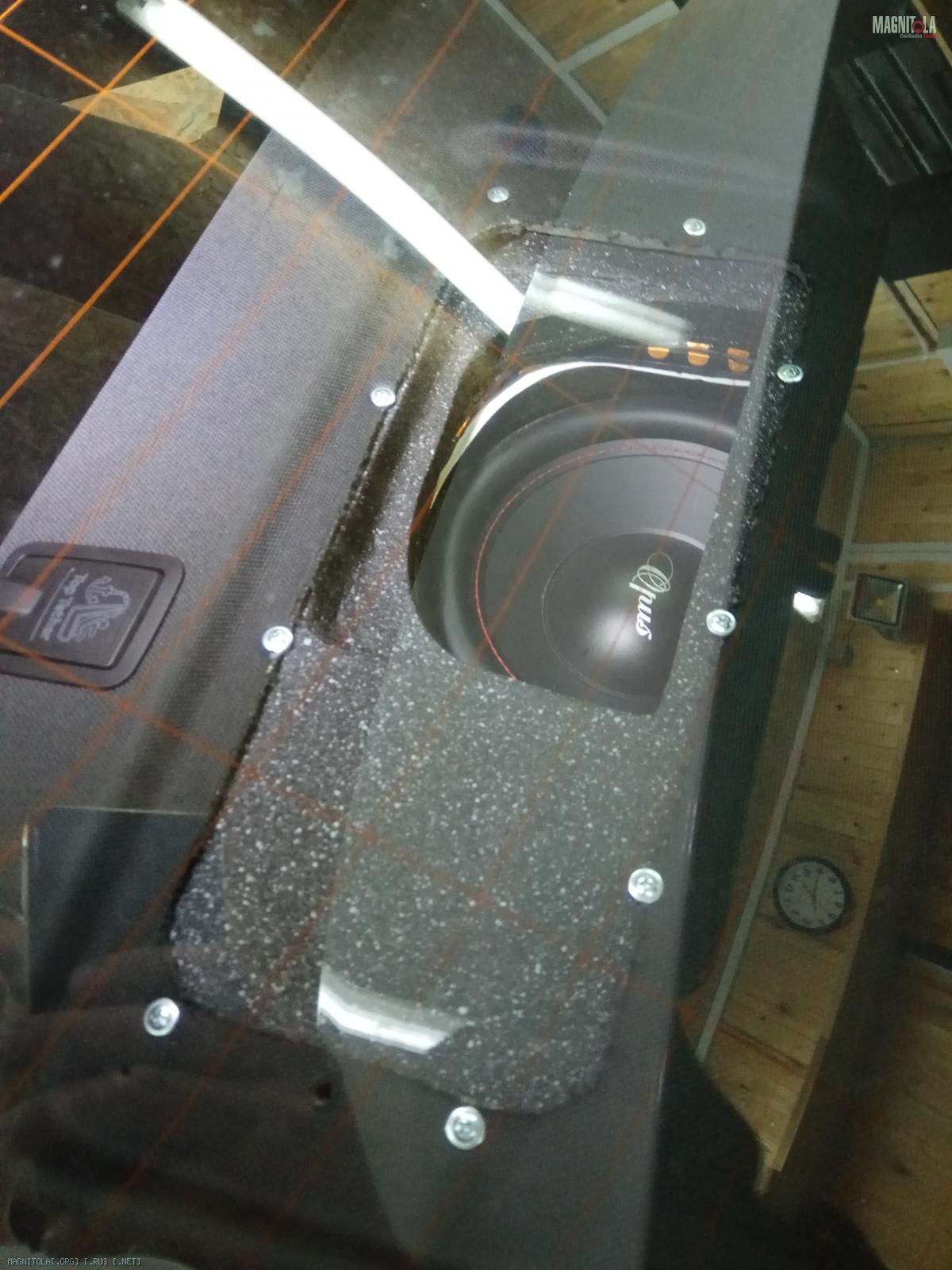

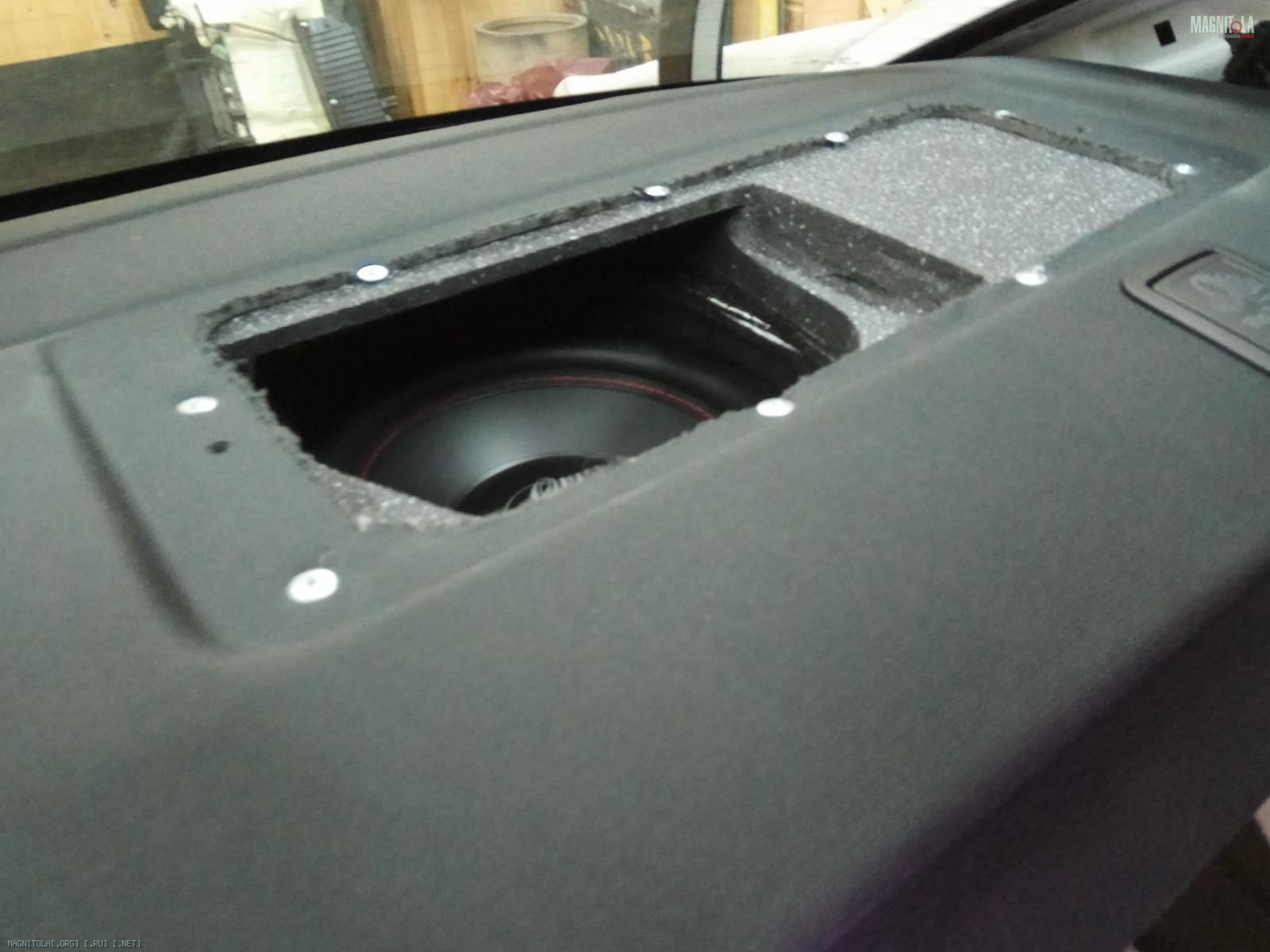

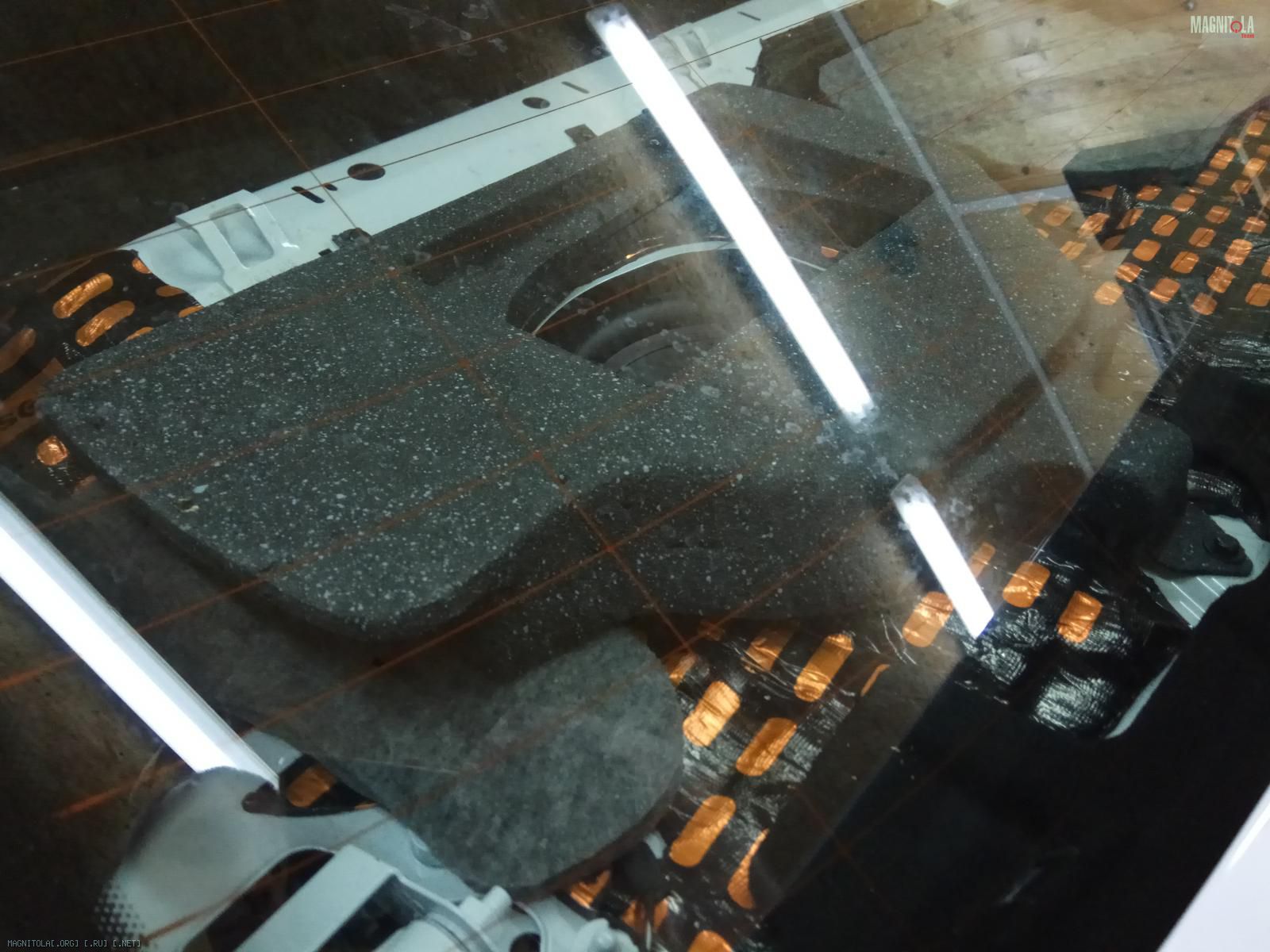

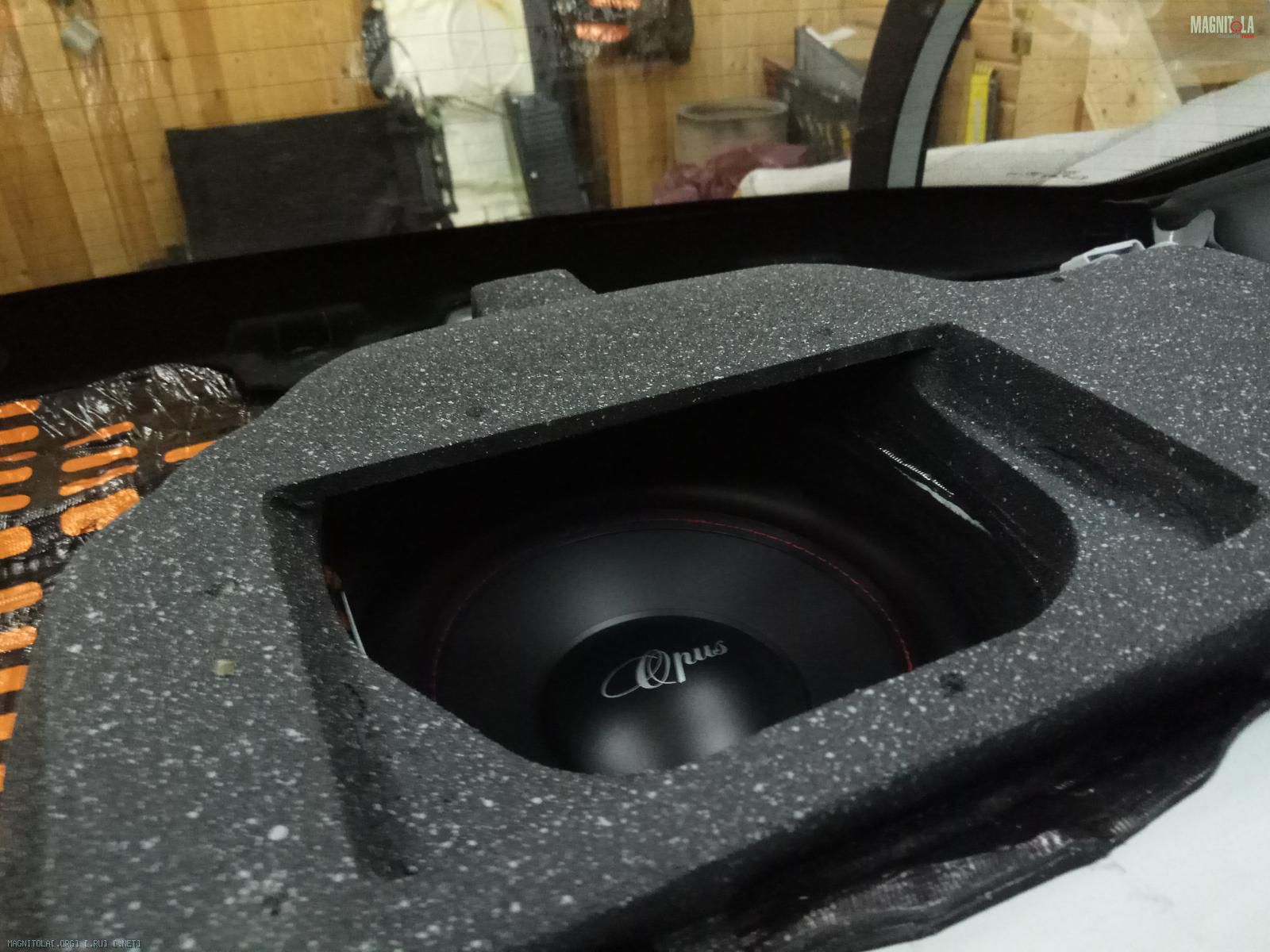

Затем устанавливается полка, которая крепится непосредственно к коллиматору
Вложение 1229738 Вложение 1229740 Вложение 1229742 Вложение 1229744 Вложение 1229746 Вложение 1229748 Вложение 1229750 Вложение 1229752

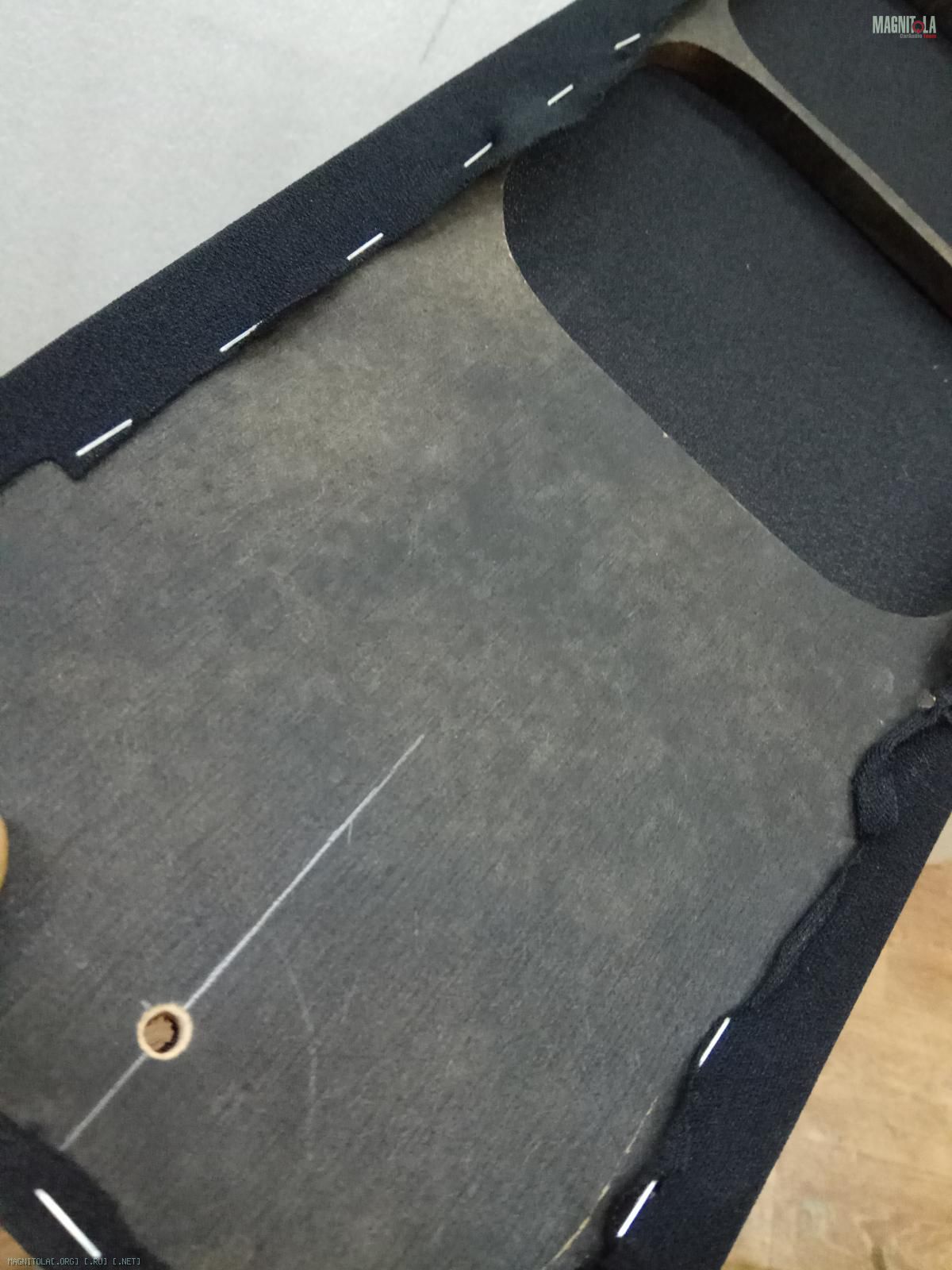

Далее устанавливаем и крепим декоративную накладку...

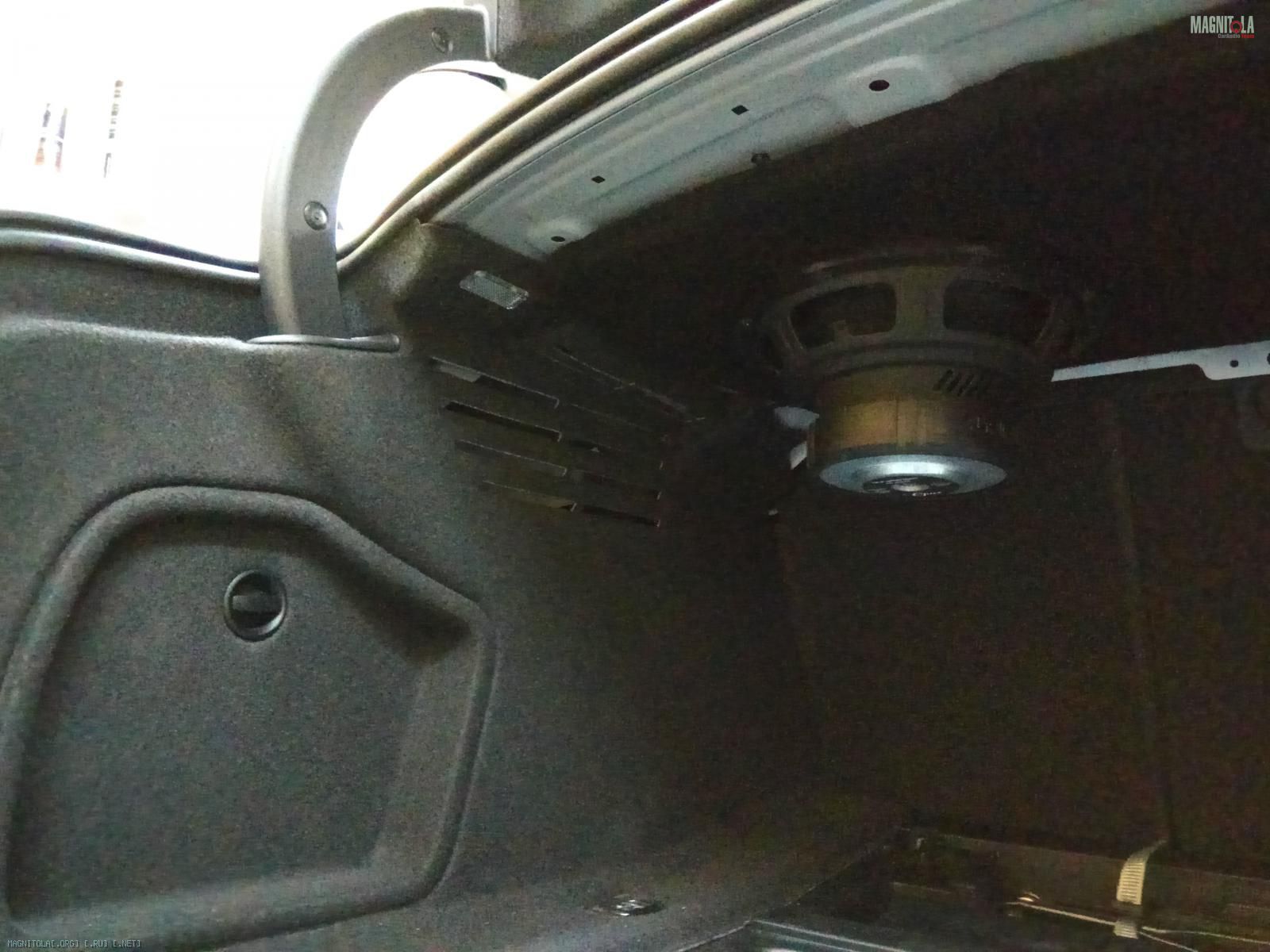

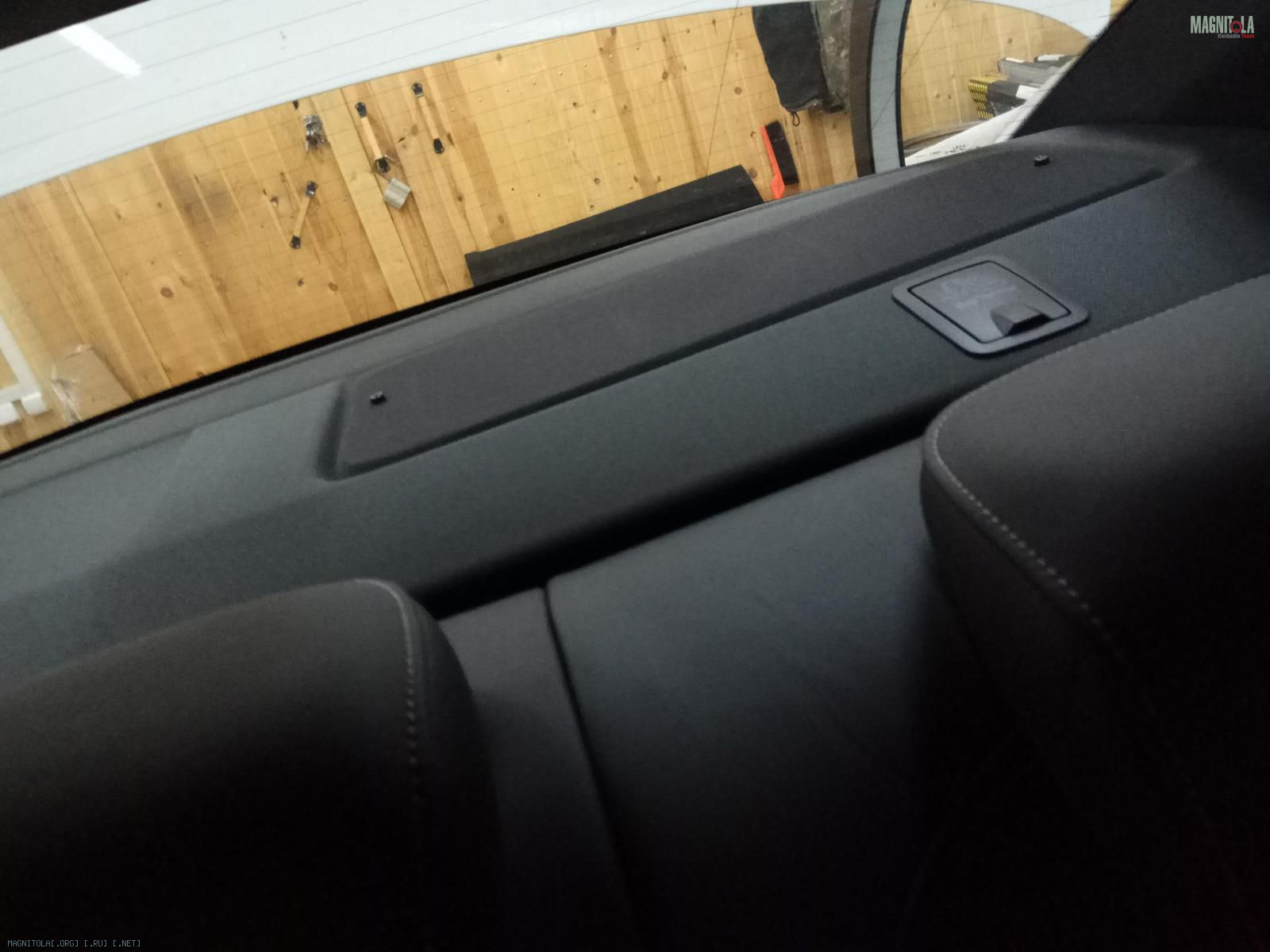

Итог...
Вложение 1229754 Вложение 1229756 Вложение 1229758 Вложение 1229760 Вложение 1229762
18.06.2018, 21:17
st220

Вложений: 46

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 TDI

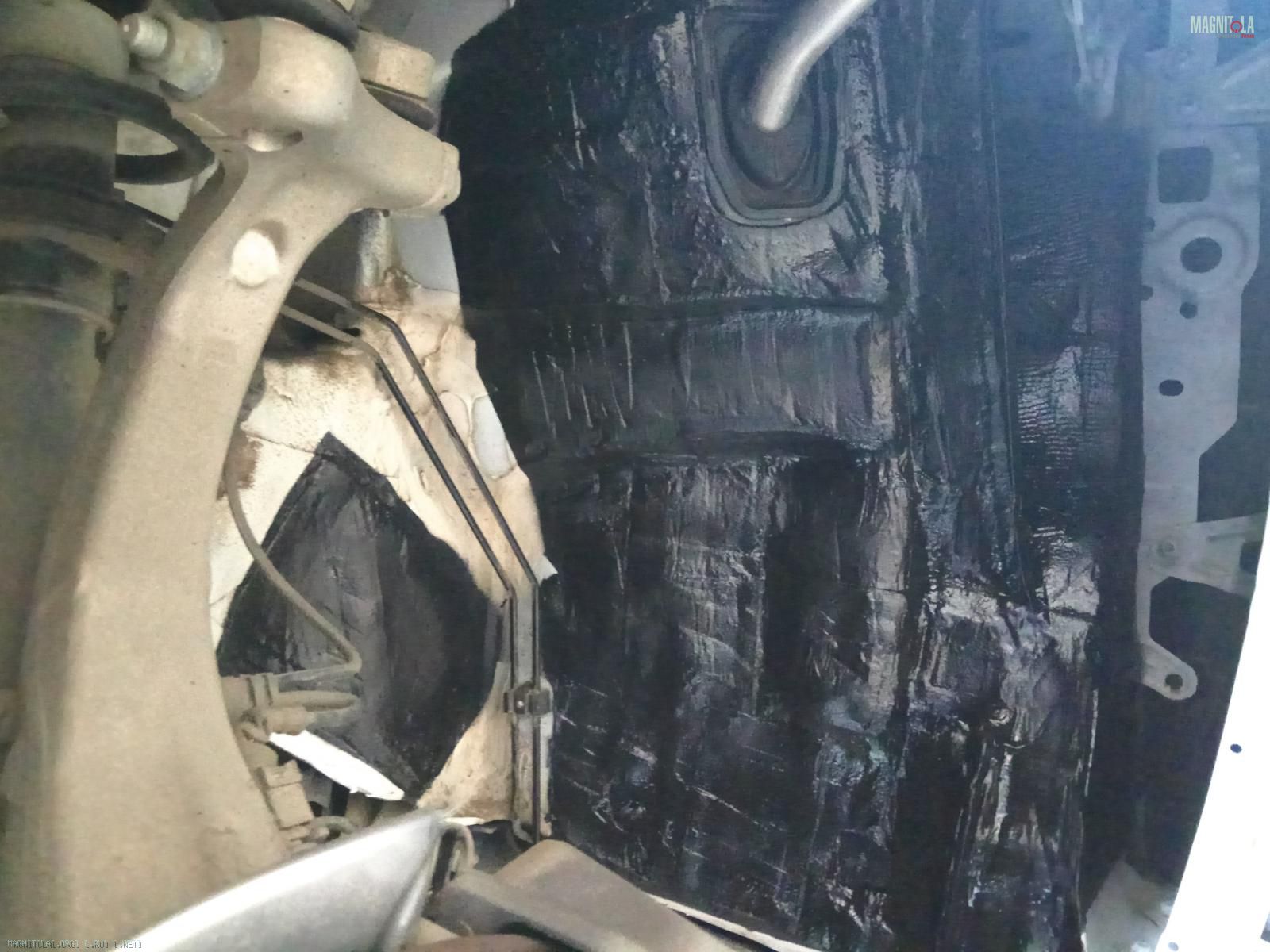

Арки...
Наконец-то первая А4 с мягкими передними подкрылками...
Очищаем/обезжириваем...
Наносим в два слоя вибру 4мм... греем, прикатываем...
Наносим антигравийный состав...

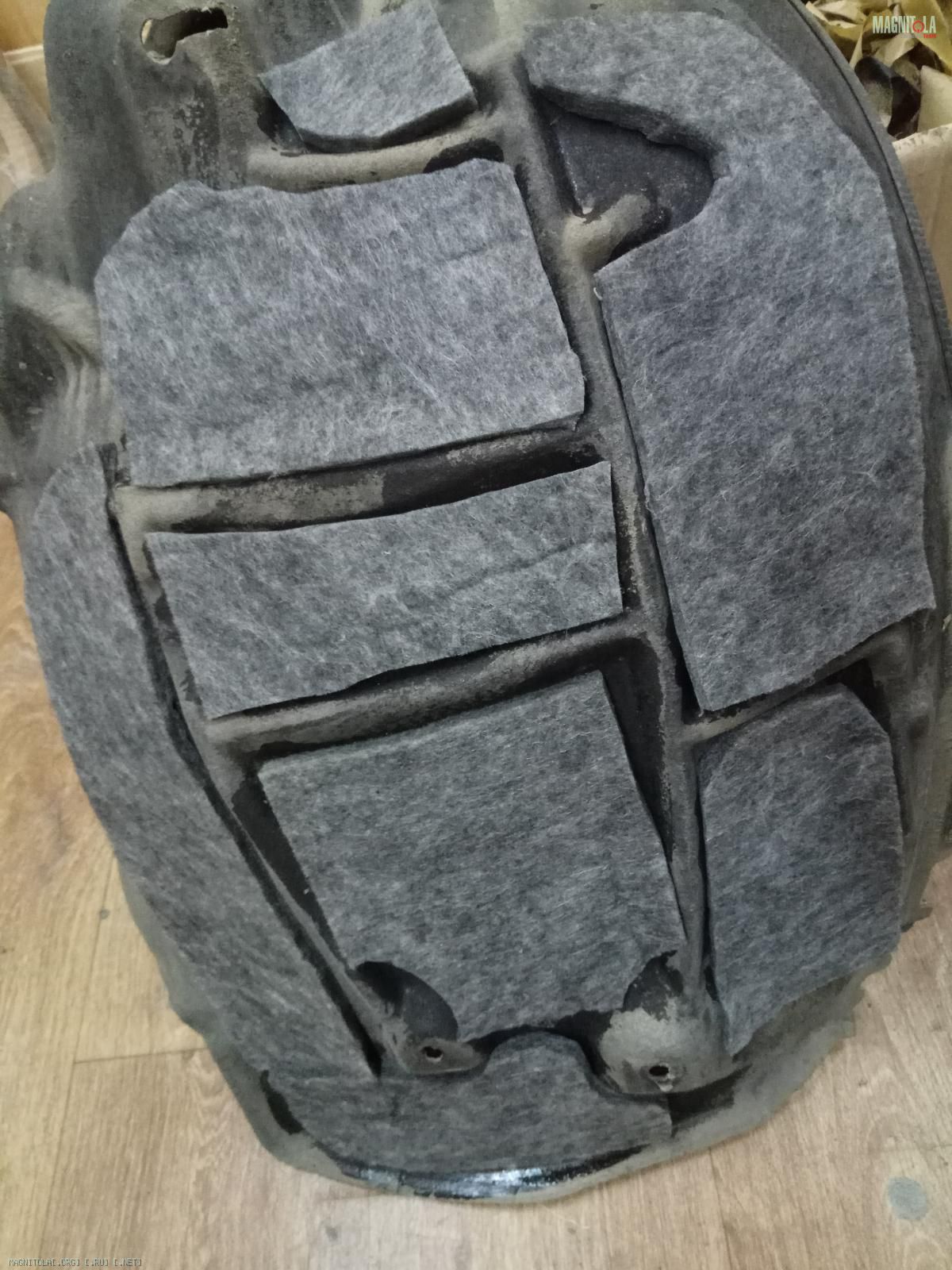

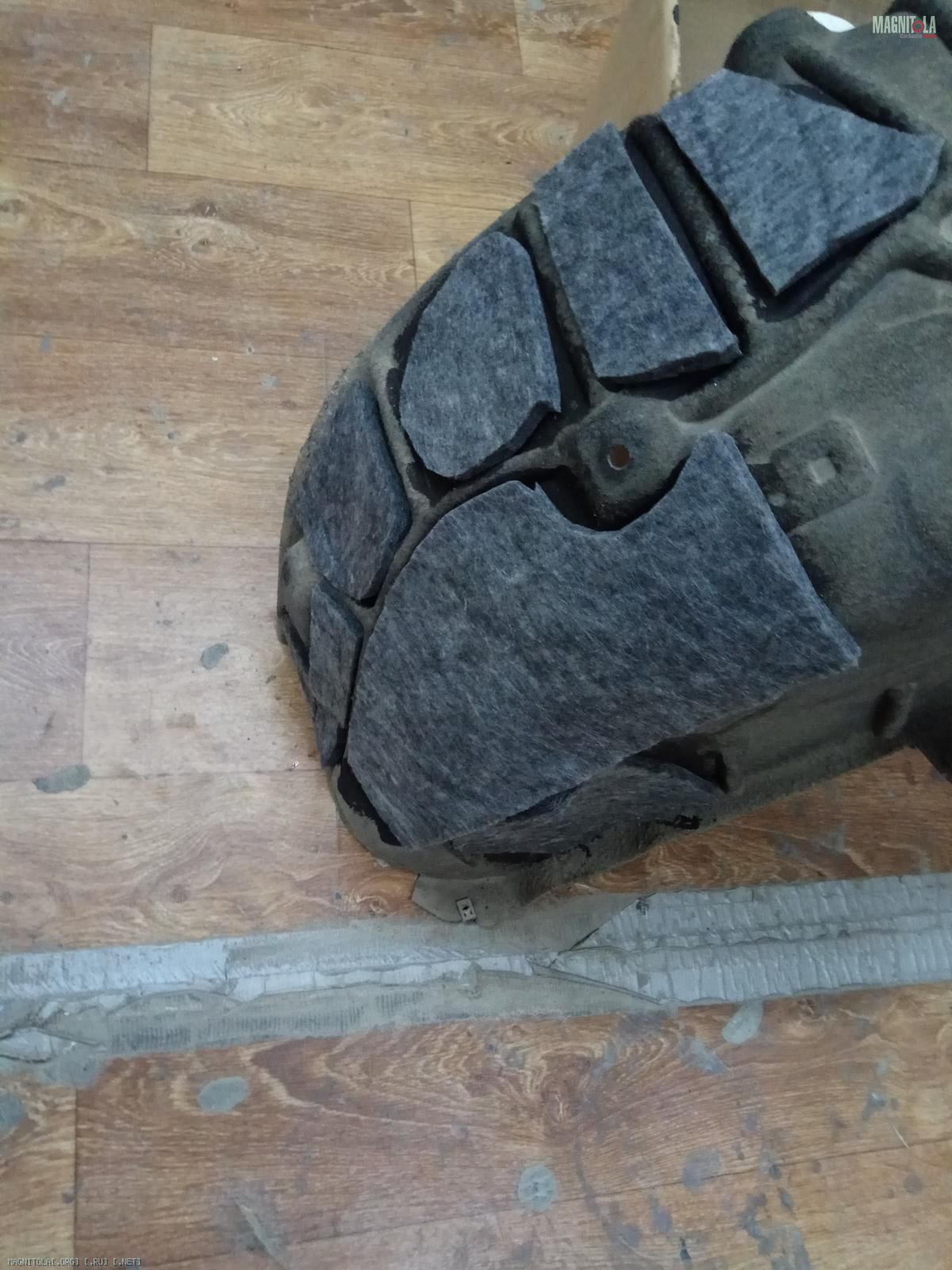

На подкрылок наносим влагостойкий клей и частично наклеиваем синтетический войлок...

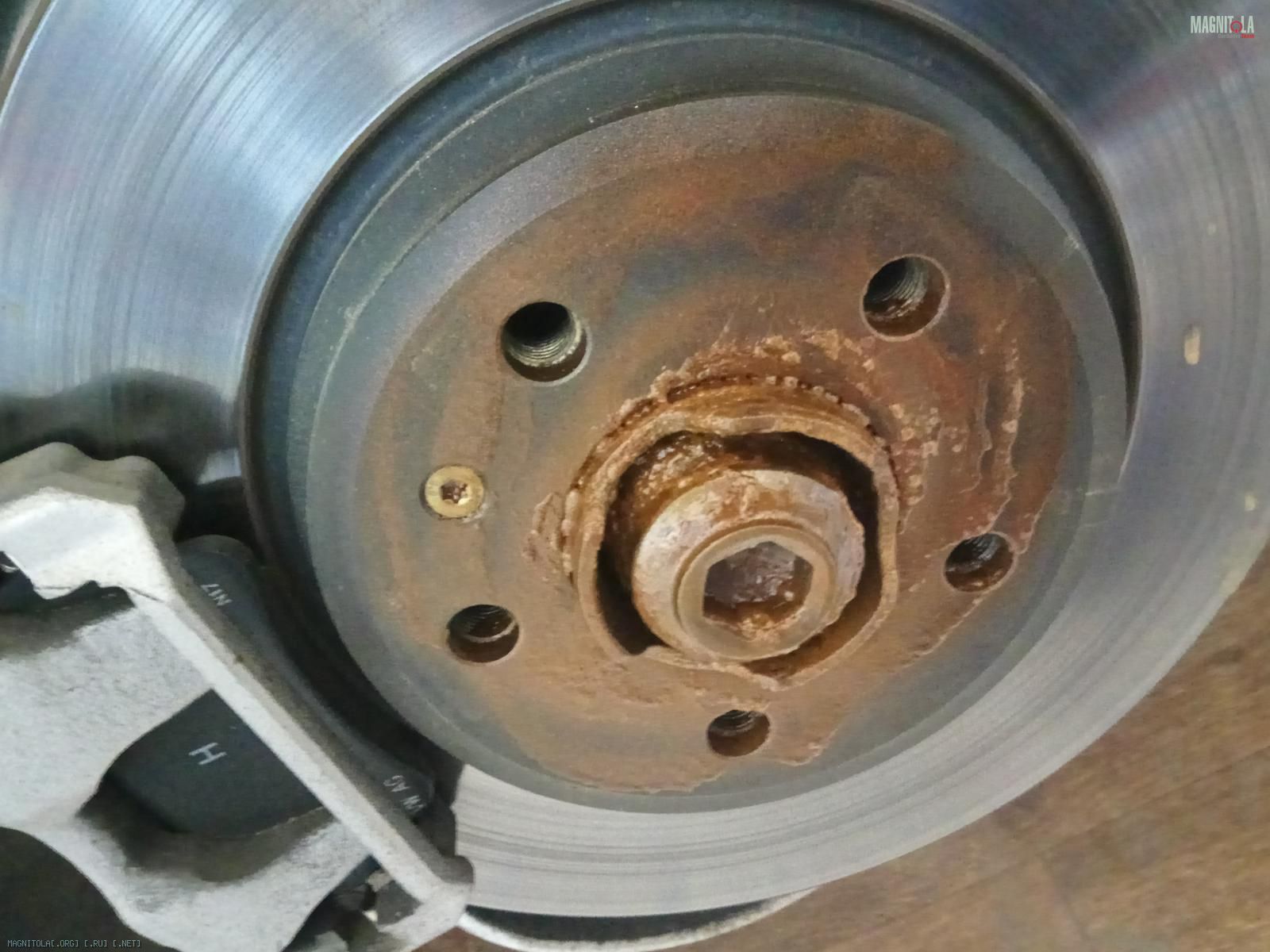

Ступицу очищаемым от ржавчины и наносим медную смазку..

Вложение 1230036 Вложение 1230038 Вложение 1230040 Вложение 1230042 Вложение 1230044 Вложение 1230046 Вложение 1230048 Вложение 1230050 Вложение 1230052 Вложение 1230054

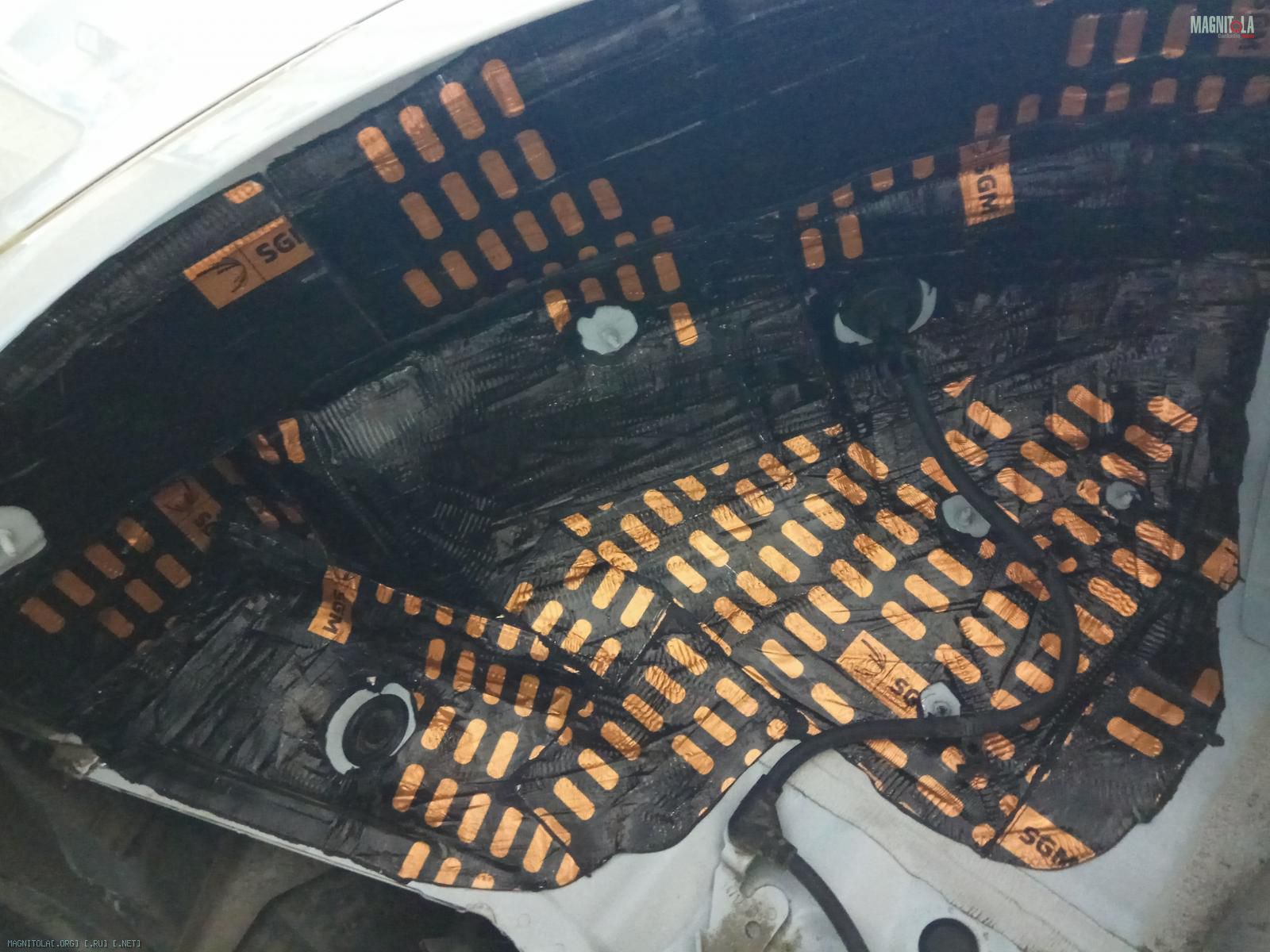

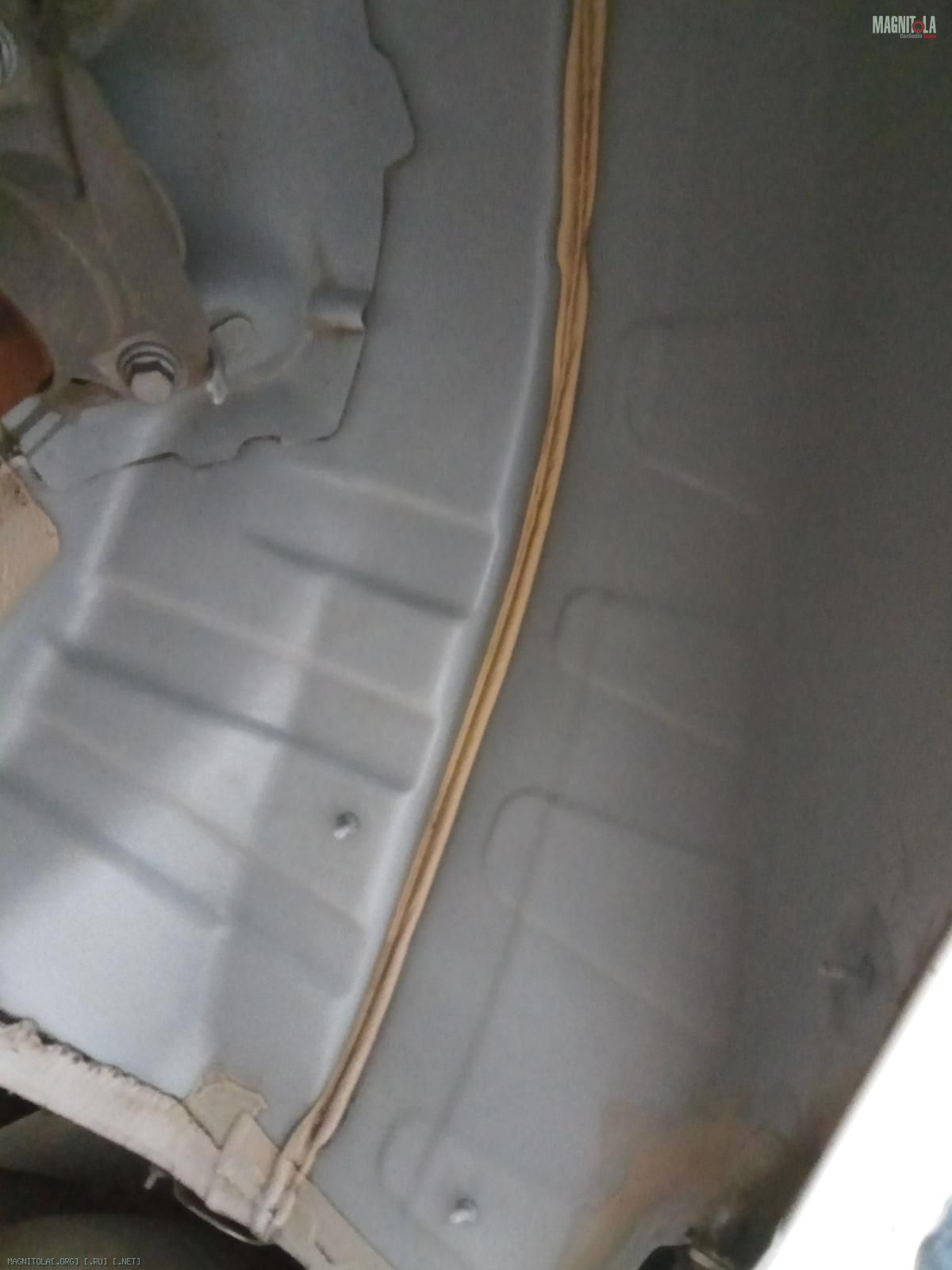

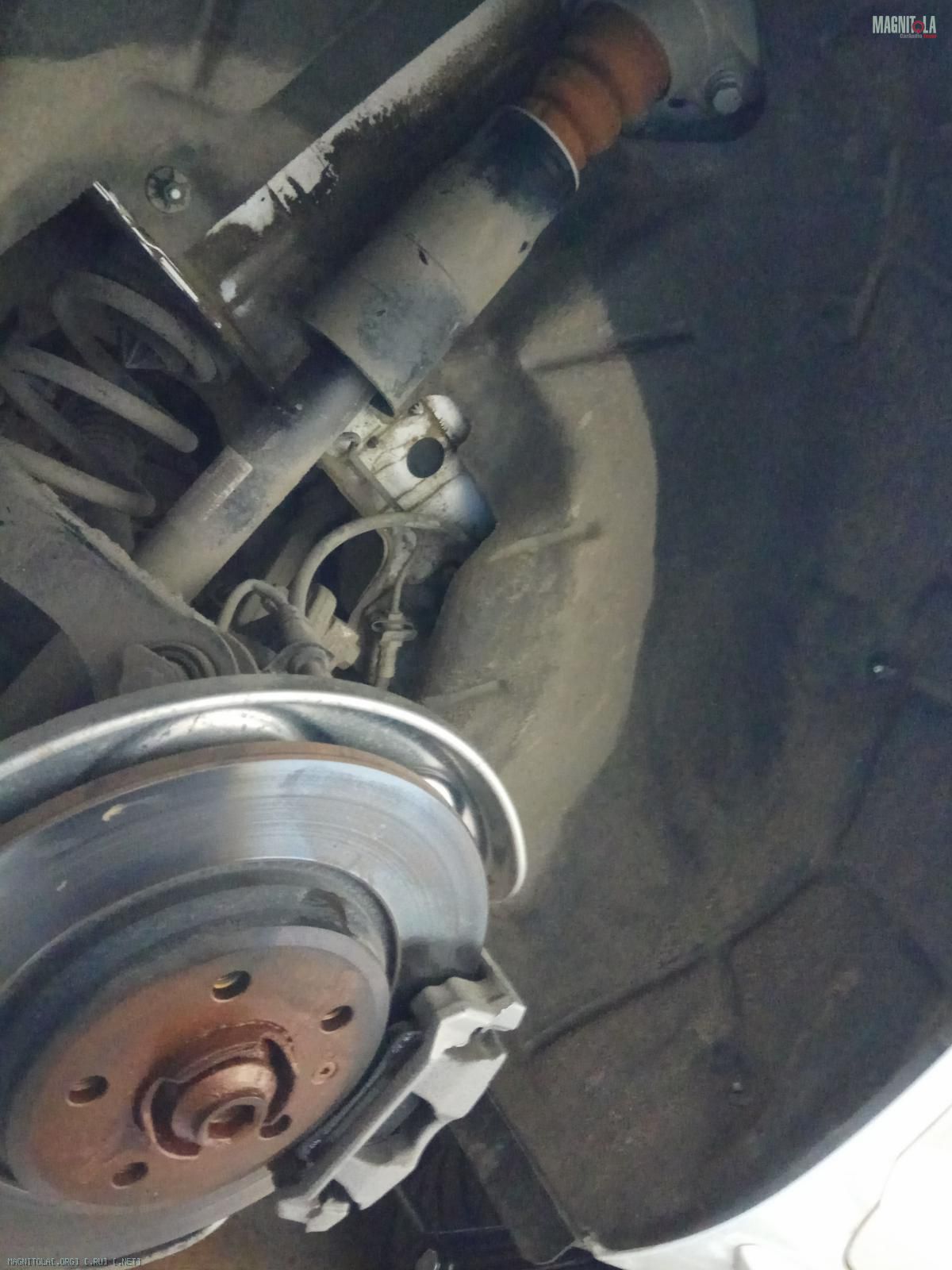

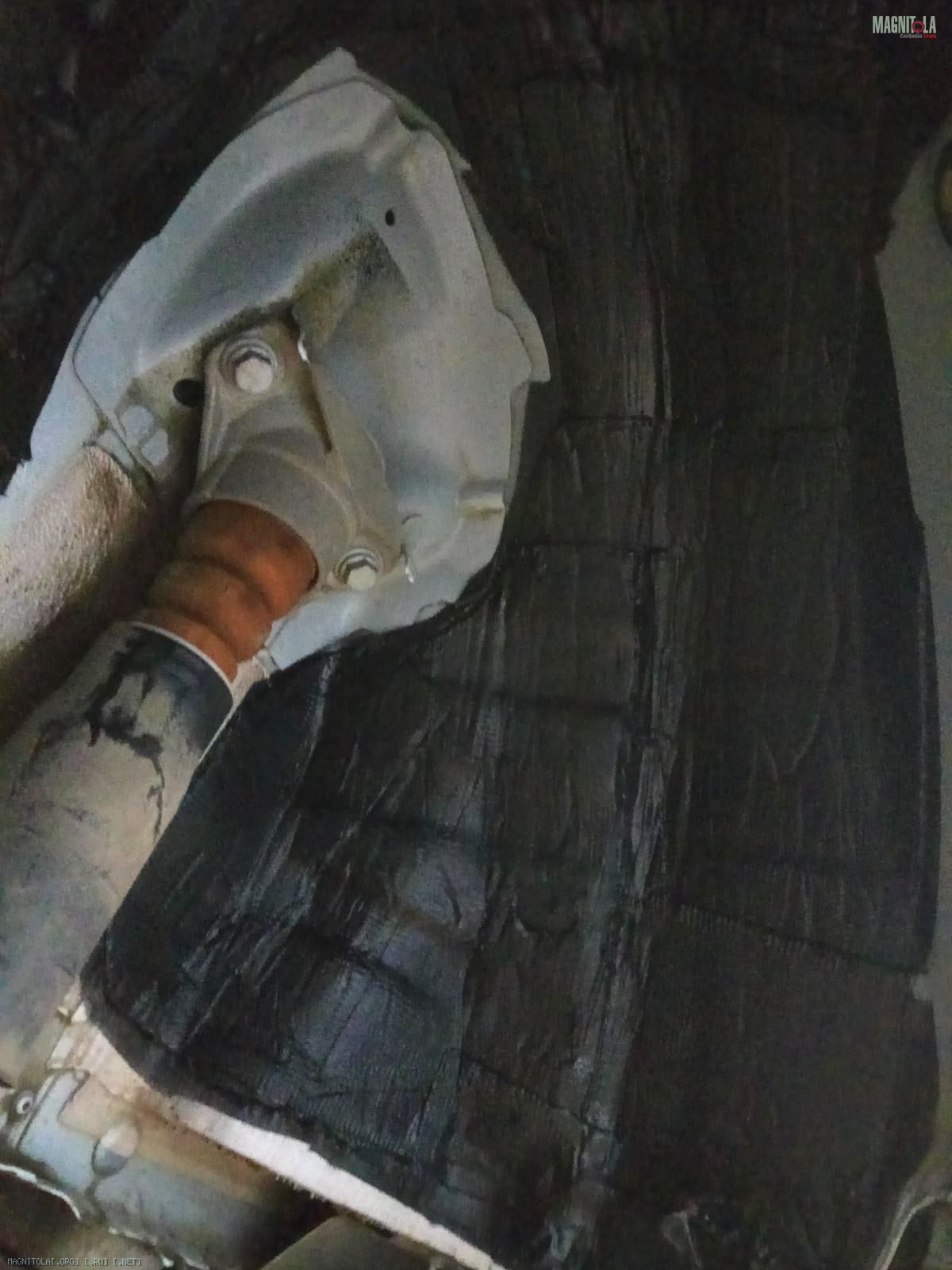

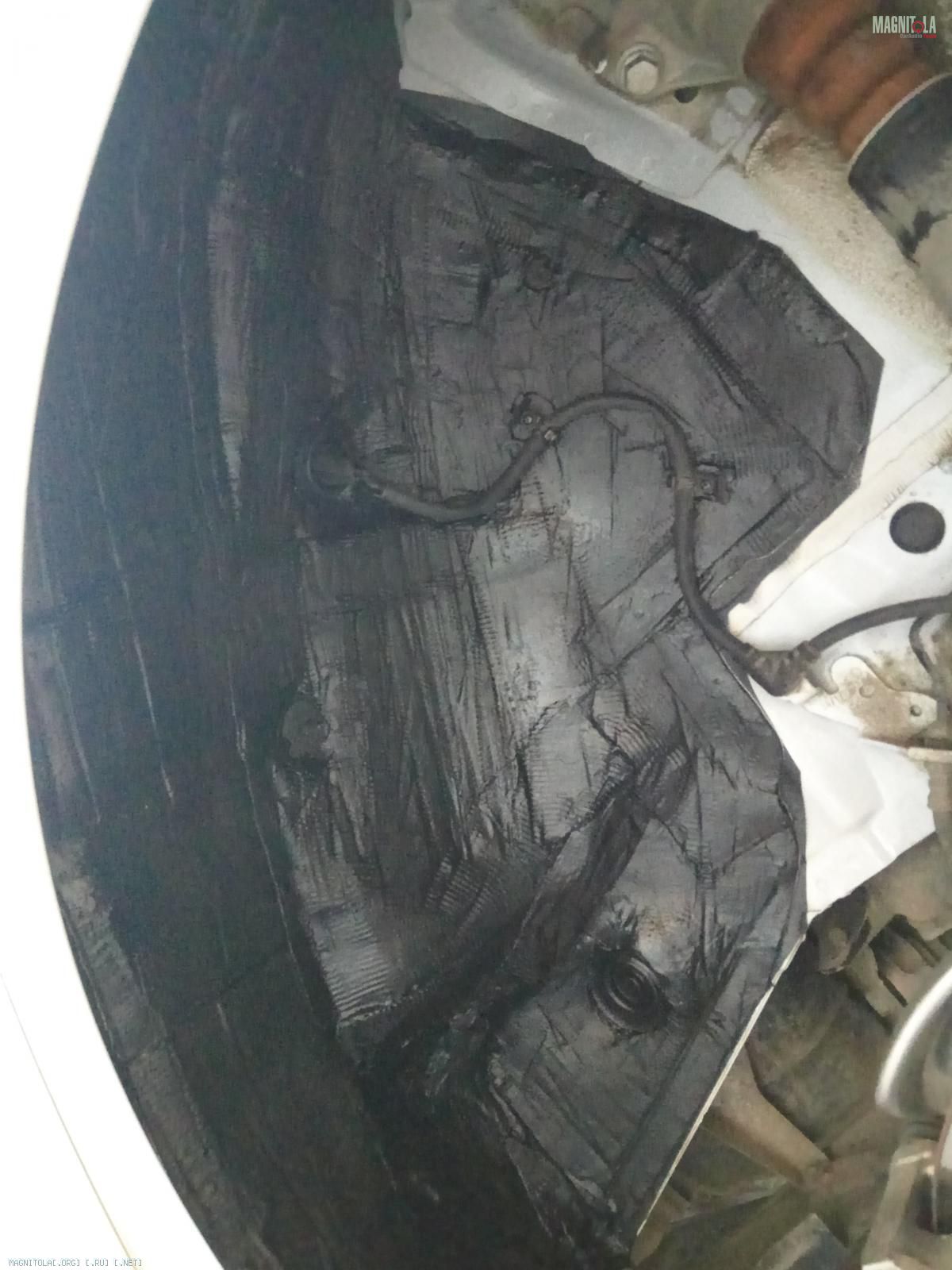

Задняя левая арка...
Вложение 1230056 Вложение 1230058 Вложение 1230060 Вложение 1230062 Вложение 1230064 Вложение 1230066 Вложение 1230068 Вложение 1230070 Вложение 1230072 Вложение 1230074 Вложение 1230076

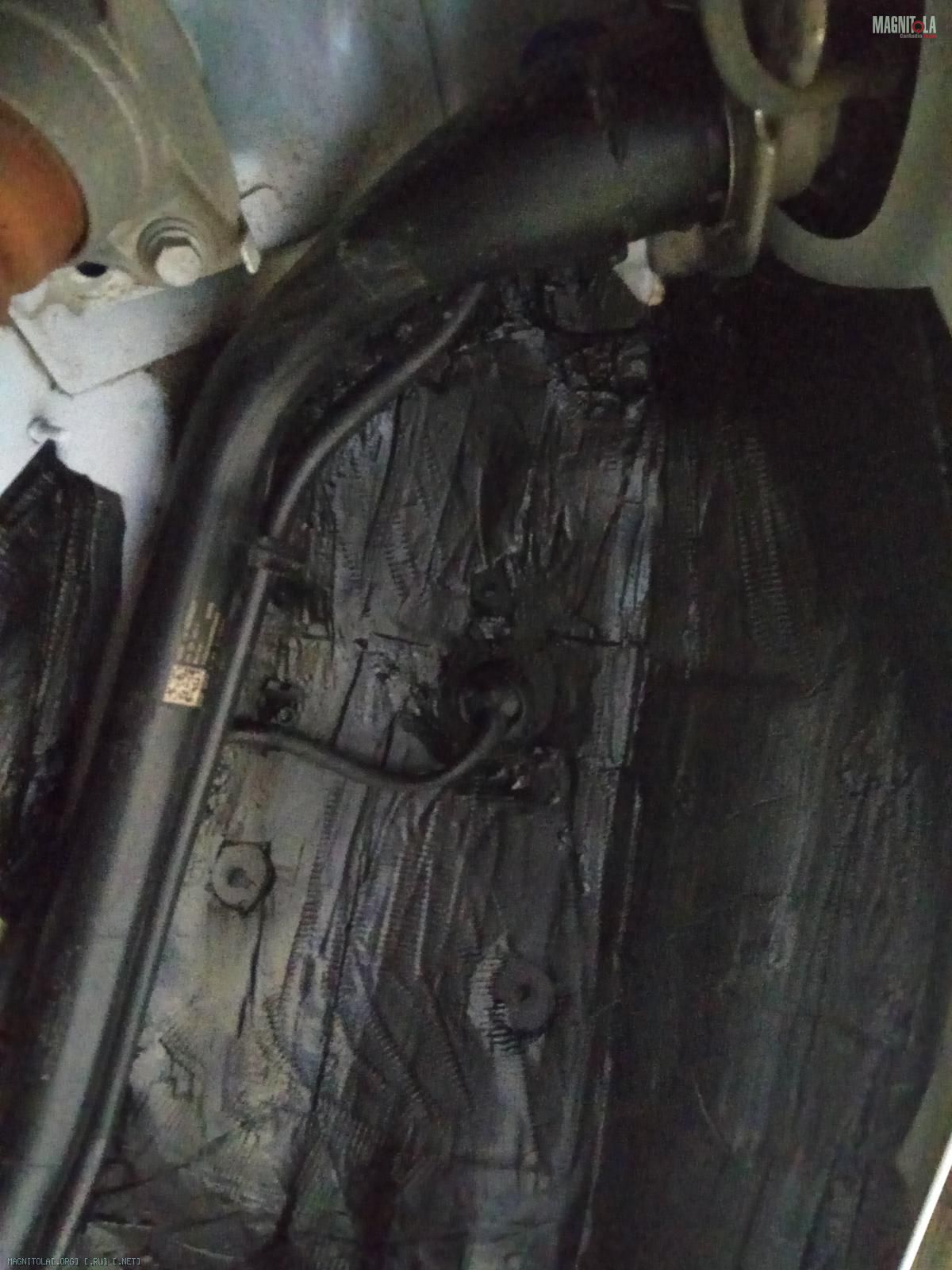

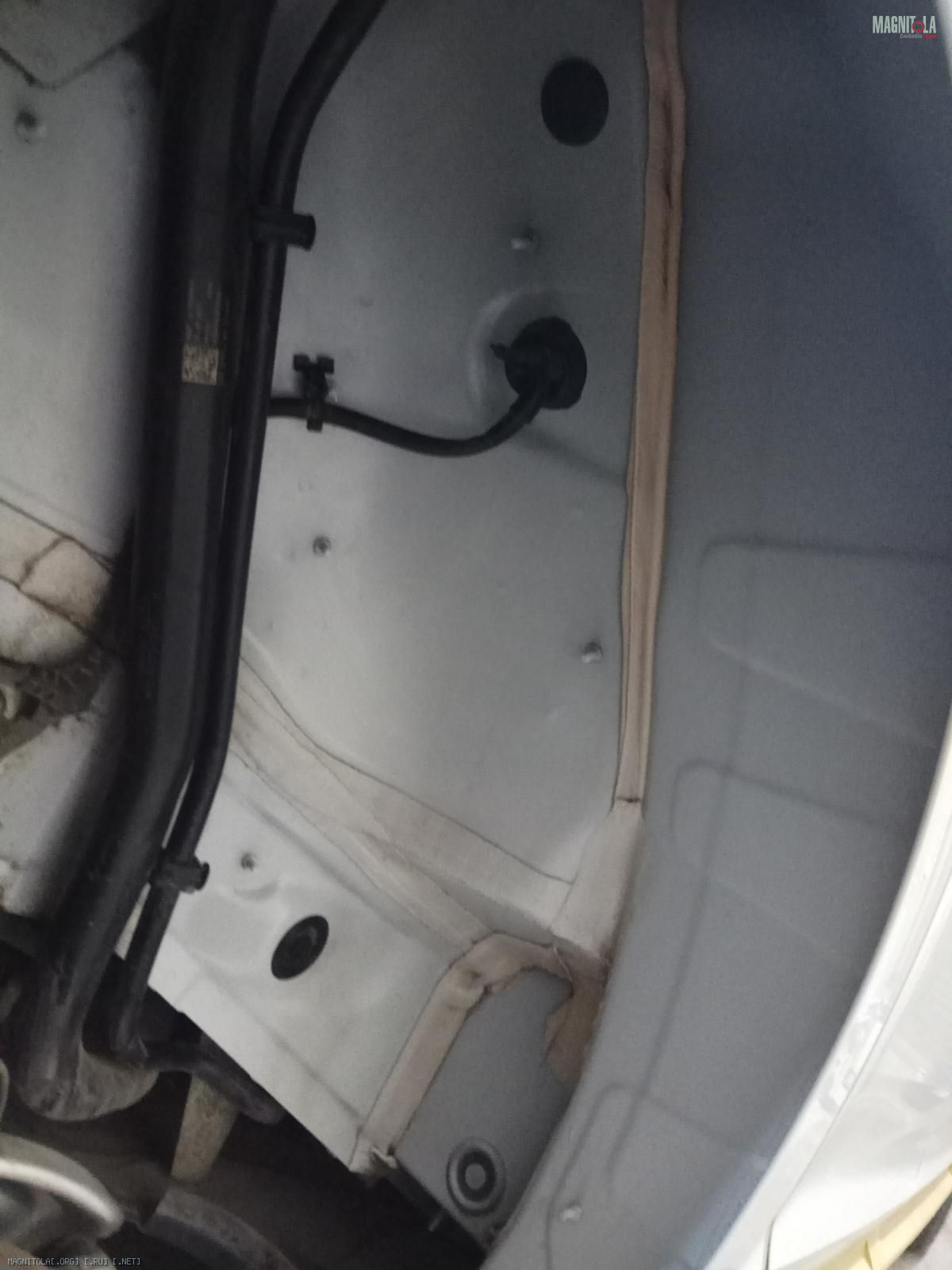

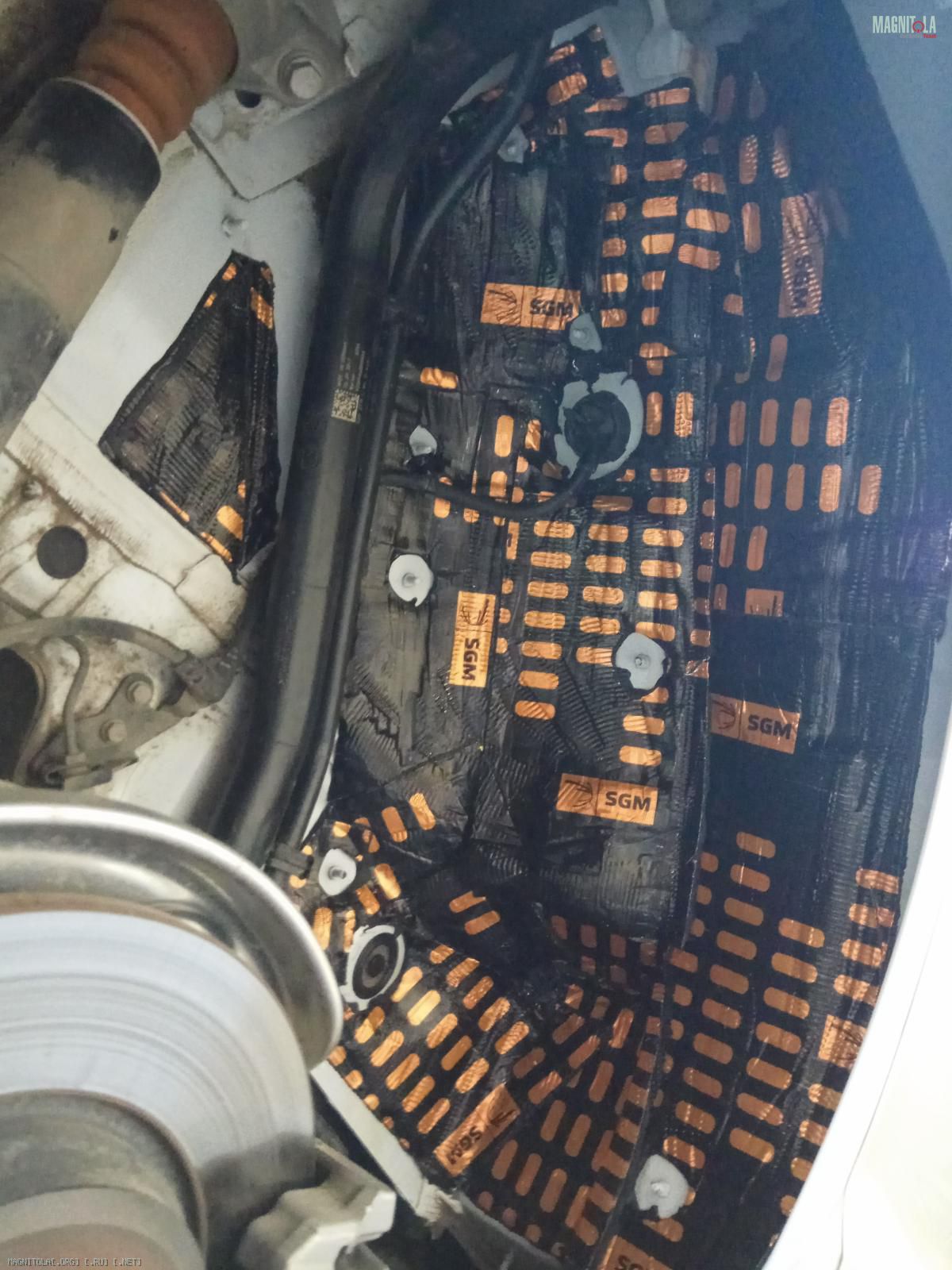

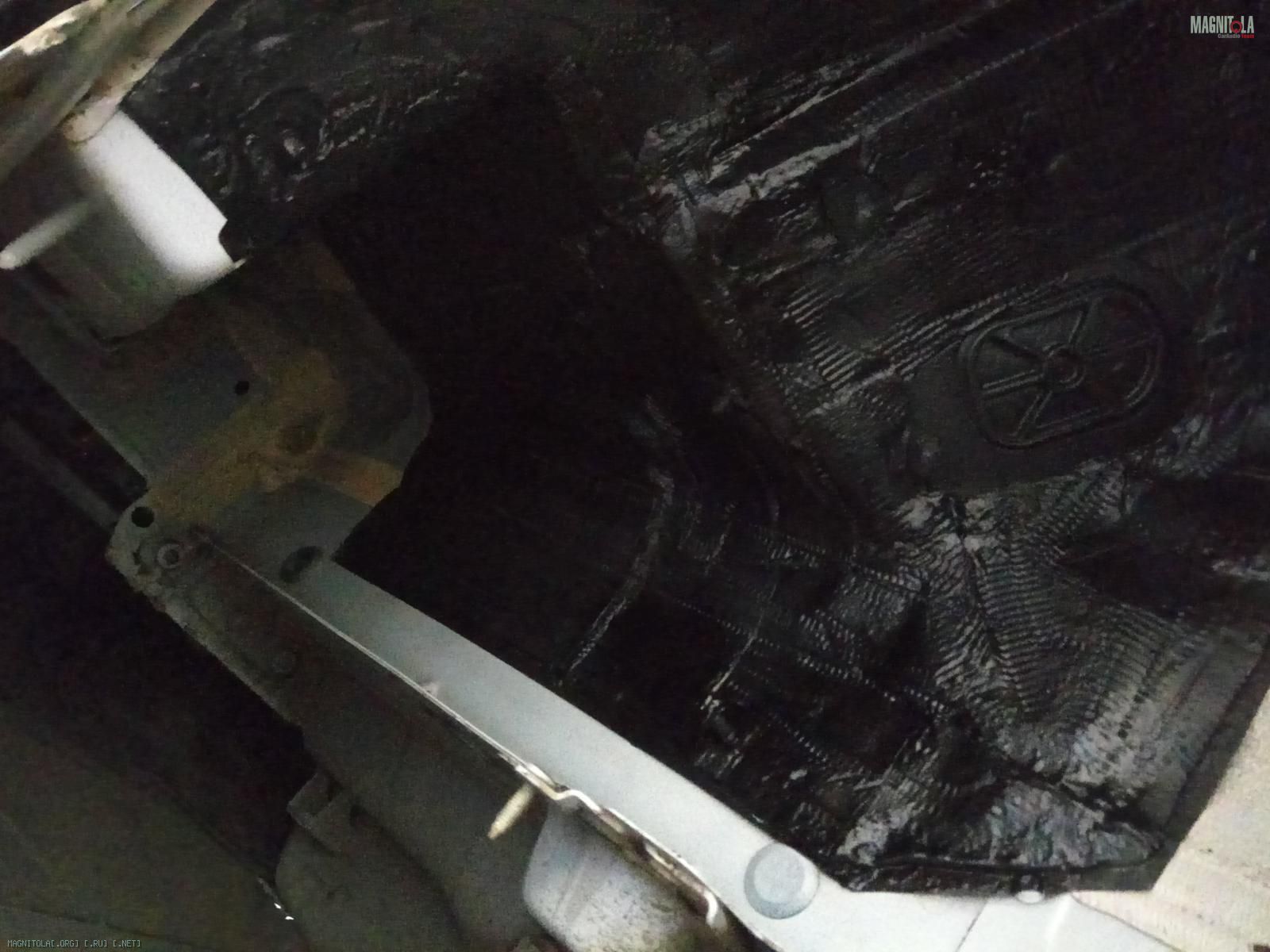

Задняя правая арка...
Вложение 1230078 Вложение 1230080 Вложение 1230082 Вложение 1230084 Вложение 1230086 Вложение 1230088 Вложение 1230090 Вложение 1230092 Вложение 1230094 Вложение 1230096 Вложение 1230098

Передняя правая арка...
Вложение 1230100 Вложение 1230102 Вложение 1230104 Вложение 1230106

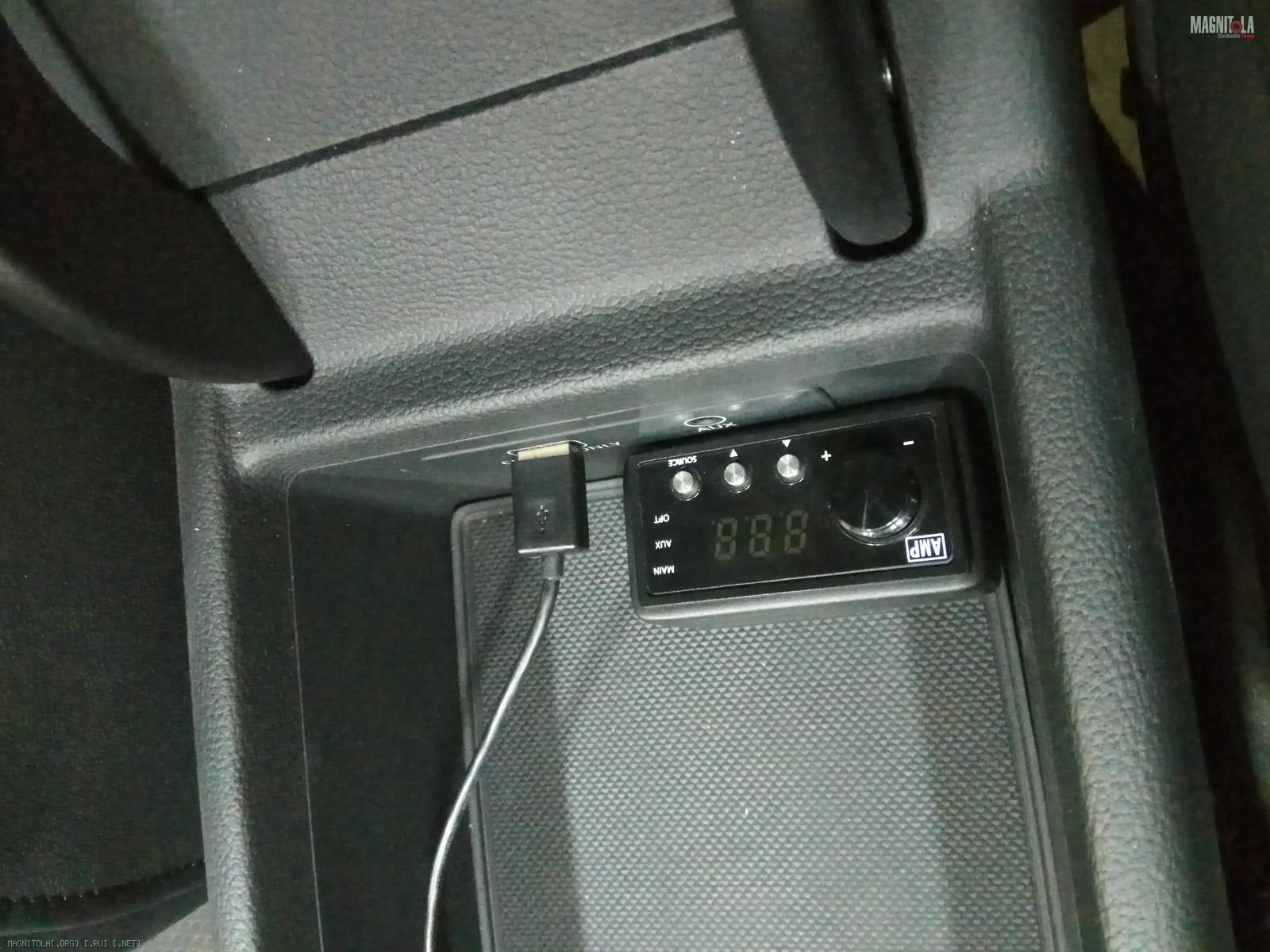

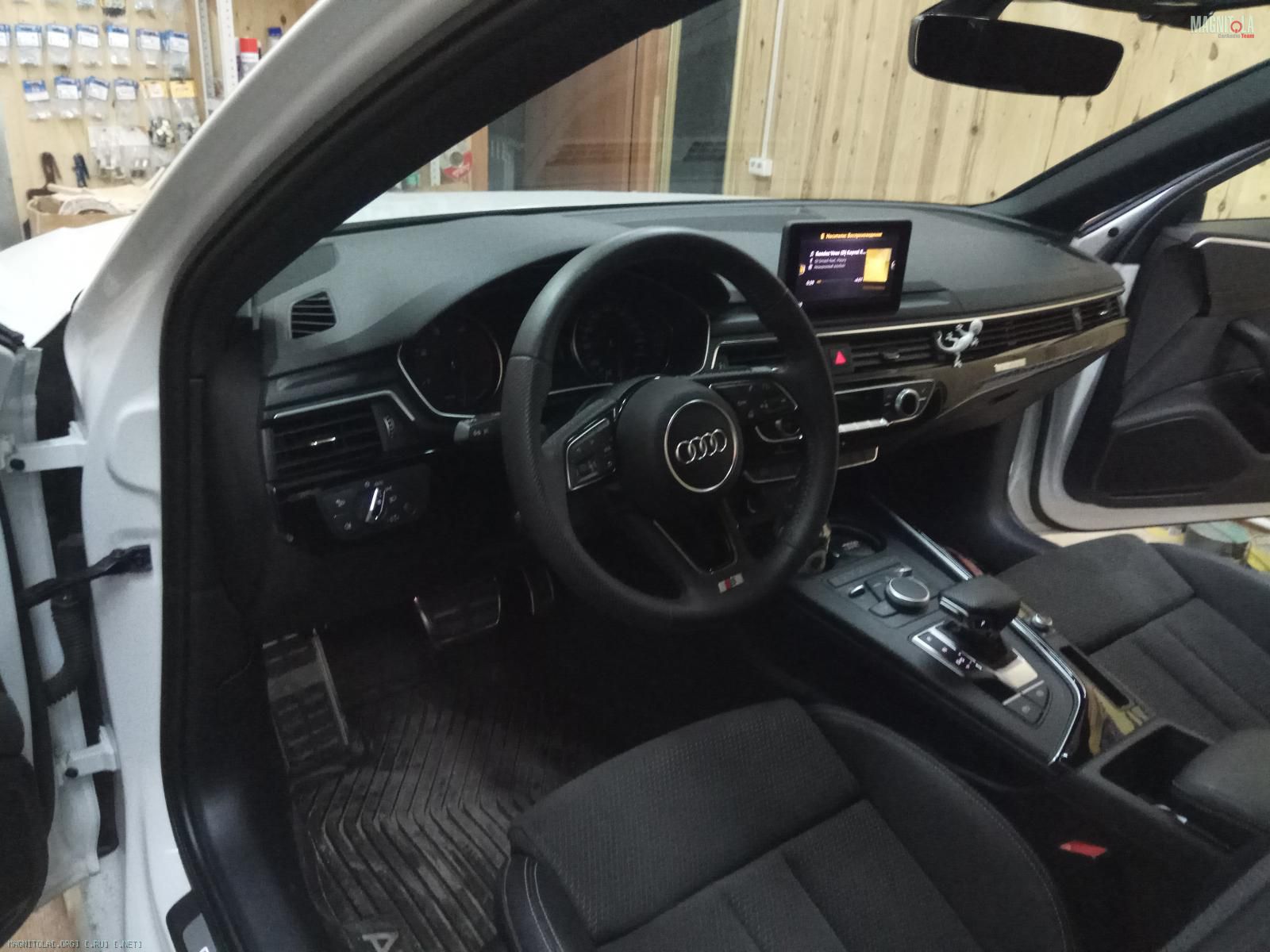

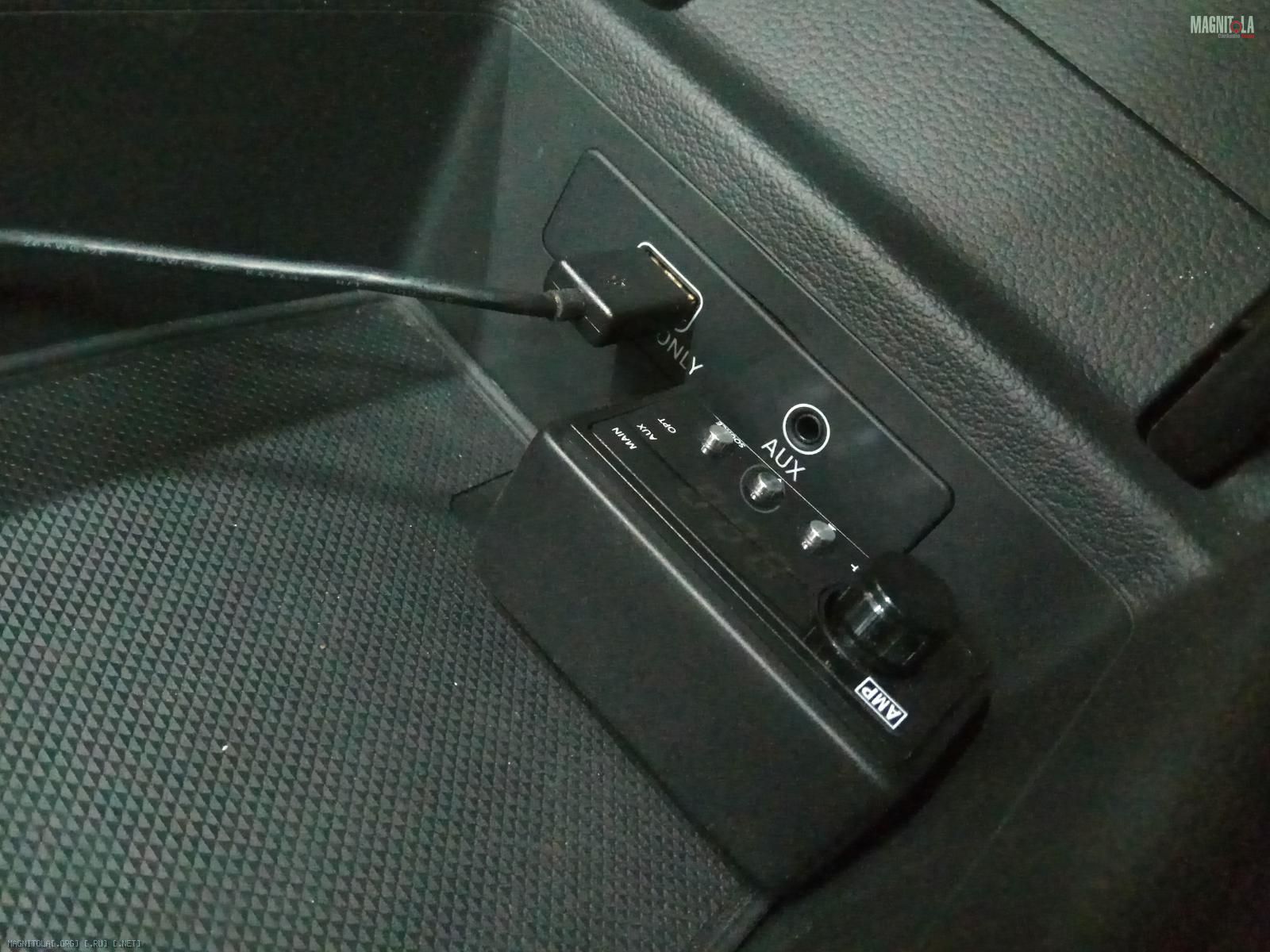

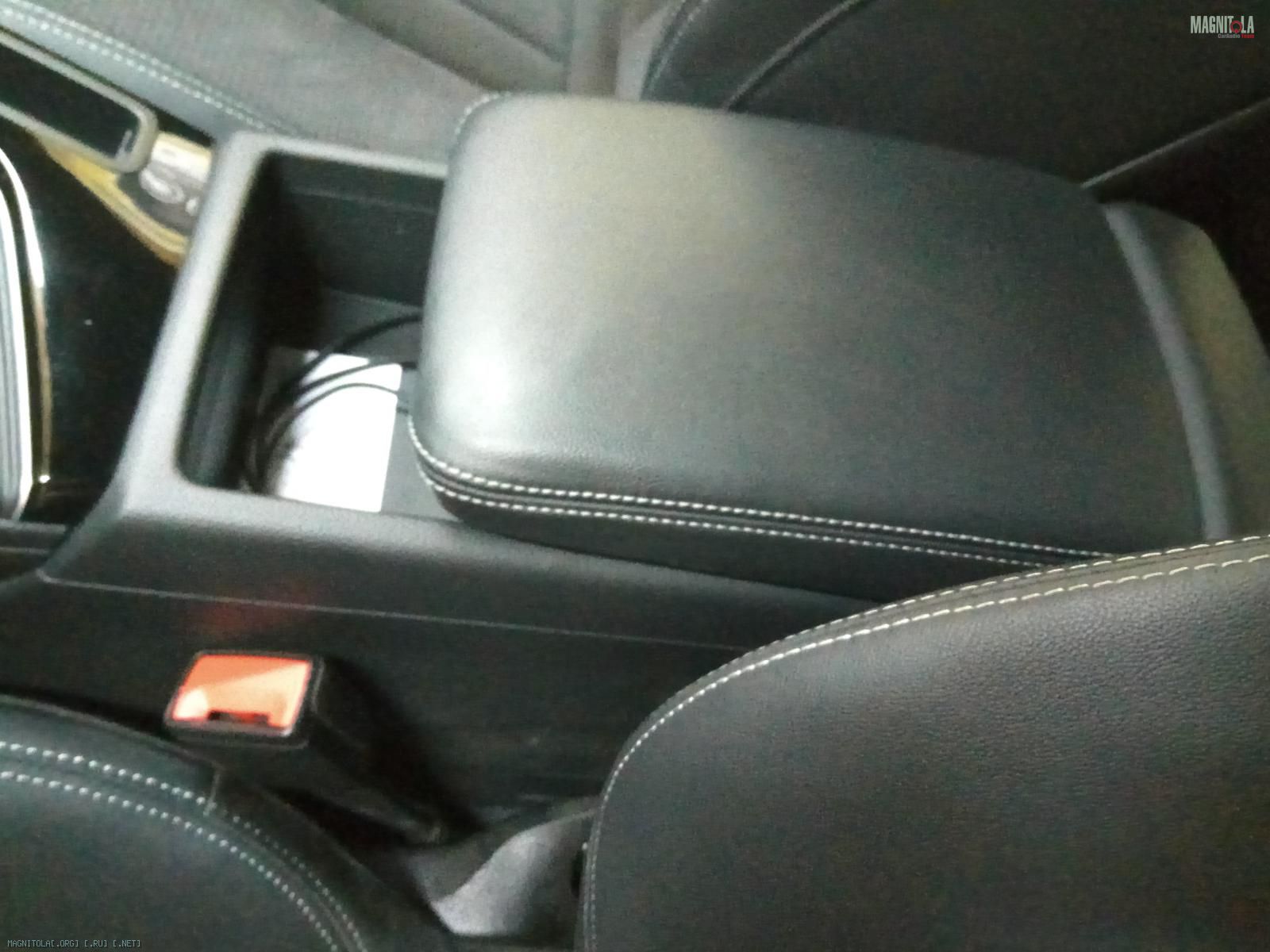

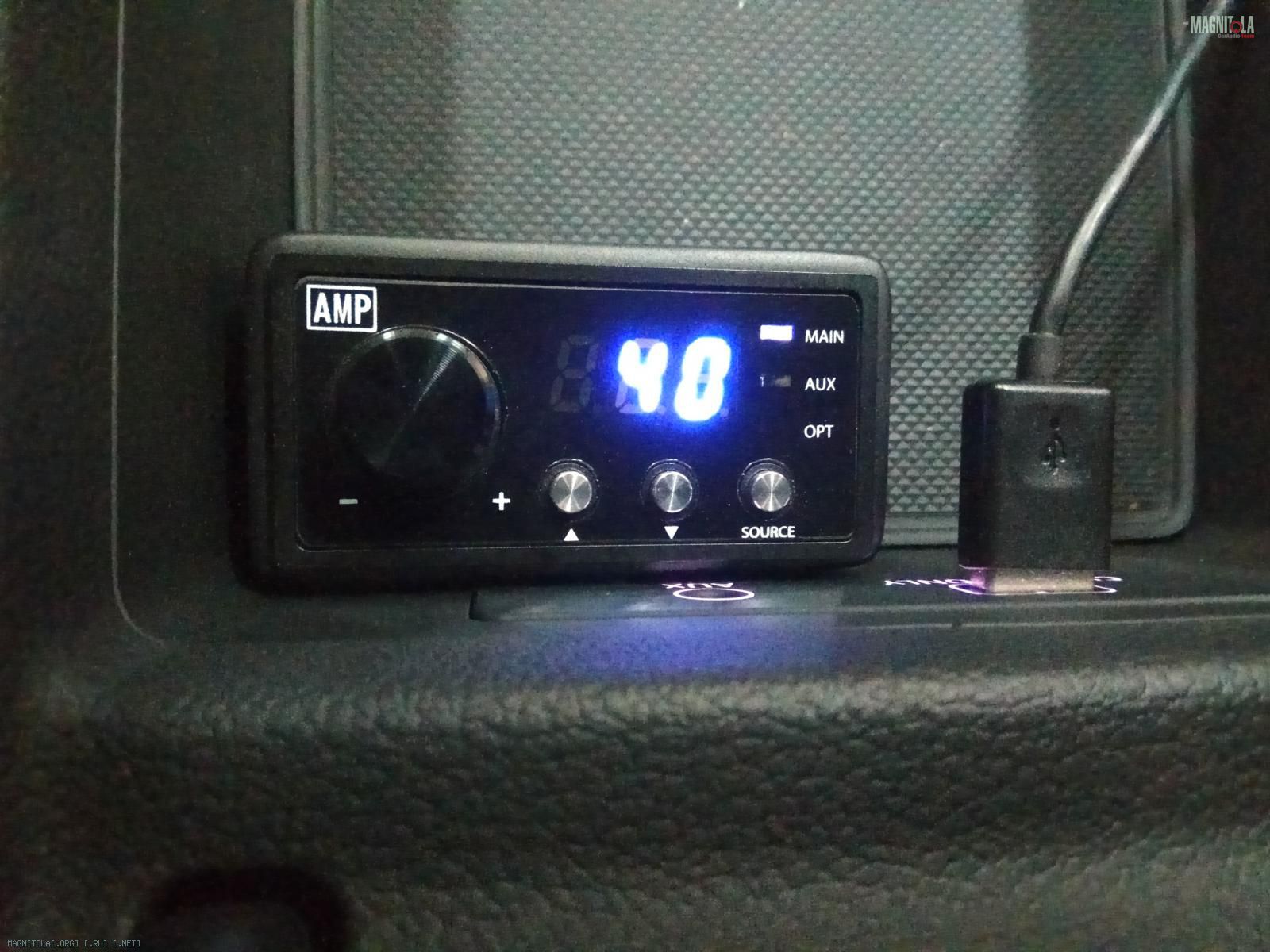

Изготовили/загрунтовали/покрасили подиум под пульт проце-усилителя..
Вложение 1230108 Вложение 1230110 Вложение 1230112 Вложение 1230114 Вложение 1230116 Вложение 1230118 Вложение 1230120 Вложение 1230122 Вложение 1230124 Вложение 1230126
23.06.2018, 21:39
st220

Вложений: 8

Re: Изготовление корпусов для сабвуферов, фальшпанелей

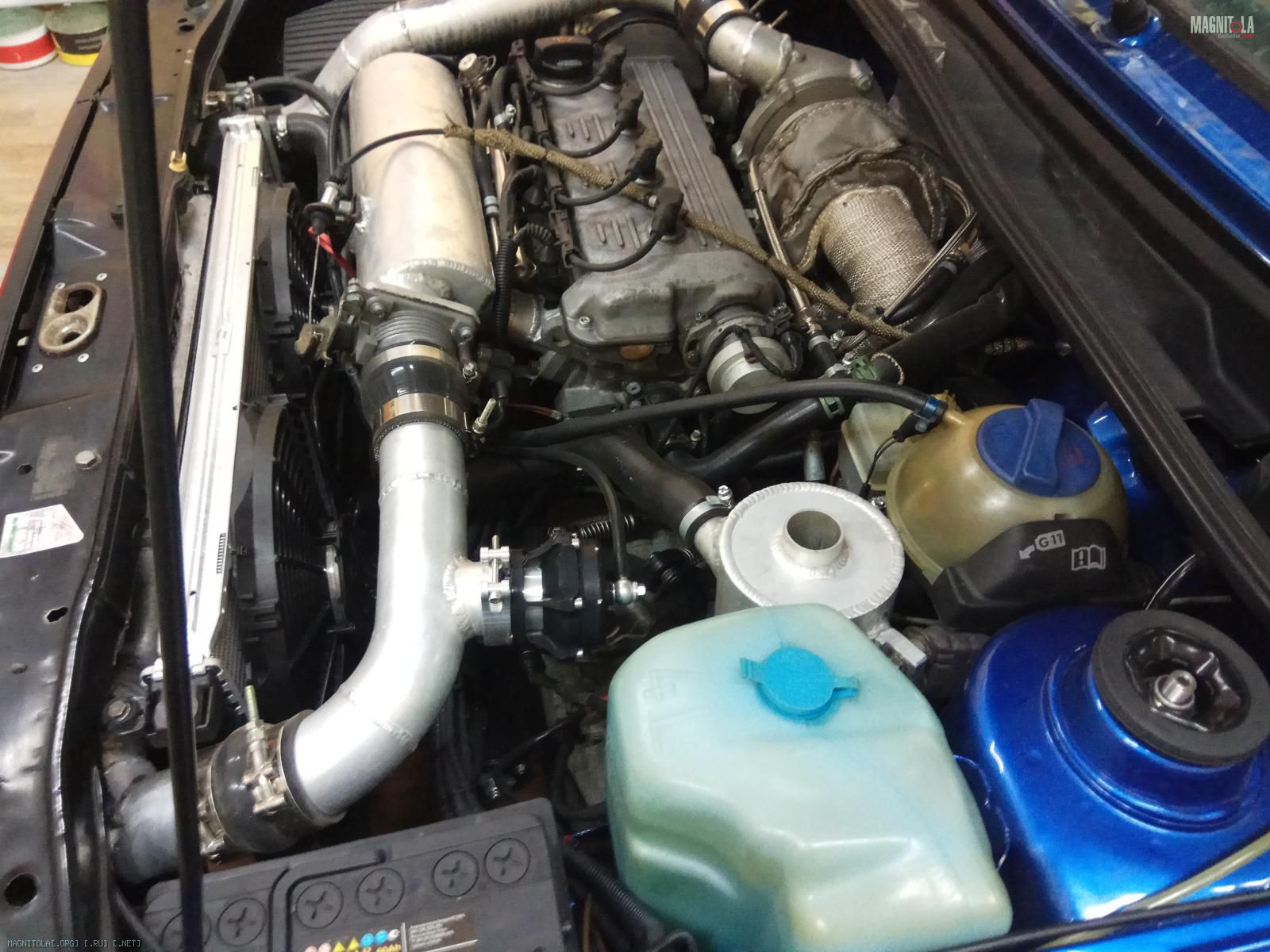

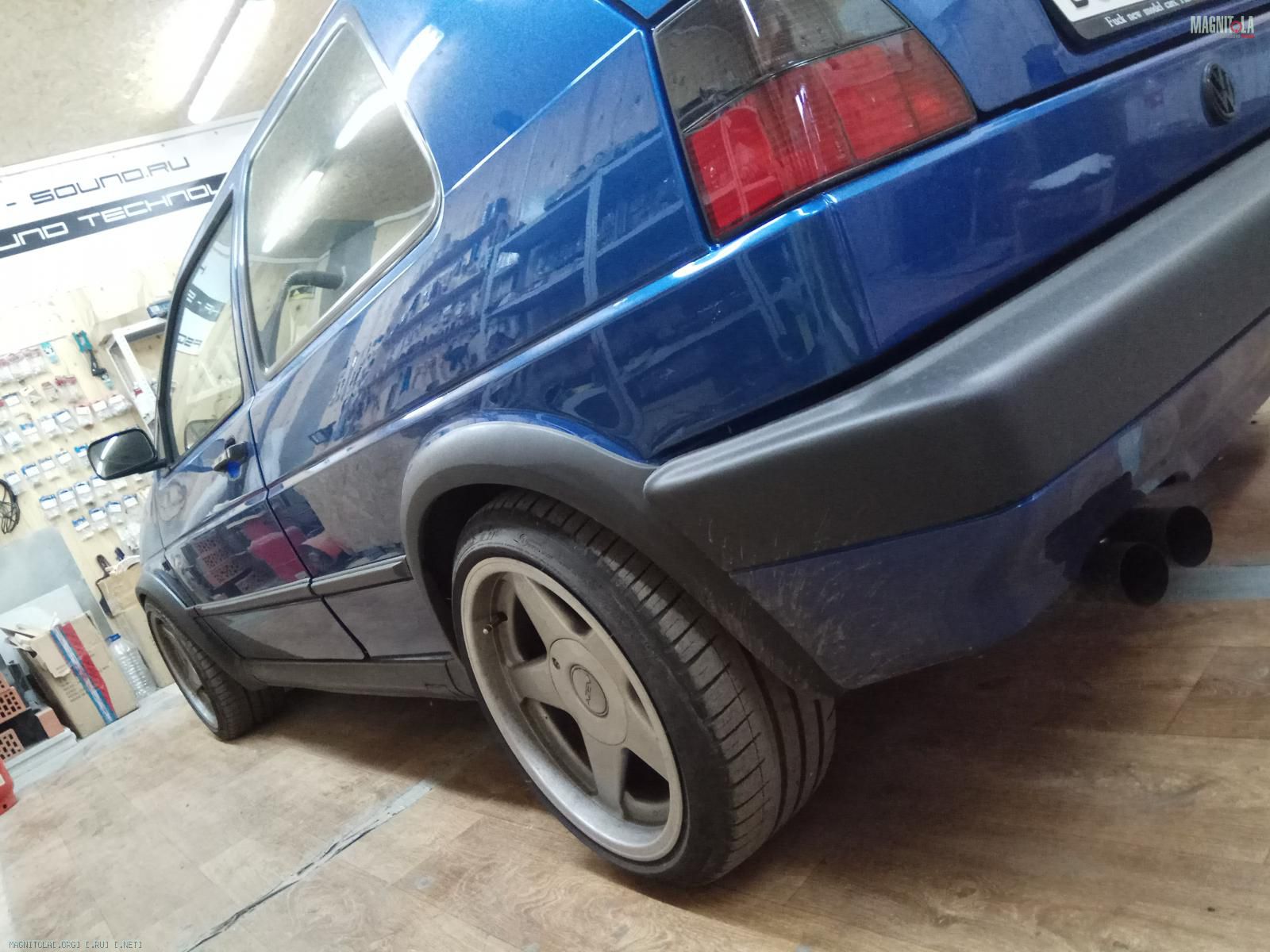

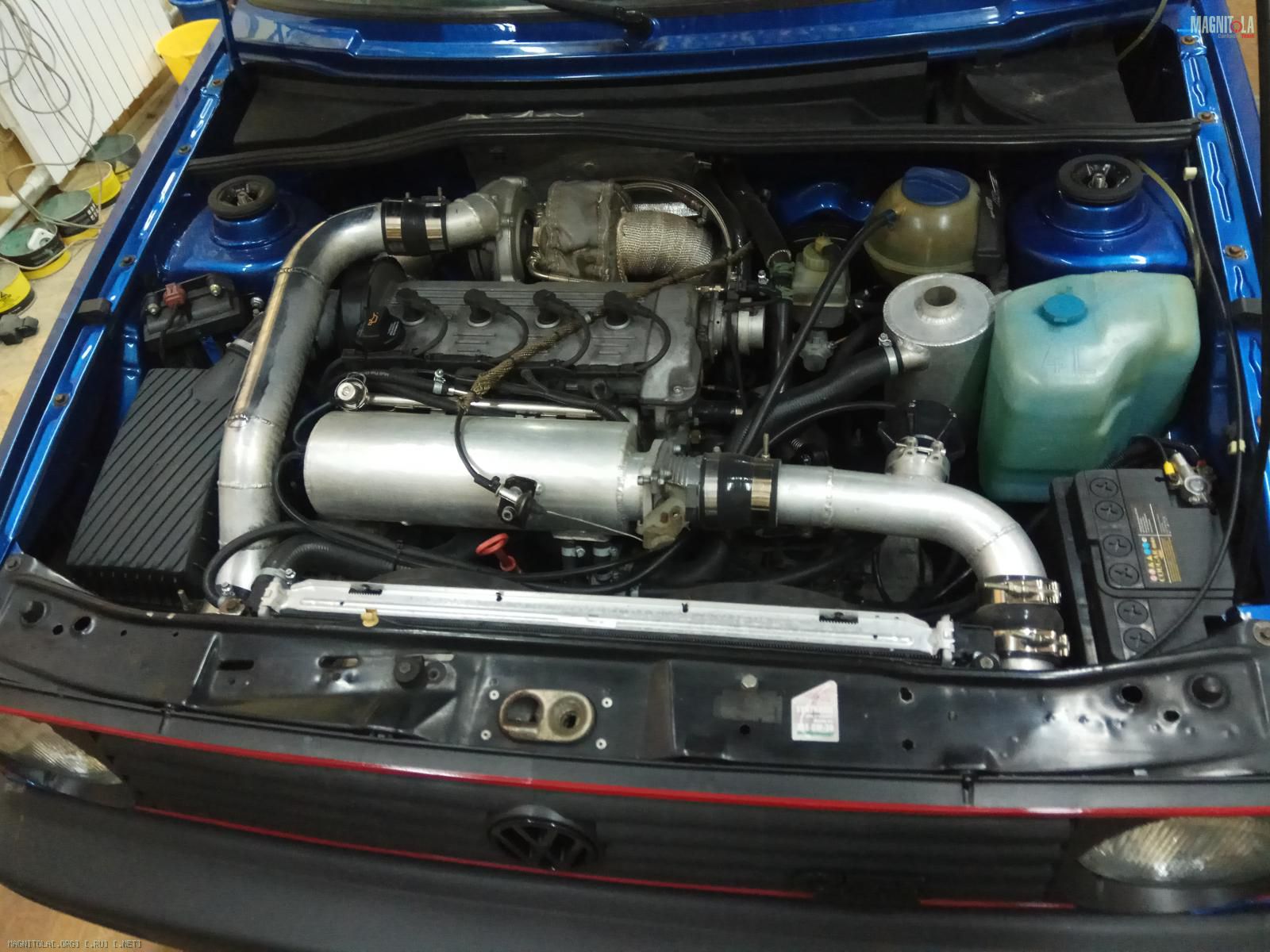

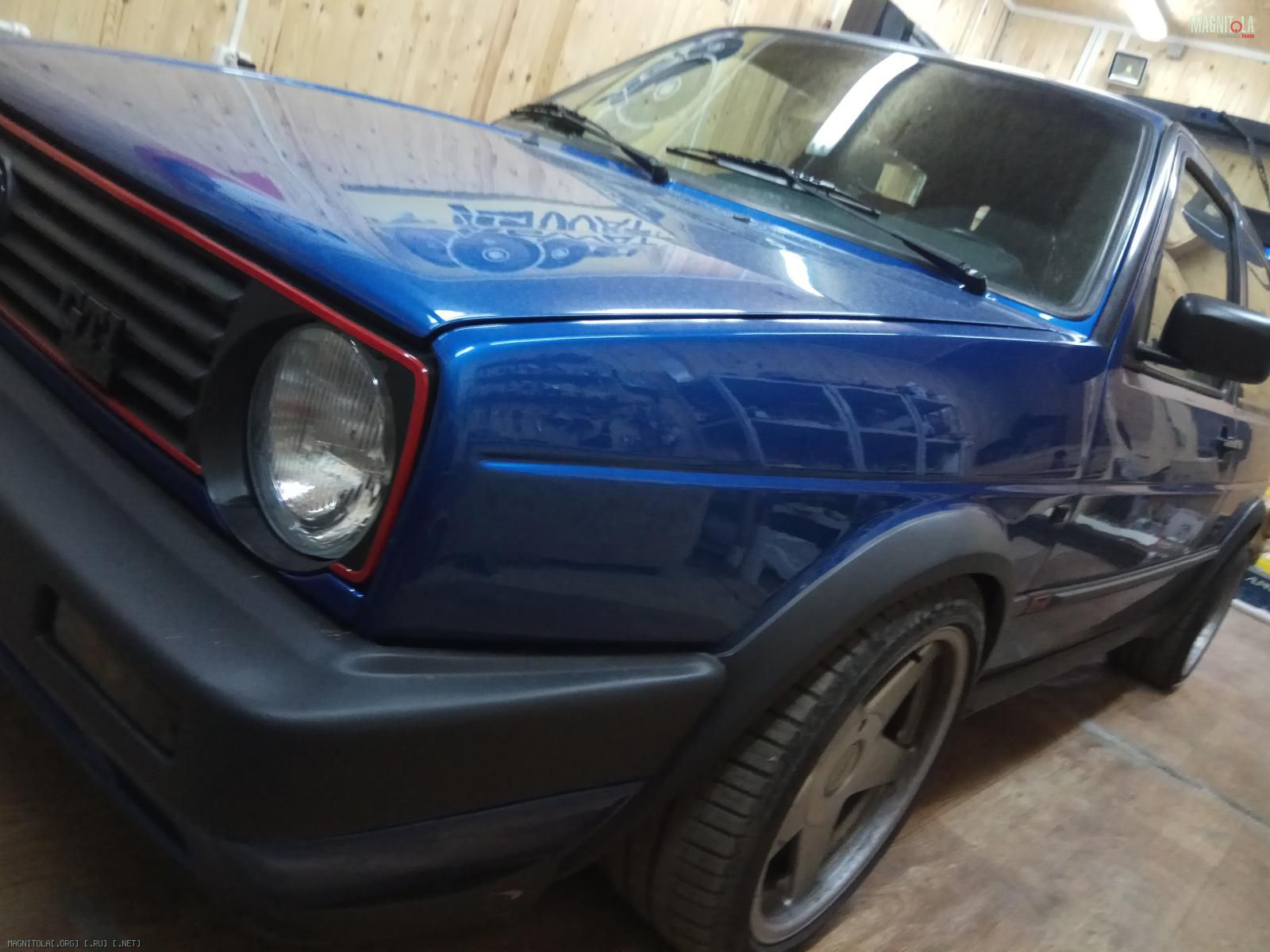

В KF-Sound Technology приехал Volkswagen Golf 2

Вложение 1230832 Вложение 1230834 Вложение 1230836 Вложение 1230838 Вложение 1230840 Вложение 1230842 Вложение 1230844 Вложение 1230846
25.06.2018, 00:36
st220

Вложений: 39

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Golf 2

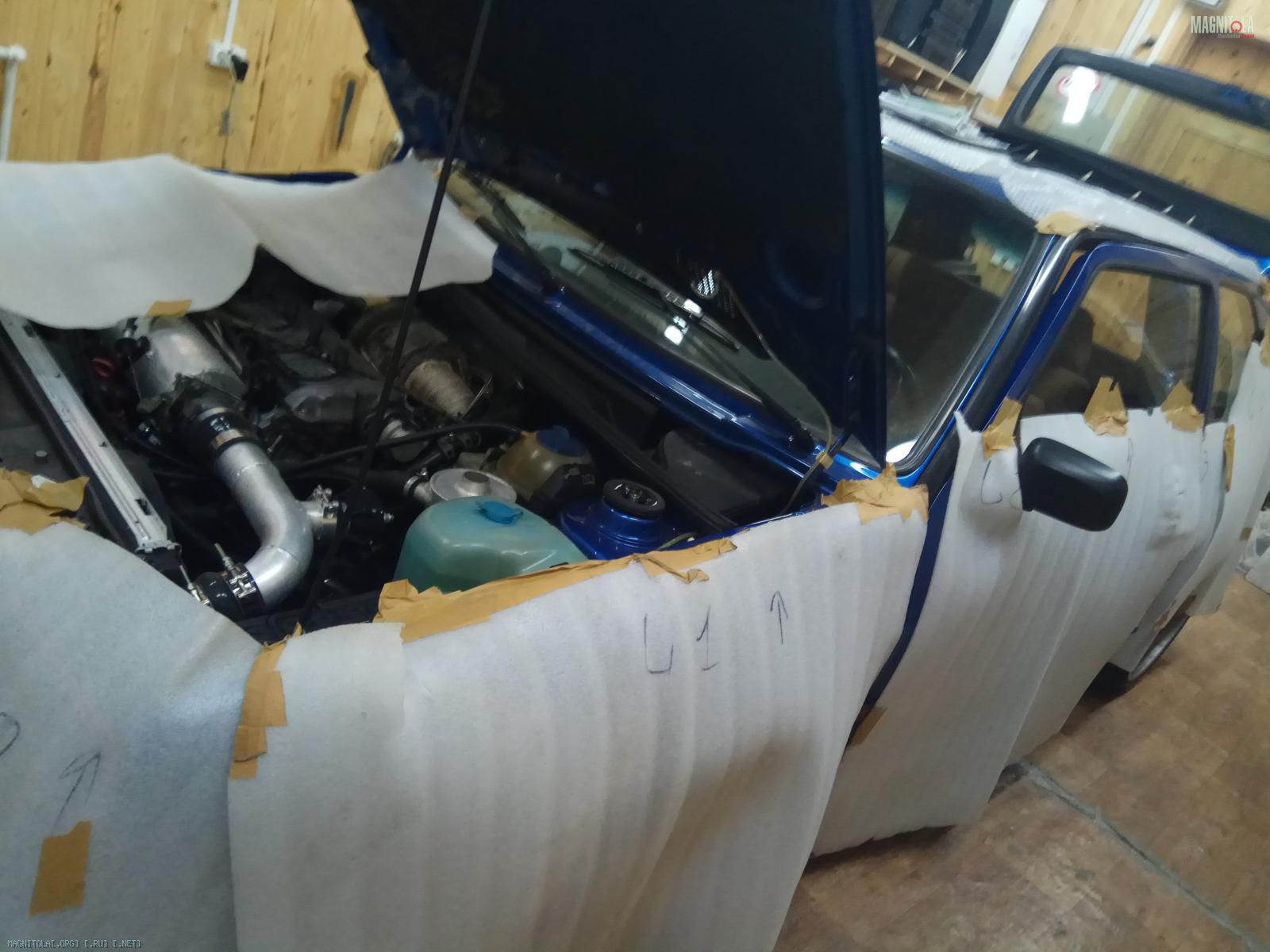

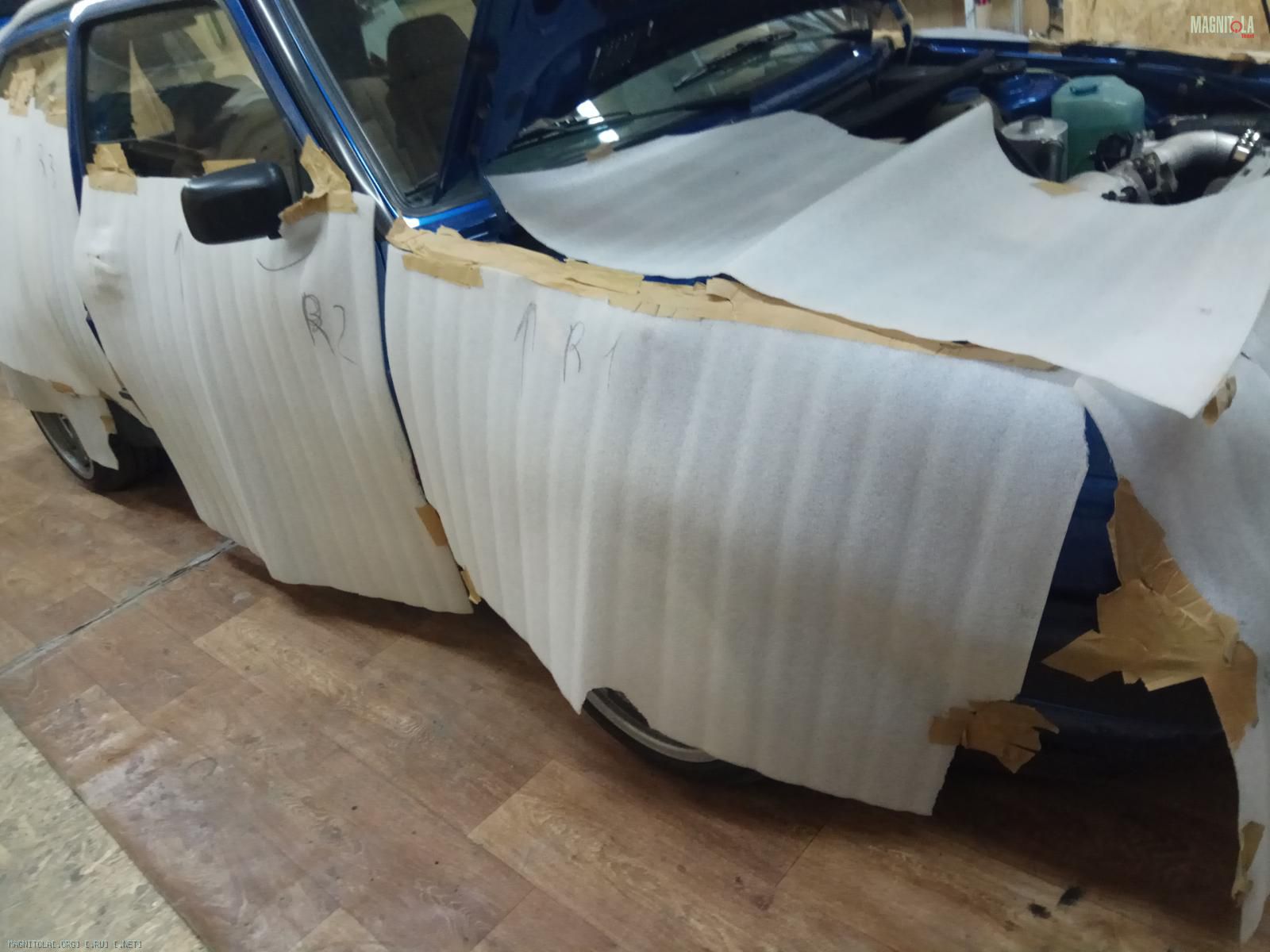

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона"
Вложение 1230962 Вложение 1230964 Вложение 1230966 Вложение 1230968 Вложение 1230970

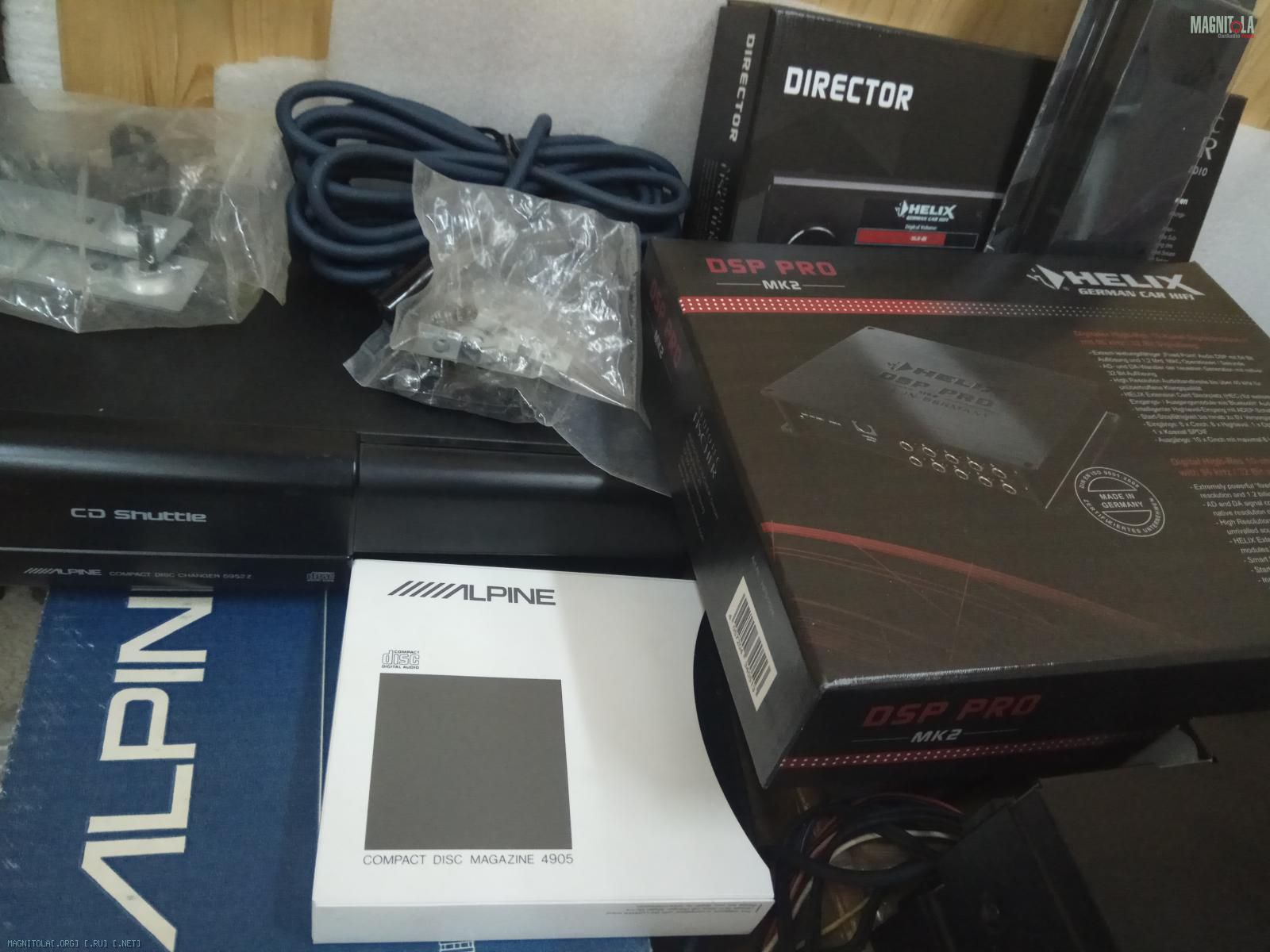

Компоненты...
Вложение 1230972 Вложение 1230974 Вложение 1230976 Вложение 1230978

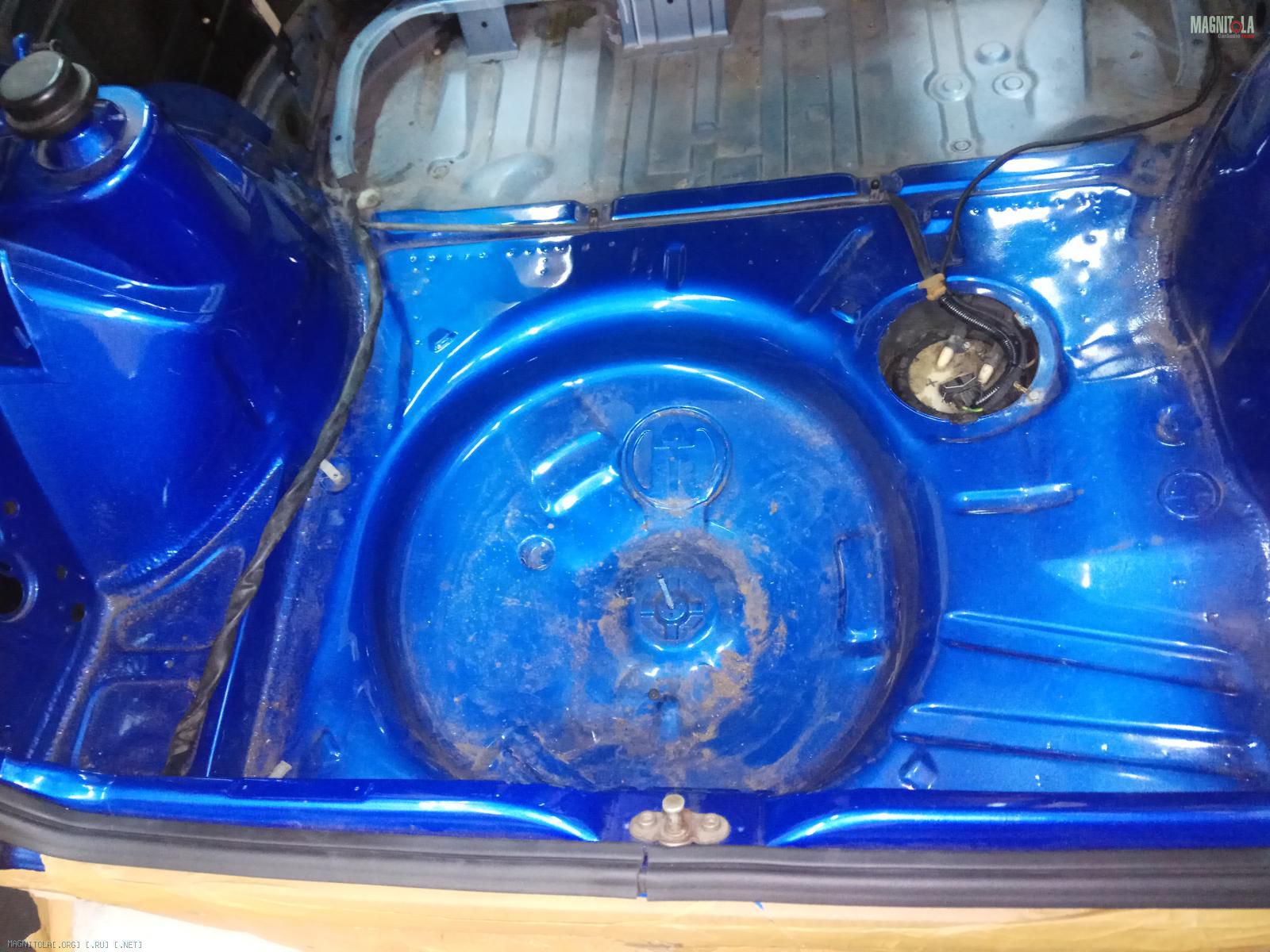

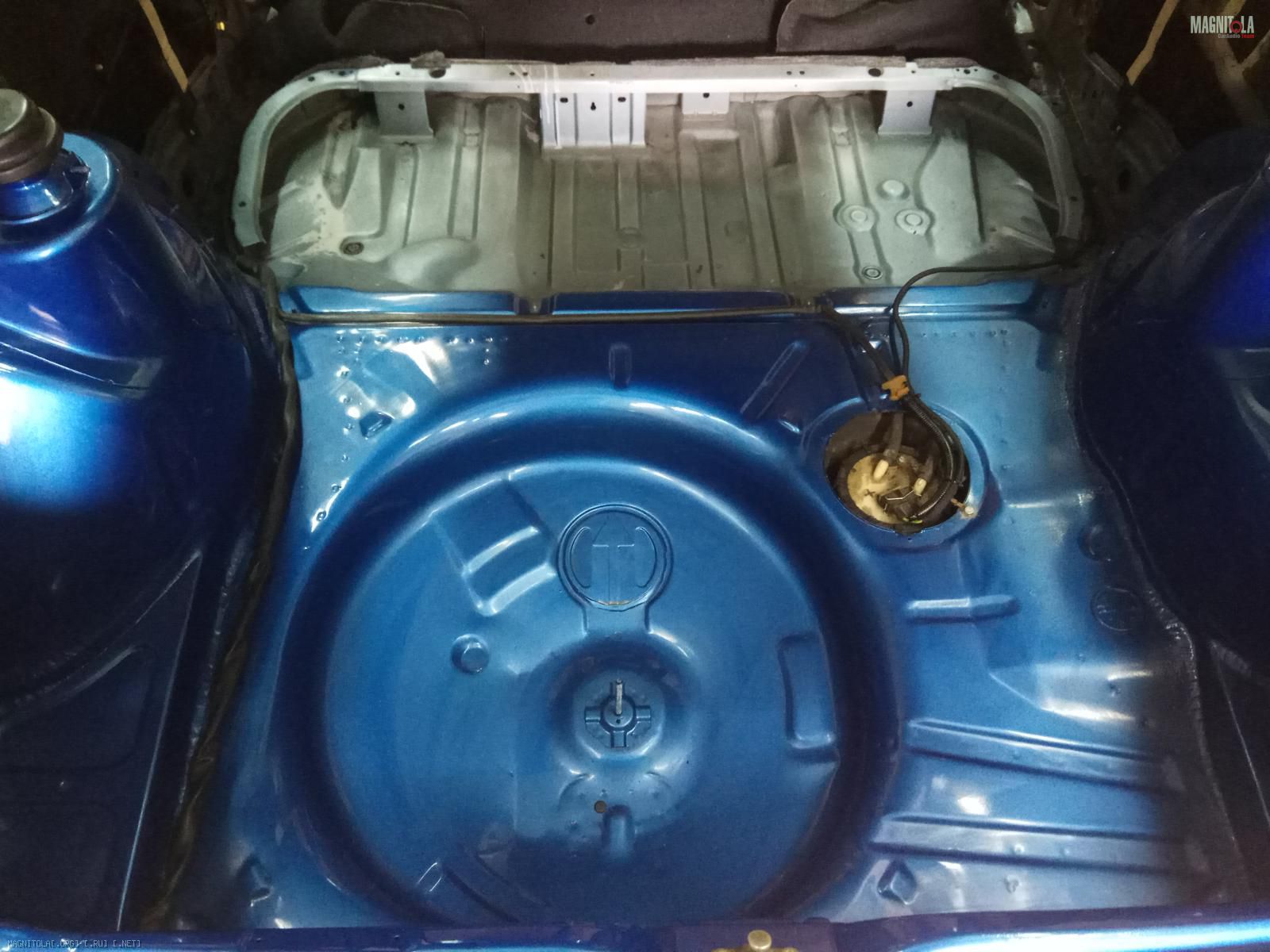

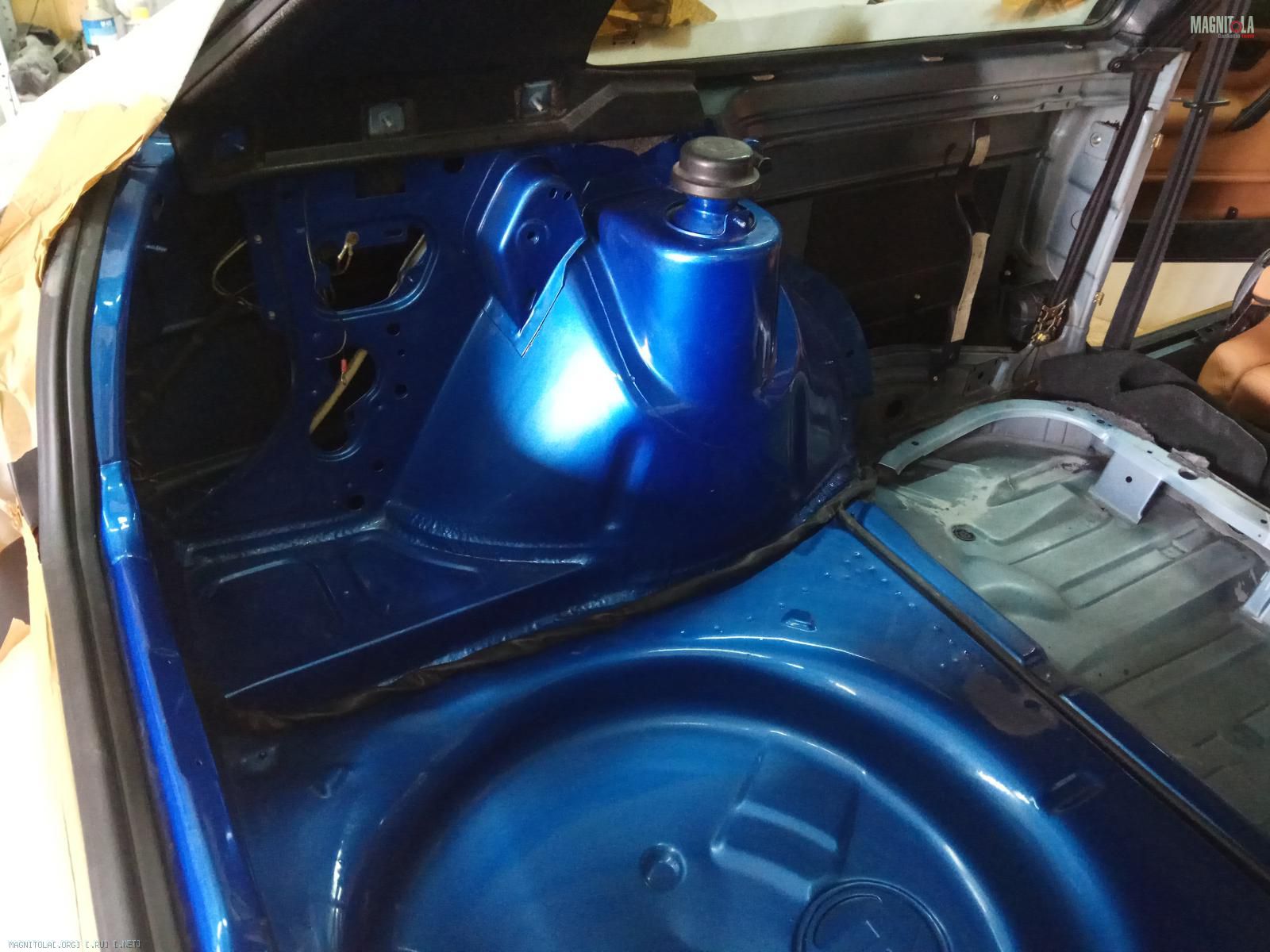

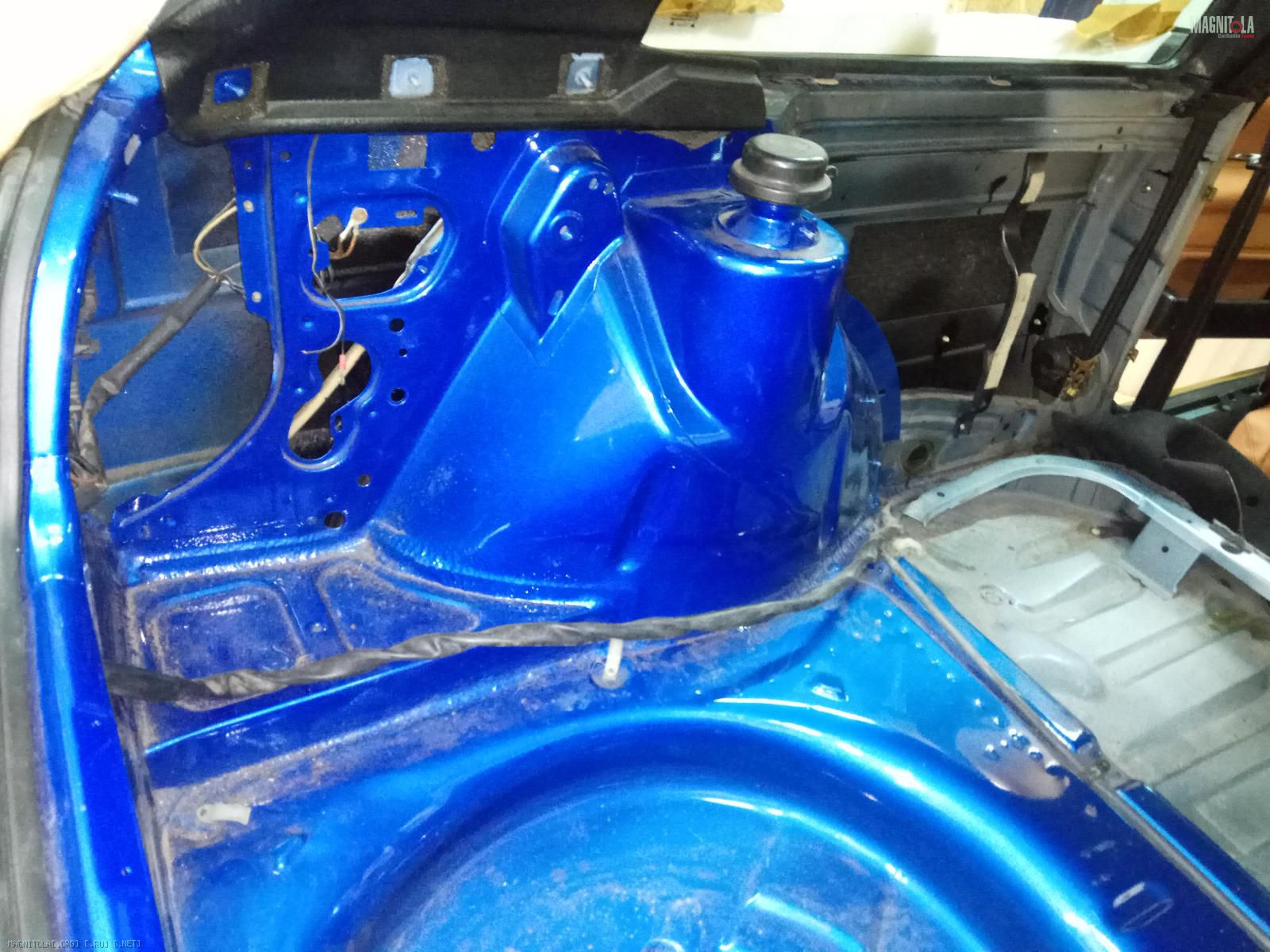

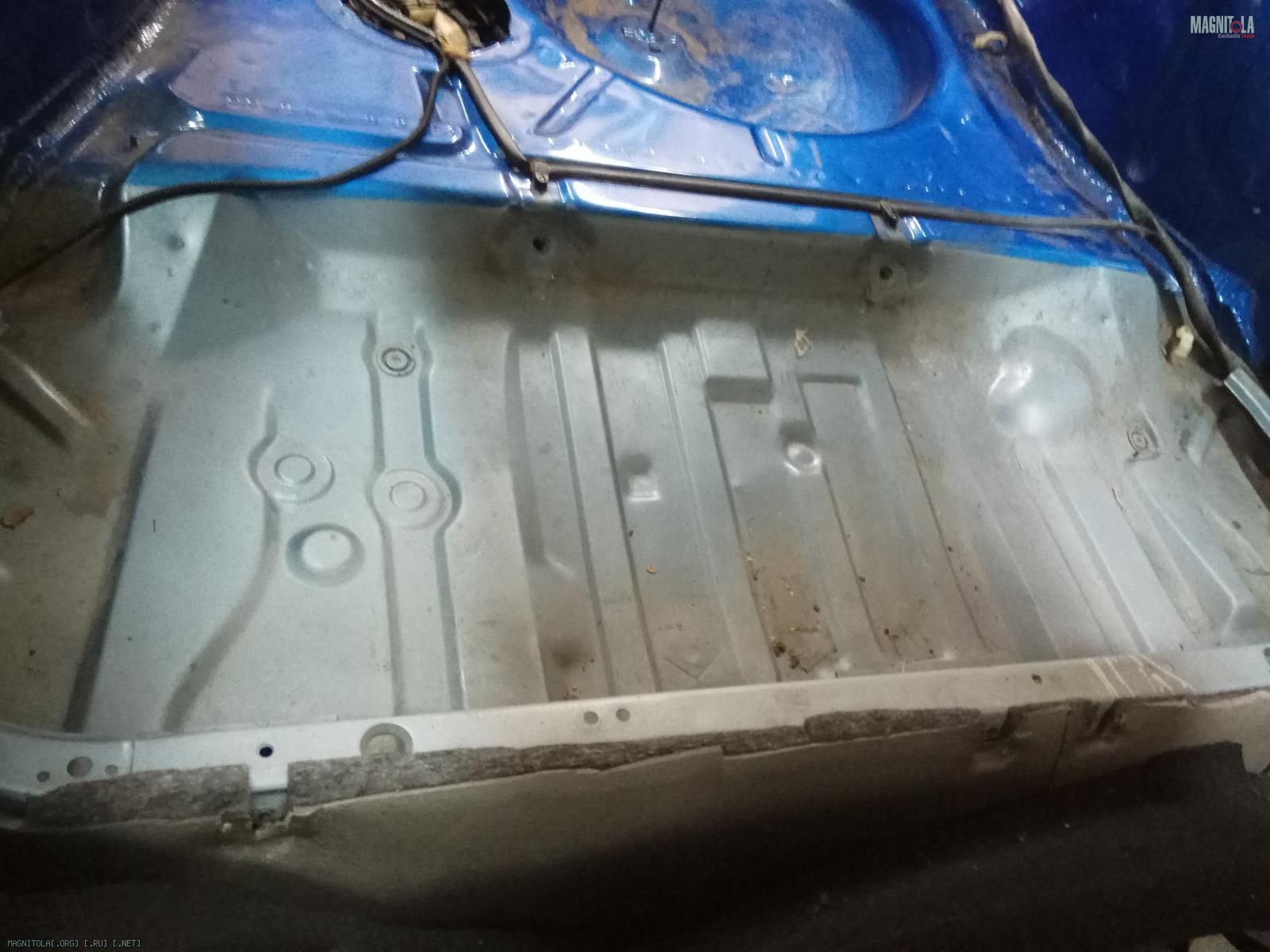

Разбираем багажник...
Очищаем, обезжириваем...
Вложение 1230980 Вложение 1230982 Вложение 1230984 Вложение 1230986 Вложение 1230988 Вложение 1230990 Вложение 1230992

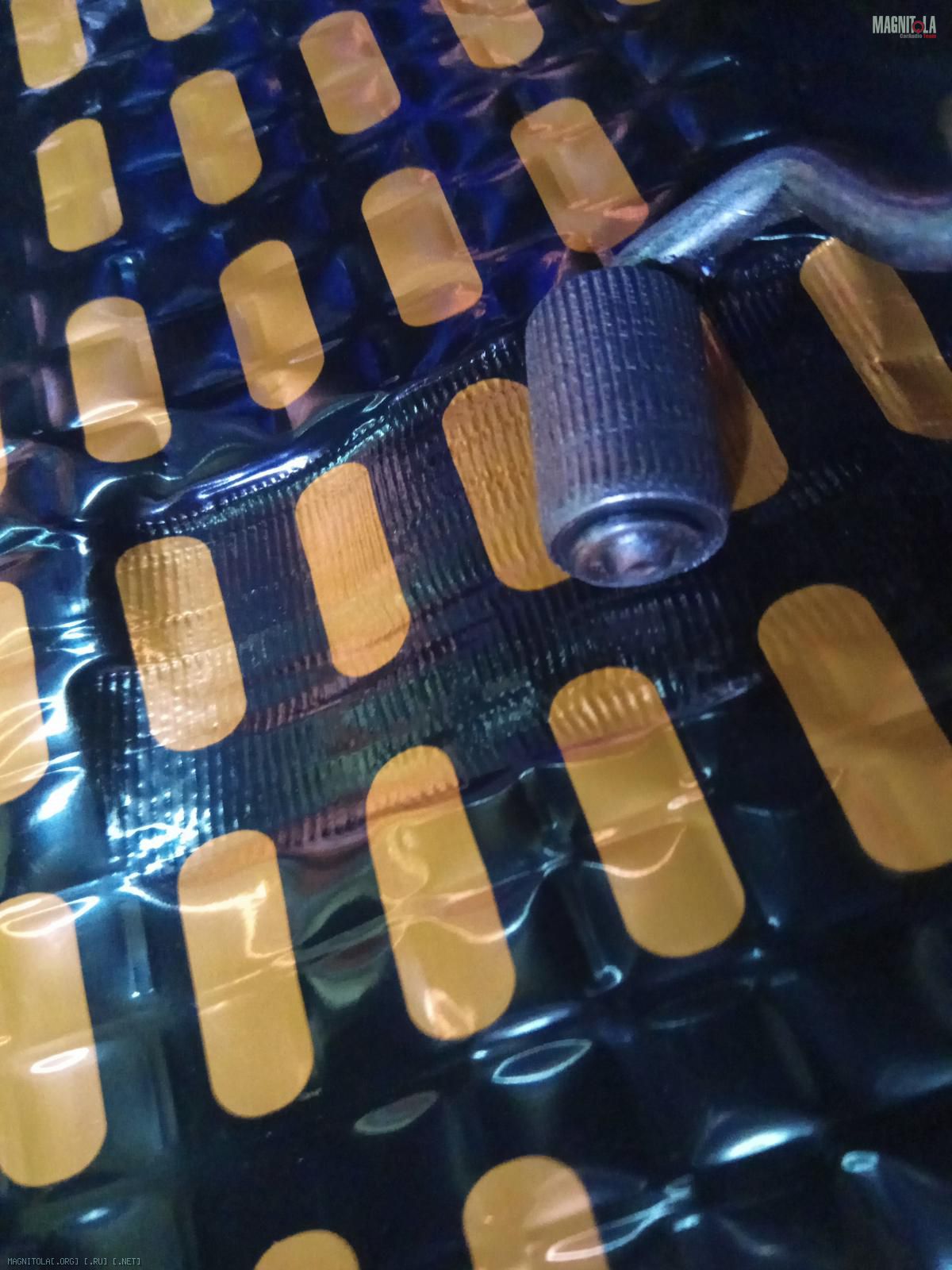

Наносим вибру 4мм..
Греем, прикатываем...
Вложение 1230994 Вложение 1230996 Вложение 1230998 Вложение 1231000 Вложение 1231002 Вложение 1231004 Вложение 1231006 Вложение 1231008

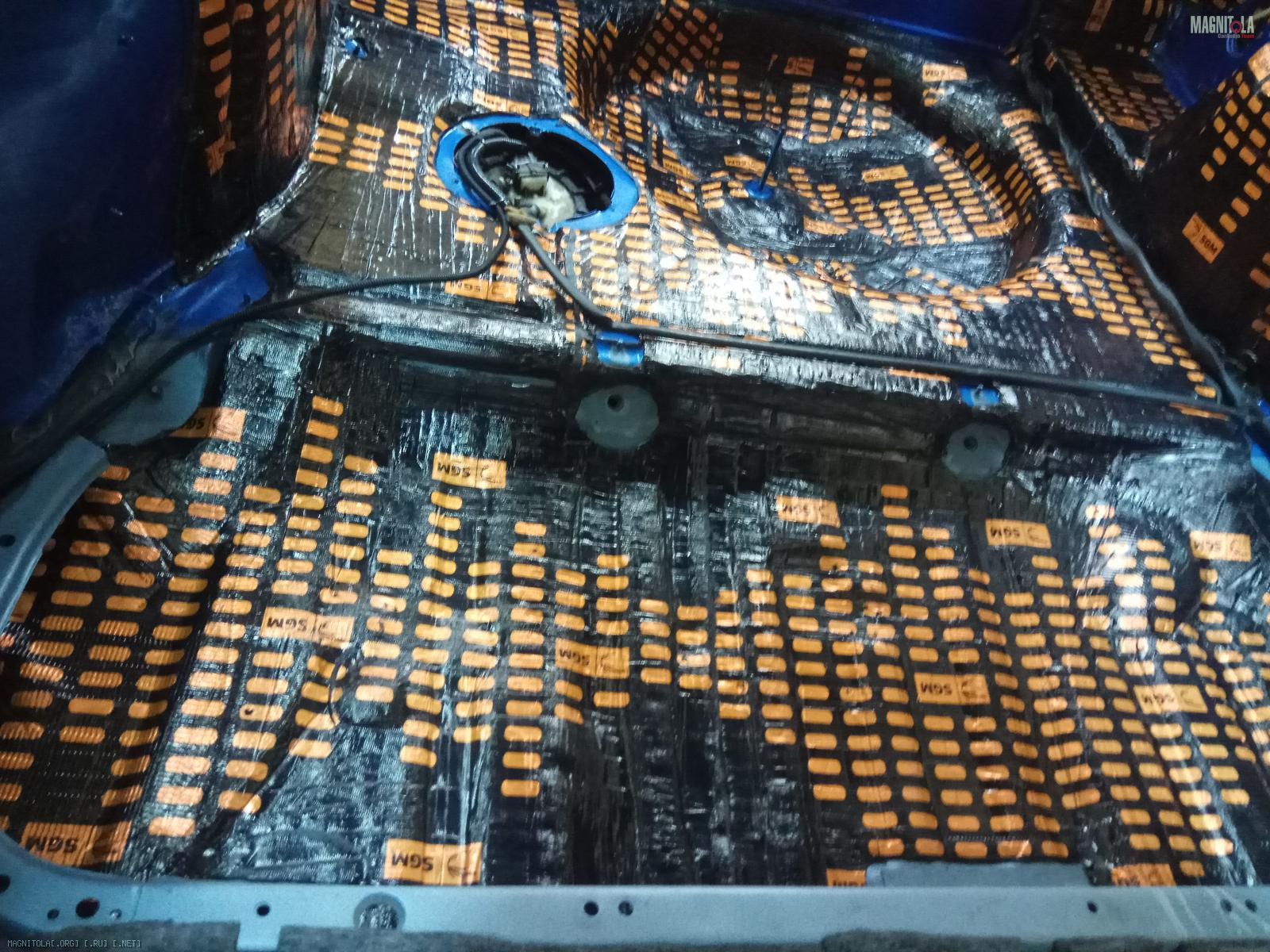

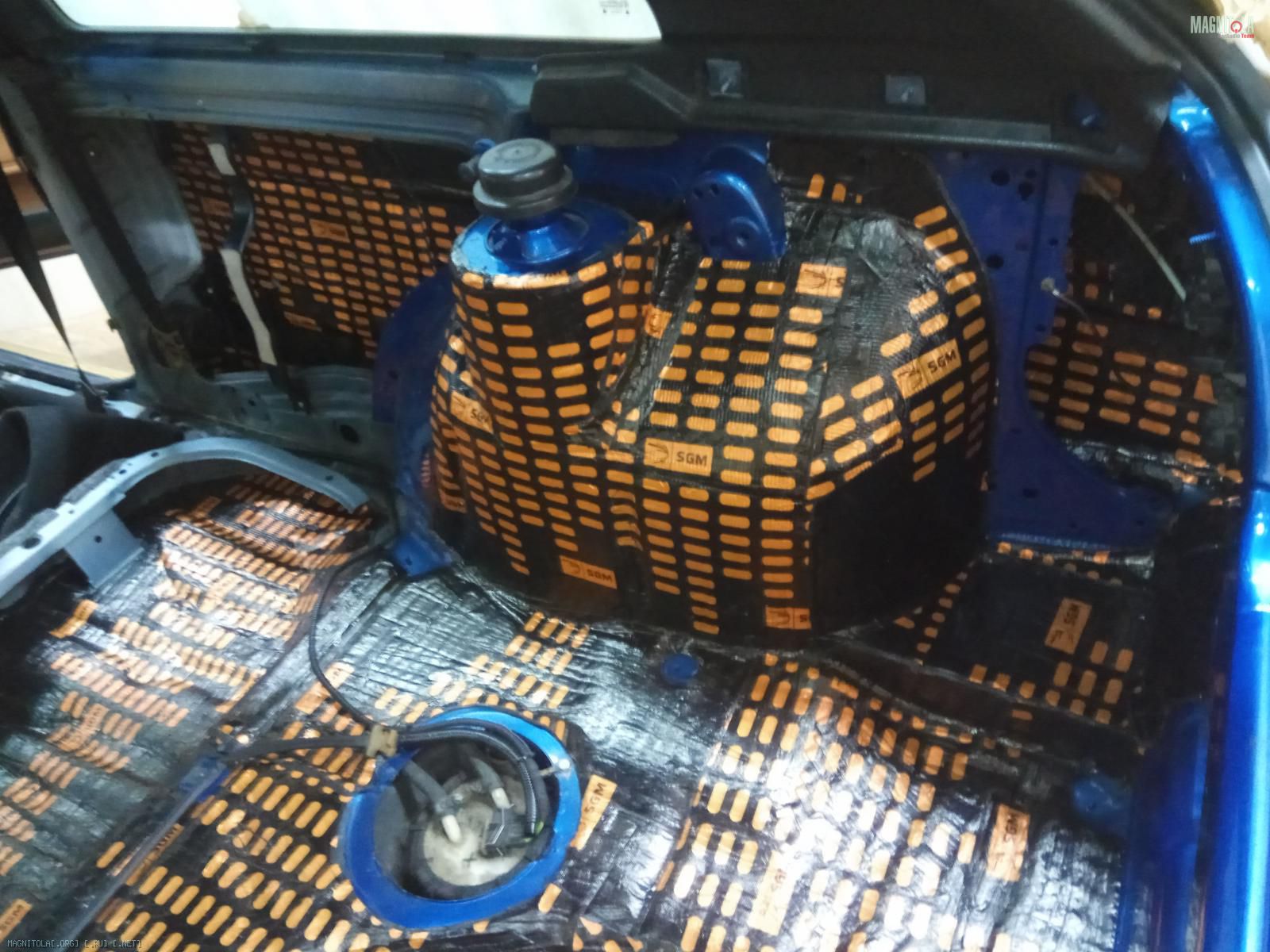

После прикатки...
Вложение 1231010 Вложение 1231012 Вложение 1231014 Вложение 1231016 Вложение 1231018 Вложение 1231020

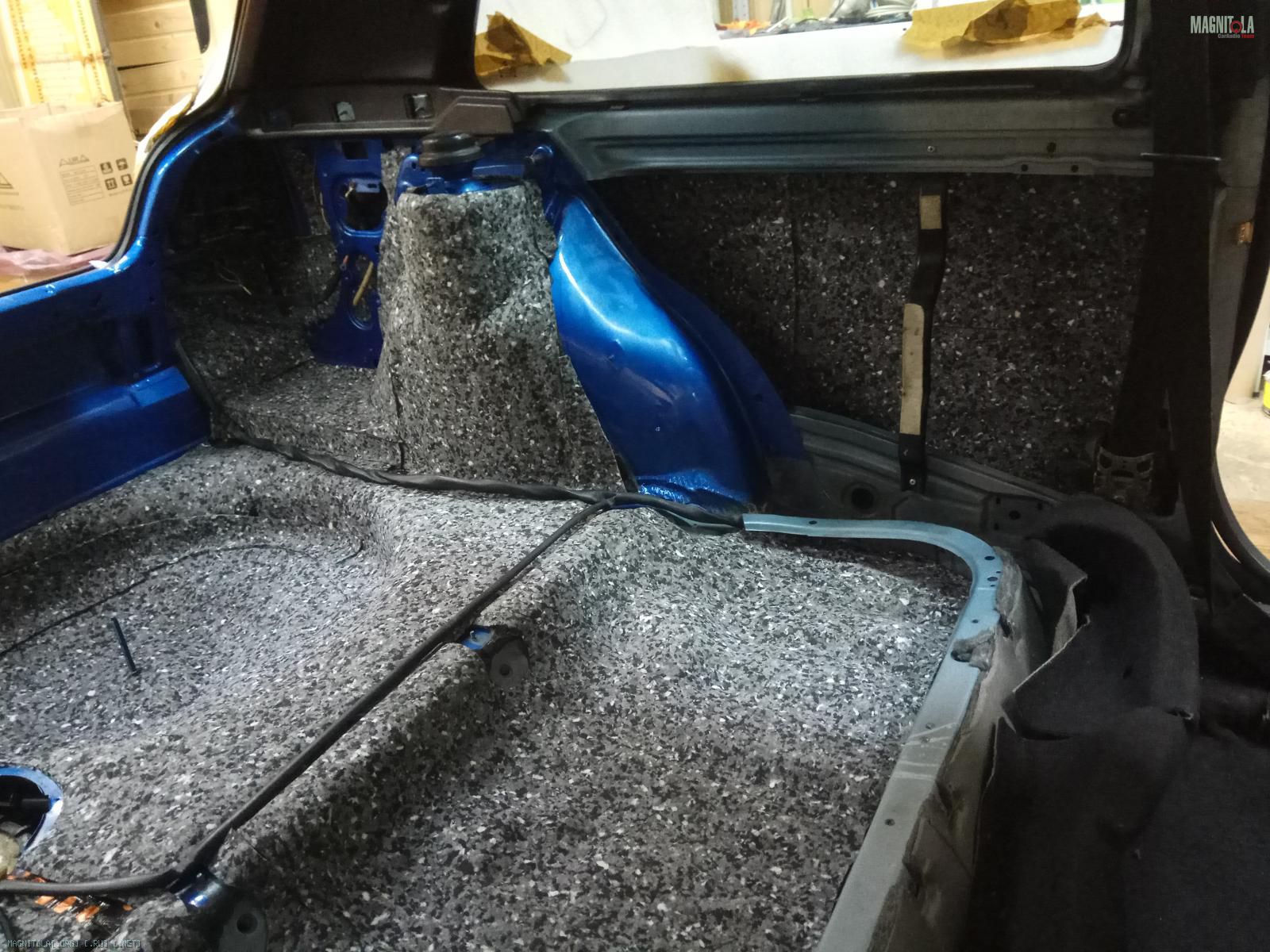

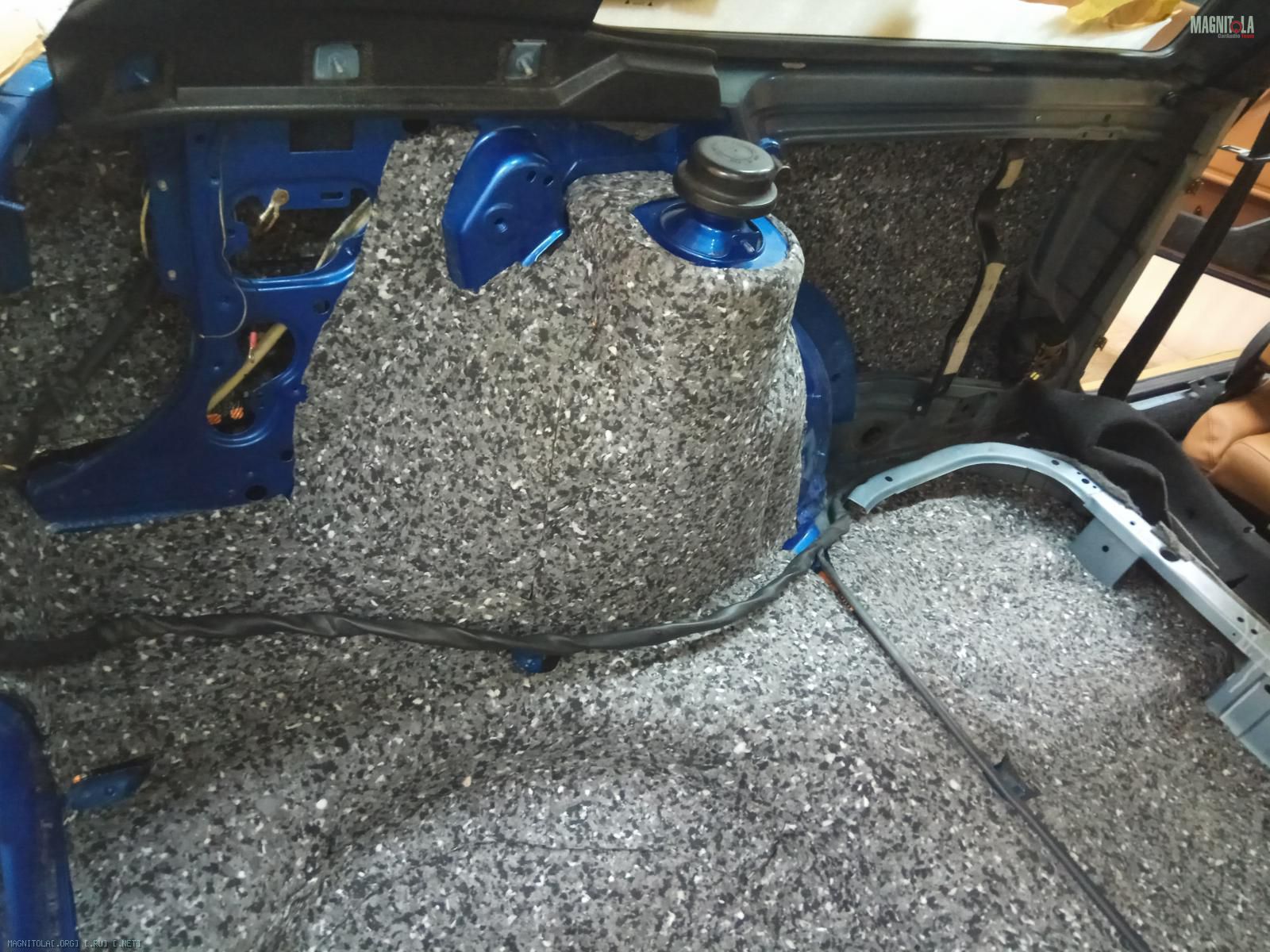

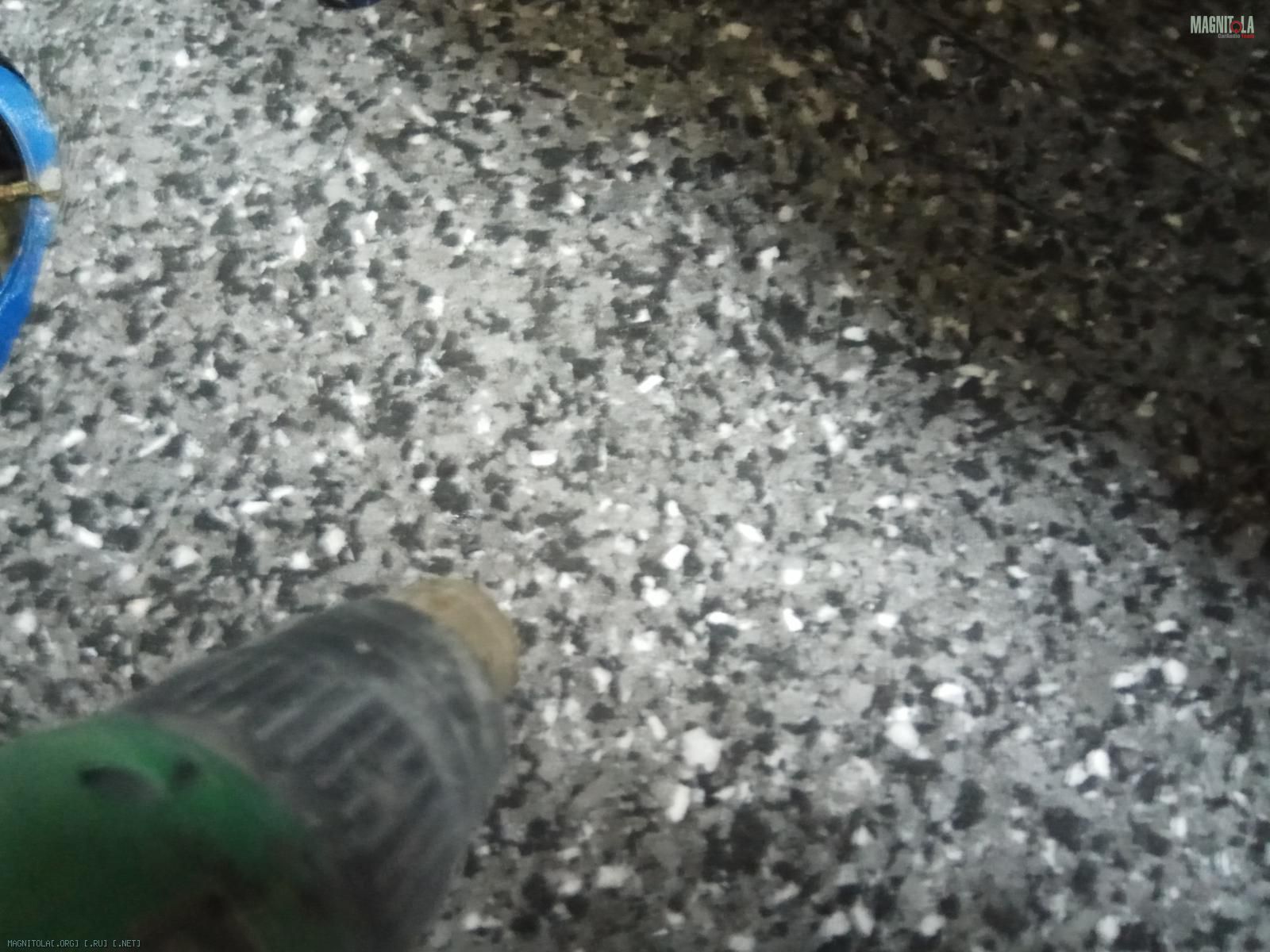

Наносим шумопоглотитель блэктон...

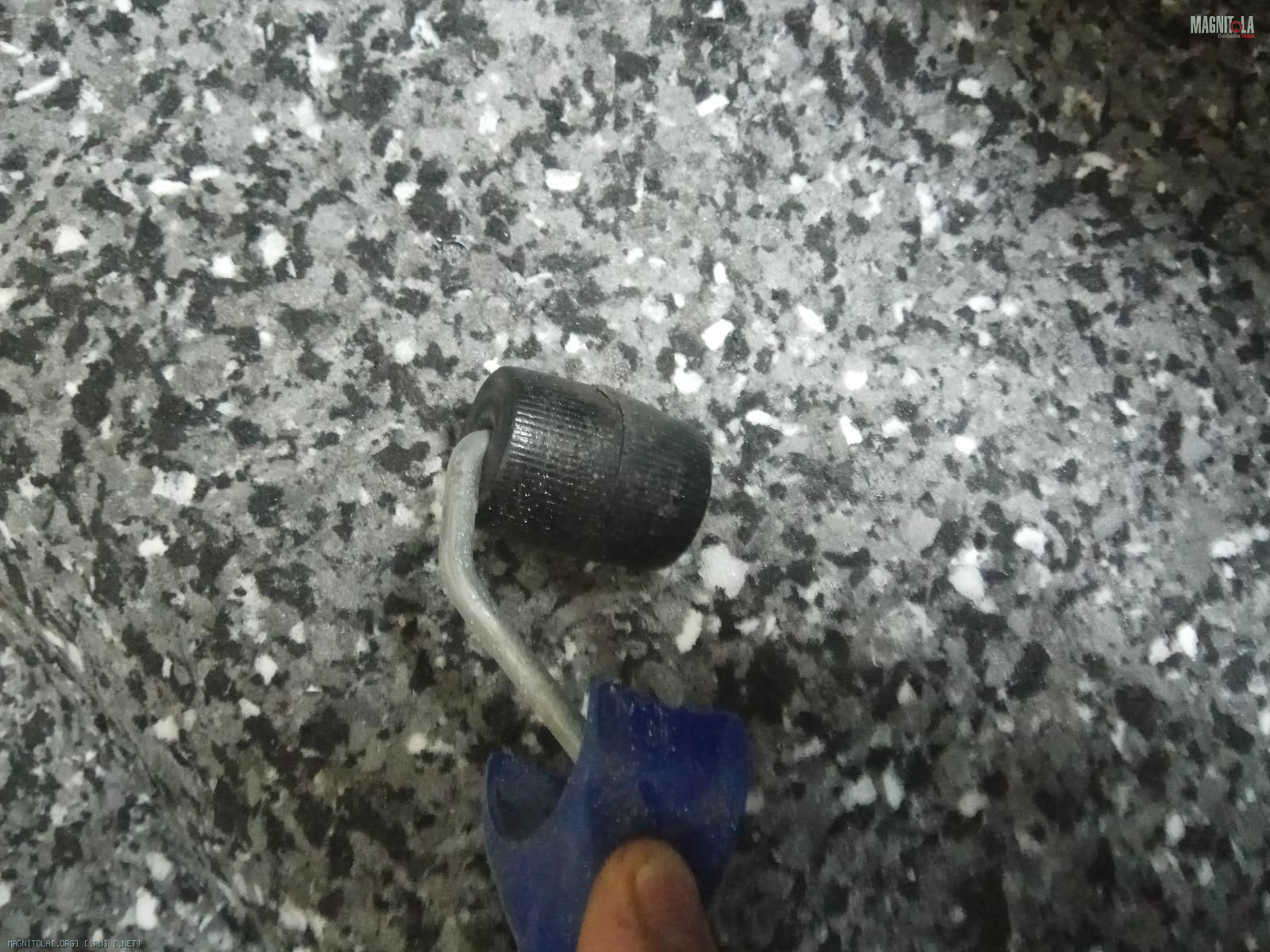

Его тоже прогреваем и тщательно прикатываем...
Вложение 1231022 Вложение 1231024 Вложение 1231026 Вложение 1231028 Вложение 1231030 Вложение 1231032 Вложение 1231034 Вложение 1231036 Вложение 1231038
