Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

25.06.2018, 21:47
st220

Вложений: 29

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Golf 2

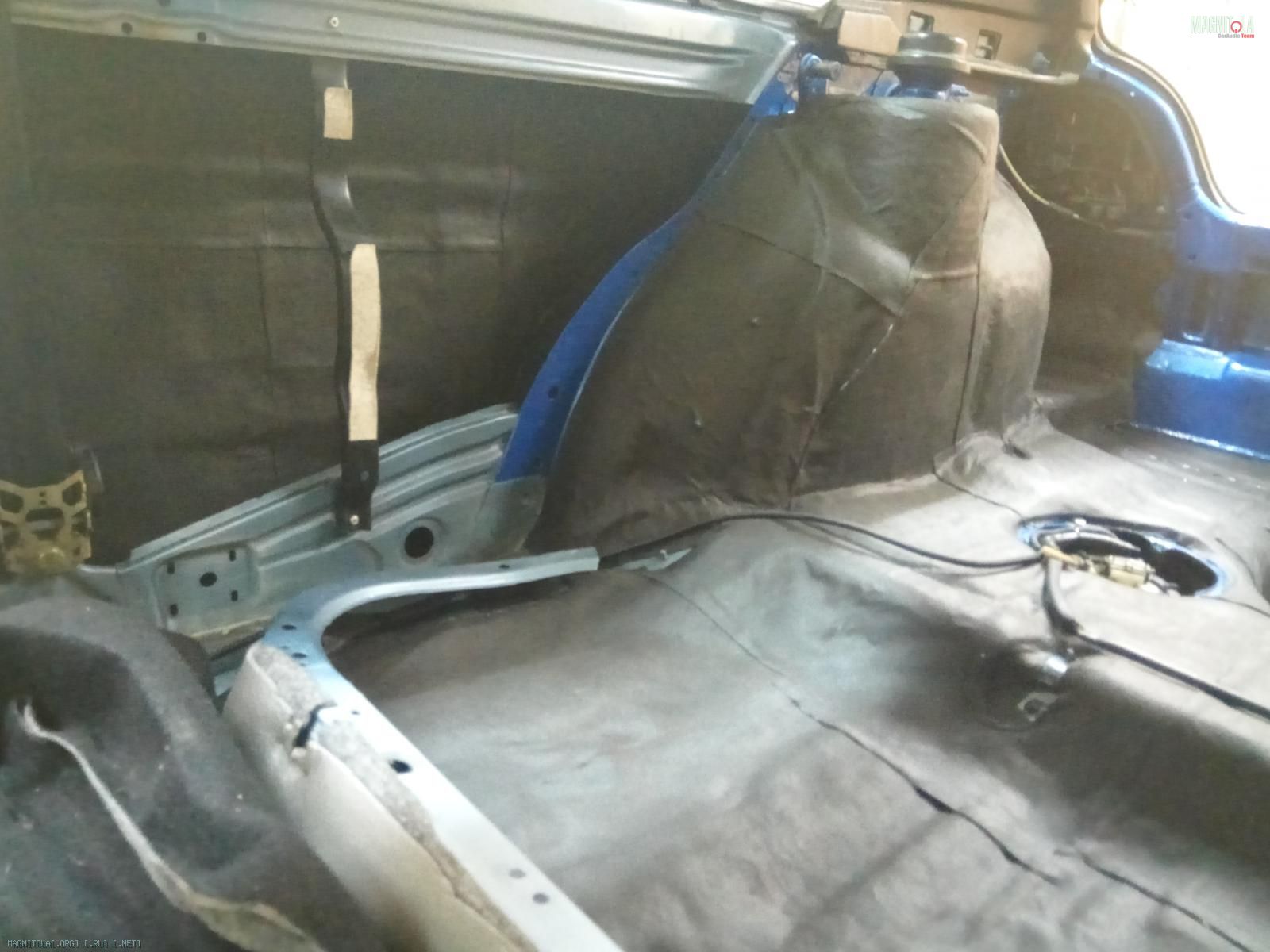

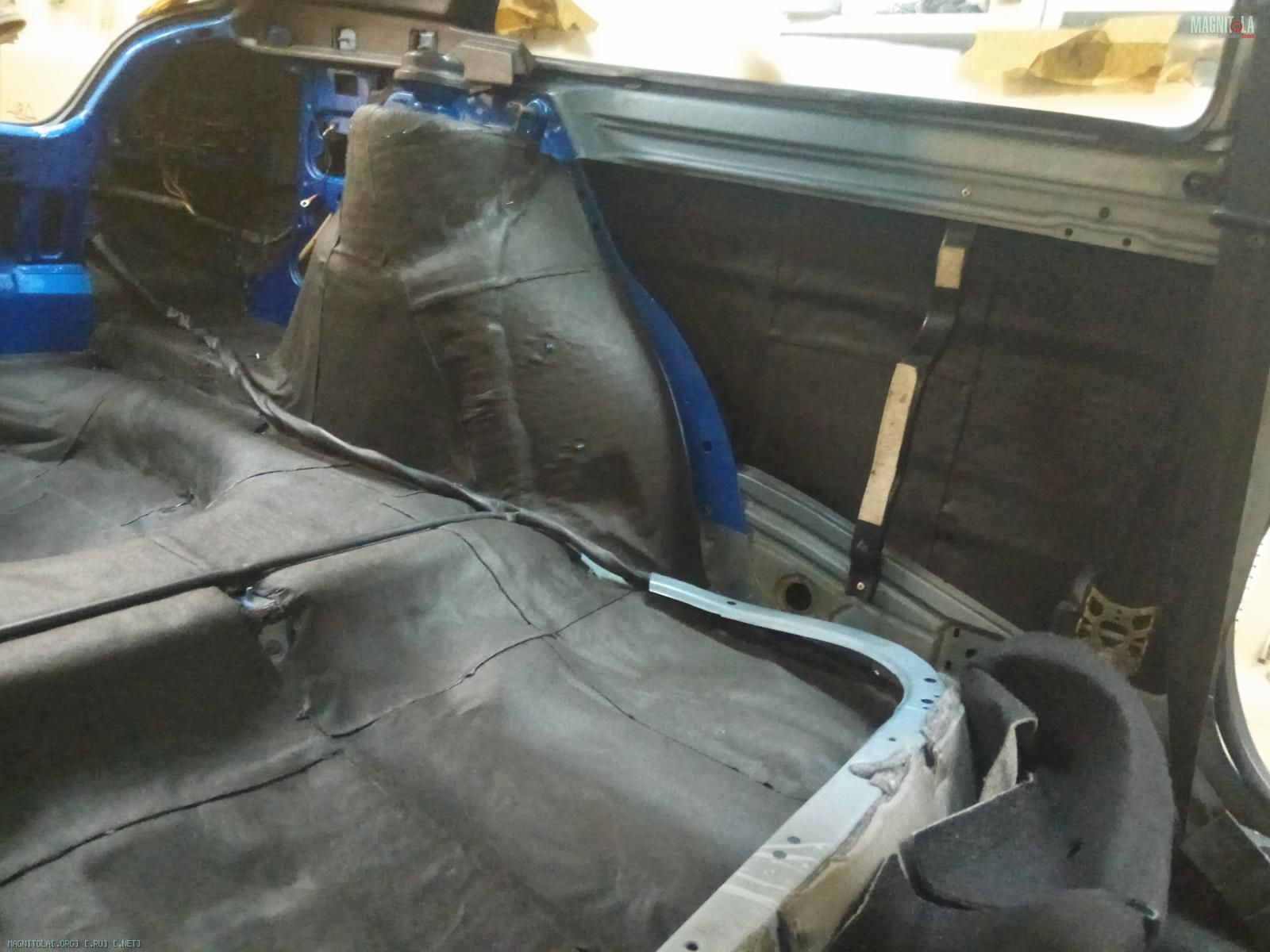

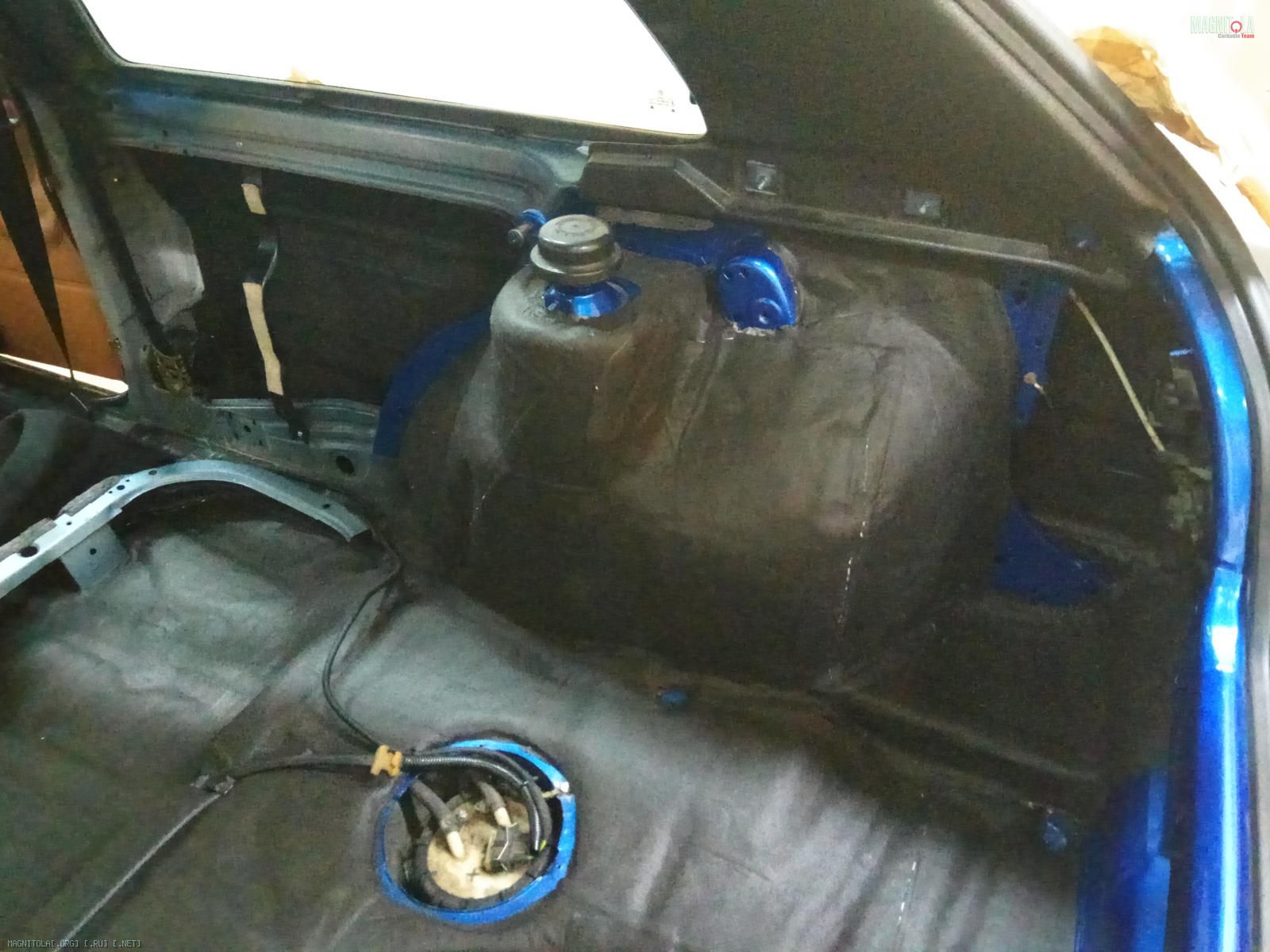

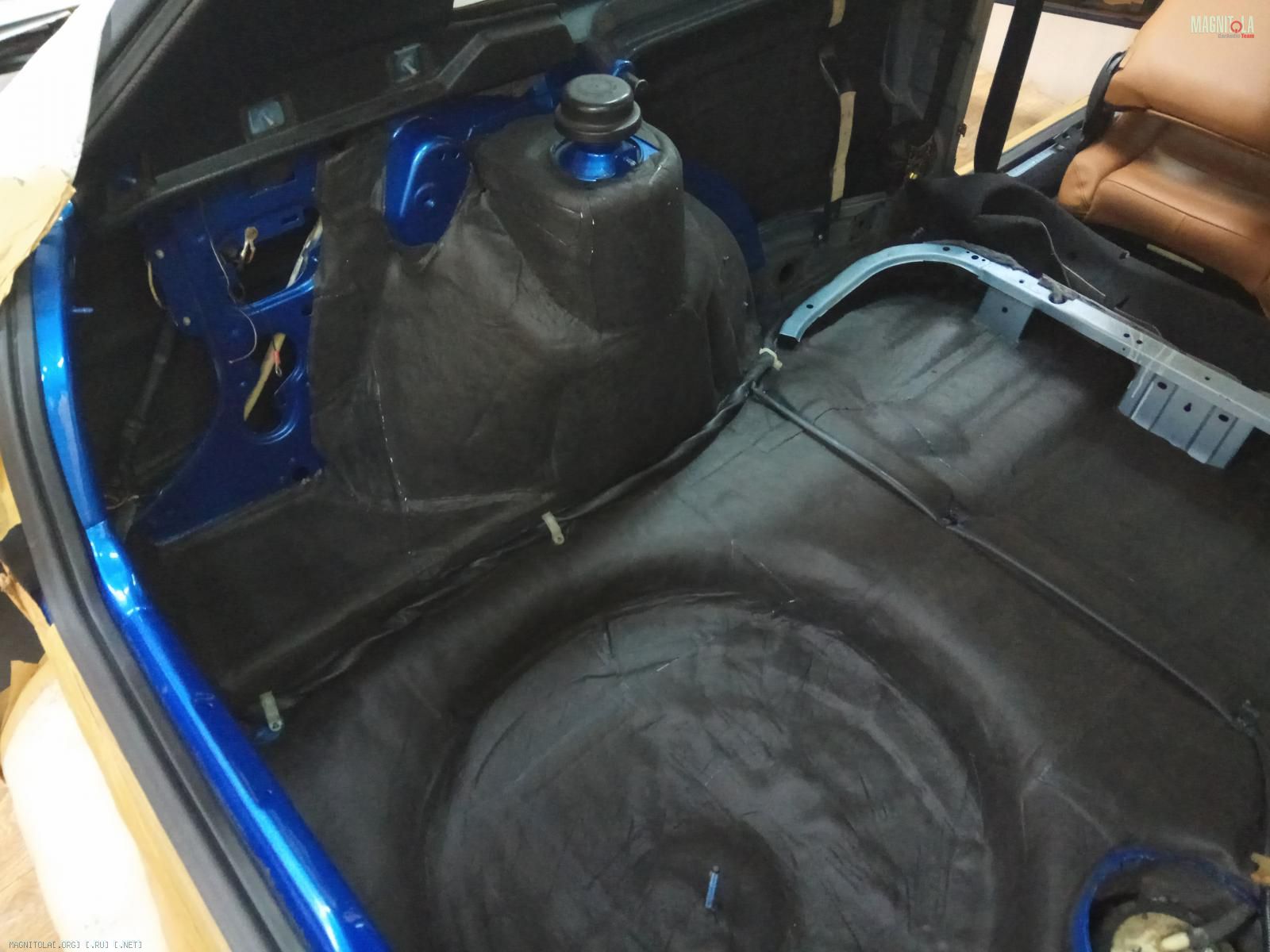

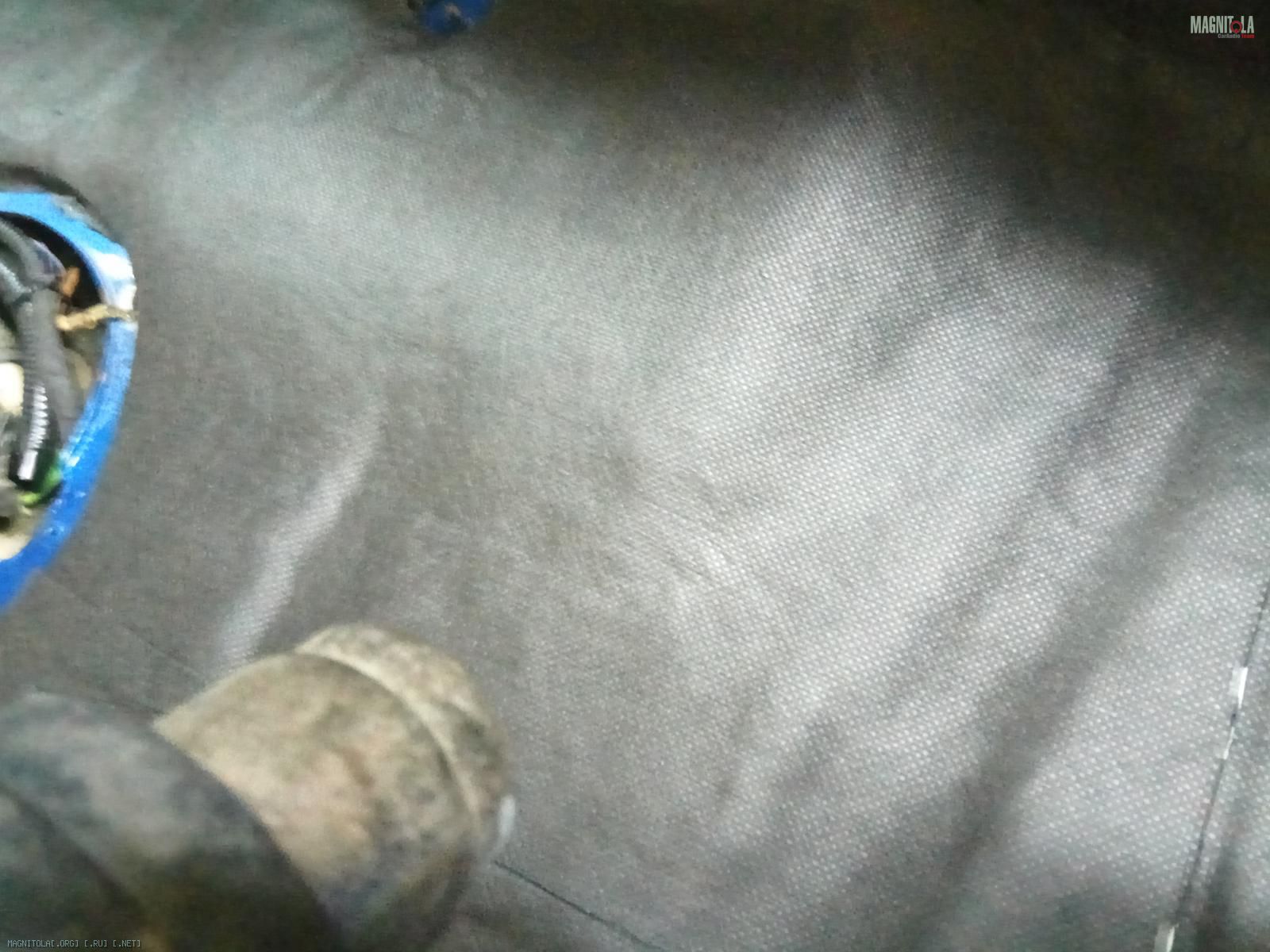

Наносим блокатор шума...

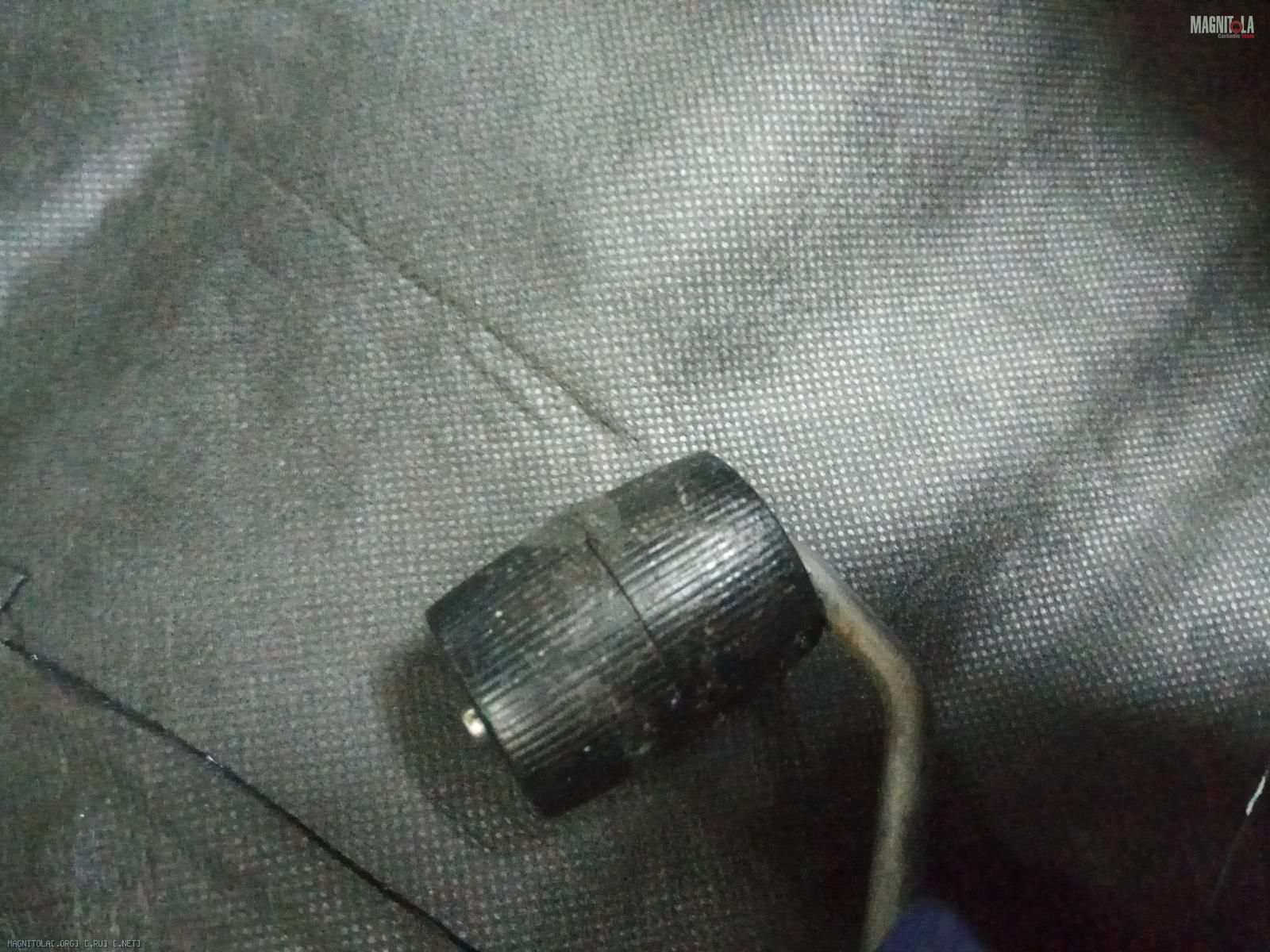

Затем его прогреваем и прикатываем...
Итог...

Вложение 1231226 Вложение 1231228 Вложение 1231230 Вложение 1231232 Вложение 1231234 Вложение 1231236 Вложение 1231238 Вложение 1231240 Вложение 1231242 Вложение 1231244

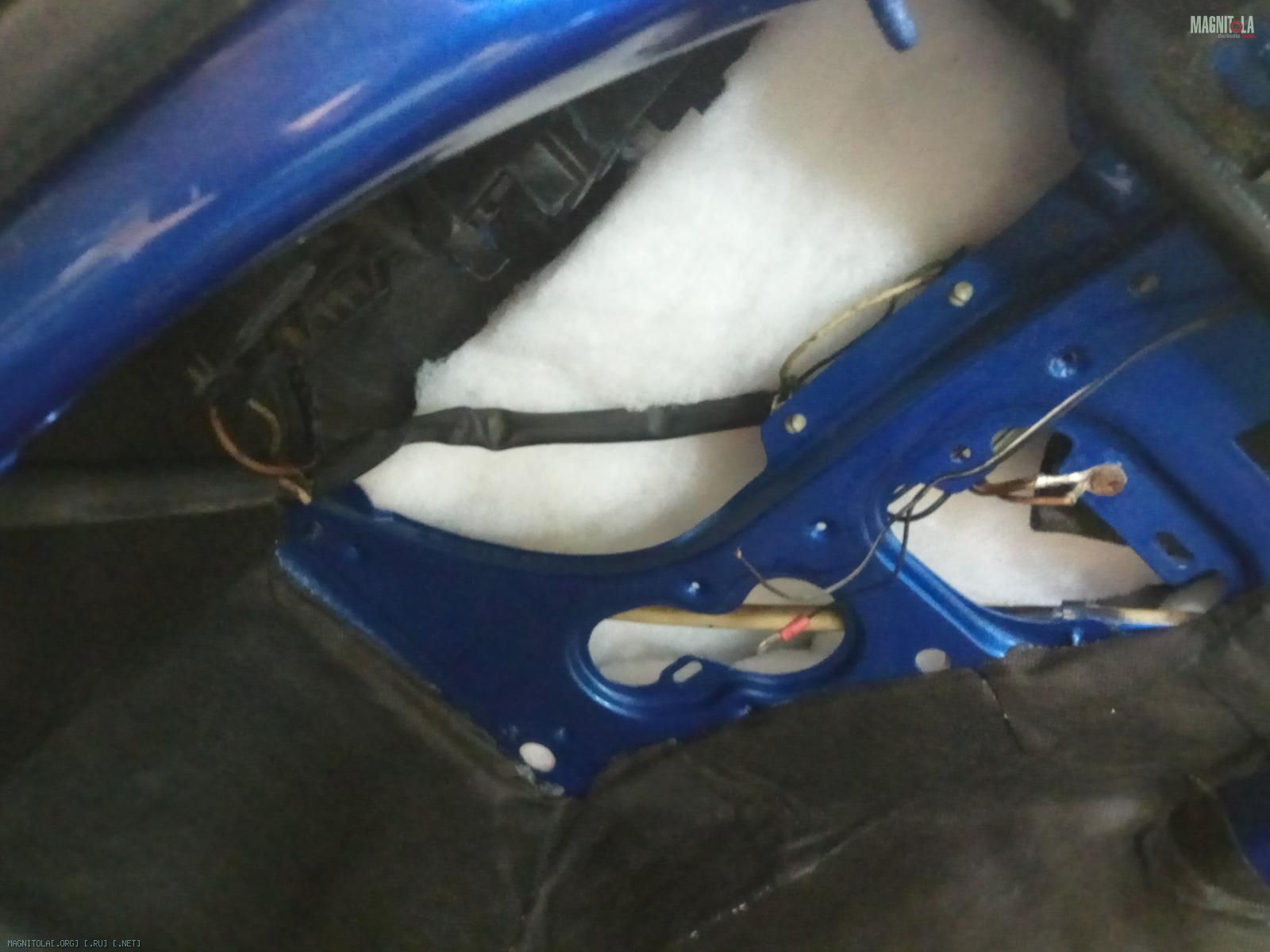

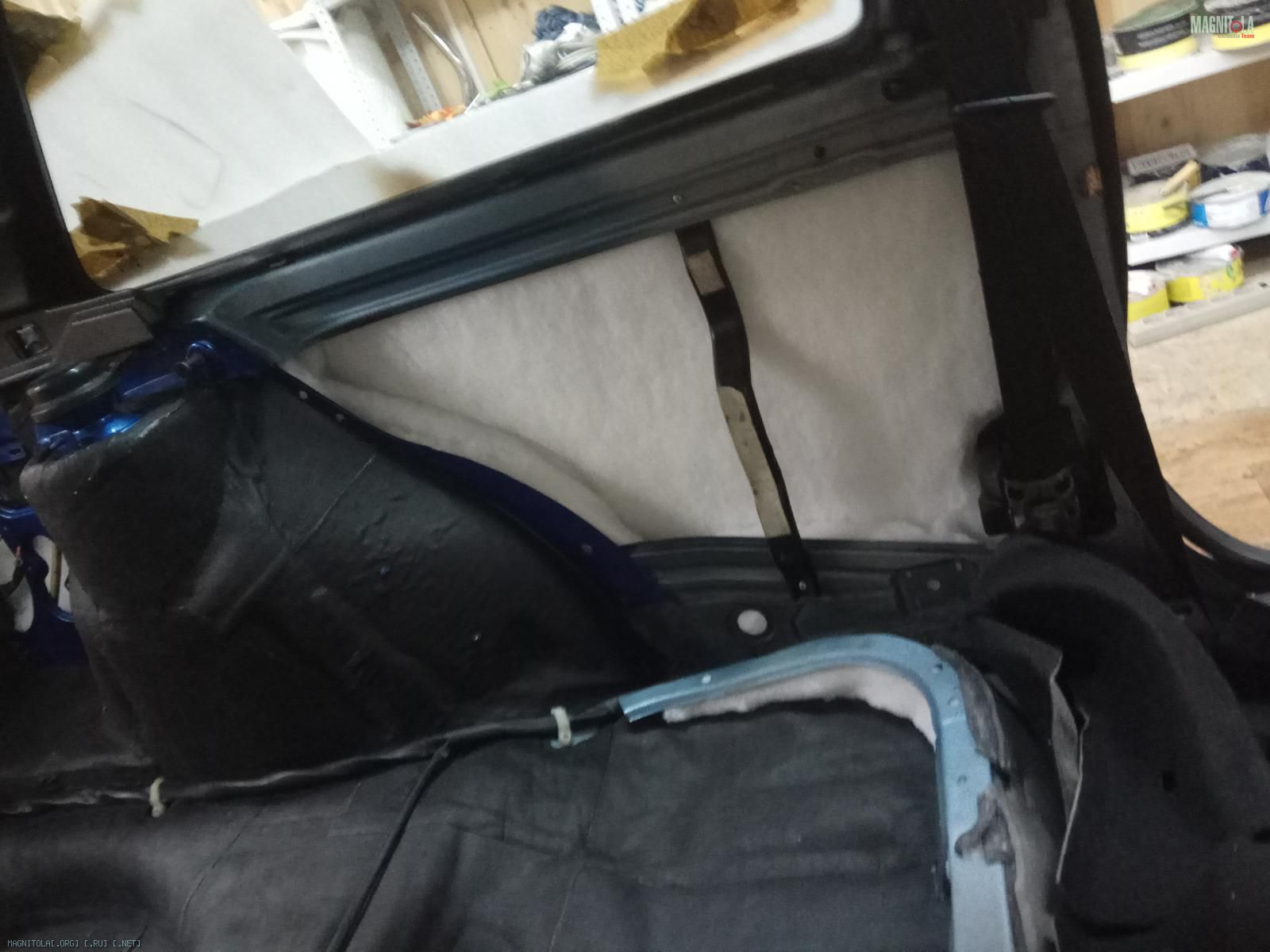

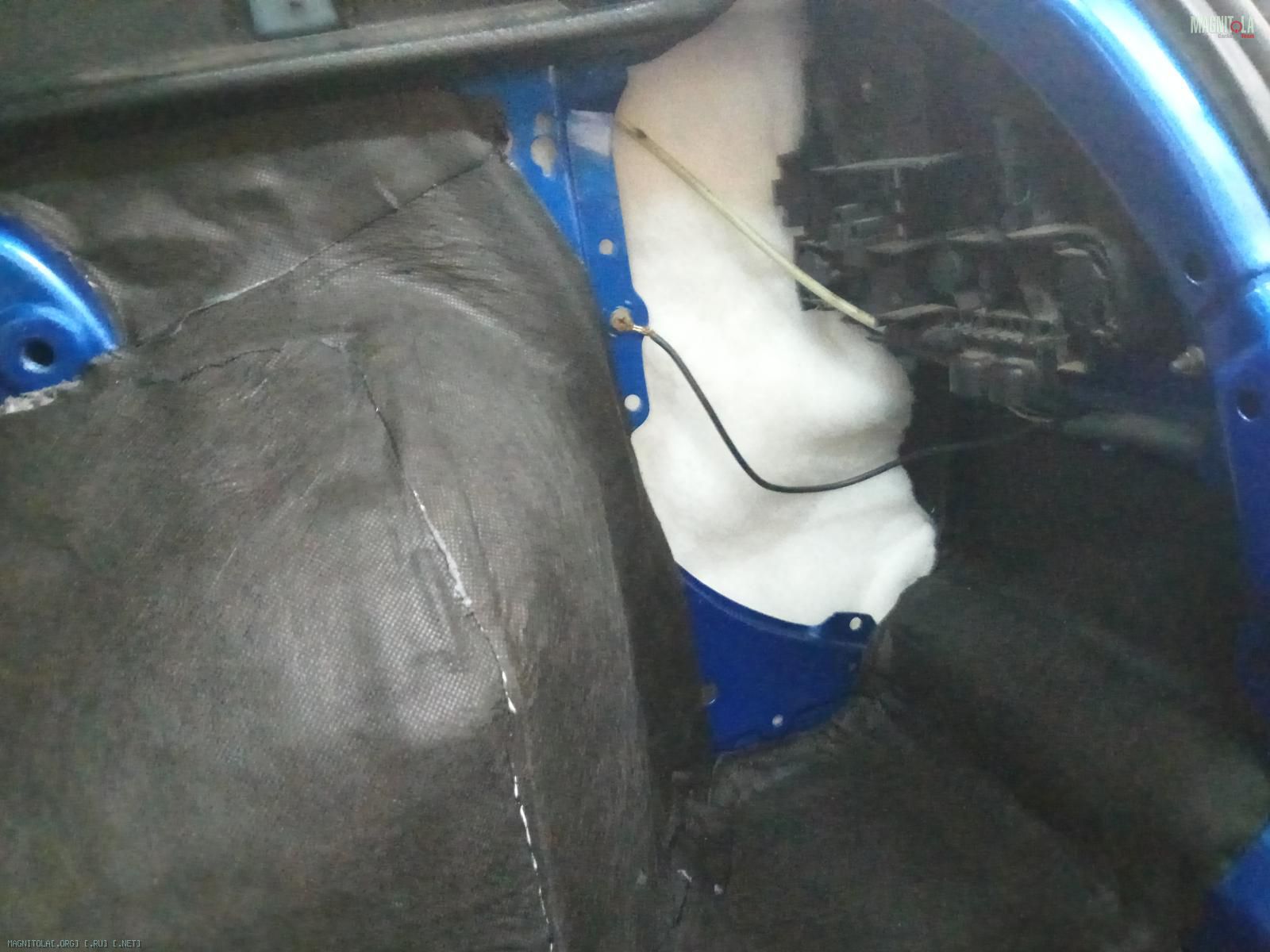

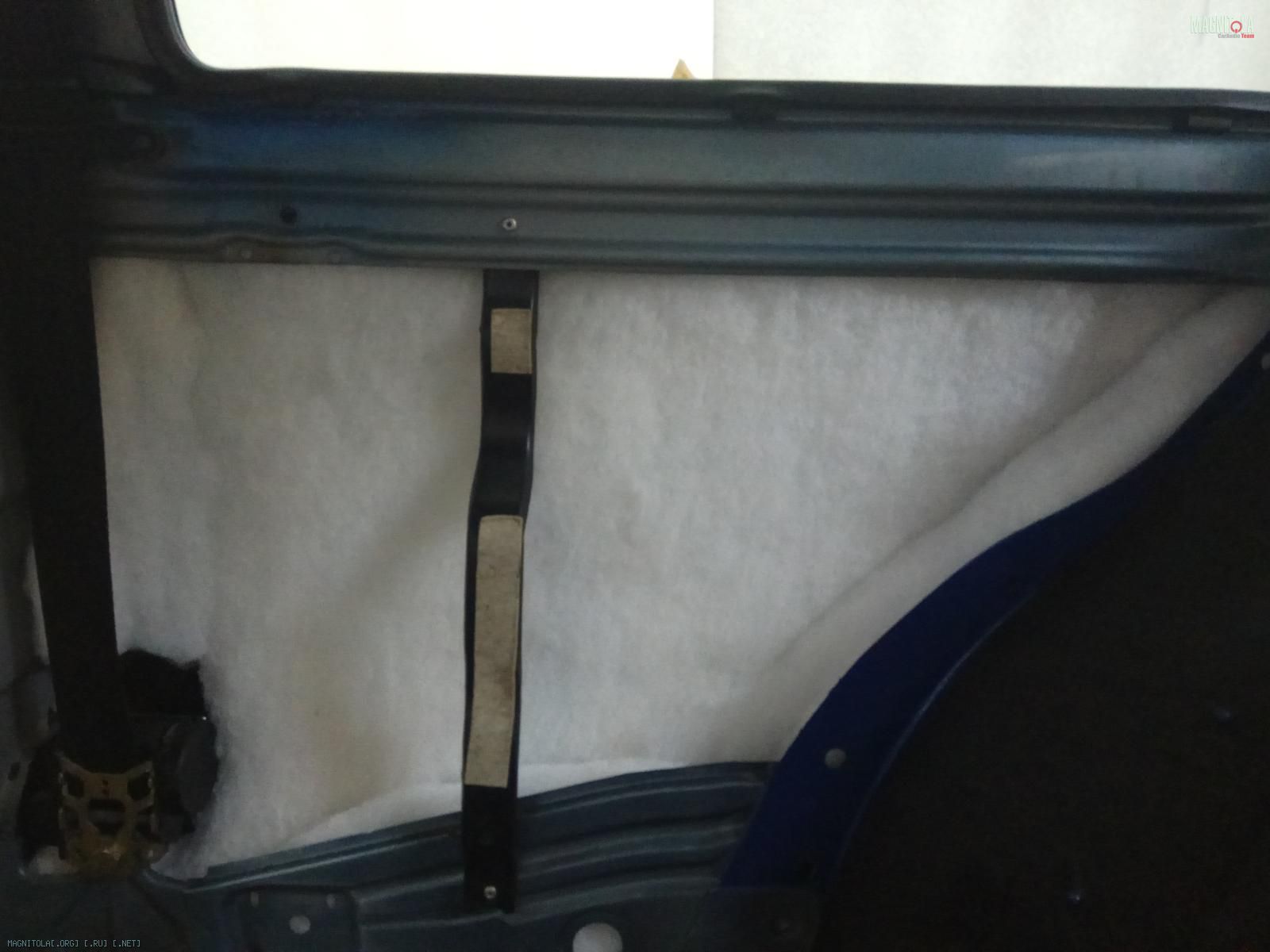

В свободные полости укладываем в два слоя холлокфон 5см..
Вложение 1231246 Вложение 1231248 Вложение 1231250 Вложение 1231252 Вложение 1231254 Вложение 1231256

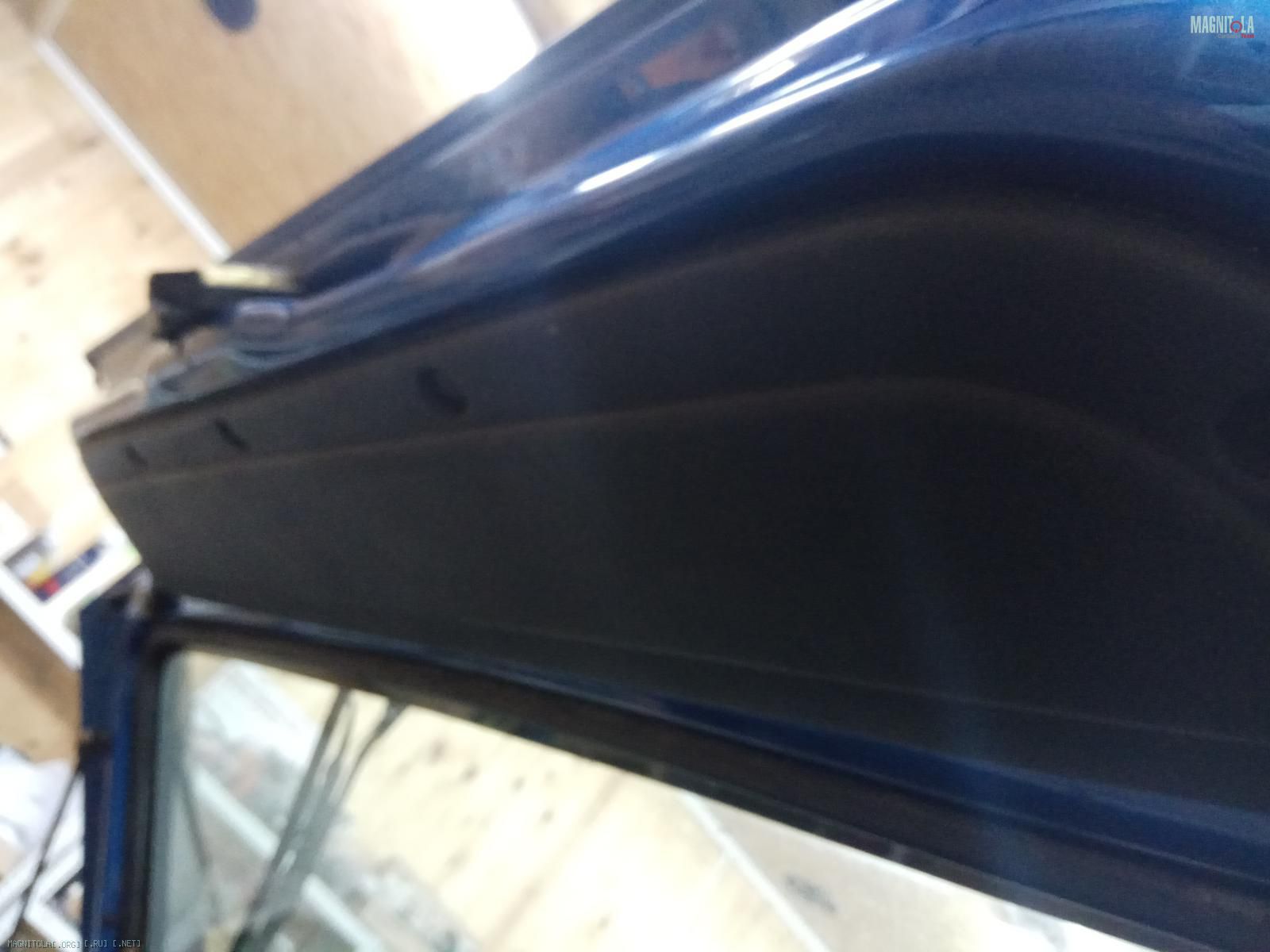

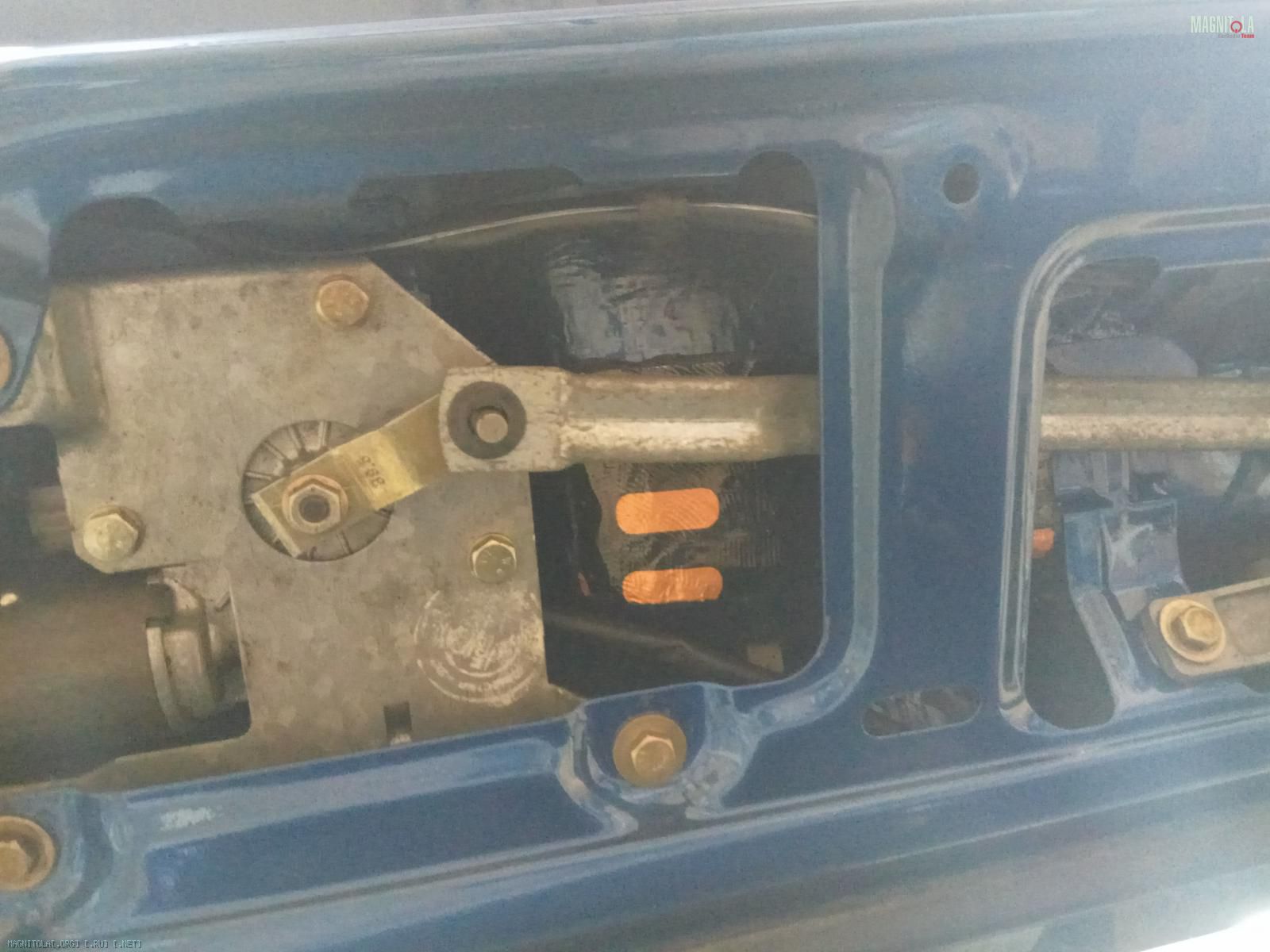

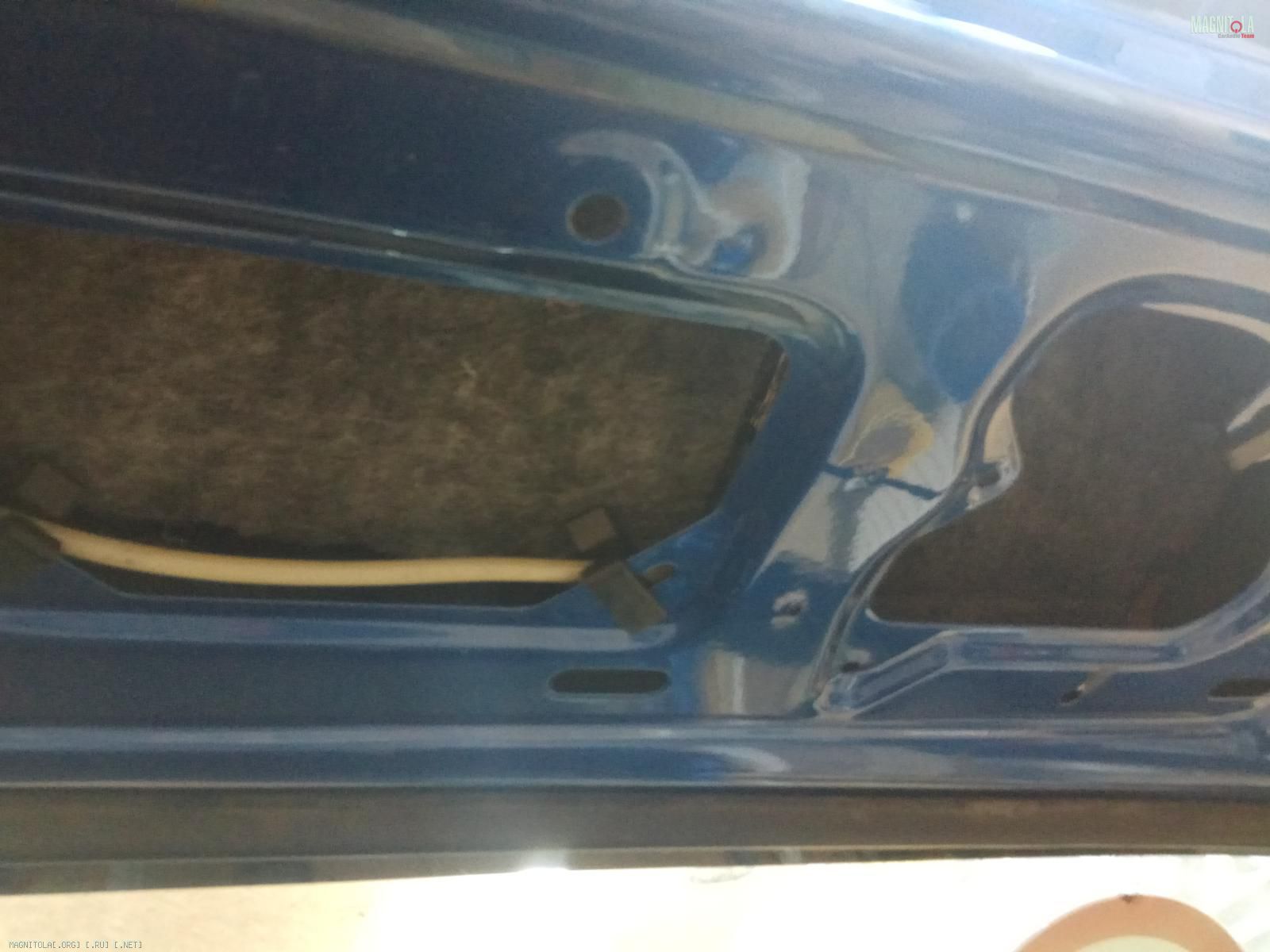

Крышка багажника...
Наносим вибру, греем, прикатываем...

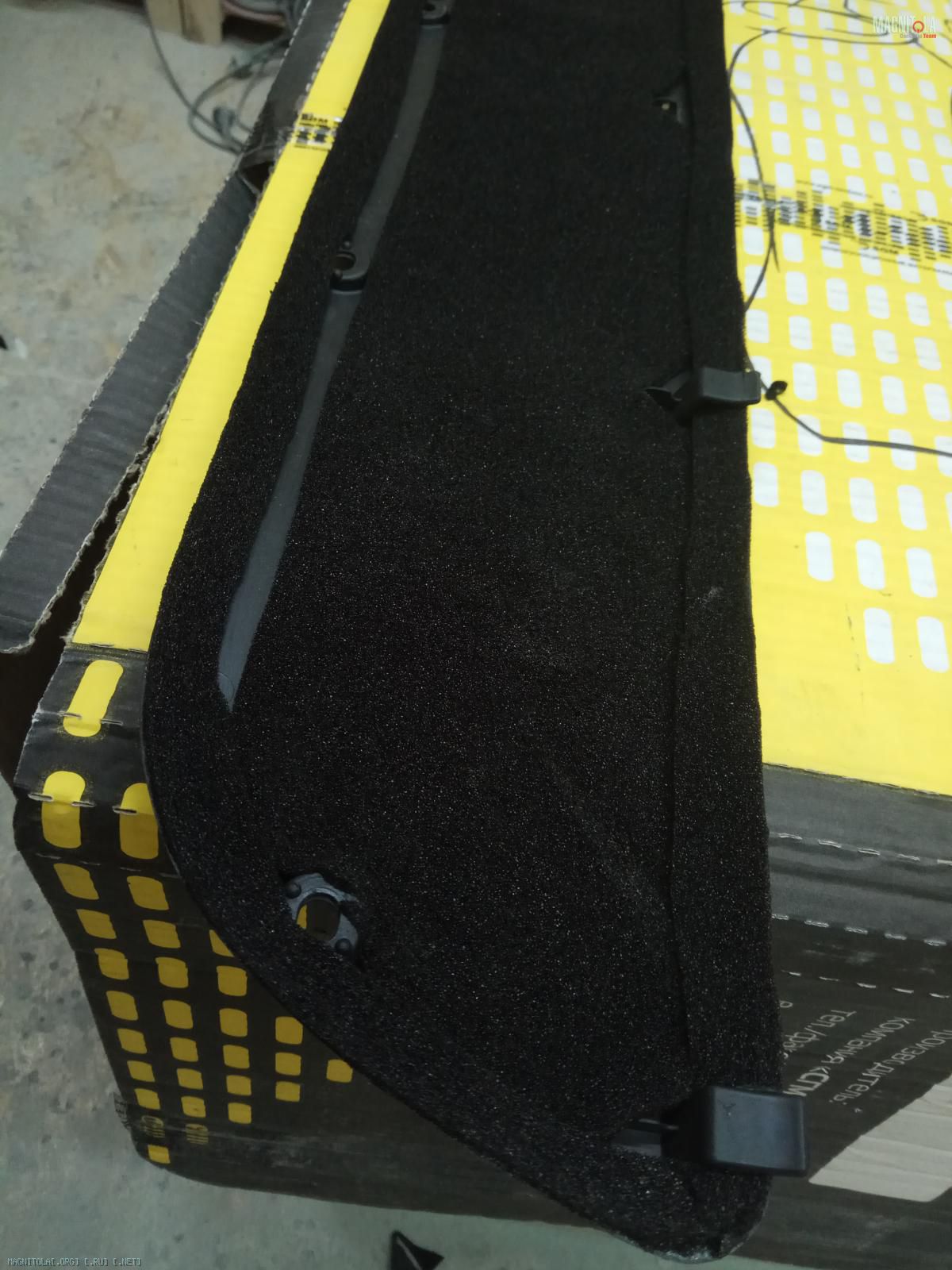

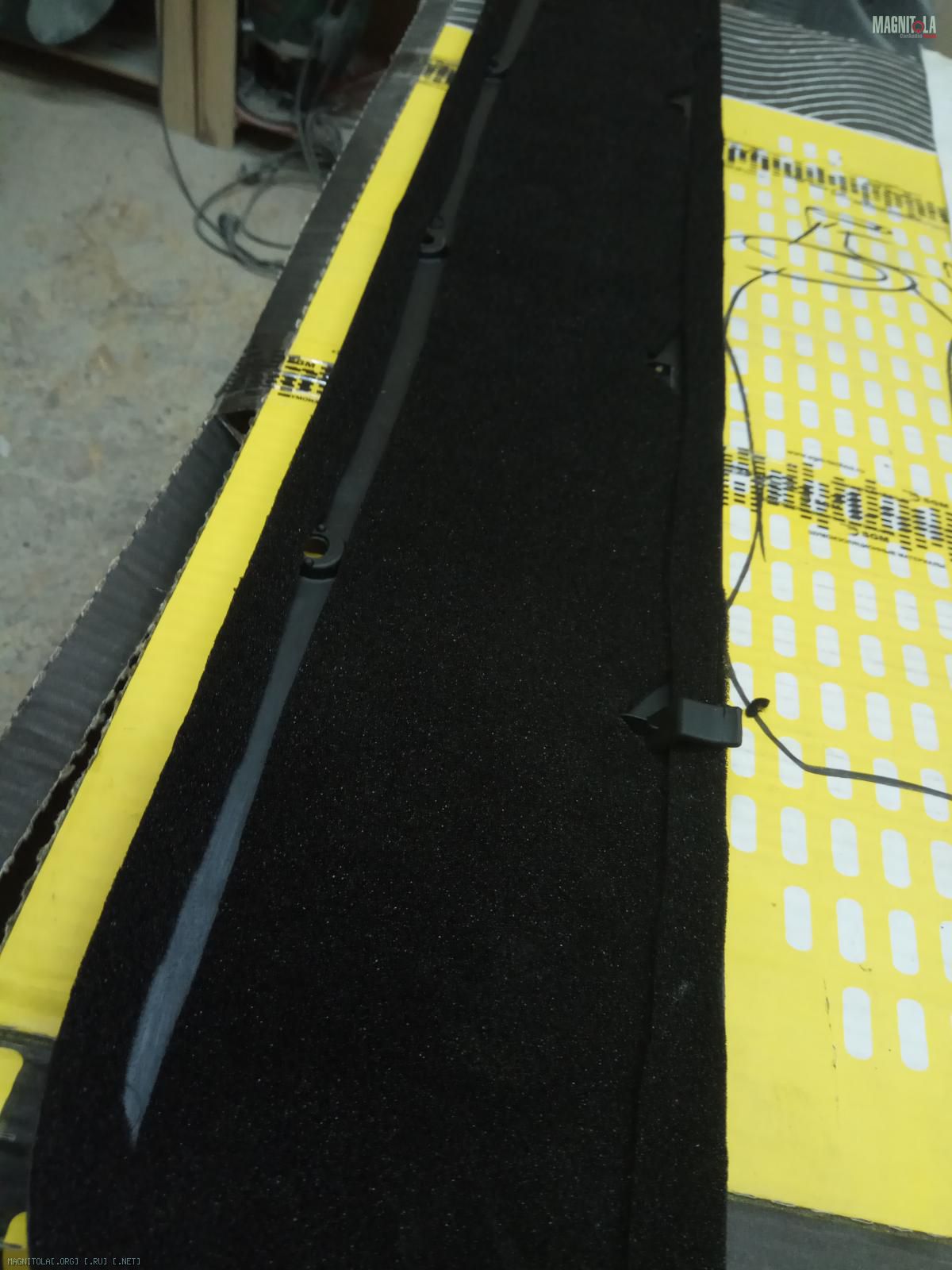

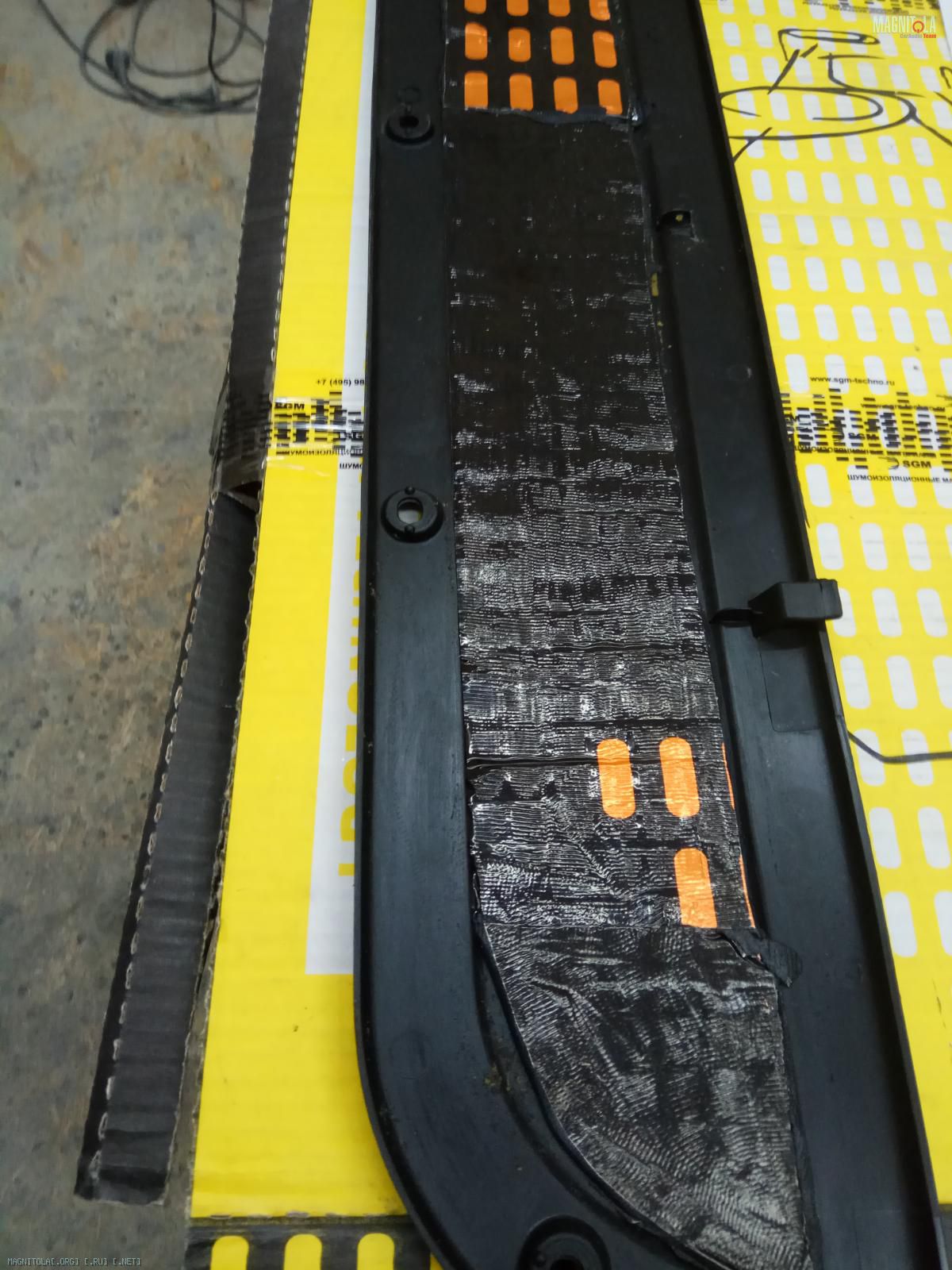

На пластиковую накладку наносим вибру, битопласт, уплотнительную ленту по периметру...
Вложение 1231258 Вложение 1231260 Вложение 1231262 Вложение 1231264 Вложение 1231266 Вложение 1231268 Вложение 1231270 Вложение 1231272 Вложение 1231274 Вложение 1231276

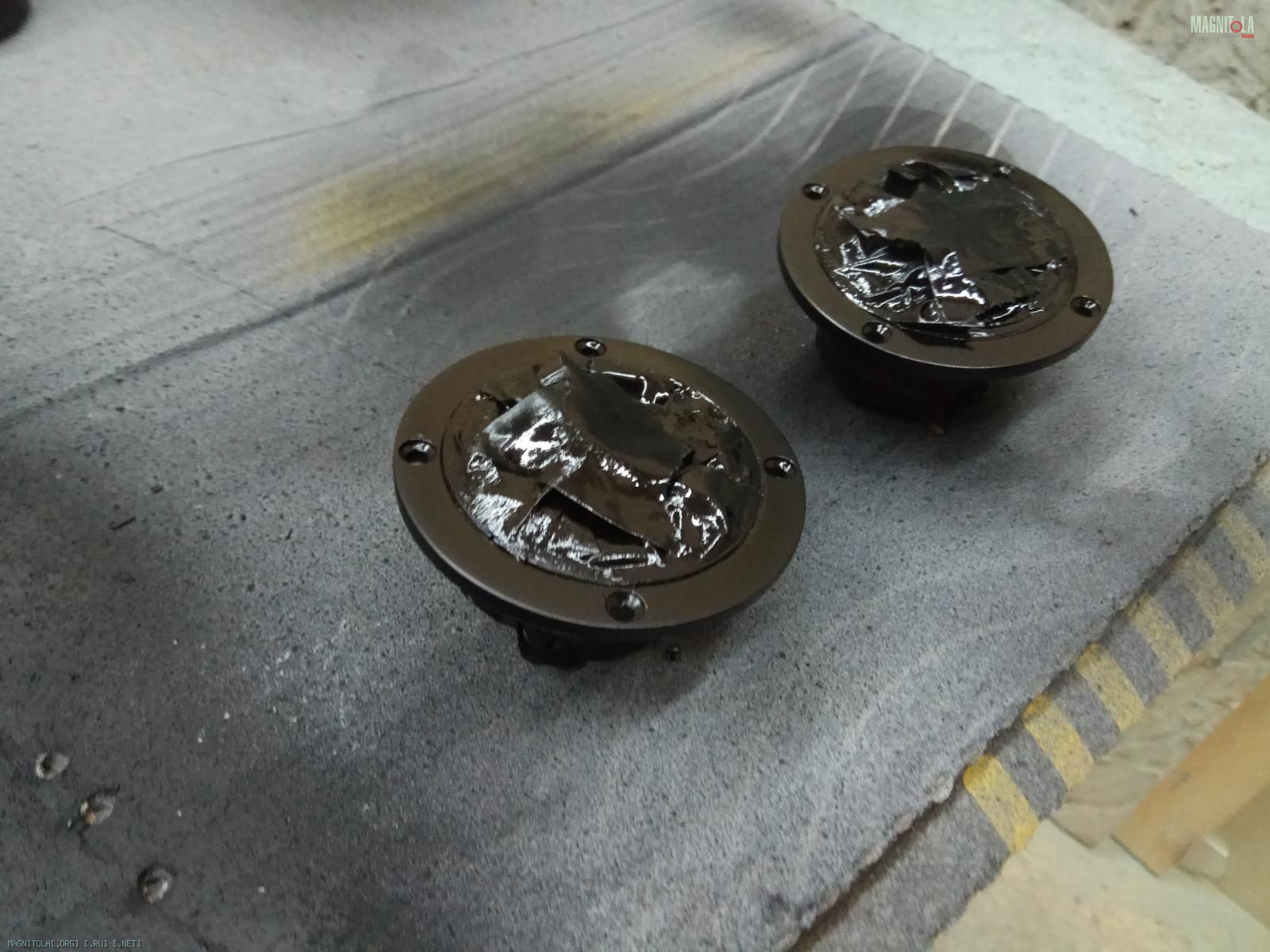

Обод шириков перекрашиваем в черный матовый...
Вложение 1231278 Вложение 1231280 Вложение 1231282
28.06.2018, 00:36
st220

Вложений: 4

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Golf 2

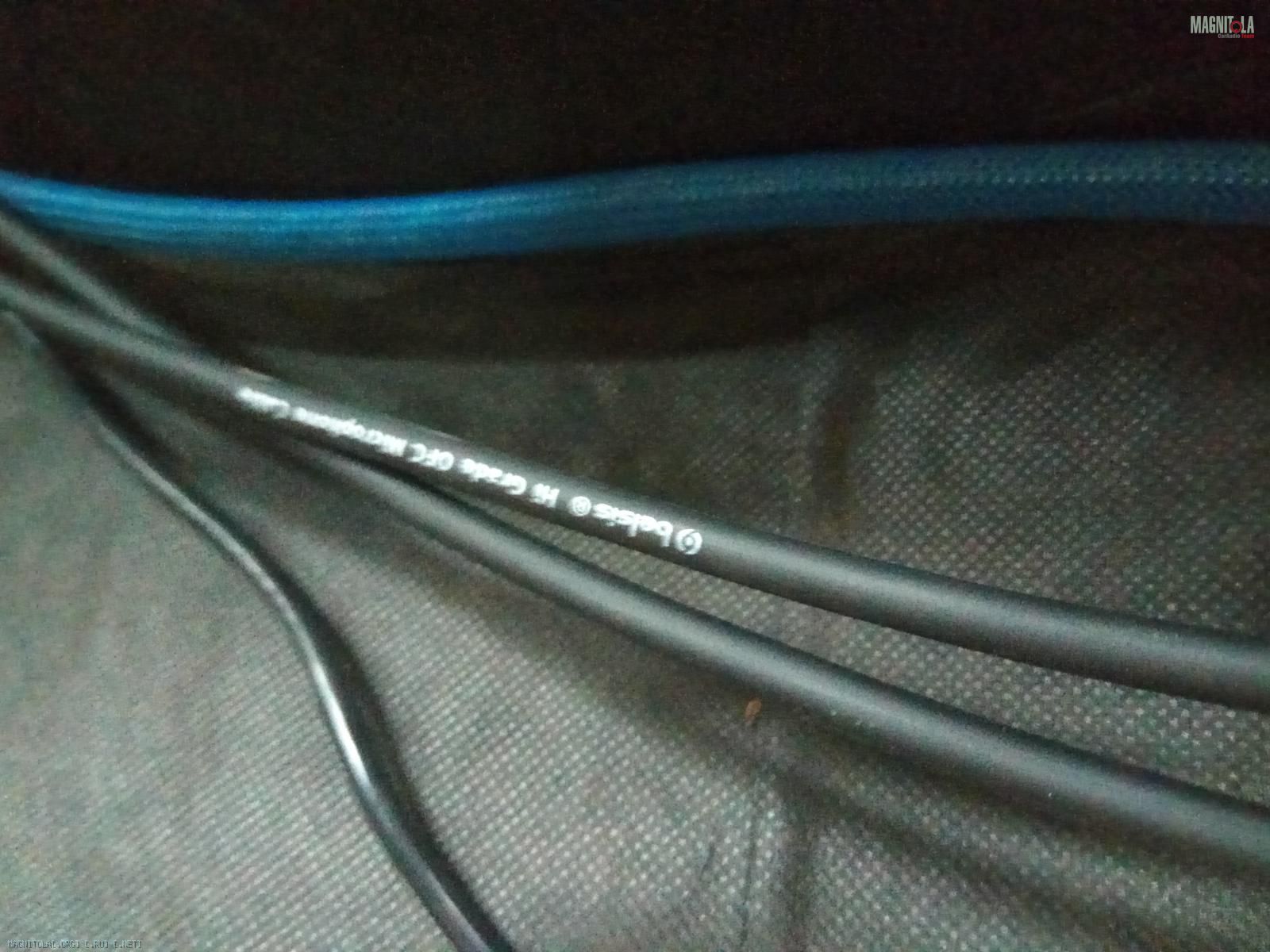

Сплели косы акустической проводки...

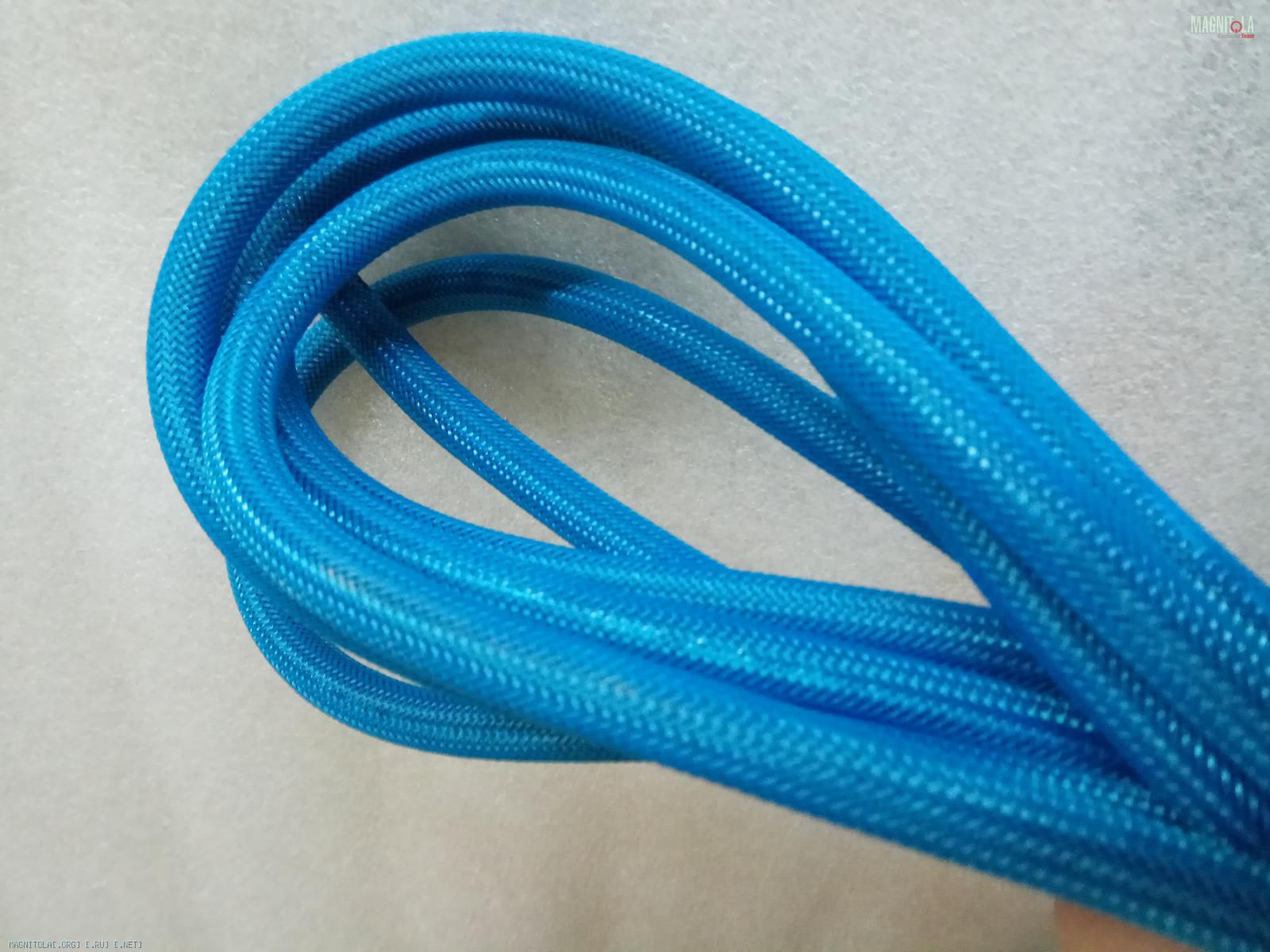

Одели в змейку силу и акустическую проводку...
Вложение 1231548 Вложение 1231550 Вложение 1231552 Вложение 1231554
28.06.2018, 00:39
st220

Вложений: 19

Re: Изготовление корпусов для сабвуферов, фальшпанелей

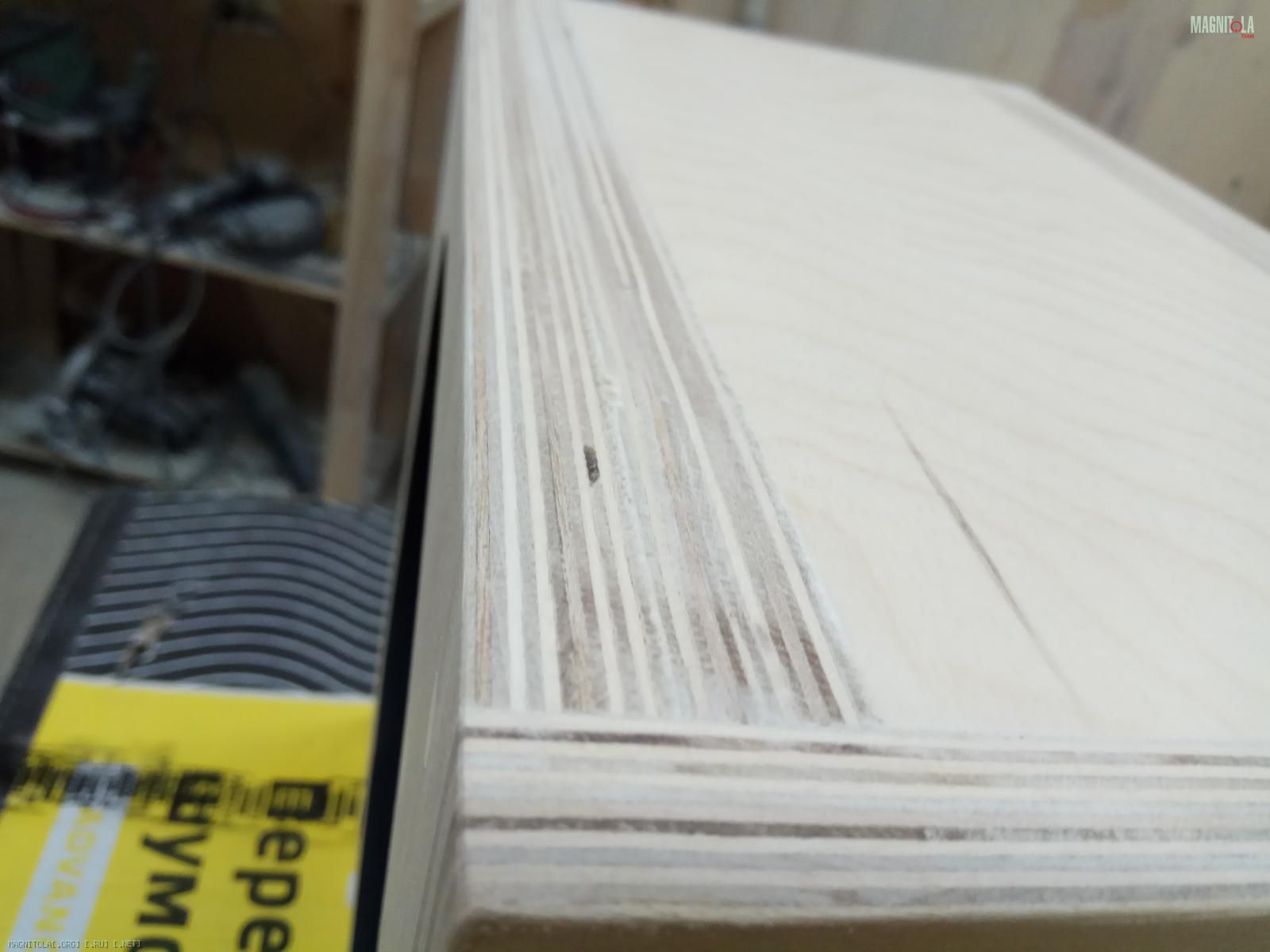

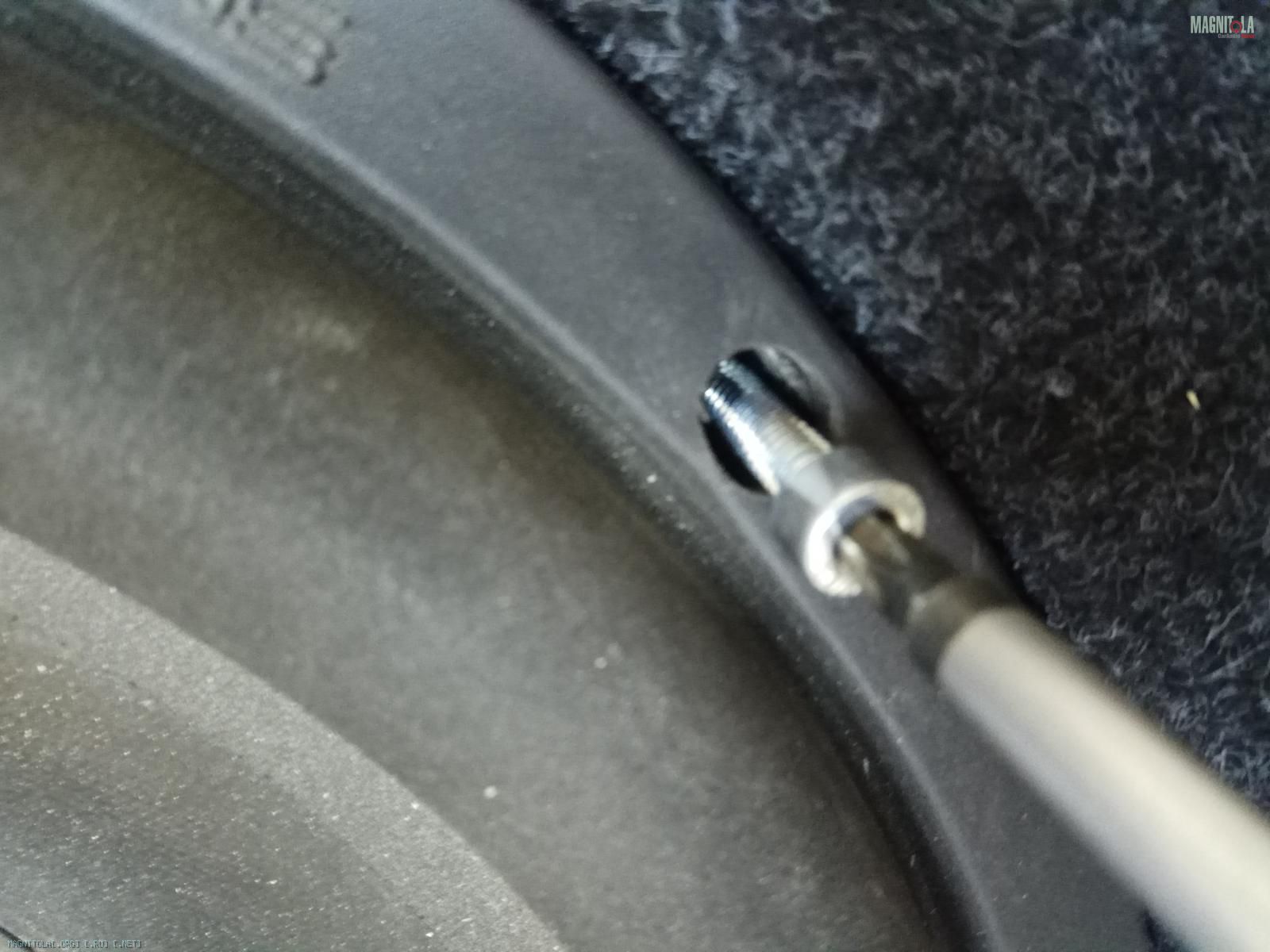

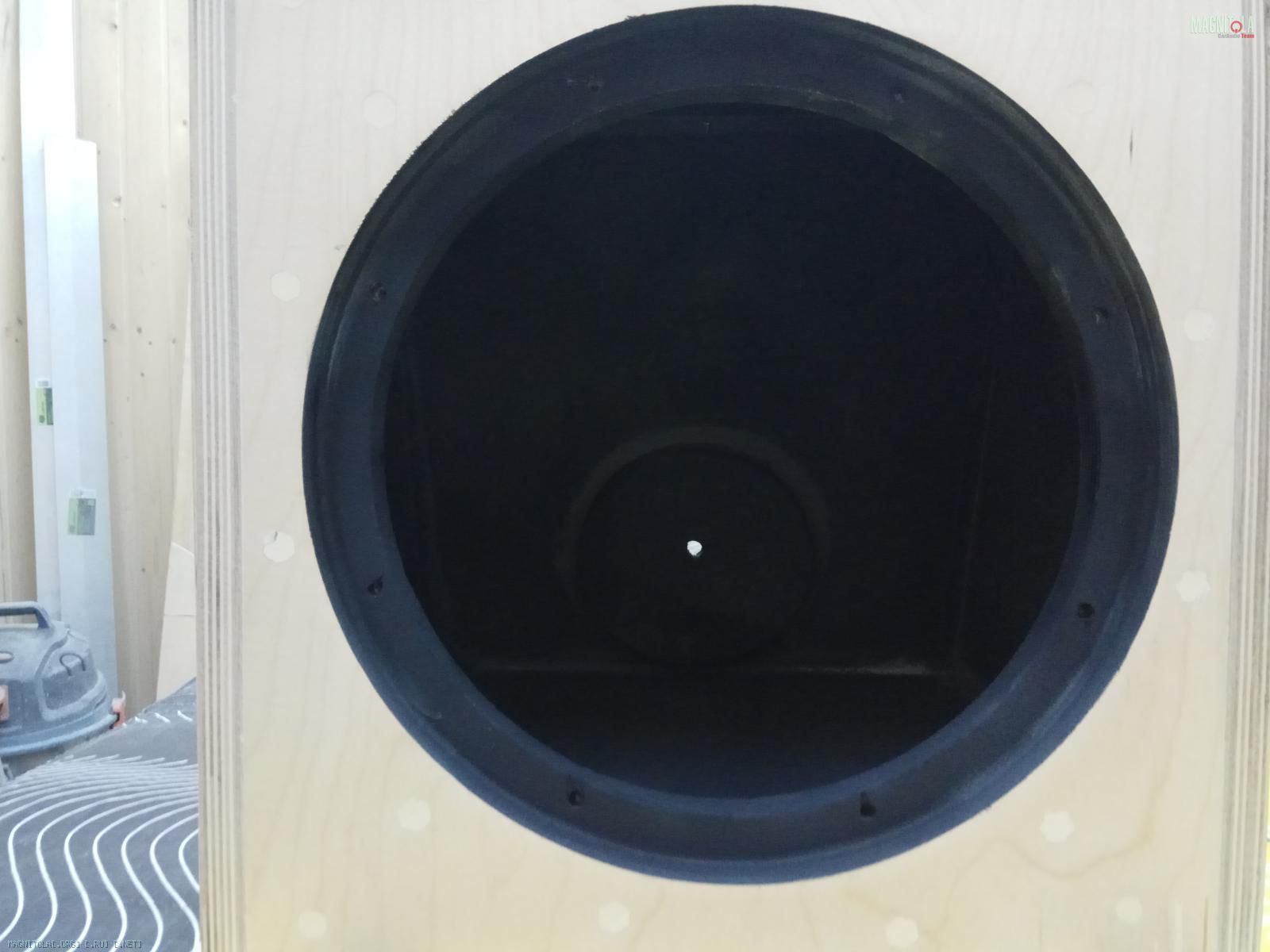

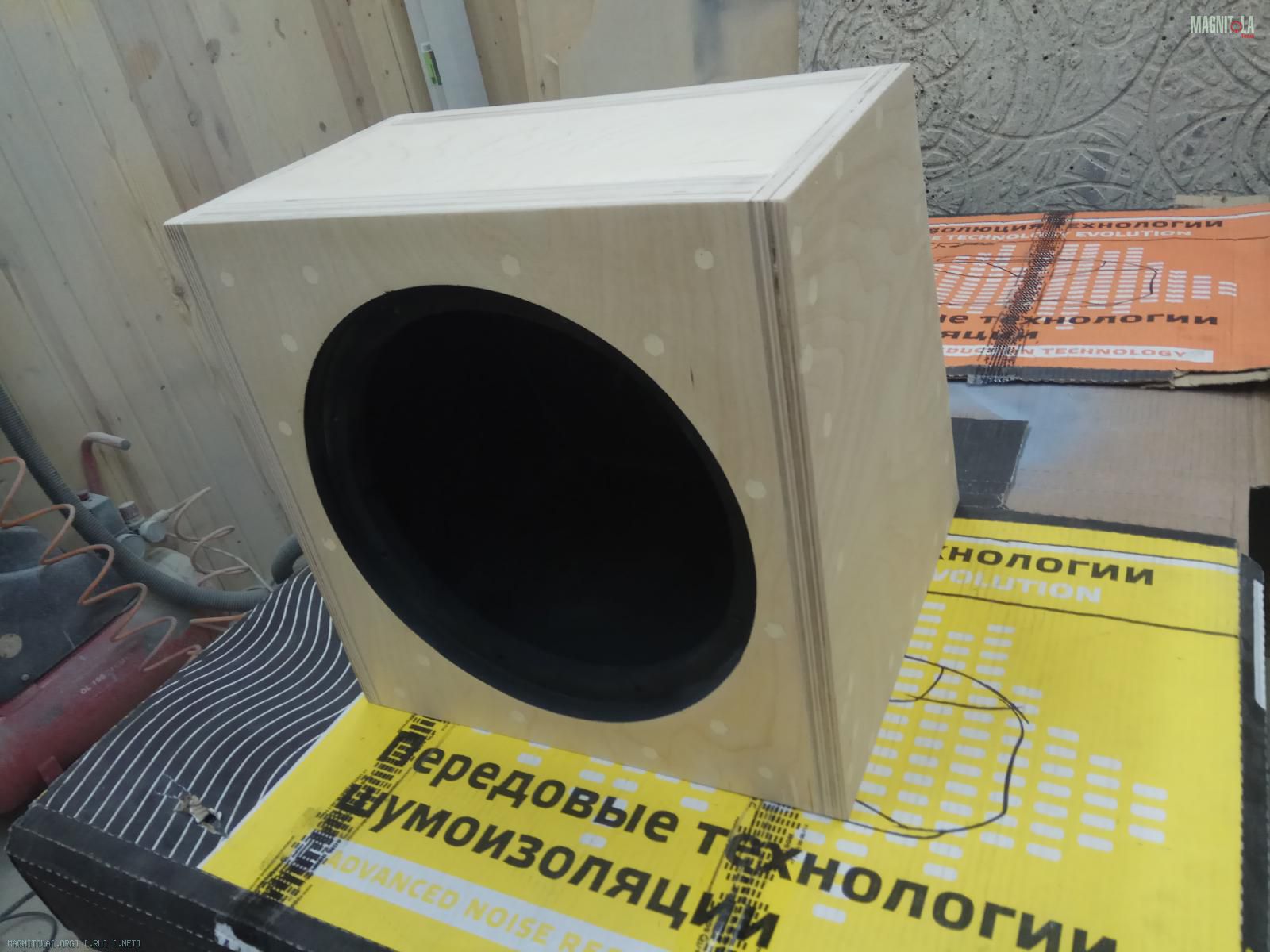

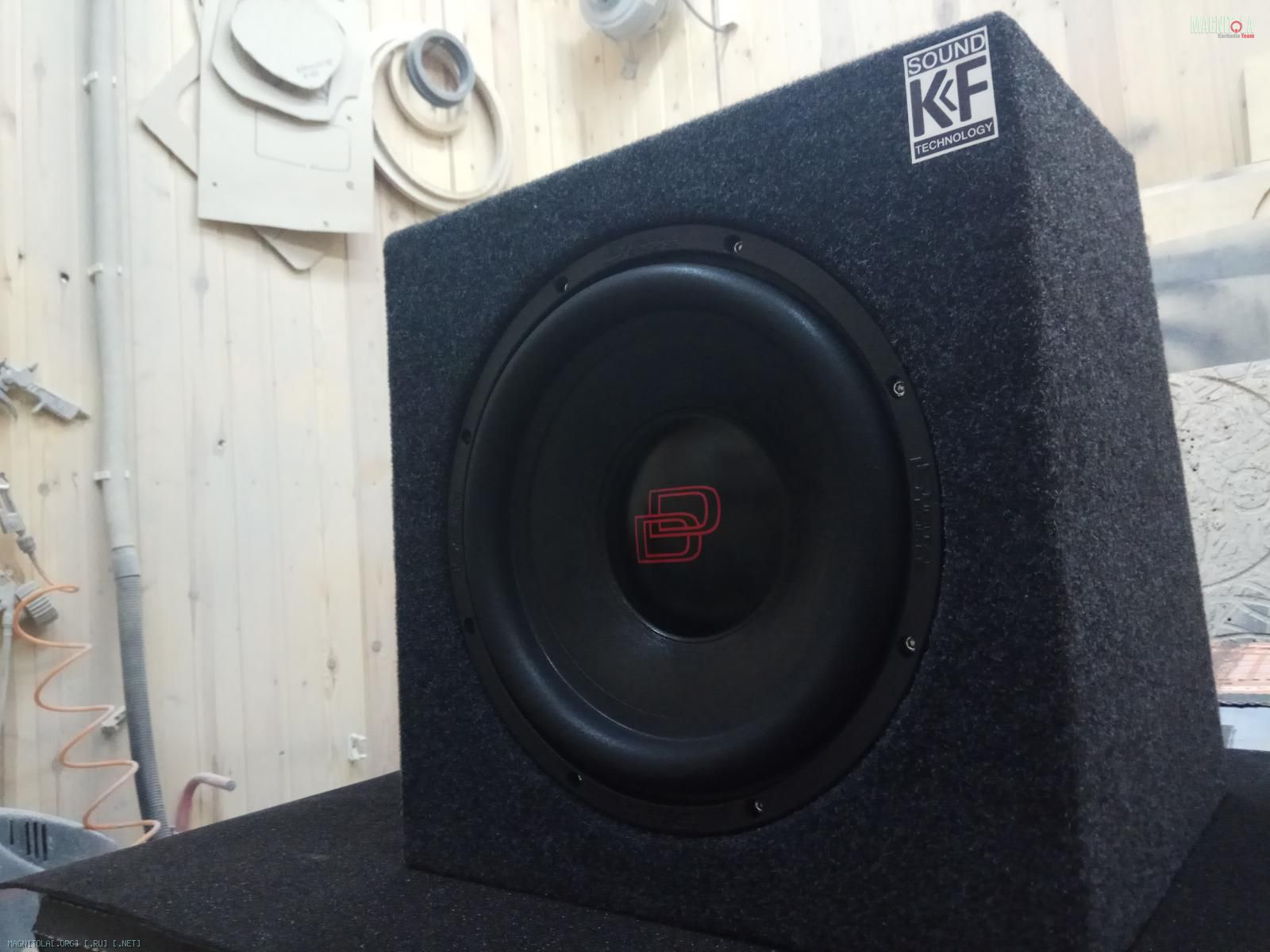

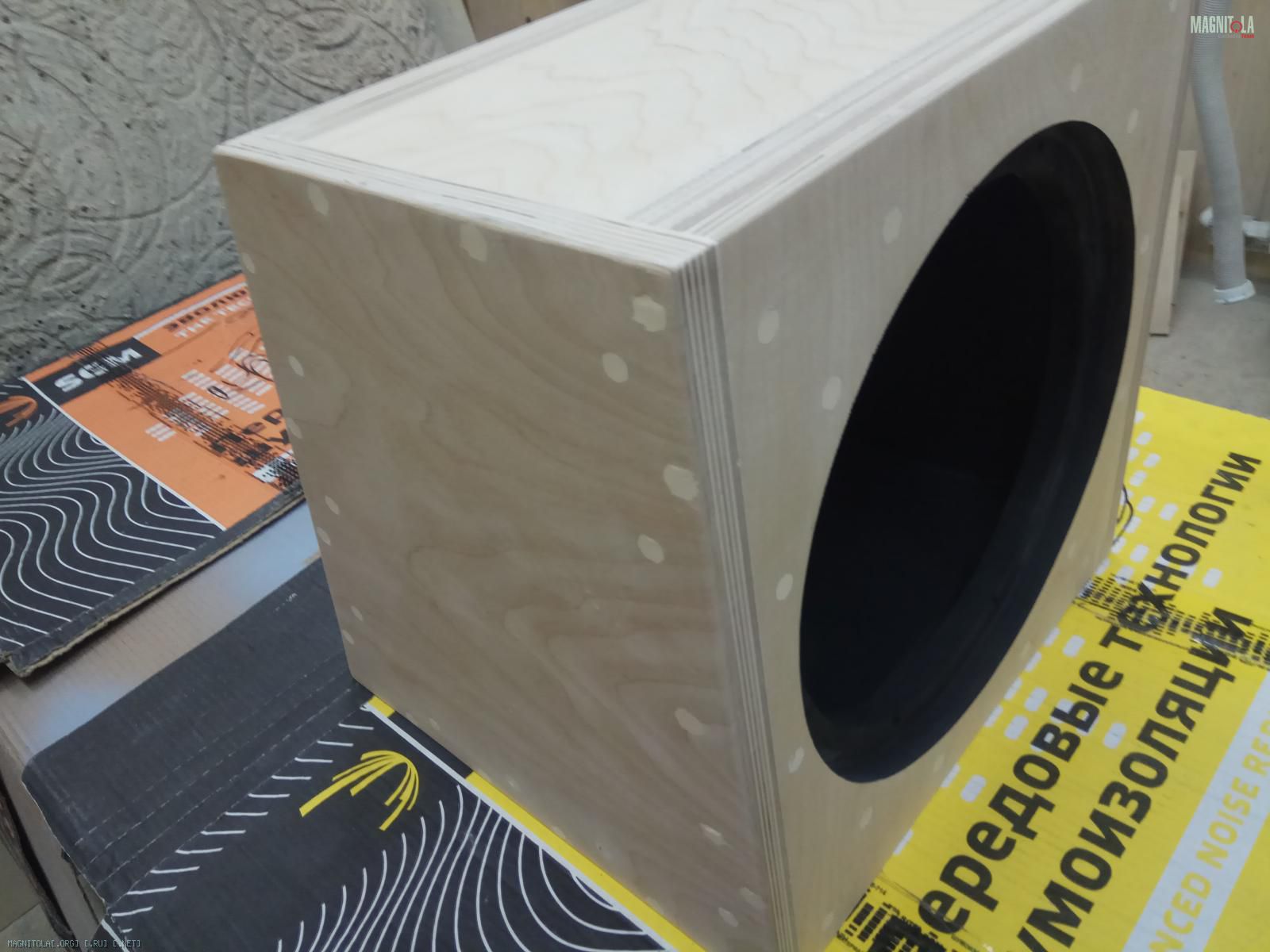

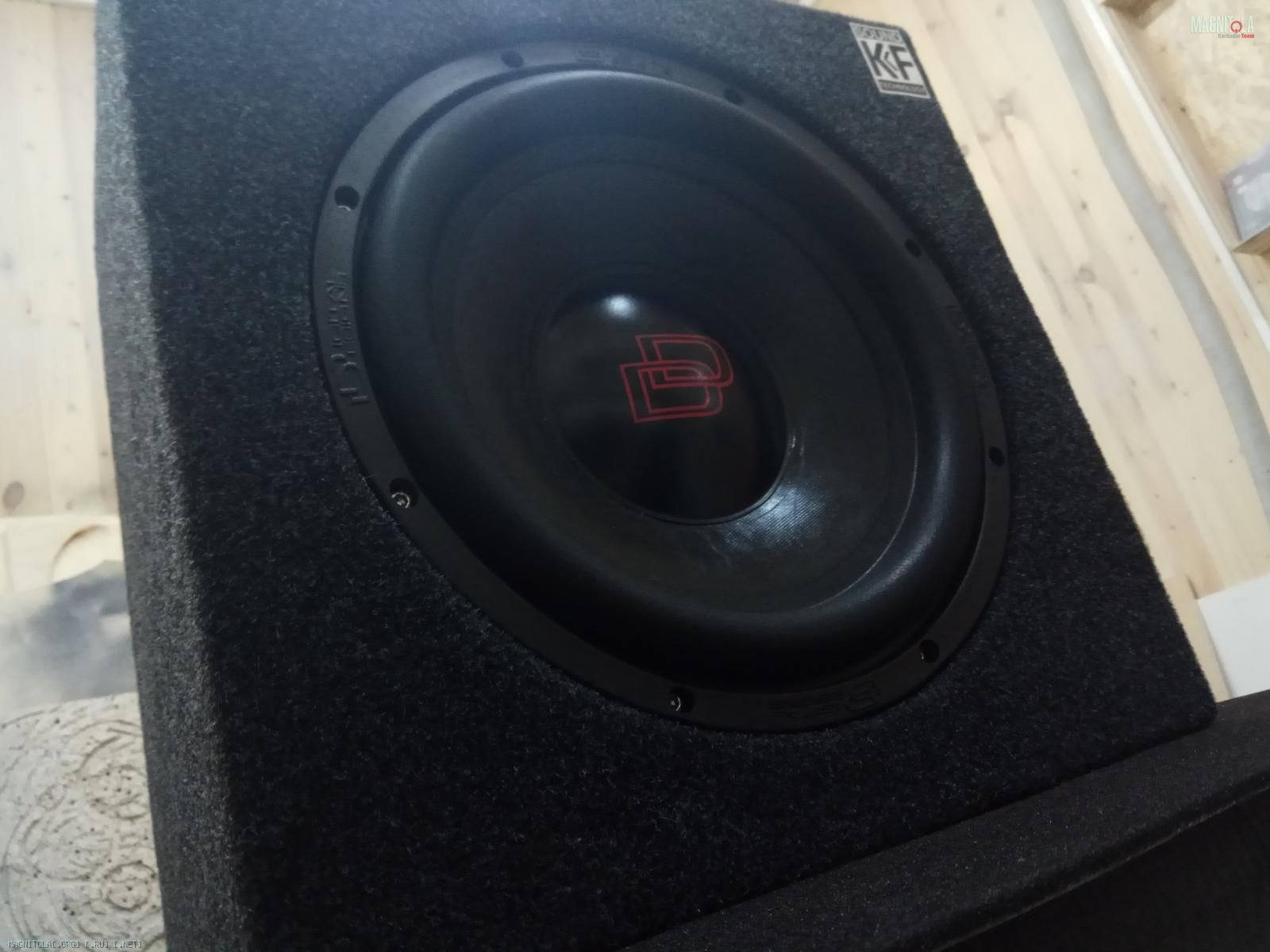

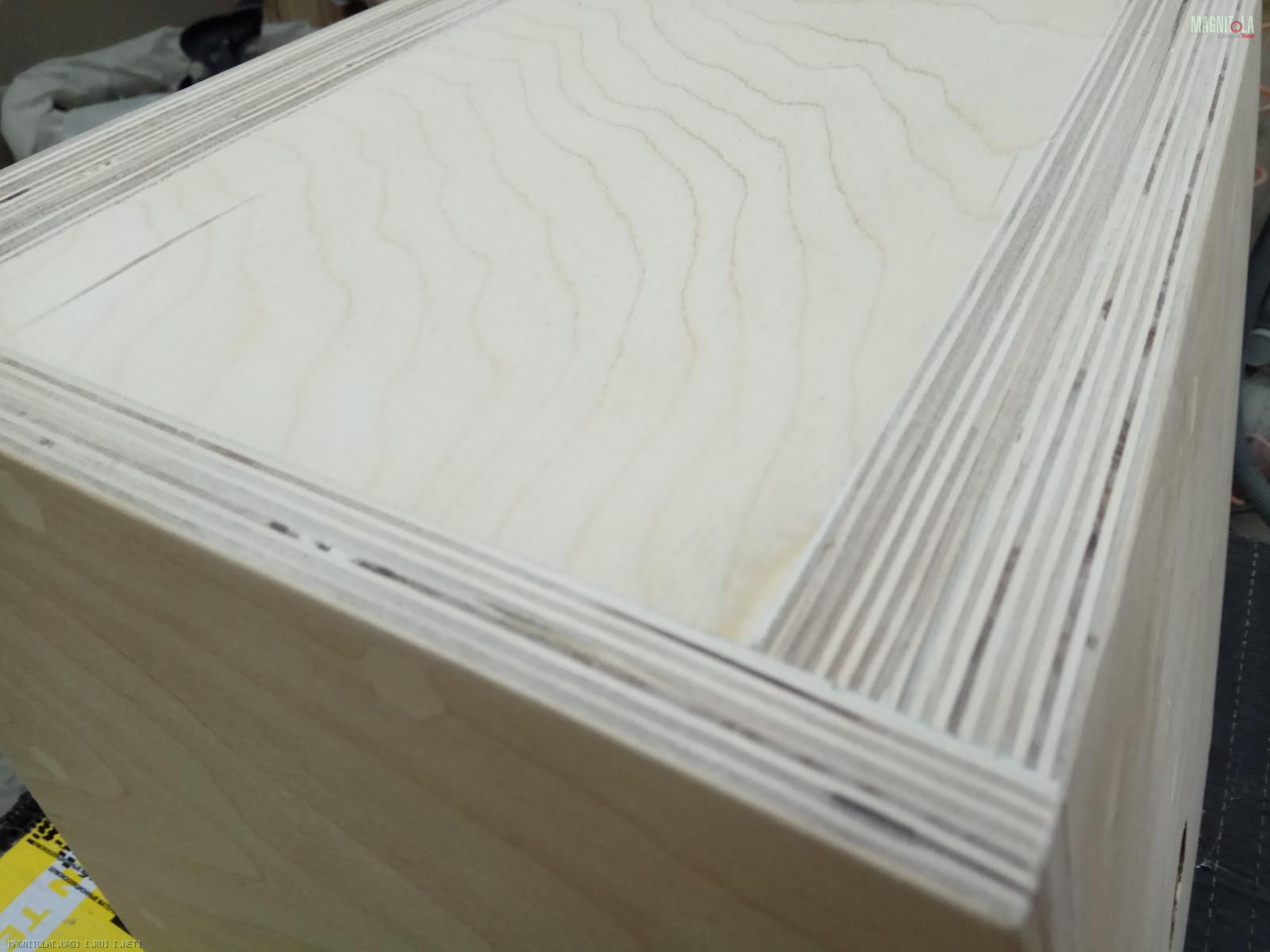

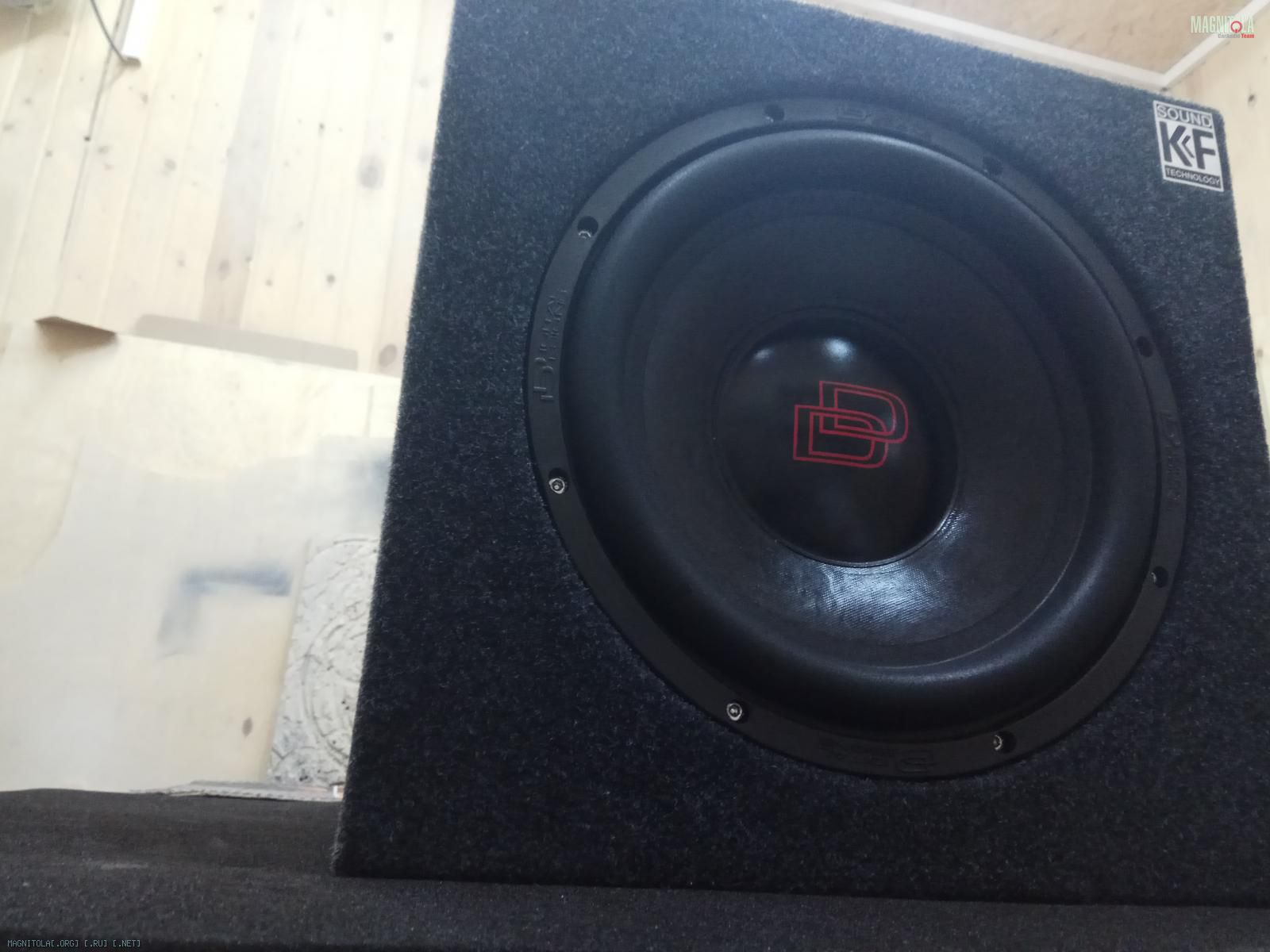

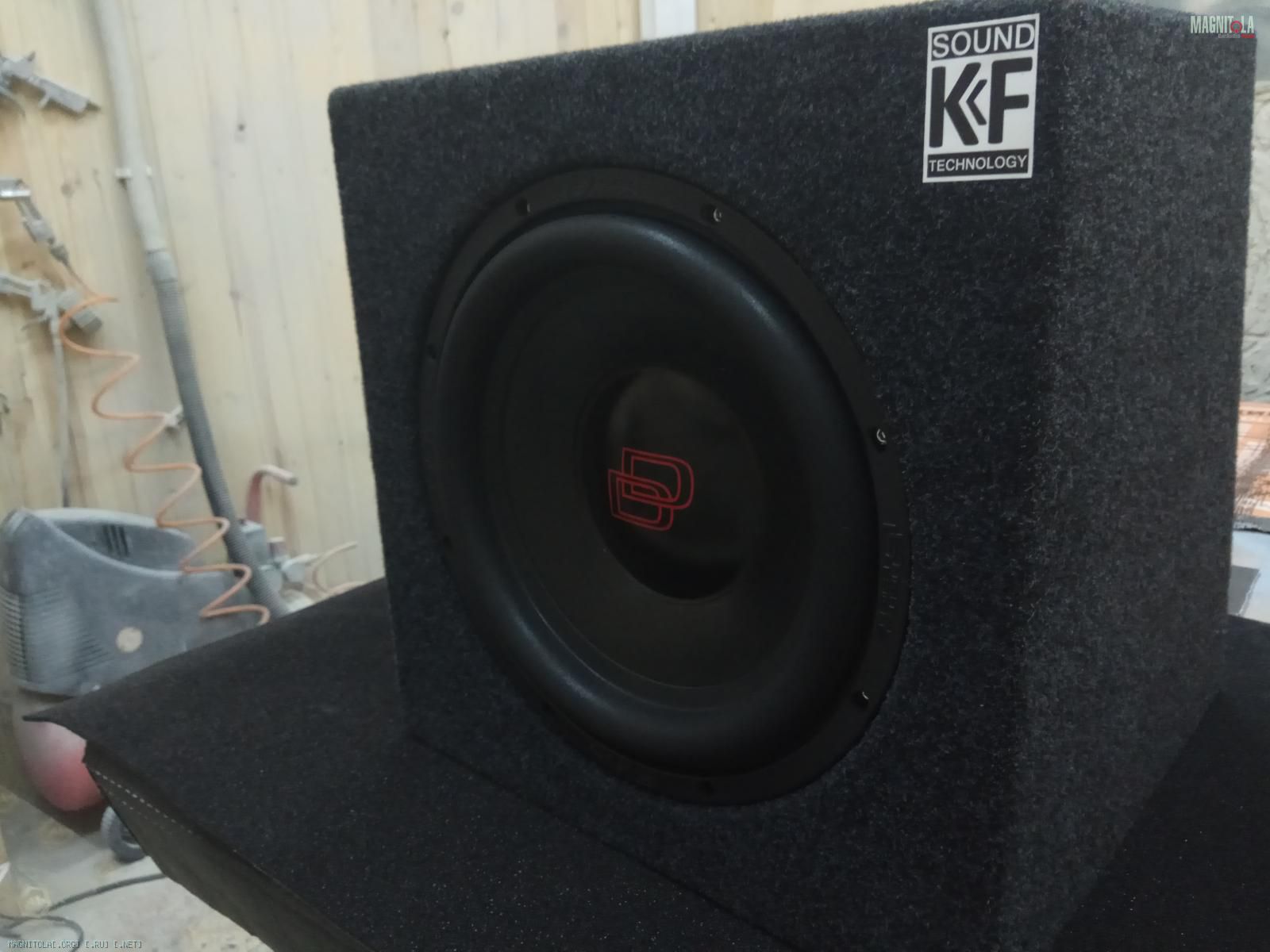

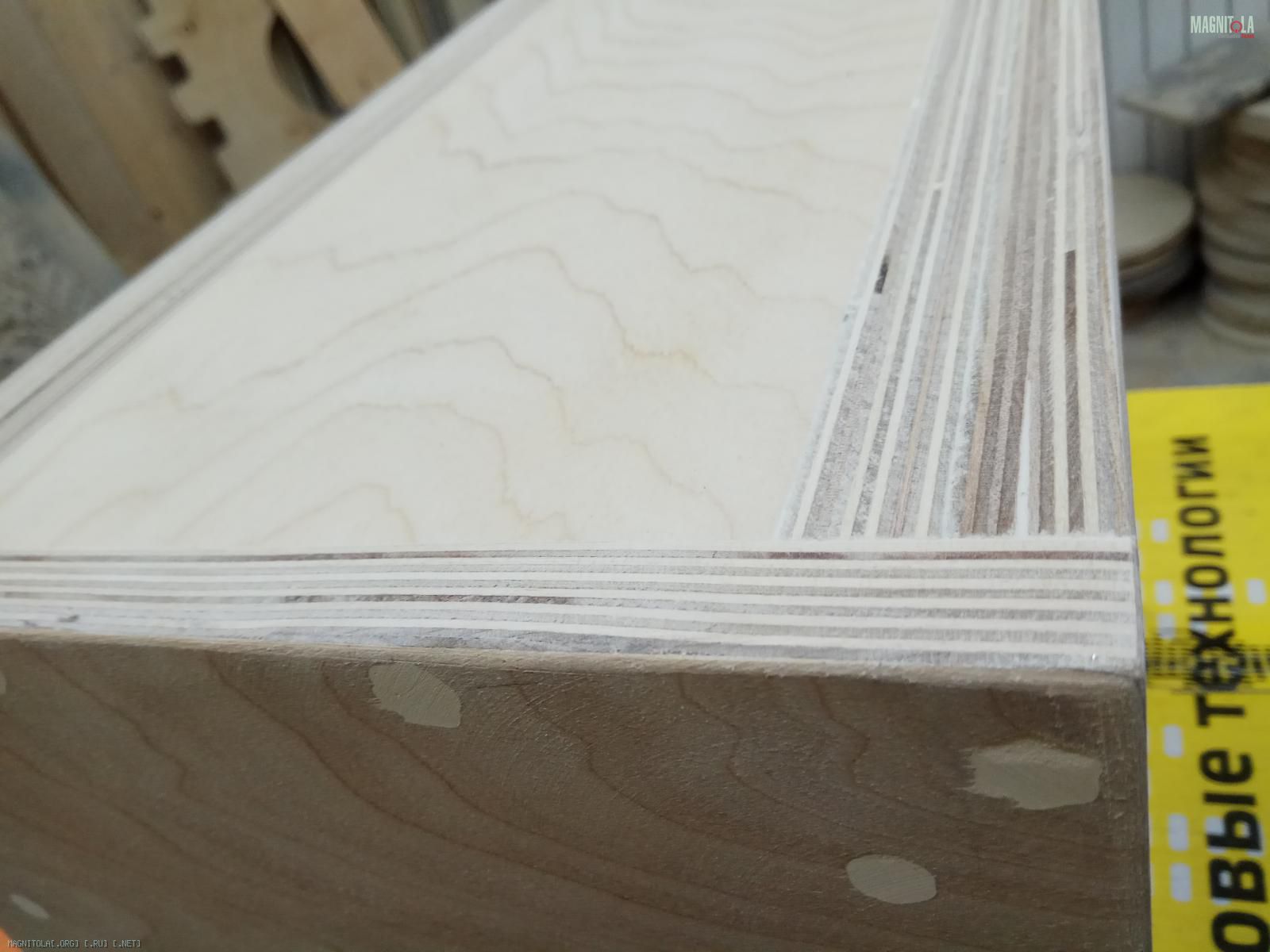

Корпус под DD 512

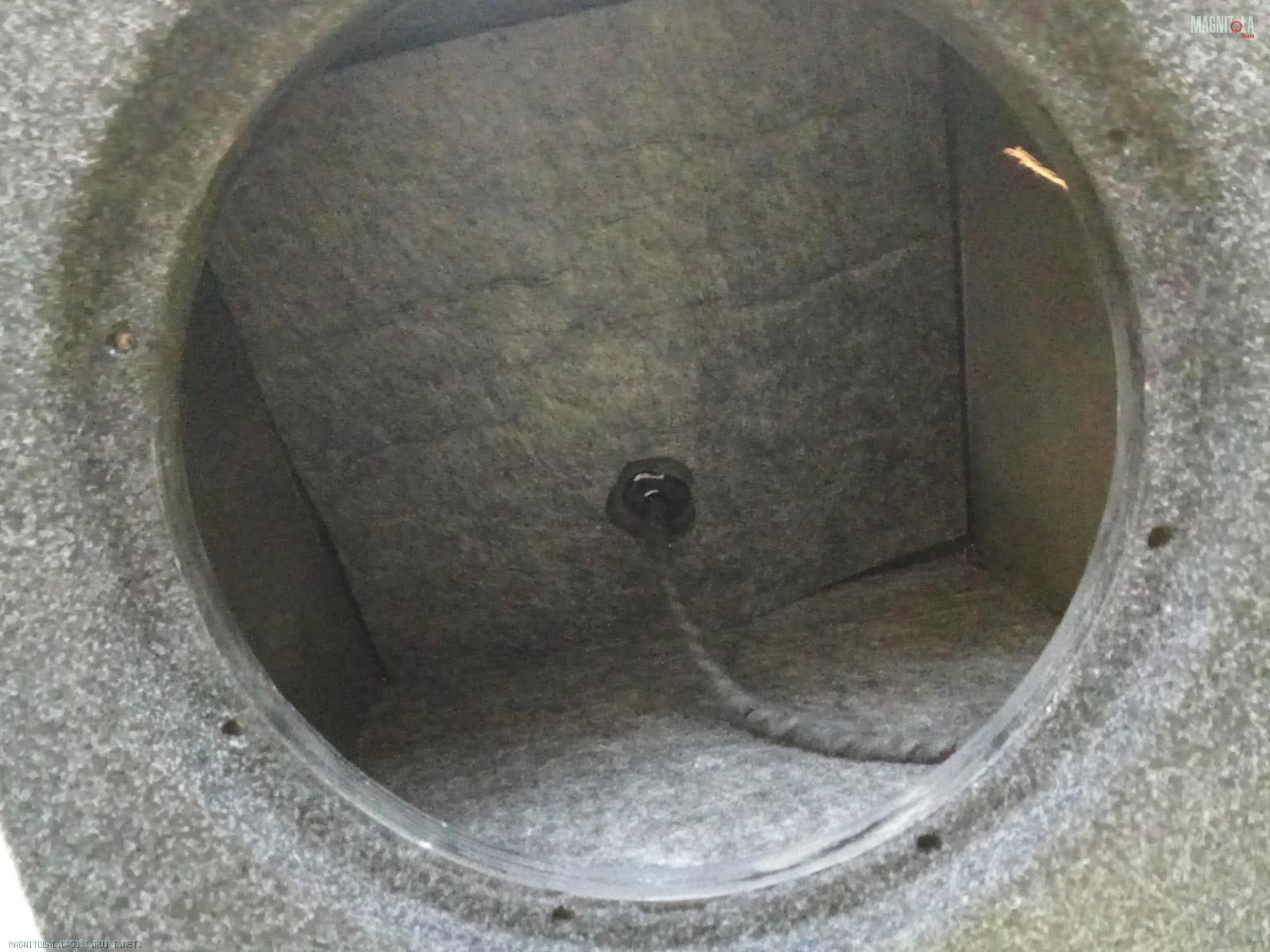

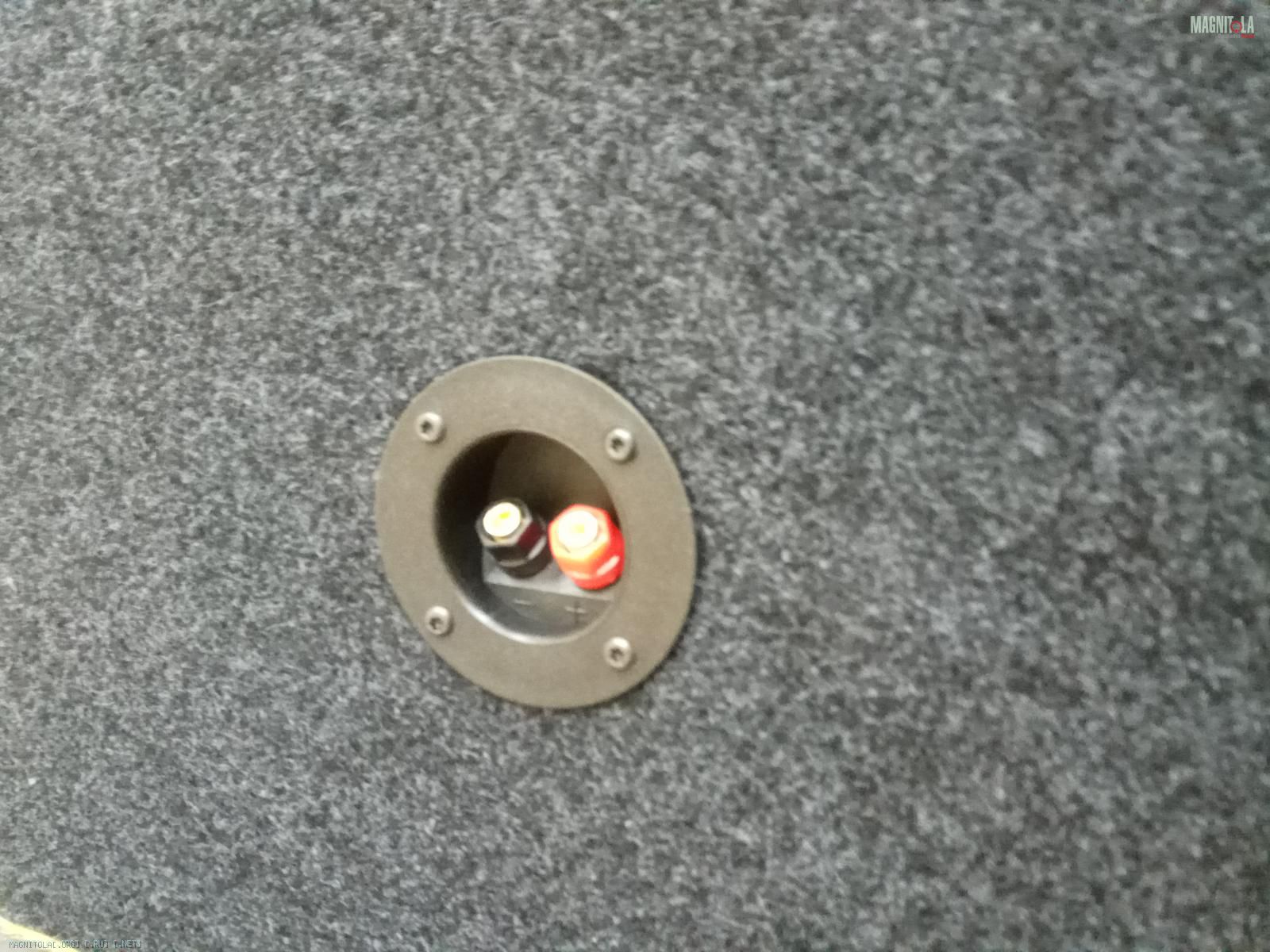

ЗЯ, 30л, стенки 38мм, боковые 19мм, акустическое демпфирование, терминал в усиленном варианте, крепление на винты М5 под шестигранник.

Вложение 1231556 Вложение 1231558 Вложение 1231560 Вложение 1231562 Вложение 1231564 Вложение 1231566 Вложение 1231568 Вложение 1231570 Вложение 1231572 Вложение 1231574 Вложение 1231576 Вложение 1231578 Вложение 1231580 Вложение 1231582 Вложение 1231584 Вложение 1231586 Вложение 1231588 Вложение 1231590 Вложение 1231592
28.06.2018, 22:54
st220

Вложений: 25

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Golf 2

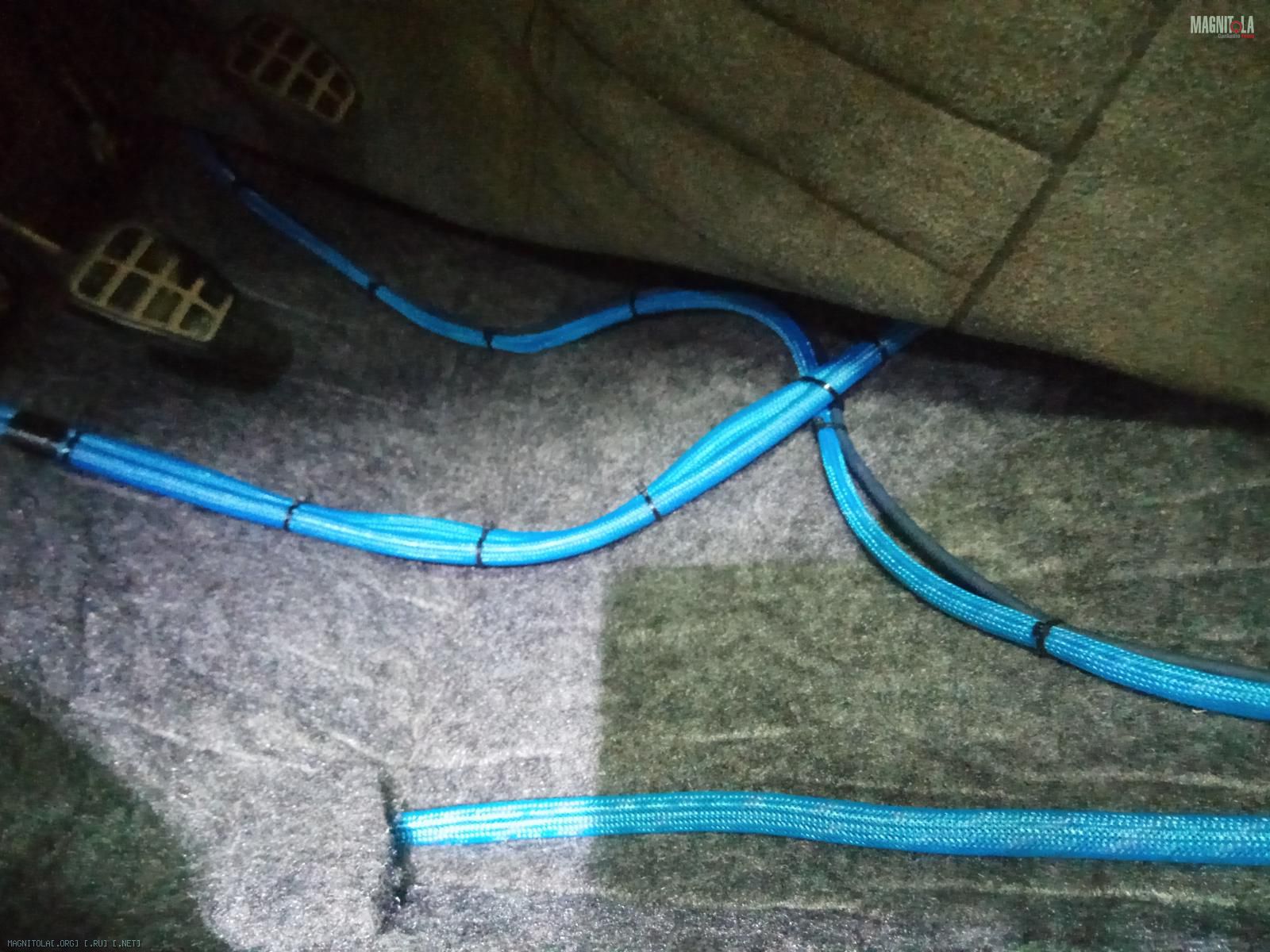

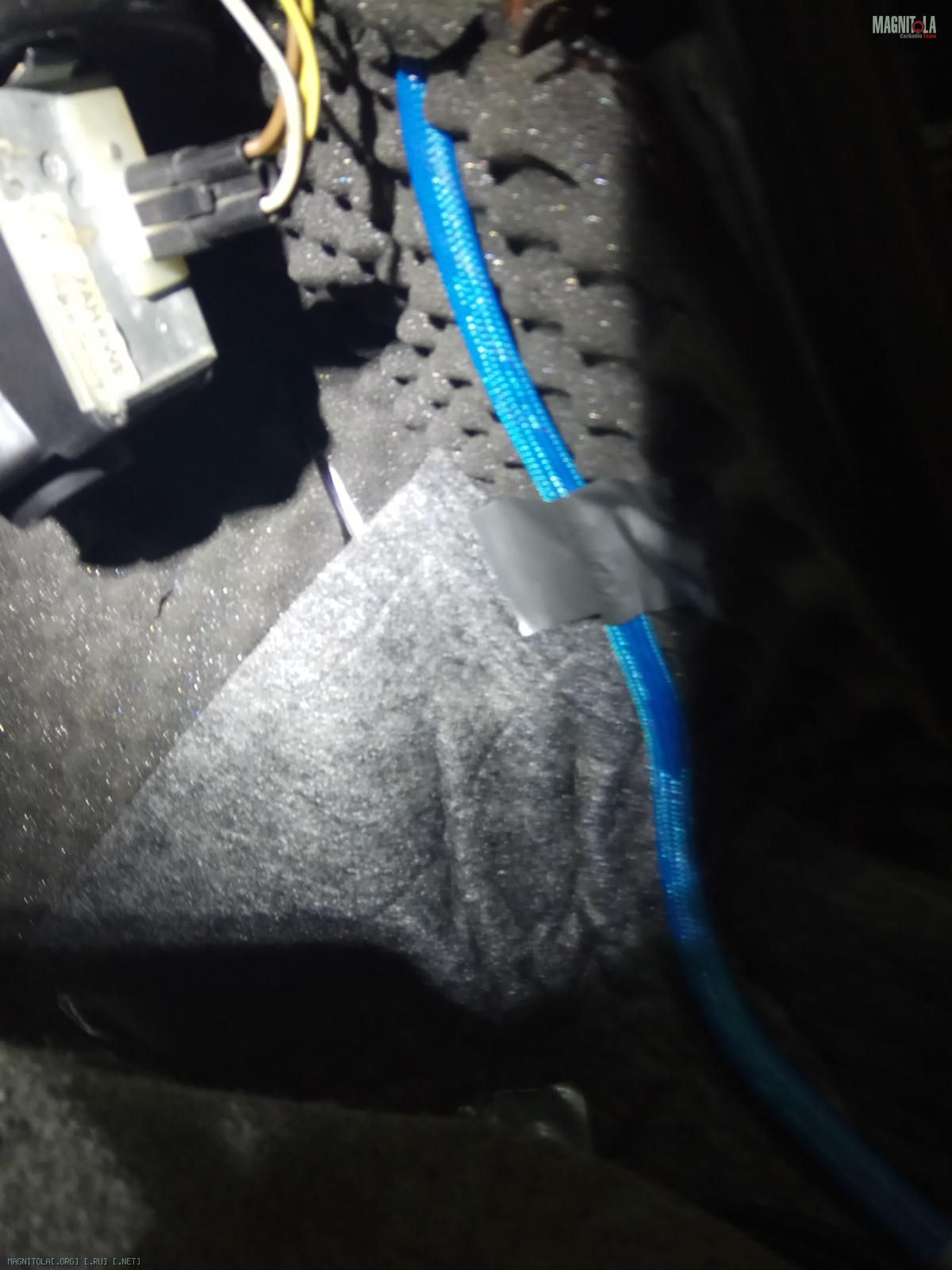

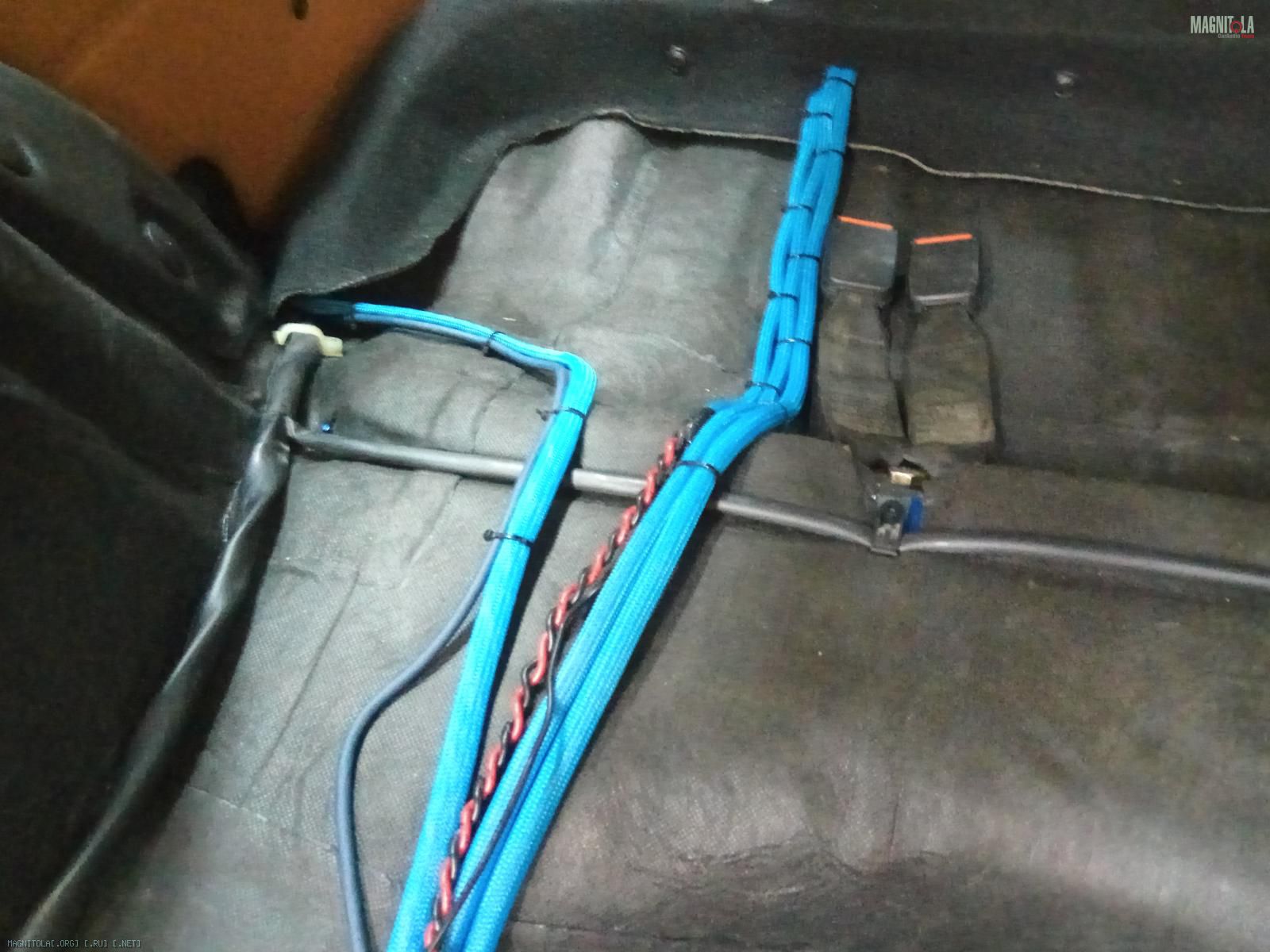

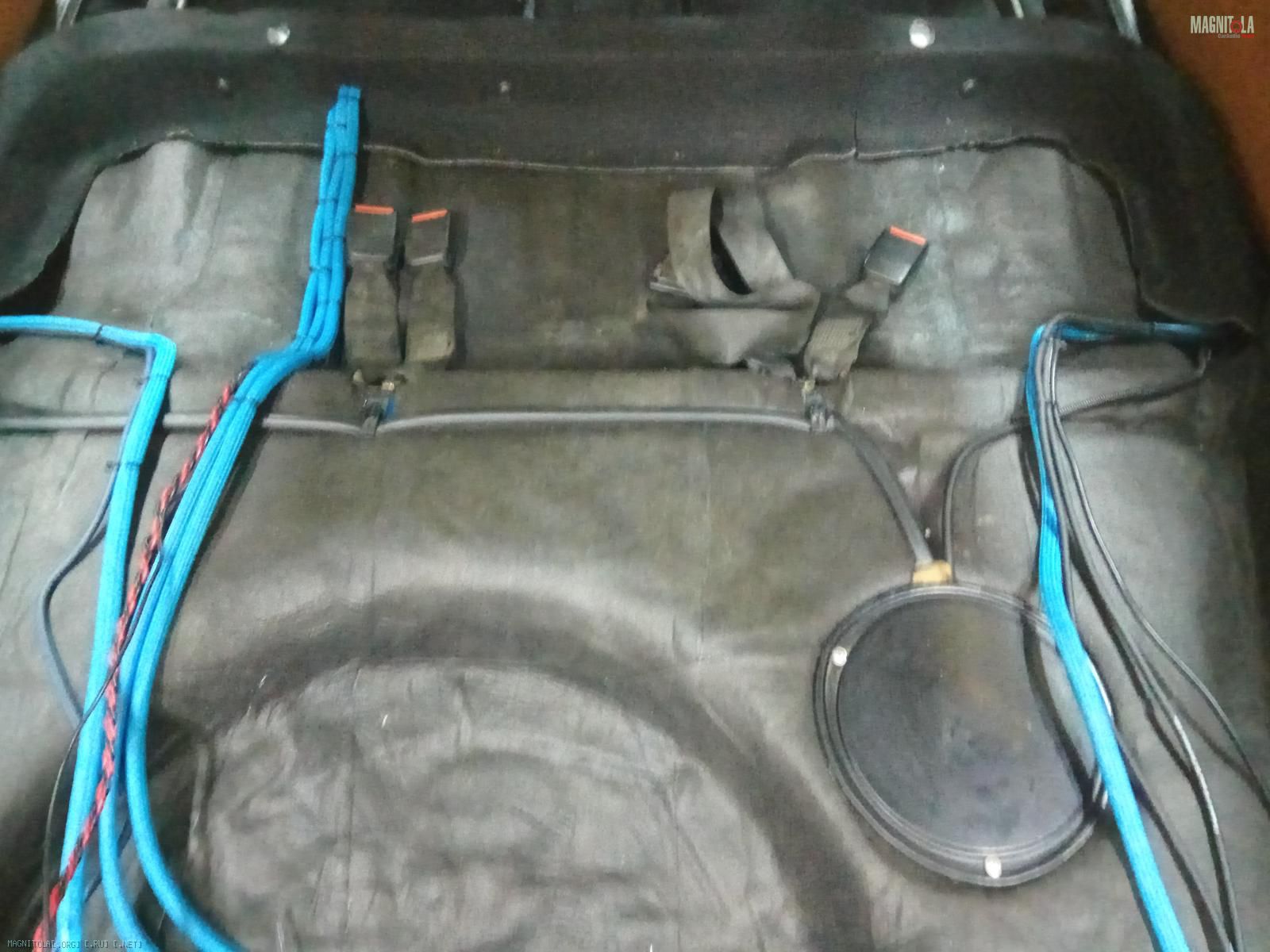

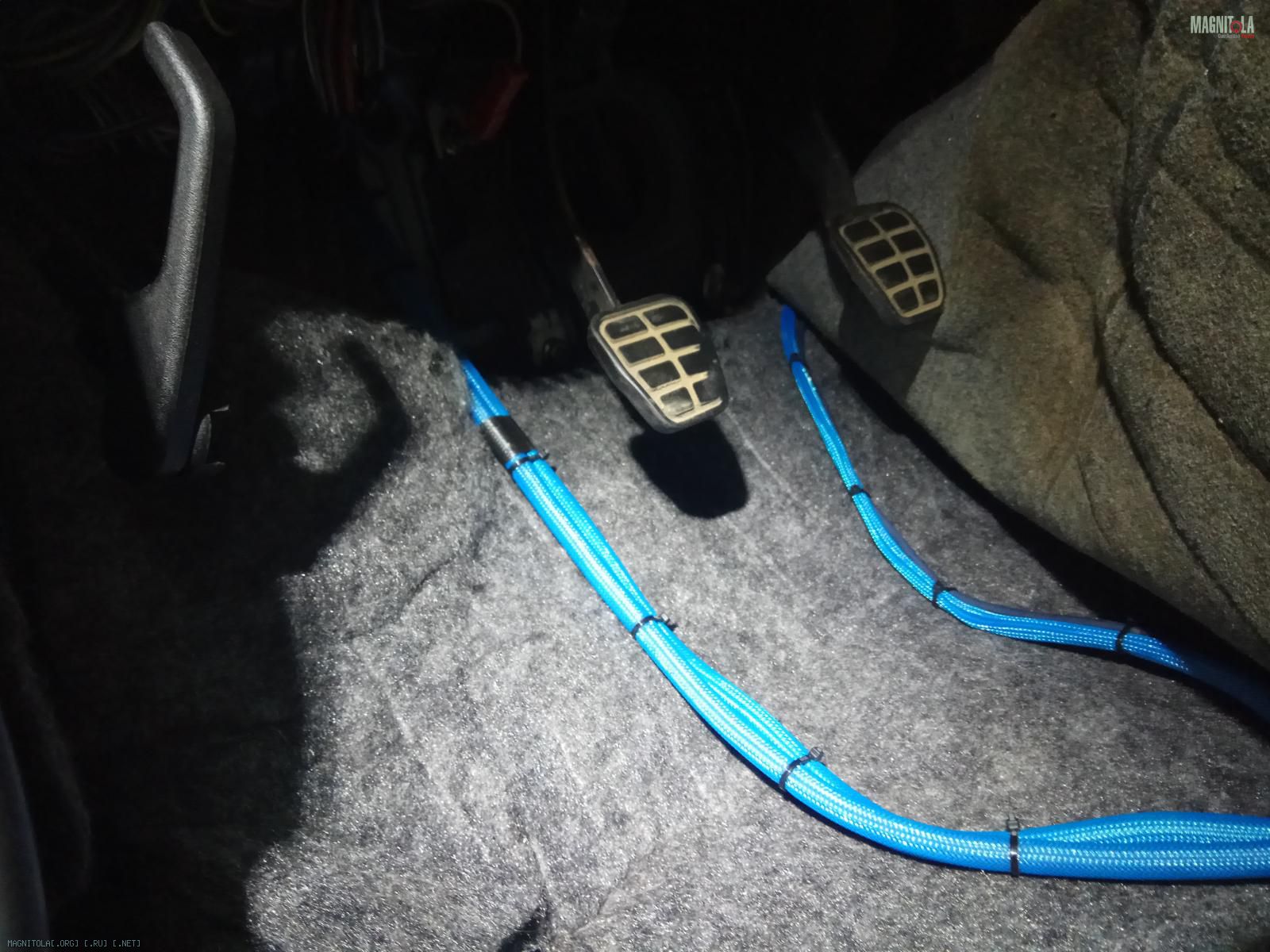

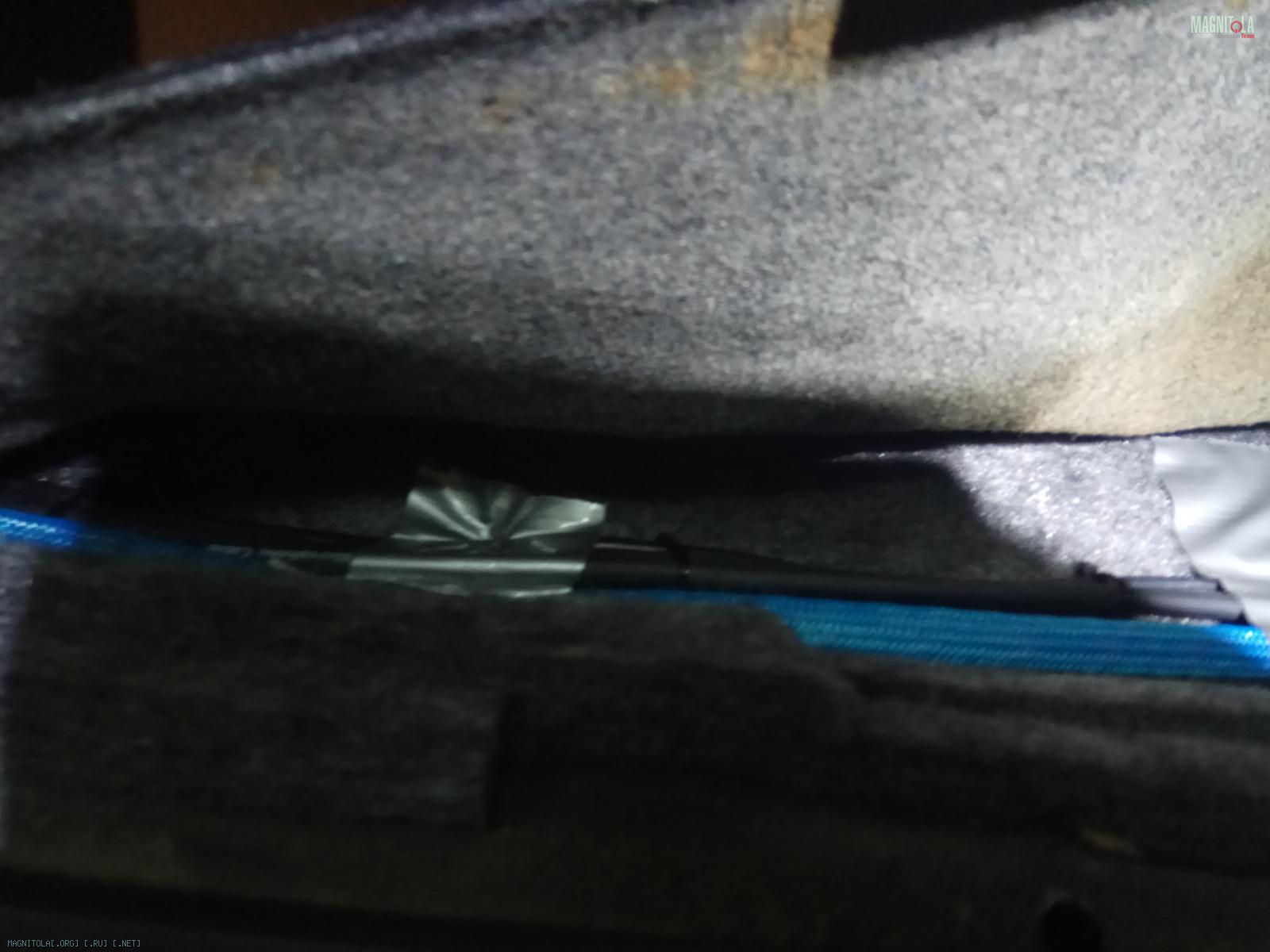

Протяжка, закрепление проводки..

Вложение 1231610 Вложение 1231612 Вложение 1231614 Вложение 1231616 Вложение 1231618 Вложение 1231620 Вложение 1231622 Вложение 1231624

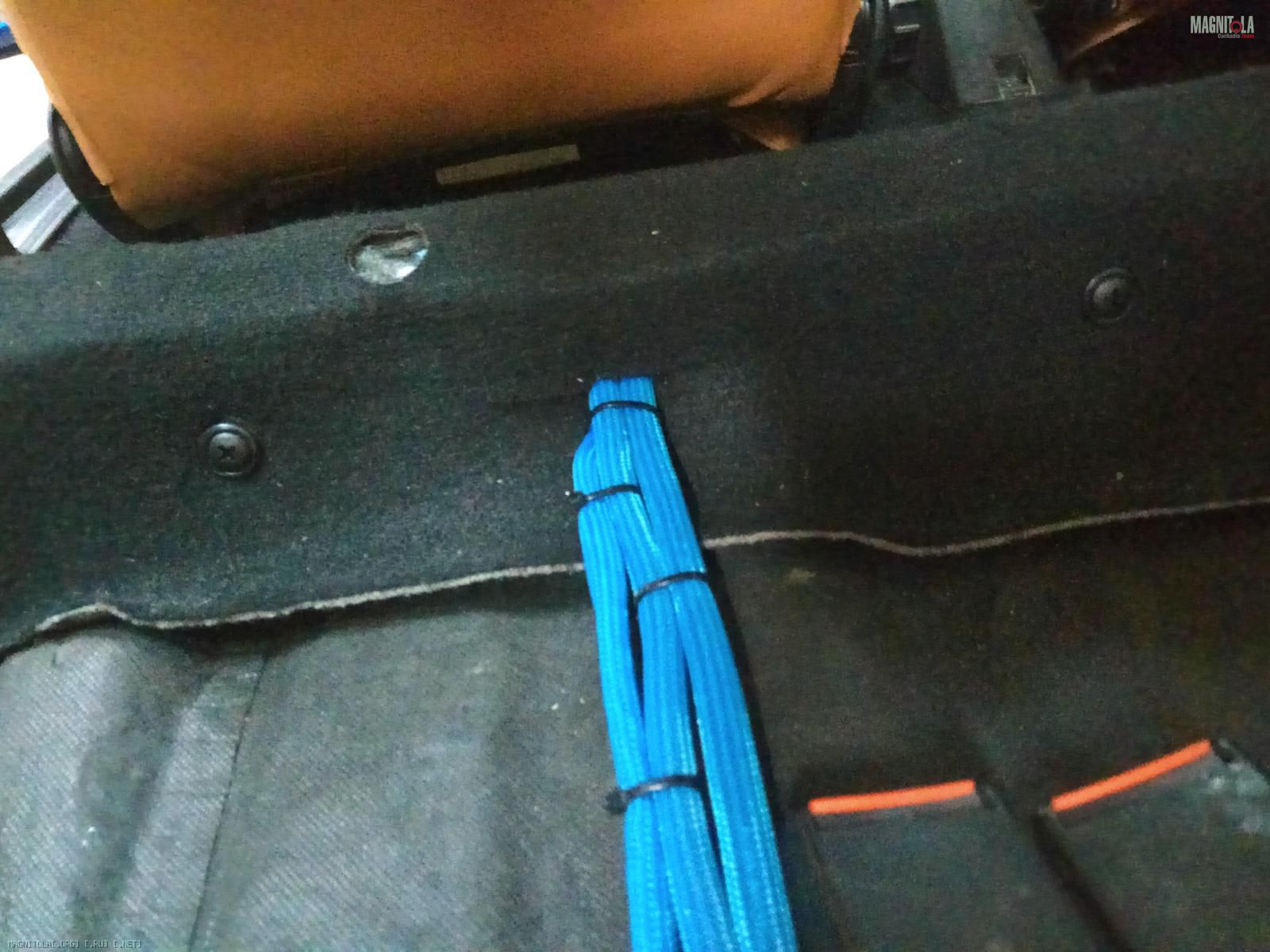

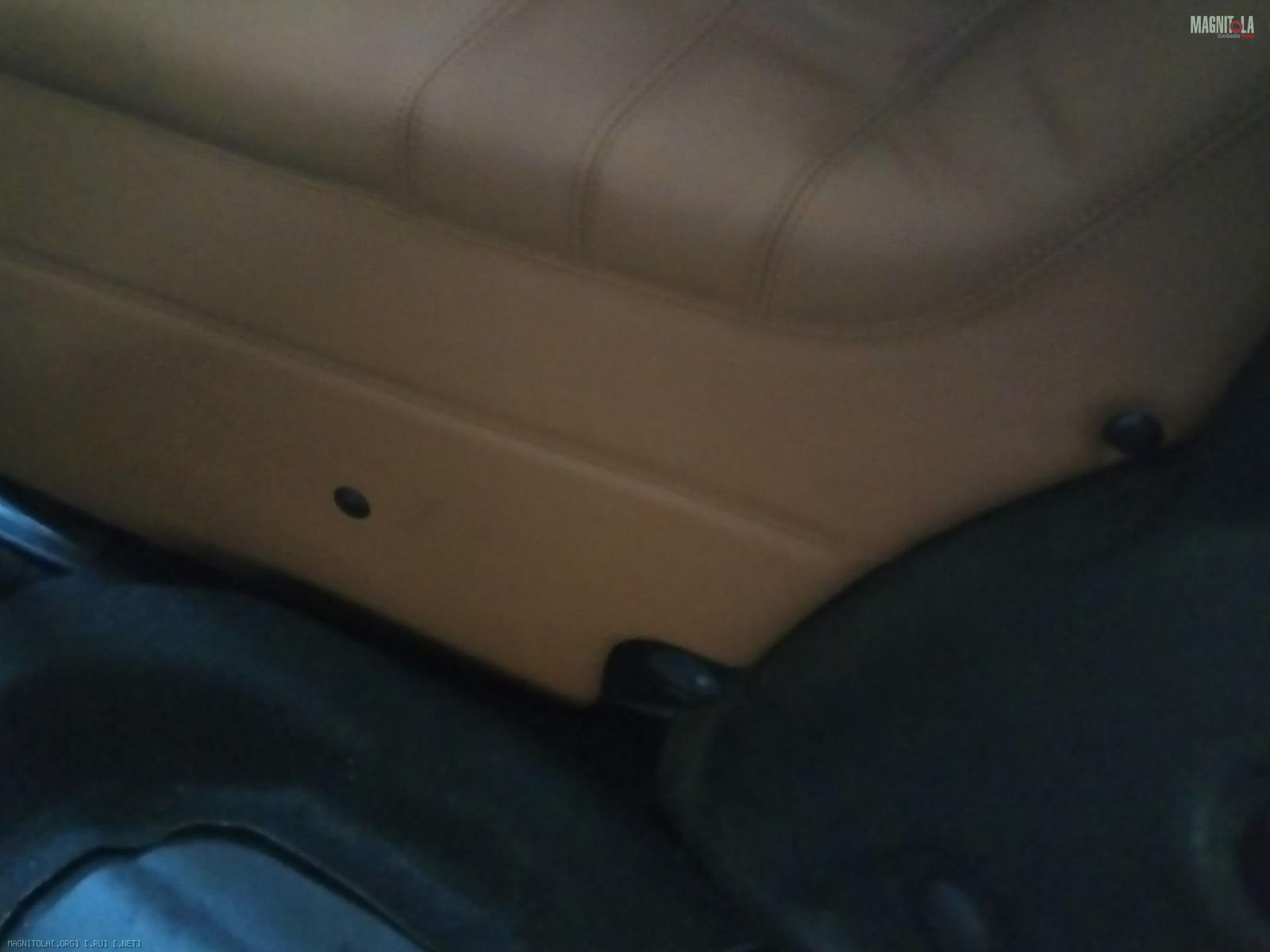

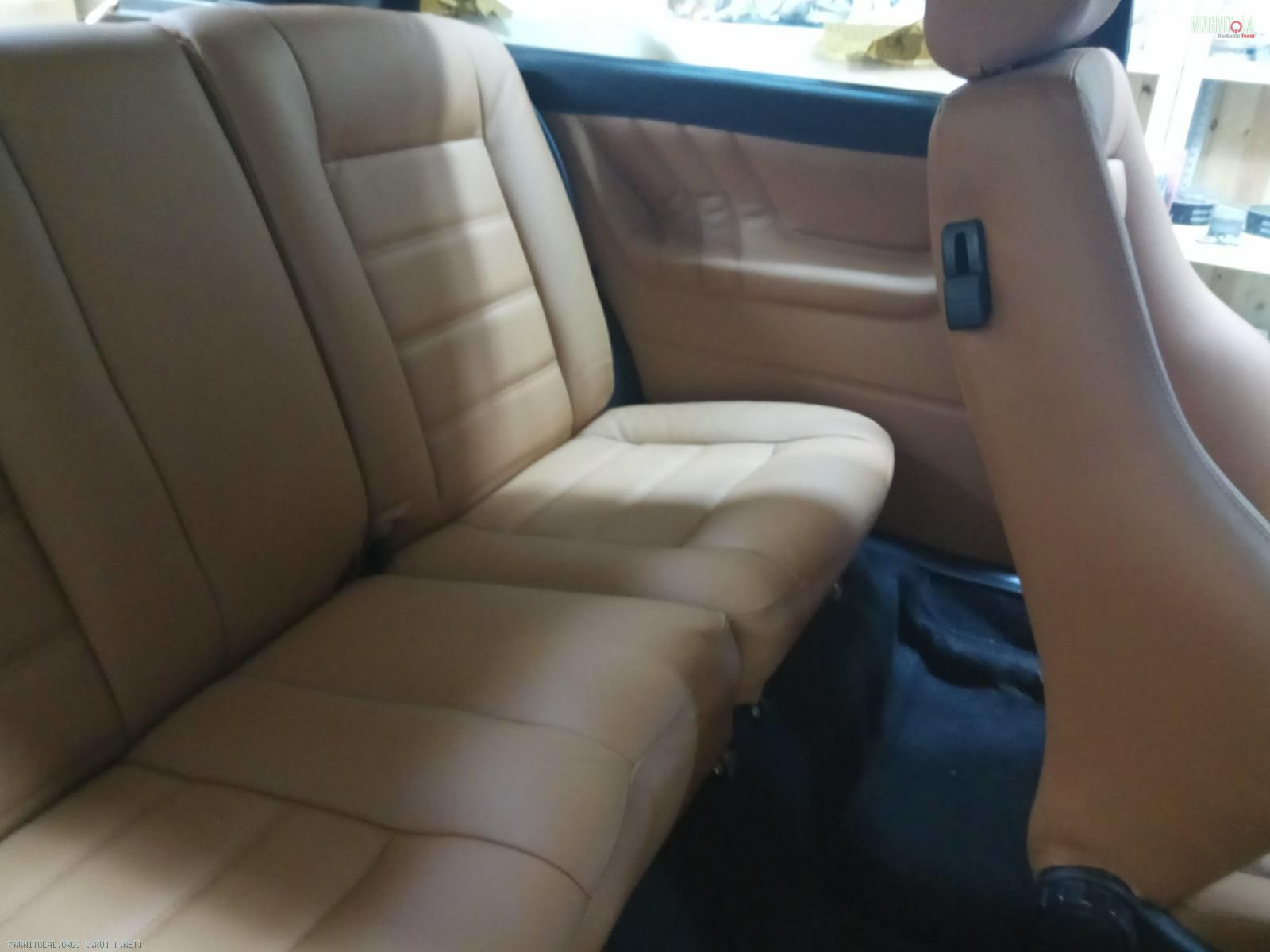

Собираем салон используя недостающие пистоны, винты и саморезы..
Вложение 1231626 Вложение 1231628 Вложение 1231630 Вложение 1231632 Вложение 1231634 Вложение 1231636

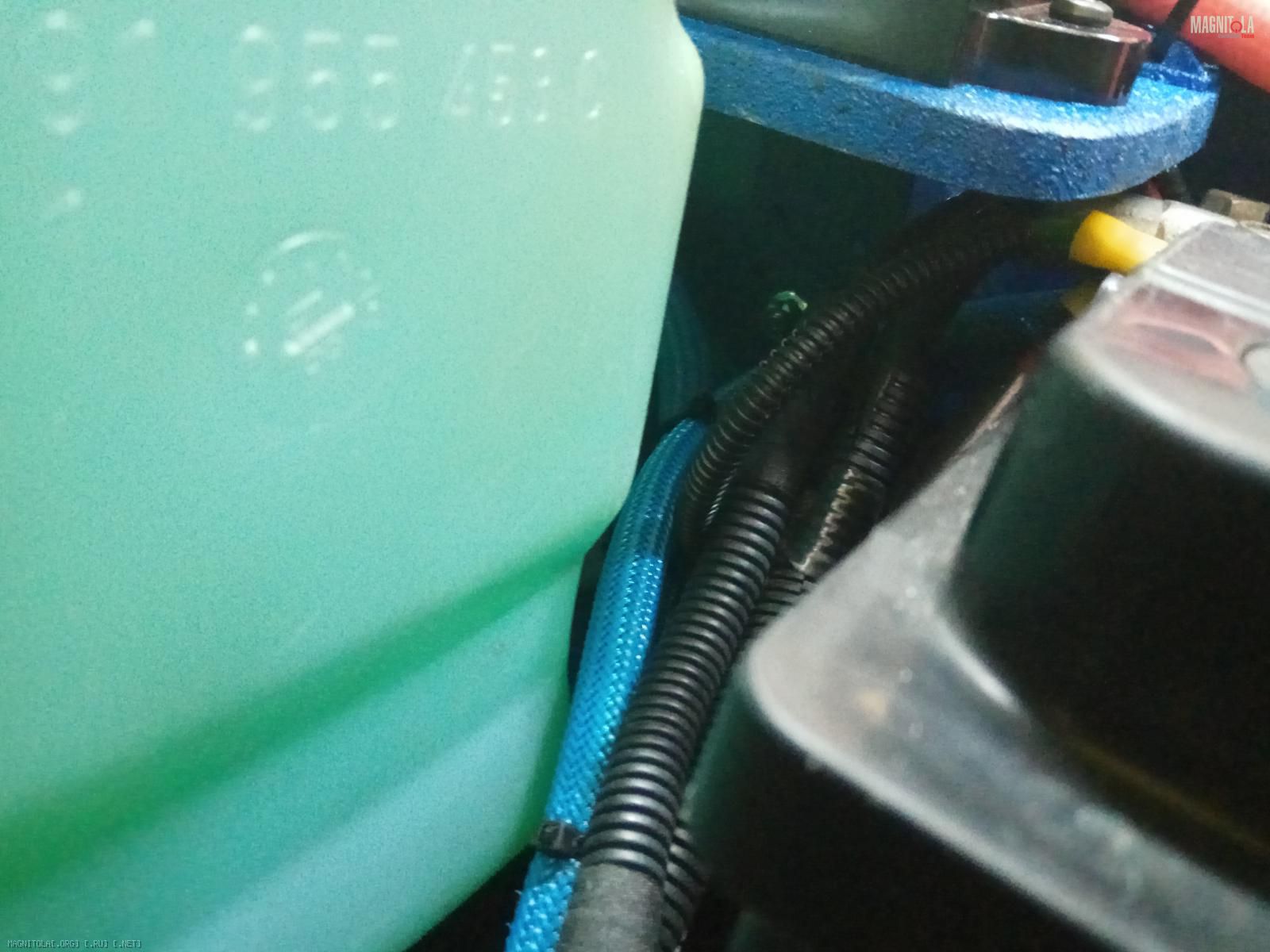

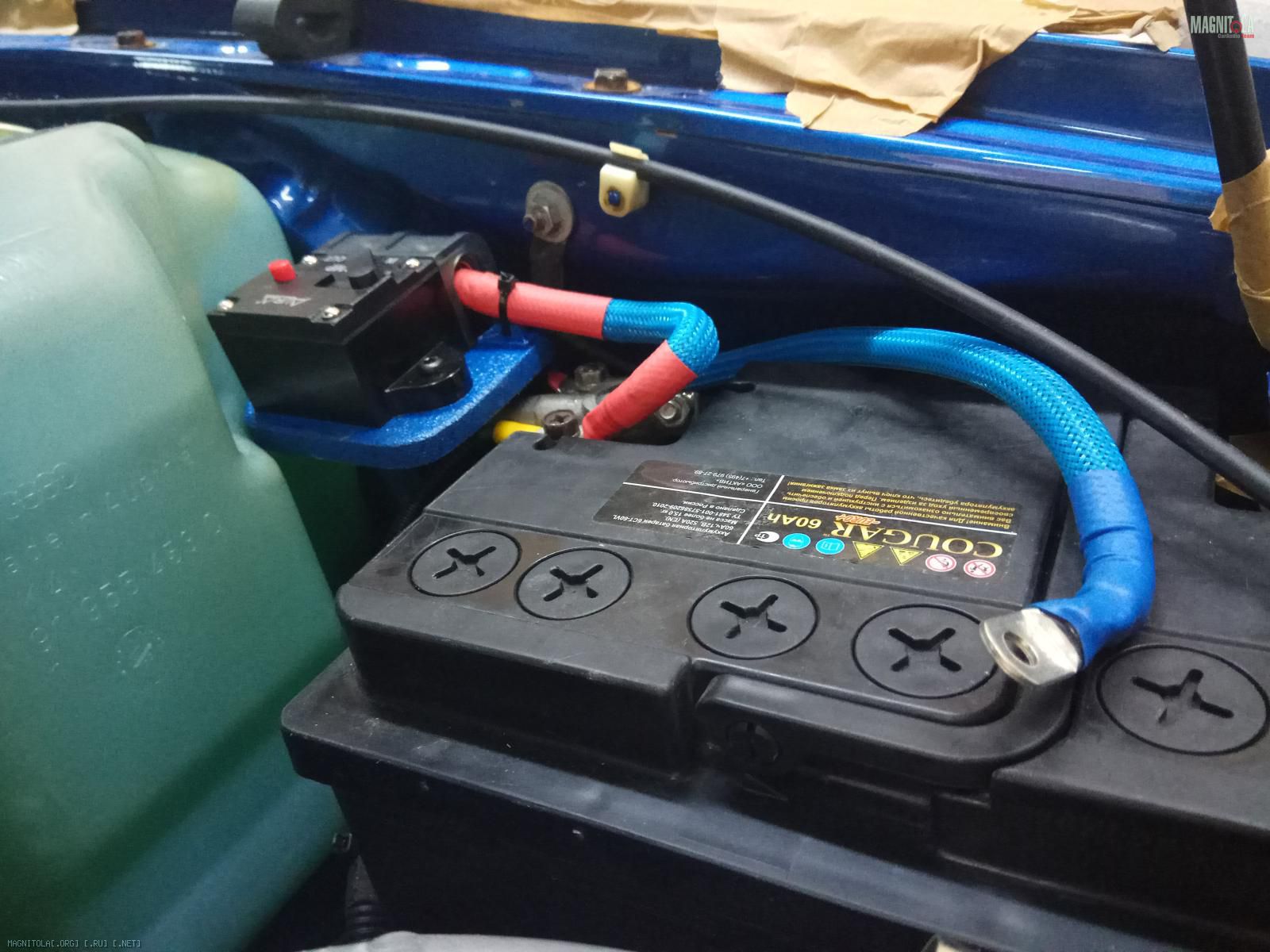

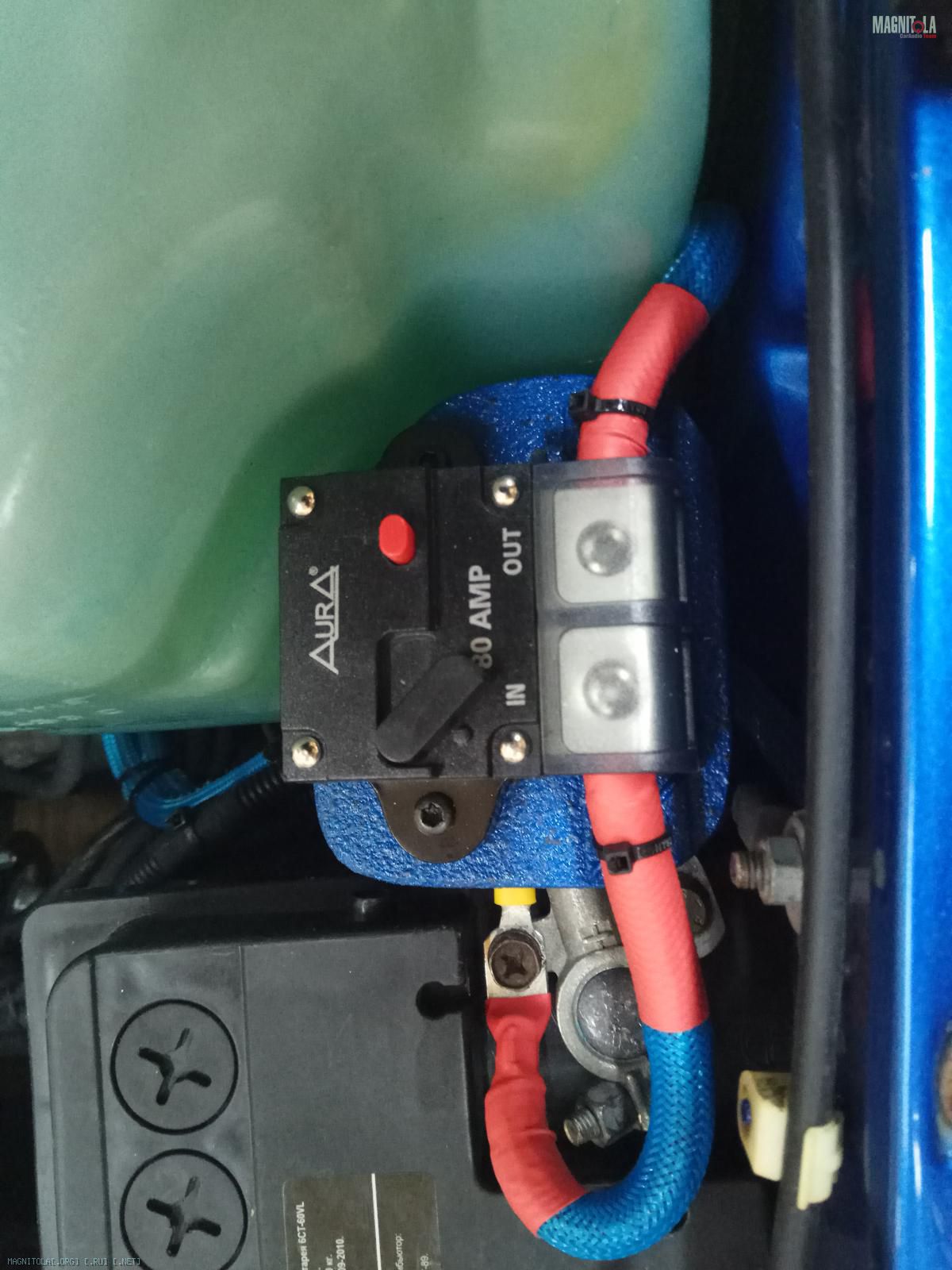

Изготавливаем/красим полочку под автоматический прерыватель...
Крепление в штатное место под М6
Вложение 1231638 Вложение 1231640 Вложение 1231642 Вложение 1231644 Вложение 1231646 Вложение 1231648

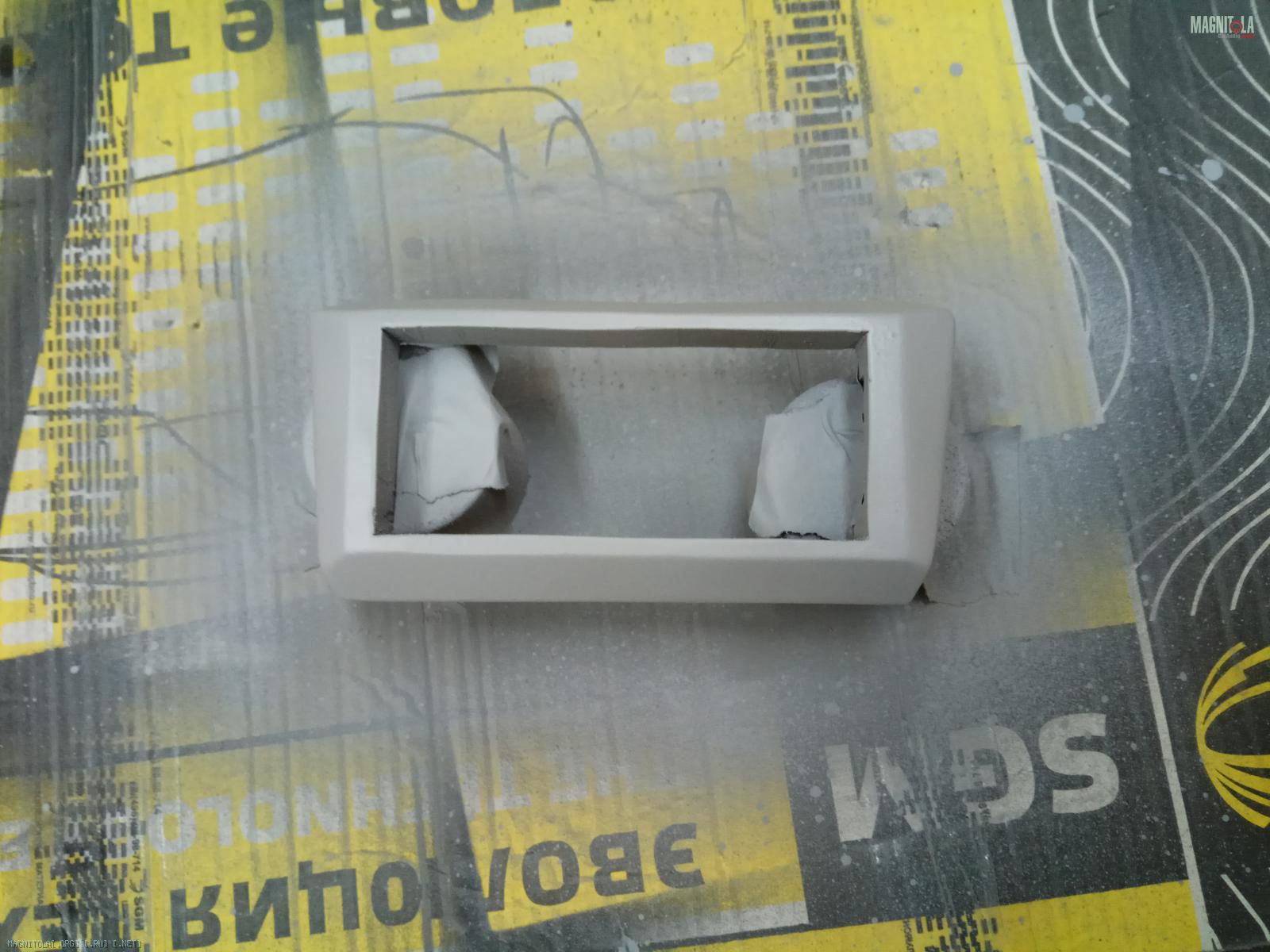

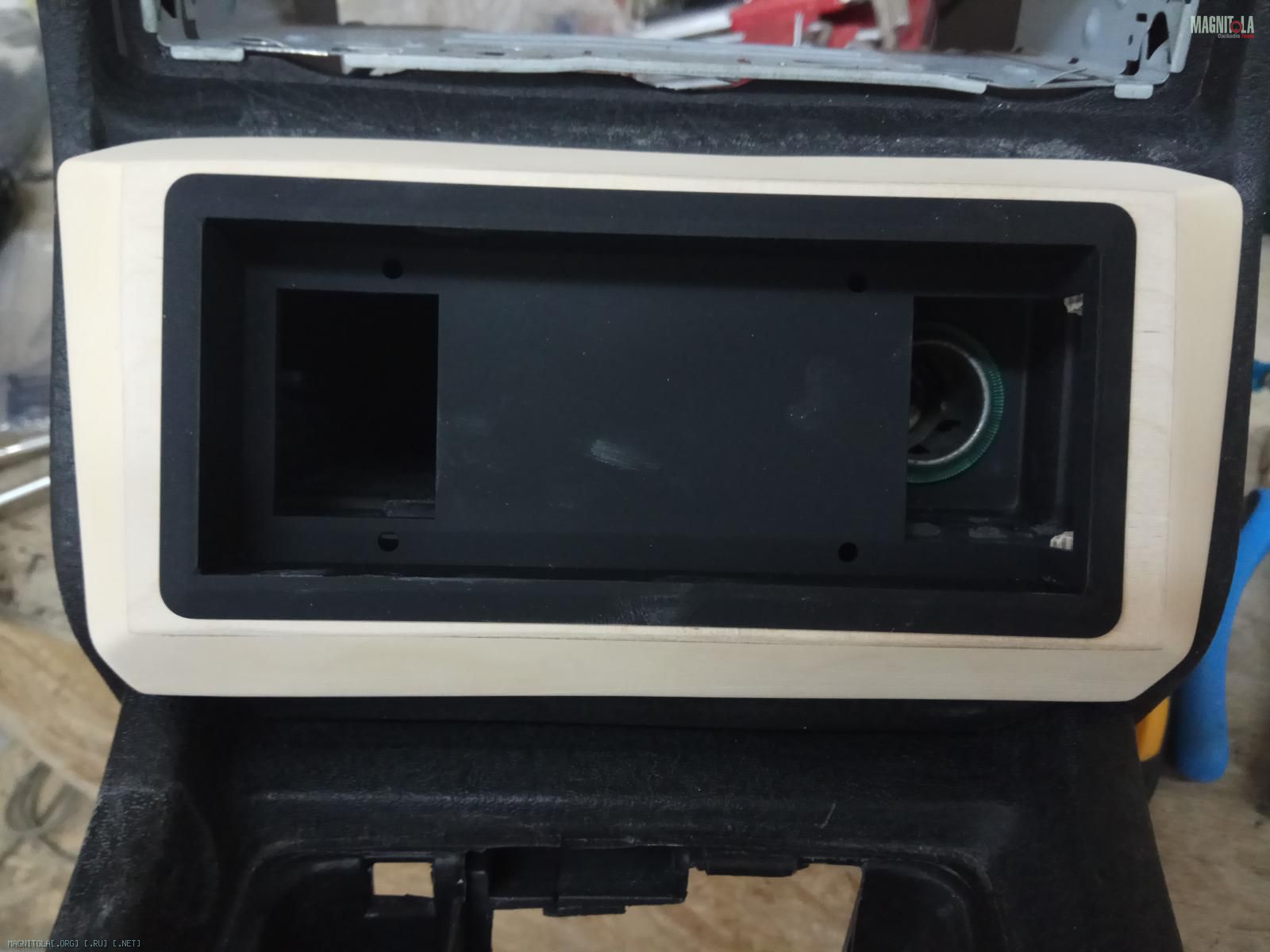

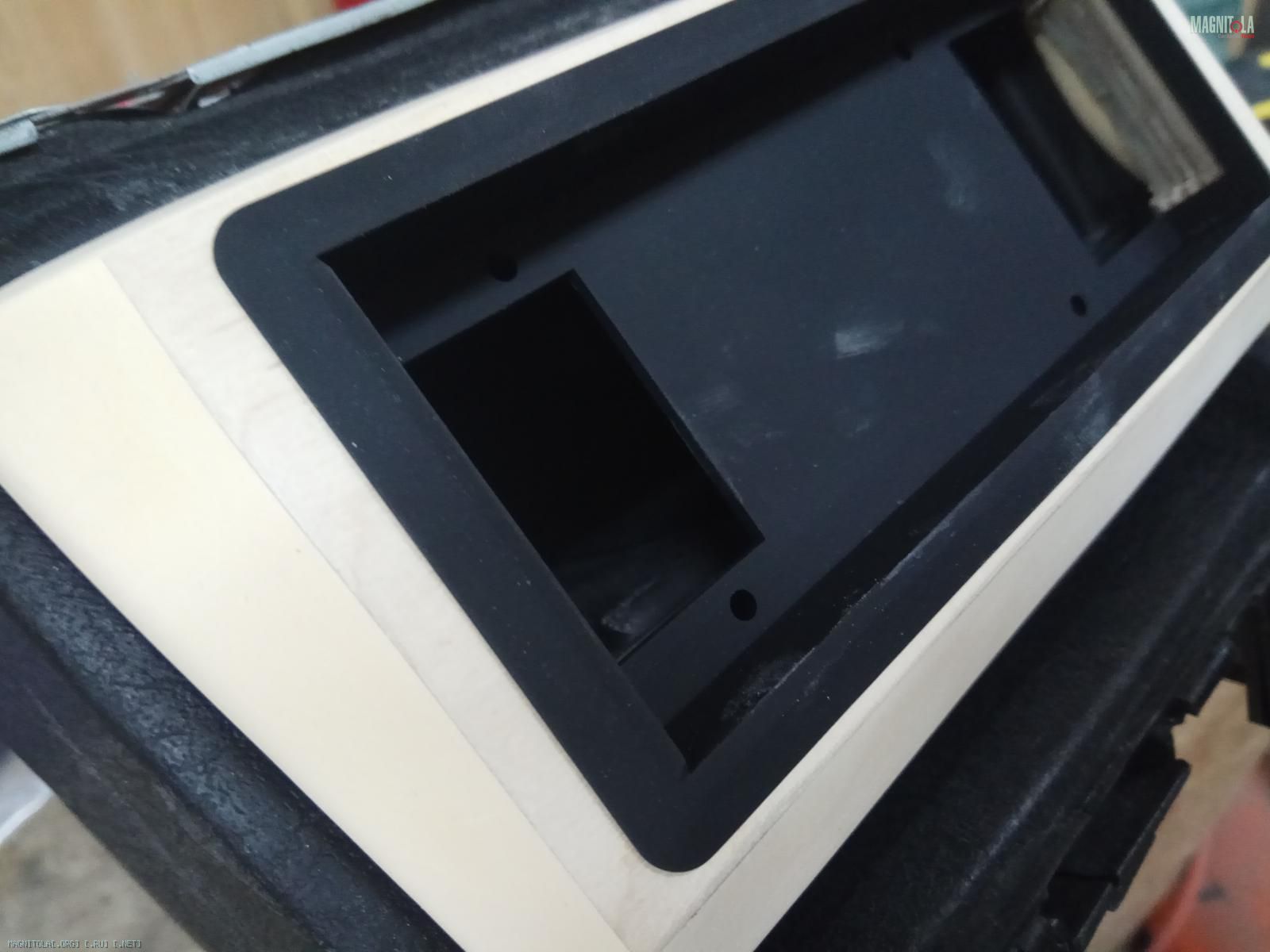

Изготавливаем панельку для пульта управления процессором...
Покрываем грунтом...
Вложение 1231650 Вложение 1231652 Вложение 1231654 Вложение 1231656 Вложение 1231658
29.06.2018, 23:12
st220

Вложений: 18

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Golf 2

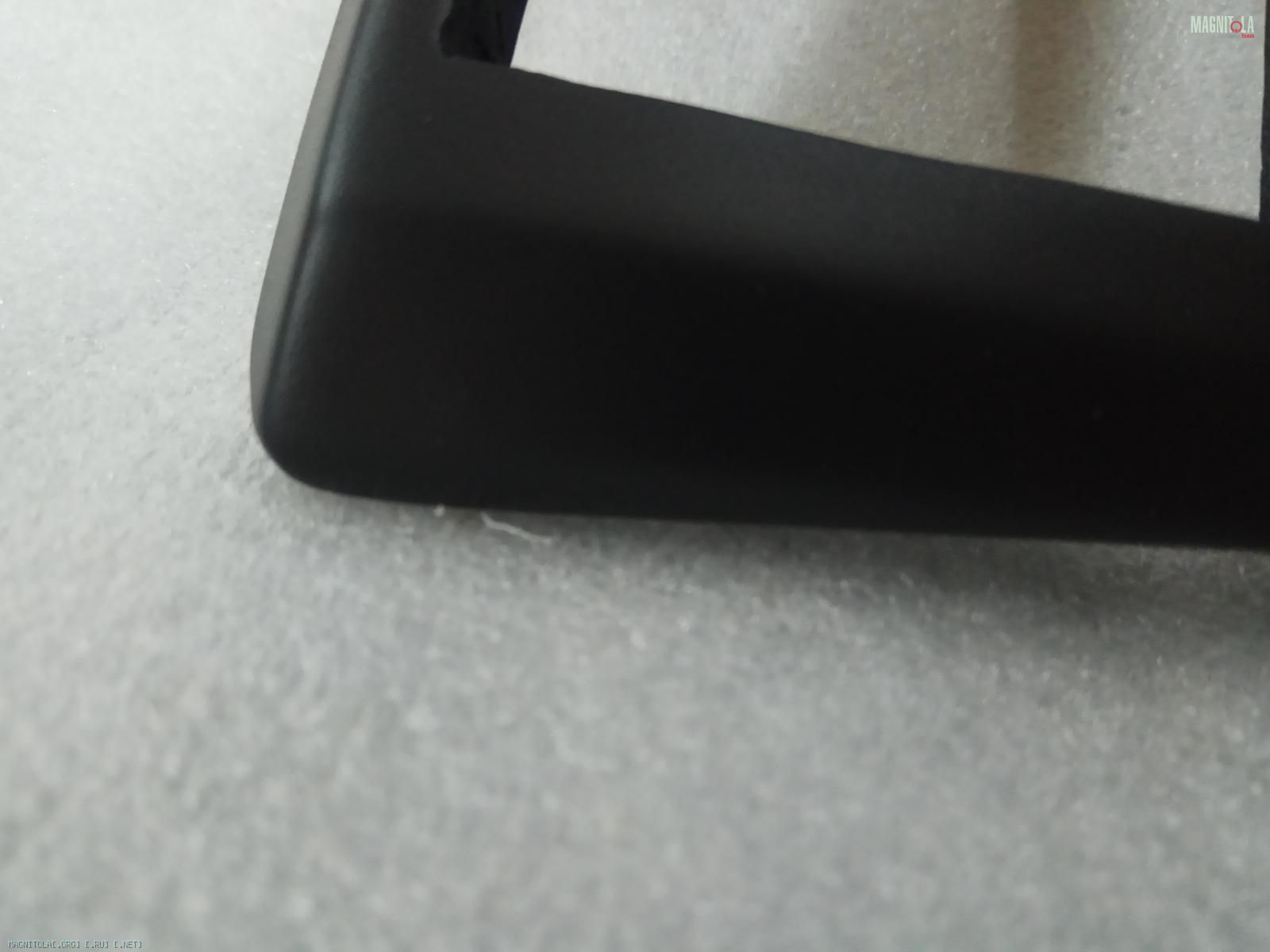

Шкурим грунт в ноль...
Красим черной матовой краской..

Вложение 1232002 Вложение 1232004 Вложение 1232006

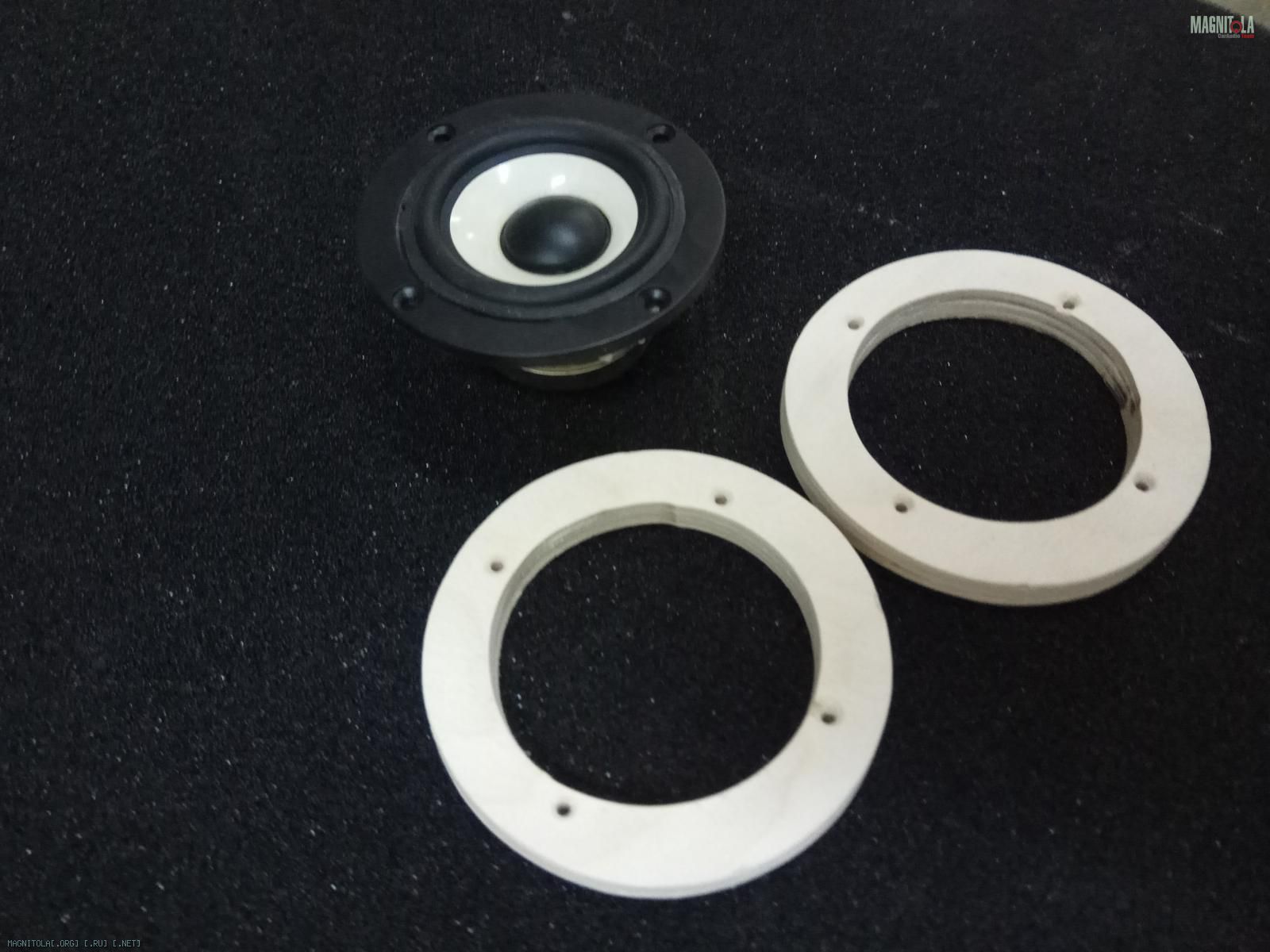

Пилим полечки под ширики...

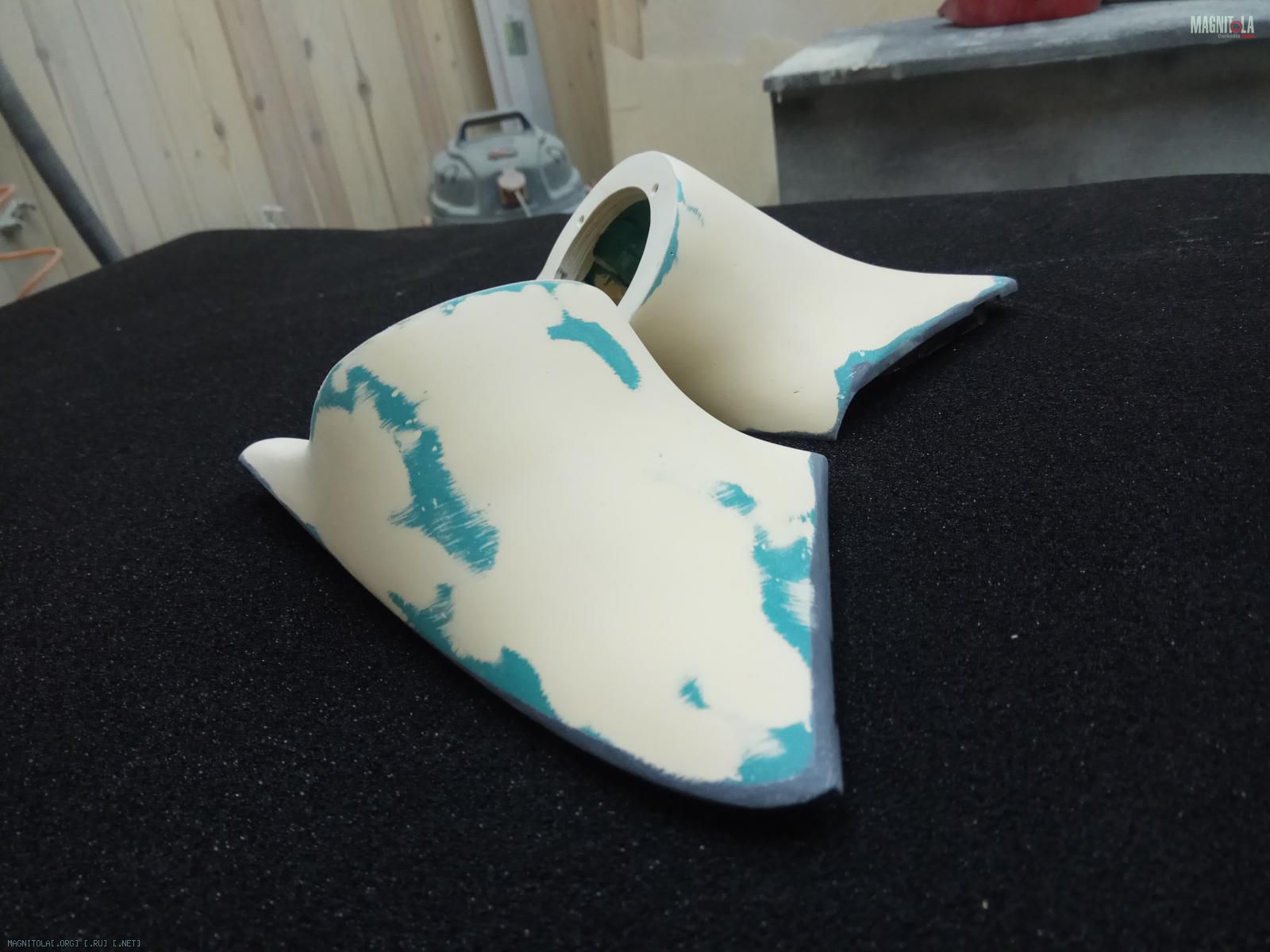

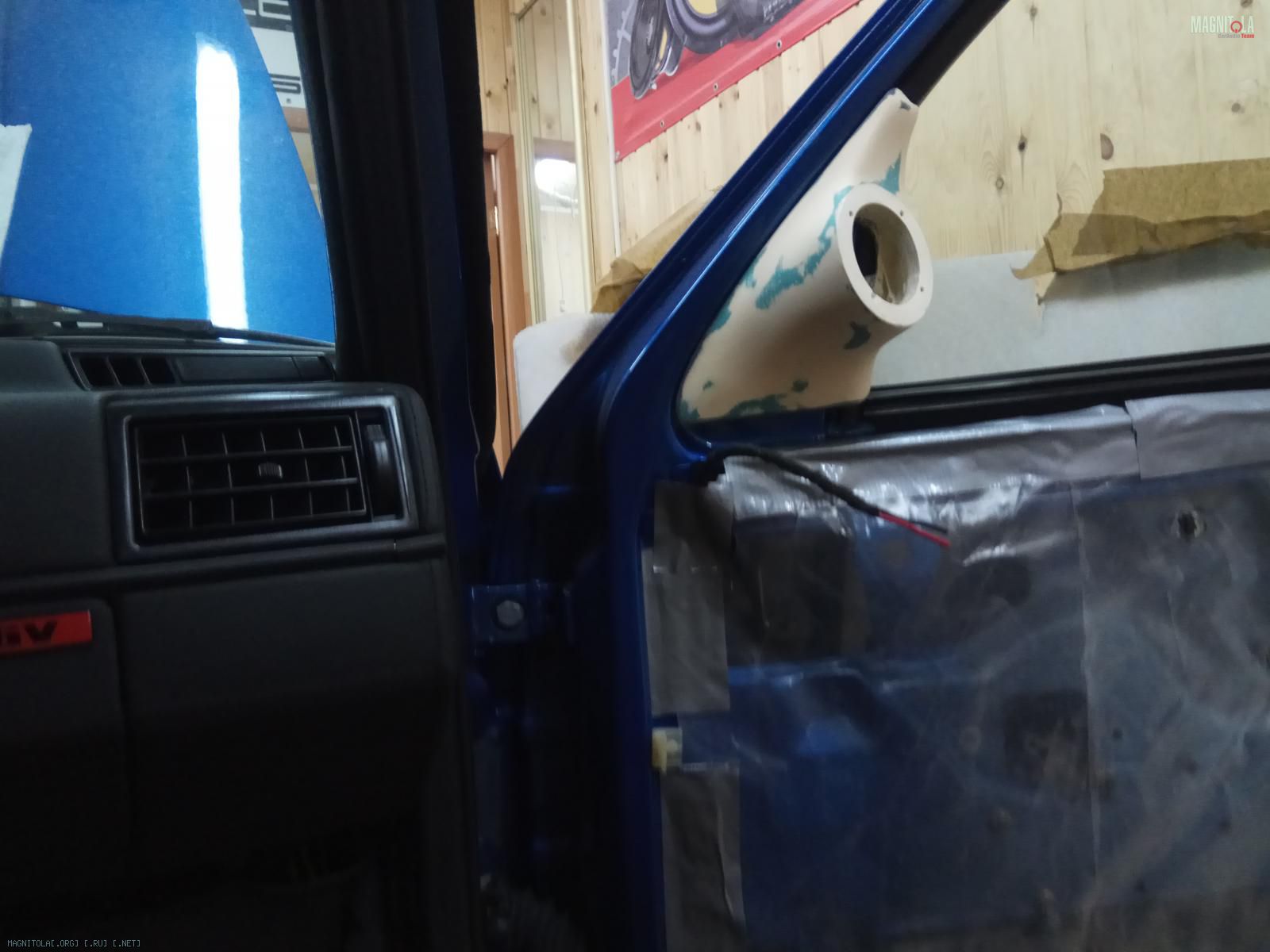

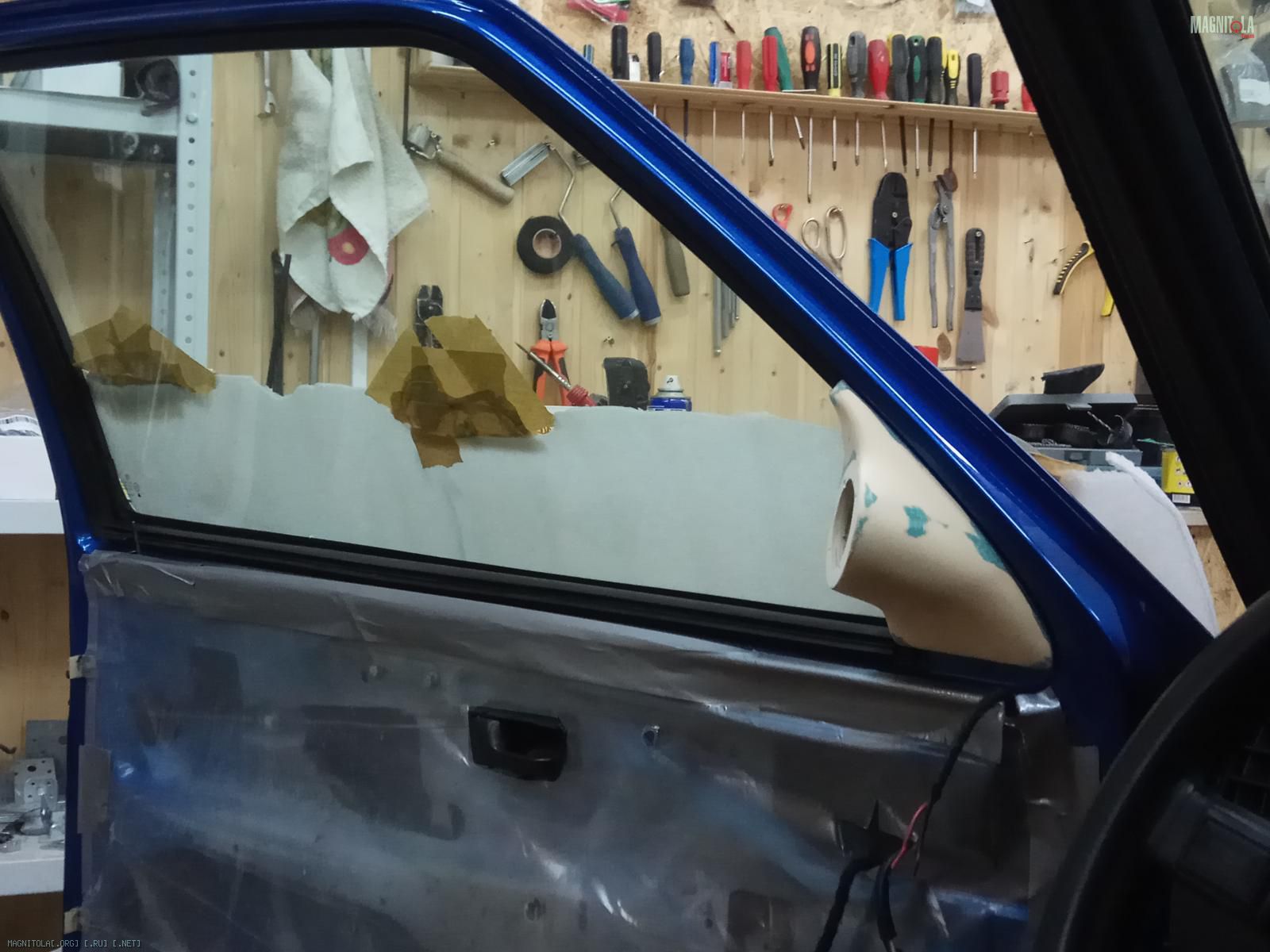

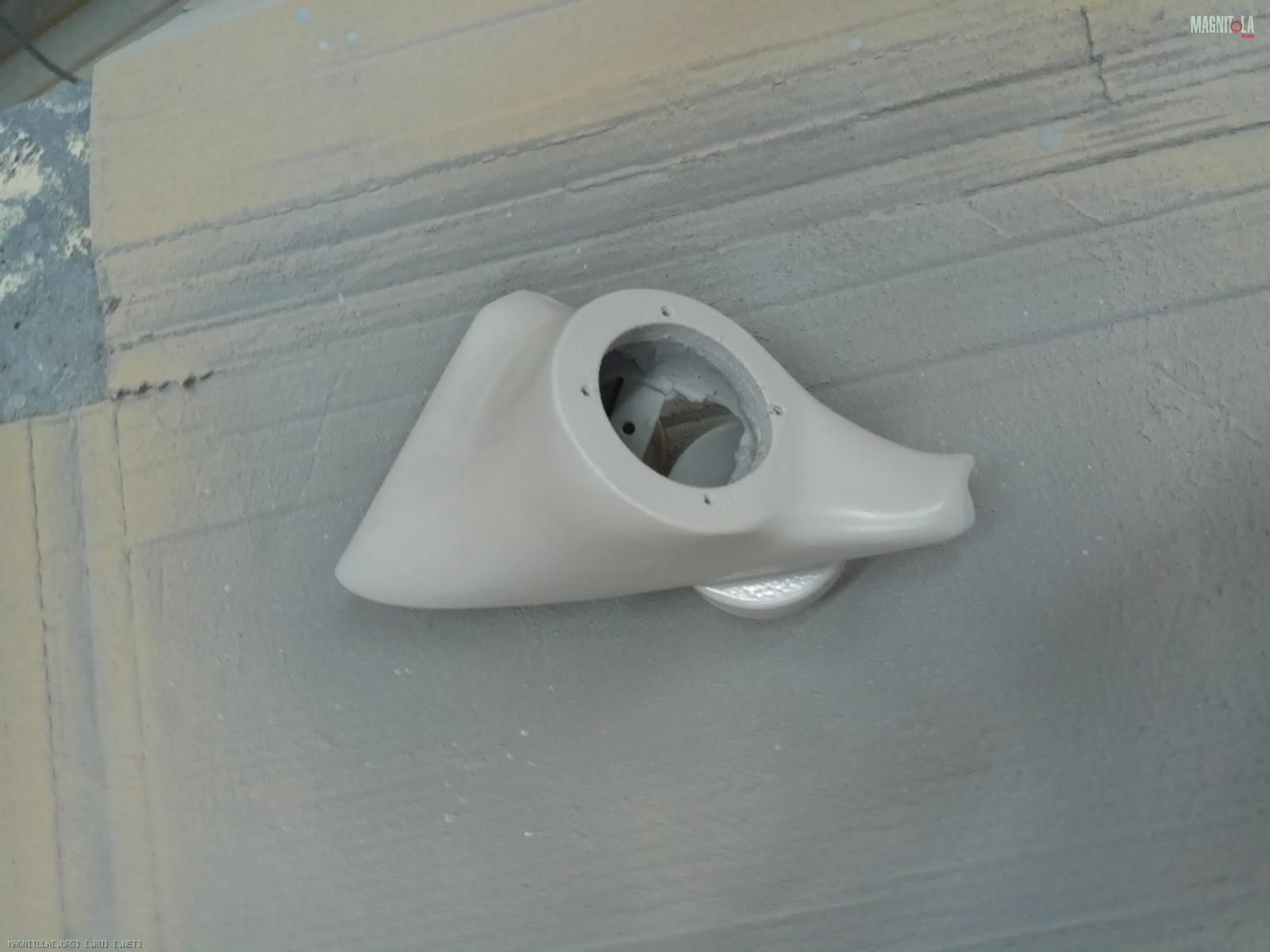

Изготавливаем подиумы в уголки зеркал...
Вышкуриваем...
Покрываем грунтом...
Вложение 1232008 Вложение 1232010 Вложение 1232012 Вложение 1232014 Вложение 1232016 Вложение 1232018 Вложение 1232020 Вложение 1232022 Вложение 1232024 Вложение 1232026 Вложение 1232028 Вложение 1232030

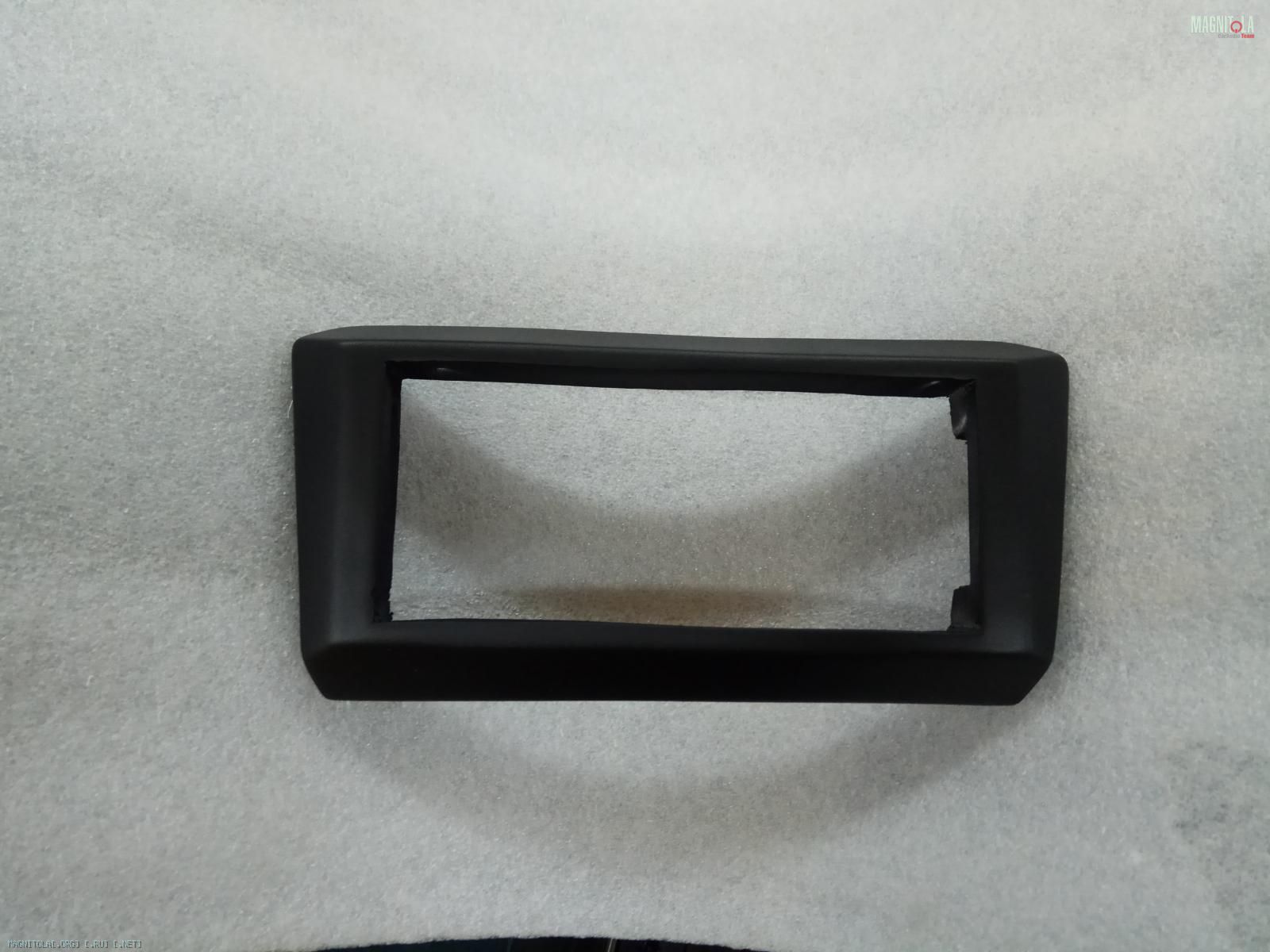

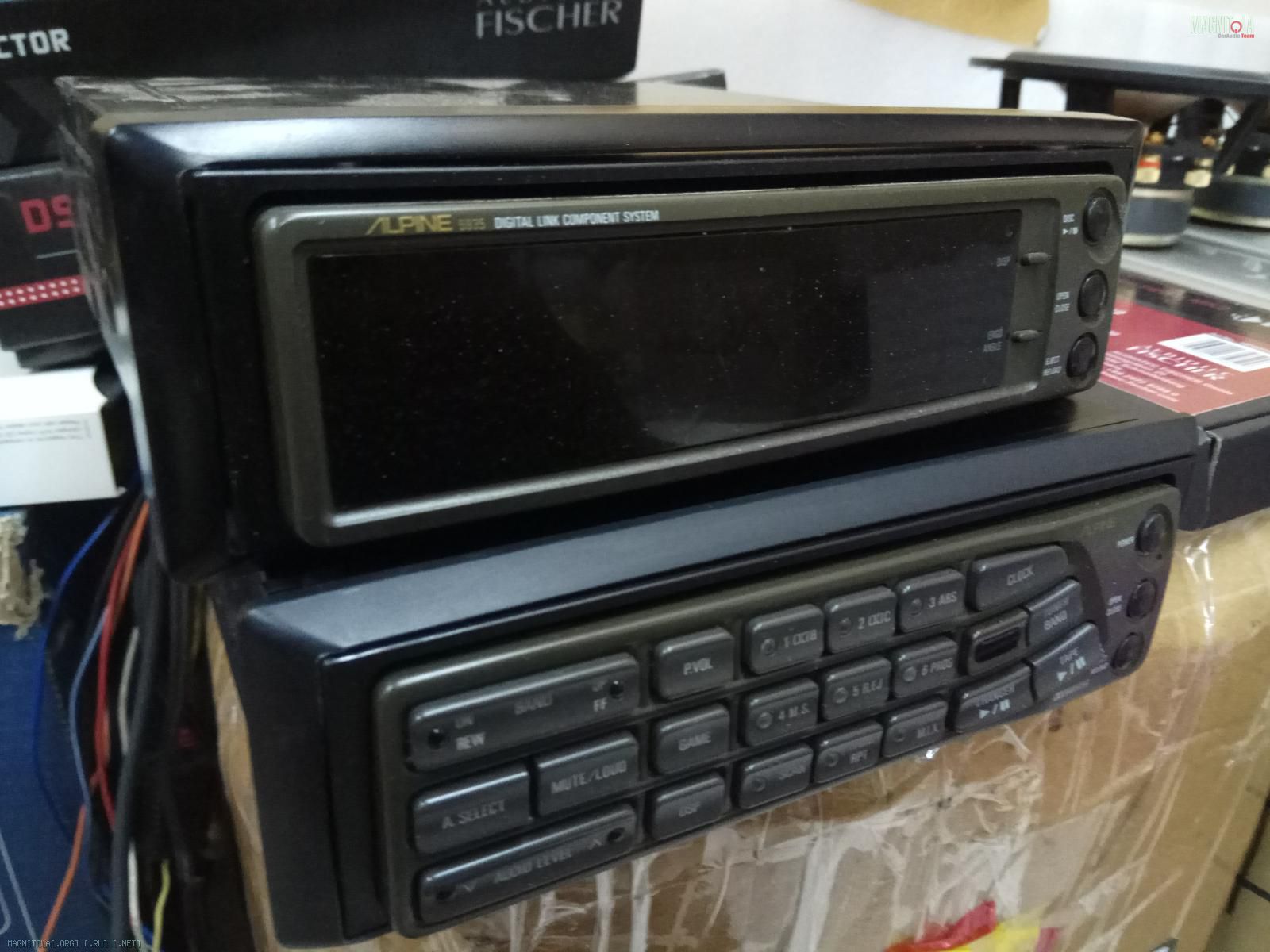

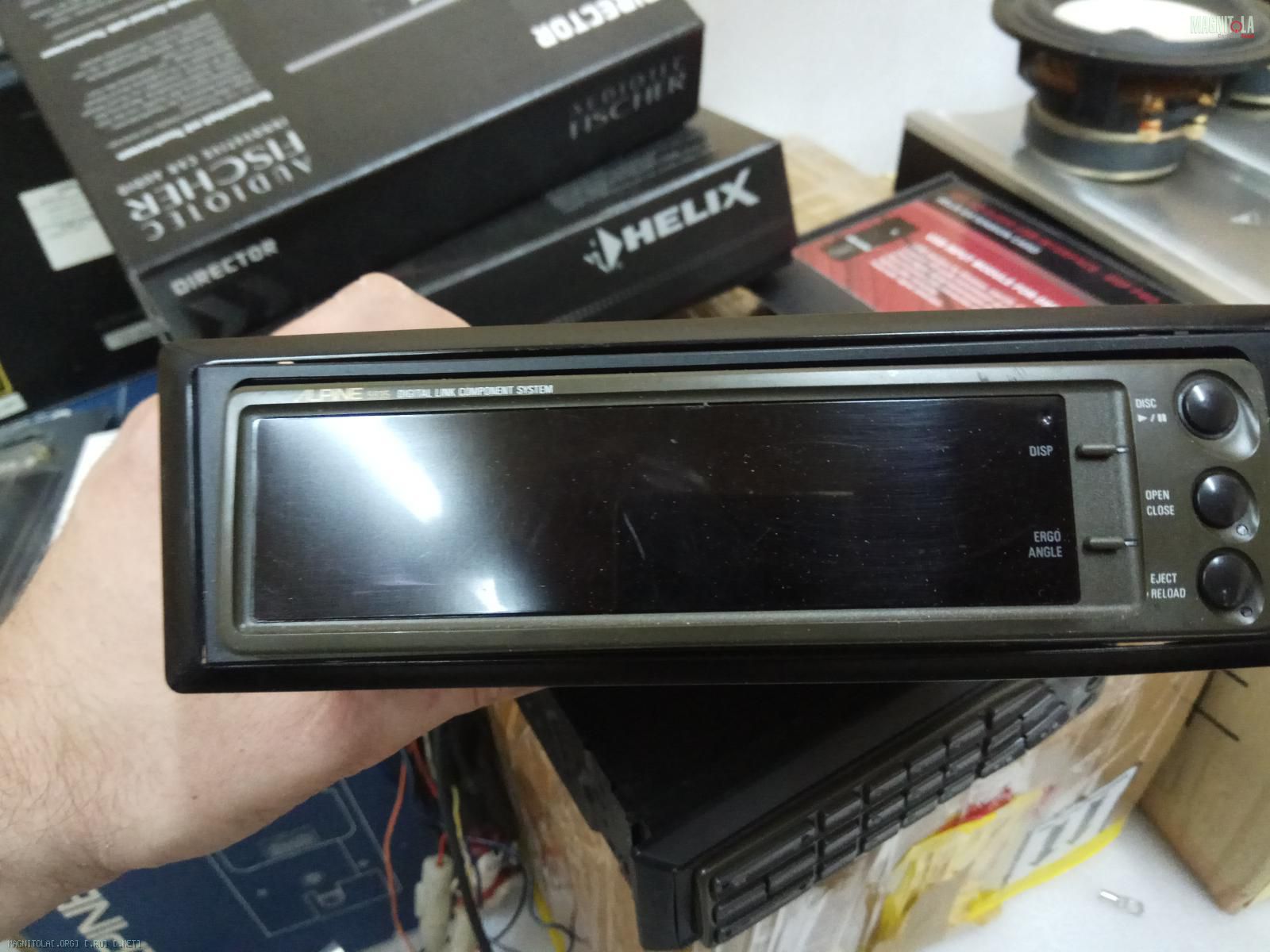

Для альпа подбираем две декоративные рамки и дорабатываем их посадочное место, в итоге такой результат...
Вложение 1232032 Вложение 1232034 Вложение 1232036
01.07.2018, 00:18
st220

Вложений: 27

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Golf 2

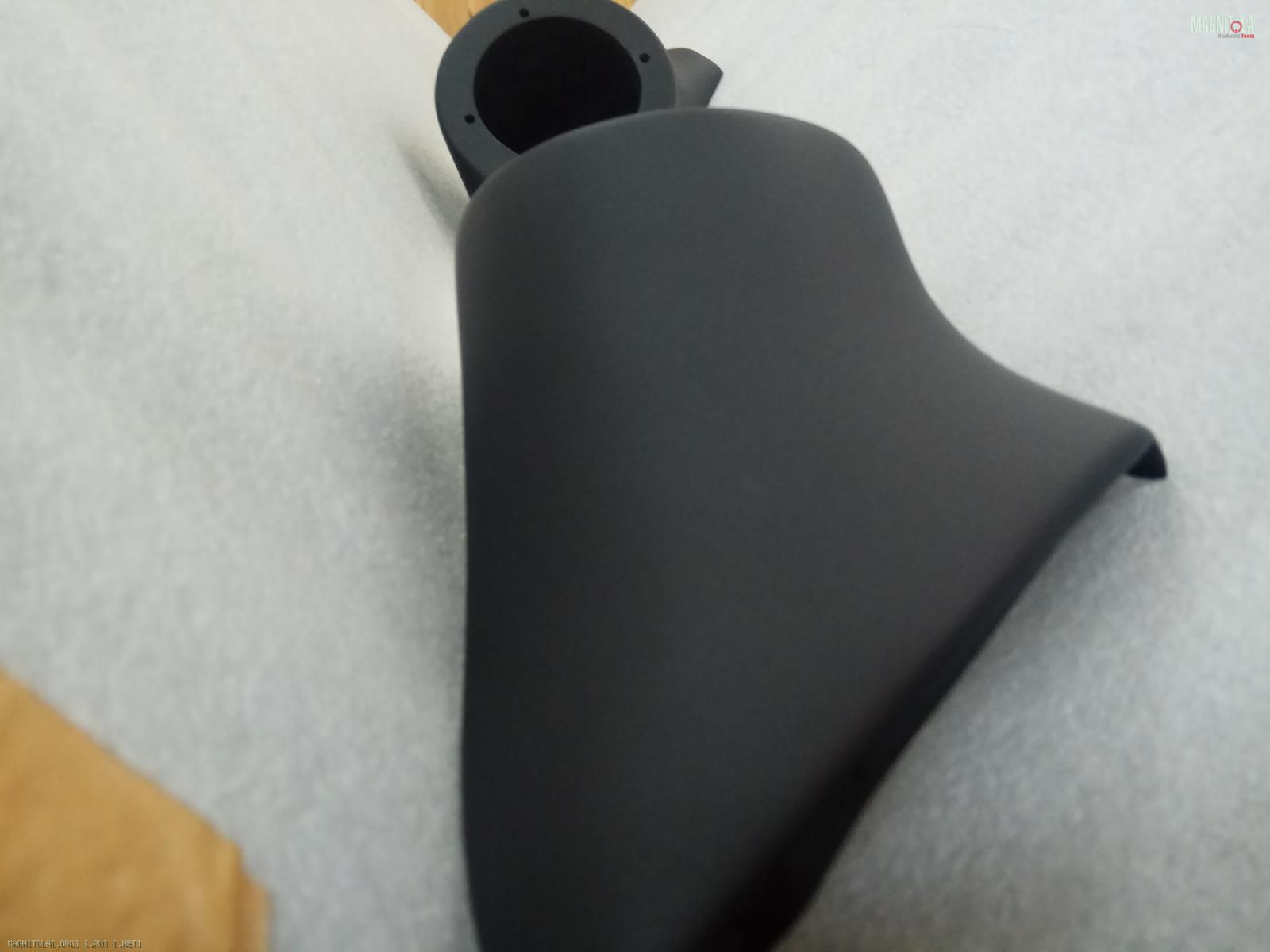

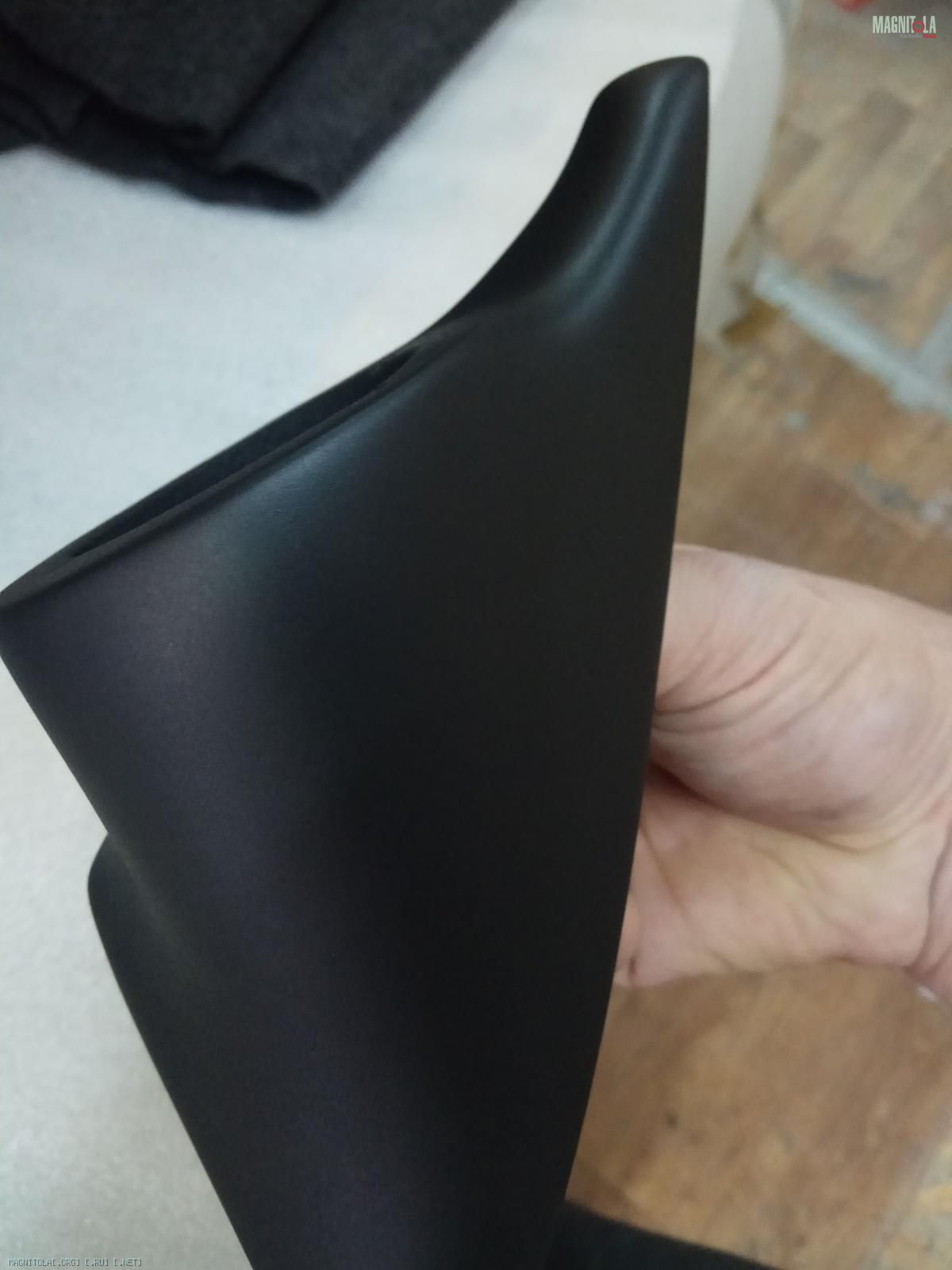

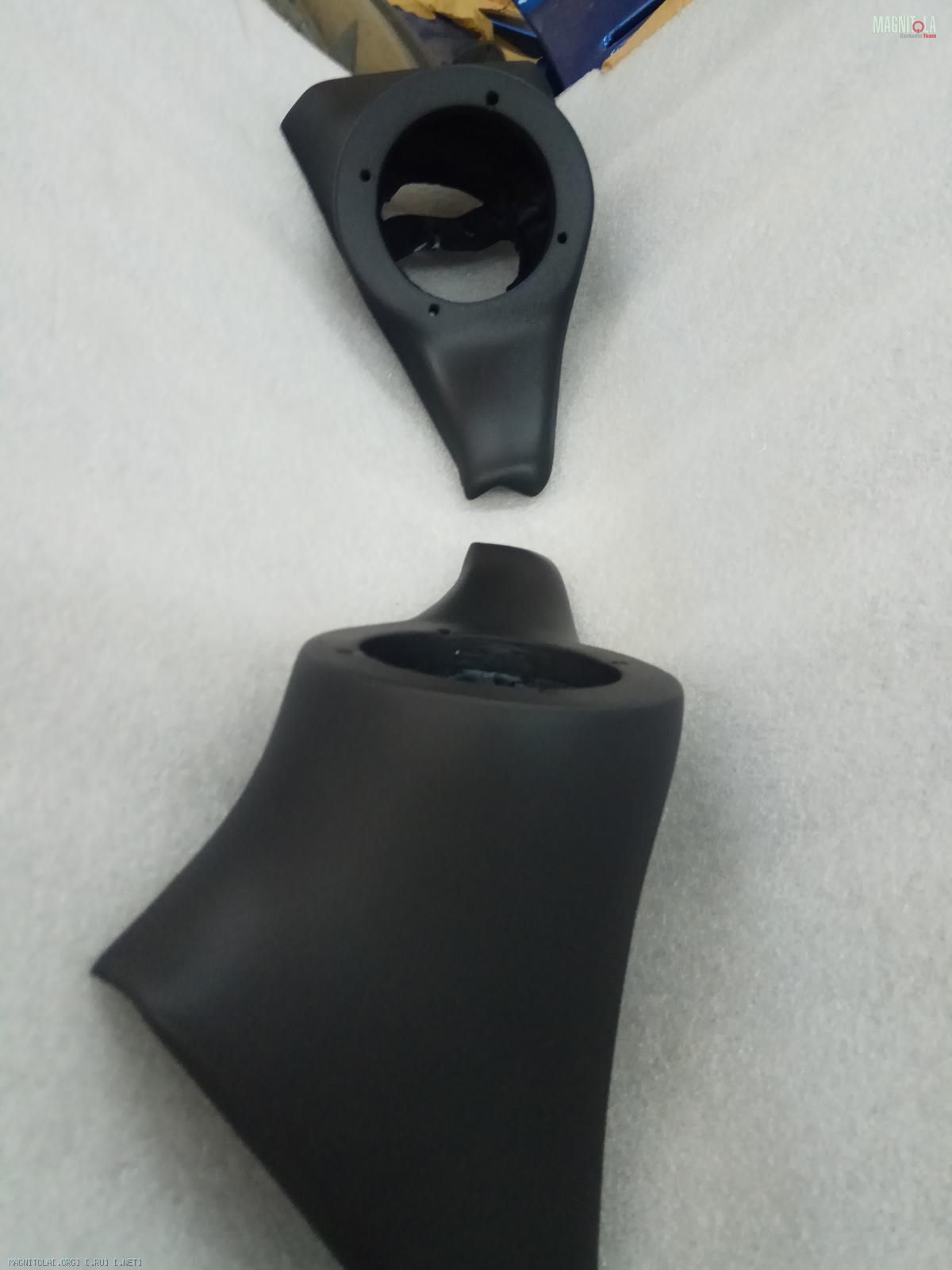

Подиумы под ширики после вышкуривания и покраски...

Вложение 1232168 Вложение 1232170 Вложение 1232172 Вложение 1232174

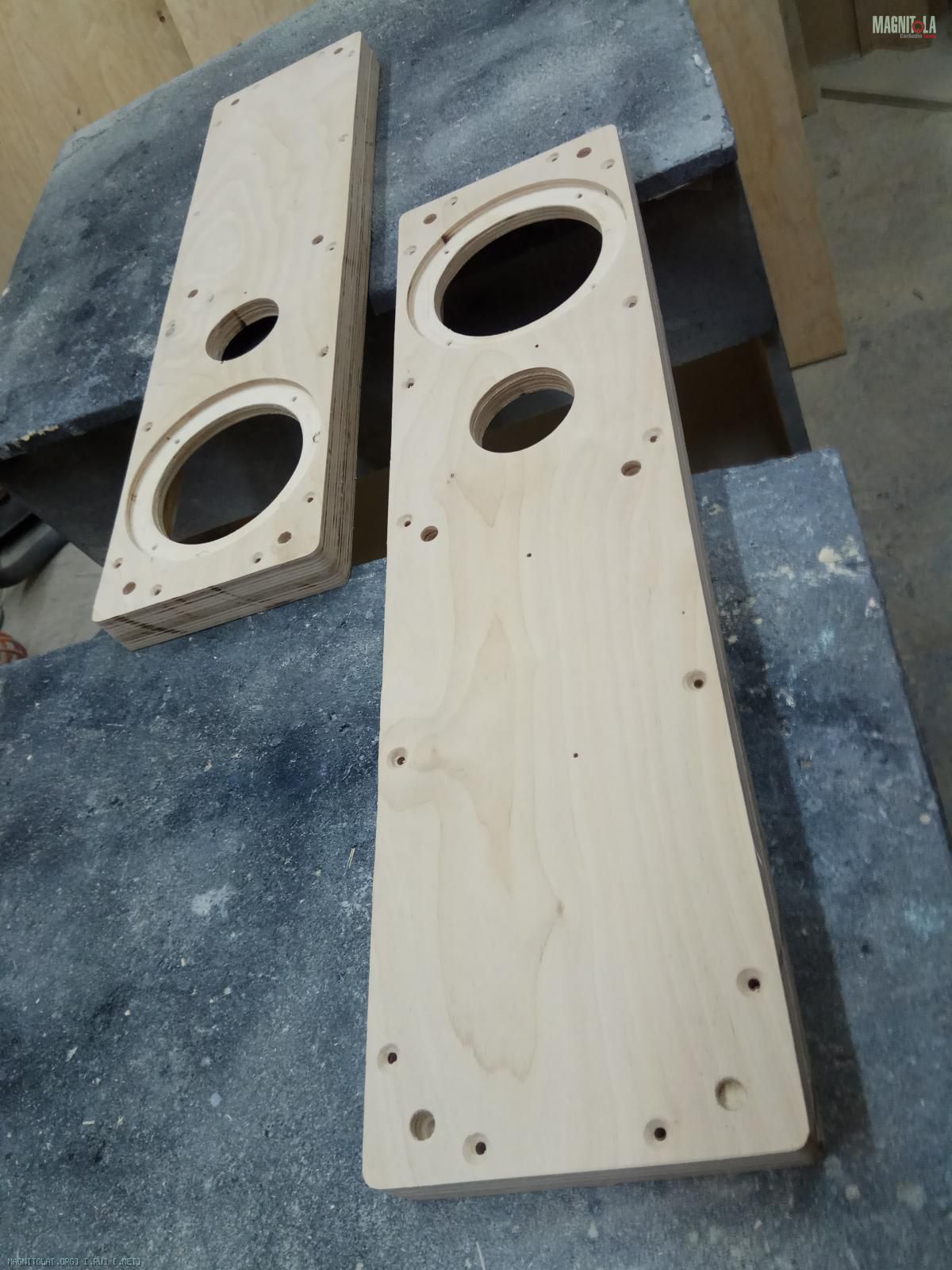

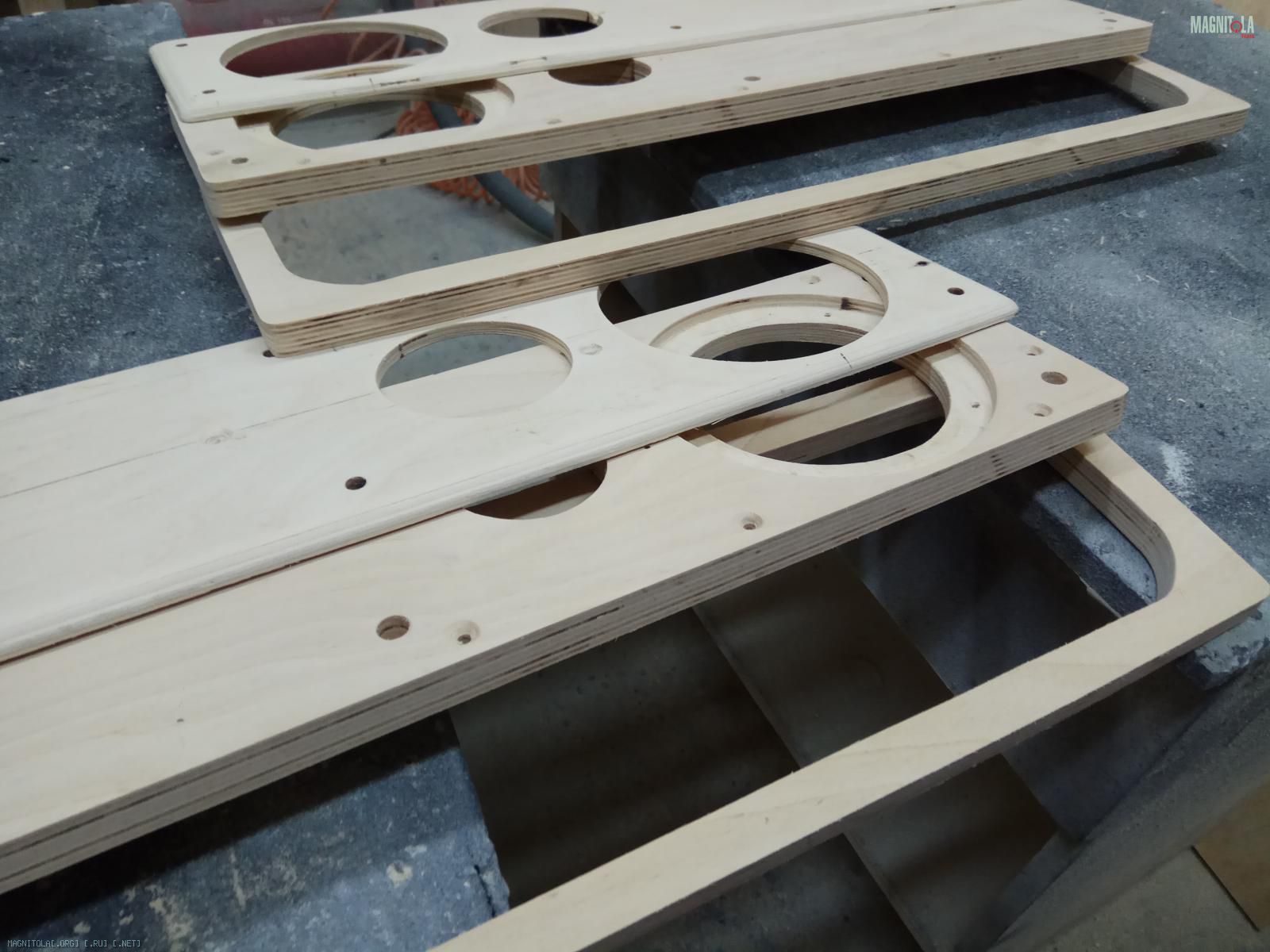

Подготовка к постройке корпусов фронтальных мидбасов...
Вложение 1232176 Вложение 1232178 Вложение 1232180 Вложение 1232182 Вложение 1232184 Вложение 1232186 Вложение 1232188

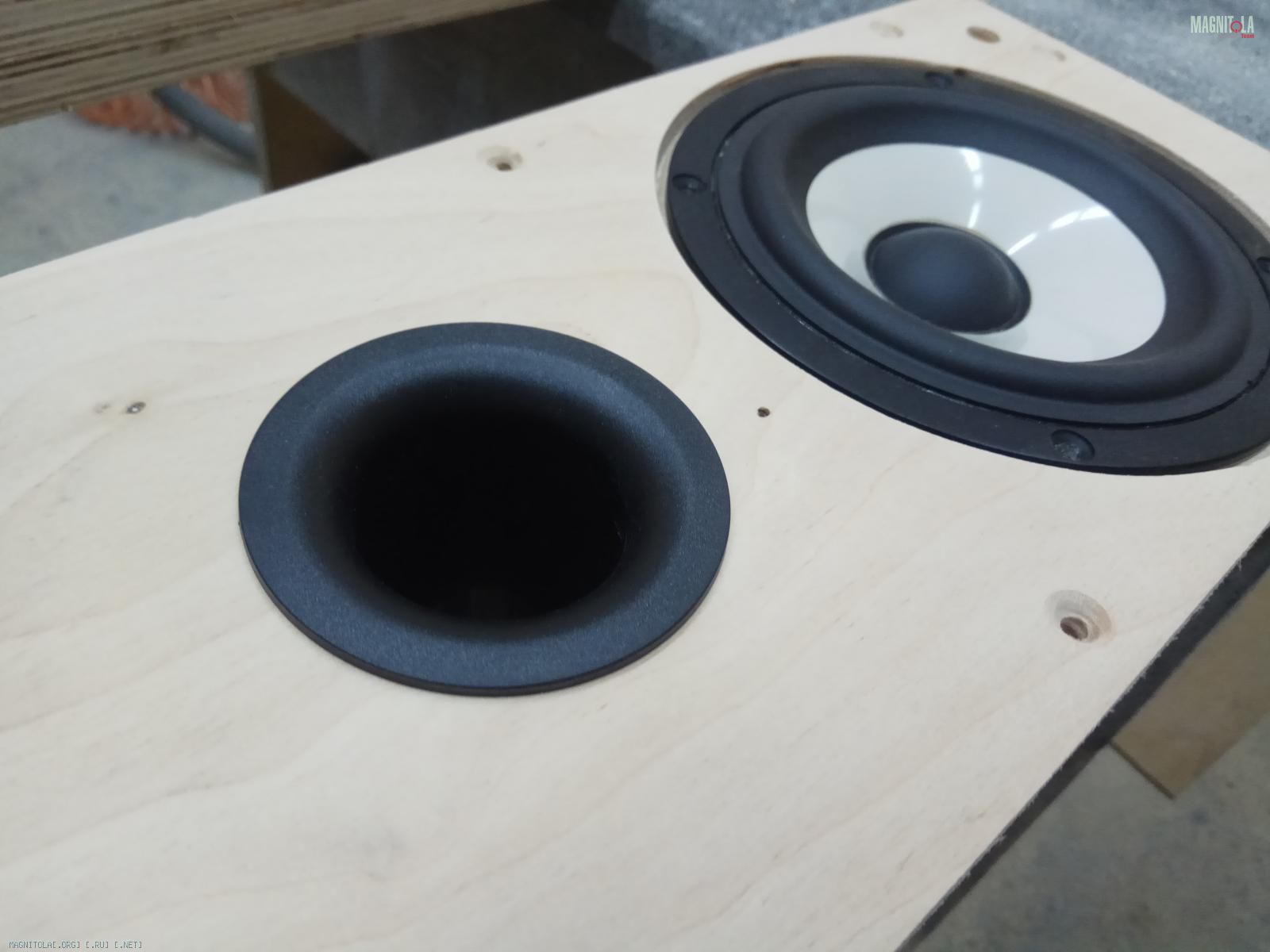

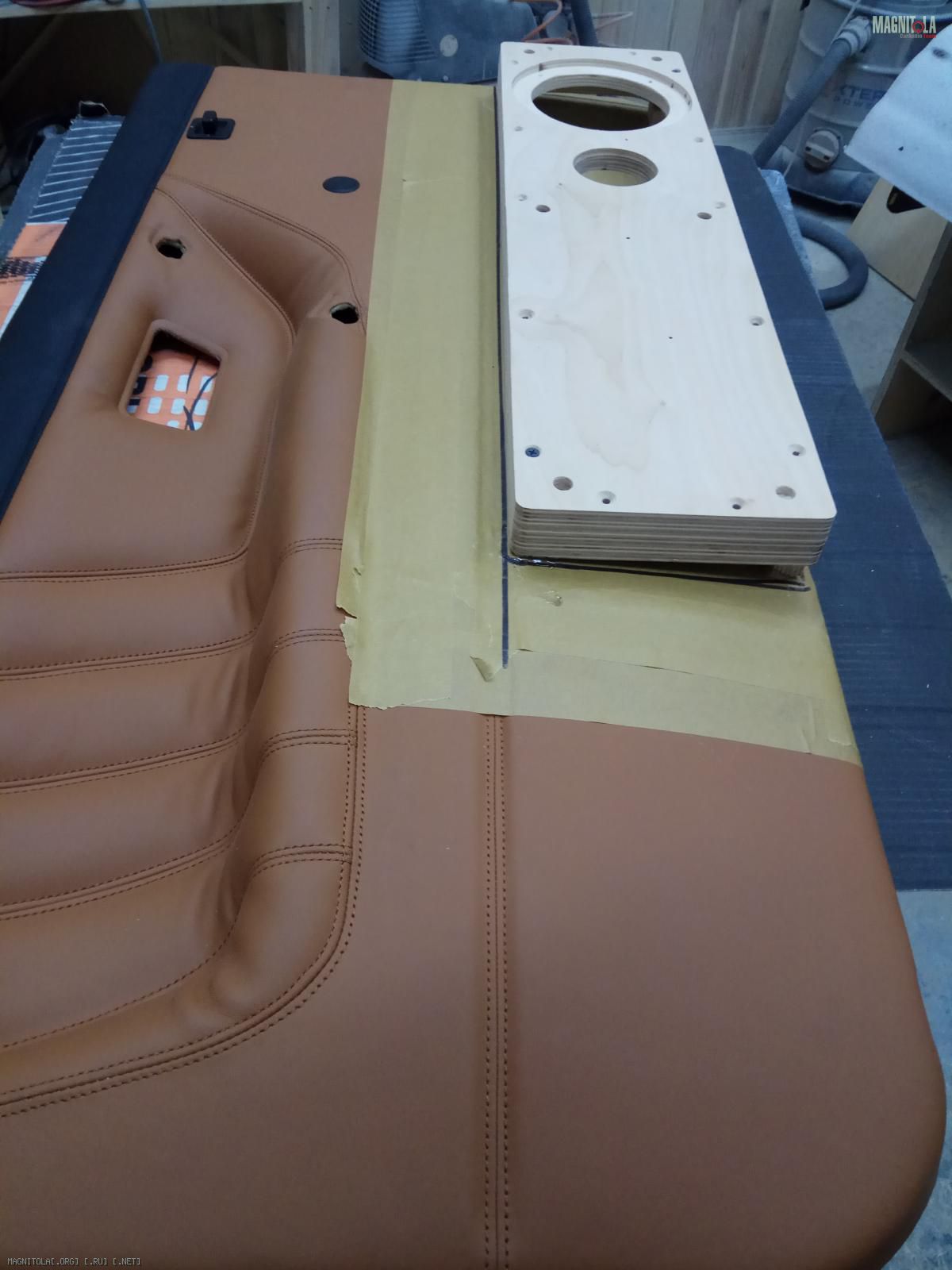

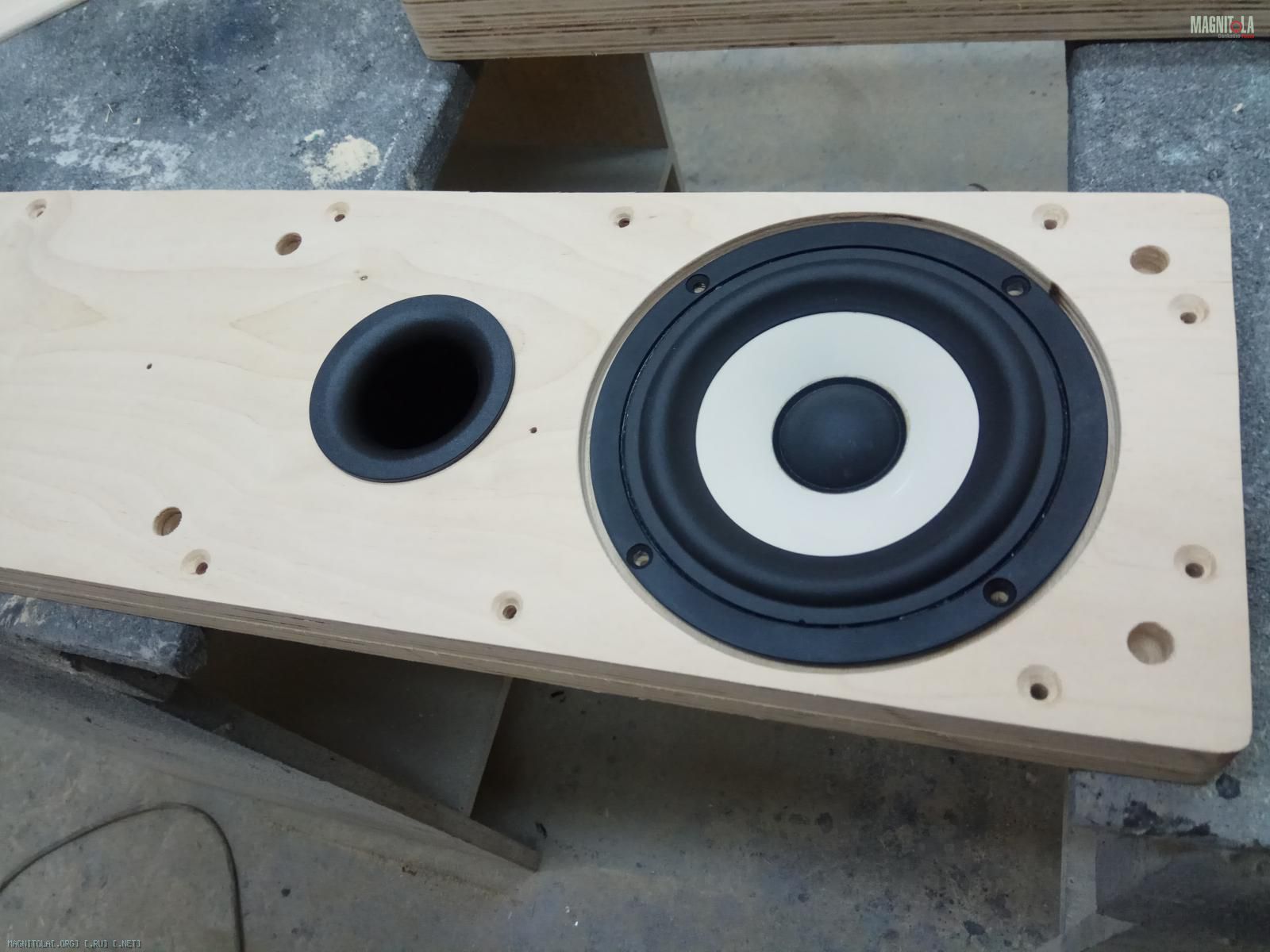

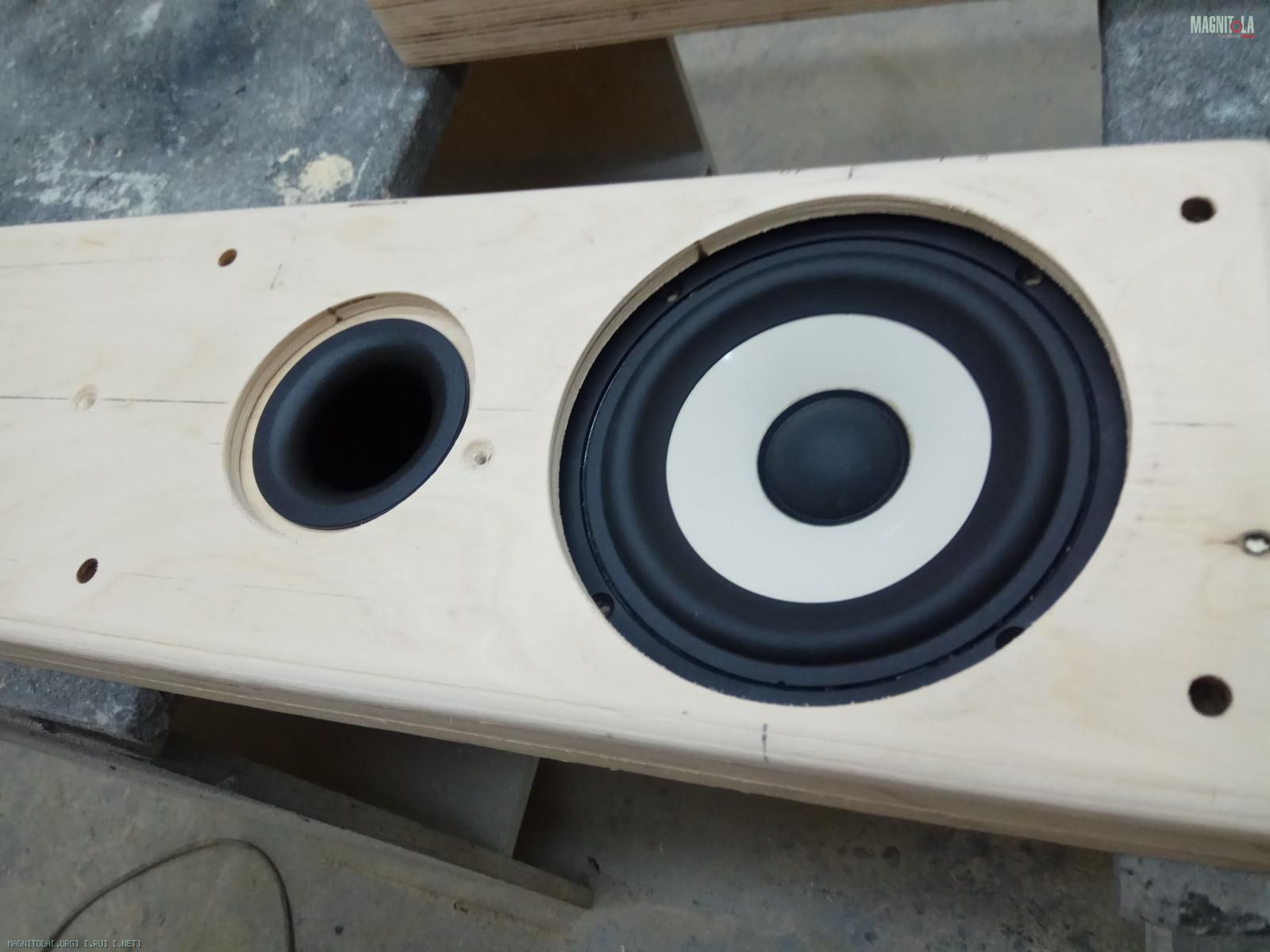

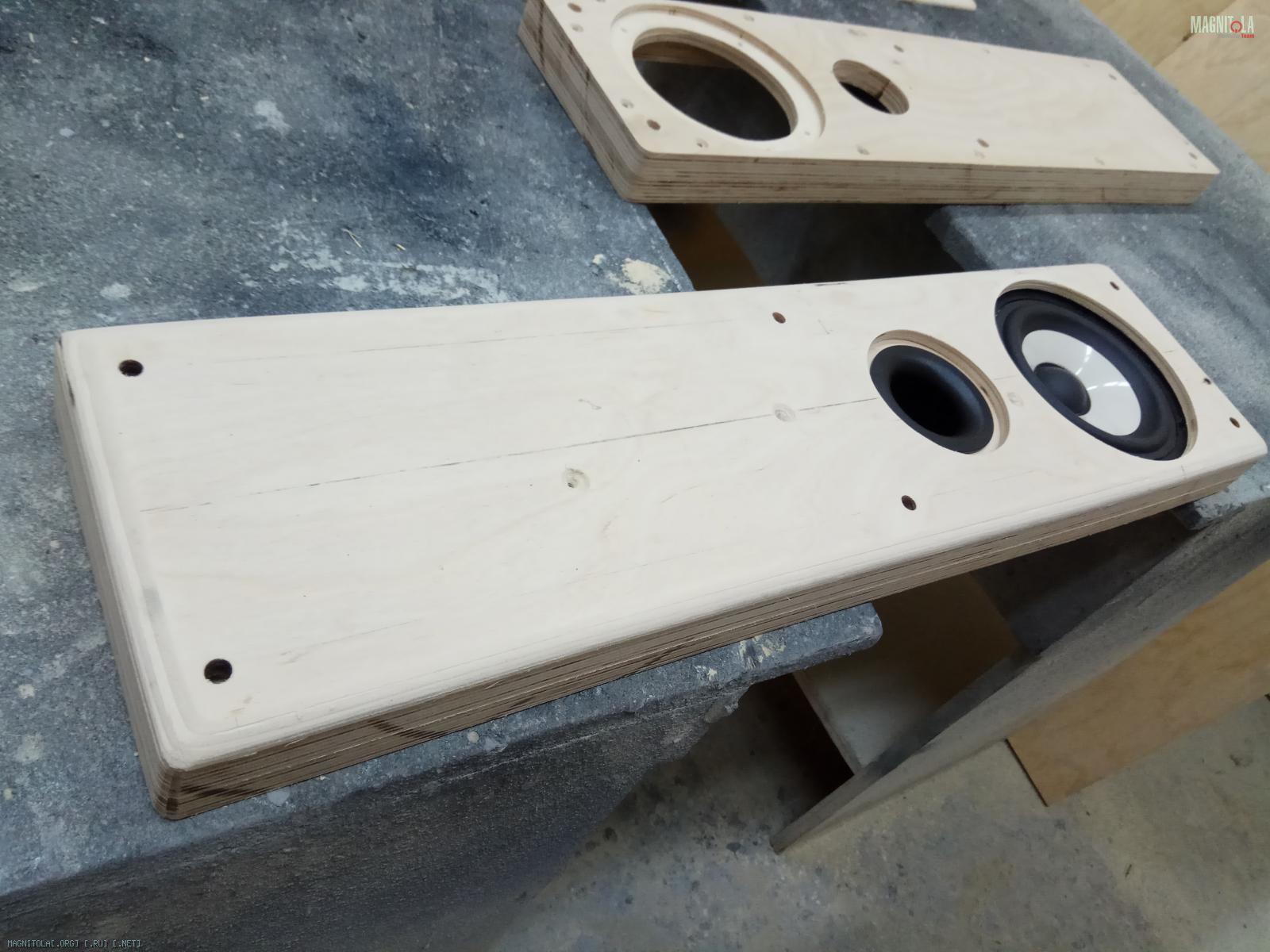

Примерка...
Вложение 1232190 Вложение 1232192 Вложение 1232194 Вложение 1232196 Вложение 1232198

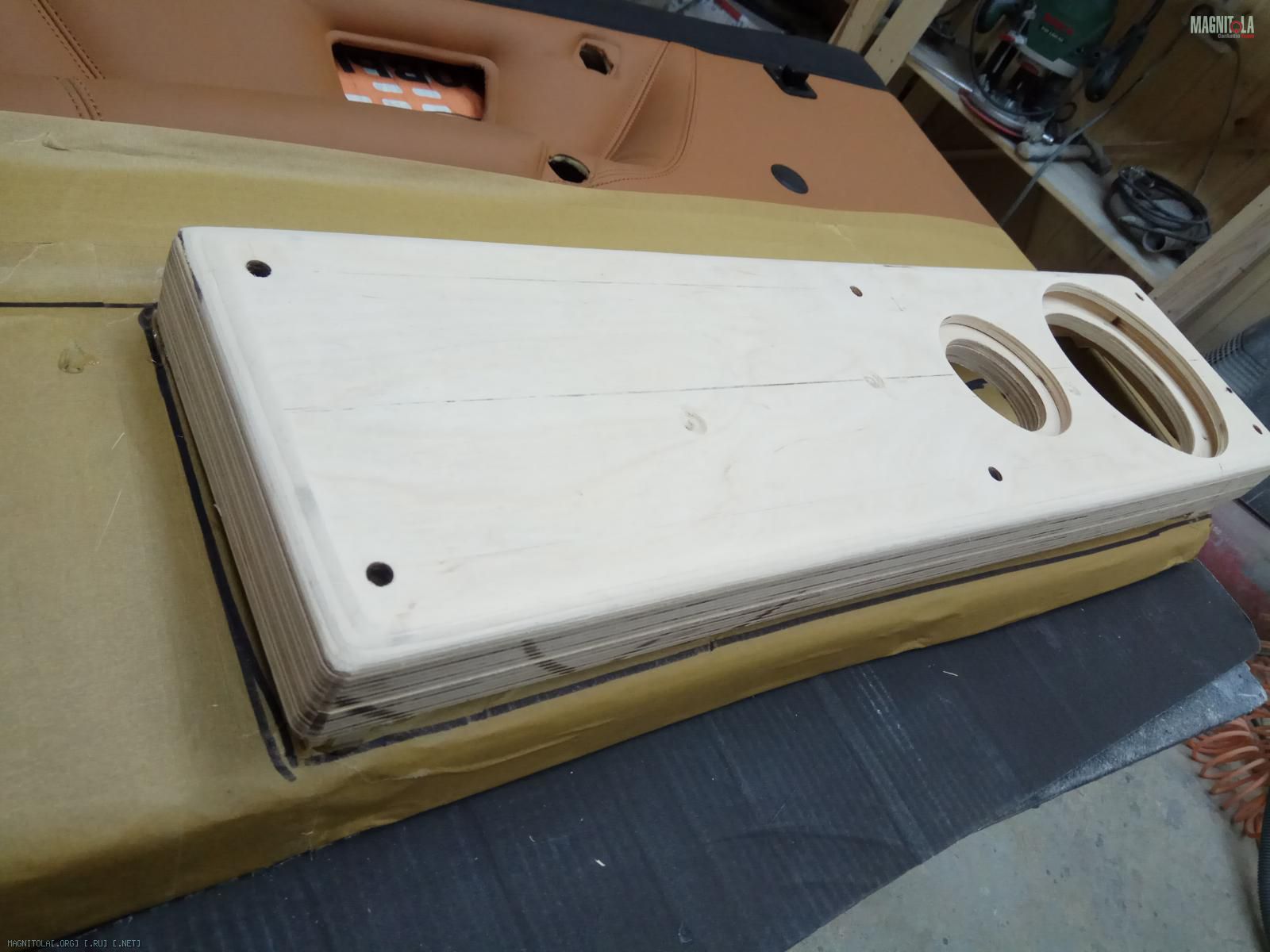

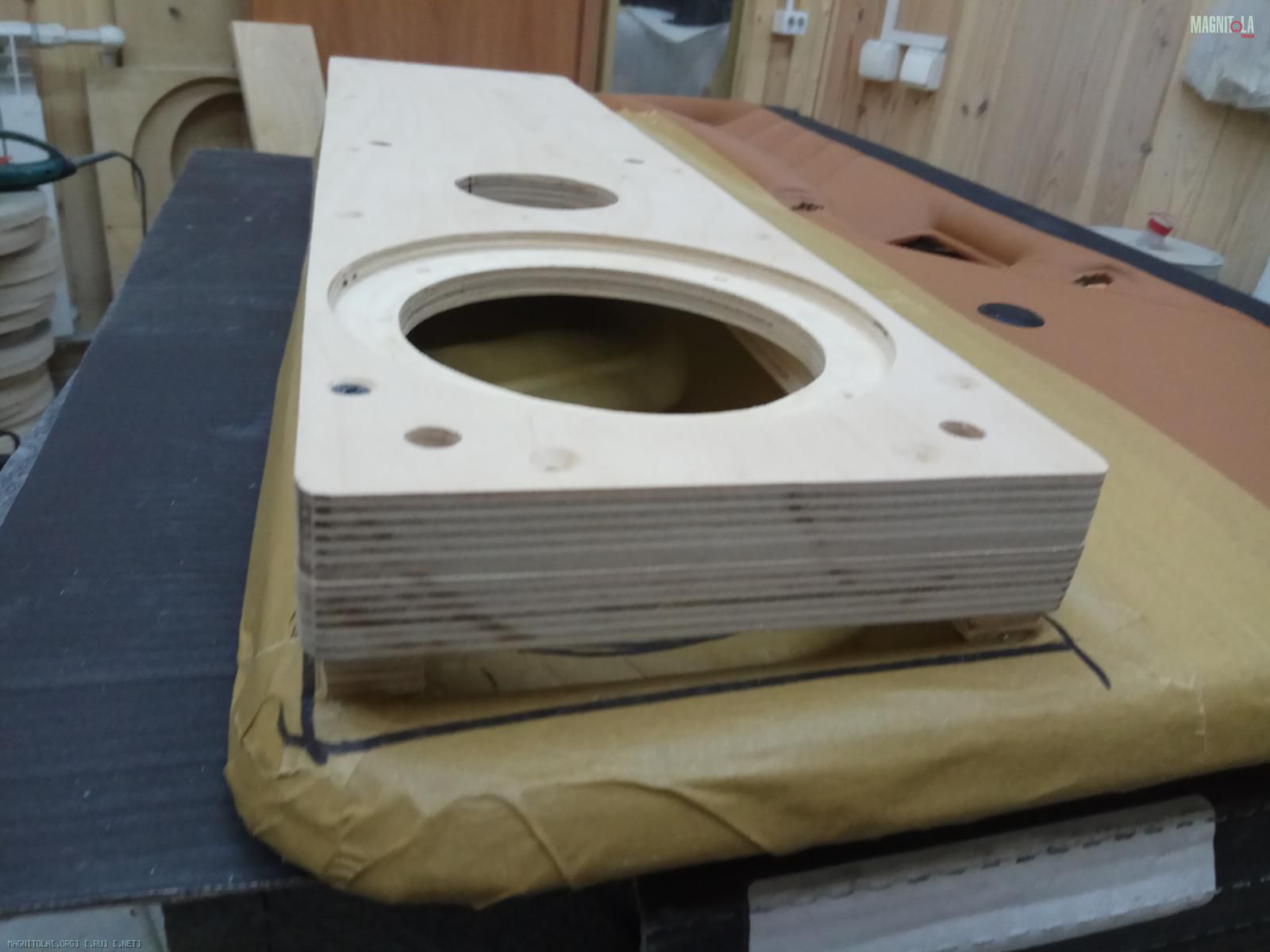

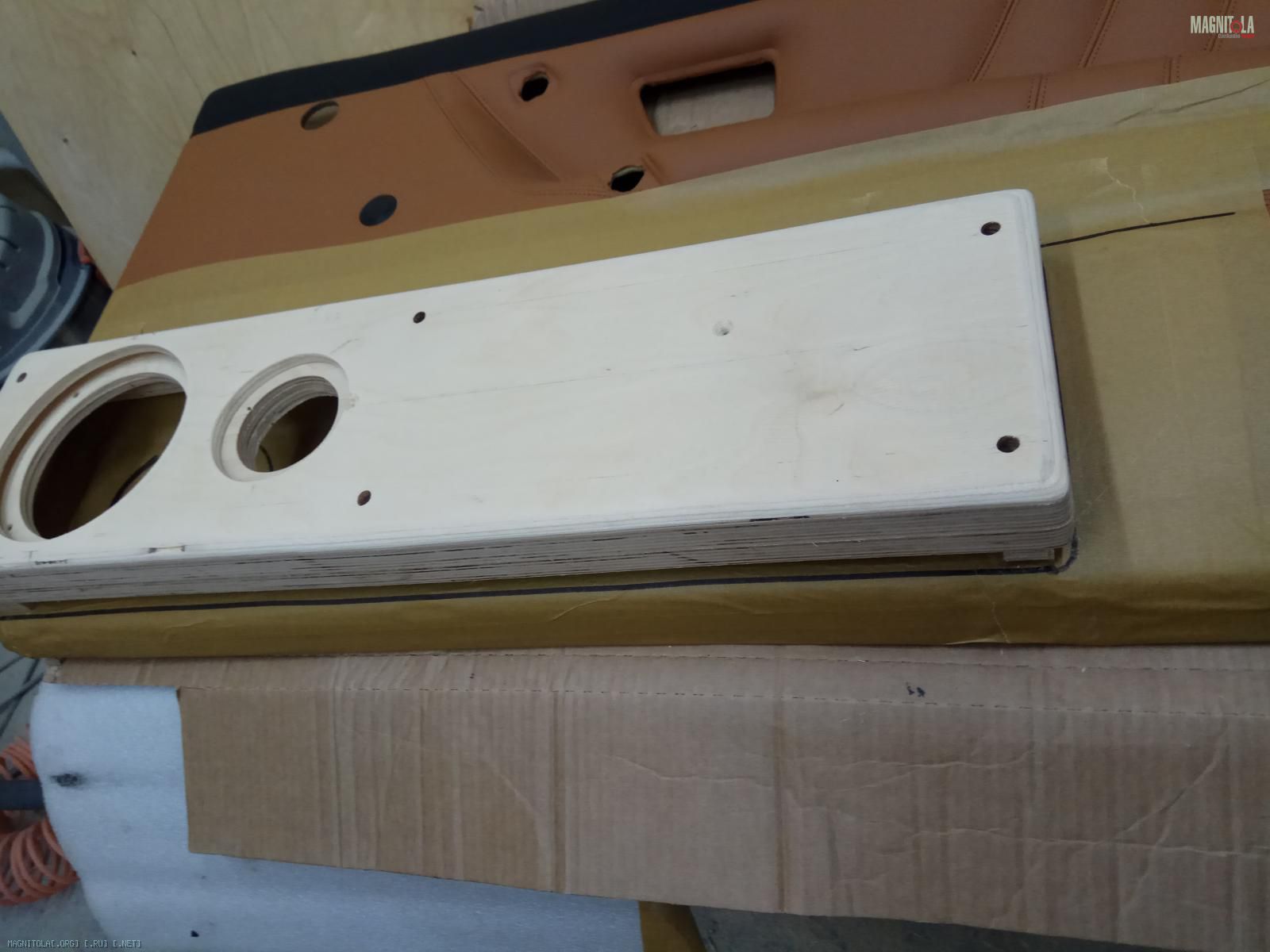

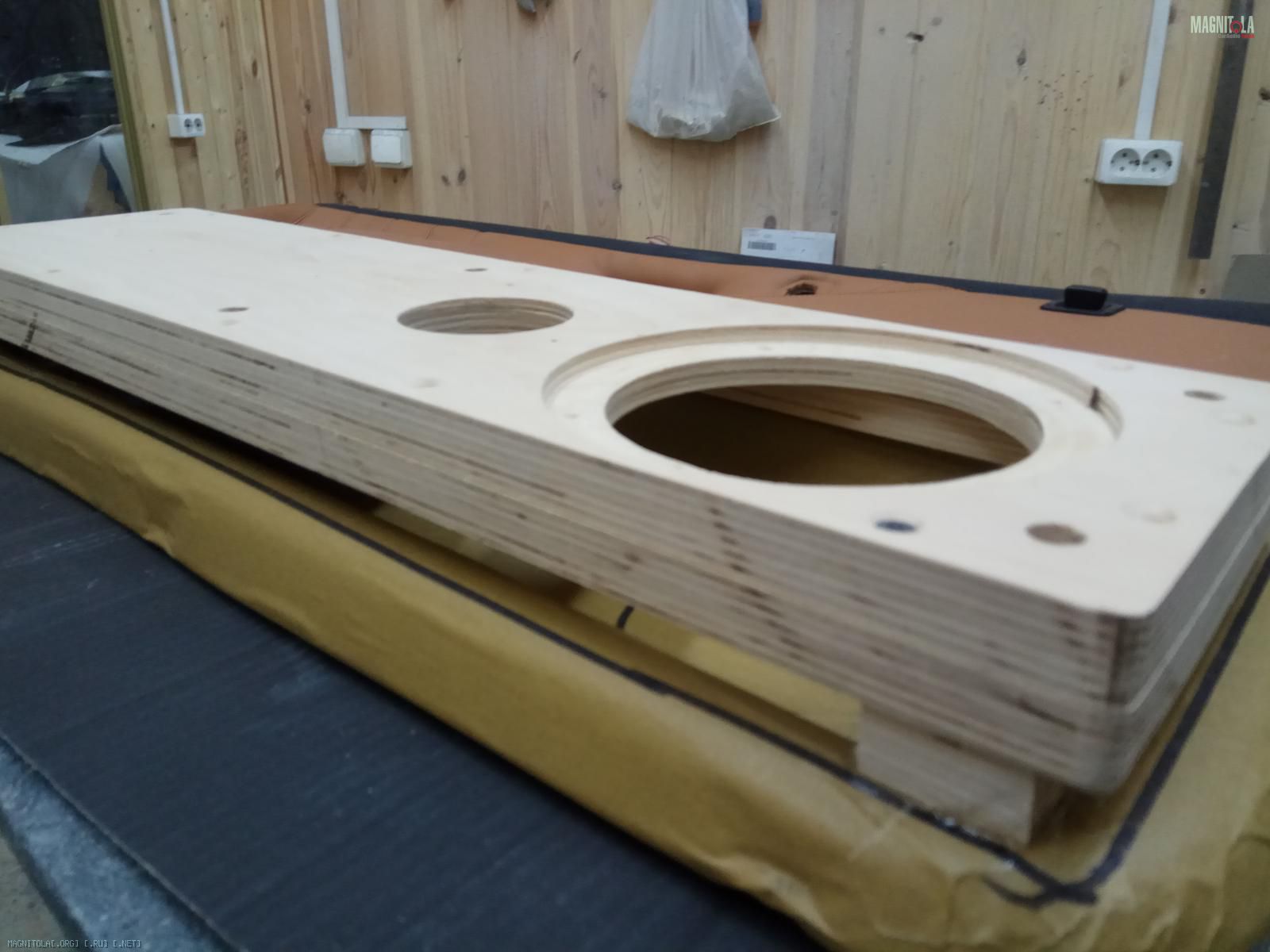

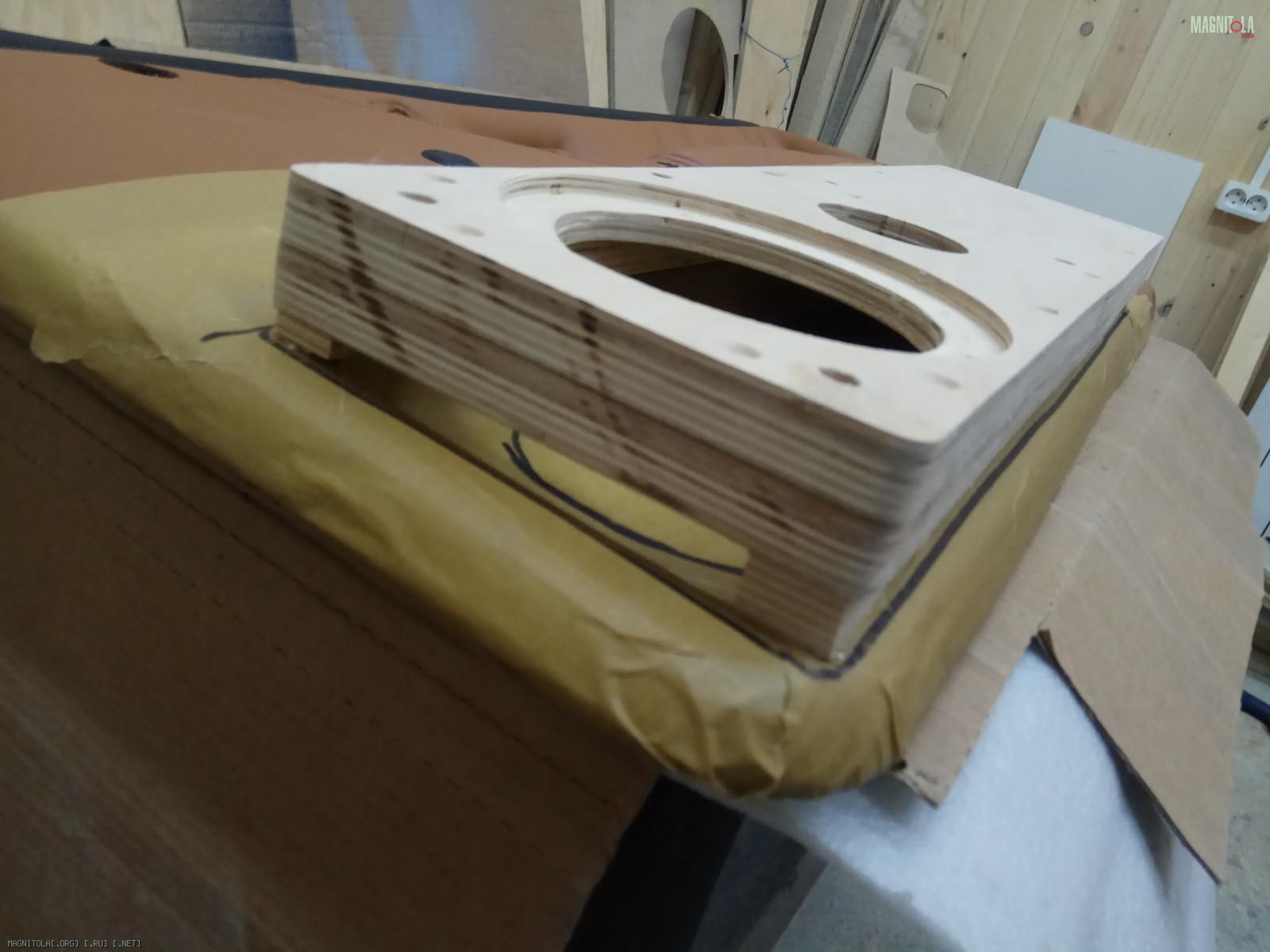

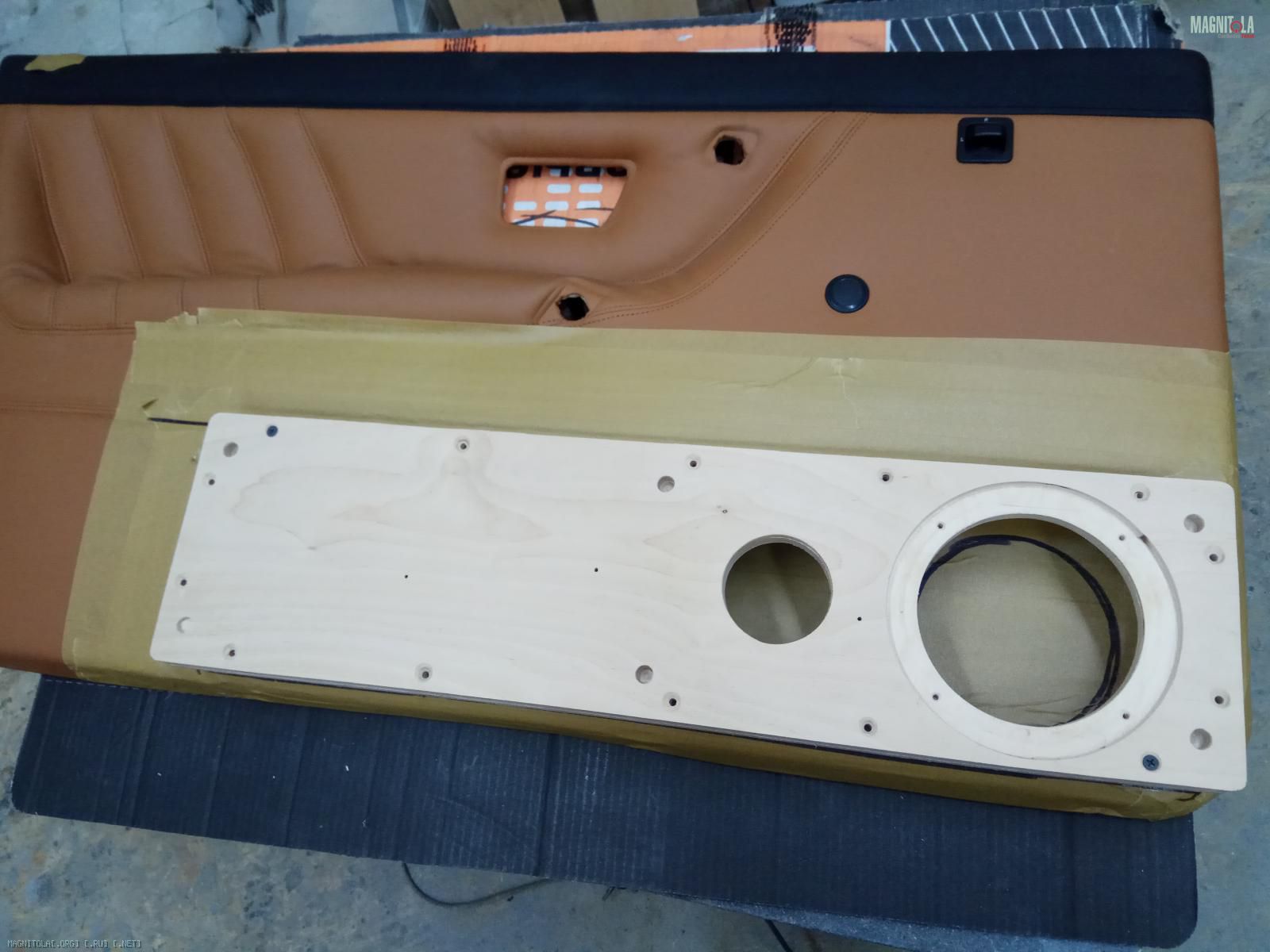

Процесс...
Вложение 1232200 Вложение 1232202 Вложение 1232204 Вложение 1232206 Вложение 1232208 Вложение 1232210 Вложение 1232212 Вложение 1232214 Вложение 1232216 Вложение 1232218 Вложение 1232220
01.07.2018, 22:49
st220

Вложений: 22

Re: Изготовление корпусов для сабвуферов, фальшпанелей

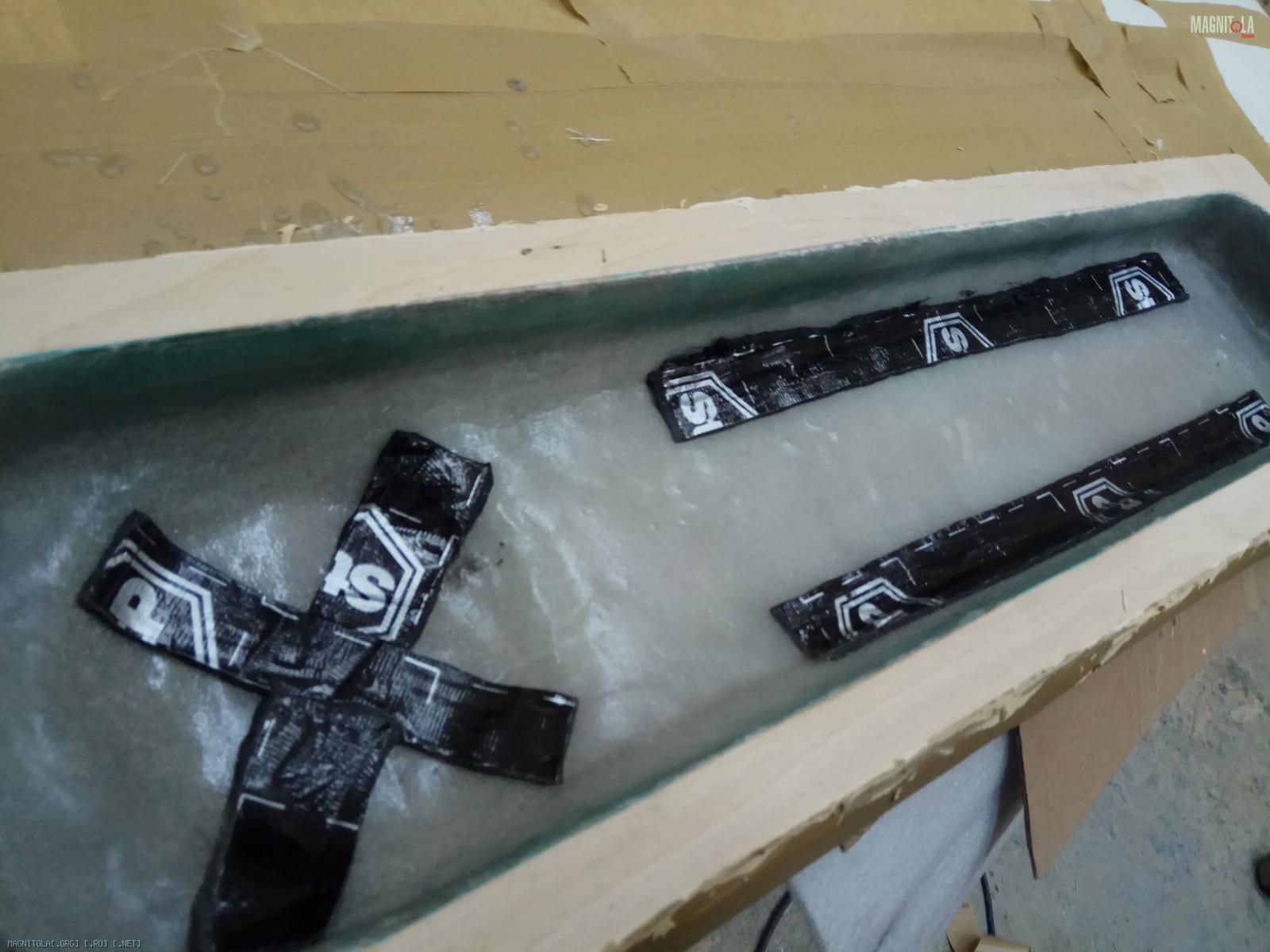

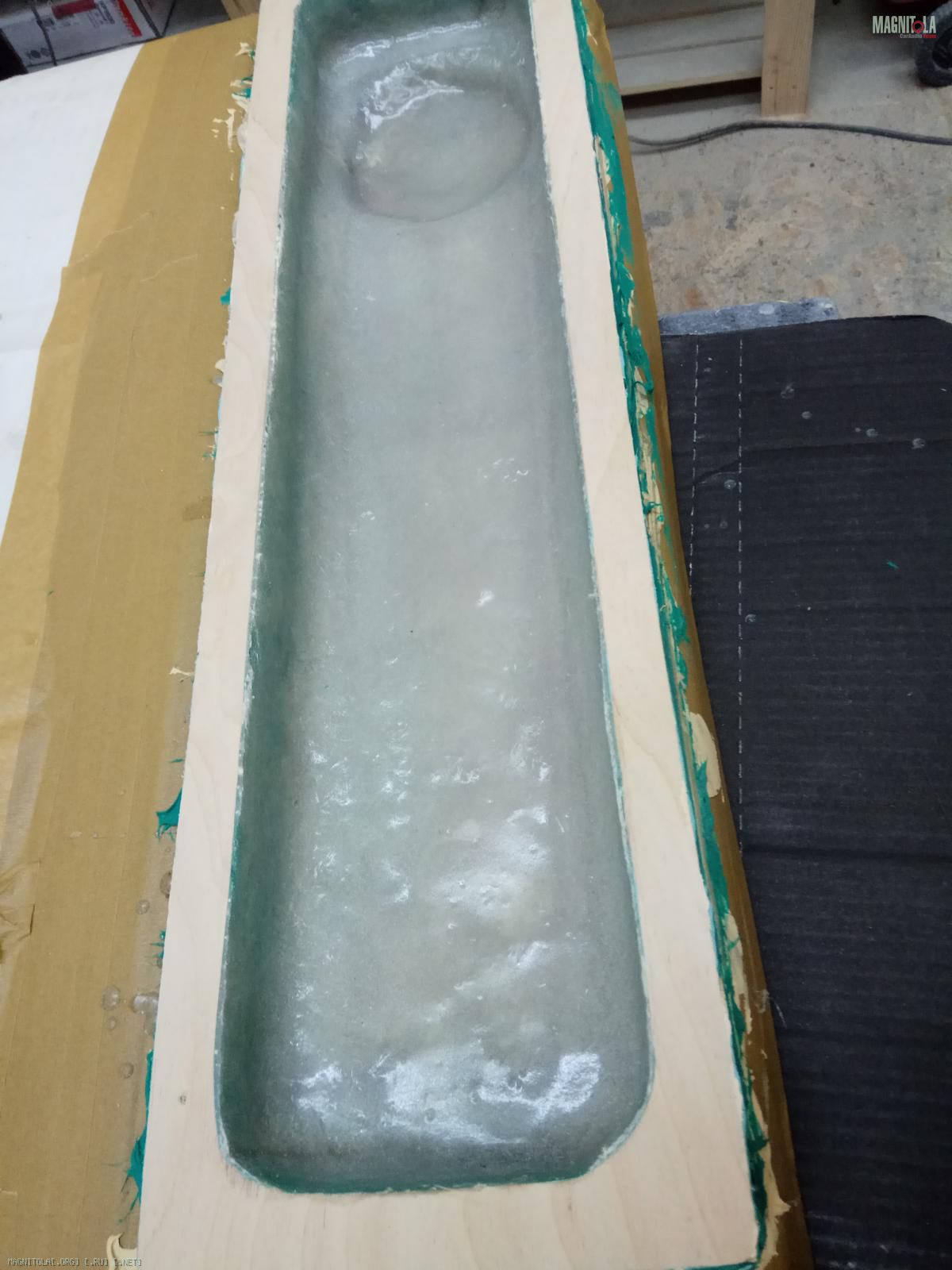

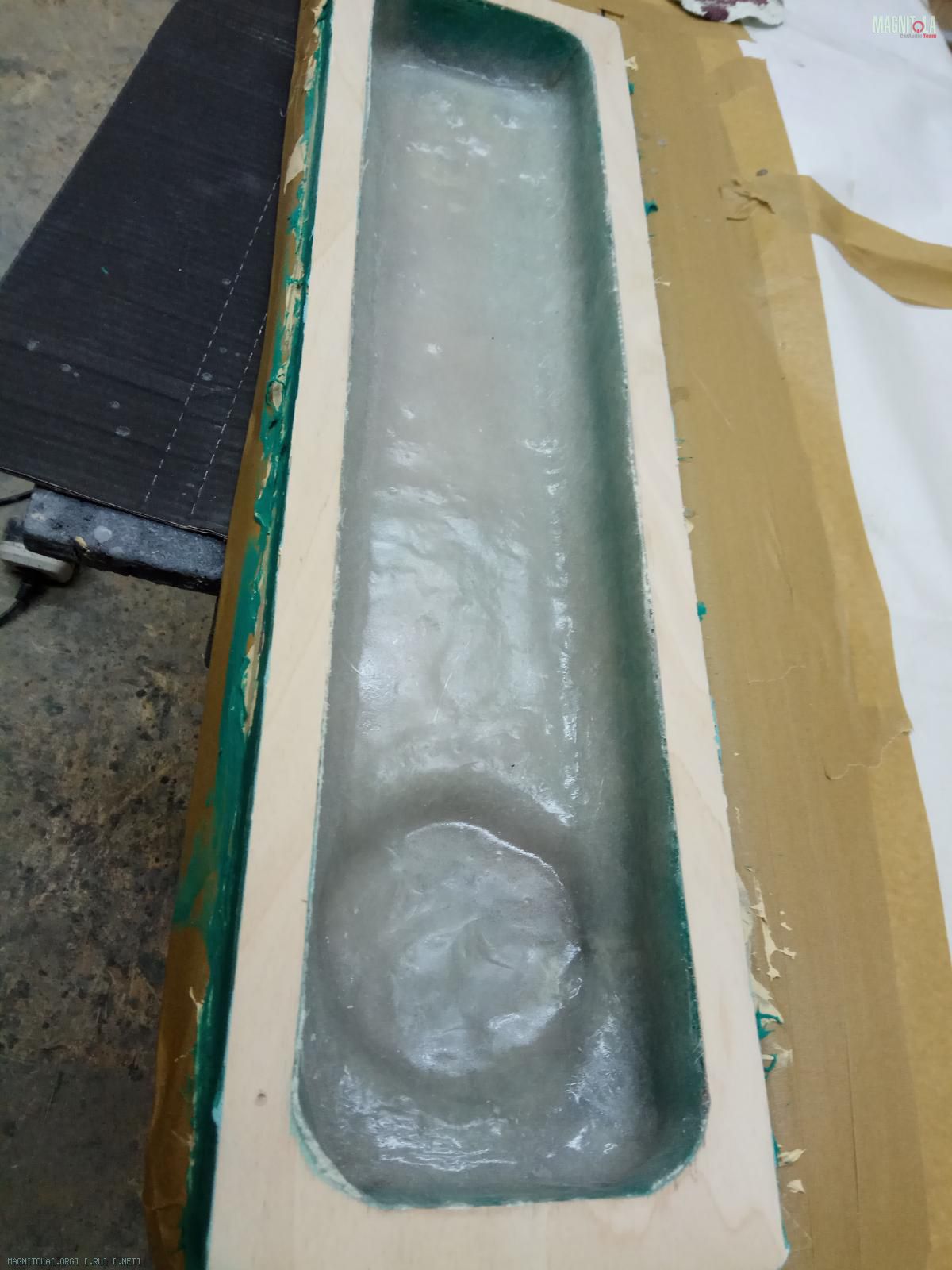

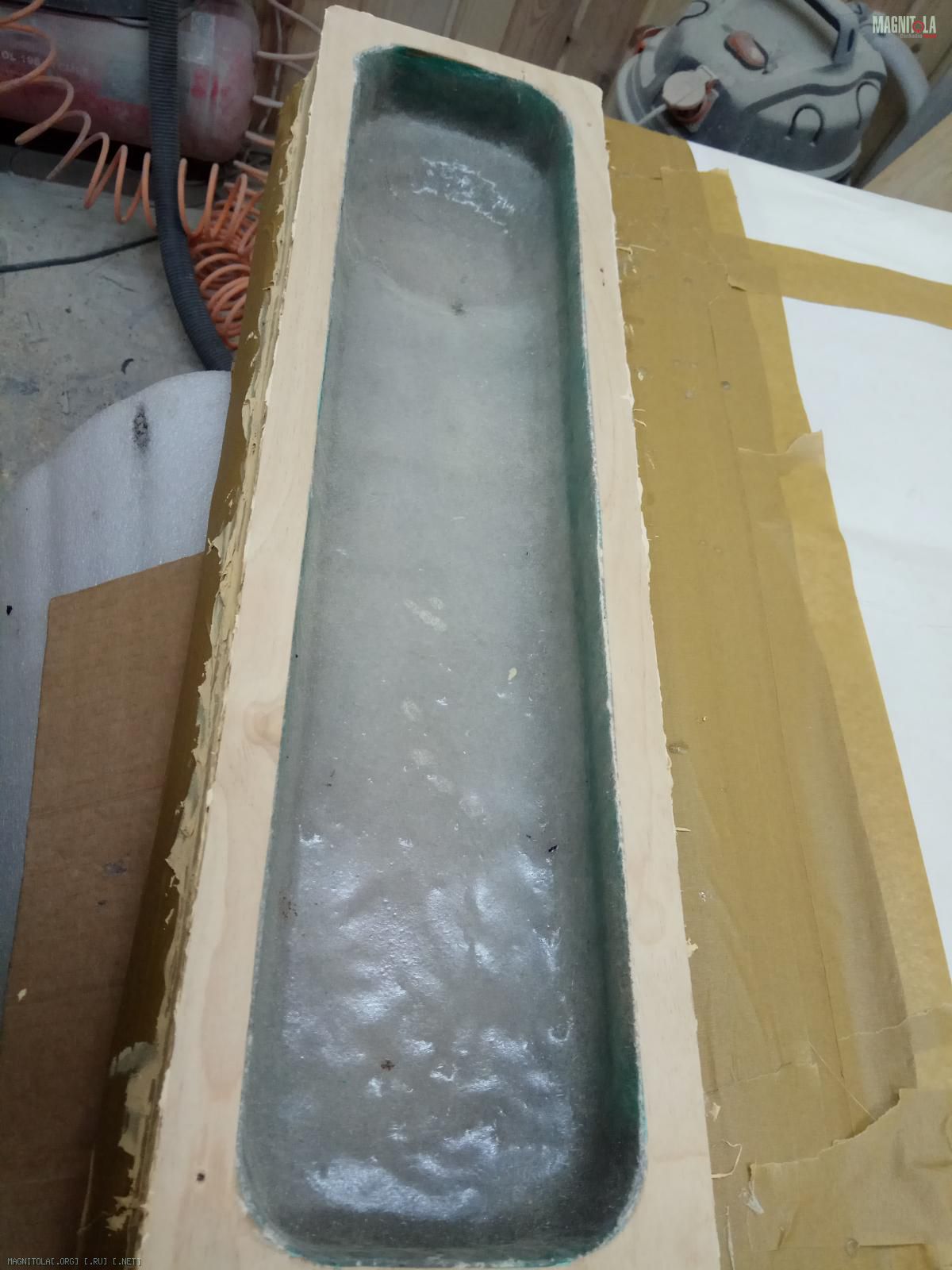

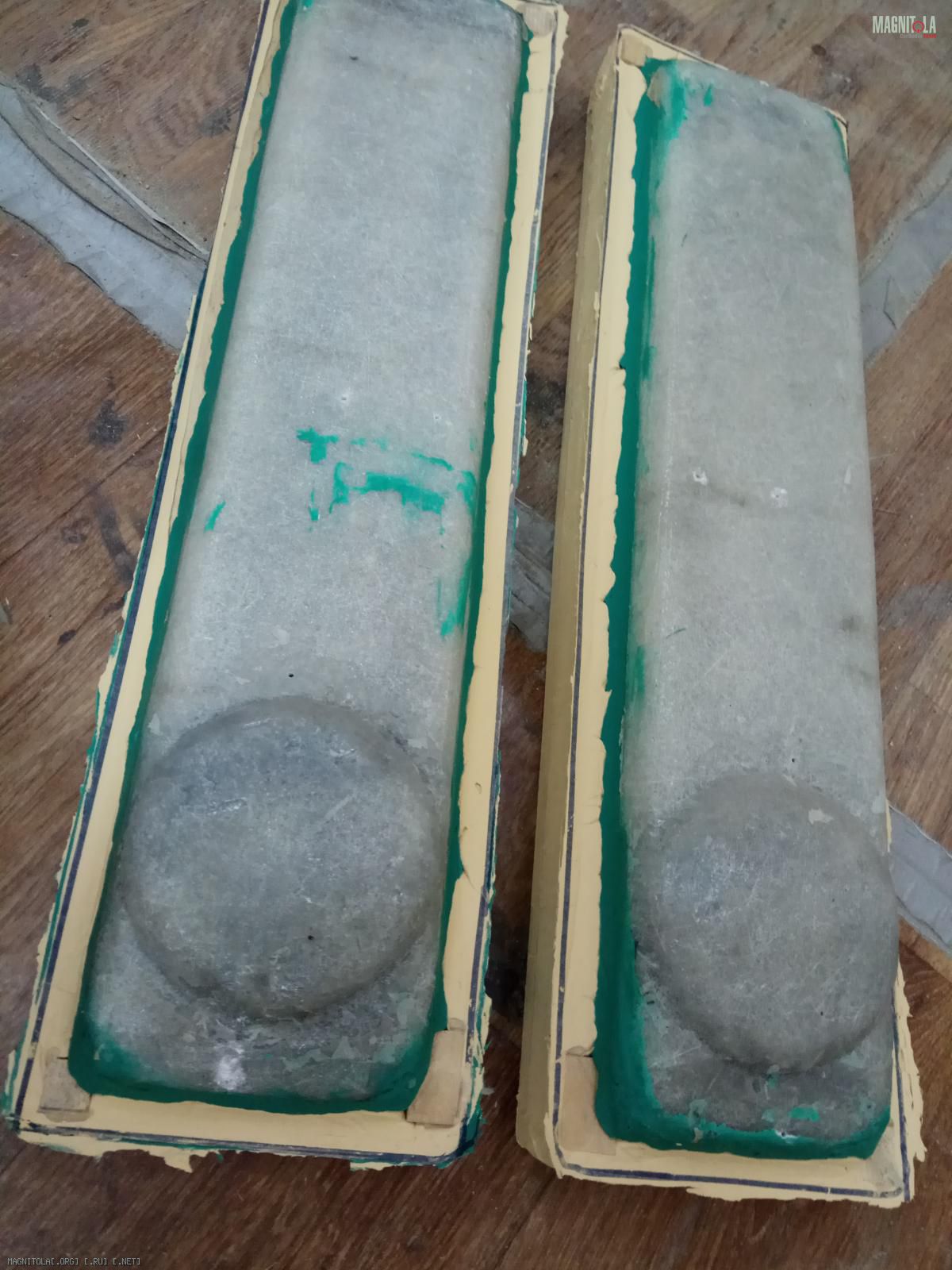

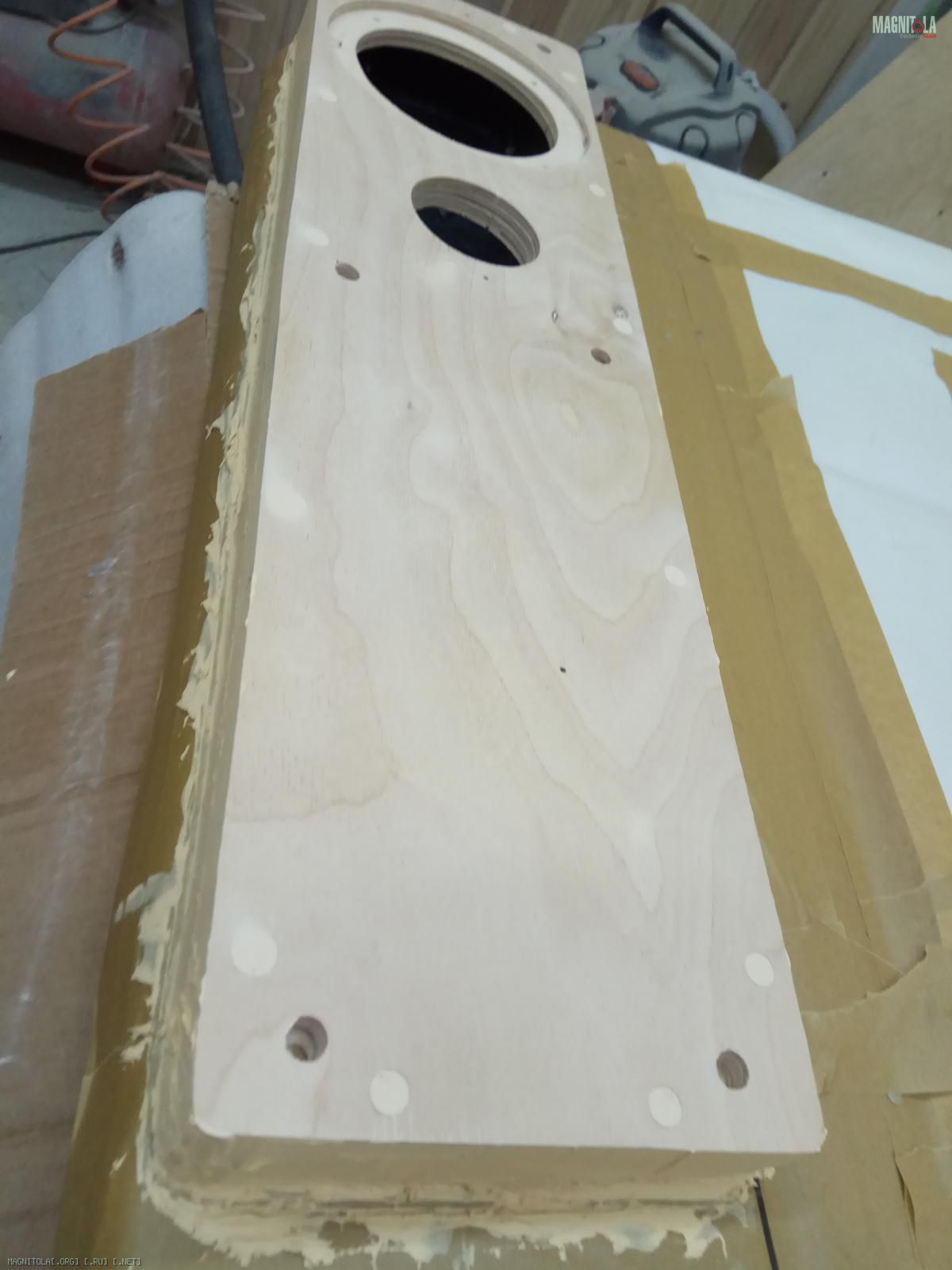

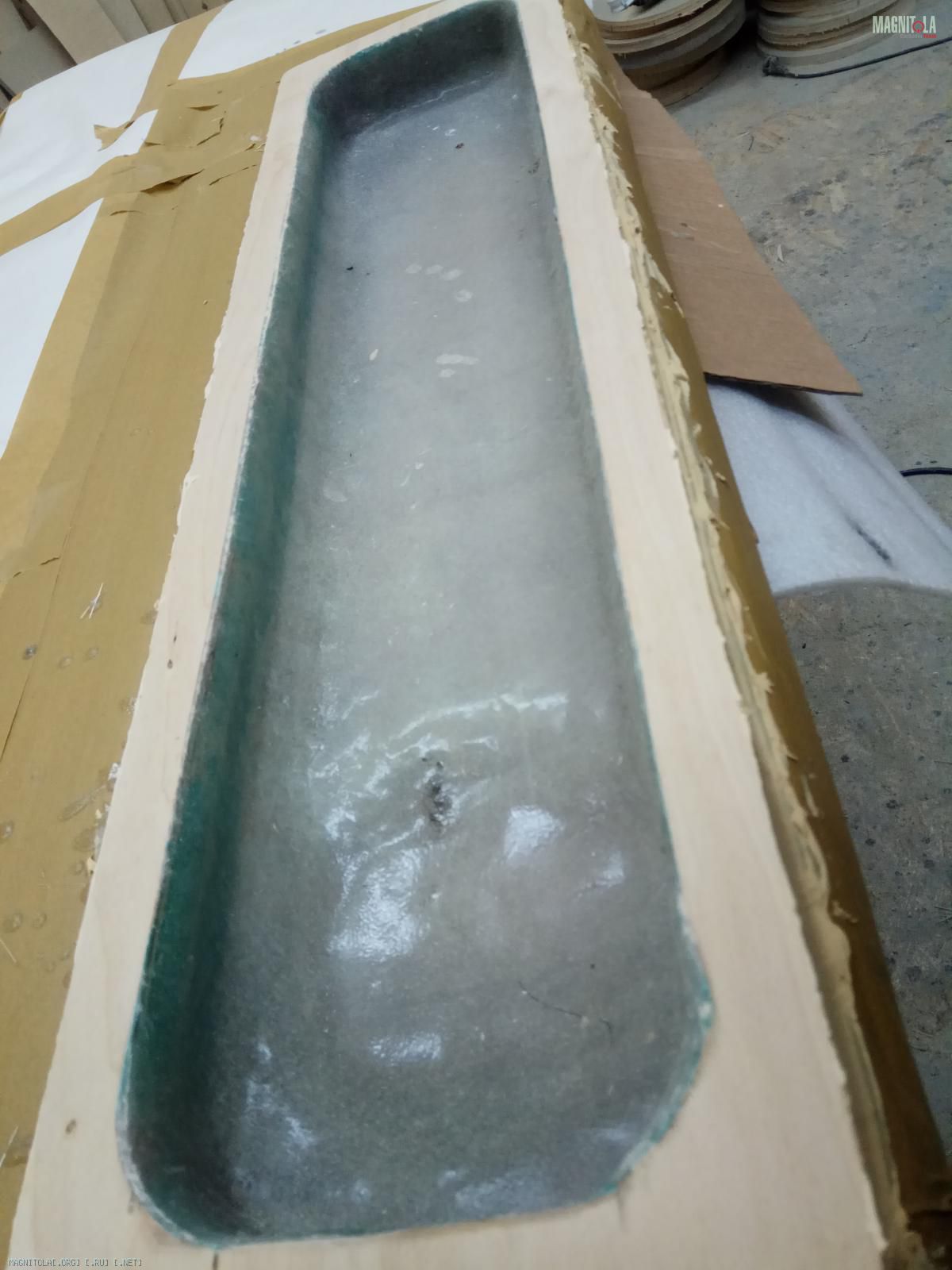

Изготавливаем тыловую стенку из стекломата и полиэфирной смолы...
Крепим лицевую стенку 19мм...

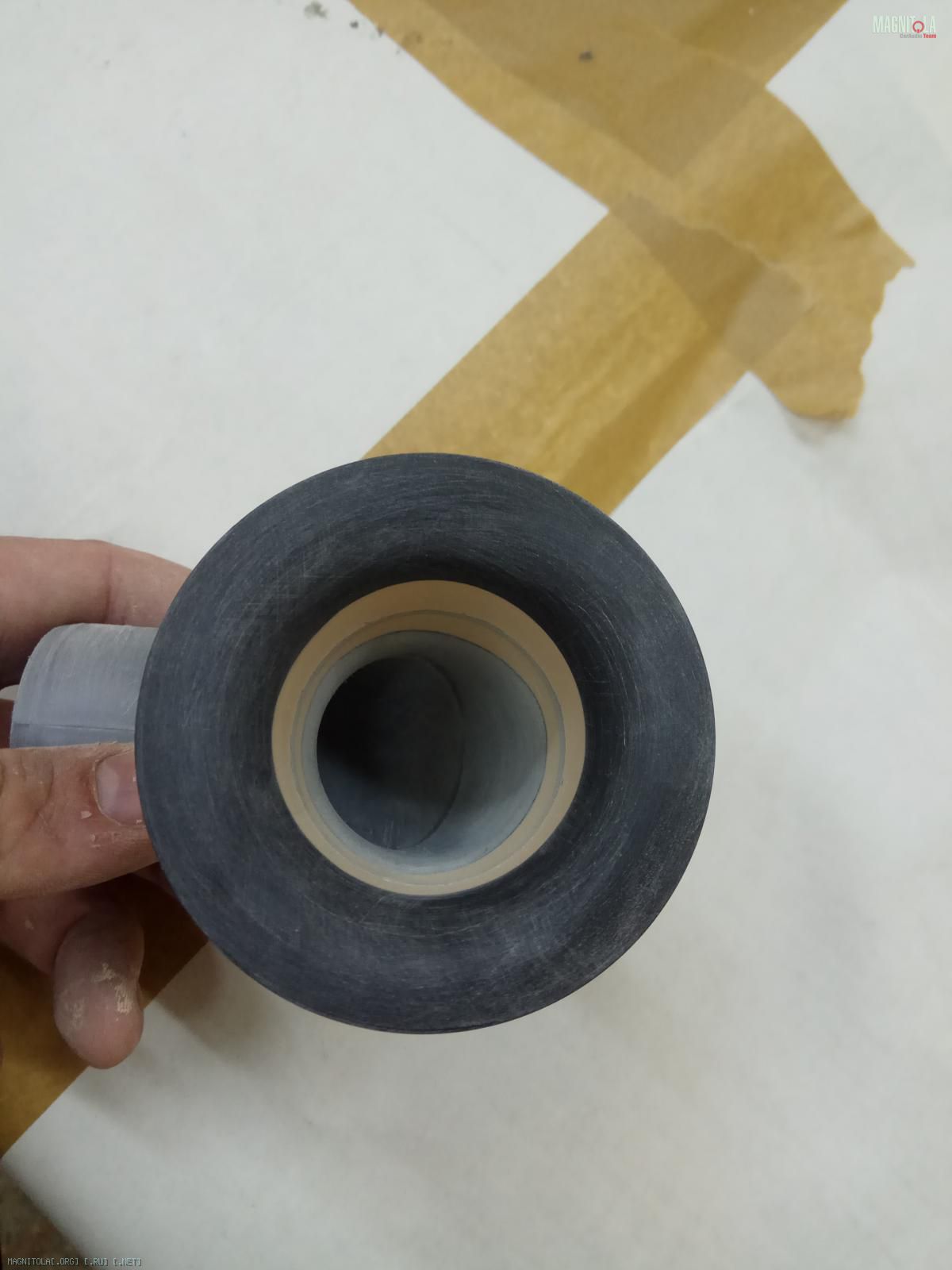

Изготавливаем часть порта ФИ...

Вложение 1232380 Вложение 1232382 Вложение 1232384 Вложение 1232386 Вложение 1232388 Вложение 1232390 Вложение 1232392 Вложение 1232394 Вложение 1232396 Вложение 1232398 Вложение 1232400

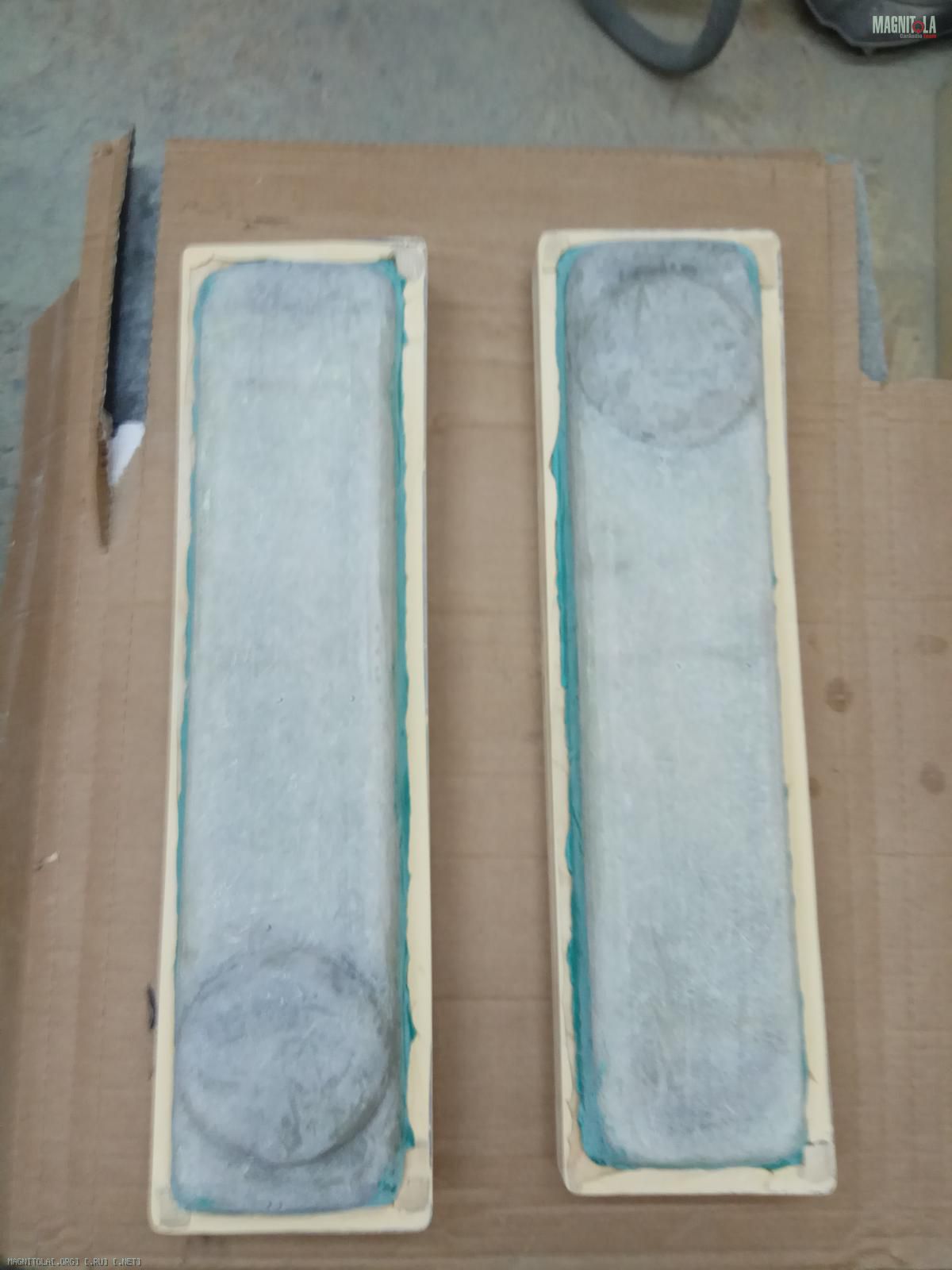

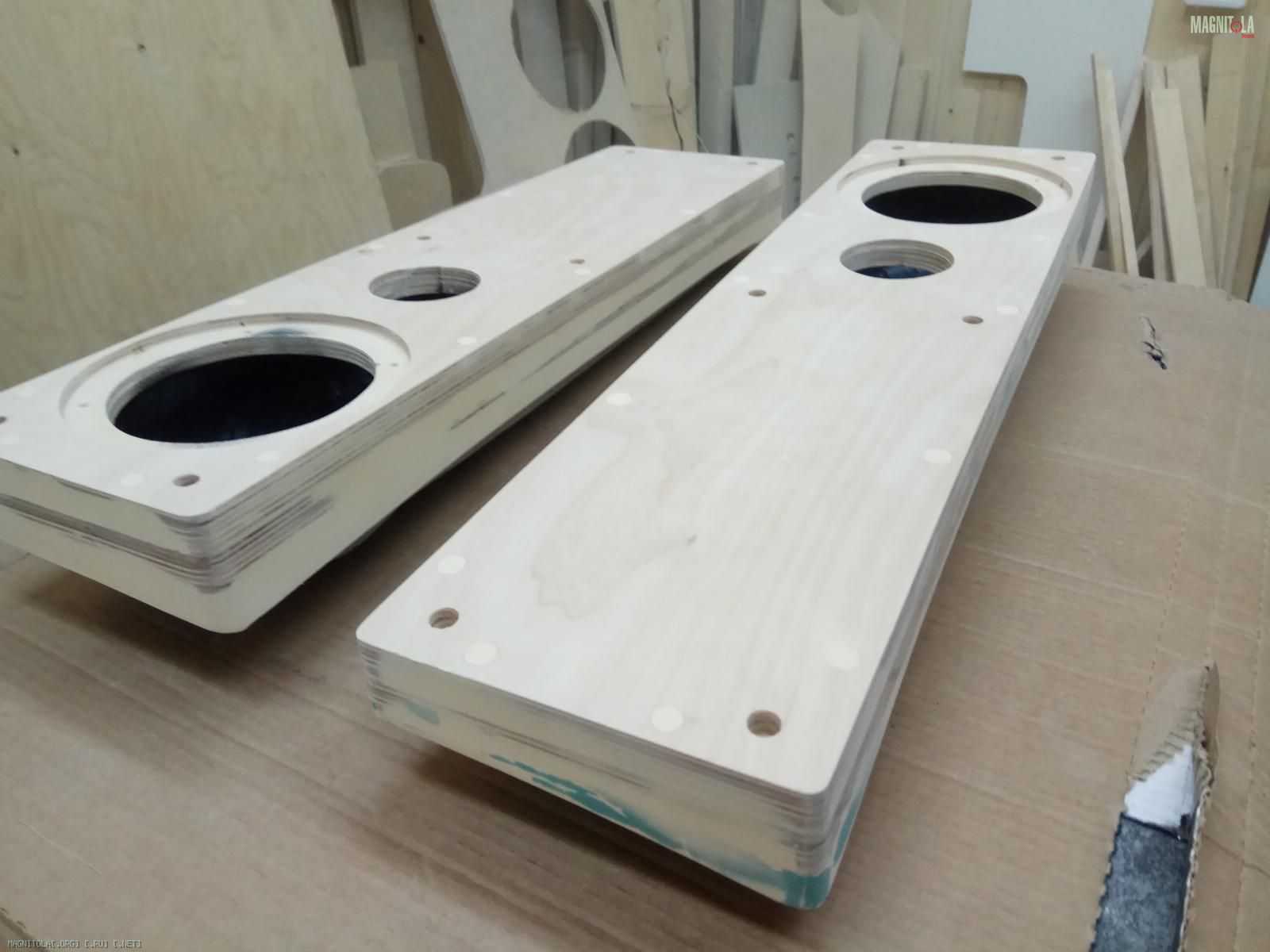

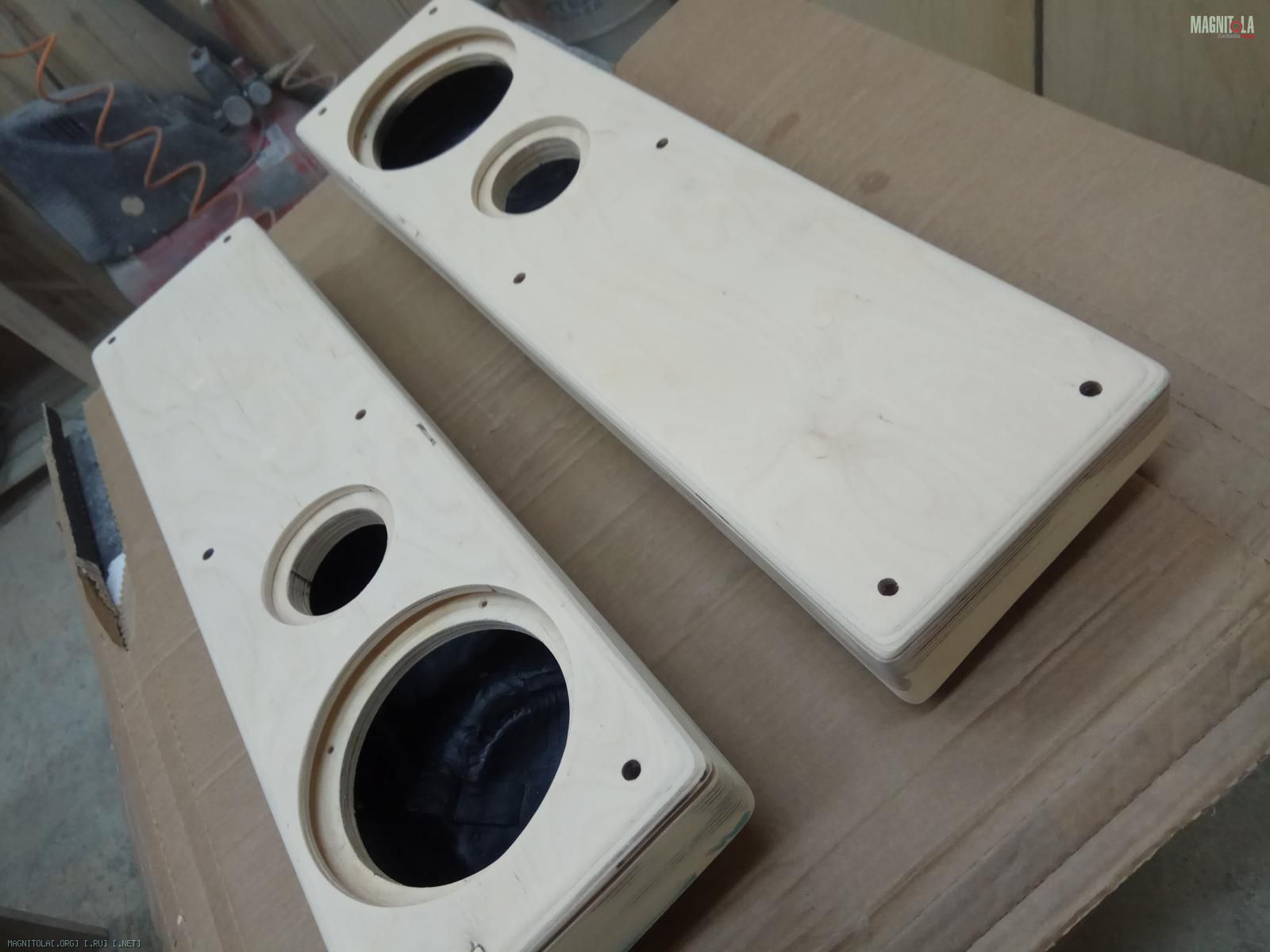

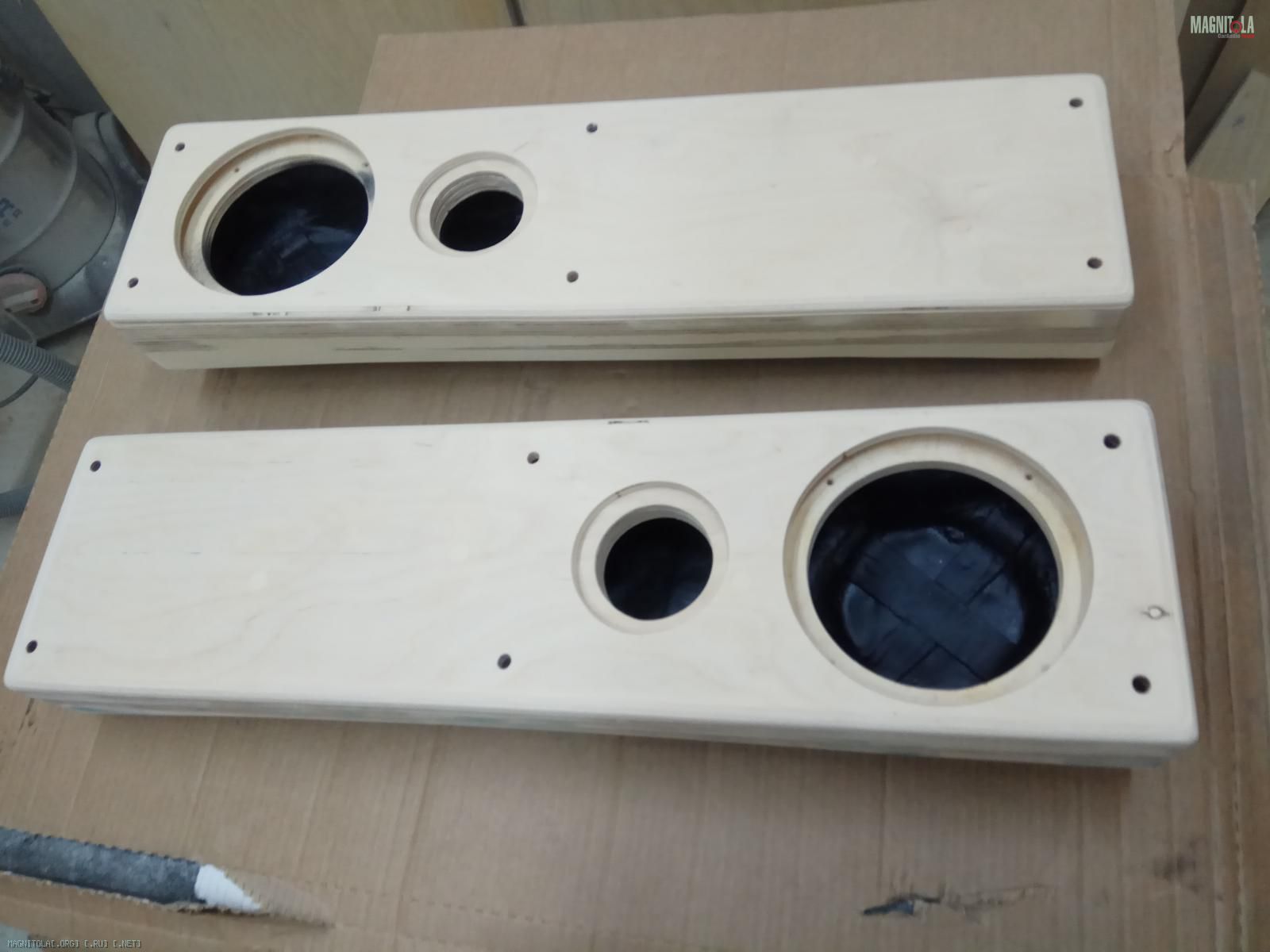

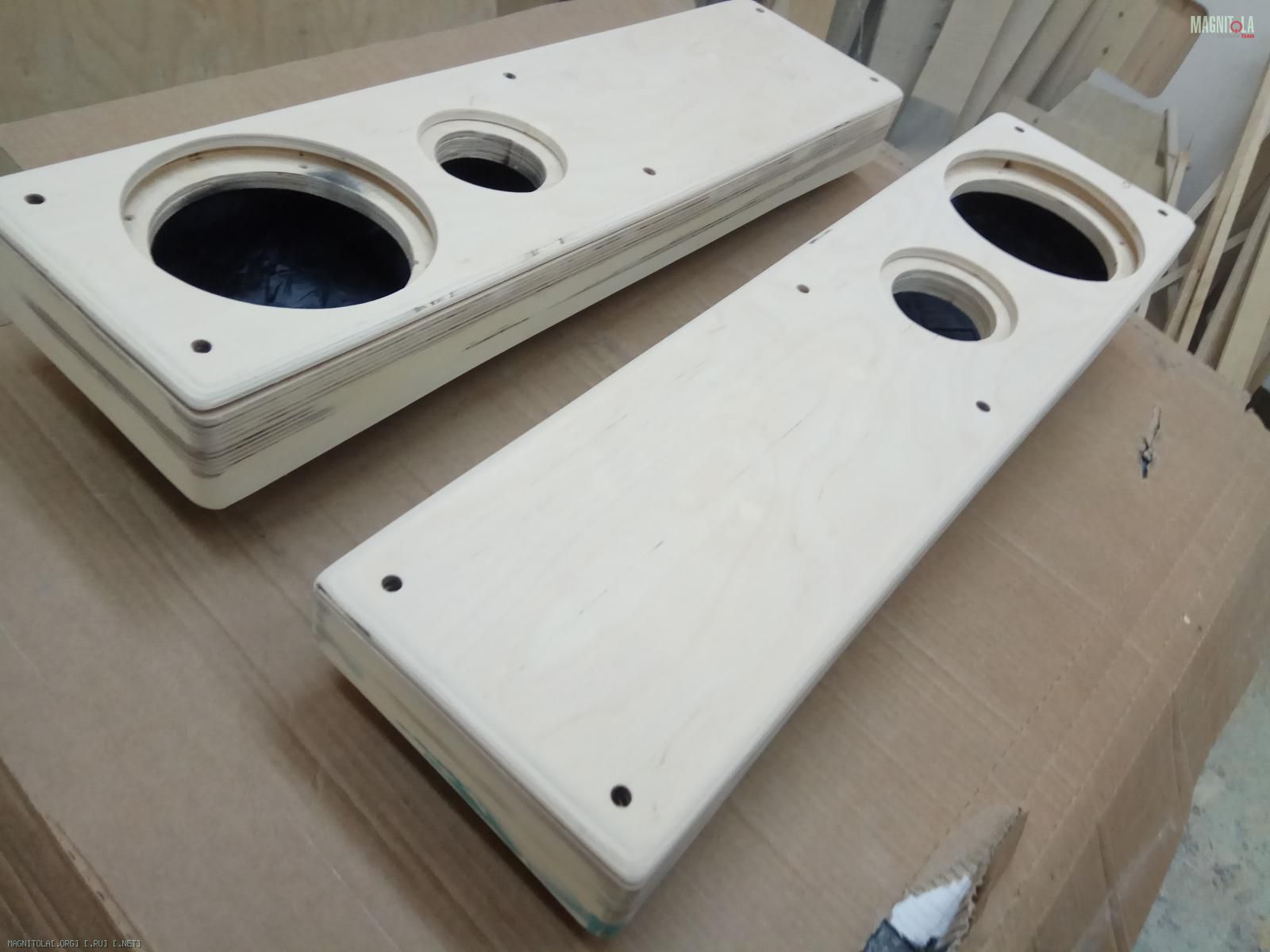

Шлифуем....
Вложение 1232402 Вложение 1232404 Вложение 1232406 Вложение 1232408 Вложение 1232410 Вложение 1232412 Вложение 1232414 Вложение 1232416

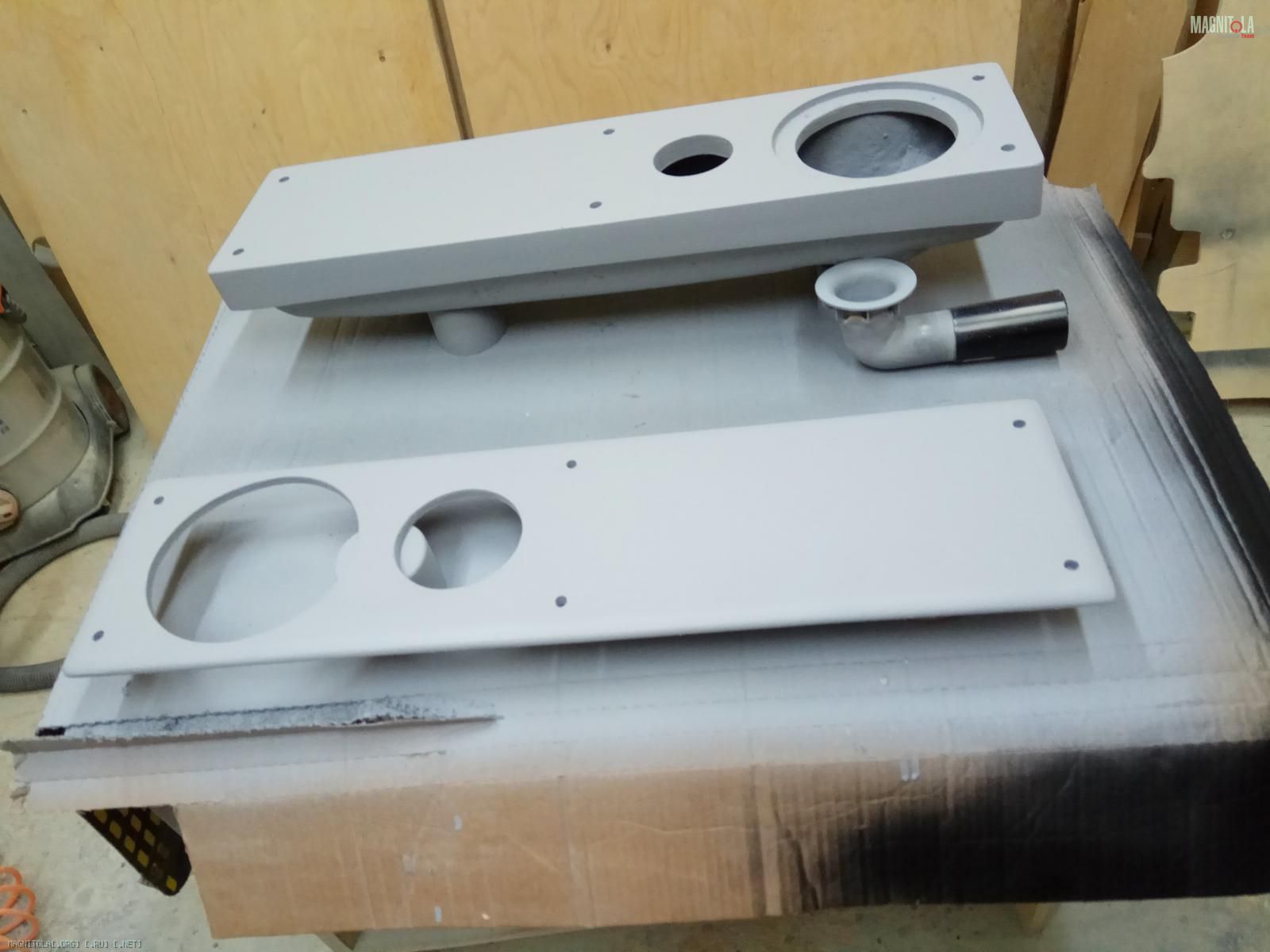

Покрываем грунтом...
Вложение 1232418 Вложение 1232420 Вложение 1232422
02.07.2018, 23:31
st220

Вложений: 46

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Golf 2

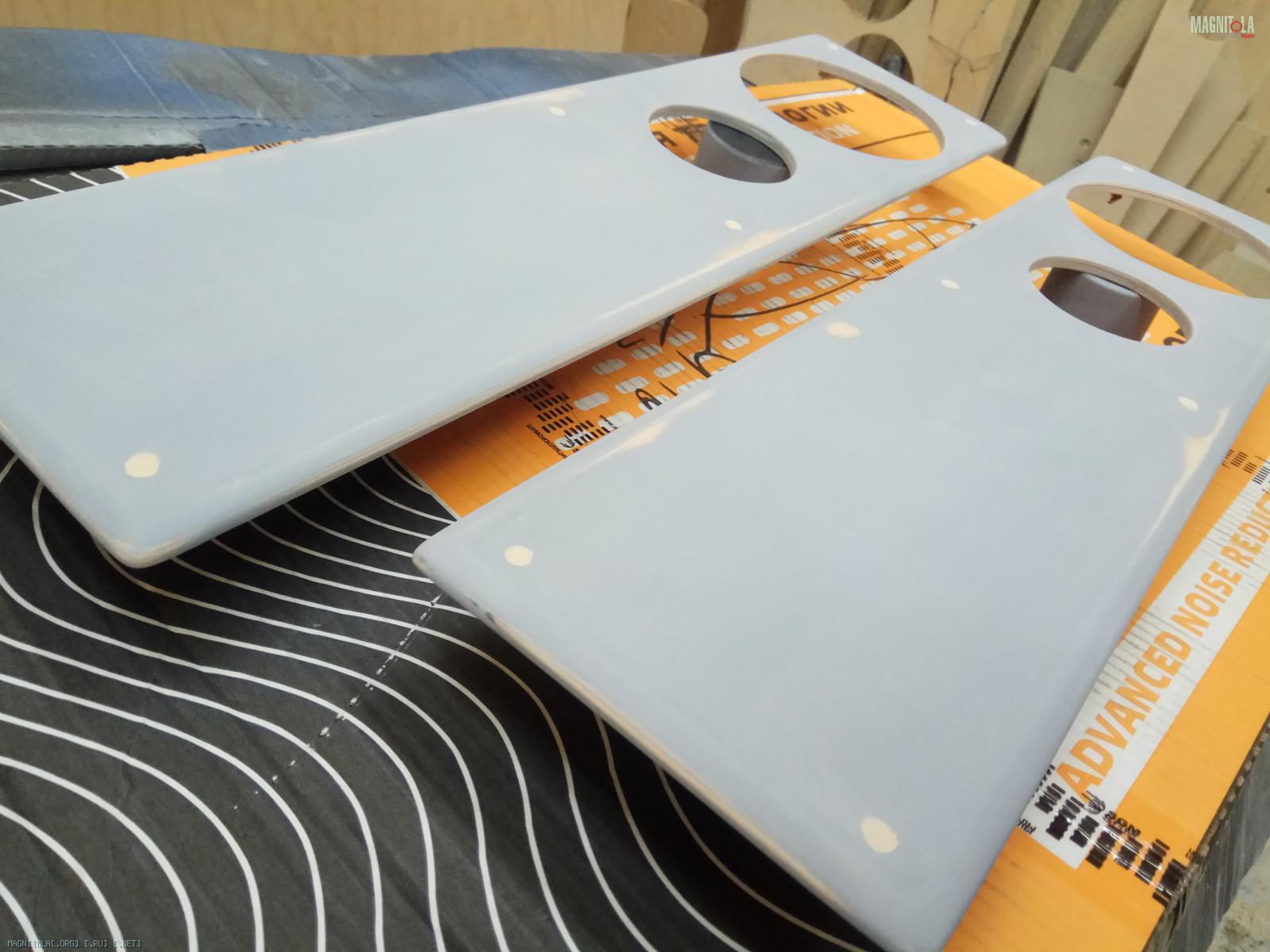

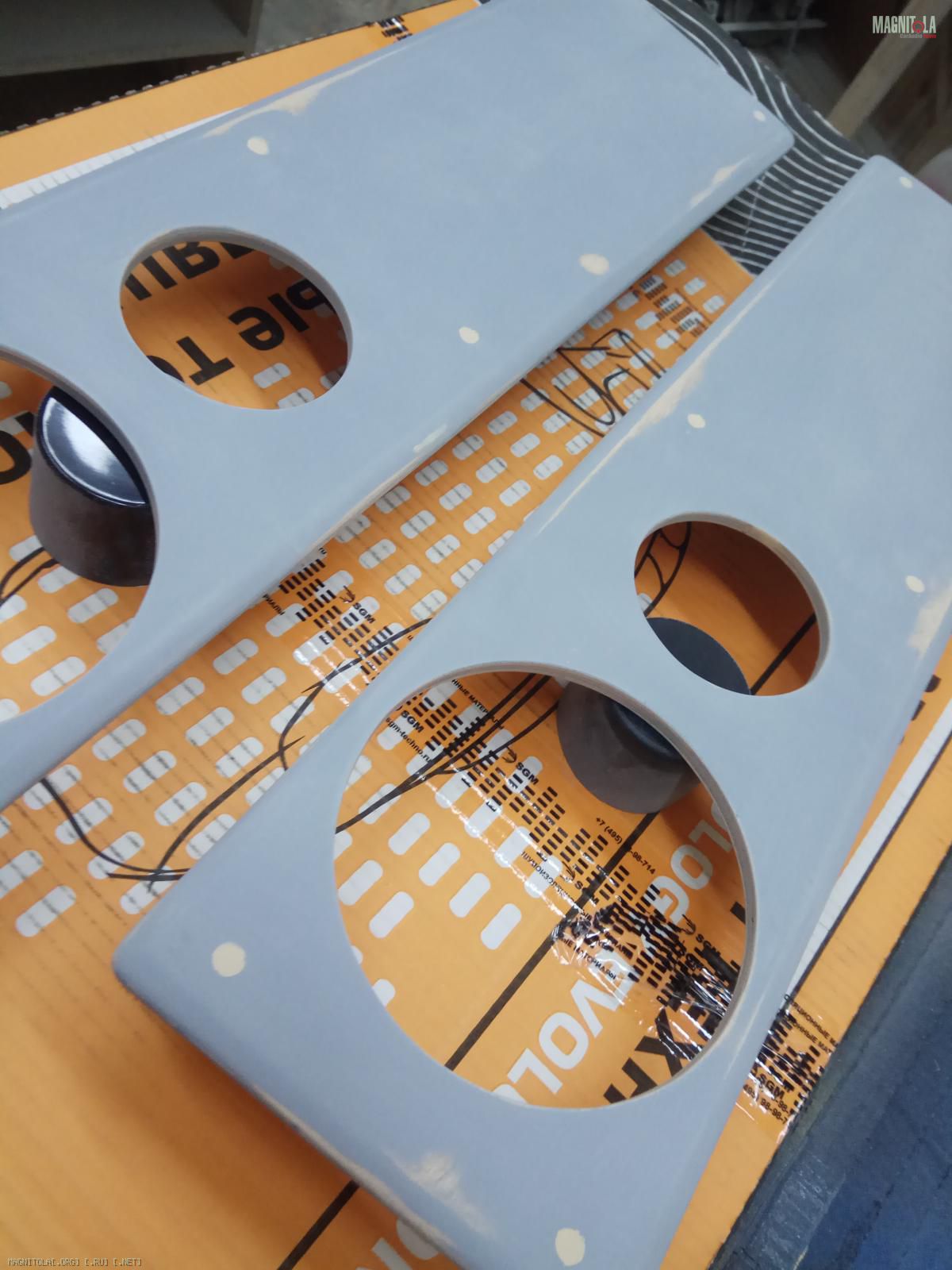

Вышкуриваем в ноль грили и корпуса...
Вложение 1232560 Вложение 1232562 Вложение 1232564 Вложение 1232566 Вложение 1232568

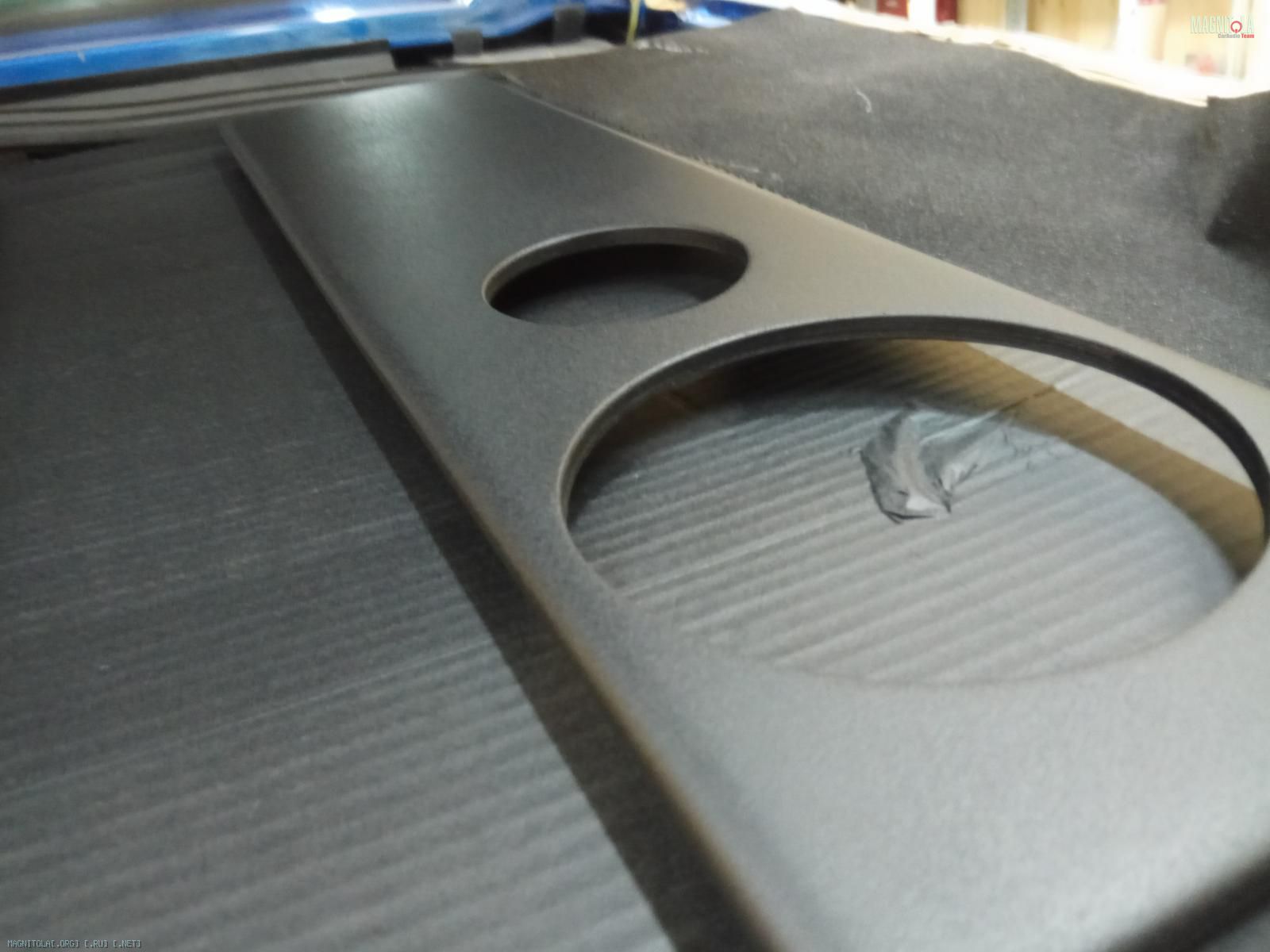

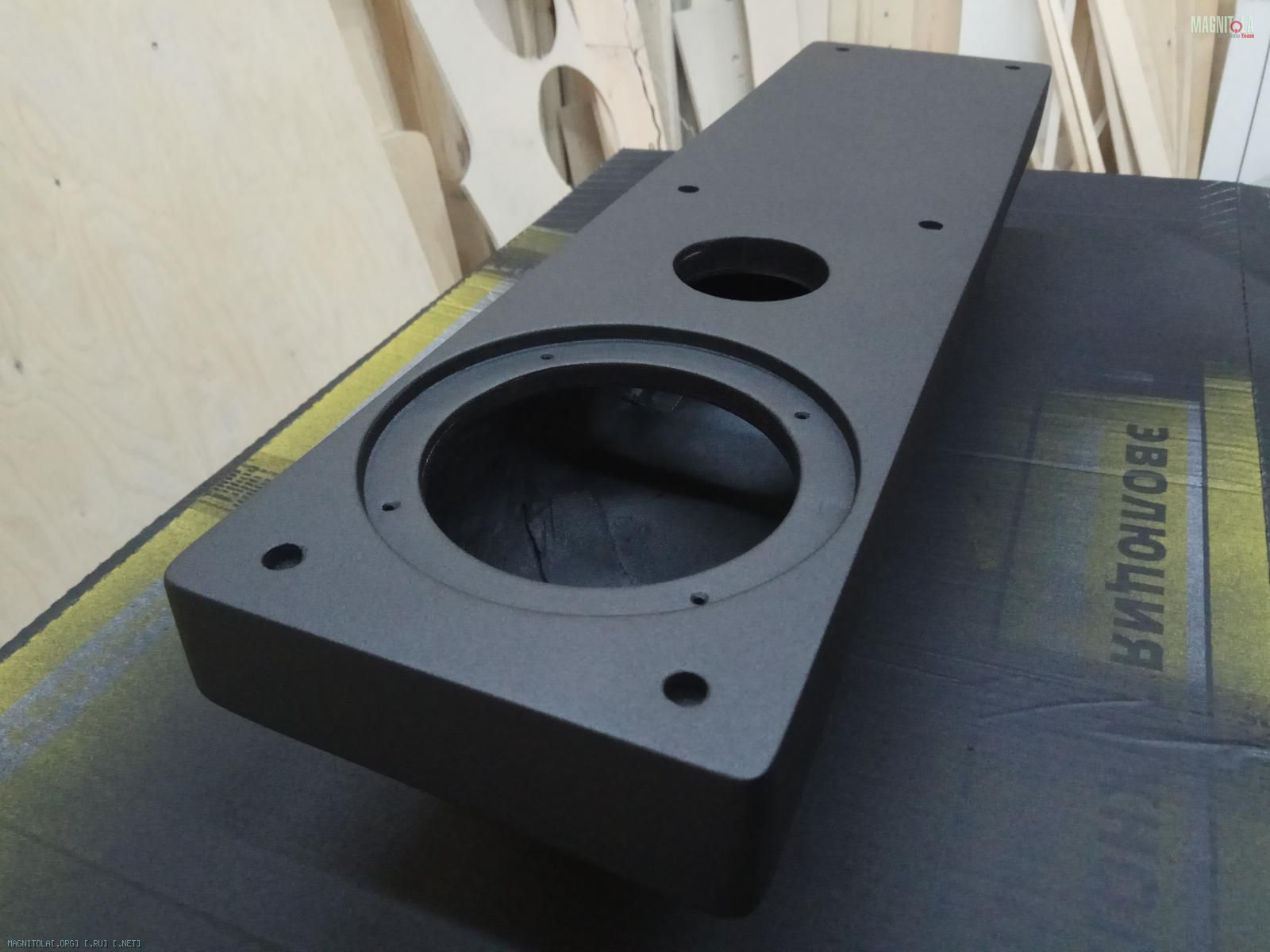

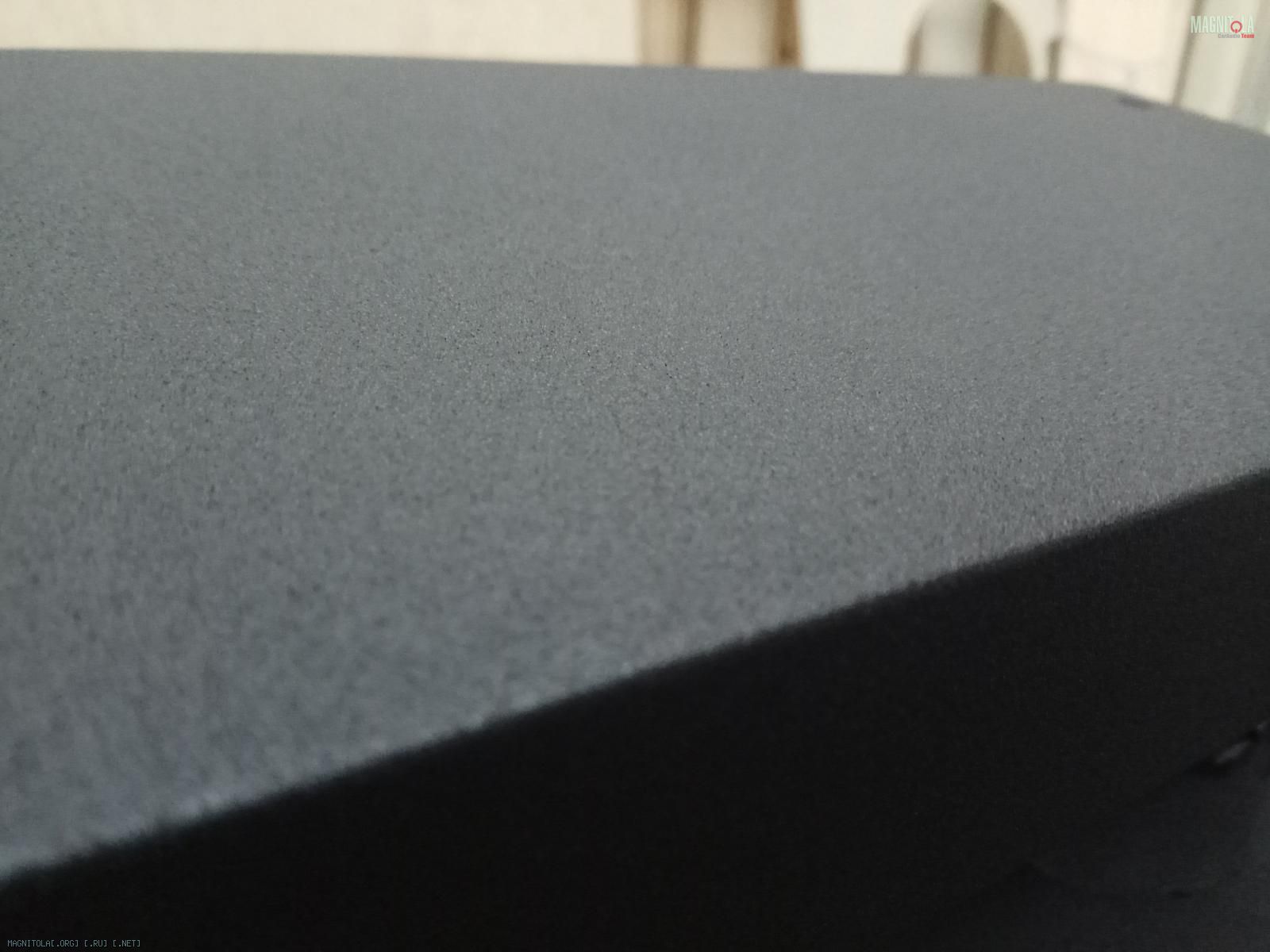

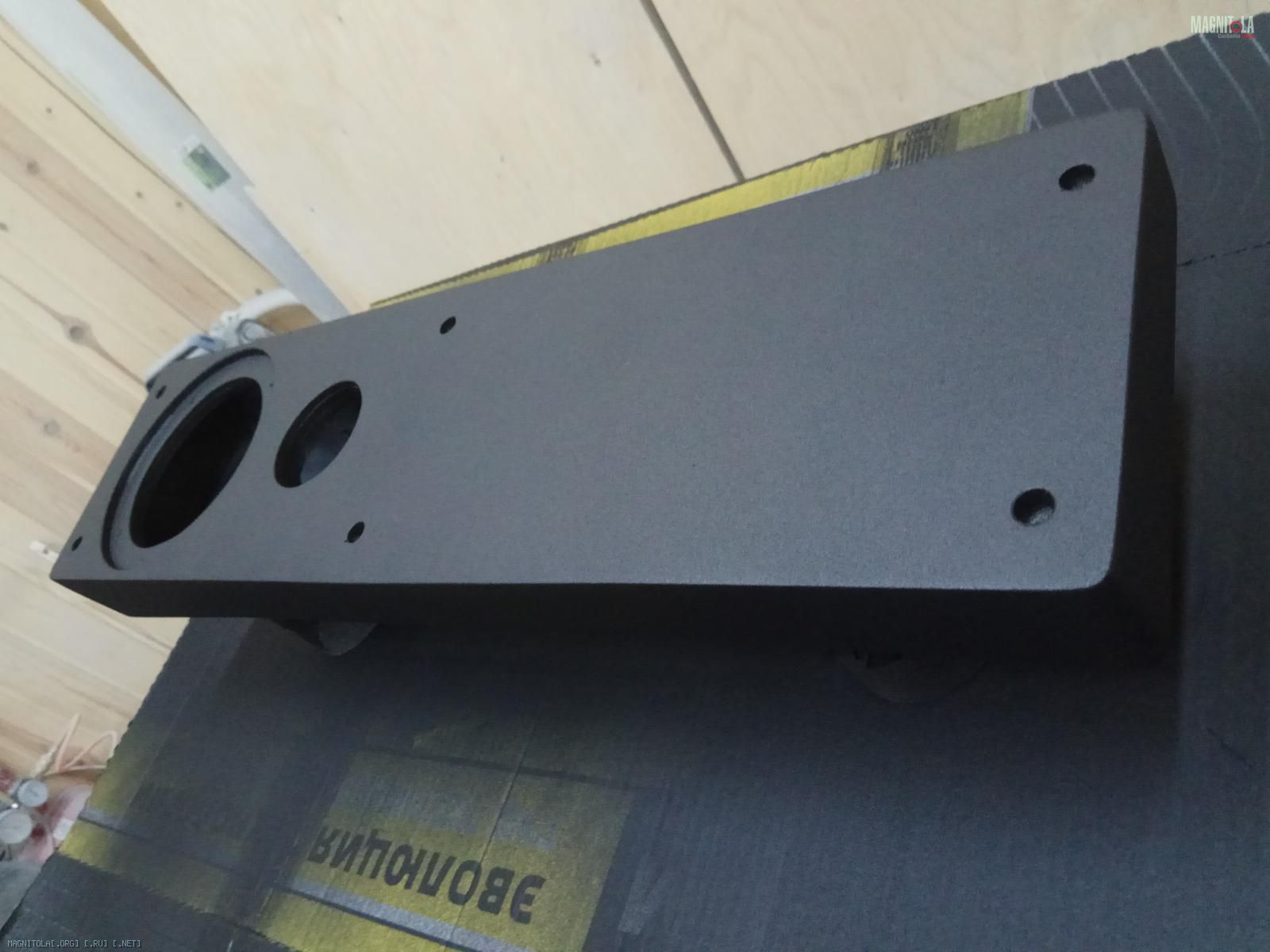

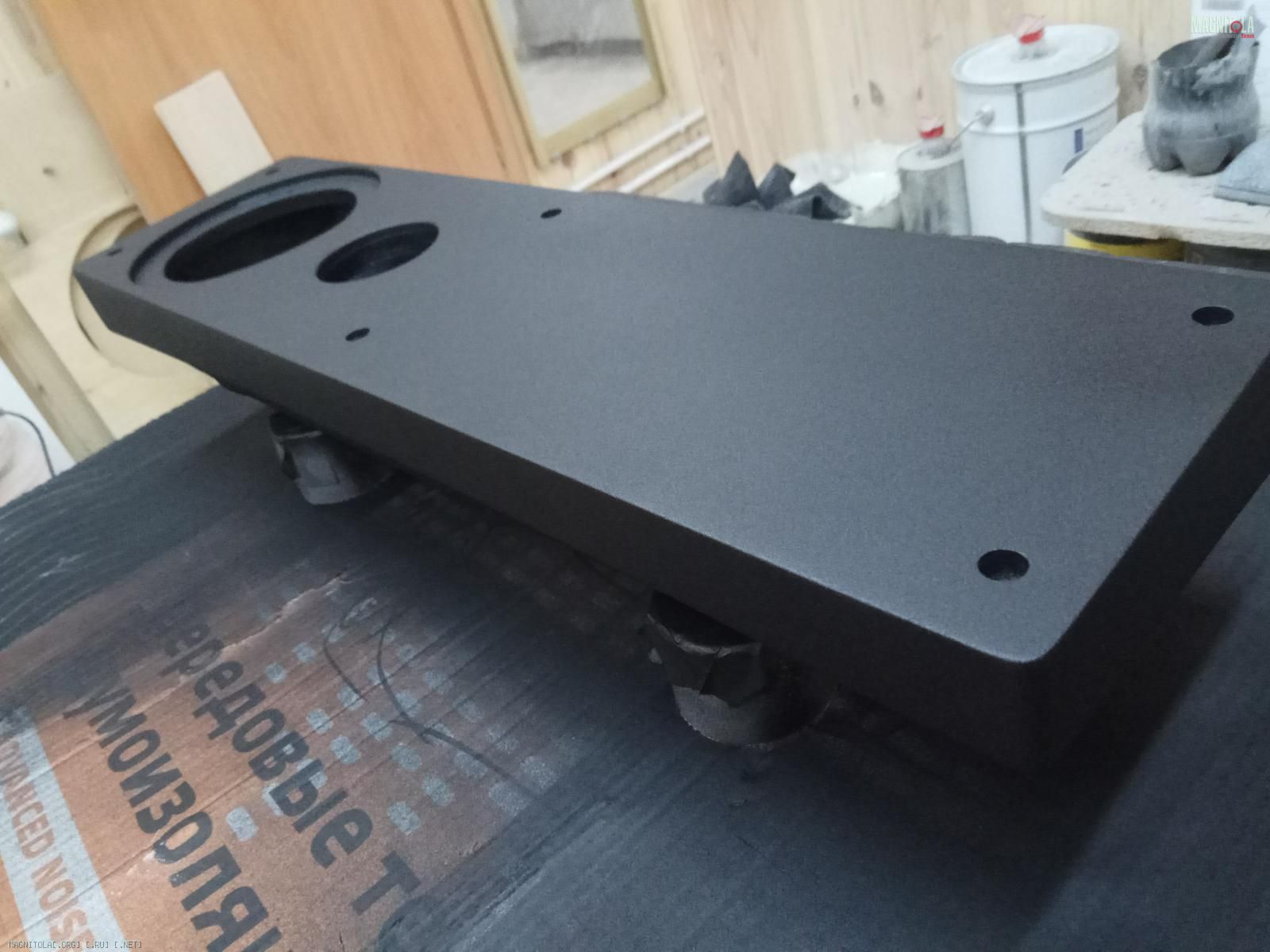

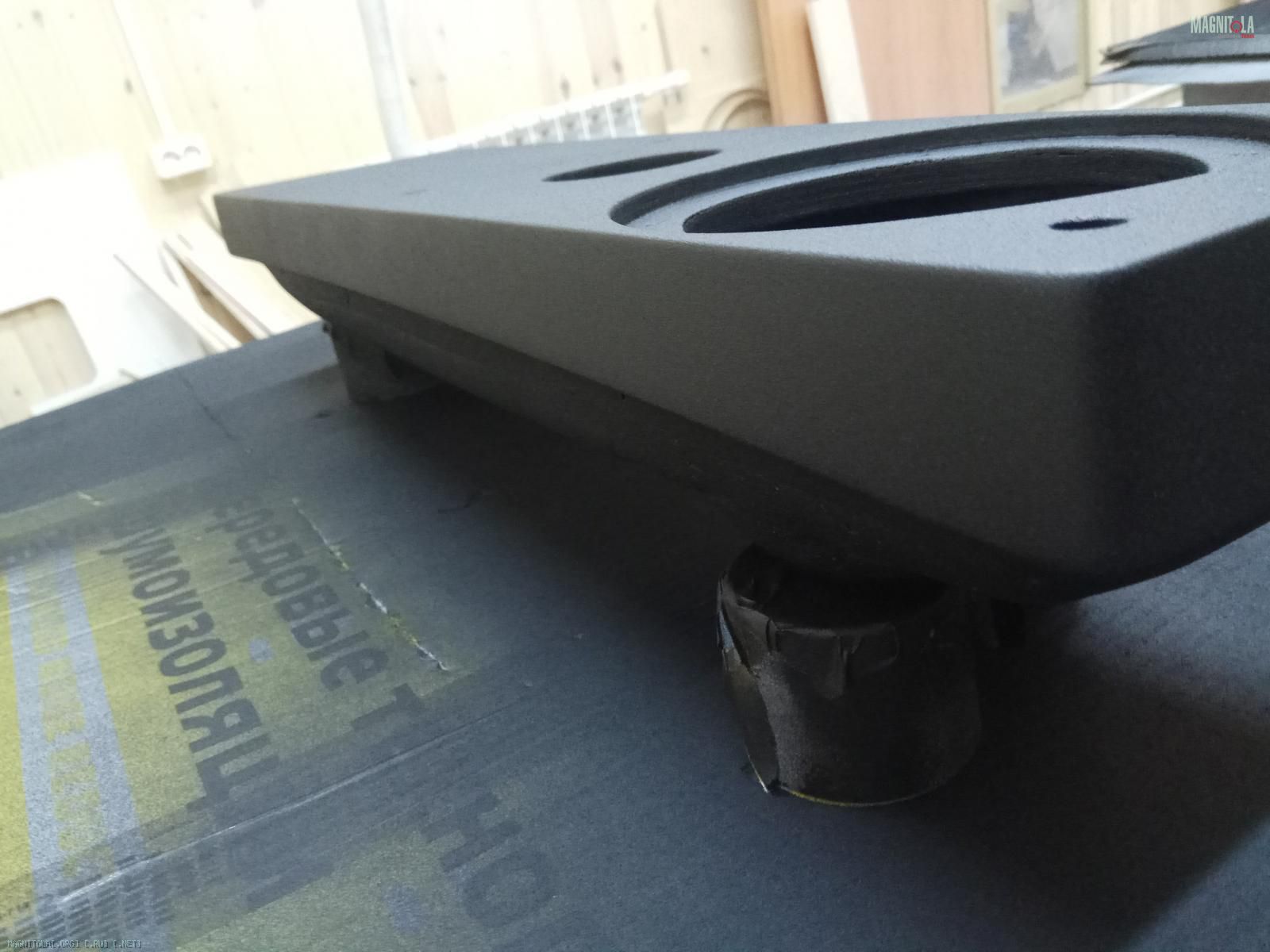

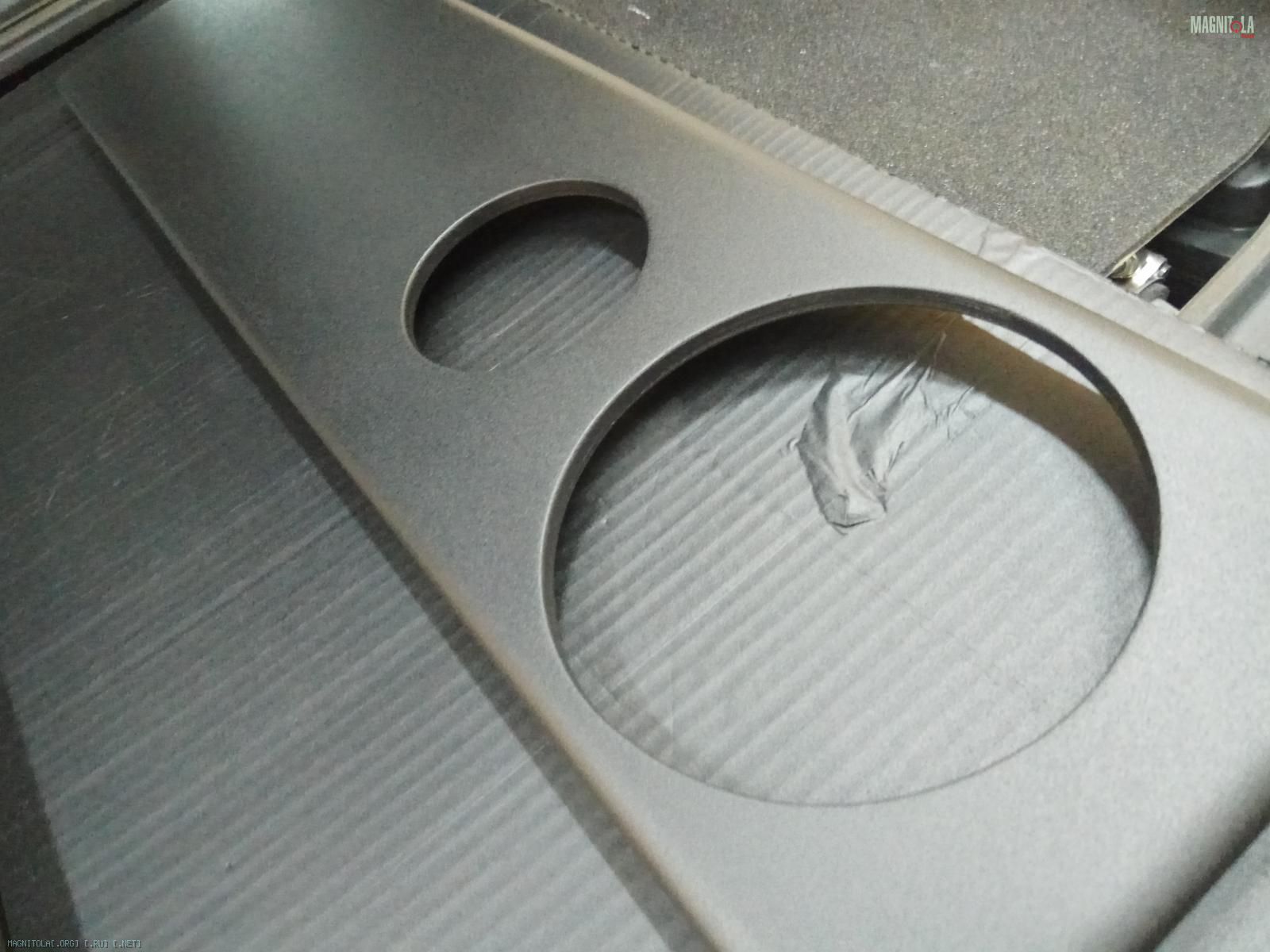

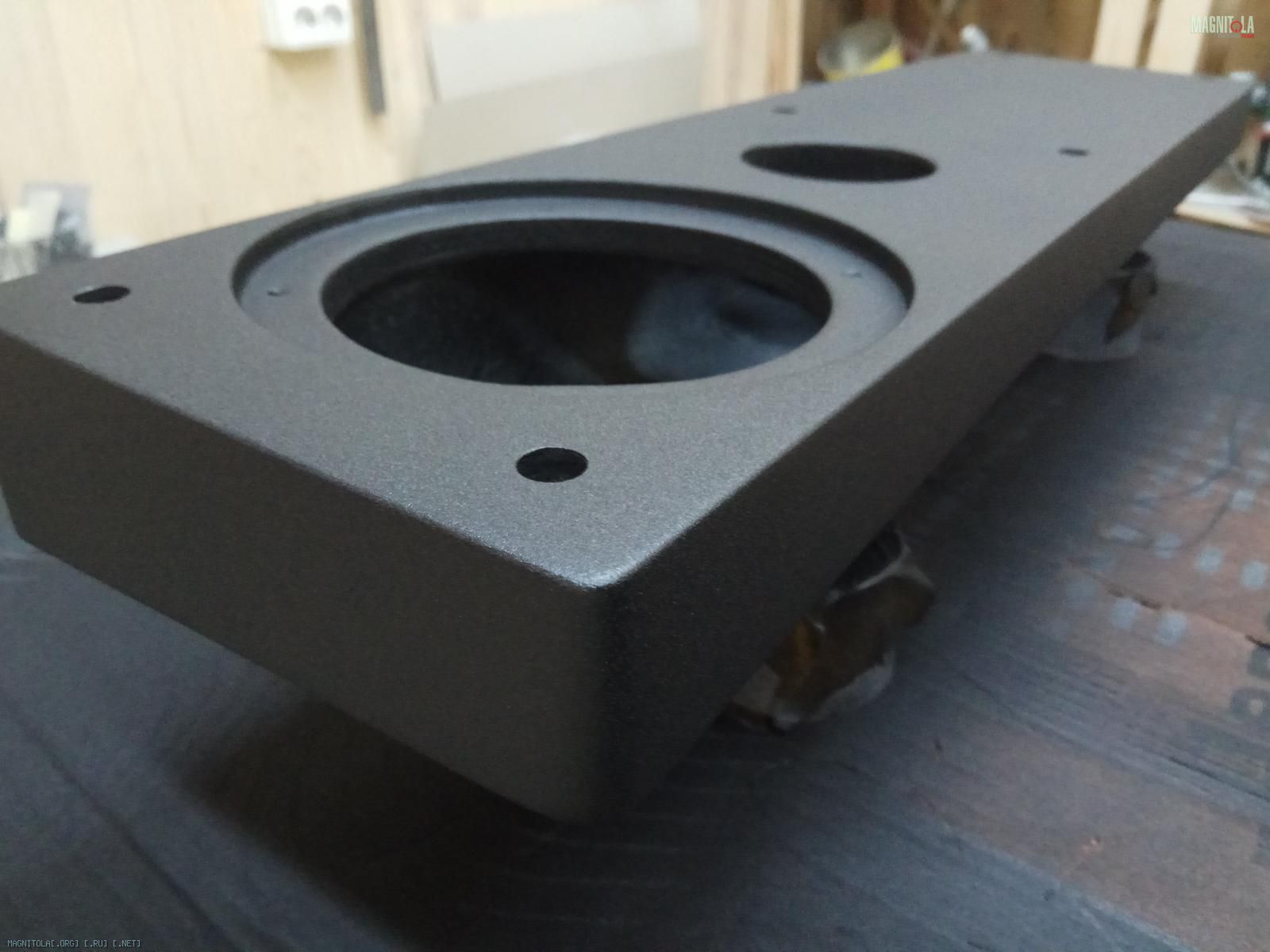

Затем красим...
Вложение 1232570 Вложение 1232572 Вложение 1232574 Вложение 1232576 Вложение 1232578 Вложение 1232580 Вложение 1232582 Вложение 1232584 Вложение 1232586 Вложение 1232588 Вложение 1232590

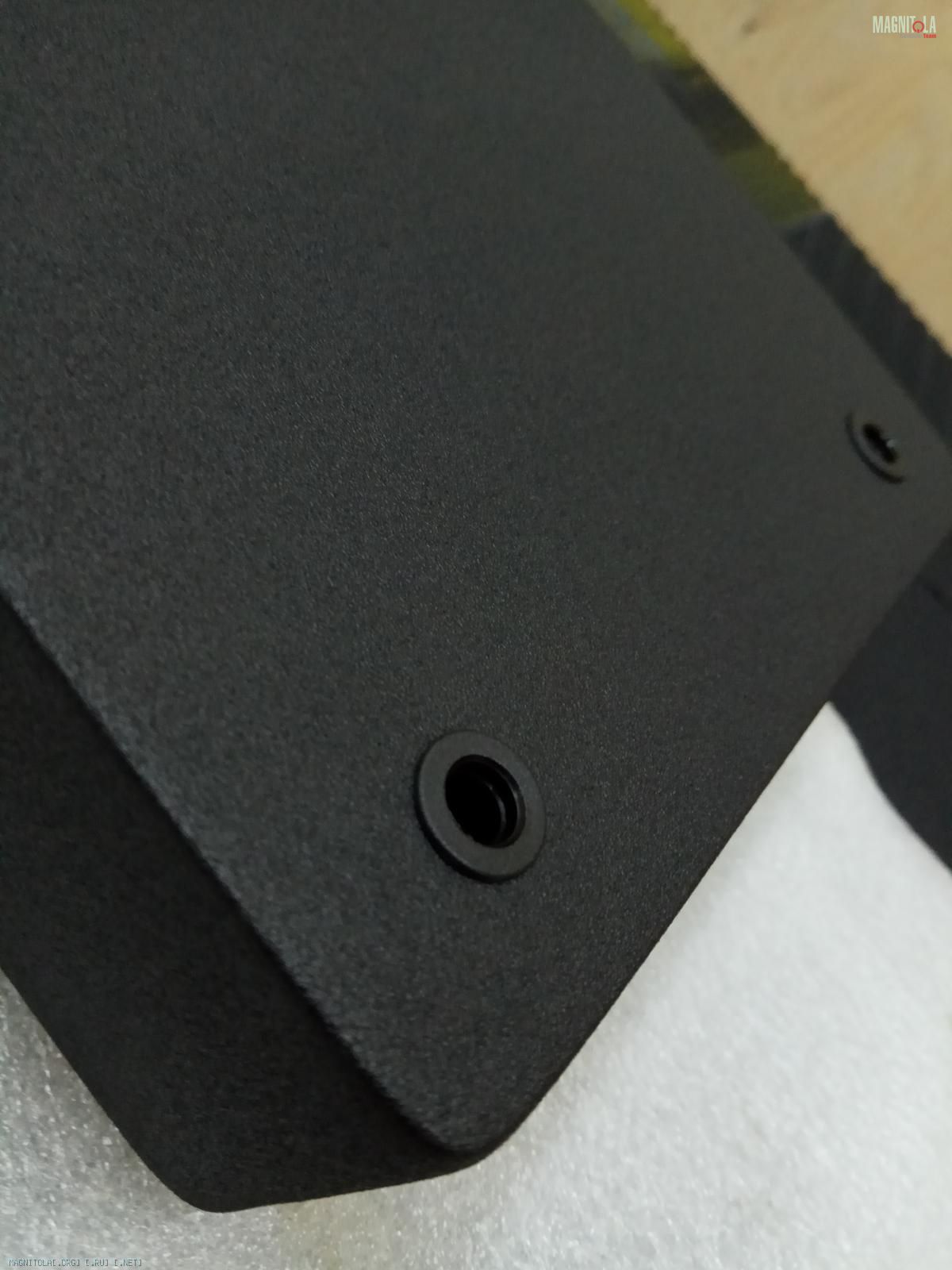

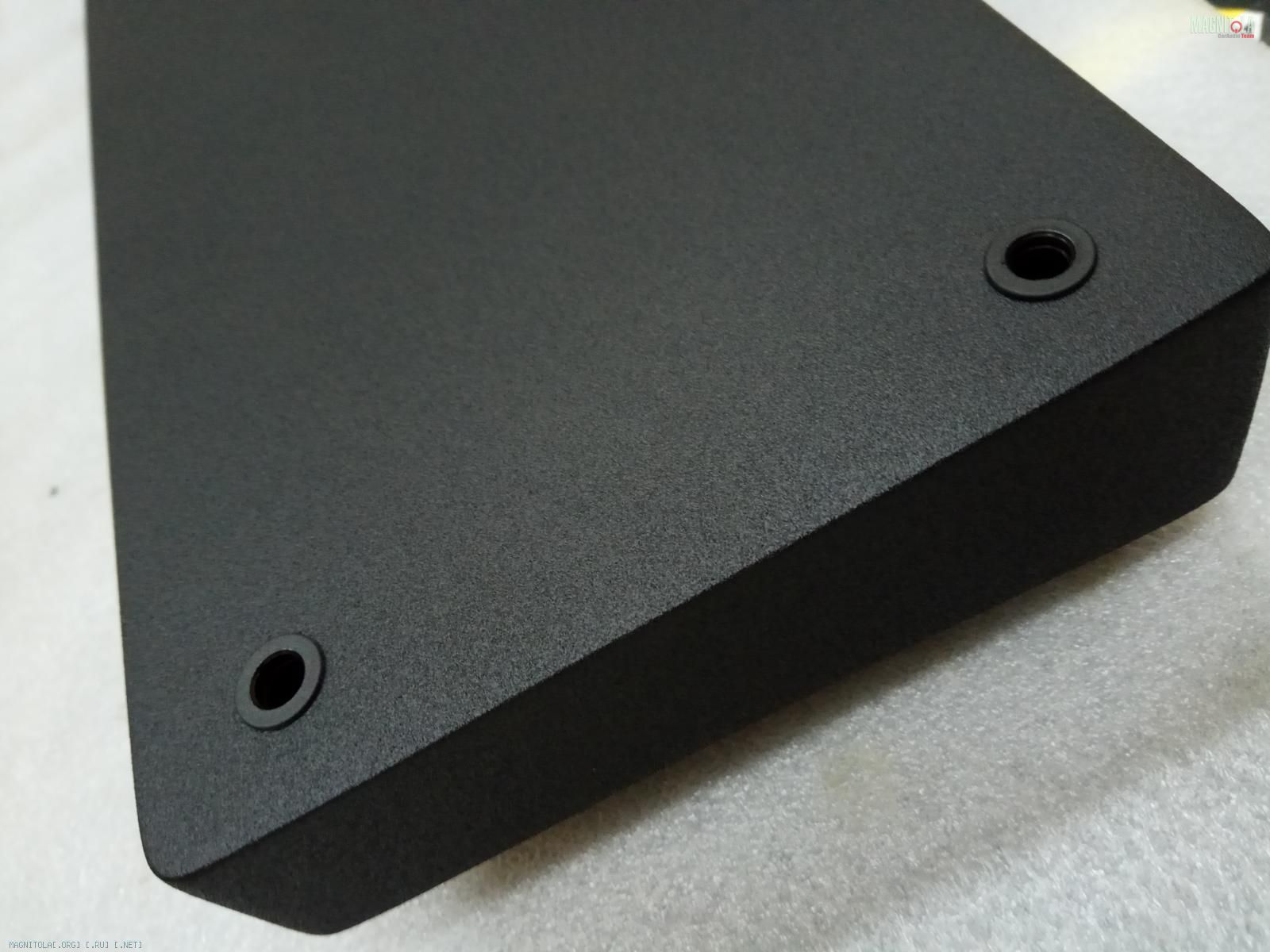

Устанавливаем крепёж для акустического гриля...
Вложение 1232592 Вложение 1232594 Вложение 1232596 Вложение 1232598

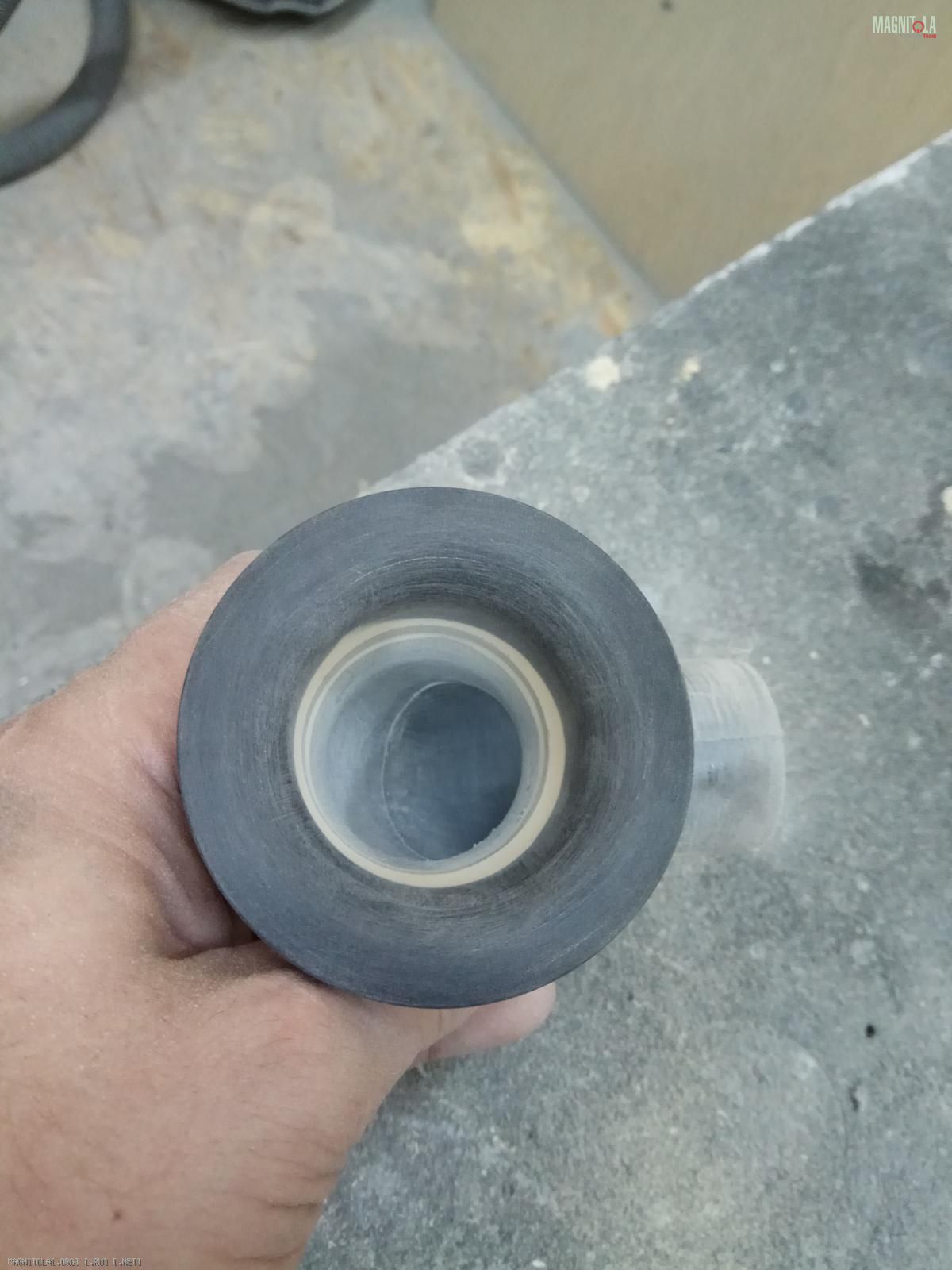

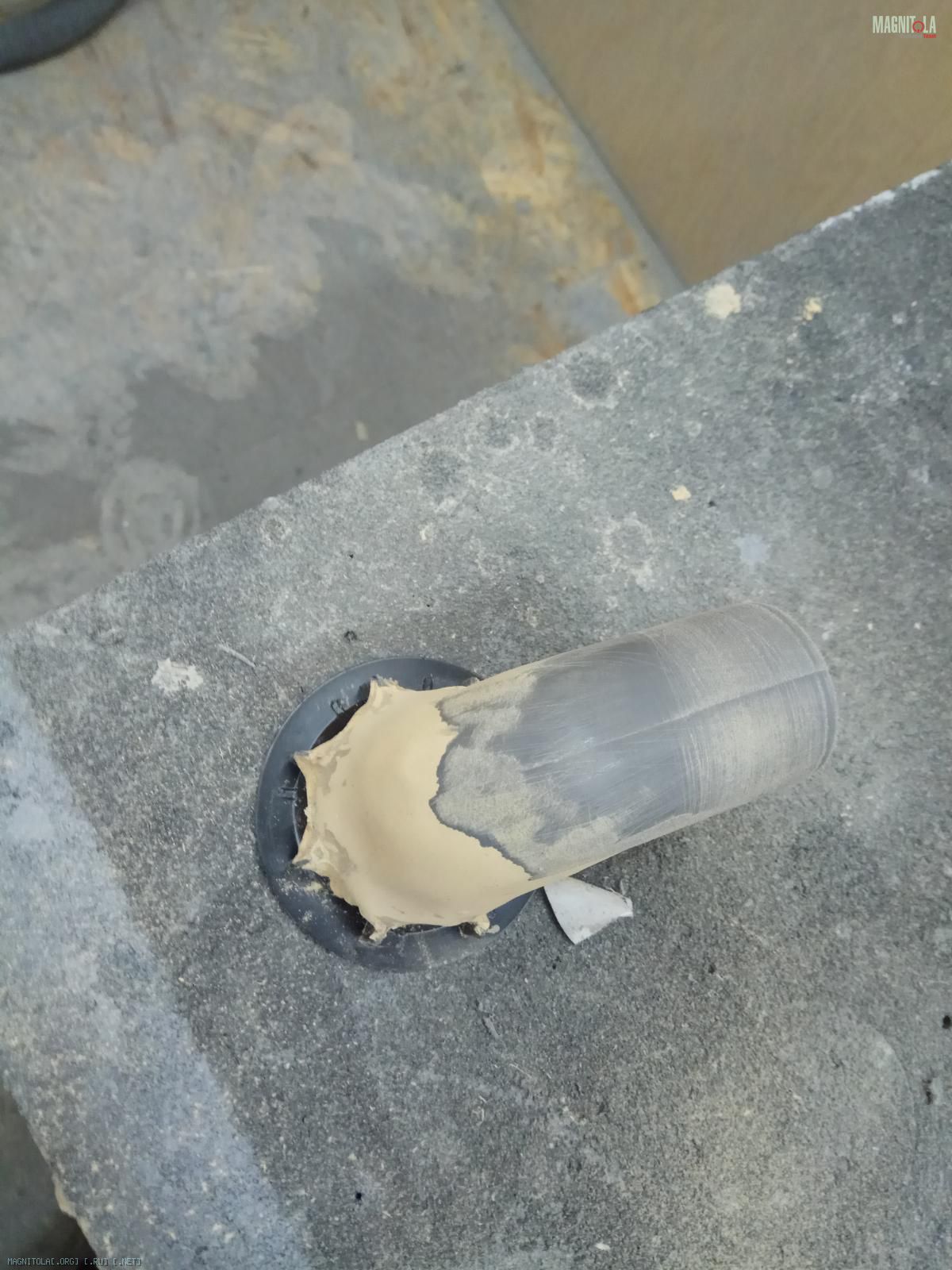

Изготавливаем фазоинвертор....
Вложение 1232600 Вложение 1232602 Вложение 1232604 Вложение 1232606

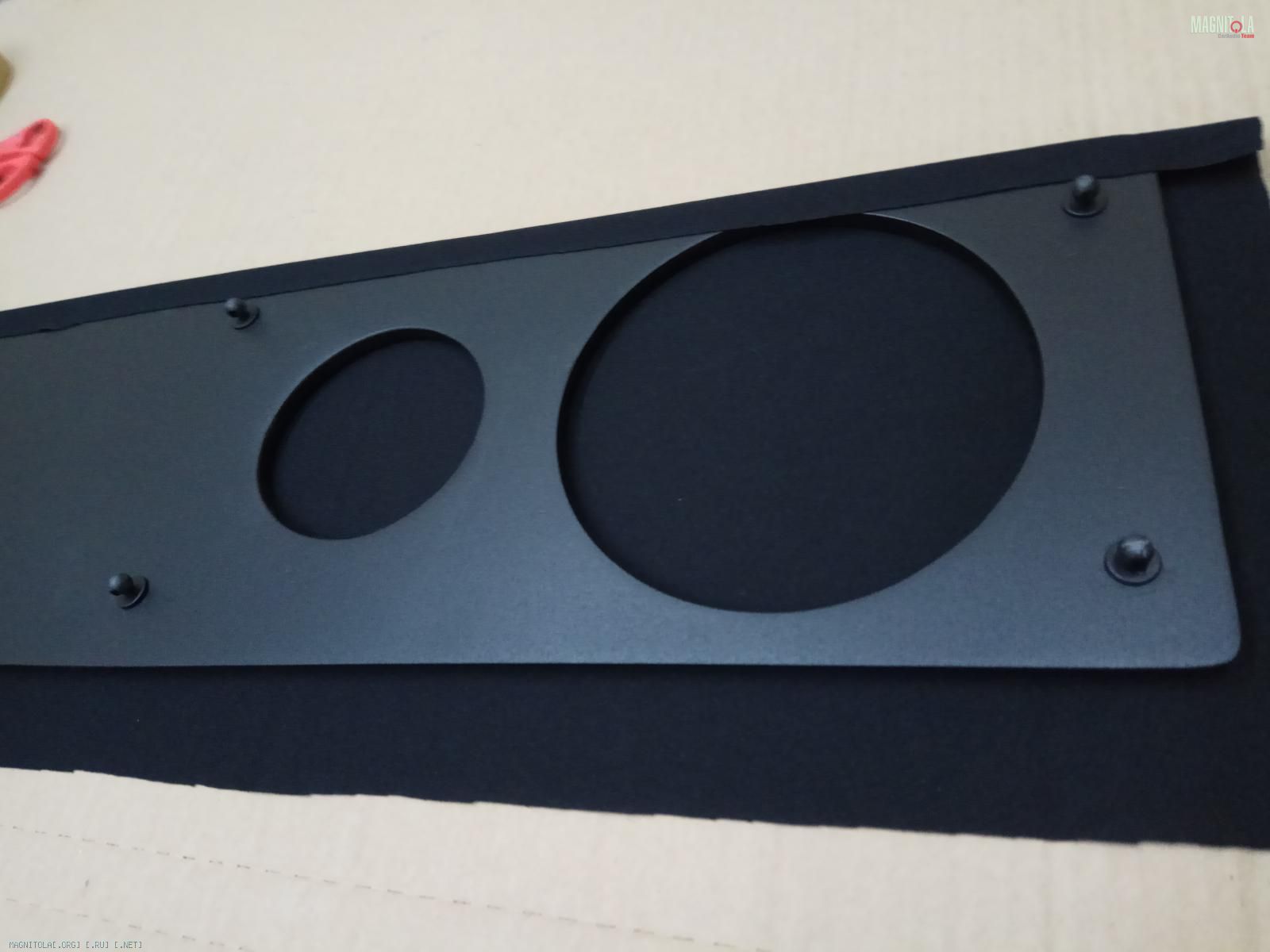

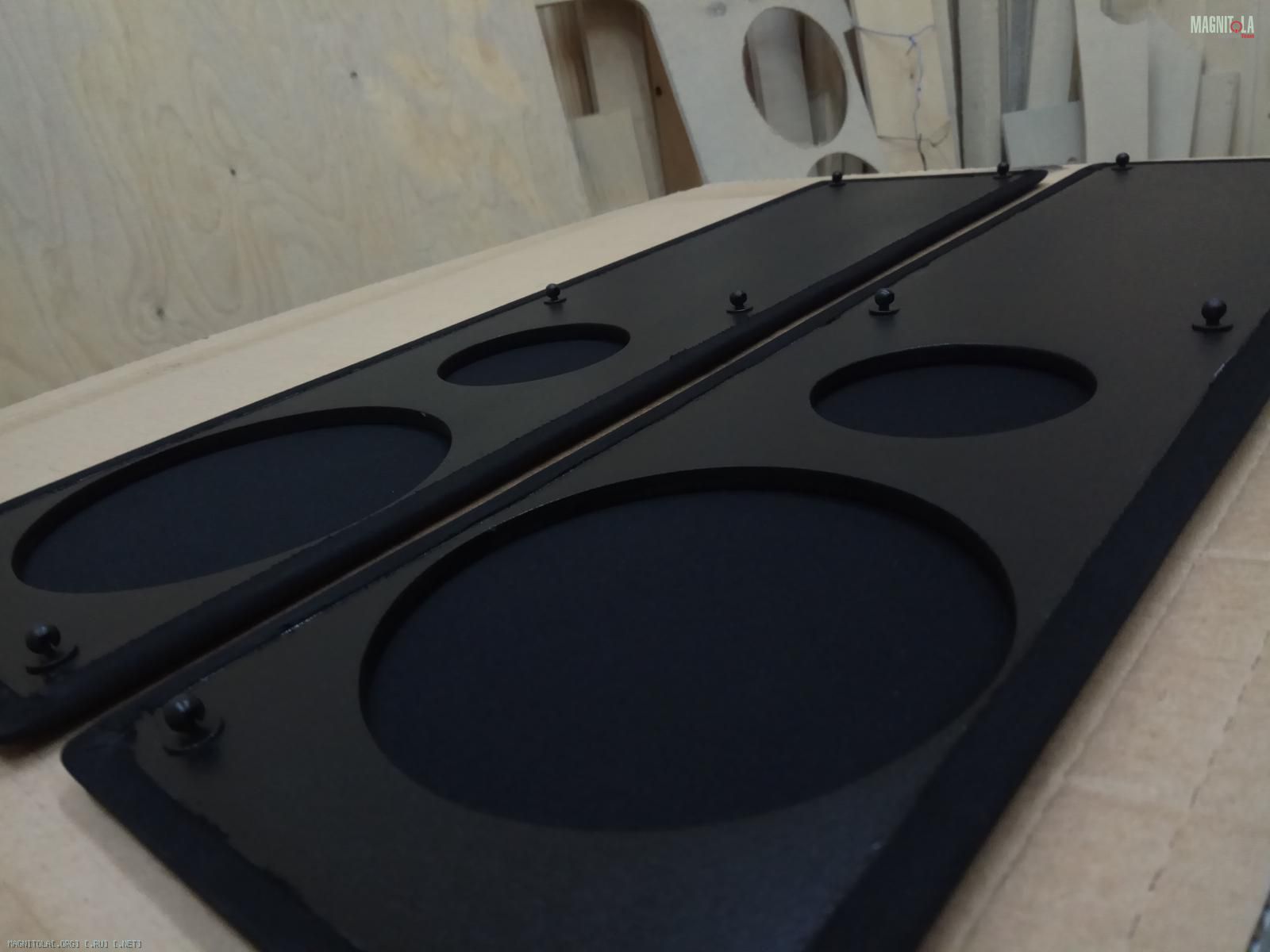

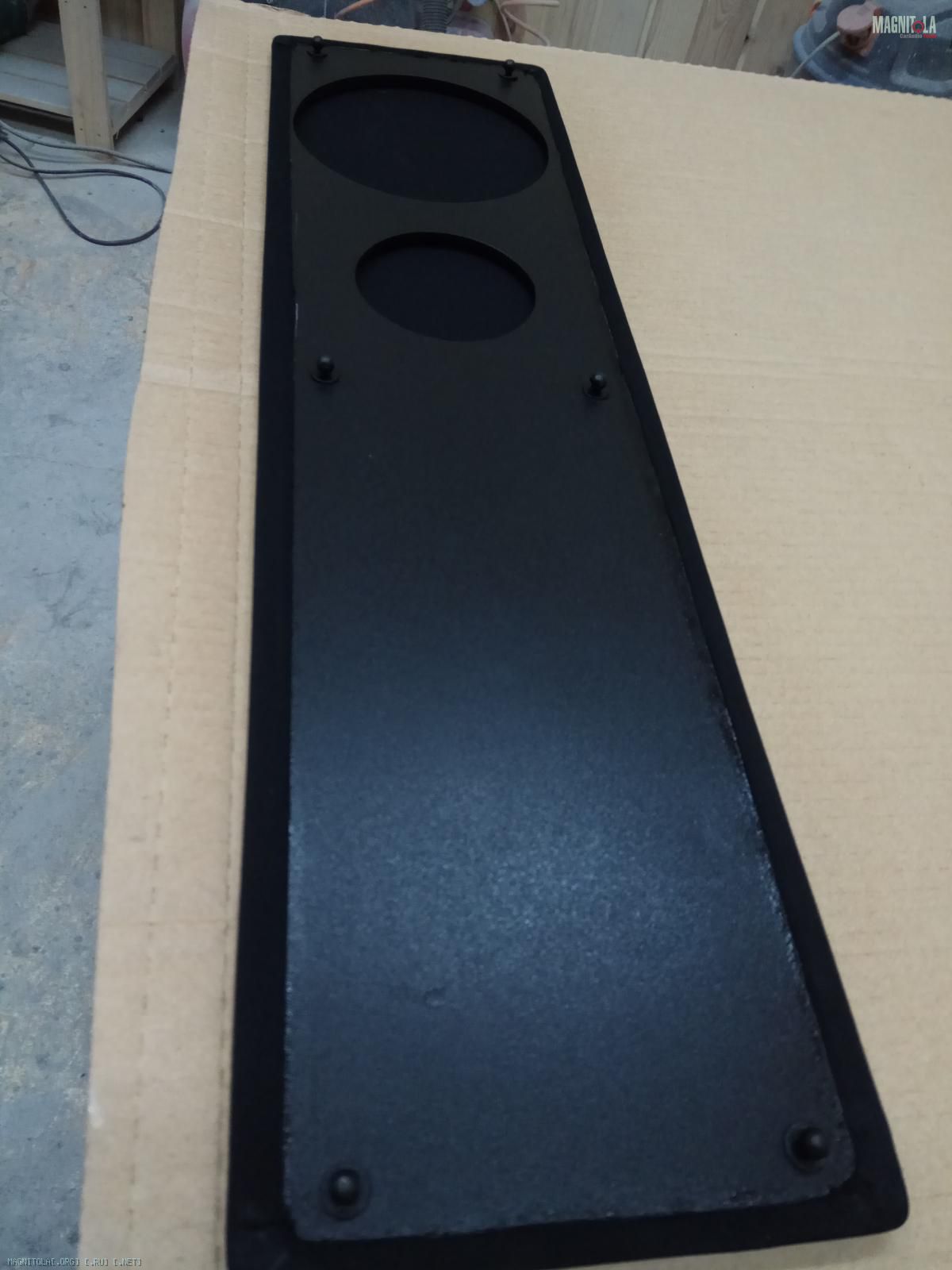

Обтягиваем грили акустической тканью.
Вложение 1232608 Вложение 1232610 Вложение 1232612 Вложение 1232614 Вложение 1232616 Вложение 1232618 Вложение 1232620

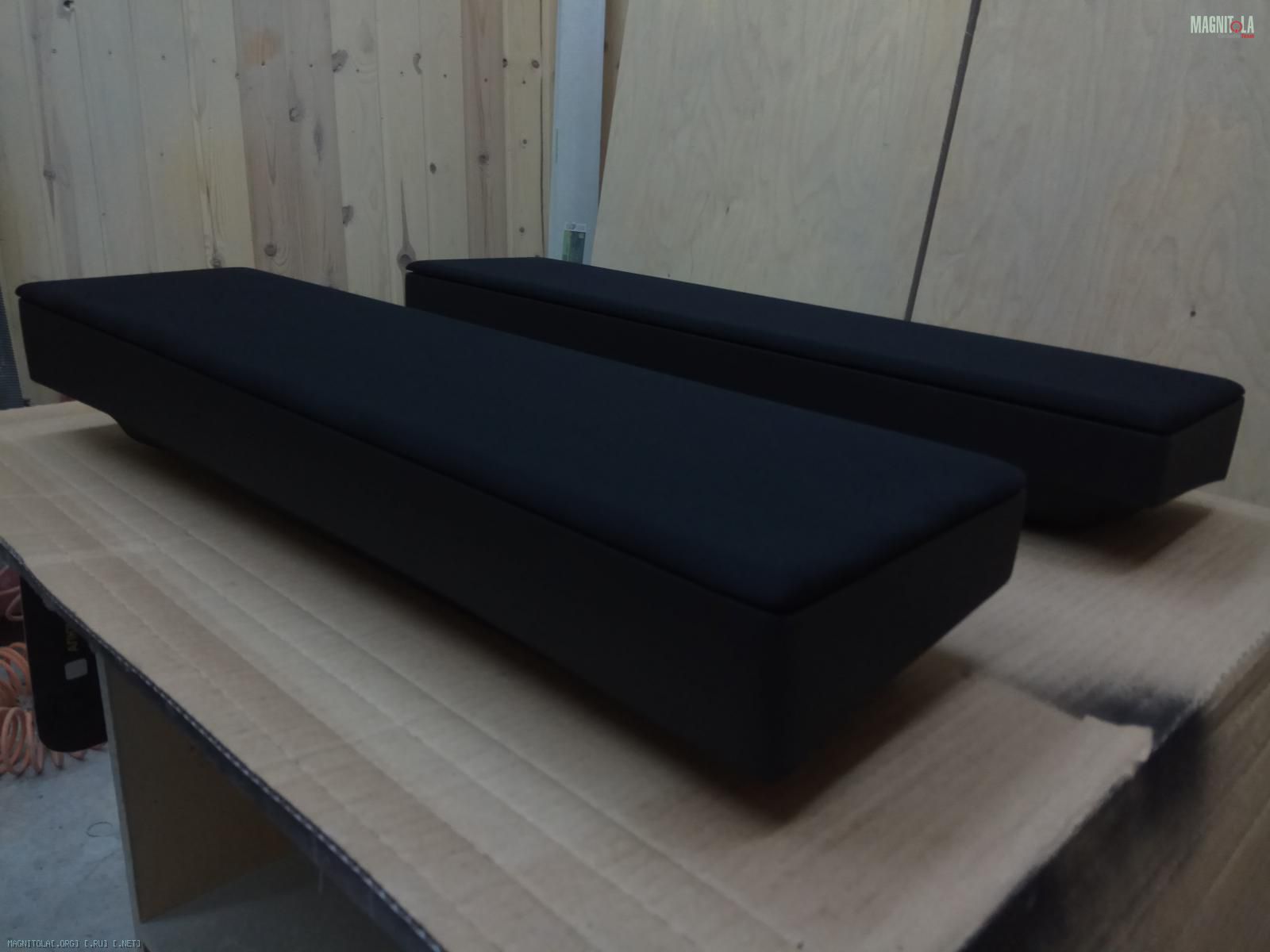

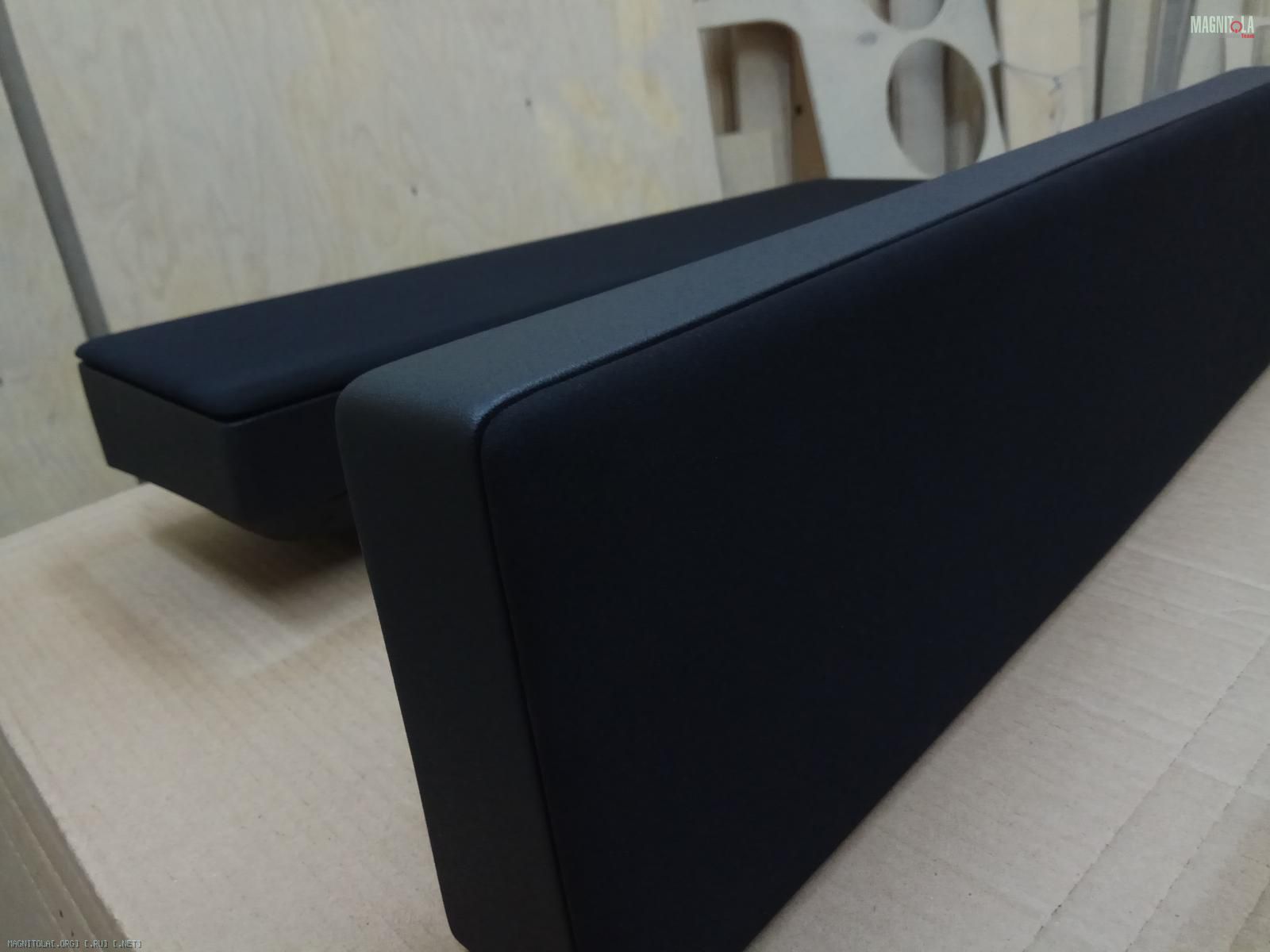

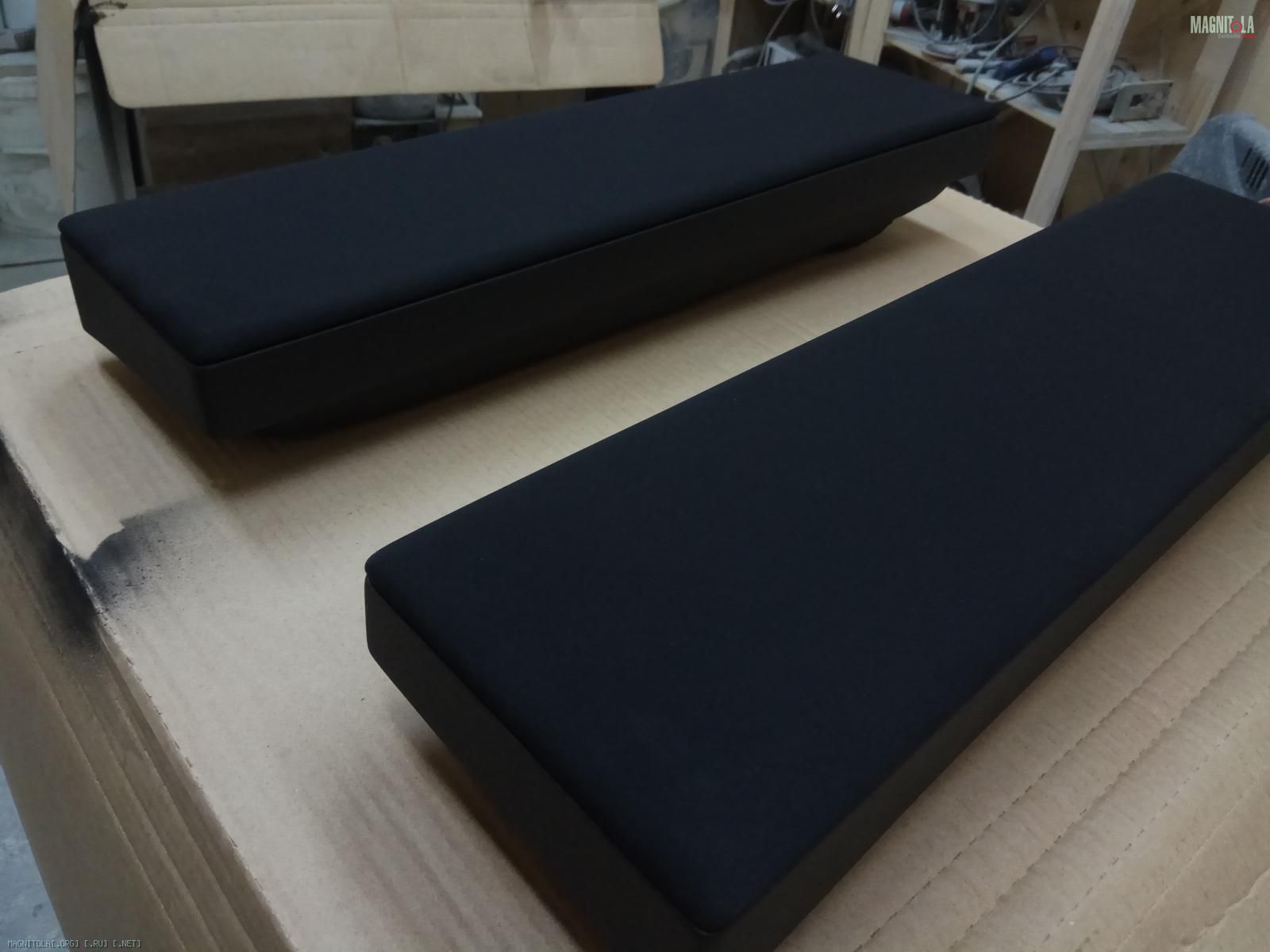

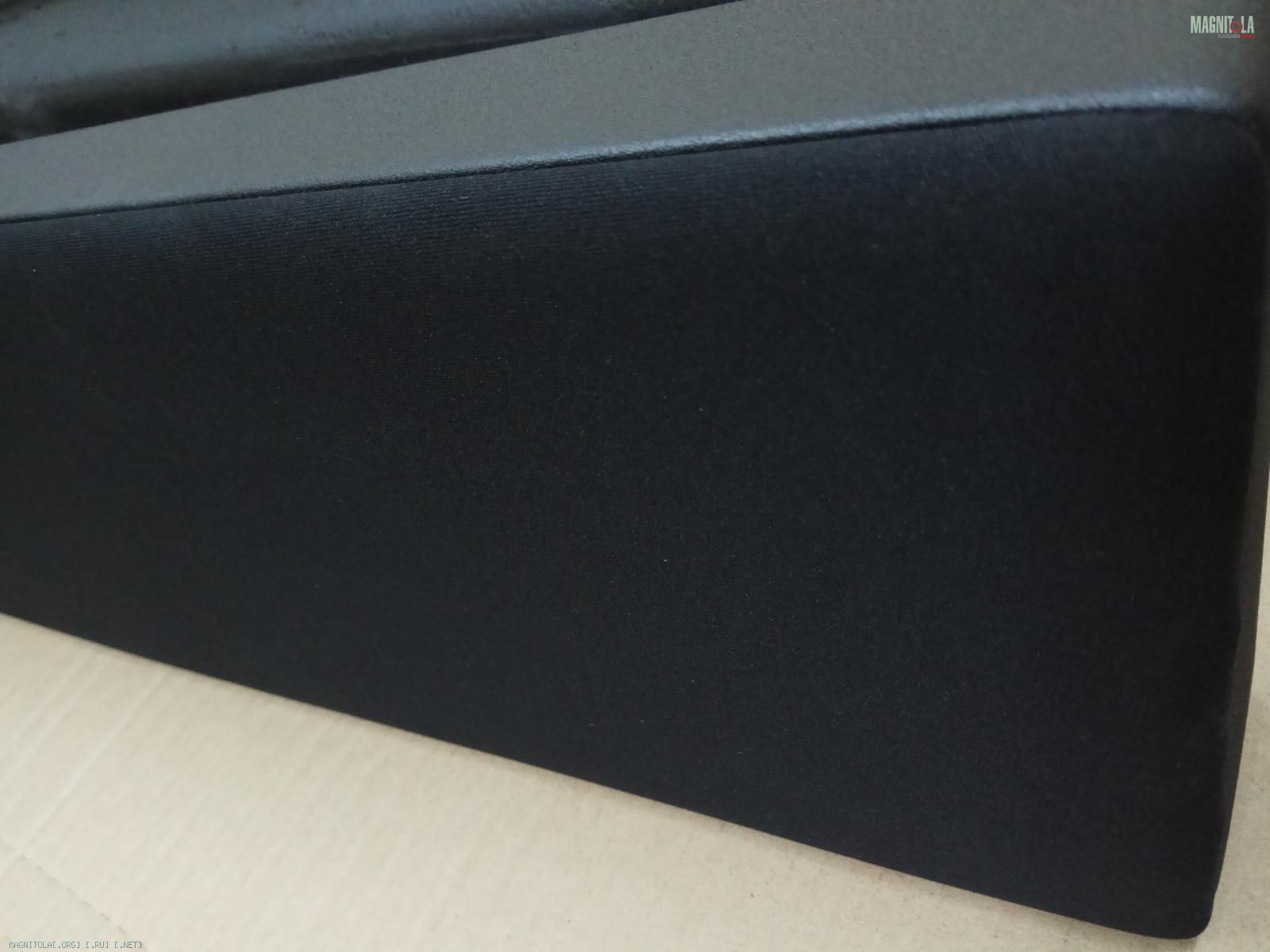

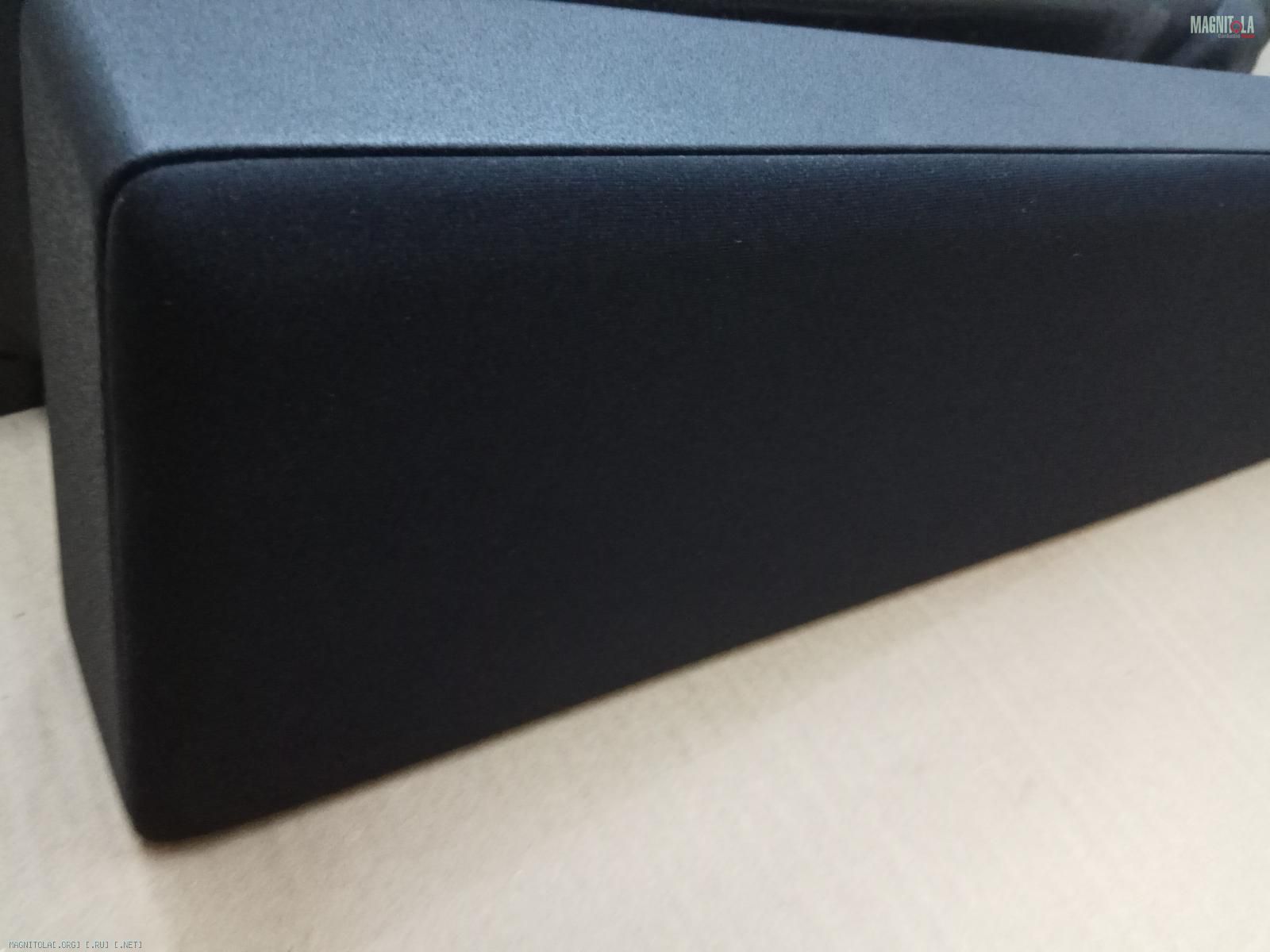

Корпуса с грилями...
Вложение 1232622 Вложение 1232624 Вложение 1232626 Вложение 1232628 Вложение 1232630 Вложение 1232632

Покраска портов фазоинверторов...
Вложение 1232634 Вложение 1232636

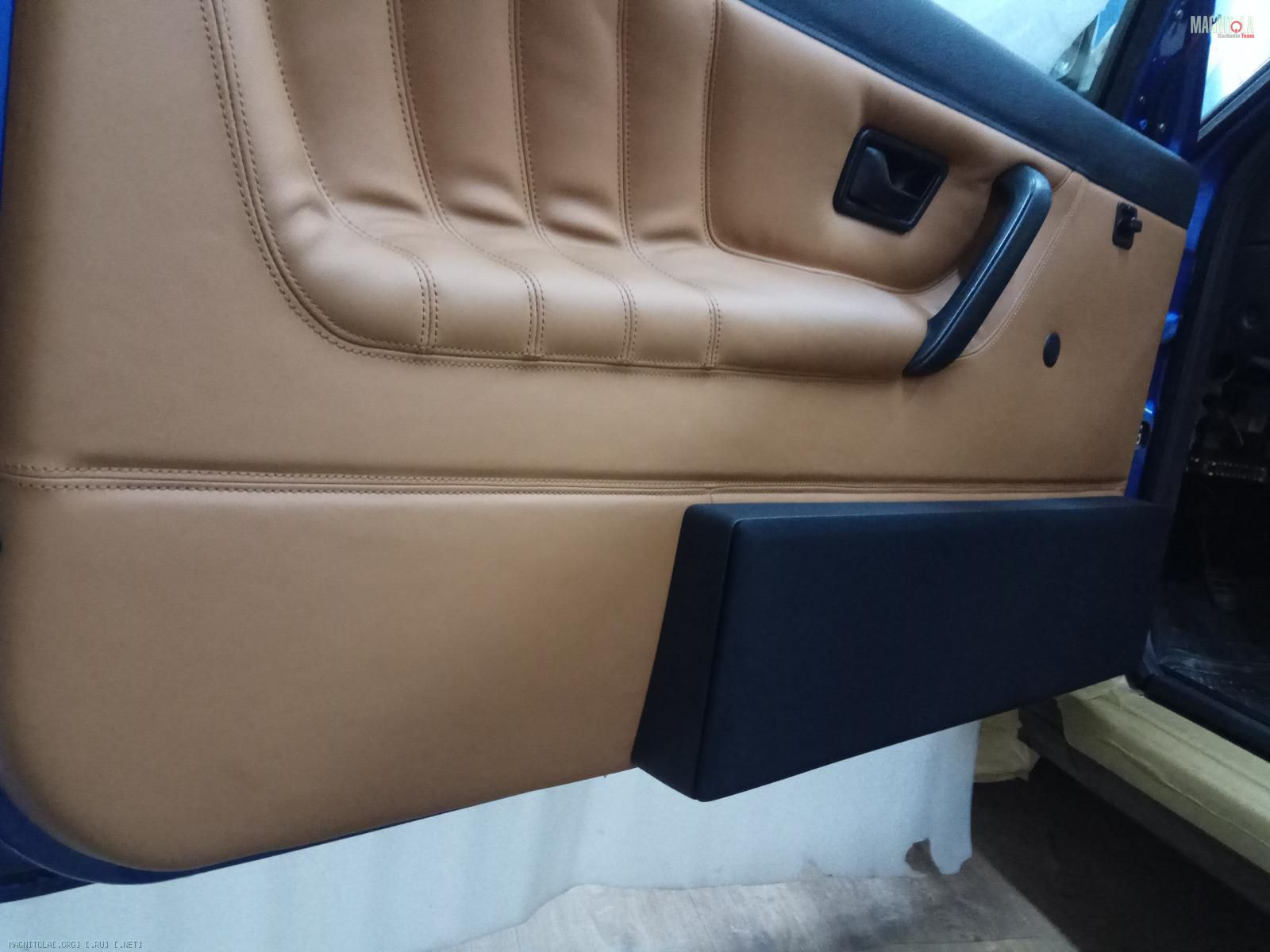

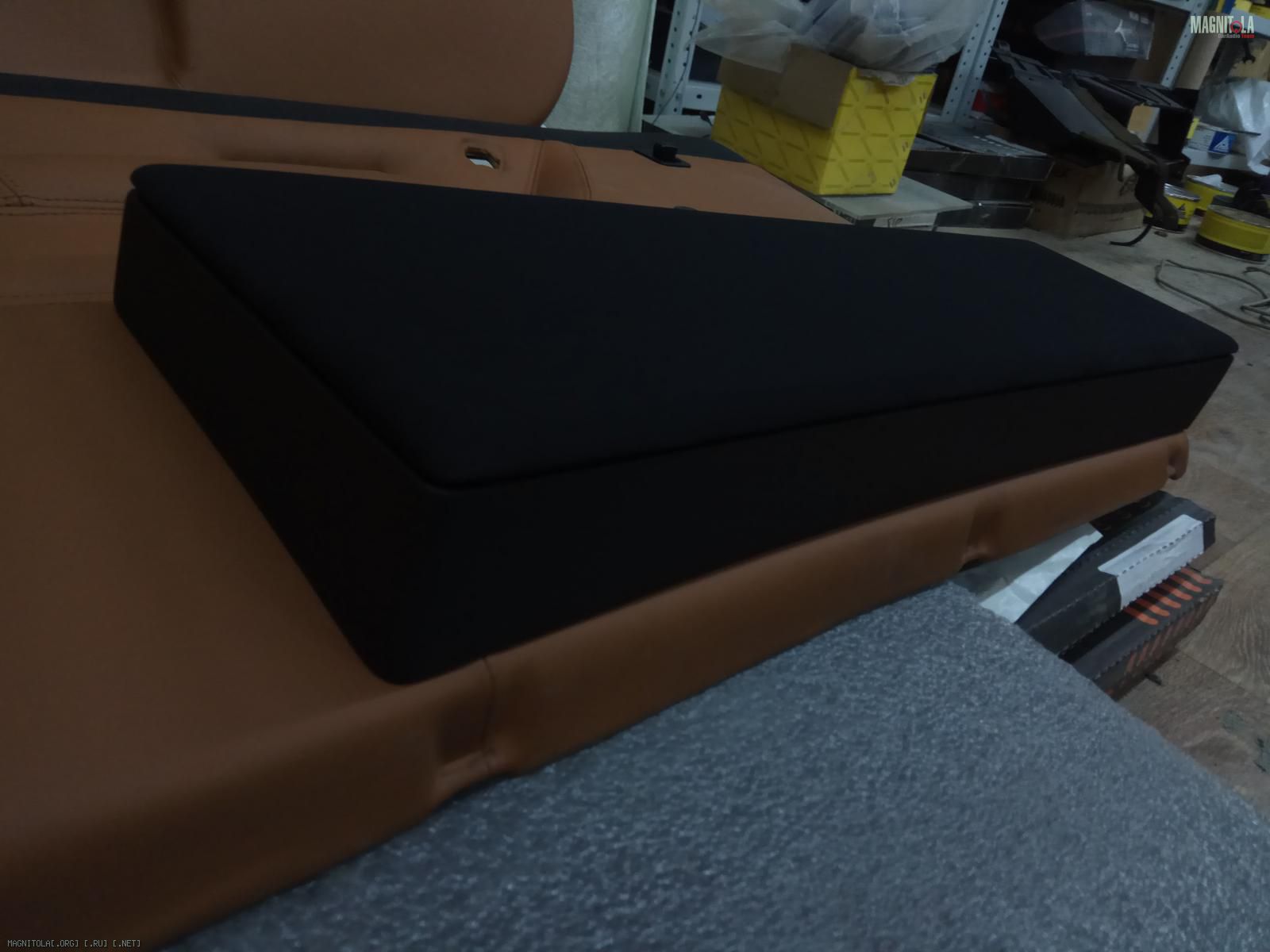

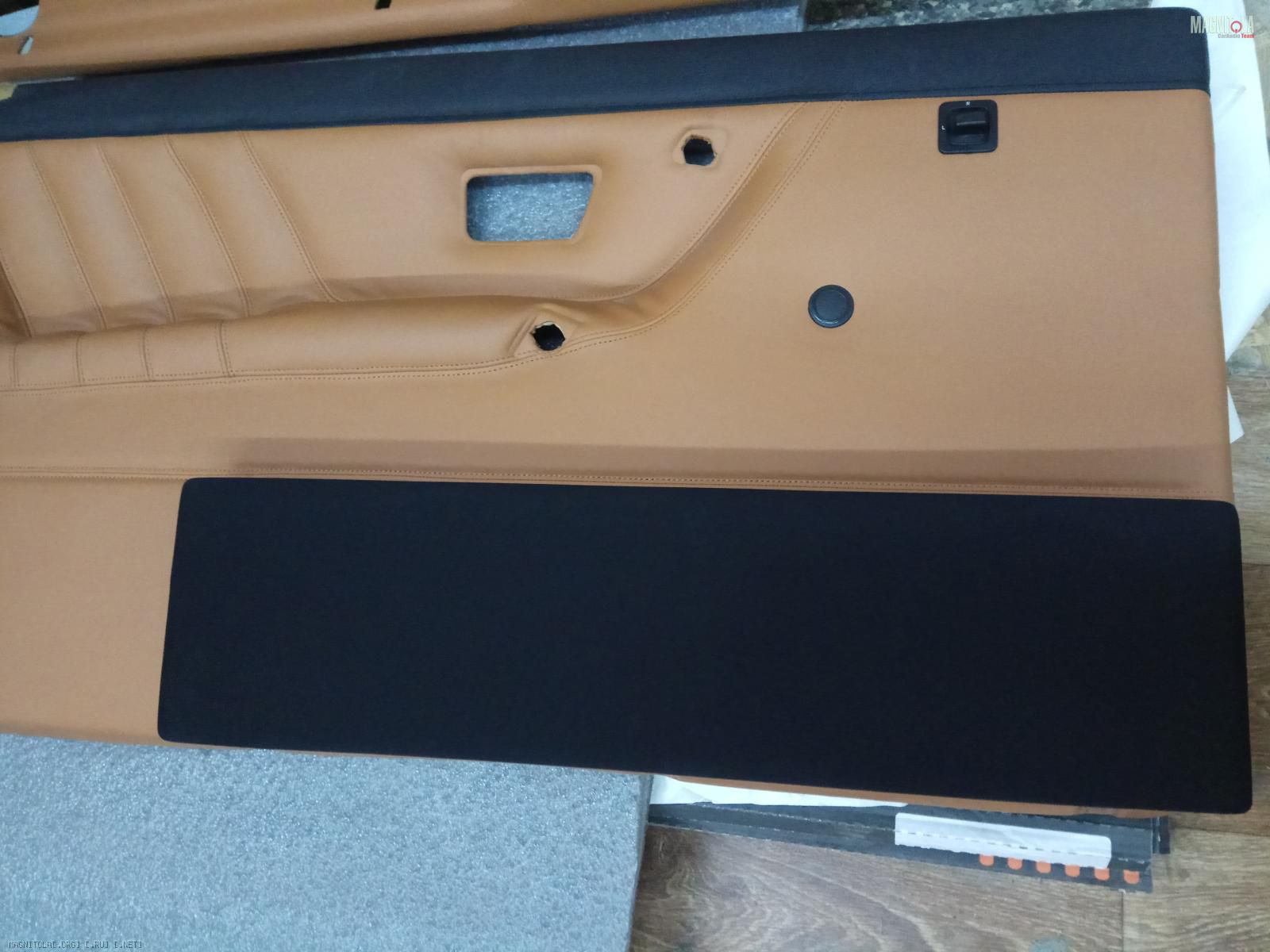

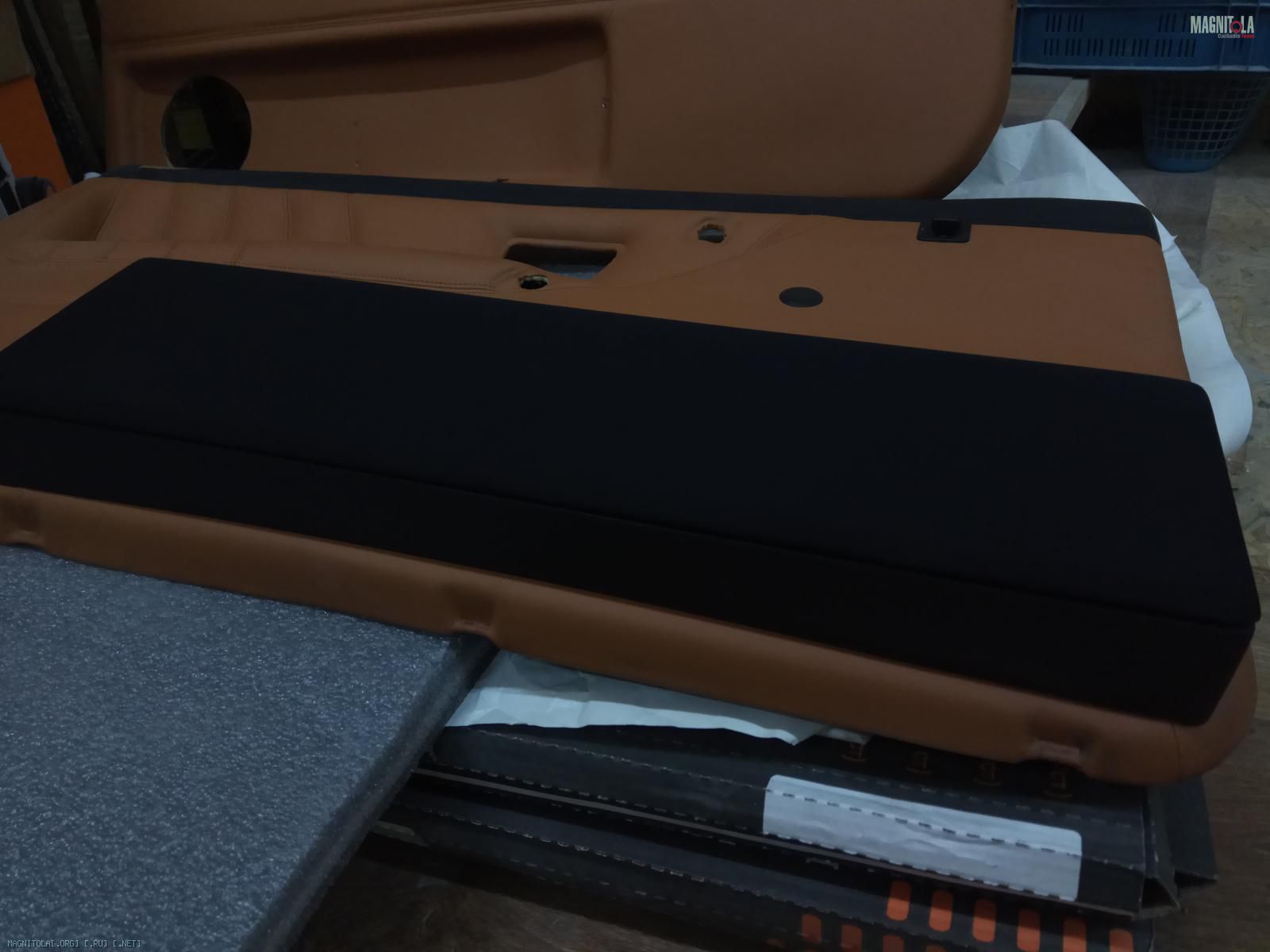

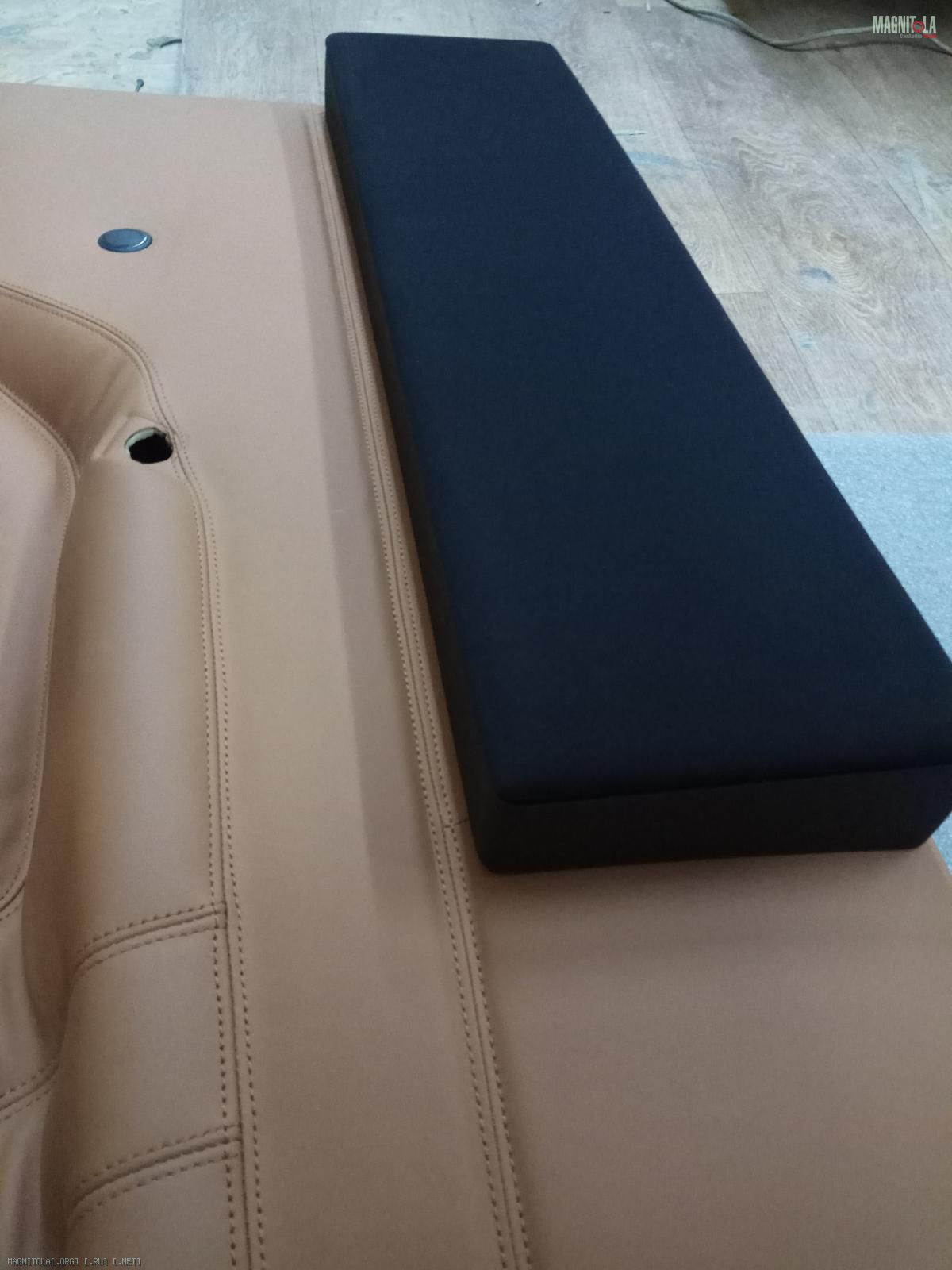

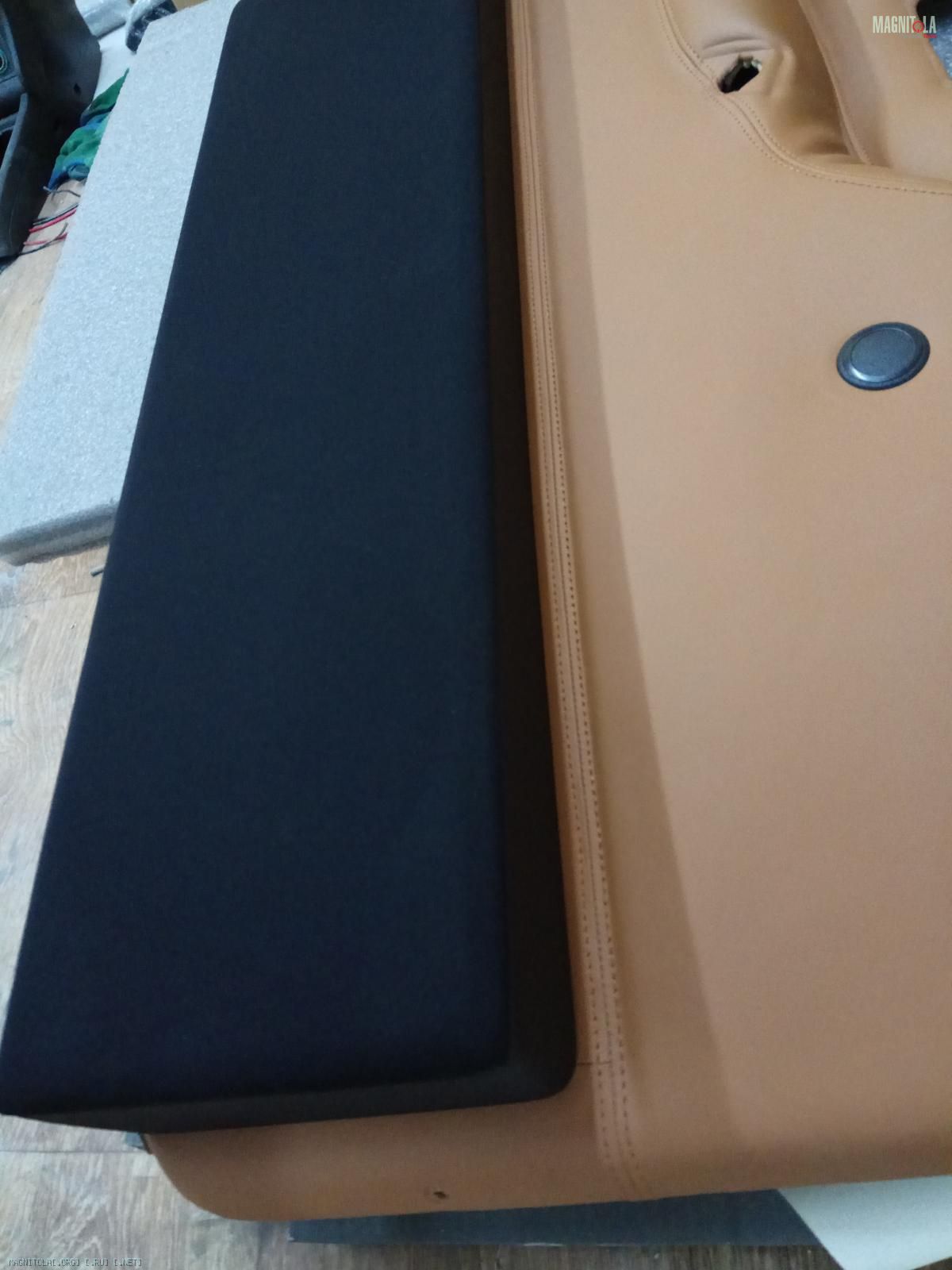

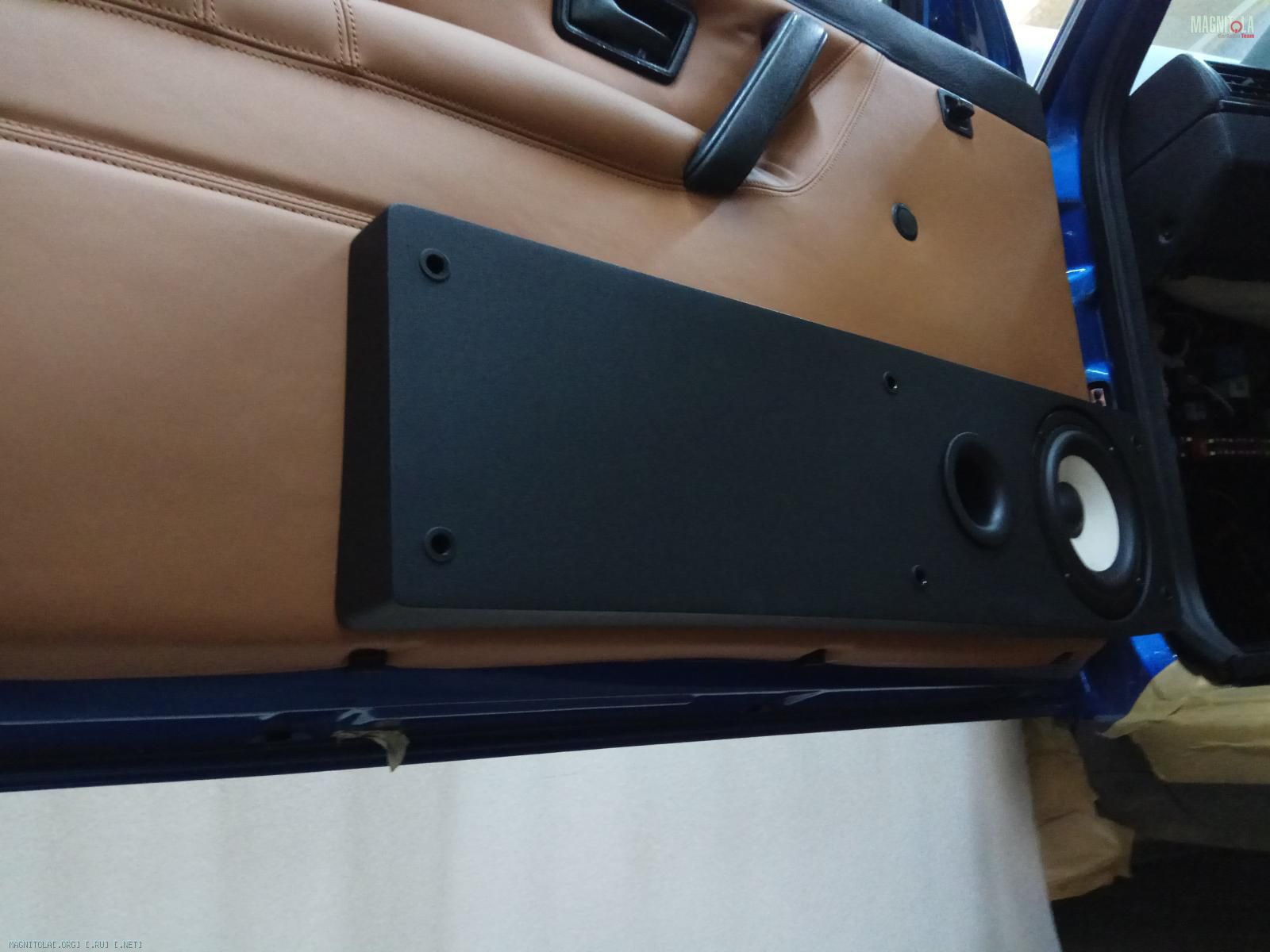

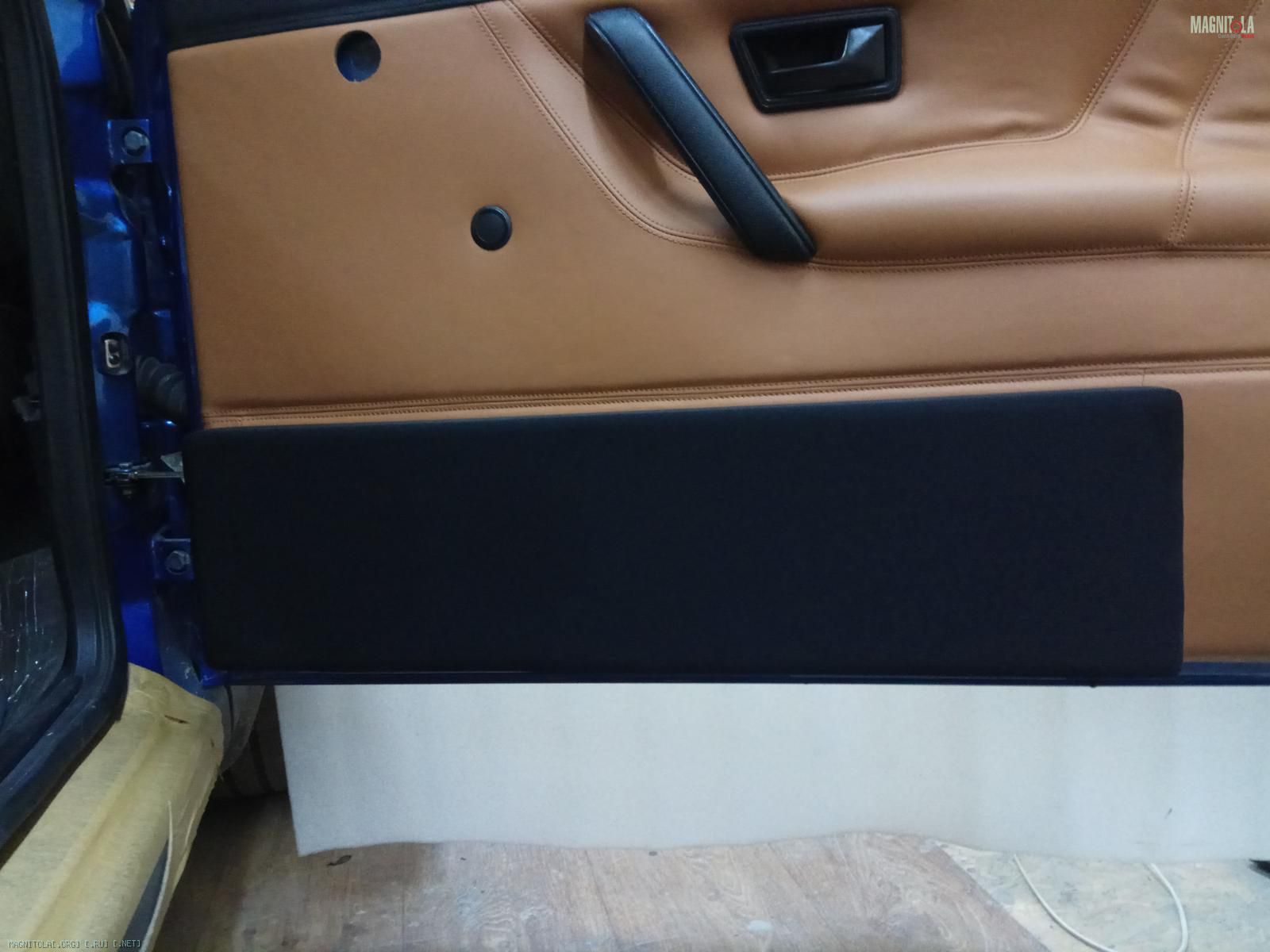

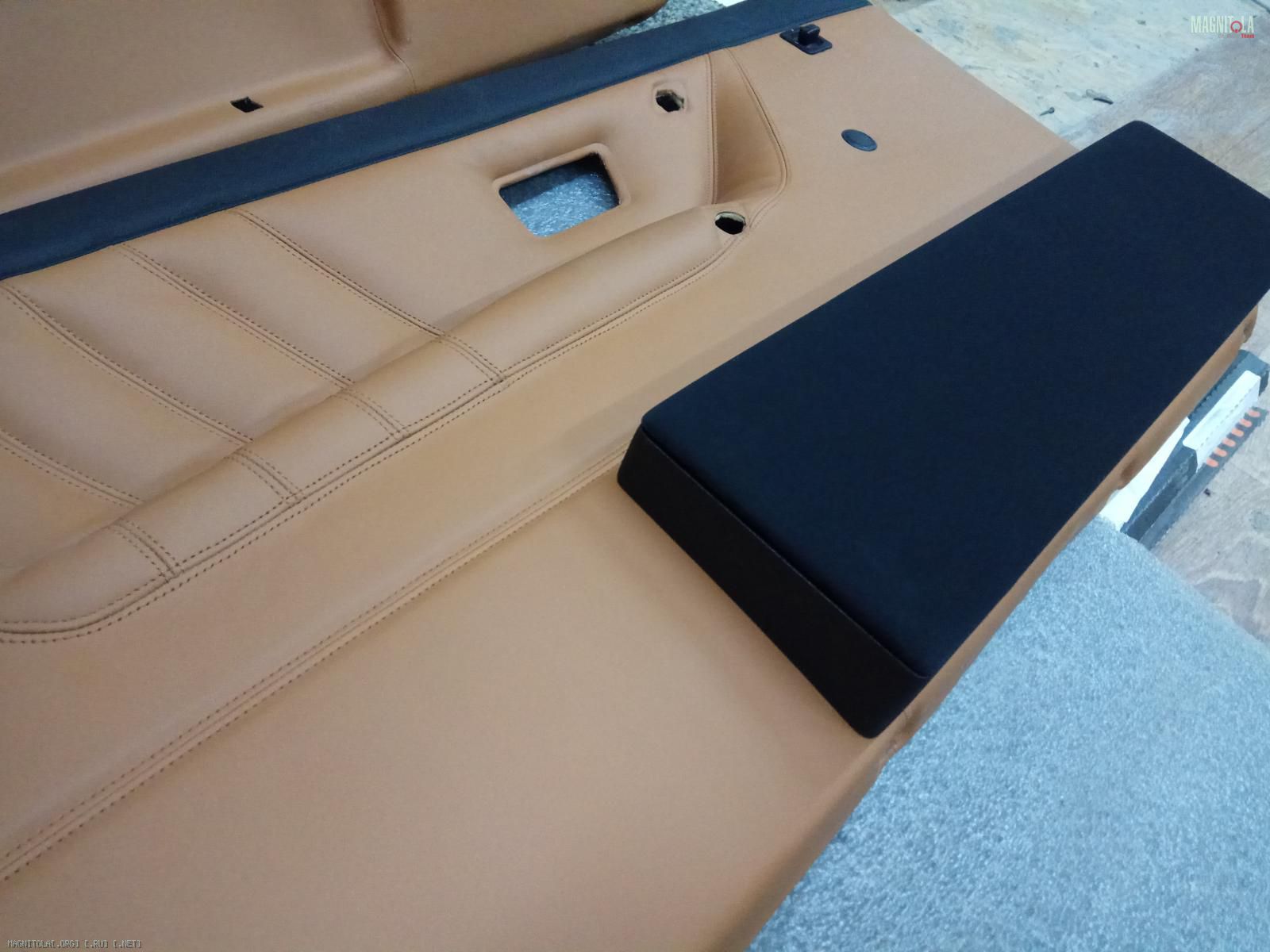

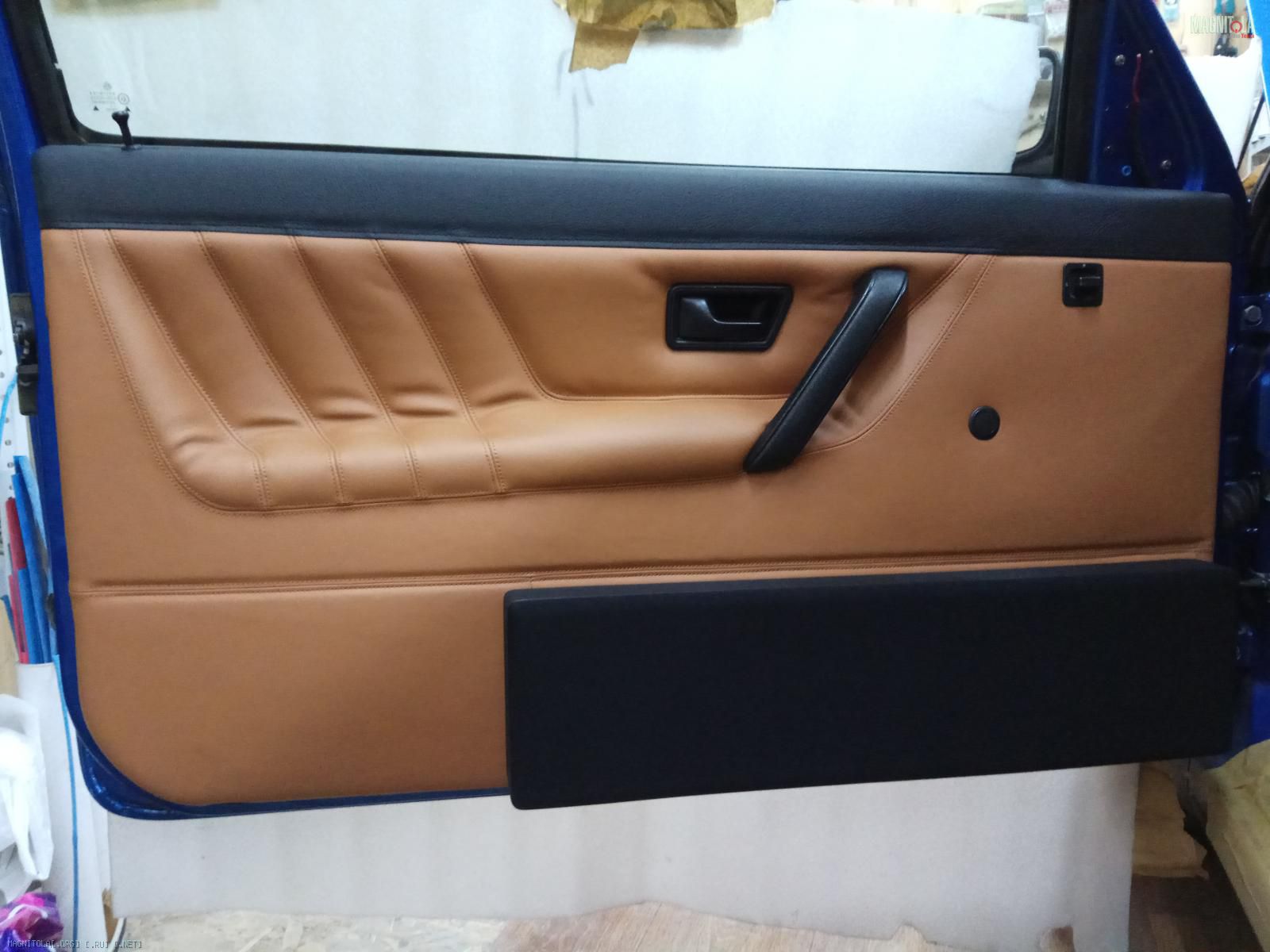

Примерка на карту...
Вложение 1232638 Вложение 1232640 Вложение 1232642 Вложение 1232644 Вложение 1232646 Вложение 1232648 Вложение 1232650
03.07.2018, 23:45
st220

Вложений: 41

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Golf 2

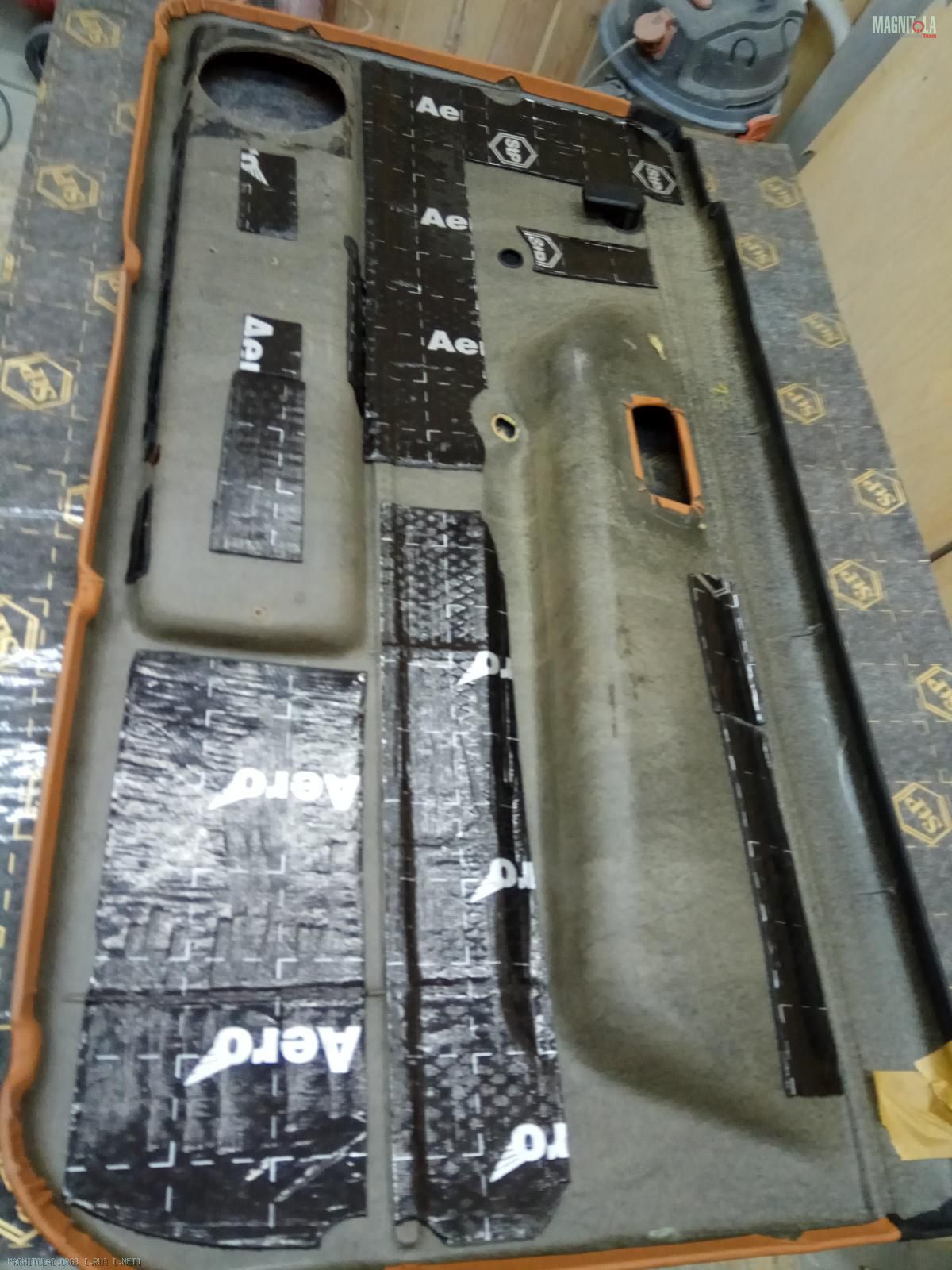

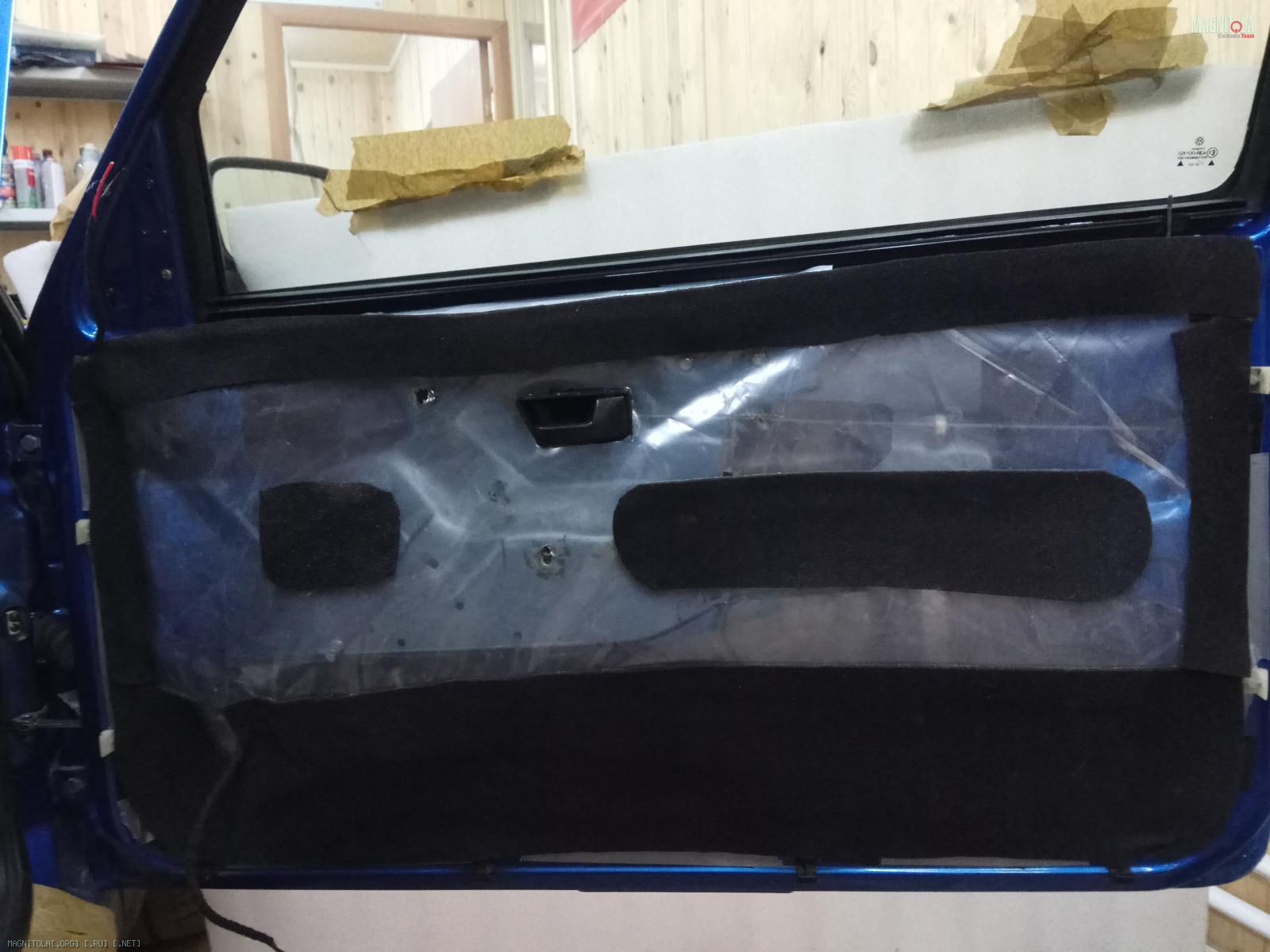

Чуть подшумливаем двери... хотя в план работ это не входило...(внутри проклеено виброй).
Битопласт на пленку...

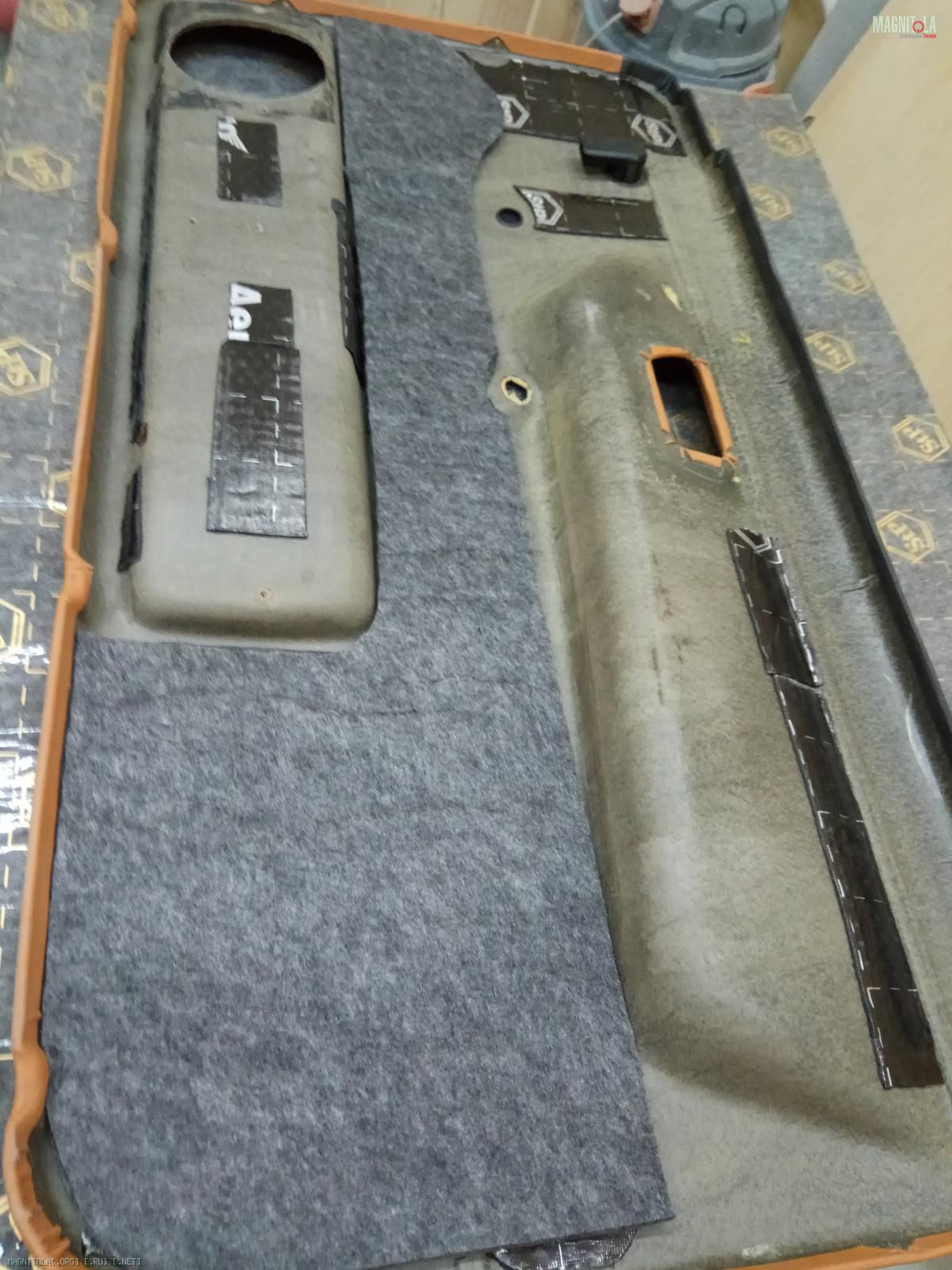

На карты айро+ 3мм + войлок

Вложение 1232750 Вложение 1232752 Вложение 1232754 Вложение 1232756 Вложение 1232758 Вложение 1232758

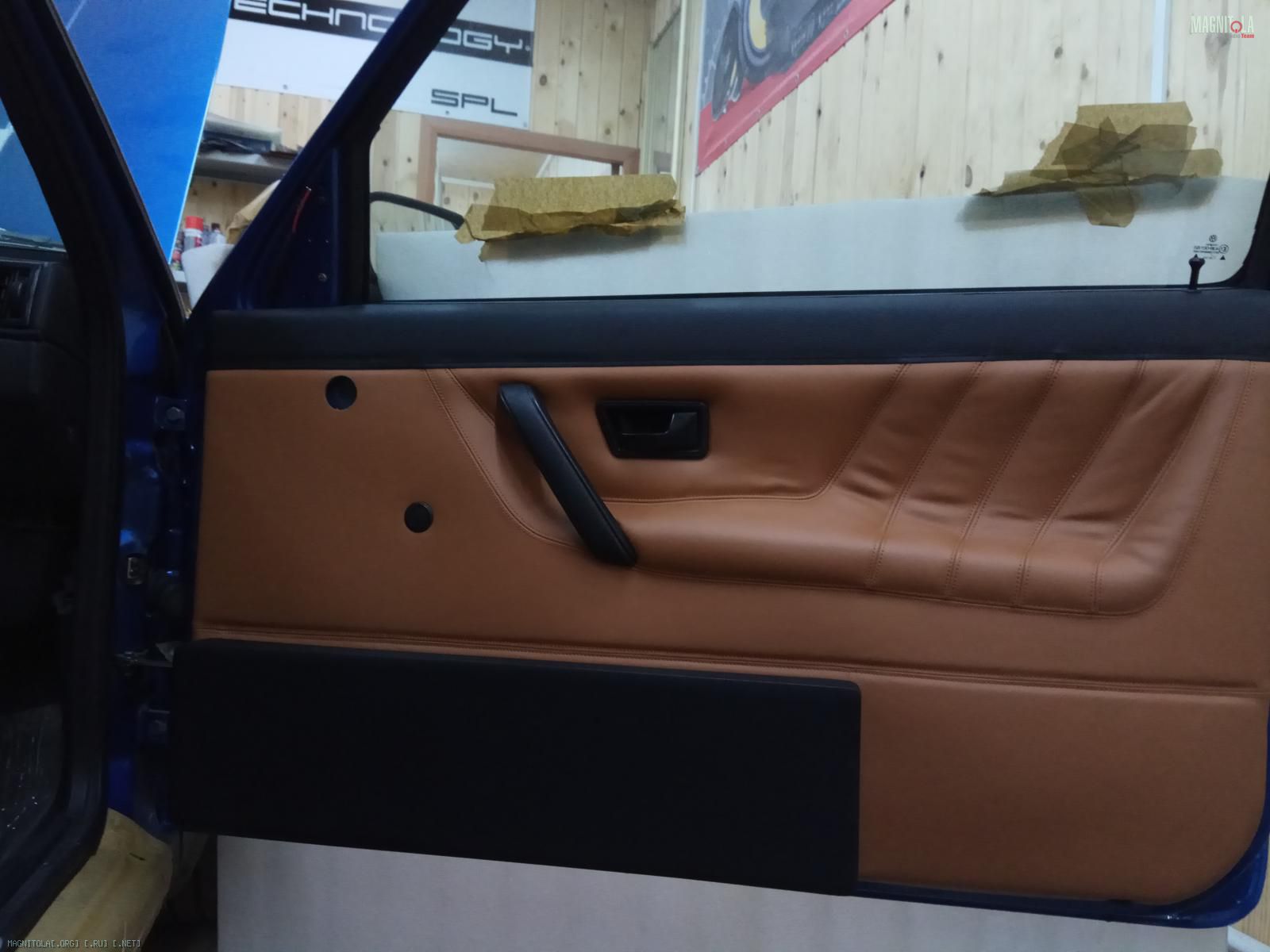

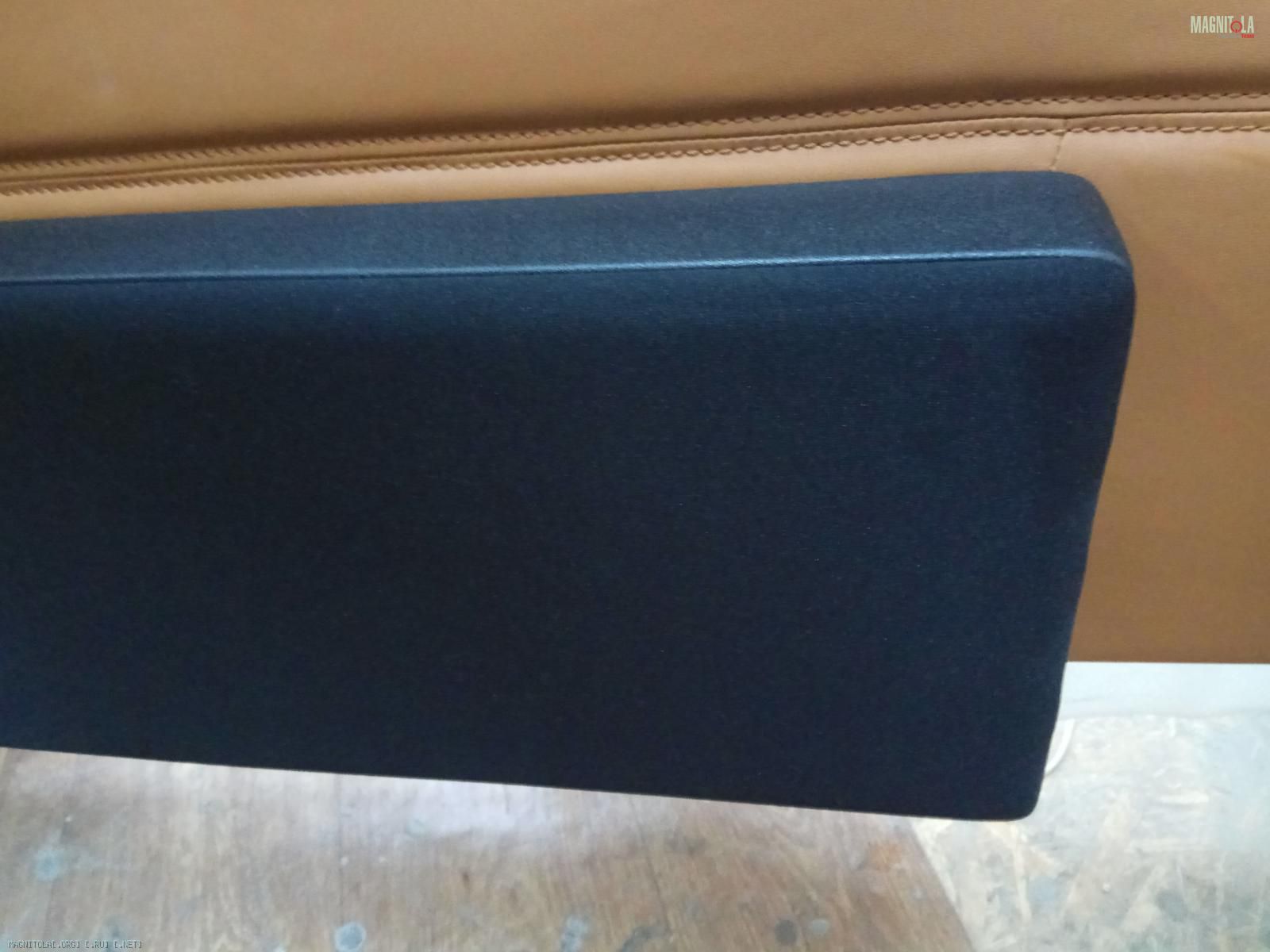

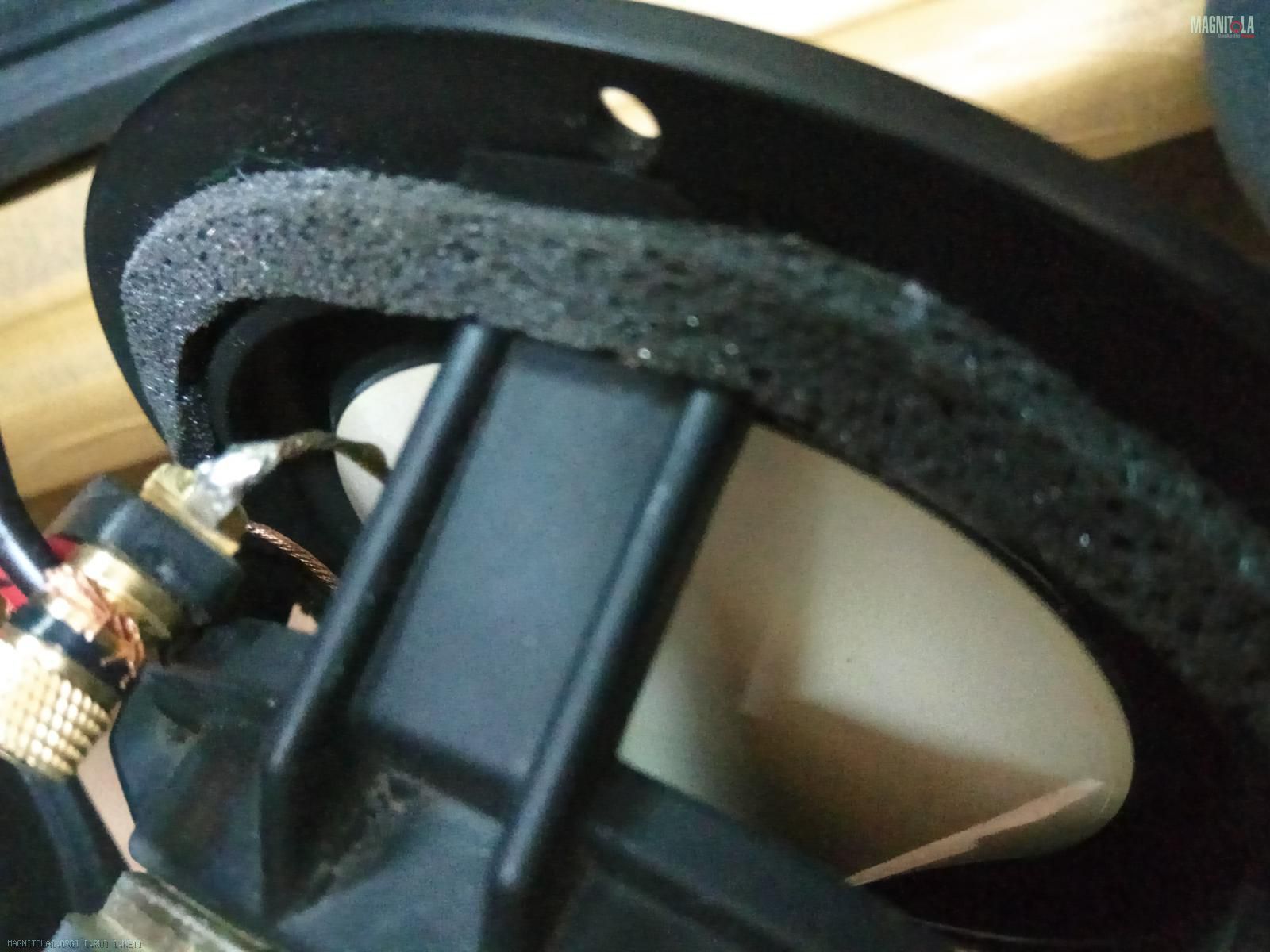

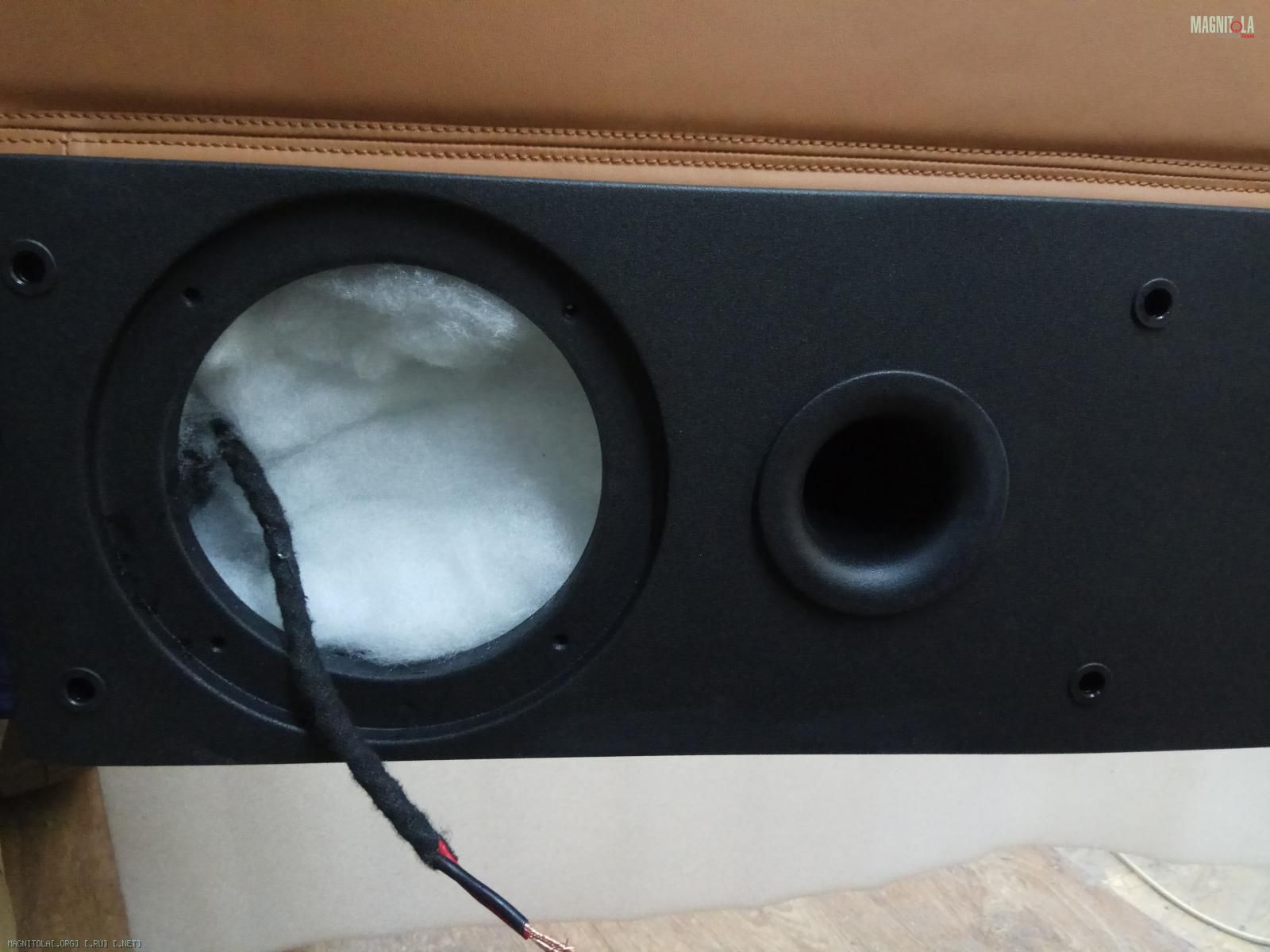

Акустическое демпфирование...
Уплотнительная лента из битопласта...

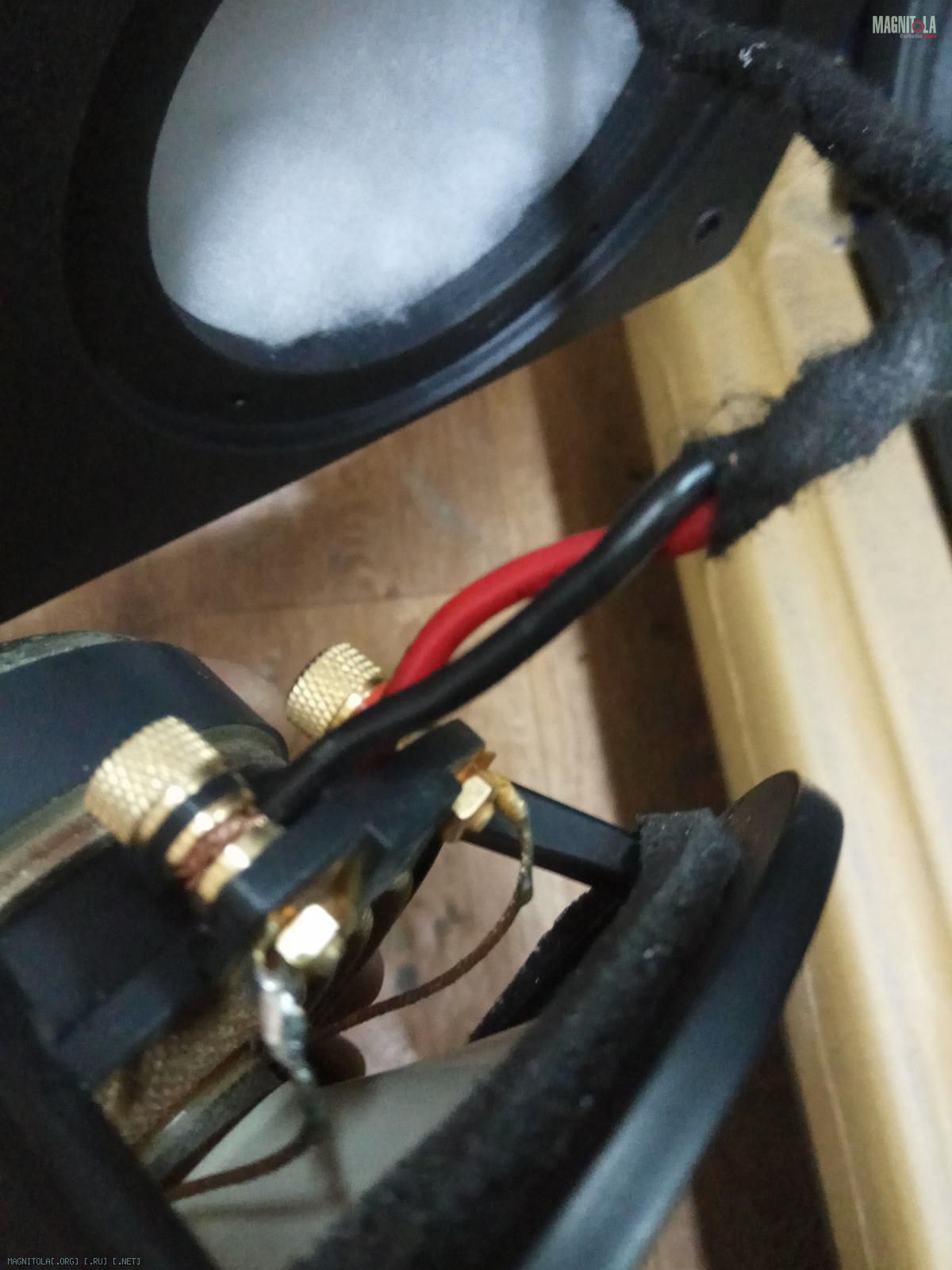

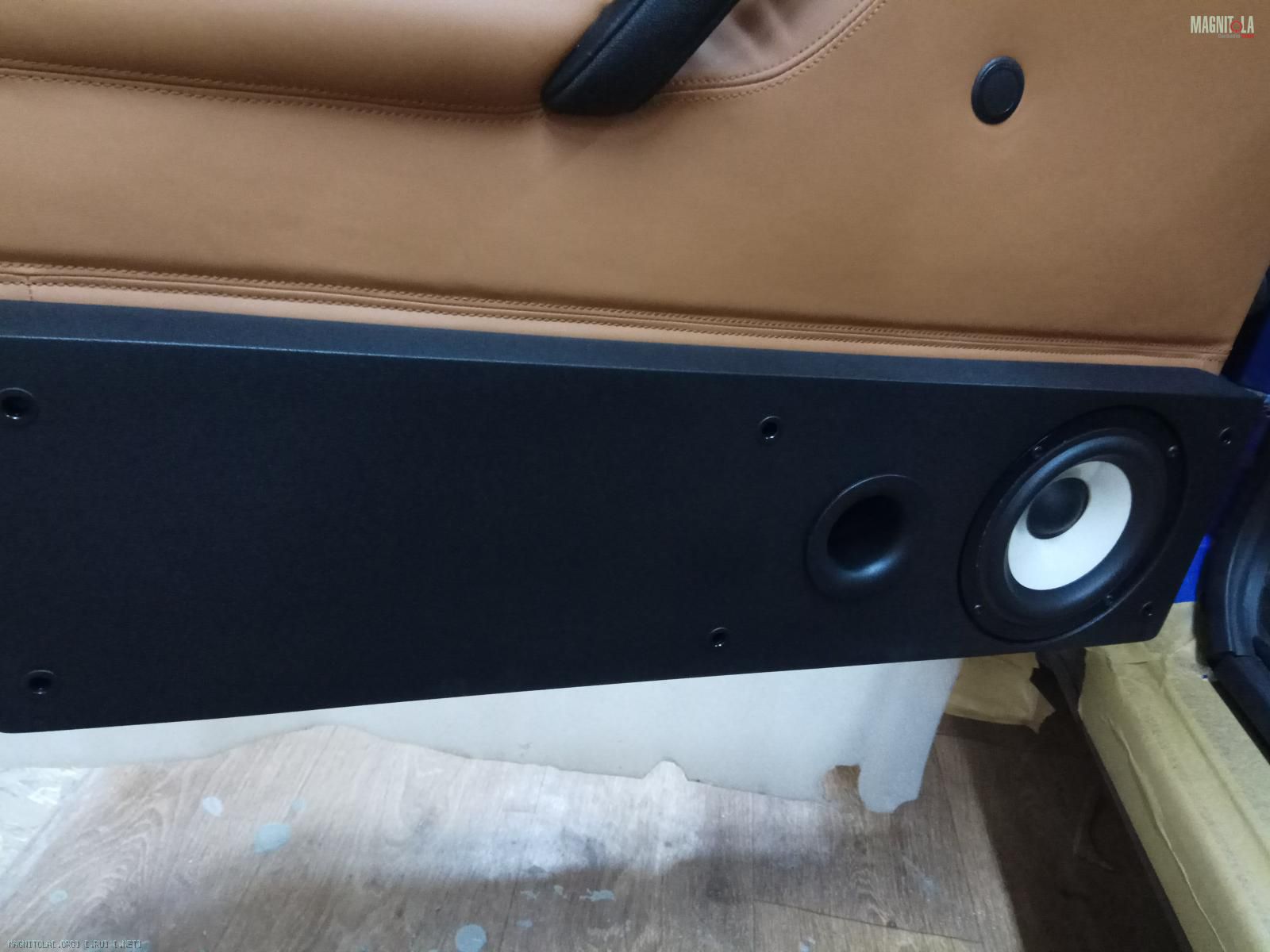

Подключение...
Саморезы под торкс...
Вложение 1232760 Вложение 1232762 Вложение 1232764 Вложение 1232766 Вложение 1232768 Вложение 1232770 Вложение 1232772 Вложение 1232774 Вложение 1232776 Вложение 1232778 Вложение 1232780 Вложение 1232782 Вложение 1232784 Вложение 1232786 Вложение 1232788 Вложение 1232790 Вложение 1232792 Вложение 1232794 Вложение 1232796 Вложение 1232800

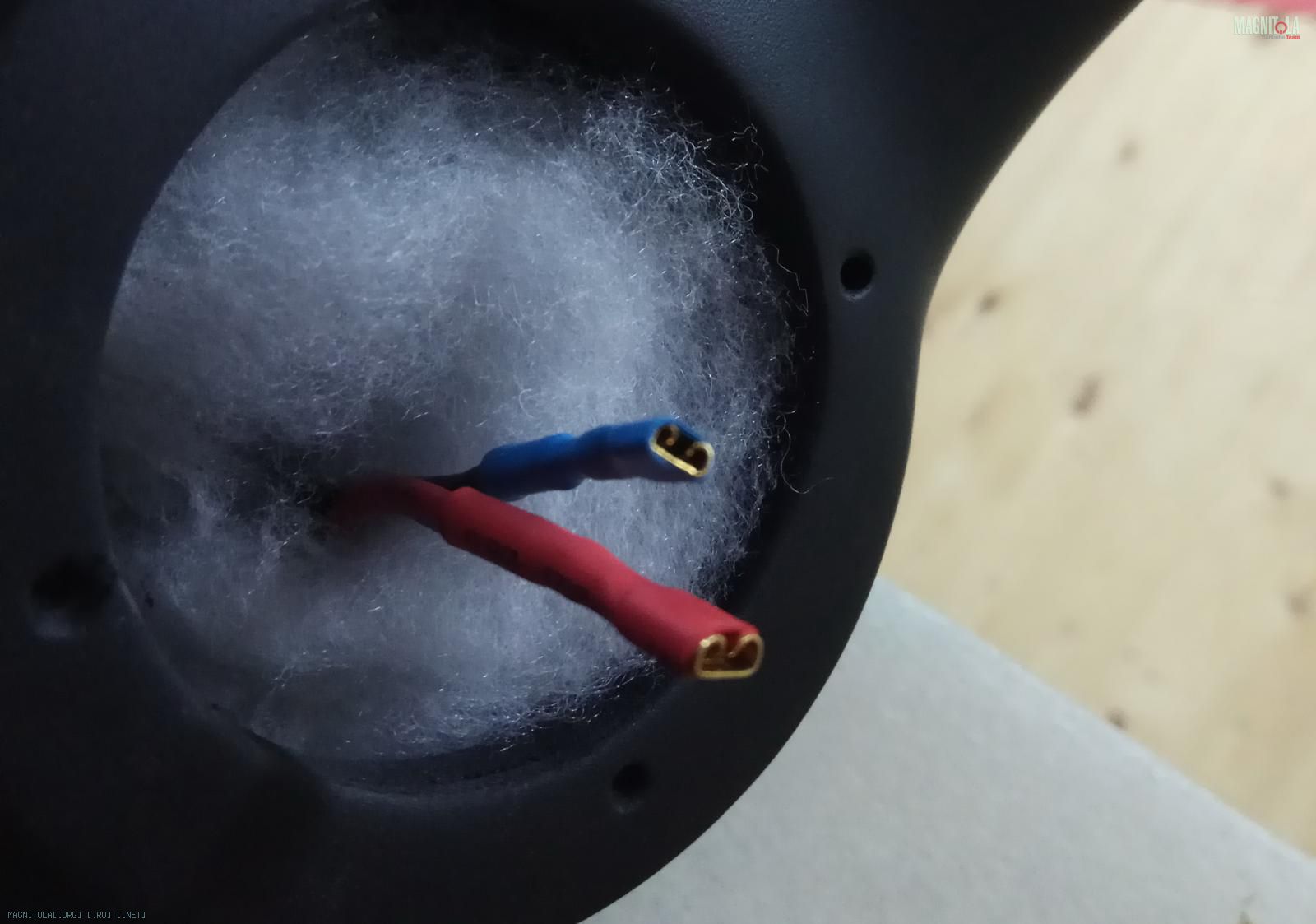

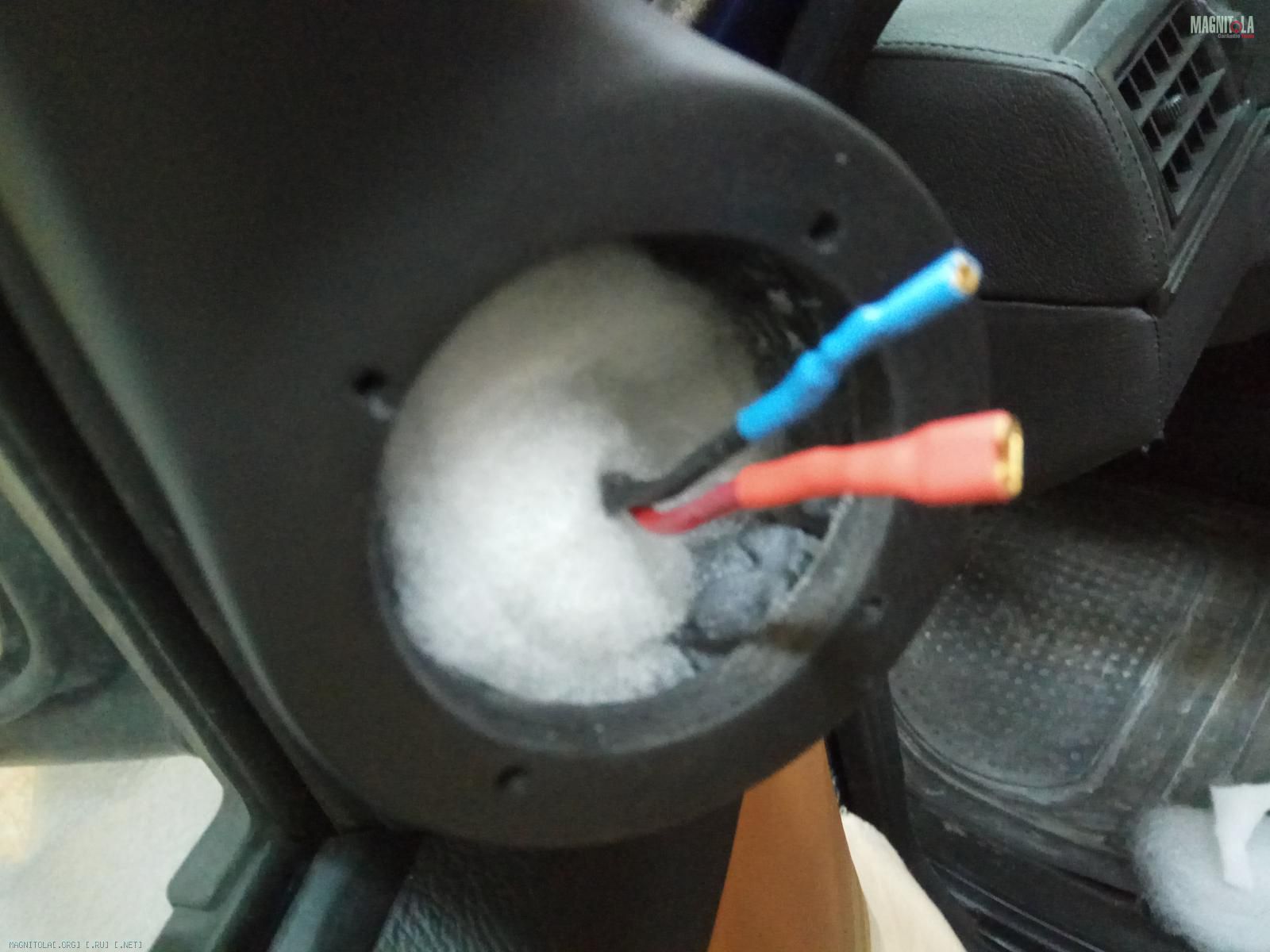

Акустическое демпфирование... клеммочки..

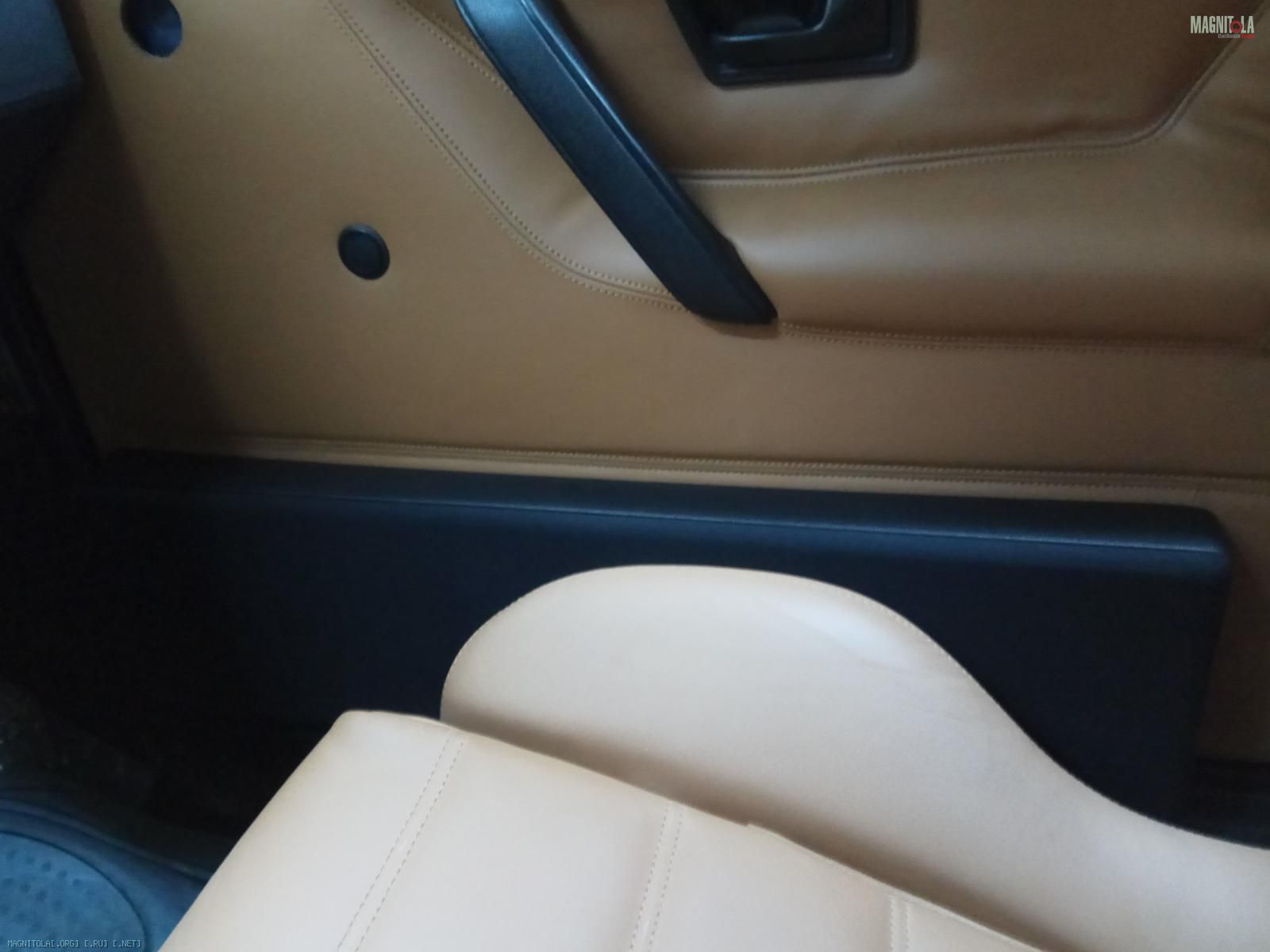

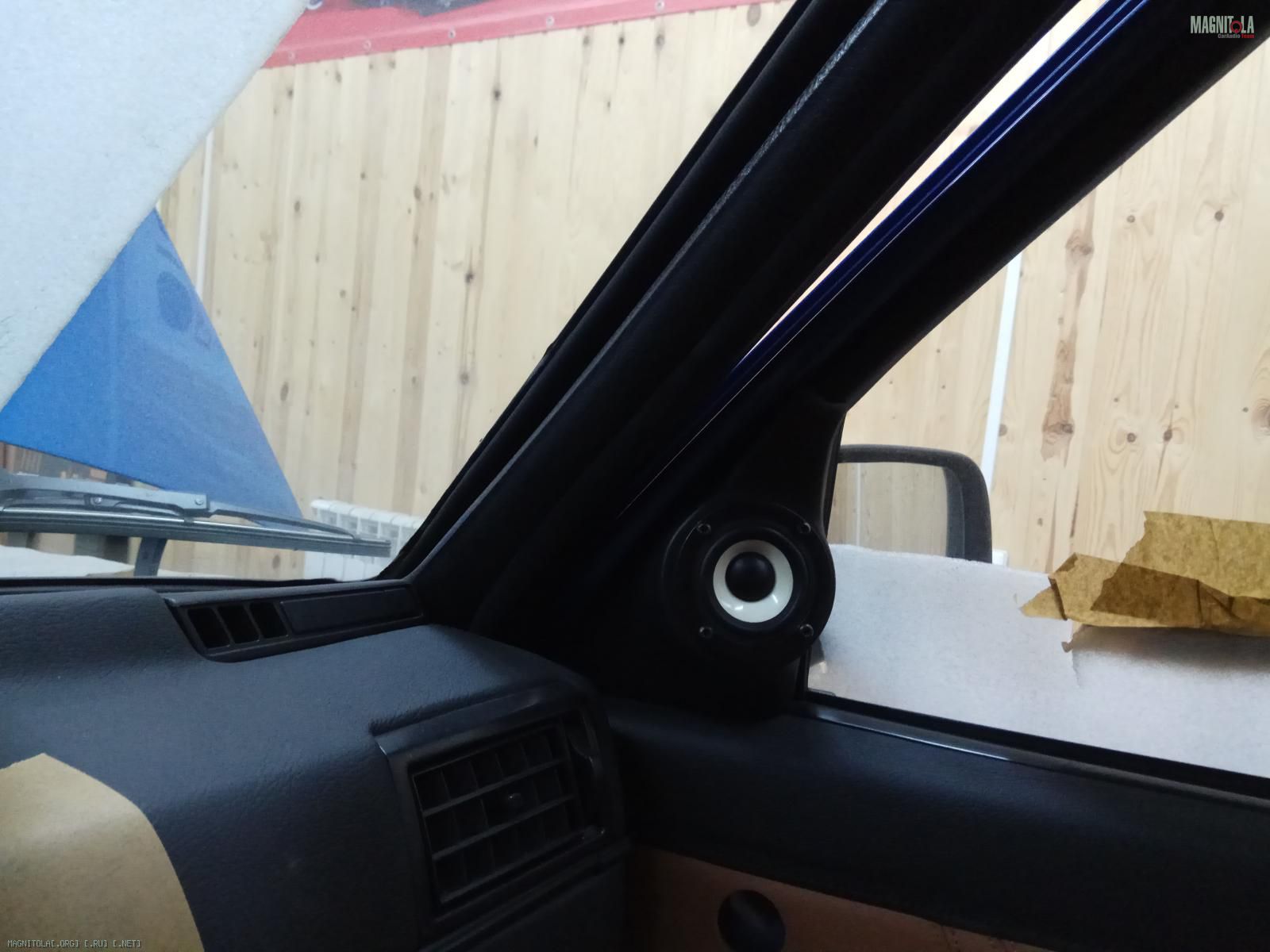

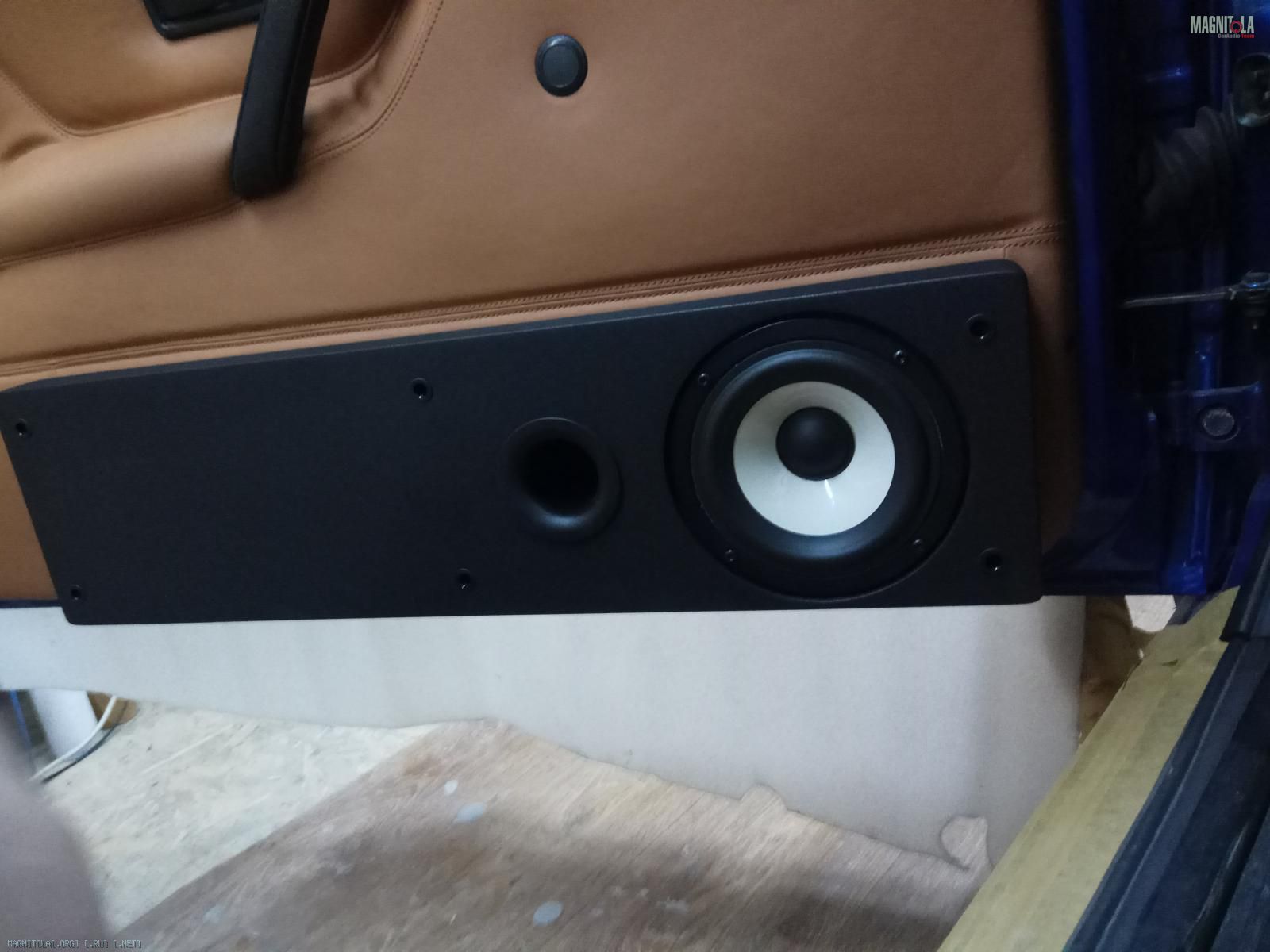

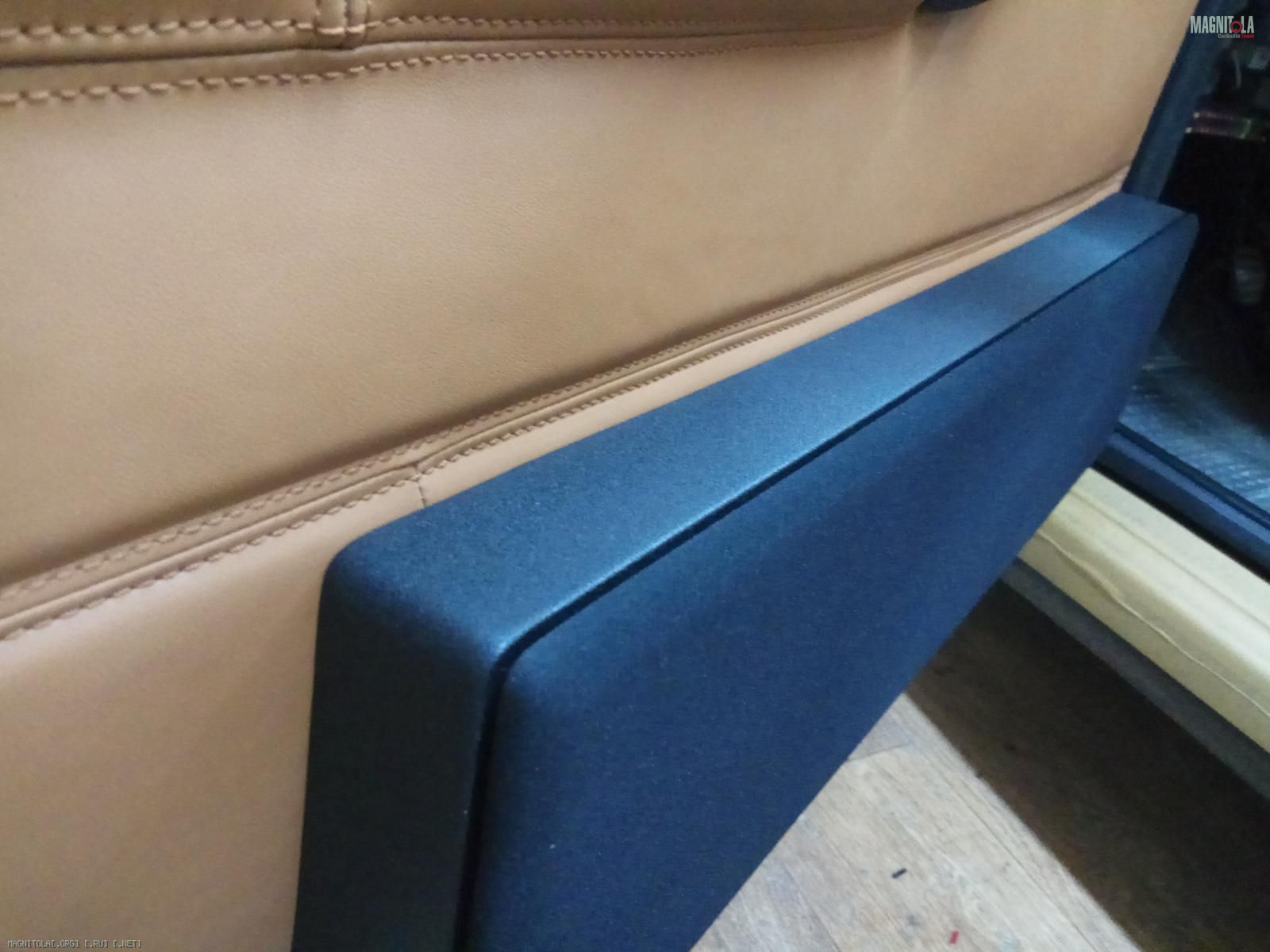

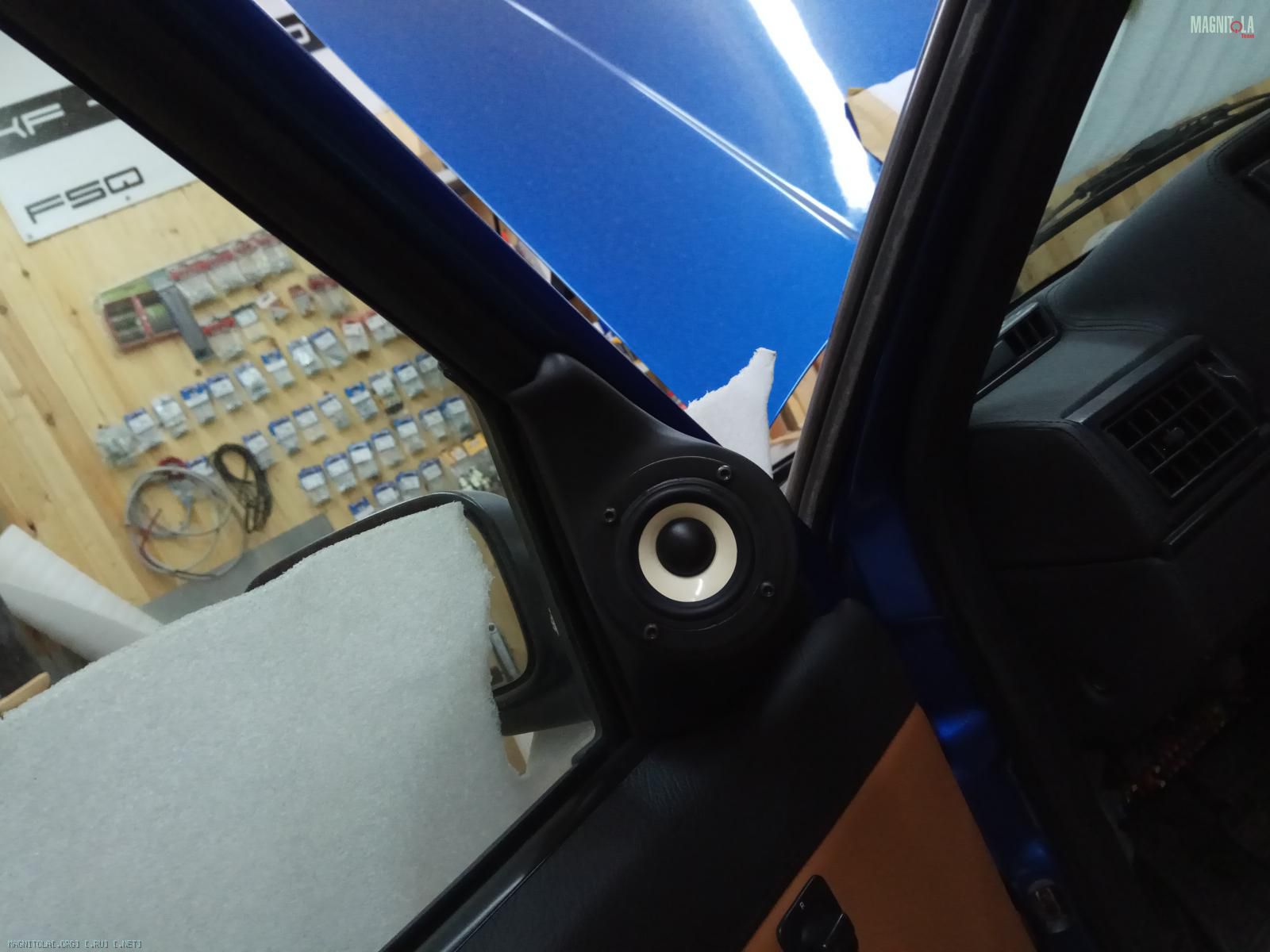

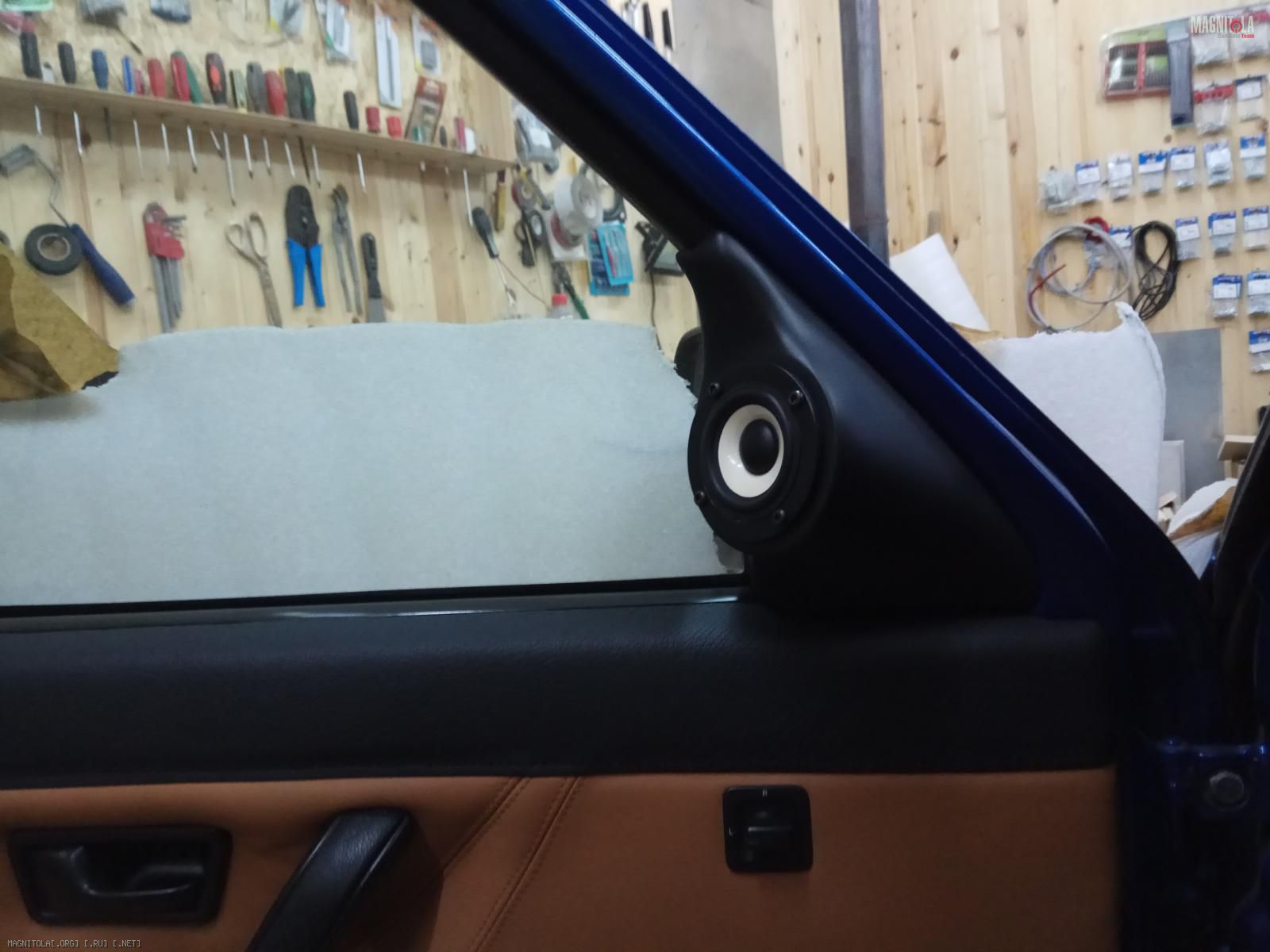

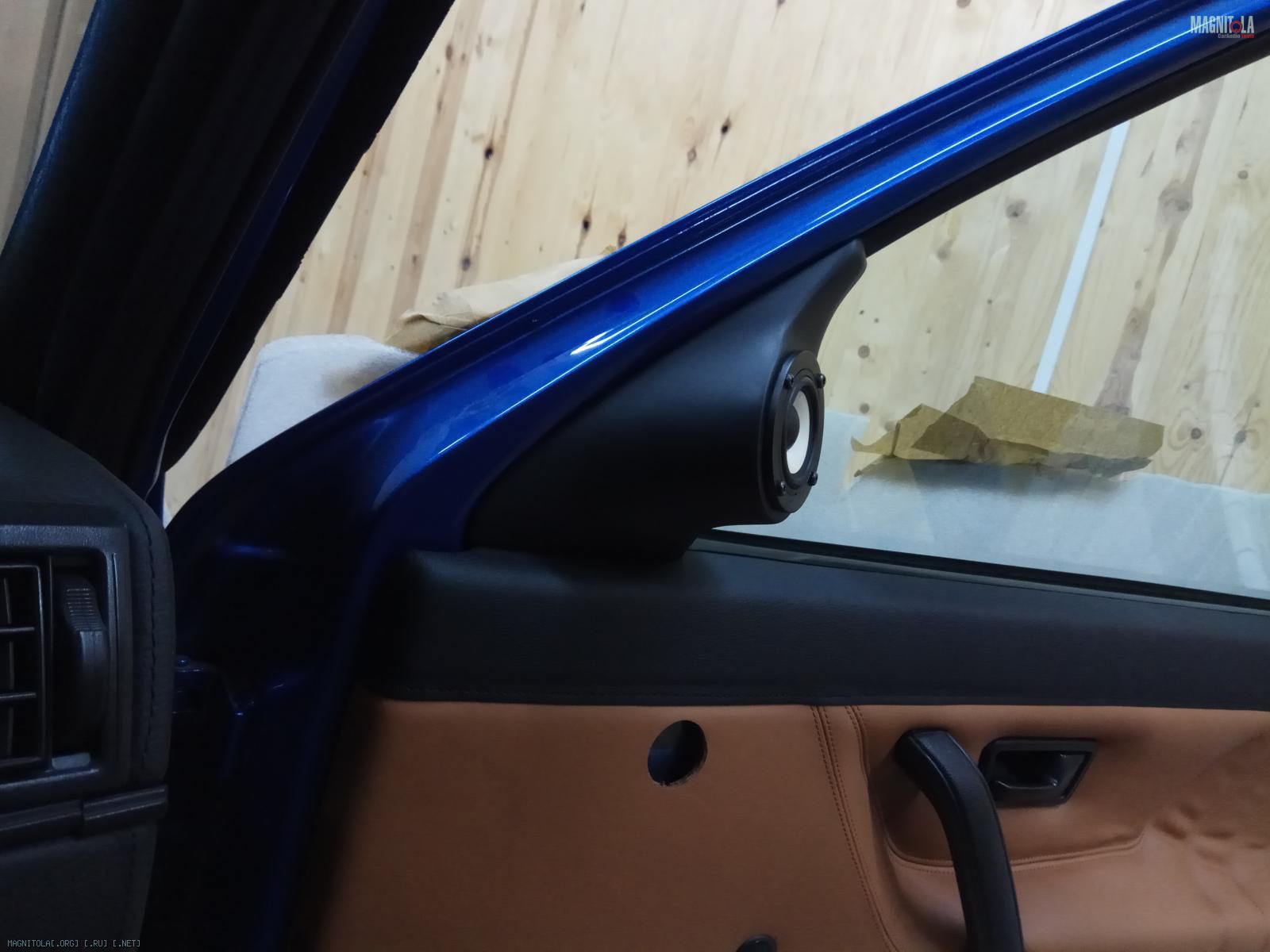

Ширики итог...
Вложение 1232798 Вложение 1232802 Вложение 1232804 Вложение 1232808 Вложение 1232806 Вложение 1232810 Вложение 1232812 Вложение 1232814 Вложение 1232816 Вложение 1232818

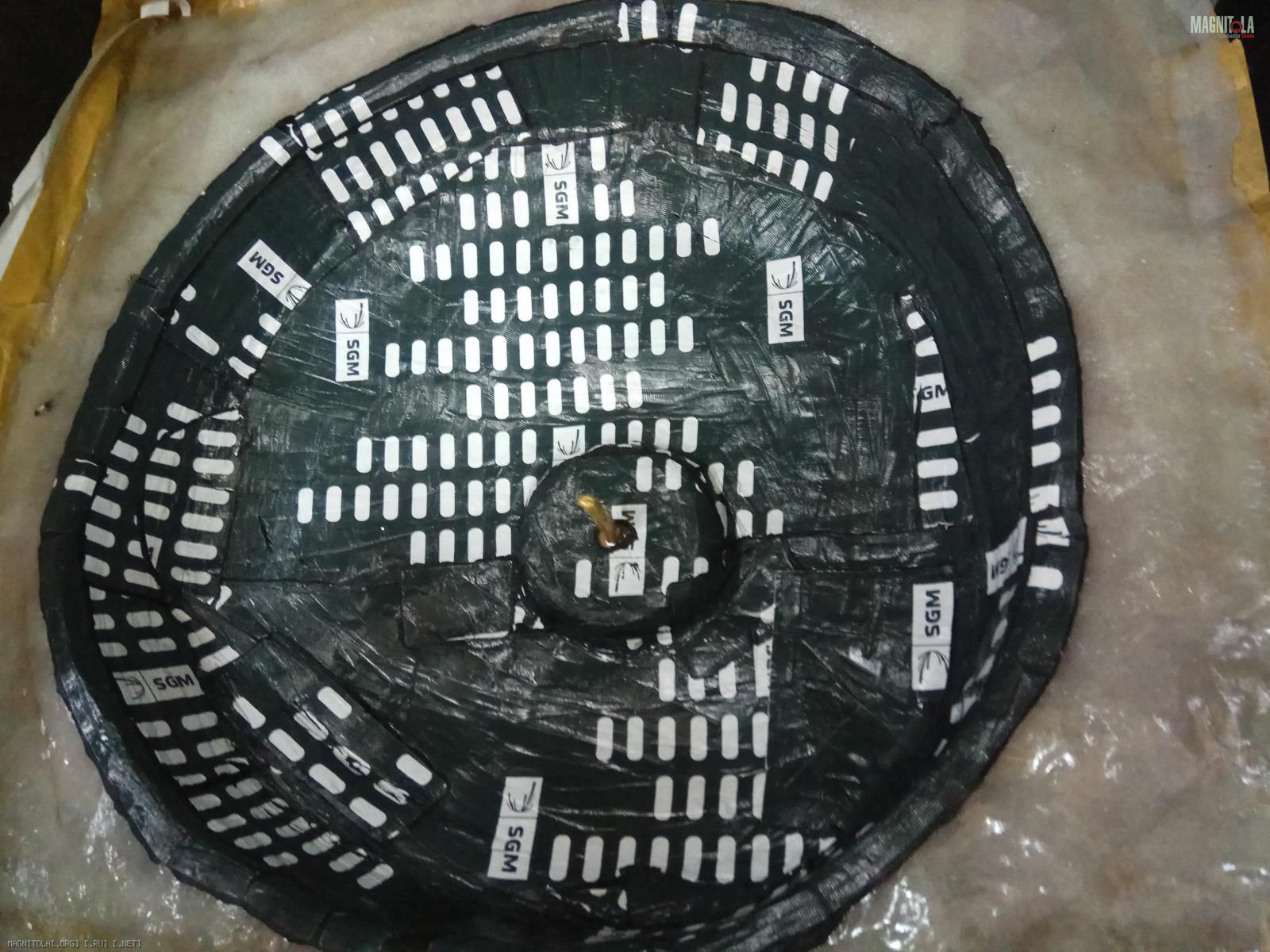

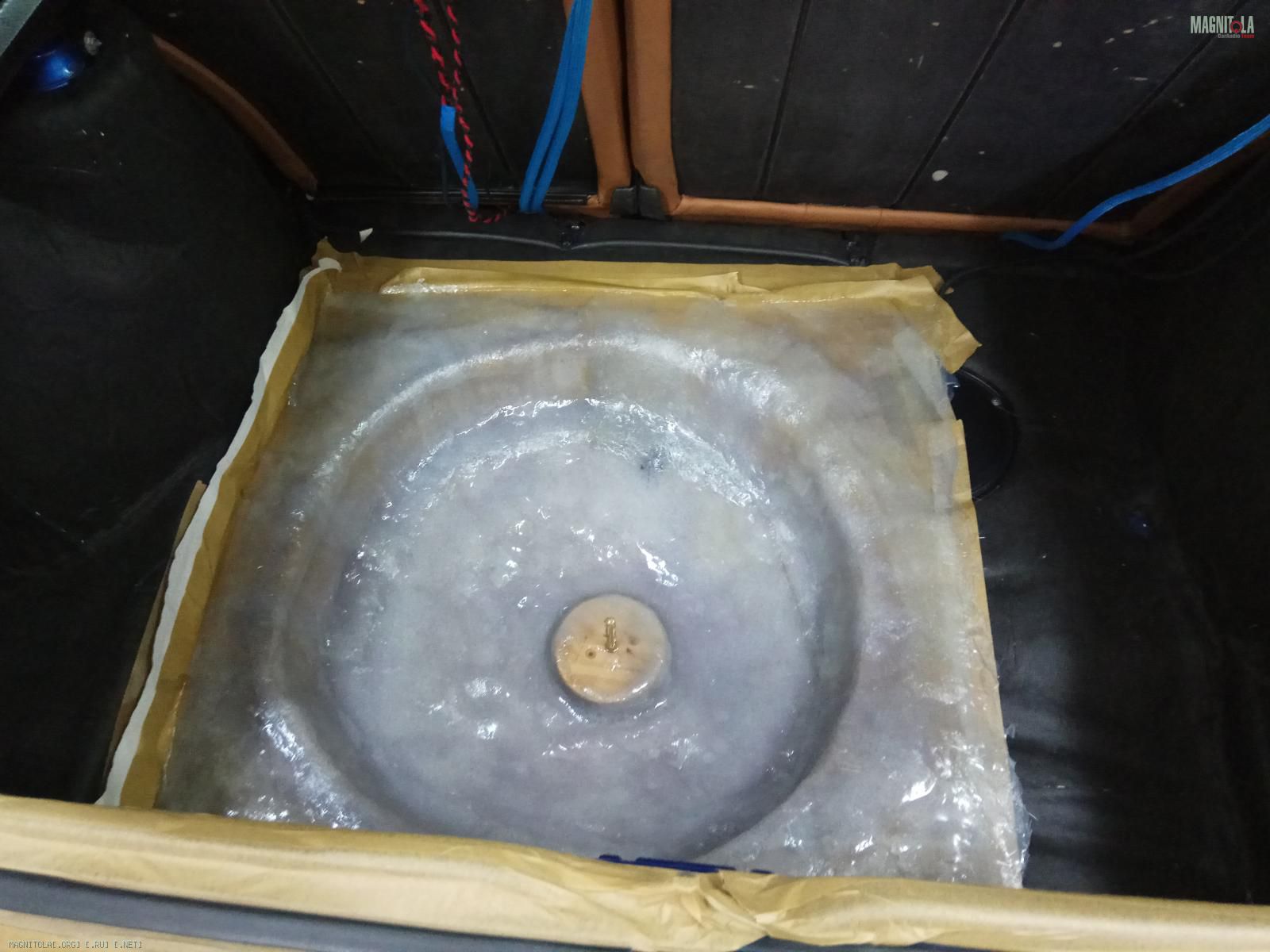

Начало изготовления корпуса под саб....
Вложение 1232820 Вложение 1232822 Вложение 1232824 Вложение 1232826 Вложение 1232828 Вложение 1232830
05.07.2018, 01:42
st220

Вложений: 14

Re: Изготовление корпусов для сабвуферов, фальшпанелей

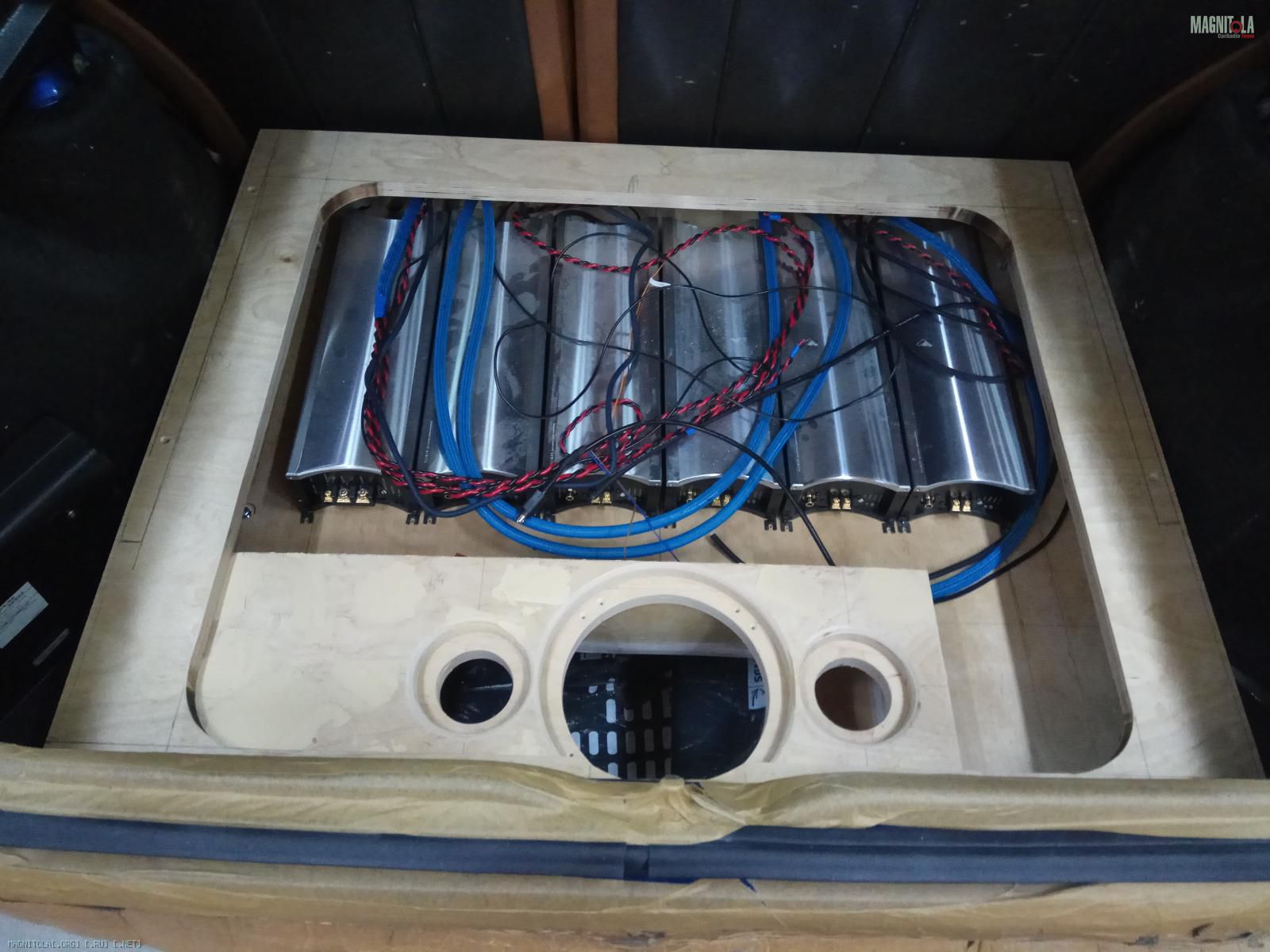

Примерное расположение компонентов...
Вложение 1232940

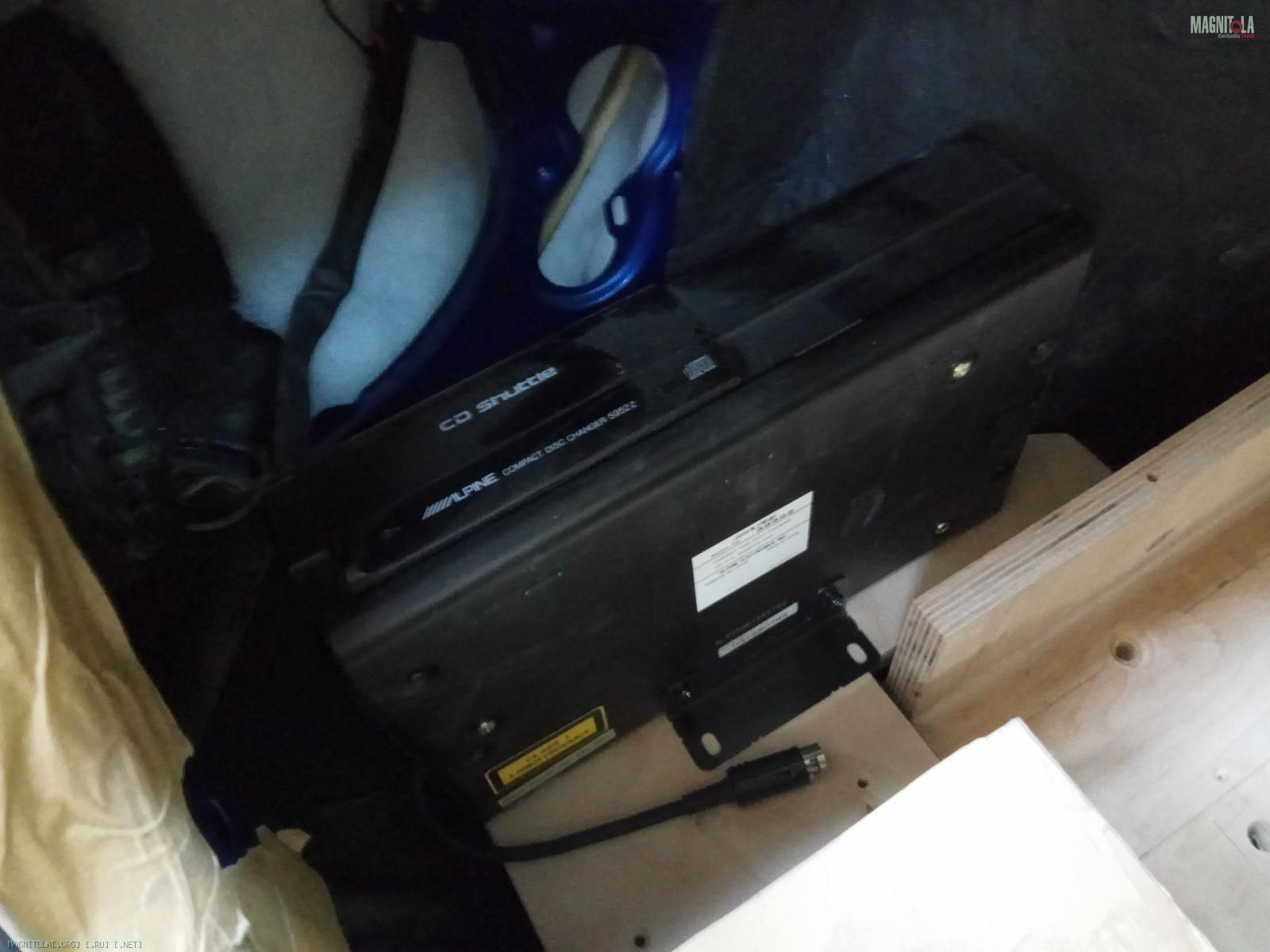

Размещение сд-чейджера ...
Вложение 1232942

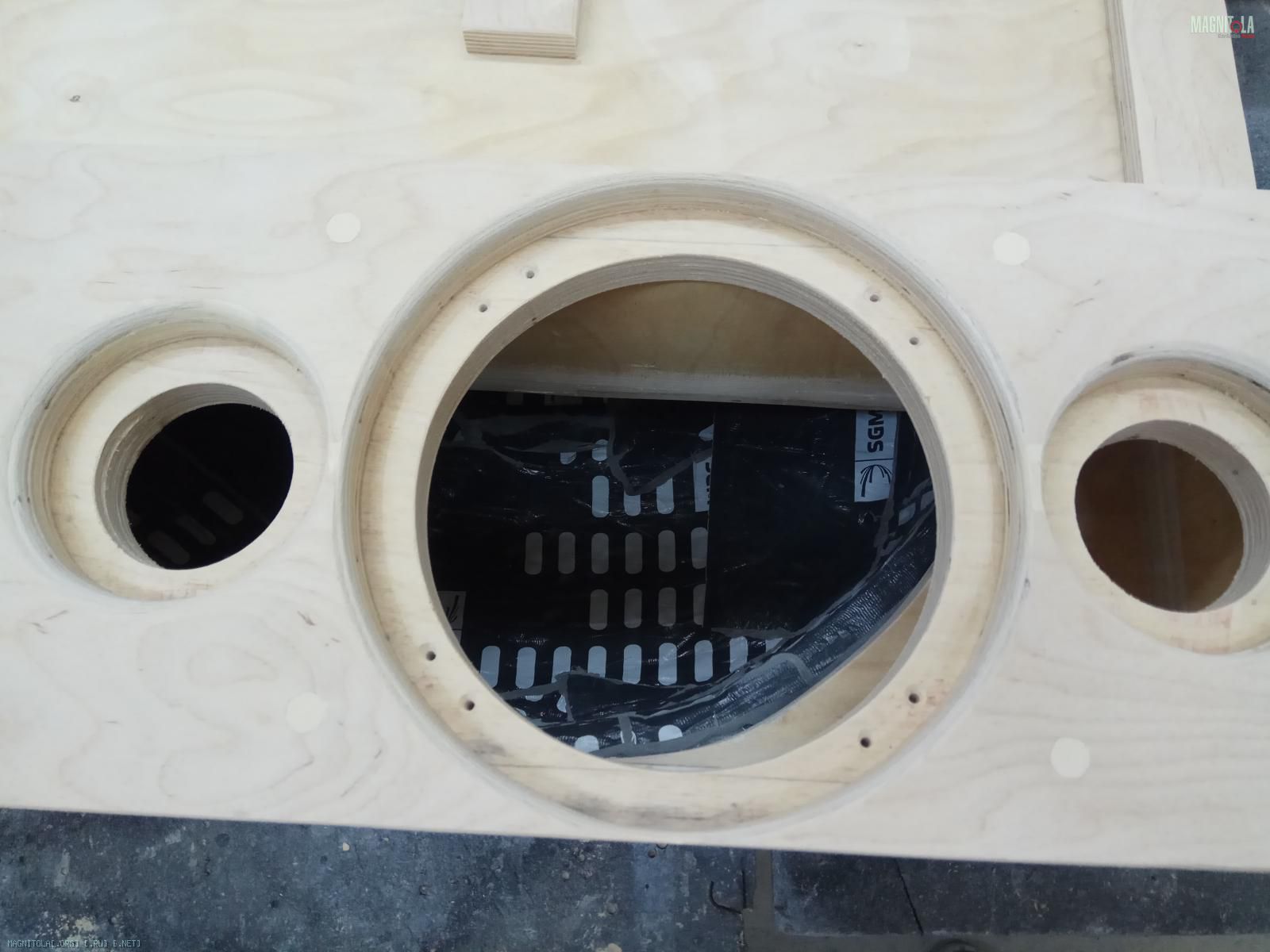

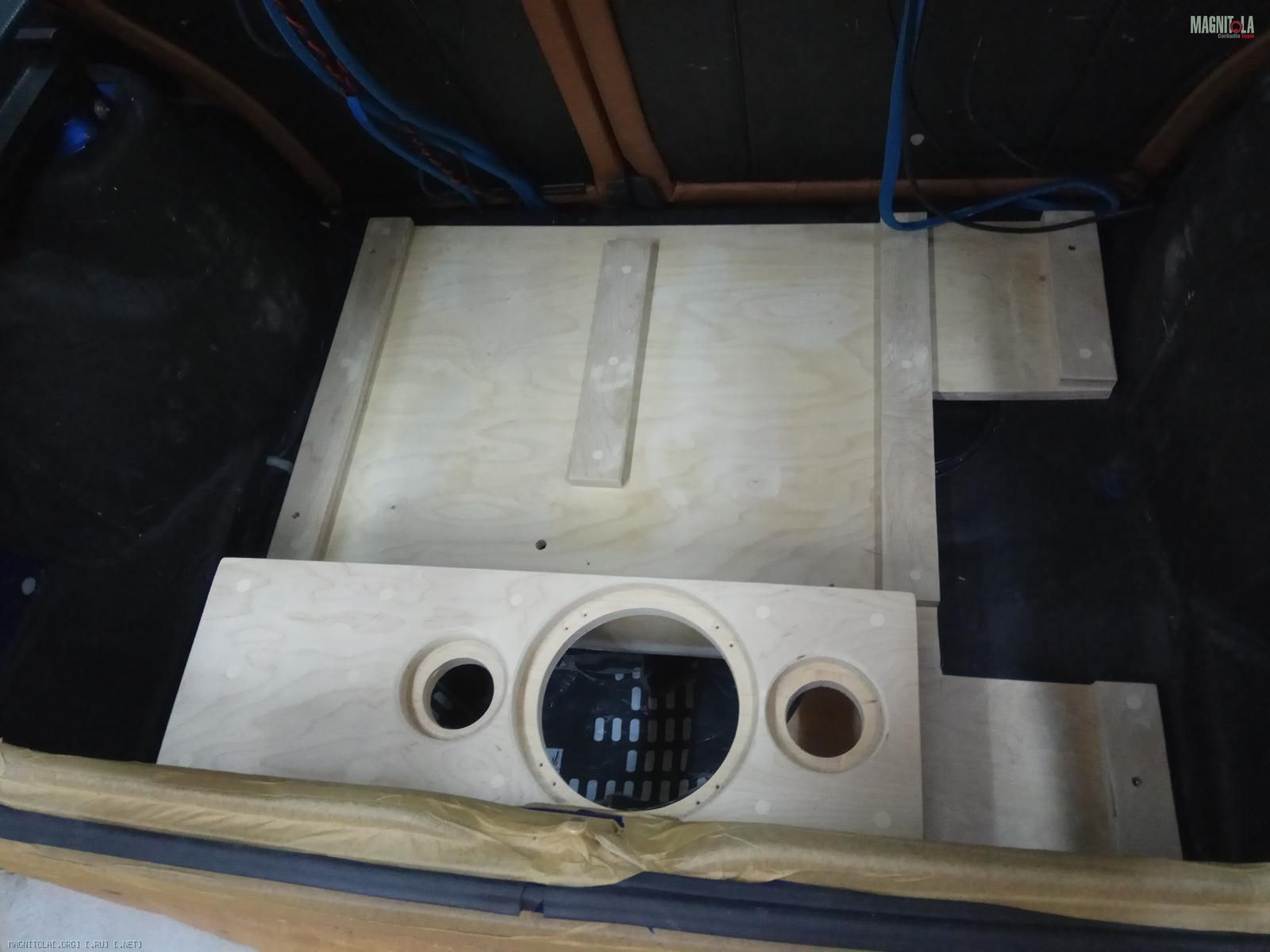

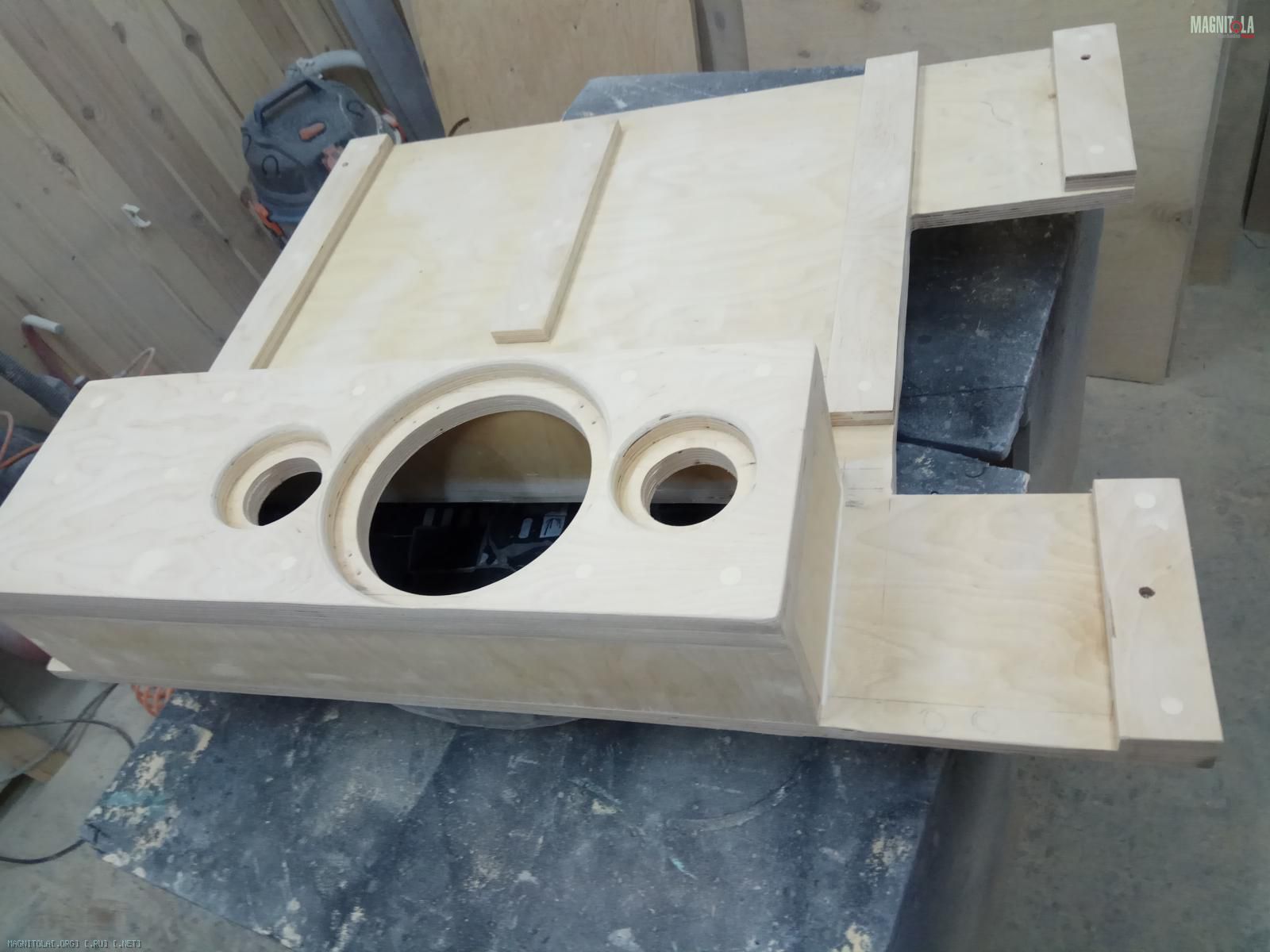

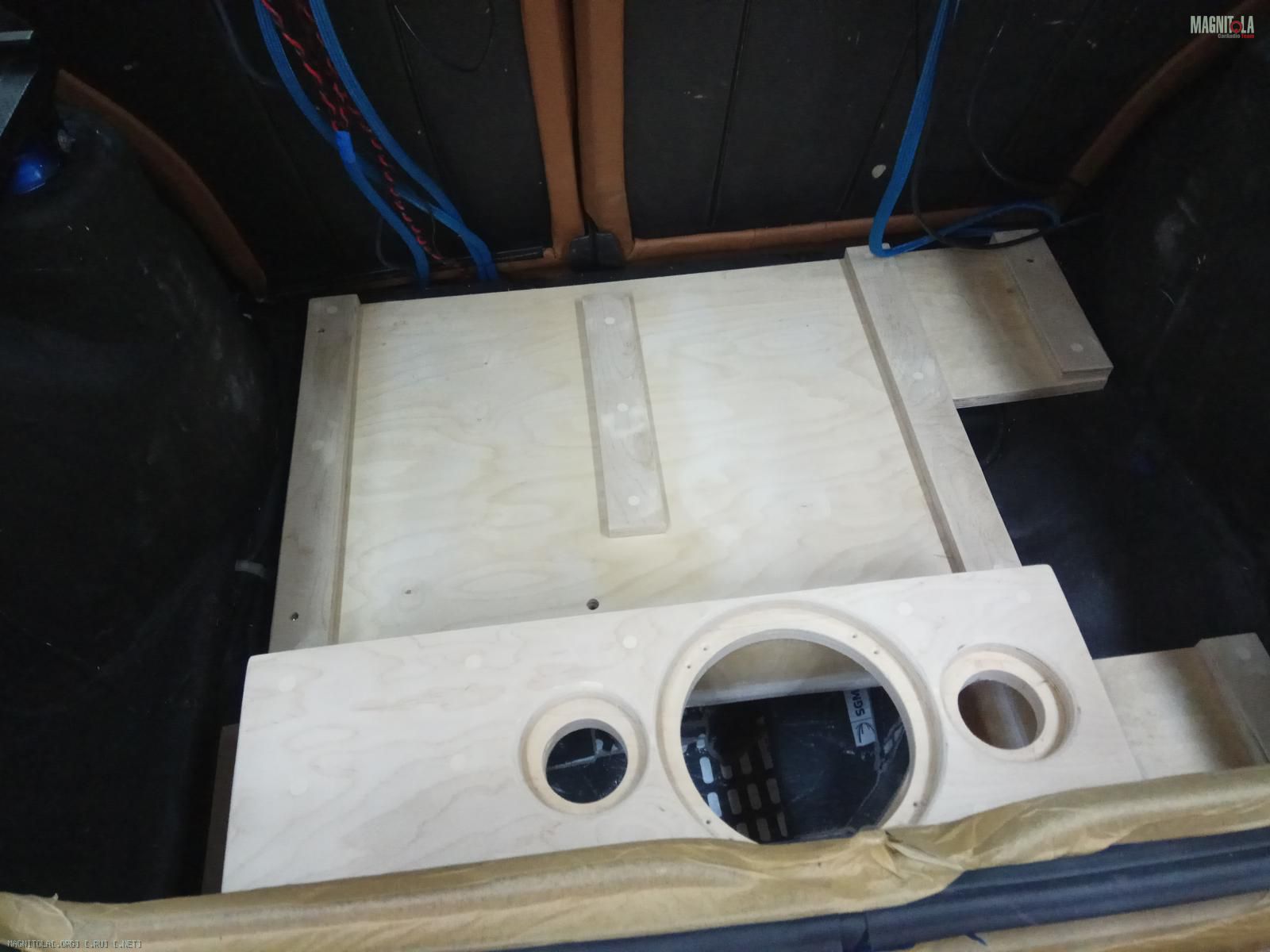

Корпус сабвуфера...
Вложение 1232944 Вложение 1232946 Вложение 1232948 Вложение 1232950 Вложение 1232952 Вложение 1232954

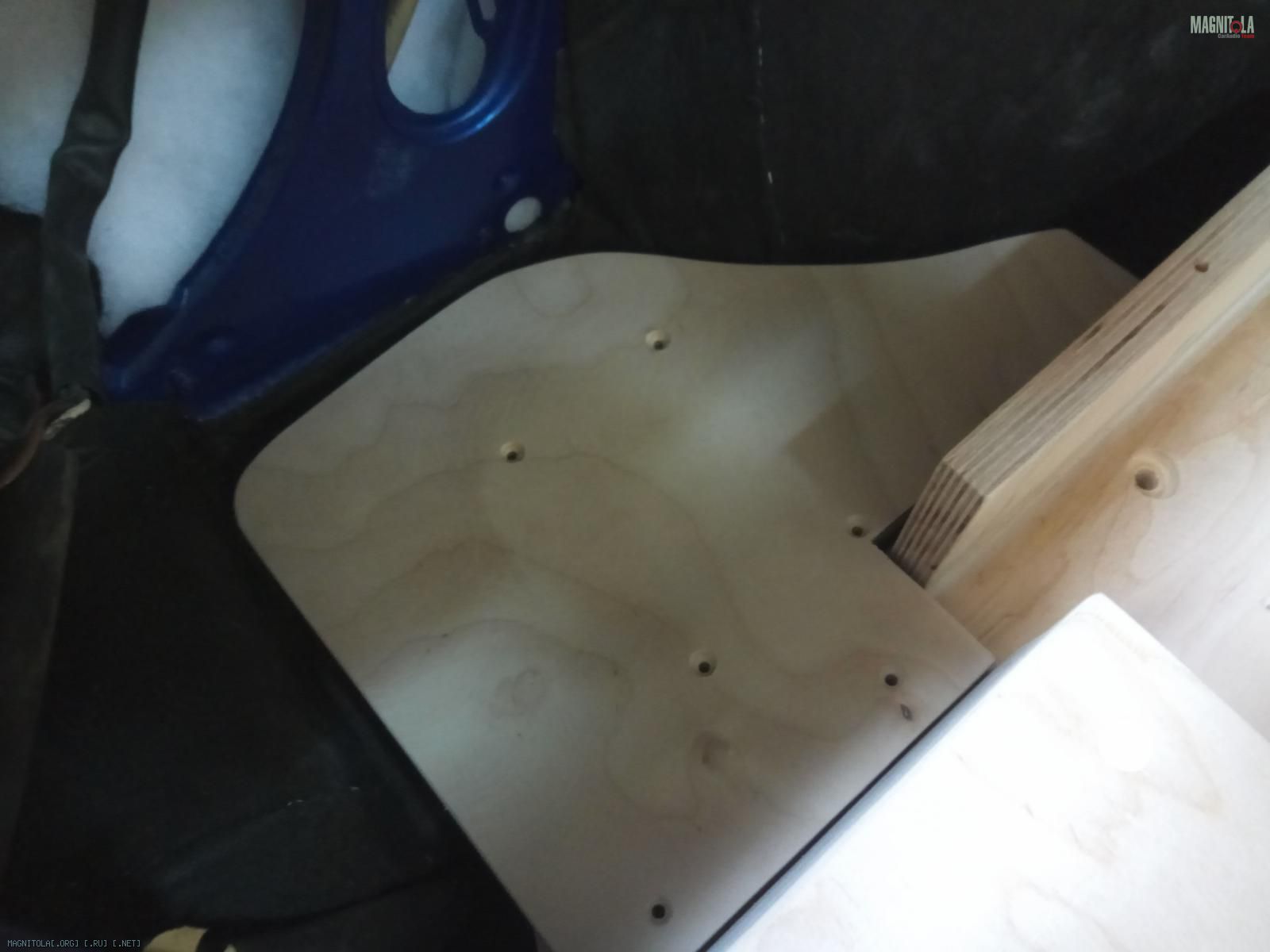

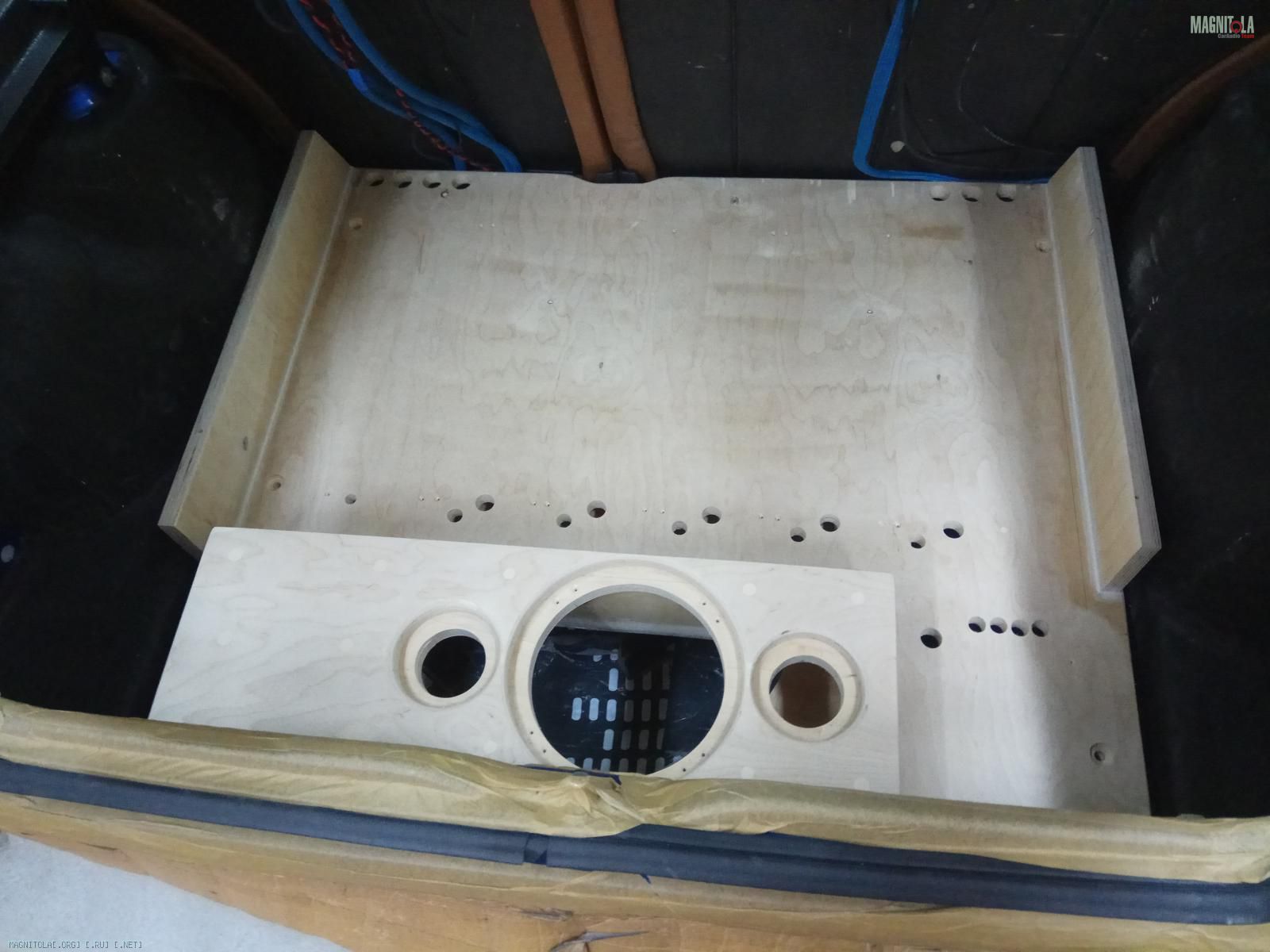

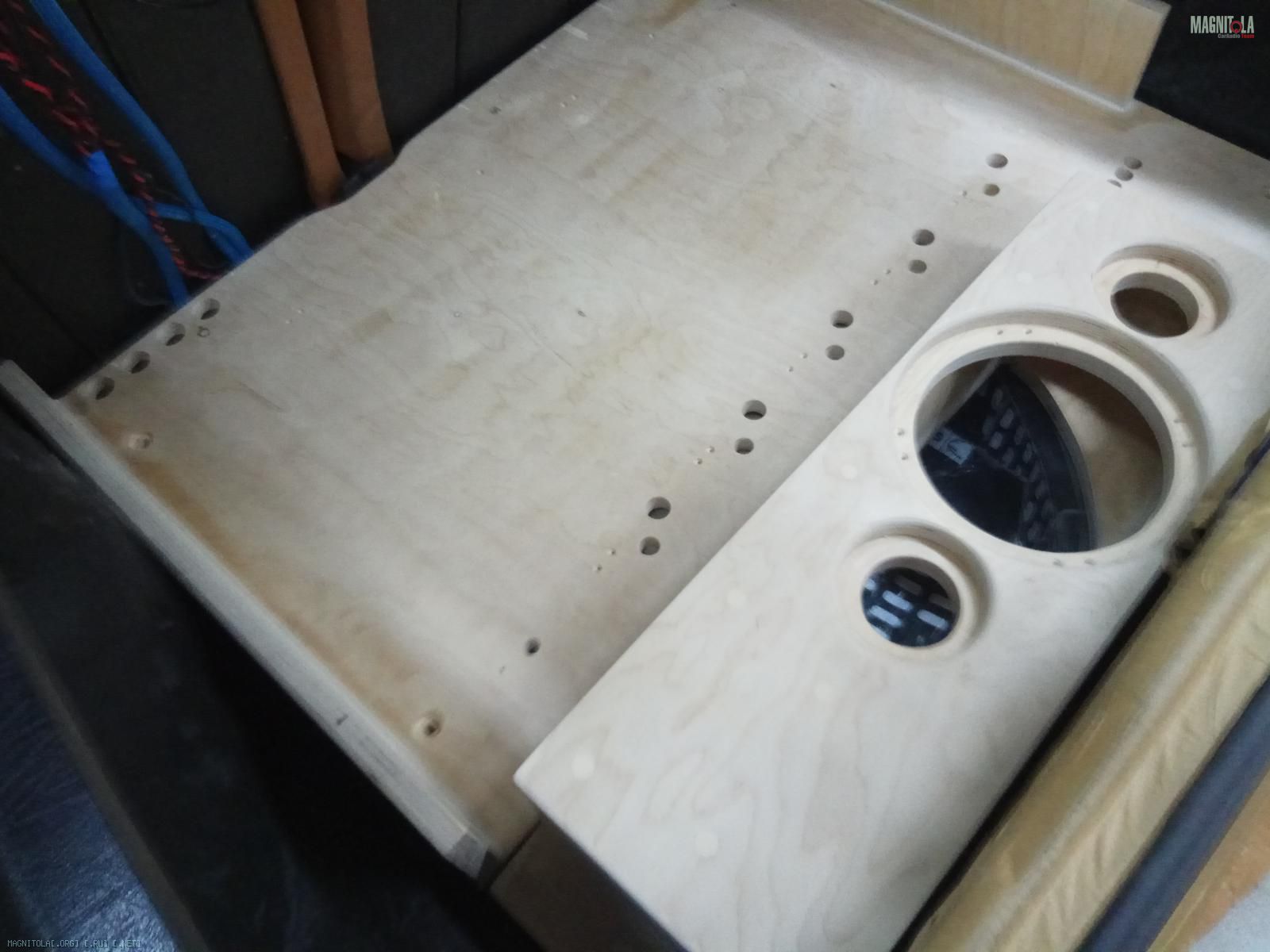

Фальшпол... Крепление на четыре М6..
Вложение 1232956 Вложение 1232958 Вложение 1232960

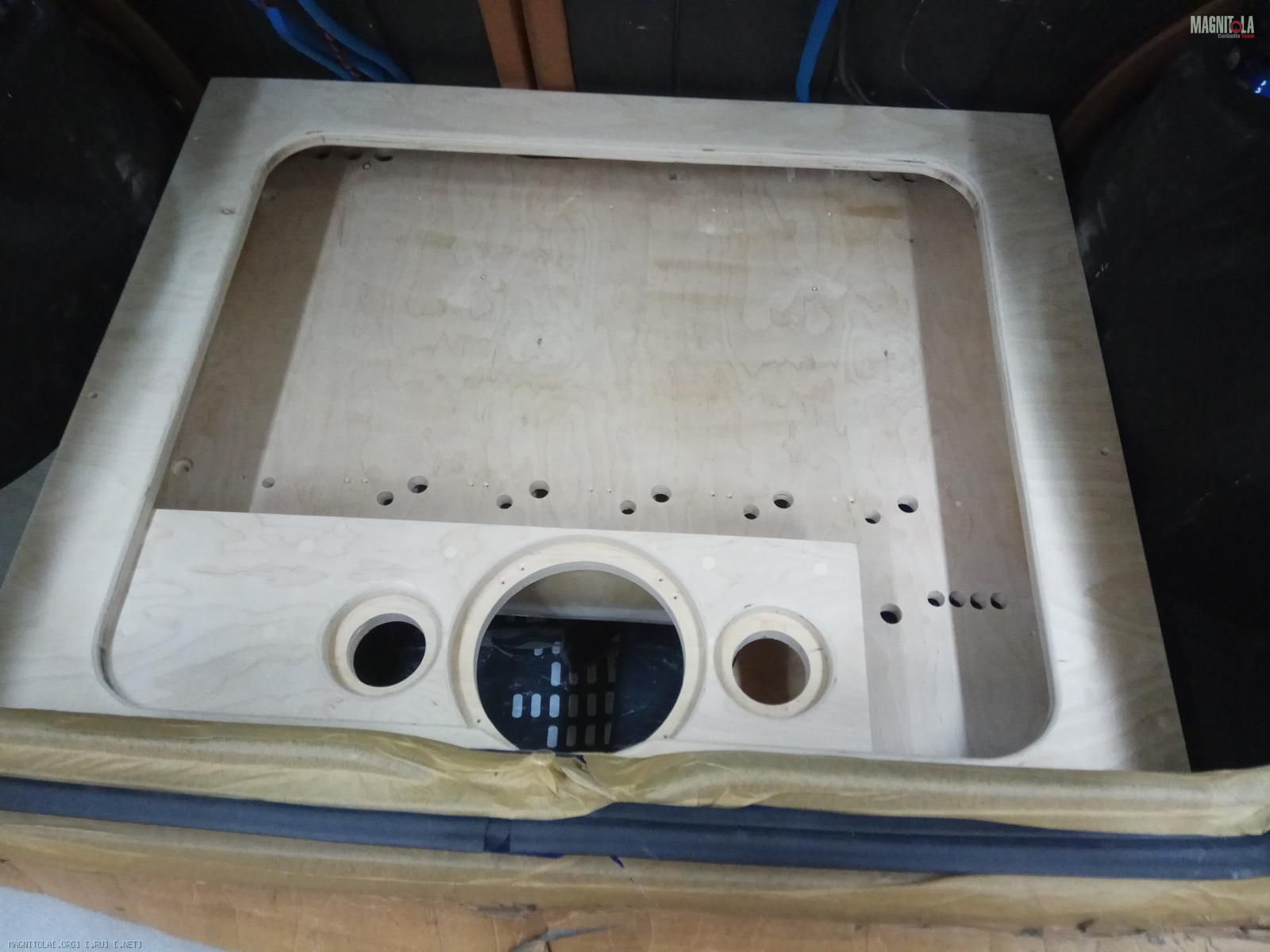

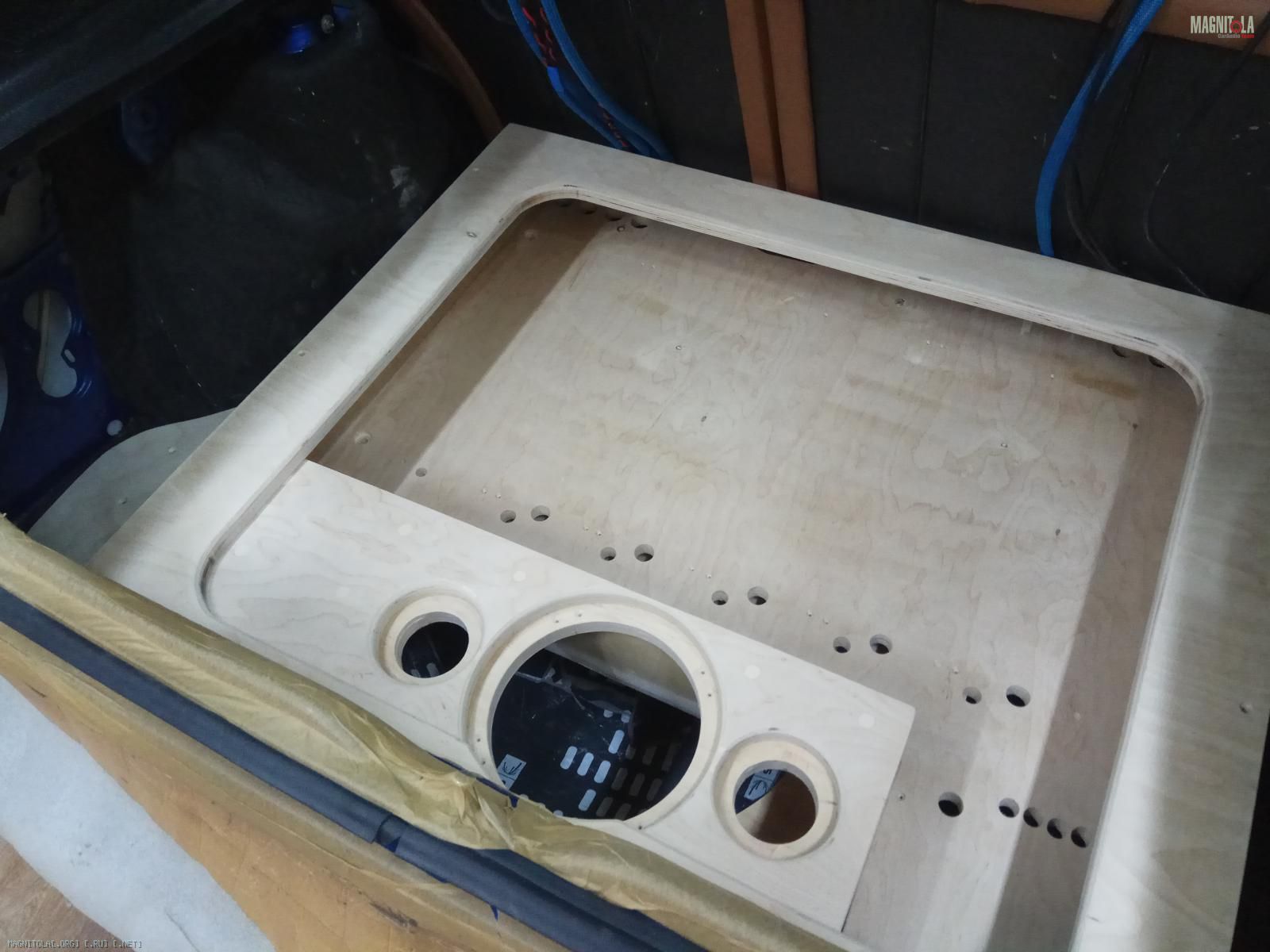

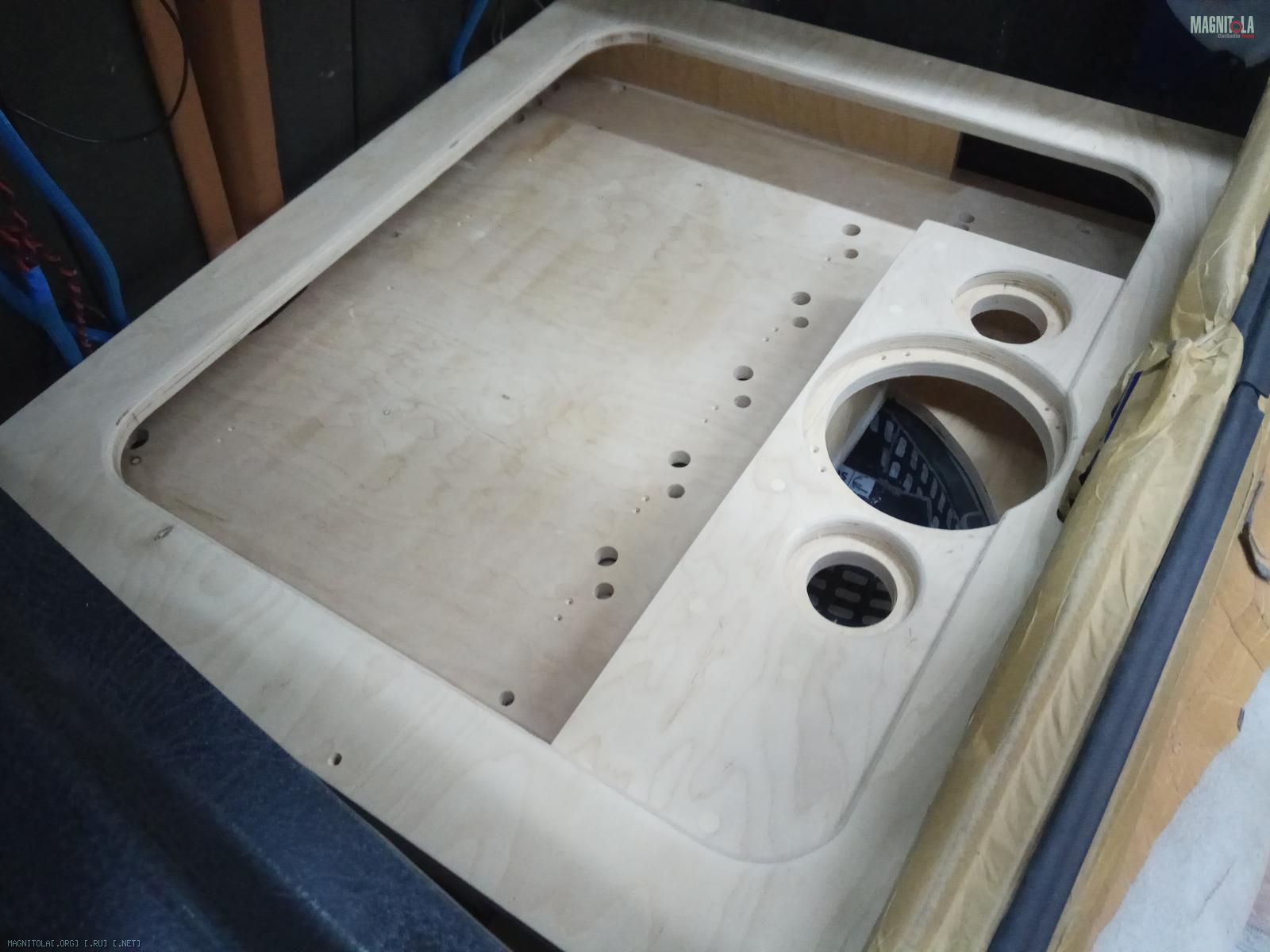

Декоративная панель/крышка...
Вложение 1232962 Вложение 1232964 Вложение 1232966
