Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 b9 Tdi

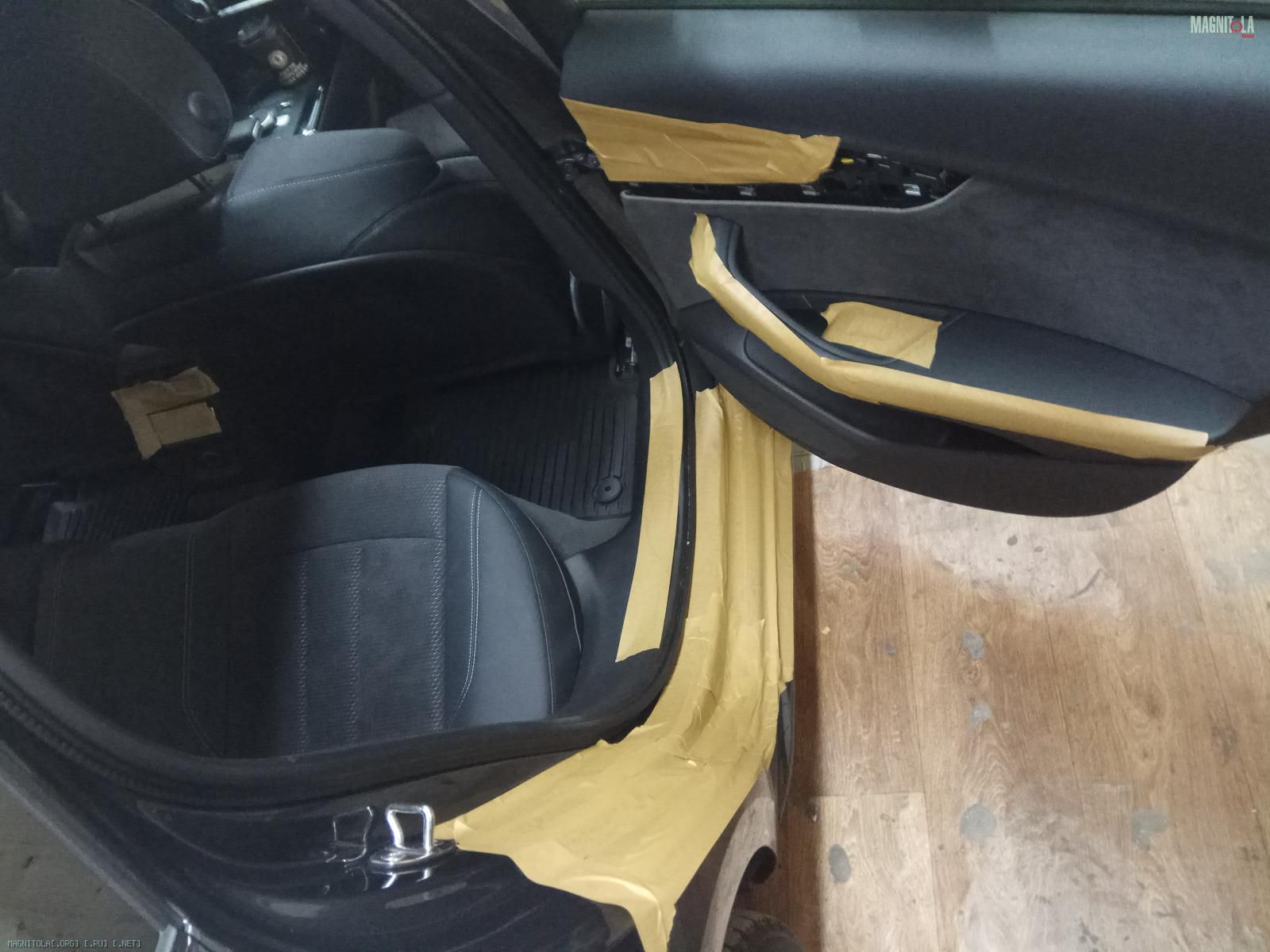

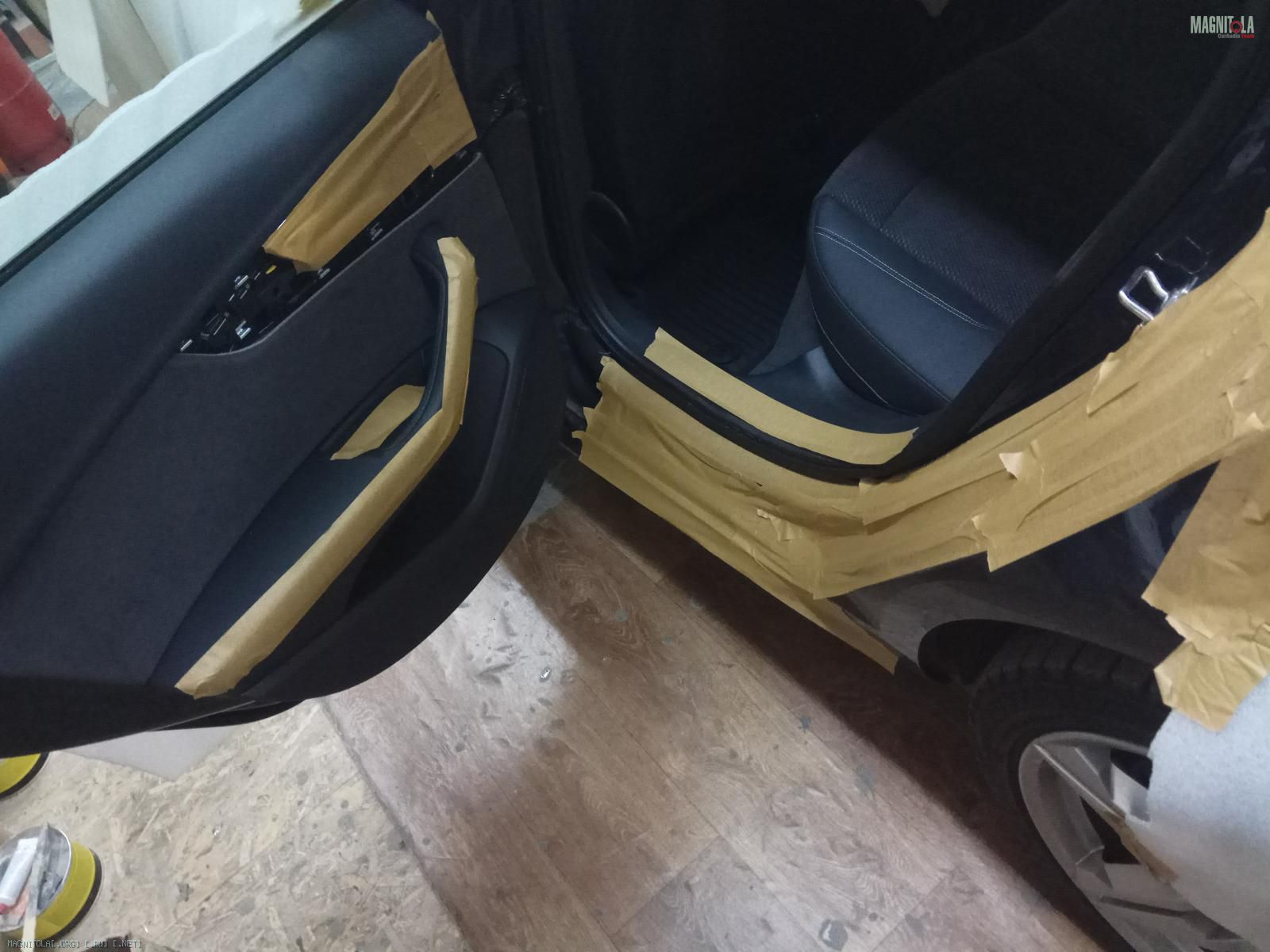

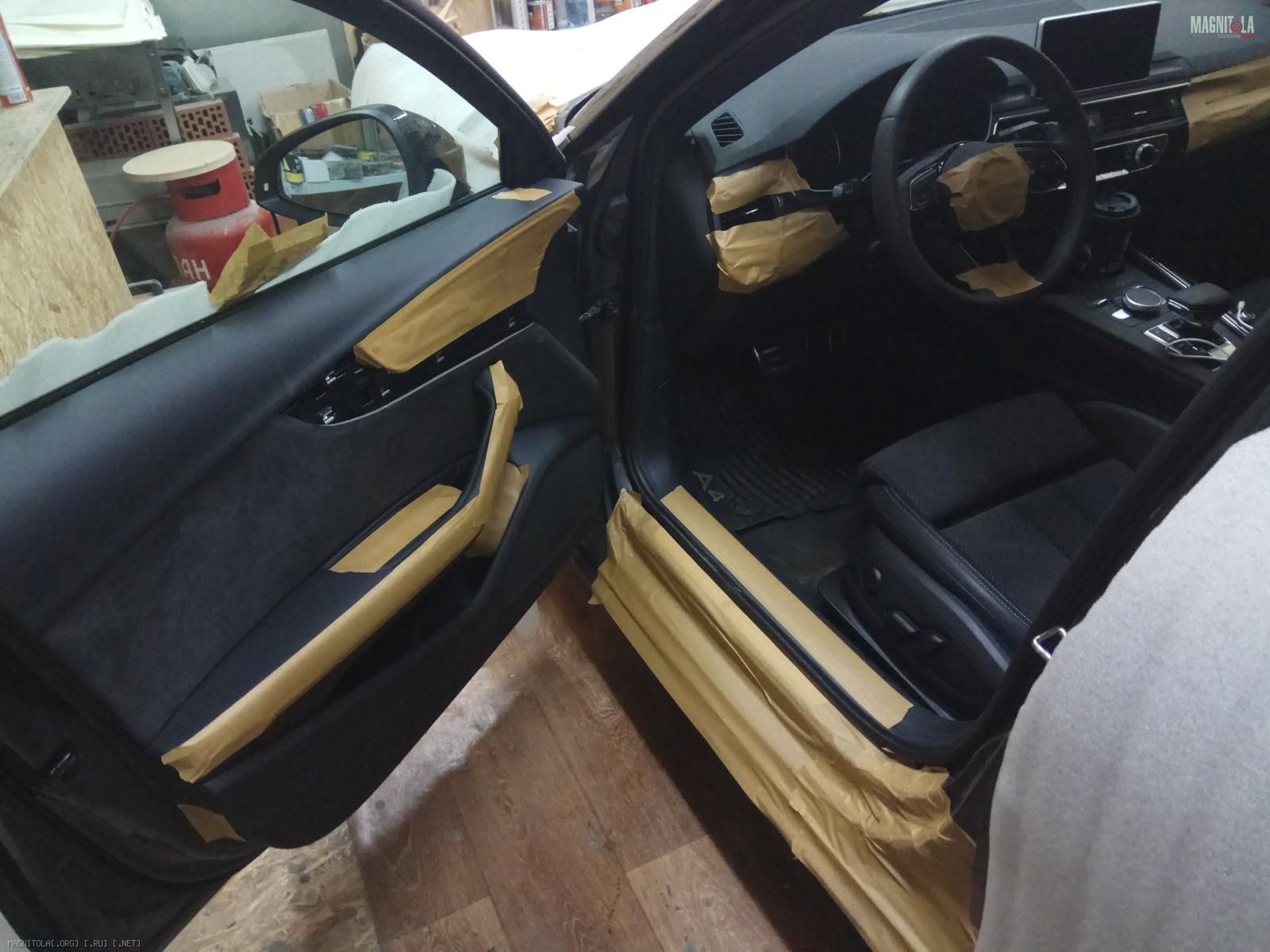

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

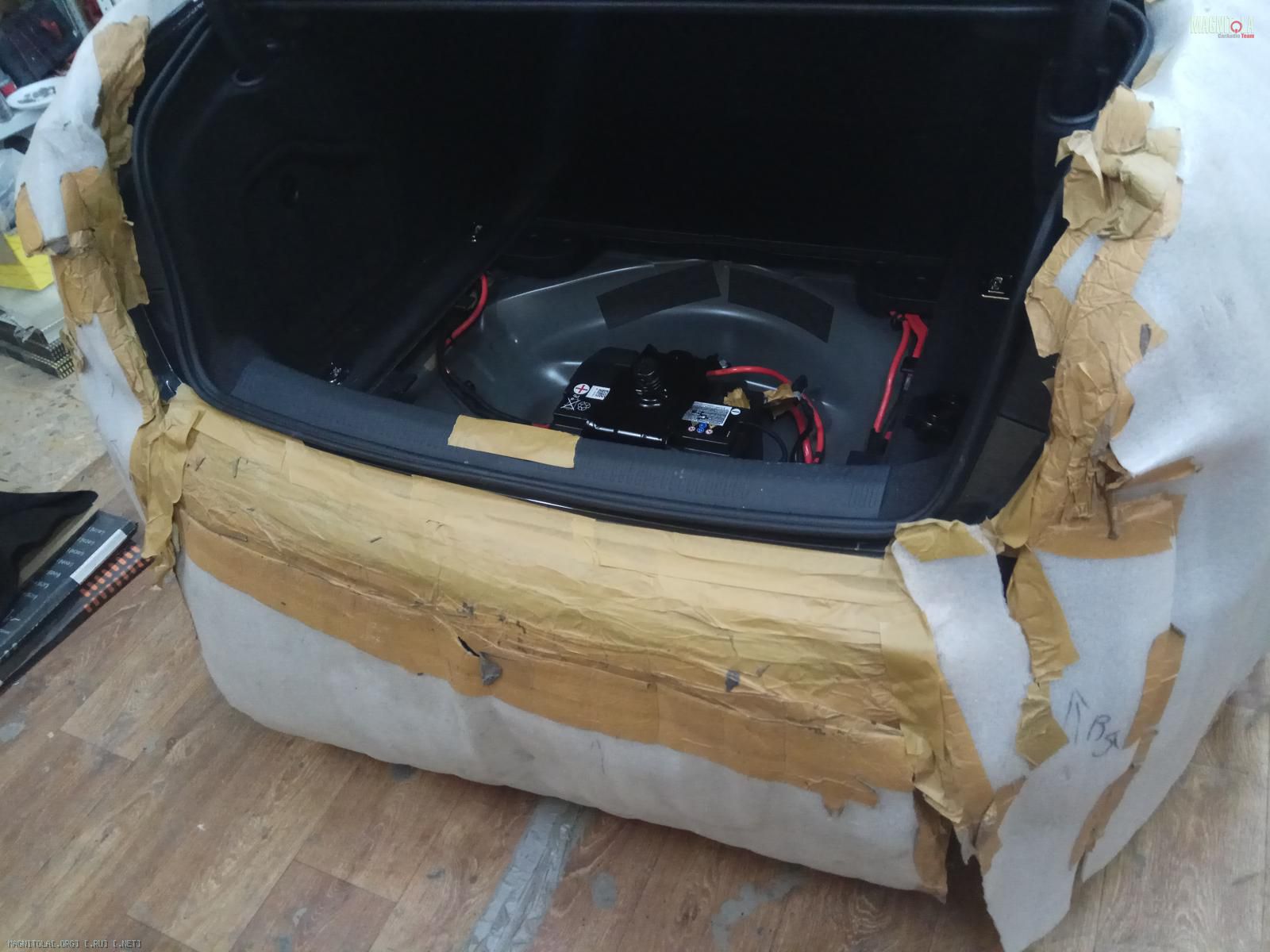

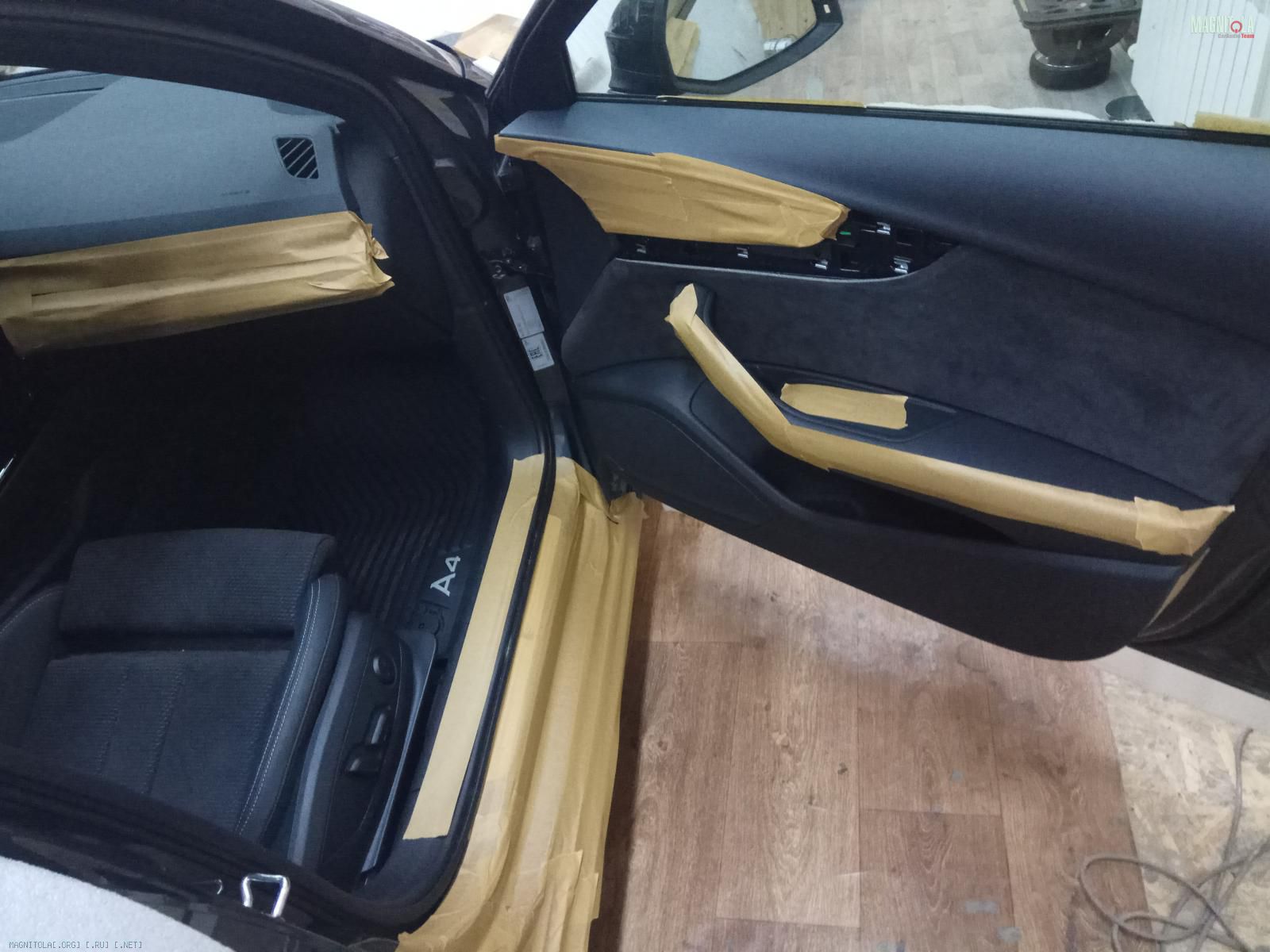

"Защита кузова-салона"




Вложение 1227116Вложение 1227118Вложение 1227120Вложение 1227122Вложение 1227124Вложение 1227126Вложение 1227128

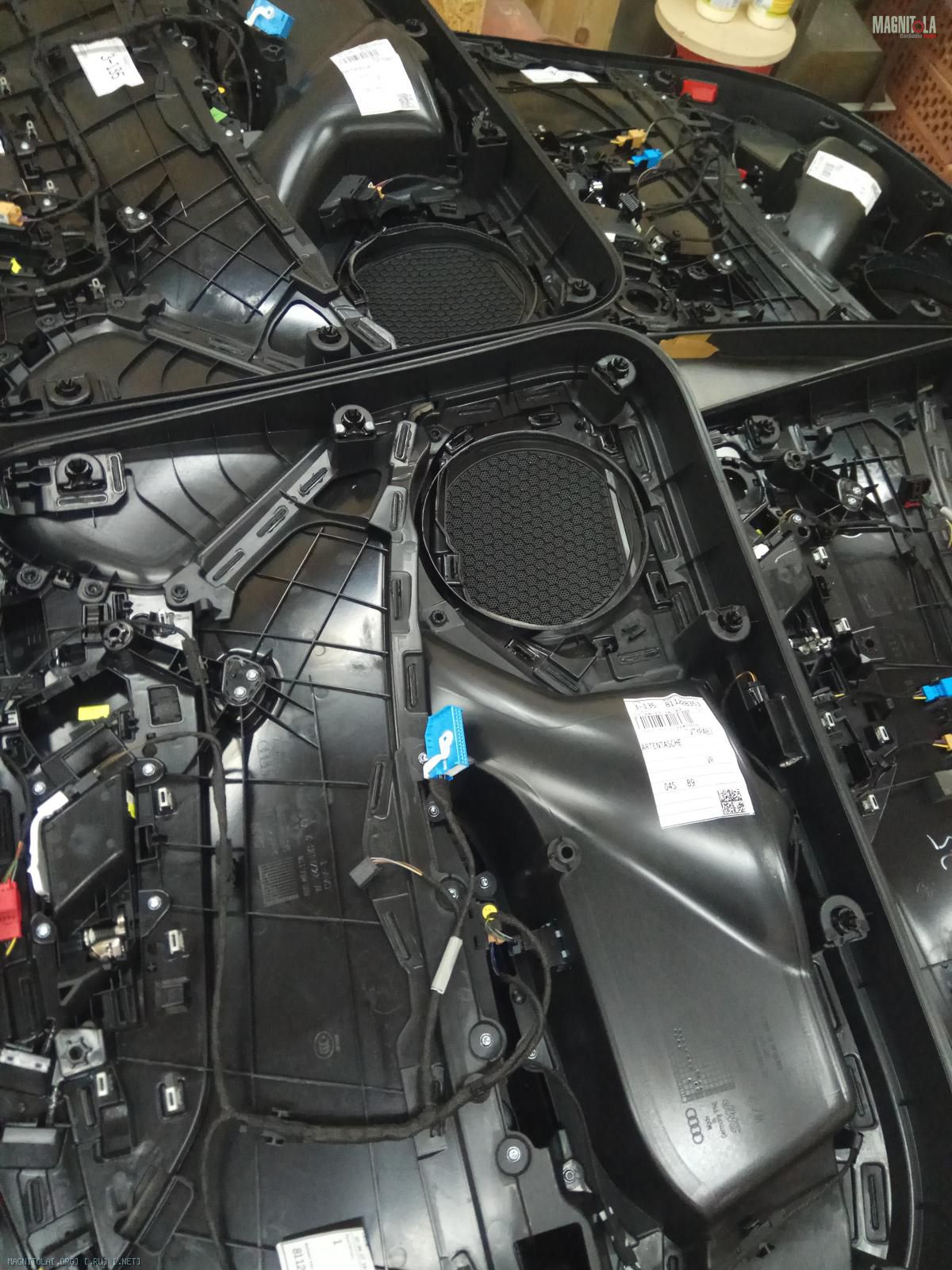

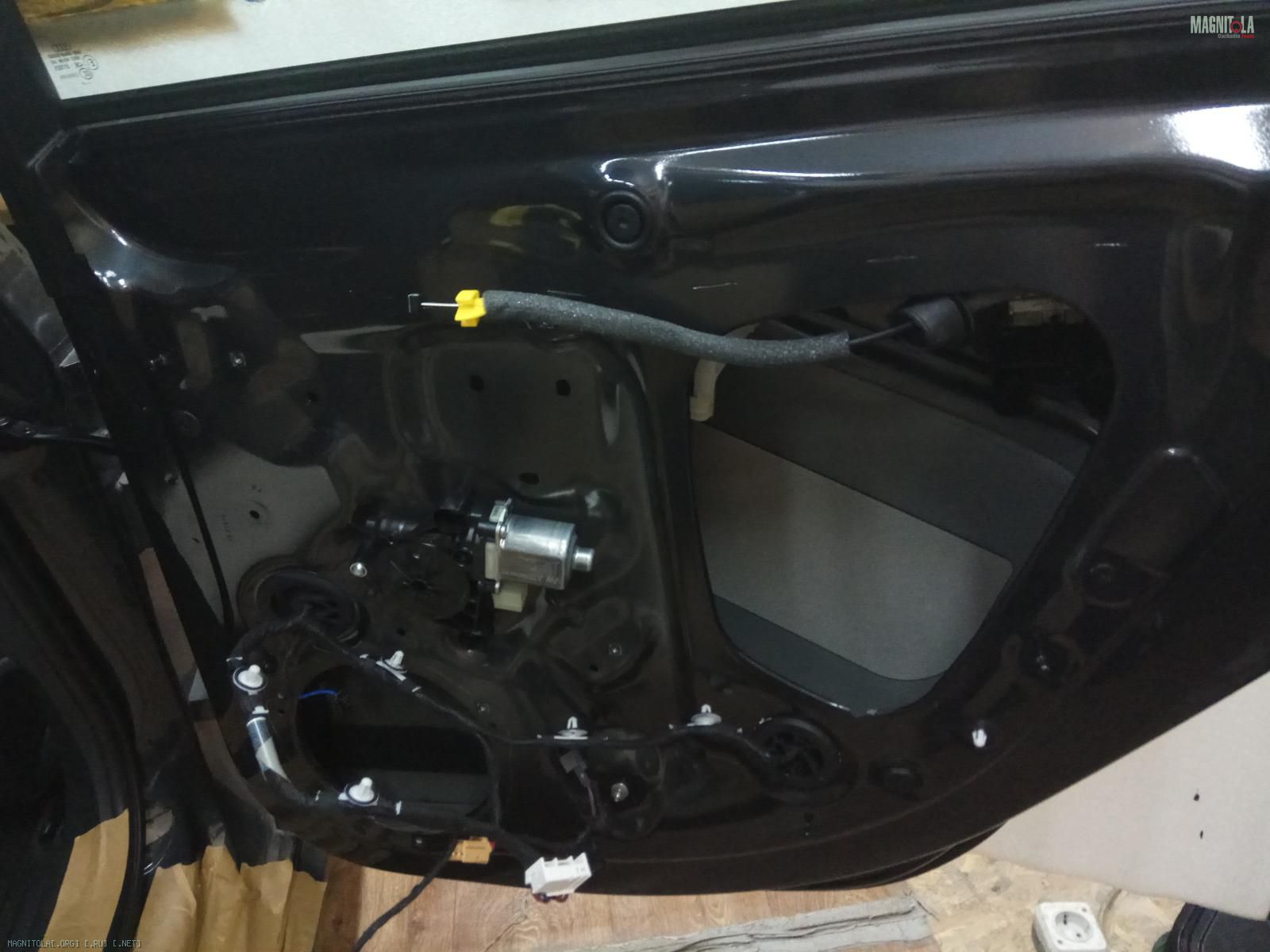

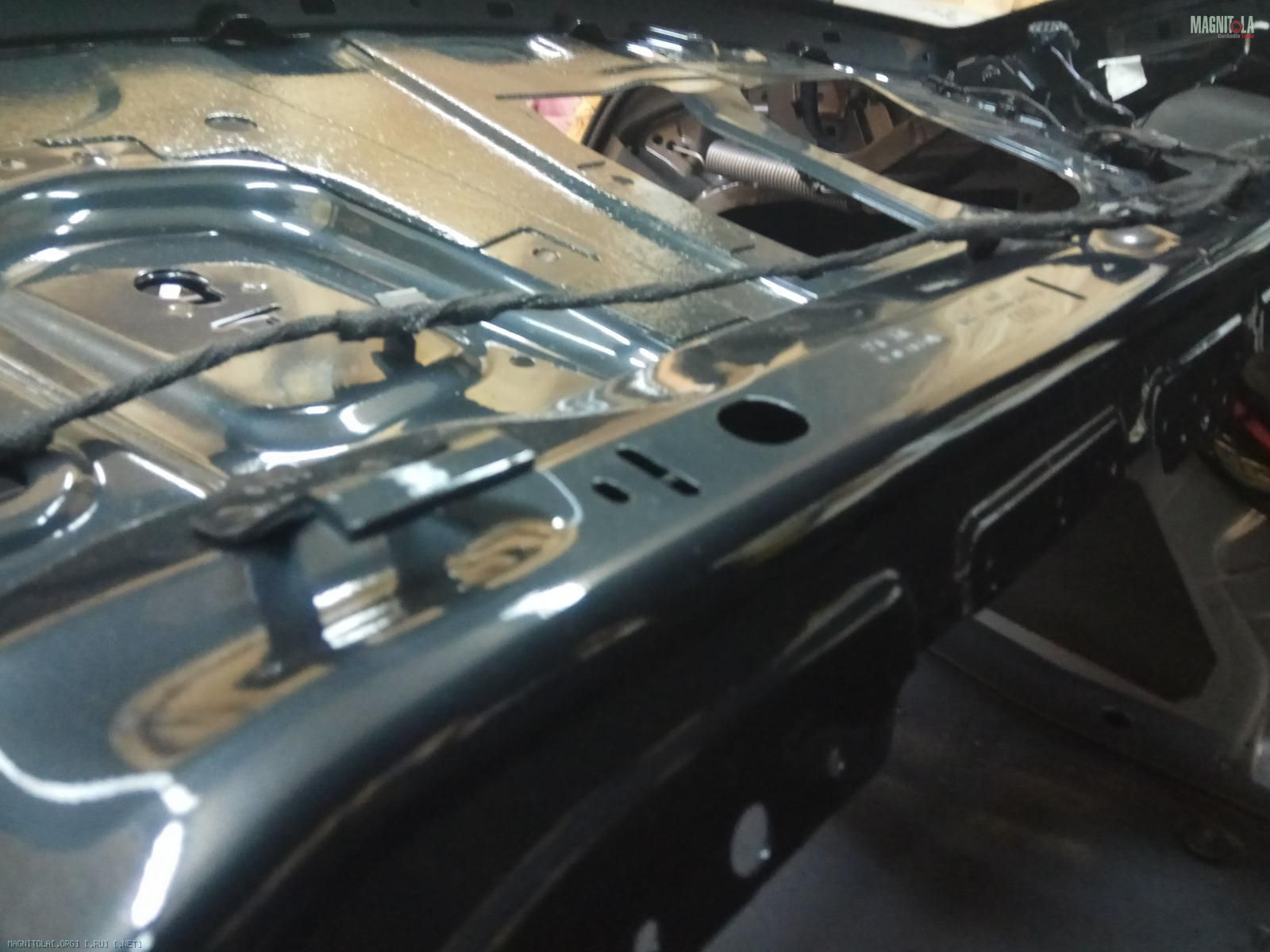

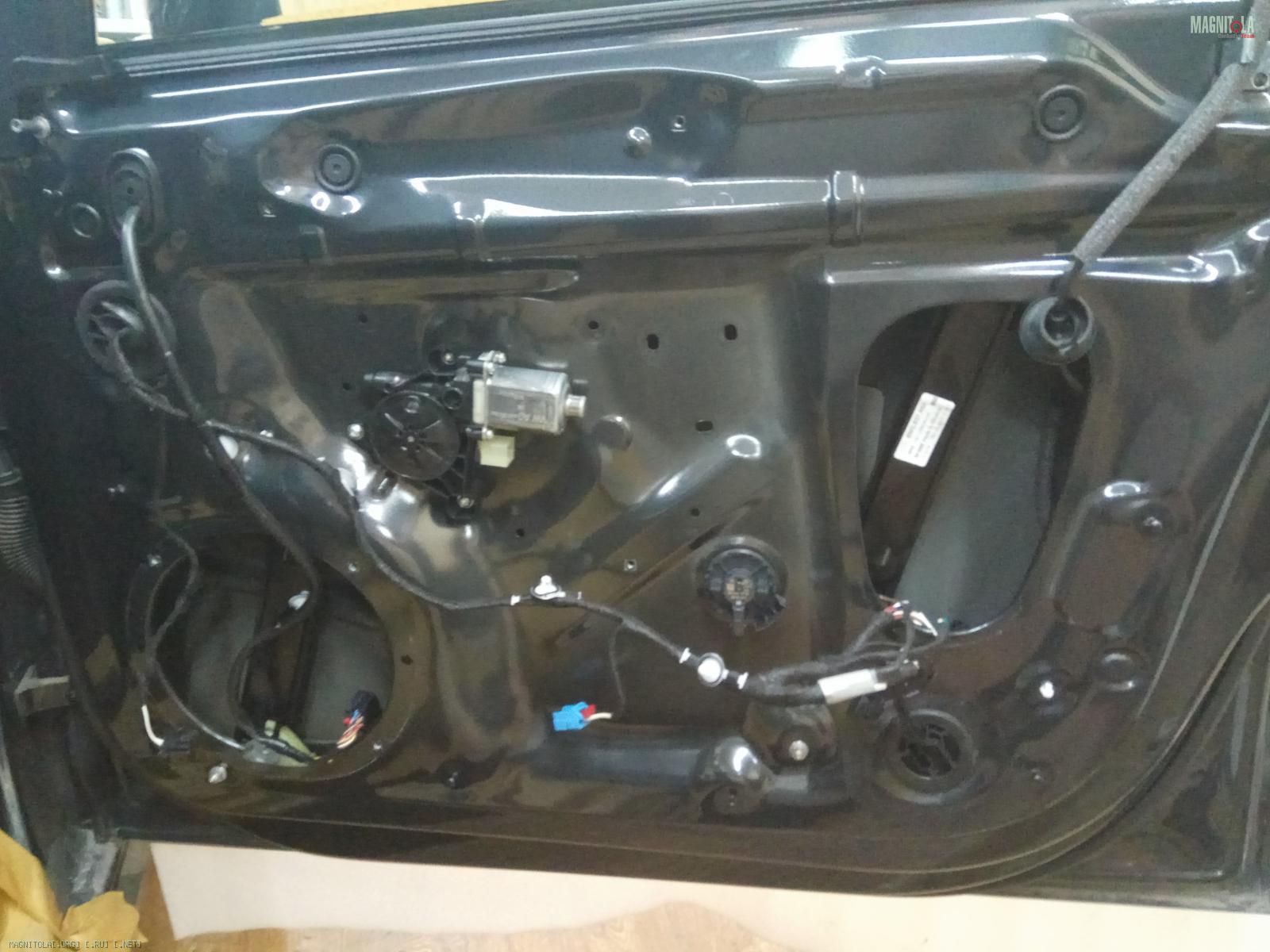

Разбираем... а там... пусто...
Вложение 1227130Вложение 1227132Вложение 1227134Вложение 1227136Вложение 1227138Вложение 1227140

Меняем электролиты на пленочные конденсаторы...
Делаем волноотвод из битопласта..

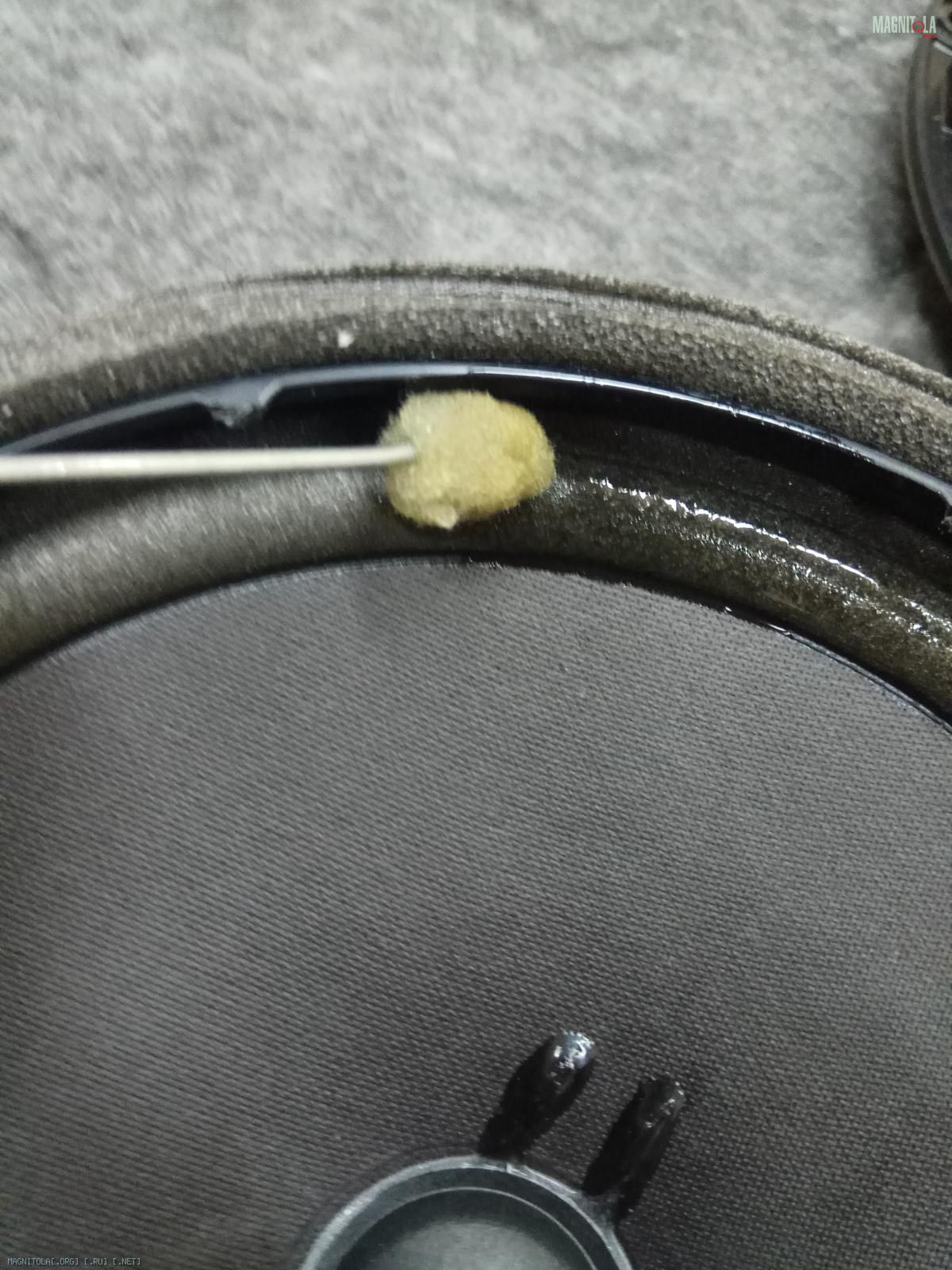

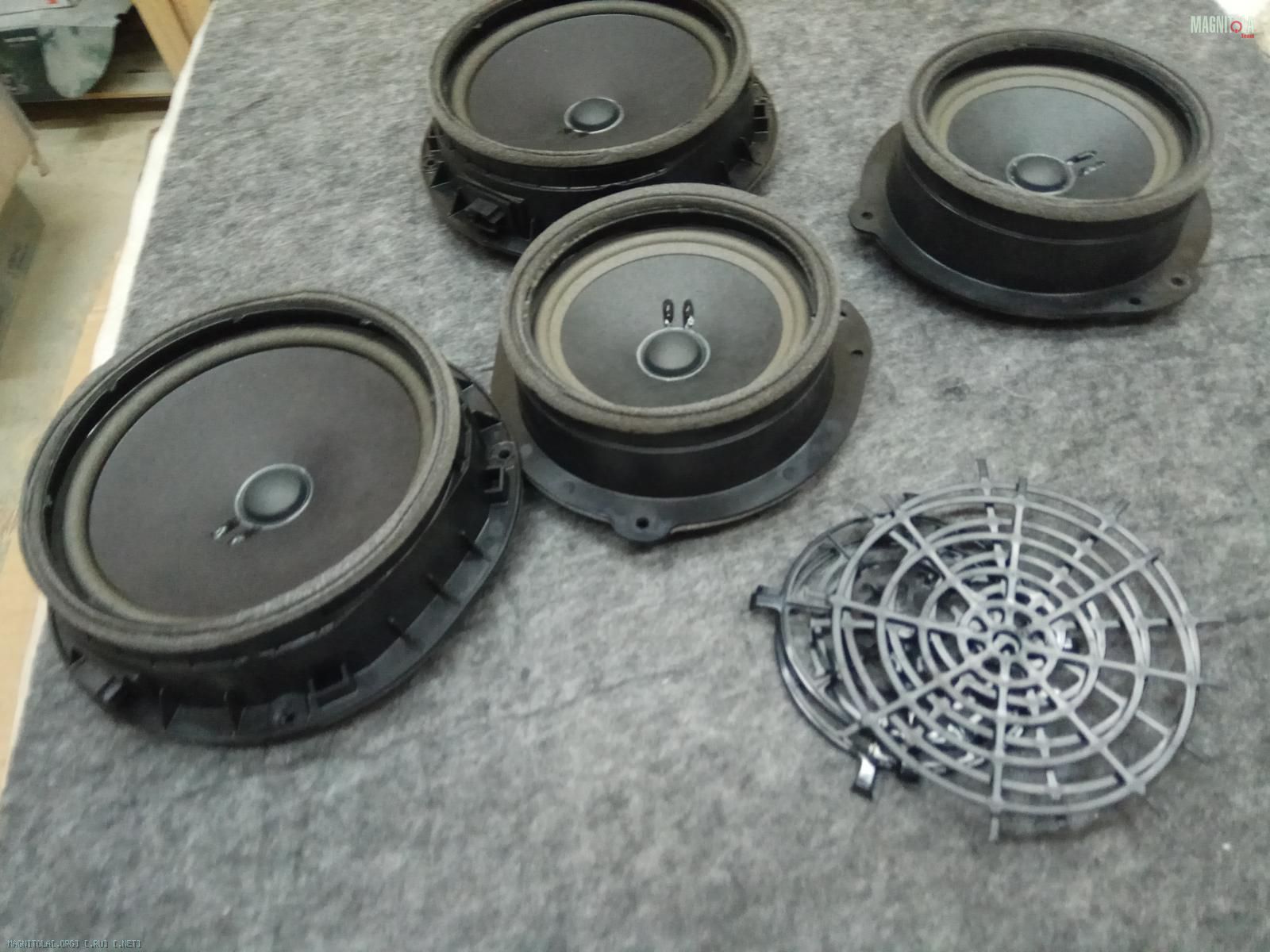

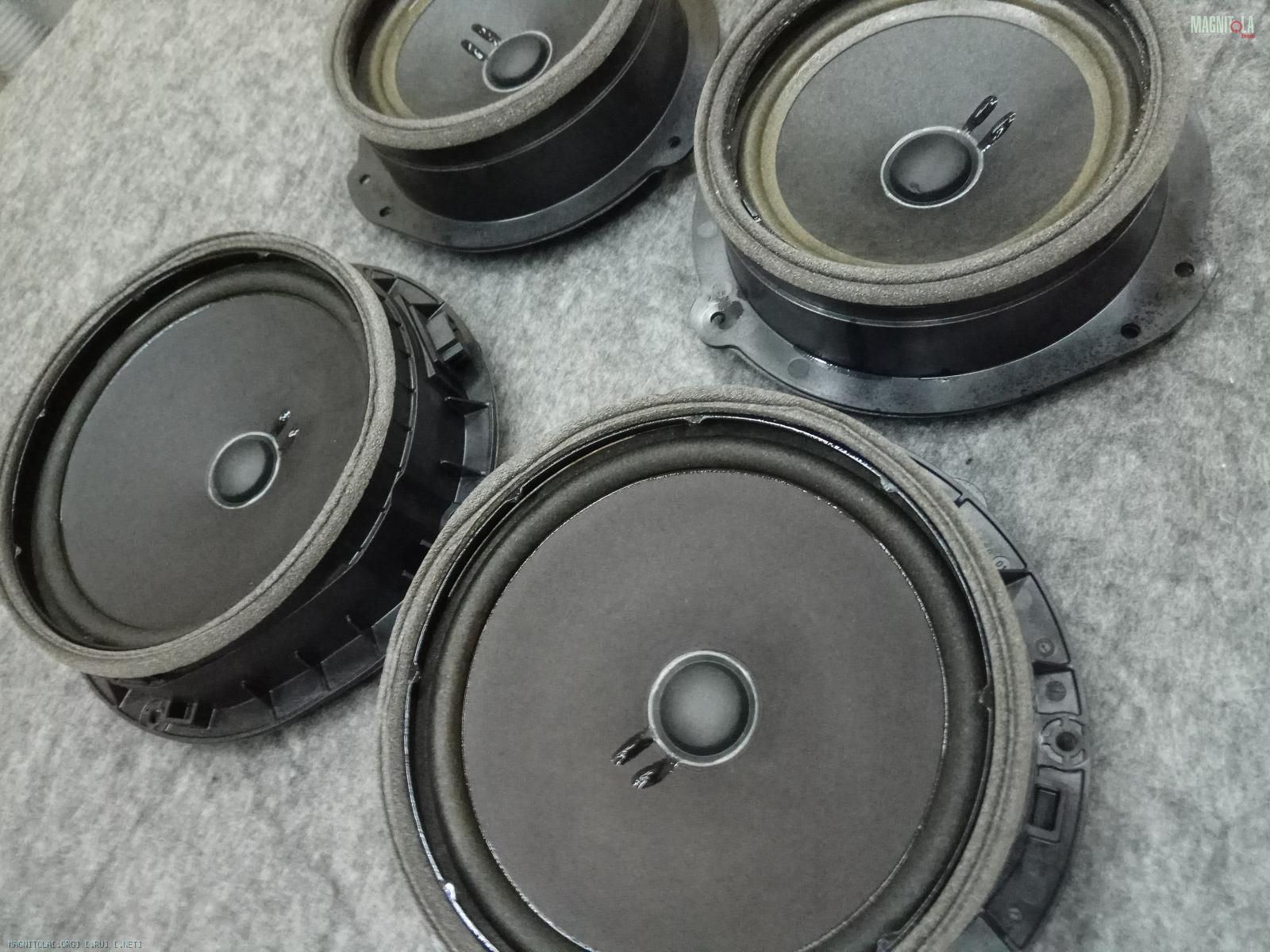

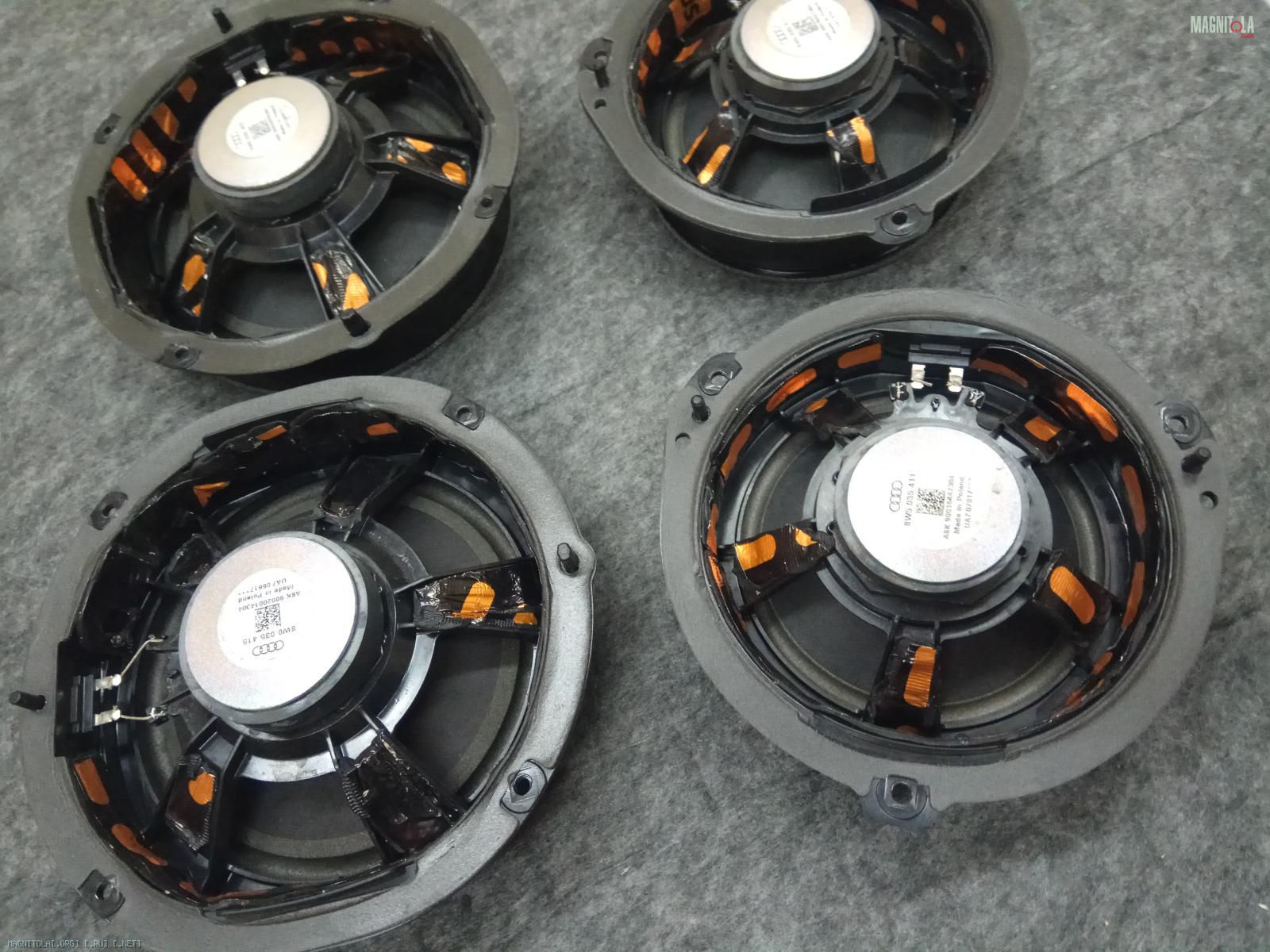

Убираем паучковую сетку с мидбаса... пропитываем подвесы...

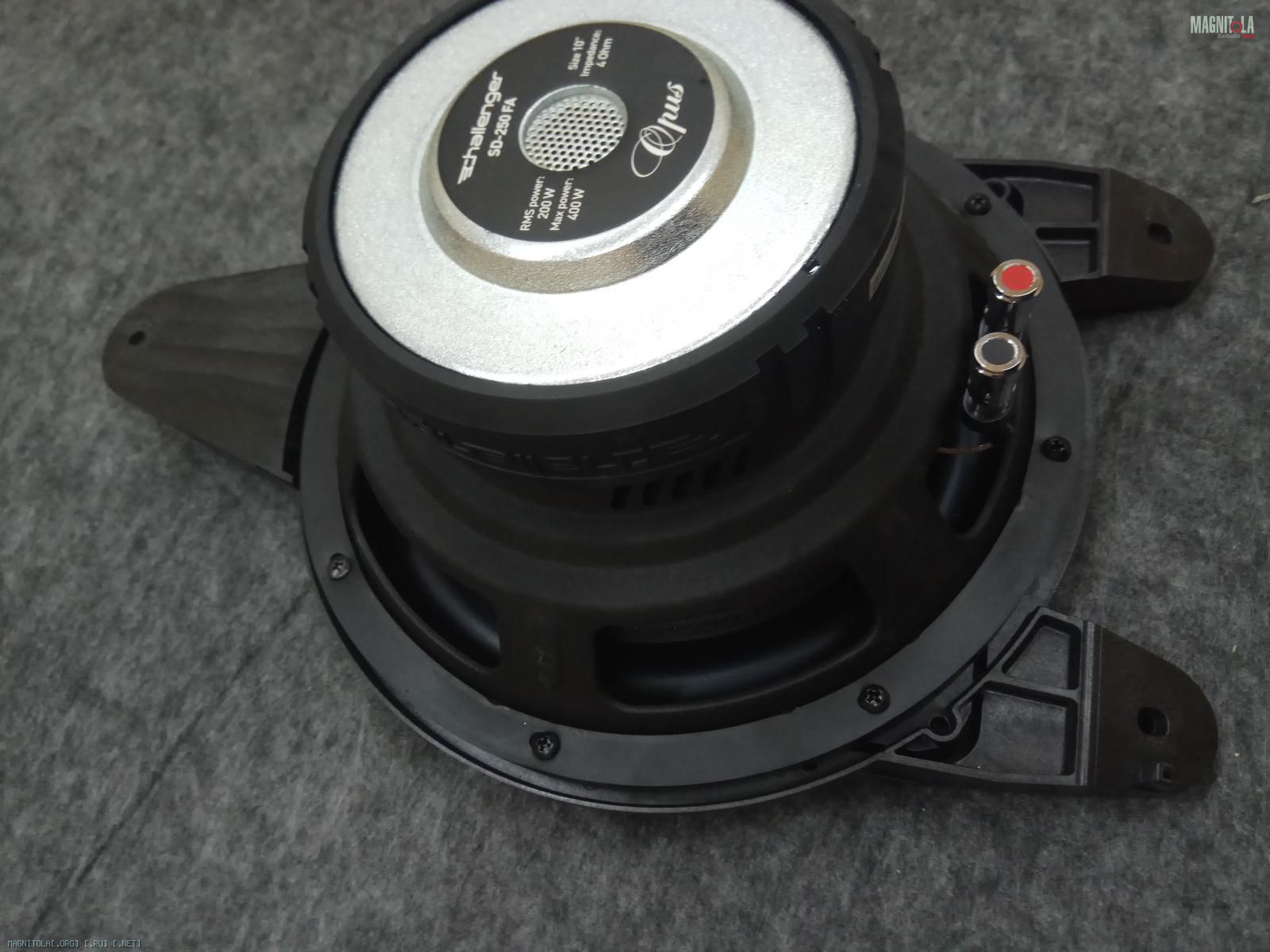

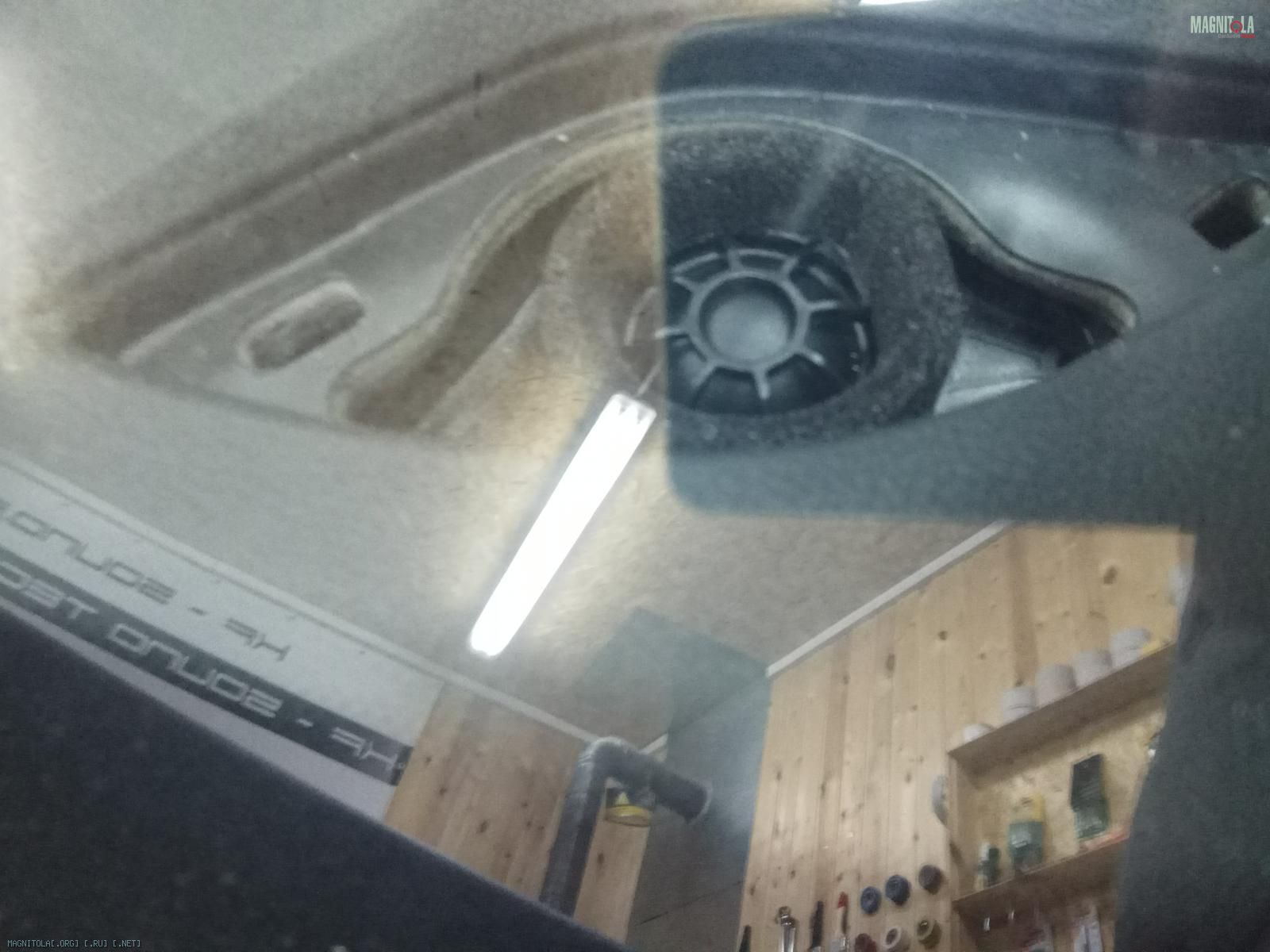

Устанавливаем саб...
Вложение 1227142Вложение 1227144Вложение 1227146Вложение 1227148Вложение 1227150Вложение 1227152Вложение 1227154Вложение 1227156Вложение 1227158

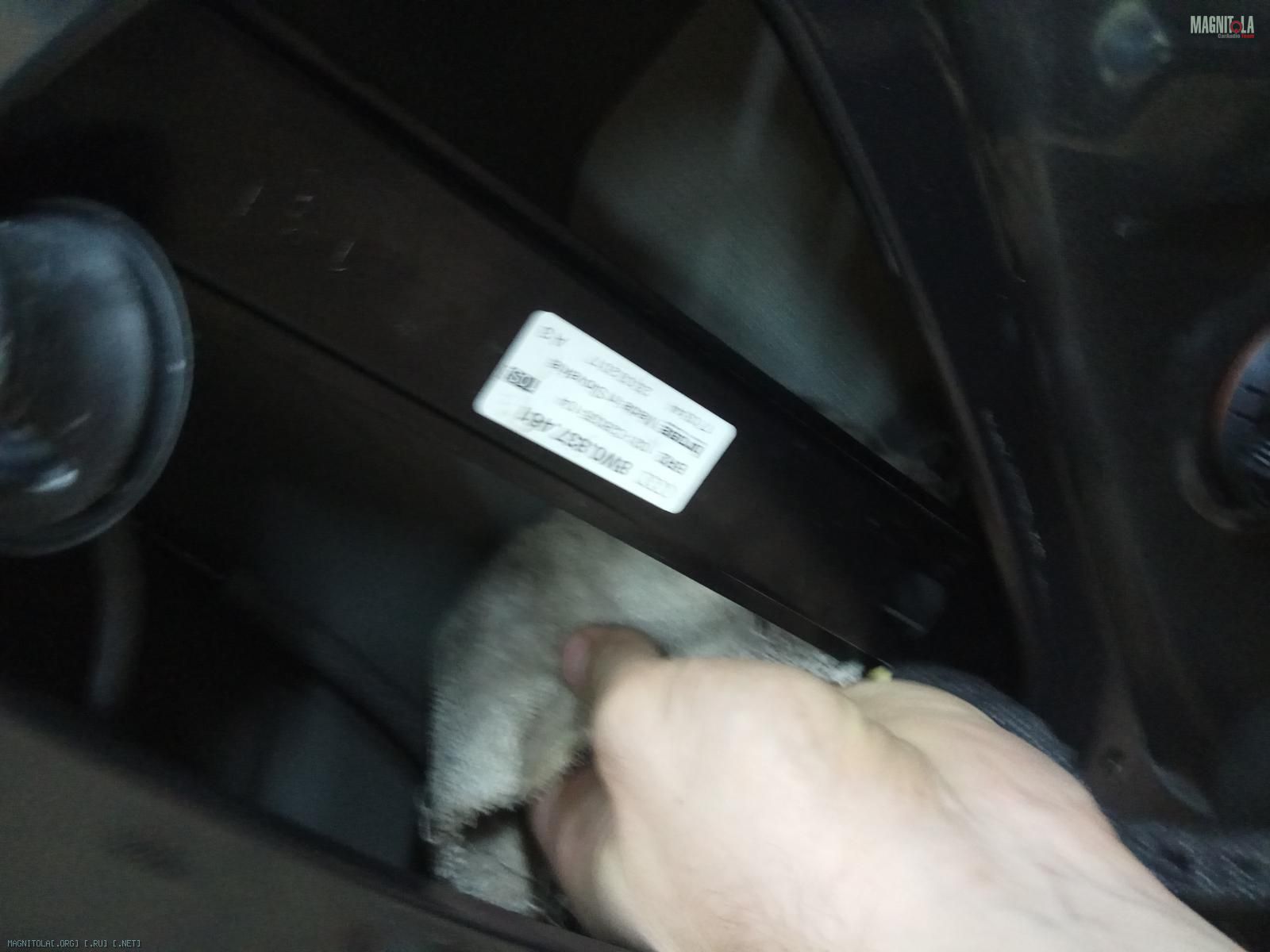

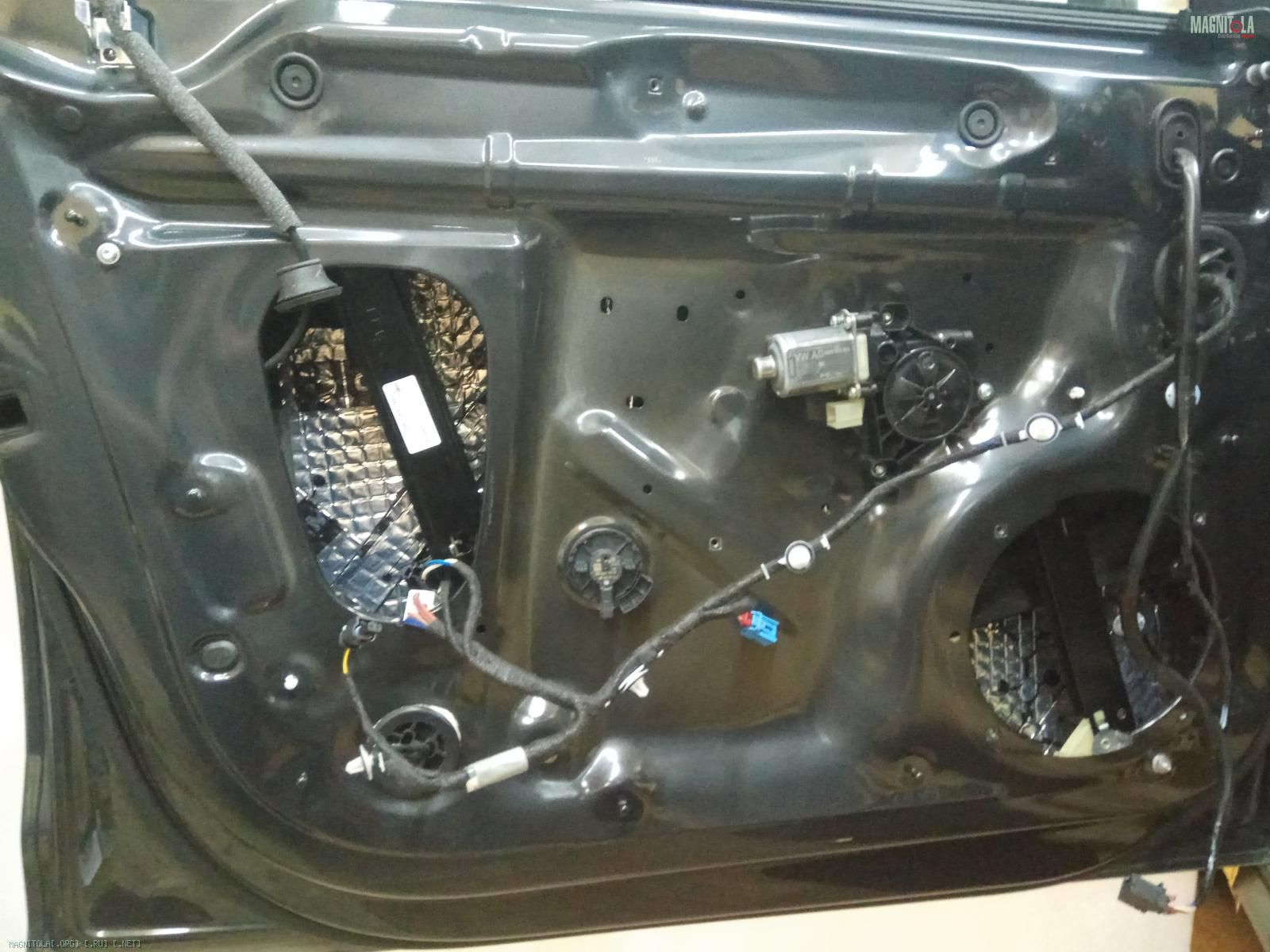

Очищаем... обезжириваем...

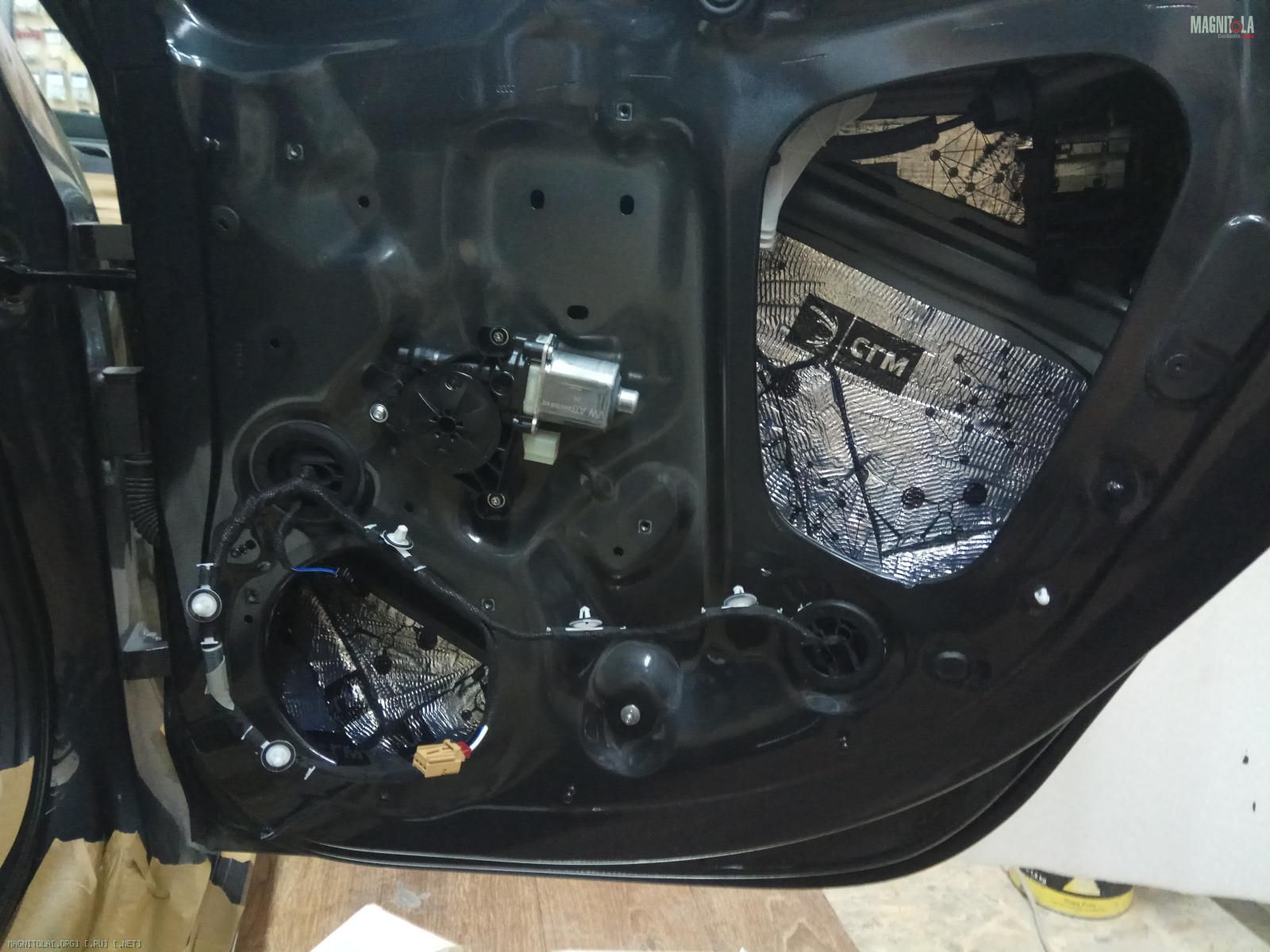

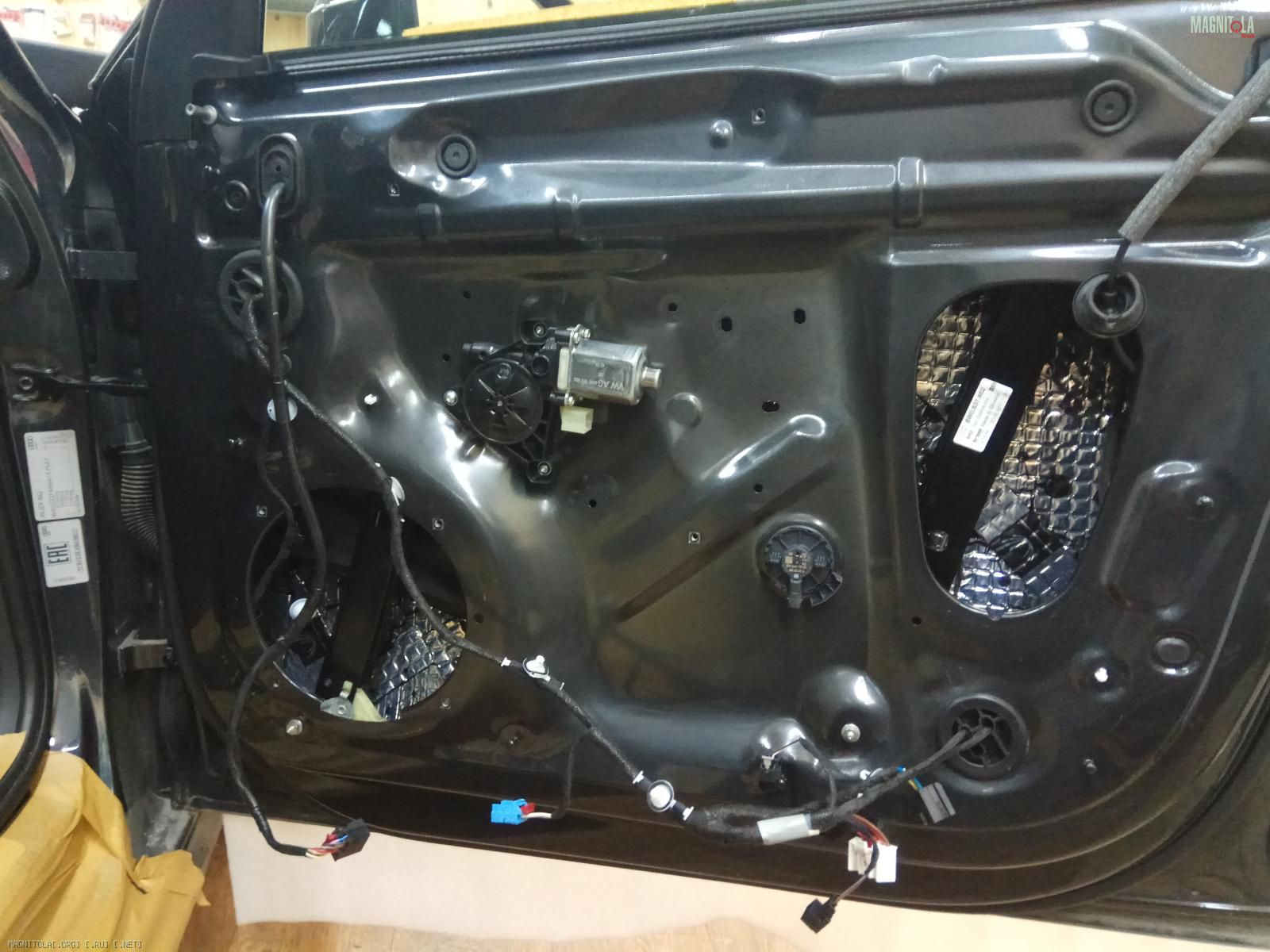

Наносим вибру 4мм.. на полку 4+4мм
Греем, прикатываем...
Вложение 1227160Вложение 1227162Вложение 1227164Вложение 1227166Вложение 1227168Вложение 1227174Вложение 1227170Вложение 1227172Вложение 1227176

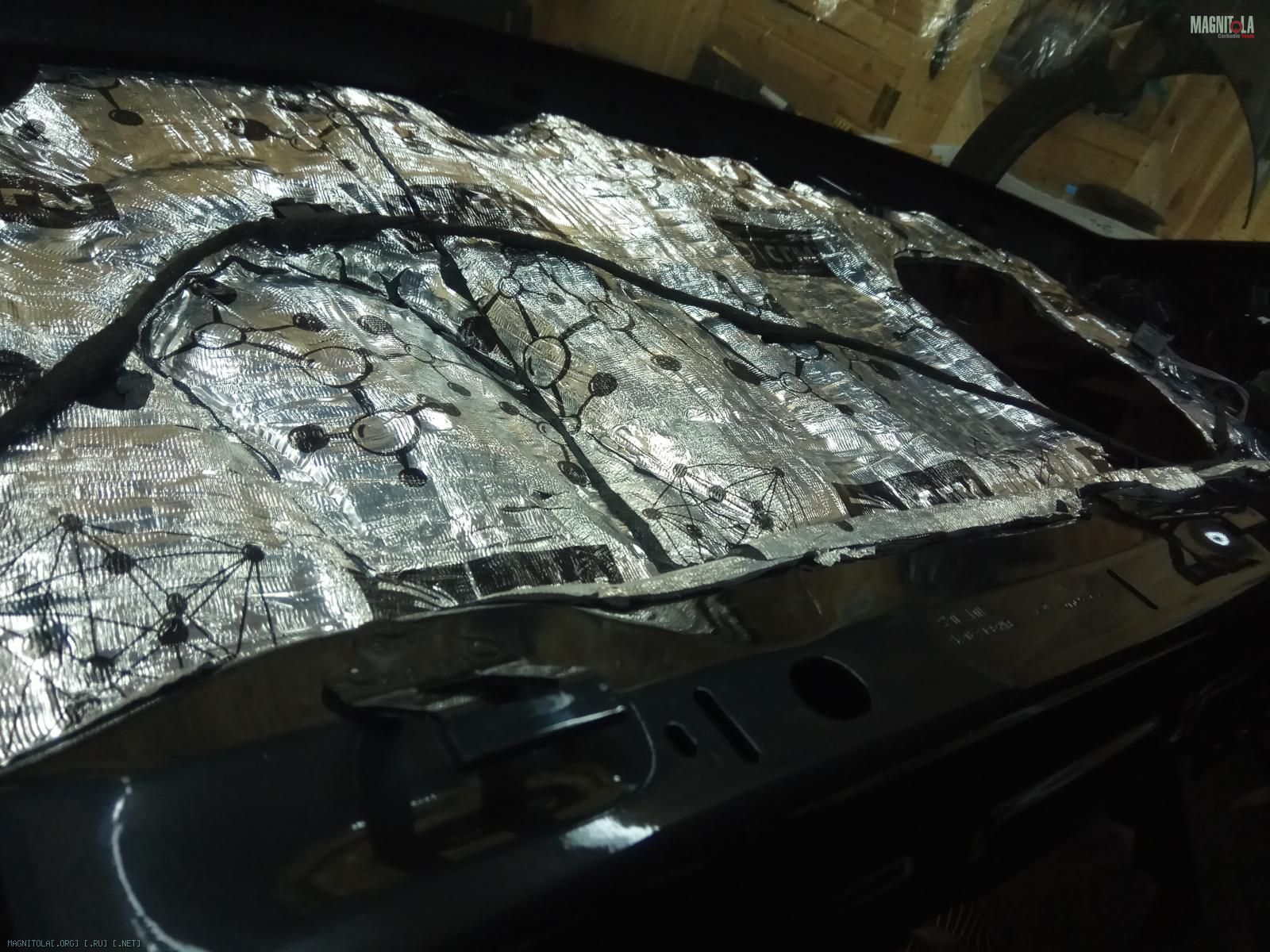

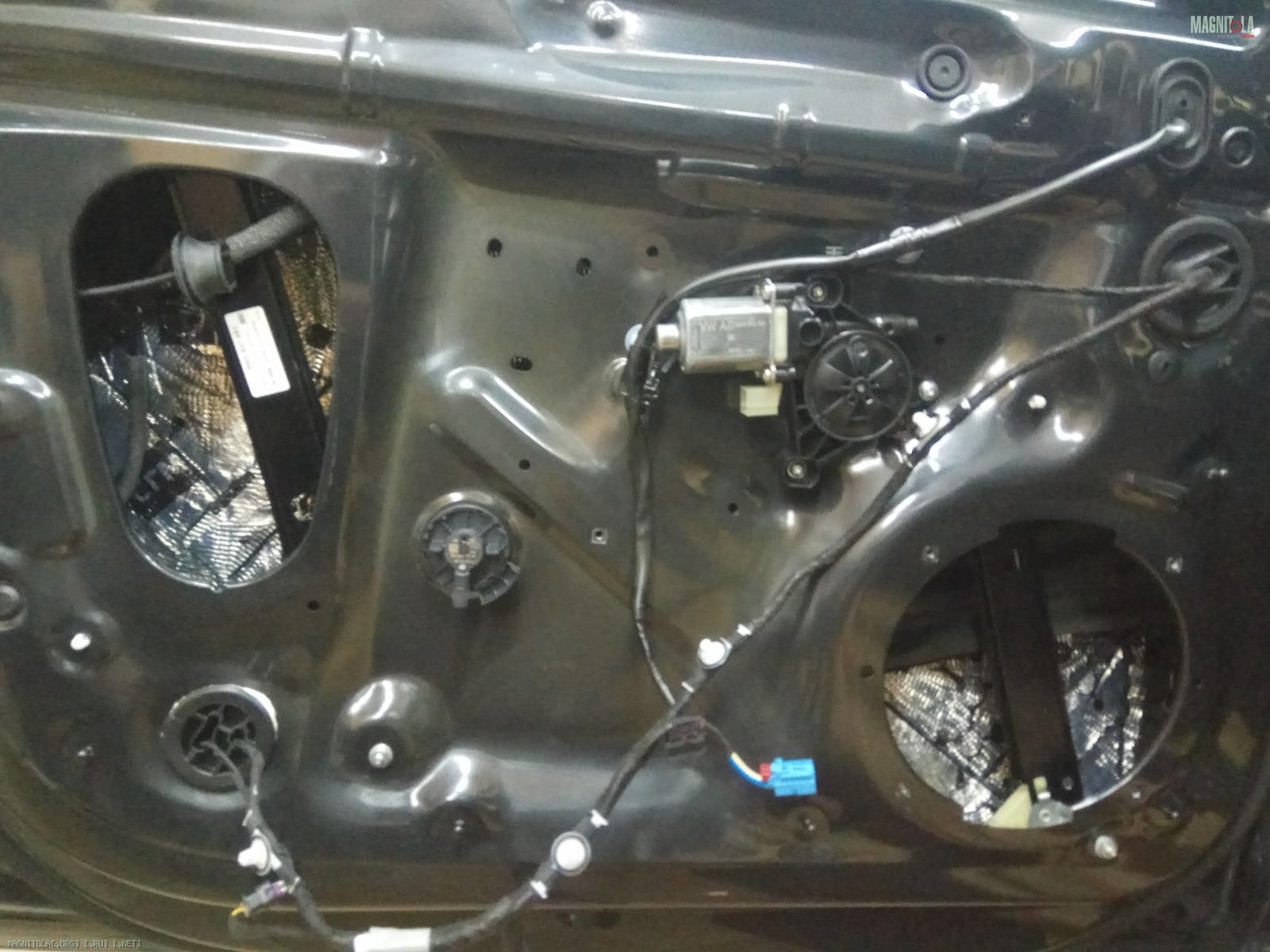

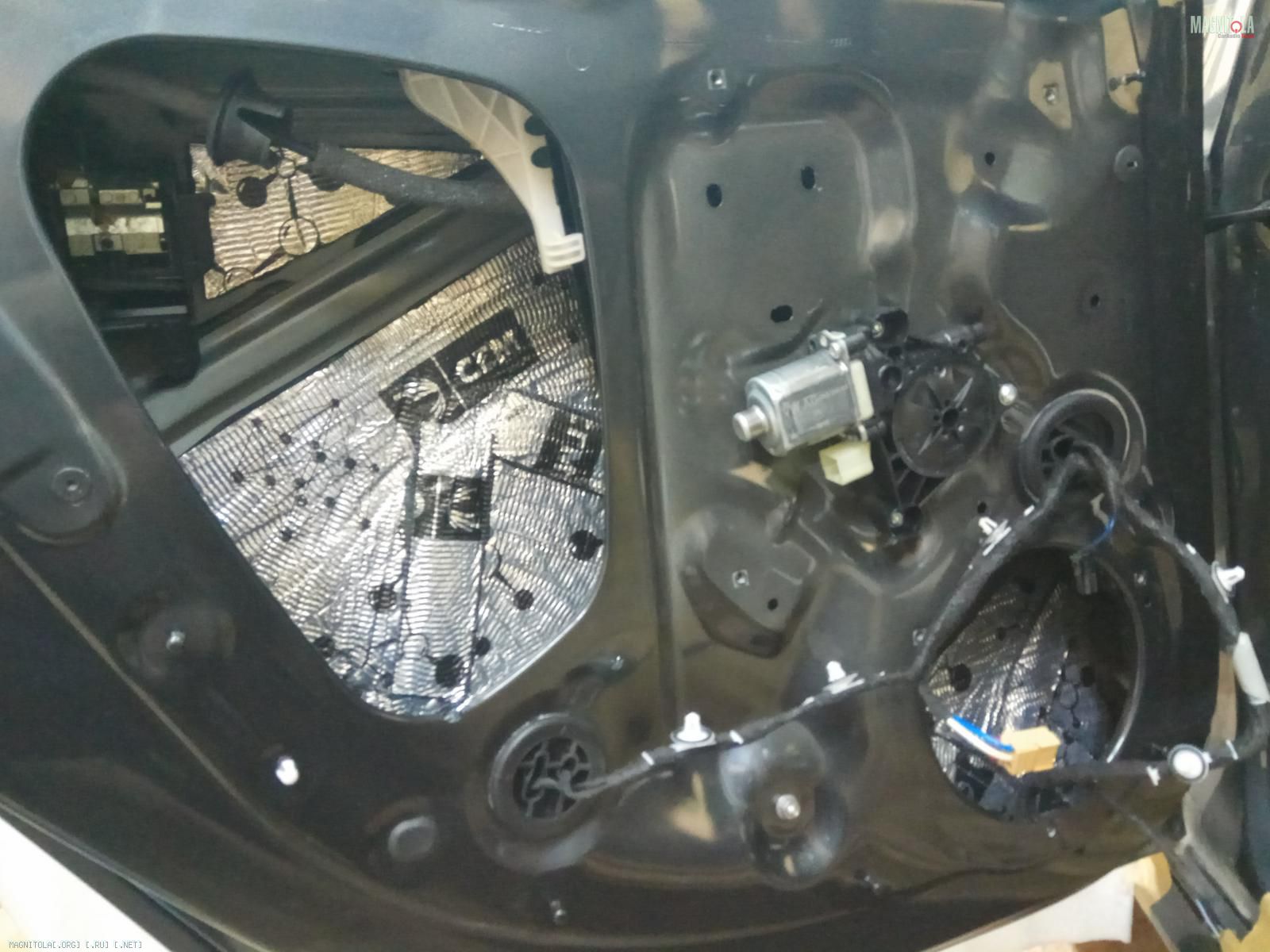

После прикатки...

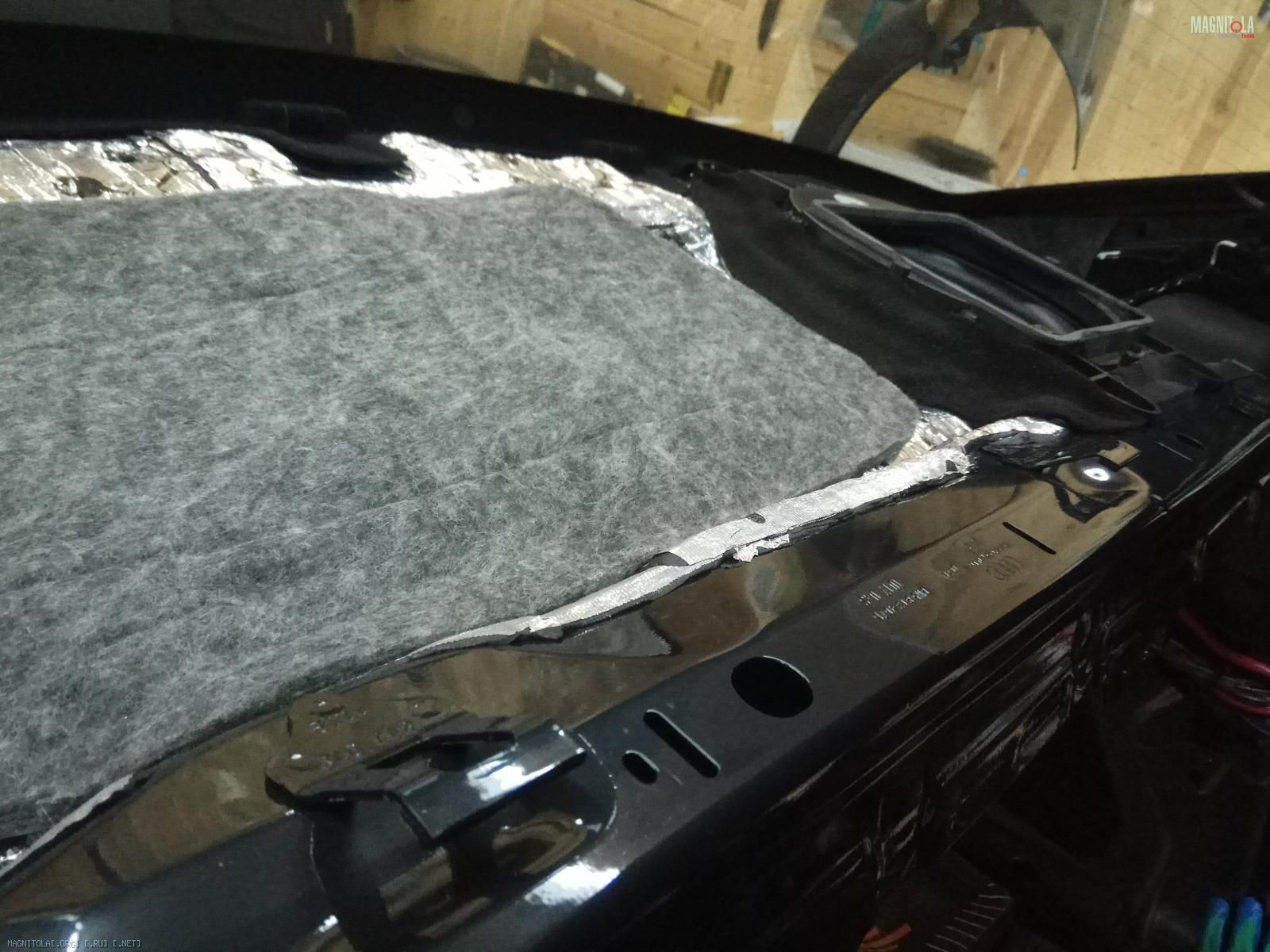

На полку наносим войлок 10мм, убираем АКЗ сабвуфера.
Вложение 1227178Вложение 1227180Вложение 1227182Вложение 1227184Вложение 1227186Вложение 1227188Вложение 1227190Вложение 1227192Вложение 1227194

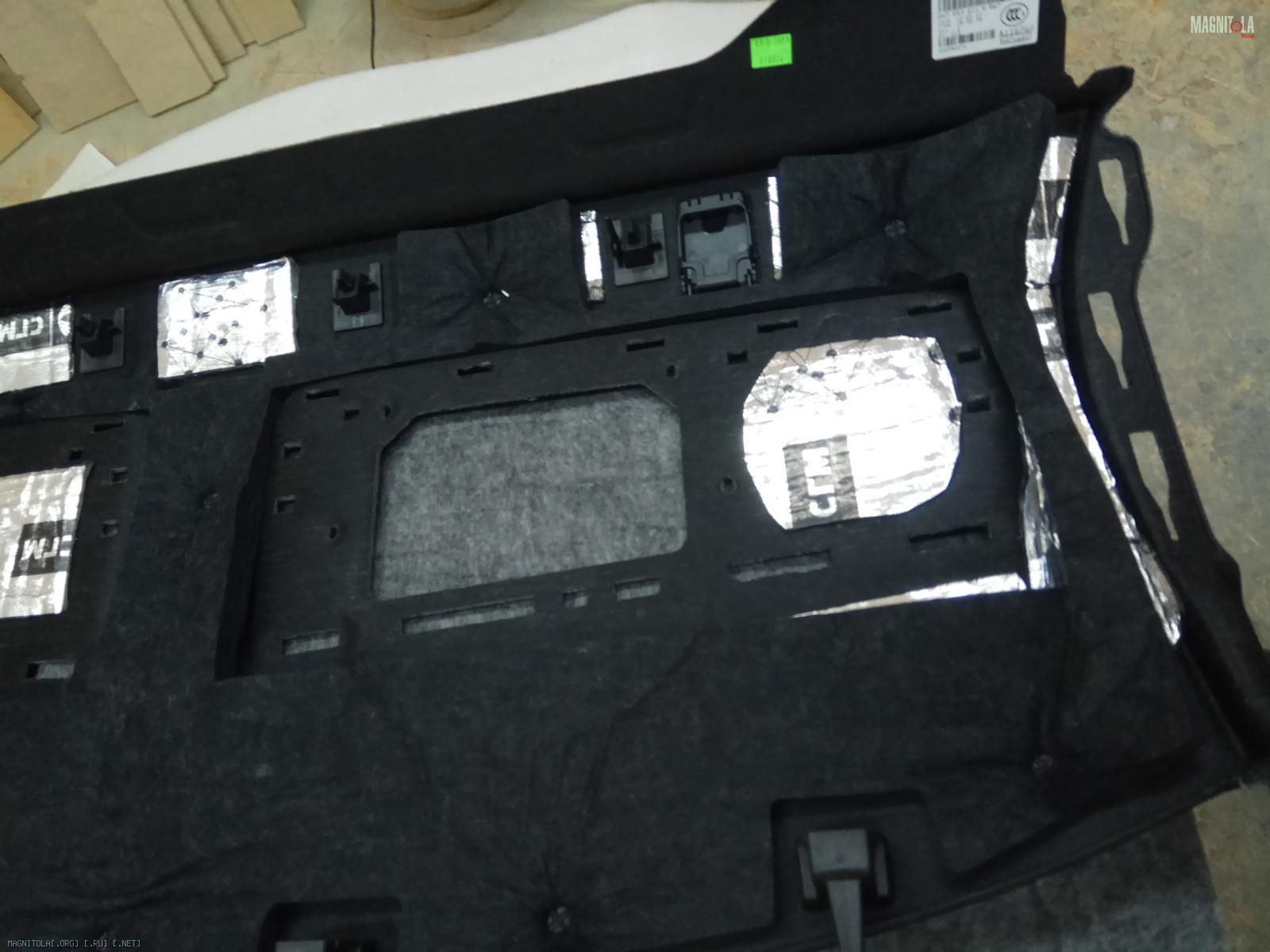

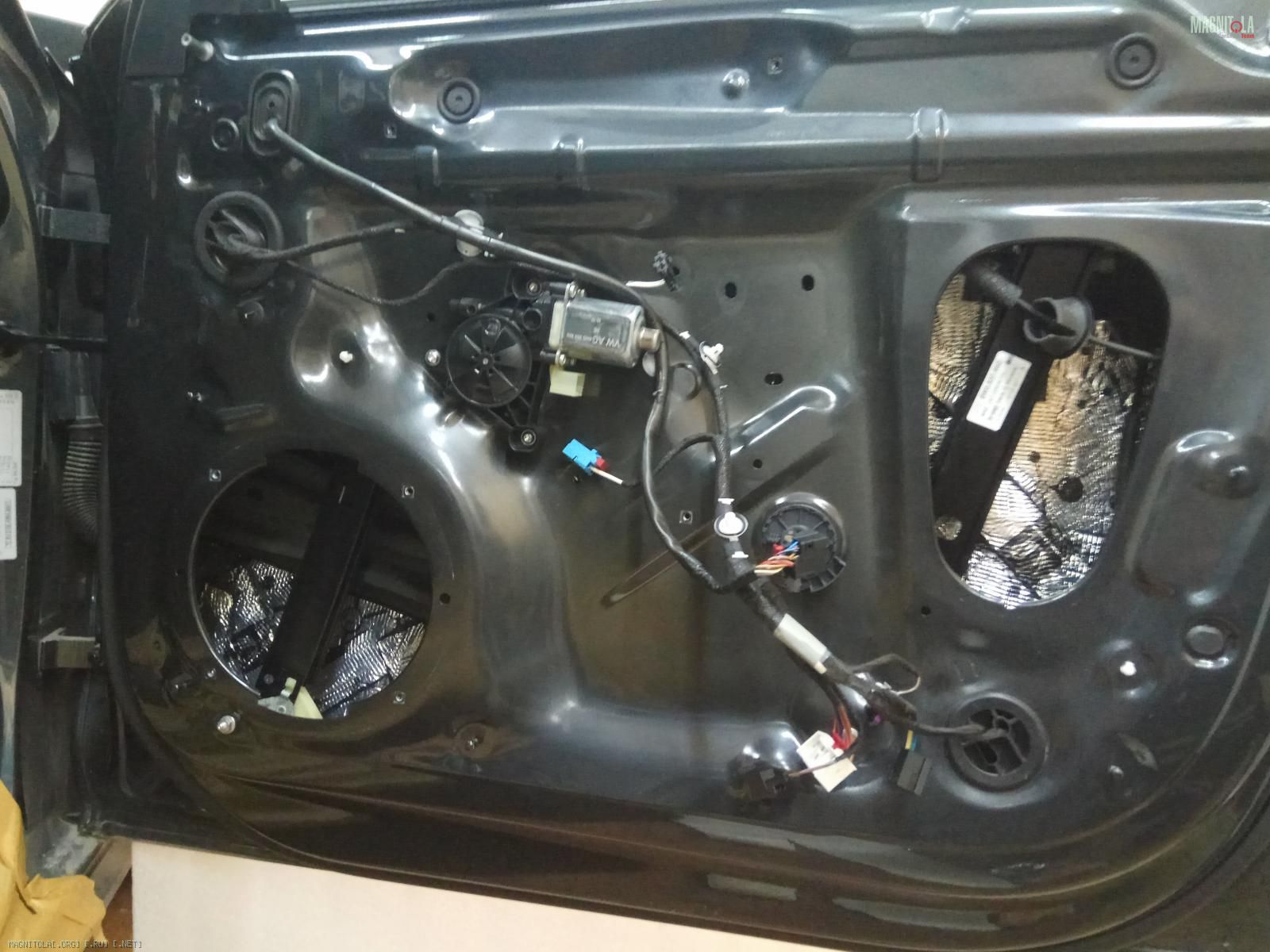

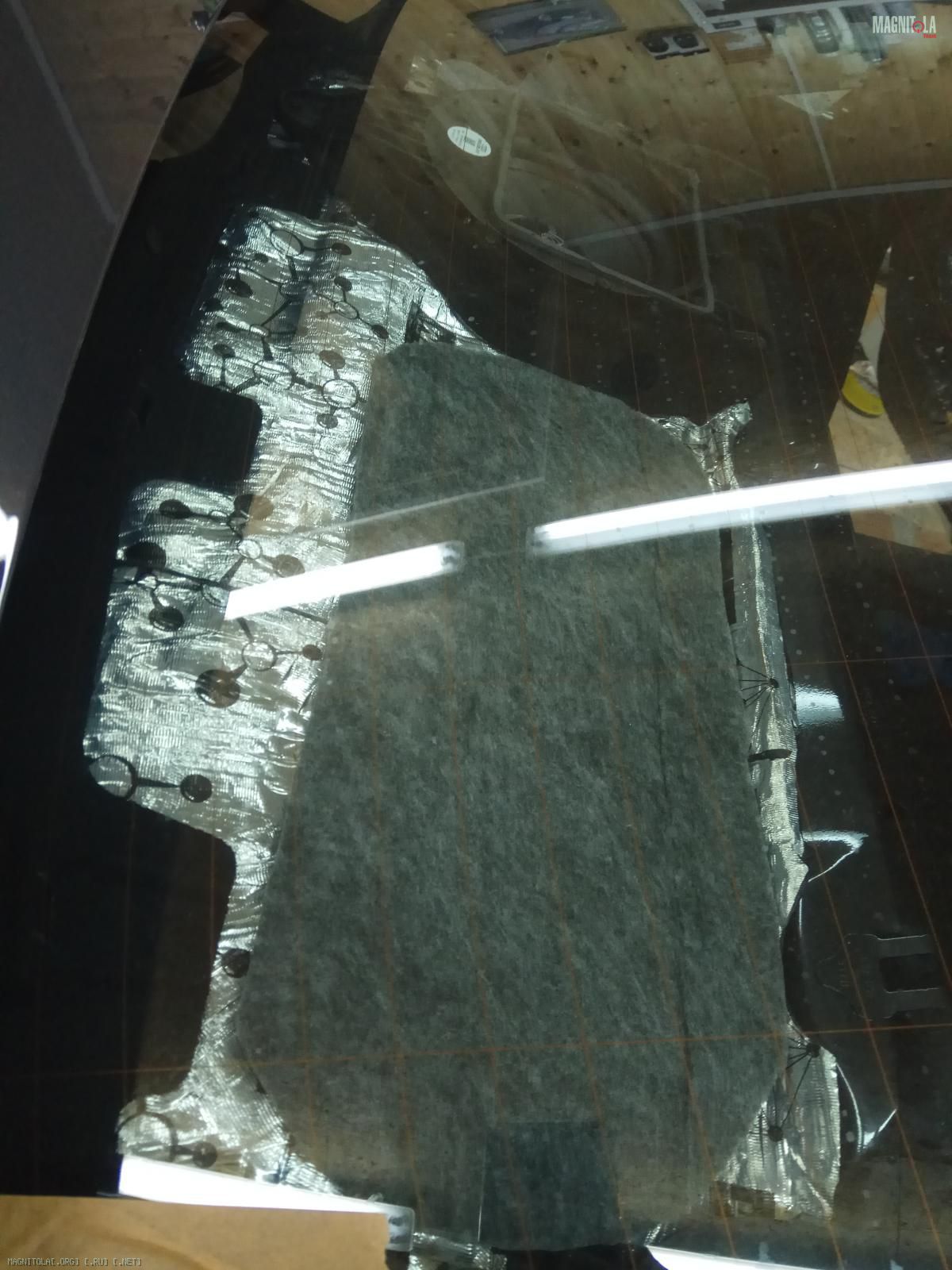

Вибрим саму полку... Наносим войлок...
Вибрим и наносим битопласт на акустические сетки...
Собираем..
Вложение 1227196Вложение 1227198Вложение 1227202Вложение 1227204

Audi A4 b9 Tdi
Наносим вибру 4мм цельным листом...

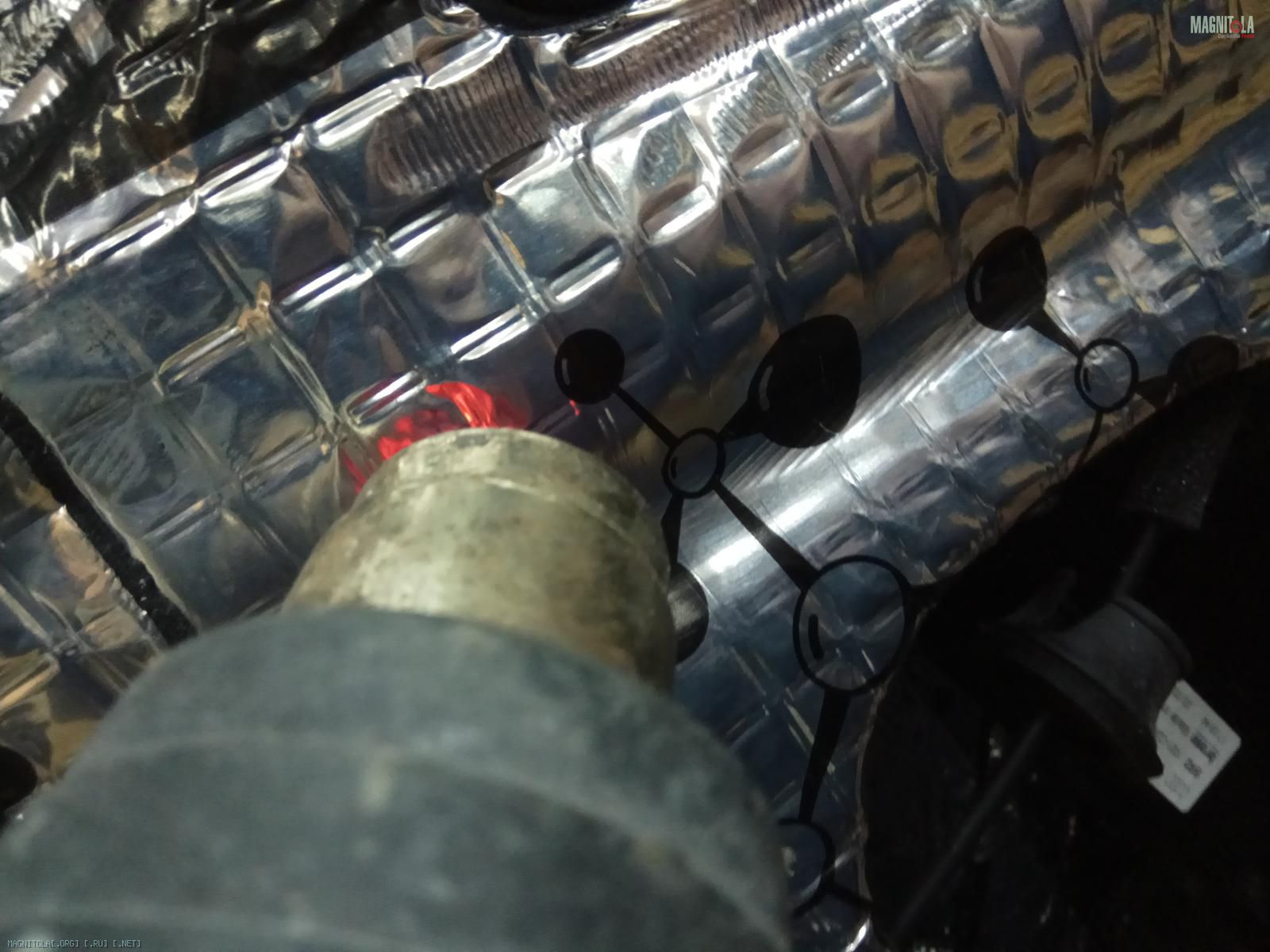

Греем, прикатываем...

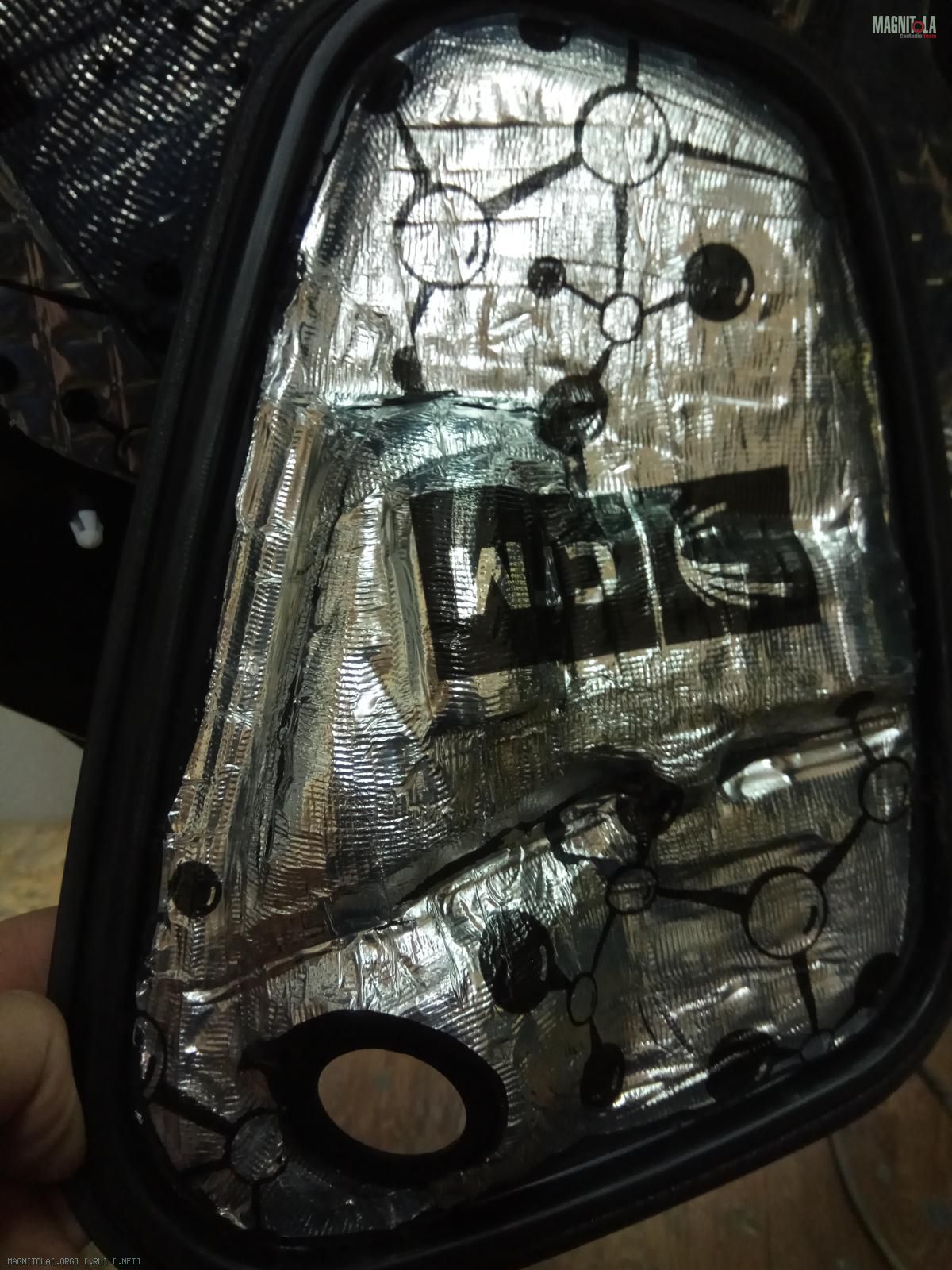

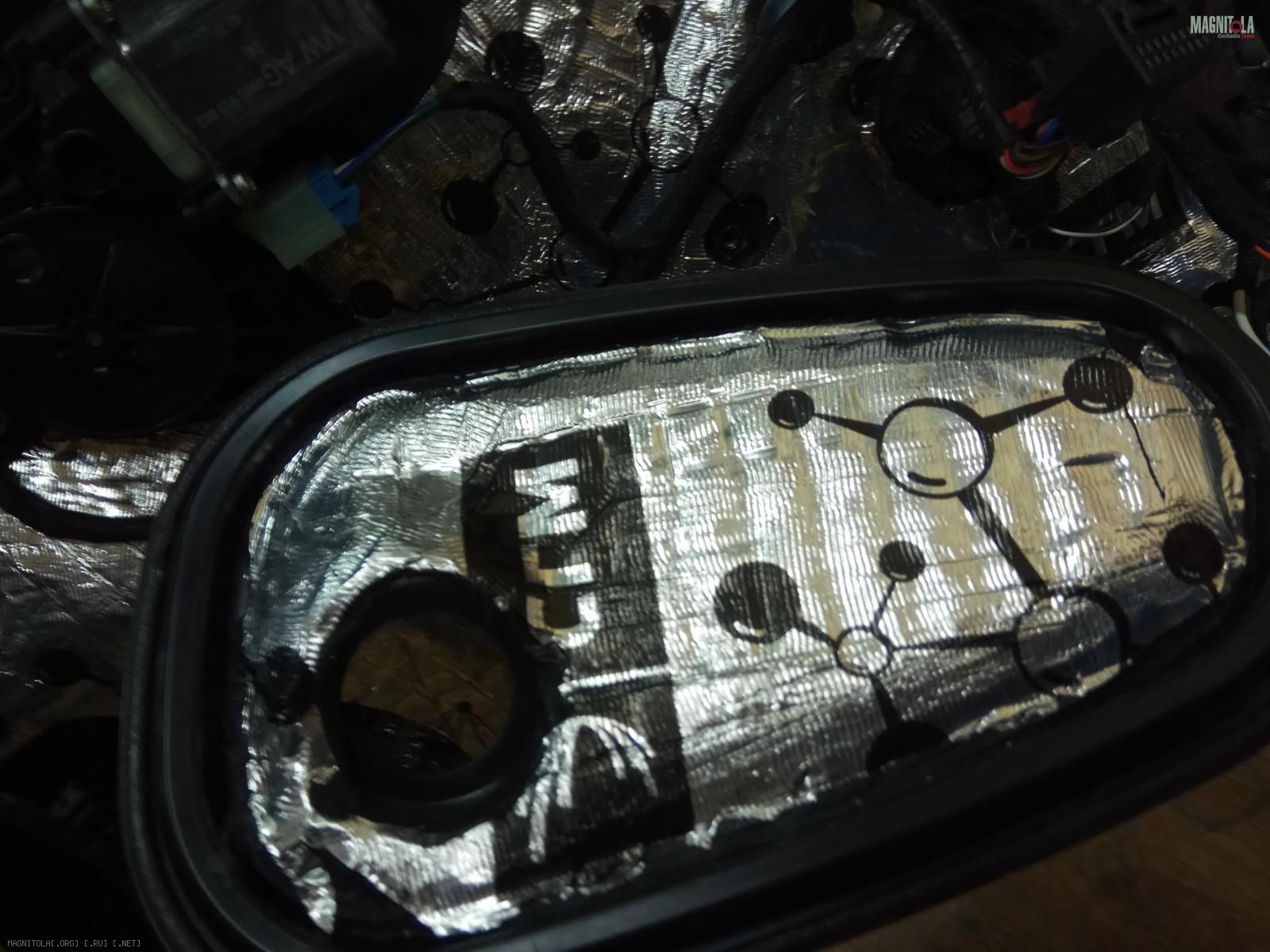

Пластиковые заглушки вибрим с обратной стороны
Вложение 1227266Вложение 1227268Вложение 1227270Вложение 1227272Вложение 1227274Вложение 1227276Вложение 1227278Вложение 1227280Вложение 1227282Вложение 1227284

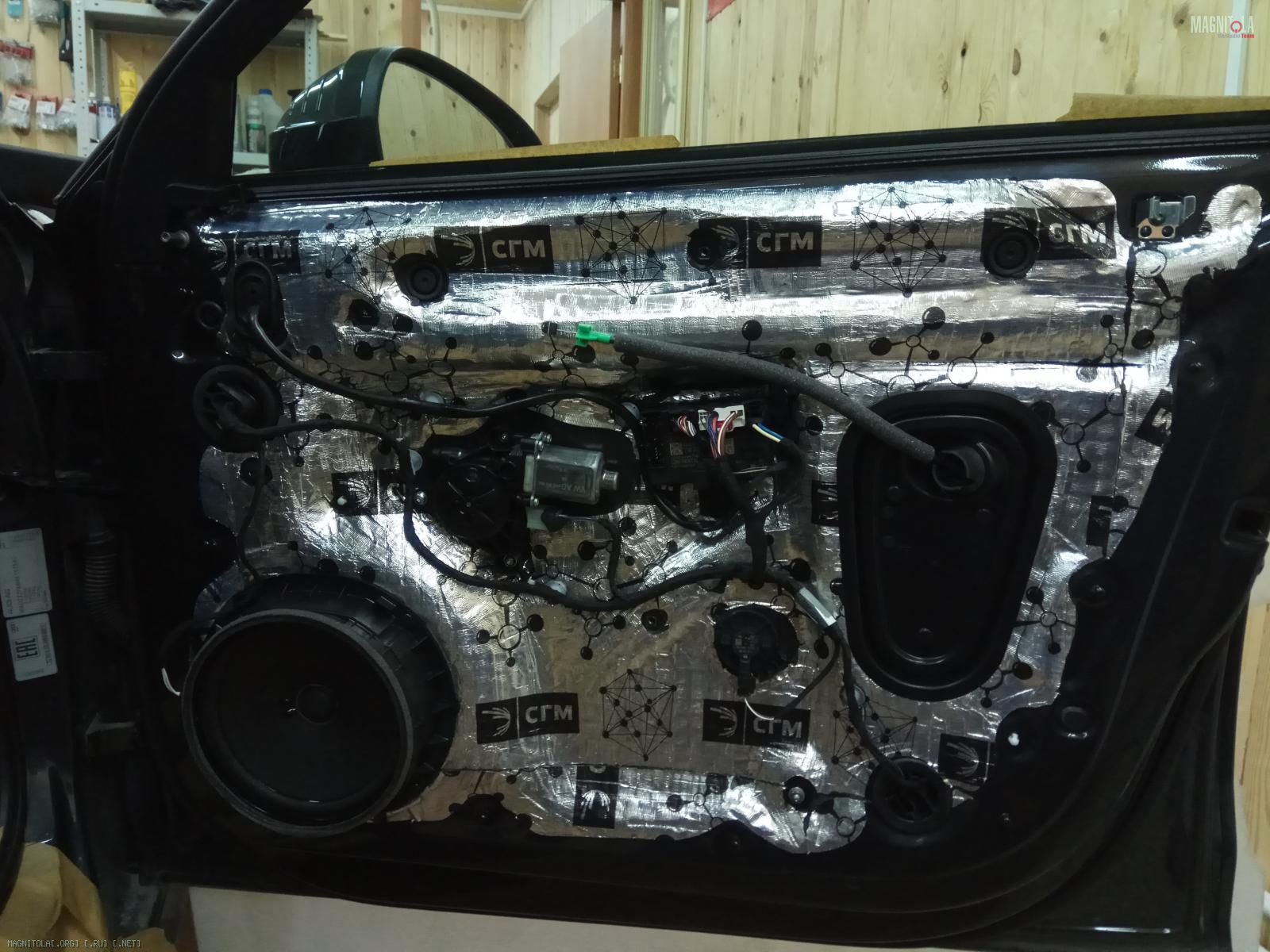

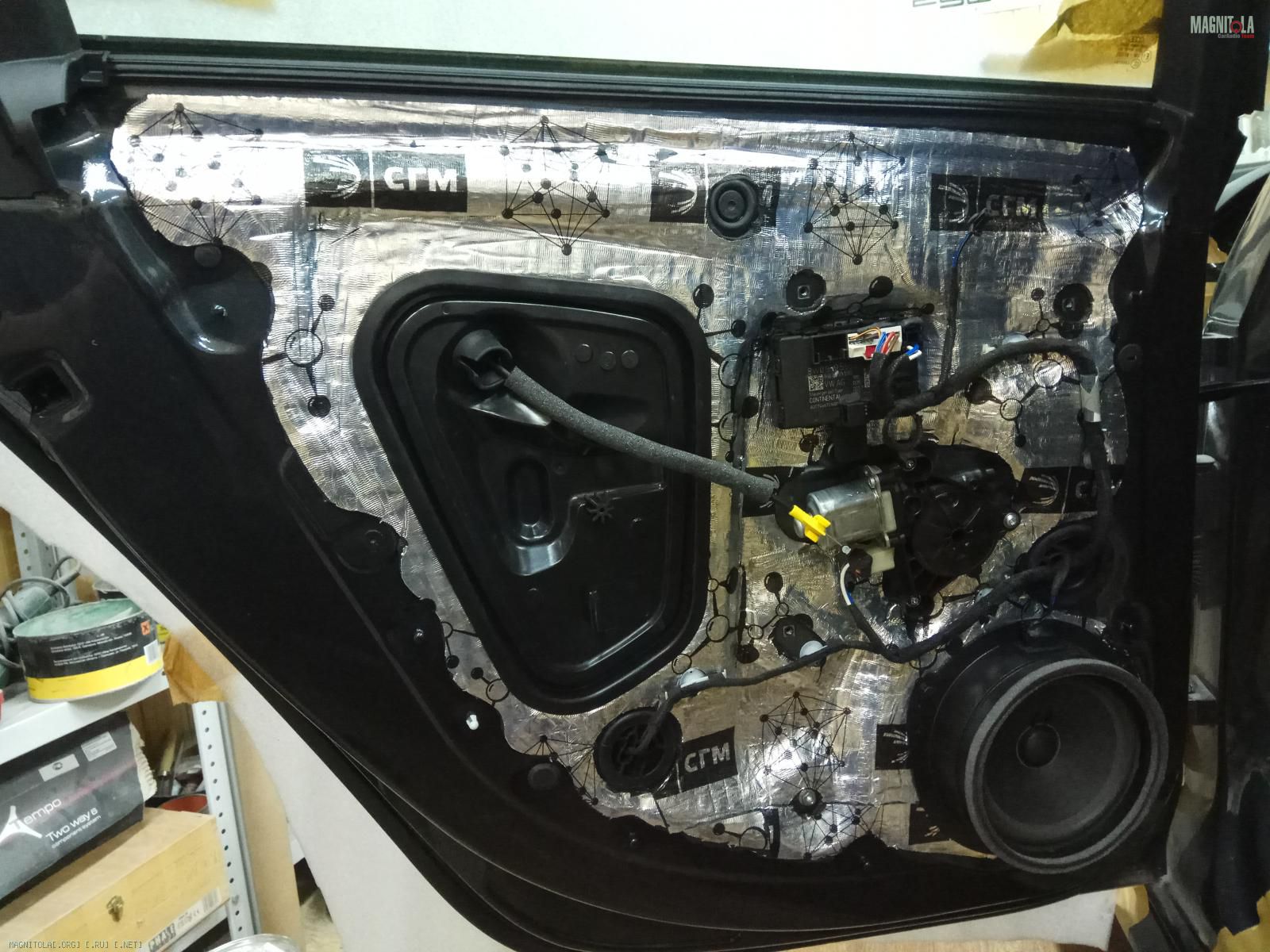

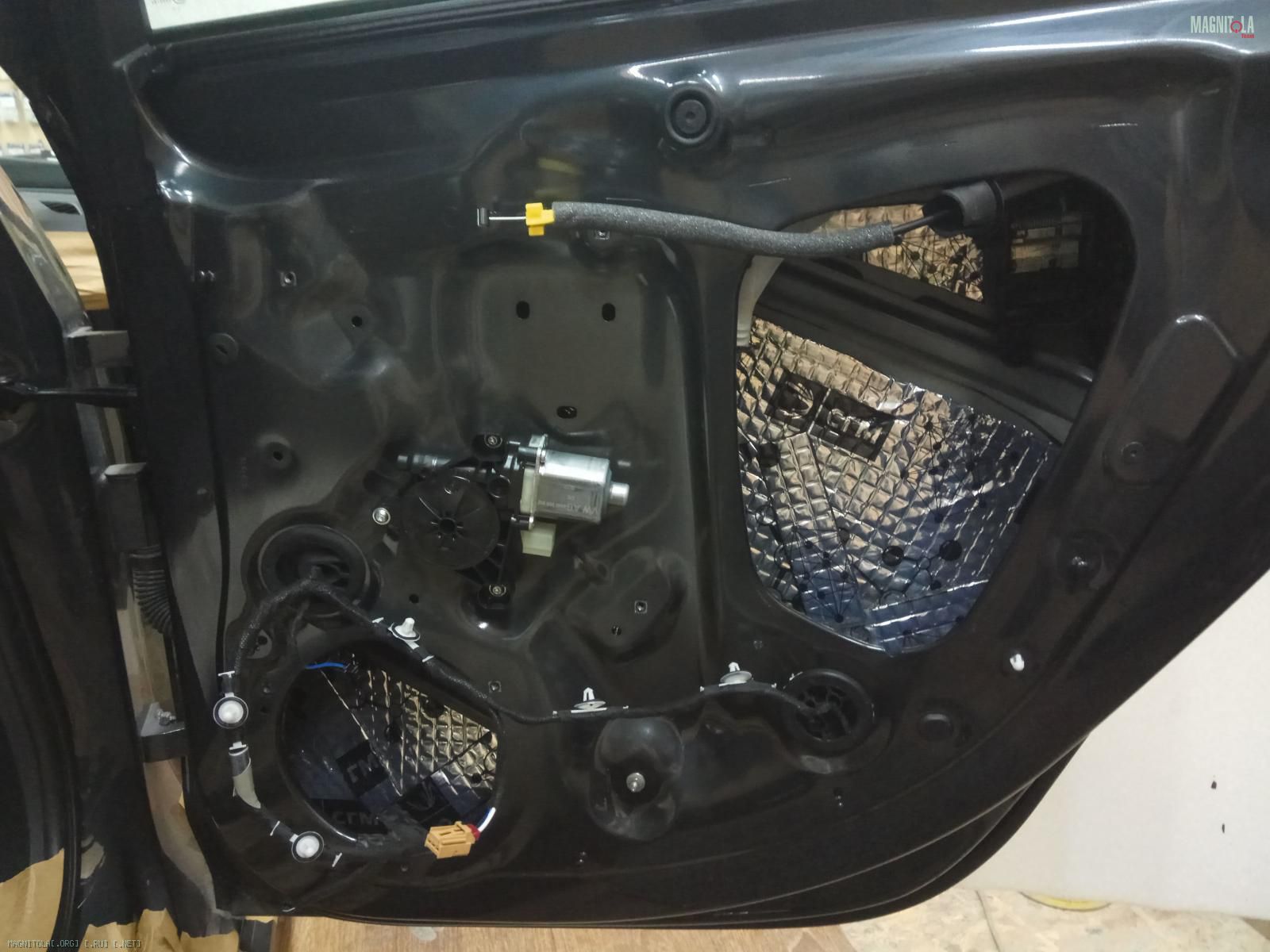

Двери итог...

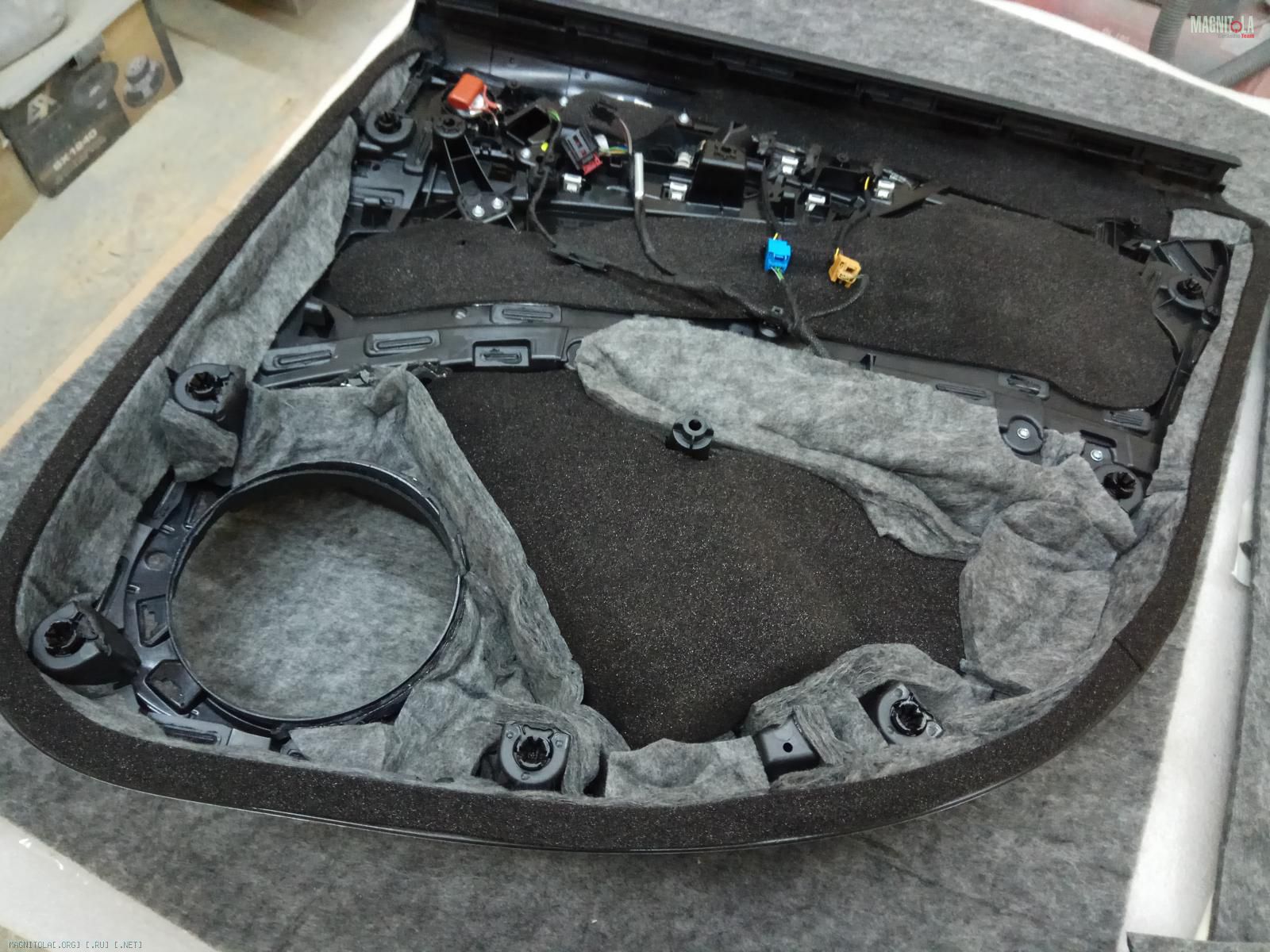

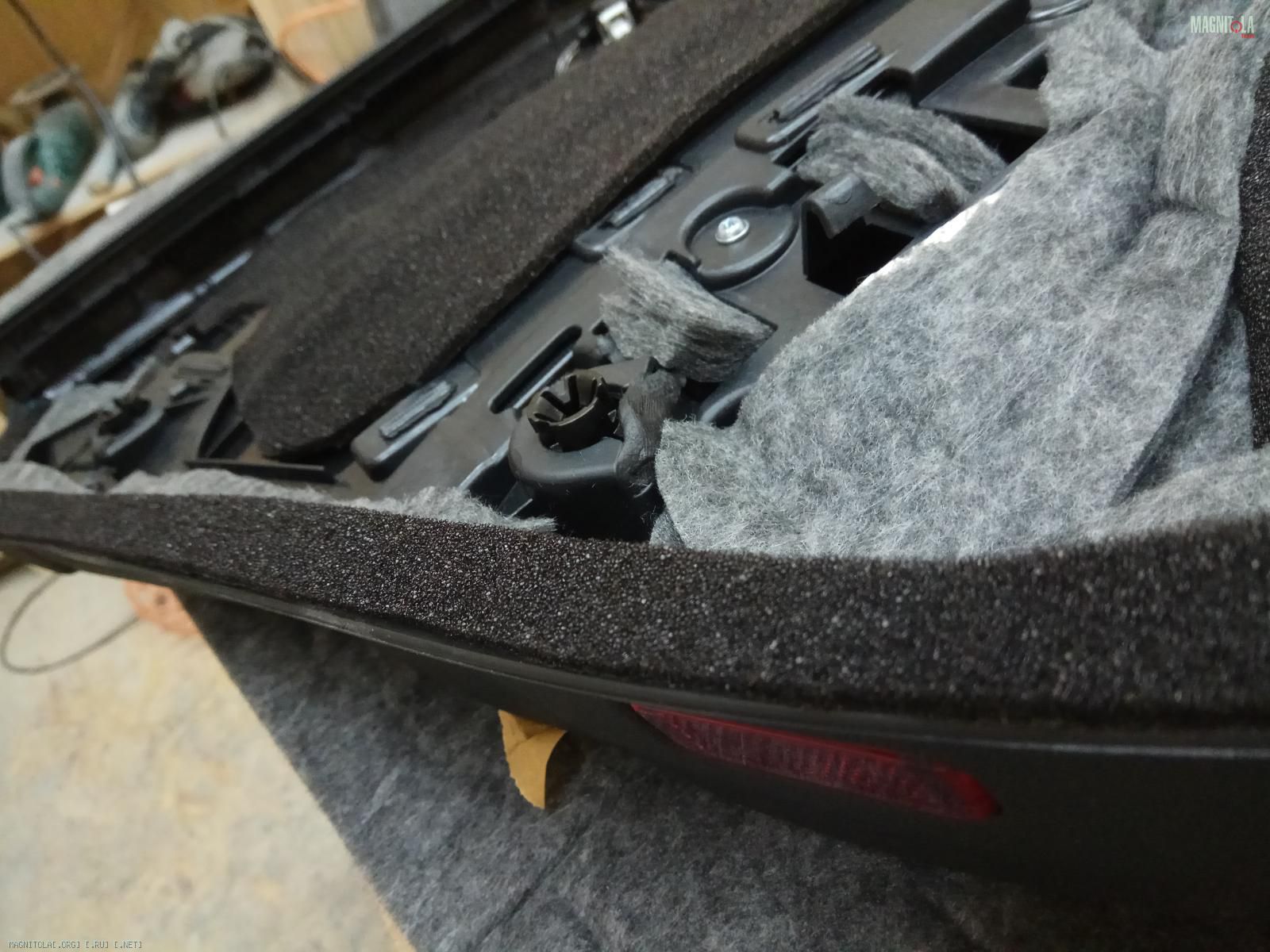

Задние карты дверей... наносим вибру, битопласт, войлок, уплотнительную ленту по периметру...
Вложение 1227286Вложение 1227288Вложение 1227290Вложение 1227292Вложение 1227294Вложение 1227302Вложение 1227296Вложение 1227298Вложение 1227300

Audi A4 b9 Tdi

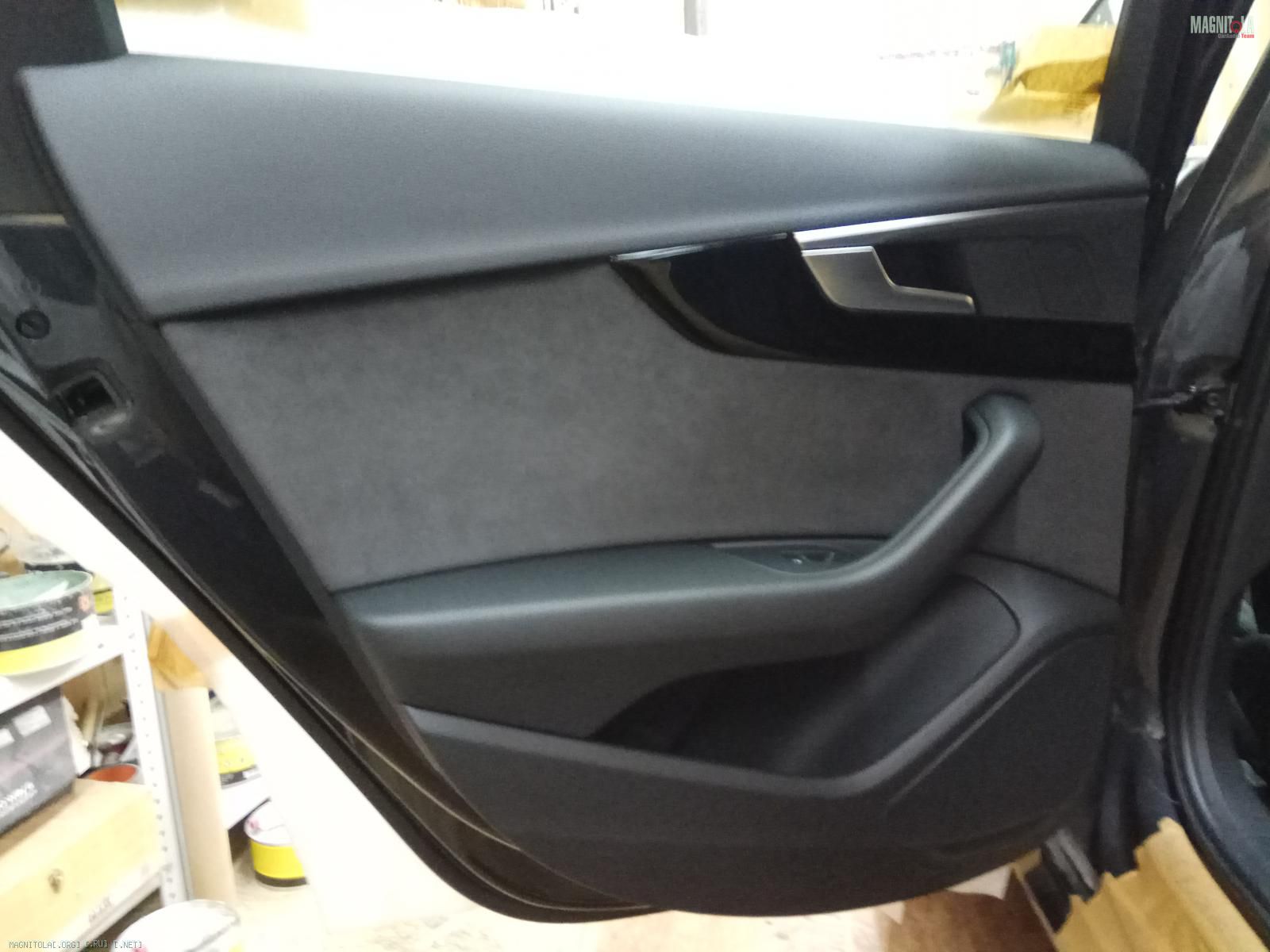

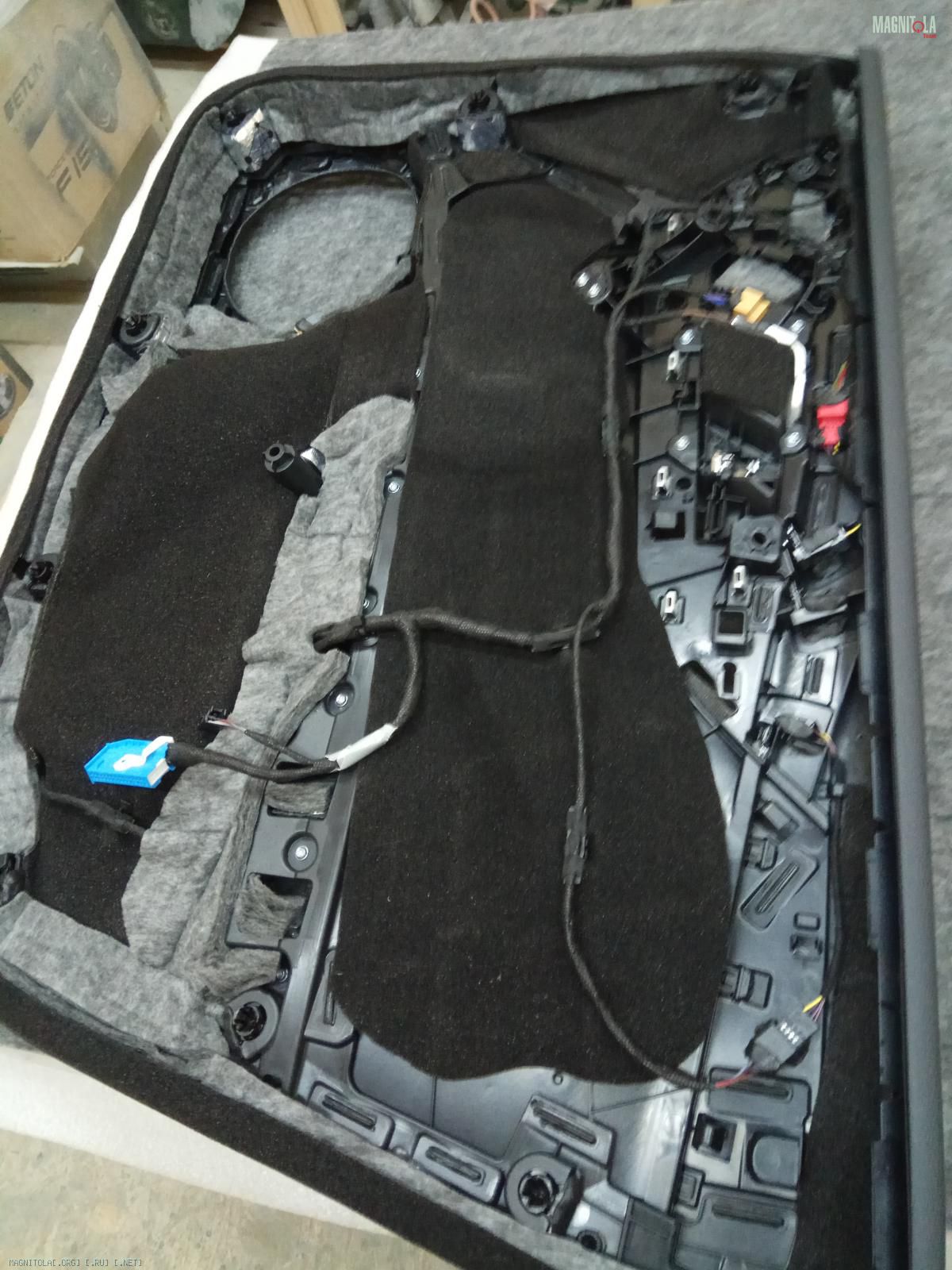

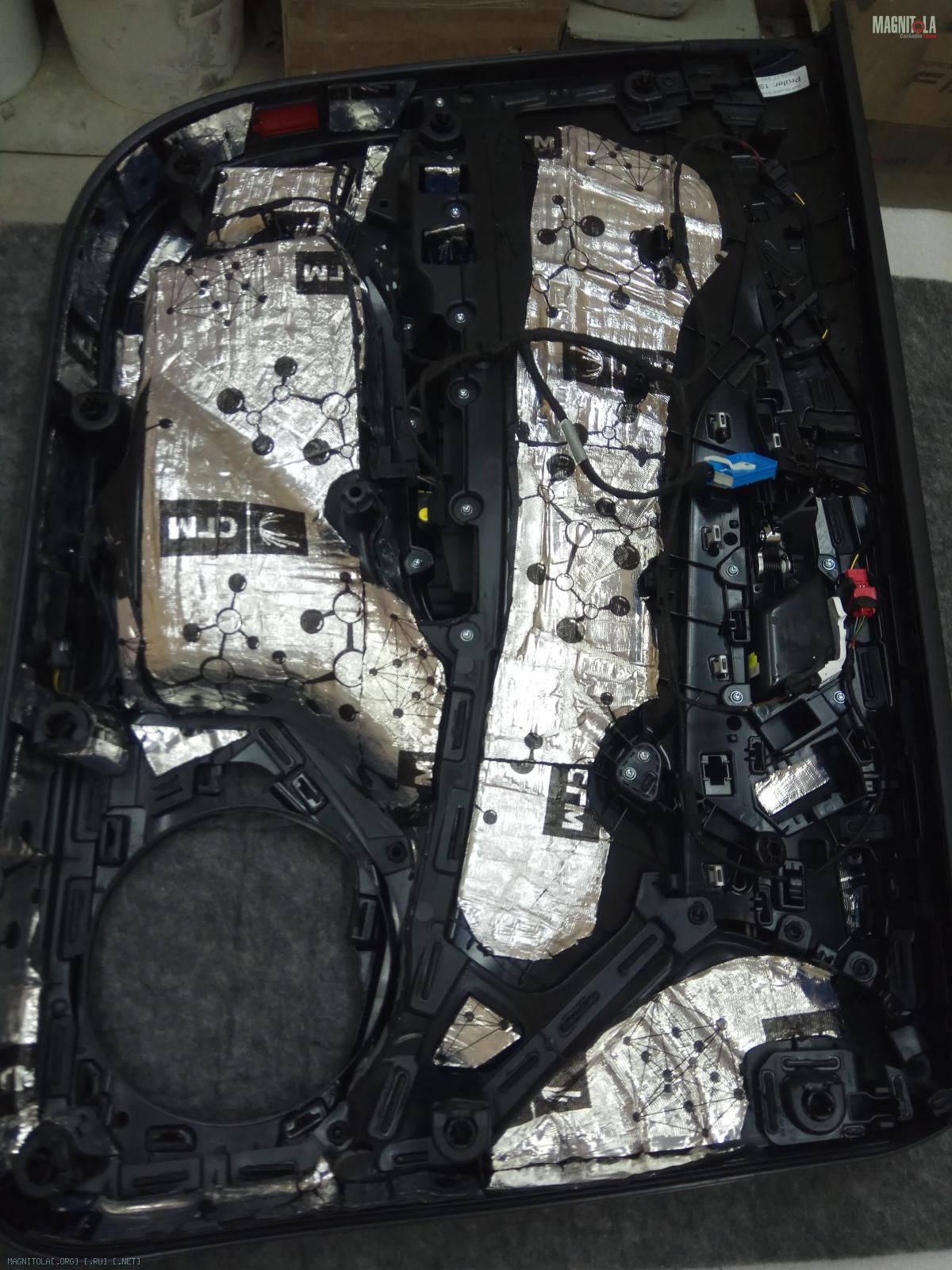

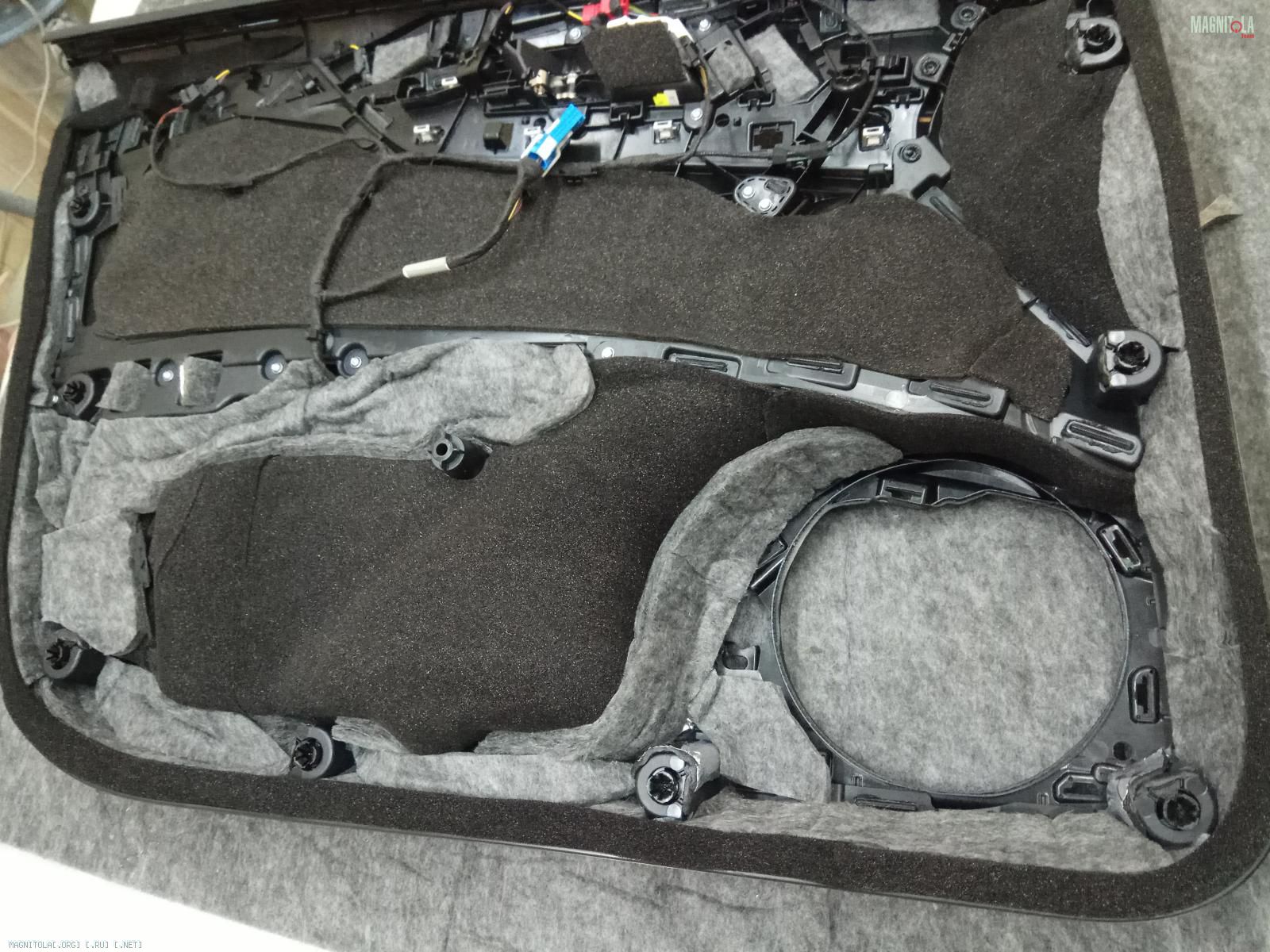

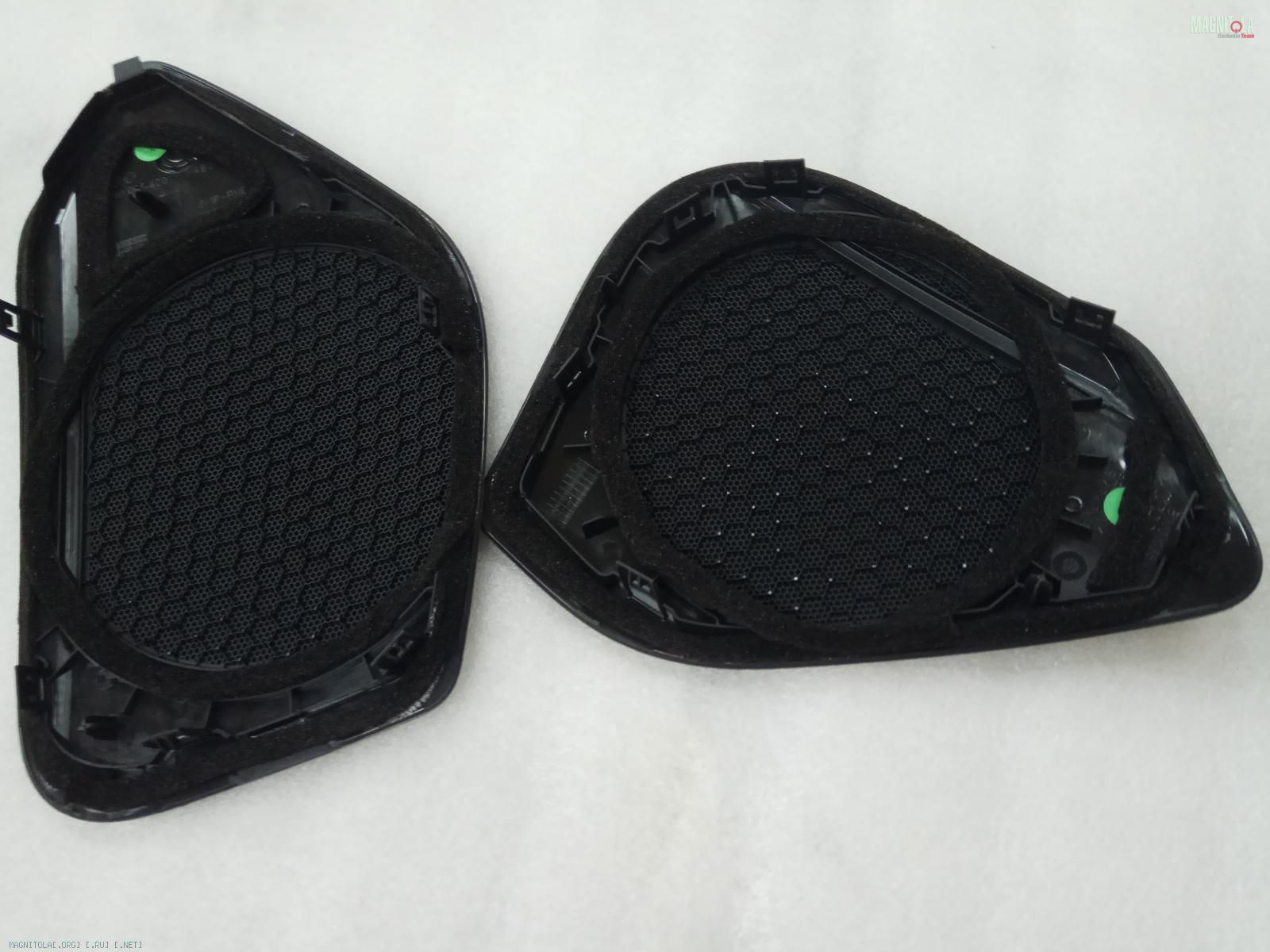

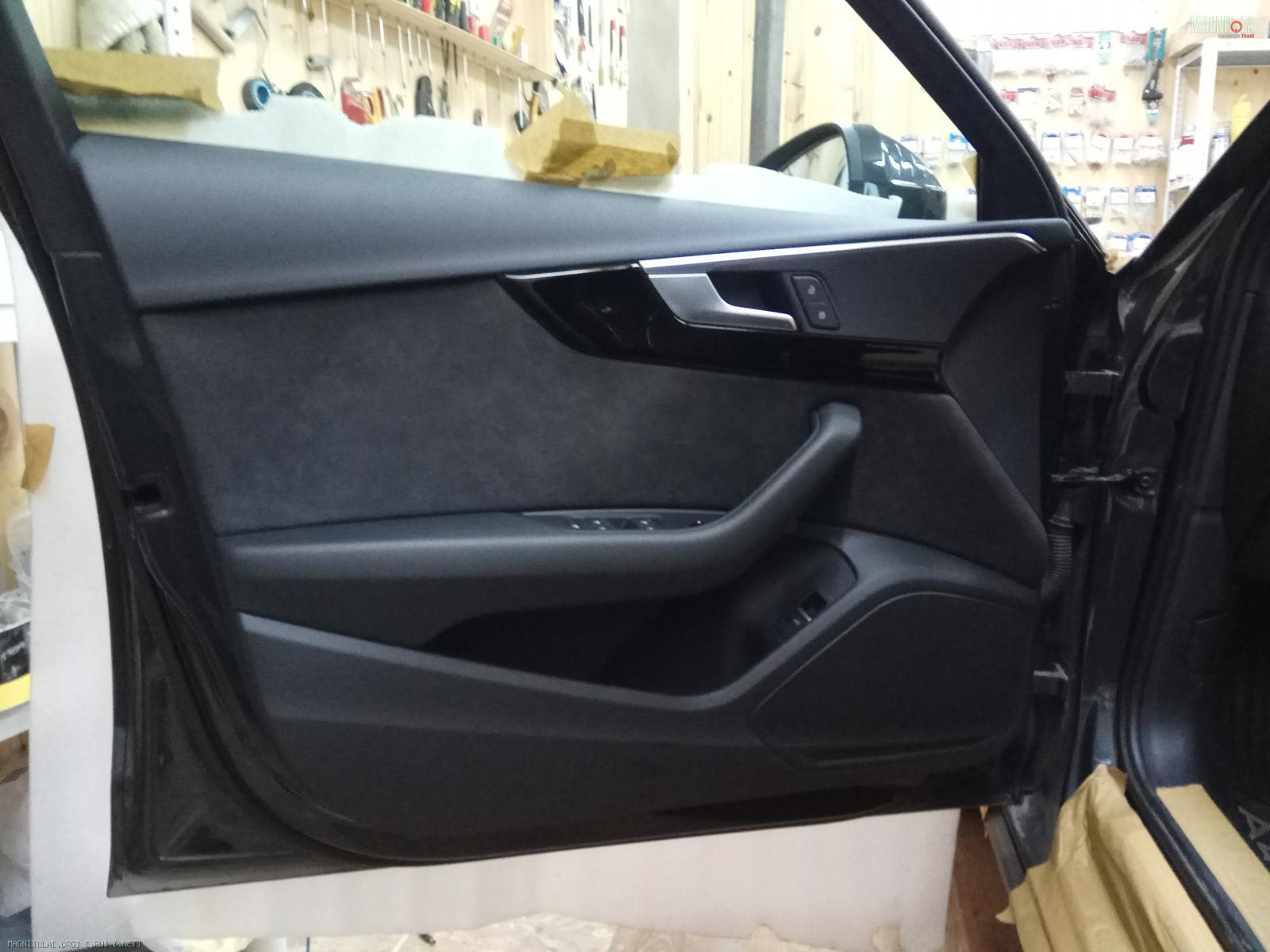

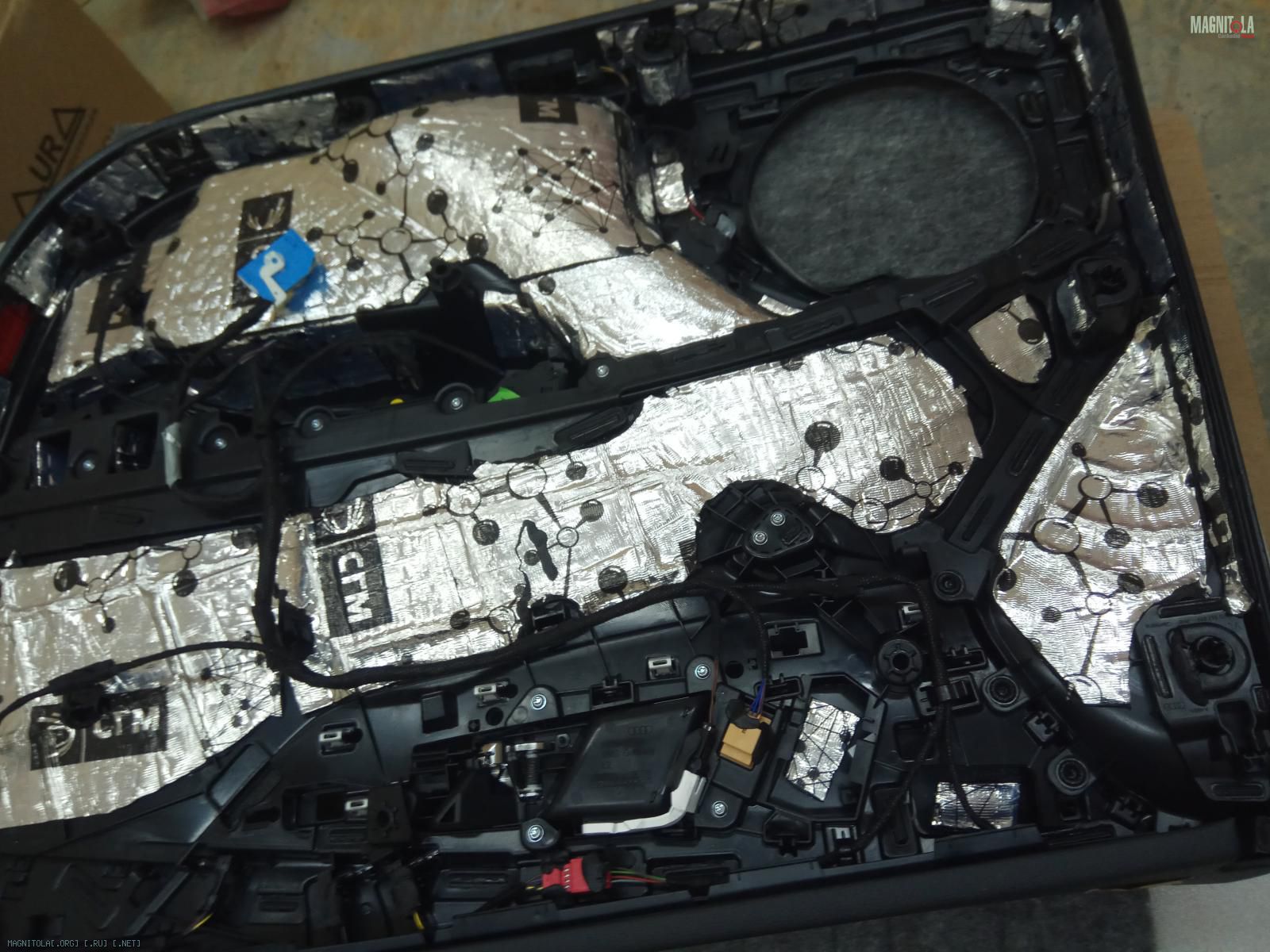

Передние карты дверей....

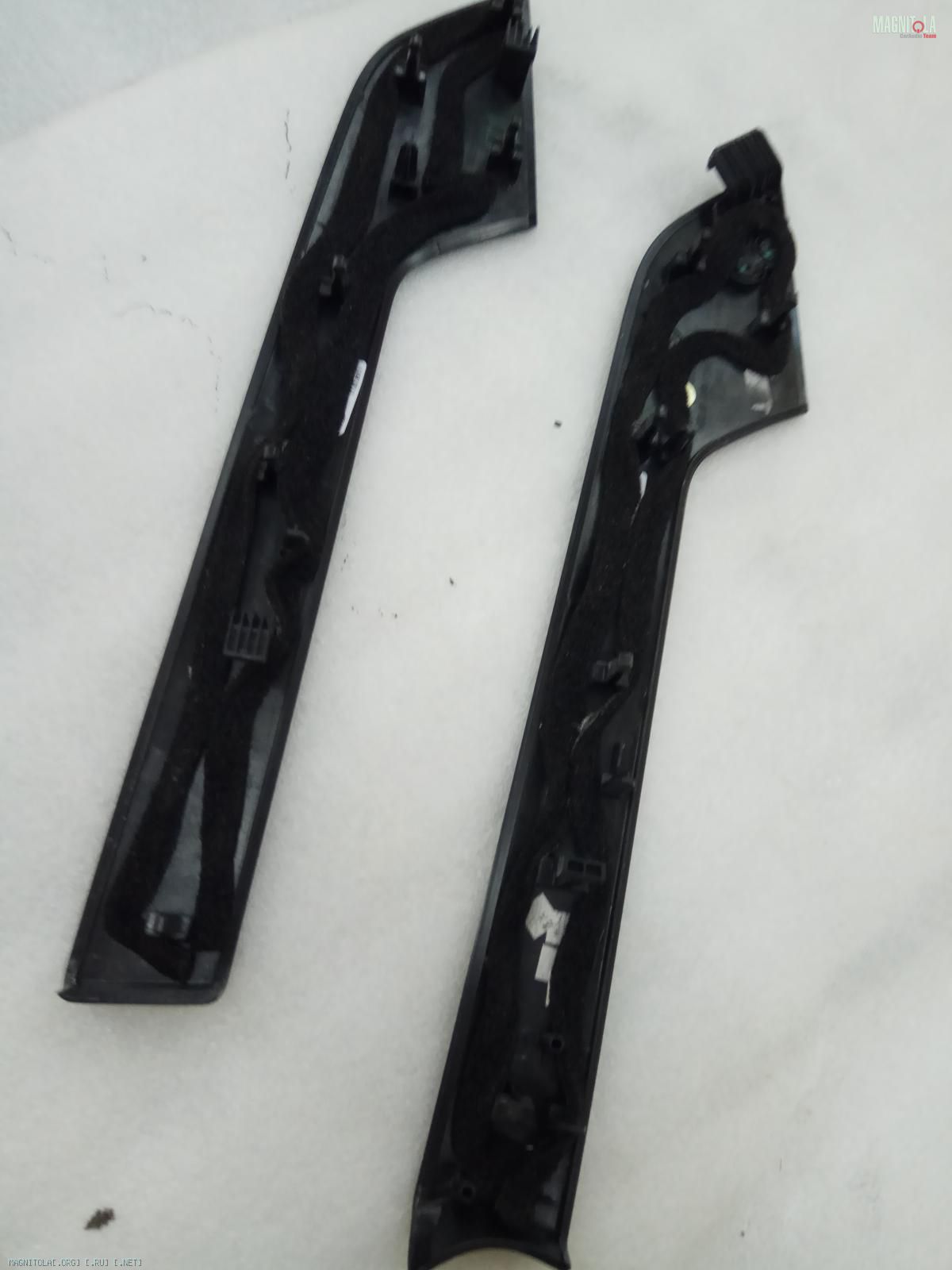

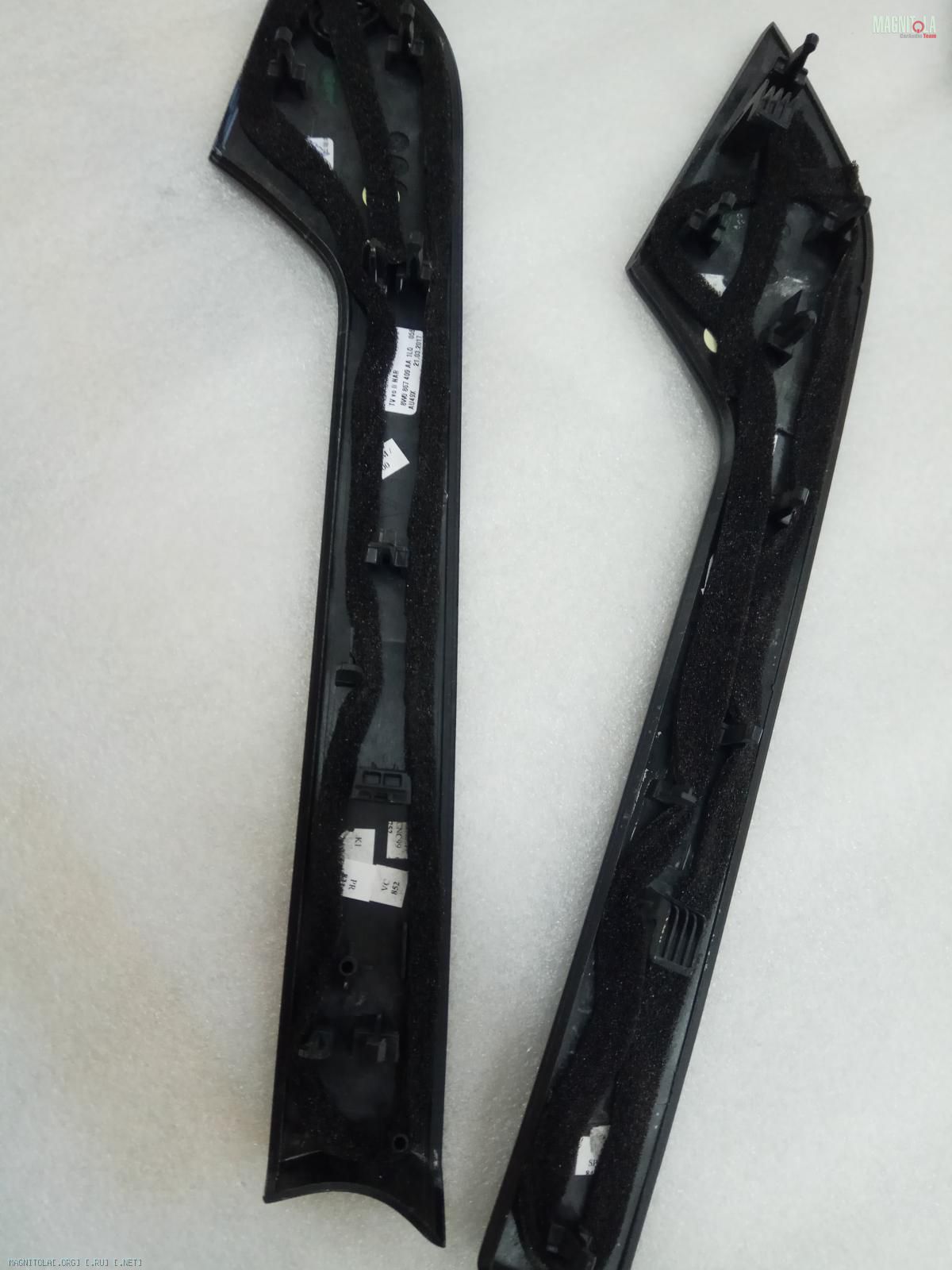

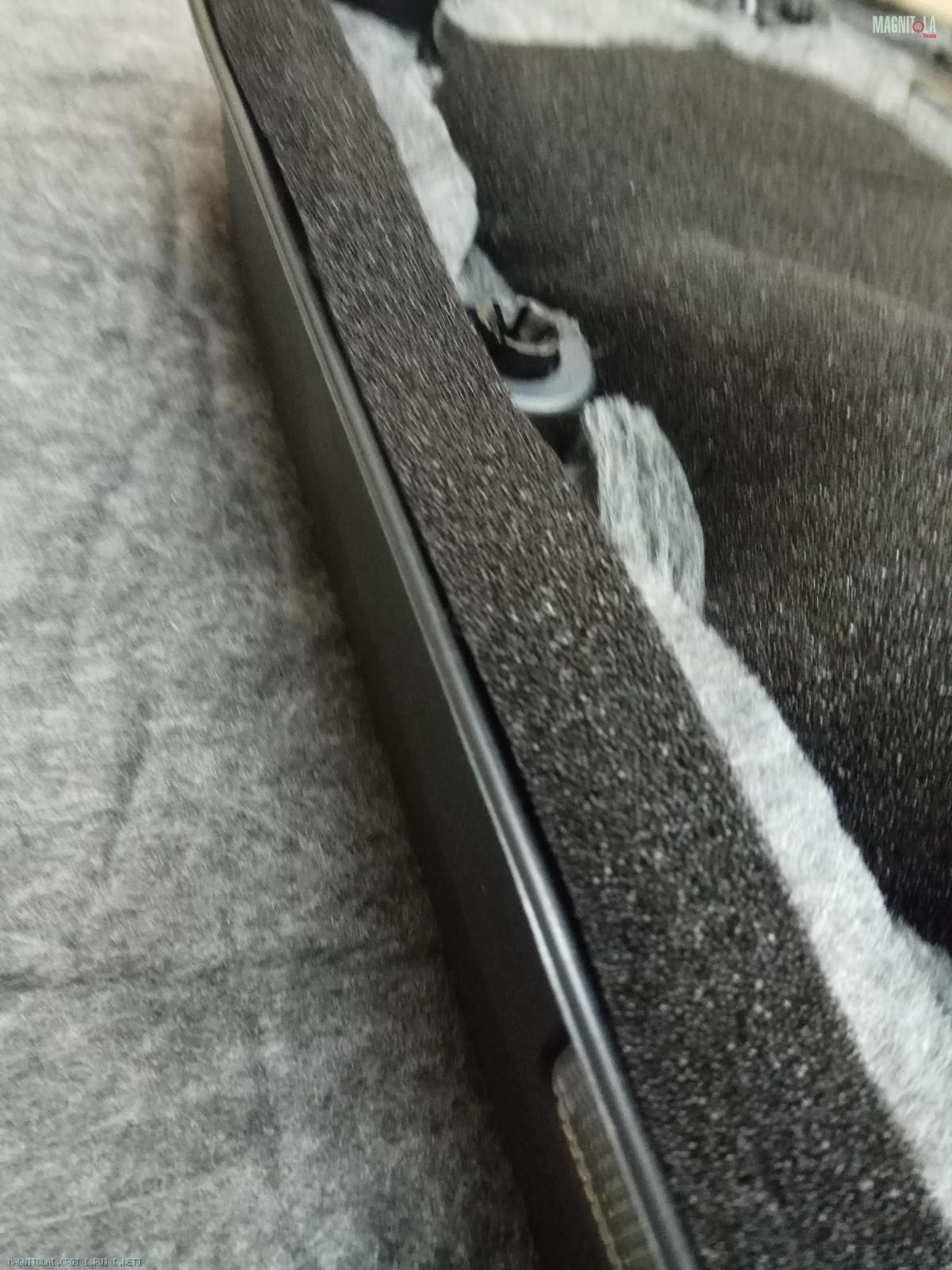

Также уплотняем все пластиковые детали двери

Вложение 1227500Вложение 1227502Вложение 1227504Вложение 1227506Вложение 1227508Вложение 1227510Вложение 1227512Вложение 1227514Вложение 1227516Вложение 1227518Вложение 1227520Вложение 1227522

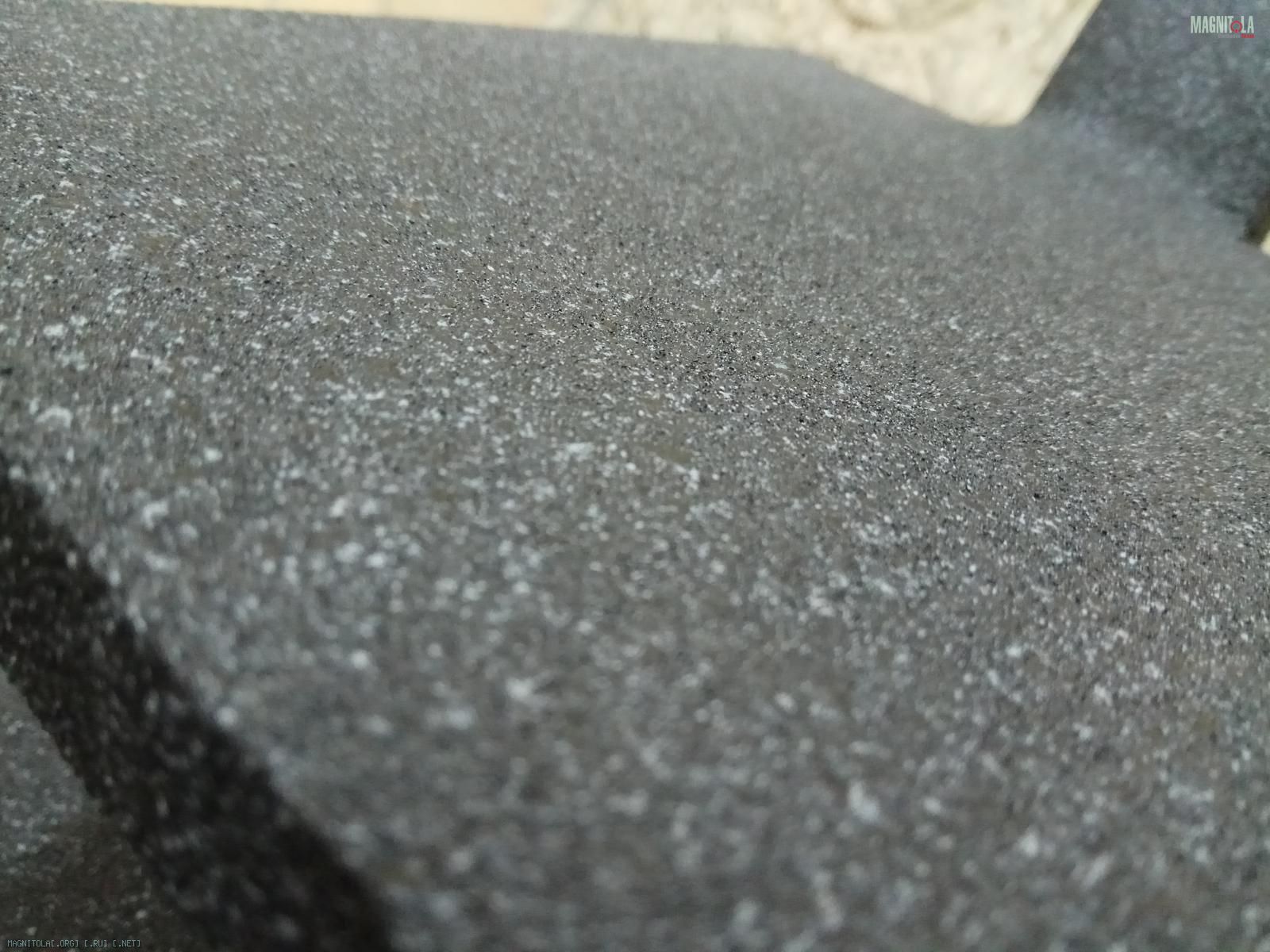

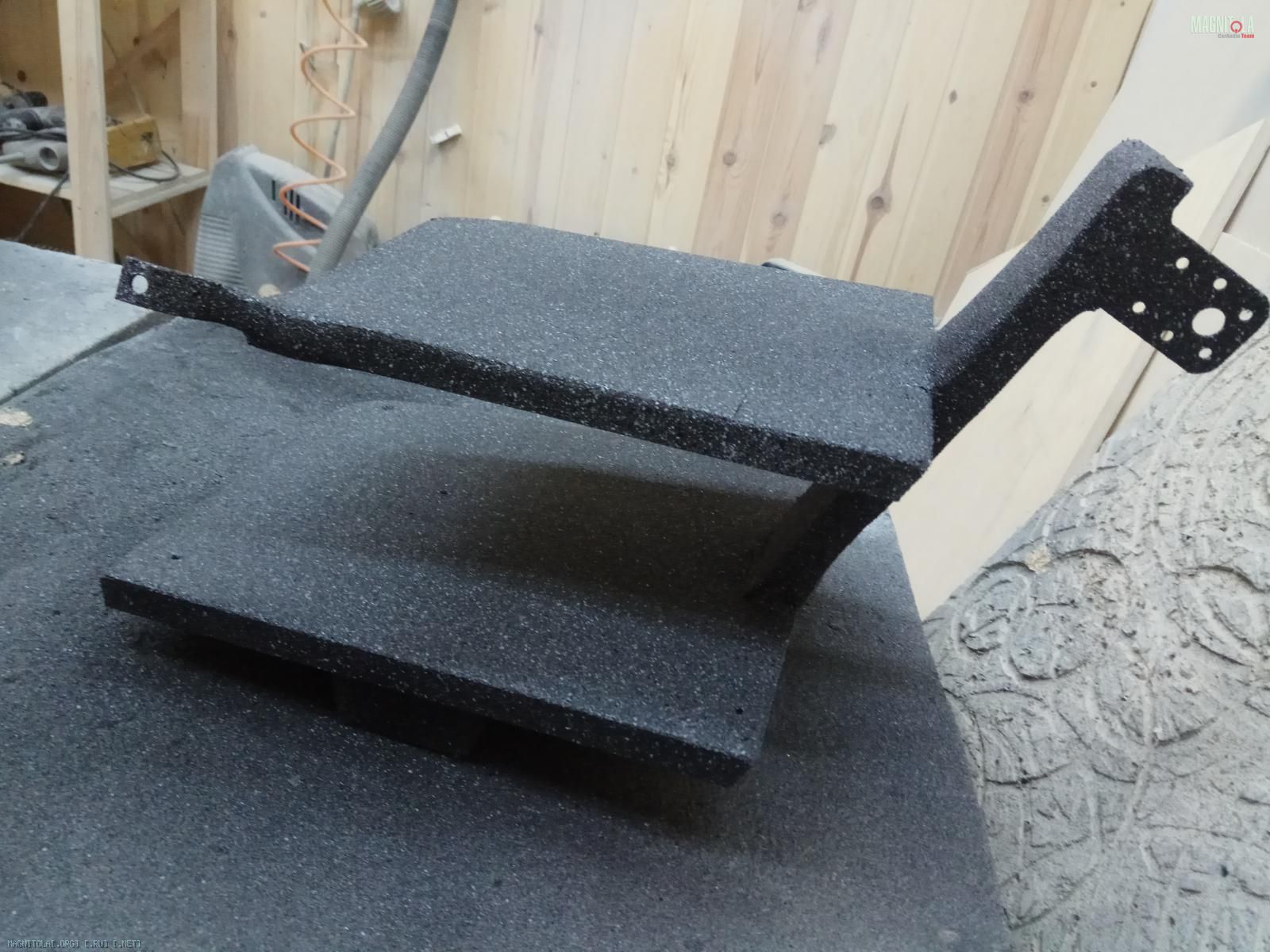

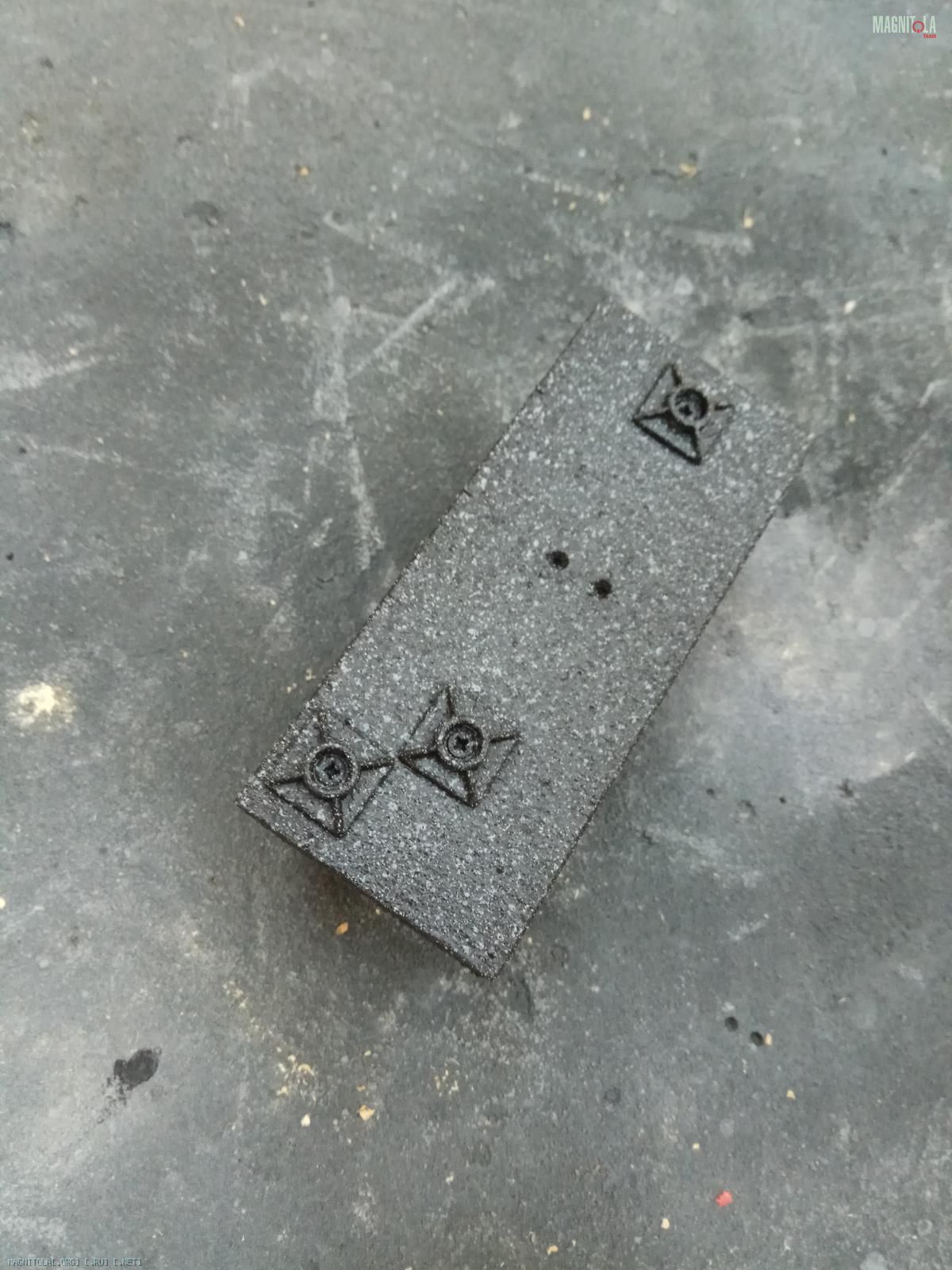

Изготавливаем полочку под предохранитель и усилитель
Вложение 1227524Вложение 1227526Вложение 1227528Вложение 1227530

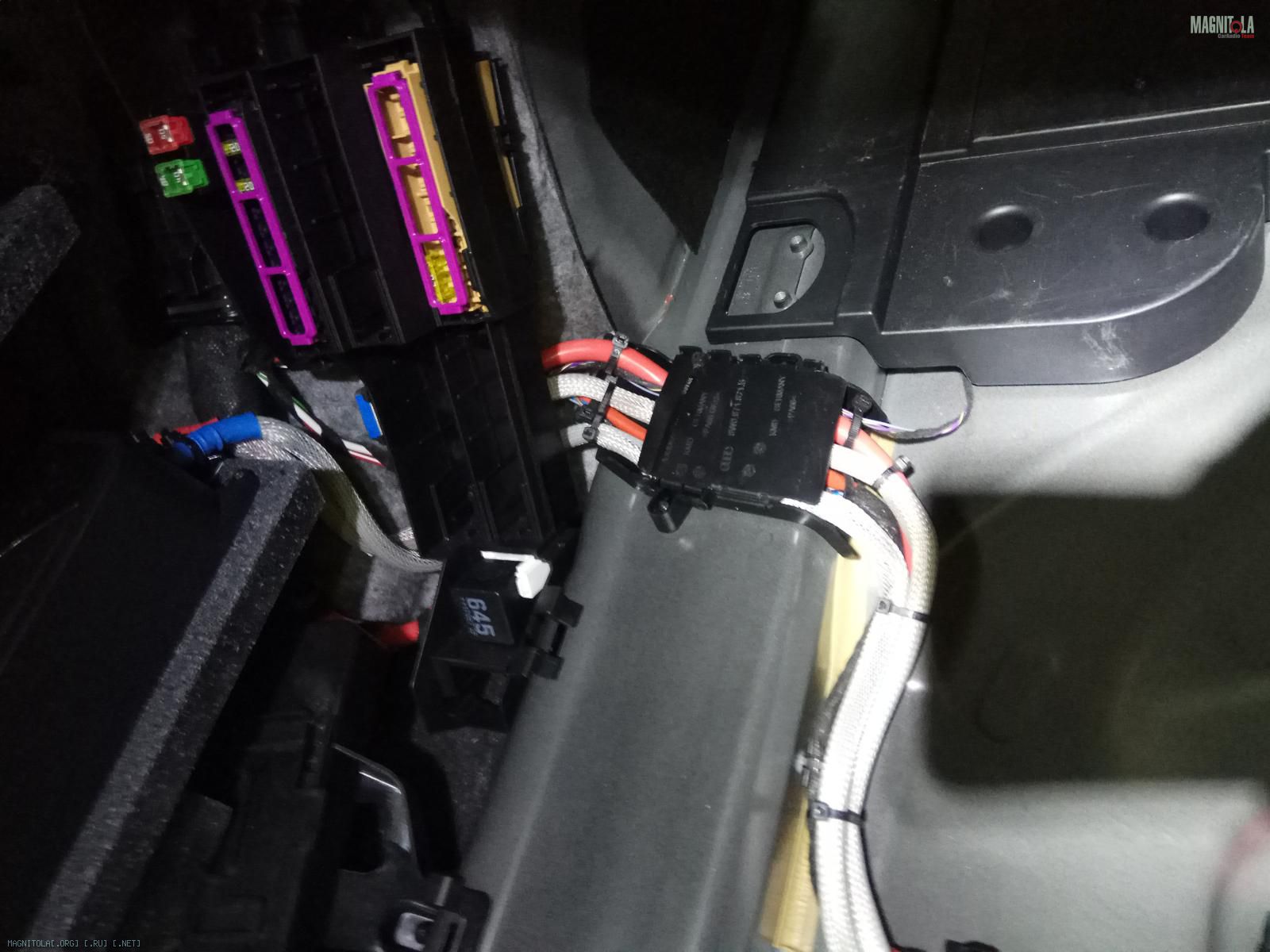

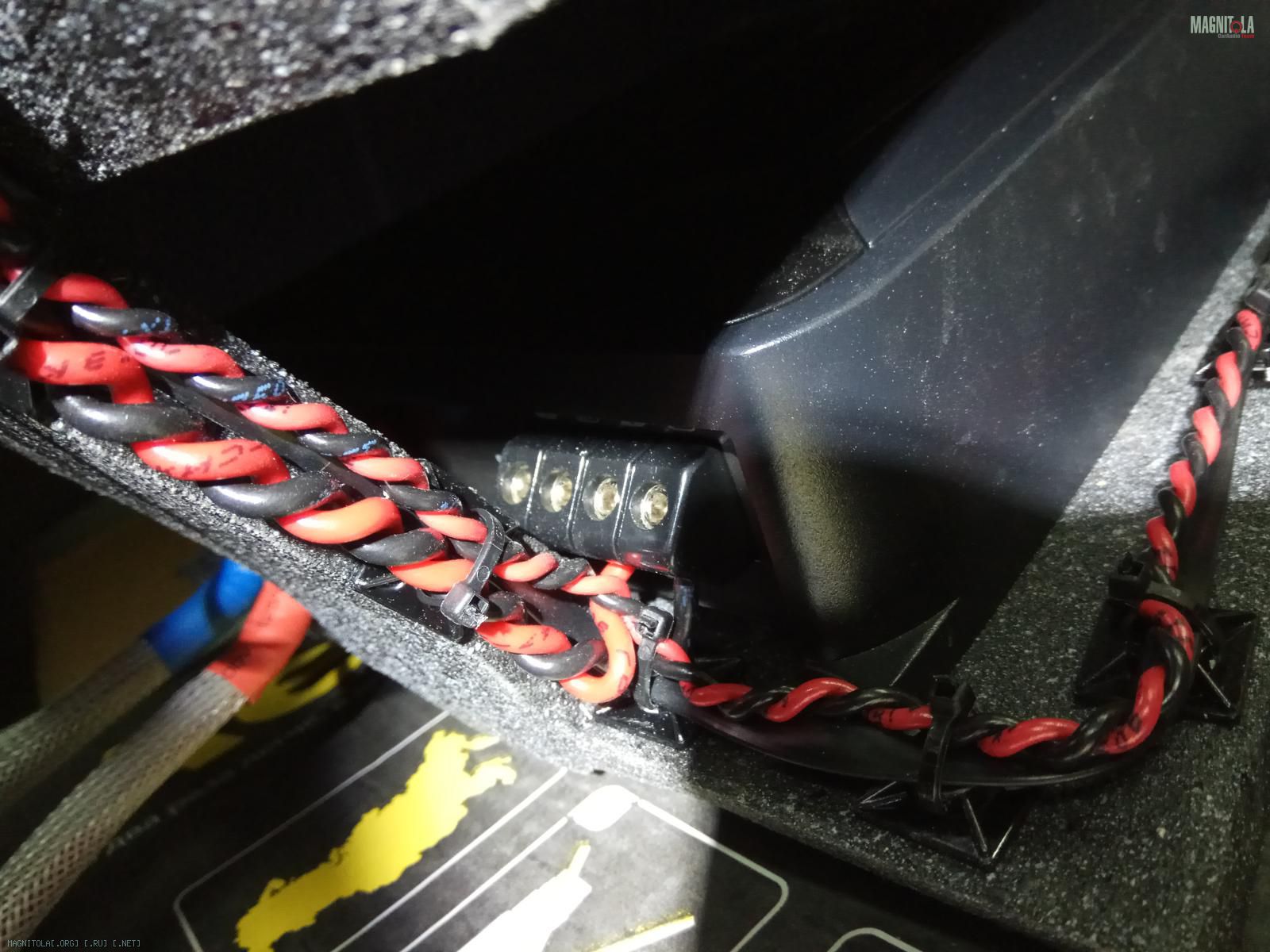

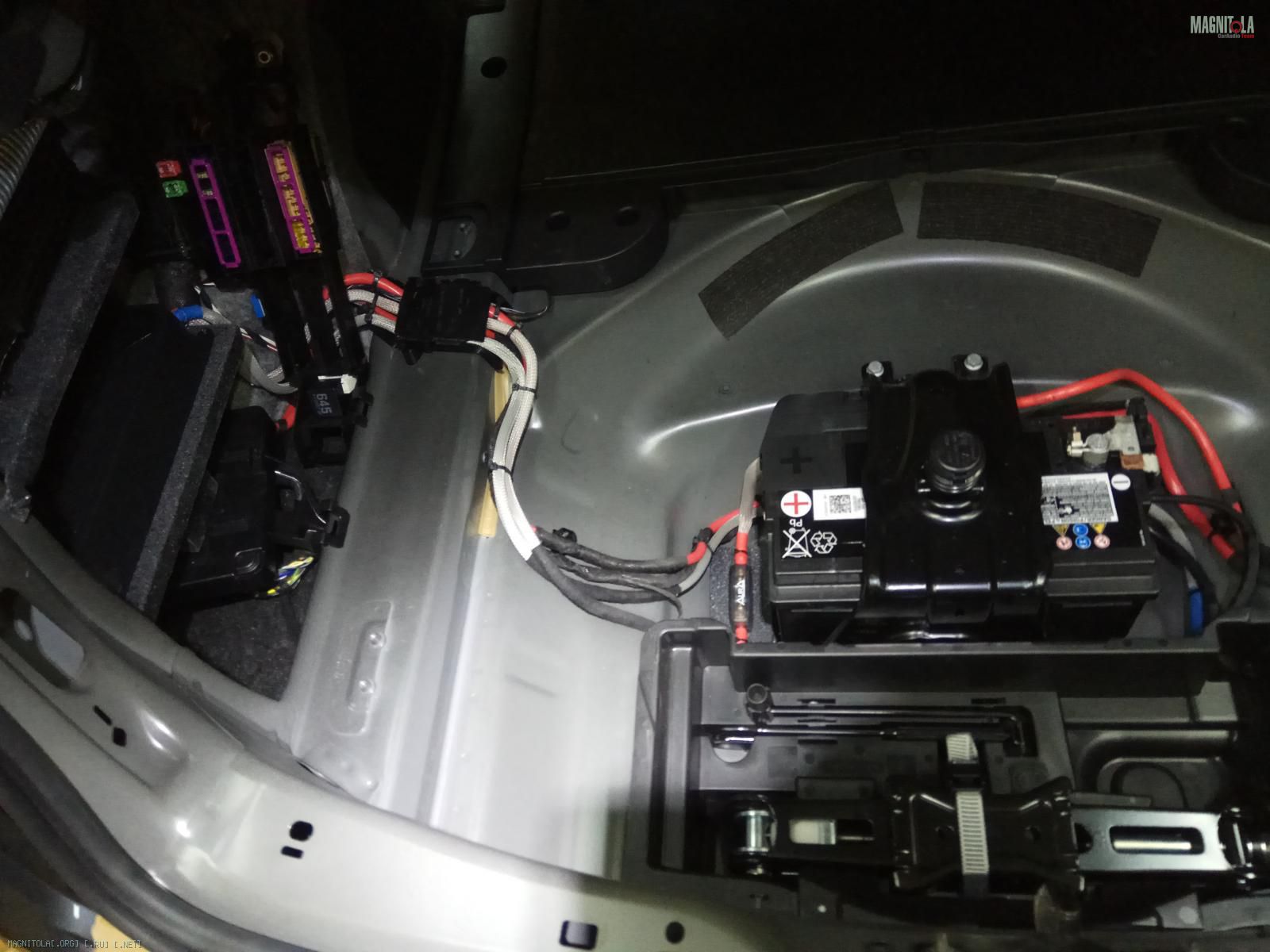

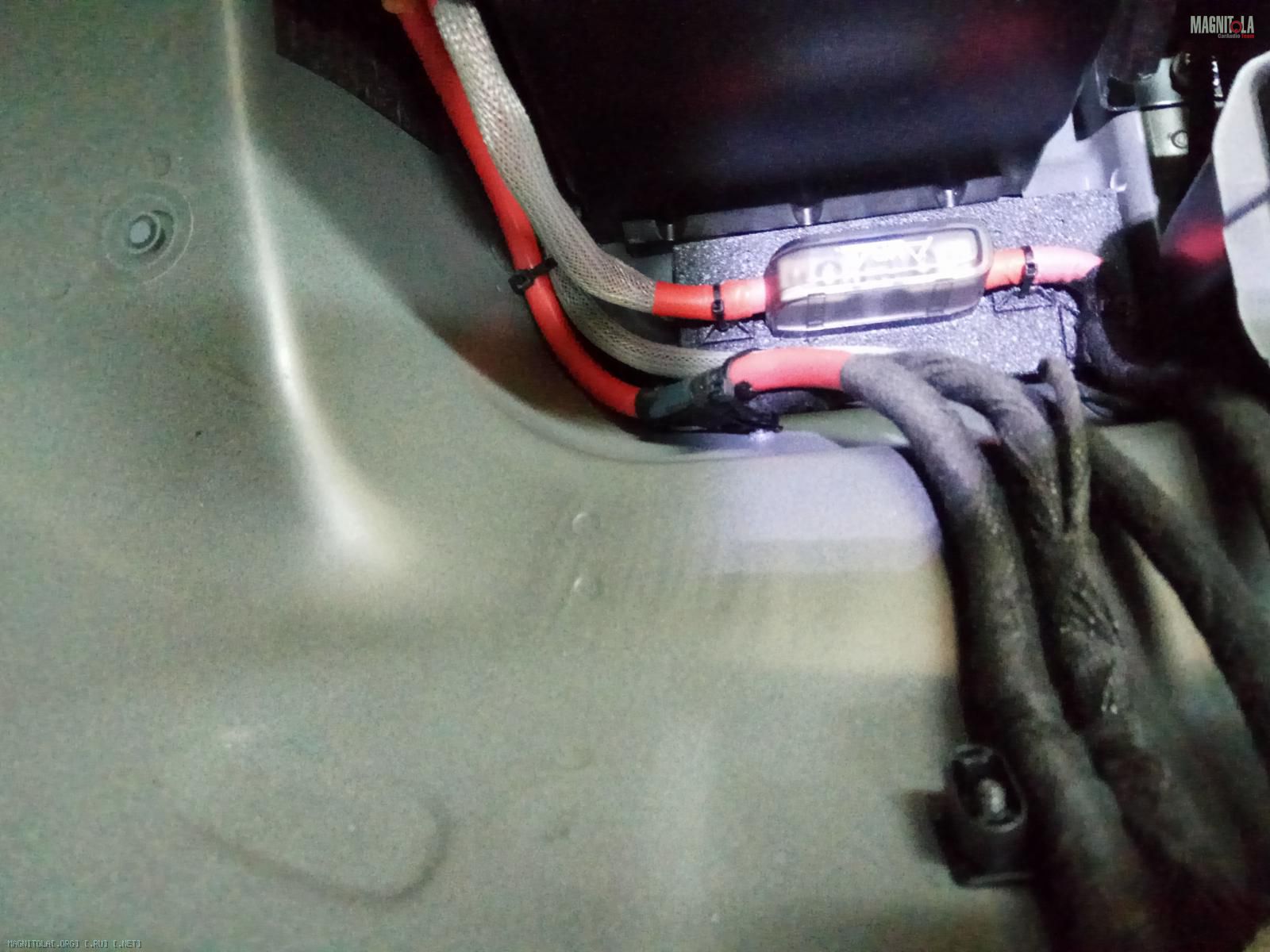

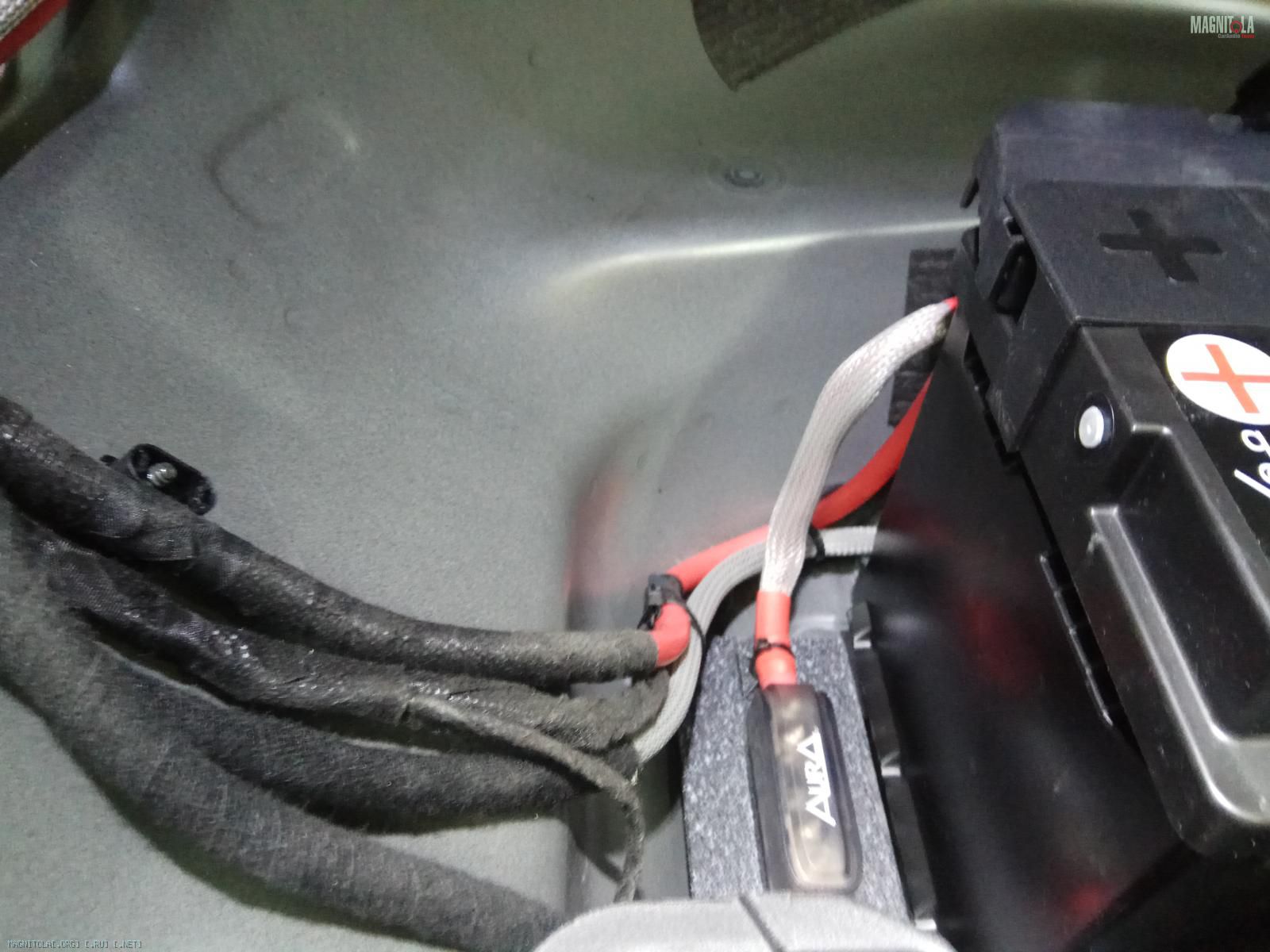

Коммутация, подключение...
Крепление в штатные места на м6
Вложение 1227532Вложение 1227534Вложение 1227536Вложение 1227538Вложение 1227540Вложение 1227542Вложение 1227544Вложение 1227546Вложение 1227548Вложение 1227550Вложение 1227552Вложение 1227554Вложение 1227556

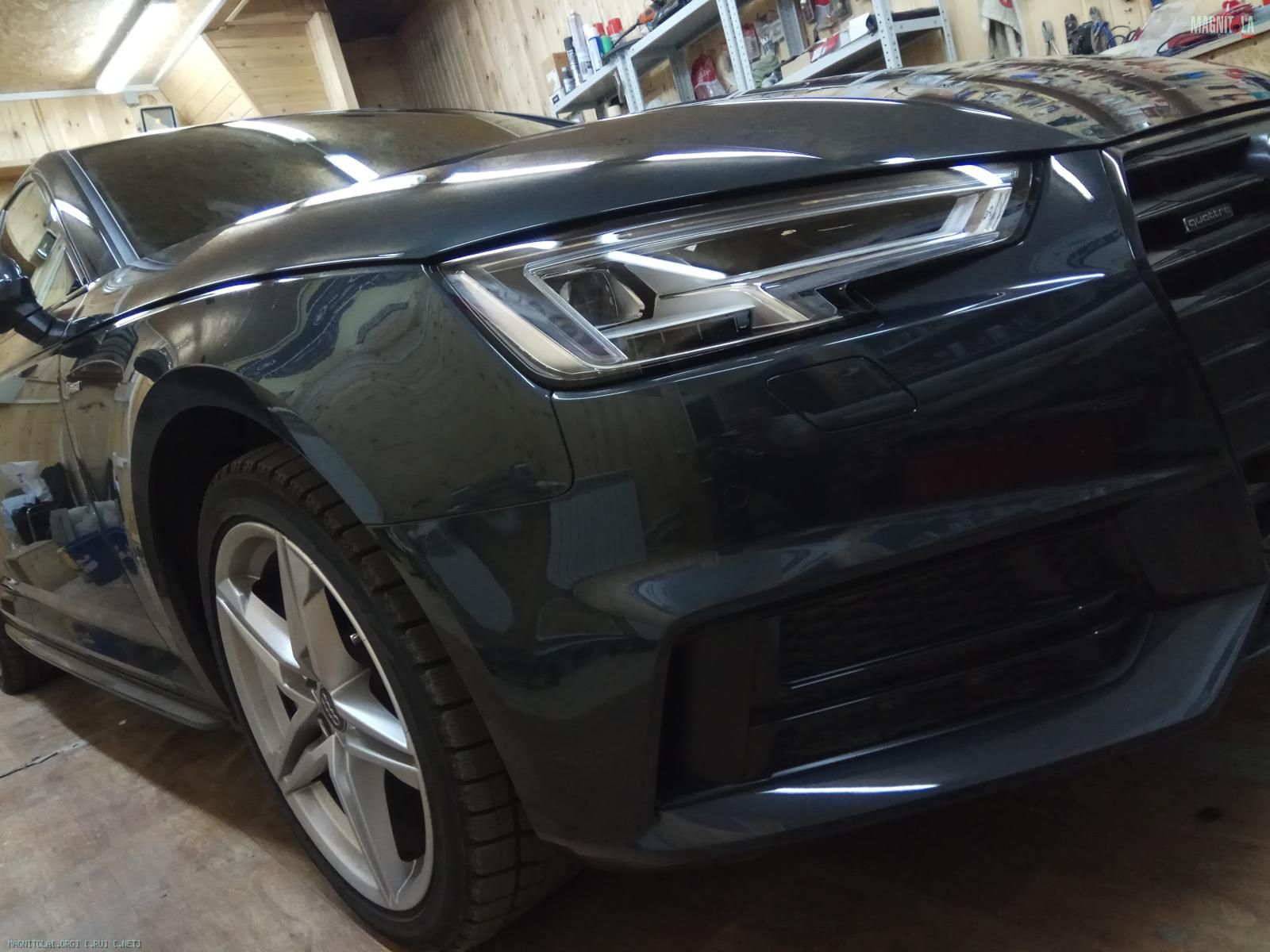

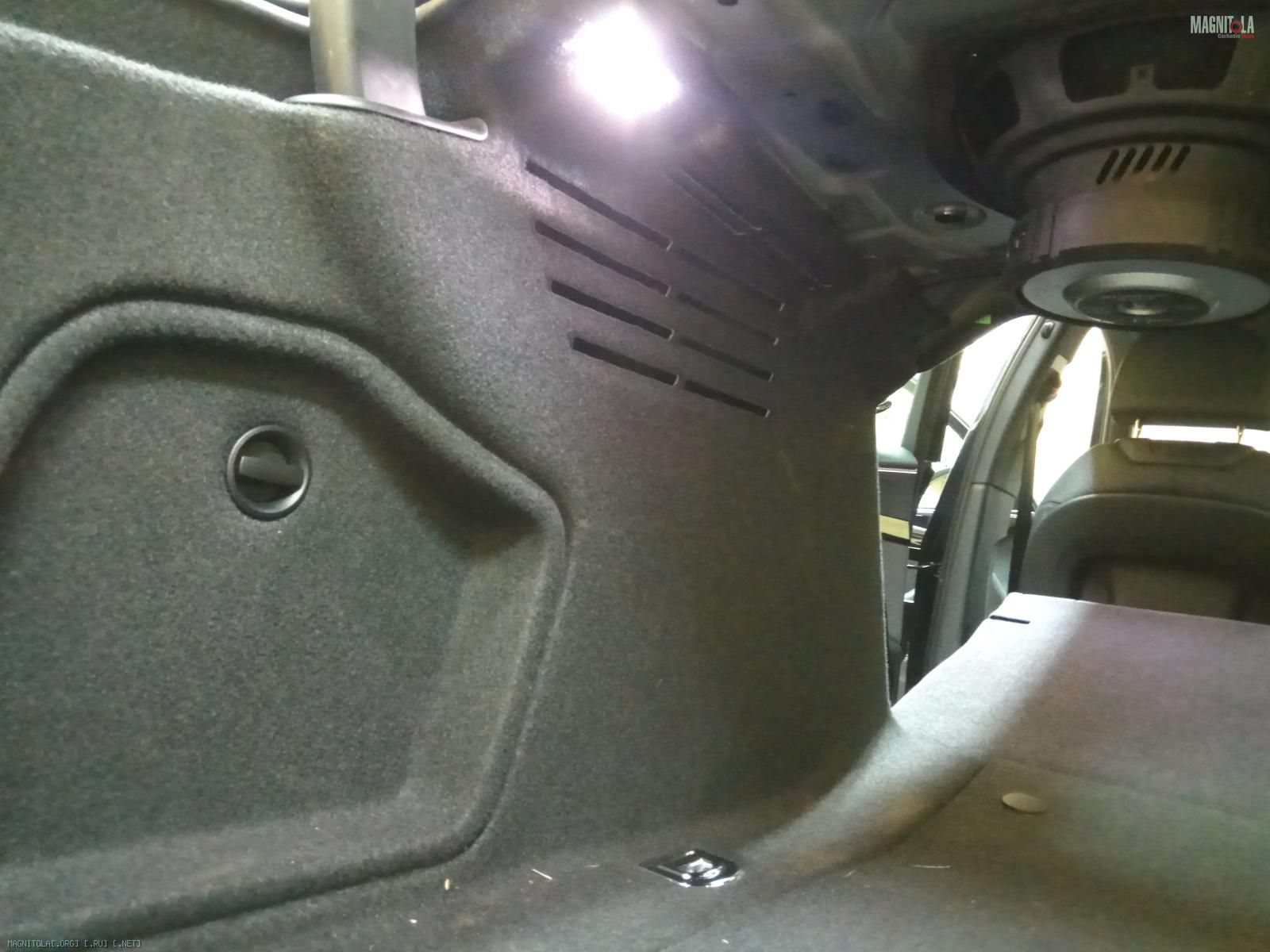

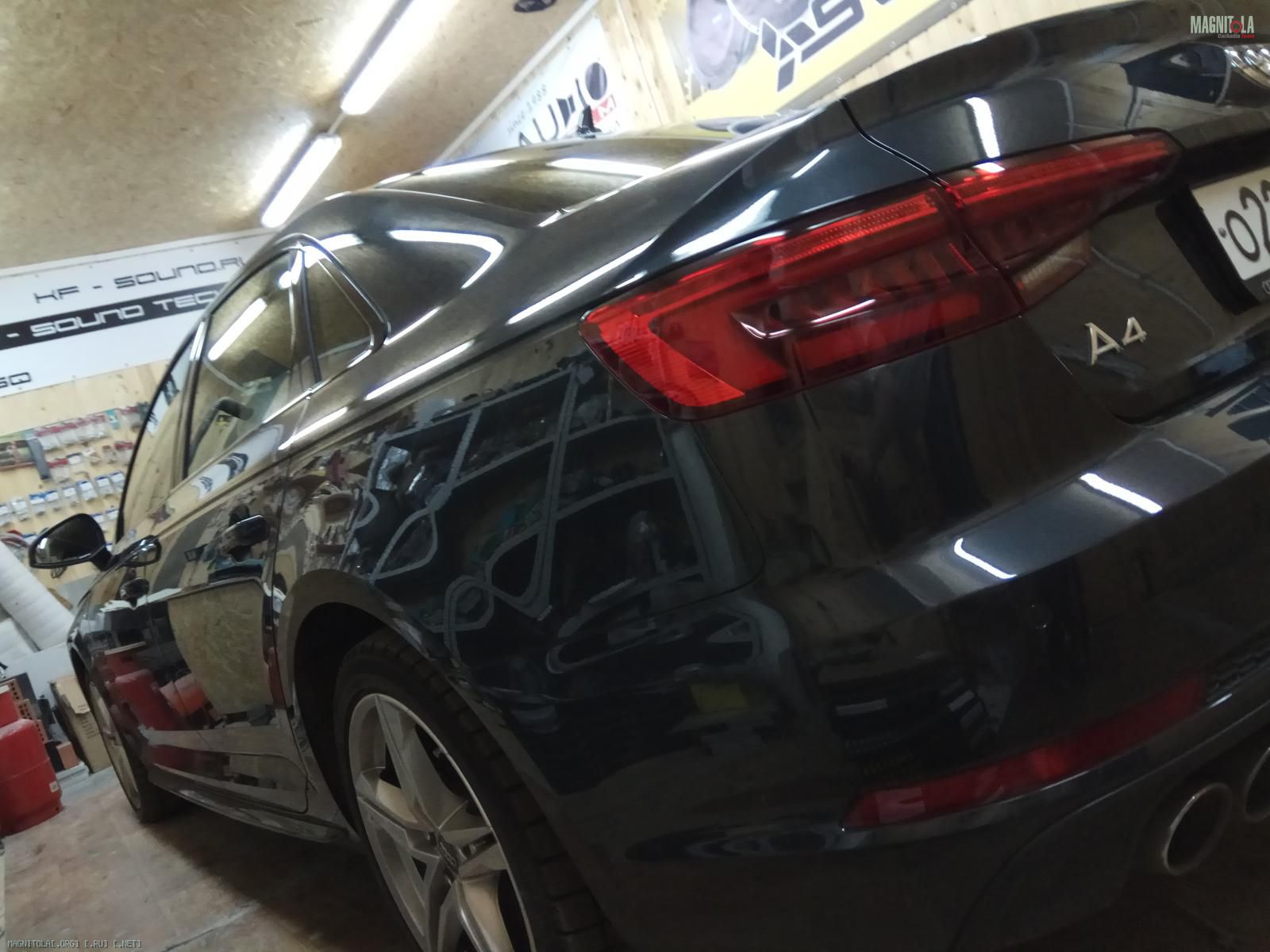

Итог...
Вложение 1227558Вложение 1227560Вложение 1227562Вложение 1227564

В KF-Sound Technology приехал Toyota Land Cruiser Prado (J120W)
Вложение 1227796Вложение 1227798

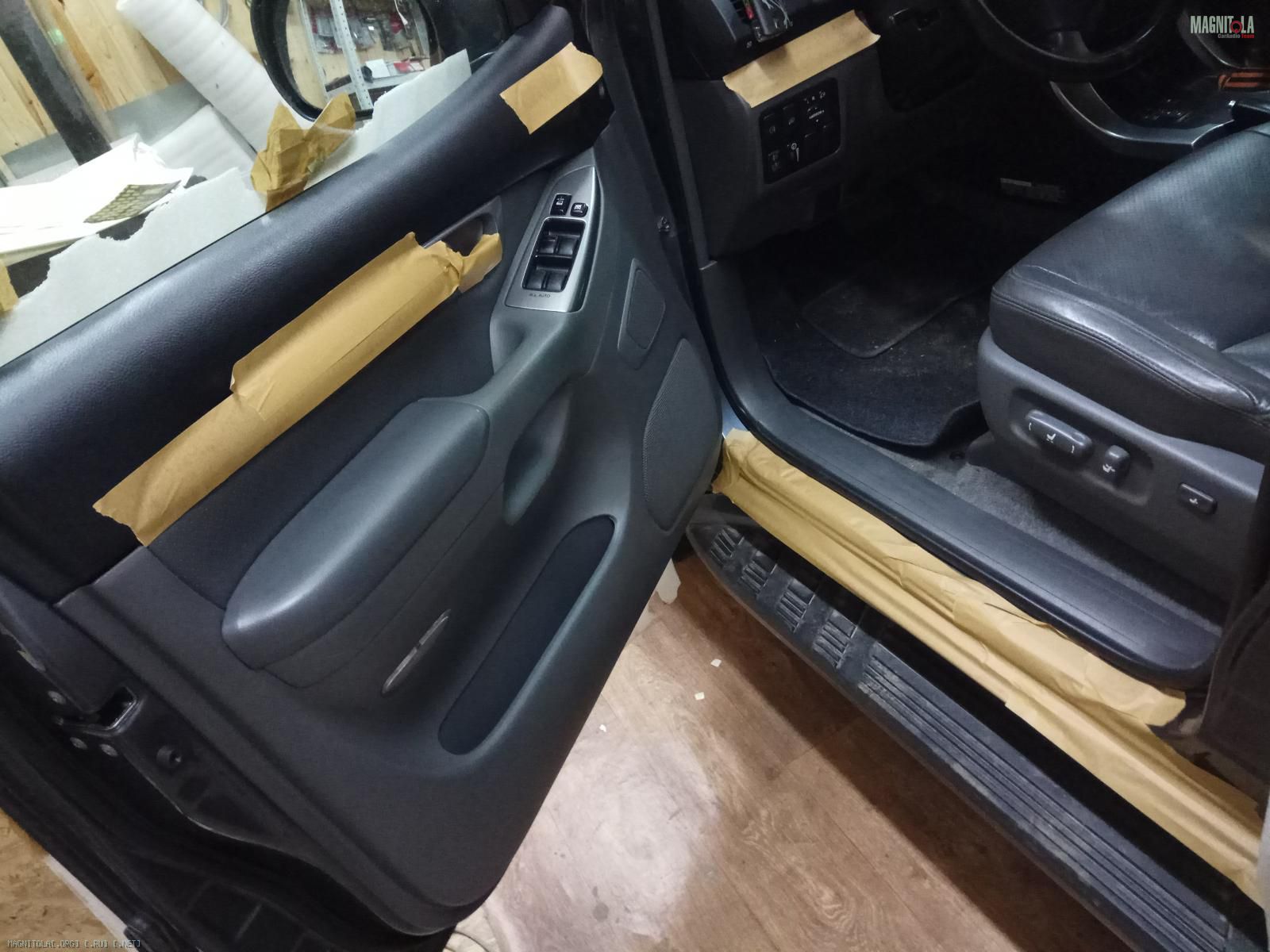

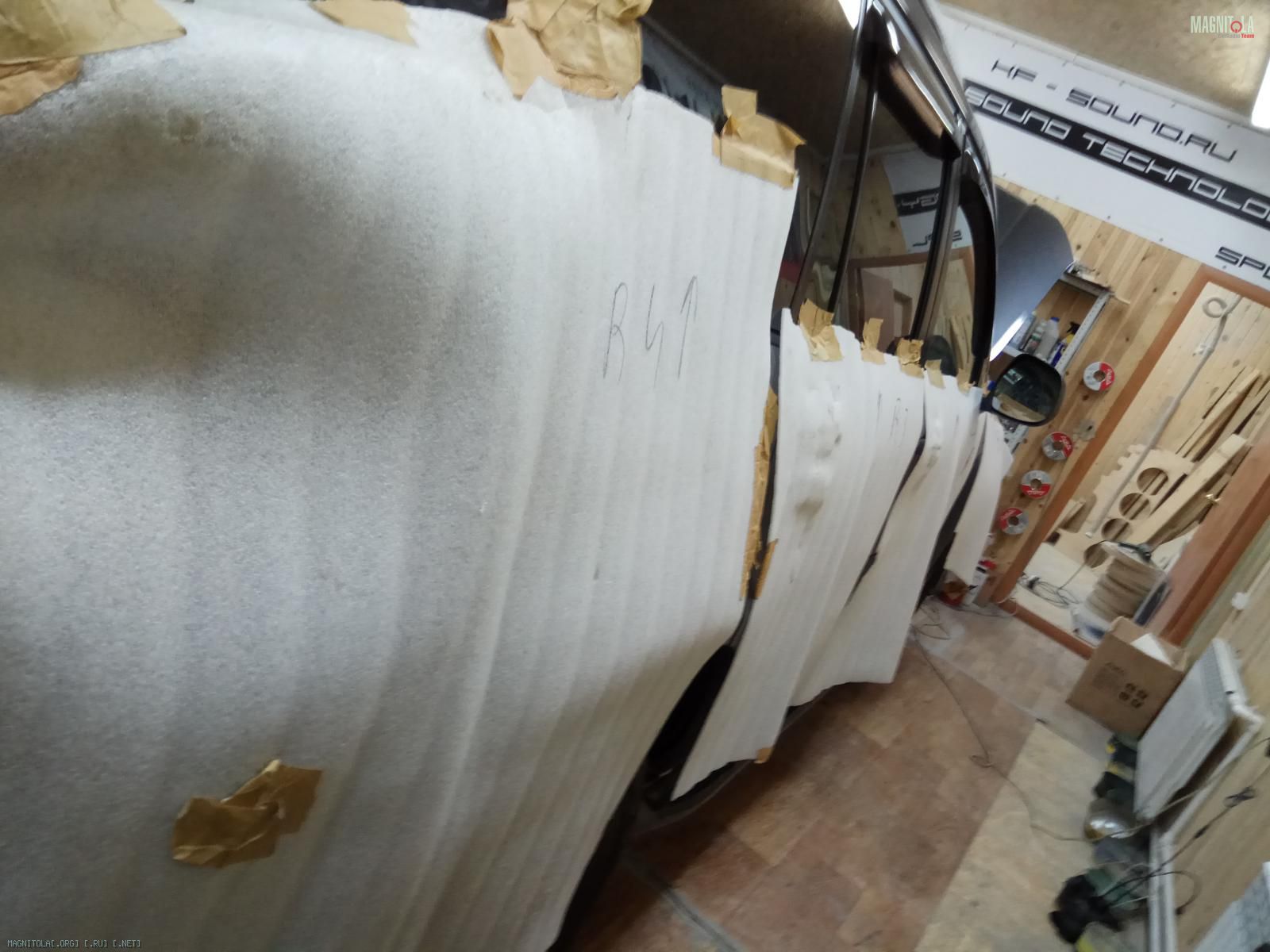

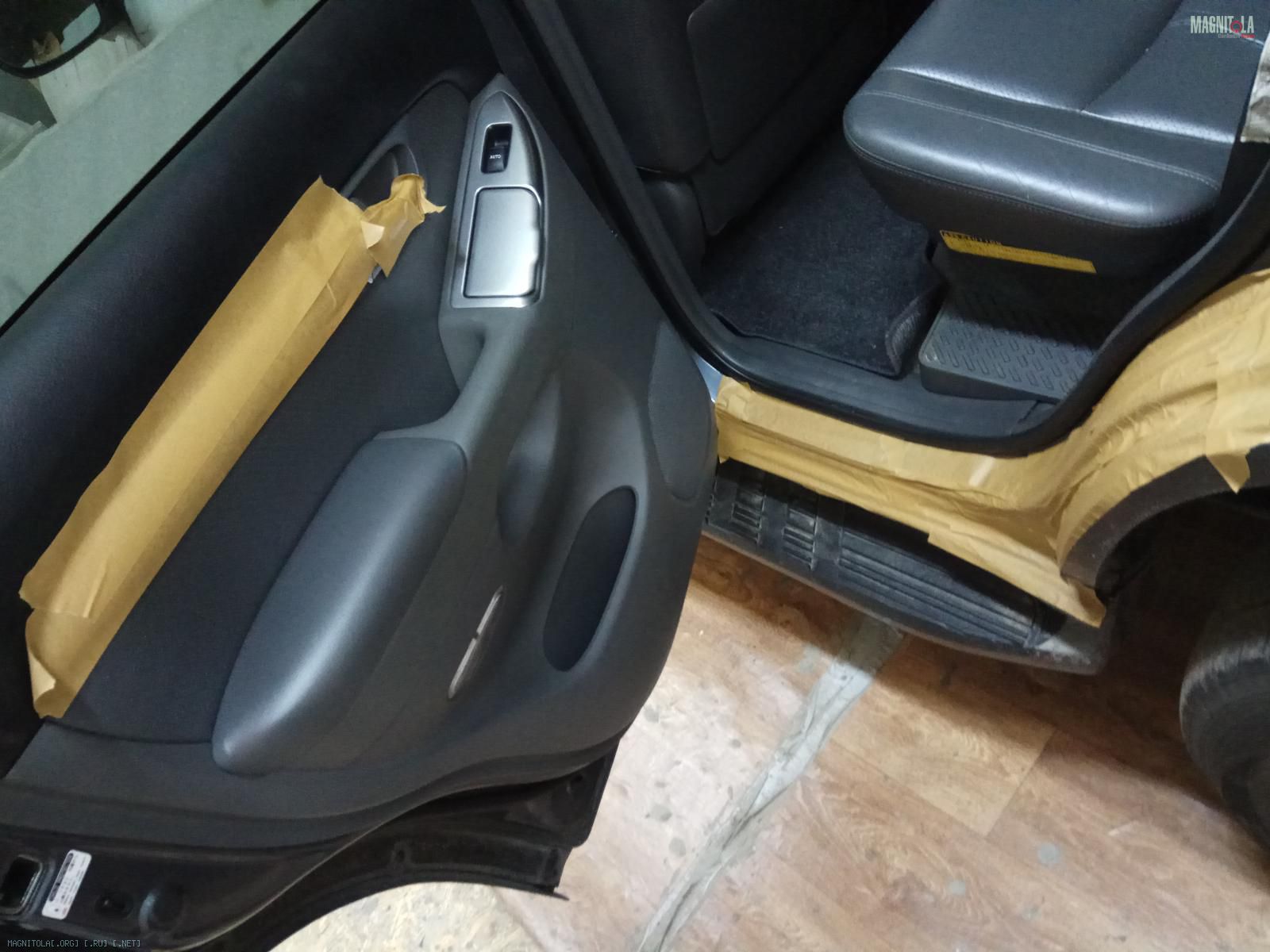

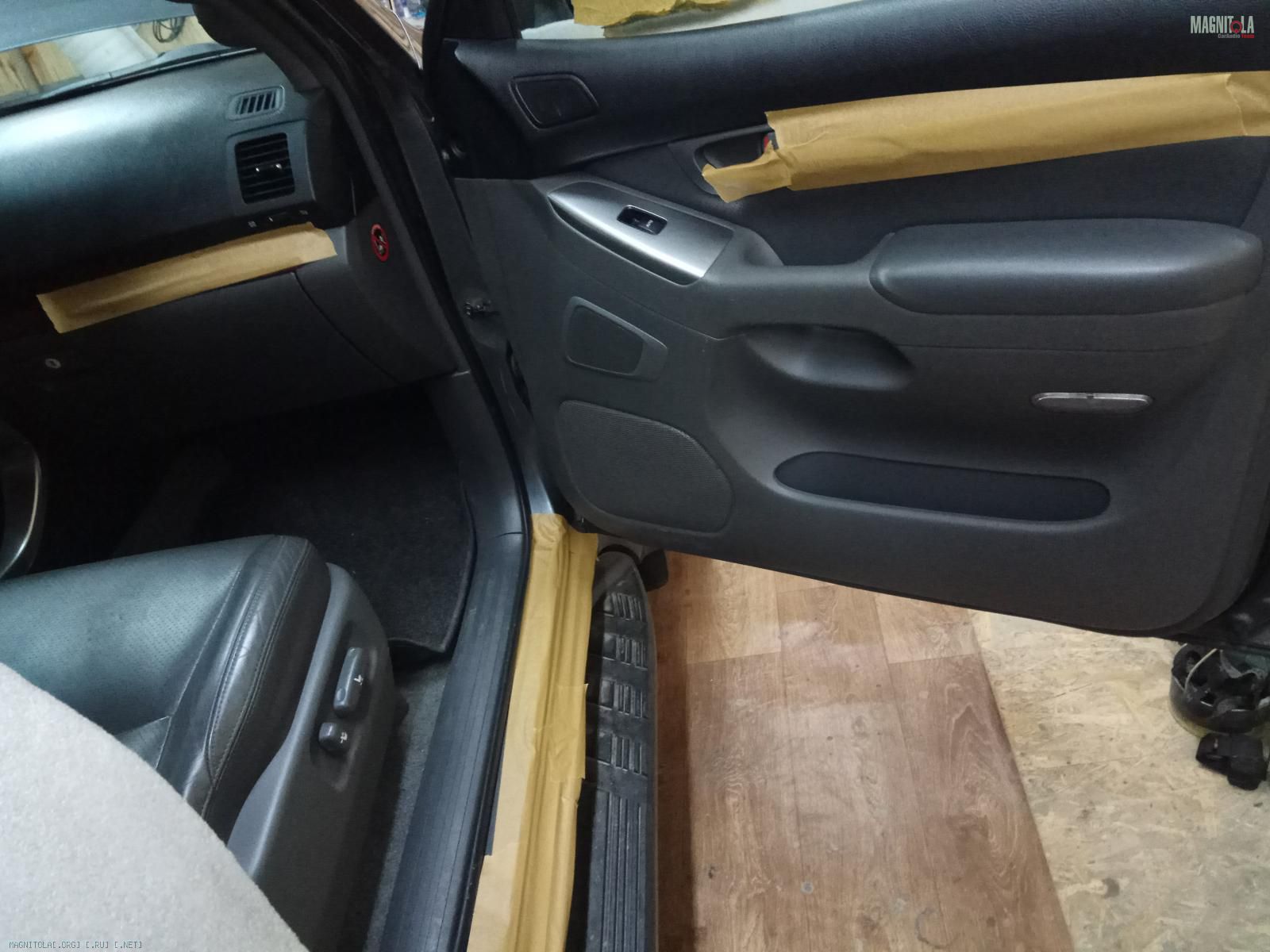

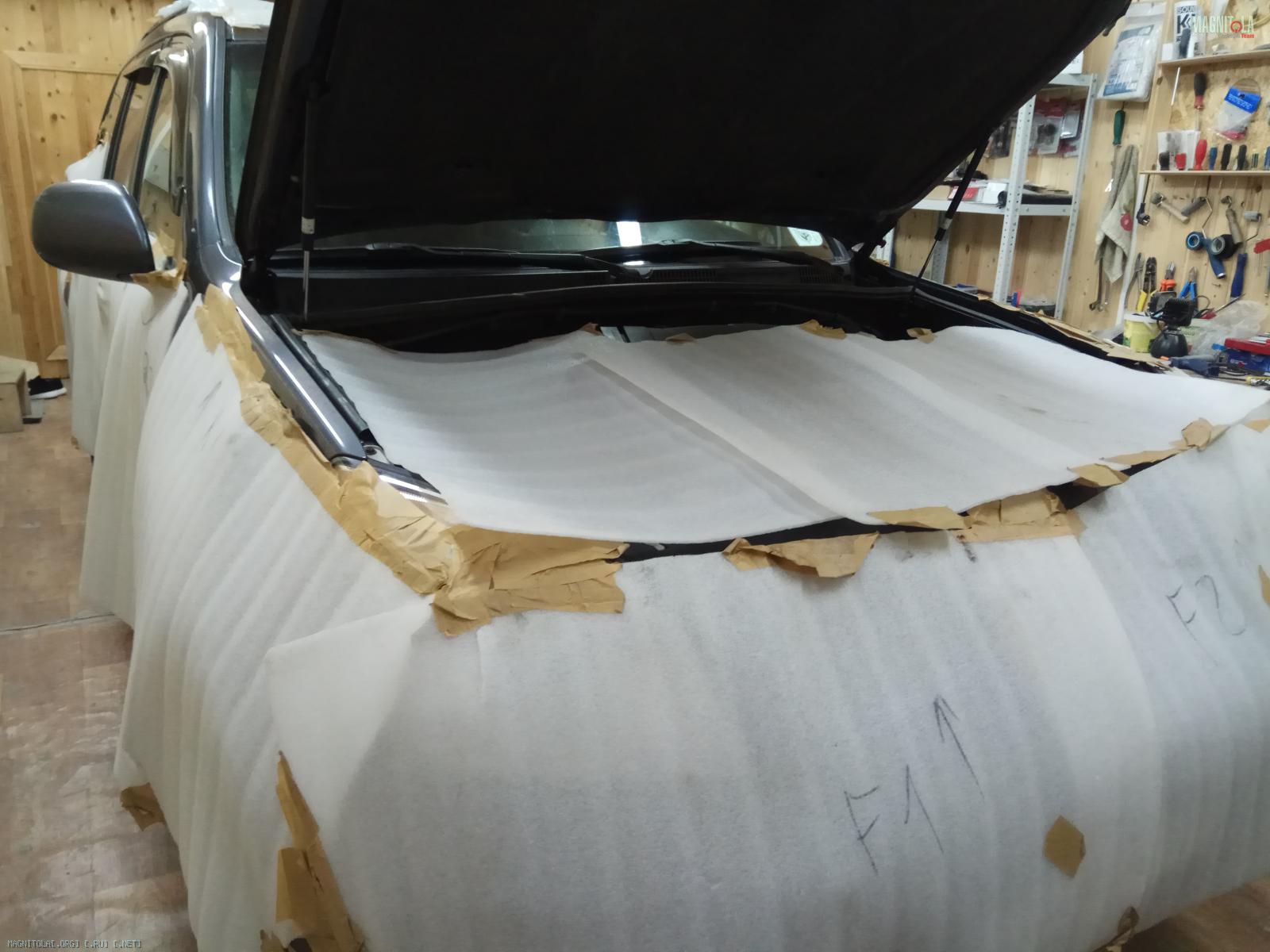

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона"
Вложение 1227800Вложение 1227802Вложение 1227804Вложение 1227806Вложение 1227808Вложение 1227810

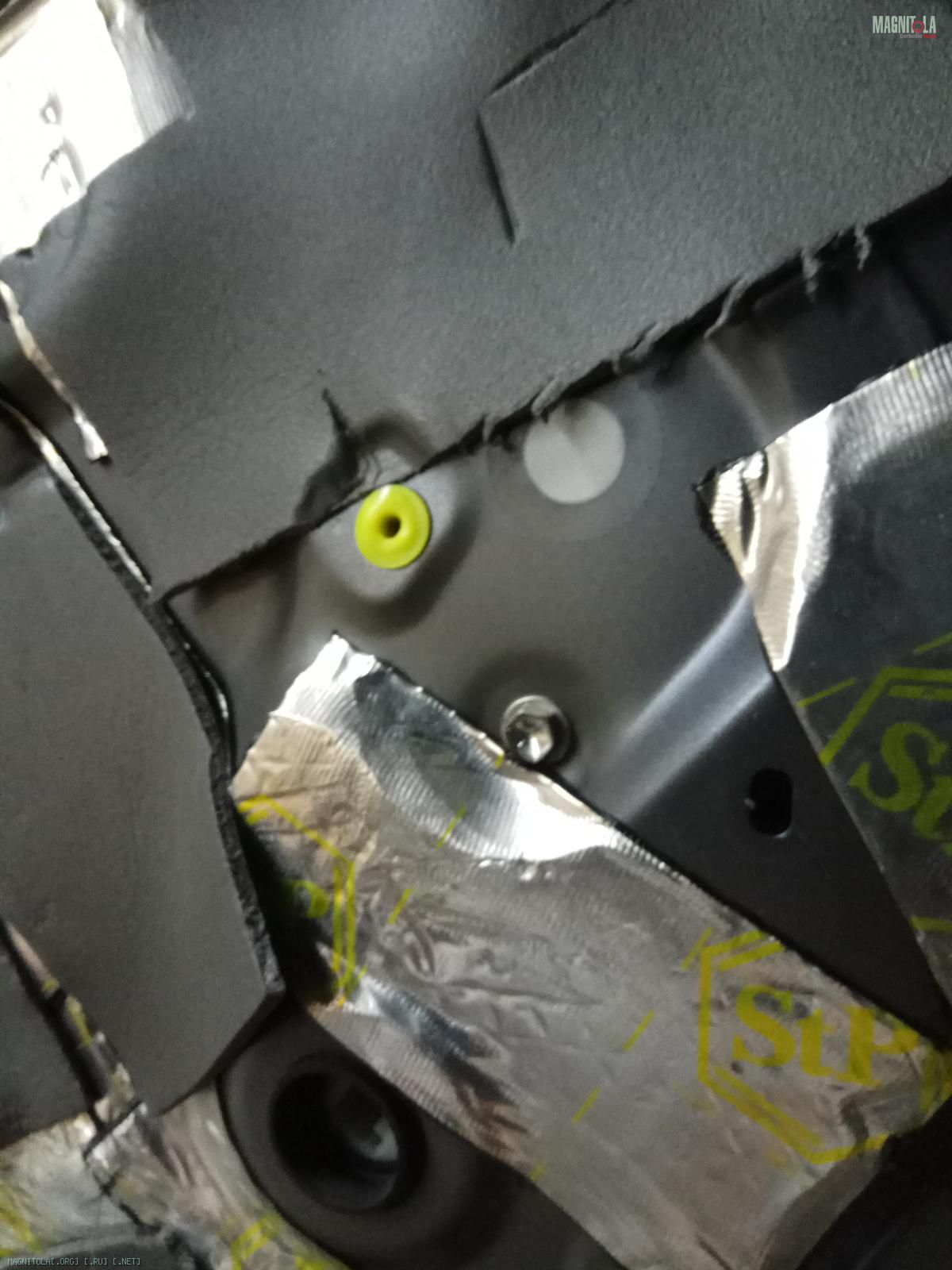

Двери... что имеем...
Передние, клиент пытался сам, чуть, улучшить/переделать...
Вложение 1227812Вложение 1227814Вложение 1227816Вложение 1227818Вложение 1227820Вложение 1227822Вложение 1227824Вложение 1227826Вложение 1227828

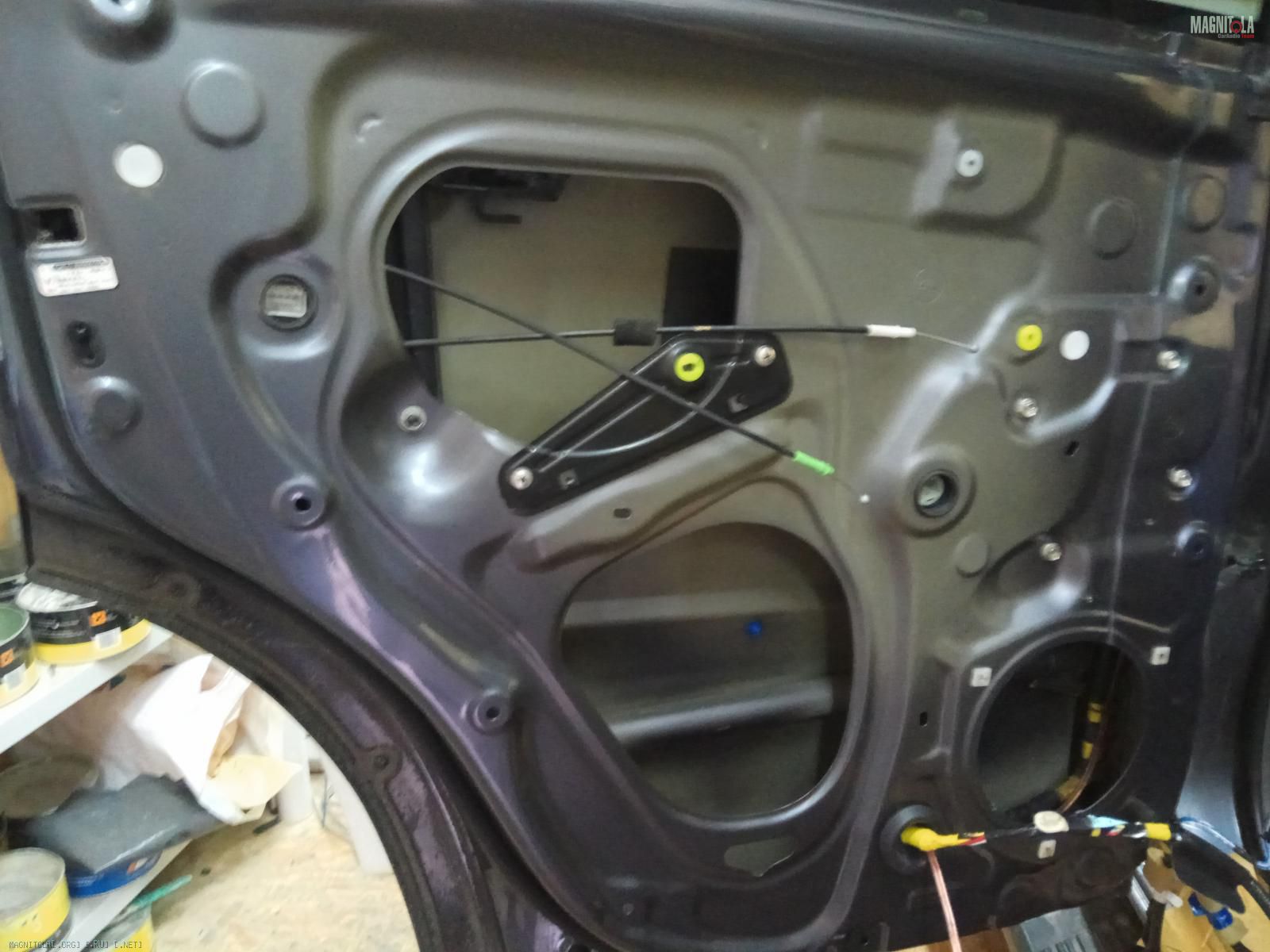

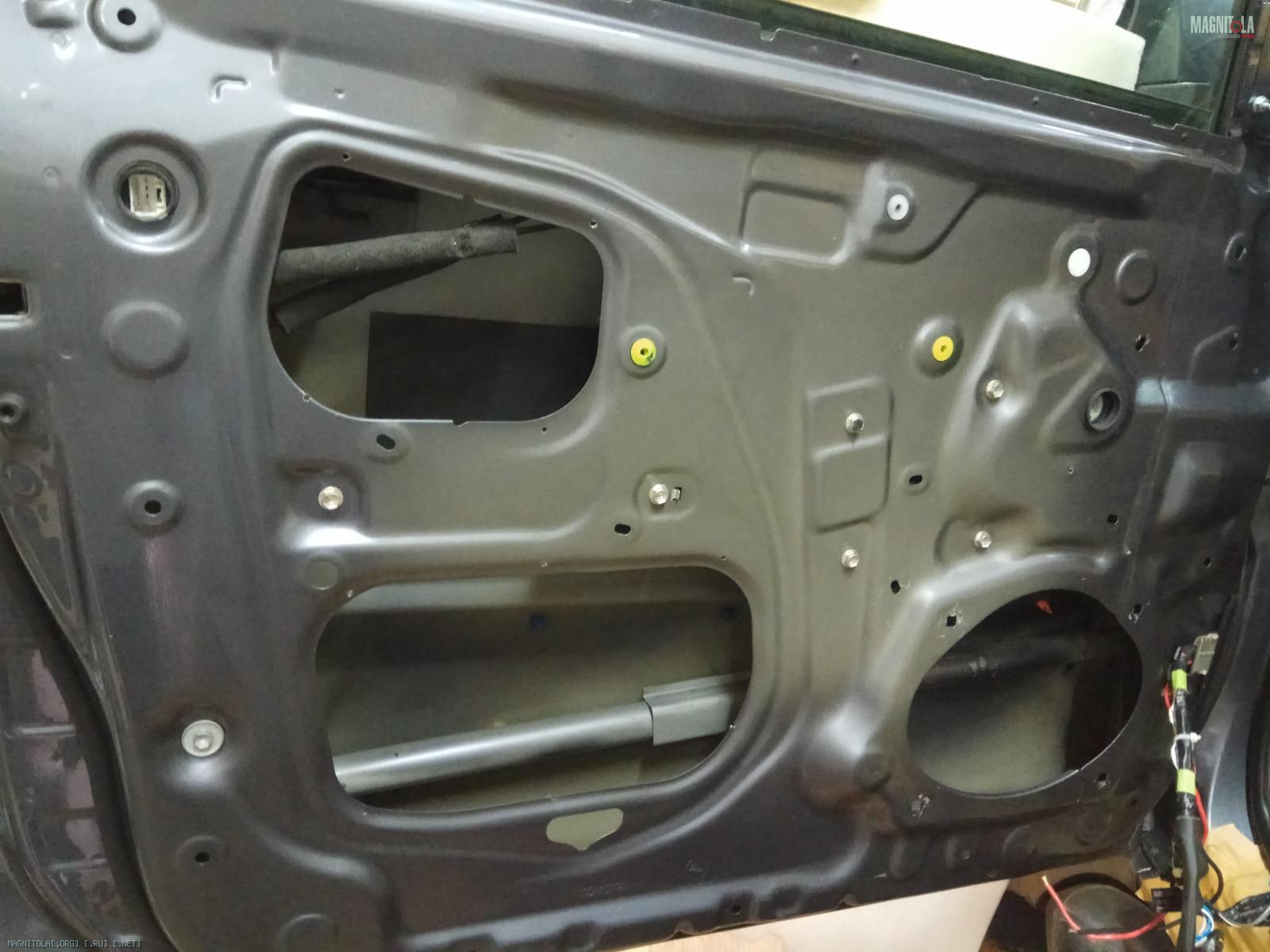

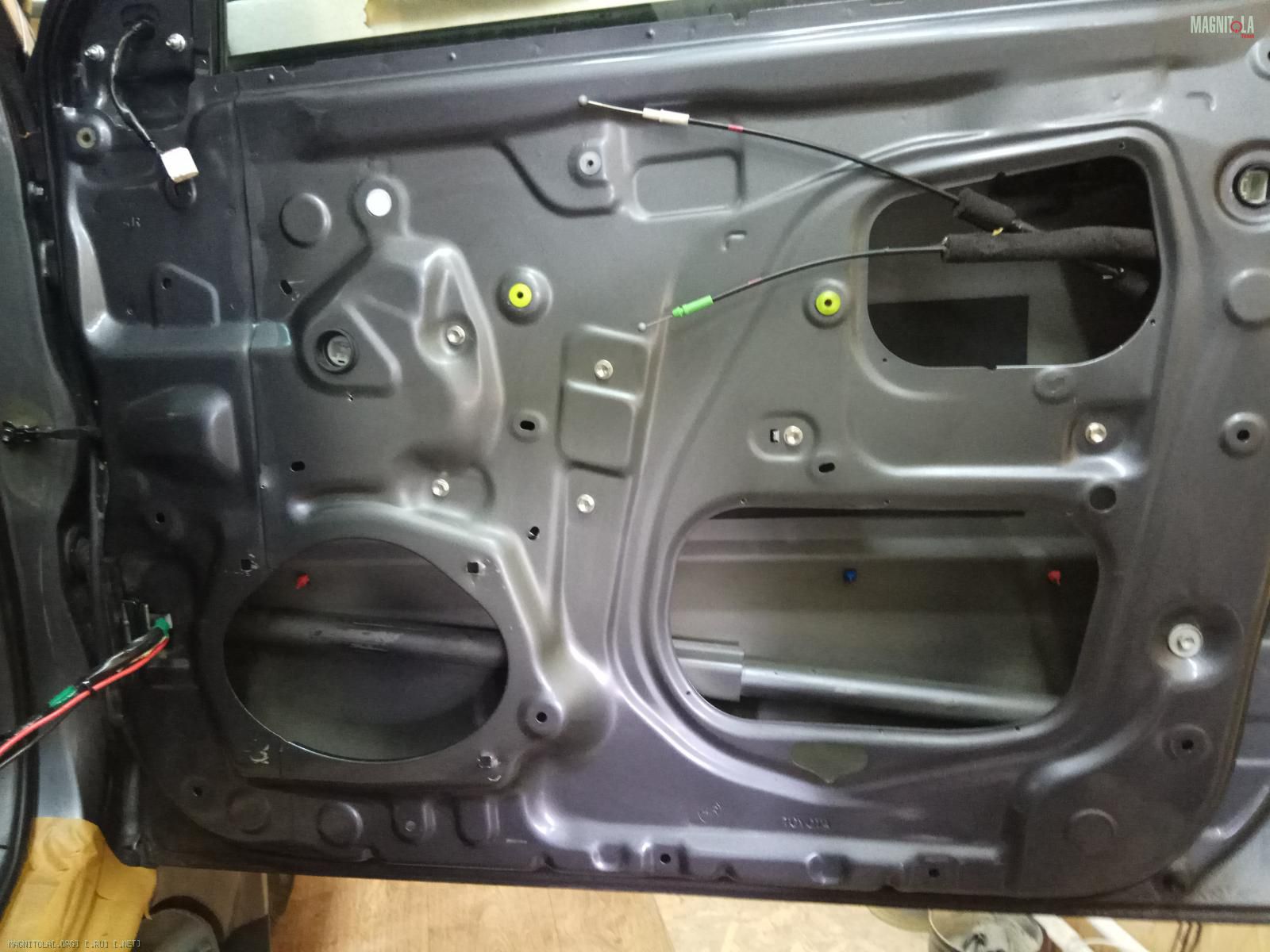

Снимаем вибру и сплэн...
Очищаем/обезжириваем...
Вложение 1227830Вложение 1227832Вложение 1227834Вложение 1227836Вложение 1227838Вложение 1227840Вложение 1227842Вложение 1227844Вложение 1227846Вложение 1227848

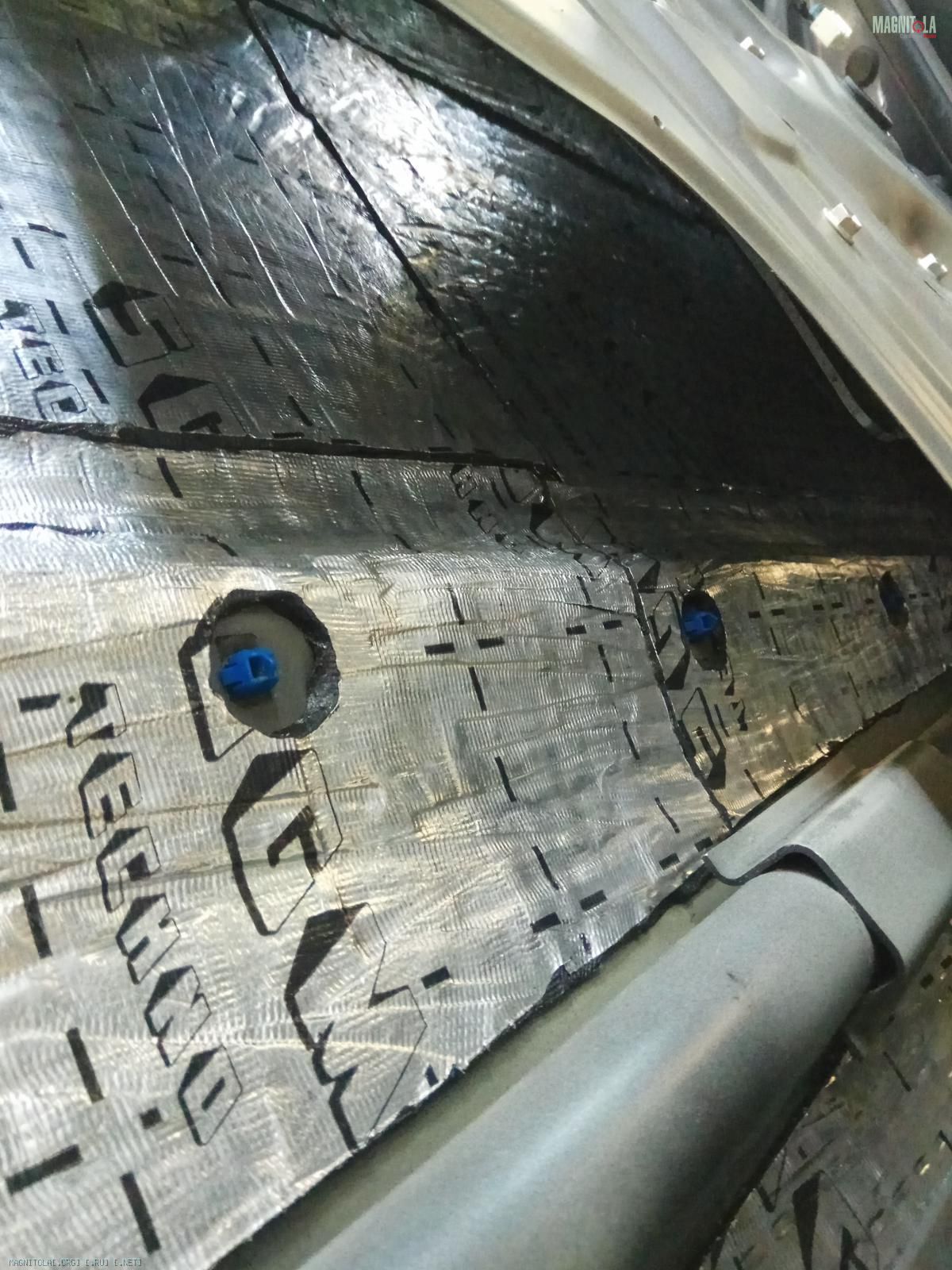

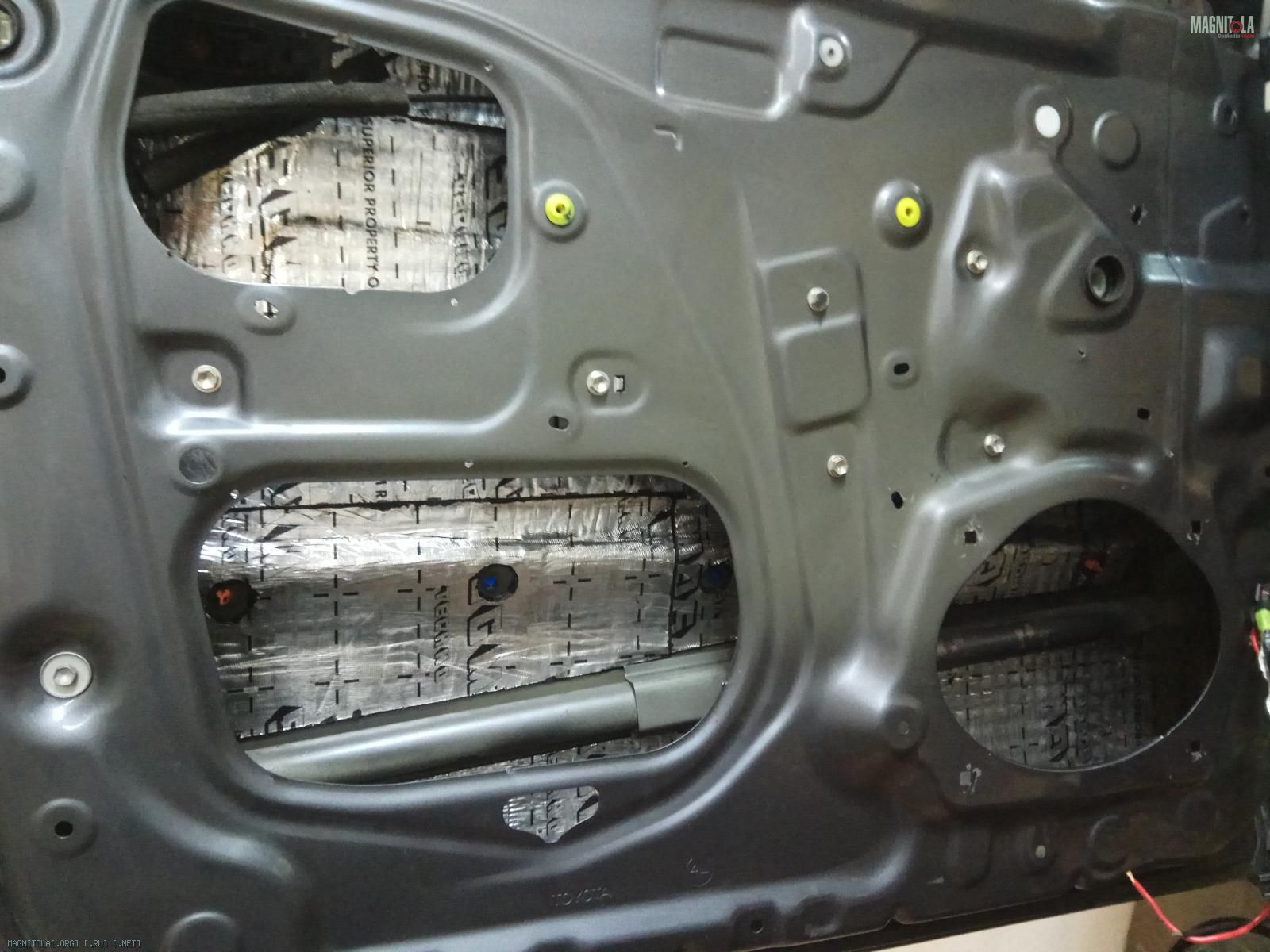

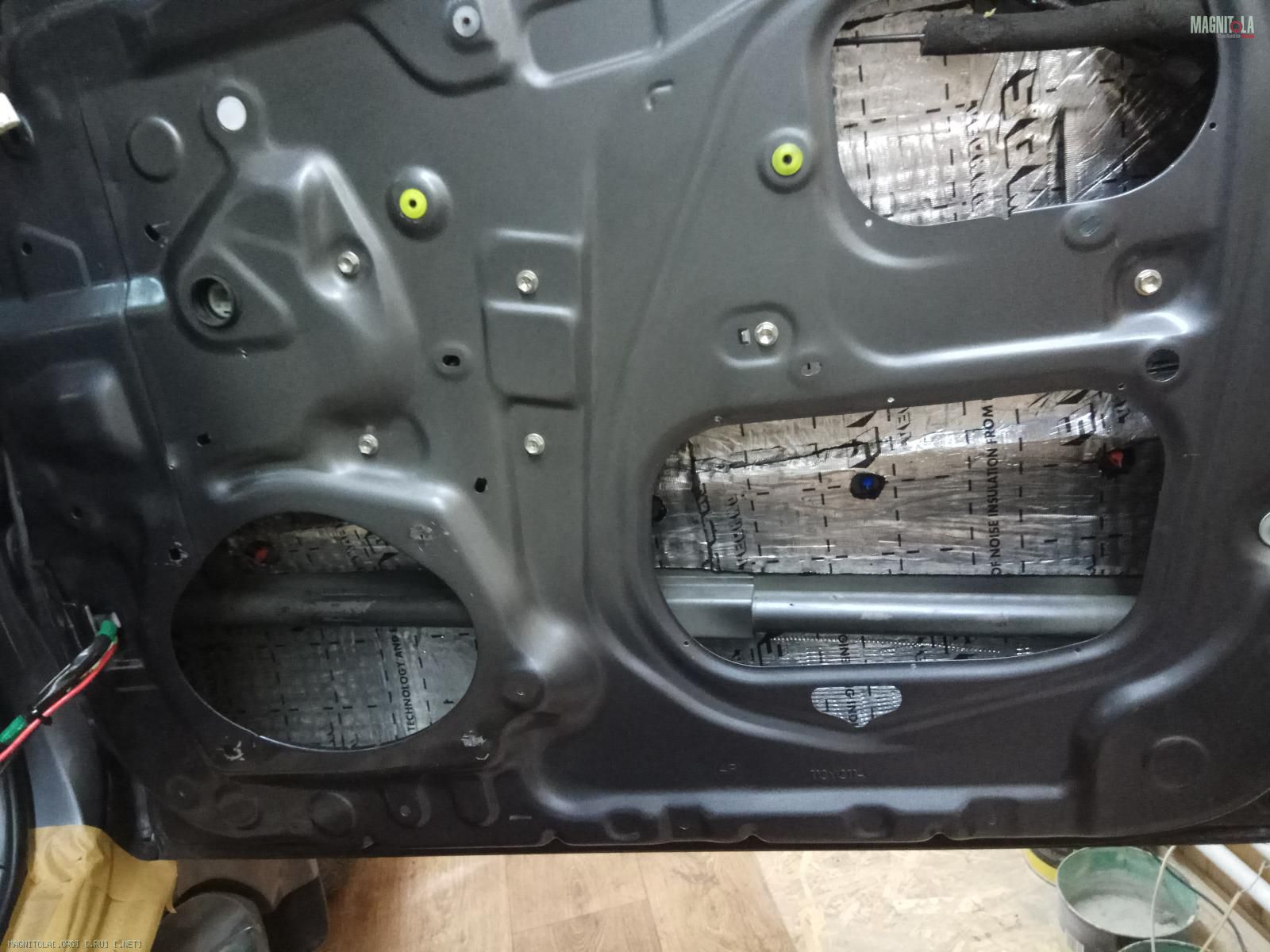

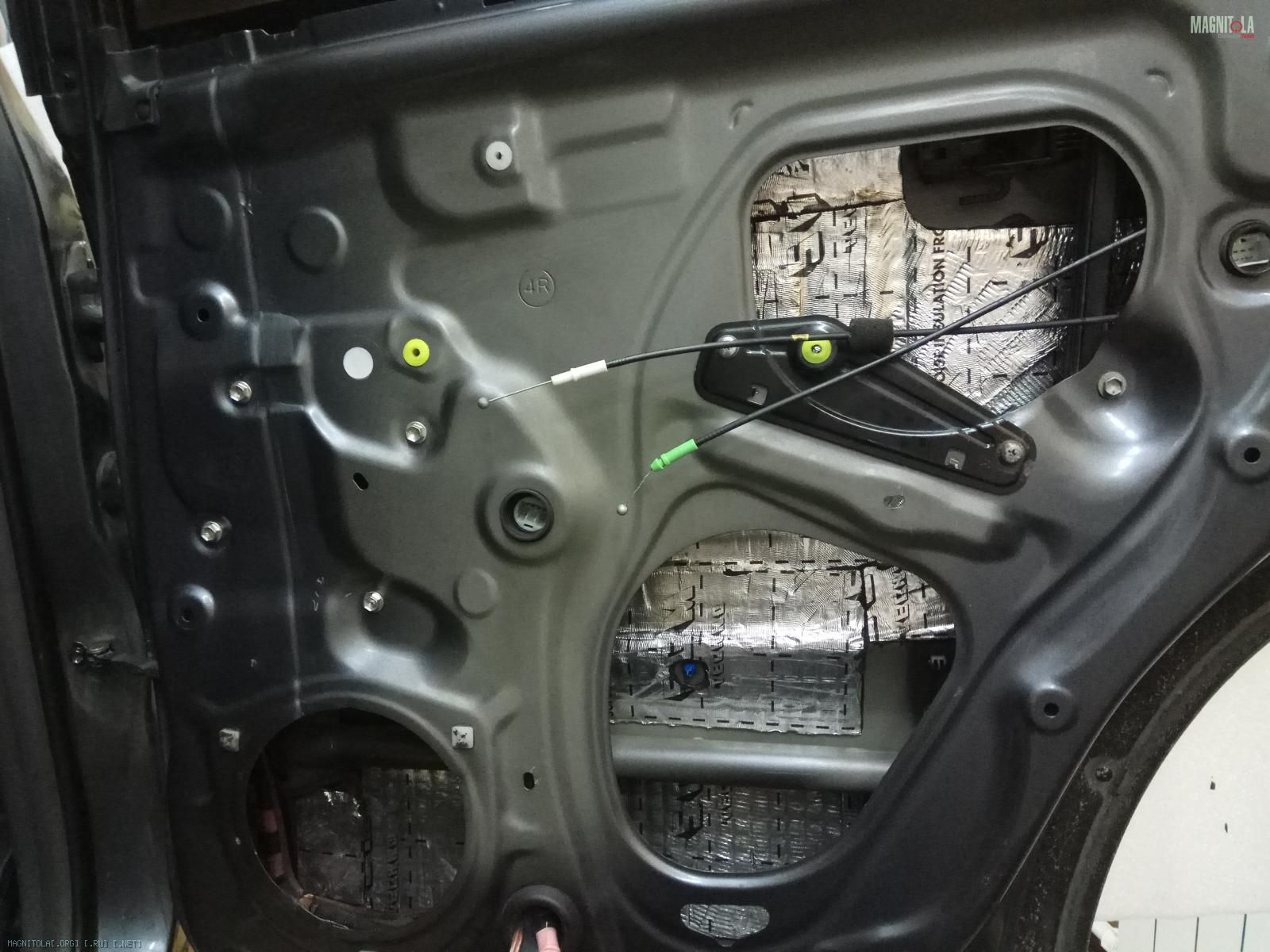

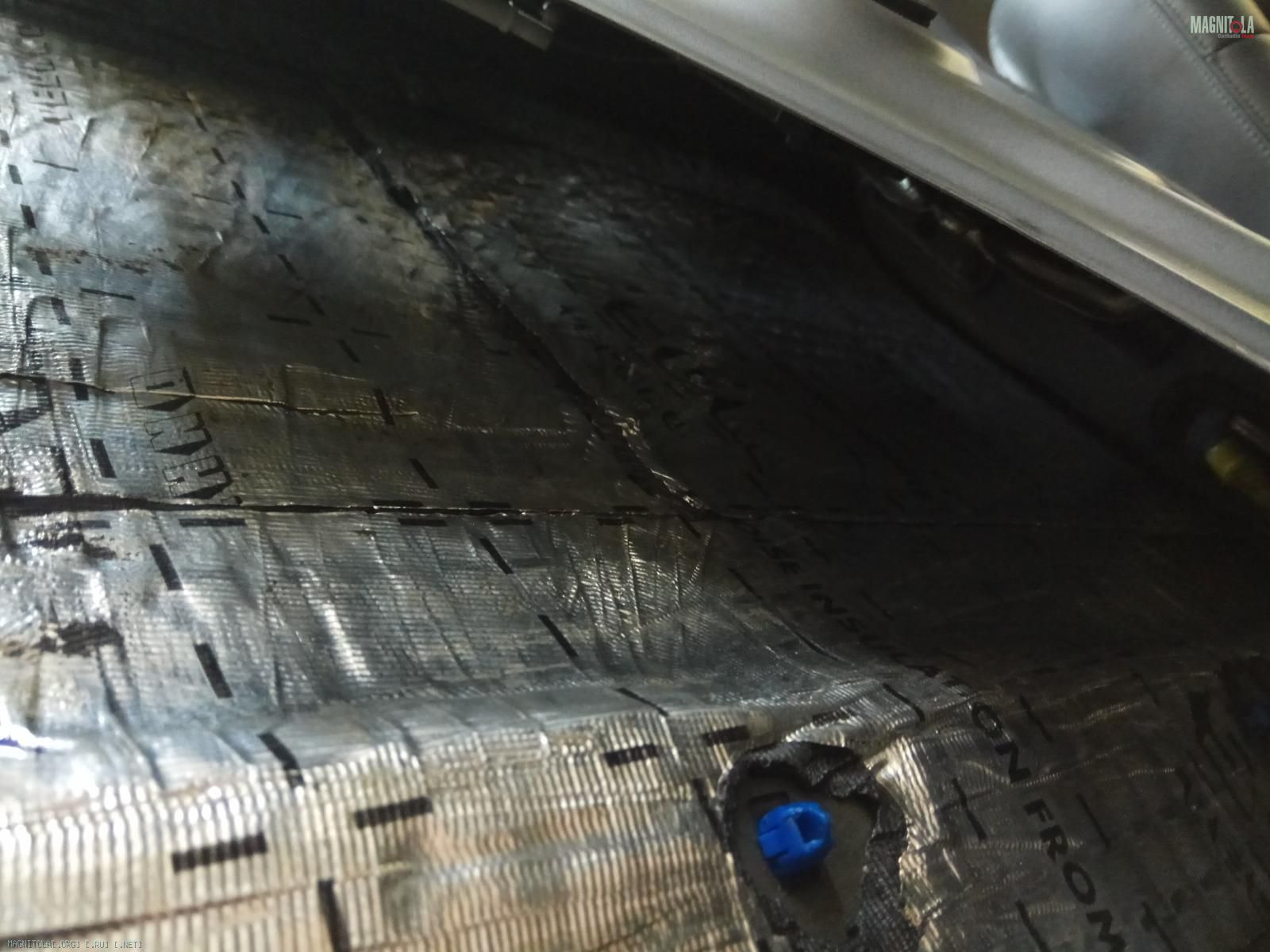

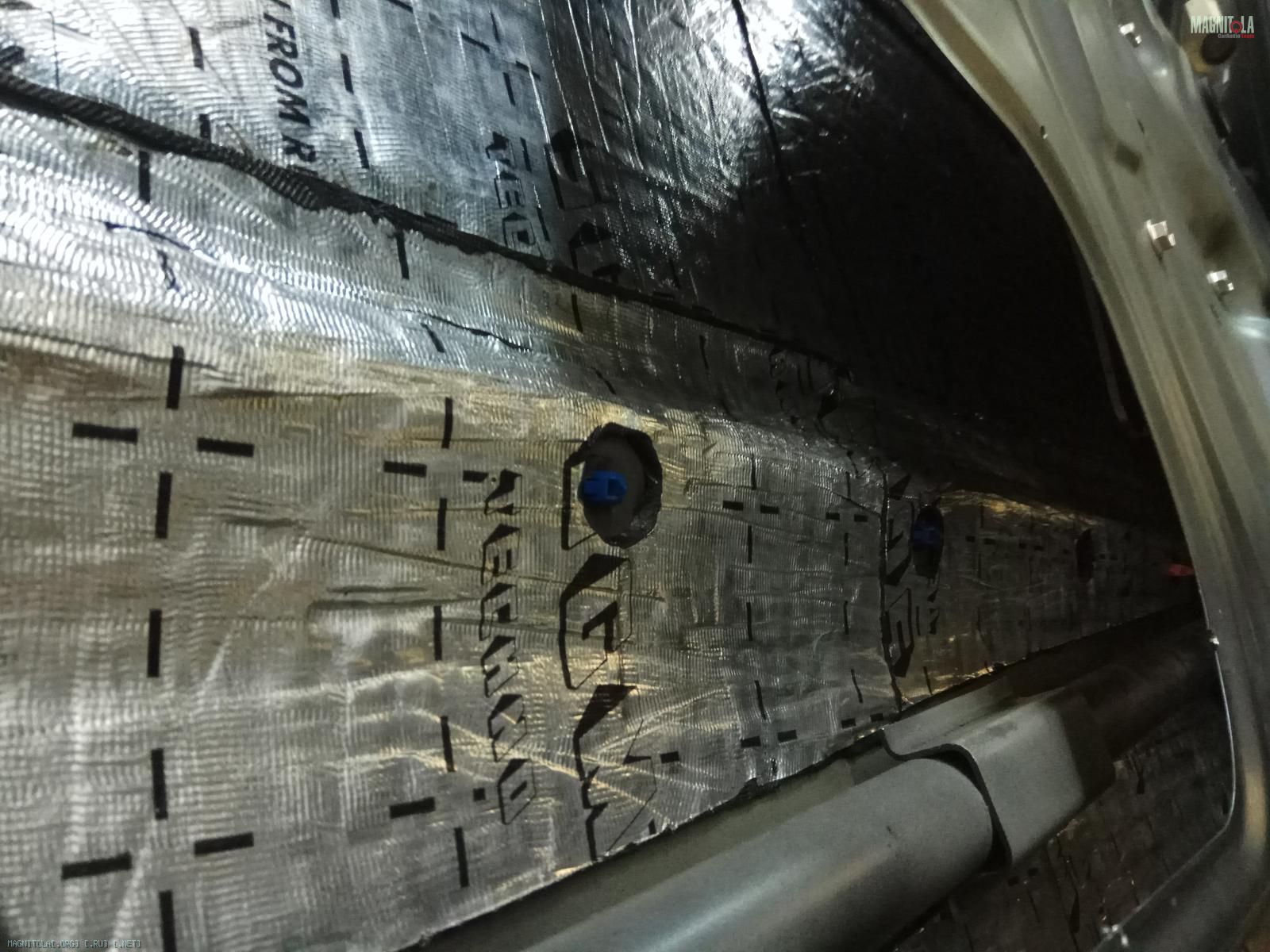

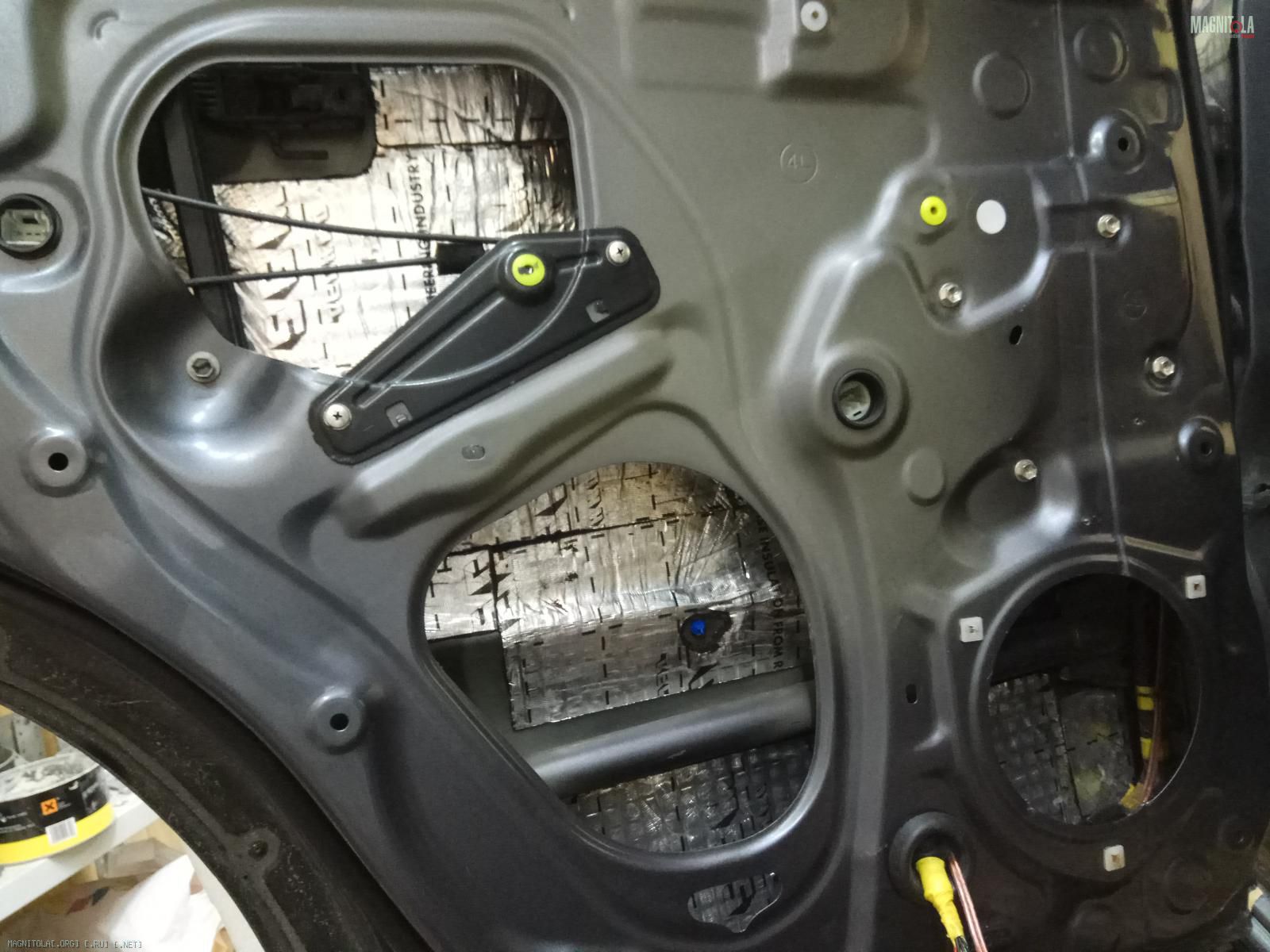

Первый слой наносим СГМ Броня 5мм, один из самых жестких битумных материалов.
Разогреваем... наносим.. догреваем... прикатываем...
Вложение 1227850Вложение 1227852Вложение 1227854Вложение 1227856Вложение 1227858Вложение 1227860Вложение 1227862Вложение 1227864

Toyota Land Cruiser Prado (J120W)

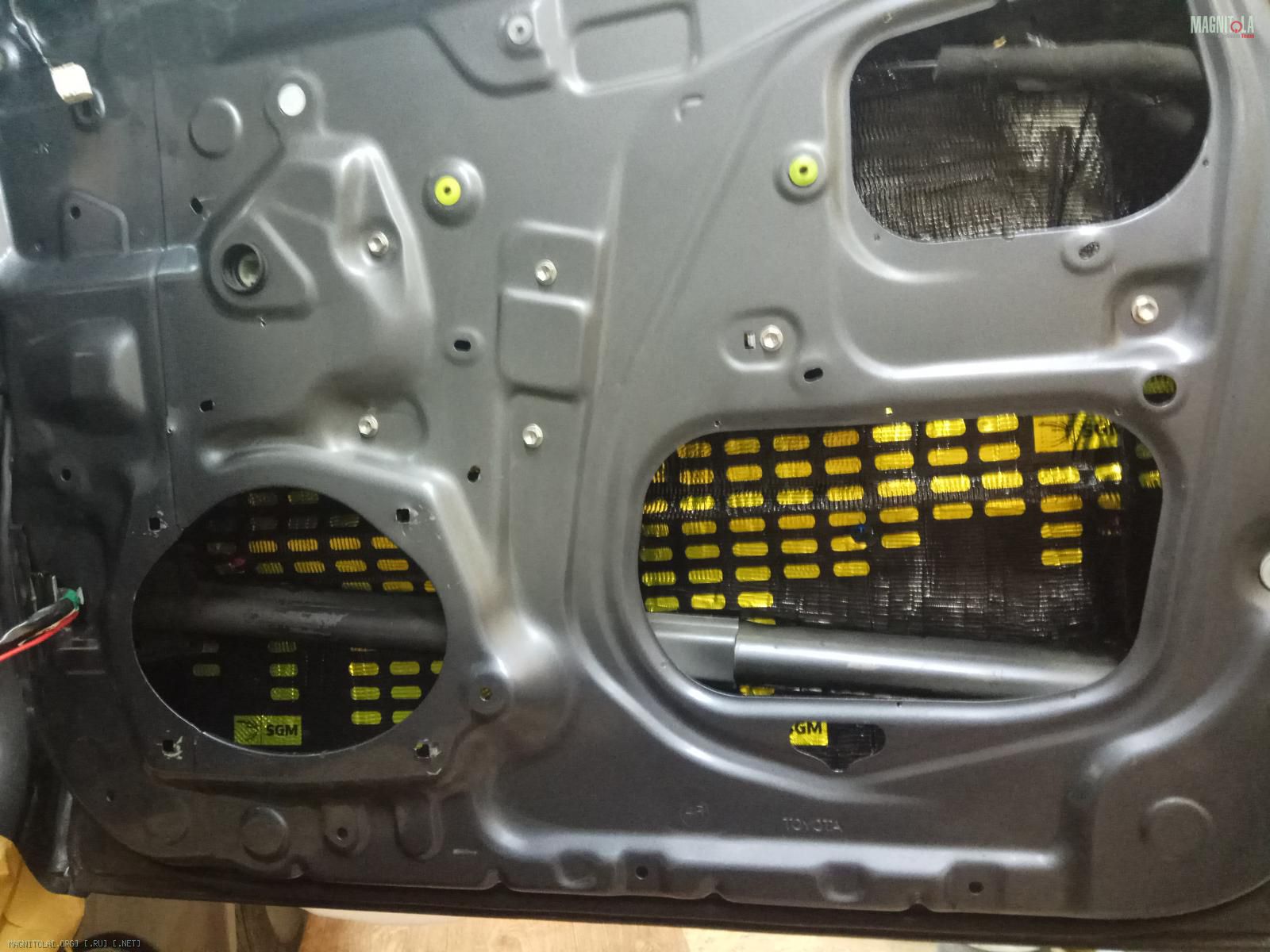

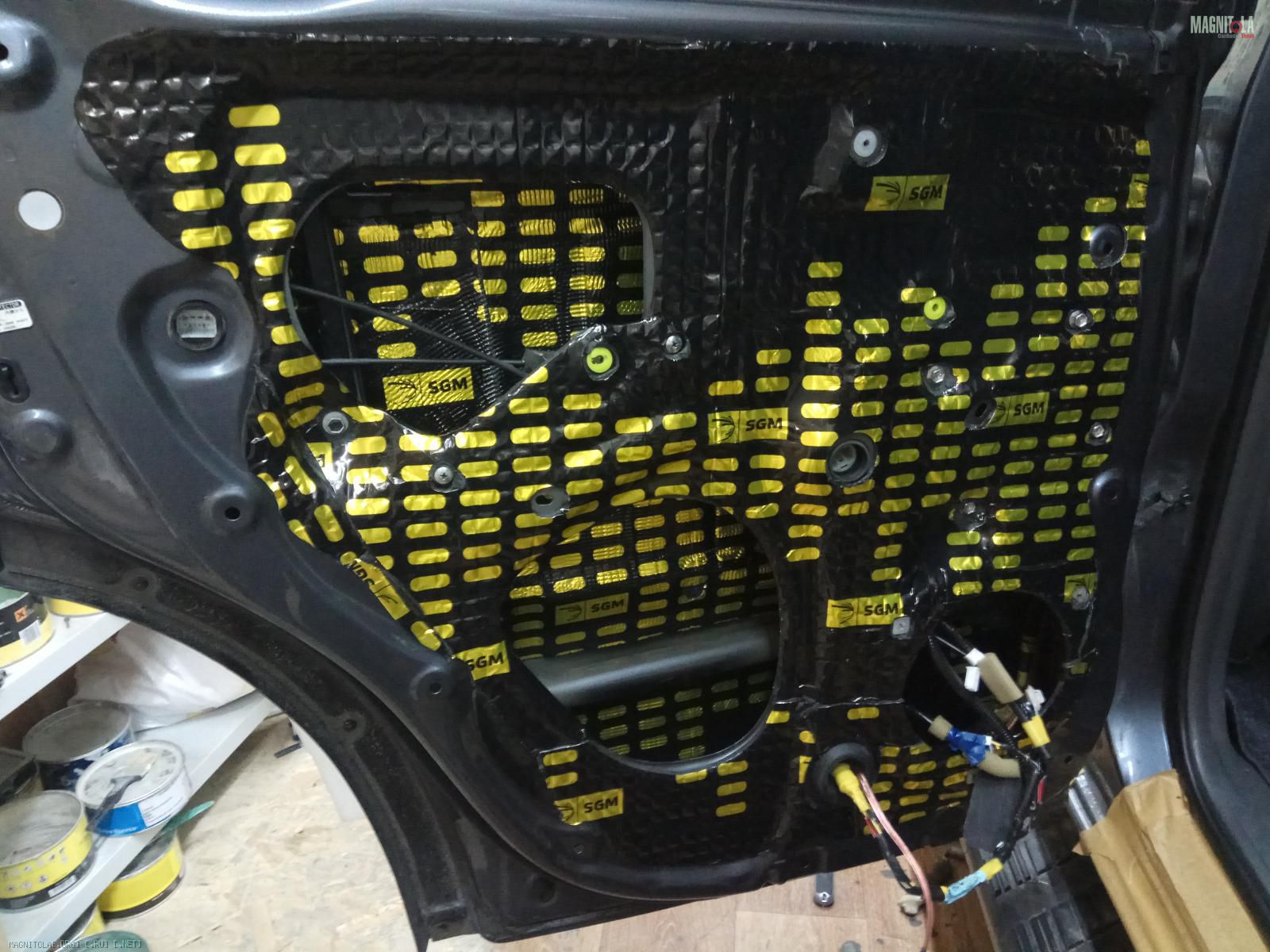

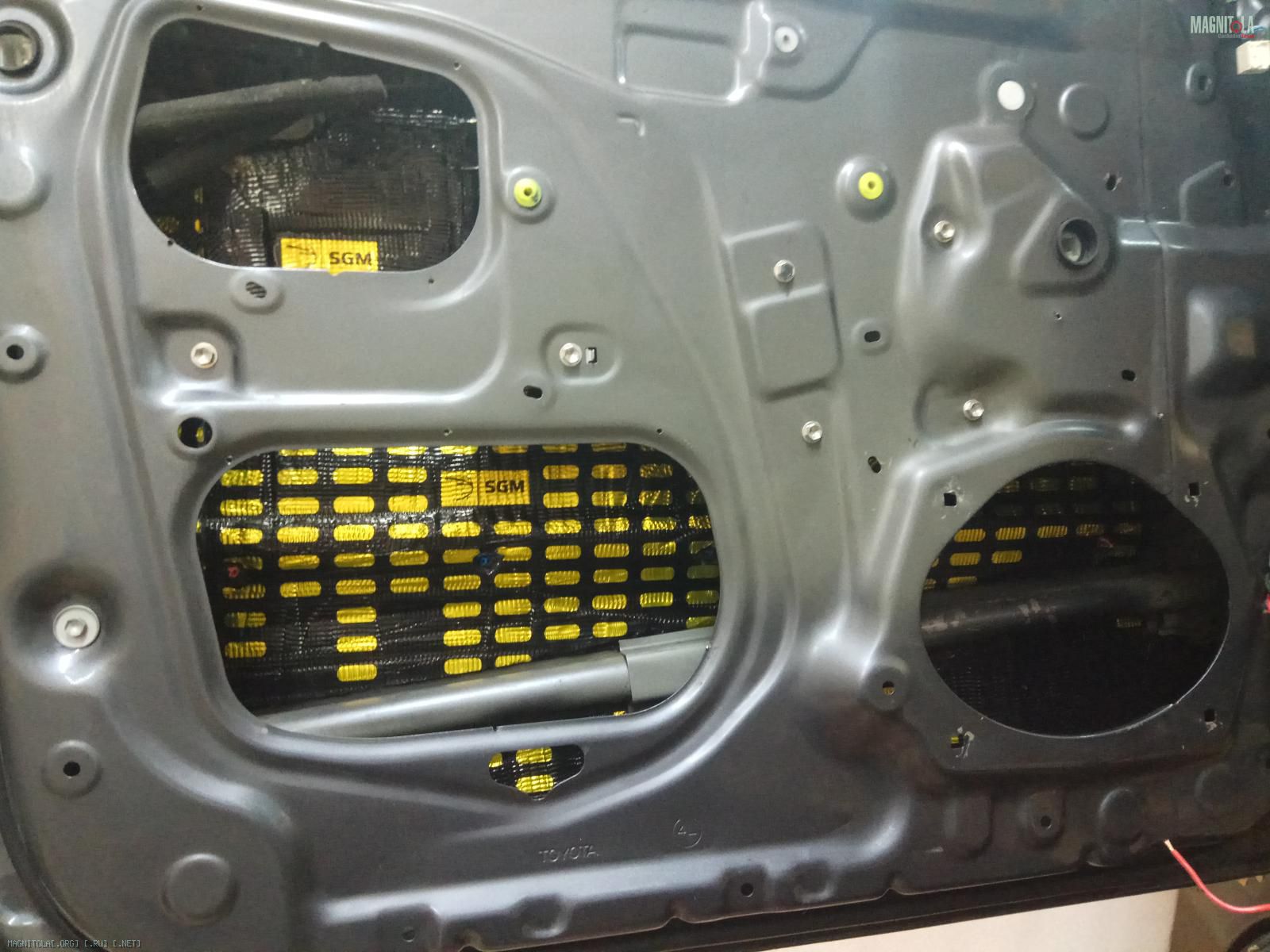

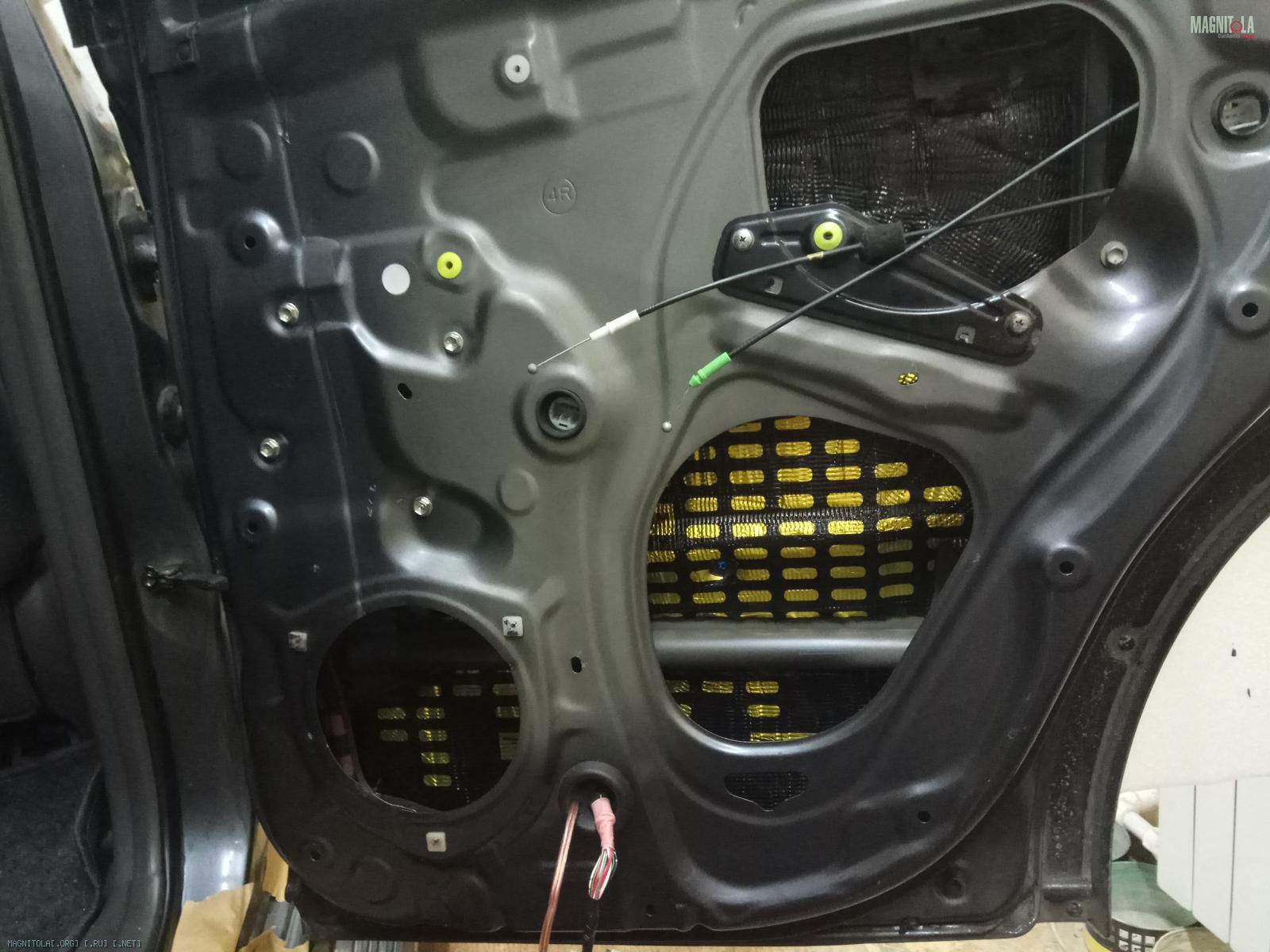

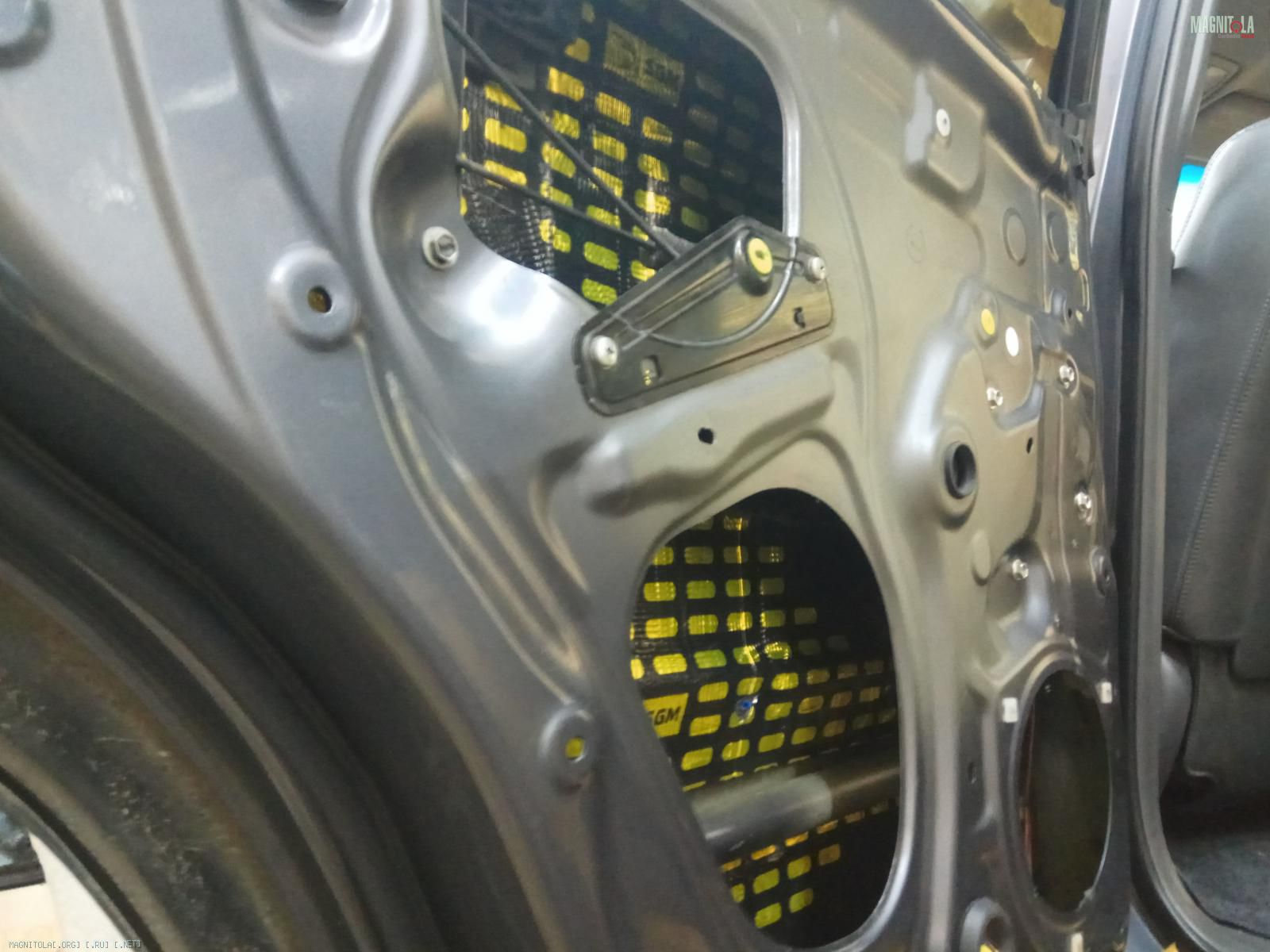

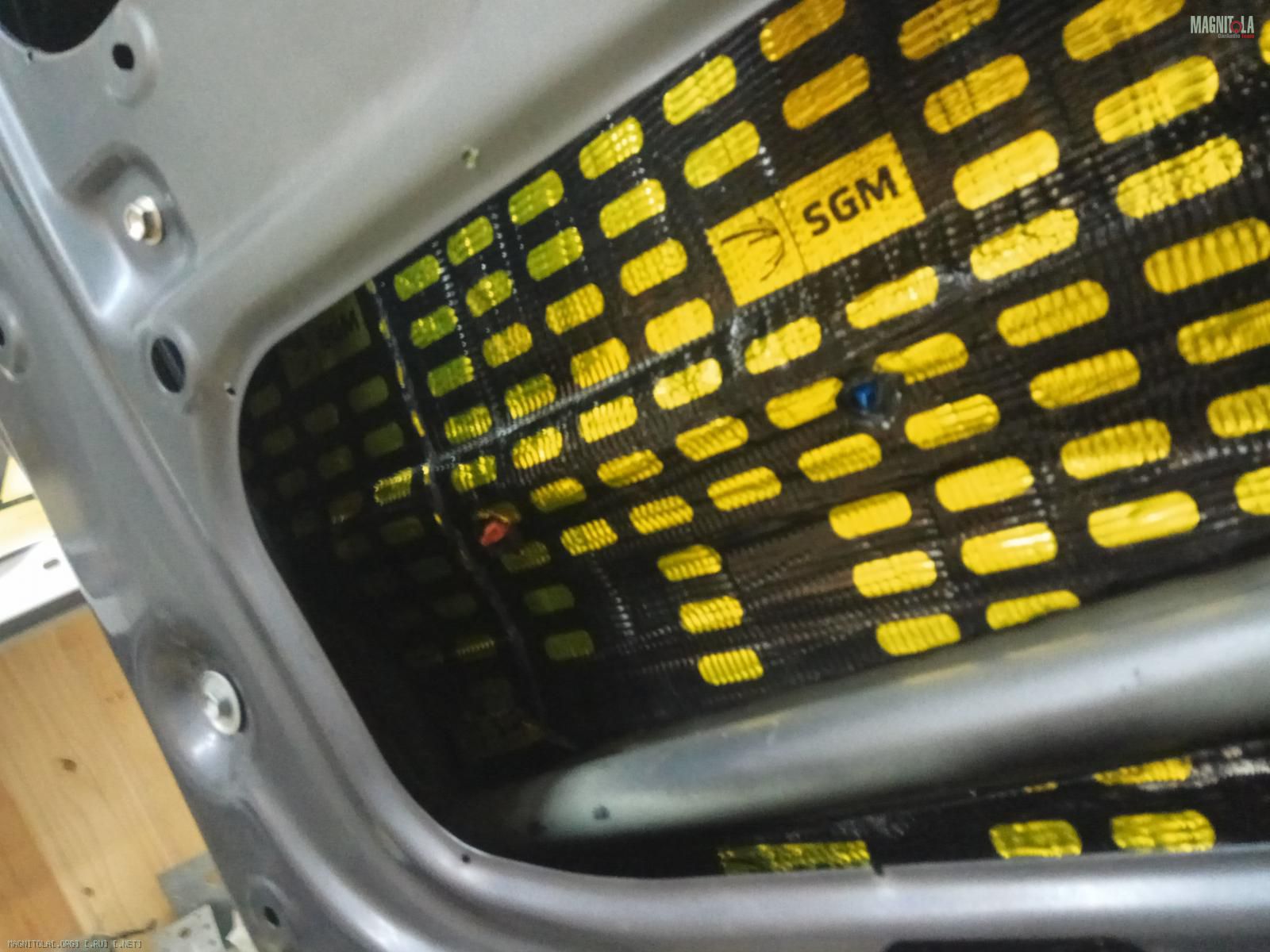

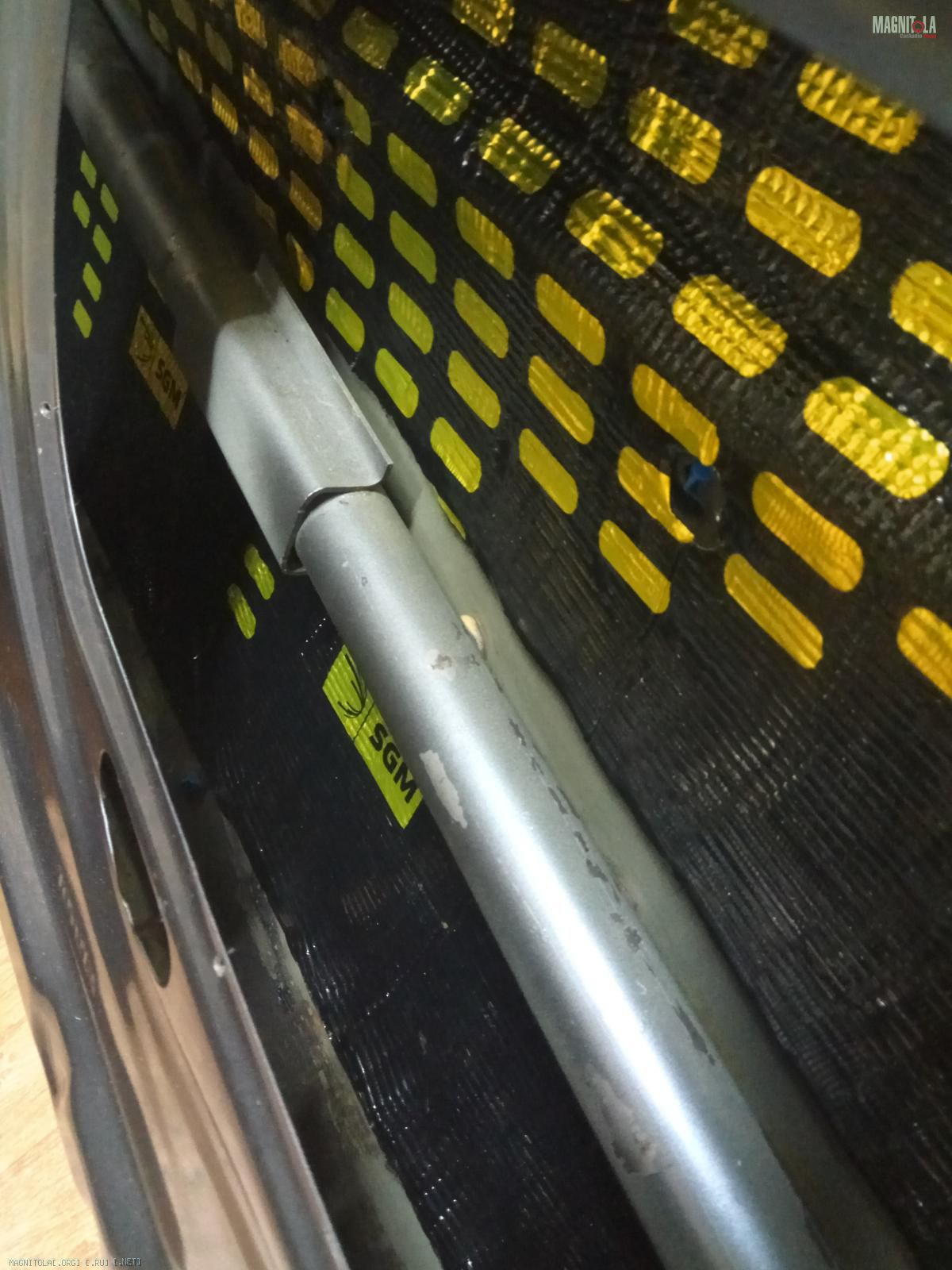

Второй слой вибра 4мм... греем, прикатываем...
Вложение 1227924Вложение 1227926Вложение 1227928Вложение 1227930Вложение 1227932Вложение 1227934Вложение 1227936Вложение 1227938

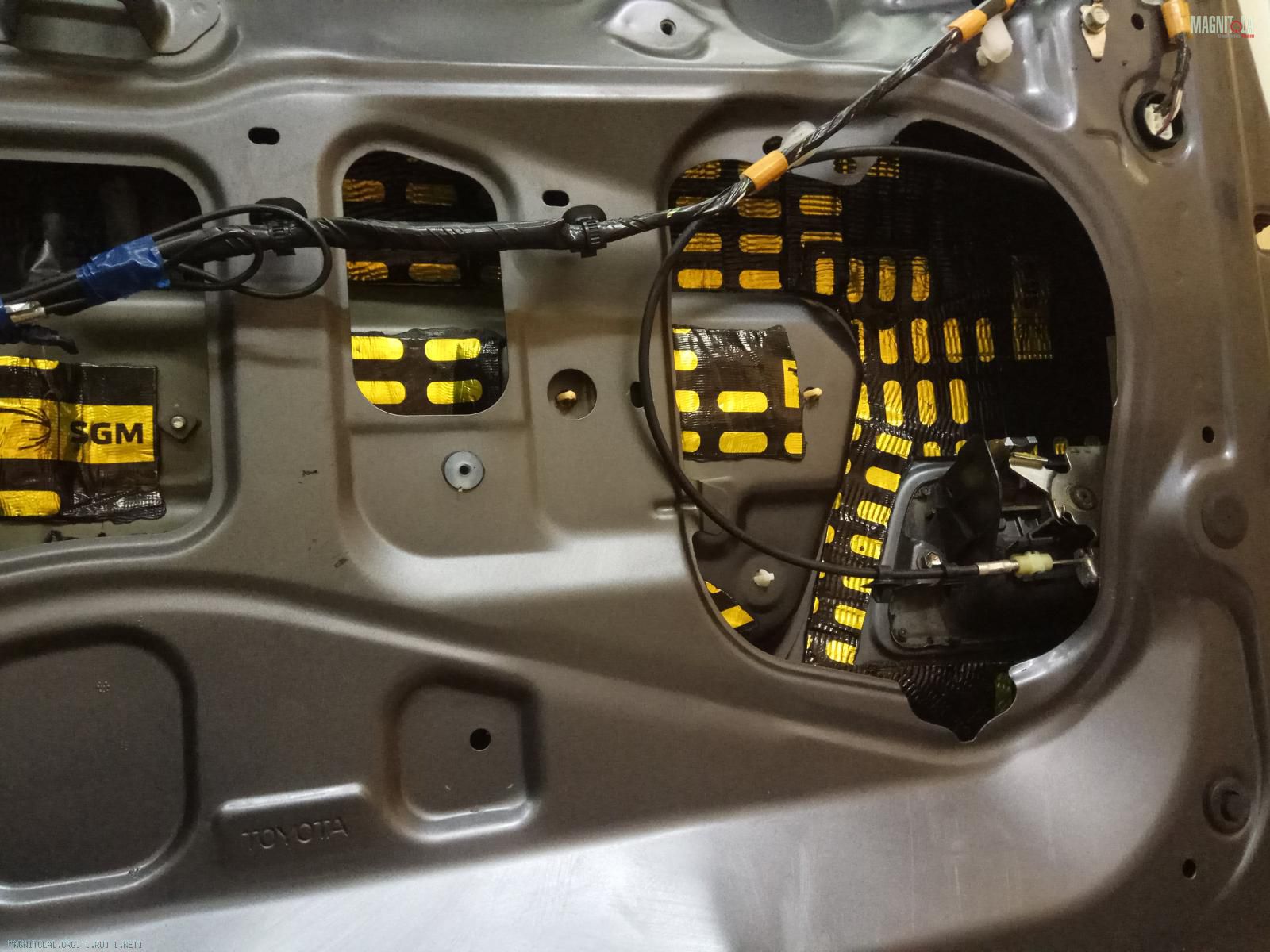

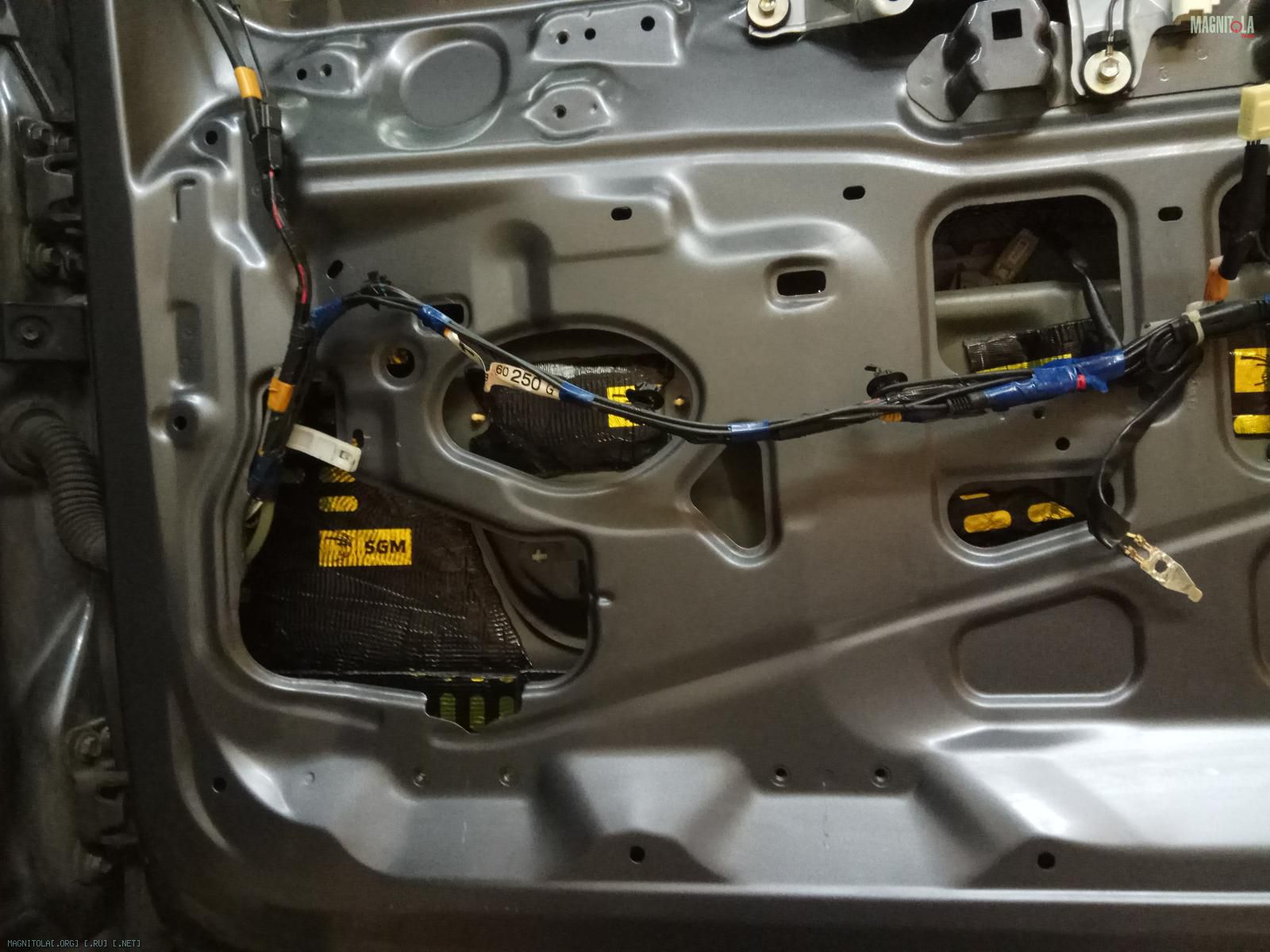

Наносим и на 5-тую дверь...
Вложение 1227940Вложение 1227942Вложение 1227944

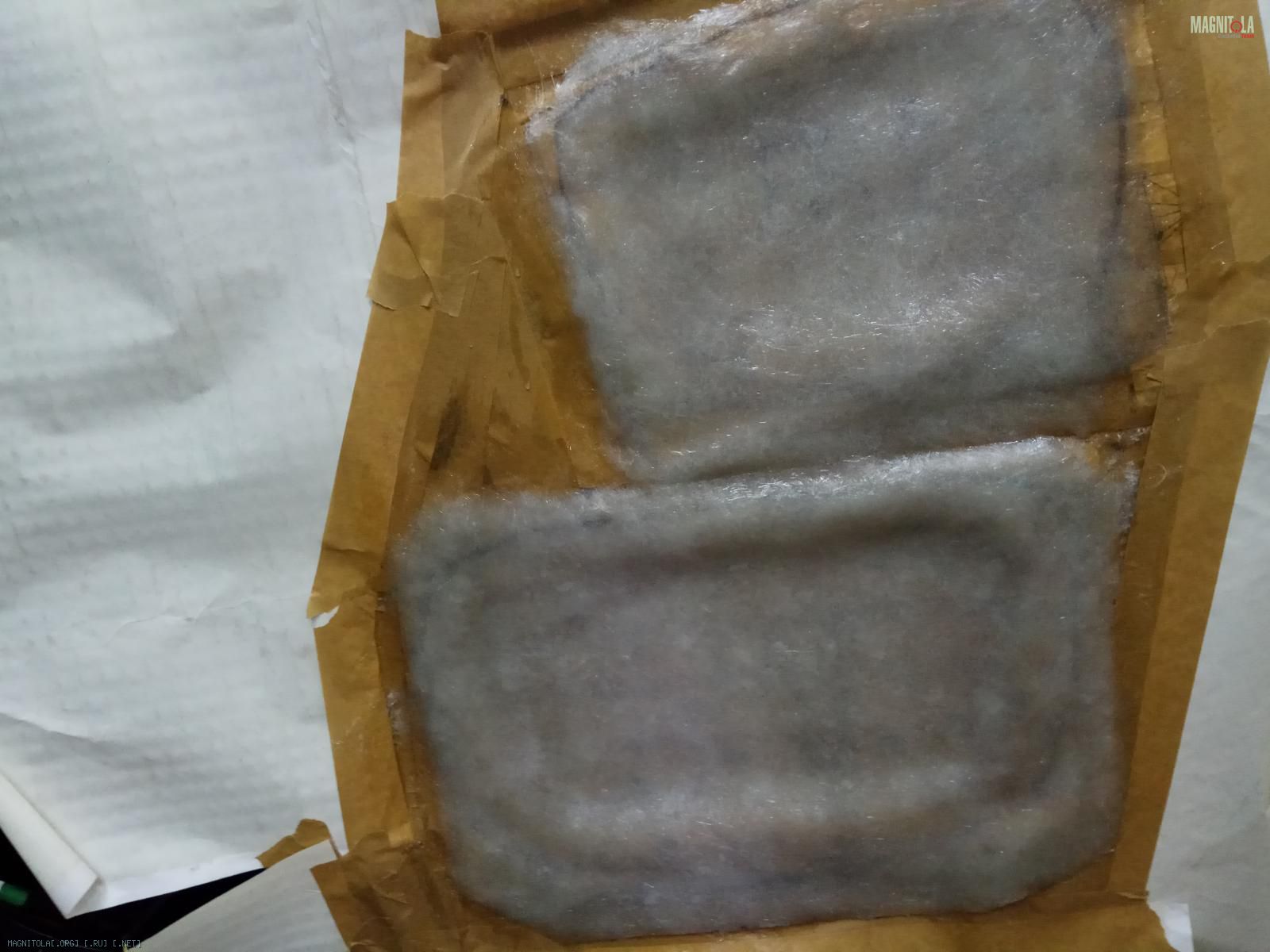

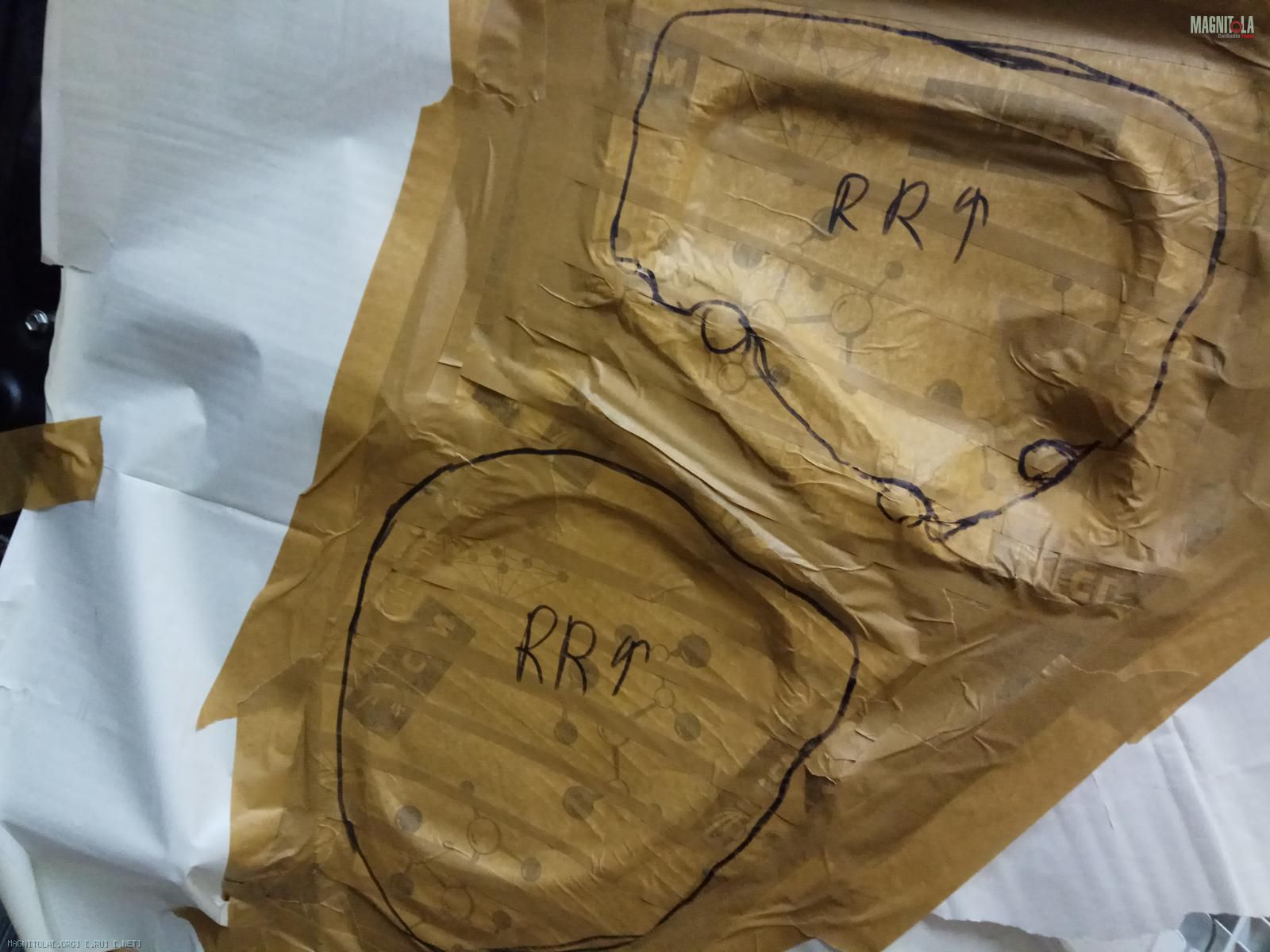

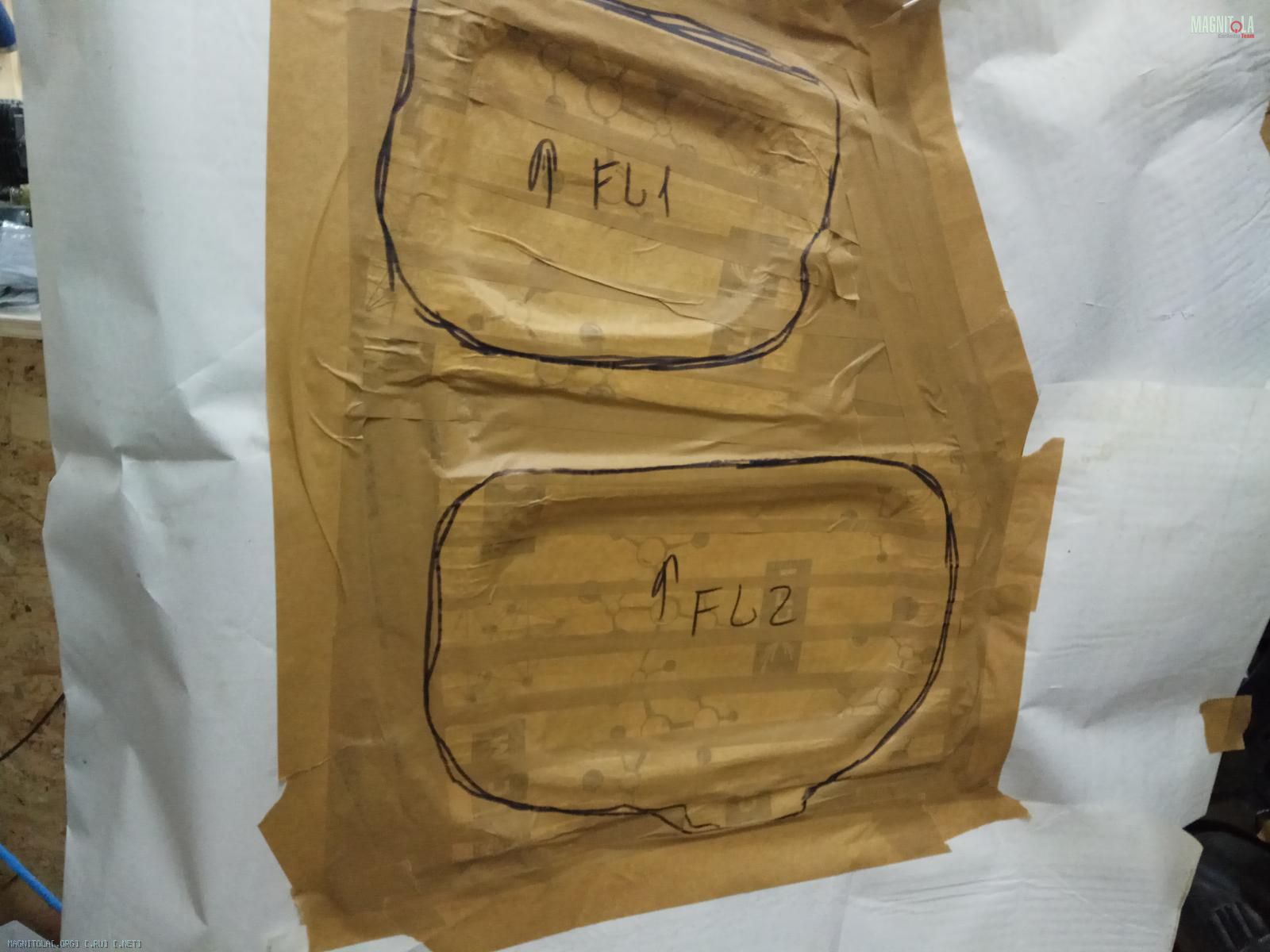

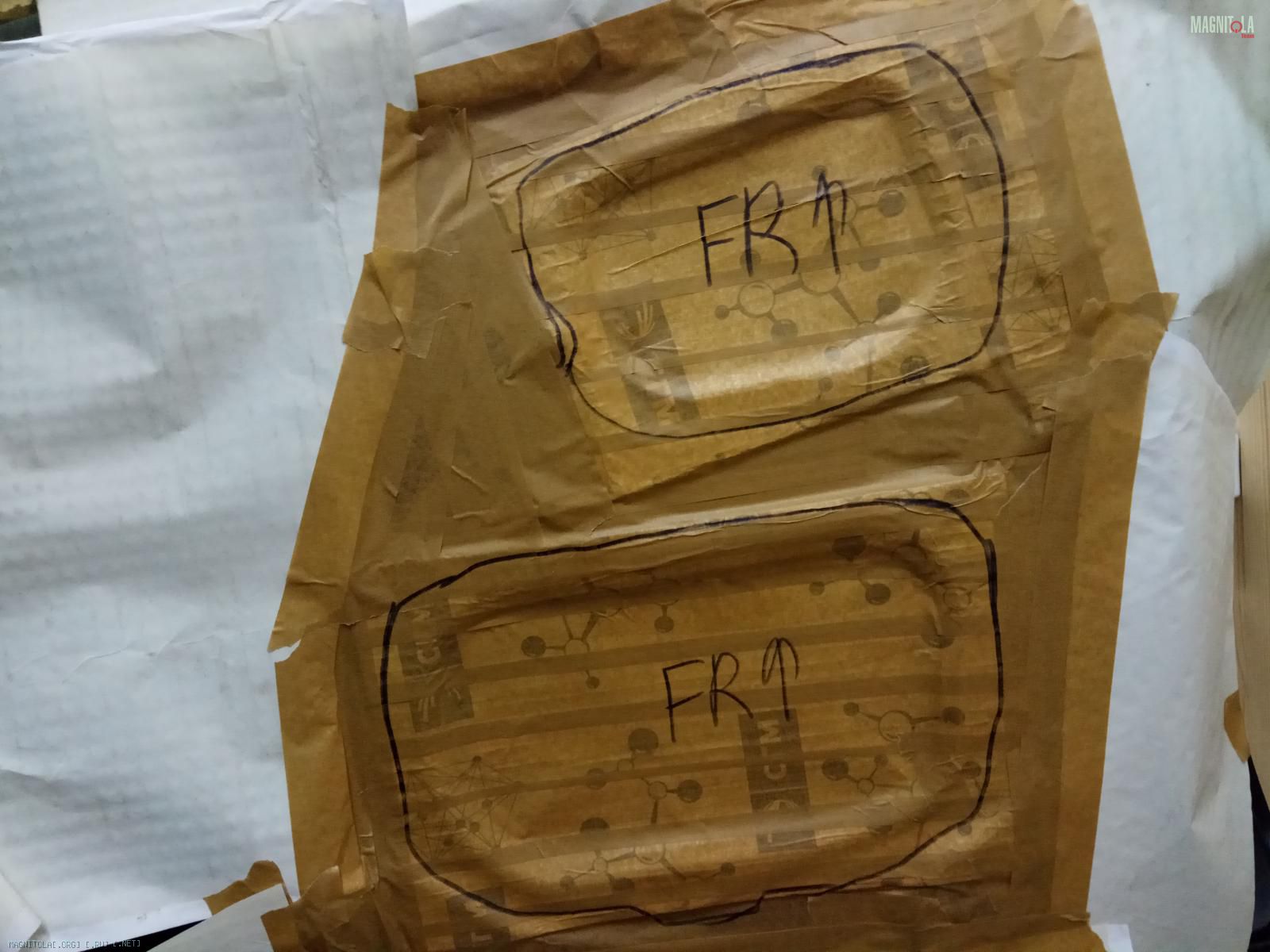

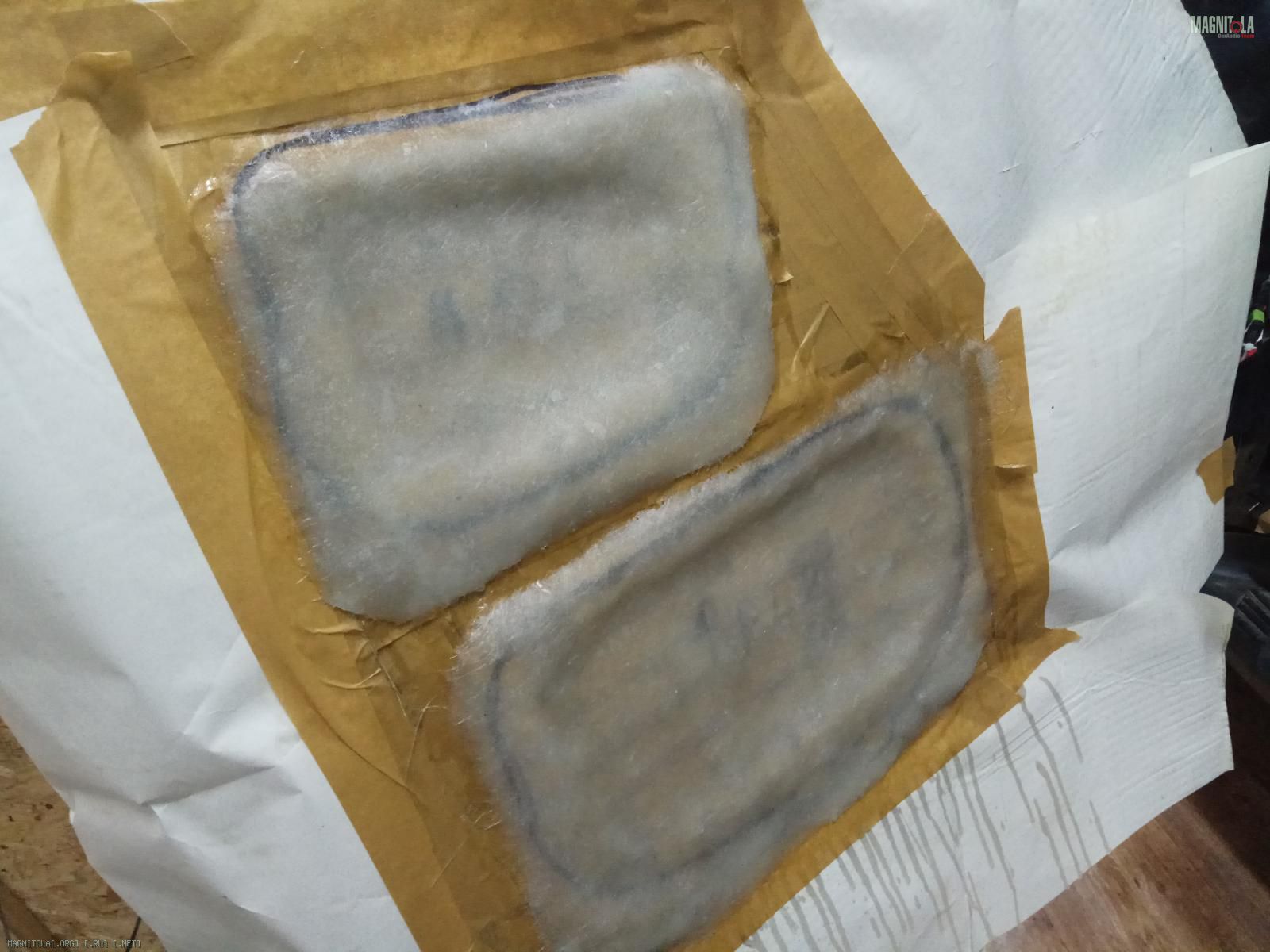

Подготовка/изготовление стеклопластиковых заглушек
Вложение 1227946Вложение 1227948Вложение 1227950Вложение 1227952Вложение 1227954Вложение 1227956Вложение 1227958Вложение 1227960

Toyota Land Cruiser Prado (J120W)

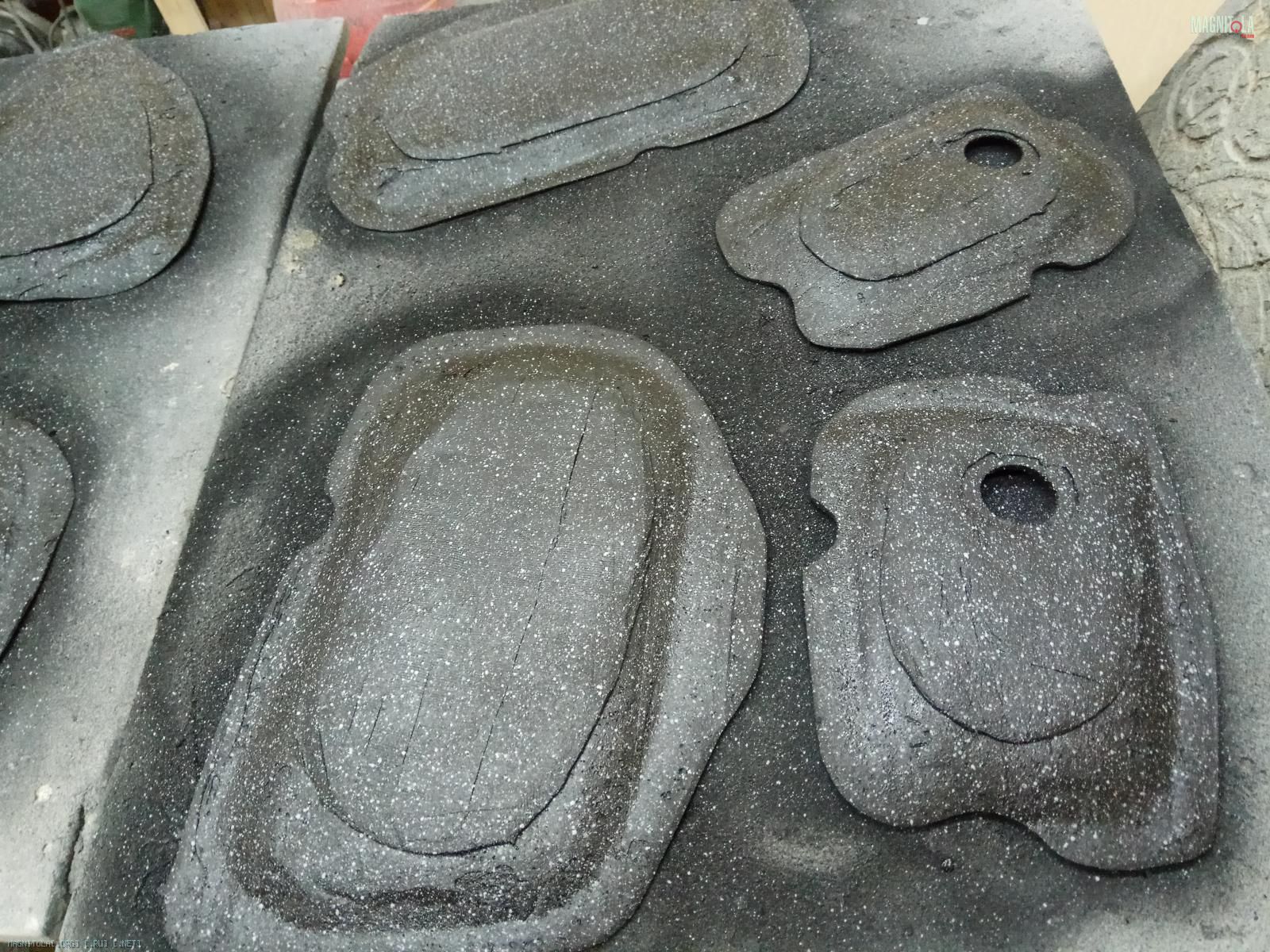

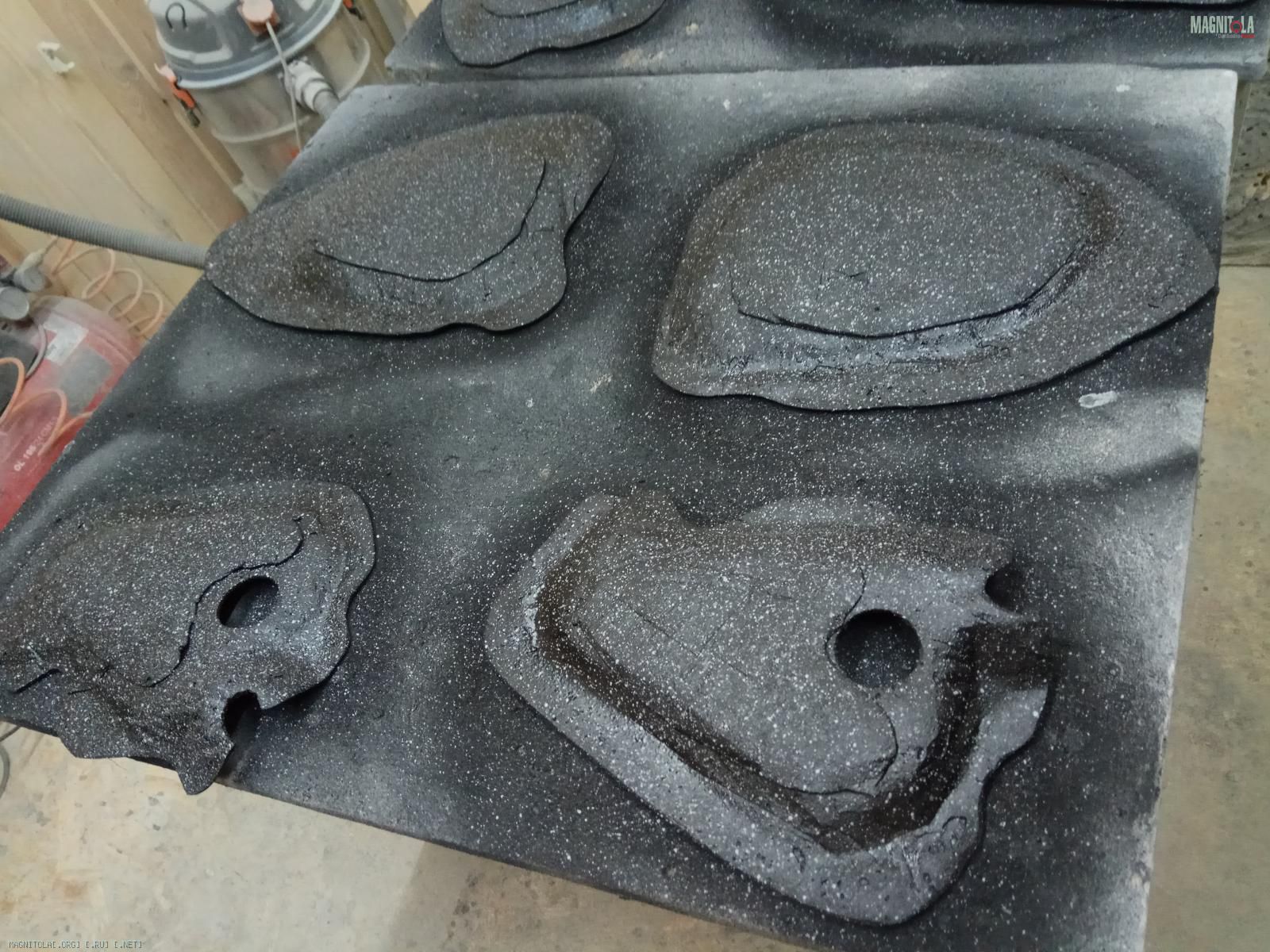

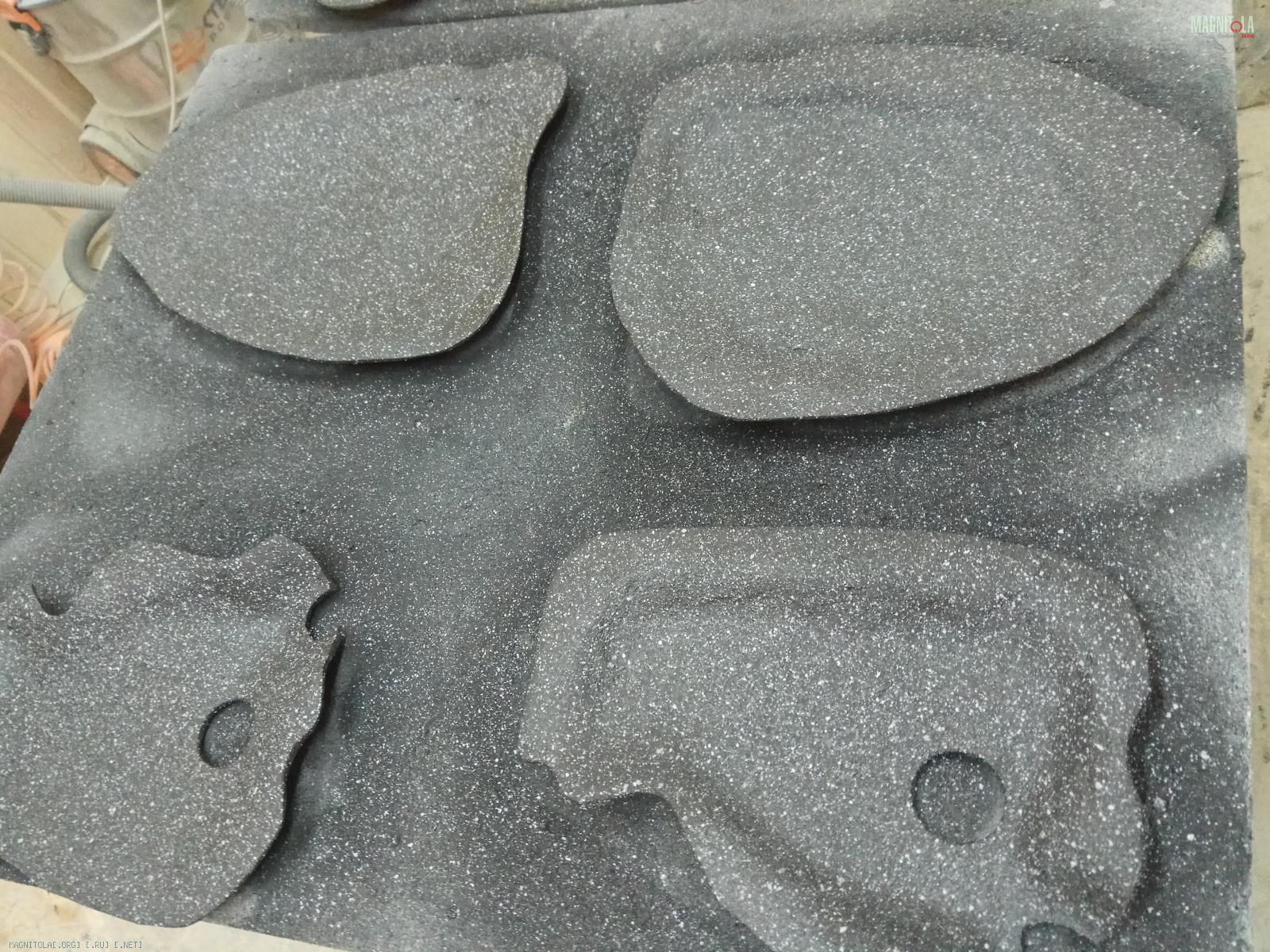

Обтачиваем/вышкуриваем заглушки...
На обратную сторону наносится вибра... красится...
Вложение 1228098Вложение 1228100Вложение 1228102Вложение 1228104Вложение 1228106Вложение 1228108

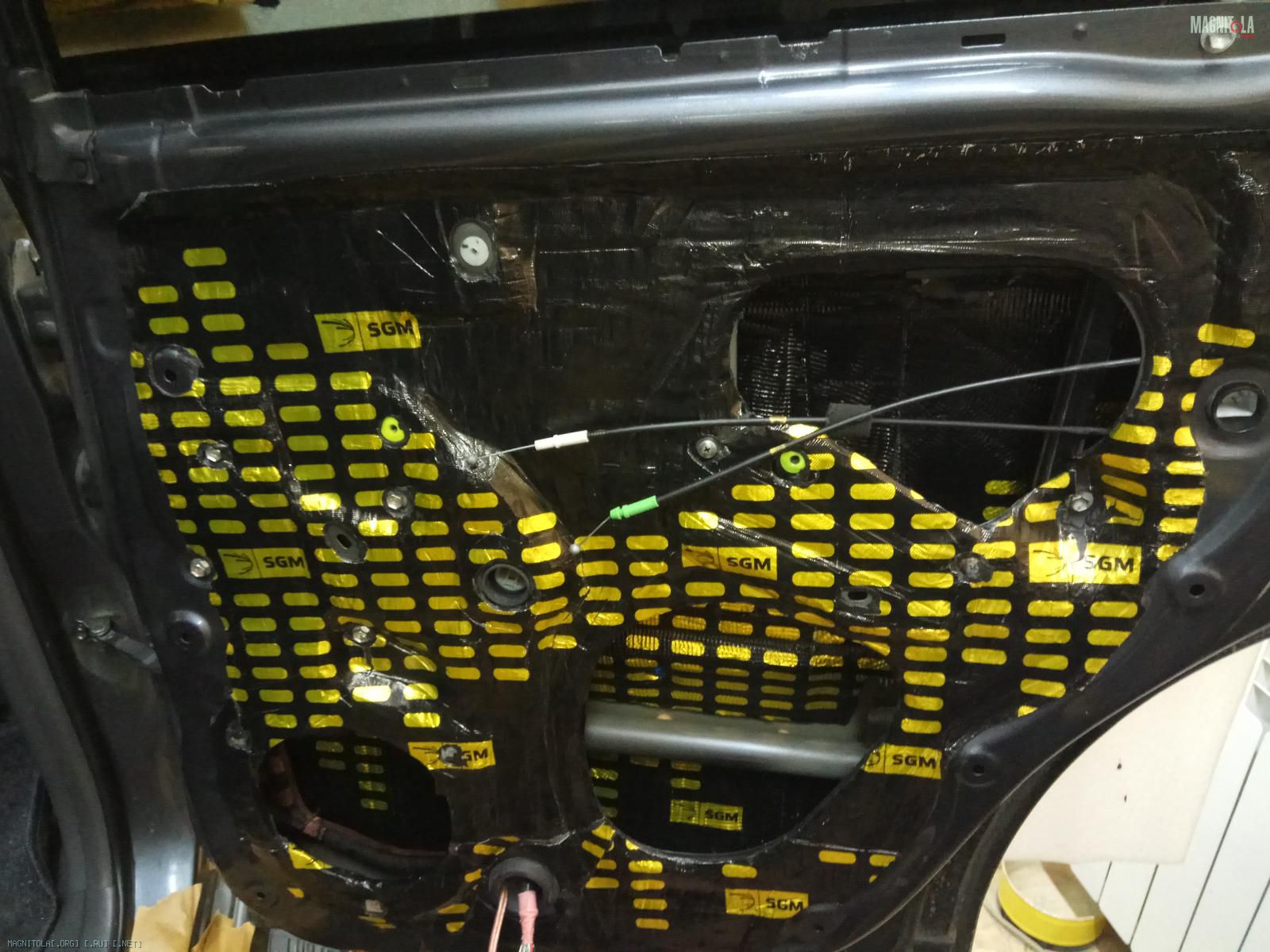

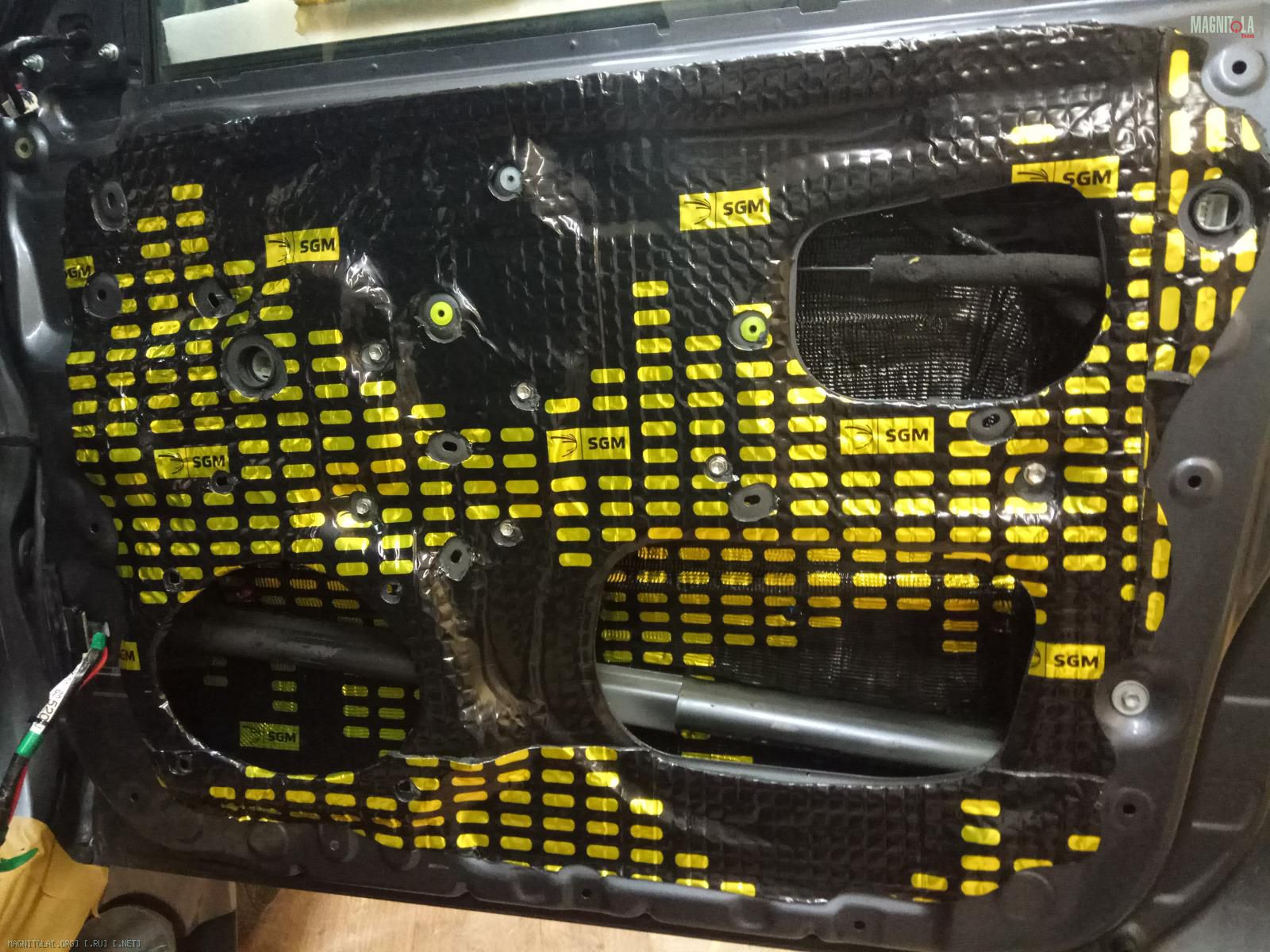

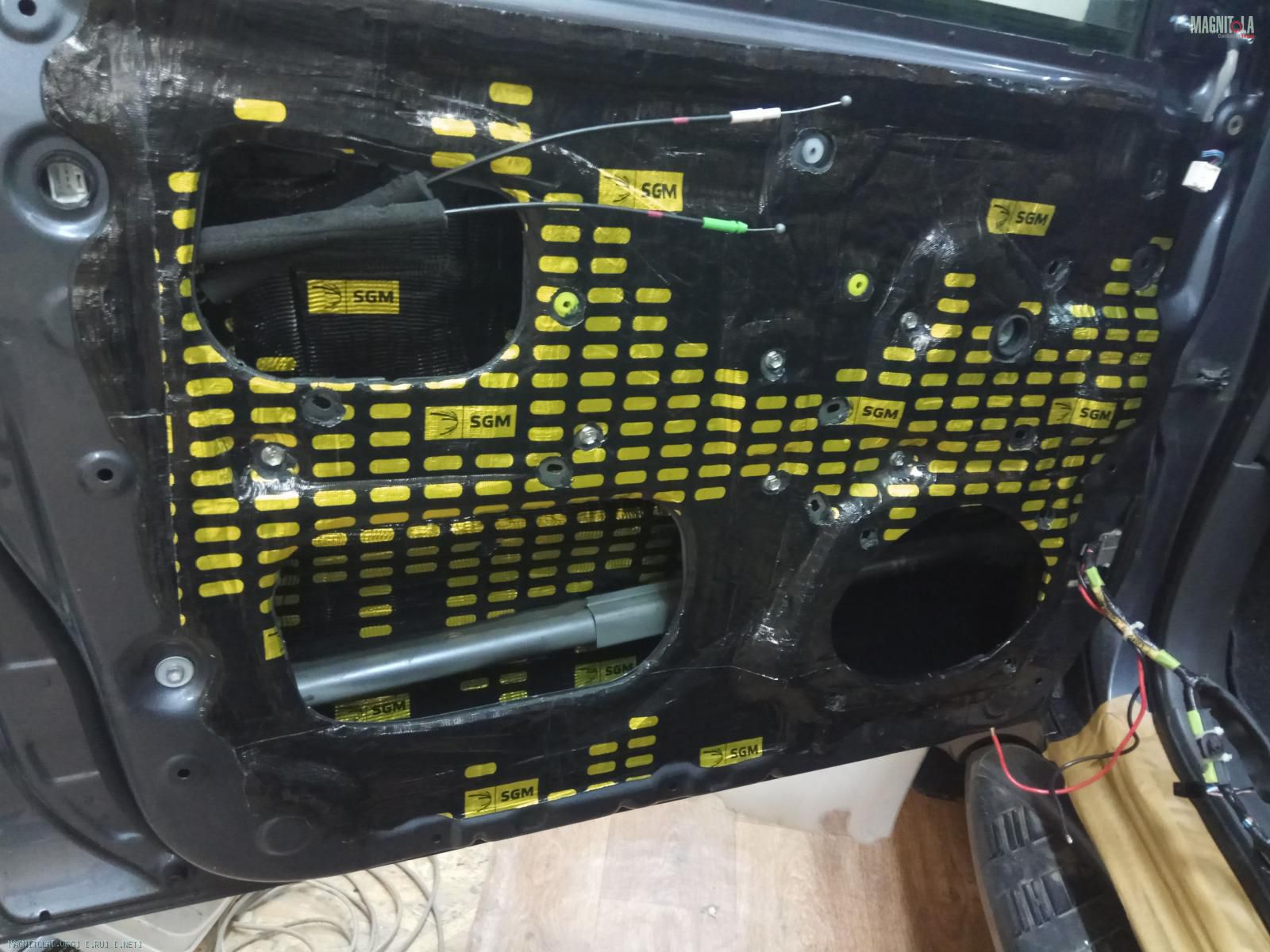

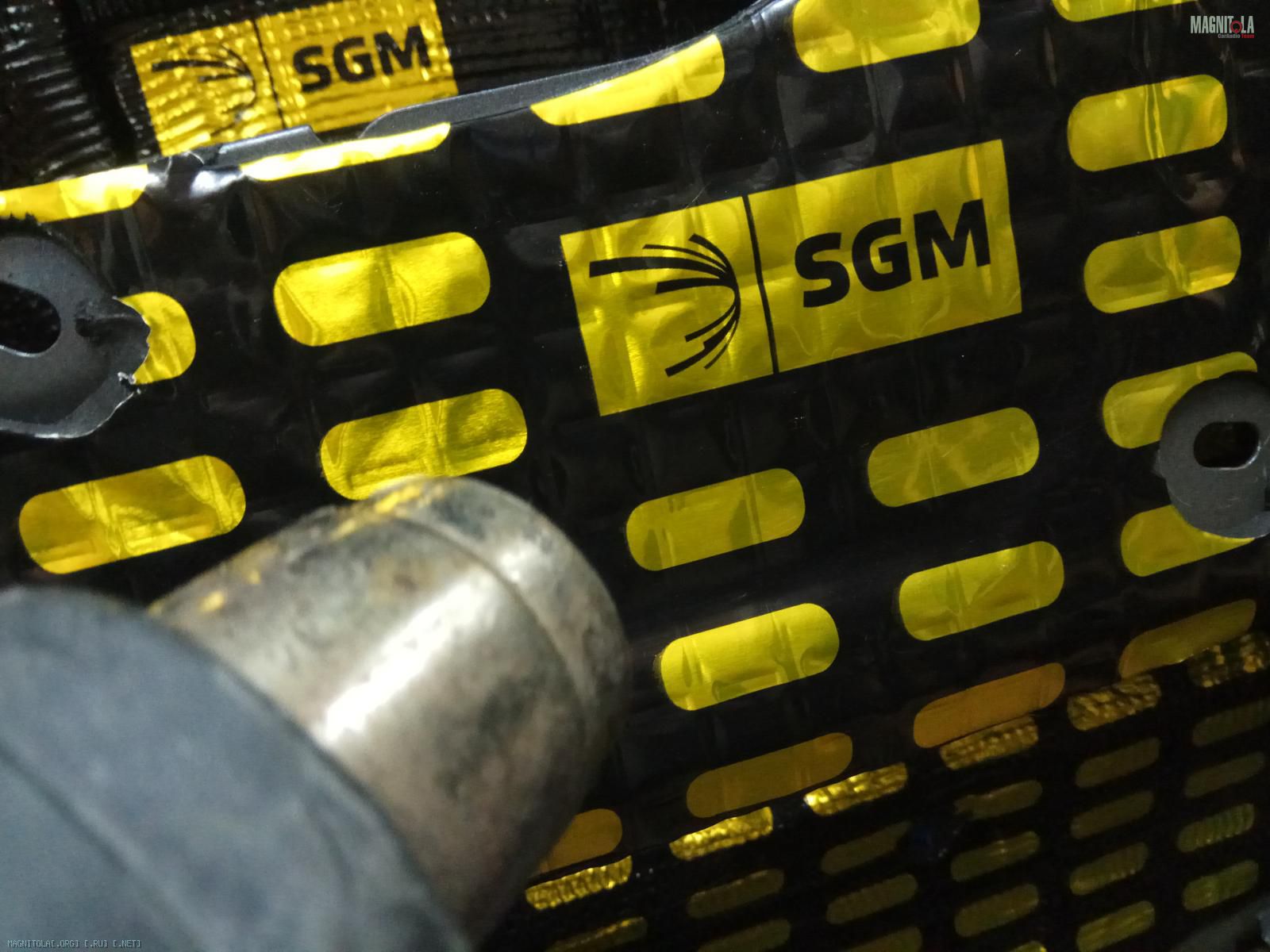

Наносится вибра 4мм цельным листом...
Греем, прикатываем...
После прикатки...
Вложение 1228110Вложение 1228112Вложение 1228114Вложение 1228116Вложение 1228118Вложение 1228120Вложение 1228122Вложение 1228124Вложение 1228126Вложение 1228128

Устанавливаем заглушки...
Проводку одеваем в мягкую изоленту...

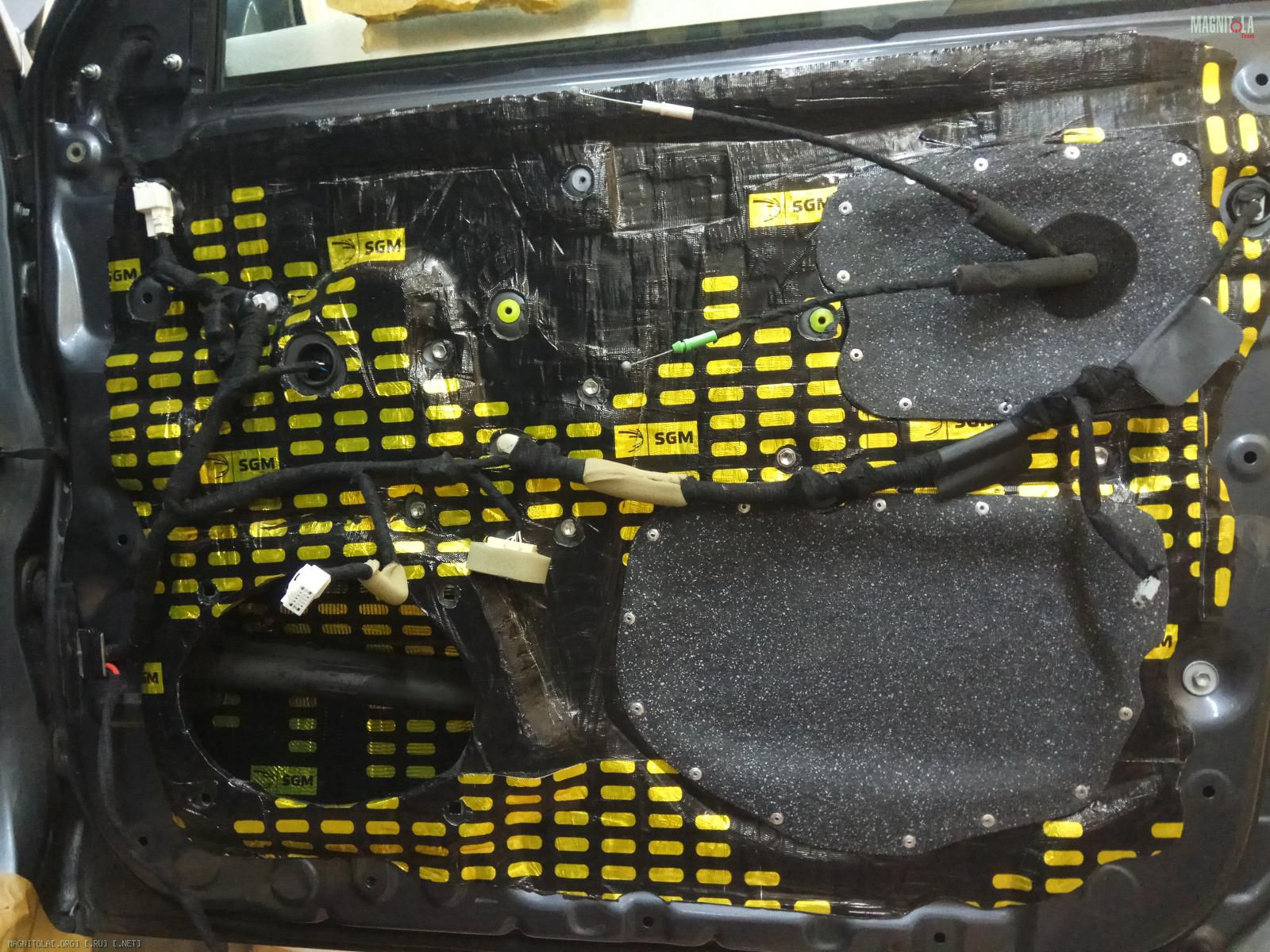

Двери итог...
Вложение 1228130Вложение 1228132Вложение 1228134Вложение 1228136

Toyota Land Cruiser Prado (J120W)

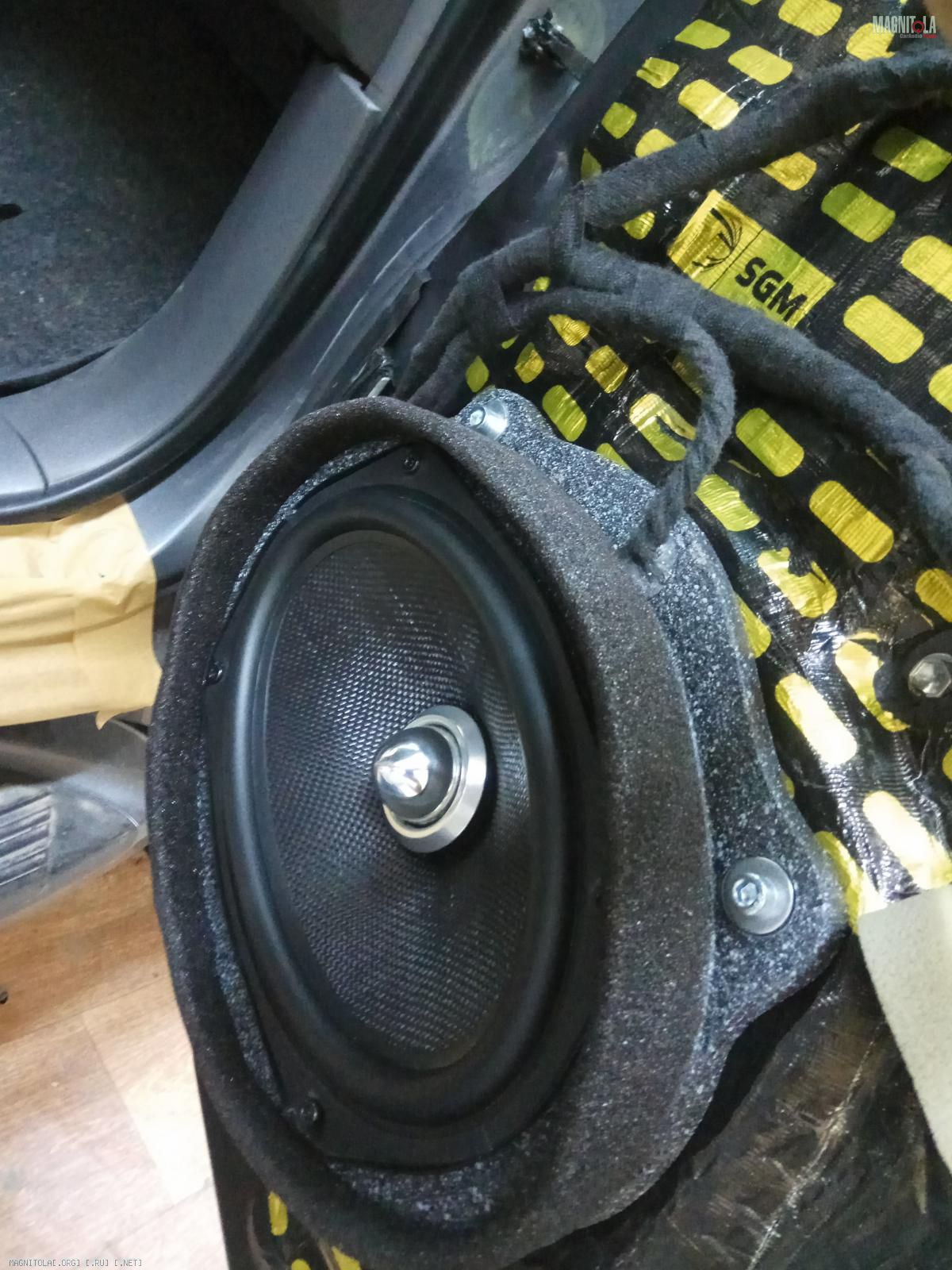

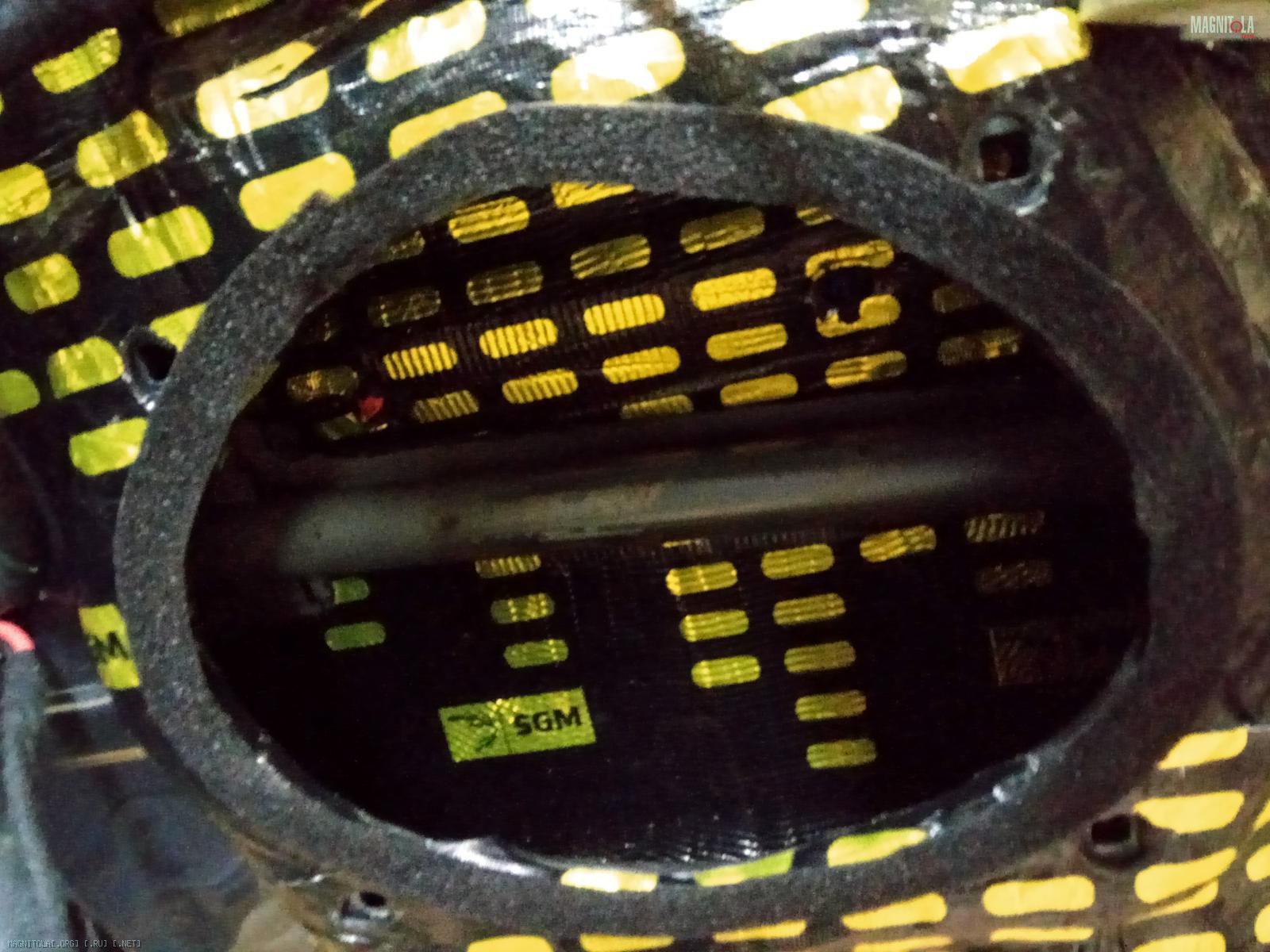

Уплотняем битопластом посадочное место...

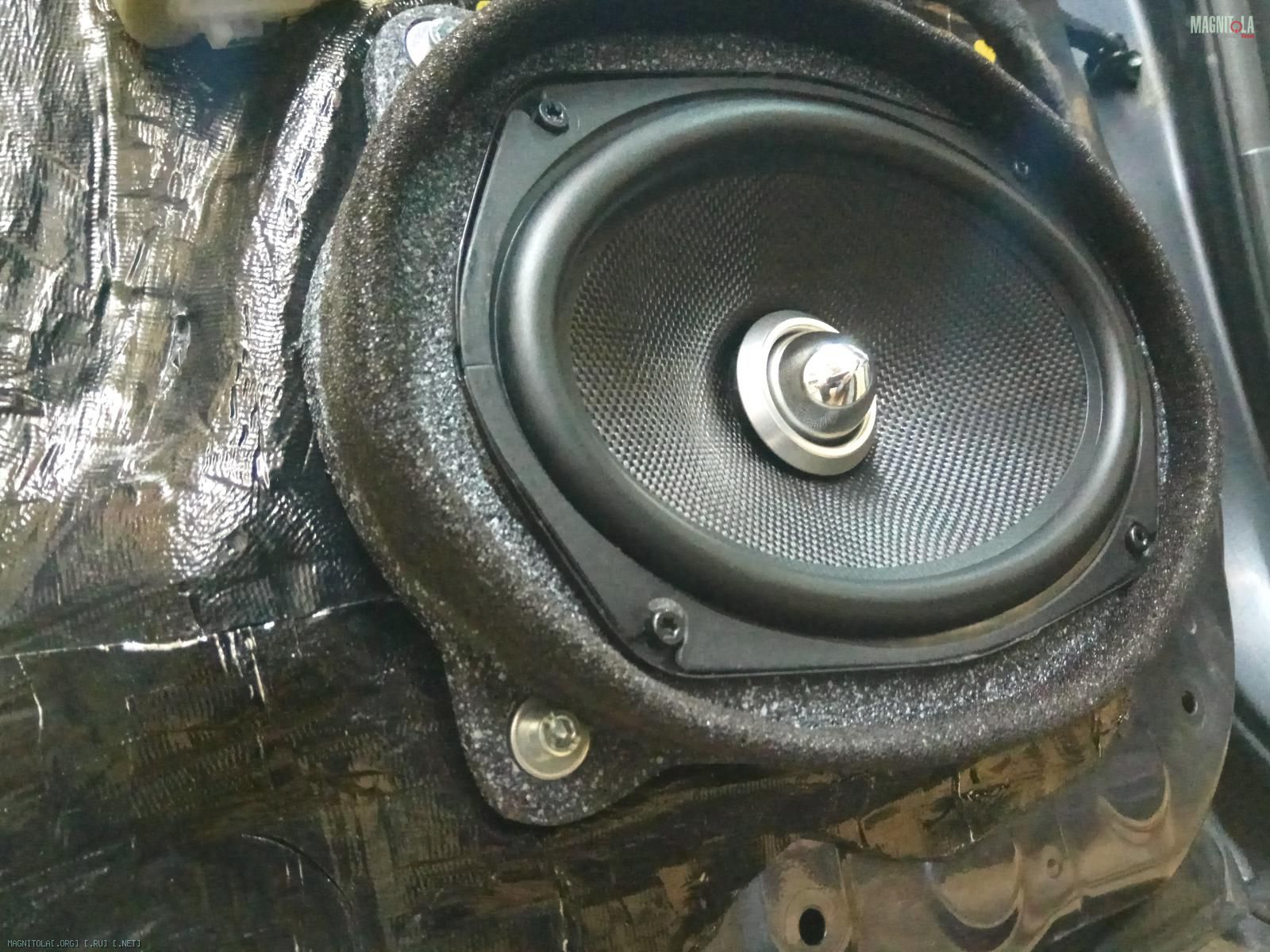

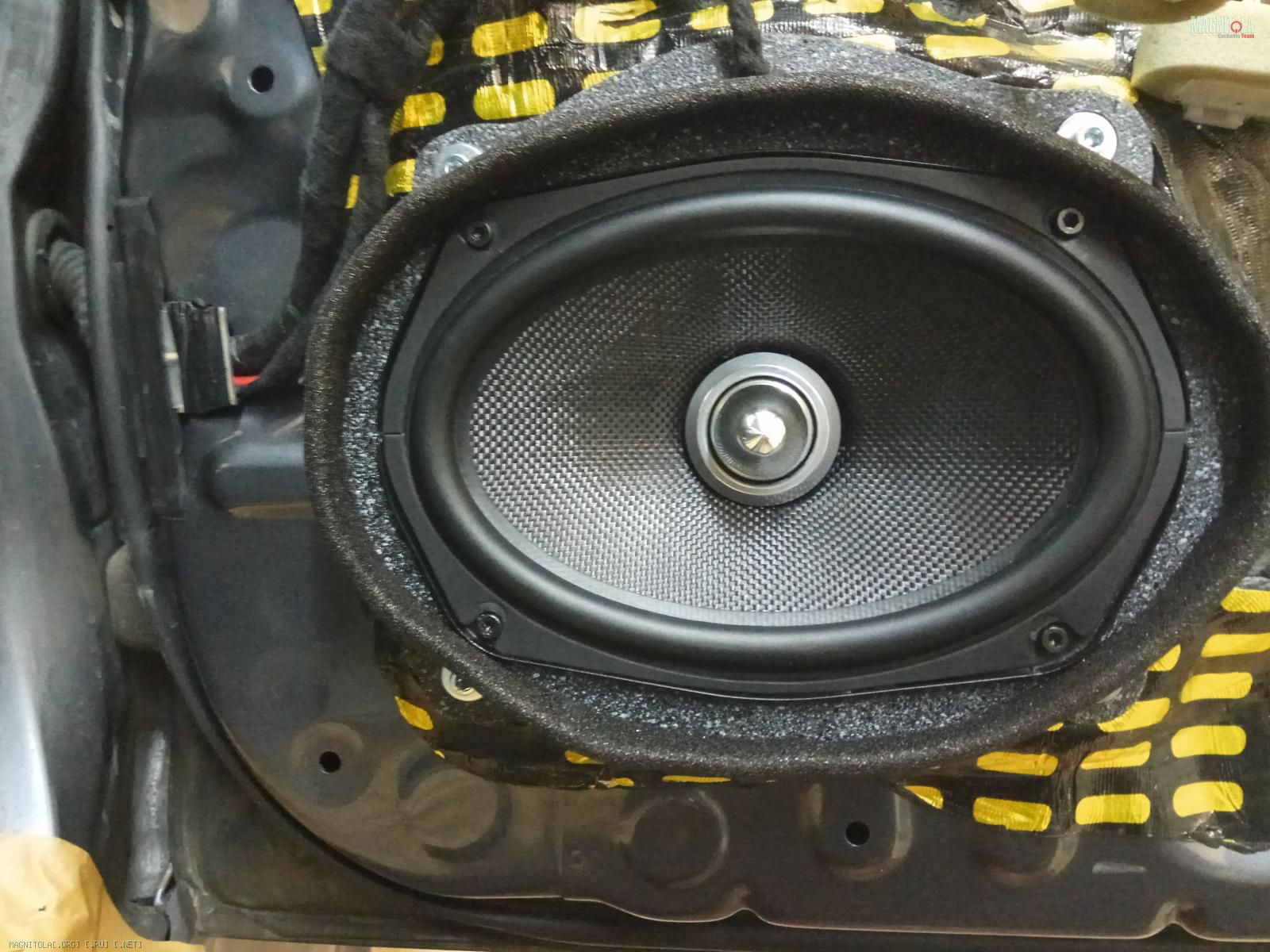

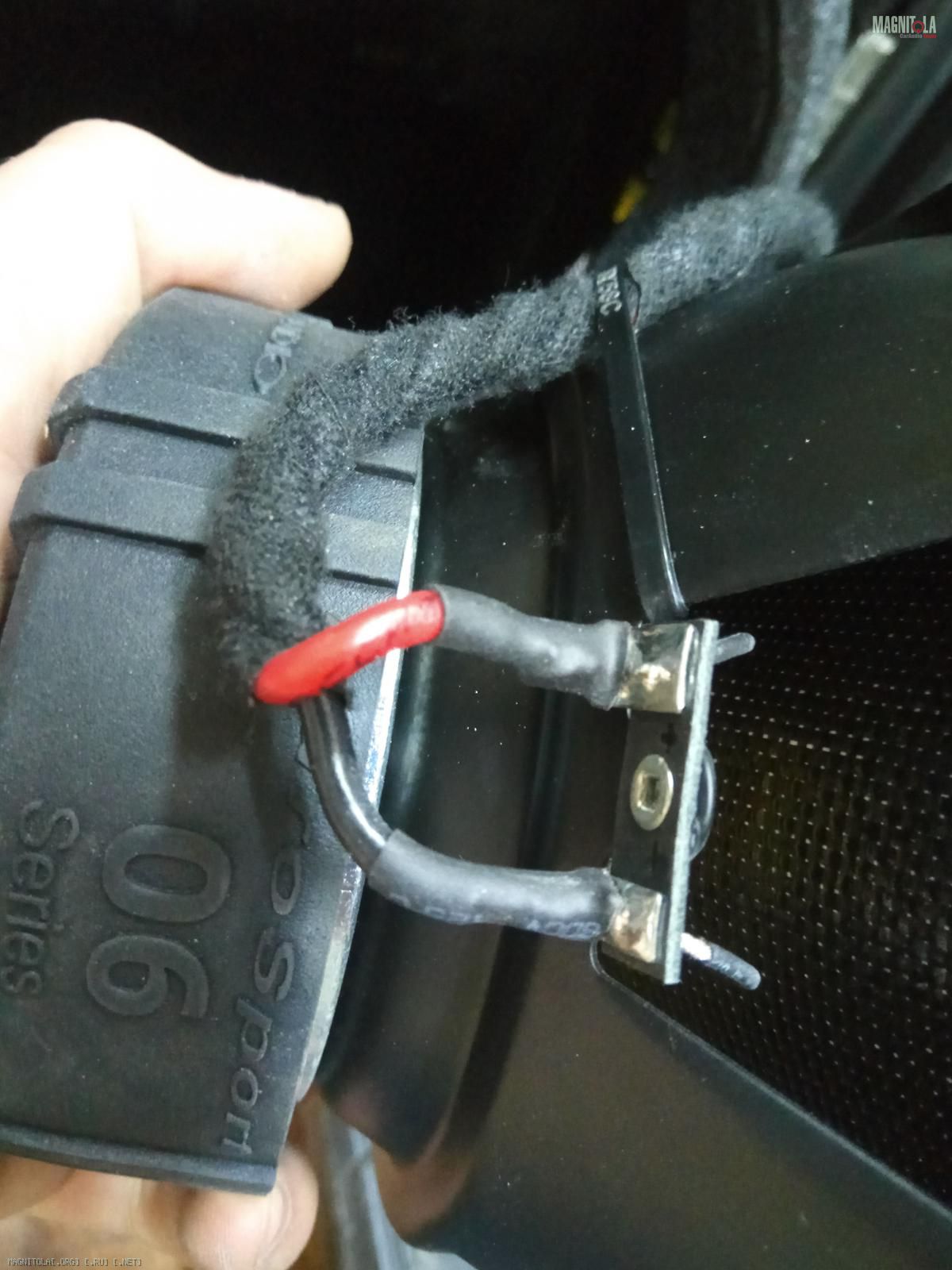

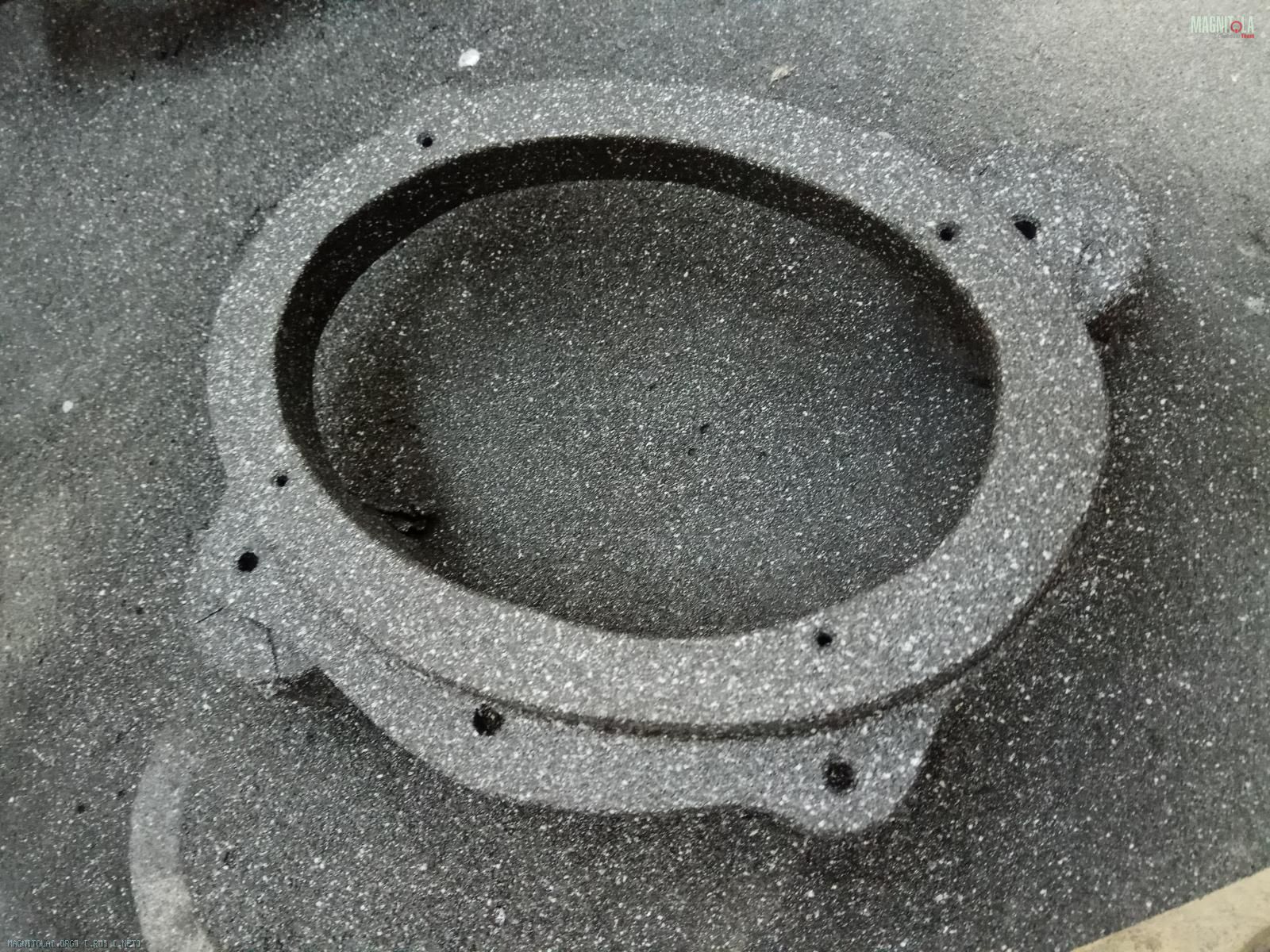

Изготавливаем/красим проставочные кольца...

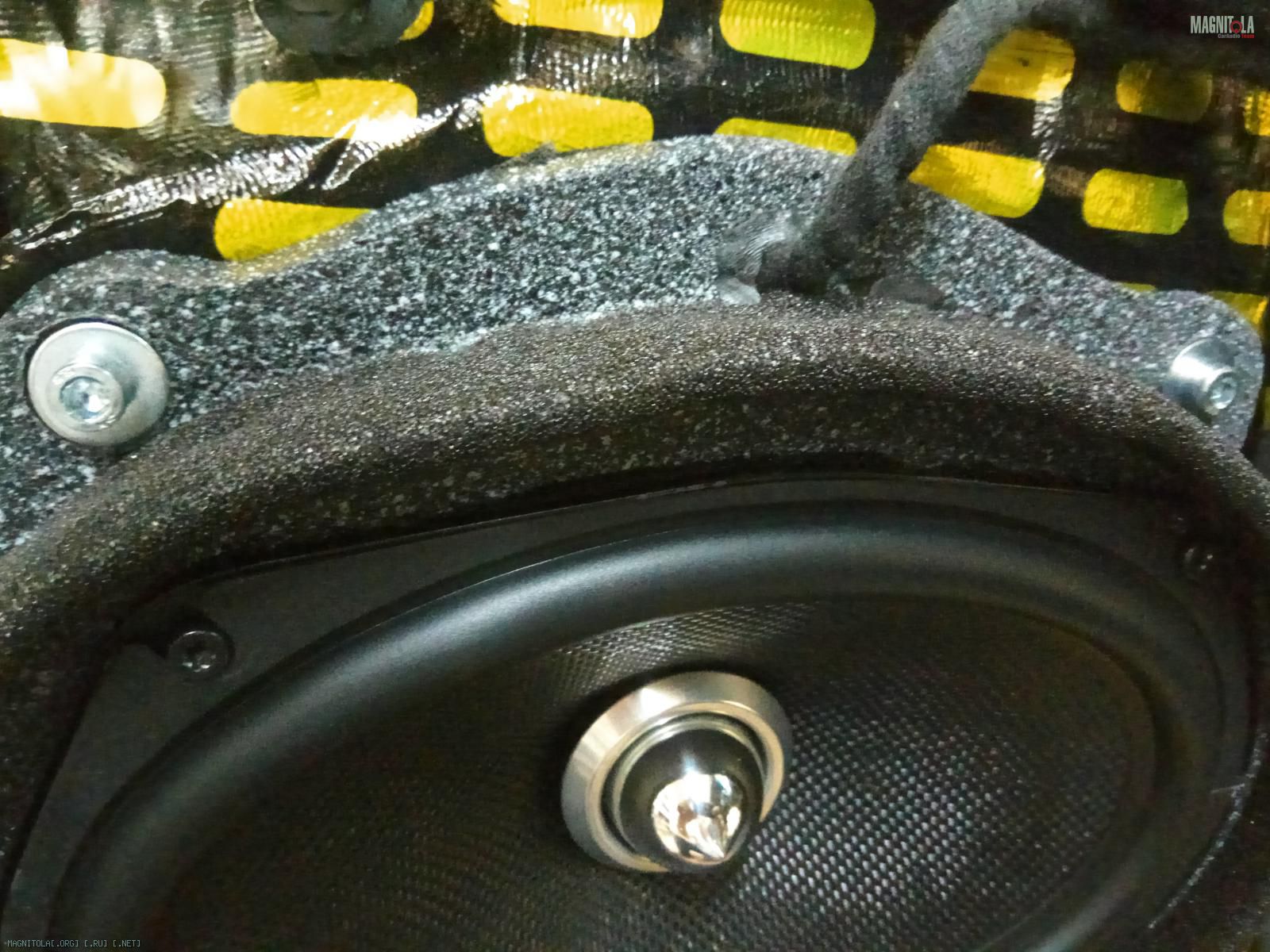

Крепление винты М6 под шестигранник, саморезы под торкс...

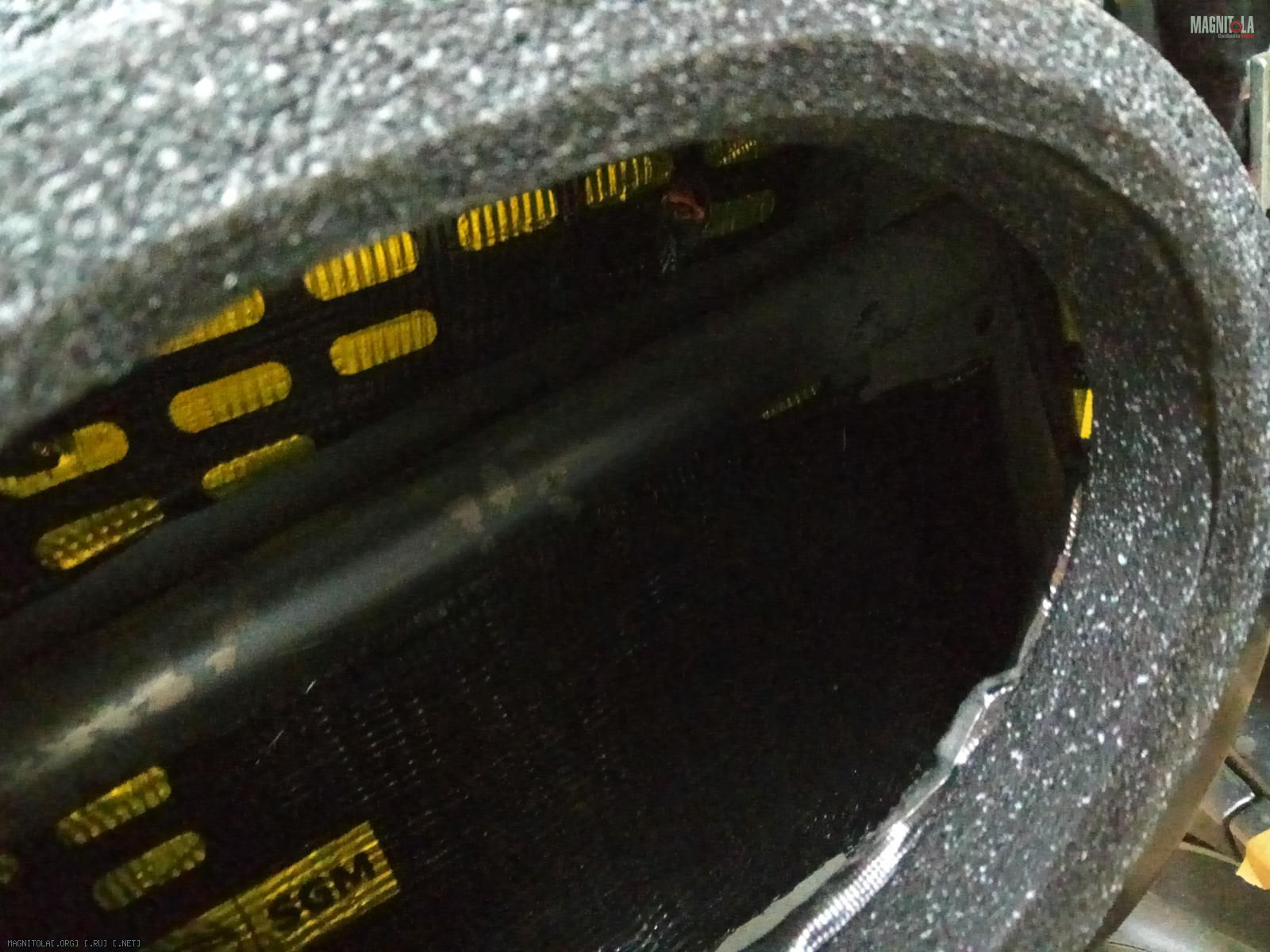

Волноотвод из битопласта...
Вложение 1228280Вложение 1228282Вложение 1228284Вложение 1228286Вложение 1228288Вложение 1228290Вложение 1228292Вложение 1228294Вложение 1228296Вложение 1228298Вложение 1228300

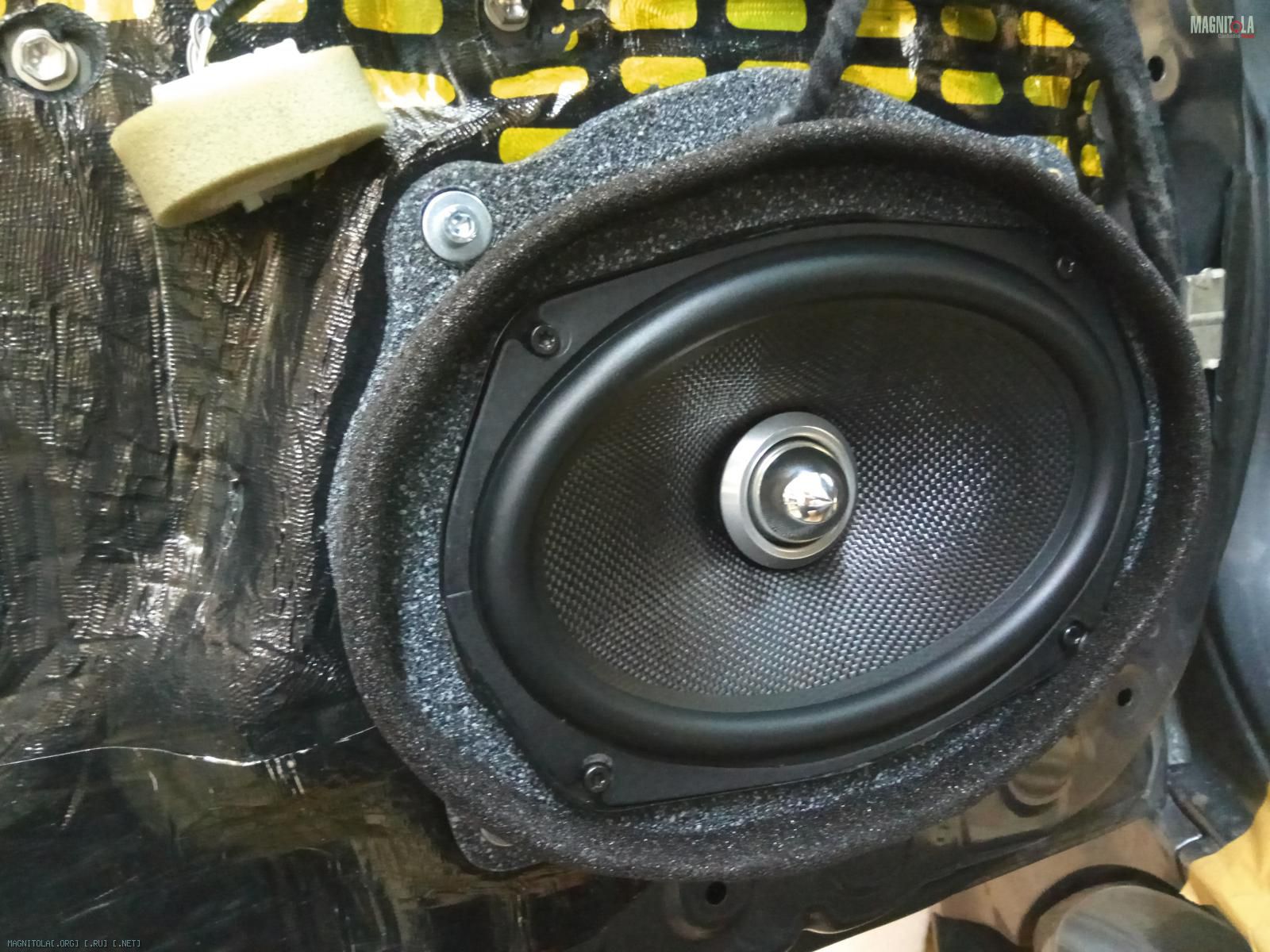

Фронт итог...
Вложение 1228302Вложение 1228304

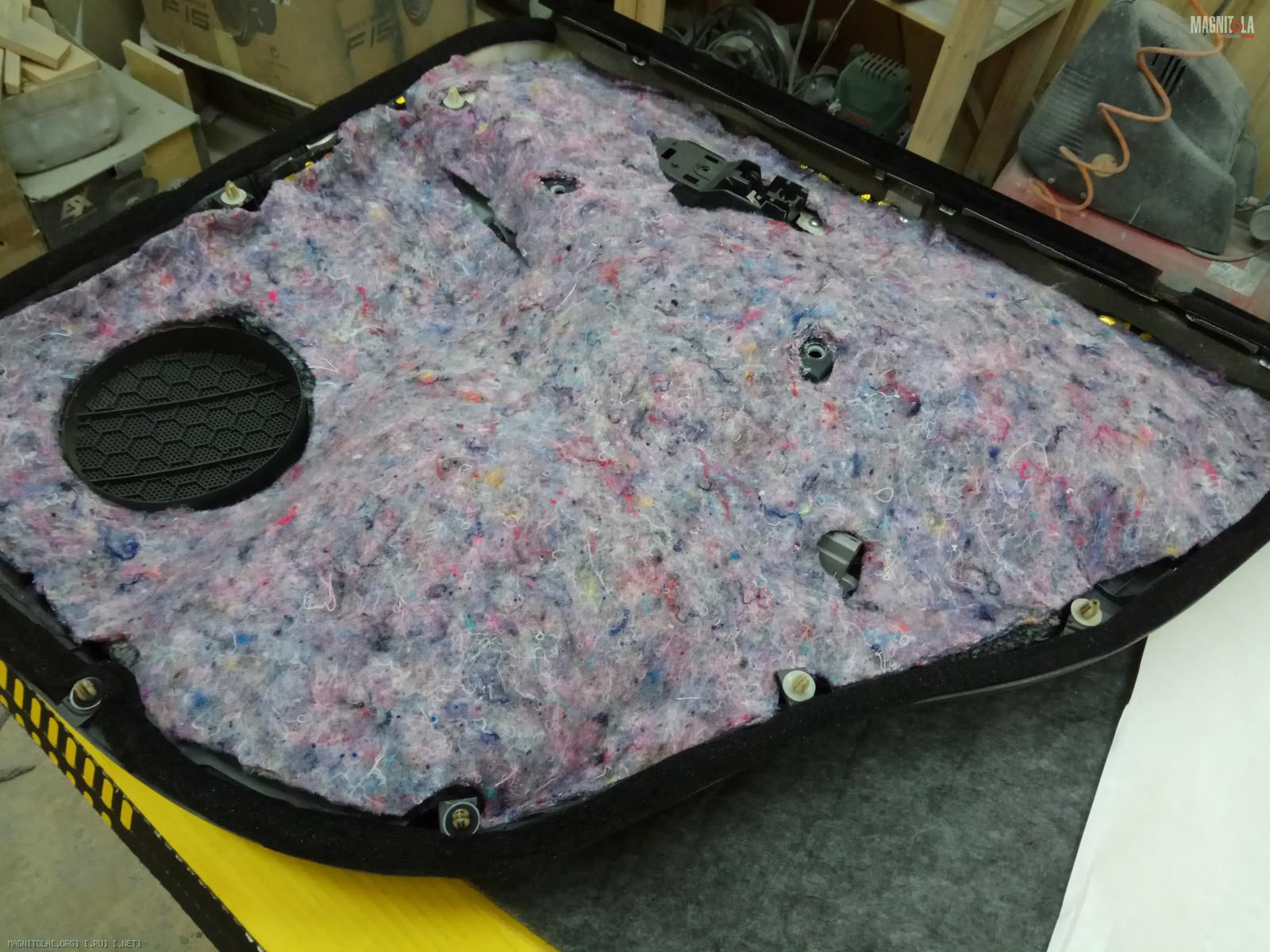

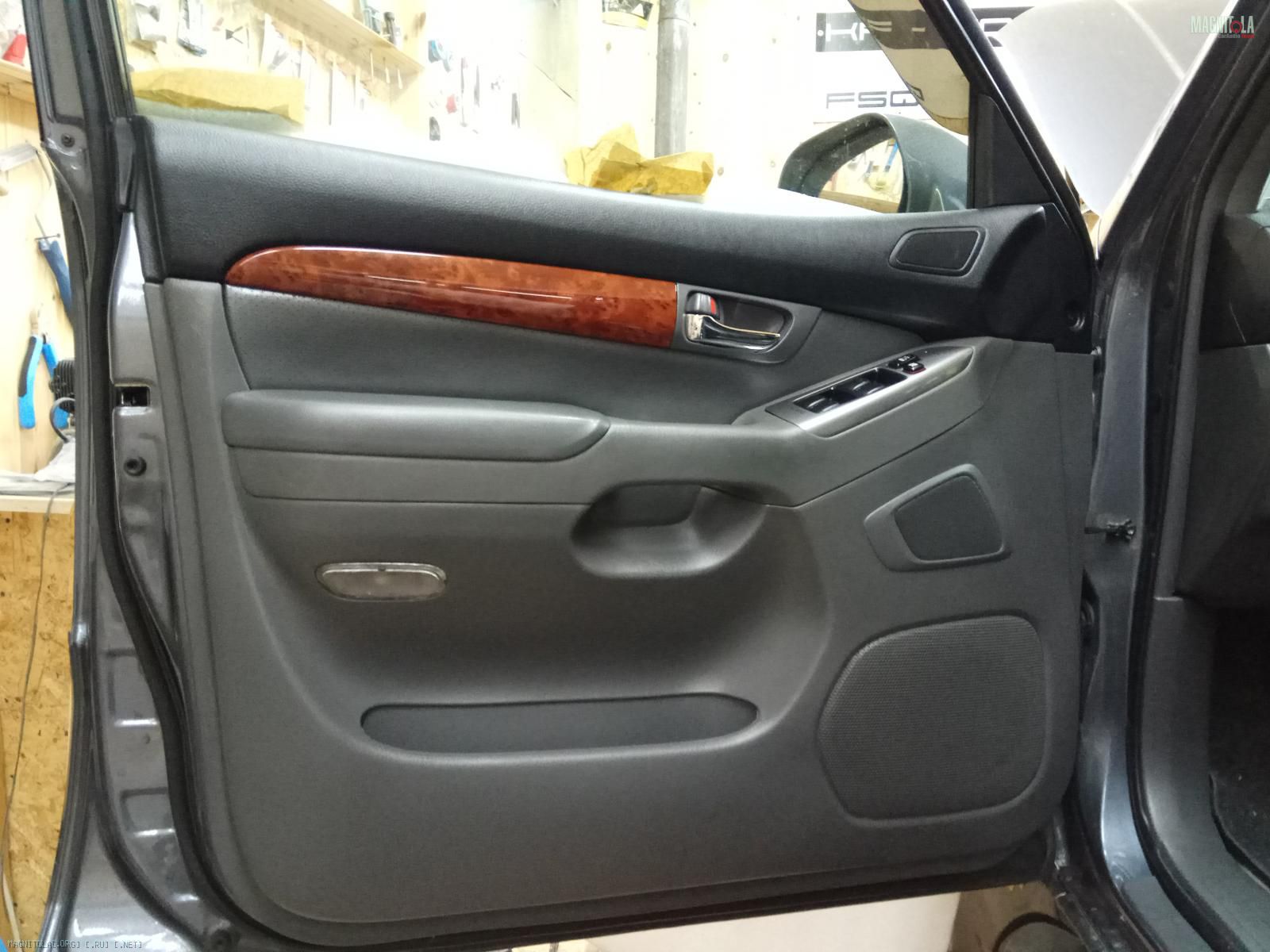

Карты дверей...
Наносим вибру 4мм, прикатываем новую и старую вибру...

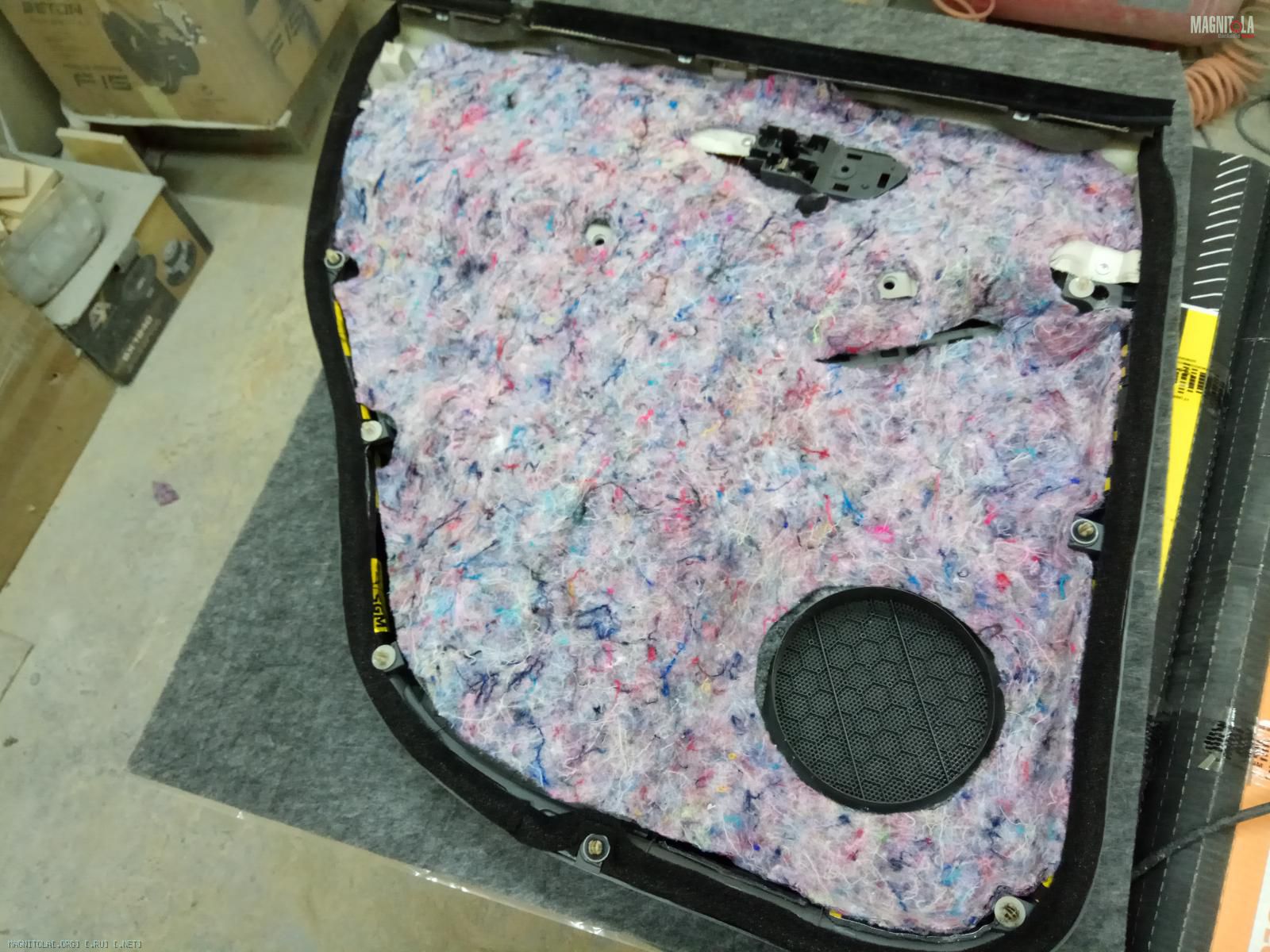

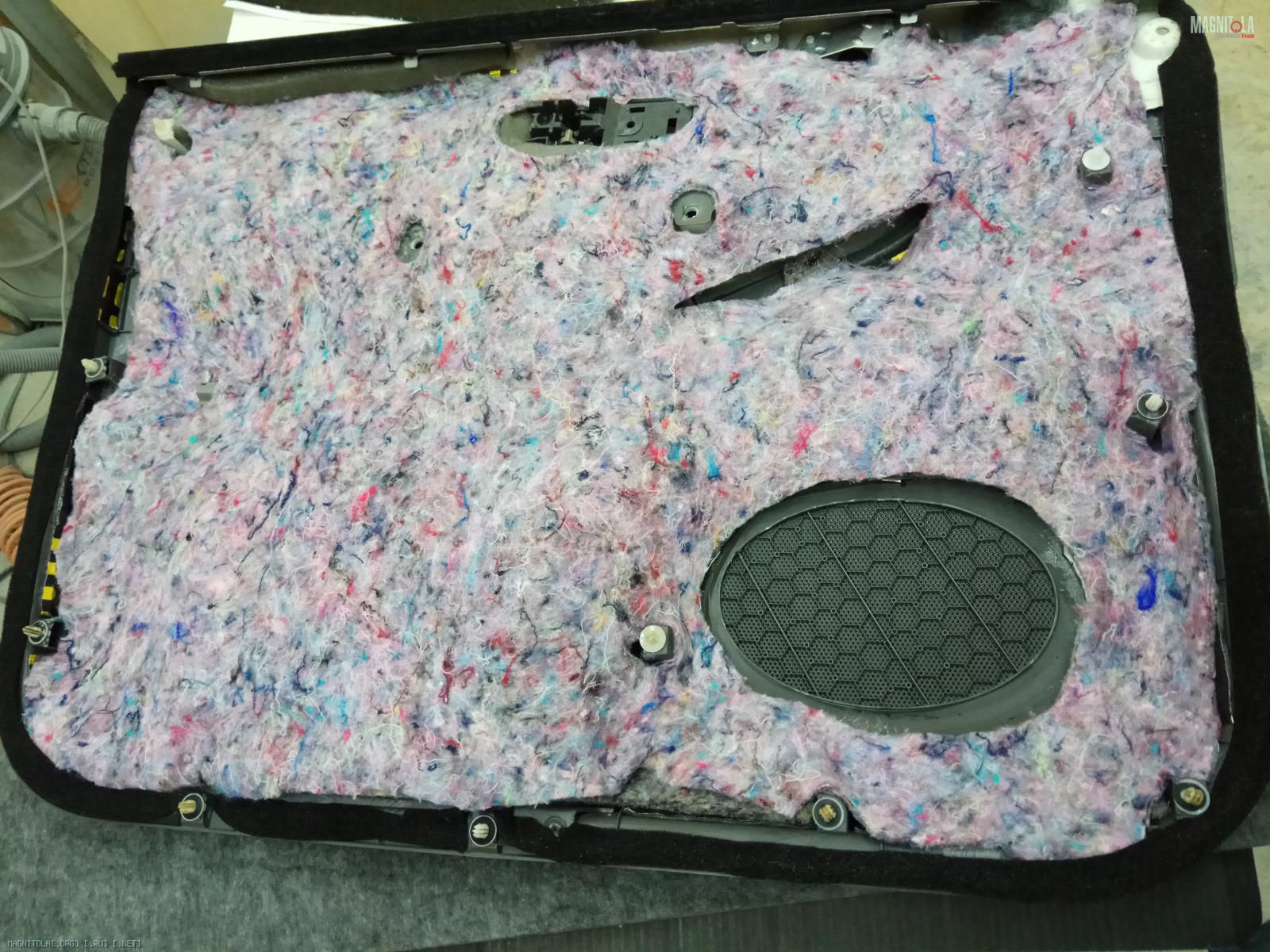

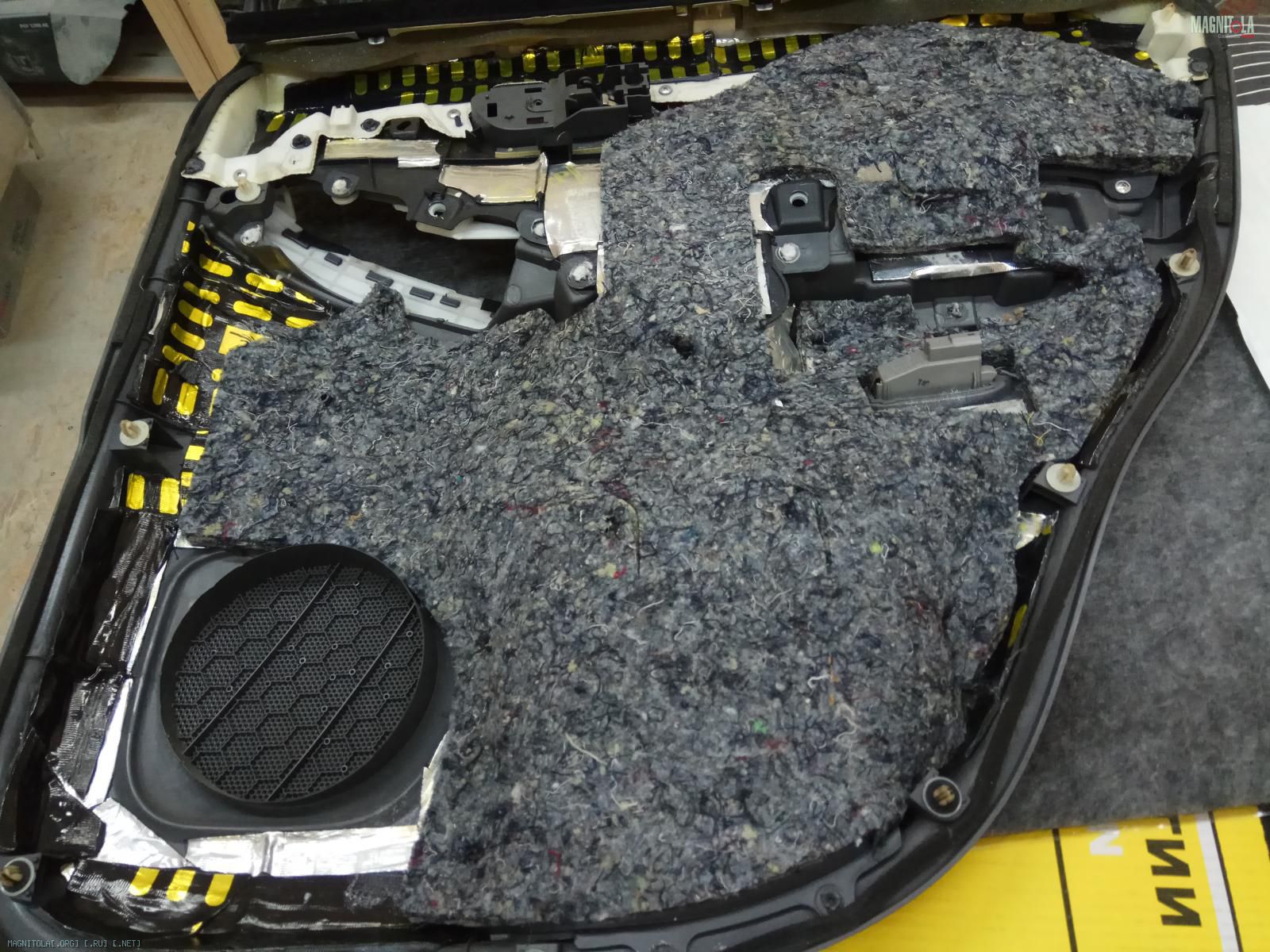

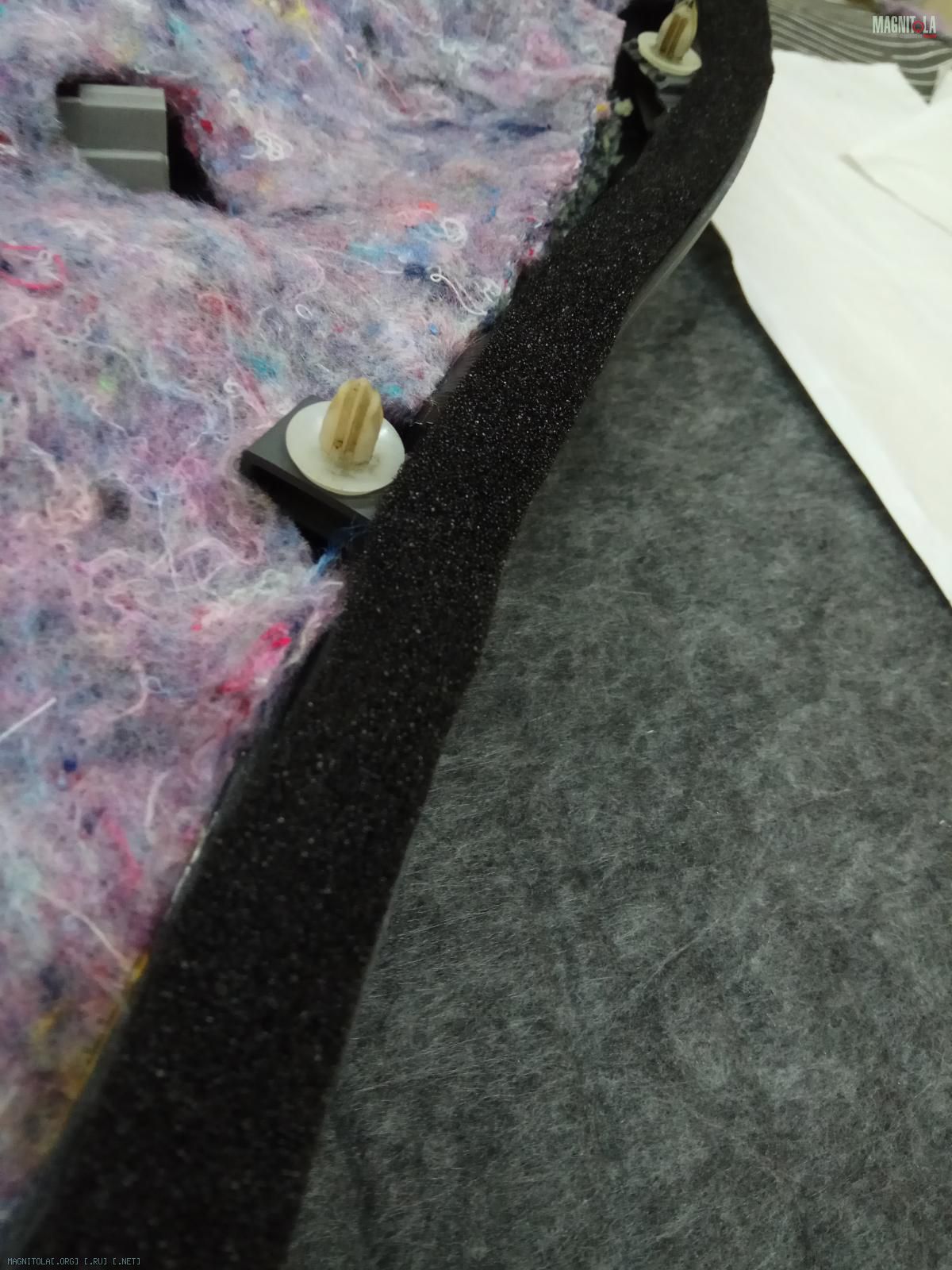

Укладываем штатный войлок, поверх ватин, уплотнительную ленту по периметру...
Вложение 1228306Вложение 1228308Вложение 1228310Вложение 1228312Вложение 1228314Вложение 1228316Вложение 1228318Вложение 1228320Вложение 1228322Вложение 1228324Вложение 1228326Вложение 1228328

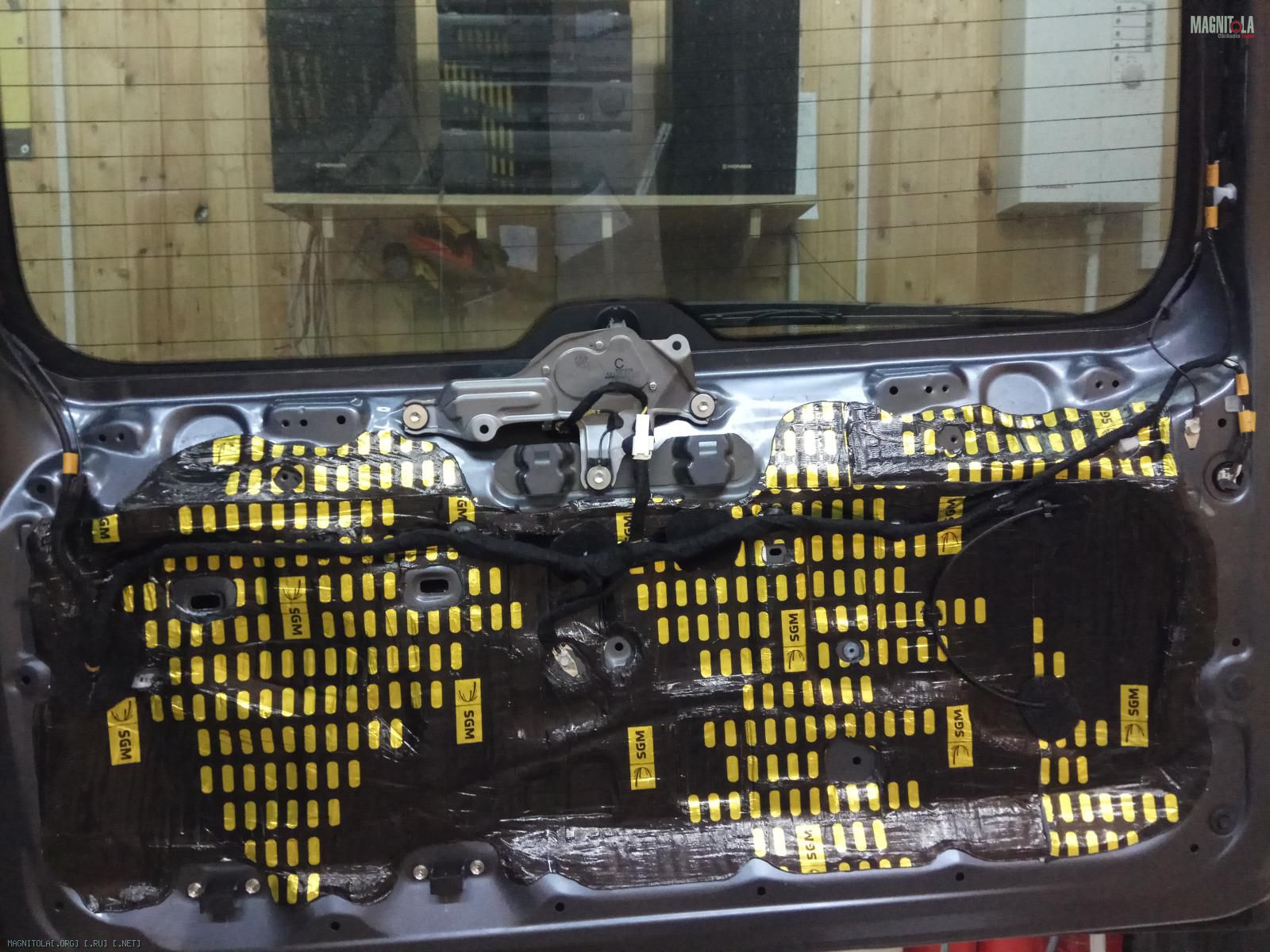

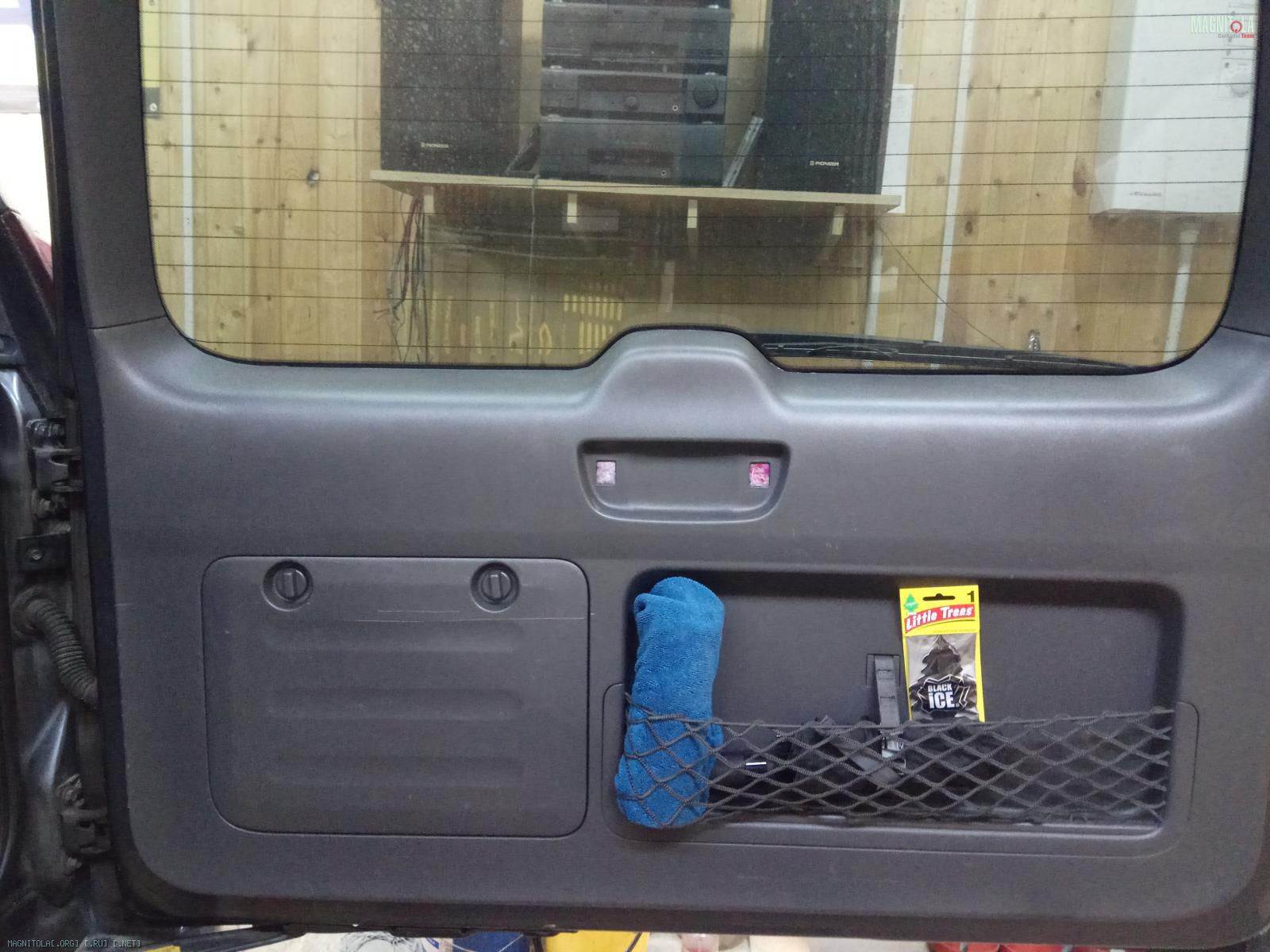

Пятая дверь...
Тех отверстия закрываем алюминиевым листом...

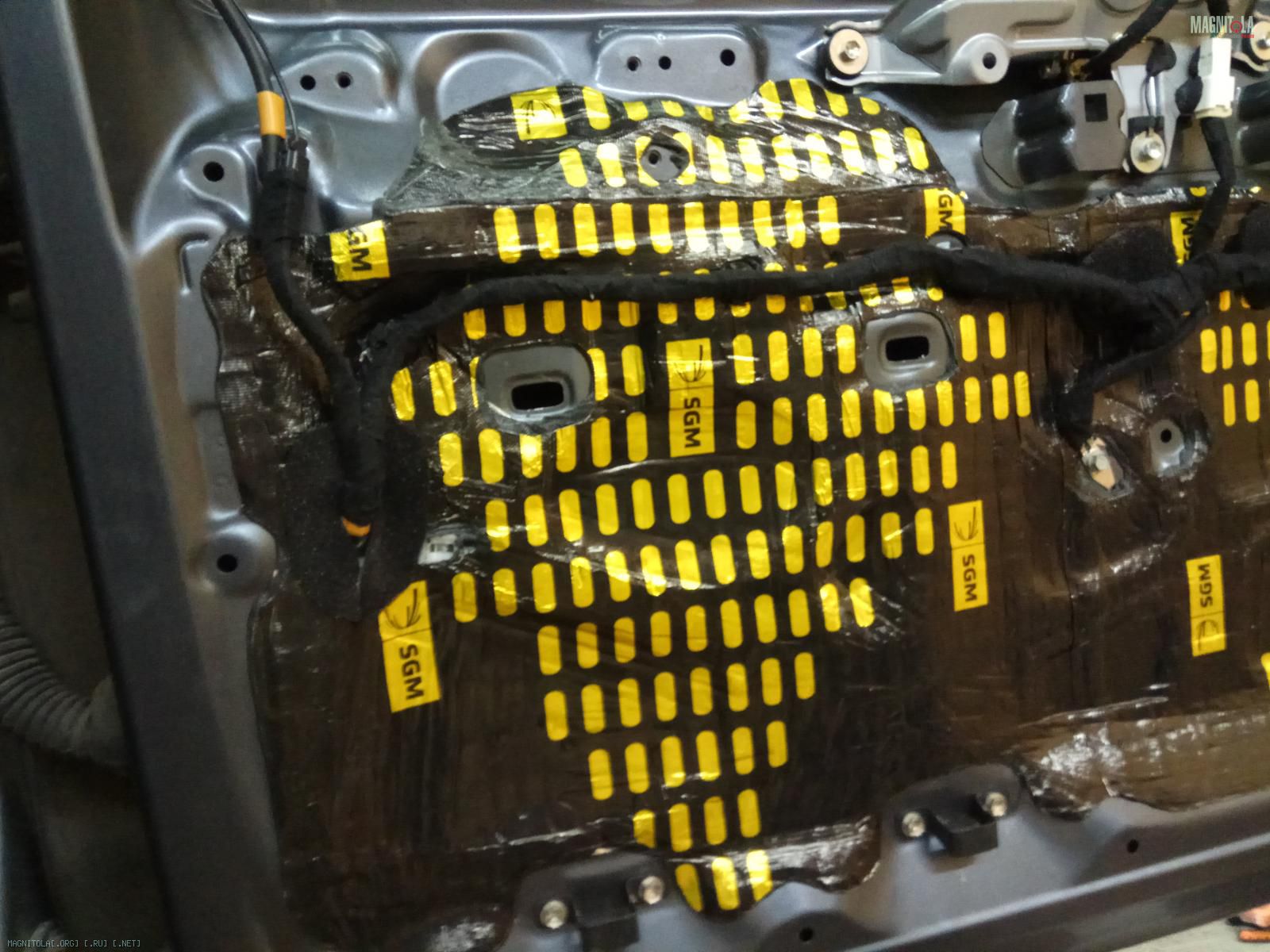

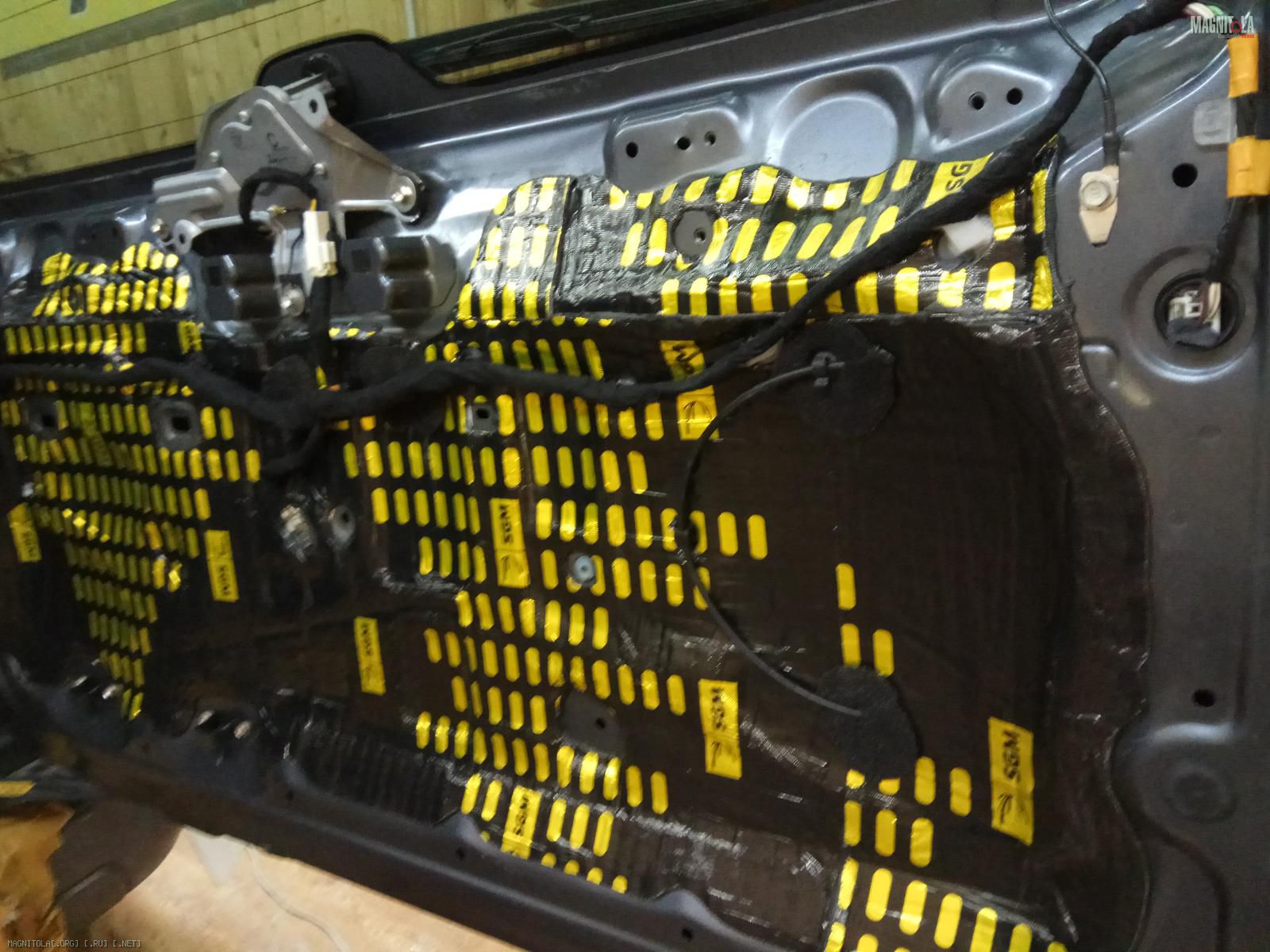

Наносим цельными листами вибру 4мм, греем, прикатываем...
Проводку вяжем в мягкую изоленту...
На карту двери прикатываем вибру, наносим ватин и войлок, уплотнительную ленту по периметру...
Вложение 1228330Вложение 1228332Вложение 1228334Вложение 1228336Вложение 1228338Вложение 1228340Вложение 1228342Вложение 1228344

Цитата:

---

Сообщение от st220

Toyota Land Cruiser Prado (J120W)
Обтачиваем/вышкуриваем заглушки...
На обратную сторону наносится вибра... красится...

---

Костян, молодец!
Подход отличный к шумке дверей!
Акустика после таких манипуляций играет и без саба на 5 ку!
Тоже люблю жесткие материалы для дверей, но это только для эксклюзивных клиентов)) Не для потока..

В KF-Sound Technology приехал Ford Focus 3 2.0

Вложение 1228440

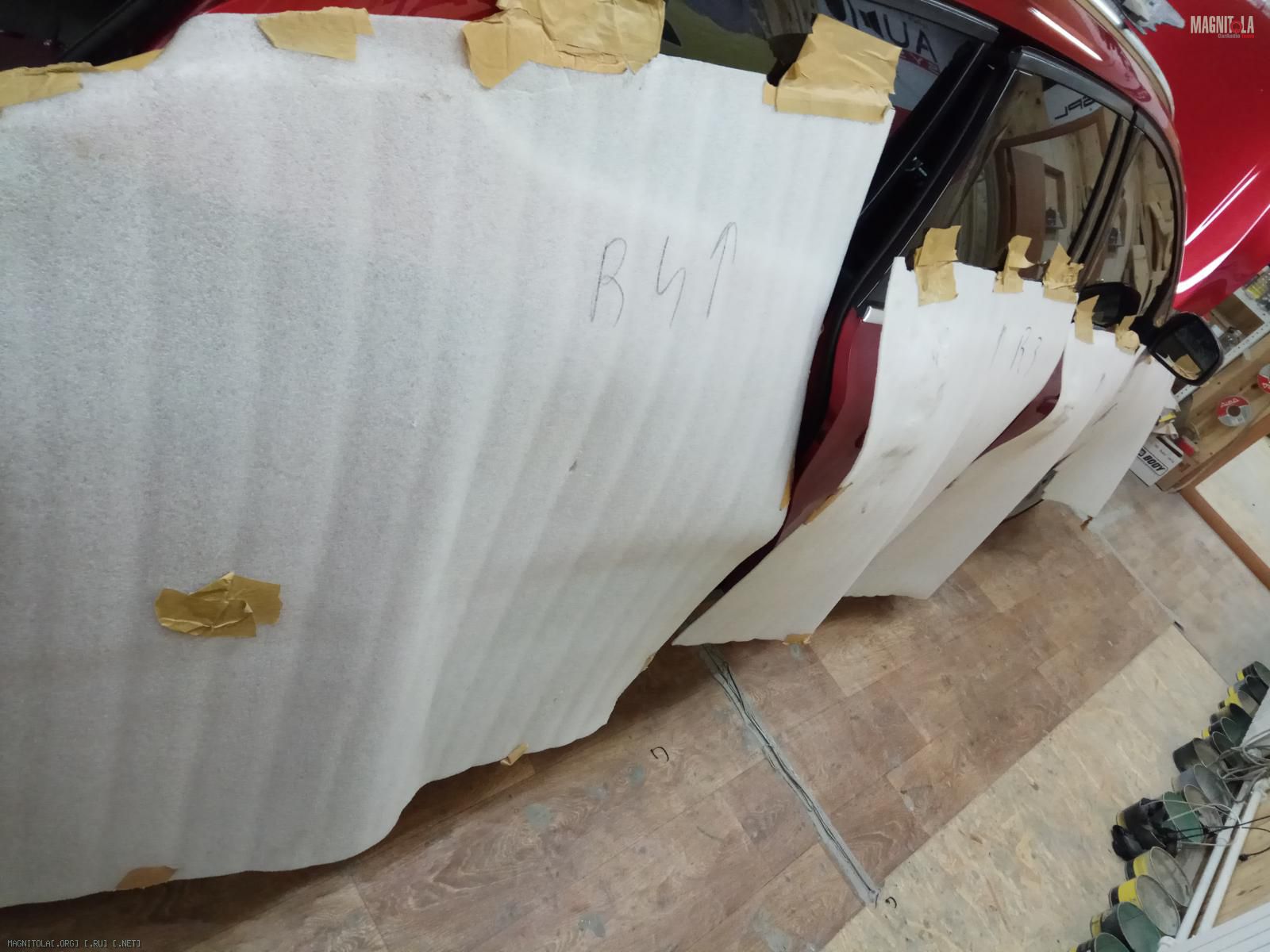

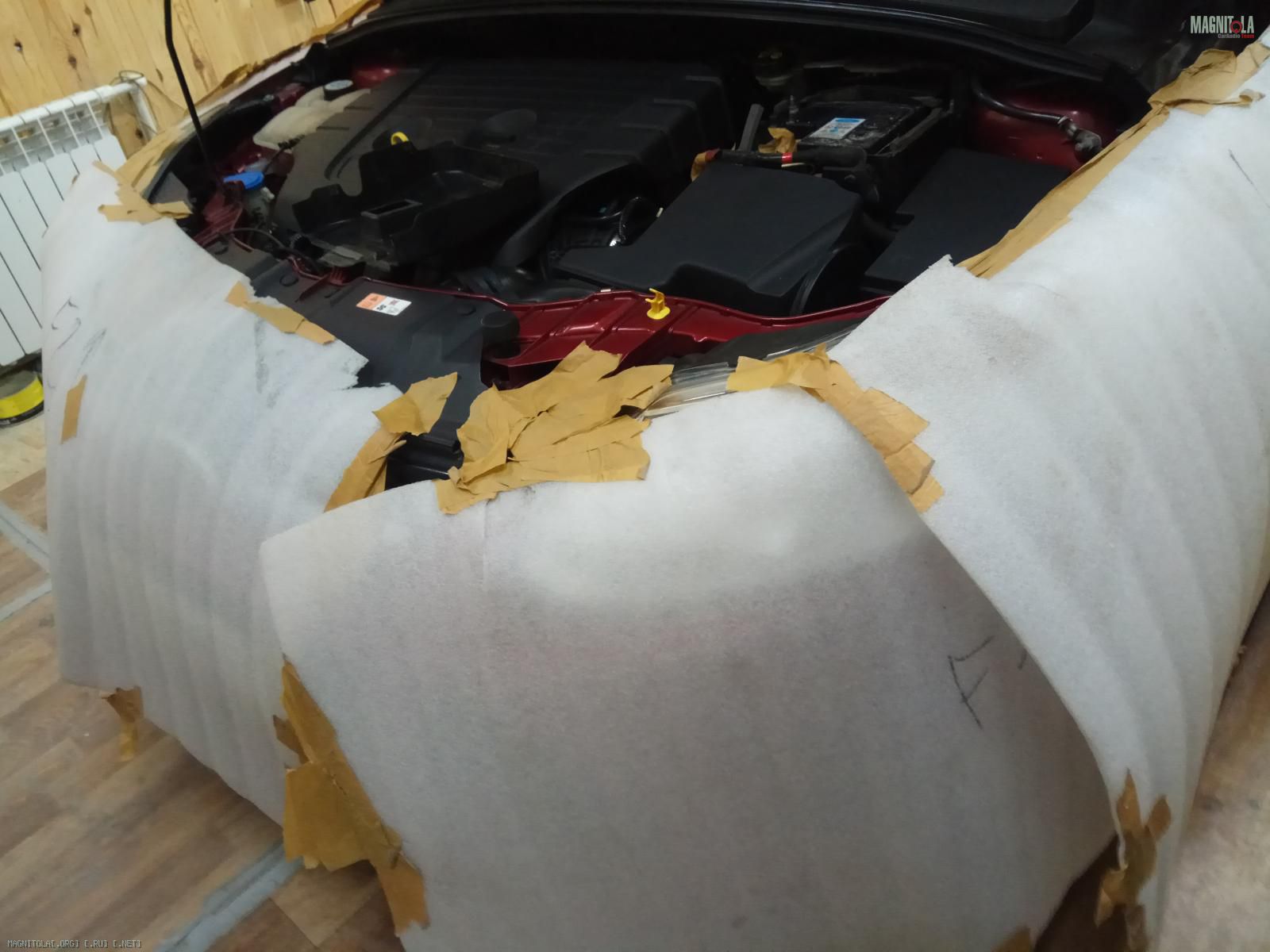

В KF-Sound Technology всегда бережное отношение к автомобилю клиента. "Защита кузова-салона"
Вложение 1228442Вложение 1228444Вложение 1228446

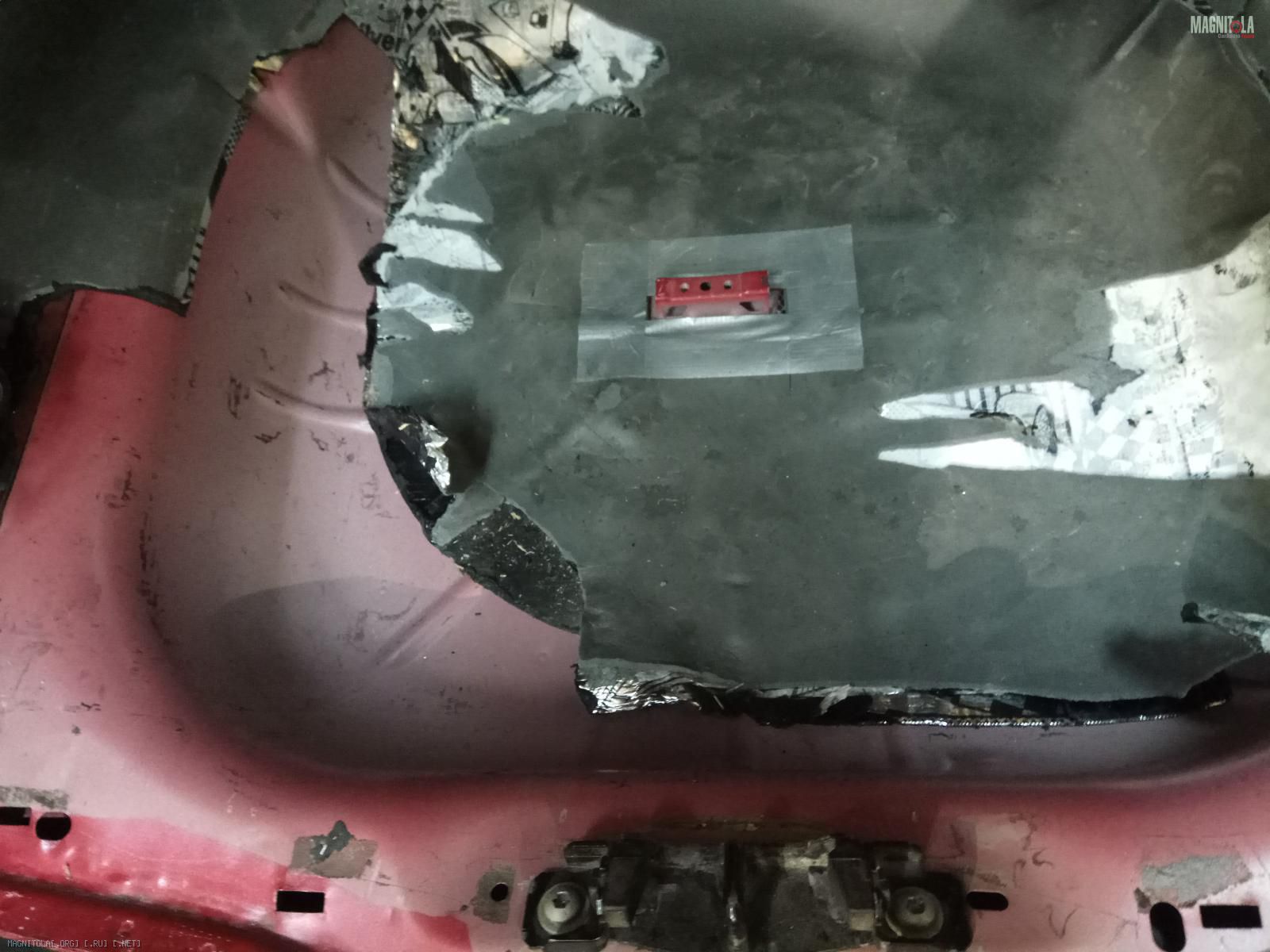

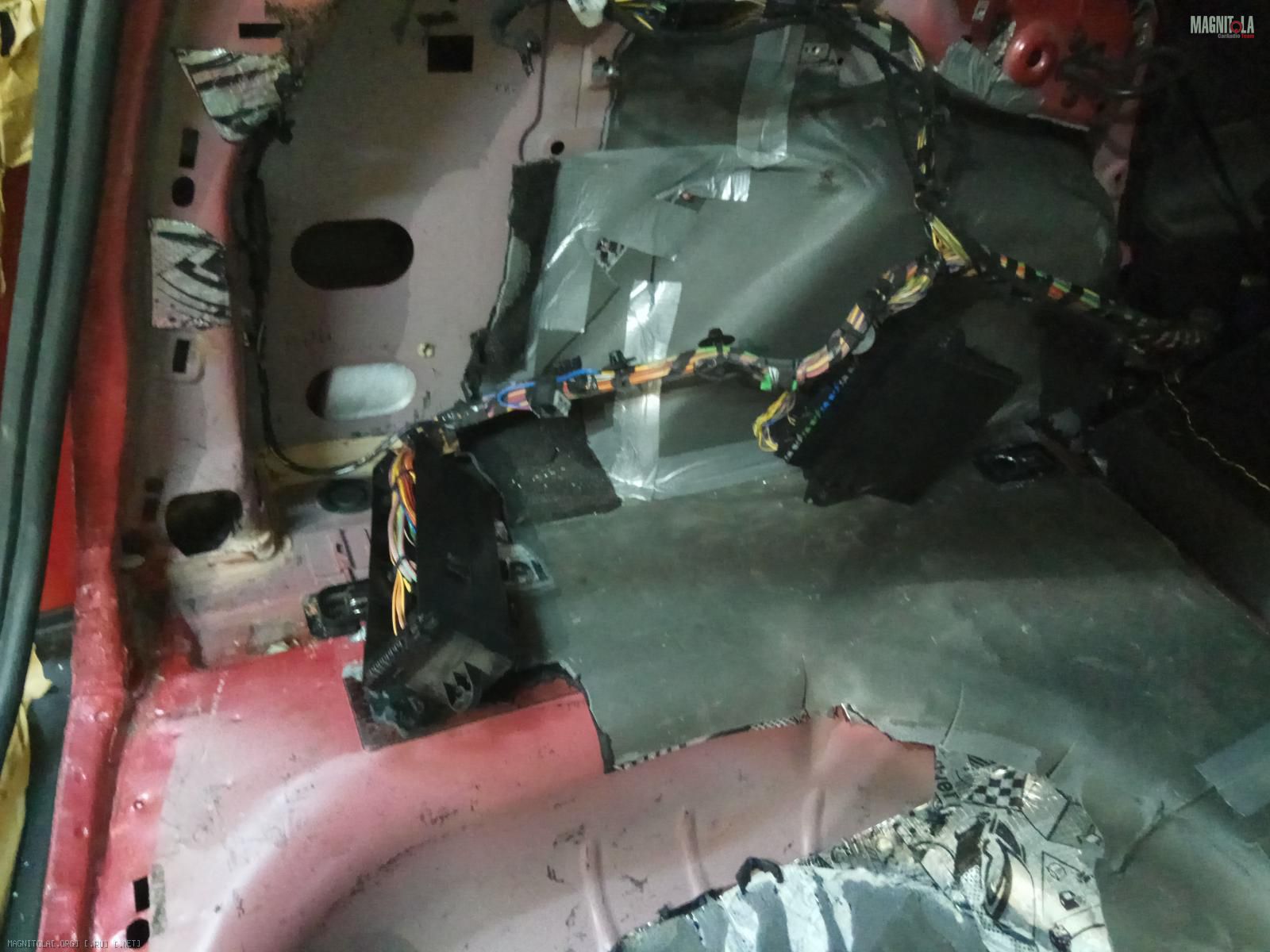

Что имеем...
Вложение 1228448Вложение 1228450Вложение 1228452Вложение 1228454

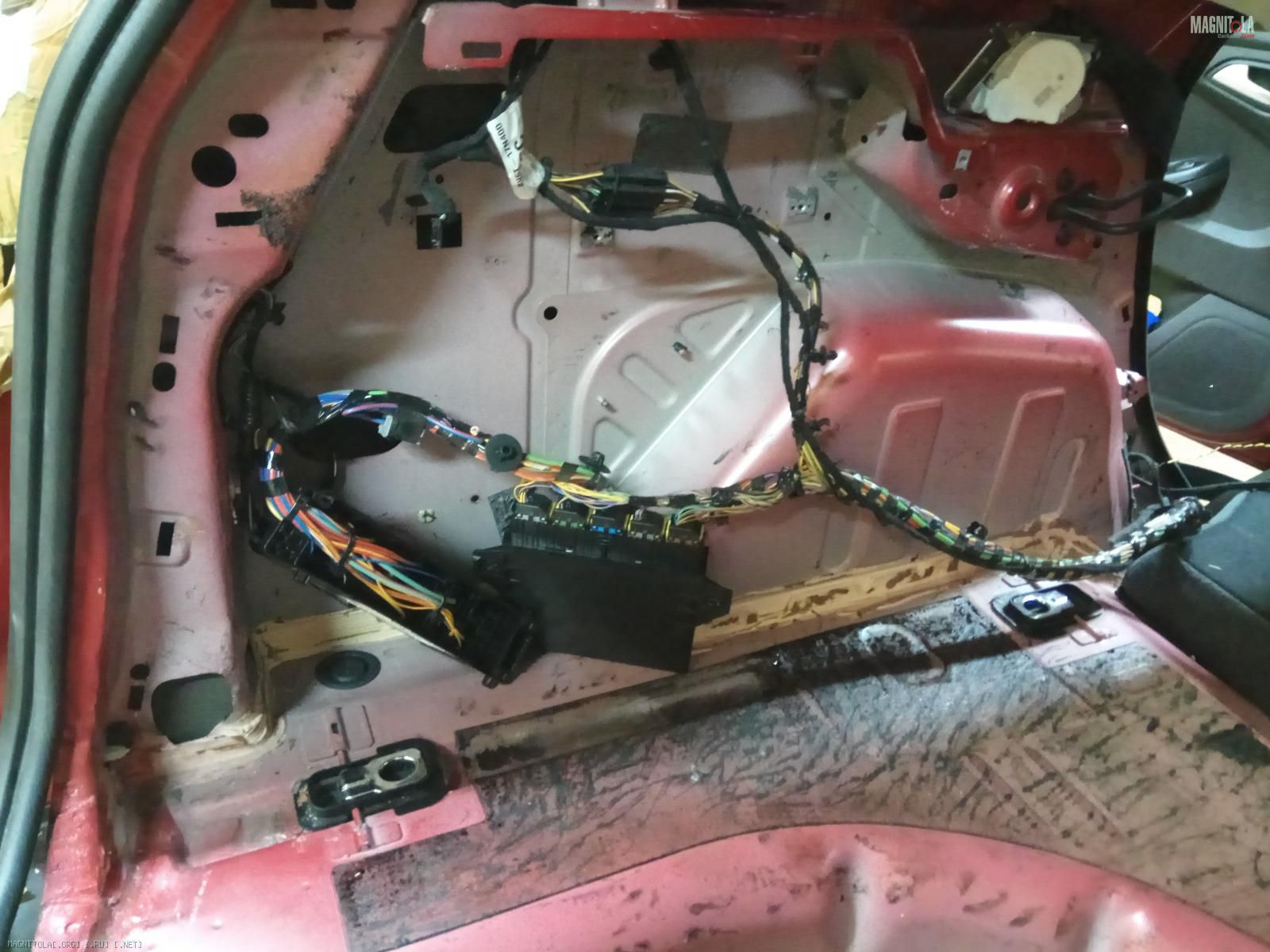

Снимаем сплэн и вибру...

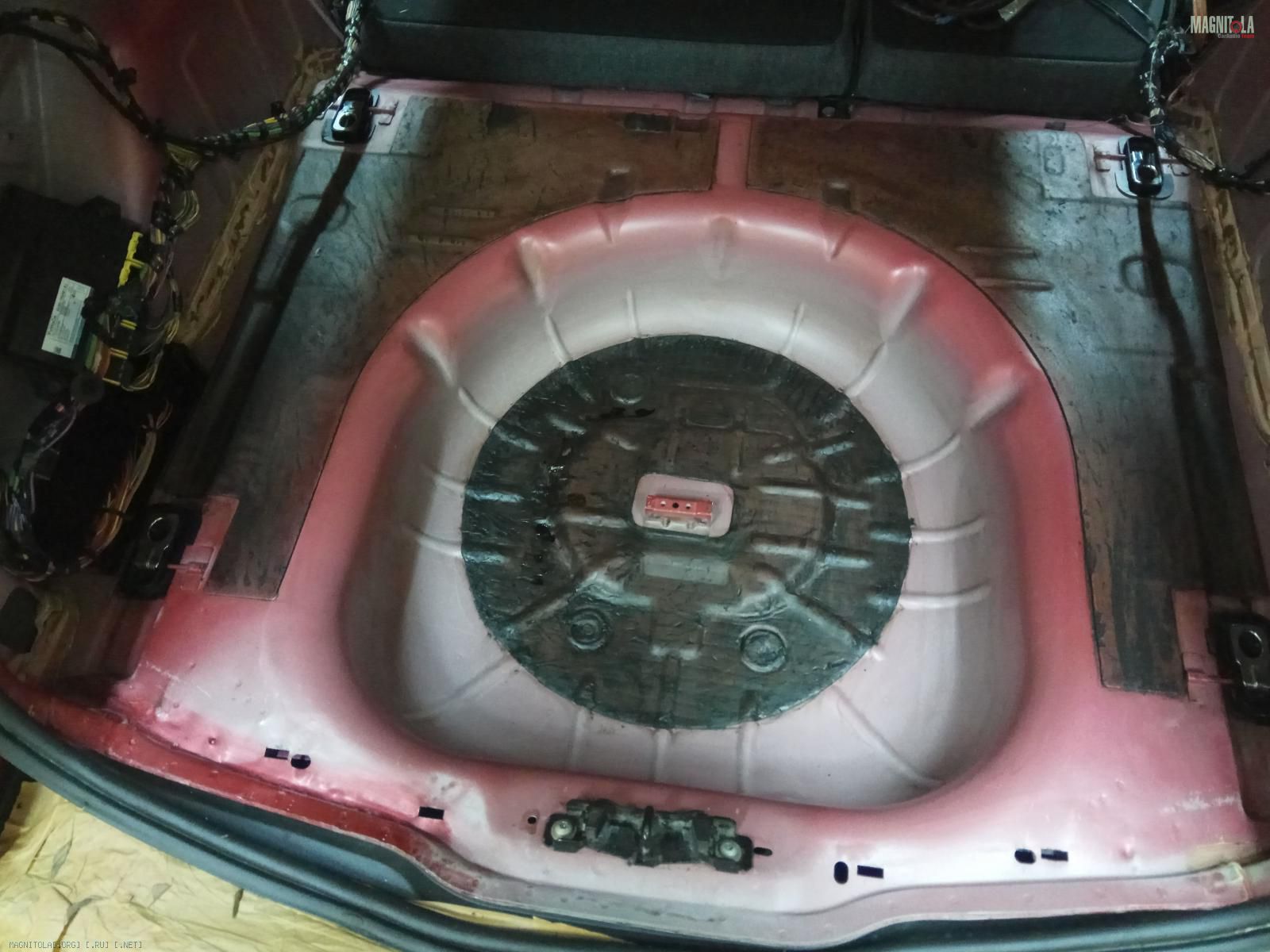

Очищаем...
Вложение 1228456Вложение 1228458Вложение 1228460

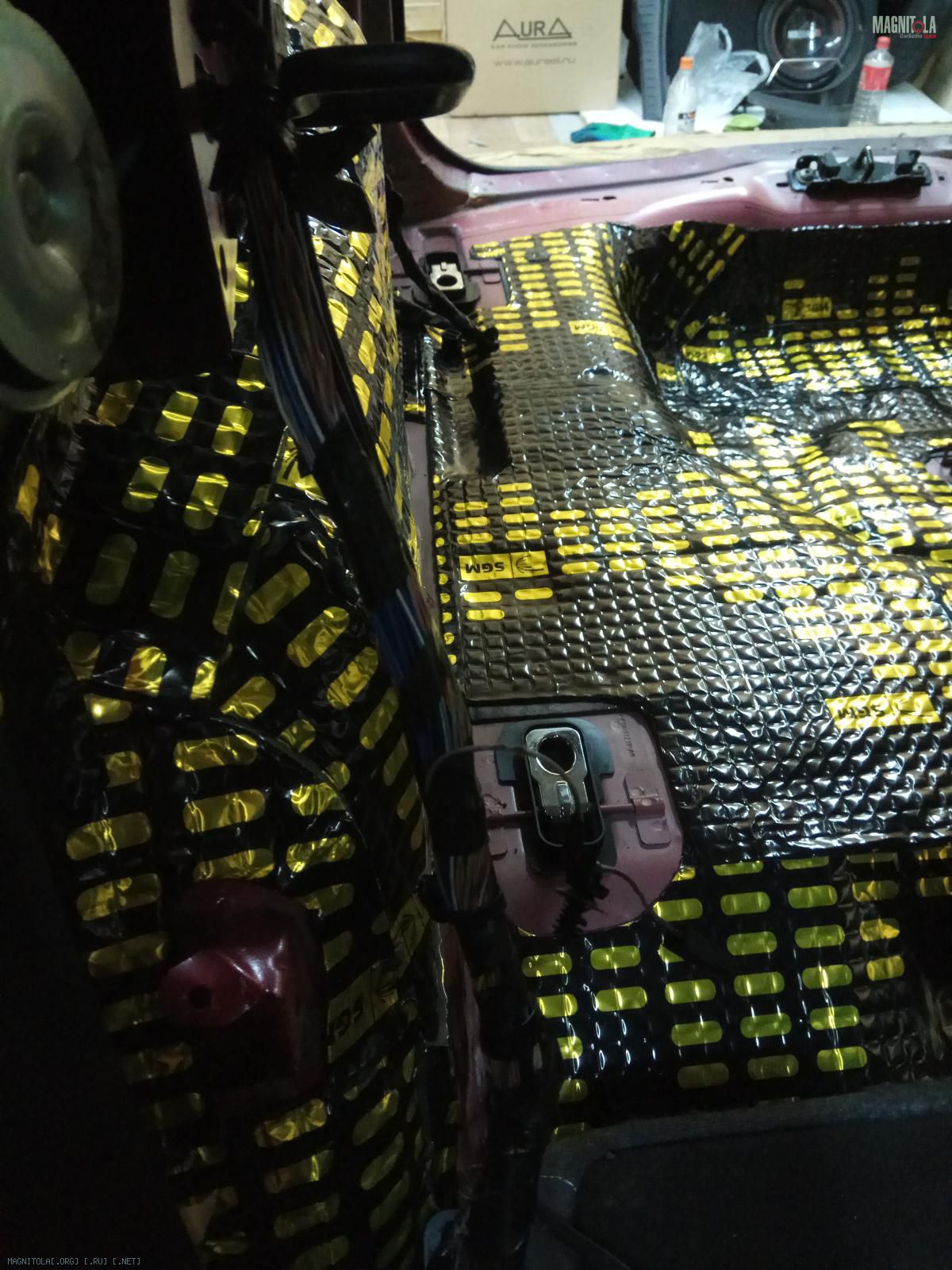

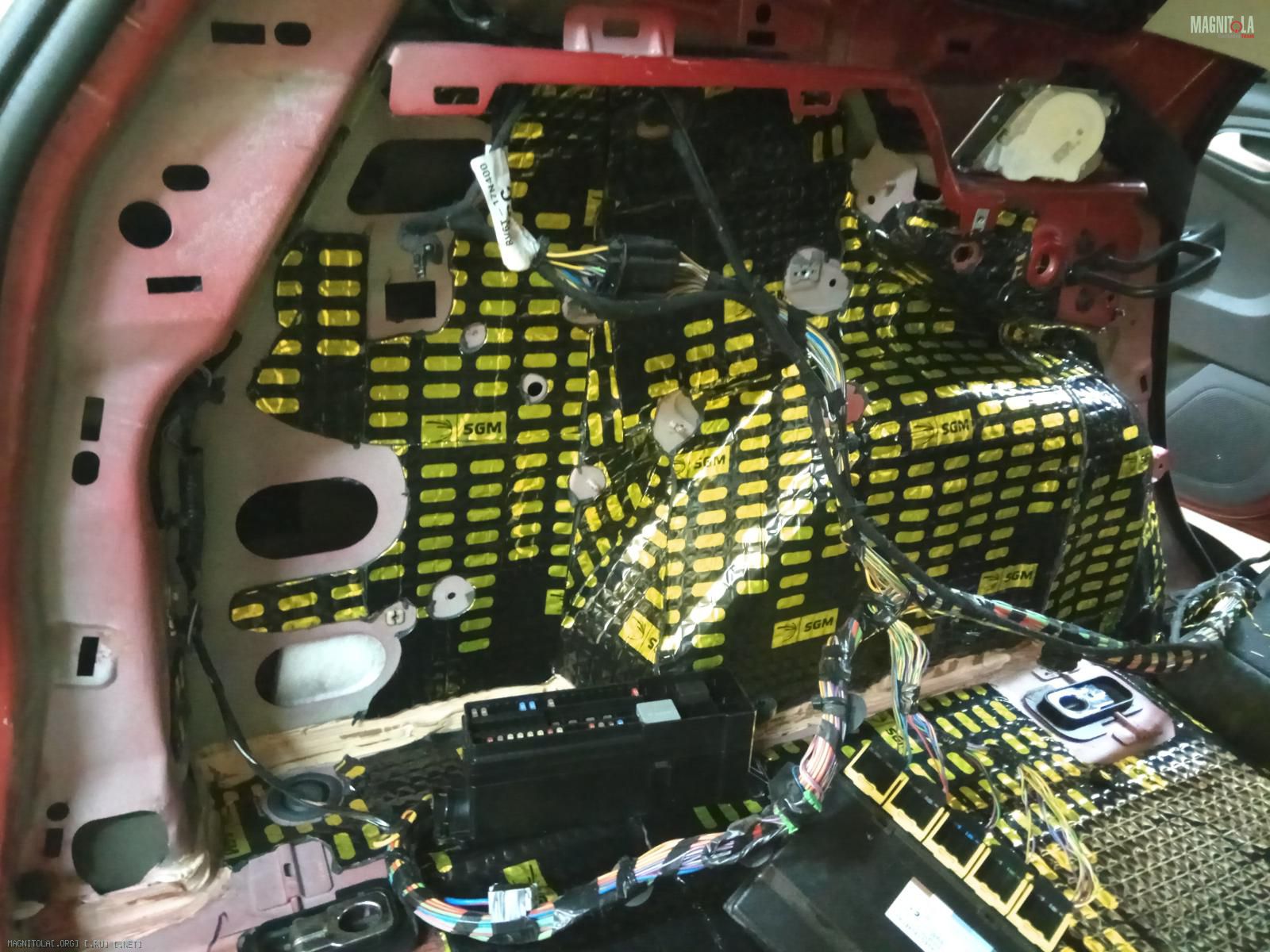

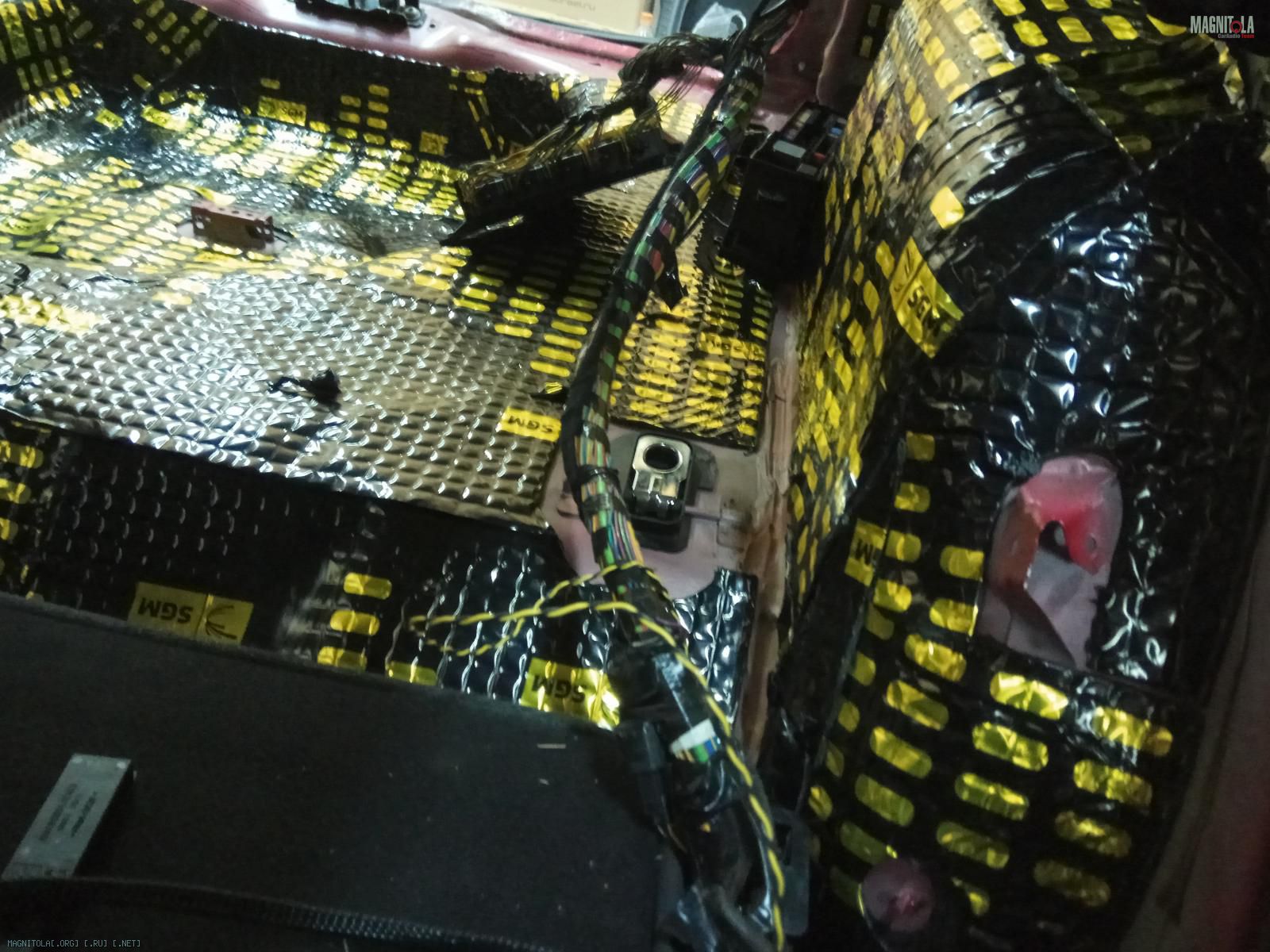

Наносим вибру 4 мм
Вложение 1228462Вложение 1228464Вложение 1228466Вложение 1228468Вложение 1228470

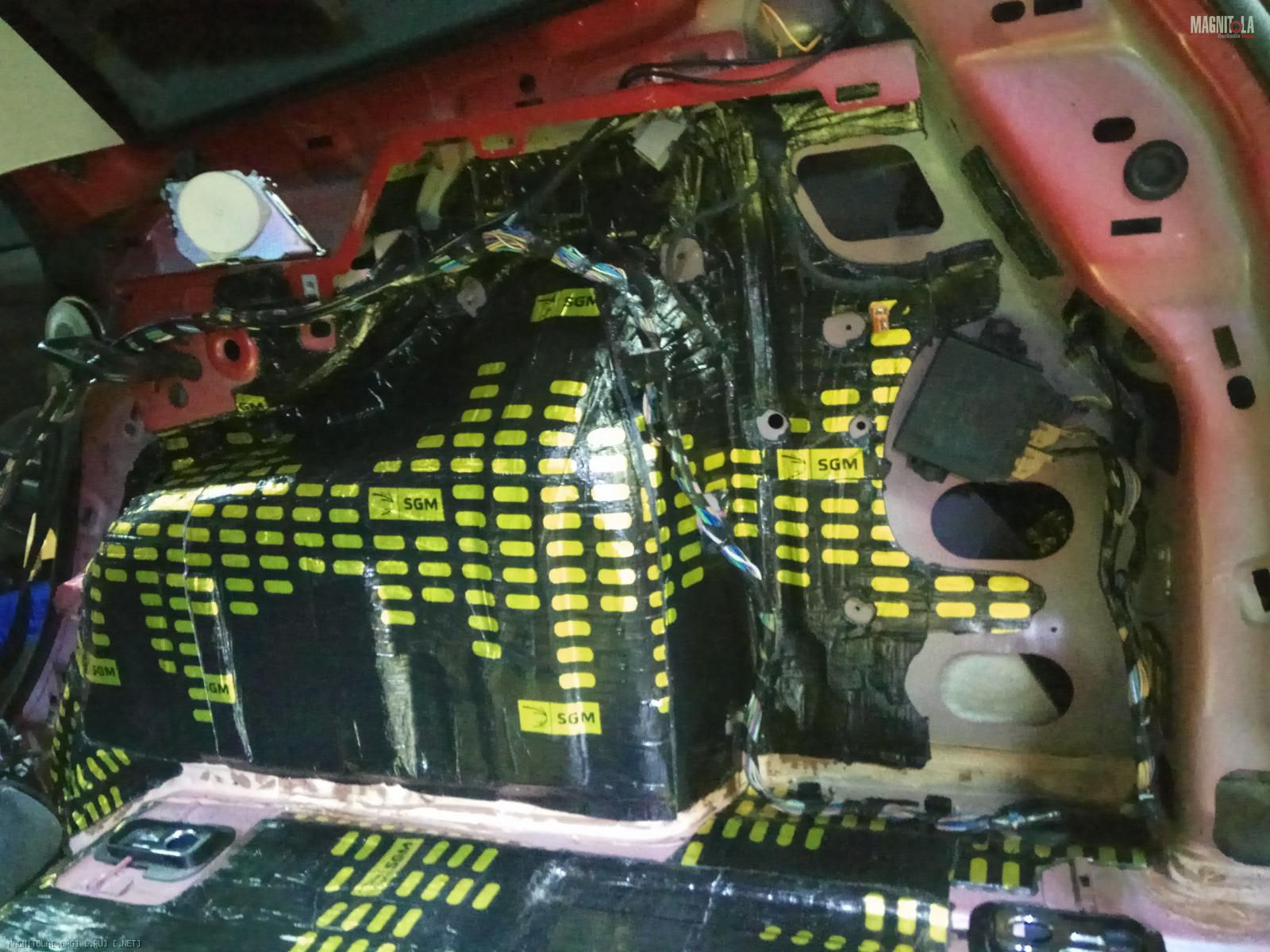

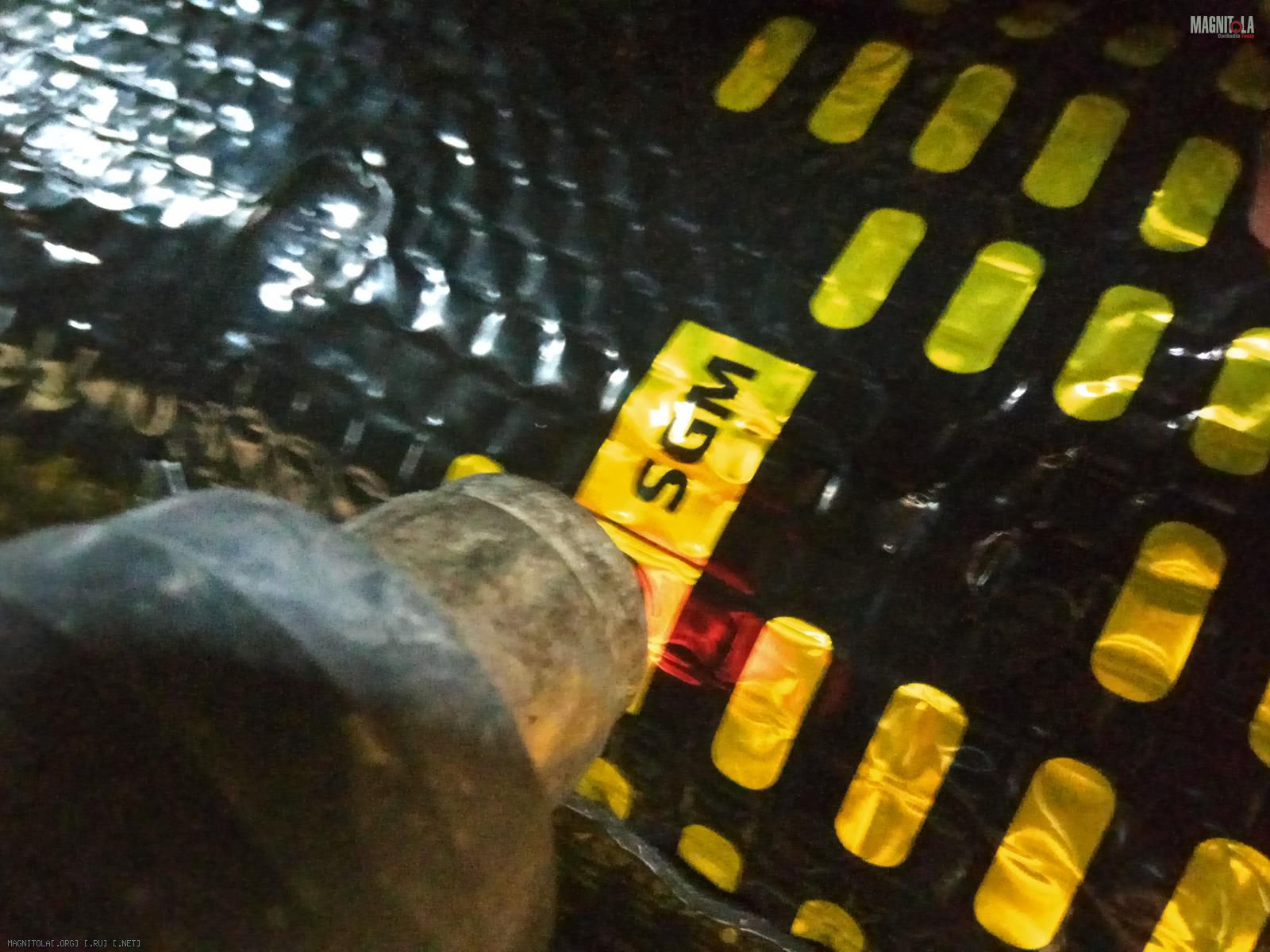

Греем, прикатываем...
Вложение 1228472Вложение 1228474Вложение 1228476Вложение 1228478Вложение 1228480

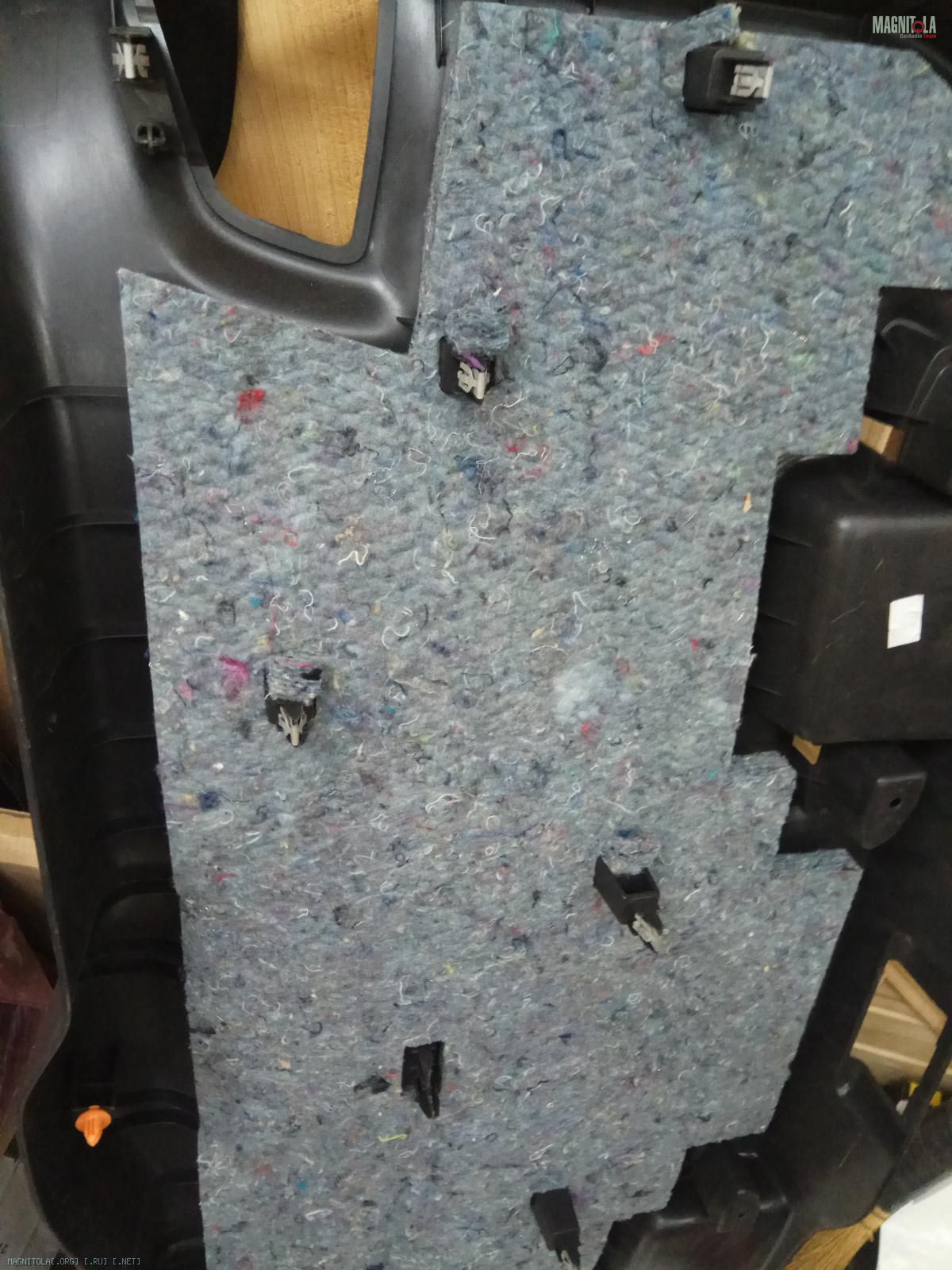

Очищаем, обезжириваем крышку багажника..
Вложение 1228482Вложение 1228484

Ford Focus 3 2.0

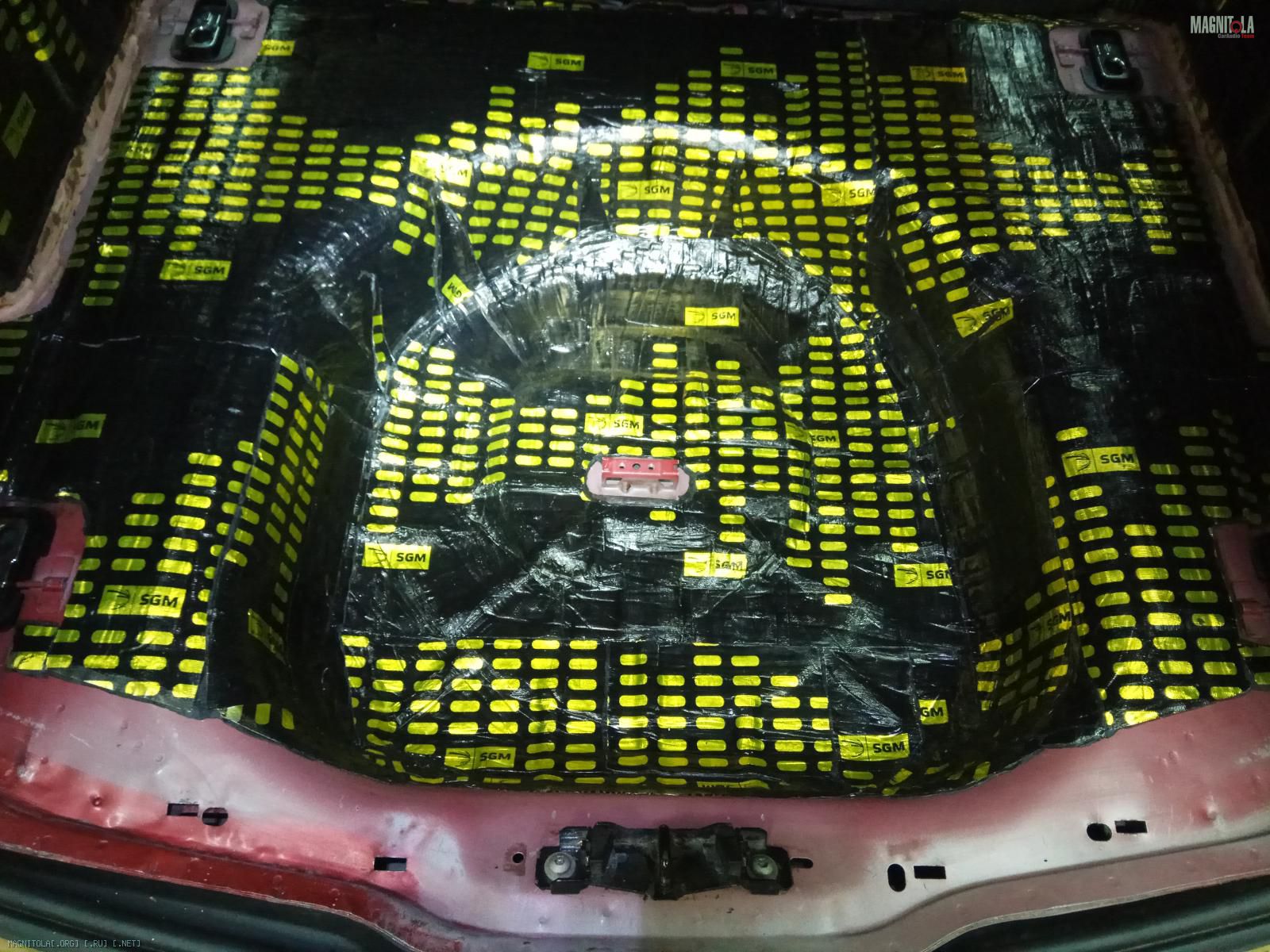

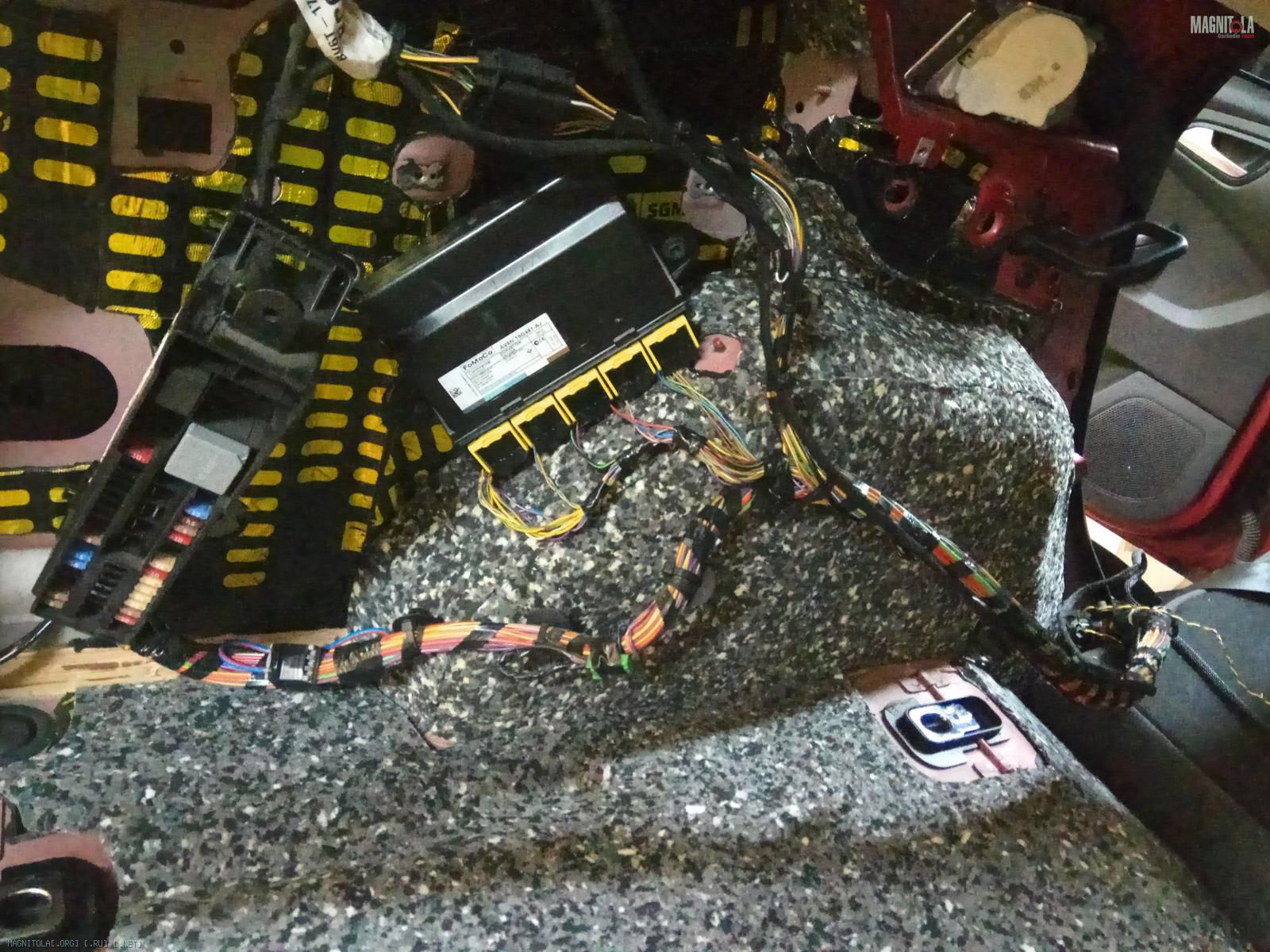

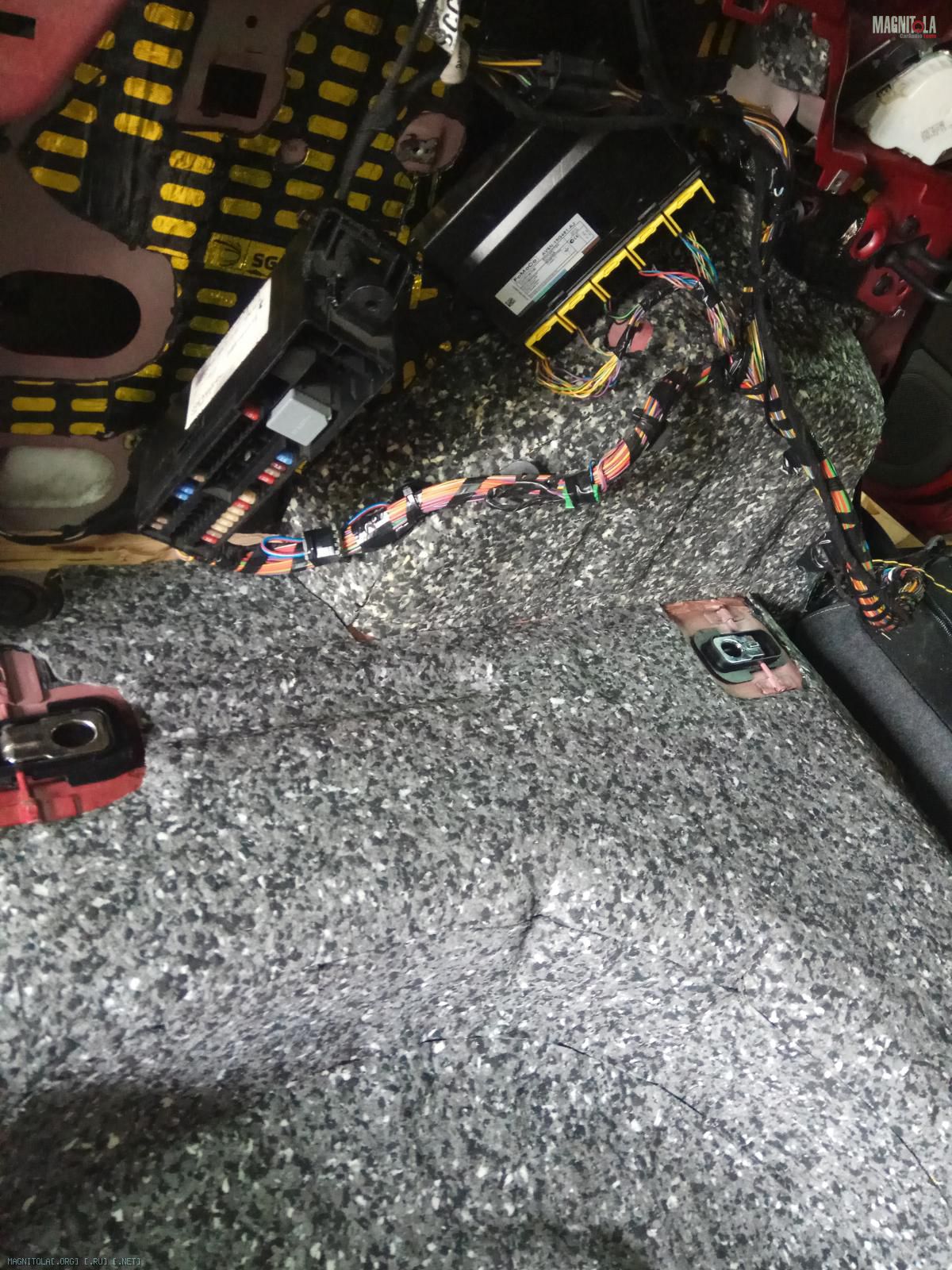

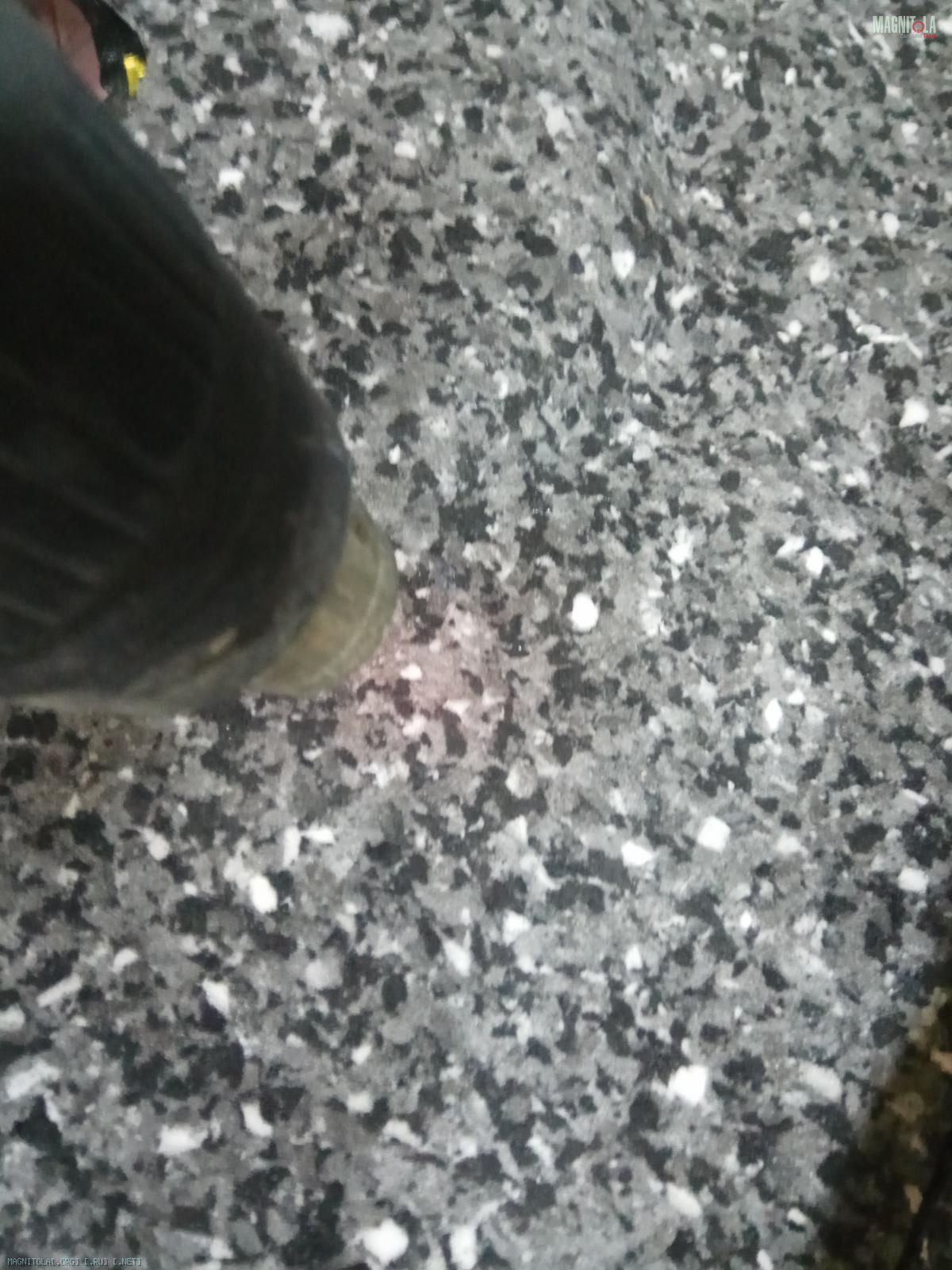

Вторым слоем наносим блэктон...
Греем его, прикатываем...

Вложение 1228510Вложение 1228512Вложение 1228514Вложение 1228516Вложение 1228518Вложение 1228520Вложение 1228522Вложение 1228524

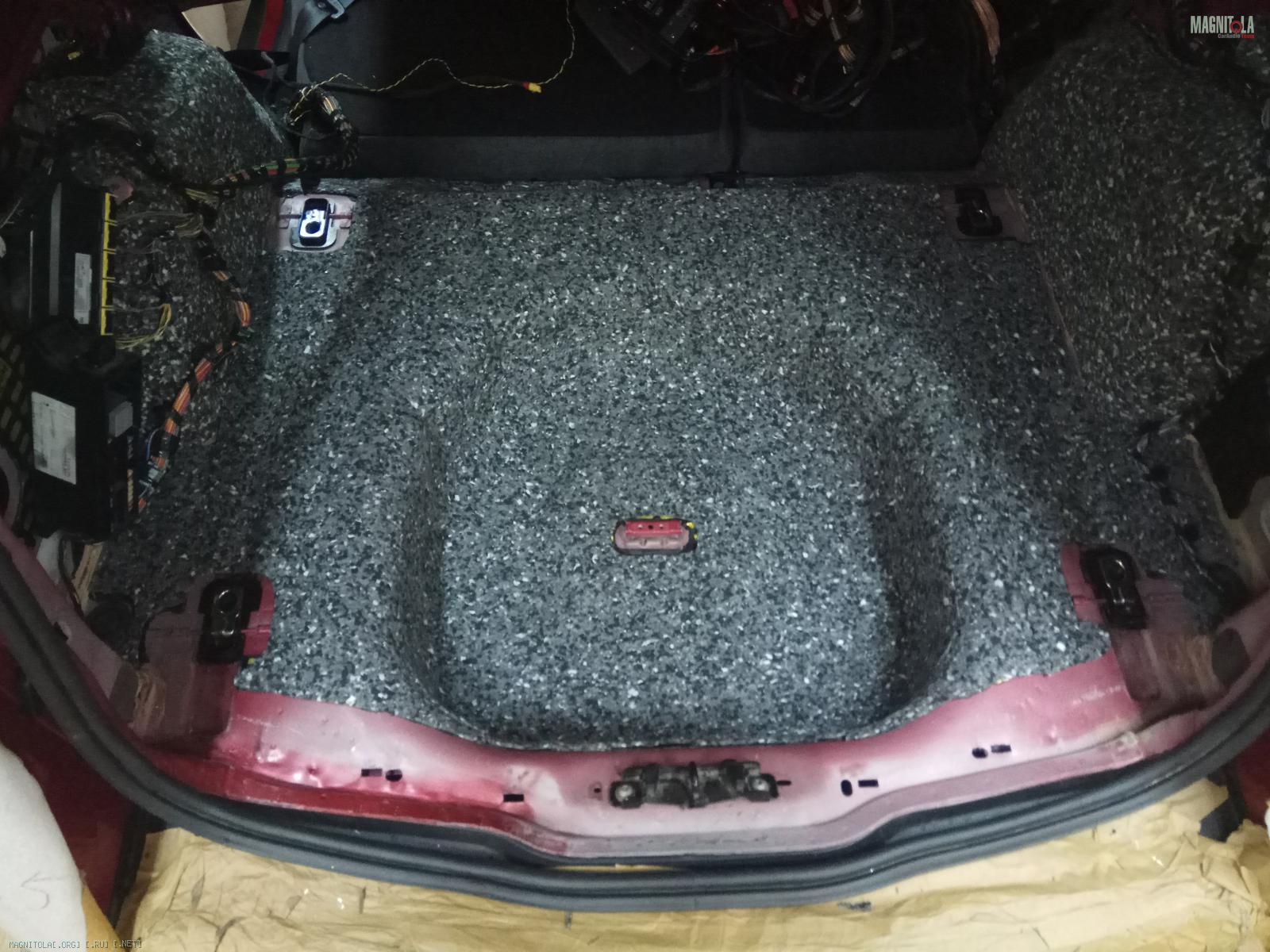

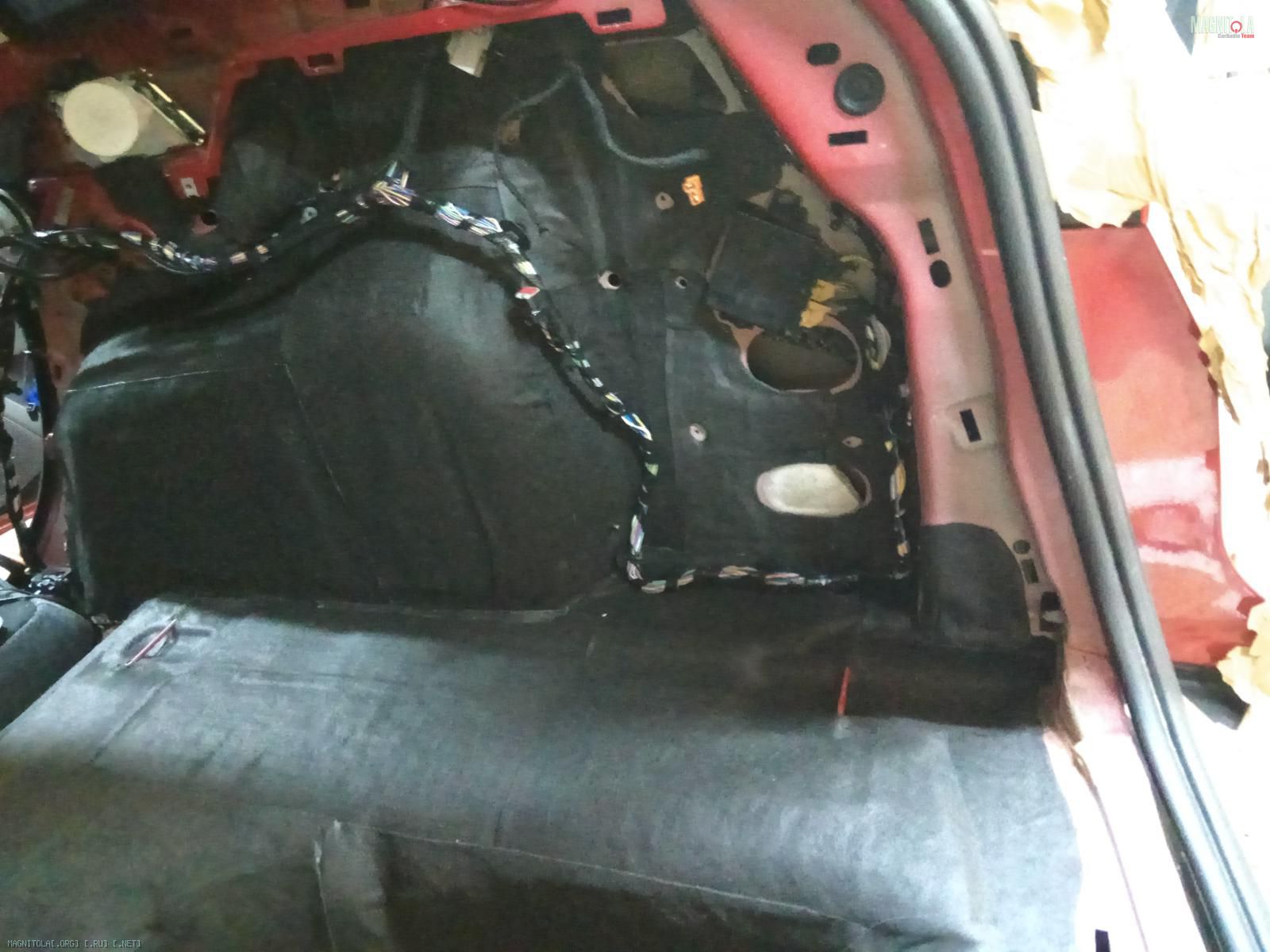

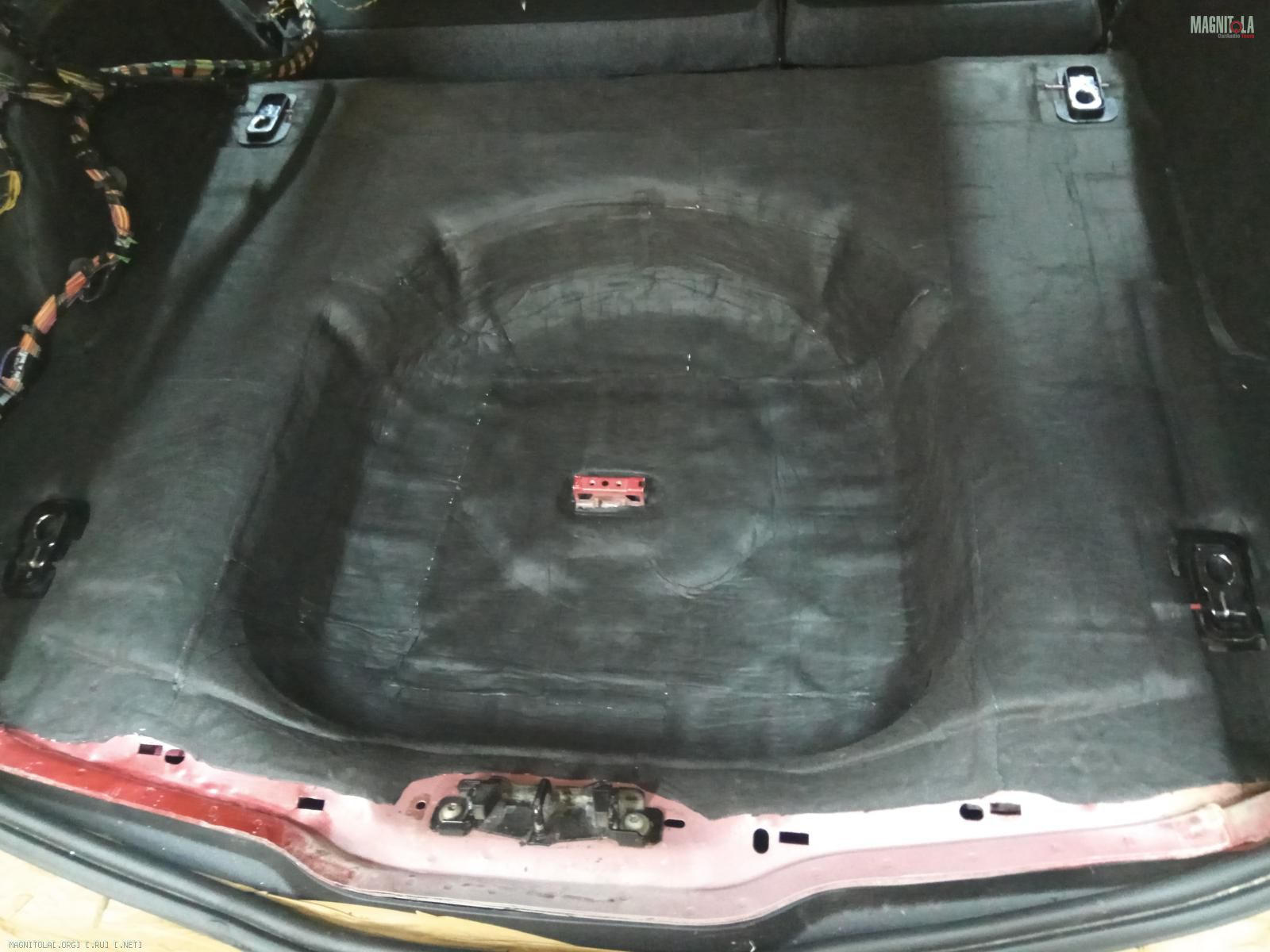

Третий слой блокатор...
После нанесения прогреваем его и прикатываем...

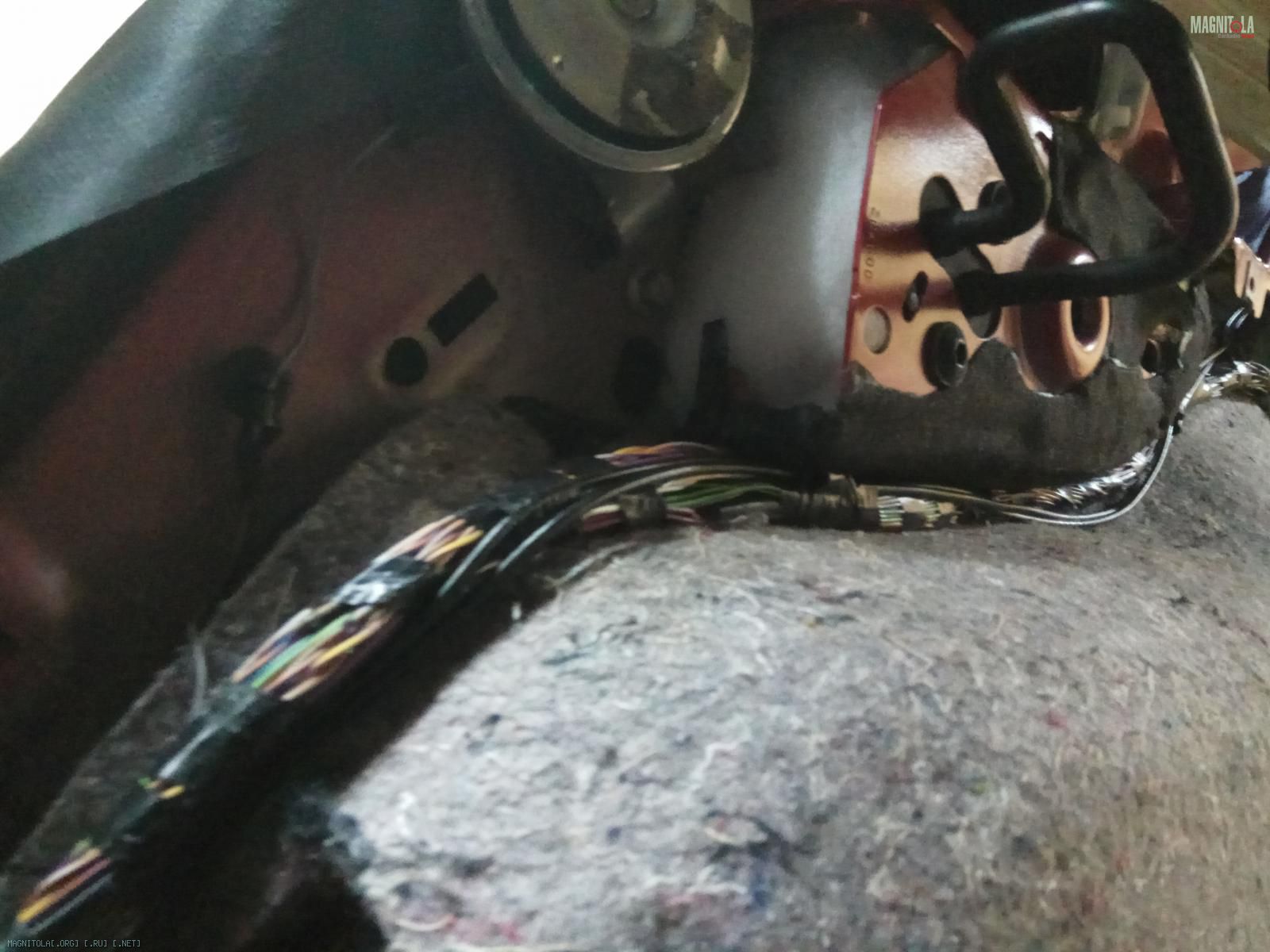

Устанавливаем войлочные накладки на арки, крепим на место проводку и блоки...
Вложение 1228526Вложение 1228528Вложение 1228530Вложение 1228532Вложение 1228534Вложение 1228536Вложение 1228538Вложение 1228540Вложение 1228542Вложение 1228546

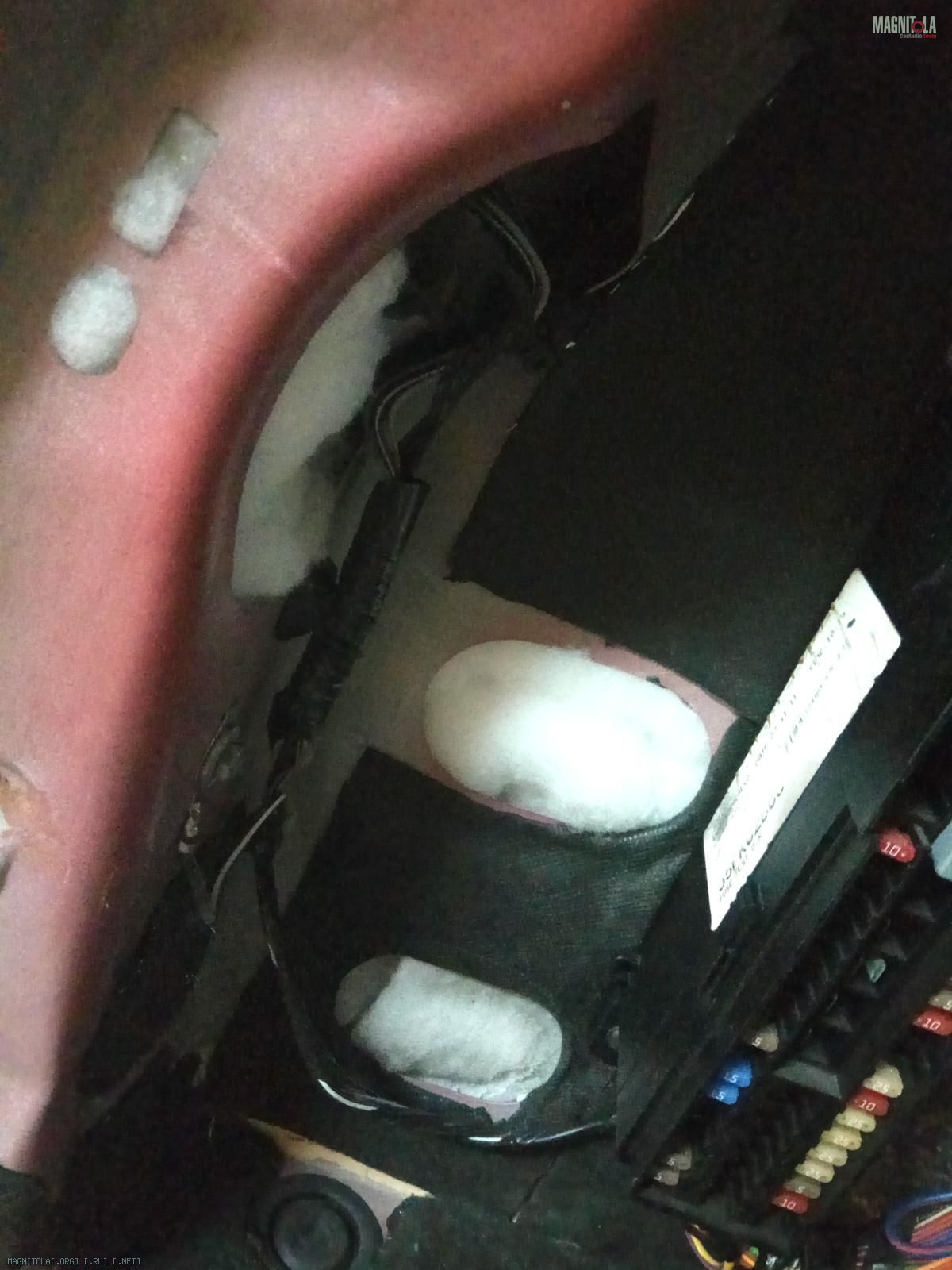

Свободные полости заполняем холлокфоном и закрываем стоковыми заглушками...
Вложение 1228548Вложение 1228544Вложение 1228550Вложение 1228552Вложение 1228554Вложение 1228556Вложение 1228558Вложение 1228560

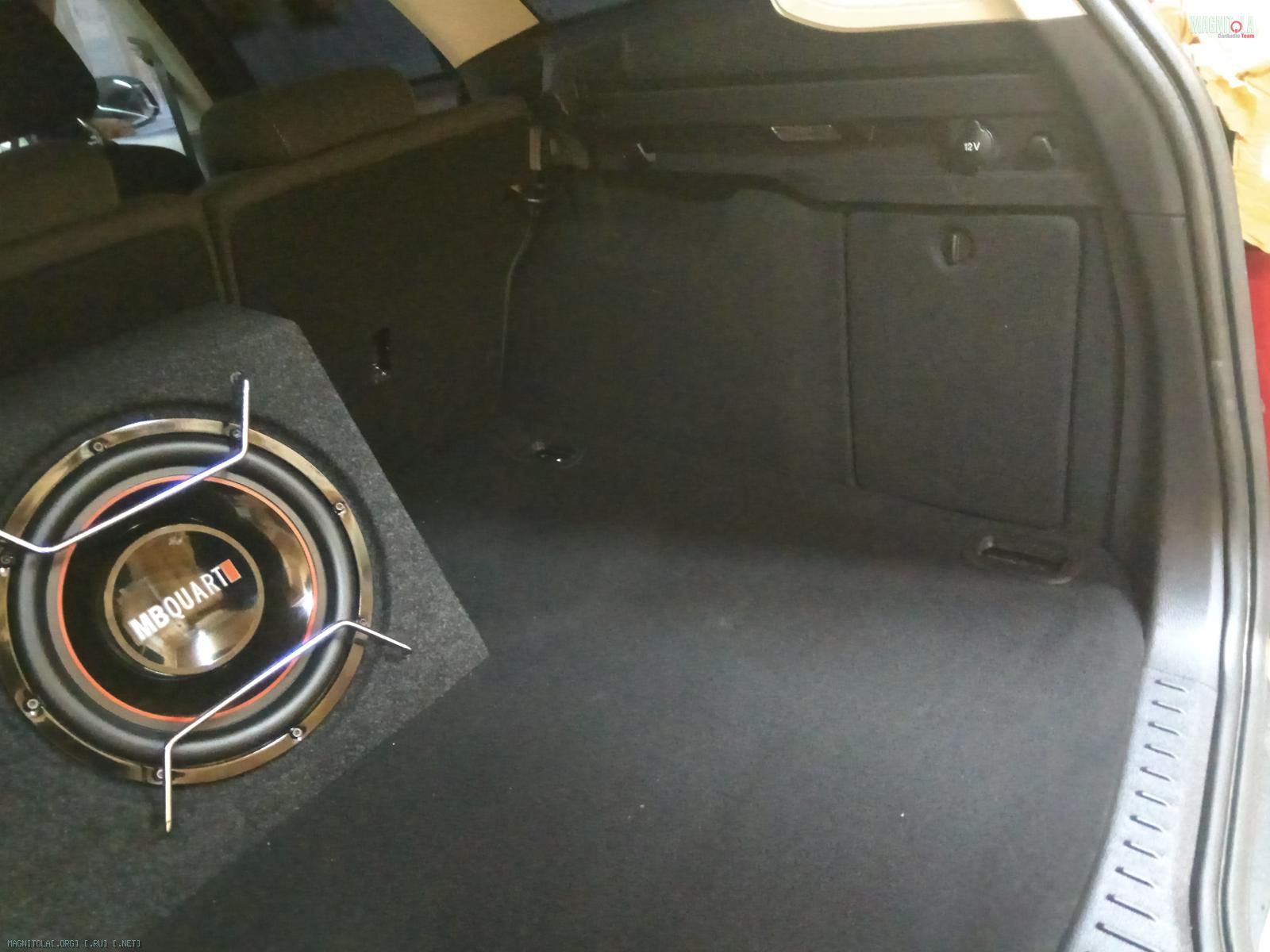

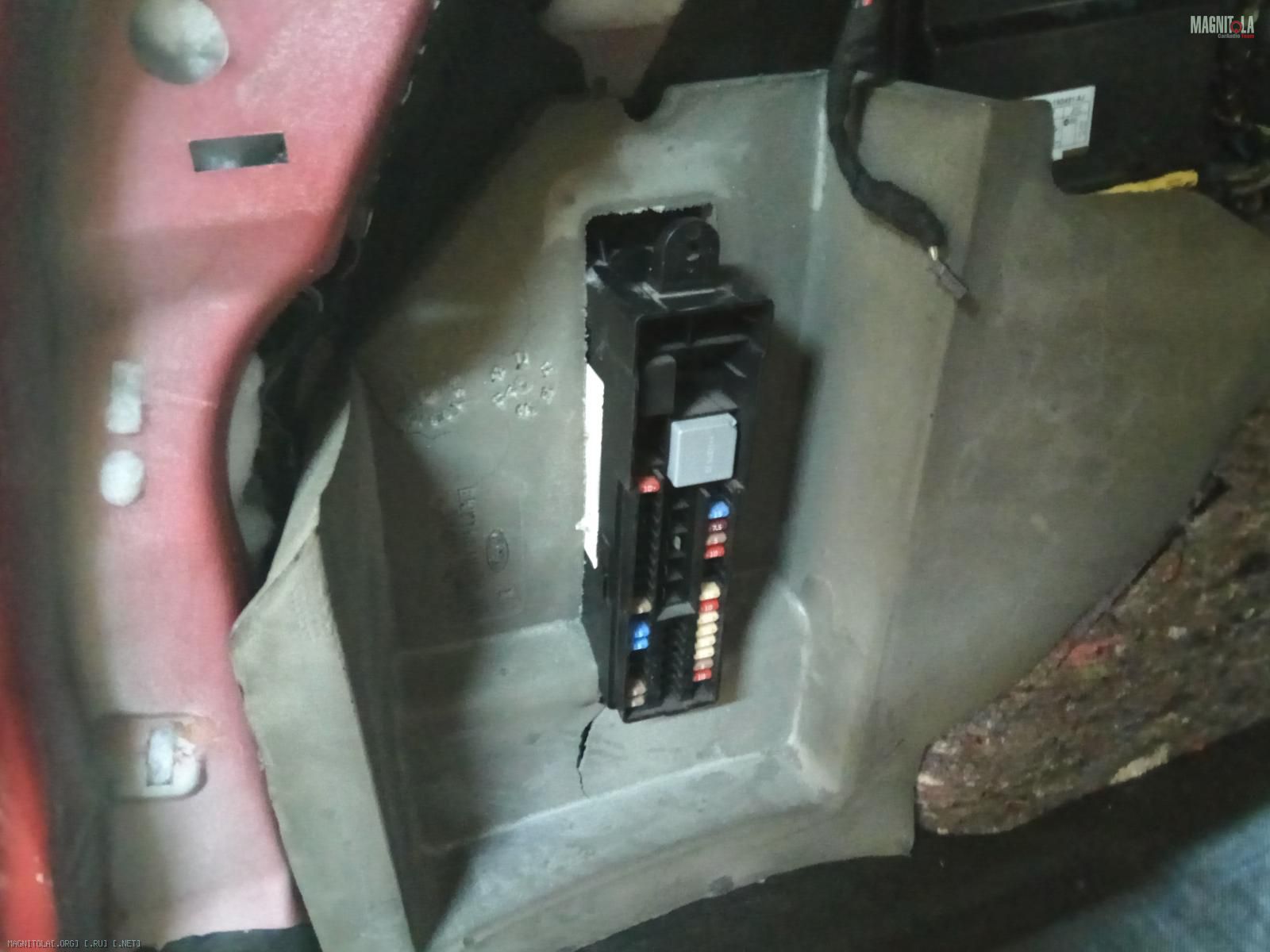

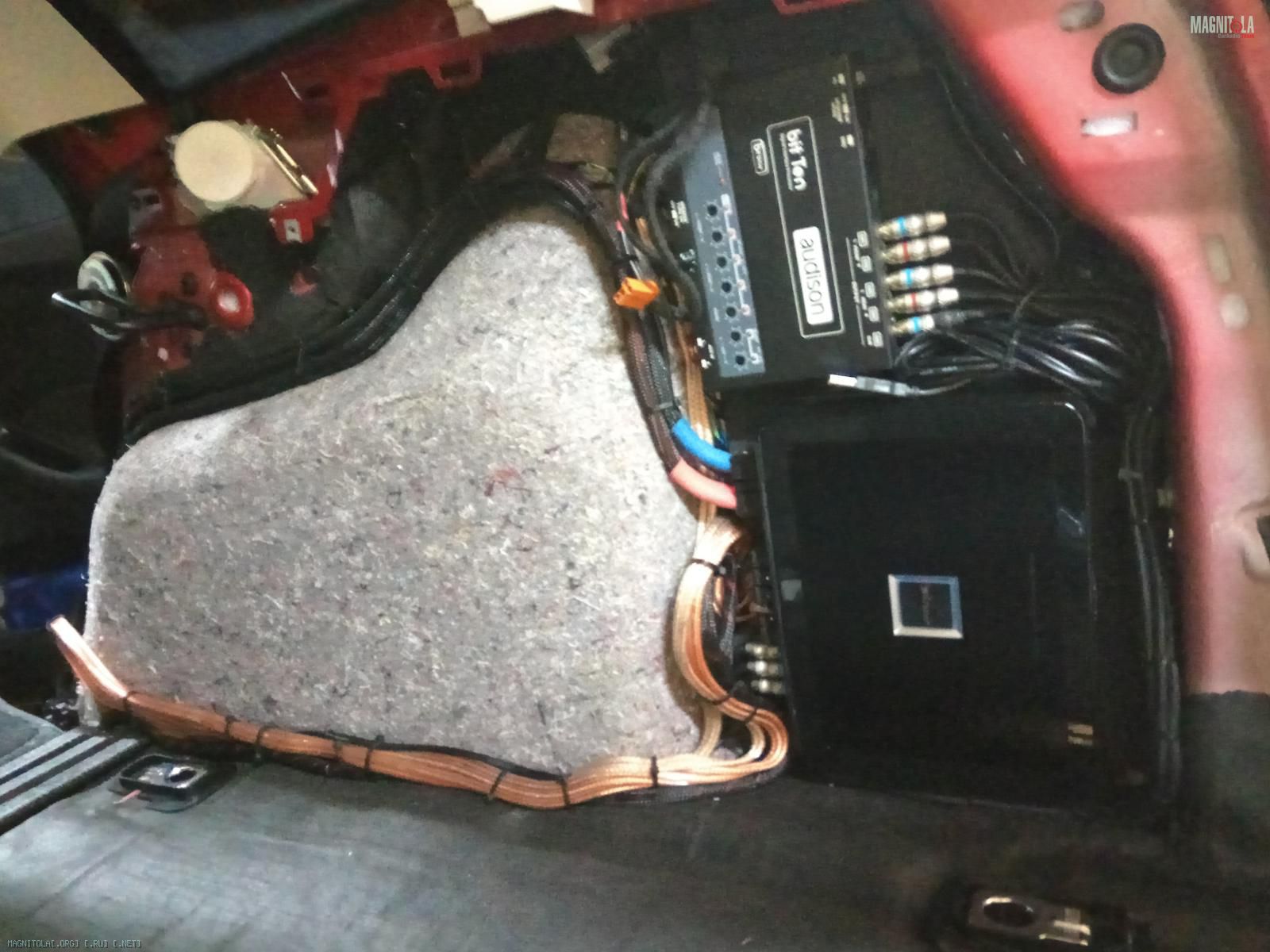

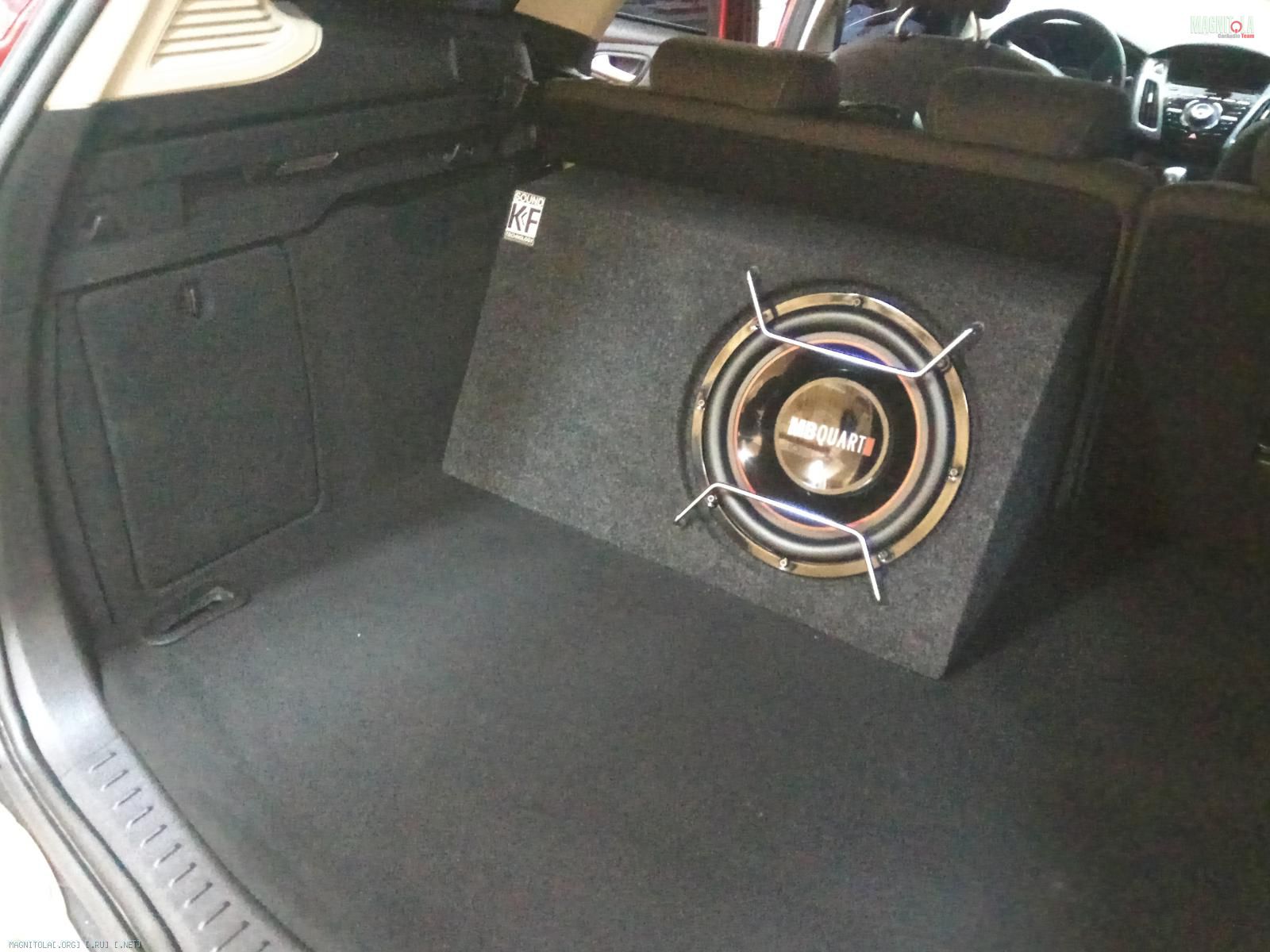

Устанавливаем на место музыку...

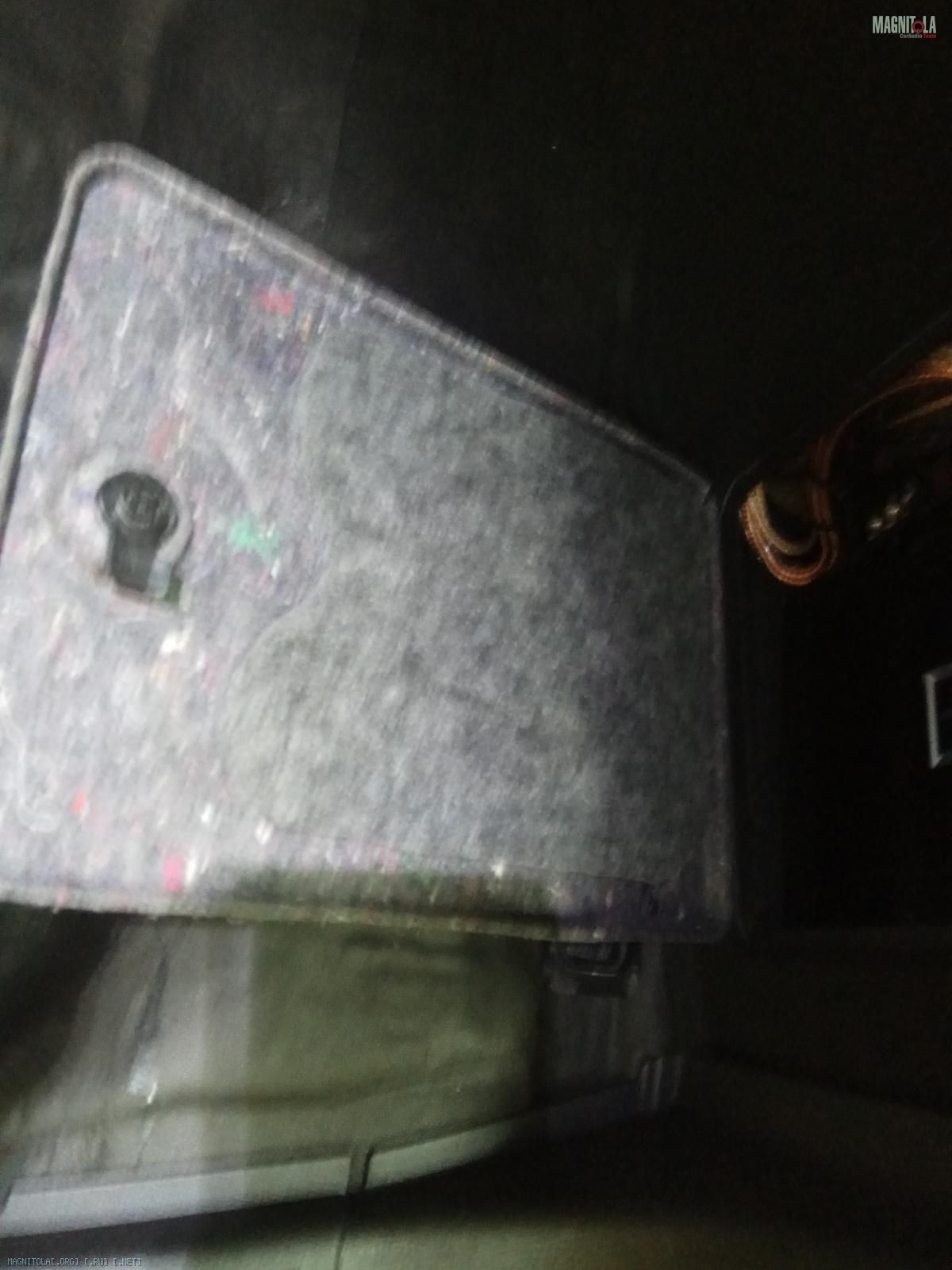

На боковые крышки наносим войлок 10мм...

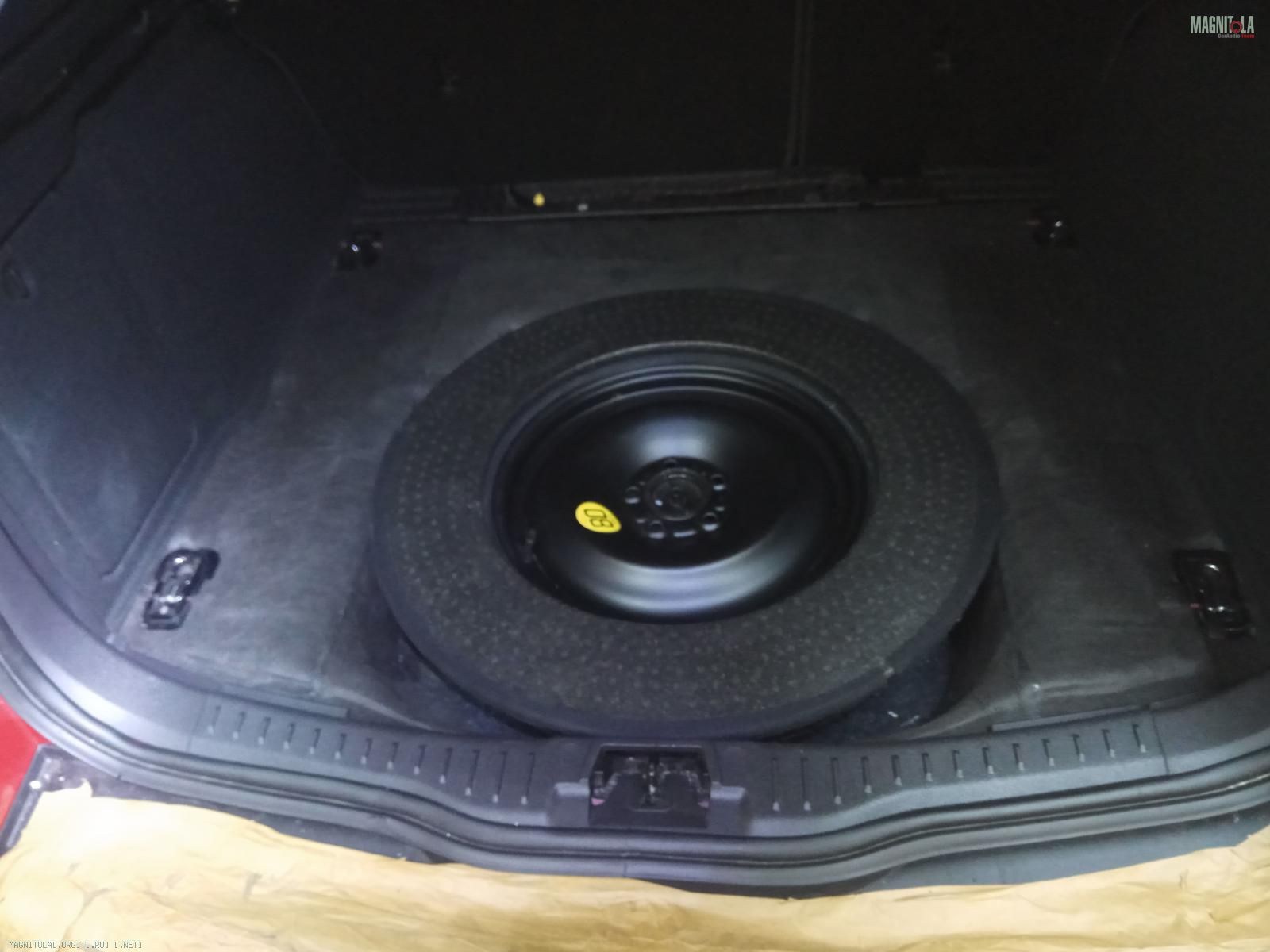

Уплотняем все детали пластика и собираем салон...
Вложение 1228562Вложение 1228564Вложение 1228566Вложение 1228568Вложение 1228570Вложение 1228572Вложение 1228574

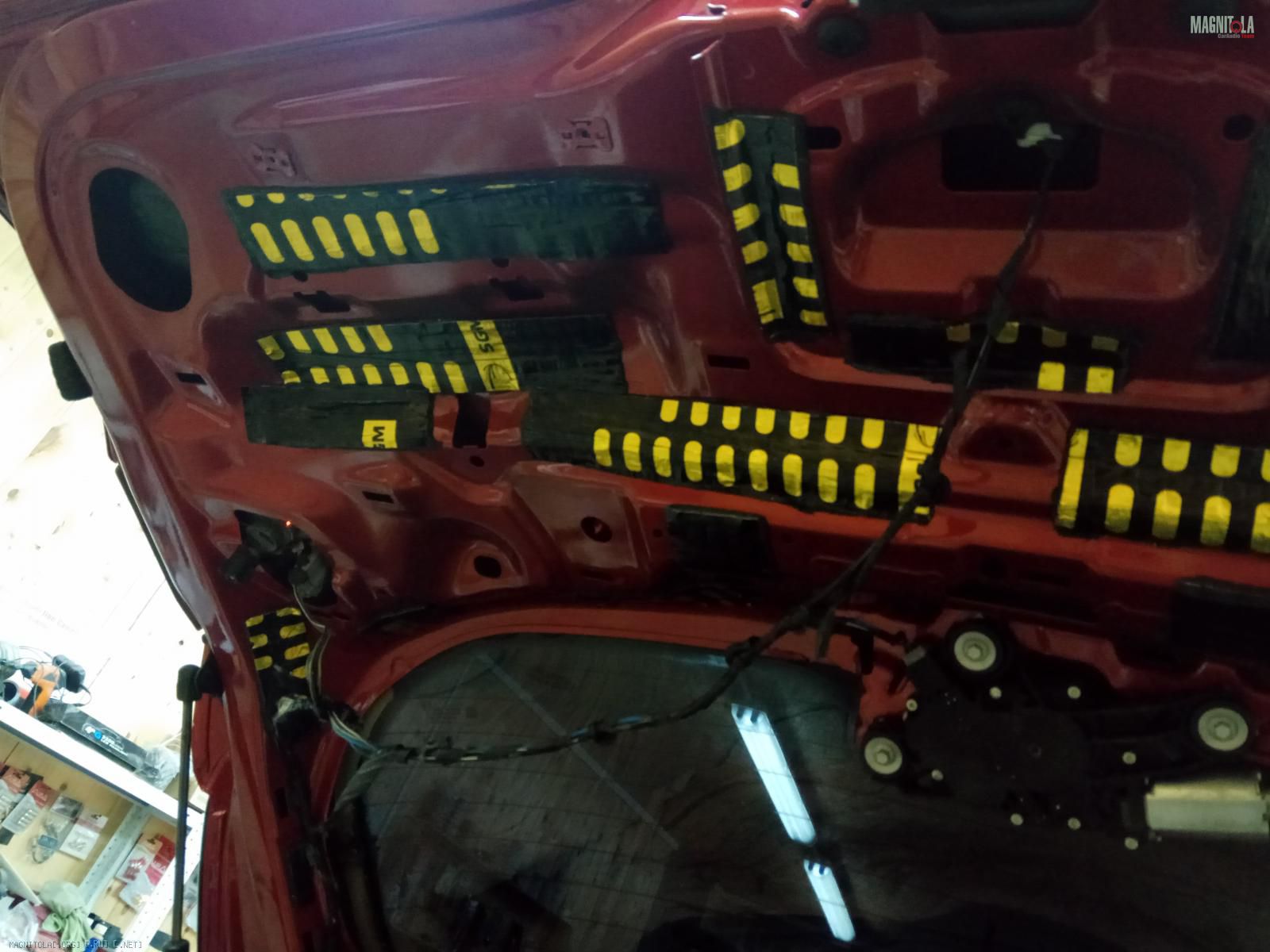

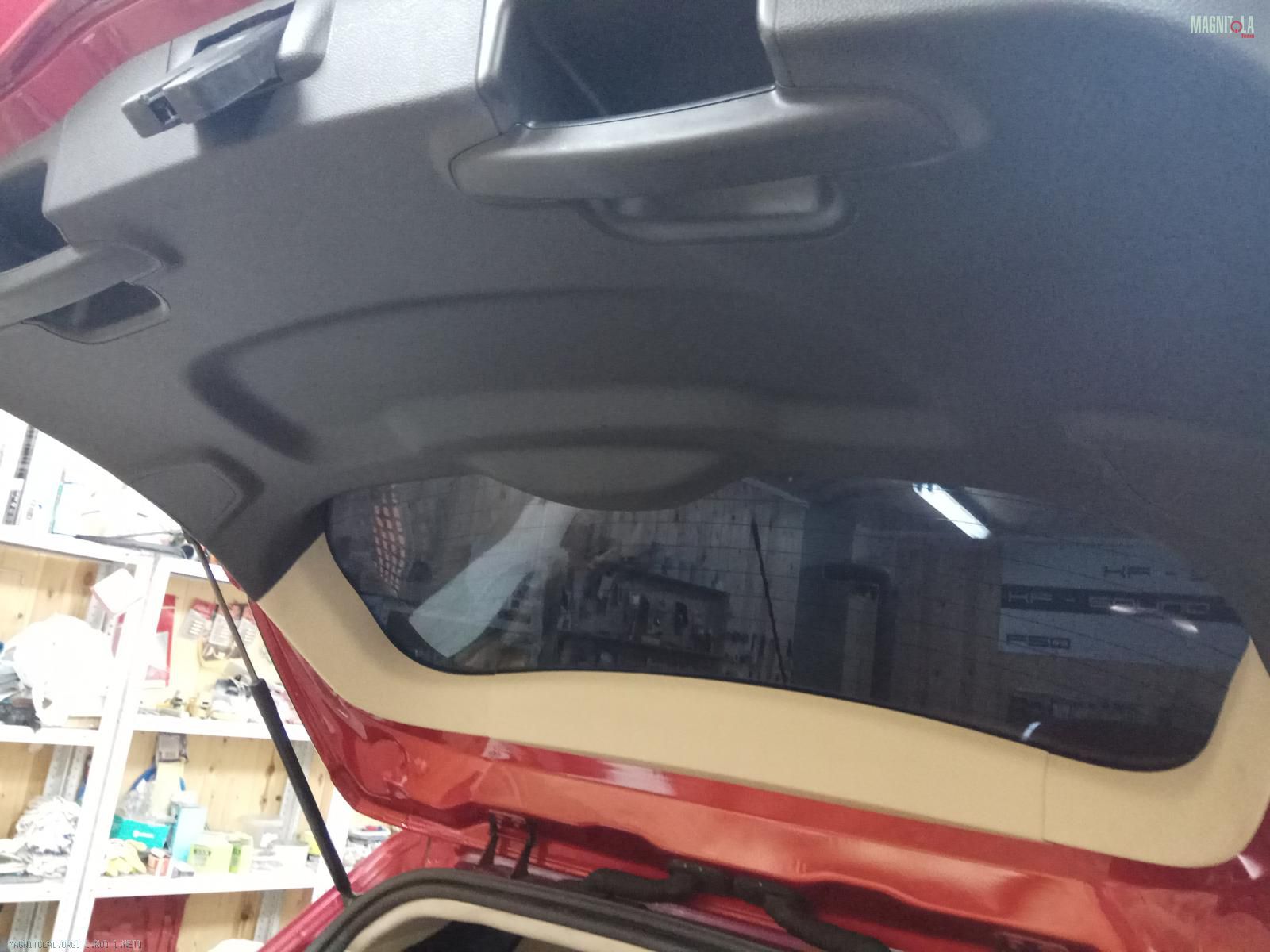

Пятая дверь.
Наносим войлок 4 мм, греем, прикатываем...

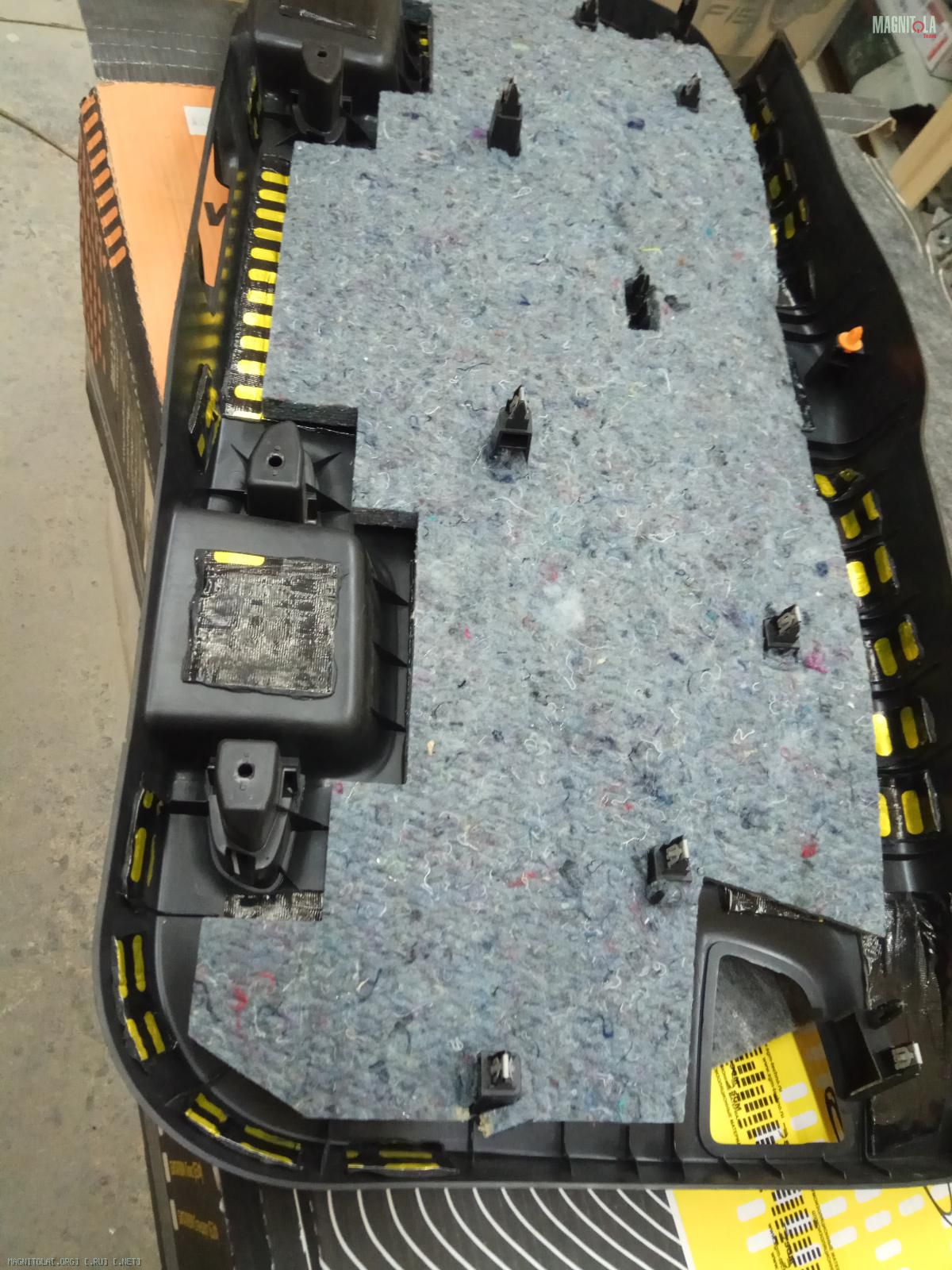

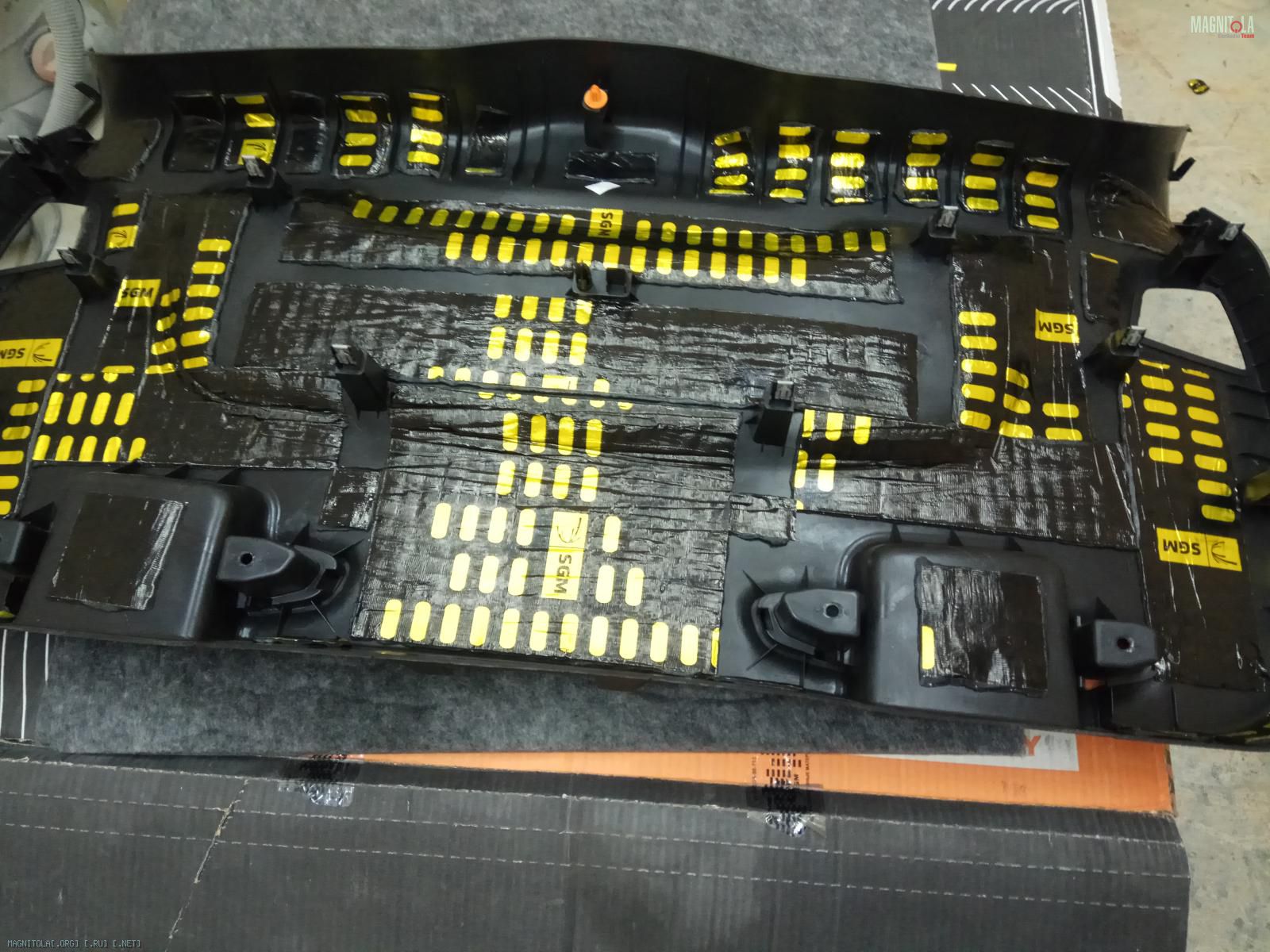

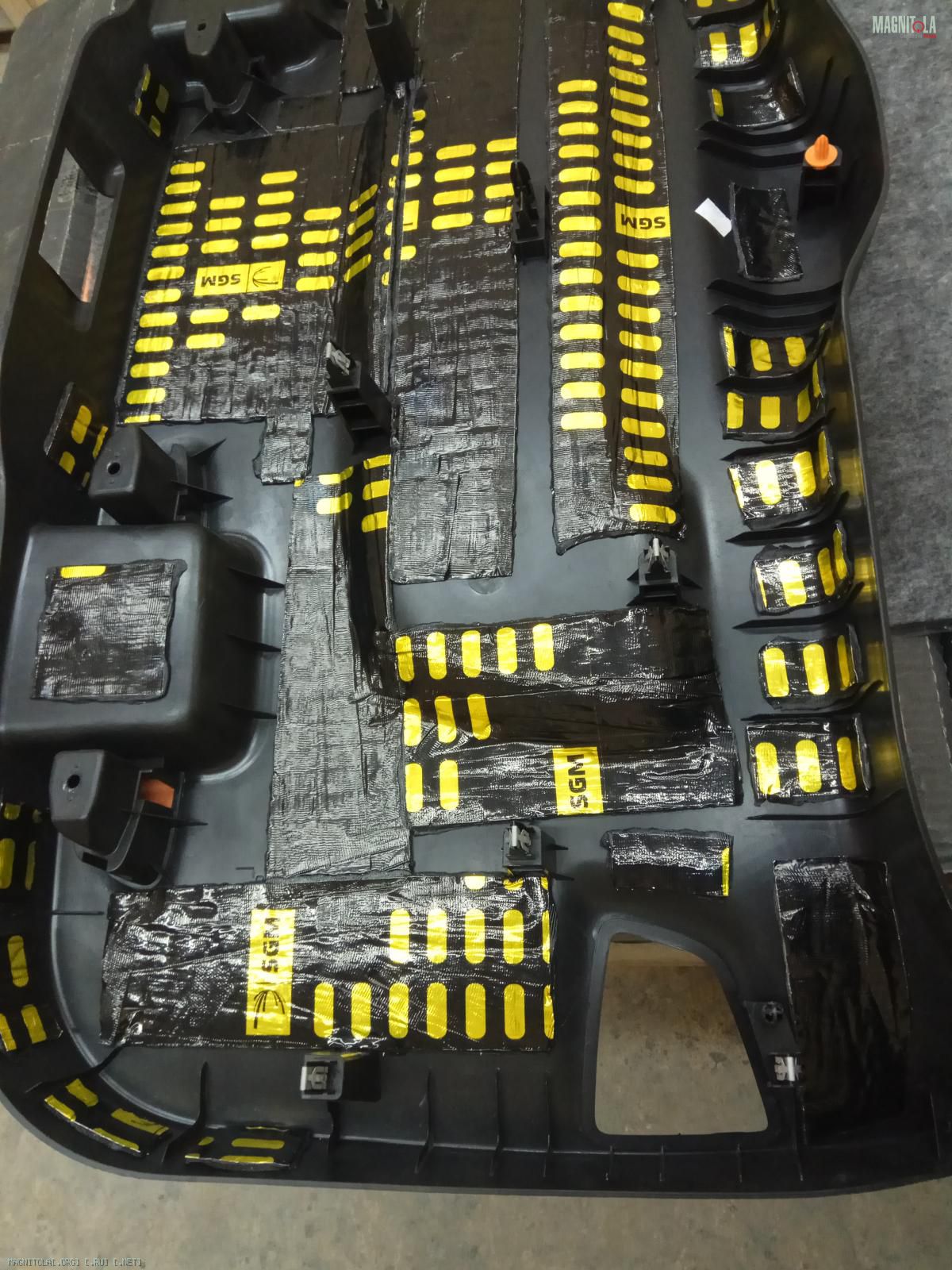

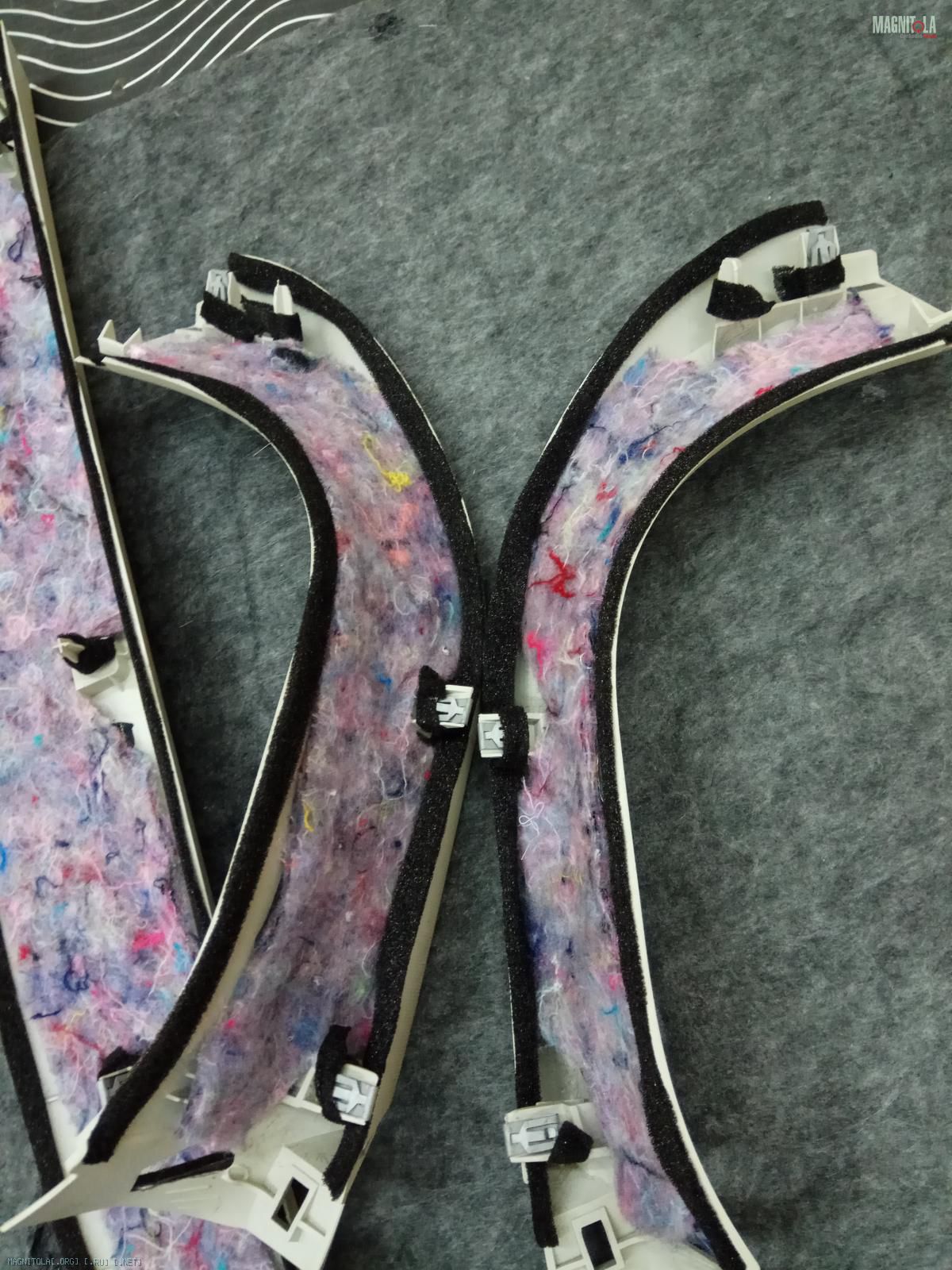

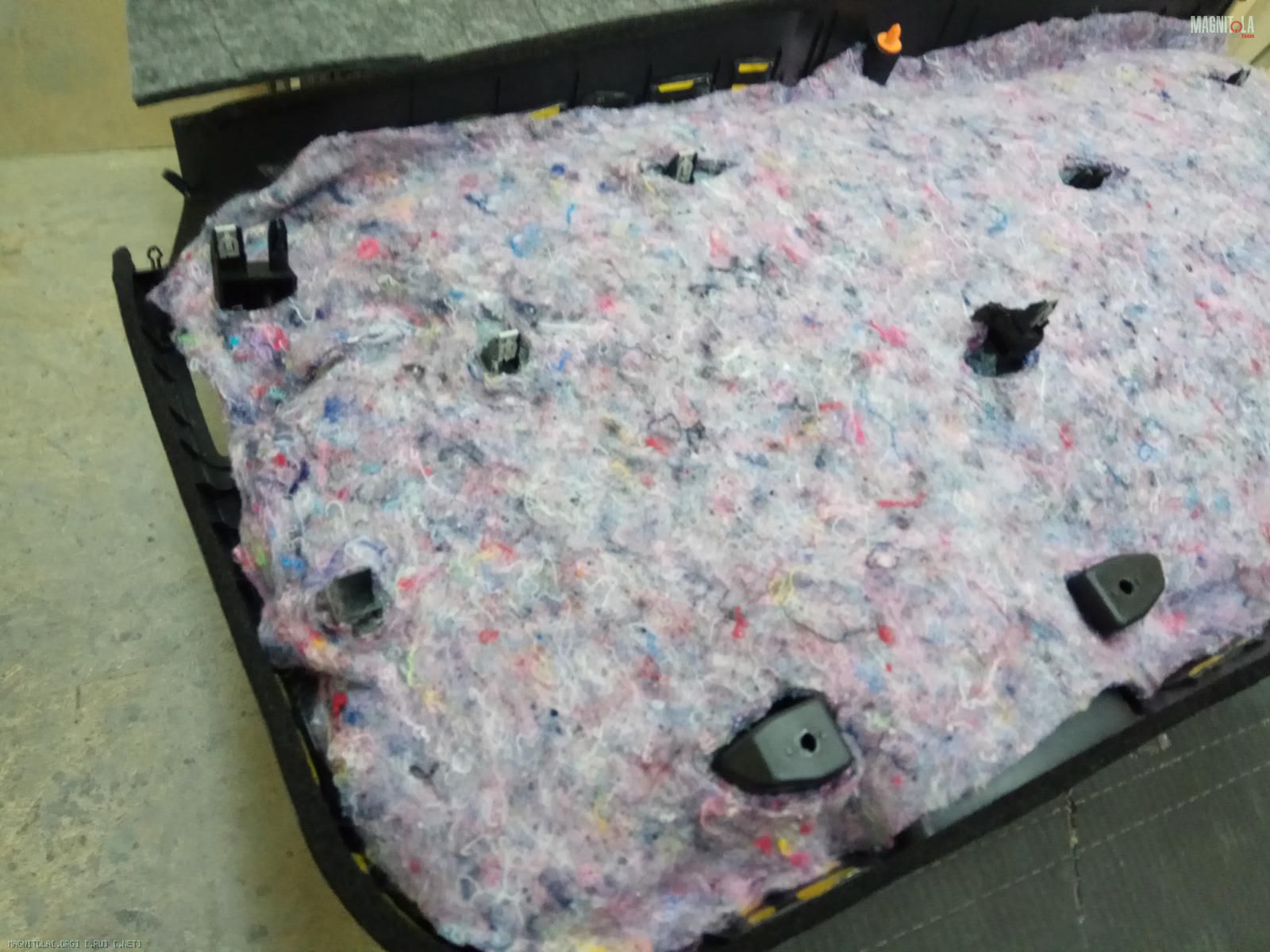

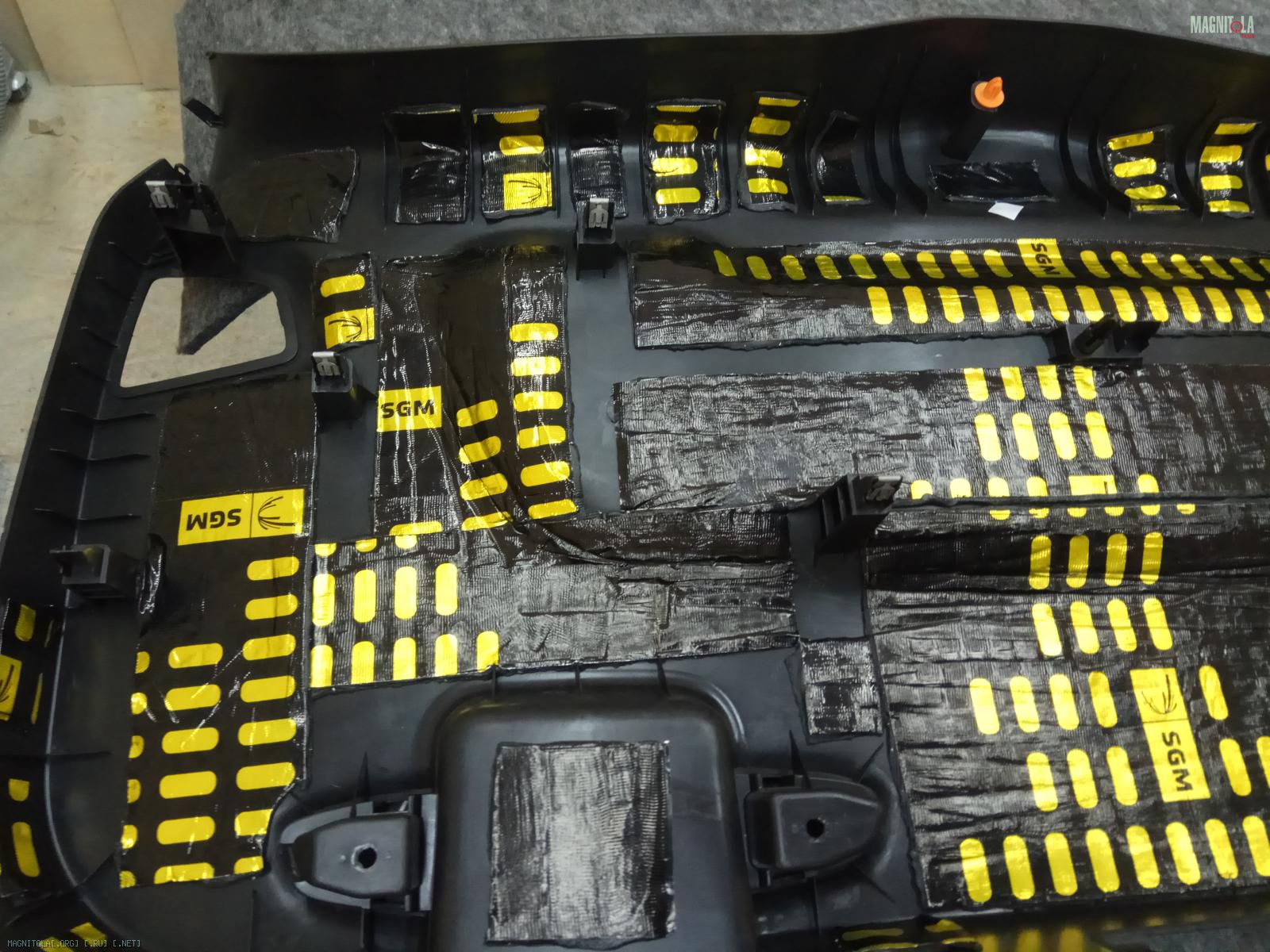

На пластиковую крышку и ее детали наносим вибру, затем штатный войлок, ватин, уплотнительную ленту из битопласта...
Собираем...
Вложение 1228576Вложение 1228578Вложение 1228580Вложение 1228582Вложение 1228584Вложение 1228586Вложение 1228588Вложение 1228590Вложение 1228592Вложение 1228594Вложение 1228596Вложение 1228598Вложение 1228600

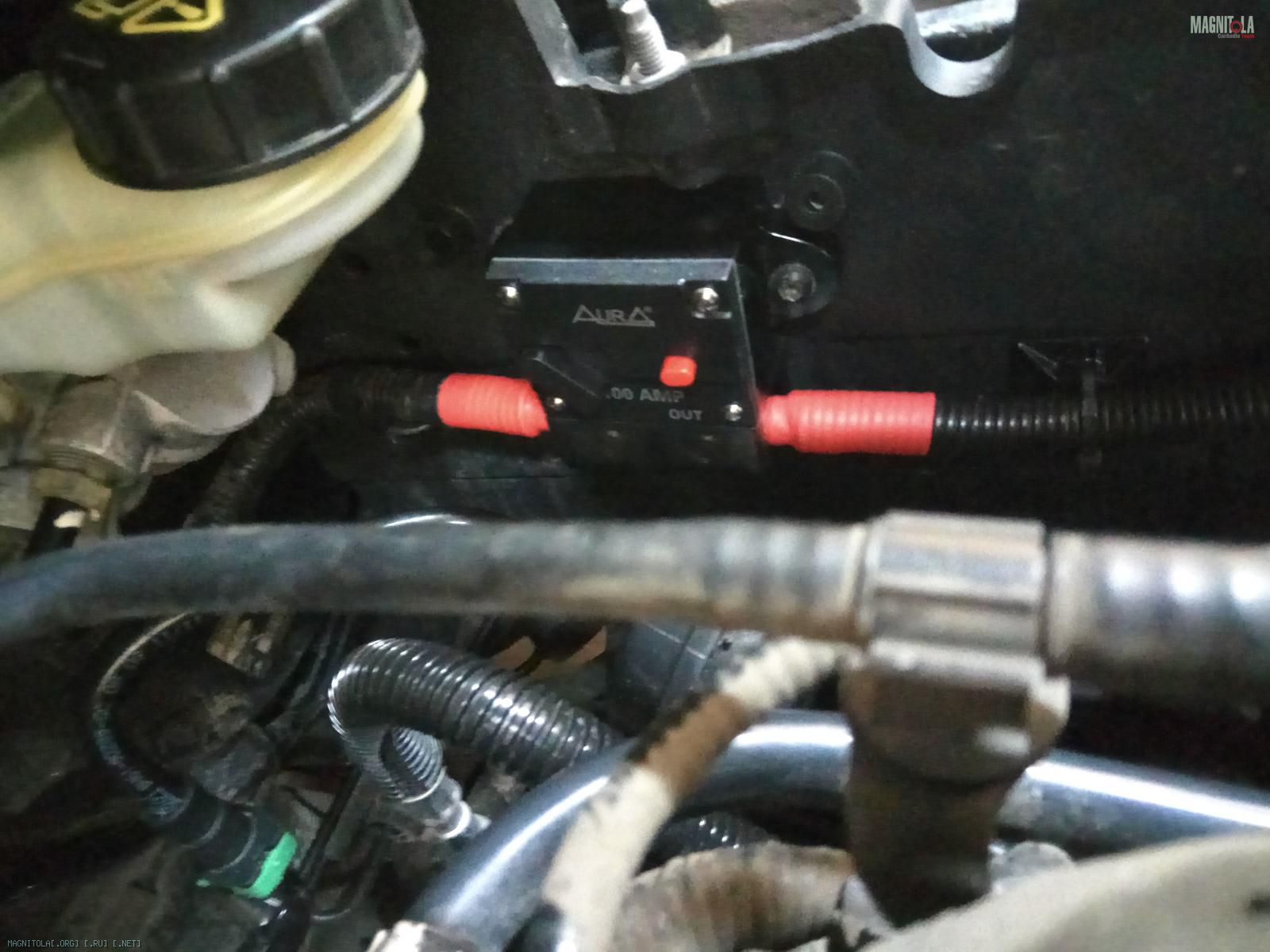

Под капотом меняем предохранитель автомат на новый....
Вложение 1228602Вложение 1228604
