Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4B9

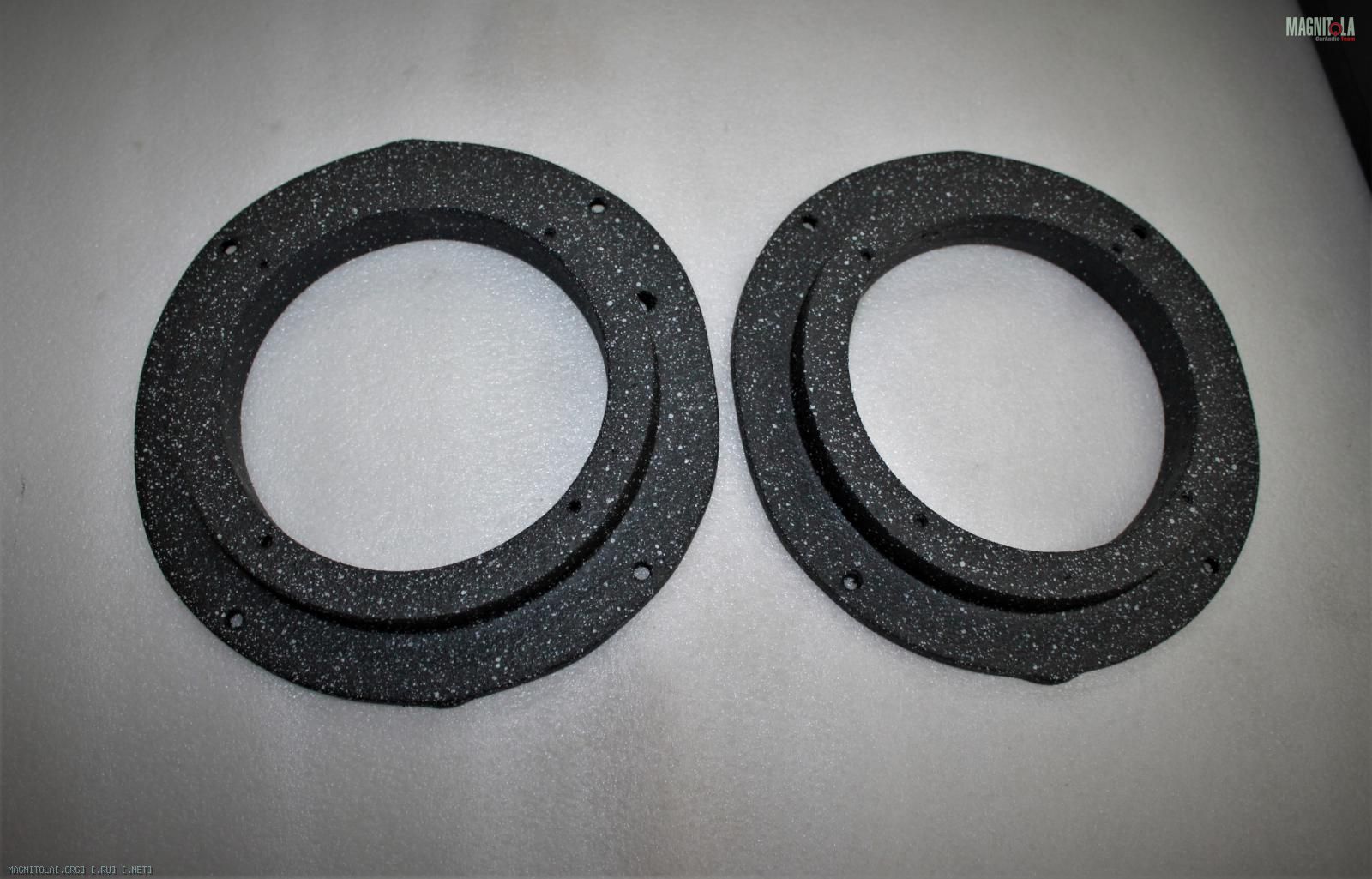

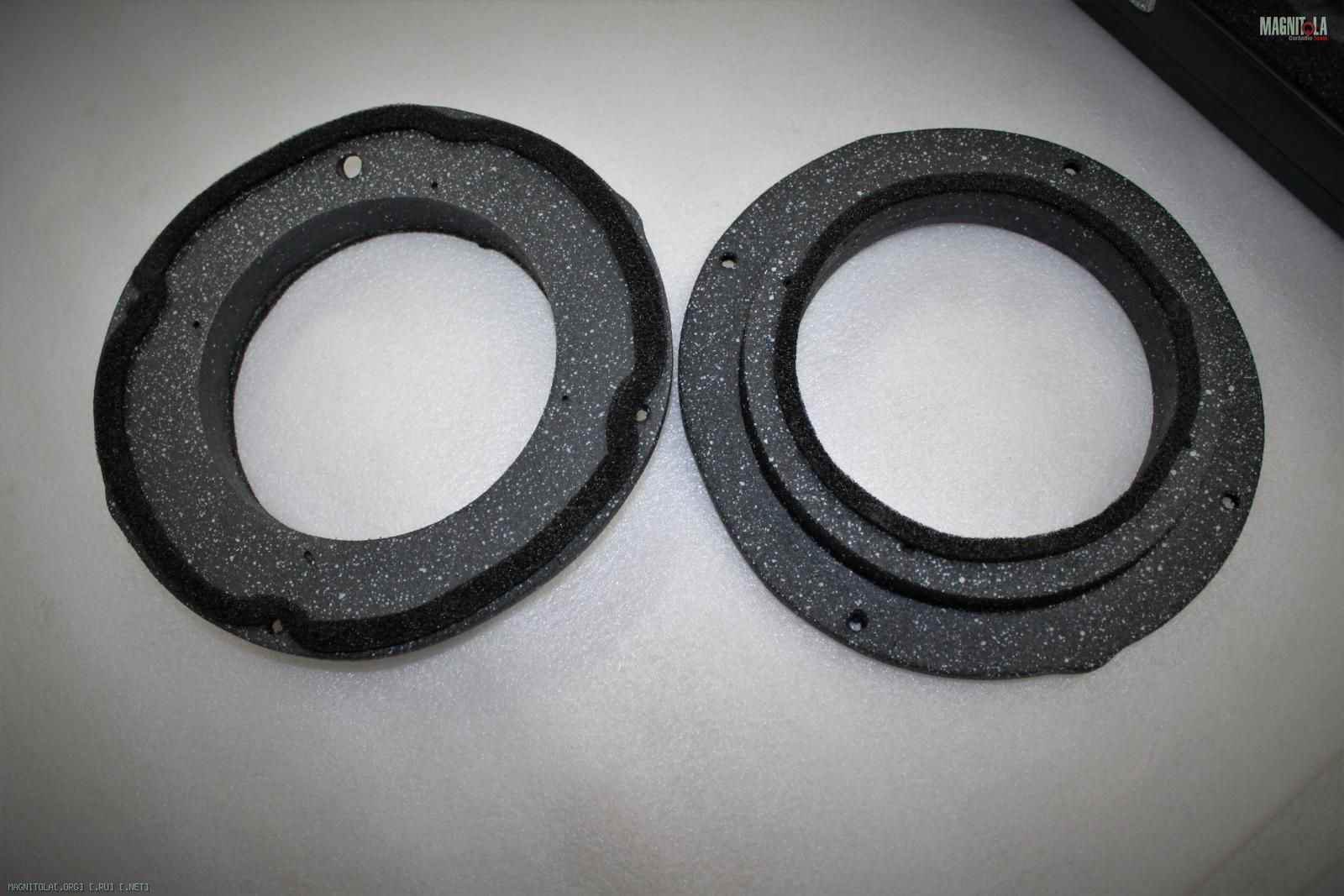

Изготавливаем/красим проставочные кольца под мидбасы, посадочные места уплотняем битопластом.
Встраиваем ВЧ, делаем волноотвод.

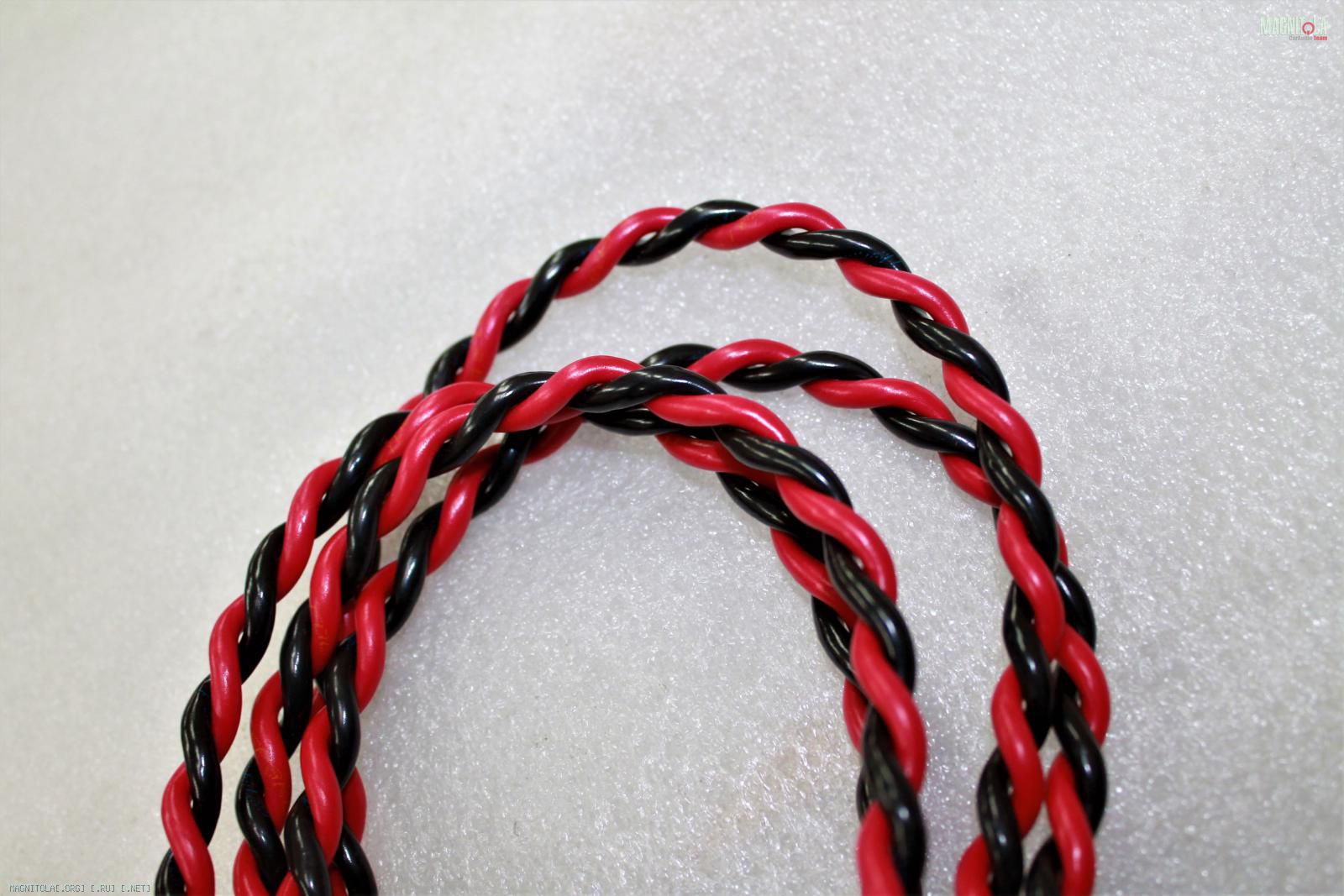

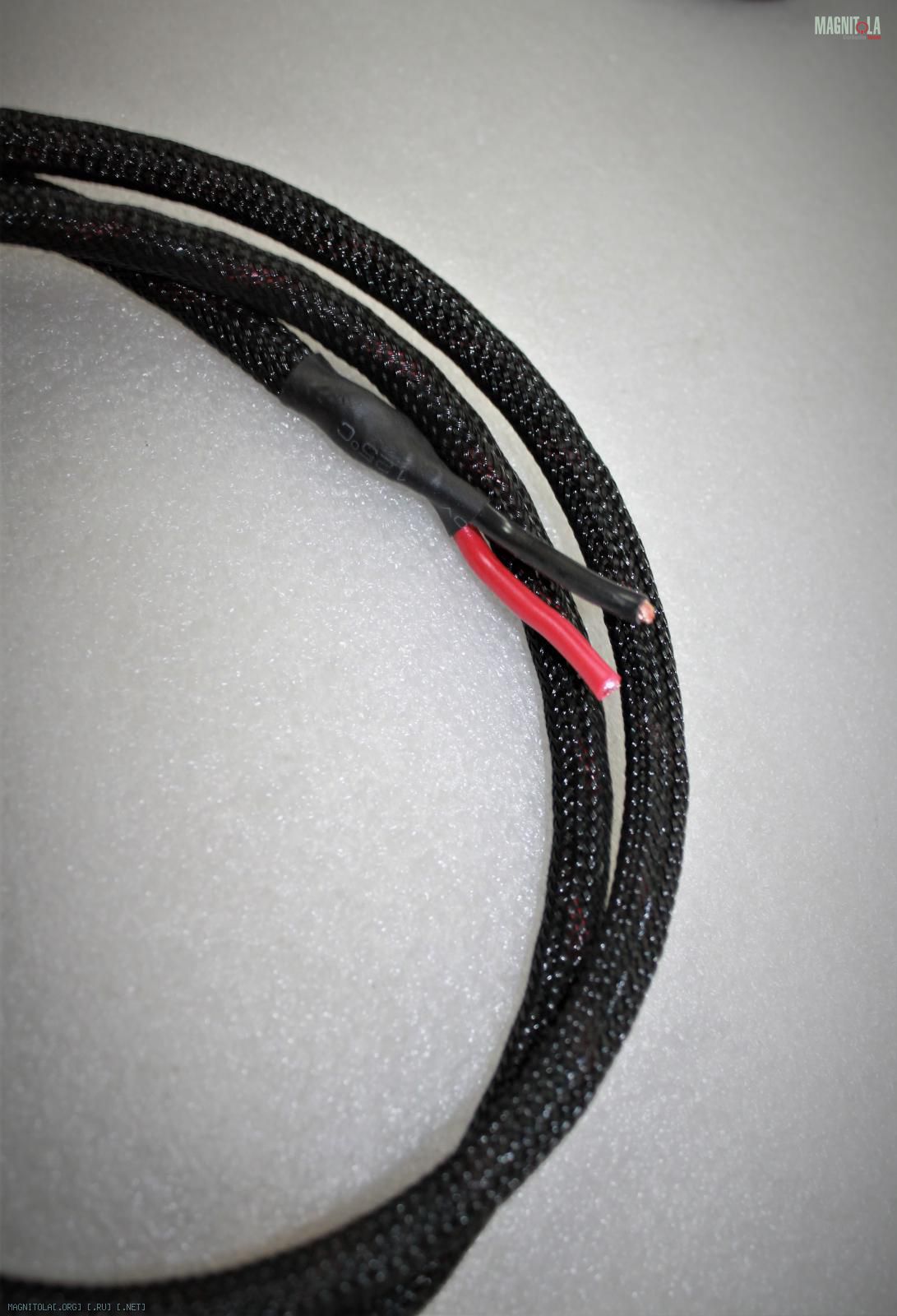

Вяжем в косу акустическую проводку, одеваем в змейку.

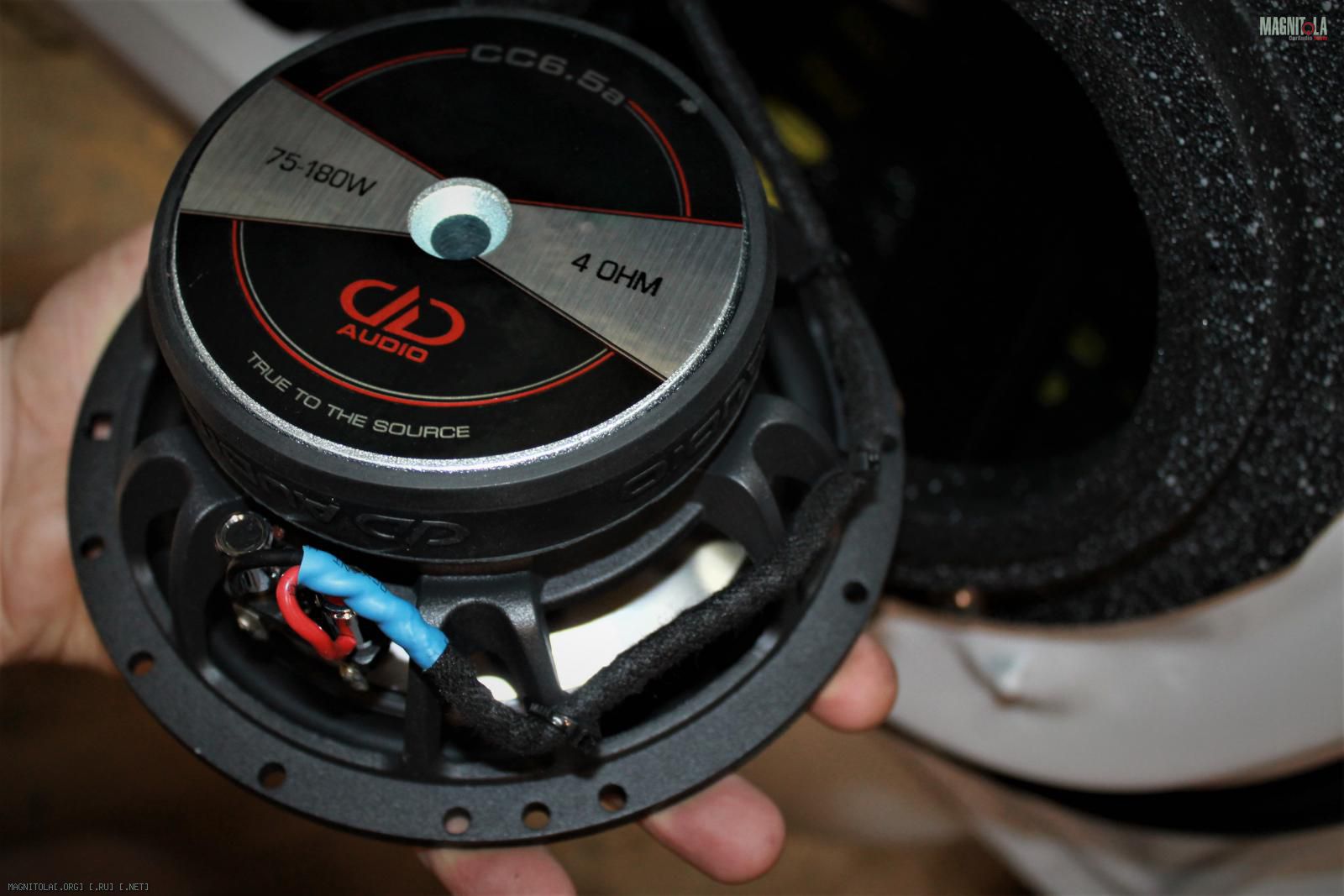

Подключение мидбаса, закрепление проводки.

Вложение 1307029Вложение 1307031Вложение 1307033Вложение 1307035Вложение 1307037Вложение 1307039Вложение 1307041Вложение 1307043

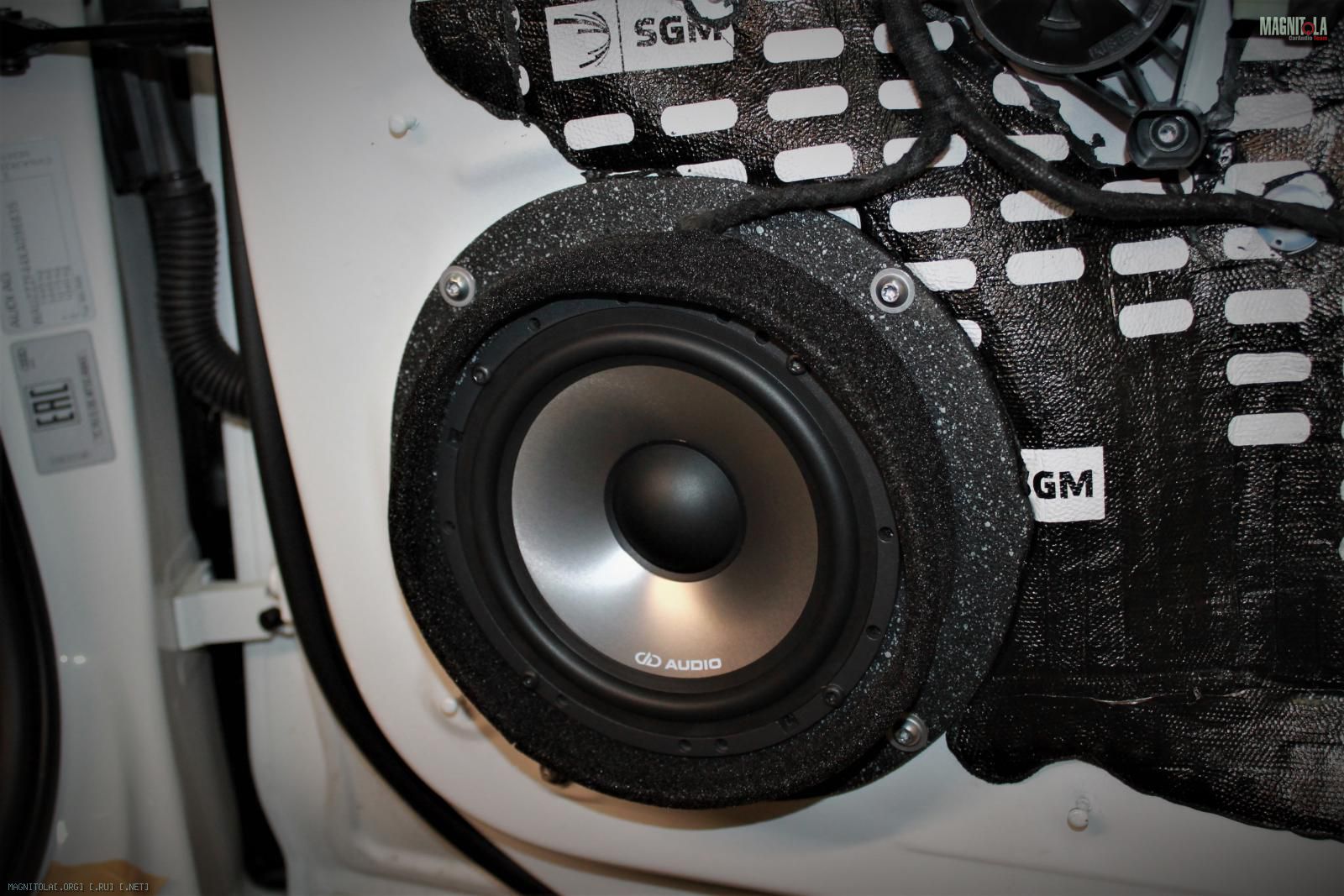

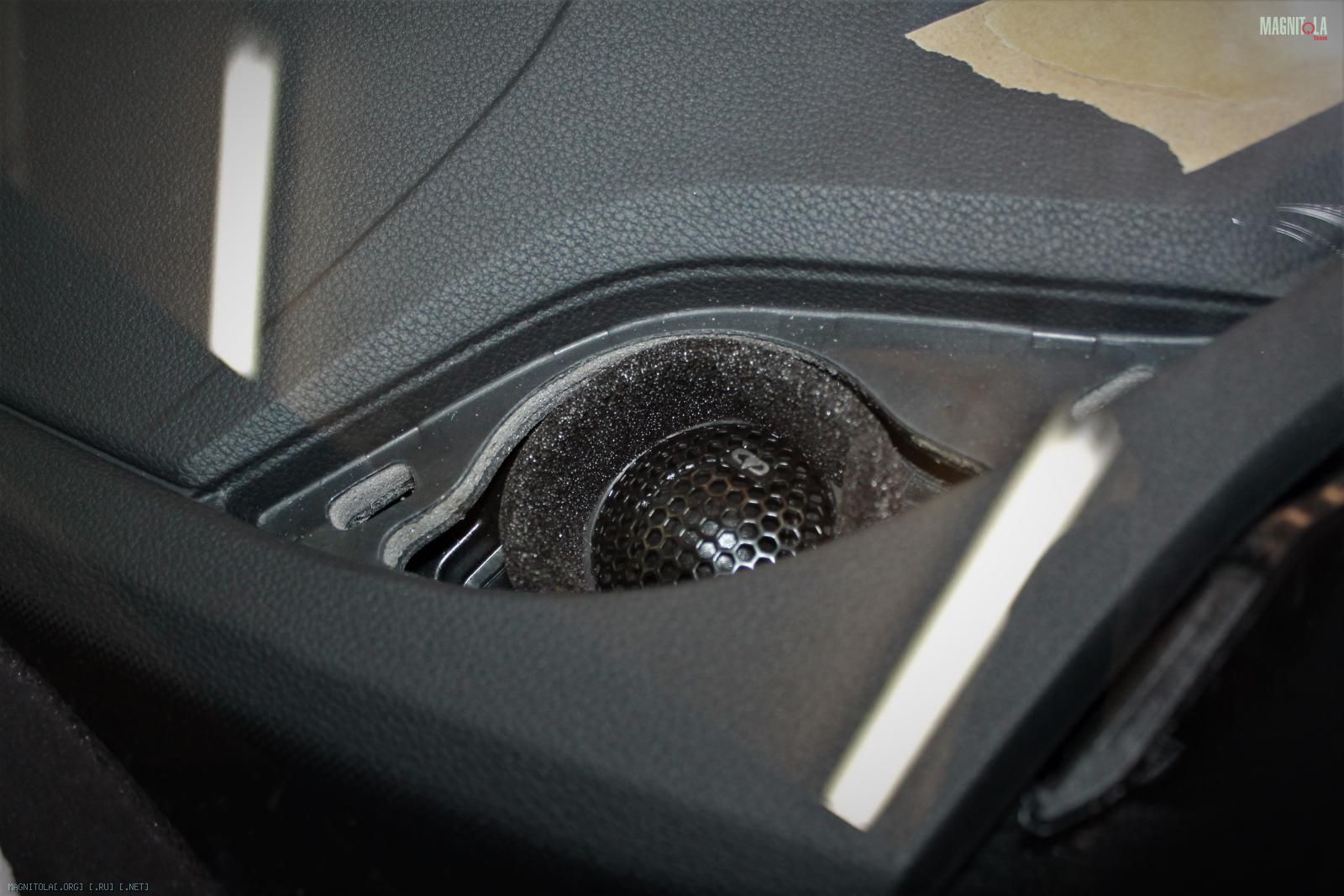

Устанавливаем мидбасы на винты М5 под торкс, изготавливаем волноотвод.

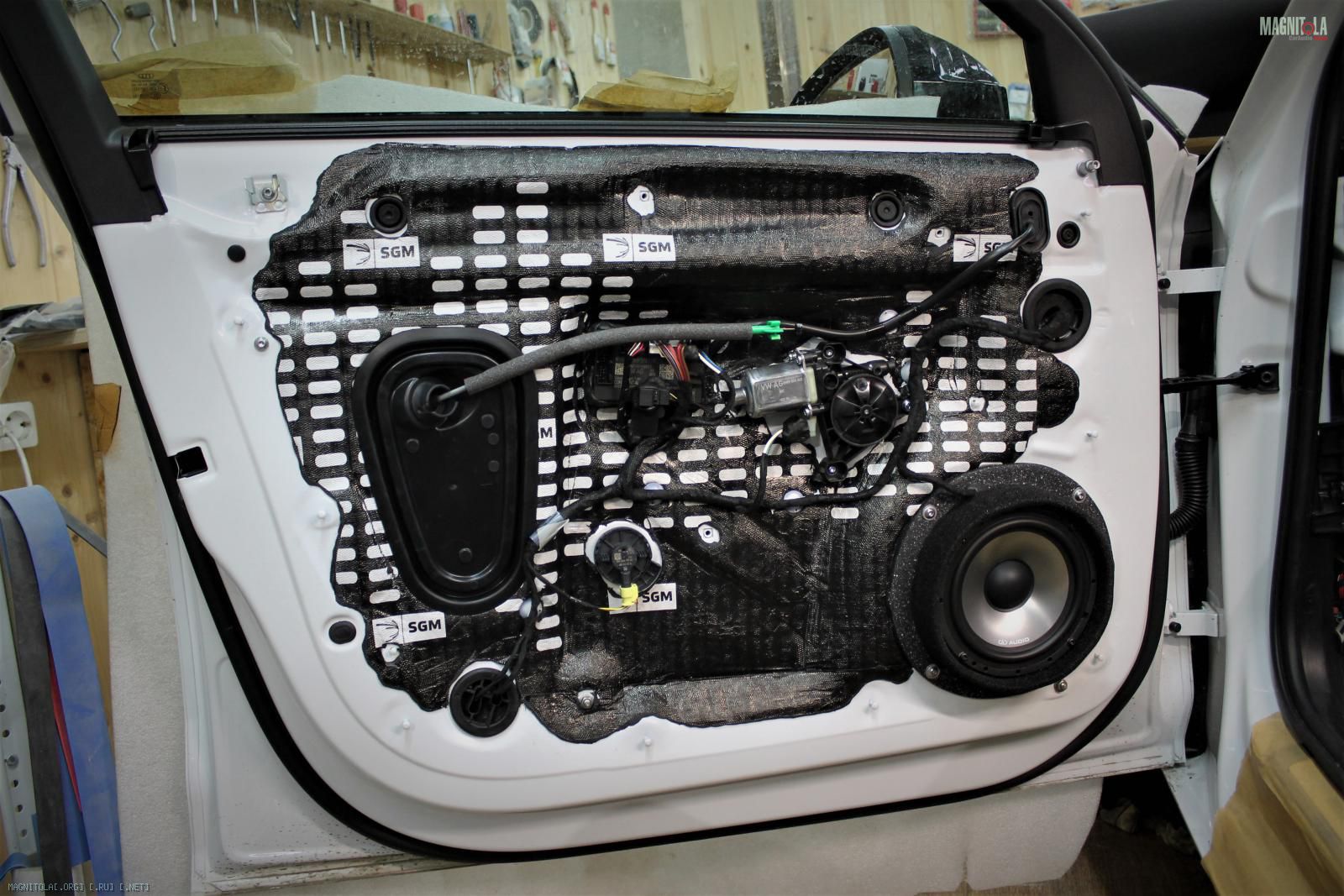

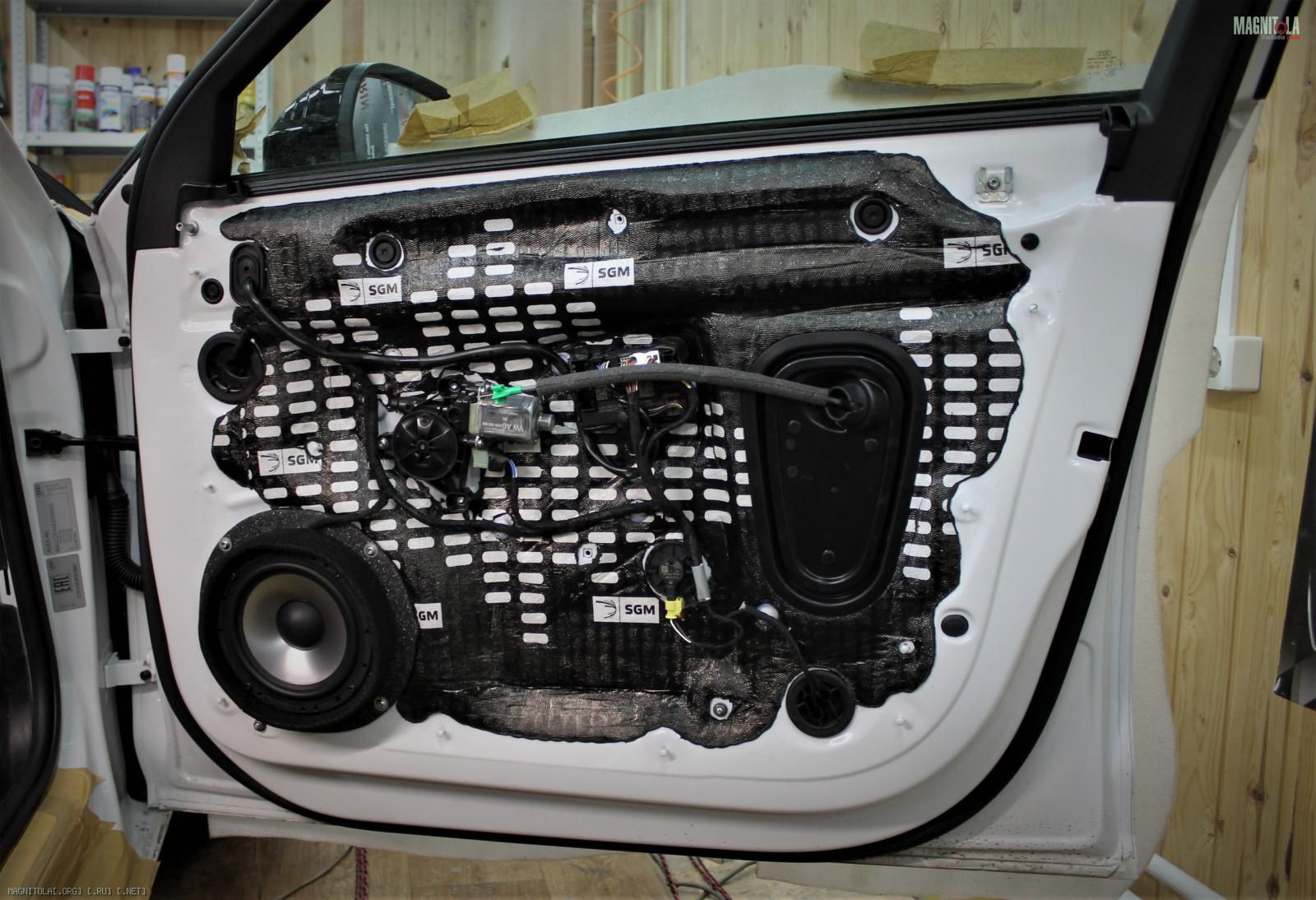

Двери итог.
Вложение 1307045Вложение 1307047Вложение 1307049Вложение 1307051Вложение 1307053

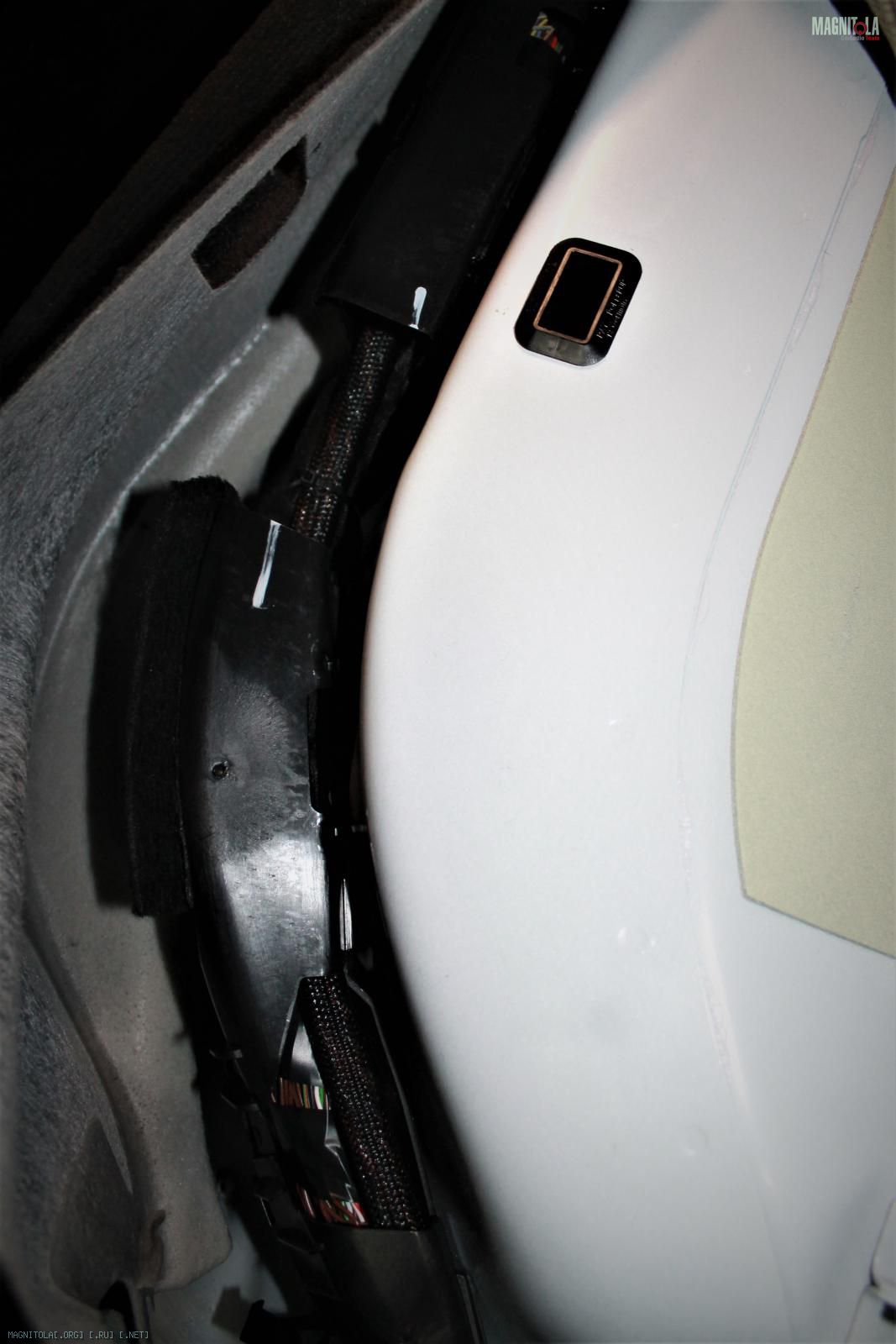

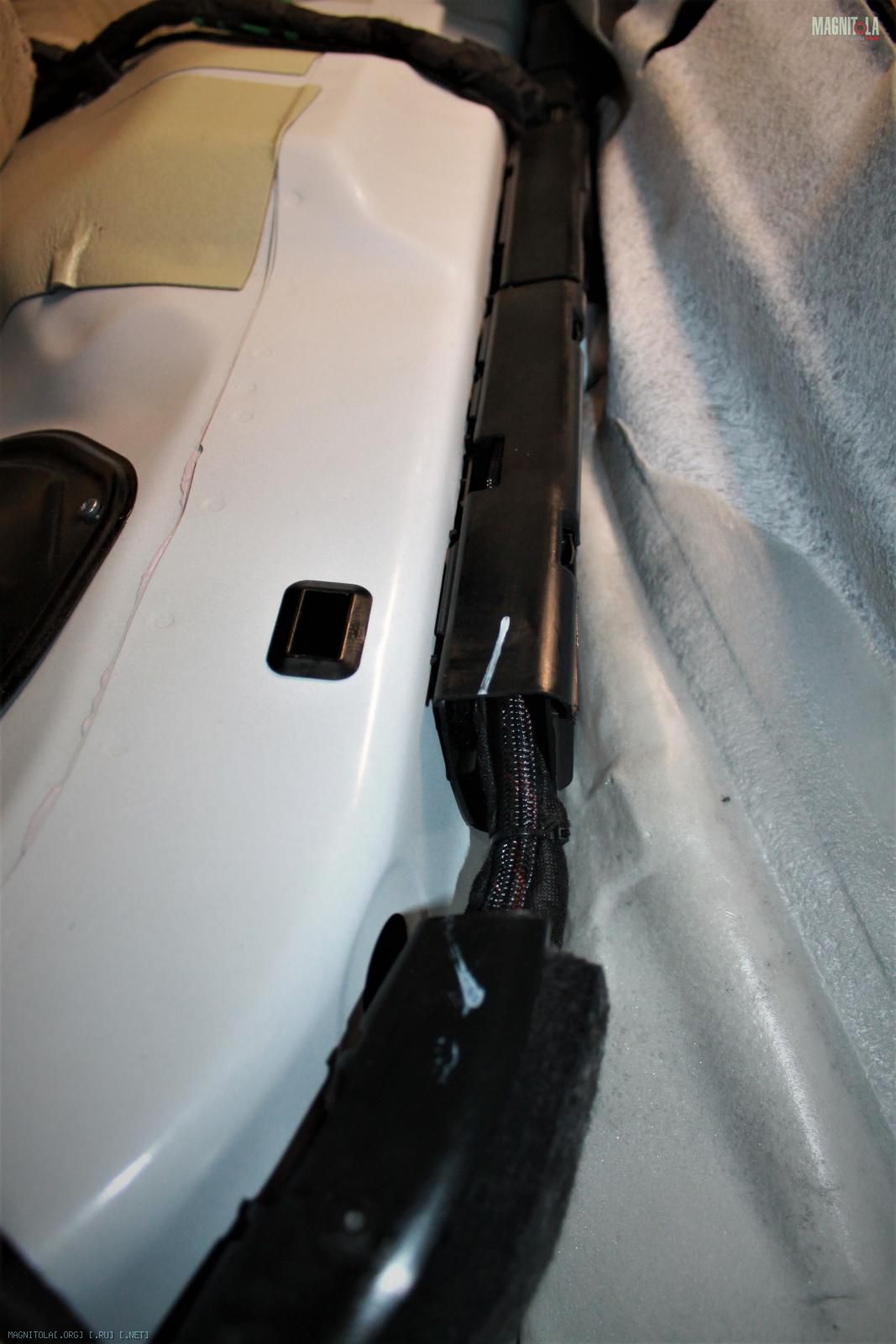

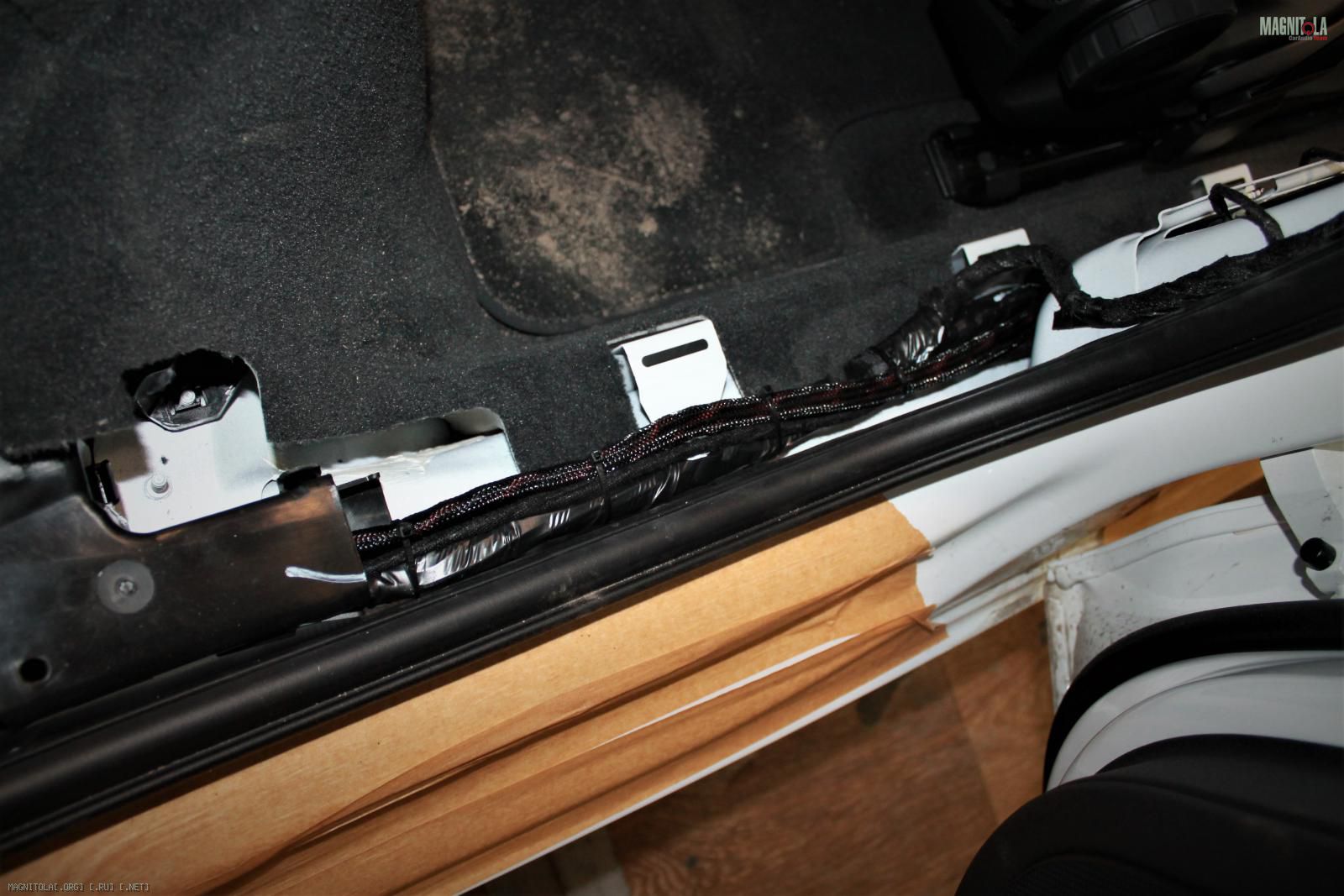

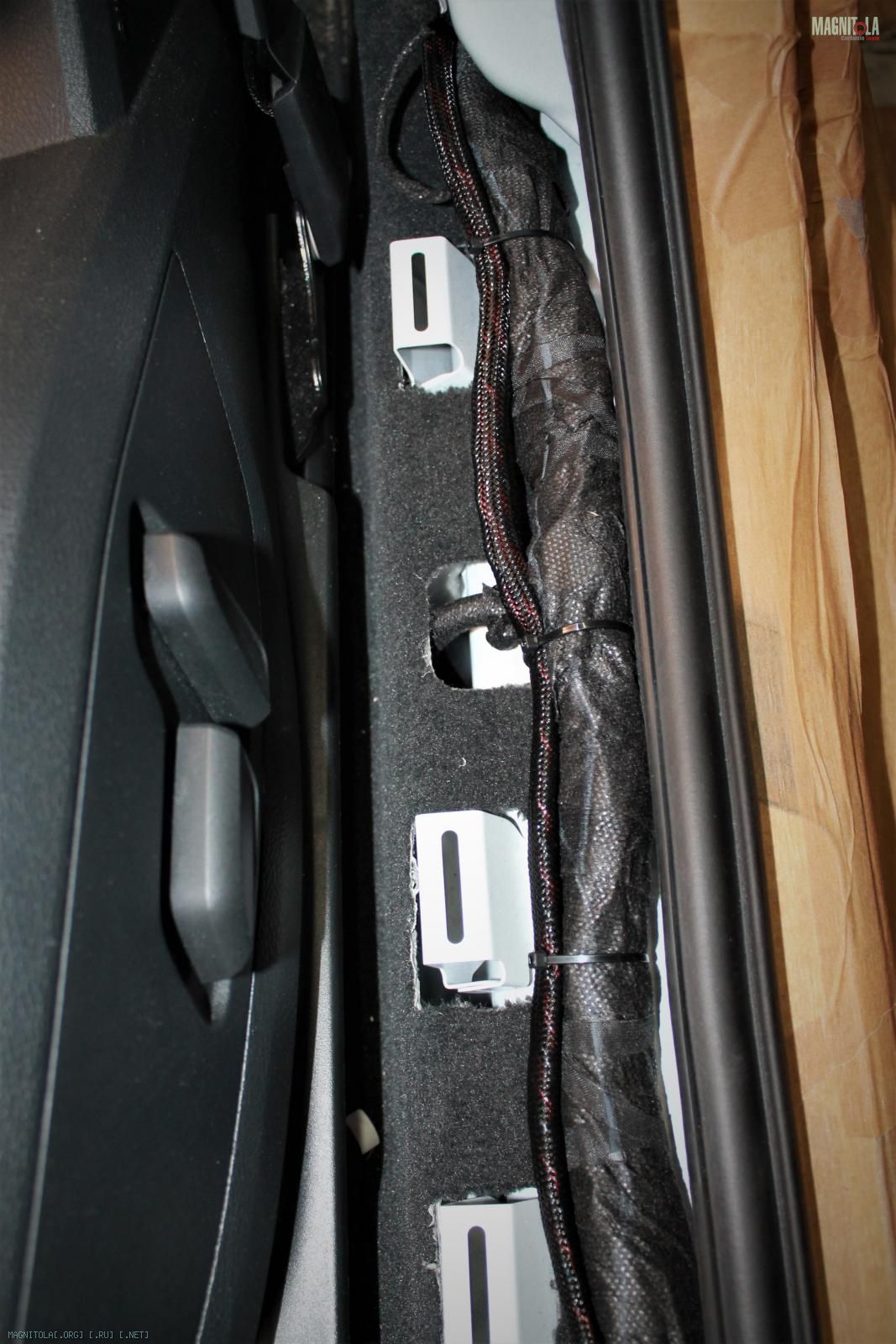

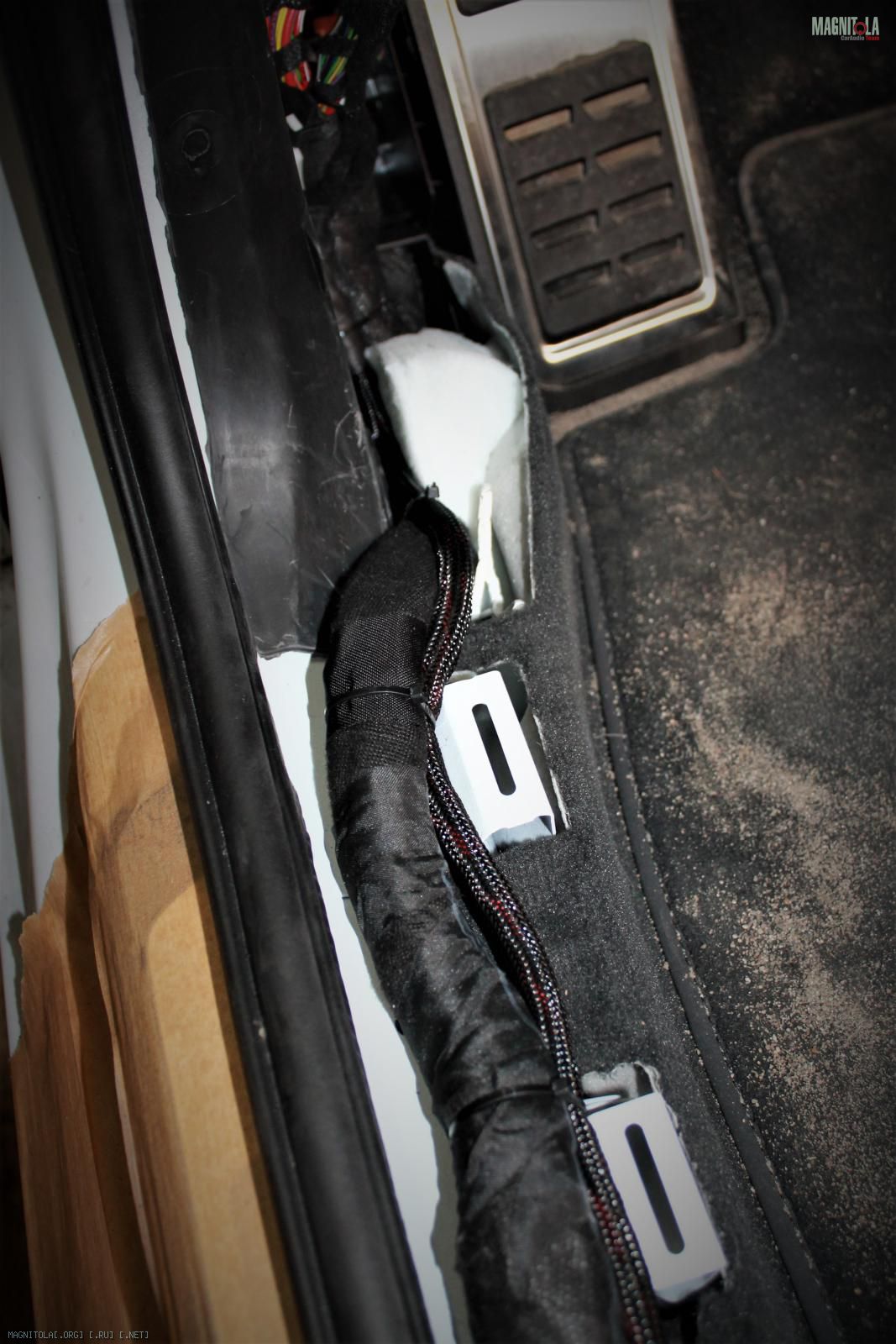

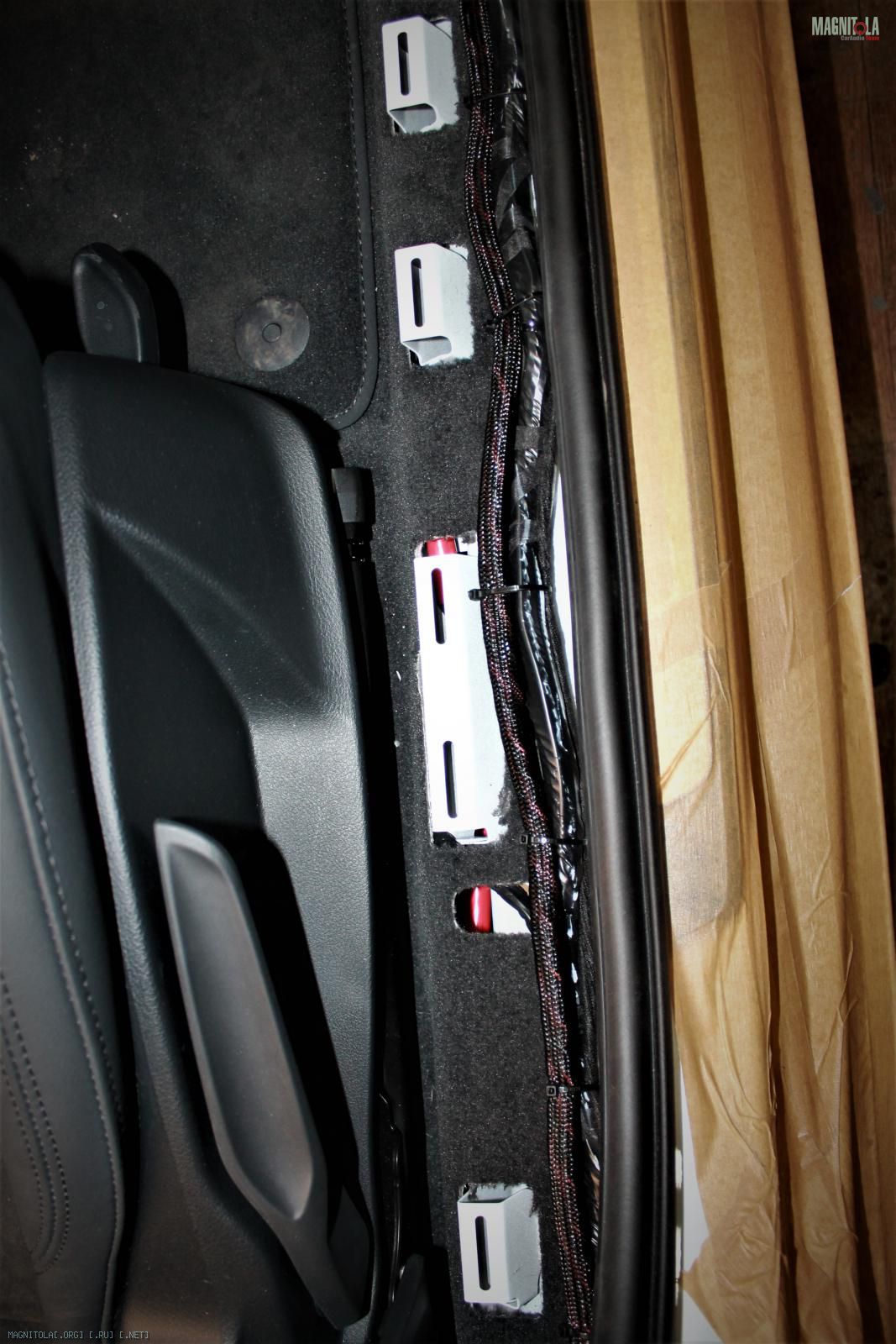

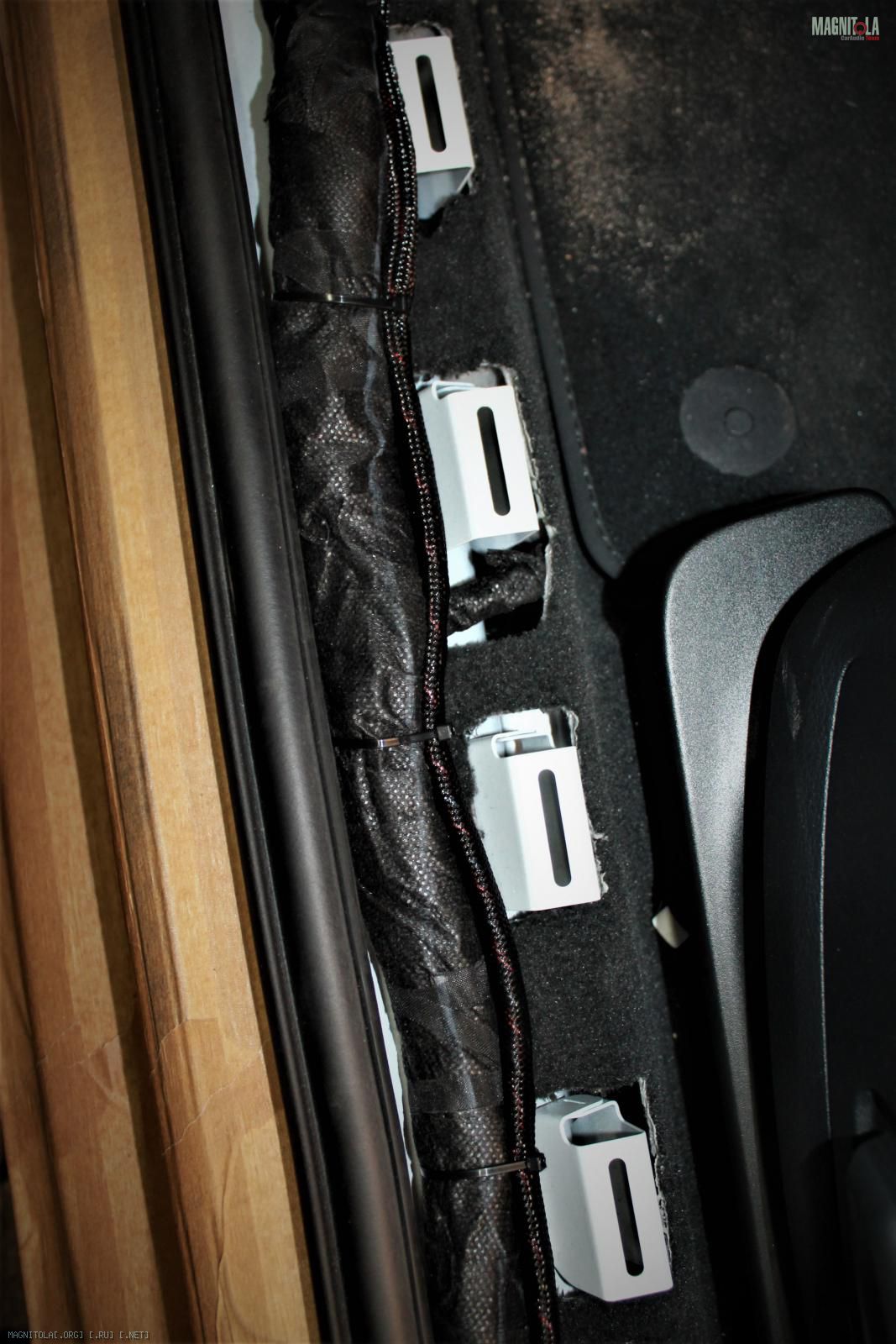

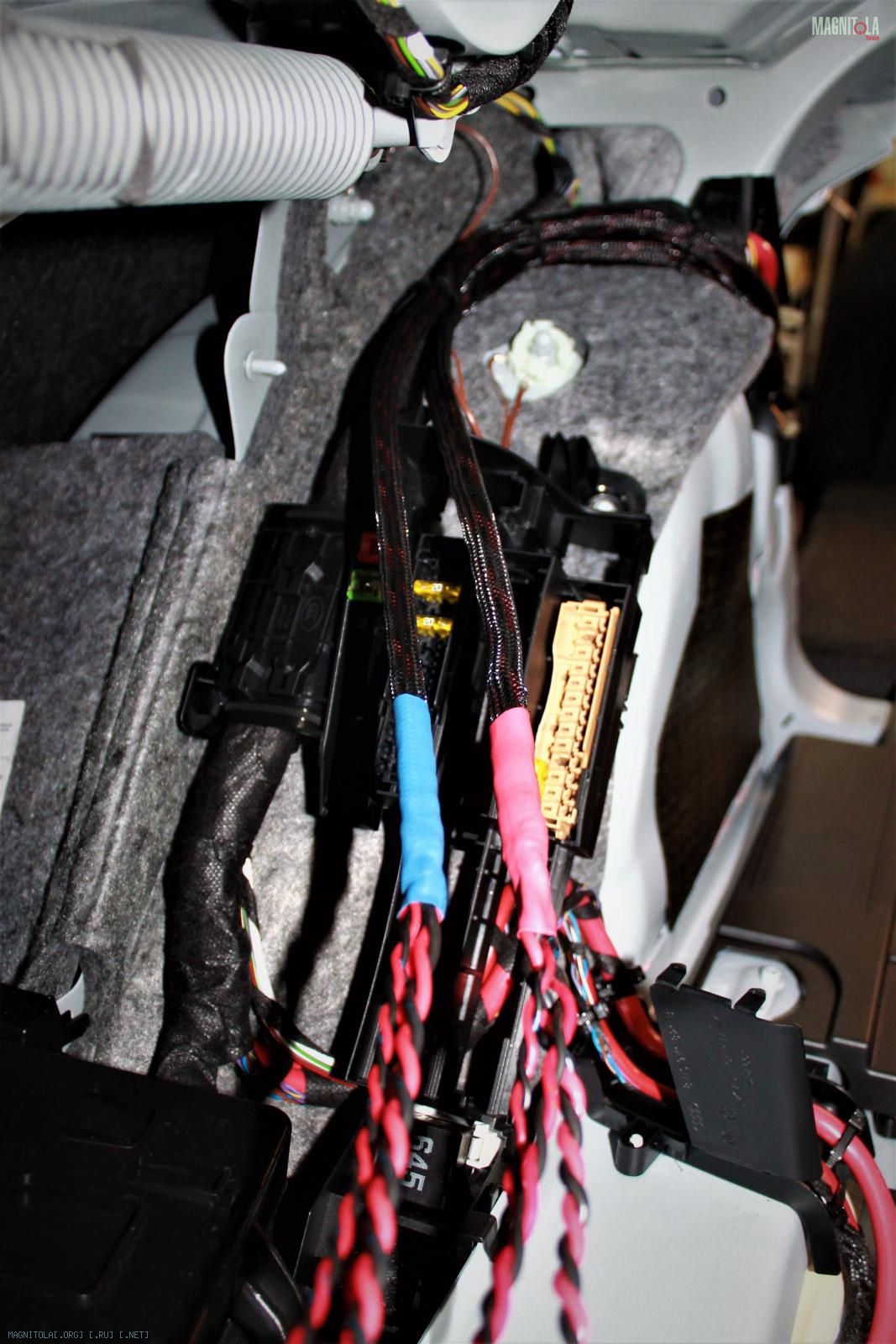

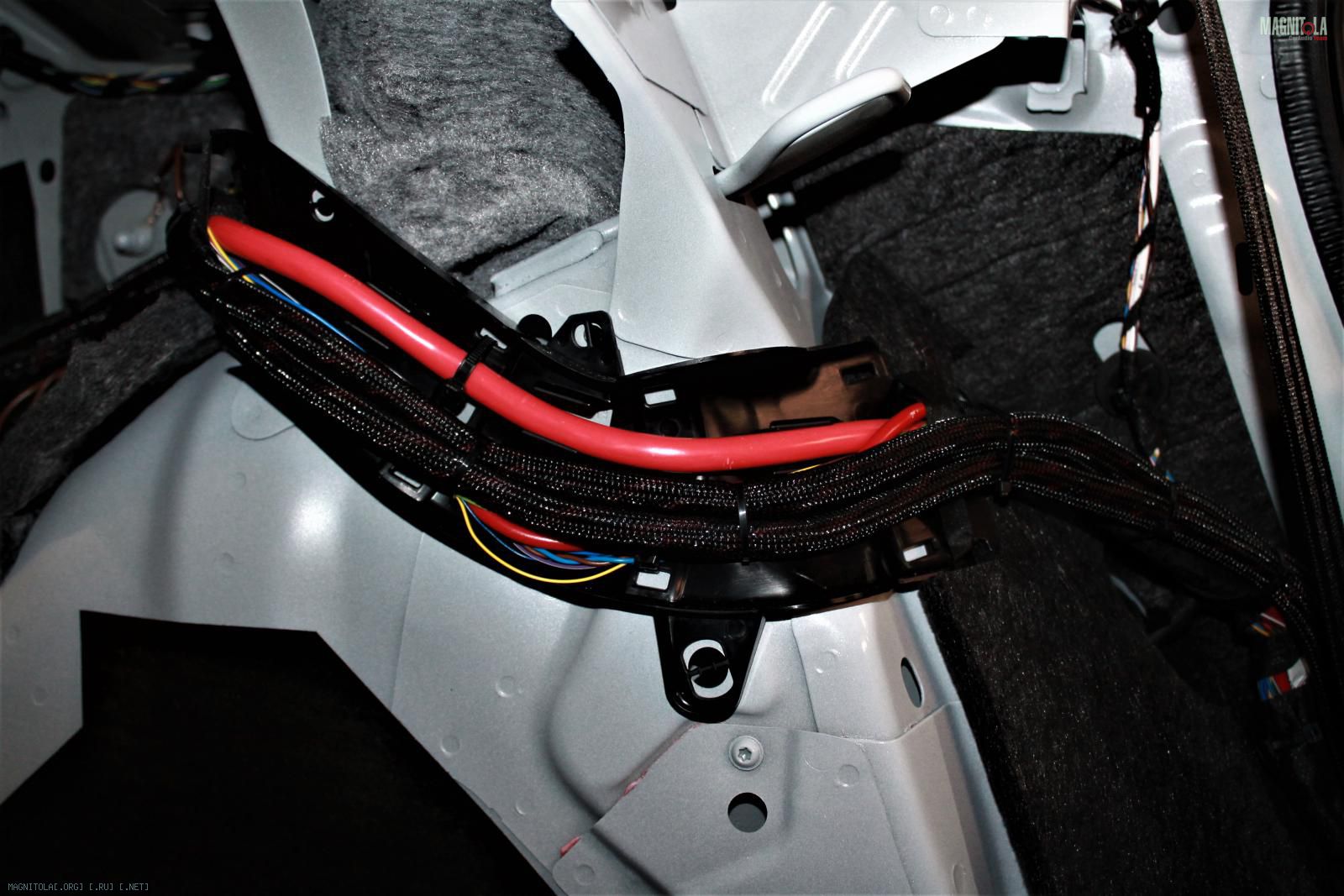

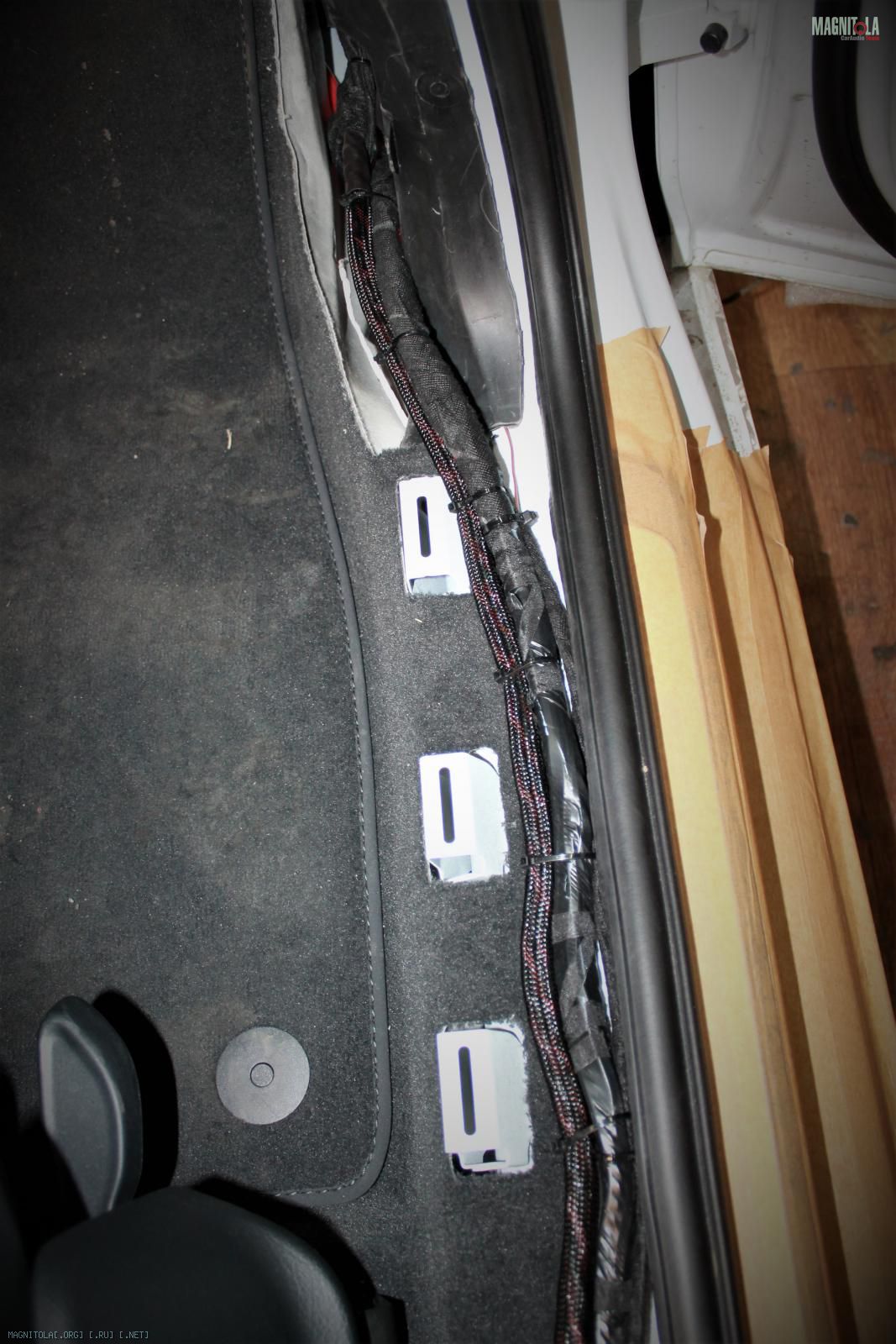

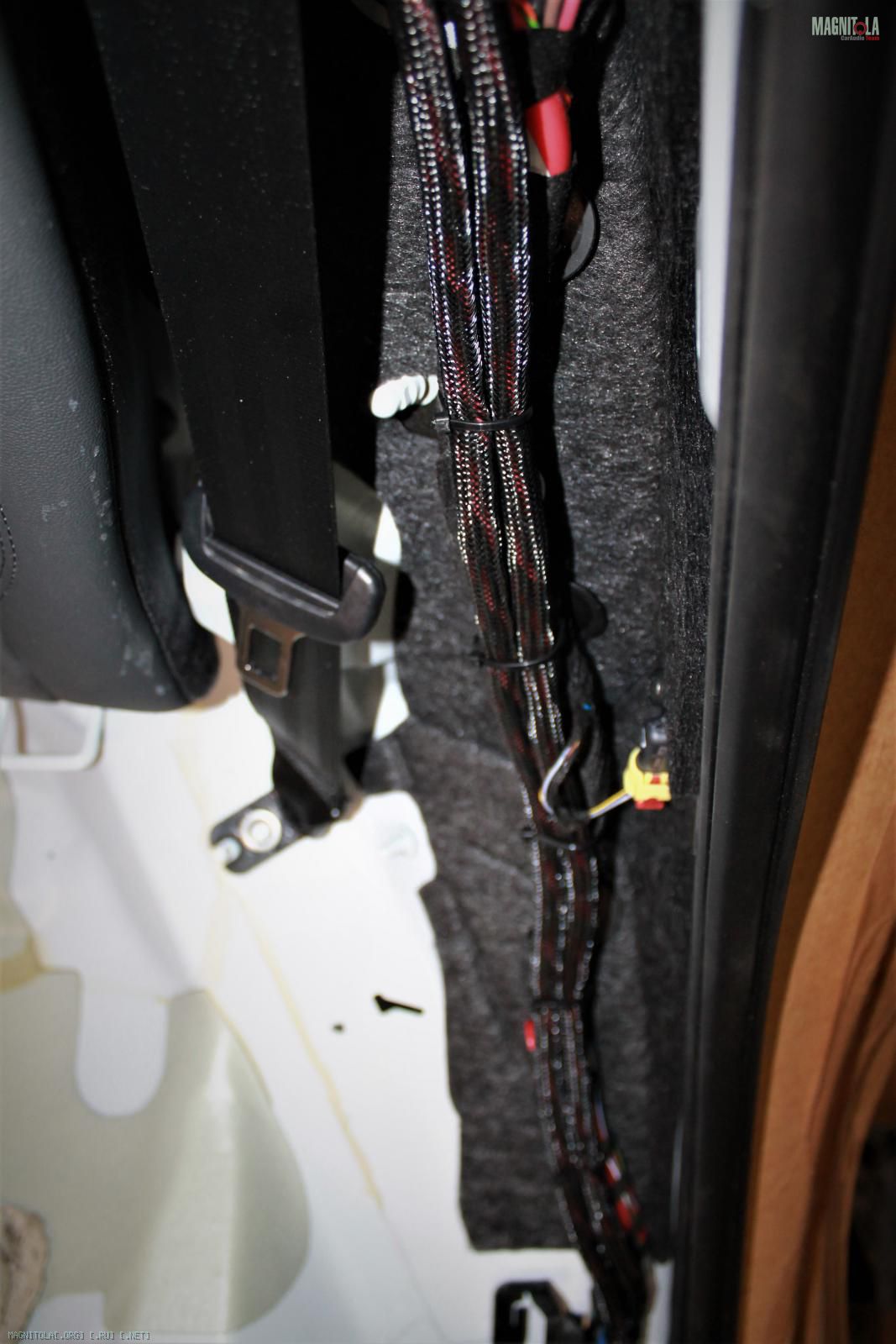

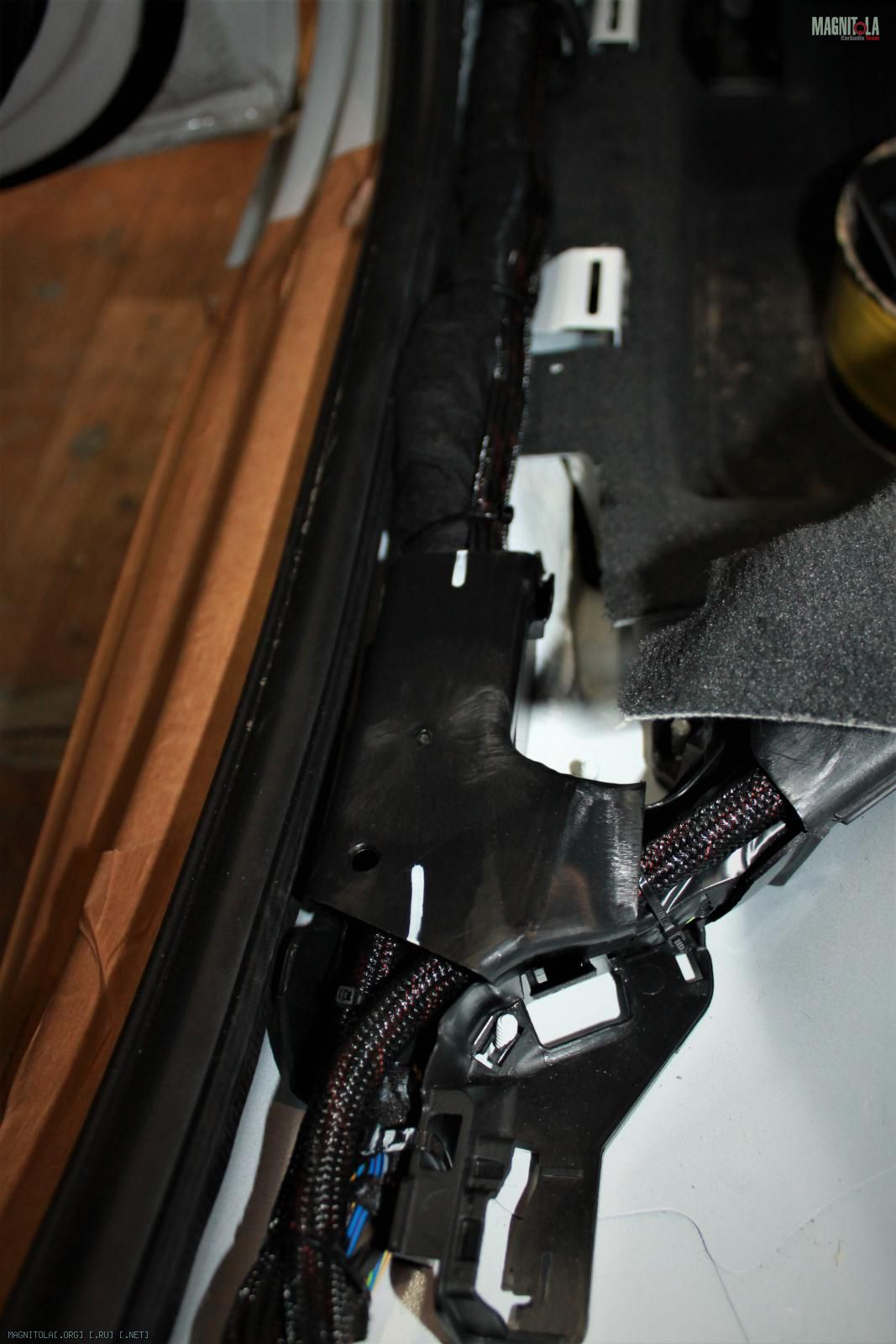

Протяжка, закрепление проводки.
Вложение 1307055Вложение 1307057Вложение 1307059Вложение 1307061Вложение 1307063Вложение 1307065Вложение 1307067Вложение 1307069Вложение 1307071Вложение 1307073Вложение 1307075Вложение 1307077


Собираем двери, пороги.
Вложение 1307079Вложение 1307081Вложение 1307083

Audi A4B9

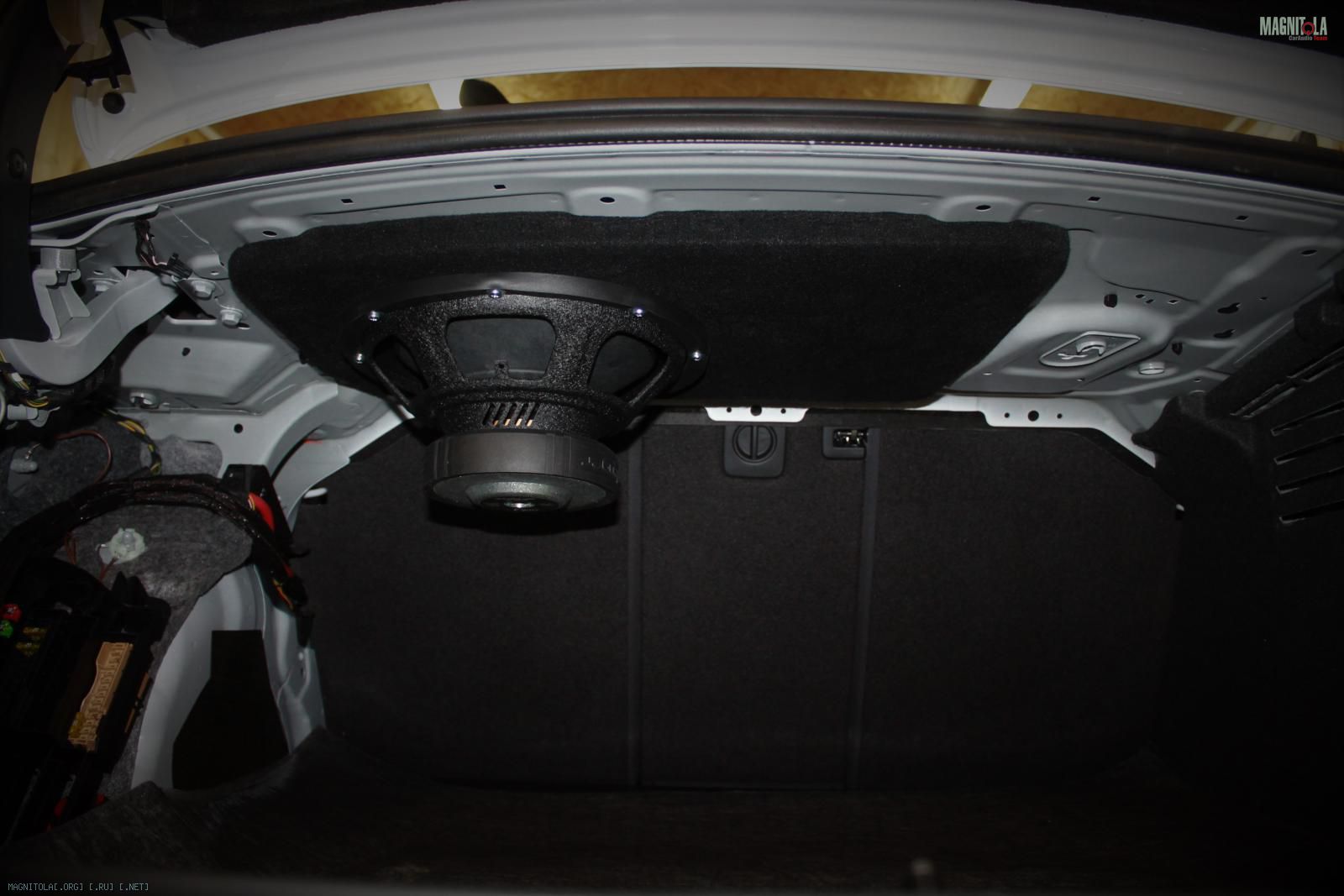

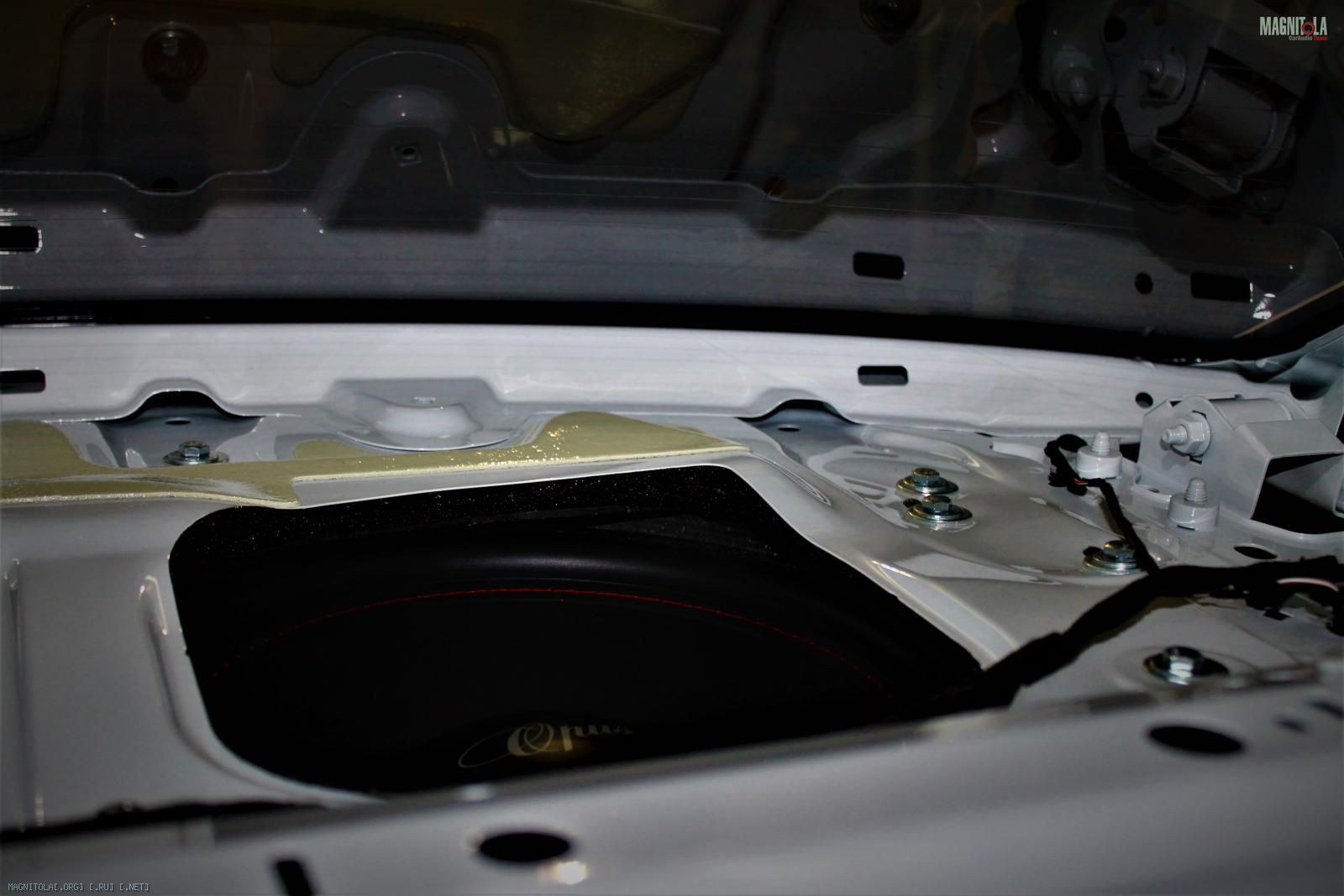

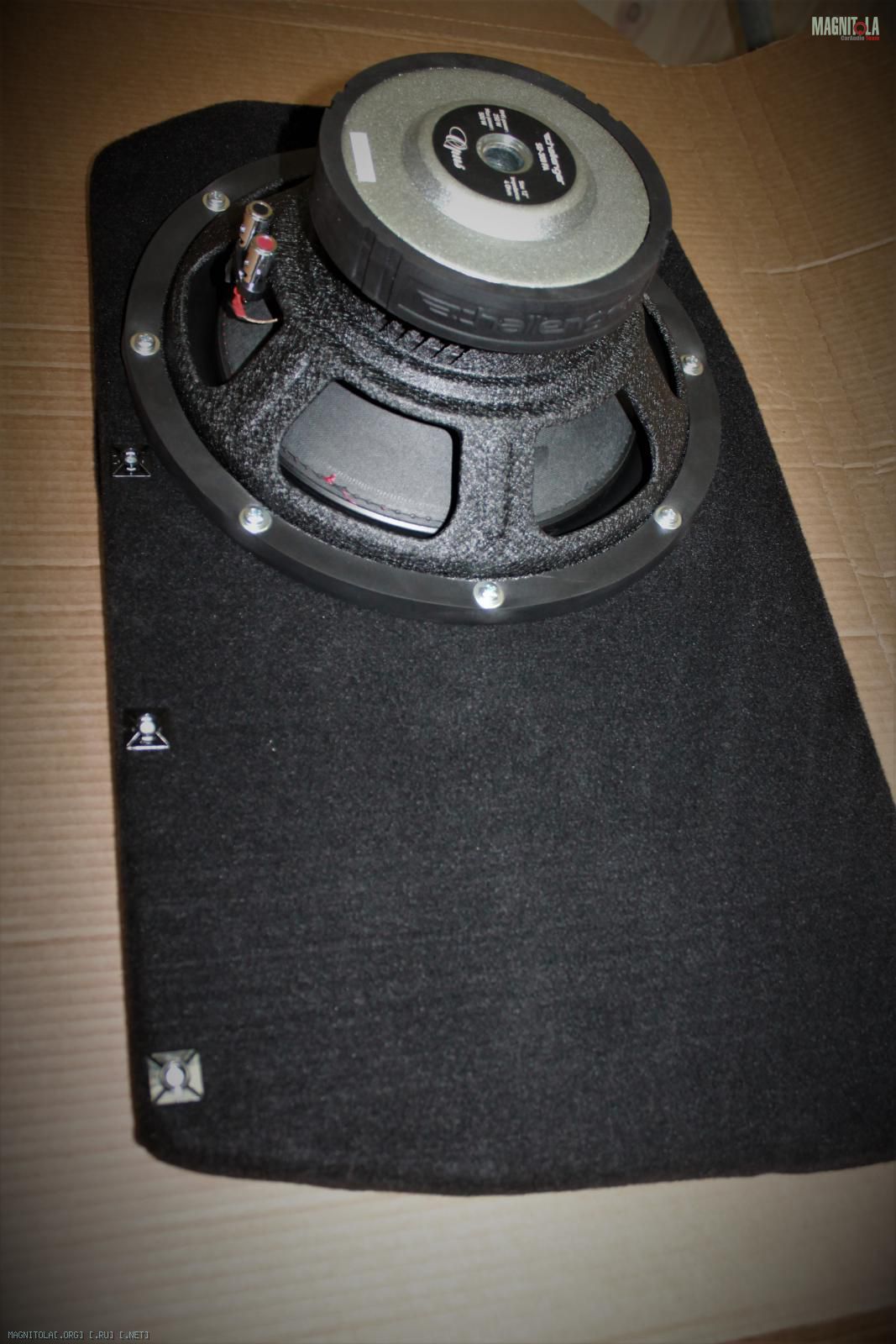

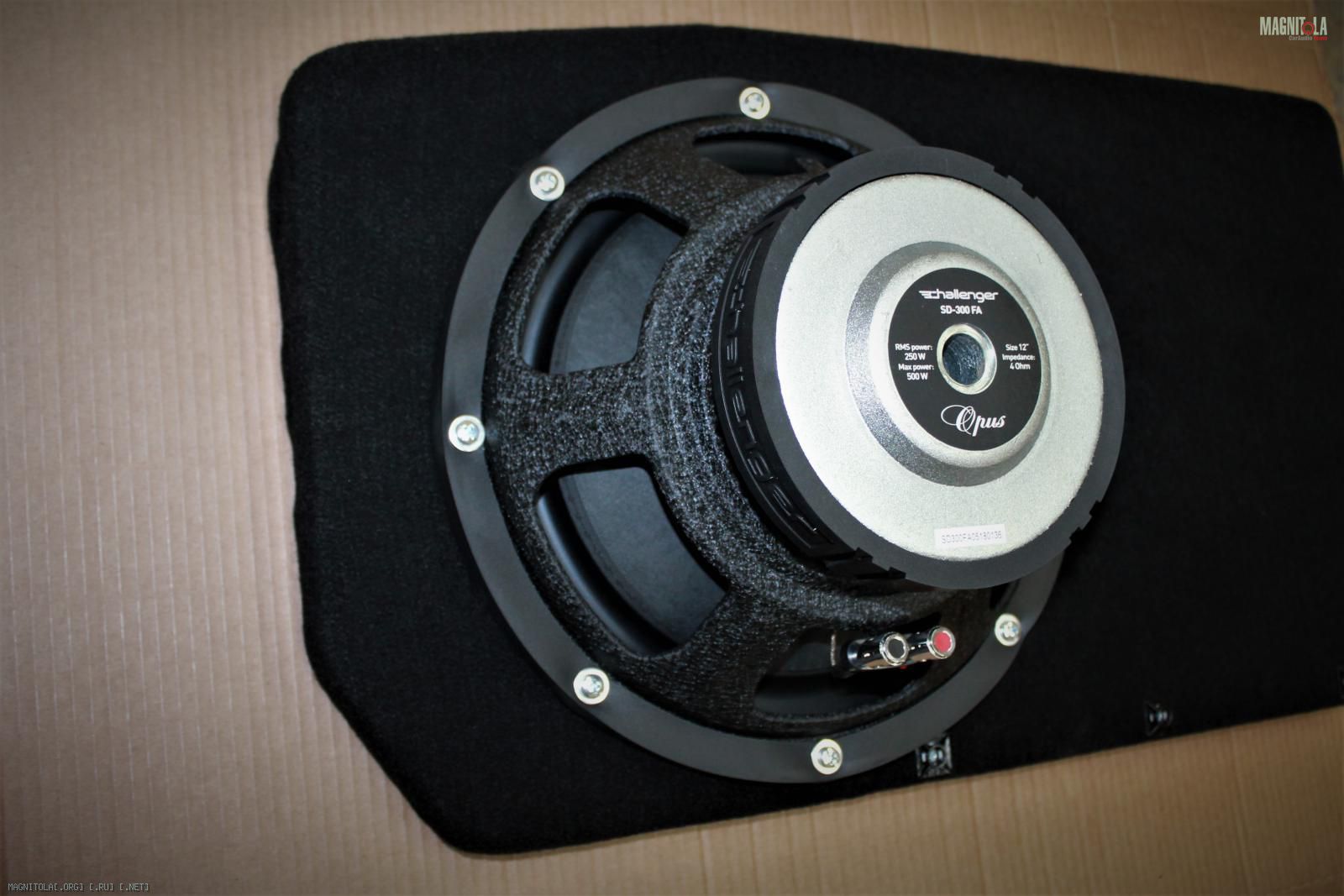

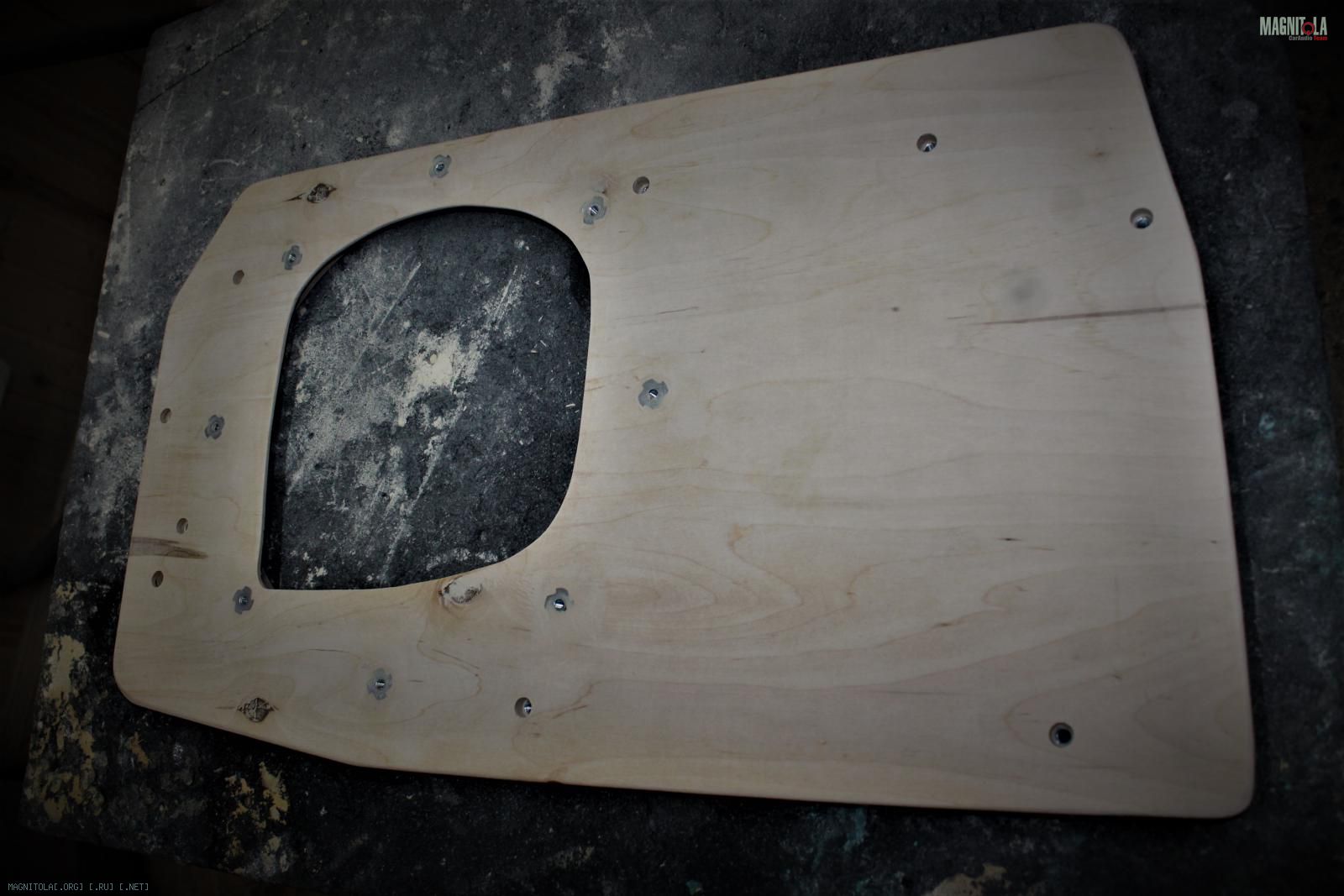

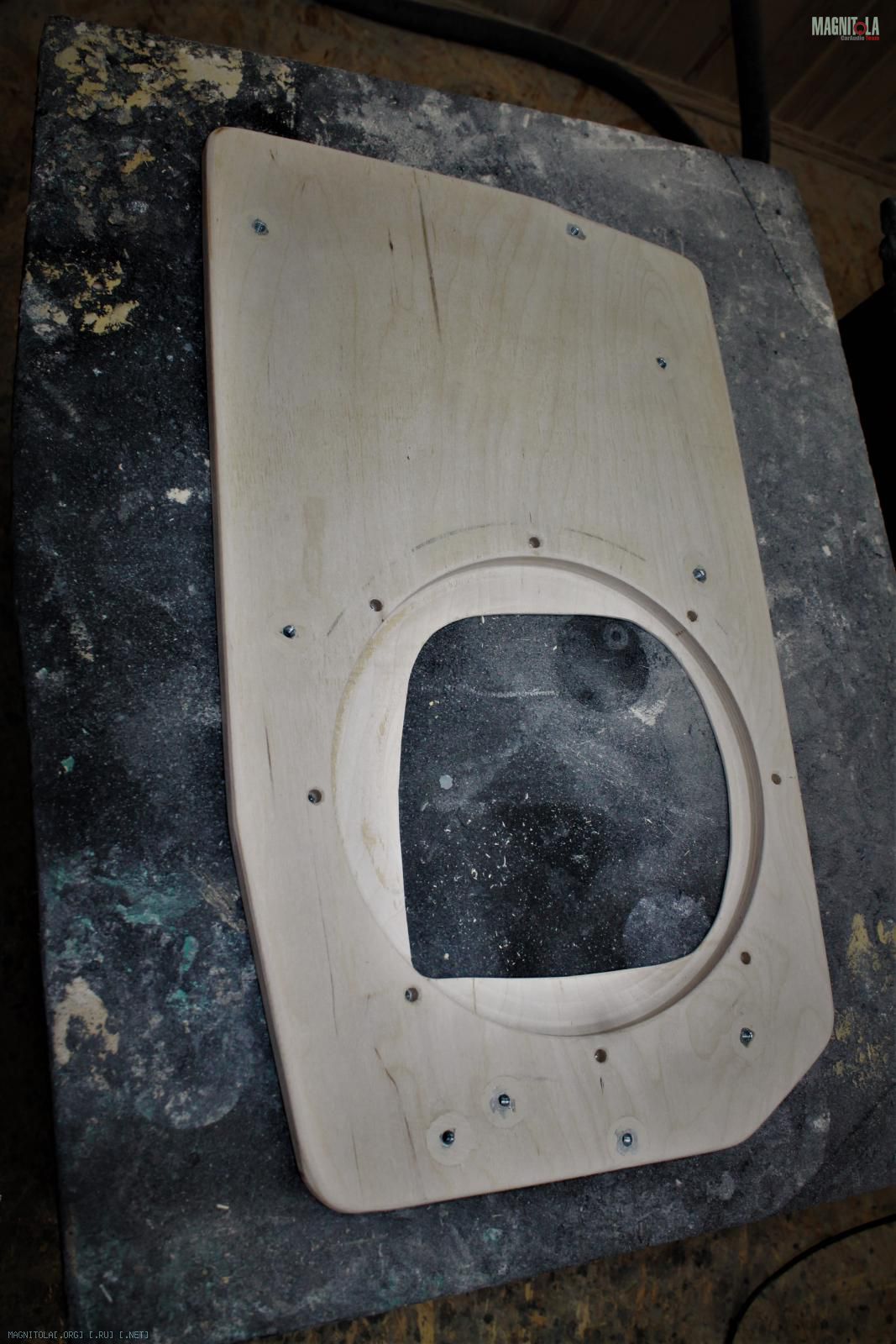

Изготавливаем полку под 12" саб FA.

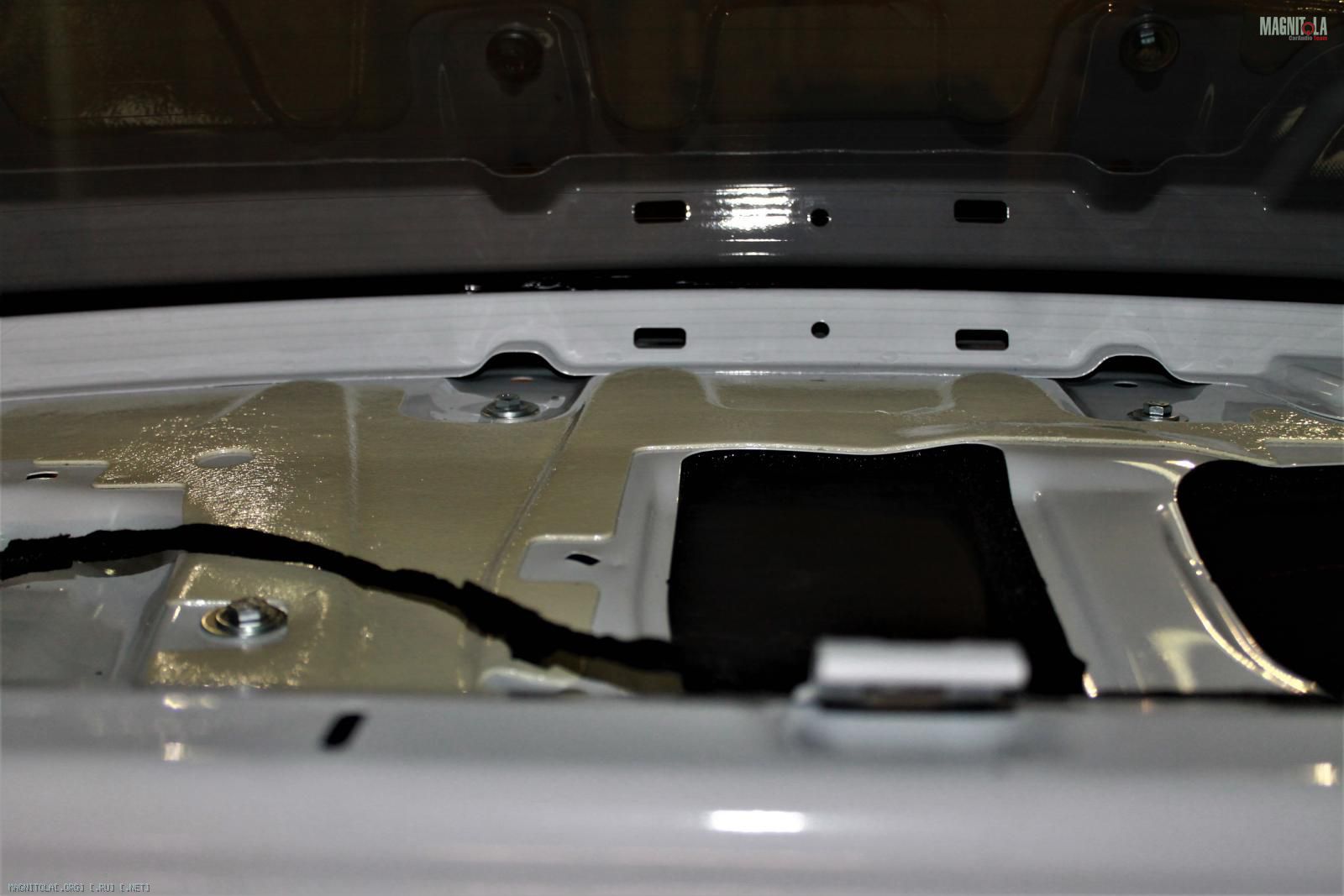

Крепление через штатные отверстия в полке, на девять М6, в закладные гайки.

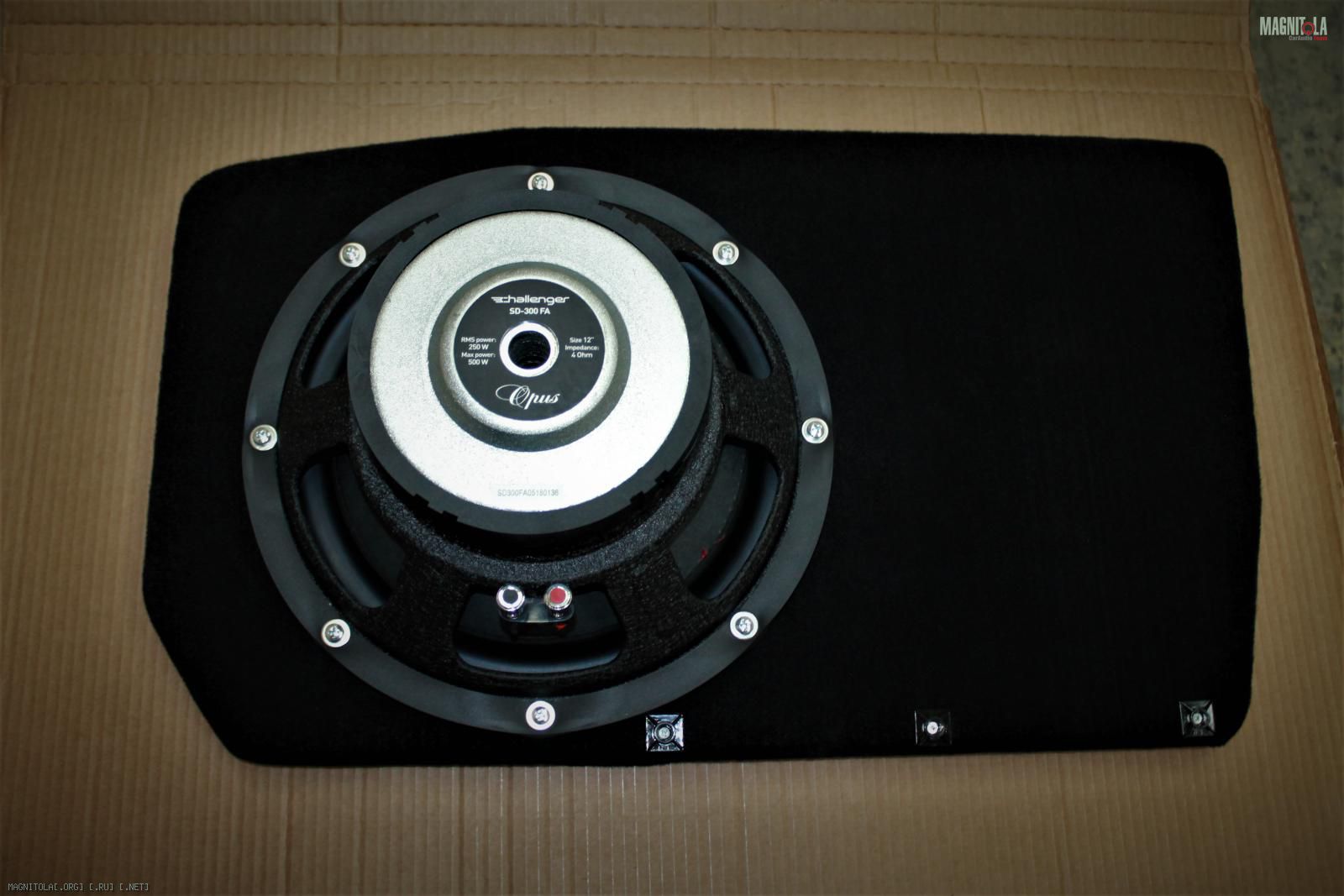

Крепление сабвуферного динамика на винты М5.

Вложение 1307119Вложение 1307121Вложение 1307123Вложение 1307125Вложение 1307127Вложение 1307129Вложение 1307131Вложение 1307133Вложение 1307135

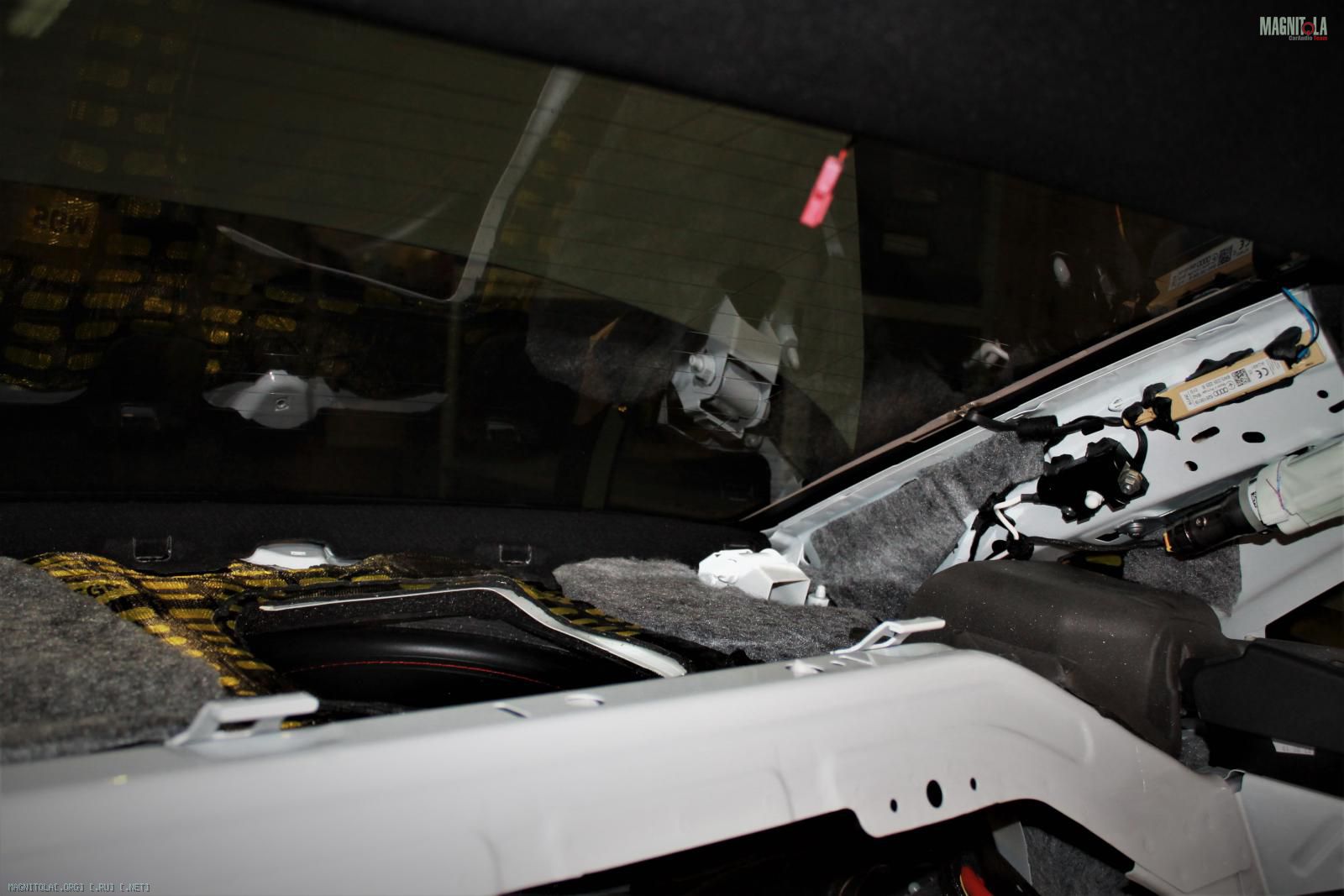

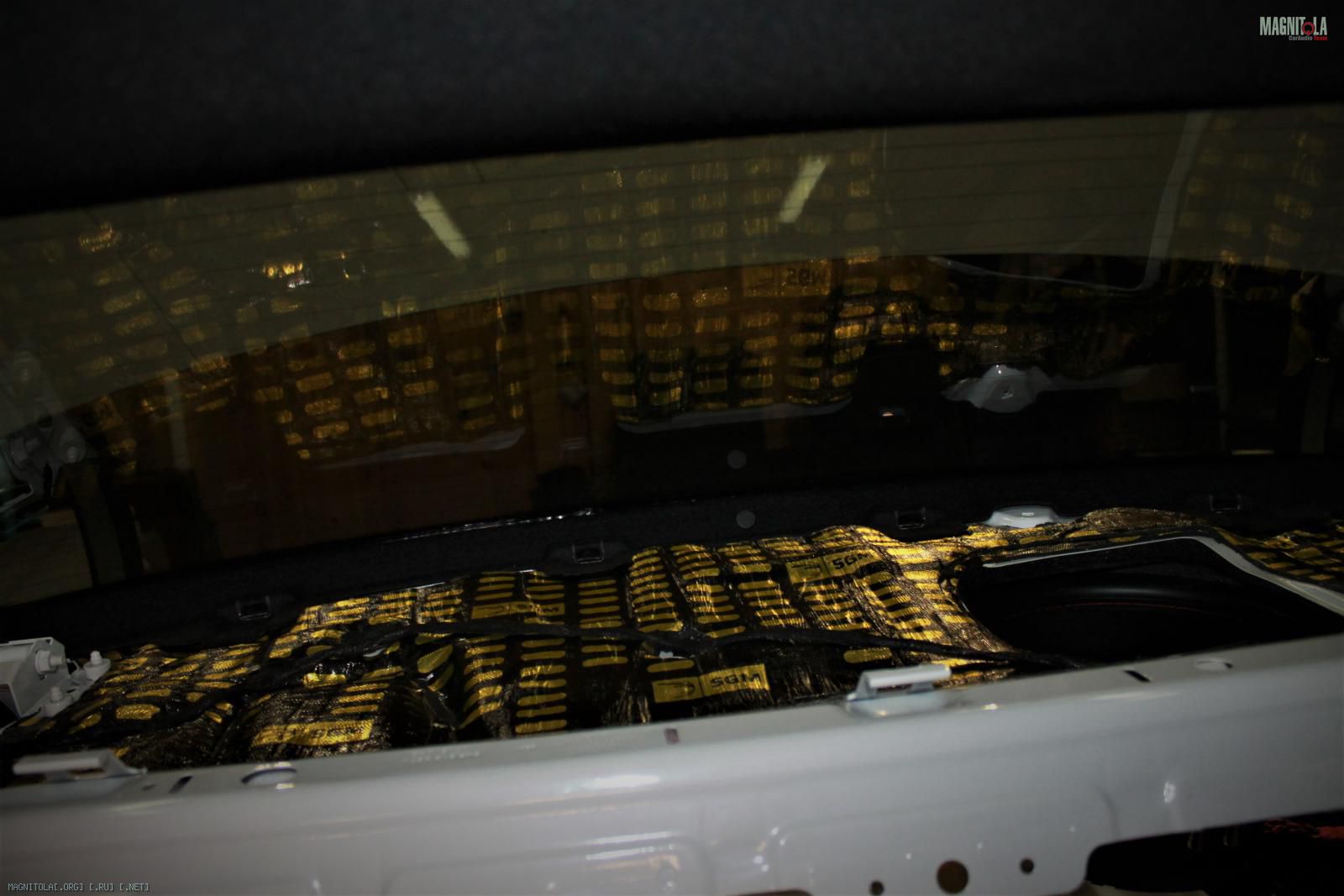

На металл полки, наносим два слоя 4мм вибры, греем, прикатываем.
Затем слой синтетического войлока.

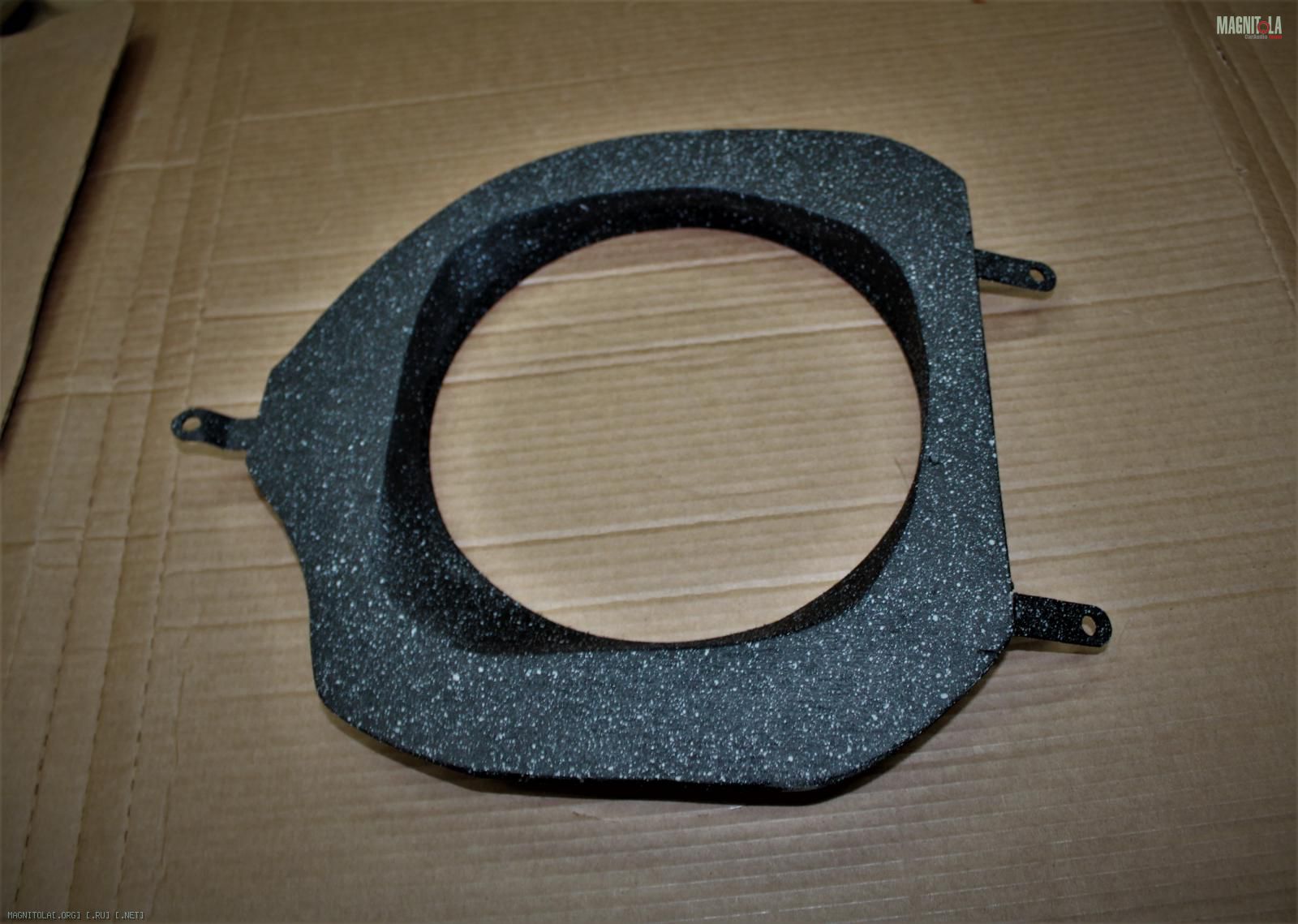

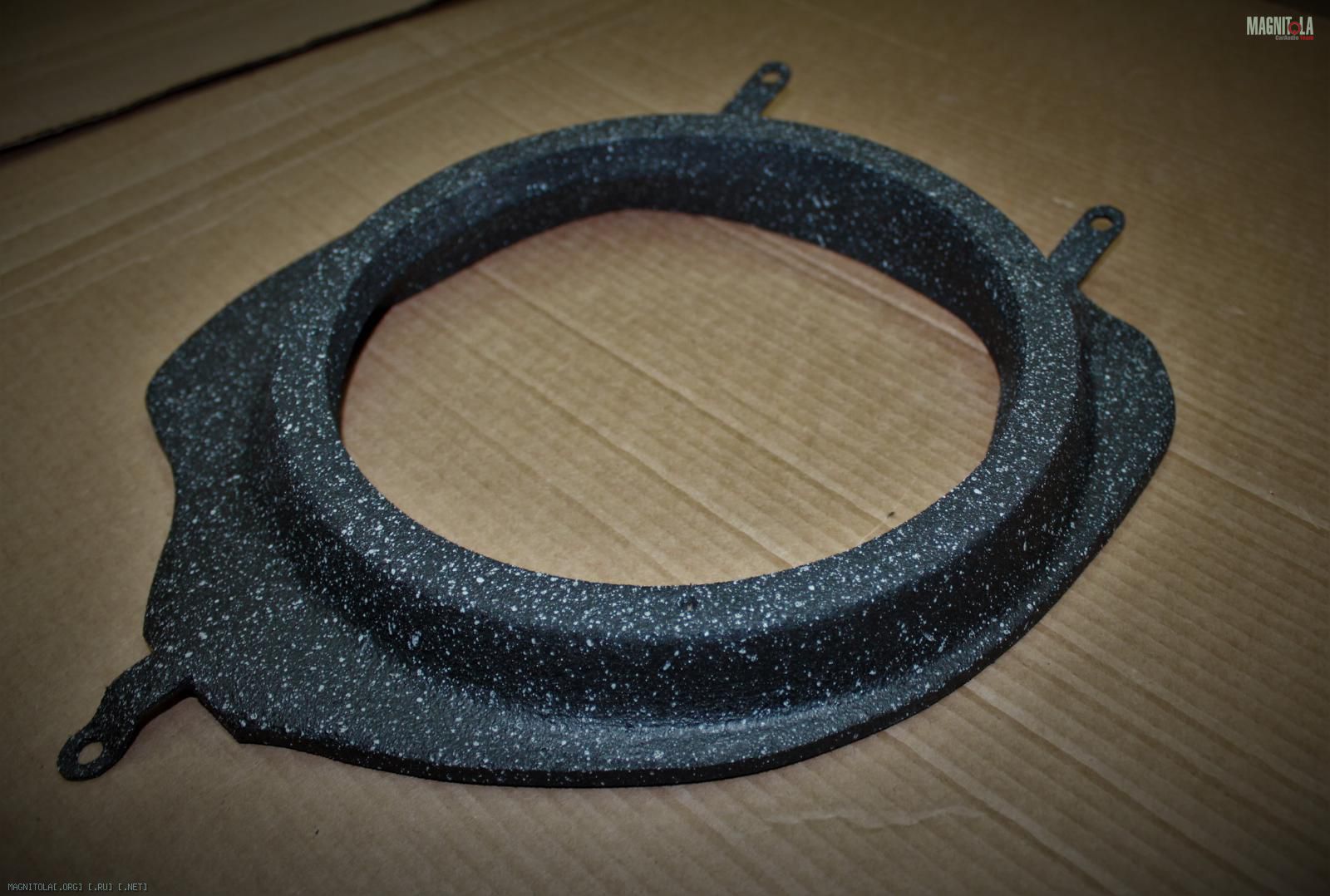

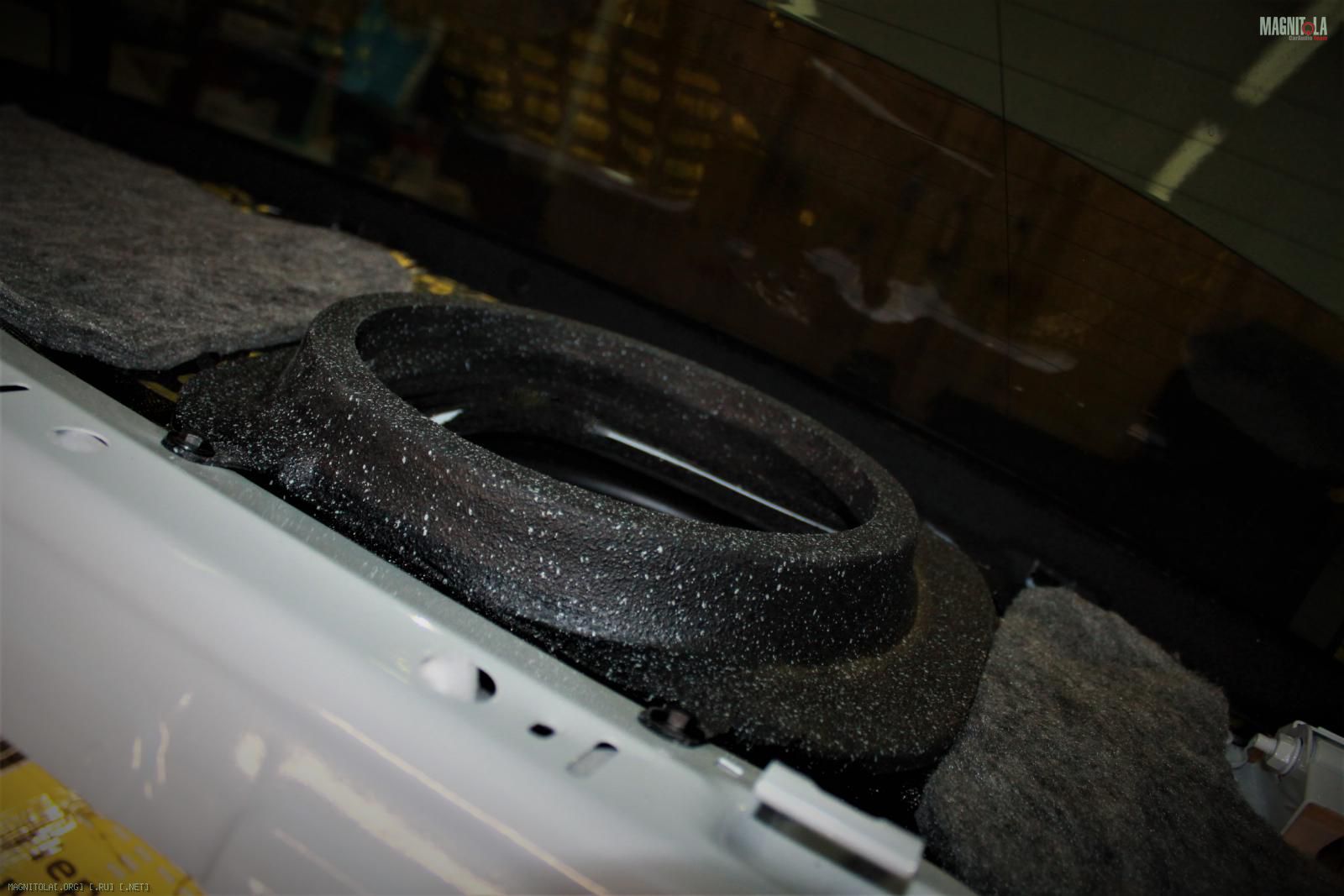

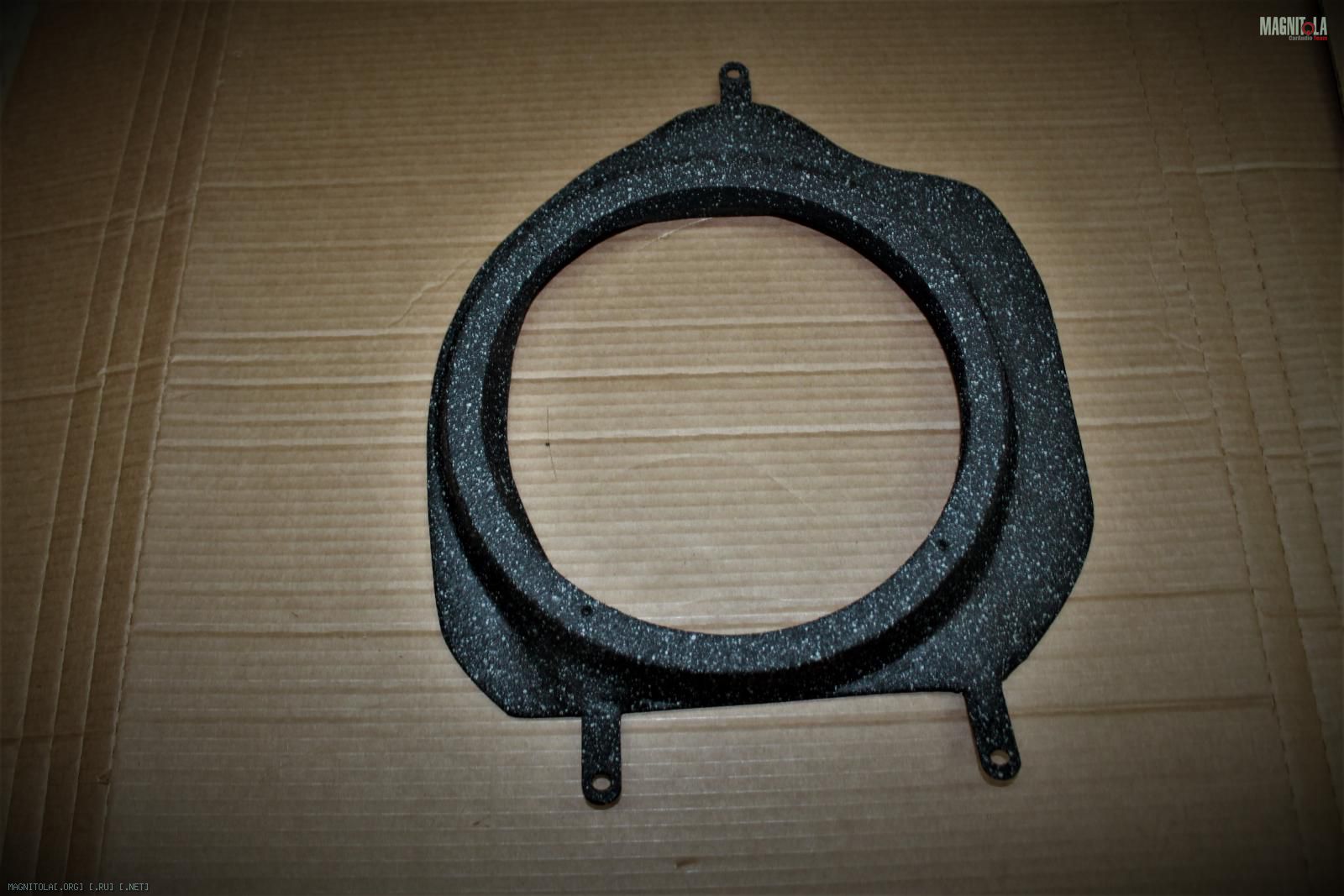

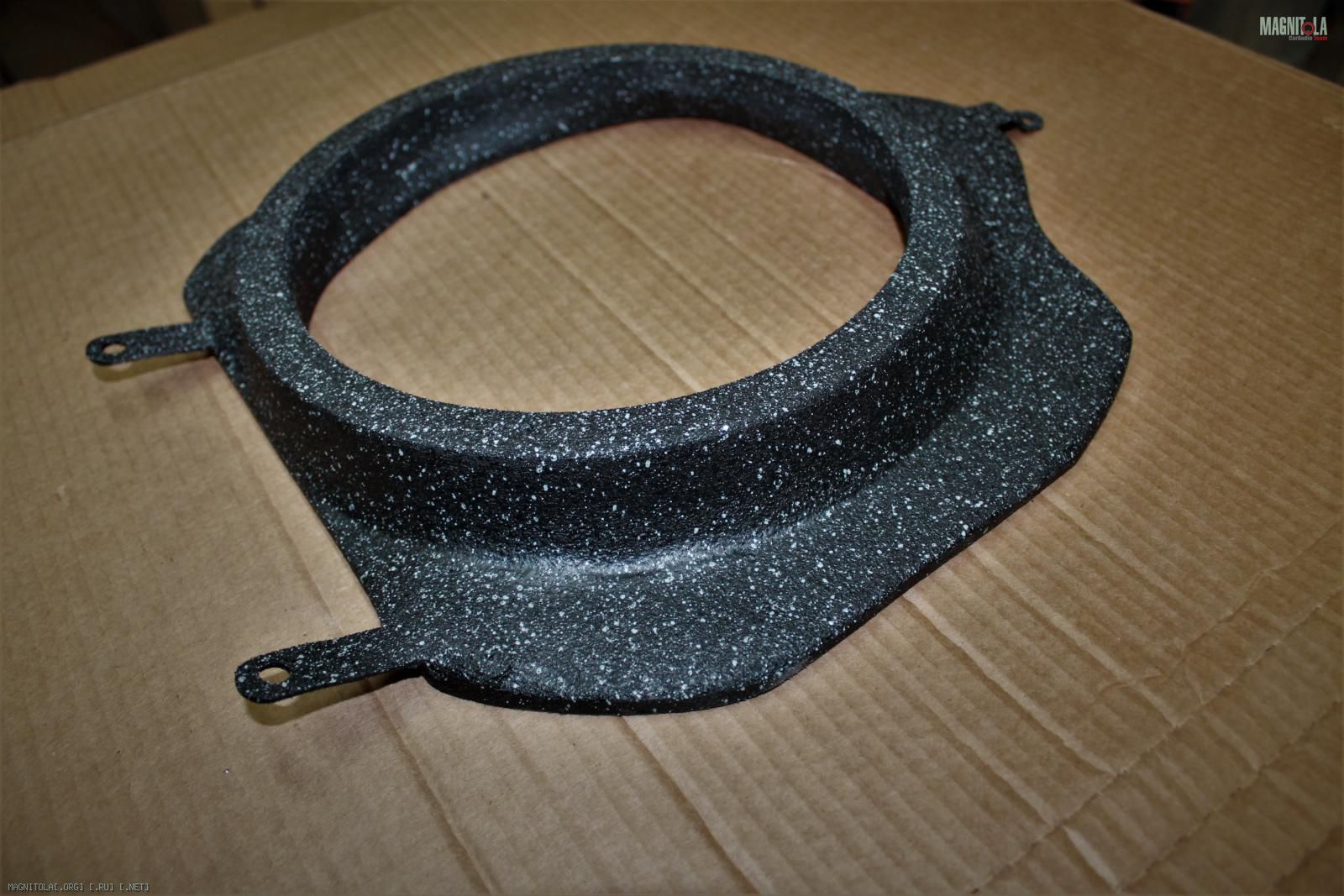

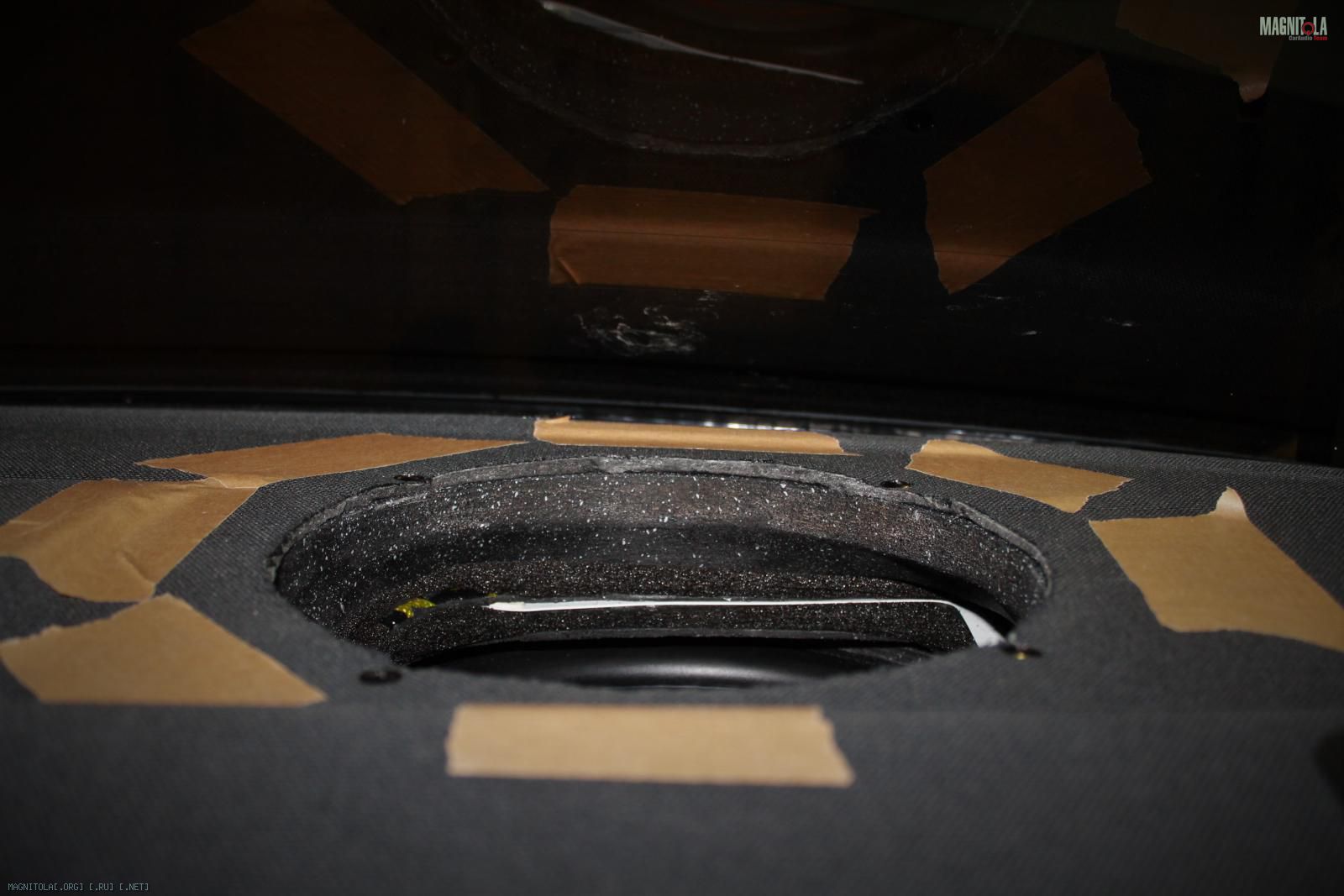

Изготавливаем коллиматор, с креплением в штатные места.
Вложение 1307137Вложение 1307139Вложение 1307141Вложение 1307143Вложение 1307145Вложение 1307147Вложение 1307149Вложение 1307151Вложение 1307153Вложение 1307155

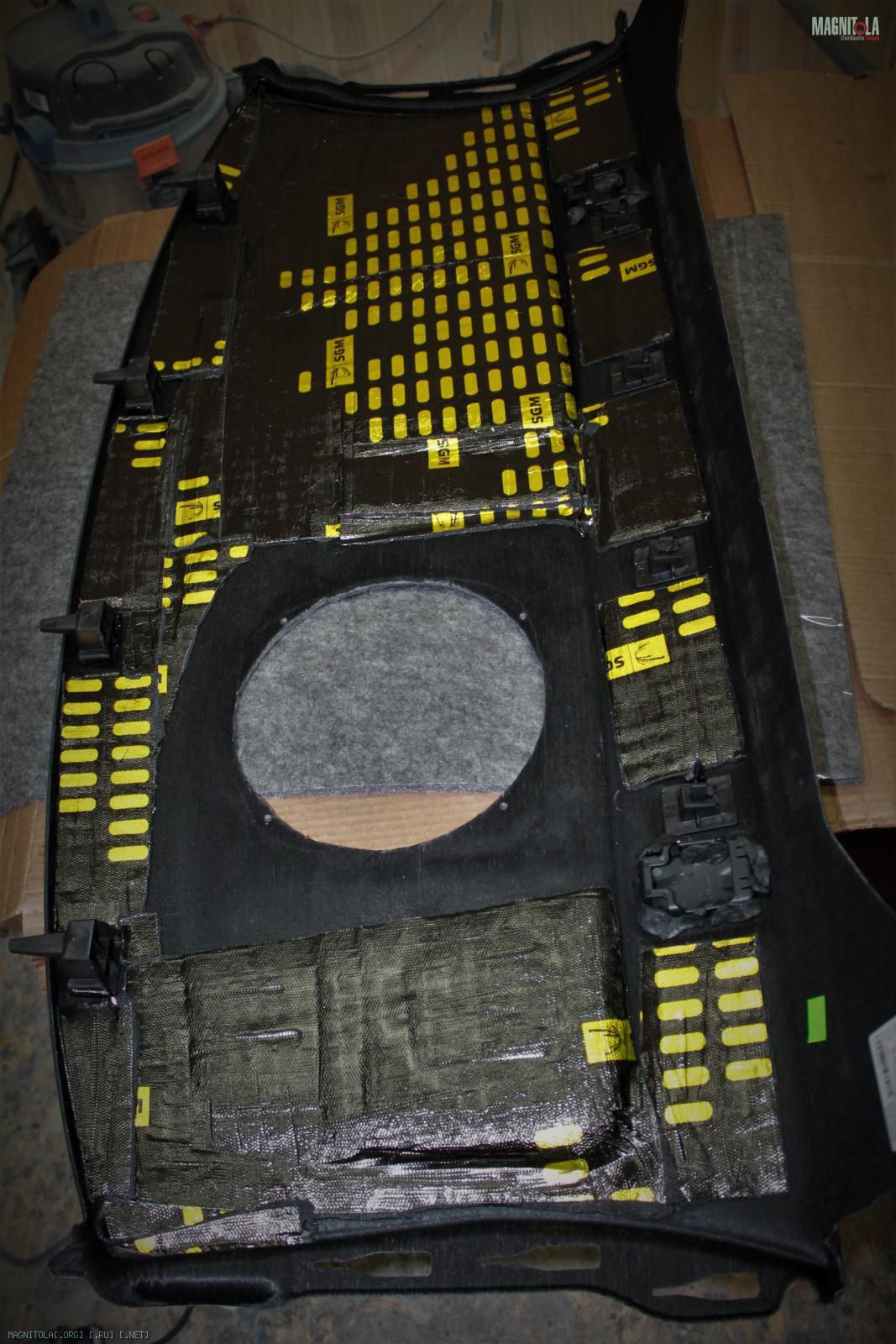

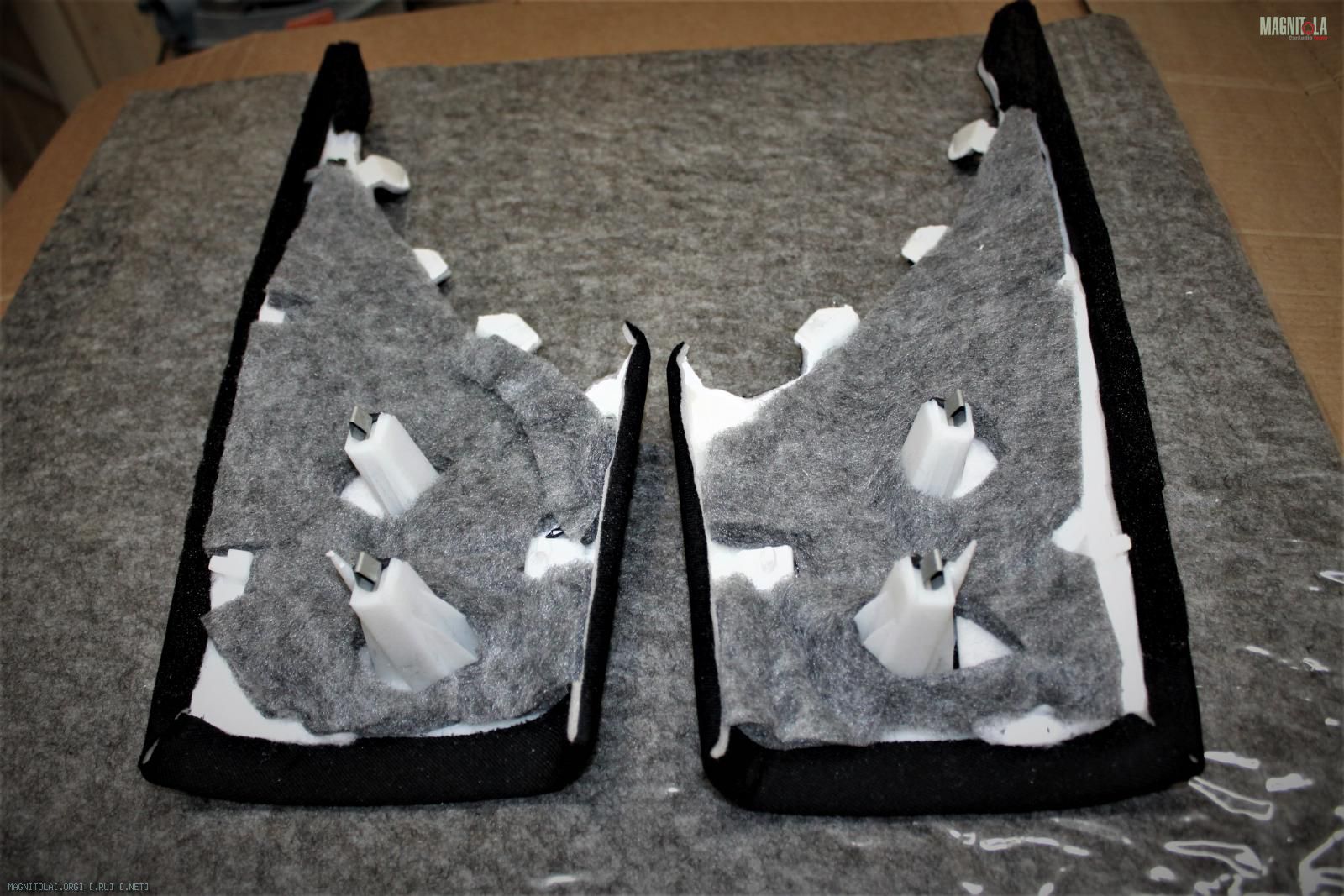

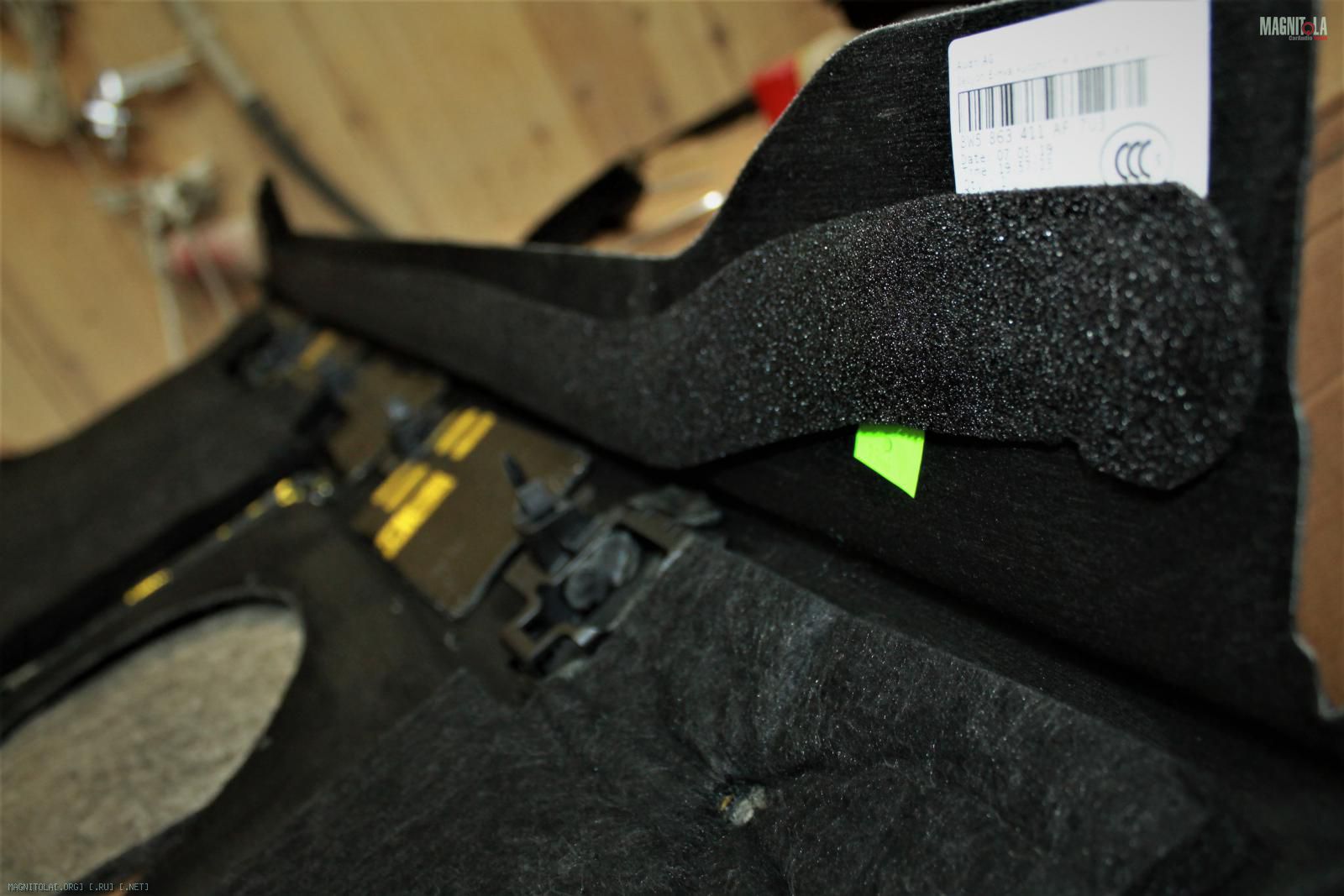

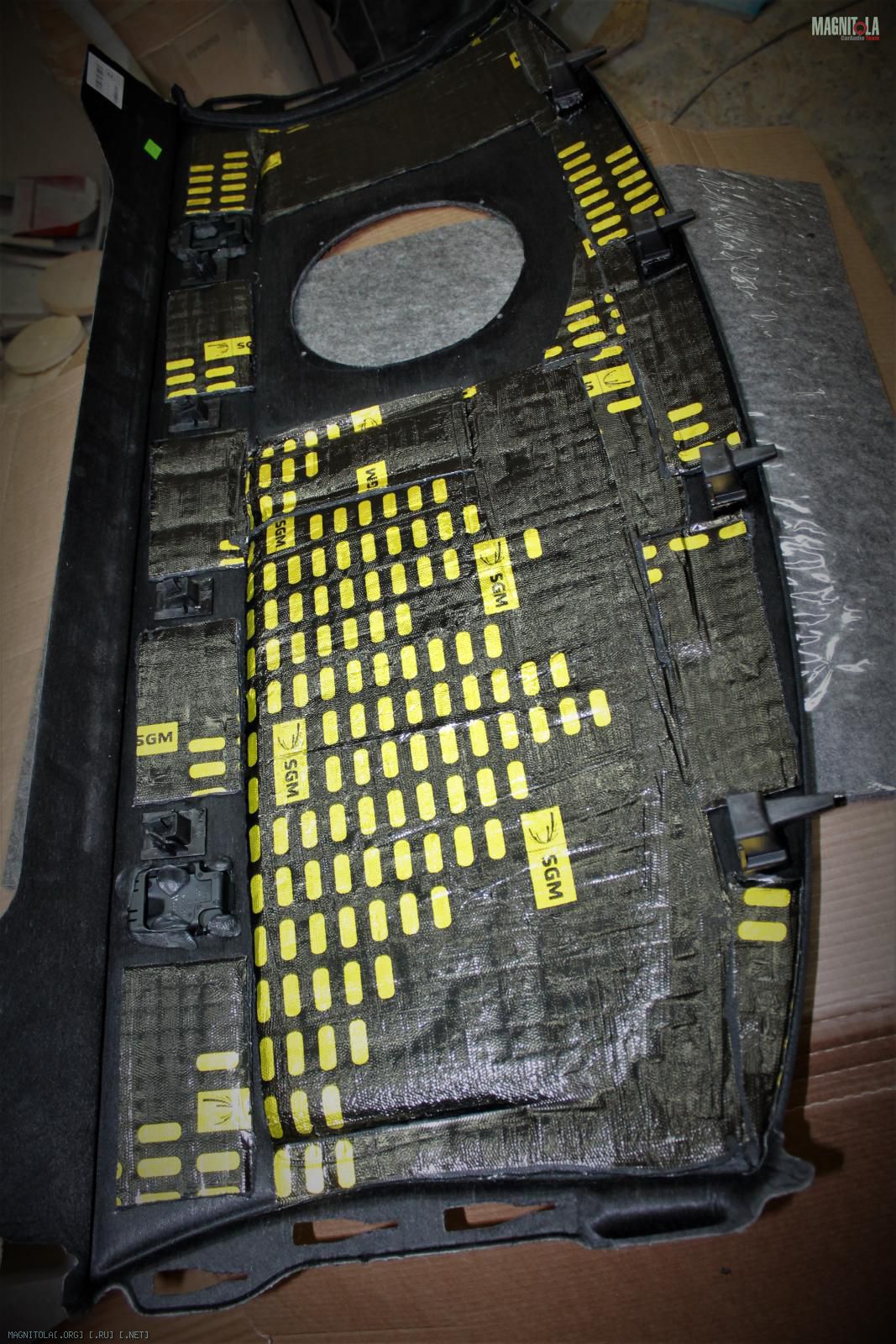

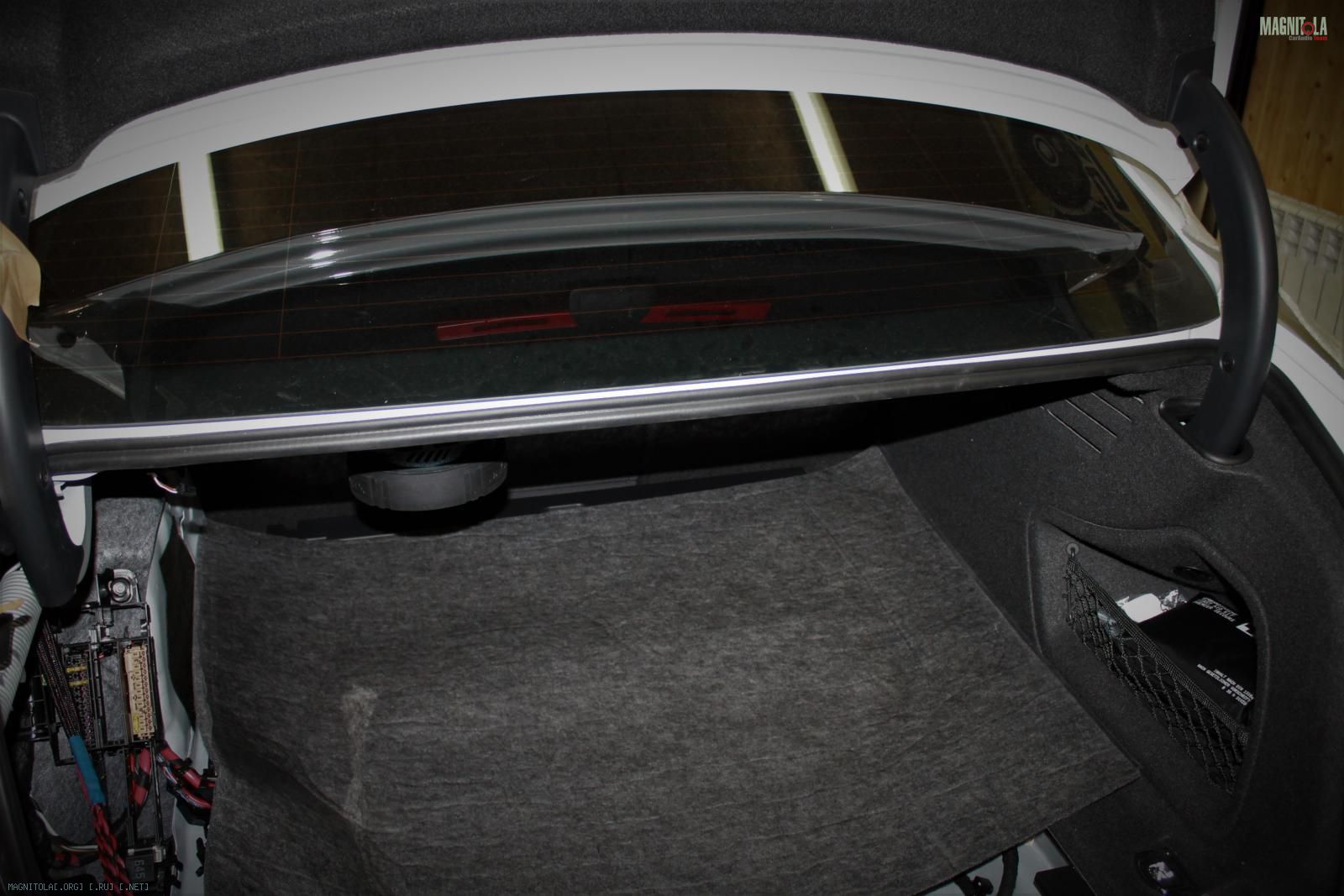

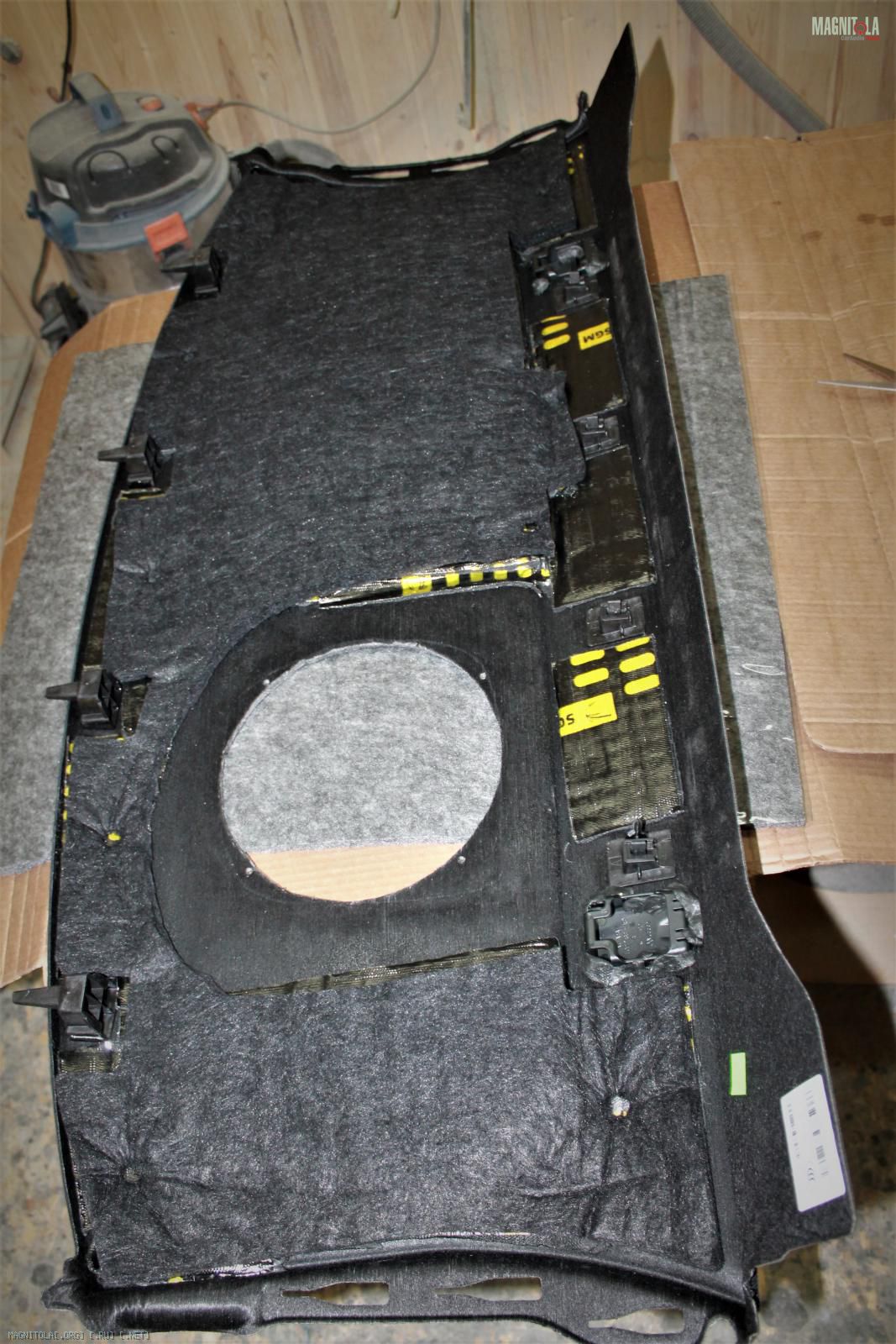

Декоративную полку пропитываем полиэфирной смолой, после высыхания, наносим вибру 4мм, штатный войлок, уплотняем битопластом. Задние стойки вибрим, наносим войлок.

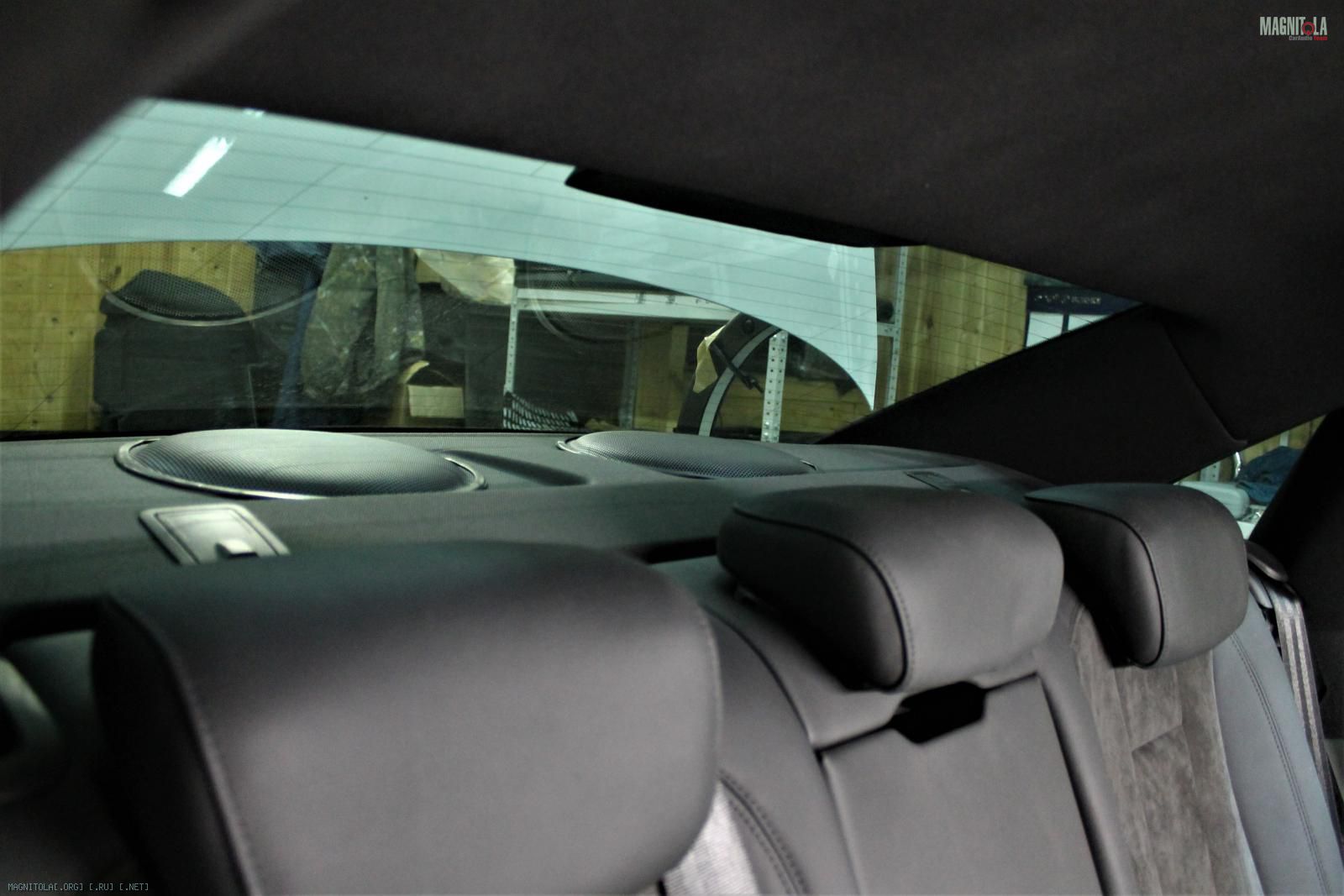

После установки, полка крепится к коллиматору и устанавливается пара декоративных грилей, для симметрии.
Вложение 1307157Вложение 1307159Вложение 1307161Вложение 1307163Вложение 1307165Вложение 1307167Вложение 1307169Вложение 1307171Вложение 1307173Вложение 1307175Вложение 1307177

Audi A4B9

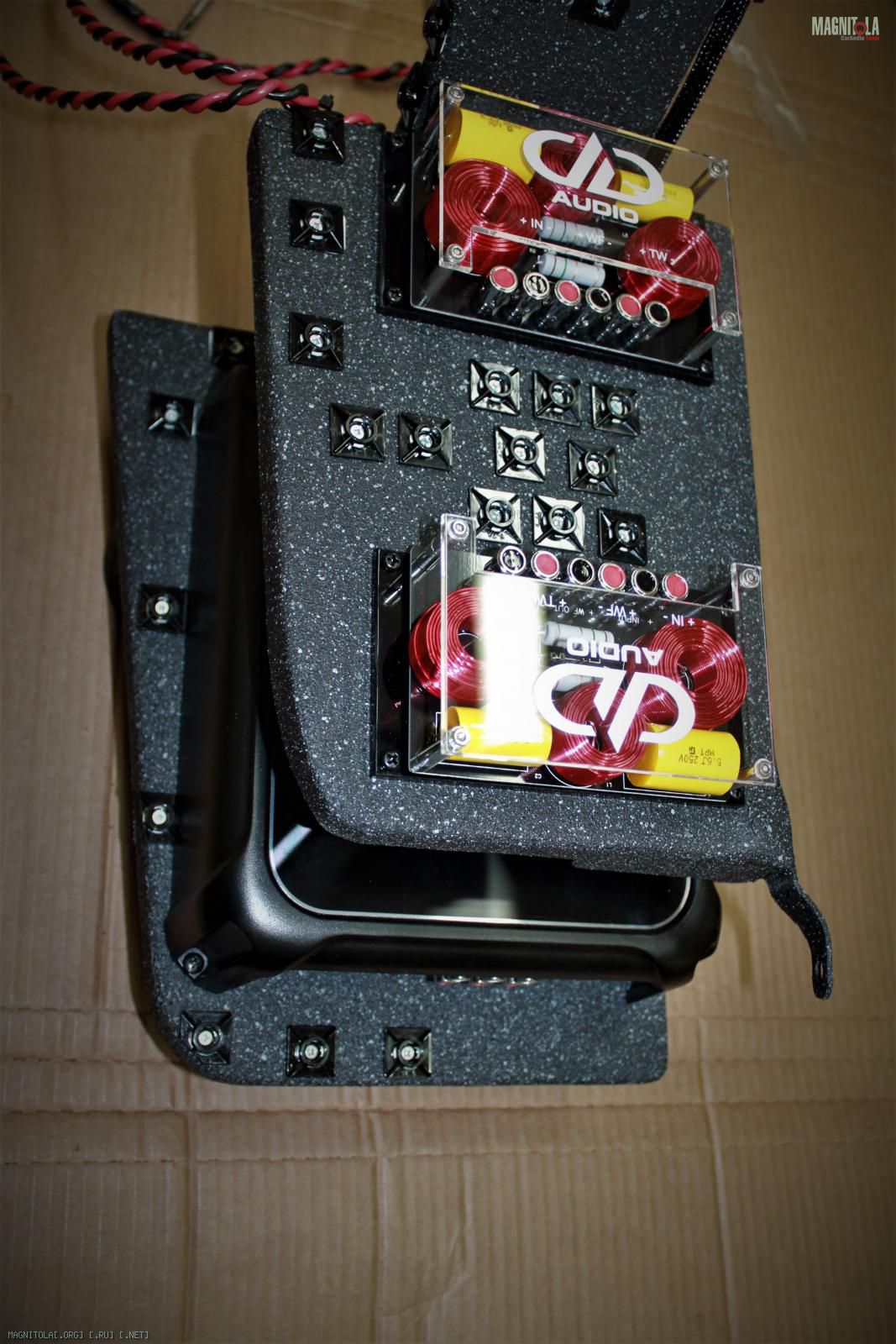

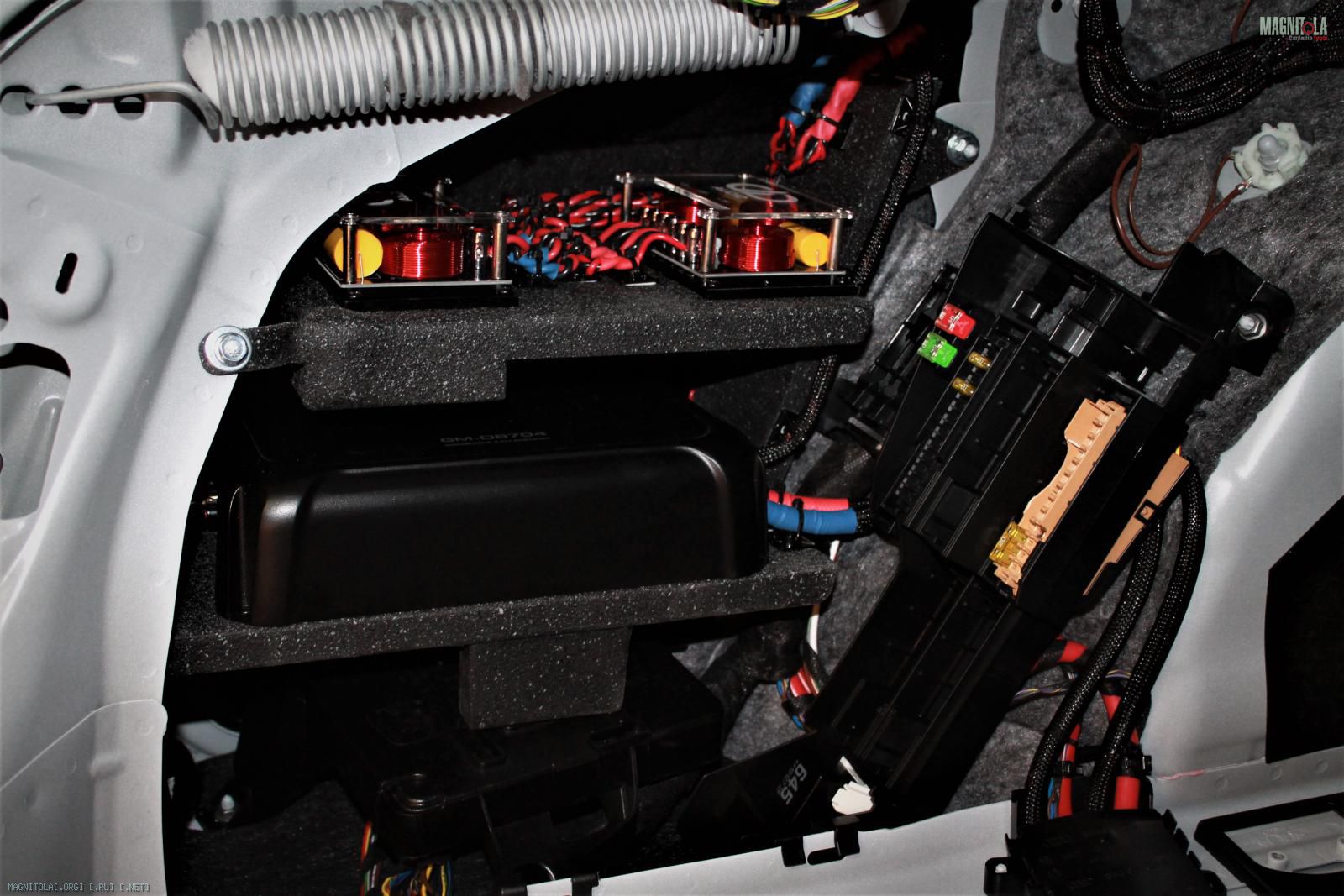

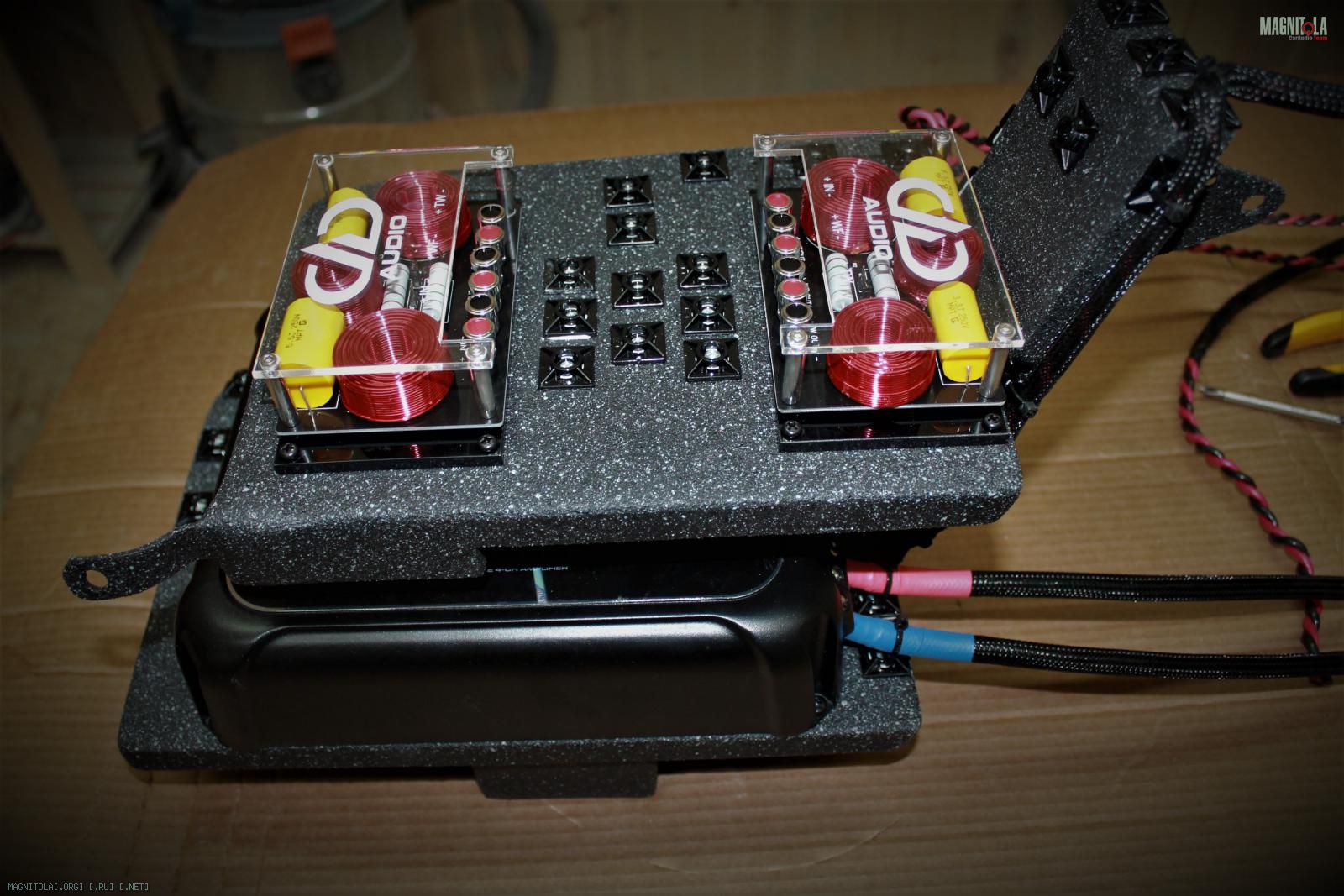

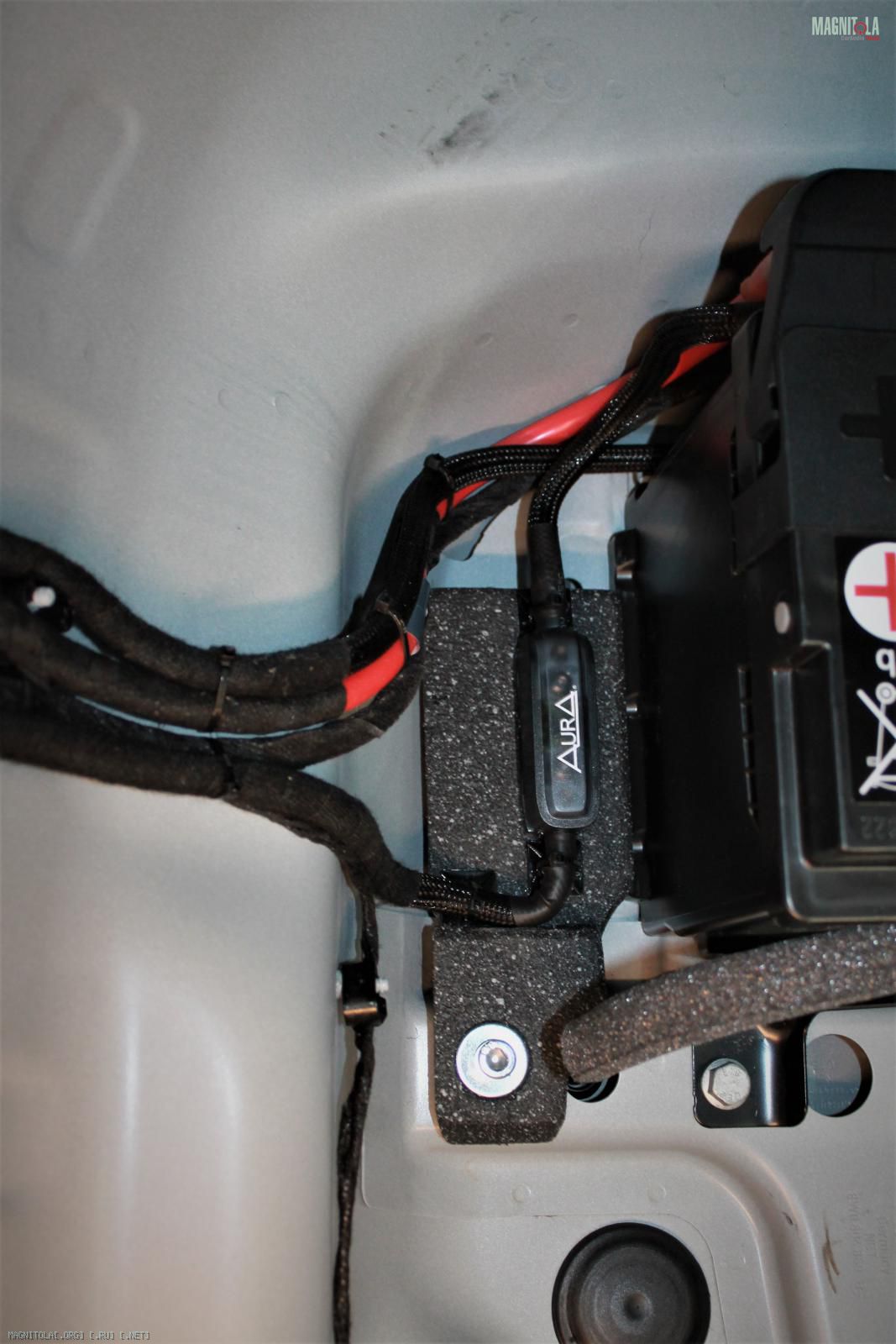

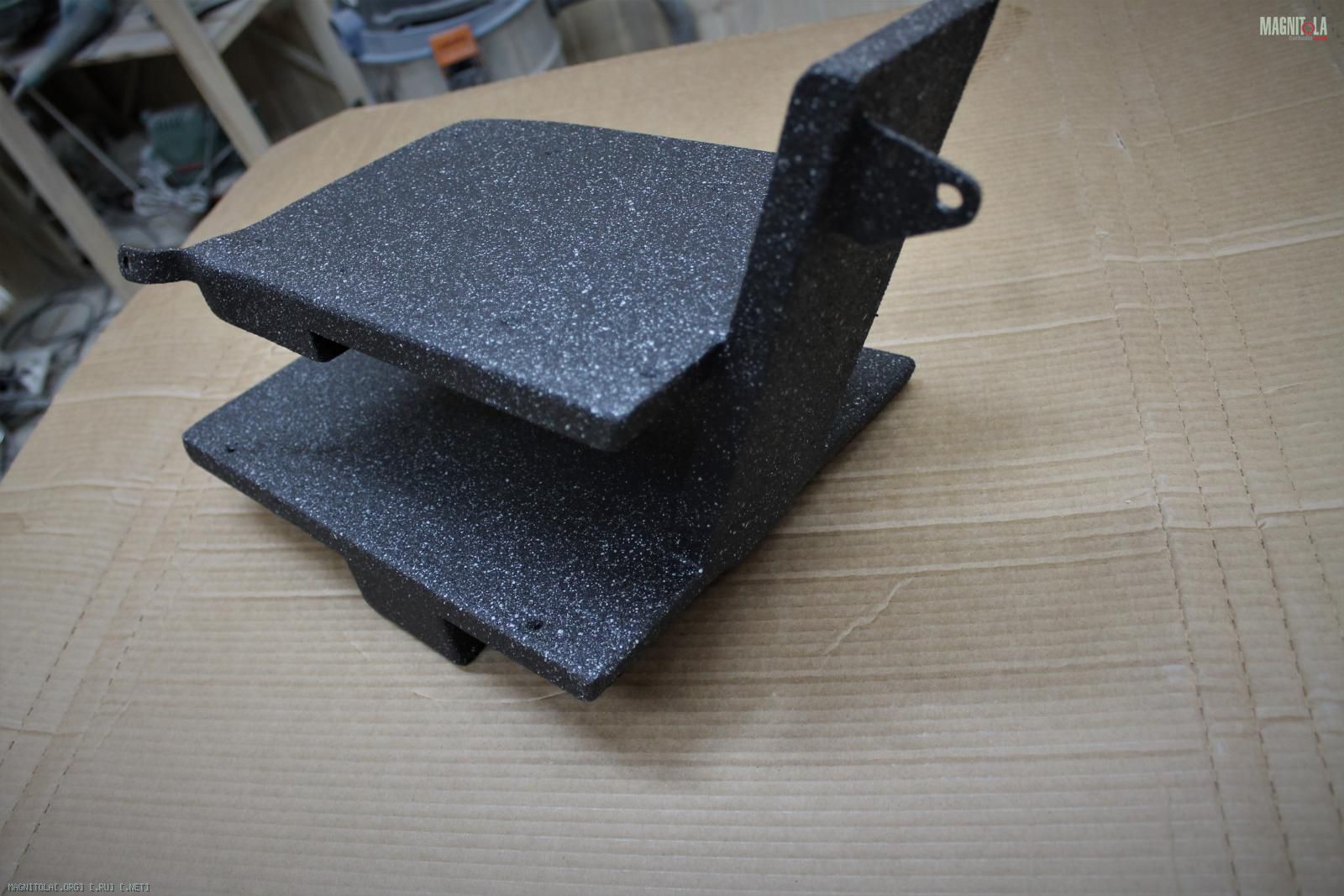

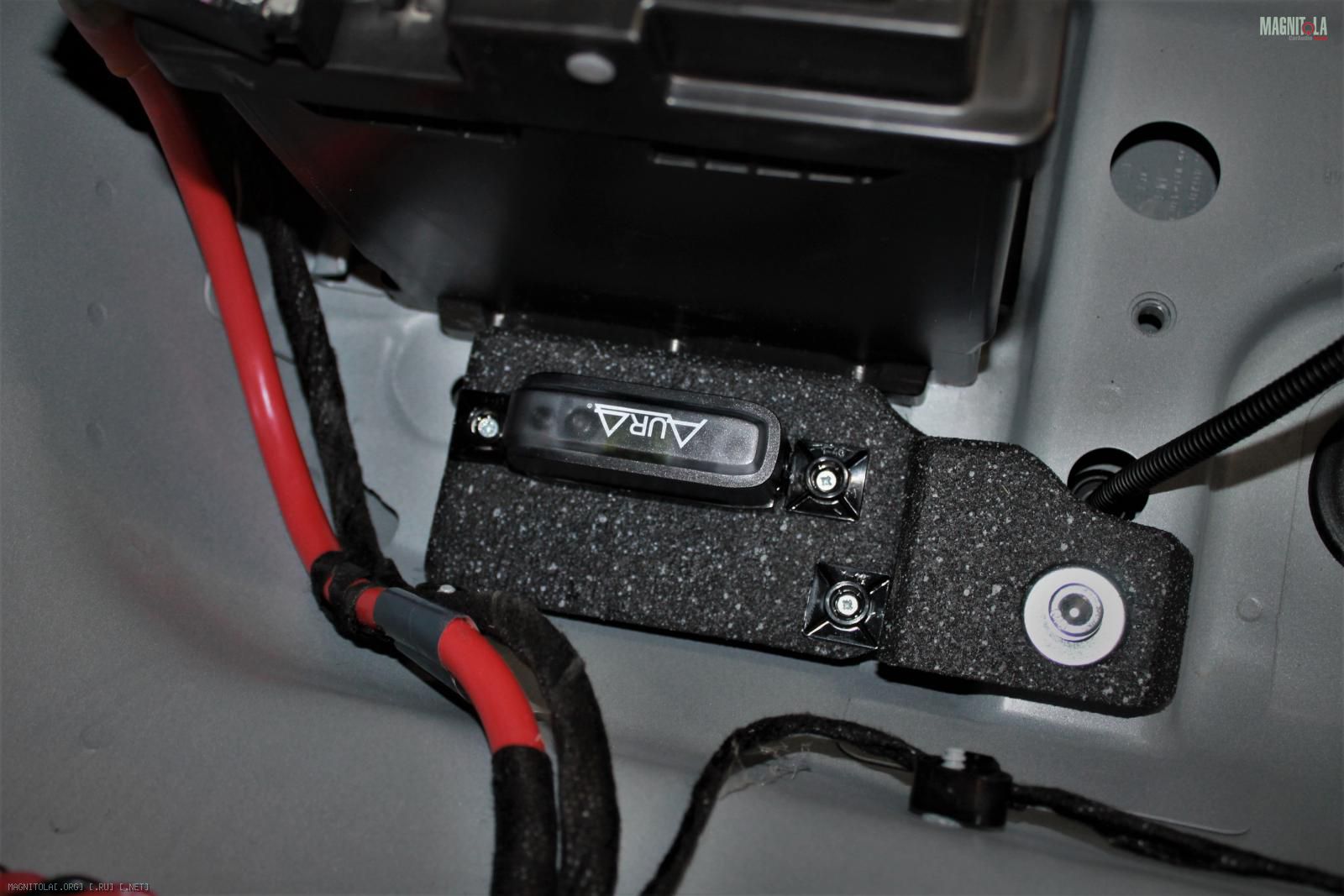

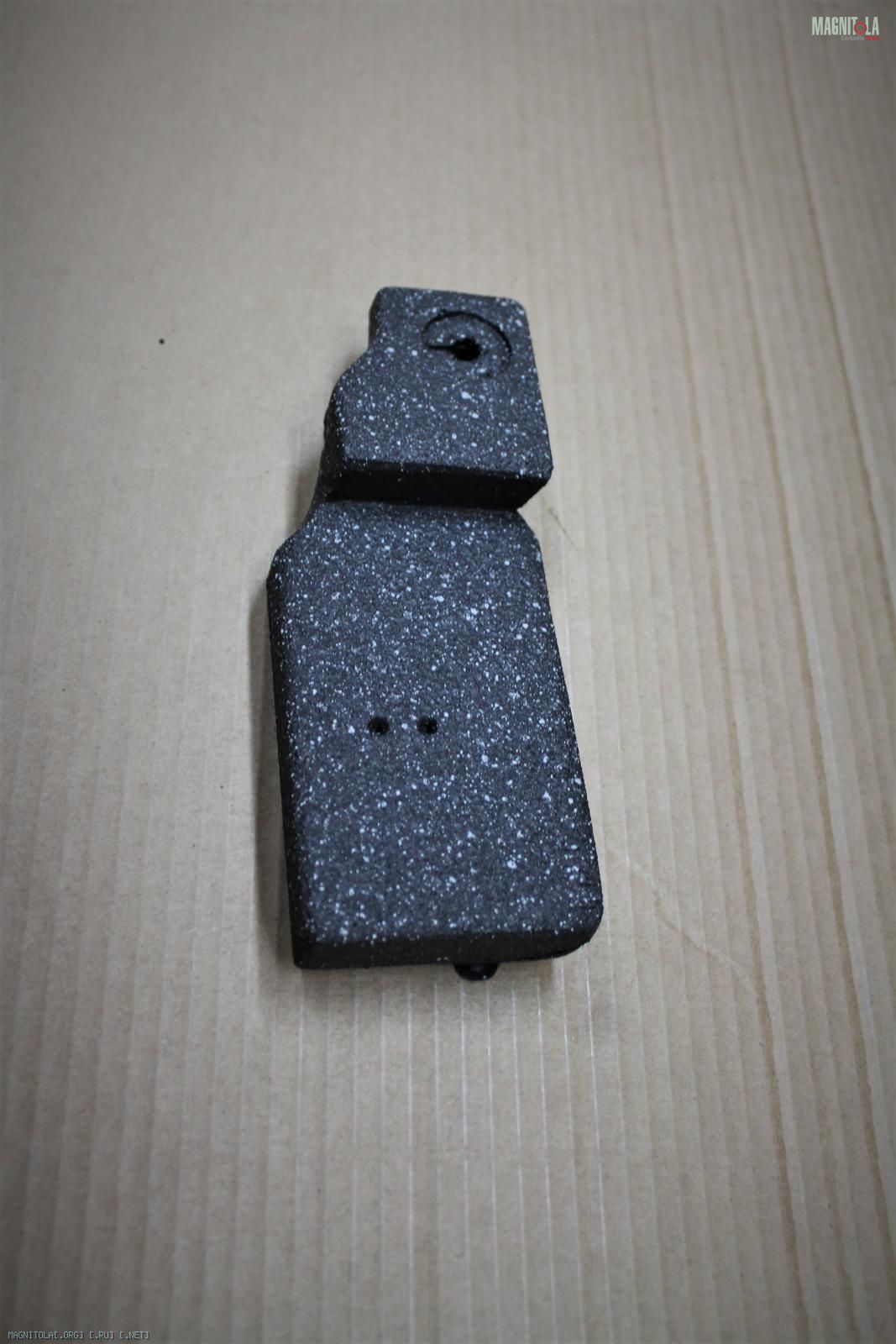

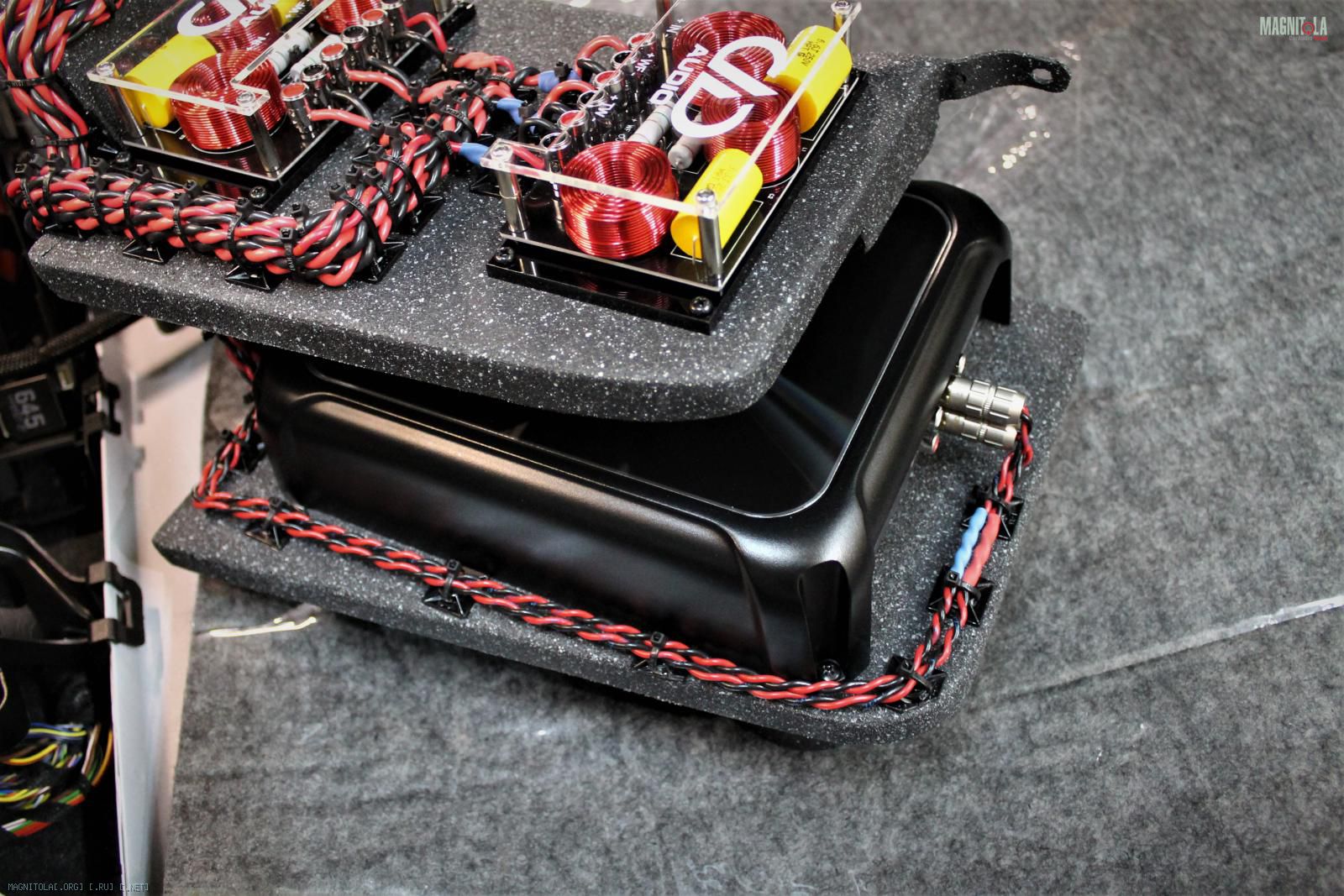

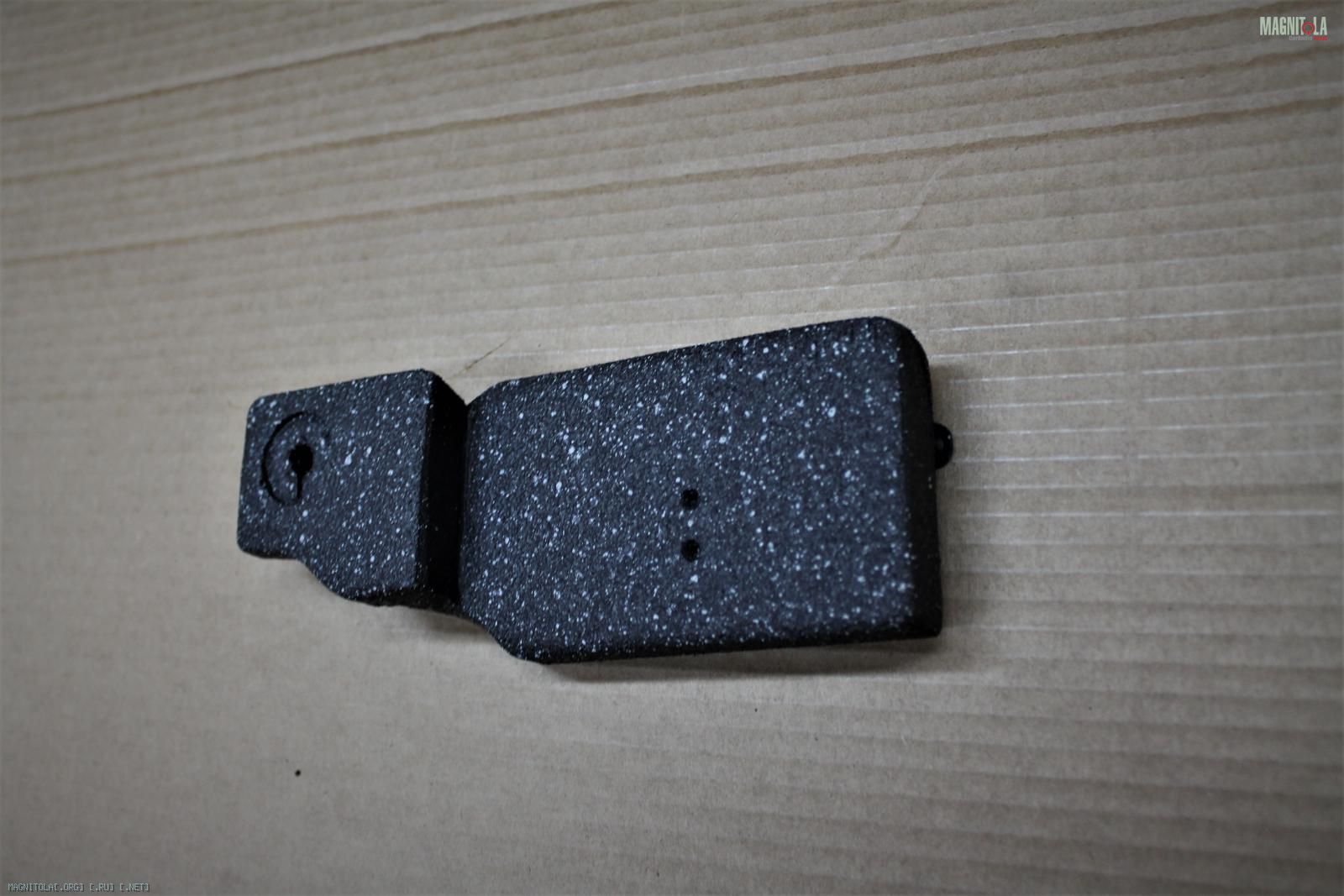

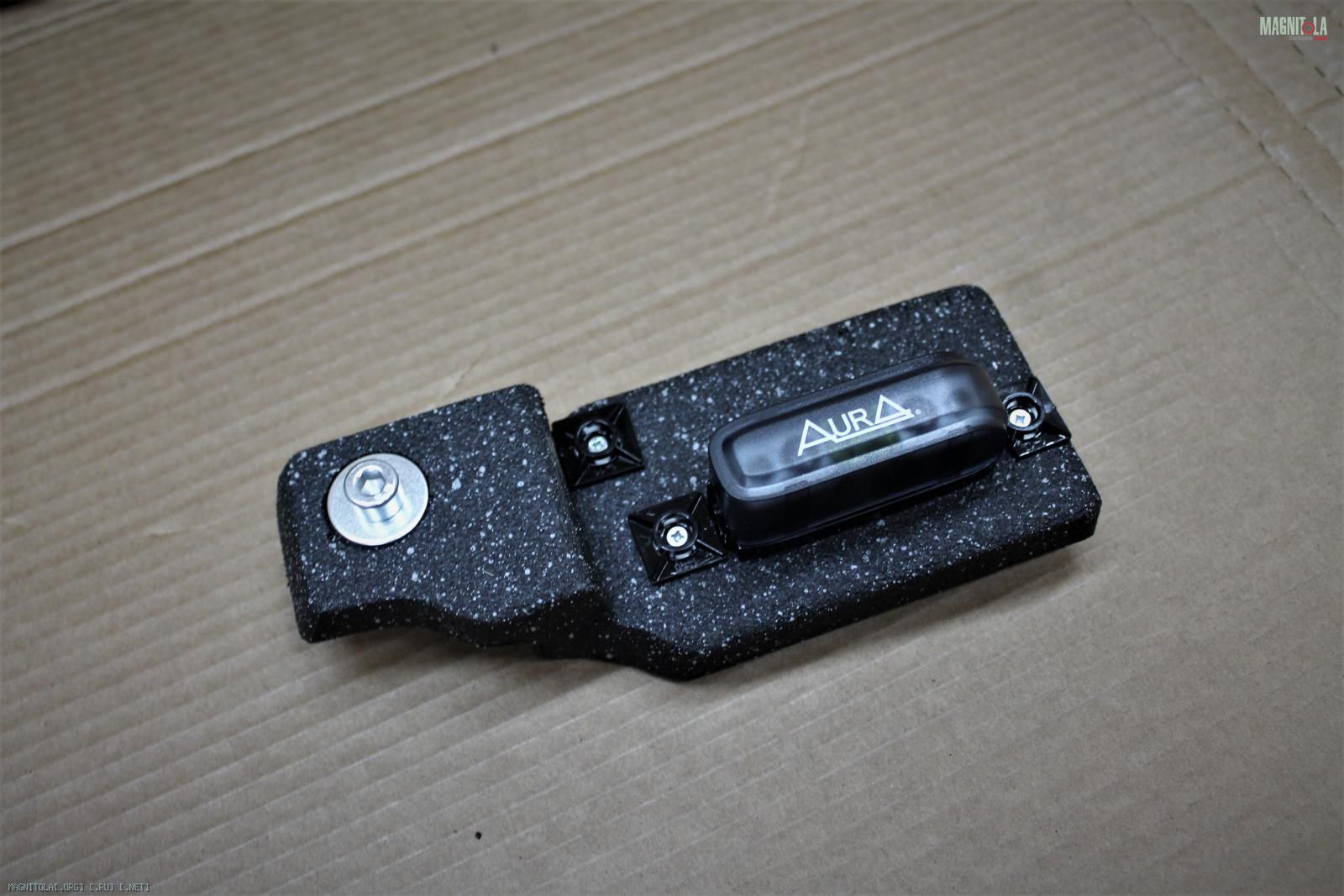

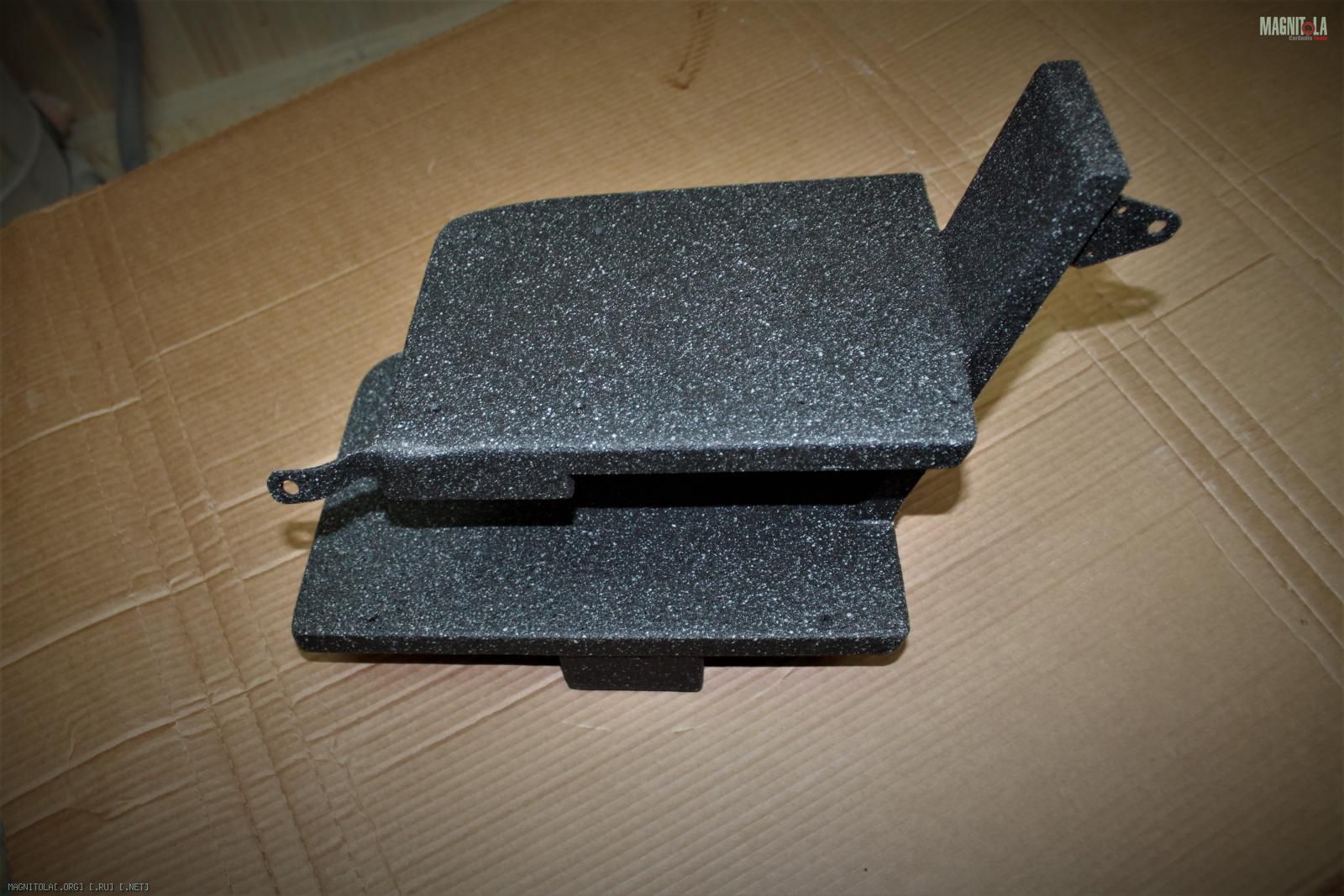

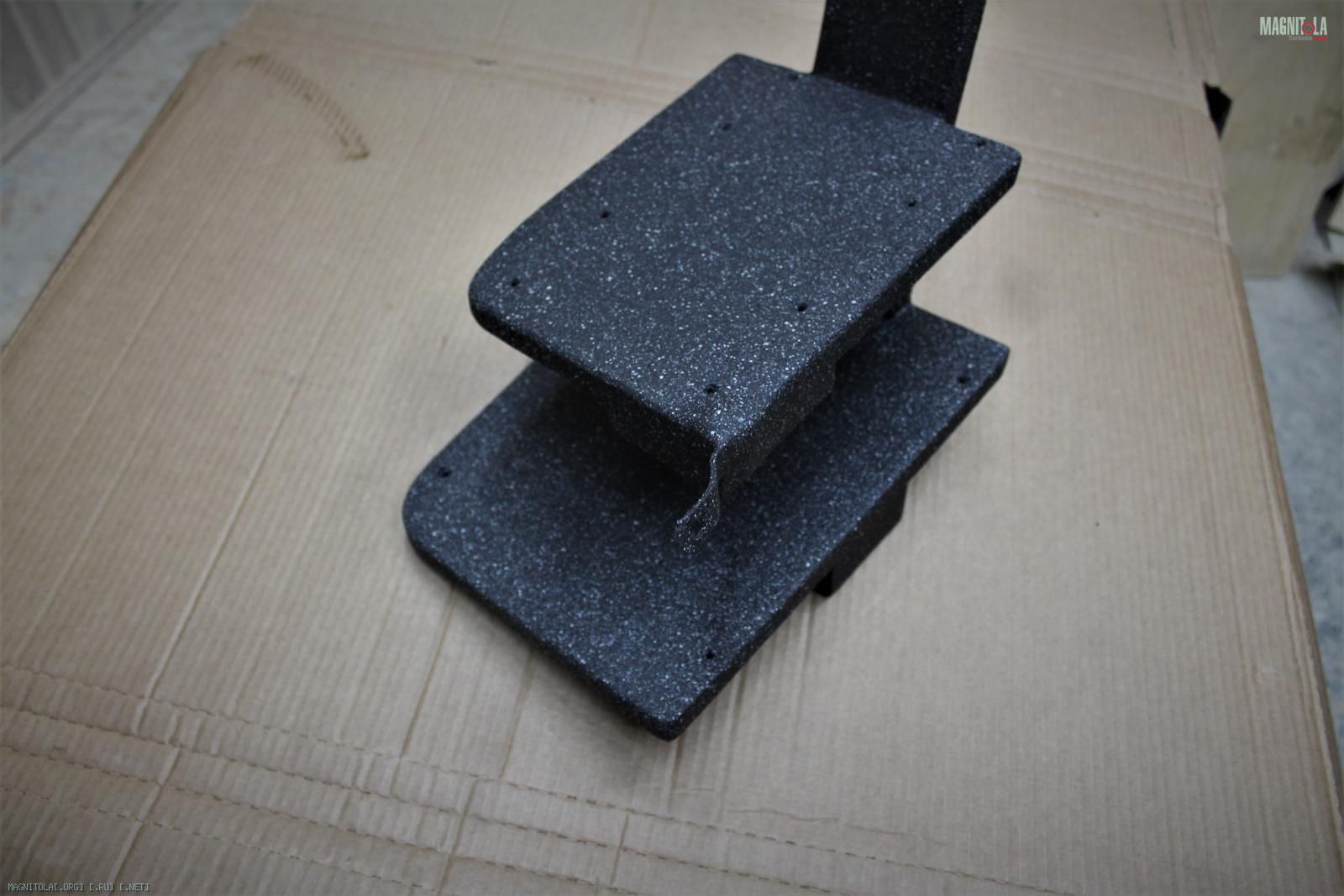

Изготовление, покраска- полочки под усилитель и предохранитель.

Вложение 1307187Вложение 1307189Вложение 1307191Вложение 1307193Вложение 1307195Вложение 1307197Вложение 1307199

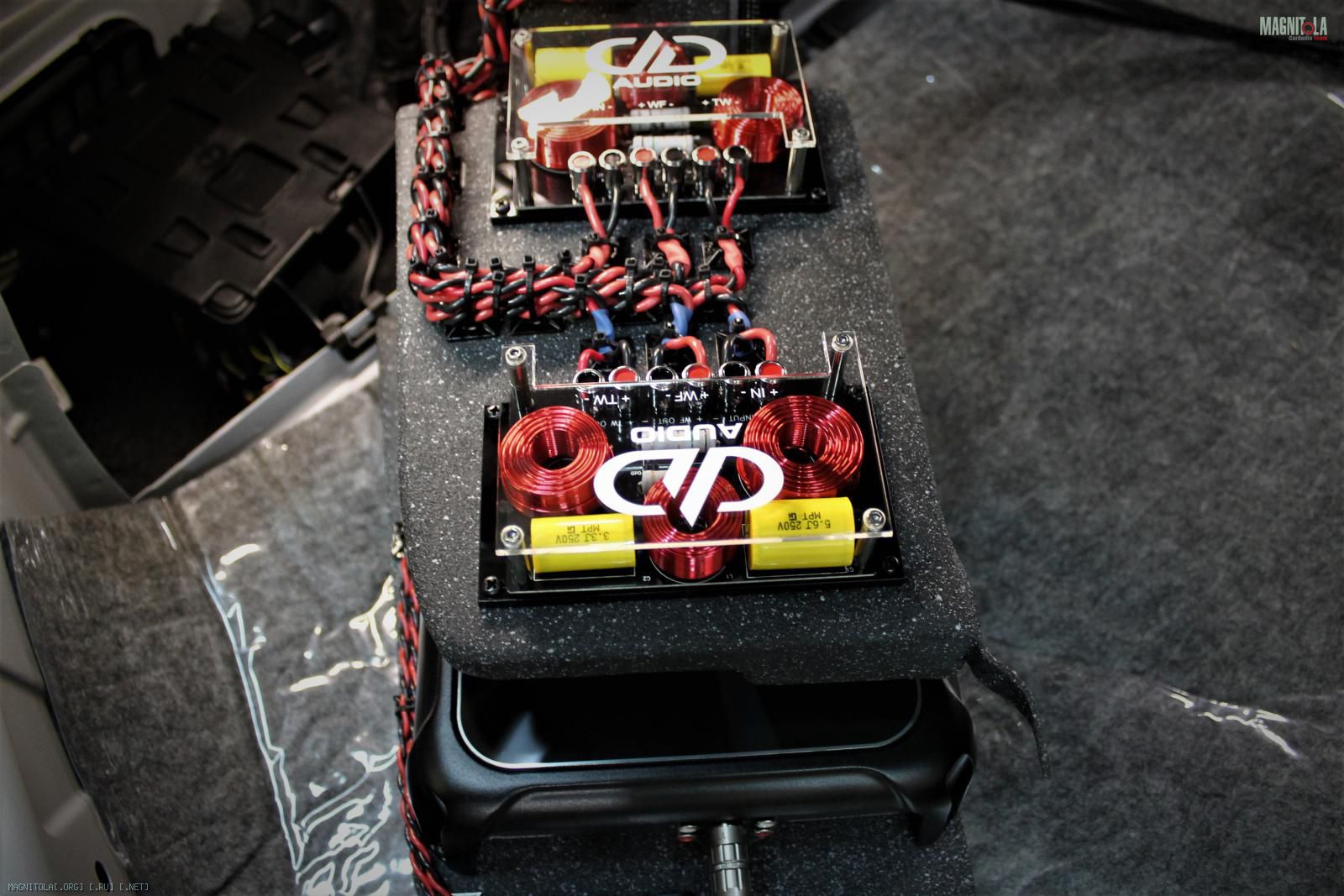

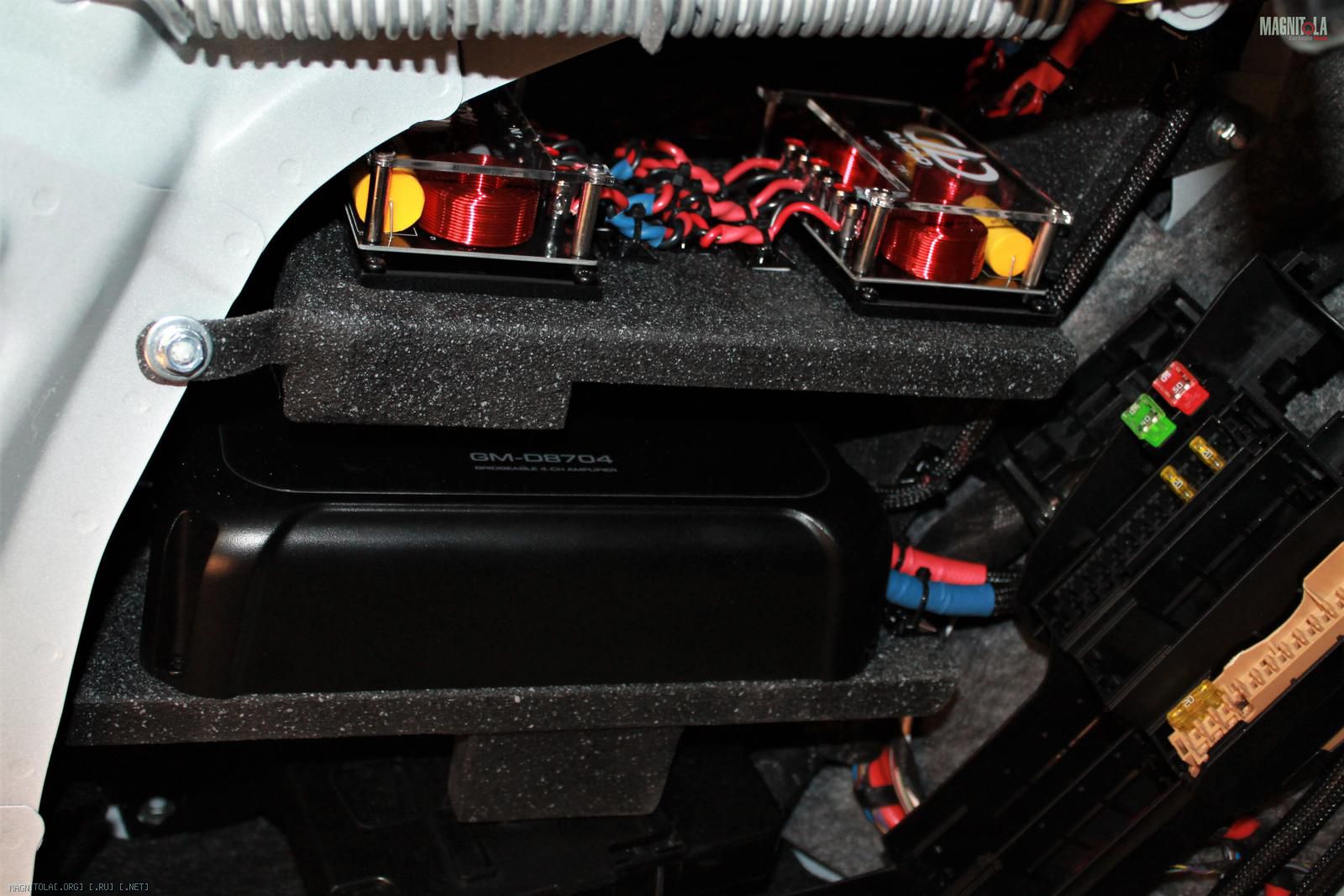

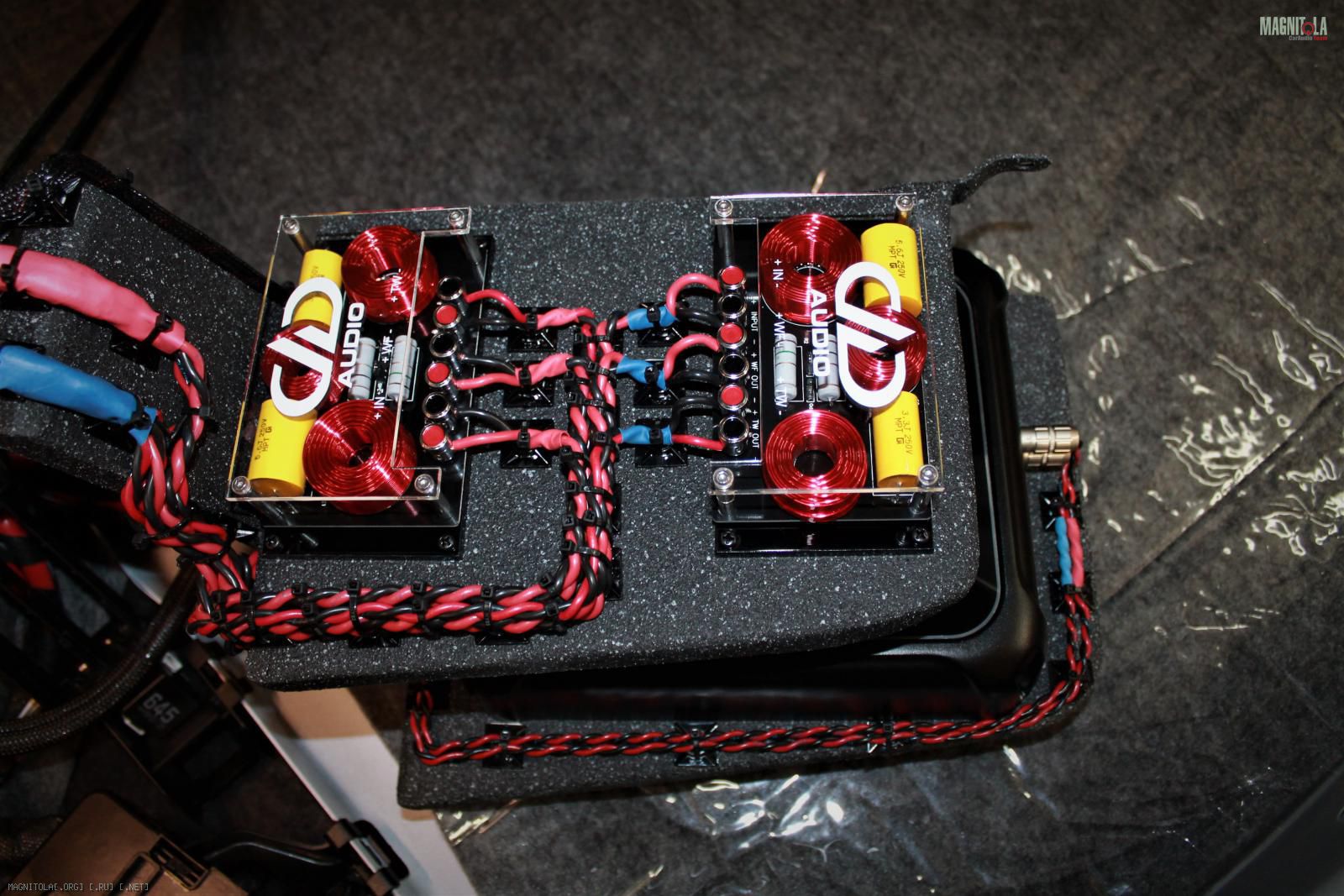

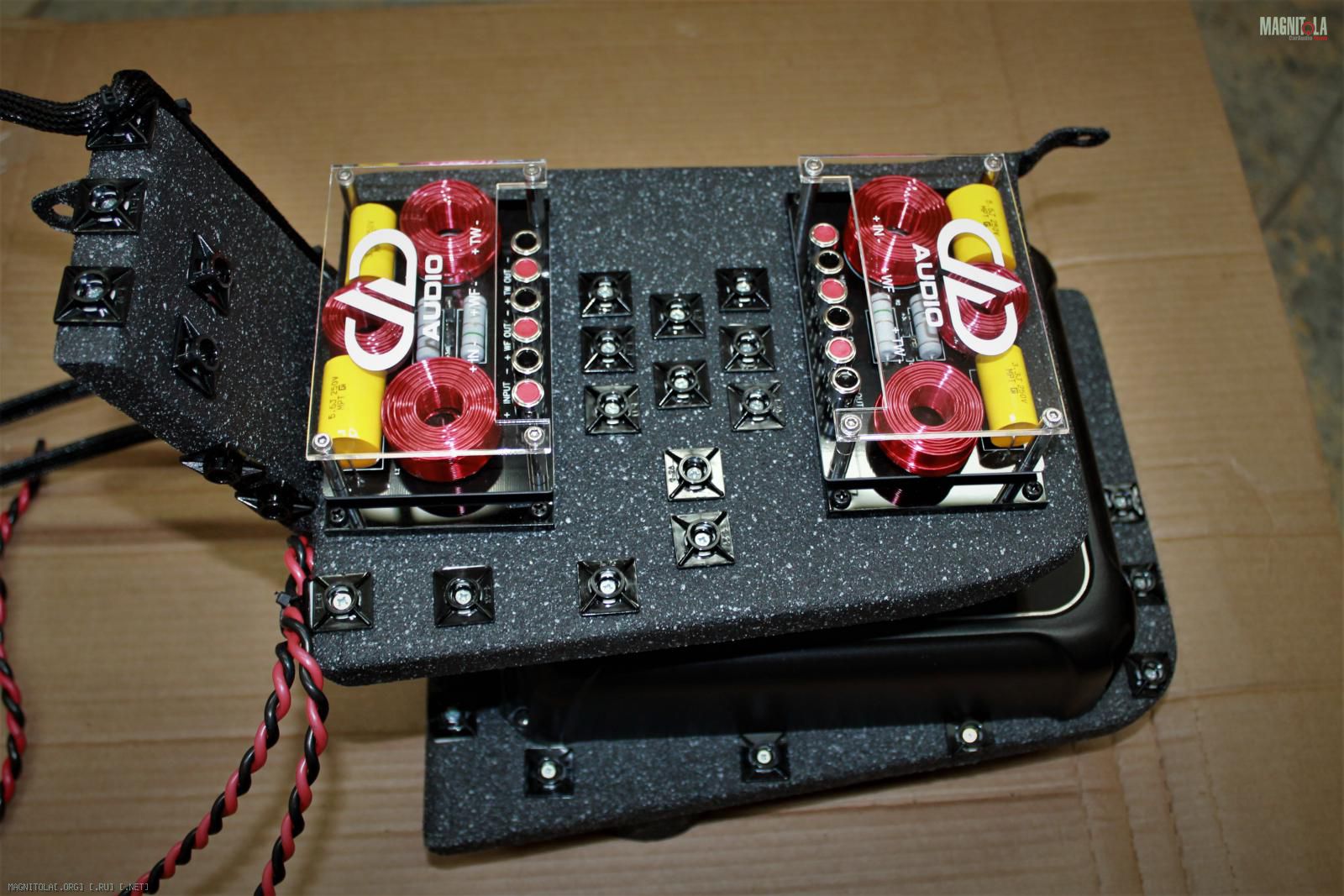

Подключение, коммутация...
Крепление в штатные места под М6.
Вложение 1307201Вложение 1307203Вложение 1307205Вложение 1307207Вложение 1307209Вложение 1307211Вложение 1307213Вложение 1307215Вложение 1307217Вложение 1307219Вложение 1307221

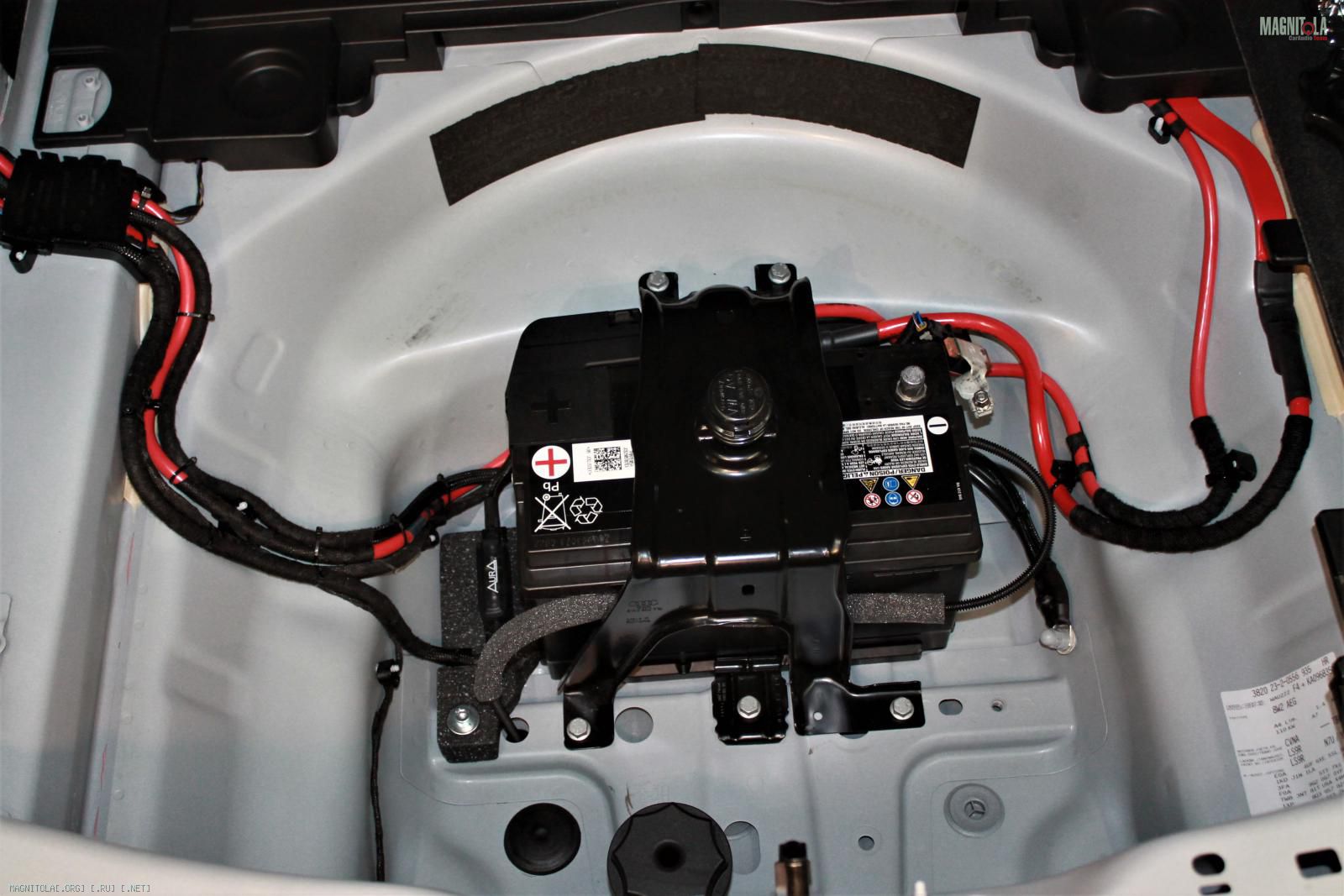

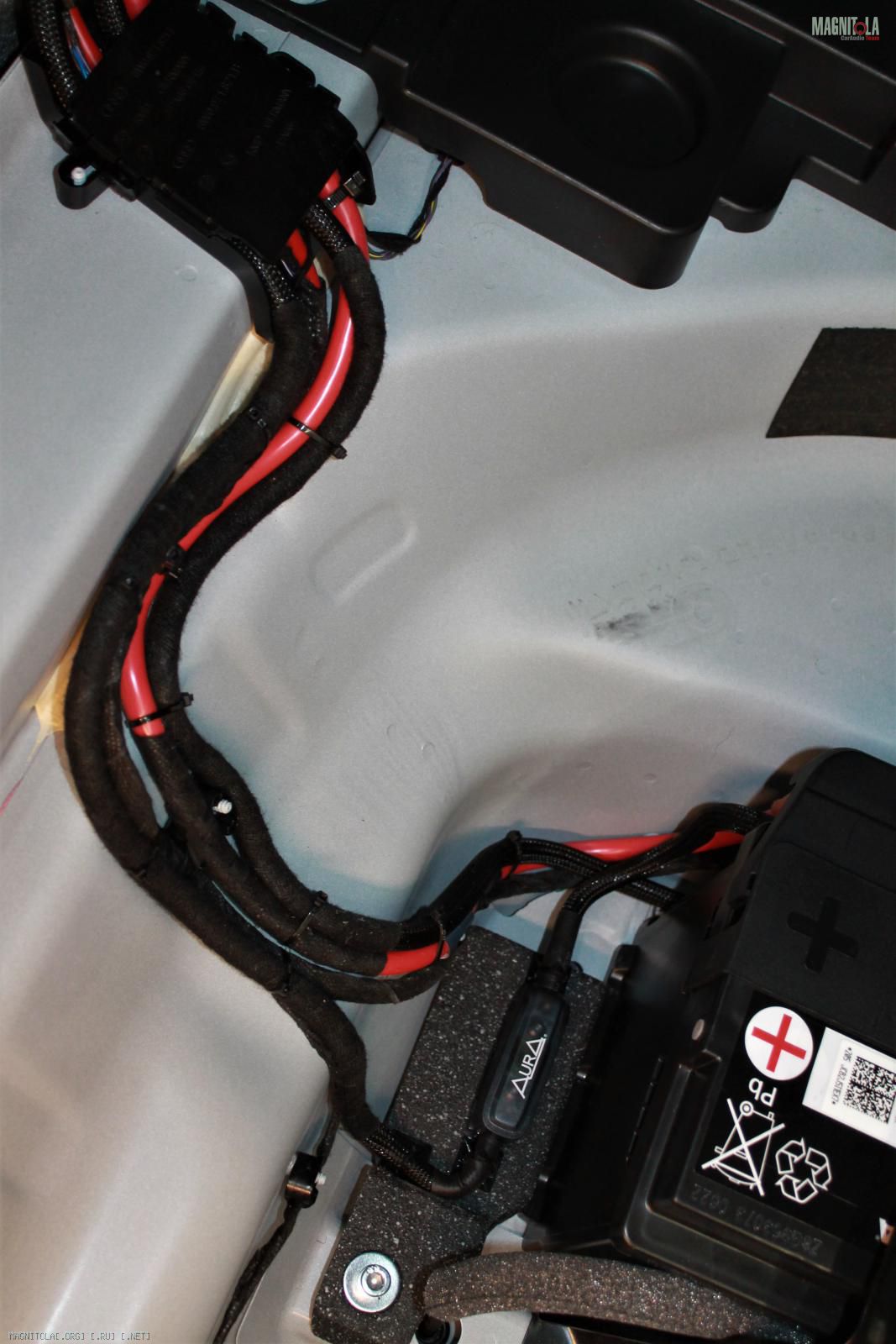

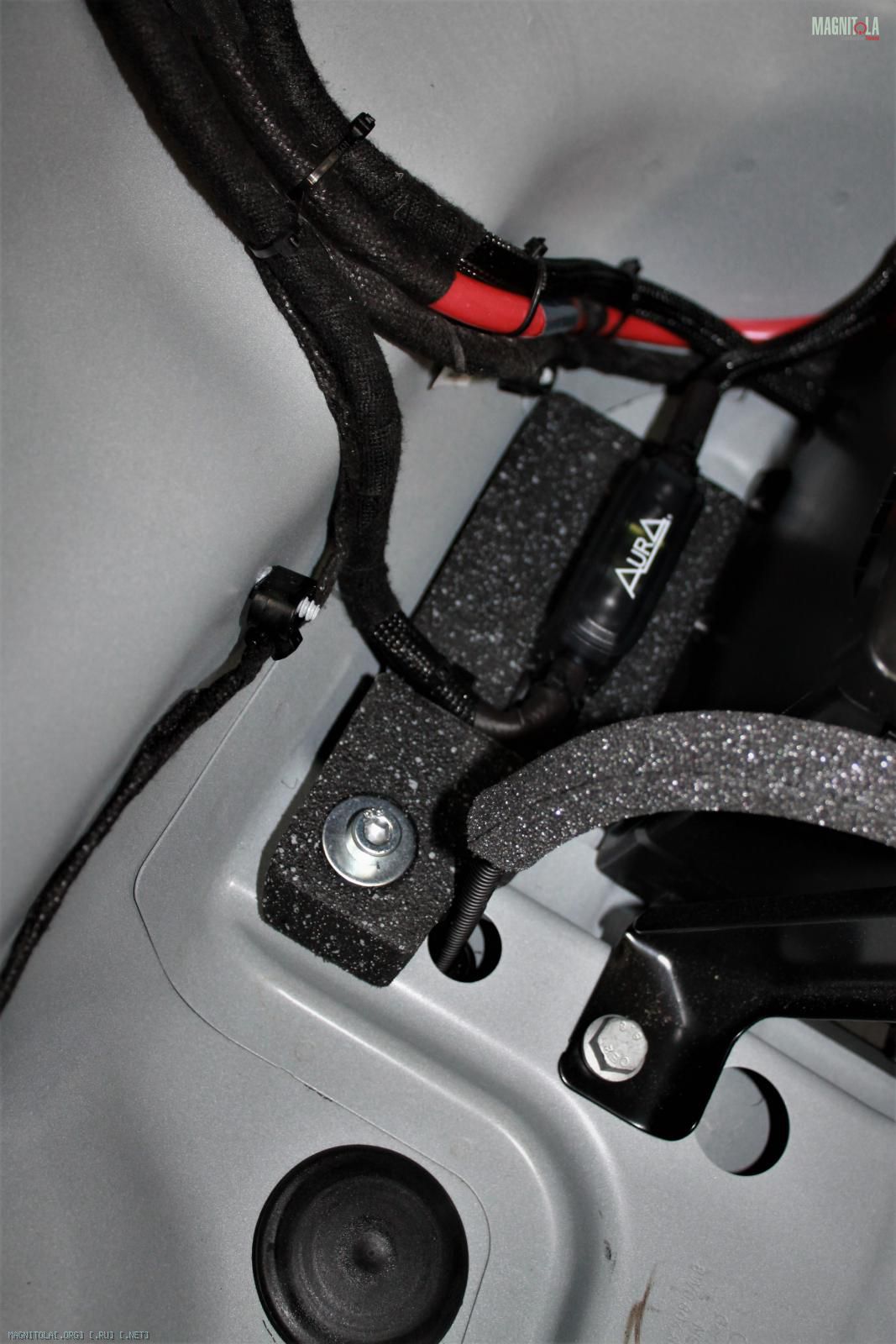

Силовая проводка - протяжка, закрепление.

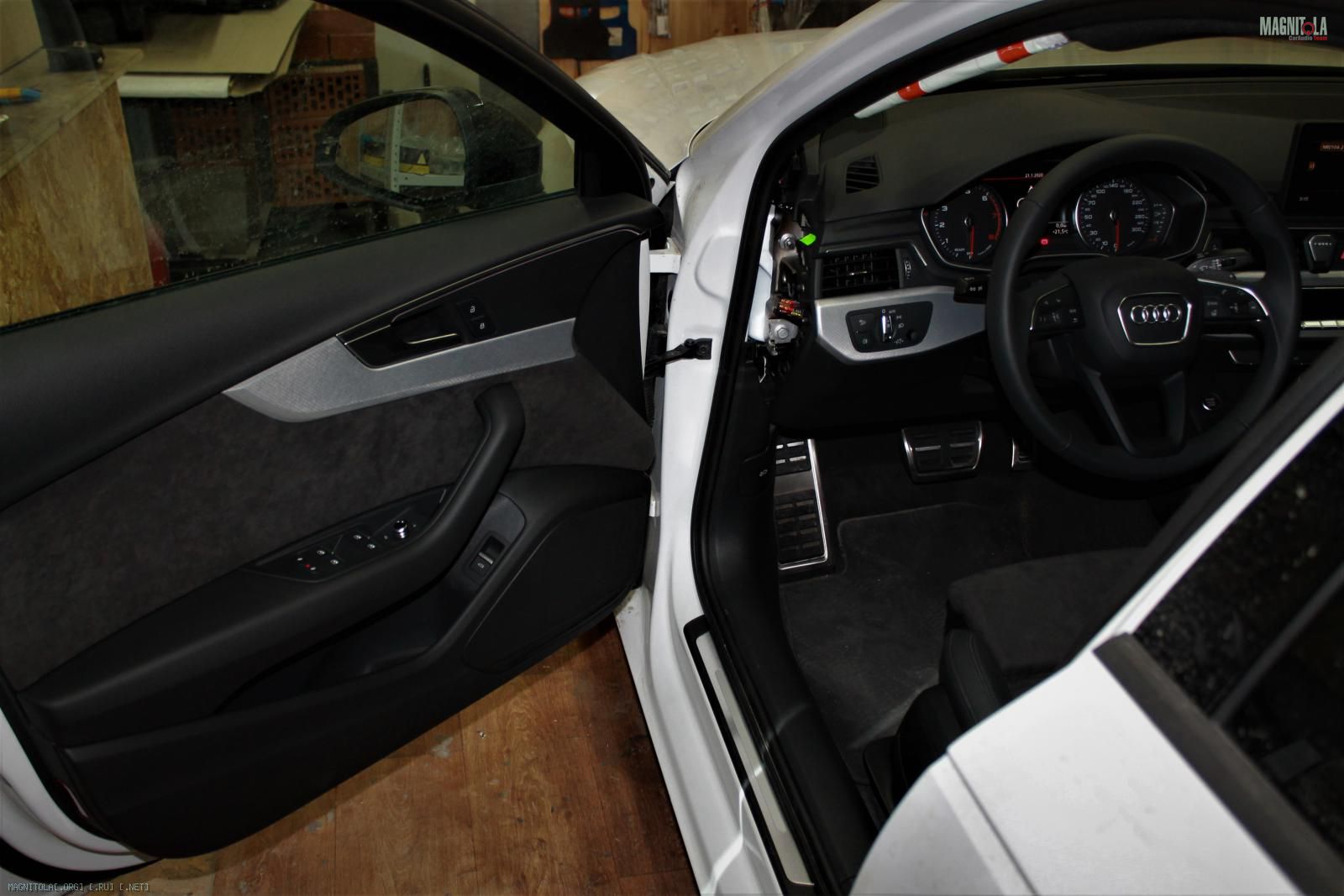

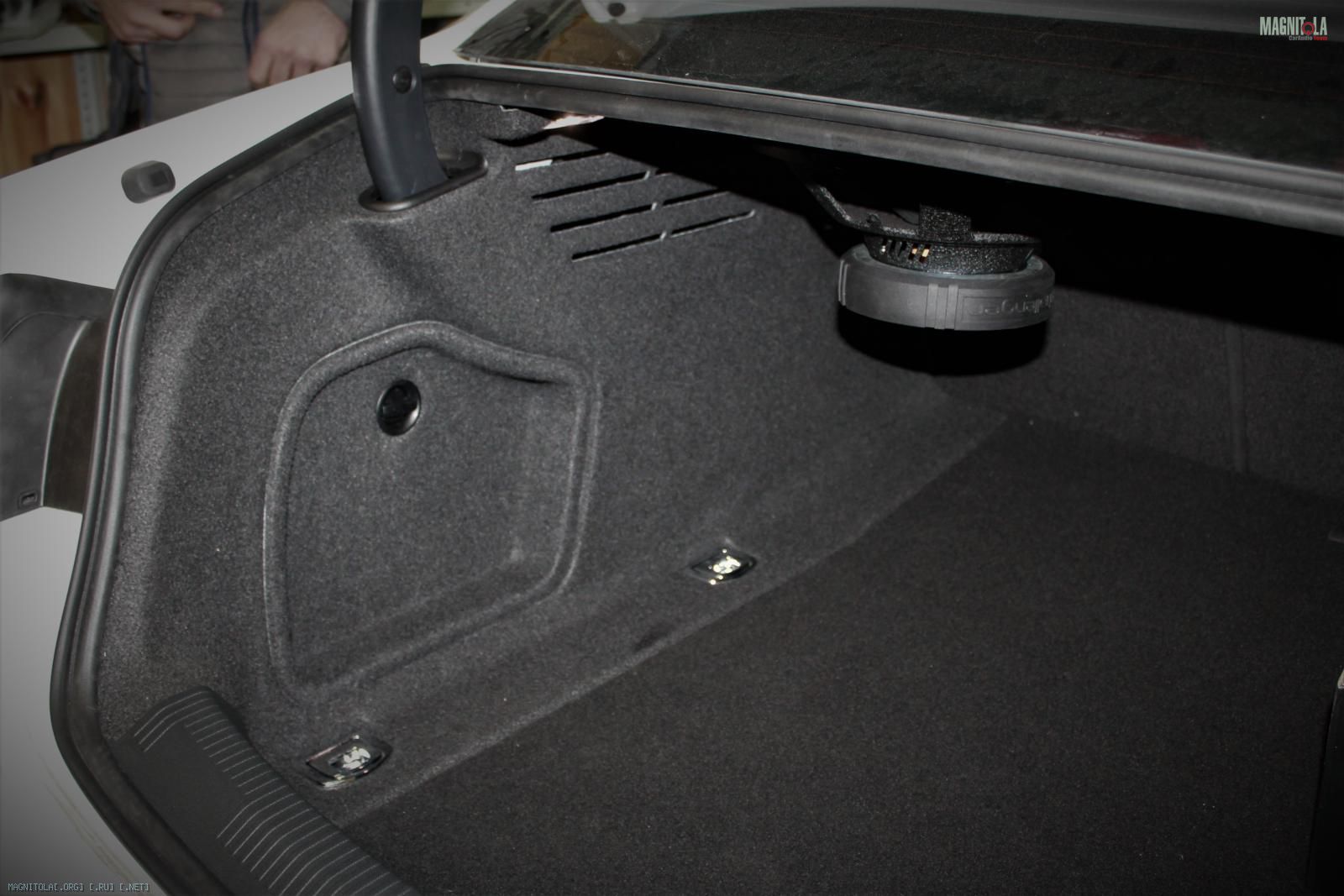

Запускаем, настраиваем.
Вложение 1307223Вложение 1307225Вложение 1307227Вложение 1307229Вложение 1307231Вложение 1307233Вложение 1307235Вложение 1307237

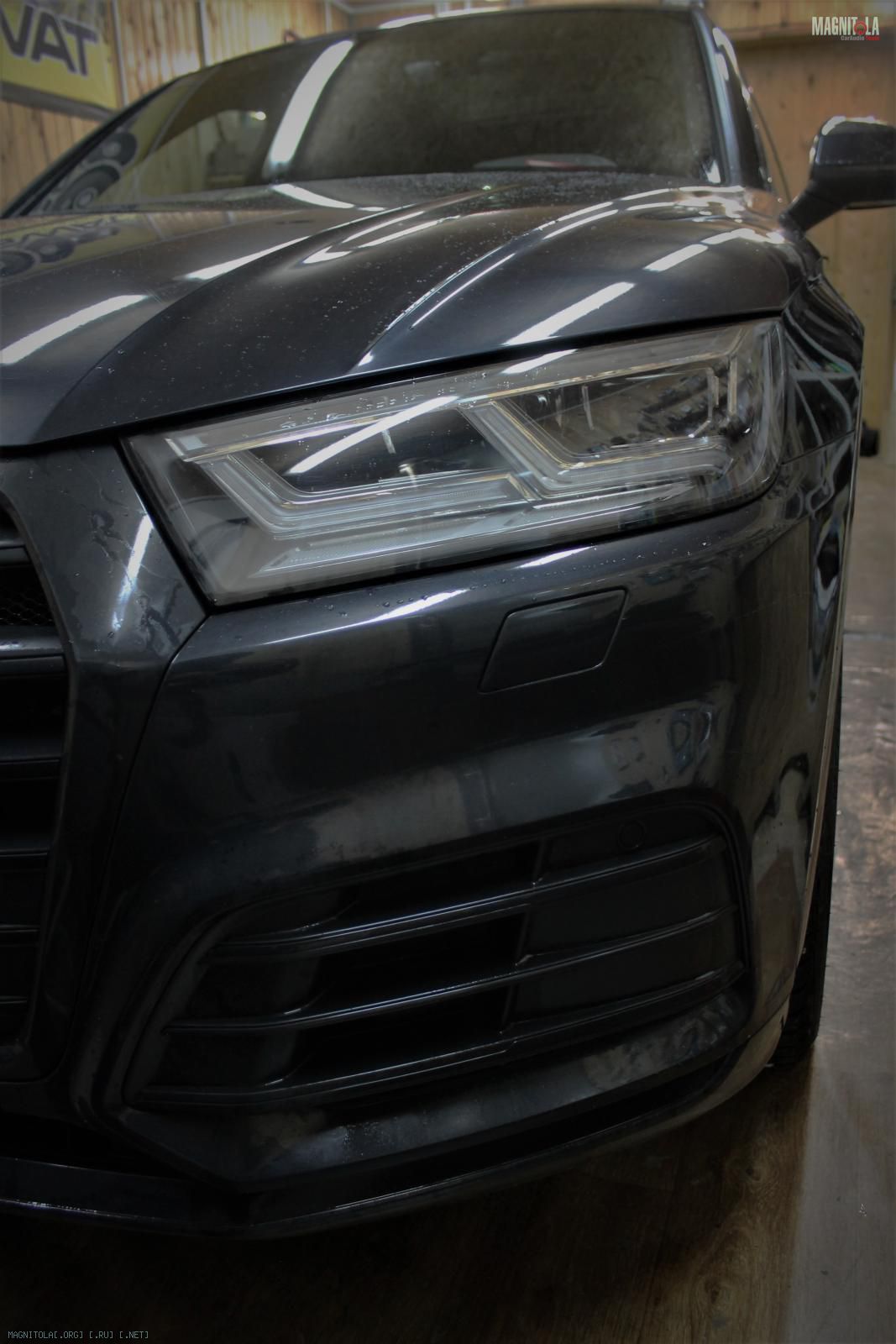

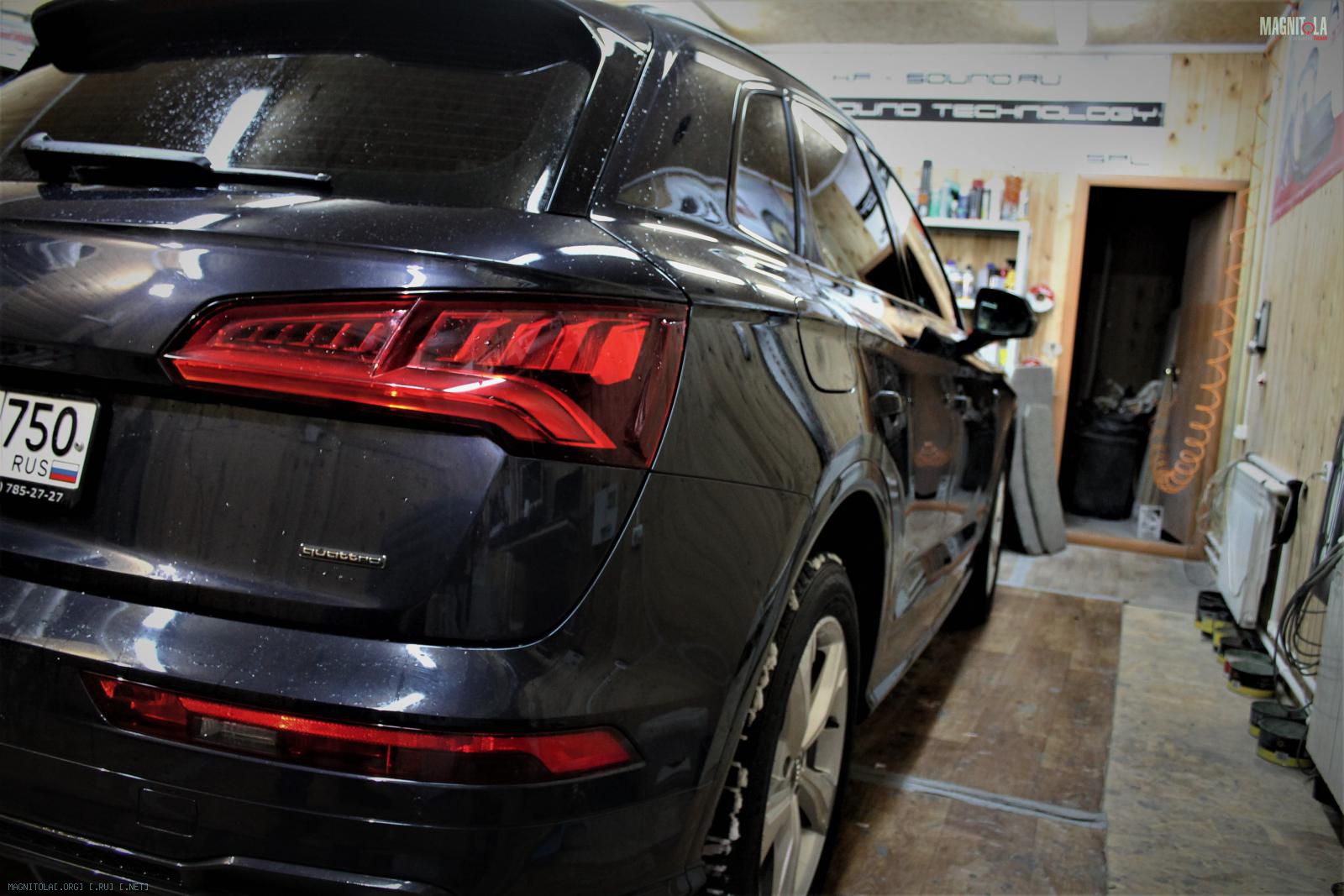

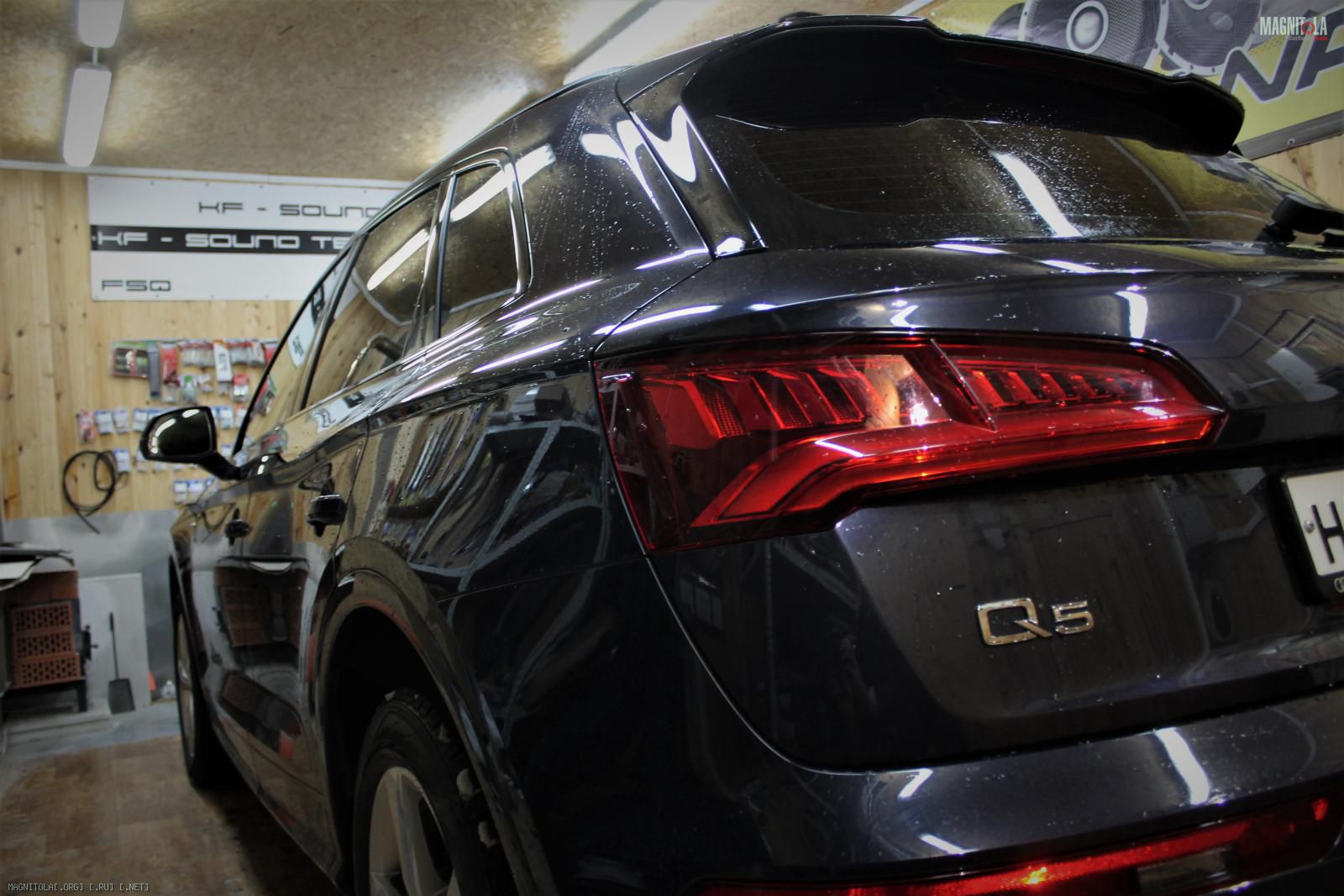

В KF-Sound Technology приехала Audi Q5-B9
Вложение 1307305Вложение 1307307Вложение 1307309Вложение 1307311

Audi Q5-B9

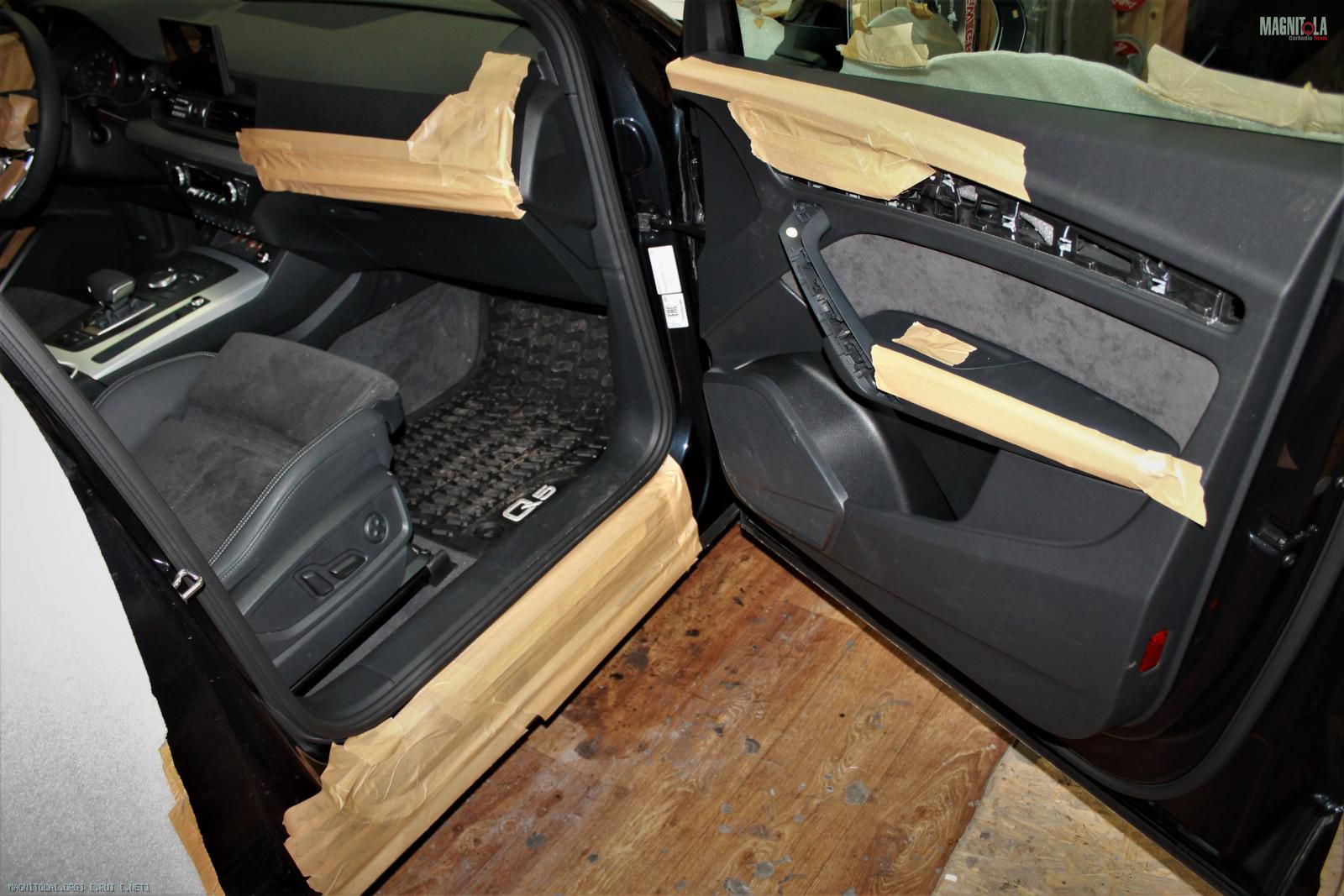

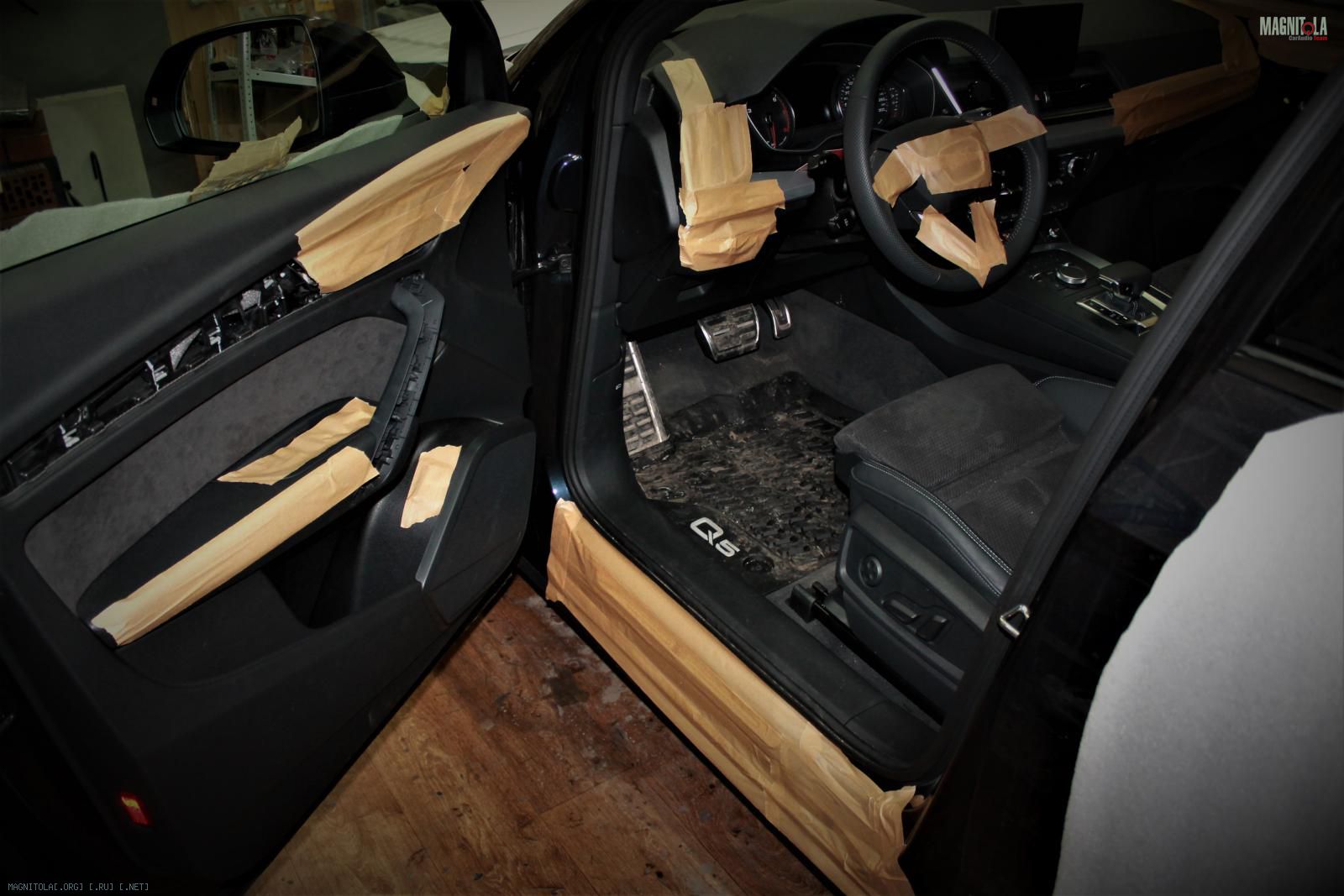

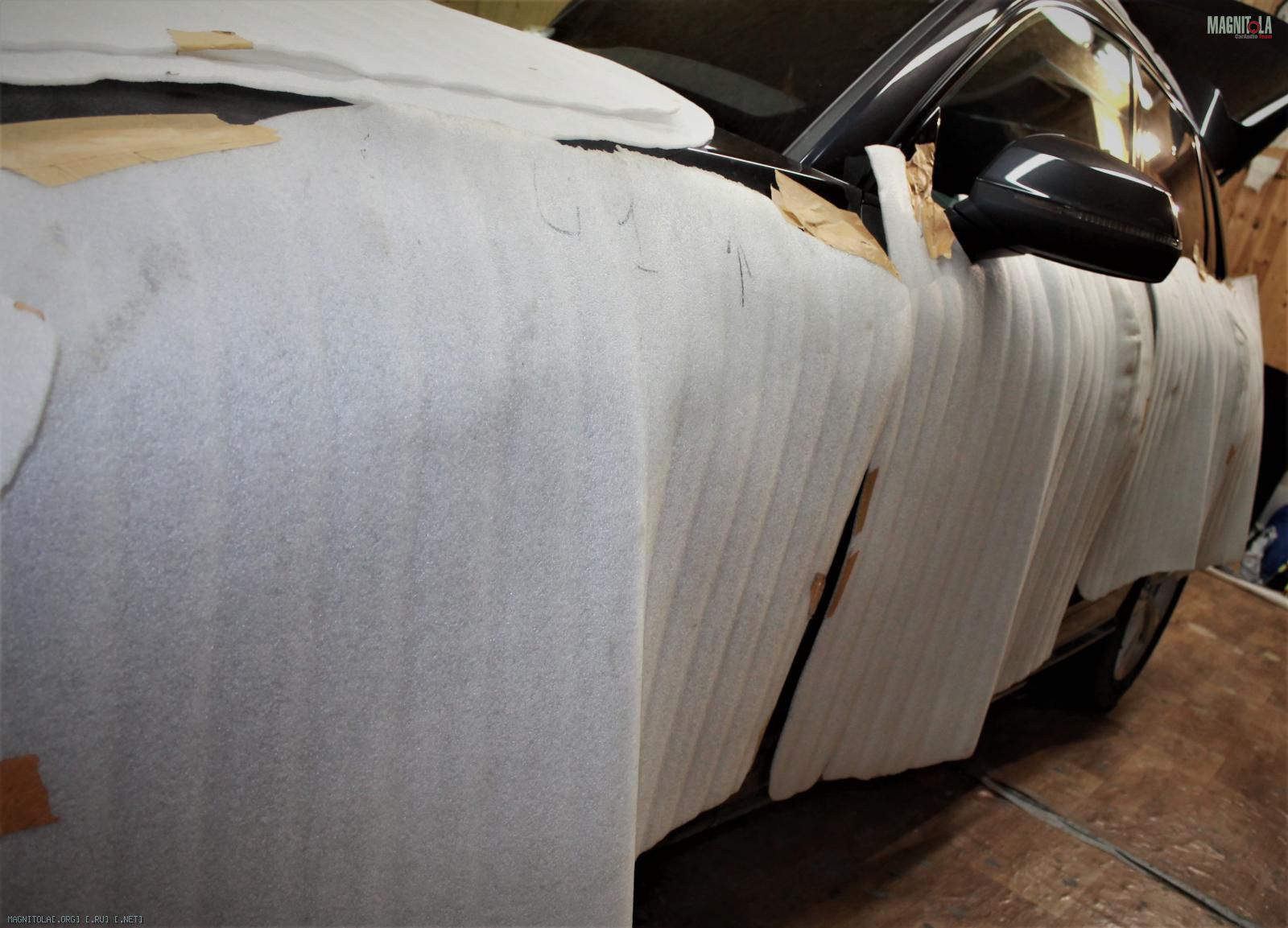

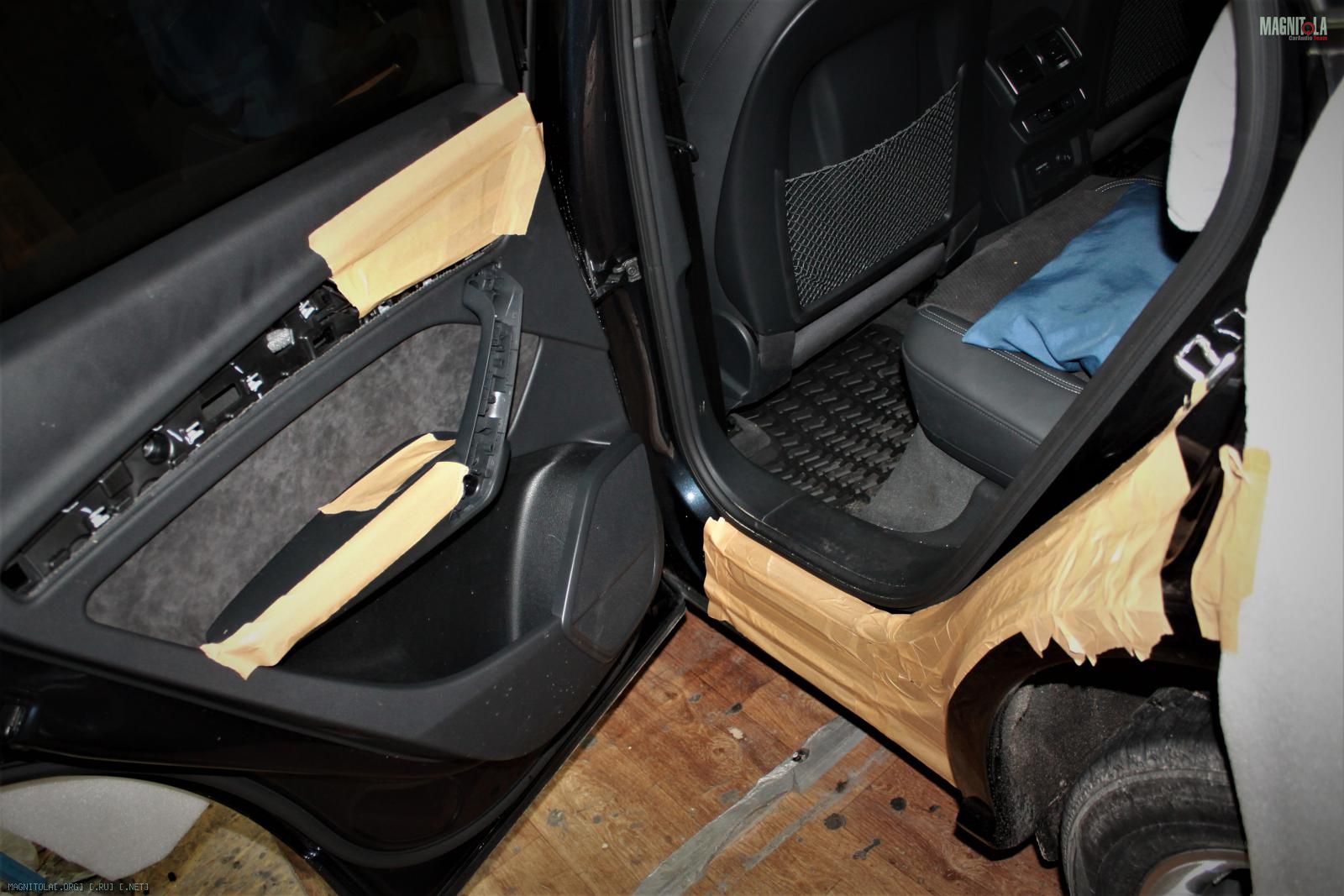

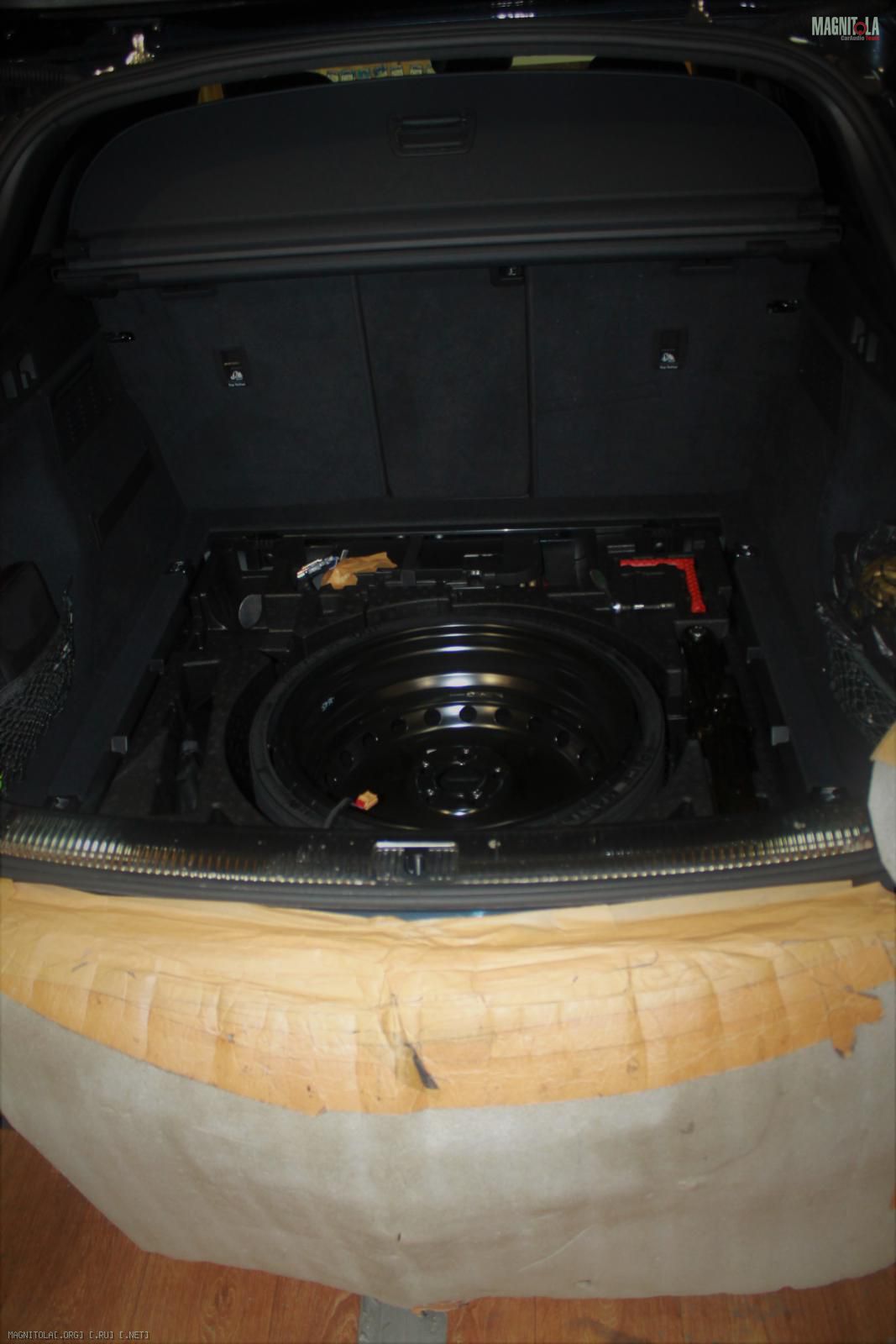

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".

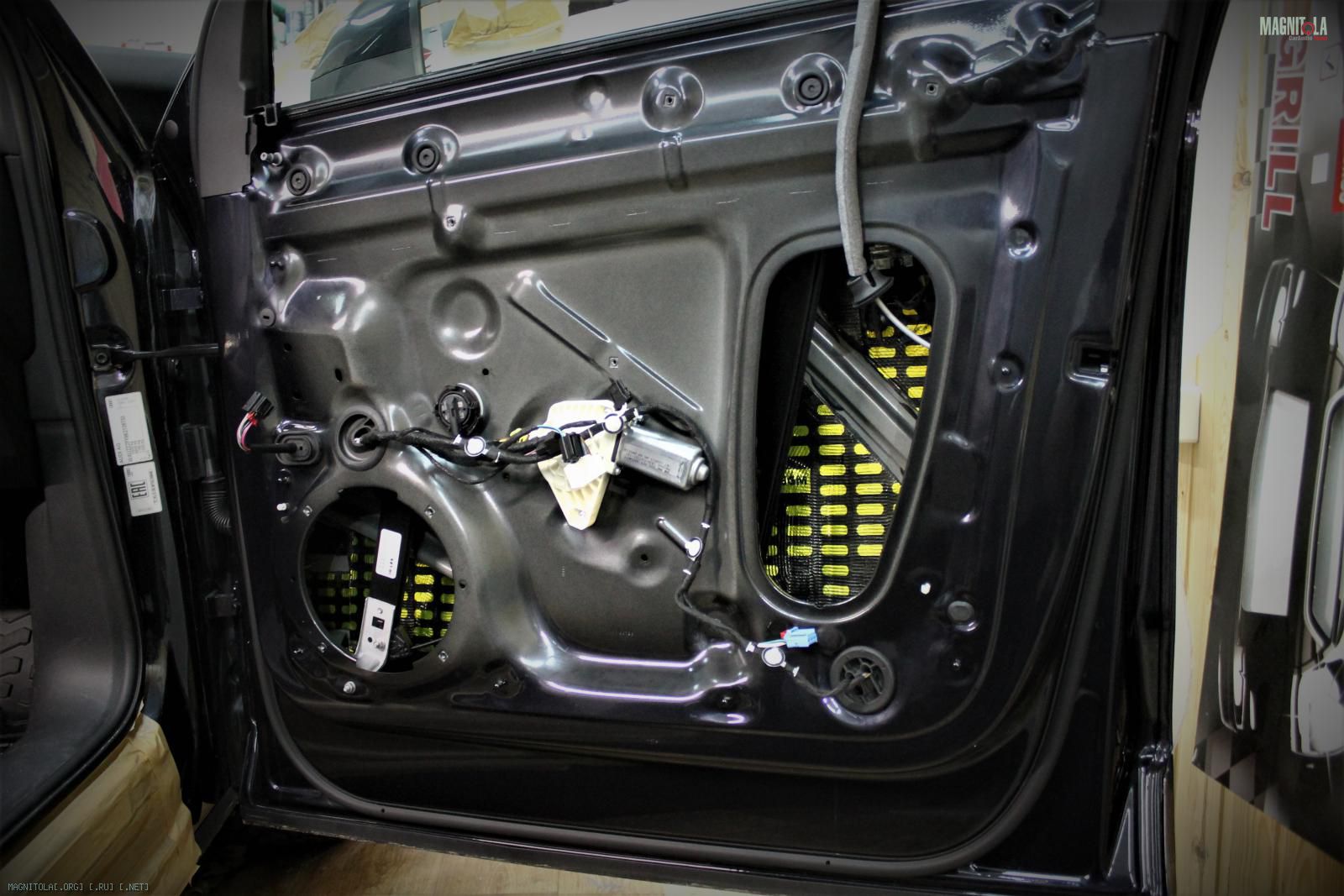

Двери, как обычно- пусто.

Вложение 1307381Вложение 1307383Вложение 1307385Вложение 1307387Вложение 1307389Вложение 1307391Вложение 1307393

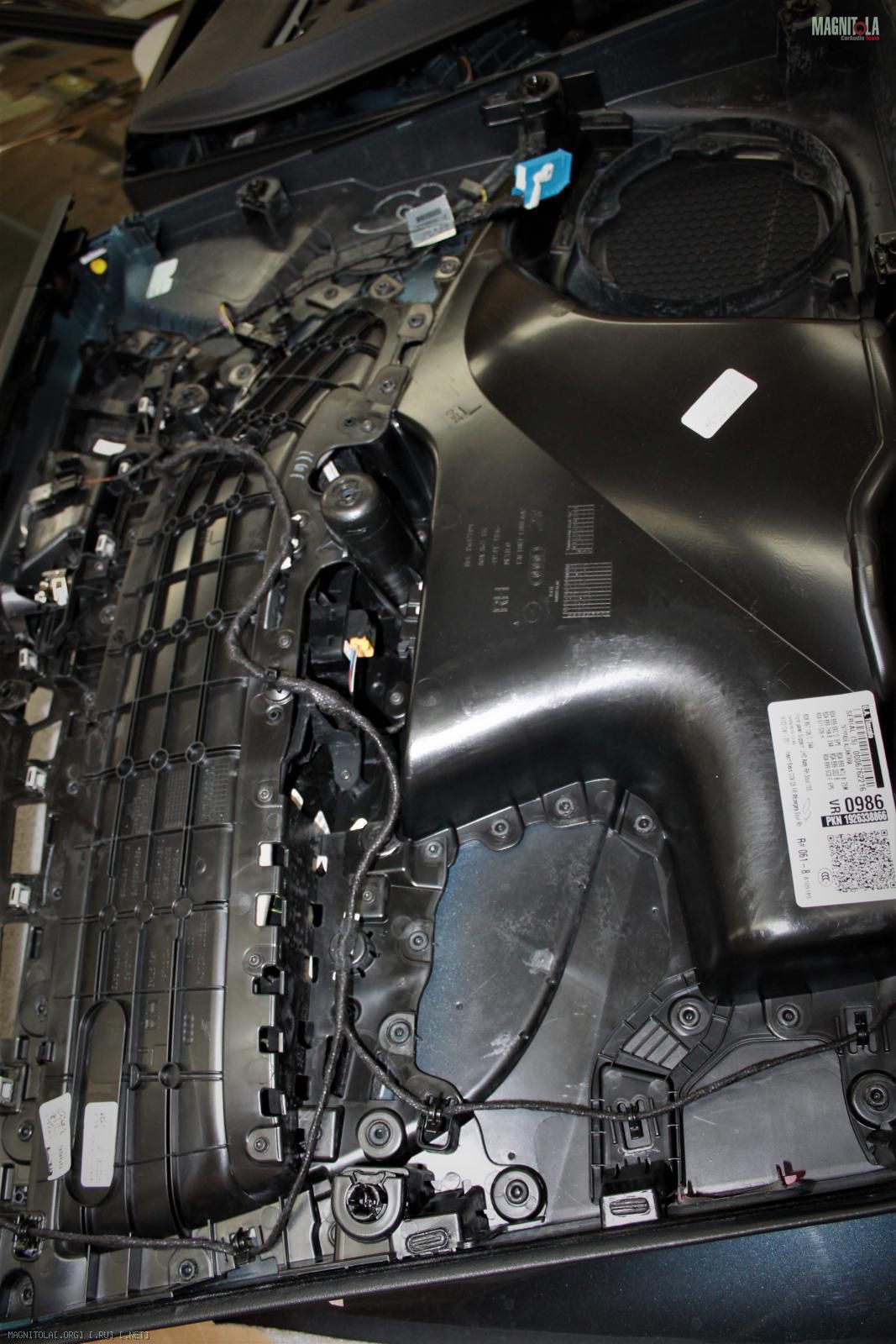

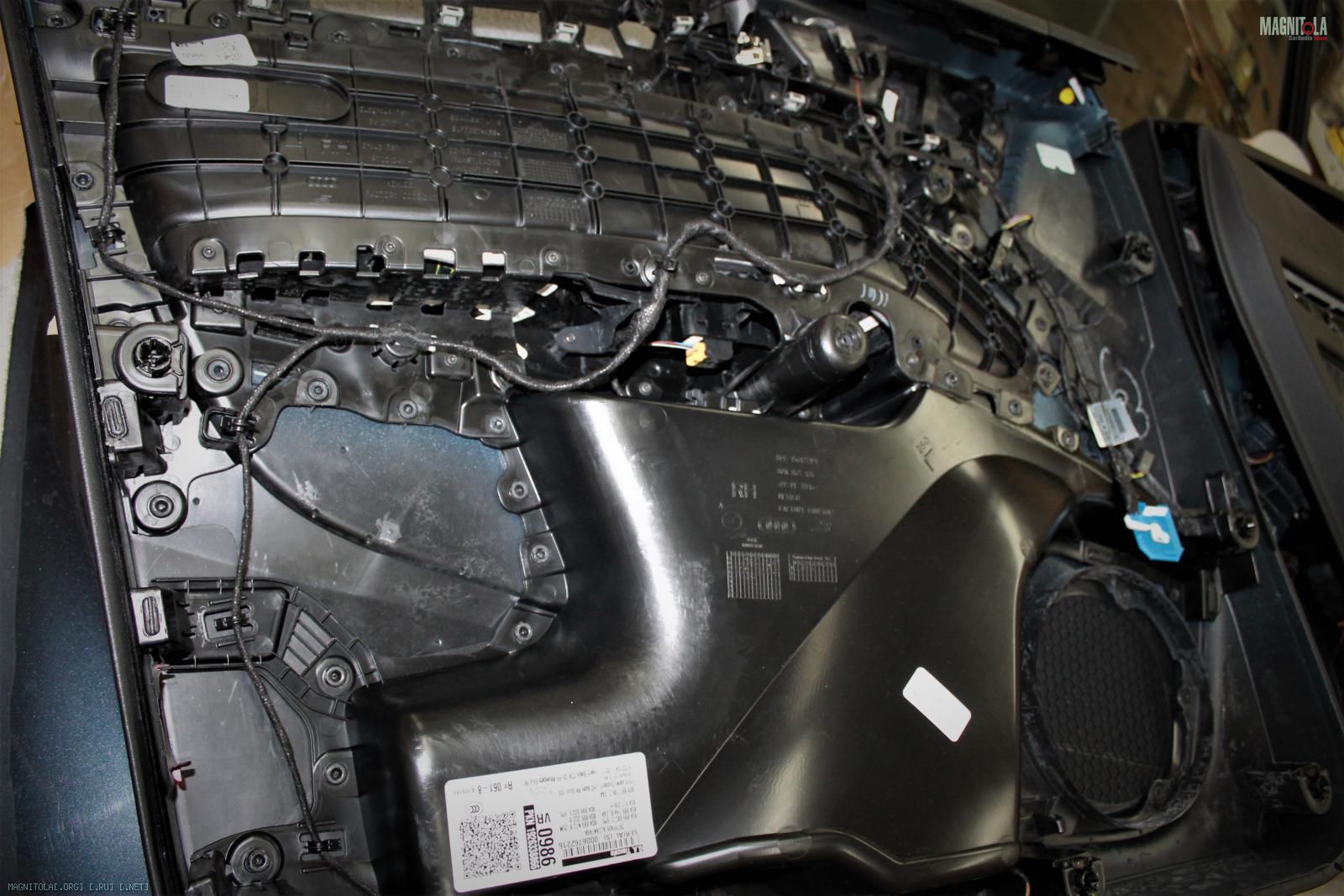

Двери, как обычно- пусто.
Вложение 1307395Вложение 1307397

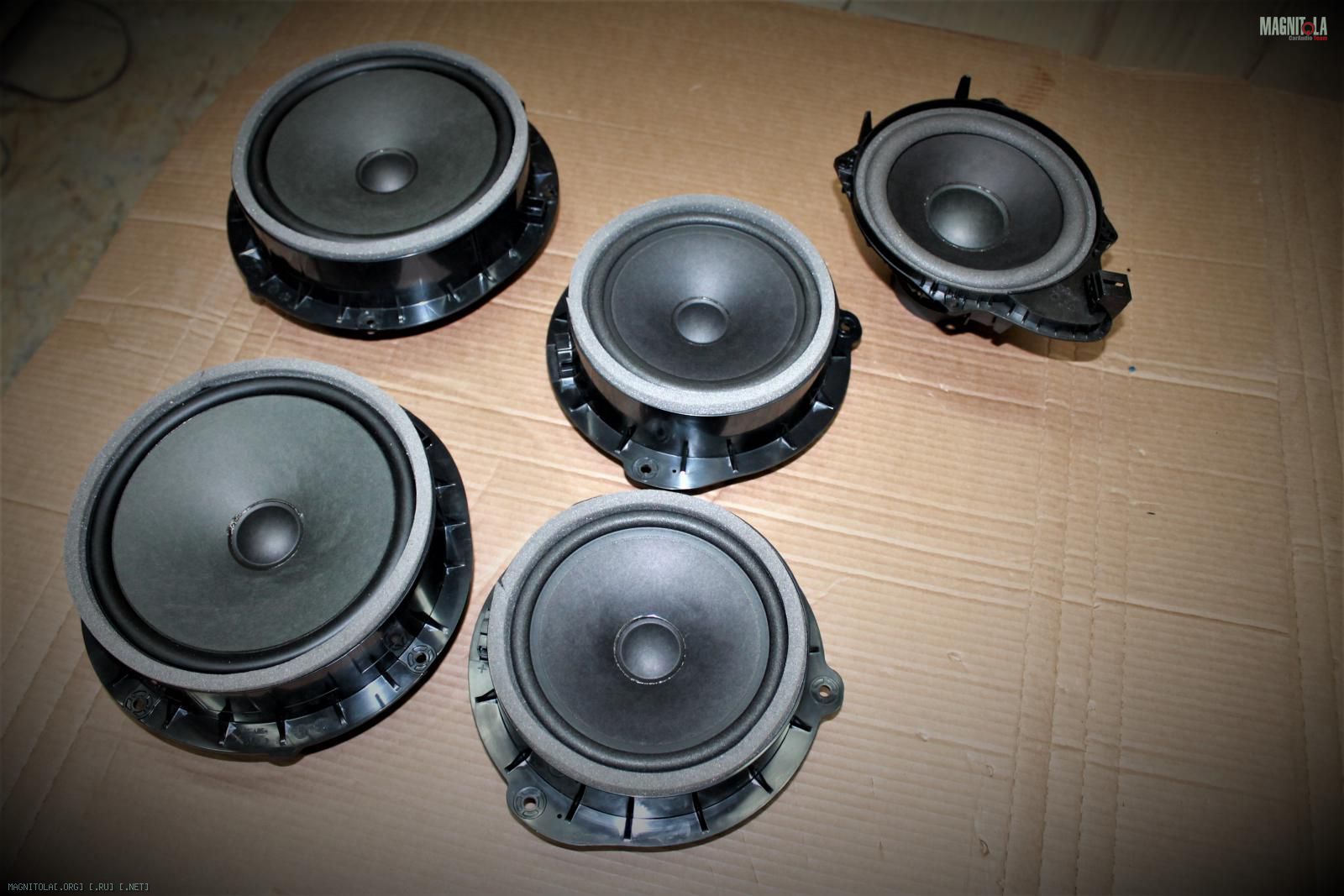

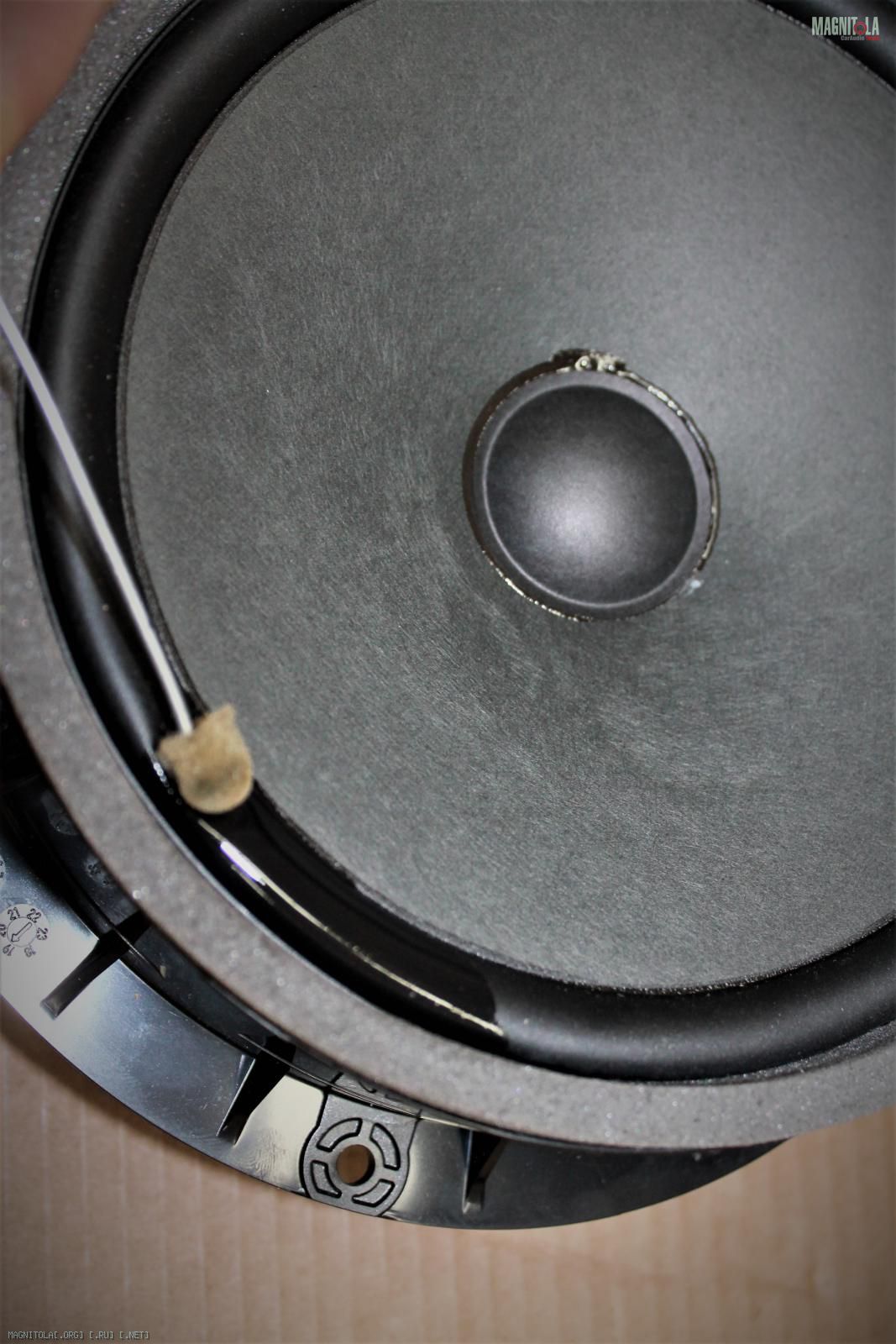

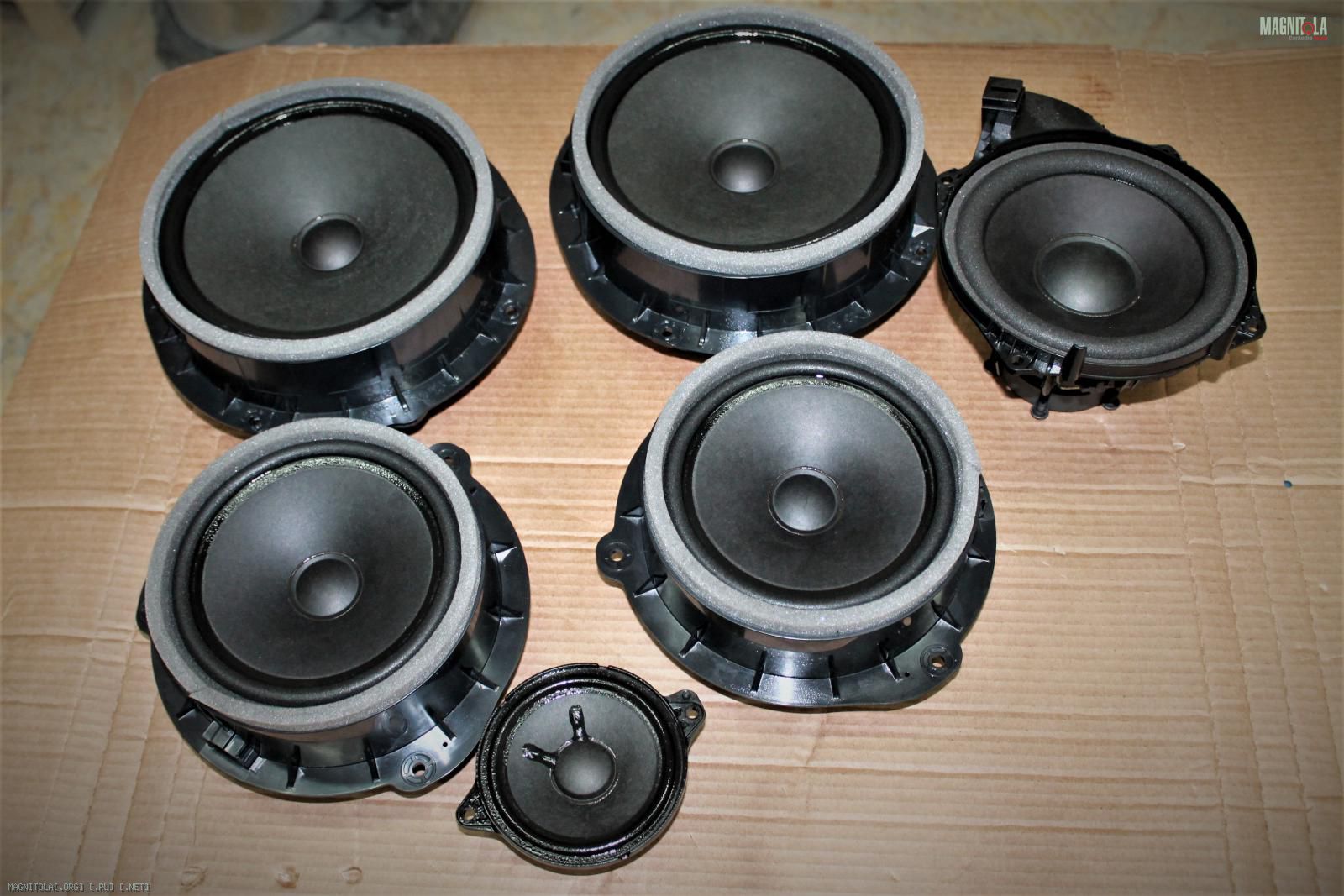

Штатный динамики фирмы PSS, чуть лучше, чем в А4B9, ибо производитель и сборка Мексика.
https://www.premiumsoundsolutions.com/products/acoust..

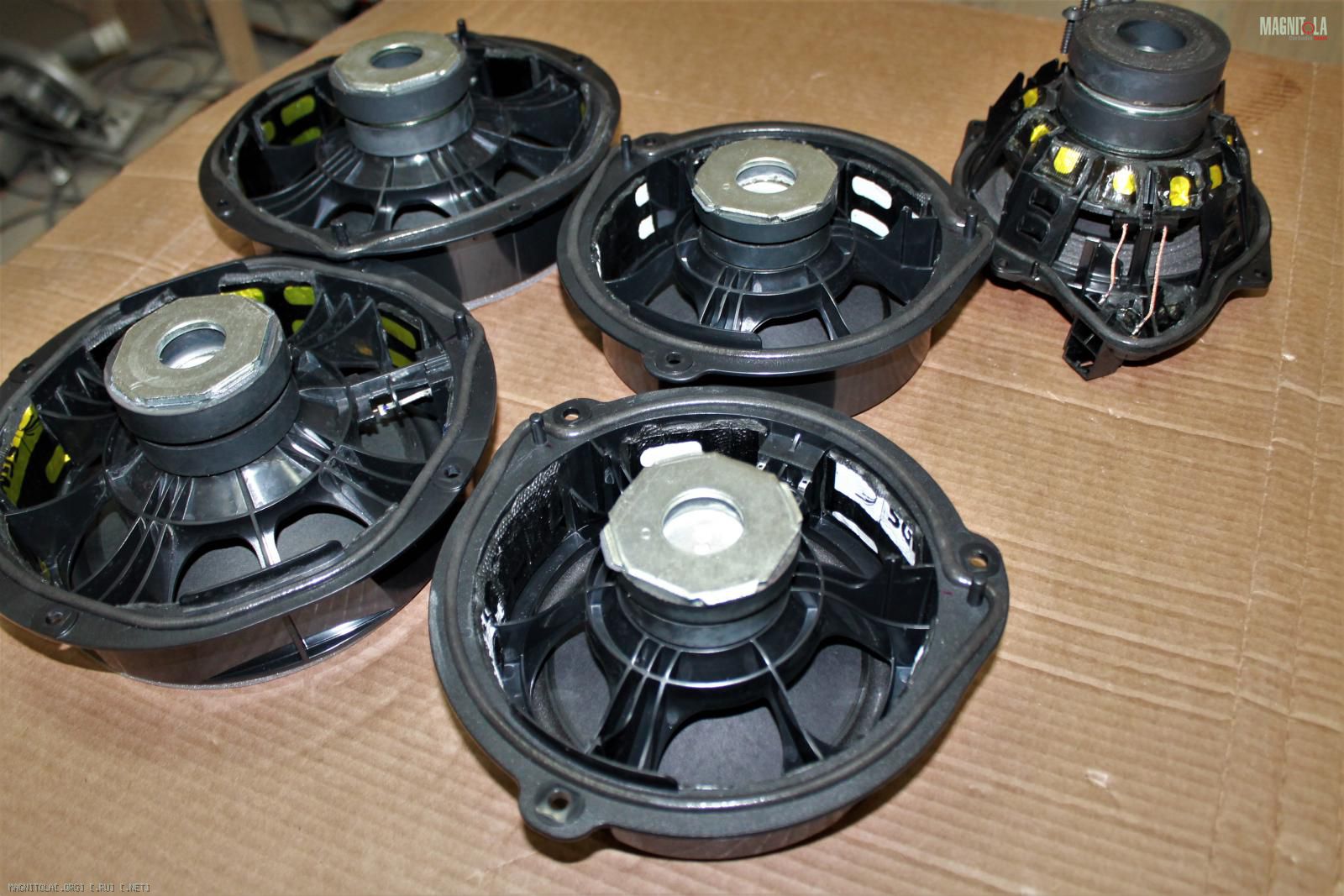

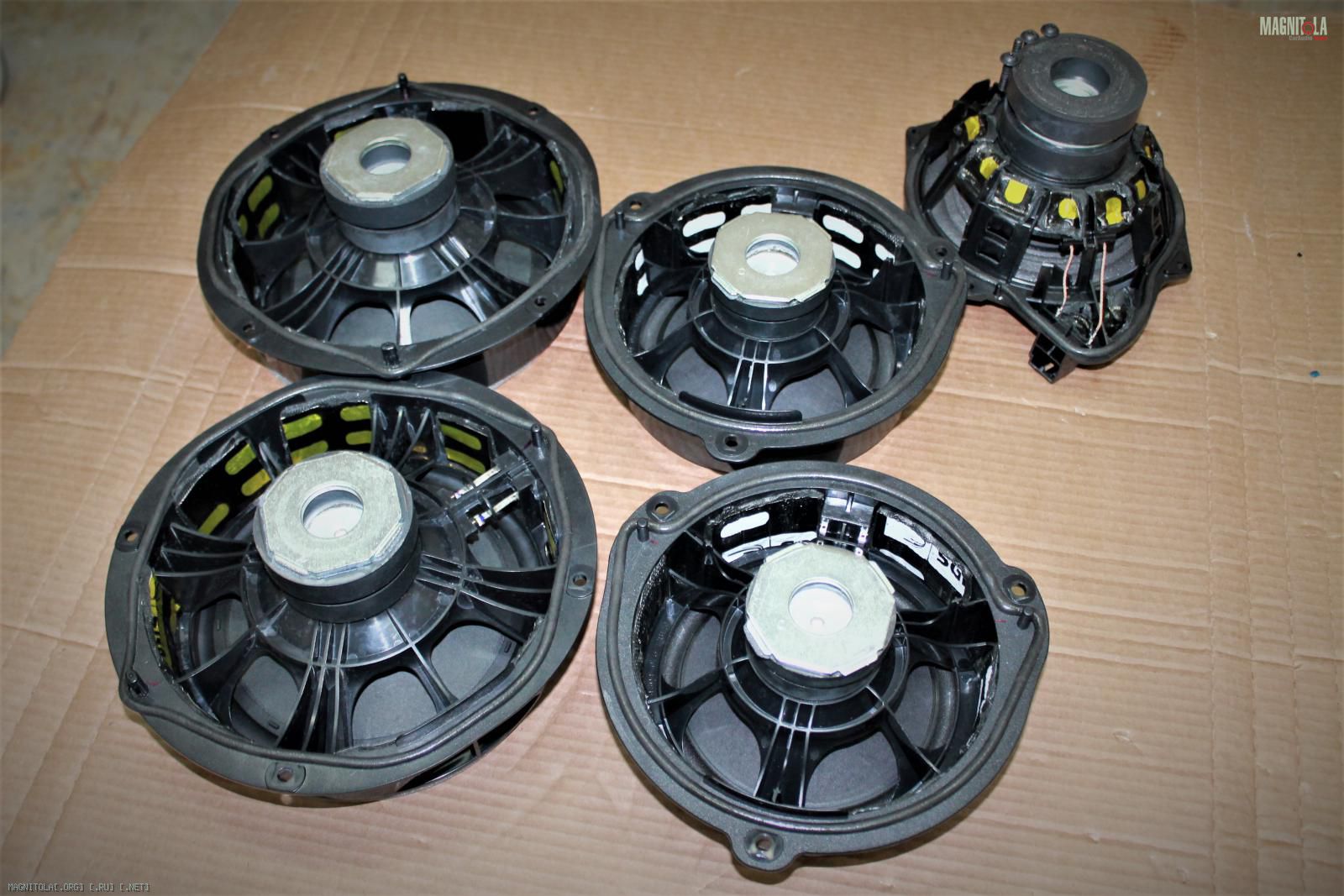

Вибрим пластиковые, звонкие корзины.
На мидбасы и сабвуферный динамик устанавливаем добавочные магниты.
Пропитываем подвесы спец жидкостью.

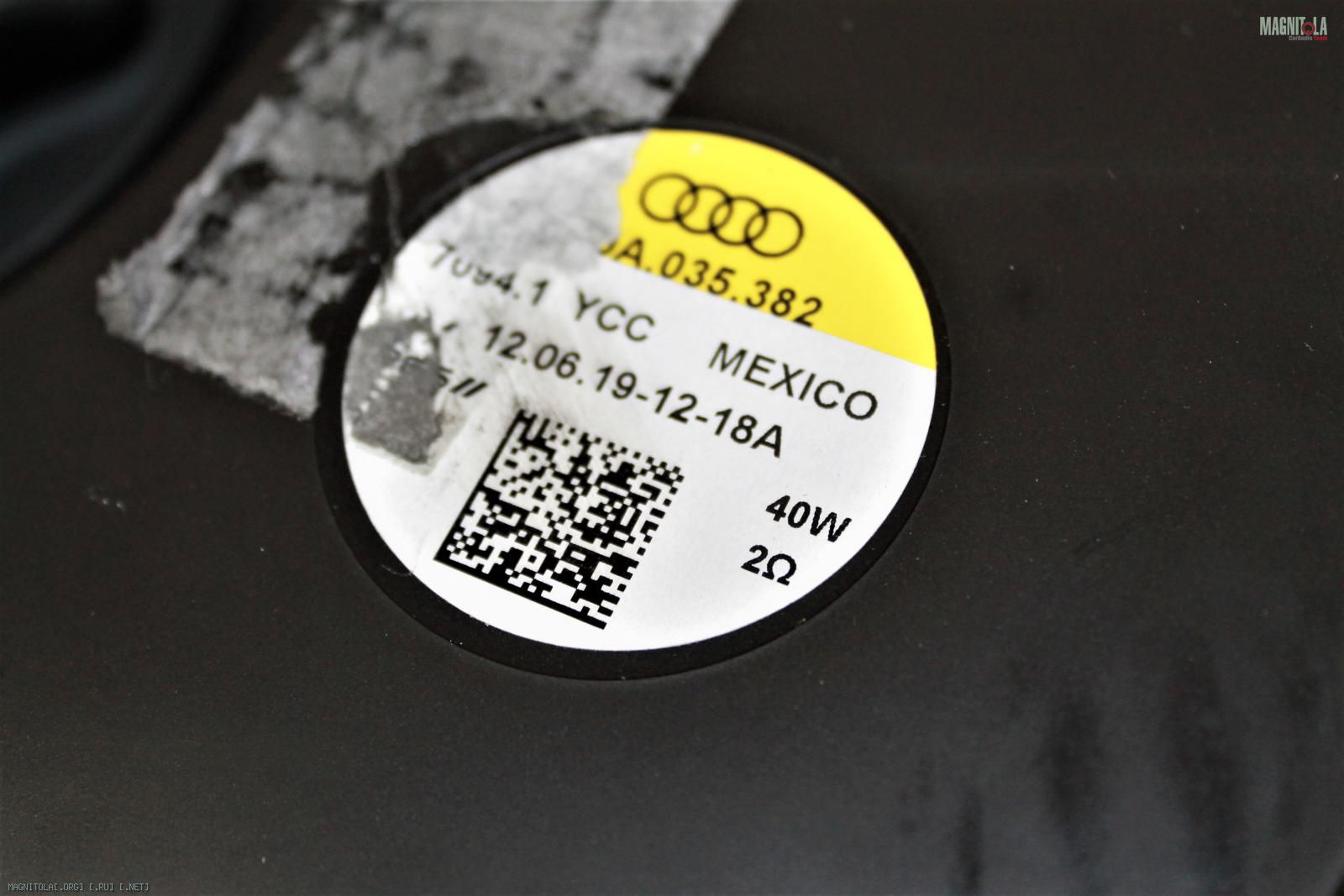

Штатный саб - это 40вт, фронт/тыл - 4*20вт.

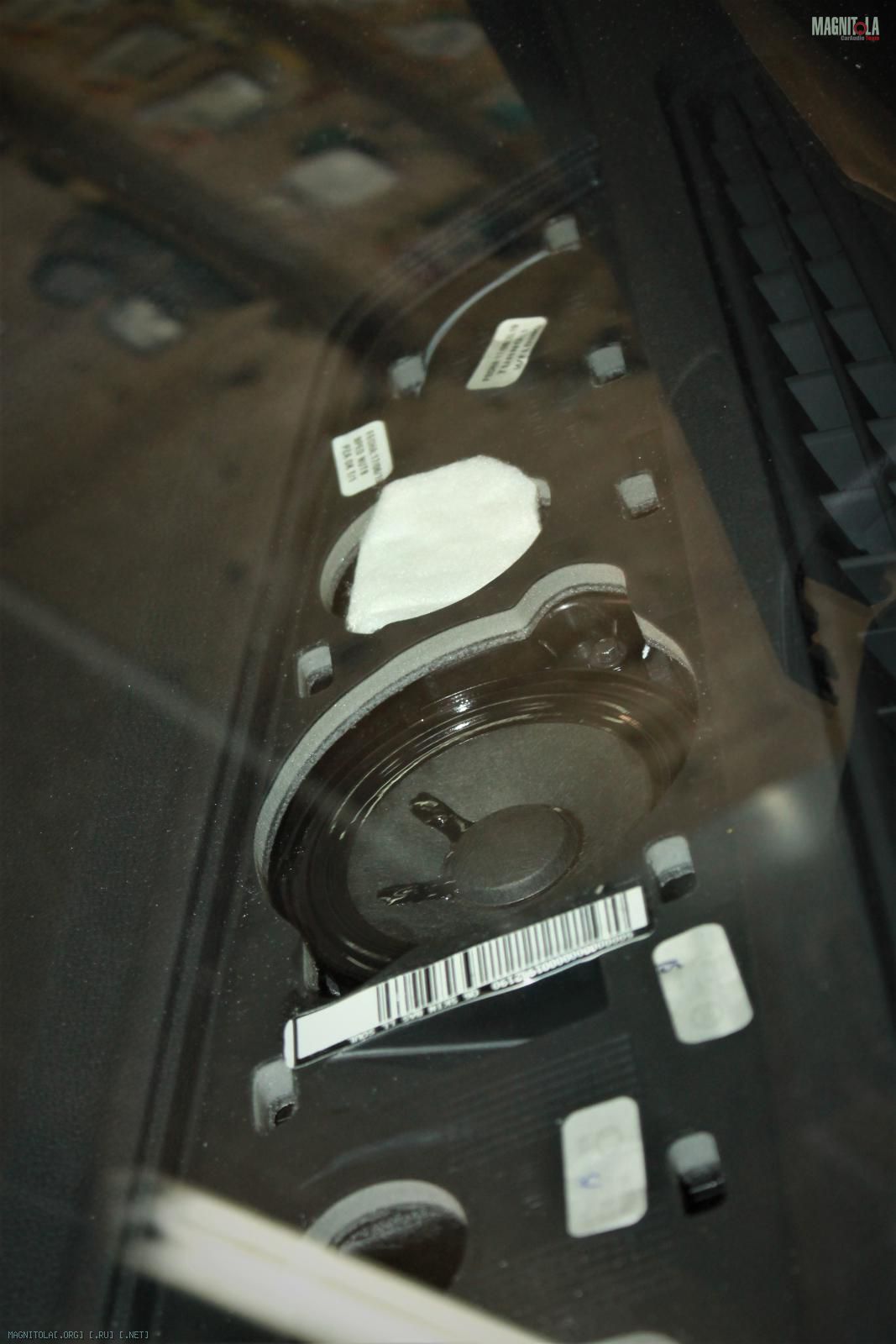

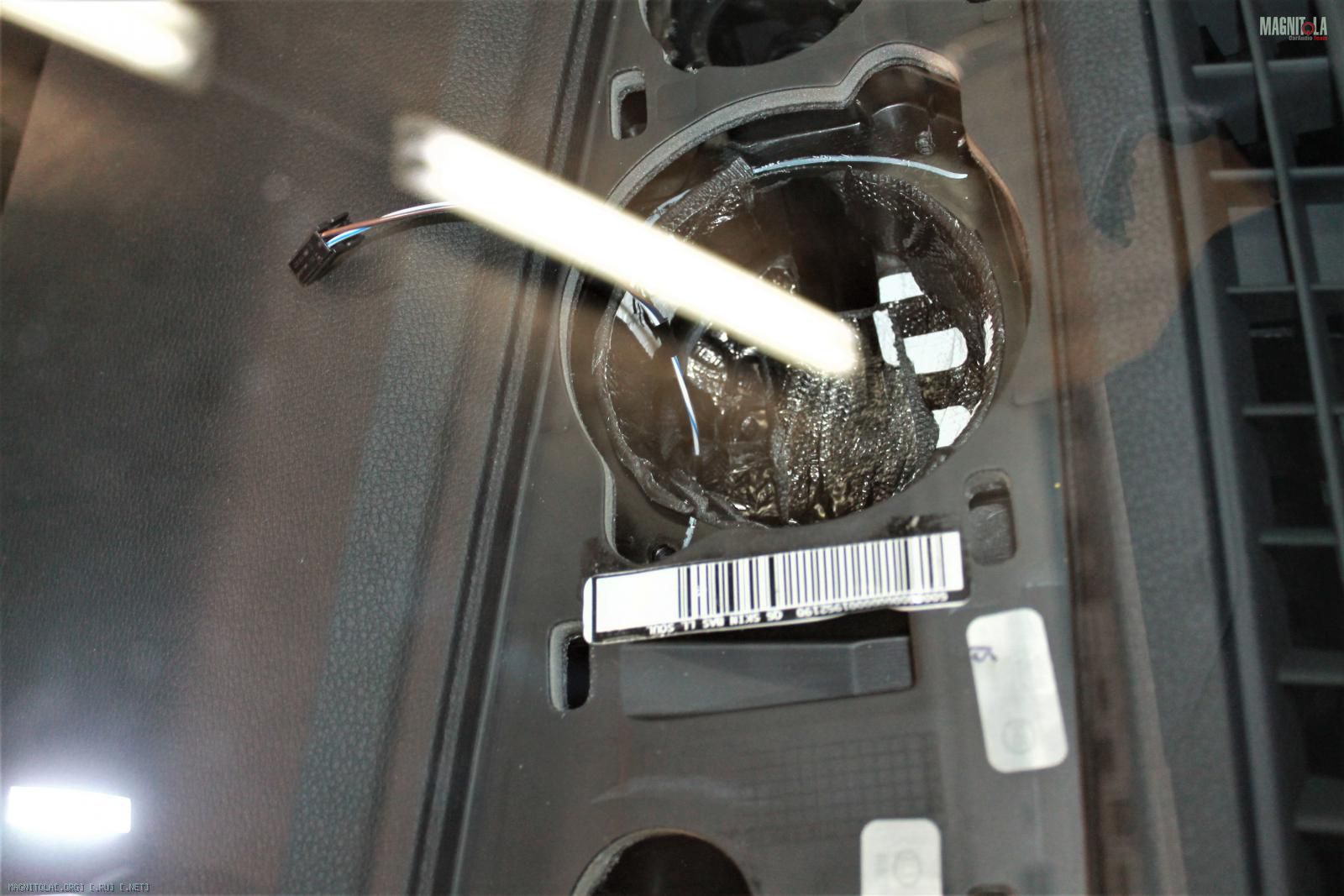

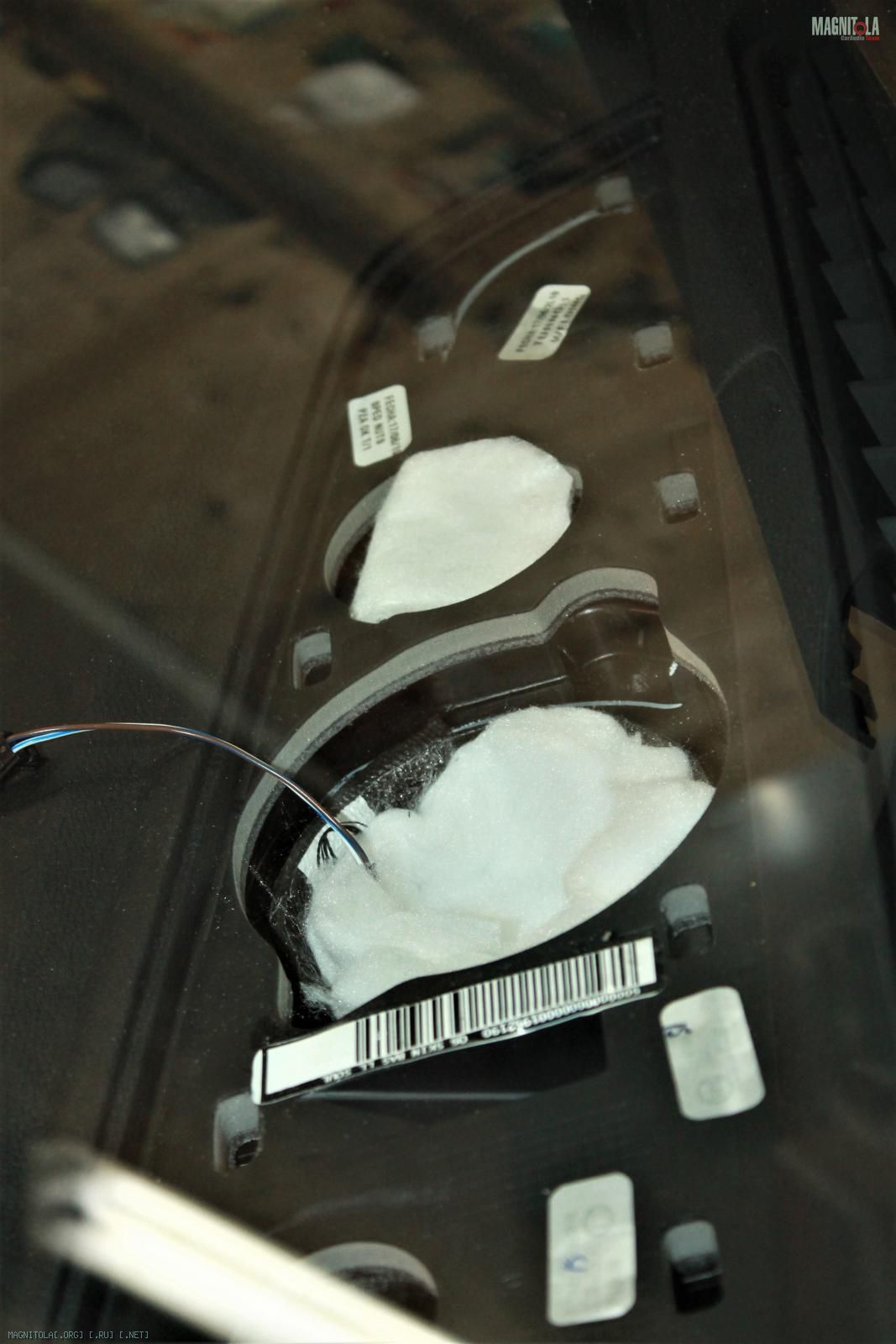

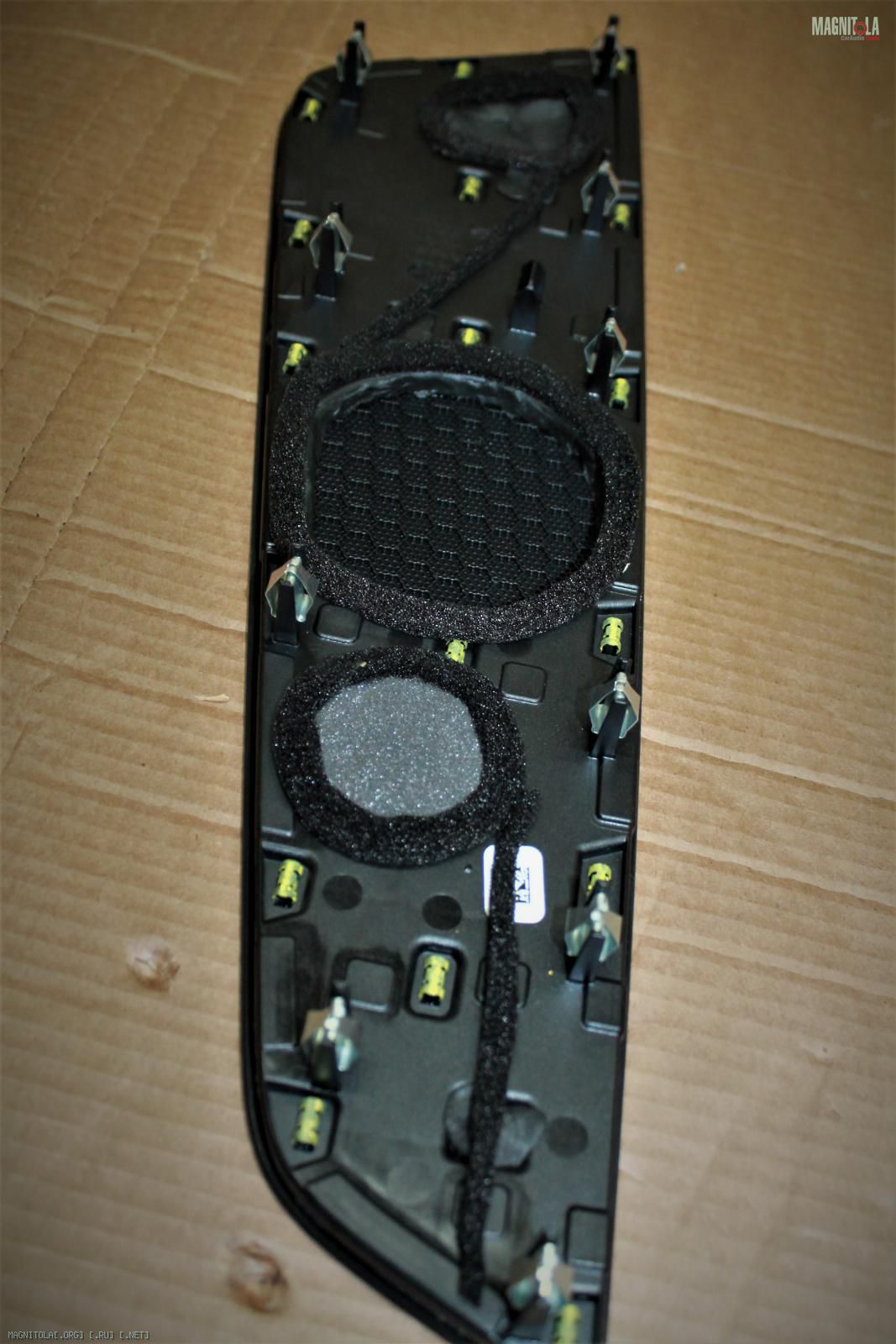

Посадочное место центрального канала вибрим, акустически демпфируем, вибрим, уплотняем составные сетки.
Вложение 1307399Вложение 1307401Вложение 1307403Вложение 1307405Вложение 1307407Вложение 1307409Вложение 1307411Вложение 1307413Вложение 1307415Вложение 1307417Вложение 1307419

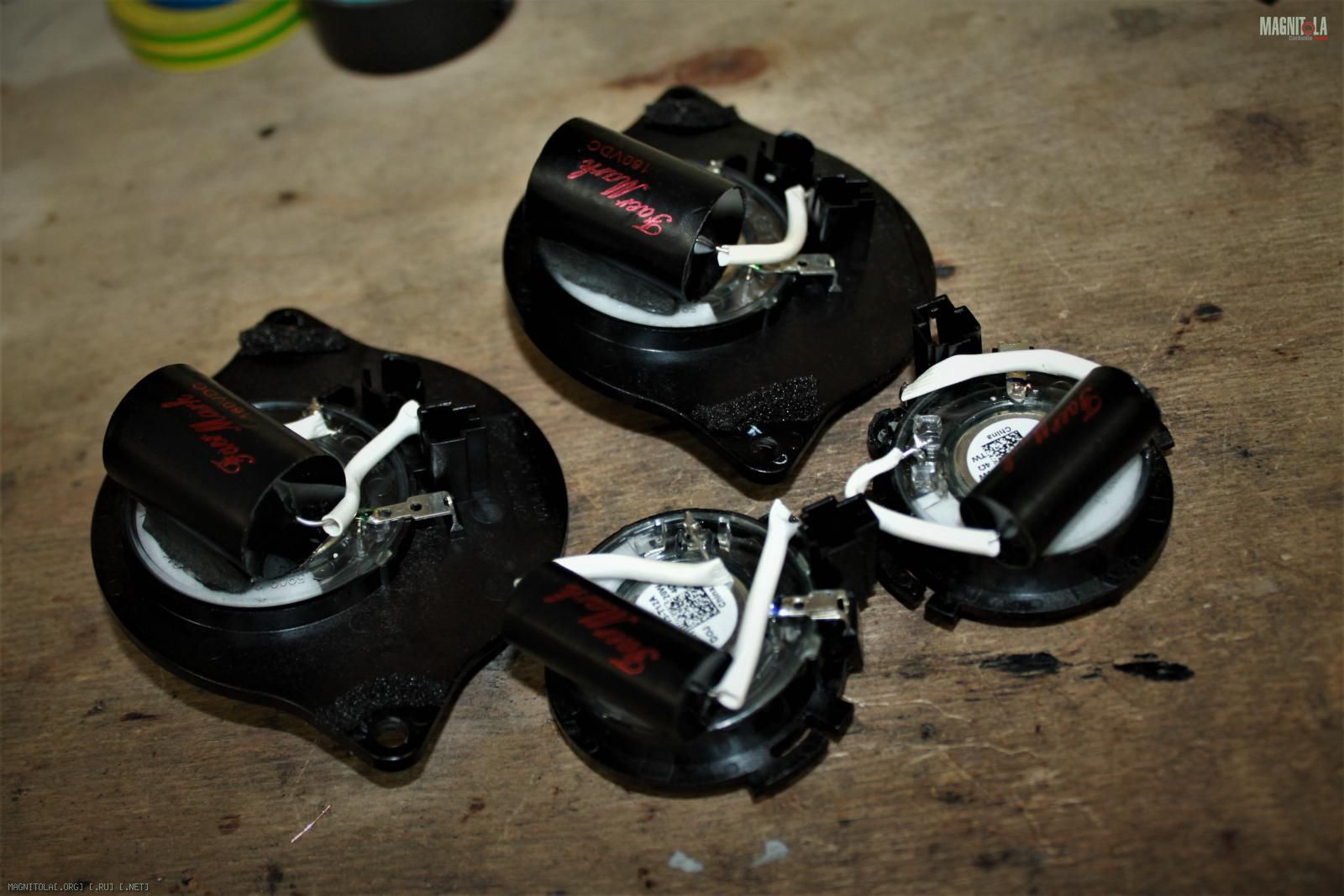

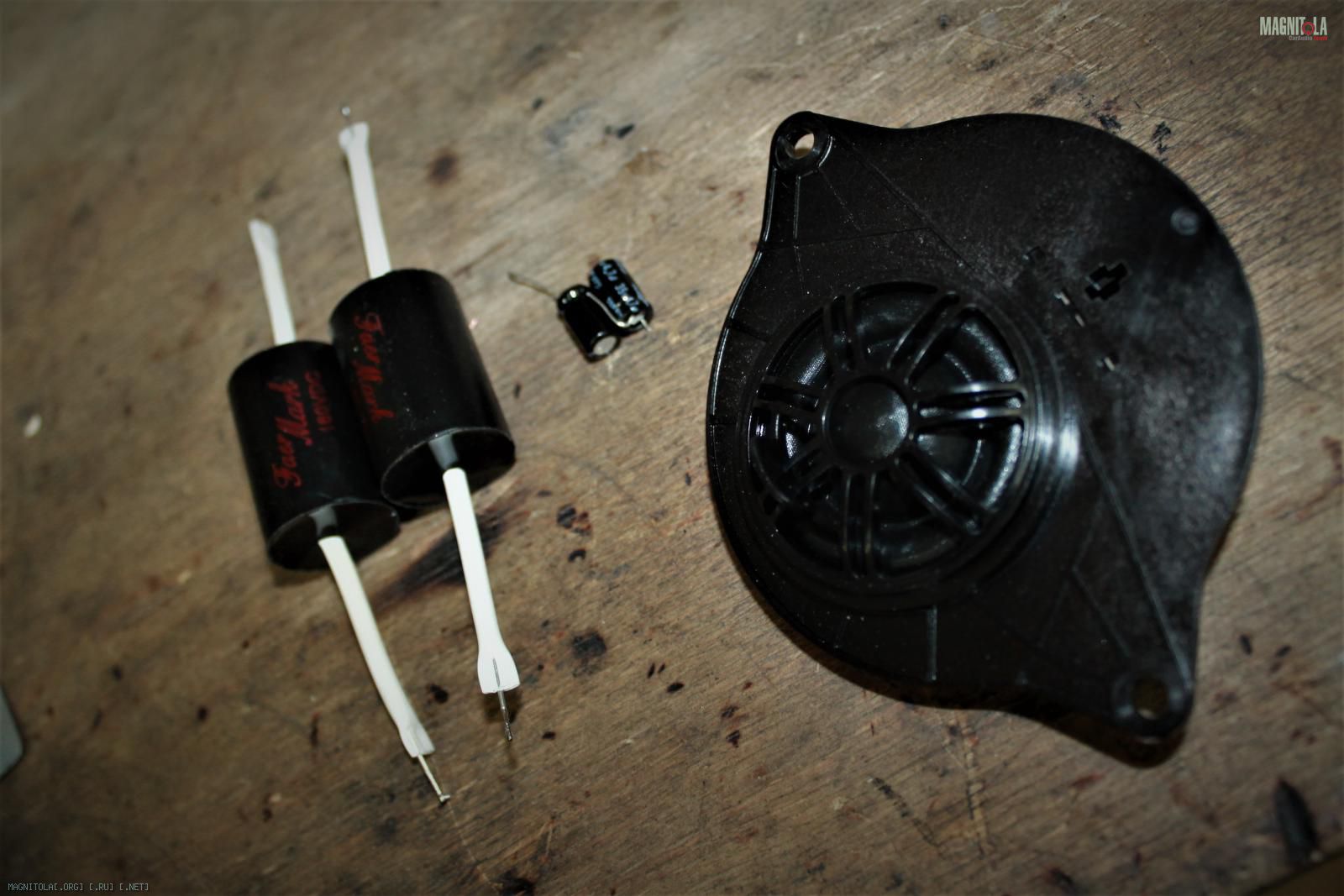

На ВЧ меняем электролиты, на пленочные конденсаторы.

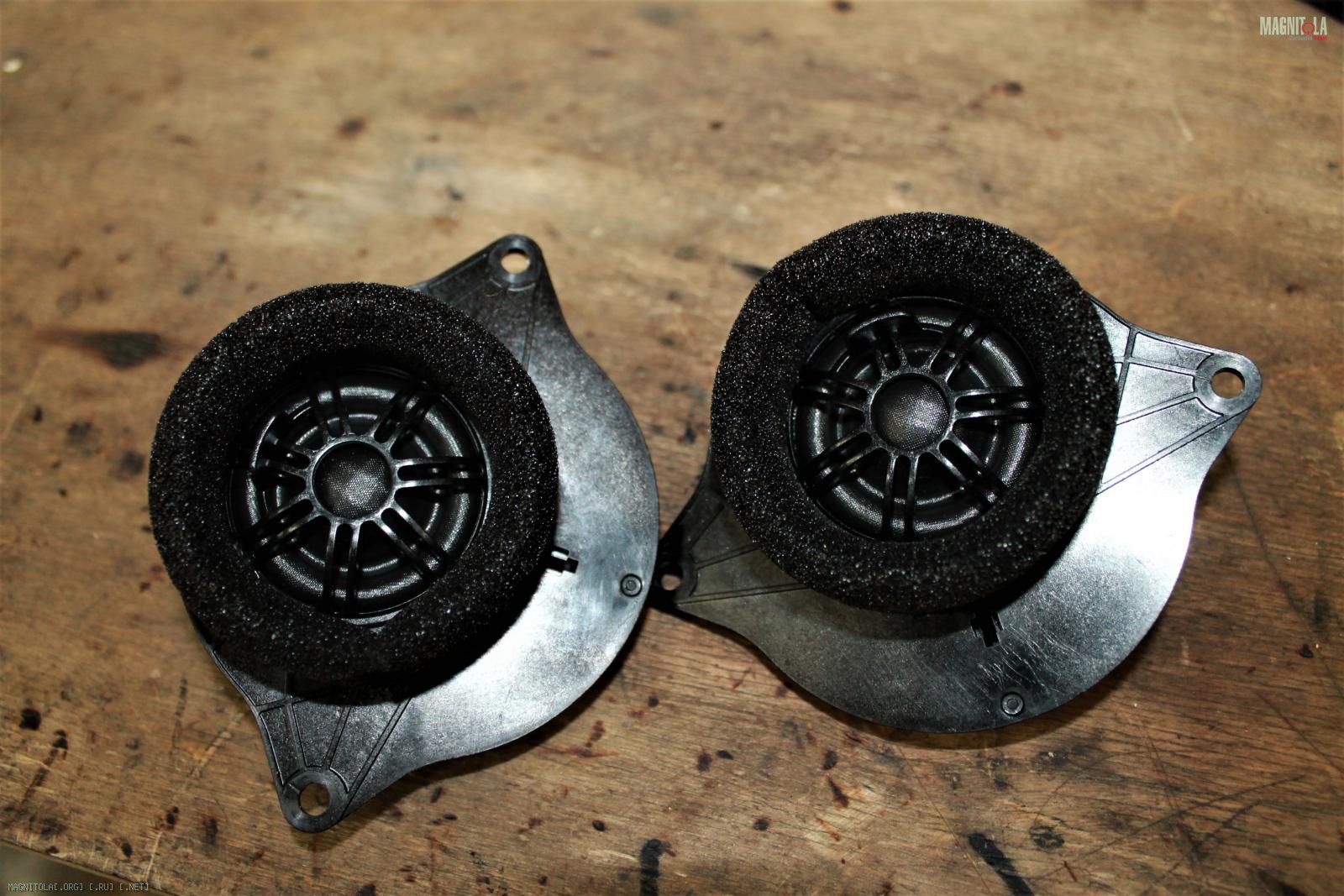

На глубоко посаженные фронтальные ВЧ изготавливаем волноотвод.

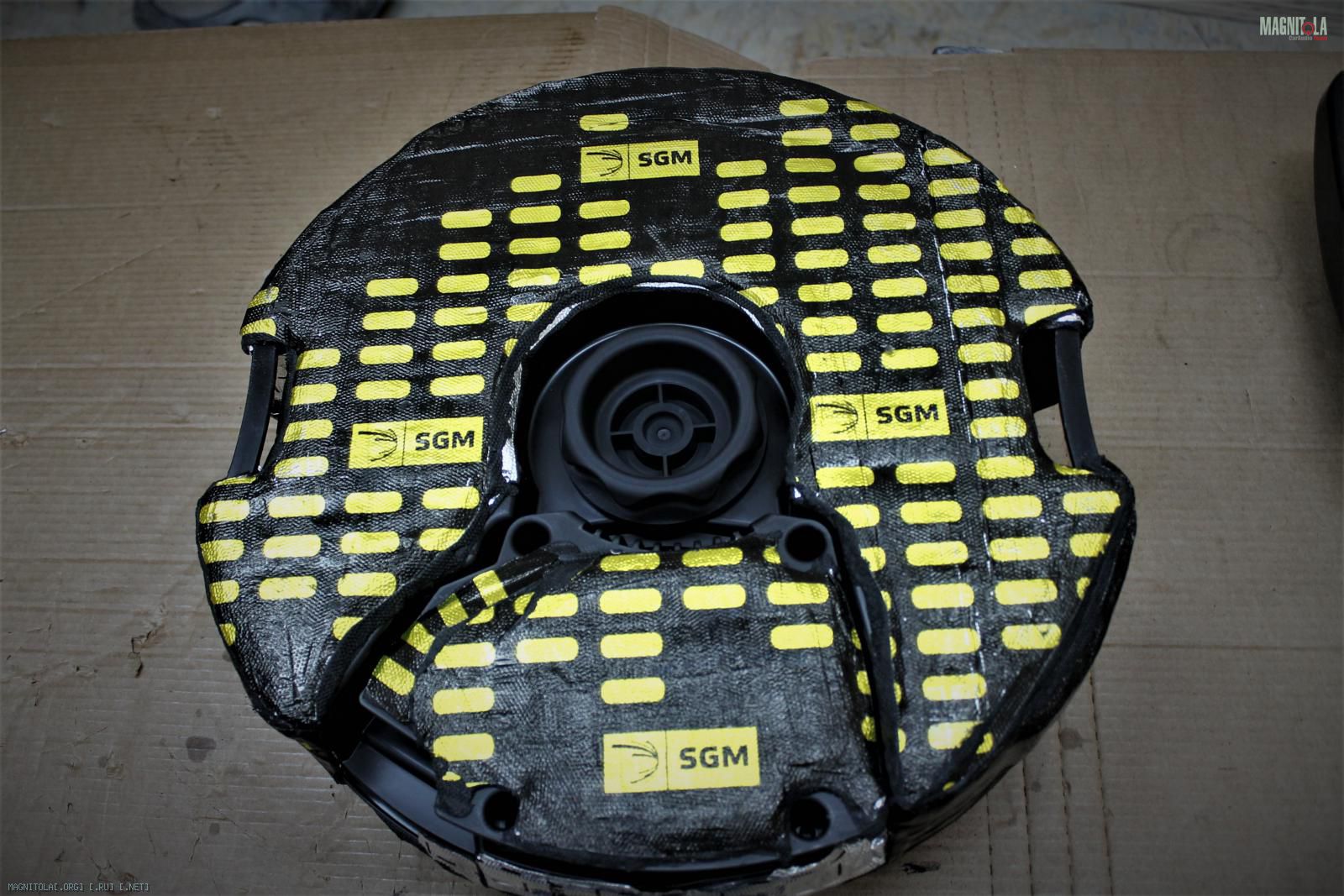

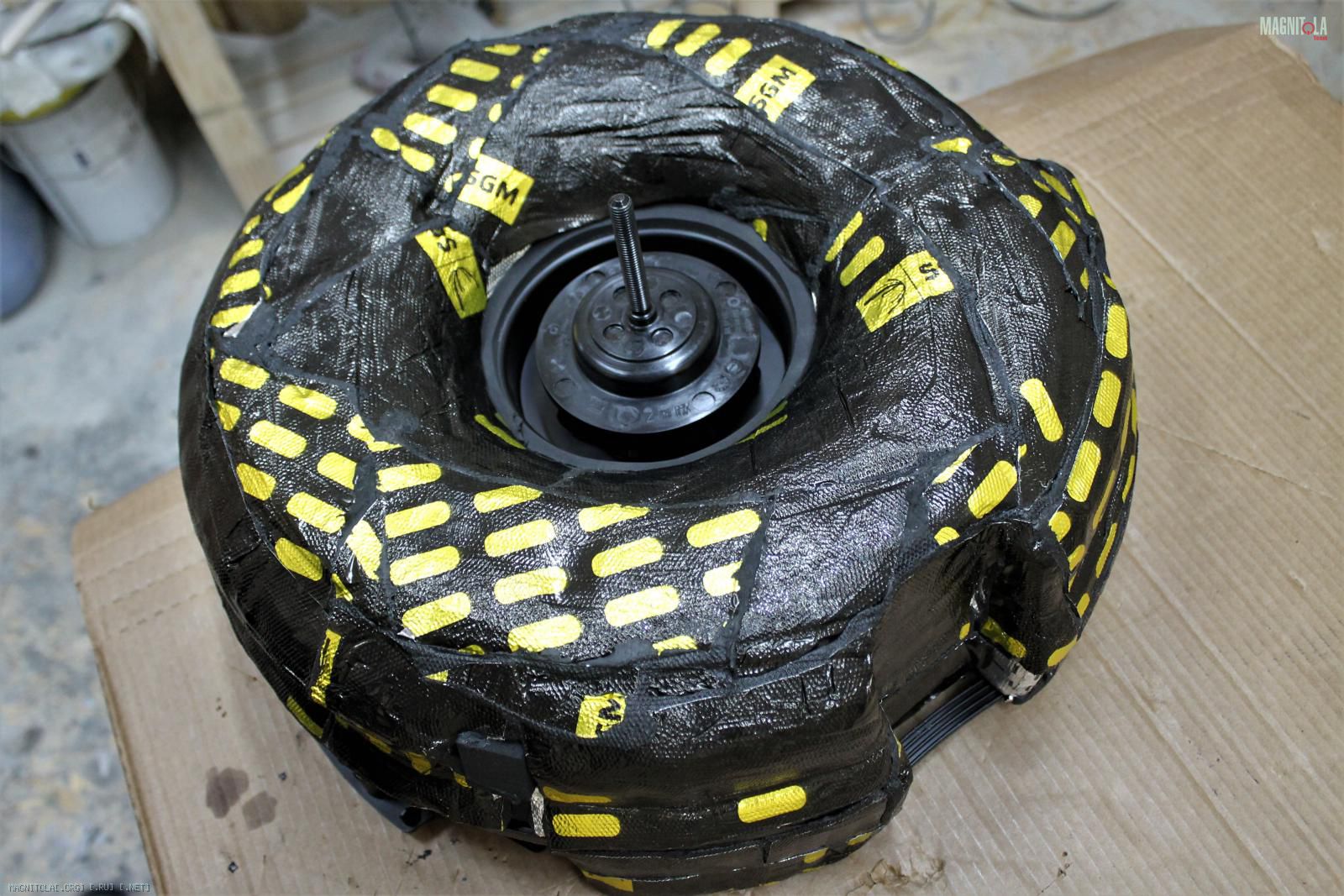

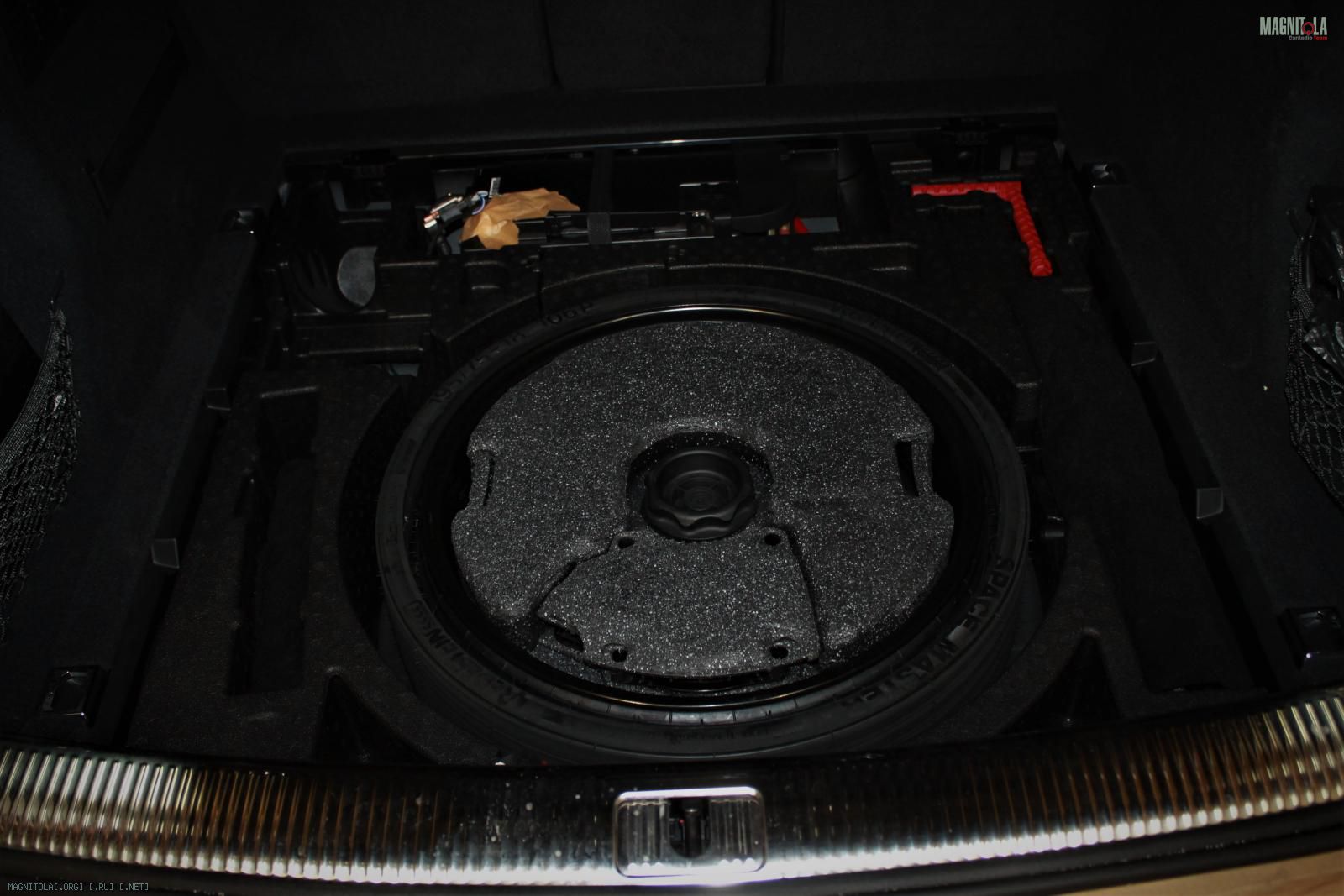

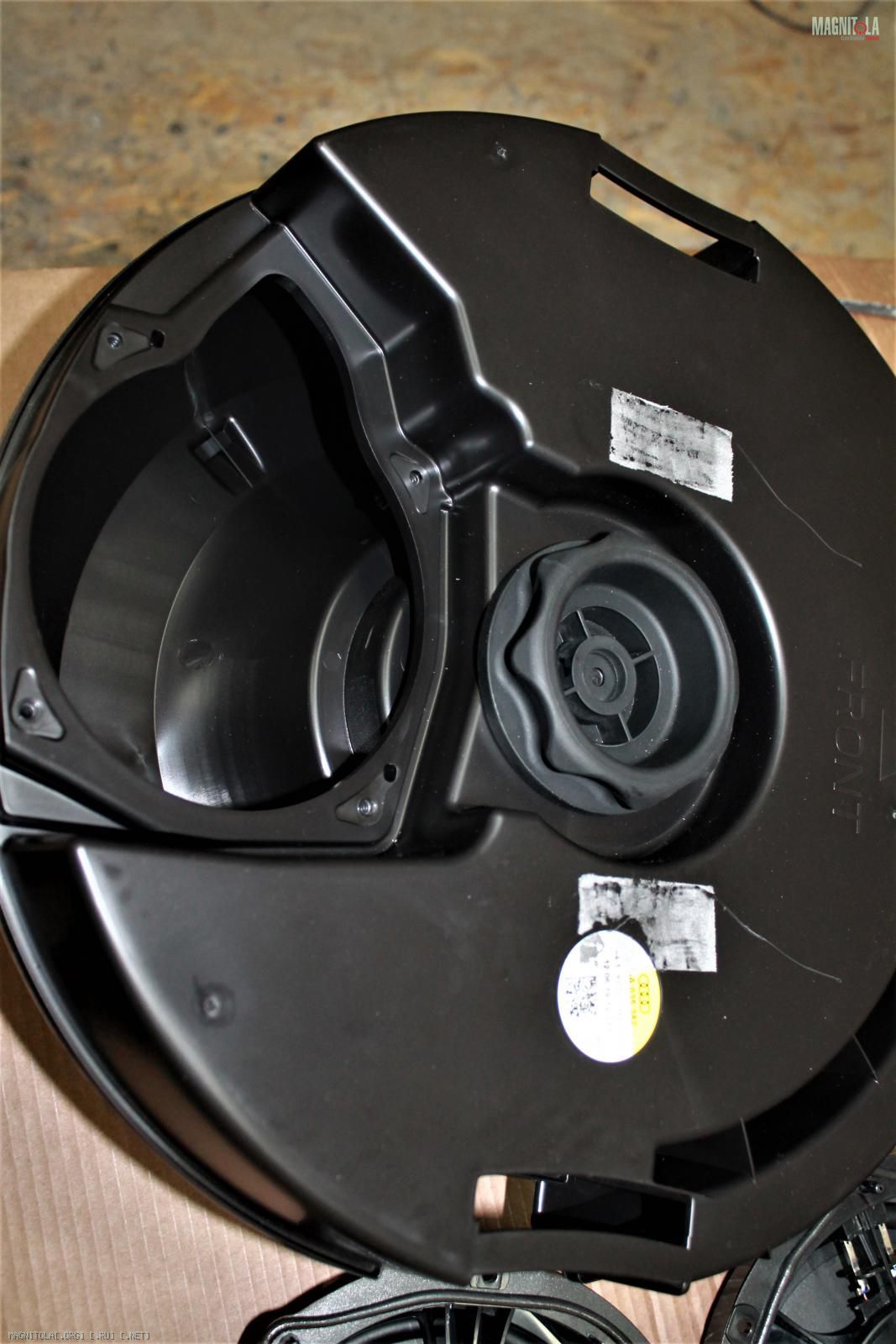

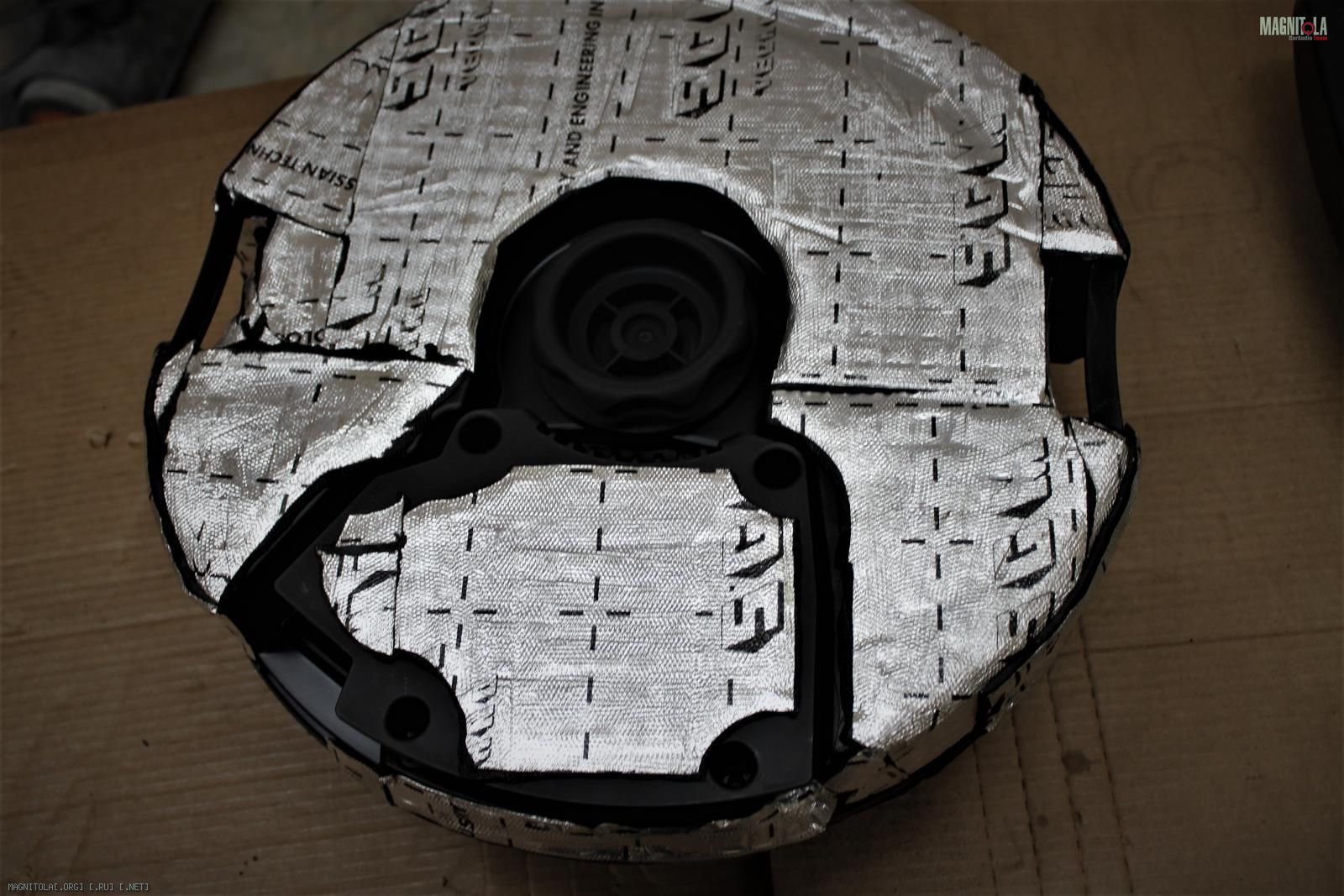

Штатный, гулкий корпус сабвуфера, вибрим жесткой СГМ Броня 5мм, затем виброй 4мм.
Красим, акустически демпфируем, устанавливаем на место.
Вложение 1307421Вложение 1307423Вложение 1307425Вложение 1307427Вложение 1307429Вложение 1307431Вложение 1307433Вложение 1307435Вложение 1307437Вложение 1307439Вложение 1307441

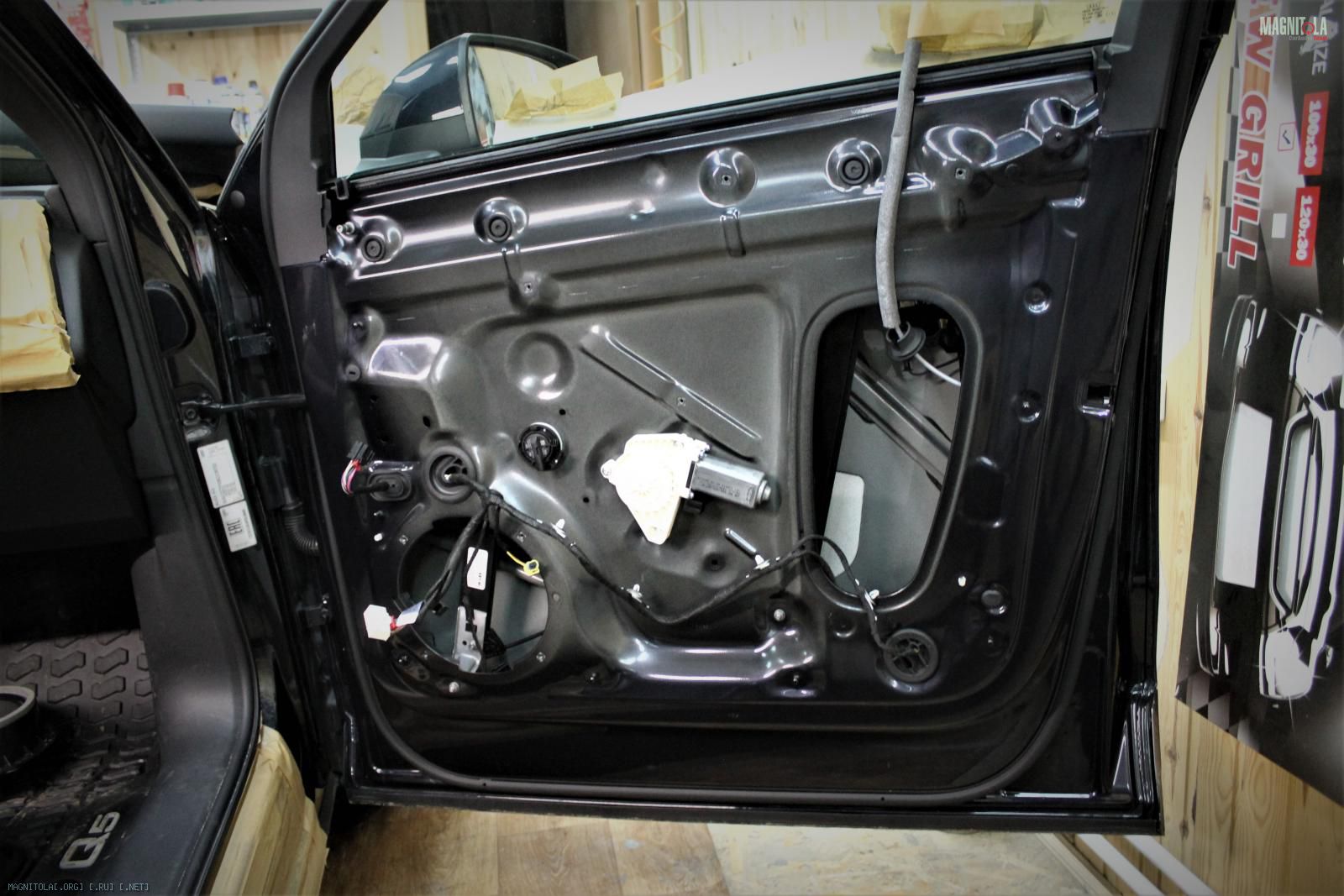

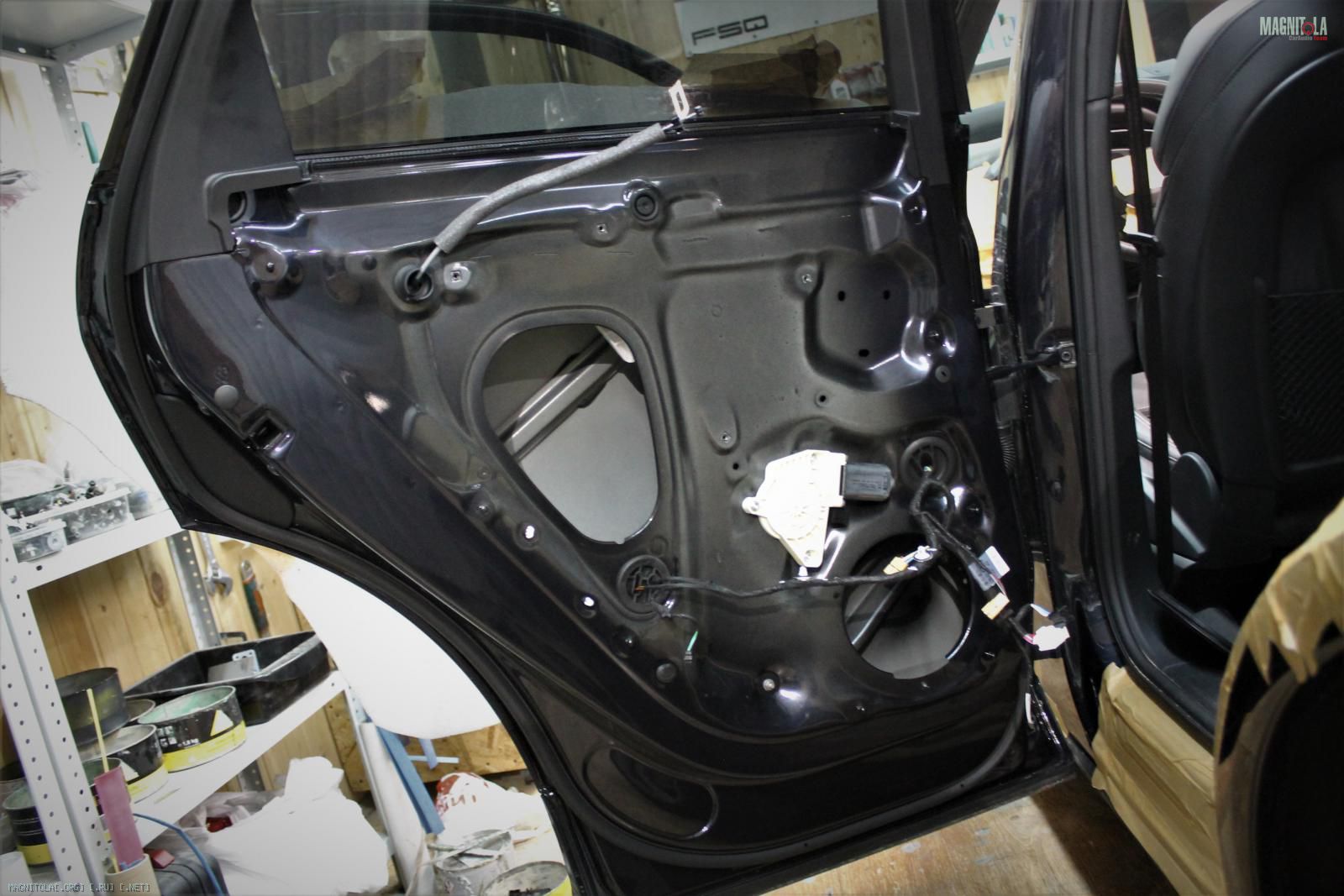

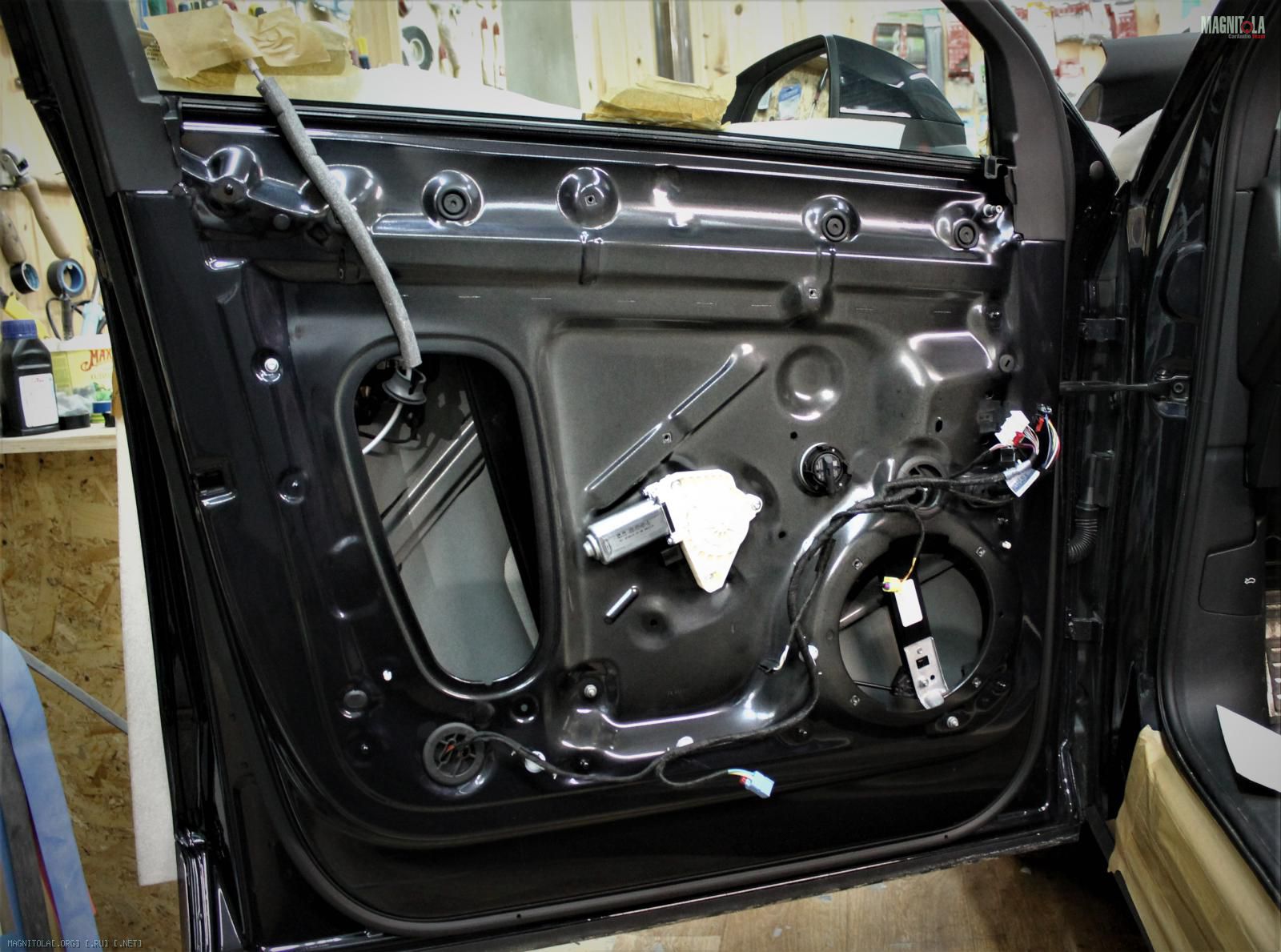

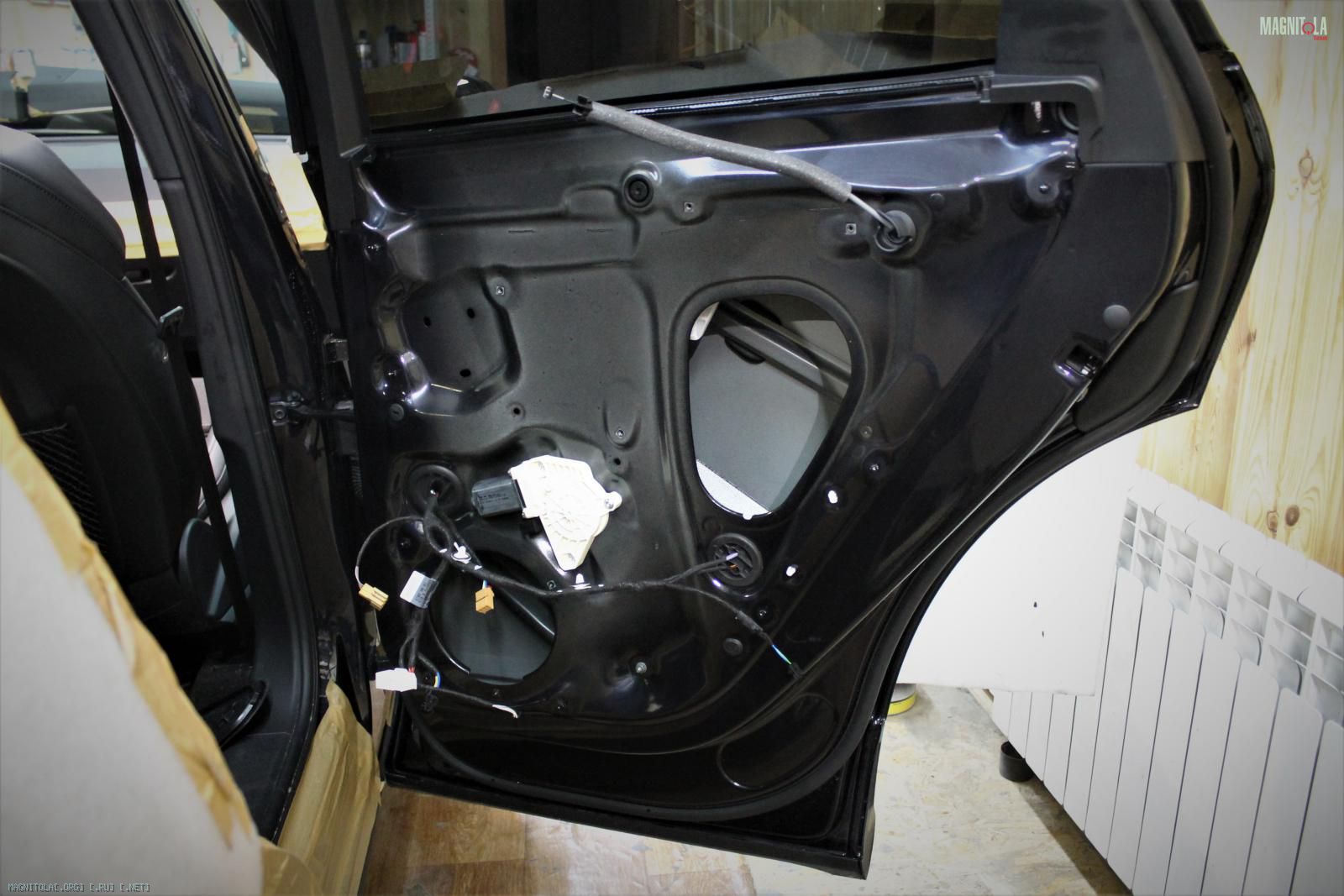

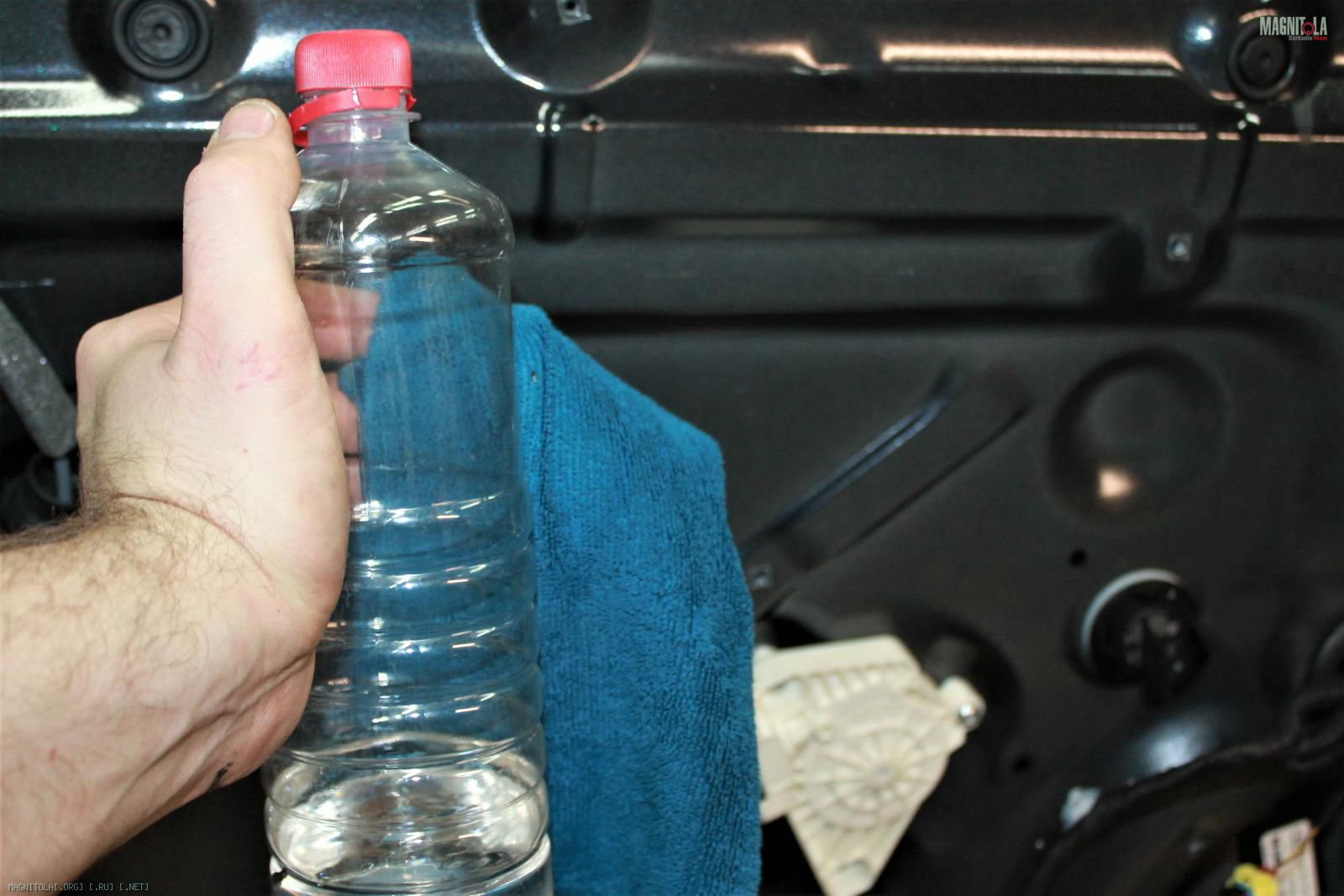

Очищаем, обезжириваем двери...
Вложение 1307443Вложение 1307445Вложение 1307447Вложение 1307449Вложение 1307451

Audi Q5-B9

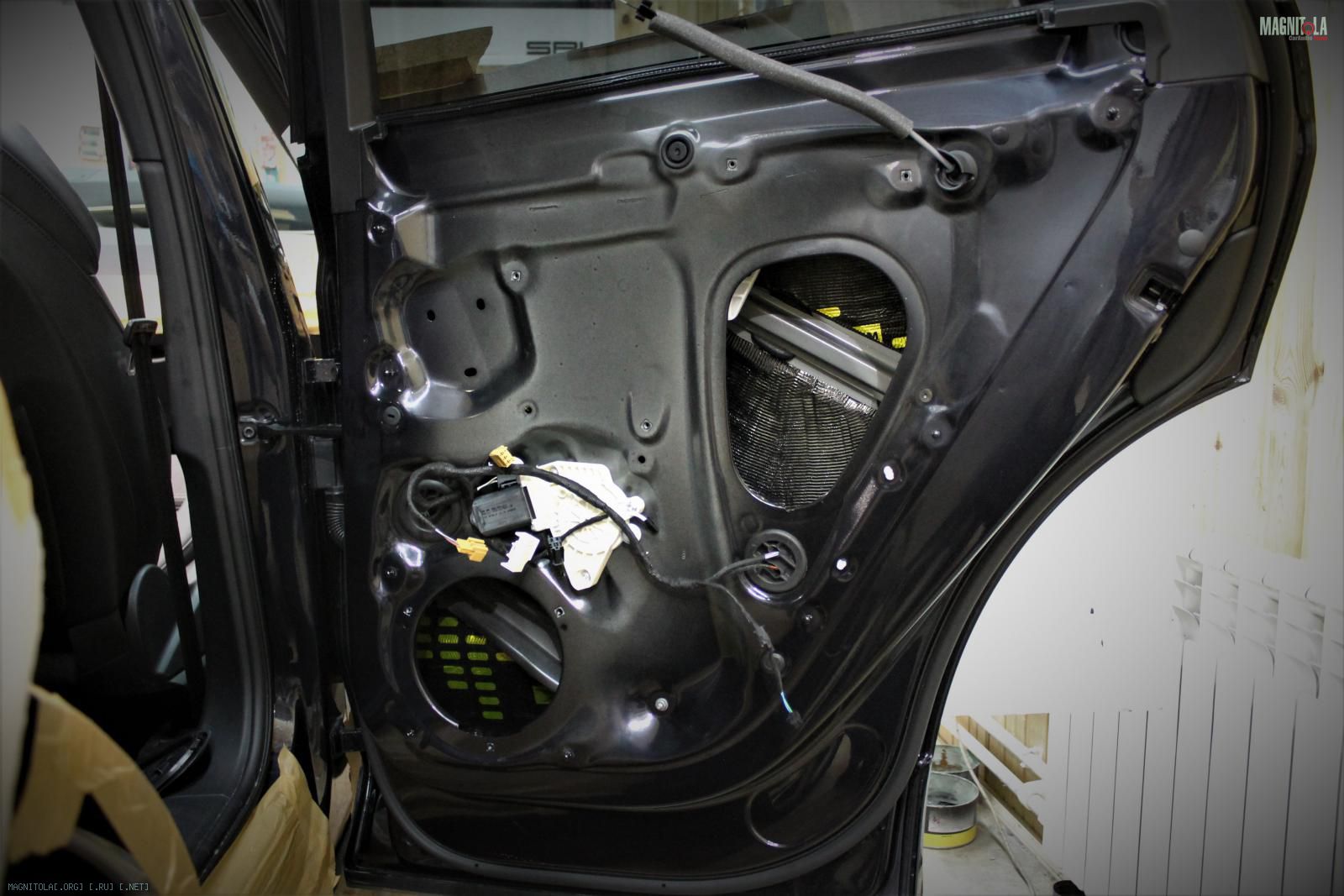

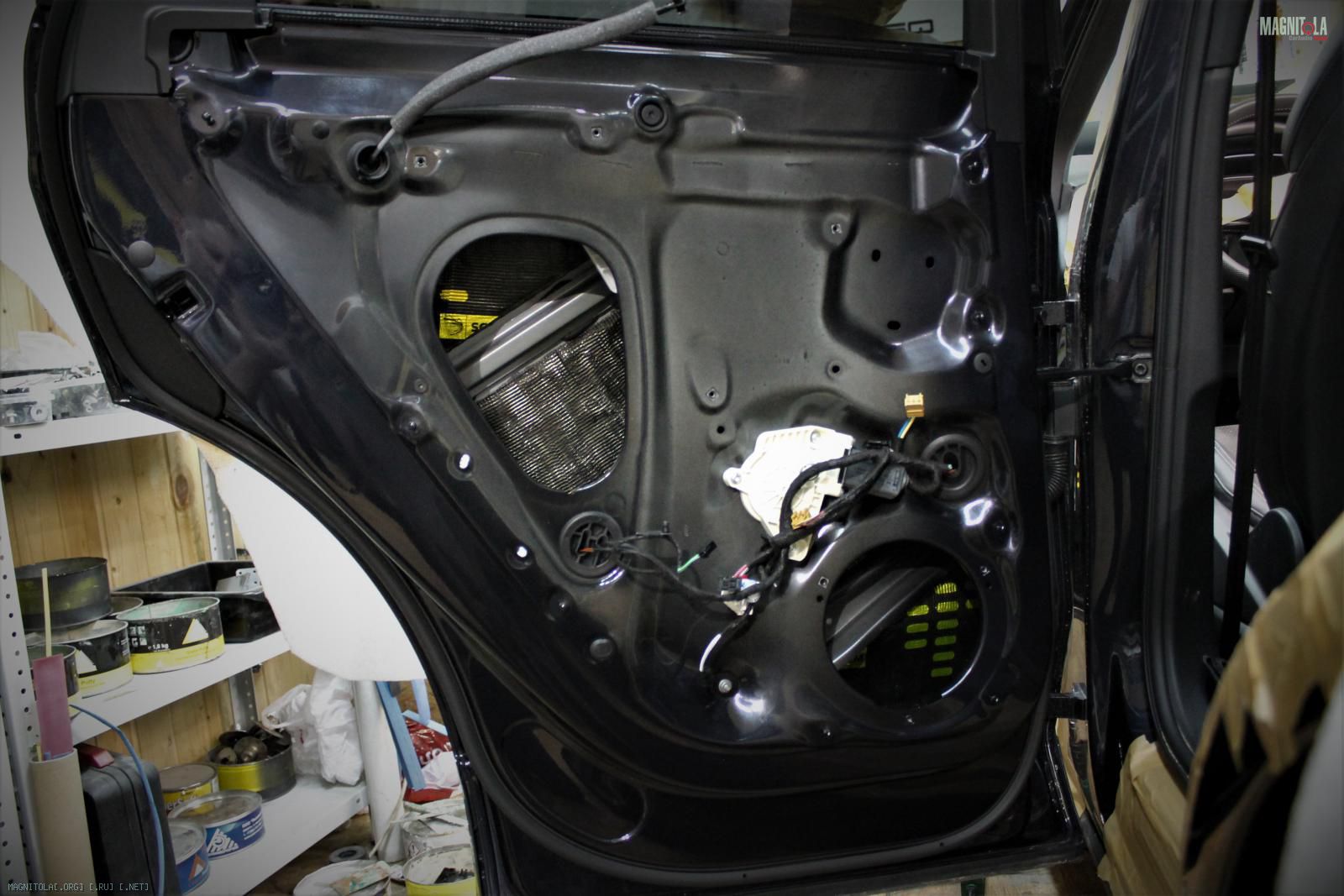

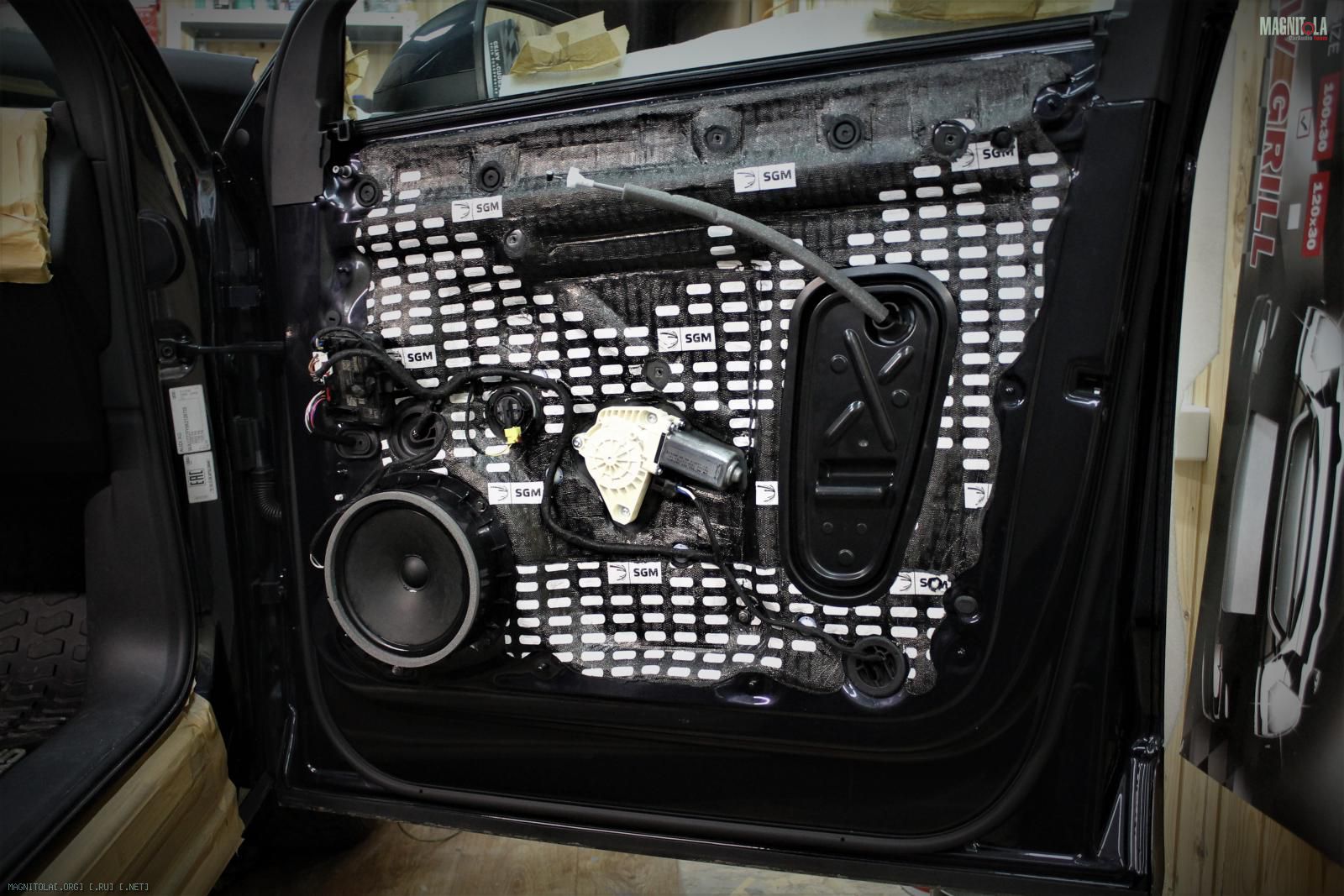

Наносим вибру 4мм, на внутренний металл, греем, прикатываем...
Цельным листом наносим вибру 4мм на лицевой металл, греем, прикатываем, пластиковые заглушки вибрим с обратной стороны.

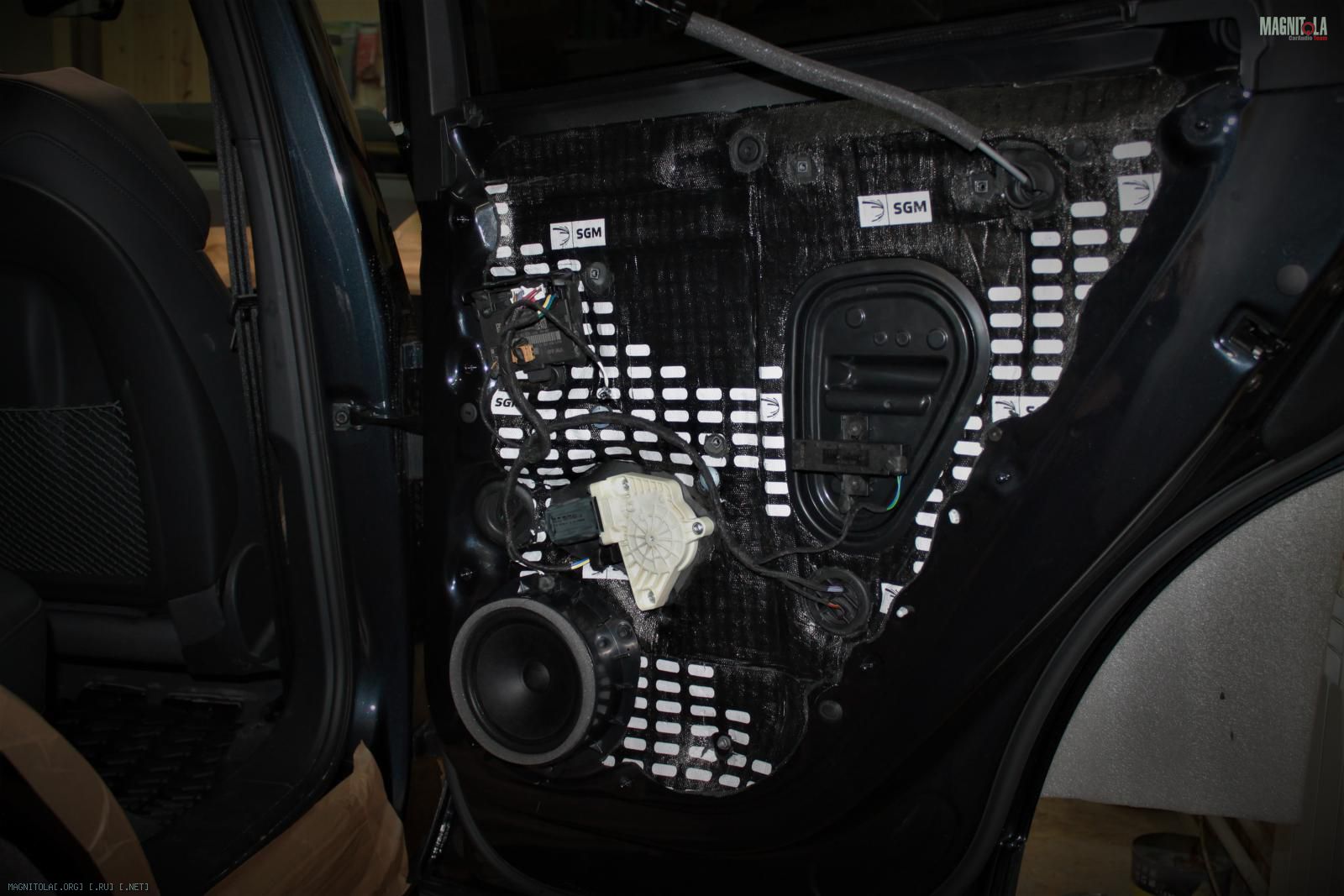

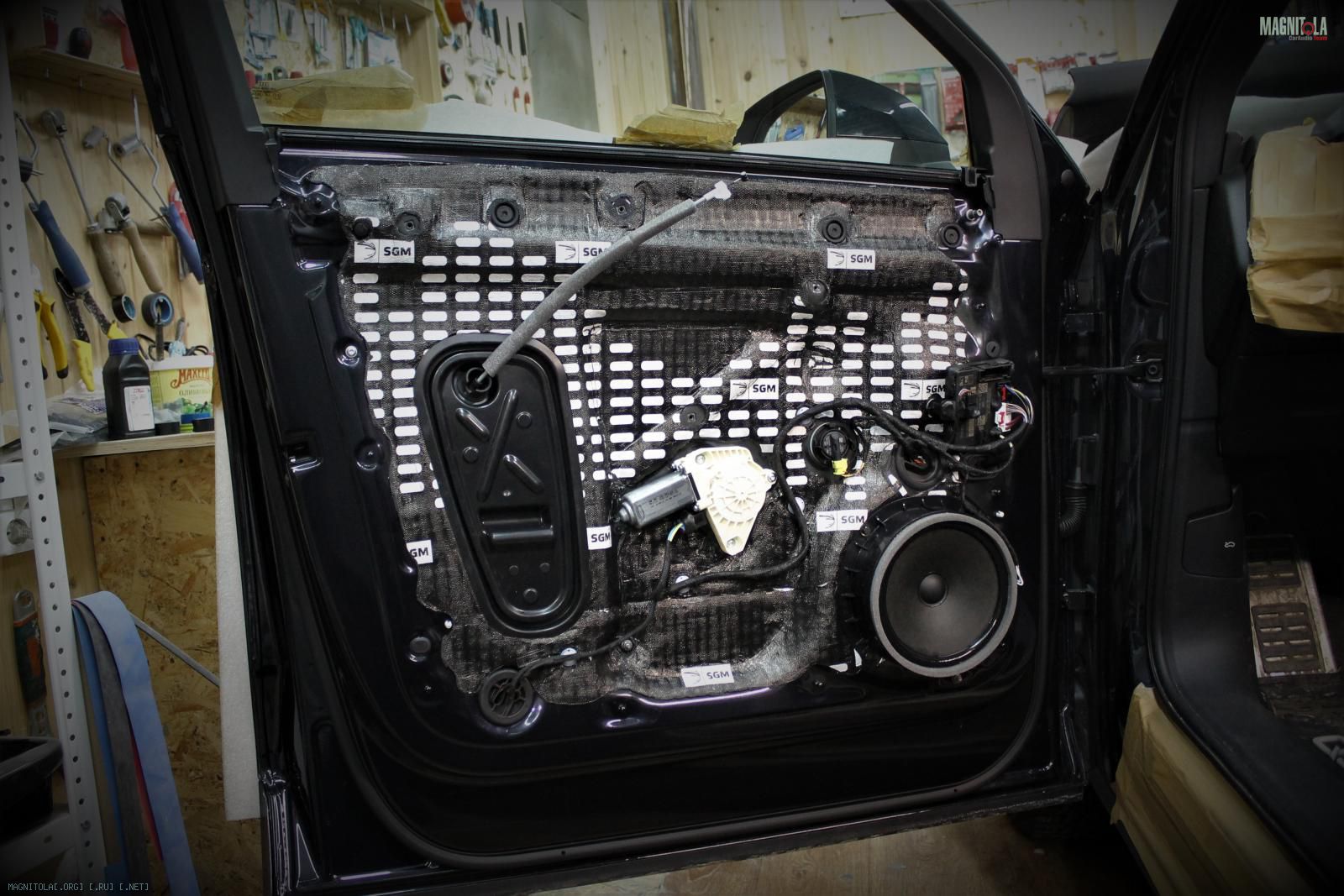

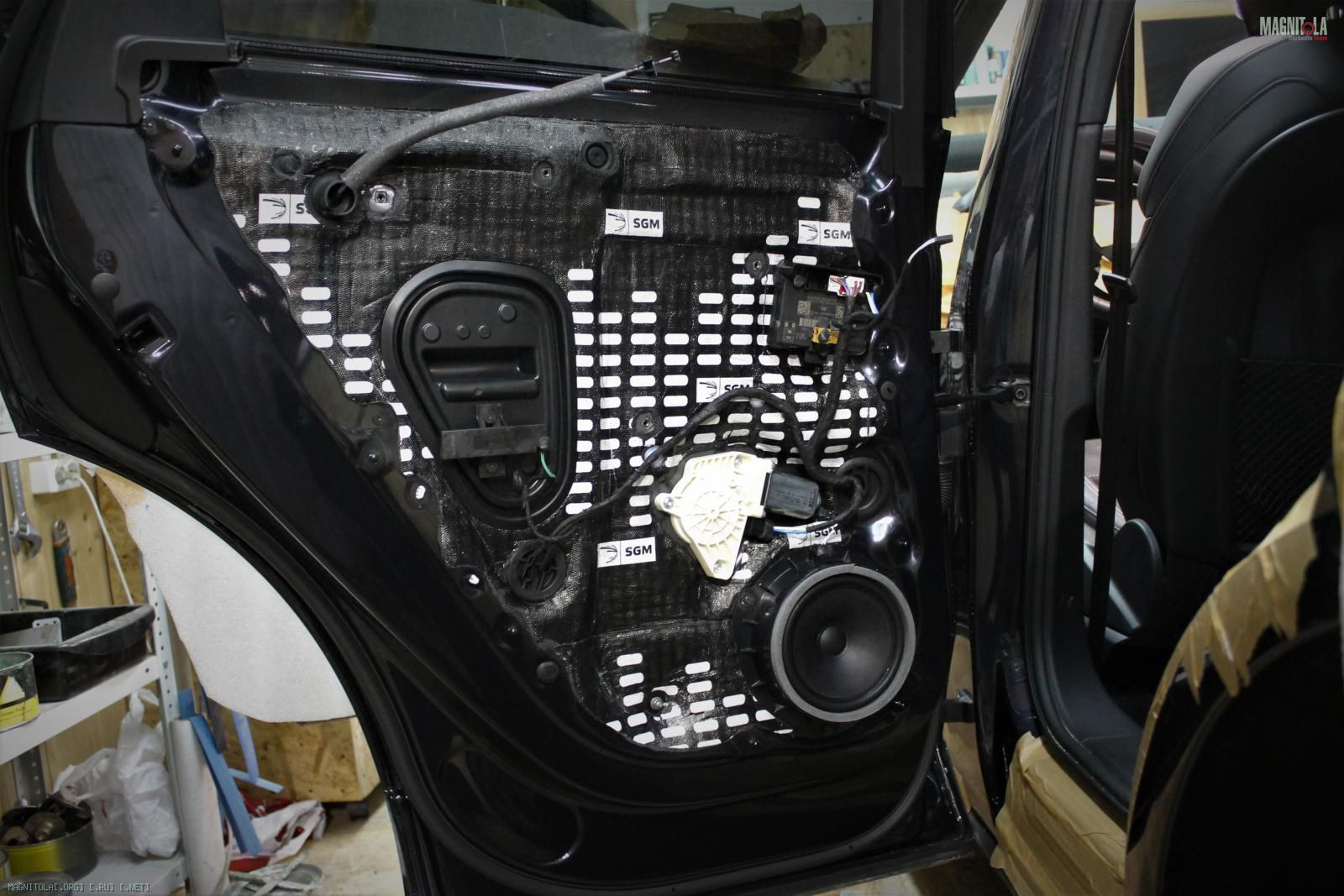

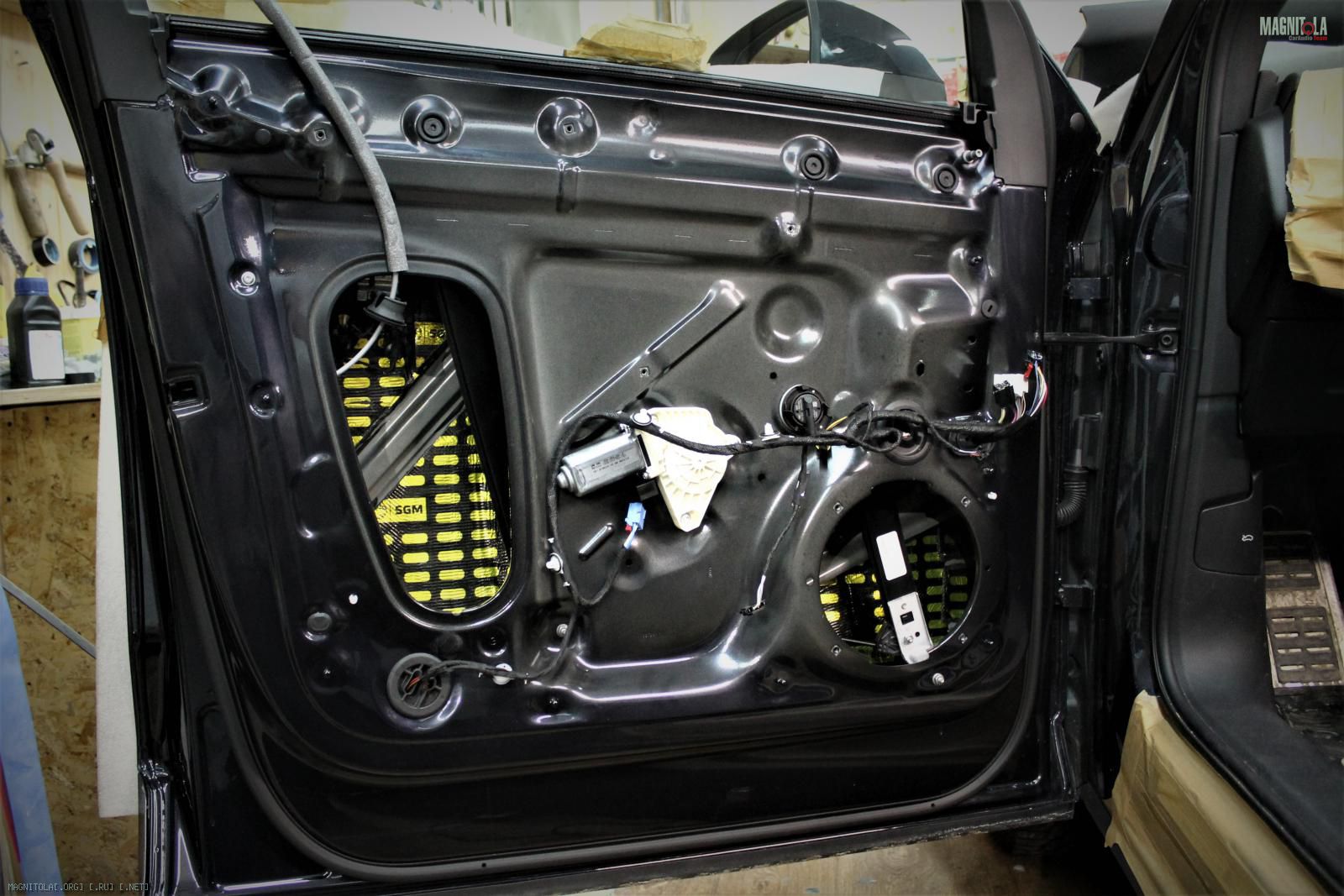

Двери итог.


Вложение 1307479Вложение 1307481Вложение 1307483Вложение 1307485


Вложение 1307487Вложение 1307489Вложение 1307491Вложение 1307493

Audi Q5-B9

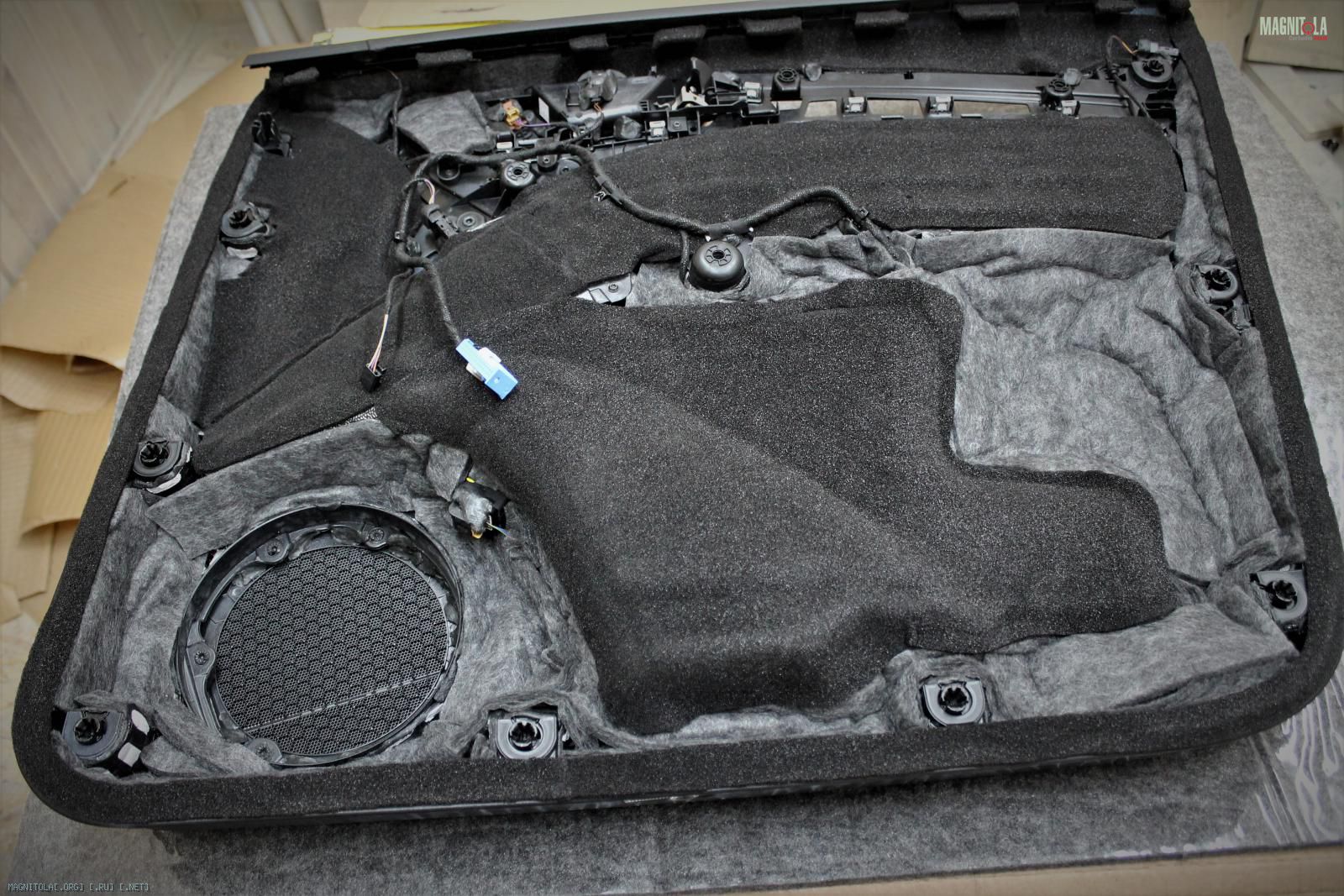

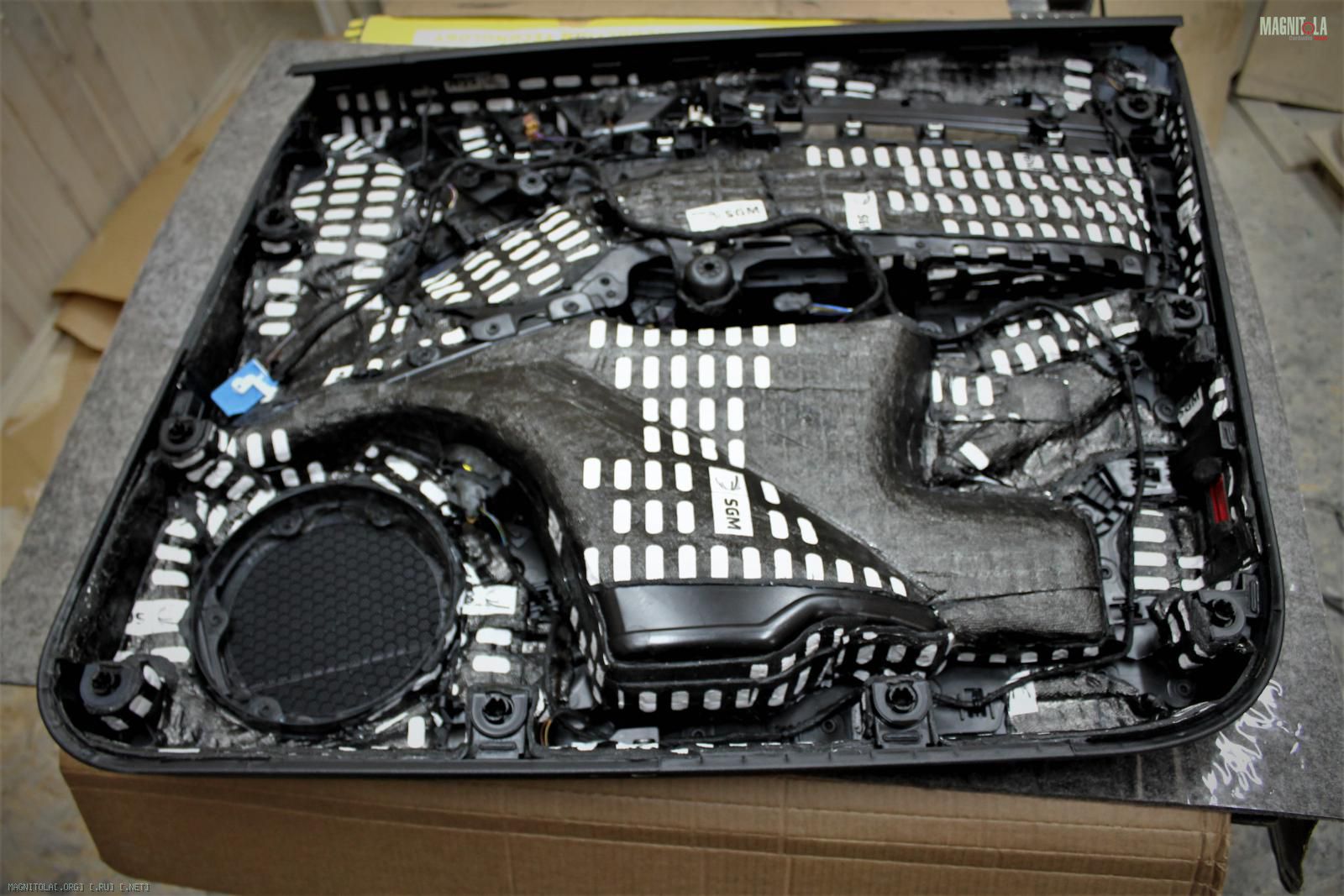

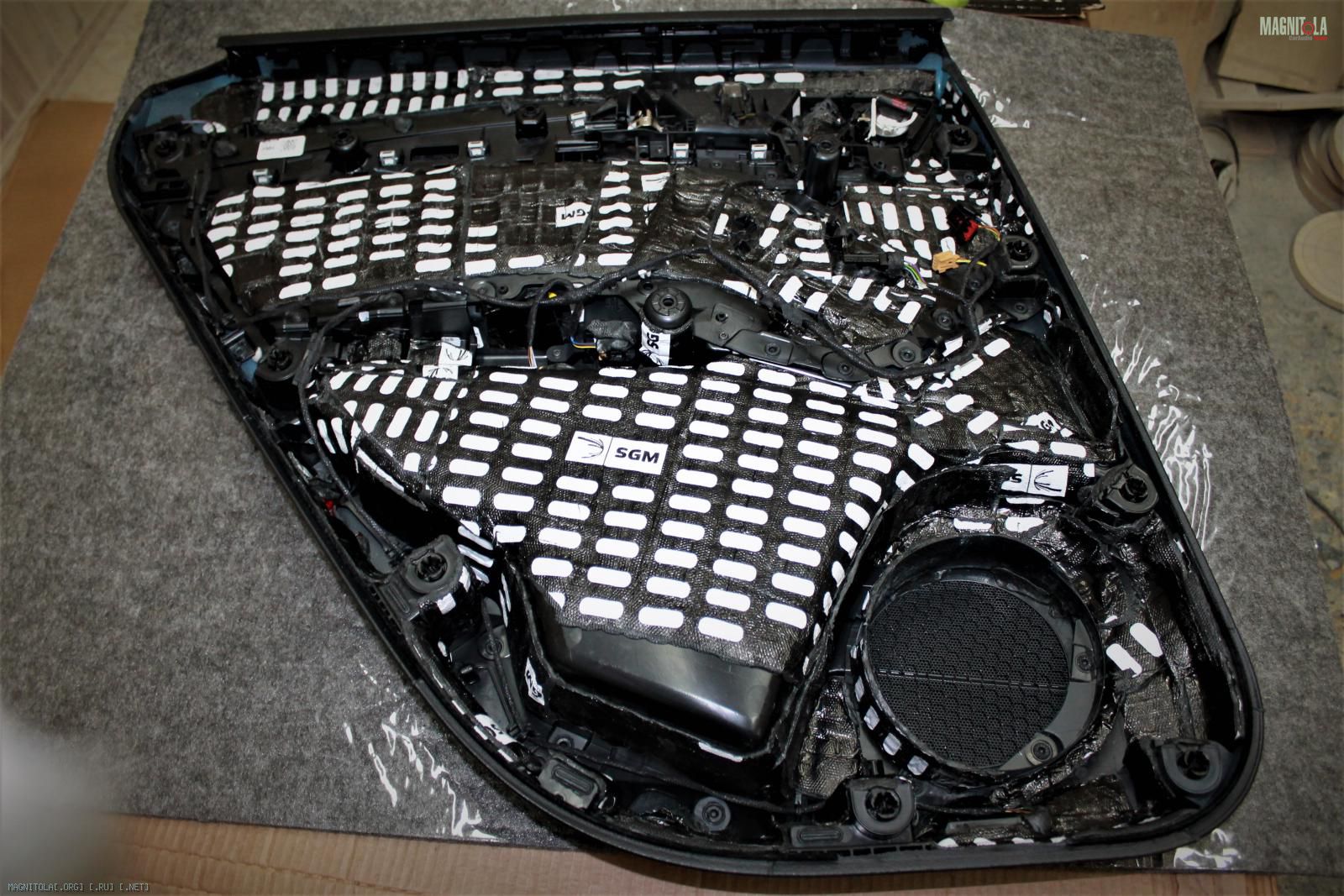

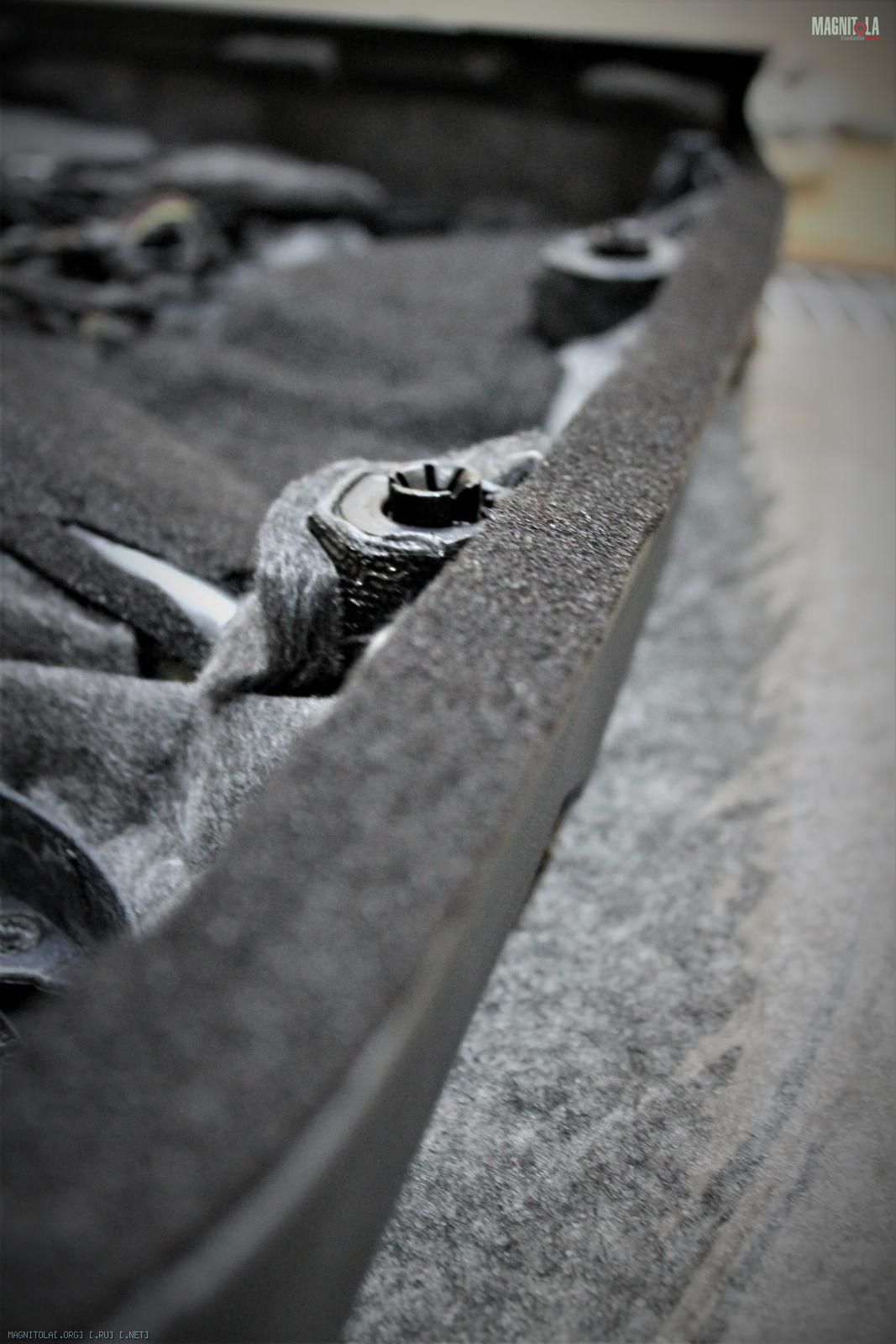

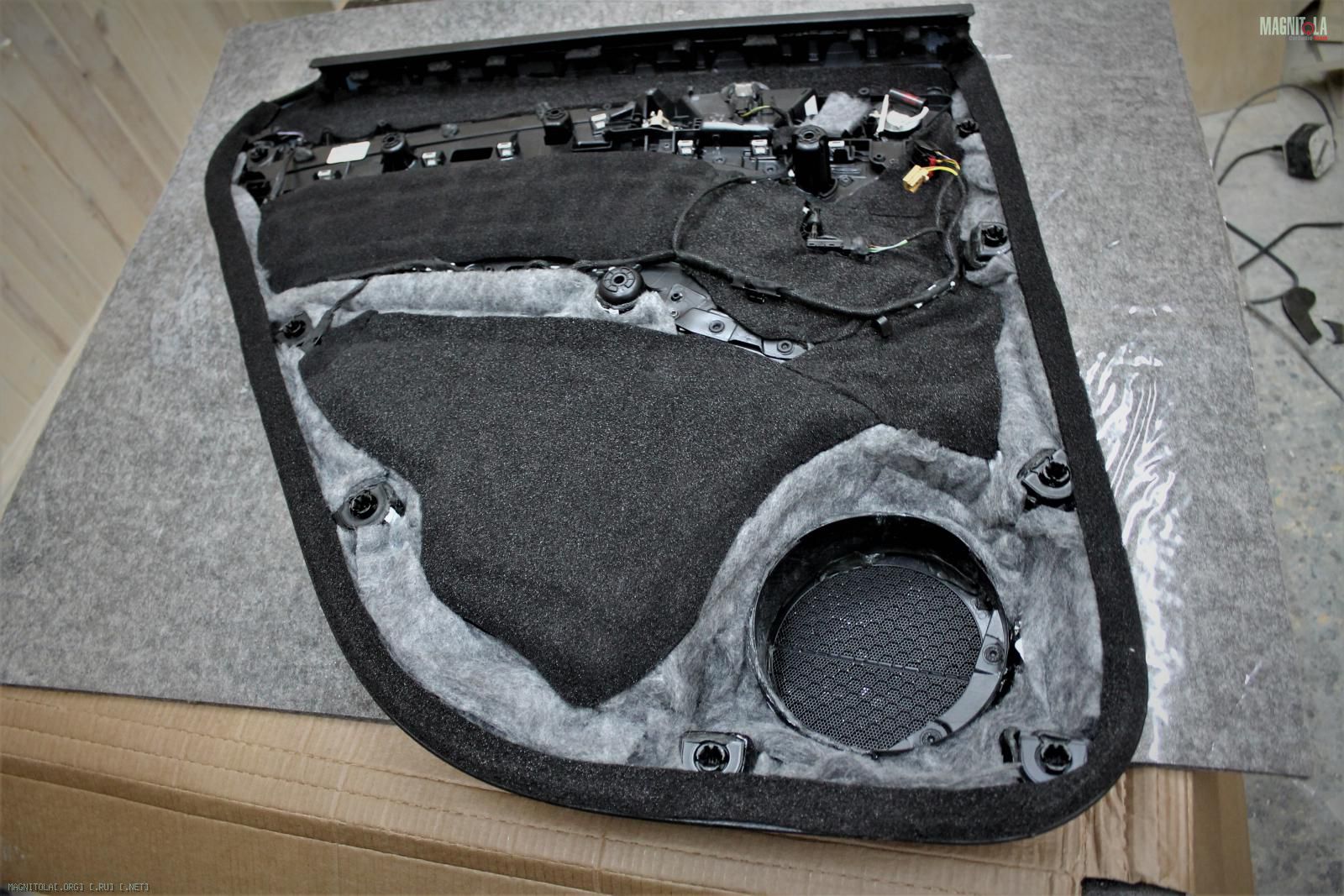

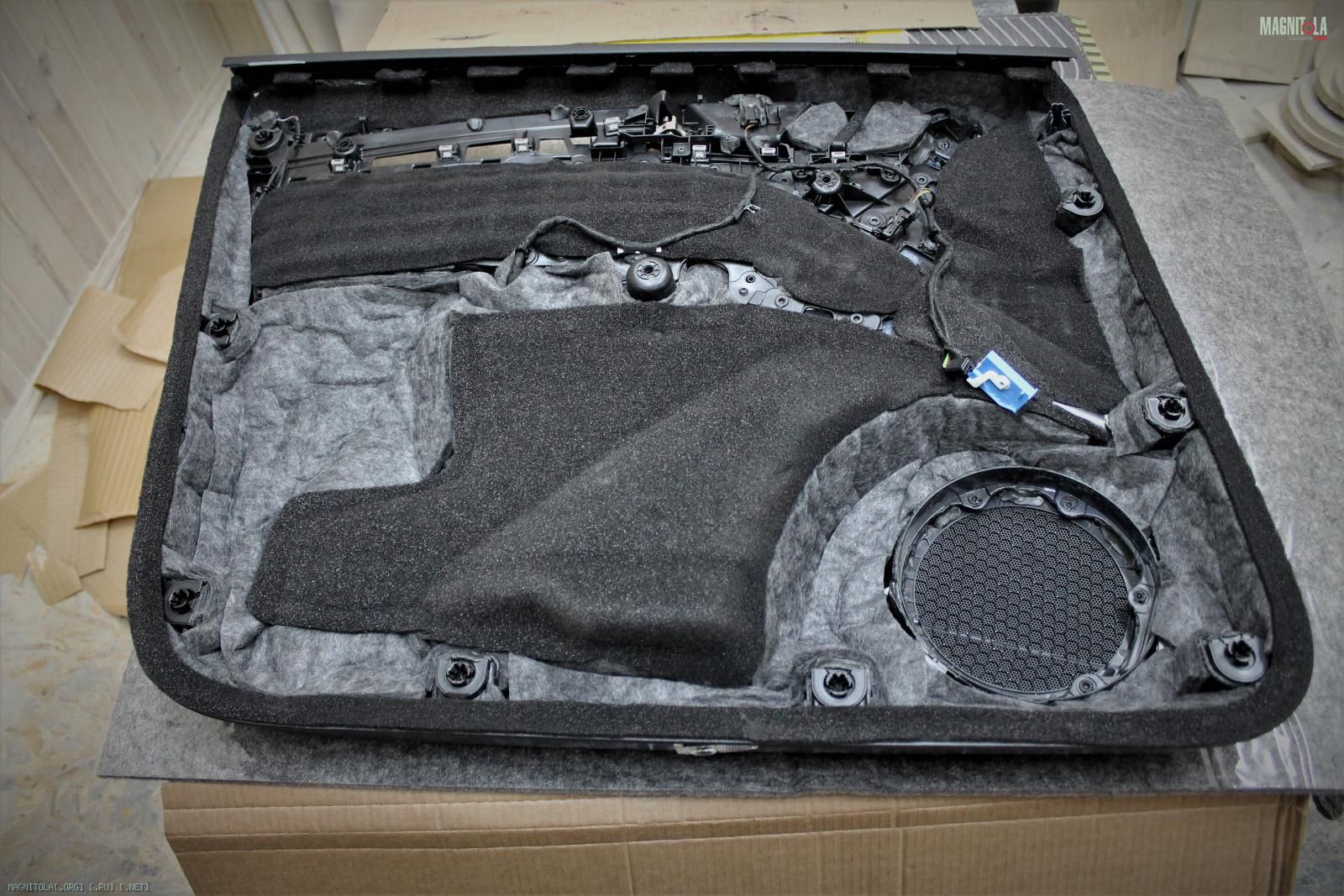

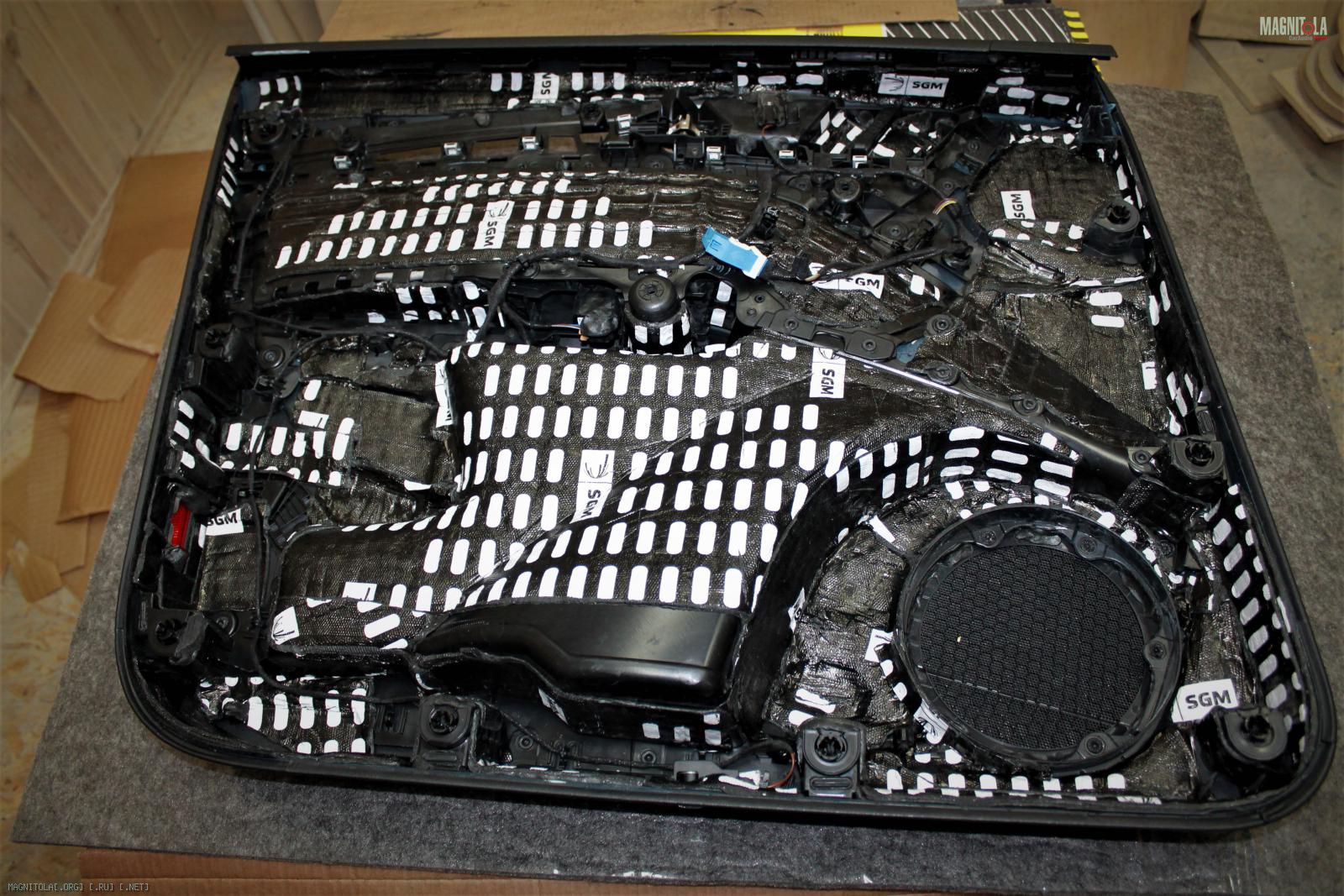

Карты дверей.
Наносим вибру 4мм, греем, прикатываем.

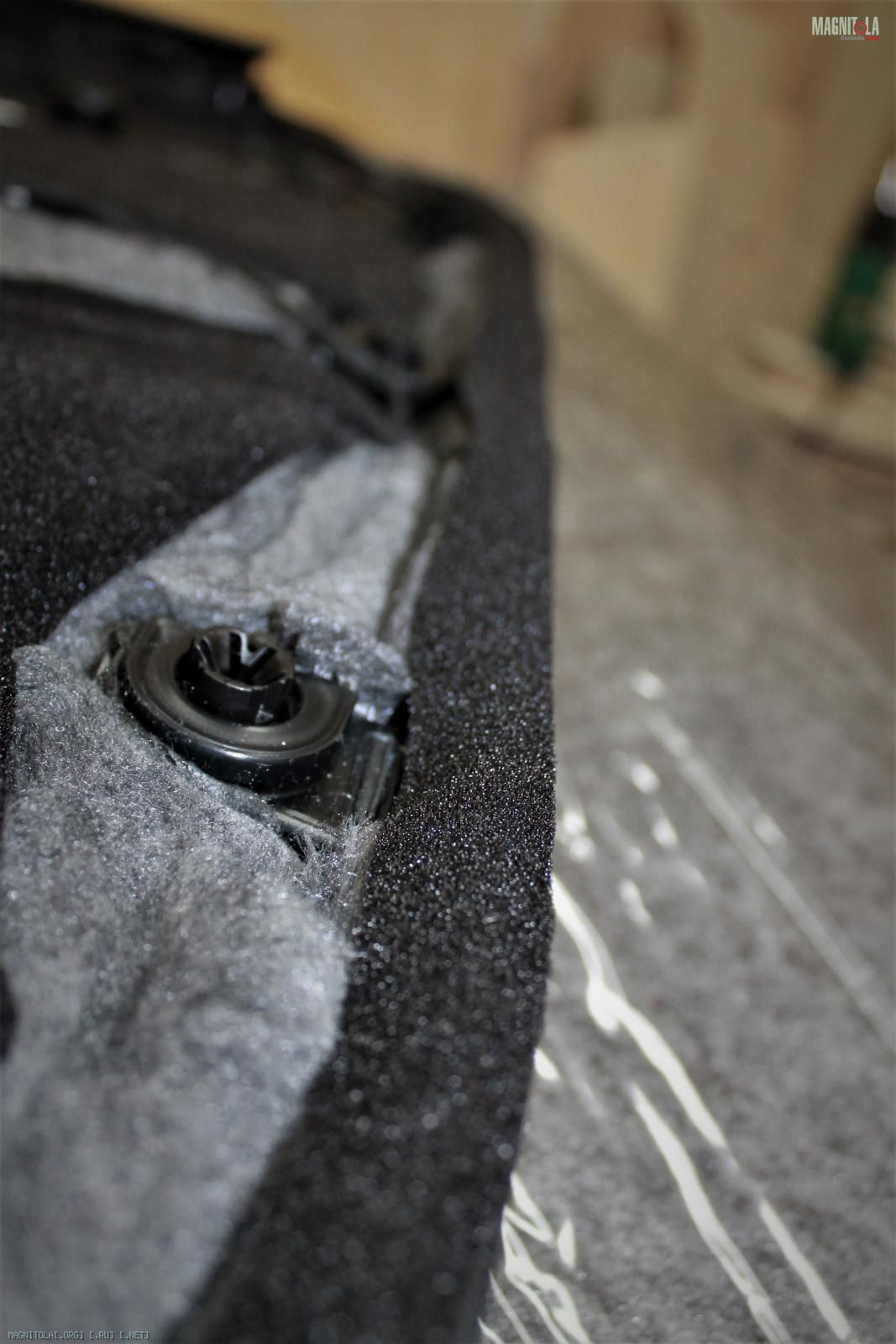

Затем наносим войлок, битопласт, уплотнительную ленту по периметру.

Вложение 1307665Вложение 1307667Вложение 1307669Вложение 1307671Вложение 1307673Вложение 1307675Вложение 1307677Вложение 1307679Вложение 1307681Вложение 1307683Вложение 1307685

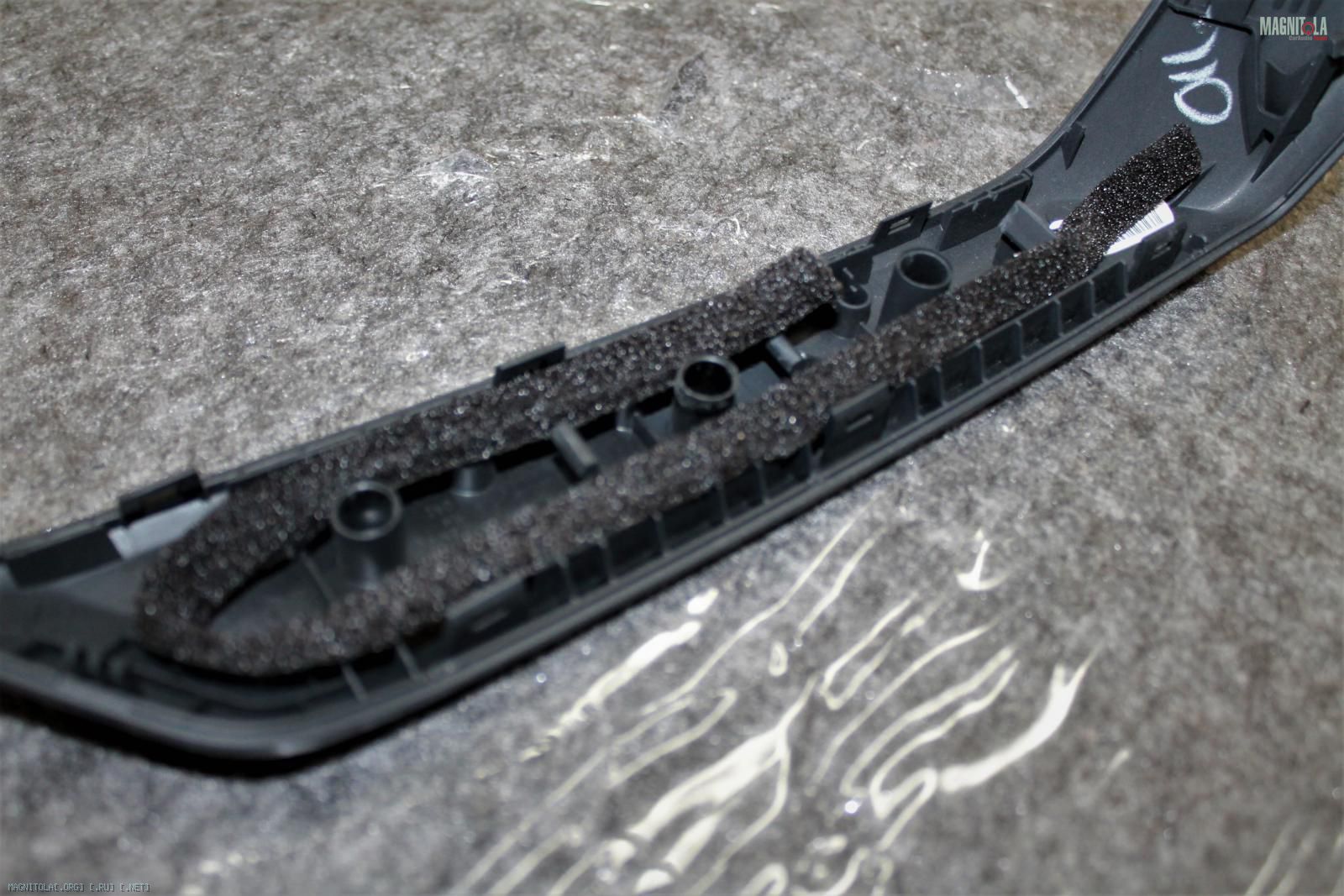

Уплотняем все пластиковые, декоративные элементы двери.

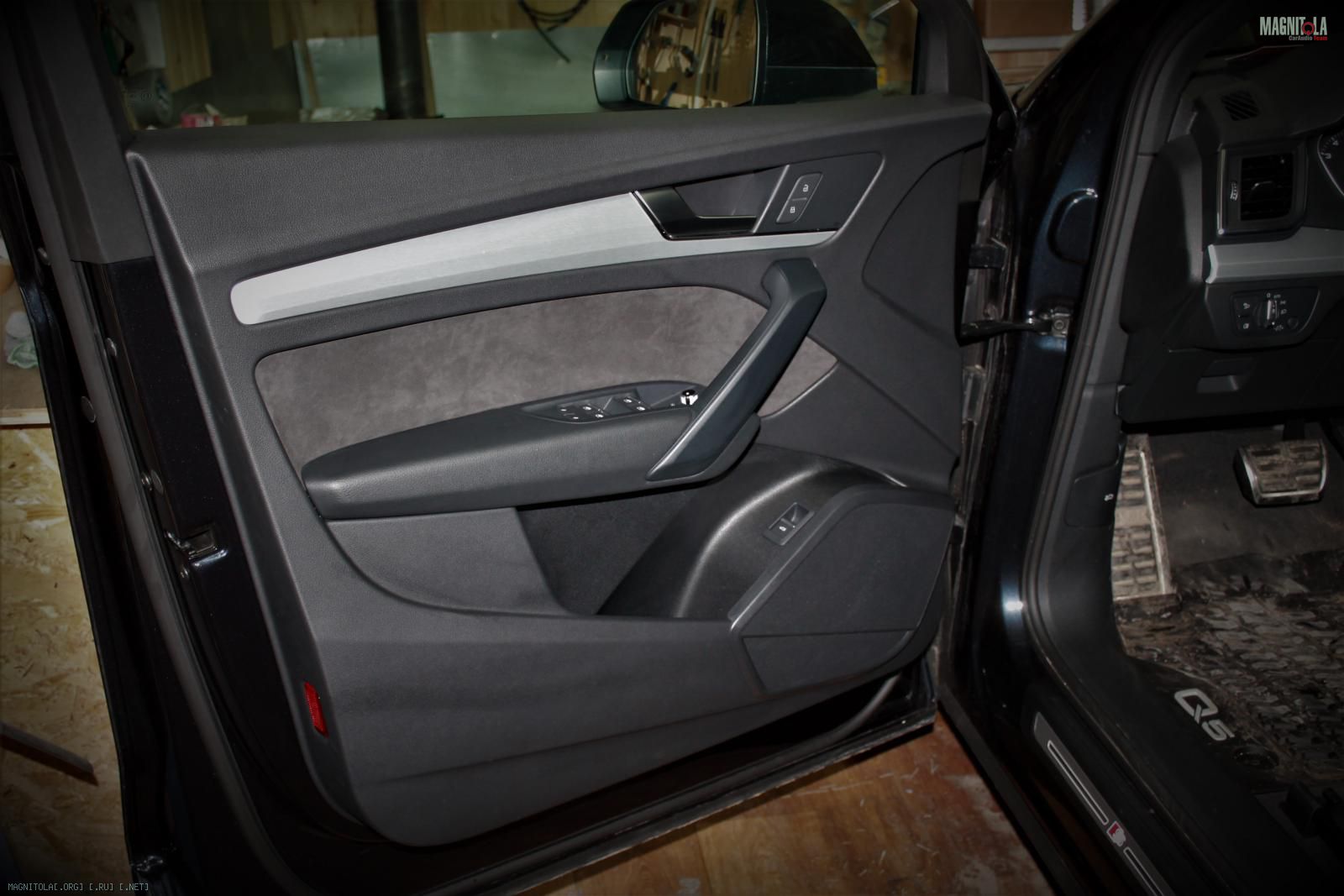

Собираем, запускаем...
Вложение 1307687Вложение 1307689Вложение 1307691Вложение 1307693

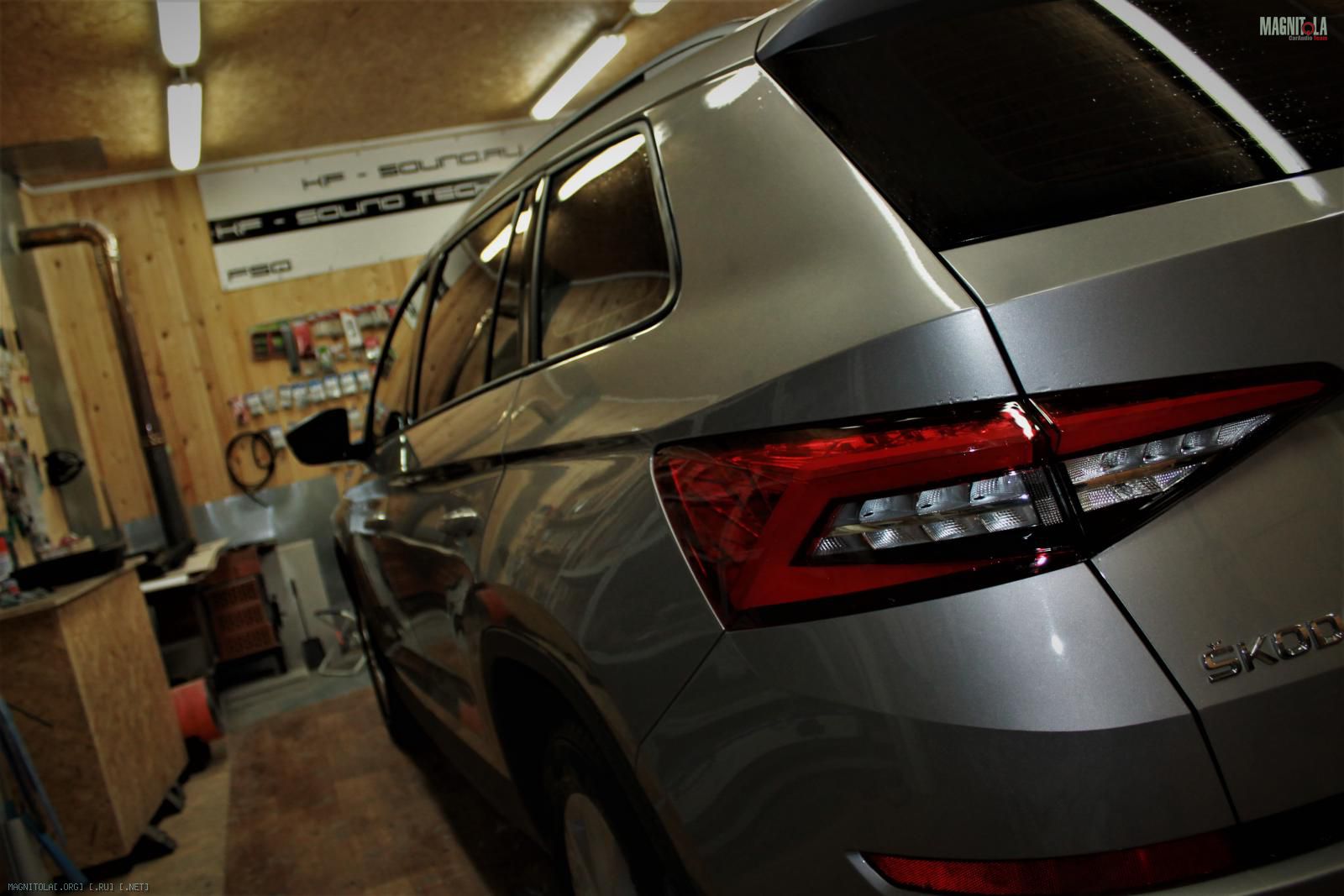

В KF-Sound Technology приехала ŠKODA KODIAQ
Вложение 1307797Вложение 1307799

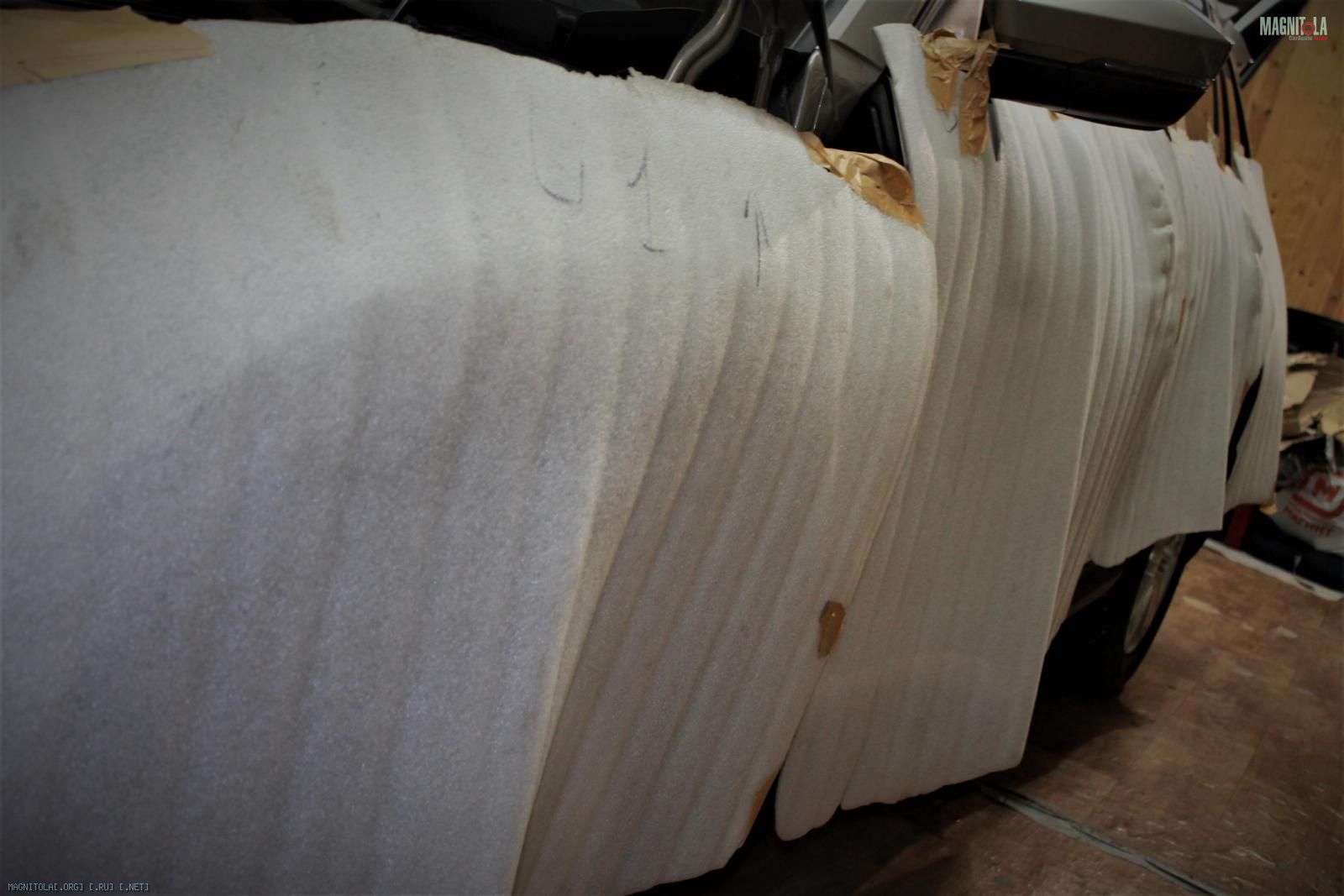

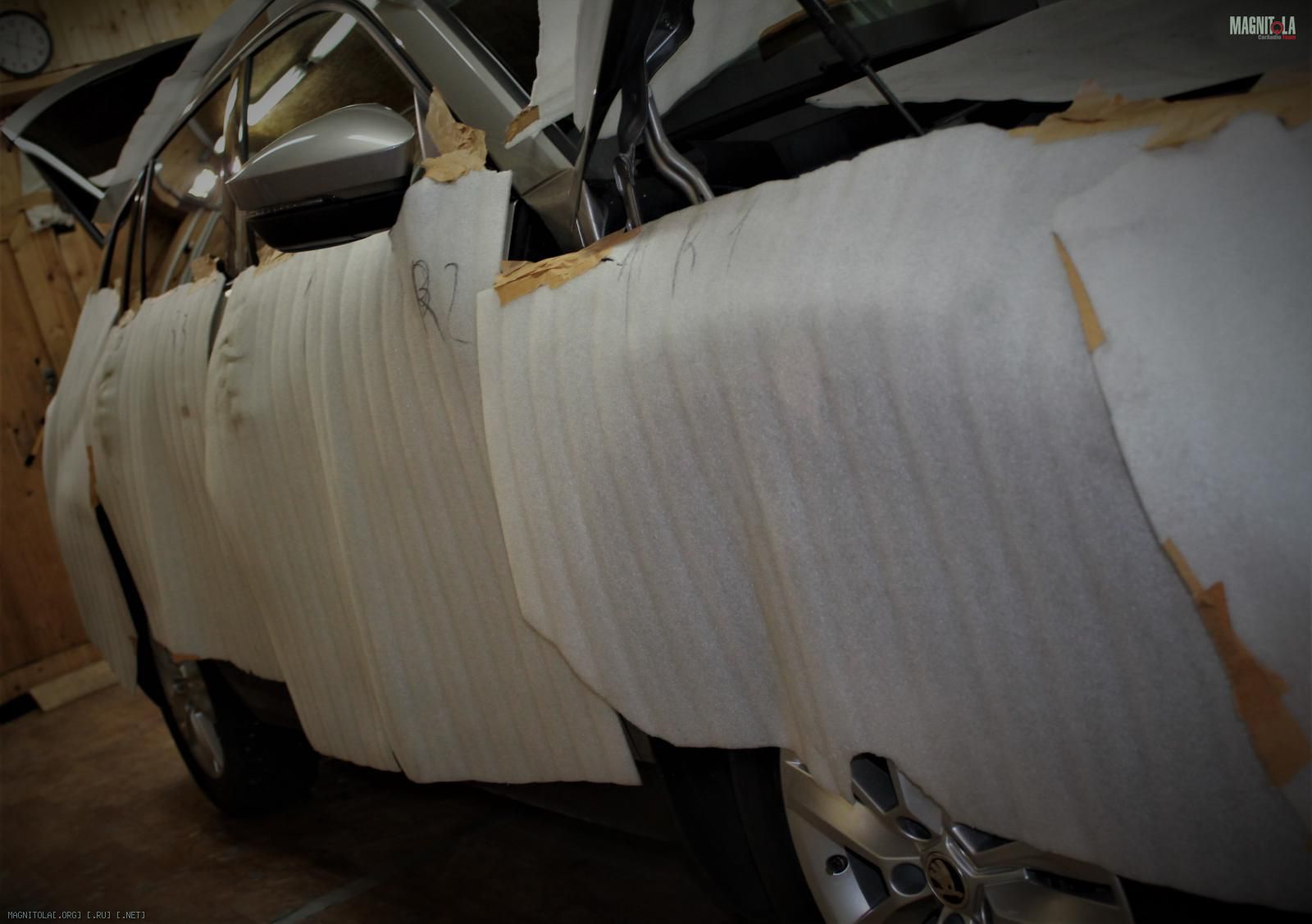

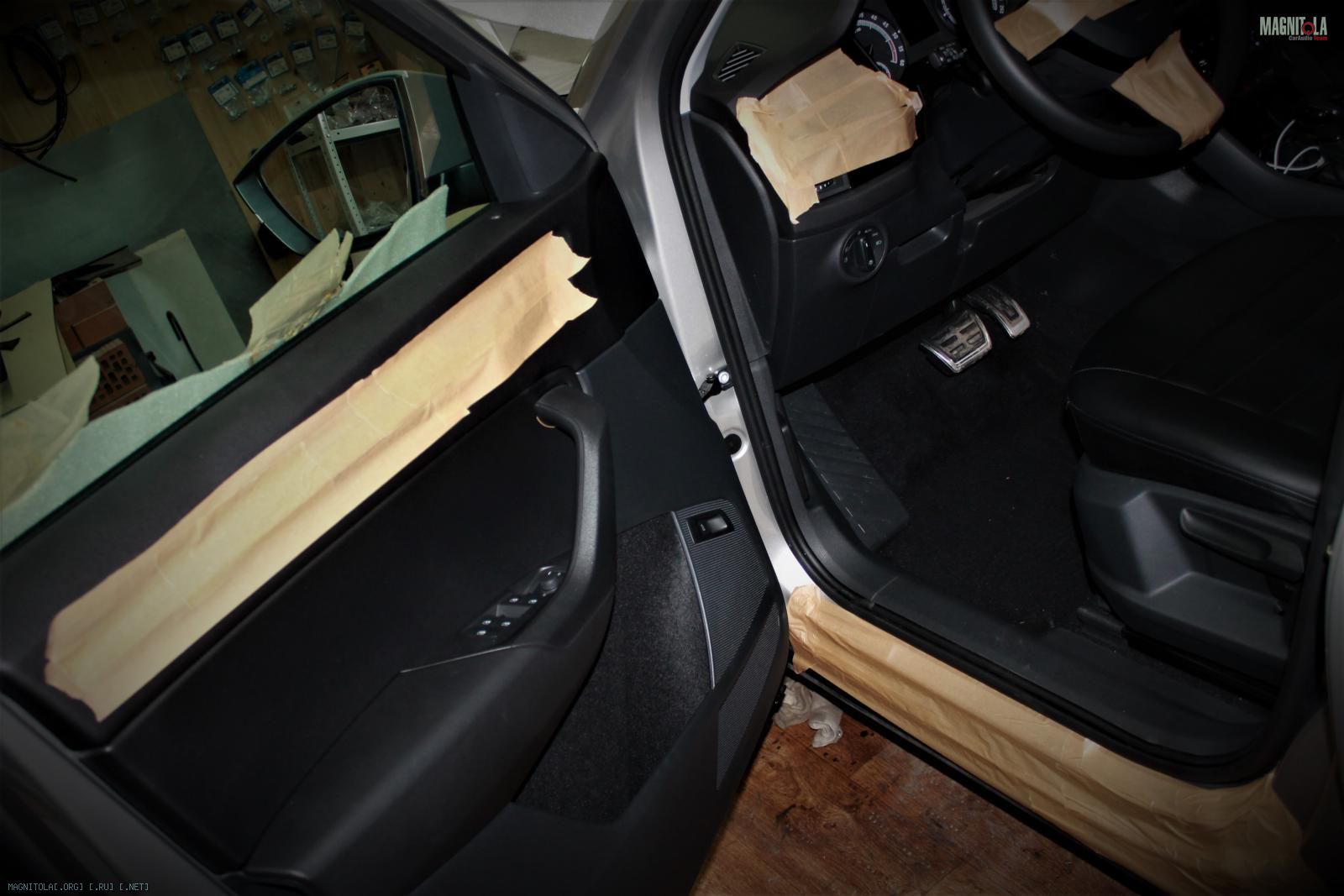

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1307801Вложение 1307803Вложение 1307805Вложение 1307807Вложение 1307809Вложение 1307811

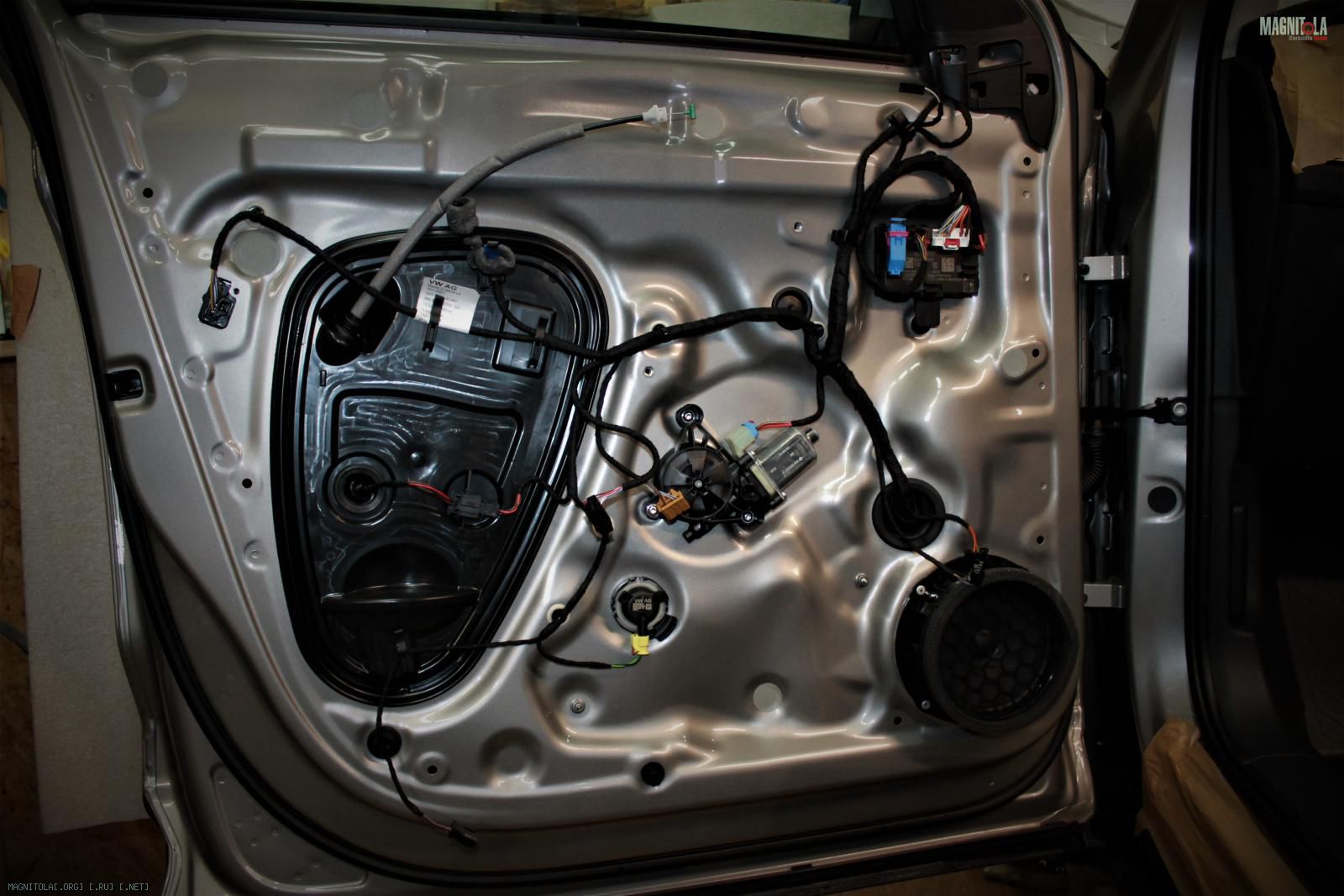

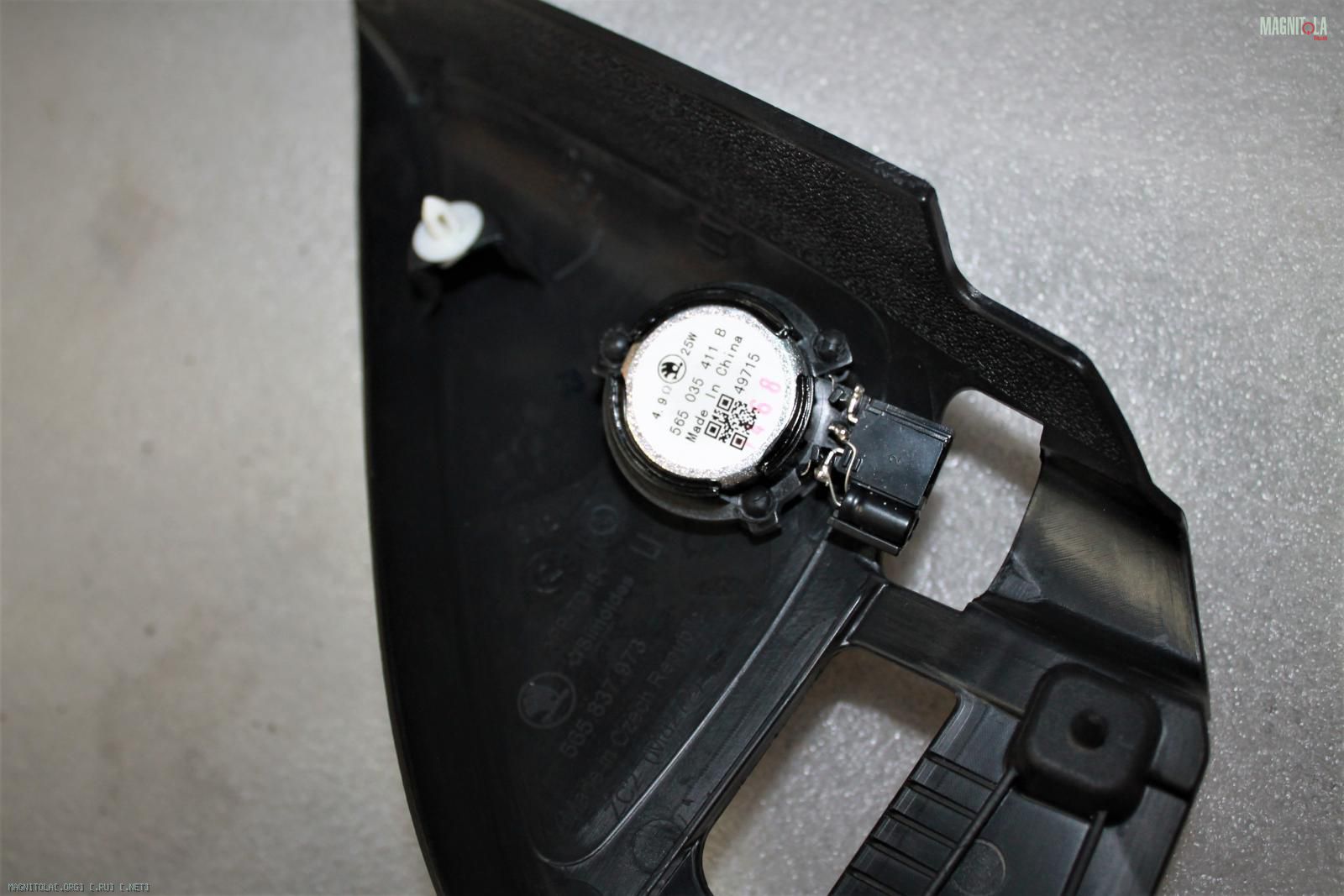

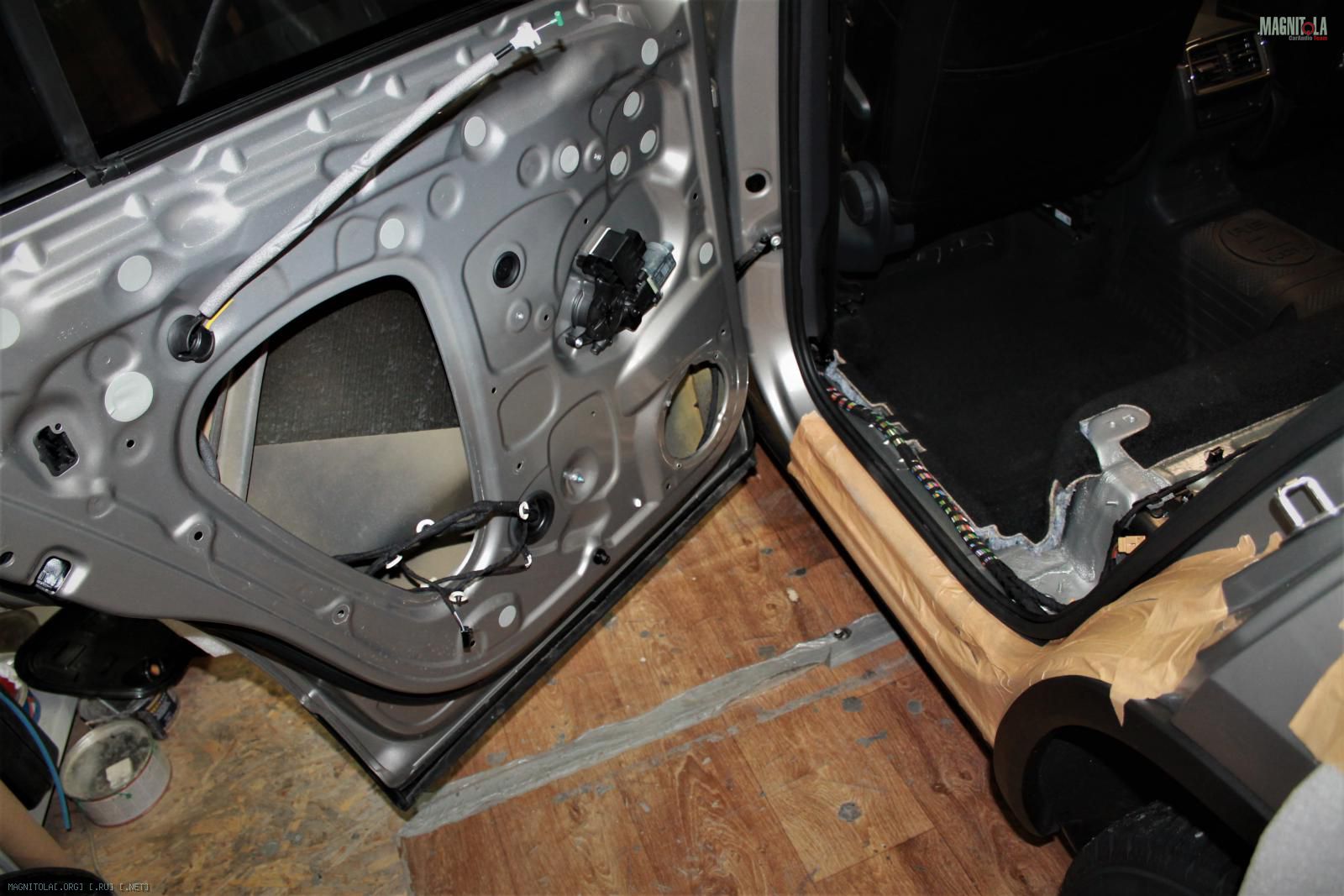

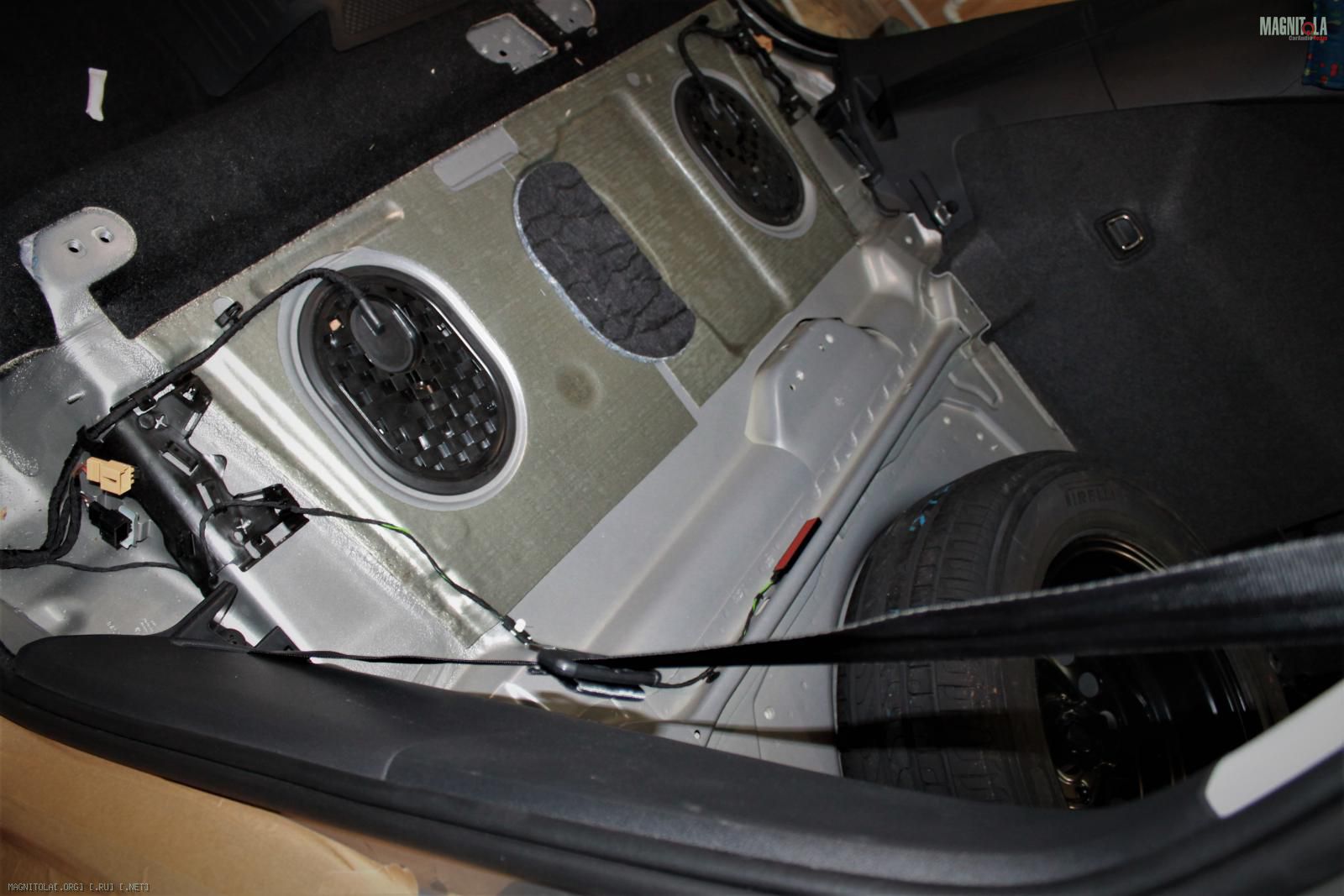

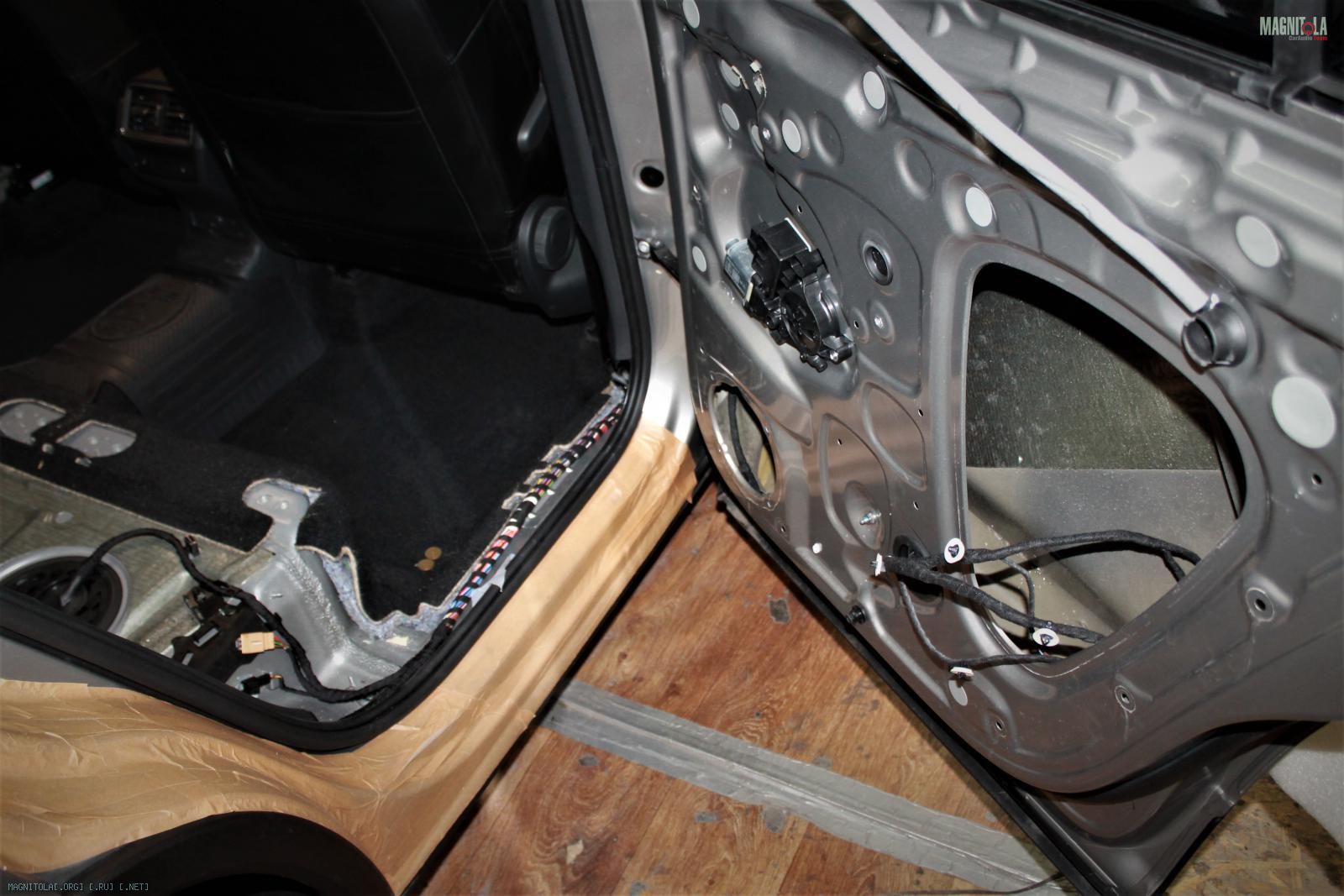

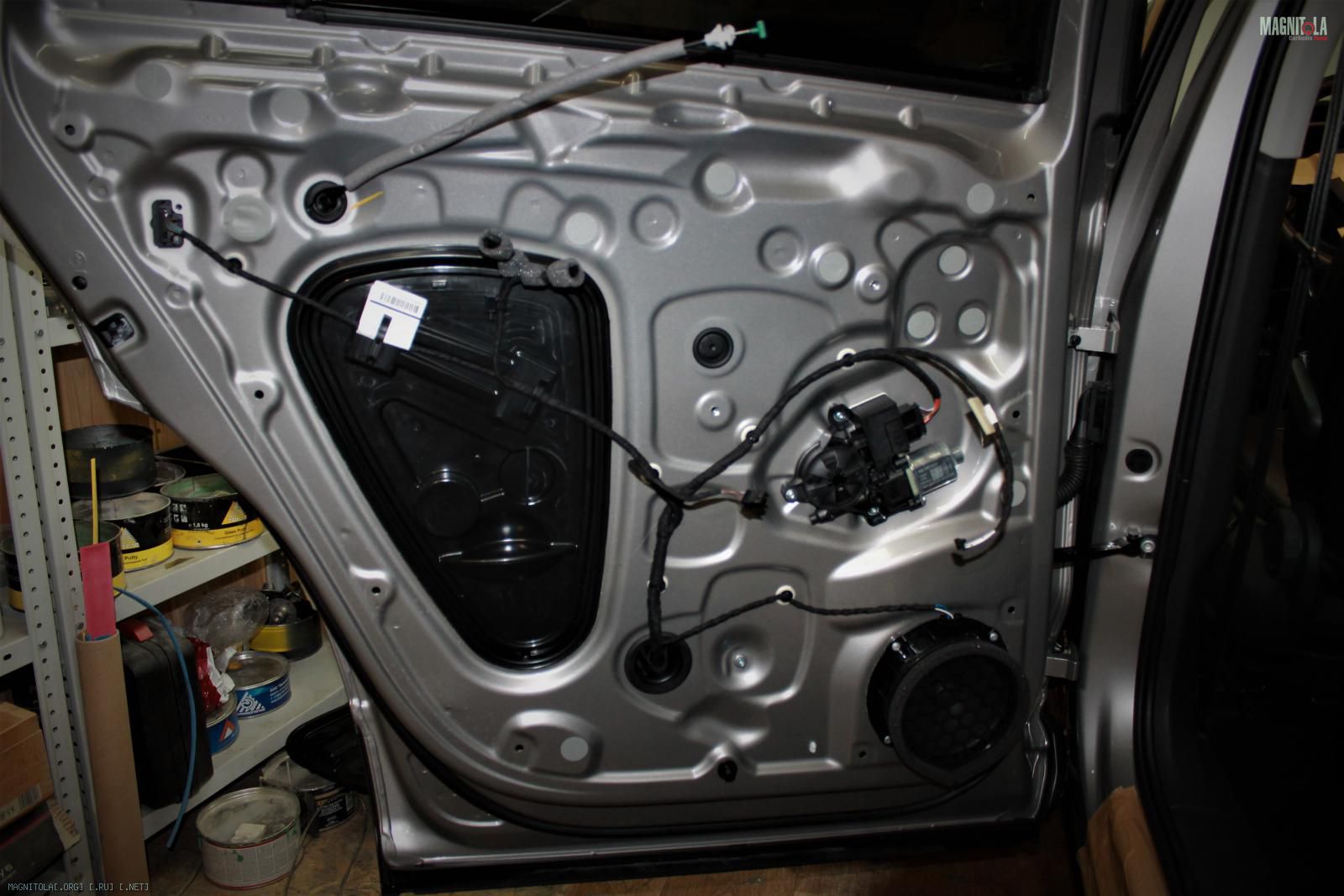

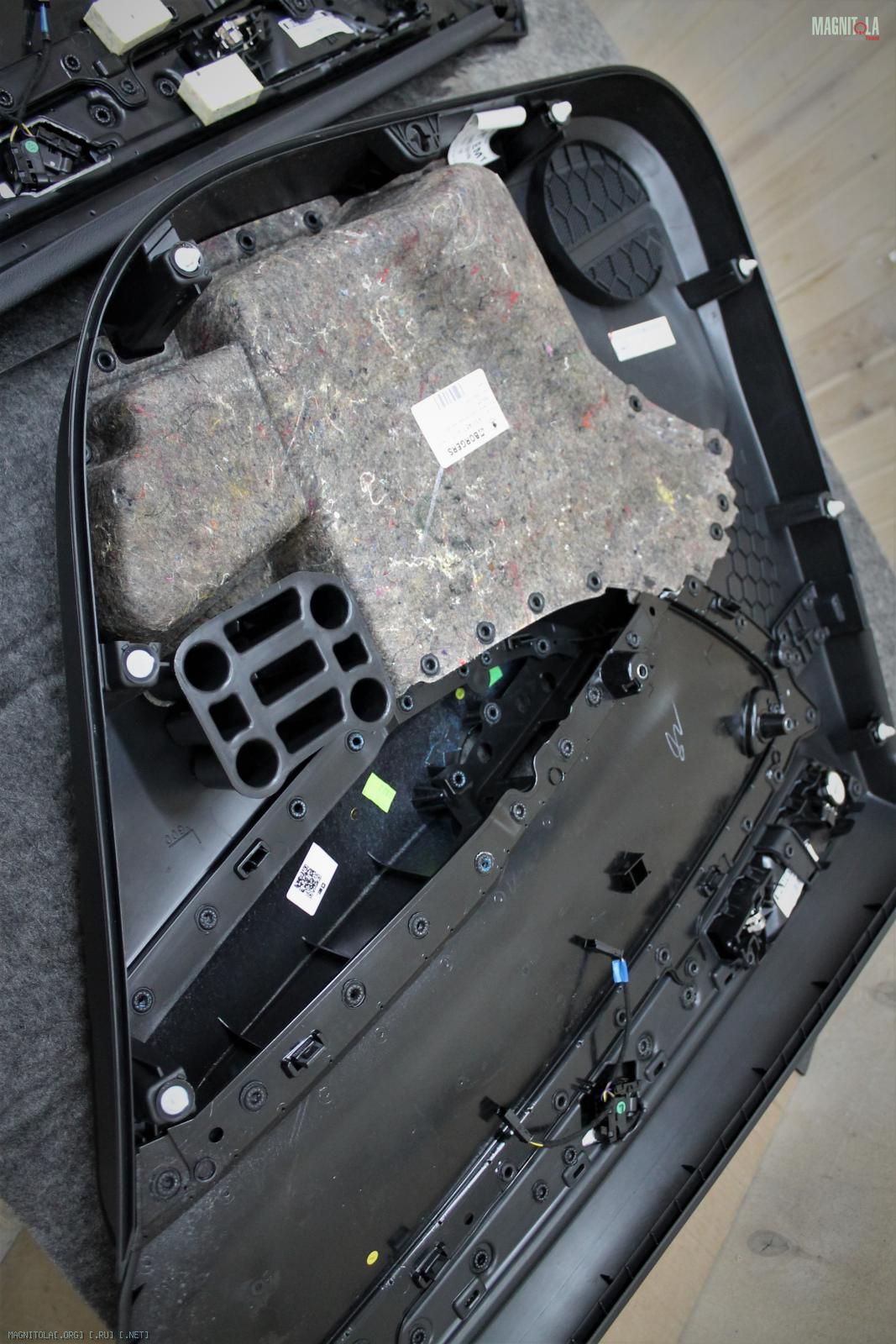

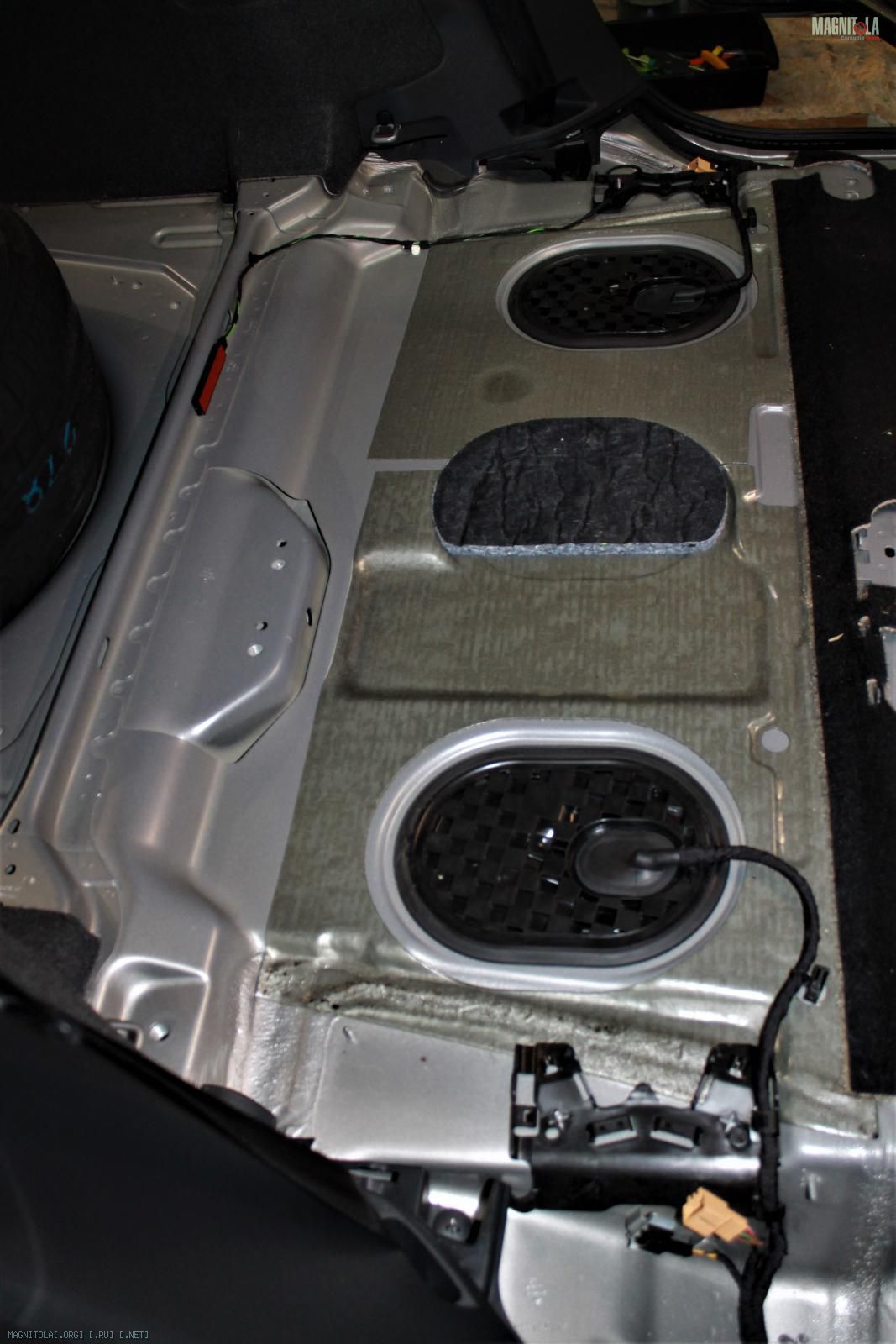

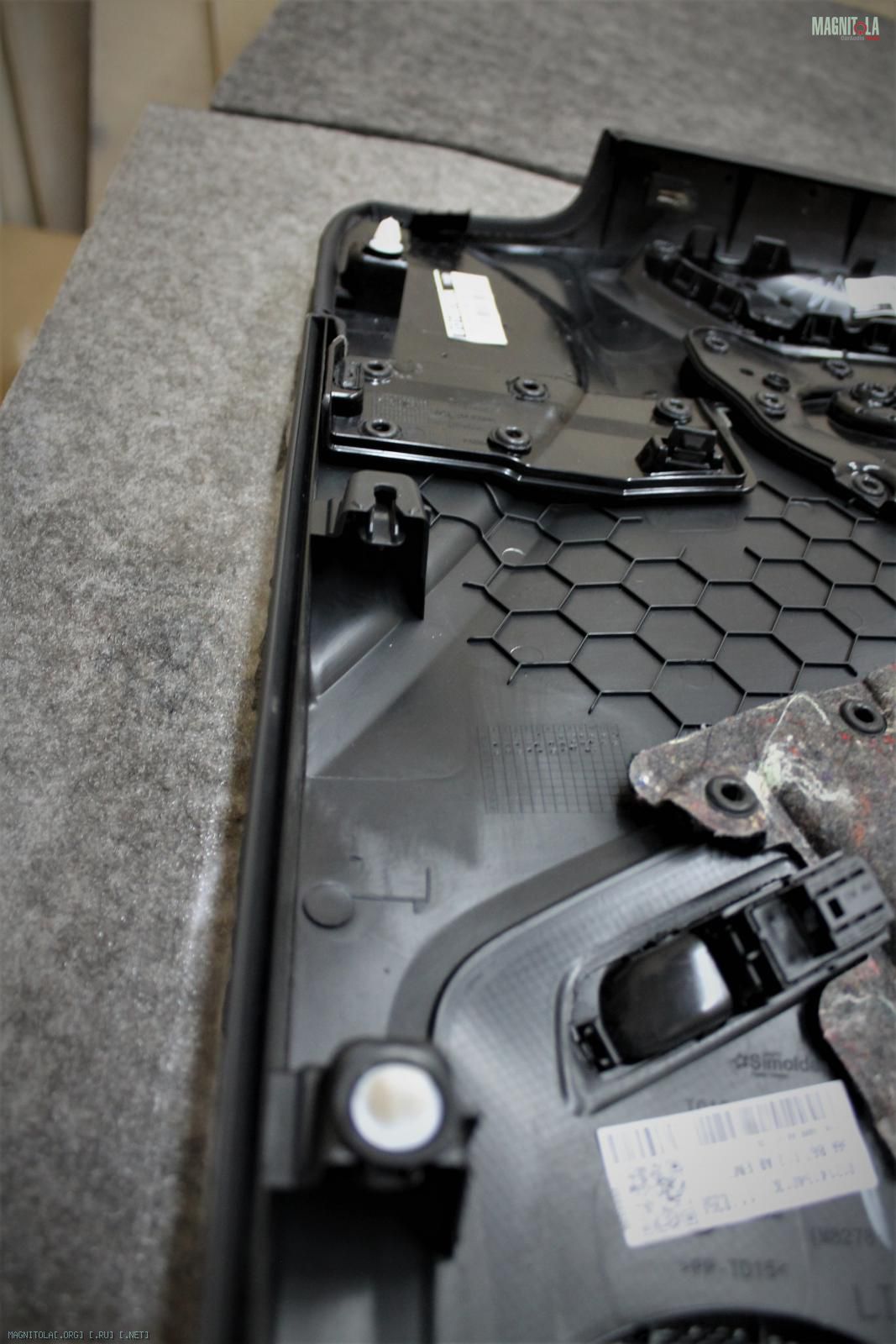

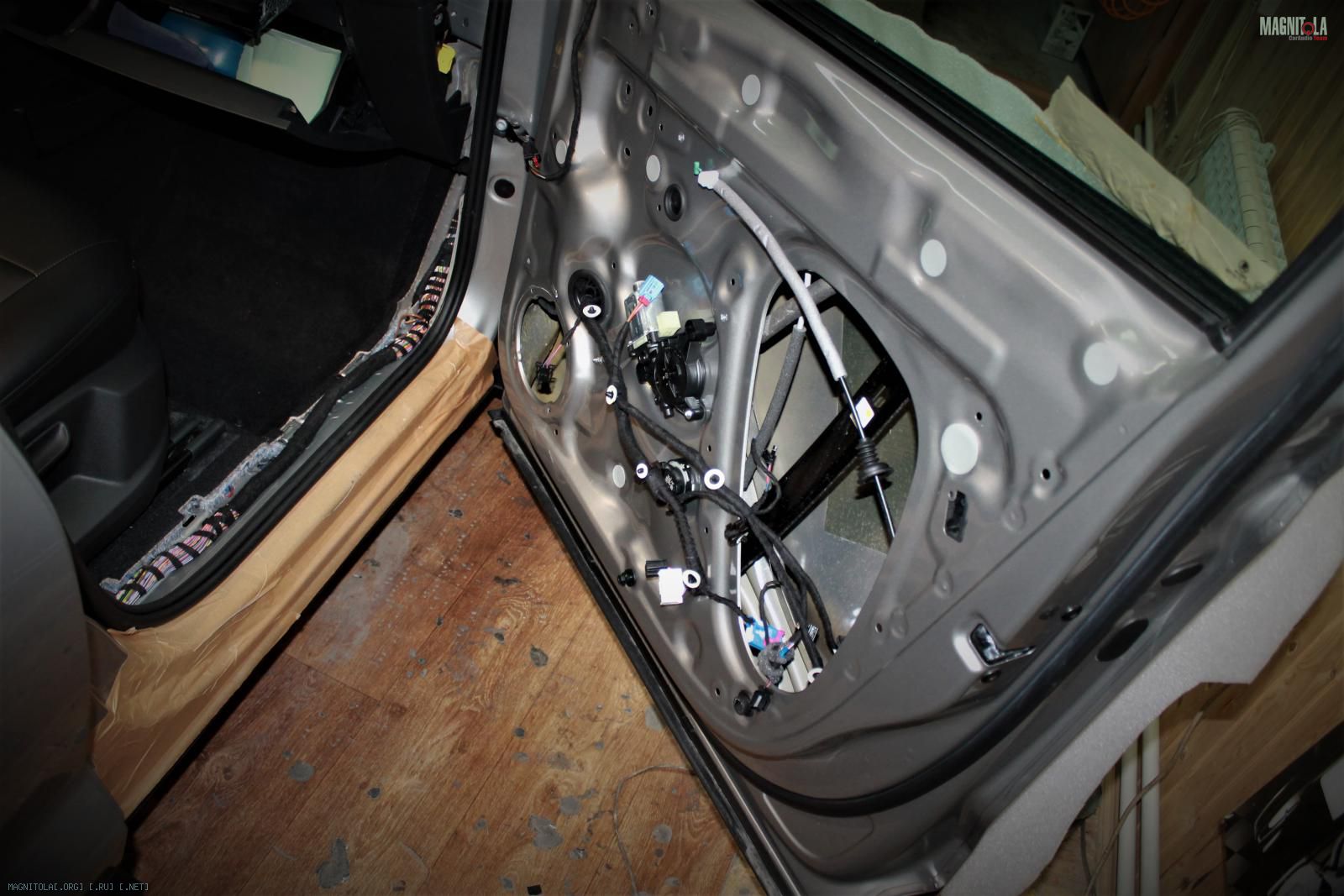

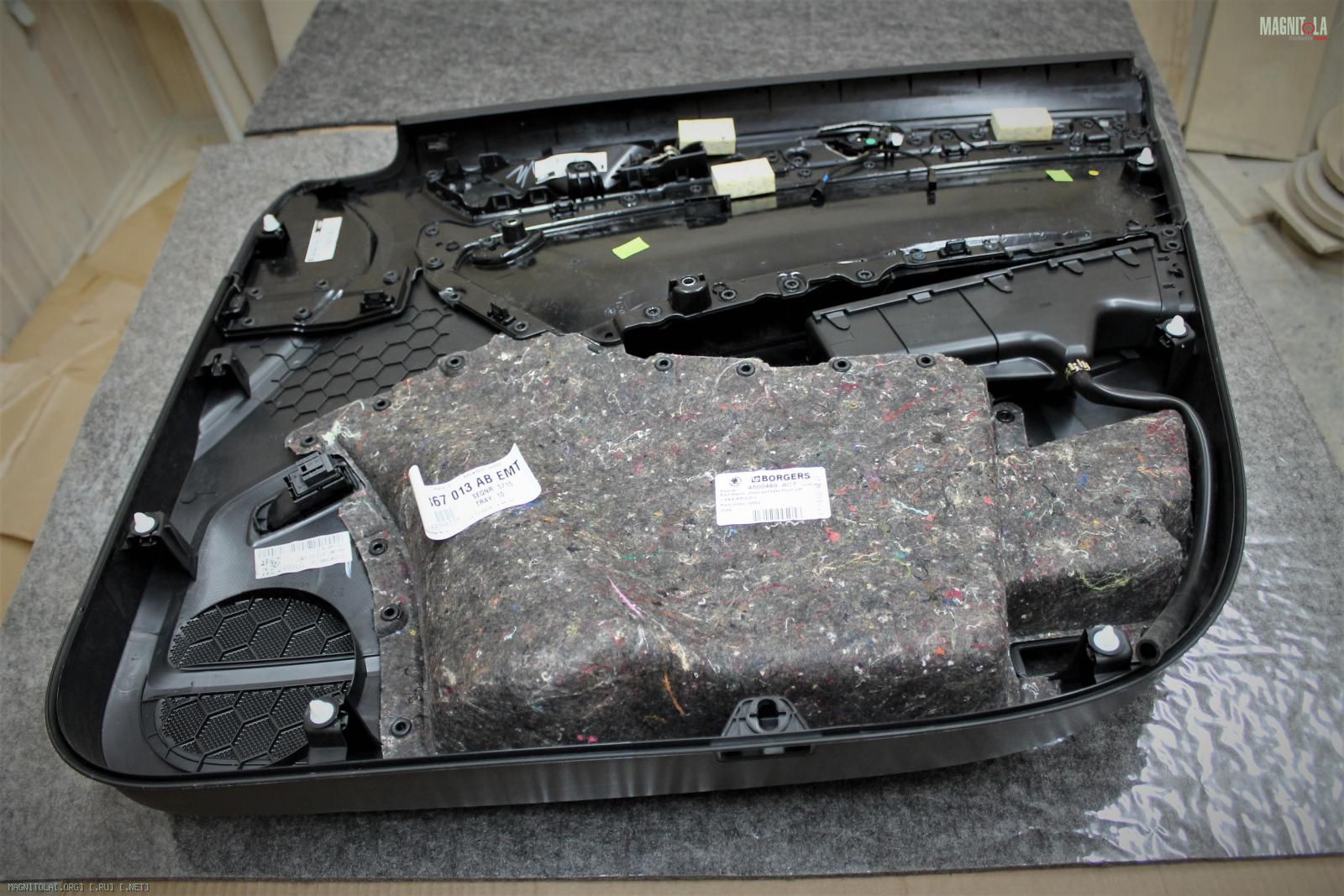

Разбираем двери, салон....
Вложение 1307813Вложение 1307815Вложение 1307817Вложение 1307819Вложение 1307821Вложение 1307823Вложение 1307825Вложение 1307827Вложение 1307829Вложение 1307831Вложение 1307833Вложение 1307835Вложение 1307837

SKODA KODIAQ

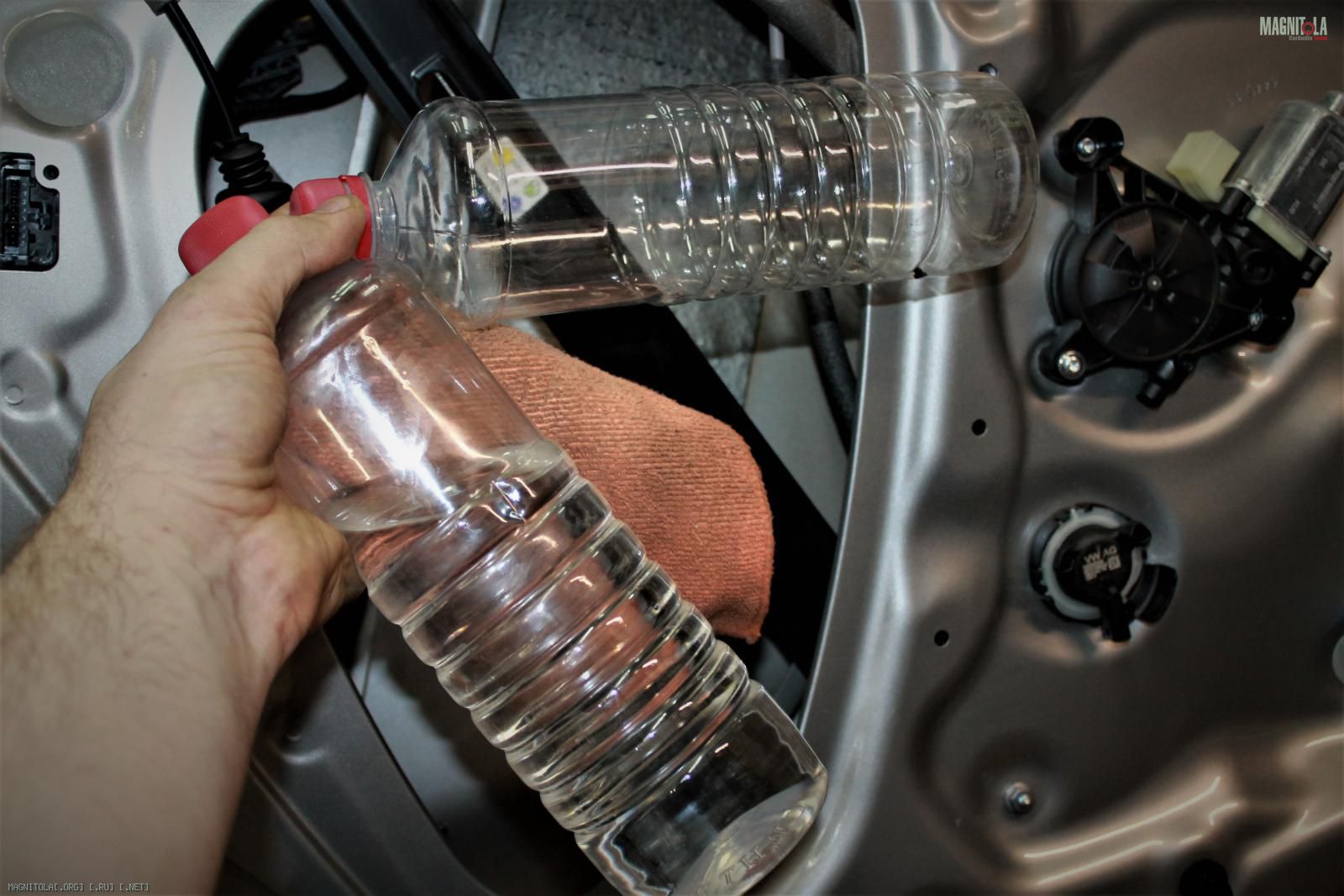

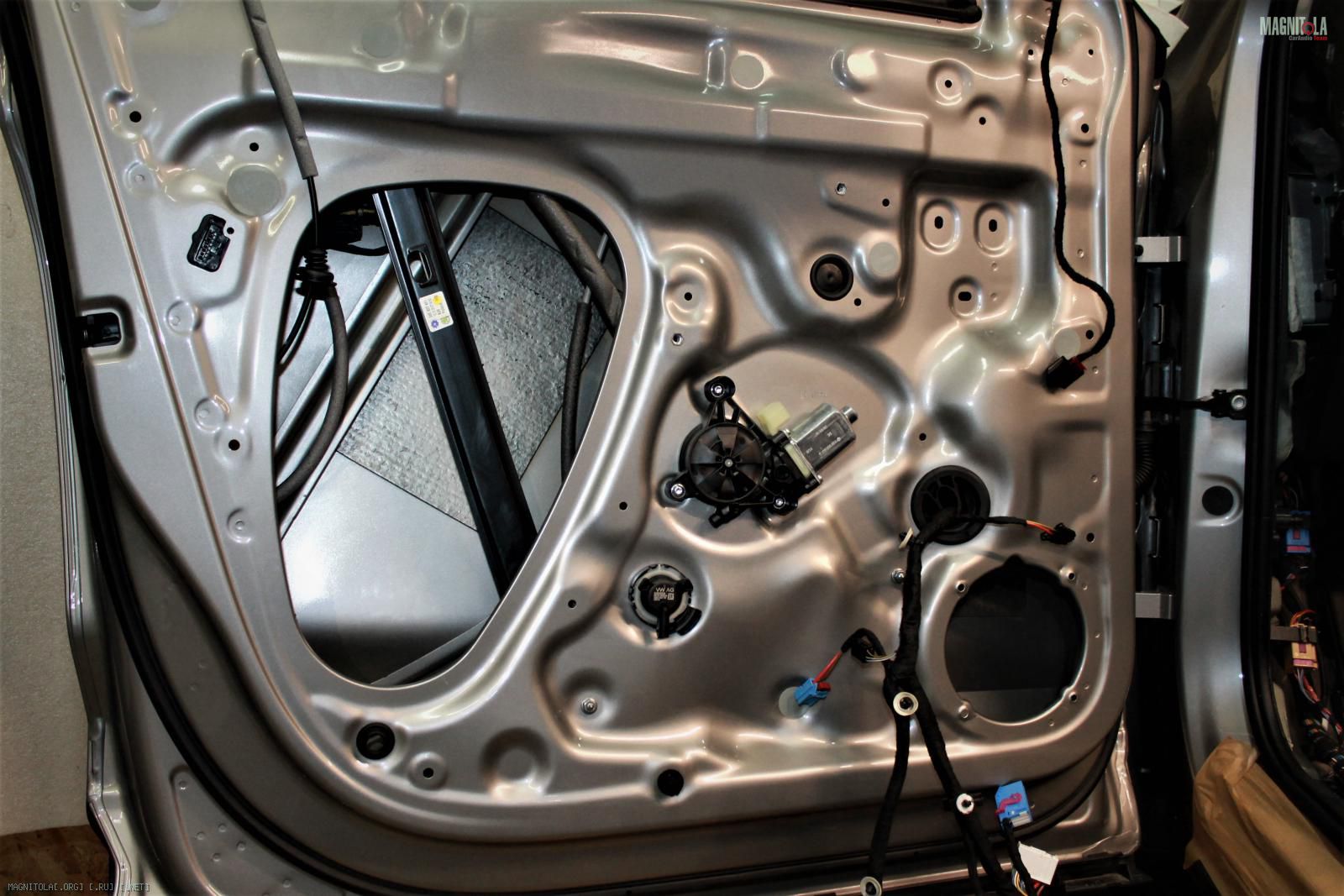

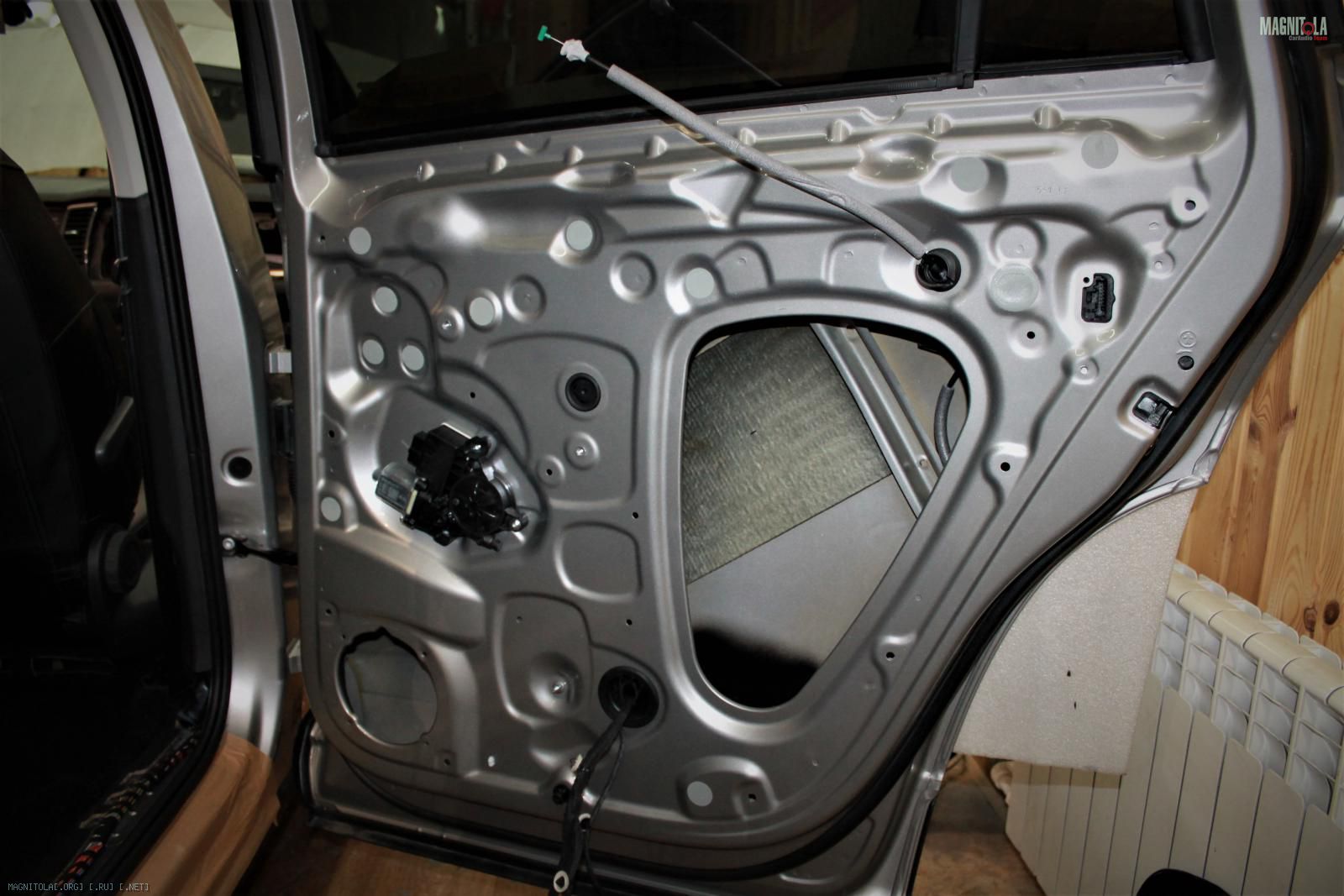

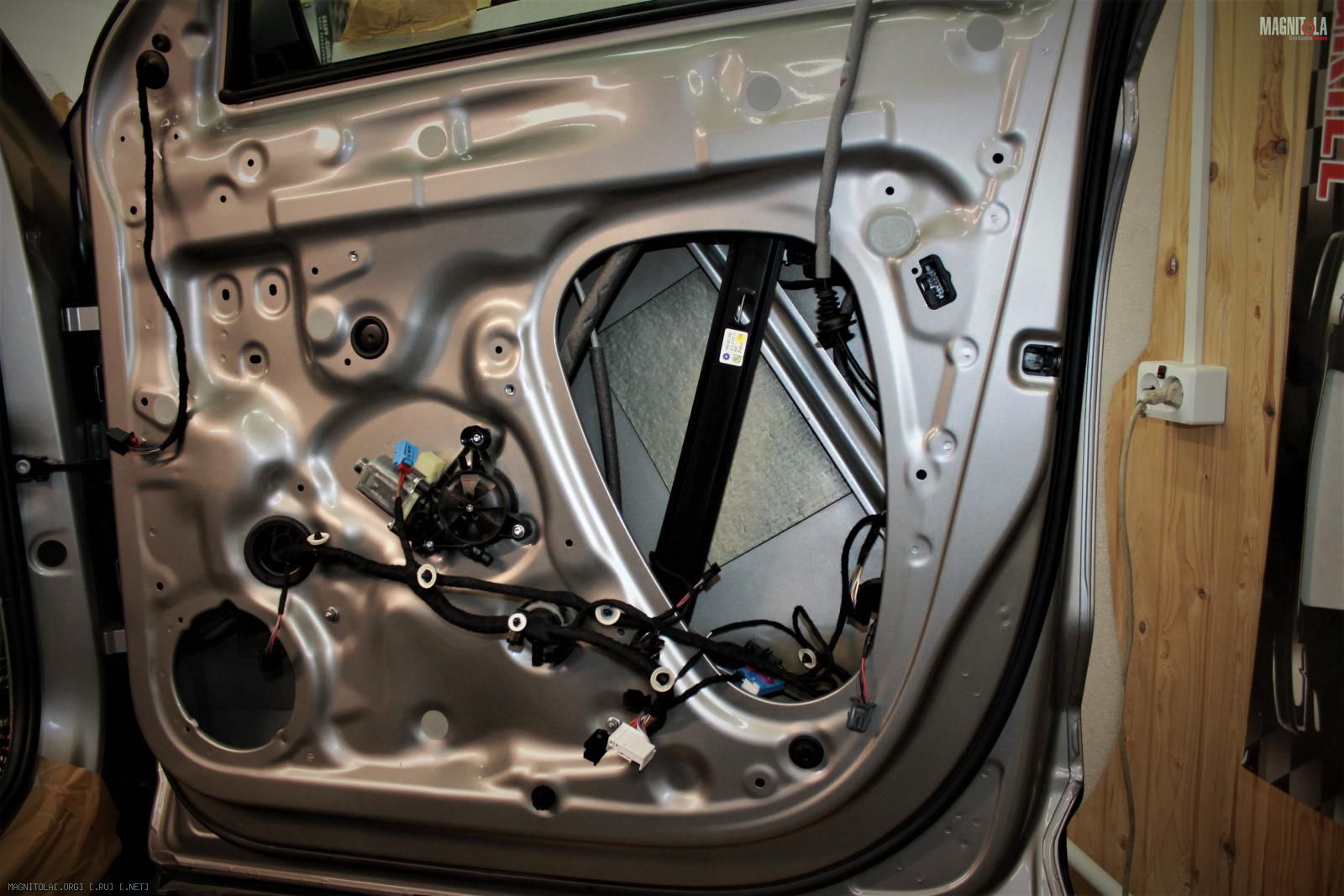

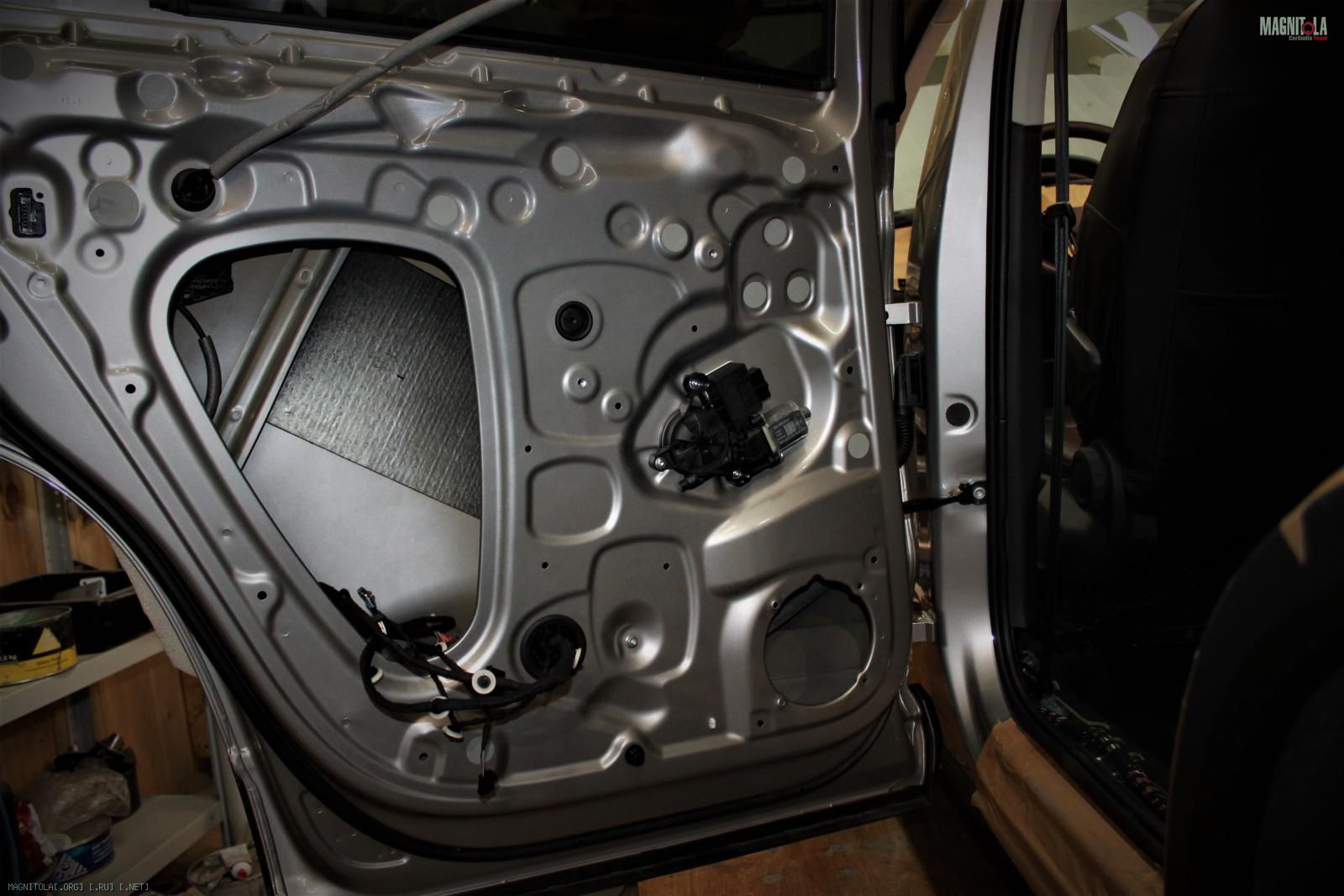

Очищаем, обезжириваем двери.
На это уходит почти 1.5л,куча ветоши и 3 часа вермени, ибо штатным "мовилем", забрызгана большая часть двери.
Вложение 1307895Вложение 1307897Вложение 1307899Вложение 1307901Вложение 1307903

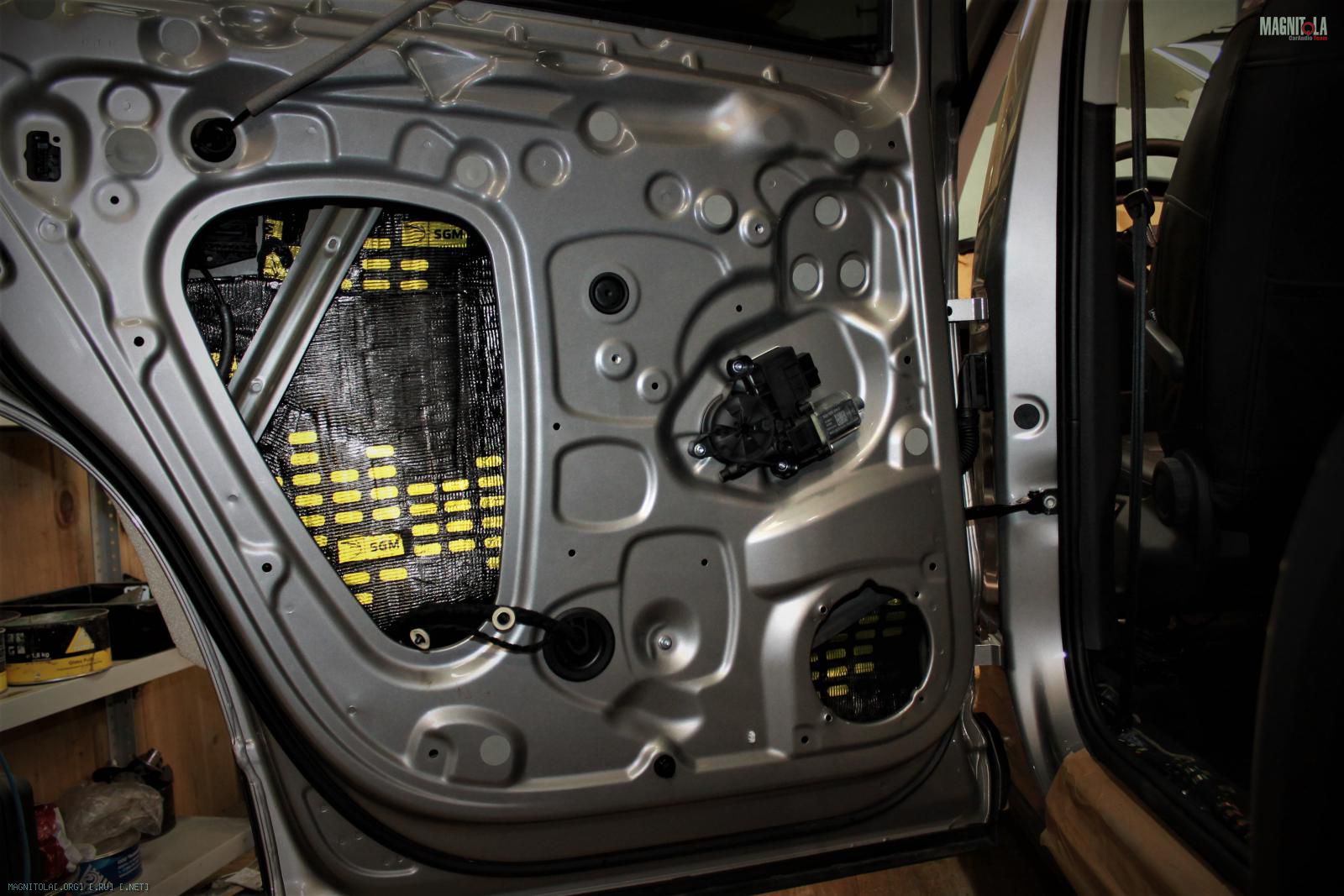

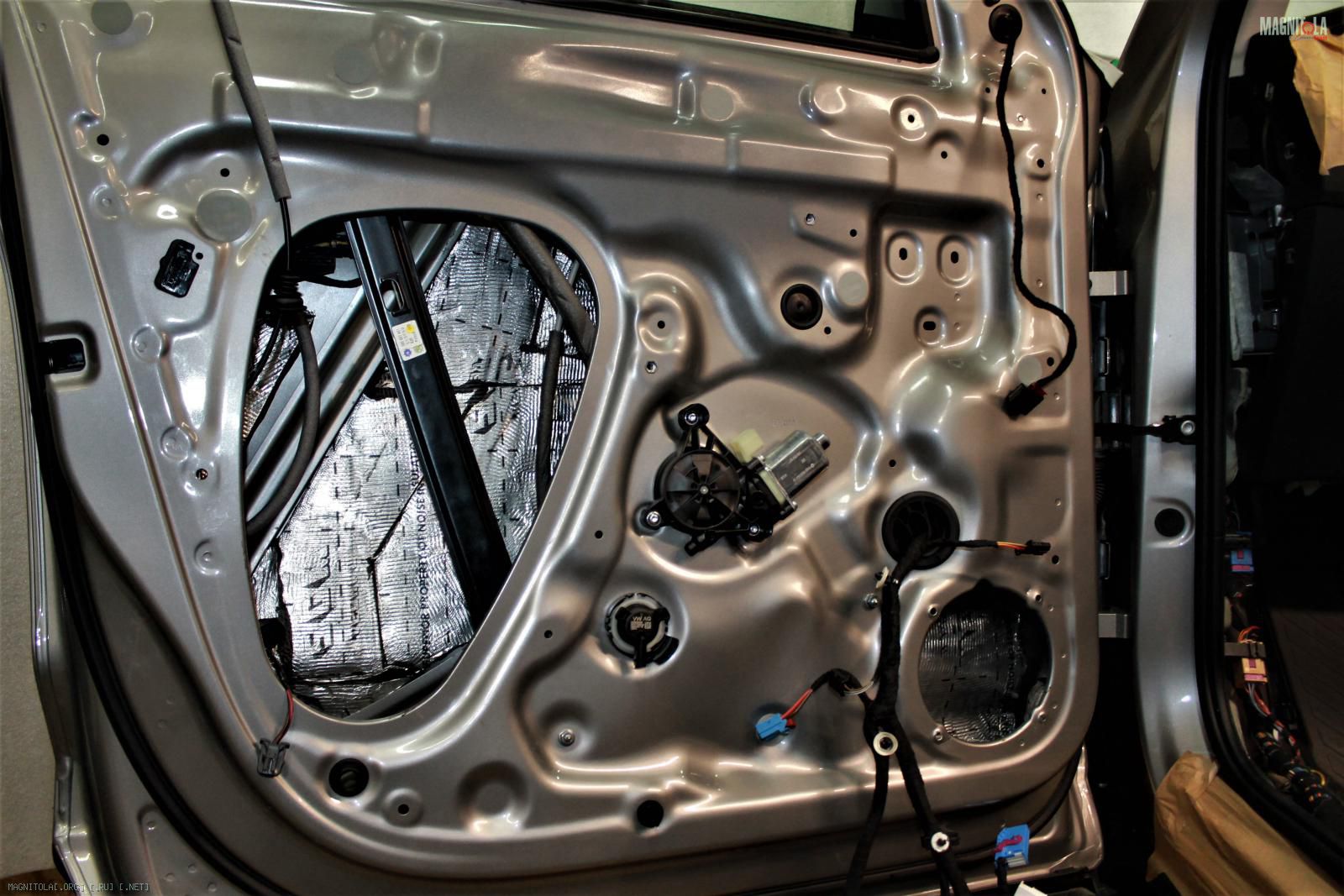

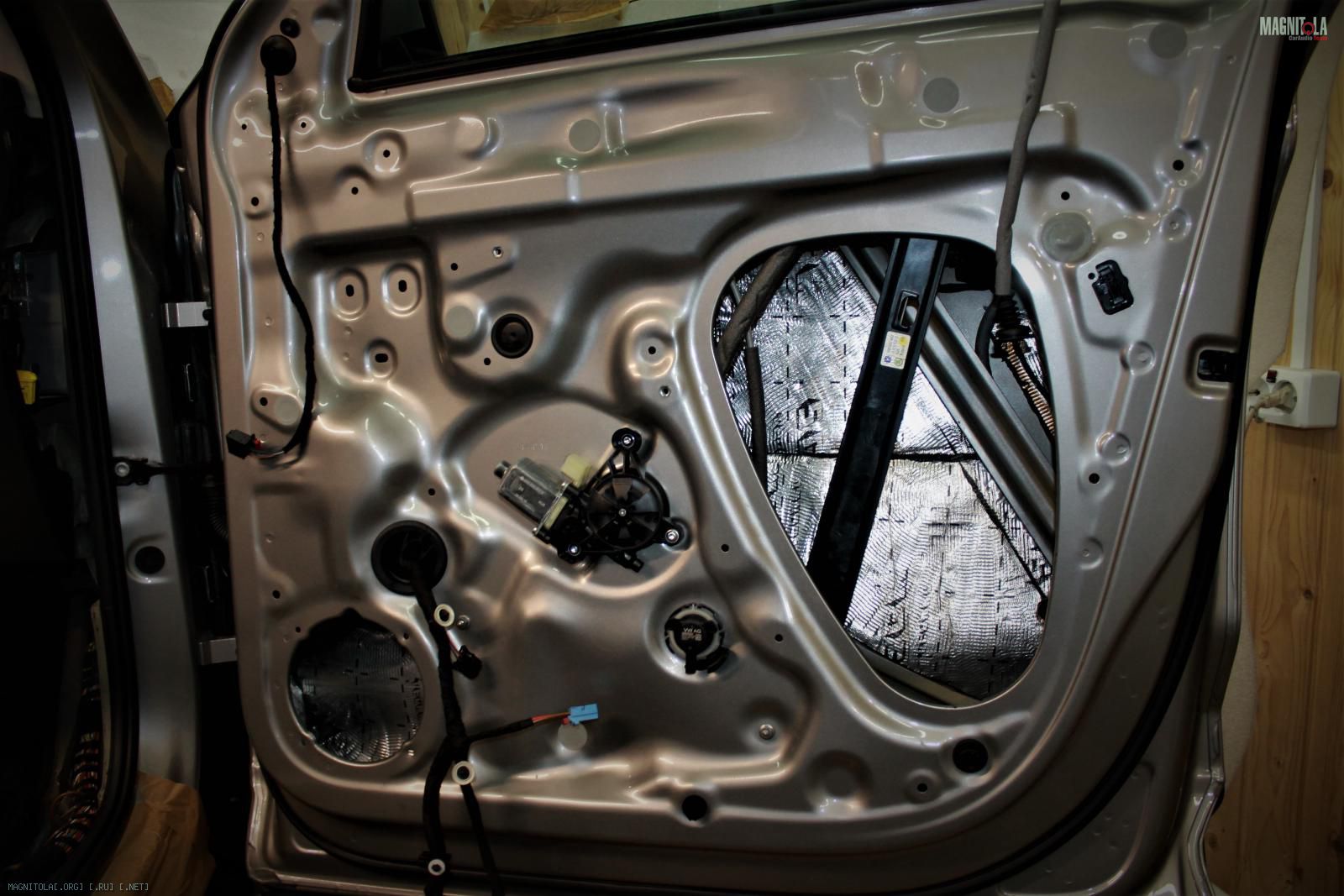

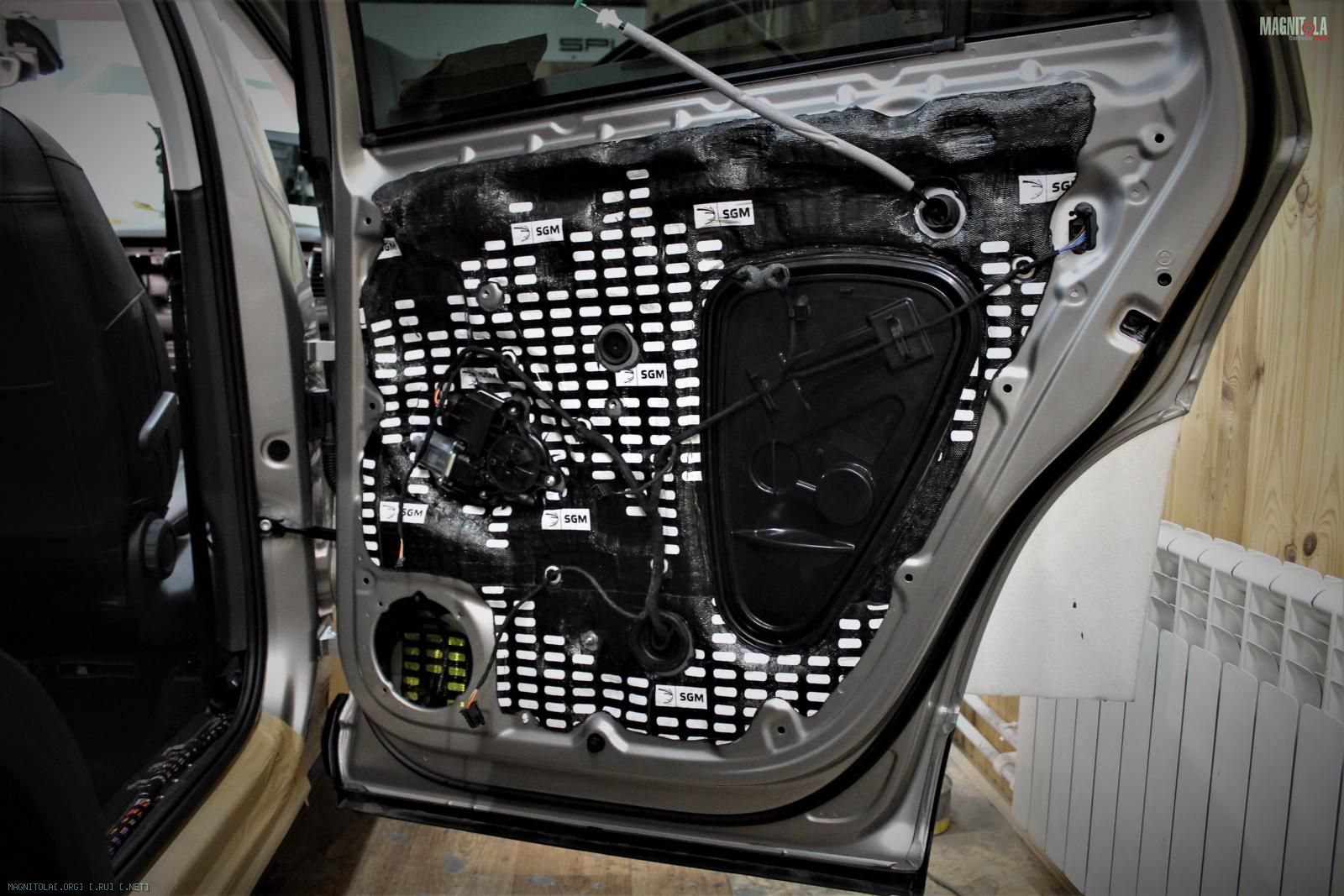

На передние двери наносим жесткую СГМ броня 9мм, греем, прикатываем.

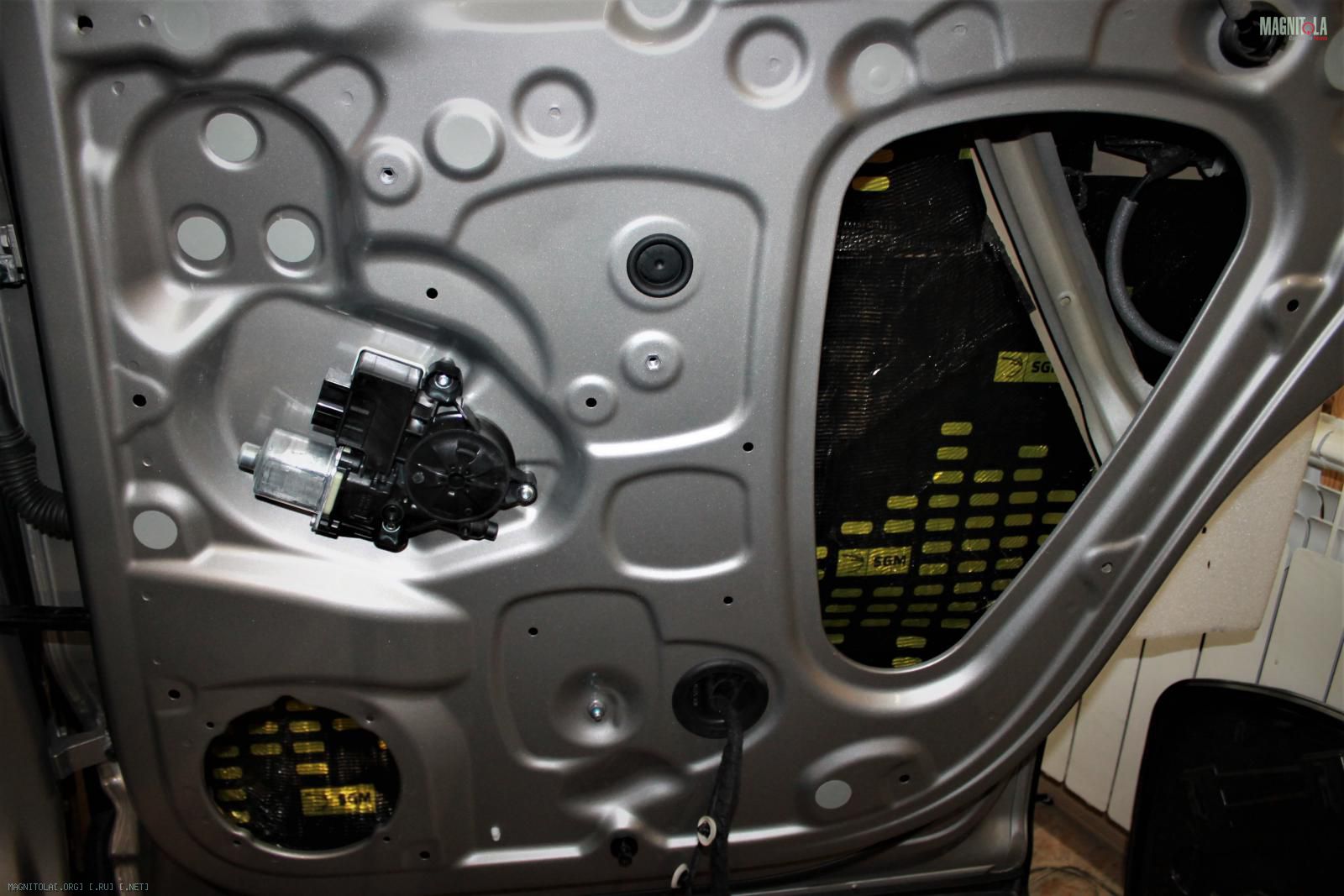

На задние двери частично наносим СГМ броня 9мм , затем покрываем 4 мм виброй, греем, прикатываем.
Вложение 1307905Вложение 1307907Вложение 1307909Вложение 1307911Вложение 1307913

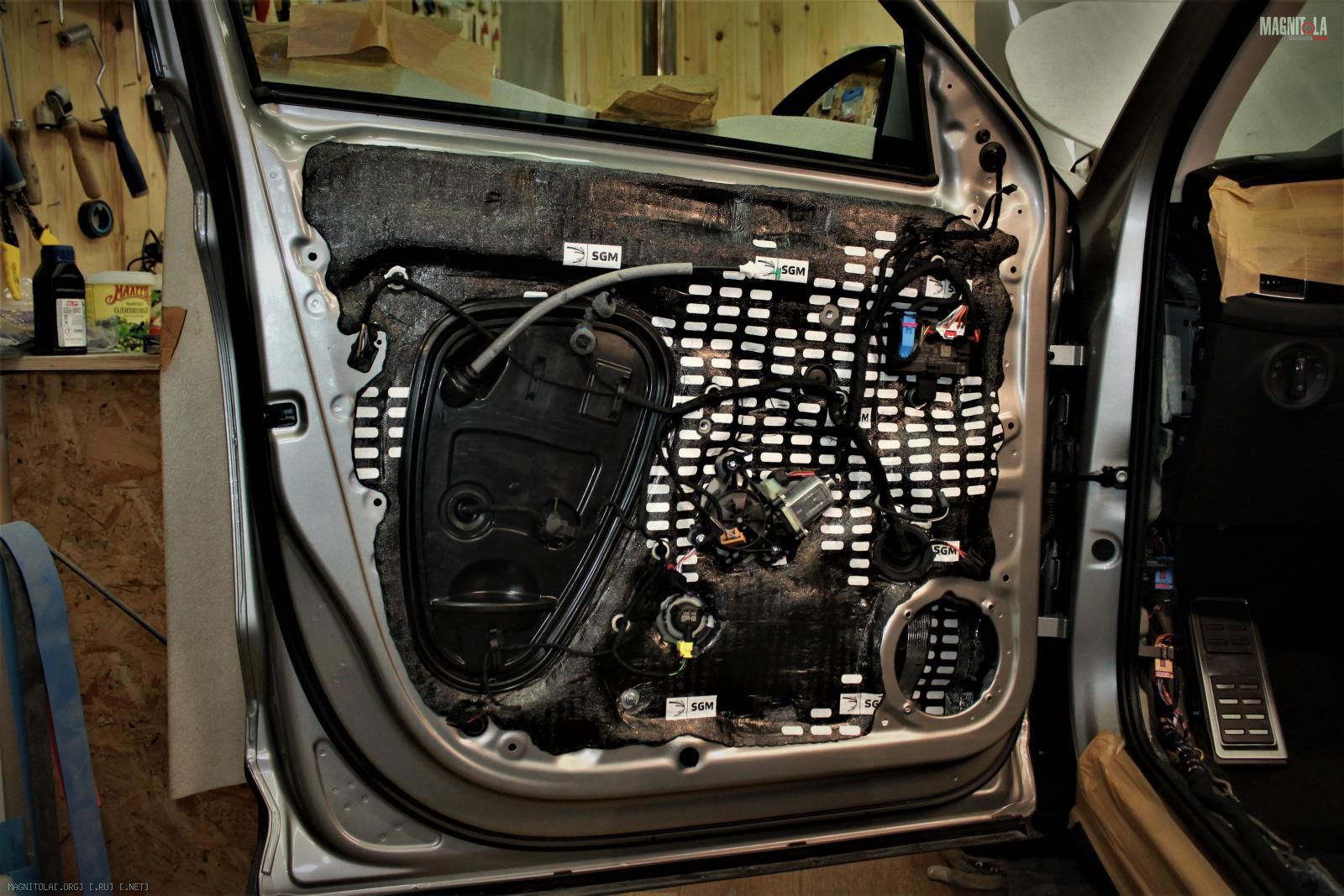

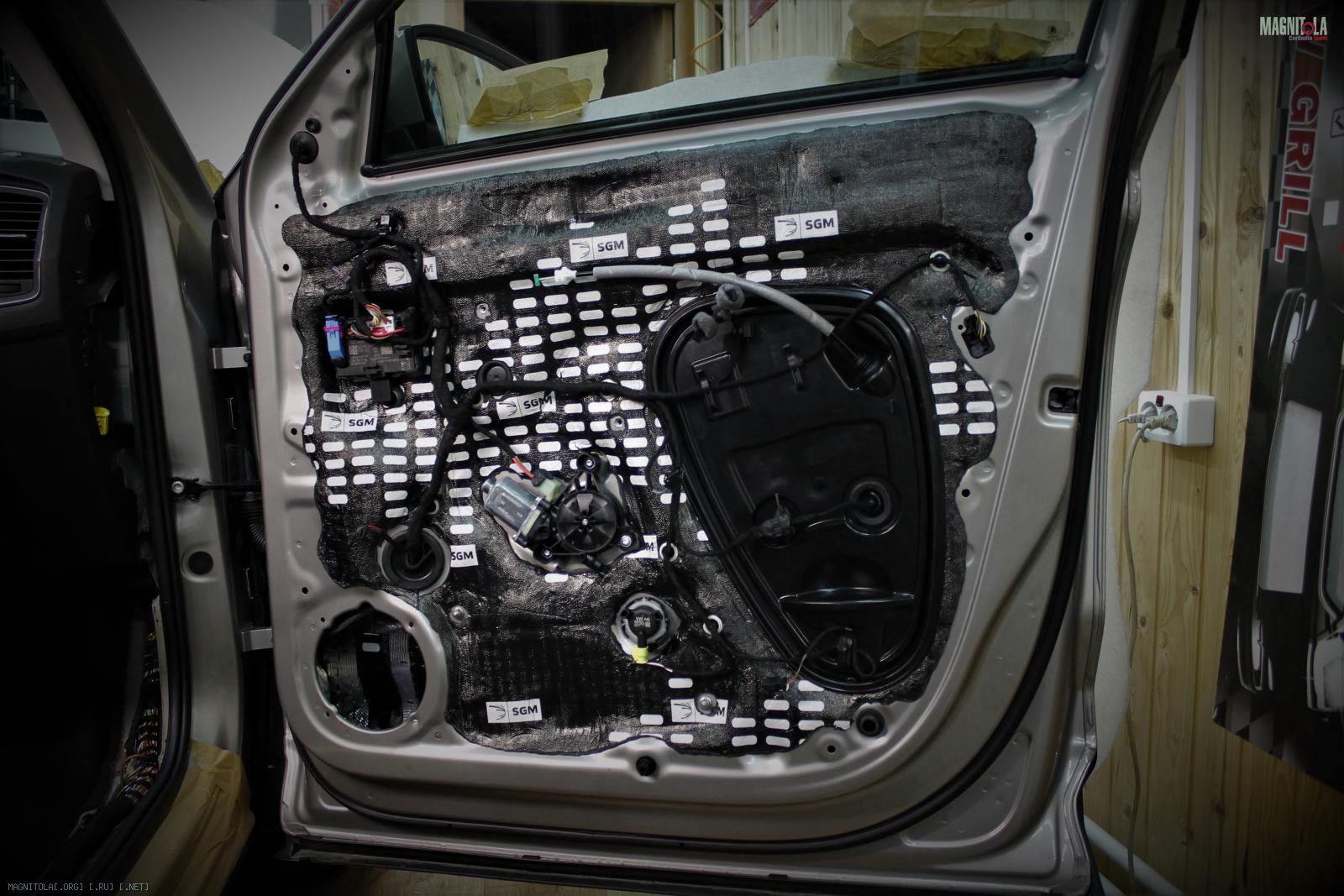

На лицевой металл, наносим вибру 4мм, цельным листом, греем, прикатываем.
Заглушки вибрим с обратной стороны СМГ броня 5мм+ вибра 4мм.

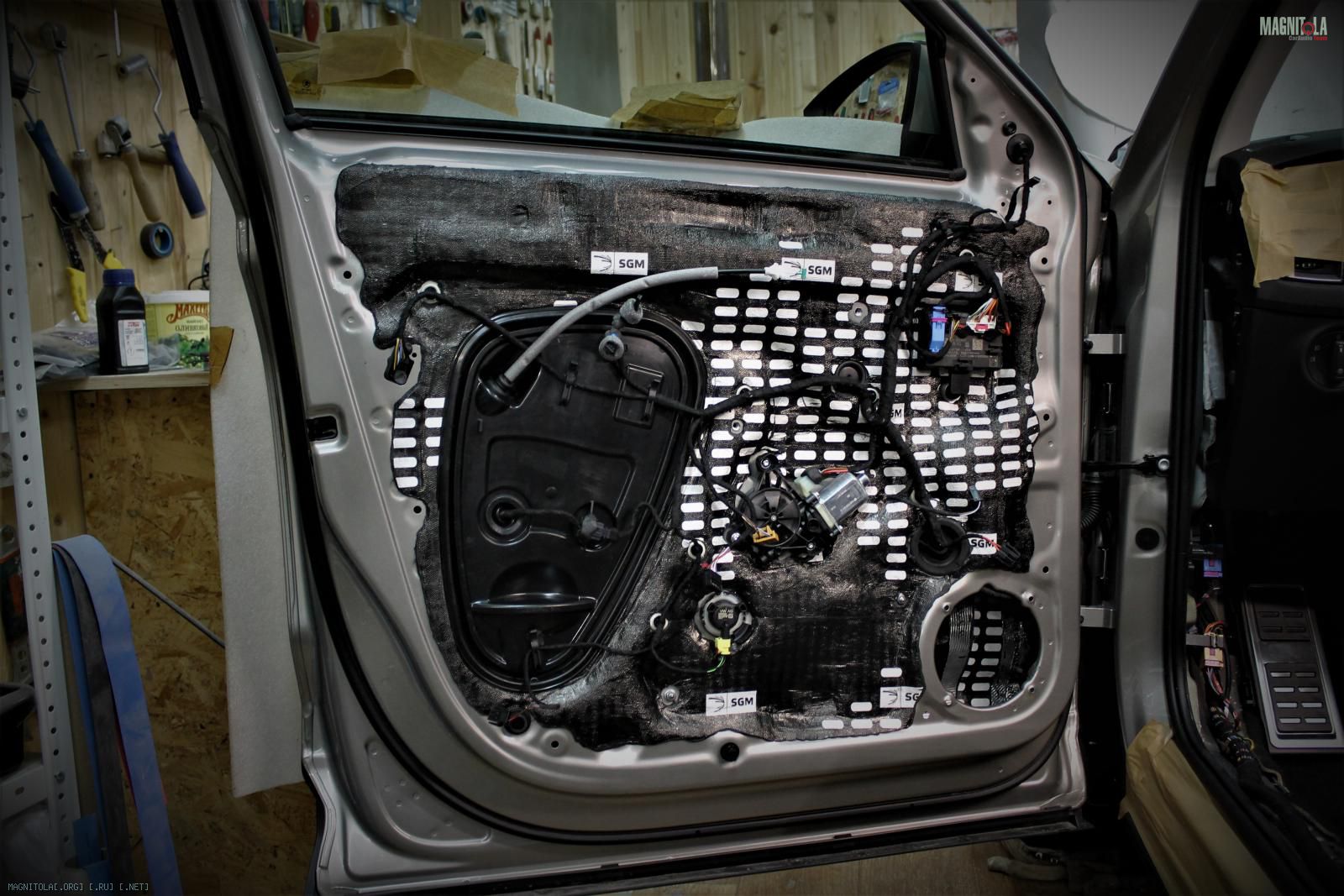

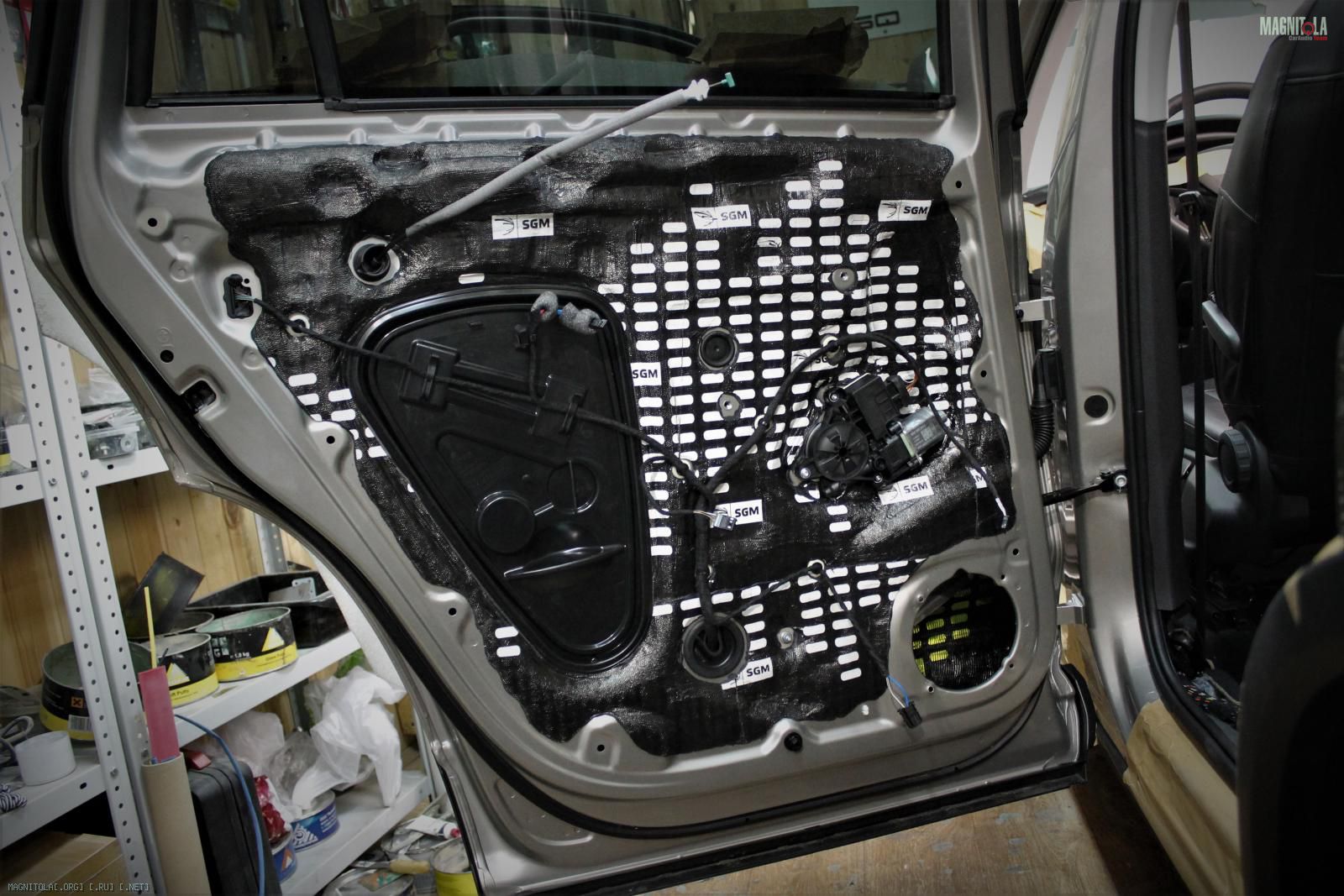

Двери итог.

Вложение 1307975Вложение 1307977Вложение 1307979Вложение 1307981Вложение 1307983Вложение 1307985Вложение 1307987

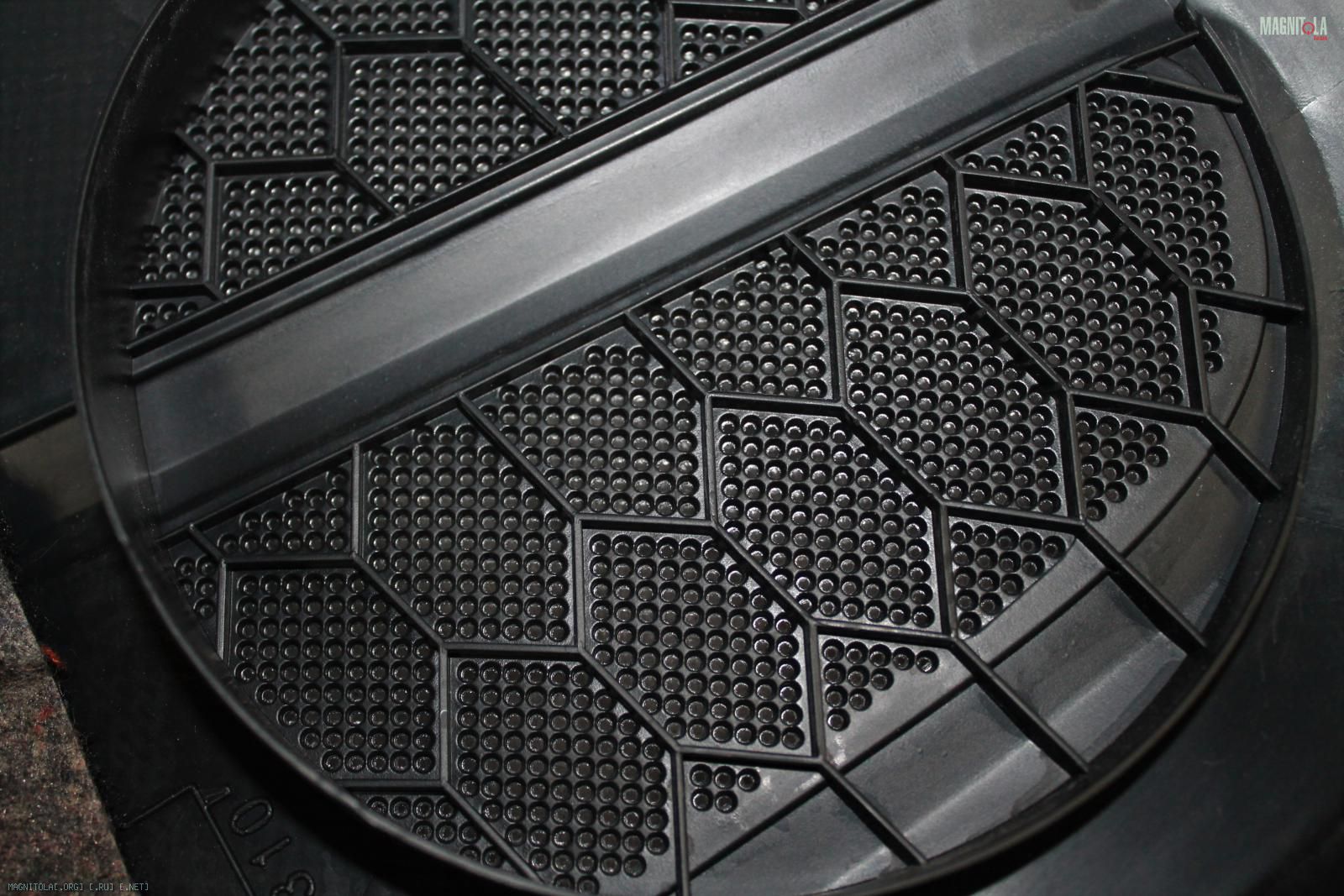

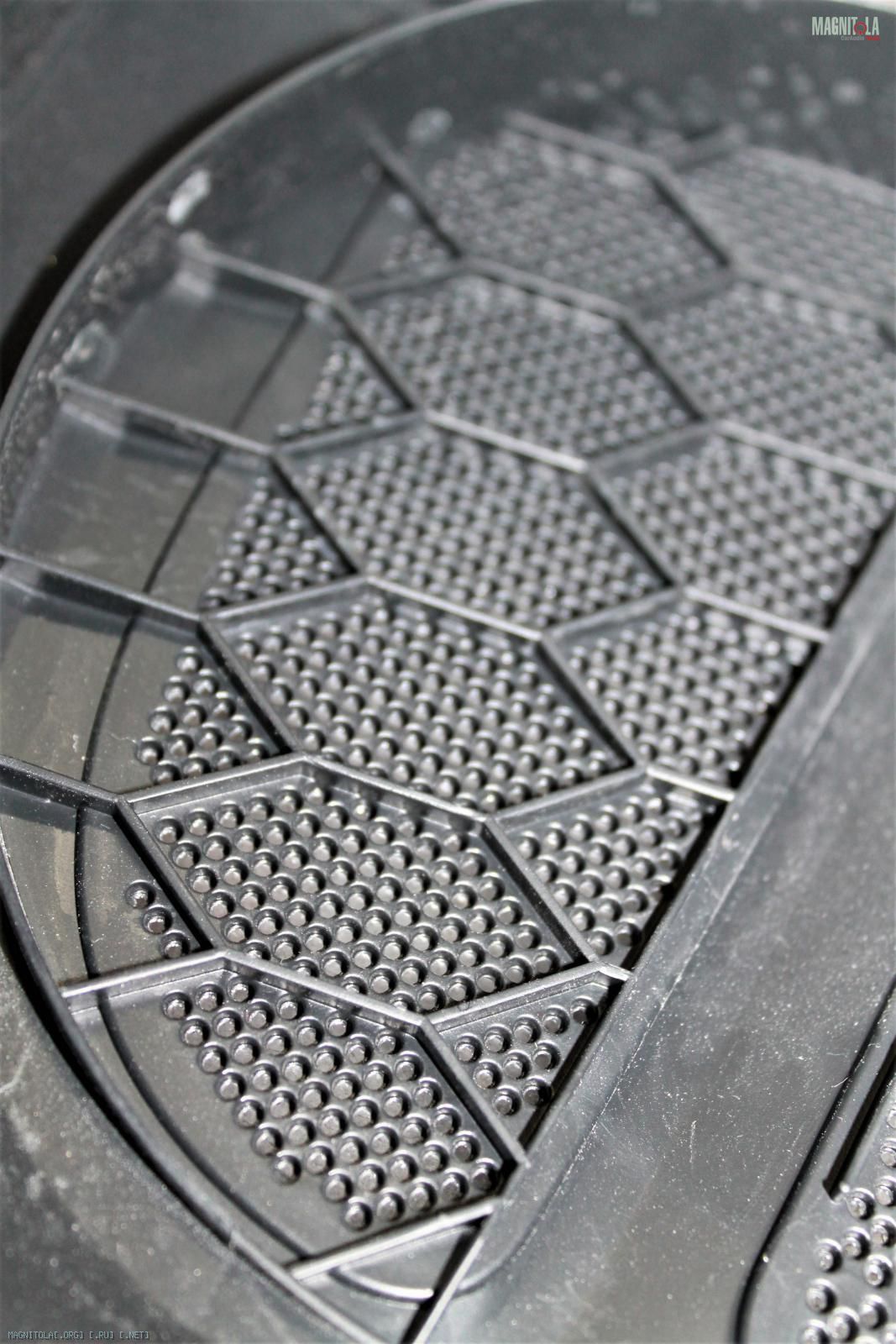

У данной модели существует один большой недостаток, это качество пластика (напомнило УАЗ Патриот) и не звукопрозрачность сеток у мидбасов и уголков ВЧ. Отверстия, как бы есть, но они, не до штампованы или в процессе штамповки некачественный пластик тянулся и плавился, образуя юбку, которая полностью перекрывает диаметр отверстия.
При этом дизайн карты довольно сложный, в плане бюджетной переделки и изготовления подиума, а инсталляция у нас недорогая и дизайн карт, клиент портить не захотел.

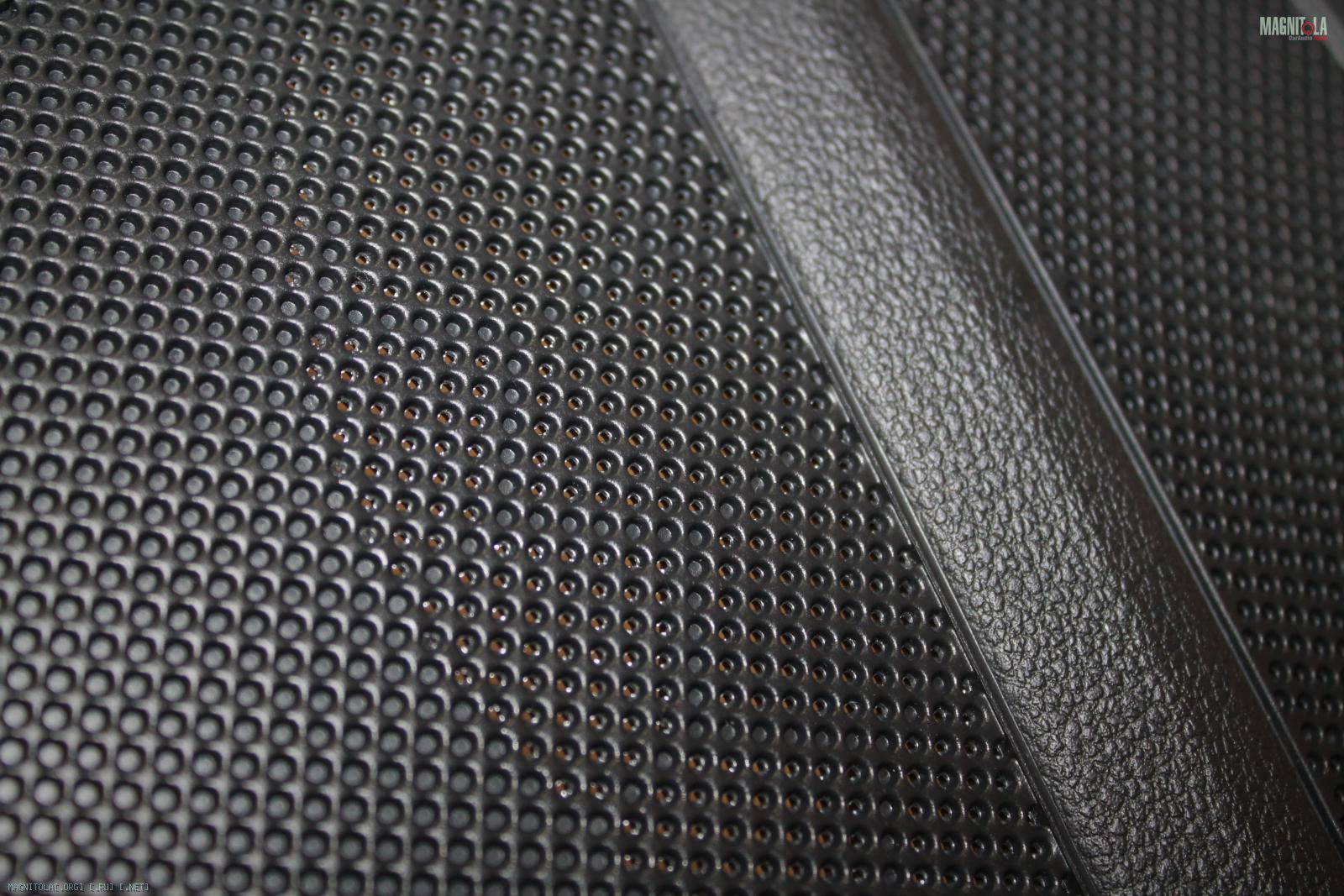

Подбираем диаметр сверла, и производим аккуратную сверловку каждого отверстия.
Просветление одной карты занимает около 1-1,2 часа, беспрерывного высверливания. После производятся пару манипуляция и просветленная сетка готова.
Вложение 1307989Вложение 1307991Вложение 1307993

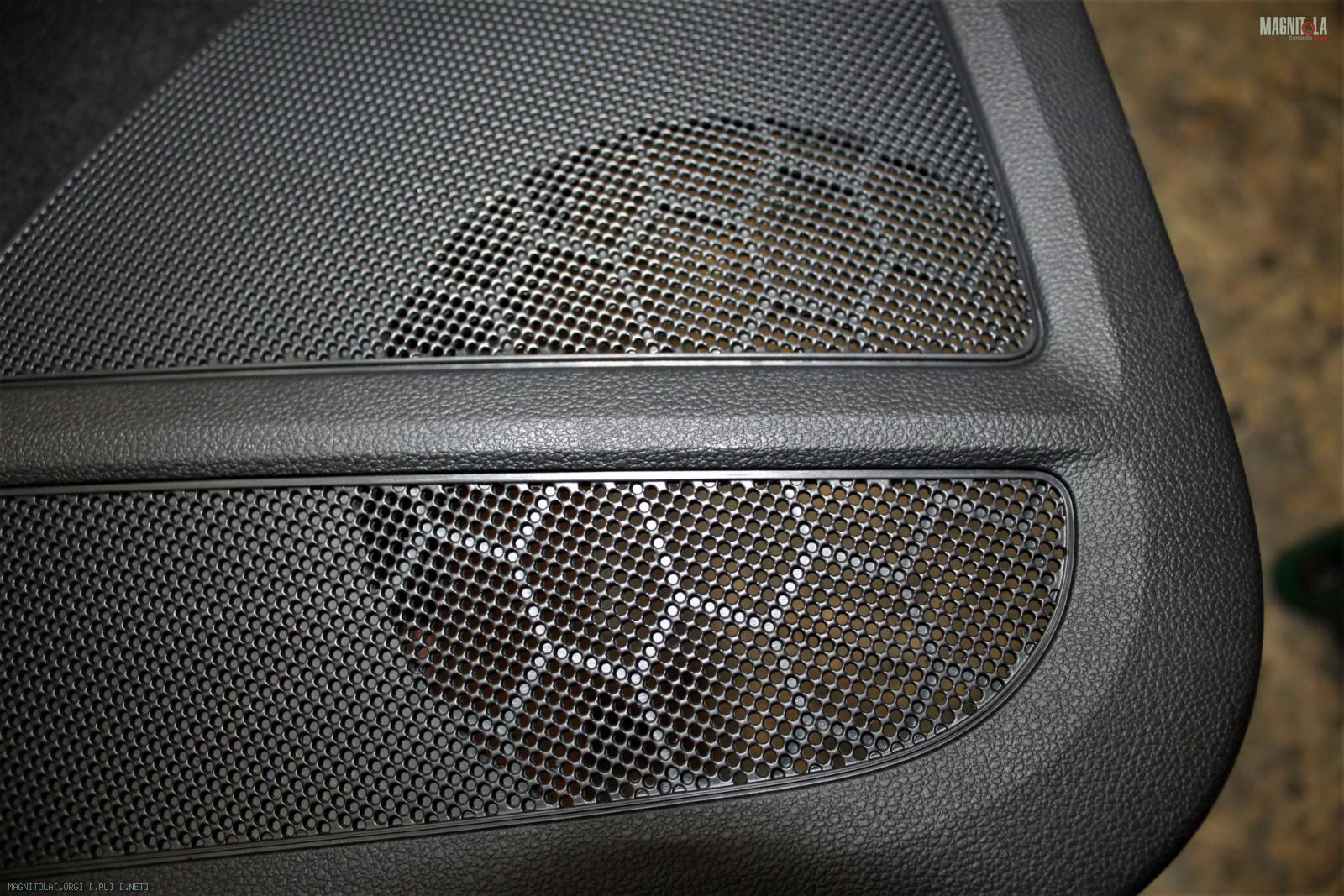

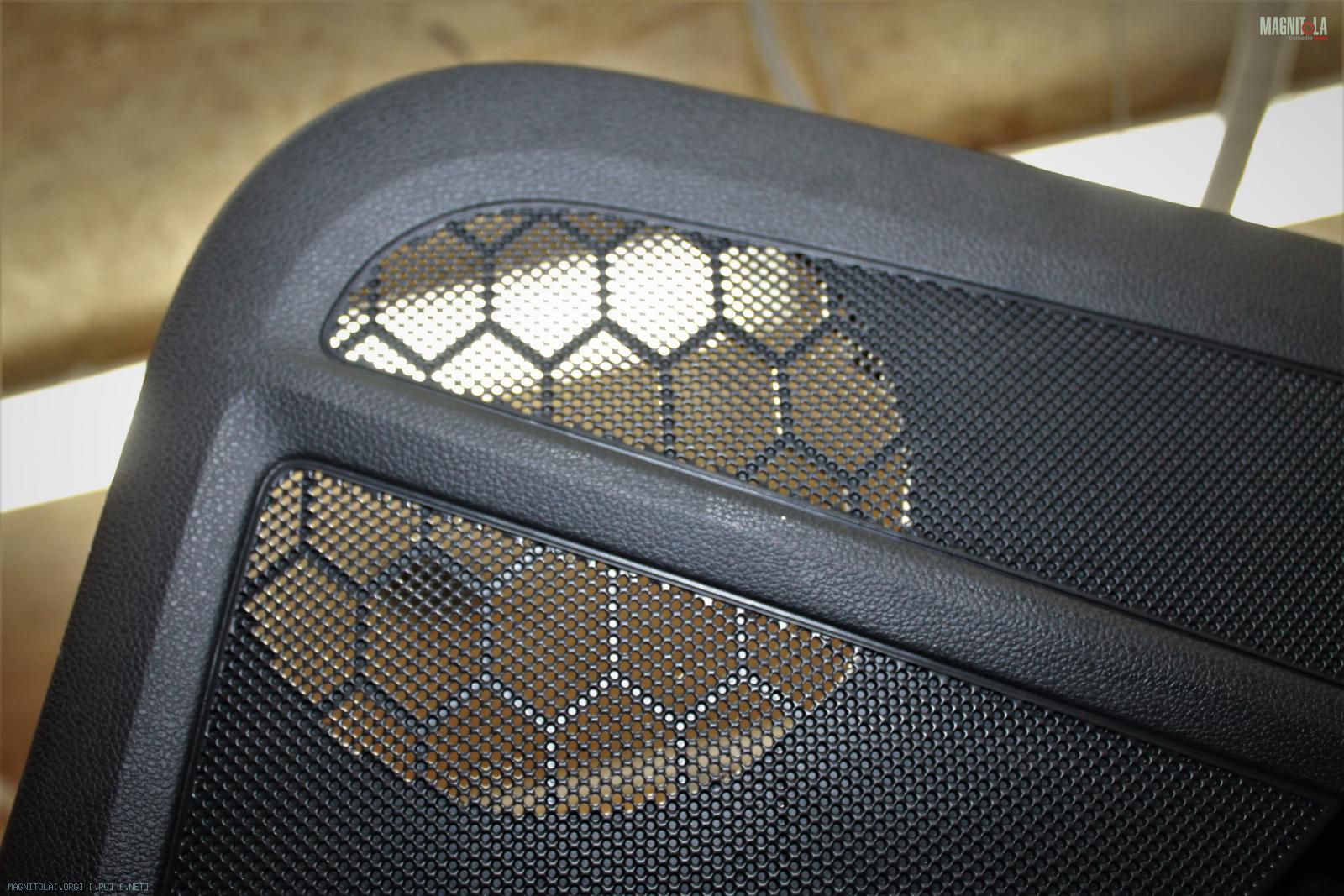

После...
Вложение 1307995Вложение 1307997Вложение 1307999Вложение 1308001
